www.codanradio.com © Copyright 2013
RESUMO DOS RECURSOS
Potência de saída de 125 W
Salto de frequência (ECCM)
Opções de Criptografia de CES-128
e AES-256
Vocoder digital MELPe opcional
Selcall de 4/6 dígitos (compatível
com UN)
FED-STD-1045 ALE/CALM™
MIL-STD-188-141B ALE (certificado
pela JITC)
Opção ISB para comunicação de dados
de alta velocidade (19K2)
Opções de Alta Potência 500 W e 1 kW
Excelente desempenho no ar
Garantia de 3 anos
Serviços e suporte
Com 125 W de potência de saída em uma unidade
durável e pequena, o Transceptor NGT™ MR é ideal para
confi gurações móveis e de base. O NGT™ MR é mais
econômico do que soluções de manpack, e atende às
mesmas necessidades críticas de HF como confi abilidade,
segurança e comunicação interoperável.
DESIGN RESISTENTE
O NGT™ MR é feito para resistir aos ambientes mais exigentes do
mundo. O produto atende ao padrão MIL-STD-810F para choque,
vibração e entrada de poeira. Proteção elétrica é fornecida contra
polaridade reversa, sobre-voltagem, sub-voltagem, incompatibilidade
com antena VSWR e sobre-temperatura.
INTERFACE DE USUÁRIO INOVADORA
O bem desenhado Fone NGT™ MR da Codan e sua interface intuitiva
oferecem muitos benefícios em relação aos designs de painel
frontal removível. Seu tamanho reduzido e sua leveza facilitam
sua instalação em muitos locais, especialmente em veículos com
espaço limitado. O sistema de menu inclui uma lista de contatos e
o teclado é organizado como o de um telefone celular, para garantir
que a operação do rádio seja simples, familiar e intuitiva. Com acesso
conveniente à porta de programação, localizada na base do Fone, os
usuários encontrarão facilidade e rapidez ao programar a unidade RF.
12-20215-PT Edição 1 3/2013
TRANSCEPTOR NGT™ MR
www.codanradio.com © Copyright 2013
TRANSCEPTOR NGT™ MR
SALTO DE FREQUÊNCIA (ECCM)
O NGT™ MR da CODAN™ oferece
salto de frequência de força de
segurança de 128-bit. Ela opera
durante o escaneamento e durante a
recepção e transmissão de chamadas
ALE para possibilitar uma operação
silenciosa. Os usuários podem otimizar
o desempenho com três taxas de salto
programáveis de 6/12/25 saltos por
segundo. Um nível extra de segurança
pode ser obtido por meio do uso de um
PIN de 10 dígitos.
ESTABELECIMENTO AUTOMÁTICO
DE LINK
O NGT™ MR está em total
conformidade com as formas de onda
FED-STD-1045 e MIL-STD-188-141B ALE
certifi cadas pelo JITC.
A implementação do ALE da Codan
incorpora possibilidades únicas
como manutenção da qualidade de
informações do canal (LQA) em uma
base de 24 horas. Isso permite que o
Transceptor selecione um canal que
sirva a qualquer hora do dia, desde o
momento em que é ligado. Isso resulta
em uma seleção de canais mais rápida
do que a do sistema ALE convencional,
com signifi cante redução da atividade
sonora exigida.
O recurso Ouça-Antes-de-Transmitir
(Listen-Before-Transmit) detecta
tráfego de voz e dados no canal
antes de inicializar o ALE. Isso previne
chamadas em canais que
já têm tráfego.
O NGT™ MR ainda oferece uma ampla
gama de facilidades de chamada
baseadas em ALE e em Selcall,
incluindo chamadas telefônicas,
captação e envio de GPS, chamadas de
Emergência e Diagnóstico Remoto.
O recurso deescaneamento de
redes múltiplas permite que várias
redes sejam examinadas ao mesmo
tempo. A capacidade de decodifi car
simultaneamente voz, chamadas
Selcall e ALE no mesmo canal permite
máxima interoperabilidade em
ambientes de rede de vendedores
mistos.
MONITORAMENTE E ESCANEAMENTO
INTELIGENTES
Quando um operador está ausente, o
NGT™ MR gera um registro automático
contendo a identidade de quem
chama, o tempo e o número do canal,
que podem ser exibidos quando
ele retornar.
Com escaneamento adaptável de
redes múltiplas, o NGT™ MR ajusta
automaticamente os tempos de scan
para redes múltiplas, de acordo com
os tempos de scan predefi nidos.
Este recurso oferece o tempo de
escaneamento mais efi ciente possível
para Selcall, ALE e detecção de voz.
O NGT™ MR oferece redes de
escaneamento fl exíveis, como até
20 mesas de scan contendo até 100
canais. Taxas de scan de até 8 canais
por segundo são possíveis, o que
oferece capacidade ampliada para
redes HF com base no MR.
Com o Voice Mute silábico, o NGT™ MR
detecta com efi ciência padrões de voz
mesmo em ambientes com altos níveis
de ruído. Isso garante que o mute seja
aberto apenas depois que detecte um
discurso em qualquer canal escaneado
ou monitorado.
Quando as chamadas seletivas Selcall
ou ALE são implementadas, os usuários
podem escanear vários canais ou
redes. O operador é alertado apenas
quando uma chamada especifi camente
endereçada a ele é recebida. Isso
livra o operador da exigência de
monitoramento manual contínuo
para tráfego de entrada.
CRIPTOGRAFIA DE VOZ
O NGT™ MR oferece a escolha entre
três opçõesinternas de criptografi a
de voz para servir a todos os níveis de
segurança de comunicação.
A opção de criptografi a de voz CIVS
é um recurso econômico de vozes
misturadas, habilitado por software,
que é simples de usar e fornece um
nível básico de segurança de voz.
A opção de criptografi a de voz CES
oferece segurança de voz de 128 bit
de alto nível. Oferece até 97 chaves de
usuário programáveis de 16 dígitos.
Uma camada adicional de segurança
é fornecida por meio da capacidade
de atribuir um número de PIN durante
uma sessão de comunicação segura.
Já a opção de criptografi a de voz AES
oferece segurança de 256 bits de
acordo com o Padrão Avançado de
Criptografi a, com até 256 chaves de
criptografi a programáveis pelo usuário.
Claridade de voz opcional é oferecida
por meio do uso do Vocoder MELPe
(Mixed Excitation Linear Predictive
enhanced). O MELPe suporta taxas
de dados de 1200 bit/s e 2400 bit/s,
selecionáveis pelo usuário.
Todas as opções de criptografi a de
voz para o NGT™ MR são totalmente
integradas com funções do Transceptor
como escaneamento Selcall e ALE para
garantir a simplicidade da operação.

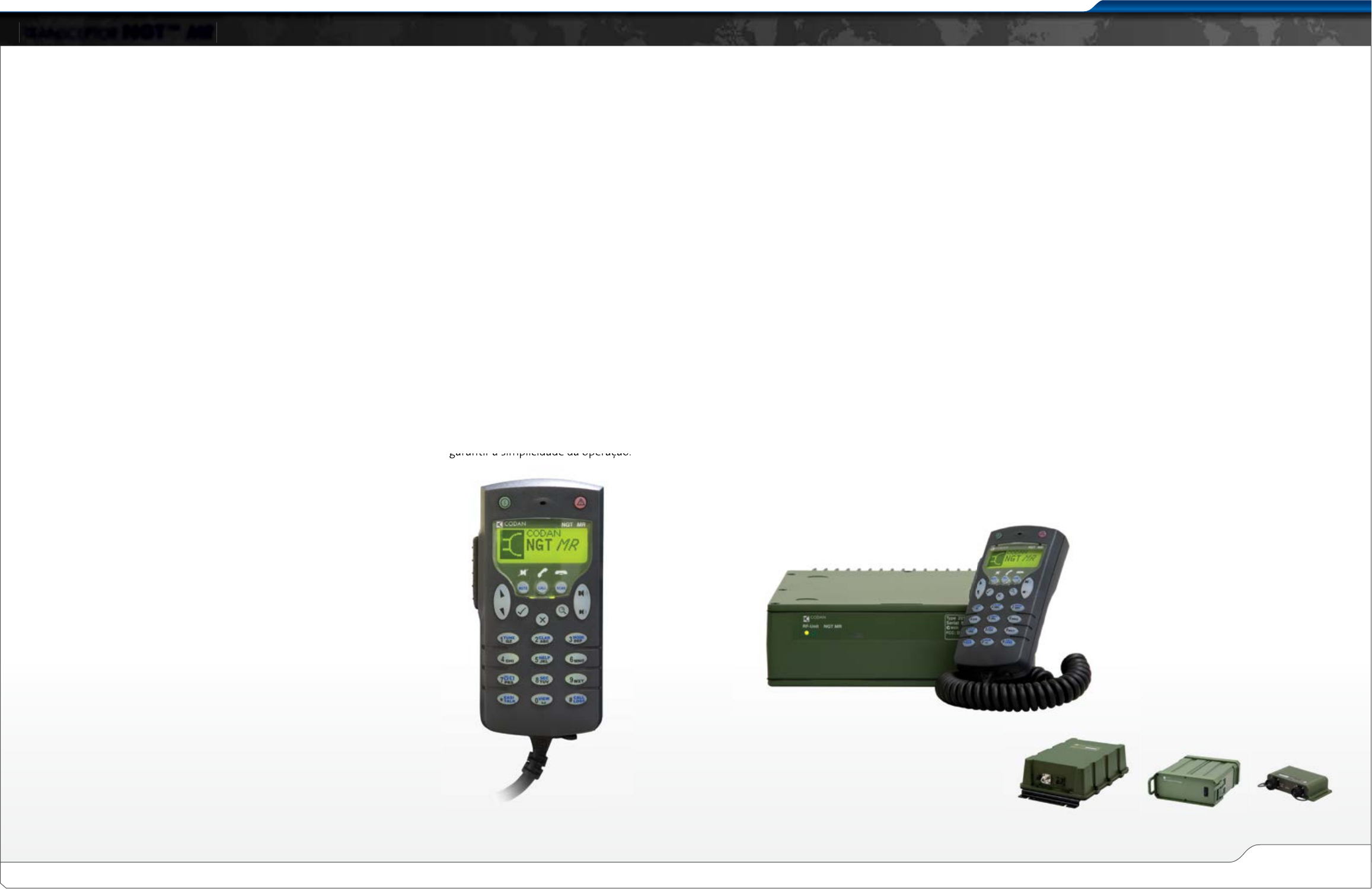

O aparelho inovador do Transceptor
NGT™ MR contém todas as funções de
controle de rádio e de monitoramento
garantir a simplicidade da operação.
SUPORTE GPS
O NGT™ MR suporta conexão de GPS via receptores de GPS compatíveis com
NMEA0183. Isso permite a captação e transmissão de posições de GPS pelo ar.
Podem ser exibidas a distância e direções para outros usuários. Quando usado
com o software de rastreamento para PC Internav™ CHF, até 100 veículos
podem ser rastreados. Internav™ oferece recursos avançados como zones de
alarme e corredor, pontos de caminho e gravação de eventos de emergência.
COMUNICAÇÃO DE DADOS
O NGT™ MR suporta o Modem de Dados de alta velocidade RM50e HF da
Codan™. Isso oferece formas de onda de dados MIL-STD-188-110A/B de até
9600 bit/s, ou 19200 bit/s com a opção ISB. O software de E-mail RC50-C
da Codan funciona com o NGT™ MR e com o Modem RM50e, para oferece
recursos de e-mail além dos convencionais clientes SMTP/POP como MS
Outlook. Os recursos incluem compressão e Controle de Taxa de Dados (DRC),
garantindo que a velocidade da transmissão seja otimizada para as
condições do canal.
SERVIÇO E SUPORTE
O compromisso da Codan com seus clientes vai além de produzir equipamentos
de comunicação de nível mundial. Com clientes em mais de 150 países, a Codan
desenvolveu uma estrutura global de suporte e serviços altamente prestativa
para garantir assistência rápida e precisa. Esses serviços incluem instalação e
comissionamento de equipamentos, treinamento no local ou em fábricas e o
fornecimento de peças de reposição em todo o mundo.
A Codan oferece treinamento para instalação e uso de equipamentos com
cursos em cada país. Os clientes também podem frequentar os cursos da
Codan em um local feito especialmente para isso em sua sede em Adelaide, na
Austrália, ou em qualquer escritório internacional da Empresa.
OPÇÕES
Posicionamento por GPS
Rastreamento por GPS InterNav™ CHF
Software para até 100 veículos
Criptografi a
Codifi cador CES-128
Codifi cador AES-256
ALE
MIL-STD-188-141B (Cer tifi cado
pelo JITC)
Salto de frequência
Banda lateral independente (ISB)
SOLUÇÕES DE DADOS
Modem RM50e MIL-STD
E-mail RC50-C STANAG 5066
ACESSÓRIOS DE BASE
Console de desktop
Antenas
Banda larga Semi-delta
Banda larga dipolo dobrada
Fontes de alimentação
Fonte de Transceptor 3520
Backup de Bateria e Fornecedores
Solares
Interconexão Telefônica 3033
Amplifi cadores de Potência de
500 W e 1 kW
ACESSÓRIOS MÓVEIS
Antenas
Antena Móvel 9350M
Sintonizador de Antena 3042/3046
3031 Crosspatch™ (V/UHF)
Ferramentas de Montagem de
Veículo e Kit de Cabeamento
SISTEMAS TRANSPORTÁVEIS
Transceptor de Estojo MRAY Pelican
Sistema de Sede MRX
Transceptor NGT™ MR
Sintonizador de Antena
3042 HF
Modem de Dados
RM50e HF
Fonte de Transceptor
3520
www.codanradio.com
Australia: +61 8 8305 0427 Canada & US: 1 800 664 4066 UK: +44 1252 717 272
sales@codanradio.com
CODAN RADIO COMMUNICATIONS
ESPECIFICAÇÕES
GERAL
Canais 400 (único ou simplex de duas frequências); 600 com MIL-STD ALE
Escaneamento Voice, Selcall, ALE Escaneiam até 8 canais p/s, 20 mesas de scan com até 100 canais
Tempo de permanência de 125 ms a 9.9 s, ajustável
Programação Via aparelho ou software NSP conectado ao aparelho via RS232 ou cabo USB
Interfaces RS232 (com suporte para NMEA-0183 GPS), Auxiliar GPIO (entrada/saída de áudio, PTT, RS232)
Conformidade CE, NTIA, FCC, AS/NZS 4770:2000, AS/NZS 4582:1999
Faixa de Temperatura –40°C a +70°C (operacional), –30°C a +60°C (especifi cação completa),
95% de umidade, sem condensação
Display LCD Gráfi co com 3 níveis de iluminação de fundo e auto-escurecimento
RF
Faixa de frequência
Transmite: 1.6 a 30 MHz
Recebe: 250 kHz a 30 MHz
Estabilidade de frequência: 0.3 ppm entre –30°C e +60°C
Modos Banda lateral única (J3E), USB, LSB, AM (H3E), CW (J2A), AFSK (J2B), ISB (opção), F1B (FSK)
Potência de saída 125 W PEP ±1 dB (dois tons ou voice), programável pelo usuário (baixa/média/alta)
Ciclo de trabalho 100% para todos os modos com Opção F (ventilador)
Impedância de saída RF 50 Ω
Larguras de banda do filtro 2.4 kHz padrão, 2.7 kHz, 500 Hz (cw) opcional
Especificações do transmissor
Emissões espúrias e harmônicas: Melhor que 65 dB abaixo do PEP
Supressão do transportador: Melhor que 60 dB abaixo do PEP
Supressão de banda lateral: 70 dB abaixo do PEP
Especificações do receptor
Sensibilidade: 0.12 mV, –125 dBm para 10 dB SINAD
Selectividade: >70 dB, –1 kHz a +4 kHz
Rejeição de imagem: Melhor que 70 dB
Resposta espúria: Melhor que 90 dB
ELÉTRICA
Faixa operacional 13.8 V DC (10.8 a 15 V DC), 100 a 240 V AC ±10% 50/60 Hz (com 3020/3520 PSU)
Corrente de alimentação Recebe: 650 mA; Transmite: 14 A típicos (Dois-Tons), 8 A (Fala Média)
Proteção Circuito aberto/curto-circuito/sobre voltagem/transientes de tensão/polaridade reversa/
VSWR alta/sobre temperatura
MECÂNICA
Tamanho
Unidade RF (não incluindo 210 mm C x 270 mm L x 65 mm A
ventilador/conectores): (8.3 x 10.6 x 2.6 pol.)
Fone: 65 mm C x 35 mm L x 130 mm A (2,6 x 1,4 x 5,1 pol.)
Peso Unidade RF: 3.3 kg (7.3 lb) , Fone: 0.3 kg (0.7 lb)
Padrões ambientais
MIL-STD-810F
Poeira: método 510,4
Choque: método 514,5
Vibração: método 516,5
OUTROS
Criptografia CES-128, 97 x programáveis de 16 dígitos chaves, 4-digitos PIN
AES-256, 256-bit chaves de programáveis x 256
Vocoder MELPe (1200/2400 bit/s)
Salto de Frequência Taxa de Salto: 6/12/25 saltos por segundo (programável pelo usuário)
Segurança: 128 bit
Número de Planos de Salto: 32
Comprimento do Código de Chave: 18 dígitos
Comprimento do PIN: 10 dígitos

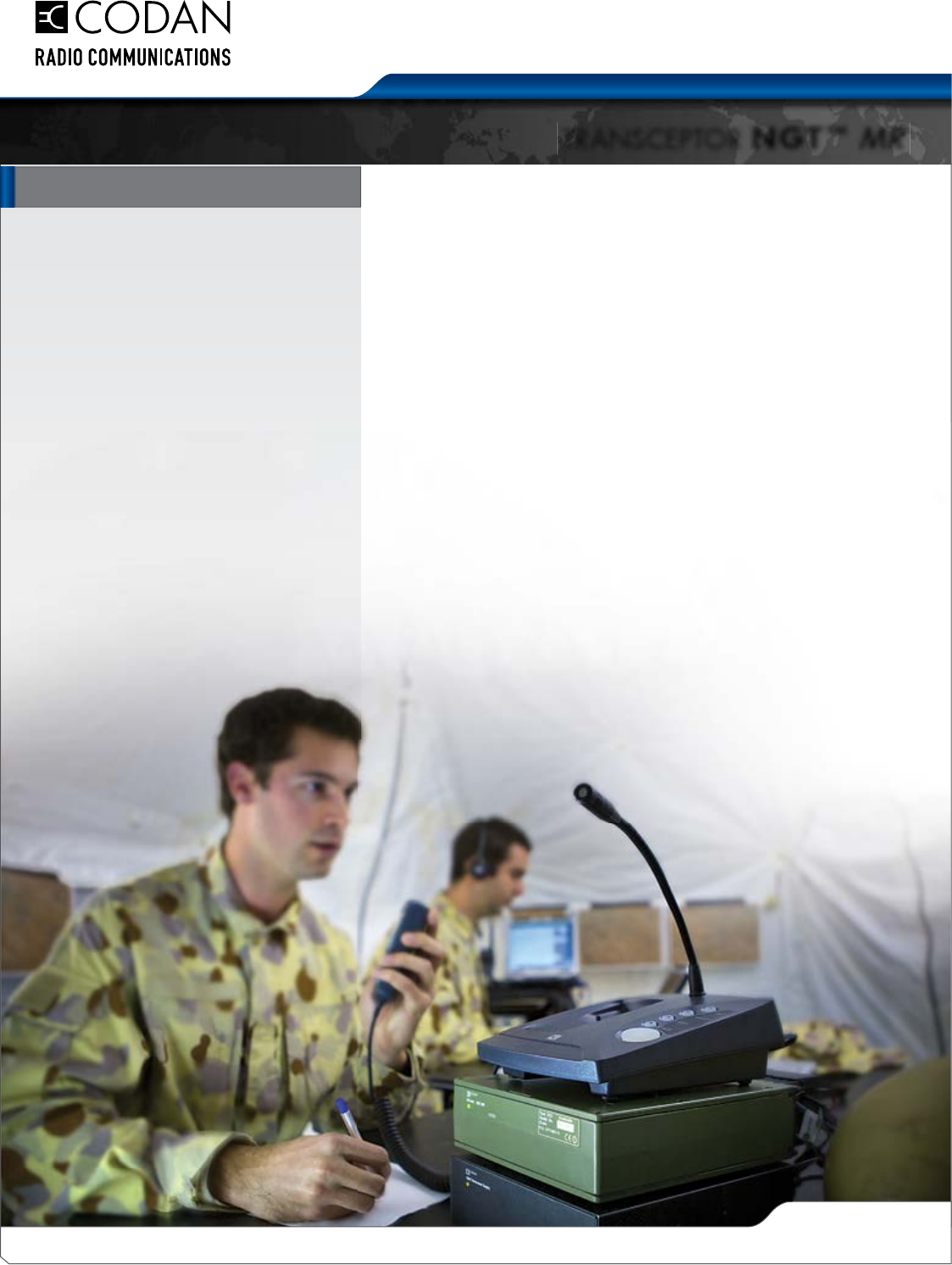

TRANSCEPTOR NGT™ MR
CODAN™, NGT™ e Easitalk ™ são marcas comerciais da
Codan Limited. Outra marcas, produtos e nomes de
empresa mencionados neste documento são marcas
comerciais ou marcas registradas de seus respectivos
proprietários.
12-20215-PT Edição 1 3/2013
Os valores observados são típicos. Descrições de equipamentos e especifi cações estão sujeitos a alterações sem
aviso ou obrigação.

Navigation menu
