CM04 User Manual HTML Version

User manual

DC tube motor with remote operation

MANUAL CM-04

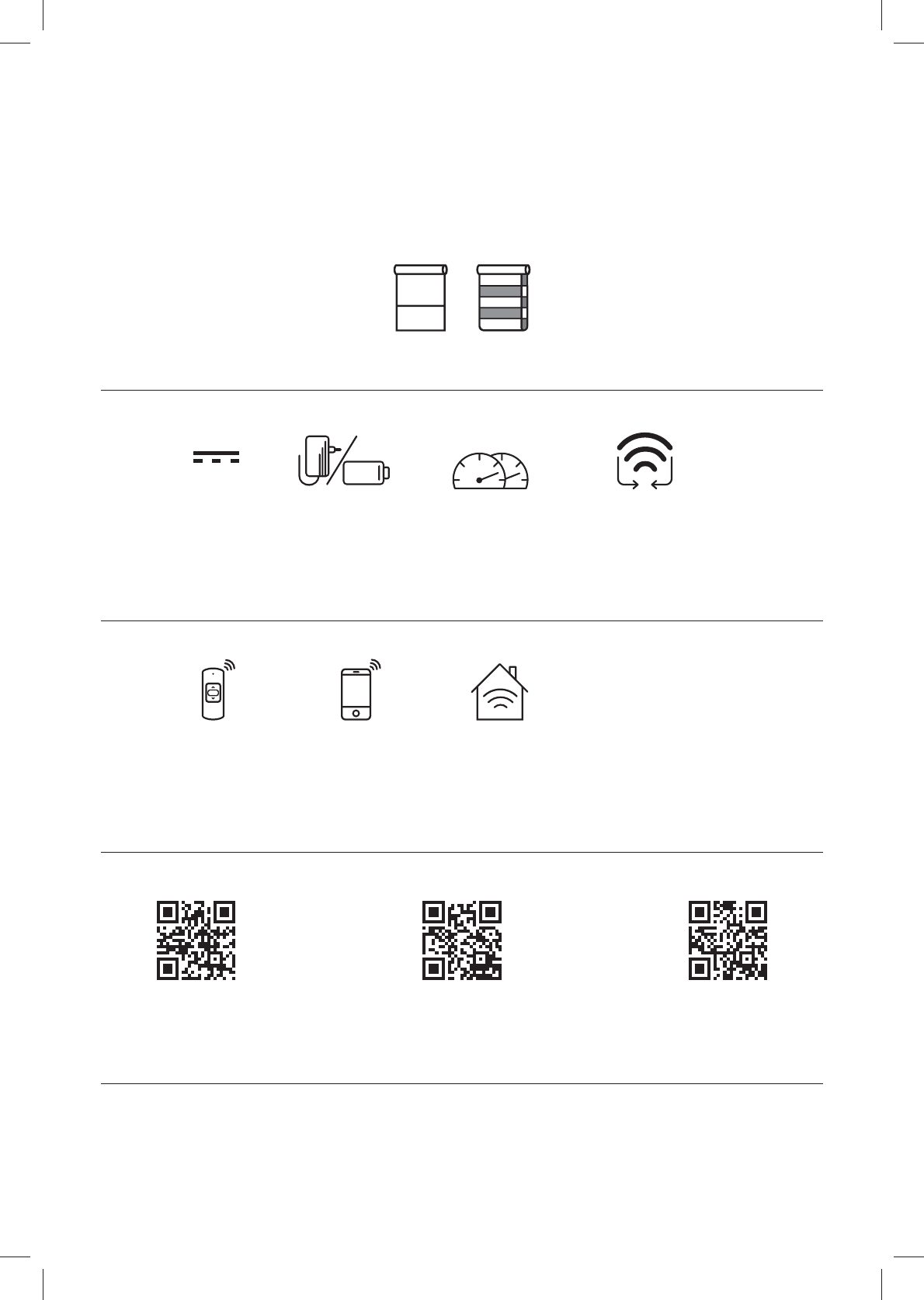

Motor features

Control options

Support

Remote Control

Operate with a

remote control

App Control

Operate with the

MOTION app

Connectivity

Compatible with

home and building

automation

Speed Control

Consistent

rolling speed

Bi-directional

Two-way

communication for

real-time response

Video

How to install,

program and operate

rtube.nl/red984

App Store

Download the

MOTION app

rtube.nl/red981

Google Play

Download the

MOTION app

rtube.nl/red982

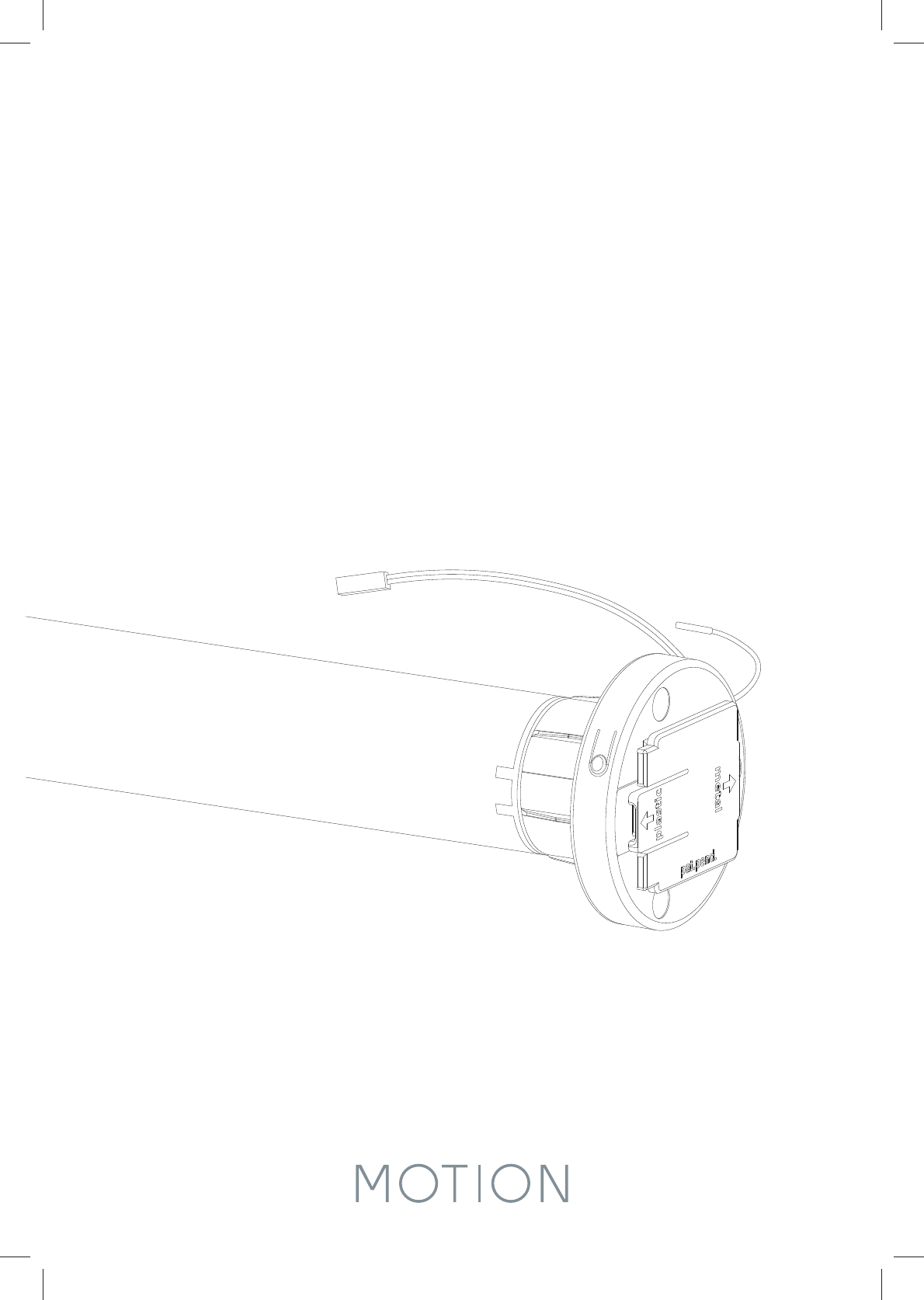

CM-04

DC tube motor with remote operation

DC Motor

Direct current motor

Transformer/Battery

transformer or

battery tube

MOTION CM-04 TUBULAR MOTOR

Conforms to

UL Std. 325

Certified to

CSA Std. C22.2#247

EnglishEnglish

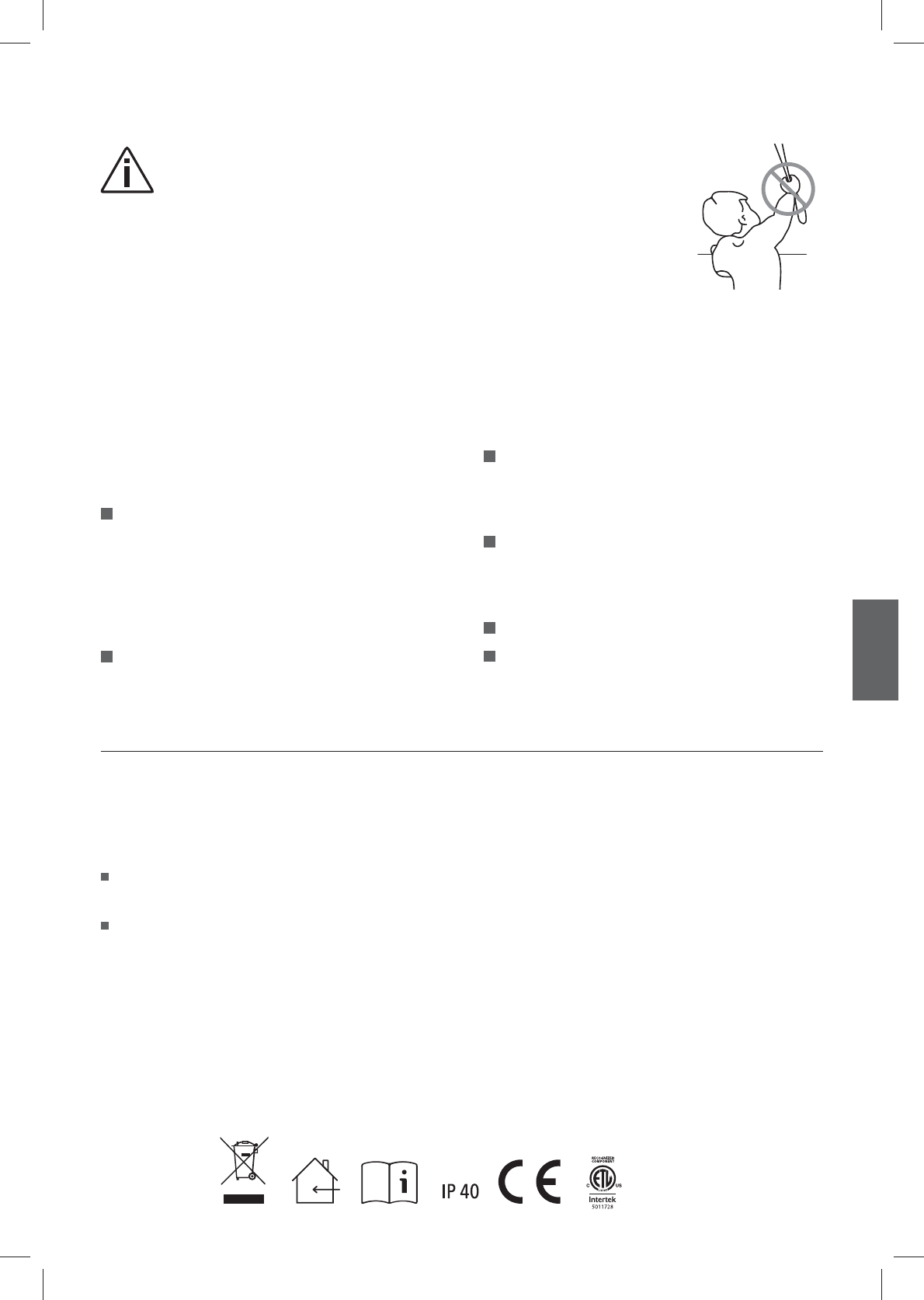

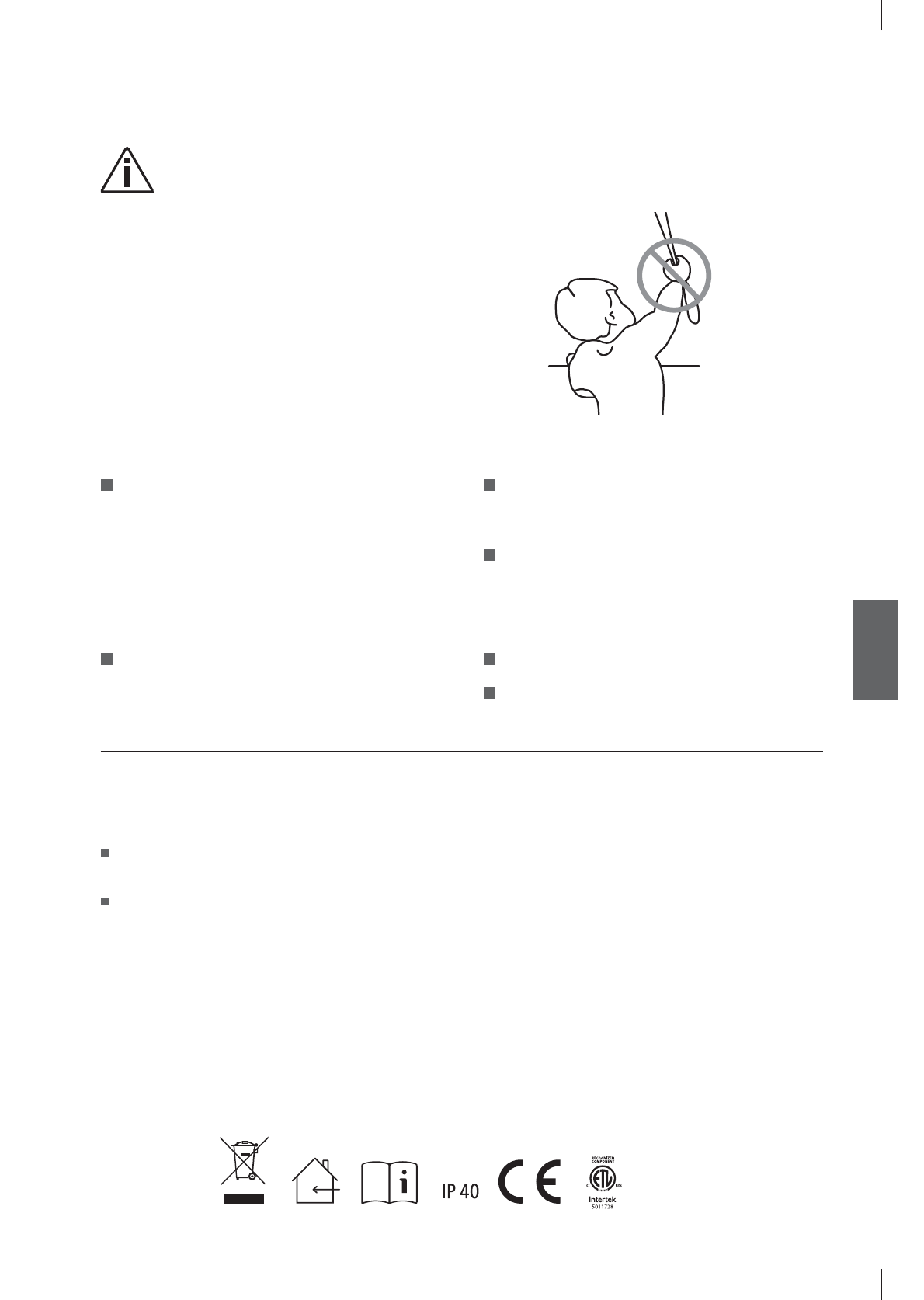

WARNING

Read the instructions carefully

before assembling and

using the product. Assembly

can be completed by non-

professionals. For indoor use

only.

Young children can strangle

themselves with the loop

of pull cords, chains and

tapes, and cords that operate

window coverings.

To avoid strangulation and

entanglement, keep cords out

of reach of young children.

Cords may ensnare a child’s

neck.

Move beds, cots and furniture

away from window covering

cords.

Do not tie cords together.

Make sure cords do not twist

together and form a loop.

Cleaning

Follow these general rules when cleaning the

outside of the device and its components:

Use a damp, soft, lint-free cloth. Avoid getting

moisture in openings.

Do not use aerosol sprays, solvents, alcohol,

or abrasives.

Service & Support

Do not perform repairs yourself. Do not attempt

to open the device or disassemble it. You run

the risk of electric shock and voiding the limited

warranty. No user-serviceable parts are inside.

Warranty Service

First follow the advice in this manual. If the

product appears to be damaged or does not

function properly, go to your local dealer for

instructions on how to obtain warranty service.

MOTION CM-04 TUBULAR MOTOR

Important Safety instructions

WARNING: To reduce the risk of severe injury or

death, it is important to follow these instructions for

personal safety. Save these instructions.

Read and follow all installation instructions.

This appliance can be used by children aged 8

years and above and persons with reduced

physical, sensory or mental capabilities or lack

of experience and knowledge if they have been

given supervision or instruction concerning use of

the appliance in a safe way and understand the

hazards involved. Children should not play with

the appliance. Cleaning and user maintenance

should not be performed by unsupervised

children.

Do not allow children to play with fixed controls.

Keep remote controls away from children.

Frequently examine the installation for imbalance

and signs of wear or damage to cables and

springs. Do not use if repair or adjustment is

necessary.

This instruction manual is also available on the

website.

The drive must be disconnected from its power

source during cleaning, maintenance and when

replacing parts.

The A-weighted emission sound pressure level of

the drive is equal to or less than 70dB(A).

Indoor and household use only.

Disconnect the drive from the power supply

or switch off the automatic controls when

maintenance, such as window cleaning, is being

carried out in the vicinity.

When operating a biased switch, make sure that

other persons are kept away.

Do not operate when maintenance, such as

window cleaning, is being carried out in the vicinity.

The tube motor must only be supplied with safety

extra low voltage corresponding to the marking on

the appliance.

This appliance contains batteries that are non-

replaceable.

Important Installation instructions

WARNING: Important safety instructions. Follow all

instructions, since incorrect installation can lead to

severe injury.

This motor can only be used with soft material for

driven parts.

Hazardous unprotected moving parts of the drive

must be installed higher than 2.0m above the

floor or any other level surface that could provide

access to it.

Install the actuating member of a manual release

at a height of less than 1.8m.

The actuating member of a biased switch is to be

located within direct sight of the driven part but

away from moving parts. It is to be installed at a

minimum height of 1.5m and not accessible to the

public.

The mass and the dimension of the driven part

must be compatible with the rated torque and

rated operating time.

Fixed controls have to be clearly visible after

installation.

The driven part must be compatible with the rated

torque (1.1N.m) and rated operating time (12min).

Minimum tube diameter: Ø25mm.

The drive is intended to be installed at a height of

at least 2.0m above floor or any other accessible

level surface.

All-pole disconnection switches must be

incorporated in the fixed wiring in accordance with

the wiring rules.

MOTION CM-04 TUBULAR MOTOR

FCC Manual

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) this device may not cause harmful interference,

and

(2) this device must accept any interference received,

including interference that may cause undesired

operation.

FCC ID: ZY4CM04

Regulatory Information

1 FCC Information for User

This product does not contain any user-

serviceable components and is to be used with

approved antennas only. Any product changes or

modifications will invalidate all applicable regulatory

certifications and approvals.

2 FCC Electronic Emission Notices

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1. This device may not cause harmful interference

2. This device must accept any interference received,

including interference that may cause undesired

operation.

3 FCC Radio Frequency Interference

statement

This equipment has been tested and found to

comply with the limits for a class B digital device,

pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference when the equipment is

operated in a commercial environment. This

equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful

interference to radio communications.

Operation of this equipment in a residential area

may cause harmful interference, in which case the

user will be required to correct the interference at

their own expense.

If this equipment does cause harmful interference

to radio or television reception, which can be

determined by turning the equipment off and on, the

user is encouraged to try to correct the

interference by one or more of the following

measures:

Reorient or relocate the receiving antenna

Increase the distance separating the equipment

and receiver

Connect the equipment to an outlet on a circuit

different from that to which the receiver is

connected

Consult the dealer or an experienced radio/TV

technician for help

EnglishEnglishEnglishEnglish

MOTION CM-04 TUBULAR MOTOR

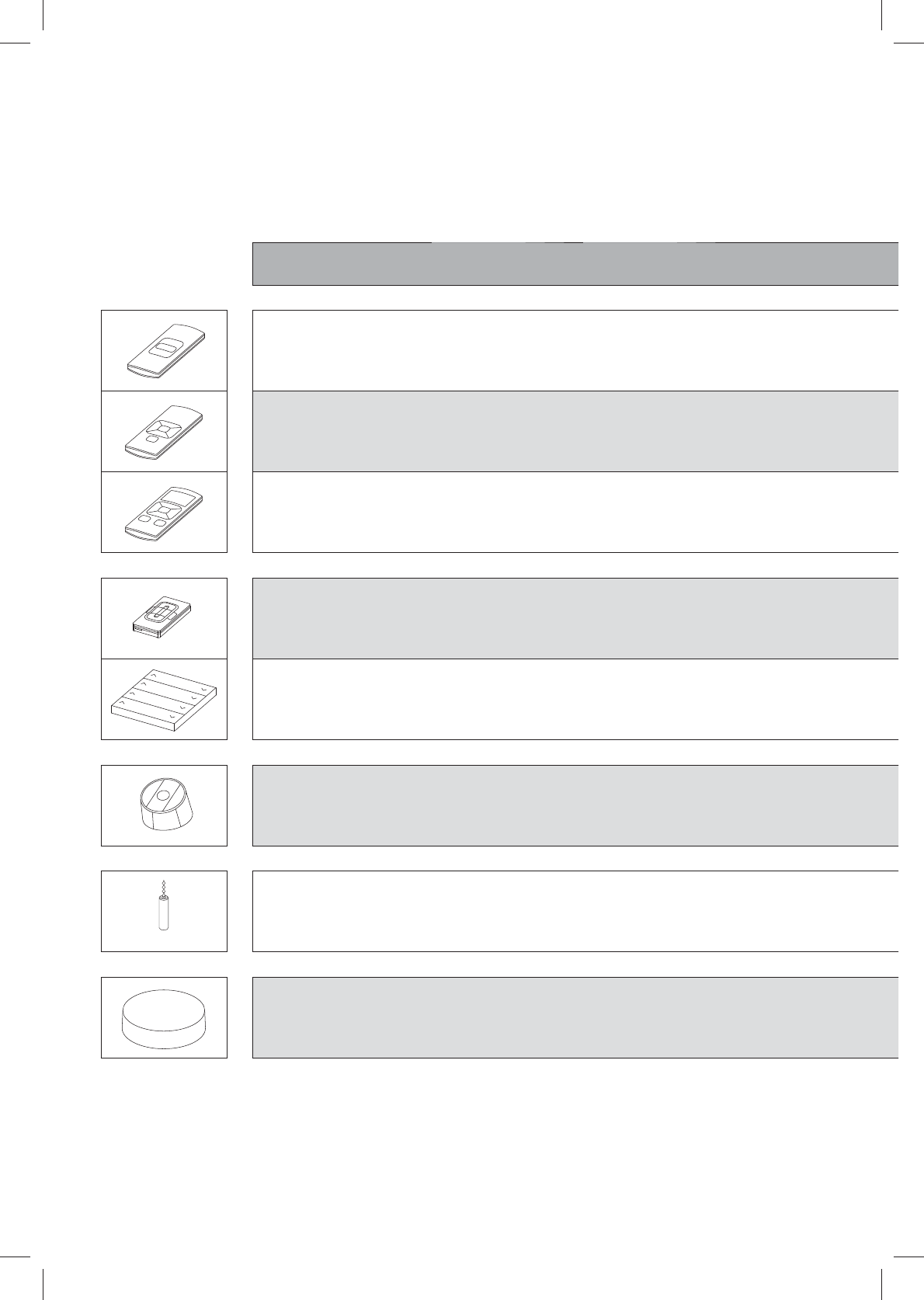

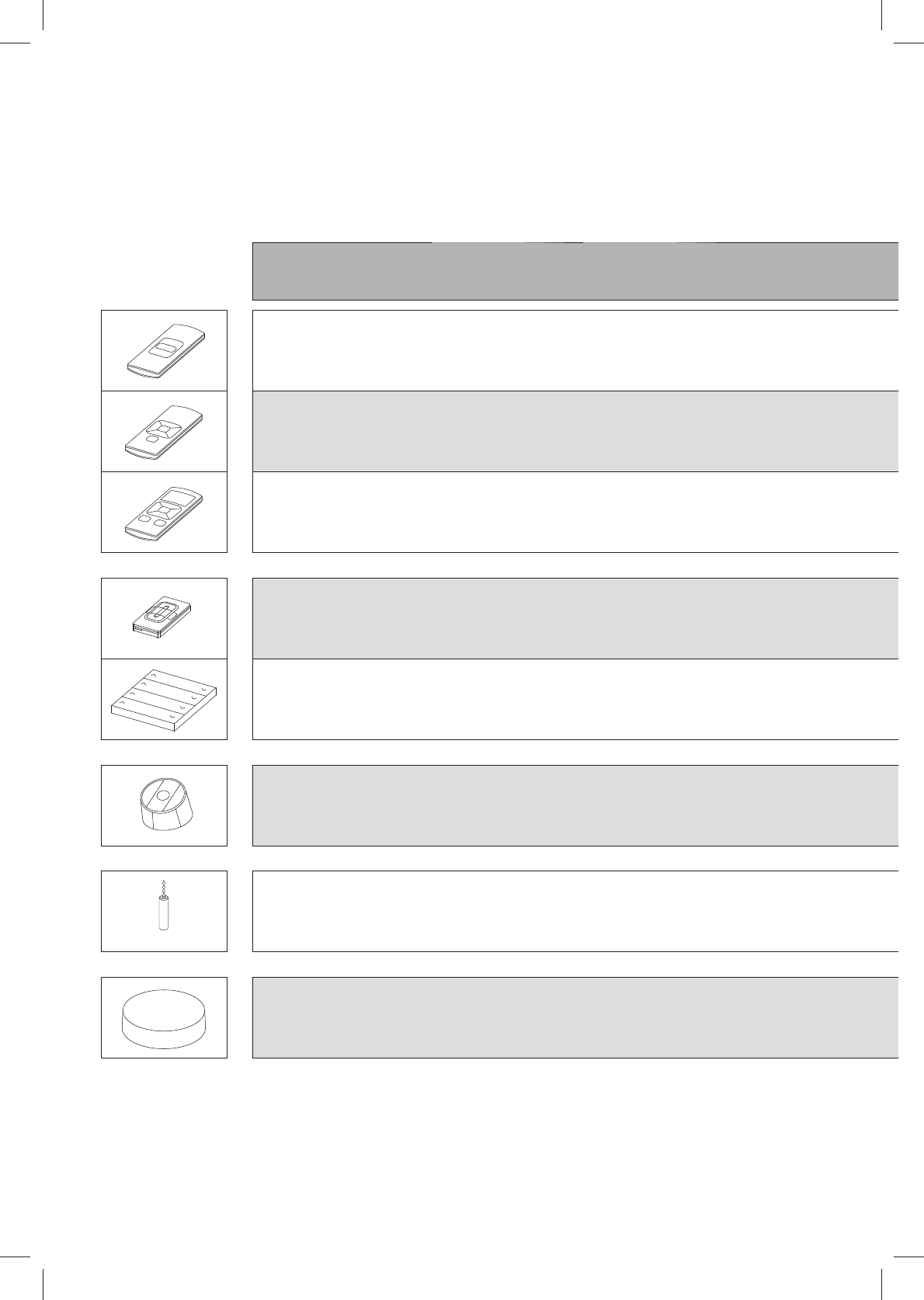

CM-11

Hand-held remote 1ŶŶ- - unlimited

CM-12

Hand-held remote 5Ŷ Ŷ Ŷ Ŷ unlimited

CM-13

Hand-held remote 15 Ŷ Ŷ Ŷ Ŷ unlimited

CM-15

Wall remote 1ŶŶ- - unlimited

CM-16

Wall remote 4 Ŷ- - - unlimited

CM-17

Table remote 4-Ŷ- - unlimited

CM-18

Pull remote 1 - - - - unlimited

CM-20

Motion Wi-Fi bridge n/a ŶŶ--30

Channels Wall

mount

Program

blinds

Single

select

Channel

select

Max.

blinds

MOTION CM-04 TUBULAR MOTOR

EnglishEnglish

n/a 433 MHz 30 m with

1 concrete wall CR2430 3.0V 120 mm 45 mm 14 mm

n/a 433 MHz 30 m with

1 concrete wall CR2430 3.0V 120 mm 45 mm 14 mm

n/a 433 MHz 30 m with

1 concrete wall CR2430 3.0V 120 mm 45 mm 14 mm

n/a 433 MHz 30 m with

1 concrete wall CR2430 3.0V 66 mm 32,5 mm 13,8 mm

n/a 433 MHz 30 m with

1 concrete wall 3 x CR2430 3.0V 86 mm 86 mm 17 mm

n/a 433 MHz 30 m with

1 concrete wall 2 x CR2450 3.0V 70,3 mm 62,7 mm 52,3 mm

n/a 433 MHz 20 m open

space 2 x LR44 1.5V 19,5 mm ø 69,9 mm

20 433 MHz

Wi-FI 2.4 GHz 30 m with

1 concrete wall Micro USB - 5V DC 100 mm ø 25 mm

Max.

scenes

Frequency Range Power supply Length Width Height Certificates

MOTION CM-04 TUBULAR MOTOR

Pair

button

Pair

button

Channel

Selection

Channel

indicator

Down

Centre

(stop/favourite)

Centre

(stop/favourite)

Channel

indicator

Down

Right

Left

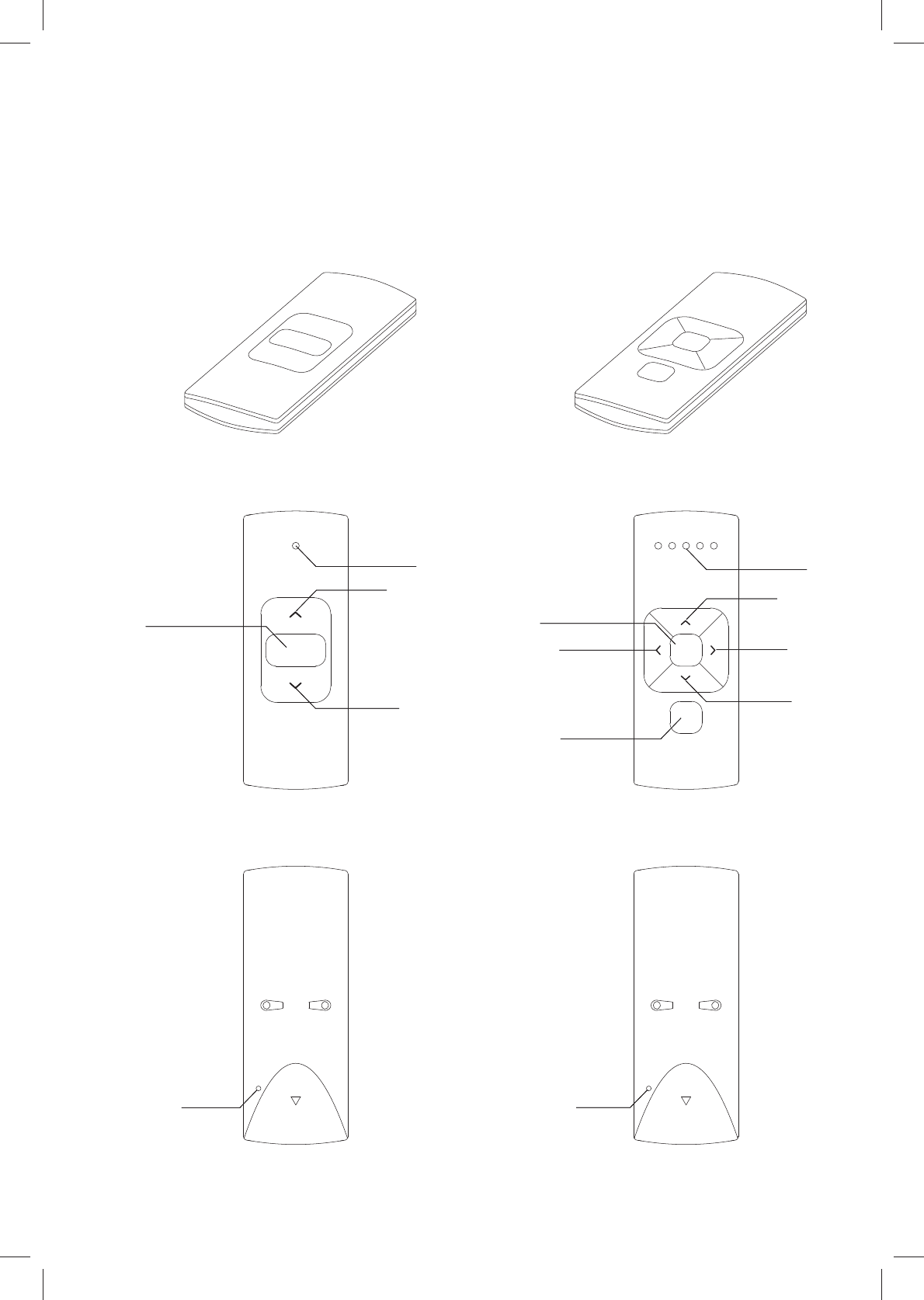

CM-11

1 Channel Remote

CM-12

5 Channel Remote

MOTION CM-04 TUBULAR MOTOR

Channel

indicator

Right

Down

Channel

Centre

(stop/favourite)

Left

Channel 1

Channel 3

Channel 2 Channel 4

Down

Centre

(stop/favourite)

Pair

button

Pair

button

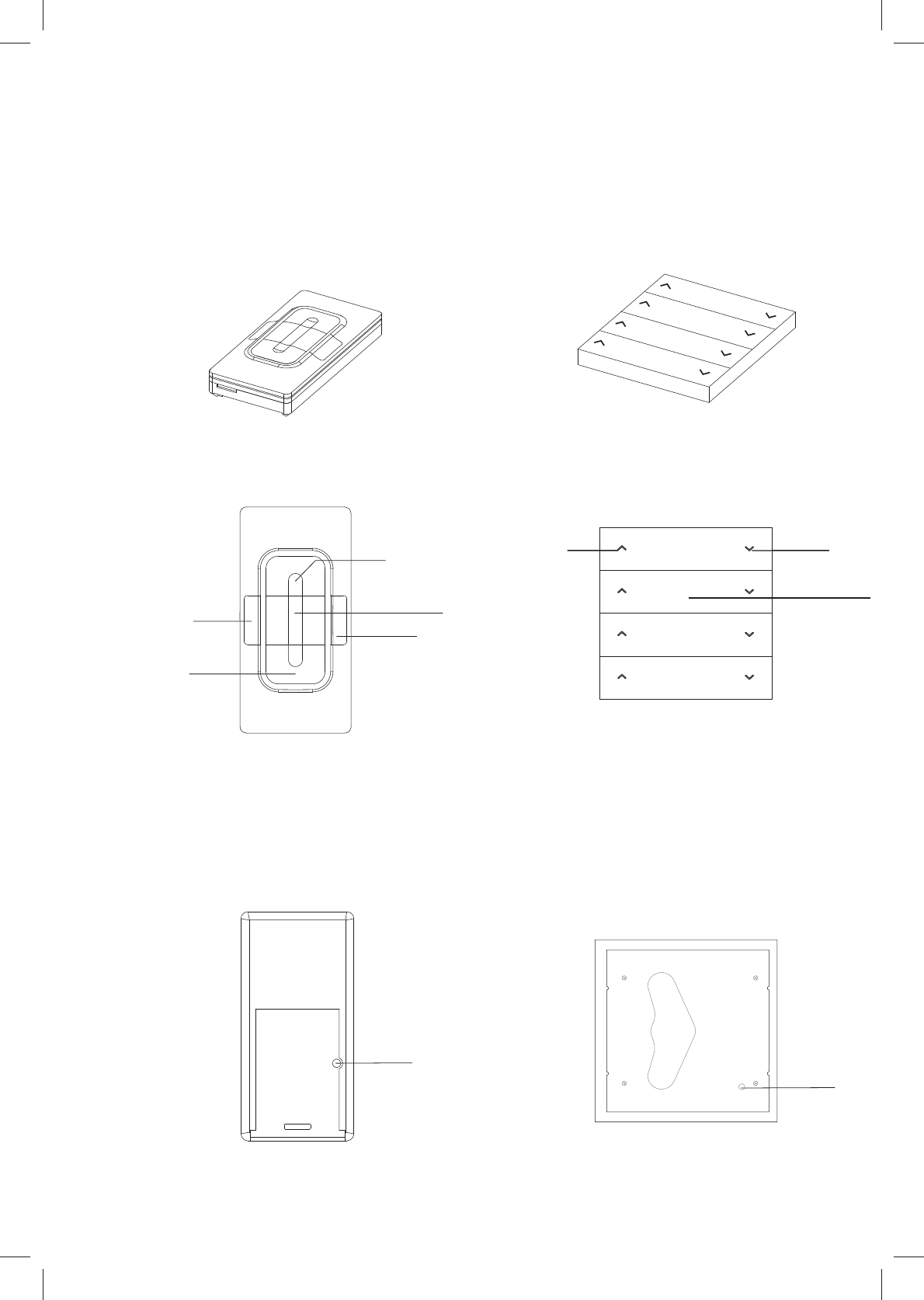

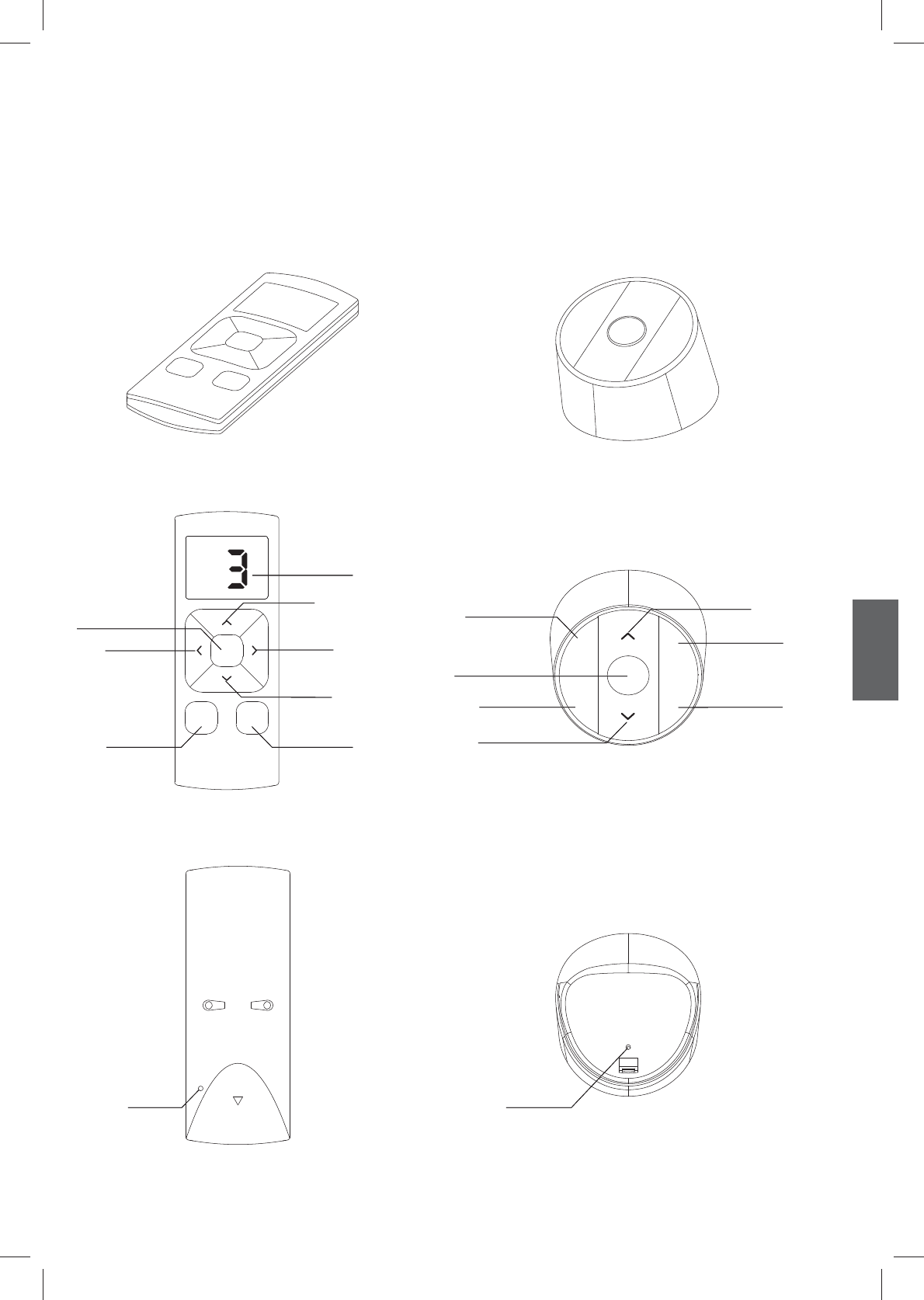

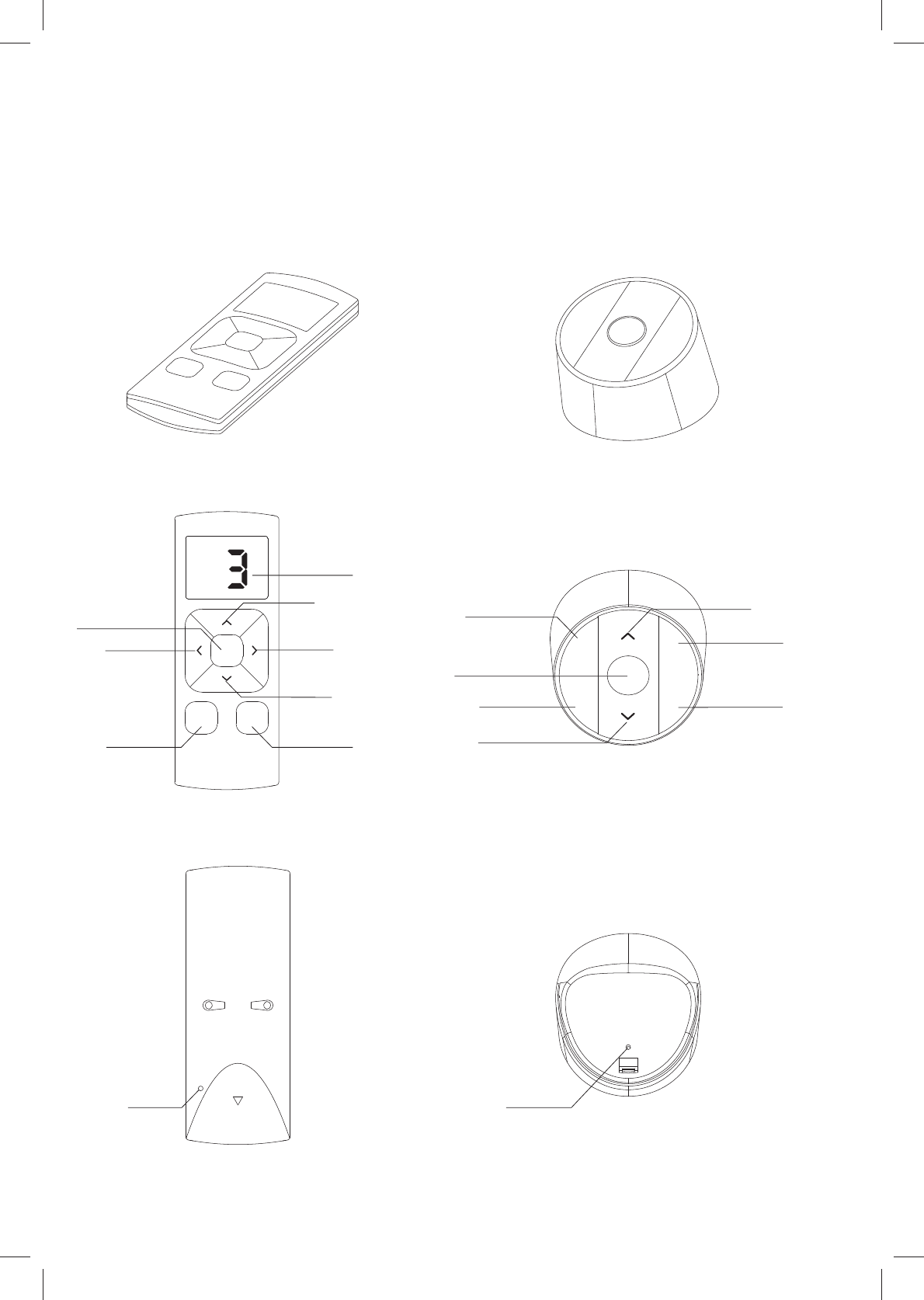

CM-13

15 Channel Remote

CM-17

4 Channel Table Remote

MOTION CM-04 TUBULAR MOTOR

CM-15

1 Channel Wall Remote

CM-16

4 Channel Wall Remote

Pair

button

Pair

button

Right

Down

Left

Centre

(stop/favourite)

Down

Centre (stop/

favourite)

MOTION CM-04 TUBULAR MOTOR

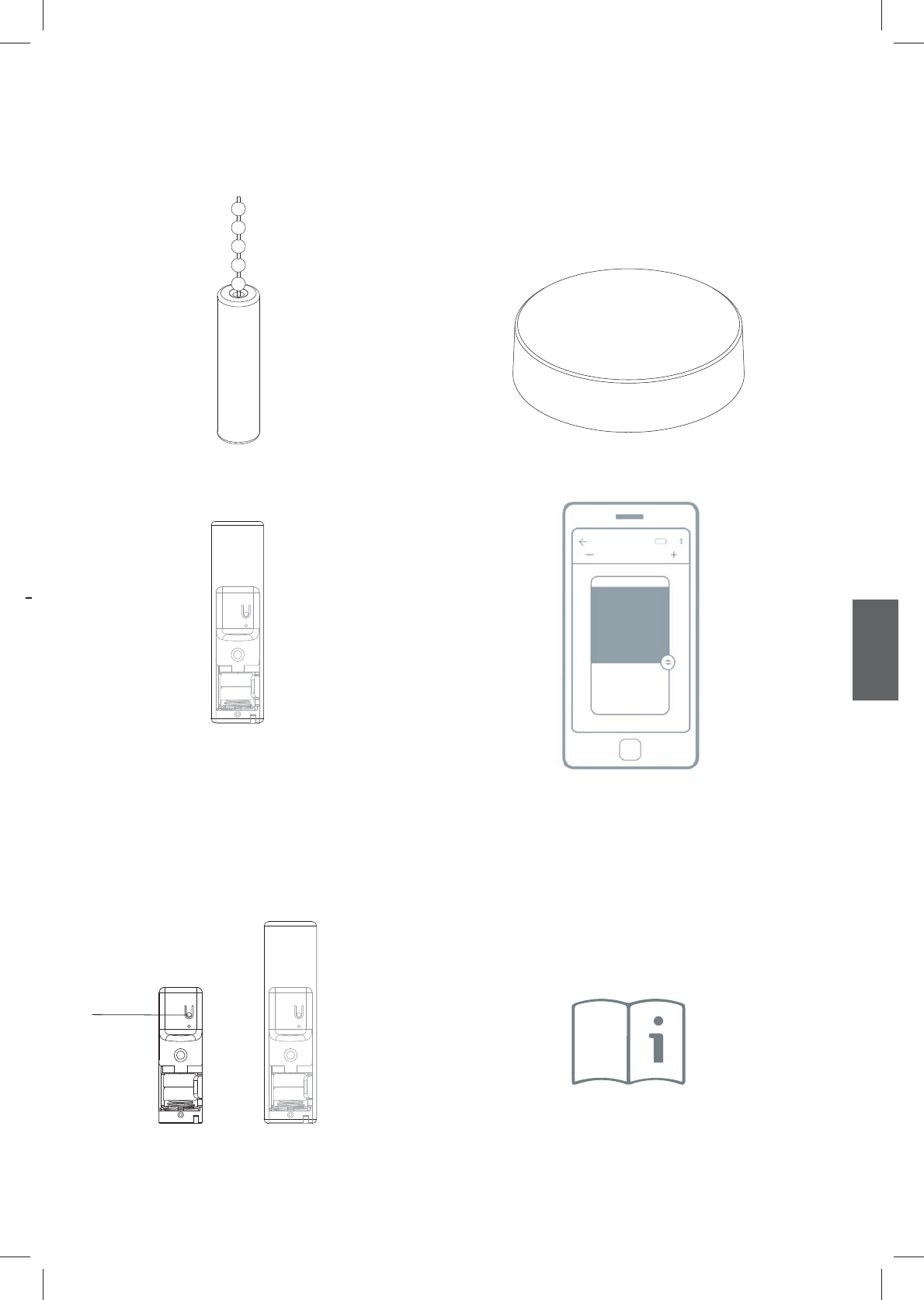

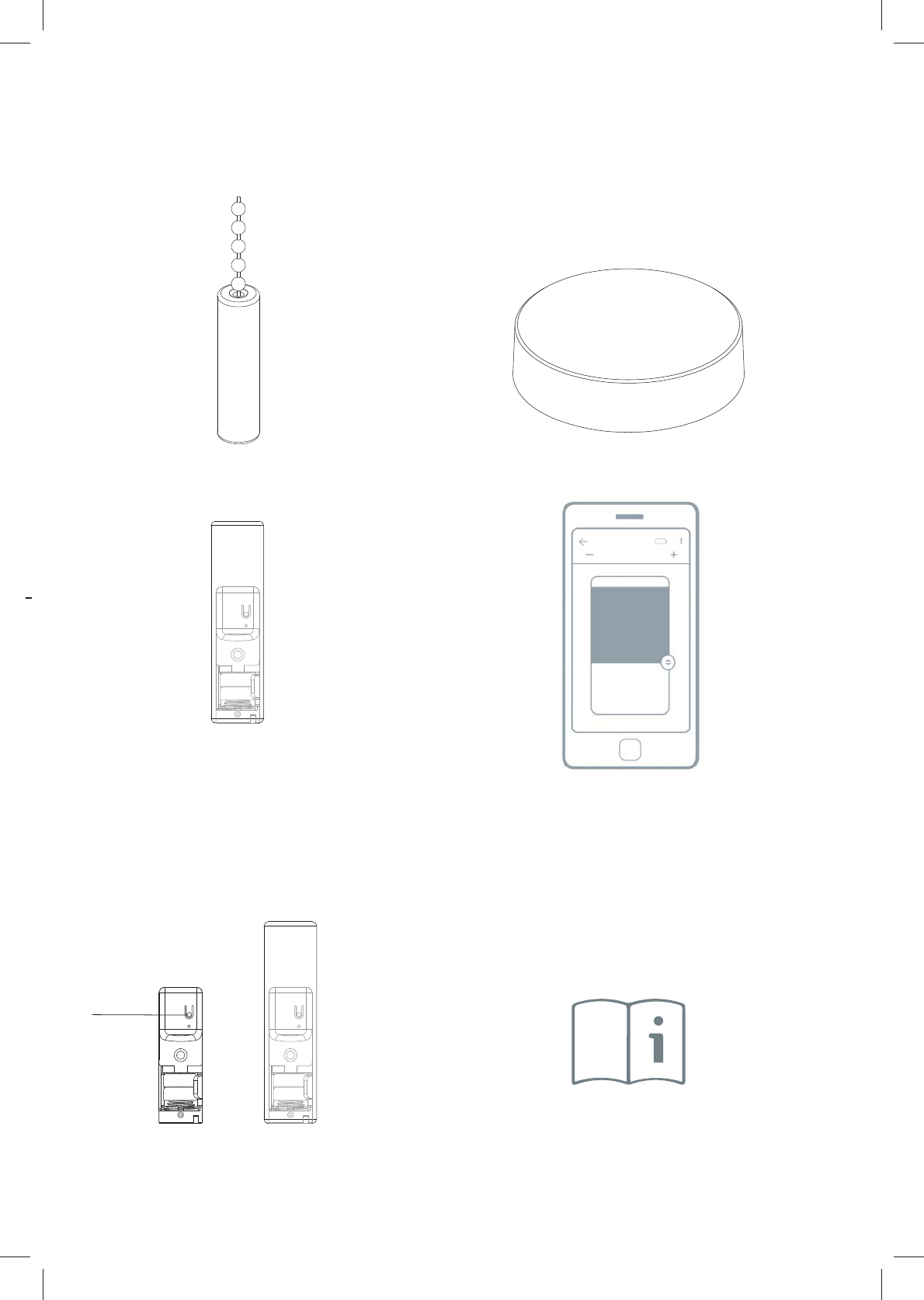

CM-18

1 Channel Tassel Remote

CM-20

Motion Bridge

See manual CM-20

Pair

button

MOTION CM-04 TUBULAR MOTOR

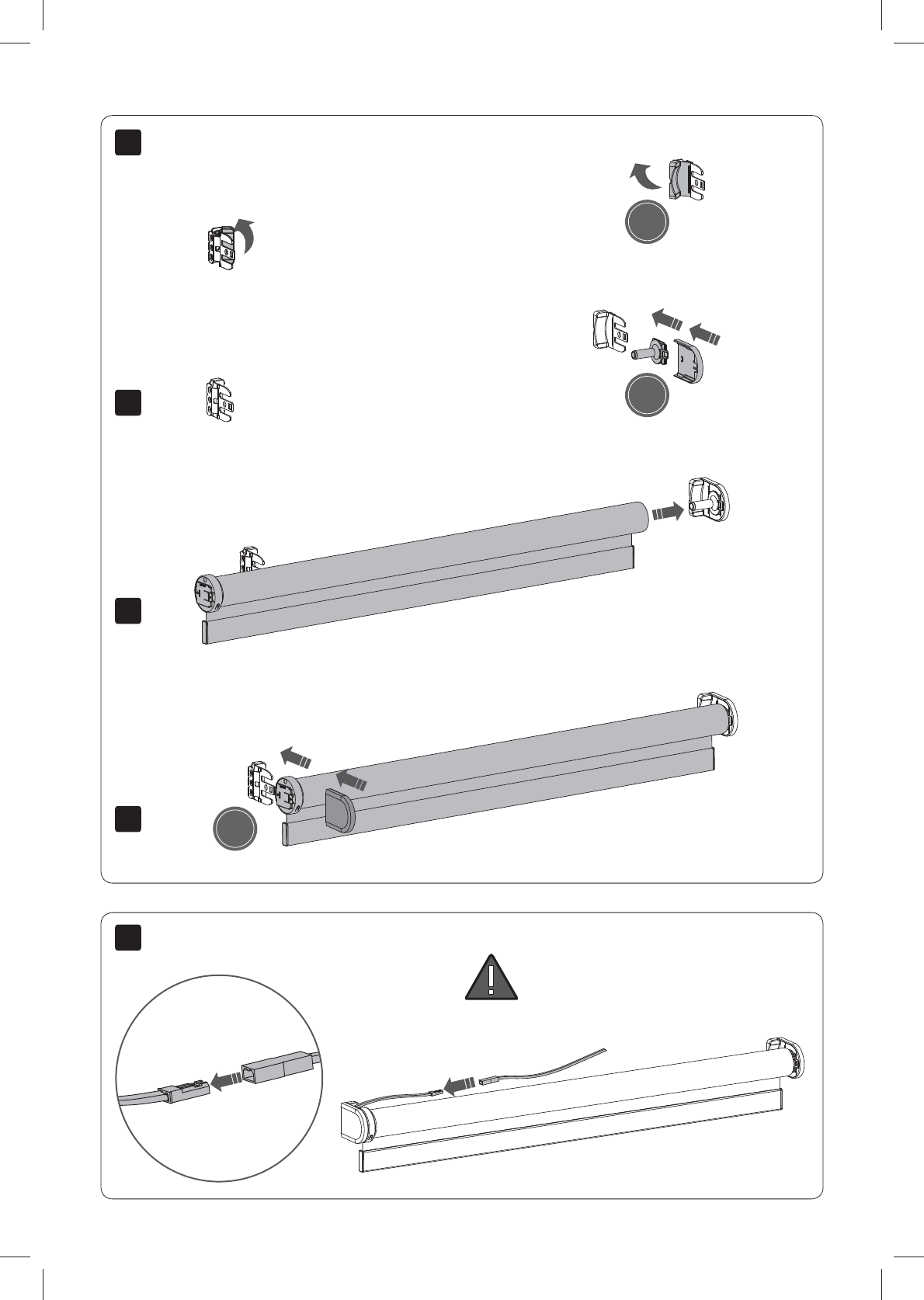

Click!

Install the blind

Only connect CM-21 (12VDC transformer) or

CM-24 (rechargeable battery tube)

Connect power supply

MOTION CM-04 TUBULAR MOTOR

7.1

6.1

6.2

6.3

7.2

English

Shortly press the down button to check if the

blind unrolls the right way. If the blind moves

up, the rotational direction must be changed.

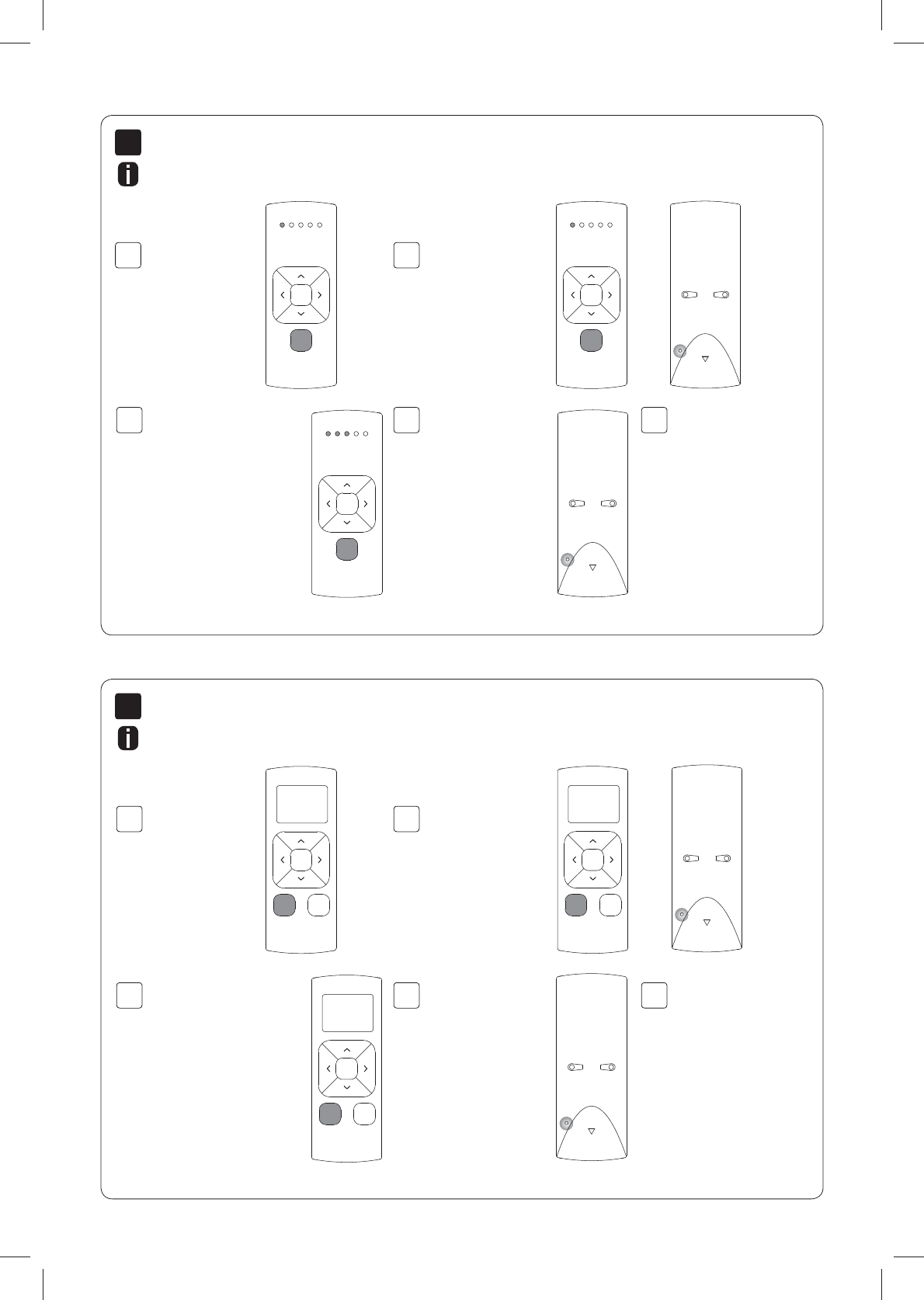

Pair a remote control that is able to program blinds. See pages 4 and 5

for remote control details. In this manual, CM-12 is displayed.

WARNING: risk of damage.

Stop the blind before reaching

the end positions.

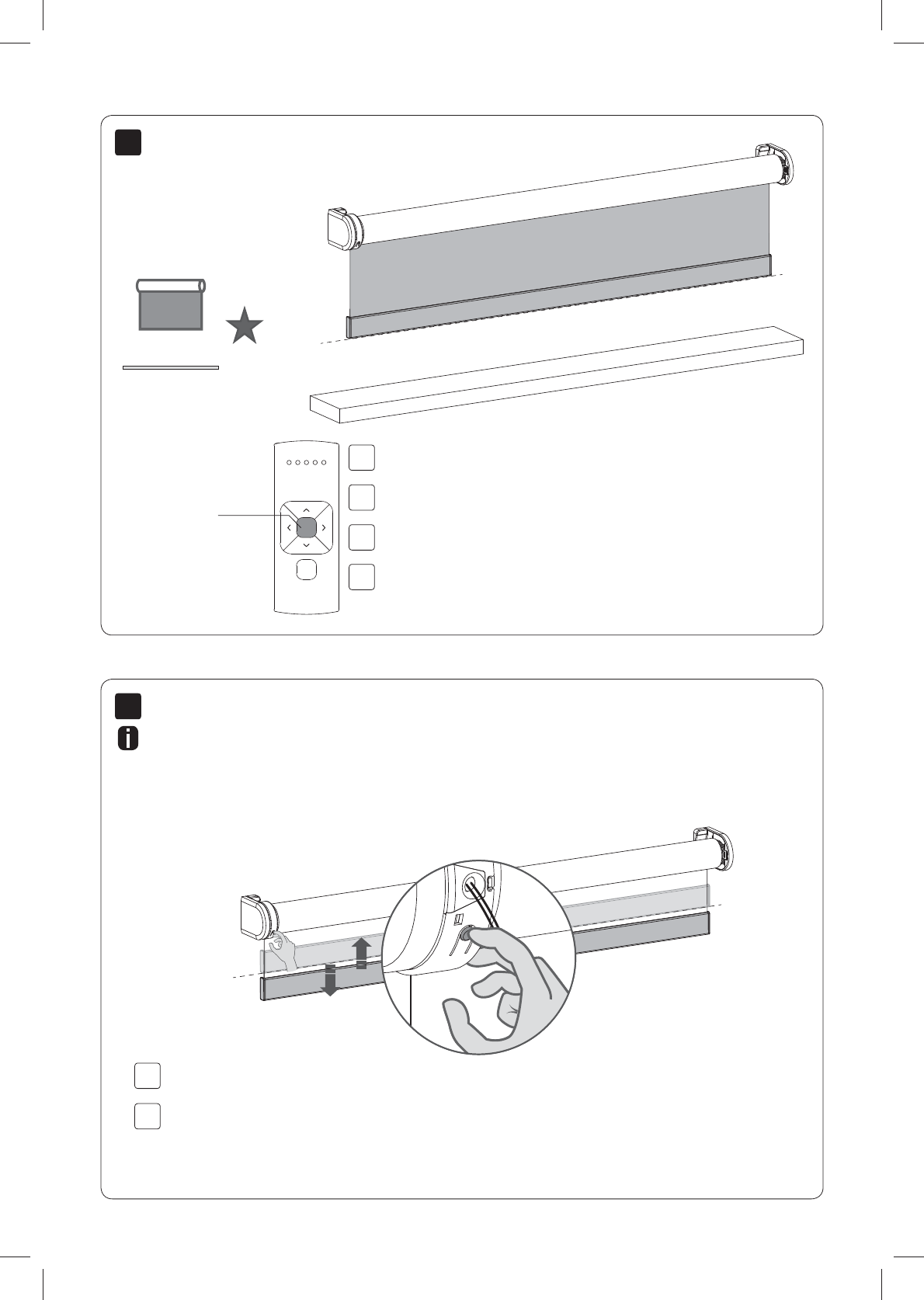

End limits must be programmed to use a blind properly and to prevent it from being damaged.

Proceed to step 12 if end limits are already set.

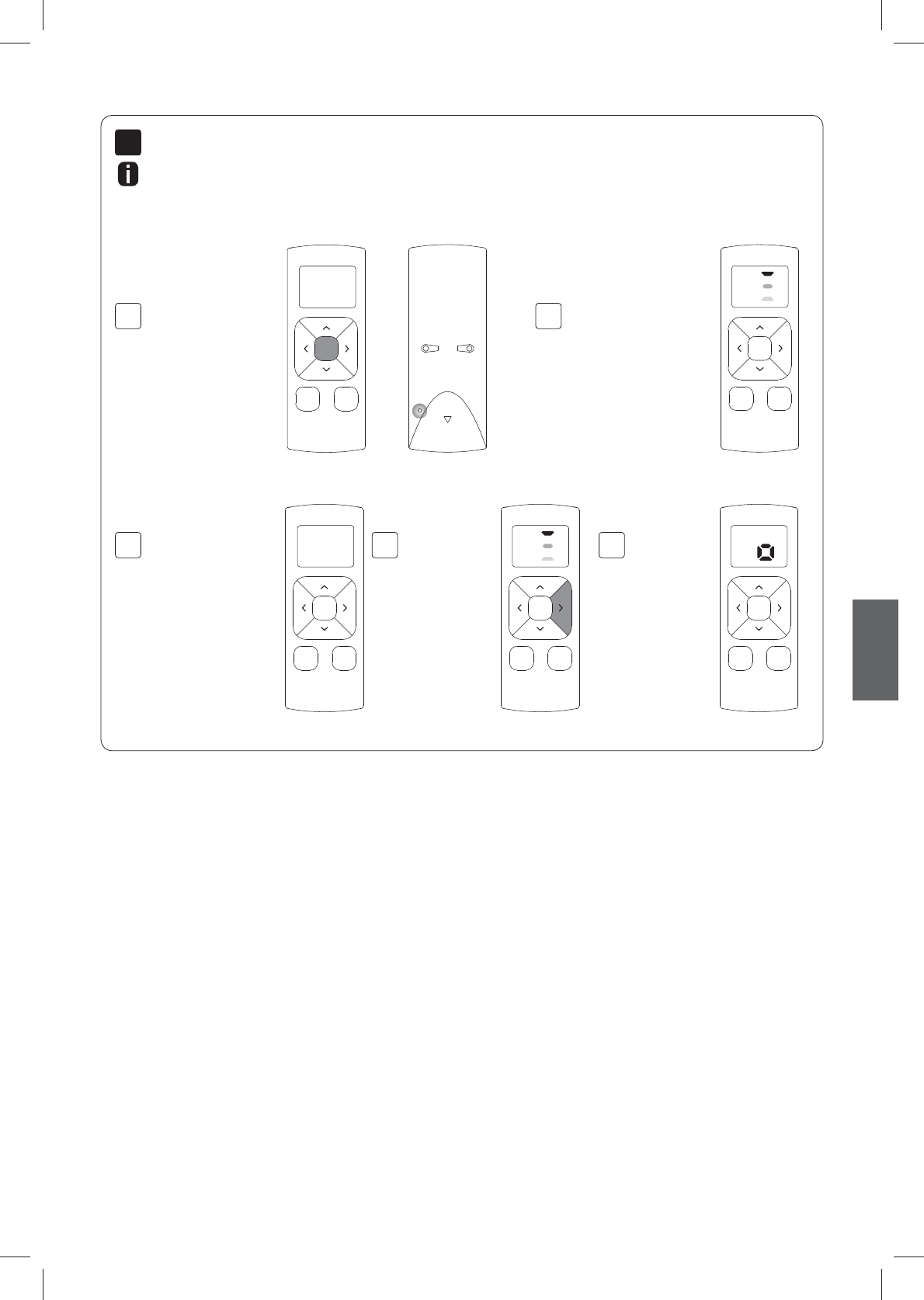

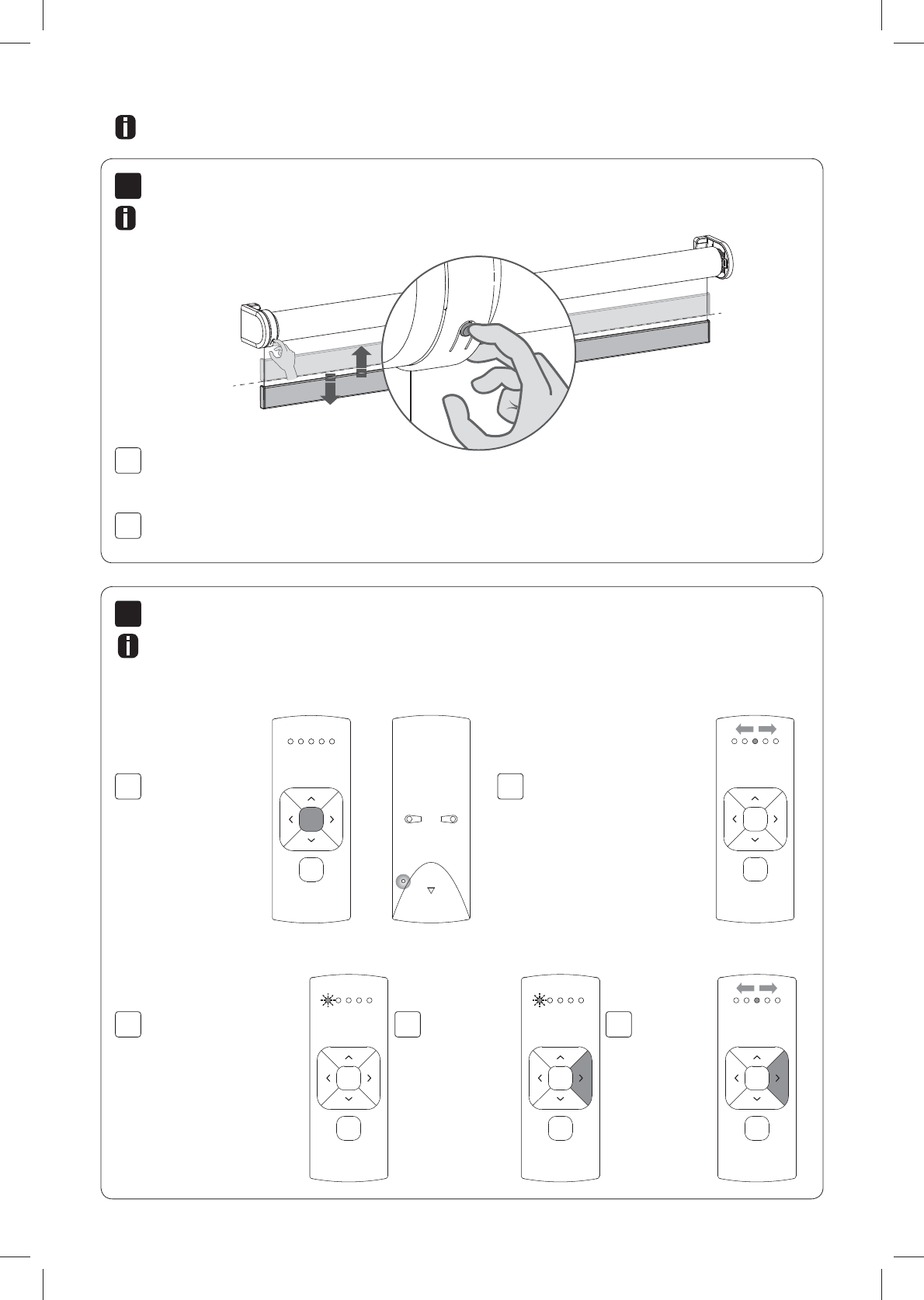

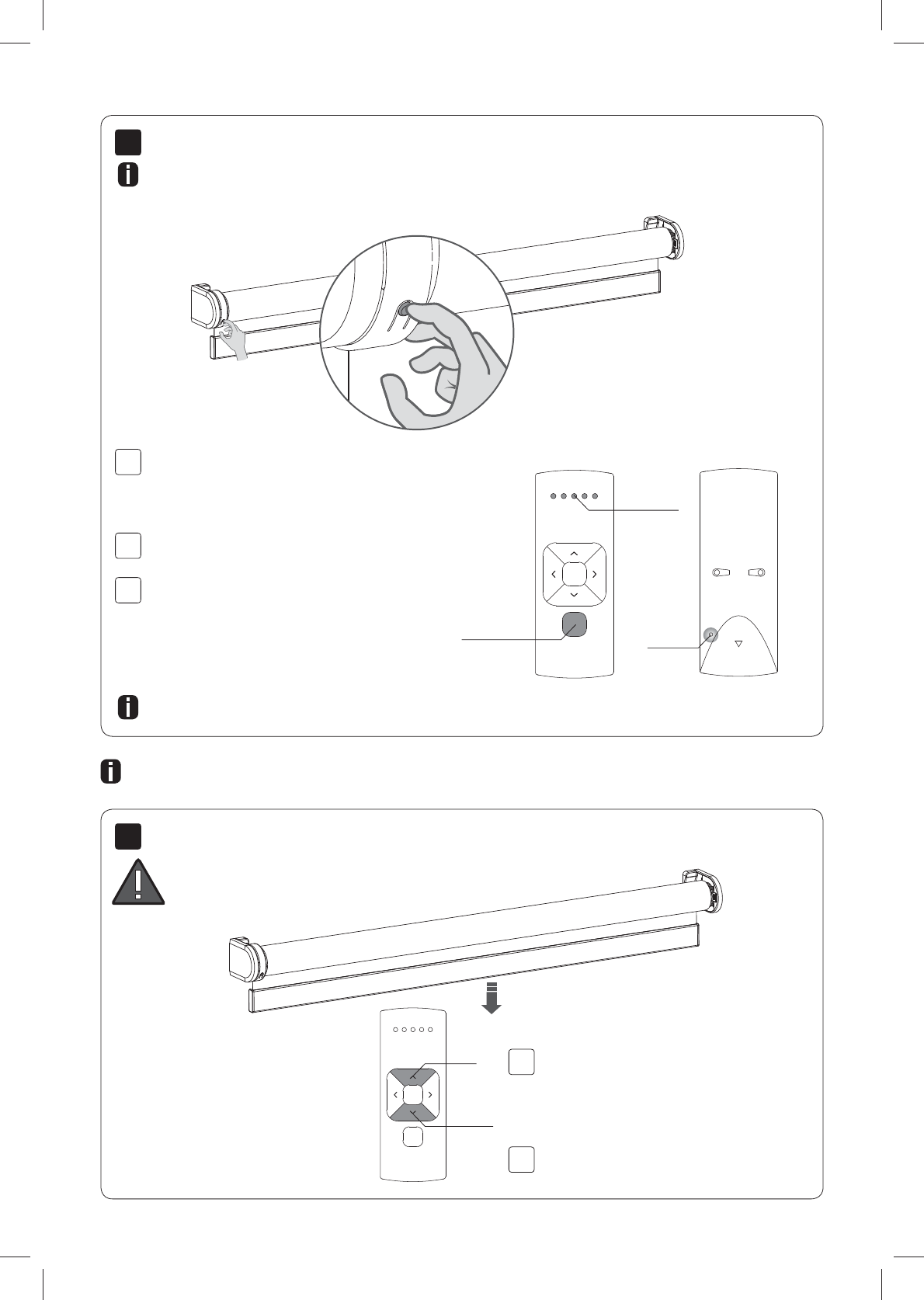

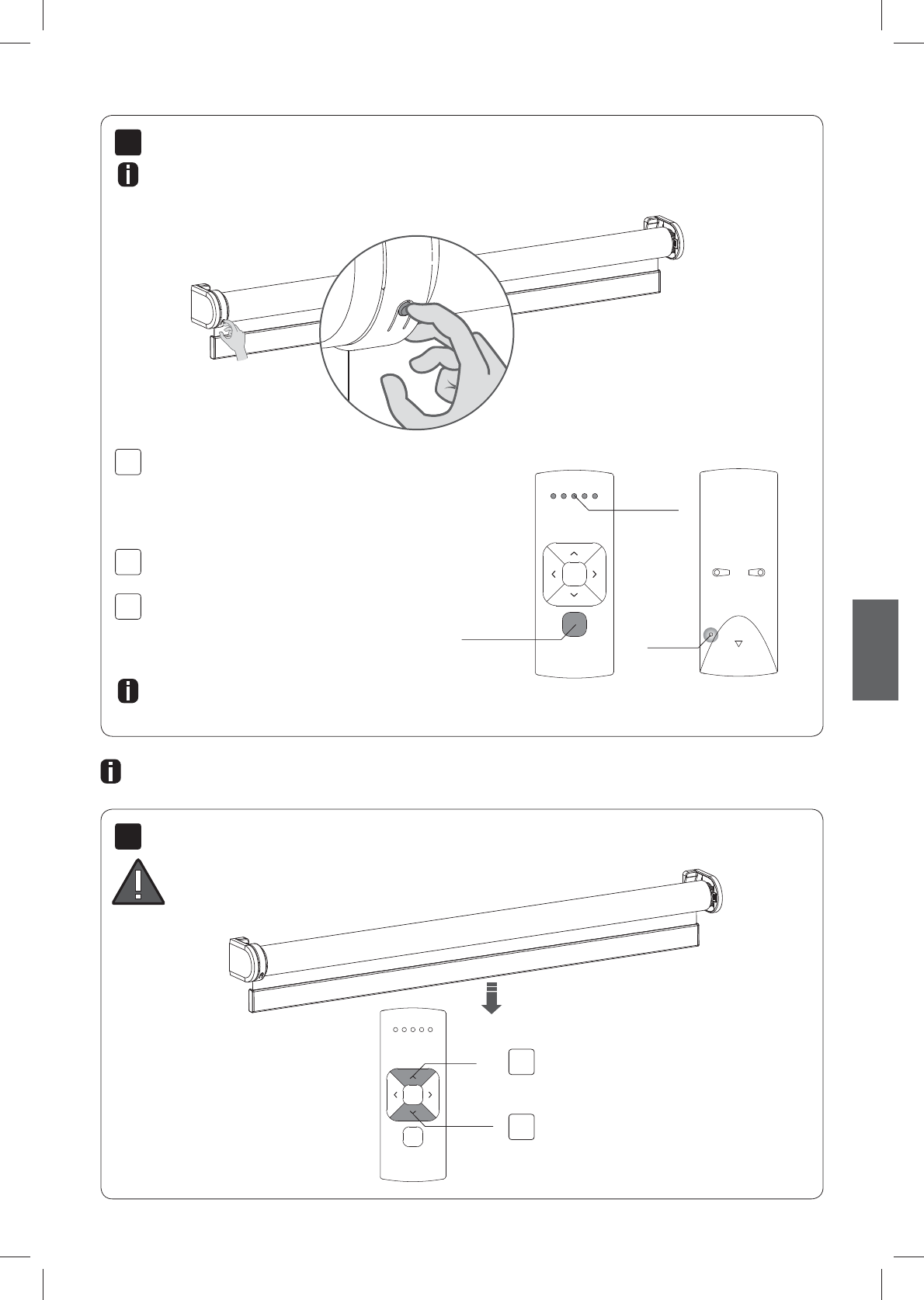

Shortly press the program button on the

motor. The blind will start stepping, indicating

that program mode has been activated.

(The blind keeps stepping until the program

mode is deactivated.)

Repeat steps 6.1 - 6.3 to remove a blind from

a channel.

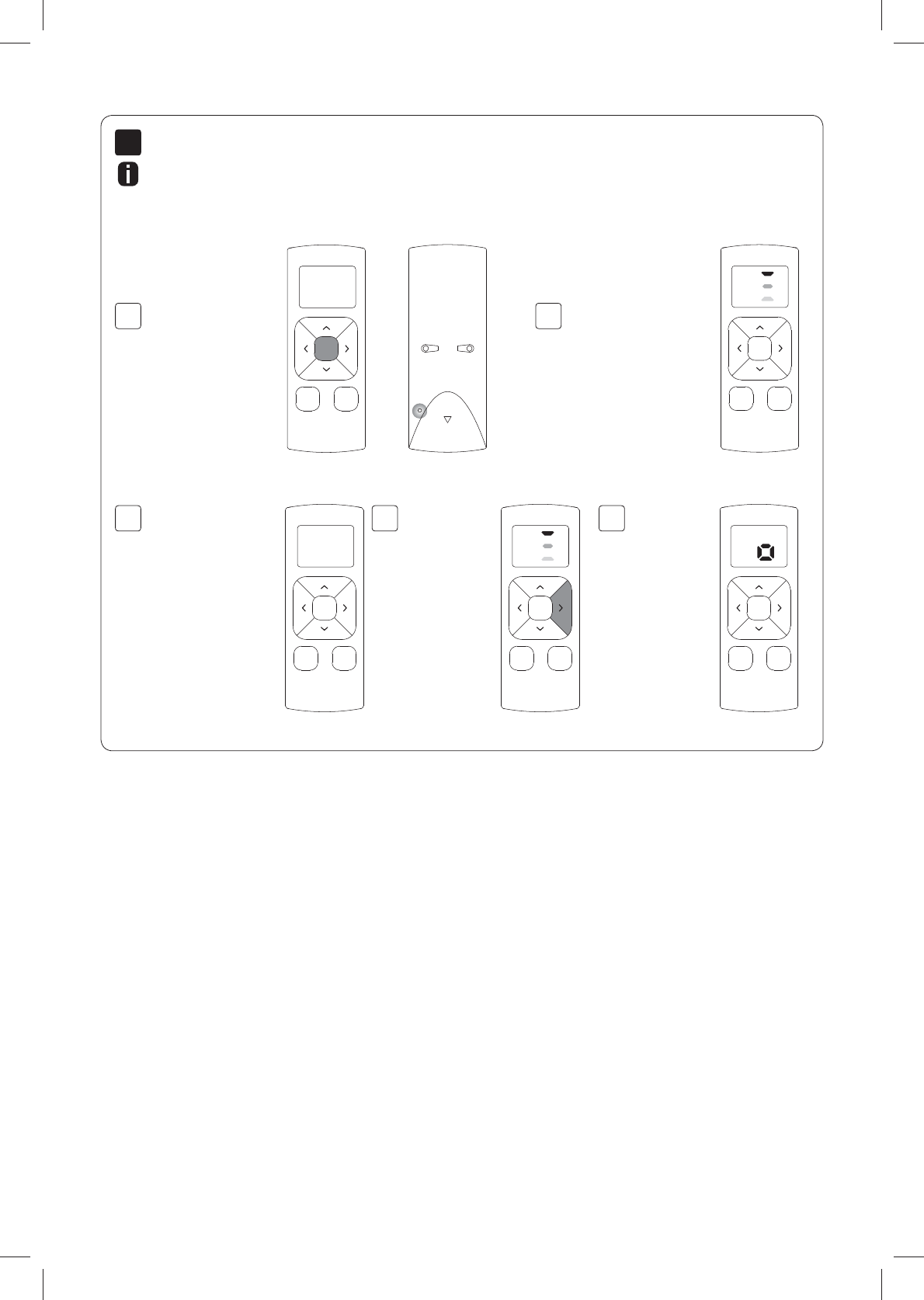

Press the pair button on the back of the remote

control to pair the blind with the selected channel.

The blind will shortly stop stepping indicating that

the remote has been paired to the blind.

Select a desired channel for the blind using the

channel selection button on the remote control.

Channel

Selection Pair

button

Channel

indicator

Down

Pair a remote

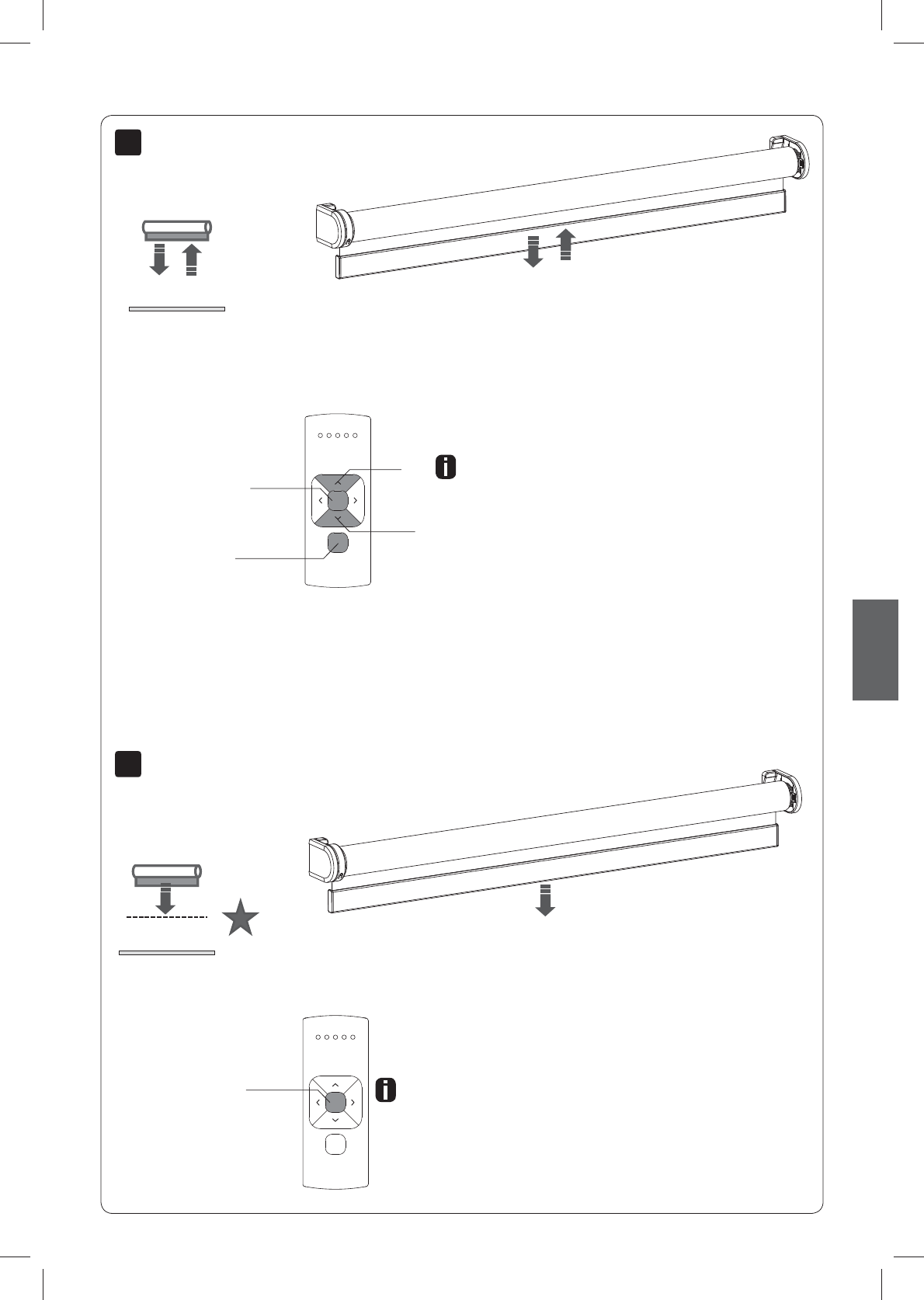

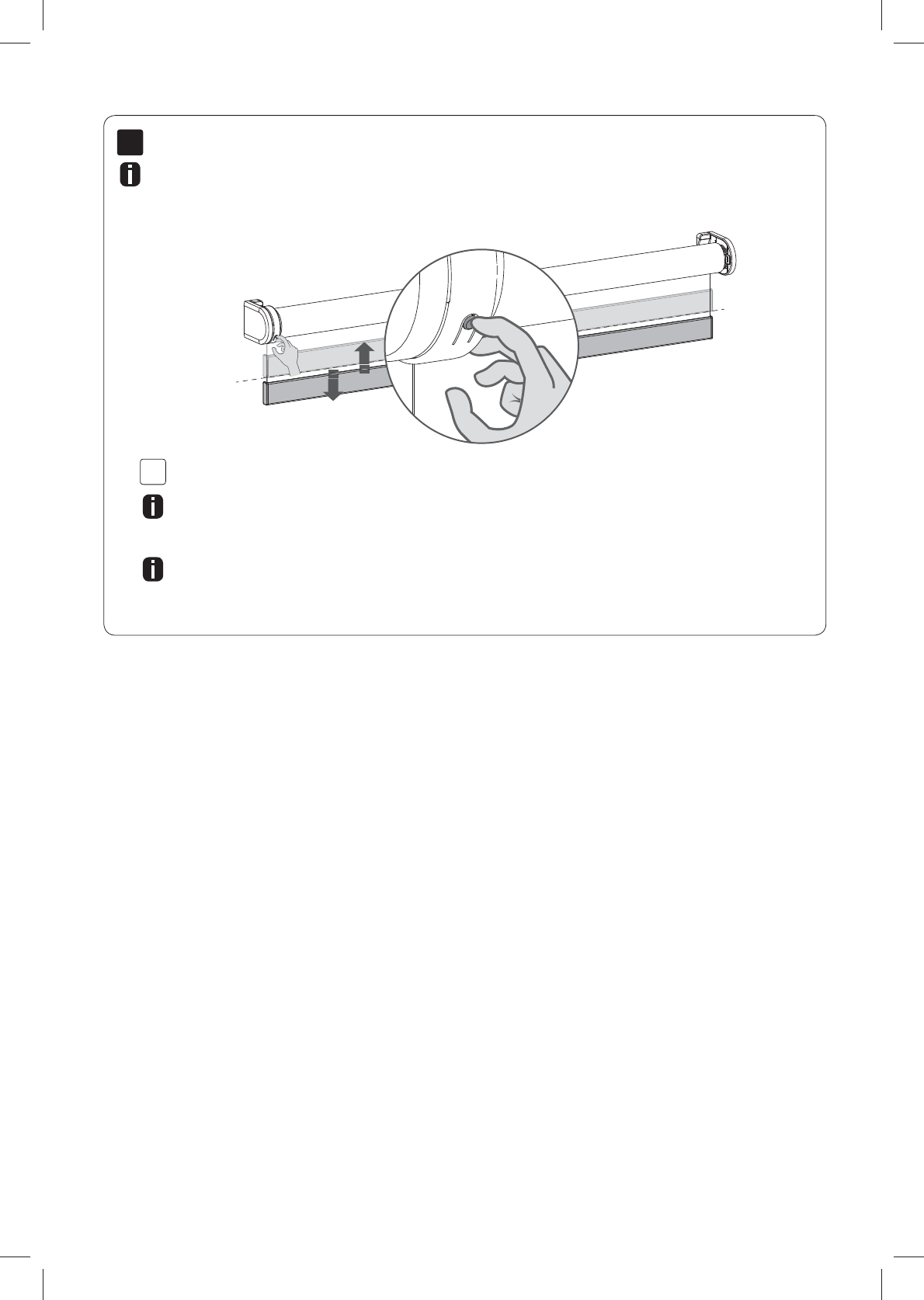

Check rotational direction

Simultaneously press the up and down button

to change the rotational direction.

English

MOTION CM-04 TUBULAR MOTOR

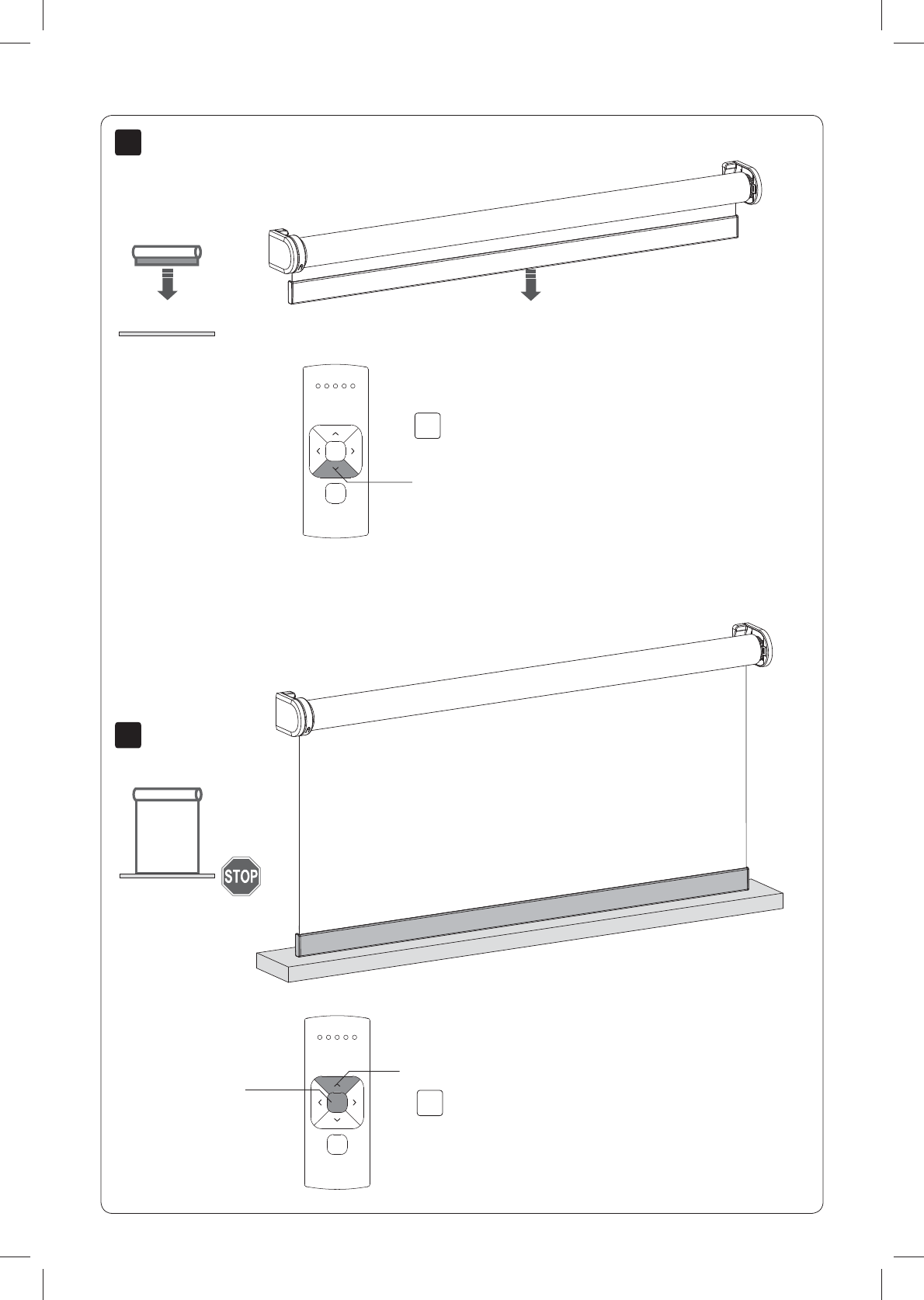

9.1

8.1

Down

Centre

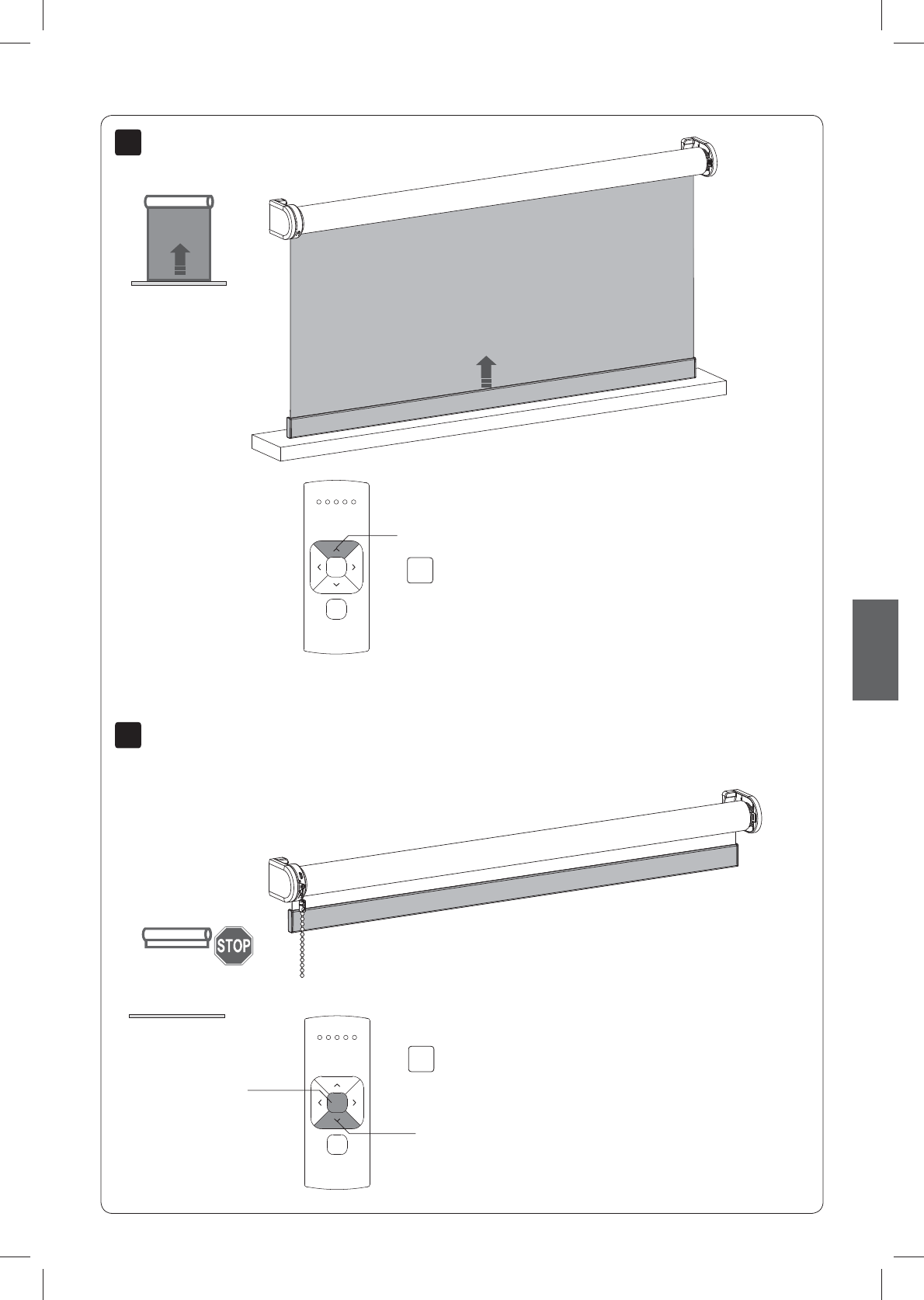

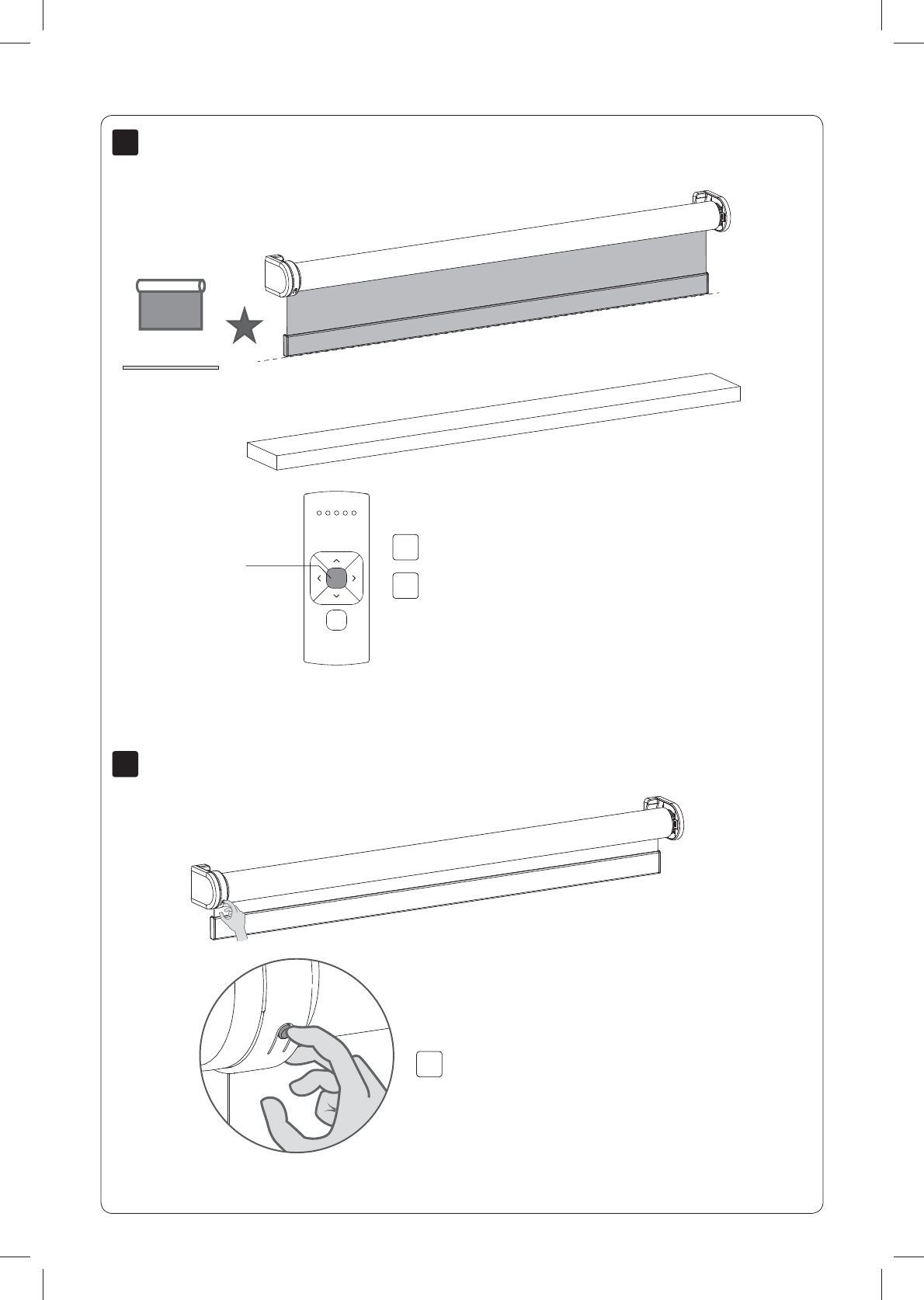

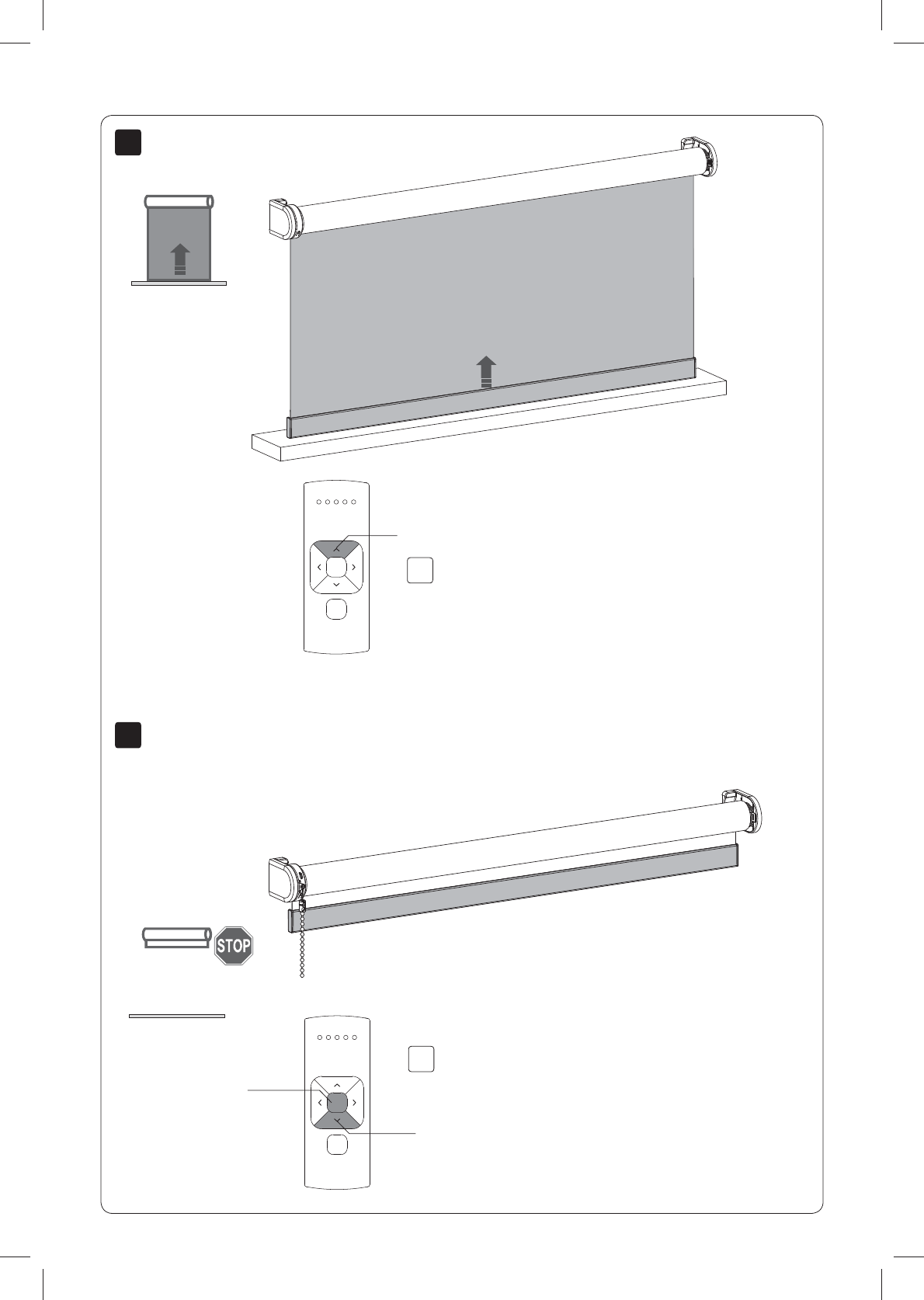

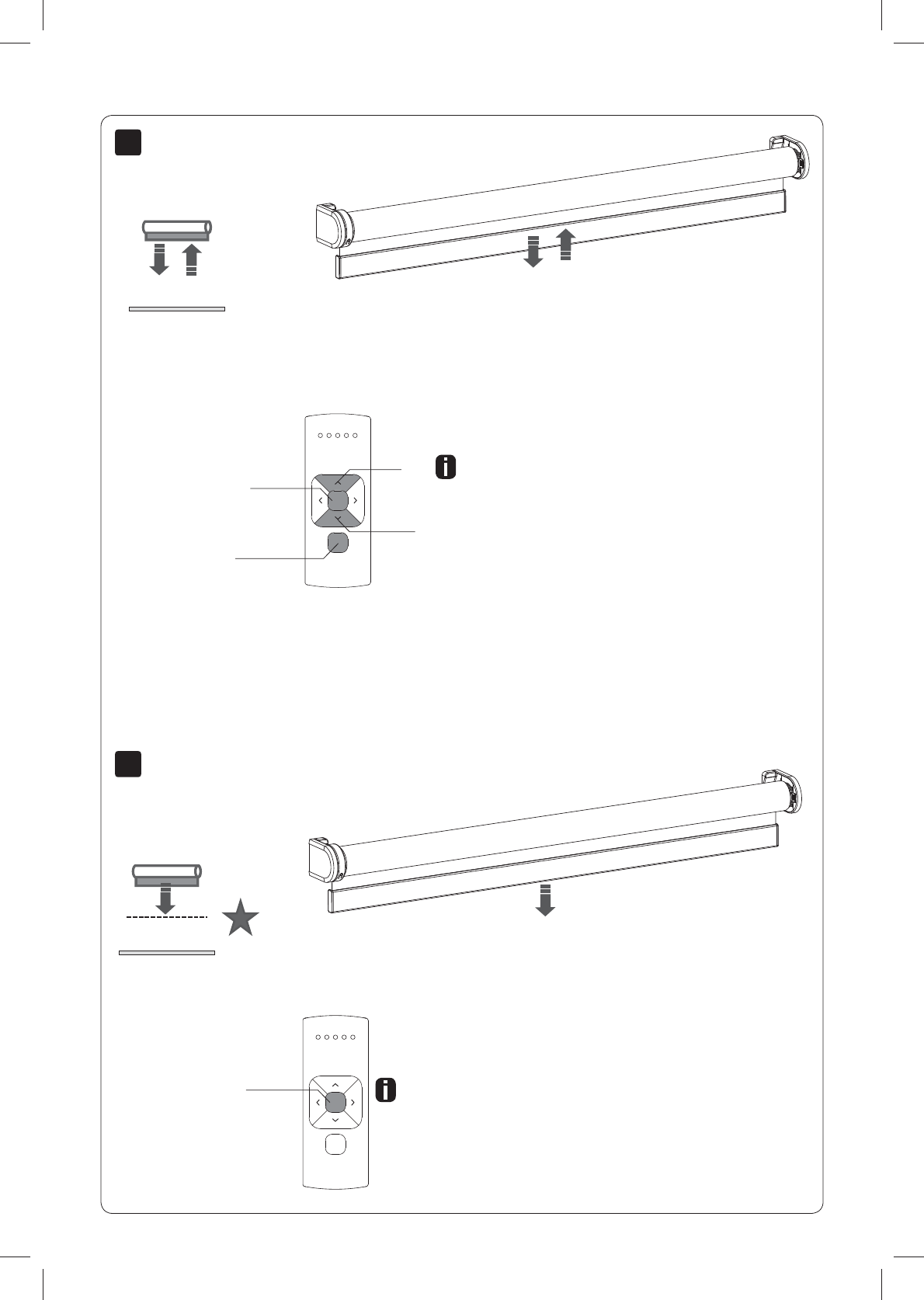

Press and hold the down button until the

blind reaches the desired bottom position.

WARNING: risk of damage.

Slowly approach the bottom position.

Simultaneously hold the centre and the up

button until the blind stops stepping and

starts stepping again.

The bottom position has been saved.

Set bottom position

MOTION CM-04 TUBULAR MOTOR

10.1

11.1

Set top position

Down

Centre

Press and hold the up button until the blind

reaches the desired top position.

WARNING: risk of damage.

Slowly approach the top position.

Simultaneously hold the centre and the down

button until the blind stops stepping and

starts stepping again.

The top position has been saved.

EnglishEnglish

MOTION CM-04 TUBULAR MOTOR

12.2

13.1

12.1

Move the blind to a desired favourite position.

Shortly press the program button to deactivate

program mode. The blind stops stepping and can

be operated.

Centre

Deactivate program mode

Hold the centre button to save this favourite

position. The blind shortly stops stepping,

indicating the favourite position has been

saved.

Set favourite position (optional)

MOTION CM-04 TUBULAR MOTOR

Remote control: press the centre button to move

the blind to the favourite position.

Remote control: choose the channel to which the blind

has been paired using the channel button.

Press the up or down button to operate the blind.

Press the centre button to stop the blind.

Down

Centre

Channel

Selection

Centre

Operate the blind

Move to favourite position

EnglishEnglish

MOTION CM-04 TUBULAR MOTOR

17.2

17.1

16.1

16.2

16.3

16.4

Move the blind to a desired favourite position.

Press the program button on the motor to activate

program mode. The blind starts stepping.

Hold the centre button to save this favourite position. The blind shortly stops

stepping, indicating the favourite position has been saved succesfully.

Press the program button on the motor to deactivate

program mode. The blind stops stepping.

Press the program button on the motor to activate

program mode. The blind starts stepping.

Hold the program button until the blind stops stepping (approximately 5 seconds)

to deactivate or reactivate direct control.

When pressing the up or down button on the remote control, the blind directly moves to

its end positions (direct control). To operate the blind with smaller steps using the up and

down button, direct control can be deactivated. Now, the blind only directly moves to its end

positions when the up or down button is held longer than two seconds.

Centre

Reset favourite position

Deactivate direct control

MOTION CM-04 TUBULAR MOTOR

18.1

It is possible to only delete end limits or to do a factory reset.

Factory reset will delete the end limits and remove the connection to any paired remote.

Press the program button on the motor to activate program mode.

Delete end limits: to delete the end limits of the blind, hold the program button

until the blind stops stepping for the first time, and keep holding the button until

the blind stops stepping for the second time. (approximately 10 seconds)

Factory reset: to reset the blind to factory defaults, hold the button for at least 20 seconds. The blind will

stop stepping twice. After the second stop, the blind will give one extra step to confirm factory reset.

Reset the blind

EnglishEnglish

MOTION CM-04 TUBULAR MOTOR

19.2

20.1 20.2

20.4 20.520.3

19.1 Hold the program button to manually operate

the blind. The blind will move as long as the

button is being pressed. (max. 15 sec.)

To move the blind in opposite direction, release

the program button and repeat step 19.1.

In case there is no remote control or pull control, the blind can

be operated with the program button on the motor.

Advanced options

The remote starts searching

for blinds (search mode).

This is indicated by the LEDs

flashing from left to right.

To activate

Single select,

simultaneously

hold the centre

button and press

the pair button.

To search for

the next blind,

press the right

button. Search

mode will be

activated.

To find the

previous blind,

press the left

button.

To exit

Single select,

press the

right button

during

mode.

Once a blind is found,

the channel LED will

flash and the blind starts

stepping, indicating that

program mode has been

activated. The blind

can now be (un)paired

to the remote and/or

programmed.

Single select makes it possible to activate program mode on a single blind through a

remote control, without having to physically press the program button on the blind.

Manual control

Single select 5 channel remote

MOTION CM-04 TUBULAR MOTOR

21.1

21.3

21.2

21.4 21.5

The remote starts

searching for blinds

(search mode). This

is indicated by the

horizontal bars on the

remote.

To activate Single

select, simultaneously

hold the centre

button and press the

pair button.

Single select makes it possible to activate program mode on a single blind through a

remote control, without having to physically press the program button on the blind.

To search for

the next blind,

press the right

button. Search

mode will be

activated.

To find the

previous blind,

press the left

button.

To exit Single

select, press

the right

button during

search mode.

The display

shows the

letter O.

Once a blind is found,

the channel number

will flash and the

blind starts stepping,

indicating that

program mode has

been activated. The

blind can now be (un)

paired to the remote

and/or programmed.

Single select 15 channel remote

EnglishEnglish

MOTION CM-04 TUBULAR MOTOR

22.1 22.2

22.3

23.3 23.4 23.5

23.1

22.4 22.5

23.2

Channel select makes it possible to copy blinds in between channels/remotes without having

to physically press the program button on the motors.

To activate

channel select,

simultaneously

hold the channel

selection button

and press the pair

button.

Press the pair

button on the (new)

remote to pair the

blinds with the new

channel.

To exit channel

select, go back to the

channel selected at

step 22.1 and repeat

step 22.2

All blinds in the selected

channel will start

stepping, indicating

program mode has been

activated. All blinds

can be copied to a new

channel on the same

remote or a different

remote. Select a new

channel on the (new)

remote.

Channel select makes it possible to copy blinds in between channels/remotes without having

to physically press the program button on the motors.

Select the channel

you would like to

copy.

To activate

channel select,

simultaneously hold

the channel selection

button and press the

pair button.

Press program

button on the (new)

remote to pair the

blinds with the

(new) remote.

To exit channel

select, choose

the channel you

selected at step 23.1

and repeat step 23.2

All blinds in the selected

channel will start

stepping, indicating

program mode has been

activated. All blinds

can be copied to a new

channel on the same

remote or on different

remotes. Select a channel

on a (new) remote.

Channel select 5 channel remote

Select the channel

from which the

blinds must be

copied.

Channel select 15 channel remote

MOTION CM-04 TUBULAR MOTOR

Frequently Asked Questions

EnglishEnglish

Problem Cause Solution

Blind does not work.

Power supply is not connected or

the rechargeable battery is empty.

Connect the power supply to the motor

or charge the rechargeable battery tube.

Remote battery is empty. (LEDS of remote

are flashing rapidly.)

Replace the battery in the remote.

See the manual of the remote.

Remote battery is inserted incorrectly. Replace the battery in the remote.

See the manual of the remote.

Radio-frequency interference Make sure that the antenna of the motor is

out of the way of metal objects.

The distance from the remote to

the motor is too far.

Move closer to the motor.

The remote is not connected to

the blind.

Pair the remote with the motor.

See step 6.

Multiple blinds respond to a

remote. (Unable to program a

single blind)

Multiple blinds are paired with a single

channel.

Pair the blind with a free channel to

program or use single select to program

the blind.

Blind moves in small steps. 1) No end limits are programmed.

2) Direct control is deactivated.

1) Program end limits. See step 8 - 11.

2) Activate direct control. See step 17.

Favourite position can not

be programmed.

No end limits are programmed. Program end limits . See step 8 - 11.

Blind lowers too far. End limits are programmed incorrectly. Reprogram end limits. See step 8 - 11.

Blind moves in the opposite

direction

The rotational direction has been

set incorrectly.

Change the rotational direction.

See step 7

The blind keeps moving up and

down. The blind is in program mode. Press the program button on the motor

to exit program mode.

MOTION CM-04 TUBULAR MOTOR

Disclaimer:

stored in a retrieval system, or transmitted, in any form, by any

means, electronic, mechanical, photocopying, recording, digital or

otherwise without the written permission of the publisher.

Although this manual has been composed with the utmost

care, Coulisse B.V. does not accept any responsibility for damage

due to mistakes and/or faults in this manual.

Coulisse B.V. reserves the right to revise the manual and to revise

and/or change its content at any time, without obligation to

notify any person or entity of such revisions or changes.

The most recent version replaces older versions of this manual.

The most recent version is available at my.coulisse.com or by

contacting your Coulisse contact person.

We invite you to send remarks and comments about this manual

to Coulisse at manuals@coulisse.com.

For the latest information and updated

manuals, visit rtube.nl/cm-04

EnglishEnglish

MOTION CM-04 TUBULAR MOTOR

Motoreigenschaften

Steuerungsoptionen

Support

Fernbedienung

Betrieb mit

Fernbedienungen

App-Steuerung

Betrieb mit der

MOTION-App

Konnektivität

Kompatibel mit

Heim- und Gebäude-

automatisierung

Geschwindigkeits-

kontrolle

Einheitliche

Rollgeschwindigkeit

Bidirektional

Zwei-Wege-

Kommunikation für

Echtzeit-Reaktion

Video

Installation,

Programmierung und

Betrieb

rtube.nl/red984

App Store

Laden Sie die

MOTION-App herunter

rtube.nl/red981

Google Play

Laden Sie die

MOTION-App herunter

rtube.nl/red982

CM-04

DC-Rohrmotor mit Fernbedienung

DC-Motor

Gleichstrommotor

Transformator/

Batterie

Angetrieben

von einem

12V-Transformator

oder Batteriehülse

MOTION CM-04 ROHRMOTOR

Conforms to

UL Std. 325

Certified to

CSA Std. C22.2#247

EnglischDeutsch

Reinigung

Befolgen Sie bei der Reinigung des Systems und

der einzelnen Komponenten diese allgemeinen

Regeln:

Verwenden Sie ein feuchtes, weiches und

fusselfreies Tuch. Achten Sie darauf, dass

keine Feuchtigkeit in Öffnungen eindringt.

Verwenden Die keine Sprays, Lösungsmittel,

Alkohol oder Scheuermittel.

Service & Support

Führen Sie Reparaturen nie selbst durch.

Versuchen Sie nicht das System zu öffnen oder

auseinanderzunehmen. Sie riskieren einen

Elektroschock und setzen gegebenenfalls die

Garantie außer Kraft. Es befinden sich keine

durch den Benutzer zu wartenden Teile im

Inneren des Systems.

Garantieservice

Folgen Sie zunächst den Hinweisen dieser

Bedienungsanleitung. Sollte das Produkt

beschädigt sein oder nicht korrekt funktionieren,

wenden Sie sich bitte an einen Vertragshändler

vor Ort, um gegebenenfalls die Produktgarantie

in Anspruch zu nehmen.

ACHTUNG

MOTION CM-04 ROHRMOTOR

Lesen Sie die Gebrauchs-

anweisung sorgfältig vor der

Montage und Verwendung des

Produkts. Montage kann durch

Nicht-Profis gemacht sein. Nur

für den Innenbereich.

Kleine Kinder können durch

Schlingen in Zugschnüren,

Ketten, Gurten und innen

befindlichen Schnüren zum

betätigen des Produktes

stranguliert werden.

Schnüre sind aus der reich-

weite von Kindern zu halten,

um Strangulierung und Ver-

wicklung zu vermeiden.

Der Hals eines Kindes kann in

Schnüre Verwickelt werden.

Betten, Kinderbetten und Mö-

bel sind Entfernt von Schnüren

für Fensterdekorationen auf-

zustellen.

Schnüre dürfen nicht mit-

einander verknüpft werden.

Es ist sicher zustellen, dass

sich Schnüre nicht verwickeln

und eine Schlinge bilden.

Wichtige Sicherheitshinweise

WARNUNG: Um das Risiko ernster Verletzungen

oder Todesfällen zu vermeiden. Es ist wichtig für

die Sicherheit von Menschen, diese Hinweise zu

beachten. Speichern Sie diese Hinweise.

Lesen und befolgen Sie sämtliche

Installationshinweise.

Dieses Gerät kann von Kindern ab 8 Jahren

sowie Personen mit eingeschränkten

körperlichen, sensorischen oder mentalen

Kapazitäten oder mit einem Mangel an

Erfahrung und Wissen verwendet werden,

sofern diese Personen Aufsicht oder

Anweisungen in Bezug auf die sichere

Nutzung dieses Geräts erhalten haben und

die eingeschlossenen Risiken kennen. Kinder

sollten nicht mit dem Gerät spielen. Kinder

sollten das Gerät nicht ohne Aufsicht reinigen

oder warten.

Erlauben Sie es Kindern nicht, mit fest

angebrachten Steuerungselementen

zu spielen. Bewahren Sie Bewahren Sie

Fernsteuerungen außerhalb der Reichweite

von Kindern auf.

Untersuchen Sie die Installation regelmäßig

auf Ungleichgewicht sowie Zeichen von

Verschleiß oder Schaden an Kabeln und

Sprungfedern. Verwenden Sie das Gerät

nicht, wenn Reparaturen oder Anpassungen

erforderlich sind.

Diese Bedienungsanleitung ist auch auf der

Webseite verfügbar.

Der Antrieb sollte während der Reinigung, der

Wartung sowie bei dem Ersetzen von Teilen

von seiner Stromquelle abgeschlossen werden.

Der A-bewertete Emissionsschalldruckpegel

beträgt höchstens 70dB(A).

Verwendung nur im Innenbereich und

Haushalt.

Untersuchen Sie die Installation regelmäßig

auf Ungleichgewicht sowie Zeichen von

Verschleiß oder Schaden an Kabeln und

Sprungfedern. Verwenden Sie das Gerät

nicht, wenn Reparaturen oder Anpassungen

erforderlich sind.

Trennen Sie das Gerät von der Stromquelle

oder schalten Sie die automatische Steuerung

aus, wenn in der Umgebung Reinigungs-

oder Wartungsarbeiten wie beispielsweise

Fensterputzen vorgenommmen werden.

Bei der Verwendung eines Totmannschalters

sollten Sie sicherstellen, dass andere Personen

Abstand halten.

Verwenden Sie das Gerät nicht, wenn

in der Umgebung Reinigungs- oder

Wartungsarbeiten wie beispielsweise

Fensterputzen vorgenommmen werden.

Der Rohrmotor darf nur mit extraniedriger

Sicherheitsspannung geliefert werden,

entsprechend der Markierung auf dem Gerät.

Dieses Gerät enthält nicht ersetzbare

Batterien.

Wichtige Installationshinweise

WARNUNG: Wichtige Sicherheitshinweise.

Befolgen Sie sämtliche Hinweise, da eine

fehlerhafte Installation zu ernsten Verletzungen

führen kann.

Dieser Motor kann nur mit weichen Materialen

für die Antriebsteile verwendet werden.

Gefährliche ungeschützte bewegliche Teile des

Antriebs sollten mehr als 2m über dem Boden

bzw. einer anderen Oberfläche, von der aus auf

das Gerät zugegriffen werden kann, installiert

werden.

Installieren Sie das betätigende Element der

Handauslösung auf einer Höhe von weniger

als 1,8m.

Das betätigende Element eines

Totmannschalters sollte sich in Direktsicht des

Antriebsteils befinden, aber entfernt von den

beweglichen Teilen. Es sollte auf mindestens

1,5m Höhe installiert werden und nicht

erreichbar für andere Personen sein.

Die Masse und Maße der Antriebsteile sollte

kompatibel sein mit dem Nenndrehmoment

und der Nennbetriebszeit.

MOTION CM-04 ROHRMOTOR

Die festen Steuerelemente sollten nach der

Installation deutlich sichtbar sein.

Das Antriebsteil sollte kompatibel sein mit

dem Nenndrehmoment (1,1N.m) und der

Nennbetriebszeit (12min).

Minimaler Rohrdurchmesser: Ø25mm.

Der Antrieb sollte auf einer Höhe von

mindestens 2,0m oberhalb des Bodens bzw.

einer anderen Oberfläche, von der aus das

Gerät erreicht werden kann, installiert werden.

Die allpolige Trennung muss gemäß den

Verdrahtungsregeln in die feste Verkabelung

integriert werden.

FCC-Handbuch

Dieses Gerät entspricht Abschnitt 15 der FCC-

Richtlinien.

Bei Betrieb müssen die folgenden zwei

Bedingungen erfüllt sein:

(1) dieses Gerät darf keine schädigenden

Interferenzen verursachen, und

(2) dieses Gerät muss jede empfangene

Interferenz akzeptieren,

einschließlich Interferenz, die unerwünschten

Betrieb zur Folge haben könnte.

FCC ID: ZY4CM04

Regulierungsinformationen

1 FCC Information für Benutzer

Dieses Produkt enthält keine durch den

Benutzer zu wartenden Komponenten und

darf ausschließlich mit genehmigten Antennen

verwendet werden. Jegliche Änderungen oder

Modifizierungen des Produkts machen sämtliche

regulatorischen Zertifikate und Genehmigungen

ungültig.

2 FCC Hinweis zu elektronischen

Emissionen

Dieses Gerät entspricht Abschnitt 15 der FCC-

Richtlinien. Bei Betrieb müssen die folgenden

zwei Bedingungen erfüllt sein:

1. Dieses Gerät darf keine schädigenden

Interferenzen verursachen

2. Dieses Gerät muss jede empfangene

Interferenz akzeptieren, einschließlich

Interferenz, die unerwünschten Betrieb zur Folge

hat.

3 FCC Funkstörungserklärung

Dieses Gerät wurde getestet. Es wurde

festgestellt, dass es die Begrenzungen für

ein digitales Gerät der Klasse B erfüllt, wie in

Abschnitt 15 der FCC Richtlinien ausgeführt.

Diese Begrenzungen dienen dazu, angemessene

Sicherheit gegen schädigende Interferenzen zu

wahren, wenn das Gerät in einer kommerziellen

Umgebung betrieben wird. Dieses Gerät erzeugt

und nutzt Hochfrequenzenergie und kann

dieselbe ausstrahlen. Wenn es nicht gemäß den

Hinweisen installiert und verwendet wird, kann

es schädigende Interferenzen für Funkgeräte

verursachen.

Der Betrieb dieses Geräts in einer

Wohnumgebung kann schädigende

Interferenzen verursachen. In diesem Fall muss

der Benutzer die Interferenz auf seine eigenen

Kosten korrigieren.

Sollte das Gerät schädigende Interferenzen

für Radio- oder Fernsehempfang verursachen,

was durch das An- und Abschalten des Geräts

festgestellt werden kann, sollte der Benutzer

versuchen, die Interferenz

mit einer oder mehreren der folgenden

Methoden zu korrigieren:

Richten Sie die Empfangsantennen neu aus

oder platzieren Sie sie anders

Vergrößern Sie den Abstand zwischen dem

Gerät und dem Empfänger

Verbinden Sie das Gerät mit einer Steckdose

eines anderen Stromkreises als jener, mit dem

der Empfänger verbunden ist

Bitten Sie den Händler oder einen erfahrenen

Radio-/TV-Techniker um Rat

MOTION CM-04 ROHRMOTOR

CM-11

Handfernbedienung 1ŶŶ- - unbegrenzt

CM-12

Handfernbedienung 5Ŷ Ŷ Ŷ Ŷ unbegrenzt

CM-13

Handfernbedienung 15 Ŷ Ŷ Ŷ Ŷ unbegrenzt

CM-15

Wand-Fernbedienung 1ŶŶ- - unbegrenzt

CM-16

Wand-Fernbedienung 4 Ŷ- - - unbegrenzt

CM-17

Tisch-Fernbedienung 4-Ŷ- - unbegrenzt

CM-18

Zieh-Fernbedienung 1 - - - - unbegrenzt

CM-20

Motion Wi-Fi-Brücke n/a ŶŶ--30

Kanäle Wand

Montage

Program-

mierung

des Rollos

Einze-

lauswahl

Kana-

lauswahl

Max.

Rollos

MOTION CM-04 ROHRMOTOR

zt n/a 433 MHz

30 m mit

1 konkreten

Mauer

CR2430 3,0V 120 mm 45 mm 14 mm

zt n/a 433 MHz

30 m mit

1 konkreten

Mauer

CR2430 3,0V 120 mm 45 mm 14 mm

zt n/a 433 MHz

30 m mit

1 konkreten

Mauer

CR2430 3,0V 120 mm 45 mm 14 mm

zt n/a 433 MHz

30 m mit

1 konkreten

Mauer

CR2430 3,0V 66 mm 32,5 mm 13,8 mm

zt n/a 433 MHz

30 m mit

1 konkreten

Mauer

3 x CR2430 3,0V 86 mm 86 mm 17 mm

zt n/a 433 MHz

30 m mit

1 konkreten

Mauer

2 x CR2450 3,0V 70,3 mm 62,7 mm 52,3 mm

zt n/a 433 MHz 20 m offener

Raum 2 x LR44 1,5V 19,5 mm ø 69,9 mm

20 433 MHz

Wi-FI 2,4 GHz

30 m mit

1 konkreten

Mauer

Micro USB - 5V DC 100 mm ø 25 mm

Max.

Szenen

Frequenz Bereich

Stromquelle Länge Breite Höhe Zertifikate

MOTION CM-04 ROHRMOTOR

Kopplung

Knopf

Kopplung

Knopf

Kanal

Auswahl

Kanalanzeige

Hoch

Runter

Mitte

(stop/bevorzugt)

Mitte

(stop/bevorzugt)

Hoch

Kanalanzeige

Runter

Rechts

Links

CM-11

1 Kanal-Fernbedienung

CM-12

5 Kanal-Fernbedienung

MOTION CM-04 ROHRMOTOR

Hoch

Kanalanzeige

Rechts

Runter

Kanal

Mitte

(stop/bevorzugt)

Links

Kanal 1

Kanal 3

Kanal 2 Kanal 4

Runter

Hoch

Mitte (stop/

bevorzugt)

Kopplung

Knopf

Kopplung

Knopf

CM-13

15 Kanal-Fernbedienung

CM-17

4 Kanal Tisch-Fernbedienung

MOTION CM-04 ROHRMOTOR

CM-15

1 Kanal Wand-Fernbedienung

CM-16

4 Kanal Wand-Fernbedienung

Kopplung

Knopf

Kopplung

Knopf

Hoch

Rechts

Runter

Links

Mitte (stop/

bevorzugt)

Runter

Hoch

Mitte (stop/

bevorzugt)

MOTION CM-04 ROHRMOTOR

CM-18

1 Channel Qasten-Fernbedienung

CM-20

Motion hub

Siehe Anleitung CM-20

Kopplung

Knopf

MOTION CM-04 ROHRMOTOR

Click!

Das Rollo installieren

Nur mit CM-21 (12VDC-Transformator) oder

CM-24 (wieder aufladbare Batteriehülse)

verbinden

Stromquelle anschließen

MOTION CM-04 ROHRMOTOR

7.1

6.1

6.2

6.3

7.2

Drücken Sie kurz den Runter-Knopf, um

zu prüfen, ob das Rollo sich in der richtigen

Richtung entrollt. Wenn das Rollo sich nach

oben bewegt, muss die Rotationsrichtung

verändert werden.

Mit einer Fernbedienung koppeln, mit der sich Rollos programmieren

lassen. Siehe Seiten 4 und 5 für Fernbedienungsdetails. In diesem

Handbuch ist ein CM-12 dargestellt.

WARNUNG:

Beschädigungsgefahr. Halten

Sie das Rollo an, bevor es die

Endpositionen erreicht.

Obere und untere Endpositionen müssen programmiert werden, um ein Rollo ordnungsgemäß zu verwenden

und Schäden zu vermeiden. Fahren Sie fort mit Schritt 12, falls die Endpositionen bereits eingestellt sind.

Drücken Sie kurz den Programm-Knopf auf dem Motor. Das

Rollo beginnt, sich schrittweise zu bewegen, um anzuzeigen,

dass der Programmmodus aktiviert wurde. (Das Rollo bewegt

sich schrittweise, bis der Programmmodus deaktiviert wird.)

Wiederholen Sie die Schritte 6.1 - 6.3, um ein

Rollo von einem Kanal zu entfernen.

Drücken Sie den Kopplungs-Knopf auf der Rück-

seite der Fernbedienung, um das Rollo mit dem

ausgewählten Kanal zu verkoppeln. Das Rollo

wird kurz darauf die Bewegungen einstellen, um

zu signalisieren, dass die Fernbedienung mit dem

Rollo verkoppelt wurde.

Wählen Sie den gewünschten Kanal für das Rollo aus, indem Sie

den Knopf zur Kanalauswahl auf der Fernbedienung betätigen.

Kanal-

auswahl Kopplung

Knopf

Kanal-

Hoch

Runter

Mit einer Fernbedienung koppeln

Rotationsrichtung überprüfen

Drücken Sie gleichzeitig den Rauf- und Runter-

Knopf, um die Rotationsrichtung zu verändern.

MOTION CM-04 ROHRMOTOR

9.1

8.1

Runter

Hoch

Mitte

Drücken und halten Sie den Runter -Knopf,

bis das Rollo die gewünschte untere Position

erreicht. WARNUNG: Beschädigungsgefahr.

Bringen Sie das Rollo langsam in die untere

Position.

Halten Sie gleichzeitig den mittleren und den

Rauf-Knopf gedrückt, bis das Rollo aufhört,

sich schrittweise zu bewegen, und wieder

anfängt, sich schrittweise zu bewegen.

Die untere Position wurde gespeichert.

Untere Position einstellen

MOTION CM-04 ROHRMOTOR

10.1

11.1

Obere Position einstellen

Runter

Mitte

Drücken und halten Sie den Rauf-Knopf, bis

das Rollo die gewünschte obere Position

erreicht.

WARNUNG: Beschädigungsgefahr.

Bringen Sie das Rollo langsam in die obere

Position.

Halten Sie gleichzeitig den mittleren und den

Runter-Knopf gedrückt, bis das Rollo aufhört,

sich schrittweise zu bewegen, und wieder

anfängt, sich schrittweise zu bewegen.

Die obere Position wurde gespeichert.

Hoch

MOTION CM-04 ROHRMOTOR

12.2

13.1

12.1

Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition.

Halten Sie kurz den Programmknopf gedrückt,

um den Programmiermodus zu deaktivieren. Das

Rollo hört auf, sich zu bewegen, und kann normal

benutzt werden.

Mitte

Programmiermodus deaktivieren

Halten Sie den mittleren Knopf gedrückt, um

diese Lieblingsposition zu speichern. Das Rollo

hört kurz auf, sich zu bewegen, um anzuzeigen,

dass die Lieblingsposition gespeichert wurde.

Lieblingsposition einstellen (optional)

MOTION CM-04 ROHRMOTOR

Fernbedienung: Drücken Sie den mittleren

Knopf, um das Rollo in Ihre Lieblingsposition zu

bringen.

Fernbedienung: Wählen Sie mithilfe des Kanal-Knopfs

den Kanal aus, mit dem das Rollo gekoppelt wurde.

Drücken Sie den Hoch- oder Runter-Knopf, um das

Rollo zu steuern. Drücken Sie den mittleren Knopf, um

das Rollo anzuhalten.

Hoch

Runter

Mitte

Kanalauswahl

Mitte

Das Rollo benutzen

In Lieblingsposition bringen

MOTION CM-04 ROHRMOTOR

17.2

17.1

16.1

16.2

16.3

16.4

Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition.

Drücken Sie den Programm-Knopf auf dem Motor, um den

Programmiermodus zu aktivieren. Das Rollo beginnt, sich schrittweise

zu bewegen.

Halten Sie den mittleren Kopf gedrückt, um die aktuelle Position als

Lieblingsposition zu speichern. Das Rollo hört kurz darauf auf, sich zu

bewegen, um anzuzeigen, dass die Lieblingsposition gespeichert wurde.

Drücken Sie den Programm-Knopf auf dem Motor, um den

Programmiermodus zu deaktivieren. Das Rollo hört auf, sich zu bewegen.

Drücken Sie den Programm-Knopf auf dem Motor, um den Programmiermodus

zu aktivieren. Das Rollo beginnt, sich schrittweise zu bewegen.

Drücken Sie den Programm-Knopf, bis das Rollo aufhört, sich zu bewegen

(ca. 5 Sekunden), um die Direktsteuerung zu aktivieren oder zu deaktivieren.

Wenn Sie den Hoch- oder Runter-Knopf auf der Fernbedienung drücken, bewegt sich das

Rollo direkt in seine Endpositionen (Direktsteuerung). Um das Rollo mit dem Hoch- und

Runterknopf in kleineren Schritten zu steuern, können Sie die Direktsteuerung deaktivieren.

Nun bewegt sich das Rollo nur dann direkt in seine Endpositionen, wenn der Hoch- oder

Runter-Knopf länger als zwei Sekunden gedrückt wird.

Mitte

Lieblingsposition neu einrichten

Direktsteuerung deaktivieren

MOTION CM-04 ROHRMOTOR

18.1

Sie können entweder nur die Endpositionen neu einstellen oder das Gerät auf die

Werkseinstellungen zurücksetzen.

Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen, werden die Endpositionen

sowie die Verbindung zu sämtlichen gekoppelten Fernbedienungen gelöscht.

Drücken Sie den Programmknopf auf dem Motor, um den Programmiermodus zu aktivieren.

Endpositionen löschen: Um die Endpositionen des Rollos zu löschen, halten Sie den Programm-Knopf

gedrückt, bis das Rollo zum ersten Mal aufhört, sich schrittweise zu bewegen. Anschließend halten Sie

den Knopf gedrückt, bis das Rollo ein zweites Mal aufhört, sich zu bewegen. (Ca. 10 Sekunden)

Auf Werkseinstellungen zurücksetzen: Um das Rollo auf Werkseinstellungen zurückzusetzen, halten Sie den

Knopf für mindestens 20 Sekunden gedrückt. Das Rollo wird zweimal aufhören, sich schrittweise zu bewegen.

Nach dem zweiten Stopp wird das Rollo einen einzigen weiteren Schritt machen, um die Zurücksetzung auf

Werkseinstellungen zu bestätigen.

Rollo neu einrichten

MOTION CM-04 ROHRMOTOR

19.2

20.1 20.2

20.4 20.520.3

19.1 Halten Sie den Programm-Knopf gedrückt, um

das Rollo manuell zu bedienen. Das Rollo wird sich bewegen,

solange der Knopf gedrückt gehalten wird. (Max. 15 Sek.)

Um das Rollo in die entgegengesetzte Richtung zu bewegen, lassen

Sie den Programm-Knopf los und wiederholen Sie Schritt 19.1.

Falls keine Fern- oder Zieh-Steuerung verfügbar ist, kann das Rollo mit

dem Programmknopf auf dem Motor gesteuert werden.

Erweiterte Optionen

Die Fernbedienung beginnt,

nach Rollos zu suchen

(Suchmodus).

Dies wird angezeigt, indem

die LEDs von links nach

rechts blinken.

Um die

Einzelauswahl zu

aktivieren, halten

Sie gleichzeitig den

mittleren Knopf

gedrückt und

drücken Sie den

Kopplungs-Knopf.

Um nach dem

nächsten Rollo

zu suchen,

drücken Sie

den Rechts-

Knopf. Der

Suchmodus

wird aktiviert.

Um das vor-

herige Rollo zu

finden, drücken

Sie den Links-

Knopf.

Um die Ein-

zelauswahl

zu beenden,

drücken Sie

den Rechts-

Knopf

während

des Such-

modus.

Sobald ein Rollo

gefunden wird, blinkt

die LED auf, und das

Rollo beginnt, sich

schrittweise zu bewegen,

um anzuzeigen, dass

der Programmiermodus

aktiviert wurde. Das

Rollo kann nun mit der

Fernbedienung gekoppelt

(oder von ihr entkoppelt)

und/oder programmiert

werden.

Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo

durch eine Fernbedienung zu aktivieren, ohne dass Sie den Programmknopf auf dem

Rollo physisch betätigen müssen.

Manuelle Steuerung

Einzelauswahl 5 Kanal-Fernbedienung

MOTION CM-04 ROHRMOTOR

21.1

21.3

21.2

21.4 21.5

Die Fernbedienung

beginnt, nach Rollos zu

suchen (Suchmodus).

Dies wird durch

horizontale Balken auf

der Fernbedienung

angezeigt.

Um die Einzelauswahl

zu aktivieren, halten

Sie gleichzeitig den

mittleren Knopf

gedrückt und drücken

Sie den Kopplungs-

Knopf.

Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo

durch eine Fernbedienung zu aktivieren, ohne dass Sie den Programmknopf auf dem

Rollo physisch betätigen müssen.

Um nach dem

nächsten Rollo

zu suchen,

drücken Sie den

Rechts-Knopf.

Der Suchmodus

wird aktiviert.

Um das

vorherige Rollo

zu finden,

drücken Sie den

Links-Knopf.

Um die

Einzelauswahl

zu beenden,

drücken

Sie den

Rechts-Knopf

während des

Suchmodus.

Das Display

wird den

Buchstaben O

anzeigen.

Sobald ein Rollo ge-

funden wurde, blinkt

die Kanalnummer auf

und das Rollo beginnt,

sich schrittweise zu

bewegen, um an-

zuzeigen, dass der

Programmiermodus

aktiviert wurde. Das

Rollo kann nun mit

der Fernbedienung

gekoppelt (oder von ihr

entkoppelt) und/oder

programmiert werden.

Einzelauswahl 15 Kanal-Fernbedienung

MOTION CM-04 ROHRMOTOR

22.1 22.2

22.3

23.3 23.4 23.5

23.1

22.4 22.5

23.2

Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne

dass Sie den Programmknopf auf den Motoren physisch betätigen müssen.

Um die

Kanalauswahl zu

aktivieren, halten

Sie gleichzeitig den

Kanal -Auswahl-

Knopf und drücken

Sie den Kopplungs-

Knopf.

Halten Sie den

Kopplungs-Knopf

auf der (neuen)

Fernbedienung

gedrückt, um die

Rollos an den neuen

Kanal zu koppeln.

Um einen Kanal zu

verlassen, gehen

Sie zurück zu zu

dem Kanal, den

Sie in Schritt 22.1.

ausgewählt haben,

und wiederholen Sie

Schritt 22.2.

Alle Rollos im ausgewähl-

ten Kanal beginnen, sich

schrittweise zu bewegen,

um anzuzeigen, das der

Programmiermodus ak-

tiviert wurde. Alle Rollos

können auf einen neuen

Kanal auf derselben oder

einer anderen Fernbe-

dienung kopiert werden.

Einen neuen Kanal auf

der (neuen) Fernbedie-

nung auswählen.

Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne

dass Sie den Programmknopf auf den Motoren physisch betätigen müssen.

Wählen Sie den

Kanal aus, den Sie

kopieren möchten.

Um die

Kanalauswahl zu

aktivieren, halten

Sie gleichzeitig den

Kanal -Auswahl-

Knopf und drücken

Sie den Kopplungs-

Knopf.

Drücken Sie den

Programmknopf

auf der (neuen)

Fernbedienung,

um die Rollos

mit der (neuen)

Fernbedienung zu

koppeln.

Um die

Kanalauswahl

zu verlassen,

wählen Sie den

Kanal aus, den Sie

unter Schritt 23.1.

ausgesucht haben,

und wiederholen Sie

Schritt 23.2.

Alle Rollos im ausgewähl-

ten Kanal beginnen, sich

schrittweise zu bewegen,

um anzuzeigen, das der

Programmiermodus

aktiviert wurde. Alle Rollos

können auf einen neuen

Kanal auf derselben Fern-

bedienung oder anderen

Fernbedienungen kopiert

werden. Wählen Sie einen

Kanal auf der (neuen) Fern-

bedienung aus.

Kanalauswahl 5 Kanal-Fernbedienung

Kanalauswahl 15 Kanal-Fernbedienung

Wählen Sie den

Kanal aus, von dem

die Rollos kopiert

werden sollen.

MOTION CM-04 ROHRMOTOR

Häufig gestellte Fragen

Problem Grund Lösung

Rollo funktioniert nicht.

Es ist nicht an die Stromquelle

angeschlossen, oder die

wiederaufladbare Batterie ist leer.

Verbinden Sie den Motor mit der

Stromquelle oder laden Sie die

wiederaufladbare Batterie auf.

Die Fernbedienungsbatterie ist leer. (LEDs

der Fernbedienung blinken schnell.)

Ersetzen Sie die Batterie in der

Fernbedienung. Siehe Handbuch der

Fernbedienung.

Fernbedienungsbatterie ist falsch

eingesetzt.

Ersetzen Sie die Batterie in der

Fernbedienung. Siehe Handbuch der

Fernbedienung.

Hochfrequenzstörung Stellen Sie sicher, dass die Motorantenne

sich nicht neben Metallobjekten befindet.

Der Abstand der Fernbedienung zum Motor

ist zu groß.

Nähern Sie sich dem Motor.

Die Fernbedienung ist nicht mit dem Rollo

verbunden.

Koppeln Sie die Fernbedienung mit dem

Motor. Siehe Schritt 6.

Mehrere Rollos reagieren

auf eine Fernbedienung. (Es ist

nicht möglich, ein einzelnes Rollo

zu programmieren)

Mehrere Rollos sind mit einem einzigen

Kanal gekoppelt.

Koppeln Sie das Rollo zum Programmieren

an einen freien Kanal, oder verwenden

Sie die Einzelauswahl, um das Rollo zu

programmieren.

Rollo bewegt sich in kleinen

Schritten.

1) Keine Endpositionen programmiert.

2) Direktsteuerung ist deaktiviert.

1) Endpositionen programmieren.

Siehe Schritte 8 - 11.

2) Direktsteuerung aktivieren.

Siehe Schritt 17.

Lieblingsposition kann nicht

programmiert werden

Keine Endpositionen sind programmiert. Endpositionen programmieren. Siehe

Schritte 8 - 11.

Rollo fährt zu weit nach unten. Endpositionen sind falsch programmiert. Endpositionen neu programmieren. Siehe

Schritte 8 - 11.

Rollo bewegt sich in die

entgegengesetzte Richtung.

Die Rotationsrichtung ist falsch eingestellt. Rotationsrichtung ändern.

Siehe Schritt 7

Das Rollo bewegt sich hoch und

runter.

Das Rollo befindet sich im

Programmiermodus.

Drücken Sie den Programmknopf auf dem

Motor, um den Programmiermodus zu

verlassen.

MOTION CM-04 ROHRMOTOR

Haftungsausschluss:

dürfen ohne schriftliche Zustimmung des Herausgebers

reproduziert, in elektronischen Systemen verarbeitet oder

gespeichert werden, weder elektronisch, noch maschinell,

bildtechnisch, digital oder auf irgendeine andere Art und Weise.

Obwohl diese Bedienungsanleitung sorgfältig zusammengestellt

wurde, können Fehler enthalten sein. Coulisse B.V. ist nicht

verantwortlich für Schäden, die aufgrund von fehlerhaften

Informationen in dieser Bedienungsanleitung zustande

gekommen sind und übernimmt keinerlei Haftung.

Coulisse B.V. behält sich das Recht vor, diese Bedienungsanleitung

jederzeit zu überarbeiten und im Zuge dessen die Inhalte zu

ändern. Coulisse B.V. ist nicht dazu verpflichtet, Personen

oder Institutionen über vorgenommene Änderungen in dieser

Bedienungsanleitung zu informieren.

Die aktuellste Version dieses Dokuments ersetzt automatisch

die vorherige Version. Die aktuellste Version dieser

Bedienungsanleitung ist auf mycoulisse.com zu finden oder kann

bei einer Kontaktperson bei Coulisse abgefragt werden.

Sollten Sie Anmerkungen oder Verbesserungsvorschläge zu

dieser Bedienungsanleitung haben, sende Sie diese gerne an

manuals@coulisse.com.

Für mehr Informationen und aktualisierte

Bedienungsanleitungen besuchen Sie bitte

rtube.nl/cm-04

MOTION CM-04 ROHRMOTOR

Caractéristiques du moteur

Options de contrôle

Support

Télécommande

Fonctionne avec une

télécommande

Contrôle de

l'application

Fonctionne avec

l'application MOTION

Connectivité

Compatible avec

l'automatisation

domestique et

d'immeuble

Régulateur de vitesse

Vitesse

d'engrènement

constante

Bidirectionnel

Communication

bidirectionnelle

pour une réponse

en temps réel

Vidéo

Comment installer,

programmer et faire

fonctionner

rtube.nl/red984

App Store

Téléchargez le

MOTION

apprtube.nl/red981

Google Play

Téléchargez le

MOTION

apprtube.nl/red982

Moteur

tubulaire CM-04DC avec commande à distance

Moteur DC

Moteur à courant

continu

Transformateur /

Batterie

Alimenté par un

transformateur 12V

ou tube de batterie

MOTION MOTEUR TUBULAIRE CM-04

Conforms to

UL Std. 325

Certified to

CSA Std. C22.2#247

EnglishFrançais

Nettoyage

Suivez les règles générales suivantes lors du

nettoyage de la partie extérieure de l’appareil et

de ses composants:

Utilisez un chiffon non pelucheux, doux et

humide. Veillez à ne pas laisser pénétrer

d’humidité dans les ouvertures.

N’utilisez pas d’aérosols, de solvants, d’alcool

ou de produits abrasifs.

Entretien et assistance

Ne procédez pas aux réparations vous-même.

Ne tentez pas d’ouvrir ou de démonter l’appareil.

Vous risquez de vous exposer à une décharge

électrique et d’annuler la garantie limitée. Les

pièces incluses ne peuvent faire l’objet d’aucun

entretien par l’utilisateur.

Obtention du service de garantie

Commencez par suivre les conseils du présent

livret, puis rendez-vous chez votre revendeur

local. Si le produit est endommagé ou ne

fonctionne pas correctement, rendez-vous

chez votre revendeur local pour connaître la

procédure d’obtention du service de garantie.

AVERTISSEMENT

Lisez attentivement les

instructions avant d'assembler

et d'utiliser le produit.

Le montage peut être effectué

par des non professionnels.

Usage intérieur uniquement

Des cas d’étranglements dus

aux boucles dans les cordons

de hissage, chaînes, bandes et

cordons intérieurs servant à

actionner le produit ont déjà

été observés chez de jeunes

enfants.

Pour éviter les étranglements

et enchevêtrements, tenez les

cordons hors de portée des

jeunes enfants. Les cordons

peuvent s’enrouler autour du

cou des enfants.

Ne placez pas de lit d’enfant,

parc ou meuble à proximité

des cordons de hissage.

Ne nouez pas les cordons

entre eux.

Assurez-vous que les cordons

ne soient pas emmêlés et

qu’ils ne forment pas de

boucle.

MOTION MOTEUR TUBULAIRE CM-04

Instructions de sécurité importantes

AVERTISSEMENT : pour réduire le risque de blessure

grave ou de mort. Pour la sécurité des personnes, il

est important de suivre ces instructions. Conservez

ces instructions.

Lisez et suivez toutes les instructions

d'installation.

Cet appareil peut être utilisé par des enfants

âgés de 8 ans et plus et par des personnes aux

capacités physiques ou mentales réduites ou

manquant d’expérience et de connaissances si

elles sont sous surveillance ou si elles ont reçu

des instructions relatives à l’utilisation sécurisée

de l’appareil et si elles comprennent les dangers

impliqués. Les enfants ne doivent pas jouer

avec l'appareil. Le nettoyage et l'entretien ne

doivent pas être effectués par des enfants sans

surveillance.

Ne laissez pas les enfants jouer avec des contrôles

fixes. Conservez les télécommandes hors de la

portée des enfants.

Examinez fréquemment l'installation pour déceler

des déséquilibres et des signes d'usure ou de

dommages aux câbles et aux ressorts. Ne l'utilisez

pas si une réparation ou un ajustement est

nécessaire.

Ce manuel d'instructions est également disponible

sur le site Web.

La transmission doit être déconnectée de sa

source d'alimentation pendant le nettoyage, la

maintenance et le remplacement des pièces.

Le niveau de pression acoustique d'émission

pondéré A de la transmission est égal ou inférieur

à 70 dB (A).

Usage intérieur et domestique seulement.

Examinez fréquemment l'installation pour déceler

des déséquilibres et des signes d'usure ou de

dommages aux câbles et aux ressorts. Ne l'utilisez

pas si une réparation ou un ajustement est

nécessaire.

Déconnectez la transmission de l'alimentation ou

coupez les commandes automatiques lorsque des

travaux de maintenance, tels que le nettoyage des

vitres, sont effectués à proximité.

Lors de l'utilisation d'un commutateur de décalage,

assurez-vous que les autres personnes se

tiennent à l'écart.

Ne l'utilisez pas lorsque des opérations de

maintenance, telles que le nettoyage des vitres,

sont effectuées à proximité.

Le moteur tubulaire doit uniquement être

alimenté à très basse tension de sécurité

correspondant au marquage sur l'appareil.

Cet appareil contient des piles non remplaçables.

Instructions d'installation importantes

AVERTISSEMENT : instructions de sécurité

importantes. Suivez toutes les instructions, car une

installation incorrecte peut entraîner des blessures

graves.

Ce moteur ne peut être utilisé qu'avec un matériau

souple pour les pièces entraînées.

Les parties mobiles dangereuses non protégées

du variateur doivent être installées à plus de 2,0 m

au-dessus du sol ou à un autre niveau pouvant en

permettre l'accès.

Installez l'élément d'actionnement d'un

déclencheur manuel à une hauteur inférieure à

1,8 m.

L'élément d'actionnement d'un commutateur de

rappel doit être situé à la vue directe de la partie

entraînée mais à l'écart des parties mobiles. Il doit

être installé à une hauteur minimale de 1,5 m et

ne doit pas être accessible au public.

La masse et la dimension de la partie entraînée

doivent être compatibles avec le couple nominal et

le temps de fonctionnement nominal.

Les contrôles fixes doivent être clairement visibles

après l'installation.

La partie entraînée doit être compatible avec

le couple nominal (1.1N.m) et le temps de

fonctionnement nominal (12min).

Diamètre minimum du tube : Ø25mm.

Le variateur est destiné à être installé à une

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

hauteur d'au moins 2,0 m au-dessus du sol ou

d'une autre niveau d'accès.

La déconnexion de tous les pôles doit être

incorporée dans le câblage fixe conformément aux

règles de câblage.

Manuel FCC

Cet appareil est conforme à la section 15 des Règles

de la FCC.

Son utilisation est soumise aux deux conditions

suivantes :

(1) Cet appareil ne peut pas provoquer d'interférences

nocives et

(2) cet appareil doit accepter toute interférence reçue,

y compris les interférences qui peuvent provoquer

un fonctionnement indésirable.

FCC ID : ZY4CM04

Informations réglementaires

1 Informations FCC à l’utilisateur

Ce produit ne contient aucun composant réparable

par l'utilisateur et ne doit être utilisé qu'avec des

antennes agréées. Tout changement ou modification

de produit annulera toutes les certifications et

approbations réglementaires applicables.

2 Avis d’émission électroniques de la

FCC

Cet appareil est conforme à la partie 15 du règlement

de la FCC.

Son utilisation est soumise aux deux conditions

suivantes :

1. Cet appareil ne doit causer aucune interférence

nuisible

2. Cet appareil doit accepter toute interférence reçue,

y compris des interférences qui peuvent provoquer

un fonctionnement non désiré.

3 Déclaration d’interférence des

fréquences radio de la FCC

Cet équipement a été testé et déclaré conforme aux

limites d'un dispositif numérique de classe B,

conformément à la Partie 15 des règles de la

FCC. Ces limites sont conçues pour fournir une

protection raisonnable contre les interférences

nuisibles lorsque l'équipement est utilisé dans un

environnement commercial. Cet équipement génère,

utilise et peut émettre de l'énergie de fréquence

radio et, s'il n'est pas installé et utilisé conformément

aux instructions, il peut causer des interférences

nuisibles aux communications radio.

Le fonctionnement de cet équipement dans une

zone résidentielle peut générer des interférences

préjudiciables, auquel cas il appartiendra à

l'utilisateur de corriger les interférences à ses frais.

Si cet équipement provoque effectivement une

interférence préjudiciable à la réception radio ou

télévisuelle, ce qui peut être établi en éteignant et

en rallumant l'équipement, l'utilisateur est invité à

tenter de corriger l'interférence par une ou plusieurs

des mesures suivantes :

Réorienter ou repositionner l'antenne de réception

Augmenter la distance entre l'équipement et le

récepteur

Connecter l'équipement à une prise sur un circuit

différent de celui auquel le récepteur est connecté

Consulter le revendeur ou un technicien radio/

télévision expérimenté pour obtenir de l'aide

MOTION MOTEUR TUBULAIRE CM-04

CM-11

Télécommande manuelle 1ŶŶ- - illimité

CM-12

Télécommande manuelle 5Ŷ Ŷ Ŷ Ŷ illimité

CM-13

Télécommande manuelle 15 Ŷ Ŷ Ŷ Ŷ illimité

CM-15

Télécommande murale 1ŶŶ- - illimité

CM-16

Télécommande murale 4 Ŷ- - - illimité

CM-17

Télécommande de table 4-Ŷ- - illimité

CM 18

Tirez sur la télécommande 1 - - - - illimité

CM-20

Pont Wi-Fi de mouvement s/o ŶŶ--30

Chaînes Mur

montage

Program-

mer les

stores

Sélection

unique

Sélection de

chaîne

Stores max.

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

s/o 433 MHz 30 m avec

1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm

s/o 433 MHz 30 m avec

1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm

s/o 433 MHz 30 m avec

1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm

s/o 433 MHz 30 m avec

1 mur de béton CR2430 3.0V 66 mm 32,5 mm 13,8 mm

s/o 433 MHz 30 m avec

1 mur de béton 3 x CR2430 3.0V 86 mm 86 mm 17 mm

s/o 433 MHz 30 m avec

1 mur de béton 2 x CR2450 3.0V 70,3 mm 62,7 mm 52,3 mm

s/o 433 MHz 20 m d'espace

ouvert 2 x LR44 1,5 V 19,5 mm ø 69,9 mm

20 433 MHz

Wi-FI 2.4 GHz 30 m avec

1 mur de béton Micro USB - 5V DC 100 mm ø 25 mm

x. Scènes

max.

Fréquence Portée

Alimentation Longueur

Largeur Hauteur

Certificats

MOTION MOTEUR TUBULAIRE CM-04

Coupler

bouton

Coupler

bouton

Chaîne

Sélection

Indicateur

de chaîne

Croissant

Bas

Centre

(arrêt / favori)

Centre

(arrêt / favori)

Croissant

Indicateur

de chaîne

Bas

Droit

Gauche

CM-11

Télécommande à 1 chaîne

CM-12

Télécommande à 5 chaînes

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

Croissant

Indicateur

de chaîne

Droit

Bas

Chaîne

Centre

(arrêt / favori)

Gauche

Chaîne 1

Chaîne 3

Chaîne 2 Chaîne 4

Bas

Croissant

Centre

(arrêt / favori)

Coupler

bouton

Coupler

bouton

CM-13

Télécommande à 15 chaînes

CM-17

Télécommande de table à 4 chaînes

MOTION MOTEUR TUBULAIRE CM-04

CM-15

Télécommande murale à 1 chaîne

CM-16

Télécommande murale à 4 chaînes

Coupler

bouton

Coupler

bouton

Croissant

Droit

Bas

Gauche

Centre

(arrêt / favori)

Bas

Croissant

Centre

(arrêt / favori)

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

CM 18

Télécommande à gaine à 1 chaîne

CM-20

Motion hub

Voir le manuel CM-20

Coupler

bouton

MOTION MOTEUR TUBULAIRE CM-04

Click!

MOTION MOTEUR TUBULAIRE CM-04

Installez le store

Connecter uniquement le CM-21

(transformateur 12VDC) ou le CM-24 (tube de

batterie rechargeable)

Connexion de l’alimentation électrique

7.1

6.1

6.2

6.3

7.2

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

Appuyez brièvement sur la touche down pour

vérifier si le store se déroule correctement. Si

le store se soulève, le sens de rotation doit être

modifié.

Associez une télécommande capable de programmer des stores. Voir

les pages 4 et 5 pour plus de détails sur les télécommandes. Dans ce

manuel CM-12 est affiché.

ATTENTION :risque de

dommage. Arrêtez le store avant

d'atteindre les positions finales.

Les limites d'extrémité doivent être programmées pour utiliser correctement un store et pour éviter

qu'il ne soit endommagé. Passez à l'étape 12 si les limites d'extrémité sont déjà définies.

Appuyez brièvement sur le bouton programme sur le

moteur. Le store commencera à avancer, indiquant

que le mode programme a été activé.

(Le store reste actif jusqu'à ce que le mode programme

soit désactivé.)

Répétez les étapes 6.1 à 6.3 pour supprimer un

store d'un chaîne.

Appuyez sur le bouton de couplage à l'arrière

de la télécommande pour coupler le store au

chaîne sélectionné. Le store va bientôt s'arrêter

de marcher indiquant que la télécommande a

été jumelée au store.

Sélectionnez la chaîne souhaité pour le store en utilisant

le bouton de sélection de chaîne sur la télécommande.

Sélection de

la chaîne Coupler

bouton

Indicateur

de chaîne

Croissant

Bas

Associez une télécommande

Vérifiez le sens de rotation

Appuyez simultanément sur les touches

croissant et bas pour changer le sens de

rotation.

9.1

8.1

Bas

Croissant

Centre

Appuyez et maintenez la touche bas jusqu'à

ce que le store atteigne la position inférieure

désirée.ATTENTION :risque de dommage.

Approcher lentement la position inférieure.

Tenezsimultanément la touche centre et

croissant jusqu'à ce que lestore cesse de

marcher et recommence à marcher.

La position du bas a été enregistrée.

Définir la position du bas

MOTION MOTEUR TUBULAIRE CM-04

10.1

11.1

EnglishFrançais

Définir la position du haut

Bas

Centre

Appuyez et maintenez la touche croissant

jusqu'à ce que le store atteigne la position

supérieure désirée.

ATTENTION :risque de dommage.

Approcher lentement la position supérieure.

Tenezsimultanément la touche centre et bas

jusqu'à ce que lestore cesse de marcher et

recommence à marcher.

La position du haut a été enregistrée.

Croissant

MOTION MOTEUR TUBULAIRE CM-04

12.2

13.1

12.1

Déplacez le store vers une position favorite souhaitée.

Appuyez brièvement sur le bouton de programme

pour désactiver le mode programme. Le store

cesse de marcher et peut être actionné.

Centre

Désactivez le mode programme

Maintenez le bouton central pour enregistrer

cette position favorite. Le store cessera bientôt

de marcher, indiquant que la position favorite a

été sauvegardée.

Définir la position favorite (facultatif)

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

Télécommande :appuyez sur le bouton centre

pour déplacer le store vers la position favorite.

Télécommande :choisissez la chaîne auquel le store a

été associé en utilisant le bouton chaîne.

Appuyez sur la touche croissant ou bas pour actionner

le store. Appuyez sur le bouton centre pour arrêter le

store.

Croissant

Bas

Centre

Sélection de

la chaîne

Centre

Faire fonctionner le store

Faites fonctionner à la position favorite

MOTION MOTEUR TUBULAIRE CM-04

17.2

17.1

16.1

16.2

16.3

16.4

Déplacez le store vers une position favorite

souhaitée.

Appuyez sur le bouton programme sur le moteur pour activer le

mode programme. Le store commence à marcher.

Maintenez le bouton central pour enregistrer cette position favorite. Le

store cessera bientôt de marcher, indiquant que la position favorite a été

sauvegardée avec succès.

Appuyez sur le bouton programme sur le moteur pour

désactiver le mode programme. Le store cesse de

marcher.

Appuyez sur le bouton programme sur le moteur pour activer le

mode programme. Le store commence à marcher.

Tenez le bouton de programme jusqu'à ce que le store cesse de marcher (environ 5 secondes)

pour désactiver ou réactiver le contrôle direct.

Lorsque vous appuyez sur le bouton haut ou bas de la télécommande, le store se déplace

directement vers ses positions finales (contrôle direct). Pour faire fonctionner le store avec

des pas plus petits en utilisant les boutons haut et bas, le contrôle direct peut être désactivé.

Maintenant, le store ne se déplace directement que vers ses positions finales lorsque le

bouton haut ou bas est maintenu plus de deux secondes.

Centre

Réinitialiser la position favorite

Désactiver le contrôle direct

MOTION MOTEUR TUBULAIRE CM-04

18.1

EnglishFrançais

Il est possible de supprimer uniquement les limites finales ou de réinitialiser les paramètres

d'usine.

La réinitialisation d'usine effacera les limites et supprimera la connexion à toute

télécommande couplée.

Appuyez sur le bouton de programme sur le moteur pour activer le mode programme.

Supprimer les limites finales :pour supprimer les limites finales du store, tenez le bouton de

programme jusqu'à ce que le store cesse de marcher pour la première fois, maintenez le bouton

enfoncé jusqu'à ce que le store cesse de marcher pour la deuxième fois. (environ 10 secondes)

Retour aux paramètres d'usine : pour réinitialiser le store aux valeurs par défaut, maintenez le bouton

enfoncé pendant au moins 20 secondes. Le store cessera de marcher deux fois. Après le deuxième arrêt,

le store ferra un pas supplémentaire pour confirmer la réinitialisation d'usine.

Réinitialiser le store

MOTION MOTEUR TUBULAIRE CM-04

19.2

20.1 20.2

20.4 20.520.3

19.1 Tenez le bouton de programme pour actionner

manuellement le store. Le store se déplacera tant

que le bouton sera enfoncé. (maximum 15 secondes)

Pour déplacer le store dans la direction opposée,

relâchez le bouton de programme et répétez l'étape 19.1.

Dans le cas où il n'y a pas de commande à distance ou de

contrôle de traction, le store peut être actionné avec le bouton

de programme sur le moteur.

Options avancées

La télécommande

commence la recherche de

stores (mode de recherche).

Ceci est indiqué par le

clignotement des LED de

gauche à droite.

Pour activer la

sélection simple,

maintenez

simultanément

le bouton centre

et appuyez sur

le bouton de

couplage.

Pour re-

chercher le

prochain store,

appuyez sur le

bouton droit.

Le mode de

recherche sera

activé.

Pour trouver le

store précé-

dent, appuyez

sur le bouton

gauche.

Pour quitter

la sélection

simple,

appuyez sur

la touche

droite

pendant le

mode de

recherche.

Une fois qu'un store est

trouvé, la LED de chaîne

clignote et le store

commence à avancer,

indiquant que le mode

programme a été activé.

Le store peut maintenant

être (dé)couplé à la

télécommande et / ou

programmé.

La sélection simple permet d'activer le mode programme sur un seul store grâce à une

télécommande, sans avoir à appuyer physiquement sur le bouton du programme sur

le store.

Commande manuelle

Sélection unique de télécommande à 5 chaînes

MOTION MOTEUR TUBULAIRE CM-04

21.1

21.3

21.2

21.4 21.5

EnglishFrançais

La télécommande

commence la recherche

de stores (mode de

recherche). Ceci est

indiqué par les barres

horizontales sur la

télécommande.

Pour activer la

sélection simple,

maintenez

simultanément

le bouton centre

et appuyez sur le

bouton de couplage.

La sélection simple permet d'activer le mode programme sur un seul store grâce à une

télécommande, sans avoir à appuyer physiquement sur le bouton du programme sur

le store.

Pour recher-

cher le prochain

store, appuyez

sur le bouton

droit. Le mode

de recherche

sera activé.

Pour trouver le

store précé-

dent, appuyez

sur le bouton

gauche.

Pour quitter

la sélection

simple, ap-

puyez sur la

touche droite

pendant le

mode de

recherche.

L'affichage

montre la

lettreO.

Une fois qu'un

store est trouvé, le

numéro de chaîne

clignote et le store

commence à avancer,

indiquant que le

mode programme a

été activé. Le store

peut maintenant

être (dé)couplé à la

télécommande et /

ou programmé.

Sélection unique de télécommande à 15 chaînes

MOTION MOTEUR TUBULAIRE CM-04

22.1 22.2

22.3

23.3 23.4 23.5

23.1

22.4 22.5

23.2

La sélection de chaîne permet de copier les stores entre les chaînes / télécommandes sans

avoir à appuyer physiquement sur le bouton de programmation des moteurs.

Pour activer la

sélection de chaîne

simultanément,

maintenez la touche

de sélection de

chaîne enfoncée

et appuyez sur le

bouton decouplage.

Appuyez sur le

bouton de couplage

de la (nouvelle)

télécommande pour

coupler les stores au

nouveau chaîne.

Pour quitter la

sélection de chaîne,

retournez au chaîne

sélectionné à l'étape

22.1 et répétez

l'étape 22.2

Tous les stores de la

chaîne sélectionné

commenceront à avancer,

indiquant que le mode

programme a été activé.

Tous les stores peuvent

être copiés sur un nouveau

chaîne sur la même

télécommande ou sur

une autre télécommande.

Sélectionnez un nouveau

chaîne sur la (nouvelle)

télécommande.

La sélection de chaîne permet de copier les stores entre les chaînes / télécommandes sans

avoir à appuyer physiquement sur le bouton de programmation des moteurs.

Sélectionnez la

chaîne que vous

souhaitez copier.

Pour activer la

sélection de chaîne

simultanément,

maintenez la touche

de sélection de

chaîne enfoncée

et appuyez sur le

bouton de couplage.

Appuyez sur

le bouton de

programmation

de la (nouvelle)

télécommande

pour coupler les

stores à la (nouvelle)

télécommande.

Pour quitter la

sélection de chaîne,

sélectionnez la

chaîne que vous

avez sélectionné

à l'étape 23.1 et

répétez l'étape 23.2

Tous les stores de la chaîne

sélectionné commenceront

à avancer, indiquant que

le mode programme a

été activé. Tous les stores

peuvent être copiés sur

un nouveau chaîne sur

la même télécommande

ou sur d'autres télécom-

mandes. Sélectionnez un

chaîne sur une (nouvelle)

télécommande.

Sélection de chaîne de télécommande à 5 chaînes

Sélectionnez la

chaîne à partir

duquel les stores

doivent être

copiés.

Sélection de chaîne de télécommande à 15 chaînes

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

Foires aux Questions

Problème Cause Solution

Le store ne fonctionne pas.

L'alimentation n'est pas connectée ou

la batterie rechargeable est vide.

Connectez l'alimentation au moteur

ou chargez le tube de la batterie

rechargeable.

La batterie à distance est vide. (Les LED de

la télécommande clignotent rapidement.)

Remplacez la batterie de la télécommande.

Voir le manuel de la télécommande.

La pile de la télécommande est mal insérée. Remplacez la batterie de la télécommande.

Voir le manuel de la télécommande.

Perturbations par rayonnement radio

fréquence

Assurez-vous que l'antenne du moteur

n'obstrue pas les objets métalliques.

La distance de la télécommande au

moteur est trop loin.

Rapprochez-la du moteur.

La télécommande n'est pas connectée au

store.

Associez la télécommande au moteur.

Voir étape 6.

Plusieurs stores répondent à une

télécommande. (Impossible de

programmer un seul store)

Plusieurs stores sont associés à un seul

chaîne.

Associez le store à un chaîne libre pour

programmer ou utiliser la sélection unique

pour programmer le store.

Le store se déplace à petits pas.

1) Aucune limite finale n'est programmée.

2) Le contrôle direct est désactivé.

1) Limites finales du programme. Voir

l'étape 8 - 11.

2) Activer le contrôle direct. Voir l'étape 17.

La position préférée ne peut pas

être programmée.

Aucune limite finale n'est programmée. Limites finales du programme. Voir les

étapes 8 - 11.

Le store s'abaisse trop loin. Les limites finales sont programmées de

manière incorrecte.

Reprogrammez les limites finales. Voir les

étapes 8 - 11.

Le store se déplace dans la

direction opposée

Le sens de rotation a été réglé de façon

incorrecte.

Changez le sens de rotation.

Voir l'étape 7

Le store continue à monter et

descendre.

Le store est en mode programme. Appuyez sur le bouton de programme sur le

moteur pour quitter le mode programme.

MOTION MOTEUR TUBULAIRE CM-04

EnglishFrançais

Clause de non-responsabilité :

peut être reproduite, stockée dans un système de recherche

informatique ou transmise, sous quelque forme ou par quelque

moyen que ce soit (électronique, mécanique, par photocopie,

enregistrement, numérique ou autre), sans le consentement écrit

de l'éditeur.

Bien que ce manuel ait été composé avec le plus

grand soin, CoulisseB.V. décline toute responsabilité pour les

dommages dus à des erreurs et / ou des défauts dans ce manuel.

Coulisse B.V.se réserve le droit de réviser le manuel et de réviser

et / ou modifier son contenu à tout moment, sans obligation

d'informer toute personne ou entité de telles révisions ou

modifications.

La version la plus récente remplace les anciennes versions de

ce manuel. La version la plus récente est disponible à l'adresse

my.coulisse.com ou contactez votre interlocuteur Coulisse.

Nous vous invitons à envoyer vos remarques et commentaires

sur ce manuel à Coulisse à l'adresse : manuals@coulisse.com.

Pour les dernières informations et les

manuels mis à jour, rendez-vous sur

rtube.nl/cm-04

MOTION MOTEUR TUBULAIRE CM-04

Kenmerken van de motor

Besturingsopties

Ondersteuning

Afstandsbediening

Bediening met een

afstandsbediening

Bediening via app

Bediening met de

MOTION-app

Connectiviteit

Compatibel met

domotica systemen

Snelheidsregeling

Consistente

rolsnelheid

Bi-directioneel

Tweewegs

communicatie voor

realtime reactie

Video

Uitleg over installatie,

programmeren en

bediening

rtube.nl/red984

App Store

Download de

MOTION-app

rtube.nl/red981

Google Play

Download de

MOTION-app

rtube.nl/red982

CM-04

Buismotor op gelijkstroom met afstandsbediening

Gelijkstroommotor

Transformator/accu

Werkt op een

transformator of

accucombinatie van

12 volt

MOTION CM-04 BUISMOTOR

Conforms to

UL Std. 325

Certified to

CSA Std. C22.2#247

EnglishNederlands

Reiniging

Volg de algemene regels voor het reinigen van

het apparaat en de onderdelen:

Gebruik een zachte, pluisvrije, licht vochtige

doek. Voorkom dat er vocht in de openingen

komt.

Gebruik geen sprays, oplosmiddelen, alcohol

of schurende middelen.

Service & Ondersteuning

Voer zelf geen reparaties uit. Probeer het

apparaat niet te open of te demonteren. Gevaar

voor elektrische schokken en het vervallen van

de garantie. Bevat geen door de gebruiker te

vervangen onderdelen.

Garantie

Volg altijd eerst de instructie in deze handleiding

voordat u naar uw dealer gaat. Als het apparaat

defect lijkt of niet goed functioneert ga dan naar

uw dealer voor garantie.

WAARSCHUWING

Lees deze handleiding

aandachtig alvorens het

product te monteren en te

gebruiken. De montage kan

worden uitgevoerd door niet-

professionals. Alleen voor

gebruik binnenshuis.

Kleine kinderen kunnen

verstrikt raken en stikken

in lussen van trekkoorden,

kettingen, linten en trek-

koorden in het product zelf

waarmee het product wordt

bediend.

Houd alle koorden buiten het

bereik van kleine kinderen om

wurging en verstrikking te

voorkomen.

Kinderen kunnen met hun nek

in een koord verstrikt raken.

Plaats bedden, kinderbedjes

en meubilair niet in de buurt

van koorden van raambekle-

ding.

Knoop koorden niet aan elkaar

vast.

Let erop dat koorden niet

in elkaar draaien en een lus

vormen.

MOTION CM-04 BUISMOTOR

Belangrijke veiligheidsinstructies

WAARSCHUWING: Om het risico op ernstige

verwondingen of op de dood te verminderen is

het belangrijk voor de veiligheid van personen

om deze instructies te volgen. Bewaar deze

instructies.

Lees alle installatie-instructies en volg ze op.

Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar, door personen met

lichamelijke, zintuiglijke of verstandelijke

beperkingen en door personen zonder ervaring

en kennis, mits er sprake is van toezicht of

van instructies over het veilige gebruik van

het apparaat en mits ze de mogelijke gevaren

van het gebruik ervan hebben begrepen. Laat

kinderen niet met het apparaat spelen. Laat

kinderen het apparaat niet zonder toezicht

schoonmaken en onderhouden.

Laat de kinderen niet spelen met

vaste bedieningselementen. Houd de

afstandsbediening buiten bereik van kinderen.

Controleer regelmatig of de installatie niet

uit balans is en of er sporen zijn van slijtage

of schade aan kabels en veren. Gebruik het

product niet als er reparatie of aanpassing

nodig is.

Deze handleiding is ook online beschikbaar

De aandrijving moet van de voedingsbron

worden losgekoppeld tijdens het vervangen

van onderdelen, schoonmaken en onderhoud.

Het A-gewogen geluidsdrukniveau in de oren

van de gebruiker is gelijk aan of minder dan 70

dB(A).

Alleen voor gebruik binnenshuis en in

huishoudelijke omgevingen.

Koppel de aandrijving los van de voeding

of schakel de automatische bediening uit

wanneer er onderhoudswerkzaamheden in de

omgeving worden uitgevoerd, zoals tijdens het

wassen van ramen.

Zorg dat er geen andere personen in de buurt

zijn als u een dodemansschakelaar gebruikt.

Bedien het product niet wanneer er

onderhoudswerkzaamheden in de buurt

worden uitgevoerd, zoals tijdens het wassen

van ramen.

De buismotor mag alleen werken met een

veilige, extra lage spanning die overeenkomt

met de markering op het apparaat.

Dit apparaat bevat accu's die niet kunnen

worden vervangen.

Belangrijke installatie-instructie

WAARSCHUWING: Belangrijke

veiligheidsinstructies. Volg alle instructies;

onjuiste installatie kan tot ernstig letsel leiden.

Deze motor kan alleen worden gebruikt met

zacht materiaal voor aangedreven onderdelen.

Gevaarlijke onbeschermde bewegende

onderdelen van de aandrijving moeten hoger

dan 2,0 m boven de vloer of andere vlakke

ondergrond die er toegang toe biedt worden

geïnstalleerd.

Installeer het bewegende deel van een

handmatige vrijgave minder dan 1,8 m hoog.

Het bewegende deel van een

dodemansschakelaar moet binnen het

zicht van het aangedreven onderdeel maar

uit de buurt van bewegende onderdelen

worden geplaatst. Het moet op een minimale

hoogte van 1,5 m worden geïnstalleerd en

ontoegankelijk zijn voor het publiek.

De massa en dimensie van het aangedreven

onderdeel moeten compatibel zijn met

het nominale vermogen en de nominale

bedrijfstijd.

Vaste bedieningsonderdelen moeten na de

installatie duidelijk zichtbaar zijn.

Het aangedreven deel moet compatibel zijn

met het nominale vermogen (1,1 N.m) en de

nominale bedrijfstijd (12 min.).

Minimale buisdiameter: Ø 25 mm.

De aandrijving is bedoeld om te worden

geïnstalleerd op een hoogte van minimaal 2,0

m boven de vloer of een andere ondergrond die

toegang biedt.

MOTION CM-04 BUISMOTOR

De ontkoppeling van alle polen moet volgens

de bedradingsregels in de vaste bedrading

worden verwerkt.

FFC-handleiding

Dit apparaat voldoet aan deel 15 van de FCC-

regels.

Op het gebruik zijn de volgende twee

voorwaarden van toepassing:

(1) dit apparaat mag geen schadelijke storingen

veroorzaken;

(2) dit apparaat moet bestand zijn tegen alle

storingen die worden ontvangen,

inclusief storingen die een ongewenste werking

kunnen veroorzaken.

FCC-ID: ZY4CM04

Wettelijk verplichte informatie

1 FCC-informatie voor de gebruiker

Dit product bevat geen onderdelen die door

de gebruiker kunnen worden gerepareerd en

mag alleen worden gebruikt met goedgekeurde

antennes. Wijzigingen of aanpassingen aan het

product zorgen dat wettelijke certificeringen en

goedkeuringen die van toepassing zijn ongeldig

worden.

2 FCC-kennisgevingen inzake

elektronische emissies

Dit apparaat voldoet aan deel 15 van de FCC-

regels.

Op het gebruik zijn de volgende twee

voorwaarden van toepassing:

1. Dit apparaat mag geen schadelijke storingen

veroorzaken;

2. Dit apparaat moet bestand zijn tegen alle

storingen die worden ontvangen, inclusief

storingen die een ongewenste werking kunnen

veroorzaken.

3 FFC-verklaring inzake storingen door

radiofrequentie

Deze apparatuur is getest en voldoet aan de

beperkingen voor digitale apparaten van Klasse

B, zoals beschreven in deel 15 van de FCC-

regels. Deze limieten zijn opgesteld om redelijke

bescherming te bieden tegen schadelijke storing

wanneer de apparatuur in een bedrijfsomgeving

wordt bediend. Deze apparatuur genereert

en gebruikt radiofrequentie-energie en kan

deze energie uitstralen; als de apparatuur niet

wordt geïnstalleerd en gebruikt volgens de

instructies, kan deze schadelijke storingen in de

radiocommunicatie veroorzaken.

Gebruik van dit apparaat in een woonomgeving

kan mogelijk schadelijke storing veroorzaken. In

dat geval is de gebruiker verplicht om de storing

voor eigen rekening te verhelpen.

Als dit apparaat schadelijke storing aan

radiocommunicatie veroorzaakt (wat kan worden

vastgesteld door de apparatuur uit en aan te

zetten), dan wordt de gebruiker aangemoedigd

om de storing te verhelpen door een van de

volgende maatregelen uit te voeren:

Verstel of verplaats de ontvangstantenne;

Vergroot de afstand tussen de apparatuur en

de ontvanger;

Sluit de apparatuur op een stopcontact aan

dat zich in een ander circuit bevindt dan het

stopcontact van de ontvanger;

Raadpleeg de leverancier of een ervaren

radio-/tv-monteur voor hulp.

EnglishNederlands

MOTION CM-04 BUISMOTOR

CM-11

Afstandsbediening 1ŶŶ- - onbeperkt

CM-12

Afstandsbediening 5Ŷ Ŷ Ŷ Ŷ onbeperkt

CM-13

Afstandsbediening 15 Ŷ Ŷ Ŷ Ŷ onbeperkt

CM-15

Afstandsbediening op muur 1ŶŶ- - onbeperkt

CM-16

Afstandsbediening op muur 4 Ŷ- - - onbeperkt

CM-17

Afstandsbediening op tafel 4-Ŷ- - onbeperkt

CM-18

Afstandsbediening (trekken) 1 - - - - onbeperkt

CM-20

Motion-wifi-bridge n.v.t. ŶŶ--30

Kanalen Wand-

montage

Rolgordijnen

program-

meren

Enkele

selectie

Kanaal

selecteren

Max.

rolgordijnen

MOTION CM-04 BUISMOTOR

t n.v.t. 433 MHz 30 m bij

1 betonnen

muur

CR2430 3,0 volt 120 mm 45 mm 14 mm

t n.v.t. 433 MHz 30 m bij

1 betonnen

muur

CR2430 3,0 volt 120 mm 45 mm 14 mm

t n.v.t. 433 MHz 30 m bij

1 betonnen

muur

CR2430 3,0 volt 120 mm 45 mm 14 mm

t n.v.t. 433 MHz 30 m bij

1 betonnen

muur

CR2430 3,0 volt 66 mm 32,5 mm 13,8 mm

t n.v.t. 433 MHz 30 m bij

1 betonnen

muur

3 x CR2430 3,0 volt 86 mm 86 mm 17 mm

t n.v.t. 433 MHz 30 m bij

1 betonnen

muur

2 x CR2450 3,0 volt 70,3 mm 62,7 mm 52,3 mm

tn.v.t. 433 MHz 20 m open

ruimte 2 x LR44 1,5 volt 19,5 mm ø 69,9 mm

20 433 MHz

Wifi 2,4 GHz

30 m bij

1 betonnen

muur

Micro USB - 5 volt,

gelijkstroom 100 mm ø 25 mm

Max.

scènes

Frequentie- Bereik

Voeding Lengte Breedte

Hoogte

Certificaten

EnglishNederlands

MOTION CM-04 BUISMOTOR

Koppelings-

knop

Koppelings-

knop

Kanaal

Selectie

Kanaal-

aanduiding

Omhoog

Omlaag

Midden

(stop/favoriet)

Midden

(stop/favoriet)

Omhoog

Kanaal-

aanduiding

Omlaag

Rechts

Links

CM-11

Afstandsbediening met 1 kanaal

CM-12

Afstandsbediening met 5 kanalen

MOTION CM-04 BUISMOTOR

Omhoog

Kanaal-

aanduiding

Rechts

Omlaag

Kanaal

Midden

(stop/favoriet)

Links

Kanaal 1

Kanaal 3

Kanaal 2 Kanaal 4

Omlaag

Omhoog

Midden

(stop/favoriet)

Koppelings-

knop

Koppelings-

knop

CM-13

Afstandsbediening met 15 kanalen

CM-17

Tafel-afstandsbediening met 4 kanalen

EnglishNederlands

MOTION CM-04 BUISMOTOR

CM-15

Afstandsbediening met 1 kanaal op muur

CM-16

Afstandsbediening met 4 kanalen op muur

Koppelings-

knop

Koppelings-

knop

Omhoog

Rechts

Omlaag

Links

Midden

(stop/favoriet)

Omlaag

Omhoog

Midden

(stop/favoriet)

MOTION CM-04 BUISMOTOR

CM-18

Afstandsbediening met 1 kanaal

CM-20

Motion-bridge

)

Zie handleiding CM-20

Koppelings-

knop

EnglishNederlands

MOTION CM-04 BUISMOTOR

Click!

Installeer het rolgordijn

Sluit alleen CM-21 (transformator van 12 volt,

gelijkstroom) of CM-24 (oplaadbare accu's) aan

Sluit de voeding aan

MOTION CM-04 BUISMOTOR

7.1

6.1

6.2

6.3

7.2

Druk kort op de knop omlaag om te

controleren of het rolgordijn op de juiste

manier wordt afgerold De draairichting moet

worden veranderd als het rolgordijn omhoog

gaat.

Koppel een afstandsbediening die rolgordijnen kan programmeren.

Raadpleeg pagina 4 en 5 voor meer informatie over de

afstandsbediening. In deze handleiding wordt CM-12 weergegeven.

WAARSCHUWING: risico op

beschadiging. Stop het rolgordijn

voordat deze de eindposities

bereikt.

Om een rolgordijn goed te gebruiken en om te voorkomen dat deze beschadigd raakt, moeten er

eindposities worden geprogrammeerd. Ga naar stap 12 als de eindposities al zijn ingesteld.

Druk kort op de knop programmeren op de

motor. Het rolgordijn begint te draaien om

aan te geven dat de programmeermodus is

geactiveerd. (Het rolgordijn blijft draaien totdat

de programmeermodus wordt uitgeschakeld.)

Herhaal de stappen 6.1 - 6.3 om een rolgordijn

uit een kanaal te verwijderen.

Druk op de koppelingsknop op de achterkant

van de afstandsbediening om het rolgordijn aan

het gewenste kanaal te koppelen. Het rolgordijn

stopt kort met draaien om aan te geven dat de

afstandsbediening aan het rolgordijn is gekoppeld.

Selecteer met behulp van de knop kanaalkeuze op de

afstandsbediening een gewenst kanaal voor het rolgordijn.

Kanaal-

keuze Koppelings-

knop

Kanaal-

aanduiding

Omhoog

Omlaag

Koppel een afstandsbediening

Controleer de draairichting

Druk tegelijkertijd op de knop omhoog en

omlaag om de draairichting te wijzigen.

EnglishNederlands

MOTION CM-04 BUISMOTOR

9.1

8.1

Omlaag

Omhoog

Midden

Houd de knop omlaag ingedrukt totdat het

rolgordijn de gewenste onderste positie bereikt.

WAARSCHUWING: Risico op beschadiging.

Laat het rolgordijn langzaam zakken tot de onderste

positie.

Houd tegelijkertijd de knoppen midden en

omhoog ingedrukt totdat het rolgordijn stopt

met draaien en opnieuw begint te draaien.

De onderste positie is opgeslagen.

Onderste positie instellen

MOTION CM-04 BUISMOTOR

10.1

11.1

Bovenste positie instellen

Omlaag

Midden

Houd de knop omhoog ingedrukt totdat het

rolgordijn de gewenste bovenste positie bereikt.

WAARSCHUWING: Risico op beschadiging.

Laat het rolgordijn langzaam omhoog bewegen

tot de bovenste positie.

Houd tegelijkertijd de knoppen midden en

omlaag ingedrukt totdat het rolgordijn stopt

met draaien en opnieuw begint te draaien.

De bovenste positie is opgeslagen.

Omhoog

EnglishNederlands

MOTION CM-04 BUISMOTOR

12.2

13.1

12.1

Stel het rolgordijn in op een gewenste favoriete positie.

Druk kort op de programmeerknop om de

programmeermodus uit te schakelen. Het

rolgordijn stopt met draaien en kan worden

bediend.

Midden

Programmeermodus uitschakelen

Houd de knop ‘midden’ ingedrukt om deze

favoriete positie op te slaan. Het rolgordijn

stopt kort met draaien om aan te geven dat de

favoriete positie is opgeslagen.

Optioneel: Favoriete positie instellen

MOTION CM-04 BUISMOTOR

Afstandsbediening: Druk op de knop midden om

het rolgordijn op de favoriete positie in te stellen.

Afstandsbediening: Kies met behulp van de knop

kanaal het kanaal waaraan het rolgordijn is gekoppeld.

Druk op de knop omhoog of omlaag om het rolgordijn

te bedienen. Druk op de knop midden om het rolgordijn

te stoppen.

Omhoog

Omlaag

Midden

Kanaal-

keuze

Midden

Het rolgordijn bedienen

De favoriete positie activeren

EnglishNederlands

MOTION CM-04 BUISMOTOR

17.2

17.1

16.1

16.2

16.3

16.4

Stel het rolgordijn in op een gewenste favoriete positie.

Druk op de knop programmeren op de motor om de

programmeermodus te activeren. Het rolgordijn begint te draaien.

Houd de knop midden ingedrukt om deze favoriete positie op te slaan. Het

rolgordijn stopt kort met draaien om aan te geven dat de favoriete positie

is opgeslagen.

Druk op de knop programmeren op de motor om de

programmeermodus uit te schakelen. Het rolgordijn

stopt met draaien.

Druk op de knop programmeren op de motor om de programmeermodus

te activeren. Het rolgordijn begint te draaien.

Houd de knop programmeren ingedrukt totdat het rolgordijn stopt met draaien

(circa 5 seconden); de directe bediening wordt nu uitgeschakeld of opnieuw

geactiveerd.

Als u op de knop ‘omhoog’ of ‘omlaag’ op de afstandsbediening drukt, beweegt het rolgordijn

gelijk naar de eindposities (directe bediening). De directe bediening kan worden uitgeschakeld,

zodat het rolgordijn in kleinere stappen kan worden bediend met behulp van de knoppen

‘omhoog’ en ‘omlaag’. Het rolgordijn kan nu alleen direct naar de eindposities bewegen als er

langer dan twee seconden op de knop ‘omhoog’ of ‘omlaag’ wordt gedrukt.

Midden

De favoriete positie opnieuw instellen

Schakel de directe bediening uit

MOTION CM-04 BUISMOTOR

18.1

Het is mogelijk om alleen eindposities te verwijderen of om terug te gaan naar de

fabrieksinstellingen.

Als de fabrieksinstellingen worden hersteld, worden de eindposities verwijderd en de

verbinding met een gekoppelde afstandsbediening gewist.

Druk op de knop ‘programmeren’ op de motor om de programmeermodus te activeren.

Eindposities verwijderen: Houd de knop programmeren ingedrukt totdat het rolgordijn voor de eerste

keer stopt met draaien, zodat de eindlimieten voor het rolgordijn worden verwijderd. Houd de knop

ingedrukt totdat het rolgordijn voor de tweede keer stopt met draaien (ca. 10 seconden).

Fabrieksinstellingen herstellen: Houd de knop minimaal 20 seconden ingedrukt om terug te gaan naar

de fabrieksinstellingen van het rolgordijn. Het rolgordijn stopt twee keer met draaien. Het rolgordijn zal

na de tweede stop nog een keer draaien om te bevestigen dat de fabrieksinstellingen zijn hersteld..

Het rolgordijn opnieuw instellen

EnglishNederlands

MOTION CM-04 BUISMOTOR

19.2

20.1 20.2

20.4 20.520.3

19.1 Houd de knop programmeren ingedrukt om het

rolgordijn handmatig te bedienen. Het rolgordijn zal

bewegen zo lang de knop wordt ingedrukt (max. 15 sec.).

Laat de knop programmeren los en herhaal stap 19.1 om het

rolgordijn in de tegenovergestelde richting te bewegen.

Als er geen afstandsbediening of trekbediening is, kan het rolgordijn

worden bediend via de programmeerknop op de motor.

Uitgebreide opties

De afstandsbediening begint

te zoeken naar rolgordijnen

(zoekmodus).

Deze modus wordt

aangegeven doordat de

ledlampjes van links naar

rechts knipperen.

Houd de knop

midden ingedrukt

en druk op de

koppelingsknop om

‘Enkele selectie’ te

activeren.

Druk op de knop

rechts om naar

het volgende

rolgordijn te

zoeken. De

zoekmodus

zal worden

geactiveerd.

Druk op de

knop ‘links’ om

naar de vorige

rolgordijn te

zoeken.

Druk in de

zoekmodus

op de knop

rechts om

‘Enkele

selectie’ af

te sluiten.

Nadat er een rolgordijn

is gevonden, knippert

het ledlampje van het

kanaal en begint het

rolgordijn te draaien

om aan te geven dat de

programmeermodus

is geactiveerd. Het

rolgordijn kan nu worden

gekoppeld/ontkoppeld

van de afstandsbediening

en/of worden

geprogrammeerd.

Met ‘Enkele selectie’ kunt u een programmeermodus voor een rolgordijn activeren via

een afstandsbediening, zonder dat u op de fysieke programmeerknop op het rolgordijn

hoeft te drukken.

Handmatige bediening

Afstandsbediening met 5 kanalen en enkele selectie

MOTION CM-04 BUISMOTOR

21.1

21.3

21.2

21.4 21.5

De afstandsbediening

begint te zoeken

naar rolgordijnen

(zoekmodus). Dit wordt

aangegeven door de

horizontale streepjes op

de afstandsbediening.

Houd de knop midden

ingedrukt en druk op

de koppelingsknop

om ‘Enkele selectie’ te

activeren.

Met ‘Enkele selectie’ kunt u een programmeermodus voor een rolgordijn activeren via

een afstandsbediening, zonder dat u op de fysieke programmeerknop op het rolgordijn

hoeft te drukken.

Druk op de

knop rechts

om naar het

rolgordijn te

zoeken. De

zoekmodus

zal worden

geactiveerd.

Druk op de

knop ‘links’ om

naar de vorige

rolgordijn te

zoeken.

Druk in de

zoekmodus op

de knop rechts

om ‘Enkele

selectie’ af te

sluiten. Het

display toont

de letter O.

Nadat er een rolgordijn

is gevonden, knippert

het nummer van

het kanaal en begint

het rolgordijn te

draaien om aan

te geven dat de

programmeermodus

is geactiveerd. Het

rolgordijn kan nu

worden gekoppeld/

ontkoppeld van de

afstandsbediening

en/of worden

geprogrammeerd.

Afstandsbediening met 15 kanalen en enkele selectie

EnglishNederlands

MOTION CM-04 BUISMOTOR

22.1 22.2

22.3

23.3

23.4 23.5

23.1

22.4 22.5

23.2

Met ‘Kanaal selecteren’ kunnen rolgordijnen tussen kanalen/afstandsbedieningen worden

gekopieerd zonder dat er op de programmeerknop op de motoren hoeft te worden gedrukt.

Houd de knop

kanaal selecteren

ingedrukt en druk op

de koppelingsknop

om ‘Kanaal

selecteren’ te

activeren.

Druk op de

koppelingsknop

op de (nieuwe)

afstandsbediening

om het rolgordijnen

aan het nieuwe

kanaal te koppelen.

Ga terug naar het

kanaal dat in stap

22.1 is geselecteerd

en herhaal stap

22.2 om ‘Kanaal

selecteren’ af te

sluiten.

Alle rolgordijnen in het

geselecteerde kanaal zullen

beginnen te draaien om aan

te geven dat de program-

meermodus is geactiveerd.

Alle rolgordijnen kunnen

nu worden gekopieerd naar

een nieuw kanaal op dezelf-

de afstandsbediening of op

een andere afstandsbedi-

ening. Selecteer een nieuw

kanaal op de (nieuwe)

afstandsbediening.

Met ‘Kanaal selecteren’ kunnen rolgordijnen tussen kanalen/afstandsbedieningen worden

gekopieerd zonder dat er op de programmeerknop op de motoren hoeft te worden gedrukt.

Selecteer het

kanaal dat u wilt

kopiëren.

Houd de knop kanaal

selecteren ingedrukt

en druk op de

koppelingsknop om

‘Kanaal selecteren’ te

activeren.

Druk op de

programmeerknop

op de (nieuwe)

afstandsbediening

om het rolgordijnen

te koppelen

aan de (nieuwe)

afstandsbediening).

Ga terug naar

het kanaal dat u

in stap 23.1 hebt

geselecteerd

en herhaal stap

23.2 om ‘Kanaal

selecteren’ af te

sluiten.

Alle rolgordijnen in het

geselecteerde kanaal zullen

beginnen te draaien om aan

te geven dat de program-

meermodus is geactiveerd.

Alle rolgordijnen kunnen

nu worden gekopieerd

naar een nieuw kanaal op

dezelfde afstandsbediening

of op andere afstandsbe-

dieningen. Selecteer een

kanaal op een (nieuwe)

afstandsbediening.

Afstandsbediening met 5 kanalen en kanaal selecteren

Afstandsbediening met 15 kanalen en kanaal selecteren

Selecteer het

kanaal waarvan het

rolgordijnen moeten

worden gekopieerd.

MOTION CM-04 BUISMOTOR

Veelgestelde vragen

Probleem Oorzaak Oplossing

Het rolgordijn werkt niet.

De voeding is niet aangesloten of de

oplaadbare accu is leeg.

Sluit de voeding aan op de motor of laad

de oplaadbare accu op.

De batterij van de afstandsbediening is

leeg. (Ledlampjes van afstandsbediening

knipperen snel.)

Vervang de batterij in de afstandsbediening.

Raadpleeg de handleiding voor de

afstandsbediening.

De batterij is verkeerd in de

afstandsbediening geplaatst.

Vervang de batterij in de afstandsbediening.

Raadpleeg de handleiding voor de

afstandsbediening.

RF-storing Controleer of de antenne van de motor niet

wordt gehinderd door metalen voorwerpen.

De afstand tussen de afstandsbediening en

de motor is te groot.

Ga dichter bij de motor staan.

De afstandsbediening is niet verbonden

met het rolgordijn.

Koppel de afstandsbediening aan de motor.

Zie stap 6.

Meerdere rolgordijnen reageren

op een afstandsbediening. (Er

kan niet slechts een rolgordijn

worden geprogrammeerd.)

Er zijn meerdere rolgordijnen aan een

kanaal gekoppeld.

Koppel het rolgordijn aan een vrij kanaal

om het te programmeren of gebruik

‘Enkele selectie’ om het rolgordijn te

programmeren.

Het rolgordijn beweegt in kleine

stapjes.

1) Er zijn geen eindposities

geprogrammeerd;

2) De directe bediening is uitgeschakeld.

1) Programmeer eindposities Zie stap 8-11.

2) Activeer de directe bediening. Zie stap 17.

De favoriete positie kan niet

worden geprogrammeerd.

Er zijn geen eindposities geprogrammeerd. Programmeer eindposities. Zie stap 8-11.

Het rolgordijn zakt te ver. De eindposities zijn verkeerd

geprogrammeerd.

Programmeer de eindposities opnieuw.

Zie stap 8-11.

Het rolgordijn beweegt in de

tegenovergestelde richting

De draairichting is verkeerd ingesteld. Verander de draairichting.

Zie stap 7

Het rolgordijn blijft omhoog en

omlaag bewegen.

Het rolgordijn is actief in de

programmeermodus.

Druk op de knop ‘programmeren’ op de

motor om de programmeermodus af te

sluiten.

EnglishNederlands

MOTION CM-04 BUISMOTOR

Disclaimer:

in enige vorm of op enige wijze (elektronisch, mechanisch,

door fotokopieën, opnamen, digitaal of anderszins) worden

verveelvoudigd, verzonden, of opgeslagen in een retrieval system

zonder schriftelijke toestemming van de uitgever.

Hoewel deze handleiding met zeer veel zorg is samengesteld,

aanvaardt Coulisse B.V. geen enkele aansprakelijkheid voor

schade als gevolg van onvolkomenheden en/of fouten in deze

handleiding.

Coulisse B.V. behoudt zich het recht voor om de handleiding op

elk gewenst moment te herzien en om inhoud aan te vullen en/

of te wijzigen. Coulisse B.V. is niet verplicht om enige persoon of

entiteit te informeren over dergelijke herzieningen of wijzigingen.

De meest recente versie vervangt alle oudere versies van

deze handleiding. De meest recente versie is beschikbaar op

my.coulisse.com of via uw contactpersoon bij Coulisse.

We nodigen u uit om opmerkingen en commentaar over deze

handleiding te delen met Coulisse via manuals@coulisse.com.

Ga naar rtube.nl/cm-04 voor de nieuwste

info en updates van handleidingen

EnglishNederlands

MOTION CM-04 BUISMOTOR

Características del motor

Opciones de control

Asistencia

Operación remoto

Operar con

mando a distancia

Control mediante App

Operar con la

aplicación MOTION

Conectividad

Compatible con

domótica para

viviendas y edificios

Control de velocidad

Velocidad de enrollado

constante

Bi-direccional

Comunicación en dos

vías para respuesta

en tiempo real

Vídeo

Cómo instalar,

programar y operar

rtube.nl/red984

App Store

Descargue la

MOTION app

rtube.nl/red981

Google Play

Descargue la

MOTION app

rtube.nl/red982

CM-04

Motor tubular de CC con operación remota

Motor de CC

Motor de corriente

continua

Transformador/

Batería

Alimentado por

una batería tubo o

transformador de 12V

MOTION CM-04 MOTOR TUBULAR

Conforms to

UL Std. 325

Certified to

CSA Std. C22.2#247

EnglishEspañol

Limpieza

Siga estas reglas generales al limpiar la parte

exterior del dispositivo y sus componentes:

Usar un trapo suave, sin pelusa, húmedo.

Evitar que entre húmedad en las aperturas.

No usar aerosoles en spray, disolventes,

alcohol, ó abrasivos.

Servicio y Soporte

No hacer ninguna reparación. No intente abrir o

desamblar el dispositivo. Corre el riesgo de una

descarga eléctrica e invalidar la garantía

limitada. No hay ningúna parte en el interior

servible para el usuario.

Obtener Servicio de Garantía

Primero seguir los consejos de este folleto y

luego ir a su distribuidor local.

Si el producto parece estar dañado ó no

funciona adecuadamente, dirijasé a su

distribuidor local para recibir instrucciones de

cómo obtener el servicio de garantía.

ADVERTENCIA

Lea detenidamente las

instrucciones antes de

instalar y usar el producto.

El proceso de montaje puede

ser completado por personas

no profesionales.Para uso en

interiores.

Se han producido estrangu-

laciones de niños con cordo-

nes de tiro, cadenas, cintas y

cordones de accionamiento de

este producto.

Mantenga los cordones

fuera del alcance de los

niños para evitar que puedan

quedarse atrapados en ellos y

estrangularse.

Los cordones pueden

enrollarse en el cuello de los

niños.

Separe las camas, las cunas y

los muebles de los cordones

de las cortinas.

No anude los cordones.

Asegúrese de que los cordones

no se entrecrucen y formen un

lazo.

MOTION CM-04 MOTOR TUBULAR

Instrucciones de seguridad

importantes

ADVERTENCIA: Para reducir el riesgo de lesiones

graves o la muerte. Es importante para la

seguridad de las personas que siga estas

instrucciones. Conserve estas instrucciones.

Lea y siga todas las instrucciones de

instalación.

Este dispositivo puede ser utilizado por

niños mayores de 8 años y por personas

con capacidades físicas, sensoriales o

mentales reducidas o con falta de experiencia

y conocimientos siempre que estén bajo

supervisión y hayan recibido instrucciones

pertinentes sobre el uso del dispositivo de

manera segura y comprendan los peligros

que conlleva. Los niños no deben jugar con el

dispositivo. Los niños no deben realizar tareas

de limpieza y mantenimiento sin supervisión.

No permita que los niños jueguen con los

mandos fijos. Mantenga los mandos remotos

fuera del alcance de los niños.

Examine la instalación periódicamente para

detectar desajustes y signos de desgaste

o daños en cables y muelles. No la utilice si

necesita ser ajustada o reparada.

Este manual de instrucciones también está

disponible en la página web.

La unidad de accionamiento debe

desconectarse de su fuente de energía durante

la limpieza, el mantenimiento o al reemplazar

piezas.

El nivel de presión acústica de emisión

ponderado A de la unidad de accionamiento es

igual o inferior a 70dB(A).

Solo para uso doméstico y en interiores.

Examine la instalación periódicamente para

detectar desajustes y signos de desgaste

o daños en cables y muelles. No la utilice si

necesita ser ajustada o reparada.

Desconecte la unidad de accionamiento del

suministro eléctrico o apague los controles

automáticos cuando se realicen tareas de

mantenimiento en las inmediaciones, tales

como la limpieza de cristales.

Cuando se use en el modo de hombre muerto,

asegúrese de que otras personas estén lejos.

No utilice la instalación cuando se realicen

tareas de mantenimiento en las inmediaciones,

tales como la limpieza de cristales.

El motor tubular solo debe alimentarse con

una tensión baja de protección, según la

indicación en el dispositivo.

Este dispositivo contiene baterías no

reemplazables.

Instrucciones de instalación

importantes

ADVERTENCIA: Instrucciones de seguridad

importantes. Siga todas las instrucciones, ya

que una instalación incorrecta puede provocar

lesiones graves.

Este motor solo puede utilizarse con material

suave para las partes accionadas.

Las piezas móviles, peligrosas y desprotegidas

de la unidad de accionamiento deben

instalarse a una altura superior a 2,0m del

suelo o en otro nivel que permita acceder a

ellas.

Instale el mecanismo de accionamiento para el

desbloqueo manual a una altura inferior a 1,8 m.

El mecanismo de accionamiento de un

dispositivo de hombre muerto debe situarse

a escasa distancia de la parte accionada pero

alejado de las piezas móviles. Debe instalarse

a una altura mínima de 1,5 m y no ser

accesible al público.

La masa y la dimensión de la parte accionada

deben ser compatibles con el par de giro

nominal y el tiempo de funcionamiento

nominal.

Los mandos fijos deben ser claramente

visibles después de su instalación.

La parte accionada debe ser compatible con

el par de giro nominal (1.1N.m) y el tiempo de

funcionamiento nominal (12min).

MOTION CM-04 MOTOR TUBULAR

Diámetro mínimo del tubo: Ø25mm.

La unidad de accionamiento debe instalarse a

una altura de, al menos, 2,0m del suelo o a otro

nivel de acceso.

La desconexión para todos los polos debe ser

incorporada en el cableado fijo, de conformidad

con las normas de cableado.

Manual de la FCC

Este dispositivo cumple con el apartado 15 de las

Normas de la FCC.

El funcionamiento está sujeto a las dos

condiciones siguientes:

(1) este dispositivo no puede causar

interferencias perjudiciales, y

(2) este dispositivo debe aceptar cualquier

interferencia que reciba, incluida aquella que

pueda causar un funcionamiento no deseado del

dispositivo.

Registro de FCC: ZY4CM04

Información reglamentaria

1 Información de la FCC para el usuario

Este producto no contiene ninguna pieza que el

usuario pueda reparar o reemplazar, y solo debe

utilizarse con antenas aprobadas. Cualquier

cambio o modificación al producto invalidará

todas las certificaciones y aprobaciones

reglamentarias aplicables.

2 Avisos de emisión electrónica de la

FCC

Este dispositivo cumple con el apartado 15 de las

Normas de la FCC.

El funcionamiento está sujeto a las dos

condiciones siguientes:

1. Este dispositivo no puede causar

interferencias perjudiciales.

2. Este dispositivo debe aceptar cualquier

interferencia que reciba, incluida aquella que

pueda causar un funcionamiento no deseado del

dispositivo.

3 Declaración de interferencia de

radiofrecuencia de la FCC

Este equipo ha sido sometido a las pruebas

pertinentes y cumple con los límites establecidos

para un dispositivo digital de clase B,

conforme al apartado 15 de las Normas de

la FCC. Estos límites están diseñados para

proporcionar una protección razonable

contra interferencias perjudiciales, cuando el

equipo funciona en un entorno comercial. Este

equipo genera, utiliza y puede irradiar energía de

radiofrecuencia y, si no se instala y utiliza

conforme a las instrucciones, puede

causar interferencias perjudiciales en las

comunicaciones de radio.

El funcionamiento de este equipo en un

área residencial puede causar interferencias

perjudiciales, en cuyo caso el usuario tendrá que

corregir la interferencia a su propio coste.

Si este equipo ocasiona interferencias

perjudiciales en la recepción de la televisión o

radio, lo cual puede determinarse encendiendo

y apagando el equipo, se recomienda al usuario

que intente corregir

la interferencia, adoptando una o más de las

siguientes medidas:

Reorientar o reubicar la antena de recepción

Aumentar la separación entre el equipo y el

receptor

Conectar el equipo a una salida en un circuito

diferente al utilizado para la conexión del

receptor

Consultar al distribuidor o a un técnico de

radio/TV experimentado para obtener ayuda

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

CM-11

Control remoto de mano 1ŶŶ- - ilimitado

CM-12

Control remoto de mano 5Ŷ Ŷ Ŷ Ŷ ilimitado

CM-13

Control remoto de mano 15 Ŷ Ŷ Ŷ Ŷ ilimitado

CM-15

Control remoto de pared 1ŶŶ- - ilimitado

CM-16

Control remoto de pared 4 Ŷ- - - ilimitado

CM-17

Control remoto de mesa 4-Ŷ- - ilimitado

CM-18

Mecanismo tirador 1 - - - - ilimitado

CM-20

Puente wifi MOTION n/a ŶŶ--30

Canales Soporte

de pared

Programar

persianas

Selección

individual

Selección de

canal

Máx. de

persianas

MOTION CM-04 MOTOR TUBULAR

n/a 433 MHz 30 m con

1 muro de

hormigón

CR2430 3.0V 120 mm 45 mm 14 mm

n/a 433 MHz 30 m con

1 muro de

hormigón

CR2430 3.0V 120 mm 45 mm 14 mm

n/a 433 MHz 30 m con

1 muro de

hormigón

CR2430 3.0V 120 mm 45 mm 14 mm

n/a 433 MHz 30 m con

1 muro de

hormigón

CR2430 3.0V 66 mm 32,5 mm 13,8 mm

n/a 433 MHz 30 m con

1 muro de

hormigón

3 x CR2430 3.0V 86 mm 86 mm 17 mm

n/a 433 MHz 30 m con

1 muro de

hormigón

2 x CR2450 3.0V 70,3 mm 62,7 mm 52,3 mm

n/a 433 MHz 20 m espacio

abierto 2 x LR44 1.5V 19,5 mm ø 69,9 mm

20 433 MHz

Wi-FI 2.4 GHz

30 m con

1 muro de

hormigón

Micro-USB - 5V CC 100 mm ø 25 mm

Máx. de

escenas

Frecuencia Alcance Alimentación Largo Ancho Alto Certificados

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

Botón

emparejar

Botón

emparejar

de canal

Indicador

de canal

Subir

Bajar

Centro

(parar/favorito)

Centro

(parar/favorito)

Subir

Indicador

de canal

Bajar

Derecha

Izquierda

CM-11

Mando de 1 canales

CM-12

Mando de 5 canales

MOTION CM-04 MOTOR TUBULAR

Subir

Indicador

de canal

Derecha

Bajar

Canal

Centro

(parar/favorito)

Izquierda

Canal 1

Canal 3

Canal 2 Canal 4

Bajar

Subir

Centro

(parar/favorito)

Botón

emparejar

Botón

emparejar

CM-13

Mando de 15 canales

CM-17

Mando de mesa de 4 canales

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

Botón

emparejar

Botón

emparejar

Subir

Derecha

Bajar

Izquierda

Centro (parar/

favorito)

Bajar

Subir

Centro (parar/

favorito)

MOTION CM-04 MOTOR TUBULAR

Consultar manual CM-20

Botón

emparejar

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

Click!

Instalar la persiana

Solo conecte al CM-21 (transformador de 12V

CC) o al CM-24 (batería tubo recargable)

Conectar el suministro eléctrico

MOTION CM-04 MOTOR TUBULAR

7.1

6.1

6.2

6.3

7.2

Pulse brevemente el botón bajar para

comprobar si la persiana se desenrolla de

forma correcta. Si la persiana sube, el sentido

de rotación debe cambiarse.

Empareje un mando a distancia para programar las persianas. Consulte

las páginas 4 y 5 para obtener más detalles. En este manual se

muestra el CM-12.

ADVERTENCIA: riesgo de

daños. Detenga la persiana

antes de llegar a la posición final.

Las posiciones finales deben ser programadas para el uso correcto de la persiana y para evitar que

se dañe. Proceda al paso 12 si ya han sido configuradas.

Pulse brevemente el botón programar del

motor. La persiana se moverá para indicar que

el modo de programación ha sido activado.

(La persiana seguirá moviéndose hasta que el

modo de programación se desactive).

Repita los pasos 6.1 - 6.3 para quitar una

persiana de un canal.

Pulse el botón emparejar en la parte posterior del

mando para emparejar la persiana con el canal

seleccionado.

La persiana dejará de moverse brevemente para

indicar que el mando ha sido emparejado.

Seleccione el canal deseado para la persiana utilizando el

botón selección de canal en el mando a distancia.

Selección

de canal Botón

emparejar

Indicador

de canal

Subir

Bajar

Emparejar un mando

Compruebe el sentido de rotación

Pulse simultáneamente el botón subir y bajar

para cambiar el sentido de rotación.

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

9.1

8.1

Bajar

Subir

Centro

Pulse y sostenga el botón bajar hasta que la

persiana alcance la posición inferior deseada.

ADVERTENCIA: Riesgo de daños.

Acérquese lentamente a la posición inferior.

Mantenga pulsado simultáneamente el botón

centro y el botón subir hasta que la persiana se

detenga y vuelva a moverse de nuevo.

La posición inferior se ha guardado.

Ajustar la posición inferior

MOTION CM-04 MOTOR TUBULAR

10.1

11.1

Ajustar la posición superior

Bajar

Centro

Pulse y sostenga el botón subir hasta que la

persiana alcance la posición superior deseada.

ADVERTENCIA: Riesgo de daños.

Acérquese lentamente a la posición superior.

Mantenga pulsado simultáneamente el botón

centro y el botón bajar hasta que la persiana se

detenga y vuelva a moverse de nuevo.

La posición superior se ha guardado.

Subir

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

12.2

13.1

12.1

Mueva la persiana a la posición favorita deseada.

Pulse brevemente el botón programar para

desactivar el modo de programación. La persiana

dejará de moverse y puede ser utilizada.

Centro

Desactivar el modo de programación

Mantenga pulsado el botón centro para

guardar esta posición favorita. La persiana

se detendrá brevemente para indicar que la

posición favorita se ha guardado.

Ajustar la posición favorita (opcional).

MOTION CM-04 MOTOR TUBULAR

Operación remoto: Pulse el botón centro para

mover la persiana hasta la posición favorita.

Operación remoto: Elija el canal al que se ha

emparejado la persiana mediante el botón canal.

Pulse el botón subir o bajar para operar la persiana.

Pulse el botón centro para detener la persiana.

Subir

Bajar

Centro

Selección

de canal

Centro

Activar la persiana

Activar hasta la posición favorita

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

17.2

17.1

16.1

16.2

16.3

16.4

Mueva la persiana a la posición favorita deseada.

Pulse el botón programar del motor para activar el modo de

programación. La persiana empezará a moverse.

Mantenga pulsado el botón centro para guardar esta posición favorita. La

persiana se detendrá brevemente para indicar que la posición favorita se

ha guardado con éxito.

Pulse el botón programar del motor para desactivar el

modo de programación. La persiana dejará de moverse.

Pulse el botón programar del motor para activar el modo de

programación. La persiana empezará a moverse.

Mantenga pulsado el botón programar hasta que la persiana deje de moverse

(aprox. 5 segundos) para desactivar o reactivar el control directo.

Al pulsar el botón subir o bajar del mando a distancia, la persiana se mueve directamente

a las posiciones finales (control directo). Para avanzar en pasos más pequeños usando

los botones de subir y bajar, se puede desactivar el control directo. Ahora, la persiana solo

avanzará directamente a las posiciones finales si se mantiene pulsado el botón de subir o

bajar durante más de dos segundos.

Centro

Restablecer la posición favorita

Desactivar el control directo

MOTION CM-04 MOTOR TUBULAR

18.1

Es posible borrar solamente las posiciones finales o restablecer los valores de fábrica.

Al restablecer los valores de fábrica, se borrarán las posiciones finales y la conexión a

cualquier mando emparejado.

Pulse el botón programar del motor para activar el modo de programación.

Borrar las posiciones finales: Para borrar las posiciones finales de la persiana, mantenga pulsado

el botón programar hasta que la persiana deje de moverse por primera vez y sostenga el botón

hasta que la persiana deje de moverse por segunda vez. (aproximadamente 10 segundos)

Restablecimiento de fábrica: Para restablecer la persiana a los valores de fábrica, mantenga pulsado el

botón durante al menos 20 segundos. La persiana dejará de moverse dos veces. Después de la segunda

vez, la persiana dará un paso más para confirmar el restablecimiento de fábrica.

Restablecer la persiana

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

19.2

20.1 20.2

20.4 20.520.3

19.1 Mantenga el botón programar pulsado para operar

la persiana manualmente. La persiana se moverá

mientras que el botón se presione. (máx. 15 seg.)

Para mover la persiana en sentido contrario,

suelte el botón programar y repita el paso 19.1.

Si no dispone de un mando a distancia o mecanismo de tracción, la persiana se

puede operar con el botón de programación situado en el motor.

Opciones avanzadas

El mando empezará a

buscar persianas (modo de

búsqueda).

Esto se indica mediante el

parpadeo de las luces LED

de izquierda a derecha.

Para activar el

modo de Selección

individual, sostenga

simultáneamente

el botón centro

y pulse el botón

emparejar.

Para buscar

la siguiente

persiana,

pulse la flecha

derecha.

Se activará

el modo de

búsqueda.

Para encontrar

la persiana

anterior,

pulse la flecha

izquierda.

Para salir de

la Selección

individual,

pulse la

flecha

derecha

durante el

modo de

búsqueda.

Cuando se encuentre

una persiana, la luz LED

del canal parpadeará y

la persiana empezará a

moverse para indicar que

el modo de programación

ha sido activado. Ahora,

la persiana se puede (des)

emparejar con el mando

y/o programar.

La Selección individual permite activar el modo de programación de una sola persiana

con el mando a distancia, sin tener que pulsar físicamente el botón de programación de

la persiana.

Control manual

Mando de 5 canales con Selección individual

MOTION CM-04 MOTOR TUBULAR

21.1

21.3

21.2

21.4 21.5

El mando empezará a

buscar persianas (modo

de búsqueda). Esto se

indica mediante las

barras horizontales del

mando.

Para activar el

modo de Selección

individual, sostenga

simultáneamente el

botón centro y pulse

el botón emparejar.

La Selección individual permite activar el modo de programación de una sola persiana

con el mando a distancia, sin tener que pulsar físicamente el botón de programación de

la persiana.

Para buscar

la siguiente

persiana,

pulse la flecha

derecha.

Se activará

el modo de

búsqueda.

Para encontrar

la persiana

anterior,

pulse la flecha

izquierda.

Para salir de

la Selección

individual,

pulse la flecha

derecha

durante el

modo de

búsqueda. En

la pantalla se

mostrará la

letra O.

Cuando se encuentre

una persiana, el

número del canal

parpadeará y la

persiana empezará

a moverse para

indicar que el modo

de programación

ha sido activado.

Ahora, la persiana se

puede (des)emparejar

con el mando y/o

programar.

Mando de 15 canales con Selección individual

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

22.1 22.2

22.3

23.3 23.4 23.5

23.1

22.4 22.5

23.2

La Selección de canal permite copiar persianas entre canales/mandos sin tener que pulsar

físicamente el botón de programación de los motores.

Para activar el

modo de Selección

de canal, sostenga

simultáneamente el

botón canal y pulse

el botón emparejar.

Pulse el botón

emparejar del

mando (nuevo)

para emparejar las

persianas con el

canal nuevo.

Para salir de la

Selección e canal,

vuelva al canal

seleccionado en

paso 22.1 y repita el

paso 22.2.

Todas las persianas

del canal seleccionado

empezarán a moverse

para indicar que el modo

de programación ha

sido activado. Todas

las persianas pueden

ser copiadas a un

canal nuevo del mismo

mando o de otro mando.

Seleccione un canal

nuevo en el mando

(nuevo).

La Selección de canal permite copiar persianas entre canales/mandos sin tener que pulsar

físicamente el botón de programación de los motores.

Selecciona el canal

que desea copiar.

Para activar el

modo de Selección

de canal, sostenga

simultáneamente el

botón canal y pulse

el botón emparejar.

Pulse el botón de

programación del

mando (nuevo)

para emparejar las

persianas con el

mando (nuevo).

Para salir de la

Selección e canal,

vuelva al canal

seleccionado en el

paso 23.1 y repita el

paso 23.2.

Todas las persianas

del canal seleccionado

empezarán a moverse

para indicar que el modo

de programación ha

sido activado. Todas

las persianas pueden

ser copiadas a un

canal nuevo del mismo

mando o de otro mando.

Seleccione un canal en el

mando (nuevo).

Mando de 5 canales con Selección de canal

Mando de 15 canales con Selección de canal

Seleccione el canal

cuyas persianas

deben ser copiadas.

MOTION CM-04 MOTOR TUBULAR

Preguntas frecuentes

Problema Causa Solución

La persiana no funciona.

La fuente de alimentación no está

conectada o la batería recargable está vacía.

Conecte la fuente de alimentación al motor

o cargue la batería tubo recargable.

Las pilas del mando están vacías. (Las luces

del mando parpadean rápidamente)

Reemplace las pilas del mando.

Consulte el manual del mando.

Las pilas del mando se han colocado

incorrectamente.

Reemplace las pilas del mando.

Consulte el manual del mando.

Interferencias de radiofrecuencias Compruebe que la antena del motor esté

fuera del alcance de objetos metálicos.

La distancia entre el mando y

el motor es demasiado grande.

Acérquese al motor.

El mando no está conectado

a la persiana.

Empareje el mando con el motor.

Consulte paso 6.

Varias persianas responden a un

mando. (No se puede programar

solo una persiana)

Varias persianas están conectadas a un

solo canal.

Empareje la persiana con un canal libre

o utilice la Selección individual para

programarla.

La persiana avanza paso a paso.

1) No se han programado posiciones finales.

2) El control directo está desactivado.

1) Programe posiciones finales. Consulte

paso 8 - 11.

2) Active el control directo. Consulte paso 17.

No se puede programar

la posición favorita.

No se han programado posiciones finales. Programe las posiciones finales. Consulte

paso 8 - 11.

La persiana baja demasiado. Las posiciones finales se han programado

mal.

Vuelva a programar las posiciones finales.

Consulte paso 8 - 11.

La persiana se mueve en la

dirección opuesta.

El sentido de rotación se ha

configurado mal.

Cambie el sentido de rotación.

Consulte paso 7.

La persiana no para de moverse

hacia arriba y abajo.

La persiana está en el modo de

programación.

Pulse el botón programar del motor

para salir del modo de programación.

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

Aviso legal:

publicación puede ser reproducida, guardada en cualquier

sistema recuperable, o transmitida en cualquier forma, ya sea por

medios electrónicos, mecánicos, fotocopiados, grabados, digitales

o cualquier otro sin el consentimiento por escrito del editor.

A pesar de que este manual se ha preparado con el máximo

cuidado, Coulisse B.V. no aceptará ninguna responsabilidad por

daños debido a errores y/o defectos en este manual.

Coulisse B.V. se reserva el derecho de revisar el manual y revisar

y/o cambiar el contenido en cualquier momento, sin la obligación

de notificar a cualquier persona o entidad de tales revisiones o

cambios.

La versión más reciente reemplaza las versiones anteriores

de este manual. La versión más reciente está disponible en

my.coulisse.com o póngase en contacto con su representante

de Coulisse.

Le invitamos a que nos envié sus observaciones y comentarios

acerca de este manual de Coulisse a la dirección de correo

electrónico: manuals@coulisse.com.

Para la información más reciente y los

manuales actualizados,

visite rtube.nl/cm-04

EnglishEspañol

MOTION CM-04 MOTOR TUBULAR

MOTION CM-04 TUBULAR MOTOR

MOTION CM-04 MOTOR TUBULAR

Coulisse B.V. Vonderweg 48 7468 DC Enter The Netherlands

T +31 547 85 55 55 F +31 547 85 55 50 E info@coulisse.com

coulisse.com

CM04-U-R1

Coulisse CM04 Tubular Motor User Manual Manual CM 04 indd

Coulisse B.V. Tubular Motor Manual CM 04 indd

User manual

Navigation menu

Namespaces

Views

Navigation
