Operator's Manual

ZTS 7500

2-BI E

Model No.

107.24906

CAUTION: Before using this product, read

the manual and follow all its Safety Rules

and Operating Instructions,

For answers to your questions about this

product, call:

1-800-659-5917

Sears Craftsman Help Line

5 am - 5 pm, Mon - Sat

Nota: Una traducci6n en espa5ol de este Manual

del Operador puede encontrarse en la pagina 11.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman 1732542-01

Revision Date 04/2006

TP 199-4278-01-AT-C

Nota: Una traducci6n en espaRol de este Manual del Operador puede encontrarse en la p_.gina 11.

Warranty Statement ..................................................... 2

Safety Rules & information for Bagger ..................... 3

Operating instructions for Bagger ............................. 4

Initial Assembly & Installation .................................... 5

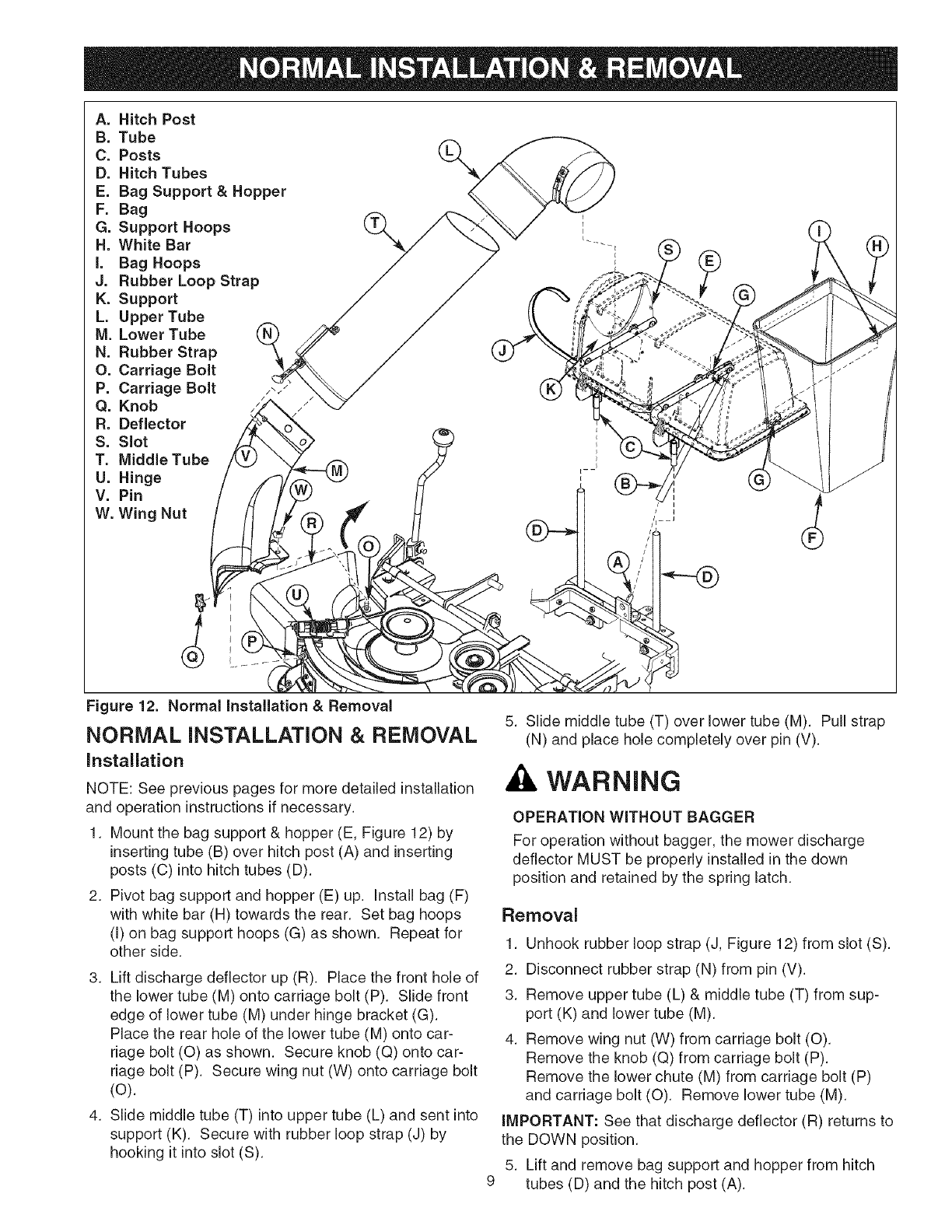

Normal installation & Removal ................................... 9

Spanish Operator's Manual ...................................... 11

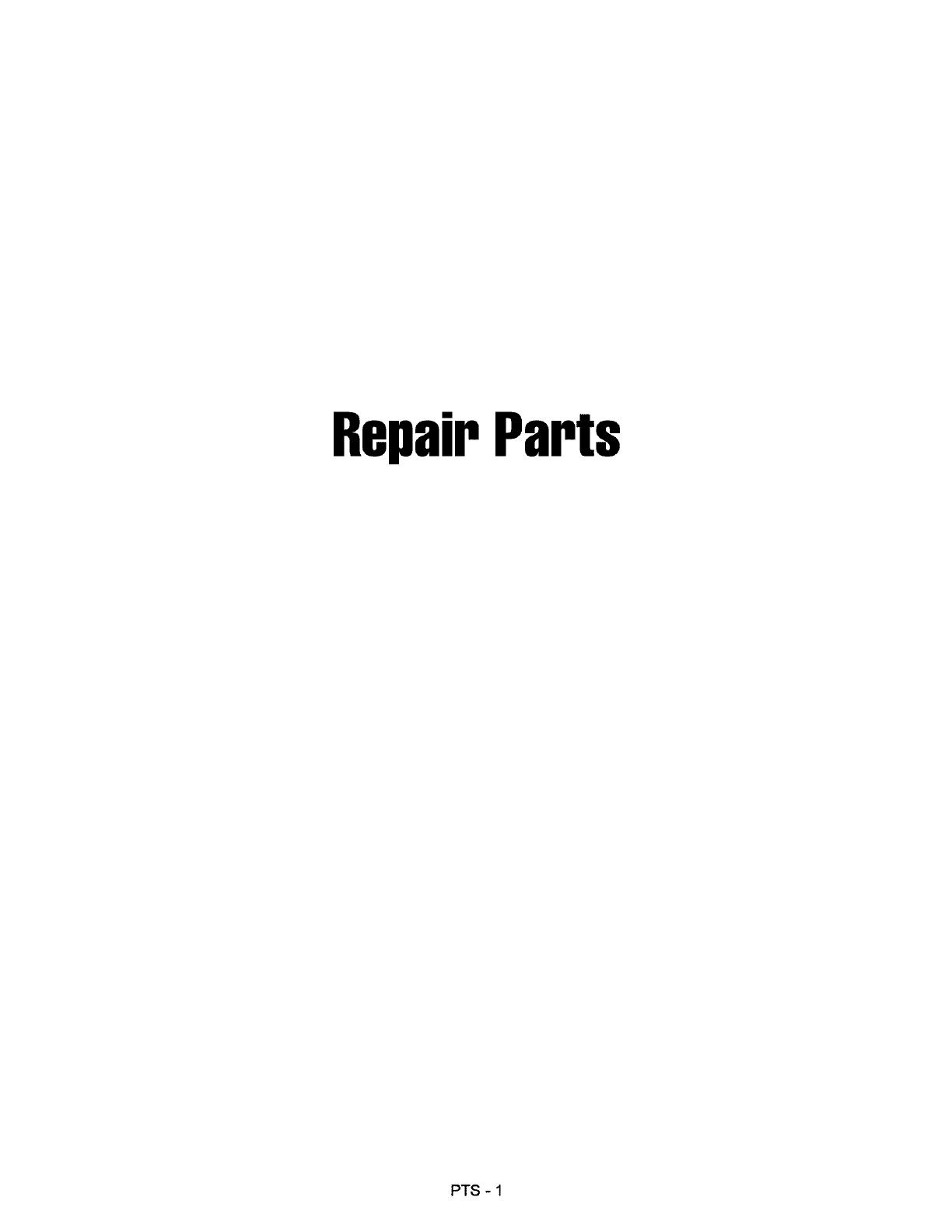

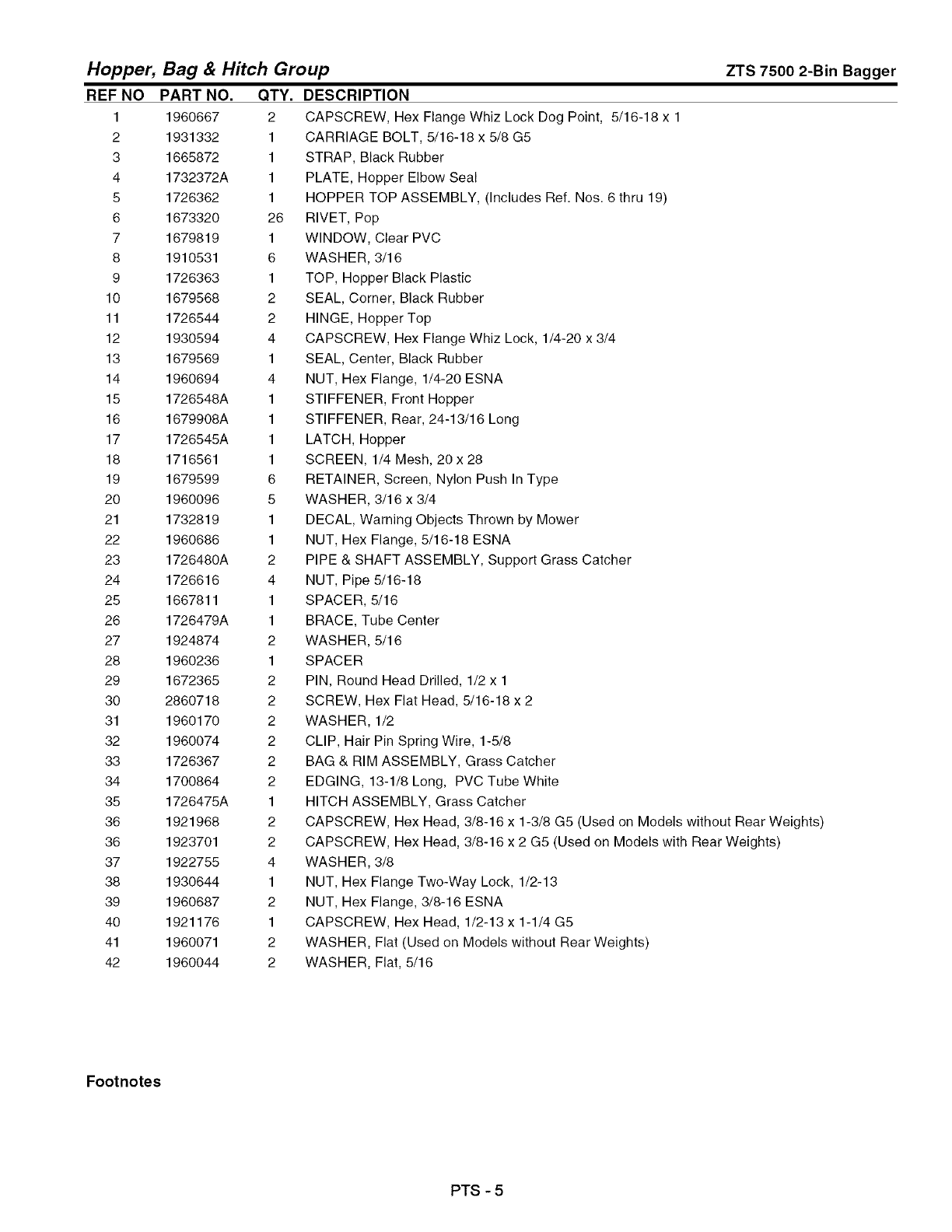

Repair Parts ......................................................... PTS-1

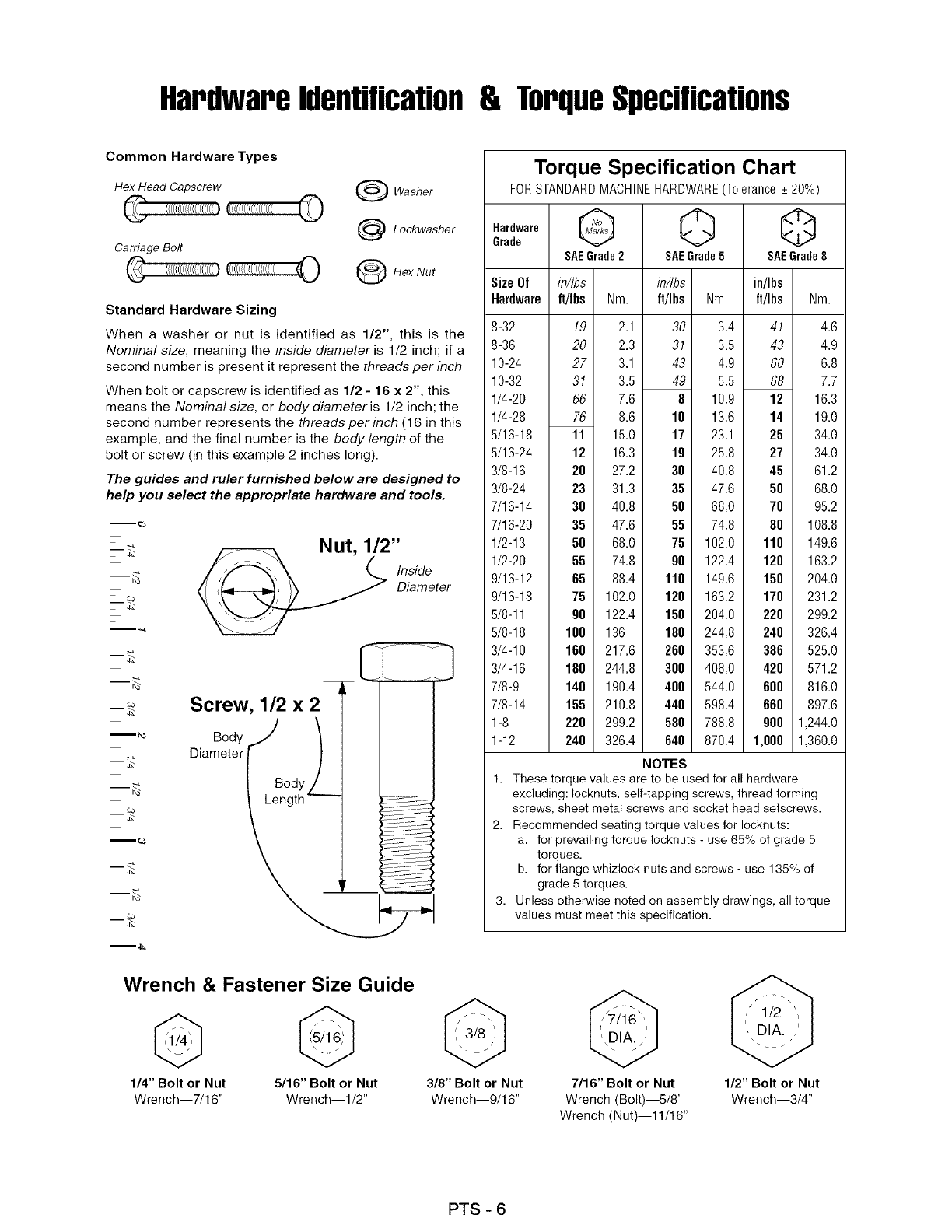

Hardware Identification &

Torque Specifications ................... Inside Back Cover

Service Telephone Numbers .................... Back Cover

ONE YEAR FULL WARRANTY on CRAFTSMAN 2-BIN BAGGER

For one (1) year from the date of purchase, if any parts of this product are defective in material or workmanship,

Sears will repair or replace them free of charge.

THIS WARRANTY DOES NOT COVER:

• Bagger cloth bags which are expendable and wear out with normal use.

• Repairs necessary because of operator negligence, including but not limited to, failure to maintain the equipment

according to the instructions contained in the operator's manual.

• Bagger if used for commercial or rental purposes.

WARRANTY SERVICE IS AVAILABLE BY RETURNING DEFECTIVE PARTS TO THE NEAREST SEARS PARTS &

REPAIR CENTER IN THE UNITED STATES.

FOR THE NEAREST SEARS PARTS & REPAIR CENTER LOCATION, CALL 1-800-4-MY-HOME ®.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

HARDWARE BAG

Description Quantity

Carriage Bolt, 5/16-18 x 3/4 2

Push Nut 2

Bracket 1

Pin, Clevis 2

Washer, 1/2 2

Pin, Hair 2

Nut, Hex, 1/2-13 1

Capscrew, Hex, 1/2-13 x 1-1/4 1

Washer, 3/8 4

Locknut, 3/8-16 2

Capscrew, Hex, 3/8-16 x 1-3/8 2

Wing Nut, 5/16-18 1

Knob, Plastic, 5/16-18 1

Washer, 11/32 x 1-3/4 2

TOOLS REQUIRED

Description Quantity

9/16" Wrench 2

3/4" Wrench 2

See Page 25 for Wrench and Fastener Size Guide.

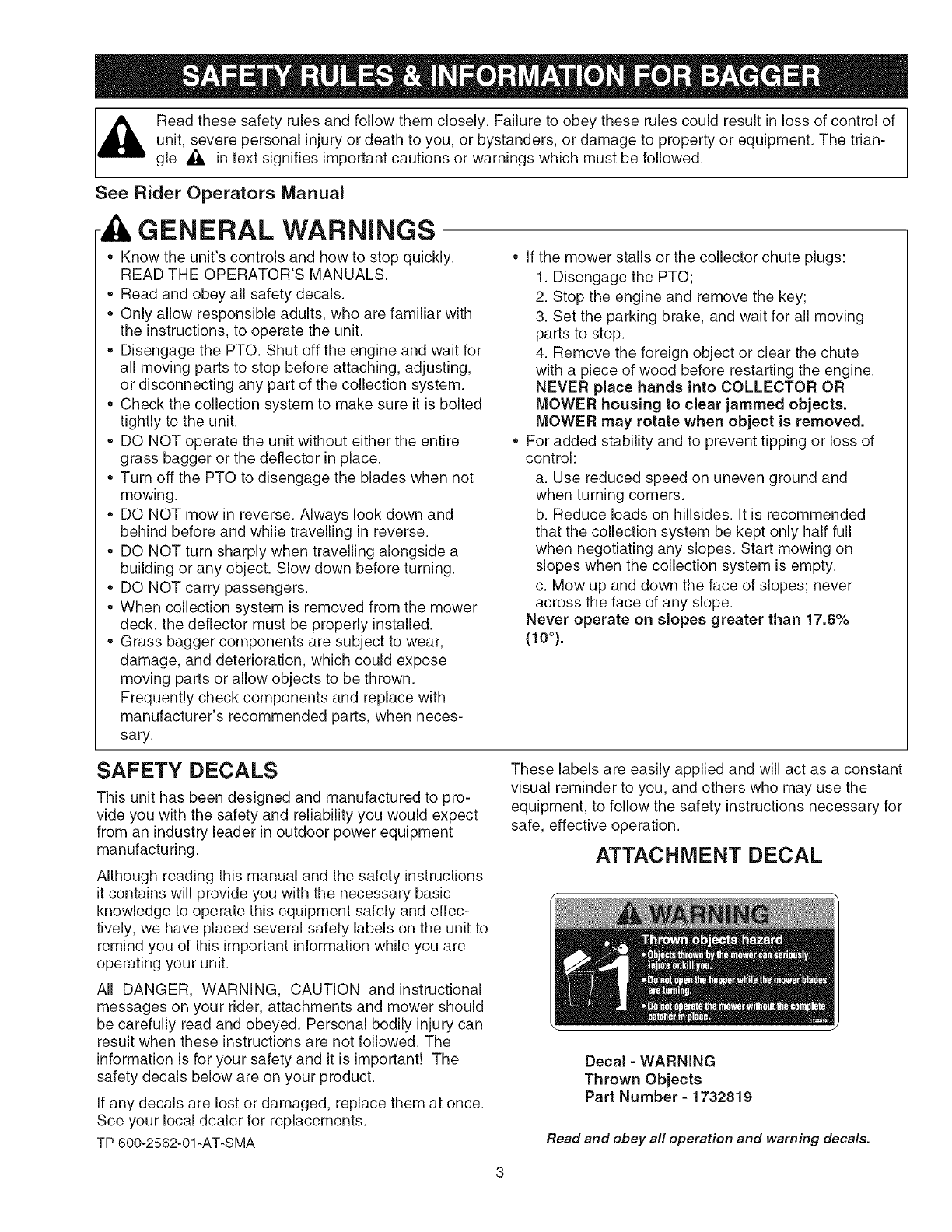

[,_ eadthesesafetyrulesandfollowthemclosely.Failuretoobeytheserulescouldresultinlossofcontrolof

unit,severepersonalinjuryordeathtoyou,orbystanders,ordamageto propertyorequipment.Thetrian-

gle _ intextsignifiesimportantcautionsorwarningswhichmustbefollowed.

See Rider Operators Manual

r ,GENERAL WARNINGS

• Know the unit's controls and how to stop quickly.

READ THE OPERATOR'S MANUALS.

• Read and obey all safety decals.

• Only allow responsible adults, who are familiar with

the instructions, to operate the unit.

Disengage the PTO. Shut off the engine and wait for

all moving parts to stop before attaching, adjusting,

or disconnecting any part of the collection system.

Check the collection system to make sure it is bolted

tightly to the unit.

DO NOT operate the unit without either the entire

grass bagger or the deflector in place.

Turn off the PTO to disengage the blades when not

mowing.

• DO NOT mow in reverse. Always look down and

behind before and while travelling in reverse.

DO NOT turn sharply when travelling alongside a

building or any object. Slow down before turning.

• DO NOT carry passengers.

When collection system is removed from the mower

deck, the deflector must be properly installed.

• Grass bagger components are subject to wear,

damage, and deterioration, which could expose

moving parts or allow objects to be thrown.

Frequently check components and replace with

manufacturer's recommended parts, when neces-

If the mower stalls or the collector chute plugs:

1. Disengage the PTO;

2. Stop the engine and remove the key;

3. Set the parking brake, and wait for all moving

parts to stop.

4. Remove the foreign object or clear the chute

with a piece of wood before restarting the engine.

NEVER place hands into COLLECTOR OR

MOWER housing to clear jammed objects.

MOWER may rotate when object is removed.

• For added stability and to prevent tipping or loss of

control:

a. Use reduced speed on uneven ground and

when turning corners.

b. Reduce loads on hillsides, it is recommended

that the collection system be kept only half full

when negotiating any slopes. Start mowing on

slopes when the collection system is empty.

c. Mow up and down the face of slopes; never

across the face of any slope.

Never operate on slopes greater than 17.6%

(10°).

sary.

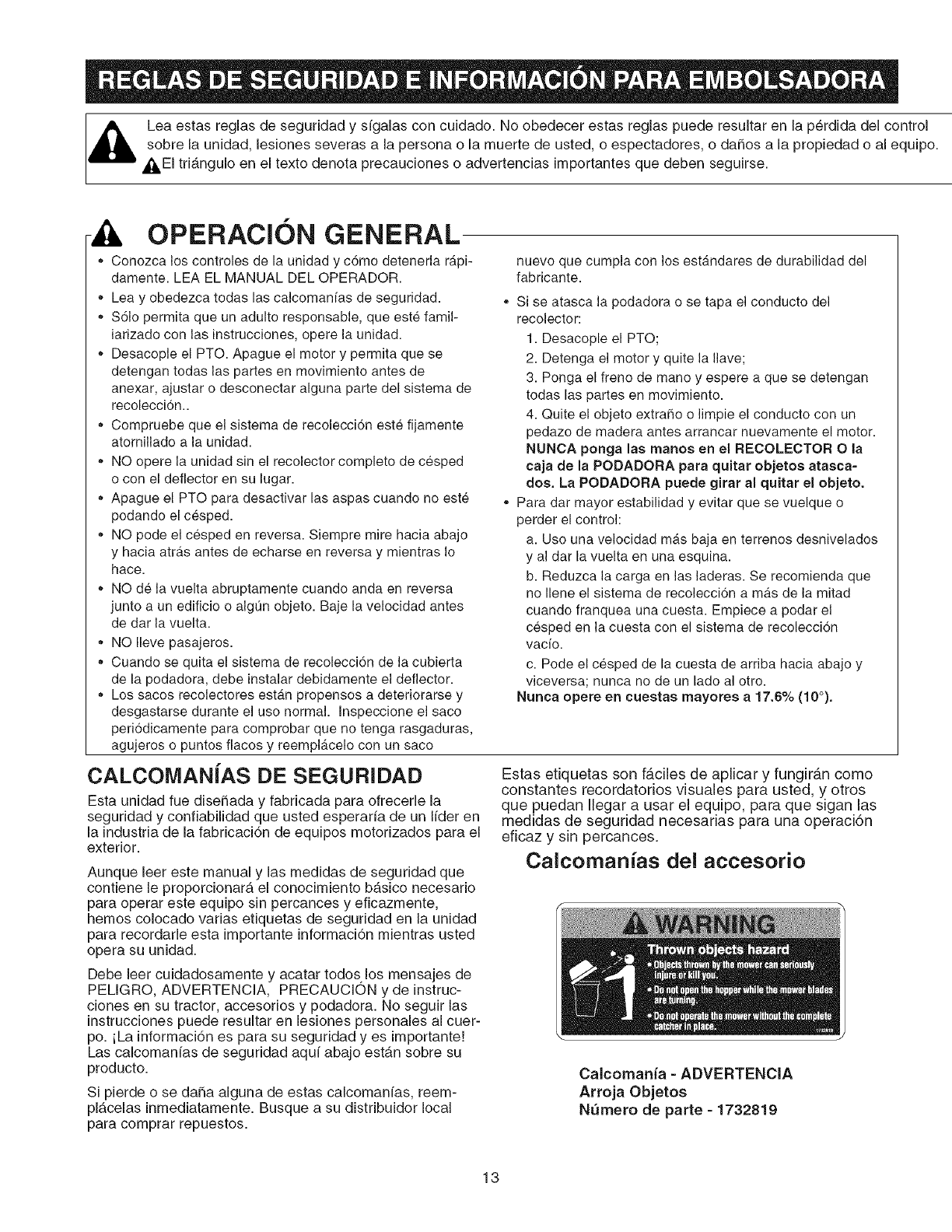

SAFETY DECALS

This unit has been designed and manufactured to pro-

vide you with the safety and reliability you would expect

from an industry leader in outdoor power equipment

manufacturing.

Although reading this manual and the safety instructions

it contains will provide you with the necessary basic

knowledge to operate this equipment safely and effec-

tively, we have placed several safety labels on the unit to

remind you of this important information while you are

operating your unit.

All DANGER, WARNING, CAUTION and instructional

messages on your rider, attachments and mower should

be carefully read and obeyed. Personal bodily injury can

result when these instructions are not followed. The

information is for your safety and it is important! The

safety decals below are on your product.

If any decals are lost or damaged, replace them at once.

See your local dealer for replacements.

TP 600-2562-01-AT-SMA

These labels are easily applied and will act as a constant

visual reminder to you, and others who may use the

equipment, to follow the safety instructions necessary for

safe, effective operation.

ATTACHMENT DECAL

Decal = WARNING

Thrown Objects

Part Number =1732819

Read and obey all operation and warning decals.

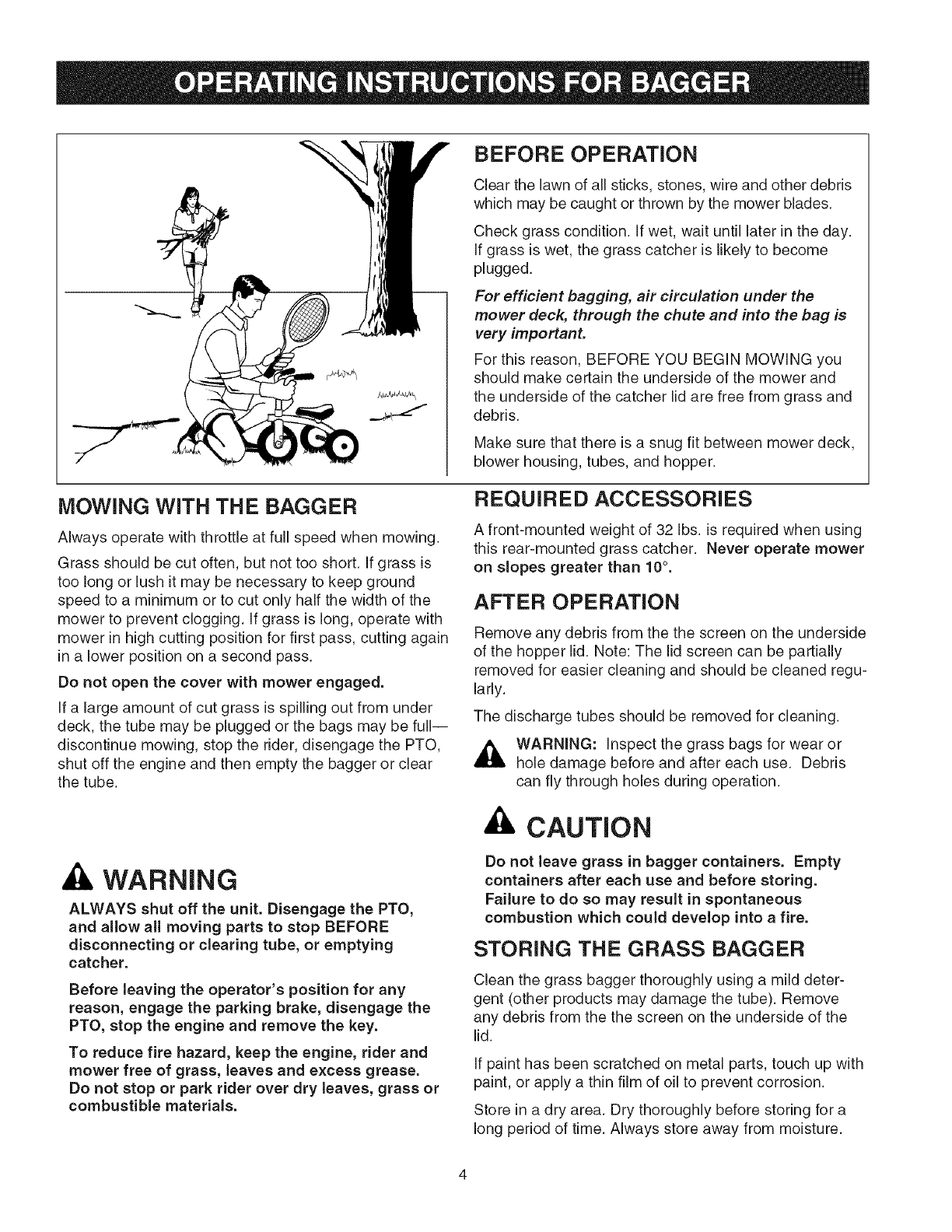

BEFORE OPERATION

Clear the lawn of all sticks, stones, wire and other debris

which may be caught or thrown by the mower blades.

Check grass condition. If wet, wait until later in the day.

If grass is wet, the grass catcher is likely to become

plugged.

For efficient bagging, air circulation under the

mower deck, through the chute and into the bag is

very important.

For this reason, BEFORE YOU BEGIN MOWING you

should make certain the underside of the mower and

the underside of the catcher lid are free from grass and

debris.

Make sure that there is a snug fit between mower deck,

blower housing, tubes, and hopper.

MOWING WITH THE BAGGER

Always operate with throttle at full speed when mowing.

Grass should be cut often, but not too short. If grass is

too long or lush it may be necessary to keep ground

speed to a minimum or to cut only half the width of the

mower to prevent clogging. If grass is long, operate with

mower in high cutting position for first pass, cutting again

in a lower position on a second pass.

Do not open the cover with mower engaged.

If a large amount of cut grass is spilling out from under

deck, the tube may be plugged or the bags may be full--

discontinue mowing, stop the rider, disengage the PTO,

shut off the engine and then empty the bagger or clear

the tube.

REQUIRED ACCESSORIES

A front-mounted weight of 32 Ibs. is required when using

this rear-mounted grass catcher. Never operate mower

on slopes greater than 10°.

AFTER OPERATION

Remove any debris from the the screen on the underside

of the hopper lid. Note: The lid screen can be partially

removed for easier cleaning and should be cleaned regu-

larly.

The discharge tubes should be removed for cleaning.

_, WARNING: Inspect the grass bags for wear or

hole damage before and after each use. Debris

can fly through holes during operation.

CAUTION

WARNING

ALWAYS shut off the unit. Disengage the PTO,

and allow all moving parts to stop BEFORE

disconnecting or clearing tube, or emptying

catcher.

Before leaving the operator's position for any

reason, engage the parking brake, disengage the

PTO, stop the engine and remove the key.

To reduce fire hazard, keep the engine, rider and

mower free of grass, leaves and excess grease.

Do not stop or park rider over dry leaves, grass or

combustible materials.

Do not leave grass in bagger containers. Empty

containers after each use and before storing.

Failure to do so may result in spontaneous

combustion which could develop into a fire.

STORING THE GRASS BAGGER

Clean the grass bagger thoroughly using a mild deter-

gent (other products may damage the tube). Remove

any debris from the the screen on the underside of the

lid.

If paint has been scratched on metal parts, touch up with

paint, or apply a thin film of oil to prevent corrosion.

Store in a dry area. Dry thoroughly before storing for a

long period of time. Always store away from moisture.

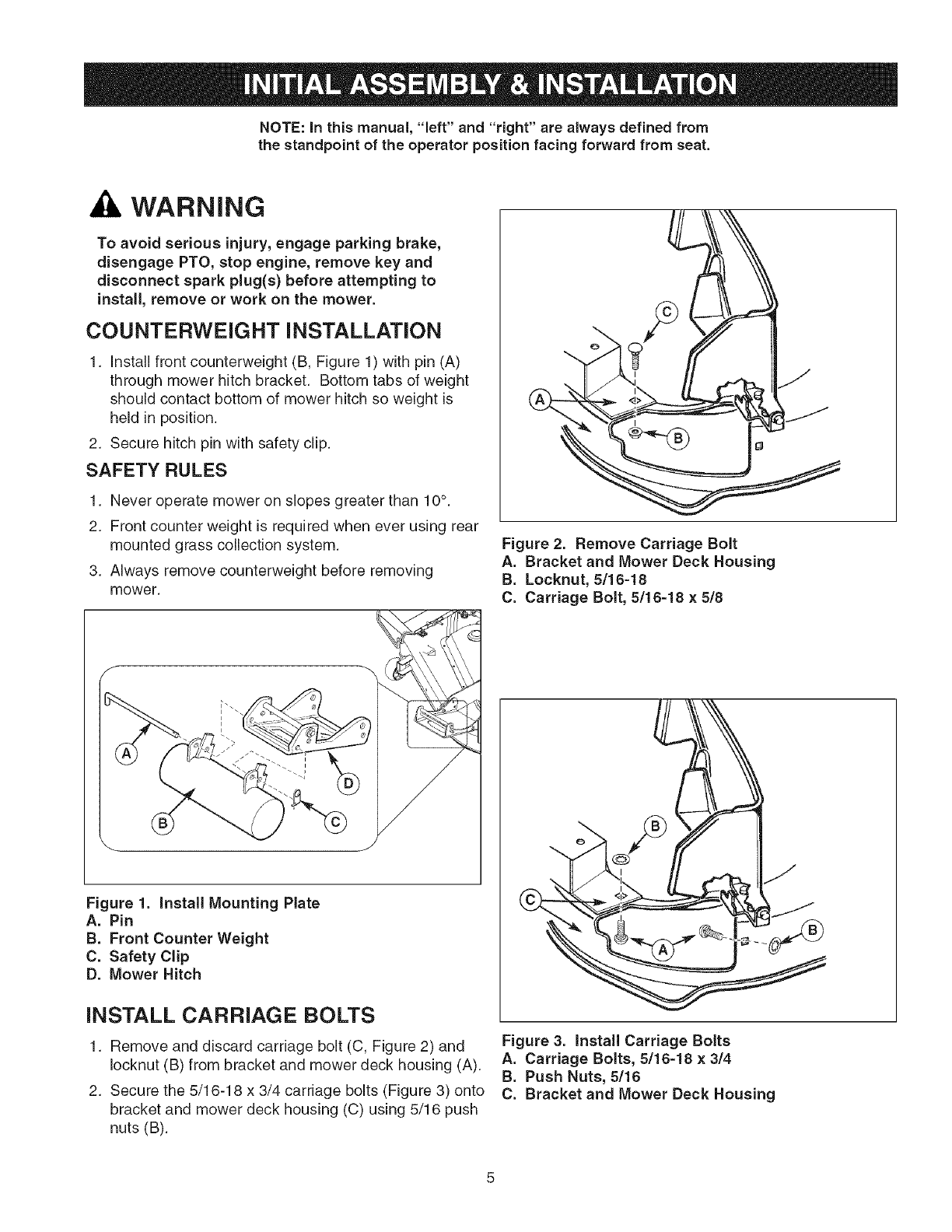

NOTE: in this manual, "left" and "right" are always defined from

the standpoint of the operator position facing forward from seat.

WARNING

To avoid serious injury, engage parking brake,

disengage PTO, stop engine, remove key and

disconnect spark plug(s) before attempting to

install, remove or work on the mower.

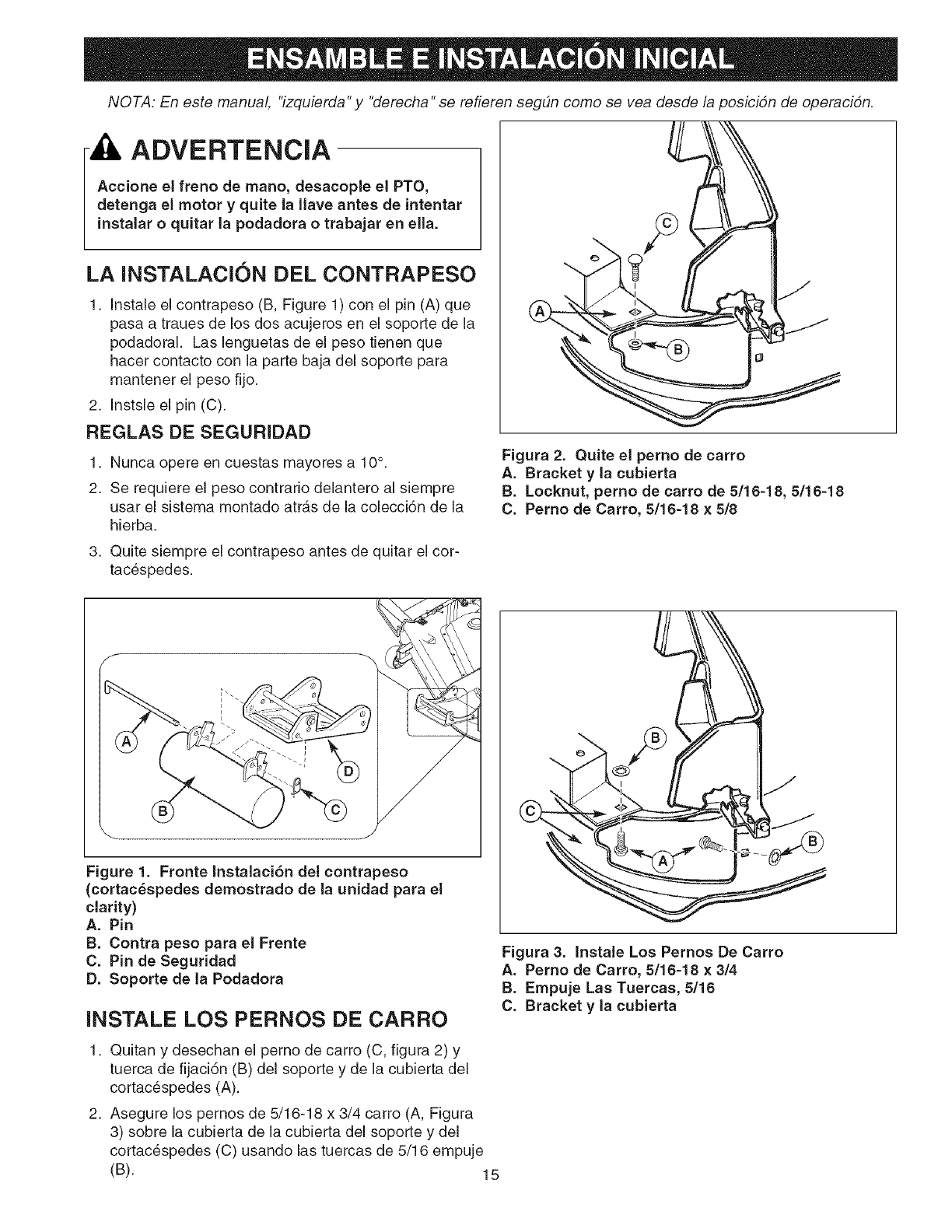

COUNTERWEIGHT INSTALLATION

1. install front counterweight (B, Figure 1) with pin (A)

through mower hitch bracket. Bottom tabs of weight

should contact bottom of mower hitch so weight is

held in position.

2. Secure hitch pin with safety clip.

SAFETY RULES

1. Never operate mower on slopes greater than 10°.

2. Front counter weight is required when ever using rear

mounted grass collection system.

3. Always remove counterweight before removing

mower.

Figure 2. Remove Carriage Bolt

A. Bracket and Mower Deck Housing

B. Locknut, 5/16-18

C. Carriage Bolt, 5/16-18 ×5/8

Figure 1. Install Mounting Plate

A. Pin

B. Front Counter Weight

C. Safety Clip

D. Mower Hitch

INSTALL CARRIAGE BOLTS

1. Remove and discard carriage bolt (C, Figure 2) and

Iocknut (B) from bracket and mower deck housing (A).

2. Secure the 5/16-18 x 3/4 carriage bolts (Figure 3) onto

bracket and mower deck housing (C) using 5/16 push

nuts (B).

Figure 3. Install Carriage Bolts

A. Carriage Bolts, 5/16-18 × 3/4

B. Push Nuts, 5/16

C. Bracket and Mower Deck Housing

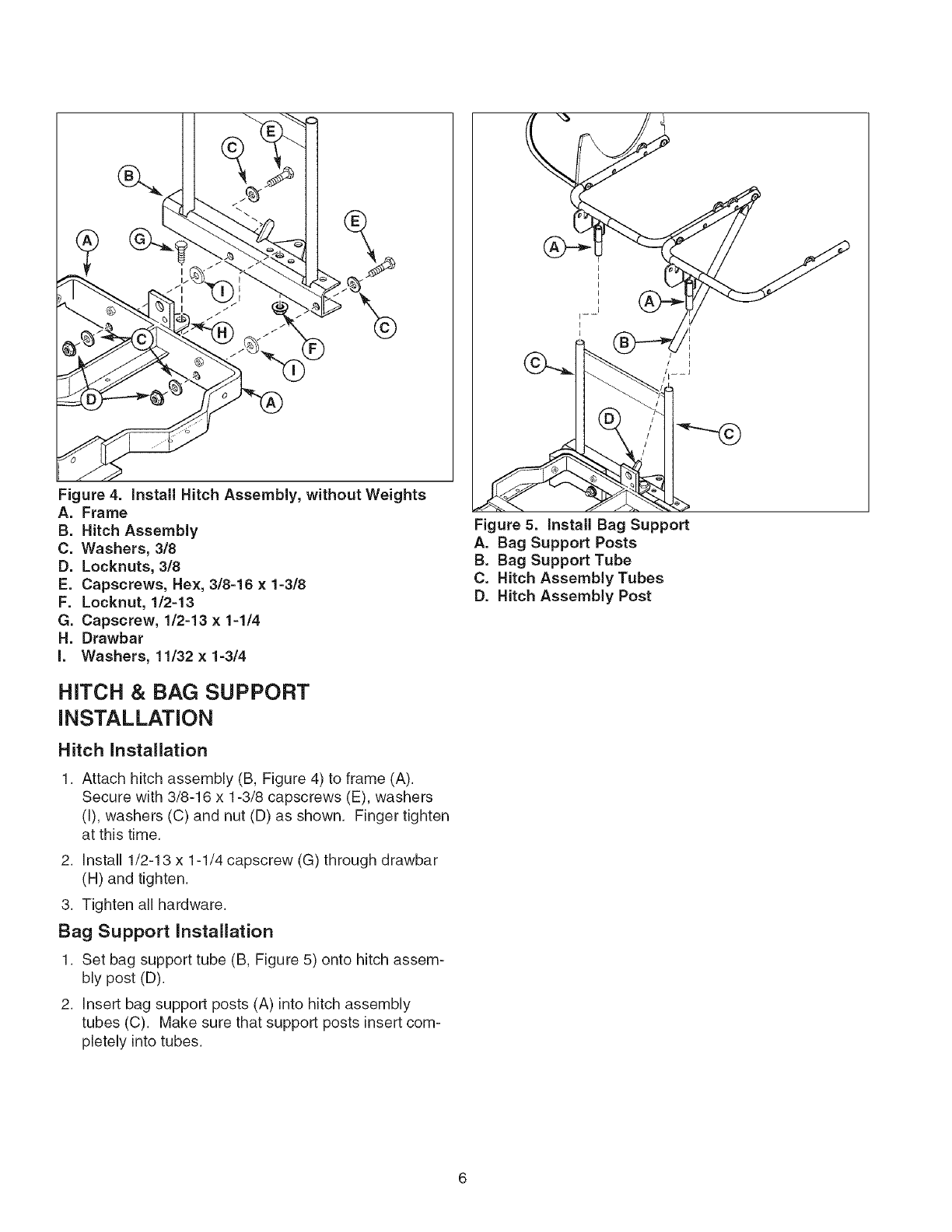

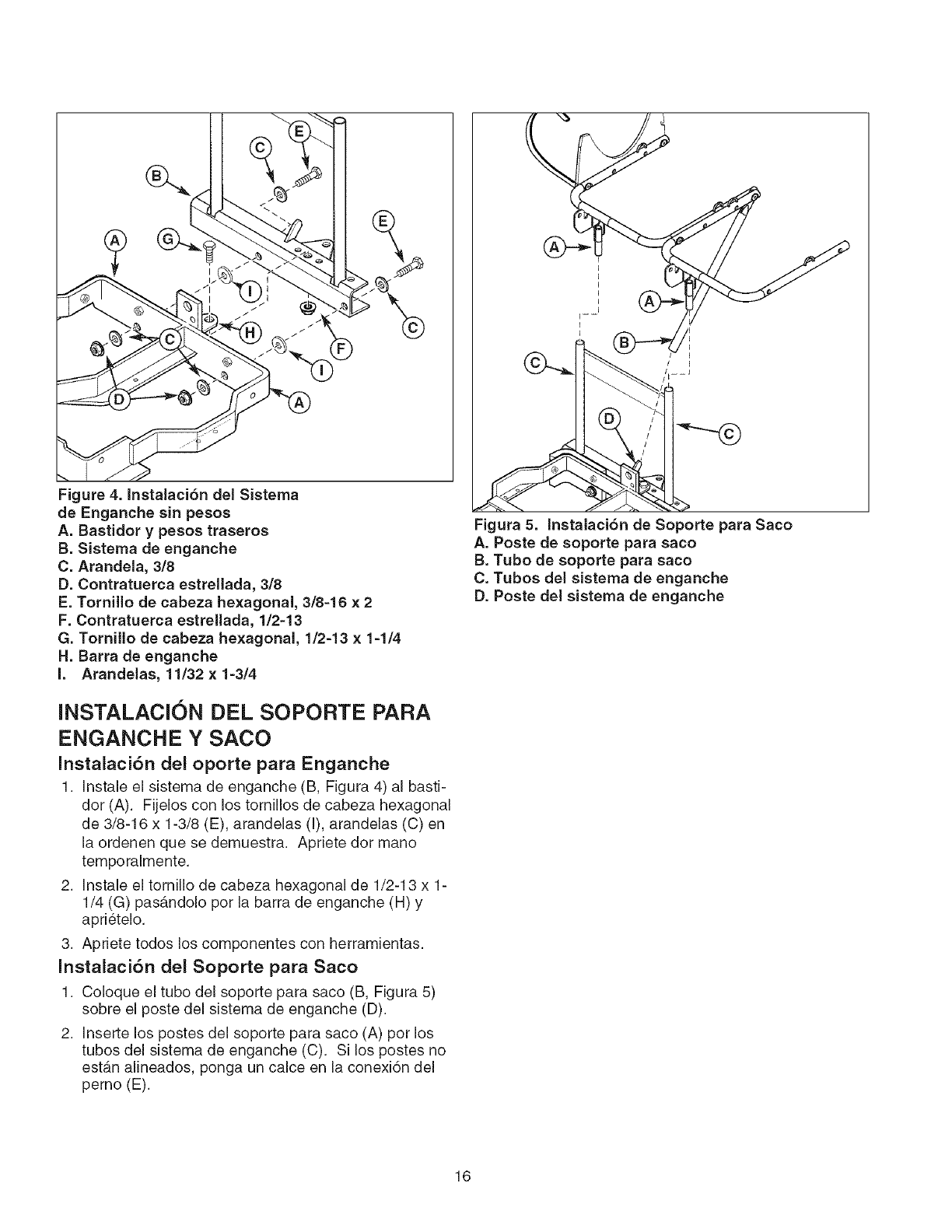

Figure 4. install Hitch Assembly, without Weights

A. Frame

B. Hitch Assembly

C. Washers, 3/8

D. Locknuts, 3/8

E. Capscrews, Hex, 3/8-16 x1-3/8

F. Locknut, 1/2-13

G. Capscrew, 1/2-13 x1-1/4

H. Drawbar

I. Washers, 11/32 x1-3/4

HITCH & BAG SUPPORT

INSTALLATION

Hitch installation

1. Attach hitch assembly (B, Figure 4) to frame (A).

Secure with 3/8-16 x 1-3/8 capscrews (E), washers

(I), washers (C) and nut (D) as shown. Finger tighten

at this time.

2. Install 1/2-13 x 1-1/4 capscrew (G) through drawbar

(H) and tighten.

3. Tighten all hardware.

Bag Support installation

1. Set bag support tube (B, Figure 5) onto hitch assem-

bly post (D).

2. insert bag support posts (A) into hitch assembly

tubes (C). Make sure that support posts insert com-

pletely into tubes.

Figure 5. Install Bag Support

A. Bag Support Posts

B. Bag Support Tube

C. Hitch Assembly Tubes

D. Hitch Assembly Post

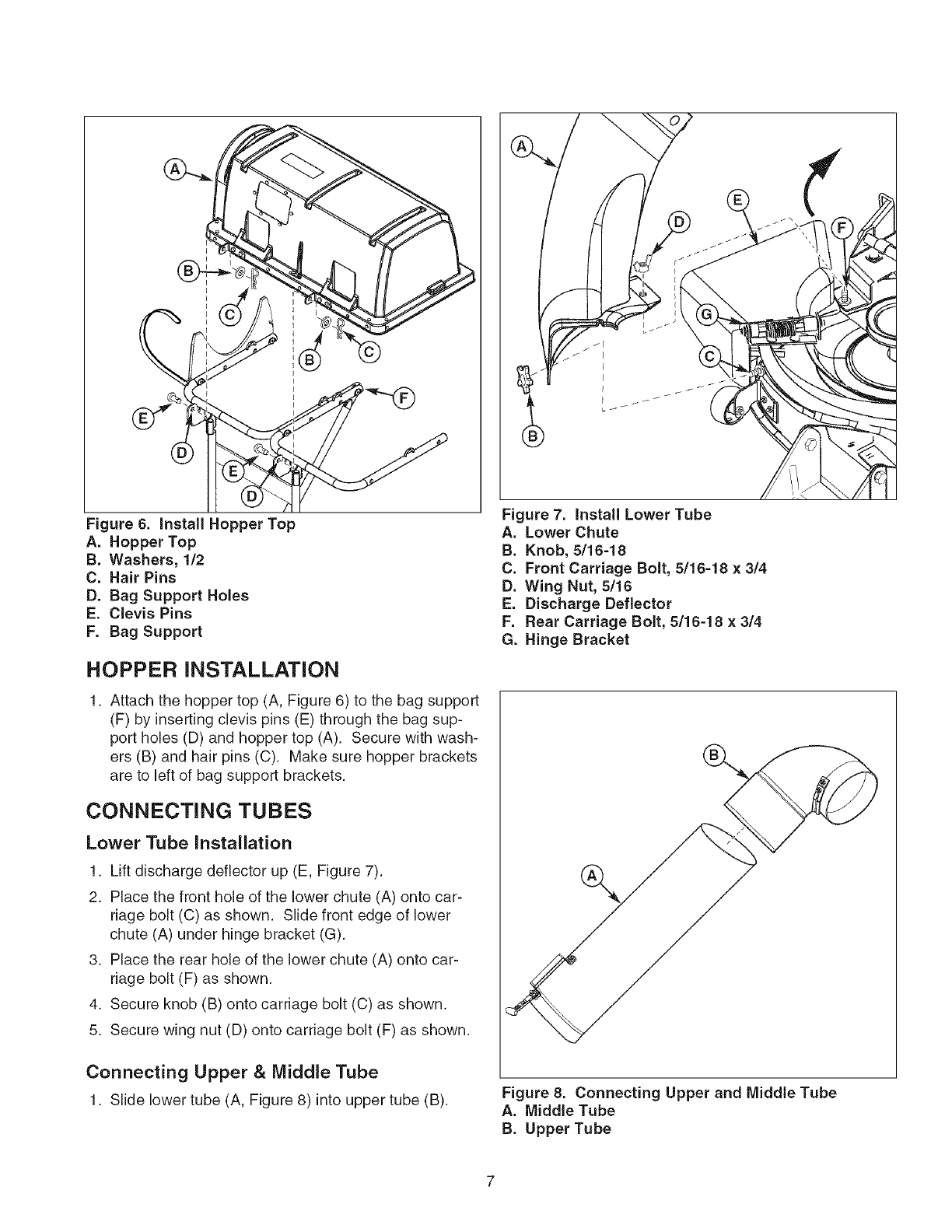

Figure 6. Install Hopper Top

A. Hopper Top

B. Washers, 1/2

C. Hair Pins

D. Bag Support Holes

E. Clevis Pins

F. Bag Support

HOPPER INSTALLATION

1. Attach the hopper top (A, Figure 6) to the bag support

(F) by inserting clevis pins (E) through the bag sup-

port holes (D) and hopper top (A). Secure with wash-

ers (B) and hair pins (C). Make sure hopper brackets

are to left of bag support brackets.

CONNECTING TUBES

Lower Tube Installation

1. Lift discharge deflector up (E, Figure 7).

2. Place the front hole of the lower chute (A) onto car-

riage bolt (C) as shown. Slide front edge of lower

chute (A) under hinge bracket (G).

3. Place the rear hole of the lower chute (A) onto car-

riage bolt (F) as shown.

4. Secure knob (B) onto carriage bolt (C) as shown.

5. Secure wing nut (D) onto carriage bolt (F) as shown.

Connecting Upper & Middle Tube

1. Slide lower tube (A, Figure 8) into upper tube (B).

Figure 7. Install Lower Tube

A. Lower Chute

B. Knob, 5/16-18

C. Front Carriage Bolt, 5/16-18 x 3/4

D. Wing Nut, 5/16

E. Discharge Deflector

F. Rear Carriage Bolt, 5/16-18 x3/4

G. Hinge Bracket

Figure 8. Connecting Upper and Middle Tube

A. Middle Tube

B. Upper Tube

A. Notches in Bag support

B. Rubber Loop Strap

C. Bracket in Upper Tube

Assembly

D. Support

E. Upper Tube

F. Middle Tube

G. Pin

H. Rubber Strap

I. Lower Tube

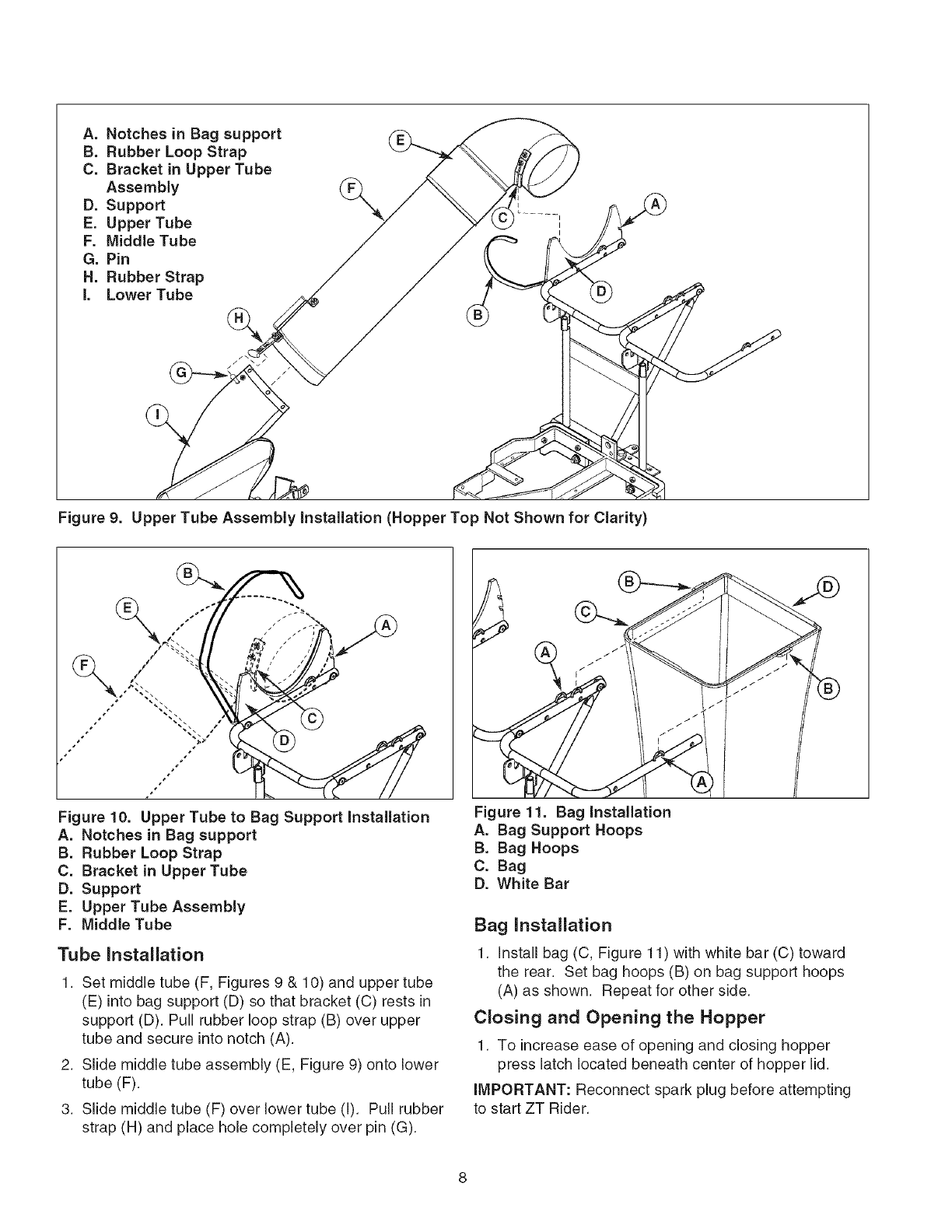

Figure 9. Upper Tube Assembly installation (Hopper Top Not Shown for Clarity)

Figure 10. Upper Tube to Bag Support installation

A. Notches in Bag support

B. Rubber Loop Strap

C. Bracket in Upper Tube

D. Support

E. Upper Tube Assembly

F. Middle Tube

Tube Installation

1. Set middle tube (F, Figures 9 & 10) and upper tube

(E) into bag support (D) so that bracket (C) rests in

support (D). Pull rubber loop strap (B) over upper

tube and secure into notch (A).

2. Slide middle tube assembly (E, Figure 9) onto lower

tube (F).

3. Slide middle tube (F) over lower tube (I). Pull rubber

strap (H) and place hole completely over pin (G).

Figure 11. Bag Installation

A. Bag Support Hoops

B. Bag Hoops

C. Bag

D. White Bar

Bag Installation

t. Install bag (C, Figure t t) with white bar (C) toward

the rear. Set bag hoops (B) on bag support hoops

(A) as shown. Repeat for other side.

Closing and Opening the Hopper

t. To increase ease of opening and closing hopper

press latch located beneath center of hopper lid.

iMPORTANT: Reconnect spark plug before attempting

to start ZT Rider.

A. Hitch Post

B. Tube

C. Posts

D. Hitch Tubes

E. Bag Support & Hopper

F. Bag

G. Support Hoops

H. White Bar

I. Bag Hoops

J. Rubber Loop Strap

K. Support

L. Upper Tube

M. Lower Tube

N. Rubber Strap

O. Carriage Bolt

P. Carriage Bolt ,,/

Q. Knob

R. Deflector

S. Slot

T. Middle Tube

U. Hinge

V. Pin

W. Wing Nut

Figure 12. Normal Installation & Removal

NORMAL iNSTALLATiON & REMOVAL

Installation

NOTE: See previous pages for more detailed installation

and operation instructions if necessary.

1. Mount the bag support & hopper (E, Figure 12) by

inserting tube (B) over hitch post (A) and inserting

posts (C)into hitch tubes (D).

2. Pivot bag support and hopper (E) up. Install bag (F)

with white bar (H) towards the rear. Set bag hoops

(I) on bag support hoops (G) as shown. Repeat for

other side.

3. Lift discharge deflector up (R). Place the front hole of

the lower tube (M) onto carriage bolt (P). Slide front

edge of lower tube (M) under hinge bracket (G).

Place the rear hole of the lower tube (M) onto car-

riage bolt (0) as shown. Secure knob (Q) onto car-

riage bolt (P). Secure wing nut (W) onto carriage bolt

(0).

4. Slide middle tube (T) into upper tube (L) and sent into

support (K). Secure with rubber loop strap (J) by

hooking it into slot (S).

5. Slide middle tube (T) over lower tube (M). Pull strap

(N) and place hole completely over pin (V).

WARNING

OPERATION WITHOUT BAGGER

For operation without bagger, the mower discharge

deflector MUST be properly installed in the down

position and retained by the spring latch.

Removal

1. Unhook rubber loop strap (J, Figure 12) from slot (S).

2. Disconnect rubber strap (N) from pin (V).

3. Remove upper tube (L) & middle tube (T) from sup-

port (K) and lower tube (M).

4. Remove wing nut (W) from carriage bolt (0).

Remove the knob (Q) from carriage bolt (P).

Remove the lower chute (M) from carriage bolt (P)

and carriage bolt (0). Remove lower tube (M).

iMPORTANT: See that discharge deflector (R) returns to

the DOWN position.

5. Lift and remove bag support and hopper from hitch

tubes (D) and the hitch post (A).

Manual Del Dueho

ZT 7OOO

2-HUCHA BOLSADO

Modelo No.

107.24907

CAUTION: Este producto tiene un mot or

con expulsi6n baja el cual funciona diferente-

mente a otros motores. Antes que arranque

el motor, lea y comprenda el Manual del

Due5o.

IMPORTANT: Lea y siga todas las reglas e

intrucciones de seguridad antes de operar

este equipo.

Para obtener respuestas a qualquier pregunta

sobre este producto, Ilame al num@o de tel&

fono-(sin cobro) siguiente:

1=800=659=5917

Servicio de ayuda Sears Craftsman

5 am - 5 pm, Lunes a Sabado

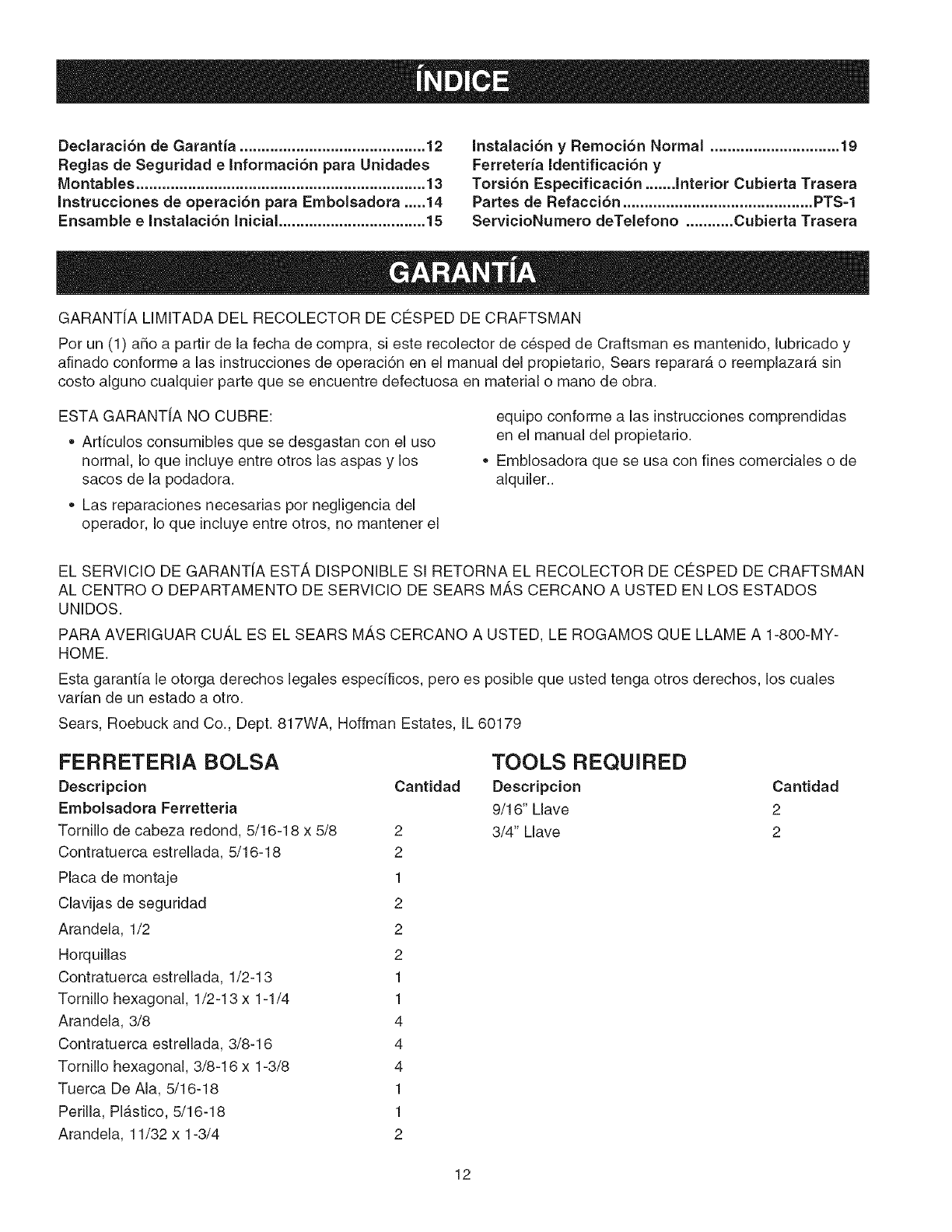

Declaraci6nde Garantia ........................................... 12 Instalaci6n y Remoci6n Normal .............................. 19

Reglas de Seguridad eInformaci6n para Unidades Ferreteria Identificaci6n y

Montables ................................................................... 13 Torsi6n Especificaci6n ....... Interior Cubierta Trasera

Instrucciones de operaci6n para Embolsadora ..... 14 Partes de Refacci6n ............................................ PTS-1

Ensamble eInstalaci6n Inicial .................................. 15 ServicioNumero deTelefono ........... Cubierta Trasera

GARANTIA LIMITADA DEL RECOLECTOR DE C¢:SPED DE CRAFTSMAN

Per un (1) a_o a partir de la fecha de compra, si este recolector de cesped de Craftsman es mantenido, lubficado y

afinado conforme alas instrucciones de operaci6n en el manual del propietado, Sears reparar_, o reemplazara sin

costo alguno cualquier parte que se encuentre defectuosa en material o mane de obra.

ESTA GARANTIA NO CUBRE:

• Artfculos consumibles que se desgastan con el use

normal, Io que incluye entre otros las aspas y los

sacos de la podadora.

• Las reparaciones necesafias per negligencia del

operador, Io que incluye entre otros, no mantener el

equipo conforme alas instrucciones comprendidas

en el manual del propietado.

• Emblosadora que se usa con fines comerciales o de

alquiler..

EL SERVICIO DE GARANTIA EST,_, DISPONIBLE Sl RETORNA EL RECOLECTOR DE CO:SPED DE CRAFTSMAN

AL CENTRO 0 DEPARTAMENTO DE SERVlCIO DE SEARS M,_,SCERCANO A USTED EN LOS ESTADOS

UNIDOS.

PARA AVERIGUAR CU,_L ES EL SEARS M,_S CERCANO A USTED, LE ROGAMOS QUE LLAME A 1-800-MY-

HOME.

Esta garanfia le otorga derechos legales especificos, pero es posible que usted tenga otros derechos, los cuales

vafian de un estado a otto.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

FERRETERIA BOLSA

Description

Embolsadora Ferretteria

Tornillo de cabeza redond, 5/16-18 x 5/8 2

Contratuerca estrellada, 5/16-18 2

Placa de montaje 1

Clavijas de seguridad 2

Arandela, 1/2 2

Horquillas 2

Contratuerca estrellada, 1/2-13 1

Tornillo hexagonal, 1/2-13 x 1-1/4 1

Arandela, 3/8 4

Contratuerca estrellada, 3/8-16 4

Tornillo hexagonal, 3/8-16 x 1-3/8 4

Tuerca De Ala, 5/16-18 1

Perilla, Plastico, 5/16-18 1

Arandela, 11/32 x 1-3/4 2

Cantidad

TOOLS REQUIRED

Descripcion

9/16" Llave

3/4" Llave

Cantidad

Lea estas reglas de seguridad y sfgalas con cuidado. No obedecer estas reglas puede resultar en la p@dida del control

sobre la unidad, lesiones severas a la persona o la muerte de usted, o espectadores, o daSos a la propiedad o al equipo.

_kEI tri4ngulo en el texto denota precauciones o advertencias importantes que deben seguirse.

OPERACION GENERAL

. Conozca los controles de la unidad y c6mo detenerla rApi-

damente. LEA EL MANUAL DEL OPERADOR.

. Lea y obedezca todas las calcomanfas de seguridad.

. $61o permita que un adulto responsable, que este famil-

iarizado con las instrucciones, opere la unidad.

. Desacople el PTO. Apague el motor y permita que se

detengan todas las partes en movimiento antes de

anexar, ajustar o desconectar alguna parte del sistema de

recoleccion..

. Compruebe que el sistema de recolecci6n este fijamente

atornillado a la unidad.

. NO opere la unidad sin el recolector completo de cesped

o con el deflector en su lugar.

. Apague el PTO para desactivar las aspas cuando no este

podando el cesped.

. NO pode el cesped en reversa. Siempre mire hacia abajo

y hacia atrb,s antes de echarse en reversa y mientras Io

hace.

. NO de la vuelta abruptamente cuando anda en reversa

junto a un edificio o algun objeto. Baje la velocidad antes

de dar la vuelta.

. NO Ileve pasajeros.

. Cuando se quita el sistema de recolecci6n de la cubierta

de la podadora, debe instalar debidamente el deflector.

. Los sacos recolectores estgtn propensos a deteriorarse y

desgastarse durante el uso normal. Inspeccione el saco

peri6dicamente para comprobar que no tenga rasgaduras,

agujeros o puntos flacos y reemplb, celo con un saco

nuevo que cumpla con los estgtndares de durabilidad del

fabricante.

,, Si se atasca la podadora o se tapa el conducto del

recolector:

1. Desacople el PTO;

2. Detenga el motor y quite la Ilave;

3. Ponga el freno de mano y espere a que se detengan

todas las partes en movimiento.

4. Quite el objeto extraho o limpie el conducto con un

pedazo de madera antes arrancar nuevamente el motor.

NUNCA ponga las manos en el RECOLECTOR O la

caja de la PODADORA para quitar objetos atasca-

dos. La PODADORA puede girar al quitar el objeto.

. Para dar mayor estabilidad yevitar que se vuelque o

perder el control:

a. Uso una velocidad m&s baja en terrenos desnivelados

y al dar la vuelta en una esquina.

b. Reduzca la carga en las laderas. Se recomienda que

no Ilene el sistema de recolecci6n a mgts de la mitad

cuando franquea una cuesta. Empiece a podar el

cesped en la cuesta con el sistema de recolecci6n

vacio.

c. Pode el cesped de la cuesta de arriba hacia abajo y

viceversa; nunca no de un lado al otro.

Nunca opere en cuestas mayores a 17.6% (10°).

CALCOlVlANJAS DE SEGURIDAD

Esta unidad fue diseSada y fabricada para ofrecerle la

seguridad y confiabilidad que usted esperarfa de un lider en

la industria de la fabricaci6n de equipos motorizados para el

exterior.

Aunque leer este manual y las medidas de seguridad que

contiene le proporcionar4 el conocimiento b4sico necesario

para operar este equipo sin percances y eficazmente,

hemos colocado varJas etiquetas de seguridad en la unidad

para recordarle esta importante informaci6n mientras usted

opera su unidad.

Estas etiquetas son faciles de aplicar y fungiran como

constantes recordatorios visuales para usted, y otros

que puedan Ilegar a usar el equipo, para que sigan las

medidas de seguridad necesarias para una operaci6n

eficaz y sin percances.

Calcomanias del accesorio

Debe leer cuidadosamente y acatar todos los mensajes de

PELIGRO, ADVERTENClA, PRECAUClON y de instruc-

clones en su tractor, accesorios y podadora. No seguir las

instrucciones puede resultar en lesiones personales al cuer-

po. iLa informaci6n es para su seguridad yes importante!

Las calcomanias de seguridad aqui abajo est4n sobre su

producto.

Si pierde o se daSa alguna de estas calcomanias, reem-

plb,celas inmediatamente. Busque a su distribuidor local

para comprar repuestos.

Calcomania - ADVERTENCIA

Arroja Objetos

N_mero de patte - 1732819

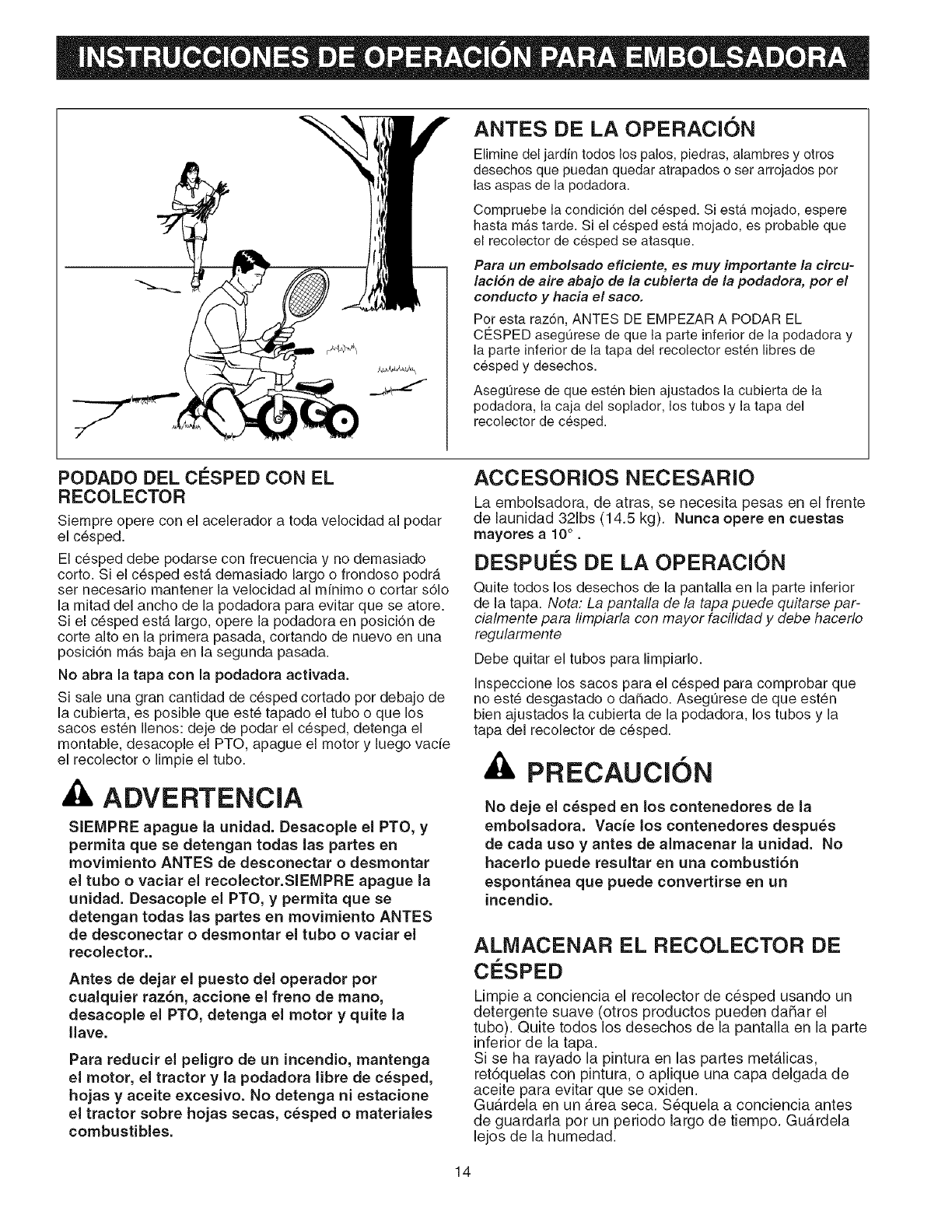

ANTES DE LA OPERACION

Elimine del jardin todos los palos, piedras, alambres y otros

desechos que puedan quedar atrapados o ser arrojados pot

las aspas de la podadora.

Compruebe la condici6n del cesped. Si est,. mojado, espere

hasta mb,s tarde. Si el cesped est,. mojado, es probable que

el recolector de cesped se atasque.

Para un embolsado eficiente, es muy importante la circu-

lacion de aire abajo de la cubierta de la podadora, por el

conducto y hacia el saco.

Por esta raz6n, ANTES DE EMPEZAR A PODAR EL

CESPED aseg_rese de que la parte inferior de la podadora y

la parte inferior de la tapa del recolector esten libres de

cesped y desechos.

Asegurese de que esten bien ajustados la cubierta de la

podadora, la caja del soplador, los tubos y la tapa del

recolector de cesped.

PODADO DEL ClaSPED CON EL

FIECOLECTOR

Siempre opere con el acelerador a toda velocidad al podar

el c6sped.

El c6sped debe podarse con frecuencia y no demasJado

corto. SJel c6sped est4 demasiado largo o frondoso podrb.

set necesafio mantener la velocidad al minimo o cortar s61o

la mitad del ancho de la podadora para evitar que se atore.

Si el c6sped est4 largo, opere la podadora en posici6n de

corte alto en la pfimera pasada, cortando de nuevo en una

posici6n mb,s baja en la segunda pasada.

No abra la tapa con la podadora activada.

Si sale una gran cantidad de c6sped cortado por debajo de

la cubierta, es posible que est6 tapado el tubo o que los

sacos est6n Ilenos: deje de podar el c6sped, detenga el

montable, desacople el PTO, apague el motor y luego vacie

el recolector o limpie el tubo.

ADVERTENCIA

SIEMPRE apague la unidad. Desacople el PTO, y

permita que se detengan todas las partes en

movimiento ANTES de desconectar odesmontar

el tubo ovaciar el recolector.SlEMPRE apague la

unidad. Desacople el PTO, y permita que se

detengan todas las partes en movimiento ANTES

de desconectar odesmontar el tubo ovaciar el

recolector..

Antes de dejar el puesto del operador pot

cualquier raz6n, accione el freno de mano,

desacople el PTO, detenga el motor y quite la

Ilave.

Para reducir el peligro de un incendJo, mantenga

el motor, el tractor y la podadora libre de c_sped,

hojas y aceite e×cesJvo. No detenga ni estacione

el tractor sobre hojas secas, c6sped o materiales

combustibles.

ACCESORIOS NECESARIO

La embolsadora, de atras, se necesita pesas en el frente

de launidad 321bs (14.5 kg). Nunca opere on cuestas

mayores a 10° .

DESPUC:S DE LA OPERACION

Quite todos los desechos de la pantalla en la parte inferior

de la tapa. Nota: La pantalla de la tapa puede quitarse par-

cialmente para Iimpiarla con mayor facilidad y debe hacerlo

regularmente

Debe quitar el tubos para limpiarlo.

Inspeccione los sacos para el c6sped para comprobar que

no est6 desgastado o daSado. Asegurese de que est6n

bien ajustados la cubierta de la podadora, los tubos y la

tapa del recolector de c6sped.

APRECAUCION

No deje el c6sped en Jos contenedores de la

embolsadora. VacJe los contenedores despu6s

de cada uso y antes de almacenar la unidad. No

hacerlo puede resultar en una combusti6n

espont&nea que puede convertirse en un

incendio.

ALMACENAFI EL RECOLECTOR DE

CO:SPED

Limpie a conciencia el recolector de cesped usando un

detergente suave (otros productos pueden daSar el

tube). Quite todos los desechos de la pantalla en la parte

inferior de la tapa.

Si se ha rayado la pintura en las partes met_.licas,

ret6quelas con pintura, o aplique una capa delgada de

aceite para evitar que se oxJden.

Gu_rdela en un b,rea seca. S6quela a conciencia antes

de guardarla per un periodo largo de tiempo. Guardela

lejos de la humedad.

NOTA: En este manual, "izquierda" y "derecha" se refieren segdn como se vea desde la posicidn de operacion.

ADVERTENCIA

Accione el freno de mano, desacople el PTO,

detenga el motor yquite la llave antes de intentar

instalar o quitar la podadora o trabajar en ella.

LA INSTALAClON DEL CONTRAPESO

1. Jnstale el contrapeso (B, Figure 1) con el pin (A) que

pasa a traues de los dos acujeros en el soporte de la

podadoral. Las lenguetas de el peso tienen que

hacer contacto con la parte baja del soporte para

mantener el peso fijo.

2. Jnstsle el pin (C).

REGLAS DE SEGURIDAD

1. Nunca opere en cuestas mayores a 10°.

2. Se requiere el peso contrario delantero al siempre

usar el sistema montado atr_.s de la colecci6n de la

hierba.

3. Quite siempre el contrapeso antes de quitar el cor-

tacespedes.

Figura 2. Quite el perno de carro

A. Bracket y la cubierta

B. Locknut, perno de carro de 5/16-18, 5/16-18

C. Perno de Carro, 5/16-18 × 5/8

Figure 1. Fronte Instalaci6n del contrapeso

(cortac_spedes demostrado de la unidad para el

clarity)

A. Pin

B. Contra peso para el Frente

C. Pin de Seguridad

D. Soporte de la Podadora

INSTALE LOS PERNOS DE CARRO

Figura 3. Instale Los Pernos De Carro

A. Perno de Carro, 5/16-18 × 3/4

B. Empuje Las Tuercas, 5/16

C. Bracket y la cubierta

1. Quitan y desechan el perno de carro (C, figura 2) y

tuerca de fijaci6n (B) del soporte y de la cubierta del

cortac6spedes (A).

2. Asegure los pernos de 5/16-18 x 3/4 carro (A, Figura

3) sobre la cubierta de la cubierta del soporte y del

cortac6spedes (C) usando las tuercas de 5/16 empuje

(B). 15

Figure 4. Instalaci6n del Sistema

de Enganche sin pesos

A. Bastidor y pesos traseros

B. Sistema de enganche

C. Arandela, 3/8

D. Contratuerca estrellada, 3/8

E. Tornillo de cabeza hexagonal, 3/8-16 x2

F. Contratuerca estrellada, 1/2-13

G. Tornillo de cabeza hexagonal, 1/2-13 x1-1/4

H. Barra de enganche

I. Arandelas, 11/32 x1-3/4

INSTALACION DEL SOPORTE PARA

ENGANCHE Y SACO

Instalaci6n del oporte para Enganche

1. Instale el sistema de enganche (B, Figura 4) al basti-

dot (A). Fijelos con los tornillos de cabeza hexagonal

de 3/8-16 x 1-3/8 (E), arandelas (I), arandelas (C) en

la ordenen que se demuestra. Apriete dot mano

temporalmente.

2. Instale el tornillo de cabeza hexagonal de 1/2-13 x 1-

1/4 (G) pas_.ndolo pot la barra de enganche (H) y

apri6telo.

3. Apriete todos los componentes con herramientas.

Instalaci6n del Soporte para Saco

1. Coloque el tubo del soporte para saco (B, Figura 5)

sobre el poste del sistema de enganche (D).

2. Inserte los postes del soporte para saco (A) por los

tubos del sistema de enganche (C). Si los postes no

estb,n alineados, ponga un calce en la conexi6n del

pemo (E).

Figura 5. Instalaci6n de Soporte para Saco

A. Poste de soporte para saco

B. Tubo de soporte para saco

C. Tubos del sistema de enganche

D. Poste del sistema de enganche

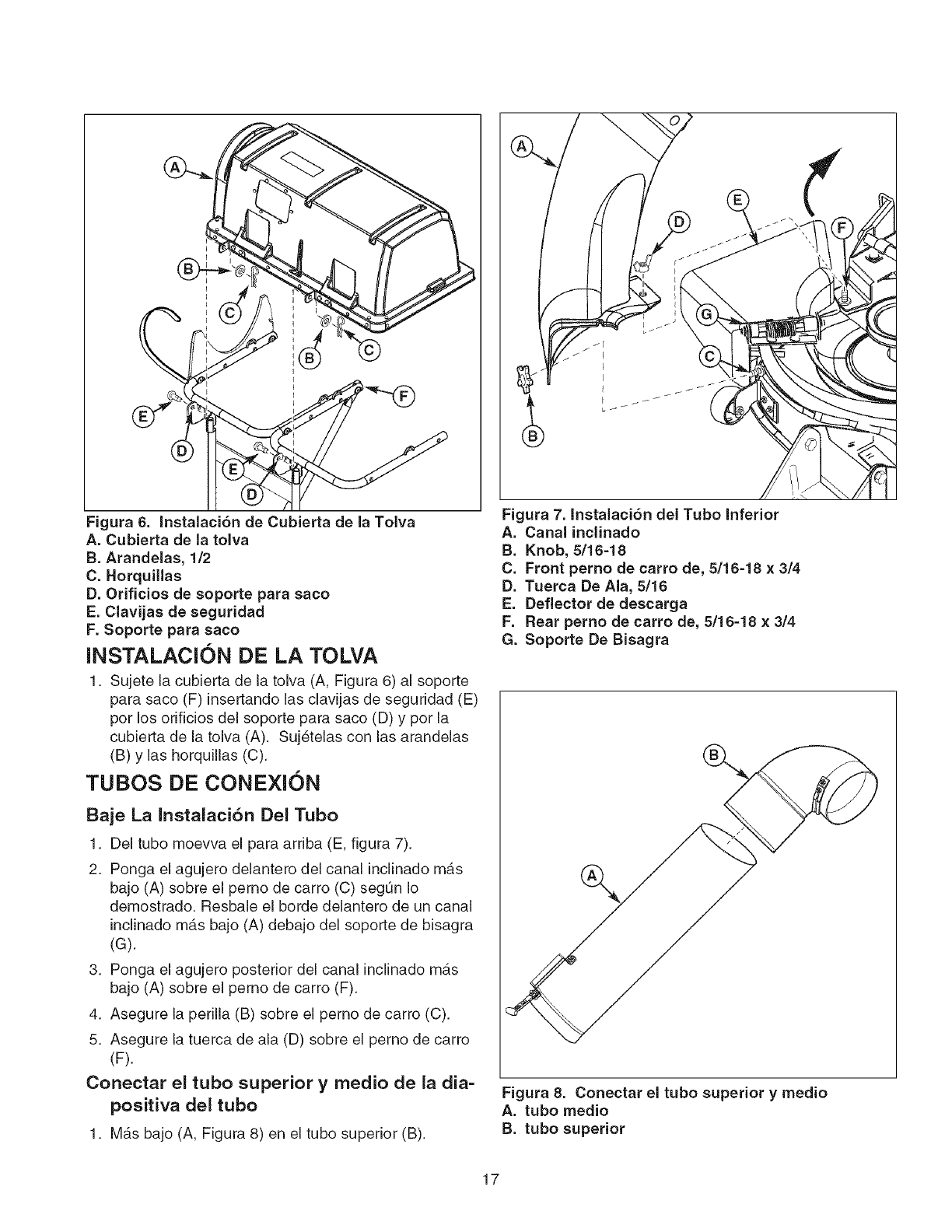

Figura6. Instalaci6n de Cubierta de la Tolva

A. Cubierta de la tolva

B. Arandelas, 1/2

C. Horquillas

D. Orificios de soporte para saco

E. Ciavijas de seguridad

F. Soporte para saco

INSTALAClON DE LA TOLVA

1. Sujete la cubierta de la tolva (A, Figura 6) al soporte

para saco (F) insertando las clavijas de seguridad (E)

pot los orificios del soporte para saco (D) y pot la

cubierta de la tolva (A). Suj6telas con las arandelas

(B) y las horquillas (C).

TUBOS DE CONEXION

Baje La Jnstalaci6n Del Tubo

1. Del tubo moevva el para arriba (E, figura 7).

2. Ponga el agujero delantero del canal inclinado mas

bajo (A) sobre el perno de carro (C) segOn Io

demostrado. Resbale el borde delantero de un canal

inclJnadomas bajo (A) debajo del soporte de bisagra

(G).

3. Ponga el agujero posterior del canal inclinado m_.s

bajo (A) sobre el perno de carro (F).

4. Asegure la perilla (B) sobre el perno de carro (C).

5. Asegure la tuerca de ala (D) sobre el perno de carro

(F).

Conectar el tubo superior y medio de la dia-

positiva del tubo

1. M&s bajo (A, Figura 8) en el tubo superior (B).

Figura 7. Instalaci6n del Tubo inferior

A. Canal inclinado

B. Knob, 5/16-18

C. Front perno de carro de, 5/16-18 × 3/4

D. Tuerca De Ala, 5/16

E. Deflector de descarga

F. Rear perno de carro de, 5/16-18 × 3/4

G. Soporte De Bisagra

Figura 8. Conectar el tubo superior y medio

A. tubo medio

B. tubo superior

A. Muescas en eJsoporte

para saco

B. Correa de caucho

C. Clip

D. Soporte

E. Tubo superior

F. Tubo medio

G. Perno

H.Correa De goma

I. Tubo inferior

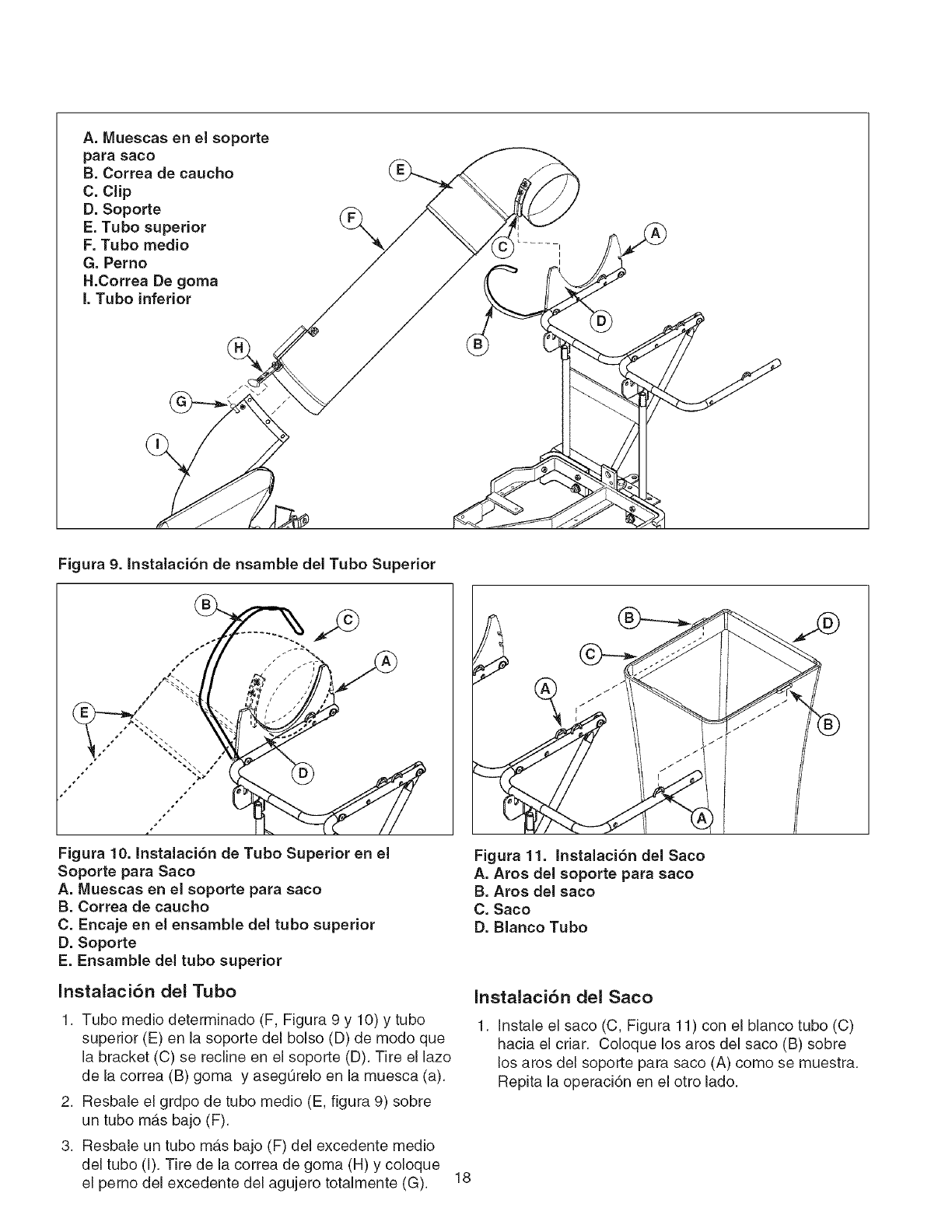

Figura 9. Instalacibn de nsamble del Tubo Superior

Figura 10. Instalaci6n de Tubo Superior en el

Soporte para Saco

A. Muescas en eJ soporte para saco

B. Correa de caucho

C. Encaje en eJ ensambJe deJ tubo superior

D. Soporte

E. EnsambJe deJ tubo superior

Instalacibn del Tubo

1. Tubo medio determinado (F, Figura 9 y 10) y tubo

superior (E) en la soporte del bolso (D) de mode que

la bracket (C) se recline en el soporte (D). Tire el lazo

de la correa (B) goma y asegQrelo en la muesca (a).

2. Resbale el grdpo de tube medio (E, figura 9) sobre

un tube m_.s bajo (F).

3. Resbale un tubo mas bajo (F) del excedente medio

del tube (I). Tire de la correa de goma (H) y coloque

el perno del excedente del agujero totalmente (G). 18

Figura 11. Instalaci6n del Saco

A. Aros del soporte para saco

B. Aros del saco

C. Saco

D. Blanco Tubo

Instalacibn del Saco

Instale el saco (C, Figura 11) con el blanco tubo (C)

hacia el criar. Coloque los ares del saco (B) sobre

los ares del soporte para saco (A) come se muestra.

Repita la operaci6n en el otto lade.

A. Poste del enganche

El. Tubo

C. Postes

D. Tubos del enganche

E. Soporte para Saco y

Tolva

F. Saco

G. Aros del soporte

H. Blanco Tubo

I. Aros del saco

J. Correa de caucho

K. Soporte

L. Tubo superior

M. Tubo inferior

N. Correa de caucho

O. Tuerca y tornillo de

cabeza hexagonal

P. Placa de montaje

Q. Vbstago de conducto

R. Deflector

S. Ranura

T. Tubo medio

U. Bisagra

V. Perno

W. Tuerca De Ala

Figura 12. Remoci6n eInstalaci6n Normal

INSTALAClON Y REMOClON NORMAL

Instalaci6n

t. Instale el soporte para saco y la tolva (E, Figura 14)

insertando el tubo (B) sobre el poste del enganche (A)

einsertando los postes (C) en los tubos del enganche

(D).

2. Monte el soporte para saco y la tolva (E). Instale el

saco (F) con el aro de levantamiento (H) hacia el

frente. Coloque los aros del saco (I) sobre los aros del

soporte para saco (G) como se muestra. Repita la

operaci6n en el otto lado.

3. Levante el desviador de descarga (R). Ponga el agu-

jero delantero del tubo mas bajo (M) en el perno de

carro (P). Resbale el borde delantero de un tubo mas

bajo (M) debajo del soporte de bisagra (G). Ponga el

agujero posterior del tubo mas bajo (M) sobre el perno

de carro (O). Asegure la perilla (Q) sobre el perno de

carro (P). Asegure la tuerca de ala (W) sobre el perno

de carro (O).

4. Resbale el tubo medio (T) dentro del tubo superior (L)

y enviado en la ayuda (K). Asegure con la correa de

goma del lazo (J) enganchandola en la correa de goma

de la ranura (S). 19

5. Resbale un tubo mas bajo (T) del excedente medio

del tubo (M). Tire de la correa (N) y coloque el perno

del excedente del agujero totalmente (V).

ADVERTENCIA

OPERACION SIN RECOLECTOR

Para operar sin embolsadora, el deflector de la podadora

DEBE ESTAR debidamente instalado en la posici6n

inferior y ser retenido por el pestillo de resorte.

Remoci6n

1. Zafe la correa de goma el lazo (J, Figura 12) de la

ranura (S).

2. Quite el tubo superior (L) y el tubo medio (T) dei

soporte (K) y baje el tubo (M).

3. Desconecte la correa de goma (N) del perno (V).

4. Quite la tuerca de ala (W) del perno de carro (O).

Quite la perilla (Q) del pemo de carro (P). Quite el

canal inclinado mas bajo (a) del perno de carro (P) y

del pemo de carro (P). Quite un tubo mas bajo (m).

Vea que la desviaci6n de la descarga (R) vuelve a la

posici6n de abajo.

5. Levante y quite la ayuda y la tolva del bolso de los

tubos del tir6n (D) y del poste del tir6n (A).

RepairParts

PTS - 1

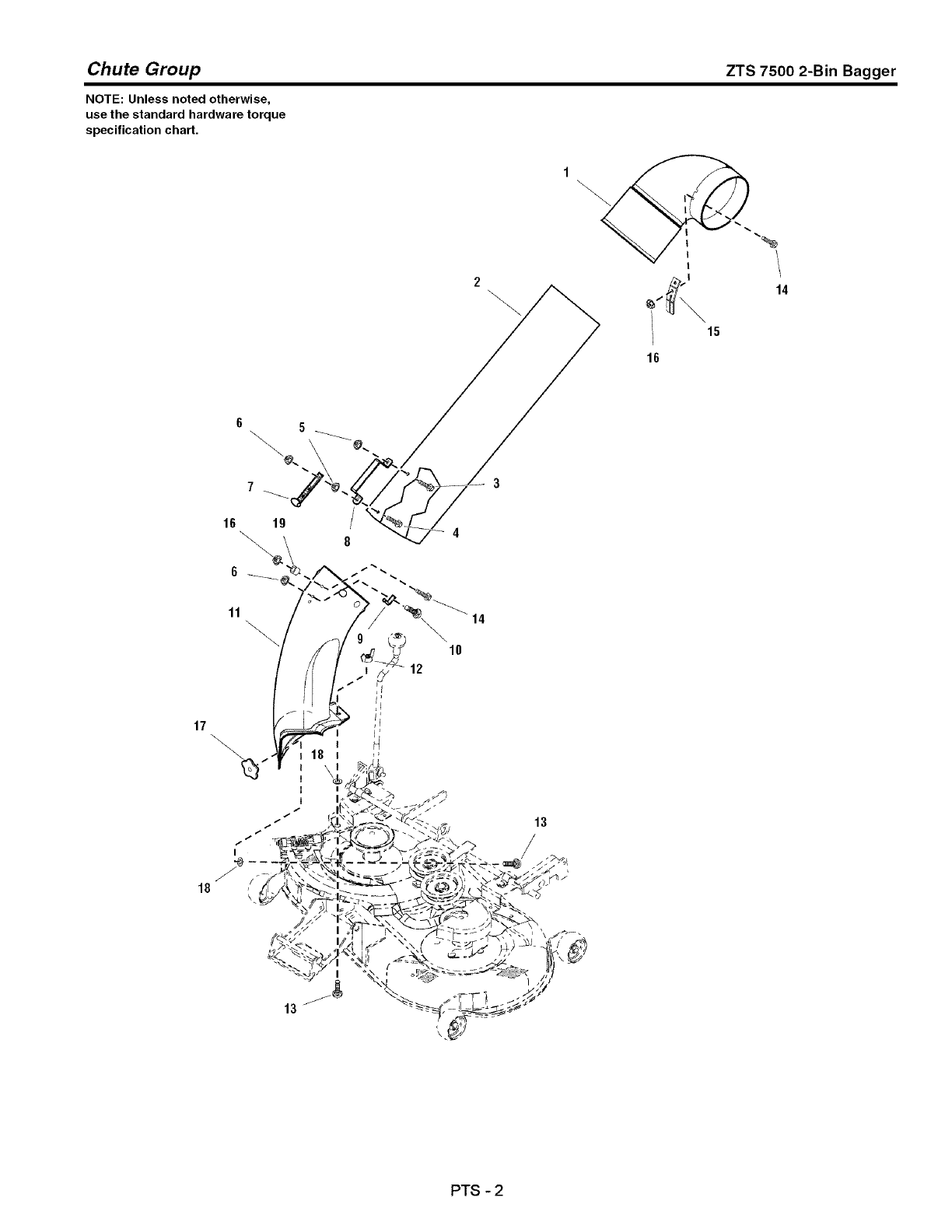

Chute Group ZTS 7500 2-Bin Bagger

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

18 \

16 19

-\ \\

i18 i

I t

PTS-2

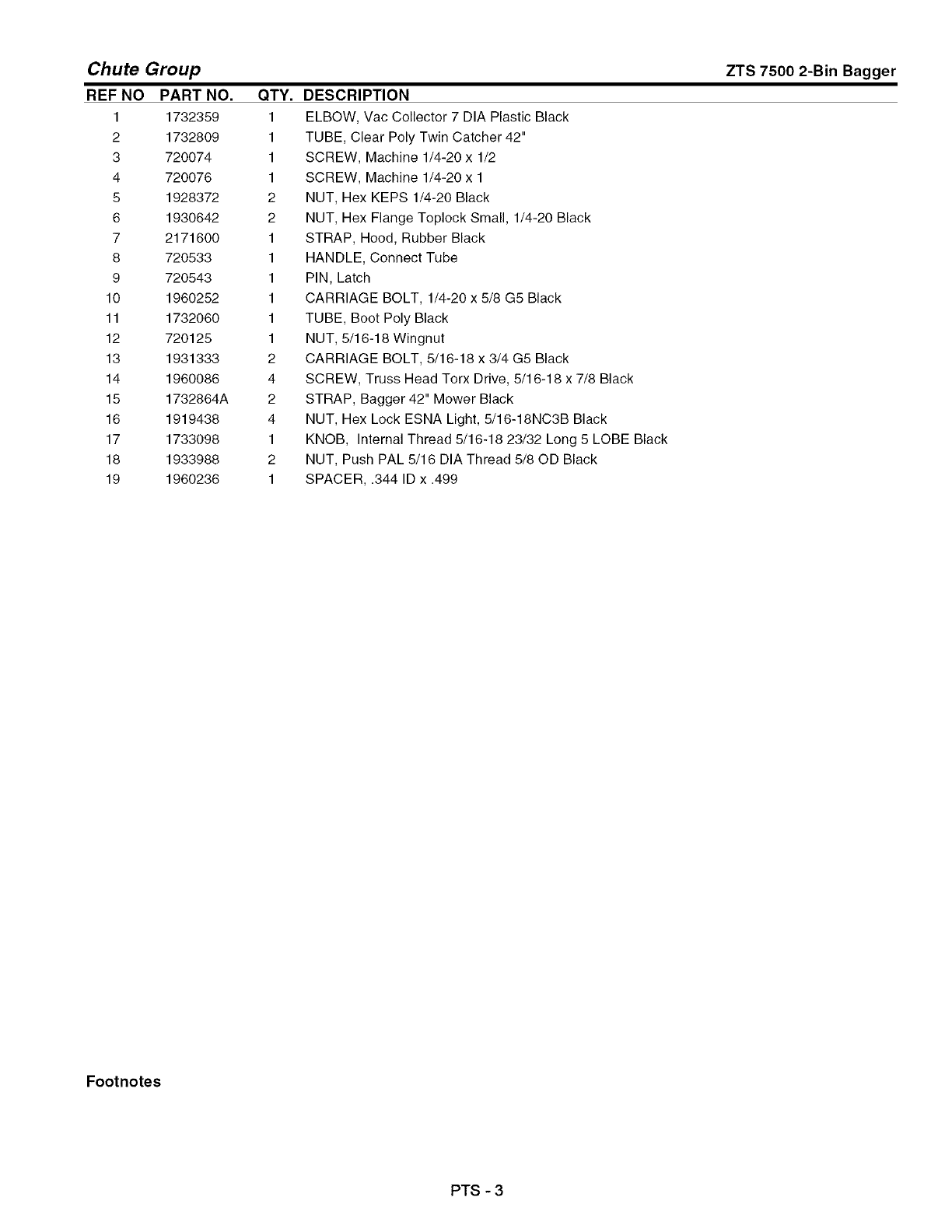

Chute Group

REFNO PARTNO.

1 1732359

2 1732809

3 720074

4 720076

5 1928372

6 1930642

7 2171600

8 720533

9 720543

10 1960252

11 1732060

12 720125

13 1931333

14 1960086

15 1732864A

16 1919438

17 1733098

18 1933988

19 1960236

QTY. DESCRIPTION

1 ELBOW, Vac Collector 7 DIA Plastic Black

1 TUBE, Clear Poly Twin Catcher 42"

1 SCREW, Machine 1/4-20 x 1/2

1 SCREW, Machine 1/4-20 x 1

2 NUT, Hex KEPS 1/4-20 Black

2 NUT, Hex Flange Toplock Small, 1/4-20 Black

1 STRAP, Hood, Rubber Black

1 HANDLE, Connect Tube

1 PIN, Latch

1 CARRIAGE BOLT, 1/4-20 x 5/8 G5 Black

1 TUBE, Boot Poly Black

1 NUT, 5/16-18 Wingnut

2 CARRIAGE BOLT, 5/16-18 x 3/4 G5 Black

4 SCREW, Truss Head Torx Drive, 5/16-18 x 7/8 Black

2 STRAP, Bagger 42" Mower Black

4 NUT, Hex Lock ESNA Light, 5/16-18NC3B Black

1 KNOB, Internal Thread 5/16-18 23/32 Long 5 LOBE Black

2 NUT, Push PAL 5/16 DIA Thread 5/80D Black

1 SPACER, .344 ID x .499

ZTS 7500 2-Bin Bagger

Footnotes

PTS - 3

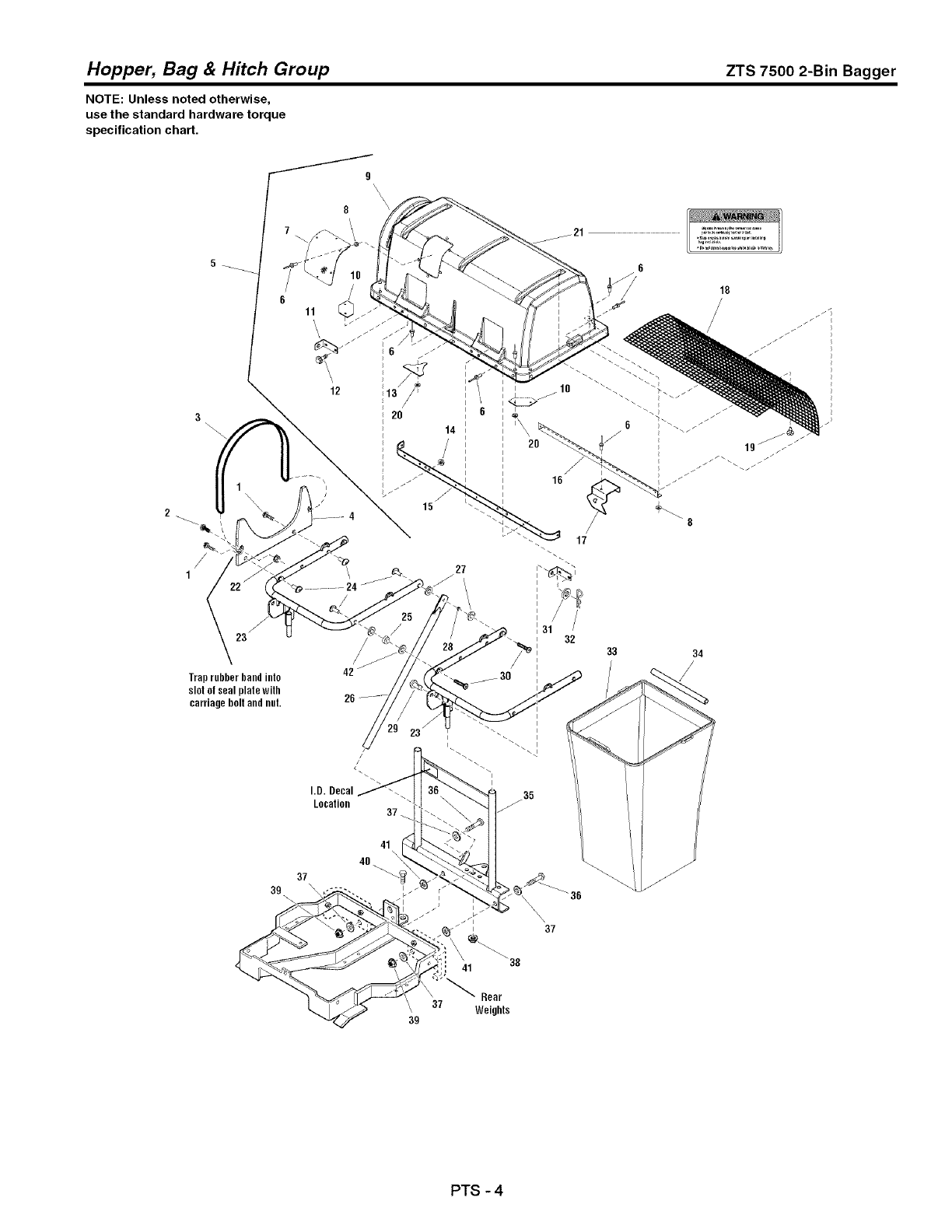

Hopper, Bag & Hitch Group ZTS 7500 2-Bin Bagger

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

5 _

Trap robber bandinto

slot of seal plate with

carriagebolt and nut.

i20/

33 34

I.D. Decal

Location

37 \

37_

\41 38

• _ Rear

\37 Weights

\\ 37

PTS - 4

Hoppe_ Bag & Hitch Group

REF NO PART NO. QTY.

1 1960667 2

2 1931332 1

3 1665872 1

4 1732372A 1

5 1726362 1

6 1673320 26

7 1679819 1

8 1910531 6

9 1726363 1

10 1679568 2

11 1726544 2

12 1930594 4

13 1679569 1

14 1960694 4

15 1726548A 1

16 1679908A 1

17 1726545A 1

18 1716561 1

19 1679599 6

20 1960096 5

21 1732819 1

22 1960686 1

23 1726480A 2

24 1726616 4

25 1667811 1

26 1726479A 1

27 1924874 2

28 1960236 1

29 1672365 2

30 2860718 2

31 1960170 2

32 1960074 2

33 1726367 2

34 1700864 2

35 1726475A 1

36 1921968 2

36 1923701 2

37 1922755 4

38 1930644 1

39 1960687 2

40 1921176 1

41 1960071 2

42 1960044 2

ZTS 7500 2-Bin Bagger

DESCRIPTION

CAPSCREW, Hex Flange Whiz Lock Dog Point, 5/16-18 x 1

CARRIAGE BOLT, 5/16-18 x 5/8 G5

STRAP, Black Rubber

PLATE, Hopper Elbow Seal

HOPPER TOP ASSEMBLY, (Includes Ref. Nos. 6 thru 19)

RIVET, Pop

WINDOW, Clear PVC

WASHER, 3/16

TOP, Hopper Black Plastic

SEAL, Corner, Black Rubber

HINGE, Hopper Top

CAPSCREW, Hex Flange Whiz Lock, 1/4-20 x 3/4

SEAL, Center, Black Rubber

NUT, Hex Flange, 1/4-20 ESNA

STIFFENER, Front Hopper

STIFFENER, Rear, 24-13/16 Long

LATCH, Hopper

SCREEN, 1/4 Mesh, 20 x 28

RETAINER, Screen, Nylon Push In Type

WASHER, 3/16 x 3/4

DECAL, Warning Objects Thrown by Mower

NUT, Hex Flange, 5/16-18 ESNA

PIPE & SHAFT ASSEMBLY, Support Grass Catcher

NUT, Pipe 5/16-18

SPACER, 5/16

BRACE, Tube Center

WASHER, 5/16

SPACER

PIN, Round Head Drilled, 1/2 x 1

SCREW, Hex Flat Head, 5/16-18 x 2

WASHER, 1/2

CLIP, Hair Pin Spring Wire, 1-5/8

BAG & RIM ASSEMBLY, Grass Catcher

EDGING, 13-1/8 Long, PVC Tube White

HITCH ASSEMBLY, Grass Catcher

CAPSCREW, Hex Head, 3/8-16 x 1-3/8 G5 (Used on Models without Rear Weights)

CAPSCREW, Hex Head, 3/8-16 x 2 G5 (Used on Models with Rear Weights)

WASHER, 3/8

NUT, Hex Flange Two-Way Lock, 1/2-13

NUT, Hex Flange, 3/8-16 ESNA

CAPSCREW, Hex Head, 1/2-13 x 1-1/4 G5

WASHER, Flat (Used on Models without Rear Weights)

WASHER, Flat, 5/16

Footnotes

PTS - 5

Hardwareidentification& TorqueSpecifications

Common Hardware Types

Hex Head Capscrew

C ((((((((((((((((((((){(((((((/(((((((((( Q

Carriage Belt

C (((((((((/((((((((((} (1111(1111(11(1111(10

Washer

Lockwasher

_HexNut

Standard Hardware Sizing

When a washer or nut is identified as 1/2", this is the

Nominal size, meaning the inside diameteris 1/2 inch; if a

second number is present it represent the threads per inch

When bolt or capscrew is identified as 1/2 - 16 x 2", this

means the Nominal size, or body diameter is 1/2 inch; the

second number represents the threads perinch (16 in this

example, and the final number is the body length of the

bolt or screw (in this example 2 inches long).

The guides and ruler furnished below are designed to

help you select the appropriate hardware and tools.

-" Screw,

--_ Body

Diameter

m4_

Nut, 1/2"

Inside

Diameter

1/2x2 "

Length _E_

Wrench & Fastener Size Guide

114" Bolt or Nut 5116" Bolt or Nut

Wrench--7/16" Wrench--1/2"

Hardware

Grade

Torque Specification Chart

FOR STANDARD MACHINE HARDWARE (Tolerance _+20%)

©©©

SAEGrade 2SAEGrade5 SAEGrade8

Size Of

Hardware

8-32

8-36

10-24

10-32

1/4-20

1/4-28

5/16-18

5/16-24

3/8-16

3/8-24

7/16-14

7/16-20

1/2-13

1/2-20

9/16-12

9/16-18

5/8-11

5/8-18

3/4-10

3/4-16

7/8-9

7/8-14

1-8

1-12

in/Ibs

ft/Ibs Nm.

19 2.1

20 2.3

27 3.1

31 3.5

in/Ibs

ft/Ibs Nm.

30 3.4

31 3.5

43 4.9

49 5.5

in/Ibs

ft/Ibs Nm.

41 4.6

43 4.9

60 6.8

68 7.7

66 7.6 8

76 8.6 10

11 15.0 17

12 16.3 19

20 27.2 30

23 31.3 35

30 40.8 50

35 47.6 55

50 68.0 75

55 74.8 90

65 88.4 110

75 102.0 120

90 122.4 150

100 136 180

160 217.6 260

180 244.8 300

140 190.4 400

155 210,8 440

220 299.2 580

240 326.4 640

10.9 12 16.3

13.6 14 19.0

23.1 25 34.0

25.8 27 34.0

40.8 45 61.2

47.6 50 68.0

68.0 70 95.2

74.8 80 108.8

102.0 110 149.6

122.4 120 163.2

149.6 150 204.0

163.2 170 231.2

204.0 220 299.2

244.8 240 326.4

353.6 386 525.0

408.0 420 571.2

544.0 600 816.0

598.4 660 897.6

788.8 900 1,244.0

870.4 1,000 1,360.0

NOTES

1. These torque values are to be used for all hardware

excluding: Iocknuts, self-tapping screws, thread forming

screws, sheet metal screws and socket head setscrews.

2. Recommended seating torque values for Iocknuts:

a. for prevailing torque Iocknuts -use 65% of grade 5

torques.

b. for flange whizlock nuts and screws - use 135% of

grade 5 torques.

3. Unless otherwise noted on assembly drawings, all torque

values must meet this specification.

3/8" Bolt or Nut

Wrench--9/16"

7/16" Bolt or Nut

Wrench (Bolt)--5/8"

Wrench (Nut)--11/16"

1/2" Bolt or Nut

Wrench--3/4"

PTS - 6

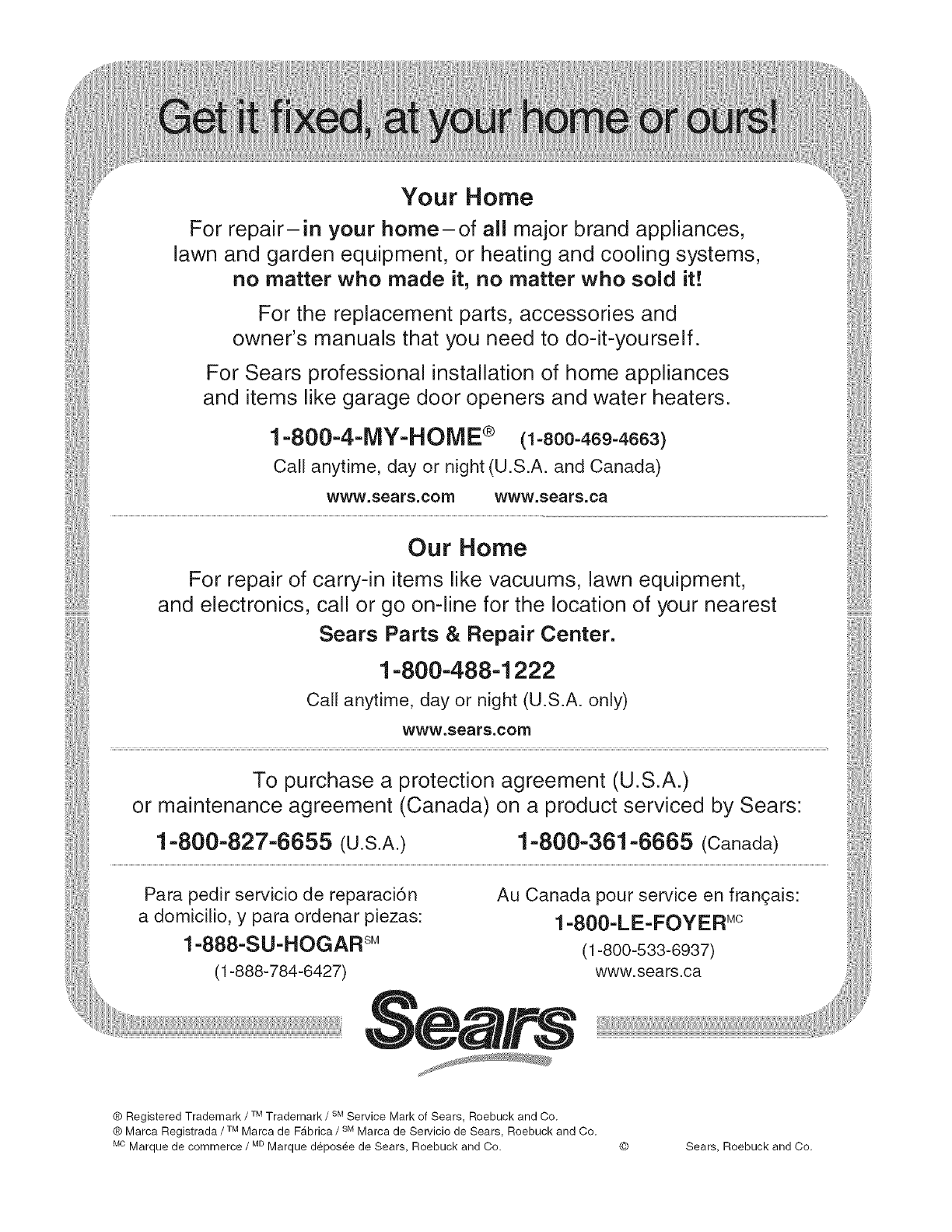

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800=469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.corR www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.seare.conl

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

iMiiiii!i_!iiii!iii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!i_!i_!!ii_I

:::::::::::::::::::::::::::

TM SM

® Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co.

TM SM

® Marca Registrada /Mama de F_brica /Mama de Servicio de Sears, Roebuck and Co.

MC Marque de commerce /Marque d_posee de Sears, Roebuck and Co. ® Sears, Roebuck and Co.

Craftsman 10724906 User Manual 2 BIN BAGGER Manuals And Guides L0607454

CRAFTSMAN Lawn, Riding Mower Rear Engine Manual L0607454 CRAFTSMAN Lawn, Riding Mower Rear Engine Owner's Manual, CRAFTSMAN Lawn, Riding Mower Rear Engine installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
