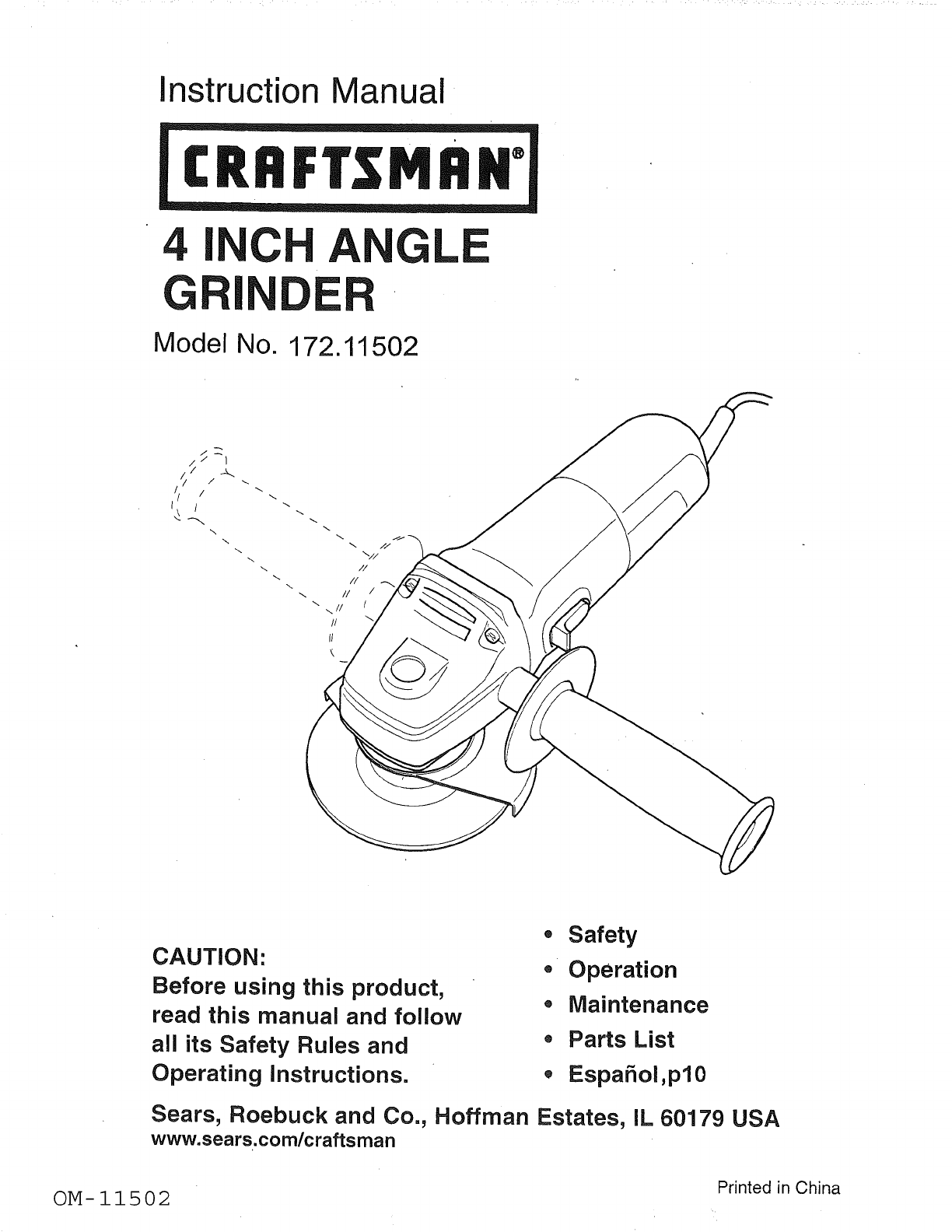

Instruction Manual

Model

CH A

EGLE

No. 172.11502

// }

//'_/ / -..

I i / "" "-

/1"

\//

\\ II /

\\11 /

CAUTION:

Before using this product,

read this manual and follow

all its Safety Rules and

Operating Instructions.

,Safety

• Operation

oMaintenance

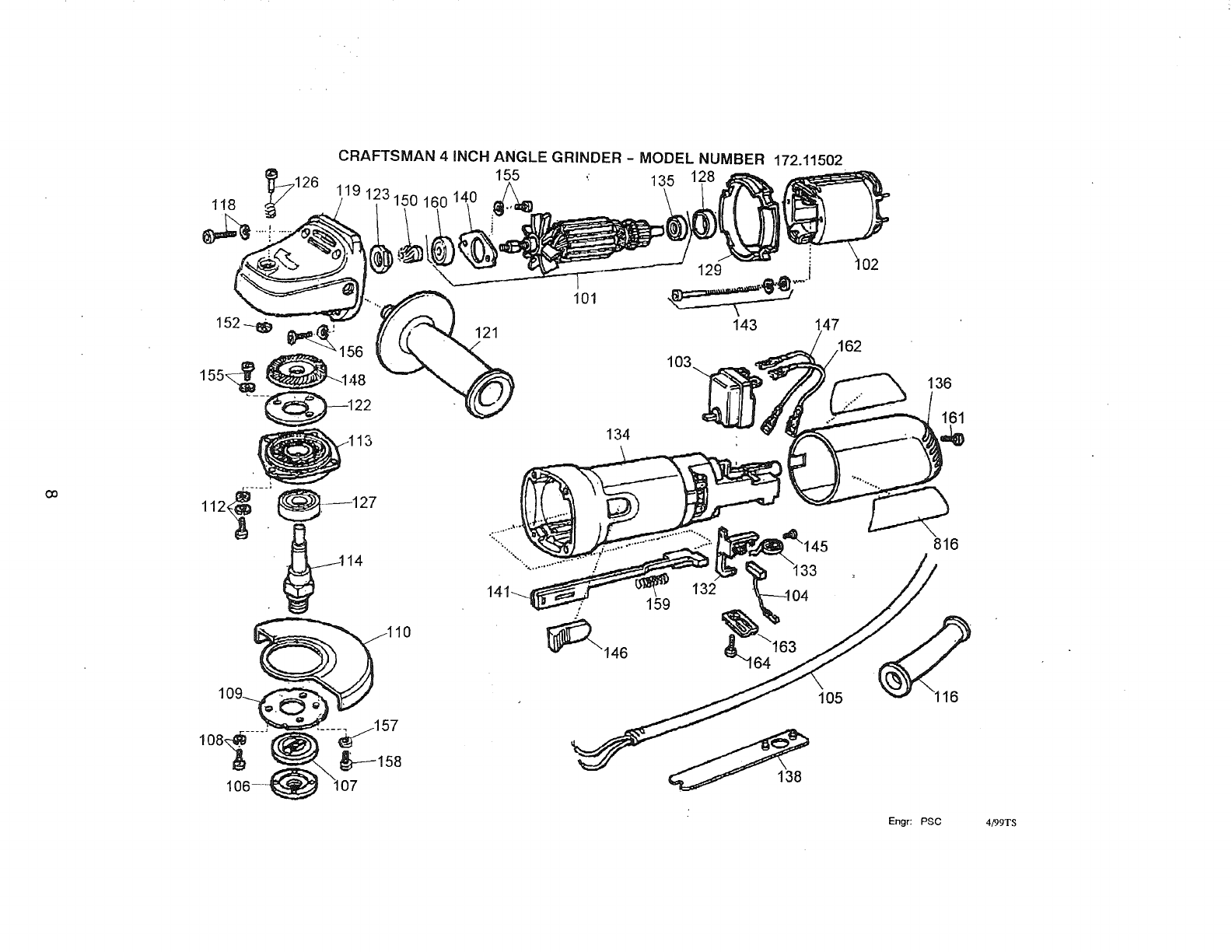

Parts List

•Espahol,plO

Sears, Roebuck and Co., Hoffman Estates, IL 60179 USA

www.sears.com/craftsman

0M-I1502 Printed in China

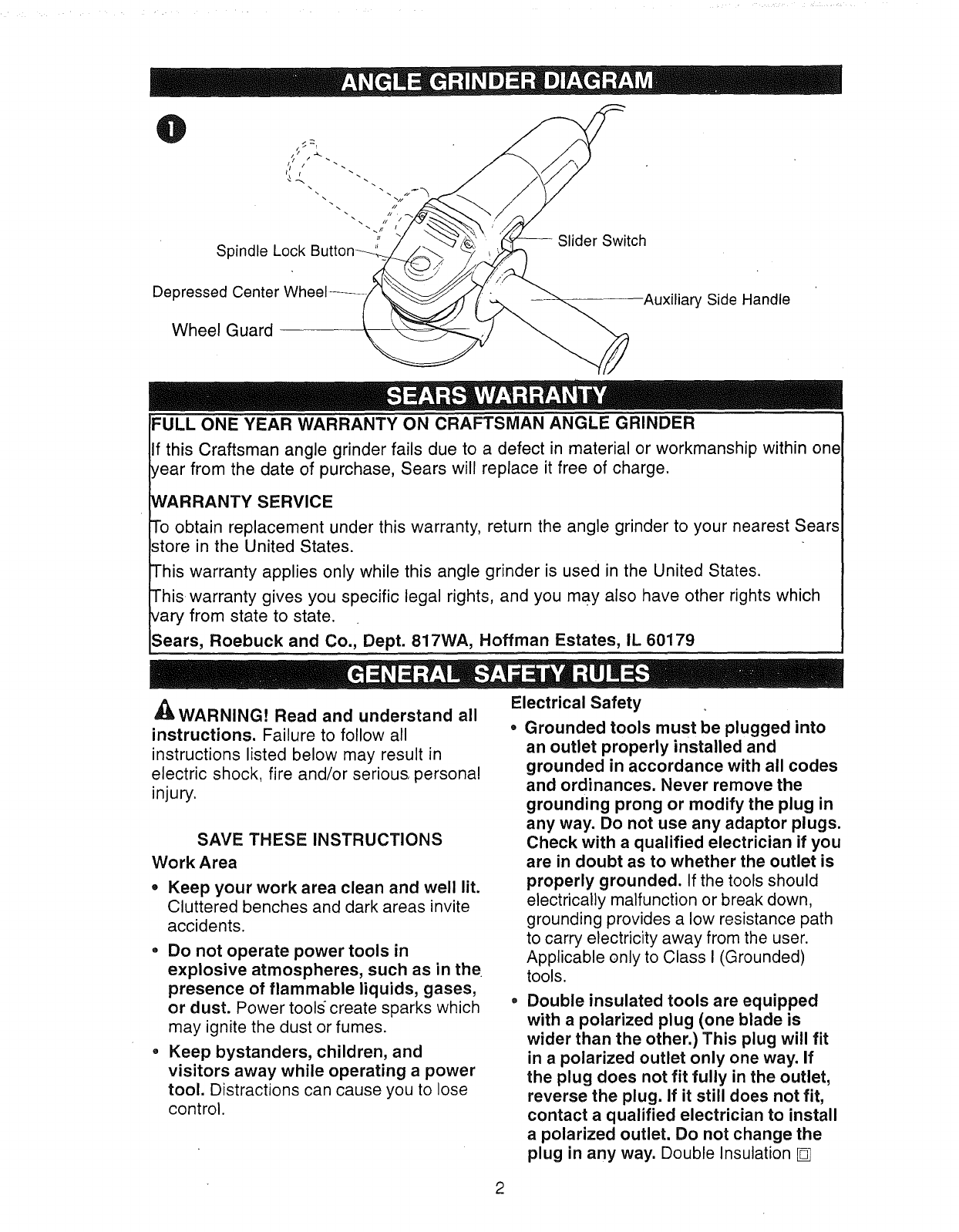

Spindle Lock -- Slider Switch

Depressed Cente

Wheel Guard

Auxiliary Side Handle

FULL ONE YEAR WARRANTY ON CRAFTSMAN ANGLE GRINDER

If this Craftsman angle grinder fails due to a defect in material or workmanship within one

year from the date of purchase, Sears will replace it free of charge.

WARRANTY SERVICE

To obtain replacement under this warranty, return the angle grinder to your nearest Sears

store in the United States.

This warranty applies only while this angle grinder is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

d_, WARNING! Read and understand all

instructions. Failure to follow all

instructions listed below may result in

electric shock, fire and/or serious, personal

injury.

SAVE THESE INSTRUCTIONS

Work Area

oKeep your work area clean and well lit.

Cluttered benches and dark areas invite

accidents.

*Do not operate power tools in

explosive atmospheres, such as in the

presence of flammable liquids, gases,

or dust. Power tools create sparks which

may ignite the dust or fumes.

, Keep bystanders, children, and

visitors away while operating a power

tool. Distractions can cause you to lose

control.

Electrical Safety

•Grounded tools must be plugged into

an outlet properly installed and

grounded in accordance with all codes

and ordinances. Never remove the

grounding prong or modify the plug in

any way. Do not use any adaptor plugs.

Check with a qualified electrician if you

are in doubt as to whether the outlet is

properly grounded. If the tools should

electrically malfunction or break down,

grounding provides a low resistance path

to carry electricity away from the user.

Applicable only to Class I (Grounded)

tools.

Double insulated tools are equipped

with a polarized plug (one blade is

wider than the other.) This plug will fit

in a polarized outlet only one way. If

the plug does not fit fully in the outlet,

reverse the plug. If it still does not fit,

contact a qualified electrician to install

a polarized outlet. Do not change the

plug in any way. Double Insulation []

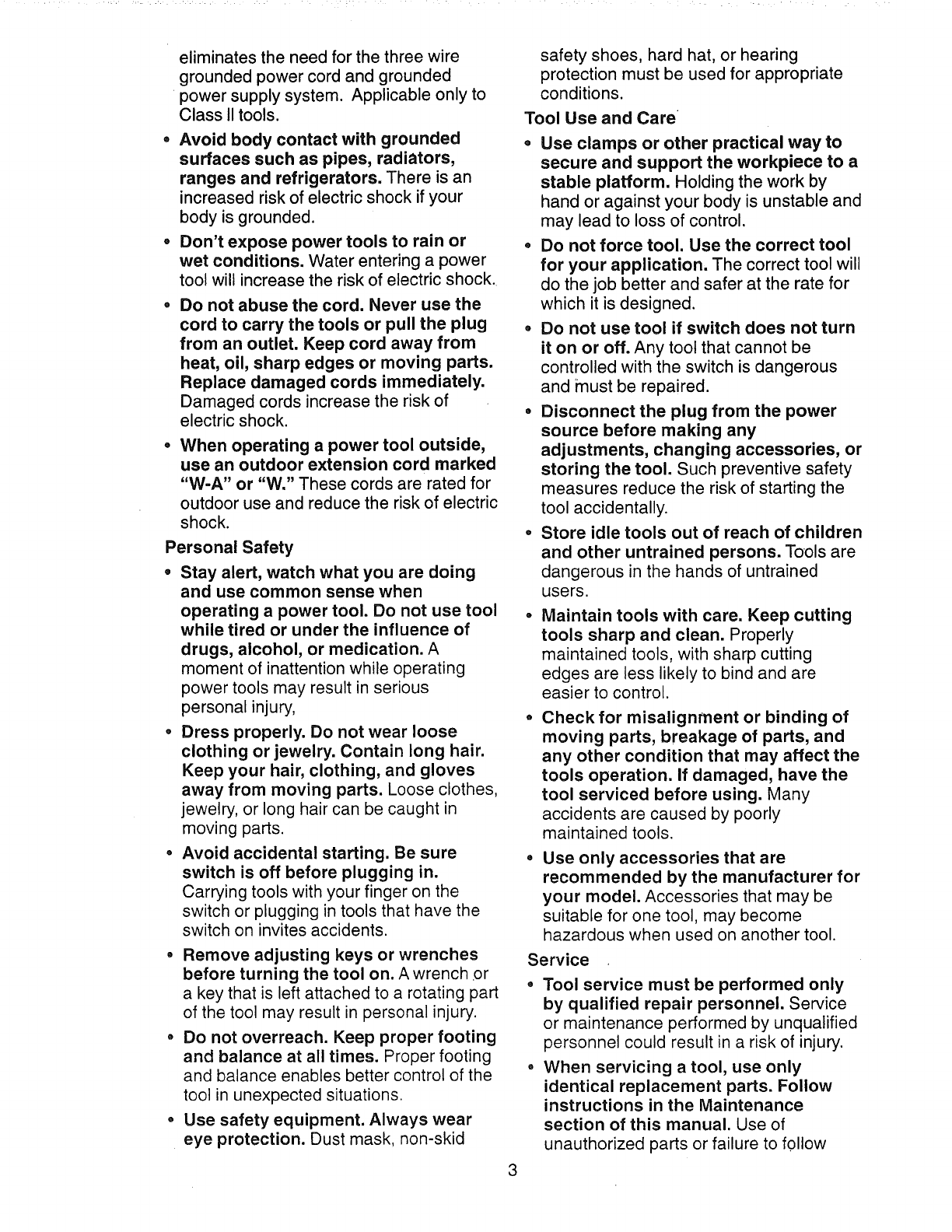

eliminatesthe needforthe threewire

groundedpowercordandgrounded

powersupplysystem.Applicableonlyto

ClassIItools.

• Avoid body contact with grounded

surfaces such as pipes, radiators,

ranges and refrigerators. There is an

increased risk of electric shock if your

body is grounded.

.Don't expose power tools to rain or

wet conditions. Water entering a power

tool will increase the riskof electric shock.

Do not abuse the cord. Never use the

cord to carry the tools or pull the plug

from an outlet. Keep cord away from

heat, oil, sharp edges or moving parts.

Replace damaged cords immediately.

Damaged cords increase the risk of

electric shock.

When operating a power tool outside,

use an outdoor extension cord marked

"W-A" or "W." These cords are rated for

outdoor use and reduce the riskof electric

shock.

Personal Safety

•Stay alert, watch what you are doing

and use common sense when

operating a power tool. Do not use tool

while tired or under the influence of

drugs, alcohol, or medication. A

moment of inattention while operating

power tools may result in serious

personal injury,

• Dress properly. Do not wear loose

clothing or jewelry. Contain long hair.

Keep your hair, clothing, and gloves

away from moving parts. Loose clothes,

jewelry, or long hair can be caught in

moving parts.

° Avoid accidental starting. Be sure

switch is off before plugging in.

Carrying tools with your finger on the

switch or plugging in tools that have the

switch on invites accidents.

° Remove adjusting keys or wrenches

before turning the tool on. A wrench or

a key that is left attached to a rotating part

of the tool may result in personal injury.

° Do not overreach. Keep proper footing

and balance at all times. Proper footing

and balance enables better control of the

tool in unexpected situations.

°Use safety equipment. Always wear

eye protection. Dust mask, non-skid

safety shoes, hard hat, or hearing

protection must be used for appropriate

conditions.

Tool Use and Care

oUse clamps or other practical way to

secure and support the workpiece to a

stable platform. Holding the work by

hand or against your body is unstable and

may lead to loss of control.

•Do not force tool. Use the correct tool

for your application. The correct tool will

do the job better and safer at the rate for

which it is designed.

°Do not use tool if switch does not turn

it on or off. Any tool that cannot be

controlled with the switch is dangerous

and must be repaired.

• Disconnect the plug from the power

source before making any

adjustments, changing accessories, or

storing the tool. Such preventive safety

measures reduce the risk of starting the

tool accidentally.

•Store idle tools out of reach of children

and other untrained persons. Tools are

dangerous in the hands of untrained

users.

Maintain tools with care. Keep cutting

tools sharp and clean. Properly

maintained tools, with sharp cutting

edges are less likely to bind and are

easier to control.

Check for misalignment or binding of

moving parts, breakage of parts, and

any other condition that may affect the

tools operation. If damaged, have the

tool serviced before using. Many

accidents are caused by poorly

maintained tools.

Use only accessories that are

recommended by the manufacturer for

your model. Accessories that may be

suitable for one tool, may become

hazardous when used on another tool.

Service

Tool service must be performed only

by qualified repair personnel. Service

or maintenance performed by unqualified

personnel could result in a risk of injury.

When servicing atool, use only

identical replacement parts. Follow

instructions in the Maintenance

section of this manual. Use of

unauthorized parts or failure to follow

Maintenance Instructions may create a

risk of electric shock or injury.

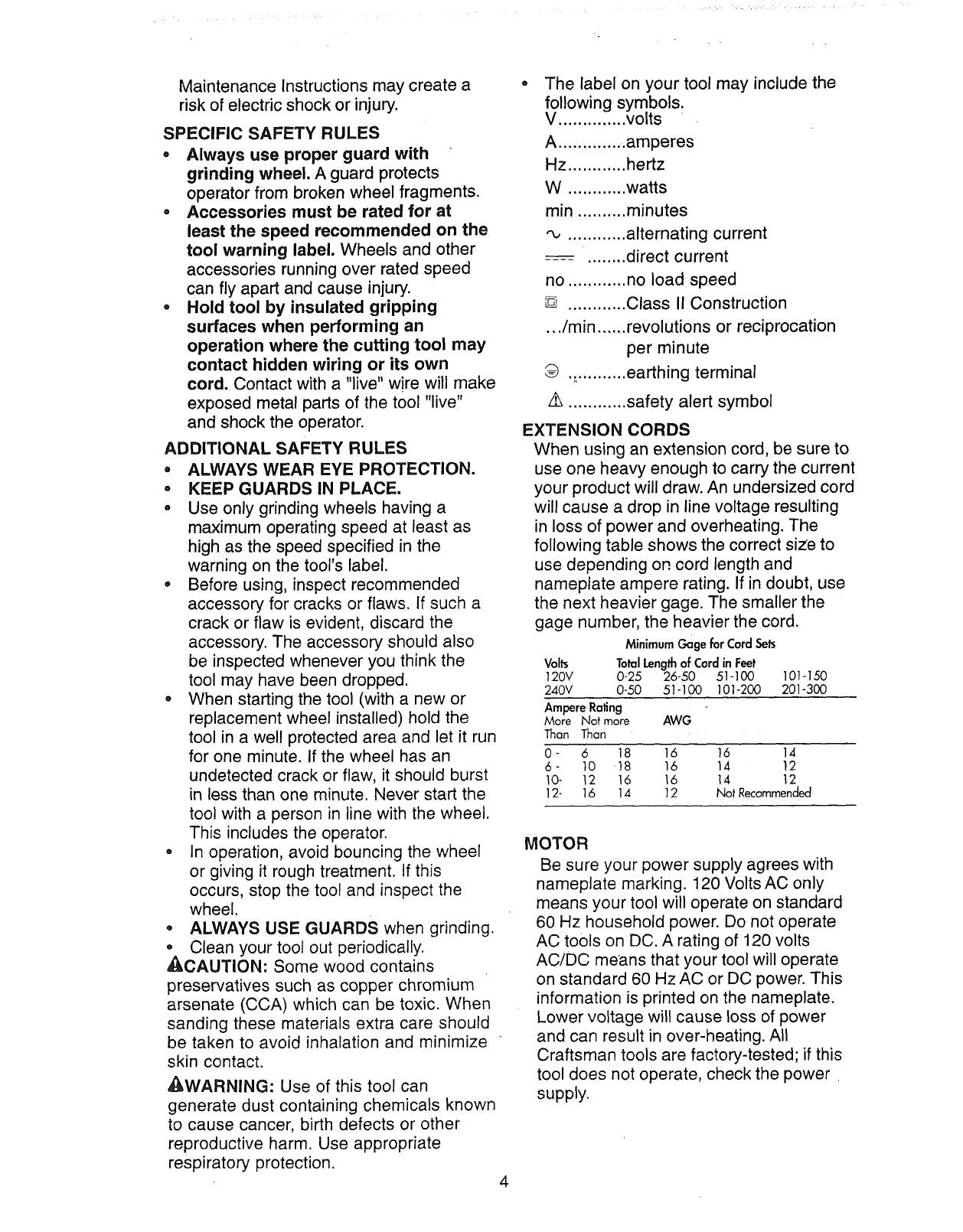

SPECIFIC SAFETY RULES

* Always use proper guard with

grinding wheel. A guard protects

operator from broken wheel fragments.

* Accessories must be rated for at

least the speed recommended on the

tool warning label. Wheels and other

accessories running over rated speed

can fly apart and cause injury.

- Hold tool by insulated gripping

surfaces when performing an

operation where the cutting tool may

contact hidden wiring or its own

cord. Contact with a "live" wire will make

exposed metal parts of the tool "live"

and shock the operator.

ADDITIONAL SAFETY RULES

, ALWAYS WEAR EYE PROTECTION.

• KEEP GUARDS IN PLACE.

, Use only grinding wheels having a

maximum operating speed at least as

high as the speed specified in the

warning on the tool's label.

•Before using, inspect recommended

accessory for cracks or flaws. If such a

crack or flaw is evident, discard the

accessory. The accessory should also

be inspected whenever you think the

tool may have been dropped.

•When starting the tool (with a new or

replacement wheel installed) hold the

tool in a well protected area and let it run

for one minute. If the wheel has an

undetected crack or flaw, it should burst

in less than one minute. Never start the

tool with a person in line with the wheel.

This includes the operator.

•In operation, avoid bouncing the wheel

or giving it rough treatment. If this

occurs, stop the tool and inspect the

wheel.

, ALWAYS USE GUARDS when grinding.

• Clean your tool out periodically.

,_CAUTION: Some wood contains

preservatives such as copper chromium

arsenate (CCA) which can be toxic. When

sanding these materials extra care should

be taken to avoid inhalation and minimize

skin contact.

,_WARNING: Use of this tool can

generate dust containing chemicals known

to cause cancer, birth defects or other

reproductive harm. Use appropriate

respiratory protection.

The label on your tool may include the

following symbols.

V .............. volts

A ..... ........ .amperes

Hz ............ hertz

W ............ watts

min .......... minutes

............ alternating current

-- ........ direct current

no ............ no load speed

@ ............ Class II Construction

.../min ...... revolutions or reciprocation

per minute

9 ............ earthing terminal

z_ ............ safety alert symbol

EXTENSION CORDS

When using an extension cord, be sure to

use one heavy enough to carry the current

your product will draw. An undersized cord

will cause a drop in line voltage resulting

in loss of power and overheating. The

following table shows the correct size to

use depending on cord length and

nameplate ampere rating. If in doubt, use

the next heavier gage. The smaller the

gage number, the heavier the cord.

Minimum Gage for Cord Sets

Volts TotalLengthof CordinFeet

120'7 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300

AmpereRating

More Not more AWG

Than Than

0- 6 18 16 16 14

6- 10 18 16 14 12

10- 12 16 16 14 12

12- 16 14 12 NotR_ommended

MOTOR

Be sure your power supply agrees with

nameplate marking. 120 Volts AC only

means your tool will operate on standard

60 Hz household power. Do not operate

AC tools on DC. A rating of 120 volts

AC/DC means that your tool will operate

on standard 60 Hz AC or DC power. This

information is printed on the nameplate.

Lower voltage will cause loss of power

and can result in over-heating. All

Craftsman tools are factory-tested; if this

tool does not operate, check the power

supply.

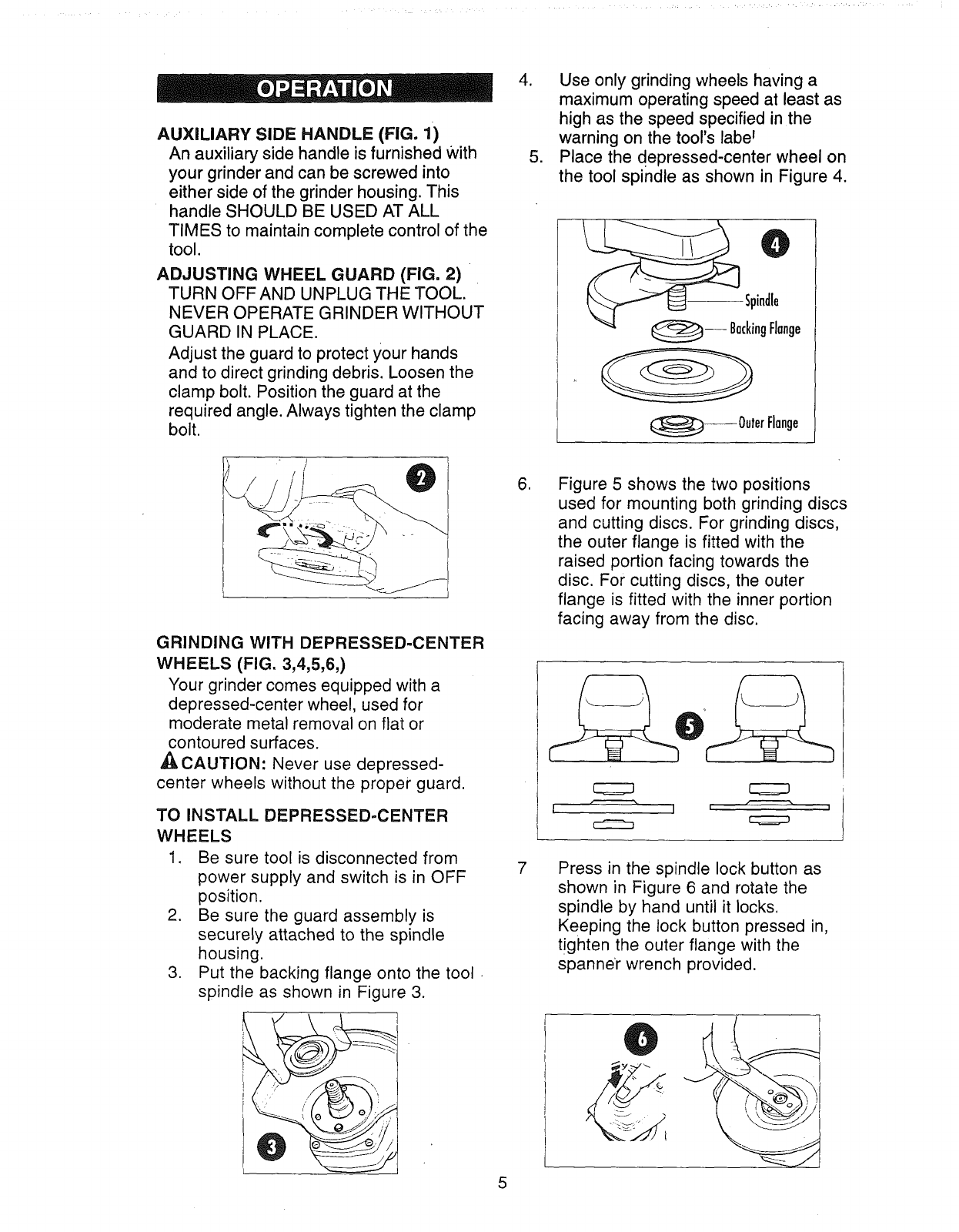

AUXILIARY SIDE HANDLE (FIG. 1)

An auxiliary side handle is furnished With

your grinder and can be screwed into

either side of the grinder housing. This

handle SHOULD BE USED AT ALL

TIMES to maintain complete control of the

tool.

ADJUSTING WHEEL GUARD (FIG. 2)

TURN OFF AND UNPLUG THE TOOL.

NEVER OPERATE GRINDER WITHOUT

GUARD IN PLACE.

Adjust the guard to protect your hands

and to direct grinding debris. Loosen the

clamp bolt. Position the guard at the

required angle. Always tighten the clamp

bolt.

Use only grinding wheels having a

maximum operating speed at least as

high as the speed specified in the

warning on the tool's labe =

Place the depressed-center wheel on

the tool spindle as shown in Figure 4.

--Spindle

t_-- BackingFlange

@-- OuterFlange

GRINDING WITH DEPRESSED-CENTER

WHEELS (FIG. 3,4,5,6,)

Your grinder comes equipped with a

depressed-center wheel, used for

moderate metal removal on flat or

contoured surfaces.

,_, CAUTION: Never use depressed-

center wheels without the proper guard.

TO INSTALL DEPRESSED-CENTER

WHEELS

1. Be sure tool is disconnected from

power supply and switch is in OFF

position.

2. Be sure the guard assembly is

securely attached to the spindle

housing.

3. Put the backing flange onto the tool

spindle as shown in Figure 3.

Figure 5 shows the two positions

used for mounting both grinding discs

and cutting discs. For grinding discs,

the outer flange is fitted with the

raised portion facing towards the

disc. For cutting discs, the outer

flange is fitted with the inner portion

facing away from the disc.

I I L J

Press in the spindle lock button as

shown in Figure 6 and rotate the

spindle by hand until it locks.

Keeping the lock button pressed in,

tighten the outer flange with the

spanner wrench provided.

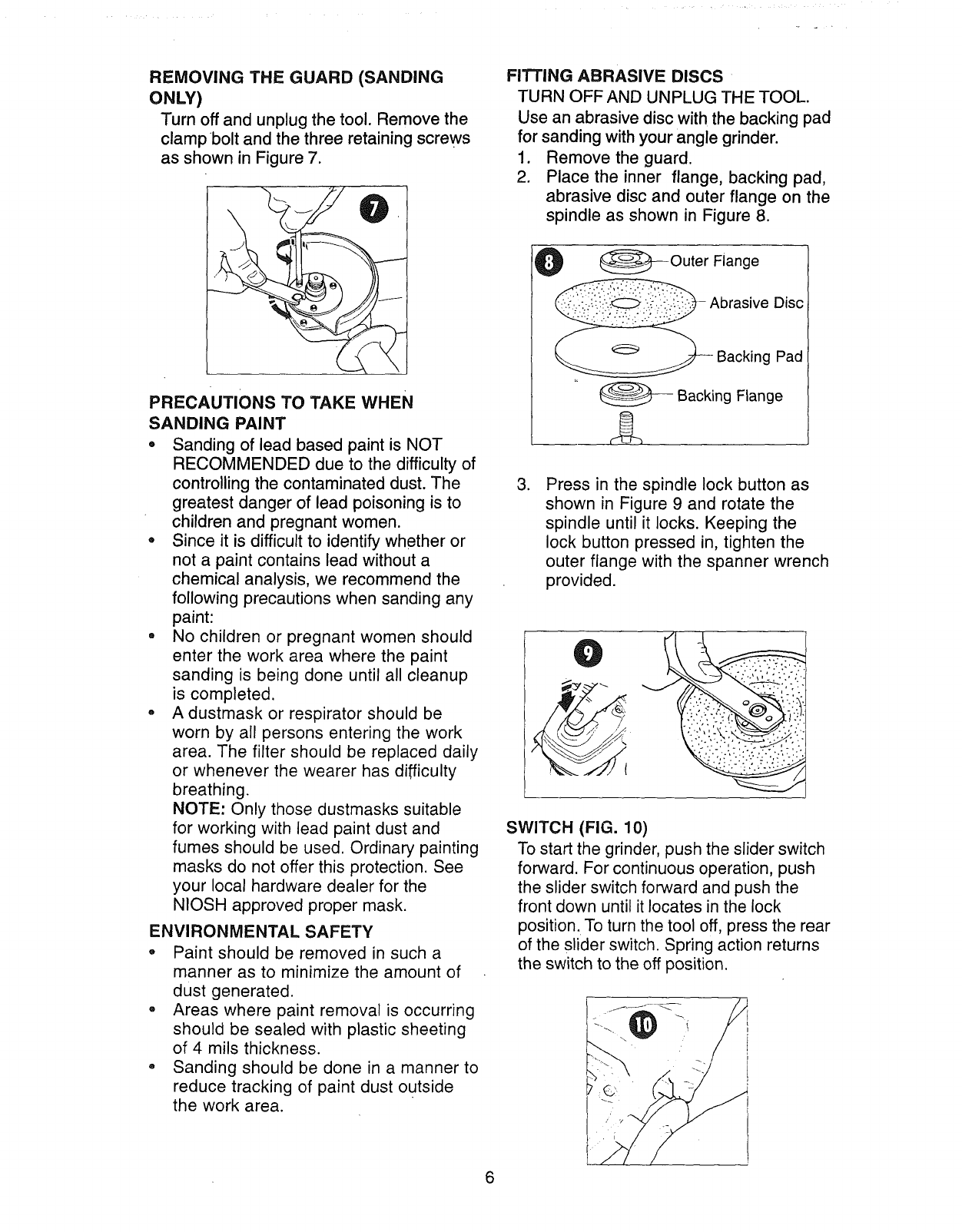

REMOVING THE GUARD (SANDING

ONLY)

Turn off and unplug the tool. Remove the

clamp bolt and the three retaining screws

as shown in Figure 7.

PRECAUTIONS TO TAKE WHEN

SANDING PAINT

•Sanding of lead based paint is NOT

RECOMMENDED due to the difficulty of

controlling the contaminated dust. The

greatest danger of lead poisoning is to

children and pregnant women.

• Since it is difficult to identify whether or

not a paint contains lead without a

chemical analysis, we recommend the

following precautions when sanding any

paint:

, No children or pregnant women should

enter the work area where the paint

sanding is being done until all cleanup

is completed.

.A dustmask or respirator should be

worn by all persons entering the work

area. The filter should be replaced daily

or whenever the wearer has difficulty

breathing.

NOTE: Only those dustmasks suitable

for working with lead paint dust and

fumes should be used. Ordinary painting

masks do not offer this protection. See

your local hardware dealer for the

NIOSH approved proper mask.

ENVIRONMENTAL SAFETY

° Paint should be removed in such a

manner as to minimize the amount of

dust generated.

,, Areas where paint removal is occurring

should be sealed with plastic sheeting

of 4 mils thickness.

°Sanding should be done in a manner to

reduce tracking of paint dust outside

the work area.

FITTING ABRASIVE DISCS

TURN OFF AND UNPLUG THE TOOL.

Use an abrasive disc with the backing pad

for sanding with your angle grinder.

1. Remove the guard.

2. Place the inner flange, backing pad,

abrasive disc and outer flange on the

spindle as shown in Figure 8.

_Outer Flange

Disc

Backing Pad

_--- Backing Flange

,Press in the spindle lock button as

shown in Figure 9 and rotate the

spindle until it locks. Keeping the

lock button pressed in, tighten the

outer flange with the spanner wrench

provided.

SWITCH (FIG. 10)

To start the grinder, push the slider switch

forward. For continuous operation, push

the slider switch forward and push the

front down until it locates in the lock

position. To turn the tool off, press the rear

of the slider switch. Spring action returns

the switch to the off position.

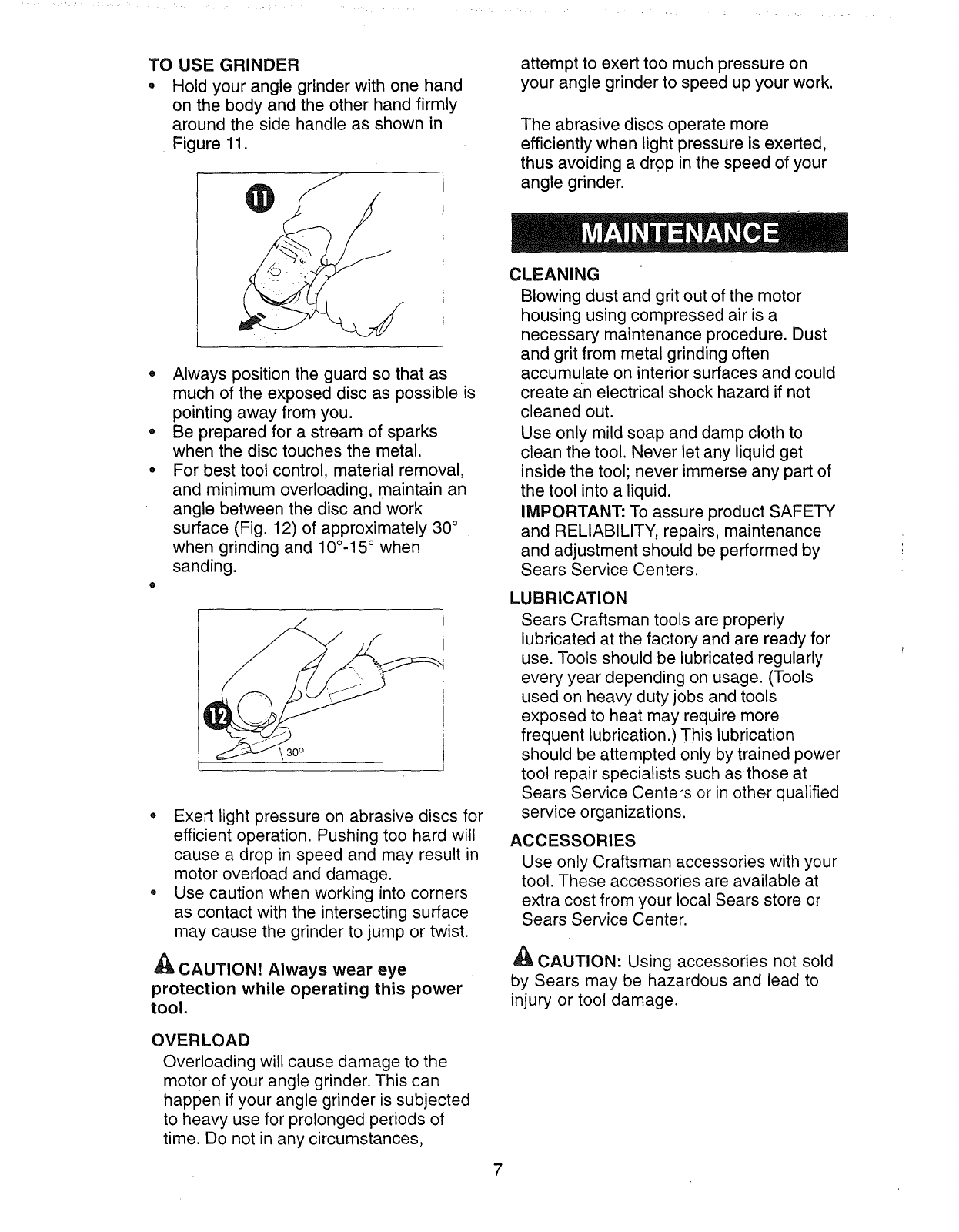

TO USE GRINDER

• Hold your angle grinder with one hand

on the body and the other hand firmly

around the side handle as shown in

• Figure 11.

Always position the guard so that as

much of the exposed disc as possible is

pointing away from you.

Be prepared for a stream of sparks

when the disc touches the metal.

For best tool control, material removal,

and minimum overloading, maintain an

angle between the disc and work

surface (Fig. 12) of approximately 30 °

when grinding and 10°-15 ° when

sanding.

• Exert light pressure on abrasive discs for

efficient operation. Pushing too hard will

cause a drop in speed and may result in

motor overload and damage.

• Use caution when working into corners

as contact with the intersecting surface

may cause the grinder to jump or twist.

_L CAUTION! Always wear eye

protection while operating this power

tool.

OVERLOAD

Overloading will cause damage to the

motor of your angle grinder. This can

happen if your angle grinder is subjected

to heavy use for prolonged pedods of

time. Do not in any circumstances,

attempt to exert too much pressure on

your angle grinder to speed up your work.

The abrasive discs operate more

efficiently when light pressure is exerted,

thus avoiding a drop in the speed of your

angle grinder.

CLEANING

Blowing dust and grit out of the motor

housing using compressed air is a

necessary maintenance procedure. Dust

and grit from metal grinding often

accumulate on interior surfaces and could

create an electrical shock hazard if not

cleaned out.

Use only mild soap and damp cloth to

clean the tool. Never let any liquid get

inside the tool; never immerse any part of

the tool into a liquid.

IMPORTANT: To assure product SAFETY

and RELIABILITY, repairs, maintenance

and adjustment should be performed by

Sears Service Centers.

LUBRICATION

Sears Craftsman tools are properly

lubricated at the factory and are ready for

use. Tools should be lubricated regularly

every year depending on usage. (Tools

used on heavy duty jobs and tools

exposed to heat may require more

frequent lubrication.) This lubrication

should be attempted only by trained power

tool repair specialists such as those at

Sears Service Centers or in other qualified

service organizations.

ACCESSORIES

Use only Craftsman accessories with your

tool. These accessories are available at

extra cost from your local Sears store or

Sears Service Center.

,_ CAUTION: Using accessories not sold

by Sears may be hazardous and lead to

injury or tool damage.

118

.... i.

CRAFTSMAN 4 INCH ANGLE GRINDER - MODEL NUMBER

155 ': 135 1:

119 ,,3150 160

10_

134

_146

172.11502

10:

106_ 07

105

I02

136

161

816

Engr: PSC 4/99TS

r.D

CRAFTSMAN 4 iNCH ANGLE GRINDER -MODEL NUMBER, 172.11502

I he Model Numberwill befound onthe Nameplate.Always mention

the Model Numberin all correspondenceregardingyourtool.

SEE BACK PAGE FOR PARTS ORDERING INSTRUCTIONS

ITEM PART

NO. NO. DESCRIPTION QTY

101 429740-00 Armature (Incl. 135,140,

155,160) 1

102 429741-00 Field 1

103 429742-00 Switch (On/Off) 1

104 429782-00 Brush 2

105 429743-00 Cord & Plug 1

106 429771-00 Outer Flange 1

107 429770-00 Inner Flange 1

108 429767-00 Screw 1

109 429766-00 Flange 1

110 429765-00 Guard 1

112 429762-00 Screw 4

113 429761-00. Gear Case Cover 1

114 429764-00 Spindle 1

116 429786-00 Cord Protector 1

118 429755-00 Screw 2

119 429754-00 Gear Case 1

121 429772-00 Side Handle 1

122 429760-00 Flange !

123 429753-00 Nut 1

126 429757-00 Spindle Lock 1

127 429763-00 Bearing 1

128 429746-00 Sleeve 1

129 429744-00 Baffle 1

132 429780-00 Brush Holder 2

133 429781-00 Brush Spring 2

134 429775-00 Field Case 1

135 429748-00 Bearing :1

136 429785-00 End Cap 1

138 429788-00 Wrench 1

140 429789-00 Flange 1

141 429776-00 Actuator 1

143 429745-00 Screw 2

145 429779-00 Screw 4

146 429777-00 Lock-On Button 1

PARTS LiST

ITEM PART

NO. NO. DESCRIPTION

147 429773-00 Lead

148 429759-00 Gear

150 429752-00 Pinion

152 429758-00 Retaining Ring

155 429749-00 Screw

156 429756-00 Screw

157 429768-00 Washer

158 429769-00 Screw

159 429778-00 Spring

160 429751-00 Bearing

161 429784-00 Screw

162 429774-00 Lead

163 429783-00 Flange

164 429795-00 Screw

816 429787-00 Identification Label

QTY

PARTS NOT ILLUSTRATED: (SuppliedwithUnit)

154794-00 Instruction Manual 1

IMPORTANT! To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjust-

ment should be performed by Sears Service Cen-

ters or other qualified service organizations, always

using Sears replacement parts.

When servicing Double Insulated Tools, it is ex-

tremely important that ONLY IDENTICAL RE-

PLACEMENT PARTS BE USED and that REAS-

SEMBLY OF TOOL IS IDENTICAL TO THE

ORIGINAL ASSEMBLY.

Model No. Volts Amps RPM

172.11502 120 5.8 7.700

Engr: PSC 4/99TS

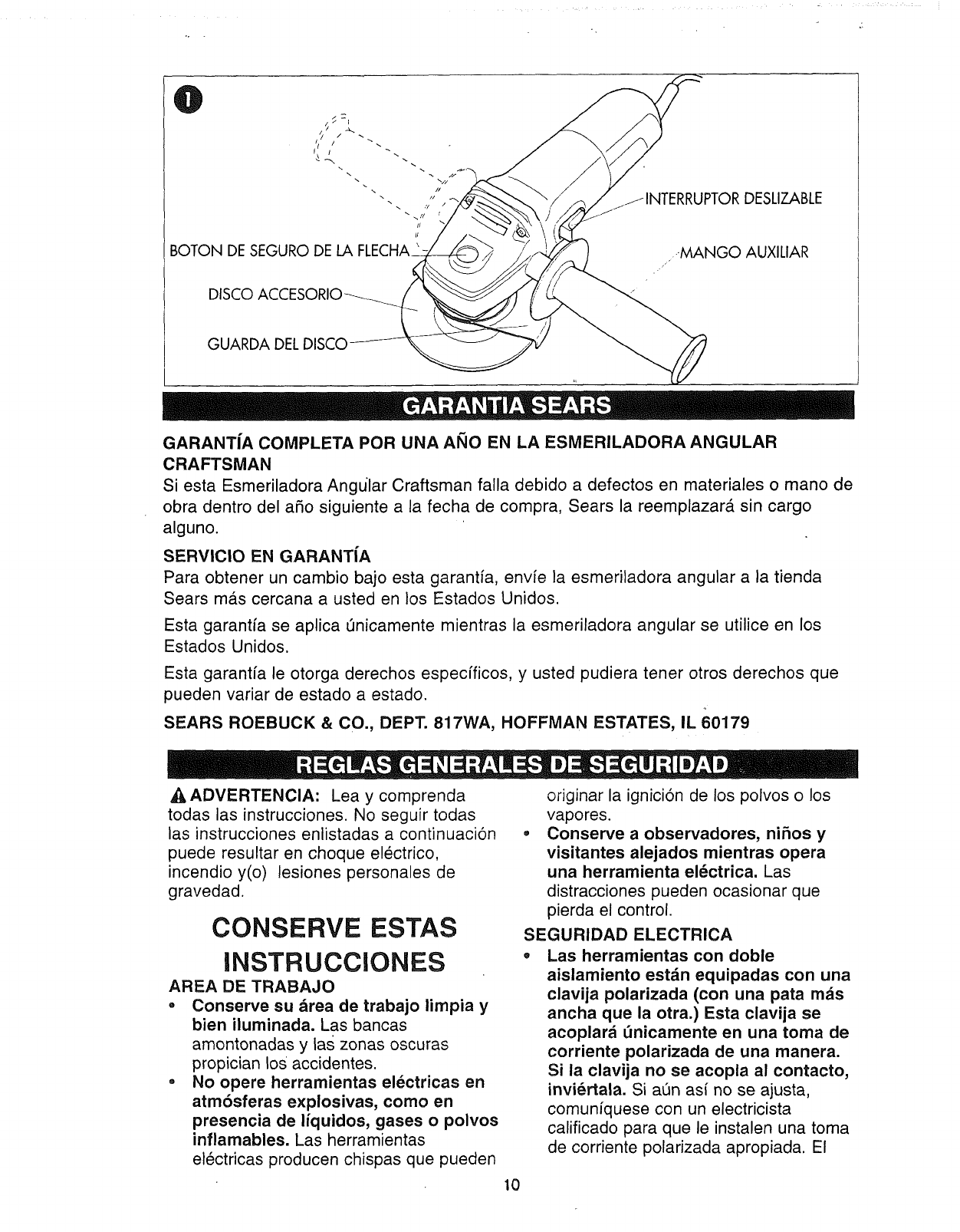

BOTON DE SEGURO DE LA

_._ INTERRUPTORDESLIZABLE

.-MANGO AUXILIAR

DISCO

GUARDA DELDISCO

GARANTfA COMPLETA POR UNA ANO EN LA ESMERILADORA ANGULAR

CRAFTSMAN

Si esta Esmeriladora Angu'lar Craftsman falla debido a defectos en materiales o mano de

obra dentro del ago siguiente a la fecha de compra, Sears la reemplazar& sin cargo

alguno.

SERVICIO EN GARANT(A

Para obtener un cambio bajo esta garantfa, envfe la esmeriladora angular a la tienda

Sears m_.s cercana a usted en los Estados Unidos.

Esta garantfa se aplica _nicamente mientras la esmeriladora angular se utilice en los

Estados Unidos.

Esta garantfa le otorga derechos especfficos, y usted pudiera tener otros derechos que

pueden variar de estado a estado.

SEARS ROEBUCK & CO., DEPT. 817WA, HOFFMAN ESTATES, IL 60179

AADVERTENCIA: Lea y comprenda

todas las instrucciones. No seguir todas

las instrucciones enlistadas a continuaci6n

puede resultar en choque electrico,

incendio y(o) lesiones personales de

gravedad.

CONSERVE ESTAS

INSTRUCCIONES

AREA DE TRABAJO

°Conserve su _rea de trabajo limpia y

bien iluminada. Las bancas

amontonadas y las zonas oscuras

propician los accidentes.

•No opere herramientas el_ctricas en

atmbsferas explosivas, corno en

presencia de Iiquidos, gases o polvos

inflamables. Las herramientas

el6ctricas producen chispas que pueden

originar la ignici6n de los polvos o los

vapores.

Conserve a observadores, ni_os y

visitantes alejados mientras opera

una herramienta el6ctrica. Las

distracciones pueden ocasionar que

pierda el control.

SEGURIDAD ELECTRICA

• Las herramientas con doble

aislamiento est_n equipadas con una

clavija polarizada (con una pata m_s

ancha que la otra.) Esta clavija se

acoplar_ Onicamente en una toma de

corriente polarizada de una manera.

Si la clavija no se acopla al contacto,

invi6rtala. Si at3n asf no se ajusta,

comunfquese con un electricista

calificado para que le instalen una toma

de corriente polarizada apropiada. El

doble [] aislamientoeliminala necesidad

de cablescontres hilosy sistemasde

alimentaci6nconconexi6na tierra.

, Evite el contacto corporal con

superficies aterrizadas tales como

tuberfas, radiadores, hornos y

refrigeradores. Hay un gran riesgo de

choque el_ctrico si su cuerpo hace

tierra.

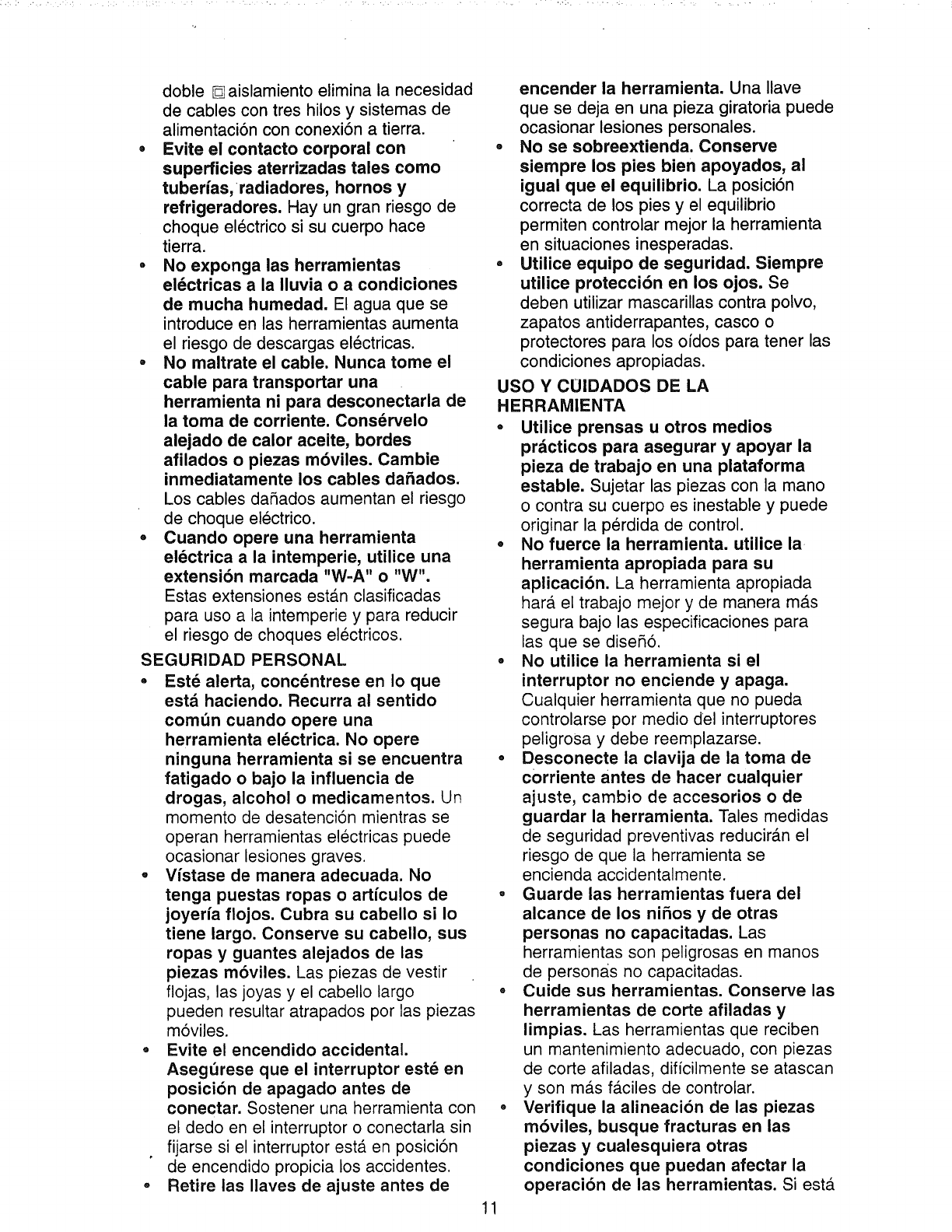

• No exponga las herramientas

el_ctricas ala Iluvia o acondiciones

de mucha humedad. El agua que se

introduce en las herramientas aumenta

el riesgo de descargas el6ctricas.

° No maltrate el cable. Nunca tome el

cable para transportar una

herramienta ni para desconectarla de

la toma de corriente. Consdrvelo

alejado de calor aceite, bordes

afilados o piezas m6viles. Cambie

inmediatamente los cables da_ados.

Los cables da_ados aumentan el riesgo

de choque electrico.

• Cuando opere una herramienta

el6ctrica ala intemperie, utilice una

extensi6n marcada "W-A" o "W".

Estas extensiones estan clasificadas

para uso a la intemperie y para reducir

el riesgo de choques el6ctricos.

SEGURIDAD PERSONAL

°Est_ alerta, conc_ntrese en Io que

estd haciendo. Recurra al sentido

comt_n cuando opere una

herramienta el_ctrica. No opere

ninguna herramienta si se encuentra

fatigado o bajo la influencia de

drogas, alcohol o medicamentos. Un

momento de desatenci6n mientras se

operan herramientas electricas puede

ocasionar lesiones graves.

° Vfstase de manera adecuada. No

tenga puestas ropas o artfculos de

joyerfa flojos. Cubra su cabello si Io

tiene largo. Conserve su cabello, sus

ropas y guantes alejados de las

piezas m6viles. Las piezas de vestir

flojas, las joyas y el cabello largo

pueden resultar atrapados por las piezas

m6viles.

, Evite el encendido accidental.

Asegerese que el interruptor est6 en

posici6n de apagado antes de

conectar. Sostener una herramienta con

el dedo en el interruptor o conectarla sin

fijarse si el interruptor estA en posici6n

de encendido propicia los accidentes.

° Retire las Ilaves de ajuste antes de

encender la herramienta. Una Ilave

que se deja en una pieza giratoria puede

ocasionar lesiones personales.

°No se sobreextienda. Conserve

siempre los pies bien apoyados, al

igual que el equilibrio. La posici6n

correcta de los pies y el equilibrio

permiten controlar mejor la herramienta

en situaciones inesperadas.

° Utilice equipo de seguridad. Siempre

utilice protecci6n en los ojos. Se

deben utilizar mascarillas contra polvo,

zapatos antiderrapantes, casco o

protectores para los ofdos para tener las

condiciones apropiadas.

USO Y CUIDADOS DE LA

HERRAMIENTA

°Utilice prensas u otros medios

pr_cticos para asegurar yapoyar la

pieza de trabajo en una plataforma

estable. Sujetar las piezas con la mano

o contra su cuerpo es inestable y puede

originar la p6rdida de control.

°No fuerce la herramienta, utilice la

herramienta apropiada para su

aplicaci6n. La herramienta apropiada

hard el trabajo mejor y de manera m&s

segura bajo las especificaciones para

las que se dise56.

• No utilice la herramienta si el

interruptor no enciende y apaga.

Cualquier herramienta que no pueda

controlarse por medio del interruptores

peligrosa y debe reemplazarse.

°Desconecte la clavija de la toma de

corriente antes de hacer cualquier

ajuste, cambio de accesorios o de

guardar la herramienta. Tales medidas

de seguridad preventivas reducir_.n el

riesgo de que la herramienta se

encienda accidentalmente.

•Guarde las herramientas fuera del

alcance de los niSos y de otras

personas no capacitadas. Las

herramientas son peligrosas en manos

de personas no capacitadas.

° Cuide sus herramientas. Conserve las

herramientas de corte afiladas y

limpias. Las herramientas que reciben

un mantenimiento adecuado, con piezas

de corte afiladas, diffcilmente se atascan

y son m#,s faciles de controlar.

° Verifique la alineaci6n de las piezas

m6viles, busque fracturas en las

piezas y cualesquiera otras

condiciones que puedan afectar la

operaci6n de las herramientas. Siesta

daSada,Ilevesu herramientaa servicio

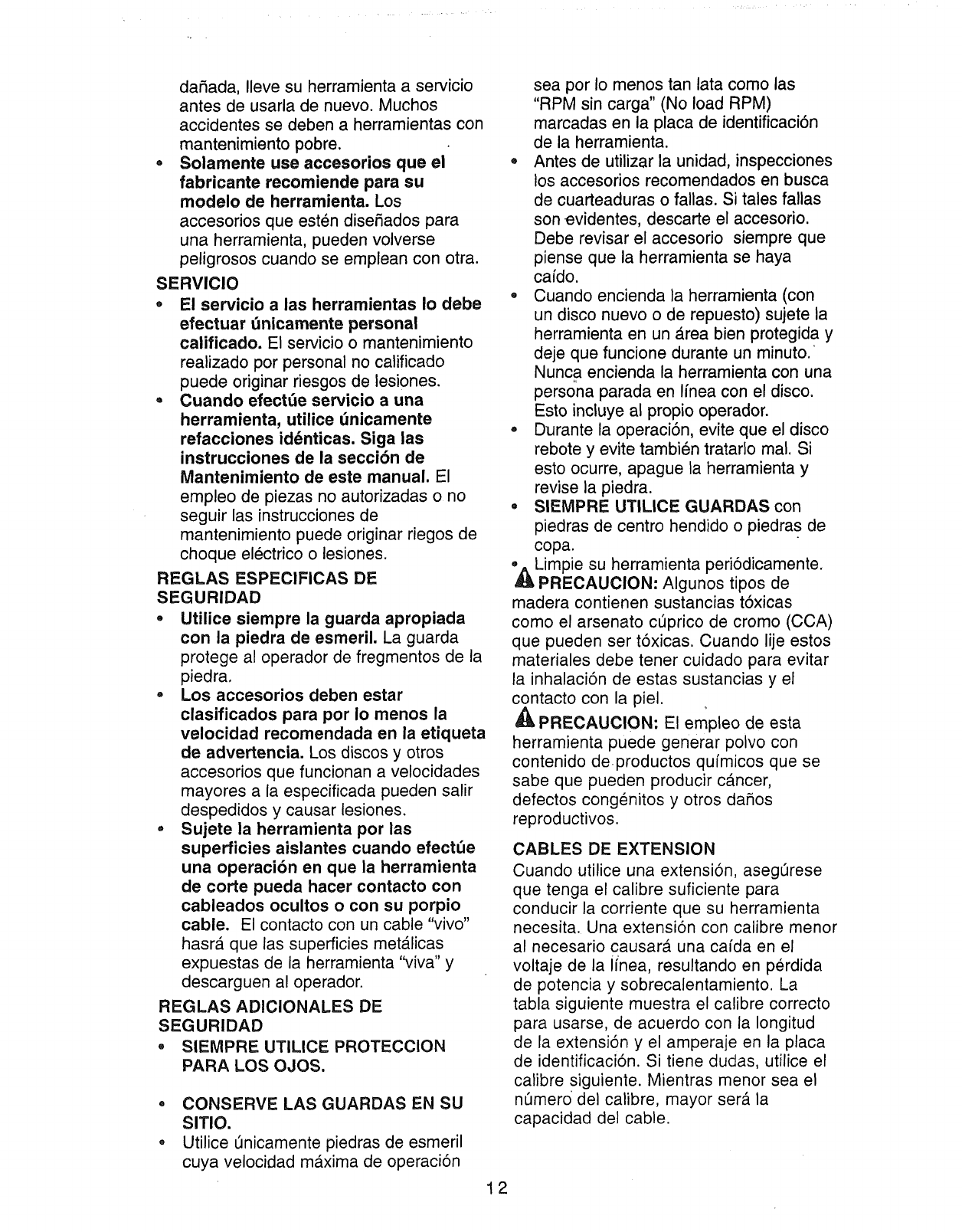

antesde usarladenuevo.Muchos

accidentesse debena herramientascon

mantenimientopobre.

o Solamente use accesorios que el

fabricante recomiende para su

modelo de herramienta. Los

accesorios que est_n diseSados para

una herramienta, pueden volverse

peligrosos cuando se emplean con otra.

SERVICIO

*El servicio a las herramientas Io debe

efectuar t3nicamente personal

calificado. El servicio omantenimiento

realizado por personal no calificado

puede originar riesgos de lesiones.

*Cuando efectt3e servicio a una

herramienta, utilice Onicamente

refacciones id_nticas. Siga las

instrucciones de la secci6n de

Mantenimiento de este manual. El

empleo de piezas no autorizadas o no

seguir las instruccionesde

mantenimiento puede originar riegos de

choque el_ctrico o lesiones.

REGLAS ESPECIFICAS DE

SEGURIDAD

- Utilice siempre la guarda apropiada

con la piedra de esmeril. La guarda

protege al operador de fregmentos de la

piedra.

Los accesorios deben estar

clasificados para por Io menos la

velocidad recomendada en la etiqueta

de advertencia. Los discos y otros

accesorios que funcionan a velocidades

mayores a la especificada pueden salir

despedidos y causar lesiones.

•Sujete la herramienta por las

superficies aislantes cuando efect_e

una operaci6n en que la herramienta

de corte pueda hacer contacto con

cableados ocultos o con su porpio

cable. El contacto con un cable "vivo"

hasra que las superficies metAlicas

expuestas de la herramienta "viva" y

descarguen al operador.

REGLAS ADIClONALES DE

SEGURIDAD

. SIEMPRE UTILICE PROTECClON

PARA LOS OJOS.

•CONSERVE LAS GUARDAS EN SU

SITIO.

• Utilice 0nicamente piedras de esmeril

cuya velocidad m_.xima de operaci6n

sea por Io menos tan lata como las

"RPM sin carga" (No load RPM)

marcadas en la placa de identificaci6n

de la herramienta.

* Antes de utilizar la unidad, inspecciones

los accesorios recomendados en busca

de cuarteaduras o fallas. Si tales fallas

son evidentes, descarte el accesorio.

Debe revisar el accesorio siempre que

piense que la herramienta se haya

cafdo.

,Cuando encienda la herramienta (con

un disco nuevo o de repuesto) sujete la

herramienta en un Area bien protegida y

deje que funcione durante un minuto.'

Nunca encienda la herramienta con una

persona parada en Ifnea con el disco.

Esto incluye al propio operador.

, Durante la operaci6n, evite que el disco

rebote y evite tambi6n tratarlo mal. Si

esto ocurre, apague la herramienta y

revise la piedra.

*SIEMPRE UTILICE GUARDAS con

piedras de centro hendido o piedra s de

copa.

,_Limpie su herramienta peri6dicamente.

PRECAUCION: Algunos tipos de

madera contienen sustancias t6xicas

como el arsenato c_prico de cromo (CCA)

que pueden ser t6xicas. Cuando lije estos

materiales debe tener cuidado para evitar

la inhalaci6n de estas sustancias y el

contacto con la piel.

PRECAUCION: El empleo de esta

herramienta puede generar polvo con

contenido de productos qufmicos que se

sabe que pueden producir cancer,

defectos cong6nitos y otros daSos

reproductivos.

CABLES DE EXTENSION

Cuando utilice una extensi6n, asegQrese

que tenga el calibre suficiente para

conducir la corriente que su herramienta

necesita. Una extensi6n con calibre menor

al necesario causarA una cafda en el

voltaje de la i(nea, resultando en p6rdida

de potencia y sobrecalentamiento. La

tabla siguiente muestra el calibre correcto

para usarse, de acuerdo con la Iongitud

de la extensi6n y el amperaje en la placa

de identificaci6n. Si tiene dudas, utilice el

calibre siguiente. Mientras menor sea el

n_mer0 del calibre, mayor serA la

capacidad del cable.

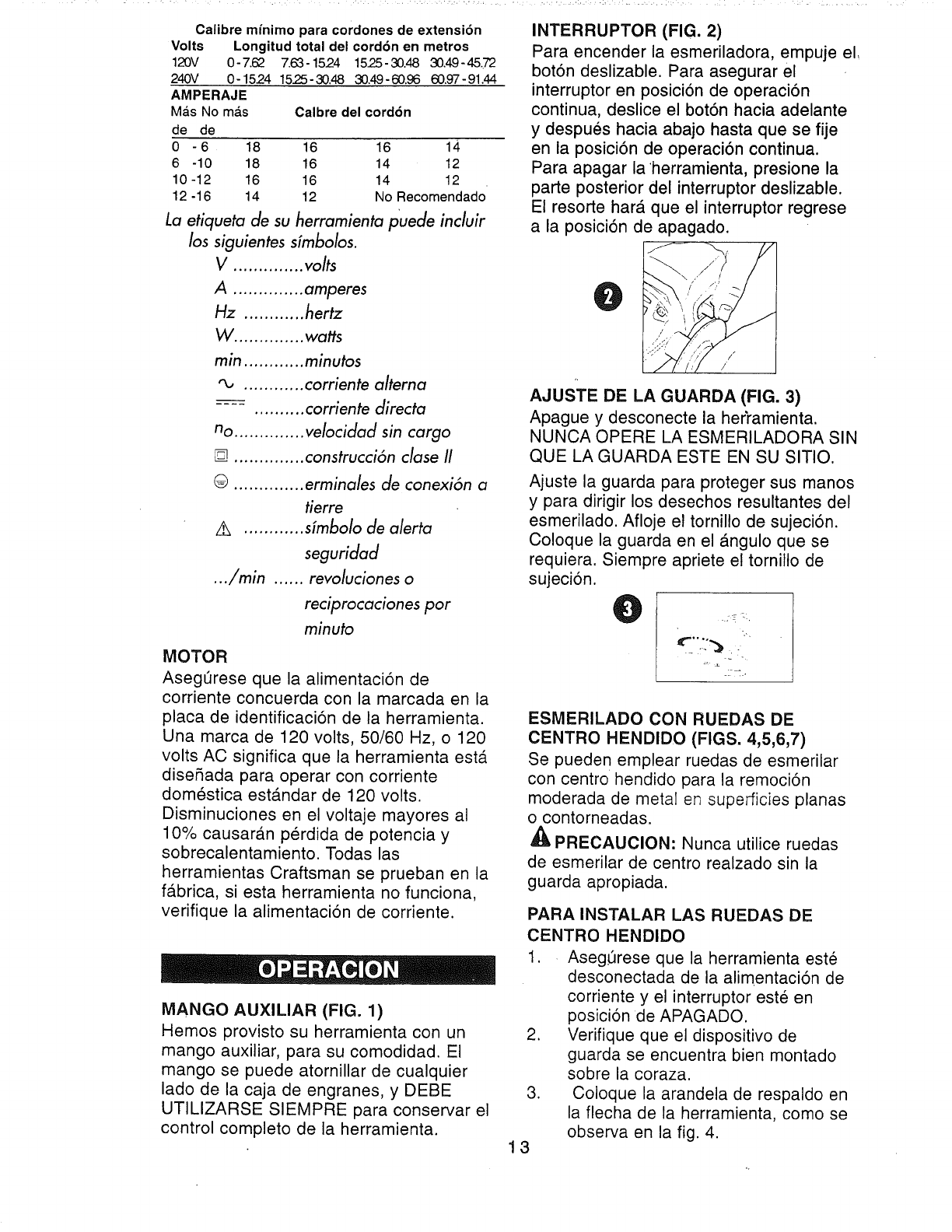

Calibre mfnimo para cordones de extensi6n

Volts Longitud total del cord6n en metros

120V 0-7.62 7.63-1524 1525-30.48 30.49-45.72

240V 0-1524 1525-30.48 30.49-60.96 60.97-91.44

AMPERAJE

Mas No m&s

de de

0-6 18

6-10 18

10 -12 16

12 -16 14

Calbre del cord6n

16 16 14

16 14 12

12 No Recomendado

La etiqueta de su herramienta puede incluir

los siguientes simbolos.

V.............. volts

A.............. amperes

Hz ............ hertz

W.............. watts

min ............ minutos

_, ............ corriente alterna

.......... corriente directa

no .............. velocidad sin cargo

[] .............. construcci6n clase II

0 .............. erminales de conexi6n a

tierre

/k ............ simbolo de alerta

seguridad

.../min ...... revoluciones o

reciprocaciones por

minuto

MOTOR

Asegerese que la alimentaci6n de

corriente concuerda con la marcada en la

placa de identificaci6n de ia herramienta.

Una marca de 120 volts, 50/60 Hz, o 120

volts AC significa que la herramienta est,.

diseSada para operar con corriente

dom6stica est_.ndar de 120 volts.

Disminuciones en el voltaje mayores a!

10% causaran perdida de potencia y

sobrecalentamiento. Todas las

herramientas Craftsman se prueban en la

fa.brica, si esta herramienta no funciona,

verifique la alimentaci6n de corriente.

0= m A 0

MANGO AUXILIAR (FIG. 1)

Hemos provisto su herramienta con un

mango auxiliar, para su comodidad. El

mango se puede atornillar de cualquier

lado de la caja de engranes, y DEBE

UTILIZARSE SIEMPRE para conservar el

control completo de la herramienta.

INTERRUPTOR (FIG. 2)

Para encender la esmeriladora, empuje el,

bot6n deslizable. Para asegurar el

interruptor en posici6n de operaci6n

continua, deslice el bot6n hacia adelante

y despu_s hacia abajo hasta que se fije

en la posici6n de operaci6n continua.

Para apagar la herramienta, presione la

parte posterior del interruptor deslizable.

El resorte har_. que el interruptor regrese

a la posici6n de apagado.

AJUSTE DE LA GUARDA (FIG. 3)

Apague y desconecte la her'ramienta.

NUNCA OPERE LA ESMERILADORA SIN

QUE LA GUARDA ESTE EN SU SITIO.

Ajuste la guarda para proteger sus manos

y para dirigir los desechos resultantes del

esmerilado. Afloje el tornillo de sujeci6n.

Coloque la guarda en el _.ngulo que se

requiera. Siempre apriete el tornillo de

sujeci6n.

ESMERILADO CON RUEDAS DE

CENTRO HENDIDO (FIGS. 4,5,6,7)

Se pueden emplear ruedas de esmerilar

con centro hendido para la remoci6n

moderada de metal en superficies planas

o contorneadas.

_, PRECAUClON: Nunca utilice ruedas

de esmerilar de centro realzado sin la

guarda apropiada.

PARA INSTALAR LAS RUEDAS DE

CENTRO HENDIDO

1. Aseg_rese que la herramienta este

desconectada de la alimentaci6n de

corriente y el interruptor este en

posici6n de APAGADO.

2. Verifique que el dispositivo de

guarda se encuentra bien montado

sobre la coraza.

3. Coloque la arandela de respaldo en

la flecha de la herramienta, como se

observa en la fig. 4.

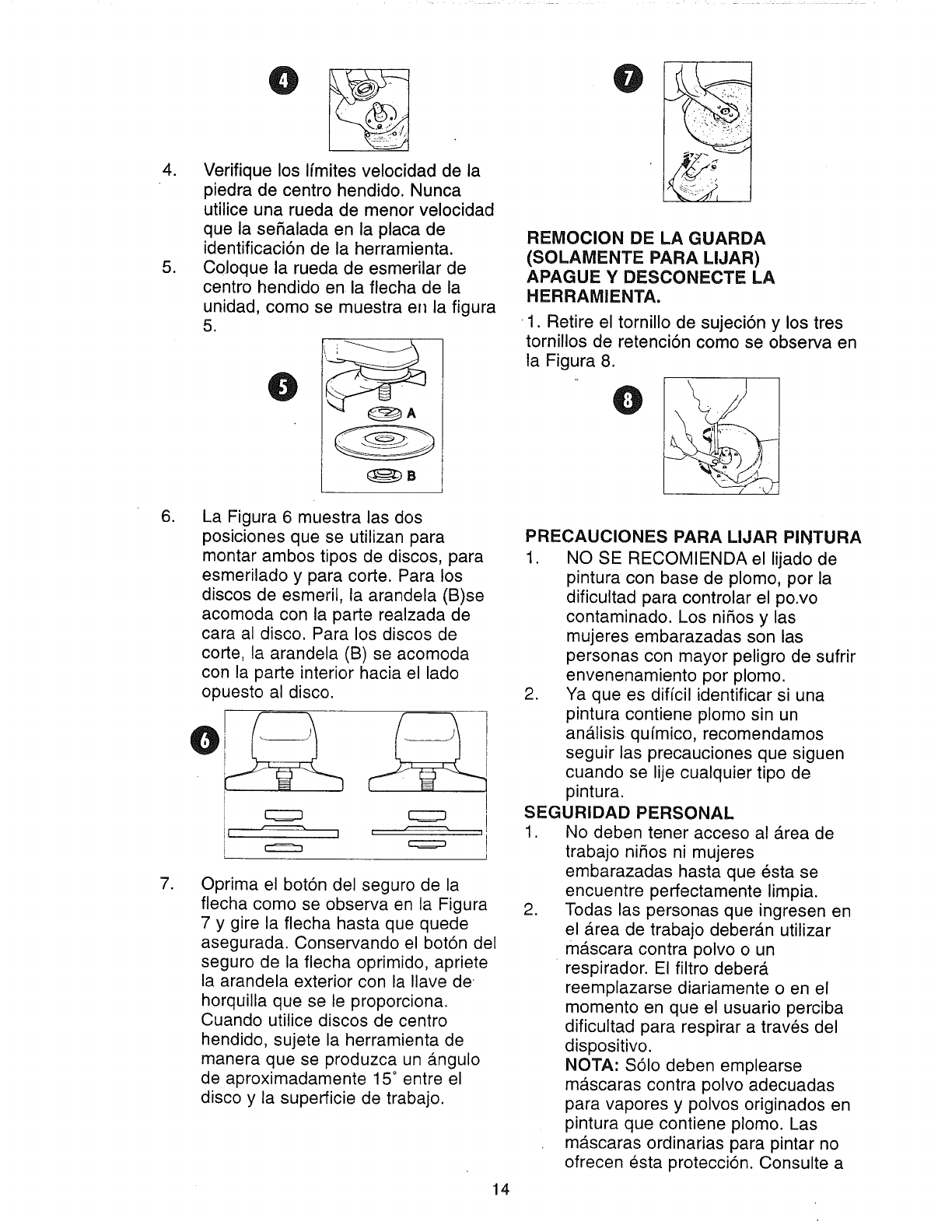

Verifique los Ifmites velocidad de la

piedra de centro hendido. Nunca

utilice una rueda de menor velocidad

que la seSalada en la placa de

identificaci6n de la herramienta.

Coloque la rueda de esmerilar de

centro hendido en la flecha de la

unidad, como se muestra er_ la figura

La Figura 6 muestra las dos

posiciones que se utilizan para

montar ambos tipos de discos, para

esmerilado y para corte. Para los

discos de esmeril, la arandela (B)se

acomoda con la parte realzada de

cara al disco. Para los discos de

corte, la arandela (B) se acomoda

con la parte interior hacia el lado

opuesto al disco.

Oprima el bot6n del seguro de la

flecha como se observa en la Figura

7 y gire la flecha hasta que quede

asegurada. Conservando el bot6n del

seguro de la flecha oprimido, apriete

la arandela exterior con la Ilave de

horquilla que se le proporciona.

Cuando utilice discos de centro

hendido, sujete la herramienta de

manera que se produzca un _.ngulo

de aproximadamente 15 ° entre el

disco y la superficie de trabajo.

REMOCION DE LA GUARDA

(SOLAMENTE PARA LIJAR)

APAGUE Y DESCONECTE LA

HERRAMIENTA.

1. Retire el tornillo de sujeci6n y los tres

tornillos de retenci6n como se observa en

la Figura 8.

PRECAUClONES PARA LIJAR PINTURA

1. NO SE RECOMIENDA el lijado de

pintura con base de plomo, por la

dificultad para controlar el po.vo

contaminado. Los niSos y las

mujeres embarazadas son las

personas con mayor peligro de sufrir

envenenamiento por plomo.

2. Ya que es diffcil identificar si una

pintura contiene plomo sin un

ana.iisis qufmico, recomendamos

seguir las precauciones que siguen

cuando se lije cualquier tipo de

pintura.

SEGURIDAD PERSONAL

1. No deben tener acceso al &rea de

trabajo niSos ni mujeres

embarazadas hasta que esta se

encuentre perfectamente limpia.

2. Todas las personas que ingresen en

el &rea de trabajo debera.n utilizar

mascara contra polvo o un

respirador. El filtro deber&

reemplazarse diariamente o en el

momento en que el usuario perciba

dificultad para respirar a trav_s del

dispositivo.

NOTA: $61o deben emplearse

ma.scaras contra polvo adecuadas

para vapores y polvos originados en

pintura que contiene plomo. Las

m_scaras ordinarias para pintar no

ofrecen _sta protecci6n. Consulte a

su distribuidorlocalde ferreterfapara

que le recomiendeel equipo

adecuado.

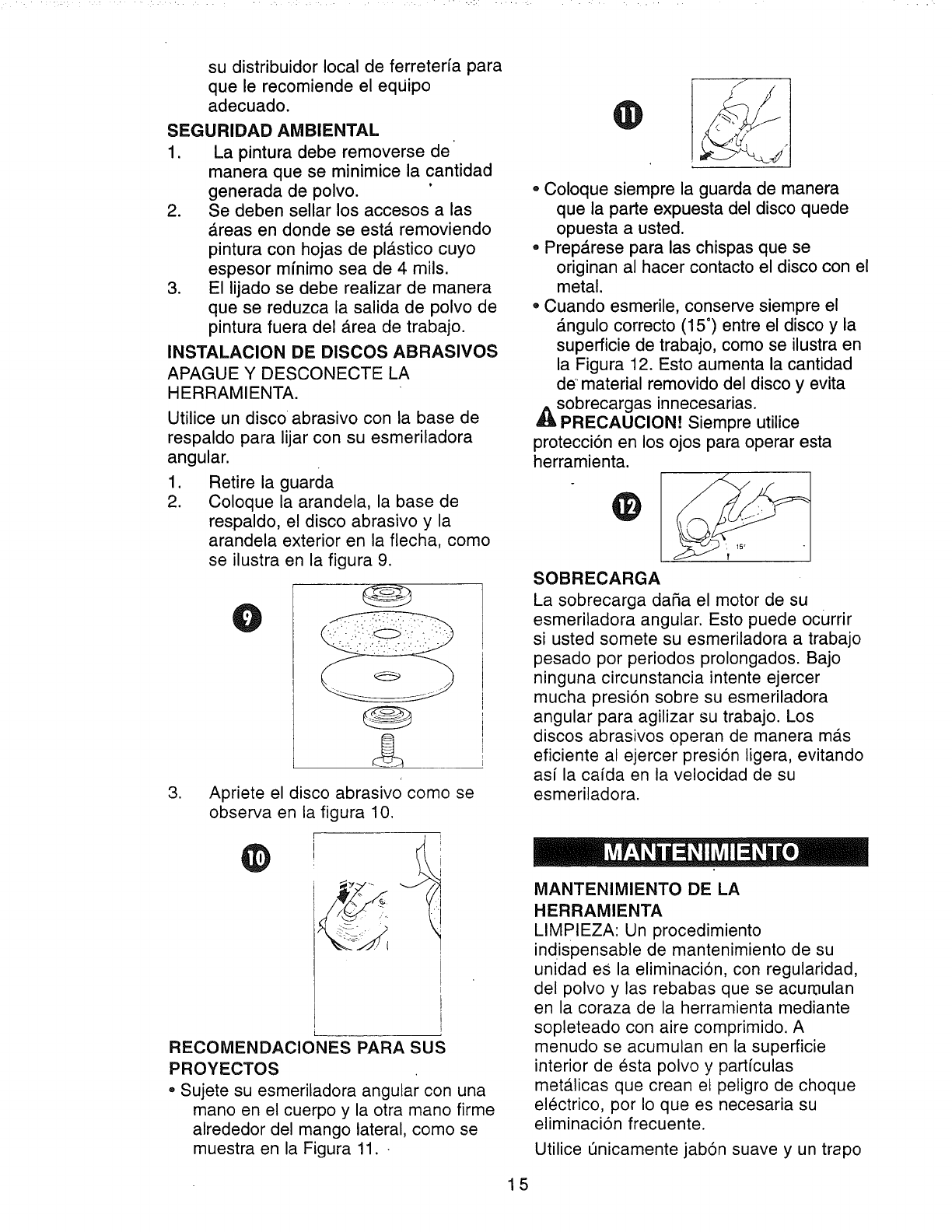

SEGURIDADAMBIENTAL

1. La pinturadebe removersede

maneraque se minimicela cantidad

generadade polvo.

2. Se debensellarlos accesosalas

&reasen dondese est&removiendo

pinturaconhojasde pl_.sticocuyo

espesormfnimosea de 4 mils.

3. El lijado se debe realizarde manera

que se reduzcala salida de polvo de

pinturafuera del _.reade trabajo.

INSTALACIONDE DISCOSABRASlVOS

APAGUEY DESCONECTELA

HERRAMIENTA.

Utiliceundisco•abrasivocon la basede

respaldopara lijar con su esmeriladora

angular.

1. Retire la guarda

2. Coloquela arandela,la base de

respaldo,el disco abrasivoy la

arandelaexterioren laflecha,como

se ilustraen lafigura 9.

,Apriete el disco abrasivo como se

observa en la figura 10.

RECOMENDAClONES PARA SUS

PROYECTOS

° Sujete su esmeriladora angular con una

mano en el cuerpo y la otra mano firme

alrededor del mango lateral, como se

muestra en la Figura 11. •

* Coloque siempre la guarda de manera

que la parte expuesta del disco quede

opuesta a usted.

° Prep_.rese para las chispas que se

originan al hacer contacto el disco con el

metal.

.Cuando esmerile, conserve siempre el

_.ngulo correcto (15 °) entre el disco y la

superficie de trabajo, como se ilustra en

la Figura 12. Esto aumenta la cantidad

de material removido del disco y evita

_sobrecargas innecesarias.

PRECAUCION! Siempre utilice

protecci6n en los ojos para operar esta

herramienta.

SOBRECARGA

La sobrecarga dafia el motor de su

esmeriladora angular. Esto puede ocurrir

si usted somete su esmeriladora a trabajo

pesado por periodos prolongados. Bajo

ninguna circunstancia intente ejercer

mucha presi6n sobre su esmeriladora

angular para agilizar su trabajo. Los

discos abrasivos operan de manera mas

eficiente al ejercer presi6n ligera, evitando

asf la cafda en la velocidad de su

esmeriladora.

, O

MANTENIMIENTO DE LA

HERRAMIENTA

LIMPIEZA: Un procedimiento

indispensable de mantenimiento de su

unidad es la eliminaci6n, con regularidad,

del polvo y las rebabas que se acur0ulan

en la coraza de la herramienta mediante

sopleteado con aire comprimido. A

menudo se acumulan en la superficie

interior de 6sta polvo y partfculas

met_.licas que crean el peligro de choque

electrico, por Io que es necesaria su

eliminaci6n frecuente.

Utilice _nicamente jab6n suave y un trapo

!_i_ii.'.'!!:i"

:;:;k::::',.:

iiii_ii_iill

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOM EsMAnytime, day or night

(1-800-469-4663)

www.sears.com

To bring in products such as vacuums,

lawn equipment and electronics for repair, call for

the location of your nearest Sears Parts & Repair Center.

,,,.. ,,..,.

ii_i!ii!!iiiil

ii_!ilili!iil

1-800-488-1222 Anytime, day or night i!!iiii_!!i!i:_,:::,:::::

.:-:k:':::

www.sears.corn ........

..............................................................................................................................................................................................................iiiiiii!;iiiii

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectS_ !

1-800-366-PART 6 a.m.- 11 p.m. CST,

(1-800-366-7278) 7 days a week

.;::::::.::;::

,:::,::::::;:

_:ii_!!:i!

::.:::.L::::

:: _::.:.::

::i;i!i!i!iiiii

www.sears.com/part sdirect

ii!!i:!_

To purchase or inquire about a Sears Service Agreement: _i_i_i

:u-::::::

1..800-827-6655 if!i:;

7 a 5 p CST Mon Sat ........

!i_i_i!i_:i:.}i!Para pedir servicio de reparaci6n a domicilio, Au Canada pour service en frangais: :

i'_i::_i:::::!y para ordenar piezas con entrega a domicilio: 1.877.LE=FOYER s" i!i!ii!i

_:_:_........... 1-888-SU-HOGAR su (1-877-533-6937) i_iii

i:}i:ii':il} (1-888-784-6427) .......

;::::':::::: i

® Registered Trademark /_r_ Trademark of Sears, Roebuck and Co.

Sears, Roebuck and Co. ® Marca Registrada /'_ Marca de Fabrica de Sears, Roebuck and Co.

Craftsman 17211502 User Manual GRINDER Manuals And Guides L0811878

CRAFTSMAN Grinder Angle Manual L0811878 CRAFTSMAN Grinder Angle Owner's Manual, CRAFTSMAN Grinder Angle installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
