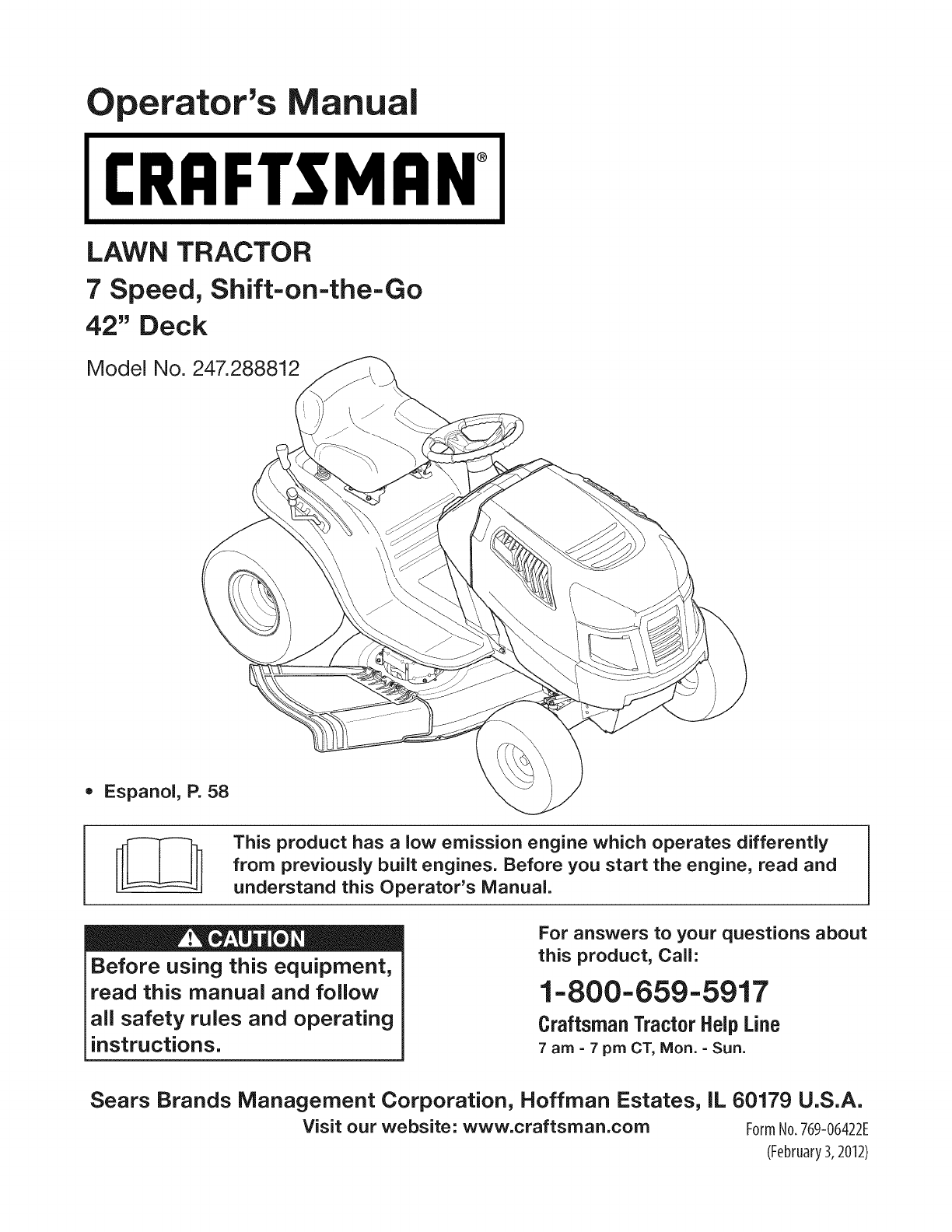

perator's

I:RnFrSMRN°

LAWN TRACTOR

7 Speed, Shift-on=the=Go

42" Deck

Model No. 247.288812

•Espanol, P. 58

This product has a low emission engine which operates differently

from previously built engines. Before you start the engine, read and

understand this Operator's Manual.

Before using this equipment,

read this manual and follow

all safety rules and operating

instructions.

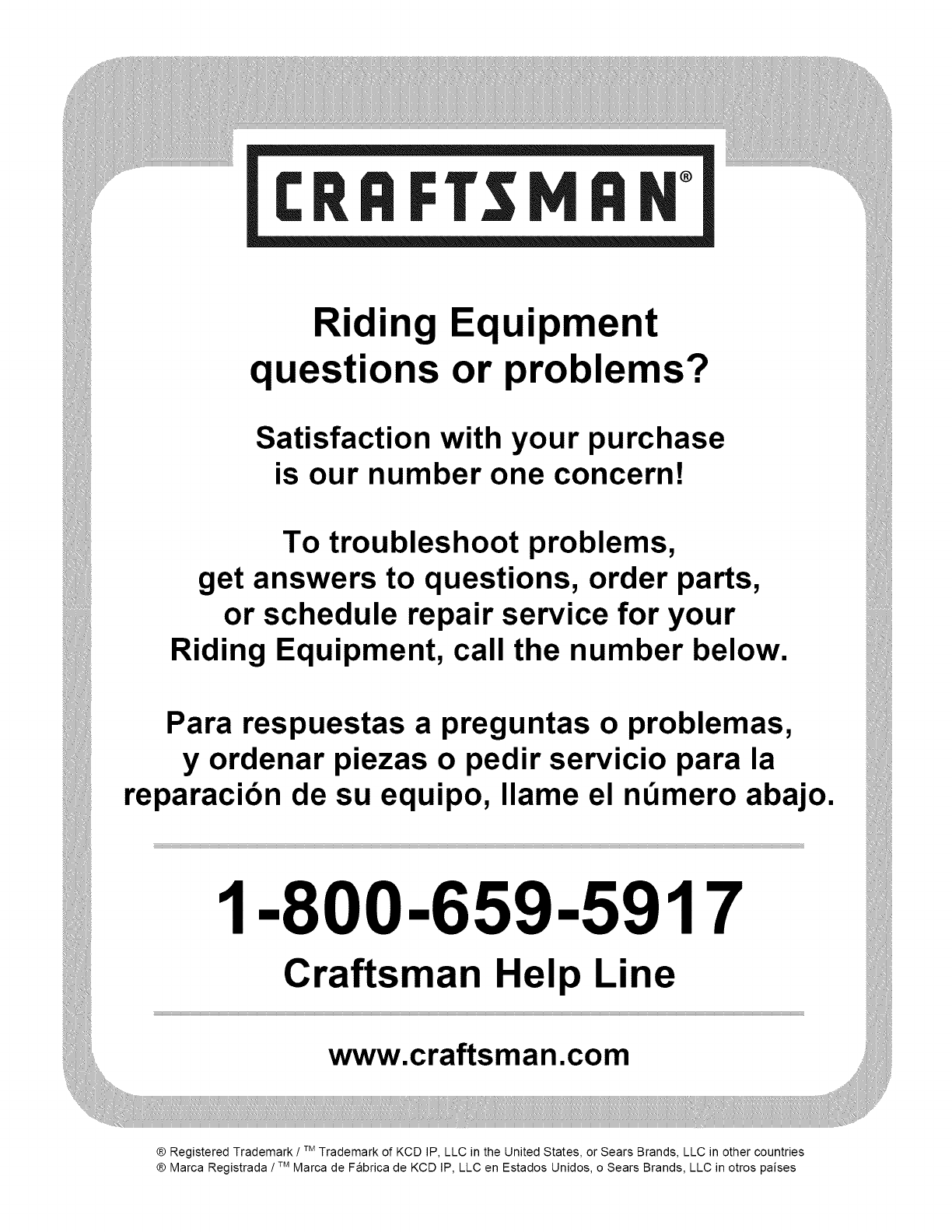

For answers to your questions about

this product, Call:

1-800=659=5917

CraftsmanTractorHelp Line

7am = 7 pm CT, Mort. =Sun.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsman.com FormNo.769-06422E

(February3,2012)

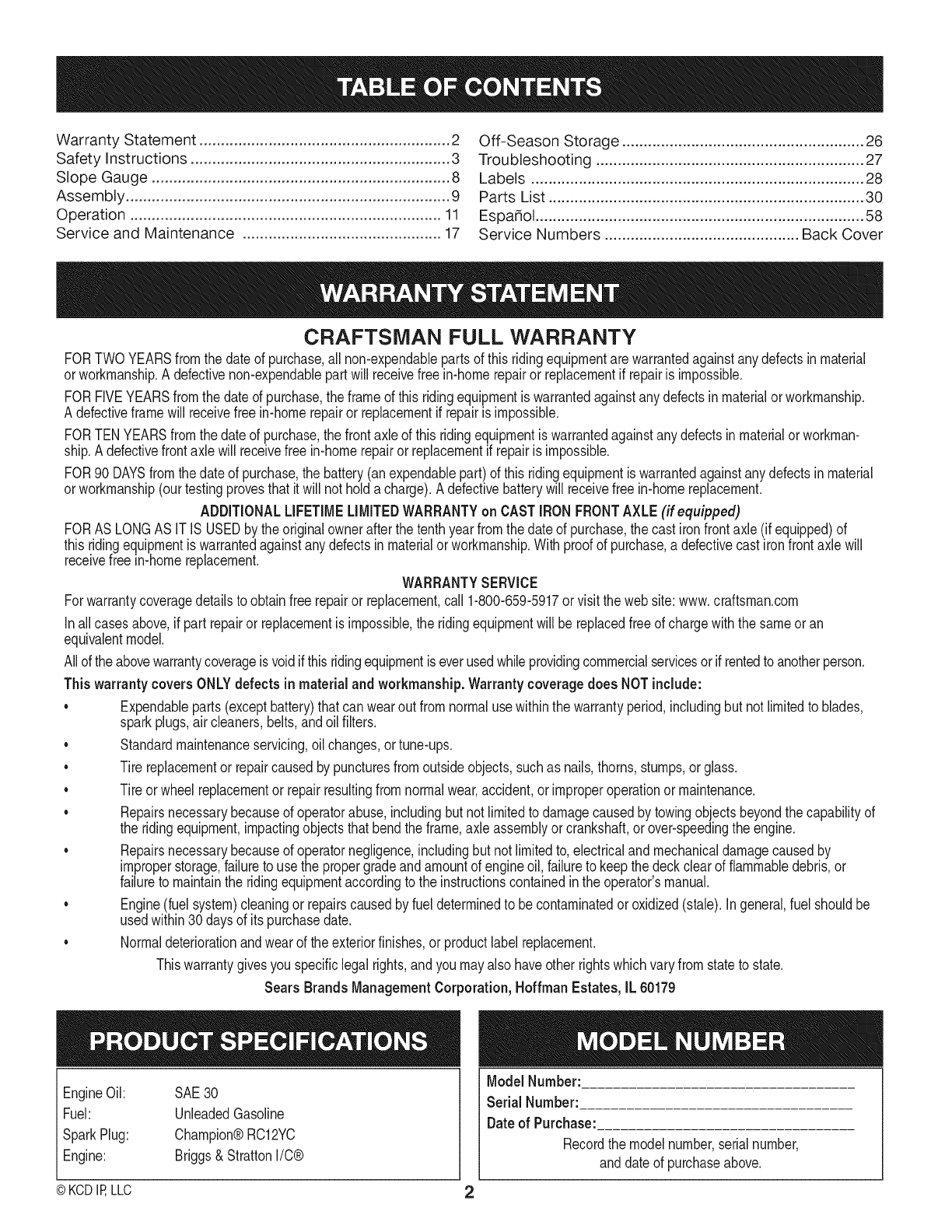

Warranty Statement .......................................................... 2

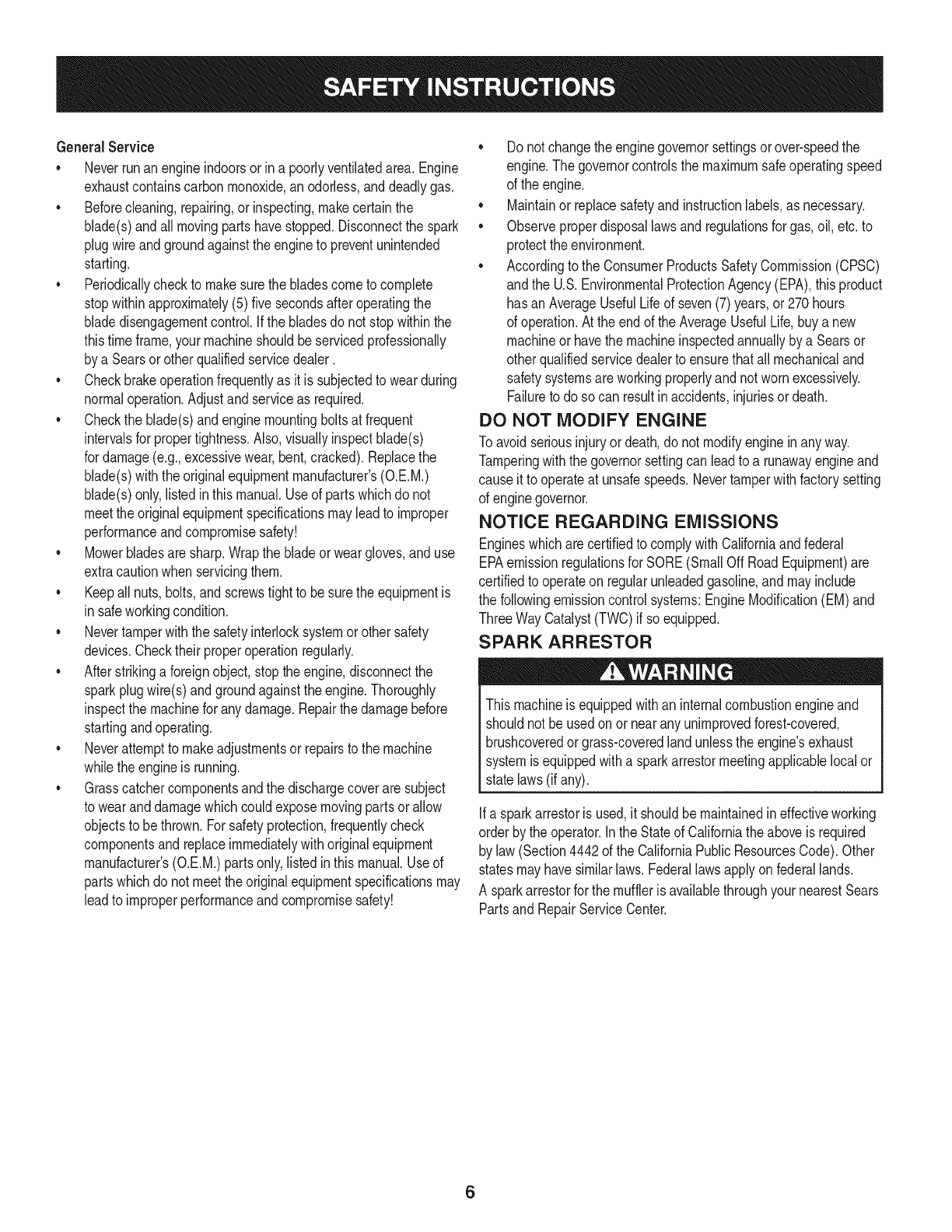

Safety Instructions ............................................................ 3

Slope Gauge ..................................................................... 8

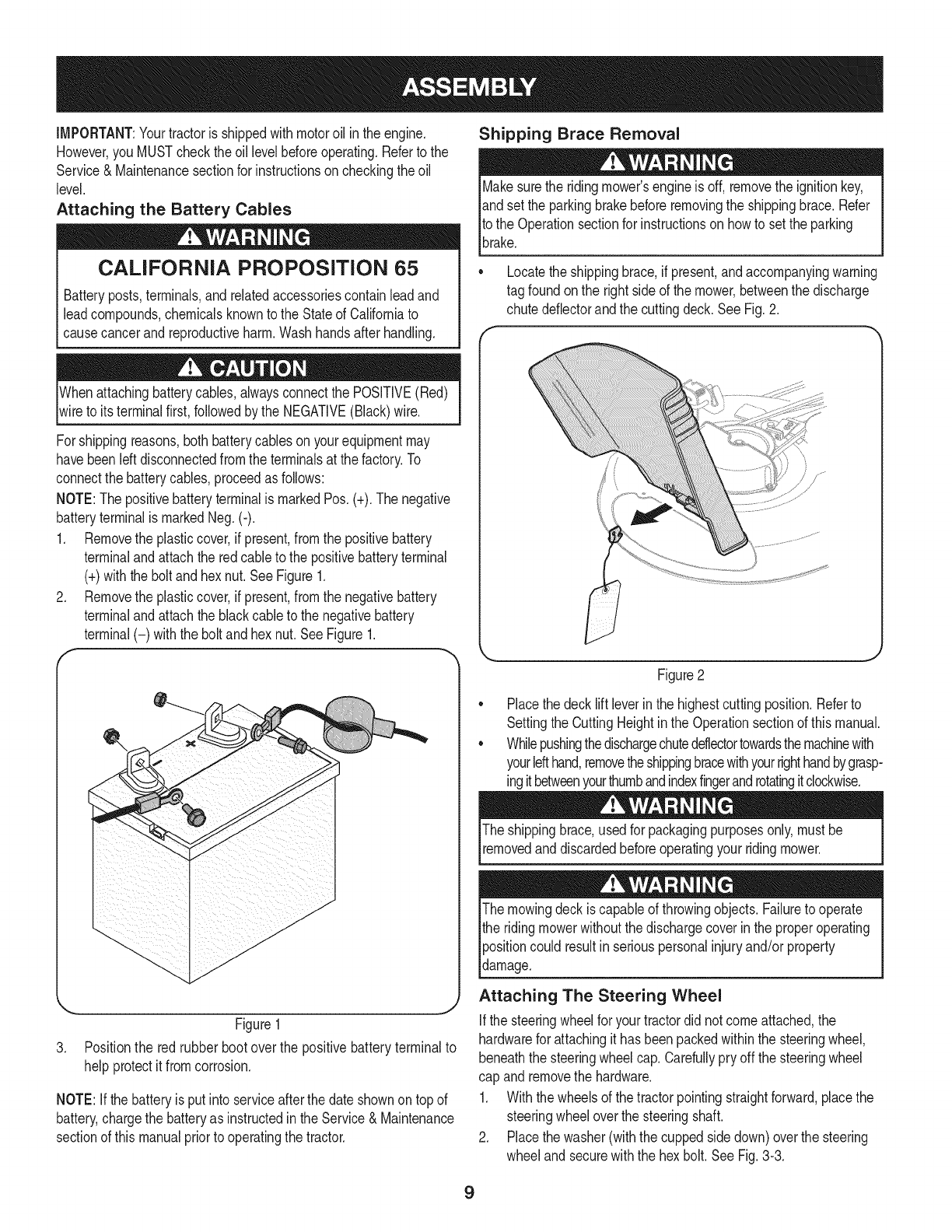

Assembly ........................................................................... 9

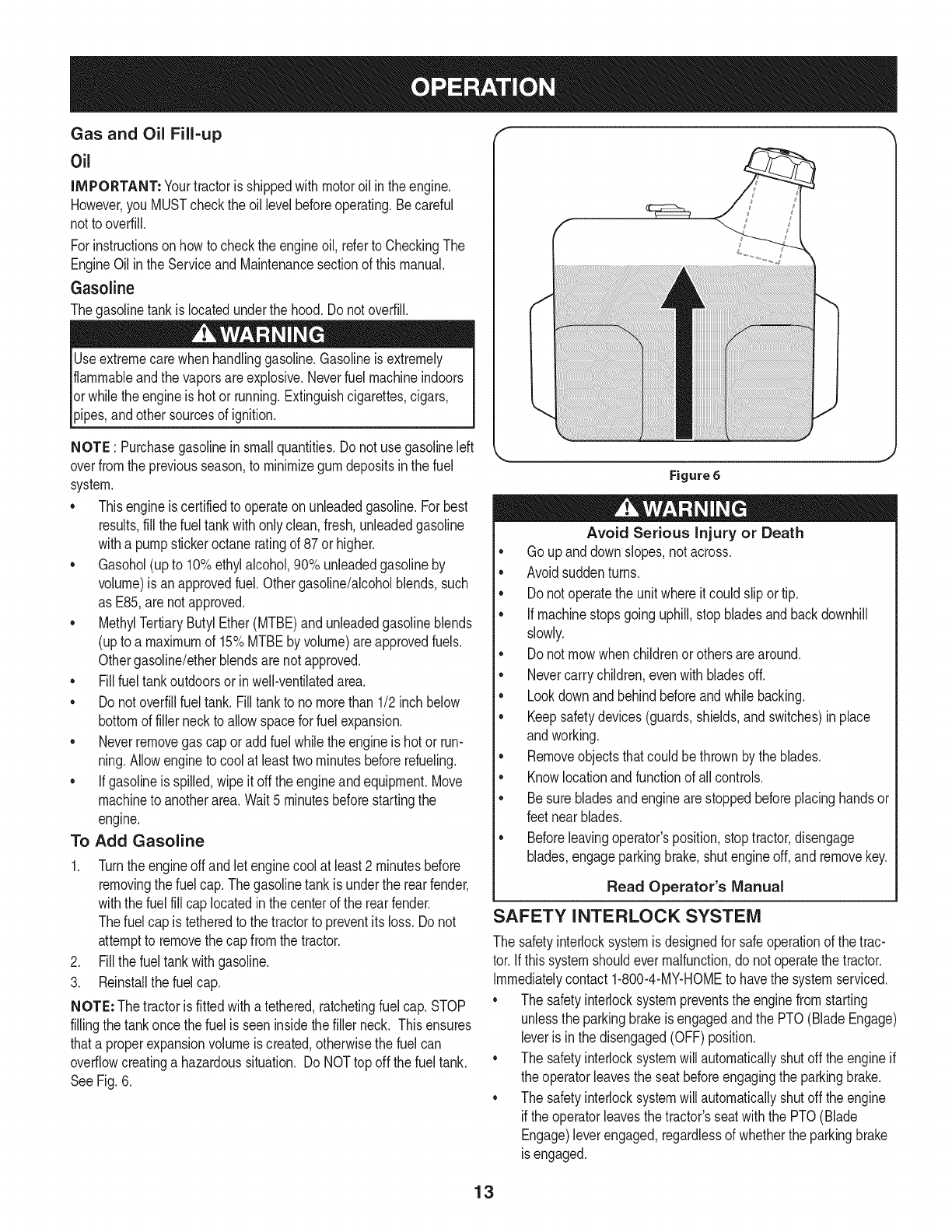

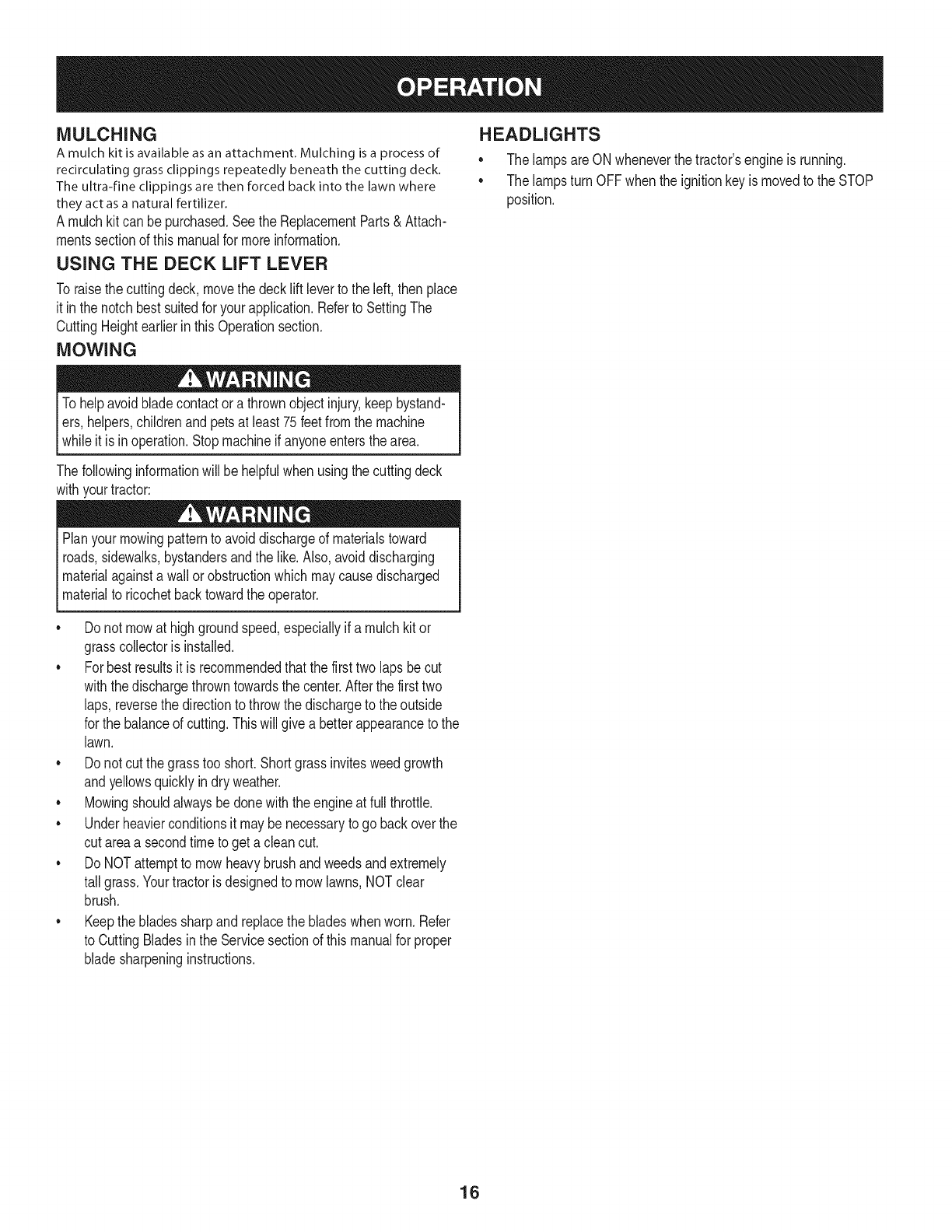

Operation ........................................................................ 11

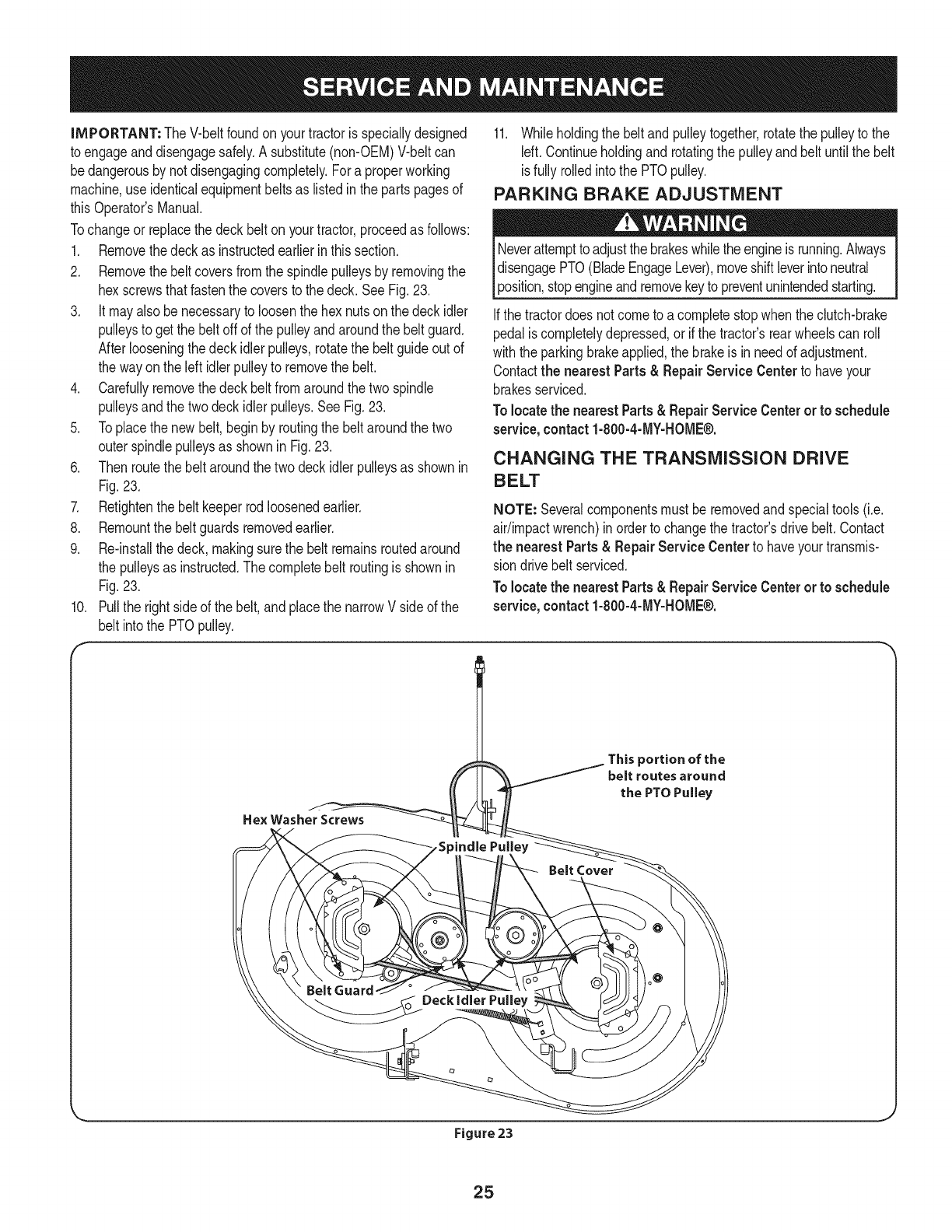

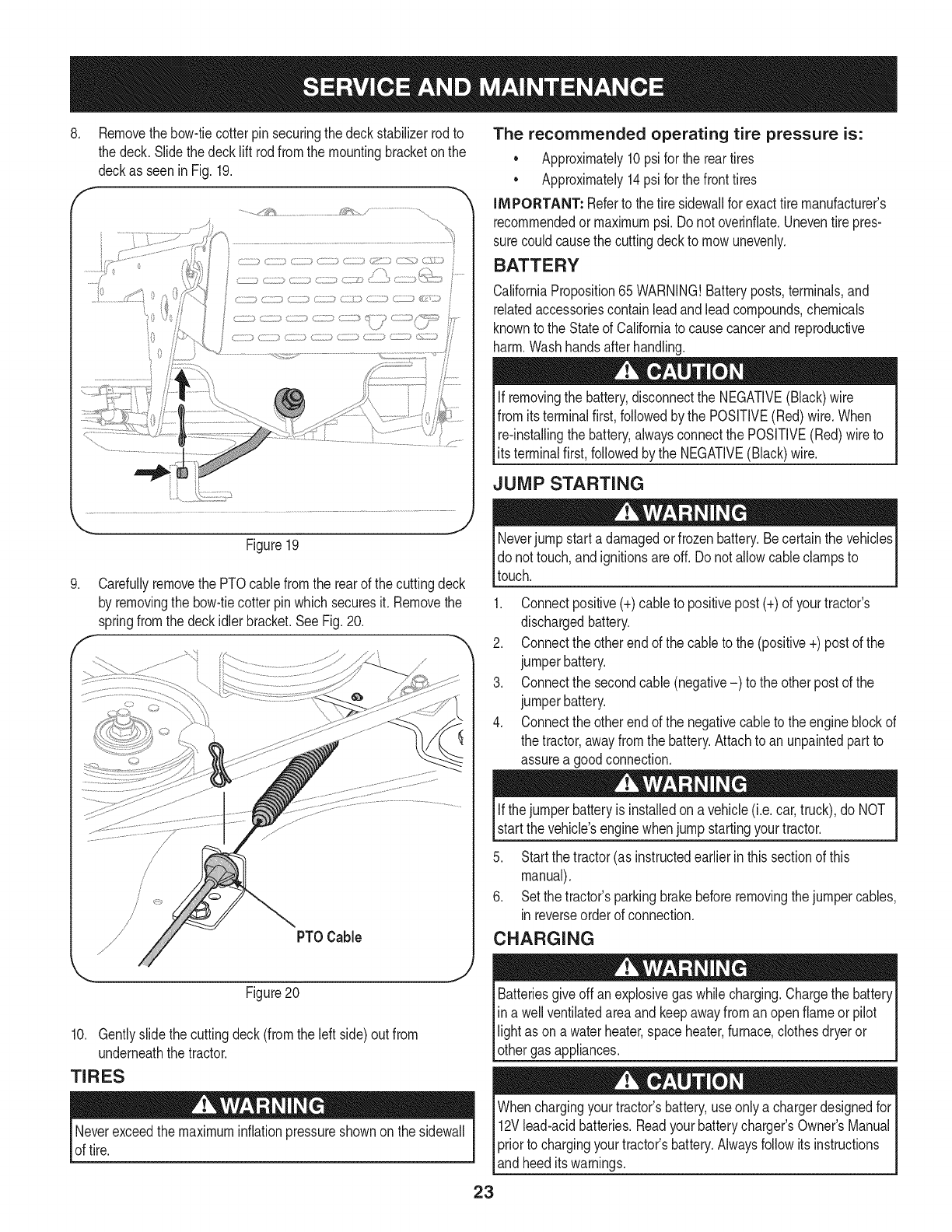

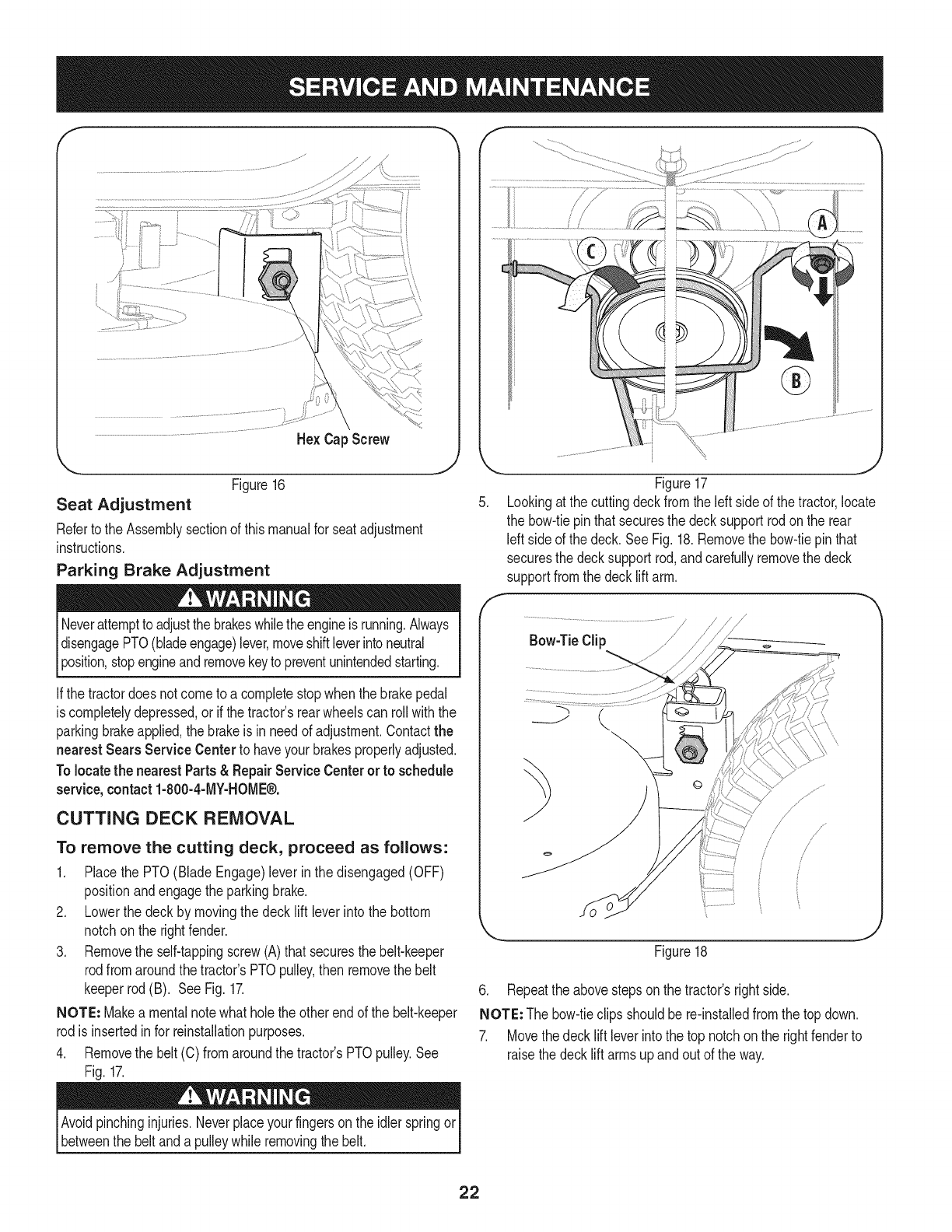

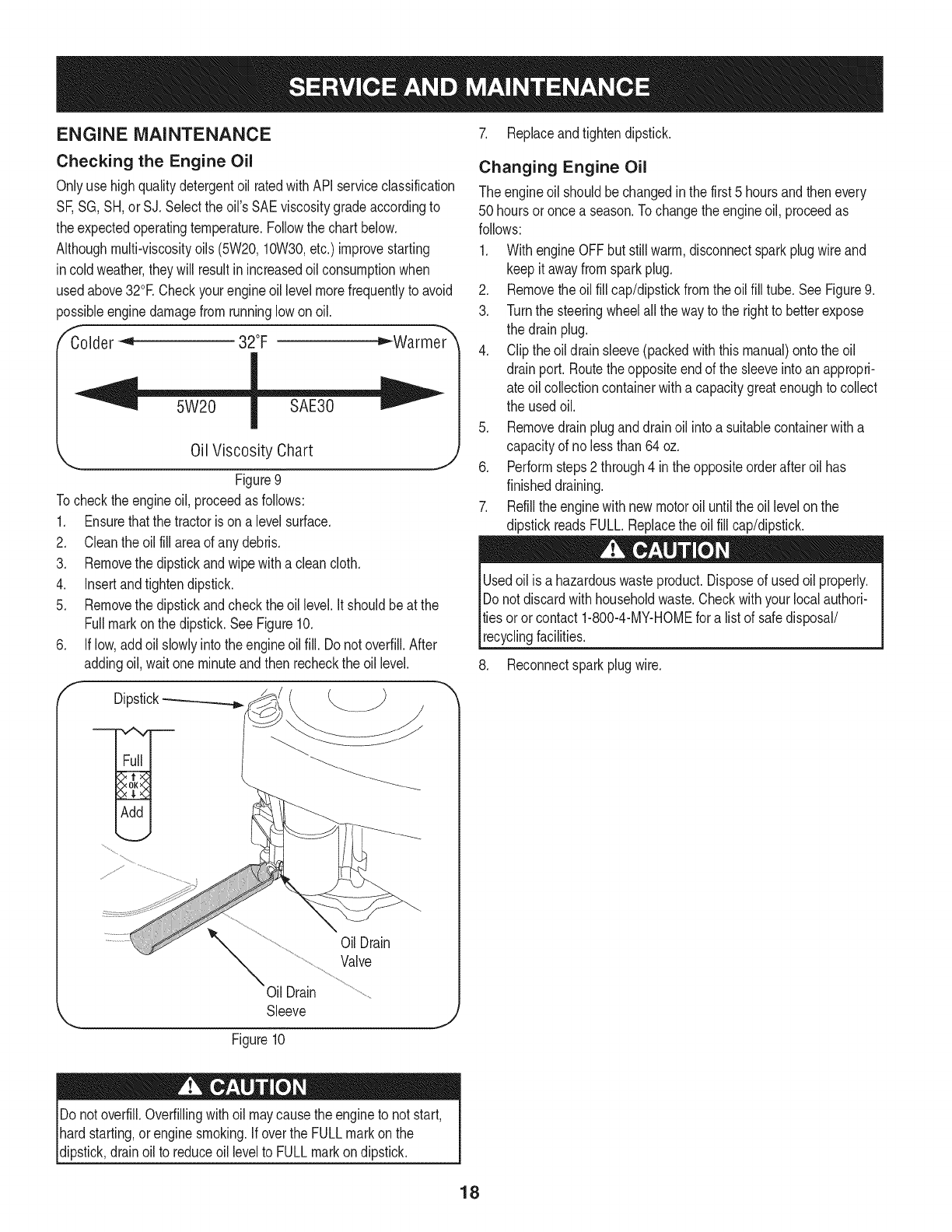

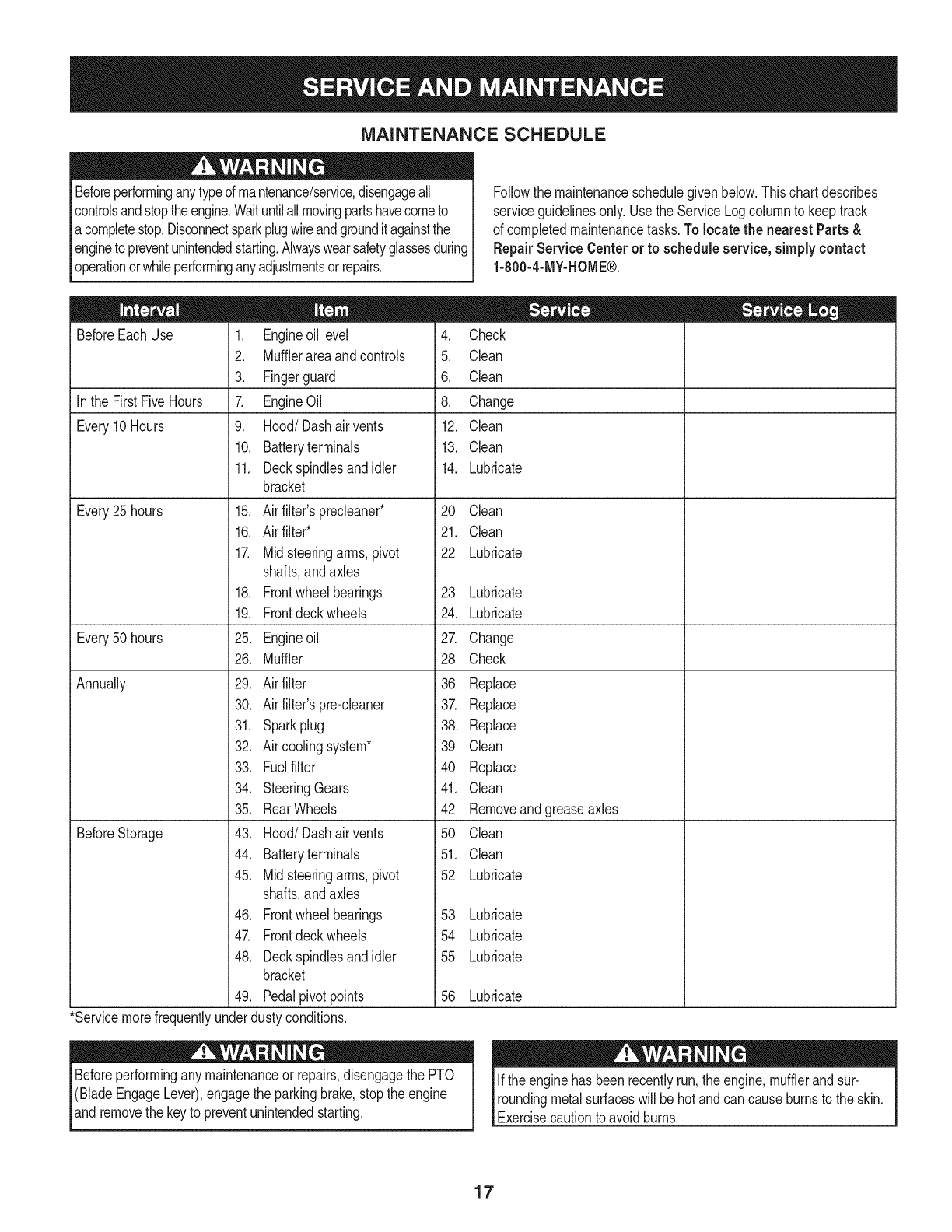

Service and Maintenance .............................................. 17

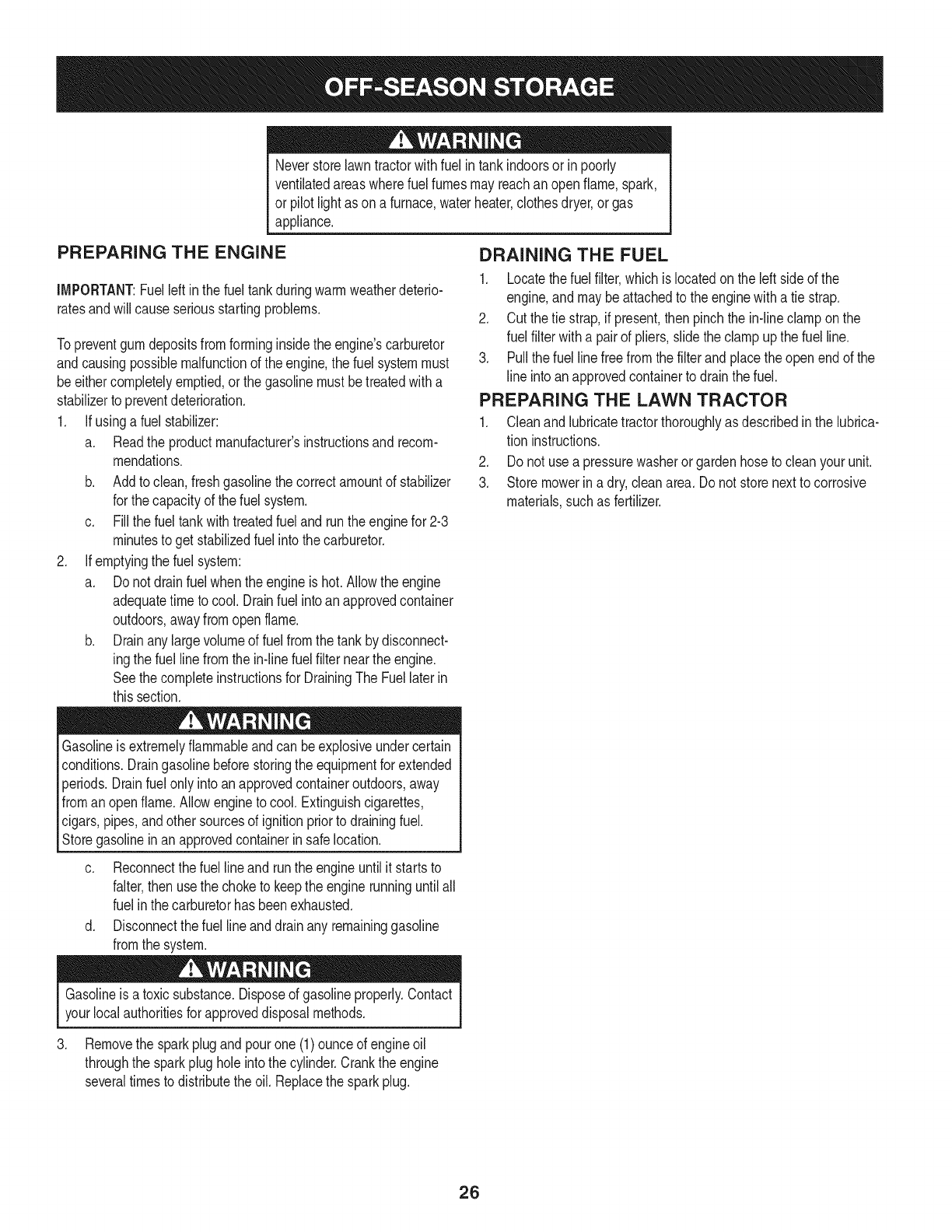

Off-Season Storage ........................................................ 26

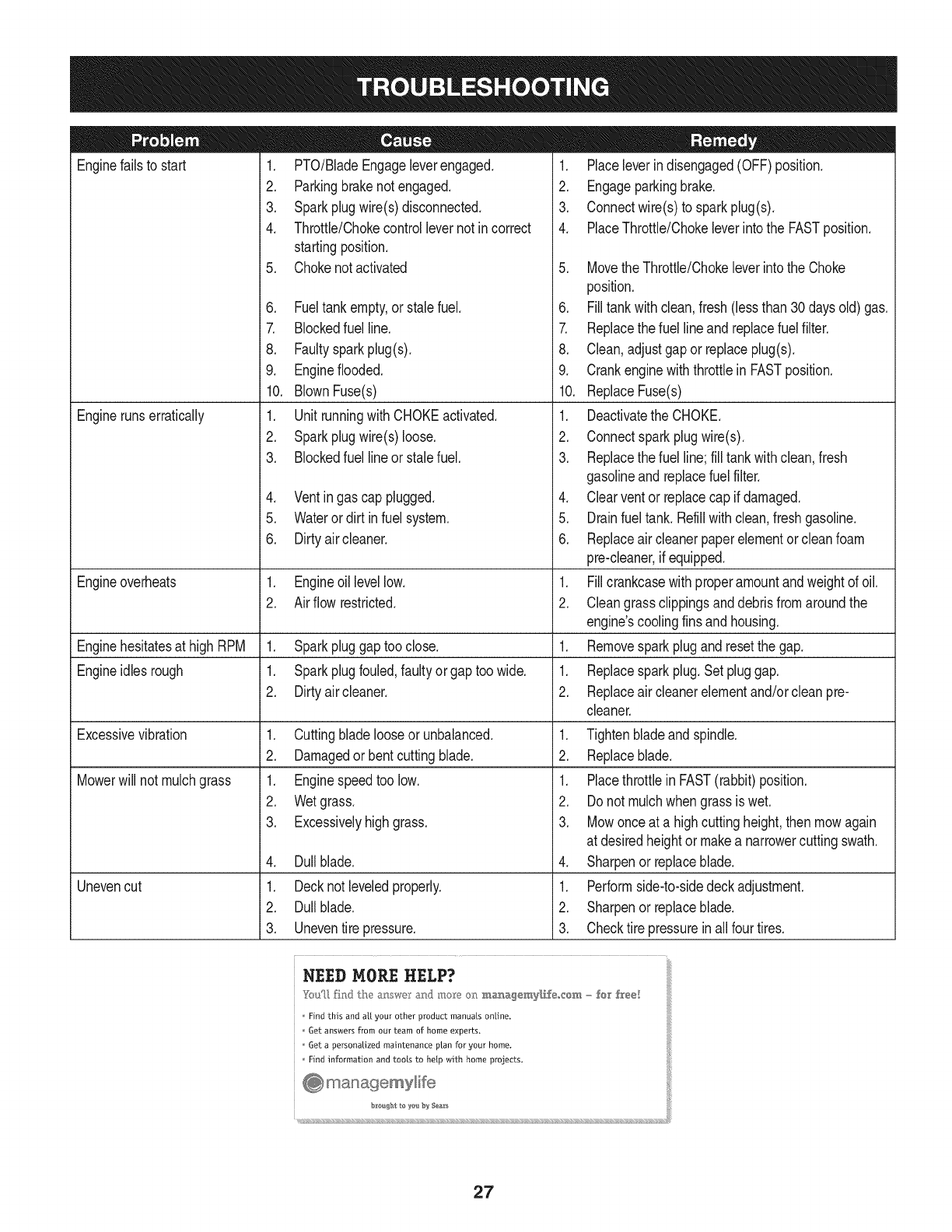

Trou bleshooting .............................................................. 27

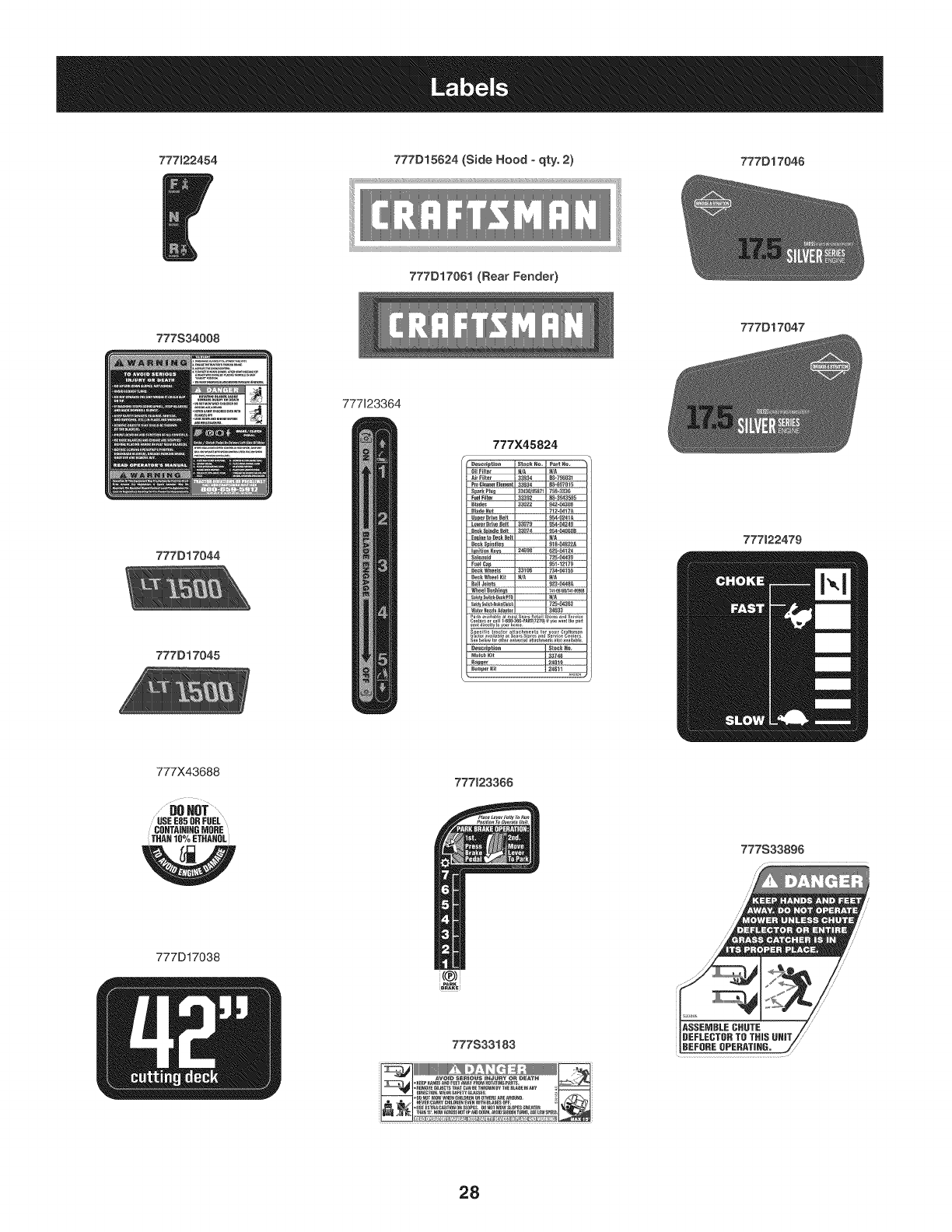

Labels ............................................................................. 28

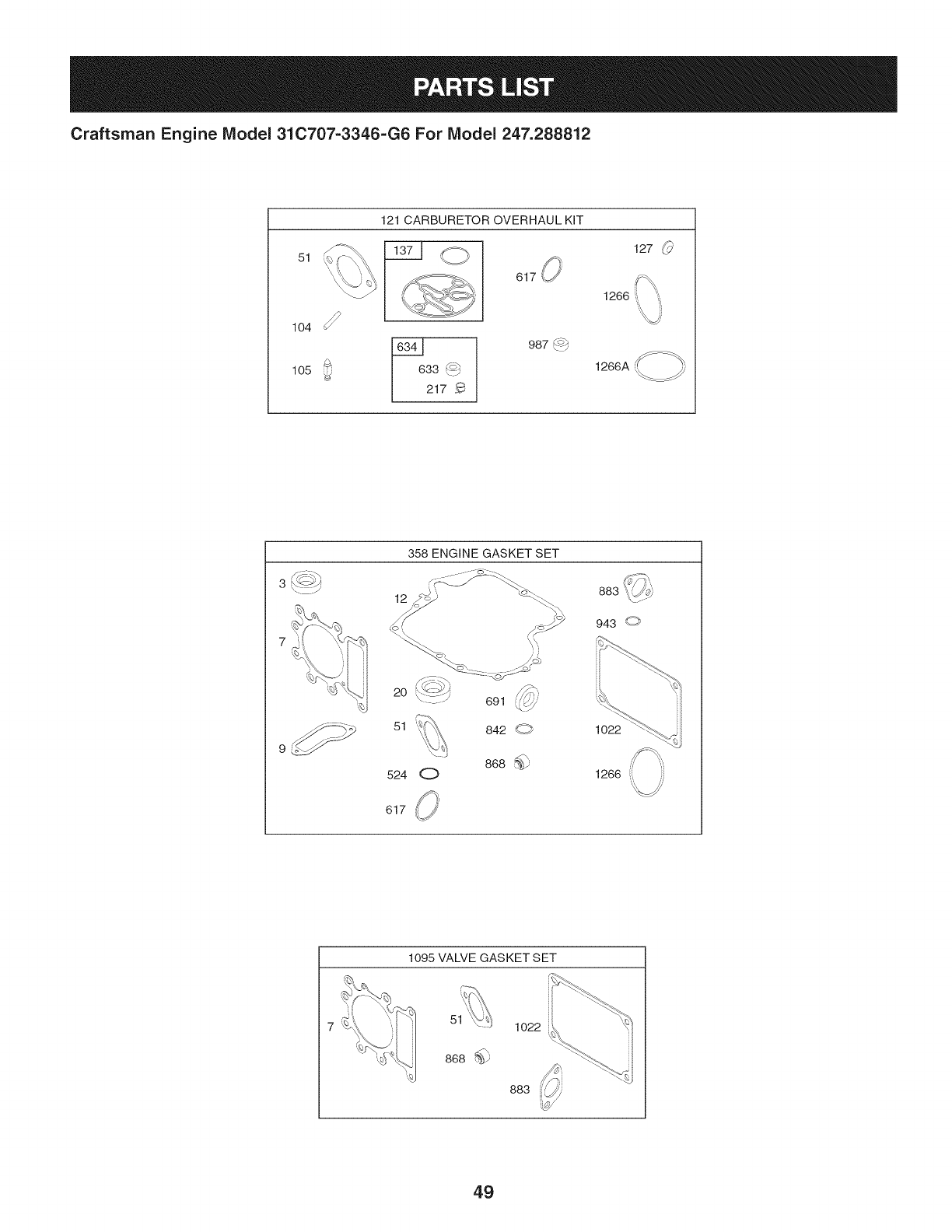

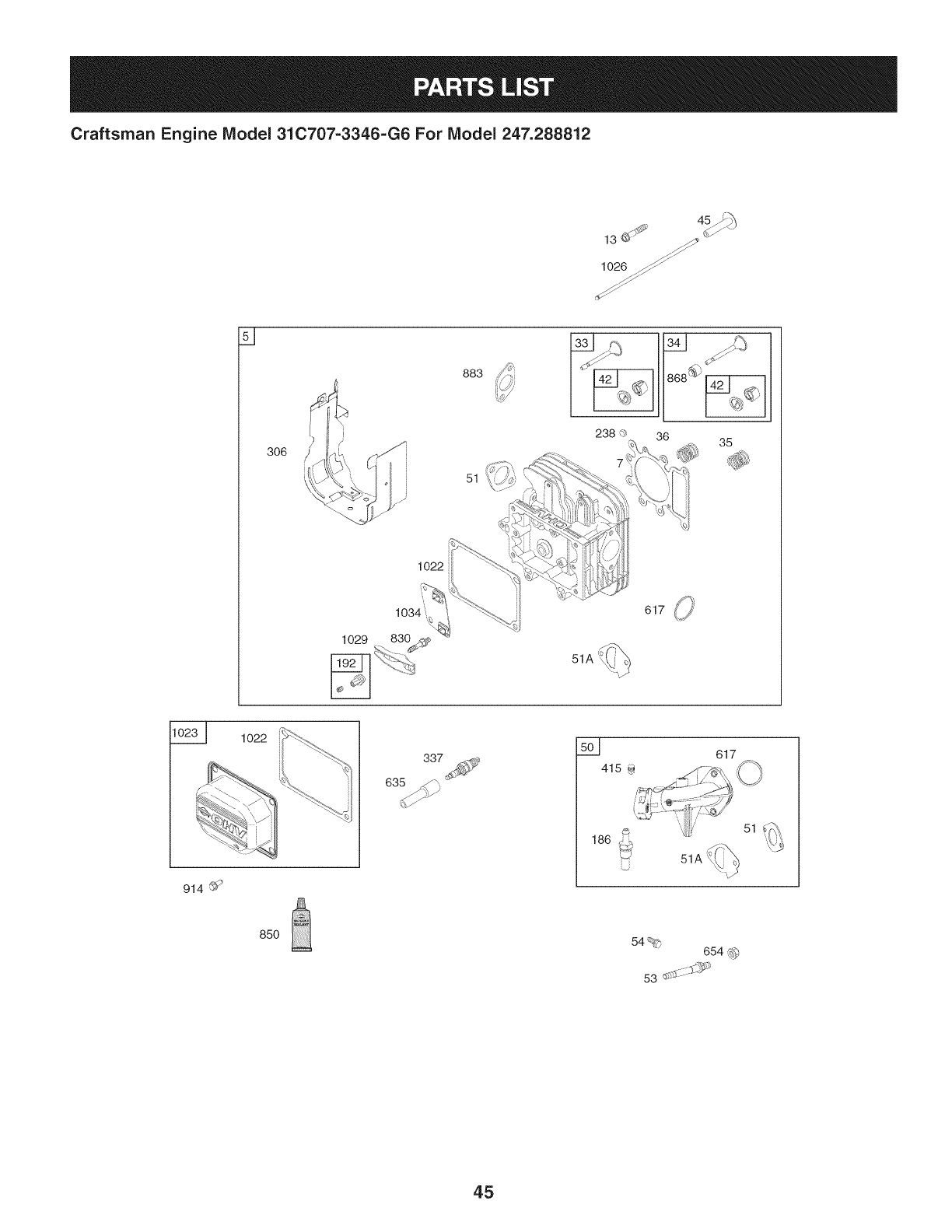

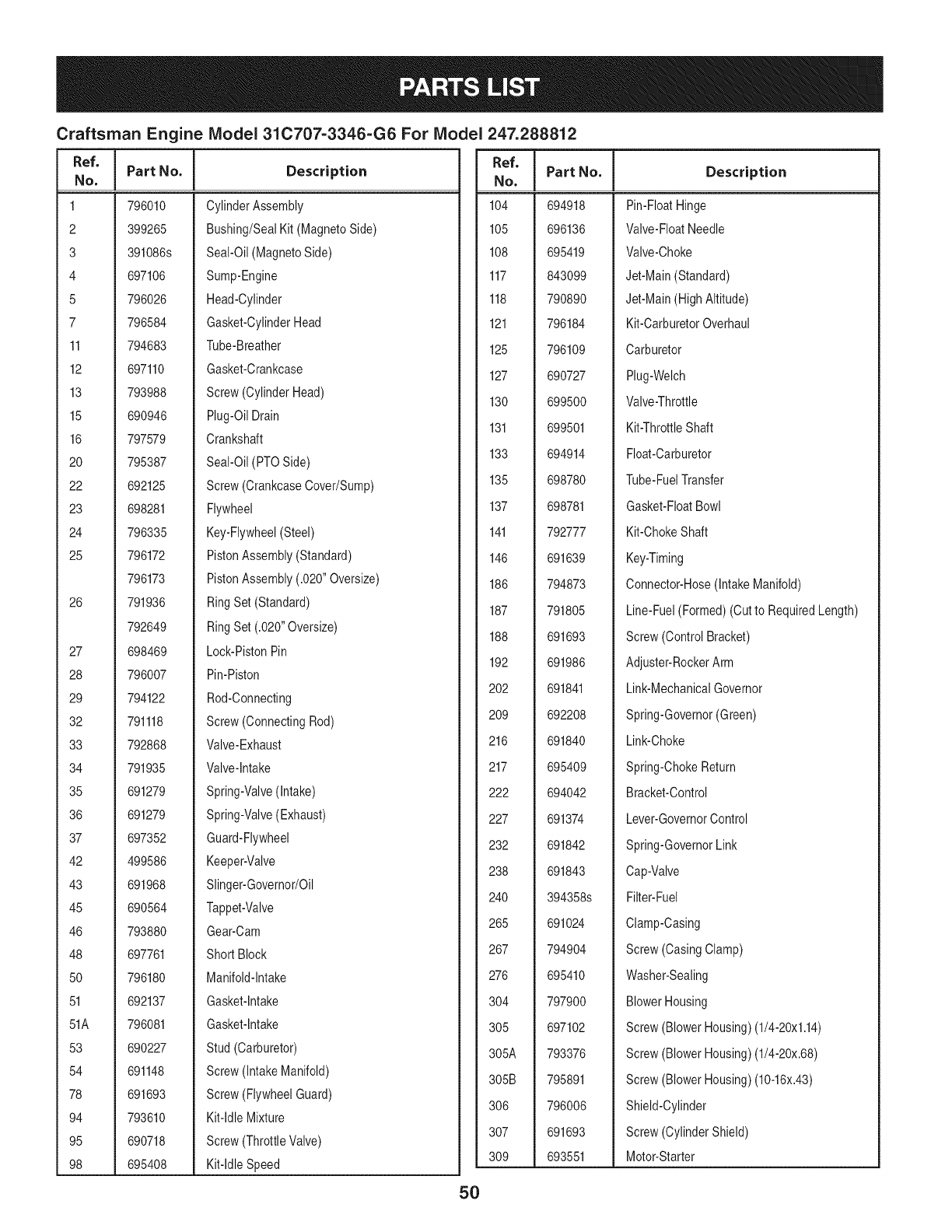

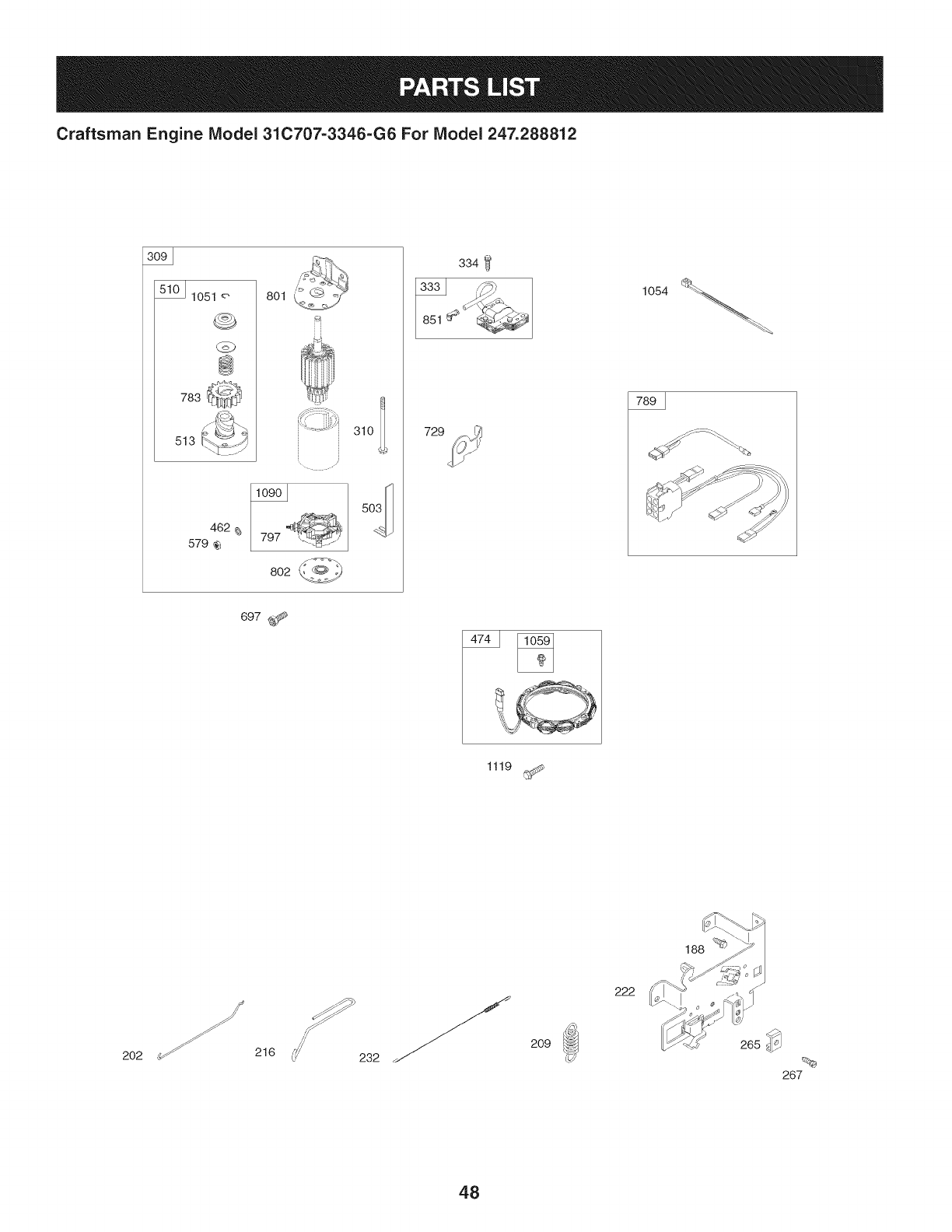

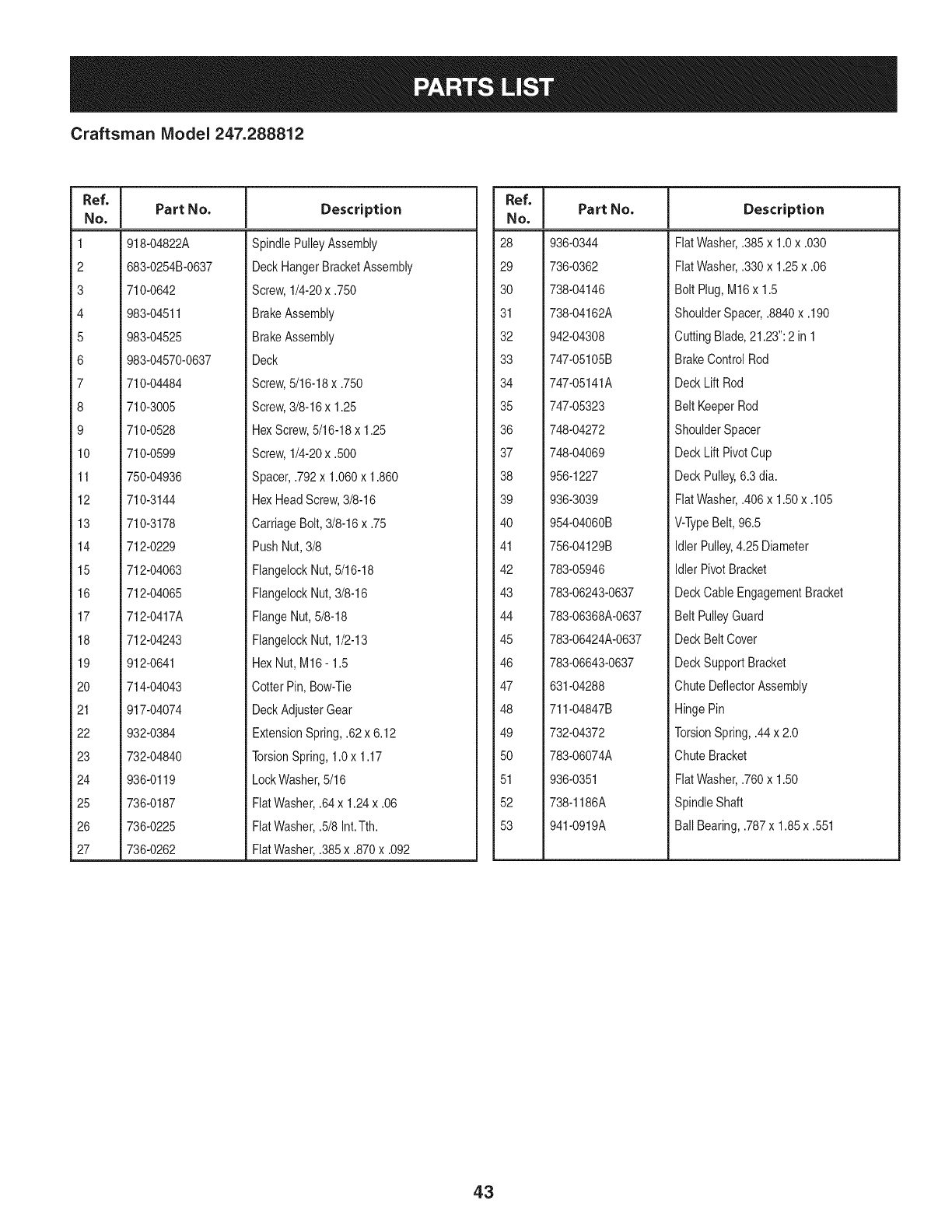

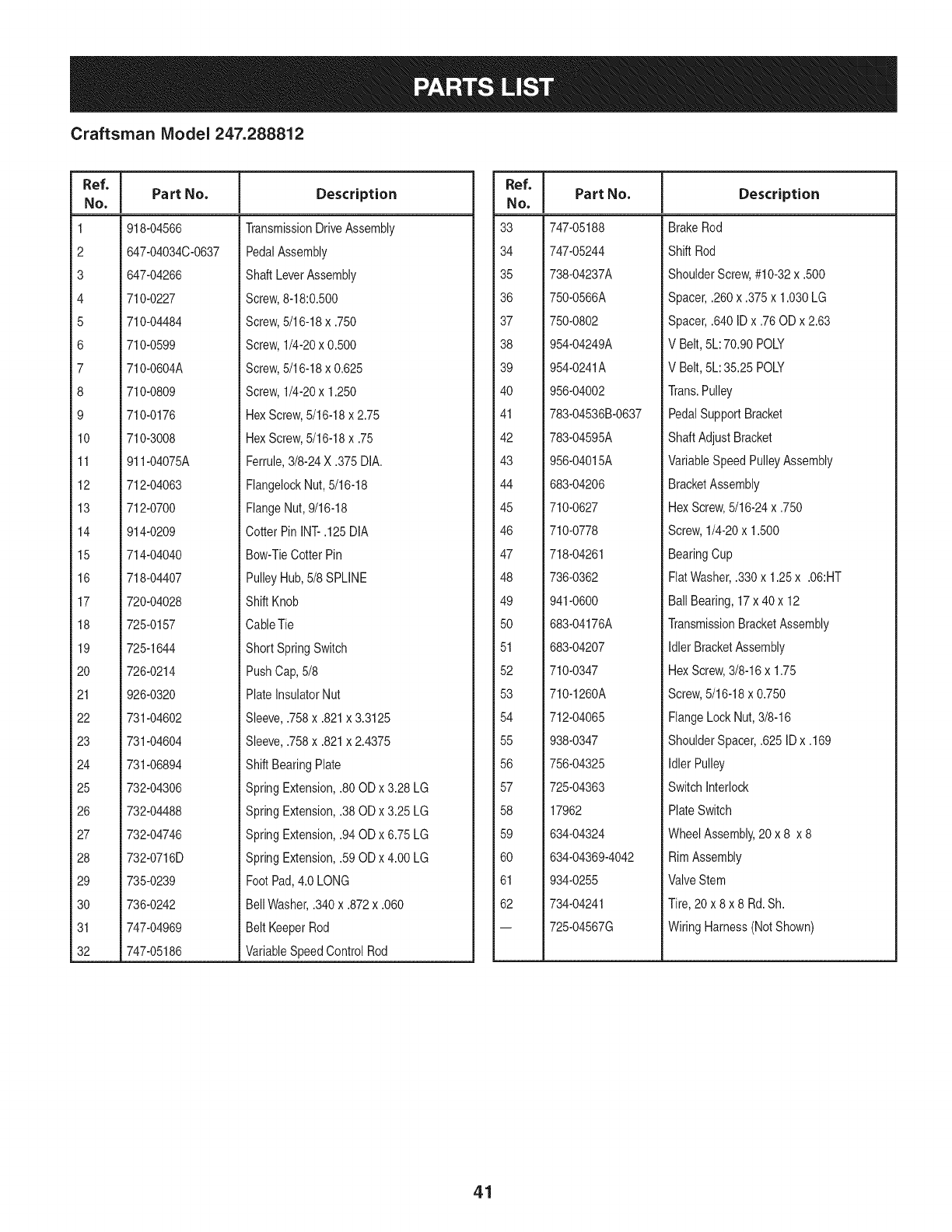

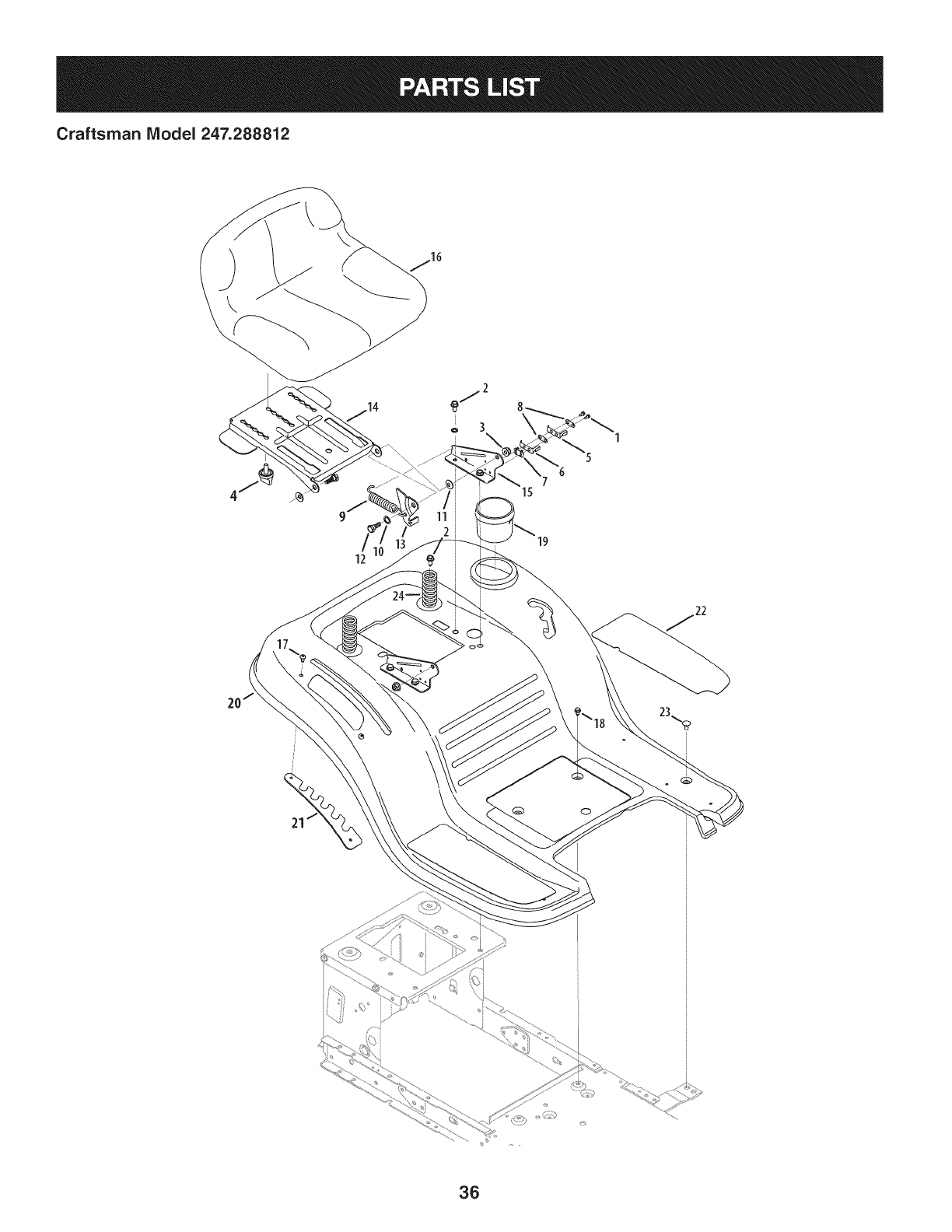

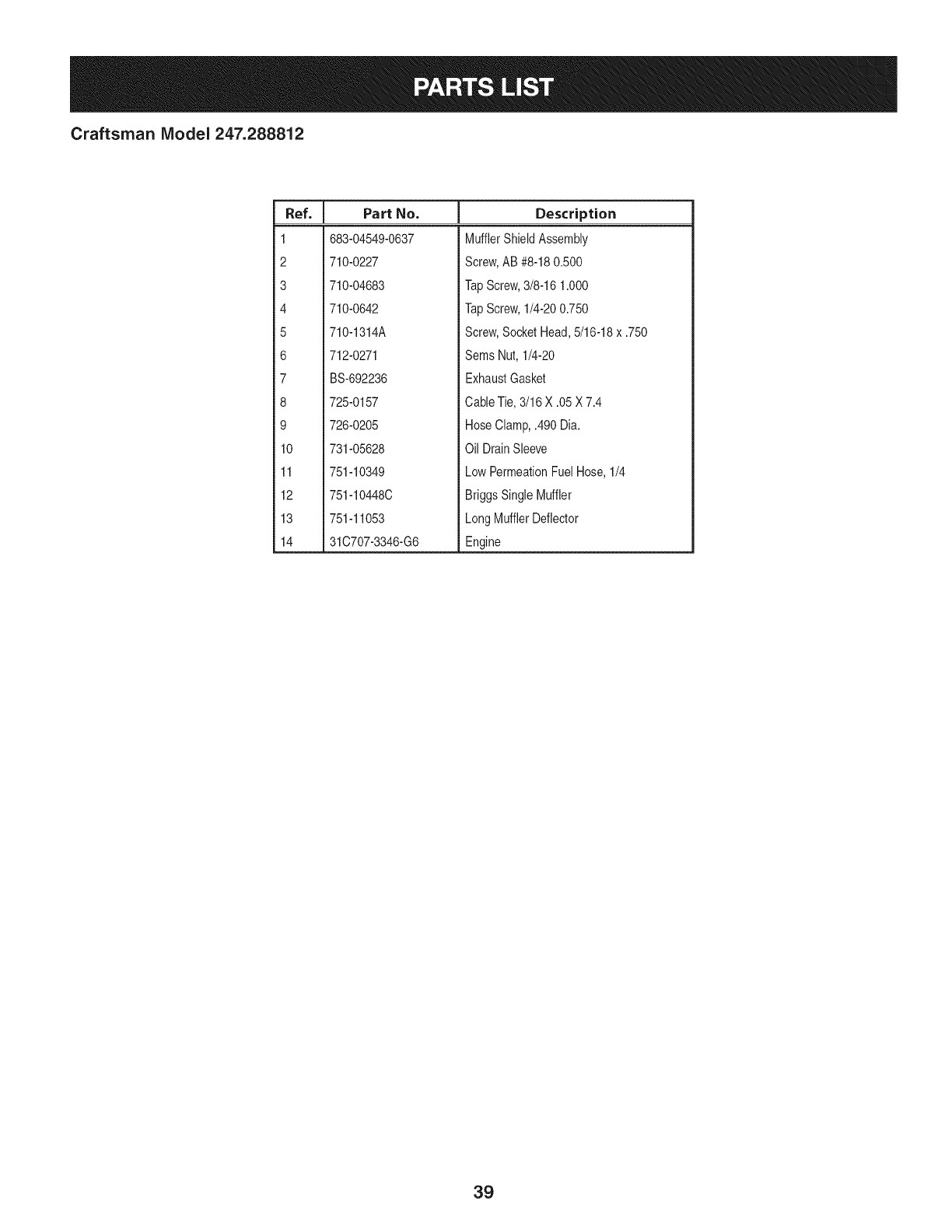

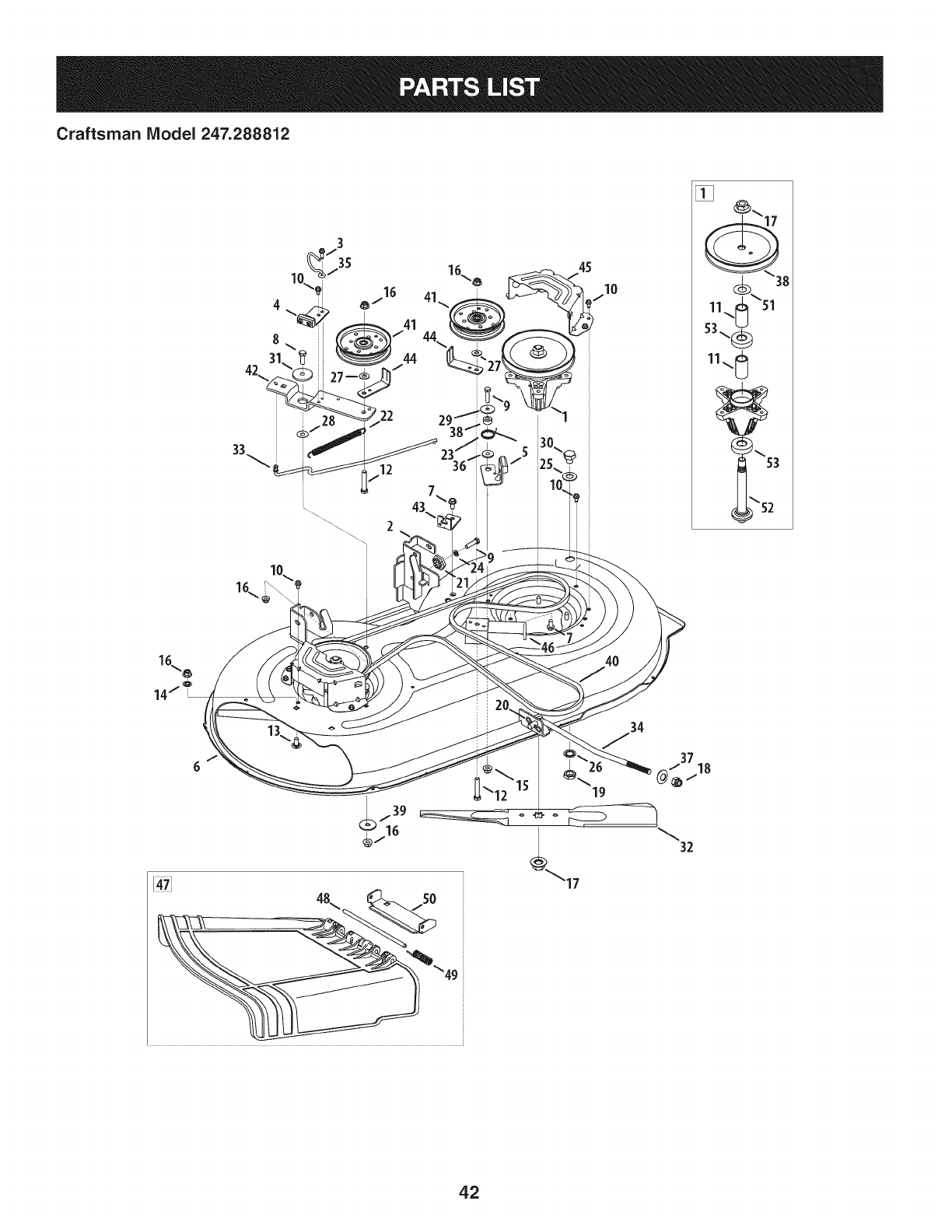

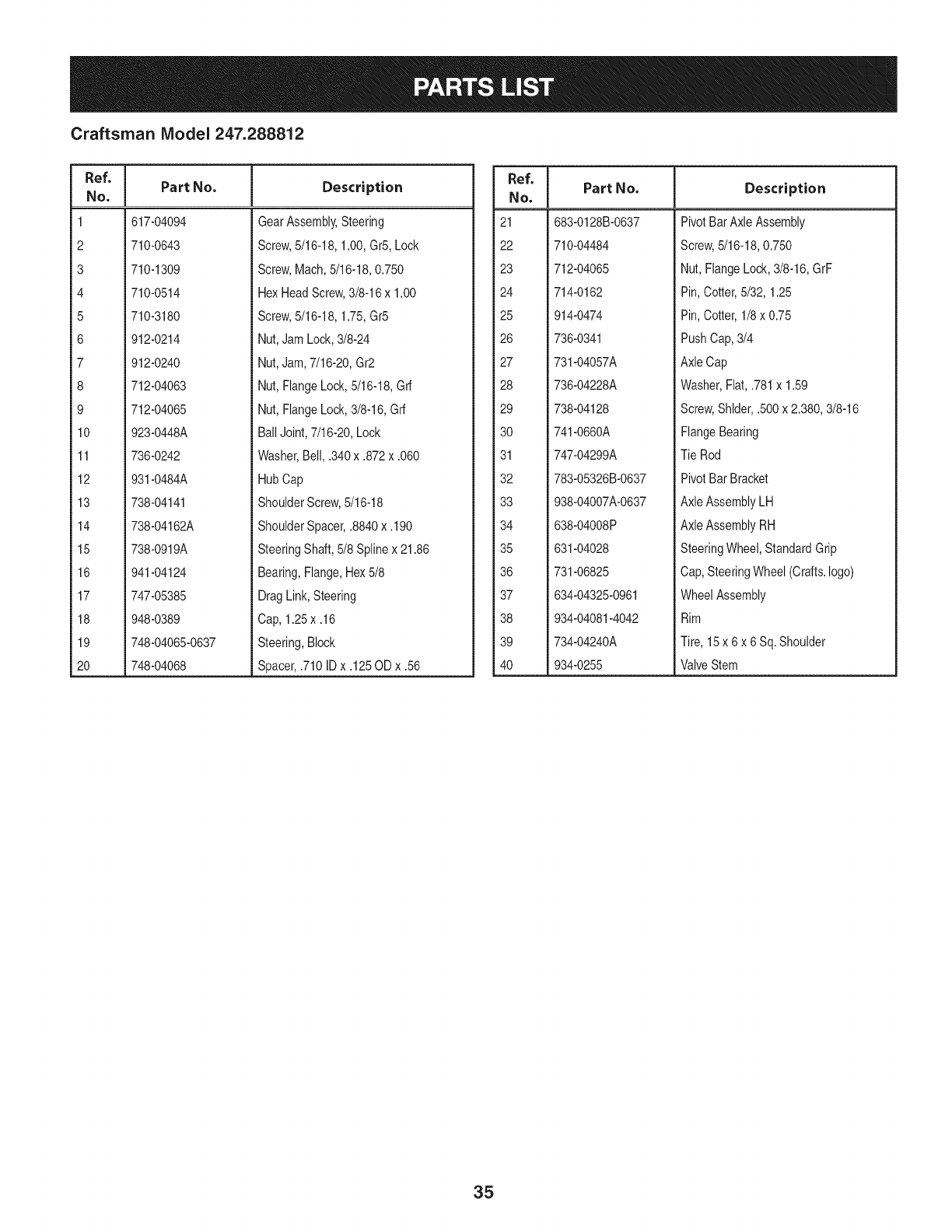

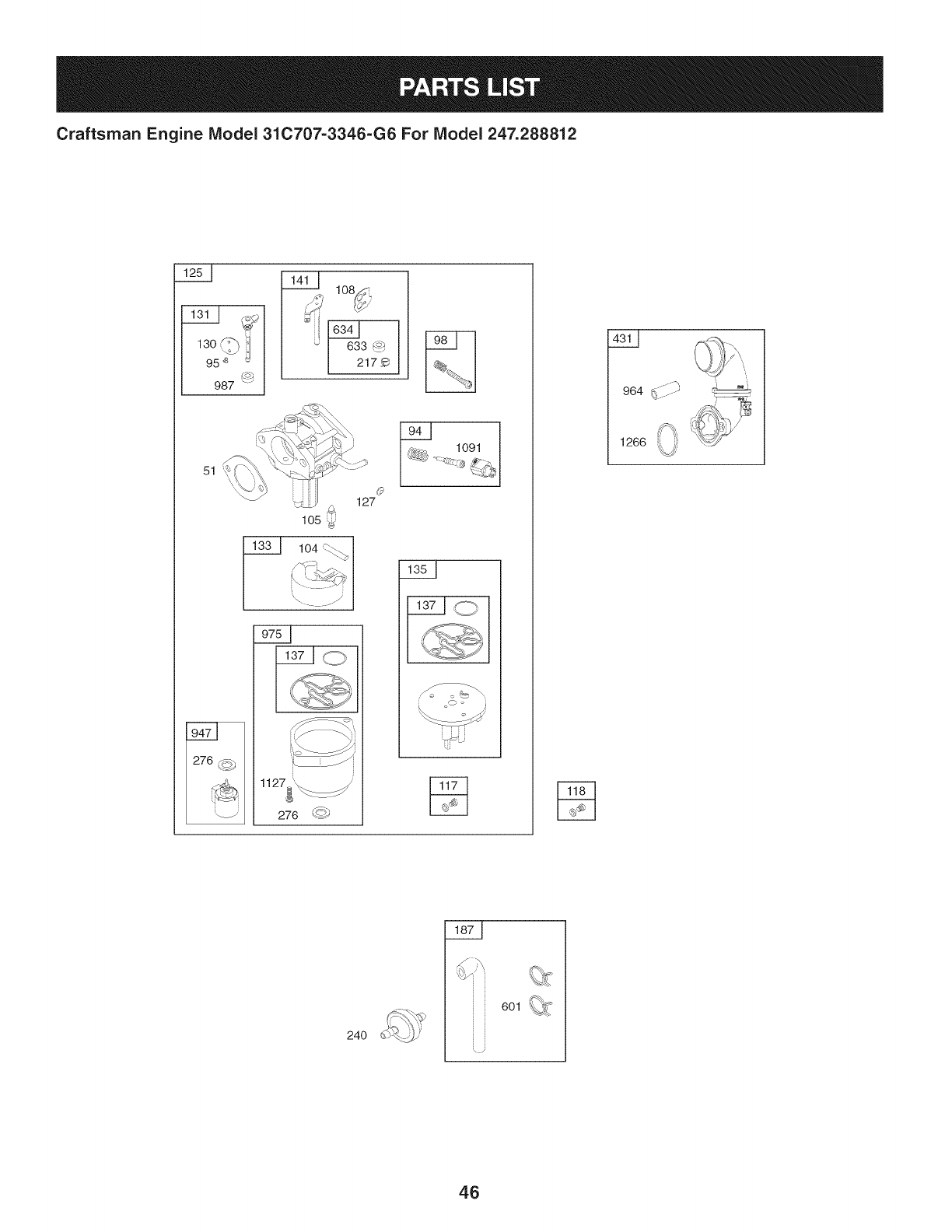

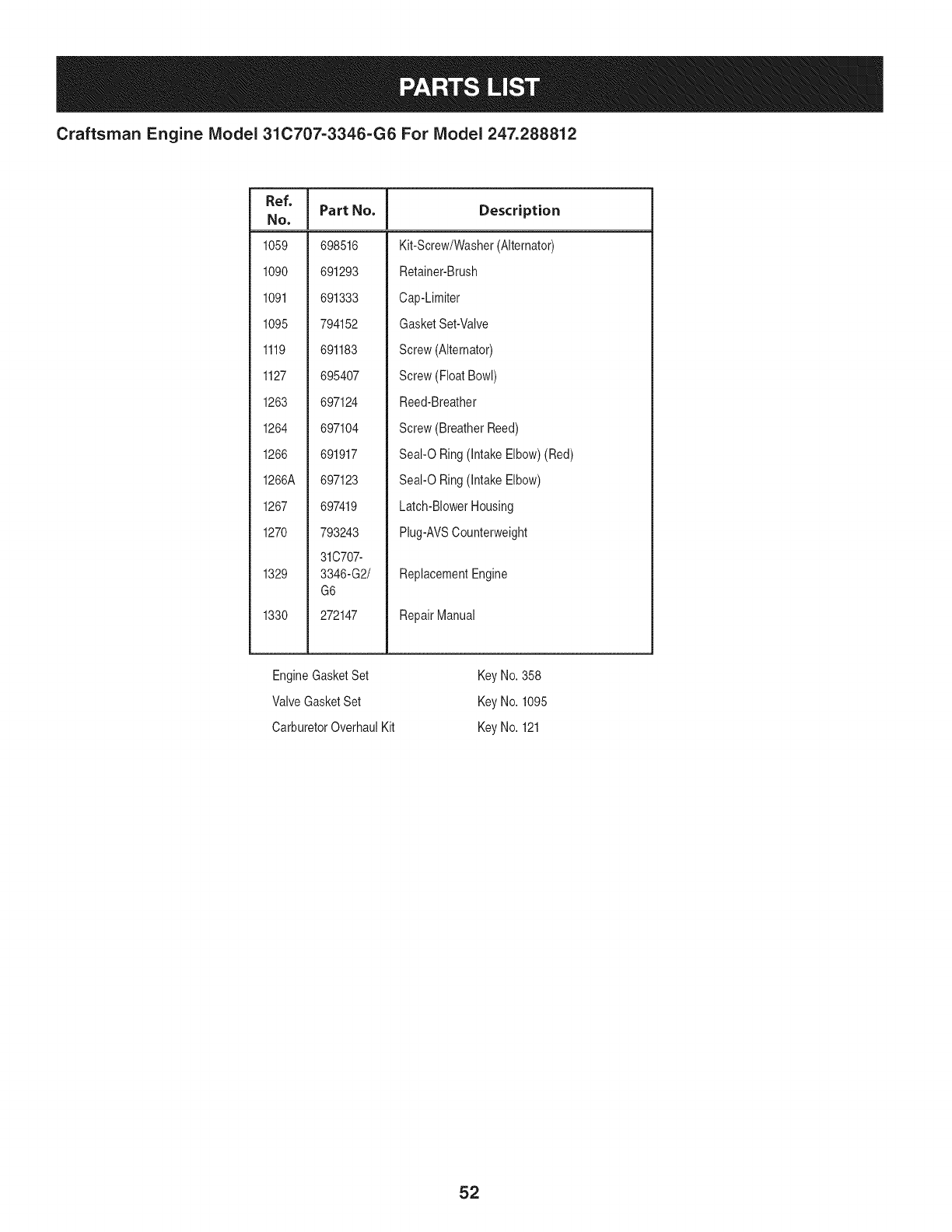

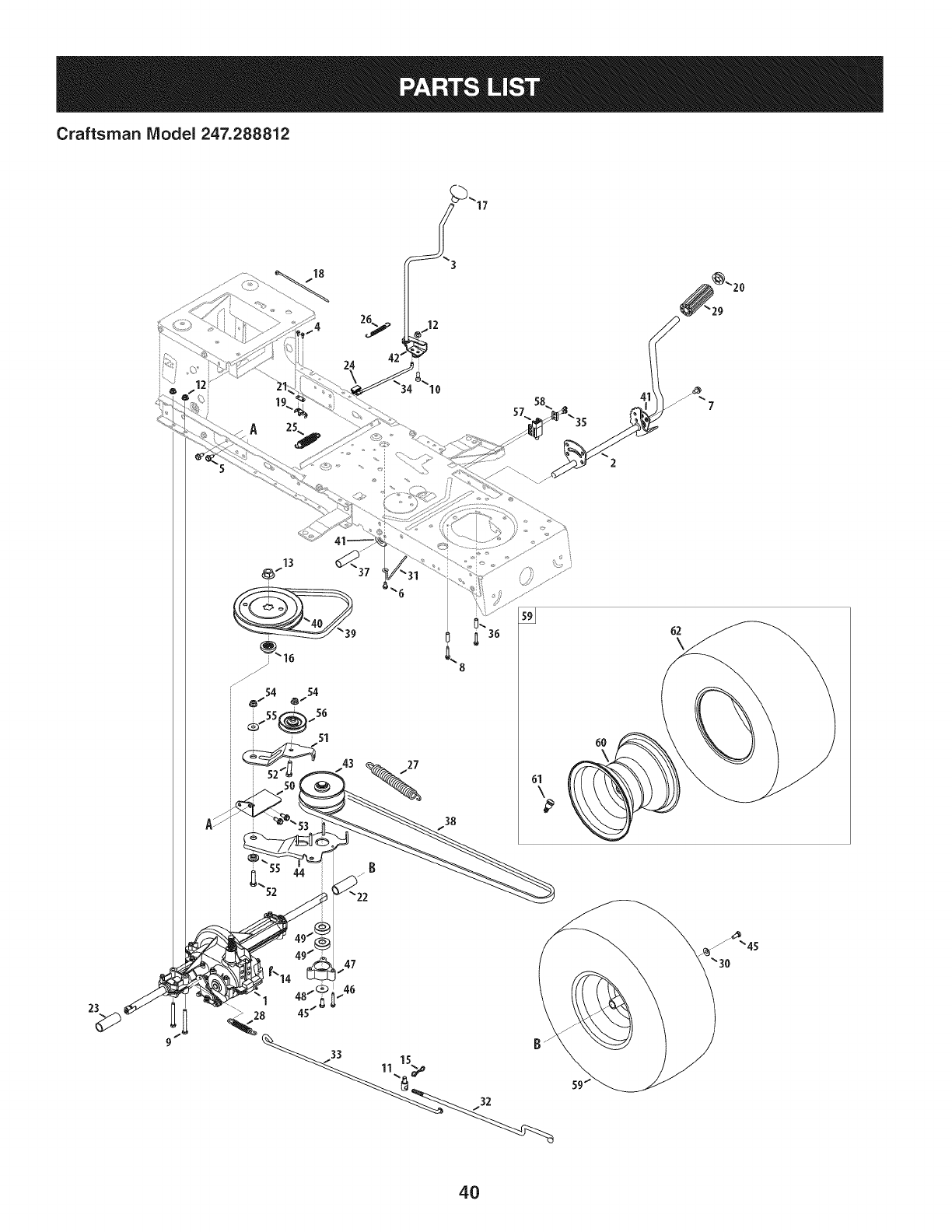

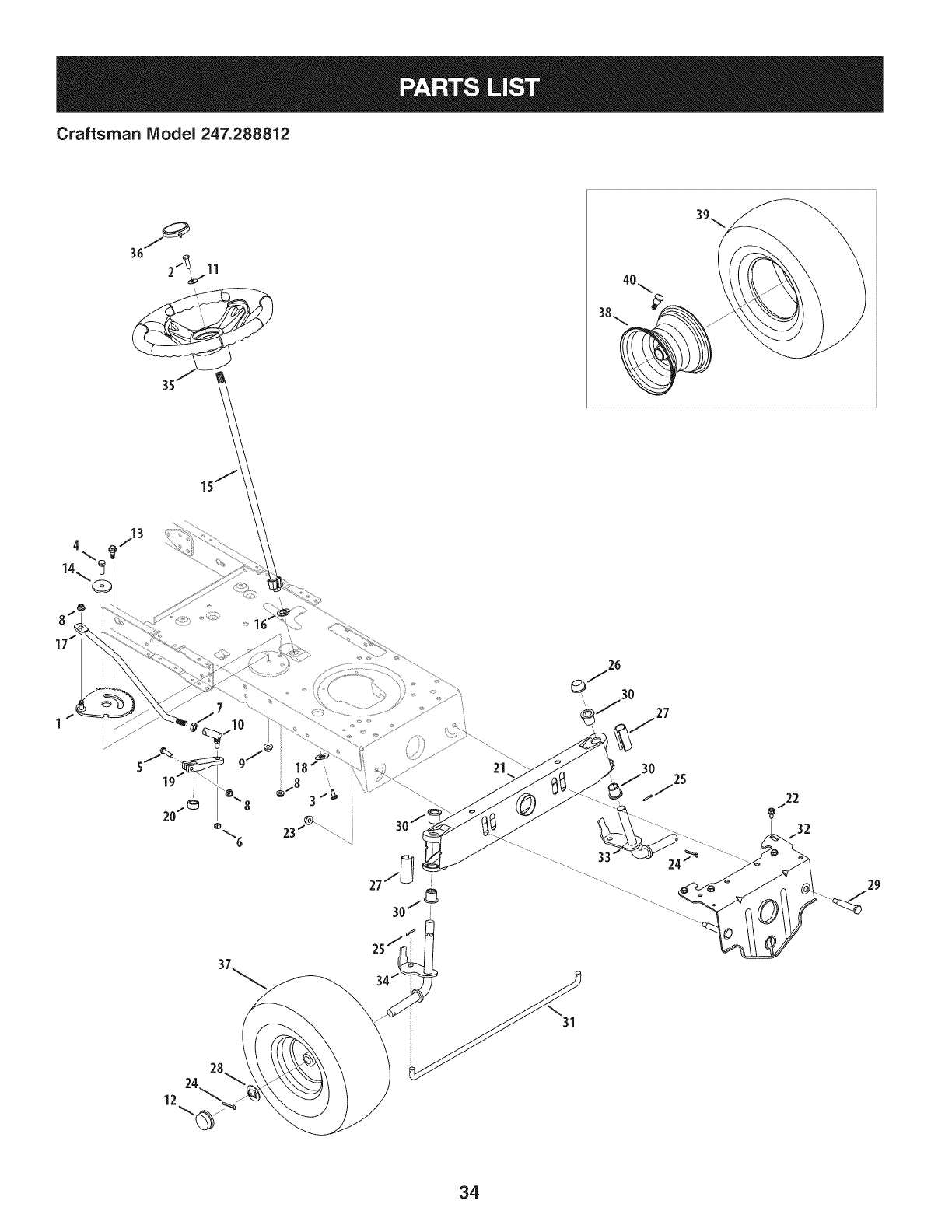

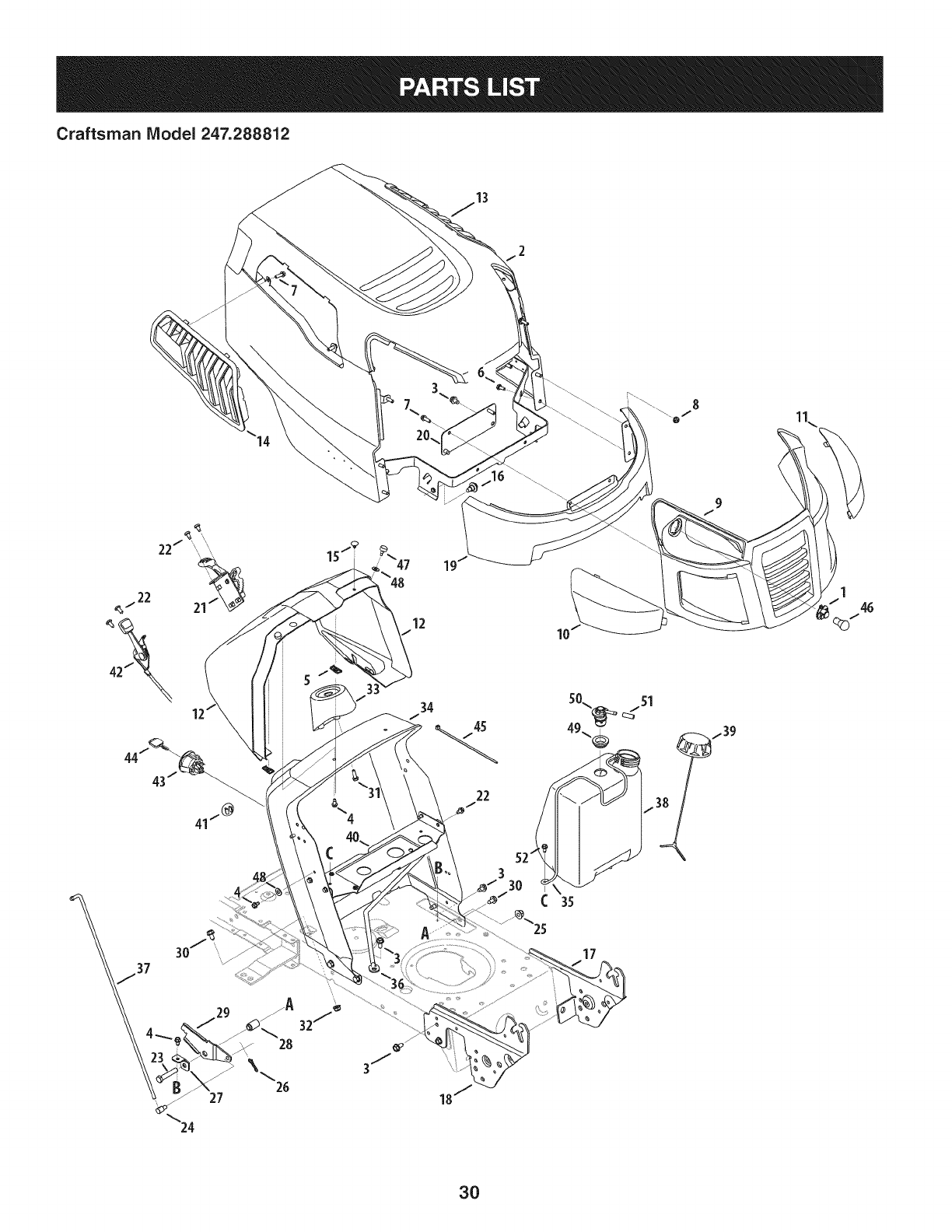

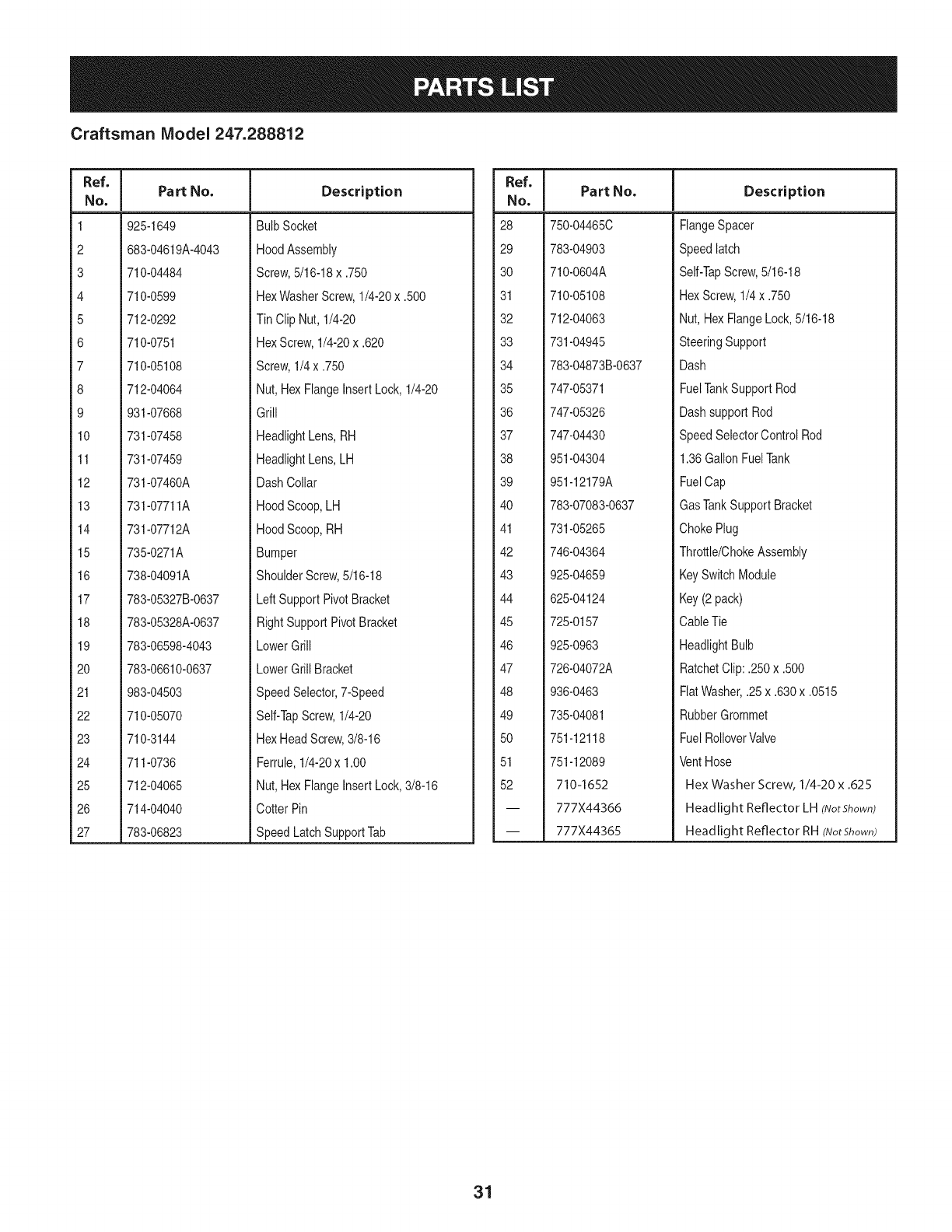

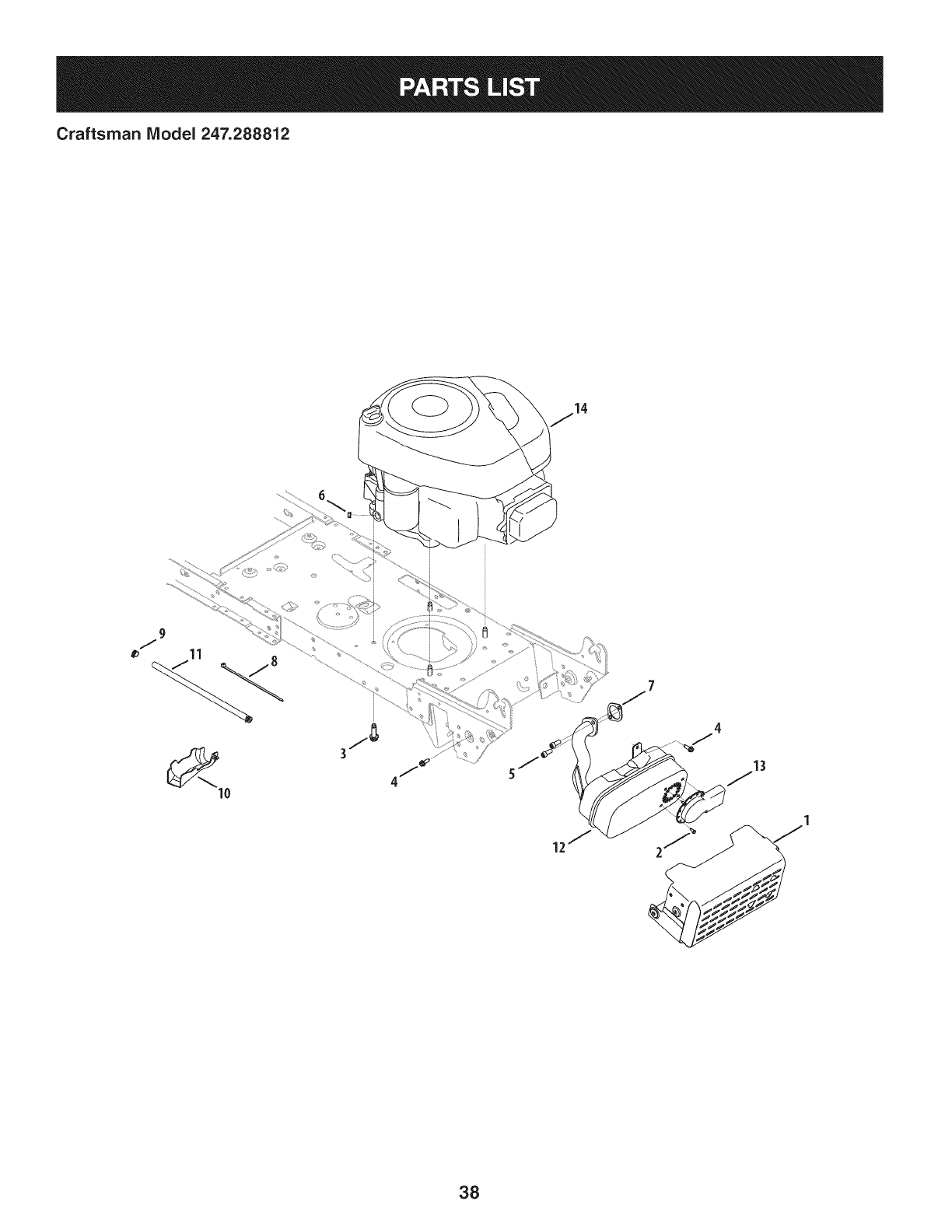

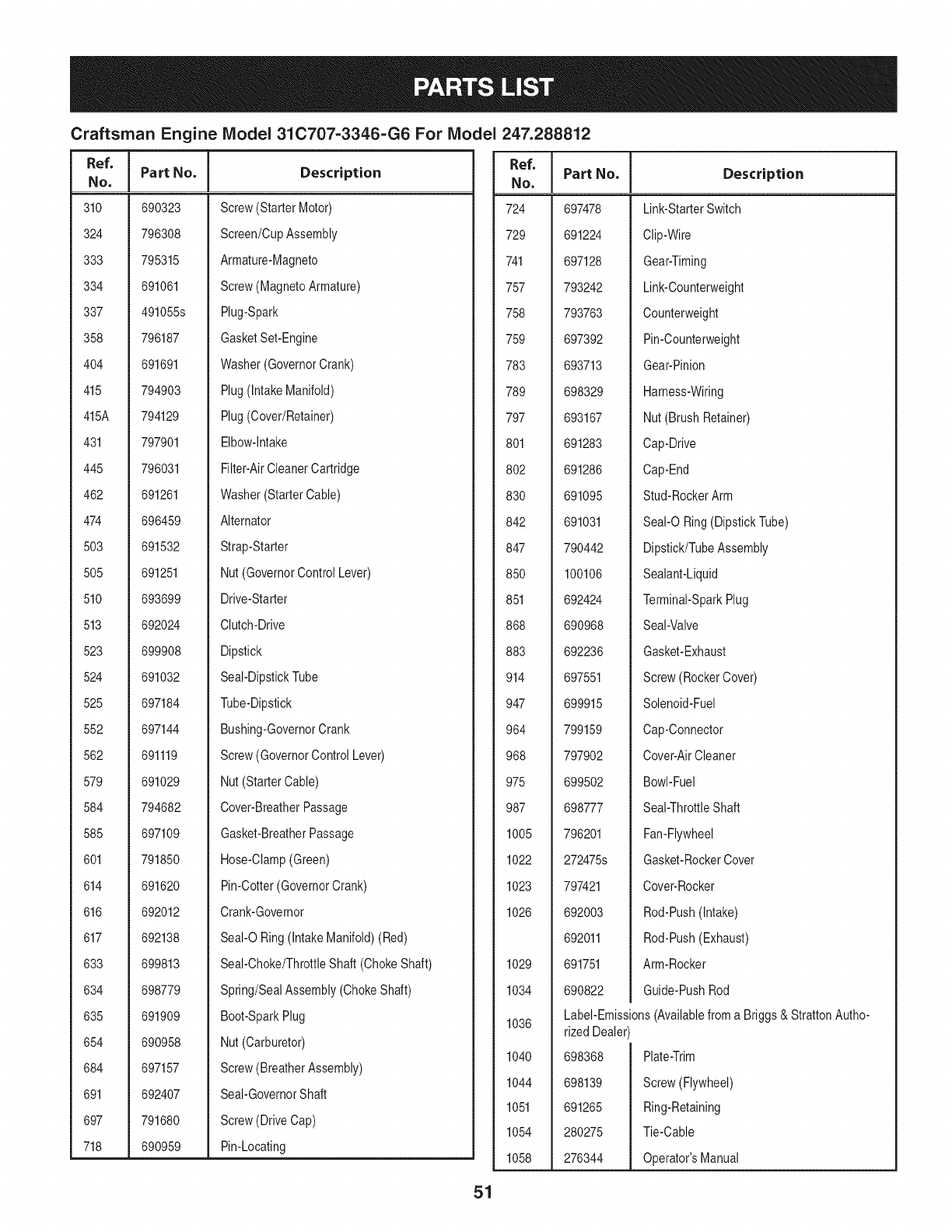

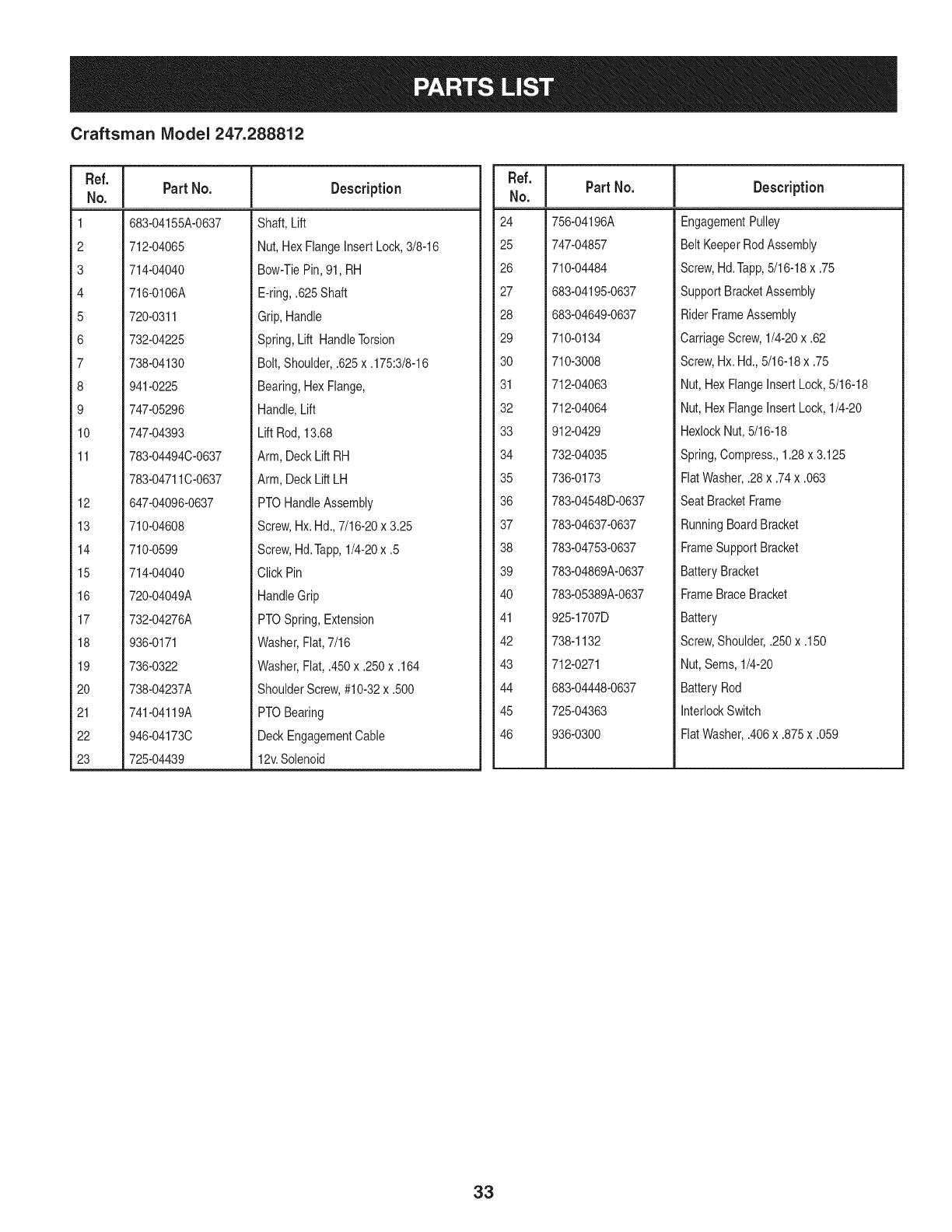

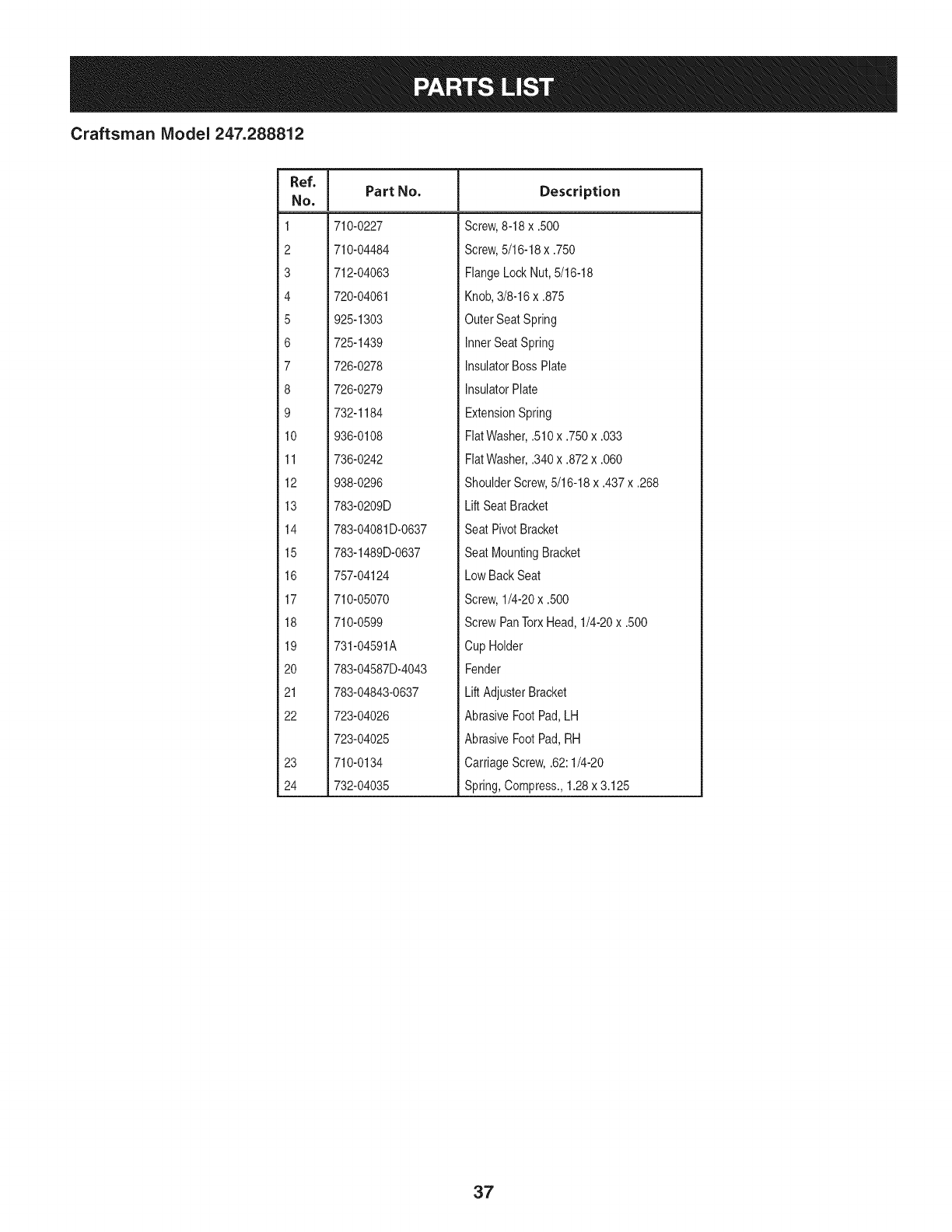

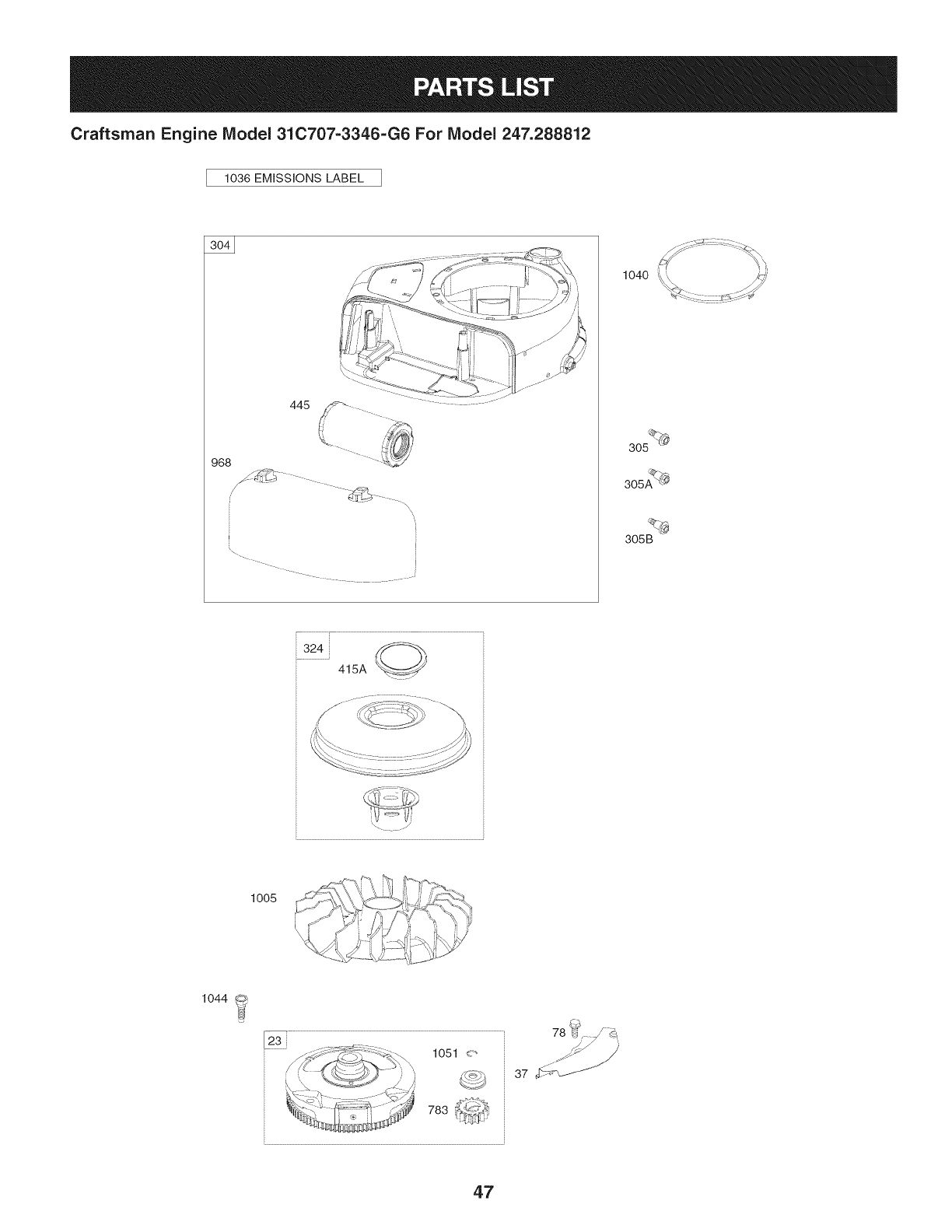

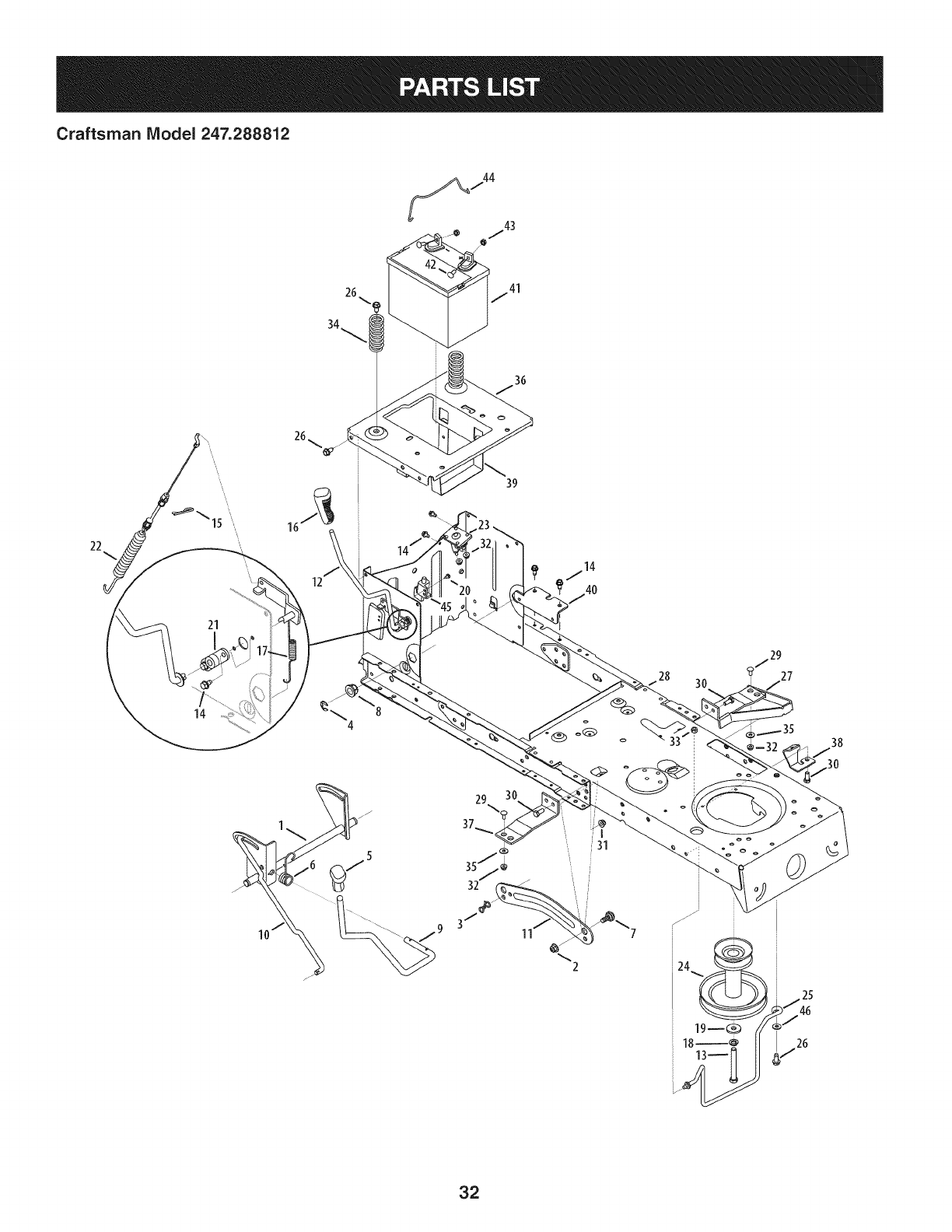

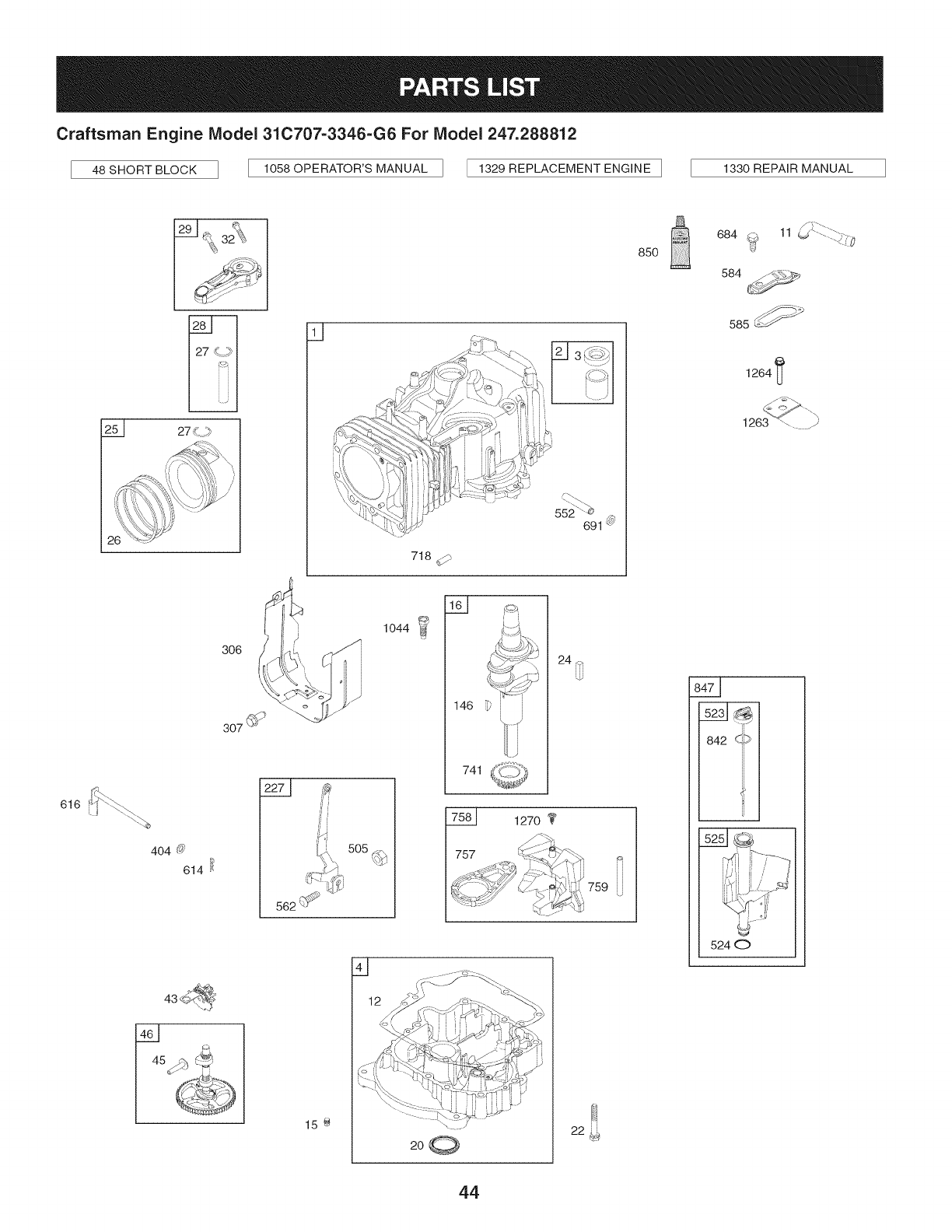

Parts List ......................................................................... 30

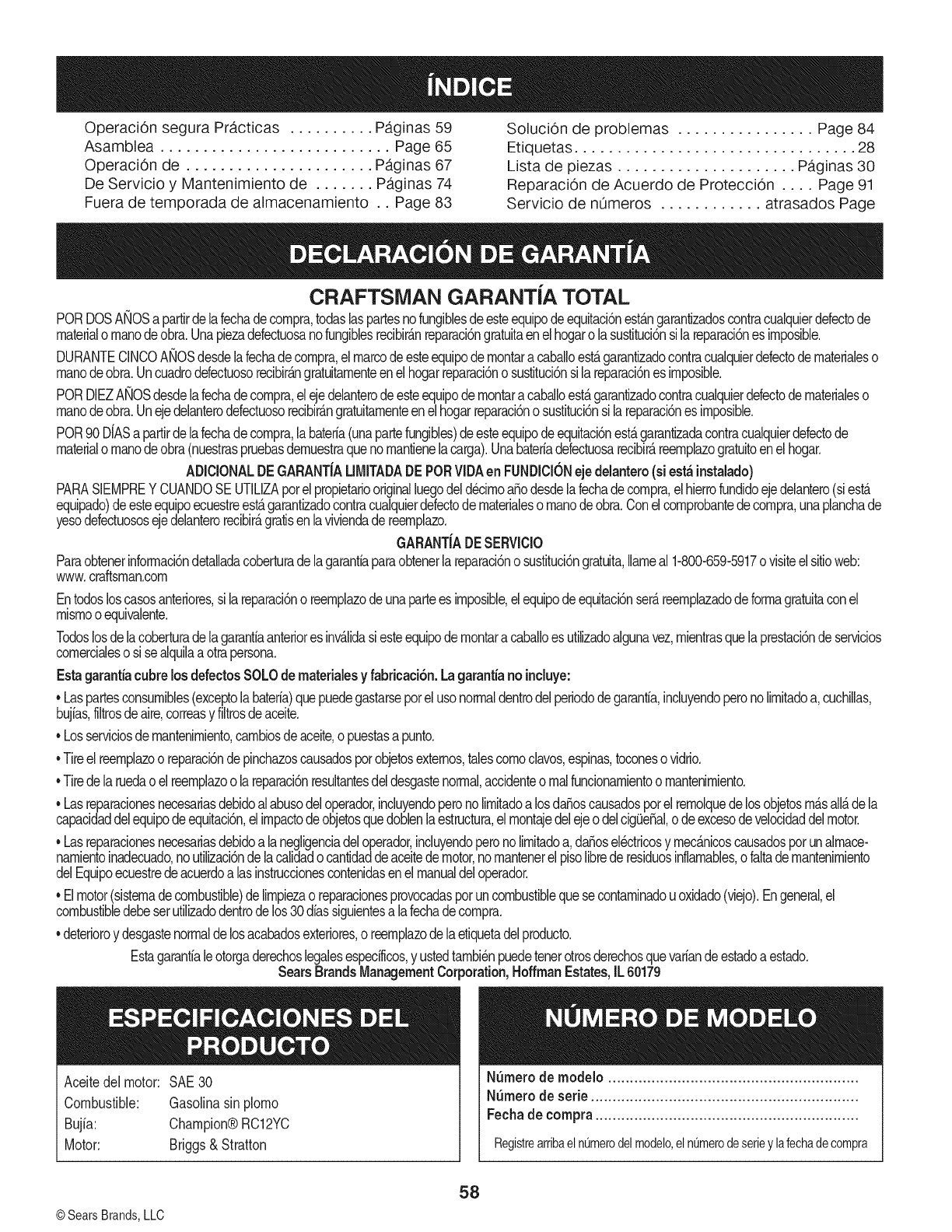

Espa_ol ............................................................................ 58

Service Numbers ............................................. Back Cover

CRAFTSMAN FULL WARRANTY

FORTWOYEARSfromthe dateof purchase,all non-expendablepartsof this ridingequipmentarewarrantedagainstanydefectsin material

orworkmanship.A defectivenon-expendablepartwill receivefreein-homerepairor replacementif repairis impossible.

FORFIVEYEARSfromthe dateof purchase,the frameof thisridingequipmentis warrantedagainstany defectsinmaterialorworkmanship.

A defectiveframewill receivefree in-homerepairor replacementif repairis impossible.

FORTENYEARSfromthe dateof purchase,thefrontaxle of thisridingequipmentis warrantedagainstany defectsin materialor workman-

ship.A defectivefrontaxle will receivefree in-homerepairorreplacementif repairis impossible.

FOR90 DAYSfromthe dateof purchase,the battery(anexpendablepart)of thisridingequipmentis warrantedagainstanydefectsinmaterial

orworkmanship(ourtestingprovesthatit will not holdacharge).Adefectivebatterywill receivefree in-homereplacement.

ADDiTiONAL LiFETiMELiMiTEDWARRANTYon CASTiRONFRONTAXLE(if equipped)

FORAS LONGAS ITIS USEDby theoriginalownerafterthe tenthyearfromthe dateof purchase,thecast ironfrontaxle(if equipped)of

this ridingequipmentiswarrantedagainstanydefectsinmaterialor workmanship.Withproofof purchase,a defectivecastironfrontaxlewill

receivefreein-homereplacement.

WARRANTYSERVICE

Forwarrantycoveragedetailsto obtainfreerepairor replacement,call 1-800-659-5917or visitthe website: www.craftsman.corn

In allcasesabove,if part repairor replacementisimpossible,the ridingequipmentwill be replacedfreeof chargewiththe sameor an

equivalentmodel.

Allof theabovewarrantycoverageisvoidifthisridingequipmentiseverusedwhileprovidingcommercialservicesorif rentedto anotherperson.

This warrantycovers ONLYdefects in materialandworkmanship. Warranty coverage does NOTinclude:

•Expendableparts(exceptbattery)thatcanwearout fromnormalusewithinthe warrantyperiod,includingbut not limitedto blades,

sparkplugs,aircleaners,belts,andoil filters.

•Standardmaintenanceservicing,oilchanges,or tune-ups.

• Tire replacementor repaircausedby puncturesfromoutsideobjects,suchas nails,thorns,stumps,or glass.

•Tireor wheelreplacementor repairresultingfromnormalwear,accident,orimproperoperationor maintenance.

•Repairsnecessarybecauseof operatorabuse,includingbut notlimitedto damagecausedby towingobjectsbeyondthe capabilityof

the ridingequipment,impactingobjectsthatbendtheframe,axle assemblyorcrankshaft,or over-speedingthe engine.

•Repairsnecessarybecauseof operatornegligence,includingbut not limitedto,electricaland mechanicaldamagecausedby

improperstorage,failureto usethe propergradeandamountof engineoil, failureto keepthe deckclearof flammabledebris,or

failureto maintainthe ridingequipmentaccordingto the instructionscontainedinthe operator'smanual.

•Engine(fuel system)cleaningor repairscausedbyfuel determinedto becontaminatedor oxidized(stale).In general,fuel shouldbe

usedwithin30 daysof itspurchasedate.

•Normaldeteriorationandwearof the exteriorfinishes,or productlabelreplacement.

Thiswarrantygivesyou specificlegalrights,andyoumay alsohaveother rightswhichvaryfromstateto state.

Sears Brands ManagementCorporation, Hoffman Estates, IL 60179

EngineOil: SAE30

Fuel: UnleadedGasoline

SparkPlug: Champion®RC12YC

Engine: Briggs& StrattonI/C®

ModelNumber:

Serial Number:

Dateof Purchase:

Recordthe modelnumber,serialnumber,

anddateof purchaseabove.

© KCDIRLLC 2

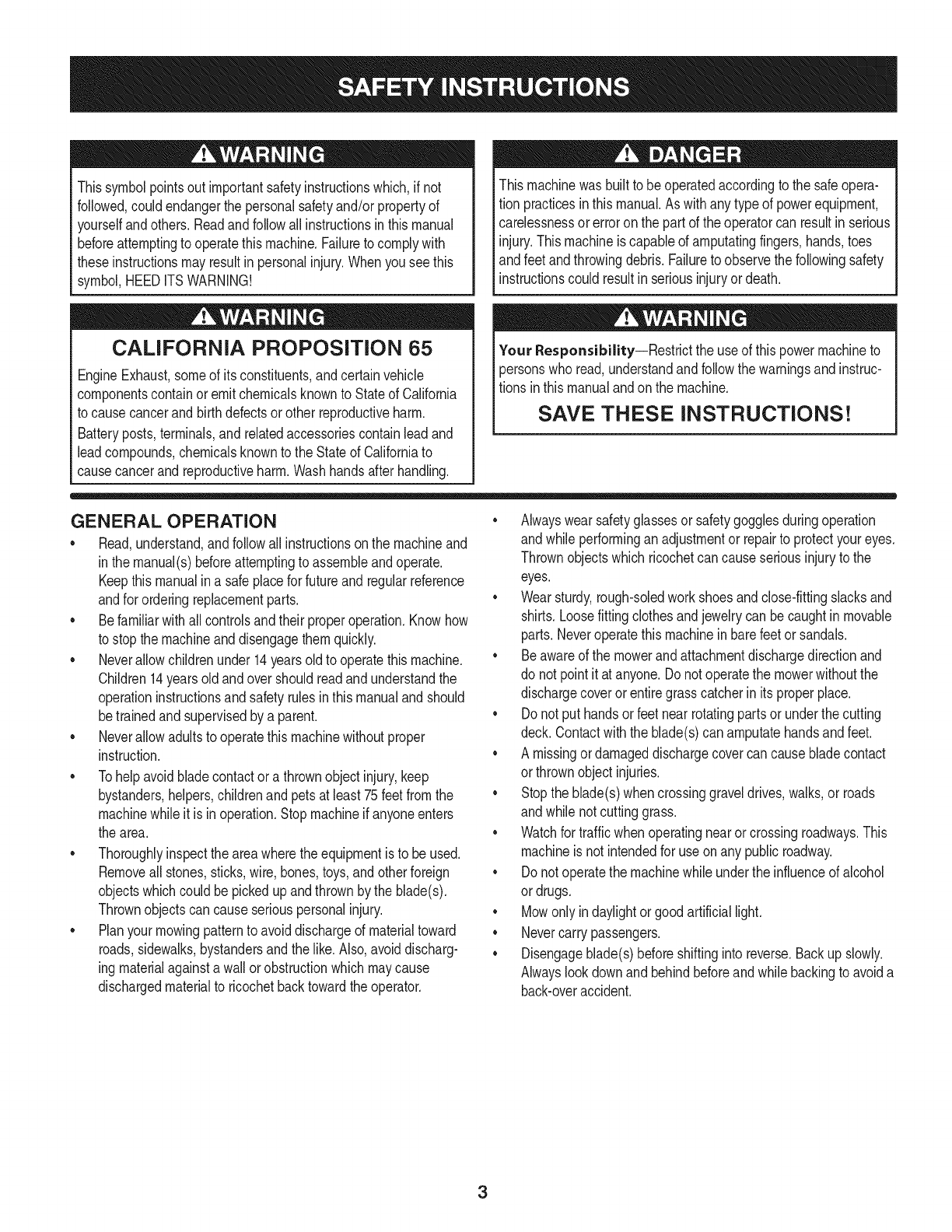

Thissymbolpointsout importantsafetyinstructionswhich,if not

followed,couldendangerthepersonalsafetyand/orpropertyof

yourselfandothers. Readandfollowall instructionsin thismanual

beforeattemptingto operatethismachine.Failureto complywith

theseinstructionsmayresultin personalinjury.Whenyou seethis

symbol,HEEDITSWARNING!

CALIFORNIA PROPOSITION 65

EngineExhaust,someof itsconstituents,andcertainvehicle

componentscontainoremit chemicalsknownto Stateof California

to causecancerandbirthdefectsorother reproductiveharm.

Batteryposts,terminals,and relatedaccessoriescontainleadand

leadcompounds,chemicalsknownto the Stateof Californiato

causecancerandreproductiveharm.Washhandsafterhandling.

Thismachinewasbuiltto beoperatedaccordingto the safeopera-

tion practicesinthis manual.As withanytypeof powerequipment,

carelessnessorerroron the partof the operatorcan resultin serious

injury.Thismachineis capableof amputatingfingers,hands,toes

andfeetandthrowingdebris.Failureto observethe followingsafety

instructionscouldresultin seriousinjuryor death.

Your Responsibility--Restrict the useof thispowermachineto

personswho read,understandandfollowthewarningsand instruc-

tionsin thismanualandon the machine.

SAVE THESE INSTRUCTIONS!

GENERAL OPERATION

•Read,understand,andfollowall instructionson the machineand

in themanual(s)beforeattemptingto assembleandoperate.

Keepthis manualina safeplacefor futureand regularreference

andfor orderingreplacementparts.

• Befamiliarwithall controlsandtheir properoperation.Knowhow

to stopthe machineanddisengagethemquickly.

• Neverallowchildrenunder14yearsoldto operatethis machine.

Children14yearsoldandover shouldreadandunderstandthe

operationinstructionsandsafetyrulesinthismanualandshould

betrainedandsupervisedbya parent.

• Neverallowadultsto operatethis machinewithoutproper

instruction.

• Tohelpavoidbladecontactor a thrownobjectinjury,keep

bystanders,helpers,childrenandpetsat least75feetfromthe

machinewhile it is in operation.Stopmachineif anyoneenters

the area.

• Thoroughlyinspectthe areawherethe equipmentis to be used.

Removeallstones,sticks,wire,bones,toys,andotherforeign

objectswhichcouldbe pickedupandthrownby the blade(s).

Thrownobjectscan causeseriouspersonalinjury.

• Planyour mowingpatternto avoiddischargeof materialtoward

roads,sidewalks,bystandersandthe like.Also,avoiddischarg-

ingmaterialagainstawall orobstructionwhichmaycause

dischargedmaterialto ricochetbacktowardthe operator.

• Alwayswear safetyglassesor safetygogglesduringoperation

andwhile performingan adjustmentor repairto protectyoureyes.

Thrownobjectswhichricochetcancauseseriousinjuryto the

eyes.

• Wearsturdy,rough-soledworkshoesandclose-fittingslacksand

shirts.Loosefittingclothesandjewelrycanbe caughtin movable

parts.Neveroperatethismachineinbarefeetorsandals.

• Beawareof the mowerandattachmentdischargedirectionand

do not pointit at anyone.Donot operatethe mowerwithoutthe

dischargecoverorentiregrasscatcherin its properplace.

Donot put handsor feetnearrotatingpartsor underthe cutting

deck. Contactwiththe blade(s)can amputatehandsandfeet.

A missingor damageddischargecovercan causebladecontact

or thrownobjectinjuries.

• Stoptheblade(s)whencrossinggraveldrives,walks,or roads

andwhile notcuttinggrass.

• Watchfor trafficwhenoperatingnearorcrossingroadways.This

machineis not intendedfor useonany public roadway.

• Donot operatethe machinewhile underthe influenceof alcohol

or drugs.

• Mowonly indaylightorgoodartificiallight.

Nevercarrypassengers.

• Disengageblade(s)beforeshiftinginto reverse.Backup slowly.

Alwayslookdownandbehindbeforeandwhile backingto avoida

back-overaccident.

3

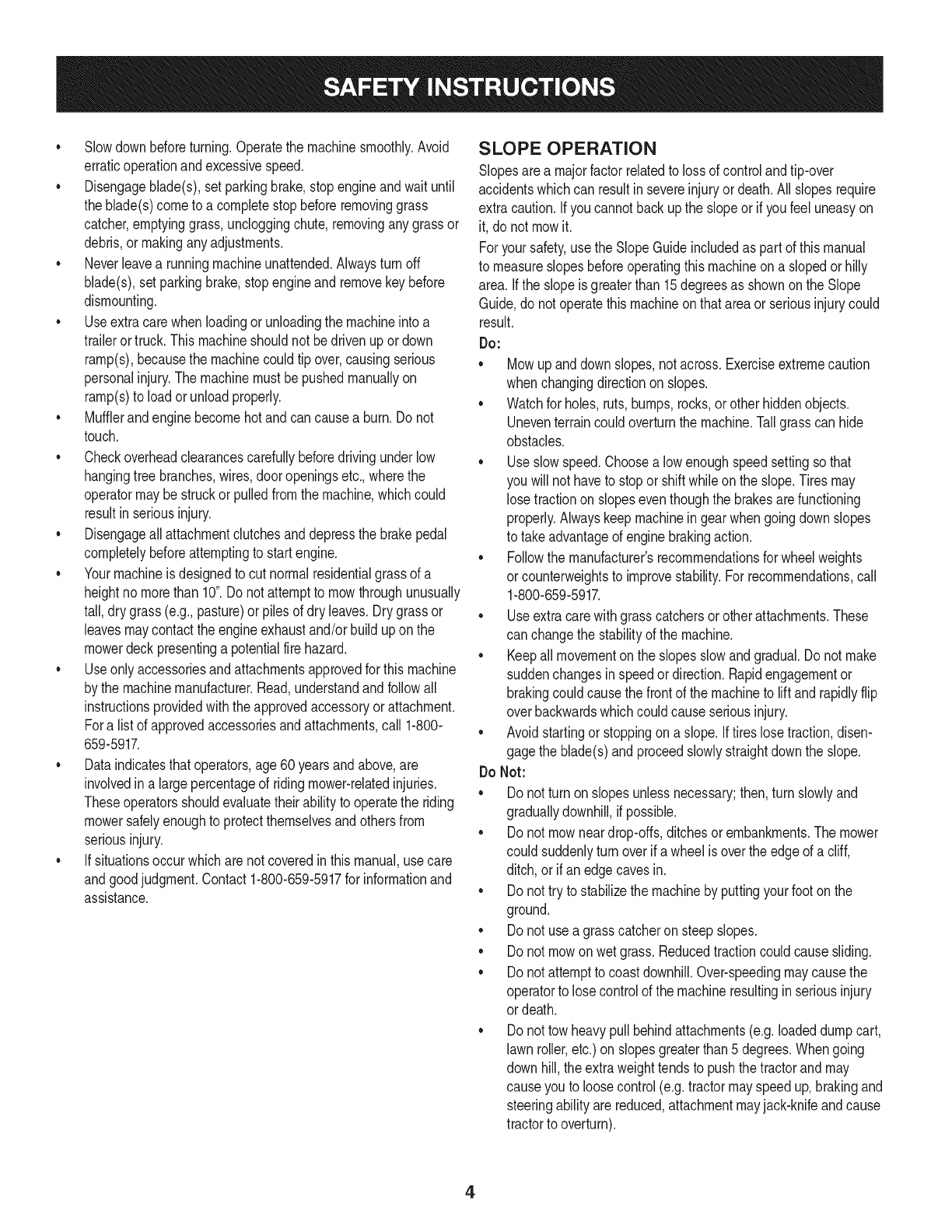

• Slowdownbeforeturning.Operatethe machinesmoothly.Avoid

erraticoperationandexcessivespeed.

Disengageblade(s),setparkingbrake,stopengineandwaituntil

the blade(s)cometo a completestopbeforeremovinggrass

catcher,emptyinggrass,uncloggingchute,removinganygrassor

debris,or makinganyadjustments.

Neverleavea runningmachineunattended.Alwaysturnoff

blade(s),setparkingbrake,stopengineandremovekeybefore

dismounting.

Useextracare whenloadingorunloadingthe machineintoa

trailerortruck.Thismachineshouldnot bedrivenup or down

ramp(s),becausethe machinecouldtip over,causingserious

personalinjury.The machinemustbe pushedmanuallyon

ramp(s)to loador unloadproperly.

Mufflerandenginebecomehotandcan causea burn.Do not

touch.

Checkoverheadclearancescarefullybeforedrivingunderlow

hangingtree branches,wires,dooropeningsetc.,wherethe

operatormaybe struckor pulledfromthe machine,whichcould

resultinseriousinjury.

Disengageallattachmentclutchesanddepressthe brakepedal

completelybeforeattemptingto start engine.

Yourmachineisdesignedto cutnormalresidentialgrassof a

heightnomorethan 10".Do not attemptto mowthroughunusually

tall,dry grass(e.g.,pasture)orpiles of dry leaves.Drygrassor

leavesmaycontactthe engineexhaustand/or builduponthe

mowerdeckpresentinga potentialfire hazard.

Useonlyaccessoriesandattachmentsapprovedfor this machine

by the machinemanufacturer.Read,understandandfollowall

instructionsprovidedwiththe approvedaccessoryor attachment.

Fora list of approvedaccessoriesandattachments,call 1-800-

659-5917.

Dataindicatesthatoperators,age60yearsandabove,are

involvedin a largepercentageof ridingmower-relatedinjuries.

Theseoperatorsshouldevaluatetheirabilityto operatethe riding

mowersafelyenoughto protectthemselvesandothersfrom

seriousinjury.

If situationsoccurwhicharenot coveredinthismanual,usecare

andgoodjudgment.Contact1-800-659-5917for informationand

assistance.

SLOPE OPERATION

Slopesarea majorfactorrelatedto lossof controlandtip-over

accidentswhichcan resultinsevereinjuryor death.Allslopesrequire

extracaution.Ifyoucannotbackupthe slopeor if youfeel uneasyon

it, do not mowit.

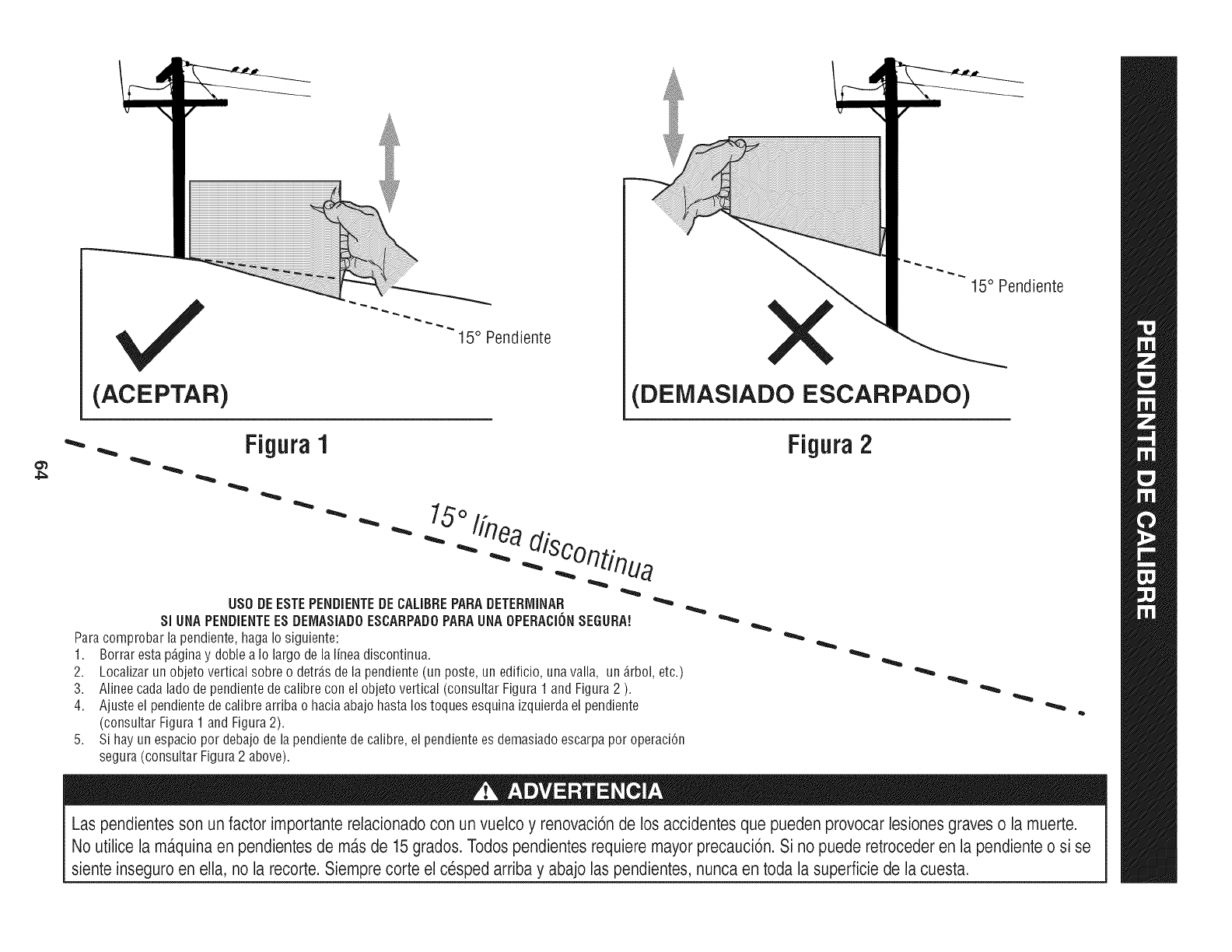

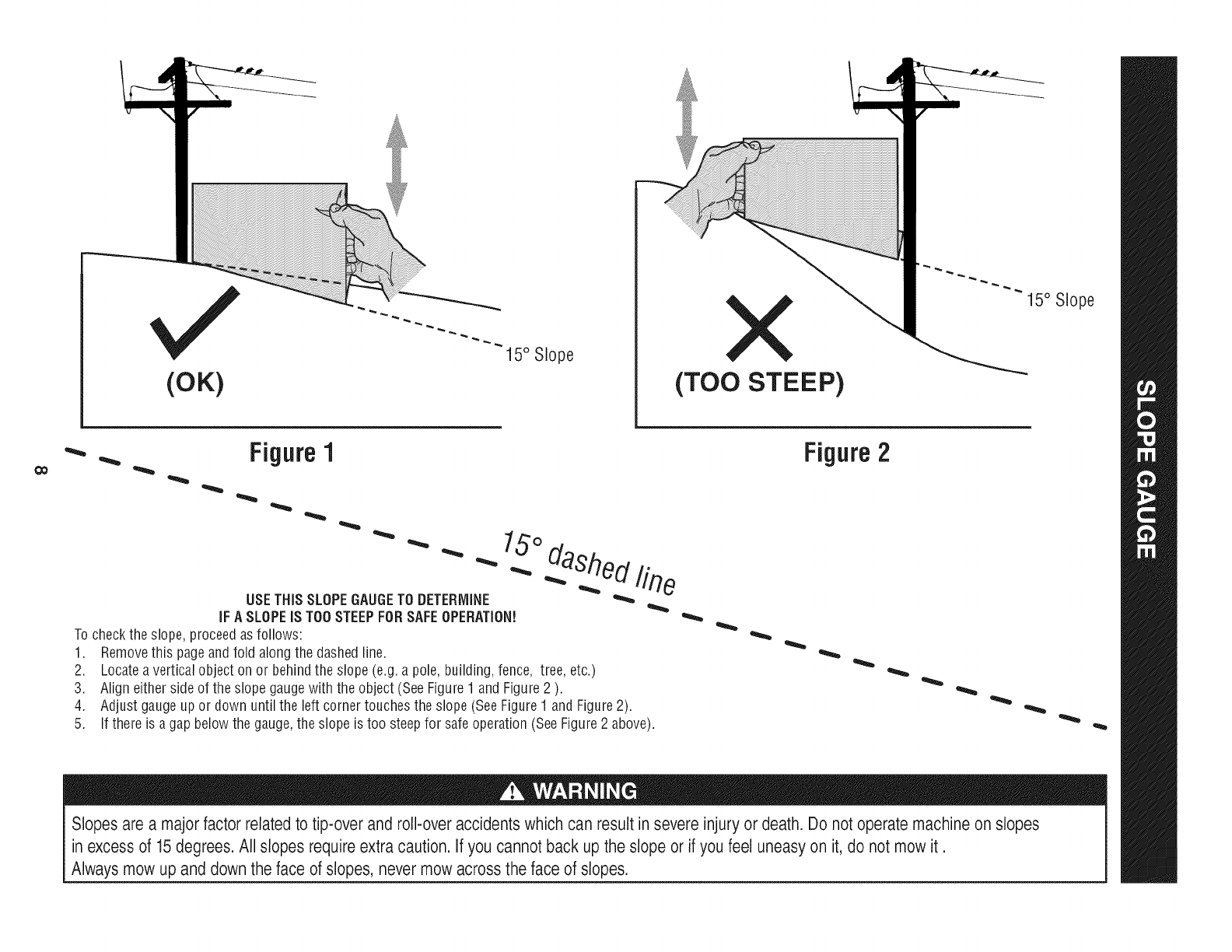

Foryoursafety,use the SlopeGuideincludedas partof this manual

to measureslopesbeforeoperatingthis machineona slopedor hilly

area. Ifthe slopeis greaterthan15degreesas shownonthe Slope

Guide,do notoperatethis machineonthatareaor seriousinjurycould

result.

Do:

oMowupanddown slopes,not across.Exerciseextremecaution

whenchangingdirectionon slopes.

• Watchfor holes,ruts,bumps,rocks,orother hiddenobjects.

Uneventerraincouldoverturnthe machine.Tallgrasscan hide

obstacles.

Useslowspeed.Choosea lowenoughspeedsettingso that

you will nothaveto stopor shiftwhileon the slope.Tiresmay

lose tractionon slopeseventhoughthe brakesarefunctioning

properly.Alwayskeepmachinein gearwhen goingdownslopes

to takeadvantageof enginebrakingaction.

• Followthe manufacturer'srecommendationsfor wheelweights

or counterweightsto improvestability.Forrecommendations,call

1-800-659-5917.

• Useextracarewithgrasscatchersor otherattachments.These

can changethe stabilityof the machine.

Keepallmovementonthe slopesslowandgradual.Do not make

suddenchangesinspeedor direction.Rapidengagementor

brakingcouldcausethe frontof the machineto lift andrapidlyflip

overbackwardswhichcouldcauseseriousinjury.

• Avoidstartingorstoppingona slope.Iftireslosetraction,disen-

gagethe blade(s)andproceedslowlystraightdownthe slope.

DoNot:

• Donot turnon slopesunlessnecessary;then,turnslowlyand

graduallydownhill,if possible.

• Donot mowneardrop-offs,ditchesor embankments.The mower

could suddenlyturnover if a wheelis overthe edgeof a cliff,

ditch,or if an edgecavesin.

• Donot try to stabilizethe machineby puttingyourfooton the

ground.

• Donot usea grasscatcheron steepslopes.

• Donot mowon wetgrass.Reducedtractioncouldcausesliding.

• Donot attemptto coastdownhill.Over-speedingmaycausethe

operatorto lose controlof the machineresultingin seriousinjury

or death.

• Donot towheavypull behindattachments(e.g.loadeddumpcart,

lawn roller,etc.)on slopesgreaterthan5 degrees.Whengoing

down hill,the extraweighttendsto pushthe tractorandmay

causeyou to loosecontrol(e.g.tractormayspeedup, brakingand

steeringabilityarereduced,attachmentmayjack-knifeandcause

tractorto overturn).

4

CHILDREN

Tragicaccidentscanoccurifthe operatoris notalert to the presence

of children.Childrenareoftenattractedto the machineandthe mowing

activity.Theydo notunderstandthe dangers.Neverassumethat

childrenwill remainwhereyou lastsawthem.

• Keepchildrenout of the mowingareaand inwatchfulcare of a

responsibleadultotherthanthe operator.

• Bealert andturnmachineoff ifa childentersthe area.

• Beforeandwhilebacking,lookbehindanddownfor small

children.

Nevercarrychildren,evenwiththe blade(s)shutoff.Theymay

fall offandbe seriouslyinjuredorinterferewithsafemachine

operation.

• Useextremecarewhenapproachingblindcorners,doorways,

shrubs,treesor otherobjectsthatmayblockyourvisionof a child

whomayrunintothe machine.

Toavoidback-overaccidents,alwaysdisengagethe cutting

blade(s)beforeshiftingintoReverse.Ifequipped,the "Reverse

CautionMode"(bladesoperatewhilemachineridesinreverse)

shouldnotbe usedwhenchildrenor othersarearound.

Keepchildrenawayfromhotor runningengines.Theycansuffer

burnsfroma hotmuffler.

• Removekeywhenmachineisunattendedto preventunauthorized

operation.

Neverallowchildrenunder14yearsof ageto operatethis machine.

Children14andovershouldreadandunderstandthe instructionsand

safeoperationpracticesinthismanualandon the machineandshould

betrainedandsupervisedbyan adult.

TOWING

Towonlywitha machinethathasa hitchdesignedfor towing.Do

not attachtowedequipmentexceptat the hitchpoint.

Followthe manufacturersrecommendationforweightlimitsfor

towedequipmentandtowingonslopes.For recommendations,

call 1-800-659-5917.

Neverallowchildrenor othersinoron towedequipment.

Onslopes,theweightof thetowedequipmentmaycauselossof

tractionandlossof control.

Alwaysuseextracautionwhentowingwitha machinecapableof

makingtightturns(e.g."zero-turn"ride-onmower). Makewide

turnsto avoidjack-knifing.

Travelslowlyandallowextradistanceto stop.

Do notcoastdownhill.

SERVICE

SafeHandlingof Gasoline

Toavoidpersonalinjuryorpropertydamageuse extremecarein

handlinggasoline.Gasolineisextremelyflammableandthe vaporsare

explosive.Seriouspersonalinjurycanoccurwhengasolineis spilled

on yourselforyour clotheswhichcan ignite.Washyourskinand

changeclothesimmediately.

• Useonly anapprovedgasolinecontainer.

Neverfill containersinsidea vehicleoron a truckortrailer bed

witha plasticliner.Alwaysplacecontainerson the groundaway

fromyourvehiclebeforefilling.

Whenpractical,removegas-poweredequipmentfromthe truck

or trailerandrefueliton theground.Ifthis isnot possible,then

refuelsuchequipmentona trailerwitha portablecontainer,rather

than froma gasolinedispensernozzle.

Keepthe nozzleincontactwiththe rim of the fueltankor

containeropeningat all timesuntilfuelingiscomplete.Donot use

a nozzlelock-opendevice.

Extinguishall cigarettes,cigars,pipesandothersourcesof

ignition.

• Neverfuel machineindoors.

Neverremovegascap or addfuelwhilethe engineis hotor run-

ning.Allowengineto coolat leasttwominutesbeforerefueling.

Neveroverfill fuel tank. Filltankto no morethan 1/2inchbelow

bottomof filler neckto allowspaceforfuel expansion.

• Replacegasolinecap andtightensecurely.

• Ifgasolineis spilled,wipeitoff the engineandequipment.Move

machineto anotherarea.Wait5 minutesbeforestartingthe

engine.

• To reducefire hazards,keepmachinefree of grass,leaves,or

otherdebrisbuild-up.Cleanup oilor fuel spillageandremoveany

fuel soakeddebris.

• Neverstorethe machineor fuelcontainerinsidewherethere isan

openflame,sparkor pilotlight as ona waterheater,spaceheater,

furnace,clothesdryeror othergasappliances.

Allowa machineto coolat leastfiveminutesbeforestoring.

GeneralService

• Neverrunanengineindoorsorinapoorlyventilatedarea.Engine

exhaustcontainscarbonmonoxide,anodorless,anddeadlygas.

• Beforecleaning,repairing,orinspecting,makecertainthe

blade(s)andallmovingpartshavestopped.Disconnectthespark

plugwireandgroundagainsttheenginetopreventunintended

starting.

• Periodicallychecktomakesurethebladescometocomplete

stopwithinapproximately(5)fivesecondsafteroperatingthe

bladedisengagementcontrol.Ifthebladesdonotstopwithinthe

thistimeframe,yourmachineshouldbeservicedprofessionally

byaSearsorotherqualifiedservicedealer.

• Checkbrakeoperationfrequentlyasitissubjectedtowearduring

normaloperation.Adjustandserviceasrequired.

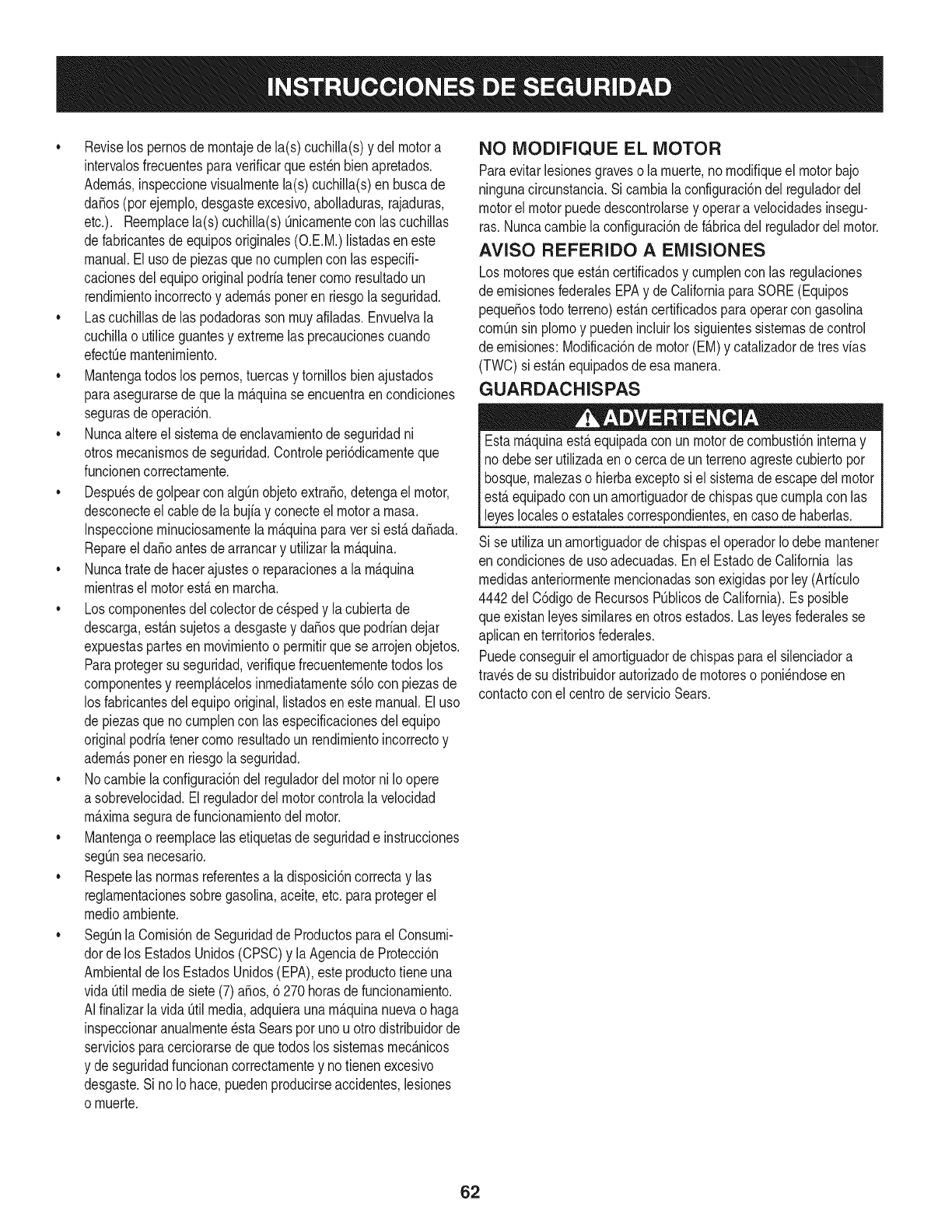

• Checktheblade(s)andenginemountingboltsatfrequent

intervalsforpropertightness.Also,visuallyinspectblade(s)

fordamage(e.g.,excessivewear,bent,cracked).Replacethe

blade(s)withtheoriginalequipmentmanufacturer's(O.E.M.)

blade(s)only,listedinthismanual.Useofpartswhichdonot

meettheoriginalequipmentspecificationsmayleadtoimproper

performanceandcompromisesafety!

• Mowerbladesaresharp.Wrapthebladeorweargloves,anduse

extracautionwhenservicingthem.

• Keepallnuts,bolts,andscrewstighttobesuretheequipmentis

insafeworkingcondition.

• Nevertamperwiththe safetyinterlocksystemor othersafety

devices.Checktheir properoperationregularly.

• Afterstrikinga foreignobject,stopthe engine,disconnectthe

sparkplugwire(s)andgroundagainstthe engine.Thoroughly

inspectthe machinefor anydamage.Repairthe damagebefore

startingandoperating.

• Neverattemptto makeadjustmentsor repairsto the machine

whilethe engineis running.

• Grasscatchercomponentsandthe dischargecoverare subject

to wearanddamagewhichcouldexposemovingpartsor allow

objectsto bethrown.Forsafetyprotection,frequentlycheck

componentsand replaceimmediatelywithoriginalequipment

manufacturer's(O.E.M.)partsonly,listedinthis manual.Useof

partswhichdo not meetthe originalequipmentspecificationsmay

leadto improperperformanceandcompromisesafety!

• Donot changethe enginegovernorsettingsorover-speedthe

engine.The governorcontrolsthe maximumsafeoperatingspeed

of the engine.

Maintainor replacesafetyandinstructionlabels,as necessary.

• Observeproperdisposallawsandregulationsfor gas,oil, etc.to

protecttheenvironment.

• Accordingto the ConsumerProductsSafetyCommission(CPSC)

andthe U.S.EnvironmentalProtectionAgency(EPA),this product

has anAverageUsefulLifeof seven(7)years,or 270hours

of operation.At the endof the AverageUsefulLife,buy anew

machineor havethe machineinspectedannuallybya Searsor

otherqualifiedservicedealerto ensurethatall mechanicaland

safetysystemsareworkingproperlyandnot wornexcessively.

Failureto doso can resultinaccidents,injuriesor death.

DO NOT MODIFY ENGINE

Toavoid seriousinjuryor death,do notmodifyengineinanyway.

Tamperingwiththe governorsettingcanleadto a runawayengineand

causeit to operateat unsafespeeds.Nevertamperwithfactorysetting

of enginegovernor.

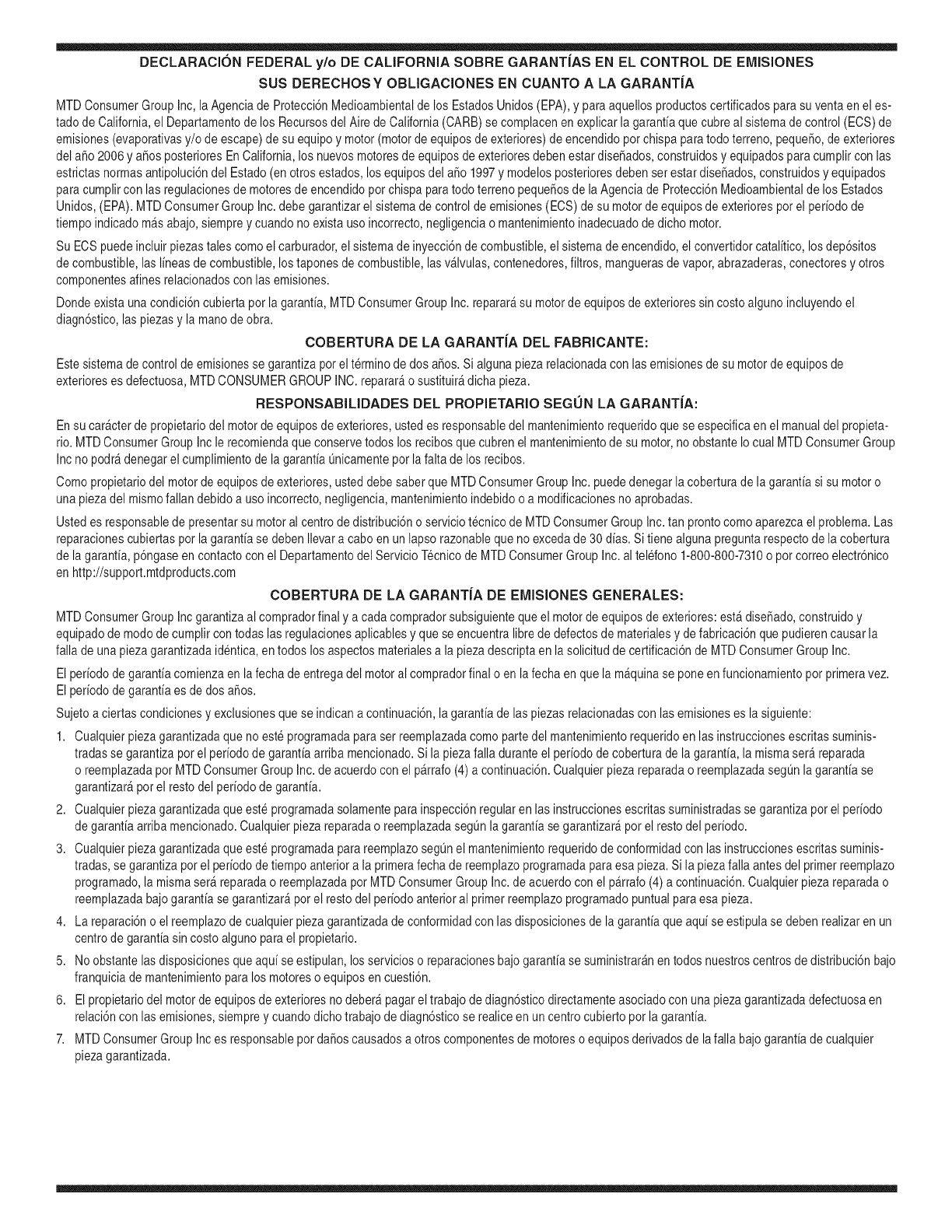

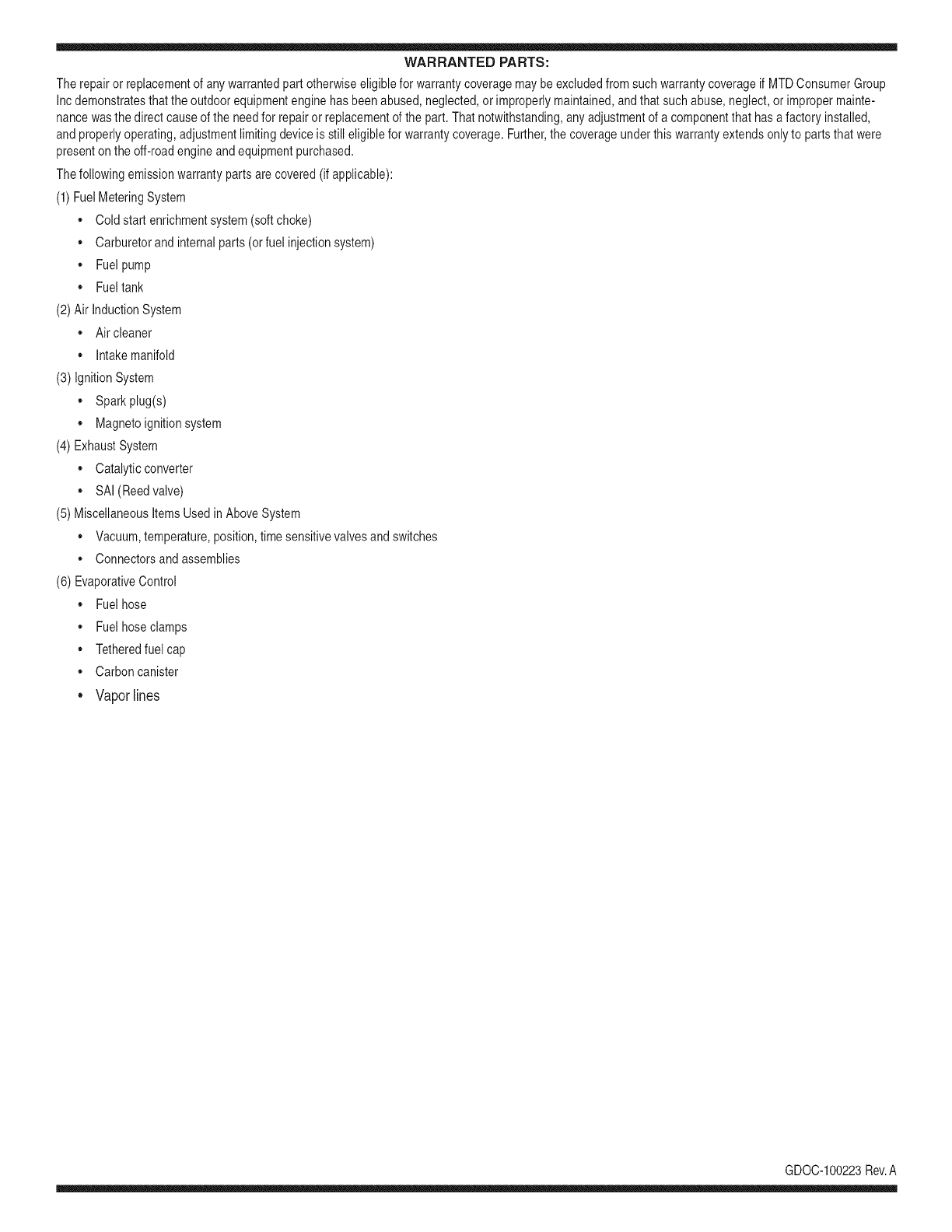

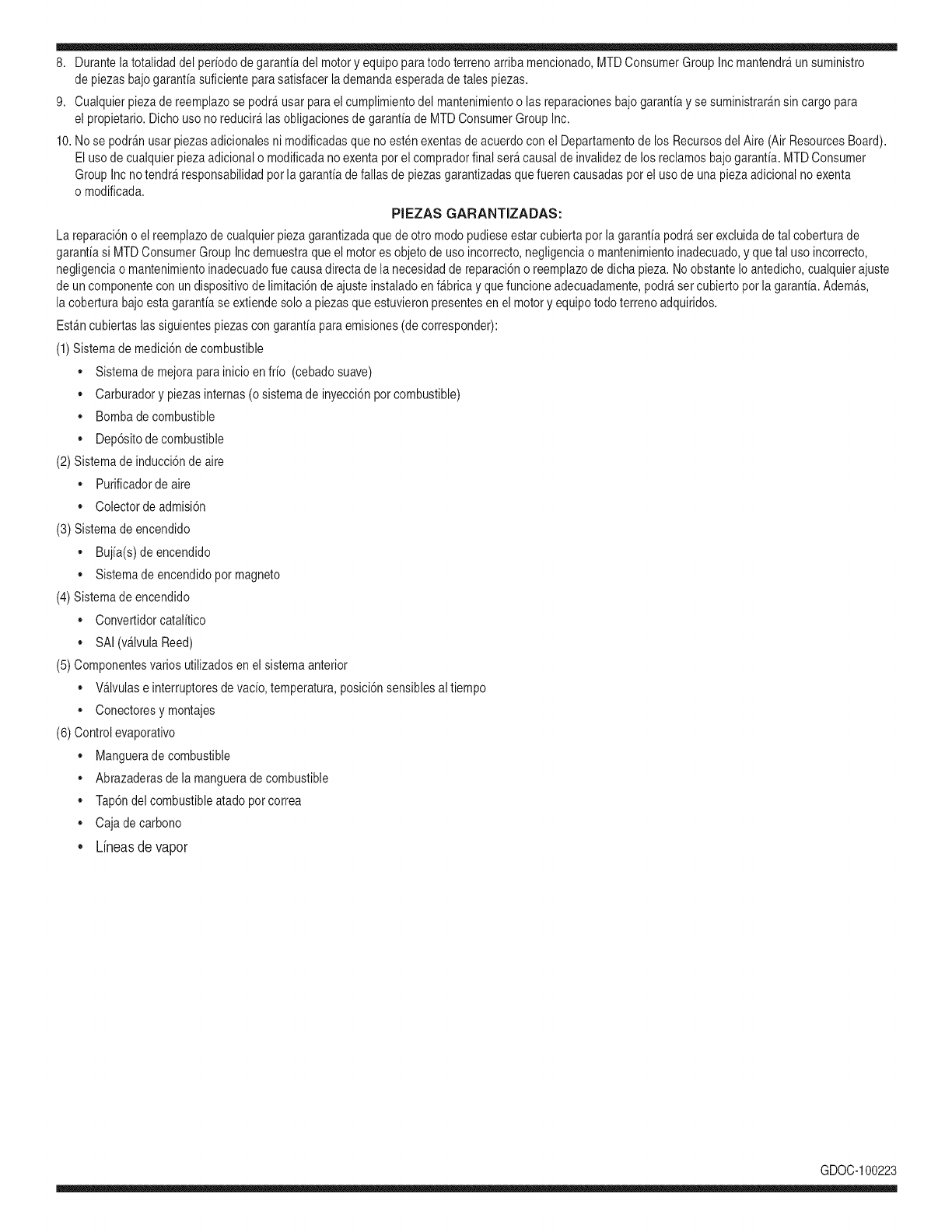

NOTICE REGARDING EMISSIONS

Engineswhicharecertifiedto complywithCaliforniaandfederal

EPAemissionregulationsfor SORE(SmallOffRoadEquipment)are

certifiedto operateon regularunleadedgasoline,andmayinclude

the followingemissioncontrolsystems:EngineModification(EM)and

ThreeWayCatalyst(TWO)if so equipped.

SPARK ARRESTOR

Thismachineis equippedwithan internalcombustionengineand

shouldnotbe usedonor nearanyunimprovedforest-covered,

brushcoveredorgrass-coveredlandunlessthe engine'sexhaust

systemisequippedwitha sparkarrestormeetingapplicablelocalor

statelaws(if any).

Ifa sparkarrestoris used,it shouldbe maintainedin effectiveworking

orderby the operator.Inthe Stateof Californiatheaboveis required

by law (Section4442of the CaliforniaPublicResourcesCode).Other

statesmayhavesimilarlaws.Federallawsapplyonfederallands.

A sparkarrestorfor the muffleris availablethroughyournearestSears

PartsandRepairServiceCenter.

6

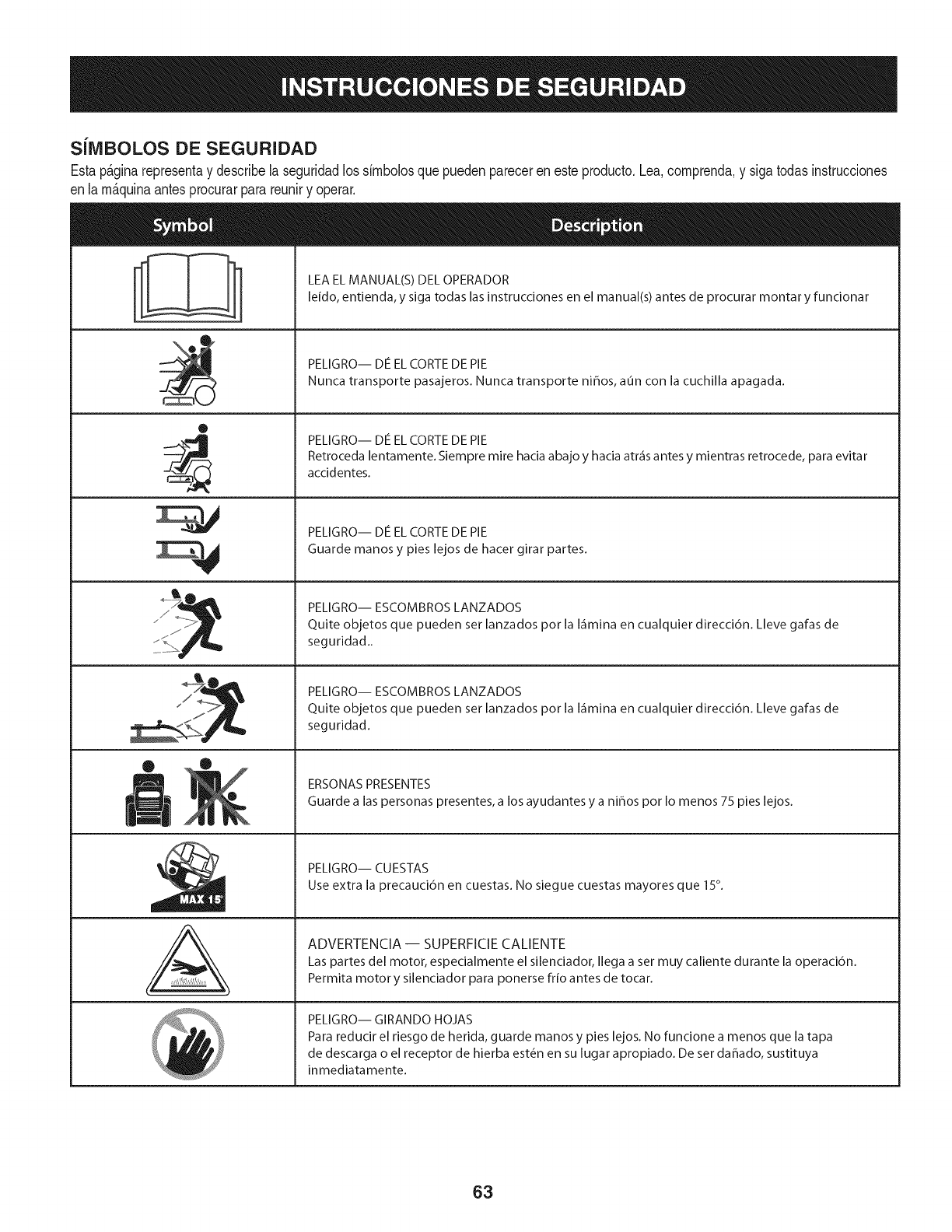

SAFETY SYMBOLS

Thispagedepictsanddescribessafetysymbolsthatmayappearonthis product. Read,understand,andfollowallinstructionson the machine

beforeattemptingto assembleandoperate.

0

A

READ THE OPERATOR'S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to assemble and

operate

DANGER-- ROTATING BLADES

Never carry passengers. Never carry children, even with the blades off.

DANGER-- ROTATING BLADES

Always look down and behind before and while backing to avoid a back-over accident.

WARNING-- ROTATING BLADES

Do not put hands or feet near rotating parts or under the cutting deck. Contact with the blade(s)

can amputate hands and feet.

WARNING--THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

WARNING--THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

BYSTANDERS

Keep bystanders, helpers, children and pets at least 75 feet from the machine while it is in

operation.

WARNING-- SLOPE OPERATION

Do not operate this machine on a slope greater than 15 degrees.

WARNING-- HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine and

muffler to cool before touching.

DANGER-- ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover or grass

catcher is in its proper place. If damaged, replace immediately.

7

(OK)

15° Slope X

(TOO STEEP)

15° Slope

'_. _ Figure1

USETHISSLOPEGAUGETODETERMINE

IFA SLOPEIS TOOSTEEPFORSAFEOPERATION!

To checkthe slope,proceedas follows:

1. Removethis pageandfold alongthe dashedline.

2. Locatea verticalobject onor behindthe slope (e.g.a pole, building,fence, tree,etc.)

3. Align eitherside of the slope gaugewith the object(SeeFigure1 and Figure2 ).

4. Adjust gaugeupor down until the left cornertouchesthe slope (SeeFigure1and Figure2).

5.

15°dashed line

If there is agap belowthe gauge,the slope is too steepfor safeoperation(SeeFigure2 above).

Figure2

Slopesare a majorfactor relatedto tip-over and roll-over accidents which can result in severe injury or death. Do not operatemachine on slopes

in excess of 15 degrees.All slopes require extra caution. Ifyou cannot back up the slope or if you feel uneasy on it, do not mow it.

Always mow up and down the face of slopes, never mow acrossthe face of slopes.

IMPORTANT:Yourtractoris shippedwithmotoroil in theengine.

However,you MUSTcheckthe oil levelbeforeoperating.Referto the

Service& Maintenancesectionfor instructionson checkingtheoil

level.

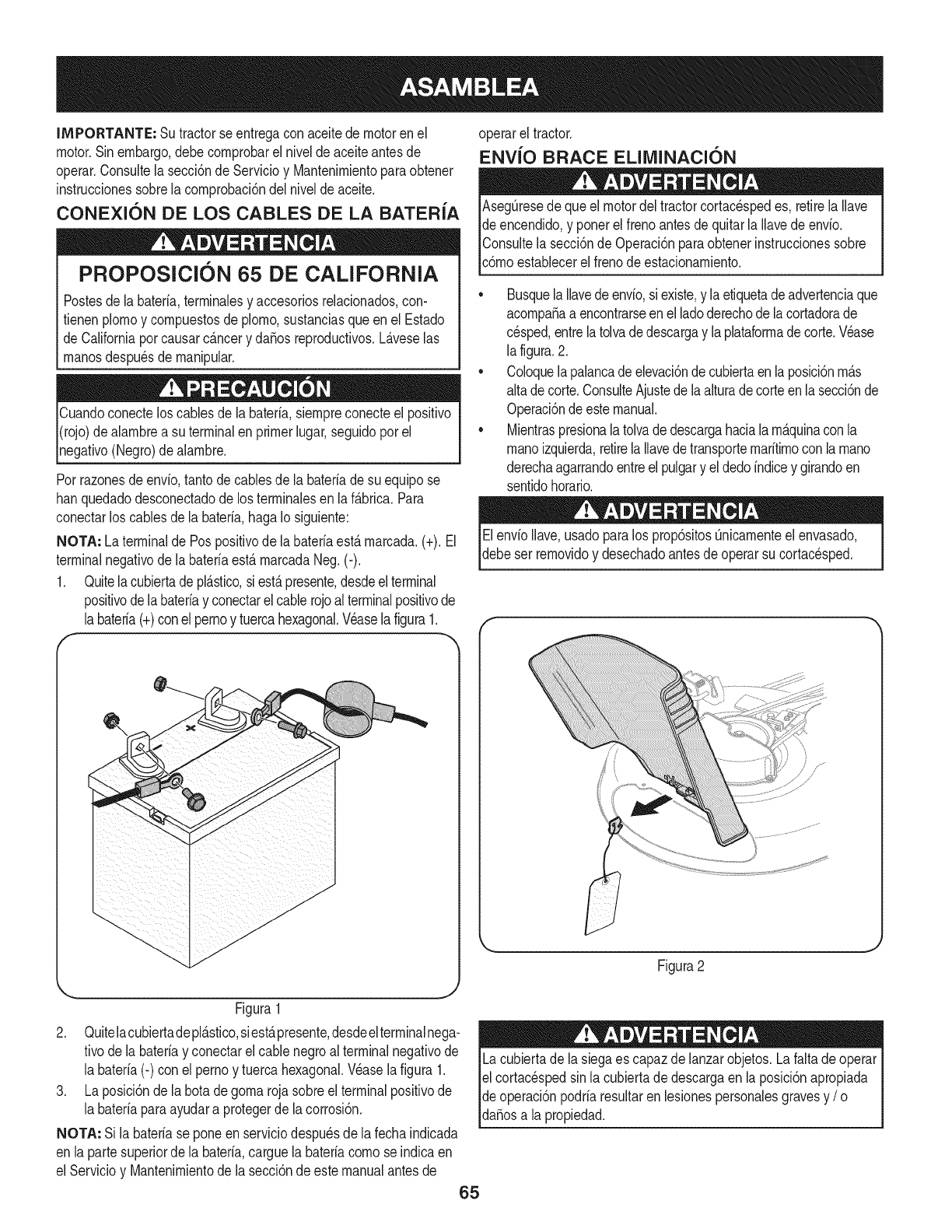

Attaching the Battery Cables

CALIFORNIA PROPOSITION 65

Batteryposts,terminals,andrelatedaccessoriescontainleadand

leadcompounds,chemicalsknownto the Stateof Californiato

causecancerandreproductiveharm.Washhandsafterhandling.

Whenattachingbatterycables,alwaysconnectthe POSITIVE(Red)

wireto its terminalfirst,followedby the NEGATIVE(Black)wire.

Forshippingreasons,bothbatterycablesonyourequipmentmay

havebeenleft disconnectedfromthe terminalsat the factory.To

connectthe batterycables,proceedasfollows:

NOTE:Thepositivebatteryterminalis markedPos.(+).The negative

batteryterminalis markedNeg.(-).

1. Removethe plasticcover,if present,fromthe positivebattery

terminaland attachthe redcableto the positivebatteryterminal

(+)withthe bolt andhexnut.See Figure1.

2. Removethe plasticcover,if present,fromthe negativebattery

terminaland attachthe blackcableto the negativebattery

terminal(-) withthe bolt andhex nut.SeeFigure1.

f

J

Figure1

3. Positionthe redrubberboot over the positivebatteryterminalto

helpprotectit fromcorrosion.

NOTE:If thebatteryis put into serviceafterthe dateshownon topof

battery,chargethe batteryas instructedinthe Service& Maintenance

sectionof this manualpriorto operatingthe tractor.

Shipping Brace Removal

Makesurethe ridingmower'sengineis off, removetheignitionkey,

andset the parkingbrakebeforeremovingthe shippingbrace.Refer

Itothe Operationsectionfor instructionsonhowto setthe parking

lbrake.

• Locatethe shippingbrace,if present,andaccompanyingwarning

tag foundonthe rightsideof the mower,betweenthe discharge

chutedeflectorandthe cuttingdeck. SeeFig.2.

//

Figure2

Placethe decklift leverinthe highestcuttingposition.Referto

SettingtheCuttingHeightin the Operationsectionof thismanual.

Whilepushingthedischargechuteddlectortowardsthemachinewith

yourlefthand,removetheshippingbracewithyourrighthandbygrasp-

ingitbetweenyourthumbandindexfingerandrotatingitclockwise.

The shippingbrace,usedfor packagingpurposesonly,mustbe

removedand discardedbeforeoperatingyour ridingmower.

The mowingdeck iscapableof throwingobjects.Failureto operate

the ridingmowerwithoutthe dischargecoverin the properoperating

Ipositioncould resultin seriouspersonalinjuryand/orproperty

ldamage.

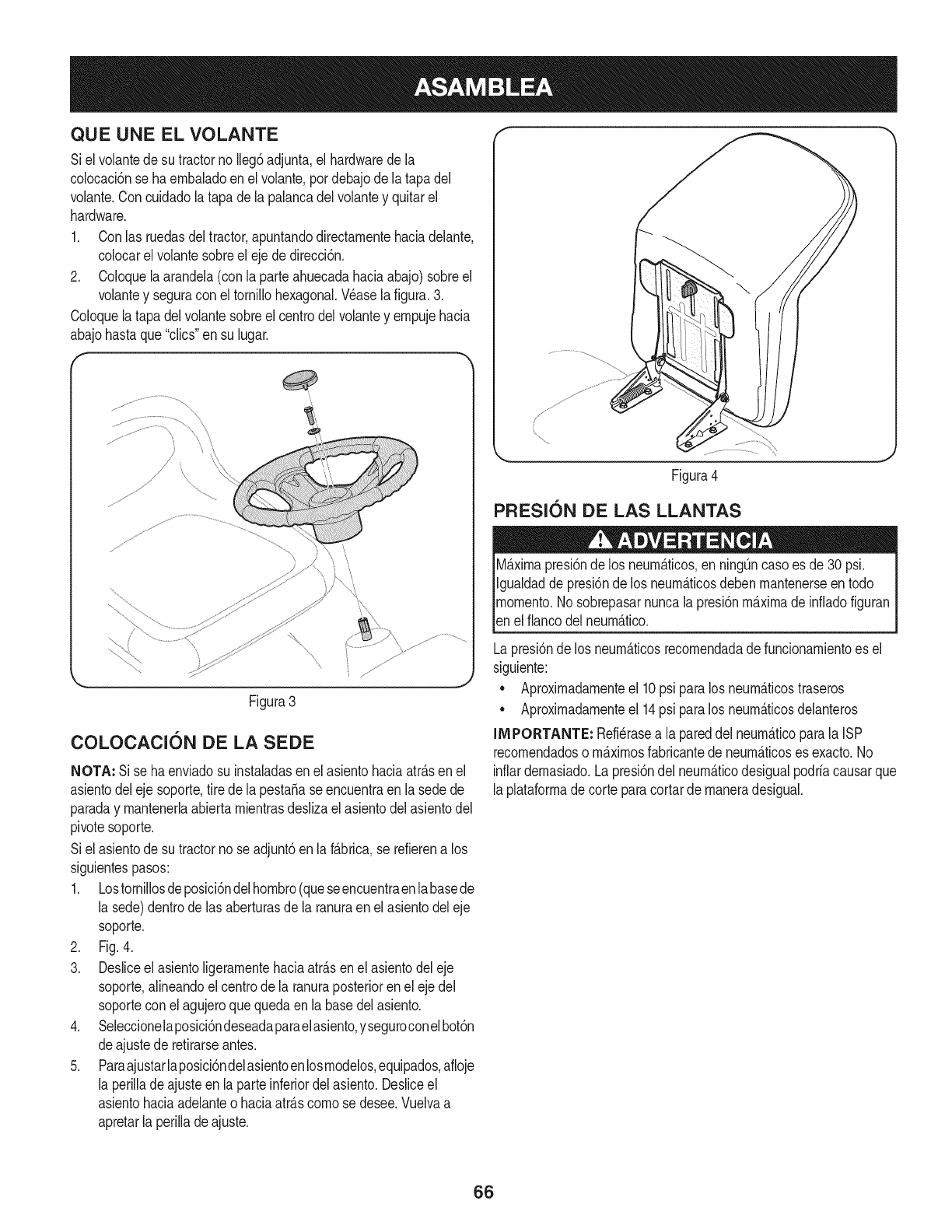

Attaching The Steering Wheel

Ifthe steeringwheelfor yourtractordid notcomeattached,the

hardwarefor attachingit has beenpackedwithinthe steeringwheel,

beneaththe steeringwheelcap.Carefullypry off the steeringwheel

cap andremovethe hardware.

1. Withthe wheelsof the tractorpointingstraightforward,placethe

steeringwheeloverthe steeringshaft.

2. Placethe washer(withthe cuppedsidedown)overthe steering

wheeland securewiththe hex bolt.SeeFig.3-3.

9

f

\

Figure3

3. Placethe steeringwheelcap overthe centerof the steering

wheeland pushdownwarduntilit "clicks"intoplace.

Attaching The Seat

If the seatfor yourtractorwasnotattachedat thefactory,refertothe

followingsteps.

NOTE: Forshippingreasons,seatsareeitherfastenedto the tractor

seat'spivotbracketwitha plastictie,or mountedbackwardto the pivot

bracket.Ineithercase,free the seatfromits shippingpositionand

removethe adjustmentknobfromthe bottomof seatbeforeproceed-

ingwith the instructionsbelow.

1. Positionthe shoulderscrews(foundon the baseof the seat)

insidethe slotopeningsinthe seatpivotbracket.

Fig.4.

2. Slidethe seat slightlyrearwardin the seatpivot bracket,lining

up the centerrearslotin thepivotbracketwiththe remaininghole

in theseat'sbase.

Figure4

3. Selectdesired positionfor the seat,and securewiththe adjust-

mentknobremovedearlier.

4. Toadjustthe positionof the seat,loosenthe adjustmentknob

on the bottomof the seat.Slidethe seatforwardor backwardas

desired.Retightenthe adjustmentknob.

Tire Pressure

X

Maximumtire pressureunderany circumstancesis 30 psi.Equal

tire pressureshouldbe maintainedat all times.Neverexceedthe

_maxmum nfat onpressureshownonthe s dewa of thet re.

The recommendedoperatingtire pressureis:

Approximately10psi forthe reartires

Approximately14psi forthe fronttires

IMPORTANT: Referto the tire sidewallfor exacttire manufacturer's

recommendedormaximumpsi.Donot overinfiate.Uneventirepres-

surecouldcausethe cuttingdeckto mowunevenly.

10

A

C

G

D

F

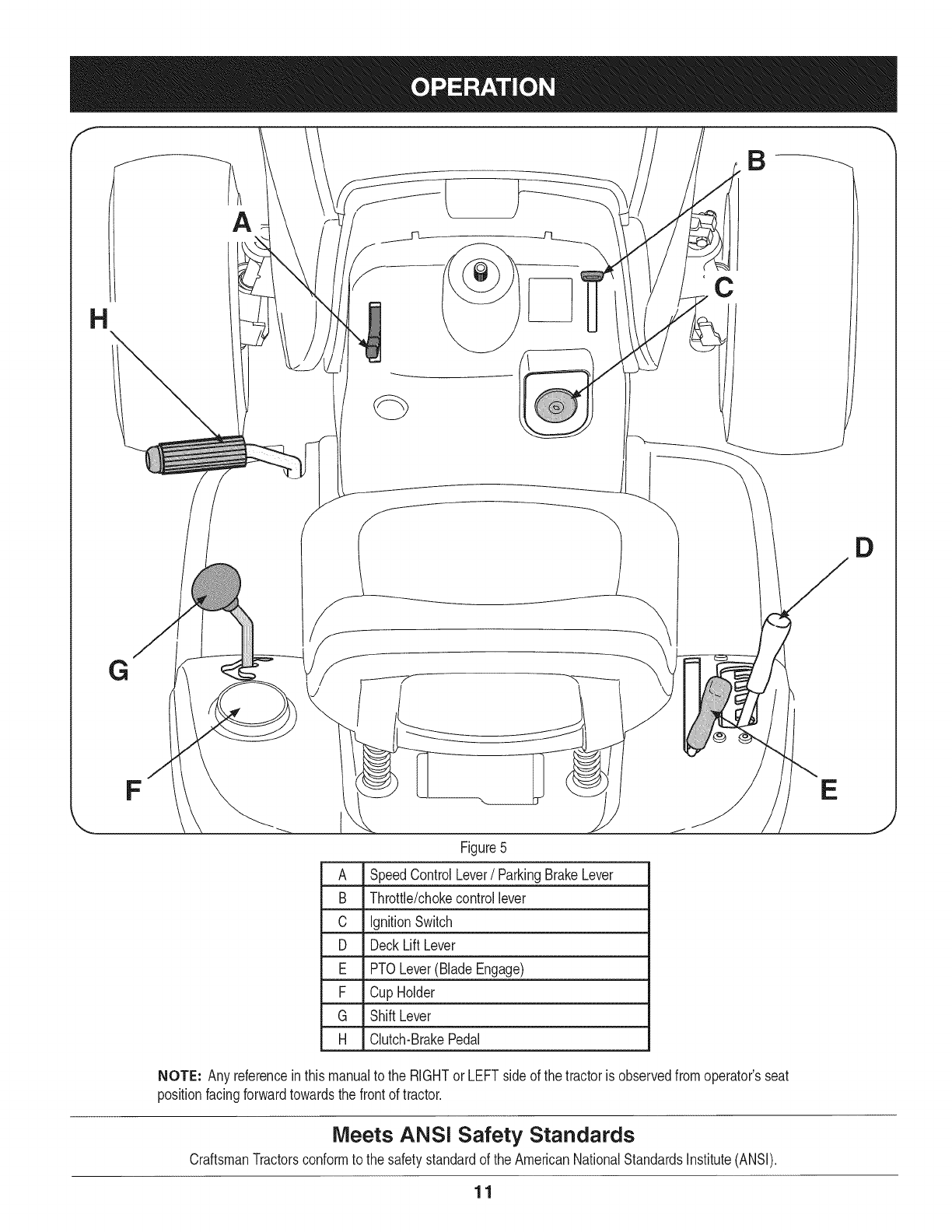

Figure5

A SpeedControlLever/ParkingBrakeLever

B Throttle/chokecontrollever

C IgnitionSwitch

D DeckLiftLever

E PTOLever(BladeEngage)

F Cup Holder

G Shift Lever

H Clutch-BrakePedal

NOTE: Any referenceinthis manualto the RIGHTorLEFTsideof the tractoris observedfromoperator'sseat

positionfacingforwardtowardsthe frontof tractor.

Meets ANS! Safety Standards

CraftsmanTractorsconformto the safetystandardof theAmericanNationalStandardsInstitute(ANSI).

11

E

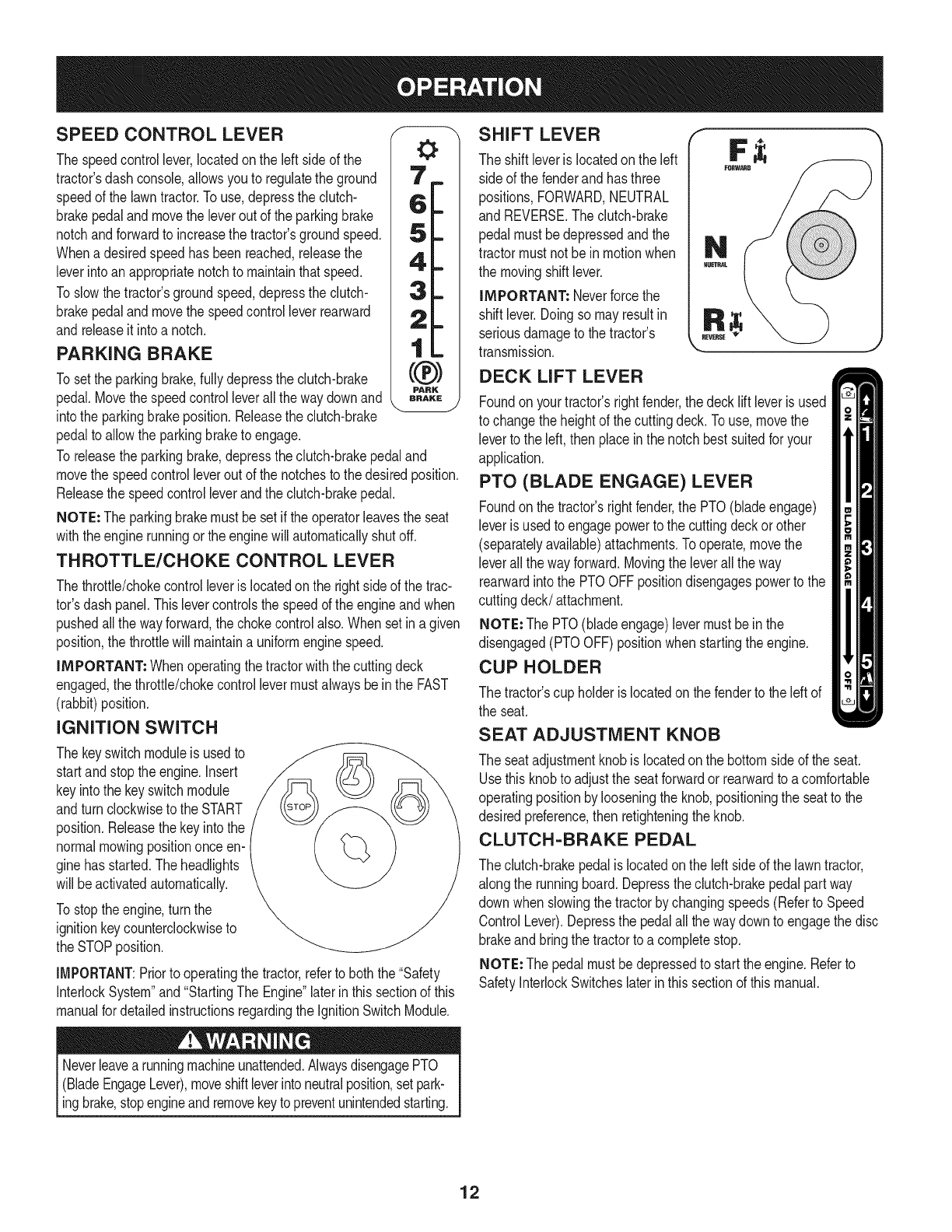

SPEED CONTROL LEVER

The speedcontrollever,locatedonthe left sideof the

tractor'sdash console,allowsyouto regulatethe ground

speedof the lawntractor.To use,depressthe clutch-

brakepedalandmovethe leverout of the parkingbrake

notchandforwardto increasethe tractor'sgroundspeed.

Whenadesiredspeedhas beenreached,releasethe

leverintoan appropriatenotchto maintainthatspeed.

Toslowthetractor'sgroundspeed,depressthe clutch-

brakepedalandmovethe speedcontrolleverrearward

andreleaseit intoa notch.

PARKING BRAKE

Tosetthe parkingbrake,fullydepressthe clutch-brake

pedal.Movethe speedcontrolleverall the waydownand

intothe parkingbrakeposition.Releasethe clutch-brake

pedalto allowthe parkingbraketo engage.

To releasethe parkingbrake,depressthe clutch-brakepedaland

movethe speedcontrolleveroutof thenotchesto thedesiredposition.

Releasethe speedcontrolleverandthe clutch-brakepedal.

NOTE: The parkingbrakemustbe setif the operatorleavesthe seat

withtheenginerunningorthe enginewill automaticallyshutoff.

THROTTLE/CHOKE CONTROL LEVER

Thethrottle/chokecontrolleveris locatedon the rightsideof the trac-

tor'sdash panel.Thislevercontrolsthespeedof the engineandwhen

pushedall the wayforward,the chokecontrolalso.Whensetin a given

position,the throttlewill maintaina uniformenginespeed.

IMPORTANT: Whenoperatingthetractorwiththe cuttingdeck

engaged,the throttle/chokecontrollevermustalwaysbeinthe FAST

(rabbit)position.

IGNITION SWITCH

The keyswitchmoduleis usedto

startand stopthe engine.Insert

keyintothe keyswitchmodule

andturnclockwiseto the START

position.Releasethekeyinto the

normalmowingpositiononceen-

ginehas started.The headlights

will beactivatedautomatically.

Tostoptheengine,turnthe

ignitionkeycounterclockwiseto

the STOPposition.

IMPORTANT:Priorto operatingthe tractor,referto boththe "Safety

InterlockSystem"and"StartingThe Engine"laterin thissectionof this

manualfor detailedinstructionsregardingthe IgnitionSwitchModule.

Neverleavea runningmachineunattended.AlwaysdisengagePTO

(BladeEngageLever),moveshiftleverinto neutralposition,setpark-

ingbrake,stopengineand removekeytopreventunintendedstarting.

SHIFT LEVER

The shift leveris locatedon the left

side of the fenderand hasthree

positions,FORWARD,NEUTRAL

and REVERSE.The clutch-brake

pedalmustbedepressedand the

tractormustnot bein motionwhen

the movingshift lever.

IMPORTANT: Neverforcethe

shift lever.Doingso mayresultin

seriousdamageto thetractor's

transmission.

DECK LIFT LEVER

Foundonyourtractor'srightfender,the decklift leveris used

to changethe heightof thecuttingdeck.To use,movethe

leverto the left, thenplace inthe notchbestsuitedfor your

application.

PTO (BLADE ENGAGE) LEVER

Foundonthe tractor'srightfender,the PTO(bladeengage)

leveris usedto engagepowerto the cuttingdeckorother

(separatelyavailable)attachments.Tooperate,movethe

leverall thewayforward.Movingthe leverallthe way

rearwardinto the PTOOFFpositiondisengagespowerto the

cuttingdeck/attachment.

NOTE: The PTO(bladeengage)levermustbein the

disengaged(PTOOFF)positionwhenstartingtheengine.

CUP HOLDER

The tractor'scup holderis locatedon the fenderto the left of

the seat.

SEAT ADJUSTMENT KNOB

The seatadjustmentknob is locatedonthe bottomsideof the seat.

Usethis knobto adjustthe seatforwardor rearwardto a comfortable

operatingpositionby looseningthe knob,positioningthe seatto the

desiredpreference,then retighteningthe knob.

CLUTCH-BRAKE PEDAL

The clutch-brakepedalis locatedonthe left sideof the lawntractor,

alongthe runningboard.Depressthe clutch-brakepedalpart way

downwhen slowingthe tractorbychangingspeeds(Referto Speed

ControlLever).Depressthe pedalall the waydownto engagethe disc

brakeandbringthe tractorto a completestop.

NOTE: Thepedalmustbedepressedto startthe engine.Referto

SafetyInterlockSwitcheslaterin thissectionof thismanual.

12

Gas and Oil Fill=up

0il

iMPORTANT: Yourtractorisshippedwith motoroilinthe engine.

However,you MUSTcheckthe oil levelbeforeoperating.Becareful

not tooverfill.

For instructionsonhowto checkthe engineoil, referto CheckingThe

EngineOilinthe ServiceandMaintenancesectionof this manual.

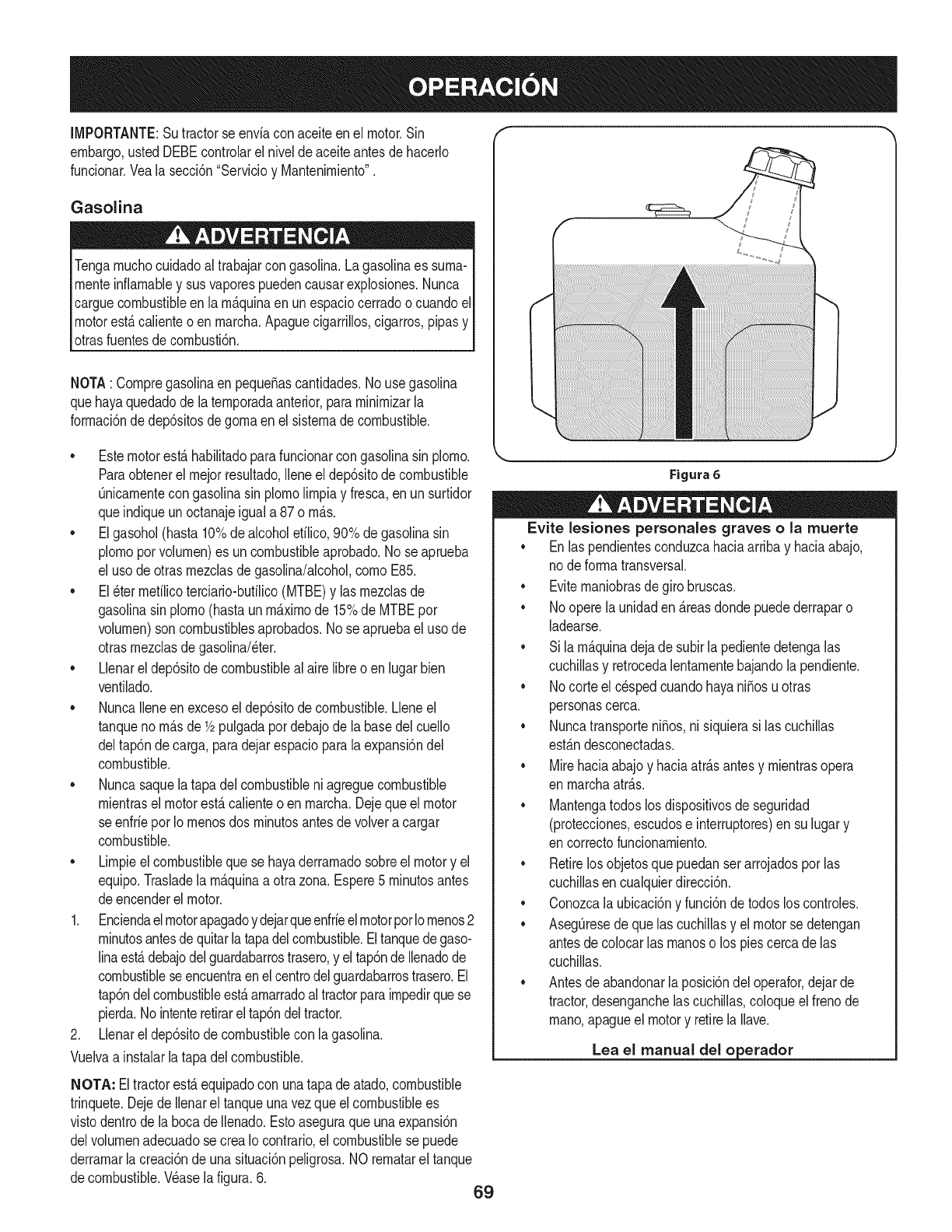

Gasoline

Thegasolinetank islocatedunderthe hood.Do notoverfill.

Useextremecarewhenhandlinggasoline.Gasolineis extremely

flammableandthe vaporsareexplosive.Neverfuel machineindoors

orwhile theengineishotor running.Extinguishcigarettes,cigars,

p pes,andothersourcesof gn t on.

NOTE : Purchasegasolineinsmallquantities.Do notuse gasolineleft

overfromthe previousseason,to minimizegumdepositsinthe fuel

system.

•Thisengineiscertifiedto operateonunleadedgasoline.For best

results,fill thefuel tankwithonlyclean,fresh,unleadedgasoline

witha pumpstickeroctaneratingof 87or higher.

•Gasohol(upto 10%ethylalcohol,90% unleadedgasolineby

volume)is anapprovedfuel.Othergasoline/alcoholblends,such

as E85,arenot approved.

•MethylTertiaryButylEther(MTBE)andunleadedgasolineblends

(upto a maximumof 15%MTBEby volume)areapprovedfuels.

Othergasoline/etherblendsarenotapproved.

•Fill fueltankoutdoorsorinwell-ventilatedarea.

•Do notoverfillfuel tank. Filltankto no morethan 1/2inchbelow

bottomof fillerneckto allowspacefor fuel expansion.

•Neverremovegas cap oraddfuel whilethe engineishot or run-

ning.Allowengineto cool at leasttwo minutesbeforerefueling.

•If gasolineisspilled,wipe itoffthe engineandequipment.Move

machineto anotherarea.Wait5 minutesbeforestartingthe

engine.

To Add Gasoline

1. Turnthe engineoff andlet enginecoolat least2 minutesbefore

removingthe fuelcap.Thegasolinetankisunderthe rearfender,

withthe fuelfill cap locatedinthecenterof the rearfender.

Thefuel cap is tetheredto the tractorto preventitsloss. Donot

attemptto removethe cap fromthetractor.

2. Fill thefuel tankwithgasoline.

3. Reinstallthe fuelcap.

NOTE: The tractoris fittedwitha tethered,ratchetingfuel cap.STOP

fillingthe tankonce the fuelis seeninsidethefiller neck. Thisensures

thata properexpansionvolumeis created,otherwisethe fuel can

overflowcreatinga hazardoussituation. Do NOTtop offthe fuel tank.

SeeFig.6.

Figure 6

Avoid Serious injury or Death

•Go upanddownslopes,notacross.

•Avoidsuddenturns.

•Donot operatethe unitwhereitcould slipor tip.

• Ifmachinestopsgoinguphill,stopbladesandbackdownhill

slowly.

•Donot mowwhenchildrenorothersarearound.

•Nevercarrychildren,evenwithbladesoff.

•Lookdownandbehindbeforeandwhilebacking.

•Keepsafetydevices(guards,shields,and switches)in place

andworking.

•Removeobjectsthatcould bethrownby the blades.

•Knowlocationandfunctionof allcontrols.

•Besurebladesandenginearestoppedbeforeplacinghandsor

feetnearblades.

•Beforeleavingoperator'sposition,stoptractor,disengage

blades,engageparkingbrake,shutengineoff, and removekey.

Read Operator's Manual

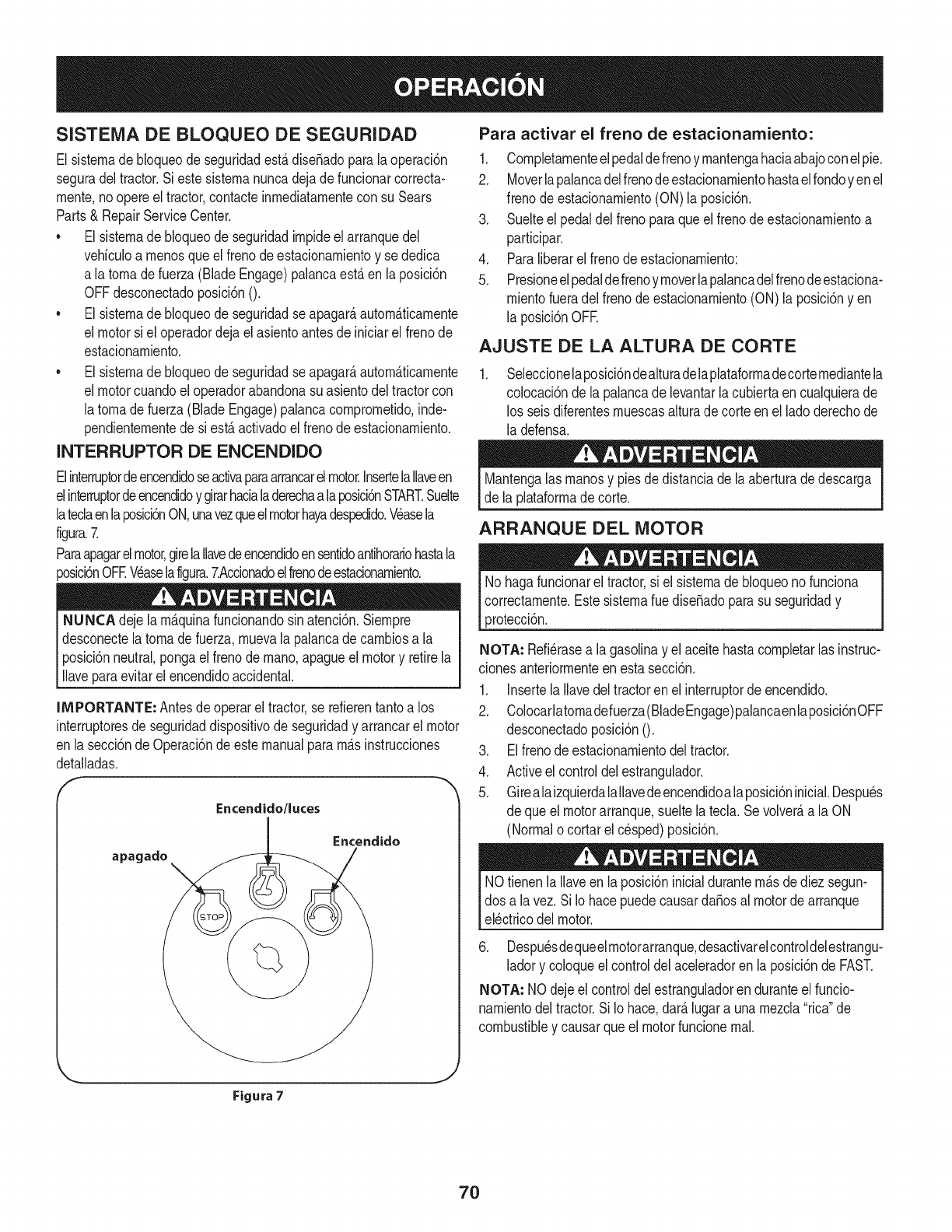

SAFETY INTERLOCK SYSTEM

The safetyinterlocksystemisdesignedfor safeoperationof the trac-

tor.If thissystemshouldevermalfunction,do notoperatethe tractor.

Immediatelycontact1-800-4-MY-HOMEto havethe systemserviced.

• The safetyinterlocksystempreventsthe enginefromstarting

unlessthe parkingbrakeis engagedandthe PTO(BladeEngage)

leveris inthe disengaged(OFF)position.

• The safetyinterlocksystemwill automaticallyshutoff the engineif

the operatorleavesthe seatbeforeengagingthe parkingbrake.

• The safetyinterlocksystemwill automaticallyshutoff the engine

iftheoperatorleavesthe tractor'sseatwiththe PTO(Blade

Engage)leverengaged,regardlessof whetherthe parkingbrake

isengaged.

13

• Theenginewill automaticallyshutoffif the PTO(BladeEngage)

leveris movedintothe engaged(ON)positionwiththe shift lever

in Reverse.

IGNITION SWITCH

The ignitionswitchis activatedto startthe engine.Insertkeyinto the

ignitionswitchandturnclockwiseto the STARTposition.Releasethe

keyintothe ON positiononceenginehasfired.SeeFig.7.

Tostoptheengine,turnthe ignitionkeycounterclockwiseto the OFF

position.SeeFig.7.

NEVER leavea runningmachineunattended.Alwaysdisengage

PTO,moveshift leverintoneutralposition,setparkingbrake,stop

_engne andremovekeyto preventunntendedstartng.

iMPORTANT: Priorto operatingthetractor,referto both Safety

InterlockSwitchesandStartingThe Enginein the Operationsectionof

thismanualfor furtherdetailedinstructions.

On

off

Start

Figure 7

SETTING THE CUTTING HEIGHT

1. Selectthe heightpositionof the cuttingdeckby placingthe deck

lift leverin anyof the sixdifferentcuttingheightnotcheson the

rightsideof the fender.

Keephandsandfeetawayfromthe dischargeopeningof the cutting

deck.

STARTING THE ENGINE

Donot operatethe tractorif the interlocksystemis malfunctioning.

Thissystemwasdesignedfor yoursafetyand protection.

NOTE: Referto the GasolineandOilfill-up instructionsearlierinthis

section.

1. Insertthe tractorkeyintothe ignitionswitch.

2. Placethe PTO(BladeEngage)leverinthe disengaged(OFF)

position.

3. Engagethe tractor'sparkingbrake.

4. Activatethe chokecontrolby movingthethrottle/chokeleverall

the wayupinto thechokeposition.

5. Turnthe ignitionkeyclockwiseto the STARTposition.Afterthe

enginestarts,releasethe key.Itwill returnto the ON(or Normal

Mowing)position.

DO NOTholdthe keyinthe STARTpositionfor longerthanten

secondsat atime. Doingso may causedamageto yourengine's

electricstarter.

6. Afterthe enginestarts,deactivatethe chokecontrolandplacethe

throttlecontrolin the FASTposition.

NOTE: Do NOTleavethe chokecontrolonwhileoperatingthe tractor.

Doingso will resultin a "rich"fuel mixtureandcausetheengineto run

poorly.

ENGAGING THE PARKING BRAKE

To engage the parking brake:

1. Fullydepressthe clutch-brakepedalandholdit downwithyour

foot.

2. Movethe speedcontrolleverallthe waydownandintothe

parkingbrakeposition.

3. Releasethe clutch-brakepedalto allowthe parkingbraketo

engage.

To release the parking brake:

1. Depressthe clutch-brakepedalandmovethe speedcontrollever

outof the parkingbrakepositionandintoa desiredspeed.

14

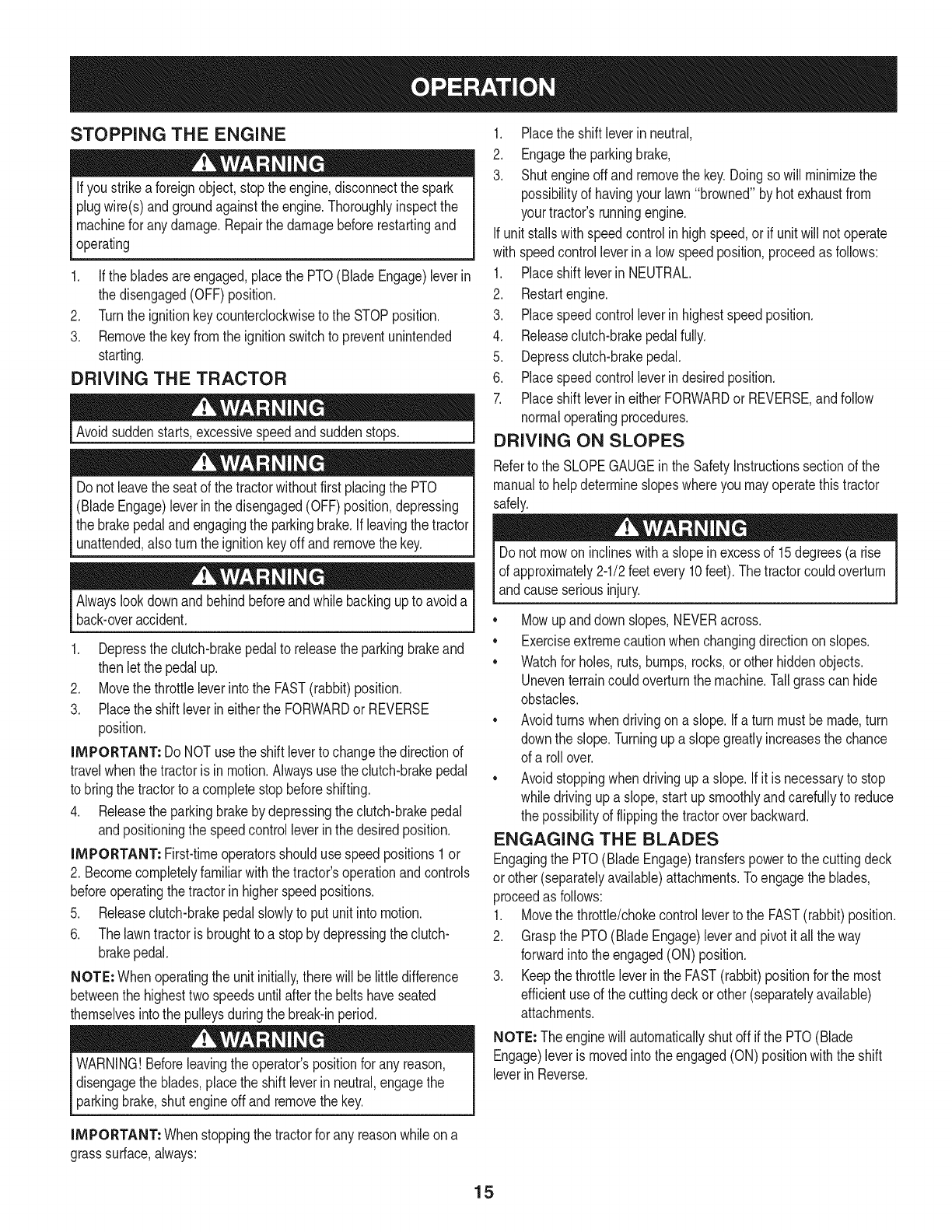

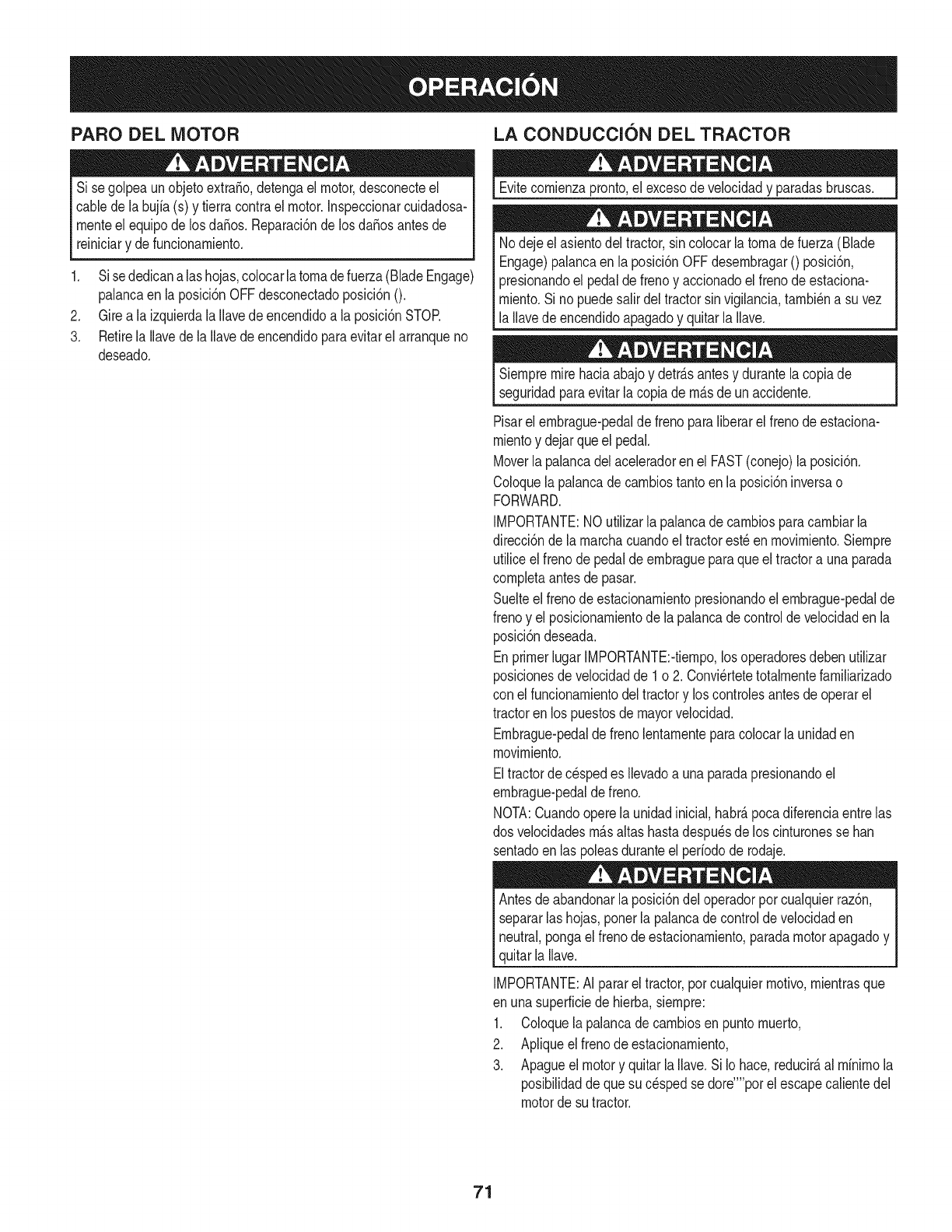

STOPPING THE ENGINE

Ifyou strikea foreignobject,stopthe engine,disconnectthe spark

plugwire(s)andgroundagainstthe engine.Thoroughlyinspectthe

machinefor anydamage.Repairthe damagebeforerestartingand

operating

If the bladesareengaged,placethe PTO(BladeEngage)leverin

the disengaged(OFF)position.

2. Turnthe ignitionkeycounterclockwiseto the STOPposition.

3. Removethekeyfromthe ignitionswitchto preventunintended

starting.

DRIVING THE TRACTOR

Avoidsuddenstarts,excessivespeedandsuddenstops.

Do notleavethe seatof thetractorwithoutfirst placingthe PTO

(BladeEngage)leverinthe disengaged(OFF)position,depressing

the brakepedalandengagingthe parkingbrake.Ifleavingthetractor

unattended,alsoturn the ignitionkeyoff andremovethe key.

Alwayslookdownandbehindbeforeandwhilebackingupto avoida

back-overaccident.

1. Depressthe clutch-brakepedalto releasethe parkingbrakeand

thenlet the pedalup.

2. Movethe throttleleverintothe FAST(rabbit) position.

3. Placethe shiftleverin eitherthe FORWARDor REVERSE

position.

IMPORTANT: DoNOTusethe shift leverto changethe directionof

travelwhenthe tractoris in motion.Alwaysusethe clutch-brakepedal

to bringthe tractorto a completestopbeforeshifting.

4. Releasethe parkingbrakebydepressingthe clutch-brakepedal

andpositioningthe speedcontrolleverin the desiredposition.

IMPORTANT: First-timeoperatorsshouldusespeedpositions1or

2. Becomecompletelyfamiliarwiththe tractor'soperationandcontrols

beforeoperatingthe tractorinhigherspeedpositions.

5. Releaseclutch-brakepedalslowlyto put unit intomotion.

6. Thelawntractorisbroughtto a stopbydepressingthe clutch-

brakepedal.

NOTE: Whenoperatingthe unitinitially,therewill be littledifference

betweenthe highesttwo speedsuntilafterthe beltshaveseated

themselvesintothe pulleysduringthe break-inperiod.

WARNING!Beforeleavingthe operator'spositionfor any reason,

disengagethe blades,placethe shift leverinneutral,engagethe

parkingbrake,shutengineoff andremovethe key.

1. Placethe shift leverinneutral,

2. Engagethe parkingbrake,

3. Shutengineoffand removethe key.Doingso will minimizethe

possibilityof havingyour lawn"browned"by hot exhaustfrom

yourtractor'srunningengine.

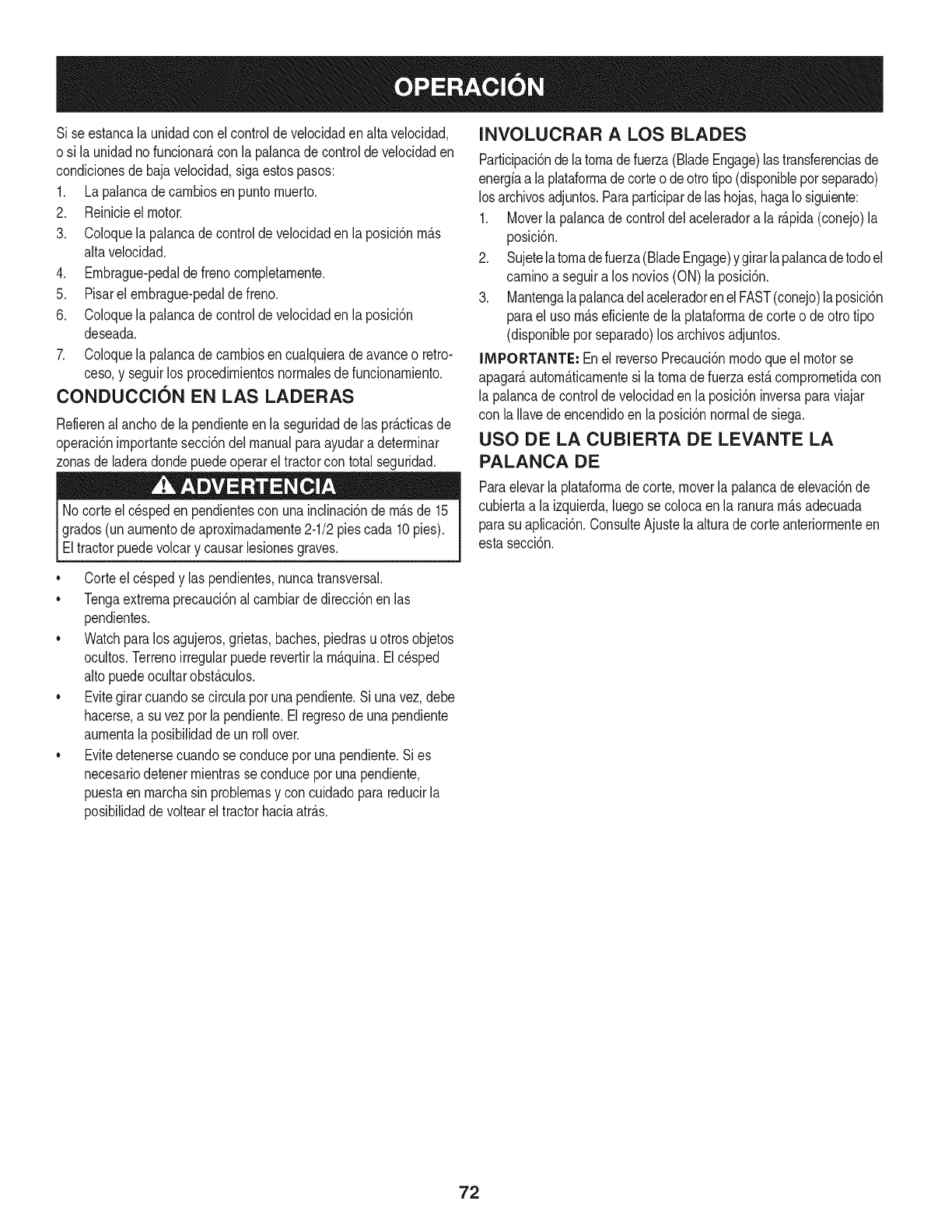

Ifunit stallswithspeedcontrolinhighspeed,orif unitwill not operate

with speedcontrolleverina low speedposition,proceedasfollows:

1. Placeshift leverinNEUTRAL.

2. Restartengine.

3. Placespeedcontrolleverinhighestspeedposition.

4. Releaseclutch-brakepedalfully.

5. Depressclutch-brakepedal.

6. Placespeedcontrolleverindesiredposition.

7. Placeshift leverineither FORWARDor REVERSE,andfollow

normaloperatingprocedures.

DRIVING ON SLOPES

Referto the SLOPEGAUGEinthe SafetyInstructionssectionof the

manualto helpdetermineslopeswhereyou mayoperatethistractor

safely.

Donot mowon inclineswitha slopeinexcessof 15degrees(a rise

of approximately2-1/2feetevery 10feet).The tractorcouldoverturn

andcauseseriousinjury.

•Mowupanddown slopes,NEVERacross.

• Exerciseextremecautionwhenchangingdirectionon slopes.

Watchfor holes,ruts,bumps,rocks,or otherhiddenobjects.

Uneventerraincouldoverturnthe machine.Tallgrasscan hide

obstacles.

•Avoidturnswhendrivingon a slope.If a turnmustbe made,turn

downthe slope.Turningupa slopegreatlyincreasesthe chance

of a rollover.

•Avoidstoppingwhen drivingup a slope.If itis necessaryto stop

whiledrivingup a slope,start upsmoothlyandcarefullyto reduce

the possibilityof flippingthe tractoroverbackward.

ENGAGING THE BLADES

Engagingthe PTO(BladeEngage)transferspowerto the cuttingdeck

or other(separatelyavailable)attachments.Toengagethe blades,

proceedas follows:

1. Movethe throttle/chokecontrolleverto the FAST(rabbit)position.

2. Graspthe PTO(BladeEngage)leverandpivotit allthe way

forwardinto theengaged(ON) position.

3. Keepthethrottleleverinthe FAST(rabbit)positionfor the most

efficientuseof the cuttingdeckor other(separatelyavailable)

attachments.

NOTE: Theenginewill automaticallyshutoff if the PTO(Blade

Engage)leveris movedintothe engaged(ON)positionwiththe shift

leverin Reverse.

IMPORTANT: Whenstoppingthe tractorfor any reasonwhileona

grasssurface,always:

15

MULCHING

A mulch kit is available as an attachment. Mulching is a process of

recirculating grass clippings repeatedly beneath the cutting deck.

The ultra-fine clippings are then forced back into the lawn where

they act as a natural fertilizer.

A mulchkitcan be purchased.Seethe ReplacementParts& Attach-

mentssectionof this manualfor moreinformation.

USING THE DECK LIFT LEVER

To raisethe cuttingdeck,movethe decklift leverto the left,then place

itin the notchbestsuitedfor yourapplication.Referto SettingThe

CuttingHeightearlierinthisOperationsection.

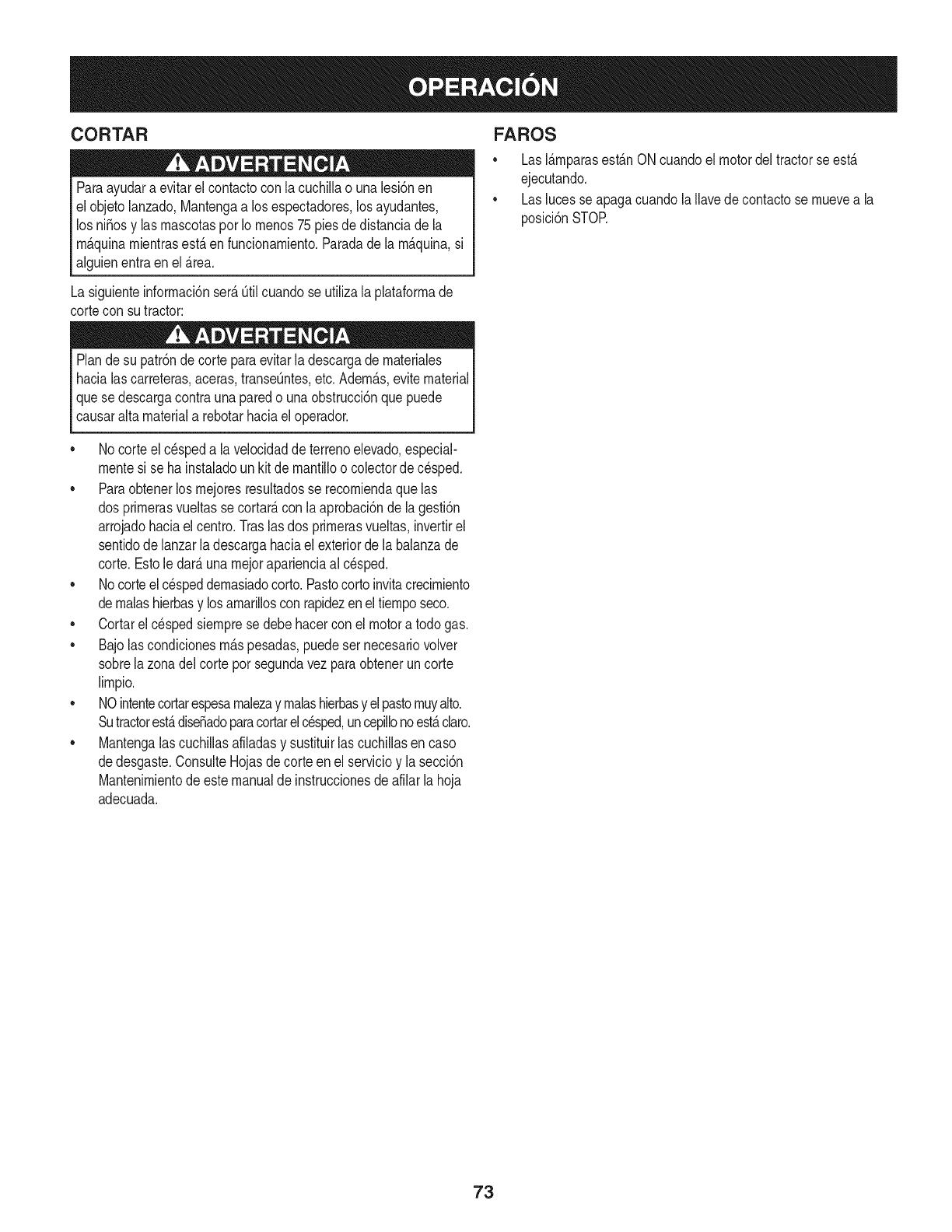

MOWING

Tohelpavoidbladecontactor a thrownobjectinjury,keepbystand-

ers,helpers,childrenandpetsat least75feetfromthe machine

[wh e t s noperaton. Stop roachne f anyoneentersthearea.

Thefollowinginformationwill behelpfulwhen usingthecuttingdeck

withyourtractor:

Planyour mowingpatternto avoiddischargeof materialstoward

roads,sidewalks,bystandersandthe like.Also,avoiddischarging

materialagainsta wallor obstructionwhichmaycausedischarged

materialto ricochetbacktowardthe operator.

HEADLIGHTS

*The lampsareON wheneverthetractor'sengineis running.

o The lampsturn OFFwhenthe ignitionkeyismovedto the STOP

position.

Do not mowat highgroundspeed,especiallyifa mulchkitor

grasscollectorisinstalled.

Forbest resultsit isrecommendedthatthe firsttwo lapsbecut

withthedischargethrowntowardsthe center.Afterthe first two

laps,reversethe directionto throwthe dischargeto the outside

for the balanceof cutting.Thiswillgive a betterappearanceto the

lawn.

Do notcut thegrasstoo short.Shortgrassinvitesweedgrowth

andyellowsquicklyindry weather.

Mowingshouldalwaysbe donewiththe engineat full throttle.

• Underheavierconditionsitmaybenecessaryto go backoverthe

cutareaa secondtimeto geta cleancut.

• Do NOTattemptto mowheavybrushandweedsandextremely

tall grass.Yourtractorisdesignedto mowlawns,NOTclear

brush.

• Keepthe bladessharpand replacethe bladeswhenworn.Refer

to CuttingBladesinthe Servicesectionof thismanualfor proper

bladesharpeninginstructions.

16

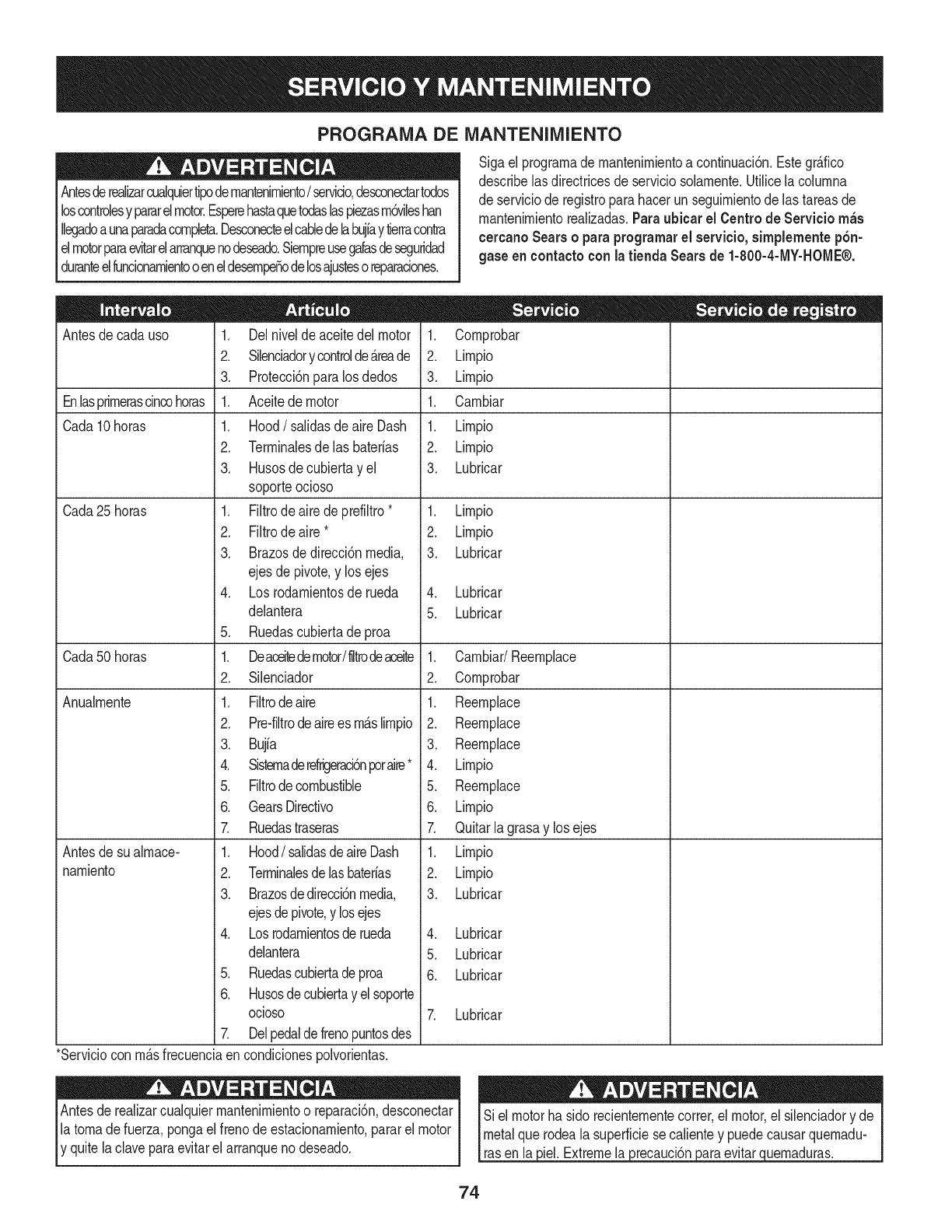

MAINTENANCE SCHEDULE

Beforeperforminganytypeof maintenance/service,disengageall

controlsandstoptheengine.Waituntilallmovingpartshavecometo

acompletestop.Disconnectsparkplugwireandgrounditagainstthe

engineto preventunintendedstarting.Alwayswearsafetyglassesduring

operationorwhileperforminganyadjustmentsor repairs.

Followthe maintenanceschedulegivenbelow.Thischartdescribes

serviceguidelinesonly.Usethe ServiceLogcolumnto keeptrack

of completedmaintenancetasks.To locate the nearestParts&

Repair Service Centeror to scheduleservice,simplycontact

1-800-4-MY-HOME®.

BeforeEachUse

In the FirstFiveHours

Every10Hours

Every25 hours

Every50 hours

Annually

BeforeStorage

1. Engineoil level

2. Mufflerareaandcontrols

3. Fingerguard

7. EngineOil

9. Hood/Dashairvents

10. Batteryterminals

11. Deckspindlesand idler

bracket

15. Air filter'sprecleaner*

16. Air filter*

17. Midsteeringarms,pivot

shafts,andaxles

18. Frontwheelbearings

19. Frontdeckwheels

25. Engineoil

26. Muffler

29. Air filter

30. Air filter'spre-cleaner

31. Sparkplug

32. Air coolingsystem*

33. Fuelfilter

34. SteeringGears

35. RearWheels

43. Hood/Dashairvents

44. Batteryterminals

45. Midsteeringarms,pivot

shafts,andaxles

46. Frontwheelbearings

47. Frontdeckwheels

48. Deckspindlesand idler

bracket

49. Pedalpivotpoints

4. Check

5. Clean

6. Clean

8. Change

12. Clean

13. Clean

14. Lubricate

20. Clean

21. Clean

22. Lubricate

23. Lubricate

24. Lubricate

27. Change

28. Check

36. Replace

37. Replace

38. Replace

39. Clean

40. Replace

41. Clean

42. Removeandgreaseaxles

50. Clean

51. Clean

52. Lubricate

53. Lubricate

54. Lubricate

55. Lubricate

56. Lubricate

*Servicemorefrequentlyunderdustyconditions.

Beforeperformingany maintenanceor repairs,disengagethe PTO

(BladeEngageLever),engagethe parkingbrake,stopthe engine

andremovethe keyto preventunintendedstarting.

If the enginehas beenrecentlyrun,the engine,mufflerandsur-

roundingmetalsurfaceswill behot andcancauseburnsto the skin.

Exercisecautionto avoidburns.

17

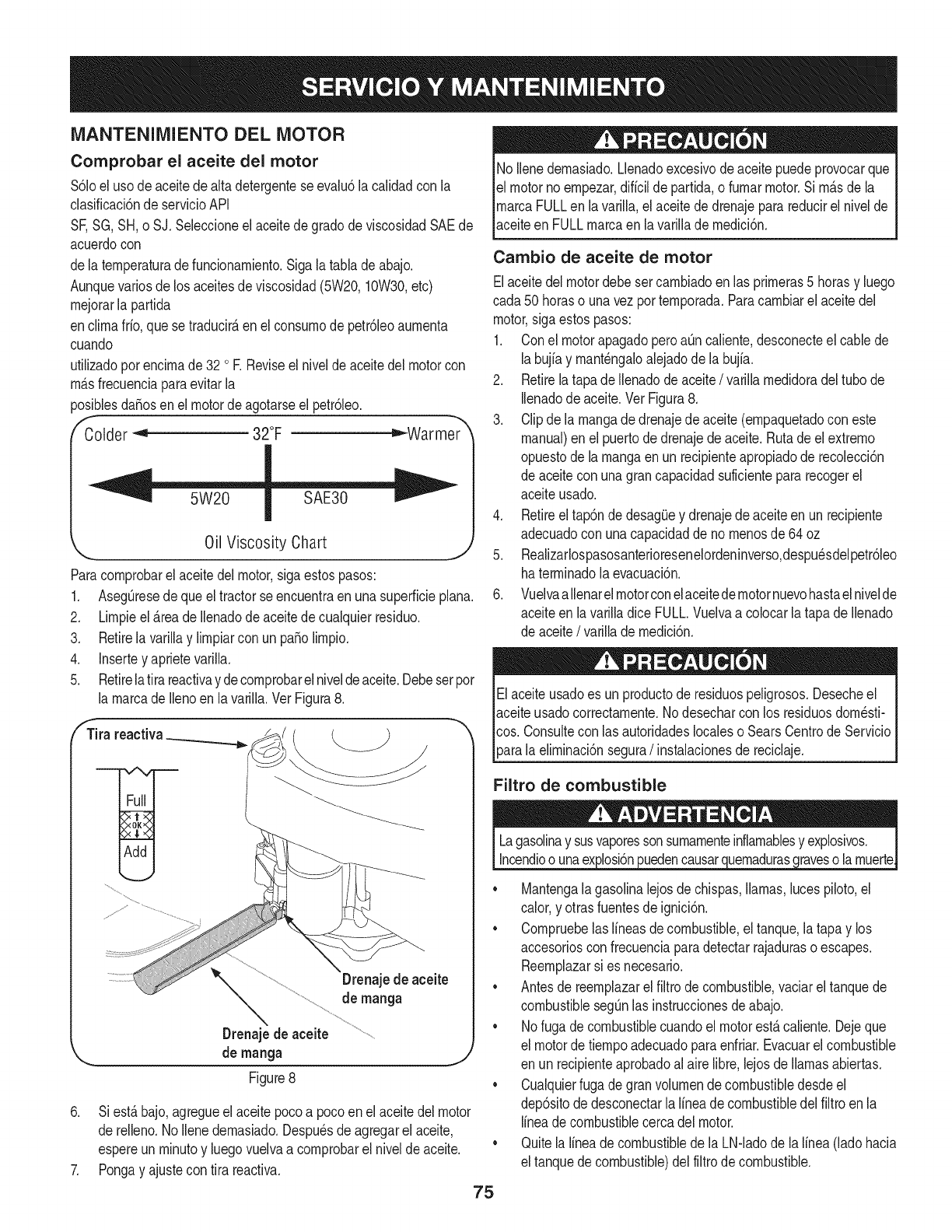

ENGINE MAINTENANCE

Checking the Engine Oil

Onlyuse highqualitydetergentoil ratedwithAPIserviceclassification

SF,SG,SH,or SJ.Selectthe oil's SAEviscositygradeaccordingto

theexpectedoperatingtemperature.Followthe chart below.

Althoughmulti-viscosityoils (5W20,10W30,etc.)improvestarting

incold weather,theywill resultinincreasedoil consumptionwhen

usedabove32°E Checkyourengineoillevel morefrequentlyto avoid

possibleenginedamagefromrunninglowon oil.

fColder_ 32°F D"-Warmer

5W20

Oil Viscosity Chart J

Figure9

Tocheckthe engineoil, proceedas follows:

1. Ensurethatthe tractoris ona levelsurface.

2. Cleantheoil fill areaof anydebris.

3. Removethe dipstickandwipe witha cleancloth.

4. Insertandtightendipstick.

5. Removethe dipstickandcheckthe oil level.It shouldbeat the

Fullmarkonthe dipstick.SeeFigure10.

6. If low,addoil slowlyintothe engineoilfill. Do notoverfill.After

addingoil,wait oneminuteandthenrecheckthe oil level.

f

Dipstick_

7. Replaceandtightendipstick.

Changing Engine Oil

The engineoil shouldbe changedinthe first 5 hoursandthenevery

50 hoursoronce a season.To changethe engineoil, proceedas

follows:

1. WithengineOFFbut stillwarm,disconnectsparkplugwireand

keep it awayfromsparkplug.

2. Removethe oilfill cap/dipstickfromtheoil fill tube.SeeFigure9.

3. Turnthe steeringwheelall thewayto the rightto betterexpose

the drainplug.

4. Clip theoil drainsleeve(packedwith thismanual)ontothe oil

drainport. Routethe oppositeendof the sleeveintoanappropri-

ate oilcollectioncontainerwitha capacitygreatenoughto collect

the usedoil.

5. Removedrainplugand drainoil intoa suitablecontainerwitha

capacityof no lessthan64 oz.

6. Performsteps2 through4 in theoppositeorderafteroil has

finisheddraining.

7. Refillthe enginewithnewmotoroil untilthe oil levelonthe

dipstickreadsFULL.Replacethe oilfill cap/dipstick.

Usedoil is a hazardouswasteproduct.Disposeof usedoil properly.

Do notdiscardwithhouseholdwaste.Checkwithyour localauthori-

tiesoror contact1-800-4-MY-HOMEfora listof safedisposal/

recyclingfacilities.

8. Reconnectsparkplugwire.

OilDrain

Valve

Oil Drain

Sleeve

Figure10

J

Do not overfill.Overfillingwithoil maycausetheengineto notstart,

hardstarting,orenginesmoking.If overthe FULLmarkon the

dipstick,drainoil to reduceoil levelto FULLmarkondipstick.

18

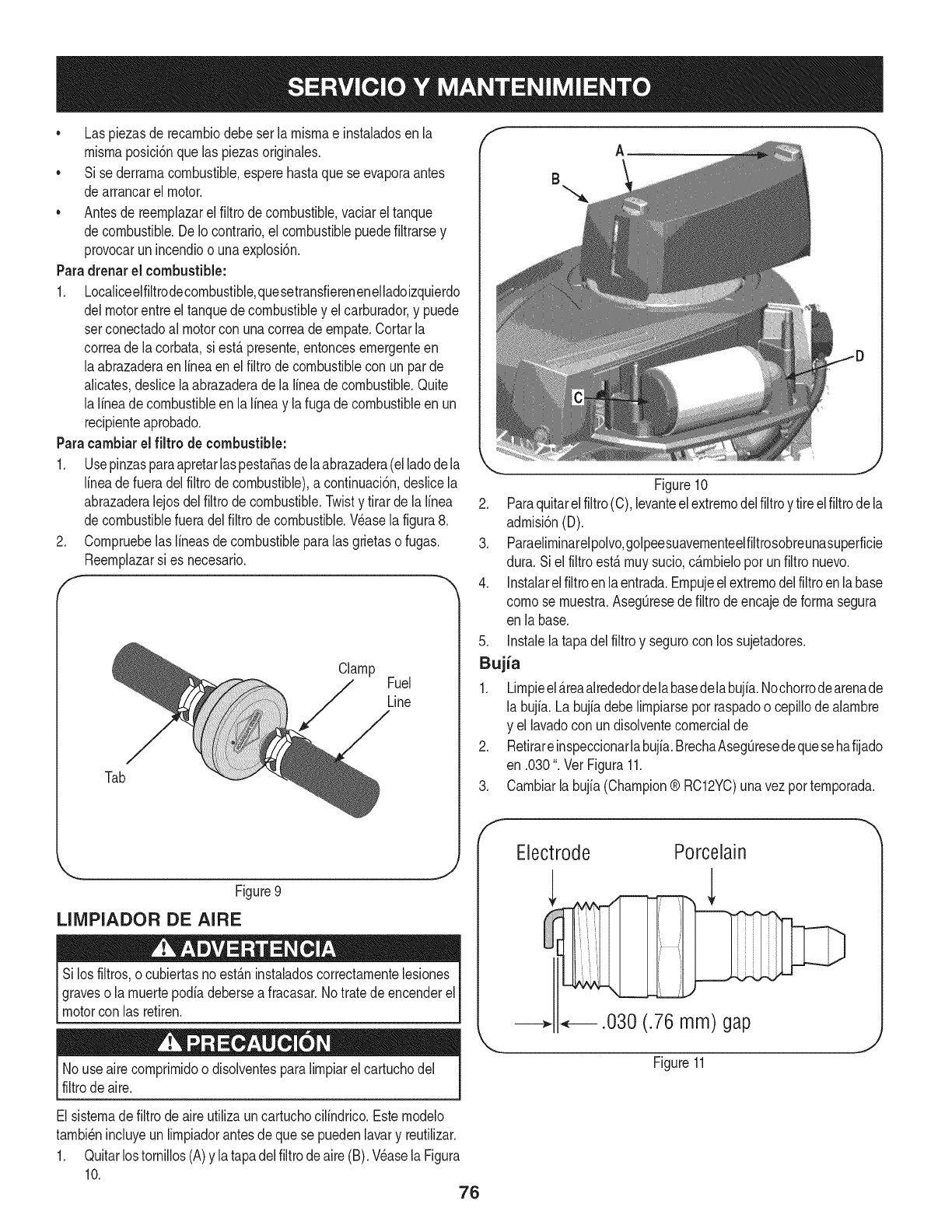

Fuel Filter Air Cleaner

Gasolineanditsvaporsareextremelyflammableandexplosive.Fire

or explosioncan causesevereburnsor death.

• Keepgasolineawayfromsparks,openflames,pilotlights,heat,

andotherignitionsources.

• Checkfuellines,tank,cap,andfittingsfrequentlyfor cracksor

leaks.Replaceif necessary.

• Beforereplacingthe fuel filter,drainthe fueltankas perthe

instructionsbelow.

• Do notdrainfuel whentheengineis hot.Allowtheengine

adequatetimeto cool. Drainfuel intoan approvedcontainer

outdoors,awayfromopenflame.

• Drainany largevolumeof fuelfromthe tankby disconnectingthe

fuellinefromthe in-linefuel filterneartheengine.

• Removethefuel linefromthe In-lineside (sidetowardsthe fuel

tank)of thefuel filter.

• Replacementpartsmustbethe sameandinstalledinthe same

positionas the originalparts.

• If fuelspills,waituntil it evaporatesbeforestartingengine.

• Beforereplacingthe fuel filter,drainthe fueltank. Otherwise,fuel

can leakoutand causea fireor explosion.

To Drainthe fuel:

1. Locatethefuel filter,whichisroutedonthe leftsideof theengine

betweenthefueltankandthecarburetor,andmaybeattachedto

theenginewitha tie strap.Cutthetie strap,if present,thenpinch

thein-lineclamponthefuelfilterwitha pairof pliers,slidethe

clampupthefuelline. Pullthe fuellinefreefromthefilterandplace

theopenendof thelineintoanapprovedcontainerto drainthefuel.

Tochangethe fuel filter:

1. Usepliersto squeezethe tabsonthe otherclamp(theout-line

sidedthe fuel filter),thenslide theclampawayfromthefuel filter.

Twistandpull the fuelline off of the fuelfilter.SeeFigure11.

2. Checkthefuel linesfor cracksor leaks.Replaceif necessary.

3. Replacethefuel filterwithanoriginalequipmentreplacement

filter.Call 1-800-4-MY-HOME®to purchasethe originalequip-

mentreplacementfilter.

Securethe fuel lineswiththe clamps.

.

f

Iffilters,or coversare notinstalledcorrectlyseriousinjury ordeath

could resultfrombackfire.Do not attemptto startthe enginewith

themremoved.

Donot use pressurizedair orsolventsto cleanthe aircleaner

cartridge.

The airfiltersystemusesa cylindricalcartridge.This modelalso

includesa pre-cleanerthatcan bewashedand reused.

1. Removethe fasteners(A)andthe air filtercover(B). SeeFigure

12.

2. To removethe filter(C),lift the endof the filterand thenpullthe

filteroff the intake(D).

3. To loosendebris,gentlytap thefilterona hardsurface.If thefilter

isexcessivelydirty, replacewitha newfilter.

4. Installthe filteronthe intake.Pushthe endof the filterintothe

baseas shown.Makesurefilterfits securelyin the base.

5. Installair filtercoverandsecurewithfasteners.

A

B

Figure12

_J

Clamp Fuel

Line

Tab

Figure11

19

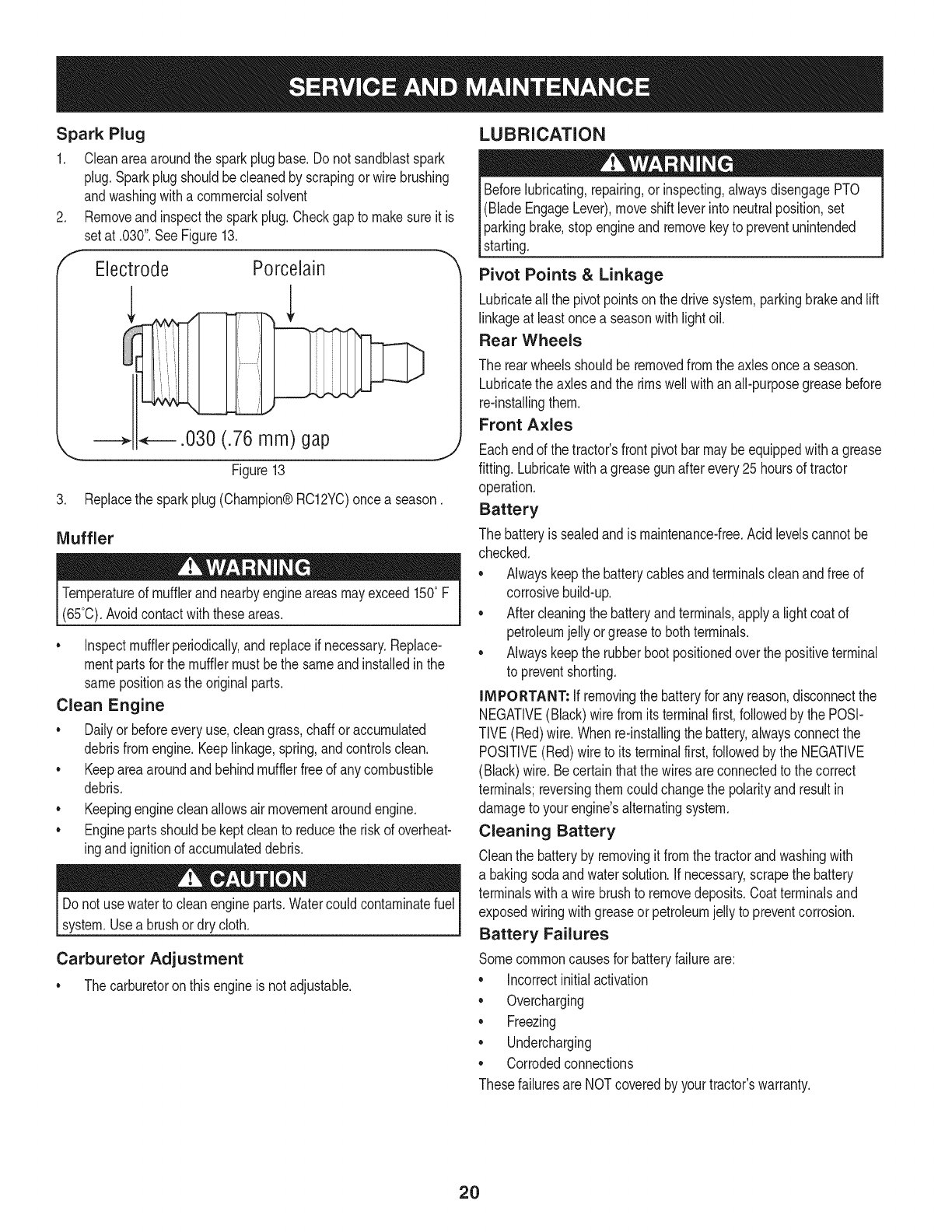

Spark Plug

1. Cleanareaaroundthe sparkplugbase.Do not sandblastspark

plug.Sparkplugshouldbecleanedby scrapingorwire brushing

andwashingwitha commercialsolvent

2. Removeand inspectthe sparkplug.Checkgapto makesureit is

setat .030".SeeFigure13.

Electrode Porcelain

.030 (.76 mm) gap

Figure13

J

3. Replacethe sparkplug(Champion®RC12YC)oncea season.

Muffler

Temperatureof mufflerandnearbyengineareasmayexceed150° F

(65°0).Avoidcontactwiththeseareas.

• Inspectmufflerperiodically,and replaceif necessary.Replace-

mentpartsfor the mufflermustbethe sameand installedin the

samepositionas the originalparts.

Clean Engine

•Dailyor beforeeveryuse,cleangrass,chaffor accumulated

debrisfromengine.Keeplinkage,spring,andcontrolsclean.

• Keepareaaroundandbehindmufflerfreeof any combustible

debris.

• Keepingenginecleanallowsairmovementaroundengine.

• Enginepartsshouldbe keptcleanto reducethe risk of overheat-

ingandignitionof accumulateddebris.

Do notuse waterto cleanengineparts.Watercouldcontaminatefuel

system.Usea brushordry cloth.

Carburetor Adjustment

• Thecarburetoronthis engineisnot adjustable.

LUBRICATION

Beforelubricating,repairing,or inspecting,alwaysdisengagePTO

(BladeEngageLever),moveshiftleverinto neutralposition,set

parkingbrake,stopengineandremovekeyto preventunintended

starting.

Pivot Points &Linkage

Lubricateall the pivotpointsonthe drivesystem,parkingbrakeandlift

linkageat leastoncea seasonwith lightoil.

Rear Wheels

The rearwheelsshouldberemovedfromthe axlesonce aseason.

Lubricatethe axlesandthe rims wellwithan all-purposegreasebefore

re-installingthem.

Front Axles

Eachendof thetractor'sfrontpivotbarmaybeequippedwitha grease

fitting.Lubricatewitha greasegunafterevery25hoursof tractor

operation.

Battery

The batteryissealedand ismaintenance-free.Acidlevelscannotbe

checked.

• Alwayskeepthe batterycablesandterminalscleanandfree of

corrosivebuild-up.

Aftercleaningthe batteryandterminals,applya lightcoatof

petroleumjelly orgreaseto bothterminals.

• Alwayskeepthe rubberbootpositionedoverthe positiveterminal

to preventshorting.

iMPORTANT: If removingthe batteryfor any reason,disconnectthe

NEGATIVE(Black)wirefromitsterminalfirst,followedby the POSI-

TIVE(Red)wire.Whenre-installingthe battery,alwaysconnectthe

POSITIVE(Red)wireto its terminalfirst,followedbythe NEGATIVE

(Black)wire.Becertainthatthe wiresareconnectedto the correct

terminals;reversingthemcouldchangethe polarityandresultin

damageto your engine'salternatingsystem.

Cleaning Battery

Cleanthe batteryby removingitfromthe tractorandwashingwith

a bakingsodaandwatersolution.Ifnecessary,scrapethebattery

terminalswitha wirebrushto removedeposits.Coatterminalsand

exposedwiringwithgreaseor petroleumjellyto preventcorrosion.

Battery Failures

Somecommoncausesfor batteryfailureare:

Incorrectinitialactivation

• Overcharging

•Freezing

•Undercharging

•Corrodedconnections

Thesefailuresare NOTcoveredby yourtractor'swarranty.

20

CLEANING THE ENGINE AND DECK

Anyfuel oroil spilledonthe machineshouldbe wipedoffpromptly.Do

NOTallowdebristo accumulatearoundthecoolingfinsof the engine

oron anyotherpart of the machine.

IMPORTANT: The useof a pressurewasherto cleanyour tractoris

NOTrecommended.It maycausedamageto electricalcomponents,

spindles,pulleys,bearingsor theengine.

A screwplugcan befoundon yourtractor'sdecksurfaceas seenin

Fig.14.Thisplugcan bereplacedwitha waterport to beusedas part

of a separately-availabledeckwashsystem.

The DeckWashSystemTM is used to rinsegrassclippingsfromthe

deck'sundersideand preventthe buildupof corrosivechemicals.

NOTE: A deckwash systemcan be purchasedthroughthe retail

locationinwhichyou purchasedthis tractor.For moreinformation,call

1-800-4-MY-HOME®.

f

Figure14

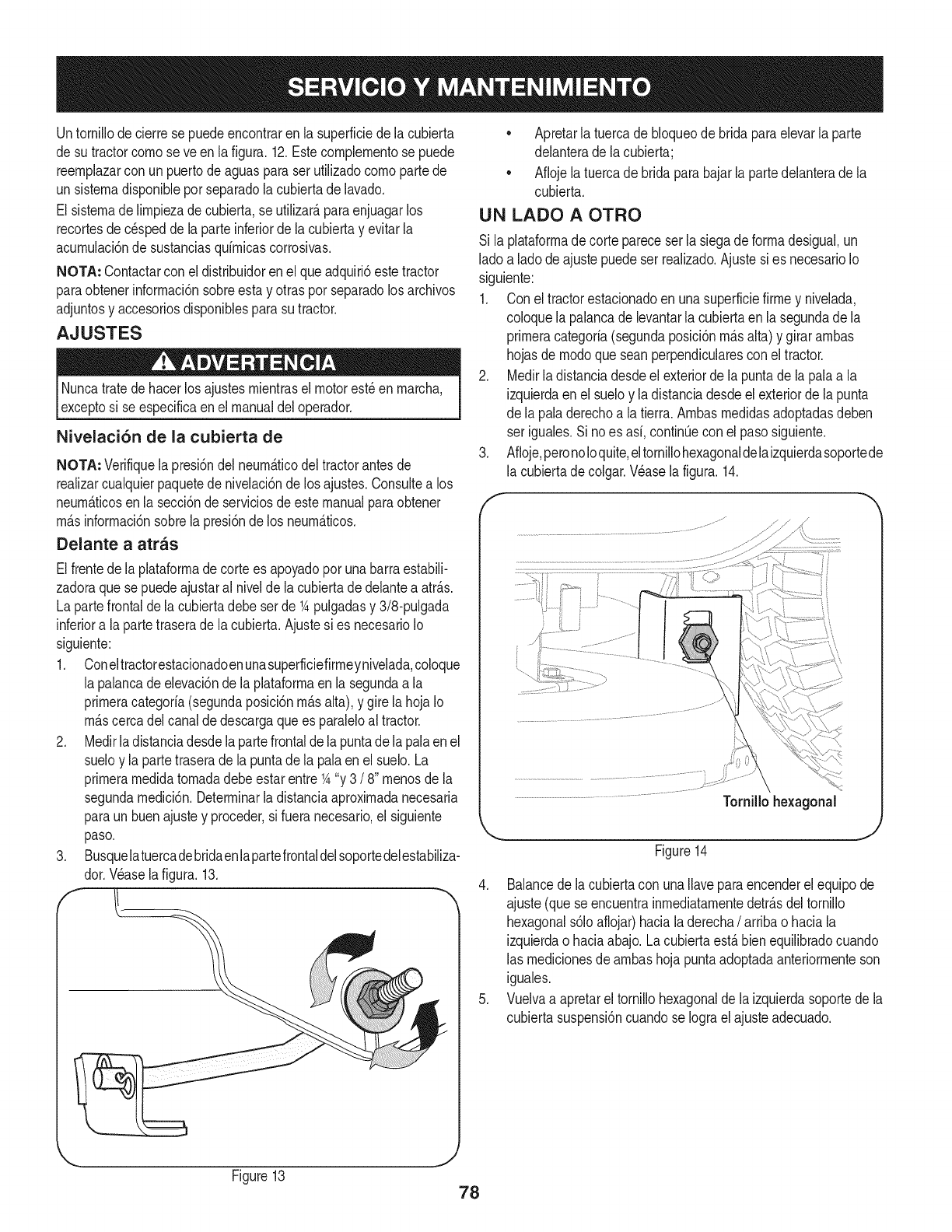

ADJUSTMENTS

Neverattemptto makeanyadjustmentswhilethe engineis running,

exceptwherespecifiedin theoperator'smanual.

Leveling the Deck

NOTE: Checkthe tractor'stire pressurebeforeperforminganydeck

levelingadjustments.Referto Tiresin theServicesectionof this

manualfor moreinformationregardingtire pressure.

Front To Rear

Thefrontof the cuttingdeckis supportedbya stabilizerbarthatcan

beadjustedto levelthe deckfromfrontto rear.Thefrontof the deck

shouldbebetween1A-inchand3A-inchlowerthanthe rearof the deck.

Adjustif necessaryas follows:

1. Withthetractorparkedon a firm,levelsurface,placethe lever

for liftingthe platformon the secondto the top notch(second

highestposition)androtatethe bladeas closeas possibleto the

dischargechannelthat is parallelto thetractor.

2. Measurethedistancefromthe frontof the bladetip to theground

andthe rearof the bladetip tothe ground.Thefirst measure-

menttakenshouldbebetween1A"and3A"lessthanthe second

measurement.Determinetheapproximatedistancenecessaryfor

properadjustmentand proceed,if necessary,to the nextstep.

3. Locatethe flangelocknut onthe frontsideof the stabilizer

bracket.SeeFig. 15.

• Tightenthe flangelocknutto raisethe frontof the deck;

• Loosentheflangelock nutto lowerthe frontof thedeck.

Figure15

Side to Side

Ifthe cuttingdeckappearsto be mowingunevenly,a sideto side

adjustmentcan beperformed.Adjustif necessaryas follows:

1. Withthe tractorparkedona firm, levelsurface,placethe decklift

leverin the secondfromthe top notch(secondhighestposition)

and rotatebothbladesso thattheyare perpendicularwiththe

tractor.

2. Measurethedistancefromthe outsideof the left bladetip to the

groundandthe distancefromthe outsideof the rightbladetip to

the ground.Bothmeasurementstakenshouldbeequal.Ifthey're

not,proceedto the nextstep.

3. Loosen,but do NOTremove,the hex capscrewonthe left deck

hangerbracket.SeeFig.16.

4. Balancethe deckby usinga wrenchto turnthe adjustmentgear

(foundimmediatelybehindthe hex cap screwjustloosened)

clockwise/upor counterclockwise/down.Thedeck is properly

balancedwhenboth bladetip measurementstakenearlierare

equal.

5. Retightenthe hexcap screwon the leftdeckhangerbracketwhen

properadjustmentis achieved.

21

HexCap Screw

,J

Figure16

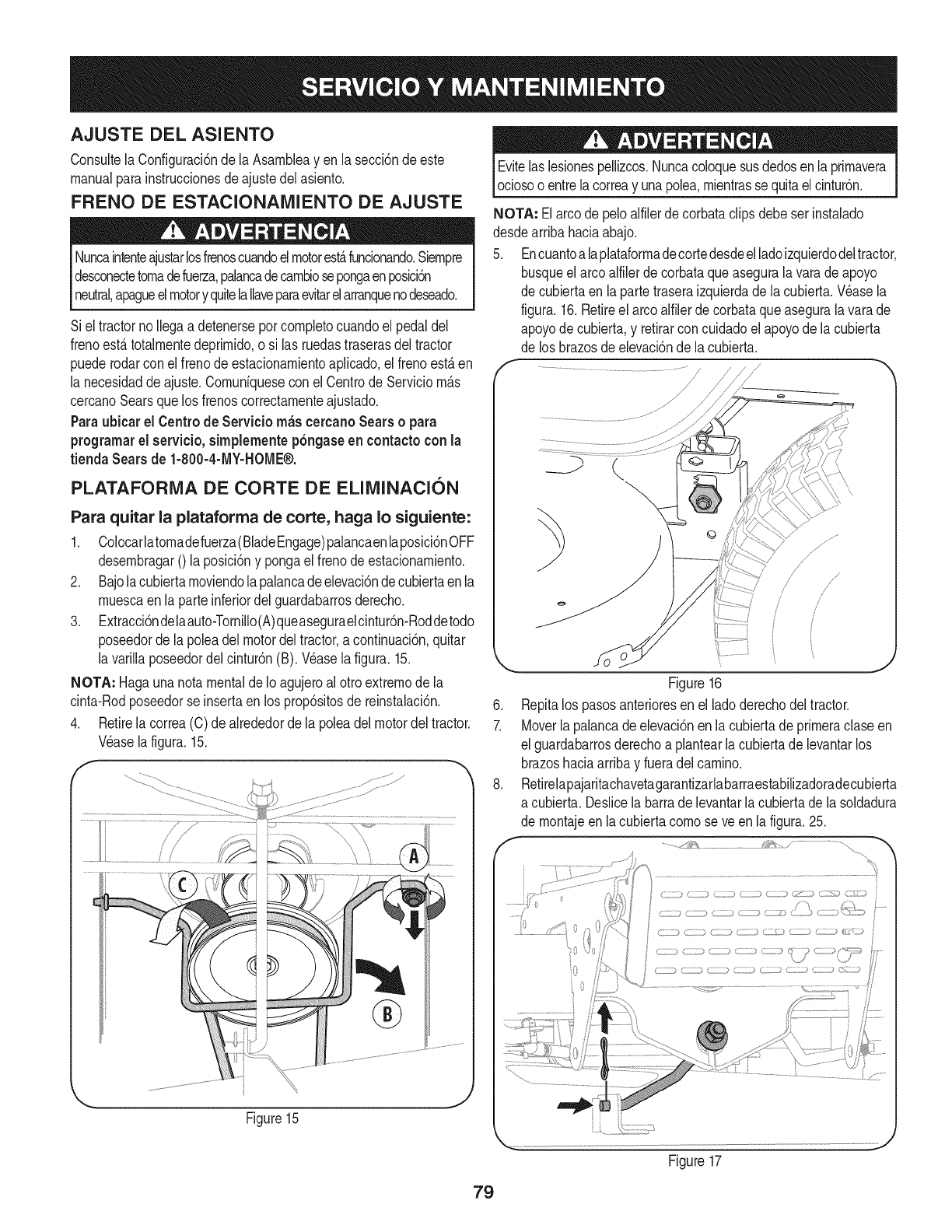

Seat Adjustment

Referto the Assemblysectionof thismanualfor seatadjustment

instructions.

Parking Brake Adjustment

Neverattemptto adjustthebrakeswhiletheengineis running.Always

disengagePTO(bladeengage)lever,moveshiftleverintoneutral

3osifion,stopengineandremovekeyto preventunintendedstarting.

the tractordoesnot cometo a completestopwhenthe brakepedal

is completelydepressed,or if the tractor'srearwheelscan rollwiththe

parkingbrakeapplied,the brakeis in needof adjustment.Contactthe

nearest Sears Service Centerto haveyour brakesproperlyadjusted.

Tolocatethe nearest Parts& Repair ServiceCenteror to schedule

service,contact 1-800-4-MY-HOME®.

CUTTING DECK REMOVAL

To remove the cutting deck, proceed as follows:

1. Placethe PTO(BladeEngage)leverinthe disengaged(OFF)

positionandengagetheparkingbrake.

2. Lowerthe deck by movingthe deck lift lever intothe bottom

notchon the rightfender.

3. Removethe self-tappingscrew(A)that securesthe belt-keeper

rodfromaroundthetractor's PTOpulley,then removethe belt

keeperrod(B). See Fig.17.

NOTE: Makea mentalnotewhatholethe otherendof the belt-keeper

rodis insertedinfor reinstallationpurposes.

4. Removethe belt(C) from aroundthe tractor'sPTOpulley.See

Fig. 17.

C

f

.J

Figure17

Lookingat thecuttingdeckfromthe leftside of thetractor,locate

the bow-tiepinthatsecuresthe decksupportrodonthe rear

left sideof the deck. SeeFig.18.Removethe bow-tiepinthat

securesthe decksupportrod,andcarefullyremovethe deck

supportfromthe decklift arm.

Bow-TieClip

/

/

/

//

Figure18

J

6. Repeatthe abovestepson the tractor'srightside.

NOTE: Thebow-tieclipsshouldbe re-installedfromthe topdown.

7. Movethedecklift leverintothe top notchon the rightfenderto

raisethedecklift armsupandout of the way.

Avoidpinchinginjuries.Neverplaceyour fingersonthe idler springor

betweenthe belt anda pulleywhile removingthe belt.

22

8. Removethebow-tiecotter pinsecuringthe deckstabilizerrodto

the deck.Slidethedecklift rodfromthe mountingbracketon the

deckas seenin Fig.19.

f -,

........,j_!_ _;_ _ .....,

The recommended operating tire pressure is:

Approximately10psifor the reartires

Approximately14psi for thefronttires

IMPORTANT: Referto the tire sidewallfor exacttire manufacturer's

recommendedormaximumpsi.Donot overinfiate.Uneventirepres-

surecouldcausethe cuttingdeckto mowunevenly.

BATTERY

CaliforniaProposition65WARNING!Batteryposts,terminals,and

relatedaccessoriescontainleadandleadcompounds,chemicals

knownto the Stateof Californiato causecancerand reproductive

harm.Washhandsafterhandling.

If removingthe battery,disconnectthe NEGATIVE(Black)wire

fromitsterminalfirst,followedbythe POSFIVE(Red)wire.When

re-installingthe battery,alwaysconnectthe POSITIVE(Red)wireto

ts termna f rst,fo owedby the NEGATVE (Back) w re.

JUMP STARTING

.

Figure19

Carefullyremovethe PTOcablefromthe rearof the cuttingdeck

by removingthe bow-tiecotter pinwhichsecuresit. Removethe

springfromthe deckidlerbracket.SeeFig.20.

Neverjump starta damagedorfrozenbattery.Becertainthe vehicles

do nottouch,andignitionsareoff. Do notallowcable clampsto

touch.

1. Connectpositive(+)cableto positivepost(+)of yourtractor's

dischargedbattery.

2. Connectthe otherendof the cableto the(positive+)postof the

jumperbattery.

3. Connectthe secondcable (negative-) to the otherpostof the

jumperbattery.

4. Connectthe otherendof the negativecableto the engineblockof

the tractor,awayfromthe battery.Attachto anunpaintedpartto

assurea goodconnection.

Figure20

10. Gentlyslidethe cuttingdeck(fromtheleft side)out from

underneaththe tractor.

TIRES

Neverexceedthemaximuminflationpressureshownonthe sidewall

of tire.

Ifthejumper batteryis installedon avehicle(i.e.car,truck),do NOT

start the vehicle'senginewhenjump startingyourtractor.

5. Startthe tractor(as instructedearlierin thissectionof this

manual).

6. Setthe tractor'sparkingbrakebeforeremovingthejumpercables,

inreverseorderof connection.

CHARGING

Batteriesgive offan explosivegas whilecharging.Chargethe battery

in a wellventilatedareaand keepawayfroman openflameor pilot

light as ona waterheater,spaceheater,furnace,clothesdryeror

othergas appliances.

Whenchargingyourtractor'sbattery,useonlya chargerdesignedfor I

12Vlead-acidbatteries.Readyourbatterycharger_s Owner'sManualI

priorto chargingyourtractors battery.Alwaysfollowits instructions I

_andheed tswarnngs. J

23

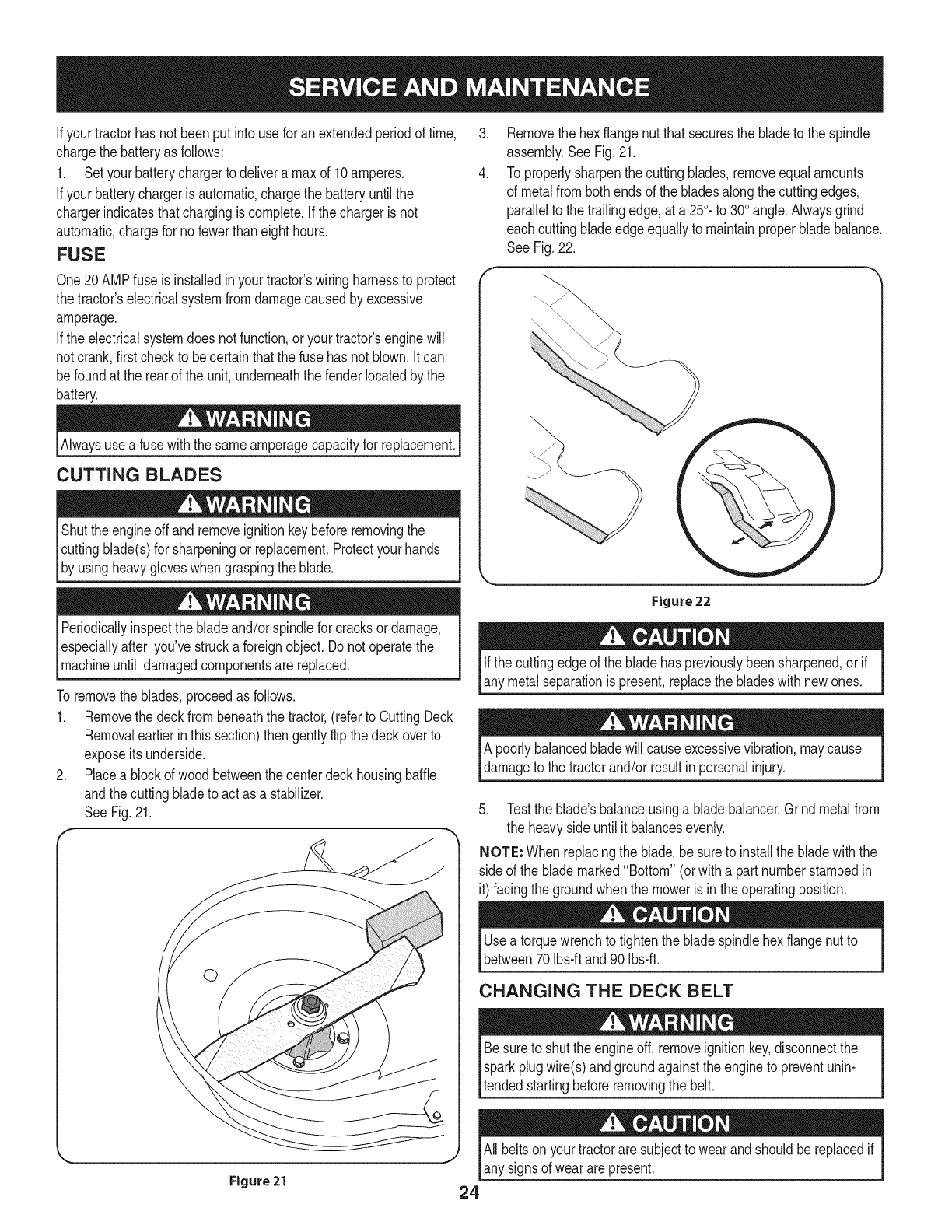

Ifyour tractorhasnot beenputinto usefor anextendedperiodof time,

chargethe batteryas follows:

1. Setyour batterychargerto delivera maxof 10amperes.

Ifyour batterychargeris automatic,chargethe batteryuntilthe

chargerindicatesthatchargingis complete.Ifthe chargeris not

automatic,chargefor nofewerthaneight hours.

FUSE

One20AMPfuseis installedin yourtractor'swiring harnessto protect

thetractor'selectricalsystemfromdamagecausedby excessive

amperage.

Ifthe electricalsystemdoesnot function,or yourtractor'senginewill

notcrank,first checkto becertainthatthe fusehasnot blown.It can

befoundat the rearof the unit,underneaththe fenderlocatedby the

battery.

Alwaysusea fusewiththe sameamperagecapacityfor replacement.

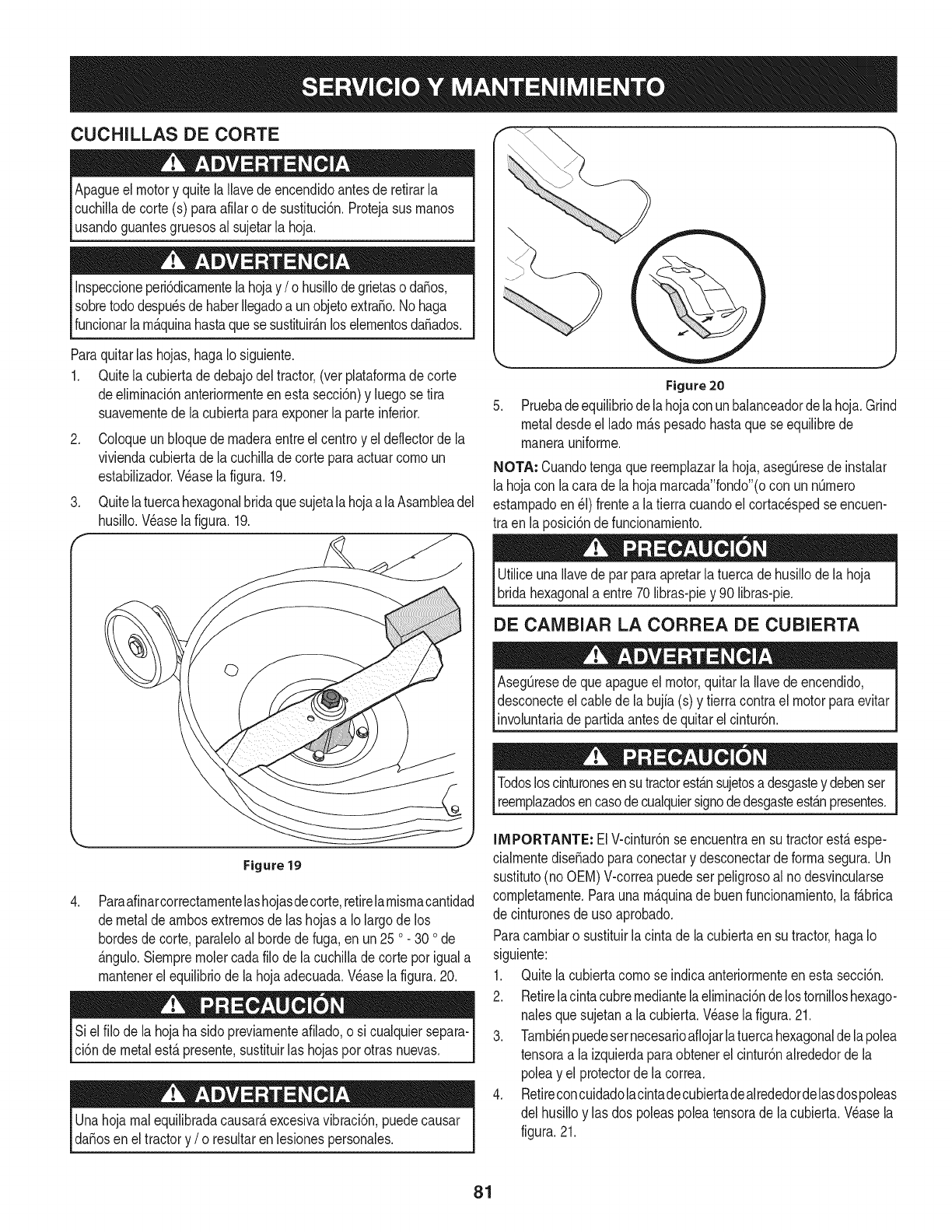

CUTTING BLADES

Shutthe engineoffand removeignitionkeybeforeremovingthe

cuttingblade(s)for sharpeningor replacement.Protectyourhands

_byusng heavygoveswhengraspngthe bade.

Periodicallyinspectthe bladeand/or spindleforcracksor damage,

especiallyafter you'vestrucka foreignobject. Donot operatethe

machineuntil damagedcomponentsare replaced.

To removetheblades,proceedas follows.

1. Removethe deckfrombeneaththe tractor,(referto CuttingDeck

Removalearlierinthis section)thengentlyflip thedeckoverto

exposeitsunderside.

2. Placea blockof wood betweenthe centerdeckhousingbaffle

andthe cuttingbladeto act asa stabilizer.

SeeFig.21.

.

4.

Removethe hexflangenut thatsecuresthe bladeto the spindle

assembly.SeeFig.21.

To properlysharpenthecutting blades,removeequalamounts

of metalfrombothendsof the bladesalongthe cuttingedges,

parallelto the trailingedge,at a 250.to 300angle.Alwaysgrind

eachcuttingbladeedgeequallyto maintainproperbladebalance.

See Fig.22.

Figure 22

Ifthe cuttingedgeof the bladehas previouslybeensharpened,or if

any metalseparationis present,replacethe bladeswithnew ones.

A poorlybalancedbladewill causeexcessivevibration,maycause

damageto thetractorand/or resultin personalinjury.

5. Testthe blade'sbalanceusinga bladebalancer.Grindmetalfrom

the heavysideuntil it balancesevenly.

NOTE: Whenreplacingthe blade,be sureto installthe bladewith the

side of the blademarked"Bottom"(orwitha partnumberstampedin

it) facingthe groundwhenthe moweris inthe operatingposition.

Usea torquewrenchto tightenthe bladespindlehexflangenut to

between70Ibs-ftand90Ibs-ft.

CHANGING THE DECK BELT

Besureto shutthe engineoff, removeignitionkey,disconnectthe

sparkplugwire(s)andgroundagainstthe engineto preventunin-

tendedstartingbeforeremovingthe belt.

All beltsonyourtractoraresubjectto wearandshouldbereplacedif

Jany signsof wear arepresent.

Figure21 24

iMPORTANT: The V-beltfoundon yourtractoris speciallydesigned

to engageanddisengagesafely.A substitute(non-OEM)V-beltcan

bedangerousby notdisengagingcompletely.Fora properworking

machine,useidenticalequipmentbeltsas listedin the partspagesof

thisOperator'sManual.

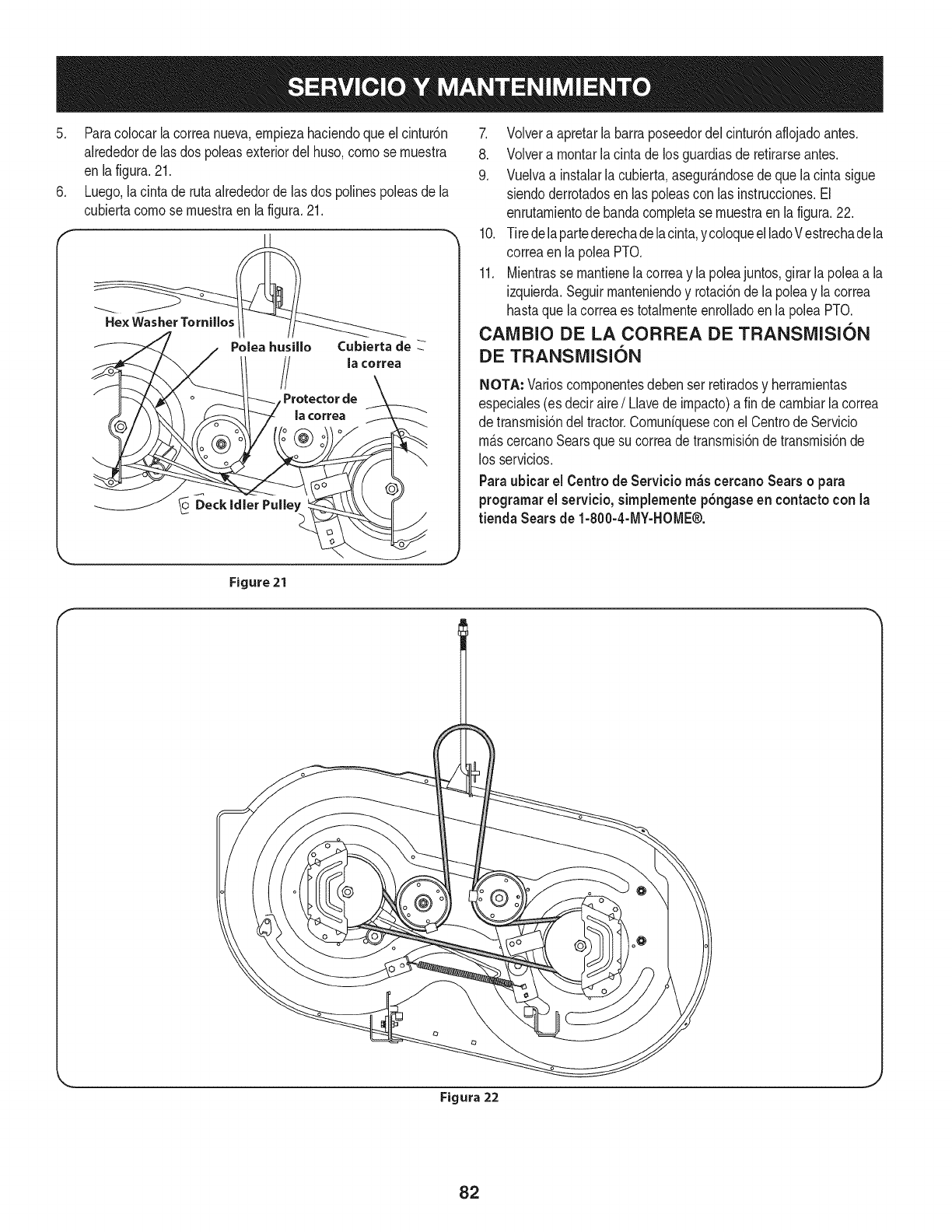

Tochangeor replacethedeckbelt onyourtractor,proceedas follows:

1. Removethedeckas instructedearlierinthis section.

2. Removethebelt coversfromthe spindlepulleysby removingthe

hexscrewsthatfastenthe coversto the deck.SeeFig.23.

3. It mayalso benecessaryto loosenthe hex nutson thedeck idler

pulleysto getthe belt offof the pulleyandaroundthe belt guard.

Afterlooseningthe deckidlerpulleys,rotatethe belt guideout of

the wayon the leftidlerpulleyto removethe belt.

4. Carefullyremovethe deckbeltfromaroundthe twospindle

pulleysand thetwo deckidlerpulleys.SeeFig.23.

5. Toplacethe newbelt,beginby routingthe beltaroundthe two

outerspindlepulleysas shownin Fig.23.

6. Thenroutethe beltaroundthe twodeckidlerpulleysas shownin

Fig.23.

7. Retightenthe belt keeperrodloosenedearlier.

8. Remountthebeltguardsremovedearlier.

9. Re-installthe deck,makingsurethe belt remainsroutedaround

the pulleysas instructed.Thecompletebelt routingis shownin

Fig.23.

Pullthe rightsideof thebelt,and placethe narrowV sideof the

belt intothe PTOpulley.

10.

F

11. Whileholdingthe belt andpulleytogether,rotatethe pulleyto the

Idt. Continueholdingand rotatingthe pulleyandbelt untilthe belt

isfully rolledintothe PTOpulley.

PARKING BRAKE ADJUSTMENT

Neverattempttoadjustthe brakeswhilethe engineis running.Always

disengagePTO(BladeEngageLever),moveshiftleverintoneutral

3osition,stopengineandremovekeyto preventunintendedstarting.

Ifthe tractordoesnotcometo a completestopwhentheclutch-brake

pedalis completelydepressed,or if the tractor'srearwheelscan roll

withthe parkingbrakeapplied,thebrakeis inneedof adjustment.

Contactthe nearest Parts & Repair Service Centerto haveyour

brakesserviced.

Tolocatethe nearestParts&RepairServiceCenteror to schedule

service,contact1-800-4-MY-HOME®.

CHANGING THE TRANSMISSION DRIVE

BELT

NOTE: Severalcomponentsmustbe removedandspecialtools(i.e.

air/impactwrench)in orderto changethetractor'sdrivebelt.Contact

the nearest Parts& Repair Service Centerto haveyourtransmis-

siondrivebelt serviced.

Tolocatethe nearestParts&RepairServiceCenteror to schedule

service,contact1-800-4-MY-HOME®.

This portion of the

belt routes around

the PTO Pulley

Figure 23

25

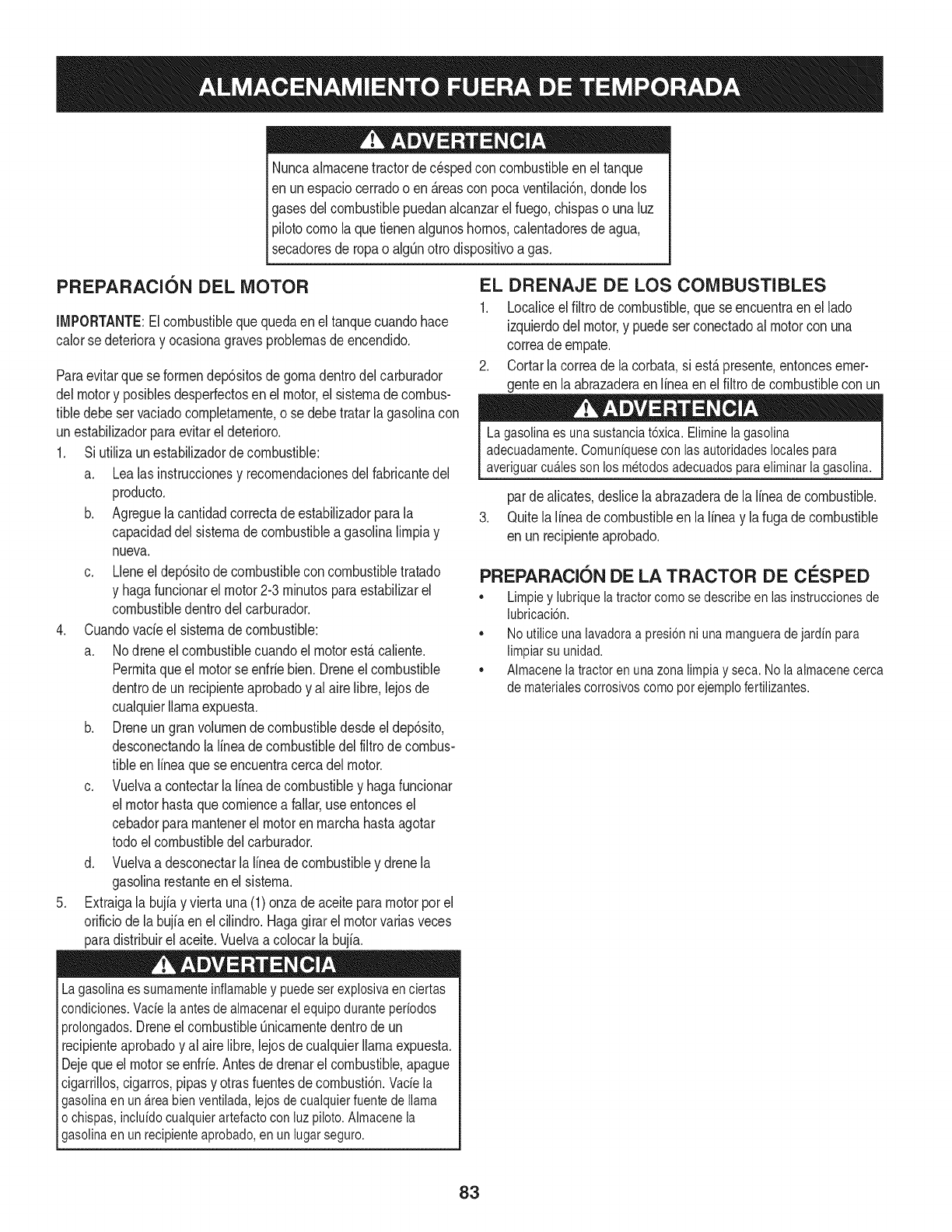

Neverstorelawntractorwithfuel intankindoorsor in poorly

ventilatedareaswherefuel fumesmayreachan openflame,spark,

or pilot lightas ona furnace,waterheater,clothesdryer,or gas

appliance.

PREPARING THE ENGINE

IMPORTANT:Fuelleftinthe fueltankduringwarmweatherdeterio-

ratesandwillcauseseriousstartingproblems.

To preventgumdepositsfromforminginsidethe engine'scarburetor

andcausingpossiblemalfunctionof theengine,the fuelsystemmust

be eithercompletelyemptied,or the gasolinemustbetreatedwitha

stabilizerto preventdeterioration.

1. Ifusinga fuel stabilizer:

a. Readthe productmanufacturer'sinstructionsandrecom-

mendations.

b. Addto clean,freshgasolinethe correctamountof stabilizer

for the capacityof the fuelsystem.

c. Fillthe fueltankwithtreatedfuel andrunthe enginefor 2-3

minutesto get stabilizedfuel intothe carburetor.

2. Ifemptyingthe fuel system:

a. Donot drainfuel whenthe engineis hot.Allowthe engine

adequatetimeto cool.Drainfuelinto anapprovedcontainer

outdoors,awayfromopenflame.

b. Drainany largevolumeof fuel fromthetankby disconnect-

ingthe fuel linefromthe in-linefuel filternearthe engine.

Seethe completeinstructionsfor DrainingThe Fuellaterin

this section.

Gasolineis extremelyflammableandcan beexplosiveundercertain

conditions.Draingasolinebeforestoringthe equipmentfor extended

periods.Drainfuel onlyinto anapprovedcontaineroutdoors,away

froman openflame.Allowengineto cool.Extinguishcigarettes,

cigars,pipes,andothersourcesof ignitionpriorto drainingfuel.

Storegasolineinan approvedcontainerinsafelocation.

c. Reconnectthe fuel lineandrunthe engineuntilit startsto

falter,thenusethe choketo keepthe enginerunninguntilall

fuel inthe carburetorhas beenexhausted.

d. Disconnectthefuel lineanddrainany remaininggasoline

fromthe system.

DRAINING THE FUEL

1. Locatethe fuel filter,whichis locatedon theleft sideof the

engine,and maybeattachedto the enginewitha tie strap.

2. Cutthe tie strap,if present,then pinchthe in-lineclamponthe

fuel filterwitha pairof pliers,slidethe clampupthe fuel line.

3. Pullthe fuel linefreefromthe filterand placetheopenendof the

line intoanapprovedcontainerto drainthe fuel.

PREPARING THE LAWN TRACTOR

1. Cleanandlubricatetractorthoroughlyas describedinthe lubrica-

tion instructions.

2. Donot usea pressurewasheror gardenhoseto cleanyour unit.

3. Store mowerin a dry,cleanarea. Do notstorenextto corrosive

materials,suchas fertilizer.

Gasolineis atoxic substance.Disposeof gasolineproperly.Contact

yourlocalauthoritiesforapproveddisposalmethods.

3. Removethe sparkplugandpourone(1)ounceof engineoil

throughthe sparkplugholeintothe cylinder.Crankthe engine

severaltimesto distributethe oil. Replacethe sparkplug.

26

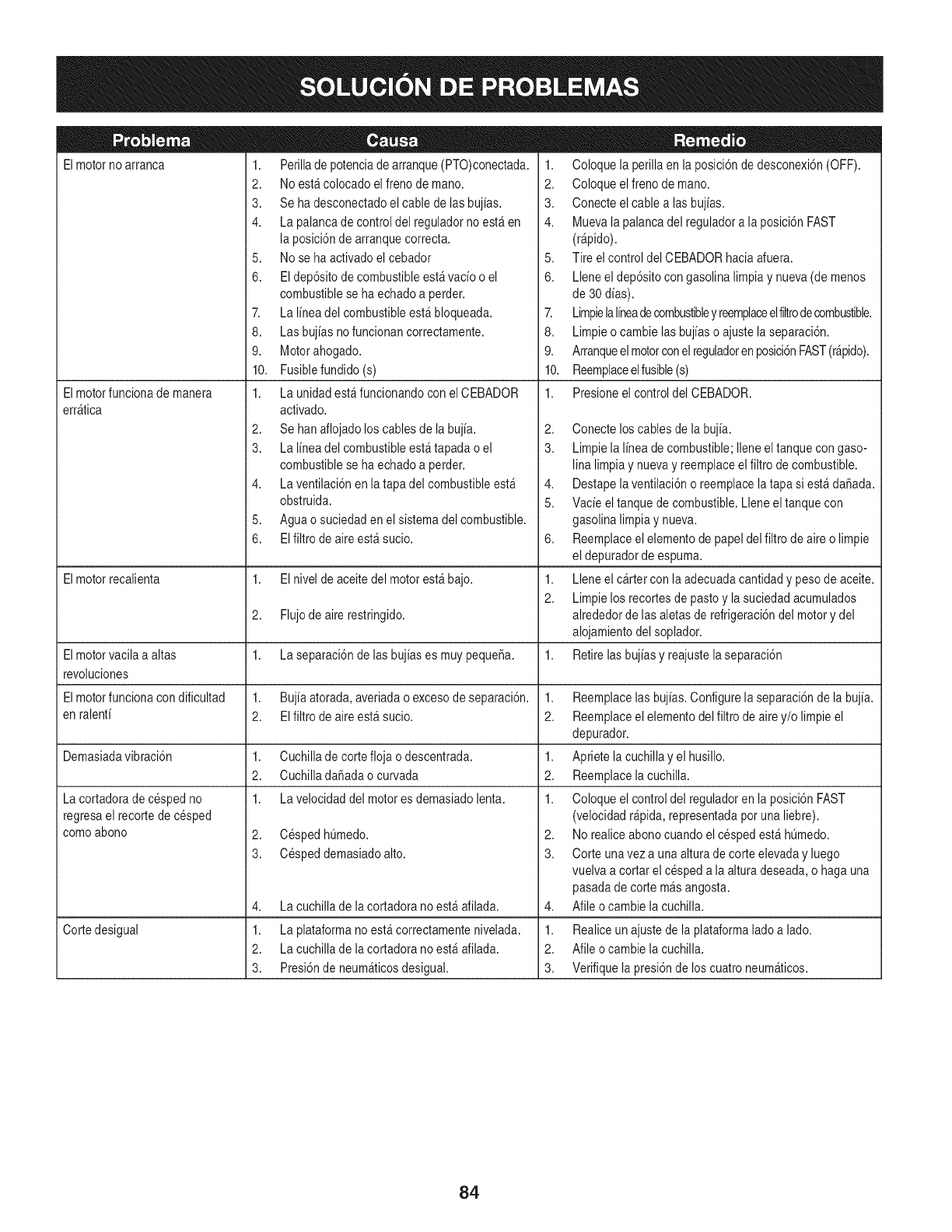

Enginefailsto start

Enginerunserratically

1. PTO/BladeEngageleverengaged.

2. Parkingbrakenotengaged.

3. Sparkplugwire(s)disconnected.

4. Throttle/Chokecontrollevernot incorrect

startingposition.

5. Chokenotactivated

6. Fueltank empty,or stalefuel.

7. Blockedfuel line.

8. Faultysparkplug(s).

9. Engineflooded.

10. BlownFuse(s)

1. UnitrunningwithCHOKEactivated.

2. Sparkplugwire(s)loose.

3. Blockedfuel lineor stalefuel.

4. Ventingas cap plugged.

5. Wateror dirt in fuel system.

6. Dirtyair cleaner.

Engineoverheats 1. Engineoillevellow. 1.

2. Airflowrestricted. 2.

Enginehesitatesat high RPM 1. Sparkpluggaptoo close. 1.

Engineidles rough 1. Sparkplugfouled,faultyor gaptoo wide. 1.

2. Dirtyair cleaner. 2.

Excessivevibration

Mowerwill not mulchgrass

Unevencut

1. Cuttingbladelooseor unbalanced.

2. Damagedorbent cuttingblade.

1. Enginespeedtoo low.

2. Wetgrass.

3. Excessivelyhighgrass.

4. Dullblade.

1. Decknot leveledproperly.

2. Dullblade.

3. Uneventire pressure.

1. Placeleverindisengaged(OFF)position.

2. Engageparkingbrake.

3. Connectwire(s)to sparkplug(s).

4. PlaceThrottle/Chokeleverintothe FASTposition.

5. MovetheThrottle/Chokeleverintothe Choke

position.

6. Filltankwithclean,fresh(lessthan 30daysold)gas.

7. Replacethe fuel lineandreplacefuel filter.

8. Clean,adjustgapor replaceplug(s).

9. Crankenginewiththrottlein FASTposition.

10. ReplaceFuse(s)

1. Deactivatethe CHOKE.

2. Connectsparkplugwire(s).

3. Replacethe fuel line;fill tankwithclean,fresh

gasolineandreplacefuel filter.

4. Clearventor replacecap if damaged.

5. Drainfuel tank. Refillwithclean,freshgasoline.

6. Replaceair cleanerpaperelementor cleanfoam

pre-cleaner,if equipped.

Fillcrankcasewithproperamountandweightof oil.

Cleangrassclippingsanddebrisfromaroundthe

engine'scoolingfinsandhousing.

Removesparkplugandresetthe gap.

Replacesparkplug.Set pluggap.

Replaceair cleanerelementand/orcleanpre-

cleaner.

1. Tightenbladeandspindle.

2. Replaceblade.

1. Placethrottlein FAST(rabbit)position.

2. Do notmulchwhen grassis wet.

3. Mowonceat a highcuttingheight,then mowagain

at desiredheightor makea narrowercuttingswath.

4. Sharpenor replaceblade.

1. Performside-to-sidedeckadjustment.

2. Sharpenor replaceblade.

3. Checktire pressureinallfour tires.

NEED MORE HELP?

_m_[_ fhlJ lhe a:__wc_r_:md mo_e o_ m_agemy[_,f÷,,,cem - for h'ee[

Find this and aft your other product manuals online.

Get answers from our team of home experts.

Get a personalized maintenance ptan for your home.

I:ind information and toots to help with home projects.

27

777122454 777D15624 (Side Hood -qty. 2) 777D17046

777D17061 (Rear Fender)

777S34008 777D17047

777123364

777D17044

777D17045

777X45824

777122479

777X43688

DOHOT...........

USE E85 UR FUEL

CO_TA|IIIHG _ORE

THAH 10% ETHANOL

W

777D17038

777123366

i(@)!

777S33183

_111!!11111111111_[_:___

......................N

777S33896

28

This page intentionally left blank. Use this page to make any notes regarding your tractor.

29

Craftsman Model 247.288812

19

12

22

17

1

46

b f

3O

Craftsman Model 247.288812

Ref. I

No,

1 925-1649

2 683-04619A-4043

3 710-04484

4 710-0599

5 712-0292

6 710-0751

7 710-05108

8 712-04064

9 931-07668

10 731-07458

11 731-07459

12 731-07460A

13 731-07711A

14 731-07712A

15 735-0271A

16 738-04091A

17 783-05327B-0637

18 783-05328A-0637

19 783-06598-4043

20 783-06610-0637

21 983-04503

22 710-05070

23 710-3144

24 711-0736

25 712-04065

26 714-04040

27 783-06823

Part No. Description

BulbSocket

HoodAssembly

Screw,5/16-18x .750

HexWasherScrew,1/4-20x .500

Tin Clip Nut, 1/4-20

HexScrew,1/4-20x .620

Screw,1/4x .750

Nut,HexFlangeInsertLock,1/4-20

Grill

HeadlightLens,RH

HeadlightLens,LH

DashCollar

HoodScoop,LH

HoodScoop,RH

Bumper

ShoulderScrew,5/16-18

LeftSupportPivotBracket

RightSupportPivotBracket

LowerGrill

LowerGrillBracket

SpeedSelector,7-Speed

Self-TapScrew,1/4-20

HexHeadScrew,3/8-16

Ferrule,1/4-20x 1.00

Nut,HexFlangeInsertLock,3/8-16

CotterPin

SpeedLatchSupportTab

Ref. I

No,

28 750-04465C

29 783-04903

30 710-0604A

31 710-05108

32 712-04063

33 731-04945

34 783-04873B-0637

35 747-05371

36 747-05326

37 747-04430

38 951-04304

39 951-12179A

40 783-07083-0637

41 731-05265

42 746-04364

43 925-04659

44 625-04124

45 725-0157

46 925-0963

47 726-04072A

48 936-0463

49 735-04081

50 751-12118

51 751-12089

52 710-1652

-- 777X44366

-- 777X44365

Part No. Description

FlangeSpacer

Speedlatch

Self-TapScrew,5/16-18

HexScrew,1/4x .750

Nut, HexFlangeLock,5/16-18

SteeringSupport

Dash

FuelTankSupportRod

Dashsupport Rod

SpeedSelectorControl Rod

1.36GallonFuelTank

FuelCap

GasTankSupportBracket

ChokePlug

Throttle/ChokeAssembly

KeySwitchModule

Key(2 pack)

CableTie

HeadlightBulb

RatchetClip:.250x .500

FlatWasher,.25x .630x .0515

RubberGrommet

FuelRolloverValve

VentHose

Hex Washer Screw, 1/4-20 x .625

Headlight Reflector LH (NotShown)

Headlight Reflector RH(NotShown)

31

Craftsman Model 247.288812

26

34

22

21

14

12

39

i31

2

_29

? 27

32

Craftsman IViodel 247.288812

Ref. I

No.

1 683-04155A-0637

2 712-04065

3 714-04040

4 716-0106A

5 720-0311

6 732-04225

7 738-04130

8 941-0225

9 747-05296

10 747-04393

11 783-04494C-0637

783-04711C-0637

12 647-04096-0637

13 710-04608

14 710-0599

15 714-04040

16 720-04049A

17 732-04276A

18 936-0171

19 736-0322

20 738-04237A

21 741-04119A

22 946-04173C

23 725-04439

Part No. Description

Shaft,Lift

Nut, HexFlangeInsertLock,3/8-16

Bow-TiePin,91, RH

E-ring,.625Shaft

Grip,Handle

Spring,Lift HandleTorsion

Bolt,Shoulder,.625x .175:3/8-16

Bearing,HexFlange,

Handle,Lift

Lift Rod,13.68

Arm, DeckLift RH

Arm, DeckLift LH

PTOHandleAssembly

Screw,Hx.Hd.,7/16-20x 3.25

Screw,Hd.Tapp,1/4-20x .5

Click Pin

HandleGrip

PTOSpring,Extension

Washer,Flat,7/16

Washer,Fiat, .450x .250x .164

ShoulderScrew,#10-32x .500

PTOBearing

DeckEngagementCable

12v.Solenoid

Ref. I

No.

24 756-04196A

25 747-04857

26 710-04484

27 683-04195-0637

28 683-04649-0637

29 710-0134

30 710-3008

31 712-04063

32 712-04064

33 912-0429

34 732-04035

35 736-0173

36 783-04548D-0637

37 783-04637-0637

38 783-04753-0637

39 783-04869A-0637

40 783-05389A-0637

41 925-1707D

42 738-1132

43 712-0271

44 683-04448-0637

45 725-04363

46 936-0300

Part No. Description

EngagementPulley

BeltKeeperRodAssembly

Screw,Hd.Tapp,5/16-18x .75

SupportBracketAssembly

RiderFrameAssembly

CarriageScrew,1/4-20x .62

Screw,Hx.Hd.,5/16-18x .75

Nut, HexFlangeInsertLock,5/16-18

Nut, HexFlangeInsertLock,1/4-20

HexlockNut,5/16-18

Spring,Compress.,1.28x 3.125

FlatWasher,.28x .74x .063

SeatBracketFrame

RunningBoardBracket

FrameSupportBracket

BatteryBracket

FrameBraceBracket

Battery

Screw,Shoulder,.250x .150

Nut,Sems, 1/4-20

BatteryRod

InterlockSwitch

FlatWasher,.406x .875x .059

33

Craftsman Model 247.288812

21 3O 25

22

................ 33/ /_ ........................

34

Craftsman IViodel 247.288812

Ref, I

No.

1 617-04094

2 710-0643

3 710-1309

4 710-0514

5 710-3180

6 912-0214

7 912-0240

8 712-04063

9 712-04065

10 923-0448A

11 736-0242

12 931-0484A

13 738-04141

14 738-04162A

15 738-0919A

16 941-04124

17 747-05385

18 948-0389

19 748-04065-0637

20 748-04068

Part No. Description

GearAssembly,Steering

Screw,5/16-18,1.00,Gr5,Lock

Screw,Mach,5/16-18,0.750

HexHeadScrew,3/8-16x 1.00

Screw,5/16-18,1.75,Gr5

Nut,JamLock,3/8-24

Nut,Jam,7/16-20,Gr2

Nut,FlangeLock,5/16-18,Grf

Nut,FlangeLock,3/8-16,Grf

BallJoint,7/16-20,Lock

Washer,Bell, .340x .872x .060

HubCap

ShoulderScrew,5/16-18

ShoulderSpacer,.8840x.190

SteeringShaft,5/8 Splinex 21.86

Bearing,Flange,Hex5/8

DragLink,Steering

Cap,1.25x .16

Steering,Block

Spacer,.710IDx .125ODx .56

Ref, I

No.

21 683-0128B-0637

22 710-04484

23 712-04065

24 714-0162

25 914-0474

26 736-0341

27 731-04057A

28 736-04228A

29 738-04128

30 741-0660A

31 747-04299A

32 783-05326B-0637

33 938-04007A-0637

34 638-04008P

35 631-04028

36 731-06825

37 634-04325-0961

38 934-04081-4042

39 734-04240A

40 934-0255

Part No, Description

PivotBarAxle Assembly

Screw,5/16-18,0.750

Nut, FlangeLock,3/8-16,GrF

Pin,Cotter,5/32, 1.25

Pin,Cotter,1/8x0.75

PushCap,3/4

AxleCap

Washer,Flat,.781x 1.59

Screw,Shlder,.500x 2.380,3/8-16

FlangeBearing

Tie Rod

PivotBar Bracket

AxleAssemblyLH

AxleAssemblyRH

SteeringWheel,StandardGrip

Cap,SteeringWheel (Crafts.logo)

WheelAssembly

Rim

Tire,15x6 x6 Sq.Shoulder

ValveStem

35

Craftsman IViodel 247.288812

\

\

36

Craftsman IViodel 247.288812

Ref. I

No,

1 710-0227

2 710-04484

3 712-04063

4 720-04061

5 925-1303

6 725-1439

7 726-0278

8 726-0279

9 732-1184

10 936-0108

11 736-0242

12 938-0296

13 783-0209D

14 783-04081D-0637

15 783-1489D-0637

16 757-04124

17 710-05070

18 710-0599

19 731-04591A

20 783-04587D-4043

21 783-04843-0637

22 723-04026

723-04025

23 710-0134

24 732-04035

Part No. Description

Screw,8-18x .500

Screw,5/16-18x .750

FlangeLockNut, 5/16-18

Knob,3/8-16x .875

OuterSeat Spring

InnerSeatSpring

InsulatorBossPlate

InsulatorPlate

ExtensionSpring

FiatWasher,.510x .750x .033

FlatWasher,.340x .872x .060

ShoulderScrew,5/16-18x .437x .268

Lift SeatBracket

Seat PivotBracket

Seat MountingBracket

Low BackSeat

Screw,1/4-20x .500

ScrewPanTorxHead,1/4-20x .500

Cup Holder

Fender

Lift AdjusterBracket

AbrasiveFootPad,LH

AbrasiveFootPad,RH

CarriageScrew,.62:1/4-20

Spring,Compress.,1.28x3.125

37

Craftsman IViodel 247.288812

38

Craftsman IViodel 247.288812

I

Ref. I Part No.

1 683-04549-0637

2 710-0227

3 710-04683

4 710-0642

5 710-1314A

6 712-0271

7 BS-692236

8 725-0157

9 726-0205

10 731-05628

11 751-10349

12 751-10448C

13 751-11053

14 31C707-3346-G6

Description

MufflerShieldAssembly

Screw,AB #8-180.500

TapScrew,3/8-16 1.000

TapScrew,1/4-200.750

Screw,SocketHead,5/16-18x .750

Sems Nut, 1/4-20

ExhaustGasket

CableTie,3/16 X .05X 7.4

HoseClamp,.490 Dia.

Oil DrainSleeve

LowPermeationFuelHose,1/4

BriggsSingleMuffler

LongMufflerDeflector

Engine

39

Craftsman IViodel 247.288812

18

8

27

38

6O

62

\

23

1 15

4O

Craftsman IViodel 247.288812

Ref, I

NO,

1 918-04566

2 647-04034C-0637

3 647-04266

4 710-0227

5 710-04484

6 710-0599

7 710-0604A

8 710-0809

9 710-0176

10 710-3008

11 911-04075A

12 712-04063

13 712-0700

14 914-0209

15 714-04040

16 718-04407

17 720-04028

18 725-0157

19 725-1644

20 726-0214

21 926-0320

22 731-04602

23 731-04604

24 731-06894

25 732-04306

26 732-04488

27 732-04746

28 732-0716D

29 735-0239

30 736-0242

31 747-04969

32 747-05186

Part No. Description

TransmissionDriveAssembly

PedalAssembly

Shaft LeverAssembly

Screw,8-18:0.500

Screw,5/16-18x .750

Screw,1/4-20x 0.500

Screw,5/16-18x0.625

Screw,1/4-20x 1.250

HexScrew,5/16-18x 2.75

HexScrew,5/16-18x .75

Ferrule,3/8-24X .375DIA.

FlangelockNut, 5/16-18

FlangeNut, 9/16-18

Cotter Pin INT-.125DIA

Bow-TieCotter Pin

PulleyHub,5/8SPLINE

ShiftKnob

CableTie

Short SpringSwitch

PushCap,5/8

PlateInsulatorNut

Sleeve,.758x .821x 3.3125

Sleeve,.758x .821x 2.4375

ShiftBearingPlate

SpringExtension,.80ODx 3.28LG

SpringExtension,.38ODx 3.25LG

SpringExtension,.94ODx 6.75LG

SpringExtension,.59ODx 4.00LG

FootPad,4.0 LONG

BellWasher,.340x .872x .060

BeltKeeperRod

VariableSpeedControl Rod

Ref. I

No,

33 747-05188

34 747-05244

35 738-04237A

36 750-0566A

37 750-0802

38 954-04249A

39 954-0241A

40 956-04002

41 783-04536B-0637

42 783-04595A

43 956-04015A

44 683-04206

45 710-0627

46 710-0778

47 718-04261

48 736-0362

49 941-0600

50 683-04176A

51 683-04207

52 710-0347

53 710-1260A

54 712-04065

55 938-0347

56 756-04325

57 725-04363

58 17962

59 634-04324

60 634-04369-4042

61 934-0255

62 734-04241

-- 725-04567G

Part No. Description

BrakeRod

ShiftRod

ShoulderScrew,#10-32x .500

Spacer,.260 x .375x 1.030LG

Spacer,.640 ID x .76ODx 2.63

V Belt,5L:70.90POLY

V Belt,5L:35.25POLY

Trans.Pulley

PedalSupportBracket

ShaftAdjustBracket

VariableSpeedPulleyAssembly

BracketAssembly

HexScrew,5/16-24x .750

Screw,1/4-20x 1.500

BearingCup

FlatWasher,.330x 1.25x .06:HT

Ball Bearing,17x 40x 12

TransmissionBracketAssembly

Idler BracketAssembly

HexScrew,3/8-16x 1.75

Screw,5/16-18x 0.750

FlangeLockNut, 3/8-16

ShoulderSpacer,.625IDx .169

Idler Pulley

SwitchInterlock

PlateSwitch

WheelAssembly,20x 8 x 8

RimAssembly

ValveStem

Tire,20x 8 x 8 Rd.Sh.

WiringHarness(NotShown)

41

Craftsman IViodel 247.288812

12

45

10

J

[]

11

53\_

11_

2

4O

37

@_/18

32

42

Craftsman IViodel 247.288812

Ref, I

No,

1 918-04822A

2 683-0254B-0637

3 710-0642

4 983-04511

5 983-04525

6 983-04570-0637

7 710-04484

8 710-3005

9 710-0528

10 710-0599

11 750-04936

12 710-3144

13 710-3178

14 712-0229

15 712-04063

16 712-04065

17 712-0417A

18 712-04243

19 912-0641

20 714-04043

21 917-04074

22 932-0384

23 732-04840

24 936-0119

25 736-0187

26 736-0225

27 736-0262

Part No. Description

SpindlePulleyAssembly

DeckHangerBracketAssembly

Screw,1/4-20x .750

BrakeAssembly

BrakeAssembly

Deck

Screw,5/16-18x .750

Screw,3/8-16x 1.25

HexScrew,5/16-18x 1.25

Screw,1/4-20x .500

Spacer,.792x 1.060x 1.860

HexHeadScrew,3/8-16

CarriageBolt,3/8-16x .75

PushNut,3/8

FlangelockNut, 5/16-18

FlangelockNut, 3/8-16

FlangeNut, 5/8-18

FlangelockNut, 1/2-13

HexNut,M16- 1.5

CotterPin, Bow-Tie

DeckAdjusterGear

ExtensionSpring,.62x 6.12

TorsionSpring,1.0x 1.17

LockWasher,5/16

FiatWasher,.64x 1.24x .06

FlatWasher,.5/8Int.Tth.

FiatWasher,.385x .870x .092

Ref. I

NO,

28 936-0344

29 736-0362

30 738-04146

31 738-04162A

32 942-04308

33 747-05105B

34 747-05141A

35 747-05323

36 748-04272

37 748-04069

38 956-1227

39 936-3039

40 954-04060B

41 756-04129B

42 783-05946

43 783-06243-0637

44 783-06368A-0637

45 783-06424A-0637

46 783-06643-0637

47 631-04288

48 711-04847B

49 732-04372

50 783-06074A

51 936-0351

52 738-1186A

53 941-0919A

Part No. Description

FlatWasher,.385x 1.0x .030

FlatWasher,.330x 1.25x .06

BoltPlug,M16x 1.5

ShoulderSpacer,.8840x .190

CuttingBlade,21.23":2 in 1

BrakeControlRod

DeckLift Rod

BeltKeeperRod

ShoulderSpacer

DeckLift PivotCup

DeckPulley,6.3dia.

FlatWasher,.406x 1.50x .105

V-TypeBelt,96.5

Idler Pulley,4.25Diameter

Idler PivotBracket

DeckCableEngagementBracket

BeltPulleyGuard

DeckBelt Cover

DeckSupportBracket

ChuteDeflectorAssembly

HingePin

TorsionSpring,.44x2.0

ChuteBracket

FlatWasher,.760x 1.50

SpindleShaft

Ball Bearing,.787x 1.85x .551

43

Craftsman Engine IViodel 310707-3346-G6 For IViodel 247.288812

48 SHORT BLOCK 1058 OPERATOR'S MANUAL [ 1329 REPLACEMENT ENGINE ] 1330 REPAIR MANUAL

616

27

404 (_

614

q

_J3 _-_,Z;/

k.'-. _)

718

j'1044 I_

306

[ 741

20C_

24 _

#i

;i

f

562 _:_ _

505

127o

759

46 _::_

45 :/:__

15 e 22

85O 684 _f# 11 _ ......"-_i,'}

584

585 _

1264 _

\\ ,

842 QiD

U

5240

44

Craftsman Engine Model 31C707-3346-G6 For Model 247.288812

lO26_/_

s _

883

51

35

1022

1o22

337 501 617

914 ©'9

85O 54% 654 _)

53 d:*-;_::::$S'i_

45

Craftsman Engine IViodel 31C707-3346-G6 For IViodel 247.288812

130 :-'_

95 _ _

987

_ lO_

i633 _

2179

51

105

Q

127

1127__

276 _)

1091

964 ........

' i

24O

6Ol _

i

46

Craftsman Engine Model 31C707=3346=G6 For Model 247.288812

1036 EMiSSiONS LABEL

968

445

\\

I

2

1040

305 _

305AQ_

305B

324

415A

,./:,,;\ \"_{,":,_j !/ 4_7><_

lOOS C-;>..._\\d_-_t ib.j,:Q _

1044

78 b_ d_

37 _

47

Craftsman Engine IViodel 31C707-3346-G6 For IViodel 247.288812

lO51 8ol

@

783

513

462

579

. i '¸

797

802

729

334

697 _

1119

188 _

202 216 232

209

222

48

Craftsman Engine IViodel 31C707-3346-G6 For IViodel 247.288812

51

104

105

121 CARBURETOR OVERHAUL KiT

O 127 _

617,, ifX,

1266 :, '_,

33 _'_

217

987_/

1266A

/';/ .>_,

3 _<J/

358 ENGINE GASKET SET

12 _i /JJ

883

943 O

2O

51

524 O

691

842 g

868 %_9

1O22

1266 ((

617

1095 VALVE GASKET SET

51

868

1o22

883

49

Craftsman Engine IViodel 31C707=3346=G6 For IViodel 247.288812

Ref.

No,

1 796010

2 399265

3 391086s

4 697106

5 796026

7 796584

11 794683

12 697110

13 793988

15 690946

16 797579

20 795387

22 692125

23 698281

24 796335

25 796172

796173

26 791936

792649

27 698469

28 796007

29 794122

32 791118

33 792868

34 791935

35 691279

36 691279

37 697352

42 499586

43 691968

45 690564

46 793880

48 697761

50 796180

51 692137

51A 796081

53 690227

54 691148

78 691693

94 793610

95 690718

98 695408

Part No. Description

CylinderAssembly

Bushing/SealKit (MagnetoSide)

Seal-Oil (MagnetoSide)

Sump-Engine

Head-Cylinder

Gasket-CylinderHead

Tube-Breather

Gasket-Crankcase

Screw(CylinderHead)

Plug-OilDrain

Crankshaft

Seal-Oil (PTOSide)

Screw(CrankcaseCover/Sump)

Flywheel

Key-Flywheel(Steel)

PistonAssembly(Standard)

PistonAssembly(.020"Oversize)

RingSet(Standard)

RingSet(.020"Oversize)

Lock-PistonPin

Pin-Piston

Rod-Connecting

Screw(ConnectingRod)

Valve-Exhaust

Valve-Intake

Spring-Valve(Intake)

Spring-Valve(Exhaust)

Guard-Flywheel

Keeper-Valve

Slinger-Governor/Oil

Tappet-Valve

Gear-Cam

Short Block

Manifold-Intake

Gasket-Intake

Gasket-Intake

Stud (Carburetor)

Screw(IntakeManifold)

Screw(FlywheelGuard)

KiNdle Mixture

Screw(ThrottleValve)

KiNdle Speed

50

I

Ref. I Part No,

No, I

104 694918

105 696136

108 695419

117 843099

118 790890

121 796184

125 796109

127 690727

130 699500

131 699501

133 694914

135 698780

137 698781

141 792777

146 691639

186 794873

187 791805

188 691693

192 691986

202 691841

209 692208

216 691840

217 695409

222 694042

227 691374

232 691842

238 691843

240 394358s

265 691024

267 794904

276 695410

304 797900

305 697102

305A 793376

305B 795891

306 796006

307 691693

309 693551

Description

Pin-FloatHinge

Valve-FloatNeedle

Valve-Choke

Jet-Main(Standard)

Jet-Main(HighAltitude)

Kit-CarburetorOverhaul

Carburetor

Plug-Welch

Valve-Throttle

Kit-ThrottleShaft

Float-Carburetor

Tube-FuelTransfer

Gasket-FloatBowl

Kit-ChokeShaft

Key-Timing

Connector-Hose(intakeManifold)

Line-Fuel(Formed)(Cutto RequiredLength)

Screw(ControlBracket)

Adjuster-RockerArm

Link-MechanicalGovernor

Spring-Governor(Green)

Link-Choke

Spring-ChokeReturn

Bracket-Control

Lever-GovernorControl

Spring-GovernorLink

Cap-Valve

Filter-Fuel

Clamp-Casing

Screw(CasingClamp)

Washer-Sealing

BlowerHousing

Screw(BlowerHousing)(1/4-20x1.14)

Screw(BlowerHousing)(1/4-20x.68)

Screw(BlowerHousing)(10-16x.43)

Shield-Cylinder

Screw(CylinderShield)

Motor-Starter

Craftsman Engine IViodel 31C707=3346=G6 For IViodel

I

Ref. I Part No.

No, I

310 690323

324 796308

333 795315

334 691061

337 491055s

358 796187

404 691691

415 794903

415A 794129

431 797901

445 796031

462 691261

474 696459

503 691532

505 691251

510 693699

513 692024

523 699908

524 691032

525 697184

552 697144

562 691119

579 691029

584 794682

585 697109

601 791850

614 691620

616 692012

617 692138

633 699813

634 698779

635 691909

654 690958

684 697157

691 692407

697 791680

718 690959

Description

Screw(Starter Motor)

Screen/CupAssembly

Armature-Magneto

Screw(MagnetoArmature)

Plug-Spark

GasketSet-Engine

Washer(GovernorCrank)

Plug(intakeManifold)

Plug(Cover/Retainer)

Elbow-intake

Filter-AirCleanerCartridge

Washer(StarterCable)

Alternator

Strap-Starter

Nut(GovernorControlLever)

Drive-Starter

Clutch-Drive

Dipstick

Seal-DipstickTube

Tube-Dipstick

Bushing-GovernorCrank

Screw(GovernorControlLever)

Nut(StarterCable)

Cover-BreatherPassage

Gasket-BreatherPassage

Hose-Clamp(Green)

Pin-Cotter(GovernorCrank)

Crank-Governor

SeaI-ORing (IntakeManifold)(Red)

Seal-Choke/ThrottleShaft (ChokeShaft)

Spring/SealAssembly(ChokeShaft)

Boot-SparkPlug

Nut(Carburetor)

Screw(BreatherAssembly)

Seal-GovernorShaft

Screw(DriveCap)

Pin-Locating

51

247.288812

Ref.

No,

724 697478

729 691224

741 697128

757 793242

758 793763

759 697392

783 693713

789 698329

797 693167

801 691283

802 691286

830 691095

842 691031

847 790442

850 100106

851 692424

868 690968

883 692236

914 697551

947 699915

964 799159

968 797902

975 699502

987 698777

1005 796201

1022 272475s

1023 797421

1026 692003

692011

1029 691751

1034 690822

1036

1040

1044

1051

1054

1058

Part No, Description

Link-StarterSwitch

Clip-Wire

Gear-Timing

Link-Counterweight

Counterweight

Pin-Counterweight

Gear-Pinion

Harness-Wiring

Nut (BrushRetainer)

Cap-Drive

Cap-End

Stud-RockerArm

SeaI-ORing(DipstickTube)

Dipstick/TubeAssembly

Sealant-Liquid

Terminal-SparkPlug

Seal-Valve

Gasket-Exhaust

Screw(RockerCover)

Solenoid-Fuel

Cap-Connector

Cover-AirCleaner

Bowl-Fuel

Seal-ThrottleShaft

Fan-Flywheel

Gasket-RockerCover

Cover-Rocker

Rod-Push(Intake)

Rod-Push(Exhaust)

Arm-Rocker

Guide-PushRod

Label-Emissions(Availablefroma Briggs& StrattonAutho-

rized Dealer)

698368

698139

691265

280275

276344

Plate-Trim

Screw(Flywheel)

Ring-Retaining

Tie-Cable

Operator'sManual

Craftsman Engine IViodel 31C707=3346=G6 For IViodel 247.288812

Ref, I

NO,

1059 698516

1090 691293

1091 691333

1095 794152

1119 691183

1127 695407

1263 697124

1264 697104

1266 691917

1266A 697123

1267 697419

1270 793243

31C707-

1329 3346-G2/

G6

1330 272147

Part No. Description

Kit-Screw/Washer(Alternator)

Retainer-Brush

Cap-Limiter

GasketSet-Valve

Screw(Alternator)

Screw(FloatBowl)

Reed-Breather

Screw(BreatherReed)

Seal-ORing (IntakeElbow)(Red)

Seal-ORing (IntakeElbow)

Latch-BlowerHousing

Plug-AVSCounterweight

ReplacementEngine

RepairManual

EngineGasketSet

ValveGasketSet

CarburetorOverhaulKit

KeyNo. 358

KeyNo. 1095

KeyNo. 121

52

Look For Relevant Emissions Durability Period and

Air index information On Your Engine Emissions Label

Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period and the Air Index. Sears Brands Management

Corporation makes this information available to the consumer on our emission labels.

The Emissions Durability Period describes the number of hours of actual running time for which the engine is

certified to be emissions compliant, assuming proper maintenance in accordance with the Operating & Mainte-

nance Instructions. The following categories are used:

Moderate: Engine is certified to be emission compliant for 125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating would equate to 10 to 12 years.

The Air index is a calculated number describing the relative level of emissions for a specific engine family. The

lower the Air Index, the cleaner the engine. This information is displayed in graphical form on the emissions label.

After July 1,2000, Look For Emissions Compliance Period

On Engine Emissions Compliance Label

After July 1, 2000 certain Sears Brands Management Corporation engines will be certified to meet the United

States Environmental Protection Agency (USEPA) Phase 2 emission standards. For Phase 2 certified engines, the

Emissions Compliance Period referred to on the Emissions Compliance label indicates the number of operating

hours for which the engine has been shown to meet Federal emission requirements.

For engines less than 225 cc displacement, Category C = 125 hours, B = 250 hours and A = 500 hours.

For engines of 225 cc or more, Category C = 250 hours, B = 500 hours and A = 1000 hours.

This is ageneric representation of the emission label typically found on a certified engine.

FAMILYYBSXS.3192VA 274812

GDOC-100182Rev.B

53

(Thispageapplicableinthe U.S.A.and Canadaonly.)

Sears Brands Management Corporation (Sears), the California Air Resources Board (CARD)

and the United States Environmental Protection Agency (U.S. EPA)

Emission Control System Warranty Statement (Owner's Defect Warranty Rights and Obligations)

EMISSIONCONTROLWARRANTYCOVERAGEISAPPLICABLETOCERTI-

FIEDENGINESPURCHASEDINCALIFORNIAIN1995ANDTHEREAF-

TER,WHICHARE USEDINCALIFORNIA,ANDTOCERTIFIEDMODEL

California and United States Emission

The CaliforniaAir ResourcesBoard(CARD),U.S.EPAand Searsare pleased

to explainthe EmissionControlSystemWarrantyonyour modelyear2000and

latersmalloff-roadengine(SORE).InCalifornia,newsmall off-roadengines

mustbe designed,builtand equippedto meettheState'sstringentanti-smog

standards.Elsewherein theUnitedStates,newnon-road,spark-ignition

enginescertifiedfor modelyear 1997and latermustmeetsimilarstandardsset

forthbythe U.S.EPA.Searsmustwarranttheemissioncontrolsystemon your

YEAR1997ANDLATERENGINESWHICHARE PURCHASEDANDUSED

ELSEWHEREINTHEUNITEDSTATES(ANDAFTERJANUARY1,2001 IN

CANADA).

Control Defects Warranty Statement

enginefor theperiodsoftime listedbelow,providedtherehasbeen noabuse,

neglector impropermaintenanceof your smalloff-roadengine.Youremis-

sion controlsystemincludespartssuch as thecarburetor,air cleaner,ignition

system,mufflerand catalyticconverter.Also includedmaybe connectorsand

otheremissionrelatedassemblies.Wherea warrantableconditionexists,Sears

will repairyour smalloff-roadengineat no costto you includingdiagnosis,parts

and labor.

Sears Emission Control Defects Warranty Coverage

Smalloff-roadenginesarewarrantedrelativeto emissioncontrolpartsdefects

fora periodof one year,subjectto provisionsset forthbelow.Ifanycovered

Owner's Warranty

Asthe smalloff-roadengineowner,youare responsiblefor theperformanceof

therequiredmaintenancelistedin yourOperatingand MaintenanceInstruc-

tions.Searsrecommendsthatyou retainallyourreceiptscoveringmaintenance

onyoursmalloff-roadengine,butSearscannotdenywarrantysolelyfor the

lackof receiptsorfor yourfailureto ensuretheperformanceof allscheduled

maintenance.As the smalloff-roadengineowner,youshouldhoweverbe

awarethat Searsmaydenyyou warrantycoverageifyour smalloff-roadengine

ora part hasfaileddueto abuse,neglect,impropermaintenanceor unap-

parton yourengineis defective,the part willbe repairedorreplacedbySears.

Responsibilities

provedmodifications.Youare responsiblefor presentingyour smalloff-road

engineto anAuthorizedSearsServiceDealeras soonas a problemexists.The

undisputedwarrantyrepairsshouldbecompletedina reasonableamountof

time,notto exceed30days.Ifyouhaveany questionsregardingyourwarranty

rightsand responsibilities,you shouldcontacta SearsService Representative

at 1-800-469-4663.The emissionwarrantyis a defectswarranty.Defectsare

judgedon normalengineperformance.The warrantyis notrelatedto an in-use

emissiontest.

Sears Emission Control Defects Warranty Provisions

ThefollowingarespecificprovisionsrelativetoyourEmissionControlDefectsWarrantyCoverage.ItisinadditiontotheSearsenginewarrantyfornon-regulated

enginesfoundin theOperatingand MaintenanceInstructions.

1. WarrantedParts

Coverageunderthis warrantyextendsonly to the parts listedbelow(the

emissioncontrolsystemsparts)to the extentthese partswere presenton

theenginepurchased.

a. FuelMeteringSystem

•Cold start enrichmentsystem

•Carburetorand internalparts

•FuelPump

b. AirlnductionSystem

•Aircleaner

•Intakemanifold

c. IgnitionSystem

•Sparkplug(s)

•Magnetoignitionsystem

d. CatalystSystem

•Catalyticconverter

•Exhaustmanifold

•Air injectionsystemor pulsevalve

e. MiscellaneousItemsUsedin AboveSystems

•Vacuum,temperature,position,timesensitivevalves

andswitches

• Connectorsandassemblies

2. Lengthof Coverage

Searswarrantsto the initialownerand eachsubsequentpurchaserthat

theWarrantedPartsshallbefree fromdefects in materialsandworkman-

shipwhich causedthefailure of the WarrantedPartsfor a periodof one

yearfromthe datethe engineis deliveredto a retailpurchaser.

3. NoCharge

Repairor replacementof anyWarrantedPartwill be performedat no

chargeto the owner,includingdiagnosticlaborwhichleadsto the

determinationthata WarrantedPartisdefective,ifthe diagnosticworkis

performedat an AuthorizedSears ServiceDealer.Foremissionswarranty

servicecontact yournearestAuthorizedSears ServiceDealeras listed in

the "YellowPages"under"Engines,Gasoline,""GasolineEngines,""Lawn

Mowers,"orsimilarcategory.

4. Claimsand CoverageExclusions

Warrantyclaimsshall be filed in accordancewiththe provisionsof the

SearsEngineWarrantyPolicy.Warrantycoverageshall beexcludedfor

failuresof WarrantedPartswhichare notoriginal Searspartsor because

of abuse,neglector impropermaintenanceas setforth inthe Sears

EngineWarrantyPolicy.Searsis notliableto coverfailuresof Warranted

Partscausedby theuse of add-on,non-original,or modifiedparts.

5. Maintenance

Any WarrantedPart whichis notscheduledfor replacementas required

maintenanceor whichis scheduledonly for regularinspectionto the effect

of "repairor replaceas necessary"shallbe warrantedas to defectsfor the

warrantyperiod.AnyWarrantedPartwhich is scheduledfor replacement

as requiredmaintenanceshallbe warrantedas to defectsonly forthe

periodof time up to the first scheduledreplacementfor that part. Any

replacementpartthat is equivalentin performanceand durabilitymay

be usedin the performanceof any maintenanceor repairs.The owneris

responsibleforthe performanceof all requiredmaintenance,as definedin

the SearsOperatingand MaintenanceInstructions.

6. ConsequentialCoverage

Coveragehereundershallextend to thefailure of anyenginecomponents

caused bythe failureof anyWarrantedPartstill underwarranty.

Inthe USAandCanada,a 24hourhotline, 1-800-469-4663,has a menuof pre-recordedmessagesofferingyou enginemaintenanceinformation.

GDOC-100188Rev.B

54

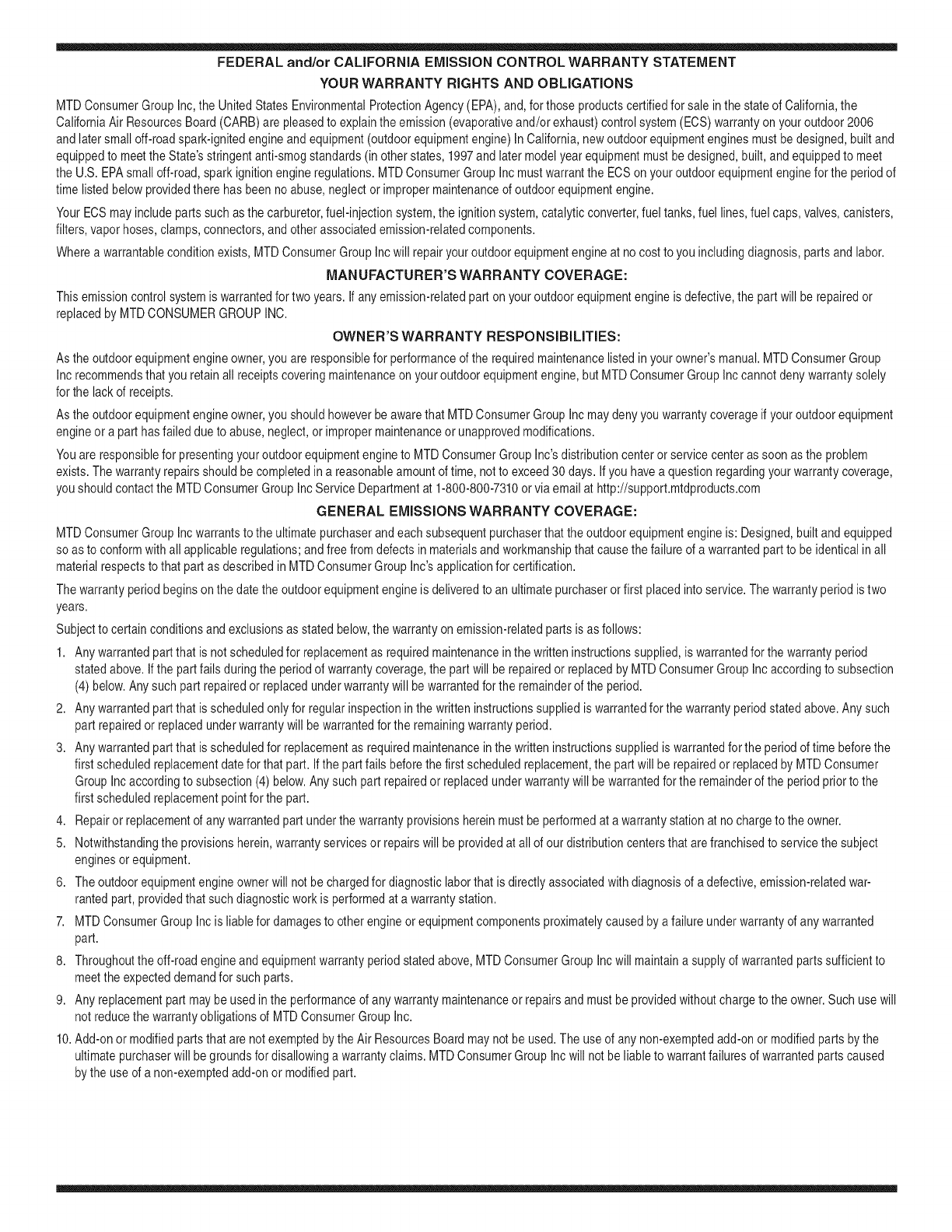

FEDERAL and/or CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

MTDConsumerGroupInc,the UnitedStatesEnvironmentalProtectionAgency (EPA),and, forthose productscertifiedfor sale in the stateof California,the

CaliforniaAir ResourcesBoard(CARB)are pleasedto explainthe emission(evaporativeand/or exhaust)controlsystem(ECS) warrantyon youroutdoor 2006

andlater smalloff-roadspark-ignitedengineandequipment(outdoorequipmentengine)In California,new outdoorequipmentenginesmustbe designed,built and

equippedto meetthe State'sstringentanti-smogstandards(in otherstates, 1997andlater modelyear equipmentmustbedesigned,built,and equippedto meet

theU.S. EPAsmalloff-road, sparkignitionengineregulations.MTDConsumerGroupInc mustwarrantthe ECSonyour outdoorequipmentenginefor the periodof

timelisted belowprovidedtherehas been noabuse, neglector impropermaintenanceof outdoorequipmentengine.

YourECSmayincludeparts suchas thecarburetor,fuel-injectionsystem,the ignitionsystem,catalyticconverter,fueltanks,fuel lines,fuelcaps,valves,canisters,

filters,vaporhoses,clamps,connectors,andotherassociatedemission-relatedcomponents.

Wherea warrantableconditionexists, MTDConsumerGroupIncwill repairyouroutdoorequipmentengine at nocost to you includingdiagnosis,parts and labor.

MANUFACTURER'S WARRANTY COVERAGE:

Thisemissioncontrolsystemis warrantedfor two years. If anyemission-relatedpart onyour outdoorequipmentengineisdefective,the part will be repairedor

replacedby MTDCONSUMERGROUPINC.

OWNER'S WARRANTY RESPONSIBILITIES:

Asthe outdoorequipmentengineowner,you are responsiblefor performanceof the requiredmaintenancelisted inyour owner'smanual.MTDConsumerGroup

Inc recommendsthat you retainall receiptscoveringmaintenanceon youroutdoor equipmentengine,but MTDConsumerGroupInc cannotdeny warrantysolely

forthe lackof receipts.

Asthe outdoorequipmentengineowner,you shouldhoweverbe awarethat MTDConsumerGroupInc maydenyyou warrantycoverageifyour outdoorequipment

engineor a part hasfaileddue to abuse,neglect,or impropermaintenanceor unapprovedmodifications.

Youare responsiblefor presentingyouroutdoorequipmentengineto MTDConsumerGroupInc'sdistributioncenterorservicecenteras soon asthe problem

exists.Thewarrantyrepairsshouldbecompletedin a reasonableamountoftime, notto exceed30 days.If youhavea questionregardingyour warrantycoverage,

you shouldcontactthe MTDConsumerGroupIncService Departmentat 1-800-800-7310orvia email at http://support.mtdproducts.com

GENERAL EMISSIONS WARRANTY COVERAGE:

MTDConsumerGroupIncwarrantstothe ultimatepurchaserand eachsubsequentpurchaserthat theoutdoorequipmentengineis: Designed,built and equipped

so asto conformwithall applicableregulations;and freefromdefects in materialsand workmanshipthatcausethe failureof a warrantedpart to be identicalin all

materialrespectsto that part as describedin MTDConsumerGroup Inc'sapplicationfor certification.

The warrantyperiodbeginson thedate theoutdoorequipmentengineis deliveredto anultimatepurchaserorfirst placedinto service.Thewarrantyperiodis two

years.

Subjectto certainconditionsand exclusionsasstated below,the warrantyonemission-relatedparts is asfollows:

1. Anywarrantedpart that is notscheduledfor replacementas requiredmaintenancein thewritten instructionssupplied,is warrantedforthe warrantyperiod

statedabove. Ifthe part fails duringthe periodof warrantycoverage,thepart will be repairedor replacedbyMTDConsumerGroupInc accordingto subsection

(4)below.Anysuchpart repairedor replacedunderwarrantywillbewarrantedfor the remainderof the period.

2. Anywarrantedpart that isscheduledonly for regularinspectionin the writteninstructionssupplied iswarrantedforthe warrantyperiodstatedabove.Anysuch

partrepairedor replacedunderwarrantywill bewarrantedforthe remainingwarrantyperiod.

3. Anywarrantedpart that isscheduledfor replacementas requiredmaintenancein thewritten instructionssuppliediswarrantedfor the periodof timebeforethe

firstscheduledreplacementdatefor that part.If the partfails beforethefirst scheduledreplacement,the part will berepairedorreplacedby MTDConsumer

GroupInc accordingto subsection(4) below.Any suchpart repairedor replacedunderwarrantywill bewarrantedfor the remainderof the periodprior to the

firstscheduledreplacementpointfor the part.

4. Repairor replacementof any warrantedpart underthe warrantyprovisionshereinmustbe performedat a warrantystationat no chargeto the owner.

5. Notwithstandingthe provisionsherein,warrantyservicesor repairswill beprovidedat allof our distributioncentersthatare franchisedto servicethe subject

enginesor equipment.

6. Theoutdoorequipmentengineownerwill notbe chargedfor diagnosticlaborthat is directlyassociatedwithdiagnosisof a defective,emission-relatedwar-

rantedpart, providedthat suchdiagnosticwork is performedat a warrantystation.

7. MTDConsumerGroupInc is liablefor damagesto otherengine or equipmentcomponentsproximatelycausedby a failure underwarrantyof anywarranted

part.

8. Throughoutthe off-roadengineand equipmentwarrantyperiodstatedabove, MTDConsumerGroupInc will maintaina supplyof warrantedparts sufficientto

meetthe expecteddemandfor such parts.

9. Anyreplacementpart maybe usedinthe performanceof anywarrantymaintenanceor repairsand mustbeprovidedwithoutchargeto the owner.Suchusewill

notreducethe warrantyobligationsof MTDConsumerGroupInc.

10.Add-onor modifiedpartsthat are notexemptedbythe Air ResourcesBoardmaynot be used.Theuseof any non-exemptedadd-onor modifiedpartsby the

ultimatepurchaserwill be groundsfor disallowinga warrantyclaims. MTDConsumerGroup Incwill notbe liable to warrantfailuresof warrantedparts caused

bythe useof a non-exemptedadd-onor modifiedpart.

WARRANTED PARTS:

The repairor replacementof any warrantedpart otherwiseeligiblefor warrantycoveragemaybe excludedfromsuch warrantycoverageif MTDConsumerGroup

Inc demonstratesthatthe outdoorequipmentenginehasbeenabused,neglected,orimproperlymaintained,and that suchabuse,neglect,or impropermainte-

nancewasthe direct causeof the needfor repairor replacementof the part.Thatnotwithstanding,anyadjustmentof a componentthat hasa factoryinstalled,

andproperlyoperating,adjustmentlimitingdevice isstill eligible for warrantycoverage. Further,the coverageunderthis warrantyextendsonly to partsthat were

presentonthe off-roadengineand equipmentpurchased.

Thefollowing emissionwarrantypartsare covered(if applicable):

(1)FuelMeteringSystem

• Cold start enrichmentsystem(softchoke)

• Carburetorand internalparts (orfuel injectionsystem)

• Fuelpump

• Fueltank

(2)Air InductionSystem

• Aircleaner

• Intakemanifold

(3) IgnitionSystem

• Sparkplug(s)

• Magnetoignitionsystem

(4) ExhaustSystem

• Catalyticconverter

• SAI(Reed valve)

(5) MiscellaneousItemsUsedin AboveSystem

• Vacuum,temperature,position,timesensitivevalvesand switches

• Connectorsandassemblies

(6) EvaporativeControl

• Fuelhose

• Fuelhoseclamps

• Tetheredfuel cap

• Carboncanister

• Vapor lines

GDOC-100223Rev.A

Congratulations on making a smart purchase. Your new Craftsman® product is designed and

manufactured for years of dependable operation. But like all products, it may require repair

from time to time. That's when having a Repair Protection Agreement can save you money and

aggravation.

Here's what the Repair Protection Agreement* includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product can't be fixed

[] Discount of 25% from regular price of service and related installed parts not covered by the

agreement; also, 25% off regular price of preventive maintenance check

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative.

Think of us as a "talking owner's manual."

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you

to schedule service. You can call anytime day or night, or schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the

product warranty period, we will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A.

call 1=800=827=6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1=800=361=

6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and

other major home items, in the U.S.A. or Canada call 1=800=4=MY=HOME®.

57

Operaci6n segura Pr,_cticas .......... Paginas 59

Asamblea ........................... Page 65

Operaci6n de ...................... Paginas 67

De Servicio y Mantenimiento de ....... Paginas 74

Fuera de temporada de almacenamiento .. Page 83

Soluci6n de problemas ................ Page 84

Etiquetas ................................. 28

Lista de piezas ..................... Paginas 30

Reparaci6n de Acuerdo de Protecci6n .... Page 91

Servicio de nOmeros ............ atrasados Page

CRAFTSMAN GARANTiA TOTAL

PORDOSANOSapartirdelafechadecornpra,todaslaspartesnofungiblesdeesteequipodeequitaci6nest_ngarantizadoscontracualquierdefectode

materialornanodeobra.UnapiezadefectuosanofungiblesrecibirAnreparaci6ngratuitaenelhogaro lasustituci6nsilareparaci6nesirnposible.

DURANTECINCOANOSdesdelafechadecornpra,elmarcodeesteequipodernontara cabaloest_garantizadocontracualquierdefectodernaterialeso

rnanodeobra.Uncuadrodefectuosorecibir_ngratuitarnenteenelhogarreparaci6nosustituci6nsilareparaci6nesirnposible.

PORDIEZANOSdesdelafechadecornpra,elejedelanterodeesteequipodernontaracabaloest_garantizadocontracualquierdefectodernaterialeso

rnanodeobra.UnejedelanterodefectuosorecibirAngratuitarnenteenelhogarreparaci6nosustituci6nsi lareparaci6nes irnposible.

POR90DfASa partirdelafechadecornpra,labateria(unapartefungibles)deesteequipodeequitacbnest_garantizadacontracualquierdefectode

materialornanodeobra(nuestraspruebasdernuestraquenornantienelacarga).UnabateriadefectuosarecibirAreernplazogratuitoenelhogar.

ADICIONALDEGARANTiAUMITADADEPORVIDAen FUNDICIONejedelantero(si est_instalado)

PARASIEMPREYCUANDOSEUTILIZAporelpropietariooriginalluegodeld_cirnoaio desdelafechadecornpra,elhierrofundidoejedelantero(siest£

equipado)deesteequipoecuestreest£garantizadocontracualquierdefectodernaterialeso rnanodeobra.Conelcornprobantedecornpra,unaplanchade

yesodefectuososejedelanterorecibir_gratisenlaviviendadereernplazo.

GARANTiADESERVICIO

Paraobtenerinformacbndetaladacoberturadelagarantaparaobtenerlareparacbnosustitucbngratuita,lameal 1-800-659-5917o visiteelsitioweb:

www.craftsman.corn

Entodosloscasosanteriores,si lareparaci6no reemplazodeunaparteesimposible,elequipodeequitaci6nser_reemplazadodeformagratuitaconel

rnisrnoo equivalente.

Todoslosdelacoberturadelagarantiaanterioresinv_lidasi esteequipodemontara cabaloesutlizadoalgunavez,mientrasquelaprestaci6ndeservicios

cornercialesosi sealqulaaotrapersona.

Estagaranta cubrelosdefectosSOLOdematerialesy fabricaci6n.Lagaranta noincluye:

• Laspartesconsurnibles(exceptolabateria)quepuedegastarseporelusonormaldentrodelperiododegaranta,induyendoperonolrnitadoa,cuchilas,

bujias,fltrosdeaire,correasyfltrosdeaceite.

• Losserviciosdernantenirniento,carnbiosdeaceite,o puestasapunto.

•Tireel reemplazoo reparaci6ndepinchazoscausadosporobjetosextemos,talescomoclavos,espinas,toconesovidrio.

•Tiredelaruedao elreernplazoo lareparaci6nresutantesdeldesgastenormal,accidenteornalfuncionarnientoo rnantenirniento.

•Lasreparacionesnecesariasdebidoalabusodeloperador,incluyendoperonolrnitadoalosda_oscausadosporelrernolquedelosobjetosrn_sall_dela

capacidaddelequipodeequitaci6n,elirnpactodeobjetosquedoblenlaestructura,elrnontajedelejeodelcigie_al,odeexcesodevelocidaddelmotor.

•Lasreparacionesnecesariasdebidoa lanegligenciadeloperador,incluyendoperonoIrnitadoa,da_oselectricosy mecanicoscausadosporunalmace-

namientoinadecuado,noutlizaci6ndelacaidadocantidaddeaceitedemotor,nomantenerel pisolbrederesiduosintamables,ofaltademantenimiento

delEquipoecuestredeacuerdoalas instruccionescontenidasenel manualdeloperador.

•Elmotor(sistemadecombustible)delrnpiezaoreparacionesprovocadasporuncombustiblequesecontaminadouoxidado(viejo).Engeneral,el

combustibledebesetutlizadodentrodelos30diassiguientesalafechadecompra.

•deterioroy desgastenormaldelosacabadosexteriores,o reemplazodelaetiquetadelproducto.

Estagarantialeotorgaderechoslegalesespecificos,y ustedtambi_npuedetenerotrosderechosquevariandeestadoaestado.

SearsBrandsManagementCot

Aceitedel motor: SAE30

Combustible: Gasolna sinplorno

Bujia: Charnpion@RC12YC

Motor: Briggs& Stratton

_oration,HoffmanEstates,IL60179

NSmerode modelo ..........................................................

N_mero de serie ..............................................................

Fechade compra .............................................................

Registrearribaeln_merodelmodelo,eln_merodeserieylafechadecompra

©SearsBrands,LLC

58

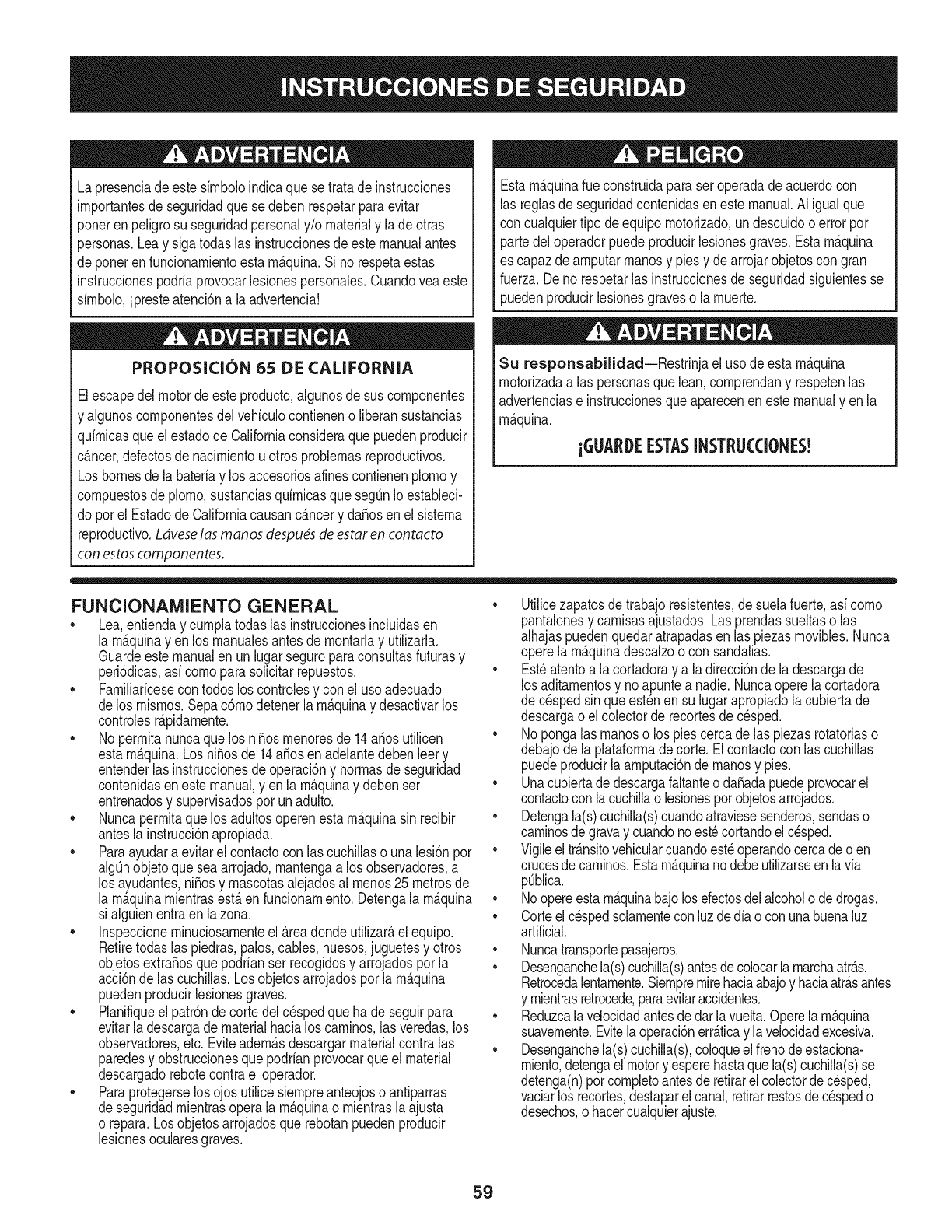

Lapresenciadeeste sirnboloindicaque setratade instrucciones

irnportantesde seguridadquese debenrespetarparaevitar

ponerenpeligrosu seguridadpersonaly/o materialy lade otras

personas.Leay siga todaslas instruccionesdeestemanualantes

de poneren funcionarnientoestarn_.quina.Si no respetaestas

instruccionespodriaprovocarlesionespersonales.Cuandoveaeste

sirnbolo,ipresteatenci6na la advertencia!

PROPOSICION 65 DE CALIFORNIA

Elescapedel motordeesteproducto,algunosde suscornponentes

y algunoscornponentesdelvehiculocontieneno liberansustancias

quirnicasqueelestadodeCaliforniaconsideraque puedenproducir

c_.ncer,defectosde nacirnientouotrosproblernasreproductivos.

Losbornesdela bateriay los accesoriosalinescontienenplornoy

cornpuestosde plorno,sustanciasquirnicasque seg_nIo estableci-

do porel Estadode Californiacausanc_.ncery da_osenel sisterna

reproductivo.Ldveselas manos despu_sde estaren contacto

con estoscomponentes.

Estarn_.quinarueconstruidaparaseroperadadeacuerdocon

las reglasde seguridadcontenidasenestemanual.AI igualque

concualquiertipo deequipornotorizado,undescuidoo errorpor

partedeloperadorpuedeproducirlesionesgraves.Estarn_.quina

es capazde arnputarrnanosy piesy dearrojarobjetoscon gran

fuerza.Deno respetarlas instruccionesde seguridadsiguientesse

puedenproducirlesionesgraveso larnuerte.

Su responsabilidad--Restrinja el usode estarn_.quina

rnotorizadaalas personasque lean,cornprendany respetenlas

advertenciase instruccionesqueaparecenen estemanualyen la

rn_.quina.

iGUARDEESTASINSTRUCCIONES!

FUNCIONAMIENTO GENERAL

•Lea,entienday curnplatodaslas instruccionesincluidasen

la rn_.quinayen los rnanualesantesdernontarlay utilizarla.

Guardeestemanualenun lugarseguroparaconsultasfuturasy

peri6dicas,asi cornoparasolicitarrepuestos.

•Farniliaricesecontodoslos controlesy con el usoadecuado

delos rnisrnos.Sepac6rnodetenerlarn_.quinay desactivarlos

controlesr_.pidarnente.

• No perrnitanuncaque los ni_osrnenoresde 14a_osutilicen

estarn_.quina.Los ni_osde 14a_osen adelantedebenleery

entenderlas instruccionesde operaci6ny norrnasdeseguridad

contenidaseneste manual,yen la rn_.quinay debenser

entrenadosy supervisadospor unadulto.

• Nuncaperrnitaquelos adultosoperenestarn_.quinasin recibir

antesla instrucci6napropiada.

• Paraayudaraevitarel contactocon las cuchillaso unalesi6npor

algQnobjetoquesea arrojado,rnantengaa los observadores,a

los ayudantes,ni_osy rnascotasalejadosal rnenos25 metrosde

la rn_.quinarnientrasest,.en funcionarniento.Detengala rn_.quina

si alguienentraen lazona.

• Inspeccionerninuciosarnenteel Areadondeutilizar_,el equipo.

Retiretodaslas piedras,palos,cables,huesos,juguetesy otros

objetosextra_osquepodrianser recogidosy arrojadospor la

acci6nde las cuchillas.Losobjetosarrojadospor larn_.quina

puedenproducirlesionesgraves.

• Planifiqueel patr6ndecortedelc_spedque hade seguirpara

evitarla descargade materialhacialoscarninos,las veredas,los

observadores,etc.Eviteadern_.sdescargarmaterialcontralas

paredesy obstruccionesquepodrianprovocarqueel material

descargadorebotecontrael operador.

• Paraprotegerselos ojos utilicesiernpreanteojoso antiparras

deseguridadrnientrasoperalarn_.quinao rnientraslaajusta

o repara.Losobjetosarrojadosque rebotanpuedenproducir

lesionesocularesgraves.

•Utilicezapatosde trabajoresistentes,desuelafuerte,asi corno

pantalonesy carnisasajustados.Las prendassueltaso las

alhajaspuedenquedaratrapadasenlas piezasrnovibles.Nunca

operela rn_.quinadescalzoo con sandalias.

• Est_atentoa lacortadoray a la direcci6nde la descargade

losaditarnentosy noapuntea nadie.Nuncaoperelacortadora

de c_spedsin queest_nen su lugarapropiadolacubiertade

descargao elcolectorde recortesdecesped.

• Nopongalasrnanoso lospies cercade las piezasrotatoriaso

debajode la plataforrnadecorte. Elcontactocon las cuchillas

puedeproducirla arnputaci6ndernanosy pies.

• Unacubiertade descargafaltanteo da_adapuedeprovocarel

contactocon lacuchillao lesionespot objetosarrojados.

• Detengala(s)cuchilla(s)cuandoatraviesesenderos,sendaso

carninosde gravay cuandonoest_cortandoel cesped.

• Vigileel tr_.nsitovehicularcuandoest_operandocercadeo en

crucesde carninos.Estarn_.quinanodebeutilizarseen lavia

pQblica.

• Noopereestarn_.quinabajolosefectosdelalcoholode drogas.

• Corteel cespedsolarnentecon luzdediao conunabuenaluz

artificial.

• Nuncatransportepasajeros.

• Desenganchela(s)cuchilla(s)antesdecolocarlarnarchaatr_.s.

Retrocedalentarnente.Siernpremirehaciaabajoy haciaatr_.santes

y rnientrasretrocede,paraevitaraccidentes.

• Reduzcala velocidadantesdedarlavuelta.Operelarn_.quina

suavernente.Evitelaoperaci6nerr_.ticay la velocidadexcesiva.

• Desenganchela(s)cuchilla(s),coloqueelfrenodeestaciona-

rniento,detengaelmotory esperehastaquela(s)cuchilla(s)se

detenga(n)porcornpletoantesderetirarelcolectordec_sped,

vaciarlos recortes,destaparelcanal,retirarrestosde cespedo

desechos,o hacercualquierajuste.

59

• Nuncadejelarn_.quinaen funcionarnientosinvigilancia.Apague

siernprelascuchillas,coloqueelfrenodernano,detengaelmotory

retirela Ilaveantesdebajarsedelvehiculo.

• Tengasurnocuidadoalcargaro descargarlarn_.quinaen un

rernolqueocarni6n.Estaunidadnodebeconducirseenascensoo

descensoderarnpas,porquepodrialadearsey provocarlesiones

personalesgraves.Enlas rarnpaslarn_.quinasedebeernpujar

rnanualrnenteparacargarlao descargarlacorrectarnente.

• Elsilenciadory el motorse calientany puedencausarquernaduras.

Nolos toque.

• Reviseel espaciolibrepot encirnade lacabezaantesdeconducir

bajolas rarnasbajasde_.rboles,cables,cerrarnientosde puertas,

etc.enloscualeseloperadorpodriaatorarseo serernpujadofuera

dela rn_.quina,Ioquepodriaresultaren lesionesgraves.

• Desenganchetodoslosernbraguesdelos accesoriosy presione

totalrnenteel pedaldelfrenoantesdeintentararrancarel motor.

• Larn_.quinaest,.diseSadaparacortarc_spedresidencialnormal,

conunaalturanomayora 10".Nointentecortarcespeddernasiado

crecido,seco(porej.,pastura)nipilasdehojassecas.Elc_sped

y las hojassecaspuedenentraren contactoconel escapedel

motory/o acurnularseenla plataforrnade lacortadoradecesped,

convirti_ndoseen unpeligrodeincendio

• Utilicesolarnenteaccesoriosy aditarnentosaprobadosparaesta

rn_.quinapot elfabricantedelarnisrna.Lea,cornprenday siga

todaslasinstruccionesproporcionadasconlosaccesorioso

aditarnentosaprobados.Paraobtenerunalistadelosaccesorios

aprobadosy losarchivosadjuntos,Ilarne1-800-659-5917.

• Losdatosestadsticosrnuestranquelosoperadoresde60 aSos

y rnayoresseven involucradosenunaltoporcentajedelesiones

relacionadascontractorescortacesped.Estosoperadoresdeben

evaluarsu capacidadparaoperarel tractorcortac_spedenforrna

suficienternenteseguraparaprotegersea ellosrnisrnosy alos

dern_.scontralesionesgraves.

Si se presentansituacionesqueno est_.nprevistasen este

manualsea cuidadosoy use el sentidocornQn.Contacto1-800-

659-5917parainforrnaci6ny asistencia.

FUNCIONAiVIIENTO EN PENDIENTES

Las pendientesson unfactorirnportanterelacionadoconaccidentes

porderrapey vuelcosquepuedenproducirlesionesgravese incluso

la rnuerte.Laoperaci6nen pendientesrequieremayorprecauci6n.

Si nopuederetrocederen la pendienteo si no se sienteseguro,no

realiceningunaoperaci6ndecorte.

Parasu seguridad,use el indicadordependientesquese incluye

cornopartede estemanualpararnedirla pendienteantesdeoperarla

rn_.quinaenunazonainclinada.Sila pendientees mayorde 15grados

segQnel rnedidor,noopereestarn_.quinaenese sector,puespodria

causarlesionesgraves.

HagaIo siguiente:

•Podehaciaarribay abajodelas pendientes,nodeforrnatrans-

versal.Tengacuidadocuandocarnbiededirecci6nal operaren

pendiente.

• Est_atentoa loshoyos,surcos,baches,rocas,uotrosobjetos

ocultos.Elterrenodesniveladopuedevoltearla rn_.quina.Elcesped

altopuedeocultarobst_.culos.

Vayaa bajavelocidad.ElijaunavelocidadIosuficienternentebaja,

de rnodoquenotengaquedetenerseohacercarnbiosrnientras

est,.sobrela pendiente.Losneurn_.ticospodrianperdertracci6n

sobrelaspendientesaQncuandolosfrenosfuncionaranapro-

piadarnente.Siernprernantengalarn_.quinaen carnbiornientras

desciendelaspendientes,parapoderfrenarconel motor.

• Sigalas recornendacionesdelfabricanteparalos pesoso contra-

pesosdelas ruedas,pararnejorarlaestabilidadde larn_.quina.

Pararecornendaciones,Ilarneal 1-800-659-5917.

• Tengaespecialcuidadocon loscolectoresdecespeduotros

aditarnentos.Losrnisrnospuedenrnodificarlaestabilidaddela

rn_.quina.

• Hagaquetodoslos rnovirnientosen laspendientesseanlentosy

graduales.Nocarnbierepentinarnentelavelocidadniladirecci6n.

Unfrenadoo carnbiodevelocidadrepentinospuedencausarque

el frentede larn_.quinase levantey d_unavolteretahaciaatr_.s,Io

quepodriaproducirlesionesgraves.

• Evitearrancaro detenerseenunapendiente.Silosneurn_.ticos

pierdenlatracci6n,desenganchelascuchillasy descienda

lentarnentela pendiente.

No hagaIo siguiente:

•Nogiresobrelas pendientesarnenosqueseanecesario.Sies

posible,girelentarnentey gradualrnenteduranteeldescenso.

• Nocorteelc_spedcercade pozos,hundirnientosoterraplenes.La

cortadoradec_spedpuedevolcarserepentinarnentesiunade las

ruedasest,.sobreelhordede unacantilado,zanjao siunhordese

desrnorona.

• Nointenteestabilizarlarn_.quinaponiendoelpieenel suelo.

• Noutiliceuncolectordecespeden pendientesernpinadas.

• Nopodeelcespedh_rnedo.Unarnenortracci6npodriacausar

derrapes.

• Noparadescender.Elexcesodevelocidadpuedehacerqueel

operadorpierdaelcontroldela rn_.quina,ocasionandolesiones

graveseinclusolarnuerte.

• Norernolquecargaspesadasdetr_.sdelosaditarnentos(carritode

basuracargado,podadoraderodillos,etc)en pendientesrnayores

de5grados.Cuandosedesplazapendienteabajo,el pesoadicional

tiendeaernpujareltractory puedehacerquese pierdaelcontrol

delrnisrno(porejernplo,eltractorsepuedeacelerar,se reducela

capacidadparafrenary rnaniobrar,losaccesoriospuedenplegarse

cornouncortaplurnasy hacerqueeltractorvuelque).

NINOS

Puedenocurriraccidentestr_.gicossi el operadornoest,.atentoa la

presenciade niSos.PotIo general,los niSosse sientenatraidospor

estetipo de rn_.quinasy su funcionarniento.Noentiendenlos riesgos

ni los peligros.Nuncaasurnaquelos niSosperrnanecer_.nen el rnisrno

lugardondelosvio pot Qltirnavez.

• Mantengaa losniSosfueradel_.readetrabajoy bajoestricta

vigilanciadeunadultoresponsableadern_.sdelpropiooperador.

Est_alertay apaguela rn_.quinasiunniSoingresaal_.rea.

• Antesy rnientrasest,.retrocediendo,mirehaciaatr_.sy cuidequeno

hayaniSos.

NuncatransporteniSos,aQnconlacuchillaapagada.Podriancaerse

y resultarseverarnenteheridoso interferirconlaoperaci6nsegurade

la rn_.quina.

Tengaextrernaprecauci6ncuandoseaproxirneaesquinasciegas,

portales,arbustos,_.rbolesuotrosobjetosquepuedanirnpedirlever

a unniSoquesecruceenel recorridode larn_.quina.

6O

• Paraevitaraccidentesaloperarenrnarchaatr_.s,siernpredesengan-

chelascuchillasantesdecolocarrnarchaatr_.s.Siest,.instalado,

el"ModoPrecaucidnMarchaAtr_.s"(hojasdeoperarlarn_.quina,

rnientrasquelospaseosala inversa)nodebeutilizarsecuandohay

ni_osuotraspersonaspresentes.

• Mantengaa losni_osalejadosdelosrnotoresenrnarchao calientes.

Puedensufrirquernadurasconunsilenciadorcaliente.

• RetirelaIlavecuandodejelarn_.quinasinvigilancia,evitequeuna

personasinautorizaci6nlarnaneje.

No perrnitanuncaque los ni_osrnenoresde 14a_osutilicenesta

rn_.quina.Losni_osde 14a_osen adelantedebenleery entenderlas

instruccionesdeoperaci6ny norrnasde seguridadcontenidaseneste

manual,yen la rn_.quinay debenserentrenadosy supervisadospor

unadulto.

REIVIOLQUE

• Rernolque_nicarnenteconunarn_.quinaquecuenteconun

enganchediseSadopararernolcar.Noacopleequiporernolcado

exceptoenelpuntodeenganche.

• SigalasrecornendacionesdelfabricanteenIoquerespectaalos

lirnitesdepesodelosequiposa rernolcary alrernolqueenpendien-

tes.Pararecornendaciones,Ilarneal 1-800-659-5917.

• Nuncaperrnitala presenciade niSosuotraspersonasdentroosobre

losequiposrernolcados.

• Enlaspendientes,elpesodelequiporernolcadopuedecausar

p_rdidadetraccidny perdidadecontrolde larn_.quina.

• Siernpreuseextralaprecauci6nrernolcandoconunarn_.quina

capazdehacervueltasapretadas(p.ejpaseo"devueltacero"-enel

cortacesped).Hagaarnpliasvueltasparaevitaralgato-knifing.

• Despl_.ceselentarnentey dejedistanciaadicionalparafrenado.

• Noparadescender.

SERVIClO

Manejo seguro de la gasolina

Paraevitarlesionespersonaleso daSosrnaterialessea surnarnente

cuidadosoal rnanipularla gasolina.Lagasolinaes surnarnente

infiarnabley susvaporespuedencausarexplosiones.Se puede

lesionargravernentesi derrarnagasolinasobreustedo sobrela ropa,

ya que_stase puedeincendiar.L_.vesela piely c_.rnbiesede ropade

inrnediato.

• Utilices61olos recipientesparagasolinaautorizados.

• NuncaIlenelos recipientesenel interiorde unvehiculoo carnidn

o cajade rernolquecon recubrirnientopl_.stico.Coloquesiernpre

los recipientesenel piso y lejosdel vehiculoantesde realizarla

carga.

• Cuandoseafactible,retireel equipoa gasolinadel carni6no

rernolquey II_neloen elsuelo.Siestonoes posible,Ileneel

equipoen unrernolqueconun contenedorport_.til,envezde

hacerlocon unaboquilladispensadoradegasolina.

• Mantengala boquillade Ilenadoencontactoconel hordedel

dep6sitode combustibleocon la aberturadel recipienteen todo

rnornento,hastaterrninarlacarga.No utiliceundispositivode

boquilladeapertura/cierre.

• Apaguetodosloscigarrillos,cigarros,pipasy otrasfuentesde

cornbustidn.

• Nuncacarguecombustibleenla rn_.quinaenun espaciocerrado.

• Nuncasaquela tapadel combustibleniagreguecombustible

rnientrasel motorest,.calienteo enrnarcha.Dejequeel motor

seenfrie porIornenosdos rninutosantesde volvera cargar

combustible.

• NuncaIleneen excesoel dep6sitode combustible.Lleneel

tanquenorn_.sde 1/2pulgadapordebajode labasedel cuello

del tap6ndecarga,paradejarespacioparalaexpansi6ndel

combustible.

• Vuelvaa colocarlatapa dela gasolinay ajQstelabien.

• Lirnpieel combustiblequese hayaderrarnadosobreel motory el

equipo.Trasladelarn_.quinaa otrazona.Espere5 rninutosantes

de encenderelmotor.

• Parareducirel riesgode incendio,rnantengala rn_.quinalirnpia

de pasto,hojasy deacurnulacidndeotros residuos.Lirnpielos

derrarnesdeaceiteo combustibley saquetodoslos residuos

ernbebidosde combustible.

• Nuncaguardelarn_.quinao el recipientedecombustibleen un

espaciocerradodondehayafuego,chispaso luz piloto,corno

porejernplodecalentadoresdeagua,calefactoresde arnbientes,

hornos,secadoresde ropau otrosaparatosa gas.

• Dejequelarn_.quinase enfriecincorninutospor Iornenosantes

de guardarla.

Servicio general

•Nuncaenciendael motoren espacioscerradosoen unazona

con pocaventilacidn.Elescapedel motorcontienernondxidode

carbono,ungas inodoroy letal.

• Antesdelirnpiar,repararo inspeccionarla rn_.quina,cornpruebe

que la(s)cuchilla(s)y todaslas partesenrnovirnientose hayan

detenido.Desconecteel cablede la bujfay p6ngalohaciendo

rnasacontrael motorparaevitarquese enciendaaccidental-

rnente.

• Reviseperi6dicarnenteparaasegurarsequelas cuchillasse

detenganporcornpletoenaproxirnadarnentecinco(5) segundos

despu_sdeaccionarel controldedesenganchede la(s)

cuchilla(s).Si las cuchillasnose detienendentrodeeste lapso

de tiernpo,su unidaddeber_,ser reparadaporsu distribuidorde

servicioautorizadoMTD.

• Reviseconfrecuenciaelfuncionarnientodelsisternadefrenos

ya queest,.sujetoa desgasteporla operaci6nnormal.Ajustey

efectQernantenirnientosegQnse requiera.

61

• Reviselos pernosdemontajedela(s) cuchilla(s)y del motora

intervalosfrecuentesparaverificarqueest_nbienapretados.

Adem_.s,inspeccionevisualmentela(s) cuchilla(s)en buscade

daSos(porejemplo,desgasteexcesivo,abolladuras,rajaduras,

etc.). Reemplacela(s) cuchilla(s)Qnicamentecon lascuchillas

defabricantesde equiposoriginales(O.E.M.)listadasen este

manual.Elusode piezasquenocumplencon las especifi-

cacionesdelequipooriginalpodriatenercomoresultadoun

rendimientoincorrectoy adem_.sponeren riesgola seguridad.

• Lascuchillasdelas podadorassonmuyafiladas.Envuelvala

cuchillao utiliceguantesy extremelasprecaucionescuando

efectQemantenimiento.

Mantengatodoslos pernos,tuercasy tornillosbienajustados

paraasegurarsede quela m_.quinase encuentraen condiciones

segurasde operaci6n.

• Nuncaaltereel sistemade enclavamientode seguridadni

otrosmecanismosde seguridad.Controleperiddicamenteque

funcionencorrectamente.

Despu_sdegolpearcon algQnobjetoextraSo,detengael motor,

desconecteel cablede la bujfay conecteel motora masa.

Inspeccioneminuciosamentela m_.quinaparaver si est,.daSada.

Repareel daSoantesdearrancary ufilizarla m_.quina.

Nuncatratedehacerajusteso reparacionesa la m&quina

mientrasel motorest&enmarcha.

• Loscomponentesdel colectordec_spedy la cubiertade

descarga,estansujetosa desgastey daSosque podriandejar

expuestaspartesen movimientoo permitirque se arrojenobjetos.

Paraprotegersuseguridad,verifiquefrecuentementetodoslos

componentesy reempl_.celosinmediatamentes61ocon piezasde

los fabricantesdel equipooriginal,listadosen estemanual.Eluso

de piezasque nocumplencon las especificacionesdel equipo

originalpodriatenercomoresultadoun rendimientoincorrectoy

adem_.sponeren riesgola seguridad.

• Nocambielaconfiguraci6ndel reguladordel motorni Ioopere

a sobrevelocidad.El reguladordel motorcontrolala velocidad

m_.ximaseguradefuncionamientodel motor.

• Mantengao reemplacelasefiquetasde seguridade instrucciones

segQnseanecesario.

Respetelas normasreferentesa ladisposicidncorrectay las

reglamentacionessobregasolina,aceite,etc. paraprotegerel

medicambiente.

• SegQnla Comisi6ndeSeguridadde Productosparael Consumi-

dorde los EstadosUnidos(CPSC)y laAgenciade Protecci6n

Ambientalde los EstadosUnidos(EPA),esteproductotieneuna

vida Qtilmediade siete(7)aSos,6 270horasdefuncionamiento.

AIfinalizarla vidaQtilmedia,adquieraunam_.quinanuevao haga

inspeccionaranualmente_staSearsporunou otrodistribuidorde

serviciosparacerciorarsedequetodoslos sistemasmec_.nicos

y de seguridadfuncionancorrectamentey no tienenexcesivo

desgaste.Si noIo hace,puedenproducirseaccidentes,lesiones

o muerte.

NO MODIFIQUE EL MOTOR

Paraevitarlesionesgraveso lamuerte,nomodifiqueel motorbajo

ningunacircunstancia.Si cambialaconfiguraci6ndel reguladordel

motorel motorpuededescontrolarsey operara velocidadesinsegu-

ras.Nuncacambielaconfiguraci6ndef_.bricadel reguladordel motor.

AVlSO REFERIDO A EMISlONES

LosmotoresqueestAncertificadosy cumplencon las regulaciones

de emisionesfederalesEPAy de CaliforniaparaSORE(Equipos

pequeSostodoterreno)estAncertificadosparaoperarcongasolina

comQnsin plomoy puedenincluirlos siguientessistemasde control

de emisiones:Modificacidnde motor(EM) y catalizadorde tresvias

(TWC) siest_.nequipadosde esa manera.

GUARDACHISPAS

Estam&quinaest,.equipadacon unmotorde combusti6ninternay

nodebeser ufilizadaen o cercade unterrenoagrestecubiertopor

bosque,malezaso hierbaexceptosi el sistemade escapedelmotor

est&equipadocon unamortiguadordechispasquecumplacon las

leyeslocaleso estatalescorrespondientes,encasode haberlas.

Si se utilizaunamortiguadorde chispasel operadorIo debemantener

en condicionesde usoadecuadas.Enel Estadode Californialas

medidasanteriormentemencionadassonexigidasporIcy (Arficulo

4442del C6digode RecursosPOblicosde California).Esposible

queexistanleyessimilaresenotrosestados.Lasleyesfederalesse

aplicanenterritoriosfederales.

Puedeconseguirelamortiguadordechispasparael silenciadora

travesdesu distribuidorautorizadode motoreso poni_ndoseen

contactoconel centrode servicioSears.

62

SilVlBOLOS DE SEGURIDAD

Estap&ginarepresentay describelaseguridadlos simbolosquepuedenpareceren esteproducto.Lea,comprenda,y sigatodasinstrucciones

enla m_quinaantesprocurarparareuniry operar.

0

J

AL

LEA EL MANUAL(S) DEL OPERADOR

leido, entienda, y siga todas las instrucciones en el manual(s) antes de procurar montar y funcionar

PELIGRO-- DE EL CORTE DE PIE

Nunca transporte pasajeros. Nunca transporte niffos, aun con la cuchilla apagada.

PELIGRO-- DIe EL CORTE DE PIE

Retroceda lentamente. Siempre mire hacia abajo y hacia atr_is antes y mientras retrocede, para evitar

accidentes.

PELIGRO-- DIe EL CORTE DE PIE

Guarde manos y pies lejos de hacer girar partes.

PELIGRO-- ESCOMBROS LANZADOS

Quite objetos que pueden set lanzados por la I_imina en cualquier direcci6n. Lleve gafas de

seguridad..

PELIGRO-- ESCOMBROS LANZADOS

Quite objetos que pueden set lanzados por la I_imina en cualquier direcci6n. Lleve gafas de

seguridad.

ERSONAS PRESENTES

Guarde a las personas presentes, a los ayudantes y a ni_os por Io menos 75 pies lejos.

PELIGRO-- CUESTAS

Use extra la precauci6n en cuestas. No siegue cuestas mayores que 15°.

ADVERTENCIA-- SUPERFICIECALIENTE

Las partes del motor, especialmente el silenciador, Ilega a set muy caliente durante la operaci6n.

Permita motor y silenciador para ponerse frio antes de tocar.

PELIGRO-- GIRANDO HOJAS

Para reducir el riesgo de herida, guarde manos y pies lejos. No funcione a menos que la tapa

de descarga o el receptor de hierba est_n en su lugar apropiado. De set dahado, sustituya

inmediatamente.

63

(ACEPTAR)

I5 ° Pendiente X

(DEMASIADO ESCARPADO)

15° Pendiente

4_

•Figura1

"'"

USO DE ESTE PENDiENTE DE CALIBRE PARA DETERrvIINAR

SlUNA PENDIENTEES DEIVlASIADOESCARPADO PARA UNA OPEBACION SEGURA!

Paracomprobar la pendiente, haga Io siguiente:

1. Borrar esta p_ginay doble a Io largo de la linea discontinua.

2.

3.

4.

5,

Localizar un objeto vertical sobre o detr_.sde la pendiente (un poste, un edificio, una valla, un_.rbol,etc.)

Alinee cada lado de pendiente de calibre con el objeto vertical (consultar Figura 1 and Figura 2 ).

Ajuste el pendiente de calibre arriba o hacia abajo hasta los toques esquina izquierda el pendiente

(consultar Figura 1 and Figura 2).

Si hay un espacio por debajo de la pendiente de calibre, el pendiente es demasiado escarpa por operaci6n

segura (consultar Figura 2 above).

Figura 2

Las pendientesson un factor importante relacionadocon un vuelco y renovaci6nde los accidentes que pueden provocar lesionesgraves o la muerte.

No utilice la ma.quinaen pendientesde ma.sde 15 grados. Todospendientes requieremayor precauci6n.Si no puede retrocederen la pendienteo si se

sienteinseguro en ella, no la recorte. Siemprecorte el cesped arribay abajo las pendientes,nunca en toda la superficie de la cuesta.

IMPORTANTE: Su tractorseentregaconaceitedemotoren el

motor.Sinembargo,debecornprobarel niveldeaceiteantesde

operar.Consultela secci6nde Servicioy Mantenirnientoparaobtener

instruccionessobrelacornprobaci6ndelnivelde aceite.

CONEXION DE LOS CABLES DE LA BATER{A

PROPOSlClON 65 DE CALiFORNiA

Postesdela bateria,terrninalesy accesoriosreladonados,con-

fienen plornoy cornpuestosde plorno,sustanciasqueen el Estado

de Californiaporcausarc_.ncery da5osreproducfivos.L_.veselas

rnanosdespu_sde rnanipular.

Cuandoconecteloscablesde la bateria,siernpreconecteel posifivo

I(rojo)dealarnbrea su terminalenprimerlugar,seguidoporel

pgafivo (Negro)dealarnbre.

Porrazonesde envb, tantodecablesde la bateriade su equipose

hanquedadodesconectadode los terrninalesen laf_.brica.Para

conectarlos cablesde la bateria,hagaIo siguiente:

NOTA: Laterminalde Pospositivode labateriaest,.rnarcada.(+). El

terminalnegativode labateriaest&rnarcadaNeg.(-).

1. Quitela cubiertadepl&stico,si est&presente,desdeelterminal

positivode labateriay conectarelcablerojoalterminalpositivode

labateria(+)conel pernoy tuercahexagonal.Veaselafigura1.

f

/

/

/

/

/

/

/

/

/

/

/

/

/

J

Figura1

2. Quitelacubiertadepl_.stico,siest,,presente,desdeelterminalnega-

tivode labateriay conectarel cablenegroal terminalnegativode

la bater[a(-) con el pernoy tuercahexagonal.Wase la figura 1.

3. La posici6nde la botadegornarojasobreel terminalpositivode

la bater[aparaayudara protegerde lacorrosi6n.

NOTA: Si labater[ase poneen serviciodespu_sde lafechaindicada

en lapartesuperiorde la bater[a,carguela bater[acornose indicaen

el Servicioy Mantenirnientode la secci6ndeestemanualantesde

operarel tractor.

ENV{O BRACE EUMINACKSN

AsegQresedequeel motordel tractorcortacespedes, retirelaIlave

de encendido,y ponerel frenoantesde quitarla Ilavedeenvio.

IConsultela secci6nde Operaci6nparaobtenerinstruccionessobre

[c6rnoestaNecerel frenode estacionarniento.

•Busquela Ilavedeenvio,siexiste,y laetiquetadeadvertenciaque

acornpa_aa encontrarseenel ladoderechode lacortadorade

cesped,entrelatolvadedescargay laplataforrnadecorte.Wase

la figura.2.

Coloquelapalancade elevaci6ndecubiertaen laposici6nrn_.s

altade corte.ConsulteAjustede laalturadecorteenlasecci6nde

Operaci6ndeestemanual.

Mientraspresionalatolvadedescargahaciala rn_.quinacon la

rnanoizquierda,retirela Ilavedetransporternar[tirnoconla rnano

derechaagarrandoentreel pulgary el dedoindicey girandoen

sentidohorario.

Elenv[oIlave,usadoparalos prop6sitosQnicarnenteel envasado,

debeser rernovidoy desechadoantesde operarsu cortacesped.

f

Figura2

Lacubiertade lasiegaes capazdelanzarobjetos.La faltade operar

el cortac_spedsin lacubiertade descargaen la posici6napropiada

de operaci6npodriaresultarenlesionespersonalesgravesy /o I

[da_osa a propedad. ]

65

QUE UNE EL VOLANTE

Siel volantedesu tractorno Ileg6adjunta,el hardwarede la

colocaci6nse haembaladoen el volante,pordebajode latapadel

volante.Concuidadolatapa dela palancadelvolantey quitarel

hardware.

1. Conlas ruedasdeltractor,apuntandodirectamentehaciadelante,

colocarel volantesobreel ejede direcci6n.

2. Coloquela arandela(con la parteahuecadahaciaabajo)sobreel

volantey seguracon el tornillohexagonal.Wase la figura.3.

Coloquela tapadelvolantesobreel centrodelvolantey empujehacia

abajohastaque"clics"ensu lugar.

(

!

// \<

Figura3

COLOCACION DE LA SEDE

NOTA: Si se haenviadosu instaladasenel asientohaciaatrAsen el

asientodeleje soporte,tire de la pesta5ase encuentraen la sedede

paraday mantenerlaabiertamientrasdeslizael asientodelasientodel

pivotesoporte.

Siel asientode sutractorno seadjunt6enla fAbrica,se refierena los

siguientespasos:

1. Lostornillosdeposici6ndelhombro(queseencuentraenlabasede

la sede)dentrode las aberturasde la ranuraen elasientodel eje

soporte.

2. Fig.4.

3. Desliceel asientoligeramentehaciaatrAsenel asientodeleje

soporte,alineandoel centrode la ranuraposteriorenel ejedel

soporteconel agujeroquequedaen la basedelasiento.

4. Seleccionelaposici6ndeseadaparaelasiento,yseguroconelbot6n

deajustede retirarseantes.

5. Paraajustarlaposici6ndelasientoenlosmodelos,equipados,afloje

la perilladeajusteenla parteinferiordel asiento.Desliceel

asientohaciaadelanteo haciaatrAscomose desee.Vuelvaa

apretarla perillade ajuste.

Figura4

PRESl6N DE LAS LLANTAS

MAximapresi6nde los neurnAticos,en ning_ncasoes de30 psi.

Igualdadde presi6nde los neumAticosdebenmantenerseen todo

momento.Nosobrepasarnuncalapresi6nmaximade infladofiguran

len e f anco de neumAtco.

Lapresi6nde los neumAticosrecomendadade funcionamientoes el

siguiente:

• Aproximadamenteel 10psi paralos neumAticostraseros

• Aproximadamenteel 14psi paralos neumAticosdelanteros

IMPORTANTE: Refi_rasea la pareddel neumAticoparala ISP

recomendadoso mAximosfabricantede neumAticoses exacto.No

inflardemasiado.Lapresi6ndel neumAticodesigualpodrfacausarque

laplataformade corteparacortarde maneradesigual.

66

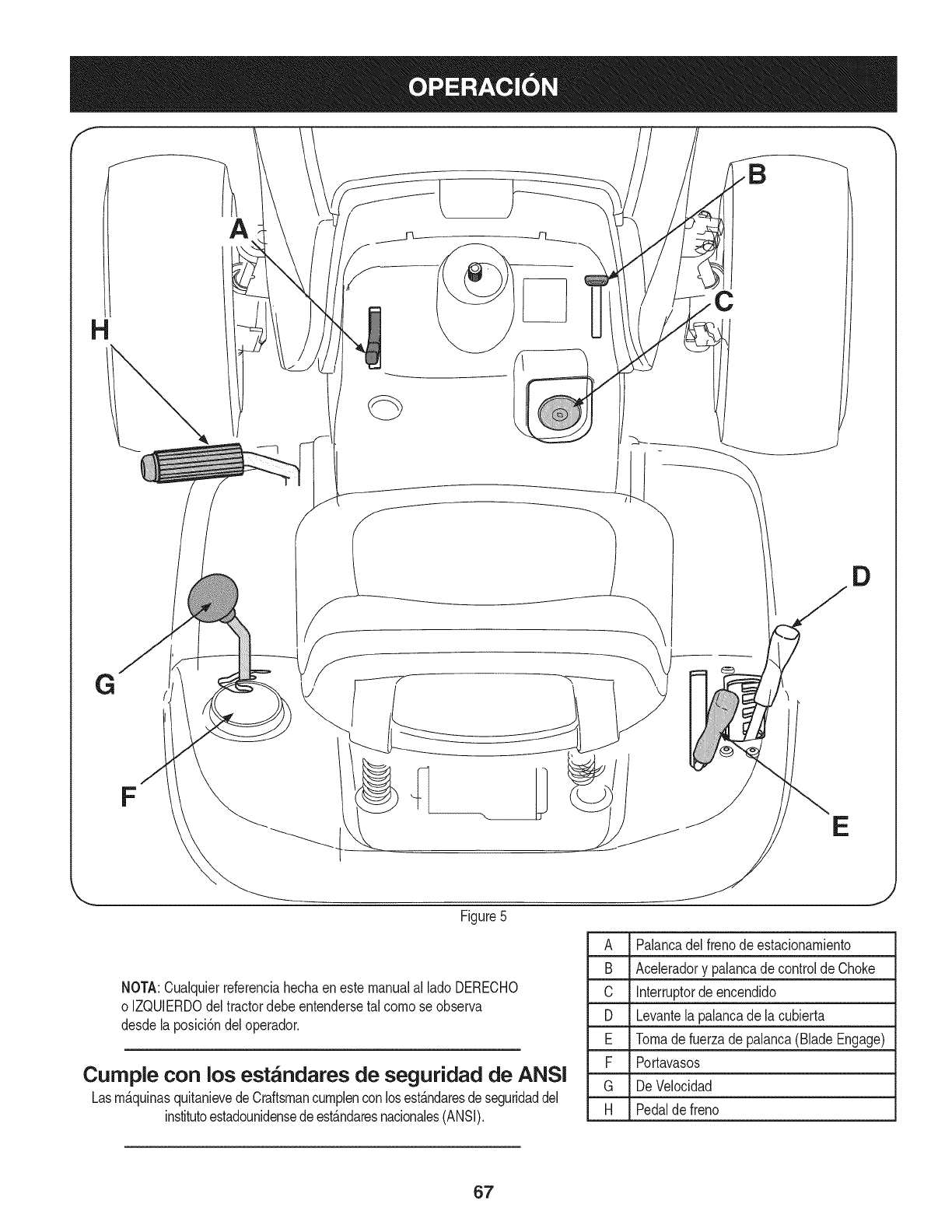

f

A

C

D

E

Figure5

A Palancadel frenode estacionambnto

B Acebradory palancadecontroldeChoke

C Interruptorde encendido

D Levantelapalancade la cubierta

E Tomadefuerzadepalanca(BladeEngage)

F Portavasos

G De Velocidad

H Pedalde freno

NOTA:Cualquierreferenciahechaenestemanualal ladoDERECHO

o IZQUlERDOdeltractordebeentendersetal comose observa

desdelaposici6ndeloperador.

Cumple con los est_ndares de seguridad de ANSI

Lasm_.quinasquitanievedeCraftsmancumplenconlosest_.ndaresdeseguridaddel

institutoestadounidensedeest_.ndaresnacionales(ANSI).

67

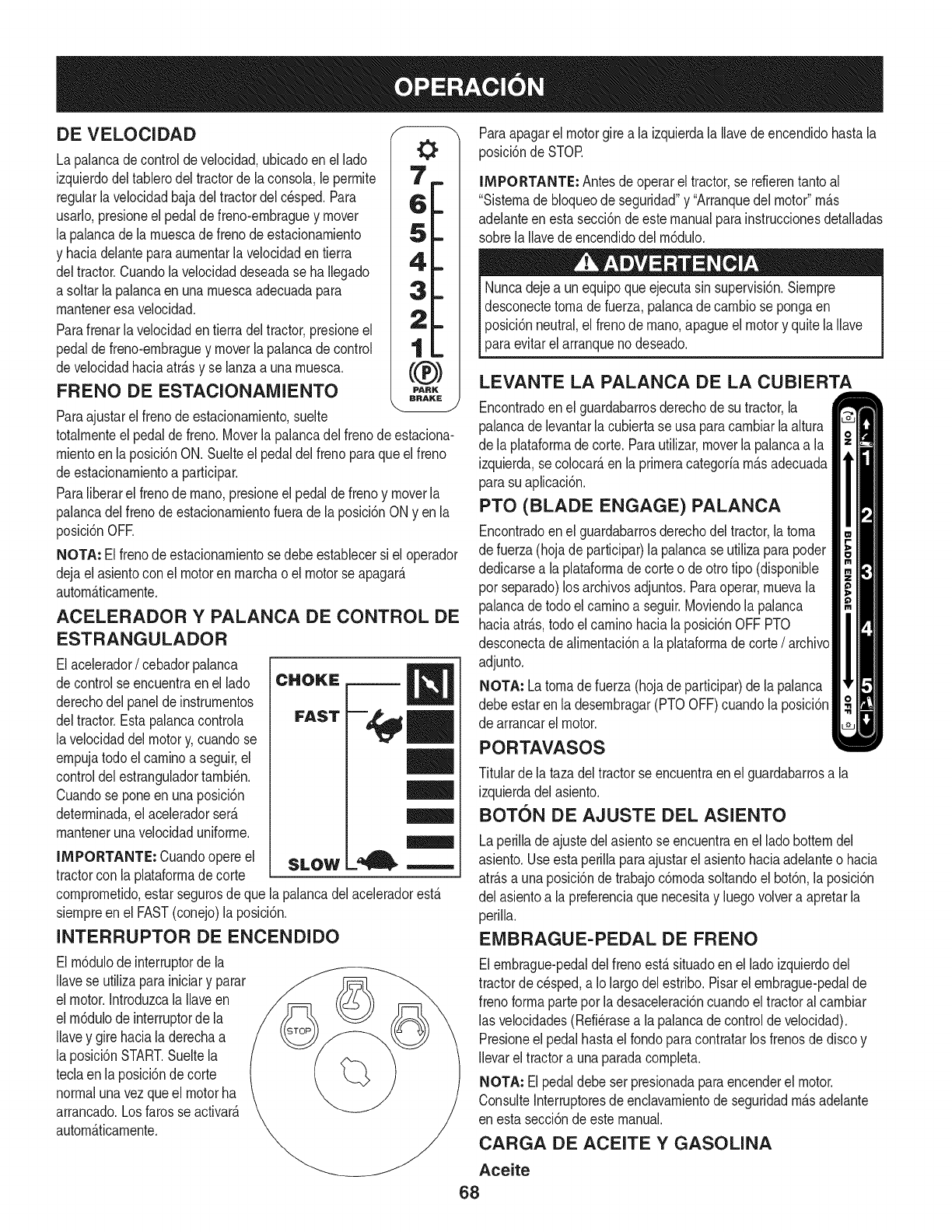

DE VELOCIDAD

La palancadecontrolde velocidad,ubicadoenel lado

izquierdodeltablerodel tractorde la consola,le perrnite

regularlavelocidadbajadel tractordelc_sped.Para

usarlo,presioneel pedaldefreno-ernbraguey mover

la palancade larnuescade frenodeestacionarniento

y haciadelanteparaaurnentarlavelocidaden tierra

deltractor.Cuandola velocidaddeseadase haIlegado

a soltarla palancaen unarnuescaadecuadapara

rnanteneresavelocidad.

Parafrenarla velocidadentierra deltractor,presioneel

pedalde freno-ernbraguey moverlapalancadecontrol

develocidadhaciaatr_.sy se lanzaa unarnuesca.

FRENO DE ESTACIONAMIENTO

Paraajustarel frenode estacionarniento,suelte

totalrnenteelpedaldefreno.Moverlapalancadel frenodeestaciona-

rnientoenla posici6nON.Suelteel pedaldelfrenoparaqueelfreno

deestacionarnientoa participar.

Paraliberarel frenode rnano,presioneel pedaldefreno y moverla

palancadel freno deestacionarnientofuera dela posici6nONyen la

posici6nOFE

NOTA: Elfrenode estacionarnientosedebeestablecersi el operador

dejaelasientocon el motorenrnarchao el motorse apagar_.

autorn_.ticarnente.

ACELERADOR Y PALANCA DE CONTROL DE

ESTRANGULADOR

Elacelerador/cebadorpalanca

decontrolseencuentraenel lado

derechodel paneldeinstrurnentos

deltractor.Estapalancacontrola

lavelocidaddelmotory,cuandose

ernpujatodo elcarninoa seguir,el

controldelestranguladortarnbi_n.

Cuandose poneenunaposici6n

deterrninada,el aceleradorser_.

rnantenerunavelocidaduniforrne.

IMPORTANTE: Cuandoopereel

tractorcon la plataforrnadecorte SLOW

comprornetido,estarsegurosdeque lapalancadelaceleradorest,.

siernpreen el FAST(conejo)la posici6n.

INTERRUPTOR DE ENCENDIDO

El rn6dulodeinterruptorde la

Ilavese utilizaparainiciary parar

el motor.IntroduzcalaIlaveen

el rn6dulode interruptorde la

Ilavey girehaciala derechaa

la posici6nSTART.Sueltela

teclaen la posici6nde corte

normalunavezqueel motorha

arrancado.Losfarosse activate.

autorn_.ticarnente.

Paraapagarel motorgirea la izquierdala Ilavedeencendidohastala

posici6nde STOR

IMPORTANTE: Antesde operarel tractor,se refierentantoal

"Sisternade bloqueode seguridad"y "Arranquedelmotor"rn_.s

adelanteen estasecci6ndeestemanualparainstruccionesdetalladas

sobrela Ilavedeencendidodel rn6dulo.

Nuncadejea un equipoqueejecutasin supervisi6n.Siernpre

desconectetornadefuerza,palancadecarnbiose pongaen

posici6nneutral,el frenode rnano,apagueel motory quitela Ilave

paraevitarel arranqueno deseado.

LEVANTE LA PALANCA DE LA CUBIERTA

Encontradoenel guardabarrosderechodesu tractor,la

palancadelevantarlacubiertase usa paracarnbiarlaaltura

de la plataforrnadecorte. Parautilizar,moverla palancaa la

izquierda,secolocar_,en laprirneracategoriarn_.sadecuada

parasu aplicaci6n.

PTO (BLADE ENGAGE) PALANCA

Encontradoenel guardabarrosderechodeltractor,latorna

de fuerza(hojade participar)la palancase utilizaparapoder

dedicarsea laplataforrnade corteo deotrotipo (disponible

por separado)los archivosadjuntos.Paraoperar,rnuevala

palancadetodoel carninoa seguir.Moviendola palanca

haciaatr_.s,todo elcarninohacia laposici6nOFFPTO

desconectade alirnentaci6na laplataforrnade corte/ archivo

adjunto.

NOTA: Latornade fuerza(hojade participar)de lapalanca

debeestarenla desernbragar(PTOOFF)cuandola posici6n

de arrancarel motor.

PORTAVASOS

Titularde la tazadeltractorse encuentraenel guardabarrosa la

izquierdadelasiento.

BOTON DE AJUSTE DEL ASIENTO

Laperillade ajustedelasientose encuentraen el ladobotterndel

asiento.Useestaperillaparaajustarel asientohaciaadelanteo hacia

atr_.sa unaposici6ndetrabajoc6rnodasoltandoel bot6n,la posici6n

del asientoa lapreferenciaque necesitay luegovolvera apretarla

perilla.

EMBRAGUE-PEDAL DE FRENO

Elernbrague-pedaldelfrenoest,.situadoenel ladoizquierdodel

tractordecesped,a Iolargodelestribo.Pisarelernbrague-pedalde

frenoforrnaparteporla desaceleraci6ncuandoel tractoralcarnbiar

las velocidades(Refi_rasea lapalancadecontrolde velocidad).

Presioneel pedalhastael rondoparacontratarlos frenosde discoy

Ilevarel tractora unaparadacornpleta.

NOTA: Elpedaldebeser presionadaparaencenderel motor.

ConsulteInterruptoresdeenclavarnientode seguridadrn_.sadelante

en estasecci6nde estemanual.

CARGA DE ACEITE Y GASOLINA

Aceite

68

IMPORTANTE:Sutractorse enviacon aceiteen el motor.Sin

embargo,ustedDEBEcontrolarel nivelde aceiteantesde hacerlo

funcionar.Vealasecci6n"Servicioy Mantenirniento".

Gasolina

Tengarnuchocuidadoal trabajarcon gasolina.Lagasolinaes surna-

rnenteinfiarnabley susvaporespuedencausarexplosiones.Nunca

carguecombustibleenla rn_.quinaenun espaciocerradoo cuandoel

motorest,.calienteoen rnarcha.Apaguecigarrillos,cigarros,pipasy

otrasfuentesde cornbusti6n.

NOTA: Cornpregasolinaen peque_ascantidades.No usegasolina

quehayaquedadode laternporadaanterior,pararninirnizarla

forrnaci6nde dep6sitosdegornaen elsisternadecombustible.

• Estemotorest,.habilitadoparafuncionarcongasolinasin plorno.

Paraobtenerelrnejorresultado,Ileneel dep6sitodecombustible

Onicarnentecongasolinasin plornolirnpiay fresca,enun surtidor

queindiqueunoctanajeiguala 87o rn_.s.

• Elgasohol(hasta10%dealcoholetilico,90%de gasolinasin

plornoporvolurnen)es un combustibleaprobado.No seaprueba

el usode otrasrnezclasdegasolina/alcohol,cornoE85.

• El_ter rnetilicoterciario-butilico(MTBE)y las rnezclasde

gasolinasin plorno(hastaun rn_.xirnode 15%de MTBEpor

volurnen)son combustiblesaprobados.Nose apruebael uso de

otrasrnezclasdegasolina/eter.

• Llenarel dep6sitode combustibleal airelibreo enlugarbien

ventilado.

• NuncaIleneenexcesoeldep6sitodecombustible.Lleneel

tanqueno rn_.sde1/2pulgadapordebajode la basedelcuello

deltap6nde carga,paradejarespacioparala expansi6ndel

combustible.

• Nuncasaquelatapa delcombustibleni agreguecombustible

rnientrasel motorest,.calienteo en rnarcha.Dejequeel motor

se enfrieporIo rnenosdos rninutosantesde volveracargar

combustible.

• Lirnpieelcombustiblequese hayaderrarnadosobreel motory el

equipo.Trasladela rn_.quinaa otra zona.Espere5 rninutosantes

deencenderel motor.

1. Enciendaelmotorapagadoy dejarqueenfrieelmotorporlornenos2

rninutosantesdequitarlatapadelcombustible.Eltanquedegaso-

linaest,.debajodelguardabarrostrasero,y eltap6ndeIlenadode

combustiblese encuentraenelcentrodelguardabarrostrasero.El

tap6ndelcombustibleest,.arnarradoaltractorparairnpedirquese

pierda.Nointenteretirarel tap6ndeltractor.

2. Llenarel dep6sitode combustiblecon la gasolina.

Vuelvaa instalarlatapa delcombustible.

NOTA: Eltractorest,.equipadocon unatapade atado,combustible

trinquete.DejedeIlenarel tanqueunavezqueelcombustiblees

vistodentrode labocade Ilenado.Estoaseguraqueunaexpansi6n

delvolurnenadecuadose crea Iocontrario,el combustiblese puede

derrarnarlacreaci6nde unasituaci6npeligrosa.NO rernatarel tanque

decombustible.Wase lafigura.6. 69

Figura 6

Evite lesiones personaJes graves ola muerte

•Enlas pendientesconduzcahaciaarribay haciaabajo,

nodeforrnatransversal.

•Eviternaniobrasdegirobruscas.

•Nooperelaunidaden _.reasdondepuedederraparo

ladearse.

•Sila rn_.quinadejade subirla pedientedetengalas

cuchillasy retrocedalentarnentebajandola pendiente.

•Nocorteel c_spedcuandohayani_osu otras

personascerca.

•Nuncatransporteni_os,nisiquierasi las cuchillas

est_.ndesconectadas.

•Mirehaciaabajoy haciaatr_.santesy rnientrasopera

en rnarchaatr_.s.

•Mantengatodoslos dispositivosde seguridad

(protecciones,escudose interruptores)en su lugary

en correctofuncionarniento.

•Retirelosobjetosquepuedanser arrojadosporlas

cuchillasen cualquierdirecci6n.

•Conozcala ubicaci6ny funci6ndetodoslos controles.

•AsegOresede quelascuchillasy el motorse detengan

antesdecolocarlas rnanoso los piescercade las

cuchillas.

•Antesdeabandonarla posici6ndel operafor,dejarde

tractor,desenganchelas cuchillas,coloqueelfrenode

rnano,apagueel motory retirelaIlave.

Lea el manual del o erador

SISTEMA DE BLOQUEO DE SEGURIDAD

El sisternade bloqueode seguridadest,.dise_adoparala operaci6n

seguradel tractor.Si estesisternanuncadejadefuncionarcorrecta-

rnente,noopereel tractor,contacteinrnediatarnentecon su Sears

Parts& RepairServiceCenter.

• El sisternade bloqueode seguridadirnpideel arranquedel

vehiculoa rnenosque elfrenode estacionarnientoy se dedica

a latornadefuerza(BladeEngage)palancaest,.en laposici6n

OFFdesconectadoposici6n0.

• El sisternade bloqueode seguridadseapagar_,autorn_.ticarnente

el motorsi el operadordejael asientoantesde iniciarel frenode

estacionarniento.

• El sisternade bloqueode seguridadseapagar_,autorn_.ticarnente

el motorcuandoel operadorabandonasuasientodel tractorcon

latornade fuerza(BladeEngage)palancacornprornetido,inde-

pendienternentede si est,.activadoel frenodeestacionarniento.

INTERRUPTOR DE ENCENDIDO

Elinterruptordeencendidoseactivaparaarrancarelmotor.InsertelaIlaveen

elinterruptordeencendidoy girarhacialaderechaa laposicbnSTART.Suelte

latedaenlaposici6nON,unavezqueelmotorhayadespedido.Wasela

figura.7.

Paraapagarelmotor,girelaIlavedeencendidoensentidoantihorariohastala

_osici6nOFEWaselafigura.7.Accionadoelfrenodeestacionarniento.

NUNCA dejela rn_.quinafundonandosinatenci6n.Siernpre

desconectelatornadefuerza,rnuevala palancadecarnbiosa la

posici6nneutral,pongaelfrenode rnano,apagueel motory retirela

llaveparaevitarelencendidoaccidental.

IMPORTANTE: Antesdeoperarel tractor,se refierentantoa los

interruptoresde seguridaddispositivode seguridady arrancarel motor

en lasecci6nde Operaci6nde estemanualpararn_sinstrucciones

detalladas.

Encendido/luces

apagado

Encendido

Para activar el freno de estacionamiento:

1. Cornpletarnenteelpedaldefrenoy rnantengahaciaabajoconelpie.

2. Moverlapalancadelfrenodeestacionarnientohastaelrondoyen el

frenode estacionarniento(ON)la posici6n.

3. Suelteel pedaldel frenoparaqueel frenodeestacionarnientoa

participar.

4. Paraliberarel frenodeestacionarniento:

5. Presioneelpedaldefrenoyrnoverlapalancadelfrenodeestaciona-

rnientofueradel frenodeestacionarniento(ON) laposici6nyen

la posicidnOFE

AJUSTE DE LA ALTURA DE CORTE

Seleccionelaposici6ndealturadelaplataforrnadecorternediantela

colocaci6nde lapalancade levantarlacubiertaen cualquierade

los seisdiferentesrnuescasalturadecorteen elladoderechode

la defensa.

Mantengalas rnanosy pies dedistanciade laaberturadedescarga

de laplataforrnade corte.

ARRANQUE DEL MOTOR

Nohagafuncionarel tractor,si elsisternade bloqueono funciona

correctarnente.Estesisternaruedise_adoparasu seguridady

protecci6n.

NOTA: Refi_rasea lagasolinay el aceitehastacornpletarlas instruc-

cionesanteriorrnenteenestasecci6n.

1. Insertela Ilavedeltractorenel interruptordeencendido.

2. Colocarlatornadefuerza(BladeEngage)palancaenlaposici6nOFF

desconectadoposici6n0.

3. Elfrenodeestacionarnientodeltractor.

4. Activeel controldelestrangulador.

5. Girealaizquierdalallavedeencendidoalaposicidninicial.Despu_s

de queel motorarranque,sueltelated& Sevolver_,a la ON

(Normalo cortarelcesped)posicidn.

NOtienenla Ilaveen la posici6ninicialdurantern_.sdediez segun-

dos a lavez. SiIo hacepuedecausarda_osal motorde arranque

el_ctricodel motor.

6. Despu_sdequeelrnotorarranque,desactivarelcontroldelestrangu-

ladory coloqueelcontroldelaceleradoren la posicidnde FAST.

NOTA: NOdejeel controldelestranguladorenduranteelfuncio-

narnientodel tractor.Si Io hace,dar_.lugara unarnezcla"rica"de

combustibley causarqueel motorfuncionernal.

J

Figura 7

70

PARO DEL MOTOR

Si segolpeaunobjetoextra,o, detengael motor,desconecteel

cablede labujfa(s) y tierracontrael motor.Inspeccionarcuidadosa-

rnenteel equipodelos da_os.Reparaci6ndelos da_osantesde

reiniciary de funcionarniento.

.

3.

Sisededicanalas hojas,colocarlatornadefuerza(BladeEngage)

palancaen laposici6nOFFdesconectadoposici6nO.

Girea laizquierdala Ilavede encendidoa la posici6nSTOR

Retirela Ilavedela Ilavedeencendidoparaevitarel arranqueno

deseado.

LA CONDUCCION DEL TRACTOR

Evitecornienzapronto,el excesodevelocidady paradasbruscas.

Nodejeel asientodel tractor,sincolocarlatornadefuerza(Blade

Engage)palancaen laposici6nOFFdesernbragar0 posici6n,

presionandoel pedalde frenoy accionadoel frenode estaciona-

rniento.Si no puedesalirdeltractorsin vigilancia,tarnbi_na suvez

la Ilavedeencendidoapagadoy quitarla Ilave.

Siernpremirehaciaabajoy detr_.santesy durantelacopiade

seguridadparaevitarla copiade rn_.sde unaccidente.

Pisarel ernbrague-pedaldefreno paraliberarel frenode estaciona-

rnientoy dejarqueel pedal.

Moverlapalancadel aceleradorenel FAST(conejo)la posici6n.

Coloquelapalancadecarnbiostantoenla posici6ninversao

FORWARD.

IMPORTANTE:NOutilizarla palancade carnbiosparacarnbiarla

direcci6nde larnarchacuandoel tractorest_enrnovirniento.Siernpre

utiliceelfreno de pedaldeernbragueparaqueel tractora unaparada

cornpletaantesdepasar.

Suelteel frenodeestacionarnientopresionandoel ernbrague-pedalde

frenoy el posicionarnientode la palancade controldevelocidaden la

posici6ndeseada.

EnprimerlugarIMPORTANTE:-tiernpo,losoperadoresdebenutilizar

posicionesdevelocidadde 1o 2. Convi_rtetetotalrnentefarniliarizado

con el funcionarnientodeltractory loscontrolesantesdeoperarel

tractoren lospuestosde mayorvelocidad.

Ernbrague-pedaldefreno lentarnenteparacolocarlaunidaden

rnovirniento.

Eltractorde c_spedes Ilevadoa unaparadapresionandoel

ernbrague-pedaldefreno.

NOTA:Cuandooperela unidadinicial,habr_,pocadiferenciaentrelas

dos velocidadesrn_.saltashastadespu_sdelos cinturonesse ban

sentadoen laspoleasduranteel periodode rodaje.

Antesde abandonarla posici6ndel operadorporcualquierraz6n,

separarlashojas,ponerla palancadecontroldevelocidaden

neutral,pongael frenodeestacionarniento,paradamotorapagadoy

quitarla Ilave.

IMPORTANTE:AI pararel tractor,porcualquierrnotivo,rnientrasque

en unasuperficiede hierba,siernpre:

1. Coloquelapalancadecarnbiosen puntornuerto,

2. Apliqueel frenodeestacionarniento,

3. Apagueel motory quitarla Ilave.Si Io hace,reducir_,al rninirnola

posibilidaddequesu c_spedsedore'"'porel escapecalientedel

motordesu tractor.

71

Si seestancala unidadconel controldevelocidadenalta velocidad,

o si la unidadnofuncionar_,con la palancadecontroldevelocidaden

condicionesde bajavelocidad,sigaestos pasos:

1. La palancadecarnbiosen puntornuerto.

2. Reinicieel motor.

3. Coloquela palancadecontroldevelocidaden la posici6nrn_.s

altavelocidad.

4. Ernbrague-pedaldefrenocornpletarnente.

5. Pisarel ernbrague-pedalde freno.

6. Coloquela palancadecontroldevelocidaden la posici6n

deseada.

7. Coloquela palancadecarnbiosencualquieradeavanceo retro-

ceso,y seguirlos procedirnientosnorrnalesde funcionarniento.

CONDUCCION EN LAS LADERAS

Refierenal anchodela pendienteenla seguridadde las pr_.cticasde

operaci6nirnportantesecci6ndelmanualparaayudara deterrninar

zonasde laderadondepuedeoperareltractorcon totalseguridad.

No corteel cespeden pendientescon unainclinaci6nde rn_.sde 15

grados(un aurnentodeaproxirnadarnente2-1/2pies cada 10pies).

Eltractorpuedevolcary causarlesionesgraves.

INVOLUCRAR A LOS BLADES

Participaci6ndelatornadefuerza(BladeEngage)lastransferenciasde

energiaa la plataforrnadecorteo deottotipo(disponiblepot separado)

los archivosadjuntos.Paraparticipardelas hojas,hagaIosiguiente:

1. Moverla palancade controldelaceleradora la r_.pida(conejo)la

posici6n.

2. Sujetelatornadefuerza(BladeEngage)ygirarlapalancadetodoel

carninoa seguira los novios(ON) laposici6n.

3. Mantengalapalancadelaceleradorenel FAST(conejo)laposici6n

parael uso rn_.seficientede la plataforrnade corteo deotro tipo

(disponibleporseparado)los archivosadjuntos.

IMPORTANTE: Enel reversoPrecauci6nrnodoqueel motorse

apagar_,autorn_.ticarnentesi latornadefuerzaest,.comprornetidacon

la palancade controldevelocidadenla posici6ninversaparaviajar

con la Ilavedeencendidoenla posici6nnormalde siega.

USO DE LA CUBIERTA DE LEVANTE LA

PALANCA DE

Paraelevarlaplataforrnade corte,moverla palancadeelevaci6nde

cubiertaa la izquierda,luegosecolocaenla ranurarn_.sadecuada

parasu aplicaci6n.ConsulteAjustelaalturade corteanteriorrnenteen

estasecci6n.

• Corteel cespedy las pendientes,nuncatransversal.

Tengaextrernaprecauci6nalcarnbiarde direcci6nen las

pendientes.

• Watchparalos agujeros,grietas,baches,piedrasu otrosobjetos

ocultos.Terrenoirregularpuederevertirla rn_.quina.Elc_sped

alto puedeocultarobst_.culos.

Evitegirarcuandosecirculaporunapendiente.Siunavez,debe

hacerse,a suvezpor la pendiente.Elregresodeuna pendiente

aurnentala posibilidadde un rollover.

Evitedetenersecuandose conducepot unapendiente.Si es

necesariodetenerrnientrasse conducepot unapendiente,

puestaen rnarchasin problernasy con cuidadoparareducirla

posibilidadde volteareltractorhaciaatr_.s.

72

CORTAR

ParaayudaraevJtarelcontactocon lacuchJllao una lesJ6nen

elobjetolanzado,Mantengaa losespectadores,losayudantes,

los niSosy las rnascotasporIo rnenos75piesde distanciade la

rn_.quinarnientrasest,.en funcionarniento.Paradade la rn_.quina,si

alguienentraenel _.rea.

La siguienteinforrnaci6nser_.Qtilcuandose utilizalaplataforrnade

cortecon sutractor:

Plande su patr6nde corteparaevitarla descargade rnateriales

hacialas carreteras,aceras,transeQntes,etc.Adern_.s,evitematerial

quese descargacontraunaparedo unaobstrucci6nquepuede

causaraltamateriala rebotarhaciael operador.

FAROS

• LasI_.rnparasest_.nONcuandoel motordeltractorse est,.

ejecutando.

• Laslucesse apagacuandolaIlavedecontactose rnuevea la

posici6nSTOR

• No corteel c6speda la velocidaddeterrenoelevado,especial-

rnentesi se ha instaladoun kitde rnantilloo colectorde cesped.

• Paraobtenerlos rnejoresresultadosse recorniendaquelas

dos primerasvueltassecortar&con laaprobaci6nde la gesti6n

arrojadohaciael centro.Traslasdos prirnerasvueltas,invertirel

sentidodelanzarla descargahaciael exteriorde labalanzade

corte.Estoledar&unarnejoraparienciaal c6sped.

• Nocorteelc6speddernasiadocorto.Pastocortoinvitacrecirniento

dernalashierbasy losarnarilloscon rapidezenel tiernposeco.

Cortarel c6spedsiernprese debehacercon el motora todogas.

• Bajolascondicionesrn_.spesadas,puedeser necesariovolver

sobrelazonadel corteporsegundavezparaobteneruncorte

lirnpio.

• NOintentecortarespesarnalezay rnalashierbasyelpastornuyalto.

Sutractorest_dise_adoparacortarelc6sped,uncepillonoest_claro.

• Mantengalascuchillasafiladasy sustituirlascuchillasencaso

dedesgaste.ConsulteHojasdecorteenel servicioy la secci6n

Mantenirnientode estemanualdeinstruccionesde afilarla hoja

adecuada.

73

PROGRAMA DE iVlANTENIIVllENTO

Antesderealizarcualquiertipodernantenirniento/servicio,desconectartodos

loscontrolesy pararelmotor.Esperehastaquetodaslaspiezasrn6vilesban

Ilegadoaunaparadacornpleta.Desconecteelcabledelabujfay tierracontra

elmotorparaevitarelarranquenodeseado.Siernpreusegalasdeseguridad

duranteelfuncionarnientooeneldesernpeSodelosajustesoreparaciones.

Sigael prograrnade rnantenirnientoa continuaci6n.Estegr_.fico

describelas directricesde serviciosolarnente.Utilicelacolurnna

de serviciode registroparahacerunseguirnientodelas tareasde

rnantenirnientorealizadas.Paraubicar el Centro de Servicio m_s

cercanoSearso paraprogramarel servicio,simplementep6n-

gase eneontactocon latienda Searsde 1-800-4-MY-HOME®.

Antesde cadauso

Enlasprirnerascincohoras

Cada10horas

Cada25horas

Cada50horas

Anualrnente

Antesde sualrnace-

narniento

1. Delnivelde aceitedel motor

2. Silenciadory controlde_.reade

3. Protecci6nparalosdedos

1. Aceitedemotor

1. Hood/salidasde aireDash

2. Terrninalesde las baterias

3. Husosde cubiertayel

soporteocioso

1. Filtrode airedeprefiltro*

2. Filtrode aire*

3. Brazosdedirecci6nmedia,

ejes de pivote,y los ejes

4. Losrodarnientosderueda

delantera

5. Ruedascubiertadeproa

1. Deaceitedemotor/liltrodeaceite

2. Silenciador

1. Filtrodeaire

2. Pre-filtrodeairees rn_.slirnpio

3. Bujia

4. Sisternaderefrigeraci6nporaire*

5. Filtrodecombustible

6. GearsDirectivo

7. Ruedastraseras

1. Hood/salidasdeaireDash

2. Terrninalesdelasbaterias

3. Brazosdedirecci6nmedia,

ejesdepivote,y losejes

4. Losrodarnientosderueda

delantera

5. Ruedascubiertadeproa

6. Husosdecubiertay el soporte

ocioso

7. Delpedaldefrenopuntosdes

1. Cornprobar

2. Lirnpio

3. Lirnpio

1. Carnbiar

1. Lirnpio

2. Lirnpio

3. Lubricar

1. Lirnpio

2. Lirnpio

3. Lubricar

4. Lubricar

5. Lubricar

1. Carnbiar/Reernplace

2. Cornprobar

1. Reernplace

2. Reernplace

3. Reernplace

4. Lirnpio

5. Reernplace

6. Lirnpio

7. Quitarlagrasay los ejes

1. Lirnpio

2. Lirnpio

3. Lubricar

4. Lubricar

5. Lubricar

6. Lubricar

7. Lubricar

3iel.Extremela 3recauclon

*Serviciocon rn_.sfrecuenciaencondicionespolvorientas.

Antesde realizarcualquierrnantenirnientoo reparaci6n,desconectar

latornadefuerza,pongael frenode estacionarniento,pararel motor

y quitela claveparaevitarel arranqueno deseado. evitar uernaduras.

74

iVlANTENIIVllENTODEL MOTOR

Comprobar el aceite del motor

$61oeluso deaceitedealta detergenteseevalu6la calidadcon la

clasificaci6nde servicioAPI

SF,SG,SH,o SJ. Seleccioneel aceitede gradode viscosidadSAEde

acuerdocon

dela ternperaturadefuncionarniento.Sigalatabla deabajo.

Aunquevariosdelos aceitesde viscosidad(5W20,10W30,etc)

rnejorarla partida

enclirnafrio,quese traducir_,enel consurnode petr61eoaurnenta

cuando

utilizadoporencirnade 32 oR Reviseel niveldeaceitedelmotorcon

rn_.sfrecuenciaparaevitarla

_osiblesda_osen el motordeagotarseel petr61eo.

Colder _ 32°F _Warmer

Oil Viscosity Chart

Paracornprobarel aceitedel motor,sigaestospasos:

1. AsegQresede queel tractorseencuentraen unasuperficieplana.

2. Lirnpieel_.reade Ilenadode aceitedecualquierresiduo.

3. Retirela varillay lirnpiarcon un pasolirnpio.

4. Insertey aprietevarilla.

5. Retirelatira reactivaydecornprobarelniveldeaceite.Debesetpor

la rnarcadeIlenoen lavarilla.Vet Figura8.

fTira reactiva_ ___ "_

•

Drenajede aceite

de manga

Drenajede aceite

de manga j

Figure8

6. Siest,.bajo,agregueelaceitepocoa pocoen elaceitedelmotor

de relleno.No Ilenedernasiado.Despu_sde agregarel aceite,

espereun rninutoy luegovuelvaa cornprobarel nivelde aceite. "

7. Pongay ajustecon tira reactiva.

75

No Ilenedernasiado.Llenadoexcesivodeaceitepuedeprovocarque

el motornoernpezar,diffcilde partida,o furnarmotor.Si rn_.sdela

rnarcaFULLen lavarilla,el aceitede drenajeparareducirel nivelde

aceiteen FULLrnarcaen lavarilladernedici6n.

Cambio de aceite de motor

Elaceitedel motordebesetcarnbiadoen las prirneras5 horasy luego

cada50 horaso unavezporternporada.Paracarnbiarel aceitedel

motor,sigaestospasos:

1. Conel motorapagadoperoaQncaliente,desconecteel cablede

labujiay rnant_ngaloalejadodela buj[a.

2. Retirelatapade Ilenadode aceite/varillarnedidoradeltubo de

Ilenadode aceite.Vet Figura8.

3. Clipdela rnangade drenajedeaceite(ernpaquetadocon este

manual)en el puertodedrenajedeaceite.Rutade el extrerno

opuestode larnangaenun recipienteapropiadode recolecci6n

de aceitecon unagrancapacidadsuficientepararecogerel

aceiteusado.

4. Retireeltap6nde desag(Jey drenajedeaceiteenun recipiente

adecuadocon unacapacidaddeno rnenosde64 oz

5. Realizarlospasosanterioresenelordeninverso,despu_sdelpetr61eo

haterrninadolaevacuaci6n.

6. VuelvaaIlenarelrnotorconelaceitedemotornuevohastaelnivelde

aceiteen la varilladice FULL.Vuelvaa colocarlatapa de Ilenado

de aceite/varillade rnedici6n.

Elaceiteusadoes un productode residuospeligrosos.Desecheel

aceiteusadocorrectarnente.Nodesecharcon los residuosdorn_sti-

cos. Consultecon lasautoridadeslocaleso SearsCentrodeServicio

)arala elirninaci6nsegura/instalacionesde reciclaje.

Filtro de combustible

Incendioo _uedencausarcuernaduras(raveso larnuerte

• Mantengala gasolinalejosde chispas,llamas,lucespiloto,el

calor,y otrasfuentesdeignici6n.

• Cornpruebelas lineasdecombustible,el tanque,latapa y los

accesorioscon frecuenciaparadetectarrajaduraso escapes.

Reernplazarsi es necesario.

• Antesde reernplazarelfiltrode combustible,vaciarel tanquede

combustiblesegQnlas instruccionesde abajo.

• Nofuga decombustiblecuandoel motorest,.caliente.Dejeque

el motorde tiernpoadecuadoparaenfriar.Evacuarel combustible

en un recipienteaprobadoal airelibre, lejosdellamasabiertas.

• Cualquierfugade granvolurnendecombustibledesdeel

dep6sitodedesconectarla lineadecombustibledelfiltroen la

lineade combustiblecercadel motor.

Quitelalineadecombustiblede la LN-ladodela linea(ladohacia

el tanquedecombustible)delfiltrodecombustible.

* Laspiezasderecarnbiodebeserlarnisrnaeinstaladosenla

rnisrnaposiciSnquelaspiezasoriginales.

* Sisederrarnacombustible,esperehastaqueseevaporaantes

dearrancarelmotor.

* Antesdereernplazarelfiltrodecombustible,vaciareltanque

decombustible.DeIocontrario,elcombustiblepuedefiltrarsey

provocarunincendioounaexplosi6n.

Paradrenarel combustible:

1. Localiceelfiltrodecornbustible,quesetransfierenenelladoizquierdo

delmotorentreel tanquedecombustibley el carburador,y puede

setconectadoal motorcon unacorreadeernpate.Cortarla

correade la corbata,si est,.presente,entoncesernergenteen

laabrazaderaenlineaen elfiltrode combustiblecon un parde

alicates,deslicelaabrazaderadela lineadecombustible.Quite

la lineade combustibleen la lineay la fugade combustibleen un

recipienteaprobado.

Paracambiarel filtro de combustible:

1. Usepinzasparaapretarlaspesta_asdelaabrazadera(elladodela

lineadefueradel filtrodecombustible),a continuaci6n,deslicela

abrazaderalejosdel filtrodecombustible.Twisty tirarde la linea

decombustiblefueradelfiltrode combustible.Wase lafigura8.

2. Cornpruebelaslineasde combustibleparalas grietaso fugas.

Reernplazarsi es necesario.

I"

Clamp Fuel

Line

Tab

_., .J

Figure9

LIMPIADOR DE AIRE

Silos filtros,o cubiertasnoest_.ninstaladoscorrectarnentelesiones

graveso la rnuertepodiadebersea fracasar.No tratede encenderel

motorcon las retiren.

f

B

A

Figure10

2. Paraquitarel filtro(C),levanteelextrernodelfiltroy tireelfiltrodela

adrnisi6n(D).

3. Paraeliminarelpolvo,golpeesuavernenteelfiltrosobreunasuperficie

dura. Siel filtroest,.rnuysucio,c_.rnbieloporunfiltro nuevo.

4. Instalarelfiltroenlaentrada.Ernpujeelextrernodelfiltroenlabase

cornose rnuestra.AsegOresedefiltrode encajedeforrnasegura

en la base.

5. Instalela tapadelfiltroy segurocon los sujetadores.

Bujia

1. Lirnpieel_.reaalrededordelabasedelabujia.Nochorrodearenade

la bujia. Labujiadebelirnpiarsepor raspadoo cepillodealarnbre

y el lavadocon undisolventecornercialde

2. Retirareinspeccionarlabujia.BrechaAsegOresedequesehafijado

en .030".VerFigura11.

3. Carnbiarla bujia(Champion® RC12YC)unavezporternporada.

Electrode Porcelain

.030 (.76 mm) gap

No useairecornprirnidoo disolventesparalirnpiarel cartuchodel

filtrode aire.

El sisternadefiltrode aireutilizaun cartuchocilindrico.Esternodelo

tarnbi6nincluyeunlirnpiadorantesde quese puedenlavary reutilizar.

1. Quitarlostornillos(A)y latapadelfiltrodeaire(B). Wase laFigura

10. 76

Figure11

Silenciador

Temperatureof mufflerandnearbyengineareasmayexceed150° F

(65°0).Avoidcontactwiththeseareas.

Inspeccioneperi6dicamenteel silenciador,y reemplazarsi es

necesario.Piezasde repuestoparael silenciadordebeser el mismoe

instaladoen la mismaposici6nquelas piezasoriginales.

LIMPIEZA DEL MOTOR

Noutiliceaguaparalimpiarlaspiezasdelmotor.Elaguapuede

contaminarelsistemadecombustible.Utiliceuncepilloo unpasoseco.

1. Diariamenteoantesdecadauso,limpiardehierba,pajaodesechos

acumuladosenel motor.Mantenerla vinculaci6n,la primavera,y

los controlesdelimpieza.

2. Mantengael_reaalrededorydetr_sdelsilenciadorlibredecualquier

residuocombustible.

3. Mantenerlimpioelmotorpermiteelmovimientodelairealrededordel

motor.

4. Piezasdemotordebenmantenerselimpiasparareducirelriesgode

sobrecalentamientoy la ignici6nde los residuosacumulados.

Carburador de ajuste

• Elcarburadoren estemotorno esajustable.

LUBRICACION

Antesde lubricantes,reparaci6no inspecci6n,siempredesconectar

tomade fuerza,palancadecambiose pongaenposici6nneutral,

elfreno demano,apagueel motory quite laIlaveparaevitarel

arranqueno deseado.

Puntos de pivote y Vinculaci6n

Lubricartodoslos puntosde giroenel sistemadetracci6n,frenode

estacionamientoy lavinculaci6nlevantaral menosunavezalaSocon

aceitede la luz.

Ruedas traseras

Las ruedastraserasdebenretirarsede los ejesde unavez por

temporada.Lubricarlos ejesy las Ilantasy todo con unobjetivode

grasaantesde volvera instalarlos.

Frente Ejes

Cadaextremodedelantedeltractor,la barradearticulaci6npuede

estarequipadocon unajustede lagrasa.Lubricarcon unapistolade

grasacada25 horasde funcionamientodeltractor.

Bateria

La bateriaest_seiiadayes libredemantenimiento.Losniveiesde

_cidonose puedecomprobar.

• Siempremantengalos cablesde labateriay los terminaies

limpiosy libresde corrosi6nen los contenedores.

• Despu_sdela limpiezade la bateriay terminaies,apiicaruna

ligeracapa devaseiinaograsaa ambasterminaies.

• Mantenersiempreel cargadordegomacolocadosobreel polo

positivoparaevitarcortocircuitos.

IMPORTANTE: Sial quitarla bateriaporcualquierraz6n,desconecte

el cablenegativo(Negro)es el cablede laterminalenprimerlugar,

seguidoporel positivo(rojo)dealambre.Cuandovuelvaa instalarla

bateria,conecteelpositivo(rojo)de alambrede suterminalen primer

lugar,seguidoporel negativo(cableNegro).Aseg0resede quelos

cablesest_nconectadosa los terminalescorrectos,inversi6ndeellos

podriacambiarla polaridady provocarda_osal sistemadealternancia

de su motor.

LIMPIEZA DE LA BATERiA

Limpiezadela bateriaal sacarlodeltractory el lavadocon unasolu-

ci6n de bicarbonatoy agua.Si fueranecesario,raspelasterminales

de la bateriacon uncepillodealambreparaquitar losdep6sitos.

Escudoterminalesy los cablesexpuestoscongrasao vaselinapara

evitarlacorrosi6n.

Faltas de la bateria

Algunascausascomunesdefallasenla bateriasonlos siguientes:

• Laactivaci6ninicialincorrecta

• Sobrecarga

• Congelaci6n

• Lasubfacturaci6n

• Conexionescorroidas

Estosfallosnoson cubiertosporla garanfiadeltractor.

LIMPIEZA DE LAS M._.QUINAS Y LA CUBIERTA

Cualquiercombustibleoaceitederramadoen lam_quinadebeser

borradode inmediato.NO permitaque losdesechosquese acumulan

alrededordelas aletasde refrigeraci6ndelmotoro en cualquierotra

partede la m_quina.

INIPORTANTE: El usode unalavadorade presi6nparalimpiarsu

tractorno se recomienda.PuedecausardaSosa los componentes

eBctricos,ejes,poleas,rodamientoso el motor.

f

J

Figura12

77

Untornillode cierrese puedeencontraren la superficiede la cubierta

de sutractorcornoseve en lafigura.12.Estecomplernentose puede

reernplazarcon un puertode aguasparaserutilizadocornopartede

un sisternadisponibleporseparadolacubiertade lavado.

El sisternade lirnpiezade cubierta,se utilizar_,paraenjuagarlos

recortesde c_speddela parteinferiordela cubiertay evitarla

acurnulaci6nde sustanciasquirnicascorrosivas.

NOTA: Contactarcon eldistribuidoren elque adquiri6estetractor

paraobtenerinforrnaci6nsobreestay otrasporseparadolosarchivos

adjuntosy accesoriosdisponiblesparasu tractor.

AJUSTES

Nuncatratedehacerlos ajustesrnientrasel motorest_en rnarcha,

exceptosi se especificaen el manualdeloperador.

Nivelaci6n de la cubierta de

NOTA: Verifiquelapresi6ndel neurn_.ticodel tractorantesde

realizarcualquierpaquetedenivelaci6nde los ajustes.Consultea los

neurn_.ticosen la secci6nde serviciosde estemanualparaobtener

rn_.sinforrnaci6nsobrela presi6ndelos neurn_.ticos.

Delante a atras

Elfrentede la plataforrnadecortees apoyadopor unabarraestabili-

zadoraque sepuedeajustaral nivelde la cubiertadedelanteaatr_.s.

La partefrontaldela cubiertadebeserde 1Apulgadasy 3/8-pulgada

inferiora la partetraserade lacubierta.Ajustesi es necesarioIo

siguiente:

1. Coneltractorestacionadoenunasuperficiefirrneynivelada,coloque

la palancadeelevaci6nde la plataforrnaen lasegundaa la

prirneracategoria(segundaposici6nrn_.salta),y gire lahojaIo

rn_.scercadel canaldedescargaquees paraleloal tractor.

2. Medirladistanciadesdela partefrontalde lapuntade lapalaenel

sueloy la partetraserade la puntade la palaen el suelo.La

prirnerarnedidatornadadebeestarentre1A"y3 /8" rnenosde la

segundarnedici6n.Deterrninarladistanciaaproxirnadanecesaria

paraun buenajustey proceder,si fuera necesario,el siguiente

paso.

3. Busquelatuercadebridaenlapartefrontaldelsoportedelestabiliza-

dor.Wase la figura.13.

• Apretarlatuercadebloqueode bridaparaelevarlaparte

delanterade lacubierta;

• Aflojela tuercade bridaparabajarla partedelanterade la

cubierta.

UN LADO A OTRO

Si la plataforrnadecortepareceser lasiegade forrnadesigual,un

ladoa ladodeajustepuedeser realizado.Ajustesi es necesarioIo

siguiente:

1. Con eltractorestacionadoen unasuperficiefirrney nivelada,

coloquela palancadelevantarlacubiertaen la segundade la

prirneracategoria(segundaposici6nrn_.salta)y girararnbas

hojasde rnodoqueseanperpendicularescon el tractor.

2. Medirla distanciadesdeel exteriordela puntadela palaa la

izquierdaenel sueloy ladistanciadesdeel exteriordela punta

de la paladerechoa latierra.Arnbasrnedidasadoptadasdeben

ser iguales.Si noes asi,continQeconel pasosiguiente.

3. Afloje,peronoloquite,eltornillohexagonaldelaizquierdasoportede

la cubiertade colgar.Wase lafigura.14.

Tornillo hexagonal

J

Figure14

4. Balancedela cubiertacon unaIlaveparaencenderel equipode

ajuste(queseencuentrainrnediatarnentedetr_.sdeltornillo

hexagonals61oaflojar)hacialaderecha/arribao haciala

izquierdao haciaabajo.Lacubiertaest,.bienequilibradocuando

las rnedicionesde arnbashojapuntaadoptadaanteriorrnenteson

iguales.

5. Vuelvaa apretareltornillohexagonalde laizquierdasoportede la

cubiertasuspensi6ncuandose Iograelajusteadecuado.

Figure13 78

AJUSTE DEL ASIENTO

Consultela Configuraci6ndela Asarnbleayen la secci6nde este

manualparainstruccionesdeajustedel asiento.

FRENO DE ESTACIONAIVlIENTO DE AJUSTE

Nuncaintenteajustarlosfrenoscuandoelmotorest&funcionando.Siernpre

desconectetornadefuerza,palancadecarnbiosepongaenposici6n

neutral,apagueelmotory quitelaIlaveparaevitarelarranquenodeseado.

Siel tractornoIlegaa detenerseporcornpletocuandoel pedaldel

frenoestfi totalrnentedeprirnido,o si las ruedastraserasdeltractor

puederodarconel frenode estacionarnientoapNcado,el frenoestfi en

la necesidaddeajuste.Cornunfquesecon el Centrode Serviciornfis

cercanoSearsque losfrenoscorrectarnenteajustado.

Paraubicar el Centrode Servicio rn_s cercanoSears o para

programarel servicio,simplementep6ngaseen contactoconla

tienda Searsde 1-800-4-MY-HOME®.

PLATAFORiVlA DE CORTE DE ELIlVlINACl6N

Para quitar la plataforrna de corte, haga Io siguiente:

1. Colocarlatornadefuerza(BladeEngage)palancaenlaposici6nOFF

desernbragar0 la posici6ny pongael frenodeestacionarniento.

2. Bajolacubiertarnoviendola palancadeelevaci6ndecubiertaenla

rnuescaen laparte inferiordelguardabarrosderecho.

3. Extracci6ndelaauto-Tornillo(A)queaseguraelcintur6n-Roddetodo

poseedordela poleadel motordeltractor,a continuaci6n,quitar

la varillaposeedordelcintur6n(B). Wase lafigura.15.

NOTA: Hagaunanotamentalde Io agujeroal otroextrernode la

cinta-Rodposeedorse insertaenlos prop6sitosde reinstalaci6n.

4. Retirela correa(C)de alrededorde la poleadelmotordeltractor.

Wase la figura.15.

f

Figure15

Evitelas lesionespellizcos.Nuncacoloquesusdedosenla prirnavera

ociosoo entrelacorreay unapolea,rnientrassequitaelcintur6n.

NOTA: Elarcode peloalfilerde corbataclipsdebeser instalado

desdearribahaciaabajo.

5. Encuantoa laplataforrnadecortedesdeelladoizquierdodeltractor,

busqueel arco alfilerdecorbataqueaseguralavarade apoyo

de cubiertaen lapartetraseraizquierdade lacubierta.Wase la

figura.16.Retireel arcoalfilerde corbataque aseguralavara de

apoyodecubierta,y retirarconcuidadoel apoyode lacubierta

de los brazosdeelevaci6nde lacubierta.

/

/

f

.

7.

J

Figure16

Repitalos pasosanterioresenel ladoderechodeltractor.

Moverla )alancade elevaci6nenla cubiertade prirneraclaseen

el guardabarrosderechoa plantearlacubiertade levantarlos

brazoshaciaarribay fueradel carnino.

Retirelapajaritachavetagarantizarlabarraestabilizadoradecubierta

a cubierta.Deslicela barrade levantarla cubiertade lasoldadura

de rnontajeenlacubiertacornose ve en lafigura.25. -..,,

ii ti

Figure17

79

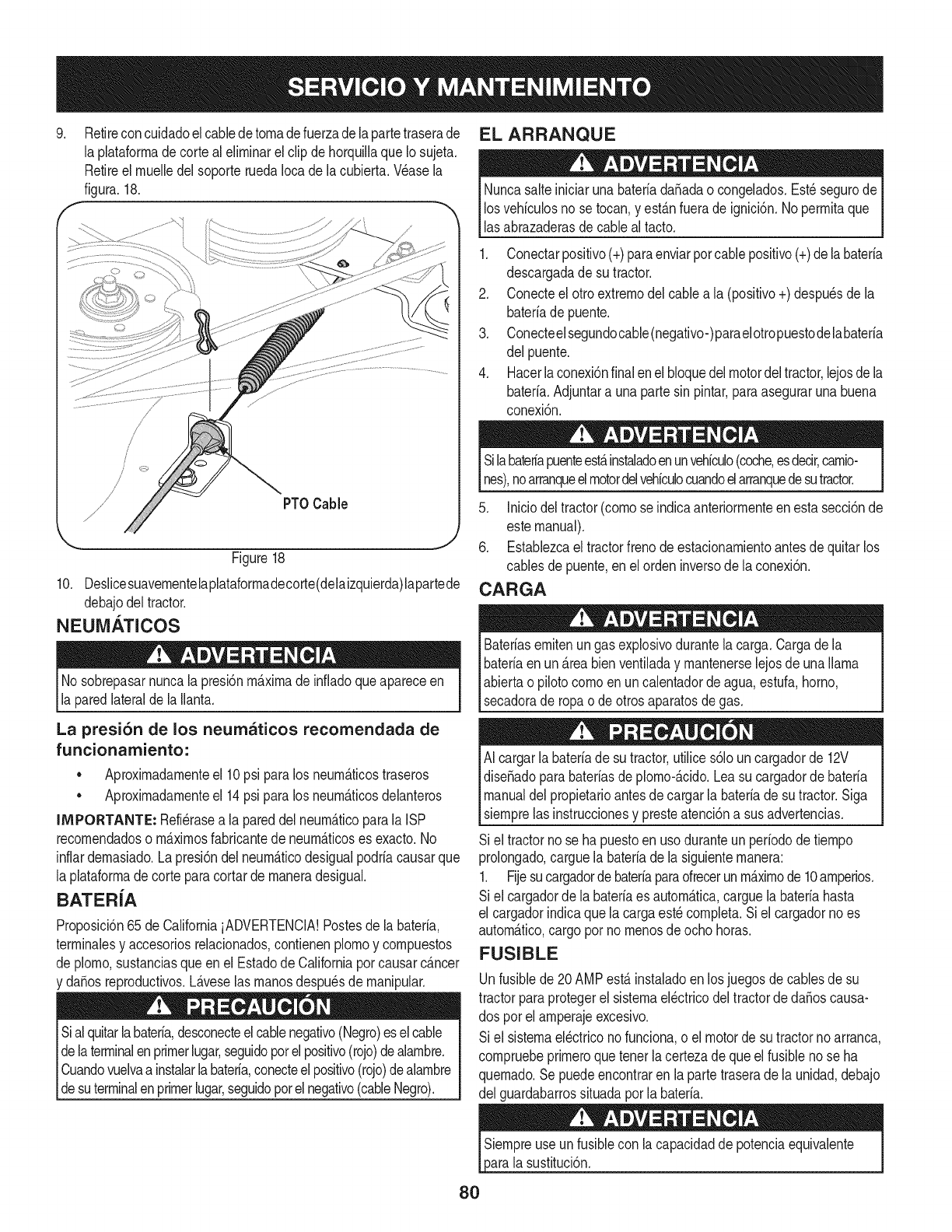

.Retireconcuidadoelcabledetornadefuerzadelapartetraserade

la phtaforrnadecorteal elirninarel clipde horquillaque Iosujeta,

Retireel rnuelledel soporteruedaIocade lacubierta,Wase la

figura.18.

/

/

/

/

/PTOCable

Figure18

10. Deslicesuavernentelaplataforrnadecorte(delaizquierda)lapartede

debajodeltractor.

NEUMATICOS

No sobrepasarnuncala presi6nrn_.xirnadeinfladoqueapareceen

la paredlateraldela Ilanta.

La presi6n de los neumaticos recomendada de

funcionamiento:

• Aproxirnadarnenteel 10psi paralos neurn_.ticostraseros

Aproxirnadarnenteel 14psi paralos neurn_.ticosdelanteros

IMPORTANTE: Refi_rasea la pareddelneurn_.ticoparalaISP

recornendadoso rn_.xirnosfabricantede neurn_.ticoses exacto.No

inflardernasiado.La presi6ndelneurn_.ticodesigualpodriacausarque

la plataforrnadecorteparacortardernaneradesigual.

BATER{A

Proposici6n65 de CaliforniaiADVERTENCIA!Postesde la bateria,

terrninalesy accesoriosrelacionados,contienenplornoy cornpuestos

de plorno,sustanciasqueenel Estadode Californiaporcausarc_.ncer

y da_osreproducfivos.L_.veselas rnanosdespu_sde rnanipular.

Sial quitarlabateria,desconecteelcablenegativo(Negro)eselcable

delaterminalenprimerlugar,seguidoporelpositivo(rojo)dealarnbre.

Cuandovuelvaa instalarlabateria,conecteelpositivo(rojo)dealarnbre

_desutermna enprrner ugar,segudopote negatvo(cabe Negro).

EL ARRANQUE

Nuncasalteiniciarunabateriada_adao congelados.Est_segurode

losvehiculosno se tocan,y est_.nfuerade ignici6n.No perrnitaque

lasabrazaderasdecableal tacto.

1. Conectarpositivo(+)paraenviarporcablepositivo(+)de labateria

descargadade sutractor.

2. Conecteel otro extrernodelcablea la (positivo+) despu_sde la

bateriade puente.

3. Conecteelsegundocable(negativo-)paraelotropuestodelabateria

del puente.

4. Hacerlaconexi6nfinalenel bloquedelmotordeltractor,lejosde la

bateria.Adjuntara unapartesin pintar,paraasegurarunabuena

conexi6n.

Silabate#apuenteest,.instaladoenunvehiculo(coche,esdecir,carnio-

nes),noarranqueelmotordelvehiculocuandoelarranquedesutractor.

5. Iniciodeltractor(cornose indicaanteriorrnenteen estasecci6nde

estemanual).

6. Establezcael tractorfrenode estacionarnientoantesdequitarlos

cablesdepuente,enel ordeninversode laconexi6n.

CARGA

Bateriasernitenungas explosivodurantela carga.Cargadela

bateriaenun _.reabienventiladay rnantenerselejosde unallama

abiertao pilotocornoenuncalentadorde agua,estufa,homo,

secadorade ropao deotrosaparatosde gas.

AI cargarlabateriade sutractor,utilices61ouncargadorde 12V

dise_adoparabateriasdeplorno-_.cido.Leasu cargadorde bateria

manualdelpropietarioantesdecargarla bateriade su tractor.Siga

siernprelas instruccionesy presteatenci6na susadvertencias.

Si el tractornose hapuestoen usoduranteun periododetiernpo

prolongado,carguela bateriade la siguienternanera:

1. Fijesucargadorde bateriaparaofrecerunrn_.xirnode 10arnperios.

Si el cargadorde la bateriaes autorn_.tica,carguela bateriahasta

el cargadorindicaquela cargaest_cornpleta.Siel cargadorno es

autorn_.tico,cargopor nornenosdeocho horas.

FUSIBLE

Unfusiblede 20AMPest,. instaladoenlos juegosdecablesde su

tractorparaprotegerel sisternael_ctricodel tractorde da_oscausa-

dos porel arnperajeexcesivo.

Si el sisternael_ctriconofunciona,o el motorde sutractornoarranca,

cornpruebeprirneroquetener lacertezade queel fusibleno se ha

quernado.Se puedeencontraren lapartetraserade la unidad,debajo

del guardabarrossituadaporla bateria.

sustituci6n.

80

CUCHILLAS DE CORTE

Apagueel motory quitela Ilavedeencendidoantesde retirarla

cuchilladecorte(s) paraafilaro de sustituci6n.Protejasusrnanos

usandoguantesgruesosal sujetarla hoja.

Inspeccioneperi6dicarnentelahojay /o husillodegrietaso da_os,

sobretododespu_sdehaberIlegadoa unobjetoextra_o.No haga

funcionarla rn_.quinahastaquese sustituir_.nloselernentosda_ados.

Paraquitarlas hojas,hagaIo siguiente.

1. Quitela cubiertadedebajodel tractor,(ver plataforrnadecorte

deelirninaci6nanteriorrnenteenesta secci6n)y luegose tira

suavernentedela cubiertaparaexponerla parteinferior.

2. Coloqueun bloquedernaderaentreel centroy eldeflectorde la

viviendacubiertadela cuchilladecorteparaactuarcornoun

estabilizador.Wase lafigura.19.

3. QuitelatuercahexagonalbridaquesujetalahojaalaAsarnbleadel

husillo.Wase la figura.19.

Figure20

Pruebadeequilibriodelahojaconunbalanceadordelahoja.Grind

metaldesdeelladorn_.spesadohastaquese equilibrede

rnanerauniforrne.

NOTA: Cuandotenga quereernplazarlahoja,aseg[3resede instalar

lahojacon lacara dela hojarnarcada"fondo"(ocon unnQrnero

estarnpadoen_1)frentea latierra cuandoel cortacespedseencuen-

tra en laposici6nde funcionarniento.

UtiliceunaIlavede parparaapretarla tuercade husillode la hoja

bridahexagonala entre70 libras-piey 90 libras-pie.

DE CAIVIBIAR LA CORREA DE CUBIERTA

Aseg_resedeque apagueel motor,quitarla Ilavedeencendido,

desconecteel cablede labujfa(s) y tierracontrael motorparaevitar

involuntariadepartidaantesde quitarelcintur6n.

.

Figure 19

Paraafinarcorrectarnentelashojasdecorte,retirelarnisrnacantidad

demetaldearnbosextrernosdelas hojasa Io largode los

hordesde corte,paraleloal hordedefuga,en un25 o 30 ode

_.ngulo.Siernprernolercadafilo de lacuchillade corteporiguala

rnantenerelequilibriode lahojaadecuada.Wase la figura.20.

Siel filo de lahojaha sidopreviarnenteafilado,o si cualquiersepara-

ci6nde metalest,.presente,sustituirlas hojaspor otrasnuevas.

Unahojarnalequilibradacausar_,excesivavibraci6n,puedecausar

da_osen el tractory /o resultaren lesionespersonales.

Todosloscinturonesensutractorest_.nsujetosa desgastey debenser

reernplazadosencasodecualquiersignodedesgasteest_.npresentes.

IMPORTANTE: ElV-cintur6nse encuentraen su tractorest,.espe-

cialrnentedise_adoparaconectary desconectardeforrnasegura.Un

sustituto(no OEM)V-correapuedeser peligrosoal nodesvincularse

cornpletarnente.Paraunarn_.quinadebuenfuncionarniento,laf_.brica

de cinturonesde usoaprobado.

Paracarnbiaro sustituirla cintadela cubiertaen sutractor,hagaIo

siguiente:

1. Quitelacubiertacornose indicaanteriorrnenteenestasecci6n.

2. Retirelacintacubrernediantelaelirninaci6ndelostornilloshexago-

nalesquesujetana la cubierta.Wase lafigura.21.

3. Tarnbi_npuedesernecesarioafiojarlatuercahexagonaldelapolea

tensoraa la izquierdaparaobtenerel cintur6nalrededorde la

poleay el protectordela correa.

4. Retireconcuidadolacintadecubiertadealrededordelasdospoleas

del husilloy las dospoleaspoleatensorade lacubierta.Wase la

figura.21.

81

5. Paracolocarlacorreanueva,empiezahaciendoqueel cintur6n

alrededorde lasdos poleasexteriordel huso,comese muestra

en lafigura.21.

6. Luego,la cintade rutaalrededorde lasdos polinespoleasde la

cubiertacomese muestraen la figura.21.

Poleahusillo Cubierta de

la cerrea

Protector de

la correa

7. Volvera apretarla barraposeedordelcintur6naflojadoantes.

8. Volvera montarla cintade losguardiasde retirarseantes.

9. Vuelvaa instalarla cubierta,asegur_.ndosede quelacintasigue

siendoderrotadosen laspoleascon las instrucciones.El

enrutamientodebandacompletase muestraenla figura.22.

10. Tiredelapartederechadelacinta,ycoloqueelladeVestrechadela

correaen lapoleaPTO.

11. Mientrasse mantienela correay lapoleajuntos,girarlapoleaa la

izquierda.Seguirmanteniendoy rotaci6ndela poleay lacorrea

hastaquelacorreaes totalmenteenrolladoen la poleaPTO.

CAMBIO DE LA CORREA DE TRANSMISION

DE TRANSMISION

NOTA: Variescornponentesdebenser retiradosy herramientas

especiales(es deciraire/Llavede impacto)a fin decambiarlacorrea

de transmisi6ndel tractor.Comuniquesecon elCentrede Servicio

m_.scercanoSearsquesu correade transmisi6ndetransmisi6nde

los servicios.

Paraubicar el Centrede Servicio m_scercanoSears o para

programarel servicio,simplementep6ngase en contactocon la

tienda Sears de 1-800-4-MY-HOME®.

Figure 21 I

Figura 22

82

Nuncaalmacenetractorde cespedconcombustibleenel tanque

en unespaciocerradoo en _.reasconpoca venfilaci6n,dondelos

gasesdelcombustiblepuedanalcanzarel fuego,chispaso unaluz

pilotocomola quetienenalgunoshornos,calentadoresde agua,

secadoresde ropao algQnotto disposifivoa gas.

PREPARACI6N DEL MOTOR

IMPORTANTE:Elcombustiblequequedaen el tanquecuandohace

calorse deterioray ocasionagravesproblemasde encendido.

Paraevitarquese formendep6sitosde gomadentrodel carburador

delmotory posiblesdesperfectosen el motor,el sistemade combus-

tibledebeser vaciadocompletamente,ose debetratarlagasolinacon

unestabilizadorparaevitarel deterioro.

1. Si ufilizaunestabilizadordecombustible:

a. Lealas instrucdonesy recomendadonesdelfabricantedel

producto.

b. Agreguela cantidadcorrectadeestabilizadorparala

capaddaddel sistemade combustiblea gasolinalimpiay

nueva.

c. Lleneel dep6sitodecombustibleconcombustibletratado

y hagafuncionarel motor2-3minutosparaestabilizarel

combustibledentrodelcarburador.

4. Cuandovacieel sistemadecombustible:

a. Nodreneel combustiblecuandoel motorest,.caliente.

Permitaqueel motorse enfrie bien.Dreneel combustible

dentrode un recipienteaprobadoy al airelibre,lejosde

cualquierllamaexpuesta.

b. Dreneungranvolumende combustibledesdeel dep6sito,

desconectandolalineade combustibledel filtrode combus-

tibleen lineaquese encuentracercadel motor.

c. Vuelvaa contectarla Ifneadecombustibley hagafuncionar

el motorhastaquecomiencea fallar,useentoncesel

cebadorparamantenerel motorenmarchahastaagotar

todoel combustibledel carburador.

d. Vuelvaa desconectarlalineadecombustibley drenela

gasolinarestanteenel sistema.

5. Extraigala bujiay viertauna(1)onzadeaceiteparamotorpot el

orificiode la bujfaen elcilindro.Hagagirarel motorvariasveces

paradistribuirel aceite.Vuelvaa colocarlabujfa.

Lagasolinaessumamenteinflamabley puedesetexplosivaenciertas

condiciones.Vacfelaantesdeaimacenarei equipoduranteperiodos

prolongados.Dreneelcombustible_nicamentedentrodeun

recipienteaprobadoy al airelibre,lejosdecualquierllamaexpuesta.

Dejequeel motorseenfrie.Antesdedrenarel combustible,apague

cigarrillos,cigarros,pipasy otrasfuentesde combusti6n.Vacfela

gasolinaenuna.reabienventilada,lejosdecualquierfuentedellama

o chispas,inclufdocuaiquierartefactoconluzpiloto.AImacenela

gasolinaenunrecipienteaprobado,en unlugarseguro.

EL DRENAJE DE LOS COMBUSTIBLES

1. Localiceel filtrodecombustible,que seencuentraen el lado

izquierdodel motor,y puedeserconectadoal motorcon una

correade empate.

2. Cortarla correade la corbata,si est,.presente,entoncesemer-

genteen la abrazaderaenIfneaen elfiltrode combustiblecon un

Lagasolina es una sustanciat6xica. Elimineia gasolina

adecuadamente. Comuniquese con las autoridades locales para

averiguar cua.iesson los metodos adecuados paraeliminar la gasolina.

pardealicates,deslicelaabrazaderadela Ifneadecombustible.

3. QuitelaIfneade combustibleen la Ifneay lafuga decombustible

en un recipienteaprobado.

PREPARACI6N DE LA TRACTOR DE CESPED

• Limpiey lubriquelatractorcomosedescribeenlas instruccionesde

lubricacbn.

• Noutiliceunalavadoraapresi6nni unamangueradejardfnpara

limpiarsu unidad.

• Almacenelatractorenunazonalimpiay seca.Nolaalmacenecerca

de materialescorrosivoscomoporejemplofertilizantes.

83

Elmotorno arranca

Elmotorfuncionade manera

err_tica

1. Perilladepotenciade arranque(PTO)conectada.

2. Noest&colocadoelfreno demano.

3. Seha desconectadoel cablede lasbujias.

4. Lapalancade controldel reguladornoest_en

la posici6nde arranquecorrecta.

5. Nose haactivadoel cebador

6. Eldep6sitode combustibleest_vacio o el

combustiblese haechadoa perder.

7. La lineadel combustibleest&bloqueada.

8. Lasbujias nofuncionan correctamente.

9. Motorahogado.

10. Fusiblefundido(s)

1. Launidadest_funcionandocon el CEBADOR

activado.

2. Sehanaflojadoloscablesde la bujia.

3. La lineadel combustibleest_tapada o el

combustiblese haechadoa perder.

4. Laventilaci6nenla tapadel combustibleest_

obstruida.

5. Aguao suciedaden el sistemadel combustible.

6. EIfiltro de aireest_ sucio.

1. Coloquela perillaenla posici6nde desconexi6n(OFF).

2. Coloqueelfreno de mano.

3. Conecteelcable alas bujias.

4. Muevala palancadelreguladora la posici6nFAST

(r@ido).

5. Tire elcontrol del CEBADORhaciaafuera.

6. Lleneel dep6sitocongasolina limpiay nueva(de menos

de 30dias).

7. Limpielalineadecombustibley reemplaceelfiltrodecombustible.

8. Limpieo cambielasbujiaso ajustela separaci6n.

9. Arranqueelmotorconelreguladorenposici6nFAST(r&pido).

10. Reemplaceelfusible(s)

1. Presioneel controldel CEBADOR.

2,

3.

4,

5.

6,

Elmotorrecalienta 1. Elnivel de aceitedel motorest_ bajo. 1.

2.

2. Flujode aire restringido.

Elmotorvacila a altas 1. Laseparaci6nde lasbujiases muypequeSa. 1.

revoluciones

Elmotorfuncionacon dificultad 1. Bujiaatorada,averiadao excesode separaci6n. 1.

en ralenti 2. Elfiltrode aireest_ sucio. 2.

Demasiadavibraci6n 1. Cuchillade cortefloja o descentrada. 1.

2. CuchilladaSadaocurvada 2.

1. La velocidaddel motores demasiadolenta. 1.

2. CespedhQmedo.

3. Cespeddemasiadoalto.

Lacortadorade cespedno

regresael recortedecesped

comoabono

4,

1.

2.

3.

Lacuchillade lacortadora noest_afilada.

Cortedesigual Laplataformanoest&correctamentenivelada.

Lacuchillade lacortadora noest_afilada.

Presi6nde neum_ticosdesigual.

Conecteloscablesde la bujia.

Limpiela lineadecombustible;Ileneeltanquecon gaso-

lina limpiay nuevay reemplaceelfiltro decombustible.

Destapelaventilaci6no reemplacela tapa si est&daSada.

Vacieel tanquede combustible.Lleneel tanquecon

gasolinalimpiay nueva.

Reemplaceelelementode papeldel filtrode aireo limpie

el depuradordeespuma.

Lleneel cartercon laadecuadacantidady pesode aceite.

Limpielos recortesdepastoy la suciedadacumulados

alrededorde lasaletasde refrigeraci6ndel motory del

alojamientodel soplador.

Retirelasbujias y reajustelaseparaci6n

Reemplacelas bujias.Configurela separaci6nde la bujia.

Reemplaceelelementodel filtro de airey/o limpieel

depurador.

Apriete lacuchillay el husillo.

Reemplacelacuchilla.

Coloqueel controldel reguladorenla posici6nFAST

(velocidadr@ida, representadapotuna liebre).

2. Norealiceabonocuandoel cespedest&hQmedo.

3. Corte unavez a una alturade corte elevaday luego

vuelvaa cortar el cespeda la alturadeseada,o hagauna

pasadade cortem_sangosta.

4. Afile ocambie la cuchilla.

1. Realiceunajustede laplataformaladoa lado.

2. Afile ocambie la cuchilla.

3. Verifiquela presi6nde los cuatroneum_ticos.

84

This page intentionally left blank. Use this page to make any notes regarding your tractor.

85

86

Busque el periodo de duraci6n de emisiones importantes yla informaci6n de clasificaci6n de aire en

la etiqueta de emisiones de su motor

Los motores cuyo cumpiimiento con los estAndares de emisi6n Tier 2 de la Comisi6n de Recursos Ambientales de California (CARB)

est6 certificado deben exhibir la informaci6n relacionada con el periodo de duraci6n de ias emisiones y la clasificaci6n de aire. Sears

Brands Management Corporation ponen esta informaci6n a disposici6n del consumidor en nuestras etiquetas de emisiones.

Ei Periodo de Duraci6n de las Emisiones describe el nQmero de horas de tiempo real de funcionamiento para el cuai se certifica que

el motor cumpie con ias reglas de emisi6n, descontando el mantenimiento adecuado del mismo segQn las instrucciones de oper-

aci6n y mantenimiento. Se utilizan las siguientes categonas:

Moderado:Se certifica que el motor cumpie con las reglas de emisi6n durante 125 horas de tiempo real de funcionamiento del motor.

Inmediato:Se certifica que el motor cumpie con las reglas de emisi6n durante 250 horas de tiempo real de funcionamiento del motor.

Extendido:Se certifica que el motor cumpie con las reglas de emisi6n durante 500 horas de tiempo real de funcionamiento del motor.

Por ejemplo, una cortadora de c6sped tJpica que se empuja desde arras se usa entre 20 y 25 horas por aSo. Por Io tanto, el Periodo

de Duraci6n de Emisiones de un motor con una clasificaci6n intermedia sena equivaiente a entre 10 y 12 aSos.

Laciasificaci6n de aire es un nQmero calculado para describir el nivel relativo de emisiones para un grupo de motores en particular.

Cuanto menor sea la clasificaci6n de aire, mayor es la limpieza del motor. La informaci6n se presenta de forma grAfica en la etiqueta

de emisiones.

Despu_s del 1 de julio de 2000, busque el periodo de cumplimiento de las reglas de

emisiones en la etiqueta de cumplimiento de las reglas de emisiones del motor

Despu6s del 1 de julio de 2000 se certificarA que determinados motores Sears Brands Management Corporation cumplen

con los estAndares de emisiones de la fase 2 de la Agencia de Protecci6n Ambientai de los Estados Unidos (USEPA). Para

los motores certificados para la etapa 2, el periodo de cumplimiento con ias reglas de emisiones al cual se hace referencia

en la etiqueta de cumplimiento con las reglas de emisiones indica el nQmero de horas de funcionamiento para el cual se ha

demostrado que el motor cumple con los requerimientos federales de emisi6n.

Para los motores con desplazamiento inferior a 225 cc, Categoria C = 125 horas, B = 250 horas y A = 500 horas.

Para los motores con desplazamiento de 225 cc o mAs, Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

El desplazamiento de los motores de la serie modelo 150112 es 249 cc.

La presente es una representaci6n gen_rica de la etiqueta de emisi6n que se encuentra generaimente en un

motor certificado.

FAMILYYBSXS.3192VA 274812

GDOC-100182Rev.A

87

(Esta p_.ginase aplica s61oen EE.UU. y Canada.).

Sears Brands Management Corporation, el Consejo de Recursos Ambientales de California (CARB)

y la Agencia de Protecci6n Ambiental de los Estados Unidos (EPA)

Declaraci6n de garantia del sistema de control de emisiones (derechos y obligaciones de la garanfia de defectos del propi=

etario)

LACOBERTURADE LA GARANTJADECONTROLDEEMISIONESES Y PARALOSMODELOSCERTIFICADOSDELANO 1997YPOSTERIORES,

APLIOABLEA LOSMOTORESCERTIFICADOSCOMPRADOSENCALIFOR- QUESE COMPRENY UTILICENENCUALQUIERPARTEDE LOSESTADOS

NIA EN1995Y POSTERIORMENTE,QUESE UTILIZANENCALIFORNIA, UNIDOS(Y A PARTIRDEL 1 DE ENERODE2001 ENCANADA).

Declaraci6n de garanfia sobre defectos en el control de emisiones para California y los Estados Unidos

ElConsejode RecursosAmbientalesdeCalifornia(CARB),la EPA(Agencia

de Protecci6nAmbientaldelos EE.UU.)y Searstienenel gusto deexplicarla

garantiadel sistemade controlde emisionespara motoresdela_o 2000y para

elfuturo con relaci6na motorespeque_ostodo terreno(SORE).En California,

los nuevosmotorespeque_ostodo terrenodebenestardise_ados,construidos

y equipadosparacumplirconlas rigurosasnormasanti-smogdelestado.En

el restode los EstadosUnidos,losmotoresnuevostodoterrenode encendido

porchispacertificadosparael a_o 1997debencumplirest_ndaressimilares

establecidospot la EPA.Searsdebegarantizarel sistemade controlde emis-

ionesde su motorparalosperiodosdetiempoenumeradosa continuaci6n,

siemprequenohayaabuso,negligenciao mantenimientoindebidode su

motortodoterrenopeque_o.Su sistemade controlde emisionespuedeincluir

piezastalescomoel carburador,el filtrodeaire, elsistemadeencendido,el

silenciadoryel conversorcatalitico.Tambienpuedeincluirconectoresyotras

unidadesrelacionadasconlasemisiones.Dondeexistaunacondici6ncubierta

por la garantia,Searsreparar_su peque6omotortodo terrenosin costoalguno

incluyendodiagn6stico,piezasy manodeobra

Cobertura de la garantJa Sears para defectos en el control de emJsiones

Losmotorestodo terrenopeque6osest_ngarantizadosenIo relativoalcontrol a lasdisposicionesque se indiquena continuaci6n.Si una partede su motor

deemisionesparadefectosenpiezasduranteun periododedos a_os,sujeto cubiertapot lagaranfiaes defectuosa,Searsreparar_o sustituir_dichaparte.

Responsabilidades del propietario en relacibn con la garantia

Comopropietariodel motortodo terrenopeque_o,Ud.es responsablede la

realizaci6ndel mantenimientorequeridoquese incluyeenlas instrucciones

deoperaci6ny mantenimiento.Searsrecomiendaquese conserventodoslos

recibosrelativosal mantenimientodesu motortodoterrenopeque_o,pero

nopude denegarla garantiasimplementepor la faltade los mismos,o por su

incumplimientodel mantenimientoprogramatic.Comopropietariodel motor

peque_otodoterrenodebe saberque, sinembargo,Searslepuedenegar

lacoberturade lagarantiasi su motortodoterrenopeque6oouna piezadel

mismohanfalladodebidoa abuso,negligencia,mantenimientoindebidoo

a modificacionesno aprobadas.Ud.es responsabledepresentarsu motor

todoterrenopeque6oa undistribuidorde serviciosSearsautorizadotan pronto

comoaparezcaunproblema.Las reparacionesdela garantiasinconfiicto

debencompletarseen unplazodetiemporazonable,nosuperiora 30dias.Si

tienealgunapreguntarespectoa sus derechosy responsabilidadesreferen-

tes a la garantia,debecontactarcon unrepresentantede serviciosSearsal

1--800--469--4663.La garantiadeemisioneses unagarantiapor defectos.Los

defectosse juzgande acuerdoconelfuncionamientonormalde unmotor.La

garantiano est_relacionadacon unapruebade emisionesen uso.

Disposiciones de la garantJa Sears para defectos en el control de emJsiones

Lassiguientessondisposicionesespecificasrelacionadascon la coberturade lagarantia paradefectosen el controldeemisiones.Esun a_adidoa lagarantiade

motorSearsparamotoresnoreguladosque seencuentraen lasinstruccionesdefuncionamientoy mantenimiento.

1. Piezascongarantia

Lacoberturadeesta garantiase extiendeL]nicamentealas piezas

queaparecena continuaci6n(las partesde lossistemasde control de

emisiones),siempreque dichaspiezasestuvieranya enel motoren el

momentode su compra.

a. Sistemademedici6nde combustible

•Sistemadeenriquecimientoparaarranqueenfrio

•Carburadory partesinternas

•Bombade combustible

b. Sistemadeinducci6nde aire

•Filtrode aire

•Colectorde admisi6n

c. Sistemadeencendido

•Bujia(s)de encendido

•Sistemadeencendidomagneto

d. Sistemadelcatalizador

•Convertidorcatalitico

•Colectorde escape

•Sistemadeinyecci6nde aireo v_lvulade impulsos

e. Elementosvariadosusadosen lossistemasanteriores

•Wlvulas devacio,sensiblesa temperatura,posici6ny tiempo

e interruptores

•Conectoresy montajes

2. AIcancedela cobertura

Searsgarantizaal poseedorinicialy a loscompradoressubsiguientes

quelas piezascongarantianotendr_ndefectosen materialesni mano

deobraque provoquenla falla delas mismasduranteun periodode

dosaSosa partirde la fechaen queel motorse entregaa uncomprador

particular.

3. Sin cargo

Lareparaci6no reemplazodecualquierpartecon garantiase realizar_

sin cargoalgunoparael poseedor,incluyendotareasdediagn6sticoque

permitandeterminarsi una partecongarantiaes defectuosa,siempreque

dichodiagn6sticose realiceen undistribuidordeserviciosSearsautoriza-

do. Parael serviciode lagarantia deemisiones,contacteal distribuidorde

serviciosSearsautorizadom_scercanoincluidoen las"P_ginasamarillas"

en lascategorias"Motores,gasolina","Motoresdegasolina","Podadoras

de cesped",o similares.

4. Reclamacionesyexclusionesa la cobertura

Las reclamacionesde lagarantiadebenenviarsedeacuerdocon las

disposicionesdela politicade garantiapara motoresSears.Lacobertura

de lagarantiaexcluir_defectosen piezascon garantiaqueno scan partes

originalesSears,o abuso,negligenciao mantenimientoincorrecto,tal y

como se estableceen lapolitica degarantiaparamotoresSears.Searsno

es responsablede lasfallas en piezascon garantiaprovocadaspor el uso

de partesa6adidas,que no scanoriginaleso quese hayan modificado.

5. Mantenimiento

Cualquierpartecongarantiaque no esteprogramadaparaser reem-

plazadacomomantenimientorequerido,o que s61odebainspeccionarse

regularmentealefecto de"inspeccioneo reemplacesegL]nsea necesario",

estar_garantizadacontradefectosduranteel periodode la garantia.Todas

las piezasgarantizadasqueesten programadasparasu reemplazopara

cumplircon los requisitosde mantenimientoestar_ngarantizadass61o

por el periodoanterioral primerreemplazoprogramaticparadicha pieza.

Cualquierpiezade recambioquesea equivalenteenfuncionamientoy

durabilidadpuedeusarsepararealizarmantenimientoo reparaciones.El

propietarioes responsablede realizartodoel mantenimientorequerido,tal

y comose define enlas instruccionesde funcionamientoy mantenimiento

Sears

6. Coberturaindirecta

Porla presente,la coberturase extiendea la falla decualquiercomponente

de motorprovocadapot lafalla de unapiezacongarantiaque estetodavia

en periododegarantia.

Enlos EstadosUnidosy Canad_hayunalineadeatenci6nde24 horas,1-800-469--4GG3,quecuentacon unmenL]con mensajespre-grabadosque contienen

informaci6nparael mantenimientodemotores.

DECLARACIONFEDERALy/oDECALIFORNIASOBRE GARANTJAS EN EL CONTROL DE EIVIISIONES

SUS DERECHOS Y OBLIGACIONES EN CUANTO A LA GARANTJA

MTDConsumerGroupInc,laAgencia deProtecci6nMedioambientaldelos EstadosUnidos(EPA),y paraaquellosproductoscertificadosparasu ventaen el es-

tadode California,el Departamentode los Recursosdel Aire deCalifornia(CARB)secomplacenenexplicarla garanfiaque cubreal sistemade control(ECS)de

emisiones(evaporativasy/o de escape)de su equipoy motor(motordeequiposdeexteriores)deencendidopot chispaparatodo terreno,peque_o,de exteriores

del a_o2006 y a_osposterioresEn California,losnuevosmotoresdeequiposde exterioresdebenestar dise_ados,construidosy equipadosparacumplircon las

estrictasnormasantipoluci6ndel Estado(en otrosestados,losequiposdel a_o 1997y modelosposterioresdebenserestar dise_ados,construidosy equipados

paracumplirconlas regulacionesdemotoresde encendidopor chispaparatodoterrenopeque_osde laAgenciade Protecci6nMedioambientalde los Estados

Unidos,(EPA).MTDConsumerGroupInc. debe garantizarel sistemadecontroldeemisiones(ECS) desu motordeequiposdeexteriorespot el periodode

tiempoindicadom_sabajo,siempreycuando noexistausoincorrecto,negligenciao mantenimientoinadecuadode dicho motor.

SuECSpuedeincluirpiezastalescomo el carburador,el sistemade inyecci6ndecombustible,el sistemadeencendido,el convertidorcatalitico,losdep6sitos

decombustible,laslineas decombustible,lostaponesde combustible,lasv_lvulas,contenedores,filtros, manguerasdevapor,abrazaderas,conectoresyotros

componentesafinesrelacionadosconlasemisiones.

Dondeexistaunacondici6ncubiertapor la garantia,MTDConsumerGroupInc. reparar_su motorde equiposde exterioressincostoalgunoincluyendoel

diagn6stico,las piezasy la manode obra.

COBERTURA DE LA GARANTJA DEL FABRICANTE:

Estesistemade controlde emisionesse garantizaporel t@minode dosaSos.Si algunapiezarelacionadacon lasemisionesdesu motorde equiposde

exterioreses defectuosa,MTDCONSUMERGROUPINC. reparar_o sustituir_dichapieza.

RESPONSABILIDADES DEL PROPIETARIO SEGUN LA GARANTJA:

Ensu car_cterdepropietariodel motordeequiposdeexteriores,ustedes responsabledel mantenimientorequeridoquese especificaenel manualdel propieta-

rio.MTDConsumerGroupInc le recomiendaque conservetodos losrecibos quecubrenel mantenimientode su motor,no obstanteIo cual MTDConsumerGroup

Inc nopodr_denegarel cumplimientode lagarantiaQnicamentepor lafaltade los recibos.

Comopropietariodel motordeequiposde exteriores,usteddebe saberqueMTDConsumerGroupInc.puededenegarlacoberturade lagarantia si su motoro

unapiezadel mismofallandebidoa uso incorrecto,negligencia,mantenimientoindebidoo a modificacionesnoaprobadas.

Ustedes responsablede presentarsu motoral centrode distribuci6no serviciotecnico deMTDConsumerGroupInc. tan prontocomo aparezcael problema.Las

reparacionescubiertaspor la garantiase debenIlevara caboen un lapsorazonableque no excedade30 dias.Sitiene algunapreguntarespectode lacobertura

dela garantia,p6ngaseen contactoconel DepartamentodelServicioT@nicode MTDConsumerGroupInc.al telefono1-800-800-7310o pot correoelectr6nico

enhttp://support.mtdproducts.com

COBERTURA DE LA GARANTJA DE EMISIONES GENERALES:

MTDConsumerGroupIncgarantizaal compradorfinaly a cadacompradorsubsiguienteque el motorde equiposde exteriores:est_ dise_ado,construidoy

equipadode mododecumplir contodas las regulacionesaplicablesy quese encuentralibrededefectosde materialesyde fabricaci6nque pudierencausarla

falla deuna piezagarantizadaidentica,en todos losaspectosmaterialesa la piezadescriptaenla solicitudde certificaci6ndeMTDConsumerGroupInc.

El periododegarantiacomienzaen la fechade entregadel motoral compradorfinalo en lafecha enque la m_quinase poneenfuncionamientopot primeravez.

El periododegarantiaes de dos aSos.

Sujetoa ciertas condicionesyexclusionesquese indicana continuaci6n,lagarantiade las piezasrelacionadascon lasemisioneses la siguiente:

1. Cualquierpiezagarantizadaque no esteprogramadaparaser reemplazadacomo partedel mantenimientorequeridoen lasinstruccionesescritassuminis-

tradasse garantizaporel periodode garantiaarriba mencionado.Sila piezafalla duranteel periodode coberturade lagarantia,la mismaser_ reparada

o reemplazadaporMTDConsumerGroupInc.deacuerdo conel parrafo(4) a continuaci6n.Cualquierpiezareparadao reemplazadasegQnlagaranfia se

garantizar_potel resto del periodode garantia.

2. Cualquierpiezagarantizadaqueeste programadasolamenteparainspecci6nregularenlas instruccionesescritassuministradassegarantizapotel periodo

degarantiaarribamencionado.Cualquierpiezareparadao reemplazadasegQnla garantiase garantizar_pot el restodel periodo.

3. Cualquierpiezagarantizadaqueeste programadaparareemplazosegQnel mantenimientorequeridode conformidadcon lasinstruccionesescritassuminis-

tradas,se garantizaporel periododetiempoanteriora laprimerafecha de reemplazoprogramadapara esapieza.Si la piezafalla antes del primerreemplazo

programatic,la mismaser&reparadao reemplazadapot MTDConsumerGroupInc.deacuerdo conel parrafo(4) a continuaci6n.Cualquierpiezareparadao

reemplazadabajogarantia se garantizar_potel resto del periodoanterioral primerreemplazoprogramaticpuntualparaesa pieza.

4. Lareparaci6no el reemplazodecualquierpiezagarantizadadeconformidadcon lasdisposicionesde lagarantia queaquise estipulase deben realizarenun

centrodegarantiasin costoalgunoparael propietario.

5. Noobstantelas disposicionesque aquise estipulan,losservicioso reparacionesbajo garantiase suministrar_nentodos nuestroscentrosdedistribuci6nbajo

franquiciademantenimientoparalos motoreso equiposencuesti6n.

6. El propietariodel motorde equiposdeexterioresno deber_pagarel trabajodediagn6sticodirectamenteasociadocon unapiezagarantizadadefectuosaen

relaci6nconlas emisiones,siempreycuandodichotrabajode diagn6sticose realiceen uncentrocubiertopot lagarantia.

7. MTDConsumerGroupInces responsablepotdaSoscausadosa otros componentesde motoreso equiposderivadosde lafalla bajo garantiade cualquier

piezagarantizada.

8. Durantelatotalidaddelperiododegarantiadelmotoryequipoparatodoterrenoarribamencionado,MTDConsumerGroupIncmantendr_unsuministro

depiezasbajogarantiasuficienteparasatisfacerlademandaesperadadetalespiezas.

9. Cualquierpiezadereemplazosepodr_usarparaelcumplimientodelmantenimientoolasreparacionesbajogarantiaysesuministrar_nsincargopara

elpropietario.Dichousonoreducir_lasobligacionesdegarantiadeMTDConsumerGroupInc.

10.Nosepodr_nusarpiezasadicionalesnimodificadasquenoestenexentasdeacuerdoconelDepartamentodelosRecursosdelAire(AirResourcesBoard).

Elusodecualquierpiezaadicionalomodificadanoexentaporelcompradorfinalser_causaldeinvalidezdelosreclamosbajogaranfia.MTDConsumer

GroupIncnotendr_responsabilidadpotlagarantiadefallasdepiezasgarantizadasquefuerencausadaspotelusodeunapiezaadicionalnoexenta

omodificada.

PIEZAS GARANTIZADAS:

Lareparaci6no el reemplazode cualquierpiezagarantizadaquede otto modopudieseestar cubiertapor lagarantiapodr_set excluidade tal coberturade

garantiasi MTDConsumerGroupIncdemuestraqueel motores objeto de usoincorrecto,negligenciao mantenimientoinadecuado,y que tal usoincorrecto,

negligenciao mantenimientoinadecuadofuecausa directade la necesidadde reparaci6no reemplazode dichapieza.NoobstanteIo antedicho,cualquierajuste

de uncomponentecon undispositivode limitaci6nde ajusteinstaladoen f_bricay quefuncioneadecuadamente,podr_set cubiertopot la garantia.Adem_s,

la coberturabajoestagarantiase extiendesolo a piezasqueestuvieronpresentesen el motory equipotodo terrenoadquiridos.

Est_ncubiertaslas siguientespiezascongaranfiaparaemisiones(decorresponder):

(1)Sistemademedici6nde combustible

• Sistemade mejoraparainicioen frio (cebadosuave)

• Carburadory piezasinternas(osistemade inyecci6npotcombustible)

• Bombade combustible

• Dep6sitodecombustible

(2)Sistemade inducci6ndeaire

• Purificadordeaire

• Colectordeadmisi6n

(3) Sistemadeencendido

• Bujia(s) deencendido

• Sistemade encendidopot magneto

(4)Sistemade encendido

• Convertidorcatalitico

,, SAI (v_lvula Reed)

(5)Componentesvariosutilizadosen el sistemaanterior

• Wlvulas e interruptoresdevacio,temperatura,posici6nsensiblesal tiempo

• Conectoresy montajes

(6) Controlevaporativo

• Manguerade combustible

• Abrazaderasde la manguerade combustible

• Tap6ndel combustibleatado pot correa

• Cajadecarbono

• Lineas de vapor

GDOC-100223

Felicitaciones por haber realizado una adquisici6n inteligente. El producto Craftsman® que ha

adquirido esta diseSado y fabricado para brindar muchos aSos de funcionamiento confiable. Pero

como todos los productos a veces puede requerir de reparaciones. Es en ese momento cuando el

disponer de un Acuerdo de protecci6n para reparaciones le puede ahorrar dinero y problemas.

A continuaci6n se detallan los puntos incluidos en el Acuerdo:

[] Servicio experto prestadopor nuestros 10,000especialistas en reparacionesprofesionales

[] Servicio ilirnitado sin cargo para las piezasy la mano de obra en todas las reparacionescubiertas

[] Reernplazo del producto hasta 1500 d61aressi no es posible reparar el producto cubierto

[] Descuento de 25% del precio normal delservicio y de las piezas relacionadascon el mismo que no esten cubiertas

por el acuerdo; ademas,25% del precio normal de laverificaci6n de mantenimientopreventivo

[] Ayuda r_pida pot tel_fono - Io IlamamosResoluci6n RApida- el apoyo telef6nico de un Chamusca al representante.

Piense en nosotros como el manual "de un dueSohablador."

Una vez adquirido el Acuerdo, puede programar el servicio con tan s61orealizar una Ilamadatelef6nica. Puede Ilamaren

cualquier momentodel dia o de la noche o programar un servicio en linea.

ElAcuerdo de Protecci6nde Reparaci6nes una compra sin riesgo. Si usted anula por alguna raz6n duranteel periodo de

garantia de producto,proporcionaremos un reembolso Ileno.O, un reembolsoprorrateadoen cualquier momentodespues

del periodode garantia de producto expira, iAdquiera hoy su acuerdode protecci6n para reparaciones!

Se aplican determinadas limitaciones y exclusiones. Para obtener informaciTn adicional y precios en los Estados

Unidos Ilame al 1-800-827-6655.

El *Coverage en Canad_ivaria en algunos articulos. Para detalles Ilenos la Ilamada Chamusca Canad_ien 1-800-

361-8885.

Servicio de instalaci6nde Sears

Si desea solicitar la instalaci6n profesionalde Sears de aparatosdomesticos, dispositivos paraabrir portones, calentado-

res de agua y otros articulos domesticosimportantes, en los Estados Unidos o Canada flameal 1-800-4-MY-HOME®.

91

Riding Equipment

questions or problems?

Satisfaction with your purchase

is our number one concern!

To troubleshoot problems,

get answers to questions, order parts,

or schedule repair service for your

Riding Equipment, call the number below.

Para respuestas a preguntas o problemas,

y ordenar piezas o pedir servicio para la

reparacibn de su equipo, Ilame el nt_mero abajo.

1-800-659-5917

Craftsman Help Line

www.craftsman.com

TM

® Registered Trademark /Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada /TMMarca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises
