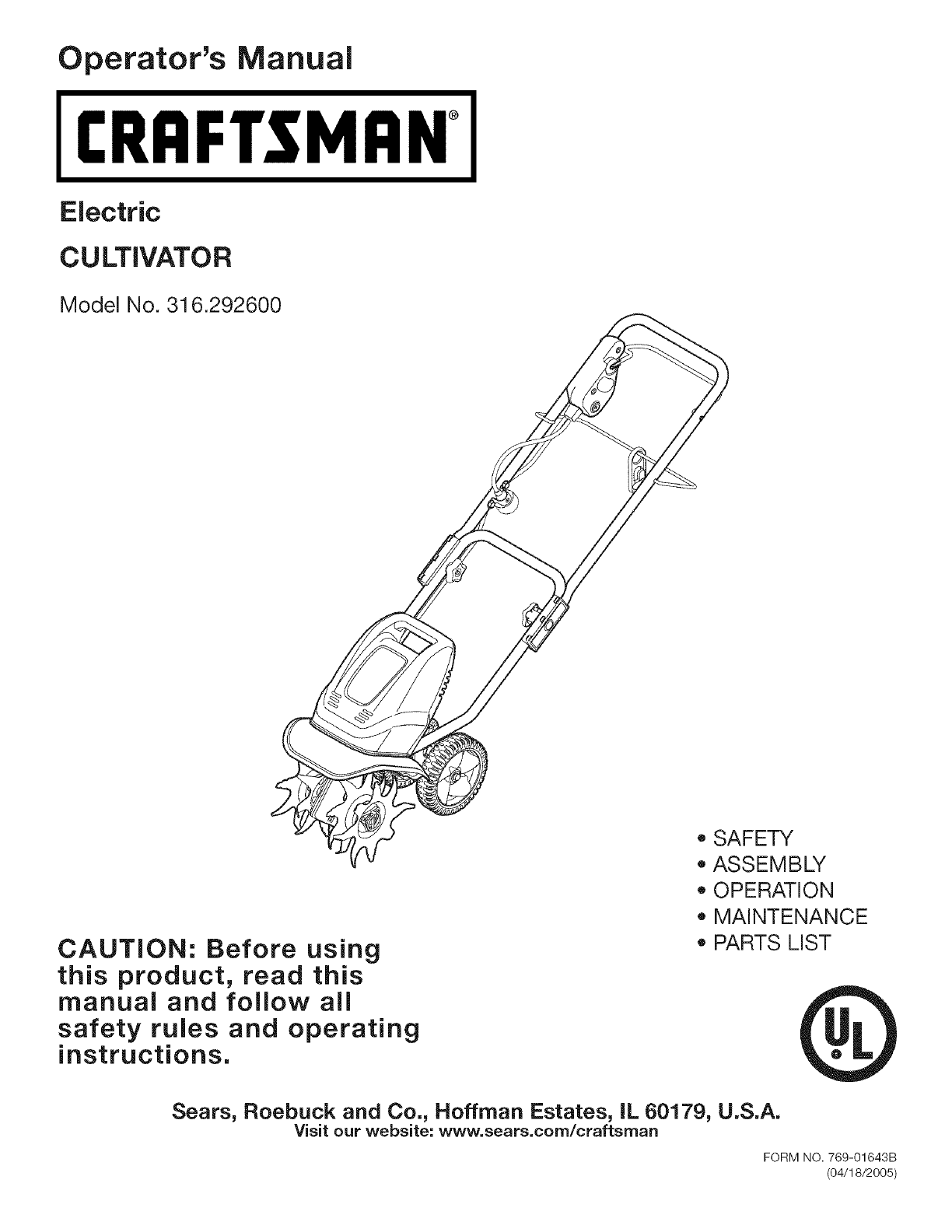

Operator's Manual

CRAFTSMAN°

Electric

CULTIVATOR

Model No. 316.292600

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

• SAFETY

ASSEMBLY

OPERATION

MAINTENANCE

PARTS LIST

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.sears.com/craftsman

FORM NO. 769-01643B

(04/18/2005)

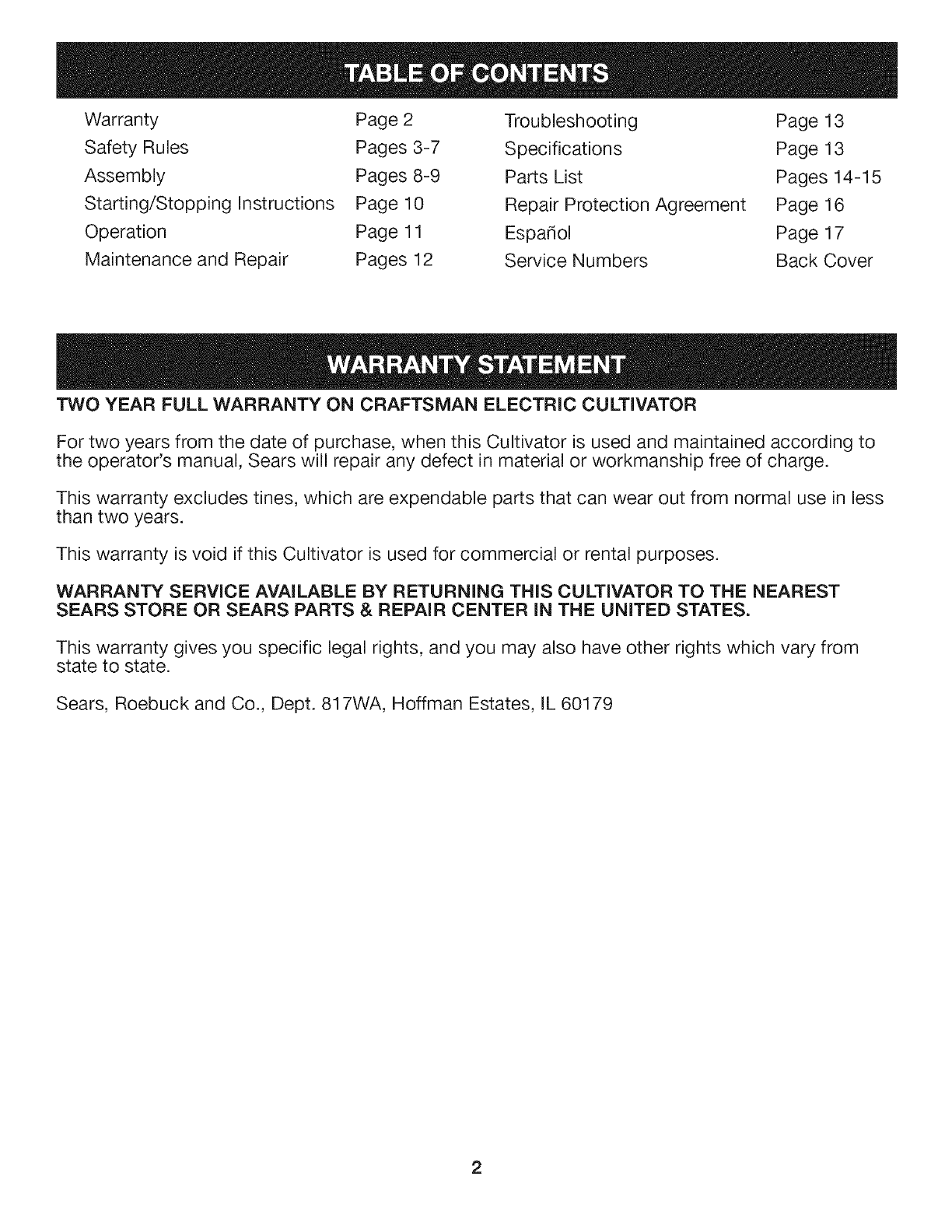

Warranty

Safety Rules

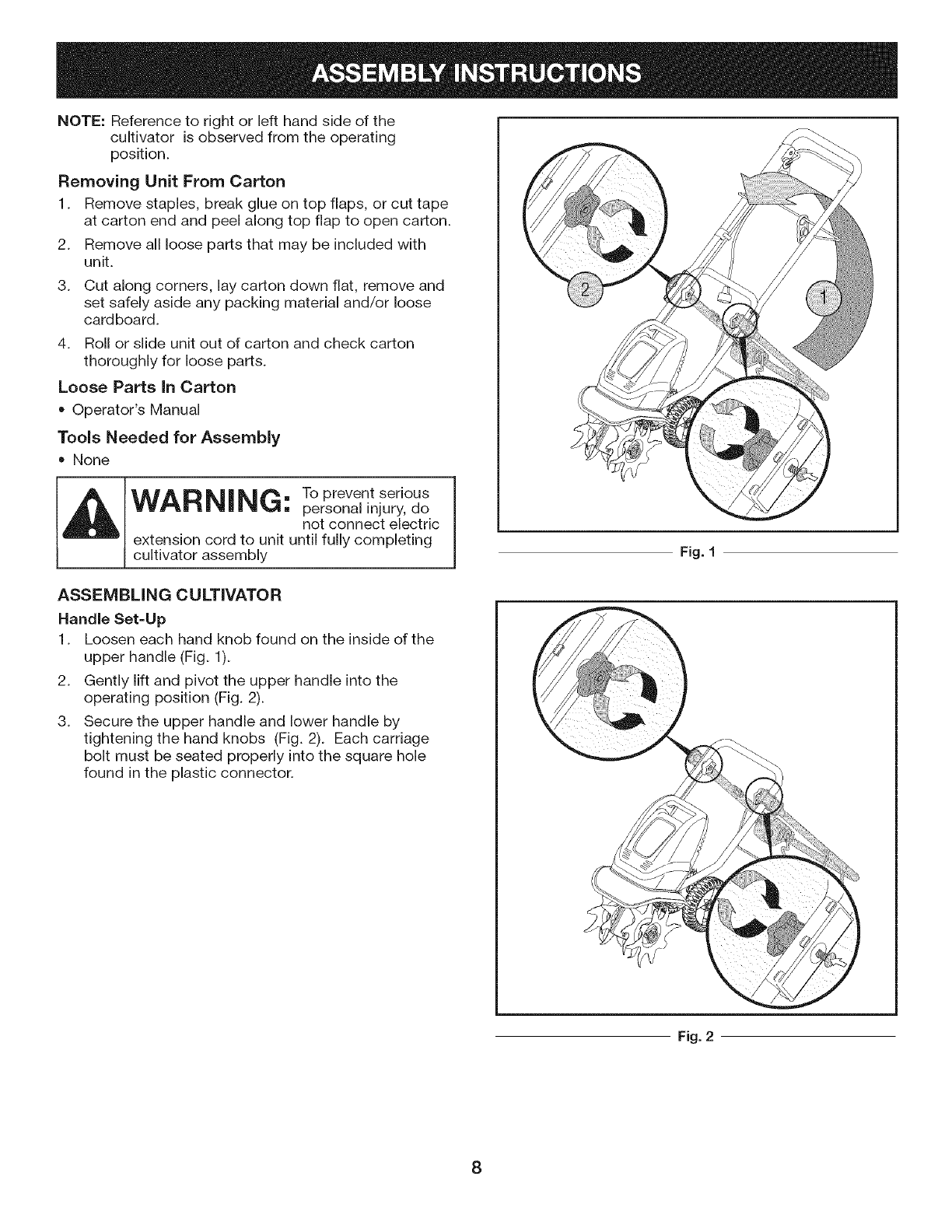

Assembly

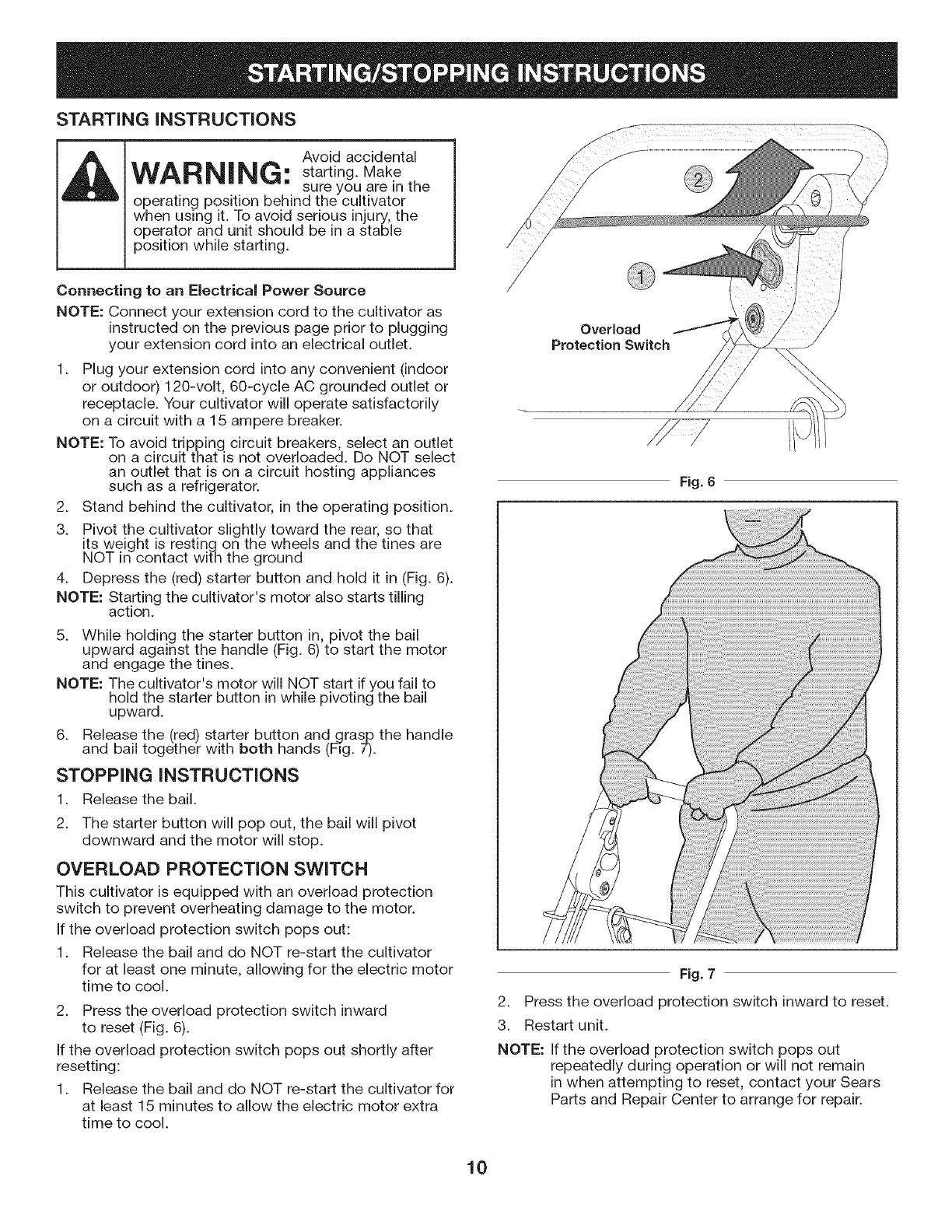

Starting/Stopping Instructions

Operation

Maintenance and Repair

Pace 2

Paces 3-7

Paces 8-9

Pace 10

Pace 11

Paces 12

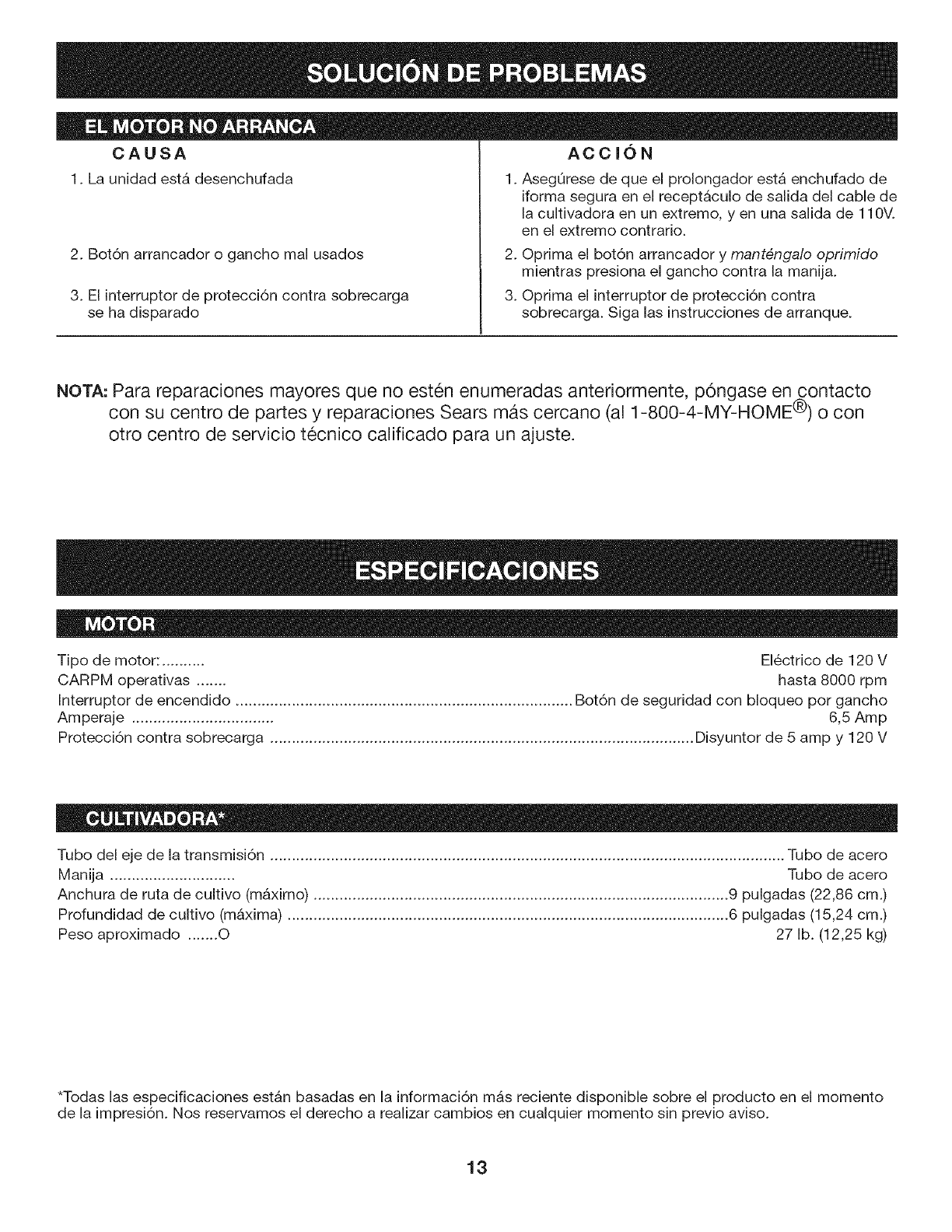

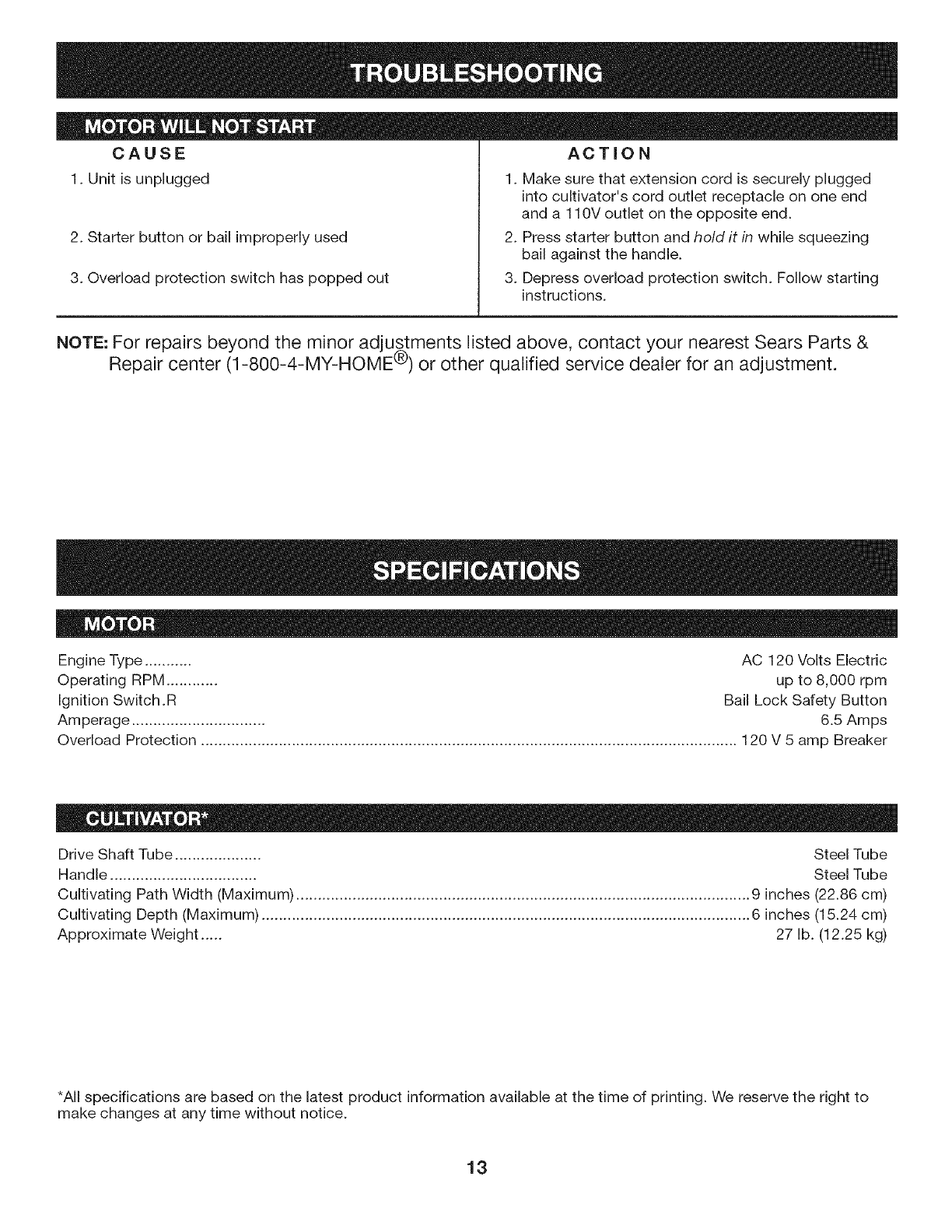

Troubleshooting

Specifications

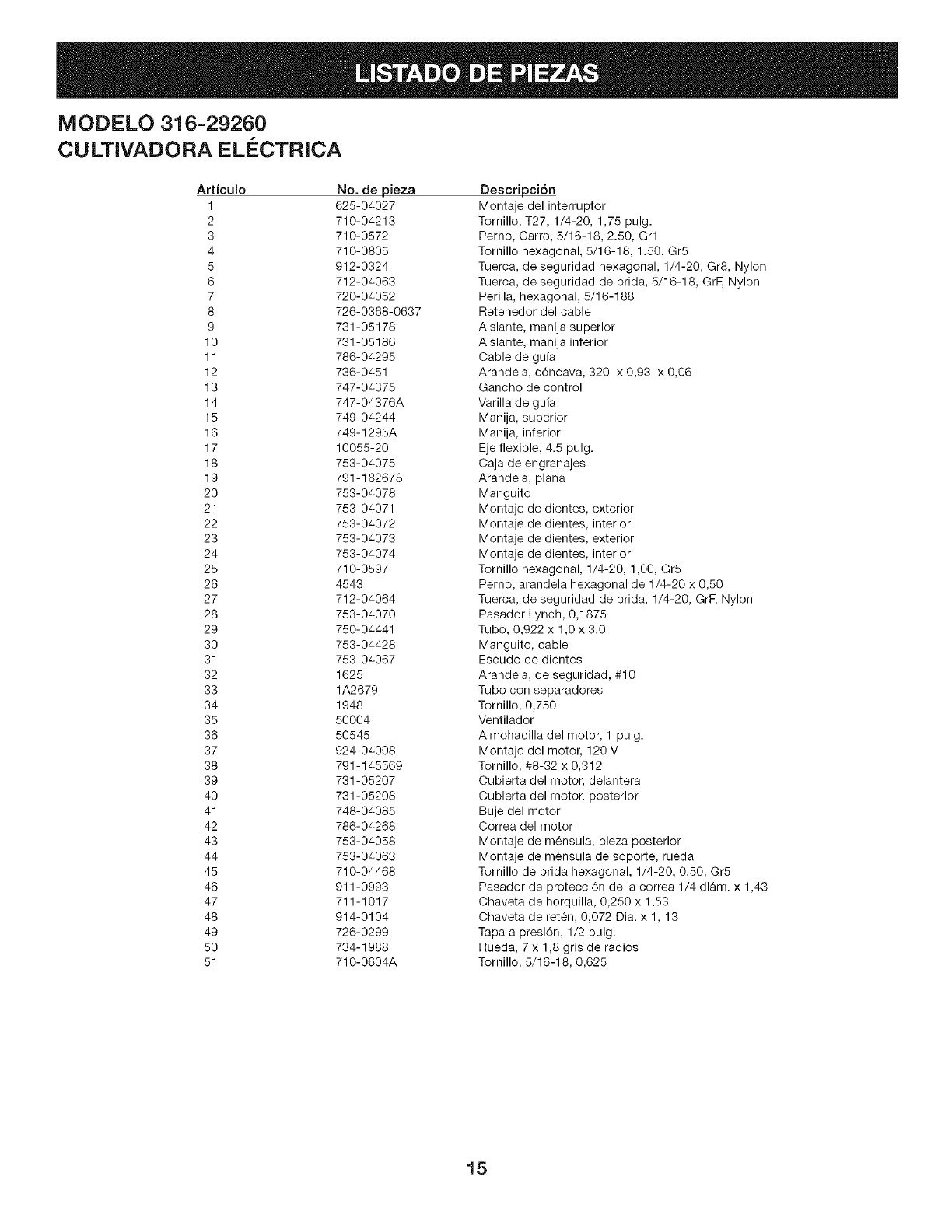

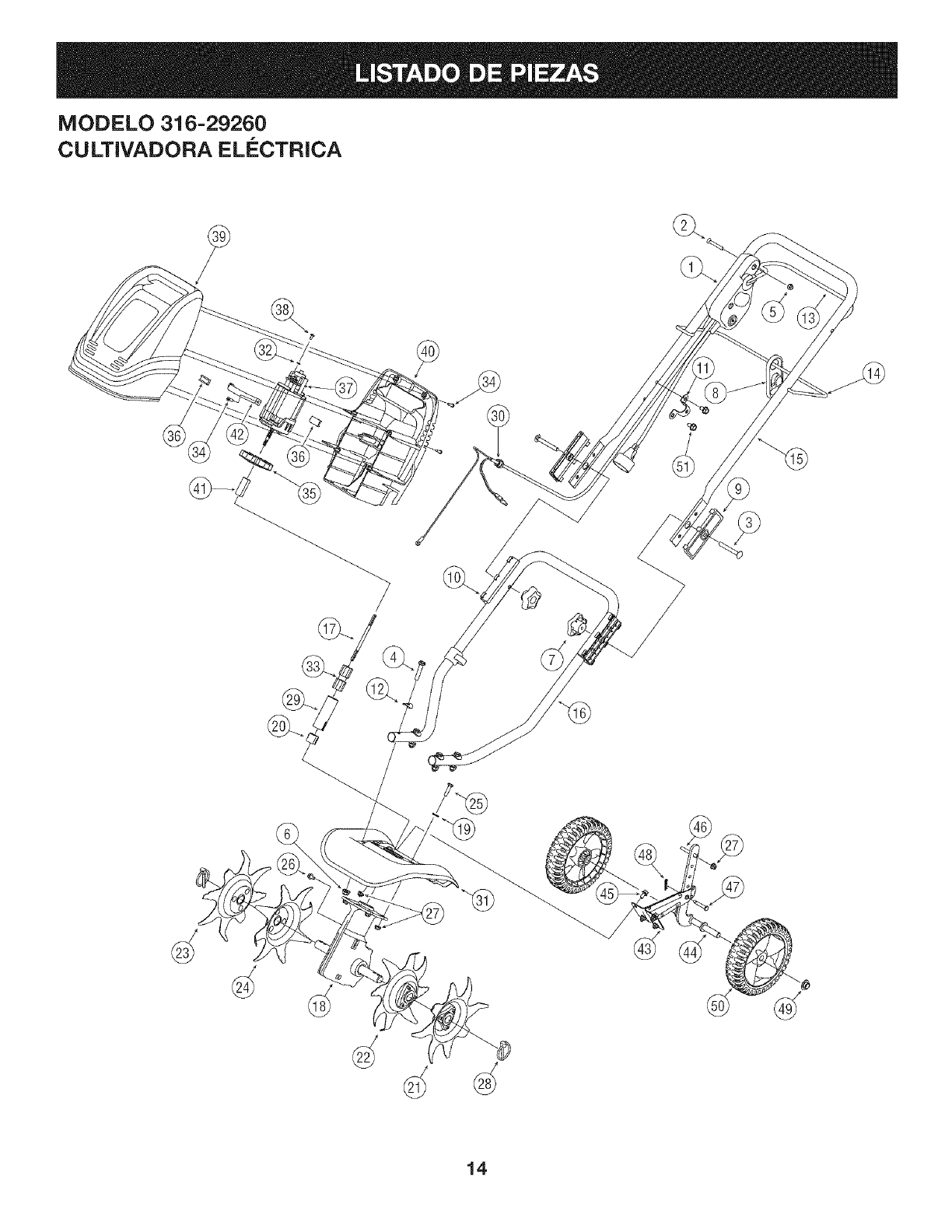

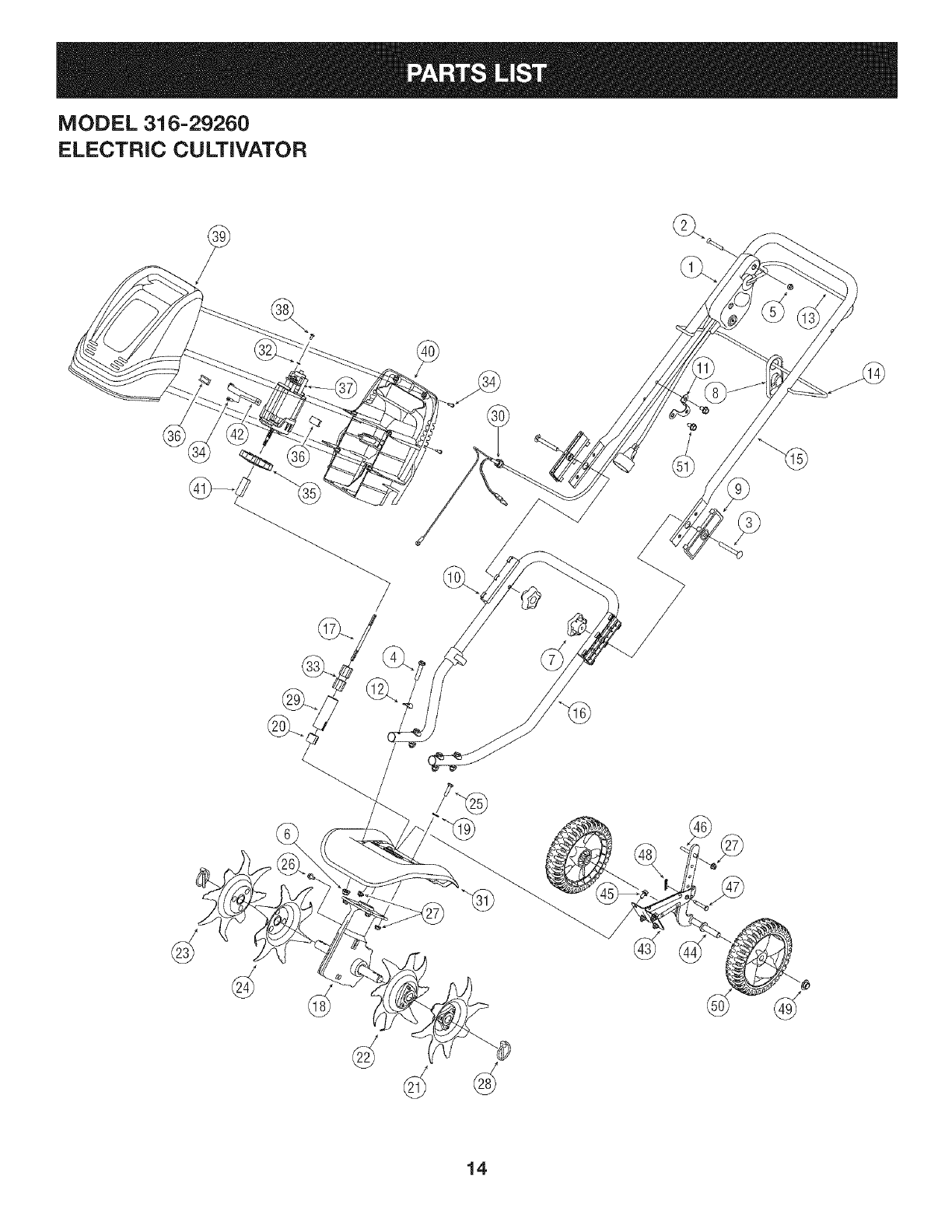

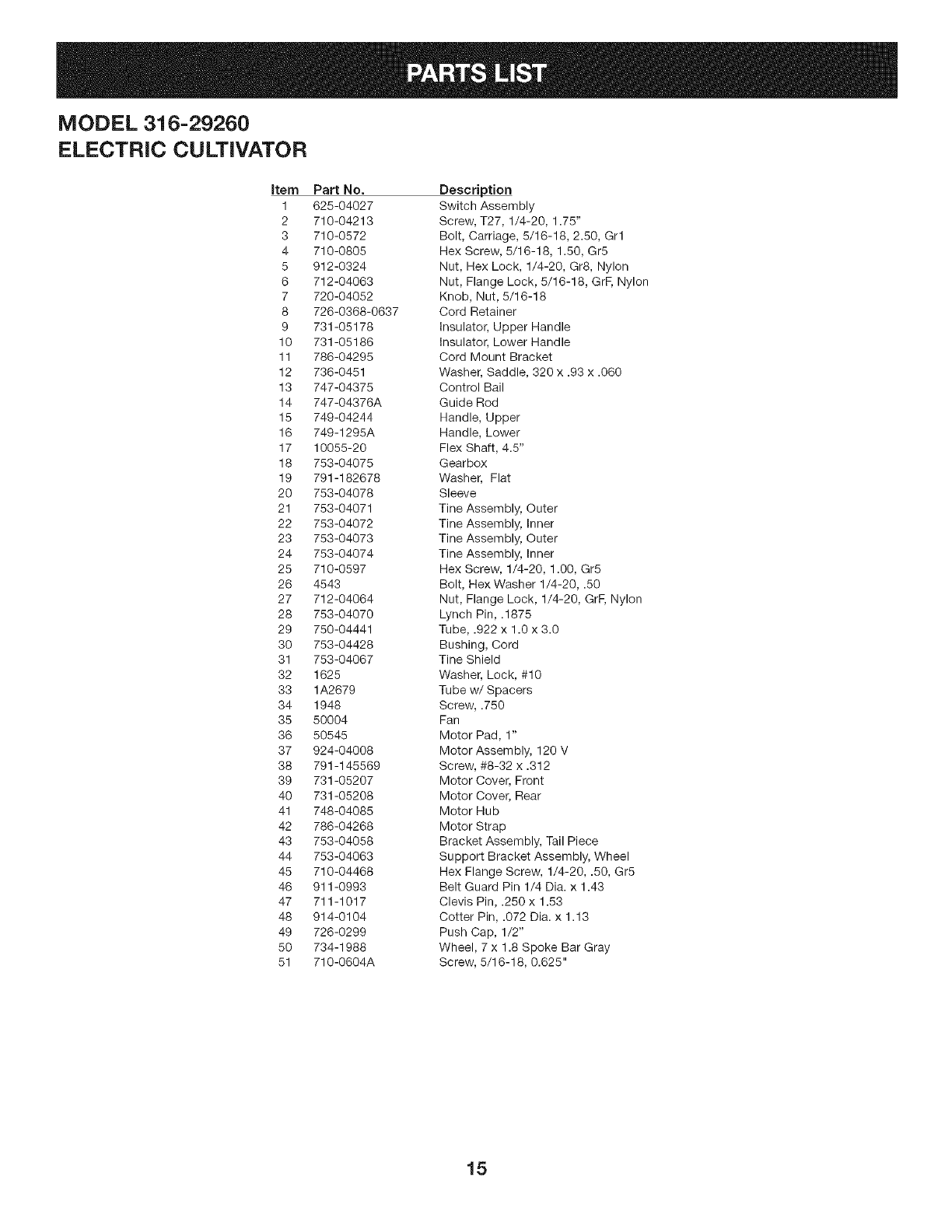

Parts List

Repair Protection Agreement

Espadol

Service Numbers

Page 13

Pages 14-15

Page 16

Page 17

Back Cover

TWO YEAR FULL WARRANTY ON CRAFTSMAN ELECTRIC CULTIVATOR

For two years from the date of purchase, when this Cultivator is used and maintained according to

the operator's manual, Sears will repair any defect in material or workmanship free of charge.

This warranty excludes tines, which are expendable parts that can wear out from normal use in less

than two years.

This warranty is void if this Cultivator is used for commercial or rental purposes.

WARRANTY SERVICE AVAILABLE BY RETURNING THIS CULTIVATOR TO THE NEAREST

SEARS STORE OR SEARS PARTS & REPAIR CENTER IN THE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights which vary from

state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

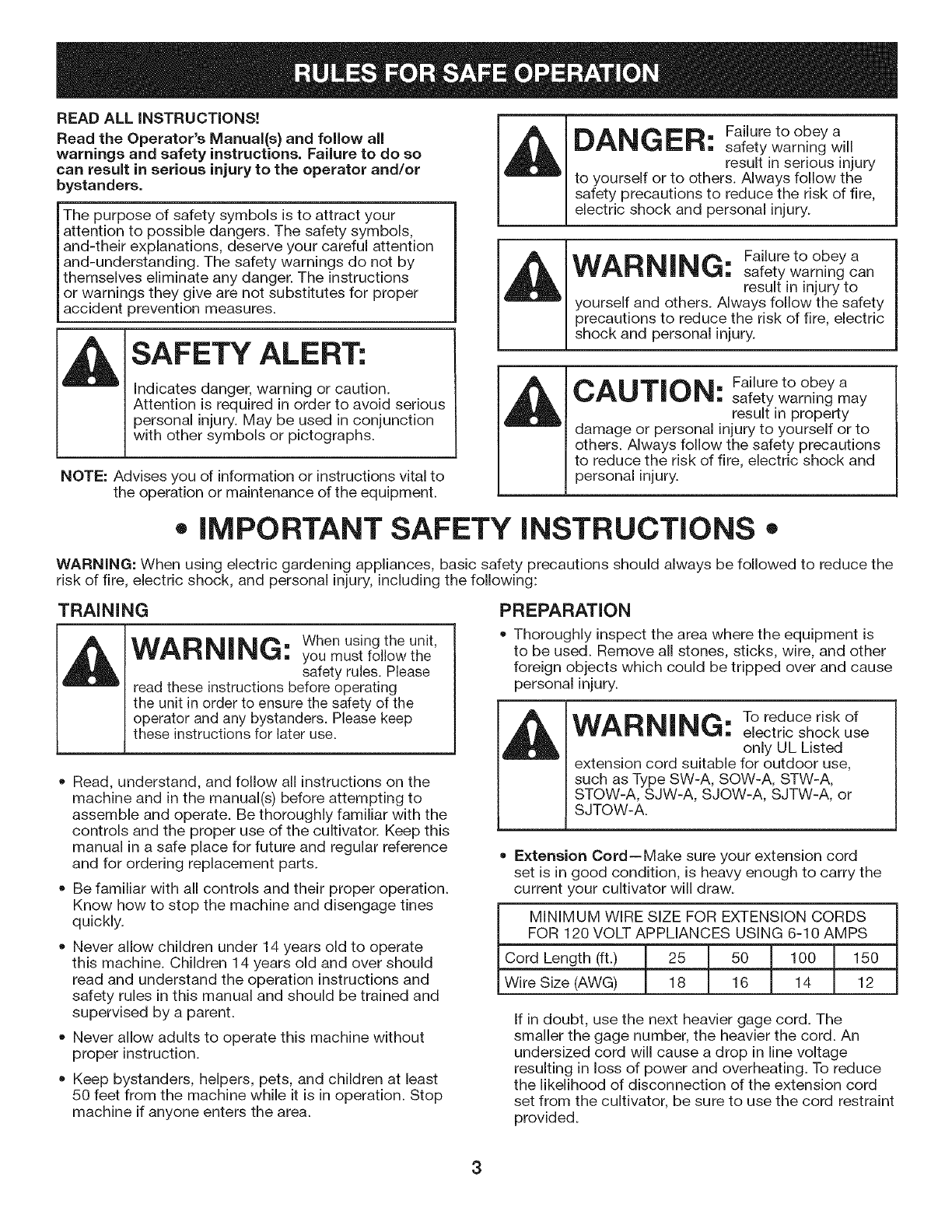

READ ALL iNSTRUCTiONS!

Read the Operator's Manual(s) and follow all

warnings and safety instructions. Failure to do so

can result in serious injury to the operator and/or

bystanders.

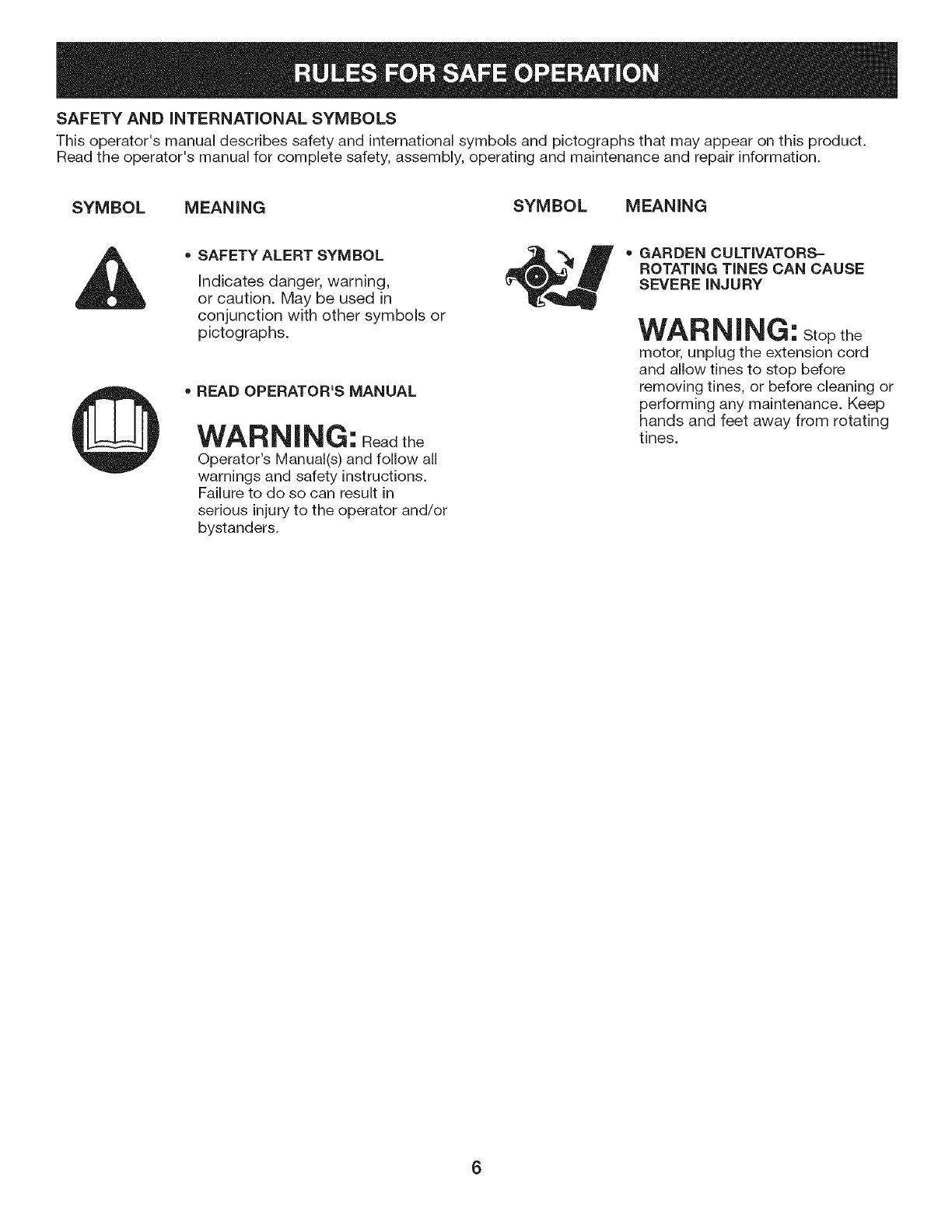

The purpose of safety symbols is to attract your

attention to possible dangers. The safety symbols,

and-their explanations, deserve your careful attention

and-understanding. The safety warnings do not by

themselves eliminate any danger. The instructions

or warnings they give are not substitutes for proper

accident prevention measures.

SAFETY ALERT:

Indicates danger, warning or caution.

Attention is required in order to avoid serious

personal injury. May be used in conjunction

with other symbols or pictographs.

NOTE: Advises you of information or instructions vital to

the operation or maintenance of the equipment.

DANGER: Failure to obey a

safety warning will

result in serious injury

to yourself or to others. Always follow the

safety precautions to reduce the risk of fire,

electric shock and personal injury.

WARNING: Failure to obey a

safety warning can

result in injury to

yourself and others. Always follow the safety

precautions to reduce the risk of fire, electric

shock and personal injury.

CAUTION: Failure to obey a

safety warning may

result in property

damage or personal injury to yourself or to

others. Always follow the safety precautions

to reduce the risk of fire, electric shock and

personal injury.

,, iMPORTANT SAFETY iNSTRUCTiONS ,,

WARNING: When using electric gardening appliances, basic safety precautions should always be followed to reduce the

risk of fire, electric shock, and personal injury, including the following:

TRAINING

WARNING: When using the unit,

you must follow the

safety rules. Please

read these instructions before operating

the unit in order to ensure the safety of the

operator and any bystanders. Please keep

these instructions for later use.

• Read, understand, and follow all instructions on the

machine and in the manual(s) before attempting to

assemble and operate. Be thoroughly familiar with the

controls and the proper use of the cultivator. Keep this

manual in a safe place for future and regular reference

and for ordering replacement parts.

Be familiar with all controls and their proper operation.

Know how to stop the machine and disengage tines

quickly.

Never allow children under 14 years old to operate

this machine. Children 14 years old and over should

read and understand the operation instructions and

safety rules in this manual and should be trained and

supervised by a parent.

• Never allow adults to operate this machine without

proper instruction.

Keep bystanders, helpers, pets, and children at least

50 feet from the machine while it is in operation. Stop

machine if anyone enters the area.

PREPARATION

Thoroughly inspect the area where the equipment is

to be used. Remove all stones, sticks, wire, and other

foreign objects which could be tripped over and cause

personal injury.

WARNING: Toredocer skof

electric shock use

only UL Listed

extension cord suitable for outdoor use,

such as Type SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A, or

SJTOW-A.

• Extension Cord--Make sure your extension cord

set is in good condition, is heavy enough to carry the

current your cultivator will draw.

MINIMUM WIRE SIZE FOR EXTENSION CORDS

FOR 120 VOLT APPLIANCES USING 6-10 AMPS

I CordLength(ft.) I 25 I 50 I 100 I 150

Iw reS ze/AWG/118 116 114 112

If in doubt, use the next heavier gage cord. The

smaller the gage number, the heavier the cord. An

undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. To reduce

the likelihood of disconnection of the extension cord

set from the cultivator, be sure to use the cord restraint

provided.

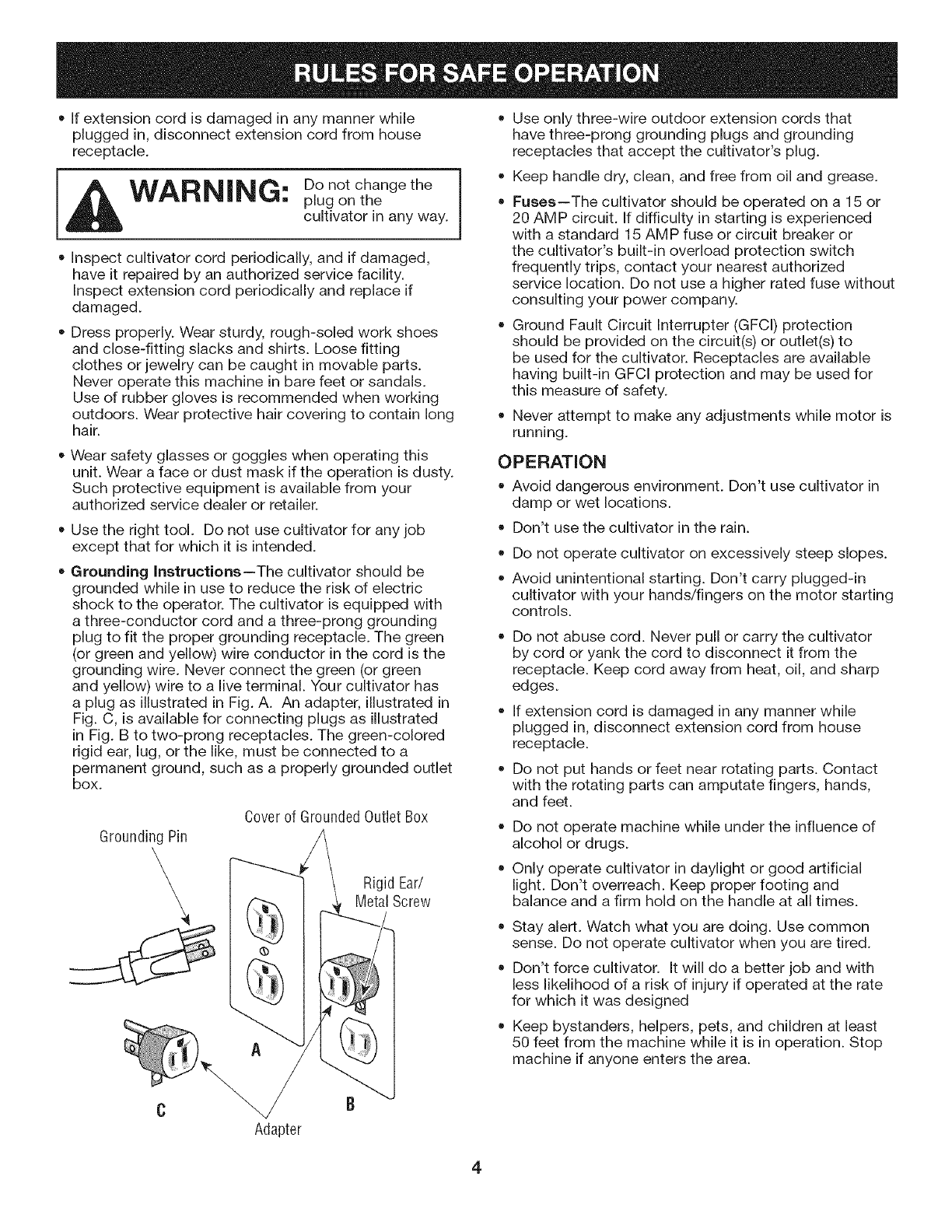

• If extension cord is damaged in any manner while

plugged in, disconnect extension cord from house

receptacle.

i_hL WAR"I"G: D°n°tchangetheplugonthecultivator in any way.

•Inspect cultivator cord periodically, and if damaged,

have it repaired by an authorized service facility.

Inspect extension cord periodically and replace if

damaged.

•Dress properly. Wear sturdy, rough-soled work shoes

and close-fitting slacks and shirts. Loose fitting

clothes or jewelry can be caught in movable parts.

Never operate this machine in bare feet or sandals.

Use of rubber gloves is recommended when working

outdoors. Wear protective hair covering to contain long

hair.

Wear safety glasses or goggles when operating this

unit. Wear a face or dust mask if the operation is dusty.

Such protective equipment is available from your

authorized service dealer or retailer.

Use the right tool. Do not use cultivator for any job

except that for which it is intended.

• Grounding instructions--The cultivator should be

grounded while in use to reduce the risk of electric

shock to the operator. The cultivator is equipped with

a three-conductor cord and a three-prong grounding

plug to fit the proper grounding receptacle. The green

(or green and yellow) wire conductor in the cord is the

grounding wire. Never connect the green (or green

and yellow) wire to a live terminal. Your cultivator has

a plug as illustrated in Fig. A. An adapter, illustrated in

Fig. C, is available for connecting plugs as illustrated

in Fig. B to two-prong receptacles. The green-colored

rigid ear, lug, or the like, must be connected to a

permanent ground, such as a properly grounded outlet

box.

Grounding Pin

Coverof GroundedOutlet Box

Rigid Ear/

Metal Screw

Use only three-wire outdoor extension cords that

have three-prong grounding plugs and grounding

receptacles that accept the cultivator's plug.

• Keep handle dry, clean, and free from oil and grease.

Fuses--The cultivator should be operated on a 15 or

20 AMP circuit. If difficulty in starting is experienced

with a standard 15 AMP fuse or circuit breaker or

the cultivator's built-in overload protection switch

frequently trips, contact your nearest authorized

service location. Do not use a higher rated fuse without

consulting your power company.

•Ground Fault Circuit Interrupter (GFCI) protection

should be provided on the circuit(s) or outlet(s) to

be used for the cultivator. Receptacles are available

having built-in GFCI protection and may be used for

this measure of safety.

•Never attempt to make any adjustments while motor is

running.

OPERATION

= Avoid dangerous environment. Don't use cultivator in

damp or wet locations.

•Don't use the cultivator in the rain.

Do not operate cultivator on excessively steep slopes.

Avoid unintentional starting. Don't carry plugged-in

cultivator with your hands/fingers on the motor starting

controls.

•Do not abuse cord. Never pull or carry the cultivator

by cord or yank the cord to disconnect it from the

receptacle. Keep cord away from heat, oil, and sharp

edges.

•If extension cord is damaged in any manner while

plugged in, disconnect extension cord from house

receptacle.

Do not put hands or feet near rotating parts. Contact

with the rotating parts can amputate fingers, hands,

and feet.

•Do not operate machine while under the influence of

alcohol or drugs.

Only operate cultivator in daylight or good artificial

light. Don't overreach. Keep proper footing and

balance and a firm hold on the handle at all times.

Stay alert. Watch what you are doing. Use common

sense. Do not operate cultivator when you are tired.

Don't force cultivator. It will do a better job and with

less likelihood of a risk of injury if operated at the rate

for which it was designed

Keep bystanders, helpers, pets, and children at least

50 feet from the machine while it is in operation. Stop

machine if anyone enters the area.

Adapter

• Be careful when cultivating in hard ground. The tines

may catch in the ground and propel the cultivator

forward. If this occurs, let go of the handle and do not

restrain the machine.

Never operate the machine at high transport speeds

on hard or slippery surfaces.

Exercise caution to avoid slipping or falling.

Look down, behind, and use care when pulling

machine towards you.

Start the motor according to the instructions found in

this manual and keep feet well away from the tines at

all times.

After striking a foreign object, stop the motor and

disconnect the power cord to prevent accidental

starting. Thoroughly inspect the machine for any

damage. Repair the damage before starting and

operating.

Stop the motor, disconnect the power cord to prevent

accidental starting and wait until the tines come to a

complete stop before unclogging the tines, making

any adjustments, or inspections.

Use caution when cultivating near fences, buildings

and underground utilities. Rotating tines can cause

property damage or personal injury.

Do not overload machine capacity by attempting to

cultivate soil too deep or too fast of a rate.

If the machine should start making an unusual noise

or vibration, stop the motor and disconnect the power

cord to prevent accidental starting. Inspect machine

thoroughly for damage. Repair any damage before

starting motor and operating.

Keep all shields, guards and safety devices in place

and operating properly.

•To avoid an electrical shock hazard, never push or pull

the cultivator over the electrical cord while operating.

When picking up the cultivator, use the handle

provided. Don't grasp the tines when picking up or

holding the cultivator. Never pick up or carry machine

while the motor is running.

Use only attachments and accessories approved by

the cultivator manufacturer. Failure to do so can result

in personal injury and/or damage to your cultivator.

If situations occur which are not covered in this

manual, use care and good judgment.

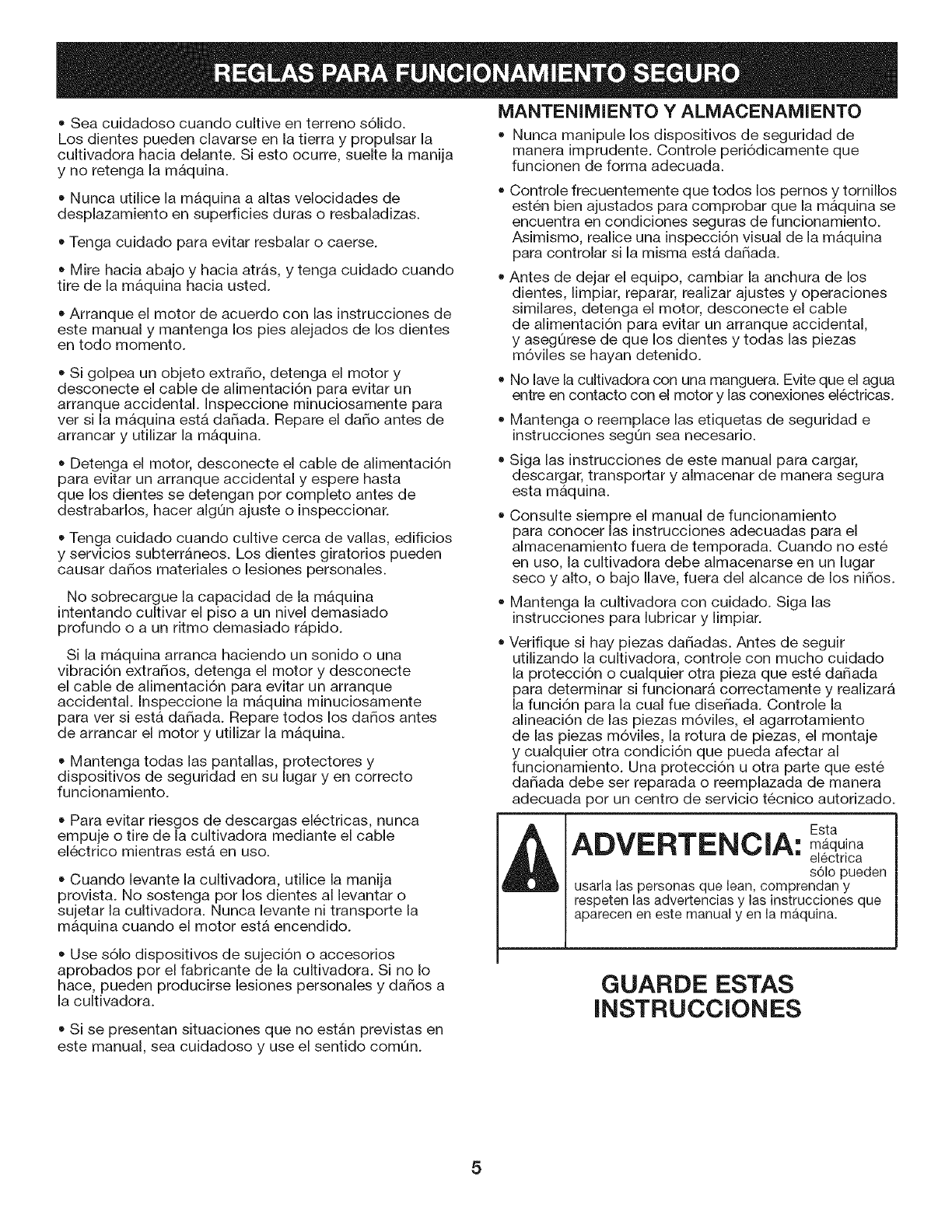

MAINTENANCE AND STORAGE

Never tamper with safety devices. Check their proper

operation regularly.

Check bolts and screws for proper tightness at

frequent intervals to keep the machine in safe working

condition. Also, visually inspect machine for any

damage.

Before leaving the equipment, changing tine width,

cleaning, repairing, making adjustments and the like,

stop the motor, disconnect the power cord to prevent

accidental starting and make certain the tines and all

moving parts have stopped.

Do not wash cultivator with a hose. Avoid getting water

on motor and electrical connections

Maintain or replace safety and instruction labels, as

necessary.

Follow this manual for safe loading, unloading,

transporting, and storage of this machine.

Always refer to the operator's manual for proper

instructions on off-season storage. When not in use,

cultivator should be stored indoors in a dry, and high or

locked-up place out of the reach of children.

Maintain cultivator with care. Follow instructions for

lubrication and cleaning.

Check for damaged parts. Before further use, a guard

or other part that is damaged should be carefully

checked to determine that it will operate properly

and perform its intended function. Check alignment

of moving parts, binding of moving parts, breakage

of parts, mounting, and any other condition that

may affect its operation. A guard or other part that is

damaged should be properly repaired or replaced by

an authorized service center.

WARNING: Restricttheuseof

this power machine

to persons who

read, understand and follow the warnings

and instructions inthis manual and on the

machine.

SAVE THESE INSTRUCTIONS

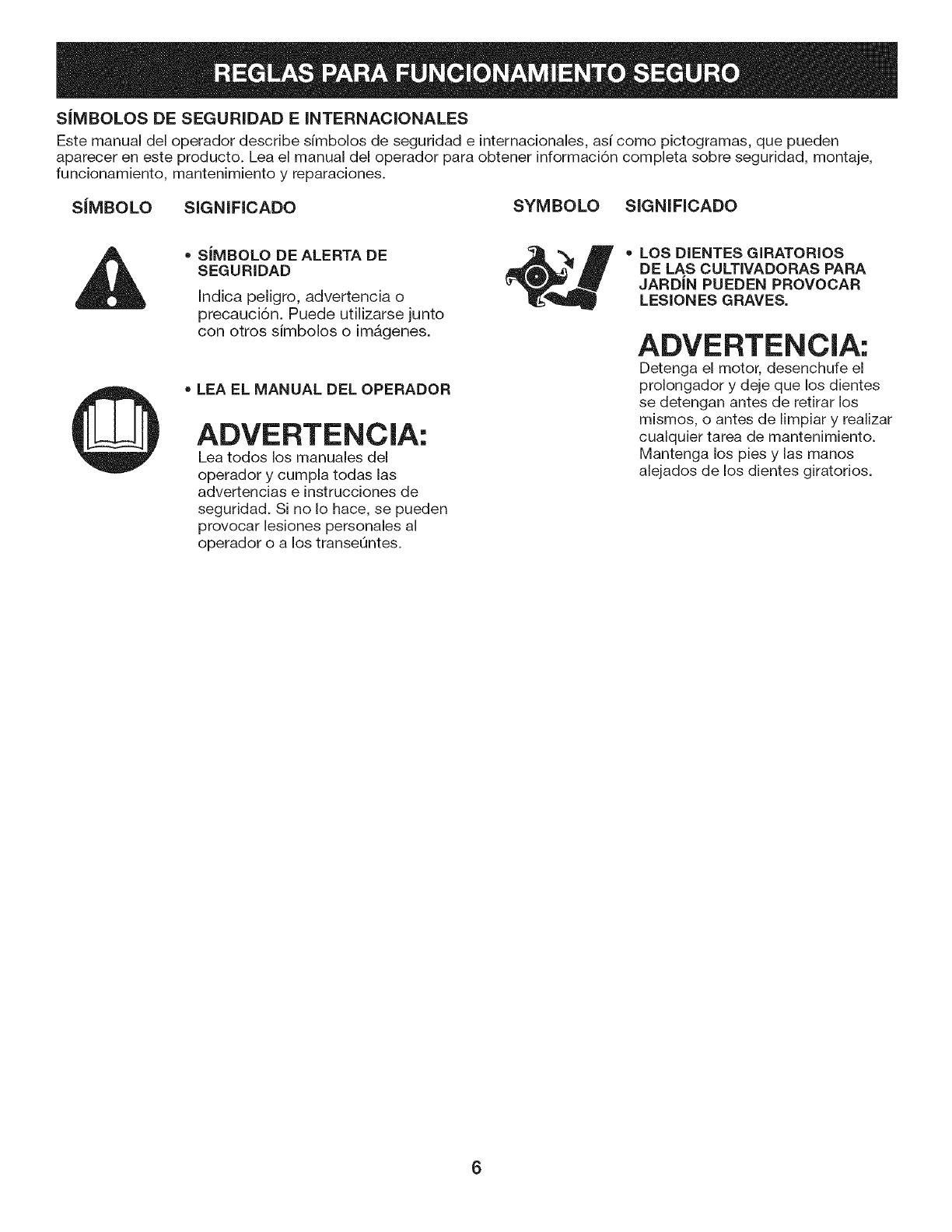

SAFETY AND iNTERNATiONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

,, SAFETY ALERT SYMBOL

Indicates danger, warning,

or caution. May be used in

conjunction with other symbols or

pictographs.

', READ OPERATOR'S MANUAL

WARNING: Readthe

Operator's Manual(s) and follow all

warnings and safety instructions.

Failure to do so can result in

serious injury to the operator and/or

bystanders.

', GARDEN CULTIVATORS-

ROTATING TINES CAN CAUSE

SEVERE INJURY

WARNING: Stop the

motor, unplug the extension cord

and allow tines to stop before

removing tines, or before cleaning or

performing any maintenance. Keep

hands and feet away from rotating

tines.

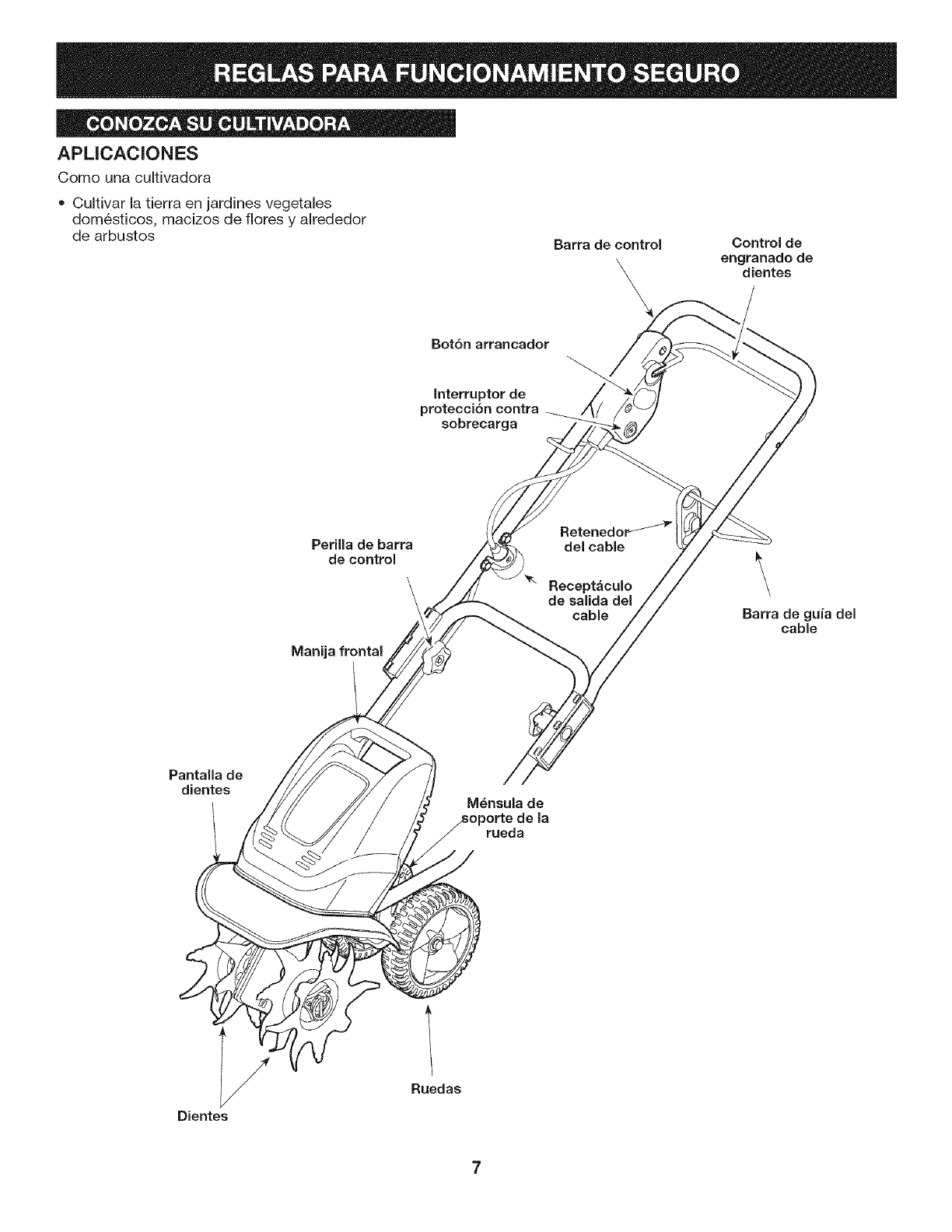

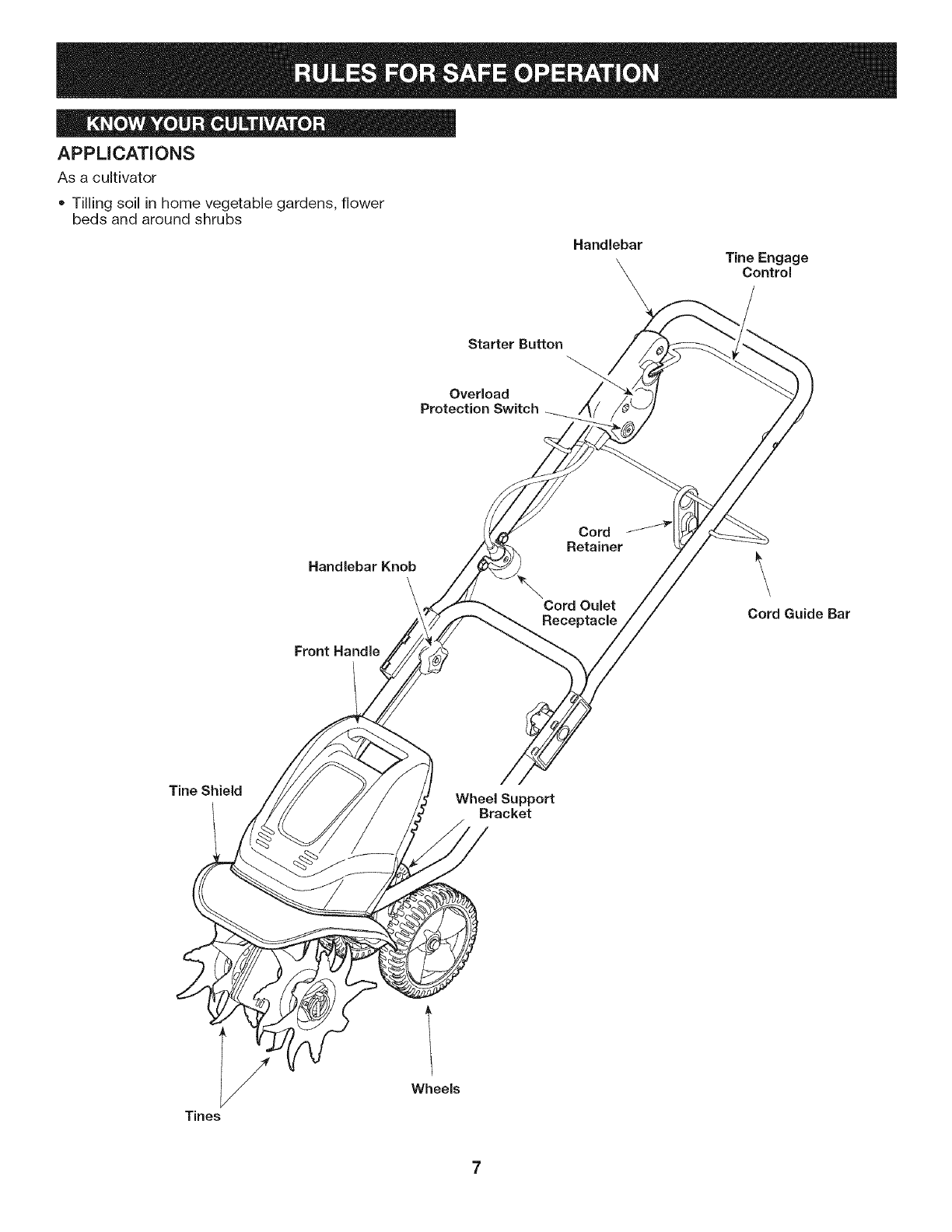

APPLiCATiONS

As a cultivator

•Tilling soil in home vegetable gardens, flower

beds and around shrubs

Handlebar

Tine Engage

Control

Starter Button

Overload

Protection Switch

Handlebar Knob

Cord

Retainer

Front Handle

Cord Oulet

Receptacle Cord Guide Bar

Tine Shield Wheel Support

Bracket

Wheels

NOTE: Reference to right or left hand side of the

cultivator is observed from the operating

position.

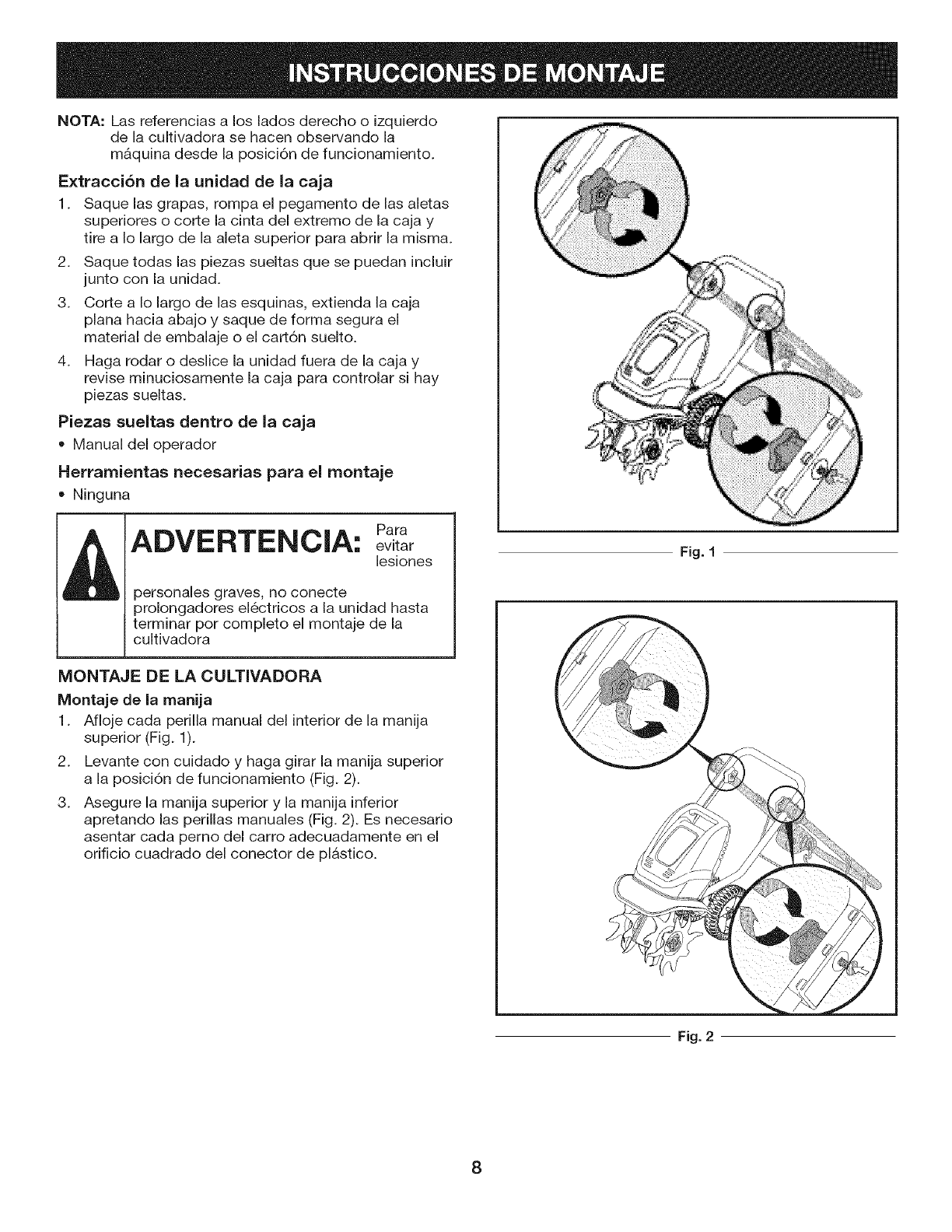

Removing Unit From Carton

1. Remove staples, break glue on top flaps, or cut tape

at carton end and peel along top flap to open carton.

2. Remove all loose parts that may be included with

unit.

3. Cut along corners, lay carton down flat, remove and

set safely aside any packing material and/or loose

cardboard.

4. Roll or slide unit out of carton and check carton

thoroughly for loose parts.

Loose Parts in Carton

+Operator's Manual

Tools Needed for Assembly

+ None

WARNING: To prevent serious

personal injury, do

not connect electric

extension cord to unit until fully completing

cultivator assembly Fig. 1

ASSEMBLING CULTIVATOR

Handle Set=Up

1. Loosen each hand knob found on the inside of the

upper handle (Fig. 1).

2. Gently lift and pivot the upper handle into the

operating position (Fig. 2).

3. Secure the upper handle and lower handle by

tightening the hand knobs (Fig. 2). Each carriage

bolt must be seated properly into the square hole

found in the plastic connector.

Fig. 2

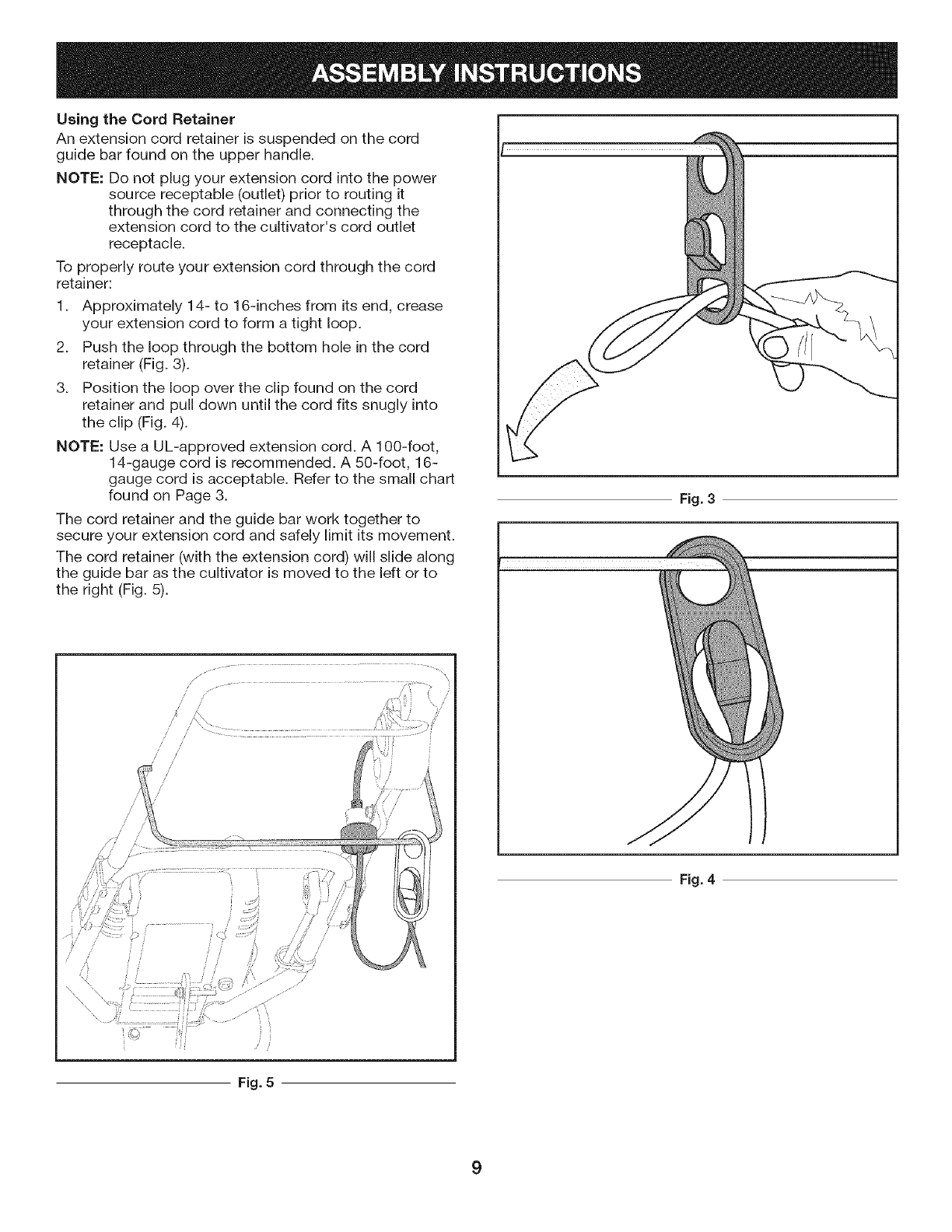

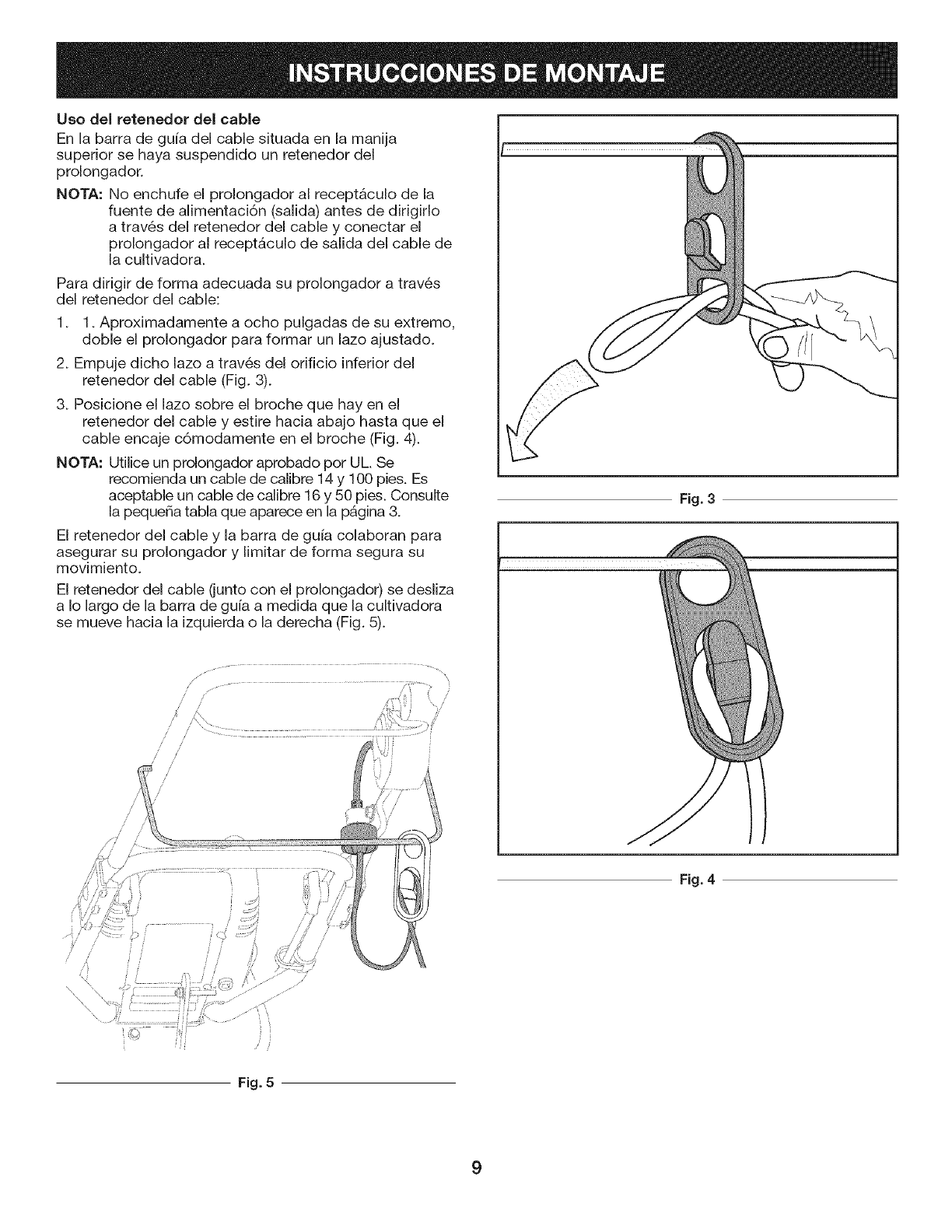

Using the Cord Retainer

An extension cord retainer is suspended on the cord

guide bar found on the upper handle.

NOTE: Do not plug your extension cord into the power

source receptable (outlet) prior to routing it

through the cord retainer and connecting the

extension cord to the cultivator's cord outlet

receptacle.

To properly route your extension cord through the cord

retainer:

1. Approximately 14- to 16-inches from its end, crease

your extension cord to form a tight loop.

2. Push the loop through the bottom hole in the cord

retainer (Fig. 3).

3. Position the loop over the clip found on the cord

retainer and pull down until the cord fits snugly into

the clip (Fig. 4).

NOTE: Use a UL-approved extension cord. A 100-foot,

14-gauge cord is recommended. A 50-foot, 16-

gauge cord is acceptable. Refer to the small chart

found on Page 3.

The cord retainer and the guide bar work together to

secure your extension cord and safely limit its movement.

The cord retainer (with the extension cord) will slide along

the guide bar as the cultivator is moved to the left or to

the right (Fig. 5).

Fig. 3

Fig. 4

Fig. 5

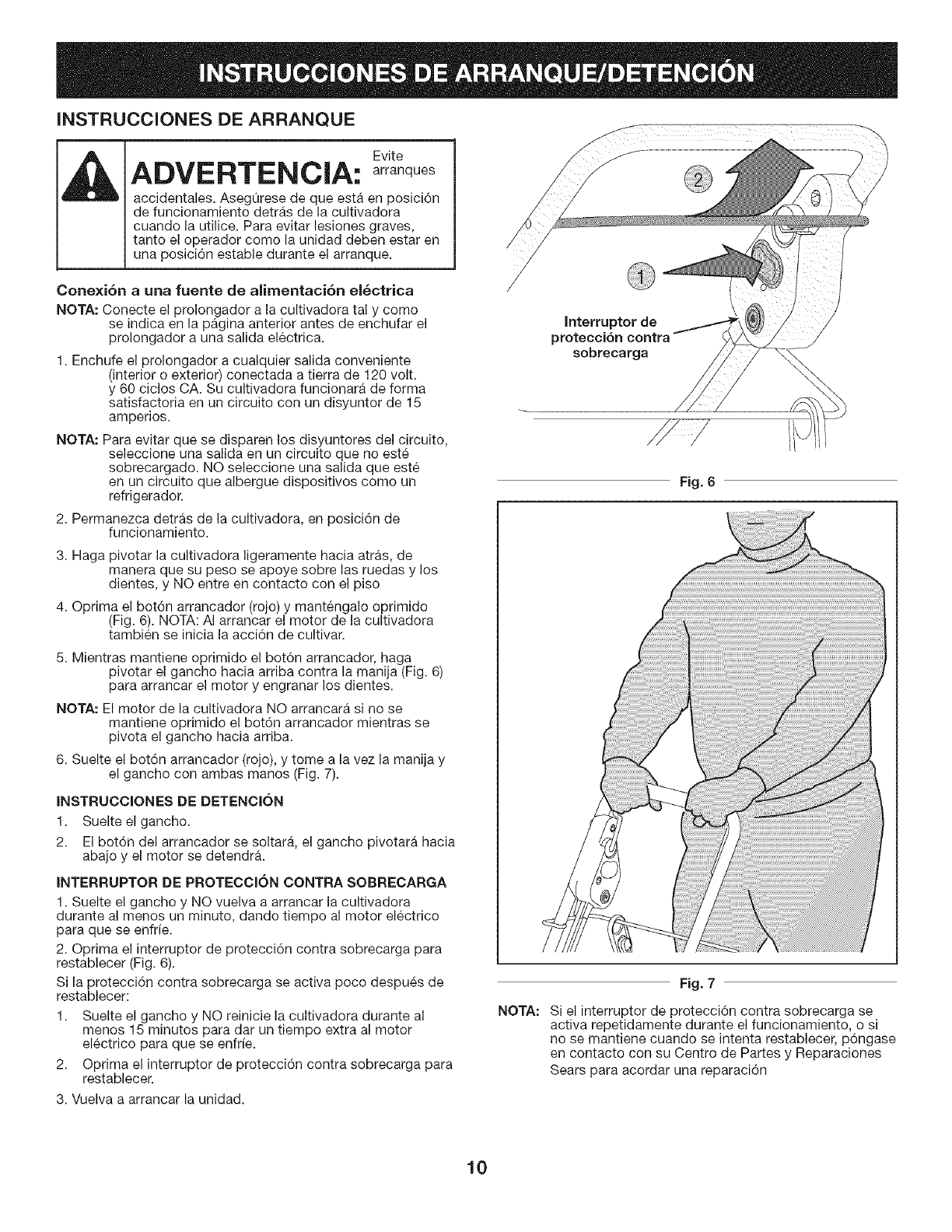

STARTING iNSTRUCTiONS

Avoid accidental

WAR_|N_. starting. Make

....... "_'" sure you are in the

operating position behind the cultivator

when using it. To avoid serious injury,the

operator and unit should be in a stable

position while starting.

Connecting to an Electrical Power Source

NOTE: Connect your extension cord to the cultivator as

instructed on the previous page prior to plugging

your extension cord into an electrical outlet.

1. Plug your extension cord into any convenient (indoor

or outdoor) 120-volt, 60-cycle AC grounded outlet or

receptacle. Your cultivator will operate satisfactorily

on a circuit with a 15 ampere breaker.

NOTE: To avoid tripping circuit breakers, select an outlet

on a circuit that is not overloaded. Do NOT select

an outlet that is on a circuit hosting appliances

such as a refrigerator.

2. Stand behind the cultivator, in the operating position.

3. Pivot the cultivator slightly toward the rear, so that

its weight is restingon the wheels and the tines are

NOT in contact with the ground

4. Depress the (red) starter button and hold it in (Fig. 6).

NOTE: Starting the cultivator's motor also starts tilling

action.

5. While holding the starter button in, pivot the bail

upward against the handle (Fig. 6) to start the motor

and engage the tines.

NOTE: The cultivator's motor will NOT start if you fail to

hold the starter button in while pivoting the bail

upward.

6. Release the (red) starter button andgrasp the handle

and bail together with both hands (Fig. 7).

STOPPING iNSTRUCTiONS

1. Release the bail.

2. The starter button will pop out, the bail will pivot

downward and the motor will stop.

OVERLOAD PROTECTION SWITCH

This cultivator is equipped with an overload protection

switch to prevent overheating damage to the motor.

If the overload protection switch pops out:

1. Release the bail and do NOT re-start the cultivator

for at least one minute, allowing for the electric motor

time to cool.

2. Press the overload protection switch inward

to reset (Fig. 6).

If the overload protection switch pops out shortly after

resetting:

1. Release the bail and do NOT re-start the cultivator for

at least 15 minutes to allow the electric motor extra

time to cool.

Overload

Protection Switch

Fig. 6

Fig. 7

2. Press the overload protection switch inward to reset.

3. Restart unit.

NOTE: If the overload protection switch pops out

repeatedly during operation or will not remain

in when attempting to reset, contact your Sears

Parts and Repair Center to arrange for repair.

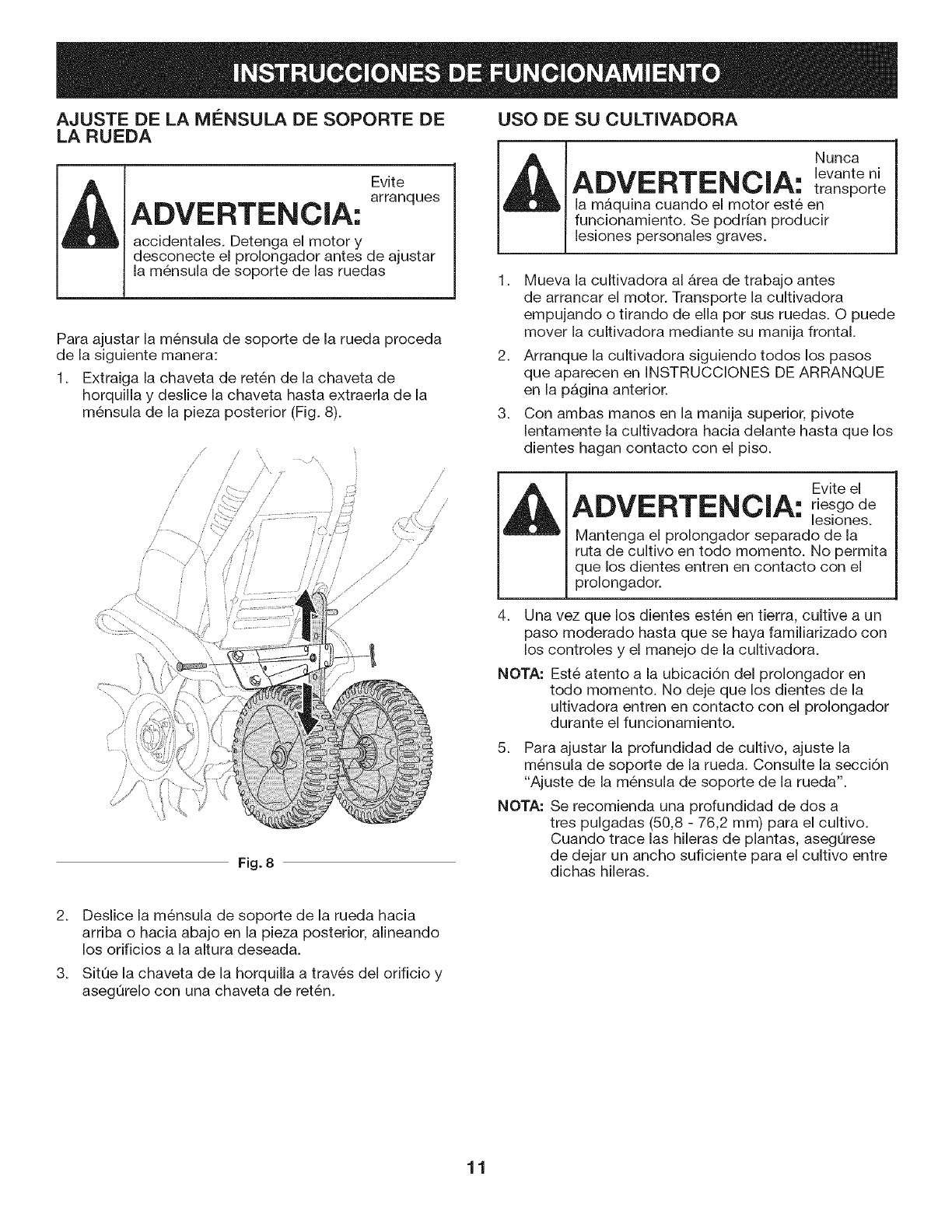

ADJUSTING THE WHEEL SUPPORT

BRACKET

Avoid accidental

WARNING: starting. Stop motor

and disconnect

extension cord prior to adjusting the wheel

support bracket.

To adjust the wheel support bracket proceed as follows:

1. Remove cotter pin from the clevis pin and slide pin

out of tailpiece bracket (Fig. 8).

,J .....

,/ /

// /

,/ //

Fig. 8

2. Slide the wheel support bracket up or down in the

tailpiece, aligning the holes to the desired height.

3. Place the clevis pin through the hole and secure with

a cotter pin.

USING YOUR CULTIVATOR

Never pick up

WARNING: or carry the unit

while the engine is

running. Serious personal injury could result.

1. Move the cultivator to the work area prior to starting

the motor. Transport the cultivator by pushing or

pulling it along on its wheels. Or you may choose to

carry the cultivator by its front handle.

2. Start the cultivator following all steps under

STARTING INSTRUCTIONS on the previous page.

3. With both hands on the upper handle, slowly pivot

the cultivator forward until the tines make contact

with the soil.

Avoid risk of injury.

WARNING: Keep the extension

cord clear of the

tilling path at all times. Do not allow the tines

to contact the extension cord.

4. Once the tines are in the ground, cultivate at a

moderate pace until you are familiar with the controls

and the handling of the cultivator.

NOTE: Be aware of the extension cord's location at

all times. Never allow the cultivator's tines to

come into contact with the extension cord while

operating.

5. To adjust the cultivating depth, adjust the wheel

support bracket. See Adjusting The Wheel Support

Bracket.

NOTE: For cultivation, a two to three inch depth is

desirable. When laying out plant rows, be sure to

allow enough width to permit cultivation between

the rows.

WARNING: Topreventserious

injury, never perform

maintenance or

repairs with unit running. Always service and

repair a cool unit.

WARNING: Donotwash

cultivator with a

hose. Avoid getting

water on motor and electrical connections.

Avoid accidental

WARNING: starting. Stop motor

and disconnect

extension cord prior to performing any

maintenance or repairs.

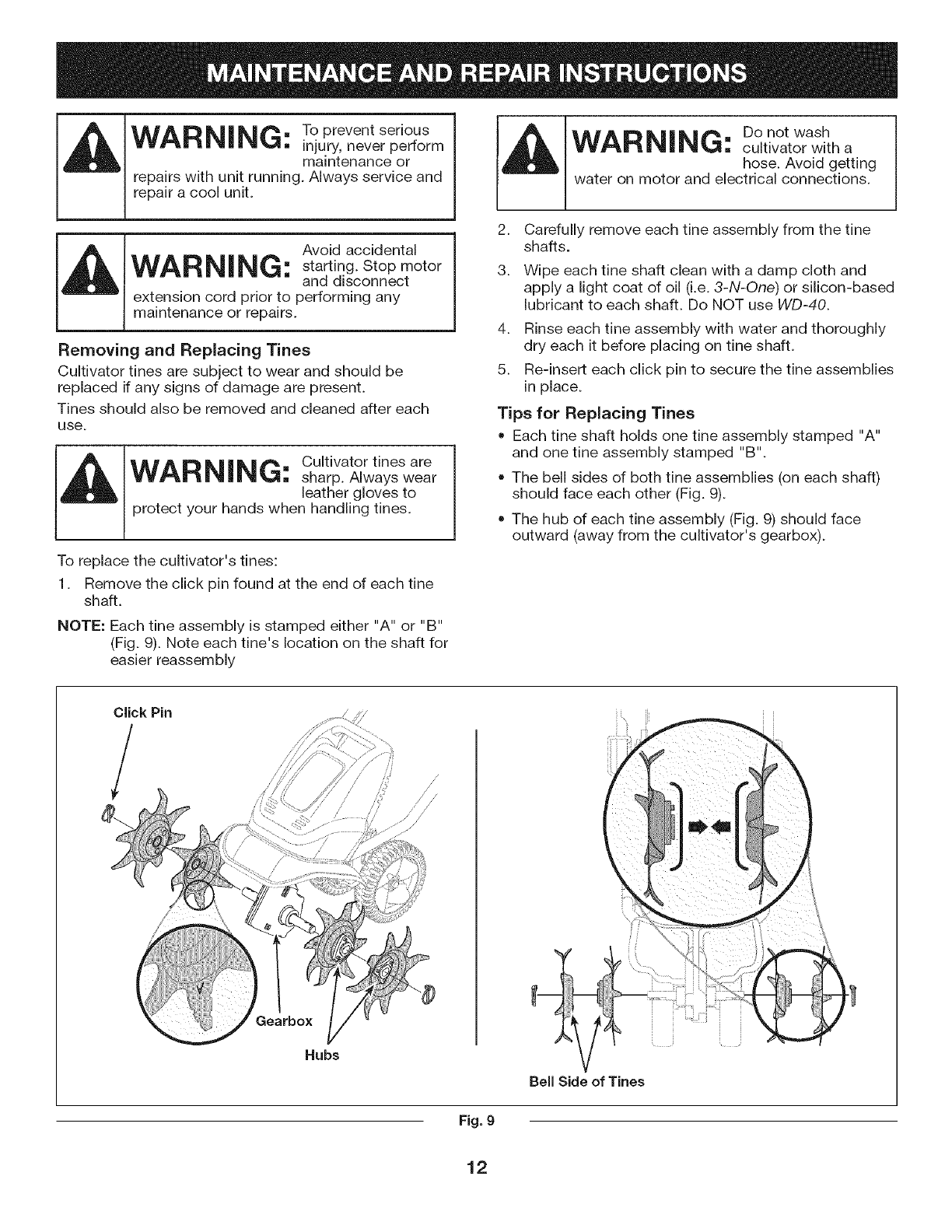

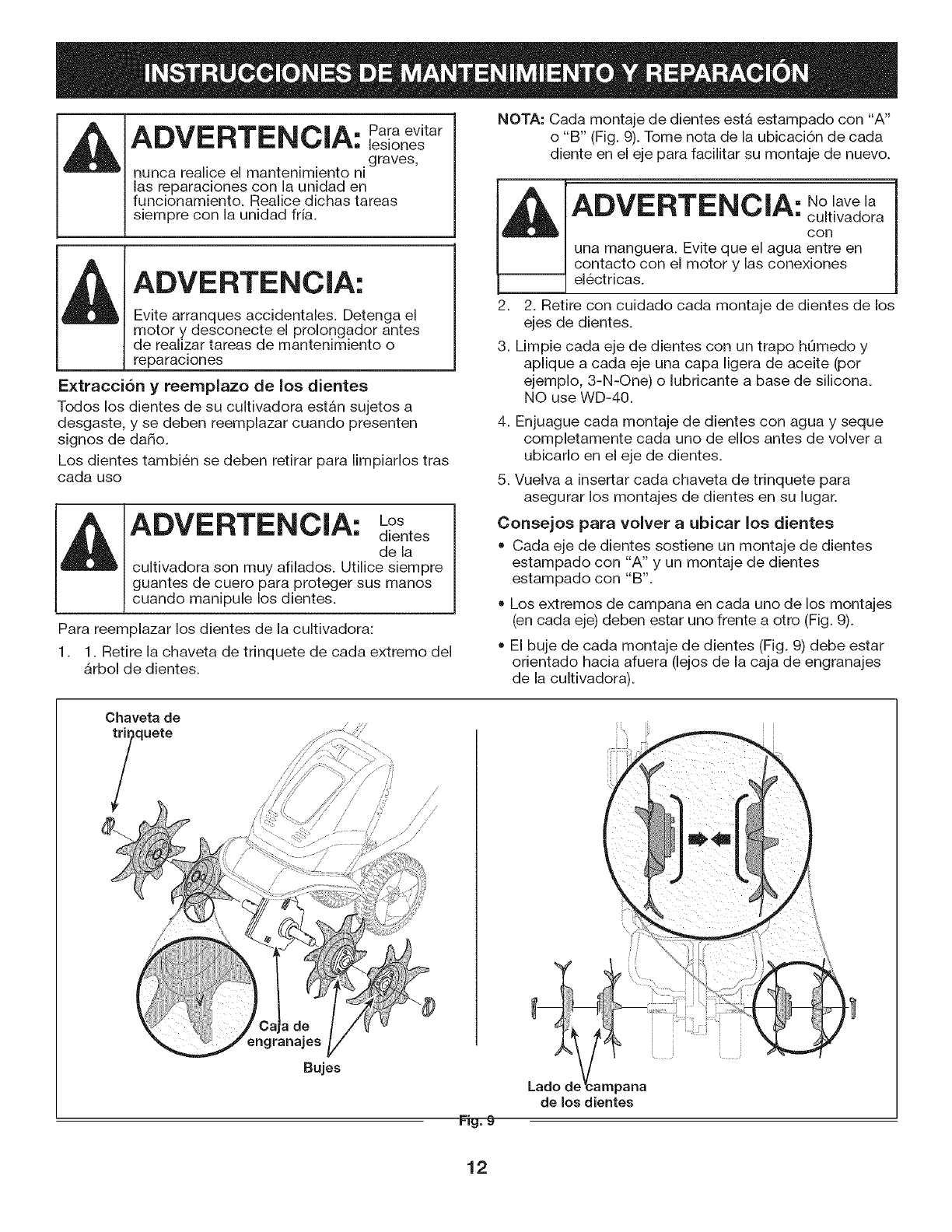

Removing and Replacing Tines

Cultivator tines are subject to wear and should be

replaced if any signs of damage are present.

Tines should also be removed and cleaned after each

use.

WARNING: Cultivatortinesare

sharp. Always wear

leather gloves to

protect your hands when handling tines.

To replace the cultivator's tines:

1. Remove the click pin found at the end of each tine

shaft.

NOTE: Each tine assembly is stamped either "A" or "B"

(Fig. 9). Note each tine's location on the shaft for

easier reassembly

2. Carefully remove each tine assembly from the tine

shafts.

3. Wipe each tine shaft clean with a damp cloth and

apply a light coat of oil (i.e. 3-N-One) or silicon-based

lubricant to each shaft. Do NOT use WD-40.

4. Rinse each tine assembly with water and thoroughly

dry each it before placing on tine shaft.

5. Re-insert each click pin to secure the tine assemblies

in place.

Tips for Replacing Tines

• Each tine shaft holds one tine assembly stamped "A"

and one tine assembly stamped "B".

• The bell sides of both tine assemblies (on each shaft)

should face each other (Fig. 9).

• The hub of each tine assembly (Fig. 9) should face

outward (away from the cultivator's gearbox).

Click Pin

Gearbox

Hubs

/ /

/ //

Be[[ Side of Tines

Fig. 9

CAUSE

1. Unit is unplugged

2. Starter button or bail improperly used

3. Overload protection switch has popped out

ACTION

1. Make sure that extension cord is securely plugged

into cultivator's cord outlet receptacle on one end

and a 110V outlet on the opposite end.

2. Press starter button and hold it in while squeezing

bail against the handle.

3. Depress overload protection switch. Follow starting

instructions.

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest Sears Parts &

Repair center (1-800-4-MY-HOME ®) or other qualified service dealer for an adjustment.

Ve O"

Engine Type ........... AC 120 Volts Electric

Operating RPM ............ up to 8,000 rpm

Ignition Switch.R Bail Lock Safety Button

Amperage ............................... 6.5 Amps

Overload Protection ............................................................................................................................ 120 V 5 amp Breaker

Drive Shaft Tube .................... Steel Tube

Handle .................................. Steel Tube

Cultivating Path Width (Maximum) ......................................................................................................... 9 inches (22.86 cm)

Cultivating Depth (Maximum) ................................................................................................................. 6 inches (15.24 cm)

Approximate Weight ..... 27 lb. (12.25 kg)

*All specifications are based on the latest product information available at the time of printing. We reserve the right to

make changes at any time without notice.

MODEL 316=29260

ELECTRIC CULTIVATOR

MODEL 316=29260

ELECTRIC CULTIVATOR

item Part No. Description

1 625-04027 Switch Assembly

2 710-04213 Screw, T27, 1/4-20, 1.75"

3 710-0572 Bolt, Carriage, 5/16-18, 2.50, Grl

4 710-0805 Hex Screw, 5/16-18, 1.50, Gr5

5 912-0324 Nut, Hex Lock, 1/4-20, Gr8, Nylon

6 712-04063 Nut, Flange Lock, 5/16-18, GrF, Nylon

7 720-04052 Knob, Nut, 5/16-18

8 726-0368-0637 Cord Retainer

9 731-05178 insulator, Upper Handle

10 731-05186 insulator, Lower Handle

11 786-04295 Cord Mount Bracket

12 736-0451 Washer, Saddle, 320 x .93 x .060

13 747-04375 Control Bail

14 747-04376A Guide Rod

15 749-04244 Handle, Upper

16 749-1295A Handle, Lower

17 10055-20 Flex Shaft, 4.5"

18 753-04075 Gearbox

19 791-182678 Washer, Flat

20 753-04078 Sleeve

21 753-04071 Tine Assembly, Outer

22 753-04072 Tine Assembly, Inner

23 753-04073 Tine Assembly, Outer

24 753-04074 Tine Assembly, Inner

25 710-0597 Hex Screw, 1/4-20, 1.00, Gr5

26 4543 Bolt, Hex Washer 1/4-20, .50

27 712-04064 Nut, Flange Lock, 1/4-20, GrF, Nylon

28 753-04070 Lynch Pin, .1875

29 750-04441 Tube, .922 x 1.0 x 3.0

30 753-04428 Bushing, Cord

31 753-04067 Tine Shield

32 1625 Washer, Lock, #10

33 1A2679 Tube w/Spacers

34 1948 Screw, .750

35 50004 Fan

36 50545 Motor Pad, 1"

37 924-04008 Motor Assembly, 120 V

38 791-145569 Screw, #8-32 x .312

39 731-05207 Motor Cover, Front

40 731-05208 Motor Cover, Rear

41 748-04085 Motor Hub

42 786-04268 Motor Strap

43 753-04058 Bracket Assembly, Tail Piece

44 753-04063 Support Bracket Assembly, Wheel

45 710-04468 Hex Flange Screw, 1/4-20, .50, Gr5

46 911-0993 Belt Guard Pin 1/4 Dia. x 1.43

47 711-1017 Clevis Pin, .250 x 1.53

48 914-0104 Cotter Pin, .072 Dia. x 1.13

49 726-0299 Push Cap, 1/2"

50 734-1988 Wheel, 7 x 1.8 Spoke Bar Gray

51 710-0604A Screw, 5/16-18, 0.625"

Repair Protection Agreements

Congratulations on making a smart purchase.

Your new Craftsman ®product is designed and

manufactured for years of dependable opera-

tion. But like all products, it may require repair

from time to time. That's when having a Repair

Protection Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement now

and protect yourself from unexpected hassle

and expense.

Here's what's included in the Agreement:

[] Expert service by our 12,000 professional

repair specialists

[] Unlimited service and no charge for parts

and labor on all covered repairs

[] Product replacement if your covered prod-

uct can't be fixed

[] Discount of 10% from regular price of

service and service-related parts not cov-

ered by the agreement; also, 10% off regular

price of preventive maintenance check

[] Fast help by phone - phone support from a

Sears technician on products requiring in-home

repair, plus convenient repair scheduling

Once you purchase the Agreement, a simple

phone call is all that it takes for you to schedule

service. You can call anytime day or night, or

schedule a service appointment online.

Sears has over 12,000 professional repair spe-

cialists, who have access to over 4.5 million

quality parts and accessories. That's the kind of

professionalism you can count on to help pro-

long the life of your new purchase for years to

come. Purchase your Repair Protection Agree-

ment today!

Some limitations and exclusions apply.

For prices and additional information call

1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water heaters,

and other major home items, in the U.S.A. call

1-800-4-MY-HOME®

Manual del operador

CRAFTSMAN°

CULTIVADORA

el_ctrica

NOmero de modelo 316.292600

PRECAUCION: Antes de

utilizar este producto, lea

este manual y siga todas

las reglas de seguridad

y ias instrucciones de

funcionamiento.

• SEGURIDAD

• MONTAJE

FUNCIONAMIENTO

• MANTENIMIENTO

• LISTADO DE PIEZAS

Sears, Roebuck and Co., Hoffrnan Estates, IL 60179, U.S.A.

Visite nuestro sitio web: www.sears.corn/craftsrnan

FORMULARIO No. 769-01643B

(04/18/2005)

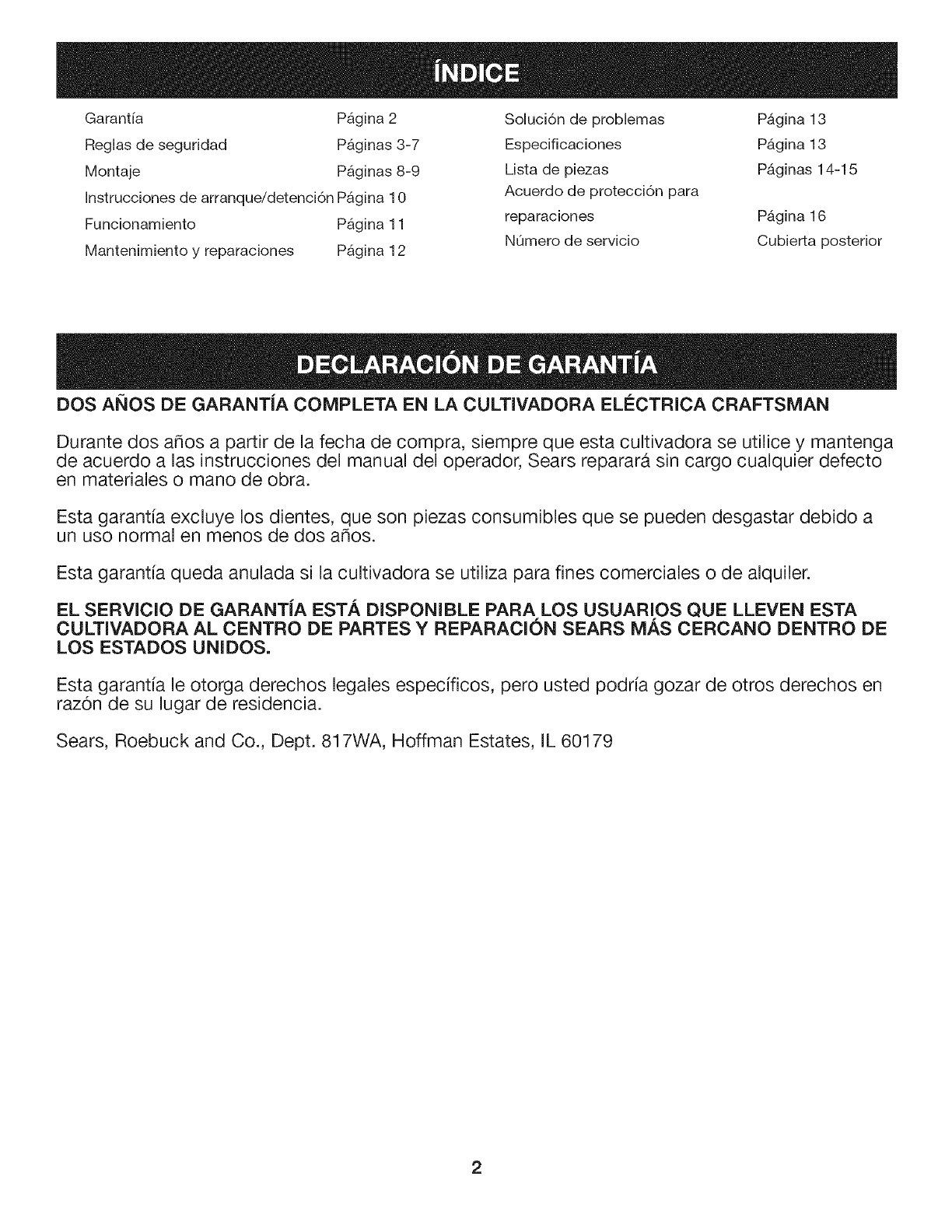

Garantia PAgina 2

Reglas de seguridad P_ginas 3-7

Montaje PAginas 8-9

Instrucciones de arranque/detenci6n PAgina 10

Funcionamiento PAgina 11

Mantenimiento y reparaciones PAgina 12

Soluci6n de problemas

Especificaciones

Lista de piezas

Acuerdo de protecci6n para

reparaciones

NQmero de servicio

PAgina 13

PAginas 14-15

PAgina 16

Cubierta posterior

DOS ANOS DE GARANTJA COMPLETA EN LA CULTIVADORA ELECTRICA CRAFTSMAN

Durante dos a_os a partir de la fecha de compra, siempre que esta cultivadora se utilice y mantenga

de acuerdo alas instrucciones del manual del operador, Sears reparara sin cargo cualquier defecto

en materiales o mano de obra.

Esta garantia excluye los dientes, que son piezas consumibles que se pueden desgastar debido a

un uso normal en menos de dos a_os.

Esta garantia queda anulada si la cultivadora se utiliza para fines comerciales o de alquiler.

EL SERVICIO DE GARANTJA ESTA DISPONIBLE PARA LOS USUARIOS QUE LLEVEN ESTA

CULTIVADORA AL CENTRO DE PARTES Y REPARACION SEARS MAS CERCANO DENTRO DE

LOS ESTADOS UNIDOS.

Esta garantia le otorga derechos legales especificos, pero usted podria gozar de otros derechos en

raz6n de su lugar de residencia.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

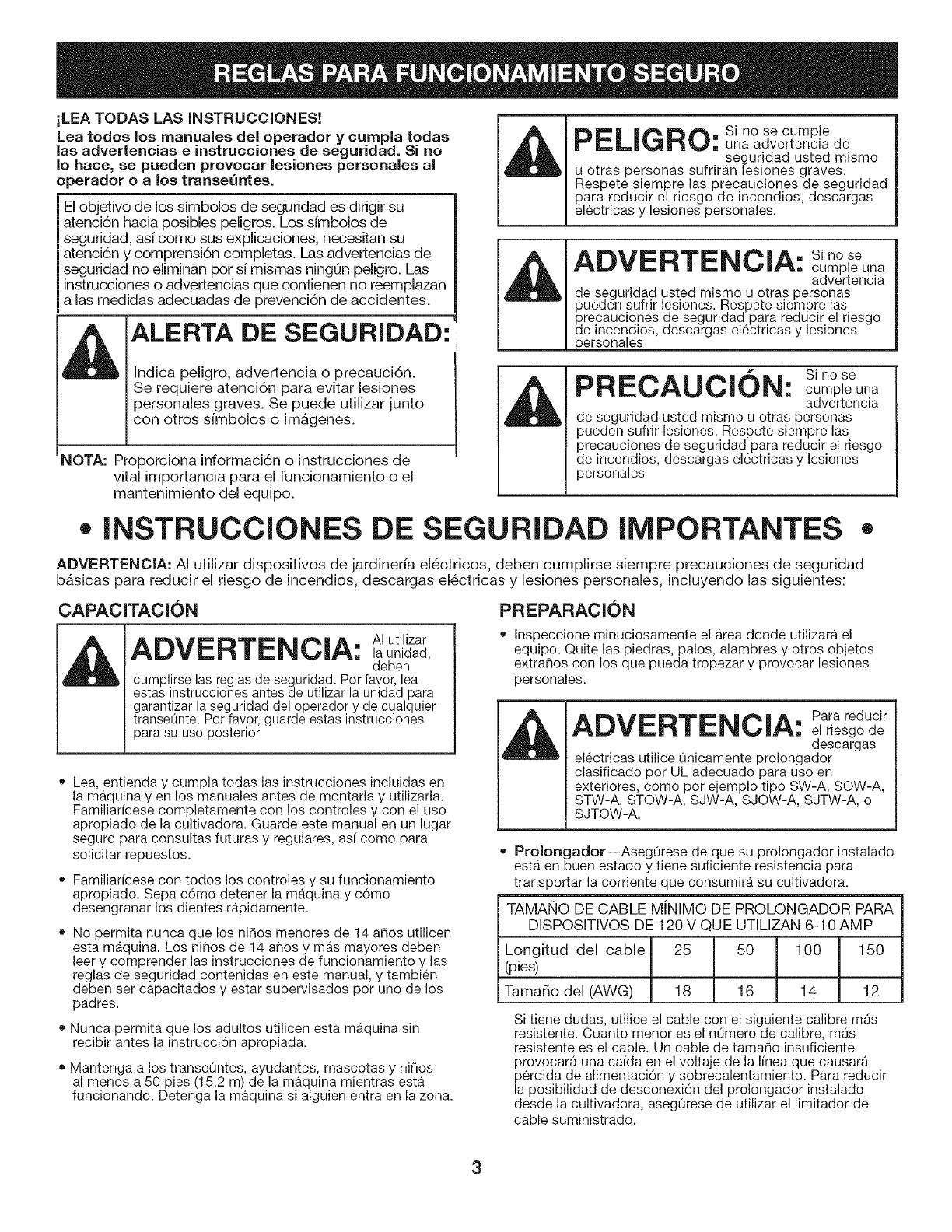

zLEA TODAS LAS INSTRUCCIONES!

Lea todos los manuales del operador y cumpla todas

las advertencias e instrucciones de seguridad. Si no

Io hace, se pueden provocar lesiones personales al

operador oalos transe_ntes.

Elobjetivo de los simbolos de seguridad es dirigir su

atenci6n hacia posibles peligros. Los simbolos de

seguridad, as[ como sus explicaciones, necesitan su

atenci6n y comprensi6n completas. Las advertencias de

seguridad no eliminan por s[ mismas ningun peligro. Las

instruccioneso advertencias que contienen no reemplazan

alas medidas adecuadas de prevenci6n de accidentes.

ALERTA DE SEGURIDAD:

PELIGRO: s,nosecump,euna advertencia de

seguridad usted mismo

u otras personas sufriran lesiones graves.

Respete siempre las precauciones de seguridad

para reducir el riesgo de incendios, descargas

electricas y lesiones personales.

ADVERTENCIA: S,nose

cumple una

advertencia

de seguridad usted mismo u otras personas

pueden sufrir lesiones. Respete siempre las

precauciones de seguridad para reducir el riesgo

de incendios, descargas electricas y lesiones

personales

Indica peligro, advertencia o precauci6n.

Se requiere atenci6n para evitar lesiones

personales graves. Se puede utilizar junto

con otros simbolos o imAgenes.

NOTA: Proporciona informaci6n o instrucciones de

vital importancia para el funcionamiento o el

mantenimiento del equipo.

PRECAUClON Si no se

" cumple una

madvertencia

de seguridad usted mismo u otras personas

pueden sufrir lesiones. Respete siempre las

precauciones de seguridad para reducir el riesgo

de incendios, descargas electricas y lesiones

personales

•INSTRUCCIONES DE SEGURIDAD IMPORTANTES •

ADVERTENCIA: AI utilizar dispositivos de jardiner[a el6ctricos, deben cumplirse siempre precauciones de seguridad

b&sicas para reducir el riesgo de incendios, descargas el6ctricas y lesiones personales, incluyendo las siguientes:

CAPACITACION PREPARAOION

ADVERTENCIA: AI utilizar

la unidad,

deben

cumplirse las reglas de seguridad. Por favor, lea

estas instrucciones antes de utilizar la unidad para

garantizar la seguridad del operador y de cualquier

transeLinte. Por favor, guarde estas instrucciones

para su uso posterior

• Lea, entienda y cumpla todas las instrucciones incluidas en

la maquina yen los manuales antes de montarla y utilizarla.

Familiarfcese completamente con los controles y con el uso

apropiado de la cultivadora. Guarde este manual en un lugar

seguro para consultas futuras y regulates, as[ como para

solicitar repuestos.

• Familiarfcese con todos los controles y su funcionamiento

apropiado. Sepa como detener la maquina y como

desengranar los dientes rapidamente.

• No permita nunca que los niSos menores de 14 aSos utilicen

esta maquina. Los ni_os de 14 afios y mas mayores deben

leer y comprender las instrucciones de funcionamiento y las

reglas de seguridad contenidas en este manual, y tambien

deben set capacitados y estar supervisados pot uno de los

padres.

• Nunca permita que los adultos utilicen esta maquina sin

recibir antes la instrucci6n apropiada.

• Mantenga a los transeuntes, ayudantes, mascotas y niflos

al menos a 50 pies (15,2 m) de la maquina mientras esta

funcionando. Detenga la maquina si alguien entra en la zona.

,, Inspeccione minuciosamente el area donde utilizara el

equipo. Quite las piedras, palos, alambres y otros objetos

extraSos con los que pueda tropezar y provocar lesiones

personales.

Para reducir

ADVERTENCIA: e,r,esgode

descargas

electricas utilice unicamente prolongador

clasificado per UL adecuado para use en

exteriores, como por ejemplo tipo SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A, o

SJTOW-A.

', Prolongador--Aseg0rese de que su prolongador instalado

esta en buen estado y tiene suficiente resistencia para

transportar la corriente que consumira su cultivadora.

TAMANO DE CABLE MiNIMO DE PROLONGADOR PARA

DISPOSlTIVOS DE 120 V QUE UTILIZAN 6-10 AMP

Longitud del cable 25 50 100 150

(pies)

Tamado del (AWG) 18 16 14 12

Si tiene dudas, utilice el cable con el siguiente calibre mas

resistente. Cuanto menor es el numero de calibre, mas

resistente es el cable. Un cable de tama_o insuficiente

provocara una ca[da en el voltaje de la linea que causara

perdida de alimentaci6n y sobrecalentamiento. Para reducir

la posibilidad de desconexi6n del prolongador instalado

desde la cultivadora, asegurese de utilizar el limitador de

cable suministrado.

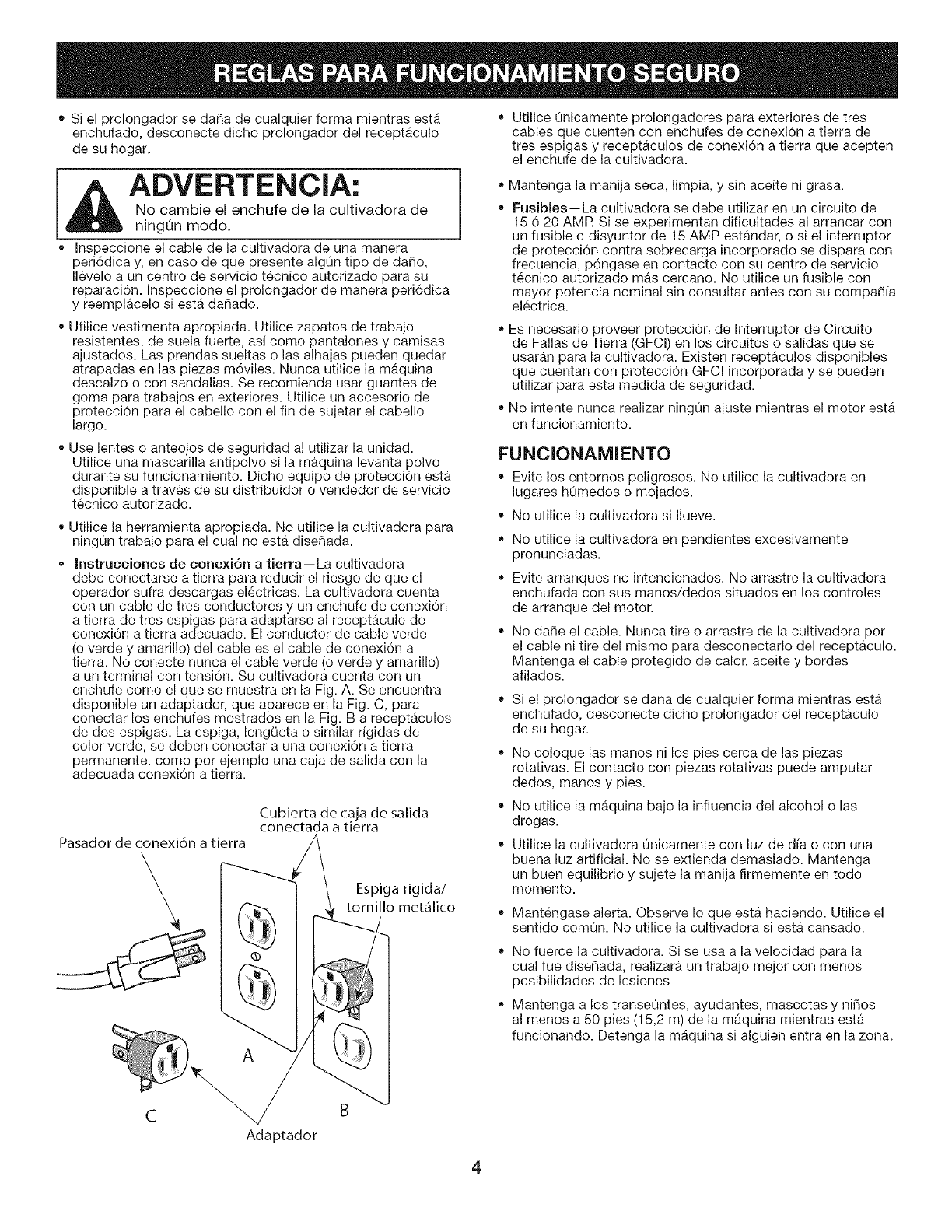

• Si el prolongador se dafla de cualquier forma mientras esta

enchufado, desconecte dicho prolongador del receptaculo

de su hogar.

ADVERTENCIA:

No cambie el enchufe de la cultivadora de

ningun modo.

• Inspeccione el cable de la cultivadora de una manera

peri6dica y, en caso de que presente algun tipo de dafio,

Ilevelo a un centro de servicio tecnico autorizado para su

reparacion. Inspeccione el prolongador de manera periodica

y reemplacelo siesta da_ado.

Utilice vestimenta apropiada. Utilice zapatos de trabajo

resistentes, de suela fuerte, asi como pantalones y camisas

ajustados. Las prendas sueltas o las alhajas pueden quedar

atrapadas en las piezas m6viles. Nunca utilice la maquina

descalzo o con sandalias. Se recomienda usar guantes de

goma para trabajos en exteriores. Utilice un accesorio de

protecci6n para el cabello con el fin de sujetar el cabello

largo.

Use lentes o anteojos de seguridad al utilizar la unidad.

Utilice una mascarilla antipolvo si la maquina levanta polvo

durante su funcionamiento. Dicho equipo de protecci6n esta

disponible a traves de su distribuidor o vendedor de servicio

tecnico autorizado.

Utilice la herramienta apropiada. No utilice la cultivadora para

ning0n trabajo para el cual no esta disefiada.

Instrucciones de conexi6n a tierra--La cultivadora

debe conectarse a tierra para reducir el riesgo de que el

operador sufra descargas electricas. La cultivadora cuenta

con un cable de tres conductores y un enchufe de conexi6n

a tierra de tres espigas para adaptarse al receptaculo de

conexi6n a tierra adecuado. El conductor de cable verde

(o verde y amarillo) del cable es el cable de conexion a

tierra. No conecte nunca el cable verde (o verde y amarillo)

a un terminal con tension. Su cultivadora cuenta con un

enchufe como el que se muestra en la Fig. A. Se encuentra

disponible un adaptador, que aparece en la Fig. C, para

conectar los enchufes mostrados en la Fig. B a receptaculos

de dos espigas. La espiga, lengOeta o similar rigidas de

color verde, se deben conectar a una conexi6n a tierra

permanente, como por ejemplo una caja de salida con la

adecuada conexi6n a tierra.

Cubierta de caja de salida

conectada a tierra

Pasador de conexi6n a tierra A

tornillo met_ilico

Adaptador

Utilice 0nicamente prolongadores para exteriores de tres

cables que cuenten con enchufes de conexi6n a tierra de

tres espigas y receptaculos de conexion a tierra que acepten

el enchufe de la cultivadora.

Mantenga la manija seca, limpia, y sin aceite ni grasa.

Fusibles--La cultivadora se debe utilizar en un circuito de

15 6 20 AMR Si se experimentan dificultades al arrancar con

un fusible o disyuntor de 15 AMP estandar, o si el interruptor

de protecci6n contra sobrecarga incorporado se dispara con

frecuencia, pongase en contacto con su centro de servicio

tecnico autorizado mas cercano. No utilice un fusible con

mayor potencia nominal sin consultar antes con su compaSfa

electrica.

Es necesario proveer protecci6n de Interruptor de Circuito

de Fallas de Tierra (GFCI) en los circuitos o salidas que se

usaran para la cultivadora. Existen receptaculos disponibles

que cuentan con protecci6n GFCI incorporada y se pueden

utilizar para esta medida de seguridad.

No intente nunca realizar ningun ajuste mientras el motor esta

en funcionamiento.

FUNCIONAMIENTO

Evite los entornos peligrosos. No utilice la cultivadora en

lugares humedos o mojados.

No utilice la cultivadora si Ilueve.

No utilice la cultivadora en pendientes excesivamente

pronunciadas.

Evite arranques no intencionados. No arrastre la cultivadora

enchufada con sus manos/dedos situados en los controles

de arranque del motor.

No daSe el cable. Nunca tire o arrastre de la cultivadora pot

el cable ni tire del mismo para desconectarlo del receptaculo.

Mantenga el cable protegido de calor, aceite y bordes

afilados.

Si el prolongador se daSa de cualquier forma mientras esta

enchufado, desconecte dicho prolongador del receptaculo

de su hogar.

No coloque las manos ni los pies cerca de las piezas

rotativas. El contacto con piezas rotativas puede amputar

dedos, manos y pies.

No utilice la maquina bajo la influencia del alcohol o las

drogas.

Utilice la cultivadora unicamente con luz de dfa o con una

buena luz artificial. No se extienda demasiado. Mantenga

un buen equilibrio y sujete la manija firmemente en todo

memento.

Mantengase alerta. Observe Io que esta haciendo. Utilice el

sentido comun. No utilice la cultivadora siesta cansado.

No fuerce la cultivadora. Si se usa a la velocidad para la

cual fue diseSada, realizara un trabajo mejor con menos

posibilidades de lesiones

Mantenga a los transe0ntes, ayudantes, mascotas y nifios

al menos a 50 pies (15,2 m) de la maquina mientras esta

funcionando. Detenga la maquina si alguien entra en la zona.

Sea cuidadoso cuando cultive en terreno s61ido.

Los dientes pueden clavarse en la tierra y propulsar la

cultivadora hacia delante. Si esto ocurre, suelte la manija

y no retenga la mAquina.

Nunca utilice la mAquina a altas velocidades de

desplazamiento en superficies duras o resbaladizas.

Tenga cuidado para evitar resbalar o caerse.

Mire hacia abajo y hacia atrAs, y tenga cuidado cuando

tire de la mAquina hacia usted.

Arranque el motor de acuerdo con las instrucciones de

este manual y mantenga los pies alejados de los dientes

en todo momento.

Si golpea un objeto extrado, detenga el motor y

desconecte el cable de alimentaci6n para evitar un

arranque accidental. Inspeccione minuciosamente para

ver si la mAquina estA da_ada. Repare el da_o antes de

arrancar y utilizar la mAquina.

Detenga el motor, desconecte el cable de alimentaci6n

para evitar un arranque accidental y espere hasta

que los dientes se detengan por completo antes de

destrabarlos, hacer algun ajuste o inspeccionar.

Tenga cuidado cuando cultive cerca de vallas, edificios

y servicios subterrAneos. Los dientes giratorios pueden

causar da_os materiales o lesiones personales.

No sobrecargue la capacidad de la mAquina

intentando cultivar el piso a un nivel demasiado

profundo o a un ritmo demasiado rApido.

Si la mAquina arranca haciendo un sonido o una

vibraci6n extra_os, detenga el motor y desconecte

el cable de alimentaci6n para evitar un arranque

accidental. Inspeccione la mAquina minuciosamente

para ver siestA da_ada. Repare todos los da_os antes

de arrancar el motor y utilizar la mAquina.

Mantenga todas las pantallas, protectores y

dispositivos de seguridad en su lugar yen correcto

funcionamiento.

• Para evitar riesgos de descargas el6ctricas, nunca

empuje o tire de la cultivadora mediante el cable

el6ctrico mientras est_ en uso.

Cuando levante la cultivadora, utilice la manija

provista. No sostenga por los dientes al levantar o

sujetar la cultivadora. Nunca levante ni transporte la

mAquina cuando el motor est_ encendido.

Use s61o dispositivos de sujeci6n o accesorios

aprobados por el fabricante de la cultivadora. Si no Io

hace, pueden producirse lesiones personales y da_os a

la cultivadora.

Si se presentan situaciones que no estAn previstas en

este manual, sea cuidadoso y use el sentido comOn.

MANTENIMIENTO Y ALMACENAMIENTO

Nunca manipule los dispositivos de seguridad de

manera imprudente. Controle peri6dicamente que

funcionen de forma adecuada.

Controle frecuentemente que todos los pernos y tornillos

esten bien ajustados para comprobar que la mAquina se

encuentra en condiciones seguras de funcionamiento.

Asimismo, realice una inspecci6n visual de la mAquina

para controlar si la misma estA da_ada.

Antes de dejar el equipo, cambiar la anchura de los

dientes, limpiar, reparar, realizar ajustes y operaciones

similares, detenga el motor, desconecte el cable

de alimentaci6n para evitar un arranque accidental,

y asegurese de que los dientes y todas las piezas

m6viles se hayan detenido.

No lave la cultivadora con una manguera. Evite que el agua

entre en contacto con el motor y las conexiones el6ctricas.

• Mantenga o reemplace las etiquetas de seguridad e

instrucciones segun sea necesario.

• Siga las instrucciones de este manual para cargar,

descargar, transportar y almacenar de manera segura

esta mAquina.

Consulte siempre el manual de funcionamiento

para conocer las instrucciones adecuadas para el

almacenamiento fuera de temporada. Cuando no est6

en uso, la cultivadora debe almacenarse en un lugar

seco y alto, o bajo Ilave, fuera del alcance de los ni_os.

Mantenga la cultivadora con cuidado. Siga las

instrucciones para lubricar y limpiar.

Verifique si hay piezas da_adas. Antes de seguir

utilizando la cultivadora, controle con mucho cuidado

la protecci6n o cualquier otra pieza que est6 da_ada

para determinar si funcionarA correctamente y realizar_.

la funci6n para la cual fue dise_ada. Controle la

alineaci6n de las piezas m6viles, el agarrotamiento

de las piezas m6viles, la rotura de piezas, el montaje

y cualquier otra condici6n que pueda afectar al

funcionamiento. Una protecci6n u otra parte que est6

da_ada debe ser reparada o reemplazada de manera

adecuada por un centro de servicio t6cnico autorizado.

Esta

ADVERTENCIA: ma u na

electrica

s61opueden

usarla las personas que lean, comprendan y

respeten las advertencias y las instrucciones que

aparecen en este manual yen la maquina.

GUARDE ESTAS

INSTRUCCIONES

SJMBOLOS DE SEGURIDAD EINTERNACIONALES

Este manual del operador describe simbolos de seguridad e internacionales, asi como pictogramas, que pueden

aparecer en este producto. Lea el manual del operador para obtener informaci6n completa sobre seguridad, montaje,

funcionamiento, mantenimiento y reparaciones.

SJMBOLO SIGNIFICADO SYMBOLO SIGNIFICADO

,, SJMBOLO DE ALERTA DE

SEGURIDAD

Indica peligro, advertencia o

precauci6n. Puede utilizarse junto

con otros simbolos o imagenes.

', LEA EL MANUAL DEL OPERADOR

ADVERTENCIA:

Lea todos los manuales del

operador y cumpla todas las

advertencias e instrucciones de

seguridad. Si no Io hace, se pueden

provocar lesiones personales al

operador o a los transeOntes.

LOS DIENTES GJRATORIOS

DE LAS CULTIVADORAS PARA

JARDJN PUEDEN PROVOCAR

LESIONES GRAVES.

ADVERTENCIA:

Detenga el motor, desenchufe el

prolongador y deje que los dientes

se detengan antes de retirar los

mismos, o antes de limpiar y realizar

cualquier tarea de mantenimiento.

Mantenga los pies y las manos

alejados de los dientes giratorios.

APLICACIONES

Como una cultivadora

• Cultivar la tierra en jardines vegetales

dom6sticos, macizos de flores y alrededor

de arbustos Barra de control Control de

_ engranado de

dientes

Bot6n arrancador

Interruptor de

protecci6n contra

sobrecarga

Perilla de barra

de control

Manija frontal

Recept_culo

de saJida deJ

cable Barra de guia del

cable

Pantalla de

dientes M_nsula de

//_oporte de Ja

rueda

Dientes

Rueda$

NOTA: Las referencias a los lados derecho o izquierdo

de la cultivadora se hacen observando la

m&quina desde la posici6n de funcionamiento.

Extracci6n de la unidad de la caja

1. Saque las grapas, rompa el pegamento de las aletas

superiores o corte la cinta del extremo de la caja y

tire a Io largo de la aleta superior para abrir la misma.

2. Saque todas las piezas sueltas que se puedan incluir

junto con la unidad.

3. Corte a Io largo de las esquinas, extienda la caja

plana hacia abajo y saque de forma segura el

material de embalaje o el cart6n suelto.

4. Haga rodar o deslice la unidad fuera de la caja y

revise minuciosamente la caja para controlar si hay

piezas sueltas.

Piezas sueltas dentro de la caja

= Manual del operador

Herrarnientas necesarias para el rnontaje

• Ninguna

ADVERTENCIA: Para

evitar

lesiones

personales graves, no conecte

prolongadores el6ctricos a la unidad hasta

terminar pot completo el montaje de la

cultivadora

MONTAJE DE LA CULTIVADORA

Montaje de la manija

1. Afloje cada perilla manual del interior de la manija

superior (Fig. 1).

2. Levante con cuidado y haga girar la manija superior

a la posici6n de funcionamiento (Fig. 2).

3. Asegure la manija superior y la manija inferior

apretando las perillas manuales (Fig. 2). Es necesario

asentar cada perno del carro adecuadamente en el

orificio cuadrado del conector de pl_stico.

Fig. 1

Fig. 2

Uso del retenedor del cable

En la barra de gufa del cable situada en la manija

superior se haya suspendido un retenedor del

prolongador.

NOTA: No enchufe el prolongador al receptAculo de la

fuente de aHmentaci6n (salida) antes de dirigirlo

a trav6s del retenedor del cable y conectar el

prolongador al receptAculo de salida del cable de

la cultivadora.

Para dirigir de forma adecuada su prolongador a trav6s

del retenedor del cable:

1. 1. Aproximadamente a ocho pulgadas de su extremo,

doble el prolongador para formar un lazo ajustado.

2. Empuje dicho lazo a trav6s del orificio inferior del

retenedor del cable (Fig. 3).

3. Posicione el lazo sobre el broche que hay en el

retenedor del cable y estire hacia abajo hasta que el

cable encaje c6modamente en el broche (Fig. 4).

NOTA: Utilice un prolongador aprobado pot UL Se

recomienda un cable de calibre 14 y 100 pies. Es

aceptable un cable de calibre 16 y 50 pies. Consulte

la peque_a tabla que aparece en la pAgina 3.

El retenedor del cable y la barra de guia colaboran para

asegurar su prolongador y limitar de forma segura su

movimiento.

El retenedor del cable (junto con el prolongador) se desliza

a Io largo de la barra de guia a medida que la cultivadora

se mueve hacia la izquierda ola derecha (Fig. 5).

J ............... x

Fig. 3

Fig. 4

,i j

Fig. 5

INSTRUCCIONES DE ARRANQUE

Evite

ADVERTENCIA: arran 0es

accidentales. Asegurese de que est;J en posici6n

de funcionamiento detras de la cultivadora

cuando la utilice. Para evitar lesiones graves,

tanto el operador come la unidad deben estar en

una posici6n estable durante el arranque.

Conexi6n a una fuente de alimentaci6n el_ctrica

NOTA: Conecte el prolongador a la cultivadora tal y come

se indica en la p_,gina anterior antes de enchufar el

prolongador a una salida electrica.

1. Enchufe el prolongador a cualquier salida conveniente

(interior o exterior) conectada a tierra de 120 volt.

y 60 ciclos CA. Su cultivadora funcionara de forma

satisfactoria en un circuito con un disyuntor de 15

amperios.

NOTA: Para evitar que se disparen los disyuntores del circuito,

seleccione una salida en un circuito que no este

sobrecargado. NO seleccione una salida que este

en un circuito que albergue dispositivos come un

refrigerador.

2. Permanezca detras de la cultivadora, en posici6n de

funcionamiento.

3. Haga pivotar la cultivadora ligeramente hacia atras, de

manera que su peso se apoye sobre las ruedas y los

dientes, y NO entre en contacto con el piso

4. Oprima el bot6n arrancador (rojo) y mantengalo oprimido

(Fig. 6). NOTA: AI arrancar el motor de la cultivadora

tambien se inicia la acci6n de cultivar.

5. Mientras mantiene oprimido el bot6n arrancador, haga

pivotar el gancho hacia arriba contra la manija (Fig. 6)

para arrancar el motor y engranar los dientes.

NOTA: El motor de la cultivadora NO arrancara si no se

mantiene oprimido el botdn arrancador mientras se

pivota el gancho hacia arriba.

6. Suelte el bot6n arrancador (rojo), y tome a la vez la manija y

el gancho con ambas manos (Fig. 7).

INSTRUCCIONES DE DETENCION

1. Suelte el gancho.

2. El boton del arrancador se soltara, el gancho pivotara hacia

abajo y el motor se detendra.

INTERRUPTOR DE PROTECCION CONTRA SOBRECARGA

1. Suelte el gancho y NO vuelva a arrancar la cultivadora

durante al menos un minuto, dando tiempo al motor electrico

para que se enfrie.

2. Optima el interruptor de protecci6n contra sobrecarga para

restablecer (Fig. 6).

Si la proteccidn contra sobrecarga se activa poco despues de

restablecer:

1. Suelte el gancho y NO reinicie la cultivadora durante al

menos 15 minutos para dar un tiempo extra al motor

electrico para que se enfrfe.

2. Optima el interruptor de proteccidn contra sobrecarga para

restablecer.

Interruptor de

protecci6n contra

'ga

Fig. 6

Fig. 7

NOTA: Si el interruptor de proteccidn contra sobrecarga se

activa repetidamente durante el funcionamiento, o si

no se mantiene cuando se intenta restablecer, pdngase

en contacto con su Centro de Partes y Reparaciones

Sears para acordar una reparacidn

3. Vuelva a arrancar la unidad.

AJUSTE DE LA MC:NSULA DE SOPORTE DE

LA RUEDA

Evite

arranques

ADVERTENCIA:

accidentales. Detenga el motor y

desconecte el prolongador antes de ajustar

la m6nsula de soporte de las ruedas

Para ajustar la m6nsula de soporte de la rueda proceda

de la siguiente manera:

1. Extraiga la chaveta de ret6n de la chaveta de

horquiNa y desNce la chaveta hasta extraerla de la

m6nsula de la pieza posterior (Fig. 8).

si / i

i/ ii i ''<

i i

i//

USO DE SU CULTIVADORA

Nunca

ADVERTENCIA: levanteni

transporte

la m_quina cuando el motor est6 en

funcionamiento. Se podrian producir

lesiones personales graves.

1. Mueva la cultivadora al _rea de trabajo antes

de arrancar el motor. Transporte la cultivadora

empujando o tirando de ella por sus ruedas. 0 puede

mover la cultivadora mediante su manija frontal.

2. Arranque la cultivadora siguiendo todos los pasos

que aparecen en INSTRUCCIONES DE ARRANQUE

en la p&gina anterior.

3. Con ambas manos en la manija superior, pivote

lentamente la cultivadora hacia delante hasta que los

dientes hagan contacto con el piso.

Evite el

ADVERTENCIA: r esgode

lesiones.

Mantenga el prolongador separado de la

ruta de cultivo en todo momento. No permita

que los dientes entrenen contacto con el

prolongador.

4. Una vez que los dientes esten en tierra, cultive a un

paso moderado hasta que se haya famiNarizado con

los controles y el manejo de la cultivadora.

NOTA: Est_ atento a la ubicaci6n del prolongador en

todo momento. No deje que los dientes de la

ultivadora entren en contacto con el prolongador

durante el funcionamiento.

Fig. 8

5. Para ajustar la profundidad de cultivo, ajuste la

m6nsula de soporte de la rueda. Consulte la secci6n

"Ajuste de la m6nsula de soporte de la rueda'.

NOTA: Se recomienda una profundidad de dos a

tres pulgadas (50,8 - 76,2 mm) para el cultivo.

Cuando trace las hileras de plantas, asegurese

de dejar un ancho suficiente para el cultivo entre

dichas hileras.

Deslice la m6nsula de soporte de la rueda hacia

arriba o hacia abajo en la pieza posterior, alineando

los orificios a la altura deseada.

Situe la chaveta de la horquilla a trav6s del orificio y

asegurelo con una chaveta de ret6n.

ADVERTENCIA: Paraev tar

lesiones

graves,

nunca realice el mantenimiento ni

las reparaciones con la unidad en

funcionamiento. Realice dichas tareas

siempre con la unidad fria.

ADVERTENCIA:

Evite arranques accidentales. Detenga el

motor y desconecte el prolongador antes

de realizar tareas de mantenimiento o

reparaciones

Extracci6n yreemplazo de los dientes

Todos los dientes de su cultivadora est_n sujetos a

desgaste, y se deben reemplazar cuando presenten

signos de dado.

Los dientes tambi6n se deben retirar para limpiarlos tras

cada use

ADVERTENCIA: ,os

dientes

de la

cultivadora son muy afilados. Utilice siempre

guantes de cuero para proteger sus manos

cuando manipule los dientes.

Para reemplazar los dientes de la cultivadora:

1. 1. Retire la chaveta de trinquete de cada extremo del

&rbol de dientes.

NOTA: Cada montaje de dientes est& estampado con "A"

o "B" (Fig. 9). Tome nota de la ubicaci6n de cada

diente en el eje para facilitar su montaje de nuevo.

ADVERTENCIA: No ave a

cultivadora

con

una manguera. Evite que el agua entre en

contacto con el motor y las conexiones

el6ctricas.

2. 2. Retire con cuidado cada montaje de dientes de los

ejes de dientes.

3. Limpie cada eje de dientes con un trapo hQmedo y

aplique a cada eje una capa ligera de aceite (por

ejemplo, 3-N-One) o lubricante a base de silicona.

NO use WD-40.

4. Enjuague cada montaje de dientes con agua y seque

completamente cada uno de ellos antes de volver a

ubicarlo en el eje de dientes.

5. Vuelva a insertar cada chaveta de trinquete para

asegurar los montajes de dientes en su lugar.

Consejos para volver aubicar los dientes

= Cada eje de dientes sostiene un montaje de dientes

estampado con "A" y un montaje de dientes

estampado con "B'.

• Los extremos de campana en cada uno de los montajes

(en cada eje) deben estar uno frente a otro (Fig. 9).

• El buje de cada montaje de dientes (Fig. 9) debe estar

orientado hacia afuera (lejos de la caja de engranajes

de la cultivadora).

Chaveta de

_quete

engranajes

Bujes

de los dientes

Fig. 9

CAUSA

1. La unidad estA desenchufada

2. Bot6n arrancador o gancho mal usados

3. El interruptor de protecci6n contra sobrecarga

se ha disparado

ACCION

1. Asegurese de que el prolongador estA enchufado de

iforma segura en el receptAculo de salida del cable de

la cultivadora en un extremo, yen una salida de 11OV.

en el extreme contrario.

2. Oprima el bot6n arrancador y mant_ngalo oprimido

mientras presiona el gancho contra la manija.

3. Oprima el interruptor de protecci6n contra

sobrecarga. Siga las instrucciones de arranque.

NOTA: Para reparaciones mayores que no esten enumeradas anteriormente, p6ngase en contacto

con su centro de partes y reparaciones Sears mas cercano (al 1-800-4-MY-HOME ®) o con

otro centro de servicio tecnico calificado para un ajuste.

Tipo de motor: .......... EI6ctrico de 120 V

CARPM operativas ....... hasta 8000 rpm

Interruptor de encendido .............................................................................. Bot6n de seguridad con bloqueo por gancho

Amperaje ................................. 6,5 Amp

Protecci6n contra sobrecarga .................................................................................................. Disyuntor de 5 amp y 120 V

Tubo del eje de la transmisi6n ....................................................................................................................... Tubo de acero

Manija ............................. Tubo de acero

Anchura de ruta de cultivo (mAximo) ................................................................................................ 9 pulgadas (22,86 cm.)

Profundidad de cultivo (mAxima) ...................................................................................................... 6 pulgadas (15,24 cm.)

Peso aproximado ....... O 27 lb. (12,25 kg)

*Todas las especificaciones estAn basadas en la informaci6n mAs reciente disponible sobre el producto en el momento

de la impresi6n. Nos reservamos el derecho a realizar cambios en cualquier momento sin previo aviso.

MODELO 316=29260

CULTIVADORA ELECTRICA

MODELO 316=29260

CULTIVADORA ELECTRICA

Articulo No. de pieza

1 625-04027

2 710-04213

3 710-0572

4 710-0805

5 912-0324

6 712-04063

7 720-04052

8 726-0368-0637

9 731-05178

10 731-05186

11 786-04295

12 736-0451

13 747-04375

14 747-04376A

15 749-04244

16 749-1295A

17 10055-20

18 753-04075

19 791-182678

20 753-04078

21 753-04071

22 753-04072

23 753-04073

24 753-04074

25 710-0597

26 4543

27 712-04064

28 753-04070

29 750-04441

30 753-04428

31 753-04067

32 1625

33 1A2679

34 1948

35 50004

36 50545

37 924-04008

38 791-145569

39 731-05207

40 731-05208

41 748-04085

42 786-04268

43 753-04058

44 753-04063

45 710-04468

46 911-0993

47 711-1017

48 914-0104

49 726-0299

50 734-1988

51 710-0604A

Descripci6n

Montaje del interruptor

Tornillo, T27, 1/4-20, 1,75 pulg.

Perno, Carro, 5/16-18, 2.50, Grl

Tornillo hexagonal, 5/16-18, 1.50, Gr5

Tuerca, de seguridad hexagonal, 1/4-20, Gr8, Nylon

Tuerca, de seguridad de brida, 5/16-18, GrF, Nylon

Perilla, hexagonal, 5/16-188

Retenedor del cable

Aislante, manija superior

Aislante, manija inferior

Cable de gufa

Arandela, c6ncava, 320 x 0,93 x 0,06

Gancho de control

Varilla de guia

Manija, superior

Manija, inferior

Eje flexible, 4.5 pulg.

Caja de engranajes

Arandela, plana

Manguito

Montaje de dientes, exterior

Montaje de dientes, interior

Montaje de dientes, exterior

Montaje de dientes, interior

Tornillo hexagonal, 1/4-20, 1,OO,Gr5

Perno, arandela hexagonal de 1/4-20 x 0,50

Tuerca, de seguridad de brida, 1/4-20, GrF, Nylon

Pasador Lynch, 0,1875

Tubo, 0,922 x 1,0 x 3,0

Manguito, cable

Escudo de dientes

Arandela, de seguridad, #10

Tubo con separadores

Tornillo, 0,750

Ventilador

Almohadilla del motor, 1 pulg.

Montaje del motor, 120 V

Tornillo, #8-32 x 0,312

Cubierta del motor, delantera

Cubierta del motor, posterior

Buje del motor

Correa del motor

Montaje de m6nsula, pieza posterior

Montaje de m6nsula de soporte, rueda

Tornillo de brida hexagonal, 1/4-20, 0,50, Gr5

Pasador de protecci6n de la correa 1/4 di&m. x 1,43

Chaveta de horquilla, 0,250 x 1,53

Chaveta de ret6n, 0,072 Dia. x 1, 13

Tapa a presi6n, 1/2 pulg.

Rueda, 7 x 1,8 gris de radios

Tornillo, 5/16-18, 0,625

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Sesirs

® Registered Trademark /Trademark /SM Service Mark of Sears, Roebuck and Co.

TM SM

® Marca Registrada /Marca de Fabrica /Marca de Servicio de Sears, Roebuck and Co.

MC MD

Craftsman 316292600 User Manual ELECTRIC CULTIVATOR Manuals And Guides L0712137

CRAFTSMAN Cultivator Manual L0712137 CRAFTSMAN Cultivator Owner's Manual, CRAFTSMAN Cultivator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
