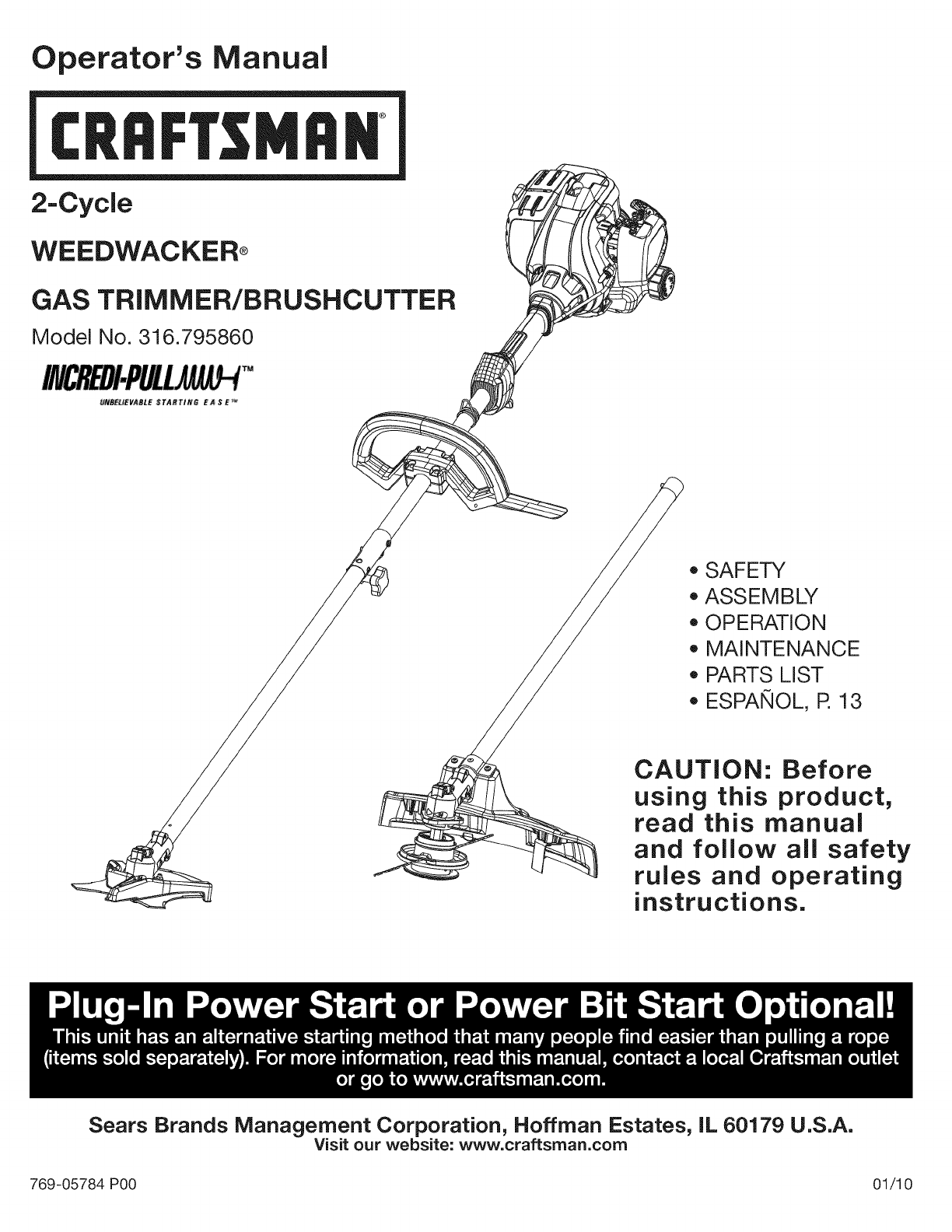

Operator's Manual

2-Cycle

WEEDWACKER_

GAS TRIMMER/BRUSHCUTTER

Model No. 316.795860

*SAFETY

*ASSEMBLY

*OPERATION

*MAINTENANCE

*PARTS LIST

*ESPANOL, R 13

CAUTION: Before

using this product,

read this manual

and follow all safety

rules and operating

instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsrnan.corn

769-05784 P00 01/10

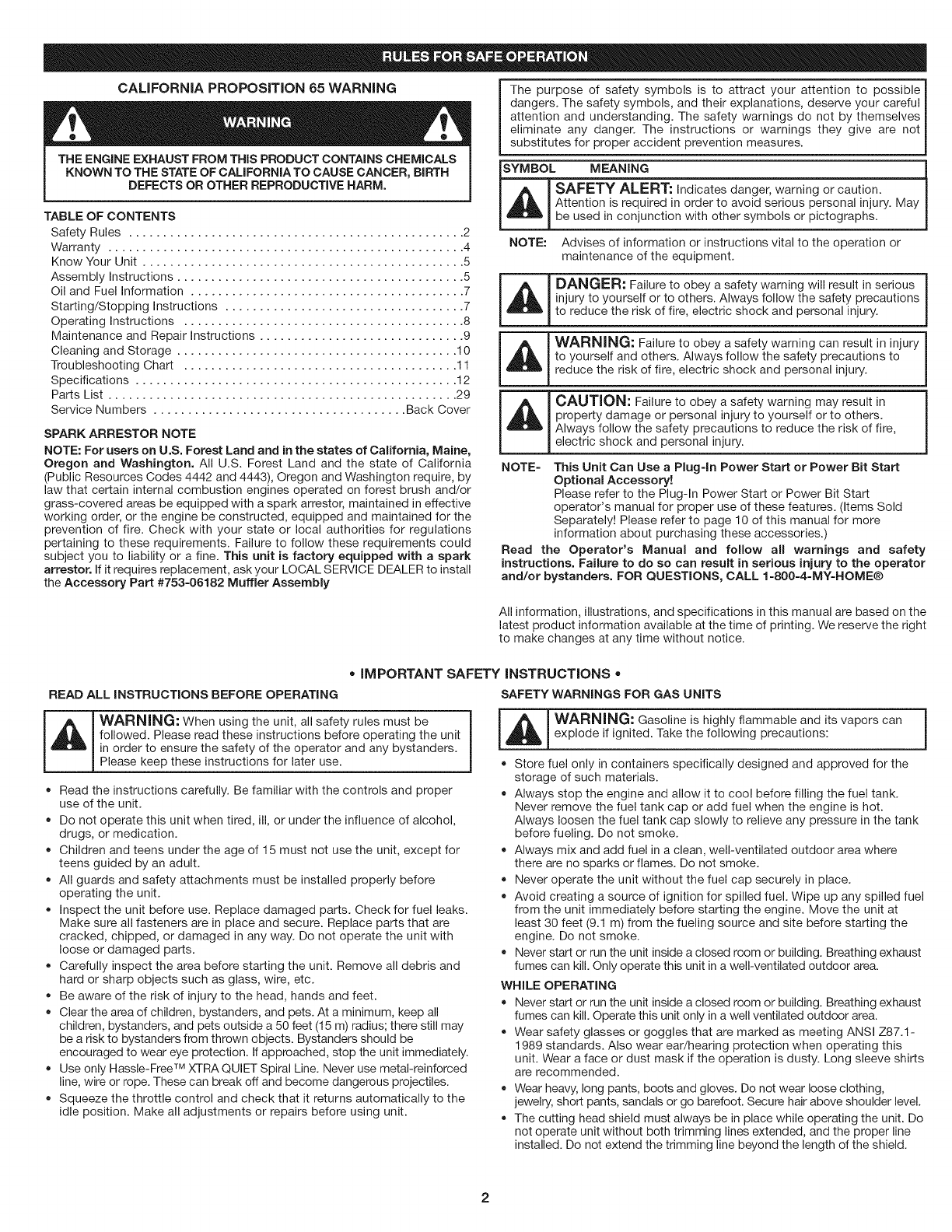

CALiFORNiA PROPOSiTiON 65 WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT CONTANNS CHEMICALS

KNOWN TO THE STATE OF CALHFORNIA TO CAUSE CANCER, BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

TABLE OF CONTENTS

Safety Rules ................................................. 2

Warranty .................................................... 4

Know Your Unit ............................................... 5

Assembly Instructions .......................................... 5

Oil and Fuel Information ........................................ 7

Starting/Stopping Instructions ................................... 7

Operating Instructions ......................................... 8

Maintenance and Repair Instructions .............................. 9

Cleaning and Storage ......................................... 10

Troubleshooting Chart ........................................ 11

Specifications ............................................... 12

Parts List ................................................... 29

Service Numbers ..................................... Back Cover

The purpose of safety symbols is to attract your attention to possible

dangers. The safety symbols, and their explanations, deserve your careful

attention and understanding. The safety warnings do not by themselves

eliminate any danger. The instructions or warnings they give are not

substitutes for proper accident prevention measures.

SYMBOL MEANING

SAFETY ALERT: Indicates danger, warning or caution.

Attention is required in order to avoid serious personal injury. May

be used in conjunction with other symbols or pictographs.

NOTE: Advises of information or instructions vital to the operation or

maintenance of the equipment.

_ DANGER: Failure to obey a safety warning will result in serious

injury to yourself or to others. Always follow the safety precautions J

to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in injury

to yourself and others. Always follow the safety precautions to

reduce the risk of fire, electric shock and personal injury.

electric shock and personal injury.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine,

Oregon and Washington. All U.S. Forest Land and the state of California

(Public Resources Codes 4442 and 4443), Oregon and Washington require, by

law that certain internal combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and maintained for the

prevention of fire. Check with your state or local authorities for regulations

pertaining to these requirements. Failure to follow these requirements could

subject you to liability or a fine. This unit is factory equipped with a spark

arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install

the Accessory Part #753=06182 Muffler Assembly

NOTE= This Unit Can Use a Plug=in Power Start or Power Bit Start

Optional Accessory!

Please refer to the Plug-In Power Start or Power Bit Start

operator's manual for proper use of these features. (Items Sold

Separately! Please refer to page 10 of this manual for more

information about purchasing these accessories.)

Read the Operator's Manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator

and/or bystanders. FOR QUESTIONS, CALL 1=800=4=MY=HOME®

All information, illustrations, and specifications in this manual are based on the

latest product information available at the time of printing. We reserve the right

to make changes at any time without notice.

=IMPORTANT SAFETY INSTRUCTIONS =

READ ALL INSTRUCTIONS BEFORE OPERATING SAFETY WARNINGS FOR GAS UNITS

[_ ARNING: Gasoline is highly flammable and its vapors can

explode if ignited. Take the following precautions:

WARNING: When using the unit, all safety rules must be

followed. Please read these instructions before operating the unit

in order to ensure the safety of the operator and any bystanders.

Please keep these instructions for later use.

• Read the instructions carefully. Be familiar with the controls and proper

use of the unit.

Do not operate this unit when tired, ill, or under the influence of alcohol,

drugs, or medication.

Children and teens under the age of 15 must not use the unit, except for

teens guided by an adult.

All guards and safety attachments must be installed properly before

operating the unit.

Inspect the unit before use. Replace damaged parts. Check for fuel leaks.

Make sure all fasteners are in place and secure. Replace parts that are

cracked, chipped, or damaged in any way. Do not operate the unit with

loose or damaged parts.

Carefully inspect the area before starting the unit. Remove all debris and

hard or sharp objects such as glass, wire, etc.

Be aware of the risk of injury to the head, hands and feet.

Clear the area of children, bystanders, and pets. At a minimum, keep all

children, bystanders, and pets outside a 50 feet (15 m) radius; there still may

be a risk to bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If approached, stop the unit immediately.

Use only Hassle-Free TM XTRA QUIET Spiral Line. Never use metal-reinforced

line, wire or rope. These can break off and become dangerous projectiles.

Squeeze the throttle control and check that it returns automatically to the

idle position. Make all adjustments or repairs before using unit.

Store fuel only in containers specifically designed and approved for the

storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank.

Never remove the fuel tank cap or add fuel when the engine is hot.

Always loosen the fuel tank cap slowly to relieve any pressure in the tank

before fueling. Do not smoke.

• Always mix and add fuel in a clean, well-ventilated outdoor area where

there are no sparks or flames. Do not smoke.

• Never operate the unit without the fuel cap securely in place.

Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel

from the unit immediately before starting the engine. Move the unit at

least 30 feet (9.1 m) from the fueling source and site before starting the

engine. Do not smoke.

• Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Only operate this unit in a well-ventilated outdoor area.

WHILE OPERATING

Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Operate this unit only in a well ventilated outdoor area.

Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-

1989 standards. Also wear ear/hearing protection when operating this

unit. Wear a face or dust mask if the operation is dusty. Long sleeve shirts

are recommended.

Wear heavy, long pants, boots and gloves. Do not wear loose clothing,

jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

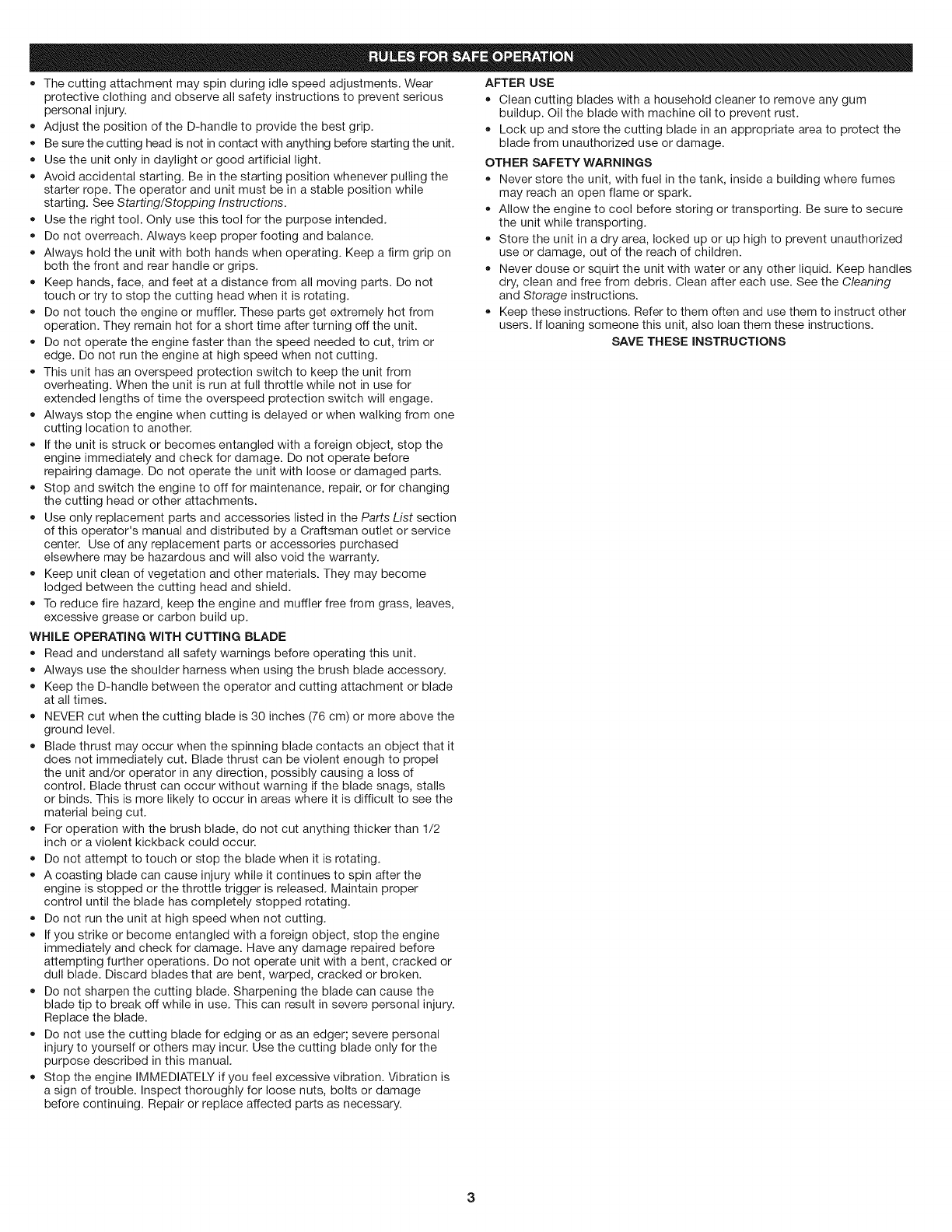

The cutting head shield must always be in place while operating the unit. Do

not operate unit without both trimming lines extended, and the proper line

installed. Do not extend the trimming line beyond the length of the shield.

• Thecuttingattachmentmayspinduringidlespeedadjustments.Wear

protectiveclothingandobserveallsafetyinstructionstopreventserious

personalinjury.

AdjustthepositionoftheD-handletoprovidethebestgrip.

Besurethecuttingheadisnotincontactwithanythingbeforestartingtheunit.

Usetheunitonlyindaylightorgoodartificiallight.

Avoidaccidentalstarting.Beinthestartingpositionwheneverpullingthe

starterrope.Theoperatorandunitmustbeinastablepositionwhile

starting.SeeStarting/Stopping Instructions.

Use the right tool. Only use this tool for the purpose intended.

Do not overreach. Always keep proper footing and balance.

Always hold the unit with both hands when operating. Keep a firm grip on

both the front and rear handle or grips.

Keep hands, face, and feet at a distance from all moving parts. Do not

touch or try to stop the cutting head when it is rotating.

Do not touch the engine or muffler. These parts get extremely hot from

operation. They remain hot for a short time after turning off the unit.

Do not operate the engine faster than the speed needed to cut, trim or

edge. Do not run the engine at high speed when not cutting.

This unit has an overspeed protection switch to keep the unit from

overheating. When the unit is run at full throttle while not in use for

extended lengths of time the overspeed protection switch will engage.

Always stop the engine when cutting is delayed or when walking from one

cutting location to another.

If the unit is struck or becomes entangled with a foreign object, stop the

engine immediately and check for damage. Do not operate before

repairing damage. Do not operate the unit with loose or damaged parts.

Stop and switch the engine to off for maintenance, repair, or for changing

the cutting head or other attachments.

Use only replacement parts and accessories listed in the Parts List section

of this operator's manual and distributed by a Craftsman outlet or service

center. Use of any replacement parts or accessories purchased

elsewhere may be hazardous and will also void the warranty.

Keep unit clean of vegetation and other materials. They may become

lodged between the cutting head and shield.

To reduce fire hazard, keep the engine and muffler free from grass, leaves,

excessive grease or carbon build up.

WHILE OPERATING WiTH CUTTING BLADE

Read and understand all safety warnings before operating this unit.

Always use the shoulder harness when using the brush blade accessory.

Keep the D-handle between the operator and cutting attachment or blade

at all times.

NEVER cut when the cutting blade is 30 inches (76 cm) or more above the

ground level.

Blade thrust may occur when the spinning blade contacts an object that it

does not immediately cut. Blade thrust can be violent enough to propel

the unit and/or operator in any direction, possibly causing a loss of

control. Blade thrust can occur without warning if the blade snags, stalls

or binds. This is more likely to occur in areas where it is difficult to see the

material being cut.

For operation with the brush blade, do not cut anything thicker than 1/2

inch or a violent kickback could occur.

Do not attempt to touch or stop the blade when it is rotating.

A coasting blade can cause injury while it continues to spin after the

engine is stopped or the throttle trigger is released. Maintain proper

control until the blade has completely stopped rotating.

Do not run the unit at high speed when not cutting.

If you strike or become entangled with a foreign object, stop the engine

immediately and check for damage. Have any damage repaired before

attempting further operations. Do not operate unit with a bent, cracked or

dull blade. Discard blades that are bent, warped, cracked or broken.

Do not sharpen the cutting blade. Sharpening the blade can cause the

blade tip to break off while in use. This can result in severe personal injury.

Replace the blade.

Do not use the cutting blade for edging or as an edger; severe personal

injury to yourself or others may incur. Use the cutting blade only for the

purpose described in this manual.

Stop the engine IMMEDIATELY if you feel excessive vibration. Vibration is

a sign of trouble. Inspect thoroughly for loose nuts, bolts or damage

before continuing. Repair or replace affected parts as necessary.

AFTER USE

Clean cutting blades with a household cleaner to remove any gum

buildup. Oil the blade with machine oil to prevent rust.

Lock up and store the cutting blade in an appropriate area to protect the

blade from unauthorized use or damage.

OTHER SAFETY WARNINGS

Never store the unit, with fuel in the tank, inside a building where fumes

may reach an open flame or spark.

Allow the engine to cool before storing or transporting. Be sure to secure

the unit while transporting.

Store the unit in a dry area, locked up or up high to prevent unauthorized

use or damage, out of the reach of children.

Never douse or squirt the unit with water or any other liquid. Keep handles

dry, clean and free from debris. Clean after each use. See the Cleaning

and Storage instructions.

Keep these instructions. Refer to them often and use them to instruct other

users. If loaning someone this unit, also loan them these instructions.

SAVE THESE iNSTRUCTiONS

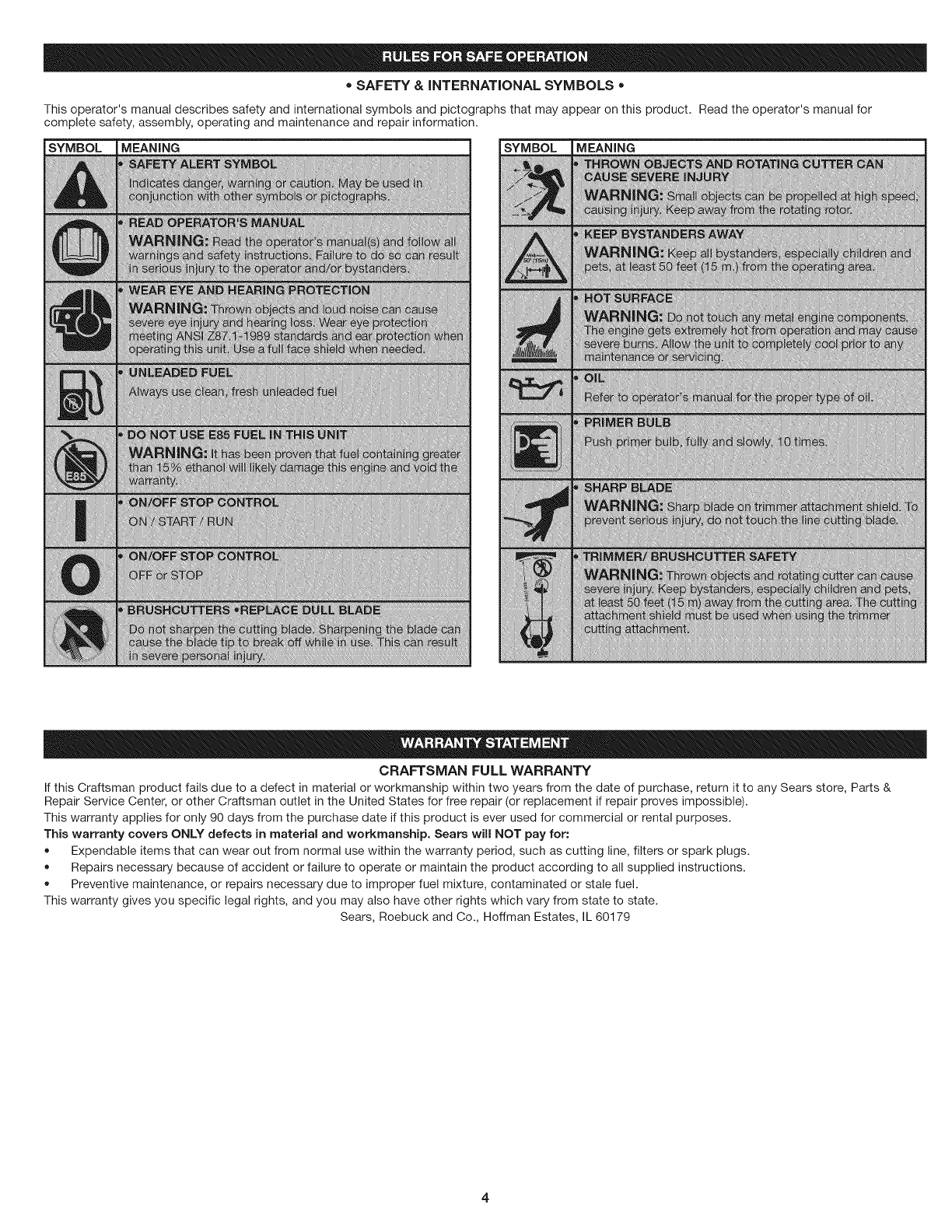

,,SAFETY &iNTERNATiONAL SYMBOLS ,,

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for

complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

_iiiii_;i i

iiiiiWiii

CRAFTSMAN FULL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it to any Sears store, Parts &

Repair Service Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days from the purchase date if this product is ever used for commercial or rental purposes.

This warranty covers ONLY defects in material and workmanship. Sears will NOT pay for:

Expendable items that can wear out from normal use within the warranty period, such as cutting line, filters or spark plugs.

Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

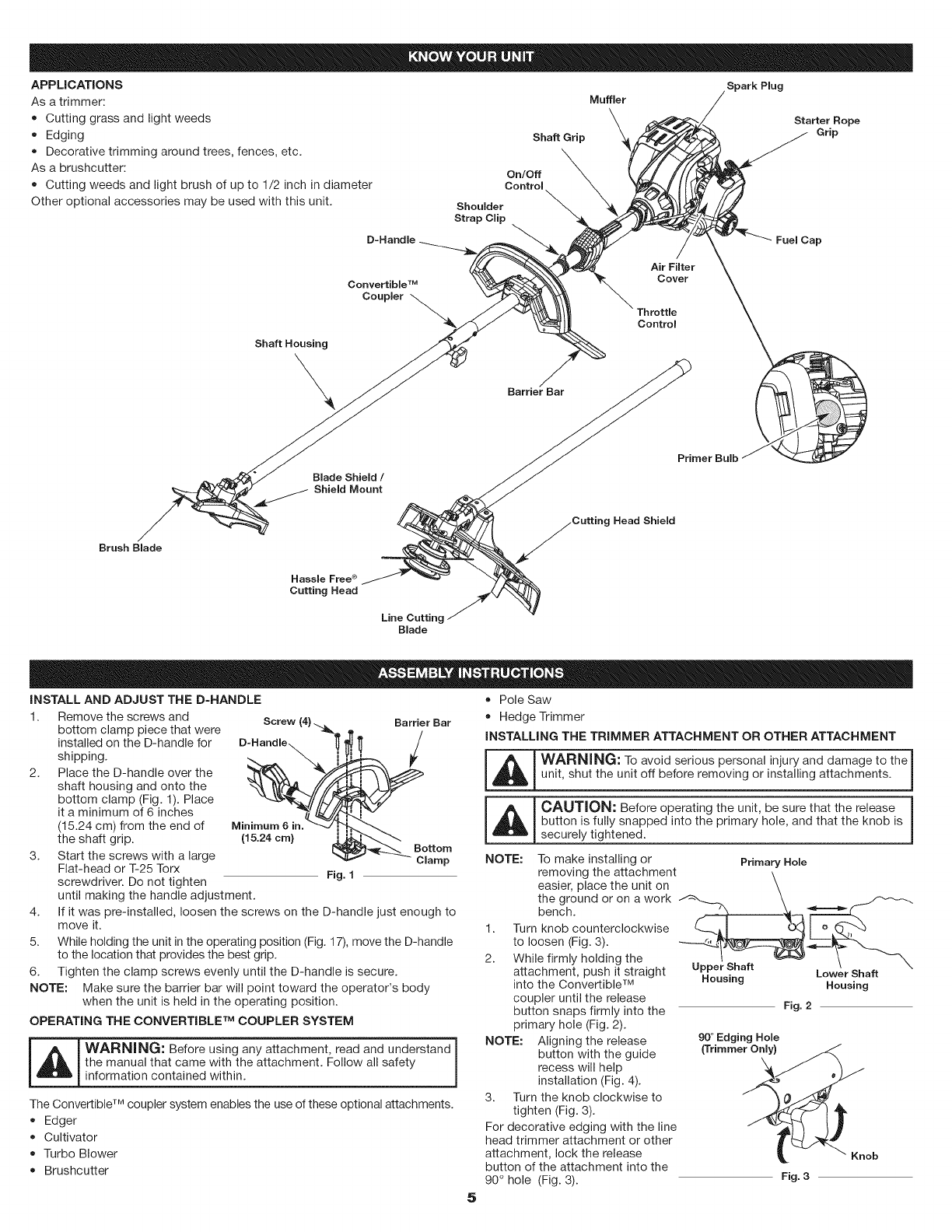

APPLICATIONS

Asatrimmer:

• Cuttinggrassandlightweeds

Edging

Decorativetrimmingaroundtrees,fences,etc.

Asabrushcutter:

Cuttingweedsandlightbrushofupto1/2inchindiameter

Otheroptionalaccessoriesmaybeusedwiththisunit.

D-Handle

Shaft Grip

On/Off

Control

Shoulder

Strap Clip

Spark Plug

Muffler

Starter Rope

Grip

Fuel Cap

Convertible TM

Coupler

Air Filter

Cover

Throttle

Control

Shaft Housing

\Barrier Bar

Brush Blade

Blade Shield /

Shield Mount

Hassle Free ®

Cutting Head

Line Cutting

Blade

Primer Bulb

Head Shield

iNSTALL AND ADJUST THE D-HANDLE

1. Remove the screws and Screw (4).

bottom clamp piece that were

installed on the D-handle for

shipping.

2. Place the D-handle over the

shaft housing and onto the

bottom clamp (Fig. 1). Place

it a minimum of 6 inches

(15.24 cm) from the end of

the shaft grip.

3. Start the screws with a large

Flat-head or T-25 Torx

screwdriver. Do not tighten

Minimum 6in.

(15.24 cm)

Barrier Bar

Bottom

Clamp

Fig. 1

until making the handle adjustment.

4. If it was pre-installed, loosen the screws on the D-handle just enough to

move it.

5. While holding the unit in the operating position (Fig. 17), move the D-handle

to the location that provides the best grip.

6. Tighten the clamp screws evenly until the D-handle is secure.

NOTE: Make sure the barrier bar will point toward the operator's body

when the unit is held in the operating position.

OPERATING THE CONVERTIBLE TM COUPLER SYSTEM

_ ARNING: Before using any attachment, read and understand

the manual that came with the attachment. Follow all safety

information contained within.

The Convertible TM coupler system enables the use of these optional attachments.

• Edger

• Cultivator

• Turbo Blower

• Brushcutter

• Pole Saw

• Hedge Trimmer

INSTALLING THE TRIMMER ATTACHMENT OR OTHER ATTACHMENT

I A I WARNING: To avoid serious personal injury and damage to the I

_ unit, shut the unit off before removing or installing attachments.

!_!CAUTION:Beforeoperatingtheunit, besurethattherelease I

button is fully snapped into the primary hole, and that the knob is

securely tightened.

NOTE:

To make installing or Primary Hole

removing the attachment _,

easier, place the unit on

the ground or on a work

bench.

Turn knob counterclockwise--_" '____t__, rq r------_

to loosen (Fig. 3).

While firmly holding the

attachment, push it straight Upper Shaft

into the Convertible TM

coupler until the release

button snaps firmly into the

primary hole (Fig. 2).

NOTE: Aligning the release

button with the guide

recess will help

installation (Fig. 4).

3. Turn the knob clockwise to

tighten (Fig. 3).

For decorative edging with the line

head trimmer attachment or other

attachment, lock the release

button of the attachment into the

90 ° hole (Fig. 3).

Housing LowerShaft

Housing

90 ° Edging Hole

(Trimmer Only)

Fig. 2

REMOVING THE TRIMMER ConvertibleTM Release Button

ATTACHMENT OR OTHER Coupler

ATTACHMENT _1

1. Turn the knob

counterclockwise to loosen

(Fig. 3).

2. Press and hold the release

button (Fig. 4).

3. While firmly holding the

upper shaft housing, pull the Guide Recess

attachment straight out of Fig. 4

the Convertible TM coupler

(Fig. 2).

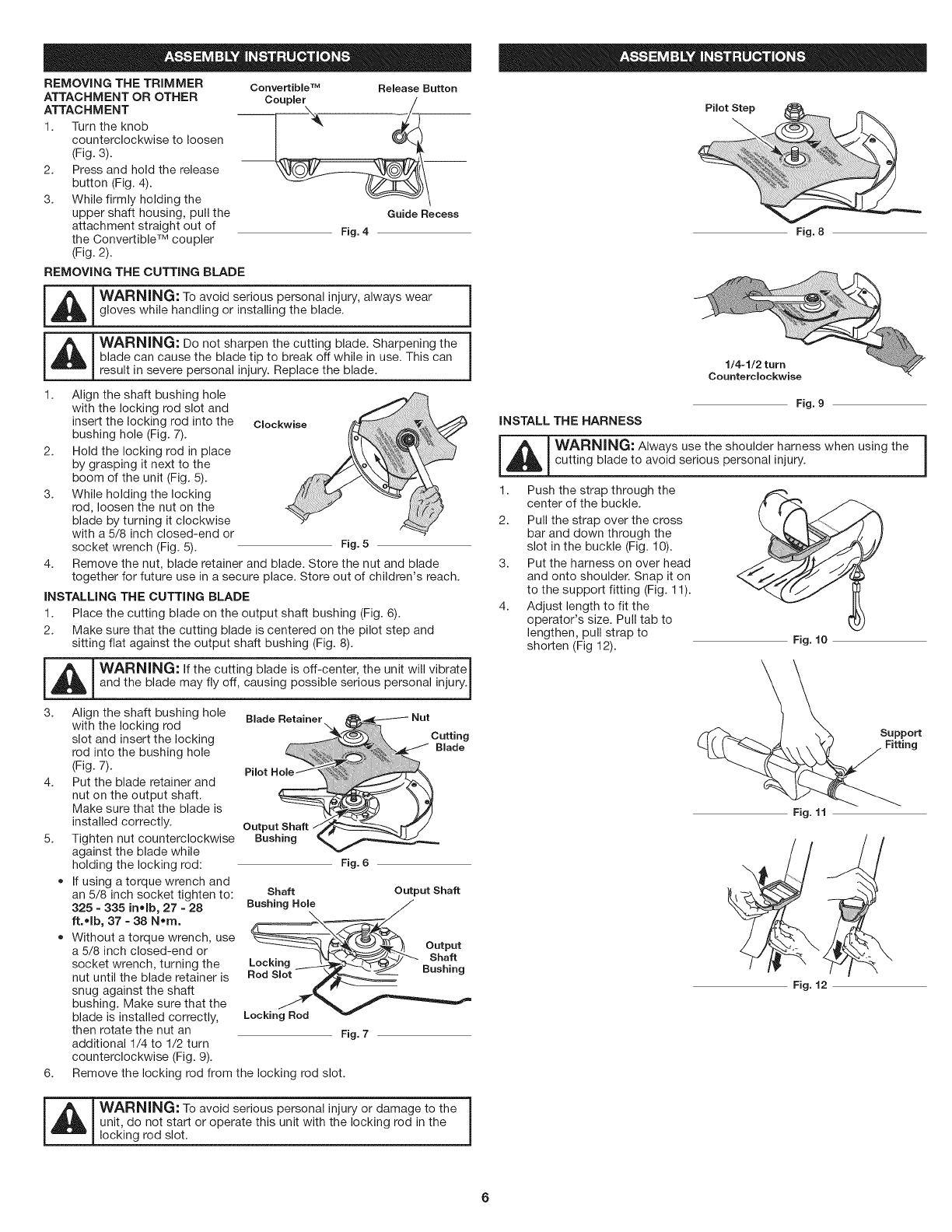

REMOVING THE CUTTING BLADE

_L_ ARNING: To avoid serious personal injury, always wear

gloves while handling or installing the blade.

_ ARNING: Do not sharpen the cutting blade. Sharpening the

blade can cause the blade tip to break off while in use. This can

result in severe personal injury. Replace the blade.

1. Align the shaft bushing hole

with the locking rod slot and

insert the locking rod into the Clockwise

bushing hole (Fig. 7).

Hold the locking rod in place

by grasping it next to the

boom of the unit (Fig. 5).

While holding the locking

rod, loosen the nut on the

blade by turning it clockwise

with a 5/8 inch closed-end or

socket wrench (Fig. 5). Fig. 5

4. Remove the nut, blade retainer and blade. Store the nut and blade

together for future use in a secure place. Store out of children's reach.

INSTALLING THE CUTTING BLADE

1. Place the cutting blade on the output shaft bushing (Fig. 6).

2. Make sure that the cutting blade is centered on the pilot step and

sitting flat against the output shaft bushing (Fig. 8).

_L_ ARNING: If the cutting blade is off-center, the unit will vibrate

and the blade may fly off, causing possible serious personal injury.II

3. Align the shaft bushing hole Blade Retainer

with the locking rod

slot and insert the locking

rod into the bushing hole

(Fig. 7).

4. Put the blade retainer and

nut on the output shaft.

Make sure that the blade is

installed correctly.

5. Tighten nut counterclockwise

against the blade while

holding the locking rod: Fig. 6

• If using a torque wrench and

an 5/8 inch socket tighten to:

325 - 335 inolb, 27 - 28

ft.olb, 37 =38 Norn.

• Without a torque wrench, use

a 5/8 inch closed-end or

socket wrench, turning the

nut until the blade retainer is

snug against the shaft

bushing. Make sure that the

blade is installed correctly,

then rotate the nut an Fig. 7

additional 1/4 to 1/2 turn

counterclockwise (Fig. 9).

Output Shaft

Bushing

Cutting

Blade

Shaft Output Shaft

Bushing Hole

6. Remove the locking rod from the locking rod slot.

_ ARNING: To avoid serious personal injury or damage to the

unit, do not start or operate this unit with the locking rod in the

locking rod slot.

Pilot Step L

Fig. 8

Counterclockwise

Fig. 9

iNSTALL THE HARNESS

_ ARNING: Always use the shoulder harness when using the

cutting blade to avoid serious personal injury.

1. Push the strap through the

center of the buckle.

2. Pull the strap over the cross

bar and down through the

slot in the buckle (Fig. 10).

3. Put the harness on over head

and onto shoulder. Snap it on

to the support fitting (Fig. 11).

4. Adjust length to fit the

operator's size. Pull tab to

lengthen, pull strap to

shorten (Fig 12). Fig. 10

Support

Ing

Fig. 11

Fig. 12

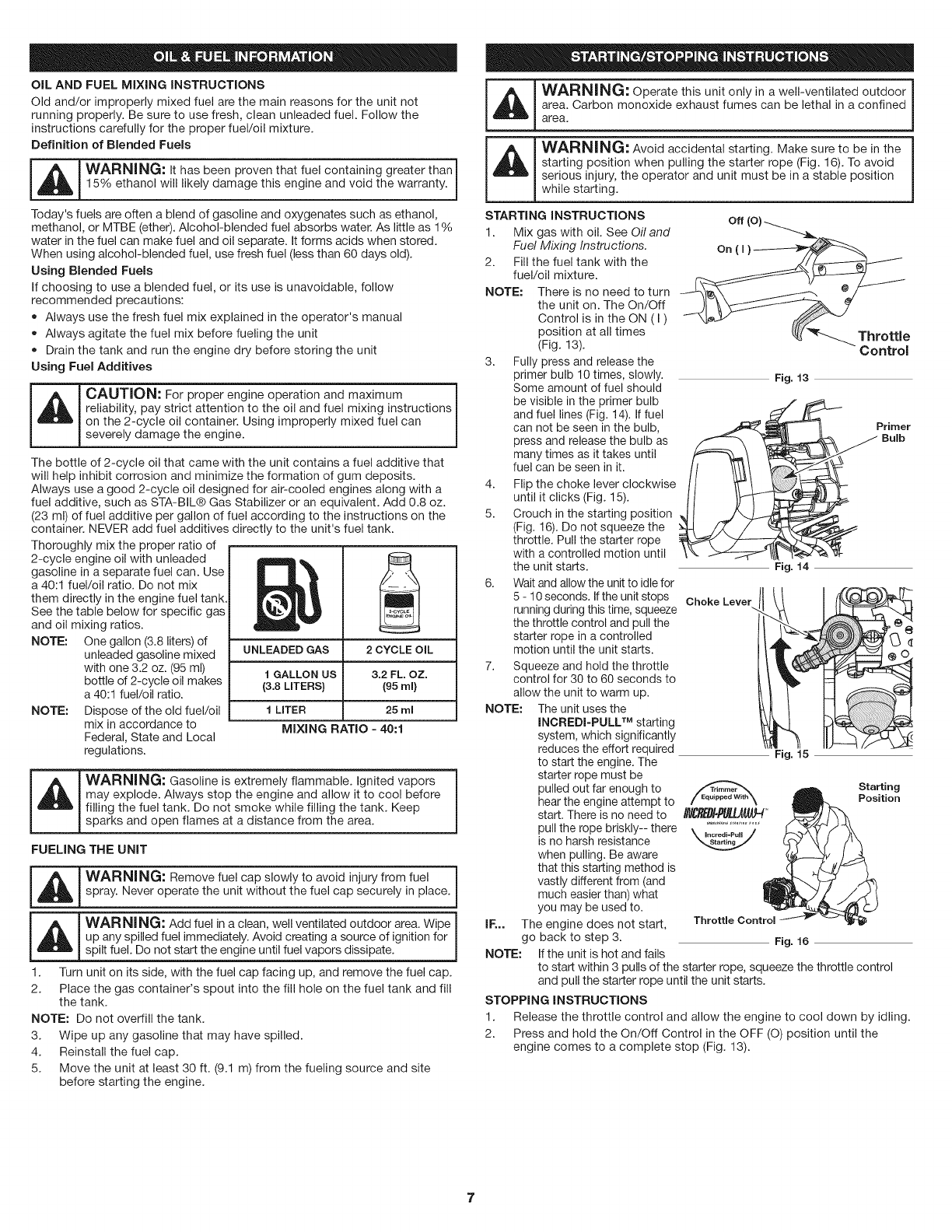

OiL AND FUEL MiXiNG iNSTRUCTiONS

Old and/or improperly mixed fuel are the main reasons for the unit not

running properly. Be sure to use fresh, clean unleaded fuel. Follow the

instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

_L_ WARNING" It has been proven that fuel containing greater than I

15% ethanol will likely damage this engine and void the warranty. I

Today's fuels are often a blend of gasoline and oxygenates such as ethanol,

methanol, or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1%

water in the fuel can make fuel and oil separate. It forms acids when stored.

When using alcohol-blended fuel, use fresh fuel (less than 60 days old).

Using Blended Fuels

If choosing to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

• Always use the fresh fuel mix explained in the operator's manual

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

CAUTION: For proper engine operation and maximum

reliability, pay strict attention to the oil and fuel mixing instructions

on the 2-cycle oil container. Using improperly mixed fuel can

severely damage the engine.

The bottle of 2-cycle oil that came with the unit contains a fuel additive that

will help inhibit corrosion and minimize the formation of gum deposits.

Always use a good 2-cycle oil designed for air-cooled engines along with a

fuel additive, such as STA-BIL® Gas Stabilizer or an equivalent. Add 0.8 oz.

(23 ml) of fuel additive per gallon of fuel according to the instructions on the

container. NEVER add fuel additives directly to the unit's fuel tank.

Thoroughly mix the proper ratio of

2-cycle engine oil with unleaded

gasoline in a separate fuel can. Use

a 40:1 fuel/oil ratio. Do not mix

them directly in the engine fuel tank.

See the table below for specific gas

and oil mixing ratios.

NOTE: One gallon (3.8 liters) of

unleaded gasoline mixed

with one 3.2 oz. (95 ml)

bottle of 2-cycle oil makes

a 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil

mix in accordance to

Federal, State and Local

regulations.

UNLEADED GAS

1 GALLON US

(3.8 MTERS)

1 LITER

i-- -.

2 CYCLE OIL

3.2 FL.OZ.

(95ml)

25 ml

MiXiNG RATIO =40:1

_ WARNING: Gasoline is extremely flammable. Ignited vapors

may explode. Always stop the engine and allow it to cool before

filling the fuel tank. Do not smoke while filling the tank. Keep

sparks and open flames at a distance from the area.

FUELING THE UNIT

_L_ WARNING: Remove fuel cap slowly to avoid injury from fuel

spray. Never operate the unit without the fuel cap securely in place.

_[_ WARNING: Add fuel in a clean, well ventilated outdoor area. Wipe

up any spilled fuel immediately. Avoid creating a source of ignition for

spilt fuel. Do not start the engine until fuel vapors dissipate.

1. Turn unit on its side, with the fuel cap facing up, and remove the fuel cap.

2. Place the gas container's spout into the fill hole on the fuel tank and fill

the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site

before starting the engine.

WARNING: Operate this unit only in a well-ventilated outdoor

area. Carbon monoxide exhaust fumes can be lethal in a confined

area.

WARNING; Avoid accidental starting. Make sure to be in the

starting position when pulling the starter rope (Fig. 18). To avoid

,mL serious injury, the operator and unit must be in a stable position

while starting.

STARTING INSTRUCTIONS off (o)

1. Mix gas with oil. See Oil and "__

Fuel Mixing Instructions. on (m)_

2. Fill the fuel tank with the

fuel/oil mixture.

NOTE: There is no need to turn

the unit on. The On/Off

Control is in the ON (I)

(Fig.positionat all times13). _ "_r_ Thorn°ttrIo_

3. Fully press and release the

primer bulb 10 times, slowly.

Some amount of fuel should

be visible in the primer bulb

and fuel lines (Fig. 14). If fuel

can not be seen in the bulb,

press and release the bulb as

many times as it takes until

fuel can be seen in it.

4. Flip the choke lever clockwise

until it clicks (Fig. 15).

5. Crouch in the starting position

(Fig. 16). Do not squeeze the

throttle. Pull the starter rope

with a controlled motion until

the unit starts.

6. Wait and allow the unit to idle for

Fig. 13

Fig. 14

5 - 10 seconds. If the unit stops Choke Lever j

running during this time, squeeze

the throttle control and pull the

starter rope in a controlled

motion until the unit starts.

7. Squeeze and hold the throttle

control for 30 to 60 seconds to

allow the unit to warm up.

NOTE: The unit uses the

INCREDI-PULL TM starting

system, which significantly

reduces the effort required

to start the engine. The

starter rope must be

pulled out far enough to

hear the engine attempt to /_,,o,ppoo.,.o\

start. There is no need to I/I/C_'W-P_,4JJ,(H'

pull the rope briskly-- there ........................

is no harsh resistance _°o,_a!-P.,

when pulling. Be aware

that this starting method is

vastly different from (and

much easier than) what

you may be used to.

IF... The engine does not start, Throttle Control

go back to step 3. Fig. 16

NOTE: If the unit is hot and fails

i!!;;i¸ii¸ e O

Fig. 15

Starting

Position

to start within 3 pulls of the starter rope, squeeze the throttle control

and pull the starter rope until the unit starts.

STOPPING iNSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the

engine comes to a complete stop (Fig. 13).

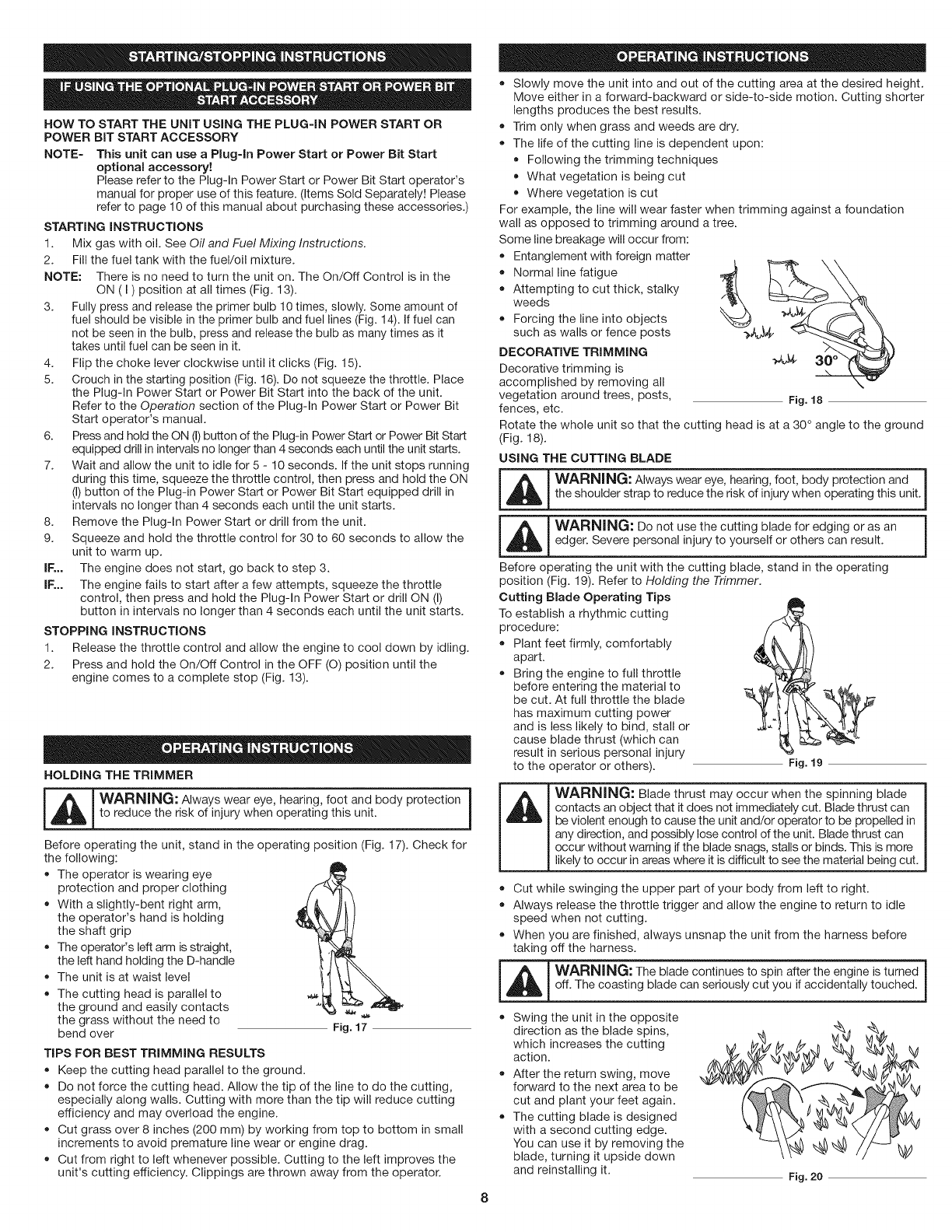

HOW TO START THE UNiT USING THE PLUG-IN POWER START OR

POWER BiT START ACCESSORY

NOTE= This unit can use a Plug-in Power Start or Power Bit Start

optional accessory!

Please refer to the Plug-In Power Start or Power Bit Start operator's

manual for proper use of this feature. (Items Sold Separately! Please

refer to page 10 of this manual about purchasing these accessories.)

STARTING iNSTRUCTIONS

1. Mix gas with oil. See Oil and Fuel Mixing Instructions.

2. Fill the fuel tank with the fuel/oil mixture.

NOTE: There is no need to turn the unit on. The On/Off Control is in the

ON (I) position at all times (Fig. 13).

3. Fully press and release the primer bulb 10 times, slowly. Some amount of

fuel should be visible in the primer bulb and fuel lines (Fig. 14). If fuel can

not be seen in the bulb, press and release the bulb as many times as it

takes until fuel can be seen in it.

4. Flip the choke lever clockwise until it clicks (Fig. 15).

5. Crouch in the starting position (Fig. 16). Do not squeeze the throttle. Place

the Plug-In Power Start or Power Bit Start into the back of the unit.

Refer to the Operation section of the Plug-In Power Start or Power Bit

Start operator's manual.

6. Press and hold the ON (I)button of the Plug-in Power Start or Power Bit Start

equipped drill in intervals no longer than 4 seconds each until the unit starts.

7. Wait and allow the unit to idle for 5 - 10 seconds. If the unit stops running

during this time, squeeze the throttle control, then press and hold the ON

(I) button of the Plug-in Power Start or Power Bit Start equipped drill in

intervals no longer than 4 seconds each until the unit starts.

8. Remove the Plug-In Power Start or drill from the unit.

9. Squeeze and hold the throttle control for 30 to 60 seconds to allow the

unit to warm up.

iF... The engine does not start, go back to step 3.

iF... The engine fails to start after a few attempts, squeeze the throttle

control, then press and hold the Plug-In Power Start or drill ON (I)

button in intervals no longer than 4 seconds each until the unit starts.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the

engine comes to a complete stop (Fig. 13).

HOLDING THE TRIMMER

-- i_L_ ARNING: Always wear eye, hearing, foot and body protection

to reduce the risk of injury when operating this unit.

Before operating the unit, stand in the operating position (Fig. 17). Check for

the following:

• The operator is wearing eye

protection and proper clothing

With a slightly-bent right arm,

the operator's hand is holding

the shaft grip

The operator's left arm is straight,

the left hand holding the D-handle

The unit is at waist level

The cutting head is parallel to

the ground and easily contacts

the grass without the need to Fig. 17

bend over

TiPS FOR BEST TRIMMING RESULTS

• Keep the cutting head parallel to the ground.

Do not force the cutting head. Allow the tip of the line to do the cutting,

especially along walls. Cutting with more than the tip will reduce cutting

efficiency and may overload the engine.

Cut grass over 8 inches (200 mm) by working from top to bottom in small

increments to avoid premature line wear or engine drag.

Cut from right to left whenever possible. Cutting to the left improves the

unit's cutting efficiency. Clippings are thrown away from the operator.

Slowly move the unit into and out of the cutting area at the desired height.

Move either in a forward-backward or side-to-side motion. Cutting shorter

lengths produces the best results.

Trim only when grass and weeds are dry.

The life of the cutting line is dependent upon:

Following the trimming techniques

What vegetation is being cut

Where vegetation is cut

For example, the line will wear faster when trimming against a foundation

wall as opposed to trimming around a tree.

Some line breakage will occur from:

• Entanglement with foreign matter

Normal line fatigue

Attempting to cut thick, stalky

weeds

Forcing the line into objects

such as walls or fence posts

DECORATIVE TRiMMiNG

Decorative trimming is

accomplished by removing all

vegetation around trees, posts,

fences, etc. Fig. 18

Rotate the whole unit so that the cutting head is at a 30 ° angle to the ground

(Fig. 18).

USING THE CUTTING BLADE

-- i_ WARNING: Always wear eye, hearing, foot, body protection and

the shoulder strap to reduce the risk of injury when operating this unit.

_ ARNING: Do not use the cutting blade for edging or as an

edger. Severe personal injury to yourself or others can result.

Before operating the unit with the cutting blade, stand in the operating

position (Fig. 19). Refer to Holding the Trimmer.

Cutting Blade Operating Tips

To establish a rhythmic cutting

procedure:

Plant feet firmly, comfortably

apart.

Bring the engine to full throttle

before entering the material to

be cut. At full throttle the blade

has maximum cutting power

and is less likely to bind, stall or

cause blade thrust (which can

result in serious personal injury

to the operator or others). Fig. 19

WARNING: Blade thrust may occur when the spinning blade

contacts an object that it does not immediately cut. Blade thrust can

be violent enough to cause the unit and/or operator to be propelled in

any direction, and possibly lose control of the unit. Blade thrust can

occur without warning if the blade snags, stalls or binds. This is more

likely to occur in areas where it is difficult to see the material being cut.

Cut while swinging the upper part of your body from left to right.

Always release the throttle trigger and allow the engine to return to idle

speed when not cutting.

When you are finished, always unsnap the unit from the harness before

taking off the harness.

-- i_1_ ARNING: The blade continues to spin after the engine is turned

off. The coasting blade can seriously cut you if accidentally touched.

Swing the unit in the opposite

direction as the blade spins,

which increases the cutting

action.

After the return swing, move

forward to the next area to be

cut and plant your feet again.

The cutting blade is designed

with a second cutting edge.

You can use it by removing the

blade, turning it upside down

and reinstalling it. Fig. 20

Toreducethechanceofmaterialwrappingaroundtheblade,followthesesteps:

• Cutatfullthrottle.

Swingtheunitintomaterialtobecutfromyourlefttoyourright(Fig.20).

Avoidthematerialjustcutasyoumakethereturnswing.

_[_J ARNING:Donotclearawayanycutmaterialwiththeengine

runningorbladeturning.Toavoidseriouspersonalinjury,turnoff

theengine.Allowthebladetostopbeforeremovingmaterials

wrappedaroundthebladeshaft.

MAINTENANCESCHEDULE

_ ARNING: To prevent serious injury, never perform

maintenance or repairs with unit running. Always service and

repair a cool unit. Disconnect the spark plug wire to ensure that

the unit cannot start.

Perform these required maintenance procedures at the frequency stated in

the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If

unsure about these procedures take the unit to Craftsman or other

qualified service dealer. Call 1-800=4-MY=HOME e for more information.

NOTE: Maintenance, replacement, or repair of the emission control devices

and system may be performed by a Craftsman or other qualified

service dealer. Call 1-800-4-MY=HOME ®for more information.

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting engine Fill fuel tank with fresh fuel 3.7

Every 10 hours Clean and re-oil air filter 3.9

Every 25 hours Check spark plug condition and gap 3.10

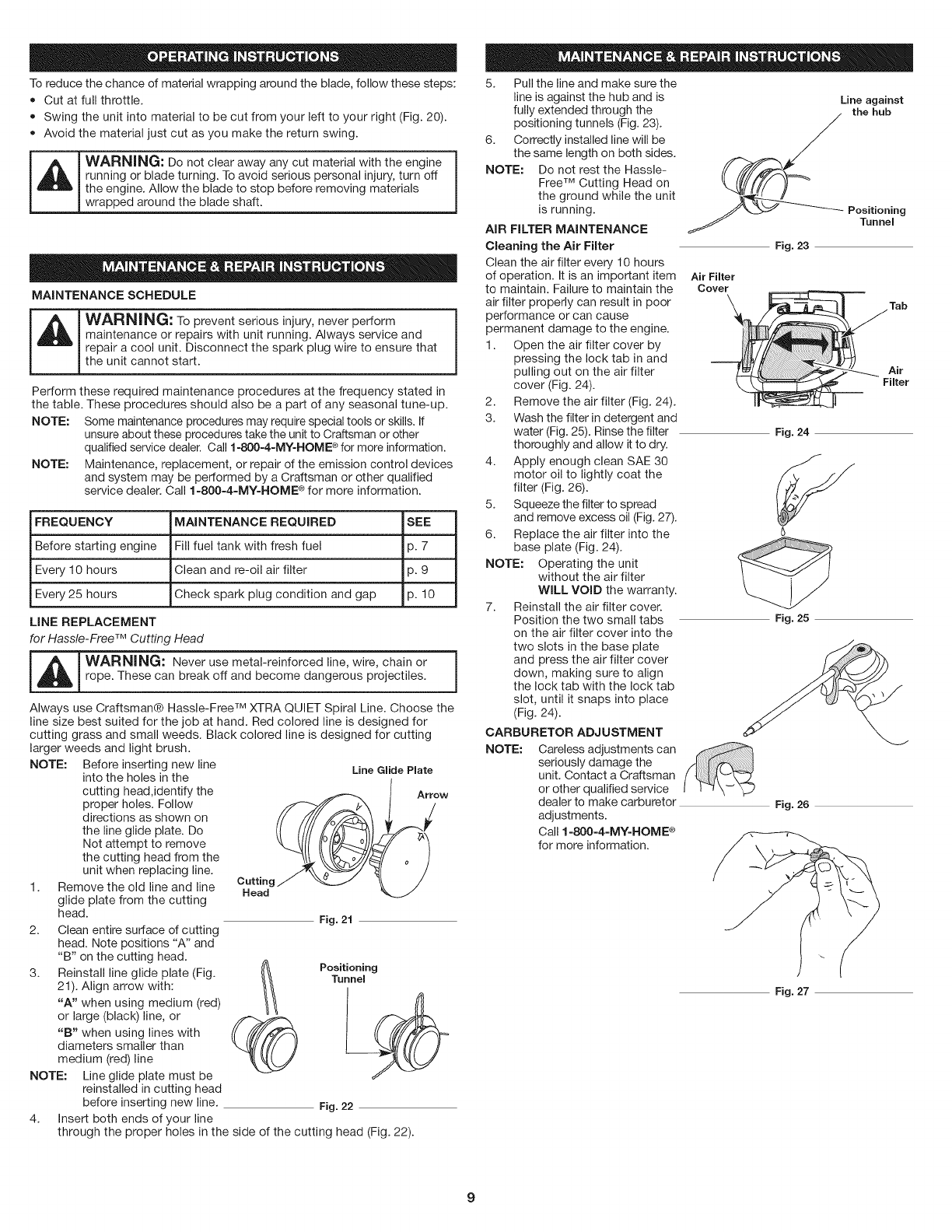

LINE REPLACEMENT

for Hassle-Free TM Cutting Head

_ ARNING: Never use metal-reinforced line, wire, chain or

rope. These can break off and become dangerous projectiles.

Always use Craftsman® Hassle-Free TM XTRA QUIET Spiral Line. Choose the

line size best suited for the job at hand. Red colored line is designed for

cutting grass and small weeds. Black colored line is designed for cutting

larger weeds and light brush.

NOTE: Before inserting new line

into the holes in the

cutting head,identify the

proper holes. Follow

directions as shown on

the line glide plate. Do

Not attempt to remove

the cutting head from the

unit when replacing line.

1. Remove the old line and line

glide plate from the cutting

head.

2. Clean entire surface of cutting

head. Note positions "A" and

"B" on the cutting head.

3. Reinstall line glide plate (Fig.

21). Align arrow with:

"A" when using medium (red)

or large (black) line, or

"B" when using lines with

diameters smaller than

medium (red)line

NOTE: Line glide plate must be

reinstalled in cutting head

before inserting new line.

4. Insert both ends of your line

Line Glide Plate

Arrow

Head

Fig. 21

Positioning

Tunnel

Fig. 22

through the proper holes in the side of the cutting head (Fig. 22).

5. Pull the line and make sure the

line is against the hub and is

fully extended through the

positioning tunnels (Fig. 23).

6. Correctly installed line will be

the same length on both sides.

NOTE: Do not rest the Hassle-

Free TM Cutting Head on

the ground while the unit

is running.

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Clean the air filter every 10 hours

of operation. It is an important item

to maintain. Failure to maintain the

air filter properly can result in poor

performance or can cause

permanent damage to the engine.

1. Open the air filter cover by

pressing the lock tab in and

pulling out on the air filter

cover (Fig. 24).

2. Remove the air filter (Fig. 24).

3. Wash the filter in detergent and

water (Fig. 25). Rinse the filter

thoroughly and allow it to dry.

4. Apply enough clean SAE 30

motor oil to lightly coat the

filter (Fig. 26).

5. Squeeze the filter to spread

and remove excess oil (Fig. 27).

6. Replace the air filter into the

base plate (Fig. 24).

NOTE: Operating the unit

without the air filter

WILL VOiD the warranty.

7. Reinstall the air filter cover.

Position the two small tabs

on the air filter cover into the

two slots in the base plate

and press the air filter cover

down, making sure to align

the lock tab with the lock tab

slot, until it snaps into place

(Fig. 24).

CARBURETOR ADJUSTMENT

NOTE: Careless adjustments can

seriously damage the

unit. Contact a Craftsman

or other qualified service

dealer to make carburetor

adjustments.

Call 1-800-4-MY-HOME ®

for more information.

Line against

the hub

Fig. 23

Air Filter

Cover

Fig. 24

Fig. 25

Fig. 26

Fig. 27

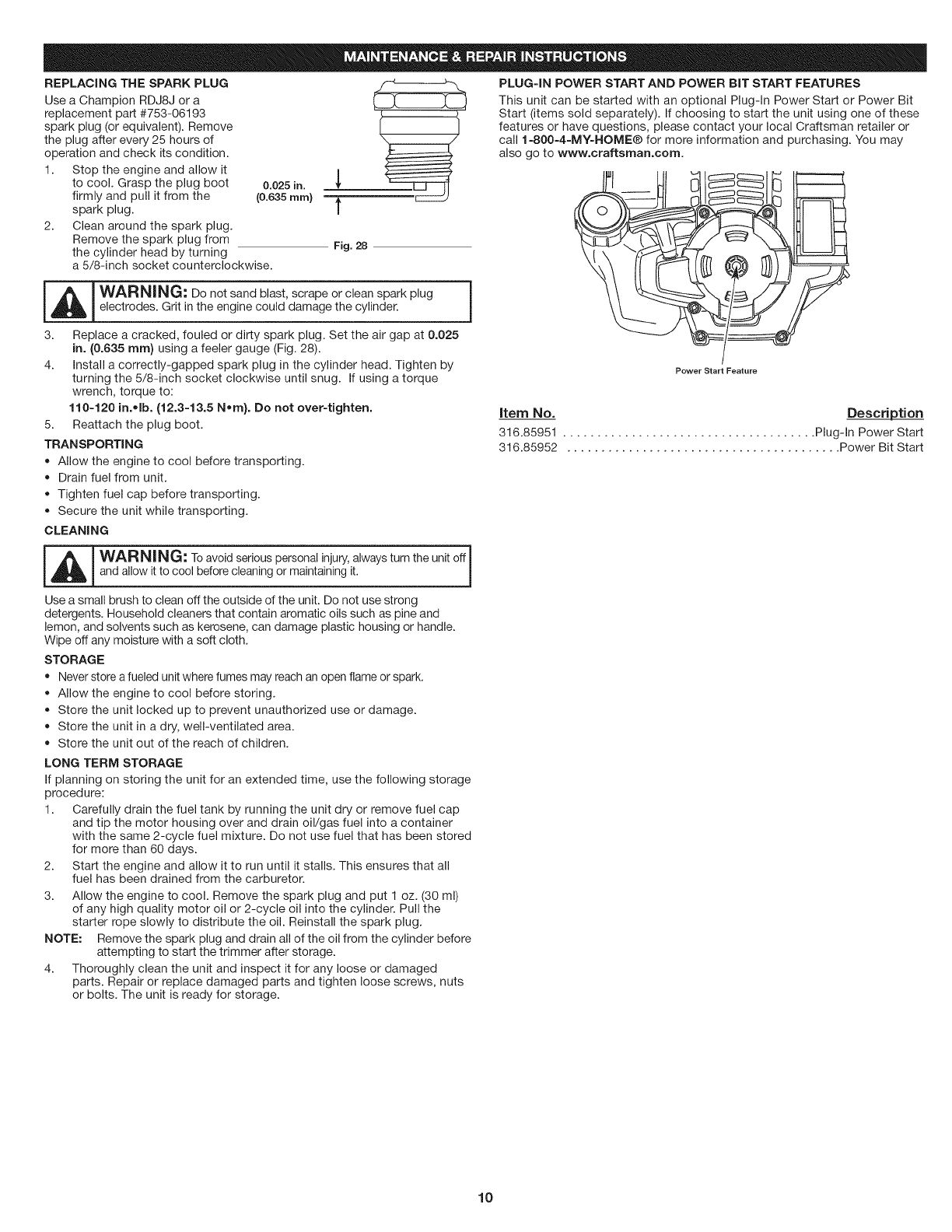

REPLACING THE SPARK PLUG

Use a Champion RDJ8J or a

replacement part #753-06193

spark plug (or equivalent). Remove

the plug after every 25 hours of

operation and check its condition.

1. Stop the engine and allow it

to cool. Grasp the plug boot

firmly and pull it from the

spark plug.

2. Clean around the spark plug.

Remove the spark plug from

the cylinder head by turning

a 5/8-inch socket counterclockwise.

0.025 in.

(0.635 ram) t

Fig. 28

_L_ ARNING: Do not sand blast, scrape or clean spark plug

electrodes. Grit in the engine could damage the cylinder.

3. Replace a cracked, fouled or dirty spark plug. Set the air gap at 0.025

in. (0.635 rnrn} using a feeler gauge (Fig. 28).

4. Install a correctly-gapped spark plug in the cylinder head. Tighten by

turning the 5/8-inch socket clockwise until snug. If using a torque

wrench, torque to:

110-120 in.oib. (12.3=13.5 Nora}. Do not over=tighten.

5. Reattach the plug boot.

TRANSPORTING

• Allow the engine to cool before transporting.

• Drain fuel from unit.

• Tighten fuel cap before transporting.

• Secure the unit while transporting.

CLEANING

PLUG=IN POWER START AND POWER BIT START FEATURES

This unit can be started with an optional Plug-In Power Start or Power Bit

Start (items sold separately). If choosing to start the unit using one of these

features or have questions, please contact your local Craftsman retailer or

call 1-800-4=MY-HOME® for more information and purchasing. You may

also go to www.craftsman.com.

Power Start Feature

item No. Description

316.85951 ..................................... Plug-In Power Start

316.85952 ........................................ Power Bit Start

m i_L_ ARNING: To avoid serious personal injury, always turn the unit off

and allow it to cool before cleaning or maintaining it.

Use a small brush to clean off the outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as pine and

lemon, and solvents such as kerosene, can damage plastic housing or handle.

Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumes may reach an open flame or spark.

Allow the engine to cool before storing.

• Store the unit locked up to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

LONG TERM STORAGE

If planning on storing the unit for an extended time, use the following storage

procedure:

1. Carefully drain the fuel tank by running the unit dry or remove fuel cap

and tip the motor housing over and drain oil/gas fuel into a container

with the same 2-cycle fuel mixture. Do not use fuel that has been stored

for more than 60 days.

2. Start the engine and allow it to run until it stalls. This ensures that all

fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1 oz. (30 ml)

of any high quality motor oil or 2-cycle oil into the cylinder. Pull the

starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before

attempting to start the trimmer after storage.

4. Thoroughly clean the unit and inspect it for any loose or damaged

parts. Repair or replace damaged parts and tighten loose screws, nuts

or bolts. The unit is ready for storage.

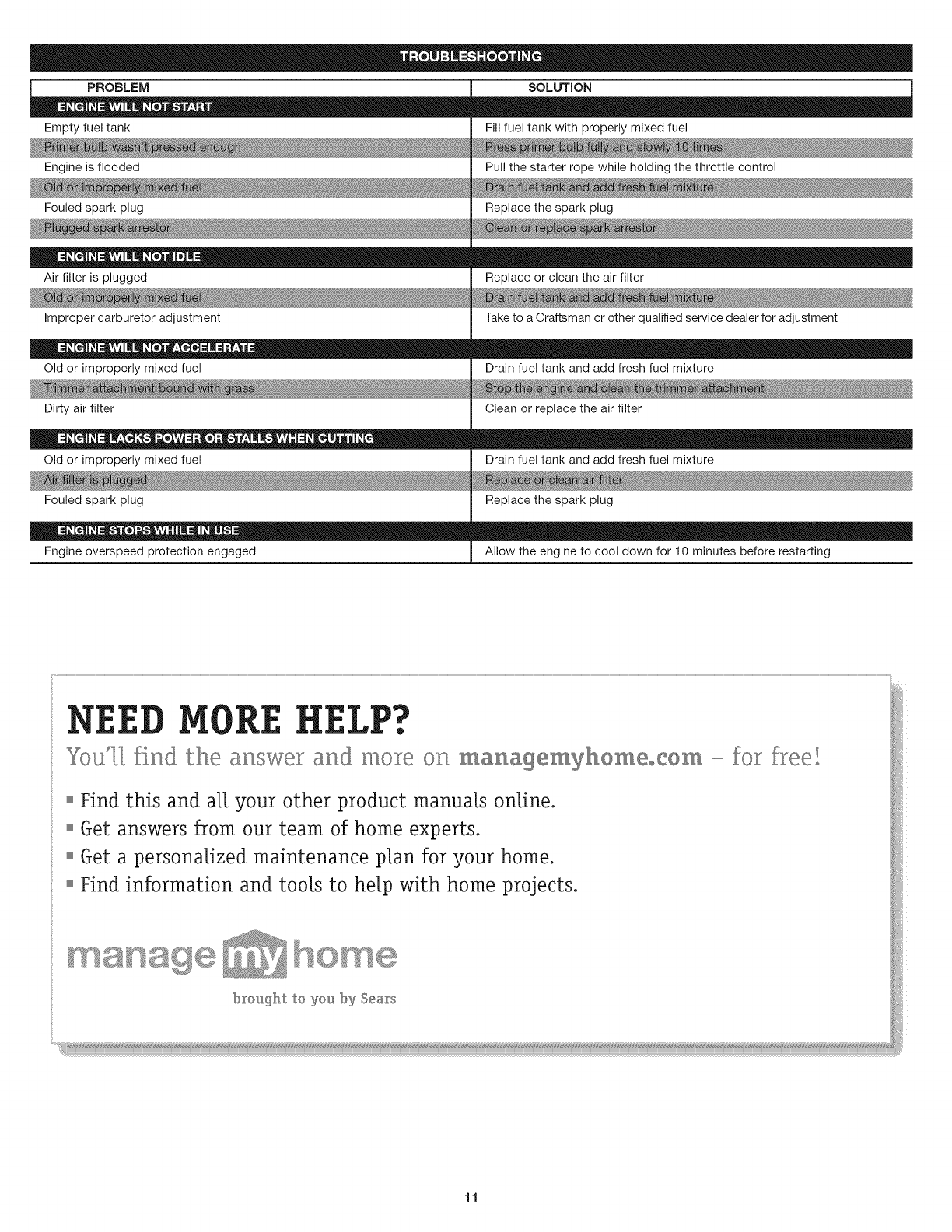

PROBLEM

Empty fuel tank

Engine is flooded

Fouled spark plug

Air filter is plugged

Improper carburetor adjustment

Old or improperly mixed fuel

Dirty air filter

Old or improperly mixed fuel

Fouled spark plug

Engine overspeed protection engaged

SOLUTION

Fill fuel tank with properly mixed fuel

Pull the starter rope while holding the throttle control

Replace the spark plug

Replace or clean the air filter

Take to a Craftsman or other qualified service dealer for adjustment

Drain fuel tank and add fresh fuel mixture

Clean or replace the air filter

Drain fuel tank and add fresh fuel mixture

Replace the spark plug

Allow the engine to cool down for 10 minutes before restarting

!............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

.LP? 1

You[[ find the answer and more on ma_agemyhemeoCem - for free!

Find this and a[[ your other product manuals online.

o Get answers from our team of home experts.

o Get a personalized maintenance plan for your home.

o Find information and tools to help with home projects.

ansge b© e [

brosglht 'tO yO%&'by Sears

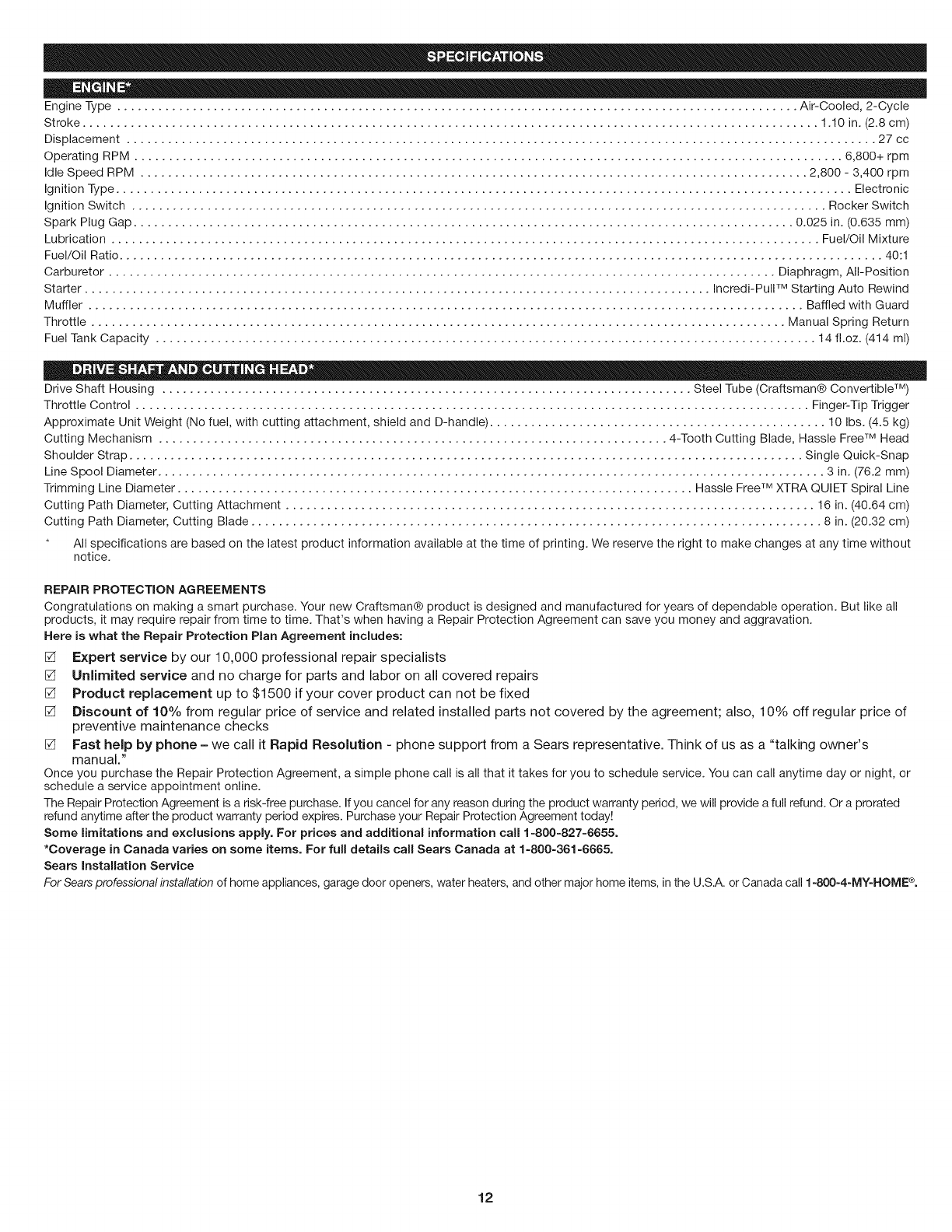

Engine Type ................................................................................................... Air-Cooled, 2-Cycle

Stroke ........................................................................................................... 1.10 in. (2.8 cm)

Displacement ............................................................................................................. 27 cc

Operating RPM ....................................................................................................... 6,800+ rpm

Idle Speed RPM ................................................................................................. 2,800 - 3,400 rpm

Ignition Type ........................................................................................................... Electronic

Ignition Switch ..................................................................................................... Rocker Switch

Spark Plug Gap ................................................................................................ 0.025 in. (0.635 mm)

Lubrication ....................................................................................................... Fuel/Oil Mixture

Fuel/Oil Ratio ............................................................................................................... 40:1

Carburetor ................................................................................................. Diaphragm, All-Position

Starter ........................................................................................... Incredi-Pull TM Starting Auto Rewind

Muffler ........................................................................................................ Baffled with Guard

Throttle ..................................................................................................... Manual Spring Return

Fuel Tank Capacity ................................................................................................ 14 fl.oz. (414 ml)

Drive Shaft Housing ............................................................................. Steel Tube (Craftsman@ Convertible TM)

Throttle Control .................................................................................................. Finger-Tip Trigger

Approximate Unit Weight (No fuel, with cutting attachment, shield and D-handle) ................................................. 10 Ibs. (4.5 kg)

Cutting Mechanism .......................................................................... 4-Tooth Cutting Blade, Hassle Free TM Head

Shoulder Strap .................................................................................................. Single Quick-Snap

Line Spool Diameter ................................................................................................. 3 in. (76.2 mm)

Trimming Line Diameter ........................................................................... Hassle Free TM XTRA QUIET Spiral Line

Cutting Path Diameter, Cutting Attachment ............................................................................. 16 in. (40.64 cm)

Cutting Path Diameter, Cutting Blade ................................................................................... 8 in. (20.32 cm)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without

notice.

REPAIR PROTECTION AGREEMENTS

Congratulations on making a smart purchase. Your new Craftsman@ product is designed and manufactured for years of dependable operation. But like all

products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.

Here is what the Repair Protection Plan Agreement includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your cover product can not be fixed

[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of

preventive maintenance checks

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's

manual."

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or

schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a full refund. Or a prorated

refund anytime after the product warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information call 1 =800=827=6655.

*Coverage in Canada varies on some items. For fuU details call Sears Canada at 1=800=361 =6665.

Sears installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call 1-800-4-MY-HOME ®.

Manual del Operador

2=Tiempos

WEEDWACKER_

RECORTADOR/CORTAMALEZAS

A GASOLINA

Model No. 316.795860

o SEGURIDAD

o MONTAJE

o FUNCIONAMIENTO

o MANTENIMIENTO

o LISTADO DE PIEZAS

PRECAUCION: Lea el

manual del operador

ysiga todas las

advertencias e

instrucciones de

seguridad.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visite nuestro sitio web: www.craftsman.com

769-05784 P00 01/10

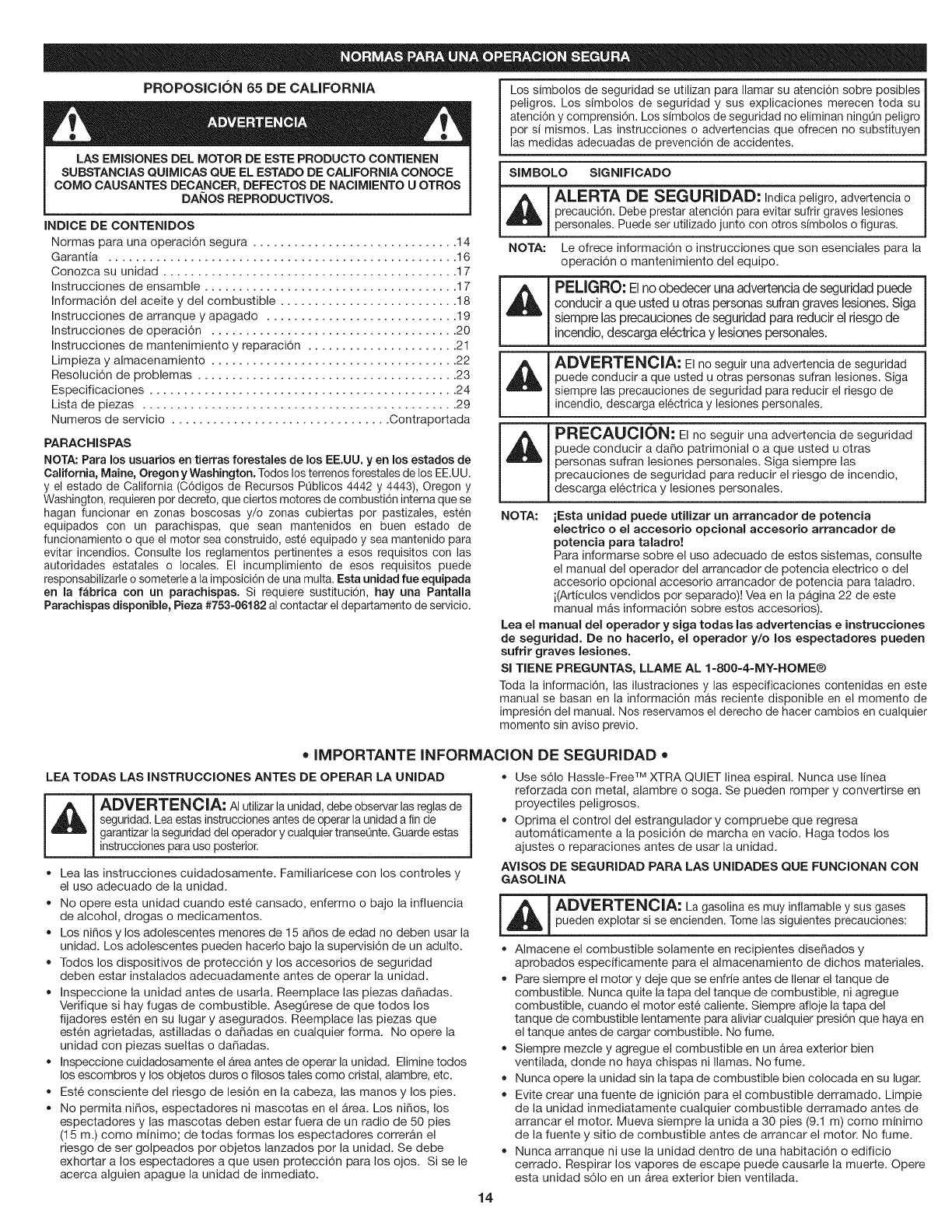

PROPOSlCION 65 DE CALIFORNIA Los simbolos de seguridad se utilizan para Ilamar su atenci6n sobre posibles

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO CONTIENEN

SUBSTANCIAS QUIMICAS QUE EL ESTADO DE CALIFORNIA CONOCE

COMO CAUSANTES DECANCER, DEFECTOS DE NACIMIENTO U OTROS

DAI_OS REPRODUCTIVOS.

INDICE DE CONTENIDOS

Normas para una operaci6n segura .............................. 14

Garantia ................................................... 16

Conozca su unidad ........................................... 17

Instrucciones de ensamble ..................................... 17

Informaci6n del aceite y del combustible .......................... 18

Instrucciones de arranque y apagado ............................ 19

Instrucciones de operaci6n .................................... 20

Instrucciones de mantenimiento y reparaci6n ...................... 21

Limpieza y almacenamiento .................................... 22

Resoluci6n de problemas ...................................... 23

Especificaciones ............................................. 24

Lista de piezas .............................................. 29

Numeros de servicio ................................ Contraportada

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. yen los estados de

Camifornia, Maine, Oregon y Washington. Todos los terrenos forestales de los EE.UU.

y el estado de California (C6digos de Recursos POblicos 4442 y 4443), Oregon y

Washington, requieren per decreto, que ciertos motores de combusti6n intema que se

hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, esten

equipados con un parachispas, que sean mantenidos en buen estado de

funcionamiento o que el motor sea construido, este equipado y sea mantenido para

evitar incendios. Consulte los reglamentos pertinentes a esos requisites con las

autoridades estatales o locales. El incumplimiento de esos requisites puede

responsabilizarle o someterle a la imposici6n de una multa. Esta unidad fue equipada

en mafabriea con un parachispas. Si requiere sustituci6n, hay una Pantamla

Parachispas dispenible, Pieza #753-06182 al contactar el departamento de servicio.

peligros. Los simbolos de seguridad y sus explicaciones merecen toda su

atenci6n y comprensi6n. Los simbolos de seguridad no eliminan ningQn peligro

per si mismos. Las instrucciones o advertencias que ofrecen no substituyen

las medidas adecuadas de prevenci6n de accidentes.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD: Indica peligro, advertencia oprecauci6n. Debe prestar atenci6n para evitar sufrir graves lesiones

personales. Puede ser utilizado junto con otros simbolos o figuras.

NOTA: Le ofrece informaci6n o instrucciones que son esenciales para la

operaci6n o mantenimiento del equipo.

PELIGRO: El no obedecer una advertencia de seguridad puede

conducir a que usted u otras personas sufran graves lesiones. Siga

siempre las precauciones de seguridad para reducir el riesgo de

incendio, descarga electrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad

puede conducir a que usted u otras personas sufran lesiones. Siga

siempre las precauciones de seguridad para reducir el riesgo de

incendio, descarga el6ctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad

puede conducir a daSo patrimonial o a que usted u otras

personas sufran lesiones personales. Siga siempre las

precauciones de seguridad para reducir el riesgo de incendio,

descarga el6ctrica y lesiones personales.

NOTA: iEsta unidad puede utilizar un arrancador de potencia

electrico o el accesorio optional accesorio arrancador de

potencia para taladro!

Para informarse sobre el uso adecuado de estos sistemas, consulte

el manual del operador del arrancador de potencia electrico o del

accesorio opcional accesorio arrancador de potencia para taladro.

i(Articulos vendidos por separado)! Vea en la p&gina 22 de este

manual mAs informaci6n sobre estos accesorios).

Lea el manual del operador y siga todas las advertencias e instrucciones

de seguridad. De no hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

Sl TIENE PREGUNTAS, LLAME AL 1=800-4=MY=HOME®

Toda la informaci6n, las ilustraciones y las especificaciones contenidas en este

manual se basan en la informaci6n mAs reciente disponible en el momento de

impresi6n del manual. Nos reservamos el derecho de hacer cambios en cualquier

momento sin aviso previo.

• IMPORTANTE INFORMACION DE SEGURIDAD •

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

ADVERTENClA: AI utilizarla unidad, debe observar las reglasde

seguridad. Lea estas instrucciones antes de operar la unidad a fin de

garantizar la seguridad del operador y cualquier transeQnte.Guarde estas

instrucciones para uso posterior.

• Lea las instrucciones cuidadosamente. Familiaricese con los controles y

el uso adecuado de la unidad.

• No opere esta unidad cuando est6 cansado, enfermo o bajo la influencia

de alcohol, drogas o medicamentos.

• Los ni_os y los adolescentes menores de 15 a_os de edad no deben usar la

unidad. Los adolescentes pueden hacerlo bajo la supervisi6n de un adulto.

Todos los dispositivos de protecci6n y los accesorios de seguridad

deben estar instalados adecuadamente antes de operar la unidad.

Inspeccione la unidad antes de usarla. Reemplace las piezas da_adas.

Verifique si hay fugas de combustible. AsegQrese de que todos los

fijadores est6n en su lugar y asegurados. Reemplace las piezas que

est6n agrietadas, astilladas o da_adas en cualquier forma. No opere la

unidad con piezas sueltas o da_adas.

• Inspeccione cuidadosamente el Area antes de operar la unidad. Elimine todos

los escombros y los objetos duros o filosos tales como cristal, alambre, etc.

Est6 consciente del riesgo de lesi6n en la cabeza, las manos y los pies.

No permita ni_os, espectadores ni mascotas en el Area. Los ni_os, los

espectadores y las mascotas deben estar fuera de un radio de 50 pies

(15 m.) como minimo; de todas formas los espectadores correran el

riesgo de ser golpeados por objetos lanzados pot la unidad. Se debe

exhortar a los espectadores a que usen protecci6n para los ojos. Si se le

acerca alguien apague la unidad de inmediato.

• Use s61o Hassle-Free TM XTRA QUIET linea espiral. Nunca use linea

reforzada con metal, alambre o soga. Se pueden romper y convertirse en

proyectiles peligrosos.

Optima el control del estrangulador y compruebe que regresa

automaticamente a la posici6n de marcha en vacio. Haga todos los

ajustes o reparaciones antes de usar la unidad.

AVlSOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNCIONAN CON

GASOLINA

_ ADVERTENOIA: La gasolina es muy inflamable y sus gases |

pueden explotar si se encienden. Tome las siguientes precauciones: I

• AImacene el combustible solamente en recipientes dise_ados y

aprobados especificamente para el almacenamiento de dichos materiales.

Pare siempre el motor y deje que se enfrie antes de Ilenar el tanque de

combustible. Nunca quite la tapa del tanque de combustible, ni agregue

combustible, cuando el motor est6 caliente. Siempre afloje la tapa del

tanque de combustible lentamente para aliviar cualquier presi6n que haya en

el tanque antes de cargar combustible. No fume.

Siempre mezcle y agregue el combustible en un Area exterior bien

ventilada, donde no haya chispas ni llamas. No fume.

• Nunca opere la unidad sin la tapa de combustible bien colocada en su lugar.

Evite crear una fuente de ignici6n para el combustible derramado. Limpie

de la unidad inmediatamente cualquier combustible derramado antes de

arrancar el motor. Mueva siempre la unida a 30 pies (9.1 m) como minimo

de la fuente y sitio de combustible antes de arrancar el motor. No fume.

• Nunca arranque ni use la unidad dentro de una habitaci6n o edificio

cerrado. Respirar los vapores de escape puede causarle la muerte. Opere

esta unidad s61o en un Area exterior bien ventilada.

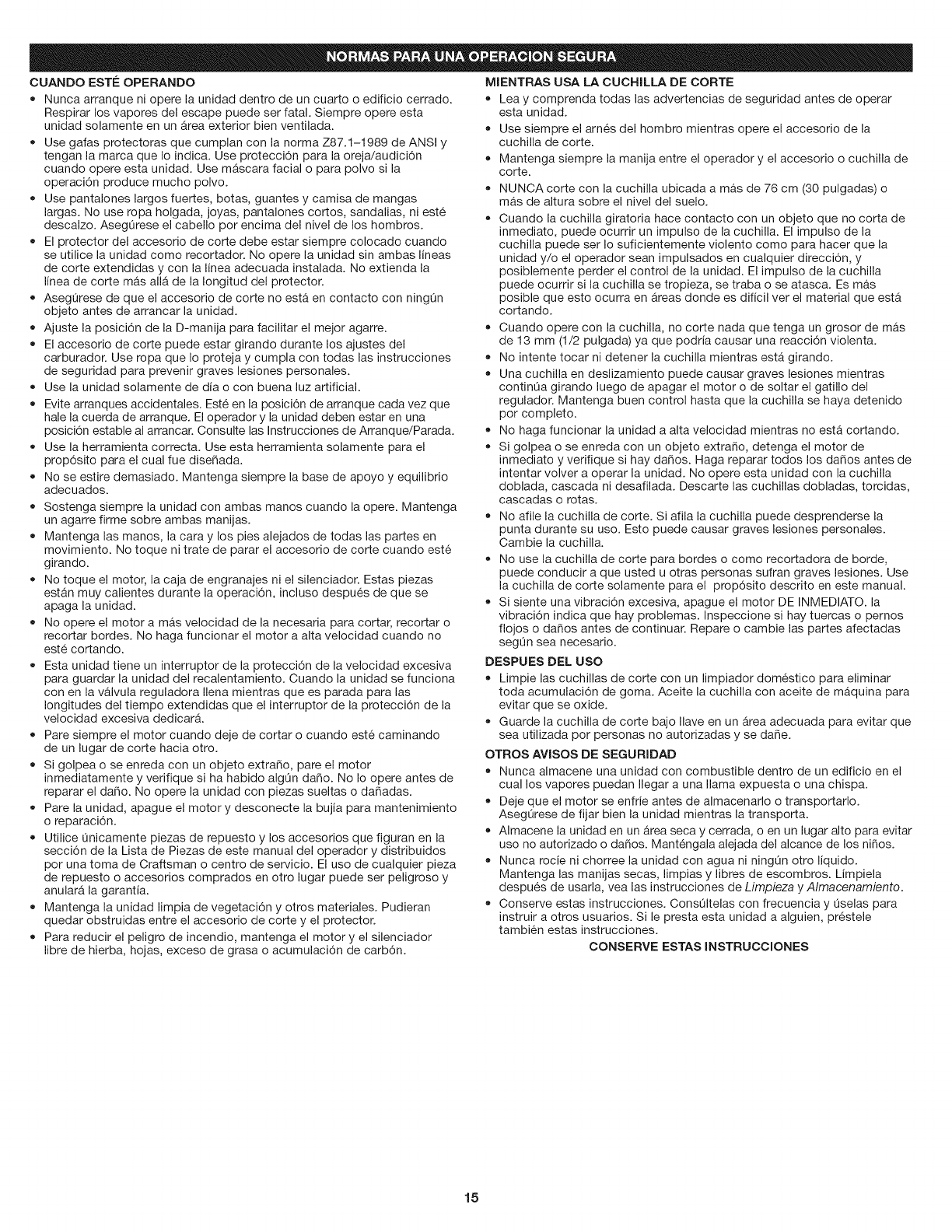

CUANDO EST': OPERANDO

• Nunca arranque ni opere la unidad dentro de un cuarto o edificio cerrado.

Respirar los vapores del escape puede ser fatal. Siempre opere esta

unidad solamente en un Area exterior bien ventilada.

Use galas protectoras que cumplan con la norma Z87.1-1989 de ANSI y

tengan la marca que Io indica. Use protecci6n para la oreja/audici6n

cuando opere esta unidad. Use mascara facial o para polvo si la

operaci6n produce mucho polvo.

Use pantalones largos fuertes, botas, guantes y camisa de mangas

largas. No use ropa holgada, joyas, pantalones cortes, sandalias, ni est6

descalzo. AsegOrese el cabello per encima del nivel de los hombros.

• El protector del accesorio de corte debe estar siempre colocado cuando

se utilice la unidad como recortador. No opere la unidad sin ambas lineas

de corte extendidas y con la linea adecuada instalada. No extienda la

linea de corte mas alia de la Iongitud del protector.

AsegOrese de que el accesorio de corte no estA en contacto con ningOn

objeto antes de arrancar la unidad.

Ajuste la posici6n de la D-manija para facilitar el mejor agarre.

El accesorio de corte puede estar girando durante los ajustes del

carburador. Use ropa que Io proteja y cumpla con todas las instrucciones

de seguridad para prevenir graves lesiones personales.

• Use la unidad solamente de dia o con buena luz artificial.

Evite arranques accidentales. Est6 en la posici6n de arranque cada vez que

hale la cuerda de arranque. Eloperador y la unidad deben estar en una

posici6n estable al arrancar. Consulte las Instrucciones de Arranque/Parada.

Use la herramienta correcta. Use esta herramienta solamente para el

prop6sito para el cual rue disenada.

No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio

adecuados.

Sostenga siempre la unidad con ambas manos cuando la opere. Mantenga

un agarre firme sobre ambas manijas.

Mantenga las manos, la cara y los pies alejados de todas las partes en

movimiento. No toque nitrate de parar el accesorio de corte cuando est6

girando.

No toque el motor, la caja de engranajes ni el silenciador. Estas piezas

estan muy calientes durante la operaci6n, incluso despues de que se

apaga la unidad.

• No opere el motor a mas velocidad de la necesaria para cortar, recortar o

recortar bordes. No haga funcionar el motor a alta velocidad cuando no

est6 cortando.

• Esta unidad tiene un interrupter de la protecci6n de la velocidad excesiva

para guardar la unidad del recalentamiento. Cuando la unidad se funciona

con en la valvula reguladora Ilena mientras que es parada para las

longitudes del tiempo extendidas que el interruptor de la protecci6n de la

velocidad excesiva dedicar&

• Pare siempre el motor cuando deje de cortar o cuando est6 caminando

de un lugar de corte hacia otro.

Si golpea o se enreda con un objeto extrano, pare el motor

inmediatamente y verifique si ha habido algQn dane. No Io opere antes de

reparar el dane. No opere la unidad con piezas sueltas o danadas.

Pare la unidad, apague el motor y desconecte la bujia para mantenimiento

o reparaci6n.

Utilice Qnicamente piezas de repuesto y los accesorios que figuran en la

secci6n de la Lista de Piezas de este manual del operador y distribuidos

per una toma de Craftsman o centre de servicio. El use de cualquier pieza

de repuesto o accesorios comprados en otro lugar puede ser peligroso y

anulara la garantia.

Mantenga la unidad limpia de vegetaci6n y otros materiales. Pudieran

quedar obstruidas entre el accesorio de corte y el protector.

Para reducir el peligro de incendio, mantenga el motor y el silenciador

libre de hierba, hojas, exceso de grasa o acumulaci6n de carb6n.

MIENTRAS USA LA CUCHILLA DE CORTE

• Lea y comprenda todas las advertencias de seguridad antes de operar

esta unidad.

Use siempre el arn6s del hombro mientras opere el accesorio de la

cuchilla de corte.

Mantenga siempre la manija entre el operador y el accesorio o cuchilla de

corte.

NUNCA corte con la cuchilla ubicada a mas de 76 cm (30 pulgadas) o

mas de altura sobre el nivel del suelo.

Cuando la cuchilla giratoria hace contacto con un objeto que no corta de

inmediato, puede ocurrir un impulse de la cuchilla. El impulso de la

cuchilla puede ser Io suficientemente violento como para hacer que la

unidad y/o el operador sean impulsados en cualquier direcci6n, y

posiblemente perder el control de la unidad. El impulso de la cuchilla

puede ocurrir si la cuchilla se tropieza, se traba o se atasca. Es mas

posible que esto ocurra en Areas donde es dificil ver el material que estA

cortando.

Cuando opere con la cuchilla, no corte nada que tenga un grosor de mAs

de 13 mm (1/2 pulgada) ya que podria causar una reacci6n violenta.

No intente tocar ni detener la cuchilla mientras estA girando.

Una cuchilla en deslizamiento puede causar graves lesiones mientras

continOa girando luego de apagar el motor o de soltar el gatillo del

regulador. Mantenga buen control hasta que la cuchilla se haya detenido

por completo.

No haga funcionar la unidad a alta velocidad mientras no esta cortando.

Si golpea o se enreda con un objeto extrano, detenga el motor de

inmediato y verifique si hay danos. Haga reparar todos los danos antes de

intentar volver a operar la unidad. No opere esta unidad con la cuchilla

doblada, cascada ni desafilada. Descarte las cuchillas dobladas, torcidas,

cascadas o rotas.

• No afile la cuchilla de corte. Si afila la cuchilla puede desprenderse la

punta durante su use. Esto puede causar graves lesiones personales.

Cambie la cuchilla.

• No use la cuchilla de corte para bordes o come recortadora de borde,

puede conducir a que usted u otras personas sufran graves lesiones. Use

la cuchilla de corte solamente para el prop6sito descrito en este manual.

Si siente una vibraci6n excesiva, apague el motor DE INMEDIATO. la

vibraci6n indica que hay problemas. Inspeccione si hay tuercas o pernos

fiojos o danes antes de continuar. Repare o cambie las partes afectadas

segOn sea necesario.

DESPUES DEL USO

Limpie las cuchillas de corte con un limpiador dom6stico para eliminar

toda acumulaci6n de goma. Aceite la cuchilla con aceite de mAquina para

evitar que se oxide.

Guarde la cuchilla de corte bajo Ilave en un Area adecuada para evitar que

sea utilizada per personas no autorizadas y se dane.

OTROS AVISOS DE SEGURIDAD

= Nunca almacene una unidad con combustible dentro de un edificio en el

cual los vapores puedan Ilegar a una llama expuesta ouna chispa.

• Deje que el motor se enfrie antes de almacenarlo o transportarlo.

AsegQrese de fijar bien la unidad mientras la transporta.

AImacene la unidad en un Area seca y cerrada, o en un lugar alto para evitar

uso no autorizado o danos. Mant6ngala alejada del alcance de los ninos.

Nunca rocie ni chorree la unidad con agua ni ningQn otro liquido.

Mantenga las manijas secas, limpias y libres de escombros. Limpiela

despues de usarla, vea las instrucciones de Limpieza yAlmacenamiento.

• Conserve estas instrucciones. ConsQItelas con frecuencia y Qselas para

instruir a otros usuarios. Si le presta esta unidad a alguien, pr6stele

tambien estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

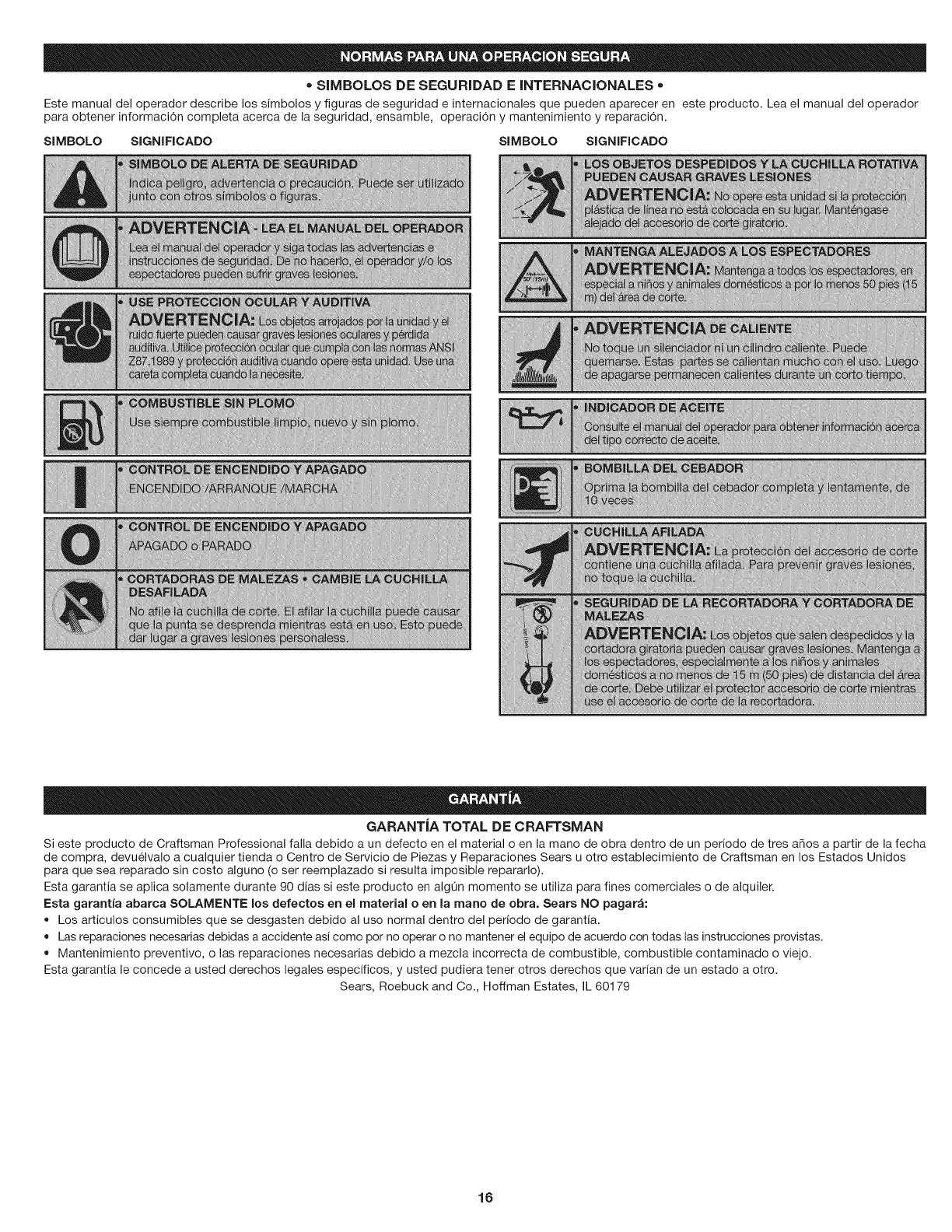

•SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador

para obtener informaci6n completa acerca de la seguridad, ensamble, operaci6n y mantenimiento y reparaci6n.

SIMBOLO SIGNIFICADO SIMBOLO SIGNIFICADO

alJ

le8

GARANTJA TOTAL DE CRAFTSMAN

Si este producto de Craftsman Professional falla debido a un defecto en el material o en la mano de obra dentro de un periodo de tres ahos a partir de la fecha

de compra, devuelvalo a cualquier tienda o Centro de Servicio de Piezas y Reparaciones Sears u otro establecimiento de Craftsman en los Estados Unidos

para que sea reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).

Esta garantia se aplica solamente durante 90 dias si este producto en algOn momento se utiliza para fines comerciales o de alquiler.

Esta garantfa abarca SOLAMENTE los defectos en el material oen la mane de obra. Sears NO pagar_:

• Los articulos consumibles que se desgasten debido al uso normal dentro del periodo de garantia.

Las reparaciones necesarias debidas a accidente asi como por no operar o no mantener el equipo de acuerdo con todas las instrucciones provistas.

Mantenimiento preventivo, o las reparaciones necesarias debido a mezcla incorrecta de combustible, combustible contaminado o viejo.

Esta garantia le concede a usted derechos legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

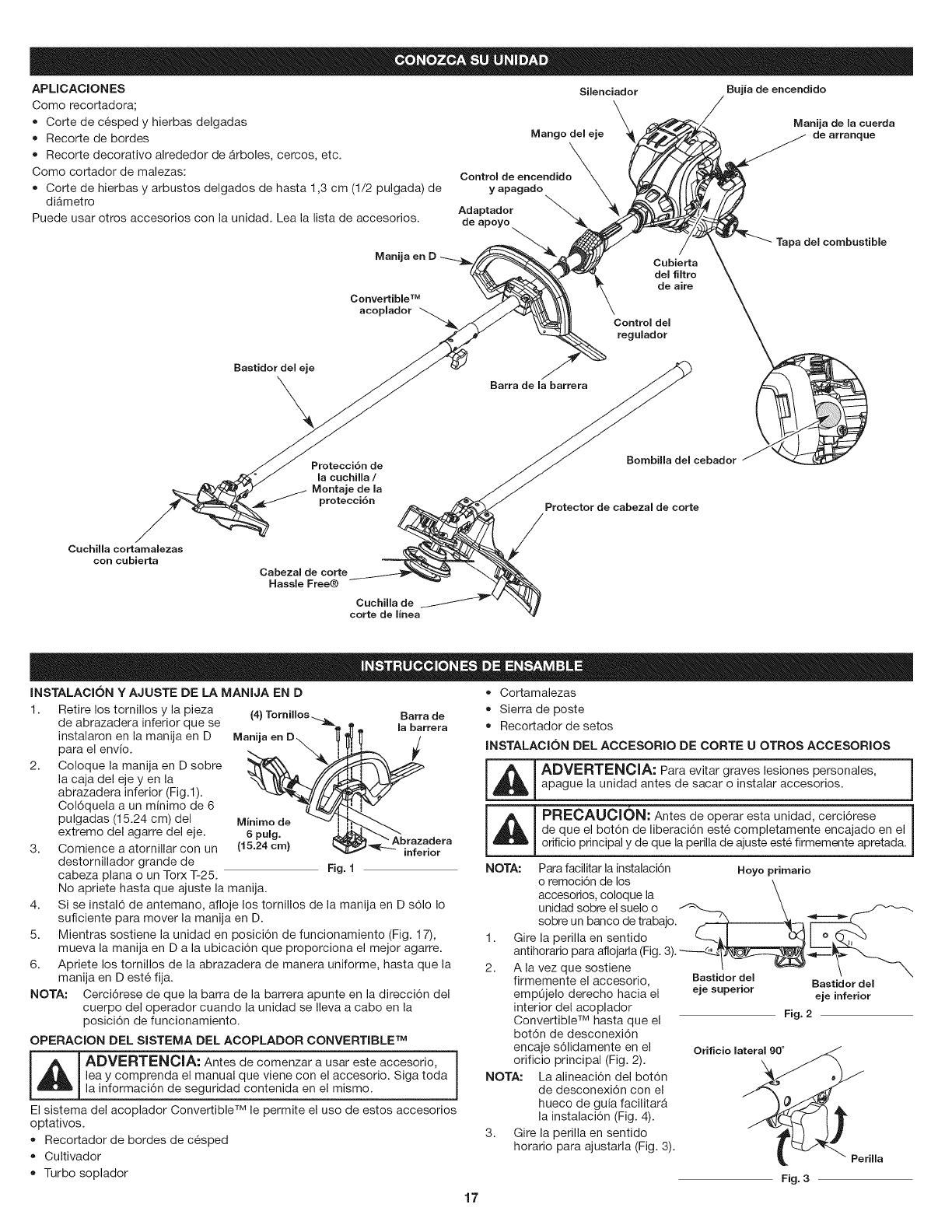

APLICAClONES

Como recortadora;

• Corte de cesped y hierbas delgadas

• Recorte de bordes

• Recorte decorativo alrededor de Arboles, cercos, etc.

Como cortador de malezas:

Corte de hierbas y arbustos delgados de hasta 1,3 cm (1/2 pulgada) de

diAmetro

Puede usar otros accesorios con la unidad. Lea la lista de accesorios.

Manija en D

Convertible TM

acoplador

Silenciador Bujia de encendido

Manija de la cuerda

Mango del eje de arranque

Controlde encendido

y apagado

Adaptador

de apoyo

Cubierta

del filtro

de aire

Control del

regulador

Tapa del combustible

Bastidor del eje

Barra de la barrera

Protecci6n de

la cuchilla /

Montaje de la

protecci6n

Bombilla del cebador

Protector de cabezal de corte

Cuchilla cortamalezas

con cubierta Cabezal de corte

Hassle Free®

Cuchilla de

corte de linea

INSTALACION Y AJUSTE DE LA MANIJA END • Cortamalezas

1. Retire los tornillos y la pieza

de abrazadera inferior que se

instalaron en la manija en D

para el envio.

2. Coloque la manija en D sobre

la caja del eje y en la

abrazadera inferior (Fig.l).

Col6quela a un minimo de 6

pulgadas (15.24 cm) del

extremo del agarre del eje.

3. Comience a atornillar con un

destornillador grande de

cabeza plana o un Torx T-25.

Tornillos_ Barra de • Sierra de poste

(4)

la barrera • Recortador de setos

Manija en

Minimo de

6 pulg.

(15.24 cm) Abrazadera

inferior

Fig. I

No apriete hasta que ajuste la manija.

4. Si se instal6 de antemano, afloje los tornillos de la manija en D s61o Io

suficiente para mover la manija en D.

5. Mientras sostiene la unidad en posici6n de funcionamiento (Fig. 17),

mueva la manija en D a la ubicaci6n que proporciona el mejor agarre.

6. Apriete los tornillos de la abrazadera de manera uniforme, hasta que la

manija en D est6 fija.

NOTA: Cerci6rese de que la barra de la barrera apunte en la direcci6n del

cuerpo del operador cuando la unidad se Ileva a cabo en la

posici6n de funcionamiento.

OPERAOION DEL SlSTEMA DEL AOOPLADOR CONVERTIBLE TM

_ADVERTENCIA: Antes de comenzar a usar este accesorio,

lea y comprenda el manual que viene con el accesorio. Siga toda Jla informaci6n de seguridad contenida en el mismo.

El sistema del acoplador Convertible TM le permite el uso de estos accesorios

optativos.

• Recortador de bordes de c6sped

Cultivador

Turbo soplador

INSTALACION DEL ACCESORIO DE CORTE U OTROS ACCESORIOS

_ DVERTENCIA: Para evitar graves lesiones personales,

apague la unidad antes de sacar o instalar accesorios.

_ REOAUOION: Antes de operar esta unidad, cerci6rese

de que el bot6n de liberaci6n est6 completamente encajado en el

orificio principal y de que la perilla de ajuste est6 firmemente apretada.

NOTA: Para facilitar la instalaci6n Hoyo primario

o remoci6n de los \

accesorios, coloque la \

unidad sobre el suelo o _ \

sobre un banco de trabajo Z\ .__

.,_

1. Gire la perilla en sentido _---,.I N I o ._-_-"_

2. A la vez que sostiene

firmemente el accesorio, Bastidor del

empOjelo derecho hacia el eje superior Bastidor del

eje inferior

Fig.2

interior del acoplador

Convertible TM hasta que el

bot6n de desconexi6n

encaje s61idamente en el

orificio principal (Fig. 2).

NOTA: La alineaci6n del bot6n

de desconexi6n con el

hueco de guia facilitarA

la instalaci6n (Fig. 4).

3. Gire la perilla en sentido

horario para ajustarla (Fig. 3).

Orificio lateral 90 °

_rllla

Fig. 3

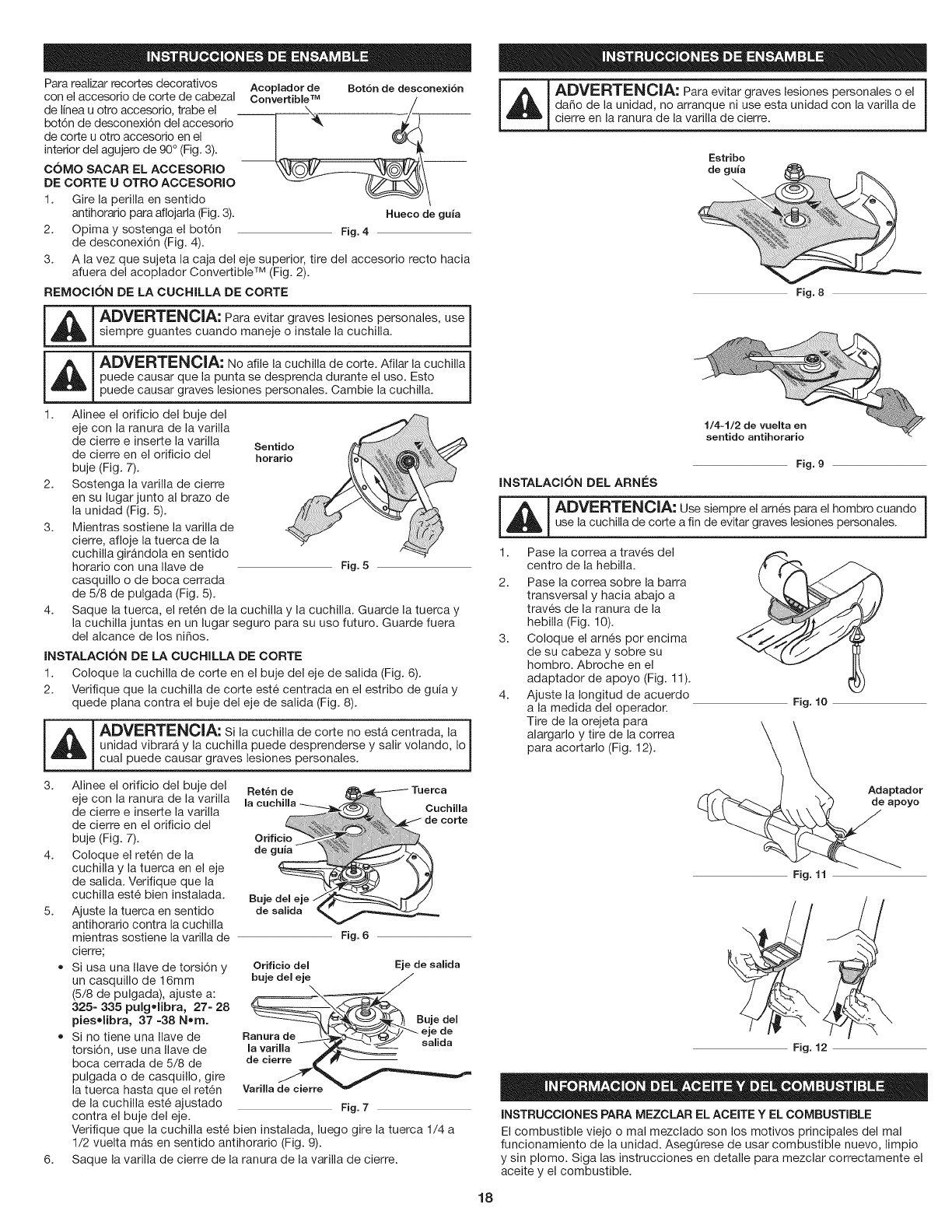

Para realizar recortes decorativos

con el accesorio de corte de cabezal

de linea u otro accesorio, trabe el

bot6n de desconexi6n del accesorio

de corte u otro accesorio en el

interior del agujero de 90 ° (Fig. 3).

COMO SACAR EL ACCESORIO

DE CORTE U OTRO ACCESORIO

1. Gire la perilla en sentido

antihorario para afiojarla (Fig. 3).

2. Opima y sostenga el bot6n

de desconexi6n (Fig. 4).

Acopmador de Bot6n de desconexi6n

Convertible TM

Hueco de guia

Fig. 4

3. A la vez que sujeta la caja del eje superior, tire del accesorio recto hacia

afuera del acoplador Convertible TM (Fig. 2).

REMOCION DE LA CUCHILLA DE CORTE

_L_ ADVERTENClA: Para evitar graves lesiones personales, usesiempre guantes cuando maneje o instale la cuchilla.

_[_] DVERTENCIA: No afile la cuchilla de corte. Afilar la cuchilla

puede causar que la punta se desprenda durante el uso. Esto

puede causar graves lesiones personales. Cambie la cuchilla.

1. Alinee el orificio del buje del

eje con la ranura de la varilla

de cierre e inserte la varilla

de cierre en el orificio del

buje (Fig. 7).

2. Sostenga la varilla de cierre

en su lugar junto al brazo de

la unidad (Fig. 5).

3. Mientras sostiene la varilla de

cierre, afloje la tuerca de la

cuchilla girandola en sentido

horario con una Ilave de Fig. 5

casquillo o de boca cerrada

de 5/8 de pulgada (Fig. 5).

4. Saque la tuerca, el ret6n de la cuchilla y la cuchilla. Guarde la tuerca y

la cuchilla juntas en un lugar seguro para su uso futuro. Guarde fuera

del alcance de los ni_os.

INSTALAClON DE LA CUCHILLA DE CORTE

1. Coloque la cuchilla de corte en el buje del eje de salida (Fig. 6).

2. Verifique que la cuchilla de corte est6 centrada en el estribo de guia y

quede plana contra el buje del eje de salida (Fig. 8).

_[_J DVERTENClA: si la cuchilla de corte no est& centrada, la

unidad vibrar& y la cuchilla puede desprenderse y salir volando, Io

cual puede causar graves lesiones personales.

3. Alinee el orificio del buje del RetCh de

eje con la ranura de la varilla la cuchilla

de cierre e inserte la varilla Cuchilla

de cierre en el orificio del de corte

buje (Fig. 7).

Coloque el ret6n de la

cuchilla y la tuerca en el eje

de salida. Verifique que la

cuchilla est6 bien instalada. Buje del eje

5. Ajuste la tuerca en sentido de salida

antihorario contra la cuchilla

mientras sostiene la varilla de

cierre;

Si usa una Ilave de torsi6n y

un casquillo de 16mm

(5/8 de pulgada), ajuste a:

325- 335 pulg*libra, 27- 28

piesolibra, 37 =38 Norn.

Si no tiene una Ilave de

torsi6n, use una Ilave de

boca cerrada de 5/8 de

pulgada o de casquillo, gire

la tuerca hasta que el ret6n

de la cuchilla est6 ajustado

contra el buje del eje.

Orificio

de guia

Fig. 6

Orificio del Eje de salida

buje del eje J

Fig. 7

Verifique que la cuchilla est6 bien instalada, luego gire la tuerca 1/4 a

1/2 vuelta m&s en sentido antihorario (Fig. 9).

Saque la varilla de cierre de la ranura de la varilla de cierre.

_L_J ADVERTENClA: Para evitar graves lesiones personales o el

daSo de la unidad, no arranque ni use esta unidad con la varilla de

cierre en la ranura de la varilla de cierre.

Estribo

de guia !

Fig. 8

sentido antihorario

Fig. 9

INSTALACION DEL ARN_:S

_ DVERTENCIA: Use siempre el arn6s para el hombro cuando

use la cuchilla de corte a fin de evitar graves lesiones personales.

1. Pase la correa a trav6s del

centro de la hebilla.

2. Pase la correa sobre la barra

transversal y hacia abajo a

trav6s de la ranura de la

hebilla (Fig. 10).

3. Coloque el arn6s por encima

de su cabeza y sobre su

hombro. Abroche en el

adaptador de apoyo (Fig. 11).

4. Ajuste la Iongitud de acuerdo

a la medida del operador.

Tire de la orejeta para

alargarlo y tire de la correa

para acortarlo (Fig. 12).

Fig. 10

Adaptador

oyo

Fig. 11

Fig. 12

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal

funcionamiento de la unidad. AsegQrese de usar combustible nuevo, limpio

y sin plomo. Siga las instrucciones en detalle para mezclar correctamente el

aceite y el combustible.

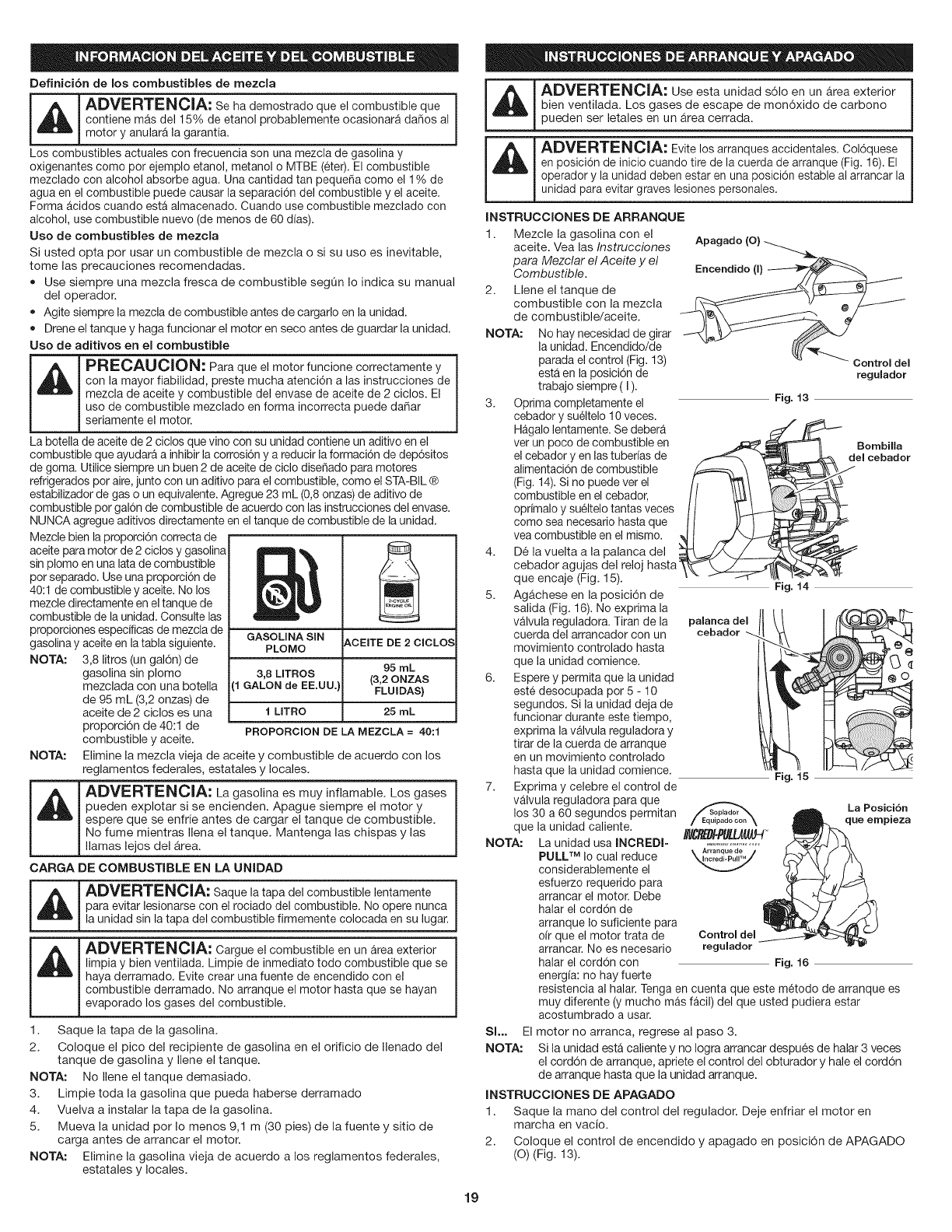

Definicibndelos combustibles de mezcla

__ I ADVERTENCIA: Se ha demostrado que el combustible que

contiene mas del 15% de etanol probablemente ocasionarA dafios al

motor y anularA la garantia.

Los combustibles actuales con frecuencia son una mezcla de gasoline y

oxigenantes como por ejemplo etanol, metanol o MTBE (eter). El combustible

mezclado con alcohol absorbe ague. Una cantidad tan pequefia como el 1% de

ague en el combustible puede causer la separaci6n del combustible y el aceite.

Forma acidos cuando esta almacenado. Cuando use combustible mezclado con

alcohol, use combustible nuevo (de menos de 60 dfas).

Uso de combustJbJes de mezcJa

Si usted opta por user un combustible de mezcla o si su uso es inevitable,

tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible segQn Io indica su manual

del operador.

• Agite siempre la mezcla de combustible antes de cargarlo en la unidad.

• Drene el tanque y haga funcionar el motor en seco antes de guarder la unidad.

Uso de aditivos en eJ combustible

i_ i PRECAUO,ON: Pare que el motor funcione correctamente y

con la mayor fiabilidad, preste mucha atenci6n alas instrucciones de

mezcla de aceite y combustible del envase de aceite de 2 ciclos. El

uso de combustible mezclado en forma incorrecta puede da_ar

seriamente el motor.

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el

combustible que ayudarA a inhibir la corrosi6n y a reducir la formaci6n de dep6sitos

de goma. Utilice siempre un buen 2 de aceite de ciclo dise_ado pare motores

refrigerados por aire, junto con un aditivo pare el combustible, como el STA-BIL ®

estabilizador de gas oun equivalente. Agregue 23 mL (0,8 onzas) de aditivo de

combustible por gal6n de combustible de acuerdo con las instrucciones del envase.

NUNCA agregue aditivos directamente en eltanque de combustible de la unidad.

Mezcle bien la proporci6n correcta de

aceite pare motor de 2 ciclos y gasoline

sin plomo en una late de combustible

pot separado. Use una proporci6n de

40:1 de combustible y aceite. No los

mezcle directamente en el tanque de

combustible de la unidad. Consulte las

proporciones especificas de mezcla de

gasoline y aceite en latable siguiente.

NOTA: 3,8 litros (un gal6n) de

gasoline sin plomo

mezclada con una botella

de 95 mL (3,2 onzas) de

aceite de 2 ciclos es una

proporci6n de 40:1 de

combustible y aceite.

GASOLINA SIN ACEITE DE 2CICLOS

PLOMO

95 mL

3,8 LITROS (3,20NZAS

(1 GALON de EE.UU.) FLUIDAS)

1 LmTRO 25 mL

PROPORClON DE LA MEZCLA = 40:1

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los

reglamentos federales, estatales y locales.

_ DVERTENCIA: La gasoline es muy inflamable. Los gases

pueden explotar si se encienden. Apague siempre el motor y

espere que se enfrie antes de cargar el tanque de combustible.

No fume mientras Ilena el tanque. Mantenga las chispas y las

llamas lejos del area.

CARGA DE COMBUSTIBLE EN LA UNIDAD

ADVERTENCIA: Saquela tape del combustible lentamente

pare evitar lesionarse con el rociado del combustible. No opere nunca

la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en un area exterior

limpia y bien ventilada. Limpie de inmediato todo combustible que se

haya derramado. Evite crear una fuente de encendido con el

combustible derramado. No arranque el motor haste que se hayan

evaporado los gases del combustible.

1. Saquela tape de la gasoline.

2. Coloque el pico del recipiente de gasoline en el orificio de Ilenado del

tanque de gasoline y Ilene el tanque.

NOTA: No Ilene el tanque demasiado.

3. Limpie toda la gasoline que pueda haberse derramado

4. Vuelva a instalar la tape de la gasoline.

5. Mueva la unidad pot Io menos 9,1 m (30 pies) de la fuente y sitio de

carga antes de arrancar el motor.

NOTA: Elimine la gasoline vieja de acuerdo a los reglamentos federales,

estatales y locales.

ADVERTENClA: Use esta unidad s61o en un &rea exterior

bien ventilada. Los gases de escape de mon6xido de carbono

pueden ser letales en un area cerrada.

ADVERTENClA: Evite los arranques accidentales. Col6quese

| en posici6n de inicio cuando tire de la cuerda de arranque (Fig. 16). El

operador y la unidad deben ester en una posici6n estable al arrancar la

unidad pare evitar graves lesiones personales.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasoline con el

aceite. Vea las lnstrucciones _£_i0: "--'---...._

pare Mezclar el Aceite y el __e

Combustible. i)

2. Llene el tanque de

combustible con la mezcla

de combustible/aceite.

NOTA: No hay necesidad de girar

la unidad. Encendido!de

parade el control (Fig. 13) I

esta.en la posici6n de regulador

trabajo siempre ( I).

3. Oprima completamente el Fig. 13

cebador y sueltelo 10 veces.

Hagalo lentamente. Se debera J

ver un poco de combustible en _ _ Bornbilla

el cebador yen las tuberfas de .I --_--. "_II_[_1 ,_ del cebador

alimentaci6n de combustible _ \ _

(Fig. 14).Sinopuedeverel /I _! _

combustible en el cebador,

oprimalo y sueltelo tantas veces ! I//_-1--_'Y¢_']_l /_-

como sea necesario haste que I I _ 1 _ _

vea combustible en el mismo. ,_ t ,_'/_

4. D6 la vuelta ala palanca del _.__

cebador agujas del reloj haste "___

que encaje (Fig. 15).

5. AgAchese en la posici6n de

salida (Fig. 16). No exprima la

valvula reguladora. Titan de la

cuerda del arrancador con un

movimiento controlado haste

que la unidad comience.

6. Espere y permita que la unidad

este desocupada pot 5 - 10

segundos. Si la unidad deja de

funcionar durante este tiempo,

exprima la vAIvula reguladora y

tirar de la cuerda de arranque

en un movimiento controlado

haste que la unidad comience.

7. Exprima y celebre el control de

valvula reguladora pare que

los 30 a 60 segundos permitan

que la unidad caliente.

NOTA: La unidad usa INCREDI-

PULL TM Io cual reduce

considerablemente el

esfuerzo requerido pare

arrancar el motor. Debe

haler el cord6n de

arranque Io suficiente pare

err que el motor trata de

arrancar. No es necesario

haler el cord6n con

energfa: no hay fuerte

Sl... El

NOTA:

palanca del

cebador -_J

Fig. 14

Fig. 15

La Posici6n

que empieza

Control del

regulador

Fig. 16

resistencia al haler. Tenga en cuenta que este metodo de arranque es

muy diferente (y mucho mas facil) del que usted pudiera ester

acostumbrado a user.

motor no arranca, regrese al paso 3.

Si la unidad esta caliente y no Iogra arrancar despu6s de haler 3 veces

el cord6n de arranque, apriete el control del obturador y hale el cord6n

de arranque haste que la unidad arranque.

INSTRUCCIONES DE APAGADO

1. Saquela mane del control del regulador. Deje enfriar el motor en

marcha en vacio.

2. Coloque el control de encendido y apagado en posici6n de APAGADO

(O) (Fig. 13).

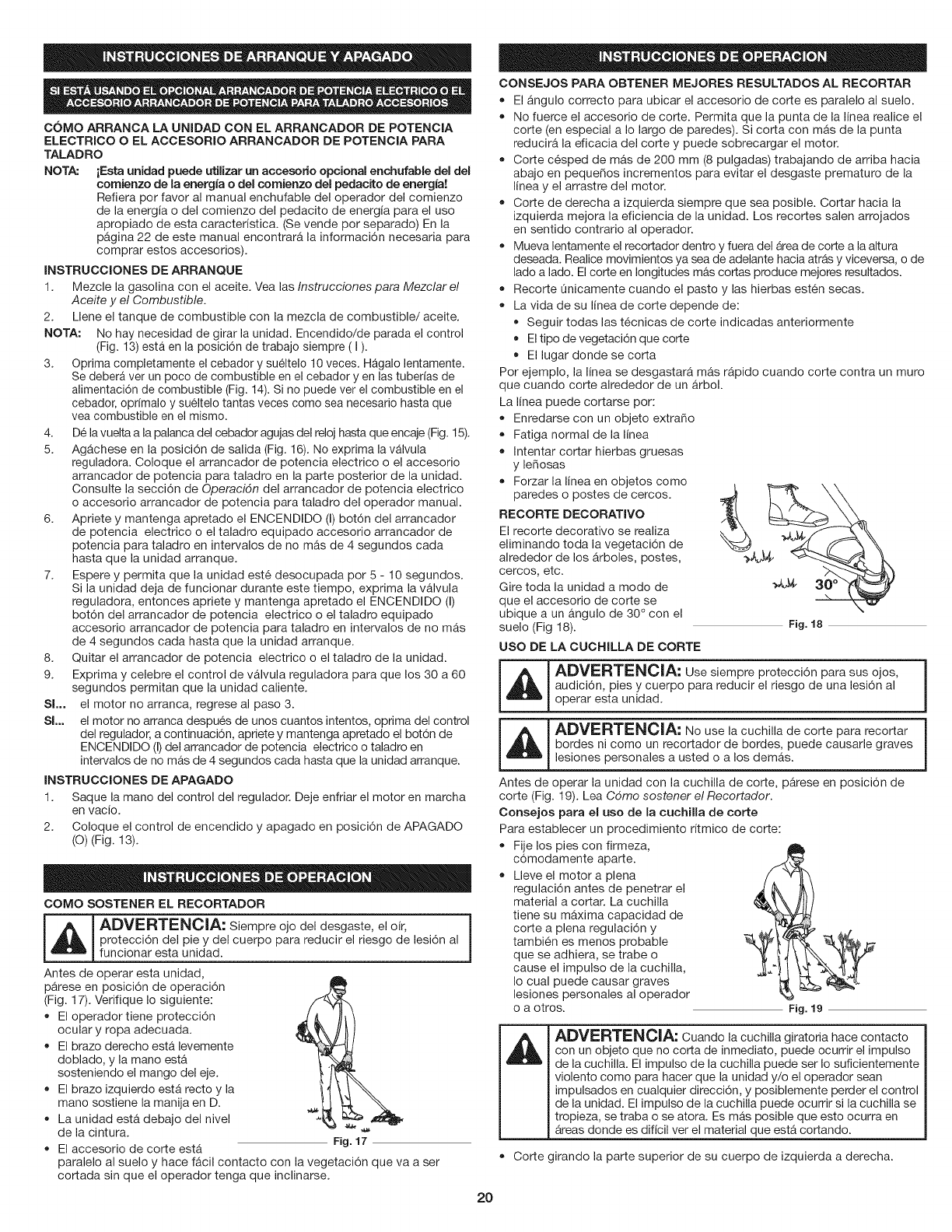

COMO ARRANCA LA UNIDAD CON EL ARRANCADOR DE POTENCIA

ELECTRICO O EL ACCESORIO ARRANCADOR DE POTENCIA PARA

TALADRO

NOTA: iEsta unidad puede utilizar un accesorio opcional enchufable del del

comienzo de la energ[a odel cornienzo del pedacito de energ[a!

Refiera por favor al manual enchufable del operador del comienzo

de la energia o del comienzo del pedacito de energia para el uso

apropiado de esta caracteristica. (Se vende por separado) En la

pagina 22 de este manual encontrarA la informaci6n necesaria para

comprar estos accesorios).

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Vea las Instrucciones para Mezclar el

Aceite y el Combustible.

2. Llene el tanque de combustible con la mezcla de combustible/aceite.

NOTA: No hay necesidad de girar la unidad. Encendido/de parada el control

(Fig. 13) estA en la pesici6n de trabajo siempre ( I ).

3. Oprima completamente el cebador y sueltelo 10 veces. Hagalo lentamente.

Se debera ver un poco de combustible en el cebador yen las tuber[as de

alimentaci6n de combustible (Fig. 14). Si no puede ver el combustible en el

cebador, oprfmalo y sueltelo tantas veces como sea necesario hasta que

vea combustible en el mismo.

4. De la vuelta a la palanca del cebador agujas del reloj hasta que encaje (Fig. 15).

5. Agachese en la posici6n de salida (Fig. 16). No exprima la vAIvula

reguladora. Coloque el arrancador de potencia electrico o el accesorio

arrancador de potencia para taladro en la parte posterior de la unidad.

Consulte la secci6n de Operacidn del arrancador de potencia electrico

o accesorio arrancador de potencia para taladro del operador manual.

6. Apriete y mantenga apretado el ENCENDIDO (I) bot6n del arrancador

de potencia electrico o el taladro equipado accesorio arrancador de

potencia para taladro en intervalos de no mAs de 4 segundos cada

hasta que la unidad arranque.

7. Espere y permita que la unidad est6 desocupada por 5 - 10 segundos.

Si la unidad deja de funcionar durante este tiempo, exprima la valvula

reguladora, entonces apriete y mantenga apretado el ENCENDIDO (I)

bot6n del arrancador de potencia electrico o el taladro equipado

accesorio arrancador de potencia para taladro en intervalos de no mAs

de 4 segundos cada hasta que la unidad arranque.

8. Quitar el arrancador de potencia electrico o el taladro de la unidad.

9. Exprima y celebre el control de valvula reguladora para que los 30 a 60

segundos permitan que la unidad caliente.

Sl... el motor no arranca, regrese al paso 3.

SL. el motor no arranca despues de unos cuantos intentos, oprima del control

del regulador, a continuaci6n, apriete y mantenga apretado el bot6n de

ENCENDIDO (I) del arrancador de potencia electrico o taladro en

intervalos de no mas de 4 segundos cada hasta que la unidad arranque.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en marcha

en vac[o.

2. Coloque el control de encendido y apagado en posici6n de APAGADO

(O) (Fig. 13).

COMO SOSTENER EL RECORTADOR

_ DVERTENOIA: Siempre ojo del desgaste, el oir,

protecci6n del pie y del cuerpo para reducir el riesgo de lesi6n al

funcionar esta unidad.

Antes de operar esta unidad,

parese en posici6n de operaci6n

(Fig. 17). Verifique Io siguiente:

• El operador tiene protecci6n

ocular y ropa adecuada.

• El brazo derecho esta levemente

doblado, y la mano esta

sosteniendo el mango del eje.

El brazo izquierdo estA recto y la

mano sostiene la manija en D.

La unidad esta debajo del nivel

de la cintura. ""

• El accesorio de corte esta Fig. 17

paralelo al suelo y hace facil contacto con la vegetaci6n que va a ser

cortada sin que el operador tenga que inclinarse.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El Angulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la linea realice el

corte (en especial a Io largo de paredes). Si corta con mAs de la punta

reducira la eficacia del corte y puede sobrecargar el motor.

Corte c6sped de mas de 200 mm (8 pulgadas) trabajando de arriba hacia

abajo en peque_os incrementos para evitar el desgaste prematuro de la

linea y el arrastre del motor.

Corte de derecha a izquierda siempre que sea posible. Cortar hacia la

izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados

en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del Area de corte a la altura

deseada. Realice movimientos ya sea de adelante hacia atrAs y viceversa, o de

lado a lado. Elcorte en longitudes mas cortas produce mejores resultados.

Recorte Onicamente cuando el pasto y las hierbas est6n secas.

La vida de su linea de corte depende de:

Seguir todas las t6cnicas de corte indicadas anteriormente

Eltipo de vegetaci6n que corte

El lugar donde se corta

Por ejemplo, la linea se desgastara mas rApido cuando corte contra un muro

Fig. 18

que cuando corte alrededor de un Arbol.

La linea puede cortarse por:

Enredarse con un objeto extra_o

• Fatiga normal de la linea

• Intentar cortar hierbas gruesas

y le_osas

Forzar la linea en objetos como

paredes o postes de cercos.

RECORTE DECORATIVO

El recorte decorativo se realiza

eliminando toda la vegetaci6n de

alrededor de los Arboles, postes,

cercos, etc.

Gire toda la unidad a modo de

que el accesorio de corte se

ubique a un angulo de 30° con el

suelo (Fig 18).

USO DE LA CUCHILLA DE CORTE

_J ADVERTENOIA: Use siempre protecci6n para sus ojos,

audici6n, pies y cuerpo para reducir el riesgo de una lesi6n al

operar esta unidad.

___J DVERTENCIA: No use la cuchilla de corte para recortar

bordes ni como un recortador de bordes, puede causarle graves

lesiones personales a usted o a los demAs.

Antes de operar la unidad con la cuchilla de corte, pArese en posici6n de

corte (Fig. 19). Lea Cdmo sostener el Recortador.

Consejos para el uso de la cuchilla de torte

Para establecer un procedimiento ritmico de corte:

Fije los pies con firmeza,

c6modamente aparte.

Lleve el motor a plena

regulaci6n antes de penetrar el

material a cortar. La cuchilla

tiene su maxima capacidad de

corte a plena regulaci6n y

tambi6n es menos probable

que se adhiera, se trabe o

cause el impulso de la cuchilla,

Io cual puede causar graves

lesiones personales al operador

o a otros. Fig. 19

ADVERTENClA: Cuando la cuchilla giratoria hace contacto

con un objeto que no corta de inmediato, puede ocurrir el impulso

de la cuchilla. El impulso de la cuchilla puede ser Io suficientemente

violento como para hacer que la unidad y/o el operador sean

impulsados en cualquier direcci6n, y posiblemente perder el control

de la unidad. El impulso de la cuchilla puede ocurrir si la cuchilla se

tropieza, se traba o se atora. Es mas posible que esto ocurra en

Areas donde es dificil ver el material que estA cortando.

Corte girando la parte superior de su cuerpo de izquierda a derecha.

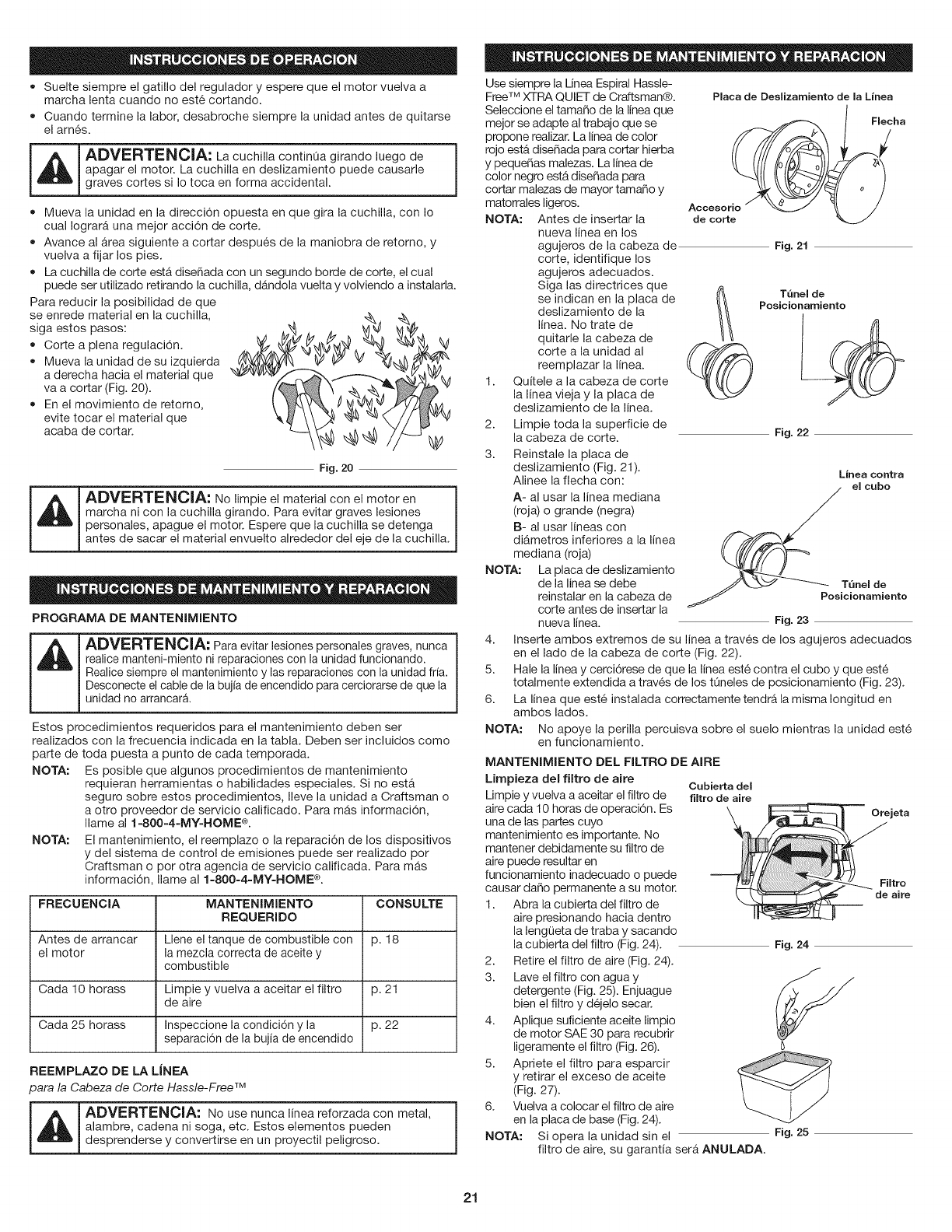

• Suelte siempre el gatillo del regulador y espere que el motor vuelva a

marcha lenta cuando no est6 cortando.

• Cuando termine la labor, desabroche siempre la unidad antes de quitarse

el arn6s.

_ ADVERTENClA: La cuchilla continQa girando luego de

apagar el motor. La cuchilla en deslizamiento puede causarle

graves cortes si Io toca en forma accidental.

Mueva la unidad en la direcci6n opuesta en que gira la cuchilla, con Io

cual IograrA una mejor acci6n de corte.

Avance al Area siguiente a cortar despues de la maniobra de retorno, y

vuelva a fijar los pies.

• La cuchilla de corte esta dise_ada con un segundo borde de corte, el cual

puede ser utilizado retirando la cuchilla, dAndola vuelta y volviendo a instalarla.

Para reducir la posibilidad de que

se enrede material en la cuchilla,

siga estos pasos:

• Corte a plena regulaci6n. _/

• Mueva la unidad de su izquierda

a derecha hacia el material que

va a cortar (Fig. 20).

• En el movimiento de retorno,

evite tocar el material que

acaba de cortar.

Fig. 20

ADVERTENClA: No limpie el material con el motor en

marcha ni con la cuchilla girando. Para evitar graves lesiones

personales, apague el motor. Espere que la cuchilla se detenga

antes de sacar el material envuelto alrededor del eje de la cuchilla.

PROGRAMA DE MANTENIMIENTO

ADVERTENOIA: Para evitar lesiones personales graves, nunca

realice manteni-miento ni reparaciones con la unidad funcionando.

Realice siempre el mantenimiento y las reparaciones con la unidad frfa.

Desconecte el cable de la bujfa de encendido para cerciorarse de que la

unidad no arrancar&

Estos procedimientos requeridos para el mantenimiento deben ser

realizados con la frecuencia indicada en la tabla. Deben ser incluidos como

parte de toda puesta a punto de cada temporada.

NOTA: Es posible que algunos procedimientos de mantenimiento

requieran herramientas o habilidades especiales. Si no esta

seguro sobre estos procedimientos, Ileve la unidad a Craftsman o

a otro proveedor de servicio calificado. Para mAs informaci6n,

Ilame al 1-800-4-MY-HOME ®.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los dispositivos

y del sistema de control de emisiones puede ser realizado por

Craftsman o pot otra agencia de servicio calificada. Para mAs

informaci6n Ilame al 1=800=4=MY=HOME ®.

FRECUENCIA MANTENIMIENTO CONSULTE

REQUERIDO

Antes de arrancar Llene el tanque de combustible con p. 18

el motor la mezcla correcta de aceite y

combustible

Cada 10 horass Limpie y vuelva a aceitar el filtro p. 21

de aire

Cada 25 horass Inspeccione la condici6n y la p. 22

separaci6n de la bujia de encendido

REEMPLAZO DE LA LJNEA

para la Cabeza de Corte Hassle-Free TM

_ DVERTENOIA: No use nunca linea reforzada con metal,

alambre, cadena ni soga, etc. Estos elementos pueden

desprenderse y convertirse en un proyectil peligroso.

Use siempre la Linea Espiral Hassle-

FreeTM XTRA QUIET de Craftsman®.

Seleccione el tama_o de la linea que

mejor se adapte al trabajo que se

propone realizar. La linea de color

rojo estA dise_ada para cortar hierba

y peque_as malezas. La linea de

color negro esta dise_ada para

cortar malezas de mayor tama_o y

matorrales ligeros.

NOTA: Antes de insertar la

nueva linea en los

agujeros de la cabeza de

corte, identifique los

agujeros adecuados.

Siga las directrices que

se indican en la placa de

deslizamiento de la

linea. No trate de

quitarle la cabeza de

corte a la unidad al

reemplazar la linea.

1. Quitele a la cabeza de corte

la linea vieja y la placa de

deslizamiento de la linea.

2. Limpie toda la superficie de

la cabeza de corte.

3. Reinstale la placa de

deslizamiento (Fig. 21).

Alinee la flecha con:

A- al usar la linea mediana

(roja) o grande (negra)

B- al usar lineas con

diametros inferiores a la linea

mediana (roja)

NOTA: La placa de deslizamiento

de la linea se debe

reinstalar en la cabeza de

corte antes de insertar la

nueva line&

Placa de DesJizamiento de JaLinea

Fmecha

Accesorio

de corte

Fig. 21

T_nel de

Posicionamiento

Fig. 22

LJnea contra

/_ eNcubo

Fig. 23

4. Inserte ambos extremos de su linea a trav6s de los agujeros adecuados

en el lado de la cabeza de corte (Fig. 22).

5. Hale la linea y cerci6rese de que la linea est6 contra el cubo y que est6

totalmente extendida a trav6s de los tQneles de posicionamiento (Fig. 23).

6. La linea que est6 instalada correctamente tendrA la misma Iongitud en

ambos lados.

NOTA: No apoye la perilla percuisva sobre el suelo mientras la unidad est6

en funcionamiento.

MANTENIMJENTO DEL FILTRO DE AIRE

Lirnpieza del filtro de aire

Limpie y vuelva a aceitar el filtro de

aire cada 10 horas de operaci6n. Es

una de las partes cuyo

mantenimiento es importante. No

mantener debidamente su filtro de

aire puede resultar en

funcionamiento inadecuado o puede

causar daSo permanente a su motor.

1. Abra la cubierta del filtro de

aire presionando hacia dentro

la lengQeta de traba y sacando

la cubierta del filtro (Fig. 24).

2. Retire el filtro de aire (Fig. 24).

3. Lave el filtro con agua y

detergente (Fig. 25). Enjuague

bien el filtro y d6jelo secar.

4. Aplique suficiente aceite limpio

de motor SAE 30 para recubrir

ligeramente el filtro (Fig. 26).

5. Apriete el filtro para esparcir

y retirar el exceso de aceite

(Fig. 27).

6. Vuelva a colocar el filtro de aire

en la placa de base (Fig. 24).

NOTA: Si opera la unidad sin el

filtro de aire, su garantia ser& ANULADA.

Cubierta del

filtro de aire

_ _ Orejeta

, roo

Fig. 24

Fig. 25

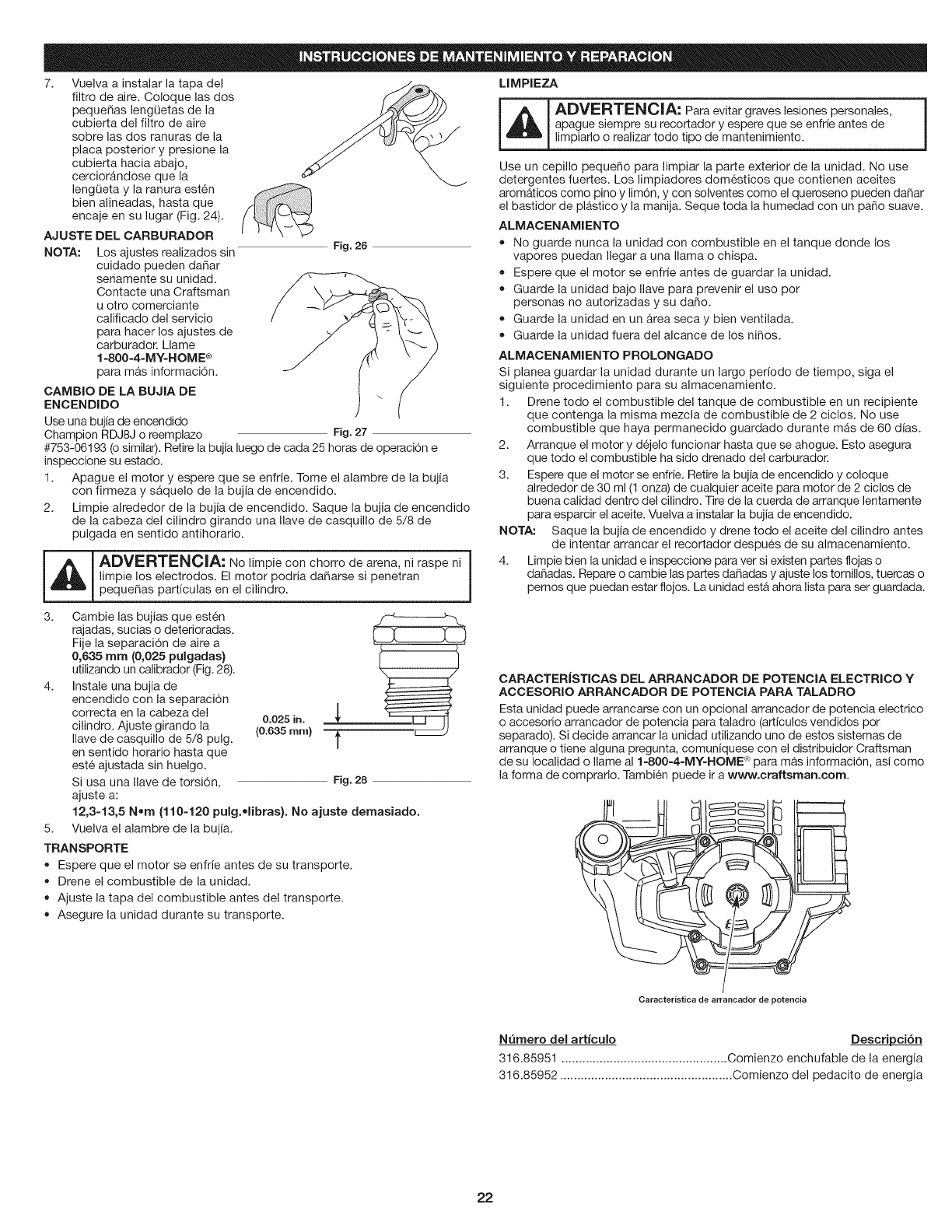

7. Vuelva a instalar la tapa del

filtro de aire. Coloque las dos

peque_as lengQetas de la

cubierta del filtro de aire

sobre las dos ranuras de la

placa posterior y presione la

cubierta hacia abajo,

cerciorAndose que la

lengQeta y la ranura est6n

bien alineadas, hasta que

encaje en su lugar (Fig. 24).

AJUSTE DEL CARBURADOR

NOTA: Los ajustes realizados sin Fig. 26

cuidado pueden da_ar

seriamente su unidad.

Contacte una Craftsman

u otro comerciante

calificado del servicio

para hacer los ajustes de

carburador. Llame

1-800-4-MY-HOME ®

para mas informaci6n.

CAMBIO DE LA BUJIA DE

ENCENDIDO

Use una bujia de encendido

Champion RDJ8J o reemplazo Fig. 27

#753-06193 (o similar). Retire la bujia luego de cada 25 horas de operaci6n e

inspeccione su estado.

1. Apague el motor y espere que se enfrie. Tome el alambre de la bujia

con firmeza y s&quelo de la bujia de encendido.

2. Limpie alrededor de la bujia de encendido. Saque la bujia de encendido

de la cabeza del cilindro girando una Ilave de casquillo de 5/8 de

pulgada en sentido antihorario.

_ DVERTENClA: No limpie con chorro de arena, ni raspe ni

limpie los electrodos. El motor podria da_arse si penetran

peque_as particulas en el cilindro.

3. Cambie las bujias que est6n /-4 _

rajadas, sucias o deterioradas.

Fije la separaci6n de aire a

0,635 tara (0,025 pulgadas}

utilizando un calibrador (Fig.28).

Instale una bujia de

encendido con la separaci6n

correcta en la cabeza del .[

cilindro. Ajuste girando la 2[.

Ilave de casquillo de 5/8 pulg. t

en sentido horario hasta que

est6 ajustada sin huelgo.

Si usa una Ilave de torsi6n, Fig. 28

ajuste a:

LIMPIEZA

_L___J DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su recortador y espere que se enfrie antes de

limpiarlo o realizar todo tipo de mantenimiento.

Use un cepillo peque_o para limpiar la parte exterior de la unidad. No use

detergentes fuertes. Los limpiadores dom6sticos que contienen aceites

arom&ticos como pino y lim6n, y con solventes como el queroseno pueden da_ar

el bastidor de plastico y la manija. Seque toda la humedad con un paso suave.

ALMAOENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los

vapores puedan Ilegar a una llama o chispa.

Espere que el motor se enfrie antes de guardar la unidad.

Guarde la unidad bajo Ilave para prevenir el uso por

personas no autorizadas y su da_o.

Guarde la unidad en un area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los ni_os.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un largo periodo de tiempo, siga el

siguiente procedimiento para su almacenamiento.

1. Drene todo el combustible del tanque de combustible en un recipiente

que contenga la misma mezcla de combustible de 2 ciclos. No use

combustible que haya permanecido guardado durante mAs de 60 dias.

2. Arranque el motor y d6jelo funcionar hasta que se ahogue. Esto asegura

que todo el combustible ha sido drenado del carburador.

3. Espere que el motor se enfrie. Retire la bujia de encendido y coloque

alrededor de 30 ml (1 onza) de cualquier aceite para motor de 2 ciclos de

buena calidad dentro del cilindro. Tire de la cuerda de arranque lentamente

para esparcir el aceite. Vuelva a instalar la bujia de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del cilindro antes

de intentar arrancar el recortador despues de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partes flojas o

da_adas. Repare o cambie las partes da_adas y ajuste los tornillos, tuercas o

pemos que puedan estar flojos. La unidad estA ahora lista para ser guardada.

0.025 in.

(0.035 ram)

12,3-13,5 Norn (110-120 pulg.olibras}. No ajuste demasiado.

5. Vuelva el alambre de la bujia.

TRANSPORTE

Espere que el motor se enfrie antes de su transporte.

• Drene el combustible de la unidad.

Ajuste la tapa del combustible antes del transporte.

Asegure la unidad durante su transporte.

CARACTERISTICAS DEL ARRANCADOR DE POTENCIA ELECTRICO Y

ACCESORIO ARRANCADOR DE POTENCIA PARA TALADRO

Esta unidad puede arrancarse con un opcional arrancador de potencia electrico

o accesorio arrancador de potencia para taladro (articulos vendidos por

separado). Si decide arrancar la unidad utilizando uno de estos sistemas de

arranque o tiene alguna pregunta, comuniquese con el distribuidor Craftsman

de su Iocalidad o Ilame al 1-800-4=MY-HOME ®para m&s informaci6n, asi como

la forma de comprarlo. Tambien puede ira www.craftsman.com.

Caracteristica de arrancador de potencia

Nernero del artfculo Descripci6n

316.85951 ................................................ Comienzo enchufable de la energia

316.85952 .................................................. Comienzo del pedacito de energia

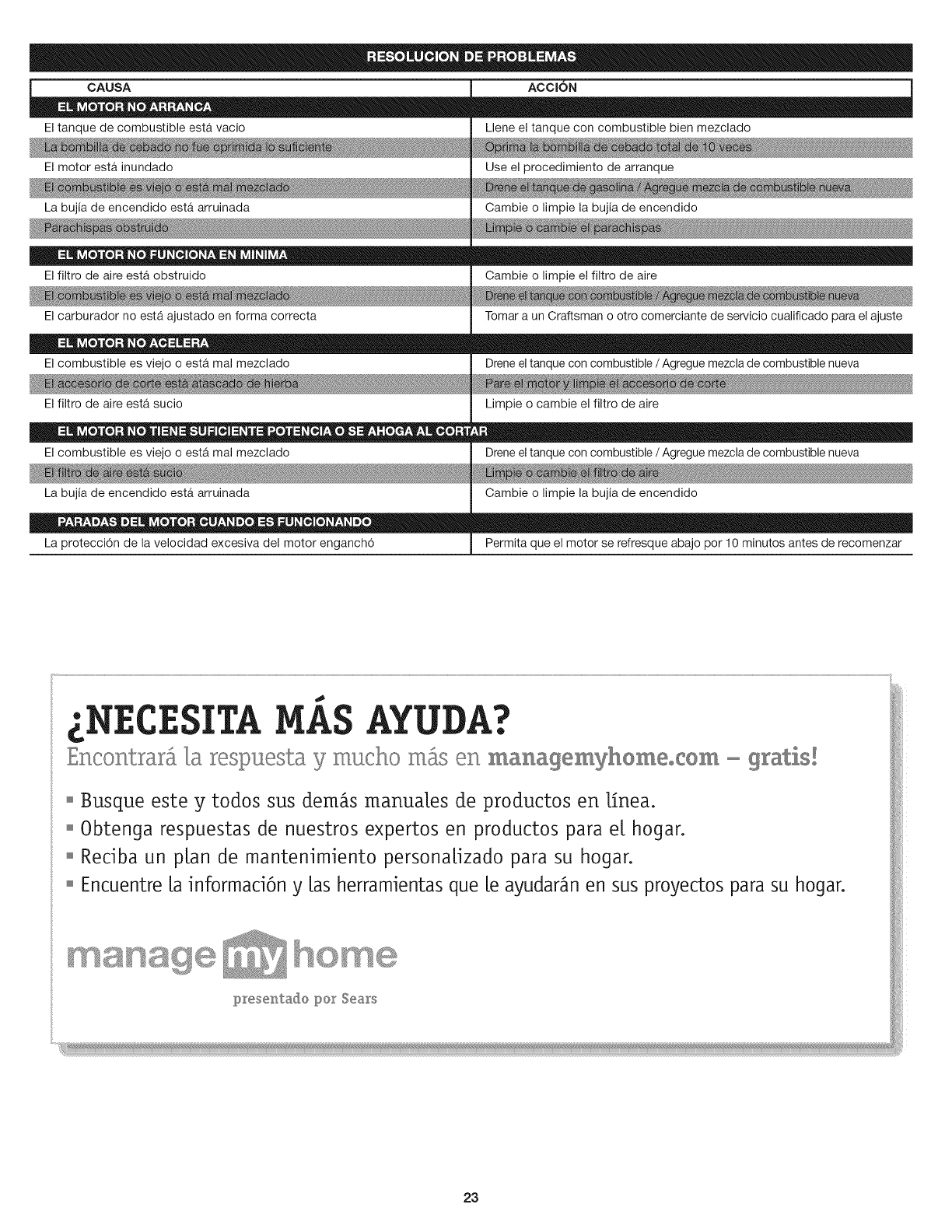

CAUSA ACCION

El tanque de combustible esta vacio

El motor est& inundado

La bujia de encendido esta arruinada

El filtro de aire esta obstruido

El carburador no estA ajustado en forma correcta

El combustible es viejo o esta mal mezclado

El filtro de aire estA sucio

El combustible es viejo o esta mal mezclado

La bujia de encendido est& arruinada

La protecci6n de la velocidad excesiva del motor enganch6

Llene el tanque con combustible bien mezclado

Use el procedimiento de arranque

Cambie o limpie la bujia de encendido

Cambie o limpie el filtro de aire

Tomar a un Craftsman o otro comerciante de servicio cualificado para el ajuste

Drene el tanque con combustible /Agregue mezcla de combustible nueva

Limpie o cambie el filtro de aire

Drene el tanque con combustible /Agregue mezcla de combustible nueva

Cambie o limpie la bujia de encendido

Permita que el motor se refresque abajo pot 10 minutos antes de recomenzar

/............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

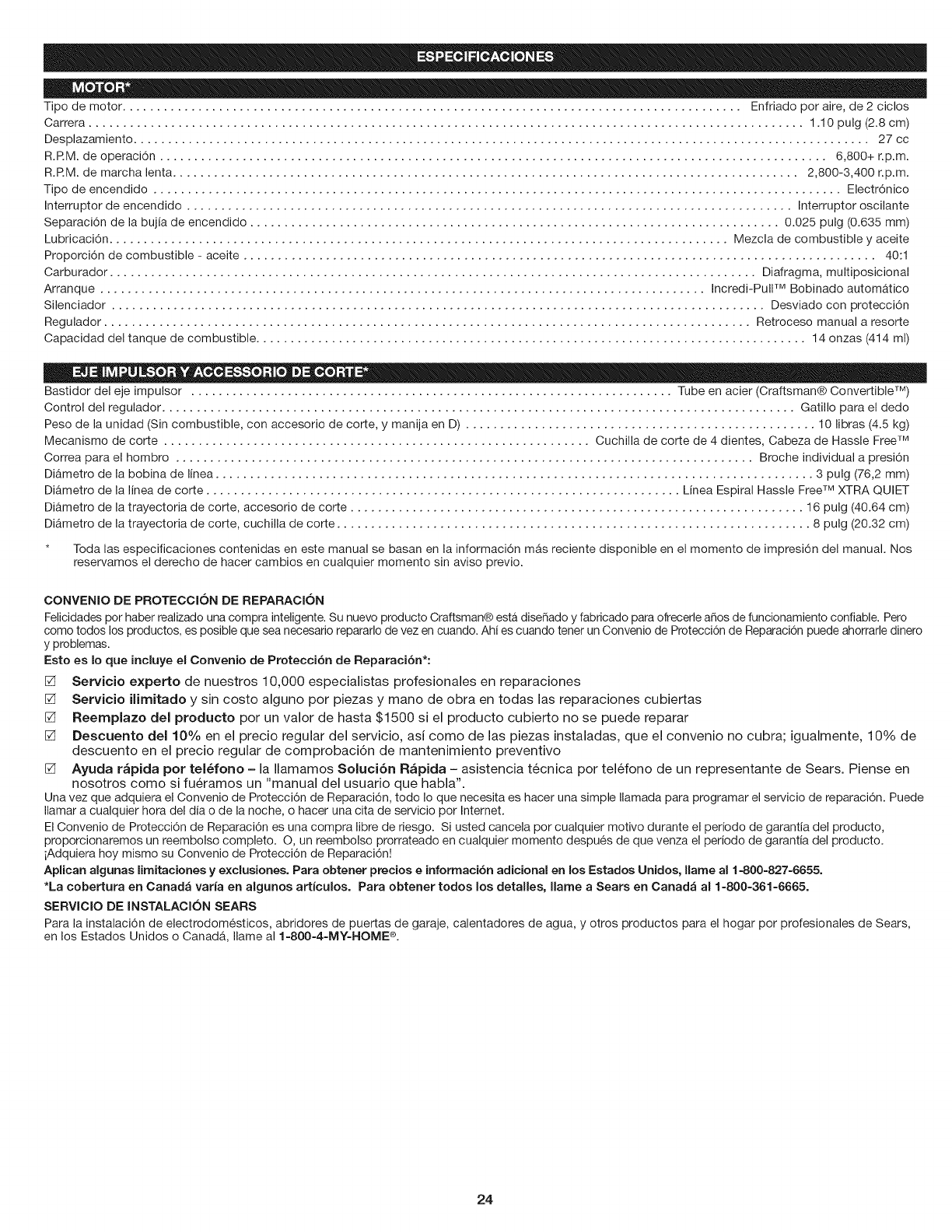

Tipo de motor .......................................................................................... Enfriado por aire, de 2 ciclos

Carrera ........................................................................................................ 1.10 pulg (2.8 cm)

Desplazamiento ........................................................................................................... 27 cc

R.RM. de operaci6n ................................................................................................. 6,800+ r.p.m.

R.RM. de marcha lenta ........................................................................................... 2,800-3,400 r.p.m.

Tipo de encendido .................................................................................................... Electr6nico

Interruptor de encendido ........................................................................................ Interruptor oscilante

Separaci6n de la bujia de encendido ............................................................................. 0.025 pulg (0.635 mm)

Lubricaci6n .......................................................................................... Mezcla de combustible y aceite

Proporci6n de combustible - aceite ............................................................................................ 40:1

Carburador .............................................................................................. Diafragma, multiposicional

Arranque ........................................................................................ Incredi-Pull TM Bobinado automatico

Silenciador ............................................................................................... Desviado con protecci6n

Regulador .............................................................................................. Retroceso manual a resorte

Capacidad del tanque de combustible ................................................................................ 14 onzas (414 ml)

Bastidor del eje impulsor ...................................................................... Tube en acier (Craftsman® Convertible TM)

Control del regulador ............................................................................................ Gatillo para el dedo

Peso de la unidad (Sin combustible, con accesorio de corte, y manija en D) ................................................... 10 libras (4.5 kg)

Mecanismo de corte .............................................................. Cuchilla de corte de 4 dientes, Cabeza de Hassle FreeTM

Correa para el hombro .................................................................................... Broche individual a presi6n

Diametro de la bobina de linea ....................................................................................... 3 pulg (76,2 mm)

Diametro de la linea de corte ..................................................................... Linea Espiral Hassle FreeTM XTRA QUIET

Diametro de la trayectoria de corte, accesorio de corte .................................................................. 16 pulg (40.64 cm)

DiAmetro de la trayectoria de corte, cuchilla de corte ..................................................................... 8 pulg (20.32 cm)

* Toda las especificaciones contenidas en este manual se basan en la informaci6n mAs reciente disponible en el momento de impresi6n del manual. Nos

reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

CONVENIO DE PROTECCION DE REPARACION

Felicidades por haber realizado una compra inteligente. Su nuevo producto Craftsman® esta.disenado y fabricado para ofrecerle anos de funcionamiento confiable. Pero

come todos los productos, es posible que sea necesario repararlo de vez en cuando. Ahi es cuando tener un Convenio de Protecci6n de Reparaci6n puede ahorrarle dinero

y problemas.

Esto es Io que incluye el Convenio de Protecci6n de Reparaci6n*:

[] Servicio experto de nuestros 10,000 especialistas profesionales en reparaciones

[] Servicio ilimitado y sin costo alguno por piezas y mano de obra en todas las reparaciones cubiertas

[] Reemplazo del producto per un valor de hasta $1500 si el producto cubierto no se puede reparar

[] Descuento de110% en el precio regular del servicio, asi como de las piezas instaladas, que el convenio no cubra; igualmente, 10% de

descuento en el precio regular de comprobaci6n de mantenimiento preventivo

[] Ayuda r_pida pot tel6fono - la Ilamamos Soluci6n R_pida - asistencia tecnica per telefono de un representante de Sears. Piense en

nosotros como si fueramos un "manual del usuario que habla".

Una vez que adquiera el Convenio de Protecci6n de Reparaci6n, todo Io que necesita es hacer una simple Ilamada para programar el servicio de reparaci6n. Puede

Ilamar a cualquier hora del dia o de la noche, o hacer una cita de servicio por Internet.

El Convenio de Protecci6n de Reparaci6n es una compra libre de riesgo. Si usted cancela por cualquier motivo durante el periodo de garantia del producto,

proporcionaremos un reembolso completo. O, un reembolso prorrateado en cualquier momento despues de que venza el periodo de garantia del producto.

iAdquiera hoy mismo su Convenio de Protecci6n de Reparaci6n!

Aplican algunas limitaciones y exclusiones. Para obtener precios einforrnaci6n adicional en los Estados Unidos, Ilarne al 1-800-827-6655.

*La cobertura en Canad_ varia en algunos articulos. Para obtener todos los detalles, Ilame a Sears en Canad_ al 1-800-361-6665.

SERVICIO DE INSTALACI(SN SEARS

Para la instalaci6n de electrodom6sticos, abridores de puertas de garaje, calentadores de agua, y otros productos para el hogar por profesionales de Sears,

en los Estados Unidos o CanadA, Ilame al 1-800-4-MY-HOME _e.

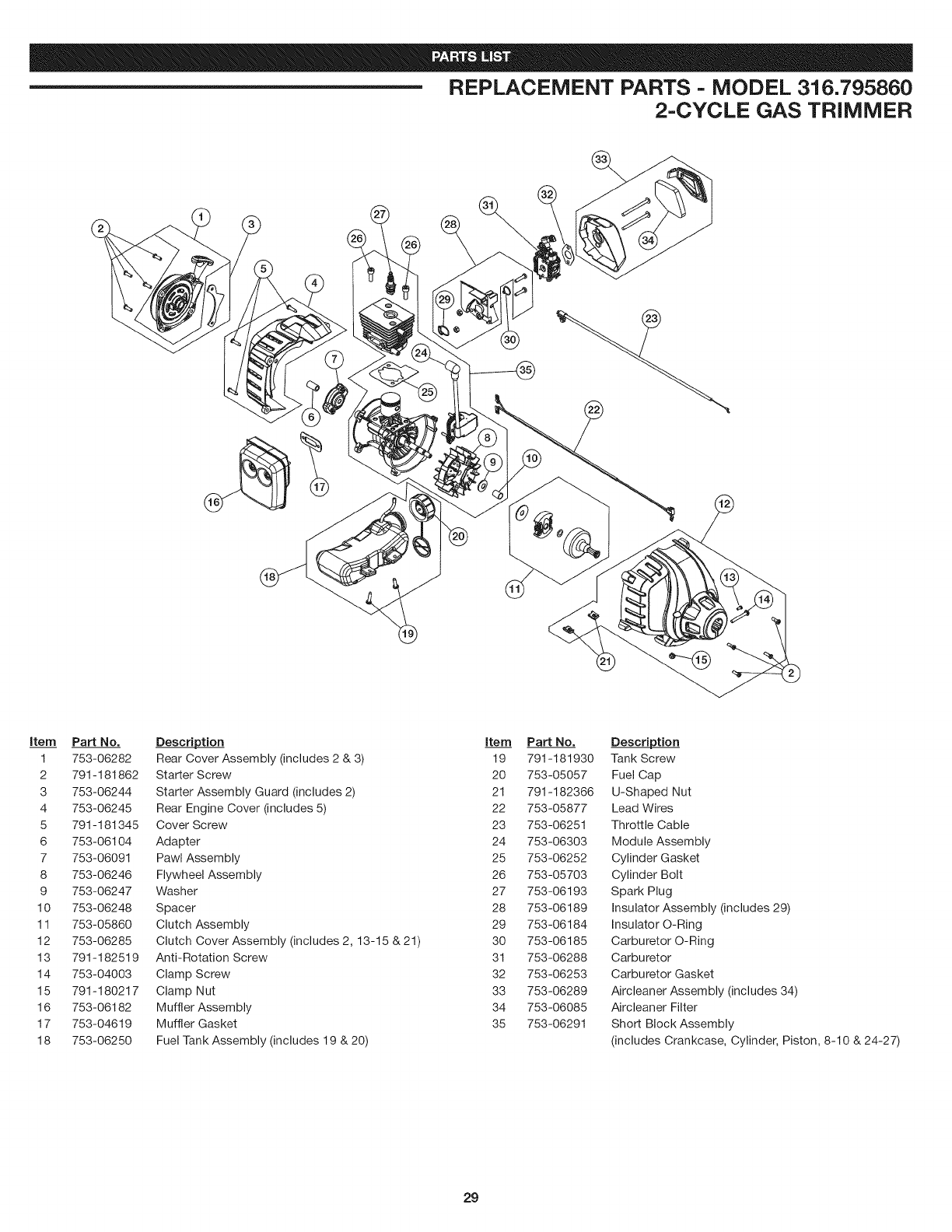

REPLACEMENT PARTS -MODEL 316.795860

2-CYCLE GAS TRIMMER

item Part No. Description item Part No. Description

1 753-06282 Rear Cover Assembly (includes 2 & 3) 19 791-181930 Tank Screw

2 791-181862 Starter Screw 20 753-05057 Fuel Cap

3 753-06244 Starter Assembly Guard (includes 2) 21 791-182366 U-Shaped Nut

4 753-06245 Rear Engine Cover (includes 5) 22 753-05877 Lead Wires

5 791-181345 Cover Screw 23 753-06251 Throttle Cable

6 753-06104 Adapter 24 753-06303 Module Assembly

7 753-06091 Pawl Assembly 25 753-06252 Cylinder Gasket

8 753-06246 Flywheel Assembly 26 753-05703 Cylinder Bolt

9 753-06247 Washer 27 753-06193 Spark Plug

10 753-06248 Spacer 28 753-06189 Insulator Assembly (includes 29)

11 753-05860 Clutch Assembly 29 753-06184 Insulator O-Ring

12 753-06285 Clutch Cover Assembly (includes 2, 13-15 & 21) 30 753-06185 Carburetor O-Ring

13 791-182519 Anti-Rotation Screw 31 753-06288 Carburetor

14 753-04003 Clamp Screw 32 753-06253 Carburetor Gasket

15 791-180217 Clamp Nut 33 753-06289 Aircleaner Assembly (includes 34)

16 753-06182 Muffler Assembly 34 753-06085 Aircleaner Filter

17 753-04619 Muffler Gasket 35 753-06291 Short Block Assembly

18 753-06250 Fuel Tank Assembly (includes 19 & 20) (includes Crankcase, Cylinder, Piston, 8-10 & 24-27)

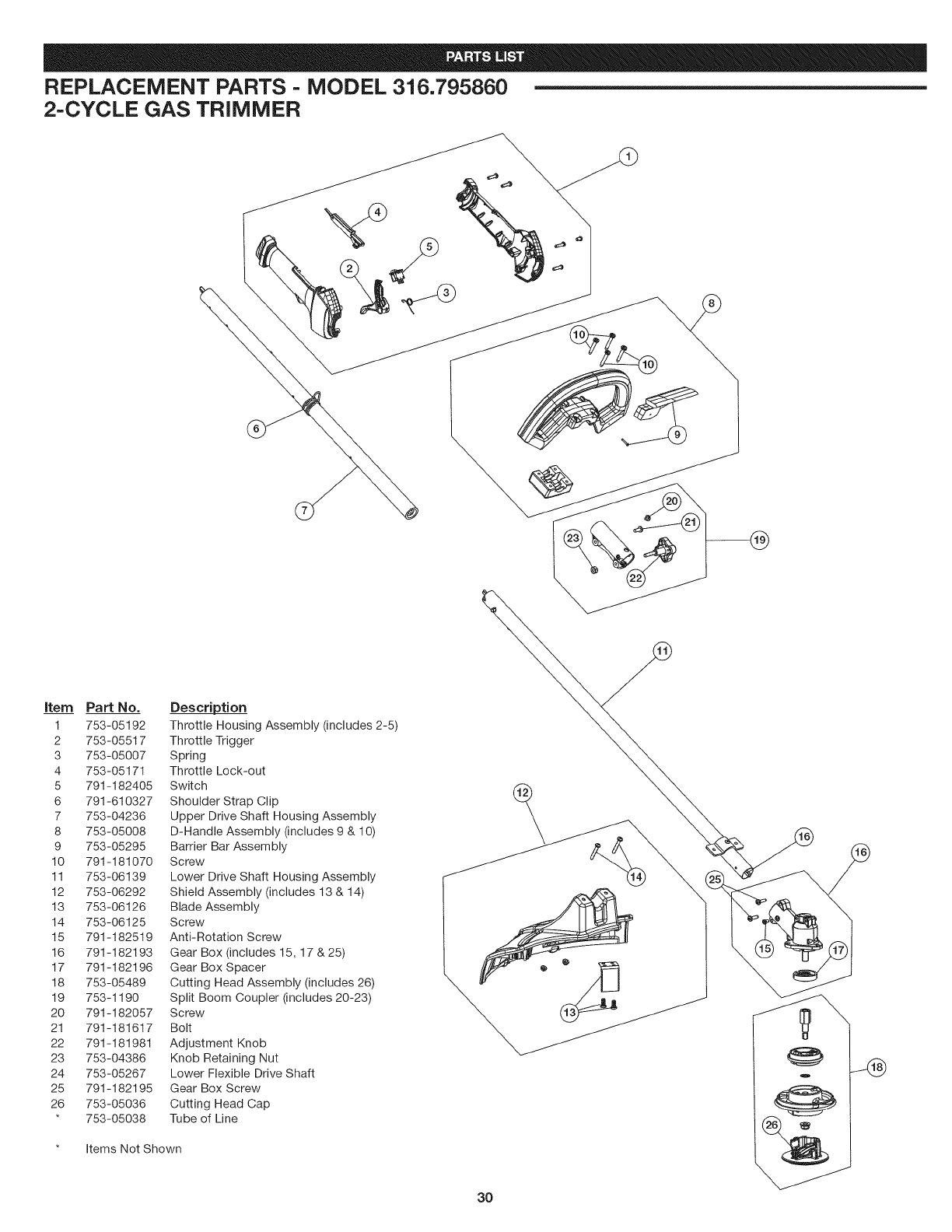

REPLACEMENT PARTS -MODEL 316.795860

2-CYCLE GAS TRIMMER

item Part No. Description

1 753-05192 Throttle Housing Assembly (includes 2-5)

2 753-05517 Throttle Trigger

3 753-05007 Spring

4 753-05171 Throttle Lock-out

5 791-182405 Switch

6 791-610327 Shoulder Strap Clip

7 753-04236 Upper Drive Shaft Housing Assembly

8 753-05008 D-Handle Assembly (includes 9 & 10)

9 753-05295 Barrier Bar Assembly

10 791-181070 Screw

11 753-06139 Lower Drive Shaft Housing Assembly

12 753-06292 Shield Assembly (includes 13 & 14)

13 753-06126 Blade Assembly

14 753-06125 Screw

15 791-182519 Anti-Rotation Screw

16 791-182193 Gear Box (includes 15, 17 & 25)

17 791-182196 Gear Box Spacer

18 753-05489 Cutting Head Assembly (includes 26)

19 753-1190 Split Boom Coupler (includes 20-23)

20 791-182057 Screw

21 791-181617 Bolt

22 791-181981 Adjustment Knob

23 753-04386 Knob Retaining Nut

24 753-05267 Lower Flexible Drive Shaft

25 791-182195 Gear Box Screw

26 753-05036 Cutting Head Cap

* 753-05038 Tube of Line

Items Not Shown

REPLACEMENT PARTS -MODEL 316.795860

2-CYCLE GAS TRIMMER

item Part No. Description

1 791-160226 Lower Drive Shaft Housing Assembly (includes 2)

2 753-05267 Lower Flexible Drive Shaft

3 791-182200 Shield Mount Screw Assembly

4 791-182193 2-Piece Gear Box Assembly (includes 5-8)

5 791-182195 Gear Box Mounting Hardware

6 791-182519 Anti-Rotation Screw

7 791-182196 Blade Driver

8 753-04348 Palnut

9 791-147492 Blade Shield/Shield Mount

10 791-145873 4-Tooth Blade

11 791-147490 Retaining Washer

12 791-181699 Nut

* 791-180014B Blade Retaining Kit (includes 11 & 12)

* 791-613226 Locking Rod Tool

* 791-682075B Shoulder Harness

* 791-612605 Hanger

* Items Not Shown

Your Home

For troubleshooting, product manuals and home solutions advice:

www.managemyhome.com

For repair- in your home -of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800=4=MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www, sears,com www, sears,ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.)

www.sears.com

1-800-469-4663 (Canada)

www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacidn Au Canada pour service en fran(;ais:

a domicilio, y para ordenar piezas: 1-800=Li=-FOYI=RMC

1-800=SU - HOGAR ® (1-800-533-6937)

(1-888-784-6427) www.sears.ca

www.sears.com

® Registered Trademark /TMTrademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada /TMMarca de F&brica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MCMarque de commerce /Marque d6pos6e de Sears Brands, LLC

Craftsman 316795860 User Manual TRIMMER/BRUSHCUTTER Manuals And Guides L1002063

CRAFTSMAN Line Trimmers/Weedwackers, Gas Manual L1002063 CRAFTSMAN Line Trimmers/Weedwackers, Gas Owner's Manual, CRAFTSMAN Line Trimmers/Weedwackers, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
