Operator's Manual

3/4- 13/" Length

ROOFING NAILER

Model No.

351.1 81800

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product. Keep this

manual with tool.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/cra ftsman

21031.00 Draft (06/09/03)

•Safety

•Operation

•Maintenance

•Parts List

•EspaSol

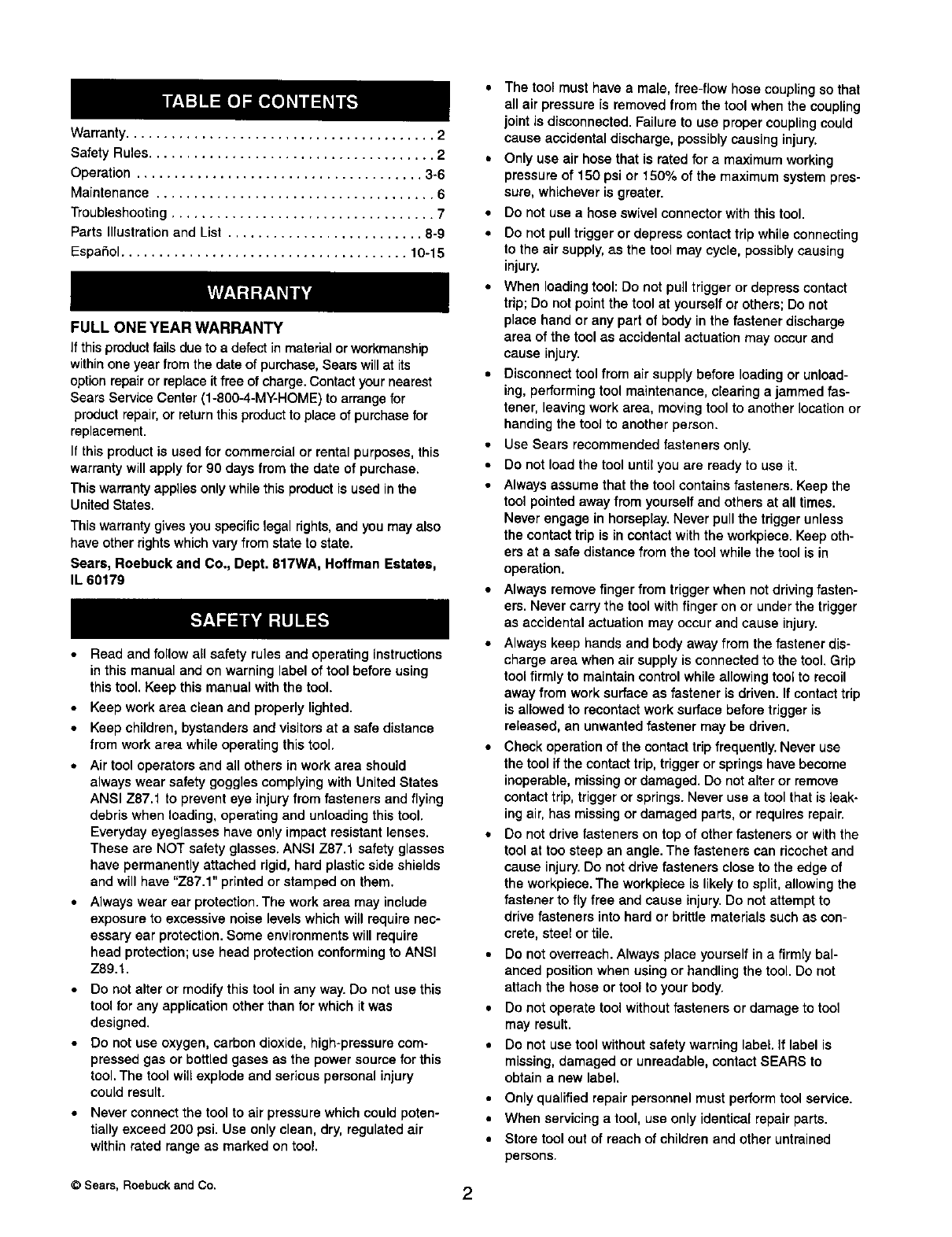

Warranty ......................................... 2

Safety Rules ...................................... 2

Operation ...................................... 3-6

Maintenance ..................................... 6

Troubleshooting ................................... 7

Parts Illustration and List .......................... 8-9

Espa£,ol...................................... 10-15

FULL ONE YEAR WARRANTY

If this product fails due to adefect in material or workmanship

within one year from the date of purchase, Sears will at its

option repair or replace it free of charge. Contact your nearest

Sears Service Center (1-800-4-MY-HOME) to arrange for

product repair, or return this product to place of purchase for

replacement.

If this product is used for commercial or rental purposes, this

warranty will apply for 90 days from the date of purchase.

This warranty applies only while this product is used in the

United States.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates,

IL 60179

Read and follow all safety rules and operating instructions

in this manual and on warning label of tool before using

this tool. Keep this manual with the tool.

•Keep work area clean and properly lighted.

• Keep children, bystanders and visitors at asafe distance

from work area while operating this tool.

• Air tool operators and all others in work area should

always wear safety goggles complying with United States

ANSI Z87.1 to prevent eye injury from fasteners and flying

debris when loading, operating and unloading this tool.

Everyday eyeglasses have only impact resistant lenses.

These are NOT safety glasses. ANSI Z67.1 safety glasses

have permanently attached rigid, hard plastic side shields

and will have "Z87.1" printed or stamped on them.

•Always wear ear protection. The work area may include

exposure to excessive noise levels which will require nec-

essary ear protection. Some environments will require

head protection; use head protection conforming to ANSI

Z89.1.

Do not alter or modify this tool in any way. Do not use this

tool for any application other than for which it was

designed.

Do not use oxygen, carbon dioxide, high-pressure com-

pressed gas or bottled gases as the power source for this

tool. The tool will explode and serious personal injury

could result.

• Never connect the tool to air pressure which could poten-

tially exceed 200 psi. Use only clean, dry, regulated air

within rated range as marked on tool.

•The tool must have amale, free-flow hose coupling so that

all air pressure is removed from the tool when the coupling

joint is disconnected. Failure to use proper coupling could

cause accidental discharge, possibly causing injury.

• Only use air hose that is rated for a maximum working

pressure of 150 psi or 150% of the maximum system pres-

sure, whichever is greater.

• Do not use a hose swivel connector with this tool.

• Do not pull trigger or depress contact trip while connecting

to the air supply, as the tool may cycle, possibly causing

injury.

• When loading tool: Do not pull trigger or depress contact

trip; Do not point the tool at yourself or others; Do not

place hand or any part of body in the fastener discharge

area of the tool as accidental actuation may occur and

cause injury.

• Disconnect tool from air supply before loading or unload-

ing, performing tool maintenance, clearing a jammed fas-

tener, leaving work area, moving tool to another location or

handing the tool to another person.

•Use Sears recommended fasteners only.

• Do not load the tool until you are ready to use it.

• Always assume that the tool contains fasteners. Keep the

tool pointed away from yourself and others at all times.

Never engage in horseplay, Never pull the trigger unless

the contact trip is in contact with the workpiece. Keep oth-

ers at a safe distance from the tool while the tool is in

operation.

• Always remove finger from trigger when not driving fasten-

ers. Never carry the tool with finger on or under the trigger

as accidental actuation may occur and cause injury.

• Always keep hands and body away from the fastener dis-

charge area when air supply is connected to the tool. Grip

tool firmly to maintain control while allowing tool to recoil

away from work surface as fastener is driven. If contact trip

is allowed to recontact work surface before trigger is

released, an unwanted fastener may be driven.

• Check operation of the contact trip frequently. Never use

the tool if the contact trip, trigger or springs have become

inoperable, missing or damaged. Do not alter or remove

contact trip, trigger or springs. Never use a tool that is leak-

ing air, has missing or damaged parts, or requires repair.

• Do not drive fasteners on top of other fasteners or with the

tool at too steep an angle. The fasteners can ricochet and

cause injury. Do not drive fasteners close to the edge of

the workpiece. The workpiece is likely to split, allowing the

fastener to fly free and cause injury. Do not attempt to

drive fasteners into hard or brittle materials such as con-

crete, steel or tile.

• Do not overreach. Always place yourself in a firmly bal-

anced position when using or handling the tool. Do not

attach the hose or tool to your body.

• Do not operate tool without fasteners or damage to tool

may result.

• Do not use tool without safety warning label. If label is

missing, damaged or unreadable, contact SEARS to

obtain a new label.

•Only qualified repair personnel must perform tool service.

•When servicing atool, use only identical repair parts.

•Store tool out of reach of children and other untrained

persons.

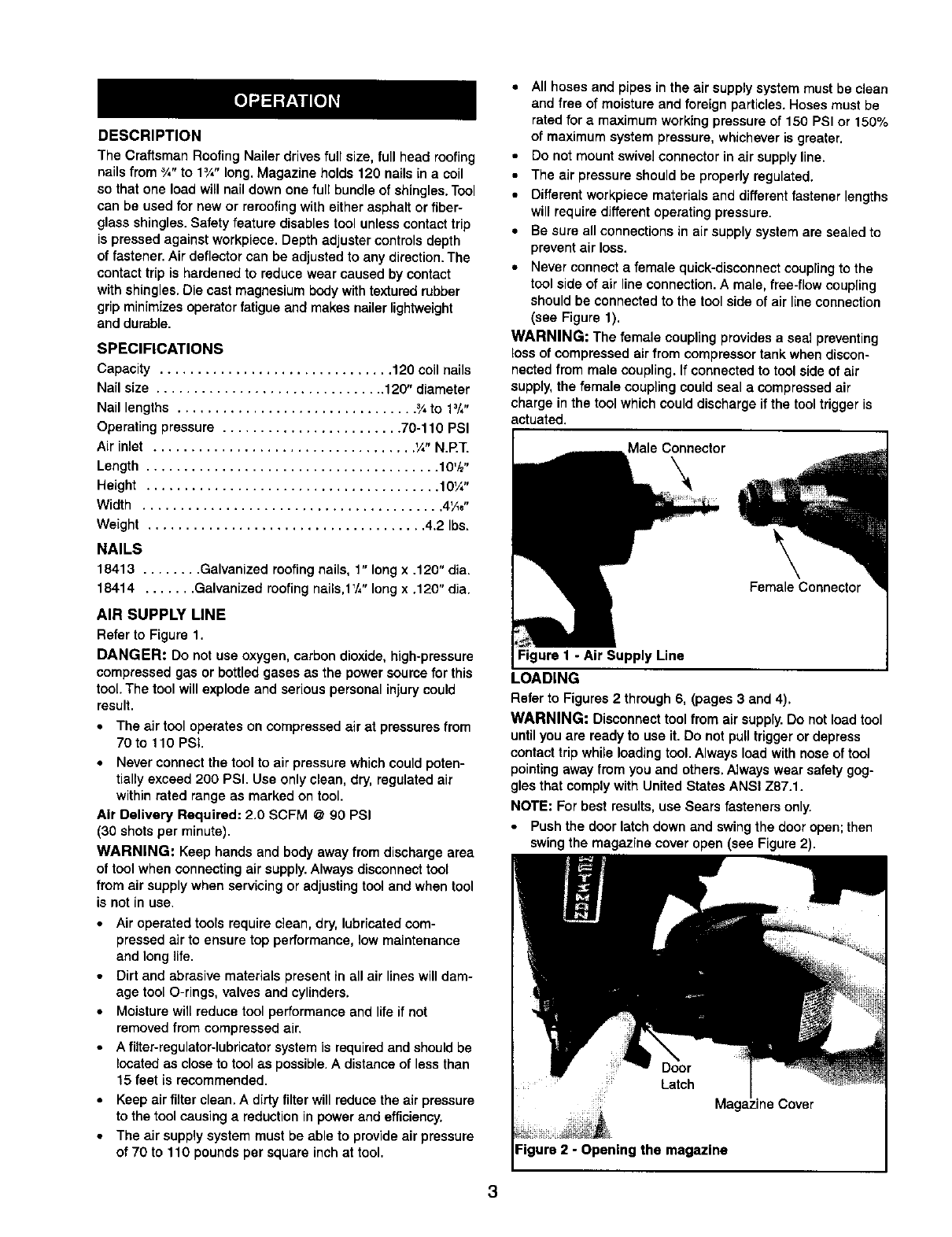

DESCRIPTION

The Craftsman Roofing Nailer drives full size, full head roofing

nails from _/,"to 13/,"long. Magazine holds 120 nails in a coil

so that one load will nail down one full bundle of shingles. Tool

can be used for new or reroofingwith either asphalt or fiber-

glass shingles. Safety feature disables tool unless contact trip

is pressed against workpiece. Depth adjuster controls depth

of fastener. Air deflector can be adjusted to any direction.The

contact trip is hardened to reduce wear caused by contact

with shingles. Die cast magnesium body withtextured rubber

grip minimizes operator fatigue and makes nailer lightweight

and durable.

SPECIFICATIONS

Capacity ............................... 120 coil nails

Nail size ............................... 120" diameter

Nail lengths ................................ 3/_to 13/,"

Operating pressure ........................ 70-110 PSI

Air inlet ................................... '/," N.RT.

Length ....................................... 10'/_"

Height ....................................... 10W'

Width ........................................ 4¼6"

Weight ..................................... 4.2 Ibs.

NAILS

18413 ........ Galvanized roofing nails, 1" long x .120" dia.

18414 ....... Galvanized roofing nails,1_/4"long x .120" dia.

AIR SUPPLY LINE

Refer to Figure 1.

DANGER: Do not use oxygen, carbon dioxide, high-pressure

compressed gas or bottled gases as the power source for this

tool.The tool will explode and serious personal injury could

result.

•The air tool operates on compressed air at pressures from

70to 110 PSI.

• Never connect the tool to air pressure which could poten-

tially exceed 200 PSI. Use only clean, dry, regulated air

within rated range as marked on tool.

Air Delivery Required: 2.0 SCFM @90 PSI

(30 shots per minute).

WARNING: Keep hands and body away from discharge area

of tool when connecting air supply. Always disconnecttool

from air supply when servicing or adjusting tool and when tool

is not in use.

• Air operated tools require clean, dry, lubricated com-

pressed air to ensure top performance, low maintenance

and long life.

• Dirt and abrasive materials present in all air lines will dam-

age tool O-rings, valves and cylinders.

• Moisture will reduce tool performance and life if not

removed from compressed air.

• A fUter-regulator-lubricator system is required and should be

located as close to tool as possible. A distance of less than

15 feet is recommended.

• Keep air filter clean. A dirty filter will reduce the air pressure

to the tool causing a reduction in power and efficiency.

•The air supply system must be able to provide air pressure

of 70 to 110 pounds per square inch at tool.

•All hoses and pipes in the air supply system must be clean

and free of moisture and foreign particles. Hoses must be

rated for a maximum working pressure of 150 PSI or 150%

of maximum system pressure, whichever is greater.

•Do not mount swivel connector in air supply line.

•The air pressure should be properly regulated.

•Different workpiece materials and differentfastener lengths

will require different operating pressure.

•Be sure all connections in air supply system are sealed to

prevent air loss.

•Never connect a female quick-disconnect couplingto the

tool side of air line connection. Amale, free-flow coupling

should be connected to the tool side of air line connection

(see Figure 1).

WARNING: The female coupling provides a seal preventing

bossof compressed air from compressor tank when discon-

nected from male coupling. If connected to tool side of air

supply,the female coupling could seal a compressed air

charge in the tool which could discharge if the tooltrigger is

actuated.

Male Connector

Figure I - Air Supply Line

Female Connector

Refer to Figures 2 through 6, (pages 3 and 4).

WARNING: Disconnect tool from air supply.Do not load tool

untilyou are ready to use it. Do not pull trigger or depress

contact trip while loading tool. Always load with nose of tool

pointing away from you and others. Always wear safety gog-

gles that complywith United States ANSI Z87.1.

NOTE: For best results, use Sears fasteners only.

Push the door latch down and swing the door open; then

swing the magazine cover open (see Figure 2).

Door

Latch

line Cover

Figure 2-Opening the magazine

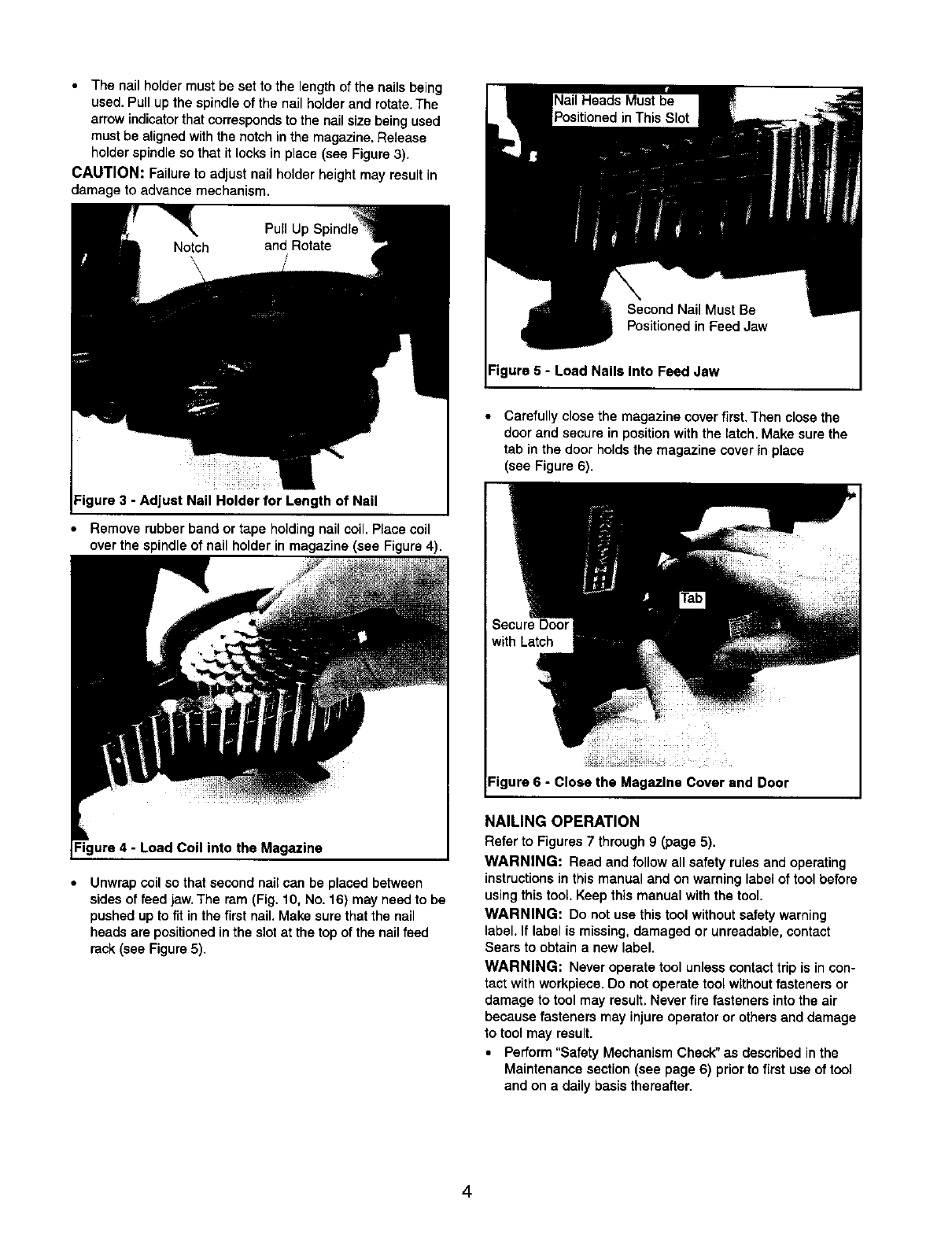

The nail holder must be set to the length of the nails being

used. Pull up the spindle of the nail holder and rotate. The

arrow indicator that corresponds to the nail size being used

must be aligned with the notch in the magazine. Release

holder spindle so that it locks in place (see Figure 3).

CAUTION: Failure to adjust nail holder height may result in

damage to advance mechanism.

Pull Up

ure 3 - Adjust Nail Holder for Length of Nail

•Remove rubber band or tape holdingnail coil. Place coil

over the spindle of nail holder in magazine (see Figure 4),

Figure 4 - Load Coil into the Magazine

Unwrap coil so that second nail can be placed between

sides of feed jaw. The ram (Fig. 10, No. 16) may need to be

pushed up to fit in the first nail. Make sure that the nail

heads are positioned in the slot at the top of the nail feed

rack (see Figure 5).

Second Nail Must Be

Positioned in Feed Jaw

Figure 5-Load Nails Into Feed Jaw

• Carefully close the magazine cover first. Then close the

door and secure in position with the latch.Make sure the

tab in the door holds the magazine cover in place

(see Figure 6).

Figure 6 - Close the Magazine Cover and Door

NAILING OPERATION

Refer to Figures 7 through 9(page 5).

WARNING: Read and follow all safety rules and operating

instructionsin this manual and on warning label of tool before

using this tool, Keep this manual with the tool.

WARNING: Do not use this tool without safety warning

label, If label is missing, damaged or unreadable, contact

Sears to obtain a new label.

WARNING: Never operate tool unless contact trip is in con-

tact with workpiece. Do not operate tool without fasteners or

damage to tool may result. Never fire fasteners into the air

because fasteners may injure operator or others and damage

to tool may result.

• Perform "Safety Mechanism Check" as described in the

Maintenance section (see page 6) priorto first usa of tool

and on a daily basis thereafter.

The air tool is equipped with contact trip safety mechanism

that disables tool unless contact trip (Fig. 7) is pushed

against work. Hold body firmly and press contact trip on

workpiece where fastener is to be applied. Pull trigger to

drive fastener into workpiece.

The tool can also be operated by holding the trigger

depressed and pushing contact trip against workpiece.

This operating procedure provides rapid-fire fastener

driving. Never operate the tool unless contact trip is in

contact with workpiece.

OPERATING PRESSURE

•Use only enough air pressure to perform the operation. Air

pressure in excess of that which is required will make the

operation inefficient and may cause premature wear or

damage to the tool.

• Determine minimum air pressure required by driving some

test fasteners into the workpiece. Set air pressure so that

test fasteners are driven down flush with the work surface.

Fasteners driven too deep may damage workpiece.

WARNING: All air power fastening tools recoil when operat-

ed. This recoil is caused by rapid driving of the fastener. Tool

may bounce from recoil causing a second unwanted fastener

to be driven. Reduce tool bounce by holding tool firmly in

hand and pressing tool gently against workpiece. Let the tool

do the work.This will allow recoil of tool to bounce tool away

from workpiece preventing the driving of second fastener.

CONTACT TRIP ADJUSTMENT

The contact trip may be adjusted up or down to vary the

driven depth of the fastener. To adjust, rotate depth control

knob (see Figure 7) to raise or lower contract trip to desired

setting.

Depth

Knob

Contact Trip

""-i

ure 7 -Setting Depth Control

EXHAUST DEFLECTOR

• Exhaust deflector can be positioned to point in any direc-

tion (full 360°movement). Reposition deflector by grasping

firmly and rotating to the desired position (see Figure 8).

Exhaust

Deflector

Figure 8 - Exhaust Deflector Adjustment

SHINGLE GAUGE

Refer to Figure 9.

The tool is equipped with a shingle gauge to control shingle

spacing. Pull adjusting leverand slide gauge to desired shin-

gle exposure.Tighten adjusting lever to secure shingle gauge

in position.The amount of exposed shingle surface will

depend on the type of shingle and manufacturer's specifica-

tion.

Figure 9 - Adjusting the Shingle Gauge

COLD WEATHER OPERATION

CAUTION: Do not store in cold environment. Frostor ice

could form inside tool affecting operation and damaging tool.

Use a cold temperature lubricant, such as ethylene glycol,

when operating tool in freezing temperatures.

Refer to Figure 10.

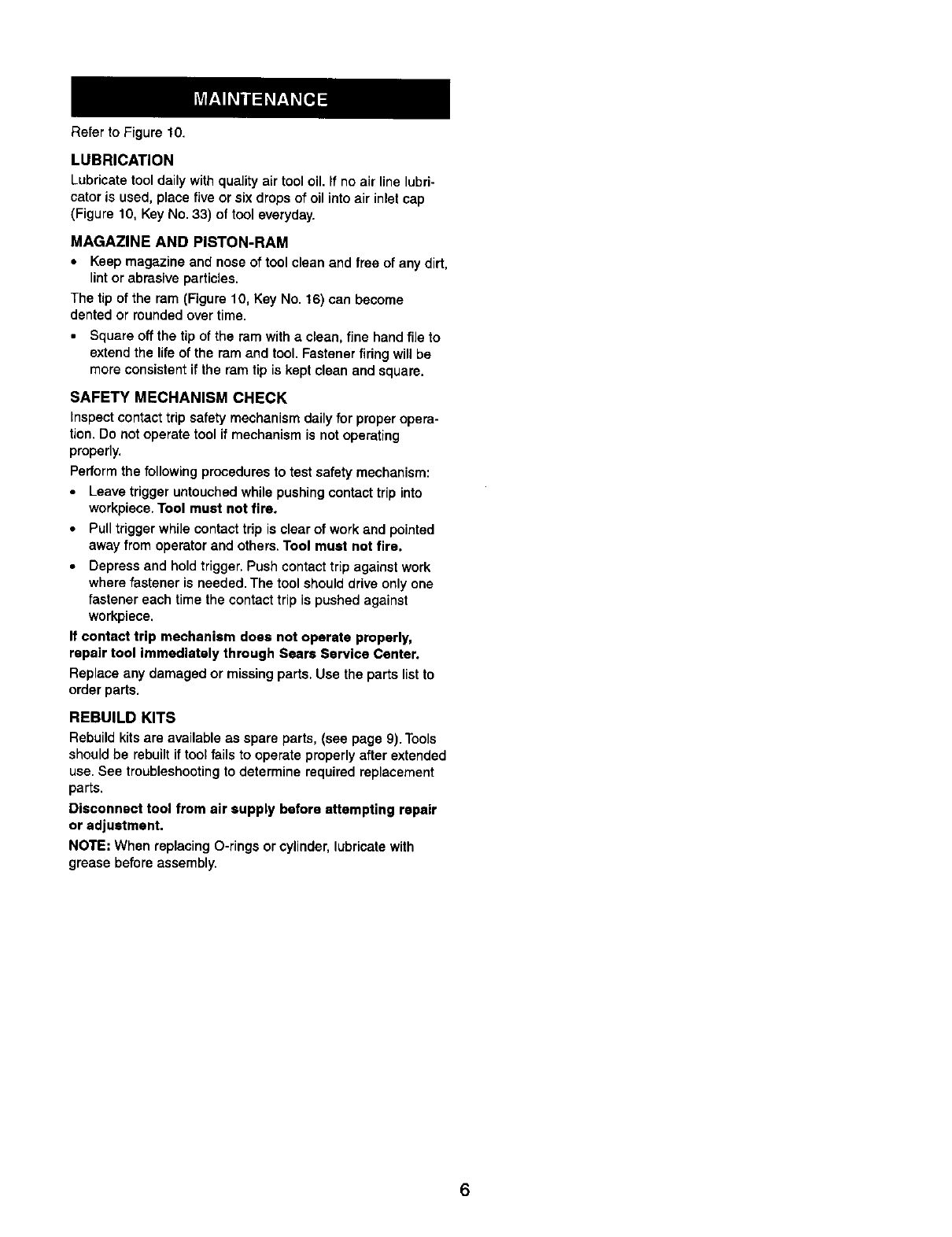

LUBRICATION

Lubricate tool daily with quality air tool oil. If no air line lubri-

cator is used, place five or six drops of oil into air inlet cap

(Figure 10, Key No. 33) of tool everyday.

MAGAZINE AND PISTON-RAM

• Keep magazine and nose of tool clean and free of any dirt,

lintor abrasive particles.

The tip of the ram (Figure 10, Key No. 16) can become

dented or rounded over time.

• Square off the tip of the ram with aclean, fine hand file to

extend the life of the ram and tool. Fastener firing will be

more consistent if the ram tip is kept clean and square.

SAFETY MECHANISM CHECK

Inspect contact trip safety mechanism daily for proper opera-

tion. Do not operate tool if mechanism is not operating

properly.

Perform the following procedures to test safety mechanism:

•Leave trigger untouched while pushingcontact trip into

workpiece. Tool must not fire.

•Pull trigger while contact trip is clear of work and pointed

away from operator and others. Tool must not fire.

•Depress and hold trigger. Push contact trip against work

where fastener is needed. The tool should drive only one

fastener each time the contact trip is pushed against

workpiece.

If contact trip mechanism does not operate properly,

repair tool immediately through Sears Service Center.

Replace any damaged or missing parts. Use the parts list to

order parts.

REBUILD KITS

Rebuild kits are available as spare parts, (see page 9). Tools

should be rebuilt if tool fails to operate properly after extended

use. See troubleshootingto determine required replacement

parts.

Disconnect tool from air supply before attempting repair

or adjustment.

NOTE: When replacing O-rings or cylinder, lubricate with

grease before assembly,

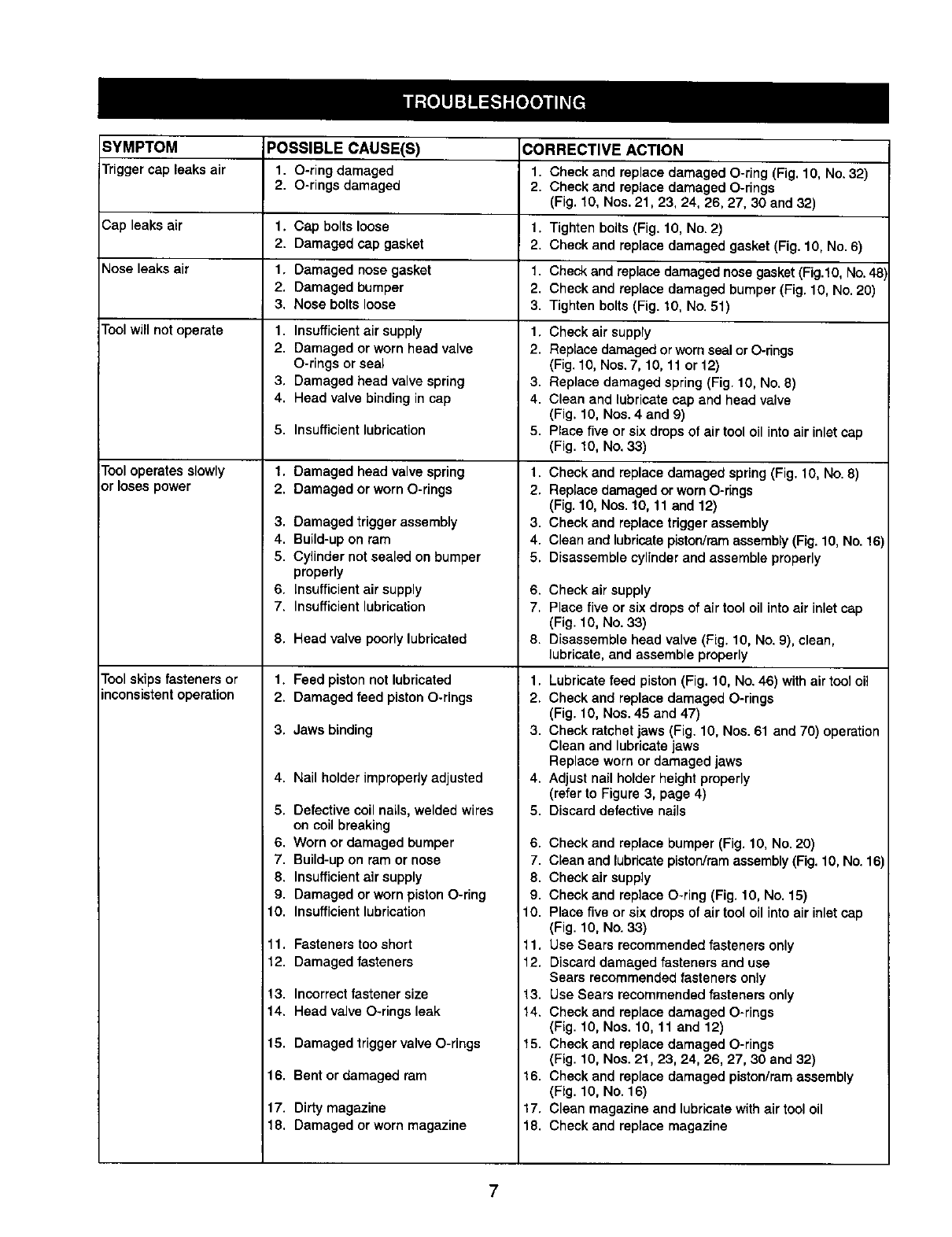

SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION

Trigger cap leaks air 1. O-ring damaged 1. Check and replace damaged O-ring (Fig. 10, No. 32)

2. O-rings damaged 2. Check and replace damaged O-rings

(Fig. 10, Nos. 21,23, 24, 26, 27, 30 and 32)

Cap leaks air 1. Cap bolts loose 1. Tighten bolts (Fig. 10, No. 2)

2. Damaged cap gasket 2. Check and replace damaged gasket (Fig. 10, No. 6)

Nose leaks air 1. Damaged nose gasket 1. Check and replace damaged nose gasket (Fig.lO, No. 48

2. Damaged bumper 2. Check and replace damaged bumper (Fig. 10, No. 20)

3, Nose bolts loose 3. Tighten bolts (Fig. 10, No, 51)

Tool will not operate

Tooloperates slowly

or loses power

Tool skips fasteners or

inconsistentoperation

1. Insufficientair supply

2. Damaged or worn head valve

O-rings or seal

3. Damaged head valve spring

4. Head valve binding in cap

5. Insufficient lubrication

1. Damaged head valve spring

2. Damaged or worn O-rings

3. Damaged trigger assembly

4. Build-up on ram

5. Cylinder not sealed on bumper

properly

6. Insufficient air supply

7. Insufficient lubrication

8. Head valve poorly lubricated

1. Feed piston not lubricated

2. Damaged feed piston O-rings

3, Jaws binding

4. Nail holder improperly adjusted

5. Defective coil nails, welded wires

on coil breaking

6. Worn or damaged bumper

7. Build-up on ram or nose

8. Insufficient air supply

9. Damaged or worn piston O-ring

10. Insufficient lubrication

11. Fasteners too short

12. Damaged fasteners

13. Incorrect fastener size

14. Head valve O-rings leak

15. Damaged trigger valve O-rings

16. Bent or damaged ram

17. Dirty magazine

18. Damaged or worn magazine

1. Check air supply

2. Replace damaged orworn seal or O-rings

(Fig. 10, Nos. 7, 10, 11 or 12)

3. Replace damaged spring (Fig. 10, No. 8)

4. Clean and lubricate cap and head valve

(Fig. 10, Nos. 4 and 9)

5. Place five or six drops of air tool oil into air inlet cap

(Fig. 10, No. 33)

1. Check and replace damaged spring (Fig. 10, No. 8)

2. Replace damaged or worn O-rings

(Fig. 10, Nos. 10, 11 and 12)

3. Check and replace trigger assembly

4. Clean and lubricate piston/ram assembly (Fig. 10, No. 16)

5. Disassemble cylinder and assemble properly

6. Check air supply

7. Place five or six drops of air tool oil into air inlet cap

(Fig. 10, No. 33)

8. Disassemble head valve (Fig. 10, No. 9), clean,

lubricate, and assemble properly

Lubricate feed piston (Fig. 10, No. 46) with air tool oil

Check and replace damaged O-rings

(Fig. 10, Nos. 45 and 47)

Check ratchet jaws (Fig. 10, Nos. 61 and 70) operation

Clean and lubricate jaws

Replace worn or damaged jaws

4. Adjust nail holder height properly

(refer to Figure 3, page 4)

5. Discard defective nails

6. Check and replace bumper (Fig. 10, No. 20)

7. Clean and lubricate piston/ramassembly (Fig. 10, No. 16)

8. Check air supply

9. Check and replace O-ring (Fig. 10, No. 15)

10. Place five or six drops of air tool oil into air inlet cap

(Fig. 10, No. 33)

11. Use Sears recommended fasteners only

12. Discard damaged fasteners and use

Sears recommended fasteners only

13. Use Sears recommended fasteners only

14. Check and replace damaged O-rings

(Fig. 10, Nos. 10, 11 and 12)

t5. Check and replace damaged O-rings

(Fig. 10, Nos. 21, 23, 24, 26, 27, 30 and 32)

16. Check and replace damaged piston/ram assembly

(Fig. 10, No. 16)

17. Clean magazine and lubricate with air tool oil

18. Check and replace magazine

Model 351.1 81800

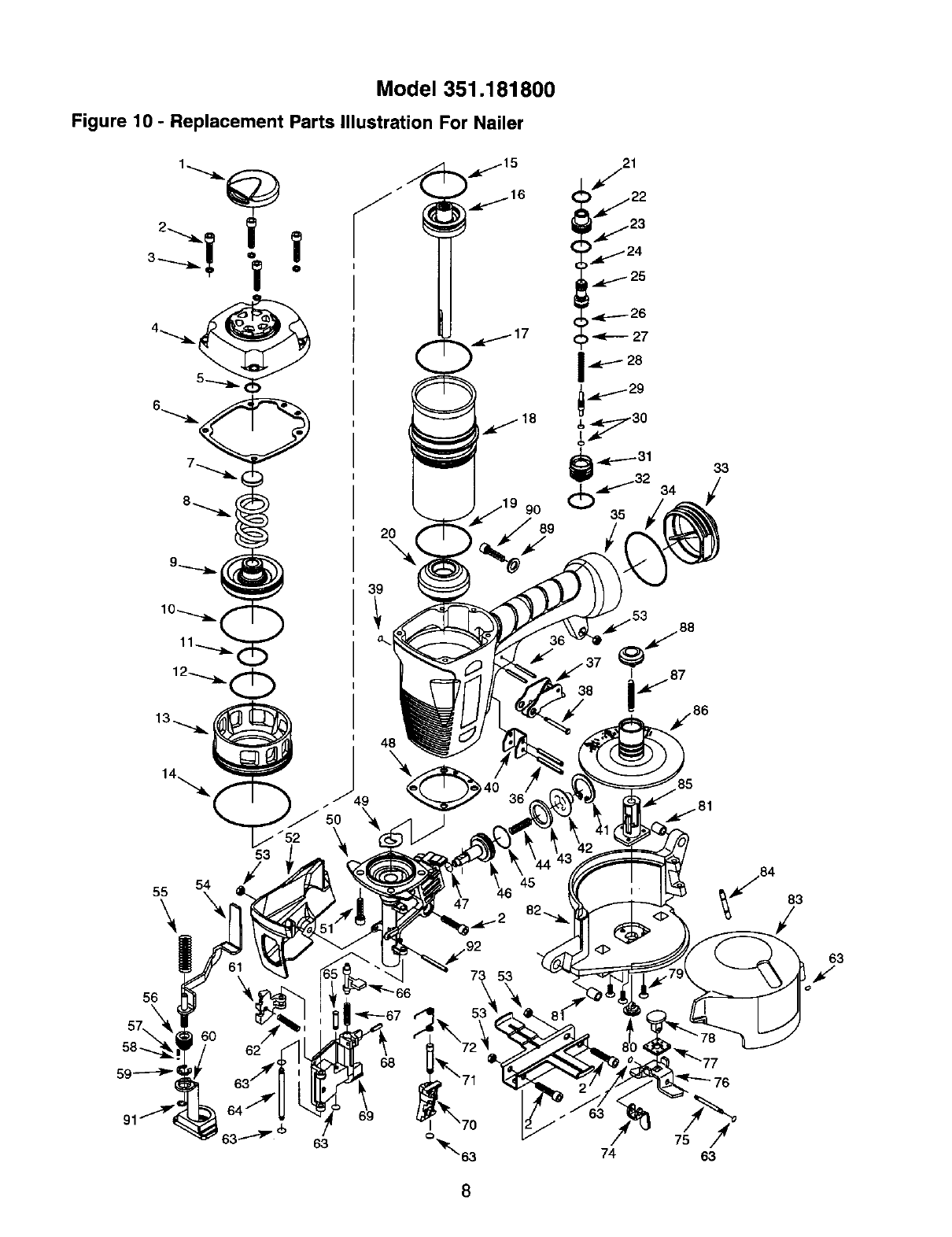

Figure 10 -Replacement Parts Illustration For Nailer

12-.....Q

/22

_ _j23

• _e.....J24

_p--.-.-26

i._....._ 29

;_ao

6._......._ 32 34

59..----_

55 54

60 62

64.._"

63.........._. 4:,

-qe-..-67

.,_......2

73 53

°_"'63

45 i _.,,/ 83

82...,_. J

<3>

o¢"

"_'_'77

KEY

NO.

PARTNO. DESCRIPTION

20904.00

05284.00

STD852005

21035.00

06050.00

21636.00

16860,00

06419.06

20906.00

06421.00

66106.00

09512.00

21037.00

21038.00

21039.00

21040.00

21041.00

21042.00

04373,00

20910.00

21643.00

06442.00

06443.00

06064,00

0B444.00

06445.00

06446.00

06447.00

06448.00

06449.00

17297.00

17296.00

21044.00

07426.00

N/A

08082.00

21045.00

04323.06

06437.00

21046.00

16254.00

16523.00

16252.00

16250.00

16429.00

16248.00

04327.00

QTY.

Deflector 1

5-0.8 x25mm Socket Head Bolt 7

5mm Lock Washer* 4

Cap 1

13,8 x2.4mm O-Ring 1

Cap Gasket 1

Seal 1

Spring 1

Head Valve Piston 1

49.1 x 2.5mm O-Ring 1

24.7 x 3.5mm O-Ring 1

37,7 x 3.5mm O-Ring 1

Collar 1

64.5 x 2mm O-Ring 1

34 x 3mm O-Ring 1

Piston-Ram Assembly 1

41.5 x 2mm O-Ring 1

Cylinder 1

42.5 x 2.62mm O-Ring 1

Bumper 1

10.8 x 2.4mm O-Ring 1

Trigger Valve Head 1

11.5 x 1.5mm O-Ring 1

3.8 x 1.9mm O-Ring 1

Valve Plunger 1

5.8 x l.gmm O-Ring 1

7.8 x 1.9mm O-Ring 1

Spring 1

Plunger 1

2.5 x 1.4mm O-Ring 2

Trigger Valve Guide 1

16x 2mm O-Ring 1

Air Inlet Cap 1

45.7 x 2.62mm O-Ring 1

Body 1

3 x 24mm Spring Pin 4

Trigger 1

3 x 28ram Clevis Pin 1

2.05 x 2.62mm O-Ring 1

Guide 1

3BMI-26 Retaining Ring 1

Feed Piston Cover 1

Feed PistonBumper 1

Feed Piston Spring 1

20.8 x 2.4mm O-Ring 1

Feed Piston 1

9.8 x 1.gram O-Ring 1

KEY

NO.

16232.00

17896.00

21047.00

07482.00

21048.00

06349.00

21049.00

16236.60

17445.00

06459.00

06460.00

01434.00

21050.00

16238.00

16239.00

06157.00

16240.00

16244.00

16243.00

16242.00

06748.00

16241.00

16245.00

16246.00

16247.00

16255.00

16256,00

16257.00

16258.00

16259.00

16260.00

16271.00

16261.00

16262.00

16263.00

16264.00

16265.00

16266.00

16267.00

08057.01

16268.00

STD851005

04416.00

06388.00

01939.00

21034.00

21031.00

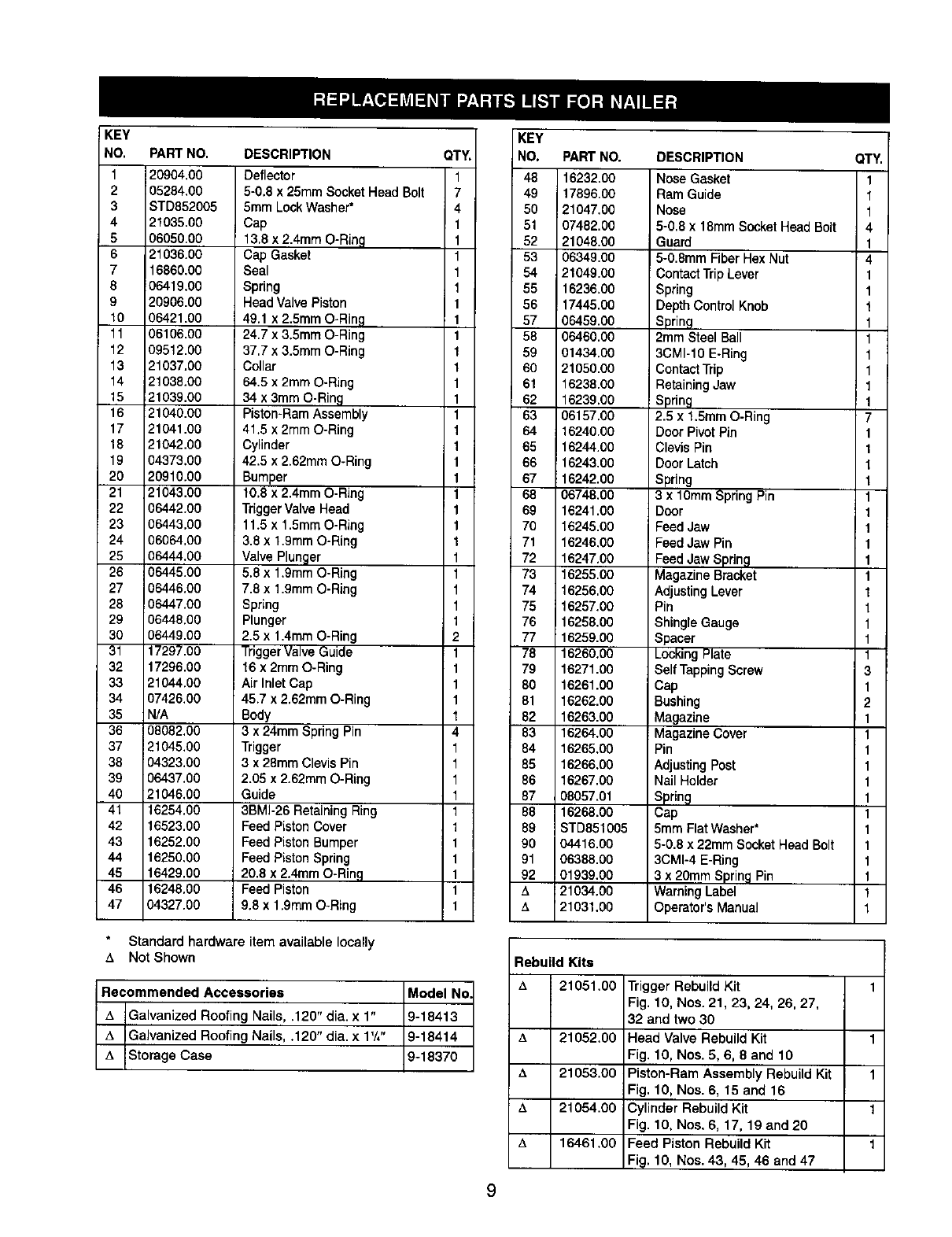

PART NO. DESCRIPTION QTY.

Nose Gasket 1

Ram Guide 1

Nose 1

5-0.8 x 18mm Socket Head Bolt 4

Guard 1

5-0.8mm Fiber Hex Nut 4

Contact Trip Lever 1

Spring 1

Depth Control Knob 1

Spring 1

2mm Steel Ball 1

3CM1-10E-Ring 1

Contact Trip 1

Retaining Jaw 1

Spring 1

2.5 x 1.5ramO-Ring 7

Door Pivot Pin 1

Clevis Pin 1

Door Latch 1

Spring 1

3 x 10ram Spring Pin 1

Door 1

Feed Jaw 1

I Feed Jaw Pin 1

Feed Jaw Spring 1

Magazine Bracket 1

Adjusting Lever 1

Pin 1

Shingle Gauge 1

Spacer 1

Locking Plate 1

Self Tapping Screw 3

Cap 1

Bushing 2

Magazine 1

Magazine Cover 1

Pin 1

Adjusting Post 1

Nail Holder 1

Spring 1

Cap 1

5mm Flat Washer* 1

5-0.8 x 22mm Socket Head Bolt 1

3CMI-4 E-Ring 1

3 x 20mm Spring Pin 1

Warning Label 1

Operator's Manual 1

Standard hardware item available locally

A Not Shown

Recommended Accessories Model No.

/, Galvanized Roofing Nails, .120" dia. x 1" 9-18413

A GaJvanized Roofing Nails, .120" dia. x 1W' 8-18414

AStorage Case 9-18370

Rebuild Kits

21051.00

21052.00

21053.00

21054.00

16461.00

Trigger Rebuild Kit

Fig. 10, Nos. 21, 23, 24, 26, 27,

32 and two 30

Head Valve Rebuild Kit

Fig. 10, Nos. 5, 6, 8 and 10

Piston-Ram Assembly Rebuild Kit

Fig. 10, Nos. 6, 15 and 16

Cylinder Rebuild Kit

Fig. 10, Nos. 6, 17, 19 and 20

Feed Piston Rebuild Kit

Fig. 10, Nos. 43, 45, 46 and 47

3/4-13/4"de Iongitud

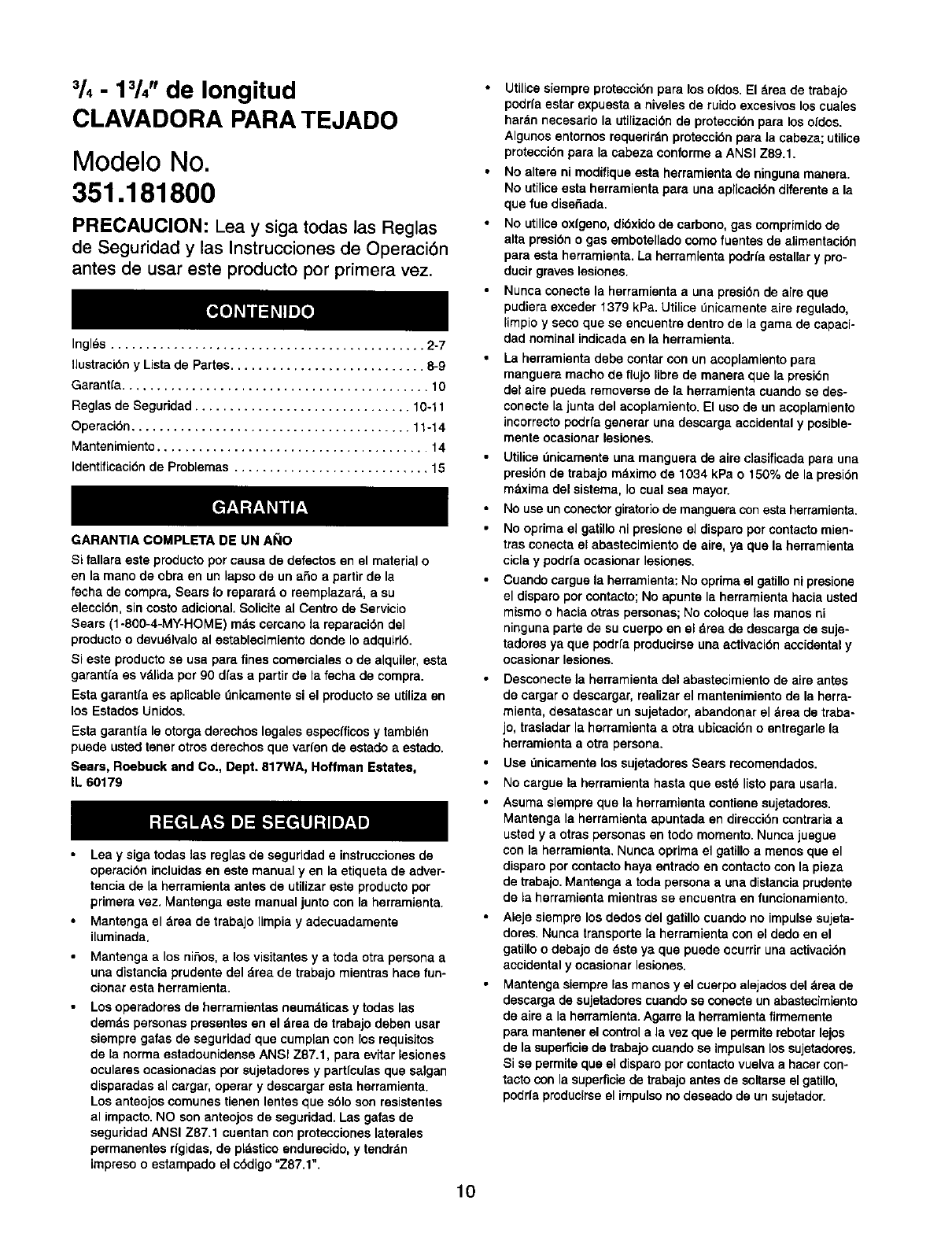

CLAVADORA PARA TEJADO

Modelo No.

351.1 81800

PRECAUCION: Lea y siga todas las Reglas

de Seguridad y las Instrucciones de Operaci6n

antes de usar este producto por primera vez.

Ingles ............................................. 2-7

Ilustraci6n y Lista de Partes ............................ 8-9

Garantfa ............................................ 10

Reglas de Seguridad ............................... 10-11

Operaci6n ........................................ 11-14

Mantenimiento ....................................... 14

Identificaci6n de Problemas ............................ 15

GARANTIA COMPLETA DE UN AISle

Si fallara esta produeto porcausa de defsctos an el materialo

en la mano de obra en un lapso de un afio a partir de la

fecha de compra, Sears Io reparar& o reemplazar&, a su

elecci6n, sin costo adieional. Soncita al Centro de Servieio

Sears (1-800-4-MY-HOME) mds cereano la reparaci6n del

producto o devu_lvalo al establecimientodonde Io adquiri6.

Sieste producto se usa para fines comereialeso de alquiler, esta

garant_aes v_lida por 90 dfas a partir de la fecha de compra.

Esta garantfa as aplicablednicamentesi el producto se utiliza an

los Estados Unidos.

Esta garantfa le otorga derechos legales especfficos y tambi_n

pueda ustad taner otros derechos que vaden de estado aestado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates,

IL 60179

Lea y siga todas las reglas de saguridad a instrucciones de

operaci6n ineluidas en esta manual yen la etiqueta de adver-

tencia de la herramienta antes de utilizar este produeto pot

primera vez. Mantenga este manual junto con la herramienta.

Mantenga el drea de trabajo limpia y adecuadamente

iluminada.

Mantanga a los nifios, a los visitantas y a toda otra persona a

una distancia prudenta del drea de trabajo mientras hace fun-

cionar asta herramienta.

Los operadores de herramientas neum&ticas y todas las

demds personas presentes en el drea de trabajo deben usar

siempre gafas de seguridad que cumplan con los requisitos

de la norma estadounidense ANSI Z87.1, para evitar lesiones

oculares ocasionadas por sujetadores y partfcu[as qua salgan

disparadas al cargar, operar y desoargar esta herramienta.

Los anteojos comunes tienen lentes qua s61o son resistentes

al impacto. NO son anteojos de seguridad. Las galas de

seguridad ANSI Z87.1 cuentan con protecciones laterales

permanentes dgidas, de pl&stico endureeido, y tendr&n

impreso o estampado el c6digo "Z87.1".

Utilice siempre proteccibn para los ofdos.El _rea de trabajo

podrfaestar expuestaa nivelesde ruidoexcesivoslos cuales

hardn necesariola utilizaci6nde protecci6npara los ofdos.

Algunosentornosrequerirdnprotecci6npara la cabeza;utilice

protecci6npara la cabeza conformea ANSI Z89.1.

No alters ni modifique esta herramientade ningunamanera.

No utiliceesta herramientapara una aplicaci6ndiferentea la

que fue disefiada.

No utiliceoxfgeno,di6xido de carbono,gas comprimidode

alta presi6no gas embotelladocomofuentes de alimentaci6n

para esta herramienta.La herramientapodria estallary pro-

ducirgraves lesiones.

Nunca conectala herramientaa una presi6nde aire qua

pudieraexceder 1379 kPa. UtiliceLinicamenteaire regulado,

limpio y seco que se encuentre dentro de la gama de capaci-

dad nominalindicadaan la herramienta.

La herramienta debe eontarcon un acoplamiento para

manguera macho de flujo libra de manera qua la presi6n

del airs pueda removerse de la herramienta cuando se des-

conecta la junta del acoplamiento. El uso de un acoplamiento

incorrecto podrfa generar una descarga accidentaly posible-

menta ocasionar lesiones.

Utilice dnieamenteuna manguara de aire clasificada para una

presi6n de trabajo mdximo de 1034 kPa o 150% de la presi6n

m&xima del sistema, Io cualsea mayor.

No use un conector giratoriode mangueracon esta herramienta.

No oprima el gatillo ni presione el disparo pot contacto mien-

tras conecta el abastaeimiento de airs, ya qua la herramienta

cicla y podrfaocasionar lesiones.

Cusodo cargue la herramienta: No optima el gatillo ni presione

el disparo por contacto; No apunta la herramienta hacia ustad

mismo o hacia otras personas; No coloque las manes ni

ninguna parta de su cuerpo en el drea de descarga de suje-

tadores ya que podrfa producirse una activacidn accidental y

ocasionar lasionas.

Desconecte]a herramianta del abastecimientode aire antes

de cargaro desoargar,realizarel mantenimiento de la herra-

mienta, desatascar un sujetador,abandonarel drea de traba-

jo, trasladar la herramientaaotra ubieaci6no entregarlela

herramientaa otra persona.

Use dnicamenta los sujetadorasSears recomendados.

No cargue la herramientahasta que estd listopara usada.

Asuma siempre qua la herramientacontienesujetadores.

Mantangala herramientaapuntada en direcci6ncontrariaa

ustady a otras personasan todomomento. Nunca juegue

con la herramienta.Nunca optima el gatilloa menos qua el

disparopor contactohaya entrado an contactocon la pieza

de trabajo.Mantangaa toda personaa una distaneiaprudente

de la herramientamientrasse encuentraan funcionamiento.

Aleje siempre los dedos dal gatillo cuando no impulse sujeta-

dores. Nunca transports la herramienta conel dedo en el

gatUloo debajo de dste ya qua puede ocurrir una activaci6n

accidental y ocasionar lesiones.

Mantanga siempre las manos y el cuerpo alejados del drea de

descarga de sujetadorescuando se conecta un abastecimiento

de aire a la herramienta.Agarre la herramienta firmemente

para mantener el control a la vez que Is permita rebotar lejos

de la superficie de trabajo cuando se impulsan los sujetadores.

Si se permits qua el disparopot contacto vuelva a hacer con-

tacto conla supefficie de trabajo antes de soltarse el gatUlo,

podrfa producirse el impulso no deseado de un sujetador.

Verifiqueconfrscuenciael funcionamientodel disparo por

contscto. Nunca utilics la herramienta si el disparo por con-

tacto, el gatiUoo los resortes no funcionan, faltan o est_n

dafiados. No alters ni extraiga el disparo pot contscto, el gati-

IIo o los resortss. Nunca utilice una herramienta que tenga

una fuga de airs, partes dadadas o que falten, o que necesite

ser reparada.

No impulse sujetadores sobre otros sujetadores o con la herra-

mienta a un bngulo demasiado inclinado. Los sujetadores

pueden rebotar y ocasionar lesiones. No impulse sujetadores

cerca del bords de la pieza de trabajo. La pisza de trabajo

podrfa partirse, psrmitiendo que el sujetador salgadisparado y

ocasione lesiones. No intents impulsar sujetadores en mate-

dales duros o quebradizos tales como eoncreto, scero o Ioza.

No trats de alcanzar demasiado lejos. Pdrsse siempre en una

posicidn firms y equilibrada cuando use o manejs la herra-

mienta. No sujete la manguera ni la herramienta a su cuerpo.

No opere la herramienta sin los sujetadores ya que podrfa

ocasionar dahos a la misma.

No utilice la herramienta si la misma no incluye la etiquetade

advertencia de seguridad. Si la etiqueta falta, estd dadada o

ss ]legible, comunfquese con SEARS para adquirir una eti-

queta nueva.

El servicio de mantenimiento de la herramienta debs ssr rsa-

lizado enicamente pot personal de reparacidn cualificado.

Cuando le haga el servicio a la herramienta, utilice enica-

mente partes de reparacidn id_nticas.

Almacene la herramisnta fusra del alcancs de los nidos y de

personas qus no han recibido capscitacidn para su uso.

DESCRIPCION

La clavadorapara tejado Craftsman impulsa clavospara tejado

de tamado y cabeza natural de '/," a 1'/," de pulgada de largo.

El depdsito sujsta 120 clavos en un carrete de manera qus una

carga pueda enclavar un fardo de tejas. La herramienta pusde

utilizarse para colocar un nuevo tejado con tejas de libra de

vidrio o asfalto. El mecanismo de seguridad inhabilita la herra-

mienta a menos que el disparo por contactoest_ prssionado

contra la pieza de trabajo. El ajuste de profundidad controla la

profundidad del sujetador. El desviador de escape puede ajus-

tarss en cualquier dirsccidn. El disparo por contacto es endureci-

do para rsducir el desgaste ocasionado pot el contscto con las

tejas. El cuerpo de magnesio fund]do a presidn con agarrs de

caucho texturizado reduce la fatiga del operador y hace de la

clavadorauna herramisnta liviana y duradera.

ESPEClFICACIONES

Capacidad ........................ 120 clavos para carrets

Tama_o del clavo ...................... 0.120" de di_metro

Longitudes del clavo ............................ eh a 13/4"

Presidn de operaci6n ............ 483 a 758 kPa (70-110 PSI)

Entrada de airs ................................ 'h" N.P.T.

Longitud ........................................ 10W'

Altura ........................................... 10V,"

Ancho ........................................... 4'/,6"

Peso .................................. 1.90 kg (4.2 Ibs.)

CLAVOS

18413..................... Clavos galvanizadospara tejado,

1" de largo x 0.120" de didmetro

18414..................... Clavos galvanizados para tsjado,

1'/," de largo x 0.120" de didmetro

LINEA DE ABASTEClMIENTO DE AIRE

Consulte la Figura 1 sn la p_gina 12.

PELIGRO: No utilics oxfgeno,didxidode carbono,gas com-

primidode alta presidn o gasembotelladocomo fuentes de ali-

mentacibnpara esta herramienta.La herramientapodrfaesta]lar

y producirgravesIssiones.

La herramientaneum_ticaopera conaire comprimidoa pre-

siones de 483 a 758 kPa (70 a 110 PSI).

Nunca conectela herramienta a presidn de aire que pudiera

exceder 1379 kPa (200 PSI). Utilice _nicamente aire regula-

do, limpio y seco que se encusntredentro de la gama de

capacidad nominal indicada en la herramienta.

Sumlnlstro de Airs Necesarlo: 2.0 SCFM a 621 kPa

(30 disparospor minuto).

ADVERTENClA: Mantsnga lasmanos y el cusrpo alsjadosdel

drsa de descargade la herramientacuandoconectsel abaste-

cimientode airs. Desconecte siempre la herramientadel abaste-

cimientode aire cuando le haga mantenimiento oajustes y cuan-

do la hsrramientanose estd usando.

Las herramientas neum&ticasrequierenairs comprimido

lubricado,secoy limpiopara asegurar un rendimiento6ptimo,

mantenimiento bajo y larga vida _til.

El polvoy los materiales abrasivospresentesen todas tas

Ifneas de airs provocar_n dados a los anillosO, lasv_.lvulasy

los cilindros.

La humsdad reducir_ el rendimiento y la vida Otilde la herra-

mienta si no se remueve del airs comprimido.

Se nscesita un sistema de filtro-reguladorqubricador, el cual

deber& colocarseIo m_.scerca posible de la herramienta. Se

recomienda una distancia menor de 4.6 metros (15 pies).

Mantenga el filtrode airs limpio. Un filtro sucio reducird la

presidn de aire de la herramienta, Io cual disminuird la poten-

cia ysficienciade la misma.

El sistema de abastecimiento de airs deberd proporcionar

presibn de airs de 483 a 758 kPa (70 a 110 PSI).

Todas las mangueras y tubedas del sistema de abastecimien-

to de airs dsberdn estar limp]as y libres de humedad y par-

tfculasextra,as. Las mangueras deben estar clasificadas

para una presidnde trabajo mdximode 1034 kPa o 150% de

la presidnmdximadel sistema,Io cualsea mayor.

No monteel conectorgiratorioen la Ifnea de abastscimiento

de airs.

La presidn de aim debe mgularse adscuadamsnte.

Diferentes materialssde la pieza de trabajoydiferenteslar-

gos de sujetadoresrsquerir_ndiferentespresionesde

operacidn.

Aseg_rese de que todaslas conexionesen el sistema de airs

se encuentrenselladas paraevitar la p_rdidade airs.

Nuncaconecte unacoplamientode desconexidnrdpida hem-

brasn el lade de consxidnde la Ifnea de airs de la hsrra-

mienta. Conecte un acoplamientomacho de flujo librsen el

ladode conexibnde la Ifnea de airsde la herramienta(vdase

la Figura1, pdgina 12).

ADVERTENClA: El acoplamientohembraproporcionaun sello

que evita la p_rdidade aire comprimidodel tanque del compre-

sor cuandose encuentredesconectadodel acoplamientomacho.

Si se encuentraconectadoal lado del abastecimientode aJrede

la herramienta,el acoplamientohembrepodrfasellar una carga

de aire comprimidoen la herramienta,la cual p_:lrfa asu vez

descargarsesi se activa el gatillode la herramienta.

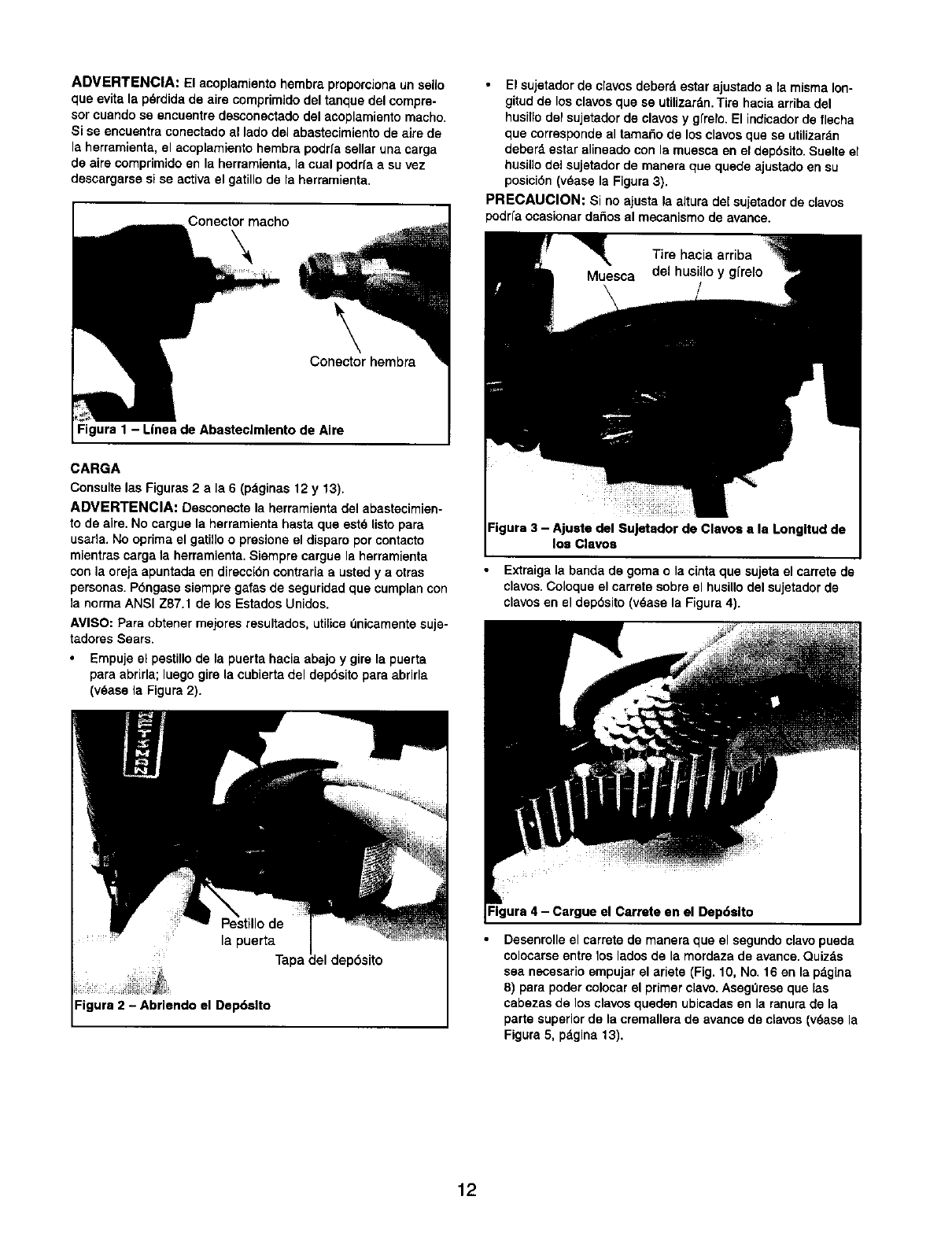

Conector macho

Cone_orhemb_

Figure 1 - Lfnea de Abasteclmlento de Aire

CARGA

Consulte las Figures 2ala 6 (pdginas 12 y13).

ADVERTENCIA: Desconecte la herramienta del abastecimien-

to de aire. No cargue la herramientahasta que estd listopara

usarla.No oprimael gatUloo presioneel disparopor contacto

mientrascarga la herramienta.Siemprecargue la herramienta

con la oreja apuntadaen direcci6noontrariaa ustedy a otras

personas.P6ngase siempre gafas de seguridadque cumplancon

la norma ANSI Z87.1 de los EstadosUnidos.

AVISO: Para obtener m_ores resultados, utilice enicamente suje-

tadores Sears.

Empujeel pestillode la puerta hacia abajo y gire la puerta

para abrirla;luego gire la cubiertadel dep6sito paraabrirla

(v_ase la Figure2).

Pestillo de

la puerta

Tapa

Figure 2 - Abrlendo el Dep6slto

dep6sito

El sujetador de olavos deberd estar ajustado ala misma Ion-

gitud de los clavos que se utilizardn. Tire hacia arriba del

husillo def sujetador de clavos y gfrelo. El indicador de flecha

que corresponde al tamaSo de los clavos que se utilizardn

deberd estar alineado con la muesca en el dep6sito. Suelte el

husillo del sujetador de manera que quede ajustado en su

posici6n (v_ase la Figura 3).

PRECAUClON: Si no ajusta la alture del sujetador de clavos

podrfa ocasionar dafios al mecanismo de avance.

Tire hacia arriba

3 - Ajuste del Sujetador de Clevoe a la Longitud de

los Clavoe

Extraigala banda de goma ola cintaque sujetael carretede

clavos.Coloqueel carrete sobre el husillodel sujetadorde

clavosen el dep6sito (v_ase la Figure4).

Plgura 4 - Cargue el Carrete en el Dep6slto

Desenrelle el carrete de manera que el segundo clavo pueda

colooarse entre los lados de la mordaza de avance. Quiz&s

sea necesario empujar el ariete (Fig. 10, No. 16 en la pdgiea

8) para poder colocar el primer clavo. AsegOrese que las

cabezas de los clavos queden ubicadas en la ranura de la

parte superior de la cremallera de avarice de clavos (v_ase la

Figura 5, p_gina 13).

El segundo clavo debe

colocarse en la mordaza

de avarice

Flgura 5 - Cargue los Clavos en la Mordaza de Avance

Cierre primero con cuidado la tape del depdsito. Luego cierre

la puerta y asegOrela en su posicidn con el pestillo.

Aseg_rese que la leng0eta en la puerta sostenga la tape

del depdsito en su posicidn (vdase la Figure 6).

Figure 6 - Clerre la Tepa del Dep6sito y la Puerta

OPERACION DE CLAVADO

Consulte las Figures7 ala 9(pdginas13 y 14).

ADVERTENCIA: Lea ysigatodas las reglasde seguridade

instruccionesde operacidnincluidasen este manualyen la eti-

queta de advertenciade la herramientaantesde utilizareste

productopor primeravez. Mantenga este manualjuntocon la

herramienta.

ADVERTENCIA: No utiliceesta herramientasi la mismano

incluyela etiqueta de advertenciade seguridad.Si la etiqueta

falta, estb daSada o es ilegible,comunfquesecon Sears para

adquiriruna etiqueta nueva.

ADVERTENClA: Nunca opera la herramientaa menos que el

disparopor contactohayaentrado an contactocon la pieza de

trabajo.No opera la herramientasin los sujetadoresyaqua

podria ocasionardaSosala misma. Nunca disparesujetadores

en el airs porquepodrfanlesionaral operadory a otras per-

sonas, y ocasionardaSos ala herramienta.

Realice la "Verificacidn del Mecanismode Seguridad"tel

comose describe en la seccibn Mantenimiento (vdase la

pdgina 14) antes de utilizer la herramienta pot primeray

luego diariamente.

La herramienta neumdtica estd equipada con un mecanismo

de seguridad de disparo pot contacto que inhabilita la herra-

mienta a menos qua el disparo por contacto (Fig. 7) estd pre-

sionado contra la plaza de trabajo. Sostenga el cuerpo firme-

manta y presione el disparo por contacto contra la pieza de

trabajo donde deba aplicarse el sujetador. Oprima el gatillo

para impulsar el sujetador en la plaza de trabajo,

La herramientapuede operarse ademds sujetandoel gatillo

oprimidoy pmsionandoel disparo porcontactocontrala

,oiezade trabajo.Este procedimientobrindaun impulsordpido

del sujetador.Nunca opera la herramientaa menos que el

disparopor contactohayaentrado en contactocon la pieza

de trabajo.

PRESION DE OPERACION

Use S61Opresidn de aire suficientepara realizarla operaci6n.

El exceso de presibn de aire dard como resultado una

operacibn ineficiente y podrla ocasionar el desgaste o daSo

prematuro de la herramienta.

Determine la presibn de airs minima requerida impulsando

algunos sujetadoresde prueba en la plaza de trabajo. Ajuste

la presidn de aire de manera qua los sujetadores de prueba

sean impulsados al ras de la superficie de trabajo, Los sujeta-

dores impulsados de manera demasiado profunda podrian

daSar la pieza de trabajo.

ADMERTENCIA: Todas las m_,quinasherramientas neumdticas

de sujecidn retroceden durante la operacidn. Este retroceso es

producido pot la r&pida impulsidn del sujetador. La herramienta

podda rebotar debido al retroceso y ocasionar el impulso no

deseado de un segundo sujetador. Reduzca el rebote de la herra-

mienta sujetando dsta firmemente con la mano y presiondndola

suavemente contra la pieza de trabajo. Deje qua la herramienta

haga el trabajo. Estohard que el retroceso de la herramienta

rebote la herramienta lejos de la pieza de trabajo y evitar_,la

impulsidn de un segundo sujetador.

AJUSTE DEL DISPARO POR CONTACTO

El disparo por contacto puede ajustarse hacia arriba o hacia

abajo pare variar la profundidad del sujetador en la pieza de tra-

bajo. Para ajustarlo, gire la perilla de control de profundidad

(vdase la Figura 7) a modo de elevar o descender el disparo pot

contacto al ajuste deseado.

contacto

Perilla de

control de

Figure 7 - Ajusta del Control de Profundldad

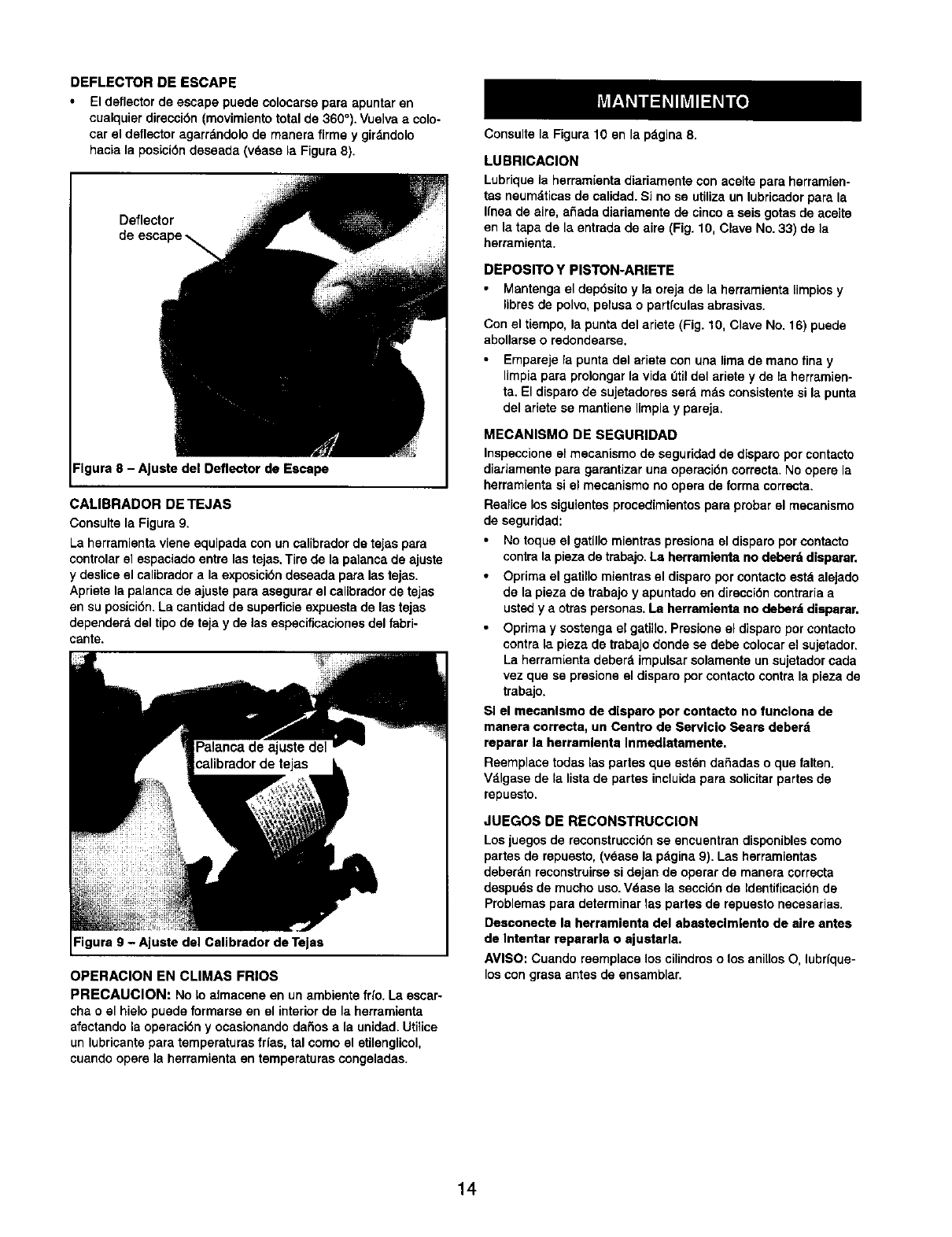

DEFLECTOR DE ESCAPE

El deflector de escape puede colocarse para apuntar en

cualquier direoci6n (movimiento total de 360°). Vuelva a colo-

car el deflector agarr&ndolo de manera firms y gir&ndolo

hacia la posici6n deseada (v_ase la Figura 8).

Deflector

Figure 8 -AJuste del Deflector de Escape

CALIBRADOR DE TEJAS

Consulte la Figura 9.

La herramienta viene equipadacon un calibradorde tejas para

controlar el espaciado entre las tejas.Tire de la palanca de ajuste

y deslice el calibrador ala exposici6n deseada para las tejas.

Apriete la palanca de ajuste para asegurar el calibrador de tejas

en su posici6n. La cantidad de superficie expuestade las tejas

depender_idel tipo de teD y de ias especificaciones del fabri-

cante.

Figure 9 -Ajuste dsl Calibrador de Tejas

OPERACION EN CLIMAS FRIOS

PRECAUCION: No _oalmacene en un ambientefrlo. La escar-

cha o el hielo puede formarse en el interiorde la herramienta

afectandola operaci6ny ocasionandodaSosala unidad.Utilice

unlubricantspara temperaturasfrfas, tal como el etilengliool,

cuandoopere la herramienta en temperaturascongeladas.

Consulte la Figura 10 en la pdgina8.

LUBRICACION

Lubrique la herramienta diariamente con aceite para herramien-

tas neum_ticas de calidad. S] no se utiliza un lubricador pare la

I(nea de airs, aSada diariamente de cinco a eels gotas de aceite

en la tapa de la entrada de aire (Fig. 10, Clave No. 33) de la

herramienta.

DEPOSlTO Y PISTON-ARIETE

Mantenga el dep6sito y la oreja de la herramienta limpios y

libres de polvo,pelusao partfculasabrasivas.

Con el tiempo,la punta del ariete (Fig. 10, Clave No. 16) puede

abollarseo redondearse.

Empareje la punta del ariete con una lima de mano fina y

limpia para prolongar la vida I_tildel ariete y de la herramien-

ta, El disparo de sujetadores ser& m_.sconsistente si la punta

del ariete se mantiene limpia y pareja,

MECANISMO DE SEGURIDAD

Inspeccioneel mecanismo de seguridad de disparo por contacto

diariamentepara garantizaruna operaci6ncorrecta.No opere la

herramientasi el mecanismo noopera de forma correcta.

Realice lossiguientesprocedimientospara proberel mecanismo

de seguridad:

No toque el gatillomientraspresionael disparoporcontacto

contrala piezade tmbajo.La herramienta no deberd disparar.

Oprima el gatillo mientras el dispam pot contactoestd alejado

de la pieza de trabajo y apuntadoen direoci6ncontrariaa

ustedy a otras personas.La herramlenta no deberd disparar.

Oprima y sostengael gatillo.Presioneel disparoporcontacto

contra la pieza de trabajodonde se debe colocarel sujetador.

La herramientadeber&impulsarsolamente un sujetadorcada

vez que se presioneel disparopor contactocontrala pieza de

trabajo.

SI el mecanlsmo de diepero por contacto no funclona de

manera correcta, un Centro de Servicio Sears deberd

reparar la herramienta Inmedistamente,

Reemplace todas las partes que eetdn da_adaso quefalten.

Vdlgase de ;a listade partes incluidapara solicitarpartesde

repuesto,

JUEGOS DE RECONSTRUCCION

Los juegosde reconstrucci6nse encuentran disponibles como

partes de repuesto,(vdase la pdgina 9). Las herramientas

deberdn reconstruirsesi dejande operarde manera correcta

despudsde muchouso.Vdase lasecci6n de Identificaci6nde

Problemasparadeterminarlas partes de repuestonecesarias.

Desconecte le herramienta del abaeteclmlento de airs antes

de Intentar repararle o ajustarla.

AVISO: Cuando reemplacelos cilindroso los anillosO, lubrfque-

loscon grasaantes de ensamblar.

SINTOMA CAUSA(S) POSIBLE(S)

Se fuga airs per la 1, Anillo O dai_ado

tapa del gatillo 2. Anillos O daSados

Se fuga aire per 1. Los pernos de la tapa estan sueltos

la tapa 2. Empaquetadura de la tapa da_ada

Se fuga airs per 1. Empaquetadura de la oreja dahada

la oreja

La herramienta no 1.

funciona 2.

La herramienta opera

de forma lenta o

_ierde potencia

La herramienta salta

sujetadores o no opera

de manera consistente

Tope daSado

Pernos de la oreja sueltes

Abastecimiento de airs insuflciente

Anillos O o sello de la valvula de

suministro da_ados o gostados

Resorte de la valvula de suministroda_ado

Valvula de suministro se atasca en la taps

5. Lubricaeibn insuficiente

1. Resorte de la vdlvulade suministrodaSado

2. Anillos O dafiados o gastados

3. Conjunto de] gatillo da_ado

4. Acumulacibn en el ariete

5. E] cilindro no estd sellado correetamsnte en

el tope

6. Abastecimiento de airs insufieiente

7. Lubricacibn insuficiente

8. Valvula de suministro con poca lubricacibn

1. Pistbn de avance no lubricado

2. Anillos O del pistbnde avance dafiados

3. Mordazas atascadas

10.

11.

12.

13.

14.

15.

16.

17.

18.

Sujetador de clavos no estan ajustados

debidamente

Clavos pars carrete defectuosos, cables

soldados en el carrete rotes

Tope gastado o daFlado

Acumulacibn en el ariete o la oreja

Abastecimiento de airs iosuficiente

Anillos Odel pistbndaFlados o gastados

Lubricacibn insuficiente

Sujetadores demasiado cortes

Sujetadores daSados

Tamale de sujetador incorrecto

Anillos O de la valvula de suministro

presentan fugas

Anillos O de la v_,lvula de suministro

daSados

Ariete doblado o dafiado

Depbsito sucio

Depbsito gastado o daSado

MEDIDAS CORRECTIVAS

1. Revise y cambie los anillos O da_ados (Fig. 10, No. 32)

2. Revise y cambie los anillos O dahados (Fig. 10, Nos. 21, 23,

24, 26, 27, 30 y 32)

1. Apriete los pernos (Fig. 10, No. 2)

2. Revise y cambie la empaquetadura dafiada (Fig. 10, No. 6)

1. Revise y cambie la empaquetadura de la oreja daSada

(Fig. 10, No. 48)

2. Revise y cambie los topes daSados (Fig. 10, No. 20)

3. Apriete los pernos (Fig. 10, No. 51)

1. Revise el abastecimiento de airs

2. Reemplace los anillos Oo sello daSados o gastados

(Fig. 10, Nos. 7, 10, 11 b12)

3. Reemplace el resorts daSado (Fig. 10, No. 8)

4. Limpie y lubrique la taps y la vdlvula de suministro

(Fig. 10, Nos. 4 y 9)

5. A_ada de cinco a seis gotas de aceite pars herramientas

neumdticas en la taps de la entrada de airs (Fig. 10, No. 33)

1. Revise y cambie el rosorte dafiado (Fig. 10, No. 8)

2. Cambie los anillosOgostadoso _(Fig. 10, Nos.10, 11 y12)

3. Revise y carnbie el conjunto del gatillo

4. Limpie y lubrique el conjunto de pistSn-ariete (Fig. 10, No. 16)

5. Desmonte el cilindroy mbntelo correctamente

6. Revise el abastecimiento de airs

7. A_ada de cinco a seis gotas de aceite para herramientas

neume.ticas en la tapa de la entrada de airs (Fig. 10, No. 33)

8. Desmonte la vdlvula de suministro (Fig. 10, No. 9), limpiela,

lubriquela y monte adecuadamente

1. Lubrique el pistSn de avance (Fig. 10, No. 46) con aceite para

herramJentasde aire

2. Revise y cambie los anillos O dahados (Fig. 10, Nos.45 y 47)

3. Verifique el funcionamiento de las mordazas de trinqueteo

(Fig. Nos. 61 y 70). Limpie y lubrique las mordazas. Reemplace

las mordazas gastadas o daSadas

4. Ajuste correctamente la altura del sujetador de clavos (refi_rase

a la Figura 3, p_.gina 12)

5. Deseche los clavos defectuosos

6. Revise y cambie los topes (Fig. 10, No. 20)

7. Limpie y lubrique el conjunto de pistbn-ariete (Fig. 10, No. 16)

8. Revise el abastecimiento de airs

9. Revise y cambie los anillos O (Fig, 10, No. 15)

10. ASada de cinco aseis gotas de aceite pars herramientas

neumdticas en la tapa de la entrada de airs (Fig. 10, No, 33)

11. Use dnicamente los sujetadores Sears recomendados

12, Deseche los sujetadores daFtadosy use Onicamente los

sujetadores Sears recomendados

13. Use dnicamente los sujetadores Sears recomendados

14. Revise y cambie losanillos O da£_ados(Fig, 10, Nos. 10, 11 y 12)

15. Revise y cambie los anillos O dahados (Fig. 10, Nos. 21, 23,

24, 26, 27, 30 y 32)

16. Revise y cambie el conjunto de pistbn-ariete (Fig. 10, No. 16)

17. Limpie el depbsito y lubrique con aceite para herramientas

neum_ticas

18. Verifique yreemplace el depbsito

®RegisteredTrademark /TM Trademark /suServiceMark of Sears, Roebuckand Co.

TM 8M

®Marca Registrada/Mama de FSbrica/Marcade Serviciode Sears, Roebuck and CO.

MC MD

Craftsman 351181800 User Manual NAILER Manuals And Guides L0312265

CRAFTSMAN Nailer Manual L0312265 CRAFTSMAN Nailer Owner's Manual, CRAFTSMAN Nailer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
