Operator's Manual

13"

PLANER WITH DUST COLLECTION

Model No.

351.217350

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

24204.00 Draft (11/28/05)

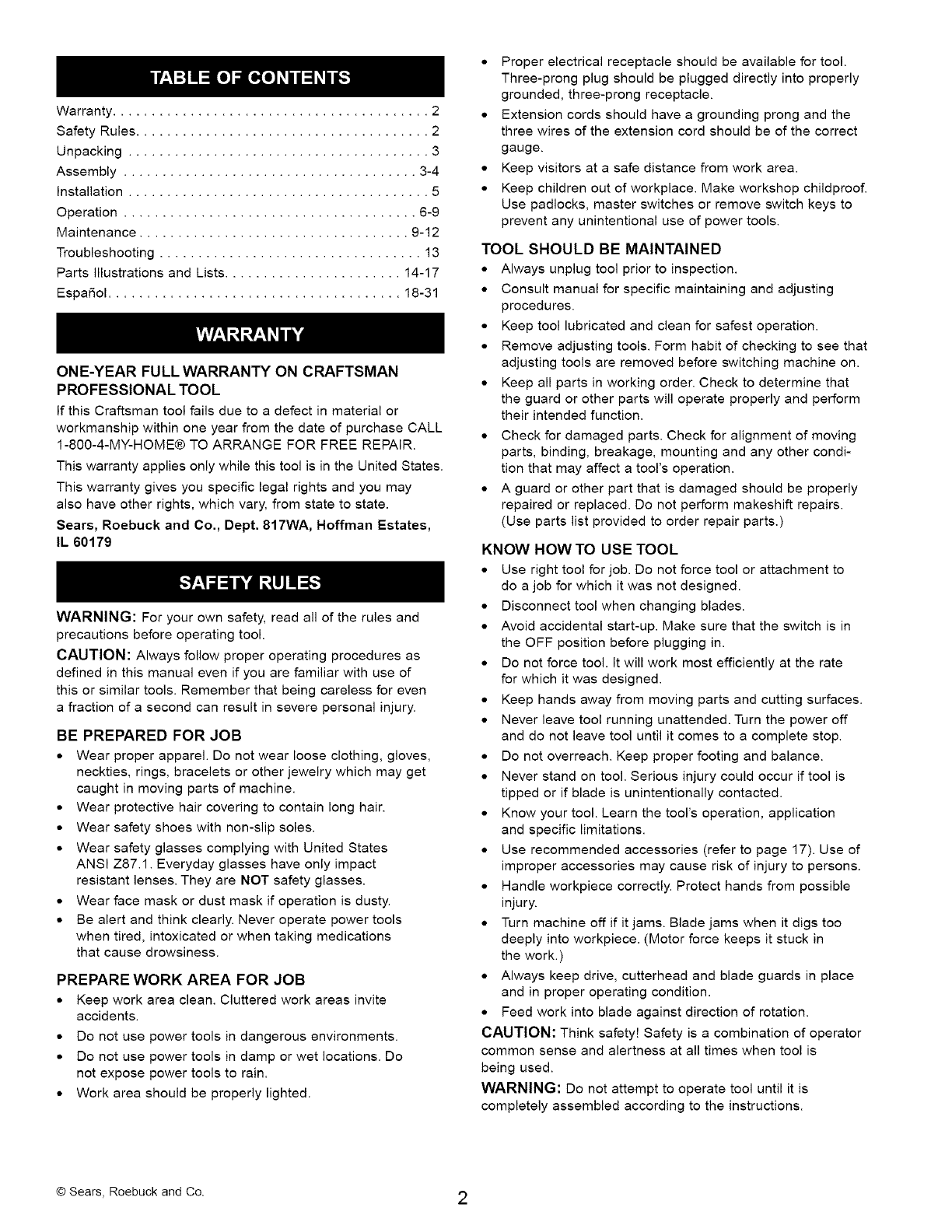

Warranty ......................................... 2

Safety Rules ...................................... 2

Unpacking ....................................... 3

Assembly ...................................... 3-4

Installation ....................................... 5

Operation ...................................... 6-9

Maintenance ................................... 9-12

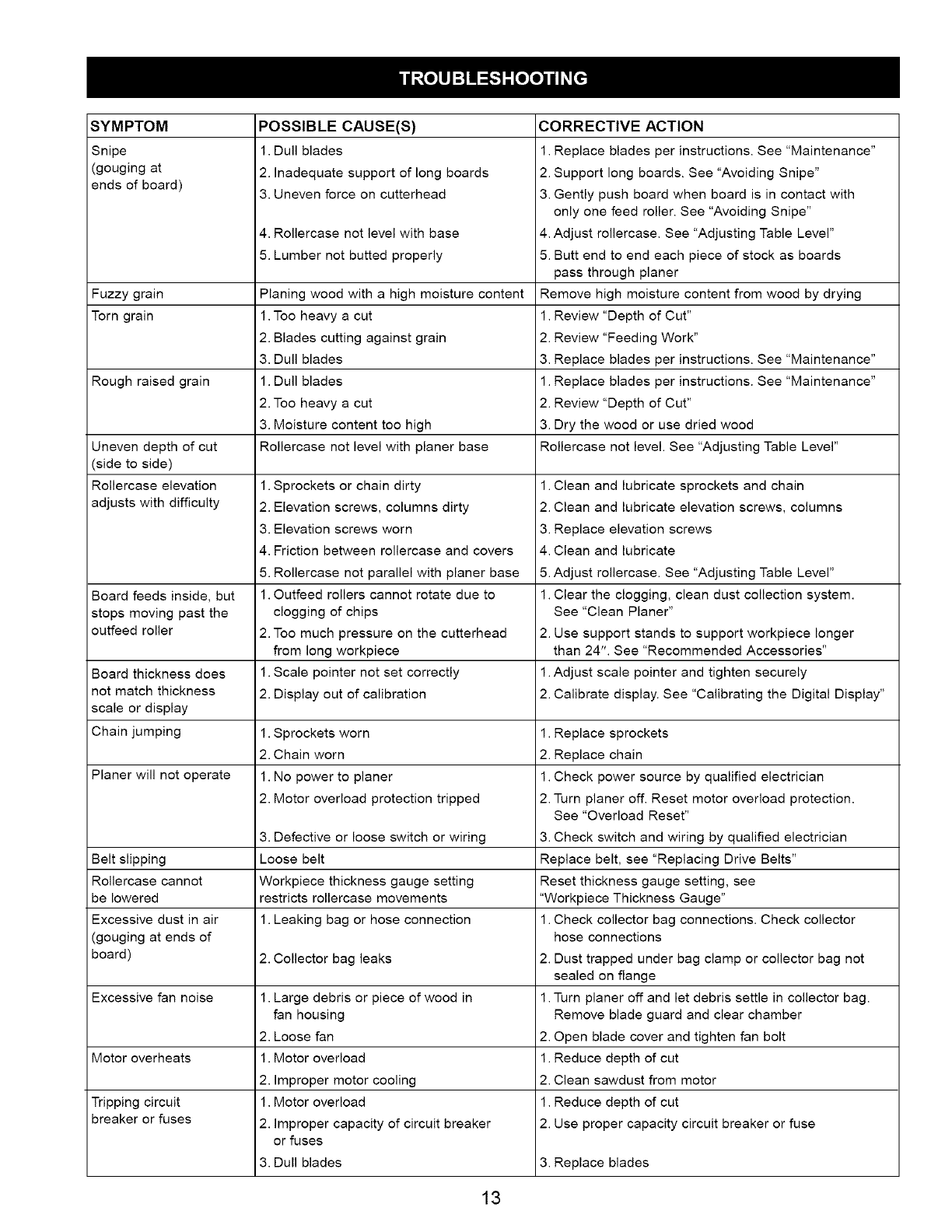

Troubleshooting .................................. 13

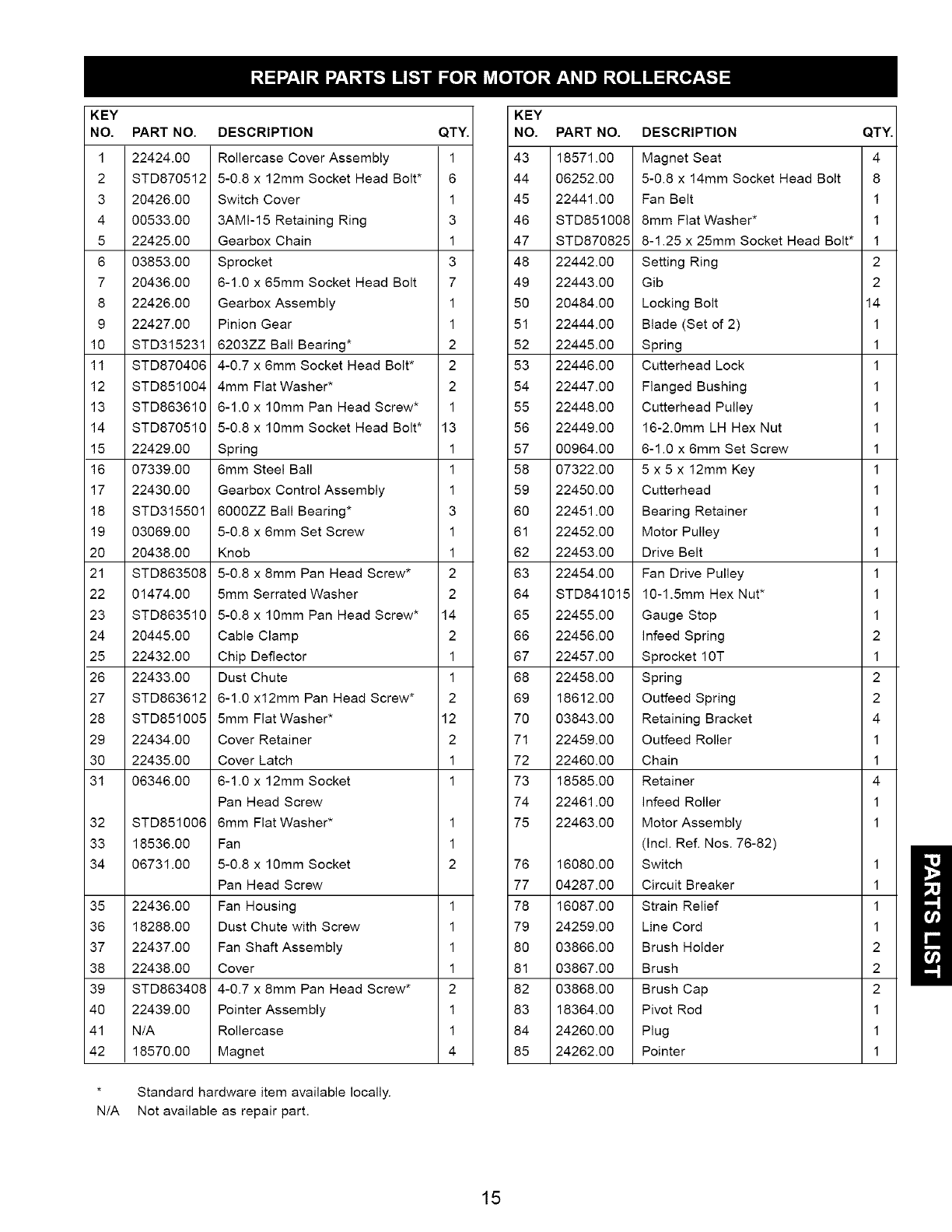

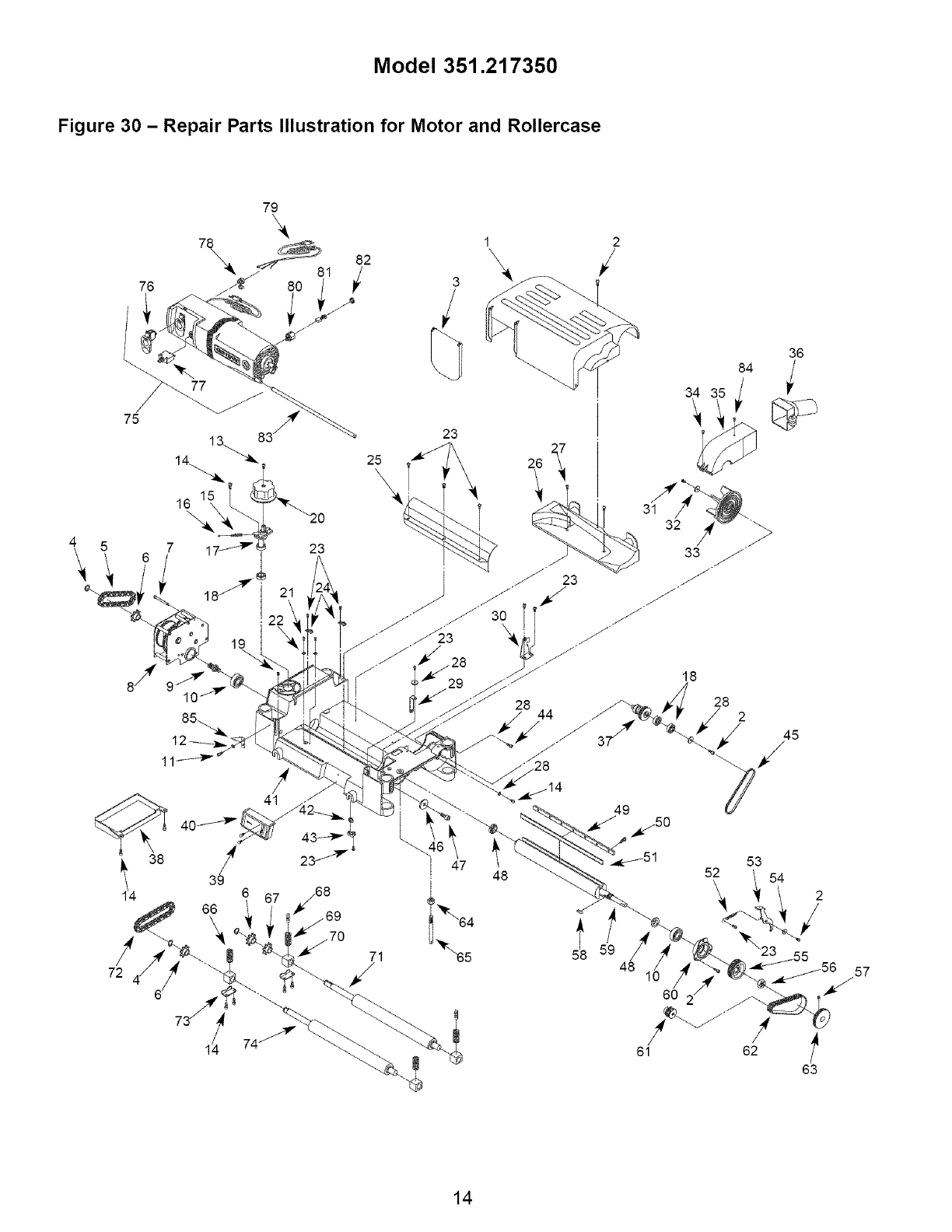

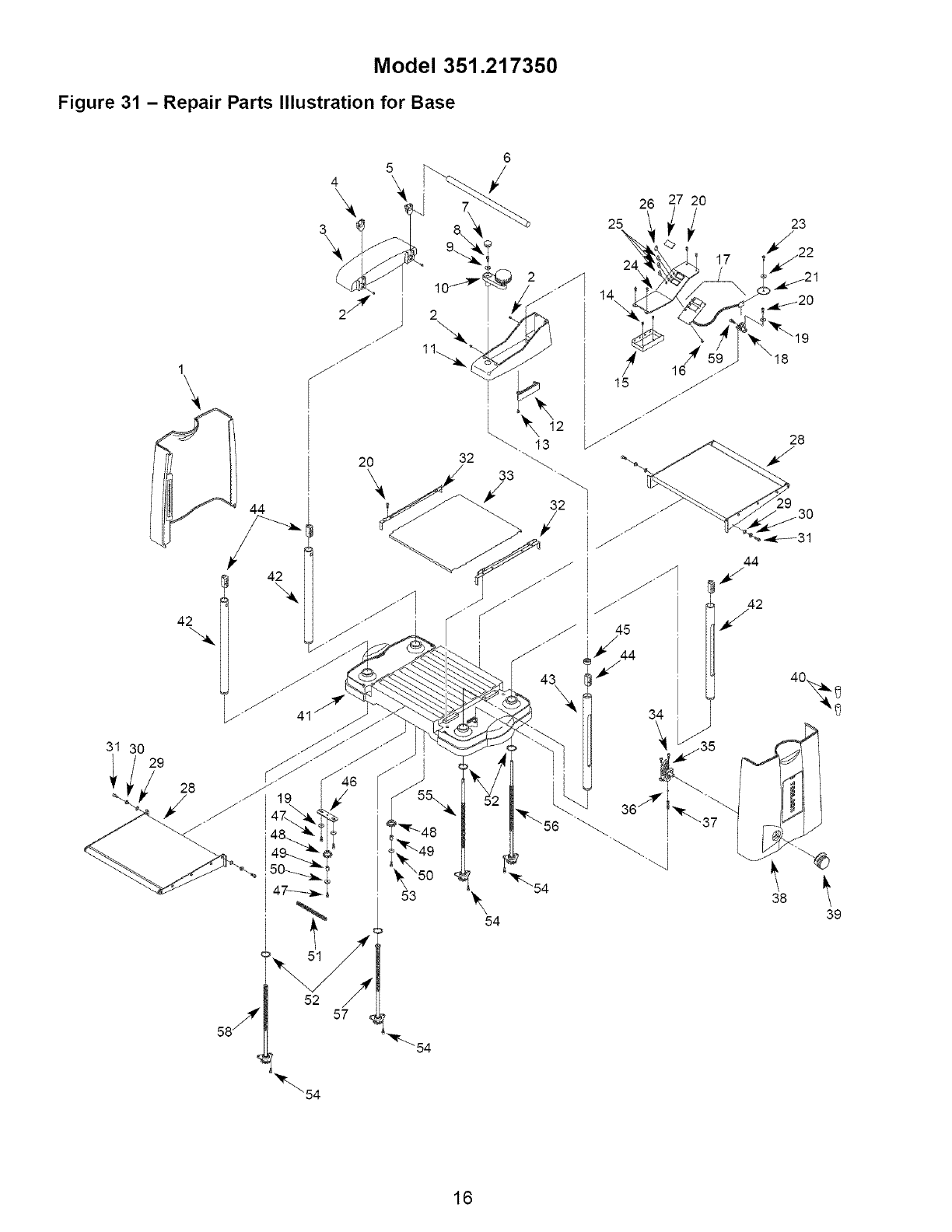

Parts Illustrations and Lists ....................... 14-17

Espa_ol ...................................... 18-31

ONE-YEAR FULL WARRANTY ON CRAFTSMAN

PROFESSIONAL TOOL

If this Craftsman tool fails due to a defect in material or

workmanship within one year from the date of purchase CALL

1-800-4-MY-HOME® TO ARRANGE FOR FREE REPAIR.

This warranty applies only while this tool is in the United States.

This warranty gives you specific legal rights and you may

also have other rights, which vary, from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates,

IL 60179

WARNING: For your own safety, read all of the rules and

precautions before operating tool.

CAUTION: Always follow proper operating procedures as

defined in this manual even if you are familiar with use of

this or similar tools. Remember that being careless for even

a fraction of a second can result in severe personal injury.

BE PREPARED FOR JOB

• Wear proper apparel. Do not wear loose clothing, gloves,

neckties, rings, bracelets or other jewelry which may get

caught in moving parts of machine.

• Wear protective hair covering to contain long hair.

• Wear safety shoes with non-slip soles.

• Wear safety glasses complying with United States

ANSI Z87.1. Everyday glasses have only impact

resistant lenses. They are NOT safety glasses.

• Wear face mask or dust mask if operation is dusty.

• Be alert and think clearly. Never operate power tools

when tired, intoxicated or when taking medications

that cause drowsiness.

PREPARE WORK AREA FOR JOB

* Keep work area clean. Cluttered work areas invite

accidents.

* Do not use power tools in dangerous environments.

° Do not use power tools in damp or wet locations. Do

not expose power tools to rain.

° Work area should be properly lighted.

° Proper electrical receptacle should be available for tool.

Three-prong plug should be plugged directly into properly

grounded, three-prong receptacle.

• Extension cords should have a grounding prong and the

three wires of the extension cord should be of the correct

gauge.

• Keep visitors at a safe distance from work area.

• Keep children out of workplace. Make workshop childproof.

Use padlocks, master switches or remove switch keys to

prevent any unintentional use of power tools.

TOOL SHOULD BE MAINTAINED

° Always unplug tool prior to inspection.

° Consult manual for specific maintaining and adjusting

procedures.

° Keep tool lubricated and clean for safest operation.

° Remove adjusting tools. Form habit of checking to see that

adjusting tools are removed before switching machine on.

° Keep all parts in working order. Check to determine that

the guard or other parts will operate properly and perform

their intended function.

° Check for damaged parts. Check for alignment of moving

parts, binding, breakage, mounting and any other condi-

tion that may affect a tool's operation.

° A guard or other part that is damaged should be properly

repaired or replaced. Do not perform makeshift repairs.

(Use parts list provided to order repair parts.)

KNOW HOW TO USE TOOL

° Use right tool for job. Do not force tool or attachment to

do a job for which it was not designed.

° Disconnect tool when changing blades.

° Avoid accidental start-up. Make sure that the switch is in

the OFF position before plugging in.

° Do not force tool. It will work most efficiently at the rate

for which it was designed.

° Keep hands away from moving parts and cutting surfaces.

° Never leave tool running unattended. Turn the power off

and do not leave tool until it comes to a complete stop.

° Do not overreach. Keep proper footing and balance.

° Never stand on tool. Serious injury could occur if tool is

tipped or if blade is unintentionally contacted.

° Know your tool. Learn the tool's operation, application

and specific limitations.

° Use recommended accessories (refer to page 17). Use of

improper accessories may cause risk of injury to persons.

° Handle workpiece correctly. Protect hands from possible

injury.

° Turn machine off if it jams. Blade jams when it digs too

deeply into workpiece. (Motor force keeps it stuck in

the work.)

° Always keep drive, cutterhead and blade guards in place

and in proper operating condition.

° Feed work into blade against direction of rotation.

CAUTION: Think safety! Safety is a combination of operator

common sense and alertness at all times when tool is

being used.

WARNING: Do not attempt to operate tool until it is

completely assembled according to the instructions.

@Sears, Roebuck and Co. 2

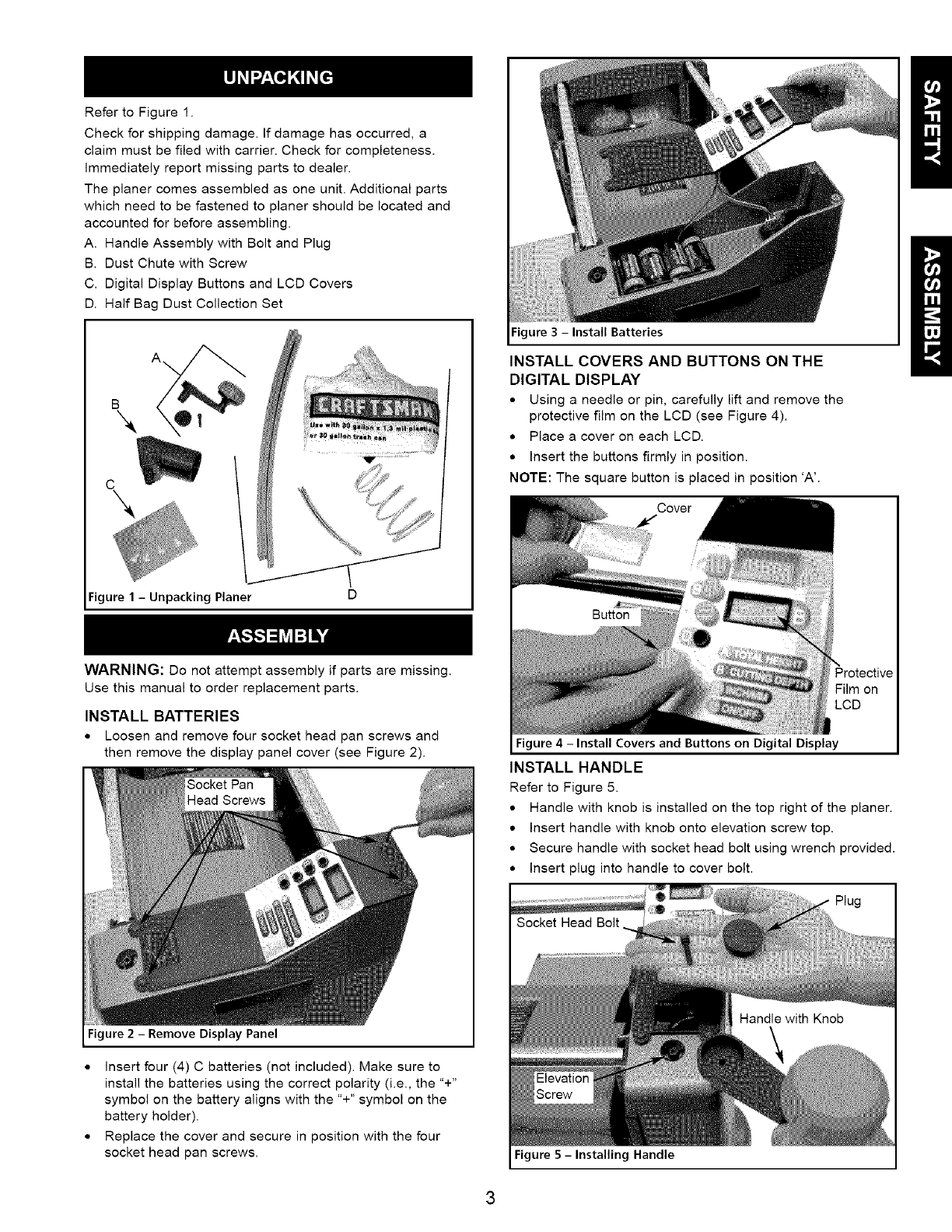

Refer to Figure 1.

Check for shipping damage. If damage has occurred, a

claim must be filed with carrier. Check for completeness.

immediately report missing parts to dealer.

The planer comes assembled as one unit. Additional parts

which need to be fastened to planer should be located and

accounted for before assembling.

A. Handle Assembly with Bolt and Plug

B. Dust Chute with Screw

C. Digital Display Buttons and LCD Covers

D. Half Bag Dust Collection Set

Figure 1 - Unpacking Planer

WARNING: Do not attempt assembly if parts are missing.

Use this manual to order replacement parts.

Figure 3 -Install Batteries

INSTALL COVERS AND BUTTONS ON THE

DIGITAL DISPLAY

•Using a needle or pin, carefully lift and remove the

protective film on the LCD (see Figure 4).

•Place a cover on each LCD.

•Insert the buttons firmly in position.

NOTE: The square button is placed in position 'A'.

Cover

Button

INSTALL BATTERIES

•Loosen and remove four socket head pan screws and

then remove the display panel cover (see Figure 2).

Film on

LCD

Figure 4 - Install Covers and Buttons on Digital Display

Figure 2 - Remove Display Panel

•Insert four (4) C batteries (not included). Make sure to

install the batteries using the correct polarity (i.e., the "+"

symbol on the battery aligns with the "+" symbol on the

battery holder).

•Replace the cover and secure in position with the four

socket head pan screws.

INSTALL HANDLE

Refer to Figure 5.

•Handle with knob is installed on the top right of the planer.

•Insert handle with knob onto elevation screw top.

• Secure handle with socket head bolt using wrench provided.

•Insert plug into handle to cover bolt.

Plug

Figure 5 - Installing Handle

INSTALLDUST CHUTE

Refer to Figure 6.

• Slide dust chute over fan housing. Secure in position with

screw.

•Attach the Half Bag Dust Collection Set (included) only

after mounting planer to stand or workbench.

Figure 6 -Installing Dust Chute

MOUNT PLANER TO STAND

Refer to Figure 7.

CAUTION: Planer weighs approximately 100 Ibs. Two people

may be required to lift planer.

* Planer is designed to be portable so it can be moved to

job site, but should be mounted to a stand or workbench

for stability.

* Make sure stand is located on a firm, level surface in a

place with ample lighting and correct power supply.

* Make sure there is plenty of room for moving the work-

piece through the entire cut. There must be enough room

that neither the operators or bystanders will have to stand

in line with the wood while using the tool.

. The base of the planer has four mounting holes, two in

front (shown in Figure 7) and two in the rear.

Figure 7- Planer Mounting Holes (Front)

• Mount planer to workbench or tool stand (see Recom-

mended Accessories, page 17) using bolts, fiat washers

and hex nuts (not supplied).

• Figure 8 shows the base dimensions and mounting hole

dimensions of the planer.

3/e"

Dia.

113/8"

15"

25W'

Figure 8 - Base and Mounting Dimensions

-7

15"

INSTALL THE HALF BAG DUST COLLECTION SET

Refer to Figure 9.

The Craftsman Half Bag Dust Collection Set is designed

to provide dust collection for woodworking tools with a 2W'

diameter dust exhaust port. The filter bag attaches to a

30-gallon trash can or a 30-gallon x 1.3 mil plastic trash

bag for easy, convenient sawdust disposal (trash can and

plastic trash bag not included).

• Mount planer to stand before installing Dust Collection Set.

To use dust collection set with a trash can:

• Place spring inside filter bag arm.

• Slide arm with spring over dust chute.

• Place band of the bag over rim of trash can and secure

bag by tightening strap.

To use dust collection set with a trash bag:

• Place spring inside filter bag arm.

• Slide arm with spring over dust chute.

• Assemble bag support. Slide connectors into channels of

support segments.

• Slide plastic trash bag inside and over bag support. Let

bag overlap 3-4".

• Place band of the filter bag over and into the channel of

the bag support.

• Secure in position by tightening strap.

Spring ......... -_ Dust Chute

Support

Segments

Connector

_k_ __ Bag

P _O _ Support

Trash

Bag

Figure 9 - Half Bag Dust Collection Set

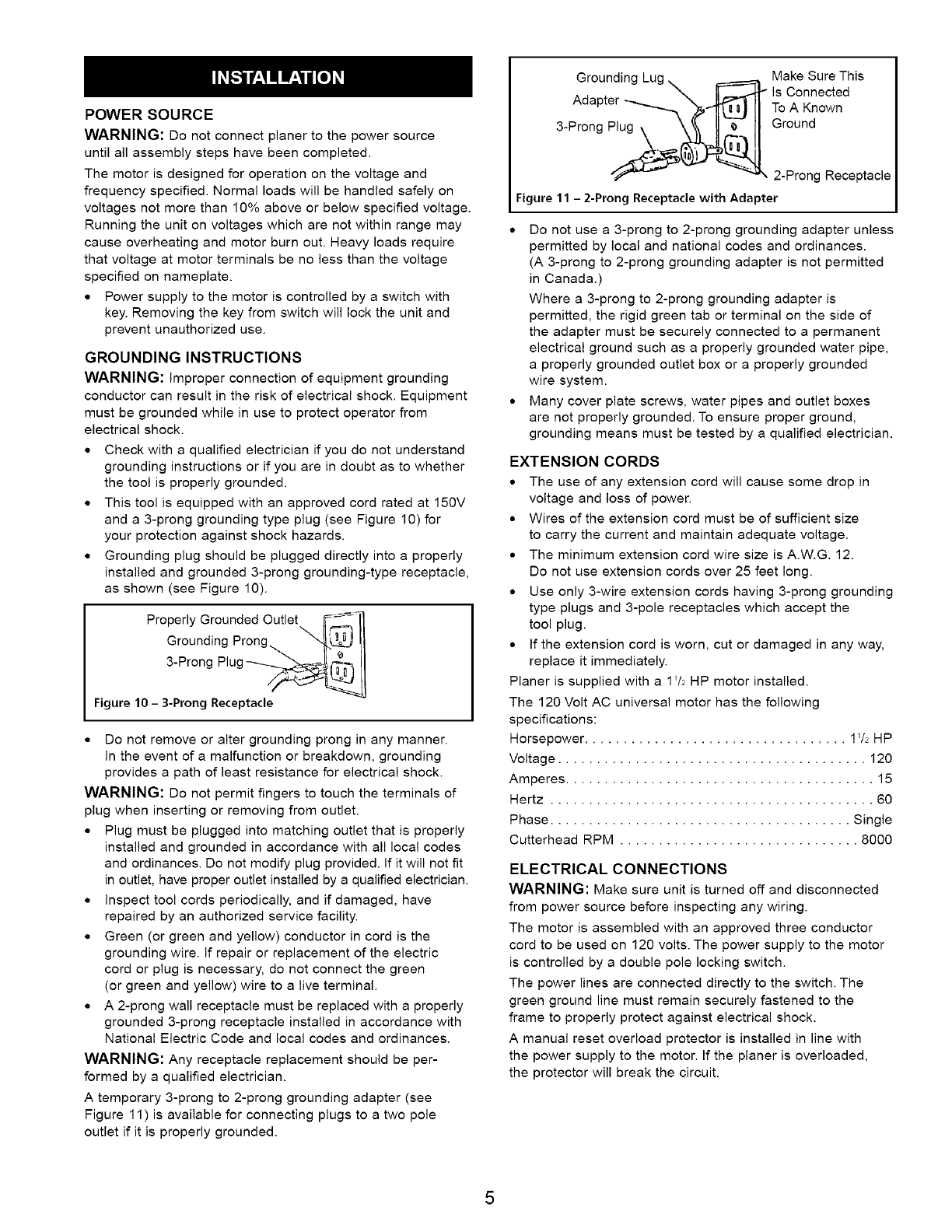

POWER SOURCE

WARNING: Do not connect planer to the power source

until all assembly steps have been completed.

The motor is designed for operation on the voltage and

frequency specified. Normal loads wiN be handled safely on

voltages not more than 10% above or below specified voltage.

Running the unit on voltages which are not within range may

cause overheating and motor burn out. Heavy loads require

that voltage at motor terminals be no less than the voltage

specified on nameplate.

• Power supply to the motor is controlled by a switch with

key. Removing the key from switch will lock the unit and

prevent unauthorized use.

GROUNDING INSTRUCTIONS

WARNING: Improper connection of equipment grounding

conductor can result in the risk of electrical shock. Equipment

must be grounded while in use to protect operator from

electrical shock.

• Check with a qualified electrician if you do not understand

grounding instructions or if you are in doubt as to whether

the tool is properly grounded.

• This tool is equipped with an approved cord rated at 150V

and a 3-prong grounding type plug (see Figure 10) for

your protection against shock hazards.

• Grounding plug should be plugged directly into a properly

installed and grounded 3-prong grounding-type receptacle,

as shown (see Figure 10).

Properly Grounded Outlet_,_

Grounding Prong_

3 Prong Plug_

Figure 10 - 3-Prong Receptacle

• Do not remove or alter grounding prong in any manner.

in the event of a malfunction or breakdown, grounding

provides a path of least resistance for electrical shock.

WARNING: Do not permit fingers to touch the terminals of

plug when inserting or removing from outlet.

• Plug must be plugged into matching outlet that is properly

installed and grounded in accordance with all local codes

and ordinances. Do not modify plug provided, if it will not fit

in outlet, have proper outlet installed by a qualified electrician.

• inspect tool cords periodically, and if damaged, have

repaired by an authorized service facility.

• Green (or green and yellow) conductor in cord is the

grounding wire. If repair or replacement of the electric

cord or plug is necessary, do not connect the green

(or green and yellow) wire to a live terminal.

• A 2-prong wall receptacle must be replaced with a properly

grounded 3-prong receptacle installed in accordance with

National Electric Code and local codes and ordinances.

WARNING: Any receptacle replacement should be per-

formed by a qualified electrician.

A temporary 3-prong to 2-prong grounding adapter (see

Figure 11) is available for connecting plugs to a two pole

outlet if it is properly grounded.

Grounding Lug _ IF=======_

Adapter-'---_II

3-Prong P_. _

Figure 11 -2-Prong Receptacle with Adapter

Make Sure This

Is Connected

To A Known

Ground

2-Prong Receptacle

• Do not use a 3-prong to 2-prong grounding adapter unless

permitted by local and national codes and ordinances.

(A 3-prong to 2-prong grounding adapter is not permitted

in Canada.)

Where a 3-prong to 2-prong grounding adapter is

permitted, the rigid green tab or terminal on the side of

the adapter must be securely connected to a permanent

electrical ground such as a properly grounded water pipe,

a properly grounded outlet box or a properly grounded

wire system.

• Many cover plate screws, water pipes and outlet boxes

are not properly grounded. To ensure proper ground,

grounding means must be tested by a qualified electrician.

EXTENSION CORDS

• The use of any extension cord win cause some drop in

voltage and loss of power.

• Wires of the extension cord must be of sufficient size

to carry the current and maintain adequate voltage.

• The minimum extension cord wire size is A.W.G. 12.

Do not use extension cords over 25 feet long.

• Use only 3-wire extension cords having 3-prong grounding

type plugs and 3-pole receptacles which accept the

tool plug.

• If the extension cord is worn, cut or damaged in any way,

replace it immediately.

Planer is supplied with a 1Y2 HP motor installed.

The 120 Volt AC universal motor has the following

specifications:

Horsepower .................................. 1Y2 HP

Voltage ........................................ 120

Amperes ........................................ 15

Hertz .......................................... 60

Phase ....................................... Single

Cutterhead RPM ............................... 8000

ELECTRICAL CONNECTIONS

WARNING: Make sure unit is turned off and disconnected

from power source before inspecting any wiring.

The motor is assembled with an approved three conductor

cord to be used on 120 volts. The power supply to the motor

is controlled by a double pole locking switch.

The power lines are connected directly to the switch. The

green ground line must remain securely fastened to the

frame to properly protect against electrical shock.

A manual reset overload protector is installed in line with

the power supply to the motor. If the planer is overloaded,

the protector will break the circuit.

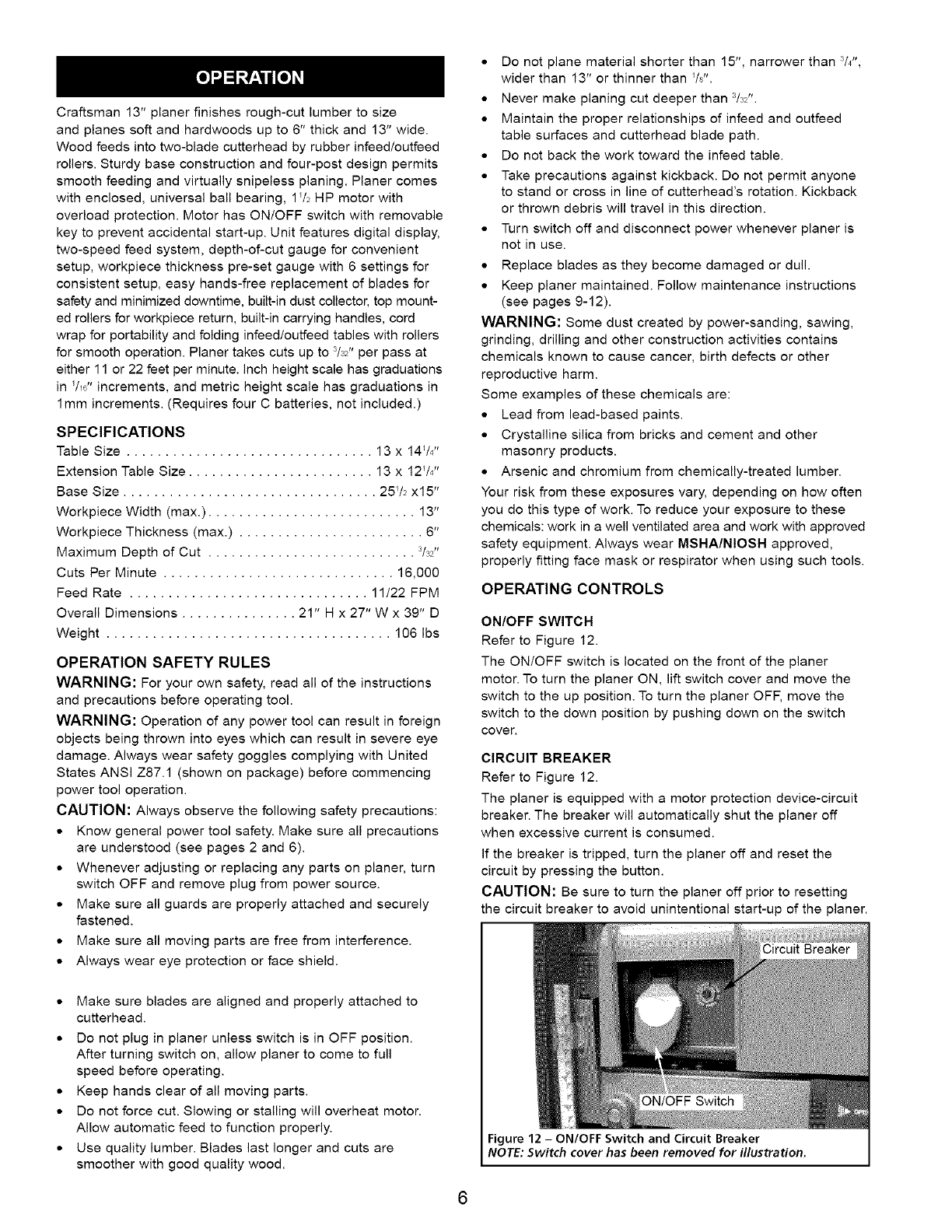

Craftsman13"planerfinishesrough-cutlumbertosize

andplanessoftandhardwoodsupto6"thickand13"wide.

Woodfeedsintotwo-bladecutterheadbyrubberinfeed/outfeed

rollers.Sturdybaseconstructionandfour-postdesignpermits

smoothfeedingandvirtuallysnipelessplaning.Planercomes

withenclosed,universalballbearing,1I/2HPmotorwith

overloadprotection.MotorhasON/OFFswitchwithremovable

keytopreventaccidentalstart-up.Unitfeaturesdigitaldisplay,

two-speedfeedsystem,depth-of-cutgaugeforconvenient

setup,workpiecethicknesspre-setgaugewith6settingsfor

consistentsetup,easyhands-freereplacementofbladesfor

safetyandminimizeddowntime,built-industcollector,topmount-

edrollersforworkpiecereturn,built-incarryinghandles,cord

wrapforportabilityandfoldinginfeed/outfeedtableswithrollers

forsmoothoperation.Planertakescutsupto%J' per pass at

either 11 or 22 feet per minute, inch height scale has graduations

in _/_6"increments, and metric height scale has graduations in

lmm increments. (Requires four C batteries, not included.)

SPECIFICATIONS

Table Size ................................ 13 x 14W'

Extension Table Size ........................ 13 x 12W'

Base Size ................................. 25V2 x15"

Workpiece Width (max.) ........................... 13"

Workpiece Thickness (max.) ........................ 6"

Maximum Depth of Cut ........................... 3/3S'

Cuts Per Minute .............................. 16,000

Feed Rate ............................... 11/22 FPM

Overall Dimensions ............... 21" H x 27" W x 39" D

Weight ..................................... 106 Ibs

OPERATION SAFETY RULES

WARNING: For your own safety, read all of the instructions

and precautions before operating tool.

WARNING: Operation of any power tool can result in foreign

objects being thrown into eyes which can result in severe eye

damage. Always wear safety goggles complying with United

States ANSI Z87.1 (shown on package) before commencing

power tool operation.

CAUTION: Always observe the following safety precautions:

• Know general power tool safety. Make sure all precautions

are understood (see pages 2 and 6).

• Whenever adjusting or replacing any parts on planer, turn

switch OFF and remove plug from power source.

• Make sure all guards are properly attached and securely

fastened.

• Make sure all moving parts are free from interference.

• Always wear eye protection or face shield.

• Make sure blades are aligned and properly attached to

cutterhead.

• Do not plug in planer unless switch is in OFF position.

After turning switch on, allow planer to come to full

speed before operating.

• Keep hands clear of all moving parts.

• Do not force cut. Slowing or stalling will overheat motor.

Allow automatic feed to function properly.

• Use quality lumber. Blades last longer and cuts are

smoother with good quality wood.

• Do not plane material shorter than 15", narrower than 3/4",

wider than 13" or thinner than W'.

• Never make planing cut deeper than 3/j,.

• Maintain the proper relationships of infeed and outfeed

table surfaces and cutterhead blade path.

• Do not back the work toward the infeed table.

• Take precautions against kickback. Do not permit anyone

to stand or cross in line of cutterhead's rotation. Kickback

or thrown debris will travel in this direction.

• Turn switch off and disconnect power whenever planer is

not in use.

• Replace blades as they become damaged or dull.

• Keep planer maintained. Follow maintenance instructions

(see pages 9-12).

WARNING: Some dust created by power-sanding, sawing,

grinding, drilling and other construction activities contains

chemicals known to cause cancer, birth defects or other

reproductive harm.

Some examples of these chemicals are:

• Lead from lead-based paints.

• Crystalline silica from bricks and cement and other

masonry products.

• Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures vary, depending on how often

you do this type of work. To reduce your exposure to these

chemicals: work in a well ventilated area and work with approved

safety equipment. Always wear MSHA/NIOSH approved,

properly fitting face mask or respirator when using such tools.

OPERATING CONTROLS

ON/OFF SWITCH

Refer to Figure 12.

The ON/OFF switch is located on the front of the planer

motor. To turn the planer ON, lift switch cover and move the

switch to the up position. To turn the planer OFF, move the

switch to the down position by pushing down on the switch

cover.

CIRCUIT BREAKER

Refer to Figure 12.

The planer is equipped with a motor protection device-circuit

breaker. The breaker will automatically shut the planer off

when excessive current is consumed.

If the breaker is tripped, turn the planer off and reset the

circuit by pressing the button.

CAUTION: Be sure to turn the planer off prior to resetting

the circuit breaker to avoid unintentional start-up of the planer.

Circuit Breaker

Figure 12 - ON/OFF Switch and Circuit Breaker

NOTE: Switch cover has been removed for illustration.

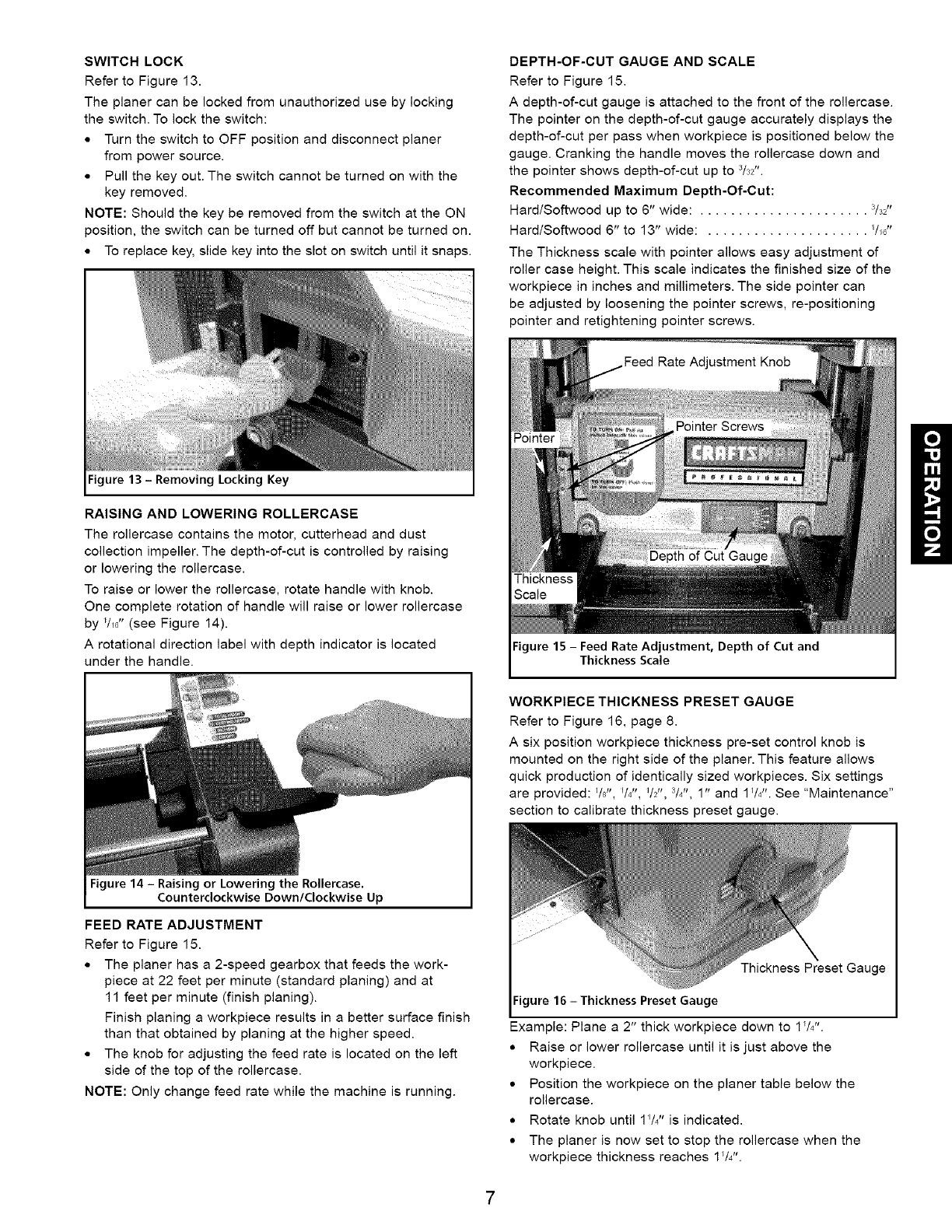

SWITCH LOCK

Refer to Figure 13.

The planer can be locked from unauthorized use by locking

the switch. To lock the switch:

• Turn the switch to OFF position and disconnect planer

from power source.

• Pull the key out. The switch cannot be turned on with the

key removed.

NOTE: Should the key be removed from the switch at the ON

position, the switch can be turned off but cannot be turned on.

• To replace key, slide key into the slot on switch until it snaps.

DEPTH-OF-CUT GAUGE AND SCALE

Refer to Figure 15.

A depth-of-cut gauge is attached to the front of the rollercase.

The pointer on the depth-of-cut gauge accurately displays the

depth-of-cut per pass when workpiece is positioned below the

gauge. Cranking the handle moves the rollercase down and

the pointer shows depth-of-cut up to 3/34'.

Recommended Maximum Depth-Of-Cut:

Hard/Softwood up to 6" wide: ...................... 3/32"

Hard/Softwood 6" to 13" wide: ..................... Y_"

The Thickness scale with pointer allows easy adjustment of

roller case height. This scale indicates the finished size of the

workpiece in inches and millimeters. The side pointer can

be adjusted by loosening the pointer screws, re-positioning

pointer and retightening pointer screws.

Figure 13 - Removing Locking Key

RAISING AND LOWERING ROLLERCASE

The rollercase contains the motor, cutterhead and dust

collection impeller. The depth-of-cut is controlled by raising

or lowering the rollercase.

To raise or lower the rollercase, rotate handle with knob.

One complete rotation of handle will raise or lower rollercase

by Yl_" (see Figure 14).

A rotational direction label with depth indicator is located

under the handle.

Figure 14 - Raising or Lowering the Rollercase.

Counterclockwise Down/Clockwise Up

FEED RATE ADJUSTMENT

Refer to Figure 15.

• The planer has a 2-speed gearbox that feeds the work-

piece at 22 feet per minute (standard planing) and at

11 feet per minute (finish planing).

Finish planing a workpiece results in a better surface finish

than that obtained by planing at the higher speed.

• The knob for adjusting the feed rate is located on the left

side of the top of the rollercase.

NOTE: Only change feed rate while the machine is running.

Figure 15 -Feed Rate Adjustment, Depth of Cut and

Thickness Scale

WORKPIECE THICKNESS PRESET GAUGE

Refer to Figure 16, page 8.

A six position workpiece thickness pre-set control knob is

mounted on the right side of the planer. This feature allows

quick production of identically sized workpieces. Six settings

are provided: Ys", Y4", Y4', 3/4", 1" and 1Y4". See "Maintenance"

section to calibrate thickness preset gauge.

Thickness Preset Gauge

lure 16 - Thickness Preset Gauge

Example: Plane a 2" thick workpiece down to 1I/4".

• Raise or lower rollercase until it is just above the

workpiece.

• Position the workpiece on the planer table below the

rollercase.

• Rotate knob until 1W' is indicated.

• The planer is now set to stop the rollercase when the

workpiece thickness reaches 1Y4".

NOTE:Toresetforadifferentdepthstop,raisetherollercase

byabout2rotations.Turnknobtodesiredsetup.

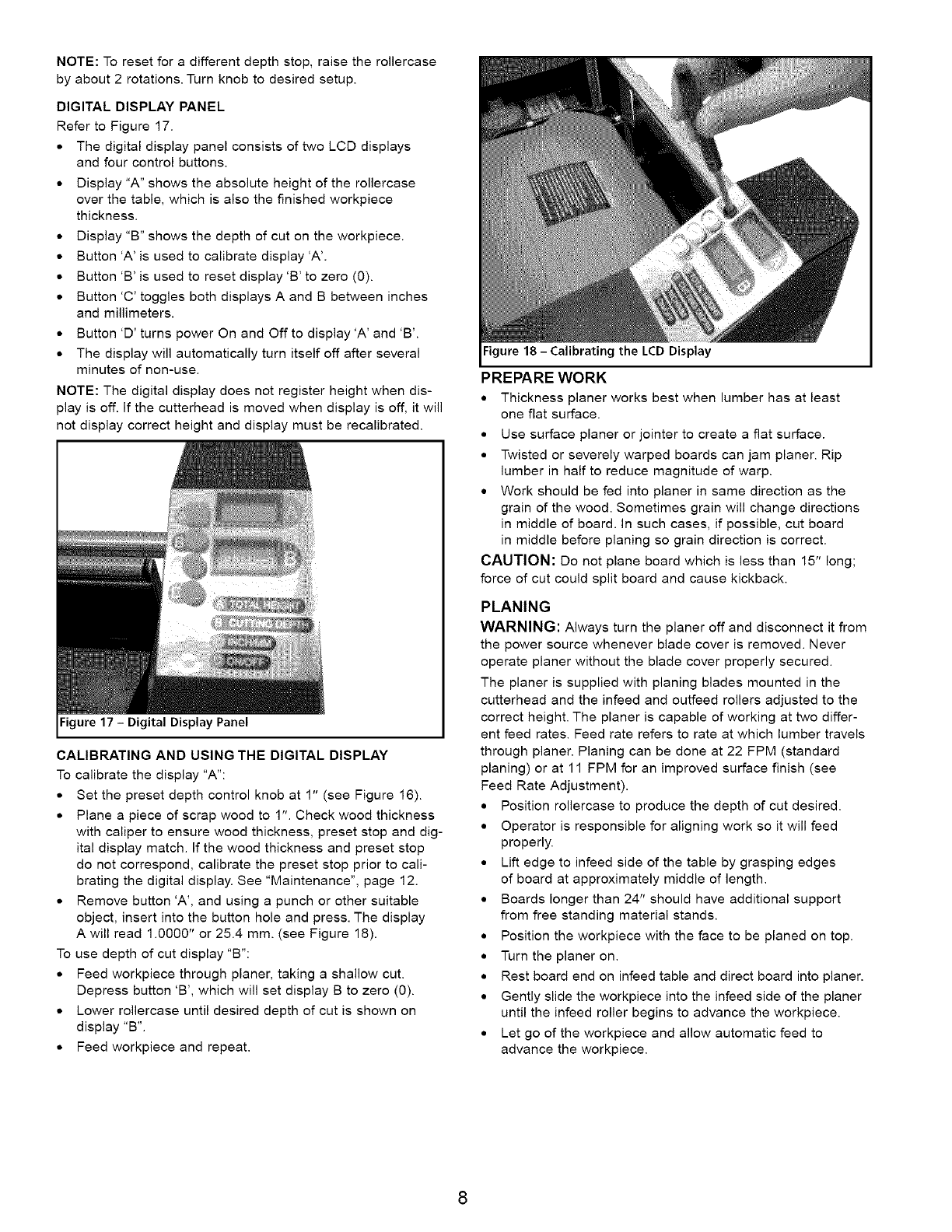

DIGITALDISPLAYPANEL

RefertoFigure17.

• ThedigitaldisplaypanelconsistsoftwoLCDdisplays

andfourcontrolbuttons.

• Display"A"showstheabsoluteheightoftherollercase

overthetable,whichisalsothefinishedworkpiece

thickness.

• Display"B"showsthedepthofcutontheworkpiece.

• Button'A' is used to calibrate display 'A'.

* Button 'B' is used to reset display 'B' to zero (g).

• Button 'C' toggles both displays A and B between inches

and millimeters.

• Button 'D' turns power On and Off to display 'A' and 'B'.

* The display will automatically turn itself off after several

minutes of non-use.

NOTE: The digital display does not register height when dis-

play is off. If the cutterhead is moved when display is off, it will

not display correct height and display must be recalibrated.

Figure 17 - Digital Display Panel

CALIBRATING AND USING THE DIGITAL DISPLAY

To calibrate the display "A":

* Set the preset depth control knob at 1" (see Figure 16).

• Plane a piece of scrap wood to 1". Check wood thickness

with caliper to ensure wood thickness, preset stop and dig-

ital display match. If the wood thickness and preset stop

do not correspond, calibrate the preset stop prior to cali-

brating the digital display. See "Maintenance", page 12.

• Remove button 'A', and using a punch or other suitable

object, insert into the button hole and press. The display

A will read 1.0go0" or 25.4 mm. (see Figure 18).

To use depth of cut display "B":

• Feed workpiece through planer, taking a shallow cut.

Depress button 'B', which will set display B to zero (0).

• Lower rollercase until desired depth of cut is shown on

display "B".

• Feed workpiece and repeat.

Figure 18 -Calibrating the LCD Display

PREPARE WORK

• Thickness planer works best when lumber has at least

one flat surface.

• Use surface planer or jointer to create a flat surface.

• Twisted or severely warped boards can jam planer. Rip

lumber in half to reduce magnitude of warp.

• Work should be fed into planer in same direction as the

grain of the wood. Sometimes grain will change directions

in middle of board. In such cases, if possible, cut board

in middle before planing so grain direction is correct.

CAUTION: Do not plane board which is less than 15" long;

force of cut could split board and cause kickback.

PLANING

WARNING: Always turn the planer off and disconnect it from

the power source whenever blade cover is removed. Never

operate planer without the blade cover properly secured.

The planer is supplied with planing blades mounted in the

cutterhead and the infeed and outfeed rollers adjusted to the

correct height. The planer is capable of working at two differ-

ent feed rates. Feed rate refers to rate at which lumber travels

through planer. Planing can be done at 22 FPM (standard

planing) or at 11 FPM for an improved surface finish (see

Feed Rate Adjustment).

• Position rollercase to produce the depth of cut desired.

• Operator is responsible for aligning work so it will feed

properly.

• Lift edge to infeed side of the table by grasping edges

of board at approximately middle of length.

• Boards longer than 24" should have additional support

from free standing material stands.

• Position the workpiece with the face to be planed on top.

• Turn the planer on.

• Rest board end on infeed table and direct board into planer.

• Gently slide the workpiece into the infeed side of the planer

until the infeed roller begins to advance the workpiece.

• Let go of the workpiece and allow automatic feed to

advance the workpiece.

• Do not push or pull on workpiece.

• Move to the rear and receive planed lumber by grasping

it in same manner as it was fed.

CAUTION: Do not stand directly in line with front or rear

of planer.

• Do not grasp any portion of board which has not gone

past out-feed roller.

• Repeat this operation on all boards which need to be

same thickness.

Planer has return rollers on top so assistant can pass work

back to operator (see Figure 19).

NOTE: Assistant must follow same precautions as operator.

• Surface that the planer produces is smoother if shallower

depth of cut is used.

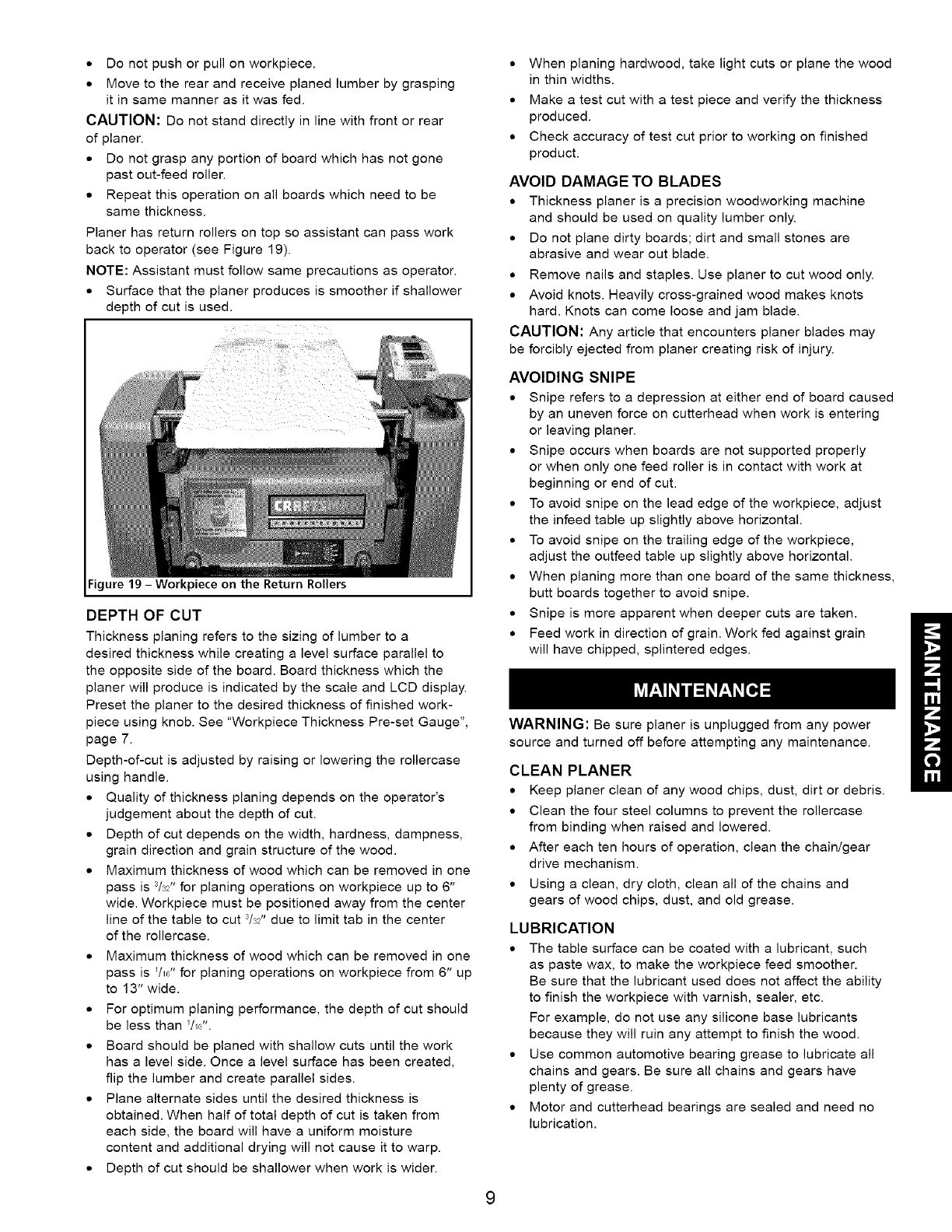

Figure 19 -Workpiece on the Return Rollers

DEPTH OF CUT

Thickness planing refers to the sizing of lumber to a

desired thickness while creating a level surface parallel to

the opposite side of the board. Board thickness which the

planer will produce is indicated by the scale and LCD display.

Preset the planer to the desired thickness of finished work-

piece using knob. See "Workpiece Thickness Pre-set Gauge",

page 7.

Depth-of-cut is adjusted by raising or lowering the rollercase

using handle.

• Quality of thickness planing depends on the operator's

judgement about the depth of cut.

• Depth of cut depends on the width, hardness, dampness,

grain direction and grain structure of the wood.

• Maximum thickness of wood which can be removed in one

pass is 3/j, for planing operations on workpiece up to 6"

wide. Workpiece must be positioned away from the center

line of the table to cut 313j' due to limit tab in the center

of the rollercase.

• Maximum thickness of wood which can be removed in one

pass is _l_r/'for planing operations on workpiece from 6" up

to 13" wide.

• For optimum planing performance, the depth of cut should

be less than _/_6".

• Board should be planed with shallow cuts until the work

has a level side. Once a level surface has been created,

flip the lumber and create parallel sides.

• Plane alternate sides until the desired thickness is

obtained. When half of total depth of cut is taken from

each side, the board will have a uniform moisture

content and additional drying will not cause it to warp.

• Depth of cut should be shallower when work is wider.

• When planing hardwood, take light cuts or plane the wood

in thin widths.

• Make a test cut with a test piece and verify the thickness

produced.

• Check accuracy of test cut prior to working on finished

product.

AVOID DAMAGE TO BLADES

• Thickness planer is a precision woodworking machine

and should be used on quality lumber only.

•Do not plane dirty boards; dirt and small stones are

abrasive and wear out blade.

•Remove nails and staples. Use planer to cut wood only.

•Avoid knots. Heavily cross-grained wood makes knots

hard. Knots can come loose and jam blade.

CAUTION: Any article that encounters planer blades may

be forcibly ejected from planer creating risk of injury.

AVOIDING SNIPE

•Snipe refers to a depression at either end of board caused

by an uneven force on cutterhead when work is entering

or leaving planer.

• Snipe occurs when boards are not supported properly

or when only one feed roller is in contact with work at

beginning or end of cut.

• To avoid snipe on the lead edge of the workpiece, adjust

the infeed table up slightly above horizontal.

• To avoid snipe on the trailing edge of the workpiece,

adjust the outfeed table up slightly above horizontal.

•When planing more than one board of the same thickness,

butt boards together to avoid snipe.

•Snipe is more apparent when deeper cuts are taken.

•Feed work in direction of grain. Work fed against grain

will have chipped, splintered edges.

WARNING: Be sure planer is unplugged from any power

source and turned off before attempting any maintenance.

CLEAN PLANER

•Keep planer clean of any wood chips, dust, dirt or debris.

•Clean the four steel columns to prevent the roliercase

from binding when raised and lowered.

•After each ten hours of operation, clean the chain/gear

drive mechanism.

•Using a clean, dry cloth, clean all of the chains and

gears of wood chips, dust, and old grease.

LUBRICATION

•The table surface can be coated with a lubricant, such

as paste wax, to make the workpiece feed smoother.

Be sure that the lubricant used does not affect the ability

to finish the workpiece with varnish, sealer, etc.

For example, do not use any silicone base lubricants

because they will ruin any attempt to finish the wood.

• Use common automotive bearing grease to lubricate all

chains and gears. Be sure all chains and gears have

plenty of grease.

•Motor and cutterhead bearings are sealed and need no

lubrication.

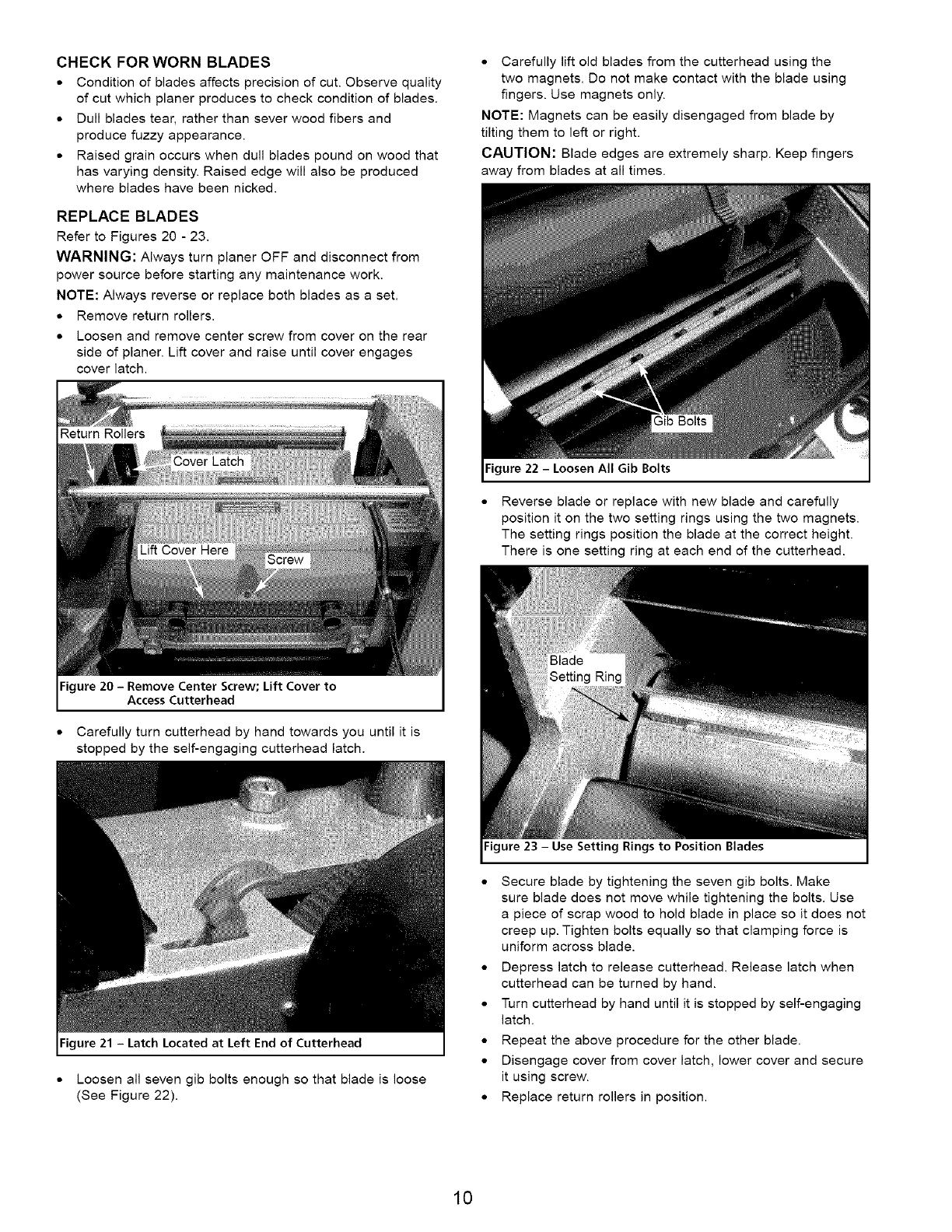

CHECKFORWORNBLADES

• Condition of blades affects precision of cut. Observe quality

of cut which planer produces to check condition of blades.

• Dull blades tear, rather than sever wood fibers and

produce fuzzy appearance.

• Raised grain occurs when dun blades pound on wood that

has varying density. Raised edge will also be produced

where blades have been nicked.

REPLACE BLADES

Refer to Figures 20 - 23.

WARNING: Always turn planer OFF and disconnect from

power source before starting any maintenance work.

NOTE: Always reverse or replace both blades as a set.

• Remove return rollers.

• Loosen and remove center screw from cover on the rear

side of planer. Lift cover and raise until cover engages

cover latch.

Figure 20 - Remove Center Screw; Lift Cover to

Access Cutterhead

• Carefully turn cutterhead by hand towards you until it is

stopped by the self-engaging cutterhead latch.

Figure 21 - Latch Located at Left End of Cutterhead

• Loosen all seven gib bolts enough so that blade is loose

(See Figure 22).

•Carefully lift old blades from the cutterhead using the

two magnets. Do not make contact with the blade using

fingers. Use magnets only.

NOTE: Magnets can be easily disengaged from blade by

tilting them to left or right.

CAUTION: Blade edges are extremely sharp. Keep fingers

away from blades at all times.

Figure 22 - Loosen All Gib Bolts

Reverse blade or replace with new blade and carefully

position it on the two setting rings using the two magnets.

The setting rings position the blade at the correct height.

There is one setting ring at each end of the cutterhead.

Figure 23 - Use Setting Rings to Position Blades

• Secure blade by tightening the seven gib bolts. Make

sure blade does not move while tightening the bolts. Use

a piece of scrap wood to hold blade in place so it does not

creep up. Tighten bolts equally so that clamping force is

uniform across blade.

• Depress latch to release cutterhead. Release latch when

cutterhead can be turned by hand.

• Turn cutterhead by hand until it is stopped by self-engaging

latch.

• Repeat the above procedure for the other blade.

• Disengage cover from cover latch, lower cover and secure

it using screw.

• Replace return rollers in position.

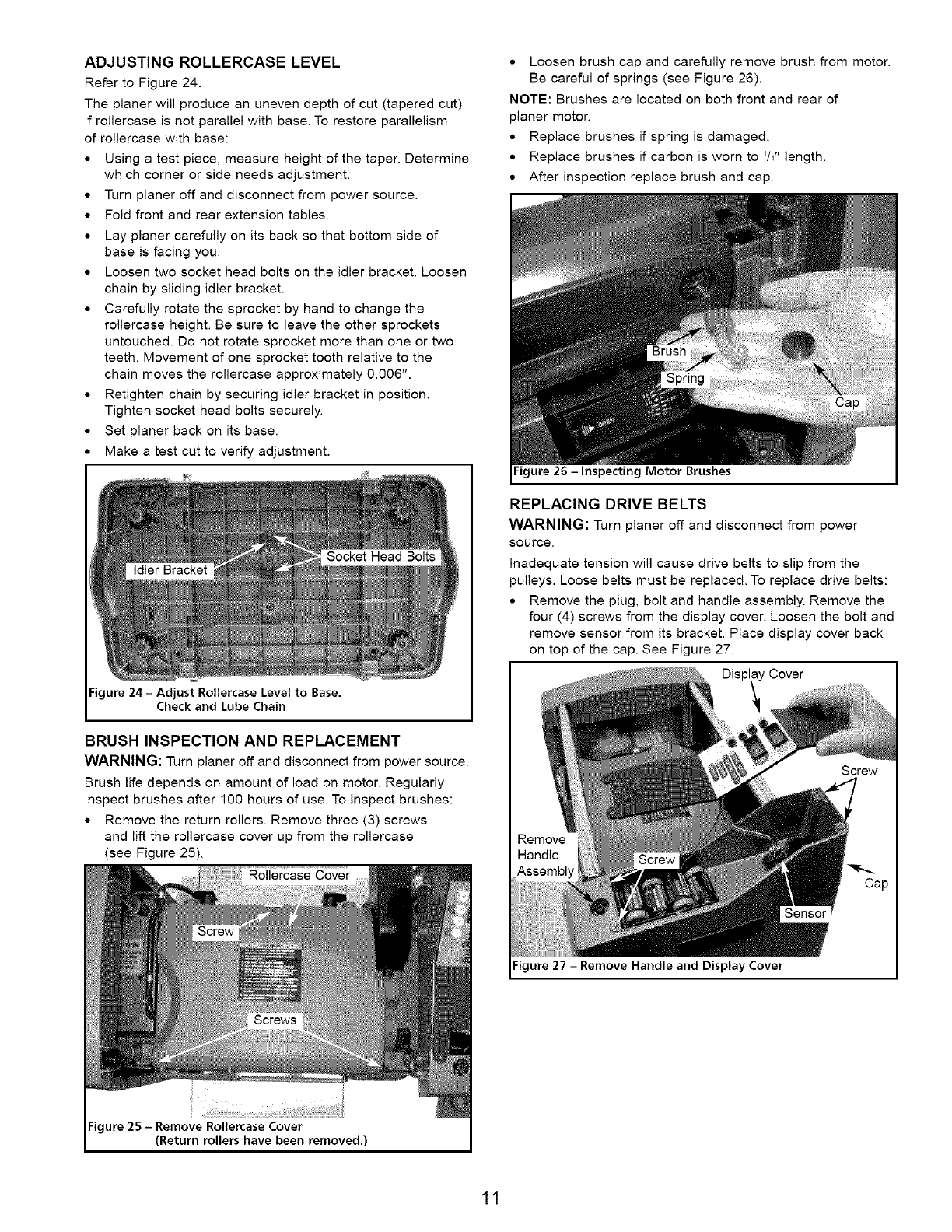

ADJUSTING ROLLERCASE LEVEL

Refer to Figure 24.

The planer will produce an uneven depth of cut (tapered cut)

if roliercase is not parallel with base. To restore parallelism

of rollercase with base:

• Using a test piece, measure height of the taper. Determine

which corner or side needs adjustment.

• Turn planer off and disconnect from power source.

• Fold front and rear extension tables.

• Lay planer carefully on its back so that bottom side of

base is facing you.

• Loosen two socket head bolts on the idler bracket. Loosen

chain by sliding idler bracket.

• Carefully rotate the sprocket by hand to change the

rollercase height. Be sure to leave the other sprockets

untouched. Do not rotate sprocket more than one or two

teeth. Movement of one sprocket tooth relative to the

chain moves the rollercase approximately 0.006".

• Retighten chain by securing idler bracket in position.

Tighten socket head bolts securely.

• Set planer back on its base.

• Make a test cut to verify adjustment.

Figure 24 - Adjust Rollercase Level to Base.

Check and Lube Chain

BRUSH INSPECTION AND REPLACEMENT

WARNING: Turn planer off and disconnect from power source.

Brush life depends on amount of load on motor. Regularly

inspect brushes after 100 hours of use. To inspect brushes:

• Remove the return rollers. Remove three (3) screws

and lift the rollercase cover up from the rollercase

(see Figure 25).

i i¸

Figure 25 -Remove Rollercase Cover

(Return rollers have been removed.)

• Loosen brush cap and carefully remove brush from motor.

Be careful of springs (see Figure 26).

NOTE: Brushes are located on both front and rear of

planer motor.

• Replace brushes if spring is damaged.

• Replace brushes if carbon is worn to I/4t' length.

• After inspection replace brush and cap.

Figure 26 - Inspecting Motor Brushes

REPLACING DRIVE BELTS

WARNING: Turn planer off and disconnect from power

source.

Inadequate tension will cause drive belts to slip from the

pulleys. Loose belts must be replaced. To replace drive belts:

• Remove the plug, bolt and handle assembly. Remove the

four (4) screws from the display cover. Loosen the bolt and

remove sensor from its bracket. Place display cover back

on top of the cap. See Figure 27.

Cover

Remove

Handle

Assembly

Figure 27 - Remove Handle and Display Cover

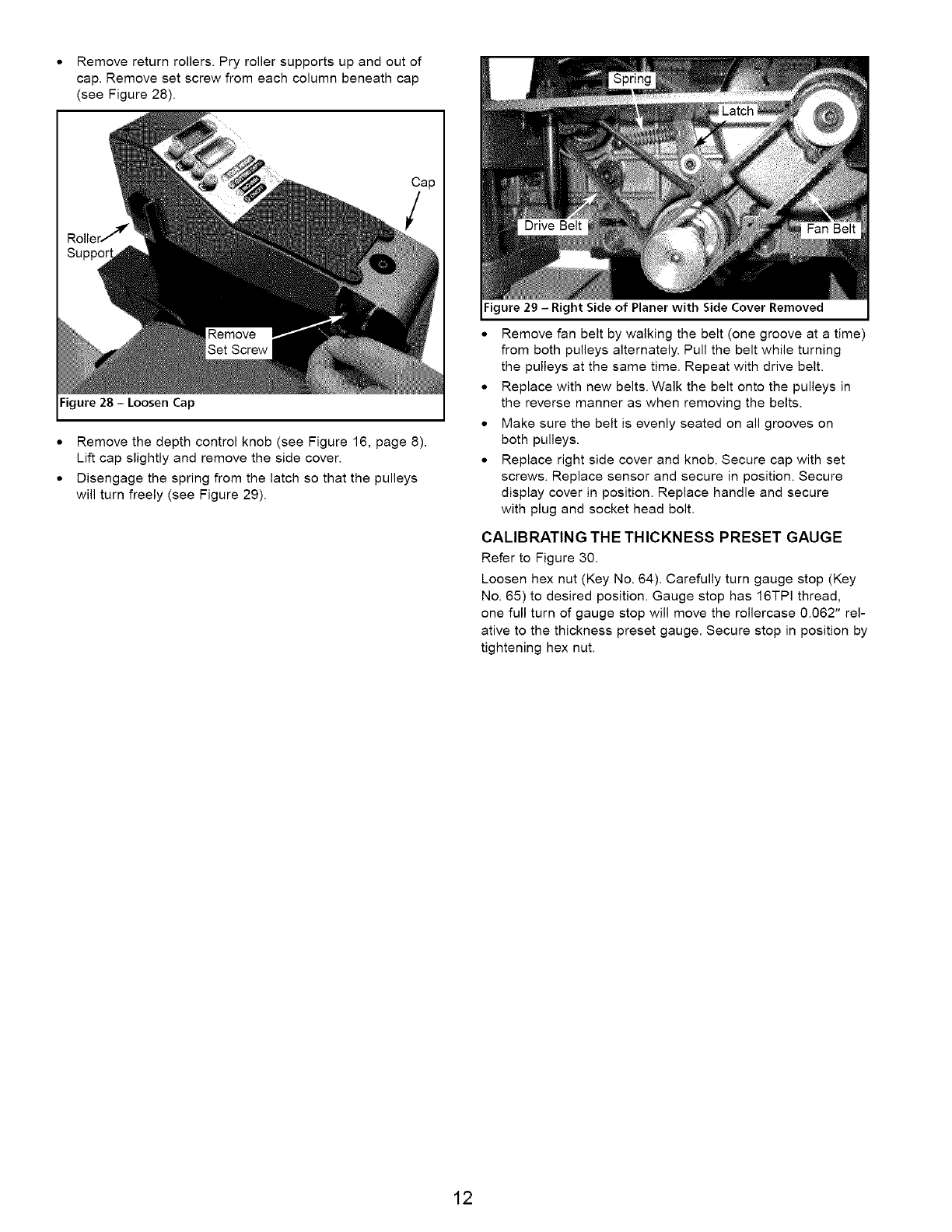

* Remove return rollers. Pry roller supports up and out of

cap. Remove set screw from each column beneath cap

(see Figure 28).

Cap

RollerJ

Figure 28 - Loosen Cap

• Remove the depth control knob (see Figure 16, page 8).

Lift cap slightly and remove the side cover.

• Disengage the spring from the latch so that the pulleys

will turn freely (see Figure 29).

Drive Belt Fan Belt

Figure 29 - Right Side of Planer with Side Cover Removed

• Remove fan belt by walking the belt (one groove at a time)

from both pulleys alternately. Pull the belt while turning

the pulleys at the same time. Repeat with drive belt.

• Replace with new belts. Walk the belt onto the pulleys in

the reverse manner as when removing the belts.

• Make sure the belt is evenly seated on all grooves on

both pulleys.

• Replace right side cover and knob. Secure cap with set

screws. Replace sensor and secure in position. Secure

display cover in position. Replace handle and secure

with plug and socket head bolt.

CALIBRATING THE THICKNESS PRESET GAUGE

Refer to Figure 30.

Loosen hex nut (Key No. 64). Carefully turn gauge stop (Key

No. 65) to desired position. Gauge stop has 16TPI thread,

one full turn of gauge stop will move the rollercase 0.062" rel-

ative to the thickness preset gauge. Secure stop in position by

tightening hex nut.

SYMPTOM

Snipe

(gouging at

ends of board)

POSSIBLE CAUSE(S)

1. Dull blades

2. inadequate support of long boards

3. Uneven force on cutterhead

4. Rollercase not level with base

5. Lumber not butted properly

Fuzzy grain Planing wood with a high moisture content

Torn grain 1. Too heavy a cut

2. Blades cutting against grain

3. Dull blades

Rough raised grain 1. Dull blades

2. Too heavy a cut

3. Moisture content too high

Rollercase not level with planer baseUneven depth of cut

(side to side)

Rollercase elevation

adjusts with difficulty

Board feeds inside, but

stops moving past the

outfeed roller

Board thickness does

not match thickness

scale or display

1. Sprockets or chain dirty

2. Elevation screws, columns dirty

3. Elevation screws worn

4. Friction between rollercase and covers

5. Rollercase not parallel with planer base

1. Outfeed rollers cannot rotate due to

clogging of chips

2. Too much pressure on the cutterhead

from long workpiece

1. Scale pointer not set correctly

2. Display out of calibration

CORRECTIVE ACTION

1. Replace blades per instructions. See "Maintenance"

2. Support long boards. See "Avoiding Snipe"

3. Gently push board when board is in contact with

only one feed roller. See "Avoiding Snipe"

4. Adjust rollercase. See "Adjusting Table Level"

5. Butt end to end each piece of stock as boards

pass through planer

Remove high moisture content from wood by drying

1. Review "Depth of Cut"

2. Review "Feeding Work"

3. Replace blades per instructions. See "Maintenance"

1. Replace blades per instructions. See "Maintenance"

2. Review "Depth of Cut"

3. Dry the wood or use dried wood

Rollercase not level. See "Adjusting Table Level"

1. Clean and lubricate sprockets and chain

2. Clean and lubricate elevation screws, columns

3. Replace elevation screws

4. Clean and lubricate

5. Adjust rollercase. See "Adjusting Table Level"

1. Clear the clogging, clean dust collection system.

See "Clean Planer"

2. Use support stands to support workpiece longer

than 24". See "Recommended Accessories"

1. Adjust scale pointer and tighten securely

2. Calibrate display. See "Calibrating the Digital Display"

Chain jumping 1. Sprockets worn 1. Replace sprockets

2. Chain worn 2. Replace chain

Planer will not operate 1. No power to planer 1. Check power source by qualified electrician

2. Motor overload protection tripped 2. Turn planer off. Reset motor overload protection.

See "Overload Reset"

3. Defective or loose switch or wiring 3. Check switch and wiring by qualified electrician

Belt slipping Loose belt Replace belt, see "Replacing Drive Belts"

Rollercase cannot Workpiece thickness gauge setting Reset thickness gauge setting, see

be lowered restricts rollercase movements "Workpiece Thickness Gauge"

Excessive dust in air 1. Leaking bag or hose connection 1. Check collector bag connections. Check collector

(gouging at ends of hose connections

board) 2. Collector bag leaks 2. Dust trapped under bag clamp or collector bag not

sealed on flange

Excessive fan noise 1. Large debris or piece of wood in 1. Turn planer off and let debris settle in collector bag.

fan housing Remove blade guard and clear chamber

2. Loose fan 2. Open blade cover and tighten fan bolt

Motor overheats 1. Motor overload 1. Reduce depth of cut

2. improper motor cooling 2. Clean sawdust from motor

Tripping circuit 1. Motor overload 1. Reduce depth of cut

breaker or fuses 2. improper capacity of circuit breaker 2. Use proper capacity circuit breaker or fuse

or fuses

3. Dull blades 3. Replace blades

Model 351.217350

Figure 30 - Repair Parts Illustration for Motor and Rollercase

7\ _82 \

80 3

84 _

52 54

48 1[ ._/56 57

60 2

61 62 t

KEY

NO.

PART NO.

22424.00

STD870512

20426.00

00533.00

22425.00

03853.00

20436.00

22426.00

22427.00

STD315231

STD870406

STD851004

STD863610

STD870510

22429.00

07339.00

22430.00

STD315501

03069.00

20438.00

STD863508

01474.00

STD863510

20445.00

22432.00

22433.00

STD863612

STD851005

22434.00

22435.00

06346.00

STD851006

18536.00

06731.00

22436.00

18288.00

22437.00

22438.00

STD863408

22439.00

NIA

18570.00

DESCRIPTION

Rollercase Cover Assembly

5-0.8 x 12ram Socket Head Bolt*

Switch Cover

3AM1-15 Retaining Ring

Gearbox Chain

Sprocket

6-1.0 x 65mm Socket Head Bolt

Gearbox Assembly

Pinion Gear

6203ZZ Ball Bearing*

4-0.7 x 6ram Socket Head Bolt*

4ram Flat Washer*

6-1.0 x 10mm Pan Head Screw*

5-0.8 x 10ram Socket Head Bolt*

Spring

6ram Steel Ball

Gearbox Control Assembly

6000ZZ Ball Bearing*

5-0.8 x 6ram Set Screw

Knob

5-0.8 x 8ram Pan Head Screw*

5ram Serrated Washer

5-0.8 x 10mm Pan Head Screw*

Cable Clamp

Chip Deflector

Dust Chute

6-1.0 x12mm Pan Head Screw*

5ram Flat Washer*

Cover Retainer

Cover Latch

6-1.0 x 12ram Socket

Pan Head Screw

6ram Flat Washer*

Fan

5-0.8 x 10ram Socket

Pan Head Screw

Fan Housing

Dust Chute with Screw

Fan Shaft Assembly

Cover

4-0.7 x 8ram Pan Head Screw*

Pointer Assembly

Rollercase

Magnet

* Standard hardware item available locally.

N/A Not available as repair part.

QTY.

KEY

NO.

PART NO.

18571.00

06252.00

22441.00

STD851008

STD870825

22442.00

22443.00

20484.00

22444.00

22445.00

22446.00

22447.00

22448.00

22449.00

00964.00

07322.00

22450.00

22451.00

22452.00

22453.00

22454.00

STD841015

22455.00

22456.00

22457.00

22458.00

18612.00

03843.00

22459.00

22460.00

18585.00

22461.00

22463.00

16080.00

04287.00

16087.00

24259.00

03866.00

03867.00

03868.00

18364.00

24260.00

24262.00

DESCRIPTION QTY.

Magnet Seat 4

5-0.8 x 14mm Socket Head Bolt 8

Fan Belt 1

8mm Flat Washer* 1

8-1.25 x 25mm Socket Head Bolt* 1

Setting Ring 2

Gib 2

Locking Bolt 14

Blade (Set of 2) 1

Spring 1

Cutterhead Lock 1

Flanged Bushing 1

Cutterhead Pulley 1

16-2.0mm LH Hex Nut 1

6-1.0 x 6mm Set Screw 1

5x5x 12mmKey 1

Cutterhead 1

Bearing Retainer 1

Motor Pulley 1

Drive Belt 1

Fan Drive Pulley 1

10-1.5mm Hex Nut* 1

Gauge Stop 1

Infeed Spring 2

Sprocket 10T 1

Spring 2

Outfeed Spring 2

Retaining Bracket 4

Outfeed Roller 1

Chain 1

Retainer 4

Infeed Roller 1

Motor Assembly 1

(Incl. Ref. Nos. 76-82)

Switch 1 /

Circuit Breaker 1

Strain Relief 1

Line Cord 1

Brush Holder 2

Brush 2

Brush Cap 2

Pivot Rod 1

Plug 1

Pointer 1

Model 351.21 7350

Figure 31 - Repair Parts Illustration for Base

31 30

38 39

KEY

NO. PART NO.

1 24261.00

2 00351.00

3 22395.00

4 22396.00

5 22397.00

6 22398.00

7 18316.00

8 STD870525

9 STD852005

10 20393.00

11 22399.00

12 22400.00

13 STD863510

14 STD863408

15 22401.00

16 22465.00

17 22402.00

18 22403.00

19 STD851005

20 STD870510

21 22404.00

22 STD851004

23 STD870408

24 22405.00

25 22406.00

26 22407.00

27 22408.00

28 22409.00

29 20405.00

30 20404.00

31 05376.00

32 22410.00

DESCRIPTION QTY.

Left Side Cover Assembly 1

6-1.0 x 10mm Set Screw 4

Left Cap 1

Roller Bushing 2

Roller 2

Plug 1

5-0.8 x 25mm Socket Head Bolt* 1

5mm Lock Washer* 1

Handle Assembly 1

Right Cap 1

Grip 2

5-0.8 x 10mm Pan Head Screw* 4

4-0.7 x 8mm Pan Head Screw* 2

Battery Holder 1

4-1.4 x 8mm Threadforming Screw 4

Circuit Board Assembly 1

Sensor Bracket 1

5mm Flat Washer* 4

5-0.8 x 10mm Socket Head Bolt* 14

Sensor Target 1

4mm Flat Washer* 1

4-0.7 x 8mm Socket Head Bolt* 1

Display Panel 1

Round Button 3

Square Button 1

LCD Cover 2

Extension Table Assembly 2

8mm Wavy Washer 4

Bushing 4

6-1.0 x 14mm Socket Head Bolt 4

Guide 2

* Standard hardware item available locally.

N/A Not available as repair part.

A Not shown.

KEY

NO. PART NO.

33 22411.00

34 STD870516

35 22412.00

36 07339.00

37 20421.00

38 22413.00

39 20424.00

40 16115.00

41 N/A

42 22415.00

43 22416.00

44 22417.00

45 20417.00

46 20408.00

47 16099.00

48 20410.00

49 18333.00

50 STD851006

51 22418.00

52 01465.00

53 22419.00

54 STD870512

55 22420.00

56 22421.00

57 22422.00

58 22423.00

59 06252.00

A 18625.02

A 24204.00

DESCRIPTION

Table

5-0.8 x 16mm Socket Head Bolt*

Depth Stop Assembly

6ram Steel Ball

Spring

Right Side Cover Assembly

Knob

Magnet

Base

Column

Elevating Nut

Bushing

idler Bracket

6-1.0 x 20ram Socket

Pan Head Screw

Sprocket

Bushing

6ram Flat Washer*

Chain

3AMI-30 Retaining Ring

6-1.0 x 30ram Socket

Pan Head Screw

5-0.8 x 12ram Socket Head Bolt*

Elevating Screw Assembly RF

Elevating Screw Assembly RR

Elevating Screw Assembly LR

Elevating Screw Assembly LF

5-0.8 x 14mm Socket Head Bolt

Half Bag Dust Collection Set

Operator's Manual

QTY.

Recommended Accessories Model No.

A Mut Too Stand 9-22224

CEPILLADORA DE 13"

CON SEGURIDAD DE

RECOLECCION DE POLVO

Modelo No.

351.21 7350

PRECAUCION: Lea y siga todas las Reglas

de Seguridad e Instrucciones de Operaci6n

antes de utilizar este producto por primera vez.

Ingles ........................................ 2-13

Ilustraci6n y Lista de Partes ...................... 14-17

Garantia ........................................ 18

Reglas de Seguridad ........................... 18-19

Desempaque .................................... 19

Montaje ...................................... 19-21

Instalaci6n ...................................... 21

Operaci6n .................................... 22-26

Mantenimiento ................................ 26-28

Identificaci6n de Problemas ...................... 29-30

GARANTIA COMPLETA DE UN AgO PARA

HERRAMIENTA CRAFTSMAN

Siesta herramienta Craftsman fallara por causa de defectos en

el material o en la mano de obra en un lapso de un argo a partir

de la fecha de compra, LLAME a 1-800-4-MY-HOME® PARA

SOLICITAR LA REPARACION GRATUITA DEL PRODUCTO.

Siesta herramienta se usa para fines comerciales o de alquiler,

esta garantia es valida Qnicamente por noventa dias a partir de

la fecha de compra.

Esta garantia aplica Onicamente si la herramienta se encuentra

en los Estados Unidos.

Esta garantia le otorga derechos legales especificos y tambien

puede usted tener otros derechos que varien de estado a estado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates,

IL 60179

ADVERTENCIA: Por su propia seguridad, lea todas las normas

y precauciones antes de manejar la herramienta.

PRECAUClON: Siempre siga los procedimientos de operaci6n

correctos, tal como se definen en este manual, aun cuando este

familiarizado con el uso de esta u otras herramientas similares.

Recuerde que descuidarse aunque s61o sea por una fracci6n

de segundo puede ocasionarle graves lesiones.

EL OPERADOR DEBE ESTAR PREPARADO PARA

EL TRABAJO

•Use ropa apropiada. No use ropa holgada, guantes, corbatas,

anillos, pulseras ni otras joyas que puedan atascarse en

las piezas m6viles de la maquina.

• Use una cubierta protectora para el cabello, para sujetar el

cabello largo.

•Use zapatos de seguridad con suelas antideslizantes.

,, Use gafas de seguridad que cumplan con la norma ANSI Z87.1

de los Estados Unidos. Los anteojos comunes tienen lentes que

s61o son resistentes al impacto. NO son anteojos de seguridad.

• Use una mascara para la cara o una mascara contra el polvo,

si al utilizar la herramienta se produce mucho polvo.

,, Este alerta y piense claramente. Nunca maneje herramientas

mecanicas cuando este cansado, intoxicado o bajo la influen-

cia de medicaci6n que produzca somnolencia.

PREPARE EL AREA DE TRABAJO PARA LA TAREA

AREALIZAR

•Mantenga el area de trabajo limpia. Las areas de trabajo

desordenadas atraen accidentes.

• No use herramientas mecanicas en ambientes peligrosos.

,, No use herramientas mecanicas en lugares hOmedos o

mojados. No exponga las herramientas mecanicas a la Iluvia.

,, El area de trabajo debe estar iluminada adecuadamente.

• Debe haber disponible un receptaculo adecuado para la

herramienta. El enchufe de tres puntas se tiene que enchufar

directamente en un receptaculo de tres puntas conectado

a tierra correctamente.

• Los cordones de extensi6n deben tener una punta de conexi6n

a tierra y los tres alambres del cord6n de extensi6n deben

ser del calibre correcto.

• Mantenga a los visitantes a una distancia prudente del area

de trabajo.

• Mantenga a los nifios fuera del lugar de trabajo. Haga que

su taller sea a prueba de nifios. Use candados, interruptores

maestros y extraiga las Ilaves del arrancador para impedir

cualquier uso involuntario de las herramientas mecanicas.

SE LE DEBE DAR MANTENIMIENTO A LA HERRAMIENTA

•Desenchufe siempre la herramienta antes de inspeccionada.

• Consulte el manual para informarse sobre los procedimientos

de mantenimiento y ajuste especificos.

• Mantenga la herramienta lubricada y limpia de modo que

funcione de la manera mas segura.

• Retire las herramientas de ajuste. Desarrolle el habito de

verificar que hayan sido retiradas las herramientas de ajuste

antes de encender la maquina.

• Mantenga todas las partes en buena condici6n de funciona-

miento. Revise el protector u otras piezas para determinar si

funcionan correctamente y hacen el trabajo que deben hacer.

• Revise para ver si hay partes daSadas.Verifique el alinea-

miento de las partes m6viles, si hay atascamiento, roturas

y montaje o cualquier otra condici6n que pudiera afectar

el funcionamiento de la herramienta.

• Si una protecci6n o cualquier otra parte esta dafiada, estas

deben repararse correctamente o reemplazarse. No haga

reparaciones provisionales. (Valgase de la lista de partes

incluida para solicitar piezas de reparaci6n.)

EL OPERADOR DEBE SABER COMO USAR

LA HERRAMIENTA

• Use la herramienta correcta para cada trabajo. No fuerce

la herramienta ni el accesorio para realizar una tarea para

la cual no han sido disefiados.

• Cuando cambie las cuchillas, desconecte la herramienta.

• Evite que la herramienta se encienda accidentalmente.

AsegQrese que el interruptor este abierto antes de enchufar.

• No fuerce la herramienta. Funcionara en la forma mas eficaz

a la velocidad para la cual se disefi6.

,, Mantengalasmanosalejadasdelaspartesm6vilesydelas

superficiescortantes.

,, Nuncadejedesatendidaunaherramientaenfuncionamiento.

Desconectelaynolaabandonehastaquesehayadetenido

porcompleto.

,, Notratedealcanzardemasiadolejos.Mantengasefirmey

equilibrado.

,, Nuncasecoloquedepiesobrelaherramienta.Sepueden

producirlesionesgravessilaherramientasevuelcaose

hacecontactoconlacuchillasinintencion.

,, Conozcasuherramienta.Aprendaamanejarlaherramienta,

suaplicacionylimitacionesespecificas.

,, Utilicelosaccesoriosrecomendados(vealapagina17).El

usodeaccesoriosincorrectospuedecausarunriesgode

lesi6nparalaspersonas.

,, Manejelapiezadetrabajoenformacorrecta.Protejaselas

manoscontraposibleslesiones.

,, Apaguelamaquinasiseatasca.Lacuchillaseatascasi

seintroducemuyprofundamenteenlapiezadetrabajo(la

fuerzadelmotorlamantienetrabadaenlapiezadetrabajo).

,, Siempremantengalosprotectoresdelatransmisi6n,elpor-

tacuchillasylascuchillasensulugaryenadecuadascondi-

clonesdefuncionamiento.

,, Introduzcalapiezadetrabajoenlacuchillaensentido

contrarioalderotaci6n.

PREOAUOION:iPienseenlaseguridadtLaseguridadesuna

combinaci6ndelsentidocomt_ndeloperadory unestadode

alertapermanenteal usar la herramienta.

ADVERTENClA: No trate de operar la herramienta hasta que

haya sido completamente armada segun las instrucciones.

Consulte la Figura 1.

Verifique que no hayan ocurrido daSos durante el envio. Si hay

daSos, se debera presentar un reclamo a la compa_ia de transporte.

Verifique que esta completa. Avise inmediatamente al distribuidor

si faltan partes.

La cepilladora viene armada como una unidad. Es necesario

Iocalizar y tomar en cuenta las piezas adicionales que deben

asegurarse a la herramienta antes de armada:

A. Conjunto de manivela con perno y tap6n

B. Canal para polvo con tornillo

C. Botones de indicador digital y cubiertas LCD

D. Equipo recolector de polvo de media bolsa

Figura 1 -Desempaque de la Cepilladora D

ADVERTENClA: No intente hacer el montaje si hay partes que

faltan. Valgase de este manual para solicitar partes de repuesto.

INSTALAClON DE LAS BATERIAS

• Afloje y extraiga cuatro tornillos de cabeza de placa hueca y

luego extraiga la cubierta del panel indicador (vea la Figura 2).

Figura 2 - Extraiga el Panel Indicador

• Inserte cuatro (4) baterias C (no incluidas). Asegt_rese

de instalar las baterias haciendo coincidir la polaridad (por

ejemplo, el simbolo "+" en la bateria debe quedar alineado

con el simbolo "+" en el portabaterias).

,, Vuelva a colocar la cubierta y asegQrela en su posici6n

con los cuatro tornillos de cabeza de placa hueca.

Figura 3 -Instale las Baterias

INSTALAClON DE LAS CUBIERTASY LOS BOTONES

EN EL PANEL INDICADOR

,, Con una aguja o alfiler, levante y retire con cuidado la

pelicula protectora en el LCD (vea la Figura 4, pagina 20).

,, Coloque una cubierta sobre cada LCD.

,, Inserte los botones firmemente en su posici6n.

NOTA: El bot6n cuadrado se coloca en la posici6n 'A'.

Cubierta

Bot6n

protectora

en el LCD

Figura 4 - Instale las Cubiertas ylos Botones en el Indicador Digital

INSTALl= LA MANIVl=LA

Consulte la Figura 5.

,, La manivela con perilla se instala en la parte superior

derecha de la cepilladora.

,, Introduzca la manivela con perilla en la parte superior del

tornillo de elevaci6n.

,, Asegure la manivela mediante el perno de cabeza hueca

y la Ilave que se incluye.

,, Inserte el tap6n en la manivela para cubrir el perno.

Figura 5 -Instalacion de la Manivela

INSTALAClON Dl=L CANAL PARA POLVO

Consulte la Figura 6.

,, Deslice el canal para polvo sobre el alojamiento del

ventilador. Asegurelo en su posicidn con el tornillo.

,, Instale el Equipo Recolector de Polvo de Media Bolsa

(incluido) despues de montar la cepilladora en la

_lataforma de soporte o banco de trabajo.

Figura 6 - Instalacion del Canal para Polvo

MONTAJI= Dl= LA Cl=PILLADORA l=N LA PLATAFORMA

Consulte la Figura 7.

PRECAUClON: La cepilladora pesa aproximadamente 100 lb.

Se requeriran dos personas para levantar la cepilladora.

,, La cepilladora ha sido disefiada para ser portatil de modo que

pueda Ilevarse al lugar de trabajo, pero se debe montar en

una plataforma de soporte o banco de trabajo para Iograr

mayor estabilidad.

,, Cercidrese de situar la plataforma sobre una superficie firme

y nivelada, en un lugar que cuente con suficiente iluminacion

y una fuente de alimentaci6n adecuada.

,, AsegOrese que haya suficiente espacio para mover la pieza

de trabajo a traves de todo el corte. Debera haber suficiente

espacio de manera que ni los operadores ni demas personas

tengan que pararse en linea con la madera mientras se esta

usando la herramienta.

,, La base de la cepilladora incluye cuatro orificios de montaje,

dos en la parte frontal (segOn se muestra en la Figura 7) y

dos en la parte posterior.

Figura 7 - Orifidos de Montaje de la Cepilladora (Frente)

,, Monte la cepilladora en el banco de trabajo o en la plataforma

de soporte (vea Accesorios Recomendados, pagina 17)

utilizando pernos, arandelas planas y tuercas hexagonales

(no incluidos).

,, La Figura 8 muestra las dimensiones de la base y las dimen-

siones de los orificios de montaje de la cepilladora.

15"

]

113/8"

25_/2,,

Figura 8 - Dimensiones de la Base y de Montaje

INSTALl: l=L I=QUIPO RI=COLI=CTOR Dl= POLVO Dl=

Ml=DIA BOLSA

Consulte la Figura 9, pagina 21.

El Equipo Recolector de Polvo de Media Bolsa Craftsman esta

diseSado para recolectar el polvo residual de herramientas de

carpinteria que tengan un orificio de escape de polvo de 2/J' de

diametro.Labolsadelfiltroseuneauncubodebasurade

30galonesounabolsaplasticaparabasurade30galonesx

1.3milipulgadasparapermitireldesechosencilloy practicodel

aserrin(noseincluyeelcubodebasuranilabolsaplastica

parabasura).

,, Montelacepilladoraenlaplataformaantesdeinstalarel

equiporecolectordepolvo.

Parausarelequiporecolectordepolvoconuncubodebasura:

,, Coloqueelresortedentrodelbrazodelabolsadelfiltro.

,, Desliceelbrazoconelresortesobreelcanalparapolvo.

,, Pongalabandadelabolsasobreelrebordedelcubode

basurayaprietelacintaparasujetarlabolsa.

Parausarelequiporecolectordepolvoconunabolsaparabasura:

,, Coloqueelresortedentrodelbrazodelabolsadelfiltro.

,, Desliceelbrazoconelresortesobreelcanalparapolvo.

,, Armeelsoportedelabolsa.Deslicelosconectoresporlas

ranurasdelossegmentosdelsoporte.

,, Deslicelabolsaplasticaparabasurapordentrodelysobreel

soportedelabolsa.Dejequelabolsaseextiendaentre3-4".

,, Coloquelabandadelabolsadelfiltrosobreydentrodel

canaldelsoportedelabolsa.

• Aprietelacintaparafijarlabolsaensulugar.

Resorte __ Canalparapolvo

Segmentos

Bolsadelfiltro delsoporte

"_ Conector

\./

_ Soporte de

j_a

bolsa

Banda _ _f--_"-_

Cubo de _,

basura Bolsa de

_- basura

Figura 9 -Equipo Recolector de Polvo de Media Bolsa

FUENTE DE ALIMENTACION

ADVERTENCIA: No conecte la cepilladora a la fuente de ali-

mentaci6n hasta haber cumplido todos los pasos del ensamblaje.

El motor ha side diser_ado para funcionar al voltaje y frecuencia

especificados. Las cargas normales se pueden manejar sin riesgos

con voltajes de no mas de un 10% superiores o inferiores al

voltaje especificado. Si se hace funcionar la unidad a un voltaje

fuera de este intervalo, se puede recalentar y quemar el motor.

Las cargas pesadas requieren que el voltaje en los terminales

del motor no sea inferior al voltaje especificado en la placa de

identificacion.

,, La fuente de alimentaci6n del motor se controla mediante

un interruptor de Ilave. Si se extrae la Ilave del interruptor,

se bloquea la unidad eimpide el uso no autorizado.

INSTRUCCIONES PARA LA CONEXION A TIERRA

ADVERTENCIA: Si no se conecta correctamente el conductor

atierra del equipo, se corre el riesgo de un electrochoque. El

equipo debe estar conectado a tierra mientras se usa para prote-

ger al operador de un electrochoque.

,, Si no entiende las instrucciones de conexion a tierra o duda

que la herramienta haya quedado efectivamente puesta a

tierra, consulte con un electricista calificado.

,, Esta herramienta viene equipada con un cable aprobado y

especificado para 150 V y un enchufe de 3 puntas para

conexi6n a tierra (vea la Figura 10) que Io protegen a usted

contra el riesgo de un electrochoque.

,, El enchufe de conexi6n a tierra debera conectarse directa-

mente a un receptaculo para 3 clavijas instalado y conectado

debidamente a tierra, tal como se muestra (vea la Figura 10).

Tomacorriente puesto a

tierra correctamente\=rra......_ ._1# .....

conexi6nt rra

Punta de a

Enchufe de 3 punt

Figura 10 - Recept,iculo para 3 Puntas

,, No retire ni modifique en forma alguna la clavija de conexi6n

a tierra. En caso de un mal funcionamiento o una averia, la

conexion a tierra proporciona una ruta de menor resistencia

para la descarga electrica.

ADVERTENClA: AI conectar o desconectar el enchufe del

tomacorriente, no permita que los dedos toquen los terminales

o el enchufe.

,, El enchufe debe conectarse en el tomacorriente correspondiente

que haya sido instalado y conectado a tierra debidamente,

de acuerdo con todos los c6digos y regulaciones locales. No

modifique el enchufe que se incluye. Si no cabe en el toma-

corriente, solicite a un electricista calificado que instale un

tomacorriente adecuado.

,, Revise periodicamente los cordones de la herramienta, si

estan dafiados, Ilevelos a un centro de servicio autorizado

para que los reparen.

• El conductor verde (o verde y amarillo) del cable es para

conexi6n a tierra. Si es necesario reparar o reemplazar el

cord6n electrico o el enchufe, no conecte el conductor verde

(o verde y amarillo) a un terminal energizado.

• Un receptaculo para dos clavijas debera ser reemplazado

con un receptaculo para tres clavijas debidamente conectado a

tierra e instalado de acuerdo con las Normas para Instalaciones

Electricas (National Electric Code) y los c6digos y regula-

clones locales.

ADVERTENClA: S61o un electricista calificado debe cambiar

los receptaculos.

Hay disponible un adaptador temporal de 3 puntas a 2 puntas

con conexion a tierra (vea la Figura 11) para conectar los

enchufes a un tomacorriente bipolar que este correctamente

puesto a tierra.

Orejeta terminal de tierra\ Asegurese que

Adaptador - este conectado

__ a una tierra

Enchufe de conocida

3 puntas

Receptaculo

para 2 puntas

Figura 11 -Receptaculo para 2 Puntas con Adaptador

No utilice este tipo de adaptadores a menos que este

permitido por los c6digos y regulaciones nacionales y locales

(en Canada no se permite el uso de los adaptadores de

3 puntas a 2 puntas con conexi6n a tierra).

Sisepermiteelusodeunadaptadorde3a2puntascon

conexidnatierra,sedebeconectarfirmementelaleng0eta

verdeoterminalrigidoenunladodeladaptadoraunatoma

detierrapermanente,porejemplo,unatuberiadeaguapues-

taatierra,unacajadetomacorrientepuestaatierraounsis-

temadeconductorespuestoatierra.

Muchosdelostornillosparaplacasdecubierta,lastuberias

paracafieriaylascajasdedistribucidnnoestandebidamente

conectadosatierra.Paragarantizarquelaconexionatierra

seaefectiva,unelectricistacalificadodebeverificarlos

mediosdeconexidnatierra.

CORDONESDEEXTENSION

,, El uso de cualquier tipo de cord6n de extensi6n ocasionara

una caida en el voltaje y una perdida de potencia.

,, Los alambres del cord6n de extension deben tener el tamar_o

suficiente para transportar la corriente adecuada y mantener

el voltaje correcto.

,, El tamafio minimo de los hilos del cable de extensi6n es

12 A.W.G. No use cables de extensi6n cuya Iongitud sea

mayor de 25 pies.

,, Utilice unicamente cordones de extensi6n trifilares que

cuenten con enchufes tipo conexi6n a tierra de tres clavijas

y receptaculos tripolares que funcionen con el enchufe de

la herramienta.

,, Si el cord6n de extensi6n esta desgastado, roto o dafiado

en cualquier forma, reemplacelo inmediatamente.

La cepilladora tiene instalado un motor de 1V2 HR

El motor universal de CA de 120 voltios tiene las siguientes

especificaciones:

Caballos de fuerza ............................... 1V2 HP

Voltaje ........................................... 120

Amperaje .......................................... 15

Frecuencia (Hz) ..................................... 60

Fase ....................................... Monofasico

Velocidad del portacuchillas (rpm) .................... 8000

CONEXlONES ELECTRICAS

ADVERTENClA: Cerci6rese de que la unidad este apagada y

desconectada de la fuente de alimentaci6n antes de inspeccionar

el cableado.

El motor se ensambla con un cable de tres conductores,

aprobado para usarse con 120 voltios. La fuente de alimentaci6n

del motor esta controlada por un conmutador enclavador bipolar.

Las lineas de energia electrica se conectan directamente al

interruptor. La linea verde de conexion a tierra debe permanecer

firmemente sujeta al bastidor para brindar la protecci6n adecuada

contra un electrochoque.

Esta instalado un protector de sobrecarga de reajuste manual en

linea con la fuente de alimentaci6n del motor. Si se sobrecarga

la cepilladora, el protector interrumpe el circuito.

La cepilladora de 13" de Craftsman acaba la madera tosca y la

deja del tamafio correcto y cepilla las maderas duras de hasta

6" de grosor y 13" de ancho. La madera se alimenta al porta-

cuchillas de dos cuchillas por medio de los rodillos de goma

de alimentaci6n. Su fuerte construcci6n de base y disei_o de

cuatro soportes permite una alimentaci6n uniforme y un cepillado

virtualmente sin redondeo. La cepilladora viene con un rodamiento

de bola universal, encerrado, y un motor de 1V2 HP con

protecci6n contra sobrecarga. El motor tiene un interruptor

de Encendido/Apagado con Ilave removible para impedir un

arranque accidental. La unidad incluye indicador digital, sistema

de alimentaci6n de dos velocidades, calibrador de profundidad

del corte para una configuraci6n mas sencilla, calibrador preajus-

tado del grosor de la pieza de trabajo con 6 valores de ajuste

para obtener siempre una misma configuraci6n, cuchillas faciles

de reemplazar sin intervenci6n manual para mayor seguridad

y menor tiempo improductivo, recolector de polvo incorporado,

rodillos de montaje superior para el retorno de la pieza de trabajo,

asas de transporte incorporadas, cable arrollable para mayor

portabilidad y mesas de alimentacidn y salida plegables con

rodillos para un funcionamiento uniforme. La cepilladora acepta

cortes de hasta 3/j, por pasada de 11 6 22 pies por minuto. La

escala de altura en pulgadas, tiene gradaciones en incrementos

de _/_6"y la escala metrica decimal tiene incrementos de

1 mm. (Requiere cuatro baterias C, no incluidas.)

ESPEClFICAClONES

Tamafio de la mesa ............................ 13 x 14V4"

Tamar_o de la mesa de extensi6n ................. 13 x 12%"

Tamar_o de la base ............................. 25/2 x15"

Ancho de la pieza de trabajo (max.) .................... 13"

Grosor de la pieza de trabajo (max.) ..................... 6"

Profundidad de corte maxima ......................... 3/j,

Cortes por minuto ................................ 16,000

Velocidad de alimentaci6n ...................... 11/22 FPM

Dimensiones generales .............. 21" AIt. x 27" A x 39" P

Peso .......................................... 106 lb.

NORMAS DE SEGURIDAD DE OPERACION

ADVERTENCIA: Por su propia seguridad, lea todas las

instrucciones y precauciones antes de manejar la herramienta.

ADVERTENClA: El funcionamiento de toda herramienta

mecanica puede conducir a que objetos extrafios sean lanzados

alos ojos, Io cual puede lesionarlos gravemente. Siempre use

gafas de seguridad que cumplan con los requisitos de la norma

estadounidense ANSI Z87.1 (se indica en el paquete) antes de

comenzar a usar la herramienta mecanica.

PRECAUClON: Tenga siempre en cuenta las siguientes

precauciones:

* Aprenda las reglas de seguridad generales para el uso de

herramientas mecanicas. Asegurese de comprender todas

las precauciones (vea las paginas 18, 19, 22 y 23).

,, Cuando ajuste o reemplace cualquier parte de la cepilladora,

Ileve el interruptor a la posicidn OFF (apagado) y retire el

enchufe de la fuente de alimentaci6n.

,, AsegQrese que todos los protectores esten correctamente

instalados y firmemente sujetos.

,, AsegQrese que nada obstaculice ninguna parte movible.

,, Siempre use proteccidn para los ojos o para la cara.

,, AsegQrese que las cuchillas estCn alineadas y correctamente

acopladas al portacuchillas.

,, No enchufe la cepilladora a menos que el interruptor est¢ en la

posici6n OFF (apagado). Despues de encender el interruptor, per-

mita que la cepilladora alcance toda la velocidad antes de usar.

,, Mantenga las manos alejadas de las partes movibles.

,, No fuerce el corte. El motor se recalentara si la velocidad

disminuye o la unidad se atasca. Permita que la alimentaci6n

automatica funcione correctamente.

,, Use madera de calidad. Las cuchillas duran mas y los cortes

resultan mas uniformes si la madera es de buena calidad.

,, No cepille material que tenga menos de 15" de Iongitud,

menos de ¾" de ancho, mas de 13" de ancho o menos de

Vs" de grosor.

,, Nunca haga un corte de cepillado mayor de 3/32"de

profundidad.

,, Mantenga la proporci6n adecuada entre las superficies de

las mesas de alimentaci6n, y la trayectoria de las cuchillas

del portacuchillas.

,, No haga retroceder la pieza hacia la mesa de alimentacion.

,, Tome las precauciones necesarias para evitar los contragol-

pes. No permita que nadie se pare ni cruce en la linea de

rotaci6n del portacuchillas. Los contragolpes o los residuos

arrojados iran en esta direcci6n.

,, Abra el interruptor y desconecte la alimentaci6n si no se

esta usando la cepilladora.

,, Reemplace las cuchillas si se dafian o desafilan.

,, Dele mantenimiento a la cepilladora. Siga las instrucciones

de mantenimiento (vea las paginas 26-28).

ADVERTENClA: Parte del polvo producido por el lijado

mecanico, serrado, esmerilado, taladrado y otras tareas de

construcci6n contiene sustancias quimicas que pueden ocasionar

cancer, malformaciones congenitas u otros dafios reproductivos.

Algunos ejemplos de estas sustancias quimicas son:

,, Plomo proveniente de pinturas con base de plomo.

,, Silice cristalino proveniente de ladrillos, cemento y otro

material de mamposteria.

,, Arsenico y cromo proveniente de madera quimicamente tratada.

El riesgo debido a la exposici6n de estas sustancias quimicas

depende de la frecuencia con la cual realice este tipo de trabajo.

Para reducir la exposici6n a estas sustancias quimicas: trabaje

en un area bien ventilada y utilice equipo de seguridad aprobado.

Cuando trabaje con este tipo de herramientas, utilice siempre

una mascara para la cara o respirador adecuadamente ajusta-

dos, aprobados por MSHA/NIOSH

CONTROLES DE ACCIONAMIENTO

INTERRUPTOR DE ENCENDIDO/APAGADO (ON/OFF)

Consulte la Figura 12.

El interruptor de Encendido/Apagado se halla en la parte

delantera del motor de la cepilladora. Para encenderla, levante

la cubierta del interruptor y Ileve este a la posici6n superior.

Para apagar la cepilladora, mueva el interruptor a la posici6n

inferior empujandolo hacia abajo en la cubierta del interruptor.

Figura 12 - Interruptor de Encendido/Apagado y Cortacircuito

NOTA: La cubierta del interruptor fue removida para

propositos de ilustradon.

CORTACIRCUITO

Consulte la Figura 12.

La cepilladora esta equipada con un cortacircuito que sirve de

protecci6n al motor. El cortacircuito apaga automaticamente la

cepilladora si se consume demasiada corriente.

Si el interruptor se dispara, apague la cepilladora y restablezca

el circuito presionando el bot6n.

PRECAUClON: AsegQrese de apagar la cepilladora antes de

restablecer el cortacircuito para evitar un arranque involuntario

de la cepilladora.

TRABA DEL INTERRUPTOR

Consulte la Figura 13.

Se puede impedir el uso no autorizado de la cepilladora trabando

el interruptor. Para trabar el interruptor:

,, Mueva el interruptor a la posici6n OFF y desconecte la

cepilladora de la fuente de alimentacion.

,, Extraiga la Ilave. El interruptor no se puede activar sin la Ilave.

NOTA: Si se extrae la Ilave con el interruptor en la posici6n ON, se

puede desactivar el interruptor, pero no se puede volver a activar.

,, Para insertar la Ilave, deslice e inserte esta en la ranura del

interruptor hasta que enganche.

Figura 13 -Extraccion de la Llave de Fijacion

COMO ELEVARY DESCENDER LA CAJA DE RODILLOS

La caja de rodillos contiene el motor, el portacuchillas y el impul-

sor del recolector de polvo. Se controla la profundidad del corte

elevando o descendiendo la caja de rodillos.

Para elevar o descender la caja de rodillos, gire la manivela

con perilla. Una vuelta completa de la manivela hace elevar

o descender la caja de rodillos _/_6"(vea la Figura 14).

Debajo de la manivela se halla una etiqueta de direcci6n

rotacional con indicador de profundidad.

Figura 14 - Elevacion oDescenso de la Caja de Rodillos.

Izquierda hacia Abajo/Derecha hacia Arriba

AJUSTE DE LA VELOCIDAD DE ALIMENTACION

Consulte la Figura 15, la pagina 24.

,0 La cepilladora incluye una caja de engranajes de 2 veloci-

dades que hace avanzar la pieza de trabajo a22 pies por

minuto (cepillado estandar) y a 11 pies por minuto (cepillado

de acabado).

El cepillado de acabado de una pieza de trabajo brinda un

mejor acabado de la superficie que el que se obtiene cepillan-

do a la velocidad mas alta.

• La perilla para ajustar la velocidad de alimentacidn se encuentra

en el lado izquierdo de la parte superior de la caja de rodillos.

NOTA: Cambie la velocidad de alimentacidn s61o mientras la

maquina esta funcionando.

CALIBRADOR DE PROFUNDIDAD DEL CORTE Y

ESCALA GRADUADA

Consulte la Figura 15.

En la parte frontal de la caja de rodillos se incluye un calibrador

de profundidad de corte. El indicador del calibrador de profundi-

dad de corte muestra con exactitud la profundidad del corte por

pase si la pieza de trabajo esta colocada debajo del calibrador.

AI accionar la manivela, la caja de rodillos desciende y el

indicador muestra la profundidad de corte hasta 3/j,.

Profundidad de corte m_lxima recomendada:

Madera dura o blanda de hasta 6" de ancho: ............. 3/j,

Madera dura o blanda de hasta 6-13" de ancho: .......... V_6"

La escala graduada de grosor con indicador facilita el ajuste de

la altura de la caja de rodillos. Esta escala graduada indica la

dimensi6n de acabado de la pieza de trabajo en pulgadas y

milimetros. El indicador lateral se puede ajustar aflojando los

tornillos del indicador, volviendo a colocar el indicador y

volviendo a apretar los tornillos del indicador.

Figura 15 - Ajuste de la Velocidad de Alimentacion,

Profundidad de Corte y Escala Graduada de Grosor

CALIBRADOR PREAJUSTADO DEL GROSOR DE

LA PIEZA DE TRABAJO

Consulte la Figura 16.

En el lado derecho de la cepilladora esta instalada una perilla

preajustada con 6 valores de ajuste que regula el grosor de la

pieza de trabajo. Esta funcion permite la rapida producci6n de

piezas de trabajo de igual tamaSo. Se cuenta con seis valores

de ajuste: Vs", _¼",½", ¾", 1" y 1V4". Consulte la secci6n

"Mantenimiento" para graduar el calibrador preajustado de grosor.

Calibrador preajustado

de grosor

lura 16 - Calibrador Preajustado de Grosor

Por ejemplo: Cepille una pieza de trabajo de 2" de grosor

a 1V4".

• E[eve 0descienda la caja de rodillos hasta que quede justo

encima de la pieza de trabajo.

• Coloque la pieza de trabajo en la mesa de la cepiHadora

por debajo de la caja de rodillos.

• Gire la perilla hasta que indique 1_/4''.

• Ahora, [a cepilladora esta ajustada para detener [a caja de

rodiHos cuando el grosor de la pieza de trabajo sea 1V4".

NOTA: Para hacer que la caja de rodillos se detenga en otra

profundidad, e[evela 2 vueltas aproximadamente. Gire la per{Ha

a[ ajuste deseado.

PANEL INDICADOR DIGITAL

Consulte la Figura 17.

• El panel indicador digital consta de dos indicadores LCD y

cuatro botones de control.

• El indicador "A" muestra la altura absoluta de la caja de

rodillos sobre la mesa, el cual es, a su vez, el grosor de la

pieza de trabajo acabada.

• El indicador "B" muestra la profundidad de corte de la pieza

de trabajo.

• El bot6n 'A' se utiliza para calibrar el indicador 'A'.

• El bot6n 'B' se utiliza para restablecer el indicador'B' a cero (0).

• El bot6n 'C' alterna los indicadores A y B entre pulgadas y

mil{metros.

• El bot6n 'D' Enciende y Apaga la alimentaci6n de los indi-

cadores 'A' y 'B'.

• El indicador se apagara automaticamente luego de varios

minutos de no estar en uso.

NOTA: El indicador digital no registra la altura cuando el indi-

cador se encuentra apagado. Si se mueve el portacuchilla cuan-

do el indicador se encuentra apagado, no se mostrara la altura

correcta y el indicador debera volverse a calibrar.

Figura 17 - Panel Indicador Digital

CALIBRAClON YUSO DEL INDICADOR DIGITAL

Para calibrar el indicador 'A':

• Ajuste la perilla de control de profundidad preajustada a 1"

(vea la Figura 16).

• Cepille una pieza de madera de desecho a 1 pulg. Verifique el

grosor de la madera con un calibre para asegurarse que el

grosor de la madera, el tope de ajuste y el indicador digital

coincidan. Si el grosor de la madera y el tope de ajuste no

coinciden, calibre el tope de ajuste antes de calibrar el indi-

cador digital. Vea "Mantenimiento", pagina 12

• Extraiga el bot6n 'A', y con un punz6n u objeto similar,

insertelo en el orificio del bot6n y presi6nelo. El indicador A

mostrara 1.0000" o 25.4 mm (vea la Figura 18, pagina 25).

Para utilizar el indicador 'B' de profundidad de corte:

,, Alimente la pieza de trabajo, a traves de la cepilladora,

haciendo un corte de poca profundidad. Oprima el bot6n

'B'; este ajustara el indicador B a cero (O).

,, Descienda la caja de rodillos hasta que la profundidad

de corte deseada se muestre en el indicador "B".

,, Alimente la pieza de trabajo y repita.

Figura 18 - Calibraci6n del Indicador LCD

PREPARE LA PIEZA DE TRABAJO

• La cepilladora de grosor funciona mejor cuando la madera

tiene por Io menos una superficie plana.

,, Use la cepilladora de superficie o un cepillo mecanico de

banco para crear una superficie plana.

,, Las tablas torcidas o muy combadas pueden atascar la

cepilladora. Rompa la madera en dos para reducir la

magnitud de la comba.

,, Se debe alimentar la pieza a la cepilladora en la misma

direcci6n de la veta de la madera. Algunas veces la veta

cambia de direcci6n ala mitad de la tabla. En dichos casos,

si es posible, corte la tabla pot la mitad antes de cepillar

de modo que la direcci6n de la veta sea la correcta.

PRECAUClON: No cepille una tabla que tenga menos de

15" de Iongitud; la fuerza del corte puede partir la tabla

y producir un contragolpe.

CEPILLADO

ADVERTENClA: Siempre apague la cepilladora y desconectela

de la fuente de alimentaci6n cuando se vaya a retirar la cubierta

de la cuchilla. Nunca haga funcionar la cepilladora sin la cubierta

de la cuchilla bien afianzada.

La cepilladora viene con las cuchillas de cepillado montadas en

el portacuchillas y con los rodillos de alimentaci6n ajustados a la

altura correcta. La cepilladora puede funcionar a dos velocidades

de alimentaci6n diferentes. La velocidad de alimentacion se

refiere a la velocidad ala que avanza la madera atraves de la

cepilladora. El cepillado se puede realizar a 22 FPM (cepillado

estandar) o a 11 FPM para Iograr el acabado optimo de la

superficie (vea Ajuste de la Velocidad de Alimentacion).

,, SitOe la caja de rodillos para Iograr la profundidad de corte

deseada.

q, El operador es responsable de alinear la pieza de modo

que se alimente correctamente.

,, Levante el borde del lado de alimentacion de la mesa

agarrando los bordes de la tabla a aproximadamente la

mitad de la Iongitud.

,, Las tablas con una Iongitud mayor de 24" deben tener mayor

apoyo mediante pedestales de material independientes.

•Coloque la pieza de trabajo con la cara que se va a cepillar

en la parte superior.

,, Encienda la cepilladora.

,, Haga descansar el extremo de la tabla en la mesa de

alimentaci6n y dirijala hacia el interior de la cepilladora.

,, Suavemente, deslice la pieza de trabajo hacia el interior del

lado de alimentacidn de la cepilladora hasta que el rodillo

de alimentacidn haga avanzar la pieza.

,, Suelte la pieza de trabajo y permita que la alimentaci6n

automatica la haga avanzar.

,, No empuje ni tire de la pieza de trabajo.

,, Muevase a la parte posterior y reciba la tabla cepillada

agarrandola de la misma manera en que la hizo avanzar.

PRECAUClON: No se coloque de pie directamente en linea

con la parte frontal o posterior de la cepilladora.

,, No agarre ninguna parte de la tabla que no haya pasado

por el rodillo de salida.

,, Repita esta operacidn con todas las tablas que deban tener

el mismo grosor.

La cepilladora cuenta con rodillos de retorno en la parte superior

de modo que el ayudante pueda devolverle la pieza al operador

(vea la Figura 19).

NOTA: El ayudante tiene que tomar las mismas precauciones

que el operador.

,, La superficie que produce la cepilladora es mas lisa si se

usa una profundidad de corte menor.

Figura 19 - Pieza de Trabajo en los Rodillos de Retorno

PROFUNDIDAD DE CORTE

El cepillado de grosor se refiere a reducir el tamafio de la madera

al grosor deseado al mismo tiempo que se crea una superficie

nivelada, paralela al lado opuesto de la tabla. El grosor que pro-

ducira la cepilladora se indica en la escala graduada yen el indi-

cador LCD. Preajuste la cepilladora al grosor deseado de acabado

de la pieza de trabajo valiendose de la perilla. Consulte "Calibrador

Preajustado del Grosor de la Pieza de Trabajo" en la pagina 24.

La profundidad del corte se ajusta elevando o descendiendo

la caja de rodillos con la manivela.

,0 La calidad del cepillado de grosor depende del juicio del

operador en cuanto ala profundidad del corte.

,, La profundidad del corte depende del ancho, la dureza, la

humedad, la direcci6n de la veta y la estructura de la veta

de la madera.

,, El grosor maximo de la madera que se puede eliminar en

una pasada es 3/3J' para operaciones de cepillado en una

pieza de trabajo de hasta 6" de ancho. La pieza de

trabajo se debe colocar alejada de la linea central de la

mesa para cortar %J' debido a la leng_3eta limitadora

en el centro de la caja de rodillos.

,, Elgrosormaximodelamaderaquesepuedeeliminaren

unapasadaes1_6"para operaciones de cepillado en

una pieza de trabajo de 6" hasta 13" de ancho.

,, Si desea obtener el mejor desempeSo de la cepilladora,

la profundidad del corte debe ser menor de V_6".

,, La tabla se debe cepillar con cortes poco profundos hasta

que la pieza tenga un lado nivelado. Una vez Iograda una

superficie nivelada, de vuelta a la madera y haga lados

paralelos.

,, Cepille los lados alternos hasta Iograr el grosor deseado.

Cuando se haya alcanzado la mitad de la profundidad total

del corte por cada lado, la tabla tendra un contenido de

humedad uniforme y no se combara al secarse mas.

,, La profundidad del corte debe ser menor si la pieza es

mas ancha.

,, Cuando cepille madera dura, haga cortes pequeSos o

cepillela en extensiones angostas.

,, Haga un corte de prueba en la madera y verifique el grosor

producido.

,, Revise la precisidn de la prueba de corte antes de trabajar

en el producto terminado.

EVITE DANAR LAS CUCHILLAS

,, La cepilladora de grosor es una maquina de precision para

trabajar en madera y s61o se debe usar en madera de buena

calidad.

,, No cepille tablas sucias; la suciedad y piedras pequet_as son

abrasivas y desgastan la cuchilla.

,, Extraiga los clavos y las grapas. Use la cepilladora para cortar

madera solamente.

,, Evite los nudos. La madera con una veta atravesada tupida

endurece los nudos. Los nudos pueden soltarse y atascar la

cuchifla.

PRECAUClON: Todo articulo que se encuentre con las

cuchillas de la cepilladora puede ser lanzando con fuerza y

ocasionar lesiones.

EVlTE EL REDONDEO

,, El redondeo se refiere a la depresi6n en cualquier extremo

de la tabla producido por una fuerza dispareja en el porta-

cuchillas cuando la pieza entra o sale de la cepilladora.

,, El redondeo se produce cuando las tablas no estan

correctamente apoyadas o cuando solamente un rodillo

de alimentaci6n hace contacto con la pieza al comienzo o

final del corte.

,, Para evitar redondear el extremo entrante de la pieza de

trabajo, ajuste la mesa de alimentaci6n ligeramente por

encima del piano horizontal.

,, Para evitar redondear el extremo saliente de la pieza de

trabajo, ajuste la mesa de salida ligeramente por encima

del piano horizontal.

,, Cuando cepille mas de una tabla del mismo grosor, haga

que las tablas se topen entre si para evitar el redondeo.

,, El redondeo es mas evidente cuando se hacen cortes mas

profundos.

,, Introduzca el trabajo en la direcci6n de la veta. La madera

que se alimenta en contra de la veta tendra bordes picados

y astillados

ADVERTENClA: Asegurese que la cepilladora haya sido

desconectada de cualquier fuente de alimentaci6n y apagada

antes de intentar realizar el mantenimiento.

LIMPIE LA CEPILLADORA

,, Mantenga la cepilladora sin astillas, polvo, suciedad o residuos.

,, Limpie las cuatro columnas de acero para evitar que la caja

de rodillos se atasque cuando se suba o se baje.

,, Luego de cada diez horas de funcionamiento, limpie el

mecanismo de impulsi6n de cadena/engranaje.

,, Use un patio limpio y seco para limpiar las astillas de madera,

polvo, suciedad y grasa vieja de las cadenas y engranajes.

LUBRICAClON

,, La superficie de la mesa se puede recubrir con un lubricante,

por ejemplo, cera en pasta, para hacer que la pieza de traba-

jo avance uniformemente. AsegQrese que el lubricante utiliza-

do no afecte la capacidad de acabar la pieza de trabajo con

barniz, sellador, etc.

Per ejemplo, no use lubricantes a base de silicio porque los

mismos arruinaran cualquier intento de acabar la madera.

,, Use grasa de rodamientos automotrices para lubricar todas

las cadenas y engranajes. AsegQrese que todas las cadenas

y engranajes tengan suficiente grasa.

,, Los rodamientos del portacuchillas y el motor vienen sellados

y no necesitan lubricaci6n.

COMO VERIFICAR EL DESGASTE DE LAS CUCHILLAS

,, El estado de las cuchillas afecta la precision del corte. Preste

atenci6n a la calidad del corte que produce la cepilladora

para verificar el estado de las cuchillas.

,, Las cuchillas desafiladas rasgan, en vez de cortar, las fibras

de madera y dan una apariencia fibrosa.

,, La veta se eleva si las cuchillas desafiladas golpean madera

de densidad variable. Si las cuchillas tienen picaduras, se

elevan ademas los bordes.

REEMPLACE LAS CUCHILLAS

Consulte las Figuras 20-23.

ADVERTENClA: Apague siempre la cepilladora y desconectela

de la fuente de alimentaci6n antes de iniciar cualquier tarea de

mantenimiento.

NOTA: Siempre invierta o remplace ambas cuchillas como

un juego.

,, Extraiga los rodillos de retorno.

,, Afloje y extraiga el tornillo central de la cubierta en la parte

posterior de la cepilladora. Levante la cubierta y elevela

hasta que se enganche en el pestillo de la cubierta.

Figura 20 - Extraiga el Tornillo Central, Levante la

Cubierta para Lograr Acceso al Portacuchillas

• Gire cuidadosamente con la mano el portacuchillas hacia

usted hasta que Io detenga el pestillo automatico del

portacuchillas.

Figura 21 - Pestillo Ubicado en el Extremo Izquierdo

del Portacuchillas

• Afloje los siete pernos de las cur_as Io suficiente para que

se suelte la cuchilla (vea la Figura 22).

• Separe cuidadosamente las cuchillas usadas del porta-

cuchillas mediante los dos imanes. No toque la cuchilla

con los dedos. Use s61o los imanes.

NOTA: Los imanes se pueden separar facilmente de la cuchilla

inclinandolos hacia la izquierda o derecha.

PRECAUClON: Los bordes de la cuchilla estan extremada-

mente afilados. Mantenga los dedos alejados de las cuchillas

en todo momento.

Figura 22 - Afloje Todos los Pernos de las Cu5as

Invierta la cuchilla o reemplacela con una cuchilla nueva

y coloquela cuidadosamente en los dos aros de ajuste

mediante los dos imanes. Los aros de ajuste colocan la

cuchilla a la altura correcta. A cada extremo del porta-

cuchillas encontrara un aro de ajuste.

Figura 23 - Utilice Aros de Ajuste para Colocar las Cuchillas

• Asegure la cuchilla apretando los siete pernos de cu_a.

Asegurese que la cuchilla no se mueva mientras aprieta los

pernos. Utilice un pedazo de madera de desecho para sujetar

la cuchilla en su lugar de manera que no se levante. Apriete

los pernos de forma pareja a fin de Iograr una fuerza de

sujeci6n uniforme a traves de la cuchilla.

• Oprima el pestillo para soltar el portacuchillas. Suelte el

pestillo cuando pueda girar manualmente el portacuchillas.

• Gire con la mano el portacuchillas hasta que Io detenga el

pestillo automatico.

• Repita este procedimiento con la otra cuchilla.

• Desenganche la cubierta del pestillo de la cubierta, baje

la cubierta y asegt_rela con el tornillo.

• Vuelva a colocar los rodillos de retorno en su posici6n.

AJUSTE DEL NIVEL DE LA CAJA DE RODILLOS

Consulte la Figura 24.

La cepilladora producira una profundidad de corte dispareja

(corte ahusado) si la caja de rodillos no esta paralela a la base.

Para restaurar el paralelismo de la caja de rodillos a la base:

• Valiendose de una pieza de prueba, mida la altura del

adaptador c6nico. Determine la esquina o el lado que

necesita ajuste.

• Apague la cepilladora y desconectela de la fuente de

alimentaci6n.

• Pliegue las mesas de extensi6n frontal y posterior.

• Ponga cuidadosamente la cepilladora sobre su parte posterior

de modo que el lado inferior de la base quede frente a Ud.

• Afloje dos pernos de cabeza hueca en la abrazadera de

tensi6n. Afloje la cadena deslizando la abrazadera de tensidn.

Figura 24 - Ajuste el Nivel de la Caja de Rodillos a la Base.

Verifique y engrase la cadena

,, Con mucho cuidado gire la rueda dentada con la mano para

cambiar la altura de la caja de rodillos. AsegQrese de no tocar

las otras ruedas dentadas. No gire la rueda dentada mas

de uno o dos dientes. El movimiento de la rueda dentada en

relaci6n con la cadena mueve la caja de rodillos aproximada-

mente 0.006".

,, Vuelva a apretar la cadena asegurando la abrazadera de

tensi6n en su posici6n. Apriete firmemente los pernos de

cabeza hueca.

•Vuelva a poner la cepilladora en su base.

,, Haga un corte de prueba para verificar el ajuste.

INSPECCION Y REEMPLAZO DE LAS ESCOBILLAS

ADVERTENCIA: Apague la cepilladora y desconectela de

la fuente de alimentaci6n.

La vida Qtil de las escobillas depende de la carga a que se

someta el motor. Inspeccione las escobillas regularmente

cada 100 horas de uso. Para inspeccionar las escobillas:

,0 Extraiga los rodillos de retorno. Extraiga tres (3) tornillos y levante

la cubierta de la caja de rodillos de esta (vea la Figura 25).

Figura 25 - Retire la Cubierta de la Caja de Rodillos

(5e han extraido los rodillos de retorno.)

,, Afloje el tapaescobillas y con cuidado extraiga la escobilla

del motor. Cuidado con los resortes (vea la Figura 26).

NOTA: Las escobillas estan situadas en las partes frontal y

posterior del motor de la cepilladora.

,, Reemplace las escobillas siesta dar_ado el resorte.

,, Reemplace las escobillas si el carb6n se ha desgastado a

W' de su Iongitud.

,, Luego de realizar la inspecci6n vuelva a colocar la escobilla

y la tapa.

Figura 26 - Inspeccion de las Escobillas del Motor

COMO REEMPLAZAR LAS CORREAS TRANSMISORAS

ADVERTENCIA: Apague la cepilladora y desconectela de la

fuente de alimentaci6n.

La tensidn inadecuada ocasionara que las correas transmisoras

se deslicen de las poleas. Se deben reemplazar las correas:

• Extraiga el tapon, el perno y el conjunto de la manivela.

Extraiga los cuatro (4) tornillos de la cubierta del indicador.

Afloje el perno y retire el sensor de su abrazadera. Vuelva a

colocar la cubierta del indicador en la parte superior de la

tapa. Yea la Figura 27.

Extraiga el

conjunto de

la manivela

Figura 27 - Extraiga la Manivela yla Cubierta del Indicador

,, Extraiga los rodillos de retorno. Apalanque los soportes del

rodillo hacia arriba y fuera de la tapa. Extraiga el tornillo de

fijaci6n de cada columna debajo de la tapa (yea la Figura 28).

Tapa

Soporte/_'

del

Figura 28 - Afloje la Tapa

,, Retire la perilla de control de profundidad (vea la Figura 16

en la pagina 24). Levante un poco la tapa y retire la cubierta

lateral.

,, Desenganche el resorte del pestillo de manera que las poleas

giren libremente (vea la Figura 29).

Correa del ventilador

Figura 29 - Lado Derecho de la Cepilladora sin la

Cubierta Lateral

,, Extraiga la correa del ventilador haciendola pasar alternada-

mente (una ranura a la vez) por ambas poleas. Tire de la

correa mientras gira las poleas al mismo tiempo. Repita

el procedimiento con la correa transmisora.

,, Coloque las correas nuevas. Haga pasar la correa por las

poleas de manera inversa a como las extrajo.

,, Cercidrese que la correa descanse en todas las ranuras

en ambas poleas.

,, Vuelva a colocar la cubierta del lado derecho y la perilla.

Asegure la tapa con los tornillos de fijacidn. Vuelva a colocar

el sensor y asegQrelo en su posici6n. Asegure la cubierta

del indicador en su posici6n. Vuelva a colocar la manivela

y asegt_rela con el tapdn y el tornillo de cabeza de hueca.

GRADUACION DEL CALIBRADOR PREAJUSTADO

DE GROSOR

Consulte la Figura 30.

Afloje la tuerca hexagonal (Clave No. 64). Con cuidado, gire el

tope del calibrador (Clave No. 65) hacia la posicidn deseada. El

tope del calibrador tiene un roscado de 16 TPI, un giro completo

del tope del grosor movera la caja de rodillos 0.062 pulg. en

relacidn con el calibrador preajustado de grosor. Apriete la tuerca

hexagonal para fijar la posici6n del tope.

SINTOMA

Redondeo

(depresiones en los

extremos de la tabla)

CAUSA(S) POSIBLE(S)

1. Cuchillas desafiladas

2. Soporte inadecuado para tablas largas

3. Fuerza dispareja en el portacuchillas

4. Caja de rodillos desnivelada respecto

a la base

5. La madera no esta topando

correctamente

MEDIDA CORRECTIVA

Veta fibrosa Cepillado de madera con un alto

contenido de humedad

Veta desgarrada 1. Corte muy pesado

2. Las cuchillas est&n cortando contra

la veta

3. Cuchillas desafiladas 3. Reemplace las cuchillas seg_n las instrucciones.

Consulte "Mantenimiento"

Veta &spera, elevada 1. Cuchillas desafiladas 1. Reemplace las cuchillas segQn las instrucciones.

Consulte "Mantenimiento"

2. Corte muy pesado 2. Revise "Profundidad del Corte"

3. Contenido de humedad demasiado alto 3. Sequela madera o use madera seca

Profundidad de corte

dispareja (de lado a lado)

La elevacion de la caja

de rodillos se ajusta

con dificultad

La tabla entra pero deja

de moverse despues del

rodillo de alimentacion

de salida

Caja de rodillos desnivelada respecto

a la base de la cepilladora

1. Ruedas dentadas o cadena sucias

2. Tornillos de elevacion, columnas sucios

3. Tornillos de elevacion desgastados

4. Friccion entre la caja de rodillos y las

cubiertas

5. Caja de rodillos no paralela a la base de

la cepiliadora

1. Los rodillos de salida no pueden girar

debido a que estan atascados con

astillas

2. Demasiada presion en el portacuchillas

debido a una pieza de trabajo larga

1. Reemplace las cuchillas segQn las instrucciones.

Consulte "Mantenimiento"

2. Soporte las tablas largas. Consulte "Como Evitar el

Redondeo"

3. Suavemente empuje la tabla cuando este en contacto

con solo un rodillo alimentador. Consulte "Como

Evitar el Redondeo"

4. Ajuste la caja de rodillos. Vea "Ajuste del Nivel

de la Mesa"

5. Haga que los extremos de las piezas de material

se topen entre si a medida que las tablas pasan

por la cepilladora

Sequela madera para eliminar su alto

contenido de humedad

1. Revise "Profundidad del Corte"

2. Revise "Como Pasar la Pieza de Trabajo"

Caja de rodillos desnivelada.

Vea "Ajuste del Nivel de la Mesa"

1. Limpie y lubrique las ruedas dentadas y la cadena

2. Limpie y lubrique los tornillos de elevaci6n,

las columnas

3. Reemplace los tornillos de elevaci6n

Limpie y lubrique

El grosor de la tabla no 1. El puntero de la escala graduada 1.

coincide con la escala no se ajust6 correctamente

graduada de grosor 2. El indicador no esta calibrado 2.

o el indicador

La cadena salta 1. Ruedas dentadas desgastadas 1.

2. Cadena desgastada 2.

La cepilladora 1. La cepilladora no recibe alimentacion 1.

no funciona

Ajuste la caja de rodillos.

Yea "Ajuste del Nivel de la Mesa"

Desobstruya, limpie el sistema de recolecci6n

de polvo. Consulte "Limpie la Cepilladora"

Use plataformas de apoyo para soportar una

pieza de trabajo con m&s de 24" de Iongitud.

Consulte "Accesorios Recomendados"

Ajuste el puntero de la escala graduada y

aprietelo bien

Calibre el indicador. Vea "Calibracion del

Indicador Digital"

Reemplace las ruedas dentadas

Reemplace la cadena

Un electricista calificado debe revisar la fuente

electrica

2. Se dispar6 la protecci6n contra la

sobrecarga del motor

3. Interruptor o cableado defectuosos

o sueltos

de alimentaci6n

2. Apague la cepilladora. Reajuste la proteccion contra

la sobrecarga del motor. Consulte "Reajuste de

Sobrecarga"

3. Un electricista calificado debe revisar el interruptor

y el cableado

SINTOMA CAUSA(S) POSIBLE(S) MEDIDA CORRECTIVA

Deslizamiento de Correa suelta Reemplace la correa; consulte "Como Reemplazar

la correa las Correas Transmisoras"

No se puede hacer El ajuste del calibrador de grosor de la Reajuste el calibrador de grosor; consulte

descender la caja pieza de trabajo limita el movimiento "Calibrador de Grosor de la Pieza de Trabajo"

de rodillos de la caja de rodillos

Exceso de polvo en el 1. Fuga en la bolsa o conexion de la 1. Verifique las conexiones de la bolsa del recolector.

aire (depresiones en los manguera Verifique las conexiones de la manguera del colector

extremos de la tabla) 2. Fuga en la bolsa del recolector 2. Hay polvo atrapado debajo de la abrazadera de

la bolsa o la bolsa del recolector no esta sellada

en la brida

Ruido excesivo del 1. Residuos o pedazo de madera de gran 1. Apague la cepilladora y deje que los residuos

ventilador tama_o en el alojamiento del ventilador se asienten en la bolsa del colector. Extraiga el

protector de las cuchilias y limpie la camara

2. Ventilador flojo 2. Abra la cubierta de la cuchilla y apriete el perno

del ventilador

El motor se recalienta 1. Sobrecarga del motor 1. Reduzca la profundidad del corte

2. Enfriamiento inadecuado del motor 2. Elimine el aserrin acumulado en el motor

Se dispara el 1. Sobrecarga del motor 1. Reduzca la profundidad del corte

cortacircuito 2. Capacidad inadecuada del cortacircuito 2. Use cortacircuito o fusibles de la capacidad

o los fusibles o los fusibles adecuada

3. Cuchillas desafiladas 3. Reemplace las cuchillas

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

TM SM

® Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co.

® Marca Registrada /TM Marca de F&brica /Marca de Servicio de Sears, Roebuck and Co.

MC Marque de commerce /Marque d6pos6e de Sears, Roebuck and Co. ® Sears, Roebuck and Co.

Craftsman 351217350 User Manual PLANER Manuals And Guides L0607451

CRAFTSMAN Planer Manual L0607451 CRAFTSMAN Planer Owner's Manual, CRAFTSMAN Planer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
