Operator's Manual

CRRFTSMRNo

121/2"

THICKNESS PLANER

Model No.

351.217580

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product. Keep this

manual with tool.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

24735.00 Draft (08/14/06)

Warranty.................................... 2

SafetyRules............................... 2-3

Unpacking.................................. 3

Assembly................................. 3-4

Installation................................. 4-5

Operation................................. 5-8

Maintenance............................... 8-9

Troubleshooting............................. 10

PartsIllustrationandList ................... 12-15

EspaSol................................. 16-31

ONE-YEARFULLWARRANTYONCRAFTSMANTOOL

IfthisCraftsmantoolfailsdueto a defectinmaterialor

workmanshipwithin one year from the date of purchase

CALL 1-800-4-MY-HOME® to arrange for free repair (or

replacement if repair proves impossible).

If this tool is used for commercial or rental purposes, this

warranty will apply for only ninety days from the date of

purchase.

This warranty applies only while this tool is in the

United States.

This warranty gives you specific legal rights and you may

also have other rights, which vary, from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

WARNING: For your own safety, read all of the rules

and precautions before operating tool.

CAUTION: Always follow proper operating procedures

as defined in this manual even if you are familiar with

use of this or similar tools. Remember that being care-

less for even a fraction of a second can result in severe

personal injury.

BE PREPARED FOR JOB

• Wear proper apparel. Do not wear loose clothing,

gloves, neckties, rings, bracelets or other jewelry

which may get caught in moving parts of machine.

• Wear protective hair covering to contain long hair.

• Wear safety shoes with non-slip soles.

• Wear safety glasses complying with United States

ANSI Z87.1. Everyday glasses have only impact

resistant lenses. They are NOT safety glasses.

• Wear face mask or dust mask if operation is dusty.

• Be alert and think clearly. Never operate power tools

when tired, intoxicated or when taking medications

that cause drowsiness.

PREPARE WORK AREA FOR JOB

• Keep work area clean. Cluttered work areas invite

accidents.

• Do not use power tools in dangerous environments.

• Do not use power tools in damp or wet locations. Do

not expose power tools to rain.

• Work area should be properly lighted.

• Proper electrical receptacle should be available for

tool. Three prong plug should be plugged directly

into properly grounded, three-prong receptacle.

• Extension cords should have a grounding prong and

the three wires of the extension cord should be of

the correct gauge.

• Keep visitors at a safe distance from work area.

• Keep children out of workplace. Make workshop child-

proof. Use padlocks, master switches or remove switch

keys to prevent any unintentional use of power tools.

TOOL SHOULD BE MAINTAINED

• Always unplug tool prior to inspection.

• Consult manual for specific maintaining and adjust-

ing procedures.

• Keep tool lubricated and clean for safest operation.

• Remove adjusting tools. Form habit of checking to

see that adjusting tools are removed before switch-

ing machine on.

• Keep all parts in working order. Check to determine

that the guard or other parts will operate properly

and perform their intended function.

• Check for damaged parts. Check for alignment of

moving parts, binding, breakage, mounting and any

other condition that may affect a tool's operation.

• A guard or other part that is damaged should be

properly repaired or replaced. Do not perform

makeshift repairs. (Use parts list provided to order

replacement parts.)

KNOW HOW TO USE TOOL

• Use right tool for job. Do not force tool or attachment

to do a job for which it was not designed.

• Disconnect tool when changing blades.

• Avoid accidental start-up. Make sure that the switch

is in the OFF position before plugging in.

• Do not force tool. It will work most efficiently at the

rate for which it was designed.

• Keep hands away from moving parts and cutting

surfaces.

• Never leave tool running unattended. Turn the power

off and do not leave tool until it comes to a complete

stop.

• Do not overreach. Keep proper footing and balance.

• Never stand on tool. Serious injury could occur if tool is

tipped or if blade is unintentionally contacted.

• Know your tool. Learn the tool's operation, applica-

tion and specific limitations.

@Sears, Roebuck and Co. 2

•Use recommended accessories (refer to page 13).

Use of improper accessories may cause risk of

injury to persons.

• Handle workpiece correctly. Protect hands from pos-

sible injury.

• Turn machine off if it jams. Blade jams when it digs

too deeply into workpiece. (Motor force keeps it

stuck in the work.)

• Always keep drive, cutterhead and blade guards in

place and in proper operating condition.

• Feed work into blade or cutter against direction of

rotation.

CAUTION: Think safety! Safety is a combination of

operator common sense and alertness at all times

when tool is being used.

WARNING: Do not attempt to operate tool until it is

completely assembled according to the instructions.

Refer to Figure 1 below.

Check for shipping damage. If damage has occurred, a

claim must be filed with carrier. Check for complete-

ness. Immediately report missing parts to dealer.

IMPORTANT: Remove protective paper from the table

before operating unit.

The planer comes assembled as one unit. Additional

parts which need to be fastened to planer should be

located and accounted for before assembling.

A Dust Chute

B Thumb Screw (2)

C T-handle Hex Wrench (on planer)

D Plug

E Magnet (2, on planer)

F Handle with Knob

G 5-0.8 x 25mm Socket Head Bolt with Lock Washer

Figure 1 - Unpacking

WARNING: Do not attempt assembly if parts are

missing. Use this manual to order replacement parts.

INSTALL HANDLE g

Refer to Figures 2 and 3.

• Handle with knob should be installed to top-right of

the planer.

• Insert handle with knob onto elevation screw top.

Handle with Knob

Figure 2 -Install Handle

• Secure handle with bolt using T-handle wrench

provided.

• Insert plug into handle to cover bolt.

Bolt

Figure 3 - Secure Handle

ATTACH DUST CHUTE

Refer to Figure 15, page 14.

Planer is best used along with a dust collector. Dust

chute is included. The dust chute (Key No. 4) is mount-

ed to the rollercase (Key No. 8) using two thumb screws

(Key No. 3). The dust chute can be mounted to direct

chips to either side of planer.

• After mounting, connect wet/dry vacuum hose to

dust chute. Be sure to turn the vacuum on before

operating the planer.

MOUNT PLANER TO WORK SURFACE

Refer to Figure 4.

• Planer is designed to be portable so it can be moved

to job site, but should be mounted to a stable, level

bench or table in a place with ample lighting and

correct power supply.

•Make sure there is plenty of room for moving the

workpiece through the entire cut. There must be

enough room that neither the operators or the

bystanders will have to stand in line with the wood

while using the tool.

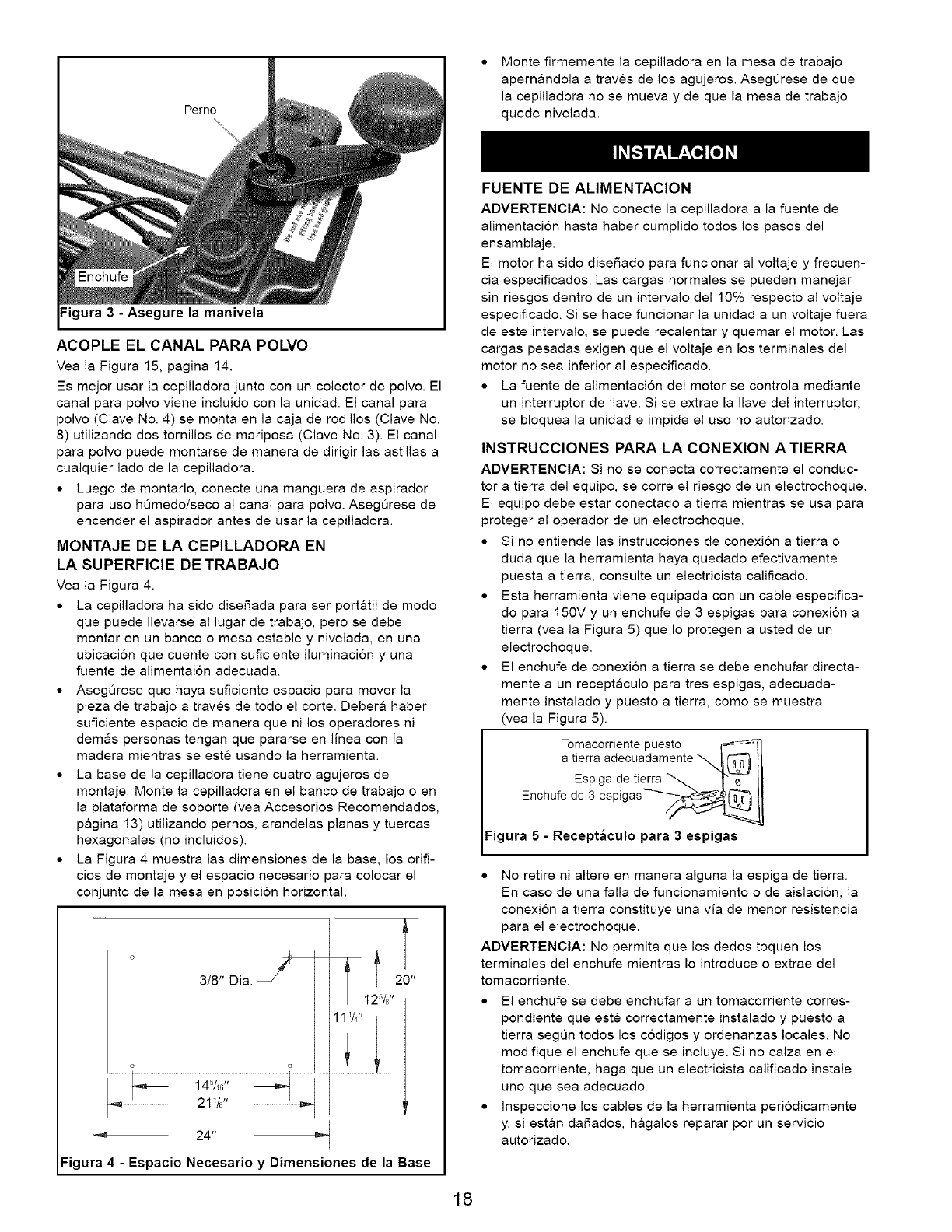

• Base of planer has four mounting holesMount plan-

er to workbench or tool stand (see Recommended

Accessories, page 13) using bolts, fiat washers and

hex nuts (not supplied).

• Figure 4 shows the base dimensions, mounting

holes and required space to allow for table assembly

in horizontal position.

3/80,a 'l

• 20"

11W'

145/_6''

-._j--- 21//J '

•'_ 24"

Figure 4 - Base Dimensions and Required Space

• Securely mount planer to work table by bolting it

through the holes. Make sure the planer does not

rock and the work table is level.

POWER SOURCE

WARNING: Do not connect planer to the power

source until all assembly steps have been completed.

The motor is designed for operation on the voltage and

frequency specified. Normal loads will be handled safe-

ly on voltages not more than 10% above or below spec-

ified voltage. Running the unit on voltages which are not

within range may cause overheating and motor burn-

out. Heavy loads require that voltage at motor terminals

be no less than the voltage specified.

• Power supply to the motor is controlled by a switch

with key. Removing the key from switch will lock the

unit and prevent unauthorized use.

GROUNDING INSTRUCTIONS

WARNING: Improper connection of equipment

grounding conductor can result in the risk of electrical

shock. Equipment should be grounded while in use to

protect operator from electrical shock.

• Check with a qualified electrician if you do not

understand grounding instructions or if you are in

doubt as to whether the tool is properly grounded.

• This tool is equipped with an approved cord rated at

150V and a 3-prong grounding type plug (see Figure

5) for your protection against shock hazards.

• Grounding plug should be plugged directly into

a properly installed and grounded 3-prong

grounding-type receptacle, as shown (see Figure 5).

Properly Grounded Outlet _--,. i[__

Grounding Prong.

3-Prong Plug _

Figure 5 - 3-Prong Receptacle

Do not remove or alter grounding prong in any manner.

In the event of a malfunction or breakdown, grounding

provides a path of least resistance for electrical shock.

WARNING: Do not permit fingers to touch the termi-

nals of plug when installing or removing from outlet.

• Plug must be plugged into matching outlet that is

properly installed and grounded in accordance with

all local codes and ordinances. Do not modify plug

provided. If it will not fit in outlet, have proper outlet

installed by a qualified electrician.

• Inspect tool cords periodically, and if damaged, have

repaired by an authorized service facility.

• Green (or green and yellow) conductor in cord is the

grounding wire. If repair or replacement of the elec-

tric cord or plug is necessary, do not connect the

green (or green and yellow) wire to a live terminal.

• A 2-prong wall receptacle must be replaced with a

properly grounded 3-prong receptacle installed in

accordance with National Electric Code and local

codes and ordinances.

WARNING: Any receptacle replacement should be

performed by a qualified electrician.

A temporary 3-prong to 2-prong grounding adapter (see

Figure 6) is available for connecting plugs to a two pole

outlet if it is properly grounded.

Grounding Lug _ Make Sure This

Adaptet_ TolSConnectedAKnown

3-Prong Ground

2-Prong Receptacle

Figure 6 - 2-Prong Receptacle with Adapter

• Do not use a 3-prong to 2-prong grounding adapter

unless permitted by local and national codes and

ordinances. (A 3-prong to 2-prong grounding adapter

is not permitted in Canada.)

Where a 3-prong to 2-prong grounding adapter is

permitted, the rigid green tab or terminal on the side

of the adapter must be securely connected to a

permanent electrical ground such as a properly

grounded water pipe, a properly grounded outlet box

or a properly grounded wire system.

• Many cover plate screws, water pipes and outlet

boxes are not properly grounded. To ensure proper

ground, grounding means must be tested by a quali-

fied electrician.

EXTENSION CORDS

• The use of any extension cord will cause some drop

in voltage and loss of power.

• Wires of the extension cord must be of sufficient size

to carry the current and maintain adequate voltage.

• Use the table to determine the minimum wire size

(A.W.G.) extension cord.

• Use only 3-wire extension cords having 3-prong

grounding type plugs and 3-pole receptacles which

accept the tool plug.

• If the extension cord is worn, cut or damaged in any

way, replace it immediately.

Extension Cord Length

Wire Size .............................. A.W.G.

Up to 25 ft.................................. 14

25 to 50 ft .................................. 12

NOTE: Using extension cords over 50 ft. long is not

recommended.

MOTOR

The 120 Volt AC universal motor has the following

specifications:

Voltage ................................... 120

Amperes ................................... 12

Hertz ..................................... 60

Phase .................................. Single

Cutterhead RPM .......................... 9400

ELECTRICAL CONNECTIONS

WARNING: Make sure unit is turned off and discon-

nected from power source before inspecting any wiring.

The motor is assembled with an approved three con-

ductor cord to be used on 120 volts as indicated. The

power supply to the motor is controlled by a double

pole locking switch.

The power lines are connected directly to the switch.

The green ground line must remain securely fastened

to the frame to properly protect against electrical shock.

A manual reset overload protector is installed in line

with the power supply to the motor, tf the planer is over-

loaded, the protector will break the circuit.

DESCRIPTION

Craftsman 121/2'' planer finishes rough-cut lumber to

size and planes soft and hardwoods up to 6" thick and

12_/2'' wide. Wood feeds into two-blade cutterhead by

rubber infeed/outfeed rollers. Sturdy base construction

and four-post design permits smooth feeding and

virtually snipeless planing. Planer comes with enclosed,

universal ball bearing, 12 Amp motor with overload pro-

tection. Motor has ON/OFF switch with removable key to

prevent accidental start-up. Unit features easy hands-

free replacement of blades for safety and minimized

downtime, top mounted roller for workpiece return and

built-in carrying handles for portability. Planer takes cuts

up to 3/32"per pass at 26 feet per minute. Inch height

scale has graduations in '/_0"increments, and metric

height scale has graduations in 1mm increments.

SPECIFICATIONS

Table Size .......................... 12_/2'' x 93/8"

Extension Table Size .................. 121/j'x 6:'/4"

Base Size ............................ 21 x 121/_"

Workpiece Width (max.) ..................... 121/2''

Workpiece Thickness (max.) ................... 6"

Maximum Depth of Cut ....................... _/_"

Cuts Per Minute ......................... 18,800

Feed Rate ............................. 26 FPM

Overall Dimensions ........ 233/J'H x 23_/J' W x 19" D

Weight ................................. 68 Ibs

OPERATION SAFETY RULES

WARNING: For your own safety, read all of the

instructions and precautions before operating tool.

WARNING: Operation of any power tool can result in

foreign objects being thrown into eyes which can result

in severe eye damage. Always wear safety goggles

complying with United States ANSI Z87.1 (shown on

package) before commencing power tool operation.

CAUTION: Always observe the following safety pre-

cautions:

• Know general power tool safety. Make sure all pre-

cautions are understood (see pages 2, 3, 5 and 6).

• Whenever adjusting or replacing any parts on planer,

turn switch OFF and remove plug from power source.

• Make sure all guards are properly attached and

securely fastened.

• Make sure all moving parts are free from interference.

• Always wear eye protection or face shield.

• Make sure blades are aligned and properly attached

to cutterhead.

• Do not plug in planer unless switch is in off position.

After turning switch on, allow planer to come to full

speed before operating.

• Keep hands clear of all moving parts.

• Do not force cut. Slowing or stalling will overheat

motor. Allow automatic feed to function properly.

• Use quality lumber. Blades last longer and cuts are

smoother with good quality wood.

• Do not plane material shorter than 15", narrower

than 3/4"_wider than 121t/' or thinner than 't/'.

• Never make planing cut deeper than 3/_,,

• For workpieces longer than 24", use material

support stands. See Recommended Accessories,

page 13.

• Do not back the work toward the infeed side.

• Takeprecautionsagainstkickback.Donotpermitany-

onetostandorcrossinlineof cutterhead'srotation.

Kickbackorthrowndebriswilltravelinthisdirection.

• Turnswitchoffanddisconnectpowerwhenever

planerisnotinuse.

• Replaceknivesastheybecomedamagedordull.

• Keepplanermaintained.Followmaintenance

instructions(seepages8-9).

WARNING:Somedustcreatedbypowersanding,

sawing,grinding,drillingandotherconstructionactivi-

tiescontainschemicalsknowntocausecancer,birth

defectsorotherreproductiveharm.

Someexamplesof thesechemicalsare:

• Leadfromlead-basedpaints.

• Crystallinesilicafrombricksandcementandother

masonryproducts.

• Arsenicandchromiumfromchemically-treatedlum-

ber.

Yourriskfromtheseexposuresvary,dependingonhow

oftenyoudothistypeofwork.Toreduceyourexposure

tothesechemicals:workinawellventilatedareaand

workwithapprovedsafetyequipment.Alwayswear

OSHA/NIOSHapproved,properlyfittingfacemaskor

respiratorwhenusingsuchtools.

OPERATING CONTROLS

ON/OFF SWITCH

Refer to Figure 7.

The ON/OFF switch is located on the front of the planer

motor. To turn the planer ON, move the switch to the up

position. To turn the planer OFF, move the switch to the

down position.

ON/OFF Switch

Figure 7 - ON/OFF Switch and Circuit Reset

SWITCH LOCK

Refer to Figure 8.

The planer can be locked from unauthorized use by

locking the switch. To lock the switch:

• Turn the switch to OFF position and disconnect plan-

er from power source.

• Pull the key out. The switch cannot be turned on with

the key removed.

NOTE: Should the key be removed from the switch at

the ON position, the switch can be turned off but cannot

be turned on.

Figure 8 - Switch Lock

• To replace key, slide key into the slot on switch until

it snaps.

CIRCUIT BREAKER

Refer to Figure 7.

The planer is equipped with a motor protection

device-circuit breaker. The breaker will automatically

shut the planer off when excessive current is consumed.

If the breaker is tripped, turn the planer off and reset

the circuit by pressing the button.

CAUTION: Be sure to turn the planer off prior to reset-

ting the circuit breaker to avoid unintentional start-up of

the planer.

DEPTH OF CUT

Refer to Figure 9.

Thickness planing refers to the sizing of lumber to a

desired thickness while creating a level surface parallel

to the opposite side of the board. Board thickness which

the planer will produce is indicated by the scale.

Depth-of-cut is adjusted by raising or lowering the

rollercase using handle.

Handle

Figure 9 -Depth-of-Cut

• Each full rotation of the handle moves the rollercase

I//6 t'

• Quality of thickness planing depends on the opera-

tor's judgement about the depth of cut.

• Depth of cut depends on the width, hardness, damp-

ness, grain direction and grain structure of the wood.

• Maximum thickness of wood which can be removed

in one pass is 3/32"for planing operations on work-

pieces up to 5" wide. Workpiece must be positioned

away from the center tab on the rollercase to cut 3/3_".

• Maximum thickness of wood which can be removed

in one pass is '/,6" for planing operations on work-

piece from 5" up to 121/2"wide.

CAUTION: A 3/_2"depth-of-cut on hard, softwood 6-12"

wide can be made. However, continuous operation at

this set-up can cause premature motor failure.

• For optimum planing performance, the depth of cut

should be less than 7_6".

• Board should be planed with shallow cuts until the

work has a level side. Once a level surface has been

created, flip the lumber and create parallel sides.

• Plane alternate sides until the desired thickness is

obtained. When half of total depth of cut is taken from

each side, the board will have a uniform moisture con-

tent and additional drying will not cause it to warp.

• Depth of cut should be shallower when work is wider.

• When planing hardwood, take light cuts or plane the

wood in thin widths.

• Make a test cut with a test piece and verify the thick-

ness produced.

• Check accuracy of test cut prior to working on fin-

ished product.

AVOID DAMAGE TO BLADES

• Thickness planer is a precision woodworking

machine and should be used on quality lumber only.

• Do not plane dirty boards; dirt and small stones are

abrasive and will wear out blade.

• Remove nails and staples. Use planer to cut wood only.

• Avoid knots. Heavily cross-grained wood makes

knots hard. Knots can come loose and jam blade.

CAUTION: Any article that encounters planer blades

may be forcibly ejected from planer creating risk of injury.

PREPARE WORK

• Thickness planer works best when lumber has at

least one flat surface.

• Use surface planer or jointer to create a flat surface.

• Twisted or severely warped boards can jam planer.

Rip lumber in half to reduce magnitude of warp.

• Work should be fed into planer in same direction as

the grain of the wood. Sometimes grain will change

directions in middle of board. In such cases, if possi-

ble, cut board in middle before planing so grain

direction is correct.

CAUTION: Do not plane board which is less than

141/2', long; force of cut could split board and cause

kickback.

FEEDING WORK

The planer is supplied with planing blades mounted in the

cutterhead and infeed and outfeed rollers adjusted to the

correct height. Planer feed is automatic; it will vary slightly

depending on type of wood.

• Feed rate refers to rate at which lumber travels

through planer.

• Align work perpendicular to rollercase so that work

feeds through planer straight.

• Raise/lower rollercase to produce the depth of cut

desired.

• Stand on side to which the handle is attached.

• Boards longer than 24" should have additional sup-

port from free standing material stands.

• Position the workpiece with the face to be planed on

top.

• Turn the planer on.

• Rest board end on table and direct board into planer.

• Gently slide workpiece into the infeed side of the

planer until the infeed roller begins to advance the

workpiece.

• Let go of the workpiece and allow automatic feed to

advance the workpiece.

• Do not push/pull on workpiece. Move to the rear and

receive planed lumber by grasping it in same man-

ner as it was fed.

CAUTION: To avoid risk of injury due to kickbacks, do

not stand directly in line with front or rear of planer.

• Do not grasp any portion of board which has not

gone past out-feed roller.

• Repeat this operation on all boards which need to be

same thickness.

• Planer has return roller on top so assistant can pass

work back to operator.

NOTE: Assistant must follow same precautions as

operator.

• Surface that the planer will produce will be smoother

if shallower depth of cut is used.

Avoiding Snipe

• Snipe refers to a depression at either end of board

caused by an uneven force on cutterhead when work

is entering or leaving planer.

• Snipe will occur when boards are not supported

properly or when only one feed roller is in contact

with work at beginning or end of cut.

• To avoid snipe, gently push the board up while feed-

ing the work until the outfeed roller starts advancing

it.

• Move to the rear and receive planed board by gently

pushing it up when the infeed roller looses contact

with the board.

•When planing more than one board of the same

thickness, butt boards together to avoid snipe.

• Snipe is more apparent when deeper cuts are taken.

• Feed work in direction of grain. Work fed against

grain will have chipped, splintered edges.

Planer will operate best if kept in good condition and

properly adjusted.

CHECK FOR WORN BLADES

• Condition of blades will affect precision of cut.

Observe quality of cut which planer produces to

check condition of blades.

• Dull blades will tear, rather than sever wood fibers

and produce fuzzy appearance.

• Raised grain will occur when dull blades pound on

wood that has varying density. Raised edge will also

be produced where blades have been nicked.

• Blades on this planer are reversible. Blades should

always be reversed or replaced as matched set.

Keeping a spare set of blades on hand is recom-

mended.

CHANGING BLADES

Refer to Figures 10-13 pages 8 and 9.

WARNING: Always turn planer OFF and disconnect

from power source before starting any maintenance

work.

• Loosen and remove thumb screws from blade guard

on the rear side of planer. Remove blade guard.

Figure 10 -Remove Blade Guard

• Carefully turn cutterhead by hand towards you until it

is stopped by the self-engaging latch.

• Loosen and remove six bolts from gib.

Figure 11 - Remove Gib Bolts

• Remove gib using magnets provided.

NOTE: Magnets can be easily disengaged from gib by

tilting them to left or right.

CAUTION: Blade edges are extremely sharp. Keep fin-

gers away from blades at all times.

• Blade is located in position by two pins. Gently lift

old blades from cutterhead using magnets. Do not

make contact with the blade using fingers. Use mag-

net only.

Manet

Gib

Blade

Latch

Cutterhead

Figure 12 -Remove Blade

Reverse or replace blade and carefully position it on

the two pins using magnets.

• Replace gib and align the holes on the gib with

holes on the blade using magnets.

• Secure gib to cutterhead using six bolts removed

earlier.

• Depress latch to release cutterhead. Release latch

when cutterhead can be turned by hand.

• Turn cutterhead by hand until it is stopped by

self-engaging latch.

• Remove gib and blade as mentioned earlier.

• Replace with new blade and replace gib and secure

it as mentioned earlier.

• Replace blade guard and secure it using two bolts.

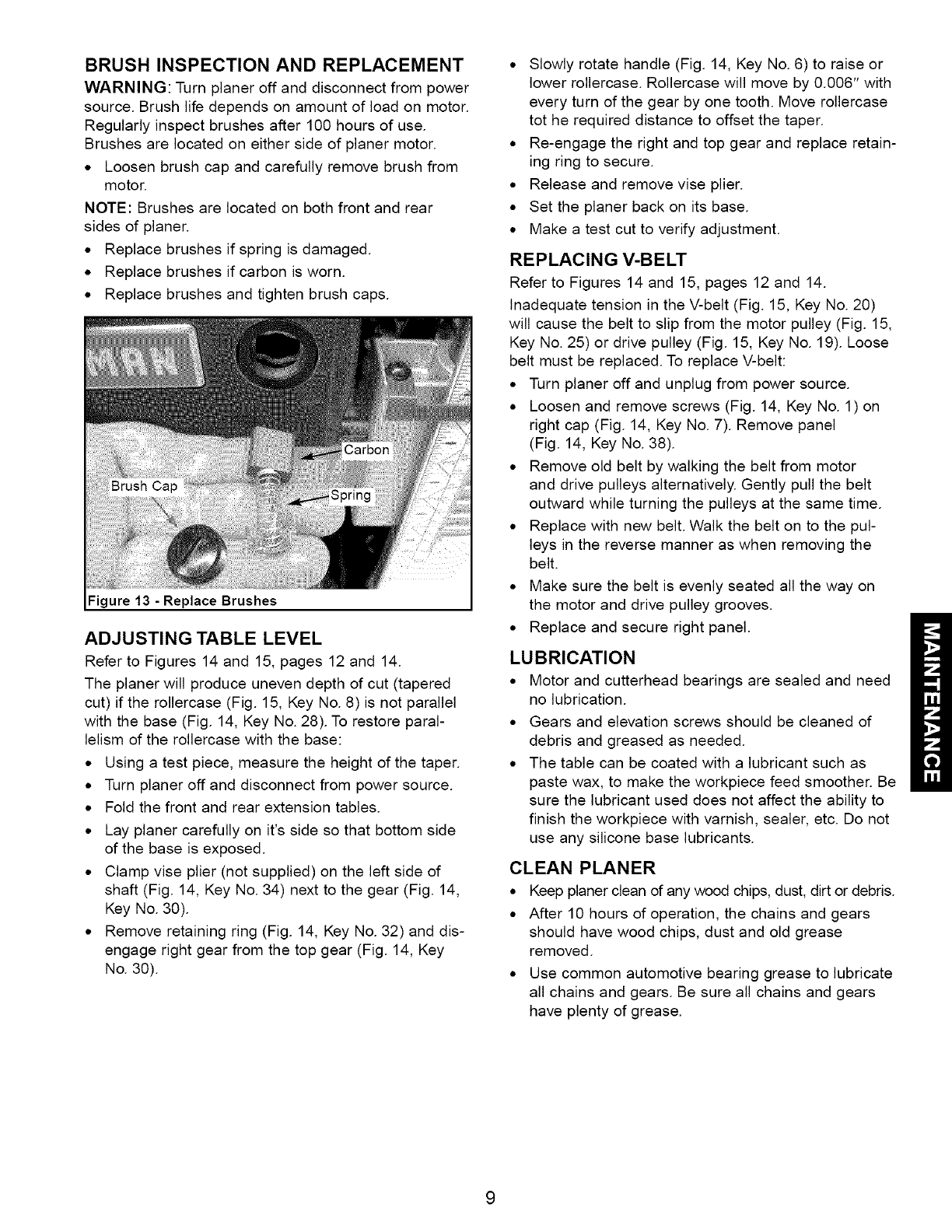

BRUSH INSPECTION AND REPLACEMENT

WARNING: Turn planer off and disconnect from power

source. Brush life depends on amount of load on motor.

Regularly inspect brushes after 100 hours of use.

Brushes are located on either side of planer motor.

• Loosen brush cap and carefully remove brush from

motor.

NOTE: Brushes are located on both front and rear

sides of planer.

• Replace brushes if spring is damaged.

• Replace brushes if carbon is worn.

• Replace brushes and tighten brush caps.

Brush Cap

Figure 13 - Replace Brushes

ADJUSTING TABLE LEVEL

Refer to Figures 14 and 15, pages 12 and 14.

The planer will produce uneven depth of cut (tapered

cut) if the rollercase (Fig. 15, Key No. 8)is not parallel

with the base (Fig. 14, Key No. 28). To restore paral-

lelism of the rollercase with the base:

• Using a test piece, measure the height of the taper.

• Turn planer off and disconnect from power source.

• Fold the front and rear extension tables.

• Lay planer carefully on it's side so that bottom side

of the base is exposed.

• Clamp vise plier (not supplied) on the left side of

shaft (Fig. 14, Key No. 34) next to the gear (Fig. 14,

Key No. 30).

• Remove retaining ring (Fig. 14, Key No. 32) and dis-

engage right gear from the top gear (Fig. 14, Key

No. 30).

• Slowly rotate handle (Fig. 14, Key No. 6) to raise or

lower rollercase. Rollercase will move by 0.006" with

every turn of the gear by one tooth. Move rollercase

tot he required distance to offset the taper.

• Re-engage the right and top gear and replace retain-

ing ring to secure.

• Release and remove vise plier.

• Set the planer back on its base.

• Make a test cut to verify adjustment.

REPLACING V-BELT

Refer to Figures 14 and 15, pages 12 and 14.

Inadequate tension in the V-belt (Fig. 15, Key No. 20)

will cause the belt to slip from the motor pulley (Fig. 15,

Key No. 25) or drive pulley (Fig. 15, Key No. 19). Loose

belt must be replaced. To replace V-belt:

• Turn planer off and unplug from power source.

• Loosen and remove screws (Fig. 14, Key No. 1) on

right cap (Fig. 14, Key No. 7). Remove panel

(Fig. 14, Key No. 38).

• Remove old belt by walking the belt from motor

and drive pulleys alternatively. Gently pull the belt

outward while turning the pulleys at the same time.

• Replace with new belt. Walk the belt on to the pul-

leys in the reverse manner as when removing the

belt.

• Make sure the belt is evenly seated all the way on

the motor and drive pulley grooves.

• Replace and secure right panel.

LUBRICATION

• Motor and cutterhead bearings are sealed and need

no lubrication.

• Gears and elevation screws should be cleaned of

debris and greased as needed.

• The table can be coated with a lubricant such as

paste wax, to make the workpiece feed smoother. Be

sure the lubricant used does not affect the ability to

finish the workpiece with varnish, sealer, etc. Do not

use any silicone base lubricants.

CLEAN PLANER

• Keep planer clean of any wood chips, dust, dirt or debris.

• After 10 hours of operation, the chains and gears

should have wood chips, dust and old grease

removed.

• Use common automotive bearing grease to lubricate

all chains and gears. Be sure all chains and gears

have plenty of grease.

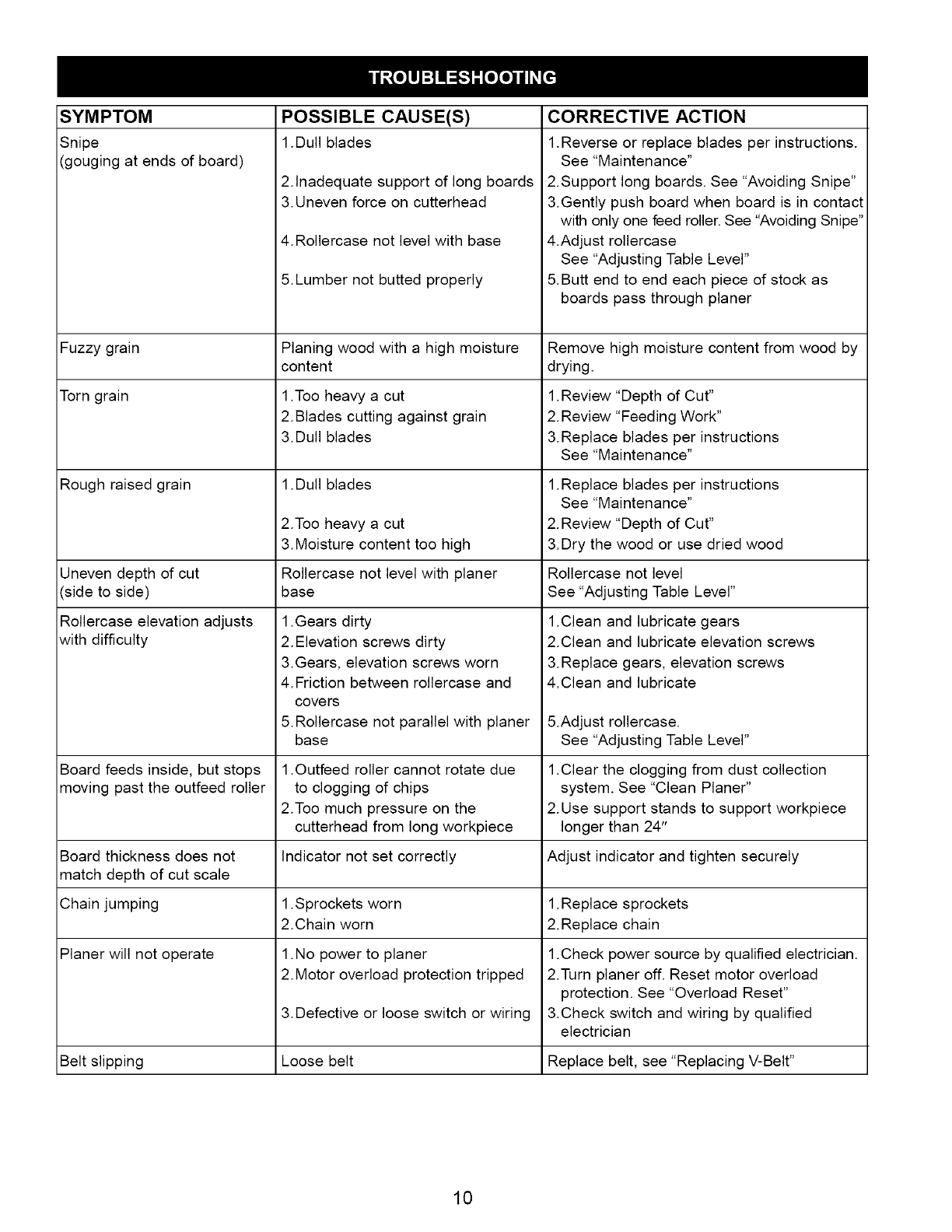

SYMPTOM

Snipe

(gouging at ends of board)

Fuzzy grain

Torn grain

Rough raised grain

POSSIBLE CAUSE(S)

1.Dull blades

2.Inadequate support of long boards

3.Uneven force on cutterhead

4.Rollercase not level with base

5.Lumber not butted properly

Planing wood with a high moisture

content

1.Too heavy a cut

2.Blades cutting against grain

3.Dull blades

1.Dull blades

2.Too heavy a cut

3.Moisture content too high

CORRECTIVE ACTION

1.Reverse or replace blades per instructions.

See "Maintenance"

2.Support long boards. See "Avoiding Snipe"

&Gently push board when board is in contact

with only one feed roller. See "Avoiding Snipe"

4.Adjust rollercase

See "Adjusting Table Level"

5.Butt end to end each piece of stock as

boards pass through planer

Remove high moisture content from wood by

drying.

1.Review "Depth of Cut"

2. Review "Feeding Work"

3.Replace blades per instructions

See "Maintenance"

1.Replace blades per instructions

See "Maintenance"

2.Review "Depth of Cut"

3.Dry the wood or use dried wood

Uneven depth of cut Rollercase not level with planer Rollercase not level

(side to side) base See "Adjusting Table Level"

Rollercase elevation adjusts

with difficulty 1.Gears dirty

2.Elevation screws dirty

3.Gears, elevation screws worn

4.Friction between rollercase and

covers

5.Rollercase not parallel with planer

base

1.Clean and lubricate gears

2.Clean and lubricate elevation screws

3. Replace gears, elevation screws

4.Clean and lubricate

5.Adjust rollercase.

See "Adjusting Table Level"

Board feeds inside, but stops 1.0utfeed roller cannot rotate due 1.Clear the clogging from dust collection

moving past the outfeed roller to clogging of chips system. See "Clean Planer"

2.Too much pressure on the 2.Use support stands to support workpiece

cutterhead from long workpiece longer than 24"

Board thickness does not Indicator not set correctly Adjust indicator and tighten securely

match depth of cut scale

Chain jumping 1.Sprockets worn 1.Replace sprockets

2.Chain worn 2.Replace chain

Planer will not operate 1.No power to planer

2.Motor overload protection tripped

3.Defective or loose switch or wiring

1.Check power source by qualified electrician.

2.Turn planer off. Reset motor overload

protection. See "Overload Reset"

3.Check switch and wiring by qualified

electrician

Belt slipping Loose belt Replace belt, see "Replacing V-Belt"

NOTES

Model 351.217580

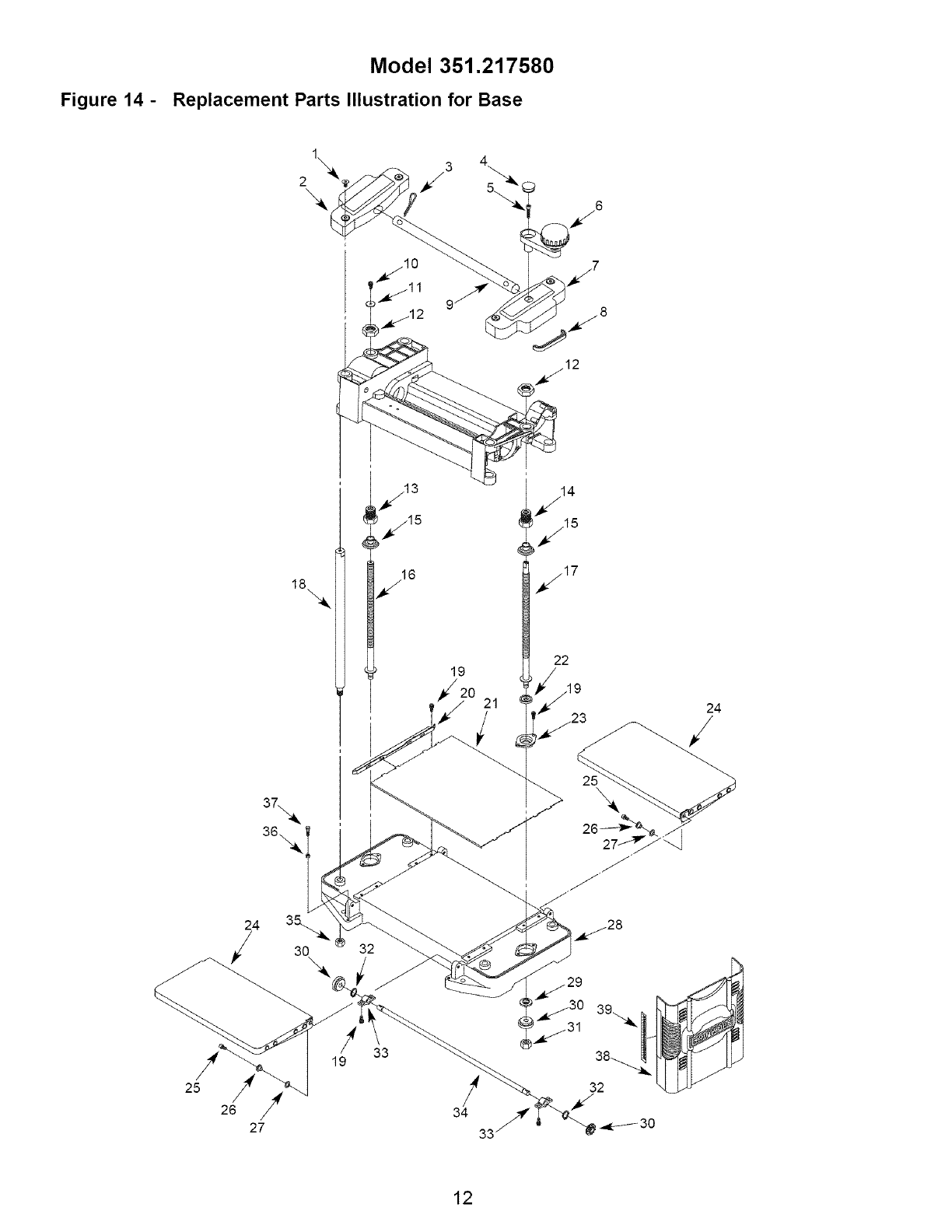

Figure 14 - Replacement Parts Illustration for Base

21_ 3

,/2o 21 24

19 33

33 .,_//3o

KEY

NO.

PART NO.

24769.00

24770.00

18993.00

18316.00

STD870525

20393.00

24771.00

24772.00

24773.00

STD870610

STD851006

24774.00

24775.00

24776.00

24777.00

24778.00

24779.00

24780.00

STD870512

24814.00

24815.00

24781.00

24782.00

24783.00

STD870616

24816.00

24817.00

N/A

24785.00

24786.00

01351.00

00221.00

24788.00

24787.00

STD841217

STD840610

STD833020

24789.00

24764.00

24735.00

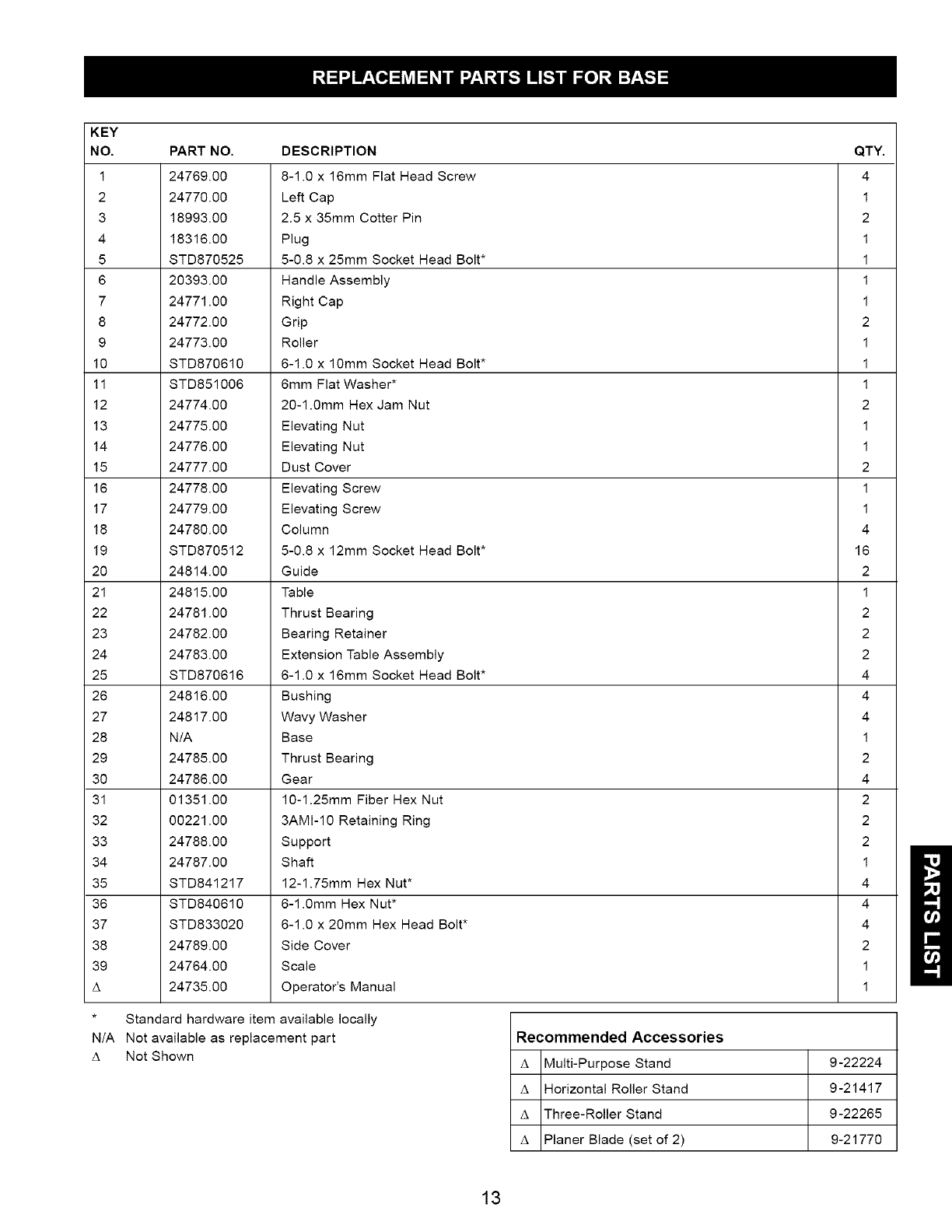

DESCRIPTION

8-1.0 x 16mm Flat Head Screw

Left Cap

2.5 x 35mm Cotter Pin

Plug

5-0.8 x 25mm Socket Head Bolt*

Handle Assembly

Right Cap

Grip

Roller

6-1.0 x 10mm Socket Head Bolt*

6mm Flat Washer*

20-1.0mm Hex Jam Nut

Elevating Nut

Dust Cover

Elevating Screw

Column

5-0.8 x 12mm Socket Head Bolt*

Guide

Table

Thrust Bearing

Bearing Retainer

Extension Table Assembly

6-1.0 x 16mm Socket Head Bolt*

Bushing

Wavy Washer

Base

Thrust Bearing

Gear

10-1.25mm Fiber Hex Nut

3AMI-10 Retaining Ring

Support

Shaft

12-1.75mm Hex Nut*

6-1.0mm Hex Nut*

6-1.0 x 20mm Hex Head Bolt*

Side Cover

Scale

Operator's Manual

QTY.

*Standard hardware item available locally

N/A Not available as replacement part

A Not Shown

Recommended Accessories

A Multi-Purpose Stand 9-22224

A Horizontal Roller Stand 9-21417

A Three-Roller Stand 9-22265

A Planer Blade (set of 2) 9-21770

Model 351.217580

Figure 15 - Replacement Parts Illustration for Rollercase

40 41

42 43

39J:_

1 47

27 26

KEY

NO.

PART NO.

24790.00

24791.00

24792.00

24793.00

STD870510

24794.00

24795.00

NiA

24796.00

24797.00

24798.00

18314.00

05479.00

24813.00

07322.00

STD315235

18272.00

STD870512

24818.00

03841.00

24799.00

24800.00

24801.00

24802.00

24819.00

STD835016

STD851008

18341.00

18322.00

24803.00

DESCRIPTION

Thumb Screw

Blade Guard

Thumb Screw

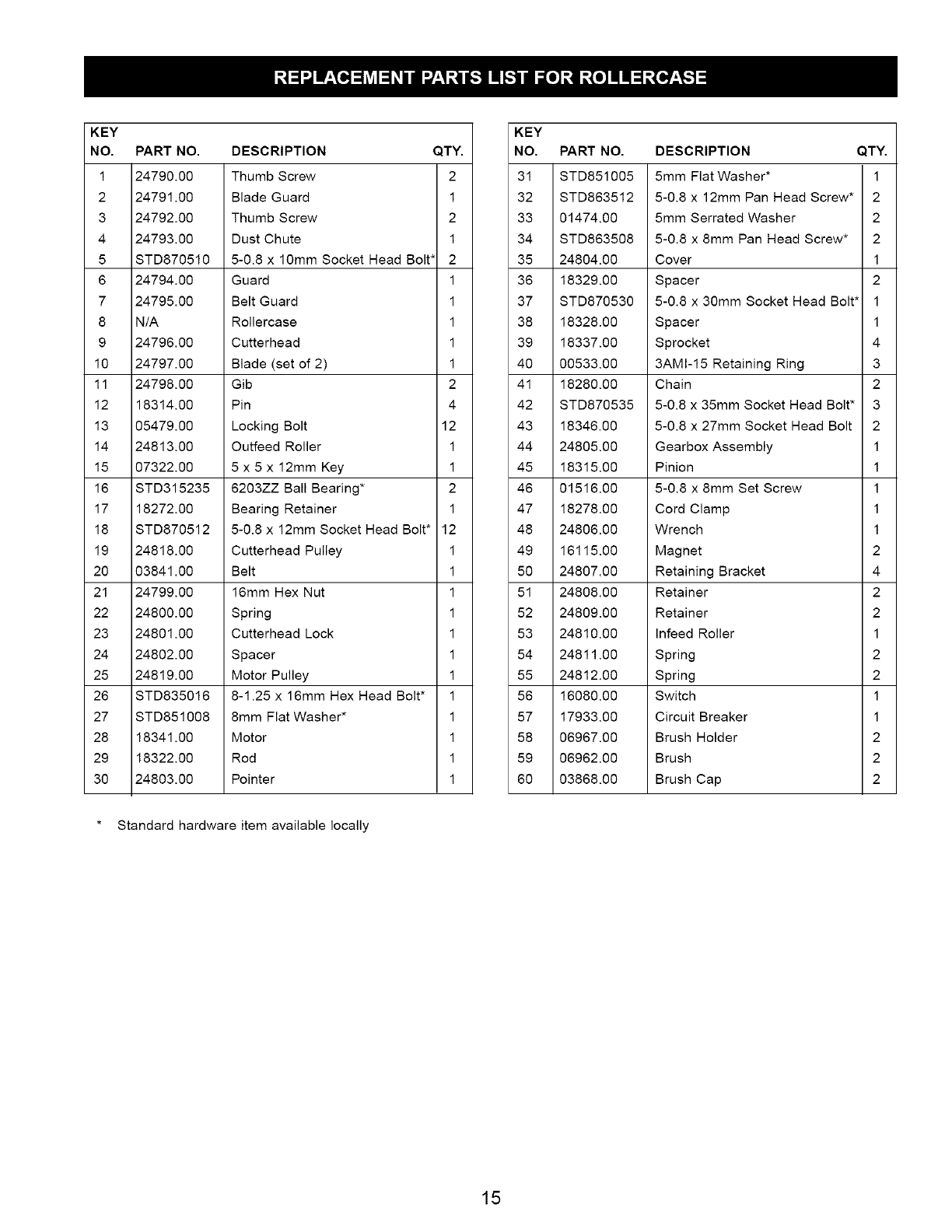

Dust Chute

5-0.8 x 10mm Socket Head Bolt*

Guard

Belt Guard

Rollercase

Cutterhead

Blade (set of 2)

Gib

Locking Bolt

Outfeed Roller

5x5x12mm Key

6203ZZ Ball Bearing*

Bearing Retainer

5-0.8 x 12mm Socket Head Bolt*

Cutterhead Pulley

Belt

16mm Hex Nut

Spring

Cutterhead Lock

Spacer

Motor Pulley

8-1.25 x 16mm Hex Head Bolt*

8mm Flat Washer*

Motor

Rod

Pointer

QTY.

Standard hardware item available locally

KEY

NO.

PART NO.

STD851005

STD863512

01474.00

STD863508

24804.00

18329.00

STD870530

18328.00

18337.00

00533.00

18280.00

STD870535

18346.00

24805.00

18315.00

01516.00

18278.00

24806.00

16115.00

24807.00

24808.00

24809.00

24810.00

24811.00

24812.00

16080.00

17933.00

06967.00

06962.00

03868.00

DESCRIPTION QTY.

5mm Flat Washer* 1

5-0.8 x 12mm Pan Head Screw* 2

5mm Serrated Washer 2

5-0.8 x 8mm Pan Head Screw* 2

Cover 1

Spacer 2

5-0.8 x 30mm Socket Head Bolt* 1

Spacer 1

Sprocket 4

3AM1-15 Retaining Ring 3

Chain 2

5-0.8 x 35mm Socket Head Bolt* 3

5-0.8 x 27mm Socket Head Bolt 2

Gearbox Assembly 1

Pinion 1

5-0.8 x 8mm Set Screw 1

Cord Clamp 1

Wrench 1

Magnet 2

Retaining Bracket 4

Retainer 2

Infeed Roller 1

Spring 2

Switch 1

Circuit Breaker 1

Brush Holder 2

Brush 2

Brush Cap 2

CEPILLADORA DE ESPESOR

DE 12V "

Modelo No.

351.217580

PRECAUCION: Lea y acate todas las normas

de seguridad e instrucciones de operaci6n

antes de usar por primera vez este producto.

Ingles ........................................ 2-15

Garantia ........................................ 16

Reglas de seguridad ............................ 16-17

Desempaque .................................... 17

Montaje ...................................... 17-18

Instalaci6n .................................... 18-19

Operacion .................................... 19-22

Mantenimiento ................................ 22-24

Identificaci6n de problemas ...................... 25-26

GARANTIA COMPLETA DE UN ANO PARA HER-

RAMIENTA CRAFTSMAN

Si esta herramienta Craftsman fallara por causa de defectos

en el material o en la mano de obra en un lapso de un aSo a

partir de la fecha de compra, LLAME a 1-800-4-MY-HOME®

PARA SOLICITAR LA REPARAClON GRATUITA DEL

PRODUCTO (o el reemplazo si la reparacion resulta imposible).

Siesta herramienta se usa para fines comerciales o de

alquiler, esta garantia es valida Onicamente por noventa dias

a partir de la fecha de compra.

Esta garantia aplica Qnicamente si la herramienta se

encuentra en los Estados Unidos.

Esta garantia le otorga derechos legales especificos y

tambien puede usted tener otros derechos que varien de

estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

ADVERTENCIA: Por su propia seguridad, lea todas las

normas y precauciones antes de manejar la herramienta.

PRECAUCION: Aplique siempre los procedimientos de

operacion correctos, tal como se definen en este manual,

aun cuando este familiarizado con el uso de esta u otras

herramientas similares. Recuerde que descuidarse aunque

solo sea por una fracci6n de segundo puede ocasionarle

graves lesiones.

PREPARESE PARA EL TRABAJO A REALIZAR

• Use la indumentaria apropiada. No use ropa holgada,

guantes, corbatas, anillos, pulseras ni otras joyas que

puedan atascarse en las piezas m6viles de la maquina.

• Use una cubierta protectora para recoger el cabello largo.

• Use calzado de seguridad con suela antideslizante.

• Use galas de seguridad que cumplan con la norma

estadounidense ANSI Z87.1. Las gafas corrientes tienen

solamente lentes resistentes al impacto. No son gafas

de seguridad.

• Use m&scara facial o mascara contra el polvo si la tarea

produce polvo.

• Debe mantenerse alerta y pensar con claridad. Nunca

opere herramientas mec&nicas cuando este cansado,

intoxicado o bajo la influencia de medicamentos que

produzca somnolencia.

PREPARE EL AREA DE TRABAJO PARA LA TAREA

AREALIZAR

•Mantenga el area limpia. Un &rea de trabajo desordenada

es propicia para los accidentes.

• No use herramientas mec&nicas en ambientes peligrosos.

• No use herramientas mec&nicas en lugares humedos

o mojados. No exponga las herramientas mec&nicas

a la Iluvia.

• El area de trabajo debe estar iluminada adecuadamente.

• Debe estar disponible un recept&culo electrico para la

herramienta. El enchufe de tres espigas debe enchufarse

directamente a un recept&culo para tres espigas puesto

a tierra correctamente.

• Los cables de extension deben tener una espiga de tierra

y sus tres hilos deben ser del calibre correcto.

• Mantenga a los visitantes a una distancia prudencial del

&rea de trabajo.

• Mantenga a los niSos fuera del lugar de trabajo. Haga

que su taller sea a prueba de ni5os. Use candados, inte-

rruptores principales o retire las Ilaves de los interrupto-

res para evitar el uso involuntario de las herramientas

mec&nicas.

ES IMPORTANTE DARLES MANTENIMIENTO A

LAS HERRAMIENTAS

•Desenchufe siempre la herramienta antes de

inspeccionarla.

• Consulte el manual acerca de los procedimientos de

mantenimiento y ajuste especificos.

• Mantenga la herramienta lubricada y limpia para un

funcionamiento mas seguro.

• Retire las herramientas de ajuste. Desarrolle el habito

de verificar que hayan sido retiradas las herramientas

de ajuste antes de encender la m&quina.

• Mantenga todas las piezas listas para funcionar. Revise

el protector u otras piezas para determinar si funcionan

correctamente y hacen el trabajo que deben hacer.

• Verifique que no haya piezas da5adas. Verifique la alinea-

cion de las piezas moviles, el atascamiento, las roturas,

el montaje y cualquier otra condicion que pueda afectar

el funcionamiento de la herramienta.

• Siesta daSado un protector o cualquier otra pieza, deben

repararse o reemplazarse adecuadamente. No haga

reparaciones provisionales (valgase de la lista de piezas

incluida para solicitar piezas de repuesto).

EL OPERADOR DEBE SABER USAR LA

HERRAMIENTA

• Use la herramienta adecuada para la tarea. No fuerce la

herramienta oel accesorio ni los use para una tarea para

la que no fueron dise_ados.

• Desconecte la herramienta cuando cambie las cuchiHas.

• Evite un arranque accidental. Cerciorese de que el

interruptor este en la posicion OFF (apagado) antes de

enchufar la herramienta.

• No fueree ]a herramienta. Funcionar_i en la forma m_is

eficiente a la velocidad para la cu&l se dise_6.

• Mantenga las manos alejadas de las piezas moviles y

superficies cortantes.

• Nunca desatienda una herramienta en marcha. Desconec-

tela y no abandone el lugar hasta que se haya detenido

por completo.

• No trate de alcanzar demasiado lejos. Mantengase

firmemente apoyado yen equilibrio.

• No este nunca de pie sobre la herramienta. Se pueden

sufrir graves lesiones si se inclina la herramienta osi

se hace contacto con la cuchilla involuntariamente.

• Conozca su herramienta. Aprenda a manejar ]a

herramienta, su ap]icacion y limitaciones especificas.

• Use los accesorios recomendados (yea la pagina 18). Si

se usan accesorios incorrectos, se puede correr el riesgo

de lesionar alas personas.

•Manipule correctamente la pieza de trabajo. Protejase las

manos de posibles lesiones.

• Apague la m&quina si se atasca. La cuchilla se atasca si

se introduce muy profundamente en la pieza de trabajo

(la fuerza del motor la mantiene trabada en la pieza de

trabajo).

• Siempre mantenga los protectores de la transmision, el

portacuchilla y la cuchilla en su lugar, yen adecuadas

condiciones de funcionamiento.

• Introduzca la pieza de trabajo en la cuchilla o cortador en

sentido contrario al de la rotacion.

PRECAUCION: iTenga en cuenta la seguridad! La

seguridad es una combinacion del sentido comOn del

operador y un estado de alerta permanente al usar

la herramienta.

ADVERTENCIA: No trate de operar la herramienta hasta

que haya sido completamente armada segQn las

instrucciones.

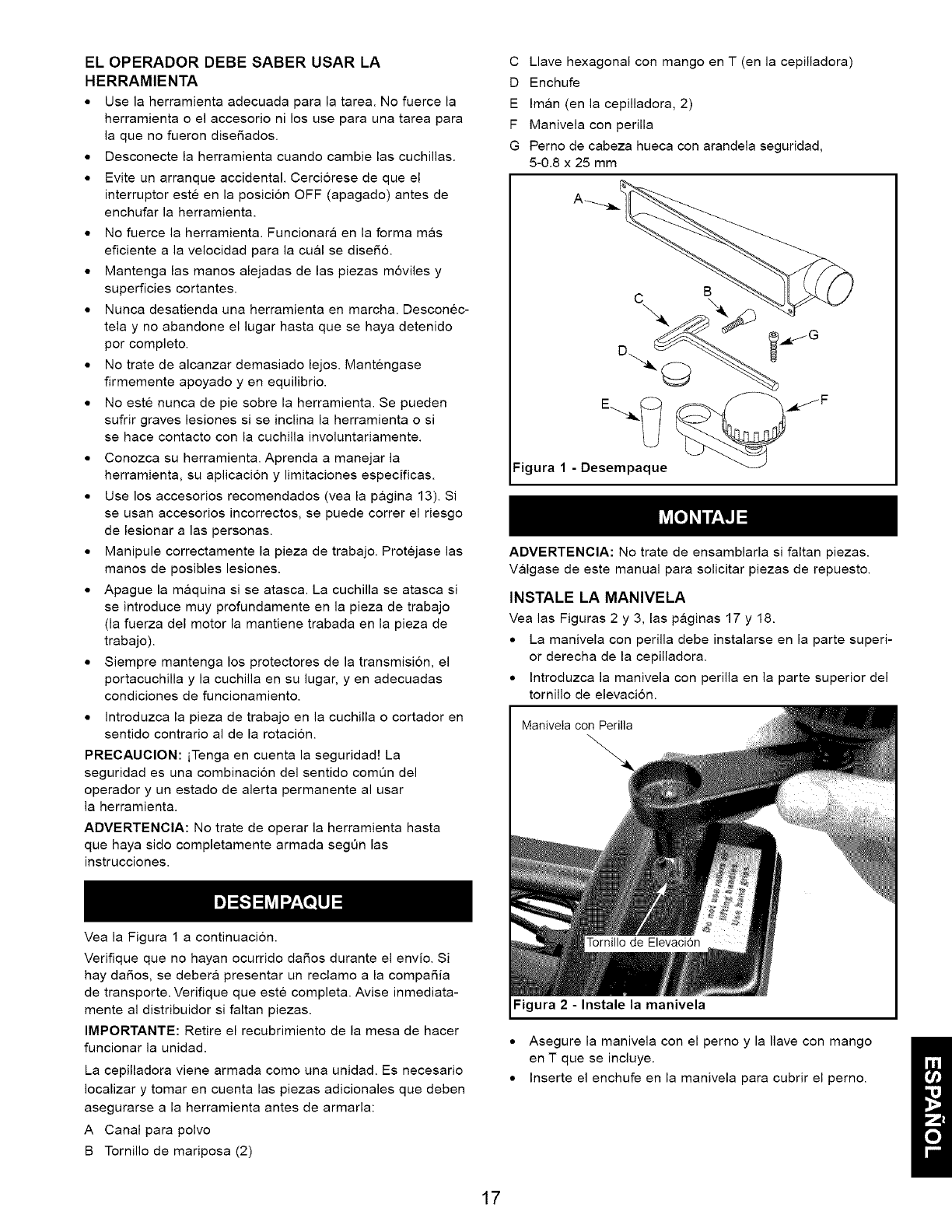

Yea la Figura 1 a continuacion.

Verifique que no hayan ocurrido da_os durante el envio. Si

hay da_os, se debera presentar un reclamo a la compa_ia

de transporte. Verifique que este completa. Avise inmediata-

mente al distribuidor si faltan piezas.

IMPORTANTE: Retire el recubrimiento de la mesa de hacer

funcionar la unidad.

La cepilladora viene armada como una unidad. Es necesario

Iocalizar y tomar en cuenta las piezas adicionales que deben

asegurarse a la herramienta antes de armada:

A Canal para polvo

B Tornillo de mariposa (2)

CLlave hexagonal con mango en T (en la cepilladora)

D Enchufe

E Iman (en la cepilladora, 2)

F Manivela con perilla

G Perno de cabeza hueca con arandela seguridad,

5-0.8 x 25 mm

ADVERTENCIA: No trate de ensamblarla si faltan piezas.

Valgase de este manual para solicitar piezas de repuesto.

INSTALE LA MANIVELA

Vea las Figuras 2 y 3, las paginas 17 y 18.

•La manivela con perilla debe instalarse en la parte superi-

or derecha de la cepilladora.

• Introduzca la manivela con perilla en la parte superior del

tornillo de elevacion.

ManiveIa con Perilla

Figura 2 - Instale la manivela

•Asegure la manivela con el perno y la liave con mango

en T que se incluye.

• Inserte el enchufe en la manivela para cubrir el perno.

Perno

Figura 3 - Asegure la manivela

ACOPLE EL CANAL PARA POLVO

Vea la Figura 15, pagina 14.

Es mejor usar la cepilladora junto con un colector de polvo. El

canal para polvo viene incluido con la unidad. El canal para

polvo (Clave No. 4) se monta en la caja de rodillos (Clave No.

8) utilizando dos tornillos de mariposa (Clave No. 3). El canal

para polvo puede montarse de manera de dirigir las astillas a

cualquier lado de la cepiliadora.

,, Luego de montado, conecte una manguera de aspirador

para uso h_medo/seco al canal para polvo. Asegurese de

encender el aspirador antes de usar la cepilladora.

MONTAJE DE LA CEPILLADORA EN

LA SUPERFIClE DE TRABAJO

Vea la Figura 4.

,, La cepilladora ha sido dise_ada para ser portatil de modo

que puede Ilevarse al lugar de trabajo, pero se debe

montar en un banco o mesa estable y nivelada, en una

ubicacion que cuente con suficiente iluminacion y una

fuente de alimentaion adecuada.

,, AsegQrese que haya suficiente espacio para mover la

pieza de trabajo a traves de todo el corte. Debera haber

suficiente espacio de manera que ni los operadores ni

demas personas tengan que pararse en linea con la

madera mientras se este usando la herramienta.

* La base de la cepilladora tiene cuatro agujeros de

montaje. Monte la cepilladora en el banco de trabajo o en

la plataforma de soporte (vea Accesorios Recomendados,

p&gina 13) utilizando pernos, arandelas planas y tuercas

hexagonales (no incluidos).

,, La Figura 4 muestra las dimensiones de la base, los orifi-

cios de montaje y el espacio necesario para colocar el

conjunto de la mesa en posicion horizontal.

3/8" Dia. J

145/_6''

-._-- 21 l/j, ___,_.

"_ 24" _"

2!"

11 W' |

Figura 4 - Espacio Necesario yDimensiones de la Base

Monte firmemente la cepilladora en la mesa de trabajo

apernandola a traves de los agujeros. AsegQrese de que

la cepilladora no se mueva y de que la mesa de trabajo

quede nivelada.

FUENTE DE ALIMENTAClON

ADVERTENCIA: No conecte la cepilladora a la fuente de

alimentacion hasta haber cumplido todos los pasos del

ensamblaje.

El motor ha sido disei_ado para funcionar al voltaje y frecuen-

cia especificados. Las cargas normales se pueden manejar

sin riesgos dentro de un intervalo del 10% respecto al voltaje

especificado. Si se hace funcionar la unidad a un voltaje fuera

de este intervalo, se puede recalentar y quemar el motor. Las

cargas pesadas exigen que el voltaje en los terminales del

motor no sea inferior al especificado.

,, La fuente de alimentacion del motor se controla mediante

un interruptor de Ilave. Si se extrae la Ilave del interruptor,

se bloquea la unidad eimpide el uso no autorizado.

INSTRUCClONES PARA LA CONEXlON A TIERRA

ADVERTENCIA: Si no se conecta correctamente el conduc-

tor a tierra del equipo, se corre el riesgo de un electrochoque.

El equipo debe estar conectado a tierra mientras se usa para

proteger al operador de un electrochoque.

,, Si no entiende las instrucciones de conexion a tierra o

duda que la herramienta haya quedado efectivamente

puesta a tierra, consulte un electricista calificado.

,, Esta herramienta viene equipada con un cable especifica-

do para 150V y un enchufe de 3 espigas para conexion a

tierra (vea la Figura 5) que Io protegen a usted de un

electrochoque.

,, El enchufe de conexion a tierra se debe enchufar directa-

mente a un receptaculo para tres espigas, adecuada-

mente instalado y puesto a tierra, como se muestra

(vea la Figura 5).

Tomacorriente puesto

a tierra adecuadamente

Espig,:dg_

Enchufe de 3 e

Figura 5 - Recept_culo para 3 espigas

,, No retire ni altere en manera alguna la espiga de tierra.

En caso de una falla de funcionamiento o de aislaci6n, la

conexion a tierra constituye una via de menor resistencia

para el electrochoque.

ADVERTENCIA: No permita que los dedos toquen los

terminales del enchufe mientras Io introduce o extrae del

tomacorriente.

,, El enchufe se debe enchufar a un tomacorriente corres-

pondiente que este correctamente instalado y puesto a

tierra segOn todos los codigos y ordenanzas locales. No

modifique el enchufe que se incluye. Si no calza en el

tomacorriente, haga que un electricista calificado instale

uno que sea adecuado.

,, Inspeccione los cables de la herramienta periodicamente

y, si estan daSados, h&galos reparar pot un servicio

autorizado.

• El conductor verde (o verde y amarillo) del cable es el hilo

de conexion a tierra. Si es necesario reparar o reemplazar

el cable de alimentaci6n o el enchufe, no conecte el hilo

verde (o verde y amarillo) a un terminal con corriente.

• Si tiene un tomacorriente de 2 espigas, se debe reem-

plazar por un receptaculo para tres espigas, puesto a

tierra e instalado segQn el Codigo Electrico Nacional y

dem&s c6digos y ordenanzas locales.

ADVERTENCIA: Solo un electricista calificado debe cambiar

los receptaculos.

Se puede usar temporalmente un adaptador de 3 espigas a 2

espigas con conexion a tierra (vea la Figura 6) para conectar

los enchufes a un tomacorriente bipolar que este correcta-

mente puesto a tierra.

LengQeta de tierra _======a Asegurese

.._._..._,,, II _']T"_"60| II de que _ste

Adaptador conectado a una

Enchufe de 3 esp_gas _ tierra conocida

Receptaculo para

enchufe de 2 espigas

Figura 6 - Recept_culo con adaptador para enchufe

de 2 espigas

No use un adaptador de 3 espigas a 2 espigas con

conexion a tierra a menos que este permitido por los

codigos y ordenanzas locales y nacionales (en Canada

no se permite usar adaptadores de 3 a 2 espigas con

conexion a tierra).

Si se permite el uso de un adaptador de 3 a 2 espigas

con conexion a tierra, se debe conectar firmemente la

lengQeta verde o terminal rigido en un lado del adaptador

a una toma de tierra permanente, p. ej., una tuberia de

agua puesta a tierra, una caja de tomacorriente puesta

a tierra o un sistema de cables puesto a tierra.

Muchas veces, los tornillos de la chapa de cubierta, las

tuberias de agua y las cajas de tomacorriente no est&n

correctamente puestos a tierra. Para garantizar que la

conexion a tierra es efectiva, un electricista calificado

debe verificar la toma de tierra.

CABLES DE EXTENSION

• El uso de un cable de extension genera caida de voltaje

y perdida de energia.

• Los hilos del cable de extension deben tener el tamaSo

suficiente para conducir la corriente y mantener el voltaje

adecuado.

• Utilice la tabla para determinar el tamai_o minimo del

alambre (segQn la norma AWG) del cordon de extension

• Use cables de extensi6n de 3 hilos, con enchufe de tres

espigas para conexion a tierra, y receptaculos tripolares

adecuados para el enchufe de la herramienta.

• Si el cable de extension est& desgastado, cortado o

daSado en alguna forma, reempl&celo de inmediato.

Longitud del cord6n de extensi6n

Tamai_o del alambre ...................... Norma AWG

Hasta 25 pies .................................... 14

25 a 50 pies ..................................... 12

AVlSO: No se recomienda utilizar cordones de extension de

m&s de 50 pies de largo.

MOTOR

El motor universal de CA de 120 voltios tiene las siguientes

especificaciones:

Voltaje ........................................ 120

Amperaje ....................................... 12

Frecuencia (Hz) .................................. 60

Fase .................................... Monofasica

Velocidad (rpm) de Portacuchilla ................... 9400

CONEXIONES ELECTRICAS

ADVERTENClA: Cerciorese de que la unidad este apagada

y desconectada de la fuente de alimentacion antes de

inspeccionar el cableado.

El motor se ensambla con un cable de tres conductores,

aprobado para usarse con 120 voltios como se indica. La

fuente de alimentacion del motor esta controlada por un

conmutador enclavador bipolar.

Las lineas de energia electrica se conectan directamente

al conmutador. La linea de conexion a tierra verde debe

permanecer firmemente sujeta al bastidor para ofrecer la

adecuada proteccion contra un electrochoque.

Esta instalado un protector de sobrecarga de reajuste manual

en linea con la fuente de alimentacion del motor. Si se sobre-

carga la cepilladora, el protector interrumpe el circuito.

DESCRIPClON

La cepilladora Craftsman de 12W' acaba la madera tosca y

la deja del tamaSo correcto y cepilla las maderas duras

de hasta 6" de espesor y 12W' de ancho. La madera se ali-

menta al portacuchilla de dos hojas pot medio de los rodillos

de goma de entradaisalida. Su fuerte construccion de base y

dise5o de cuatro soportes permite una alimentacion uniforme

y un cepillado virtualmente sin redondeo. La cepilladora viene

con un rodamiento de bola universal, encerrado, y un motor

de 12 Amperaje con proteccion contra sobrecarga. El motor

tiene un interruptor de ON/OFF (encendido/apagado) con

Ilave removible para impedir un arranque accidental. La

unidad cuenta f&cil reemplazo de las cuchillas sin necesidad

de usar las manos para mayor seguridad y menor tiempo

ocioso, rodillo de montaje superior para retorno de la pieza

de trabajo y mangos incorporados para el transporte para

mayor portabilidad. La cepilladora acepta cortes de hasta 3/32"

por pasada a 26 pies por minuto. La escala de altura en pul-

gadas tiene gradaciones en incrementos de _A6"y la escala

metrica decimal tiene incrementos de 1 mm.

ESPECIFICAClONES

TamaSo de la mesa ......................... 12_/2x 93/8''

TamaSo de la mesa de extension .............. 12_/2x 63/4''

TamaSo de la base ......................... 21 x 12W'

Ancho de la pieza de trabajo (max.) ................ 12W'

Grosor de la pieza de trabajo (max.) .................. 6"

Profundidad de corte m&xima ...................... 3/32"

Cortes por minuto ............................. 18,800

Velocidad de alimentacion ..................... 26 FPM

Dimensiones generales ......... 233/G'' AIt. x 233/J' A x 19" P

Peso ........................................ 68 lb.

NORMAS DE SEGURIDAD DE OPERACION

ADVERTENCIA: Pot su propia seguridad, lea todas ]as

reglas y precauciones antes de manejar la herramienta.

ADVERTENCIA: El funcionamJento de todas las herramientas

mec_inicas puede hacer que sean lanzados a los ojos cuer-

pos extra_os, Io cual puede ]esionar]os gravemente. Siempre

use galas de seguridad que cumplan con los requisitos de la

norma estadounidense ANSI Z87.1 (se indica en e] paquete)

antes de comenzar a usar la herramienta mec_inica.

PRECAUCION: Tenga siempre en cuenta ]as siguientes

precauciones:

• Aprenda ]as normas de seguridad generales para e] uso

de herramientas mec_inicas. AsegQrese de comprender

todas las precauciones (yea ]as p_iginas 20, 21, 24 y 25).

• Cuando ajuste oreemp]ace cualquier pieza de la cepilla-

dora, I]eve el interruptor a]a posici6n OFF (apagado)

y retire el enchufe de la fuente de alimentacion.

• AsegQrese que todos los protectores esten correctamente

acop]ados y firmemente sujetos.

• AsegQrese que nada obstaculice ninguna pieza m6vil.

• Siempre use proteccion para los ojos o para la cara.

• AsegQrese que las cuehillas esten alineadas y correcta-

mente acopladas a] portacuchi]]a.

• No enchufe la cepil]adora a menos que e] {nterruptor este

en la posicion de OFF (apagado). Despues de encender

el interruptor, permita que la cepilladora alcance toda ]a

velocidad antes de usar.

• Mantenga las manos alejadas de las piezas m6viles.

• No fuerce el corte. Si disminuye la velocidad o se

queda atascado, se recalienta el motor. Permita que

la alimentaci6n autom&tica funcione correctamente.

• Use madera de calidad. Las cuchillas duran m&s y los

cortes resultan m&s uniformes si la madera es de buena

calidad.

• No cepille material que tenga menos de 15" de Iongitud,

menos de 3/4" de ancho, m&s de 12V2" de ancho o menos

de V2" de espesor.

• Nunca haga un corte de cepillado mayor de 3/3j' de

profundidad.

• Para piezas de trabajo con una Iongitud mayor de 24", use

plataformas de apoyo para materiales. Yea "Accesorios

recomendados" en la pagina 13.

• No haga retroceder la pieza hacia la superficie de

alimentaci6n.

• Tome las precauciones necesarias en caso de contra-

golpes. No permita que nadie cruce ni este de pie en la

trayectoria de rotaci6n del portacuchilla. Los contragolpes

o los residuos arrojados iran en esta direcci6n.

• Abra el interruptor y desconecte la alimentaci6n si no

se esta usando la cepilladora.

• Reemplace las navajas si se daSan o desafilan.

• Dele mantenimiento a la cepilladora. Siga las instruc-

ciones de mantenimiento (vea las paginas 27-28).

ADVERTENClA: Parte del polvo producido por el lijado

mecanico, serrado, esmerilado, taladrado y otras tareas de

construcci6n contiene sustancias quimicas que pueden oca-

sionar c&ncer, malformaciones congenitas u otros daSos

reproductivos.

AIgunos ejemplos de estas sustancias quimicas son:

• PIomo proveniente de pinturas con base de plomo.

• Silice cristalino proveniente de ladrillos, cemento y otto

material de mamposteria.

• Arsenico y cromo proveniente de madera quimicamente

tratada.

El riesgo debido a la exposici6n de estas sustancias quimicas

depende de la frecuencia con la cual realice este tipo de tra-

bajo. Para reducir la exposici6n a estas sustancias quimicas:

trabaje en un area bien ventilada y utilice equipo de seguri-

dad aprobado. Cuando trabaje con este tipo de herramientas,

utilice siempre una m&scara para la cara o respirador ade-

cuadamente ajustados, aprobados por OSHA/NIOSH

CONTROLES DE OPERACION

INTERRUPTOR DE ON/OFF (ENCENDIDO/APAGADO)

Vea la Figura 7.

El interruptor de ON/OFF (encendido/apagado) se halla en la

parte delantera del motor de la cepilladora. Para Ilevar el

interruptor de la cepiHadora a la posicion ON (encendido),

muevalo hacia arriba. Para Ilevar el interruptor a la posicion

OFF (apagado), muevalo hacia abajo.

Figura 7 - Interruptor de ON/OFF (Encendido/Apagado)

y reajuste del circuito

TRABA DEL INTERRUPTOR

Vea la Figura 8.

Se puede impedir el uso no autorizado de la cepilladora

trabando el interruptor. Para trabar e] interruptor:

•Gire el interruptor a la posicion OFF (apagado) y

desconecte la cepilladora de la fuente de alimentacion.

,, Extraiga la Ilave. No se puede Ilevar el interruptor a la

posici6n de encendido sin la Ilave.

AVlSO: Si se extrae la Ilave con el interruptor en la posici6n

de ON (encendido), se puede lievar a la posici6n de apagado

pero no a la de encendido.

Figura 8 -Traba del interruptor y reajuste del circuito

• Para volver a insertar la Ilave, deslicela al interior de la

ranura del interruptor hasta que se acople.

CORTAClRCUlTO

Vea la Figura 7.

La cepilladora esta equipada con un cortacircuito que sirve

de proteccion al motor. El cortacircuito apaga autom&tica-

mente la cepilladora si se consume demasiada corriente.

Si el interruptor se dispara, apague la cepilladora y restaure

el circuito presionando el bot6n.

PRECAUCION: AsegQrese de "apagar" la cepilladora antes

de restaurar el cortacircuito para evitar un arranque involun-

tario de la cepilladora.

PROFUNDIDAD DEL CORTE

Vea la Figura 9.

El cepillado de espesor se refiere a reducir el tamaSo de la

madera al espesor deseado al mismo tiempo que se crea una

superficie nivelada, paralela al lado opuesto de la tabla. El

espesor que producir& la cepilladora se indica en la escala.

La profundidad del corte se ajusta subiendo o bajando la caja

de rodillos mediante la manivela.

Manivela

Escala

Figura 9 - Profundidad del corte

• Cada rotacion completa de la manivela mueve la caja de

rodillos Y_Y'.

• La calidad del cepillado de espesor depende del juicio del

operador en cuanto a la profundidad del corte.

• La profundidad del corte depende del ancho, la dureza,

la humedad, la direccion de la veta y de la estructura de

la veta de la madera.

• El espesor maximo de la madera que se puede eliminar

en una pasada es de 3134'en piezas de trabajo de hasta 5"

de ancho. La pieza de trabajo se debe colocar alejada de

la lengOeta central en la caja de rodillos para cortar 3/32".

• El espesor maximo de la madera que se puede eliminar

en una pasada es de V_Y' en piezas de trabajo desde 5

hasta 12Yz" de ancho.

PREOAUClON: Se puede efectuar un corte de 3/J4'de profun-

didad en madera dura o blanda de 6-12" de ancho. No

obstante, trabajar continuamente con esta configuracion

puede hacer fallar el motor prematuramente.

• Si se desea obtener el mejor desempeSo de la cepilladora,

la profundidad del corte debe ser menor de Y_Y'.

• La tabla se debe cepillar con cortes poco profundos hasta

que la pieza tenga un lado nivelado. Una vez Iograda una

superficie nivelada, de vuelta a la madera y haga lados

paralelos.

• Cepille los lados alternos hasta Iograr el espesor deseado.

Cuando se haya alcanzado la mitad de la profundidad

total del corte por cada lado, la tabla tendra un contenido

de humedad uniforme y no se combara al secarse mas.

• La profundidad del corte debe ser menor si la pieza es

mas ancha.

• Cuando cepille madera dura, haga cortes peque_os o

cepillela en extensiones angostas.

• Haga un corte de prueba en la madera y verifique el

espesor producido.

• Revise la precision de la prueba de corte antes de

trabajar en el producto terminado.

EVITE DANAR LAS CUCHILLAS

• La cepilladora de espesor es una maquina de precisi6n

para trabajar en madera y solo se debe usar en madera

de buena calidad.

• No cepille tablas sucias; la suciedad y piedras pequeSas

son abrasivas y desgastan la cuchilla.

• Extraiga los clavos y las grapas. Use la cepiliadora para

cortar madera solamente.

• Evite los nudos. La madera con una veta atravesada

tupida endurece los nudos. Los nudos pueden soltarse

y atascar la cuchilla.

PRECAUClON: Todo articulo que se encuentre con las

cuchillas de la cepilladora puede ser lanzando con fuerza

y ocasionar lesiones.

PREPARACION DEL TRABAJO

• La cepilladora de espesor funciona mejor cuando la

madera tiene por Io menos una superficie plana.

• Use la cepilladora de superficie o un cepillo mecanico de

banco para crear una superficie plana.

• Las tablas torcidas o muy combadas pueden atascar la

cepilladora. Rompa la madera en dos para reducir la

magnitud de la comba.

• Se debe alimentar la pieza a la cepilladora en la misma

direccion de la veta de la madera. Algunas veces la veta

cambia de direccion a la mitad de la tabla. En dichos casos,

si es posible, corte la tabla por la mitad antes de cepillar

de modo que la direccion de la veta sea la correcta.

PRECAUCION: No cepille una tabla que tenga menos de

14_/2'' de Iongitud; la fuerza del corte puede partir la tabla y

producir un contragolpe.

ALIMENTAClON DE LA PIEZA DE TRABAJO

La cepilladora viene con las cuchillas de cepillado montadas

en el portacuchilla y con los rodillos de alimentacion y salida

ajustados a la altura correcta. La alimentacion de la cepilladora

es autom&tica; varia un poco dependiendo del tipo de madera.

• La velocidad de alimentacion se refiere a la velocidad a la

que avanza la madera a traves de la cepilladora.

• Alinee la pieza de trabajo de manera perpendicular a la

caja de rodillos de modo que la misma avance a traves de

la cepilladora de forma recta.

• Suba 0 baje la caja de rodillos para Iograr la profundidad

de corte deseada.

• Permanezca en el lado al cual est& acoplada la manivela.

• LatablasconunaIongitudmayorde24"debentenermayor

apoyomediantepedestalesdematerialindependientes.

• Coloquelapiezadetrabajoconlacaraquesevaacepillar

enlapartesuperior.

* Enciendalacepilladora.

• Hagadescansarelextremodelatablaenlamesay

dirijalahaciaelinteriordelacepilladora.

* Suavemente,deslicelapiezadetrabajohaciaelinterior

delladodealimentaciondelacepilladorahastaqueel

rodillodealimentacionhagaavanzarlapieza.

• Sueltelapiezadetrabajoypermitaquelaalimentacion

automaticalahagaavanzar.

* Noempuje ni tire de la pieza de trabajo. Muevase a la

parte trasera y reciba la tabla cepillada agarr&ndola de

la misma manera en que la alimento.

PRECAUClON: Para evitar el riesgo de sufrir lesiones debido

a los contragolpes, no se ponga de pie directamente en linea

con la parte delantera o trasera de la cepilladora.

• No agarre ninguna parte de la tabla que no haya pasado

pot el rodillo de salida.

• Repita esta operaci6n con todas las tablas que deban

tener el mismo espesor.

• La cepiliadora cuenta con rodillo de retorno en la parte

superior de modo que el ayudante pueda devolverle la

pieza al operador.

AVISO: El ayudante tiene que tomar las mismas precauciones

que el operador.

* La superficie que produce la cepilladora es m&s lisa si se

usa una profundidad de corte menor.

C6mo evitar el redondeo

• El redondeo se refiere a la depresion en cualquier extremo

de la tabla producido pot una fuerza dispareja en el porta-

cuchilla cuando la pieza entra o sale de la cepilladora.

• El redondeo se produce cuando las tablas no est&n correc-

tamente apoyadas o cuando solamente un rodillo de

alimentaci6n est& en contacto con la pieza al comienzo

o final del corte.

• Para evitar el redondeo, empuje suavemente la tabla hacia

arriba al tiempo que la alimenta hasta que el rodillo de

salida la haga avanzar.

• Muevase a la parte trasera y reciba la tabla cepillada

empujandola suavemente hacia arriba cuando el rodillo

de alimentacion deje de hacer contacto con la tabla.

• Cuando cepille mas de una tabla del mismo espesor haga

que las tablas se topen entre si para evitar el redondeo.

• El redondeo es m&s evidente cuando se hacen cortes

mas profundos.

• Alimente el trabajo en la direccion de la veta. La madera

que se alimenta en contra de la veta tendra bordes pica-

dos y astillados.

• AsegQrela en su posicion apretando la cinta.

La cepilladora funciona mejor si se mantiene en buen estado

y ajustada adecuadamente.

VERIFIQUE QUE NO ESTEN DESGASTADAS LAS

CUCHILLAS

• El estado de las cuchillas afecta la precisi6n del corte.

Preste atencion a la calidad del corte que produce la

cepilladora para verificar el estado de las cuchillas.

• Las hojas desafiladas rasgan, en vez de cortar, las fibras

de madera y dan una apariencia fibrosa.

• La veta se eleva si las cuchillas desafiladas golpean

madera de densidad variable. Si las cuchilias tienen

picaduras, se elevan ademas los bordes.

• Las cuchillas en esta cepilladora son reversibles. Las

cuchillas deben siempre invertirse o reemplazarse en con-

juntos que hagan juego. Se recomienda contar con un

conjunto de cuchillas de reemplazo.

CAMBIO DE LAS CUCHILLAS

Yea la Figuras 10-13, las paginas 22 y 23.

ADVERTENClA: Lleve siempre el interruptor de la cepilla-

dora a la posicion OFF (apagado) y desconectela de la

fuente de alimentacion antes de iniciar cualquier tarea de

mantenimiento.

• Afloje y extraiga los los tornillos de mariposa de la protec-

cion de la cuchilia, a un lado de la cepilladora. Retire la

proteccion de la cuchilla.

Figura 10 - Retire protecci6n de la cuchilla

• Gire cuidadosamente con la mano el portacuchilla hacia

usted hasta que Io detenga el pestillo automatico.

• Afloje y retire los seis pernos de la curia.

Figura 11 - Retire los pernos de la cuSa

Retire la curia mediante el im&n que se incluyen.

AVISO: El iman se pueden separar f&cilmente de la curia

inclin&ndolos hacia la izquierda o derecha.

PRECAUCION: Los bordes de la cuchilla est&n extrema-

damente afilados. Mantenga los dedos alejados de la

cuchillas en todo momento.

La cuchilla esta ubicada en su posici6n mediante dos

pasadores. Con cuidado levante la cuchilla vieja del por-

tacuchilla usando los imanes. No toque la cuchilla con los

dedos. Use solo el im&n.

Iman

Cuchilla

Cuda

Pestillo

Pasador

PortacuchilIa

Figura 12 - Retire la cuchilla

Invierta o reemplace la cuchilla y coloquela con cuidado

en los dos pasadores usando los imanes.

*Reemplace la cuSa y alinee los agujeros de la cuSa y los

de la cuchilla mediante el im&ns.

*Asegure la cuSa al portacuchilla mediante los seis pernos

extraidos previamente.

*Oprima el pestillo para soltar el portacuchilla. Suelte el

pestillo cuando pueda girar manualmente el portacuchilla.

*Gire con la mano el portacuchilla hasta que Io detenda el

pestillo automatico.

*Extraiga la cuchilla como se indico anteriormente.

*Coloque una cuchilla nueva, vuelva a situar la cuSa y

aseg_rela como se indico anteriormente.

*Vuelva a colocar proteccion de la cuchilla y asegQrelo

mediante dos pernos.

INSPECClON Y REEMPLAZO DE LOS CEPILLOS

ADVERTENCIA: Abra el interruptor y desconecte la herra-

mienta de la fuente de alimentacion. La vida Otil de los

cepillos depende de la carga a que se someta el motor.

Inspeccione los cepillos regularmente cada 100 horas de

uso. Los cepillos est&n situados a cada lado del motor de

la cepilladora.

*Afloje el tapacepillo y retire suavemente el cepillo del

motor.

AVlSO: Los cepillos est&n situados en las partes delantera y

trasera de la cepilladora.

Figura 13 - Reemplace los cepillos

,, Reemplace los cepillos si el resorte est& daSado.

,, Reemplace los cepillos si el carb6n est& desgastado.

,, Reemplace los cepillos y apriete los tapacepillos.

AJUSTE DEL NIVEL DE LA MESA

Vea las Figuras 14 y 15, p&ginas 12 y 14.

La cepilladora producir& una profundidad de corte dispareja

(corte ahusado) si la caja de rodilios (Fig. 15, Clave No. 8) no

est& paralela a la base (Fig. 14, Clave No. 28). Para restaurar

el paralelismo de la caja de rodillos a la base:

,, Valiendose de una pieza de prueba, mida la altura del

adaptador conico.

,, Apague la cepilladora y desconecte de la fuente de

alimentaci6n.

,, Pliegue las tablas de extension delantera y trasera.

,, Apoye cuidadosamente la cepilladora sobre su lado de

modo que el lado inferior de la base quede expuesto.

* Aplique un alicate de prensa de tornillo (no incluido) al

lado izquierdo del eje (Fig. 14, Clave No. 34), al lado del

engranaje (Fig. 14, Clave No. 30)

* Extraiga el anillo de retencion (Fig. 14, Clave No. 32) y

desengrane el engranaje derecho del engranaje superior

(Fig. 14, Clave No. 30).

* Gire lentamente la manivela (Fig. 14, Clave No. 6) para

elevar o bajar la caja de rodillos. La caja de rodillos se

mover& 0.006" con cada vuelta de un diente del engrana-

je. Mueva la caja de rodillos la distancia necesaria para

descentrar el adaptador conico.

* Vuelva a engranar los engranajes derecho y superior, y a

colocar el anillo para asegurarlos.

,, Suelte y retire el alicate de prensa de tornillo.

* Coloque de nuevo la cepilladora sobre su base.

* Haga un corte de prueba para verificar el ajuste.

REEMPLAZO DE LA CORREA EN V

Vea las Figuras 14 y 15, p&ginas 12 y 14.

La tensi6n incorrecta de la correa en V (Fig. 15, Clave No. 20)

hara que se deslice de la polea del motor (Fig. 14, Clave No.

25) o de la polea impulsora (Figura 15, Clave No. 19). Se

deben reemplazar las correas que esten flojas. Para reem-

plazar la correa en V:

,, Apague la cepilladora y desenchQfela de la fuente de

alimentaci6n.

* Afloje y extraiga los tornillos (Fig. 14, Clave No. 1) en la

tapa derecha (Fig. 14, Clave No. 7). Retire el panel

(Fig. 14, Clave No. 38).

,, Retire la correa usada haci6ndola pasar alternadamente

pot el motor y las poleas impulsoras. Tire suavemente de

la correa mientras gira las poleas al mismo tiempo.

* Coloque la correa nueva. Haga pasar la correa por las

poleas de manera inversa a como cuando la extrajo.

,, AsegQrese que la correa este asentada completamente

en las ranuras de tanto la polea del motor como de la

impulsora.

, Vuelva a colocar y asegurar el panel derecho.

LUBRICACION

. Los rodamientos del portacuchilla y del motor vienen

sellados y no necesitan lubricaci6n.

* Los engranajes y los tornillos de elevaci6n deben

limpiarse, para eliminar los residuos, y engrasarse.

Mesa se puede recubrir con un lubricante, p. ej. cera de

pasta, para hacer que la pieza de trabajo se alimente uni-

formemente. AsegQrese que el lubricante usado no afecte

la capacidad de acabar la pieza de trabajo con barniz,

sellador, etc. No use lubricantes a base de silicio.

LIMPIEZA DE LA CEPILLADORA

*Mantenga la cepilladora sin astillas de madera, polvo,

suciedad y residuos.

• Despues de 10 horas de funcionamiento, se debe retirar

de las cadenas y engranajes las astillas de madera, el

polvo y la grasa vieja.

• Use grasa de rodamientos automotrices para lubricar

todas las cadenas y engranajes. Asegurese que todas

as cadenas y engranajes tengan suficiente grasa.

SINTOMA

Redondeo (depresiones en

los extremos de la tabla)

Veta fibrosa

Veta desgarrada

CAUSA(S) POSIBLE(S)

Cuchillas desafiladas

Soporte inadecuado de las tablas

largas

Fuerza dispareja en el portacuchilla

4. Caja de rodillos desnivelada respecto

a la base

5. La madera no esta topando

correctamente

Cepillado de madera con un alto

contenido de humedad

1. Corte muy pesado

2. Las cuchillas est&n cortando en contra

de la veta

3. Cuchillas desafiladas

MEDIDAS CORRECTIVAS

1. Invierta o reemplace las cuchillas segQn las

instrucciones. Vea "Mantenimiento"

2. Soporte las tablas largas. Vea "Como evitar

el rodamiento"

3. Suavemente empuje la tabla cuando este en

ontacto con solo un rodillo alimentador.

Vea "Como evitar el rodamiento"

4. Ajuste la caja de rodillos. Vea "Ajuste del nivel

de la mesa"

5. Haga que los extremos de las piezas de

material se topen entre si a medida que las

tablas pasan por la cepilladora

Sequela madera para eliminar su alto contenido

de humedad

1. Revise "Profundidad del corte"

2. Reviese "Alimentacion de la pieza de trabajo"

3. Reemplace las cuchillas segQn las instrucciones.

Vea "Mantenimiento"

Veta &spera, elevada 1. Cuchillas desafiladas 1. Reemplace las cuchillas segQn las instrucciones.

Vea "Mantenimiento"

2. Corte muy pesado 2. Revise "Profundidad del corte"

3. Contenido de humedad demasiado alto 3. Seque la madera o use madera seca

Profundidad de corte dispareja Caja de rodillos desnivelada respecto a la Caja de rodillos desnivelada. Vea "Ajuste del nivel

(de lado a lado) base de la cepilladora de la mesa"

La elevacion de la caja de rodillos

se ajusta con dificultad

La tabla entra pero deja de

moverse despues del rodillo

de salida

1. Engranajes sucios

2. Tornillos de elevaci6n sucios

3. Engranajes, tornillos de elevaci6n

desgastados

4. Fricci6n entre la caja de rodillos y

las cubiertas

5. Caja de rodillos no paralela a la base

de la cepilladora

1. El rodillo de salida no pueden girar

debido a que estan atascados con

astillas

2. Demasiada presi6n en el portacuchilla

debido a una pieza de trabajo larga

1. Limpie y lubrique los engranajes

2. Limpie y lubrique los tornillos de elevacion

3. Reemplace los engranajes y los tomillos de

elevacion

4. Limpie y lubrique

5. Ajuste la caja de rodillos. Vea "Ajuste del nivel

de la mesa"

1. Despeje el atascamiento, del sistema de

recoleccion de polvo.

Vea "Limpieza de la Cepilladora"

2. Use los pedestales de apoyo para soportar una

pieza de trabajo con m&s de 242 de Iongitud.

Vea "Accesorios recomendados"

El espesor de la tabla no coincide Indicador no ajustado correctamente Ajuste el indicador y aprietelo firmemente

con la escala de la profundidad

del corte

La cadena salta 1. Rueda dentada desgastada 1. Reemplace las ruedas dentadas

2. Cadena desgastada 2. Reemplace la cadena

SINTOMA

La cepilladora no funciona

CAUSA(S) POSIBLE(S)

1. Alimentaci6n no conectada a la

cepilladora

2. Se dispar6 la protecci6n contra

sobrecarga del motor

3. Interruptor o cableado defectuosos o

sueltos

Deslizamiento de la correa Correa suelta

MEDIDAS CORRECTIVAS

1. Un electricista calificado debe revisar la fuente

de alimentacion

2. Apague la cepilladora. Reajuste la protecci6n

contra la sobrecarga del motor. Vea "Reajuste

de sobrecarga"

3. Un electricista calificado debe revisar el

interruptor y el cableado

Reemplace la correa, vea "Reemplazo de

la correa en V"

NOTAS

Your Home

For repair- in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourse If.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night(U.S.A, and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-S U-HOGAR ®

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

TM SM

® Registered Trademark /Trademark /Service Mark of Sears Brands, LLC

® Mama Registrada /TMMarca de F_brica /Marca de Servicio de Sears Brands, LLC

MC MD

Marque de commerce /Marque d6pos6e de Sears Brands, LLC ® Sears Brands, LLC

Craftsman 351217580 User Manual 12 1/2 THICKNESS PLANER Manuals And Guides L0612241

CRAFTSMAN Planer Manual L0612241 CRAFTSMAN Planer Owner's Manual, CRAFTSMAN Planer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
