Operator's Manual

13"

PLANER WITH DUST COLLECTION

Model No.

351.21 7590

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

24976.01 Draft (03/27/07)

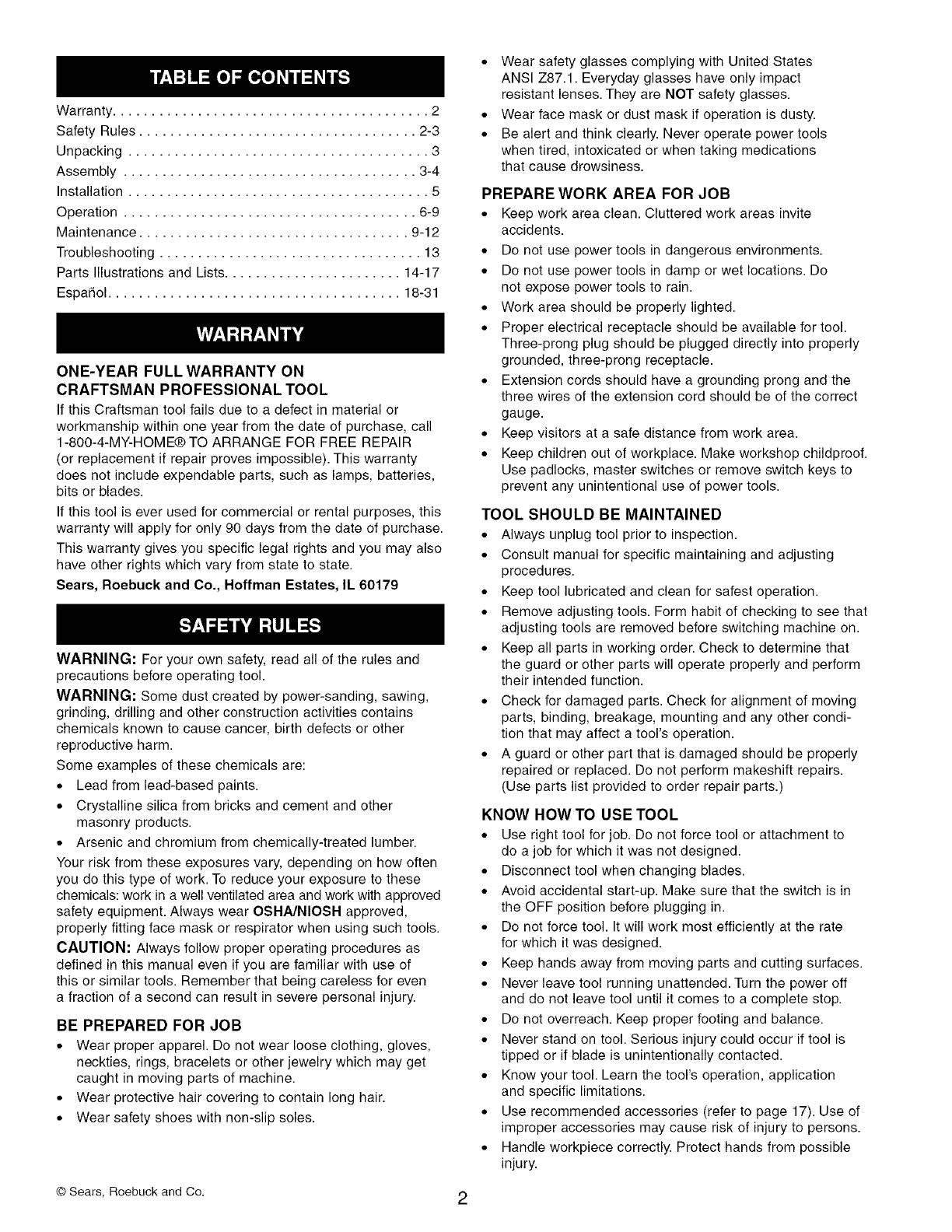

Warranty ......................................... 2

Safety Rules .................................... 2-3

Unpacking ....................................... 3

Assembly ...................................... 3-4

Installation ....................................... 5

Operation ...................................... 6-9

Maintenance ................................... 9-12

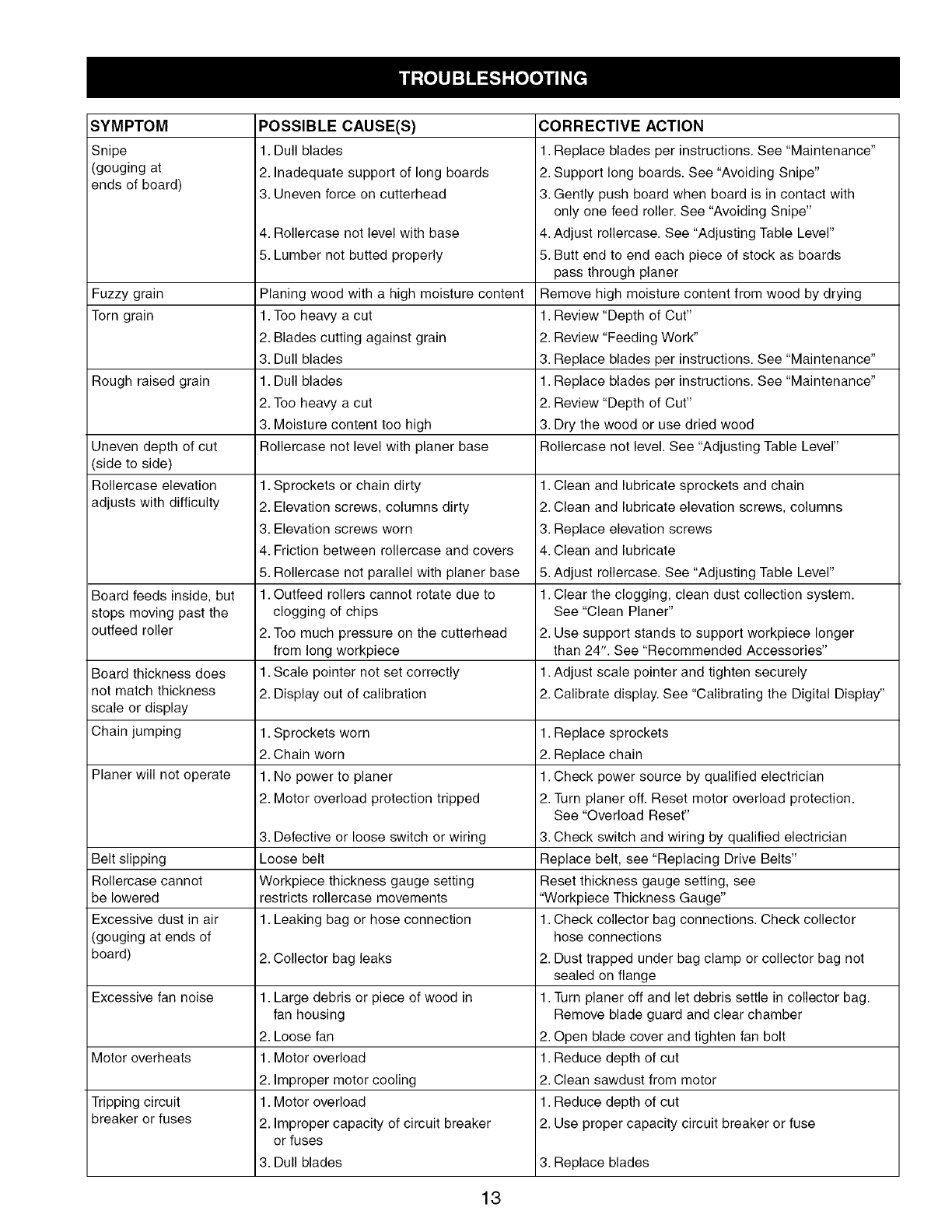

Troubleshooting .................................. 13

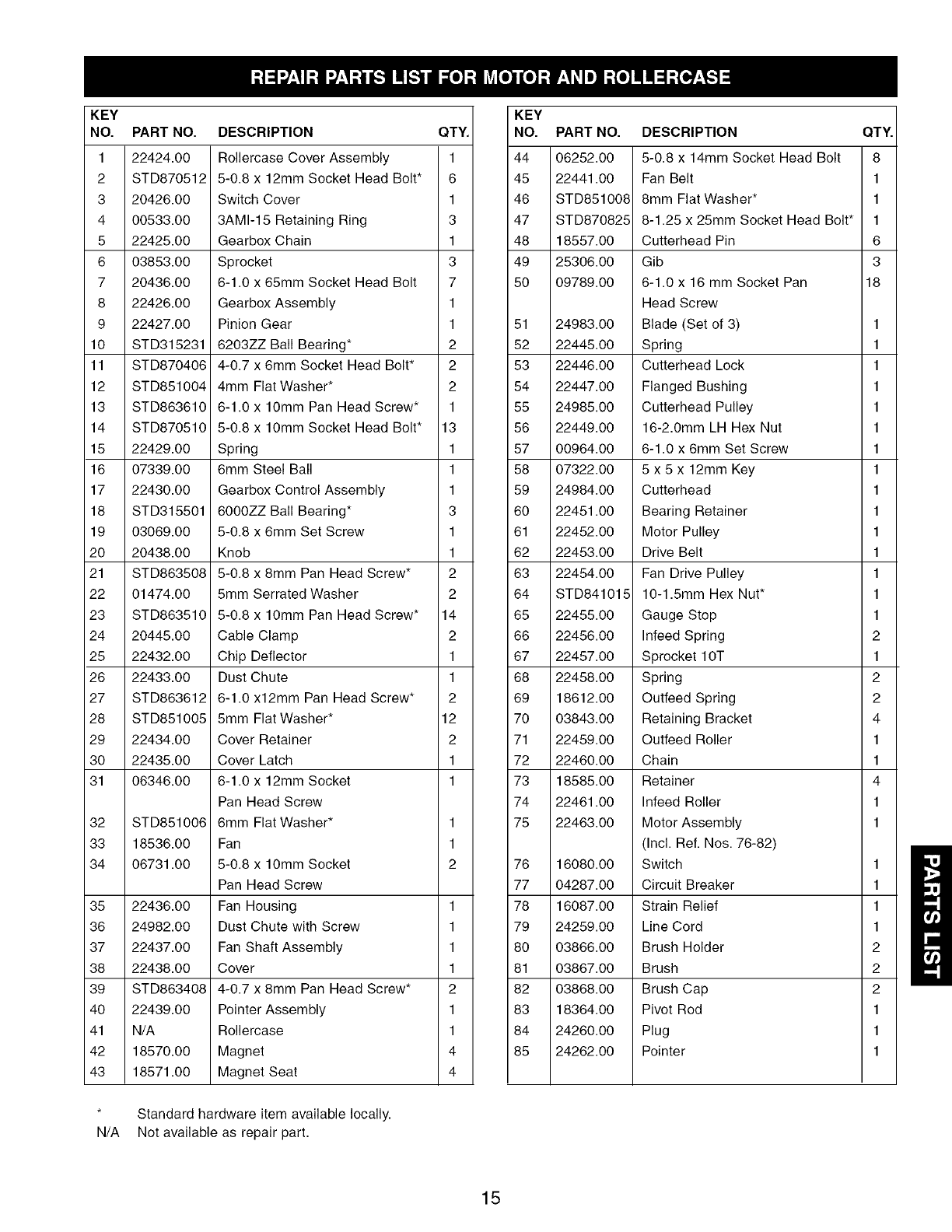

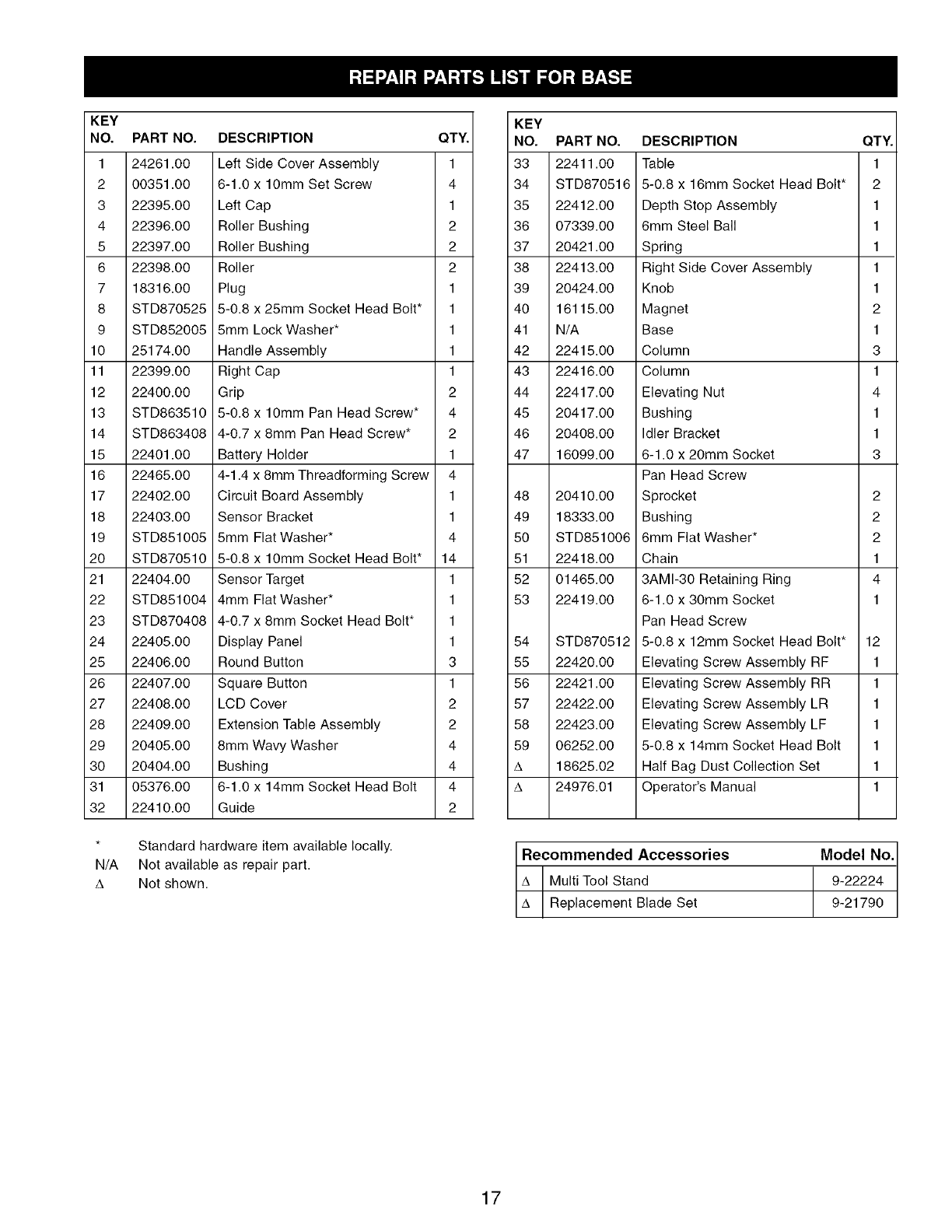

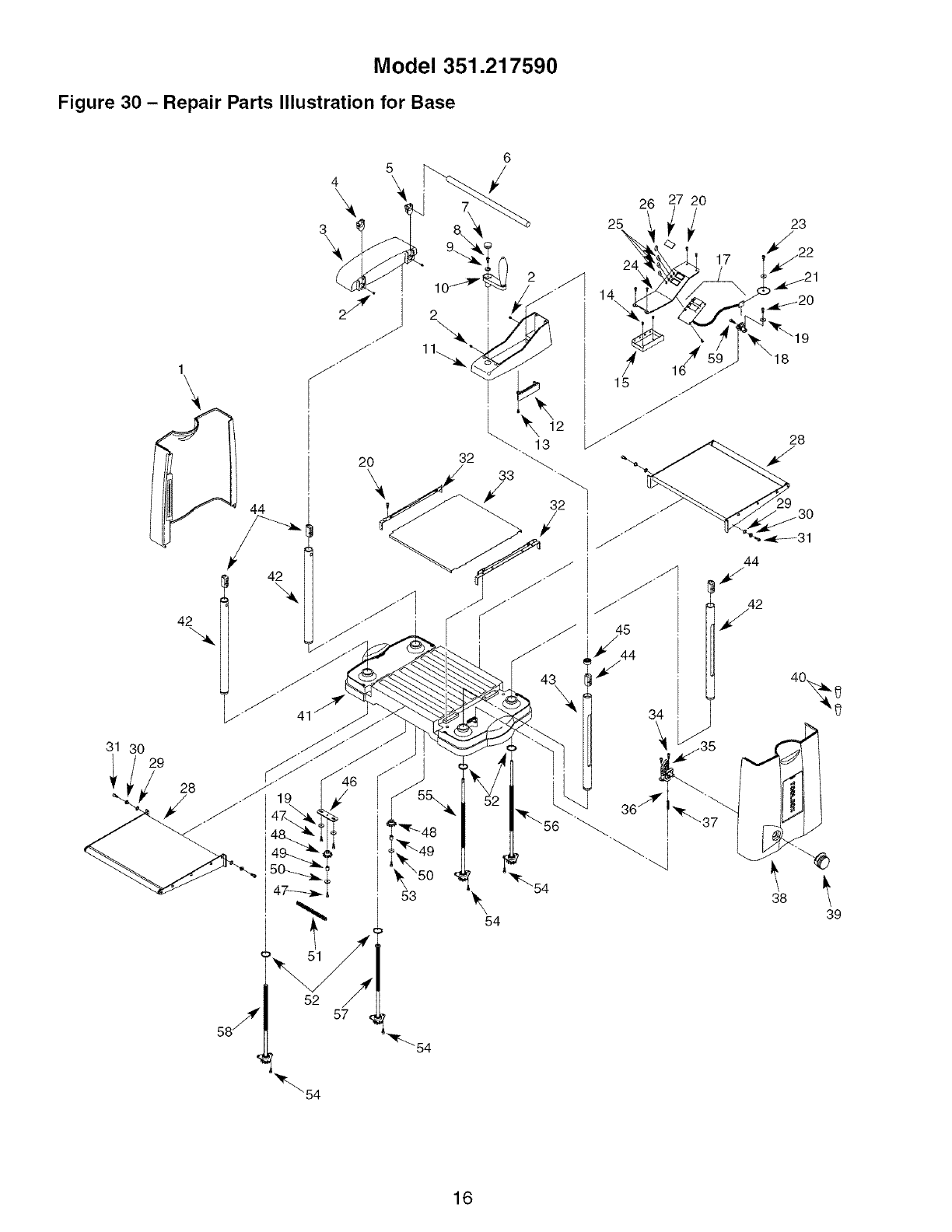

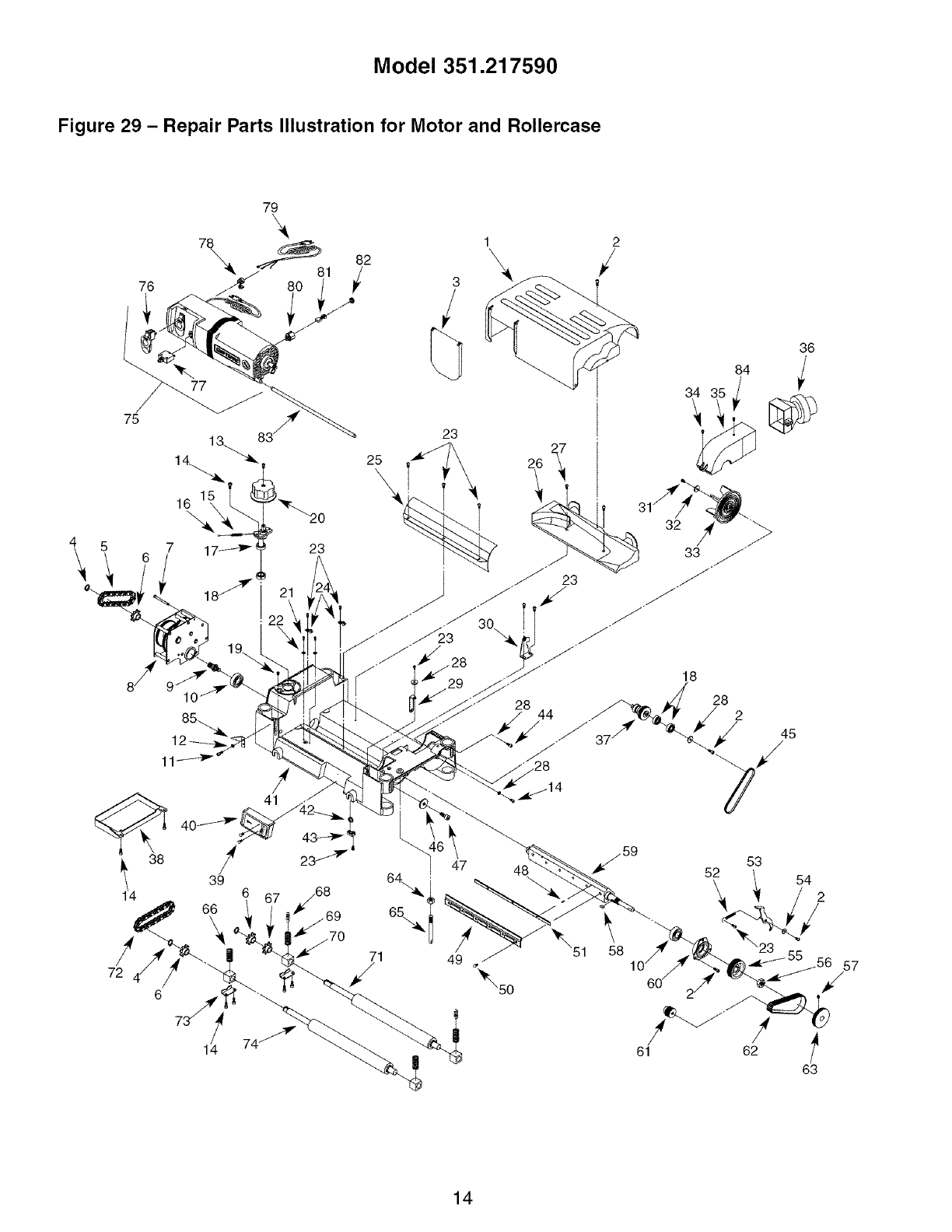

Parts Illustrations and Lists ....................... 14-17

EspaSol ...................................... 18-31

ONE-YEAR FULL WARRANTY ON

CRAFTSMAN PROFESSIONAL TOOL

If this Craftsman tool fails due to a defect in material or

workmanship within one year from the date of purchase, call

1-800-4-MY-HOME® TO ARRANGE FOR FREE REPAIR

(or replacement if repair proves impossible). This warranty

does not include expendable parts, such as lamps, batteries,

bits or blades.

If this tool is ever used for commercial or rental purposes, this

warranty will apply for only 90 days from the date of purchase.

This warranty gives you specific legal rights and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

WARNING: For your own safety, read all of the rules and

precautions before operating tool.

WARNING: Some dust created by power-sanding, sawing,

grinding, drilling and other construction activities contains

chemicals known to cause cancer, birth defects or other

reproductive harm.

Some examples of these chemicals are:

° Lead from lead-based paints.

° Crystalline silica from bricks and cement and other

masonry products.

° Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures vary, depending on how often

you do this type of work. To reduce your exposure to these

chemicals: work in a well ventilated area and work with approved

safety equipment. Always wear OSHA/NIOSH approved,

properly fitting face mask or respirator when using such tools.

CAUTION: Always follow proper operating procedures as

defined in this manual even if you are familiar with use of

this or similar tools. Remember that being careless for even

a fraction of a second can result in severe personal injury.

BE PREPARED FOR JOB

* Wear proper apparel. Do not wear loose clothing, gloves,

neckties, rings, bracelets or other jewelry which may get

caught in moving parts of machine.

* Wear protective hair covering to contain long hair.

* Wear safety shoes with non-slip soles.

* Wear safety glasses complying with United States

ANSI Z87.1. Everyday glasses have only impact

resistant lenses. They are NOT safety glasses.

* Wear face mask or dust mask if operation is dusty.

* Be alert and think clearly. Never operate power tools

when tired, intoxicated or when taking medications

that cause drowsiness.

PREPARE WORK AREA FOR JOB

*Keep work area clean. Cluttered work areas invite

accidents.

* Do not use power tools in dangerous environments.

* Do not use power tools in damp or wet locations. Do

not expose power tools to rain.

* Work area should be properly lighted.

* Proper electrical receptacle should be available for tool.

Three-prong plug should be plugged directly into properly

grounded, three-prong receptacle.

* Extension cords should have a grounding prong and the

three wires of the extension cord should be of the correct

gauge.

* Keep visitors at a safe distance from work area.

* Keep children out of workplace. Make workshop childproof.

Use padlocks, master switches or remove switch keys to

prevent any unintentional use of power tools.

TOOL SHOULD BE MAINTAINED

* Always unplug tool prior to inspection.

* Consult manual for specific maintaining and adjusting

procedures.

* Keep tool lubricated and clean for safest operation.

* Remove adjusting tools. Form habit of checking to see that

adjusting tools are removed before switching machine on.

* Keep all parts in working order. Check to determine that

the guard or other parts will operate properly and perform

their intended function.

* Check for damaged parts. Check for alignment of moving

parts, binding, breakage, mounting and any other condi-

tion that may affect a tool's operation.

* A guard or other part that is damaged should be properly

repaired or replaced. Do not perform makeshift repairs.

(Use parts list provided to order repair parts.)

KNOW HOW TO USE TOOL

* Use right tool for job. Do not force tool or attachment to

do a job for which it was not designed.

* Disconnect tool when changing blades.

* Avoid accidental start-up. Make sure that the switch is in

the OFF position before plugging in.

* Do not force tool. It will work most efficiently at the rate

for which it was designed.

* Keep hands away from moving parts and cutting surfaces.

* Never leave tool running unattended. Turn the power off

and do not leave tool until it comes to a complete stop.

* Do not overreach. Keep proper footing and balance.

* Never stand on tool. Serious injury could occur if tool is

tipped or if blade is unintentionally contacted.

* Know your tool. Learn the tool's operation, application

and specific limitations.

* Use recommended accessories (refer to page 17). Use of

improper accessories may cause risk of injury to persons.

* Handle workpiece correctly. Protect hands from possible

injury.

•Turn machine off if it jams. Blade jams when it digs too

deeply into workpiece. (Motor force keeps it stuck in

the work.)

• Always keep drive, cutterhead and blade guards in place

and in proper operating condition.

• Feed work into blade against direction of rotation.

CAUTION: Think safety! Safety is a combination of operator

common sense and alertness at all times when tool is

being used.

WARNING: Do not attempt to operate tool until it is

completely assembled according to the instructions.

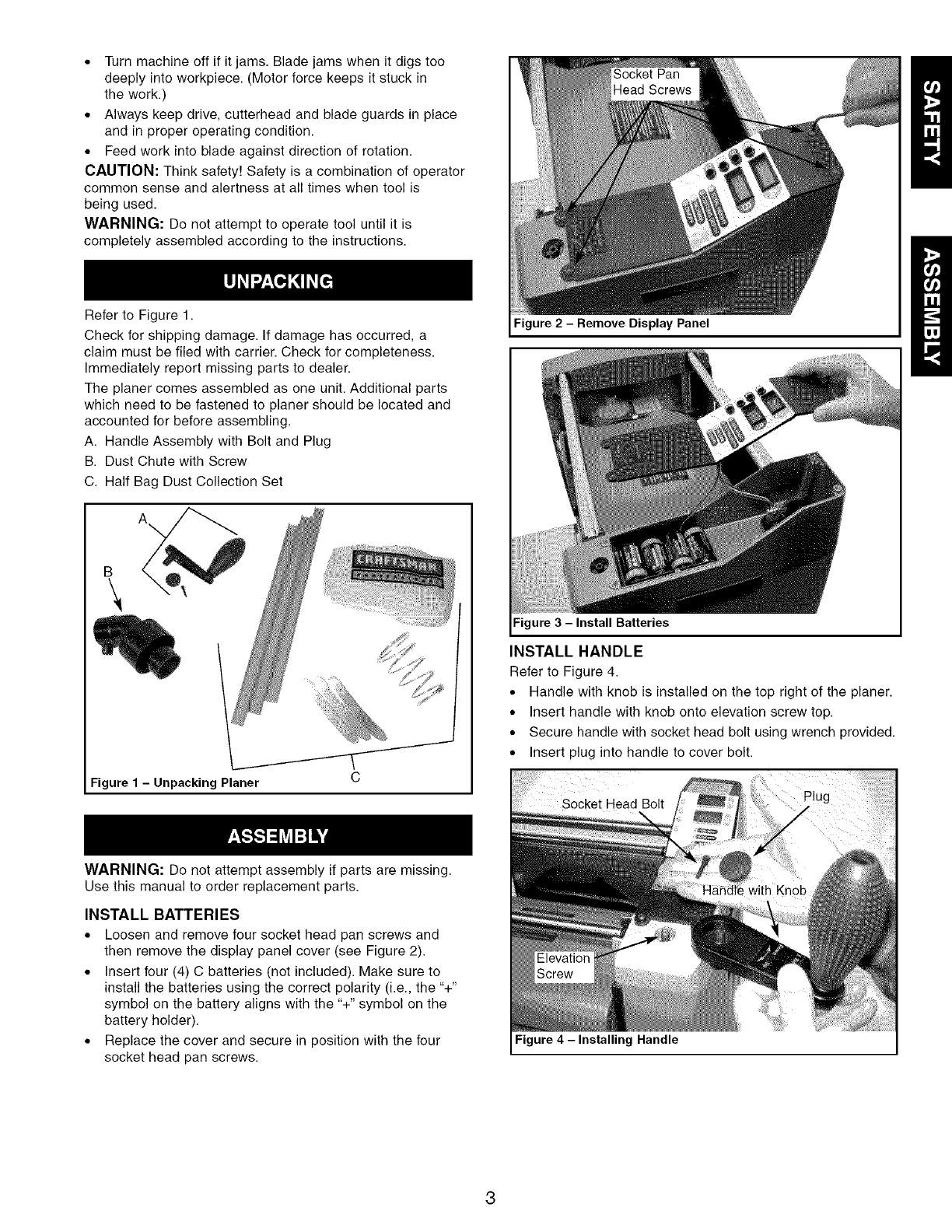

Refer to Figure 1.

Check for shipping damage. If damage has occurred, a

claim must be filed with carrier. Check for completeness.

Immediately report missing parts to dealer.

The planer comes assembled as one unit. Additional parts

which need to be fastened to planer should be located and

accounted for before assembling.

A. Handle Assembly with Bolt and Plug

B. Dust Chute with Screw

C. Half Bag Dust Collection Set

Figure 1 - Unpacking Planer C

WARNING: Do not attempt assembly if parts are missing.

Use this manual to order replacement parts.

INSTALL BATTERIES

* Loosen and remove four socket head pan screws and

then remove the display panel cover (see Figure 2).

*Insert four (4) C batteries (not included). Make sure to

install the batteries using the correct polarity (i.e., the "+"

symbol on the battery aligns with the "+" symbol on the

battery holder).

* Replace the cover and secure in position with the four

socket head pan screws.

Figure 2 - Remove Display Panel

Figure 3 - Install Batteries

INSTALL HANDLE

Refer to Figure 4.

° Handle with knob is installed on the top right of the planer.

°Insert handle with knob onto elevation screw top.

°Secure handle with socket head bolt using wrench provided.

°Insert plug into handle to cover bolt.

Figure 4 - Installing Handle

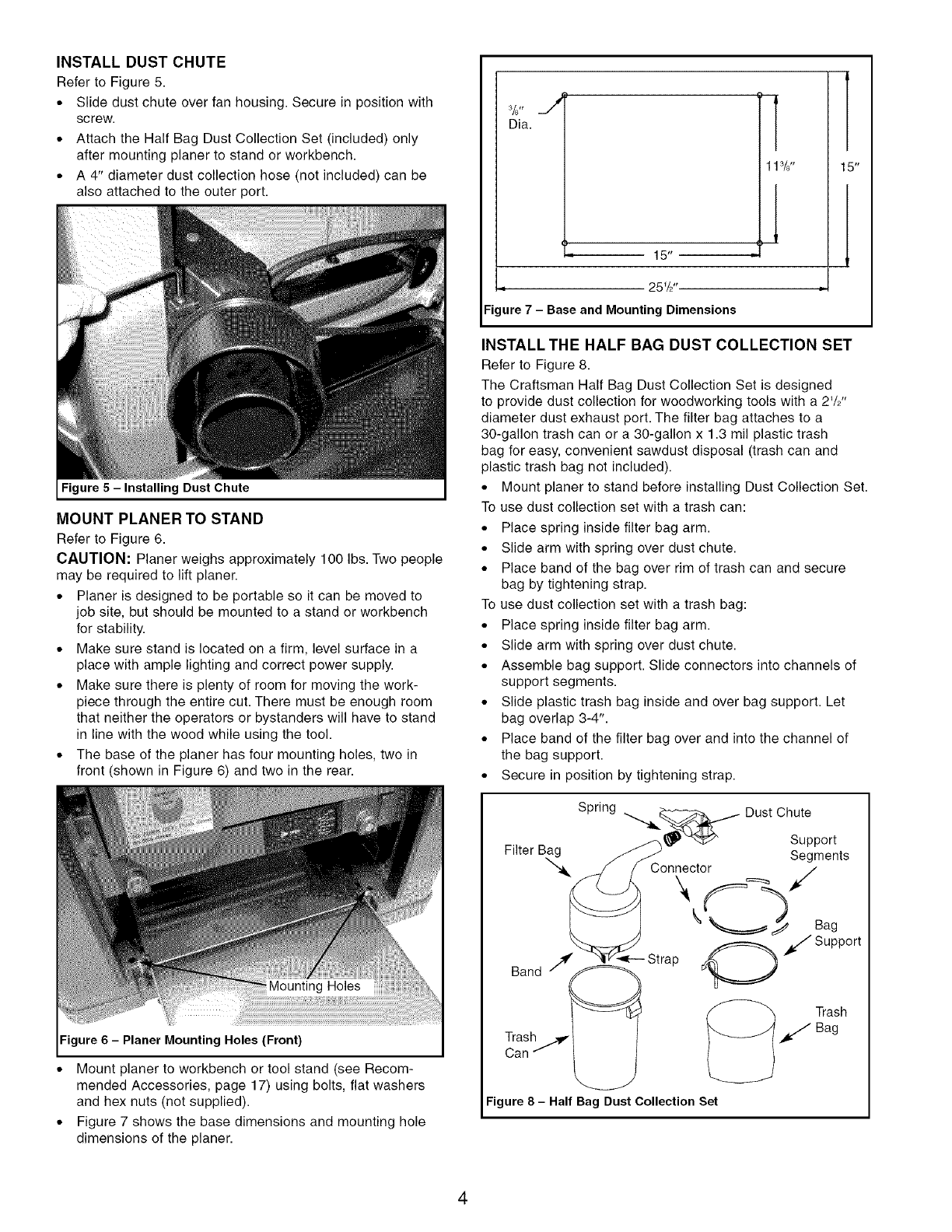

INSTALL DUST CHUTE

Refer to Figure 5.

• Slide dust chute over fan housing. Secure in position with

screw.

° Attach the Half Bag Dust Collection Set (included) only

after mounting planer to stand or workbench.

° A 4" diameter dust collection hose (not included) can be

also attached to the outer port.

Figure 5 - Installing Dust Chute

MOUNT PLANER TO STAND

Refer to Figure 6.

CAUTION: Planer weighs approximately 100 Ibs. Two people

may be required to lift planer.

° Planer is designed to be portable so it can be moved to

job site, but should be mounted to a stand or workbench

for stability.

• Make sure stand is located on a firm, level surface in a

place with ample lighting and correct power supply.

° Make sure there is plenty of room for moving the work-

piece through the entire cut. There must be enough room

that neither the operators or bystanders will have to stand

in line with the wood while using the tool.

• The base of the planer has four mounting holes, two in

front (shown in Figure 6) and two in the rear.

Figure 6 - Planer Mounting Holes (Front)

° Mount planer to workbench or tool stand (see Recom-

mended Accessories, page 17) using bolts, flat washers

and hex nuts (not supplied).

° Figure 7 shows the base dimensions and mounting hole

dimensions of the planer.

3/8_f

Dia. JT

11%"

15"

25W'

Figure 7- Base and Mounting Dimensions

INSTALL THE HALF BAG DUST COLLECTION SET

Refer to Figure 8.

The Craftsman Half Bag Dust Collection Set is designed

to provide dust collection for woodworking tools with a 2_/2''

diameter dust exhaust port. The filter bag attaches to a

30-gallon trash can or a 30-gallon x 1.3 mil plastic trash

bag for easy, convenient sawdust disposal (trash can and

plastic trash bag not included).

•Mount planer to stand before installing Dust Collection Set.

To use dust collection set with a trash can:

•Place spring inside filter bag arm.

•Slide arm with spring over dust chute.

•Place band of the bag over rim of trash can and secure

bag by tightening strap.

To use dust collection set with a trash bag:

•Place spring inside filter bag arm.

•Slide arm with spring over dust chute.

•Assemble bag support. Slide connectors into channels of

support segments.

•Slide plastic trash bag inside and over bag support. Let

bag overlap 3-4".

•Place band of the filter bag over and into the channel of

the bag support.

•Secure in position by tightening strap.

Spring _.,_ Dust Chute

Filter _ _¢_" Support

Segments

Connector

Band "_ P5_ j Support

Trash _ J

Can f

Figure 8 - Half Bag Dust Collection Set

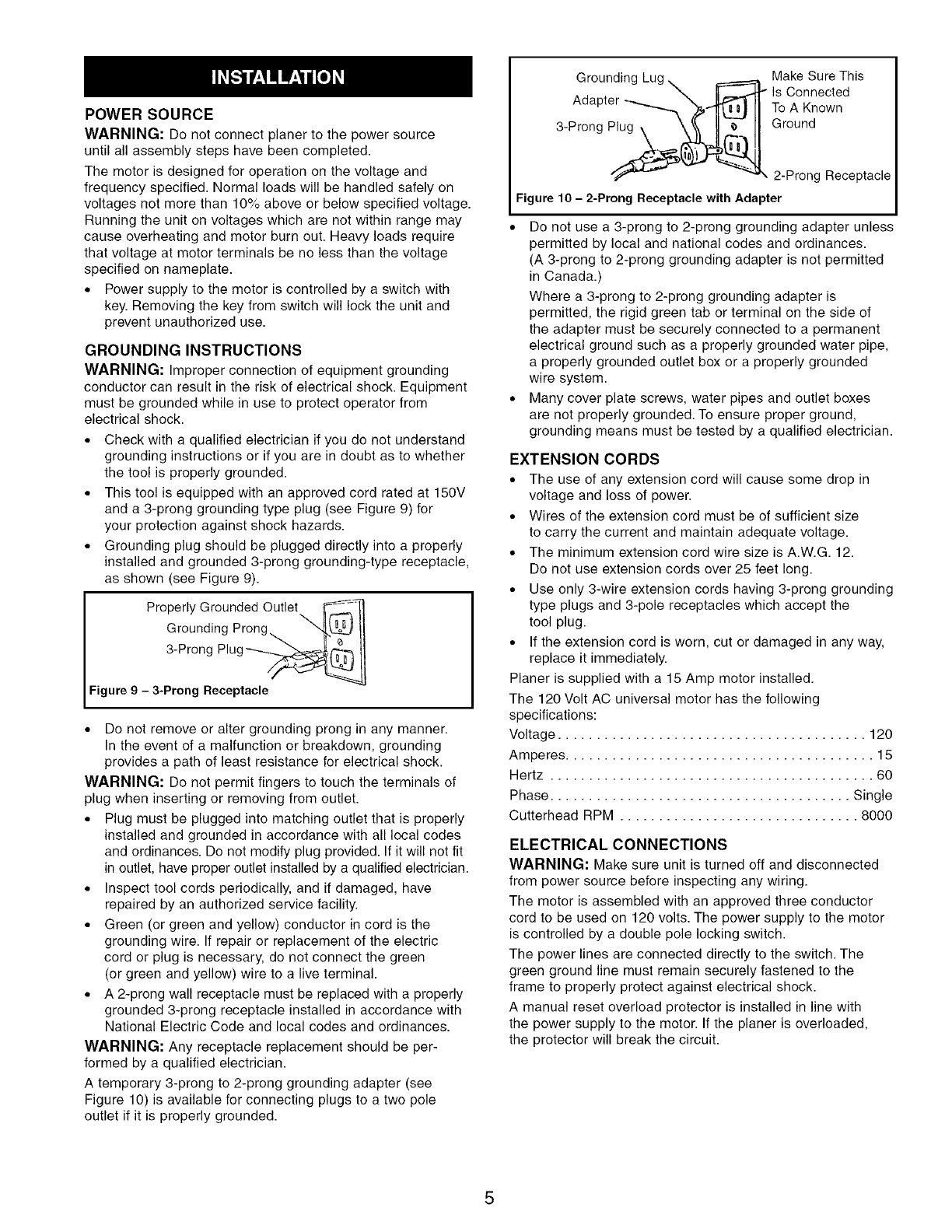

POWER SOURCE

WARNING: Do not connect planer to the power source

until all assembly steps have been completed.

The motor is designed for operation on the voltage and

frequency specified. Normal loads will be handled safely on

voltages not more than 10% above or below specified voltage.

Running the unit on voltages which are not within range may

cause overheating and motor burn out. Heavy loads require

that voltage at motor terminals be no less than the voltage

specified on nameplate.

°Power supply to the motor is controlled by a switch with

key. Removing the key from switch will lock the unit and

prevent unauthorized use.

GROUNDING INSTRUCTIONS

WARNING: Improper connection of equipment grounding

conductor can result in the risk of electrical shock. Equipment

must be grounded while in use to protect operator from

electrical shock.

° Check with a qualified electrician if you do not understand

grounding instructions or if you are in doubt as to whether

the tool is properly grounded.

° This tool is equipped with an approved cord rated at 150V

and a 3-prong grounding type plug (see Figure 9) for

your protection against shock hazards.

° Grounding plug should be plugged directly into a properly

installed and grounded 3-prong grounding-type receptacle,

as shown (see Figure 9).

Properly Grounded Outlet..,.,_'_i 1

Grounding Prong.

3-Prong Plug _.1"_" _

Figure 9 - 3-Prong Receptacle

• Do not remove or alter grounding prong in any manner.

In the event of a malfunction or breakdown, grounding

provides a path of least resistance for electrical shock.

WARNING: Do not permit fingers to touch the terminals of

plug when inserting or removing from outlet.

• Plug must be plugged into matching outlet that is properly

installed and grounded in accordance with all local codes

and ordinances. Do not modify plug provided. If it will not fit

in outlet, have proper outlet installed by a qualified electrician.

• Inspect tool cords periodically, and if damaged, have

repaired by an authorized service facility.

• Green (or green and yellow) conductor in cord is the

grounding wire. If repair or replacement of the electric

cord or plug is necessary, do not connect the green

(or green and yellow) wire to a live terminal.

• A 2-prong wall receptacle must be replaced with a properly

grounded 3-prong receptacle installed in accordance with

National Electric Code and local codes and ordinances.

WARNING: Any receptacle replacement should be per-

formed by a qualified electrician.

A temporary 3-prong to 2-prong grounding adapter (see

Figure 10) is available for connecting plugs to a two pole

outlet if it is properly grounded.

Grounding Lug _

Adapter II

3-Prong P_. _

Figure 10 -2-Prong Receptacle with Adapter

Make Sure This

Is Connected

To A Known

Ground

2-Prong Receptacle

Do not use a 3-prong to 2-prong grounding adapter unless

permitted by local and national codes and ordinances.

(A 3-prong to 2-prong grounding adapter is not permitted

in Canada.)

Where a 3-prong to 2-prong grounding adapter is

permitted, the rigid green tab or terminal on the side of

the adapter must be securely connected to a permanent

electrical ground such as a properly grounded water pipe,

a properly grounded outlet box or a properly grounded

wire system.

Many cover plate screws, water pipes and outlet boxes

are not properly grounded. To ensure proper ground,

grounding means must be tested by a qualified electrician.

EXTENSION CORDS

•The use of any extension cord will cause some drop in

voltage and loss of power.

•Wires of the extension cord must be of sufficient size

to carry the current and maintain adequate voltage.

° The minimum extension cord wire size is A.W.G. 12.

Do not use extension cords over 25 feet long.

•Use only 3-wire extension cords having 3-prong grounding

type plugs and 3-pole receptacles which accept the

tool plug.

•If the extension cord is worn, cut or damaged in any way,

replace it immediately.

Planer is supplied with a 15 Amp motor installed.

The 120 Volt AC universal motor has the following

specifications:

Voltage ........................................ 120

Amperes ........................................ 15

Hertz .......................................... 60

Phase ....................................... Single

Cutterhead RPM ............................... 8000

ELECTRICAL CONNECTIONS

WARNING: Make sure unit is turned off and disconnected

from power source before inspecting any wiring.

The motor is assembled with an approved three conductor

cord to be used on 120 volts. The power supply to the motor

is controlled by a double pole locking switch.

The power lines are connected directly to the switch. The

green ground line must remain securely fastened to the

frame to properly protect against electrical shock.

A manual reset overload protector is installed in line with

the power supply to the motor. If the planer is overloaded,

the protector will break the circuit.

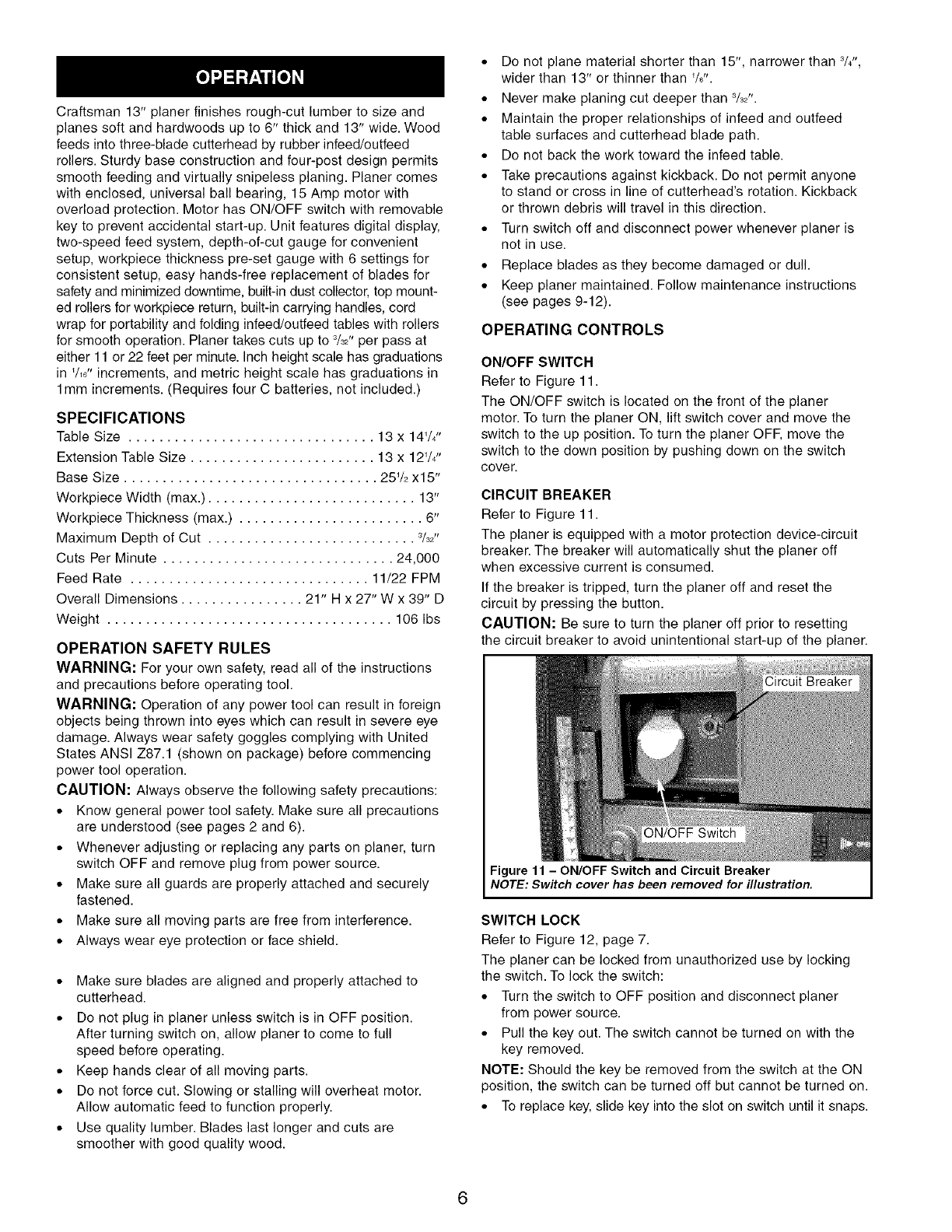

Craftsman13"planerfinishesrough-cutlumbertosizeand

planessoftandhardwoodsupto6"thickand13"wide.Wood

feedsintothree-bladecutterheadbyrubberinfeed/outfeed

rollers.Sturdybaseconstructionandfour-postdesignpermits

smoothfeedingandvirtuallysnipelessplaning.Planercomes

withenclosed,universalballbearing,15Ampmotorwith

overloadprotection.MotorhasON/OFFswitchwithremovable

keytopreventaccidentalstart-up.Unitfeaturesdigitaldisplay,

two-speedfeedsystem,depth-of-cutgaugeforconvenient

setup,workpiecethicknesspre-setgaugewith6settingsfor

consistentsetup,easyhands-freereplacementofbladesfor

safetyandminimizeddowntime,built-industcollector,topmount-

edrollersforworkpiecereturn,built-incarryinghandles,cord

wrapforportabilityandfoldinginfeed/outfeedtableswithrollers

forsmoothoperation.Planertakescutsupto3/32"perpassat

either11or22feetperminute.Inchheightscalehasgraduations

in_/_"increments,andmetricheightscalehasgraduationsin

lmmincrements.(RequiresfourCbatteries,notincluded.)

SPECIFICATIONS

TableSize................................ 13x 14W'

ExtensionTableSize........................ 13x 12W'

BaseSize................................. 25_/2x15"

WorkpieceWidth(max.)........................... 13"

WorkpieceThickness(max.)........................ 6"

MaximumDepthofCut........................... 3/32"

CutsPerMinute.............................. 24,000

FeedRate............................... 11/22FPM

OverallDimensions................ 21"Hx27"Wx39"D

Weight..................................... 106Ibs

OPERATIONSAFETYRULES

WARNING: For your own safety, read all of the instructions

and precautions before operating tool.

WARNING: Operation of any power tool can result in foreign

objects being thrown into eyes which can result in severe eye

damage. Always wear safety goggles complying with United

States ANSI Z87.1 (shown on package) before commencing

power tool operation.

CAUTION: Always observe the following safety precautions:

• Know general power tool safety. Make sure all precautions

are understood (see pages 2 and 6).

• Whenever adjusting or replacing any parts on planer, turn

switch OFF and remove plug from power source.

° Make sure all guards are properly attached and securely

fastened.

• Make sure all moving parts are free from interference.

• Always wear eye protection or face shield.

° Make sure blades are aligned and properly attached to

cutterhead.

° Do not plug in planer unless switch is in OFF position.

After turning switch on, allow planer to come to full

speed before operating.

° Keep hands clear of all moving parts.

° Do not force cut. Slowing or stalling will overheat motor.

Allow automatic feed to function properly.

* Use quality lumber. Blades last longer and cuts are

smoother with good quality wood.

• Do not plane material shorter than 15", narrower than 3/,,,

wider than 13" or thinner than W'.

• Never make planing cut deeper than 3/32".

• Maintain the proper relationships of infeed and outfeed

table surfaces and cutterhead blade path.

• Do not back the work toward the infeed table.

• Take precautions against kickback. Do not permit anyone

to stand or cross in line of cutterhead's rotation. Kickback

or thrown debris will travel in this direction.

• Turn switch off and disconnect power whenever planer is

not in use.

• Replace blades as they become damaged or dull.

• Keep planer maintained. Follow maintenance instructions

(see pages 9-12).

OPERATING CONTROLS

ON/OFF SWITCH

Refer to Figure 11.

The ON/OFF switch is located on the front of the planer

motor. To turn the planer ON, lift switch cover and move the

switch to the up position. To turn the planer OFF, move the

switch to the down position by pushing down on the switch

cover.

CIRCUIT BREAKER

Refer to Figure 11.

The planer is equipped with a motor protection device-circuit

breaker. The breaker will automatically shut the planer off

when excessive current is consumed.

If the breaker is tripped, turn the planer off and reset the

circuit by pressing the button.

CAUTION: Be sure to turn the planer off prior to resetting

the circuit breaker to avoid unintentional start-up of the planer.

ON/OFF Switch

Figure 11 - ON/OFF Switch and Circuit Breaker

NOTE: Switch cover has been removed for illustration.

SWITCH LOCK

Refer to Figure 12, page 7.

The planer can be locked from unauthorized use by locking

the switch. To lock the switch:

* Turn the switch to OFF position and disconnect planer

from power source.

. Pull the key out. The switch cannot be turned on with the

key removed.

NOTE: Should the key be removed from the switch at the ON

position, the switch can be turned off but cannot be turned on.

. To replace key, slide key into the slot on switch until it snaps.

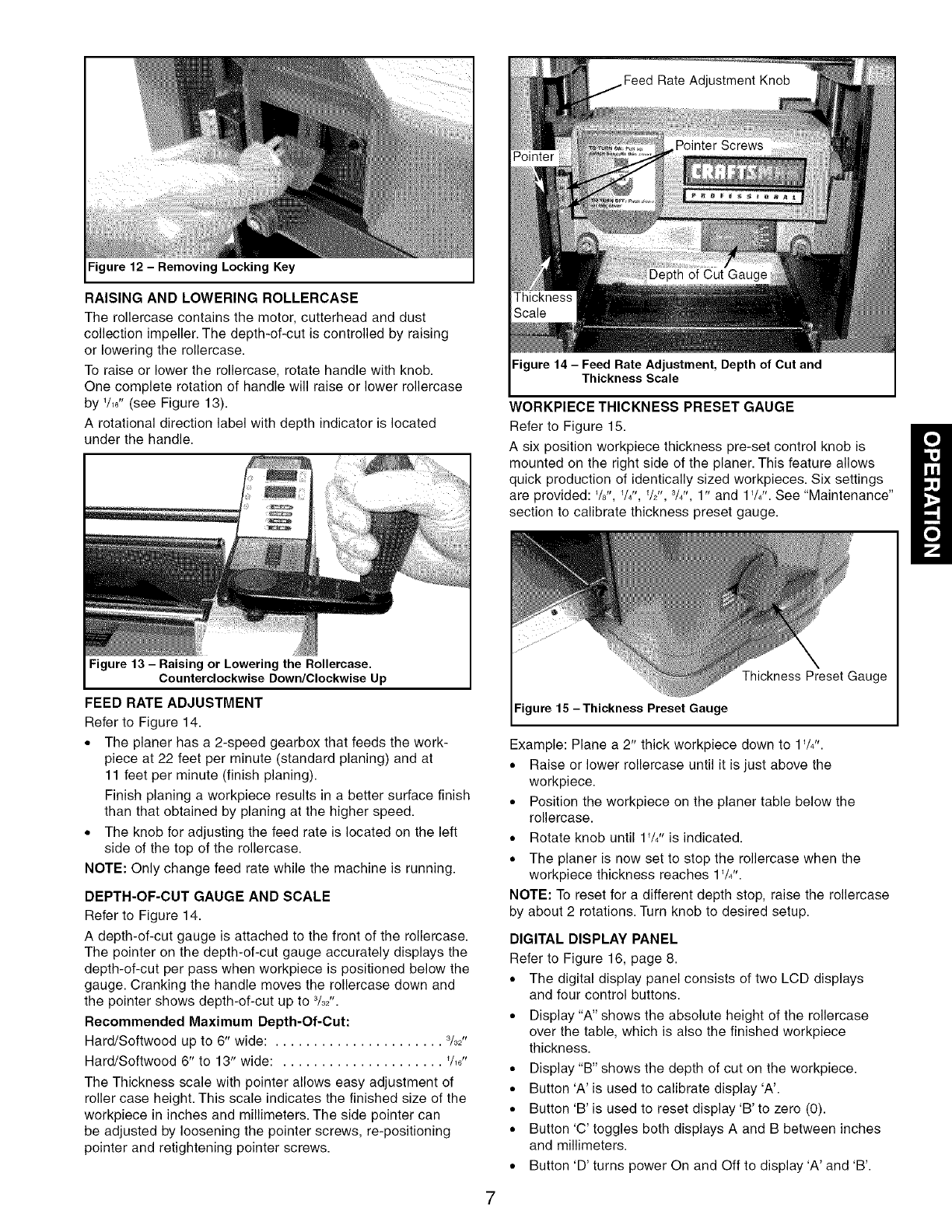

Figure 12 - Removing Locking Key

RAISING AND LOWERING ROLLERCASE

The rollercase contains the motor, cutterhead and dust

collection impeller. The depth-of-cut is controlled by raising

or lowering the rollercase.

To raise or lower the rollercase, rotate handle with knob.

One complete rotation of handle will raise or lower rollercase

by _/_" (see Figure 13).

A rotational direction label with depth indicator is located

under the handle.

Figure 13 - Raising or Lowering the Rollercase.

Counterclockwise Down/Clockwise Up

FEED RATE ADJUSTMENT

Refer to Figure 14.

• The planer has a 2-speed gearbox that feeds the work-

piece at 22 feet per minute (standard planing) and at

11 feet per minute (finish planing).

Finish planing a workpiece results in a better surface finish

than that obtained by planing at the higher speed.

• The knob for adjusting the feed rate is located on the left

side of the top of the rollercase.

NOTE: Only change feed rate while the machine is running.

DEPTH-OF-CUT GAUGE AND SCALE

Refer to Figure 14.

A depth-of-cut gauge is attached to the front of the rollercase.

The pointer on the depth-of-cut gauge accurately displays the

depth-of-cut per pass when workpiece is positioned below the

gauge. Cranking the handle moves the rollercase down and

the pointer shows depth-of-cut up to 3/32".

Recommended Maximum Depth-Of-Cut:

Hard/Softwood up to 6" wide: ...................... 3/32"

Hard/Softwood 6" to 13" wide: ..................... _/,_"

The Thickness scale with pointer allows easy adjustment of

roller case height. This scale indicates the finished size of the

workpiece in inches and millimeters. The side pointer can

be adjusted by loosening the pointer screws, re-positioning

pointer and retightening pointer screws.

Figure 14 - Feed Rate Adjustment, Depth of Cut and

Thickness Scale

WORKPIECE THICKNESS PRESET GAUGE

Refer to Figure 15.

A six position workpiece thickness pre-set control knob is

mounted on the right side of the planer. This feature allows

quick production of identically sized workpieces. Six settings

are provided: %", W', _/2",3/4%1" and 1W'. See "Maintenance"

section to calibrate thickness preset gauge.

Figure 15 -Thickness Preset Gauge

Thickness Preset Gauge

Example: Plane a 2" thick workpiece down to 1'/4".

° Raise or lower rollercase until it is just above the

workpiece.

° Position the workpiece on the planer table below the

rollercase.

° Rotate knob until 1W' is indicated.

° The planer is now set to stop the rollercase when the

workpiece thickness reaches 1W'.

NOTE: To reset for a different depth stop, raise the rollercase

by about 2 rotations. Turn knob to desired setup.

DIGITAL DISPLAY PANEL

Refer to Figure 16, page 8.

° The digital display panel consists of two LCD displays

and four control buttons.

° Display "A" shows the absolute height of the rollercase

over the table, which is also the finished workpiece

thickness.

° Display "B" shows the depth of cut on the workpiece.

° Button 'A' is used to calibrate display 'A'.

° Button 'B' is used to reset display 'B' to zero (0).

° Button 'C' toggles both displays A and B between inches

and millimeters.

° Button 'D' turns power On and Off to display 'A' and 'B'.

* Thedisplaywillautomaticallyturnitselfoffafterseveral

minutesofnon-use.

NOTE:Thedigitaldisplaydoesnotregisterheightwhendis-

playisoff.Ifthecutterheadismovedwhendisplayisoff,it will

notdisplaycorrectheightanddisplaymustberecalibrated.

Figure 16 - Digital Display Panel

CALIBRATING AND USINGTHE DIGITAL DISPLAY

To calibrate the display "A":

• Set the preset depth control knob at 1" (see Figure 15,

page 7).

• Plane a piece of scrap wood to 1". Check wood thickness

with caliper to ensure wood thickness, preset stop and dig-

ital display match. If the wood thickness and preset stop

do not correspond, calibrate the preset stop prior to cali-

brating the digital display. See "Maintenance", page 12.

• Remove button 'A', and using a punch or other suitable

object, insert into the button hole and press. The display

A will read 1.0000" or 25.4 mm. (see Figure 17).

To use depth of cut display "B":

• Feed workpiece through planer, taking a shallow cut.

Depress button 'B', which will set display B to zero (0).

• Lower rollercase until desired depth of cut is shown on

display "B".

• Feed workpiece and repeat.

Figure 17 - Calibrating the LCD Display

PREPARE WORK

* Thickness planer works best when lumber has at least

one flat surface.

* Use surface planer or jointer to create a flat surface.

° Twisted or severely warped boards can jam planer. Rip

lumber in half to reduce magnitude of warp.

° Work should be fed into planer in same direction as the

grain of the wood. Sometimes grain will change directions

in middle of board. In such cases, if possible, cut board

in middle before planing so grain direction is correct.

CAUTION: Do not plane board which is less than 15" long;

force of cut could split board and cause kickback.

PLANING

WARNING: Always turn the planer off and disconnect it from

the power source whenever blade cover is removed. Never

operate planer without the blade cover properly secured.

The planer is supplied with planing blades mounted in the

cutterhead and the infeed and outfeed rollers adjusted to the

correct height. The planer is capable of working at two differ-

ent feed rates. Feed rate refers to rate at which lumber travels

through planer. Planing can be done at 22 FPM (standard

planing) or at 11 FPM for an improved surface finish (see

Feed Rate Adjustment).

° Position rollercase to produce the depth of cut desired.

° Operator is responsible for aligning work so it will feed

properly.

° Lift edge to infeed side of the table by grasping edges

of board at approximately middle of length.

° Boards longer than 24" should have additional support

from free standing material stands.

° Position the workpiece with the face to be planed on top.

° Turn the planer on.

° Rest board end on infeed table and direct board into planer.

° Gently slide the workpiece into the infeed side of the planer

until the infeed roller begins to advance the workpiece.

° Let go of the workpiece and allow automatic feed to

advance the workpiece.

° Do not push or pull on workpiece.

° Move to the rear and receive planed lumber by grasping

it in same manner as it was fed.

CAUTION: Do not stand directly in line with front or rear

of planer.

° Do not grasp any portion of board which has not gone

past out-feed roller.

° Repeat this operation on all boards which need to be

same thickness.

Planer has return rollers on top so assistant can pass work

back to operator (see Figure 18).

Figure 18 -Workpiece on the Return Rollers

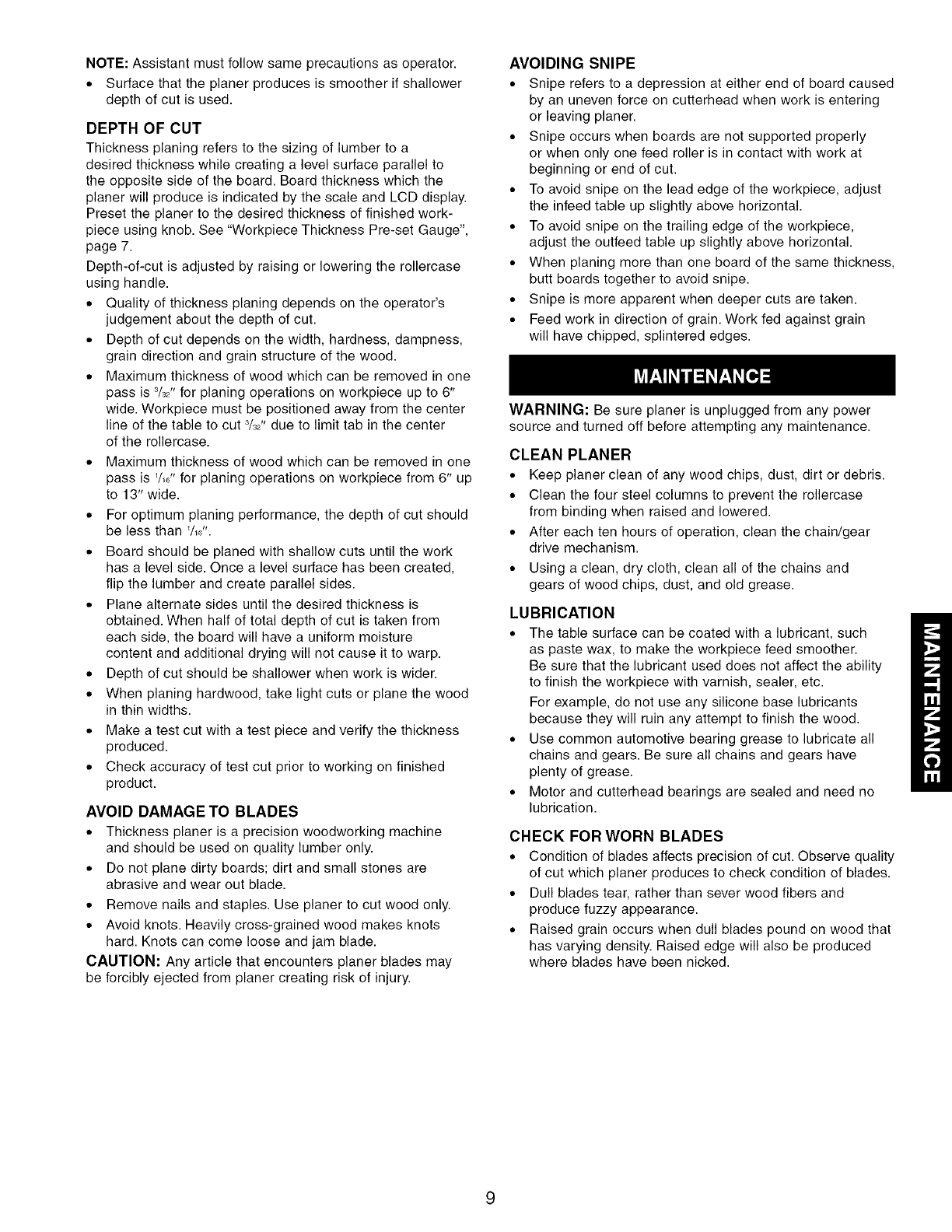

NOTE: Assistant must follow same precautions as operator.

• Surface that the planer produces is smoother if shallower

depth of cut is used.

DEPTH OF CUT

Thickness planing refers to the sizing of lumber to a

desired thickness while creating a level surface parallel to

the opposite side of the board. Board thickness which the

planer will produce is indicated by the scale and LCD display.

Preset the planer to the desired thickness of finished work-

piece using knob. See "Workpiece Thickness Pre-set Gauge",

page 7.

Depth-of-cut is adjusted by raising or lowering the rollercase

using handle.

• Quality of thickness planing depends on the operator's

judgement about the depth of cut.

• Depth of cut depends on the width, hardness, dampness,

grain direction and grain structure of the wood.

• Maximum thickness of wood which can be removed in one

pass is 3/32"for planing operations on workpiece up to 6"

wide. Workpiece must be positioned away from the center

line of the table to cut 3/32"due to limit tab in the center

of the rollercase.

• Maximum thickness of wood which can be removed in one

pass is _/_6"for planing operations on workpiece from 6" up

to 13" wide.

• For optimum planing performance, the depth of cut should

be less than V_6".

• Board should be planed with shallow cuts until the work

has a level side. Once a level surface has been created,

flip the lumber and create parallel sides.

• Plane alternate sides until the desired thickness is

obtained. When half of total depth of cut is taken from

each side, the board will have a uniform moisture

content and additional drying will not cause it to warp.

• Depth of cut should be shallower when work is wider.

• When planing hardwood, take light cuts or plane the wood

in thin widths.

• Make a test cut with a test piece and verify the thickness

produced.

• Check accuracy of test cut prior to working on finished

product.

AVOID DAMAGE TO BLADES

• Thickness planer is a precision woodworking machine

and should be used on quality lumber only.

• Do not plane dirty boards; dirt and small stones are

abrasive and wear out blade.

• Remove nails and staples. Use planer to cut wood only.

• Avoid knots. Heavily cross-grained wood makes knots

hard. Knots can come loose and jam blade.

CAUTION: Any article that encounters planer blades may

be forcibly ejected from planer creating risk of injury.

AVOIDING SNIPE

• Snipe refers to a depression at either end of board caused

by an uneven force on cutterhead when work is entering

or leaving planer.

• Snipe occurs when boards are not supported properly

or when only one feed roller is in contact with work at

beginning or end of cut.

• To avoid snipe on the lead edge of the workpiece, adjust

the infeed table up slightly above horizontal.

• To avoid snipe on the trailing edge of the workpiece,

adjust the outfeed table up slightly above horizontal.

• When planing more than one board of the same thickness,

butt boards together to avoid snipe.

• Snipe is more apparent when deeper cuts are taken.

• Feed work in direction of grain. Work fed against grain

will have chipped, splintered edges.

WARNING: Be sure planer is unplugged from any power

source and turned off before attempting any maintenance.

CLEAN PLANER

• Keep planer clean of any wood chips, dust, dirt or debris.

• Clean the four steel columns to prevent the rollercase

from binding when raised and lowered.

• After each ten hours of operation, clean the chain/gear

drive mechanism.

• Using a clean, dry cloth, clean all of the chains and

gears of wood chips, dust, and old grease.

LUBRICATION

• The table surface can be coated with a lubricant, such

as paste wax, to make the workpiece feed smoother.

Be sure that the lubricant used does not affect the ability

to finish the workpiece with varnish, sealer, etc.

For example, do not use any silicone base lubricants

because they will ruin any attempt to finish the wood.

• Use common automotive bearing grease to lubricate all

chains and gears. Be sure all chains and gears have

plenty of grease.

• Motor and cutterhead bearings are sealed and need no

lubrication.

CHECK FOR WORN BLADES

• Condition of blades affects precision of cut. Observe quality

of cut which planer produces to check condition of blades.

• Dull blades tear, rather than sever wood fibers and

produce fuzzy appearance.

• Raised grain occurs when dull blades pound on wood that

has varying density. Raised edge will also be produced

where blades have been nicked.

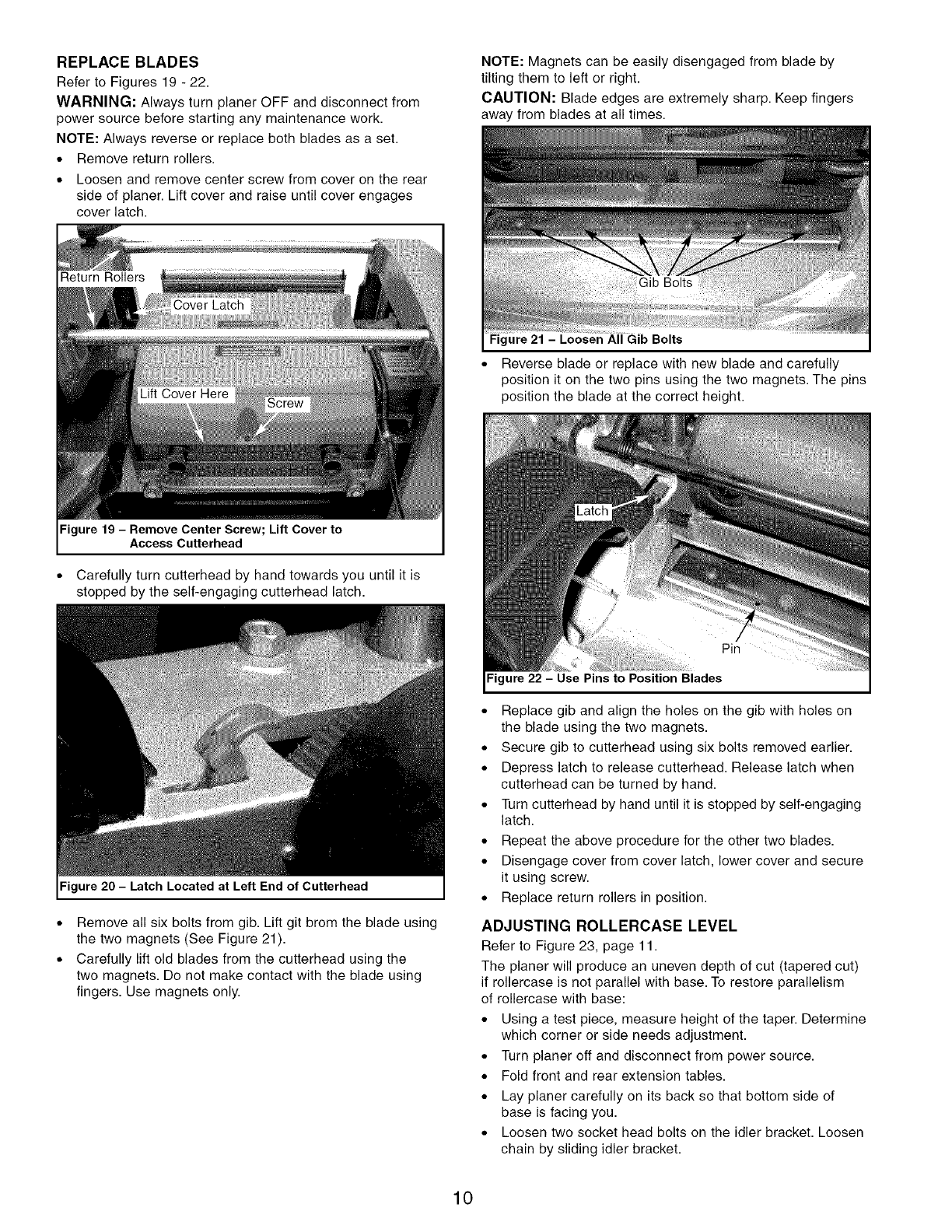

REPLACEBLADES

RefertoFigures19- 22.

WARNING:AlwaysturnplanerOFFanddisconnectfrom

powersourcebeforestartinganymaintenancework.

NOTE:Alwaysreverseorreplacebothbladesasaset.

• Removereturnrollers.

° Loosenandremovecenterscrewfromcoverontherear

sideofplaner.Liftcoverandraiseuntilcoverengages

coverlatch.

Figure 19 - Remove Center Screw; Lift Cover to

Access Cutterhead

* Carefully turn cutterhead by hand towards you until it is

stopped by the self-engaging cutterhead latch.

Figure 20 - Latch Located at Left End of Cutterhead

* Remove all six bolts from gib. Lift git brom the blade using

the two magnets (See Figure 21).

* Carefully lift old blades from the cutterhead using the

two magnets. Do not make contact with the blade using

fingers. Use magnets only.

NOTE: Magnets can be easily disengaged from blade by

tilting them to left or right.

CAUTION: Blade edges are extremely sharp. Keep fingers

away from blades at all times.

Figure 21 - Loosen All Gib Bolts

°Reverse blade or replace with new blade and carefully

position it on the two pins using the two magnets. The pins

position the blade at the correct height.

Figure 22 - Use Pins to Position Blades

• Replace gib and align the holes on the gib with holes on

the blade using the two magnets.

• Secure gib to cutterhead using six bolts removed earlier.

• Depress latch to release cutterhead. Release latch when

cutterhead can be turned by hand.

• Turn cutterhead by hand until it is stopped by self-engaging

latch.

• Repeat the above procedure for the other two blades.

• Disengage cover from cover latch, lower cover and secure

it using screw.

• Replace return rollers in position.

ADJUSTING ROLLERCASE LEVEL

Refer to Figure 23, page 11.

The planer will produce an uneven depth of cut (tapered cut)

if rollercase is not parallel with base. To restore parallelism

of rollercase with base:

°Using a test piece, measure height of the taper. Determine

which corner or side needs adjustment.

°Turn planer off and disconnect from power source.

°Fold front and rear extension tables.

°Lay planer carefully on its back so that bottom side of

base is facing you.

°Loosen two socket head bolts on the idler bracket. Loosen

chain by sliding idler bracket.

• Carefully rotate the sprocket by hand to change the

rollercase height. Be sure to leave the other sprockets

untouched. Do not rotate sprocket more than one or two

teeth. Movement of one sprocket tooth relative to the

chain moves the rollercase approximately 0.006".

• Retighten chain by securing idler bracket in position.

Tighten socket head bolts securely.

• Set planer back on its base.

• Make a test cut to verify adjustment.

Figure 23 - Adjust Rollercase Level to Base.

Check and Lube Chain

BRUSH INSPECTION AND REPLACEMENT

WARNING: Turn planer off and disconnect from power source.

Brush life depends on amount of load on motor. Regularly

inspect brushes after 100 hours of use. To inspect brushes:

• Remove the return rollers. Remove three (3) screws and lift

the rollercase cover up from the rollercase (see Figure 24).

Figure 24 - Remove Rollercase Cover

(Return rollers have been removed.)

• Loosen brush cap and carefully remove brush from motor.

Be careful of springs (see Figure 25).

NOTE: Brushes are located on both front and rear of

planer motor.

• Replace brushes if spring is damaged.

• Replace brushes if carbon is worn to _/4"length.

• After inspection replace brush and cap.

Figure 25 - Inspecting Motor Brushes

REPLACING DRIVE BELTS

WARNING: Turn planer off and disconnect from power source.

Inadequate tension will cause drive belts to slip from the

pulleys. Loose belts must be replaced. To replace drive belts:

° Remove the plug, bolt and handle assembly. Remove the

four (4) screws from the display cover. Loosen the bolt and

remove sensor from its bracket. Place display cover back

on top of the cap. See Figure 26.

' Cover

Remove

Handle

Assembly

Figure 26 - Remove Handle and Display Cover

Remove return rollers. Pry roller supports up and out of

cap. Remove set screw from each column beneath cap

(see Figure 27).

Cap

Figure 27 - Loosen Cap

° Remove the depth control knob (see Figure 15, page 7).

Lift cap slightly and remove the side cover.

° Disengage the spring from the latch so that the pulleys

will turn freely (see Figure 28).

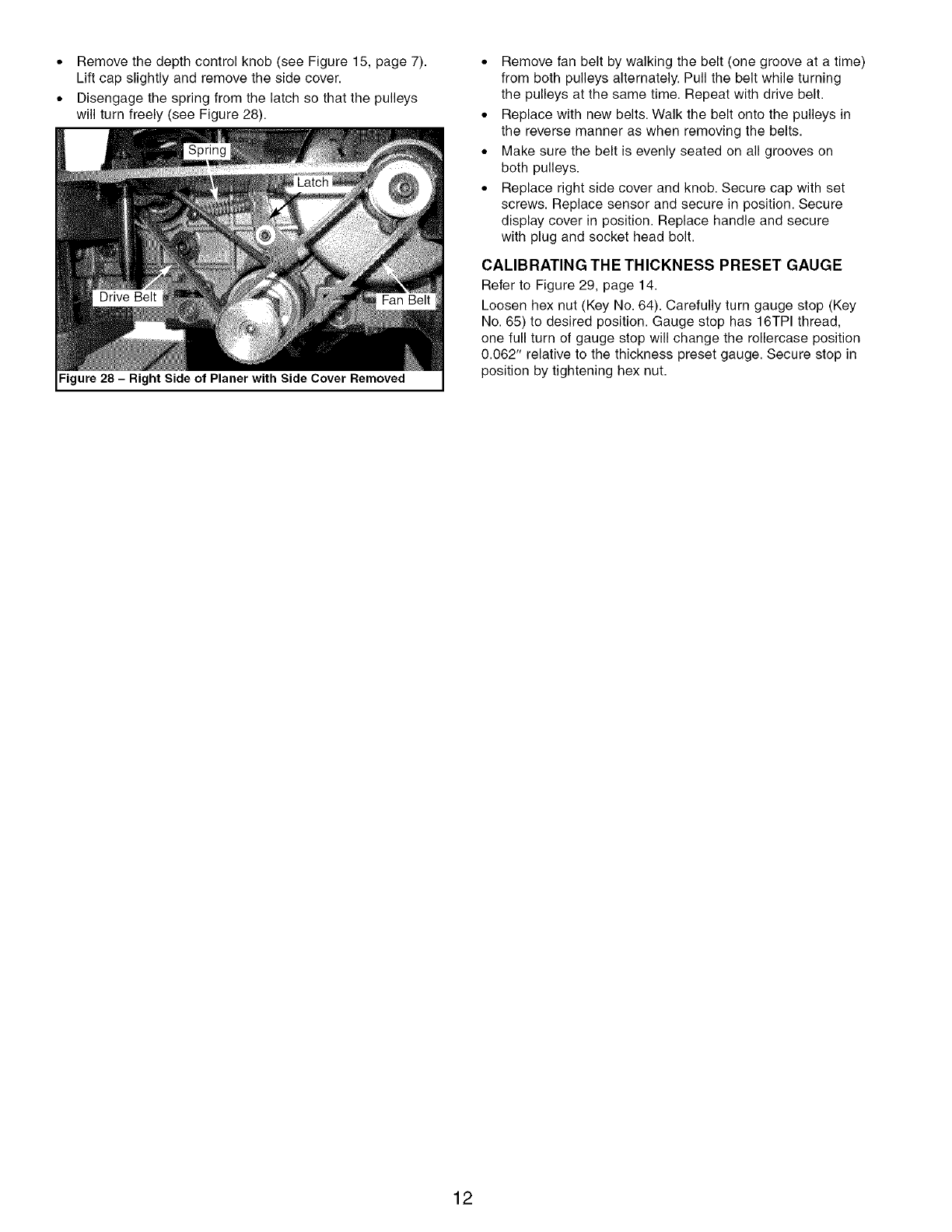

Figure 28 - Right Side of Planer with Side Cover Removed

°Remove fan belt by walking the belt (one groove at a time)

from both pulleys alternately. Pull the belt while turning

the pulleys at the same time. Repeat with drive belt.

° Replace with new belts. Walk the belt onto the pulleys in

the reverse manner as when removing the belts.

° Make sure the belt is evenly seated on all grooves on

both pulleys.

° Replace right side cover and knob. Secure cap with set

screws. Replace sensor and secure in position. Secure

display cover in position. Replace handle and secure

with plug and socket head bolt.

CALIBRATING THE THICKNESS PRESET GAUGE

Refer to Figure 29, page 14.

Loosen hex nut (Key No. 64). Carefully turn gauge stop (Key

No. 65) to desired position. Gauge stop has 16TPI thread,

one full turn of gauge stop will change the rollercase position

0.062" relative to the thickness preset gauge. Secure stop in

position by tightening hex nut.

SYMPTOM

Snipe

(gouging at

ends of board)

POSSIBLE CAUSE(S)

1. Dull blades

2. Inadequate support of long boards

3. Uneven force on cutterhead

4. Rollercase not level with base

5. Lumber not butted properly

Fuzzy grain Planing wood with a high moisture content

Torn grain 1. Too heaw a cut

2. Blades cutting against grain

3. Dull blades

Rough raised grain 1. Dull blades

2. Too heaw a cut

3. Moisture content too high

Rollercase not level with planer baseUneven depth of cut

(side to side)

Rollercase elevation

adjusts with difficulty

Board feeds inside, but

stops moving past the

outfeed roller

Board thickness does

not match thickness

scale or display

1. Sprockets or chain dirty

2. Elevation screws, columns dirty

3. Elevation screws worn

4. Friction between rollercase and covers

5. Rollercase not parallel with planer base

1. Outfeed rollers cannot rotate due to

clogging of chips

2. Too much pressure on the cutterhead

from long workpiece

1. Scale pointer not set correctly

2. Display out of calibration

CORRECTIVE ACTION

1. Replace blades per instructions. See "Maintenance"

2. Support long boards. See "Avoiding Snipe"

3. Gently push board when board is in contact with

only one feed roller. See "Avoiding Snipe"

4. Adjust rollercase. See "Adjusting Table Level"

5. Butt end to end each piece of stock as boards

pass through planer

Remove high moisture content from wood by drying

1. Review "Depth of Cut"

2. Review "Feeding Work"

3. Replace blades per instructions. See "Maintenance"

1. Replace blades per instructions. See "Maintenance"

2. Review "Depth of Cut"

3. Dry the wood or use dried wood

Rollercase not level. See "Adjusting Table Level"

1. Clean and lubricate sprockets and chain

2. Clean and lubricate elevation screws, columns

3. Replace elevation screws

4. Clean and lubricate

5. Adjust rollercase. See "Adjusting Table Level"

1. Clear the clogging, clean dust collection system.

See "Clean Planer"

2. Use support stands to support workpiece longer

than 24". See "Recommended Accessories"

1. Adjust scale pointer and tighten securely

2. Calibrate display. See "Calibrating the Digital Display"

Chain jumping 1. Sprockets worn 1. Replace sprockets

2. Chain worn 2. Replace chain

Planer will not operate 1. No power to planer 1. Check power source by qualified electrician

2. Motor overload protection tripped 2. Turn planer off. Reset motor overload protection.

See "Overload Reset"

3. Defective or loose switch or wiring 3. Check switch and wiring by qualified electrician

Belt slipping Loose belt Replace belt, see "Replacing Drive Belts"

Rollercase cannot Workpiece thickness gauge setting Reset thickness gauge setting, see

be lowered restricts rollercase movements "Workpiece Thickness Gauge"

Excessive dust in air 1. Leaking bag or hose connection 1. Check collector bag connections. Check collector

(gouging at ends of hose connections

board) 2. Collector bag leaks 2. Dust trapped under bag clamp or collector bag not

sealed on flange

Excessive fan noise 1. Large debris or piece of wood in 1. Turn planer off and let debris settle in collector bag.

fan housing Remove blade guard and clear chamber

2. Loose fan 2. Open blade cover and tighten fan bolt

Motor overheats 1. Motor overload 1. Reduce depth of cut

2. Improper motor cooling 2. Clean sawdust from motor

Tripping circuit 1. Motor overload 1. Reduce depth of cut

breaker or fuses 2. Improper capacity of circuit breaker 2. Use proper capacity circuit breaker or fuse

or fuses

3. Dull blades 3. Replace blades

Model 351.217590

Figure 29 - Repair Parts Illustration for Motor and Rollercase

78__ 82

76 _ 80 81 3

4 38

_4 i

34 35 [_

s_ \ s4

61 62

KEY

NO.

PART NO.

22424.00

STD870512

20426.00

00533.00

22425.00

03853.00

20436.00

22426.00

22427.00

STD315231

STD870406

STD851004

STD863610

STD870510

22429.00

07339.00

22430.00

STD315501

03069.00

20438.00

STD863508

01474.00

STD863510

20445.00

22432.00

22433.00

STD863612

STD851005

22434.00

22435.00

06346.00

STD851006

18536.00

06731.00

22436.00

24982.00

22437.00

22438.00

STD863408

22439.00

N/A

18570.00

18571.00

DESCRIPTION

Rollercase Cover Assembly

5-0.8 x 12mm Socket Head Bolt*

Switch Cover

3AM1-15 Retaining Ring

Gearbox Chain

Sprocket

6-1.0 x 65mm Socket Head Bolt

Gearbox Assembly

Pinion Gear

6203ZZ Ball Bearing*

4-0.7 x 6ram Socket Head Bolt*

4ram Flat Washer*

6-1.0 x 10mm Pan Head Screw*

5-0.8 x 10mm Socket Head Bolt*

Spring

6ram Steel Ball

Gearbox Control Assembly

6000ZZ Ball Bearing*

5-0.8 x 6ram Set Screw

Knob

5-0.8 x 8ram Pan Head Screw*

5ram Serrated Washer

5-0.8 x 10mm Pan Head Screw*

Cable Clamp

Chip Deflector

Dust Chute

6-1.0 x12mm Pan Head Screw*

5ram Flat Washer*

Cover Retainer

Cover Latch

6-1.0 x 12mm Socket

Pan Head Screw

6ram Flat Washer*

Fan

5-0.8 x 10mm Socket

Pan Head Screw

Fan Housing

Dust Chute with Screw

Fan Shaft Assembly

Cover

4-0.7 x 8ram Pan Head Screw*

Pointer Assembly

Rollercase

Magnet

Magnet Seat

* Standard hardware item available locally.

N/A Not available as repair part.

QTY.

KEY

NO.

PART NO.

06252.00

22441.00

STD851008

STD870825

18557.00

25306.00

09789.00

24983.00

22445.00

22446.00

22447.00

24985.00

22449.00

00964.00

07322.00

24984.00

22451.00

22452.00

22453.00

22454.00

STD841015

22455.00

22456.00

22457.00

22458.00

18612.00

03843.00

22459.00

22460.00

18585.00

22461.00

22463.00

16080.00

04287.00

16087.00

24259.00

03866.00

03867.00

03868.00

18364.00

24260.00

24262.00

DESCRIPTION

5-0.8 x 14ram Socket Head Bolt

Fan Belt

8ram Flat Washer*

8-1.25 x 25mm Socket Head Bolt*

Cutterhead Pin

Gib

6-1.0 x 16 mm Socket Pan

Head Screw

Blade (Set of 3)

Spring

Cutterhead Lock

Flanged Bushing

Cutterhead Pulley

16-2.0mm LH Hex Nut

6-1.0 x 6ram Set Screw

5 x 5 x 12mm Key

Cutterhead

Bearing Retainer

Motor Pulley

Drive Belt

Fan Drive Pulley

10-1.5ram Hex Nut*

Gauge Stop

Infeed Spring

Sprocket 10T

Spring

Outfeed Spring

Retaining Bracket

Outfeed Roller

Chain

Retainer

Infeed Roller

Motor Assembly

(Incl. Ref. Nos. 76-82)

Switch

Circuit Breaker

Strain Relief

Line Cord

Brush Holder

Brush

Brush Cap

Pivot Rod

Plug

Pointer

QTY.

Model 351.217590

Figure 30 - Repair Parts Illustration for Base

31 3O

32 "_

17iO 23

y42

KEY

NO. PART NO.

1 24261.00

2 00351.00

3 22395.00

4 22396.00

5 22397.00

6 22398.00

7 18316.00

8 STD870525

9 STD852005

10 25174.00

11 22399.00

12 22400.00

13 STD863510

14 STD863408

15 22401.00

16 22465.00

17 22402.00

18 22403.00

19 STD851005

20 STD870510

21 22404.00

22 STD851004

23 STD870408

24 22405.00

25 22406.00

26 22407.00

27 22408.00

28 22409.00

29 20405.00

30 20404.00

31 05376.00

32 22410.00

DESCRIPTION QTY.

Left Side Cover Assembly 1

6-1.0 x 10mm Set Screw 4

Left Cap 1

Roller Bushing 2

Roller 2

Plug 1

5-0.8 x 25mm Socket Head Bolt* 1

5mm Lock Washer* 1

Handle Assembly 1

Right Cap 1

Grip 2

5-0.8 x 10mm Pan Head Screw* 4

4-0.7 x 8mm Pan Head Screw* 2

Battery Holder 1

4-1.4 x 8ram Threadforming Screw 4

Circuit Board Assembly 1

Sensor Bracket 1

5mm Flat Washer* 4

5-0.8 x 10mm Socket Head Bolt* 14

Sensor Target 1

4mm Flat Washer* 1

4-0.7 x 8ram Socket Head Bolt* 1

Display Panel 1

Round Button 3

Square Button 1

LCD Cover 2

Extension Table Assembly 2

8mm Waw Washer 4

Bushing 4

6-1.0 x 14mm Socket Head Bolt 4

Guide 2

*Standard hardware item available locally.

N/A Not available as repair part.

A Not shown.

KEY

NO. PART NO.

33 22411.00

34 STD870516

35 22412.00

36 07339.00

37 20421.00

38 22413.00

39 20424.00

40 16115.00

41 N/A

42 22415.00

43 22416.00

44 22417.00

45 20417.00

46 20408.00

47 16099.00

48 20410.00

49 18333.00

50 STD851006

51 22418.00

52 01465.00

53 22419.00

54 STD870512

55 22420.00

56 22421.00

57 22422.00

58 22423.00

59 06252.00

A 18625.02

A 24976.01

DESCRIPTION

Table

5-0.8 x 16mm Socket Head Bolt*

Depth Stop Assembly

6ram Steel Ball

Spring

Right Side Cover Assembly

Knob

Magnet

Base

Column

Elevating Nut

Bushing

Idler Bracket

6-1.0 x 20mm Socket

Pan Head Screw

Sprocket

Bushing

6mm Flat Washer*

Chain

3AMI-30 Retaining Ring

6-1.0 x 30mm Socket

Pan Head Screw

5-0.8 x 12ram Socket Head Bolt*

Elevating Screw Assembly RF

Elevating Screw Assembly RR

Elevating Screw Assembly LR

Elevating Screw Assembly LF

5-0.8 x 14mm Socket Head Bolt

Half Bag Dust Collection Set

Operator's Manual

QTY.

Recommended Accessories Model No.

A Multi Tool Stand 9-22224

A Rep acement Bade Set 9-21790

CEPILLADORA DE 13"

CON SEGURIDAD DE

RECOLECCION DE POLVO

Modelo No.

351.21 7590

PRECAUClON: Lea y siga todas las Reglas

de Seguridad e Instrucciones de Operaci6n

antes de utilizar este producto por primera vez.

Ingles ........................................ 2-13

IlustraciOn y Lista de Partes ...................... 14-17

Garantfa ........................................ 18

Reglas de Seguridad ........................... 18-19

Desempaque .................................... 19

Montaje ...................................... 19-21

Instalaci6n .................................... 21-22

Operaci6n .................................... 22-26

Mantenimiento ................................ 26-28

Identificacion de Problemas ...................... 29-30

GARANTIA COMPLETA DE UN AI_O PARA

HERRAMIENTA PROFESIONAL CRAFTSMAN

Siesta herramienta Craftsman fallara por causa de defectos en

el material o en la mano de obra en un lapso de un aho a partir

de la fecha de compra, LLAME al 1-800-4-MY-HOME® PARA

SOLICITAR LA REPARACION GRATUITA DEL PRODUCTO

(o su reemplazo si no se puede reparar la unidad). Esta garanfia

no incluye partes fungibles, tales como lamparas, bateffas, bar-

renas o cuchillas.

Siesta herramienta se usa alguna vez para fines comerciales o

de alquiler, esta garanfia es valida Qnicamente por 90 dfas a

partir de la fecha de compra.

Esta garantfa le otorga derechos legales especfficos y tambien

puede usted tener otros derechos que vaffen de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Para reducir la exposici6n a estas sustancias quimicas: trabaje

en un Area bien ventilada y utilice equipo de seguridad aprobado.

Cuando trabaje con este tipo de herramientas, utilice siempre

una mascara para la cara o respirador adecuadamente ajusta-

dos, aprobados por OSHA/NIOSH.

PRECAUClON: Siempre siga los procedimientos de operaci6n

correctos, tal como se definen en este manual, aun cuando este

familiarizado con el uso de esta u otras herramientas similares.

Recuerde que descuidarse aunque s61o sea por una fracci6n

de segundo puede ocasionarle graves lesiones.

EL OPERADOR DEBE ESTAR PREPARADO PARA

EL TRABAJO

•Use ropa apropiada. No use ropa holgada, guantes, corbatas,

anillos, pulseras ni otras joyas que puedan atascarse en

las piezas m6viles de la maquina.

,, Use una cubierta protectora para el cabello, para sujetar el

cabello largo.

,, Use zapatos de seguridad con suelas antideslizantes.

• Use gafas de seguridad que cumplan con la norma ANSI Z87.1

de los Estados Unidos. Los anteojos comunes tienen lentes que

s61o son resistentes al impacto. NO son anteojos de seguridad.

•Use una mascara para la cara o una mascara contra el polvo,

sial utilizar la herramienta se produce mucho polvo.

• Este alerta y piense claramente. Nunca maneje herramientas

mecanicas cuando este cansado, intoxicado o bajo la influen-

cia de medicaci6n que produzca somnolencia.

PREPARE EL AREA DE TRABAJO PARA LA TAREA

A REALIZAR

•Mantenga el Area de trabajo limpia. Las Areas de trabajo

desordenadas atraen accidentes.

,, No use herramientas mecanicas en ambientes peligrosos.

,, No use herramientas mecanicas en lugares hLimedos o

mojados. No exponga las herramientas mecanicas a la Iluvia.

,, El Area de trabajo debe estar iluminada adecuadamente.

,, Debe haber disponible un receptaculo adecuado para la

herramienta. El enchufe de tres puntas se tiene que enchufar

directamente en un receptaculo de tres puntas conectado

a tierra correctamente.

• Los cordones de extensi6n deben tener una punta de conexi6n

a tierra y los tres alambres del cord6n de extensi6n deben

ser del calibre correcto.

,, Mantenga a los visitantes a una distancia prudente del Area

de trabajo.

•Mantenga a los niffos fuera del lugar de trabajo. Haga que

su taller sea a prueba de niffos. Use candados, interruptores

maestros y extraiga las Ilaves del arrancador para impedir

cualquier uso involuntario de las herramientas mecanicas.

ADVERTENCIA: Por su propia seguridad, lea todas las normas

y precauciones antes de manejar la herramienta.

ADVERTENClA: Parte del polvo producido por el lijado

mecanico, serrado, esmerilado, taladrado y otras tareas de

construcci6n contiene sustancias qufmicas que pueden ocasionar

cancer, malformaciones congenitas u otros daffos reproductivos.

Aigunos ejemplos de estas sustancias qufmicas son:

• Piomo proveniente de pinturas con base de plomo.

• Sflice cristalino proveniente de ladrillos, cemento y otro

material de mamposteffa.

• Arsenico y cromo proveniente de madera qufmicamente tratada.

El riesgo debido a la exposici6n de estas sustancias quimicas

depende de la frecuencia con la cual realice este tipo de trabajo.

SE LE DEBE DAR MANTENIMIENTO A LA HERRAMIENTA

•Desenchufe siempre la herramienta antes de inspeccionarla.

,, Consulte el manual para informarse sobre los procedimientos

de mantenimiento y ajuste especfficos.

,, Mantenga la herramienta lubricada y limpia de modo que

funcione de la manera mas segura.

,, Retire las herramientas de ajuste. Desarroile el habito de

verificar que hayan sido retiradas las herramientas de ajuste

antes de encender la maquina.

,, Mantenga todas las partes en buena condici6n de funciona-

miento. Revise el protector u otras piezas para determinar si

funcionan correctamente y hacen el trabajo que deben hacer.

,, Revise para ver si hay partes da_adas. Verifique el alinea-

miento de las partes m6viles, si hay atascamiento, roturas

y montaje o cualquier otra condici6n que pudiera afectar

el funcionamiento de la herramienta.

,, Si una protecci6n o cualquier otra parte estdt da_ada, estas

deben repararse correctamente o reemplazarse. No haga

reparaciones provisionales. (Valgase de ia lista de partes

incluida para solicitar piezas de reparaci6n.)

EL OPERADOR DEBE SABER COMO USAR

LA HERRAMIENTA

• Use la herramienta correcta para cada trabajo. No fuerce

la herramienta ni el accesorio para realizar una tarea para

la cual no han sido dise_ados.

,, Cuando cambie las cuchillas, desconecte la herramienta.

,, Evite que la herramienta se encienda accidentalmente.

Aseg0rese que el interruptor este abierto antes de enchufar.

,, No fuerce la herramienta. Funcionara en la forma mas eficaz

a la velocidad para la cub.I se dise_6.

,, Mantenga las manos alejadas de las partes m6viles y de las

superficies cortantes.

• Nunca deje desatendida una herramienta en funcionamiento.

Desconectela y no la abandone hasta que se haya detenido

por completo.

,, No trate de alcanzar demasiado lejos. Mantengase firme y

equilibrado.

,, Nunca se coloque de pie sobre la herramienta. Se pueden

producir lesiones graves si la herramienta se vuelca o se

hace contacto con la cuchilla sin intenci6n.

• Conozca su herramienta. Aprenda a manejar la herramienta,

su aplicaci6n y limitaciones especfficas.

,, Utilice los accesorios recomendados (vea la pb.gina 17). El

uso de accesorios incorrectos puede causar un riesgo de

lesi6n para las personas.

• Maneje la pieza de trabajo en forma correcta. Protejase las

manos contra posibles lesiones.

,, Apague la maquina si se atasca. La cuchilla se atasca si

se introduce muy profundamente en la pieza de trabajo (la

fuerza del motor la mantiene trabada en la pieza de trabajo).

,, Siempre mantenga los protectores de la transmisi6n, el por-

tacuchillas y las cuchillas en su lugar yen adecuadas condi-

clones de funcionamiento.

,, Introduzca la pieza de trabajo en la cuchilla en sentido

contrario al de rotaci6n.

PRECAUClON: iPiense en la seguridad! La seguridad es una

combinaci6n del sentido comQn del operador y un estado de

alerta permanente al usar la herramienta.

ABVERTENClA: No trate de operar la herramienta hasta que

haya sido completamente armada segQn las instrucciones.

Consulte la Figura 1.

Verifique que no hayan ocurrido da_os durante el envfo. Si hay

da_os, se debera presentar un reclamo a la compahfa de transporte.

Verifique que esta completa. Avise inmediatamente al distribuidor

si faltan partes.

La cepilladora viene armada como una unidad. Es necesario

Iocalizar y tomar en cuenta las piezas adicionales que deben

asegurarse a la herramienta antes de armada:

A. Conjunto de manivela con perno y tap6n

B. Canal para polvo con tornillo

C. Equipo recolector de polvo de media bolsa

Figura 1 - Desempaque de la Cepilladora C

ADVERTENCIA: No intente hacer el montaje si hay partes que

faltan. Valgase de este manual para solicitar partes de repuesto.

INSTALACION DE LAS BATERIAS

,, Afloje y extraiga cuatro tornillos de cabeza de placa hueca y

luego extraiga la cubierta del panel indicador (yea la Figura 2).

Figura 2 - Extraiga el Panel Indicador

Inserte cuatro (4) baterias C (no incluidas). AsegOrese

de instalar las baterfas haciendo coincidir la polaridad (por

ejemplo, el sfmbolo "+" en la bateria debe quedar alineado

con el simbolo "+" en el _ortabaterfas).

Figura 3 - Instale las Baterias

,, Vuelva a colocar la cubierta y asegOrela en su posici6n

con los cuatro tornillos de cabeza de placa hueca.

INSTALE LA MANIVELA

Consulte la Figura 4.

,, La manivela con perilla se instala en la parte superior

derecha de la cepilladora.

,, Introduzca la manivela con perilla en la parte superior del

tornillo de elevaci6n.

,, Asegure la manivela mediante el perno de cabeza hueca

y la Ilave que se incluye.

,, Inserte el tap6n en la manivela para cubrir el perno.

Perno de

Figura 4- Instalaci6n de la Manivela

INSTALACION DEL CANAL PARA POLVO

Consulte la Figura 5.

• Deslice el canal para polvo sobre el alojamiento del

ventilador. AsegQrelo en su posici6n con el tornillo.

,, Instale el Equipo Recolector de Polvo de Media Bolsa

(incluido) despues de montar la cepilladora en la

plataforma de soporte o banco de trabajo.

• Ademas puede fijarse una manguera recolectora de polvo de

4 pulg. (no incluida) al orificio externo.

Figura 5 - Instalaci6n del Canal para Polvo

MONTAJE DE LA CEPILLADORA EN LA PLATAFORMA

Consulte la Figura 6.

PRECAUClON: La cepilladora pesa aproximadamente 100 lb.

Se requeriran dos personas para levantar la cepilladora.

,, La cepilladora ha sido disehada para ser portb.til de mode que

pueda Ilevarse al lugar de trabajo, pero se debe montar en

una plataforma de soporte o banco de trabajo para Iograr

mayor estabilidad.

•,Cerci6rese de situar la plataforma sobre una superficie firme

y nivelada, en un lugar que cuente con suficiente iluminaci6n

y una fuente de alimentaci6n adecuada.

,, AsegOrese que haya suficiente espacio para mover la pieza

de trabajo a traves de todo el corte. Debera haber suficiente

espacio de manera que ni los operadores ni demas personas

tengan que pararse en Ifnea con la madera mientras se estdt

usando la herramienta.

,, La base de la cepilladora incluye cuatro orificios de montaje,

dos en la parte frontal (segQn se muestra en la Figura 6) y

dos en la parte posterior.

Figura 6 - Orificios de Montaje de la Cepilladora (Frente)

,, Monte la cepilladora en el banco de trabajo o en la plataforma

de soporte (vea Accesorios Recomendados, pagina 17)

utilizando pernos, arandelas planas y tuercas hexagonales

(no incluidos).

,, La Figura 7 muestra las dimensiones de la base y las dimen-

siones de los orificios de montaje de la cepilladora.

3/8" _ 1

de di_..

,_ 15"

=, 25W'

Figura 7 -Dimensiones de la Base y de Montaje

113/J'

115"

INSTALE EL EQUIPO RECOLECTOR DE POLVO DE

MEDIA BOLSA

Consulte la Figura 8, pb.gina 21.

El Equipo Recolector de Polvo de Media Bolsa Craftsman estb.

disehado para recolectar el polvo residual de herramientas de

carpinteria que tengan un orificio de escape de polvo de 2VF" de

diametro. La bolsa del filtro se une a un cubo de basura de

30 galones o una bolsa plastica para basura de 30 galones x

1.3 milipulgadas para permitir el desecho sencillo y practico del

aserrin (no se incluye el cubo de basura ni la bolsa pl_.stica

para basura).

,, Monte la cepilladora en la plataforma antes de instalar el

equipo recolector de polvo.

Para usar el equipo recolector de polvo con un cubo de basura:

•,Coloque el resorte dentro del brazo de la bolsa del filtro.

,, Deslice el brazo con el resorte sobre el canal para polvo.

,, Ponga la banda de la bolsa sobre el reborde del cubo de

basura y apriete la cinta para sujetar la bolsa.

Para usar el equipo recolector de polvo con una bolsa para basura:

,, Coloque el resorte dentro del brazo de la bolsa del filtro.

,, Deslice el brazo con el resorte sobre el canal para polvo.

,, Arme el soporte de la bolsa. Deslice los conectores por las

ranuras de los segmentos del soporte.

,, Deslice la bolsa plastica para basura por dentro del y sobre el

soporte de la bolsa. Deje que la bolsa se extienda entre 3-4".

,, Coloque la banda de la bolsa del filtro sobre y dentro del

canal del soporte de la bolsa.

,, Apriete la cinta para fijar la bolsa en su lugar.

Resorte........_ _ Canal para polvo

...... /-_!_ _" Segmentos

_olsa ael Tikro .../ J del soporte

/'/" _/Conector _ /

..__ Gin _ __ _/Isa°p°_: det

Banda _ _ Bolsa de

Cub° de_"/ / ___ _... basura

basuraf _/ Q._ _)

Figura 8- Equipo Recolector de Polvo de Media Bolsa

FUENTE DE ALIMENTACION

ADVERTENCIA: No conecte la cepilladora a la fuente de ali-

mentaci6n hasta haber cumplido todos los pasos del ensamblaje.

El motor ha sido disehado para funcionar al voltaje y frecuencia

especificados. Las cargas normales se pueden manejar sin riesgos

con voltajes de no m_.s de un 10% superiores o inferiores al

voltaje especificado. Si se hace funcionar la unidad a un voltaje

fuera de este intervalo, se puede recalentar y quemar el motor.

Las cargas pesadas requieren que el voltaje en los terminales

del motor no sea inferior al voltaje especificado en la placa de

identificaci6n.

,, La fuente de alimentaci6n del motor se controla mediante

un interruptor de Ilave. Si se extrae la Ilave del interruptor,

se bloquea la unidad e impide el uso no autorizado.

INSTRUCClONES PARA LA CONEXlON A TIERRA

ADVERTENClA: Si no se conecta correctamente el conductor

a tierra del equipo, se corre el riesgo de un electrochoque. El

equipo debe estar conectado a tierra mientras se usa para prote-

ger al operador de un electrochoque.

,, Si no entiende las instrucciones de conexi6n a tierra o duda

que la herramienta haya quedado efectivamente puesta a

tierra, consulte con un electricista calificado.

,, Esta herramienta viene equipada con un cable aprobado y

especificado para 150 V y un enchufe de 3 puntas para

conexi6n a tierra (vea la Figura 9) que Io protegen a usted

contra el riesgo de un electrochoque.

,, El enchufe de conexi6n a tierra deberdt conectarse directa-

mente a un receptaculo para 3 clavijas instalado y conectado

debidamente a tierra, tal como se muestra (vea la Figura 9).

Tomacorriente puesto a ....

tierra correctamente \_ I1

Punta de conexi6n a tierra

Enchufe de 3 puntas_(_ tI

Figura 9 - Recept_culo para 3 Puntas

,, No retire ni modifique en forma alguna la clavija de conexi6n

a tierra. En caso de un mal funcionamiento o una averia, la

conexi6n a tierra proporciona una ruta de menor resistencia

para la descarga electrica.

ADVERTENClA: AI conectar o desconectar el enchufe del

tomacorriente, no permita que los dedos toquen los terminales

o el enchufe.

,, El enchufe debe conectarse en el tomacorriente correspondiente

que haya sido instalado y conectado a tierra debidamente,

de acuerdo con todos los c6digos y regulaciones locales. No

modifique el enchufe que se incluye. Si no cabe en el toma-

corriente, solicite a un electricista calificado que instale un

tomacorriente adecuado.

,, Revise peri6dicamente los cordones de la herramienta, si

estan daSados, Ilevelos a un centro de servicio autorizado

para que los reparen.

• El conductor verde (o verde y amarillo) del cable es para

conexi6n a tierra. Si es necesario reparar o reemplazar el

cord6n electrico o el enchufe, no conecte el conductor verde

(o verde y amarillo) a un terminal energizado.

• Un receptaculo para dos clavijas deber_, ser reemplazado

con un receptaculo para tres clavijas debidamente conectado a

tierra e instalado de acuerdo con las Normas para Instalaciones

Electricas (National Electric Code) y los c6digos y regula-

clones locales.

ADVERTENClA: $61o un electricista calificado debe cambiar

los recept,_culos.

Hay disponible un adaptador temporal de 3 puntas a 2 puntas

con conexi6n a tierra (vea la Figura 10) para conectar los

enchufes a un tomacorriente bipolar que este correctamente

)uesto a tierra.

Orejeta terminal de tierra,,. ,======_ AsegtJrese que |

\II _..4.b" este conectado

Adaptador _"_ II a una tierra

Enchufe de \ \\\ IIZII cooocida

3 puntas .z_..,i___.n_, _ II

_'GM _--'_:[ Receptaculo

"J" --" para 2 puntas

Figura 10 - Recept&culo para 2 Puntas con Adaptador

No utilice este tipo de adaptadores a menos que este

permitido por los c6digos y regulaciones nacionales y locales

(en Canada. no se permite el uso de los adaptadores de

3 puntas a 2 puntas con conexi6n a tierra).

Si se permite el uso de un adaptador de 3 a 2 puntas con

conexi6n a tierra, se debe conectar firmemente la lengQeta

verde o terminal rfgido en un lado del adaptador a una toma

de tierra permanente, por ejemplo, una tuberfa de agua pues-

ta a tierra, una caja de tomacorriente puesta a tierra o un sis-

tema de conductores puesto a tierra.

,, Muchos de los tornillos para placas de cubierta, las tuberias

para caSerfa y las cajas de distribuci6n no estb.n debidamente

conectados a tierra. Para garantizar que la conexi6n a tierra

sea efectiva, un electricista calificado debe verificar los

medios de conexi6n a tierra.

CORDONES DE EXTENSION

,, El uso de cualquier tipo de cord6n de extensi6n ocasionara

una cafda en el voltaje y una p@dida de potencia.

,, Los alambres del cord6n de extensi6n deben tener el tamafio

suficiente para transportar la corriente adecuada y mantener

el voltaje correcto.

,, El tamaSo mfnimo de los hilos del cable de extensi6n es

12 A.W.G. No use cables de extensi6n cuya Iongitud sea

mayor de 25 pies.

,, Utilice Qnicamente cordones de extensi6n trifilares que

cuenten con enchufes tipo conexi6n a tierra de tres clavijas

y receptaculos tripolares que funcionen con el enchufe de

la herramienta.

,, Si el cord6n de extensi6n esta desgastado, roto o daBado

en cualquier forma, reemplacelo inmediatamente.

La cepilladora tiene instalado un motor de 15 Amperes.

El motor universal de CA de 120 voltios tiene las siguientes

especificaciones:

Voltaje ........................................... 120

Amperaje .......................................... 15

Frecuencia (Hz) ..................................... 60

Fase ....................................... Monofasico

Velocidad del portacuchillas (rpm) .................... 8000

CONEXlONES ELECTRICAS

ADVERTENClA: Cerci6rese de que la unidad est@ apagada y

desconectada de la fuente de alimentaci6n antes de inspeccionar

el cableado.

El motor se ensambla con un cable de tres conductores,

aprobado para usarse con 120 voltios. La fuente de alimentaci6n

del motor esta controlada por un conmutador enclavador bipolar.

Las Ifneas de energfa el@ctrica se conectan directamente al

interruptor. La linea verde de conexi6n a tierra debe permanecer

firmemente sujeta al bastidor para brindar la protecci6n adecuada

contra un electrochoque.

Esta instalado un protector de sobrecarga de reajuste manual en

linea con la fuente de alimentaci6n del motor. Si se sobrecarga

la cepilladora, el protector interrumpe el circuito.

La cepilladora de 13" de Craftsman acaba la madera tosca y la

deja del tamaSo correcto y cepilla las maderas duras de hasta

6" de grosor y 13" de ancho. La madera se alimenta al porta-

cuchillas de tres cuchillas por medio de los rodillos de goma

de alimentaci6n. Su fuerte construcci6n de base y disefio de

cuatro soportes permite una alimentaci6n uniforme y un cepillado

virtualmente sin redondeo. La cepilladora viene con un rodamiento

de bola universal, encerrado, y un motor de 15 Amperes con

protecci6n contra sobrecarga. El motor tiene un interruptor

de Encendido/Apagado con Ilave removible para impedir un

arranque accidental. La unidad incluye indicador digital, sistema

de alimentaci6n de dos velocidades, calibrador de profundidad

del corte para una configuraci6n mas sencilla, calibrador preajus-

tado del grosor de la pieza de trabajo con 6 valores de ajuste

para obtener siempre una misma configuraci6n, cuchillas faciles

de reemplazar sin intervenci6n manual para mayor seguridad

y menor tiempo improductivo, recolector de polvo incorporado,

rodillos de montaje superior para el retorno de la pieza de trabajo,

asas de transporte incorporadas, cable arrollable para mayor

portabilidad y mesas de alimentaci6n y salida plegables con

rodillos para un funcionamiento uniforme. La cepilladora acepta

cortes de hasta 3/32"por pasada de 11 6 22 pies por minuto. La

escala de altura en pulgadas, tiene gradaciones en incrementos

de _/_6"y la escala m@trica decimal tiene incrementos de

1 mm. (Requiere cuatro baterias C, no incluidas.)

ESPEClFICAClONES

Tamafio de la mesa ............................ 13 x 14W'

Tamafio de la mesa de extensi6n ................. 13 x 12V4"

Tamafio de la base ............................. 25VF x15"

Ancho de la pieza de trabajo (mAx.) .................... 13"

Grosor de la pieza de trabajo (mAx.) ..................... 6"

Profundidad de corte maxima ......................... 3/32"

Cortes por minuto ................................ 24,000

Velocidad de alimentaci6n ...................... 11/22 FPM

Dimensiones generales ............... 21" Air. x 27" A x 39" P

Peso .......................................... 106 lb.

NORMAS DE SEGURIDAD DE OPERACION

ADVERTENCIA: Por su propia seguridad, lea todas las

instrucciones y precauciones antes de manejar la herramienta.

ADVERTENCIA: El funcionamiento de toda herramienta

mecanica puede conducir a que objetos extrafios sean lanzados

a los ojos, Io cual puede lesionarlos gravemente. Siempre use

gafas de seguridad que cumplan con los requisitos de la norma

estadounidense ANSI Z87.1 (se indica en el paquete) antes de

comenzar a usar la herramienta mecanica.

PREOAUClON: Tenga siempre en cuenta las siguientes

precauciones:

,, Aprenda las reglas de seguridad generales para el uso de

herramientas mec6.nicas. AsegL_rese de comprender todas

las precauciones (vea las pAginas 18, 19, 22 y 23).

,, Cuando ajuste o reemplace cualquier parte de la cepilladora,

Ileve el interruptor a la posici6n OFF (apagado) y retire el

enchufe de la fuente de alimentaci6n.

,, Aseg@ese que todos los protectores est@n correctamente

instalados y firmemente sujetos.

,, Aseg_rese que nada obstaculice ninguna parte movible.

,, Siempre use protecci6n para los ojos o para la cara.

,, Aseg@ese que las cuchillas est@n alineadas y correctamente

acopladas al portacuchillas.

,, No enchufe la cepilladora a menos que el interruptor est@ en la

posici6n OFF (apagado). Despu@s de encender el interruptor, per-

mita que la cepilladora alcance toda la veloddad antes de usar.

,, Mantenga las manos alejadas de las partes movibles.

,, No fuerce el corte. El motor se recalentara si la velocidad

disminuye o la unidad se atasca. Permita que la alimentaci6n

automatica funcione correctamente.

,, Use madera de calidad. Las cuchillas duran mas y los cortes

resultan mAs uniformes si la madera es de buena calidad.

,, No cepille material que tenga menos de 15" de Iongitud,

menos de sA" de ancho, mAs de 13" de ancho o menos de

W' de grosor.

,, Nunca haga un corte de cepillado mayor de 3/3£' de

profundidad.

,, Mantenga la proporci6n adecuada entre las superficies de

las mesas de alimentaci6n, y la trayectoria de las cuchillas

del portacuchillas.

,, No haga retroceder la pieza hacia la mesa de alimentaci6n.

,, Tome las precauciones necesarias para evitar los contragol-

pes. No permita que nadie se pare ni cruce en la Ifnea de

rotaci6n del portacuchillas. Los contragolpes o los residuos

arrojados irAn en esta direcci6n.

,, Abra el interruptor y desconecte la alimentaci6n si no se

estA usando la cepilladora.

,, Reemplace las cuchillas si se daSan o desafilan.

,, Dele mantenimiento a la cepilladora. Siga las instrucciones

de mantenimiento (vea las p_.ginas 26-28).

CONTROLES DE ACClONAMIENTO

INTERRUPTOR DE ENCENDIDO/APAGADO (ON/OFF)

Consulte la Figura 11.

El interruptor de Encendido/Apagado se halla en la parte

delantera del motor de la cepilladora. Para encenderla, levante

la cubierta del interruptor y Ileve este a la posici6n superior.

Para apagar la cepilladora, mueva el interruptor a la posici6n

inferior empujandolo hacia abajo en la cubierta del interruptor.

CORTAClRCUITO

Consulte la Figura 11.

La cepilladora est& equipada con un cortacircuito que sirve de

protecci6n al motor. El cortacircuito apaga autom_.ticamente la

cepilladora si se consume demasiada corriente.

Si el interruptor se dispara, apague la cepilladora y restablezca

el circuito presionando el bot6n.

Figura 11 - Interruptor de Encendido/Apagado y Cortacircuito

NOTA: La cubierta de/interruptor rue removida para

prop6sitos de ilustraci6n.

PRECAUCION: Aseg0rese de apagar la cepilladora antes de

restablecer el cortacircuito para evitar un arranque involuntario

de la cepilladora.

TRABA DEL INTERRUPTOR

Coneulte la Figura 12.

Se puede impedir el use no autorizado de la cepilladora trabando

el interruptor. Para trabar el interruptor:

,, Mueva el interruptor a la posici6n OFF y desconecte la

cepilladora de la fuente de alimentaci6n.

,, Extraiga la Ilave. El interruptor no se puede activar sin la Ilave.

NOTA: Si se extrae la Ilave con el interruptor en la posici6n ON, se

puede desactivar el interruptor, pero no se puede volver a activar.

,, Para insertar la Ilave, deslice e inserte esta en la ranura del

interruptor basra que enganche.

Figura 12 - Extracci6n de la Llave de Fijaci6n

COMO ELEVAR Y DESCENDER LA CAJA DE RODILLOS

La caja de rodillos contiene el motor, el portacuchillas y el impul-

sor del recolector de polvo. Se controla la profundidad del corte

elevando o descendiendo la caja de rodillos.

Para elevar o descender la caja de rodillos, gire la manivela

con perilla. Una vuelta completa de la manivela hace elevar

o descender la caja de rodillos %6" (yea la Figura 13).

Debajo de la manivela se halla una etiqueta de direcci6n

rotacional con indicador de profundidad.

Figura 13 - Elevaci6n o Descenso de la Caja de Rodillos.

Izquierda hacia Abajo/Derecha hacia Arriba

AJUSTE DE LA VELOCIDAD DE ALIMENTACION

Consulte la Figura 14.

*La cepilladora incluye una caja de engranajes de 2 veloci-

dades que hace avanzar la pieza de trabajo a 22 pies por

minuto (cepillado estandar) y a 11 pies por minuto (cepillado

de acabado).

El cepillado de acabado de una pieza de trabajo brinda un

mejor acabado de la superficie que el que se obtiene cepillan-

do a la velocidad mas alta.

,, La perilla para ajustar la velocidad de alimentaci6n se encuentra

en el lado izquierdo de la parte superior de la caja de rodillos.

NOTA- Cambie la velocidad de alimentaci6n s61o mientras la

m_.quina esta funcionando.

Figura 14 -Ajuste de la Velocidad de Alimentaci6n,

Profundidad de Corte y Escala Graduada de Grosor

CALIBRADOR DE PROFUNDIDAD DEL CORTE Y

ESCALA GRADUADA

Consulte la Figura 14, pagina 23.

En la parte frontal de la caja de rodillos se incluye un calibrador

de profundidad de corte. El indicador del calibrador de profundi-

dad de corte muestra con exactitud la profundidad del corte por

pase si la pieza de trabajo esta colocada debajo del calibrador.

AI accionar la manivela, la caja de rodillos desciende y el

indicador muestra la profundidad de corte hasta V3Z'.

Profundidad de corte m_ixima recomendada:

Madera dura o blanda de hasta 6" de ancho: ............. %J'

Madera dura o blanda de hasta 6-13" de ancho: .......... %d'

La escala graduada de grosor con indicador facilita el ajuste de

la altura de la caja de rodillos. Esta escala graduada indica la

dimensi6n de acabado de la pieza de trabajo en pulgadas y

mil[metros. El indicador lateral se puede ajustar afiojando los

tornillos del indicador, volviendo a colocar el indicador y

volviendo a apretar los tornillos del indicador.

CALIBRADOR PREAJUSTADO DEL GROSOR DE

LA PIEZA DE TRABAJO

Consulte la Figura 15.

En el lado derecho de la cepilladora esta instalada una perilla

preajustada con 6 valores de ajuste que regula el grosor de la

pieza de trabajo. Esta funci6n permite la r_,pida producci6n de

piezas de trabajo de igual tama_o. Se cuenta con seis valores

de ajuste: %% ¼% Y2", sA', 1" y 1%". Consulte la secci6n

"Mantenimiento" para graduar el calibrador preajustado de grosor.

Calibrador preajustado

de grosor

lura 15 - Calibrador Preajustado de Grosor

Por ejemplo: Cepille una pieza de trabajo de 2" de grosor

a 1%'.

• Eleve o descienda la caja de rodillos hasta que quede justo

encima de la pieza de trabajo.

• Coloque la pieza de trabajo en la mesa de la cepilladora

por debajo de la caja de rodillos.

• Gire la perilla hasta que indique 1_/4".

• Ahora, la cepilladora est,_ ajustada para detener la caja de

rodillos cuando el grosor de la pieza de trabajo sea 1%'.

NOTA- Para hacer que la caja de rodillos se detenga en otra

profundidad, elevela 2 vueltas aproximadamente. Gire la perilla

al ajuste deseado.

PANEL INDICADOR DIGITAL

Consulte la Figura 16.

• El panel indicador digital consta de dos indicadores LCD y

cuatro botones de control.

• El indicador "A" muestra la altura absoluta de la caja de

rodillos sobre la mesa, el cual es, a su vez, el grosor de la

pieza de trabajo acabada.

• El indicador "B" muestra la profundidad de corte de la pieza

de trabajo.

• El bot6n 'A' se utiliza para calibrar el indicador 'A'.

• El bot6n 'B' se utiliza para restablecer el indicador 'B' a cero (0).

• El bot6n 'C' alterna los indicadores A y B entre pulgadas y

mil[metros.

• El bot6n 'D' Enciende y Apaga la alimentaci6n de los indi-

cadores 'A' y 'B'.

• El indicador se apagara automaticamente luego de varios

minutos de no estar en uso.

NOTA: El indicador digital no registra la altura cuando el indi-

cador se encuentra apagado. Si se mueve el portacuchilla cuan-

do el indicador se encuentra apagado, no se mostrara la altura

correcta y el indicador debera volverse a calibrar.

Figura 16 - Panel Indicador Digital

CALIBRACION Y USO DEL INDICADOR DIGITAL

Para calibrar el indicador 'A':

• Ajuste la perilla de control de profundidad preajustada a 1"

(yea la Figura 15).

• Cepille una pieza de madera de desecho a 1 pulg. Verifique el

grosor de la madera con un calibre para asegurarse que el

grosor de la madera, el tope de ajuste y el indicador digital

coincidan. Si el grosor de la madera y el tope de ajuste no

coinciden, calibre el tope de ajuste antes de calibrar el indi-

cador digital. Vea "Mantenimiento", pb.gina 12

• Extraiga el bot6n 'A', y con un punz6n u objeto similar,

ins@telo en el orificio del bot6n y presi6nelo. El indicador A

mostrara 1.0000" o 25.4 mm (vea la Figura 17).

Para utilizar el indicador 'B' de profundidad de corte:

• Alimente la pieza de trabajo, a traves de la cepilladora,

haciendo un corte de poca profundidad. Oprima el bot6n

'B'; este ajustarb, el indicador B a cero (0).

• Descienda la caja de rodillos hasta que la profundidad

de corte deseada se muestre en el indicador "B".

• Alimente la pieza de trabajo y repita.

Figura 17 - Calibraci6n del Indicador LCD

PREPARE LA PIEZA DE TRABAJO

•,La cepilladora de grosor funciona mejor cuando la madera

tiene por Io menos una superficie plana.

t Use la cepilladora de superficie o un cepillo mecanico de

banco para crear una superficie plana.

,, Las tablas torcidas o muy combadas pueden atascar la

cepilladora. Rompa la madera en dos para reducir la

magnitud de la comba.

,, Se debe alimentar la pieza a la cepilladora en la misma

direcci6n de la veta de la madera. Algunas veces la veta

cambia de direcci6n a la mitad de la tabla. En dichos casos,

si es posible, corte la tabla por la mitad antes de cepillar

de modo que la direcci6n de la veta sea la correcta.

PRECAUClON: No cepille una tabla que tenga menos de

15" de Iongitud; la fuerza del corte puede partir la tabla

y producir un contragolpe.

CEPILLADO

ADVERTENClA: Siempre apague la cepilladora y desconectela

de la fuente de alimentaci6n cuando se vaya a retirar la cubierta

de la cuchilla. Nunca haga funcionar la cepilladora sin la cubierta

de la cuchilla bien afianzada.

La cepilladora viene con las cuchillas de cepillado montadas en

el portacuchillas y con los rodillos de alimentaci6n ajustados a la

altura correcta. La cepilladora puede funcionar a dos velocidades

de alimentaci6n diferentes. La velocidad de alimentaci6n se

refiere a la velocidad a la que avanza la madera a traves de la

cepilladora. El cepillado se puede realizar a 22 FPM (cepillado

estandar) o a 11 FPM para Iograr el acabado 6ptimo de la

superficie (vea Ajuste de la Velocidad de Alimentaci6n).

,, SittJe la caja de rodillos para Iograr la profundidad de corte

deseada.

,, El operador es responsable de alinear la pieza de modo

que se alimente correctamente.

,, Levante el borde del lado de alimentaci6n de la mesa

agarrando los bordes de la tabla a aproximadamente la

mitad de la Iongitud.

,, Las tablas con una Iongitud mayor de 24" deben tener mayor

apoyo mediante pedestales de material independientes.

• Coloque la pieza de trabajo con la cara que se va a cepillar

en la parte superior.

,, Encienda la cepilladora.

• Haga descansar el extremo de la tabla en la mesa de

alimentaci6n y dirijala hacia el interior de la cepilladora.

,, Suavemente, deslice la pieza de trabajo hacia el interior del

lado de alimentaci6n de la cepilladora hasta que el rodillo

de alimentaci6n haga avanzar la pieza.

,, Suelte la pieza de trabajo y permita que la alimentaci6n

automatica la haga avanzar.

,, No empuje ni tire de la pieza de trabajo.

• Muevase a la parte posterior y reciba la tabla cepillada

agarrb.ndola de la misma manera en que la hizo avanzar.

PREOAUClON: No se coloque de pie directamente en linea

con la parte frontal o posterior de la cepilladora.

• No agarre ninguna parte de la tabla que no haya pasado

por el rodillo de salida.

• Repita esta operaci6n con todas las tablas que deban tener

el mismo grosor.

La cepilladora cuenta con rodillos de retorno en la parte superior

de modo que el ayudante pueda devolverle la pieza al operador

(vea la Figura 18).

NOTA: El ayudante tiene que tomar las mismas precauciones

que el operador.

• La superficie que produce la cepilladora es mas lisa si se

usa una profundidad de corte menor.

Figura 18 - Pieza de Trabajo en los Rodillos de Retorno

PROFUNDIDAD DE CORTE

El cepillado de grosor se refiere a reducir el tamaSo de la madera

al grosor deseado al mismo tiempo que se crea una superficie

nivelada, paralela al lado opuesto de la tabla. El grosor que pro-

ducirdt la cepilladora se indica en la escala graduada yen el indi-

cador LCD. Preajuste la cepilladora al grosor deseado de acabado

de la pieza de trabajo valiendose de la perilla. Consulte "Calibrador

Preajustado del Grosor de la Pieza de Trabajo" en la pagina 24.

La profundidad del corte se ajusta elevando o descendiendo

la caja de rodillos con la manivela.

• La calidad del cepillado de grosor depende del juicio del

operador en cuanto a la profundidad del corte.

• La profundidad del corte depende del ancho, la dureza, la

humedad, la direcci6n de la veta y la estructura de la veta

de la madera.

• El grosor maximo de la madera que se puede eliminar en

una pasada es 3/32"para operaciones de cepillado en una

pieza de trabajo de hasta 6" de ancho. La pieza de

trabajo se debe colocar alejada de la linea central de la

mesa para cortar V3Z' debido a la lengOeta limitadora

en el centro de la caja de rodillos.

• El grosor maximo de la madera que se puede eliminar en

una pasada es %d' para operaciones de cepillado en

una pieza de trabajo de 6" hasta 13" de ancho.

• Si desea obtener el mejor desempeSo de la cepilladora,

la profundidad del corte debe set menor de %d'.

• La tabla se debe cepillar con cortes poco profundos hasta

que la pieza tenga un lado nivelado. Una vez Iograda una

superficie nivelada, de vuelta a la madera y haga lados

paralelos.

• Cepille los lados alternos hasta Iograr el grosor deseado.

Cuando se haya alcanzado la mitad de la profundidad total

del corte por cada lado, la tabla tendrdt un contenido de

humedad uniforme y no se combara al secarse mas.

• La profundidad del corte debe ser menor si la pieza es

mas ancha.

• Cuando cepille madera dura, haga cortes pequeSos o

cepillela en extensiones angostas.

• Haga un corte de prueba en la madera y verifique el grosor

producido.

• Revise la precisi6n de la prueba de corte antes de trabajar

en el producto terminado.

EVlTE DAI_IAR LAS CUCHILLAS

,, La cepilladora de grosor es una maquina de precisi6n para

trabajar en madera y s61o se debe usar en madera de buena

calidad.

,, No cepille tablas sucias; la suciedad y piedras pequehas son

abrasivas y desgastan la cuchilla.

,, Extraiga los clavos y las grapas. Use la cepilladora para cortar

madera solamente.

,, Evite los nudos. La madera con una veta atravesada tupida

endurece los nudos. Los nudos pueden soltarse y atascar la

cuchilla.

PRECAUClON: Todo artfculo que se encuentre con las

cuchillas de la cepilladora puede ser lanzando con fuerza y

ocasionar lesiones.

EVlTE EL REDONDEO

,, El redondeo se refiere a la depresi6n en cualquier extremo

de la tabla producido por una fuerza dispareja en el porta-

cuchillas cuando la pieza entra o sale de la cepilladora.

,, El redondeo se produce cuando las tablas no estan

correctamente apoyadas o cuando solamente un rodillo

de alimentaci6n hace contacto con la pieza al comienzo o

final del corte.

,, Para evitar redondear el extremo entrante de la pieza de

trabajo, ajuste la mesa de alimentaci6n ligeramente por

encima del piano horizontal.

,, Para evitar redondear el extremo saliente de la pieza de

trabajo, ajuste la mesa de salida ligeramente por encima

del piano horizontal.

,, Cuando cepille mas de una tabla del mismo grosor, haga

que las tablas se topen entre sf para evitar el redondeo.

,, El redondeo es mas evidente cuando se hacen cortes mas

profundos.

,, Introduzca el trabajo en la direcci6n de la veta. La madera

que se alimenta en contra de la veta tendra bordes picados

y astillados

ADVERTENClA: AsegQrese que la cepilladora haya sido

desconectada de cualquier fuente de alimentaci6n y apagada

antes de intentar realizar el mantenimiento.

LIMPIE LA CEPILLADORA

,, Mantenga la cepilladora sin astillas, polvo, suciedad o residuos.

• Limpie las cuatro columnas de acero para evitar que la caja

de rodillos se atasque cuando se suba o se baje.

,, Luego de cada diez horas de funcionamiento, limpie el

mecanismo de impulsi6n de cadena/engranaje.

,, Use un pa5o limpio y seco para limpiar las astillas de madera,

polvo, suciedad y grasa vieja de las cadenas y engranajes.

LUBRICAClON

,, La superficie de la mesa se puede recubrir con un lubricante,

pot ejemplo, cera en pasta, para hacer que la pieza de traba-

jo avance uniformemente. Asegt_rese que el lubricante utiliza-

do no afecte la capacidad de acabar la pieza de trabajo con

barniz, sellador, etc.

Por ejemplo, no use lubricantes a base de silicio porque los

mismos arruinar_.n cualquier intento de acabar la madera.

,, Use grasa de rodamientos automotrices para lubricar todas

las cadenas y engranajes. AsegL_rese que todas las cadenas

y engranajes tengan suficiente grasa.

,, Los rodamientos del portacuchillas y el motor vienen sellados

y no necesitan lubricaci6n.

COMO VERIFICAR EL DESGASTE DE LAS CUCHILLAS

,, El estado de las cuchillas afecta la precisi6n del corte. Preste

atenci6n a la calidad del corte que produce la cepilladora

para verificar el estado de las cuchillas.

,, Las cuchillas desafiladas rasgan, en vez de cortar, las fibras

de madera y dan una apariencia fibrosa.

,, La veta se eleva si las cuchillas desafiladas golpean madera

de densidad variable. Si las cuchillas tienen picaduras, se

elevan ademas los bordes.

REEMPLACE LAS CUCHILLAS

Consulte las Figuras 19-22.

ADVERTENCIA: Apague siempre la cepilladora y desconectela

de la fuente de alimentaci6n antes de iniciar cualquier tarea de

mantenimiento.

NOTA: Siempre invierta o remplace ambas cuchillas como

un juego.

,, Extraiga los rodillos de retorno.

,, Afioje y extraiga el tornillo central de la cubierta en la parte

posterior de la cepilladora. Levante la cubierta y elevela

hasta que se enganche en el pestillo de la cubierta.

Figura 19 - Extraiga el Tornillo Central, Levante la

Cubierta para Lograr Acceso al Portacuchillas

,, Gire cuidadosamente con la mano el portacuchillas hacia

usted hasta que Io detenga el pestillo automatico del

portacuchillas.

Figura 20 - Pestillo Ubicado en el Extremo Izquierdo

del Portacuchillas

,, Afloje los seis pernos. Levante la cuba de la cuchilla mediante

los dos imanes (vea la Figura 21).

,, Separe cuidadosamente las cuchillas usadas del porta-

cuchillas mediante los dos imanes. No toque la cuchilla

con los dedos. Use s61o los imanes.

NOTA: Los imanes se pueden separar fgtcilmente de la cuchilla

inclingtndolos hacia la izquierda o derecha.

PRECAUCION: Los bordes de la cuchilla estgm extremada-

mente afilados. Mantenga los dedos alejados de las cuchillas

en todo momento.

Figura 21 - Afloje Todos los Pernos de las Cuffas

•Invierta la cuchilla o reemplb.cela con una cuchilla nueva

y col6quela cuidadosamente en los dos pasadores de ajuste

mediante los dos imanes. Los _asadores de ajuste colocan la

cuchilla a la altura correcta.

Figura 22 - Utilice pins para Colocar las Cuchillas

,, Reemplace la cuffa y alinee los agujeros de la cu_a y los de

la cuchilla mediante los dos imanes.

,, Asegure la cuffa al portacuchilla mediante los seis pernos

extrafdos previamente.

,, Oprima el pestillo para soltar el portacuchillas. Suelte el

pestillo cuando pueda girar manualmente el portacuchillas.

,, Gire con la mano el portacuchillas hasta que Io detenga el

pestillo automatico.

,, Repita este procedimiento con la otra dos cuchillas.

,, Desenganche la cubierta del pestillo de la cubierta, baje

la cubierta y aseg0rela con el tornillo.

,, Vuelva a colocar los rodillos de retorno en su posici6n.

AJUSTE DEL NIVEL DE LA CAJA DE RODILLOS

Consulte la Figura 23.

La cepilladora producira una profundidad de corte dispareja

(corte ahusado) si la caja de rodillos no estb. paralela a la base.

Para restaurar el paralelismo de la caja de rodillos a la base:

•Valiendose de una pieza de prueba, mida la altura del

adaptador c6nico. Determine la esquina o el lado que

necesita ajuste.

,, Apague la cepilladora y desconectela de la fuente de

alimentaci6n.

,, Pliegue las mesas de extensi6n frontal y posterior.

,, Ponga cuidadosamente la cepilladora sobre su parte posterior

de modo que el lado inferior de la base quede frente a Ud.

q, Afloje dos pernos de cabeza hueca en la abrazadera de

tensi6n. Afloje la cadena deslizando la abrazadera de tensi6n.

,, Con mucho cuidado gire la rueda dentada con la mano para

cambiar la altura de la caja de rodillos. AsegOrese de no tocar

las otras ruedas dentadas. No gire la rueda dentada m,_s

de uno o dos dientes. El movimiento de la rueda dentada en

relaci6n con la cadena mueve la caja de rodillos aproximada-

mente 0.006".

,, Vuelva a apretar la cadena asegurando la abrazadera de

tensi6n en su posici6n. Apriete firmemente los pernos de

cabeza hueca.

• Vuelva a poner la cepilladora en su base.

q, Haga un corte de prueba para verificar el ajuste.

Figura 23 - Ajuste el Nivel de la Caja de Rodillos a la Base.

Verifique y engrase la cadena

INSPECCION Y REEMPLAZO DE LAS ESCOBILLAS

ADVERTENCIA: Apague la cepilladora y desconectela de

la fuente de alimentaci6n.

La vida Otil de las escobillas depende de la carga a que se

someta el motor. Inspeccione las escobillas regularmente

cada 100 horas de uso. Para inspeccionar las escobillas:

,, Extraiga los rodillos de retorno. Extraiga tres (3) tornillos y levante

la cubierta de la caja de rodillos de esta (vea la Figura 24).

Figura 24 - Retire la Cubierta de la Caja de Rodillos

(Se han extraido los rodillos de retorno.)

,, Afloje el tapaescobillas y con cuidado extraiga la escobilla

del motor. Cuidado con los resortes (vea la Figura 25).

NOTA- Las escobillas estan situadas en las partes frontal y

posterior del motor de la cepilladora.

,, Reemplace las escobillas siesta daflado el resorte.

,, Reemplace las escobillas si el carb6n se ha desgastado a

W' de su Iongitud.

,0 Luego de realizar la inspecci6n vuelva a colocar la escobilla

y la tapa.

Figura 25 - Inspecci6n de las Escobillas del Motor

COMO REEMPLAZAR LAS CORREAS TRANSMISORAS

ADVERTENCIA: Apague la cepilladora y desconectela de la

fuente de alimentaci6n.

La tensi6n inadecuada ocasionara que las correas transmisoras

se deslicen de las poleas. Se deben reemplazar las correas:

,_ Extraiga el tap6n, el perno y el conjunto de la manivela.

Extraiga los cuatro (4) tornillos de la cubierta del indicador.

Afloje el perno y retire el sensor de su abrazadera. Vuelva a

colocar la cubierta del indicador en la parte superior de la

tapa. Vea la Figura 26.

Extraiga el

conjunto de

la manivela

Figura 26 - Extraiga la Manivela y la Cubierta del Indicador

,, Extraiga los rodillos de retorno. Apalanque los soportes del

rodillo hacia arriba y fuera de la tapa. Extraiga el tornillo de

fijaci6n de cada columna debajo de la tapa (vea la Figura 27).

Tapa

Soporte/If

del

Figura 27 - Afloje la Tapa

•, Retire la perilla de control de profundidad (vea la Figura 15

en la pb.gina 24). Levante un poco la tapa y retire la cubierta

lateral.

,, Desenganche el resorte del pestillo de manera que las poleas

giren libremente (vea la Figura 28).

Figura 28 - Lado Derecho de la Cepilladora sin la

Cubierta Lateral

,, Extraiga la correa del ventilador haciendola pasar alternada-

mente (una ranura a la vez) por ambas poleas. Tire de la

correa mientras gira las poleas al mismo tiempo. Repita

el procedimiento con la correa transmisora.

•, Coloque las correas nuevas. Haga pasar la correa por las

poleas de manera inversa a como las extrajo.

•, Cerci6rese que la correa descanse en todas las ranuras

en ambas poleas.

•, Vuelva a colocar la cubierta del lado derecho y la perilla.

Asegure la tapa con los tornillos de fijaci6n. Vuelva a colocar

el sensor y asegLirelo en su posici6n. Asegure la cubierta

del indicador en su posici6n. Vuelva a colocar la manivela

y asegOrela con el tap6n y el tornillo de cabeza de hueca.

GRADUACION DEL CALIBRADOR PREAJUSTADO

DE GROSOR

Consulte la Figura 29, pb.gina 14.

Afioje la tuerca hexagonal (Clave No. 64). Con cuidado, gire el

tope del calibrador (Clave No. 65) hacia la posici6n deseada. El

tope del calibrador tiene un roscado de 16 TPI, un giro completo

del tope del grosor movera la caja de rodillos 0.062 pulg. en

relaci6n con el calibrador preajustado de grosor. Apriete la tuerca

hexagonal para fijar la posici6n del tope.

SINTOMA

Redondeo

(depresiones en los

extremos de la tabla)

CAUSA(S) POSIBLE(S)

1.Cuchillas desafiladas

2. Soporte inadecuado para tablas largas

3. Fuerza dispareja en el portacuchillas

4. Caja de rodillos desnivelada respecto

a la base

5. La madera no esta topando

correctamente

Veta fibrosa Cepillado de madera con un alto

contenido de humedad

Veta desgarrada 1. Corte muy pesado

2. Las cuchillas estan cortando contra

la veta

3. Cuchillas desafiladas

Veta aspera, elevada 1. Cuchillas desafiladas

2. Corte muy pesado

3. Contenido de humedad demasiado alto

Profundidad de corte Caja de rodillos desnivelada respecto

dispareja (de lado a lado) a la base de la cepilladora

La elevacion de la caja 1. Ruedas dentadas o cadena sucias

de rodillos se ajusta 2. Tornillos de elevacion, columnas sucios

con dificultad

La tabla entra pero deja

de moverse despues del

rodillo de alimentacion

de salida

3. Tornillos de elevaci6n desgastados

4. Friccion entre la caja de rodillos y las

cubiertas

5. Caja de rodillos no paralela a la base de

la cepilladora

1. Los rodillos de salida no pueden girar

debido a que est_.n atascados con

astillas

2. Demasiada presion en el portacuchillas

debido a una pieza de trabajo larga

El grosor de la tabla no 1. El puntero de la escala graduada

coincide con la escala no se ajust6 correctamente

graduada de grosor 2. El indicador no esta calibrado

o el indicador

La cadena salta

La cepilladora

no funciona

1. Ruedas dentadas desgastadas

2. Cadena desgastada

1. La cepilladora no recibe alimentaci6n

electrica

2. Se dispar6 la protecci6n contra la

sobrecarga del motor

3. Interruptor o cableado defectuosos

o sueltos

MEDIDA CORRECTIVA

1. Reemplace las cuchillas segun las instrucciones.

Consulte "Mantenimiento"

2. Soporte las tablas largas. Consulte "C6mo Evitar el

Redondeo"

3. Suavemente empuje la tabla cuando este en contacto

con solo un rodillo alimentador. Consulte "C6mo

Evitar el Redondeo"

4. Ajuste la caja de rodillos. Vea "Ajuste del Nivel

de la Mesa"

5. Haga que los extremos de las piezas de material

se topen entre si a medida que las tablas pasan

por la cepilladora

Sequela madera para eliminar su alto

contenido de humedad

1. Revise "Profundidad del Corte"

2. Revise "C6mo Pasar la Pieza de Trabajo"

3. Reemplace las cuchillas segt]n las instrucciones.

Consulte "Mantenimiento"

1. Reemplace las cuchillas segt]n las instrucciones.

Consulte "Mantenimiento"

2. Revise "Profundidad del Corte"

3. Seque la madera o use madera seca

Caja de rodillos desnivelada.

Vea "Ajuste del Nivel de la Mesa"

1. Limpie y lubrique las ruedas dentadas y la cadena

2. Limpie y lubrique los tornillos de elevaci6n,

las columnas

3. Reemplace los tornillos de elevaci6n

4. Limpie y lubrique

5. Ajuste la caja de rodillos.

Vea "Ajuste del Nivel de la Mesa"

1. Desobstruya, limpie el sistema de recolecci6n

de polvo. Consulte "Limpie la Cepilladora"

2. Use plataformas de apoyo para soportar una

pieza de trabajo con mas de 24" de Iongitud.

Consulte "Accesorios Recomendados"

1. Ajuste el puntero de la escala graduada y

aprietelo bien

2. Calibre el indicador. Vea "Calibracion del

Indicador Digital"

1. Reemplace las ruedas dentadas

2. Reemplace la cadena

1. Un electricista calificado debe revisar la fuente

de alimentaci6n

2. Apague la cepilladora. Reajuste la proteccion contra

la sobrecarga del motor. Consulte "Reajuste de

Sobrecarga"

3. Un electricista calificado debe revisar el interruptor

y el cableado

SINTOMA CAUSA(S) POSIBLE(S) MEDIDA CORRECTIVA

Deslizamiento de Correa suelta Reemplace la correa; consulte "C6mo Reemplazar

la correa las Correas Transmisoras"

No se puede hacer El ajuste del calibrador de grosor de la Reajuste el calibrador de grosor; consulte

descender la caja pieza de trabajo limita el movimiento "Calibrador de Grosor de la Pieza de Trabajo"

de rodillos de la caja de rodillos

Exceso de polvo en el 1. Fuga en la bolsa o conexi6n de la 1. Verifique las conexiones de la bolsa del recolector.

aire (depresiones en los manguera Verifique las conexiones de la manguera del colector

extremos de la tabla) 2. Fuga en la bolsa del recolector 2. Hay polvo atrapado debajo de la abrazadera de

la bolsa o la bolsa del recolector no esta sellada

en la brida

Ruido excesivo del 1. Residues o pedazo de madera de gran 1. Apague la cepilladora y deje que los residues

ventilador tamaSo en el alojamiento del ventilador se asienten en la bolsa del colector. Extraiga el

protector de las cuchillas y limpie la camara

2. Ventilador flojo 2. Abra la cubierta de la cuchilla y apriete el perno

del ventilador

El motor se recalienta 1. Sobrecarga del motor 1. Reduzca la profundidad del corte

2. Enfriamiento inadecuado del motor 2. Elimine el aserrfn acumulado en el motor

Se dispara el 1. Sobrecarga del motor 1. Reduzca la profundidad del corte

cortacircuito 2. Capacidad inadecuada del cortacircuito 2. Use cortacircuito o fusibles de la capacidad

o los fusibles o los fusibles adecuada

3. Cuchillas desafiladas 3. Reemplace las cuchillas

NOTAS

Your Home

For repair v in your home v of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-youre If.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night(U.S.A, and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacLums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6g;8)

www.sears.ca

® Registered Trademark /Trademark /SM Service Mark of Sears Brands, LLC

® Marca Registrada /TM Marca de Fabrica /Marca de Servicio de Sears Brands, LLC

MCMarque de MOcommerce /Marque depos6e de Sears Brands, LLC ® Sears Brands, LLC

Craftsman 351217590 User Manual PLANER Manuals And Guides L0707158

CRAFTSMAN Planer Manual L0707158 CRAFTSMAN Planer Owner's Manual, CRAFTSMAN Planer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
