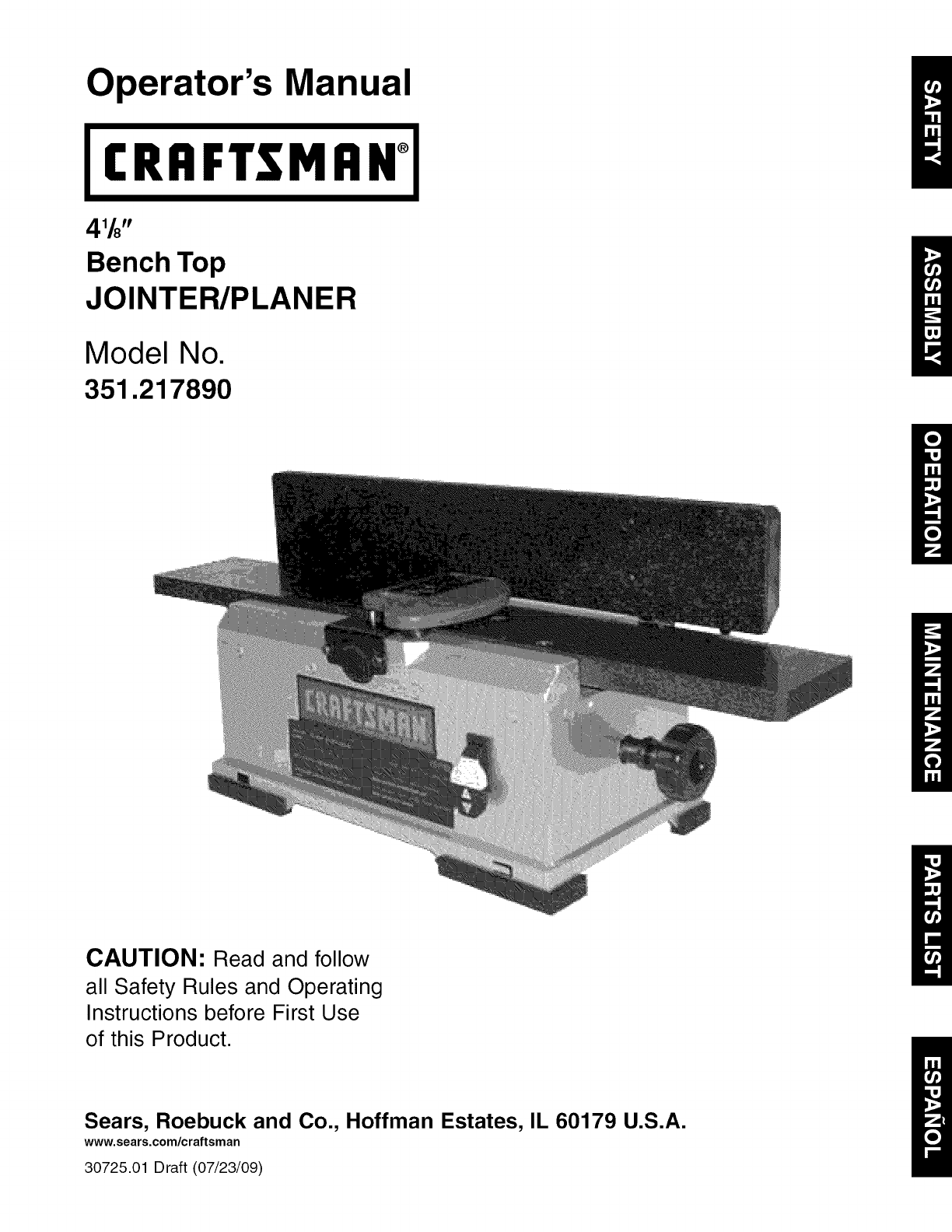

Operator's Manual

CRAFTSMAN°

41/8"

Bench Top

JOINTER/PLANER

Model No.

351.217890

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

30725.01 Draft (07/23/09)

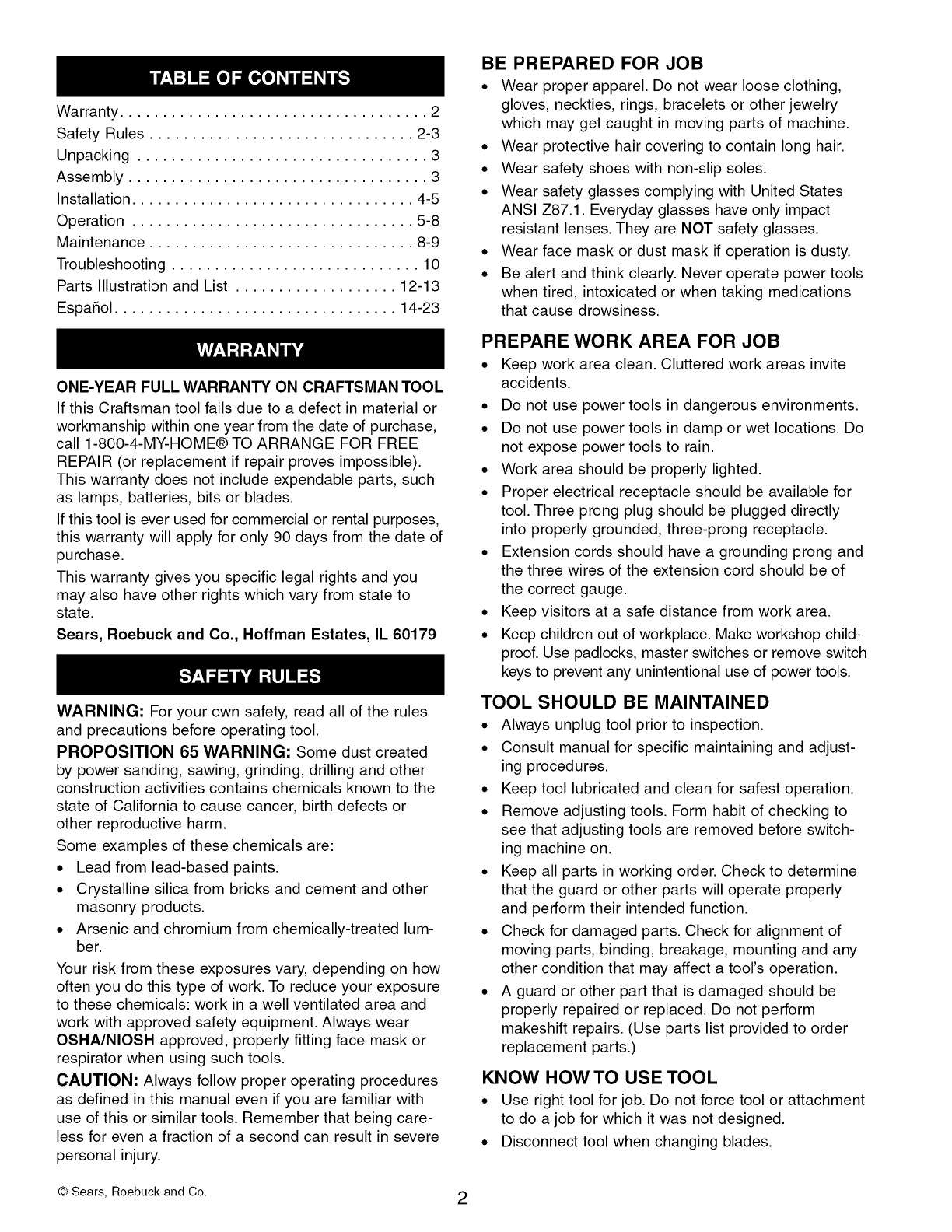

Warranty.................................... 2

SafetyRules............................... 2-3

Unpacking.................................. 3

Assembly................................... 3

Installation................................. 4-5

Operation................................. 5-8

Maintenance............................... 8-9

Troubleshooting............................. 10

PartsIllustrationandList................... 12-13

EspaSol................................. 14-23

BE PREPARED FOR JOB

•Wear proper apparel. Do not wear loose clothing,

gloves, neckties, rings, bracelets or other jewelry

which may get caught in moving parts of machine.

• Wear protective hair covering to contain long hair.

• Wear safety shoes with non-slip soles.

• Wear safety glasses complying with United States

ANSI Z87.1. Everyday glasses have only impact

resistant lenses. They are NOT safety glasses.

• Wear face mask or dust mask if operation is dusty.

• Be alert and think clearly. Never operate power tools

when tired, intoxicated or when taking medications

that cause drowsiness.

ONE-YEAR FULL WARRANTY ON CRAFTSMAN TOOL

If this Craftsman tool fails due to a defect in material or

workmanship within one year from the date of purchase,

call 1-800-4-MY-HOME® TO ARRANGE FOR FREE

REPAIR (or replacement if repair proves impossible).

This warranty does not include expendable parts, such

as lamps, batteries, bits or blades.

If this tool is ever used for commercial or rental purposes,

this warranty will apply for only 90 days from the date of

purchase.

This warranty gives you specific legal rights and you

may also have other rights which vary from state to

state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

WARNING: For your own safety, read all of the rules

and precautions before operating tool.

PROPOSITION 65 WARNING: Some dust created

by power sanding, sawing, grinding, drilling and other

construction activities contains chemicals known to the

state of California to cause cancer, birth defects or

other reproductive harm.

Some examples of these chemicals are:

. Lead from lead-based paints.

. Crystalline silica from bricks and cement and other

masonry products.

. Arsenic and chromium from chemically-treated lum-

ber.

Your risk from these exposures vary, depending on how

often you do this type of work. To reduce your exposure

to these chemicals: work in a well ventilated area and

work with approved safety equipment. Always wear

OSHA/NIOSH approved, properly fitting face mask or

respirator when using such tools.

CAUTION: Always follow proper operating procedures

as defined in this manual even if you are familiar with

use of this or similar tools. Remember that being care-

less for even a fraction of a second can result in severe

personal injury.

PREPARE WORK AREA FOR JOB

• Keep work area clean. Cluttered work areas invite

accidents.

• Do not use power tools in dangerous environments.

• Do not use power tools in damp or wet locations. Do

not expose power tools to rain.

• Work area should be properly lighted.

• Proper electrical receptacle should be available for

tool. Three prong plug should be plugged directly

into properly grounded, three-prong receptacle.

• Extension cords should have a grounding prong and

the three wires of the extension cord should be of

the correct gauge.

• Keep visitors at a safe distance from work area.

• Keep children out of workplace. Make workshop child-

proof. Use padlocks, master switches or remove switch

keys to prevent any unintentional use of power tools.

TOOL SHOULD BE MAINTAINED

• Always unplug tool prior to inspection.

• Consult manual for specific maintaining and adjust-

ing procedures.

• Keep tool lubricated and clean for safest operation.

• Remove adjusting tools. Form habit of checking to

see that adjusting tools are removed before switch-

ing machine on.

• Keep all parts in working order. Check to determine

that the guard or other parts will operate properly

and perform their intended function.

• Check for damaged parts. Check for alignment of

moving parts, binding, breakage, mounting and any

other condition that may affect a tool's operation.

• A guard or other part that is damaged should be

properly repaired or replaced. Do not perform

makeshift repairs. (Use parts list provided to order

replacement parts.)

KNOW HOW TO USE TOOL

° Use right tool for job. Do not force tool or attachment

to do a job for which it was not designed.

. Disconnect tool when changing blades.

•Avoid accidental start-up Make sure that the switch

is in the OFF position before plugging in

•Do not force tool It will work most efficiently at the

rate for which it was designed

•Keep hands away from moving parts and cutting

surfaces.

•Never leave tool running unattended. Turn the power

off and do not leave tool until it comes to a complete

stop.

•Do not overreach. Keep proper footing and balance.

•Never stand on tool. Serious injury could occur if tool is

tipped or if blade is unintentionally contacted.

•Know your tool. Learn the tool's operation, applica-

tion and specific limitations.

• Use recommended accessories (refer to page 13).

Use of improper accessories may cause risk of

injury to persons.

•Handle workpiece correctly. Protect hands from pos-

sible injury.

• Turn machine off if it jams. Blade jams when it digs

too deeply into workpiece. (Motor force keeps it

stuck in the work.)

•Always keep drive, cutterhead and blade guards in

place and in proper operating condition.

•Feed work into blade or cutter against direction of

rotation.

CAUTION: Think safety! Safety is a combination of

operator common sense and alertness at all times

when tool is being used.

WARNING: Do not attempt to operate tool until it is

completely assembled according to the instructions.

Refer to Figure 1 below

Check for shipping damage If damage has occurred, a

claim must be filed with carrier Check for complete-

ness Immediately report missing or damaged parts

Call 1-800-266-9079 to obtain replacement parts

The jointer/planer is shipped complete in one carton

Additional parts which need to be fastened to joint-

er/planer should be located and accounted for before

assembling

A Jointer

B Fence Assembly

C Fence Bracket Assembly

D Push Blocks (2)

Hardware bag includes:

•M6 x 20mm Socket Pan Head Screws (4)

• 6mm Lock washer (8)

• Mounting Bracket (4)

•M6 x 12mm Socket Pan Head Screws (4)

•Magnet

• Switch Key

•3mm Hex Wrench

•4mm Hex Wrench

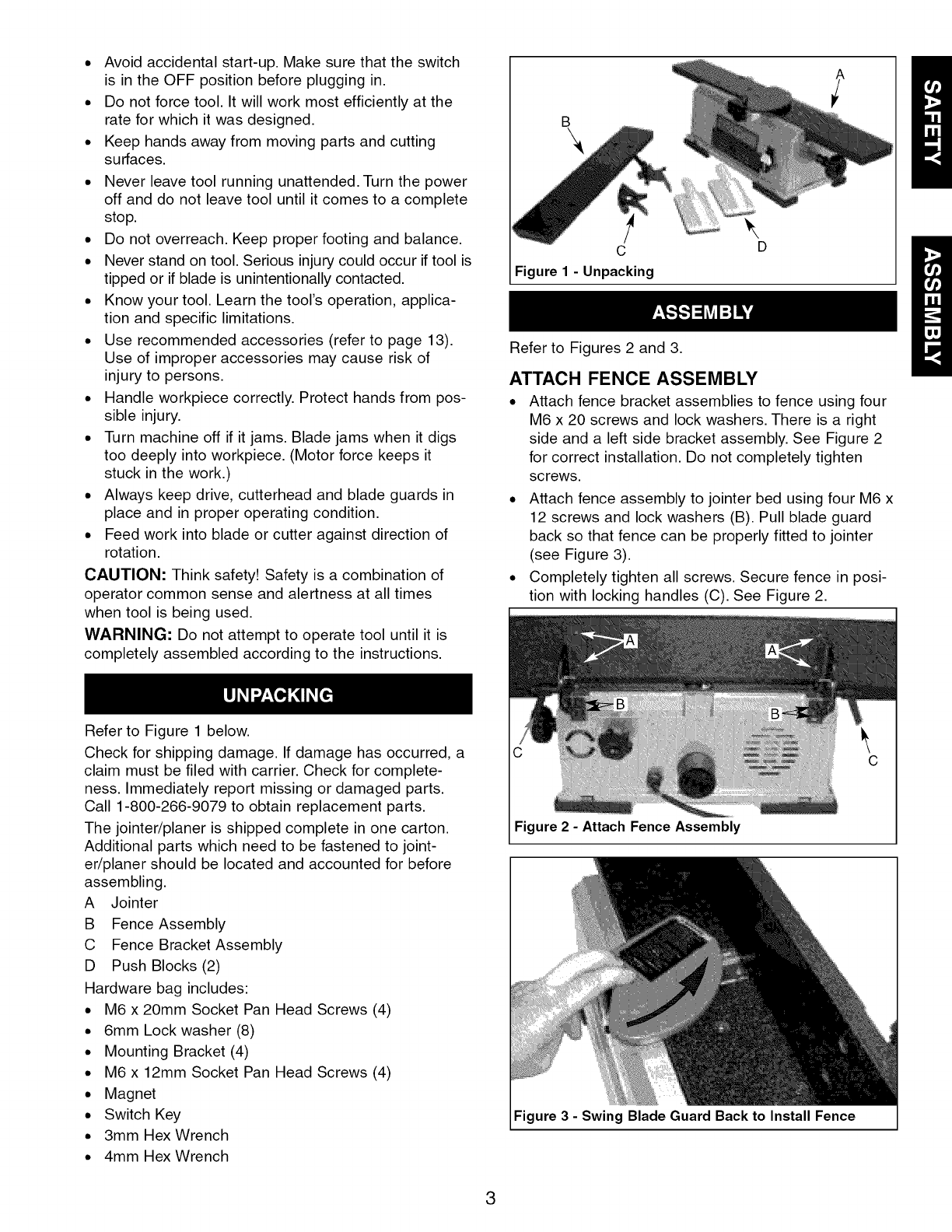

Figure 1 - Unpacking

Refer to Figures 2 and 3.

ATTACH FENCE ASSEMBLY

Attach fence bracket assemblies to fence using four

M6 x 20 screws and lock washers. There is a right

side and a left side bracket assembly. See Figure 2

for correct installation. Do not completely tighten

screws

Attach fence assembly to jointer bed using four M6 x

12 screws and lock washers (B) Pull blade guard

back so that fence can be properly fitted to jointer

(see Figure 3)

Completely tighten all screws Secure fence in posi-

tion with locking handles (C)See Figure 2

Figure 2 - Attach Fence Assembly

Figure 3 - Swing Blade Guard Back to Install Fence

The jointer/planer weighs approximately 50 Ibs. when

completely assembled. The jointer/planer must be

installed in a place with ample lighting and correct

power supply. To install jointer/planter:

•Make sure there is plenty of room for moving the

workpiece through the entire cut. There must be

enough room that neither the operators nor the

bystanders will have to stand in line with the wood

while using the tool.

• Jointer/planer can be installed on workbench using

bolts, lock washers and hex nuts (not supplied) or

using wood screws (not supplied). See Figure 4.

Jointer Base

Mounting Bracket

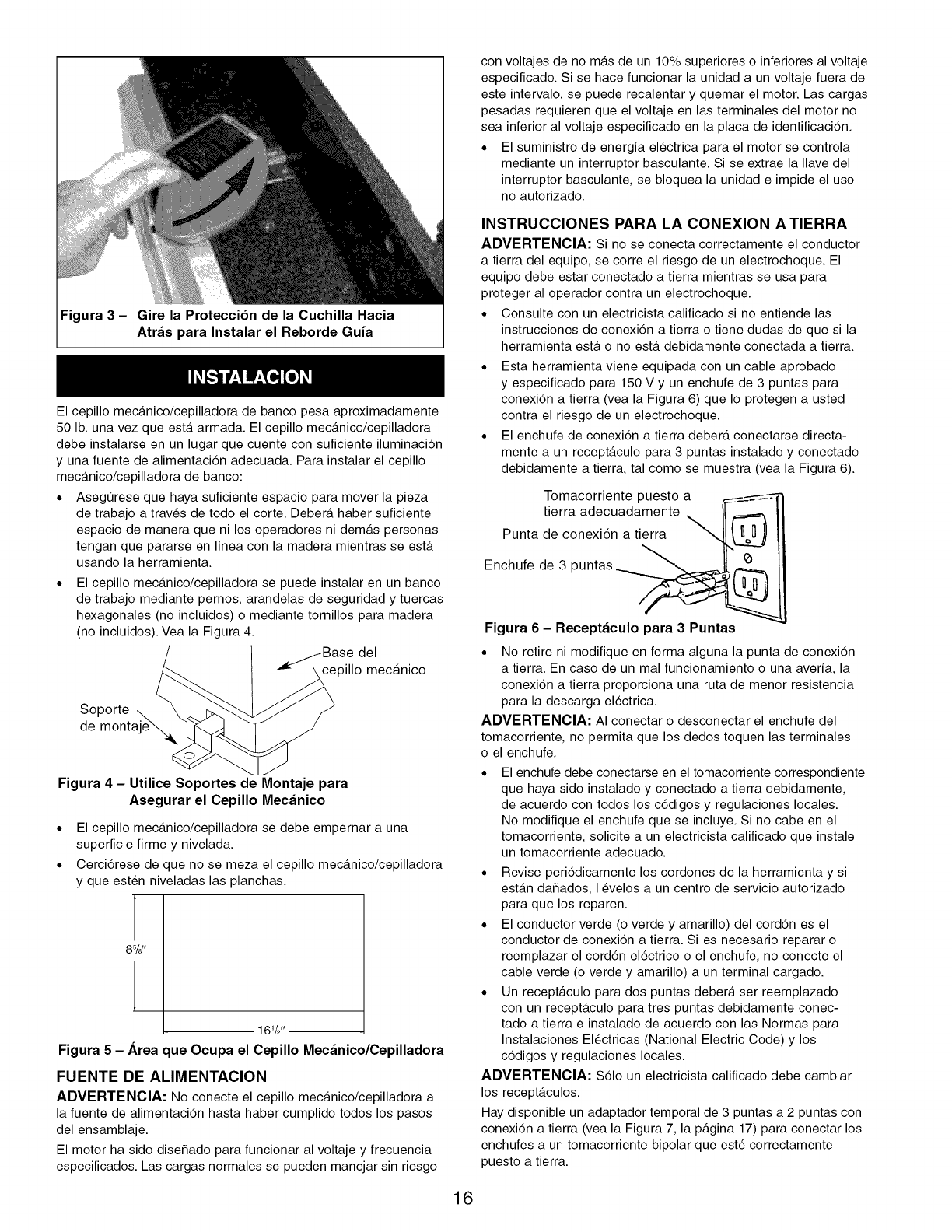

Figure 4 - Use Mounting Bracketsto Secure Jointer

= The jointer/planermust be bolted to a firm, levelsurface.

•Make sure the jointer/planer does not rock and the

tables are level.

85/8"

.161/2".

Figure 5 - Jointer/Planer Foot Print

POWER SOURCE

WARNING: Do not connect jointer/planer to the power

source until all assembly steps have been completed.

The motor is designed for operation on the voltage and

frequency specified. Normal loads will be handled safe-

ly on voltages not more than 10% above or below spec-

ified voltage. Running the unit on voltages which are not

within range may cause overheating and motor burn-

out. Heavy loads require that voltage at motor terminals

be no less than the voltage specified on nameplate.

• Power supply to the motor is controlled by a rocker

switch. Removing the key from rocker switch will lock

the unit and prevent unauthorized use.

GROUNDING INSTRUCTIONS

WARNING: Improper connection of equipment

grounding conductor can result in the risk of electrical

shock. Equipment should be grounded while in use to

protect operator from electrical shock.

• Check with a qualified electrician if you do not

understand grounding instructions or if you are in

doubt as to whether the tool is properly grounded.

• This tool is equipped with an approved cord rated at

150V and a 3-prong grounding type plug (see Figure

6) for your protection against shock hazards.

• Grounding plug should be plugged directly into a

properly installed and grounded 3-prong grounding-

type receptacle, as shown (see Figure 6).

Properly Grounded Outlet _---_---:'il

Grounding Prong _ d(_ !i

3-Prong Plug _..t_/,,_

Figure 6 - 3-Prong Receptacle

• Do not remove or alter grounding prong in any manner.

In the event of a malfunction or breakdown, grounding

provides a path of least resistance for electrical shock.

WARNING: Do not permit fingers to touch the termi-

nals of plug when installing or removing from outlet.

• Plug must be plugged into matching outlet that is

properly installed and grounded in accordance with

all local codes and ordinances. Do not modify plug

provided. If it will not fit in outlet, have proper outlet

installed by a qualified electrician.

• Inspect tool cords periodically, and if damaged, have

repaired by an authorized service facility.

• Green (or green and yellow) conductor in cord is the

grounding wire. If repair or replacement of the elec-

tric cord or plug is necessary, do not connect the

green (or green and yellow) wire to a live terminal.

• A 2-prong wall receptacle must be replaced with a

properly grounded 3-prong receptacle installed in

accordance with National Electric Code and local

codes and ordinances.

WARNING: Any receptacle replacement should be

performed by a qualified electrician.

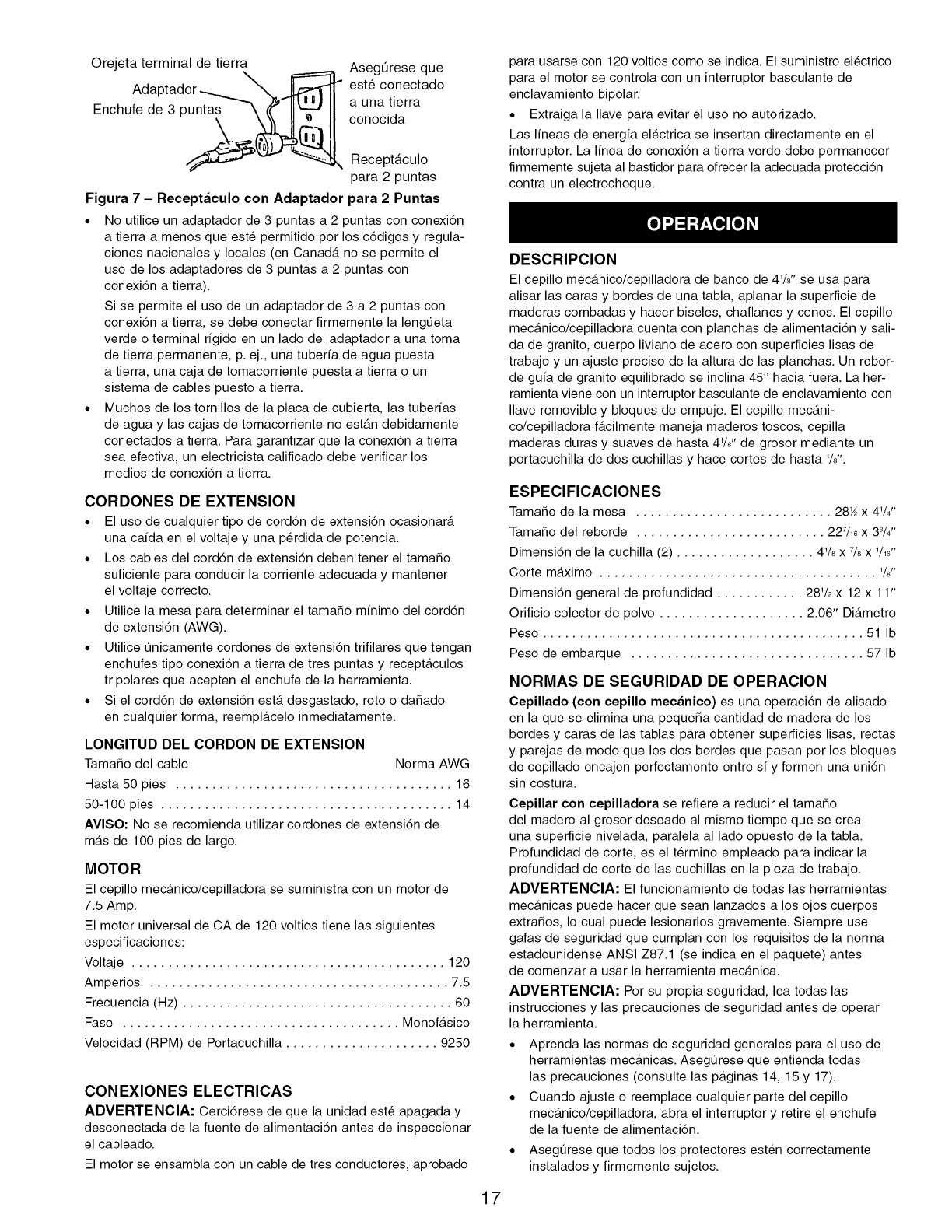

A temporary 3-prong to 2-prong grounding adapter (see

Figure 7) is available for connecting plugs to a two pole

outlet if it is properly grounded.

Grounding Lug Make Sure This

Is Connected

Ada To A Known

3-Prong Plug Ground

2-Prong Receptacle

Figure 7 - 2-Prong Receptacle with Adapter

Do not use a 3-prong to 2-prong grounding adapter

unless permitted by local and national codes and

ordinances. (A 3-prong to 2-prong grounding adapter

is not permitted in Canada.)

Where a 3-prong to 2-prong grounding adapter is

permitted, the rigid green tab or terminal on the side

of the adapter must be securely connected to a

permanent electrical ground such as a properly

grounded water pipe, a properly grounded outlet box

or a properly grounded wire system.

Many cover plate screws, water pipes and outlet

boxes are not properly grounded. To ensure proper

ground, grounding means must be tested by a quali-

fied electrician.

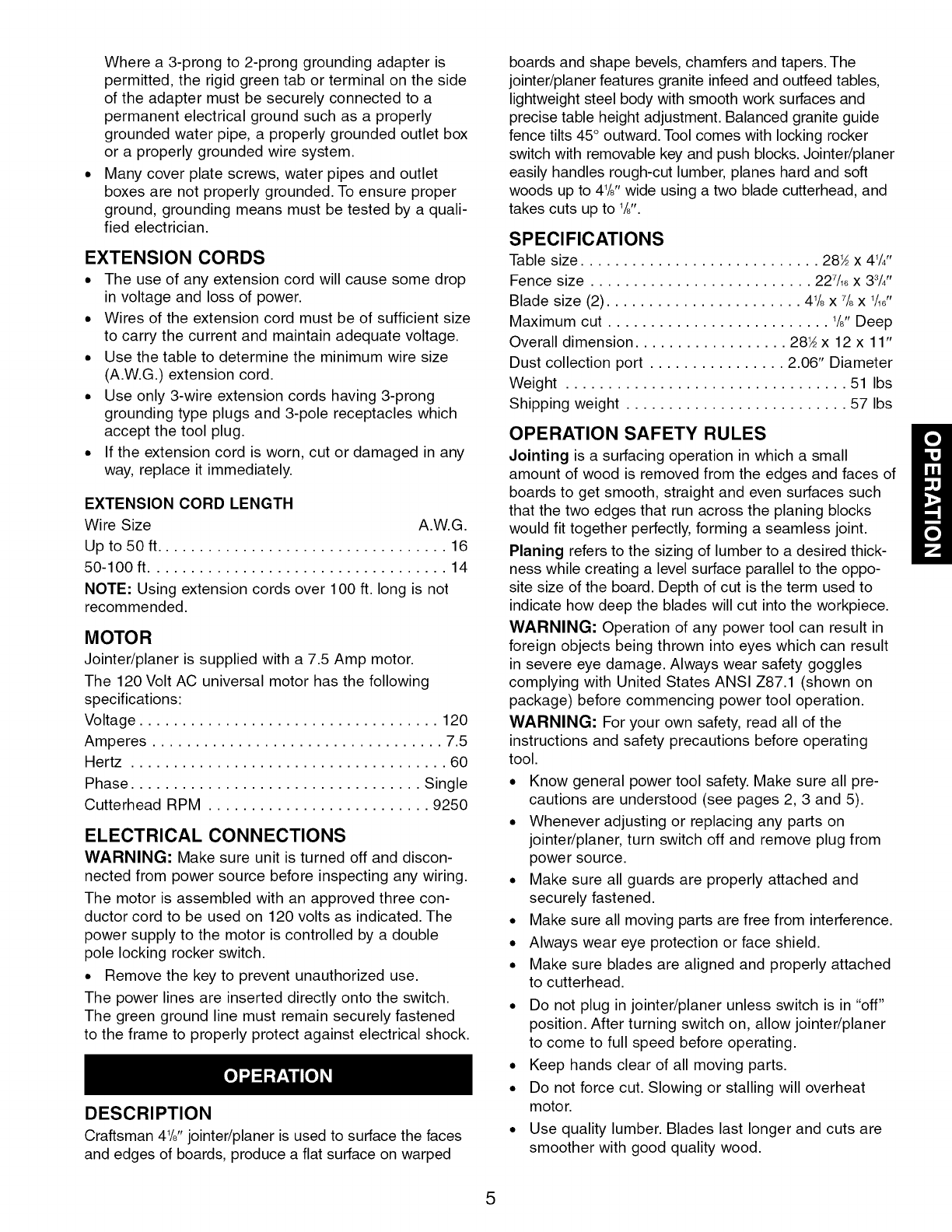

EXTENSION CORDS

• The use of any extension cord will cause some drop

in voltage and loss of power.

• Wires of the extension cord must be of sufficient size

to carry the current and maintain adequate voltage.

• Use the table to determine the minimum wire size

(A.W.G.) extension cord.

• Use only 3-wire extension cords having 3-prong

grounding type plugs and 3-pole receptacles which

accept the tool plug.

• If the extension cord is worn, cut or damaged in any

way, replace it immediately.

EXTENSION CORD LENGTH

Wire Size A.W.G.

Up to 50 ft .................................. 16

50-100 ft................................... 14

NOTE: Using extension cords over 100 ft. long is not

recommended.

MOTOR

Jointer/planer is supplied with a7.5 Amp motor.

The 120 Volt AC universal motor has the following

specifications:

Voltage ................................... 120

Amperes .................................. 7.5

Hertz ..................................... 60

Phase .................................. Single

Cutterhead RPM .......................... 9250

ELECTRICAL CONNECTIONS

WARNING: Make sure unit is turned off and discon-

nected from power source before inspecting any wiring.

The motor is assembled with an approved three con-

ductor cord to be used on 120 volts as indicated. The

power supply to the motor is controlled by a double

pole locking rocker switch.

• Remove the key to prevent unauthorized use.

The power lines are inserted directly onto the switch.

The green ground line must remain securely fastened

to the frame to properly protect against electrical shock.

DESCRIPTION

Craftsman 41/8'' jointer/planer is used to surface the faces

and edges of boards, produce a flat surface on warped

boards and shape bevels, chamfers and tapers. The

jointer/planer features granite infeed and outfeed tables,

lightweight steel body with smooth work surfaces and

precise table height adjustment. Balanced granite guide

fence tilts 45° outward. Tool comes with locking rocker

switch with removable key and push blocks. Jointer/planer

easily handles rough-cut lumber, planes hard and soft

woods up to 41/8"wide using a two blade cutterhead, and

takes cuts up to 1/8".

SPECIFICATIONS

Table size ............................ 28_ x 4W'

Fence size .......................... 227/18x 33/4"

Blade size (2) ....................... 41/8x 7/8x1AU'

Maximum cut .......................... W' Deep

Overall dimension .................. 28_ x12 x11"

Dust collection port ................ 2.06" Diameter

Weight ................................. 51 Ibs

Shipping weight .......................... 57 Ibs

OPERATION SAFETY RULES

Jointing is a surfacing operation in which a small

amount of wood is removed from the edges and faces of

boards to get smooth, straight and even surfaces such

that the two edges that run across the planing blocks

would fit together perfectly, forming a seamless joint.

Planing refers to the sizing of lumber to a desired thick-

ness while creating a level surface parallel to the oppo-

site size of the board. Depth of cut is the term used to

indicate how deep the blades will cut into the workpiece.

WARNING: Operation of any power tool can result in

foreign objects being thrown into eyes which can result

in severe eye damage. Always wear safety goggles

complying with United States ANSI Z87.1 (shown on

package) before commencing power tool operation.

WARNING: For your own safety, read all of the

instructions and safety precautions before operating

tool.

• Know general power tool safety. Make sure all pre-

cautions are understood (see pages 2, 3 and 5).

• Whenever adjusting or replacing any parts on

jointer/planer, turn switch off and remove plug from

power source.

• Make sure all guards are properly attached and

securely fastened.

• Make sure all moving parts are free from interference.

• Always wear eye protection or face shield.

• Make sure blades are aligned and properly attached

to cutterhead.

° Do not plug in jointer/planer unless switch is in "off"

position. After turning switch on, allow jointer/planer

to come to full speed before operating.

• Keep hands clear of all moving parts.

• Do not force cut. Slowing or stalling will overheat

motor.

• Use quality lumber. Blades last longer and cuts are

smoother with good quality wood.

. Do not perform jointing/planing operations on materi-

al shorter than 6W', narrower than 3/4",or less than

1/4"thick

° Never make jointing cut deeper than W'.

. Always keep cutterhead and blade guards in proper

working condition.

. Maintain the proper relationships of infeed and out-

feed table surfaces and cutterhead blade path.

. Do not back the work toward the infeed table.

. Support the workpiece adequately at all times during

operation; maintain control of the workpiece.

° Use hold-down/push blocks for jointing material nar-

rower than 3" or planing material thinner than 3".

. Take precautions against kickback. Do not permit any-

one to stand or cross in line of cutterhead's rotation.

Kickback or thrown debris will travel in this direction.

. Turn switch off and disconnect power whenever

jointer/planer is not in use.

. Replace or sharpen blades as they become damaged

or dull.

. Do not attempt to perform an abnormal or little used

operation without study and the use of adequate hold-

down/push blocks, jigs, fixtures, stops and the like.

° Keep jointer/planer maintained. Follow maintenance

instructions (see pages 9-10).

DEPTH OF CUT

Refer to Figure 8.

The depth of cut is adjusted by the relative positioning

of the infeed table with respect to the cutterhead. Infeed

table can be raised or lowered using the handwheel.

Turning the handwheel counterclockwise will lower the

infeed table causing more wood to be removed from

workpiece. Turning the handwheel clockwise will raise

the infeed table causing less wood to be removed from

workpiece.

Infeed Table

Depth of Cut

Hand Knob

Figure 8 - Depth of Cut

CHECK DEPTH OF CUT

Refer to Figures 9 and 24.

. Place a straight edge on the outfeed table extending

over the infeed table.

. Measure from the surface of the infeed table to the bot-

tom of the straight edge. This will be the depth of cut.

° Adjust pointer.

° Calibrate depth indicator to scale (Figure 24, Key Nos.

72 and 39).

° Use locking knob on rear of jointer to secure infeed

table in position.

Outfeed _ Max Depth

Table

Figure 9 - Check Depth of Cut v_)

NOTE: This jointer/planer will make a maximum 1/8"

deep cut. To reduce the danger of kickback and possi-

ble injury, we recommend taking cuts of 1/16"or less.

CAUTION: Make sure the switch is in the OFF posi-

tion and the cord is unplugged from power source

before performing this check.

POSITIONING FENCE

Refer to Figure 10.

The fence can be adjusted to cut various angles from

0° to 45° outward.

To adjust fence position:

. Loosen fence locking handles from both sides of the

fence.

. Each fence bracket has a positive set screw and

locking nut to stop fence at 0° (90 ° to table) and at

45° outward.

. Fence can be tilted to any desired angle within the

range.

. To lock fence, tighten the fence locking handles.

Figure 10 - Adjust Fence

BLADE GUARD

The blade guard provides protection over the cutter-

head. It must always be in place and function properly.

Check the guard to make sure it functions properly. To

check:

. Pass a 1/4"thick piece of wood over the cutterhead

between the guard and the fence. The guard will

spread and leave way for the wood piece to pass.

The guard must return to the original position auto-

matically when the wood piece is removed.

. Open the blade guard all the way until it stops, and

release it several times. It should always return to its

original position by spring action.

CAUTION: If the blade guard fails to operate properly,

the spring must be replaced or adjusted.

. To replace spring, contact your nearest Sears store

or service center.

° To adjust or to assemble spring see "Adjusting Blade

Guard", page 9.

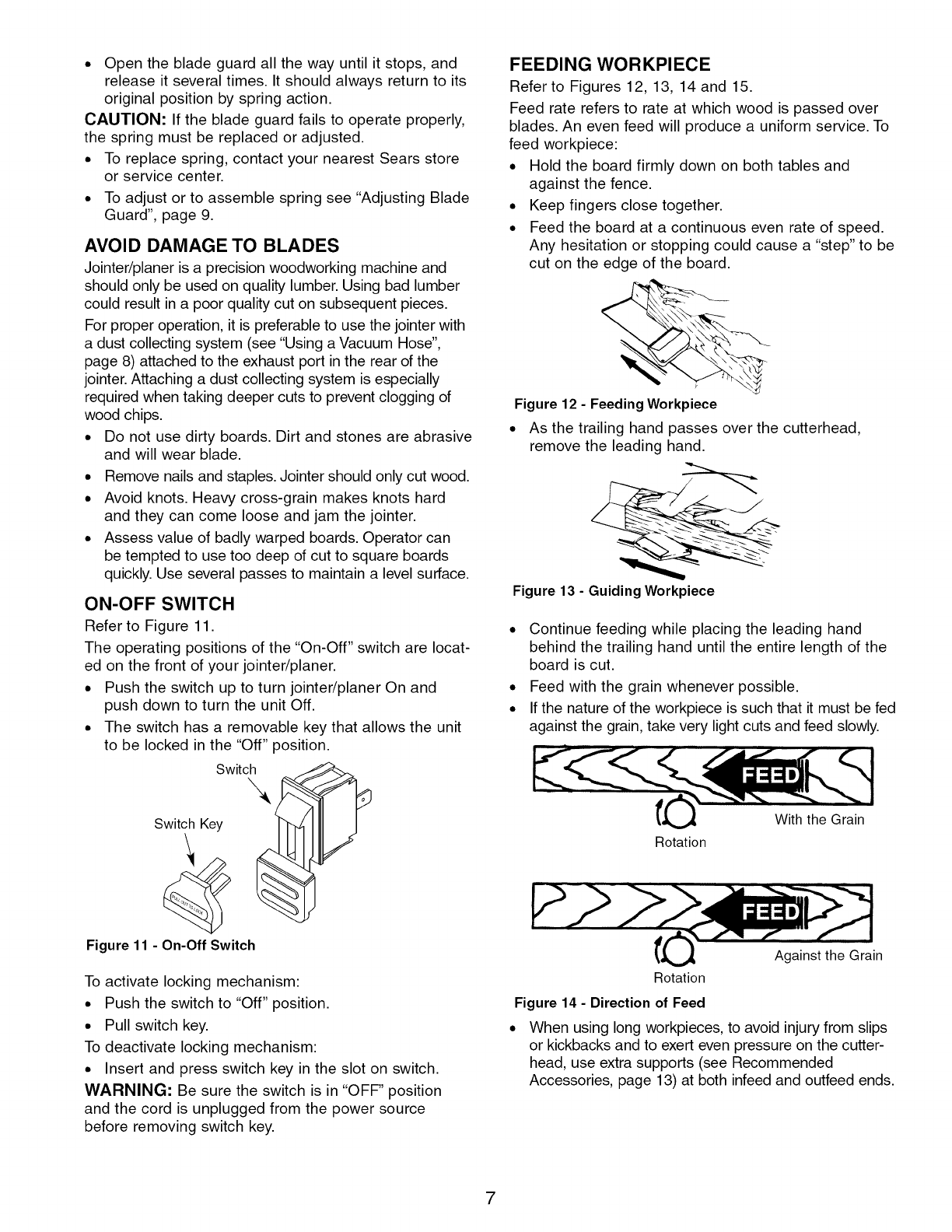

AVOID DAMAGE TO BLADES

Jointer/planer is a precision woodworking machine and

should only be used on quality lumber. Using bad lumber

could result in a poor quality cut on subsequent pieces.

For proper operation, it is preferable to use the jointer with

a dust collecting system (see "Using a Vacuum Hose",

page 8) attached to the exhaust port in the rear of the

jointer. Attaching a dust collecting system is especially

required when taking deeper cuts to prevent clogging of

wood chips.

. Do not use dirty boards. Dirt and stones are abrasive

and will wear blade.

. Remove nails and staples. Jointer should only cut wood.

. Avoid knots. Heavy cross-grain makes knots hard

and they can come loose and jam the jointer.

. Assess value of badly warped boards. Operator can

be tempted to use too deep of cut to square boards

quickly. Use several passes to maintain a level surface.

ON-OFF SWITCH

Refer to Figure 11.

The operating positions of the "On-Off" switch are locat-

ed on the front of your jointer/planer.

° Push the switch up to turn jointer/planer On and

push down to turn the unit Off.

. The switch has a removable key that allows the unit

to be locked in the "Off" position.

Switch

Switch Key

Figure 11 - On-Off Switch

To activate locking mechanism:

. Push the switch to "Off" position.

° Pull switch key.

To deactivate locking mechanism:

. Insert and press switch key in the slot on switch.

WARNING: Be sure the switch is in "OFF" position

and the cord is unplugged from the power source

before removing switch key.

FEEDING WORKPIECE

Refer to Figures 12, 13, 14 and 15.

Feed rate refers to rate at which wood is passed over

blades. An even feed will produce a uniform service. To

feed workpiece:

° Hold the board firmly down on both tables and

against the fence.

. Keep fingers close together.

o Feed the board at a continuous even rate of speed.

Any hesitation or stopping could cause a "step" to be

cut on the edge of the board.

Figure 12 - Feeding Workpiece

• As the trailing hand passes over the cutterhead,

remove the leading hand.

Figure 13 - Guiding Workpiece

. Continue feeding while placing the leading hand

behind the trailing hand until the entire length of the

board is cut.

. Feed with the grain whenever possible.

. If the nature of the workpiece is such that it must be fed

against the grain, take very light cuts and feed slowly.

Rotation

[fj_ Against the Grain

Rotation

Figure 14 - Direction of Feed

° When using long workpieces, to avoid injury from slips

or kickbacks and to exert even pressure on the cutter-

head, use extra supports (see Recommended

Accessories, page 13) at both infeed and outfeed ends.

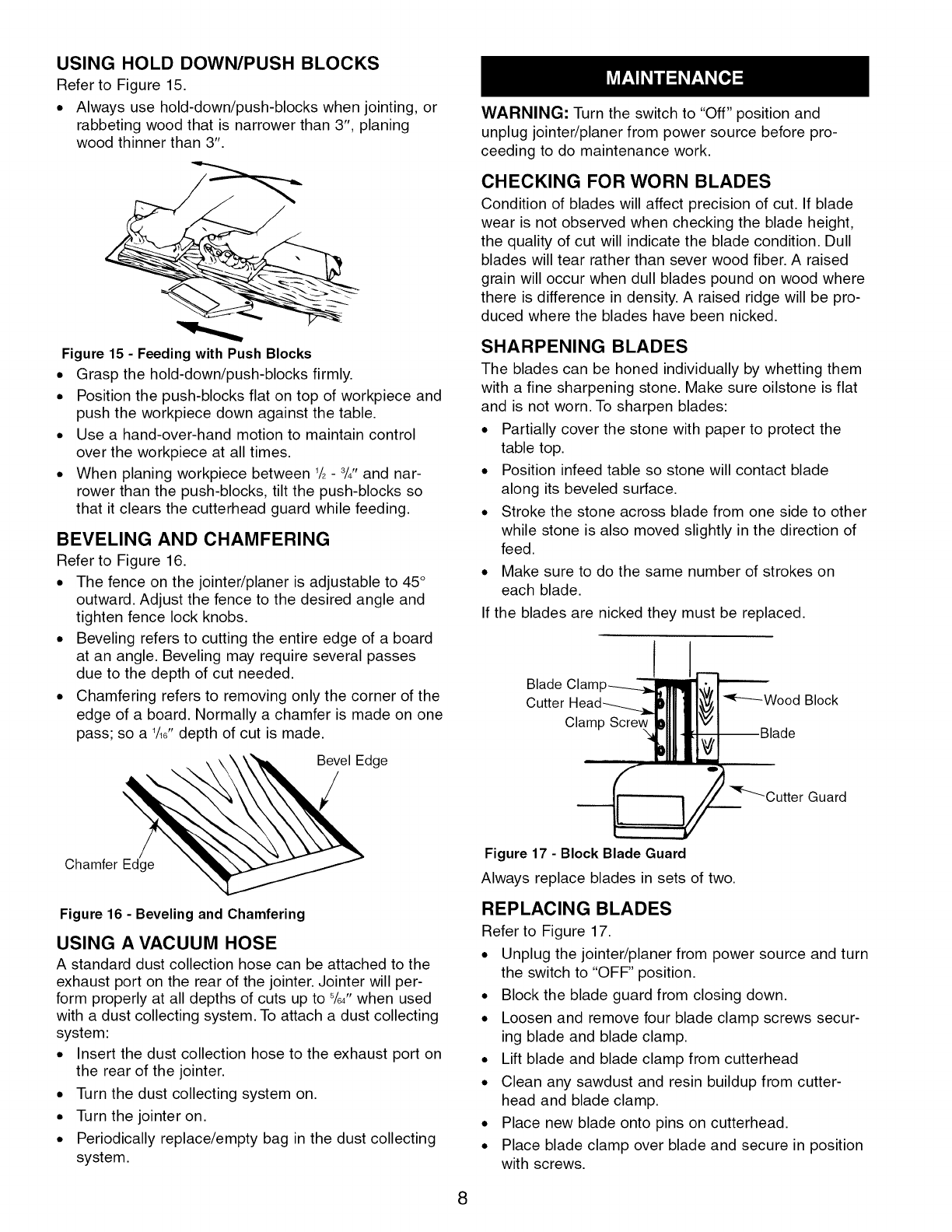

USING HOLD DOWN/PUSH BLOCKS

Refer to Figure 15

•Always use hold-down/push-blocks when jointing, or

rabbeting wood that is narrower than 3", planing

wood thinner than 3"

Figure 15 - Feeding with Push Blocks

•Grasp the hold-down/push-blocks firmly

•Position the push-blocks flat on top of workpiece and

push the workpiece down against the table

•Use a hand-over-hand motion to maintain control

over the workpiece at all times

•When planing workpiece between 1__3/4.and nar-

rower than the push-blocks, tilt the push-blocks so

that it clears the cutterhead guard while feeding

BEVELING AND CHAMFERING

Refer to Figure 16.

• The fence on the jointer/planer is adjustable to 45 °

outward Adjust the fence to the desired angle and

tighten fence lock knobs

•Beveling refers to cutting the entire edge of a board

at an angle Beveling may require several passes

due to the depth of cut needed

•Chamfering refers to removing only the corner of the

edge of a board Normally a chamfer is made on one

pass; so a _/_6"depth of cut is made

Bevel Edge

WARNING: Turn the switch to "Off" position and

unplug jointer/planer from power source before pro-

ceeding to do maintenance work.

CHECKING FOR WORN BLADES

Condition of blades will affect precision of cut. If blade

wear is not observed when checking the blade height,

the quality of cut will indicate the blade condition Dull

blades will tear rather than sever wood fiber A raised

grain will occur when dull blades pound on wood where

there is difference in density A raised ridge will be pro-

duced where the blades have been nicked

SHARPENING BLADES

The blades can be honed individually by whetting them

with a fine sharpening stone Make sure oilstone is flat

and is not worn To sharpen blades:

•Partially cover the stone with paper to protect the

table top

•Position infeed table so stone will contact blade

along its beveled surface

•Stroke the stone across blade from one side to other

while stone is also moved slightly in the direction of

feed

•Make sure to do the same number of strokes on

each blade

If the blades are nicked they must be replaced

Blade Clam

Cutter

Clamp

Guard

Chamfer Edge

Figure 16 - Beveling and Chamfering

USING A VACUUM HOSE

A standard dust collection hose can be attached to the

exhaust port on the rear of the jointer Jointer will per-

form properly at all depths of cuts up to %/' when used

with a dust collecting system To attach a dust collecting

system:

•Insert the dust collection hose to the exhaust port on

the rear of the jointer

•Turn the dust collecting system on

• Turn the jointer on

•Periodically replace/empty bag in the dust collecting

system

Figure 17 - Block Blade Guard

Always replace blades in sets of two.

REPLACING BLADES

Refer to Figure 17.

• Unplug the jointer/planer from power source and turn

the switch to "OFF" position

•Block the blade guard from closing down

• Loosen and remove four blade clamp screws secur-

ing blade and blade clamp

•Lift blade and blade clamp from cutterhead

•Clean any sawdust and resin buildup from cutter-

head and blade clamp

•Place new blade onto pins on cutterhead

•Place blade clamp over blade and secure in position

with screws

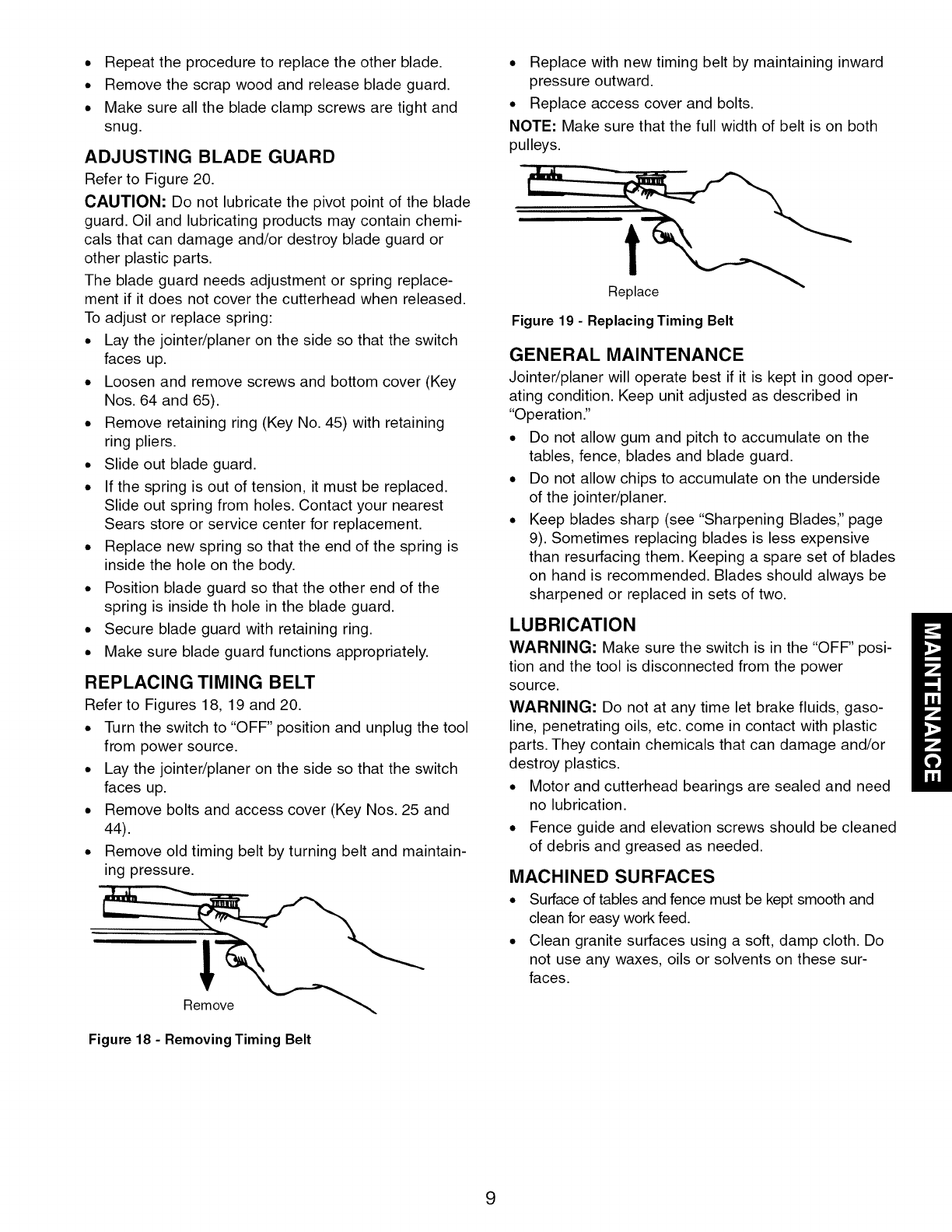

•Repeat the procedure to replace the other blade.

• Remove the scrap wood and release blade guard.

• Make sure all the blade clamp screws are tight and

snug.

ADJUSTING BLADE GUARD

Refer to Figure 20.

CAUTION: Do not lubricate the pivot point of the blade

guard. Oil and lubricating products may contain chemi-

cals that can damage and/or destroy blade guard or

other plastic parts.

The blade guard needs adjustment or spring replace-

ment if it does not cover the cutterhead when released.

To adjust or replace spring:

• Lay the jointer/planer on the side so that the switch

faces up.

• Loosen and remove screws and bottom cover (Key

Nos. 64 and 65).

• Remove retaining ring (Key No. 45) with retaining

ring pliers.

• Slide out blade guard.

• If the spring is out of tension, it must be replaced.

Slide out spring from holes. Contact your nearest

Sears store or service center for replacement.

• Replace new spring so that the end of the spring is

inside the hole on the body.

• Position blade guard so that the other end of the

spring is inside th hole in the blade guard.

• Secure blade guard with retaining ring.

• Make sure blade guard functions appropriately.

REPLACING TIMING BELT

Refer to Figures 18, 19 and 20.

• Turn the switch to "OFF" position and unplug the tool

from power source.

• Lay the jointer/planer on the side so that the switch

faces up.

• Remove bolts and access cover (Key Nos. 25 and

44).

• Remove old timing belt by turning belt and maintain-

ing pressure.

Figure 18 - Removing Timing Belt

• Replace with new timing belt by maintaining inward

pressure outward.

• Replace access cover and bolts.

NOTE: Make sure that the full width of belt is on both

pulleys.

Replace

Figure 19- Replacing Timing Belt

GENERAL MAINTENANCE

Jointer/planer will operate best if it is kept in good oper-

ating condition. Keep unit adjusted as described in

"Operation."

• Do not allow gum and pitch to accumulate on the

tables, fence, blades and blade guard.

• Do not allow chips to accumulate on the underside

of the jointer/planer.

• Keep blades sharp (see "Sharpening Blades," page

9). Sometimes replacing blades is less expensive

than resurfacing them. Keeping a spare set of blades

on hand is recommended. Blades should always be

sharpened or replaced in sets of two.

LUBRICATION

WARNING: Make sure the switch is in the "OFF" posi-

tion and the tool is disconnected from the power

source.

WARNING: Do not at any time let brake fluids, gaso-

line, penetrating oils, etc. come in contact with plastic

parts. They contain chemicals that can damage and/or

destroy plastics.

• Motor and cutterhead bearings are sealed and need

no lubrication.

• Fence guide and elevation screws should be cleaned

of debris and greased as needed.

MACHINED SURFACES

• Surface of tables and fence must be kept smooth and

clean for easy work feed.

•Clean granite surfaces using a soft, damp cloth. Do

not use any waxes, oils or solvents on these sur-

faces.

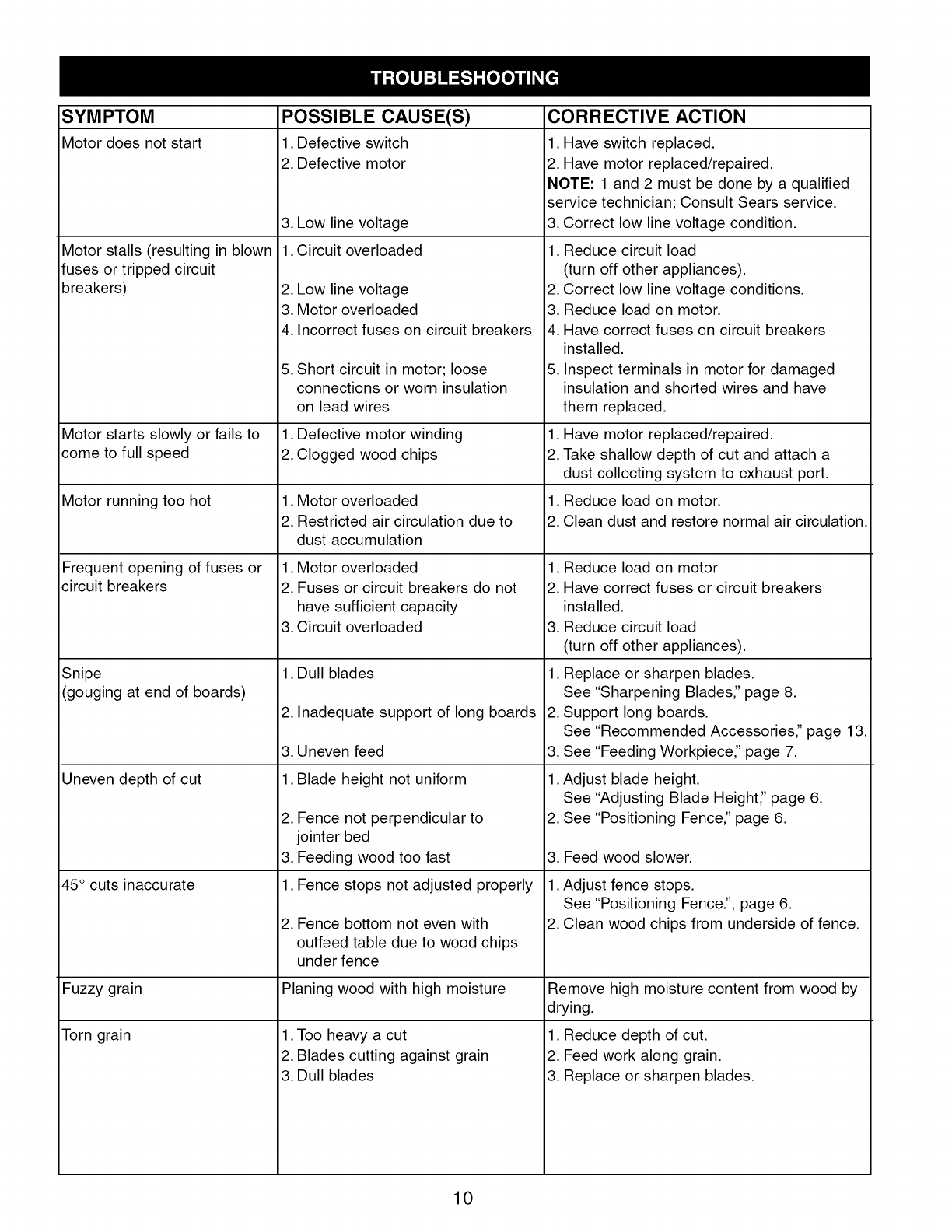

SYMPTOM

Motor does not start

Motor stalls (resulting in blown

fuses or tripped circuit

breakers)

Motor starts slowly or fails to

come to full speed

Motor running too hot

Frequent opening of fuses or

circuit breakers

Snipe

(gouging at end of boards)

Uneven depth of cut

45 ° cuts inaccurate

POSSIBLE CAUSE(S)

1. Defective switch

2. Defective motor

3. Low line voltage

1. Circuit overloaded

2. Low line voltage

3. Motor overloaded

4. Incorrect fuses on circuit breakers

5. Short circuit in motor; loose

connections or worn insulation

on lead wires

1. Defective motor winding

2. Clogged wood chips

1. Motor overloaded

2. Restricted air circulation due to

dust accumulation

1. Motor overloaded

2. Fuses or circuit breakers do not

have sufficient capacity

3. Circuit overloaded

CORRECTIVE ACTION

1. Have switch replaced.

2. Have motor replaced/repaired.

NOTE: 1 and 2 must be done by a qualified

service technician; Consult Sears service.

3. Correct low line voltage condition.

1. Reduce circuit load

(turn off other appliances).

2. Correct low line voltage conditions.

3. Reduce load on motor.

4. Have correct fuses on circuit breakers

installed.

5. Inspect terminals in motor for damaged

insulation and shorted wires and have

them replaced.

1. Have motor replaced/repaired.

2. Take shallow depth of cut and attach a

dust collecting system to exhaust port.

1. Reduce load on motor.

2. Clean dust and restore normal air circulation.

1. Dull blades

2. Inadequate support of long boards

3. Uneven feed

1. Blade height not uniform

2. Fence not perpendicular to

jointer bed

3. Feeding wood too fast

1. Fence stops not adjusted properly

2. Fence bottom not even with

outfeed table due to wood chips

under fence

Planing wood with high moisture

1. Too heavy a cut

2. Blades cutting against grain

3. Dull blades

1. Reduce load on motor

2. Have correct fuses or circuit breakers

installed.

3. Reduce circuit load

(turn off other appliances).

1. Replace or sharpen blades.

See "Sharpening Blades," page 8.

2. Support long boards.

See "Recommended Accessories;' page 13.

3. See "Feeding Workpiece;' page 7.

1. Adjust blade height.

See "Adjusting Blade Height," page 6.

2. See "Positioning Fence," page 6.

3. Feed wood slower.

1. Adjust fence stops.

See "Positioning Fence.", page 6.

2. Clean wood chips from underside of fence.

Fuzzy grain Remove high moisture content from wood by

drying.

Torn grain 1. Reduce depth of cut.

2. Feed work along grain.

3. Replace or sharpen blades.

NOTES

Model 351.217890

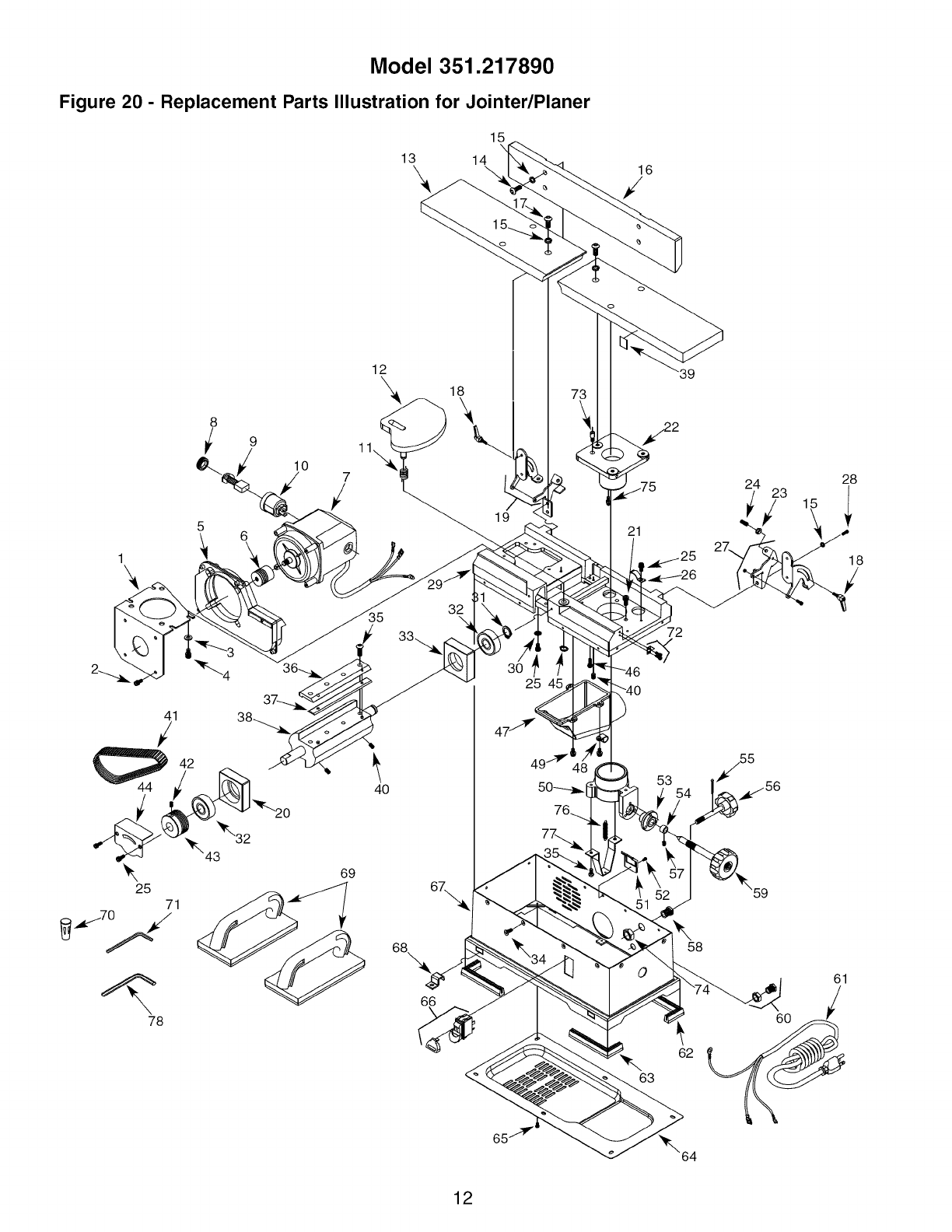

Figure 20 - Replacement Parts Illustration for Jointer/Planer

13 14

33_

"_"4 36_ 25 45

37---

49J_"

50_=..

76.

65.._"

,_2

/25

_1.i-26

,f31\

KEY

NO. PART NO.

1 N/A

2 STD870510

3 STD851006

4 STD870612

5 N/A

6 24821.00

7 30731.00

8 30732.00

9 30733.00

10 30734.00

11 24832.00

12 24831.00

13 30735.00

14 16099.00

15 STD852006

16 30736.00

17 30975.00

18 30737.00

19 30738.00

20 30739.00

21 30976.00

22 30740.00

23 STD840610

24 05110.00

25 STD870510

26 24835.00

27 30741.00

28 06346.00

29 N/A

30 STD852005

31 00519.00

32 STD315215

33 30743.00

34 30744.00

35 06471.00

36 30745.00

37 30746.00

DESCRIPTION QTY.

Motor Mounting Plate 1

5-0.8 x 10mm Socket Head Bolt s 4

6mm Flat Washer* 4

6-1.0 x 12mm Socket Head Bolt s 4

Vent Assembly 1

Motor Pulley 1

Motor (incl. Key Nos. 8-10) 1

Brush Cap 2

Brush (set of 2) 1

Brush Holder 2

Spring 1

Blade Guard with Label 1

Table 2

6-1.0 x 20mm Socket Pan 4

Head Screw

6mm Lock Washer* 14

Fence 1

6-1.0 x 28mm Socket Pan 6

Head Bolt

Locking Handle 2

Left Fence Bracket Assembly 1

Front Bearing Seat 1

6-1.0 x 25mm Socket 2

LW Head Screw

Support 1

6-1.0mm Hex Nut* 4

6-1.0 x 20mm Set Screw 4

5-0.8 x 10mm Socket Head Bolt s 4

Spring Clip 4

Right Fence Bracket Assembly 1

6-1.0 x 12mm Socket Pan 4

Head Screw

Base 1

5mm Lock Washer* 2

3AM1-12 Retaining Ring 1

6201zz Ball Bearing* 2

Rear Bearing Seat 1

5-0.8 x 10mm Socket 1

Head Screw

5-0.8 x 12mm Socket Pan 10

Head Screw

Locking Bar 2

Blade (set of 2) 1

*Standard hardware item available locally

N/A Not available as replacement part

A Not Shown

KEY

NO. PART NO.

38 30747.00

39 30767.00

40 01516.00

41 24848.00

42 01043.00

43 24850.00

44 24849.00

45 00221.00

46 STD870516

47 30749.00

48 24858.00

49 STD870512

50 N/A

51 24833.00

52 31159.00

53 30751.00

54 30752.00

55 25454.00

56 25455.00

57 01210.00

58 30753.00

59 30754.00

60 30755.00

61 30756.00

62 30757.00

63 30758.00

64 N/A

65 STD863408

66 30760.00

67 N/A

68 30761.00

69 27206.00

70 16115.00

71 N/A

72 30766.00

73 30928.00

74 STD841420

75 31160.00

76 31161.00

77 31162.00

78 N/A

A 30725.01

DESCRIPTION QTY.

Cutterhead 1

Depth of Cut Label 1

5-0.8 x 8mm Set Screw 4

Drive Belt 1

6-1.0 x 8mm Set Screw 1

Drive Pulley 1

Access Cover 1

3AMI-10 Retaining Ring 1

5-0.8 x 16mm Socket Head Bolt 4

Chip Exhaust 1

Cord Clamp 1

5-0.8 x 12mm Socket Head Bolt* 3

Support 1

Cover 1

Screw 1

Flange 1

Flange Ring 1

2.5 x 16mm Cotter Pin 1

Elevation Lock 1

5-0.8 x 5mm Set Screw 3

Guide Bolt 1

Knob Assembly 1

Strain Relief 1

Line Cord 1

Foot A 2

Foot B 2

Cover 1

4-0.7 x 8mm Pan Head Screw* 6

Switch Assembly 1

Base Frame 1

Mounting Bracket (set of 4) 1

Push Block 1

Magnet 1

3mm Hex Wrench 1

Depth Indicator with Screws 1

Position Post 1

14-2.0mm Hex Nut* 1

Screw 1

Spring 1

Support Plate 1

4mm Hex Wrench 1

Operator's Manual 1

Recommended Accessories

A Horizontal Roller Stand 9-21417

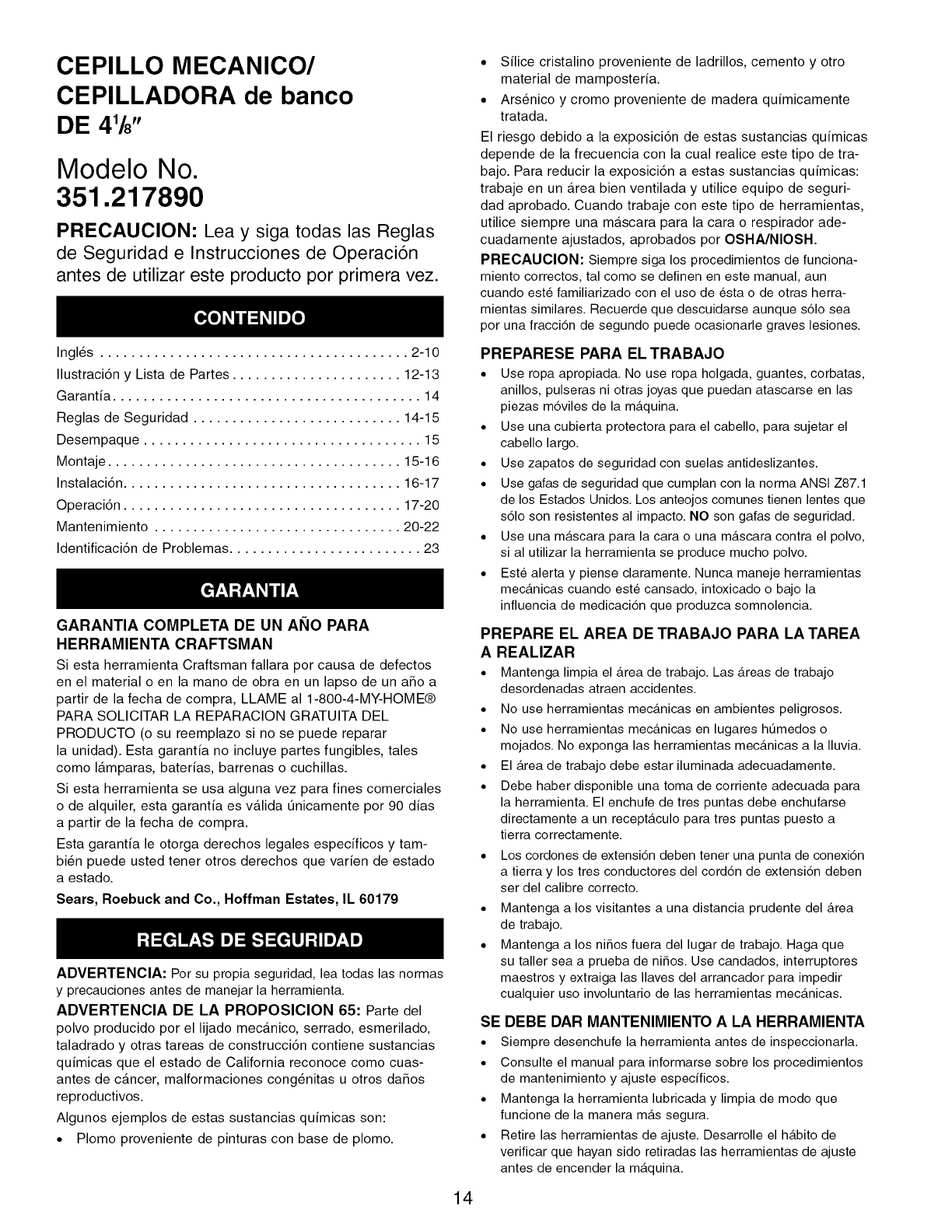

CEPILLO MECANICO/

CEPILLADORA de banco

DE 41/8"

Modelo No.

351.217890

PRECAUCION: Lea y siga todas las Reglas

de Seguridad e Instrucciones de Operaci6n

antes de utilizar este producto por primera vez.

Ingles ........................................ 2-10

Ilustraci6n y Lista de Partes ...................... 12-13

Garanfia ........................................ 14

Reglas de Seguridad ........................... 14-15

Desempaque .................................... 15

Montaje ...................................... 15-16

Instalaci6n .................................... 16-17

Operaci6n .................................... 17-20

Mantenimiento ................................ 20-22

Identificaci6n de Problemas ......................... 23

GARANTIA COMPLETA DE UN ANO PARA

HERRAMIENTA CRAFTSMAN

Si esta herramienta Craftsman fallara por causa de defectos

en el material o en la mano de obra en un lapso de un aSo a

partir de la fecha de compra, LLAME al 1-800-4-MY-HOME®

PARA SOLICITAR LA REPARACION GRATUITA DEL

PRODUCTO (o su reemplazo si no se puede reparar

la unidad). Esta garantia no incluye partes fungibles, tales

como lamparas, baterias, barrenas o cuchillas.

Siesta herramienta se usa alguna vez para fines comerciales

o de alquiler, esta garantia es valida _nicamente por 90 dias

a partir de la fecha de compra.

Esta garanfia le otorga derechos legales especificos y tam-

bi_n puede usted tener otros derechos que varien de estado

a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

ADVERTENCIA: Por su propia seguridad, lea todas las normas

y precauciones antes de manejar la herramienta.

ADVERTENClA DE LA PROPOSlClON 65: Parte del

polvo producido por el lijado mecanico, serrado, esmerilado,

taladrado y otras tareas de construcci6n contiene sustancias

quimicas que el estado de California reconoce como cuas-

antes de cancer, malformaciones cong_nitas u otros daSos

reproductivos.

Algunos ejemplos de estas sustancias quimicas son:

•Plomo proveniente de pinturas con base de plomo.

• Silice cristalino proveniente de ladrillos, cemento y otro

material de mamposteria.

• Ars_nico y cromo proveniente de madera quimicamente

tratada.

El riesgo debido a la exposici6n de estas sustancias quimicas

depende de la frecuencia con la cual realice este tipo de tra-

bajo. Para reducir la exposici6n a estas sustancias quimicas:

trabaje en un Area bien ventilada y utilice equipo de seguri-

dad aprobado. Cuando trabaje con este tipo de herramientas,

utilice siempre una mascara para la cara o respirador ade-

cuadamente ajustados, aprobados por OSHA/NIOSH.

PREOAUOION: Siempre siga los procedimientos de funciona-

miento correctos, tal como se definen en este manual, aun

cuando est6 familiarizado con el uso de esta o de otras herra-

mientas similares. Recuerde que descuidarse aunque s61osea

por una fraccidn de segundo puede ocasionarle graves lesiones.

PREPARESE PARA EL TRABAJO

•Use ropa apropiada. No use ropa holgada, guantes, corbatas,

anillos, pulseras ni otras joyas que puedan atascarse en las

piezas m6viles de la maquina.

• Use una cubierta protectora para el cabello, para sujetar el

cabello largo.

• Use zapatos de seguridad con suelas antideslizantes.

• Use gafas de seguridad que cumplan con la norma ANSI Z87.1

de los Estados Unidos. Los anteojos comunes tienen lentes que

s61o son resistentes al impacto. NO son galas de seguridad.

• Use una mascara para la cara o una mascara contra el polvo,

sial utilizar la herramienta se produce mucho polvo.

• Est6 alerta y piense claramente. Nunca maneje herramientas

mecanicas cuando est6 cansado, intoxicado o bajo la

influencia de medicaci6n que produzca somnolencia.

PREPARE EL AREA DE TRABAJO PARA LA TAREA

A REALIZAR

• Mantenga limpia el Area de trabajo. Las Areas de trabajo

desordenadas atraen accidentes.

• No use herramientas mecanicas en ambientes peligrosos.

• No use herramientas mecanicas en lugares htJmedos o

mojados. No exponga las herramientas mecanicas a la Iluvia.

• El Area de trabajo debe estar iluminada adecuadamente.

• Debe haber disponible una toma de corriente adecuada para

la herramienta. El enchufe de tres puntas debe enchufarse

directamente a un receptaculo para tres puntas puesto a

tierra correctamente.

• Los cordones de extensidn deben tener una punta de conexidn

a tierra y los tres conductores del corddn de extensidn deben

ser del calibre correcto.

• Mantenga a los visitantes a una distancia prudente del Area

de trabajo.

•Mantenga a los ni_os fuera del lugar de trabajo. Haga que

su taller sea a prueba de niSos. Use candados, interruptores

maestros y extraiga las Ilaves del arrancador para impedir

cualquier uso involuntario de las herramientas mecanicas.

SE DEBE DAR MANTENIMIENTO A LA HERRAMIENTA

• Siempre desenchufe la herramienta antes de inspeccionarla.

• Consulte el manual para informarse sobre los procedimientos

de mantenimiento y ajuste especificos.

• Mantenga la herramienta lubricada y limpia de modo que

funcione de la manera mas segura.

• Retire las herramientas de ajuste. Desarrolle el habito de

verificar que hayan sido retiradas las herramientas de ajuste

antes de encender la maquina.

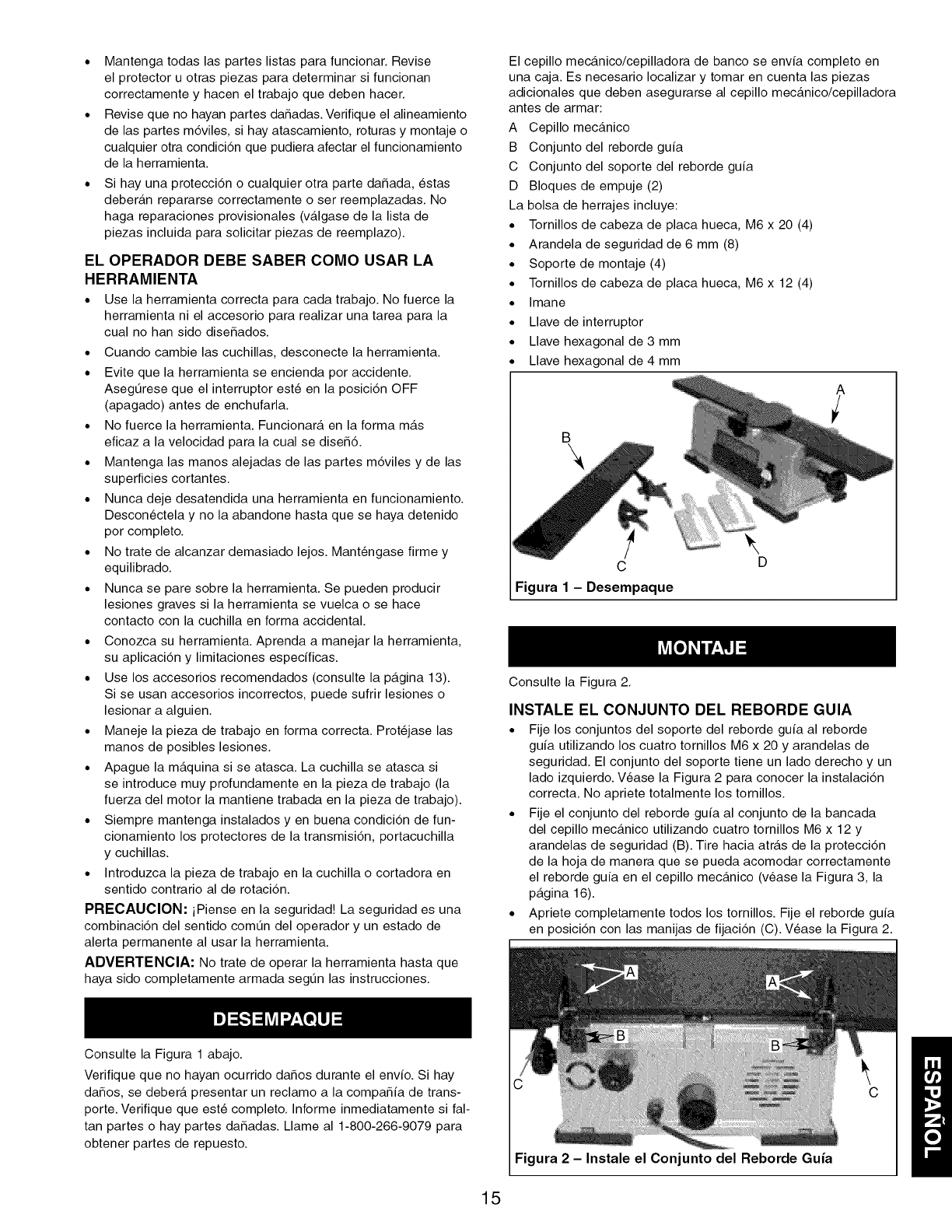

• Mantengatodaslasparteslistasparafuncionar.Revise

elprotectoruotraspiezasparadeterminarsifuncionan

correctamentey haceneltrabajoquedebenhacer.

• RevisequenohayanpartesdaSadas.Verifiqueelalineamiento

delaspartesm6viles,sihayatascamiento,roturasymontajeo

cualquierotracondici6nquepudieraafectarelfuncionamiento

delaherramienta.

• Sihayunaprotecci6nocualquierotrapartedaSada,estas

deber_.nrepararsecorrectamenteoserreemplazadas.No

hagareparacionesprovisionales(v_tlgasedelalistade

piezasincluidaparasolicitarpiezasdereemplazo).

EL OPERADOR DEBE SABER COMO USAR LA

HERRAMIENTA

• Use la herramienta correcta para cada trabajo. No fuerce la

herramienta ni el accesorio para realizar una tarea para la

cual no han sido diseSados.

• Cuando cambie las cuchillas, desconecte la herramienta.

• Evite que la herramienta se encienda por accidente.

AsegQrese que el interruptor est6 en la posici6n OFF

(apagado) antes de enchufarla.

• No fuerce la herramienta. Funcionar_. en la forma m_.s

eficaz a la velocidad para la cual se dise56.

• Mantenga las manos alejadas de las partes m6viles y de las

superficies cortantes.

• Nunca deje desatendida una herramienta en funcionamiento.

Desconectela y no la abandone hasta que se haya detenido

por completo.

• No trate de alcanzar demasiado lejos. Mant6ngase firme y

equilibrado.

• Nunca se pare sobre la herramienta. Se pueden producir

lesiones graves si la herramienta se vuelca o se hace

contacto con la cuchilla en forma accidental.

• Conozca su herramienta. Aprenda a manejar la herramienta,

su aplicaci6n y limitaciones especificas.

• Use los accesorios recomendados (consulte la p_.gina 13).

Si se usan accesorios incorrectos, puede sufrir lesiones o

lesionar a alguien.

• Maneje la pieza de trabajo en forma correcta. Prot6jase las

manos de posibles lesiones.

• Apague la m_.quina si se atasca. La cuchilla se atasca si

se introduce muy profundamente en la pieza de trabajo (la

fuerza del motor la mantiene trabada en la pieza de trabajo).

• Siempre mantenga instalados yen buena condici6n de fun-

cionamiento los protectores de la transmisi6n, portacuchilla

y cuchillas.

• Introduzca la pieza de trabajo en la cuchilla o cortadora en

sentido contrario al de rotaci6n.

PREOAUOION: iPiense en la seguridad! La seguridad es una

combinaci6n del sentido comQn del operador y un estado de

alerta permanente al usar la herramienta.

ADVERTENClA: No trate de operar la herramienta hasta que

haya sido completamente armada segQn las instrucciones.

Consulte la Figura 1 abajo.

Verifique que no hayan ocurrido daSos durante el envio. Si hay

daSos, se deber_, presentar un reclamo a la compaSia de trans-

porte. Verifique que est6 completo. Informe inmediatamente si fal-

tan partes o hay partes daSadas. Llame al 1-800-266-9079 para

obtener partes de repuesto.

El cepillo mec_.nico/cepilladora de banco se envia completo en

una caja. Es necesario Iocalizar y tomar en cuenta las piezas

adicionales que deben asegurarse al cepillo mec_.nico/cepilladora

antes de armar:

A Cepillo mec_.nico

B Conjunto del reborde guia

C Conjunto del soporte del reborde guia

D Bloques de empuje (2)

La bolsa de herrajes incluye:

• Tornillos de cabeza de placa hueca, M6 x 20 (4)

• Arandela de seguridad de 6 mm (8)

• Soporte de montaje (4)

• Tornillos de cabeza de placa hueca, M6 x 12 (4)

• Imane

• Llave de interruptor

• Llave hexagonal de 3 mm

• Llave hexagonal de 4 mm

Figura 1- Desempaque

Consulte la Figura 2.

INSTALE EL CONJUNTO DEL REBORDE GUIA

• Fije los conjuntos del soporte del reborde guia al reborde

guia utilizando los cuatro tornillos M6 x 20 y arandelas de

seguridad. El conjunto del soporte tiene un lado derecho y un

lado izquierdo. V6ase la Figura 2 para conocer la instalaci6n

correcta. No apriete totalmente los tornillos.

• Fije el conjunto del reborde guia al conjunto de la bancada

del cepillo mec_.nico utilizando cuatro tornillos M6 x 12 y

arandelas de seguridad (B). Tire hacia atr_.s de la protecci6n

de la hoja de manera que se pueda acomodar correctamente

el reborde guia en el cepillo mec_.nico (v6ase la Figura 3, la

p_.gina 16).

• Apriete completamente todos los tornillos. Fije el reborde guia

en posici6n con las manijas de fijaci6n (C). V6ase la Figura 2.

Figura 2 - Instale el Conjunto del Reborde Guia

"igura 3 - Gire la Protecci6n de la Cuchilla Hacia

Atras para Instalar el Reborde Guia

El cepillo mec_.nico/cepilladora de banco pesa aproximadamente

50 lb. una vez que est,. armada. El cepillo mec_.nico/cepilladora

debe instalarse en un lugar que cuente con suficiente iluminaci6n

y una fuente de alimentaci6n adecuada. Para instalar el cepillo

mec_.nico/cepilladora de banco:

• AsegtJrese que haya suficiente espacio para mover la pieza

de trabajo a trav6s de todo el corte. Deber_. haber suficiente

espacio de manera que ni los operadores ni dem_.s personas

tengan que pararse en linea con la madera mientras se est,.

usando la herramienta.

• El cepillo mec_.nico/cepilladora se puede instalar en un banco

de trabajo mediante pernos, arandelas de seguridad y tuercas

hexagonales (no incluidos) o mediante tornillos para madera

(no incluidos). Vea la Figura 4.

_j_Base del

cepillo mec_.nico

Soporte

de monta

Figura 4 - Utilice Soportes de Montaje para

Asegurar el Cepillo Mecanico

• El cepillo mec_.nico/cepilladora se debe empernar a una

superficie firme y nivelada.

• Cerci6rese de que no se meza el cepillo mec_.nico/cepilladora

y que est6n niveladas las planchas.

8%"

16W'

Figura 5 - Area que Ocupa el Cepillo Mecanico/Cepilladora

FUENTE DE ALIMENTACION

ADVERTENCIA: No conecte el cepillo mecgtnico/cepilladora a

la fuente de alimentacidn hasta haber cumplido todos los pasos

del ensamblaje.

El motor ha sido diseSado para funcionar al voltaje y frecuencia

especificados. Las cargas normales se pueden manejar sin riesgo

con voltajes de no m_.s de un 10% superiores o inferiores al voltaje

especificado. Si se hace funcionar la unidad a un voltaje fuera de

este intervalo, se puede recalentar y quemar el motor. Las cargas

pesadas requieren que el voltaje en las terminales del motor no

sea inferior al voltaje especificado en la placa de identificaci6n.

• El suministro de energia electrica para el motor se controla

mediante un interruptor basculante. Si se extrae la Ilave del

interruptor basculante, se bloquea la unidad e impide el uso

no autorizado.

INSTRUCCIONES PARA LA CONEXION A TIERRA

ADVERTENCIA: Si no se conecta correctamente el conductor

a tierra del equipo, se corre el riesgo de un electrochoque. El

equipo debe estar conectado a tierra mientras se usa para

proteger al operador contra un electrochoque.

• Consulte con un electricista calificado si no entiende las

instrucciones de conexidn a tierra o tiene dudas de que si la

herramienta est,. o no est,. debidamente conectada a tierra.

• Esta herramienta viene equipada con un cable aprobado

y especificado para 150 V y un enchufe de 3 puntas para

conexidn a tierra (vea la Figura 6) que Io protegen a usted

contra el riesgo de un electrochoque.

• El enchufe de conexidn a tierra deber_t conectarse directa-

mente a un recept_.culo para 3 puntas instalado y conectado

debidamente a tierra, tal como se muestra (vea la Figura 6).

Tomacorriente puesto a

tierra adecuadamente

Punta de conexi6n a tierra

Enchufe de 3 puntas

Figura 6 - Receptaculo para 3 Puntas

• No retire ni modifique en forma alguna la punta de conexi6n

a tierra. En caso de un mal funcionamiento o una averia, la

conexi6n a tierra proporciona una ruta de menor resistencia

para la descarga electrica.

ADVERTENClA: AI conectar o desconectar el enchufe del

tomacorriente, no permita que los dedos toquen las terminales

o el enchufe.

• El enchufe debe conectarse en el tomacorriente correspondiente

que haya sido instalado y conectado a tierra debidamente,

de acuerdo con todos los cddigos y regulaciones locales.

No modifique el enchufe que se incluye. Si no cabe en el

tomacorriente, solicite a un electricista calificado que instale

un tomacorriente adecuado.

• Revise periddicamente los cordones de la herramienta y si

est_tn daSados, Ilevelos a un centro de servicio autorizado

para que los reparen.

• El conductor verde (o verde y amarillo) del corddn es el

conductor de conexidn a tierra. Si es necesario reparar o

reemplazar el corddn electrico o el enchufe, no conecte el

cable verde (o verde y amarillo) a un terminal cargado.

• Un recept_.culo para dos puntas deber_, ser reemplazado

con un recept_.culo para tres puntas debidamente conec-

tado a tierra e instalado de acuerdo con las Normas para

Instalaciones Electricas (National Electric Code) y los

cddigos y regulaciones locales.

ADVERTENOIA: $61o un electricista calificado debe cambiar

los recept_.culos.

Hay disponible un adaptador temporal de 3 puntas a 2 puntas con

conexidn a tierra (vea la Figura 7, la p_.gina 17) para conectar los

enchufes a un tomacorriente bipolar que est6 correctamente

puesto a tierra.

Orejeta terminal de tierra Asegt_rese que

Ada _ est6 conectado

a una tierra

Enchufe de 3 puntas conocida

ReceptAculo

para 2 puntas

Figura 7 - Receptaculo con Adaptador para 2 Puntas

• No utilice un adaptador de 3 puntas a 2 puntas con conexi6n

a tierra a menos que est6 permitido por los c6digos y regula-

ciones nacionales y locales (en Canad4t no se permite el

uso de los adaptadores de 3 puntas a 2 puntas con

conexi6n a tierra).

Si se permite el uso de un adaptador de 3 a 2 puntas con

conexi6n a tierra, se debe conectar firmemente la lengQeta

verde o terminal rigido en un lado del adaptador a una toma

de tierra permanente, p. ej., una tuberia de agua puesta

a tierra, una caja de tomacorriente puesta a tierra o un

sistema de cables puesto a tierra.

• Muchos de los tornillos de la placa de cubierta, las tuberias

de agua y las cajas de tomacorriente no est_.n debidamente

conectados a tierra. Para garantizar que la conexi6n a tierra

sea efectiva, un electricista calificado debe verificar los

medios de conexi6n a tierra.

CORDONES DE EXTENSION

• El uso de cualquier tipo de cord6n de extensi6n ocasionar_.

una caida en el voltaje y una p6rdida de potencia.

• Los cables del cord6n de extensi6n deben tener el tamaSo

suficiente para conducir la corriente adecuada y mantener

el voltaje correcto.

• Utilice la mesa para determinar el tamaSo minimo del cord6n

de extensi6n (AWG).

• Utilice L_nicamente cordones de extensi6n trifilares que tengan

enchufes tipo conexi6n a tierra de tres puntas y recept_.culos

tripolares que acepten el enchufe de la herramienta.

• Si el cord6n de extensi6n est,. desgastado, roto o da_ado

en cualquier forma, reempl4tcelo inmediatamente.

LONGITUD DEL CORDON DE EXTENSION

TamaSo del cable Norma AWG

Hasta 50 pies ...................................... 16

50-100 pies ........................................ 14

AVlSO: No se recomienda utilizar cordones de extensiSn de

m_.s de 100 pies de largo.

MOTOR

El cepillo mec_.nico/cepilladora se suministra con un motor de

7.5 Amp.

El motor universal de CA de 120 voltios tiene las siguientes

especificaciones:

Voltaje ........................................... 120

Amperios ......................................... 7.5

Frecuencia (Hz) ..................................... 60

Fase ...................................... Monof_.sico

Velocidad (RPM) de Portacuchilla ..................... 9250

CONEXlONES ELECTRICAS

ADVERTENClA: CerciSrese de que la unidad est6 apagada y

desconectada de la fuente de alimentaci6n antes de inspeccionar

el cableado.

El motor se ensambla con un cable de tres conductores, aprobado

para usarse con 120 voltios como se indica. El suministro electrico

para el motor se controla con un interruptor basculante de

enclavamiento bipolar.

• Extraiga la Ilave para evitar el uso no autorizado.

Las lineas de energia electrica se insertan directamente en el

interruptor. La linea de conexi6n a tierra verde debe permanecer

firmemente sujeta al bastidor para ofrecer la adecuada protecci6n

contra un electrochoque.

DESCRIPClON

El cepillo mec4tnico/cepilladora de banco de 4%" se usa para

alisar las caras y bordes de una tabla, aplanar la superficie de

maderas combadas y hacer biseles, chaflanes y conos. El cepillo

mec_.nico/cepilladora cuenta con planchas de alimentaci6n y sali-

da de granito, cuerpo liviano de acero con superficies lisas de

trabajo y un ajuste preciso de la altura de las planchas. Un rebor-

de guia de granito equilibrado se inclina 45° hacia fuera. La her-

ramienta viene con un interruptor basculante de enclavamiento con

Ilave removible y bloques de empuje. El cepillo mec_.ni-

co/cepilladora f_.cilmente maneja maderos toscos, cepilla

maderas duras y suaves de hasta 4W' de grosor mediante un

portacuchilla de dos cuchillas y hace cortes de hasta W'.

ESPECIFICACIONES

TamaSo de la mesa ........................... 28½ x 4W'

TamaSo del reborde .......................... 227/16x 3%"

Dimensi6n de la cuchilla (2) ................... 41/8 x 7/8x 1/17'

Corte m_.ximo ...................................... 1/8"

Dimensi6n general de profundidad ............ 281/2 x 12 x 11"

Orificio colector de polvo .................... 2.06" Di_.metro

Peso ............................................ 51 Ib

Peso de embarque ................................ 57 Ib

NORMAS DE SEGURIDAD DE OPERACION

Cepillado (con cepillo mec_nico) es una operaci6n de alisado

en la que se elimina una peque_a cantidad de madera de los

bordes y caras de las tablas para obtener superficies lisas, rectas

y parejas de modo que los dos bordes que pasan por los bloques

de cepillado encajen perfectamente entre siy formen una uni6n

sin costura.

Cepillar con cepilladora se refiere a reducir el tama_o

del madero al grosor deseado al mismo tiempo que se crea

una superficie nivelada, paralela al lado opuesto de la tabla.

Profundidad de corte, es el t@mino empleado para indicar la

profundidad de corte de las cuchillas en la pieza de trabajo.

ADVERTENClA: El funcionamiento de todas las herramientas

mec4tnicas puede hacer que sean lanzados a los ojos cuerpos

extraSos, Io cual puede lesionarlos gravemente. Siempre use

galas de seguridad que cumplan con los requisitos de la norma

estadounidense ANSI Z87.1 (se indica en el paquete) antes

de comenzar a usar la herramienta mec_.nica.

ADVERTENClA: Por su propia seguridad, lea todas las

instrucciones y las precauciones de seguridad antes de operar

la herramienta.

• Aprenda las normas de seguridad generales para el uso de

herramientas mec_.nicas. AsegL_rese que entienda todas

las precauciones (consulte las p_.ginas 14, 15 y 17).

• Cuando ajuste o reemplace cualquier parte del cepillo

mec_.nico/cepilladora, abra el interruptor y retire el enchufe

de la fuente de alimentaci6n.

• AsegL_rese que todos los protectores est6n correctamente

instalados y firmemente sujetos.

•AsegtJrese que nada interfiera con las partes mdviles.

• Siempre use proteccidn para los ojos o para la cara.

• AsegtJrese que las cuchillas est6n alineadas y correctamente

acopladas al portacuchilla.

• No enchufe el cepillo mec_tnico/cepilladora a menos que

el interruptor est6 en la posicidn "off" (apagado). Despues

de cerrar el interruptor, permita que el cepillo mec_tnico/

cepilladora alcance toda la velocidad antes de usar.

• Mantenga las manos alejadas de las partes movibles.

• No fuerce el corte. El motor se recalentar_, si la velocidad

disminuye o la unidad se atasca.

• Use madera de calidad. Las cuchillas duran m_.s y los cortes

resultan m_.s uniformes si la madera es de buena calidad.

• No cepille materiales que tengan menos de 6%" de Iongitud,

3/4" de ancho o 1/4"de grosor.

• Nunca haga un corte de juntura mayor de W' de profundidad.

• Mantenga siempre el portacuchilla y los protectores de

las cuchillas en buena condicidn de funcionamiento.

• Mantenga la proporcidn adecuada entre las superficies de

las planchas de alimentacidn y salida y la trayectoria de

las cuchillas del portacuchilla.

• No haga retroceder la pieza hacia la plancha de alimentacidn.

• Apoye la pieza de trabajo adecuadamente durante toda la

operacidn; y mantenga el control sobre la pieza de trabajo.

• Use bloques de sujecidn/empuje para cepillar los bordes de

junta de materiales de menos de 3" de ancho o desbastar

materiales de menos de 3" de grosor.

• Tome las precauciones necesarias para evitar los contragolpes.

No permita que nadie cruce ni est6 de pie en la trayectoria

de rotacidn del portacuchilla. Los contragolpes o los residuos

arrojados ir_.n en esta direccidn.

• Abra el interruptor y desconecte la alimentacidn si no se

ester usando el cepillo mec_.nico/cepilladora.

• Reemplace o afile las cuchillas si se daSan o desafilan.

• No intente realizar una operacidn anormal o poco utilizada

sin estudiarla o sin usar bloques de sujecidn/empuje, posi-

cionadores, portapiezas, topes y accesorios similares.

• Dele mantenimiento al cepillo mec_.nico/cepilladora. Siga

las instrucciones de mantenimiento (vea las p_.ginas 21-22).

PROFUNDIDAD DEL CORTE

Consulte la Figura 8.

La posicidn relativa de la plancha de alimentacidn con respecto

al portacuchilla determina la profundidad del corte. La plancha de

alimentacidn se puede subir o bajar mediante la rueda manual.

Girar el volante en sentido antihorario hace que baje la plancha

de alimentacidn para eliminar mayor cantidad de madera de la

pieza de trabajo. Girar el volante en sentido horario hace que

suba la plancha de alimentacidn para eliminar menor cantidad

de madera de la pieza de trabajo.

Plancha de alimentaci6n

Perilla reguladora

de la profundidad

del corte

Figura 8 - Profundidad del Corte

VERIFIQUE LA PROFUNDIDAD DEL CORTE

Consulte las Figuras 9 y 24.

•Coloque un escantilldn en la plancha de salida que sobrepase

la plancha de alimentacidn.

• Mida desde la superficie de la plancha de alimentacidn hasta

la parte inferior del escantilldn. La medida obtenida ser_. la

profundidad del corte.

• Ajuste el indicador.

• Calibre el indicador de profundidad a escala (Figura 24,

Claves No. 72 y 39).

• Utilice la manilla de seguridad que est,. en la parte posterior

del cepillo mec_.nico para fijar la mesa de alimentacidn en

posici6n.

Plancha _ Profundidad de

de salida-___ de 1/8"

Figura 9 -Verifique la Profundidad del Corte

AVlSO: La profundidad de los cortes efectuados con este cepillo

mec_.nico/cepilladora no sobrepasa W'. Para disminuir el riesgo

de contragolpes y lesiones, recomendamos hacer cortes no

mayores de 1/16".

PRECAUClON: Cercidrese de que el interruptor est6 en la

posicidn OFF (apagado) y que el corddn est6 desenchufado de

la alimentacidn electrica antes de efectuar esta verificacidn.

COLOCACION DEL REBORDE GUlA

Consulte la Figura 10.

El reborde gufa se puede ajustar para cortar varios _.ngulos de

0 ° a 45 ° hacia fuera.

Para ajustar la posicidn del reborde gufa:

• Afloje las manijas de fijacidn del reborde gufa a ambos lados

del reborde gufa.

• Cada soporte del reborde gufa incluye un tornillo de fijacidn

positiva y una tuerca de fijacidn para detener el reborde gufa

a 0° (90 ° de la mesa) y a 45 ° hacia fuera.

• El reborde gufa puede inclinarse al _.ngulo deseado dentro

de dicho margen.

• Para bloquear el reborde gufa, apriete las manijas de fijacidn

del reborde gufa.

Figura 10- Ajuste del Reborde Guia

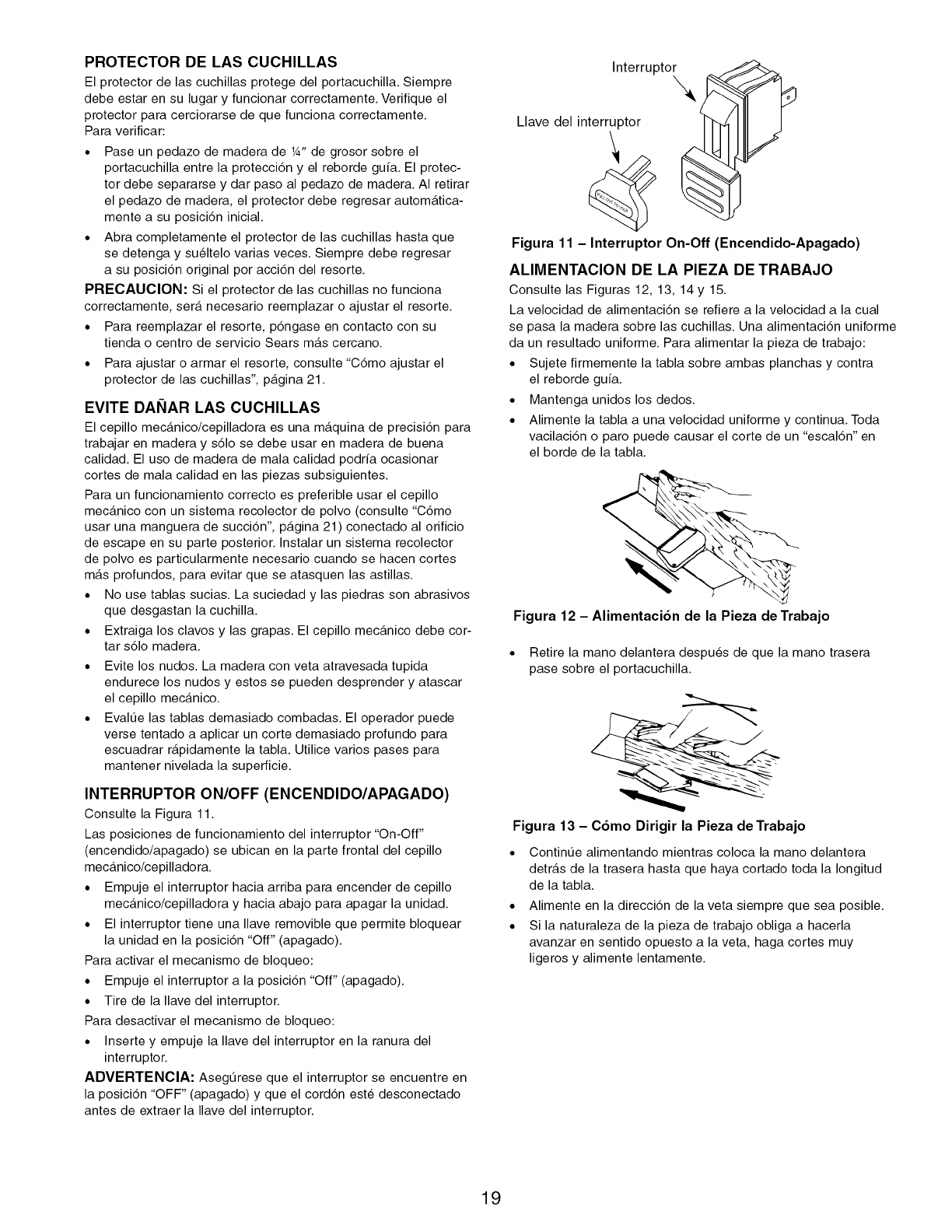

PROTECTOR DE LAS CUCHILLAS

El protector de las cuchillas protege del portacuchilla. Siempre

debe estar en su lugar y funcionar correctamente. Verifique el

protector para cerciorarse de que funciona correctamente.

Para verificar:

• Pase un pedazo de madera de 1A"de grosor sobre el

portacuchilla entre la protecci6n y el reborde guia. El protec-

tor debe separarse y dar paso al pedazo de madera. AI retirar

el pedazo de madera, el protector debe regresar autom_.tica-

mente a su posici6n inicial.

• Abra completamente el protector de las cuchillas hasta que

se detenga y sueltelo varias veces. Siempre debe regresar

a su posici6n original por acci6n del resorte.

PREOAUCION: Si el protector de las cuchillas no funciona

correctamente, ser_. necesario reemplazar o ajustar el resorte.

• Para reemplazar el resorte, p6ngase en contacto con su

tienda o centro de servicio Sears m_.s cercano.

• Para ajustar o armar el resorte, consulte "C6mo ajustar el

protector de las cuchillas", p_.gina 21.

EVITE DANAR LAS CUCHILLAS

El cepillo mec_tnico/cepilladora es una m_tquina de precisi6n para

trabajar en madera y s61o se debe usar en madera de buena

calidad. El uso de madera de mala calidad podria ocasionar

cortes de mala calidad en las piezas subsiguientes.

Para un funcionamiento correcto es preferible usar el cepillo

mec_.nico con un sistema recolector de polvo (consulte "C6mo

usar una manguera de succi6n", p_tgina 21) conectado al orificio

de escape en su parte posterior. Instalar un sistema recolector

de polvo es particularmente necesario cuando se hacen cortes

m_.s profundos, para evitar que se atasquen las astillas.

• No use tablas sucias. La suciedad y las piedras son abrasivos

que desgastan la cuchilla.

• Extraiga los clavos y las grapas. El cepillo mec_.nico debe cor-

tar s61o madera.

• Evite los nudos. La madera con veta atravesada tupida

endurece los nudos y estos se pueden desprender y atascar

el cepillo mec_.nico.

• EvalQe las tablas demasiado combadas. El operador puede

verse tentado a aplicar un corte demasiado profundo para

escuadrar r_.pidamente la tabla. Utilice varios pases para

mantener nivelada la superficie.

INTERRUPTOR ON/OFF (ENCENDIDO/APAGADO)

Consulte la Figura 11.

Las posiciones de funcionamiento del interruptor "On-Off"

(encendido/apagado) se ubican en la parte frontal del cepillo

mec_.nico/cepillado ra.

• Empuje el interruptor hacia arriba para encender de cepillo

mec_.nico/cepilladora y hacia abajo para apagar la unidad.

• El interruptor tiene una Ilave removible que permite bloquear

la unidad en la posici6n "Off" (apagado).

Para activar el mecanismo de bloqueo:

• Empuje el interruptor a la posici6n "Off" (apagado).

• Tire de la Ilave del interruptor.

Para desactivar el mecanismo de bloqueo:

• Inserte y empuje la Ilave del interruptor en la ranura del

interruptor.

ADVERTENCIA: Aseg_rese que el interruptor se encuentre en

la posici6n "OFF" (apagado) y que el cord6n est6 desconectado

antes de extraer la Ilave del interruptor.

Interruptor \

Llave del interruptor

Figura 11 - Interruptor On-Off (Encendido-Apagado)

ALIMENTACION DE LA PIEZA DE TRABAJO

Consulte las Figuras 12, 13, 14y 15.

La velocidad de alimentaci6n se refiere a la velocidad a la cual

se pasa la madera sobre las cuchillas. Una alimentaci6n uniforme

da un resultado uniforme. Para alimentar la pieza de trabajo:

• Sujete firmemente la tabla sobre ambas planchas y contra

el reborde guia.

• Mantenga unidos los dedos.

• Alimente la tabla a una velocidad uniforme y continua. Toda

vacilaci6n o paro puede causar el corte de un "escal6n" en

el borde de la tabla.

Figura 12 -Alimentaeidn de la Pieza de Trabajo

• Retire la mano delantera despues de que la mano trasera

pase sobre el portacuchilla.

Figura 13 - Cbmo Dirigir la Pieza de Trabajo

• Contint_e alimentando mientras coloca la mano delantera

detr_.s de la trasera hasta que haya cortado toda la Iongitud

de la tabla.

• Alimente en la direcci6n de la veta siempre que sea posible.

• Si la naturaleza de la pieza de trabajo obliga a hacerla

avanzar en sentido opuesto a la veta, haga cortes muy

ligeros y alimente lentamente.

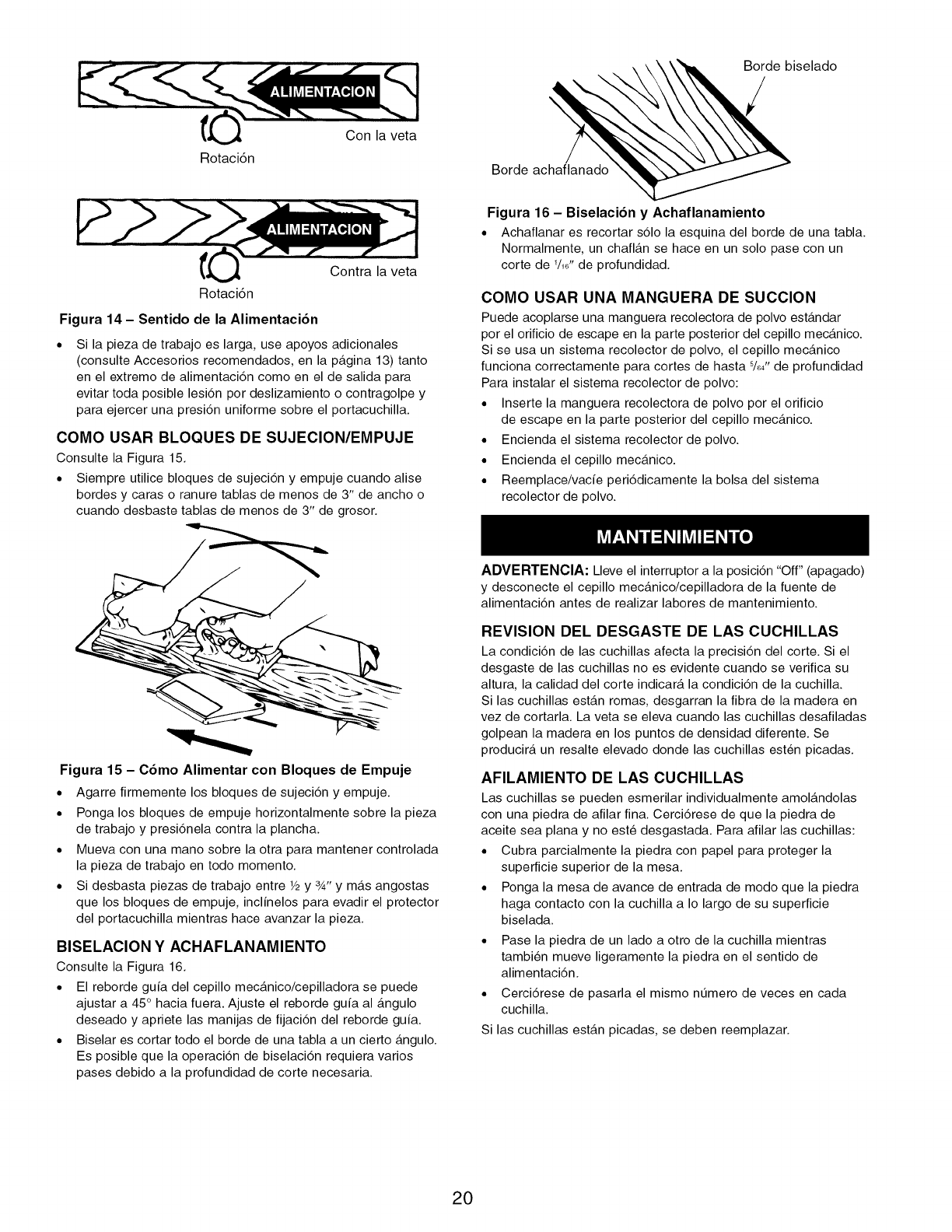

............z,-.,J /C..i

_,_,,,,_ Con la veta

Rotaci6n

-- ._ _ "

p_.>

41f _.

_U Contra la veta

Rotaci6n

Figura 14 - Sentido de la Alimentaci6n

Si la pieza de trabajo es larga, use apoyos adicionales

(consulte Accesorios recomendados, en la p_.gina 13) tanto

en el extremo de alimentacidn como en el de salida para

evitar toda posible lesidn por deslizamiento o contragolpe y

para ejercer una presidn uniforme sobre el portacuchilla.

COMO USAR BLOQUES DE SUJECION/EMPUJE

Consulte la Figura 15.

•Siempre utilice bloques de sujecidn y empuje cuando alise

bordes y caras o ranure tablas de menos de 3" de ancho o

cuando desbaste tablas de menos de 3" de grosor.

Figura 15 - C6mo Alimentar con Bloques de Empuje

• Agarre firmemente los bloques de sujeci6n y empuje.

• Ponga los bloques de empuje horizontalmente sobre la pieza

de trabajo y presidnela contra la plancha.

• Mueva con una mano sobre la otra para mantener controlada

la pieza de trabajo en todo momento.

• Si desbasta piezas de trabajo entre 1/2y 3A" y m_.s angostas

que los bloques de empuje, inclfnelos para evadir el protector

del portacuchilla mientras hace avanzar la pieza.

BISELACION Y ACHAFLANAMIENTO

Consulte la Figura 16.

• El reborde gufa del cepillo mec_.nico/cepilladora se puede

ajustar a 45 ° hacia fuera. Ajuste el reborde gufa al _.ngulo

deseado y apriete las manijas de fijacidn del reborde gufa.

• Biselar es cortar todo el borde de una tabla a un cierto _.ngulo.

Es posible que la operacidn de biselacidn requiera varios

pases debido a la profundidad de corte necesaria.

Borde biselado

Borde achaflanado

Figura 16 - Biselaci6n y Achaflanamiento

• Achaflanar es recortar s61ola esquina del borde de una tabla.

Normalmente, un chafl_.n se hace en un solo pase con un

corte de 1/16"de profundidad.

COMO USAR UNA MANGUERA DE SUCCION

Puede acoplarse una manguera recolectora de polvo est_.ndar

por el orificio de escape en la parte posterior del cepillo mec_.nico.

Si se usa un sistema recolector de polvo, el cepillo mec_.nico

funciona correctamente para cortes de hasta %4" de profundidad

Para instalar el sistema recolector de polvo:

• Inserte la manguera recolectora de polvo por el orificio

de escape en la parte posterior del cepillo mec_.nico.

• Encienda el sistema recolector de polvo.

• Encienda el cepillo mec_.nico.

• Reemplace/vacie peri6dicamente la bolsa del sistema

recolector de polvo.

ADVERTENCIA: Lleve el interruptor a la posici6n "Off" (apagado)

y desconecte el cepillo mec_.nico/cepilladora de la fuente de

alimentaci6n antes de realizar labores de mantenimiento.

REVISION DEL DESGASTE DE LAS CUCHILLAS

La condici6n de las cuchillas afecta la precisi6n del corte. Si el

desgaste de las cuchillas no es evidente cuando se verifica su

altura, la calidad del corte indicar_, la condici6n de la cuchilla.

Si las cuchillas est_.n romas, desgarran la libra de la madera en

vez de cortarla. La veta se eleva cuando las cuchillas desafiladas

golpean la madera en los puntos de densidad diferente. Se

producir_, un resalte elevado donde las cuchillas est6n picadas.

AFILAMIENTO DE LAS CUCHILLAS

Las cuchillas se pueden esmerilar individualmente amol_.ndolas

con una piedra de afilar fina. Cerci6rese de que la piedra de

aceite sea plana y no est6 desgastada. Para afilar las cuchillas:

• Cubra parcialmente la piedra con papel para proteger la

superficie superior de la mesa.

• Ponga la mesa de avance de entrada de modo que la piedra

haga contacto con la cuchilla a Io largo de su superficie

biselada.

• Pase la piedra de un lado a otro de la cuchilla mientras

tambien mueve ligeramente la piedra en el sentido de

alimentaci6n.

• Cerci6rese de pasarla el mismo nQmero de veces en cada

cuchilla.

Si las cuchillas est_.n picadas, se deben reemplazar.

Abrazadera

de la cuchilla

Tornillo de la abrazadera

Bloque de madera

--Cuchilla

_Protector de

la cuchilla

Figura 17 - Bloquee el Protector de la Cuchilla

Siempre se debe reemplazar las cuchillas en pares.

COMO REEMPLAZAR LAS CUCHILLAS

Consulte las Figura 17.

• Desenchufe el cepillo mec_.nico/cepilladora de la alimentaci6n

electrica y Ileve el interruptor a la posici6n "OFF" (apagado).

• Bloquee el protector de las cuchillas para que no se abra.

• Afloje y extraiga los tres tornillos de la abrazadera de la

cuchilla que sujetan la cuchilla y la abrazadera de la cuchilla.

• Levante la cuchilla y la abrazadera de la cuchilla para

separarlas del portacuchilla.

• Elimine cualquier acumulaci6n de aserrin y resina del

portacuchilla y la abrazadera de la cuchilla.

• Coloque la nueva cuchilla en los pasadores del portacuchillas.

• Coloque la abrazadera de la cuchilla sobre la cuchilla y

asegQrela en posici6n con los tornillos.

• Repita el procedimiento para reemplazar la otra cuchilla.

• Extraiga los residuos de madera y suelte el protector de las

cuchillas.

• Cerci6rese de apretar todos los tornillos de la abrazadera

de la cuchilla y de que queden ajustados.

COMO AJUSTAR EL PROTECTOR DE LAS

CUCHILLAS

Consulte la Figura 20.

PREOAUOION: No lubrique el punto de giro del protector

de las cuchillas. El aceite y los lubricantes podrian contener

agentes quimicos que pueden daSar o destruir el protector de

las cuchillas y otras piezas de pl_.stico.

Sial soltar el protector de las cuchillas no queda cubierto el

portacuchilla, es necesario ajustar el protector o reemplazar el

resorte. Para ajustar o reemplazar el resorte:

• Ponga el cepillo mec_.nico/cepilladora a un lado de modo

que el interruptor quede orientado hacia arriba.

• Afloje y extraiga los tornillos, arandelas y la cubierta inferior

(Claves No. 64 y 65).

• Extraiga el anillo de retenci6n (Clave No. 45) con un alicate

para anillos de retenci6n.

• Deslice el protector de la cuchilla para removerlo.

• Si el resorte no ester tenso, se debe reemplazar. Deslice el

resorte para removerlo de los orificios. P6ngase en contacto

con la tienda o el centro de servicio Sears m_.s cercano y

solicite un reemplazo.

• Instale el resorte nuevo de manera que el extremo del resorte

quede dentro del orificio en el cuerpo.

• Coloque el protector de la cuchilla de modo que el otro

extremo del resorte quede dentro del orificio en el protector

de la cuchilla.

• Asegure el protector de la cuchilla con el anillo de retenci6n.

• Cerci6rese de que el protector de la cuchilla funcione

debidamente.

REEMPLAZO DE LA CORREA REGULADORA

DE TIEMPO

Consulte las Figuras 18, 19 y 20, en las p_.ginas 21 y 12.

• Lleve el interruptor a la posici6n "OFF" (apagado) y

desconecte la herramienta de la fuente de alimentaci6n.

• Ponga el cepillo mec_.nico/cepilladora a un lado de modo

que el interruptor quede orientado hacia arriba.

• Extraiga los pernos y la cubierta de acceso (Claves No. 25

y 44).

• Remueva la correa reguladora de tiempo usada girando la

correa y ejerciendo presi6n.

.....

Figura 18 - Remoci6n de la Correa Reguladora de Tiempo

• Reemplace con una correa reguladora de tiempo nueva

ejerciendo presi6n interna hacia fuera.

• Vuelva a colocar la cubierta de acceso y los pernos.

Reemplace

Figura 19 - Reemplazo de la Correa Reguladora de Tiempo

AVISO: Aseg_rese que la correa descanse totalmente sobre

ambas poleas.

MANTENIMIENTO GENERAL

El cepillo mec_.nico/cepilladora funcionar_, mejor si se mantiene

en buenas condiciones de funcionamiento. Mantenga ajustada

la unidad como se describe en la secci6n "Operaci6n".

• No permita que se acumulen goma ni grumo de resina en las

planchas, reborde guia, cuchillas y protector de las cuchillas.

• No permita que las astillas se acumulen en la parte oculta

del cepillo mec_.nico/cepilladora.

• Mantenga afiladas las cuchillas (consulte"Afilamiento de

las cuchillas" en la p_.gina 21). A veces es m_.s econ6mico

reemplazar las cuchillas que rehacerles la superficie. Se

recomienda tener a mano un juego de cuchillas de repuesto.

Siempre se debe afilar o reemplazar las cuchillas en pares.

LUBRICACION

ADVERTENCIA: Cerci6rese de que el interruptor est6 en la

posici6n "OFF" (apagado) y que la herramienta est6 desconectada

de la alimentaci6n electrica.

ADVERTENOIA: En ningQn momento permita que el liquido

de frenos, la gasolina, los aceites penetrantes, etc. entren en

contacto con las superficies de pl_.stico. Contienen agentes

quimicos que pueden da_ar y/o destruir el pl_.stico.

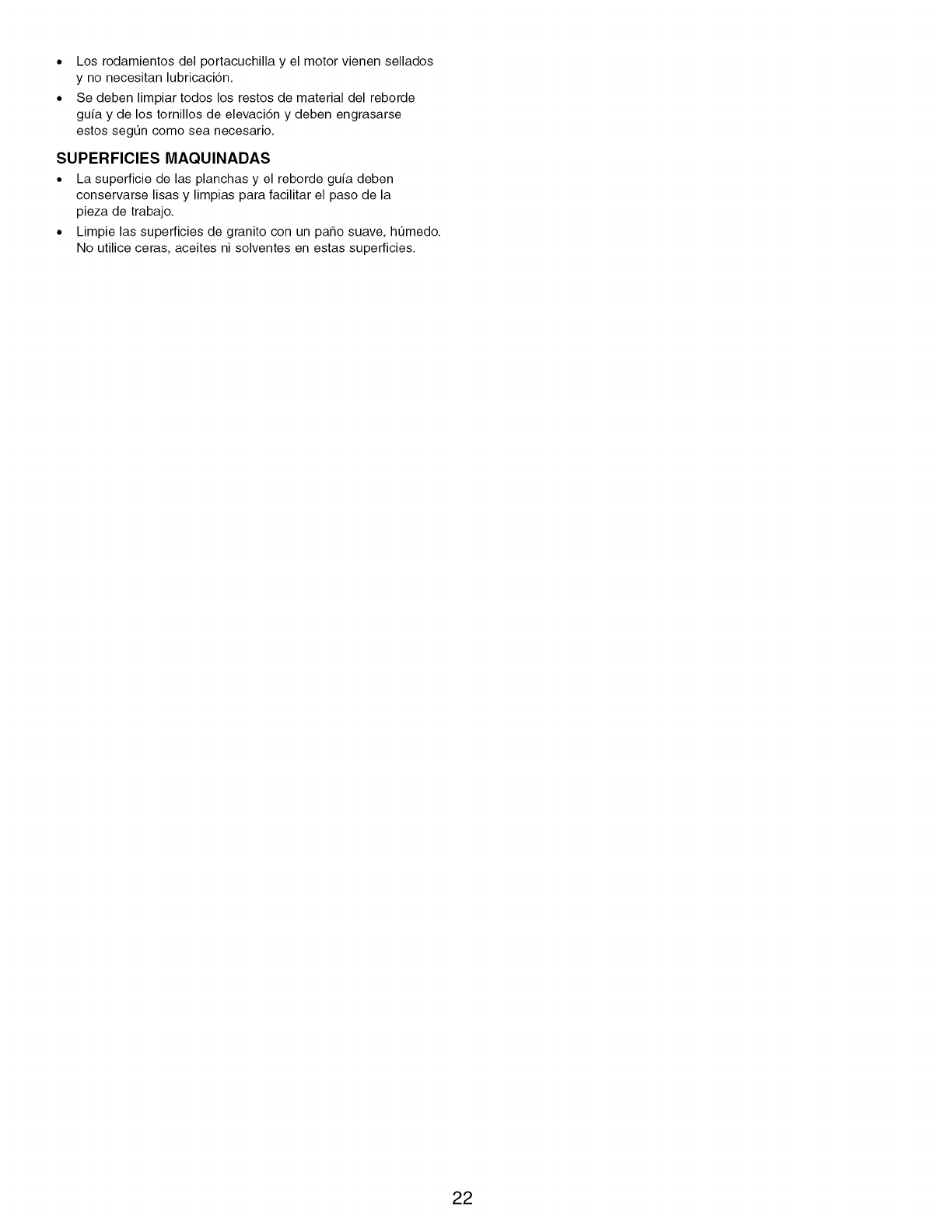

•Los rodamientos del portacuchilla y el motor vienen sellados

y no necesitan lubricacidn.

• Se deben limpiar todos los restos de material del reborde

gufa y de los tornillos de elevacidn y deben engrasarse

estos segtJn como sea necesario.

SUPERFICIES MAQUINADAS

• La superficie de las planchas y el reborde gufa deben

conservarse lisas y limpias para facilitar el paso de la

pieza de trabajo.

• Limpie las superficies de granito con un paso suave, htJmedo.

No utilice ceras, aceites ni solventes en estas superficies.

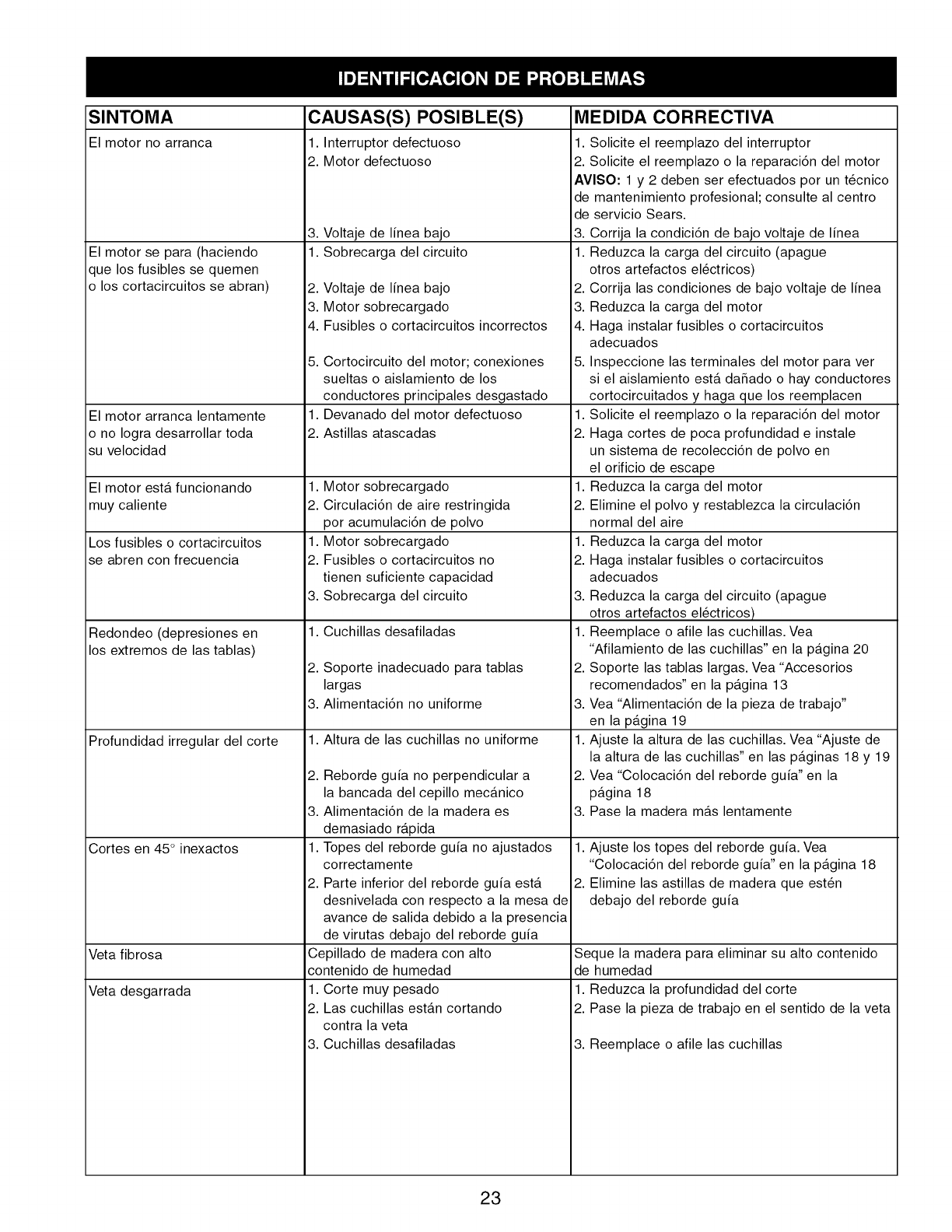

SINTOMA

El motor no arranca

El motor se para (haciendo

que los fusibles se quemen

o los cortacircuitos se abran)

El motor arranca lentamente

o no Iogra desarrollar toda

su velocidad

El motor esta funcionando

muy caliente

Los fusibles o cortacircuitos

se abren con frecuencia

Redondeo (depresiones en

los extremos de las tablas)

Profundidad irregular del corte

Cortes en 45° inexactos

Veta fibrosa

Veta desgarrada

CAUSAS(S) POSIBLE(S)

1. Interruptor defectuoso

2. Motor defectuoso

3. Voltaje de linea bajo

1. Sobrecarga del circuito

Voltaje de linea bajo 2.

Motor sobrecargado 3.

Fusibles o cortacircuitos incorrectos 4.

Cortocircuito del motor; conexiones 5.

sueltas o aislamiento de los

conductores principales desgastado

Devanado del motor defectuoso 1.

Astillas atascadas 2.

1. Motor sobrecargado

2. Circulaci6n de aire restringida

por acumulaci6n de polvo

1. Motor sobrecargado

2. Fusibles o cortacircuitos no

tienen suficiente capacidad

3. Sobrecarga del circuito

1. Cuchillas desafiladas

2. Soporte inadecuado para tablas

largas

3. Alimentaci6n no uniforme

1. Altura de las cuchillas no uniforme

2. Reborde guia no perpendicular a

la bancada del cepillo mecanico

3. Alimentaci6n de la madera es

demasiado rapida

1. Topes del reborde guia no ajustados

correctamente

2. Parte inferior del reborde guia esta

desnivelada con respecto a la mesa de

avance de salida debido a la presencia

de virutas debajo del reborde guia

Cepillado de madera con alto

contenido de humedad

1. Corte muy pesado

2. Las cuchillas estan cortando

contra la veta

3. Cuchillas desafiladas

MEDIDA CORRECTIVA

1. Solicite el reemplazo del interruptor

2. Solicite el reemplazo o la reparaci6n del motor

AVlSO: 1 y 2 deben ser efectuados por un t_cnico

de mantenimiento profesional; consulte al centro

de servicio Sears.

3. Corrija la condici6n de bajo voltaje de linea

1. Reduzca la carga del circuito (apague

otros artefactos el_ctricos)

Corrija las condiciones de bajo voltaje de linea

Reduzca la carga del motor

Haga instalar fusibles o cortacircuitos

adecuados

Inspeccione las terminales del motor para ver

si el aislamiento esta daSado o hay conductores

cortocircuitados y haga que los reemplacen

Solicite el reemplazo o la reparaci6n del motor

Haga cortes de poca profundidad e instale

un sistema de recolecci6n de polvo en

el orificio de escape

1. Reduzca la carga del motor

2. Elimine el polvo y restablezca la circulaci6n

normal del aire

1. Reduzca la carga del motor

2. Haga instalar fusibles o cortacircuitos

adecuados

3. Reduzca la carga del circuito (apague

otros artefactos el_ctricos)

1. Reemplace o afile las cuchillas. Vea

"Afilamiento de las cuchillas" en la pagina 20

2. Soporte las tablas largas. Vea "Accesorios

recomendados" en la pagina 13

3. Vea "Alimentaci6n de la pieza de trabajo"

en la pagina 19

1. Ajuste la altura de las cuchillas. Vea "Ajuste de

la altura de las cuchillas" en las paginas 18 y 19

2. Vea "Colocaci6n del reborde guia" en la

pagina 18

3. Pase la madera mas lentamente

Ajuste los topes del reborde guia. Vea

"Colocaci6n del reborde guia" en la pagina 18

Elimine las astillas de madera que est_n

debajo del reborde guia

Sequela madera para eliminar su alto contenido

de humedad

1. Reduzca la profundidad del corte

2. Pase la pieza de trabajo en el sentido de la veta

3. Reemplace o afile las cuchillas

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-642T

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /TM Trademark /SM Service Mark of Sears Brands, LLC

® Marca Registrada /rM Marca de Fabrica /Marca de Servicio de Sears Brands, LLC

Craftsman 351217890 User Manual JOINTER/PLANER Manuals And Guides L0910113

CRAFTSMAN Jointer/Planer Manual L0910113 CRAFTSMAN Jointer/Planer Owner's Manual, CRAFTSMAN Jointer/Planer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
