Operator's Manual

CRRFTSMRH

PR 0 FESS I 0 NAL i

14"

BAND SAW

Model No.

351.224010

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product.

Customer Helpline

1-800-266-9079

Please have your Model No.

and Serial No. available.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

29695.00 Draft (12/08)

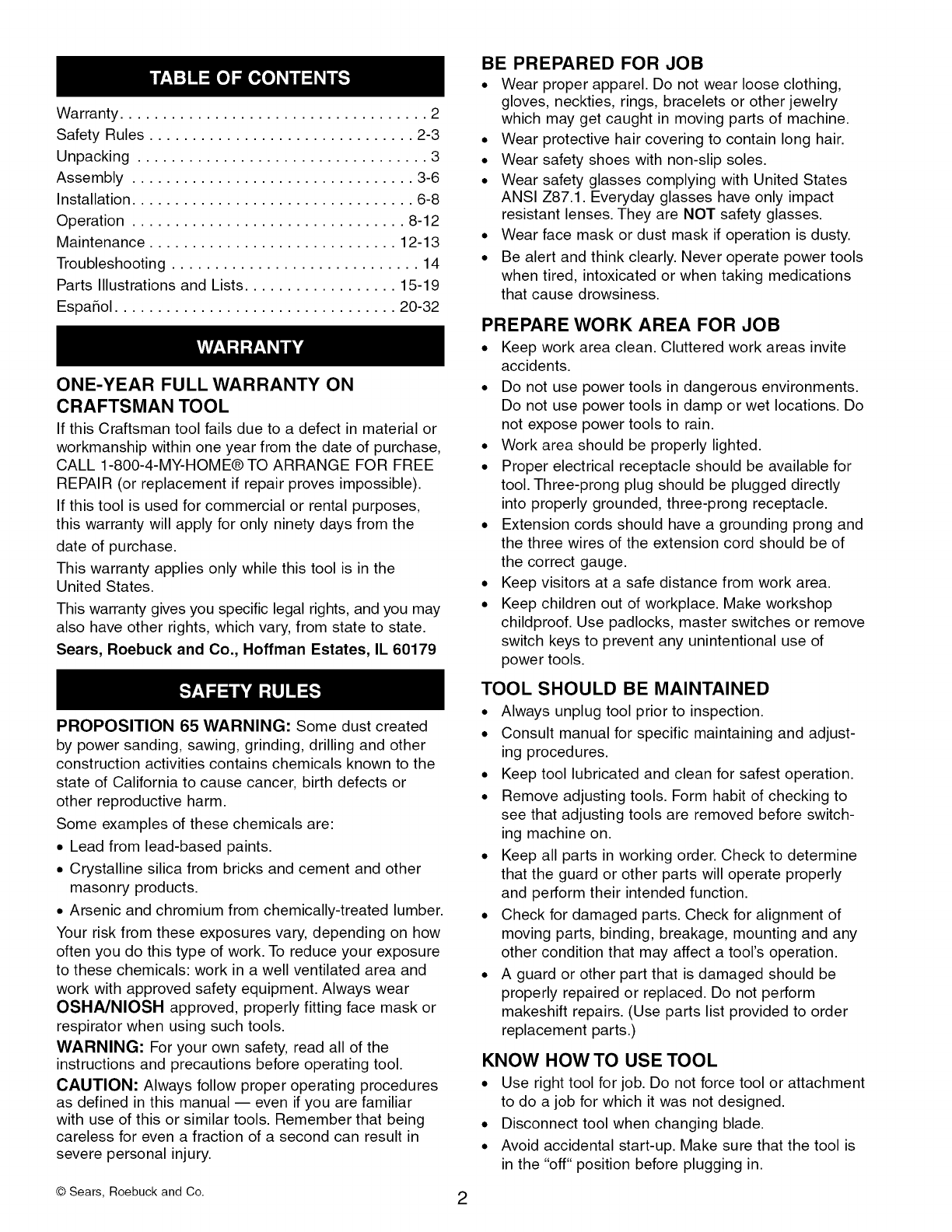

Warranty.................................... 2

SafetyRules............................... 2-3

Unpacking.................................. 3

Assembly................................. 3-6

Installation................................. 6-8

Operation................................ 8-12

Maintenance............................. 12-13

Troubleshooting............................. 14

PartsIllustrationsandLists.................. 15-19

EspaSol................................. 20-32

ONE-YEAR FULL WARRANTY ON

CRAFTSMAN TOOL

If this Craftsman tool fails due to a defect in material or

workmanship within one year from the date of purchase,

CALL 1-800-4-MY-HOME® TO ARRANGE FOR FREE

REPAIR (or replacement if repair proves impossible).

If this tool is used for commercial or rental purposes,

this warranty will apply for only ninety days from the

date of purchase.

This warranty applies only while this tool is in the

United States.

This warranty gives you specific legal rights, and you may

also have other rights, which vary, from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

PROPOSITION 65 WARNING: Some dust created

by power sanding, sawing, grinding, drilling and other

construction activities contains chemicals known to the

state of California to cause cancer, birth defects or

other reproductive harm.

Some examples of these chemicals are:

•Lead from lead-based paints.

•Crystalline silica from bricks and cement and other

masonry products.

• Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures vary, depending on how

often you do this type of work. To reduce your exposure

to these chemicals: work in a well ventilated area and

work with approved safety equipment. Always wear

OSHNNIOSH approved, properly fitting face mask or

respirator when using such tools.

WARNING: For your own safety, read all of the

instructions and precautions before operating tool.

CAUTION: Always follow proper operating procedures

as defined in this manual -- even if you are familiar

with use of this or similar tools. Remember that being

careless for even a fraction of a second can result in

severe personal injury.

BE PREPARED FOR JOB

• Wear proper apparel. Do not wear loose clothing,

gloves, neckties, rings, bracelets or other jewelry

which may get caught in moving parts of machine.

• Wear protective hair covering to contain long hair.

• Wear safety shoes with non-slip soles.

• Wear safety glasses complying with United States

ANSI Z87.1. Everyday glasses have only impact

resistant lenses. They are NOT safety glasses.

• Wear face mask or dust mask if operation is dusty.

• Be alert and think clearly. Never operate power tools

when tired, intoxicated or when taking medications

that cause drowsiness.

PREPARE WORK AREA FOR JOB

• Keep work area clean. Cluttered work areas invite

accidents.

• Do not use power tools in dangerous environments.

Do not use power tools in damp or wet locations. Do

not expose power tools to rain.

• Work area should be properly lighted.

• Proper electrical receptacle should be available for

tool. Three-prong plug should be plugged directly

into properly grounded, three-prong receptacle.

• Extension cords should have a grounding prong and

the three wires of the extension cord should be of

the correct gauge.

• Keep visitors at a safe distance from work area.

• Keep children out of workplace. Make workshop

childproof. Use padlocks, master switches or remove

switch keys to prevent any unintentional use of

power tools.

TOOL SHOULD BE MAINTAINED

° Always unplug tool prior to inspection.

• Consult manual for specific maintaining and adjust-

ing procedures.

• Keep tool lubricated and clean for safest operation.

• Remove adjusting tools. Form habit of checking to

see that adjusting tools are removed before switch-

ing machine on.

• Keep all parts in working order. Check to determine

that the guard or other parts will operate properly

and perform their intended function.

• Check for damaged parts. Check for alignment of

moving parts, binding, breakage, mounting and any

other condition that may affect a tool's operation.

• A guard or other part that is damaged should be

properly repaired or replaced. Do not perform

makeshift repairs. (Use parts list provided to order

replacement parts.)

KNOW HOW TO USE TOOL

. Use right tool for job. Do not force tool or attachment

to do a job for which it was not designed.

. Disconnect tool when changing blade.

. Avoid accidental start-up. Make sure that the tool is

in the "off" position before plugging in.

•Do not force tool. It will work most efficiently at the

rate for which it was designed.

• Keep hands away from moving parts and cutting

surfaces.

• Never leave tool running unattended. Turn the power

off and do not leave tool until it comes to a complete

stop.

• Do not overreach. Keep proper footing and balance.

• Never stand on tool. Serious injury could occur if tool

is tipped or if blade is unintentionally contacted.

• Know your tool. Learn the tool's operation, applica-

tion and specific limitations.

• Use recommended accessories. Use of improper

accessories may cause risk of injury to persons.

• Handle workpiece correctly. Protect hands from pos-

sible injury.

• Turn machine off if it jams. Blade jams when it digs

too deeply into workpiece. (Motor force keeps it

stuck in the work.) Do not remove jammed or cut off

pieces until the saw is turned off, unplugged and the

blade has stopped.

• Maintain proper adjustment of blade tension, blade

guides and thrust bearings.

• Adjust upper guide to just clear workpiece.

• Hold workpiece firmly against table.

• DIRECTION OF FEED: Feed work into a blade or

cutter against the direction of rotation of the blade or

cutter only.

WARNING: The operation of any power tool can result

in foreign objects being thrown into the eyes, which can

result in severe eye damage. Always wear safety goggles

complying with United States ANSI Z87.1 (shown on

package) before commencing power tool operation.

Safety goggles are available through your Sears catalog.

Check for shipping damage. If damage has occurred, a

claim must be filed with carrier. Check for complete-

ness. Immediately report missing parts to dealer.

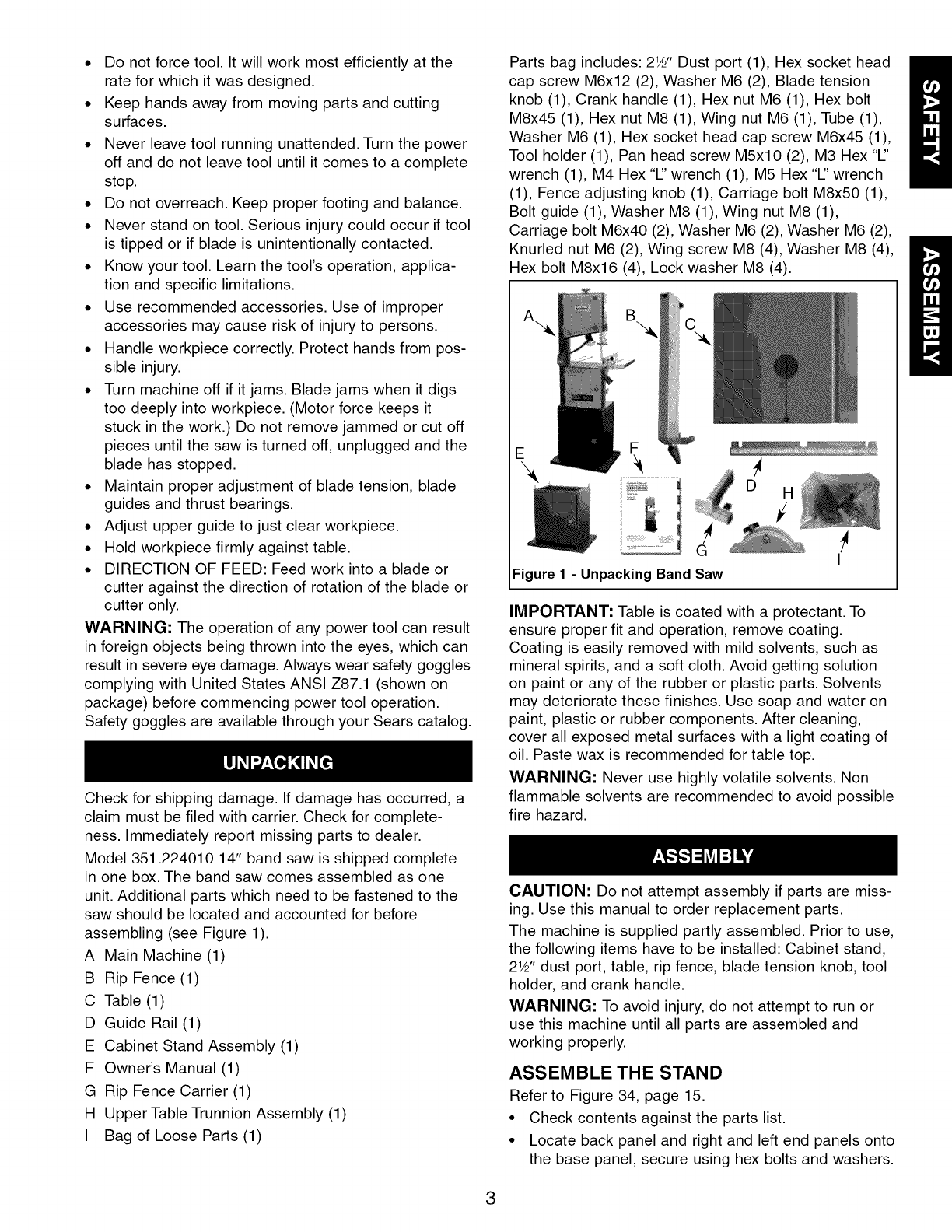

Model 351.224010 14" band saw is shipped complete

in one box. The band saw comes assembled as one

unit. Additional parts which need to be fastened to the

saw should be located and accounted for before

assembling (see Figure 1).

A Main Machine (1)

B Rip Fence (1)

C Table (1)

D Guide Rail (1)

E Cabinet Stand Assembly (1)

F Owner's Manual (1)

G Rip Fence Carrier (1)

H Upper Table Trunnion Assembly (1)

I Bag of Loose Parts (1)

Parts bag includes: 21_'' Dust port (1), Hex socket head

cap screw M6x12 (2), Washer M6 (2), Blade tension

knob (1), Crank handle (1), Hex nut M6 (1), Hex bolt

M8x45 (1), Hex nut M8 (1), Wing nut M6 (1), Tube (1),

Washer M6 (1), Hex socket head cap screw M6x45 (1),

Tool holder (1), Pan head screw M5xl 0 (2), M3 Hex "1"

wrench (1), M4 Hex "1" wrench (1), M5 Hex "1" wrench

(1), Fence adjusting knob (1), Carriage bolt M8x50 (1),

Bolt guide (1), Washer M8 (1), Wing nut M8 (1),

Carriage bolt M6x40 (2), Washer M6 (2), Washer M6 (2),

Knurled nut M6 (2), Wing screw M8 (4), Washer M8 (4),

Hex bolt M8x16 (4), Lock washer M8 (4).

D H

Figure 1 - Unpacking Band Saw I

IMPORTANT: Table is coated with a protectant. To

ensure proper fit and operation, remove coating.

Coating is easily removed with mild solvents, such as

mineral spirits, and a soft cloth. Avoid getting solution

on paint or any of the rubber or plastic parts. Solvents

may deteriorate these finishes. Use soap and water on

paint, plastic or rubber components. After cleaning,

cover all exposed metal surfaces with a light coating of

oil. Paste wax is recommended for table top.

WARNING: Never use highly volatile solvents. Non

flammable solvents are recommended to avoid possible

fire hazard.

CAUTION: Do not attempt assembly if parts are miss-

ing. Use this manual to order replacement parts.

The machine is supplied partly assembled. Prior to use,

the following items have to be installed: Cabinet stand,

21_'' dust port, table, rip fence, blade tension knob, tool

holder, and crank handle.

WARNING: To avoid injury, do not attempt to run or

use this machine until all parts are assembled and

working properly.

ASSEMBLE THE STAND

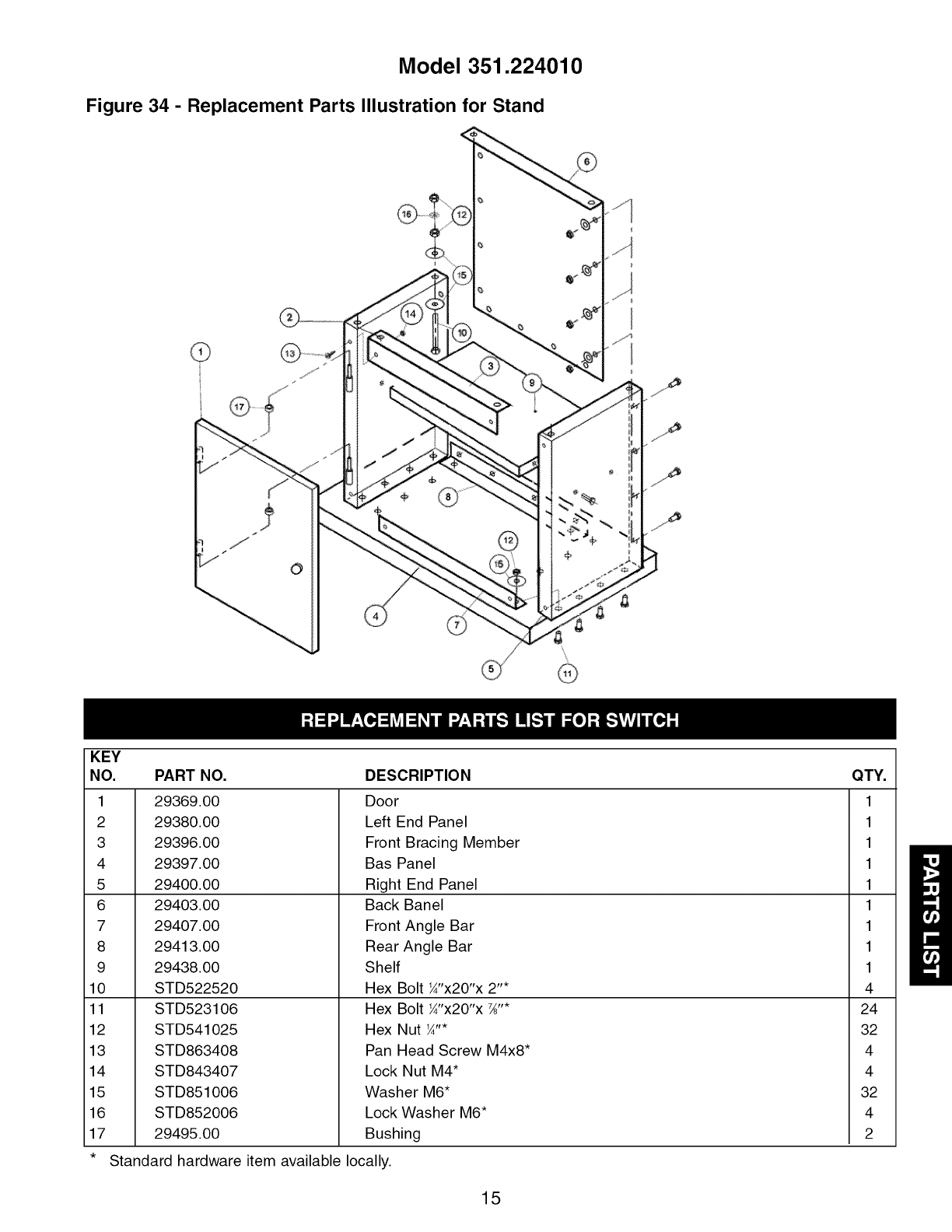

Refer to Figure 34, page 15.

• Check contents against the parts list.

• Locate back panel and right and left end panels onto

the base panel, secure using hex bolts and washers.

• Fasten the right and left end panels to the back

panel, secure using hex bolts and washers.

• Fasten the front bracing member on to the right and

left end panels assemble using hex bolts and wash-

ers. Fasten the shelf on the right and left end panels

using remaining hex bolts and washers.

• Fit the door on to the end panel.

• With assistance lift bandsaw and carefully position in

place on top of workstand.

• Fix in position using hex bolts, through washer, cabi-

net stand, washer, hex nut, bandsaw and lock wash-

er then secure on upper side with hex nut. Repeat

procedure for all four corners before tightening fully.

WARNING: To Avoid back injury, get help lifting the band

saw. Bend your knees, lift with your legs, not your back.

ATTACH 21/_'' DUST PORT

Refer to Figure 2.

• Assemble the 21_'' dust port to the band saw frame

with hex socket head cap screw and washer. Place the

21/_'' dust port on to the side of the band saw frame.

• Locate two hex socket head cap screws and two

washers from the bag of loose parts. Mount the dust

port to the band saw frame and install a hex socket

head cap screw with washer in each hole, then tight-

en with M5 hex "1" wrench (see Figure 2).

Figure 2 - Attach 21,5', Dust Port

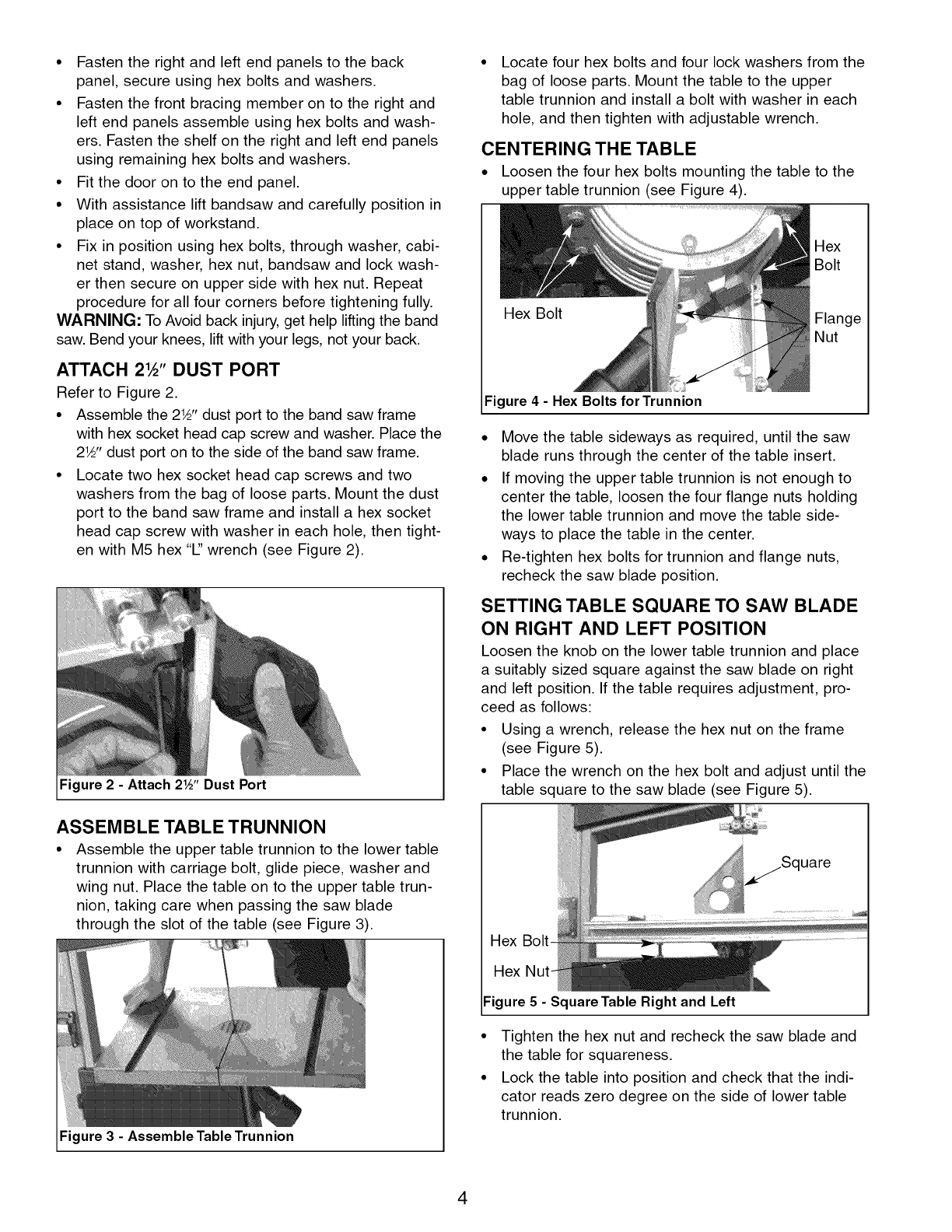

ASSEMBLE TABLE TRUNNION

• Assemble the upper table trunnion to the lower table

trunnion with carriage bolt, glide piece, washer and

wing nut. Place the table on to the upper table trun-

nion, taking care when passing the saw blade

through the slot of the table (see Figure 3).

Figure 3 - Assemble Table Trunnion

Locate four hex bolts and four lock washers from the

bag of loose parts. Mount the table to the upper

table trunnion and install a bolt with washer in each

hole, and then tighten with adjustable wrench.

CENTERING THE TABLE

• Loosen the four hex bolts mounting the table to the

upper table trunnion (see Figure 4).

Hex Bolt

Figure 4 - Hex Bolts for Trunnion

. Move the table sideways as required, until the saw

blade runs through the center of the table insert.

. If moving the upper table trunnion is not enough to

center the table, loosen the four flange nuts holding

the lower table trunnion and move the table side-

ways to place the table in the center.

. Re-tighten hex bolts for trunnion and flange nuts,

recheck the saw blade position.

SETTING TABLE SQUARE TO SAW BLADE

ON RIGHT AND LEFT POSITION

Loosen the knob on the lower table trunnion and place

a suitably sized square against the saw blade on right

and left position. If the table requires adjustment, pro-

ceed as follows:

• Using a wrench, release the hex nut on the frame

(see Figure 5).

• Place the wrench on the hex bolt and adjust until the

table square to the saw blade (see Figure 5).

aex

Hex

Figure 5 - Square Table Right and Left

• Tighten the hex nut and recheck the saw blade and

the table for squareness.

• Lock the table into position and check that the indi-

cator reads zero degree on the side of lower table

trunnion.

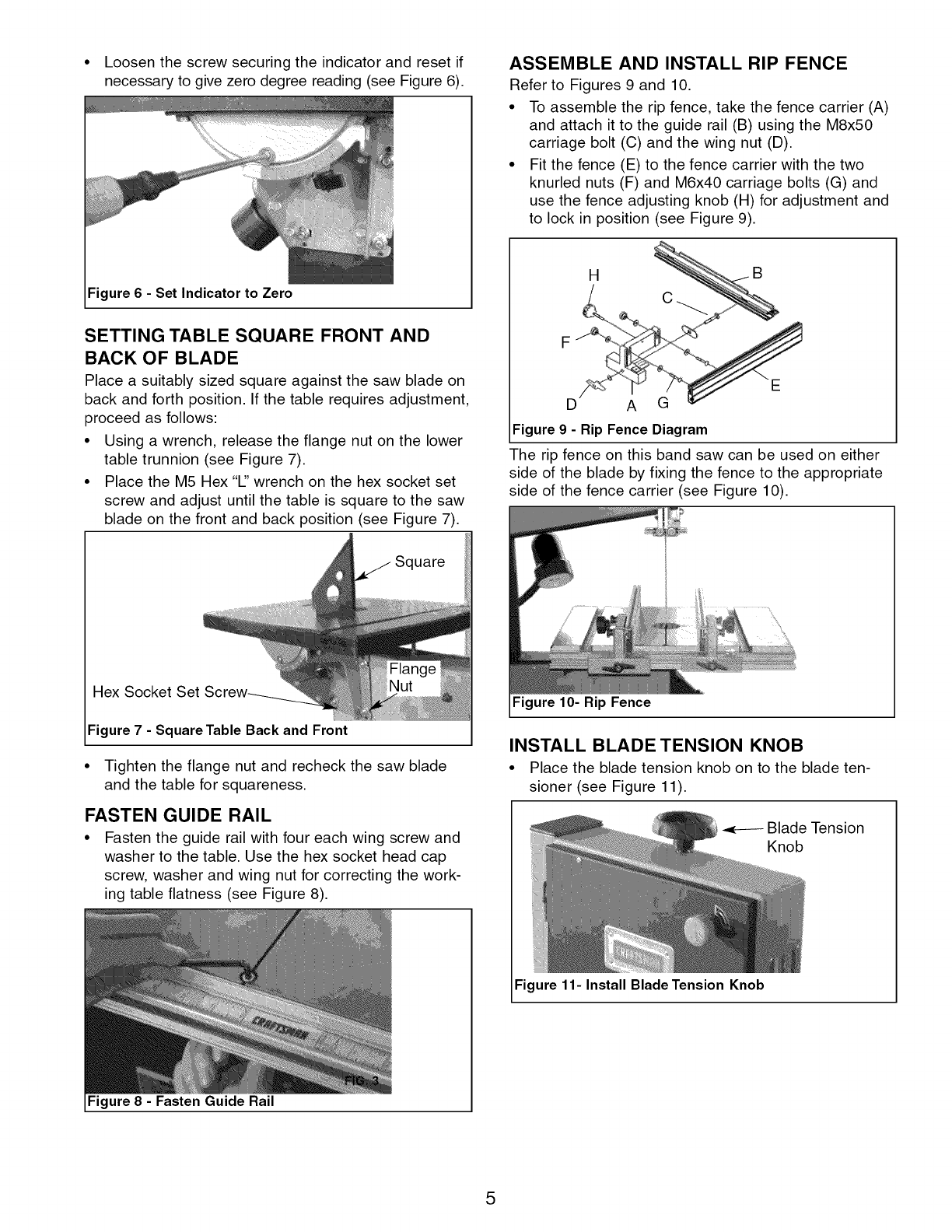

• Loosen the screw securing the indicator and reset if

necessary to give zero degree reading (see Figure 6).

Figure 6 - Set Indicator to Zero

SETTING TABLE SQUARE FRONT AND

BACK OF BLADE

Place a suitably sized square against the saw blade on

back and forth position. If the table requires adjustment,

proceed as follows:

• Using a wrench, release the flange nut on the lower

table trunnion (see Figure 7).

• Place the M5 Hex "1" wrench on the hex socket set

screw and adjust until the table is square to the saw

blade on the front and back position (see Figure 7).

Square

Hex Socket Set

Figure 7 - Square Table Back and Front

• Tighten the flange nut and recheck the saw blade

and the table for squareness.

FASTEN GUIDE RAIL

• Fasten the guide rail with four each wing screw and

washer to the table. Use the hex socket head cap

screw, washer and wing nut for correcting the work-

ing table flatness (see Figure 8).

Figure 8 - Fasten Guide Rail

ASSEMBLE AND INSTALL RIP FENCE

Refer to Figures 9 and 10.

• To assemble the rip fence, take the fence carrier (A)

and attach it to the guide rail (B) using the M8x50

carriage bolt (C) and the wing nut (D).

• Fit the fence (E) to the fence carrier with the two

knurled nuts (F) and M6x40 carriage bolts (G) and

use the fence adjusting knob (H) for adjustment and

to lock in position (see Figure 9).

Figure 9 - Rip Fence Diagram

The rip fence on this band saw can be used on either

side of the blade by fixing the fence to the appropriate

side of the fence carrier (see Figure 10).

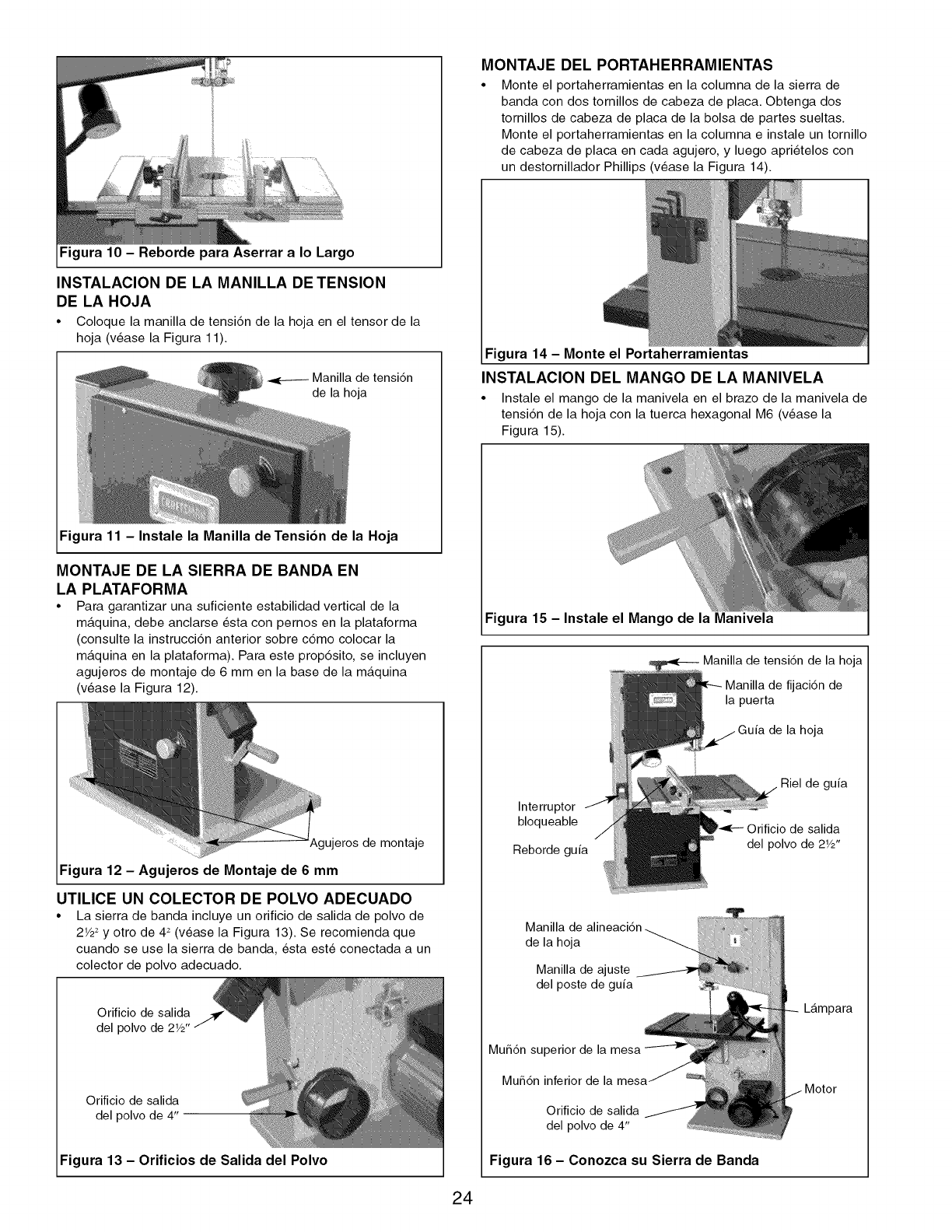

Figure 10- Rip Fence

INSTALL BLADE TENSION KNOB

• Place the blade tension knob on to the blade ten-

sioner (see Figure 11).

Blade Tension

Knob

Figure 11- Install Blade Tension Knob

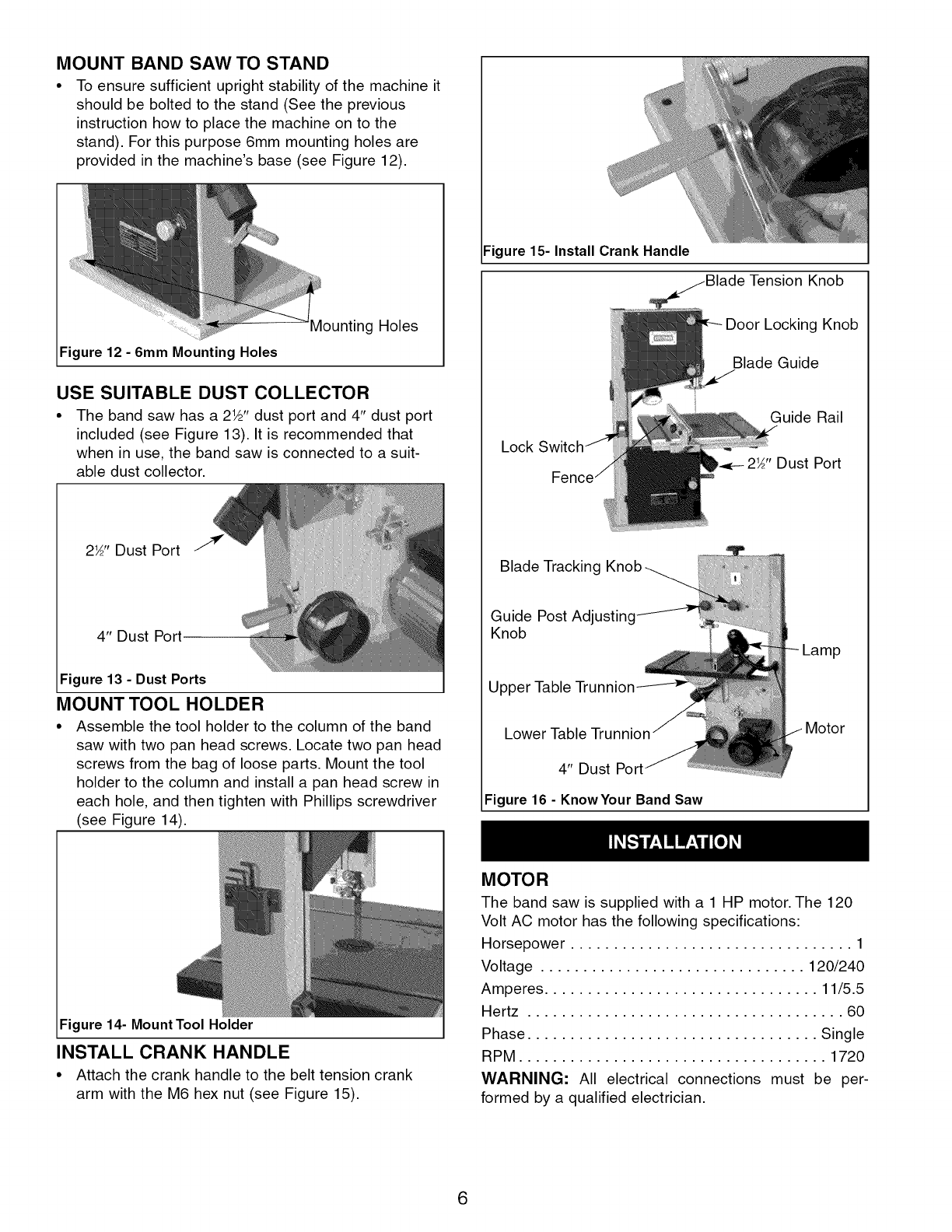

MOUNT BAND SAW TO STAND

• To ensure sufficient upright stability of the machine it

should be bolted to the stand (See the previous

instruction how to place the machine on to the

stand). For this purpose 6mm mounting holes are

provided in the machine's base (see Figure 12).

Figure 12 - 6mm Mounting Holes

#lounting Holes

USE SUITABLE DUST COLLECTOR

• The band saw has a 2W' dust port and 4" dust port

included (see Figure 13). It is recommended that

when in use, the band saw is connected to a suit-

able dust collector.

2½" Dust Port

4" Dust Port

Figure 13 - Dust Ports

MOUNT TOOL HOLDER

• Assemble the tool holder to the column of the band

saw with two pan head screws. Locate two pan head

screws from the bag of loose parts. Mount the tool

holder to the column and install a pan head screw in

each hole, and then tighten with Phillips screwdriver

(see Figure 14).

Figure 15-Install Crank Handle

Knob

Door Locking Knob

Blade Guide

Lock

Guide Rail

2_" Dust Port

Blade Tracking

Guide Post Adjusting

Knob

Upper Table

Lower

4" Dust Port

Figure 16 - KnowYour Band Saw

Figure 14- MountTool Holder

INSTALL CRANK HANDLE

• Attach the crank handle to the belt tension crank

arm with the M6 hex nut (see Figure 15).

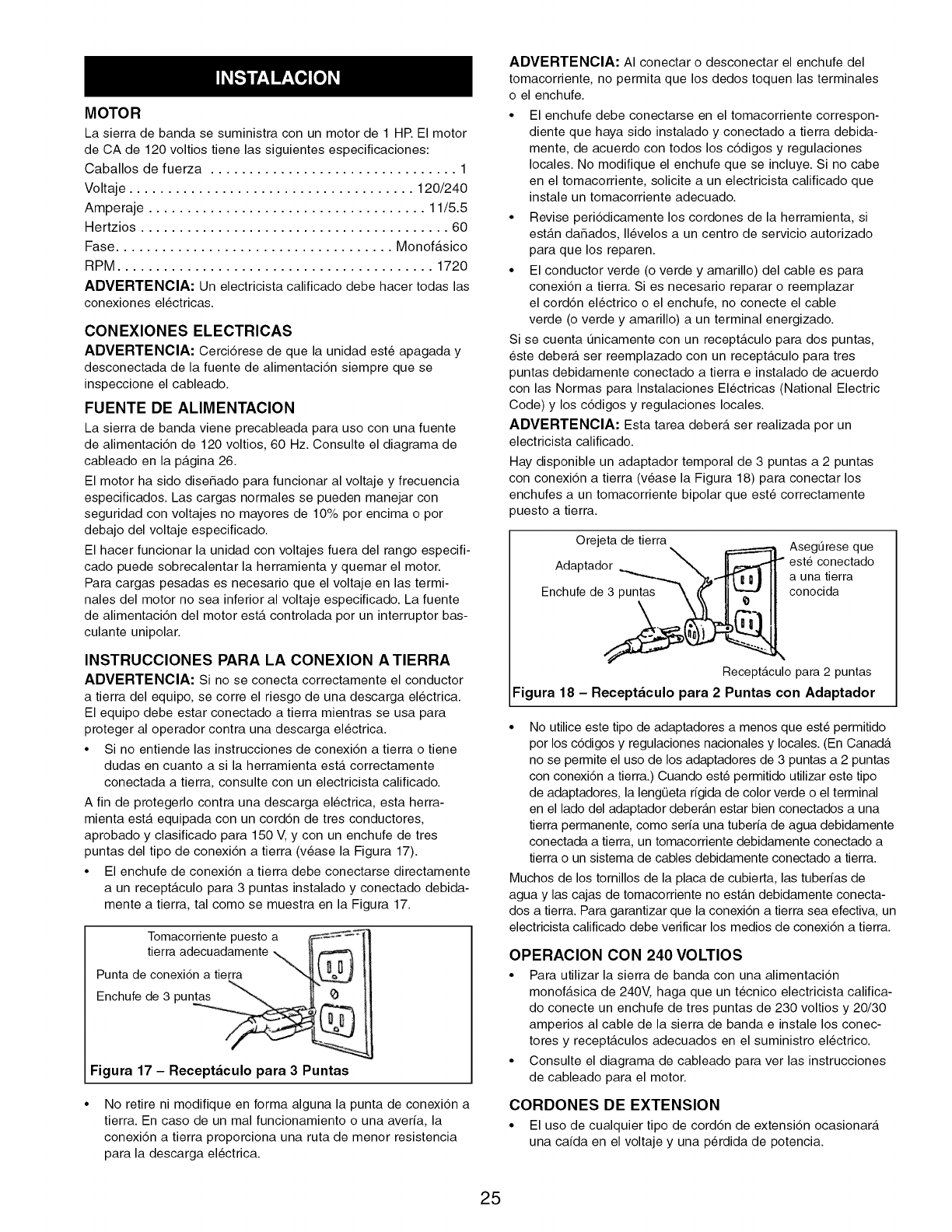

MOTOR

The band saw is supplied with a 1 HP motor. The 120

Volt AC motor has the following specifications:

Horsepower ................................. 1

Voltage ............................... 120/240

Amperes ................................ 11/5.5

Hertz ..................................... 60

Phase .................................. Single

RPM .................................... 1720

WARNING: All electrical connections must be per-

formed by a qualified electrician.

ELECTRICAL CONNECTIONS

WARNING: Make sure unit is off and disconnected

from power source any time wiring is inspected.

POWER SOURCE

Band Saw is prewired for 120 volt, 60 HZ power source.

See figure wiring schematic on page 8.

The motor is designed for operation on the voltage and

frequency specified. Normal loads will be handled safe-

ly on voltages not more than 10% above or below the

specified voltage.

Running the unit on voltages which are not within the

range may cause overheating and motor burn-out.

Heavy loads require that the voltage at motor terminals

be no less than the voltage specified. Power supply to

the motor is controlled by a single pole toggle switch.

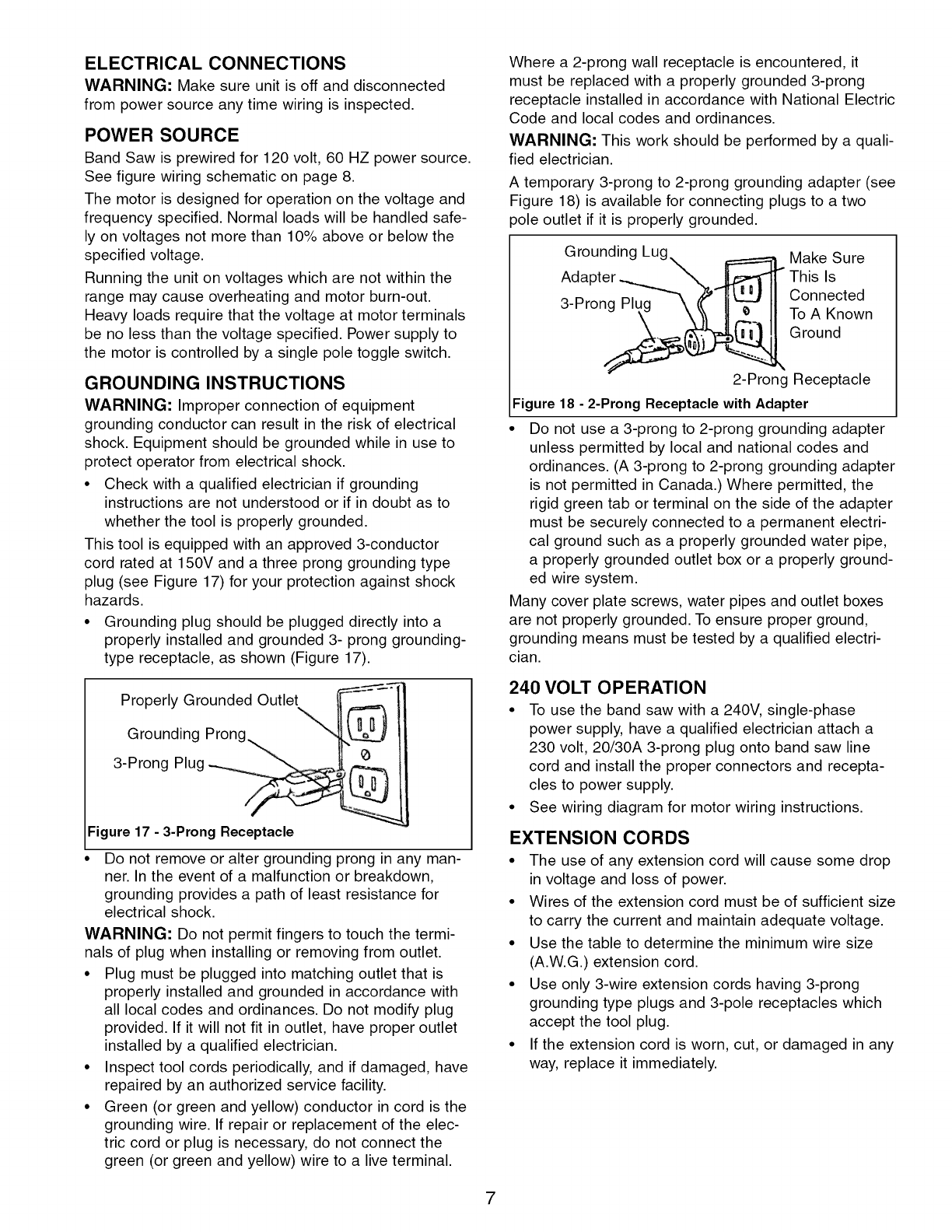

GROUNDING INSTRUCTIONS

WARNING: Improper connection of equipment

grounding conductor can result in the risk of electrical

shock. Equipment should be grounded while in use to

protect operator from electrical shock.

•Check with a qualified electrician if grounding

instructions are not understood or if in doubt as to

whether the tool is properly grounded.

This tool is equipped with an approved 3-conductor

cord rated at 150V and a three prong grounding type

plug (see Figure 17) for your protection against shock

hazards.

• Grounding plug should be plugged directly into a

properly installed and grounded 3- prong grounding-

type receptacle, as shown (Figure 17).

IF Properly Grounded Outlet . _:_

Grounding Prong II

3-Prong Plug II

igure 17 - 3-Prong Receptacle

• D--on-_ _o-ral---{__pr---_any man-

ner. In the event of a malfunction or breakdown,

grounding provides a path of least resistance for

electrical shock.

WARNING: Do not permit fingers to touch the termi-

nals of plug when installing or removing from outlet.

• Plug must be plugged into matching outlet that is

properly installed and grounded in accordance with

all local codes and ordinances. Do not modify plug

provided. If it will not fit in outlet, have proper outlet

installed by a qualified electrician.

• Inspect tool cords periodically, and if damaged, have

repaired by an authorized service facility.

• Green (or green and yellow) conductor in cord is the

grounding wire. If repair or replacement of the elec-

tric cord or plug is necessary, do not connect the

green (or green and yellow) wire to a live terminal.

Where a 2-prong wall receptacle is encountered, it

must be replaced with a properly grounded 3-prong

receptacle installed in accordance with National Electric

Code and local codes and ordinances.

WARNING: This work should be performed by a quali-

fied electrician.

A temporary 3-prong to 2-prong grounding adapter (see

Figure 18) is available for connecting plugs to a two

3ole outlet if it is properly grounded.

Grounding Lug Make Sure

Adapte_ This Is

3-Prong Connected

To A Known

Ground

2-Prong Receptacle

Figure 18 - 2-Prong Receptacle with Adapter

Do not use a 3-prong to 2-prong grounding adapter

unless permitted by local and national codes and

ordinances. (A 3-prong to 2-prong grounding adapter

is not permitted in Canada.) Where permitted, the

rigid green tab or terminal on the side of the adapter

must be securely connected to a permanent electri-

cal ground such as a properly grounded water pipe,

a properly grounded outlet box or a properly ground-

ed wire system.

Many cover plate screws, water pipes and outlet boxes

are not properly grounded. To ensure proper ground,

grounding means must be tested by a qualified electri-

cian.

240 VOLT OPERATION

• To use the band saw with a 240V, single-phase

power supply, have a qualified electrician attach a

230 volt, 20/30A 3-prong plug onto band saw line

cord and install the proper connectors and recepta-

cles to power supply.

• See wiring diagram for motor wiring instructions.

EXTENSION CORDS

• The use of any extension cord will cause some drop

in voltage and loss of power.

• Wires of the extension cord must be of sufficient size

to carry the current and maintain adequate voltage.

• Use the table to determine the minimum wire size

(A.W.G.) extension cord.

• Use only 3-wire extension cords having 3-prong

grounding type plugs and 3-pole receptacles which

accept the tool plug.

• If the extension cord is worn, cut, or damaged in any

way, replace it immediately.

EXTENSION CORD LENGTH (120 VOLT)

Wire Size A.W.G.

Up to 50 ft .................................. 16

NOTE: Using extension cords over 50 ft. long is not rec-

ommended.

EXTENSION CORD LENGTH (240 VOLT)

Wire Size A.W.G.

Up to 50 ft .................................. 18

NOTE: Using extension cords over 50 ft. long is not rec-

ommended.

WARNING: This machine must be grounded. To avoid

electrocution or fire, any repairs to electrical system

should be done only by a qualified electrician, using

genuine replacement parts.

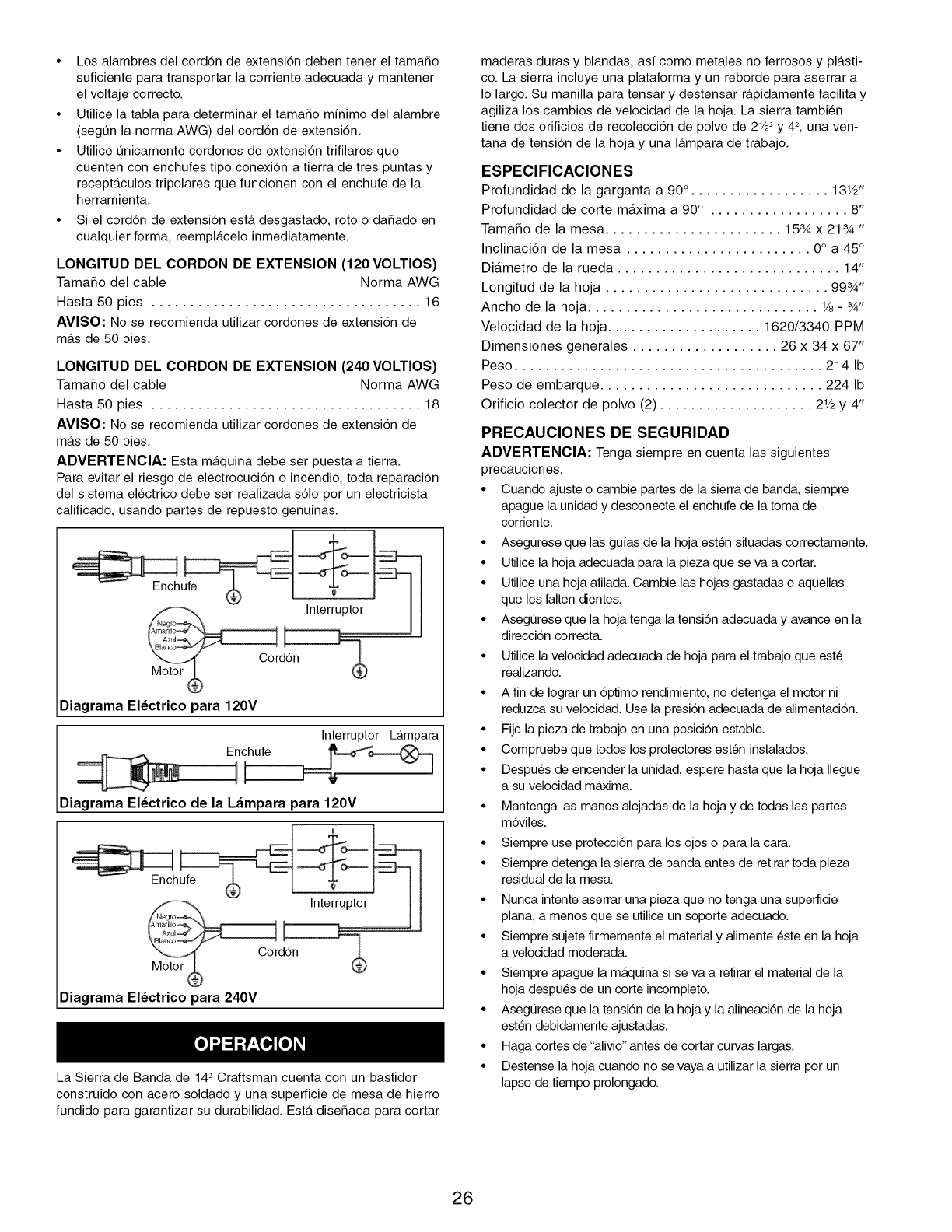

Moto_

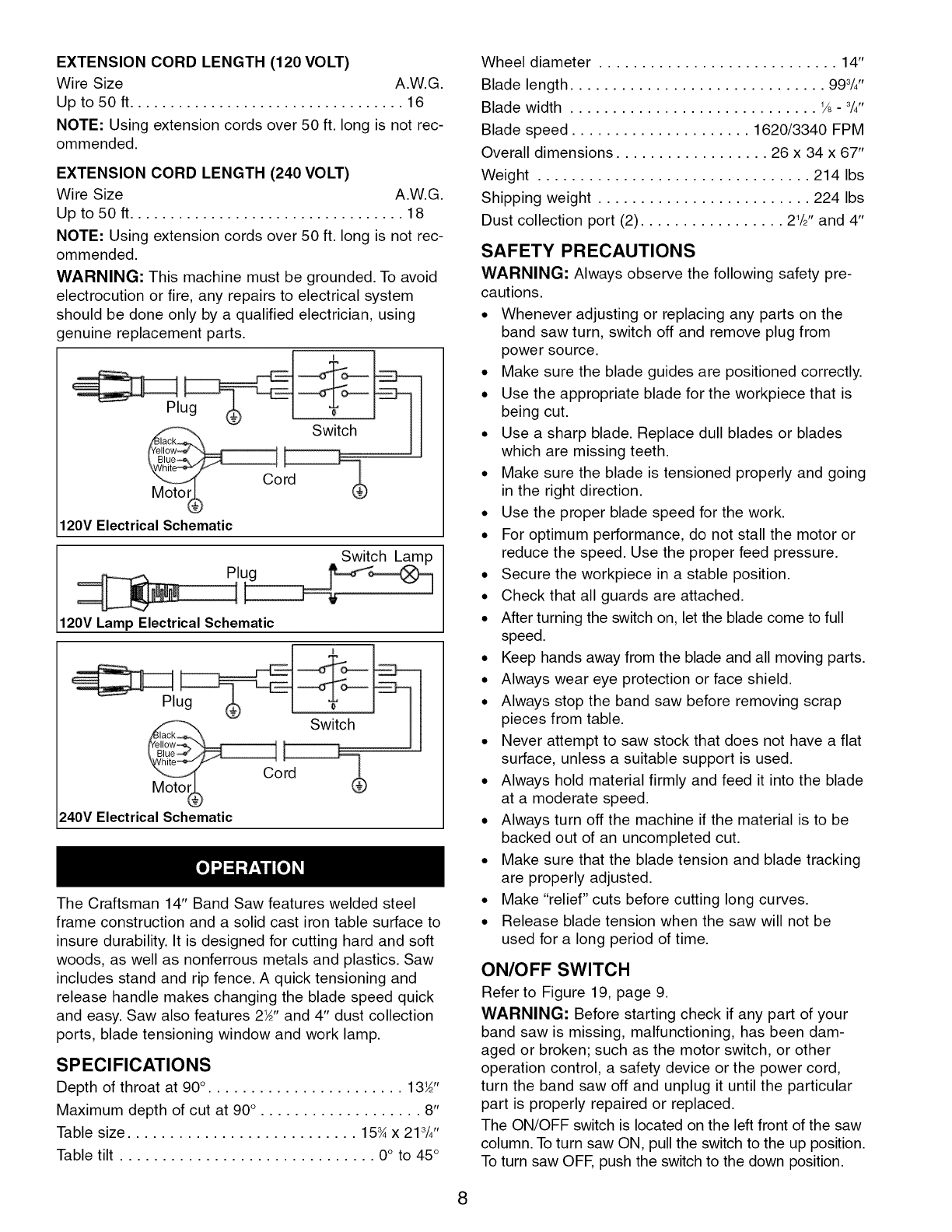

120V Electrical Schematic

Switch Lamp

120V Lamp Electrical Schematic

__ Switch

Moto_ L_

240V Electrical Schematic

The Craftsman 14" Band Saw features welded steel

frame construction and a solid cast iron table surface to

insure durability. It is designed for cutting hard and soft

woods, as well as nonferrous metals and plastics. Saw

includes stand and rip fence. A quick tensioning and

release handle makes changing the blade speed quick

and easy. Saw also features 2_" and 4" dust collection

ports, blade tensioning window and work lamp.

SPECIFICATIONS

Depth of throat at 90° . ...................... 13_"

Maximum depth of cut at 90° . .................. 8"

Table size ........................... 15¾ x 213/4''

Table tilt .............................. 0° to 45°

Wheel diameter ............................ 14"

Blade length .............................. 993/4''

Blade width ............................. 1/8- 3/4"

Blade speed ..................... 1620/3340 FPM

Overall dimensions .................. 26 x 34 x 67"

Weight ................................ 214 Ibs

Shipping weight ......................... 224 Ibs

Dust collection port (2) ................. 21/2'' and 4"

SAFETY PRECAUTIONS

WARNING: Always observe the following safety pre-

cautions.

*Whenever adjusting or replacing any parts on the

band saw turn, switch off and remove plug from

power source.

.Make sure the blade guides are positioned correctly.

•Use the appropriate blade for the workpiece that is

being cut.

• Use a sharp blade. Replace dull blades or blades

which are missing teeth.

• Make sure the blade is tensioned properly and going

in the right direction.

• Use the proper blade speed for the work.

• For optimum performance, do not stall the motor or

reduce the speed. Use the proper feed pressure.

• Secure the workpiece in a stable position.

• Check that all guards are attached.

• After turning the switch on, let the blade come to full

speed.

•Keep hands away from the blade and all moving parts.

•Always wear eye protection or face shield.

•Always stop the band saw before removing scrap

pieces from table.

•Never attempt to saw stock that does not have a flat

surface, unless a suitable support is used.

•Always hold material firmly and feed it into the blade

at a moderate speed.

•Always turn off the machine if the material is to be

backed out of an uncompleted cut.

•Make sure that the blade tension and blade tracking

are properly adjusted.

•Make "relief" cuts before cutting long curves.

•Release blade tension when the saw will not be

used for a long period of time.

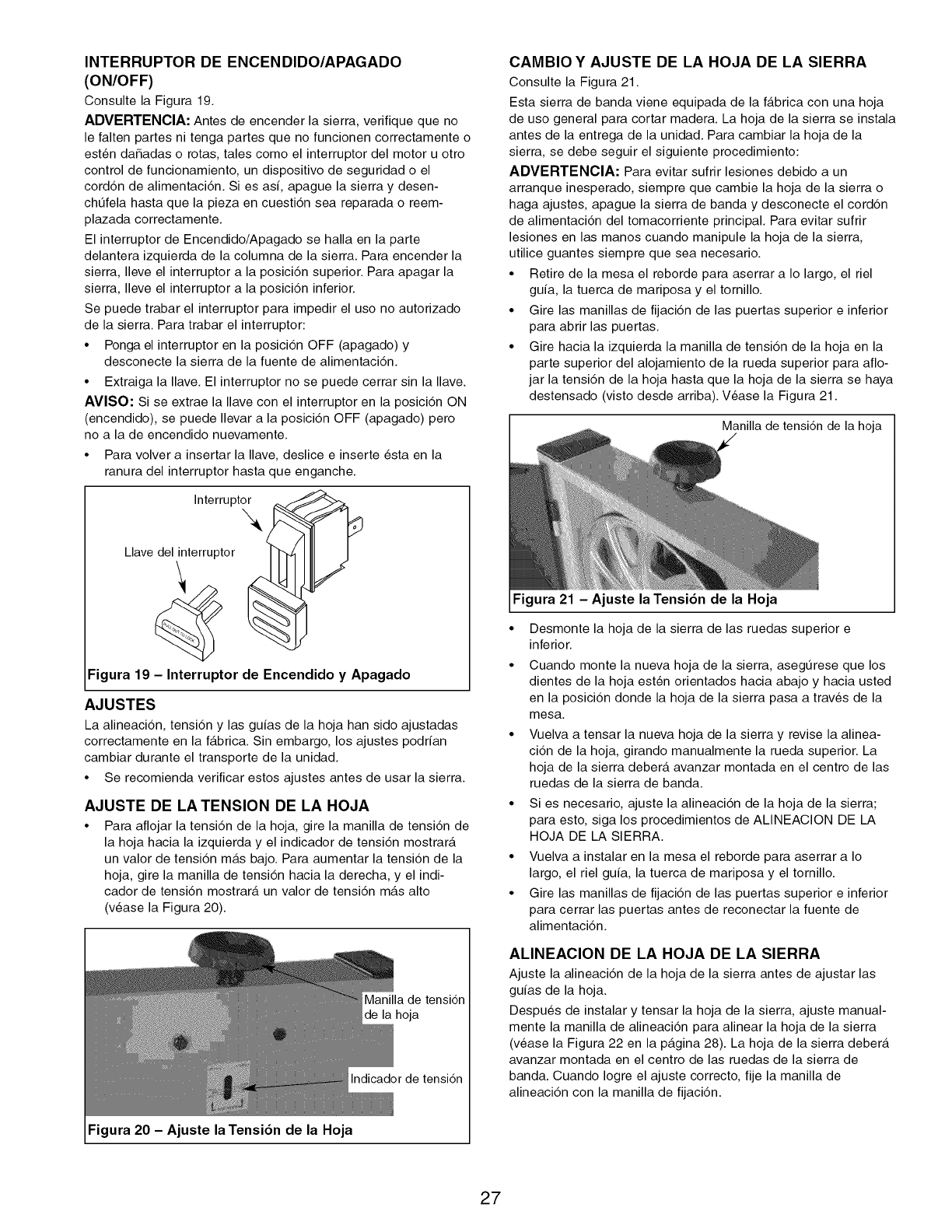

ON/OFF SWITCH

Refer to Figure 19, page 9.

WARNING: Before starting check if any part of your

band saw is missing, malfunctioning, has been dam-

aged or broken; such as the motor switch, or other

operation control, a safety device or the power cord,

turn the band saw off and unplug it until the particular

part is properly repaired or replaced.

The ON/OFF switch is located on the left front of the saw

column. To turn saw ON, pull the switch to the up position.

To turn saw OFF, push the switch to the down position.

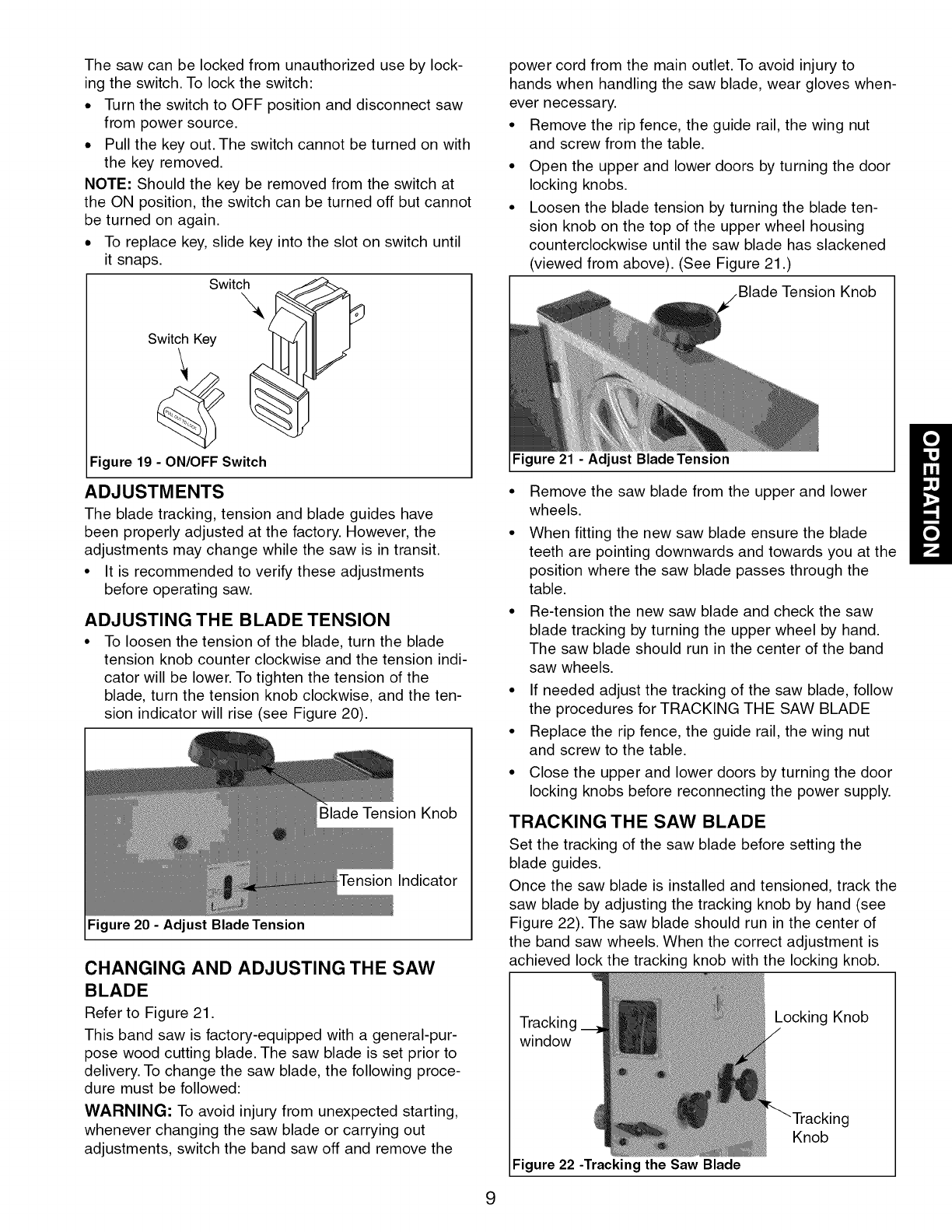

The saw can be locked from unauthorized use by lock-

ing the switch. To lock the switch:

. Turn the switch to OFF position and disconnect saw

from power source.

. Pull the key out. The switch cannot be turned on with

the key removed.

NOTE: Should the key be removed from the switch at

the ON position, the switch can be turned off but cannot

be turned on again.

. To replace key, slide key into the slot on switch until

it snaps.

Switch

Switch Key

Figure 19 - ON/OFF Switch

ADJUSTMENTS

The blade tracking, tension and blade guides have

been properly adjusted at the factory. However, the

adjustments may change while the saw is in transit.

• It is recommended to verify these adjustments

before operating saw.

ADJUSTING THE BLADE TENSION

•To loosen the tension of the blade, turn the blade

tension knob counter clockwise and the tension indi-

cator will be lower. To tighten the tension of the

blade, turn the tension knob clockwise, and the ten-

sion indicator will rise (see Figure 20).

Blade Tension Knob

Indicator

Figure 20 - Adjust Blade Tension

CHANGING AND ADJUSTING THE SAW

BLADE

Refer to Figure 21.

This band saw is factory-equipped with a general-pur-

pose wood cutting blade. The saw blade is set prior to

delivery. To change the saw blade, the following proce-

dure must be followed:

WARNING: To avoid injury from unexpected starting,

whenever changing the saw blade or carrying out

adjustments, switch the band saw off and remove the

power cord from the main outlet. To avoid injury to

hands when handling the saw blade, wear gloves when-

ever necessary.

• Remove the rip fence, the guide rail, the wing nut

and screw from the table.

• Open the upper and lower doors by turning the door

locking knobs.

• Loosen the blade tension by turning the blade ten-

sion knob on the top of the upper wheel housing

counterclockwise until the saw blade has slackened

(viewed from above). (See Figure 21 .)

Tension Knob

Figure 21 - Adjust Blade Tension

• Remove the saw blade from the upper and lower

wheels.

• When fitting the new saw blade ensure the blade

teeth are pointing downwards and towards you at the

position where the saw blade passes through the

table.

• Re-tension the new saw blade and check the saw

blade tracking by turning the upper wheel by hand.

The saw blade should run in the center of the band

saw wheels.

• If needed adjust the tracking of the saw blade, follow

the procedures for TRACKING THE SAW BLADE

• Replace the rip fence, the guide rail, the wing nut

and screw to the table.

• Close the upper and lower doors by turning the door

locking knobs before reconnecting the power supply.

TRACKING THE SAW BLADE

Set the tracking of the saw blade before setting the

blade guides.

Once the saw blade is installed and tensioned, track the

saw blade by adjusting the tracking knob by hand (see

Figure 22). The saw blade should run in the center of

the band saw wheels. When the correct adjustment is

achieved lock the tracking knob with the locking knob.

Tracking

window

Locking Knob

Figure 22 -Tracking the Saw Blade

_Tracking

Knob

SETTING THE CUTTING HEIGHT

•The upper blade guide should be set as close as

practical against the workpiece.

• To adjust this height, loosen the locking knob at the

side of the upper wheel housing (see Figure 23).

Post

Adjusting Knob

g Knob

Figure 23 - Setting Cutting Depth

• Set the blade guide to the required height by turning

the guide post adjusting knob.

• Tighten the locking knob after setting.

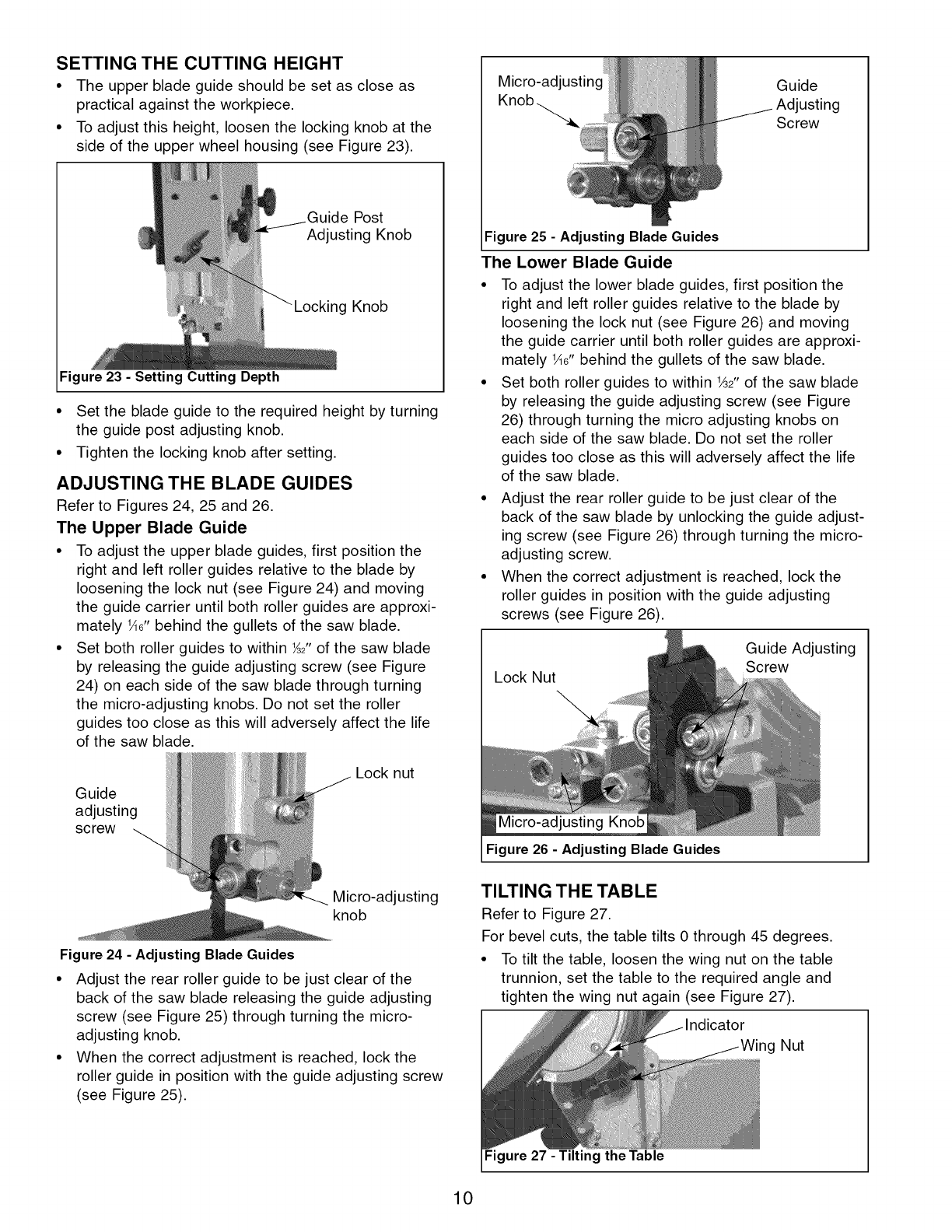

ADJUSTING THE BLADE GUIDES

Refer to Figures 24, 25 and 26.

The Upper Blade Guide

• To adjust the upper blade guides, first position the

right and left roller guides relative to the blade by

loosening the lock nut (see Figure 24) and moving

the guide carrier until both roller guides are approxi-

mately lAG"behind the gullets of the saw blade.

• Set both roller guides to within _2" of the saw blade

by releasing the guide adjusting screw (see Figure

24) on each side of the saw blade through turning

the micro-adjusting knobs. Do not set the roller

guides too close as this will adversely affect the life

of the saw blade.

Lock nut

Guide

adjusting

screw

Micro-adjusting Guide

Knob_ Screw

Figure 25 -Adjusting Blade Guides

The Lower Blade Guide

• To adjust the lower blade guides, first position the

right and left roller guides relative to the blade by

loosening the lock nut (see Figure 26) and moving

the guide carrier until both roller guides are approxi-

mately He" behind the gullets of the saw blade.

• Set both roller guides to within _2" of the saw blade

by releasing the guide adjusting screw (see Figure

26) through turning the micro adjusting knobs on

each side of the saw blade. Do not set the roller

guides too close as this will adversely affect the life

of the saw blade.

• Adjust the rear roller guide to be just clear of the

back of the saw blade by unlocking the guide adjust-

ing screw (see Figure 26) through turning the micro-

adjusting screw.

• When the correct adjustment is reached, lock the

roller guides in position with the guide adjusting

screws (see Figure 26).

Lock Nut\

Guide Adjusting

Screw

Micro-adjusting Knob

Figure 26 - Adjusting Blade Guides

Micro-adjusting

knob

Figure 24 - Adjusting Blade Guides

• Adjust the rear roller guide to be just clear of the

back of the saw blade releasing the guide adjusting

screw (see Figure 25) through turning the micro-

adjusting knob.

• When the correct adjustment is reached, lock the

roller guide in position with the guide adjusting screw

(see Figure 25).

TILTING THE TABLE

Refer to Figure 27.

For bevel cuts, the table tilts 0through 45 degrees.

•To tilt the table, loosen the wing nut on the table

trunnion, set the table to the required angle and

tighten the wing nut again (see Figure 27).

Nut

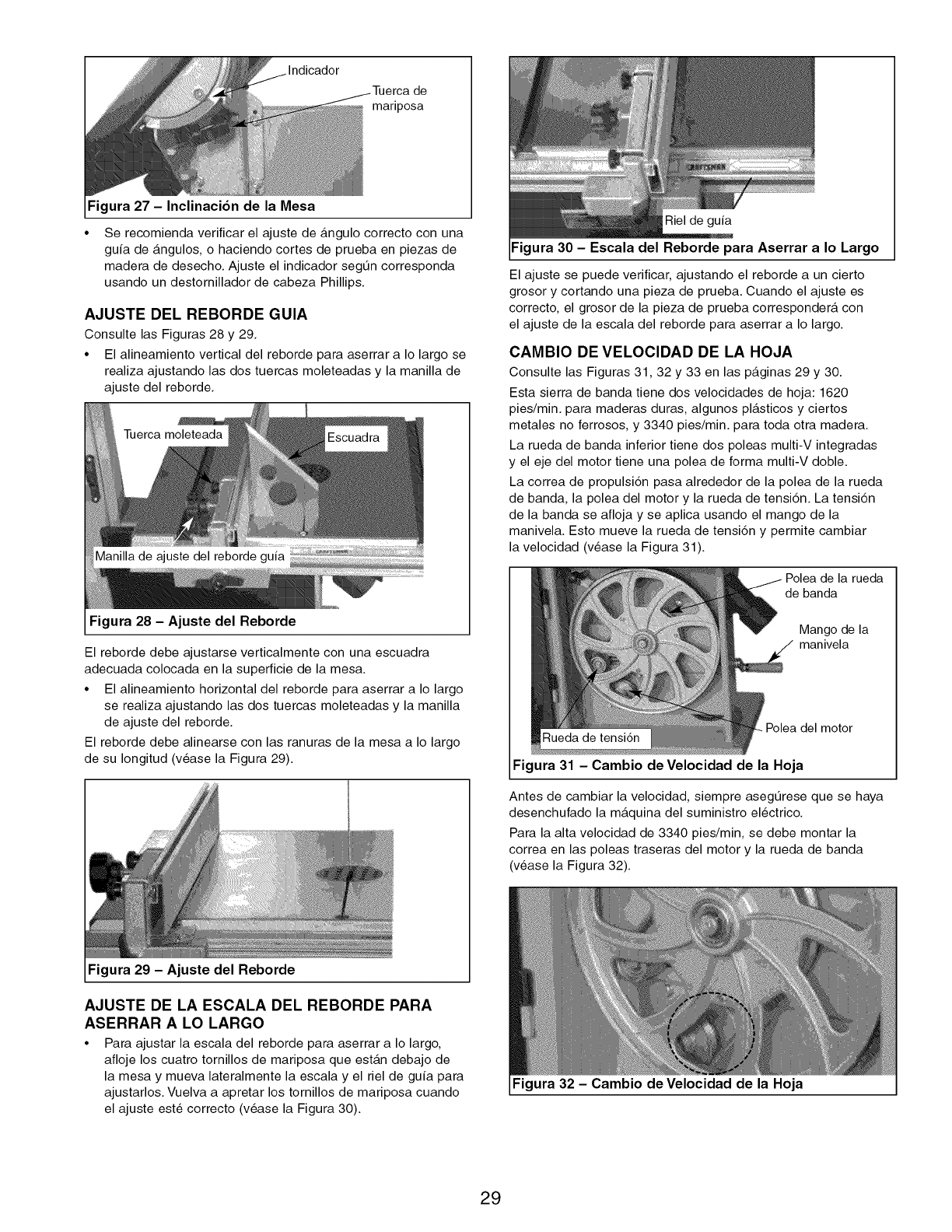

Figure 27 - Tilting the Table

It is recommended to verify the correct angle setting

using an angle guide, or by making trial cuts in scrap

wood. Adjust the indicator accordingly by using a

Phillips head screwdriver.

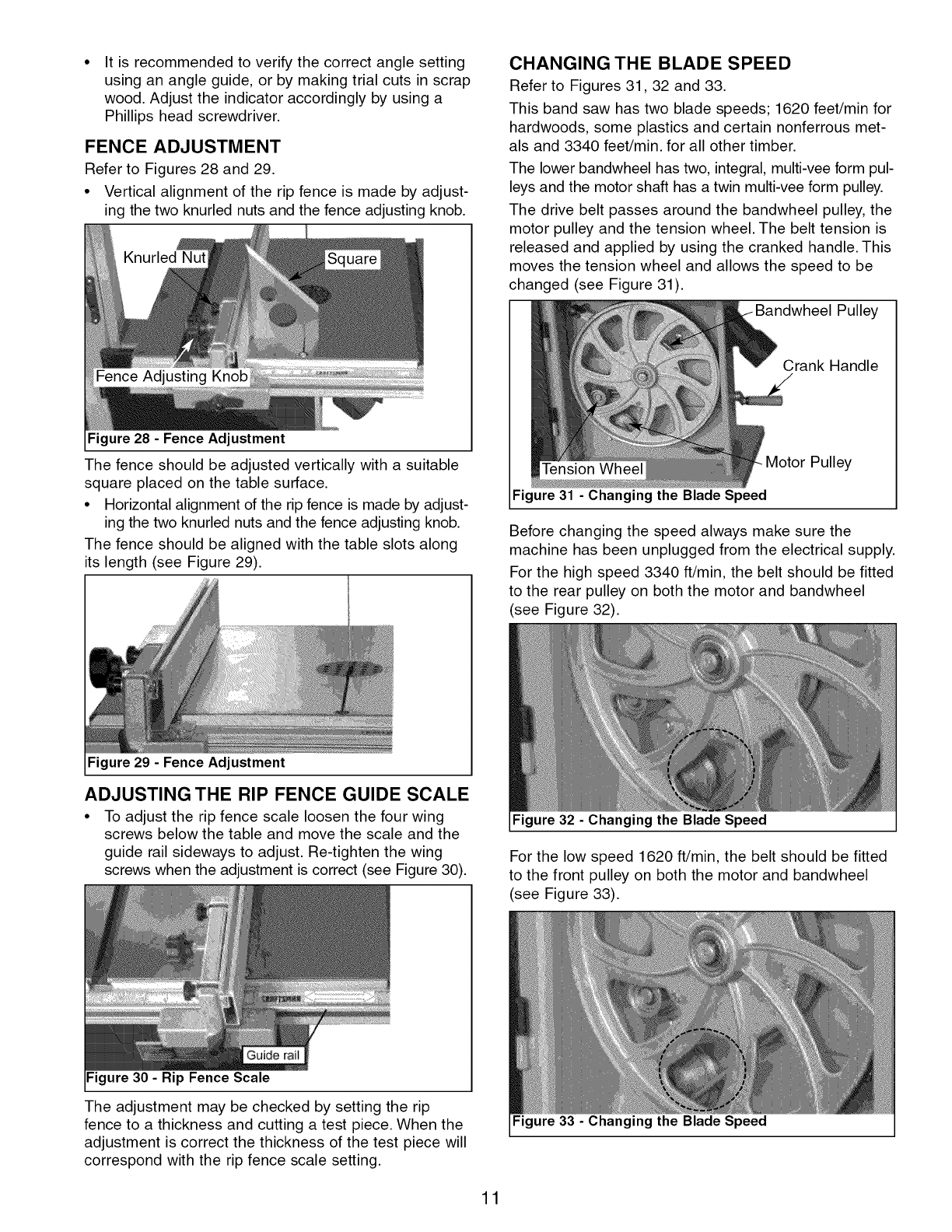

FENCE ADJUSTMENT

Refer to Figures 28 and 29.

• Vertical alignment of the rip fence is made by adjust-

ing the two knurled nuts and the fence adjusting knob.

Figure 28 - Fence Adjustment

The fence should be adjusted vertically with a suitable

square placed on the table surface.

• Horizontal alignment of the rip fence is made by adjust-

ing the two knurled nuts and the fence adjusting knob.

The fence should be aligned with the table slots along

its length (see Figure 29).

Figure 29 - Fence Adjustment

ADJUSTING THE RIP FENCE GUIDE SCALE

• To adjust the rip fence scale loosen the four wing

screws below the table and move the scale and the

guide rail sideways to adjust. Re-tighten the wing

screws when the adjustment is correct (see Figure 30).

Figure 30 - Rip Fence Scale

The adjustment may be checked by setting the rip

fence to a thickness and cutting a test piece. When the

adjustment is correct the thickness of the test piece will

correspond with the rip fence scale setting.

CHANGING THE BLADE SPEED

Refer to Figures 31, 32 and 33.

This band saw has two blade speeds; 1620 feet/min for

hardwoods, some plastics and certain nonferrous met-

als and 3340 feet/min, for all other timber.

The lower bandwheel has two, integral, multi-vee form pul-

leys and the motor shaft has a twin multi-vee form pulley.

The drive belt passes around the bandwheel pulley, the

motor pulley and the tension wheel. The belt tension is

released and applied by using the cranked handle. This

moves the tension wheel and allows the speed to be

changed (see Figure 31).

Pulley

Crank Handle

Motor Pulley

Figure 31 - Changing the Blade Speed

Before changing the speed always make sure the

machine has been unplugged from the electrical supply.

For the high speed 3340 ft/min, the belt should be fitted

to the rear pulley on both the motor and bandwheel

(see Figure 32).

Figure 32 - Changing the Blade Speed

For the low speed 1620 ft/min, the belt should be fitted

to the front pulley on both the motor and bandwheel

(see Figure 33).

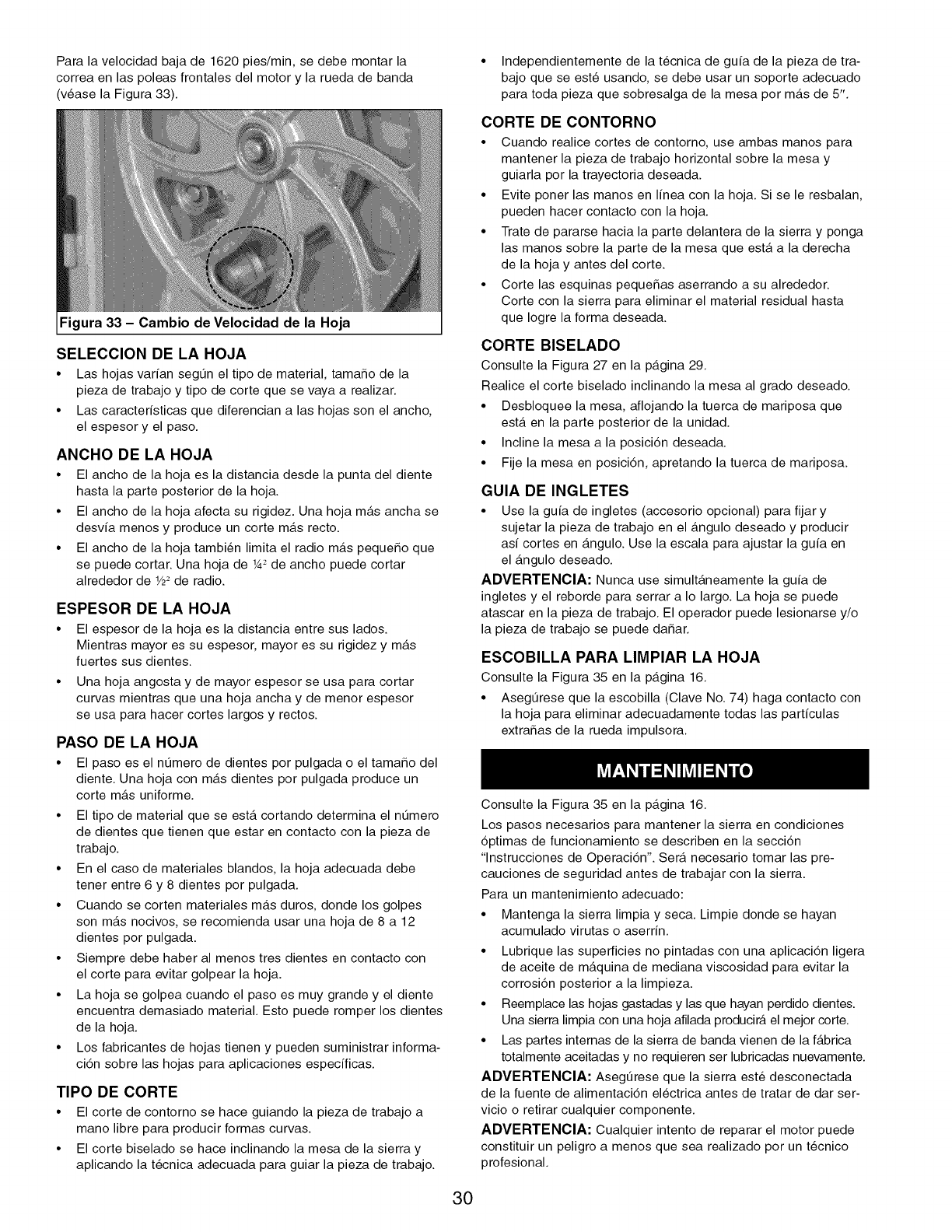

Figure 33 - Changing the Blade Speed

BLADE SELECTION

• Blades vary depending on type of material, size of

workpiece and type of cut that is being performed

•Characteristics which make blades different are

width, thickness and pitch

BLADE WIDTH

• Width of blade describes distance from tip of a tooth

to back of blade

•Width of blade affects rigidity of blade A wider blade

wanders less and produces a straighter cut

•Width of blade also limits the smallest radius which can

be cut A 1_,, wide blade can cut about a 1/_"radius

BLADE THICKNESS

• Blade thickness describes the distance between

sides of blade A thicker blade has more rigidity and

stronger teeth

•A narrow thick blade is used to cut curves while a

wide thin blade is used to make long, straight cuts

BLADE PITCH

• Pitch describes number of teeth per inch or tooth

size A blade with more teeth per inch produces a

smoother cut

•The type of material being cut determines number of

teeth which should be in contact with work

•For soft materials, the proper blade has between 6

to 8 teeth per inch

•When cutting hard materials, where shocking is more

detrimental, use a blade with 8 to 12 teeth per inch

•There should always be at least three teeth in con-

tact with cut to avoid shocking blade

•Blade shocking occurs when pitch is too large and

blade tooth encounters too much material This can

strip teeth from blade

•Blade manufacturers are prepared to supply informa-

tion about blades for specific applications

TYPE OF CUT

• Contour cutting is done by guiding workpiece free-

handed to produce curved shapes

•Beveled cutting is done by tilting saw table and using

proper work guide method

•Regardless of which work guiding method is used, a

workpiece which overhangs table by more than 5"

needs proper support

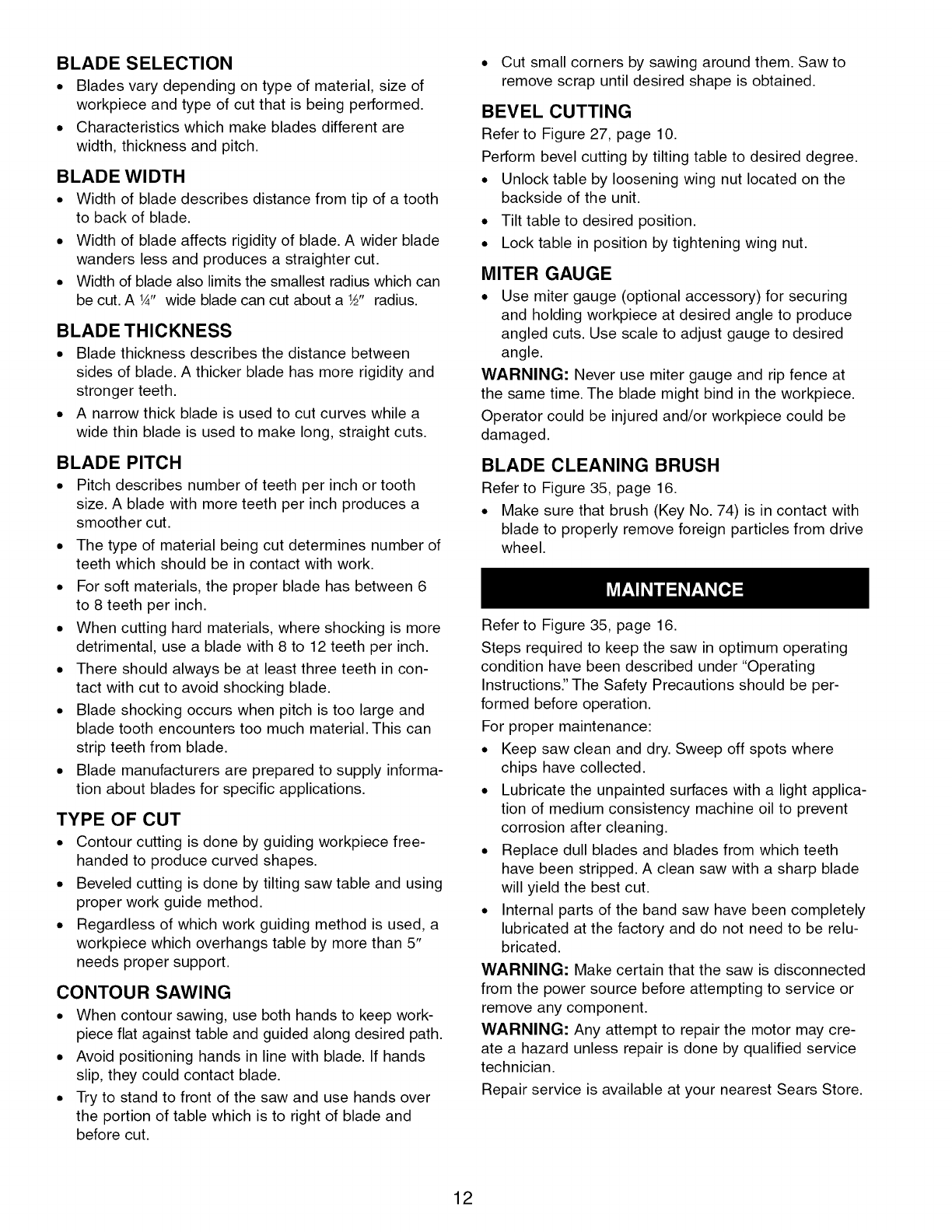

CONTOUR SAWING

•When contour sawing, use both hands to keep work-

piece flat against table and guided along desired path

•Avoid positioning hands in line with blade If hands

slip, they could contact blade

•Try to stand to front of the saw and use hands over

the portion of table which is to right of blade and

before cut

° Cut small corners by sawing around them Saw to

remove scrap until desired shape is obtained

BEVEL CUTTING

Refer to Figure 27, page 10

Perform bevel cutting by tilting table to desired degree

•Unlock table by loosening wing nut located on the

backside of the unit

•Tilt table to desired position

•Lock table in position by tightening wing nut

MITER GAUGE

• Use miter gauge (optional accessory) for securing

and holding workpiece at desired angle to produce

angled cuts Use scale to adjust gauge to desired

angle

WARNING: Never use miter gauge and rip fence at

the same time The blade might bind in the workpiece

Operator could be injured and/or workpiece could be

damaged

BLADE CLEANING BRUSH

Refer to Figure 35, page 16

•Make sure that brush (Key No 74) is in contact with

blade to properly remove foreign particles from drive

wheel

Refer to Figure 35, page 16

Steps required to keep the saw in optimum operating

condition have been described under "Operating

Instructions" The Safety Precautions should be per-

formed before operation

For proper maintenance:

•Keep saw clean and dry Sweep off spots where

chips have collected

•Lubricate the unpainted surfaces with a light applica-

tion of medium consistency machine oil to prevent

corrosion after cleaning

•Replace dull blades and blades from which teeth

have been stripped A clean saw with a sharp blade

will yield the best cut

•Internal parts of the band saw have been completely

lubricated at the factory and do not need to be relu-

bricated

WARNING: Make certain that the saw is disconnected

from the power source before attempting to service or

remove any component

WARNING: Any attempt to repair the motor may cre-

ate a hazard unless repair is done by qualified service

technician

Repair service is available at your nearest Sears Store

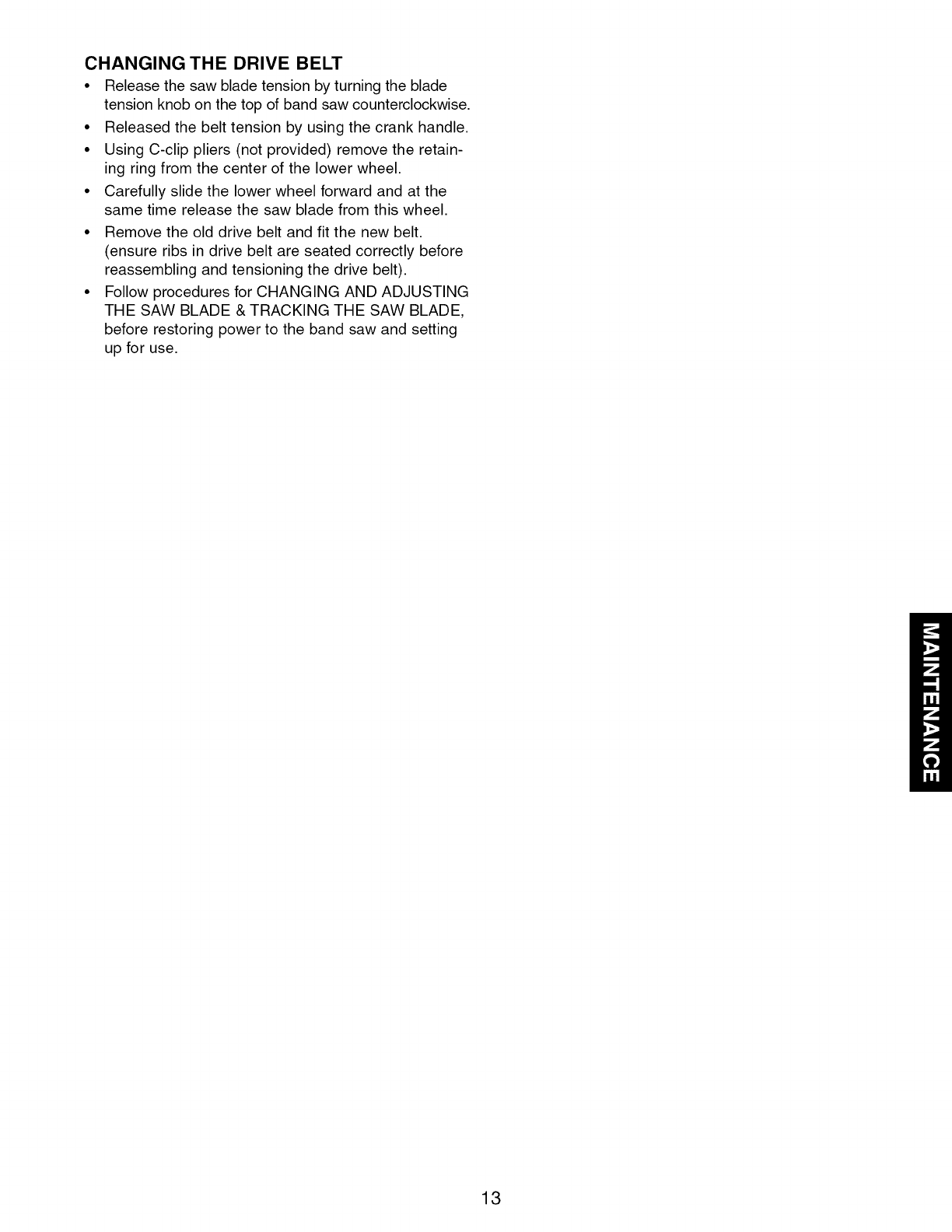

CHANGING THE DRIVE BELT

• Release the saw blade tension by turning the blade

tension knob on the top of band saw counterclockwise.

• Released the belt tension by using the crank handle.

• Using C-clip pliers (not provided) remove the retain-

ing ring from the center of the lower wheel.

• Carefully slide the lower wheel forward and at the

same time release the saw blade from this wheel.

• Remove the old drive belt and fit the new belt.

(ensure ribs in drive belt are seated correctly before

reassembling and tensioning the drive belt).

• Follow procedures for CHANGING AND ADJUSTING

THE SAW BLADE & TRACKING THE SAW BLADE,

before restoring power to the band saw and setting

up for use.

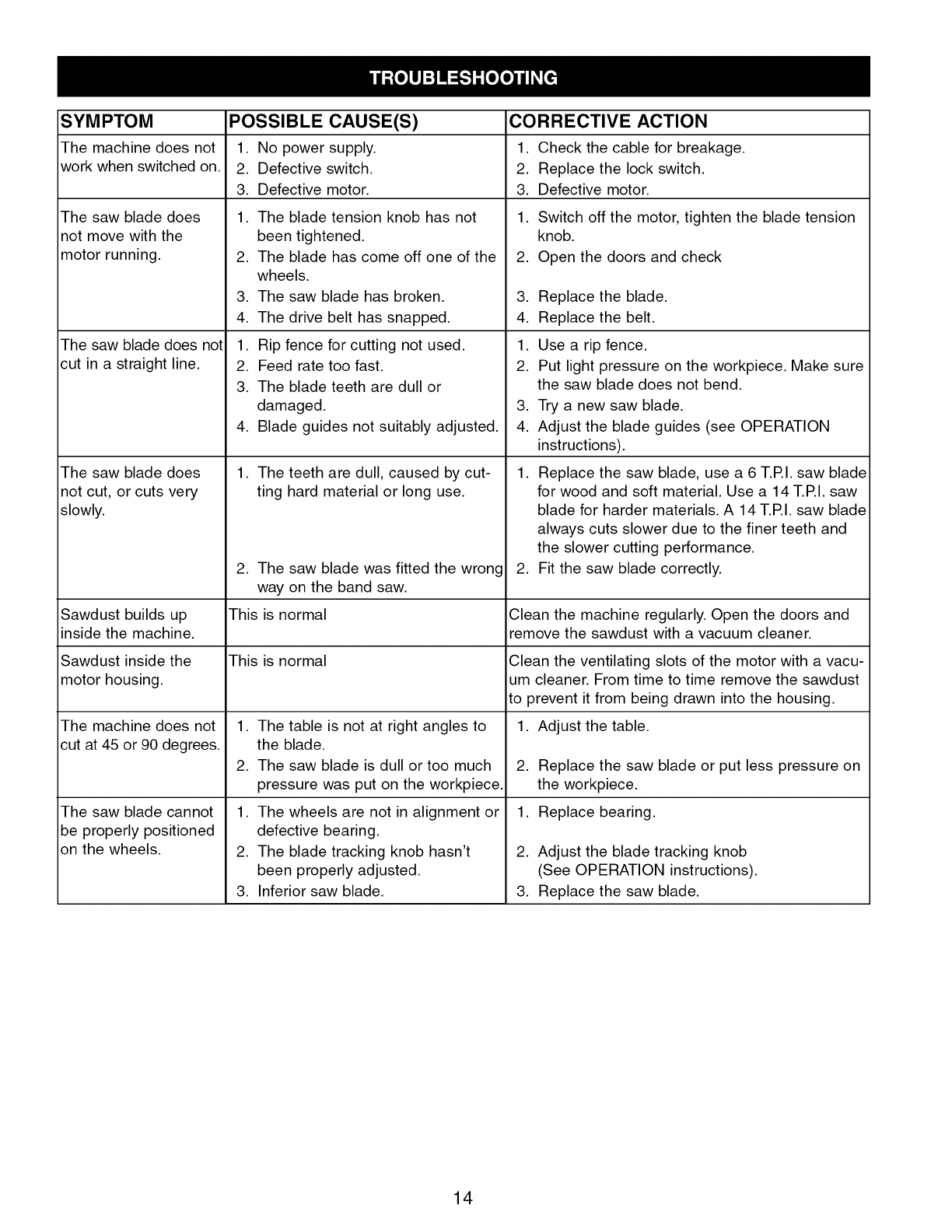

SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION

The machine does not 1. No power supply. 1. Check the cable for breakage.

work when switched on. 2. Defective switch. 2. Replace the lock switch.

3. Defective motor. 3. Defective motor.

1.The saw blade does

not move with the

motor running.

The saw blade does not

cut in a straight line.

The saw blade does

not cut, or cuts very

slowly.

Sawdust builds up

inside the machine.

Sawdust inside the

motor housing.

The machine does not

cut at 45 or 90 degrees.

The saw blade cannot

be properly positioned

on the wheels.

The blade tension knob has not

been tightened.

2. The blade has come off one of the

wheels.

3. The saw blade has broken.

4. The drive belt has snapped.

1. Rip fence for cutting not used.

2. Feed rate too fast.

3. The blade teeth are dull or

damaged.

4. Blade guides not suitably adjusted.

1. The teeth are dull, caused by cut-

ting hard material or long use.

2. The saw blade was fitted the wrong

way on the band saw.

This is normal

1. The table is not at right angles to

the blade.

2. The saw blade is dull or too much

pressure was put on the workpiece.

1. The wheels are not in alignment or

defective bearing.

2. The blade tracking knob hasn't

been properly adjusted.

3. Inferior saw blade.

1. Switch off the motor, tighten the blade tension

knob.

2. Open the doors and check

3. Replace the blade.

4. Replace the belt.

1. Use a rip fence.

2. Put light pressure on the workpiece. Make sure

the saw blade does not bend.

3. Try a new saw blade.

4. Adjust the blade guides (see OPERATION

instructions).

1. Replace the saw blade, use a 6 T.P.I. saw blade

for wood and soft material. Use a 14 T.P.I. saw

blade for harder materials. A 14 T.P.I. saw blade

always cuts slower due to the finer teeth and

the slower cutting performance.

2. Fit the saw blade correctly.

Clean the machine regularly. Open the doors and

remove the sawdust with a vacuum cleaner.

Clean the ventilating slots of the motor with a vacu-

um cleaner. From time to time remove the sawdust

to prevent it from being drawn into the housing.

1. Adjust the table.

2. Replace the saw blade or put less pressure on

the workpiece.

1. Replace bearing.

2. Adjust the blade tracking knob

(See OPERATION instructions).

3. Replace the saw blade.

Model 351.224010

Figure 34 - Replacement Parts Illustration for Stand

KEY

NO.

PART NO.

29369.00

29380.00

29396.00

29397.00

29400.00

29403.00

29407.00

29413.00

29438.00

STD522520

STD523106

STD541025

STD863408

STD843407

STD851006

STD852006

29495.00

DESCRIPTION

Door

Left End Panel

Front Bracing Member

Bas Panel

Right End Panel

Back Banel

Front Angle Bar

Rear Angle Bar

Shelf

Hex Bolt ¼"x20"x 2"*

Hex Bolt ¼"x20"x _"*

Hex Nut ¼"*

Pan Head Screw M4x8*

Lock Nut M4*

Washer M6*

Lock Washer M6*

Bushing

Standard hardware item available locally.

QTY.

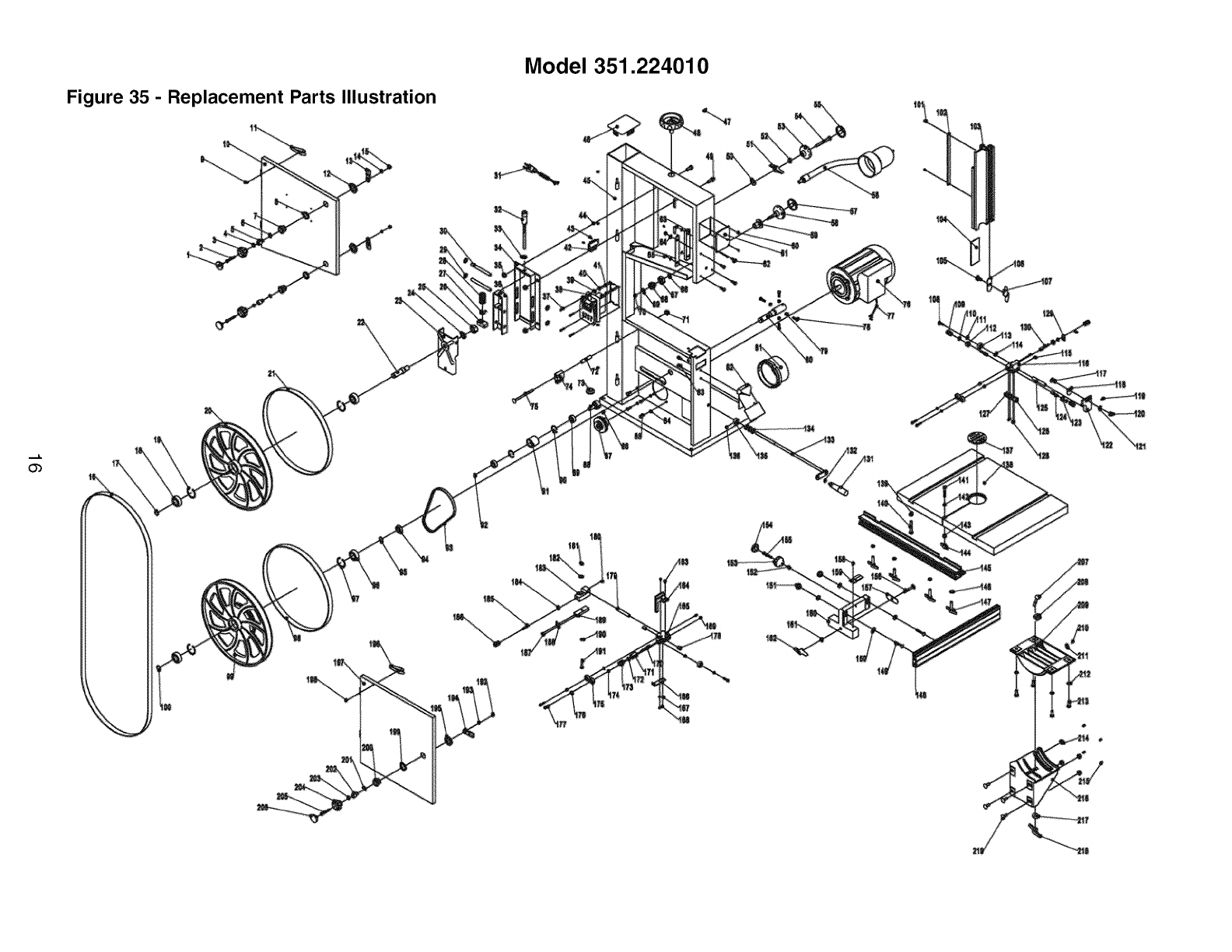

Figure 35 - Replacement Parts Illustration

Model 351.22401 0

,,,,,.L

KEY

NO.

PART

NO.

29368.00

STD833040

29389.00

STD840610

29399.00

29402.00

29405.00

29409.00

29325.00

29441.00

29444.00

29448.00

29328.00

STD852006

STD843610

29465.00

03052.00

29513.00

03878.00

29546.00

29553.00

29556.00

29560.00

STD852016

STD841620

29563.00

29569.00

29573.00

29580.00

29583.00

29584.00

29585.00

DESCRIPTION

Door Locking Knob Cap

Hex Bolt M6x40*

Door Locking Knob Body

Hex Nut M6*

Slotted Insert

Special Spring Washer

Lock Housing

Washer

Rivet 4x8

Upper Door

Leaf Spring

Special Nut M22

Tongue Lock

Spring Washer M6*

Lock Nut M6*

Saw Blade

Retaining Ring 17

Ball Bearing 80203

Retaining Ring 40

Upper Wheel

Tire

Upper Bearing Bolt

Wheel Carrier Bracket

Spring Washer M16"

Hex Nut M16"

Adjusting Screw

Blade Tension Indicator

Spring

Star Lock

Mount Shaft

Cable With Plug

Blade Tensioner

* Standard hardware item available locally.

KEY

NO.

PART

NO.

STD851008

29587.00

29429.00

29597.00

STD863420

29598.00

STD863408

STD851004

STD852004

29599.00

STD863510

29600.00

N/A

29601.00

29602.00

29603.00

STD835016

STD851008

29350.00

STD840810

29604.00

STD835070

29605.00

29606.00

29607.00

29608.00

29609.00

29480.00

29481.00

STD833016

29611.00

STD852006

DESCRIPTION

Washer M8*

Tension Bracket

Flange Nut M8

Blade Tensioner

Pan Head Screw M4x20*

Switch

Pan Head Screw M4x8*

Washer M4*

Lock Washer M4*

Tool Holder

Pan Head Screw M5xl0*

Bushing Ring

Frame

Top Plug

Roll Pin 5x18

Blade Tension Knob

Hex. Bolt M8x16*

Washer M8*

Knob

Hex Nut M8*

Blade Tracking Knob Body

Hex Bolt M8x70*

Blade Tracking Cap

Working Light

Adjusting Knob Cap

Adjusting Knob Body

Tube

Rivet 3x7

Clear Window

Hex Bolt M6x16*

Guide Bracket

Lock Washer M6*

KEY PART

NO. NO.

65 STD840610

66 29612.00

67 STD842025

68 29613.00

69 STD851006

70 STD843610

71 29429.00

72 29614.00

73 29434.00

74 29488.00

75 29489.00

76 29617.00

77 29618.00

78 STD833020

79 STD840610

80 29619.00

81 29493.00

82 29494.00

83 STD870612

84 STD852006

85 STD833016

86 00351.00

87 29496.00

88 29497.00

89 STD315511

90 06131.00

91 29500.00

92 00519.00

93 29502.00

94 29503.00

95 03052.00

96 29631.00

DESCRIPTION

Hex Nut M6*

Spring Washer

Hex Nut M20*

Gear

Washer M6*

Lock Nut M6*

Flange Nut M8

Tube

Rubber Tube

Brush

Carriage Bolt M8xl00

Motor

Motor Cable

Hex Bolt M6x20*

Hex Nut M6*

Lower Bearing Bolt

Dust Port 4"

Dust Port 2-1/2"

Socket Head Bolt M6x12*

Spring Washer M6*

Hex Bolt M6x16*

Set Screw M6xl0

Motor Pulley

Sliding Shaft

6001ZZ Bearing*

Retaining Ring 28

Tension Wheel

Retaining Ring 12

Drive Belt

Special Hex Nut

Retaining Ring 17

Bearing 80203

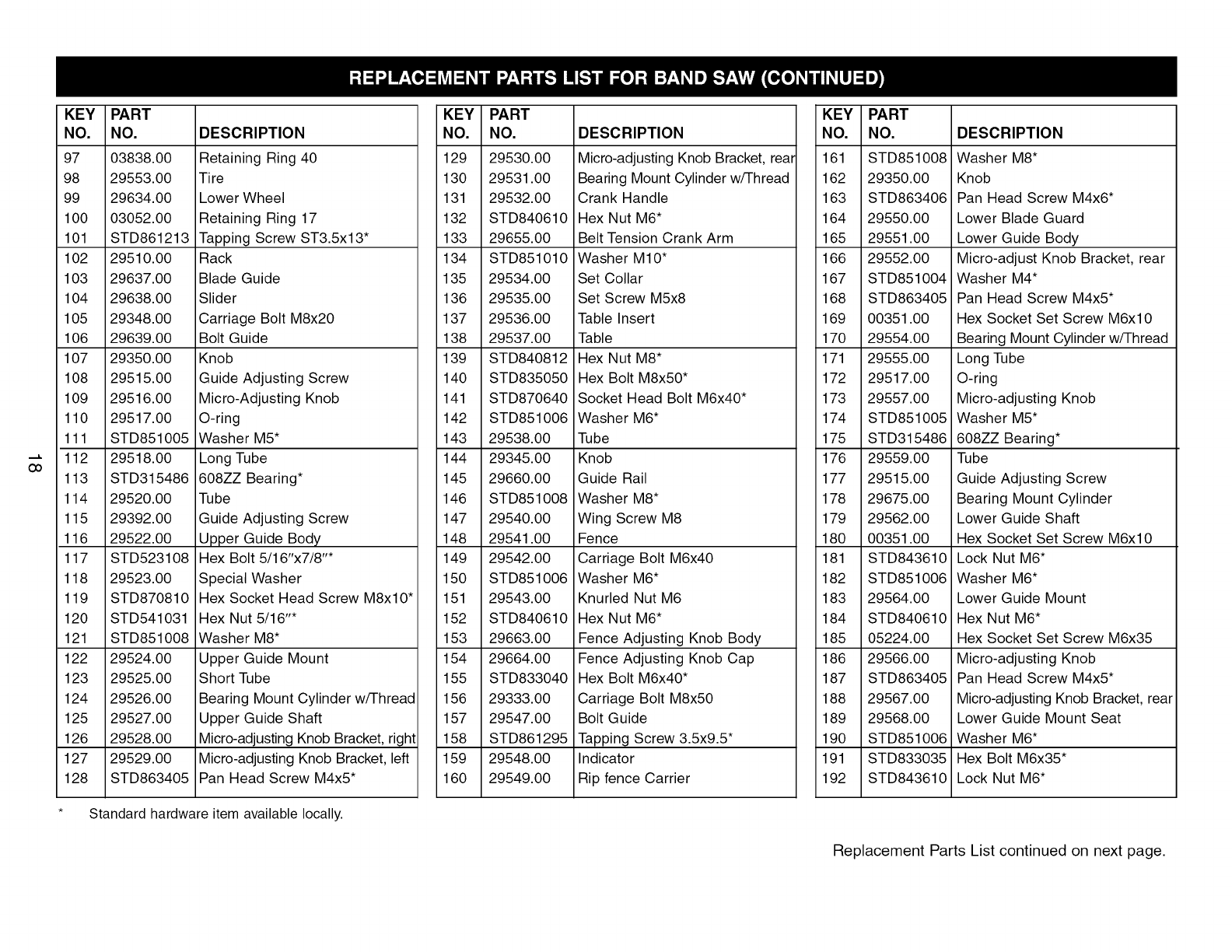

Replacement Parts List continued on next page.

KEY

NO.

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

PART

NO.

03838.00

29553.00

29634.00

03052.00

STD861213

29510.00

29637.00

29638.00

29348.00

29639.00

29350.00

29515.00

29516.00

29517.00

STD851005

29518.00

STD315486

29520.00

29392.00

29522.00

STD523108

29523.00

STD870810

STD541031

STD851008

29524.00

29525.00

29526.00

29527.00

29528.00

29529.00

STD863405

DESCRIPTION

Retaining Ring 40

Tire

Lower Wheel

Retaining Ring 17

Tapping Screw ST3.5x13*

Rack

Blade Guide

Slider

Carriage Bolt M8x20

Bolt Guide

Knob

Guide Adjusting Screw

Micro-Adjusting Knob

O-ring

Washer M5*

Long Tube

608ZZ Bearing*

Tube

Guide Adjusting Screw

Upper Guide Body

Hex Bolt 5/16"x7/8"*

Special Washer

Hex Socket Head Screw M8xl0*

Hex Nut 5/16"*

Washer M8*

Upper Guide Mount

Short Tube

Bearing Mount Cylinder w/Thread

Upper Guide Shaft

Micro-adjusting Knob Bracket, right

Micro-adjusting Knob Bracket, left

Pan Head Screw M4x5*

* Standard hardware item available locally.

KEY

NO.

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

PART

NO.

29530.00

29531.00

29532.00

STD840610

29655.00

STD851010

29534.00

29535.00

29536.00

29537.00

STD840812

STD835050

STD870640

STD851006

29538.00

29345.00

29660.00

STD851008

29540.00

29541.00

29542.00

STD851006

29543.00

STD840610

29663.00

29664.00

STD833040

29333.00

29547.00

STD861295

29548.00

29549.00

DESCRIPTION

Micro-adjusting Knob Bracket, rear

Bearing Mount Cylinder w/Thread

Crank Handle

Hex Nut M6*

Belt Tension Crank Arm

Washer M 10"

Set Collar

Set Screw M5x8

Table Insert

Table

Hex Nut M8*

Hex Bolt M8x50*

Socket Head Bolt M6x40*

Washer M6*

Tube

Knob

Guide Rail

Washer M8*

Wing Screw M8

Fence

Carriage Bolt M6x40

Washer M6*

Knurled Nut M6

Hex Nut M6*

Fence Adjusting Knob Body

Fence Adjusting Knob Cap

Hex Bolt M6x40*

Carriage Bolt M8x50

Bolt Guide

Tapping Screw 3.5x9.5"

Indicator

Rip fence Carrier

KEY PART

NO. NO.

161 STD851008

162 29350.00

163 STD863406

164 29550.00

165 29551.00

166 29552.00

167 STD851004

168 STD863405

169 00351.00

170 29554.00

171 29555.00

172 29517.00

173 29557.00

174 STD851005

175 STD315486

176 29559.00

177 29515.00

178 29675.00

179 29562.00

180 00351.00

181 STD843610

182 STD851006

183 29564.00

184 STD840610

185 05224.00

186 29566.00

187 STD863405

188 29567.00

189 29568.00

190 STD851006

191 STD833035

192 STD843610

DESCRIPTION

Washer M8*

Knob

Pan Head Screw M4x6*

Lower Blade Guard

Lower Guide Body

Micro-adjust Knob Bracket, rear

Washer M4*

Pan Head Screw M4x5*

Hex Socket Set Screw M6xl0

Bearing Mount Cylinder w/Thread

Long Tube

O-ring

Micro-adjusting Knob

Washer M5*

608ZZ Bearing*

Tube

Guide Adjusting Screw

Bearing Mount Cylinder

Lower Guide Shaft

Hex Socket Set Screw M6xl0

Lock Nut M6*

Washer M6*

Lower Guide Mount

Hex Nut M6*

Hex Socket Set Screw M6x35

Micro-adjusting Knob

Pan Head Screw M4x5*

Micro-adjusting Knob Bracket, rear

Lower Guide Mount Seat

Washer M6*

Hex Bolt M6x35*

Lock Nut M6*

Replacement Parts List continued on next page.

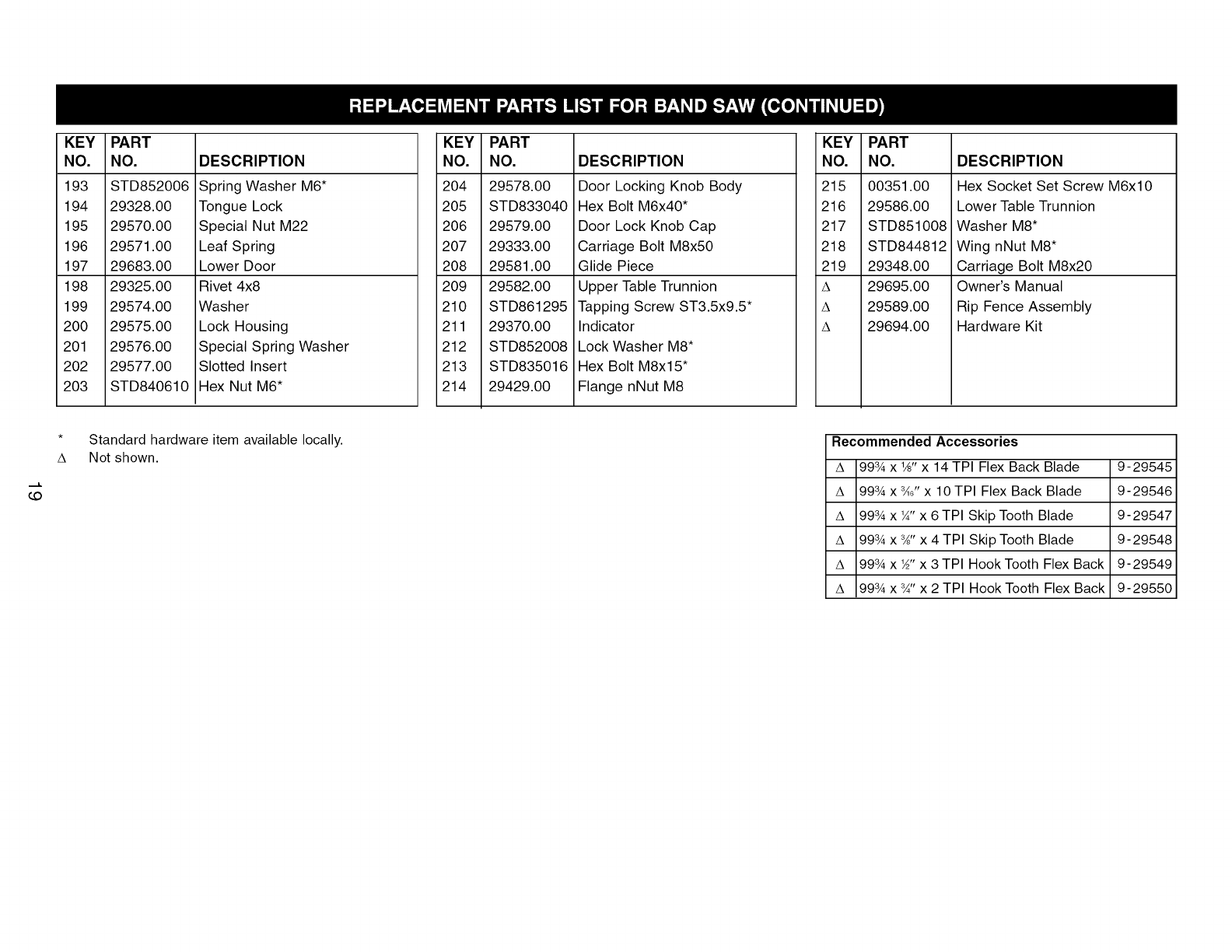

KEY PART

NO. NO.

193 STD852006

194 29328.00

195 29570.00

196 29571.00

197 29683.00

198 29325.00

199 29574.00

200 29575.00

201 29576.00

202 29577.00

203 STD840610

DESCRIPTION

Spring Washer M6*

Tongue Lock

Special Nut M22

Leaf Spring

Lower Door

Rivet 4x8

Washer

Lock Housing

Special Spring Washer

Slotted Insert

Hex Nut M6*

KEY

NO.

2O4

2O5

2O6

2O7

2O8

2O9

210

211

212

213

214

PART

NO.

29578.00

STD833040

29579.00

29333.00

29581.00

29582.00

STD861295

29370.00

STD852008

STD835016

29429.00

DESCRIPTION

Door Locking Knob Body

Hex Bolt M6x40*

Door Lock Knob Cap

Carriage Bolt M8x50

Glide Piece

Upper Table Trunnion

Tapping Screw ST3.5x9.5*

Indicator

Lock Washer M8*

Hex Bolt M8x15*

Flange nNut M8

KEY

NO.

215

216

217

218

219

PART

NO.

00351.00

29586.00

STD851008

STD844812

29348.00

29695.00

29589.00

29694.00

DESCRIPTION

Hex Socket Set Screw M6xl0

Lower Table Trunnion

Washer M8*

Wing nNut M8*

Carriage Bolt M8x20

Owner's Manual

Rip Fence Assembly

Hardware Kit

* Standard hardware item available locally.

A Not shown.

Recommended Accessories

A 993/4x 1/8,,x 14 TPI Flex Back Blade 9-29545

A 993/4x 3/_6"x 10 TPI Flex Back Blade 9-29546

A 993/4x ¼" x 6 TPI Skip Tooth Blade 9-29547

A 993/4x %" x 4 TPI Skip Tooth Blade 9-29548

A 993/4x ½" x 3 TPI Hook Tooth Flex Back 9-29549

A 993/4x 3/_,,x 2 TPI Hook Tooth Flex Back 9-29550

SIERRA DE BANDA

DE 14"

Modelo No.

351 •224010

PRECAUCION: Lea y siga todas las

Reglas de Seguridad e Instrucciones de

Operaci6n antes de utilizar este producto

por primera vez.

Ingles ....................................... 2-14

Ilustraciones y Listas de Partes .................. 15-19

Garantia ....................................... 20

Reglas de Seguridad .......................... 20-21

Desempaque ................................ 21-22

Montaje ..................................... 22-24

Instalaci6n .................................. 25-26

Operaci6n ................................... 26-30

Mantenimiento ............................... 30-31

Identificaci6n de Problemas ....................... 31

GARANTIA COMPLETA DE UN ANO PARA

HERRAMIENTA CRAFTSMAN

Siesta herramienta Craftsman fallara por causa de defectos en

el material o en la mano de obra en un lapso de un afio a partir

de la fecha de compra, LLAME al 1-800-4-MY-HOME ®PARA

SOLICITAR LA REPARACION GRATUITA DEL PRODUCTO

(o su reemplazo si no se puede reparar la unidad). Esta garantia

no incluye partes fungibles, tales como I_.mparas, baterias,

barrenas o cuchillas.

Siesta herramienta se usa alguna vez para fines comerciales o

de alquiler, esta garantia es v_.lida Qnicamente por 90 dias a par-

tir de la fecha de compra.

Esta garantia le otorga derechos legales especificos y tambien

puede usted tener otros derechos que varien de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

ADVERTENCIA DE LA PROPOSICION 65: Parte del polvo

producido por las operaciones de lijado, serrado, esmerilado y

taladrado realizadas con herramientas electricas y otras activi-

dades de construcci6n contiene sustancias qufmicas que el esta-

do de California reconoce como causantes de cancer, malforma-

ciones cong,6nitas u otros dafios reproductivos.

Algunos ejemplos de estas sustancias quimicas son:

• Plomo proveniente de pinturas con base de plomo.

• Silice cristalino proveniente de ladrillos, cemento y otro mate-

rial de mamposteria.

• Ars6nico y cromo proveniente de madera quimicamente tratada.

El riesgo debido a la exposici6n de estas sustancias quimicas

depende de la frecuencia con la cual realice este tipo de trabajo.

Para reducir la exposici6n a estas sustancias quimicas: trabaje

en un Area bien ventilada y utilice equipo de seguridad aprobado.

Cuando trabaje con este tipo de herramientas, siempre utilice

una m_.scara para la cara o respirador adecuadamente ajusta-

dos, aprobados por OSHA/NIOSH.

ADVERTENClA: Por su propia seguridad, lea todas las

instrucciones y precauciones antes de manejar la herramienta.

PRECAUClON: Siempre siga los procedimientos de operaci6n

correctos, tal como se definen en este manual, aun cuando

est6 familiarizado con el uso de esta o de otras herramientas

similares. Recuerde que descuidarse aunque s61o sea por

una fracci6n de segundo puede ocasionarle graves lesiones.

EL OPERADOR DEBE ESTAR PREPARADO PARA

EL TRABAJO

• Use ropa apropiada. No use ropa holgada, guantes, corbatas,

anillos, pulseras ni otras joyas que puedan atascarse en las

partes m6viles de la m_.quina.

• Use una cubierta protectora para el cabello, para sujetar el

cabello largo.

• Use zapatos de seguridad con suelas antideslizantes.

• Use gafas de seguridad que cumplan con la norma ANSI

Z87.1 de los Estados Unidos. Los anteojos comunes tienen

lentes que s61o son resistentes al impacto. NO son anteojos

de seguridad.

• Use una mascara para la cara o una m_tscara contra el polvo,

sial utilizar la herramienta se produce mucho polvo.

• Est6 alerta y piense claramente. Nunca opere herramientas

mec_.nicas cuando est6 cansado, intoxicado o bajo la influen-

cia de medicaci6n que produzca somnolencia.

PREPARE EL AREA DE TRABAJO PARA LA TAREA

A REALIZAR

• Mantenga el _trea de trabajo limpia. Las _.reas de trabajo

desordenadas atraen accidentes.

• No use herramientas mec_.nicas en ambientes peligrosos. No

use herramientas mec_tnicas en lugares hQmedos o mojados.

No exponga las herramientas mec_.nicas a la Iluvia.

• El Area de trabajo debe estar iluminada adecuadamente.

• Debe haber disponible un recept_.culo adecuado para la

herramienta. El enchufe de tres puntas se tiene que enchufar

directamente en un recept_.culo de tres puntas conectado a

tierra correctamente.

• Los cordones de extensi6n deben tener una punta de cone-

xi6n a tierra y los tres alambres del cord6n de extensi6n

deben ser del calibre correcto.

• Mantenga a los visitantes a una distancia prudente del Area

de trabajo.

• Mantenga a los nifios fuera del lugar de trabajo. Haga que

su taller sea a prueba de nifios. Use candados, interruptores

maestros y extraiga las Ilaves del arrancador para impedir

cualquier uso involuntario de las herramientas mec_.nicas.

SE DEBE DAR MANTENIMIENTO A

LA HERRAMIENTA

• Desenchufe siempre la herramienta antes de inspeccionarla.

• Consulte el manual para informarse sobre los procedimientos

de mantenimiento y ajuste especificos.

• Mantenga la herramienta lubricada y limpia de modo que

funcione de la manera m_.s segura.

• Retire las herramientas de ajuste. Desarrolle el h_tbito de

verificar que hayan sido retiradas las herramientas de ajuste

antes de encender la m_.quina.

• Mantenga todas las partes en buena condicidn de fucio-

namiento. Revise el protector u otras piezas para determinar

si funcionan correctamente y hacen el trabajo que deben hacer.

• Revise para ver si hay partes da_adas. Verifique el alinea-

miento de las partes mdviles, si hay atascamiento, roturas

y montaje o cualquier otra condicidn que pudiera afectar el

funcionamiento de la herramienta.

• Si una proteccidn o cualquier otra parte est,. da_ada, estas

deben repararse correctamente o reemplazarse. No haga

reparaciones provisionales (v_.lgase de la lista de piezas

incluida para solicitar piezas de reemplazo).

EL OPERADOR DEBE SABER COMO USAR

LA HERRAMIENTA

• Use la herramienta correcta para cada trabajo. No fuerce la

herramienta ni el accesorio para realizar una tarea para la

cual no han sido dise_ados.

• Cuando cambie la hoja, desconecte la herramienta.

• Evite que la herramienta se encienda accidentalmente.

Cercidrese de que la herramienta est6 en la posicidn "off"

(apagado) antes de enchufarla.

• No fuerce la herramienta. Funcionar_. en la forma m_.s eficaz

a la velocidad para la cual se dise_6.

• Mantenga las manos alejadas de las partes mdviles y de las

superficies cortantes.

• Nunca deje desatendida una herramienta en funcionamiento.

Desconectela y no la abandone hasta que se haya detenido

por completo.

• No trate de alcanzar demasiado lejos. Mant6ngase firme y

equilibrado.

• Nunca se coloque de pie sobre la herramienta. Se pueden

producir lesiones graves si la herramienta se vuelca o se

hace contacto con la hoja en forma accidental.

• Conozca su herramienta. Aprenda a manejar la herramienta,

su aplicacidn y limitaciones especfficas.

• Use los accesorios recomendados. Si se usan accesorios

incorrectos, puede sufrir lesiones o lesionar a alguien.

• Maneje la pieza de trabajo en forma correcta. Prot6jase las

manos de posibles lesiones.

• Apague la m_tquina si se atasca. La hoja se atasca si se intro-

duce muy profundamente en la pieza de trabajo (la fuerza del

motor la mantiene trabada en la pieza de trabajo). No quite

las piezas atascadas o cortadas hasta que se haya apagado

y desconectado la sierra y la hoja se haya detenido.

• Mantenga bien ajustados los siguientes: la tensidn de la hoja,

las guias de la hoja y los cojinetes de empuje.

• Ajuste la guia superior para que apenas quede separada de

la pieza de trabajo.

• Sujete firmemente la pieza de trabajo contra la mesa.

• DIRECCION DE LA ALIMENTACION: Alimente la pieza de

trabajo en la hoja o en la cortadora, s61o contra la direccidn

de rotacidn de la hoja o cortadora.

ADVERTENOIA: La operacidn de toda herramienta mec_.nica

puede hacer que salgan arrojados objetos extra_os hacia los

ojos y les causen graves heridas. Siempre use galas de seguri-

dad que cumplan con los requisitos de la norma estadounidense

ANSI Z87.1 (se indica en el paquete) antes de comenzar a usar

la herramienta mec_.nica. Puede obtener gafas de seguridad a

trav6s de su cat_.logo de Sears.

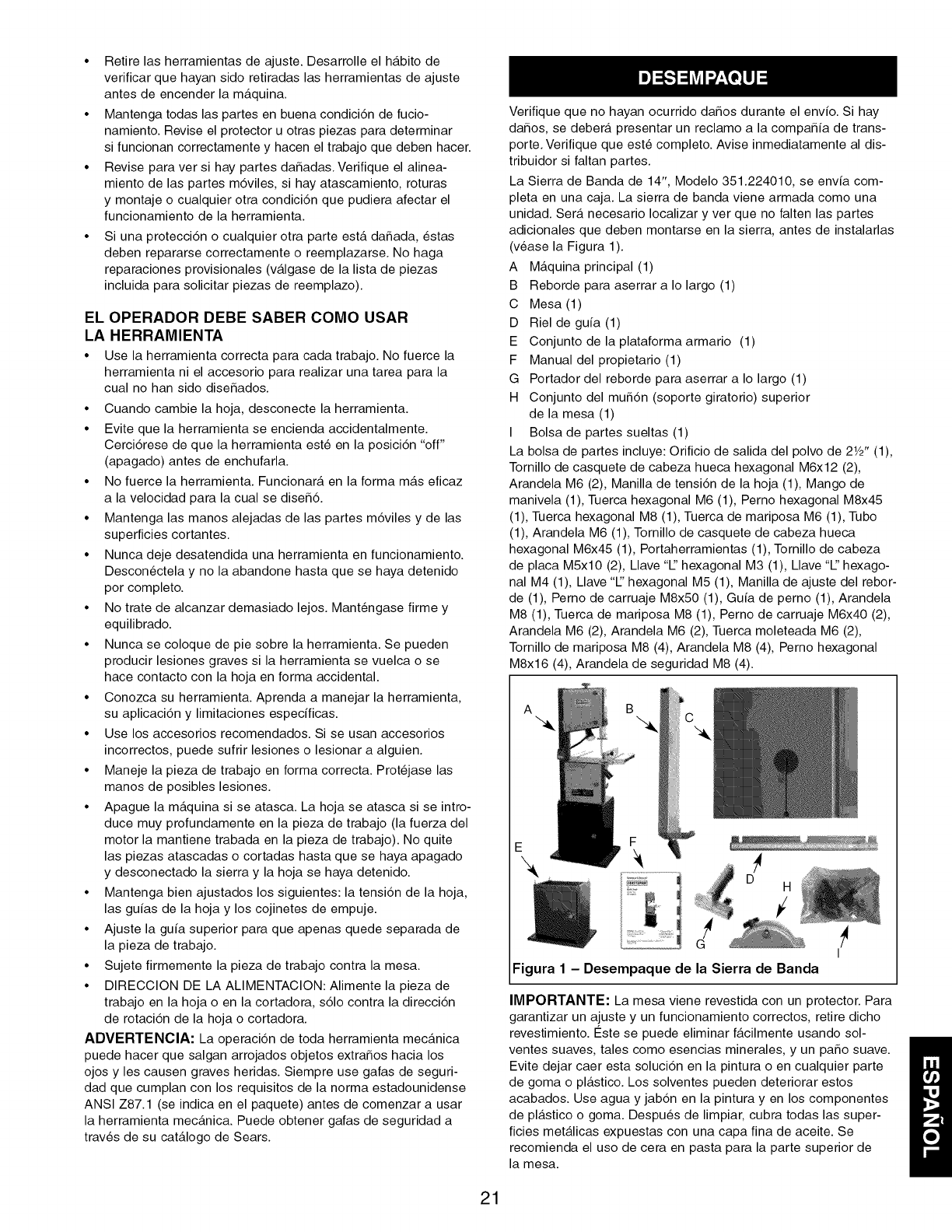

Verifique que no hayan ocurrido da_os durante el envfo. Si hay

da_os, se deber_, presentar un reclamo a la compa_fa de trans-

porte. Verifique que est6 completo. Avise inmediatamente al dis-

tribuidor si faltan partes.

La Sierra de Banda de 14", Modelo 351.224010, se envfa com-

pleta en una caja. La sierra de banda viene armada como una

unidad. Ser_. necesario Iocalizar y ver que no falten las partes

adicionales que deben montarse en la sierra, antes de instalarlas

(v6ase la Figura 1).

A M_tquina principal (1)

B Reborde para aserrar a Io largo (1)

C Mesa (1)

D Riel de gufa (1)

E Conjunto de la plataforma armario (1)

F Manual del propietario (1)

G Portador del reborde para aserrar a Io largo (1)

H Conjunto del mufidn (soporte giratorio) superior

de la mesa (1)

I Bolsa de partes sueltas (1)

La bolsa de partes incluye: Orificio de salida del polvo de 21/2" (1),

Tornillo de casquete de cabeza hueca hexagonal M6x12 (2),

Arandela M6 (2), Manilla de tensidn de la hoja (1), Mango de

manivela (1), Tuerca hexagonal M6 (1), Perno hexagonal M8x45

(1), Tuerca hexagonal M8 (1), Tuerca de mariposa M6 (1), Tubo

(1), Arandela M6 (1), Tornillo de casquete de cabeza hueca

hexagonal M6x45 (1), Portaherramientas (1), Tornillo de cabeza

de placa M5xl0 (2), Llave "1" hexagonal M3 (1), Llave "1" hexago-

nal M4 (1), Llave "1" hexagonal M5 (1), Manilla de ajuste del rebor-

de (1), Perno de carruaje M8x50 (1), Guia de perno (1), Arandela

M8 (1), Tuerca de mariposa M8 (1), Perno de carruaje M6x40 (2),

Arandela M6 (2), Arandela M6 (2), Tuerca moleteada M6 (2),

Tornillo de mariposa M8 (4), Arandela M8 (4), Perno hexagonal

M8x16 (4), Arandela de seguridad M8 (4).

\/H

Figura 1- Desempaque de la Sierra de Banda

IMPORTANTE: La mesa viene revestida con un protector. Para

garantizar un ajuste y un funcionamiento correctos, retire dicho

revestimiento. €:ste se puede eliminar f_.cilmente usando sol- I

ventes suaves, tales como esencias minerales, y un paso suave.

Evite dejar caer esta soluci6n en la pintura o en cualquier parte

de goma o pl_.stico. Los solventes pueden deteriorar estos

acabados. Use agua y jab6n en la pintura yen los componentes

de pl_.stico o goma. Despues de limpiar, cubra todas las super-

ficies met_.licas expuestas con una capa fina de aceite. Se

recomienda el uso de cera en pasta para la parte superior de

la mesa.

ADVERTENClA: Nunca use solventes muy vol_.tiles. Se

recomienda utilizar solventes no inflamables para evitar posibles

incendios.

PRECAUClON: No intente hacer el montaje si hay partes que

faltan. V_.lgase de este manual para solicitar partes de repuesto.

La m_.quina se suministra parcialmente armada. Antes de usarla,

deben instalarse los siguientes elementos: Plataforma armario,

orificio de salida del polvo de 21/2", mesa, reborde para aserrar a

Io largo, manilla de tensi6n de la hoja, portaherramientas, y

mango de la manivela.

ABVERTENClA: Para evitar ser lesionado, no intente hacer

funcionar o usar esta m_.quina hasta que todas sus partes est6n

montadas y funcionen correctamente.

MONTAJE DE LA PLATAFORMA

Consulte la Figura 34 en la p_.gina 15.

• Verifique el contenido contra la lista de partes.

• Coloque el panel trasero y los paneles de extreme derecho e

izquierdo en el panel base; y sujetelos con pernos hexago-

nales y arandelas.

• Monte los paneles de extreme derecho e izquierdo en el

panel trasero y sujetelos con pernos hexagonales y

arandelas.

• Monte el miembro de refuerzo frontal en los paneles de

extreme derecho e izquierdo usando pernos hexagonales y

arandelas. Monte el estante en los paneles de extreme dere-

cho e izquierdo usando los pernos hexagonales y arandelas

restantes.

• Instale la puerta en el panel de extreme.

• Con ayuda, levante la sierra de banda y col6quela cuidadosa-

mente en su lugar encima de la plataforma de trabajo.

• Fijela en posici6n usando pernos hexagonales, a trav6s de

una arandela, la plataforma armario, otra arandela, una tuerca

hexagonal, la sierra de banda y una arandela de seguridad,

luego fijelos en el lade superior con una tuerca hexagonal.

Repita el procedimiento para las cuatro esquinas antes de

apretar completamente las tuercas.

ADVERTENClA: A fin de evitar lesionarse la espalda, solicite

ayuda para levantar la sierra de band& Doble las rodillas y

levante con las piernas, no con la espalda.

INSTALACION DEL ORIFICIO DE SALIDA

DEL POLVO DE 21/22

Consulte la Figura 2.

• Monte el orificio de salida del polvo de 21/2" en el bastidor de

la sierra de banda con un tornillo de casquete de cabeza

hueca hexagonal y una arandela. Coloque el orificio de

salida del polvo de 21/2" en un lade del bastidor de la sierra

de banda.

• Obtenga dos tornillos de casquete de cabeza hueca

hexagonal y dos arandelas de la bolsa de partes sueltas.

Monte el orificio de salida del polvo en el bastidor de la sierra

de banda e instale un tornillo de casquete de cabeza hueca

hexagonal con arandela en cada agujero, luego aprietelos

con una Ilave "1" hexagonal M5 (v6ase la Figura 2).

Figura 2 - Instale el Orificio de Salida del Polvo de 21/2"

INSTALACION DEL MUNON DE LA MESA

Monte el mu56n superior de la mesa en el mu56n inferior de la

mesa con el perno de carruaje, pieza de deslizamiento, aran-

delay tuerca de mariposa. Coloque la mesa en el mu56n

superior de la mesa, teniendo cuidado cuando pase la hoja de

la sierra a trav6s de la ranura de la mesa (v6ase la Figura 3).

Figura 3 - Monte el Mu56n de la Mesa

Obtenga cuatro pernos hexagonales y cuatro arandelas de

seguridad de la bolsa de partes sueltas. Monte la mesa en el

mu56n superior de la mesa e instale un perno con arandela

en cada agujero, luego aprietelos con una Ilave ajustable.

CENTRADO DE LA MESA

• Afloje los cuatro pernos hexagonales que fijan la mesa en el

mu56n superior de la misma (v6ase la Figura 4).

Figura 4 - Pernos Hexagonales para el Mu56n

• Mueva lateralmente la mesa seg0n sea necesario, hasta que

la hoja pase a trav6s del centre del inserto de la mesa.

• Si el movimiento del mu56n superior de la mesa no es sufi-

ciente para centrar la mesa, afloje las cuatro tuercas de brida

que sujetan el mu56n inferior de la mesa y mueva lateral-

mente la mesa para ponerla en el centre.

• Vuelva a apretar los pernos hexagonales para el mu56n y las

tuercas de brida, luego revise nuevamente la posici6n de la

hoja de la sierra.

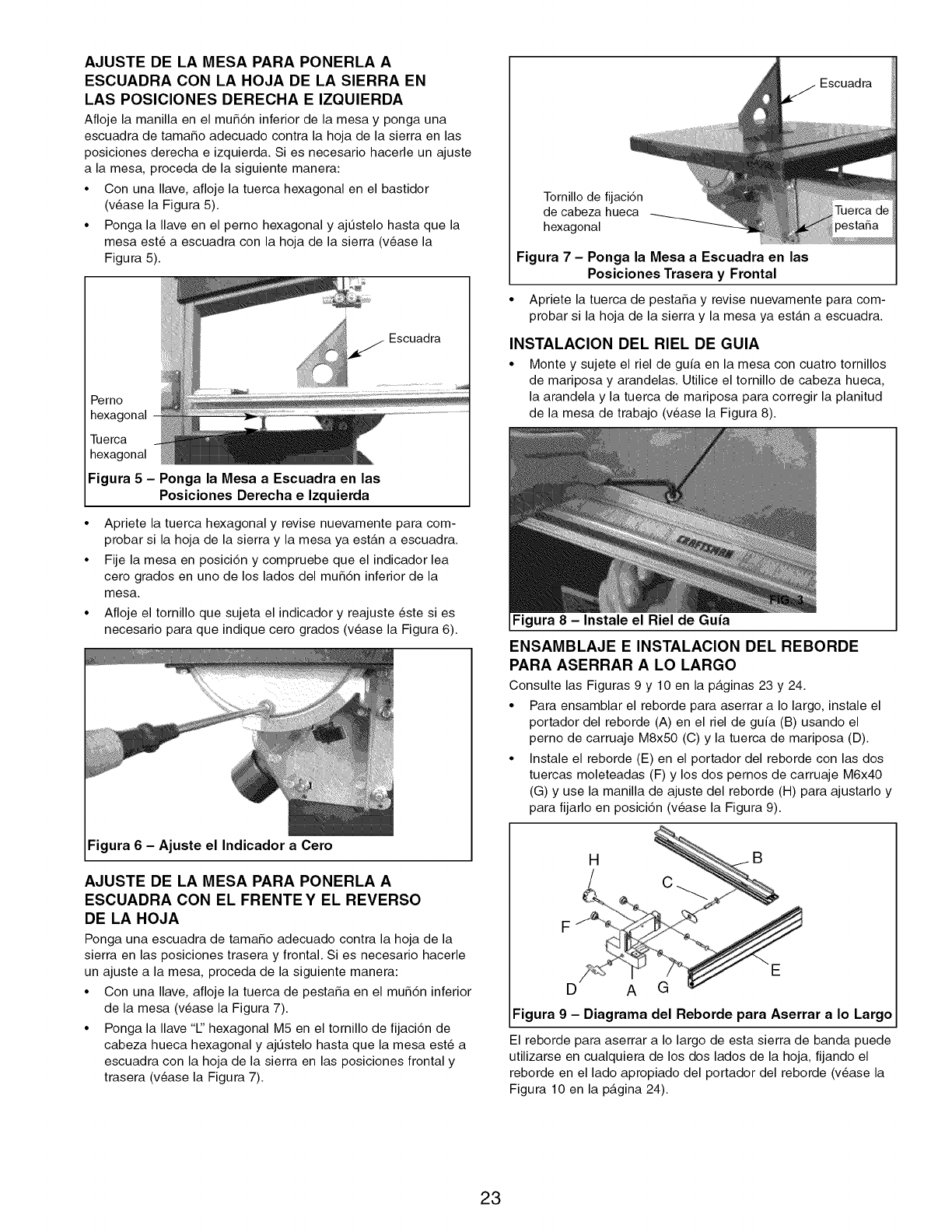

AJUSTE DE LA MESA PARA PONERLA A

ESCUADRA CON LA HOJA DE LA SIERRA EN

LAS POSICIONES DERECHA E IZQUlERDA

Afloje la manilla en el mu_6n inferior de la mesa y ponga una

escuadra de tama_o adecuado contra la hoja de la sierra en las

posiciones derecha e izquierda. Si es necesario hacerle un ajuste

a la mesa, proceda de la siguiente manera:

• Con una Ilave, afloje la tuerca hexagonal en el bastidor

(v6ase la Figura 5).

• Ponga la Ilave en el perno hexagonal y ajQstelo hasta que la

mesa est6 a escuadra con la hoja de la sierra (v6ase la

Figura 5).

Escuadra

Perno

hexagonal

Tuerca

hexagonal

Figura 5 - Ponga la Mesa a Escuadra en las

Posiciones Derecha e Izquierda

• Apriete la tuerca hexagonal y revise nuevamente para com-

probar si la hoja de la sierra y la mesa ya est_.n a escuadra.

• Fije la mesa en posicidn y compruebe que el indicador lea

cero grados en uno de los lados del mu_dn inferior de la

mesa.

• Afloje el tornillo que sujeta el indicador y reajuste este si es

necesario para que indique cero grados (v6ase la Figura 6).

Figura 6 - Ajuste el Indicador a Cero

AJUSTE DE LA MESA PARA PONERLA A

ESCUADRA CON EL FRENTE Y EL REVERSO

DE LA HOJA

Ponga una escuadra de tama_o adecuado contra la hoja de la

sierra en las posiciones trasera y frontal. Si es necesario hacerle

un ajuste a la mesa, proceda de la siguiente manera:

• Con una Ilave, afloje la tuerca de pestaSa en el mu56n inferior

de la mesa (v6ase la Figura 7).

• Ponga la Ilave "1" hexagonal M5 en el tornillo de fijaci6n de

cabeza hueca hexagonal y ajQstelo hasta que la mesa est6 a

escuadra con la hoja de la sierra en las posiciones frontal y

trasera (v6ase la Figura 7).

Escuadra

Tornillo de fijaci6n

de cabeza hueca

hexagonal

Figura 7 - Ponga la Mesa a Escuadra en las

Posiciones Trasera y Frontal

Apriete la tuerca de pestaSa y revise nuevamente para com-

probar si la hoja de la sierra y la mesa ya est_.n a escuadra.

INSTALACION DEL RIEL DE GUIA

• Monte y sujete el riel de guia en la mesa con cuatro tornillos

de mariposa y arandelas. Utilice el tornillo de cabeza hueca,

la arandela y la tuerca de mariposa para corregir la planitud

de la mesa de trabajo (v6ase la Figura 8).

Figura 8 - Instale el Riel de Guia

ENSAMBLAJE E INSTALACION DEL REBORDE

PARA ASERRAR A LO LARGO

Consulte las Figuras 9 y 10 en la p_.ginas 23 y 24.

• Para ensamblar el reborde para aserrar a Io largo, instale el

portador del reborde (A) en el riel de guia (B) usando el

perno de carruaje MSx50 (C) y la tuerca de mariposa (D).

• Instale el reborde (E) en el portador del reborde con las dos

tuercas moleteadas (F) y los dos pernos de carruaje M6x40

(G) y use la manilla de ajuste del reborde (H) para ajustarlo y

para fijarlo en posici6n (v6ase la Figura 9).

D A G

Figura 9 - Diagrama del Reborde para Aserrar a Io Largo

El reborde para aserrar a Io largo de esta sierra de banda puede

utilizarse en cualquiera de los dos lados de la hoja, fijando el

reborde en el lado apropiado del portador del reborde (v6ase la

Figura 10 en la p_.gina 24).

Figura 10 - Reborde para Aserrar a Io Largo

INSTALACION DE LA MANILLA DE TENSION

DE LA HOJA

•Coloque la manilla de tensi6n de la hoja en el tensor de la

hoja (v6ase la Figura 11).

Manilla de tensi6n

de la hoja

Figura 11 - Instale la Manilla de Tensi6n de la Hoja

MONTAJE DE LA SIERRA DE BANDA EN

LA PLATAFORMA

• Para garantizar una suficiente estabilidad vertical de la

m_tquina, debe anclarse esta con pernos en la plataforma

(consulte la instruccidn anterior sobre cdmo colocar la

m_.quina en la plataforma). Para este propdsito, se incluyen

agujeros de montaje de 6 mm en la base de la m_.quina

(v6ase la Figura 12).

eros de montaje

Figura 12 - Agujeros de Montaje de 6 mm

UTILICE UN COLECTOR DE POLVO ADECUADO

• La sierra de banda incluye un orificio de salida de polvo de

21/22y otro de 42 (v6ase la Figura 13). Se recomienda que

cuando se use la sierra de banda, esta est6 conectada a un

colector de polvo adecuado.

Orificio de salida

del polvo de 21/2

Orificio de salida

del polvo de 4"

Figura 13 - Orificios de Salida del Polvo

MONTAJE DEL PORTAHERRAMIENTAS

• Monte el portaherramientas en la columna de la sierra de

banda con dos tornillos de cabeza de placa. Obtenga dos

tornillos de cabeza de placa de la bolsa de partes sueltas.

Monte el portaherramientas en la columna e instale un tornillo

de cabeza de placa en cada agujero, y luego aprietelos con

un destornillador Phillips (v6ase la Figura 14).

Figura 14 - Monte el Portaherramientas

INSTALACION DEL MANGO DE LA MANIVELA

• Instale el mango de la manivela en el brazo de la manivela de

tensi6n de la hoja con la tuerca hexagonal M6 (v6ase la

Figura 15).

Figura 15 - Instale el Mango de la Manivela

Manilla de tensi6n de la hoja

de fijaci6n de

la puerta

Guia de la hoja

Interruptor

bloqueable

Reborde guia

Riel de guia

Orificio de salida

del polvo de 21/2"

Manilla de

de la hoja

Manilla de ajuste

del poste de guia

Lampara

Muh6n superior de la

Muh6n inferior de la

Orificio de salida

del polvo de 4"

Figura 16 - Conozca su Sierra de Banda

MOTOR

La sierra de banda se suministra con un motor de 1 HE El motor

de CA de 120 voltios tiene las siguientes especificaciones:

Caballos de fuerza ................................ 1

Voltaje ..................................... 120/240

Amperaje .................................... 11/5.5

Hertzios ........................................ 60

Fase .................................... Monofasico

RPM ......................................... 1720

ADVERTENOIA: Un electricista calificado debe hacer todas las

conexiones electricas.

CONEXIONES ELECTRICAS

ADVERTENCIA: Cerci6rese de que la unidad est6 apagada y

desconectada de la fuente de alimentacidn siempre que se

inspeccione el cableado.

FUENTE DE ALIMENTACION

La sierra de banda viene precableada para uso con una fuente

de alimentacidn de 120 voltios, 60 Hz. Consulte el diagrama de

cableado en la p_.gina 26.

El motor ha sido diseSado para funcionar al voltaje y frecuencia

especificados. Las cargas normales se pueden manejar con

seguridad con voltajes no mayores de 10% por encima o por

debajo del voltaje especificado.

El hacer funcionar la unidad con voltajes fuera del rango especifi-

cado puede sobrecalentar la herramienta y quemar el motor.

Para cargas pesadas es necesario que el voltaje en las termi-

nales del motor no sea inferior al voltaje especificado. La fuente

de alimentacidn del motor esta controlada por un interruptor bas-

culante unipolar.

INSTRUCCIONES PARA LA CONEXION A TIERRA

ADVERTENCIA: Si no se conecta correctamente el conductor

a tierra del equipo, se corre el riesgo de una descarga electrica.

El equipo debe estar conectado a tierra mientras se usa para

proteger al operador contra una descarga electrica.

• Si no entiende las instrucciones de conexidn a tierra o tiene

dudas en cuanto a si la herramienta est,. correctamente

conectada a tierra, consulte con un electricista calificado.

A fin de protegerlo contra una descarga electrica, esta herra-

mienta ester equipada con un corddn de tres conductores,

aprobado y clasificado para 150 V, y con un enchufe de tres

puntas del tipo de conexidn a tierra (v6ase la Figura 17).

• El enchufe de conexidn a tierra debe conectarse directamente

a un recept_.culo para 3 puntas instalado y conectado debida-

mente a tierra, tal como se muestra en la Figura 17.

Tomacorriente puesto a --_=-'-_°

tierra adecuadamente _

Punta de conexi6n a tierra

Enchufe de 3

puntas

Figura 17 - Receptaculo para 3 Puntas

No retire ni modifique en forma alguna la punta de conexidn a

tierra. En caso de un mal funcionamiento o una averia, la

conexidn a tierra proporciona una ruta de menor resistencia

para la descarga electrica.

ADVERTENCIA: AI conectar o desconectar el enchufe del

tomacorriente, no permita que los dedos toquen las terminales

o el enchufe.

• El enchufe debe conectarse en el tomacorriente correspon-

diente que haya sido instalado y conectado a tierra debida-

mente, de acuerdo con todos los cddigos y regulaciones

locales. No modifique el enchufe que se incluye. Si no cabe

en el tomacorriente, solicite a un electricista calificado que

instale un tomacorriente adecuado.

• Revise periddicamente los cordones de la herramienta, si

est_tn daSados, Ilevelos a un centro de servicio autorizado

para que los reparen.

• El conductor verde (o verde y amarillo) del cable es para

conexidn a tierra. Si es necesario reparar o reemplazar

el corddn electrico o el enchufe, no conecte el cable

verde (o verde y amarillo) a un terminal energizado.

Si se cuenta tJnicamente con un recept_.culo para dos puntas,

este deber_, ser reemplazado con un recept_.culo para tres

puntas debidamente conectado a tierra e instalado de acuerdo

con las Normas para Instalaciones Electricas (National Electric

Code) y los cddigos y regulaciones locales.

ADVERTENClA: Esta tarea deber_, ser realizada por un

electricista calificado.

Hay disponible un adaptador temporal de 3 puntas a 2 puntas

con conexidn a tierra (v6ase la Figura 18) para conectar los

enchufes a un tomacorriente bipolar que est6 correctamente

puesto a tierra.

Orejeta de tierra Asegt_rese que

Adaptado_ aeSteunaCOnectad°tierra

Enchufe de 3 conocida

Receptaculo para 2 puntas

Figura 18 - Receptaculo para 2 Puntas con Adaptador

• No utilice este tipo de adaptadores a menos que est6 permitido

por los cddigos y regulaciones nacionales y locales. (En Canad_t

no se permite el uso de los adaptadores de 3 puntas a 2 puntas

con conexidn a tierra.) Cuando est6 permitido utilizar este tipo

de adaptadores, la lengQeta rfgida de color verde o el terminal

en el lado del adaptador deber_.n estar bien conectados a una

tierra permanente, como serfa una tuber[a de agua debidamente

conectada a tierra, un tomacorriente debidamente conectado a

tierra o un sistema de cables debidamente conectado a tierra.

Muchos de los tornillos de la placa de cubierta, las tuberfas de

agua y las cajas de tomacorriente no est_.n debidamente conecta-

dos a tierra. Para garantizar que la conexidn a tierra sea efectiva, un

electricista calificado debe verificar los medios de conexidn a tierra.

OPERACION CON 240 VOLTIOS

• Para utilizar la sierra de banda con una alimentaci6n

monof_.sica de 240V, haga que un t6cnico electricista califica-

do conecte un enchufe de tres puntas de 230 voltios y 20/30

amperios al cable de la sierra de banda e instale los conec-

tores y recept_.culos adecuados en el suministro electrico.

• Consulte el diagrama de cableado para ver las instrucciones

de cableado para el motor.

CORDONES DE EXTENSION

• El uso de cualquier tipo de cord6n de extensi6n ocasionar_.

una caida en el voltaje y una p6rdida de potencia.

•Los alambres del corddn de extensidn deben tener el tama_o

suficiente para transportar la corriente adecuada y mantener

el voltaje correcto.

• Utilice la tabla para determinar el tama_o minimo del alambre

(segtJn la norma AWG) del corddn de extensidn.

• Utilice tJnicamente cordones de extensi6n trifilares que

cuenten con enchufes tipo conexi6n a tierra de tres puntas y

recept_.culos tripolares que funcionen con el enchufe de la

herramienta.

• Si el cord6n de extensi6n est,. desgastado, roto o da_ado en

cualquier forma, reempl_.celo inmediatamente.

LONGITUD DEL CORDON DE EXTENSION (120 VOLTIOS)

TamaSo del cable Norma AWG

Hasta 50 pies ................................... 16

AVISO: No se recomienda utilizar cordones de extensi6n de

m_.sde 50 pies.

LONGITUD DEL CORDON DE EXTENSION (240 MOLTIOS)

TamaSo del cable Norma AWG

Hasta 50 pies ................................... 18

AVISO: No se recomienda utilizar cordones de extensi6n de

m_.s de 50 pies.

ADVERTENClA: Esta m_.quina debe ser puesta a tierra.

Para evitar el riesgo de electrocuci6n o incendio, toda reparaci6n

del sistema electrico debe ser realizada s61o por un electricista

calificado, usando partes de repuesto genuinas.

_fe .......'.te;:'ptor

Diagrama El_ctrico para 120V

I Interruptor L&.mpara

_ En

D agrama E _ctrico de a Lampara para 120V

Interruptor

Mo% Cot

Diagrama El_ctrico para 240V

La Sierra de Banda de 142 Craftsman cuenta con un bastidor

construido con acero soldado y una superficie de mesa de hierro

fundido para garantizar su durabilidad. Est,. diseSada para cortar

maderas duras y blandas, asi como metales no ferrosos y pl_.sti-

co. La sierra incluye una plataforma y un reborde para aserrar a

Io largo. Su manilla para tensar y destensar r_.pidamente facilita y

agiliza los cambios de velocidad de la hoja. La sierra tambien

tiene dos orificios de recolecci6n de polvo de 21/22y 42, una ven-

tana de tensidn de la hoja y una I_.mpara de trabajo.

ESPECIFICACIONES

Profundidad de la garganta a 90 ° . ................. 131/z"

Profundidad de corte maxima a 90° . ................. 8"

TamaSo de la mesa ....................... 153/4x 213/4.

Inclinaci6n de la mesa ........................ 0° a 45 °

Di&metro de la rueda ............................. 14"

Longitud de la hoja ............................. 9934''

Ancho de la hoja .............................. 1/8- 34"

Velocidad de la hoja .................... 1620/3340 PPM

Dimensiones generales ................... 26 x 34 x 67"

Peso ........................................ 214 Ib

Peso de embarque ............................. 224 Ib

Orificio colector de polvo (2) .................... 21/zy 4"

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA: Tenga siempre en cuenta las siguientes

precauciones.

• Cuando ajuste o cambie partes de la sierra de band& siempre

apague la unidad y desconecte el enchufe de la toma de

corriente.

• AsegQrese que las guias de la hoja est6n situadas correctamente.

• Utilice la hoja adecuada para la pieza que se va a cortar.

• Utilice una hoja afilada. Cambie las hojas gastadas o aquellas

que les falten dientes.

• AsegQrese que la hoja tenga la tensi6n adecuada y avance en la

direcci6n correcta.

• Utilice la velocidad adecuada de hoja para el trabajo que est6

realizando.

• A fin de Iograr un 6ptimo rendimiento, no detenga el motor ni

reduzca su velocidad. Use la presidn adecuada de alimentacidn.

• Fije la pieza de trabajo en una posicidn estable.

• Compruebe que todos los protectores est6n instalados.

• Despues de encender la unidad, espere hasta que la hoja Ilegue

a su velocidad mgtxima.

• Mantenga las manos alejadas de la hoja y de todas las partes

mdviles.

• Siempre use proteccidn para los ojos o para la cara.

• Siempre detenga la sierra de banda antes de retirar toda pieza

residual de la mesa.

• Nunca intente aserrar una pieza que no tenga una superficie

plan& a menos que se utilice un soporte adecuado.

• Siempre sujete firmemente el material y alimente este en la hoja

a velocidad moderada.

• Siempre apague la m_.quina si se va a retirar el material de la

hoja despues de un corte incompleto.

• AsegtJrese que la tensidn de la hoja y la alineacidn de la hoja

est6n debidamente ajustadas.

• Haga cortes de "alivio" antes de cortar curvas largas.

• Destense la hoja cuando no se vaya a utilizar la sierra por un

lapso de tiempo prolongado.

INTERRUPTOR DE ENCENDIDO/APAGADO

(ON/OFF)

Consulte la Figura 19.

ADVERTENOIA: Antes de encender la sierra, verifique que no

le falten partes ni tenga partes que no funcionen correctamente o

est6n daSadas o rotas, tales como el interruptor del motor u otro

control de funcionamiento, un dispositivo de seguridad o el

cord6n de alimentaci6n. Si es asi, apague la sierra y desen-

chQfela hasta que la pieza en cuesti6n sea reparada o reem-

plazada correctamente.

El interruptor de Encendido/Apagado se halla en la parte

delantera izquierda de la columna de la sierra. Para encender la

sierra, Ileve el interruptor a la posici6n superior. Para apagar la

sierra, Ileve el interruptor a la posici6n inferior.

Se puede trabar el interruptor para impedir el uso no autorizado

de la sierra. Para trabar el interruptor:

• Ponga el interruptor en la posici6n OFF (apagado) y

desconecte la sierra de la fuente de alimentaci6n.

• Extraiga la Ilave. El interruptor no se puede cerrar sin la Ilave.

AVlSO: Si se extrae la Ilave con el interruptor en la posici6n ON

(encendido), se puede Ilevar a la posici6n OFF (apagado) pero

no a la de encendido nuevamente.

• Para volver a insertar la Ilave, deslice e inserte esta en la

ranura del interruptor hasta que enganche.

Interruptor

Llave del interruptor

Figura 19 - Interruptor de Encendido y Apagado

AJUSTES

La alineaci6n, tensi6n y las guias de la hoja han sido ajustadas

correctamente en la f4tbrica. Sin embargo, los ajustes podrian

cambiar durante el transporte de la unidad.

• Se recomienda verificar estos ajustes antes de usar la sierra.

AJUSTE DE LA TENSION DE LA HOJA

• Para aflojar la tensi6n de la hoja, gire la manilla de tensi6n de

la hoja hacia la izquierda y el indicador de tensi6n mostrar_.

un valor de tensi6n m_.s bajo. Para aumentar la tensi6n de la

hoja, gire la manilla de tensi6n hacia la derecha, y el indi-

cador de tensi6n mostrar_, un valor de tensi6n m_.s alto

(v6ase la Figura 20).

Manilla de tensi6n

de la hoja

Indicador de tensi6n

Figura 20 - Ajuste la Tensi6n de la Hoja

CAMBIO Y AJUSTE DE LA HOJA DE LA SIERRA

Consulte la Figura 21.

Esta sierra de banda viene equipada de la f_.brica con una hoja

de uso general para cortar madera. La hoja de la sierra se instala

antes de la entrega de la unidad. Para cambiar la hoja de la

sierra, se debe seguir el siguiente procedimiento:

ADVERTENOIA: Para evitar sufrir lesiones debido a un

arranque inesperado, siempre que cambie la hoja de la sierra o

haga ajustes, apague la sierra de banda y desconecte el cord6n

de alimentaci6n del tomacorriente principal. Para evitar sufrir

lesiones en las manos cuando manipule la hoja de la sierra,

utilice guantes siempre que sea necesario.

• Retire de la mesa el reborde para aserrar a Io largo, el riel

guia, la tuerca de mariposa y el tornillo.

• Gire las manillas de fijaci6n de las puertas superior e inferior

para abrir las puertas.

• Gire hacia la izquierda la manilla de tensi6n de la hoja en la

parte superior del alojamiento de la rueda superior para aflo-

jar la tensi6n de la hoja hasta que la hoja de la sierra se haya

destensado (visto desde arriba). V6ase la Figura 21.

Manilla de tensi6n de la hoja

Figura 21 - Ajuste la Tensi6n de la Hoja

• Desmonte la hoja de la sierra de las ruedas superior e

inferior.

• Cuando monte la nueva hoja de la sierra, asegQrese que los

dientes de la hoja est6n orientados hacia abajo y hacia usted

en la posici6n donde la hoja de la sierra pasa a trav6s de la

mesa.

• Vuelva a tensar la nueva hoja de la sierra y revise la alinea-

ci6n de la hoja, girando manualmente la rueda superior. La

hoja de la sierra deber_, avanzar montada en el centro de las

ruedas de la sierra de banda.

• Si es necesario, ajuste la alineaci6n de la hoja de la sierra;

para esto, siga los procedimientos de ALINEACION DE LA

HOJA DE LA SIERRA.

• Vuelva a instalar en la mesa el reborde para aserrar a Io

largo, el riel guia, la tuerca de mariposa y el tornillo.

• Gire las manillas de fijaci6n de las puertas superior e inferior

para cerrar las puertas antes de reconectar la fuente de

alimentaci6n.

ALINEACION DE LA HOJA DE LA SIERRA

Ajuste la alineaci6n de la hoja de la sierra antes de ajustar las

guias de la hoja.

Despues de instalar y tensar la hoja de la sierra, ajuste manual-

mente la manilla de alineaci6n para alinear la hoja de la sierra

(v6ase la Figura 22 en la p_.gina 28). La hoja de la sierra deber_.

avanzar montada en el centro de las ruedas de la sierra de

banda. Cuando Iogre el ajuste correcto, fije la manilla de

alineaci6n con la manilla de fijaci6n.

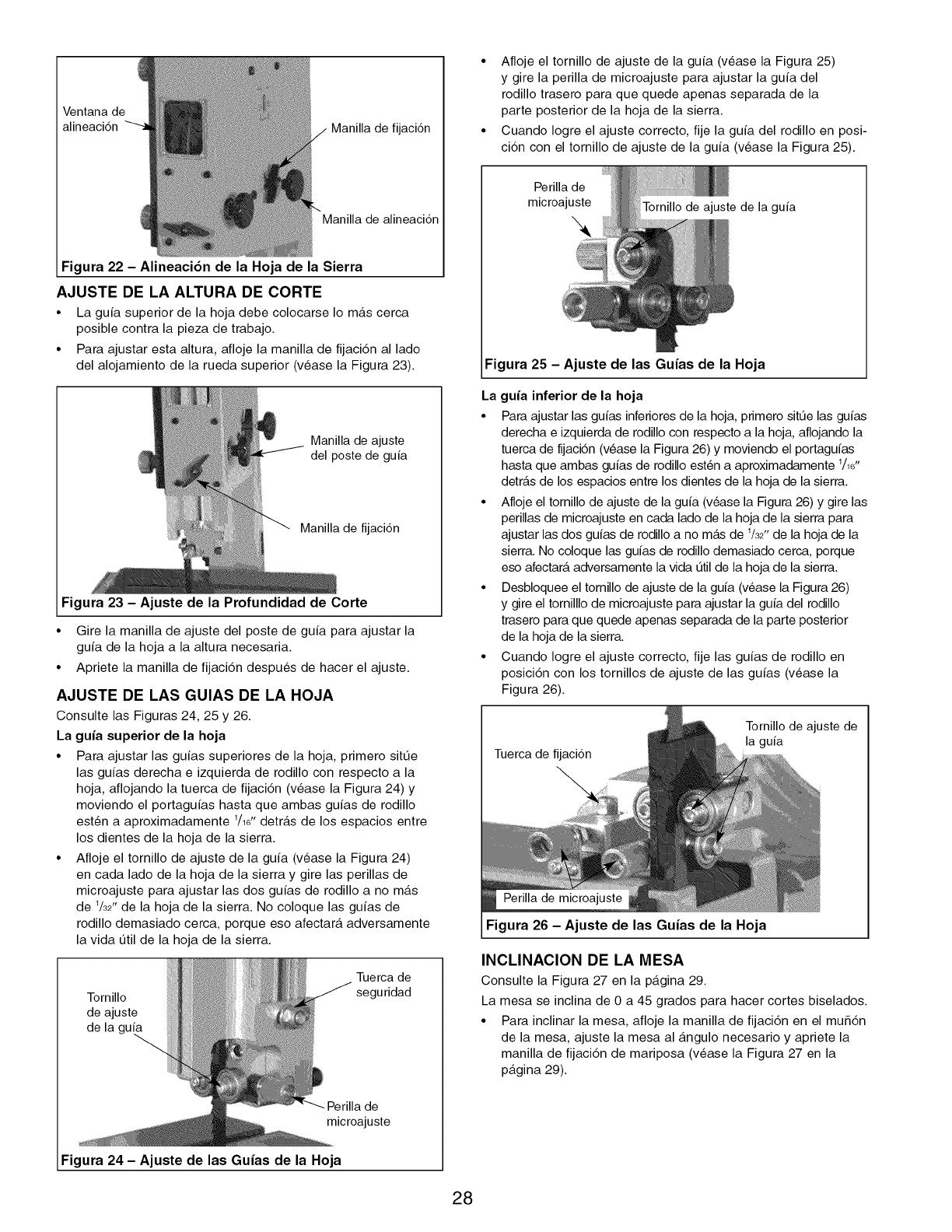

Ventana de

alineaci6n Manilla de fijaci6n

Manilla de alineaci6n

Figura 22 - Alineaci6n de la Hoja de la Sierra

AJUSTE DE LA ALTURA DE CORTE

•La guia superior de la hoja debe colocarse Io m_.s cerca

posible contra la pieza de trabajo.

• Para ajustar esta altura, afloje la manilla de fijaci6n al lado

del alojamiento de la rueda superior (v6ase la Figura 23).

Manilla de ajuste

del poste de guia

Manilla de fijaci6n

Figura 23 - Ajuste de la Profundidad de Corte

• Gire la manilla de ajuste del poste de gufa para ajustar la

guia de la hoja a la altura necesaria.

• Apriete la manilla de fijaci6n despues de hacer el ajuste.

AJUSTE DE LAS GUIAS DE LA HOJA

Consulte las Figuras 24, 25 y 26.

La guia superior de la hoja

• Para ajustar las guias superiores de la hoja, primero sit_e

las guias derecha e izquierda de rodillo con respecto a la

hoja, aflojando la tuerca de fijaci6n (v6ase la Figura 24) y

moviendo el portaguias hasta que ambas guias de rodillo

est6n a aproximadamente 1/ld' detr_.s de los espacios entre

los dientes de la hoja de la sierra.

• Afloje el tornillo de ajuste de la guia (v6ase la Figura 24)

en cada lado de la hoja de la sierra y gire las perillas de

microajuste para ajustar las dos guias de rodillo a no m_.s

de 1/32" de la hoja de la sierra. No coloque las guias de

rodillo demasiado cerca, porque eso afectar_, adversamente

la vida Qtil de la hoja de la sierra.

Tornillo

de ajuste

de la gu

Tuerca de

seguridad

- Perilla de

microajuste

Figura 24 - Ajuste de las Guias de la Hoja

• Afloje el tornillo de ajuste de la guia (v6ase la Figura 25)

y gire la perilla de microajuste para ajustar la guia del

rodillo trasero para que quede apenas separada de la

parte posterior de la hoja de la sierra.

• Cuando Iogre el ajuste correcto, fije la guia del rodillo en posi-

cidn con el tornillo de ajuste de la guia (v6ase la Figura 25).

Perilla de

microajuste

"x Tornillo de ajuste de la guia

Figura 25 - Ajuste de las Guias de la Hoja

La guia inferior de la hoja

• Para ajustar las guias inferiores de la hoja, primero sitQe las guias

derecha e izquierda de rodillo con respecto a la hoja, aflojando la

tuerca de fijaci6n (v6ase la Figura 26) y moviendo el portaguias

hasta que ambas guias de rodillo est6n a aproximadamente 1/ld'

detr_.s de los espacios entre los dientes de la hoja de la sierra.

• Afloje el tornillo de ajuste de la guia (v6ase la Figura 26) y gire las

perillas de microajuste en cada lado de la hoja de la sierra para

ajustar las dos guias de rodillo a no m_.s de %2" de la hoja de la

sierra. No coloque las guias de rodillo demasiado cerca, porque

eso afectar_, adversamente la vida Qtil de la hoja de la sierra.

• Desbloquee el tornillo de ajuste de la guia (v6ase la Figura 26)

y gire el tornilllo de microajuste para ajustar la guia del rodillo

trasero para que quede apenas separada de la parte posterior

de la hoja de la sierra.

• Cuando Iogre el ajuste correcto, fije las guias de rodillo en

posici6n con los tornillos de ajuste de las guias (v6ase la

Figura 26).

Tuerca de fijaci6n

Tornillo de ajuste de

la gula

Perilla de microajuste

Figura 26 - Ajuste de las Guias de la Hoja

INCLINACION DE LA MESA

Consulte la Figura 27 en la p_.gina 29.

La mesa se inclina de 0 a 45 grados para hacer cortes biselados.

• Para inclinar la mesa, afloje la manilla de fijaci6n en el mu56n

de la mesa, ajuste la mesa al _.ngulo necesario y apriete la

manilla de fijaci6n de mariposa (v6ase la Figura 27 en la

p_.gina 29).

Indicador

Figura 27 - Inclinaci6n de la Mesa

mariposa

Se recomienda verificar el ajuste de _.ngulo correcto con una

guia de _.ngulos, o haciendo cortes de prueba en piezas de

madera de desecho. Ajuste el indicador segtJn corresponda

usando un destornillador de cabeza Phillips.

AJUSTE DEL REBORDE GUIA

Consulte las Figuras 28 y 29.

•El alineamiento vertical del reborde para aserrar a Io largo se

realiza ajustando las dos tuercas moleteadas y la manilla de

ajuste del reborde.

Manilla de ajuste del reborde guia

Figura 28 - Ajuste del Reborde

El reborde debe ajustarse verticalmente con una escuadra

adecuada colocada en la superficie de la mesa.

• El alineamiento horizontal del reborde para aserrar a Io largo

se realiza ajustando las dos tuercas moleteadas y la manilla

de ajuste del reborde.

El reborde debe alinearse con las ranuras de la mesa a Io largo

de su Iongitud (v6ase la Figura 29).

Figura 29 - Ajuste del Reborde

AJUSTE DE LA ESCALA DEL REBORDE PARA

ASERRAR A LO LARGO

• Para ajustar la escala del reborde para aserrar a Io largo,

afloje los cuatro tornillos de mariposa que est_.n debajo de

la mesa y mueva lateralmente la escala y el riel de guia para

ajustarlos. Vuelva a apretar los tornillos de mariposa cuando

el ajuste est6 correcto (v6ase la Figura 30).

Riel de guia

Figura 30 - Escala del Reborde para Aserrar a Io Largo

El ajuste se puede verificar, ajustando el reborde a un cierto

grosor y cortando una pieza de prueba. Cuando el ajuste es

correcto, el grosor de la pieza de prueba corresponder_, con

el ajuste de la escala del reborde para aserrar a Io largo.

CAMBIO DE VELOCIDAD DE LA HOJA

Consulte las Figuras 31,32 y 33 en las p_.ginas 29 y 30.

Esta sierra de banda tiene dos velocidades de hoja: 1620

pies/min, para maderas duras, algunos pl_tsticos y ciertos

metales no ferrosos, y 3340 pies/min, para toda otra madera.

La rueda de banda inferior tiene dos poleas multi-V integradas

y el eje del motor tiene una polea de forma multi-V doble.

La correa de propulsidn pasa alrededor de la polea de la rueda

de banda, la polea del motor y la rueda de tensidn. La tensidn

de la banda se afloja y se aplica usando el mango de la

manivela. Esto mueve la rueda de tensidn y permite cambiar

la velocidad (v6ase la Figura 31).

Polea de la rueda

de banda

Mango de la

manivela

Polea del motor

Figura 31 - Cambio de Velocidad de la Hoja

Antes de cambiar la velocidad, siempre asegtJrese que se haya

desenchufado la m_.quina del suministro electrico.

Para la alta velocidad de 3340 pies/min, se debe montar la

correa en las poleas traseras del motor y la rueda de banda

(v6ase la Figura 32).

Figura 32 - Cambio de Velocidad de la Hoja

Para la velocidad baja de 1620 pies/min, se debe montar la

correa en las poleas frontales del motor y la rueda de banda

(v6ase la Figura 33).

• Independientemente de la t6cnica de guia de la pieza de tra-

bajo que se est6 usando, se debe usar un soporte adecuado

para toda pieza que sobresalga de la mesa por m_.s de 5".

Figura 33 - Cambio de Velocidad de la Hoja

SELECCION DE LA HOJA

• Las hojas varian seg_n el tipo de material, tama_o de la

pieza de trabajo y tipo de corte que se vaya a realizar.

• Las caracteristicas que diferencian alas hojas son el ancho,

el espesor y el paso.

ANCHO DE LA HOJA

• El ancho de la hoja es la distancia desde la punta del diente

hasta la parte posterior de la hoja.

• El ancho de la hoja afecta su rigidez. Una hoja m_.s ancha se

desvia menos y produce un corte m_.s recto.

• El ancho de la hoja tambien limita el radio m_.s peque_o que

se puede cortar. Una hoja de 1A2de ancho puede cortar

alrededor de 1/22de radio.

ESPESOR DE LA HOJA

• El espesor de la hoja es la distancia entre sus lados.

Mientras mayor es su espesor, mayor es su rigidez y m_.s

fuertes sus dientes.

• Una hoja angosta y de mayor espesor se usa para cortar

curvas mientras que una hoja ancha y de menor espesor

se usa para hacer cortes largos y rectos.

PASO DE LA HOJA

• El paso es el n_mero de dientes por pulgada o el tama_o del

diente. Una hoja con m_.s dientes por pulgada produce un

corte m_.s uniforme.

• El tipo de material que se est,. cortando determina el nQmero

de dientes que tienen que estar en contacto con la pieza de

trabajo.

• En el caso de materiales blandos, la hoja adecuada debe

tener entre 6 y 8 dientes por pulgada.

• Cuando se corten materiales m_.s duros, donde los golpes

son m_.s nocivos, se recomienda usar una hoja de 8 a 12

dientes por pulgada.

• Siempre debe haber al menos tres dientes en contacto con

el corte para evitar golpear la hoja.

• La hoja se golpea cuando el paso es muy grande y el diente

encuentra demasiado material. Esto puede romper los dientes

de la hoja.

• Los fabricantes de hojas tienen y pueden suministrar informa-

ci6n sobre las hojas para aplicaciones especificas.

TIPO DE CORTE

• El corte de contorno se hace guiando la pieza de trabajo a

mano libre para producir formas curvas.

• El corte biselado se hace inclinando la mesa de la sierra y

aplicando la t6cnica adecuada para guiar la pieza de trabajo.

CORTE DE CONTORNO

• Cuando realice cortes de contorno, use ambas manos para

mantener la pieza de trabajo horizontal sobre la mesa y

guiarla por la trayectoria deseada.

• Evite poner las manos en linea con la hoja. Si se le resbalan,

pueden hacer contacto con la hoja.

• Trate de pararse hacia la parte delantera de la sierra y ponga

las manos sobre la parte de la mesa que est,. a la derecha

de la hoja y antes del corte.

• Corte las esquinas peque_as aserrando a su alrededor.

Corte con la sierra para eliminar el material residual hasta

que Iogre la forma deseada.

CORTE BISELADO

Consulte la Figura 27 en la p_.gina 29.

Realice el corte biselado inclinando la mesa al grado deseado.

• Desbloquee la mesa, aflojando la tuerca de mariposa que

est,. en la parte posterior de la unidad.

• Incline la mesa a la posicidn deseada.

• Fije la mesa en posicidn, apretando la tuerca de mariposa.

GUIA DE INGLETES

• Use la guia de ingletes (accesorio opcional) para fijar y

sujetar la pieza de trabajo en el _.ngulo deseado y producir

asi cortes en _.ngulo. Use la escala para ajustar la guia en

el _.ngulo deseado.

ADVERTENCIA: Nunca use simult_.neamente la guia de

ingletes y el reborde para serrar a Io largo. La hoja se puede

atascar en la pieza de trabajo. El operador puede lesionarse y/o

la pieza de trabajo se puede da_ar.

ESCOBILLA PARA LIMPIAR LA HOJA

Consulte la Figura 35 en la p_.gina 16.

• AsegQrese que la escobilla (Clave No. 74) haga contacto con

la hoja para eliminar adecuadamente todas las particulas

extra,as de la rueda impulsora.

Consulte la Figura 35 en la p_.gina 16.

Los pasos necesarios para mantener la sierra en condiciones

6ptimas de funcionamiento se describen en la secci6n

"lnstrucciones de Operaci6n". Ser_. necesario tomar las pre-

cauciones de seguridad antes de trabajar con la sierra.

Para un mantenimiento adecuado:

• Mantenga la sierra limpia y seca. Limpie donde se hayan

acumulado virutas o aserrin.

• Lubrique las superficies no pintadas con una aplicaci6n ligera

de aceite de m_tquina de mediana viscosidad para evitar la

corrosi6n posterior a la limpieza.

• Reemplace las hojas gastadas y las que hayan perdido dientes.

Una sierra limpia con una hoja afilada producir_, el mejor corte.

• Las partes internas de la sierra de banda vienen de la f4tbrica

totalmente aceitadas y no requieren ser lubricadas nuevamente.

ADVERTENCIA: Aseg_rese que la sierra est6 desconectada

de la fuente de alimentaci6n electrica antes de tratar de dar ser-

vicio o retirar cualquier componente.

ADVERTENOIA: Cualquier intento de reparar el motor puede

constituir un peligro a menos que sea realizado por un t6cnico

profesional.

Puede obtener servicio de reparacidn en el centro Sears m_.s

cercano.

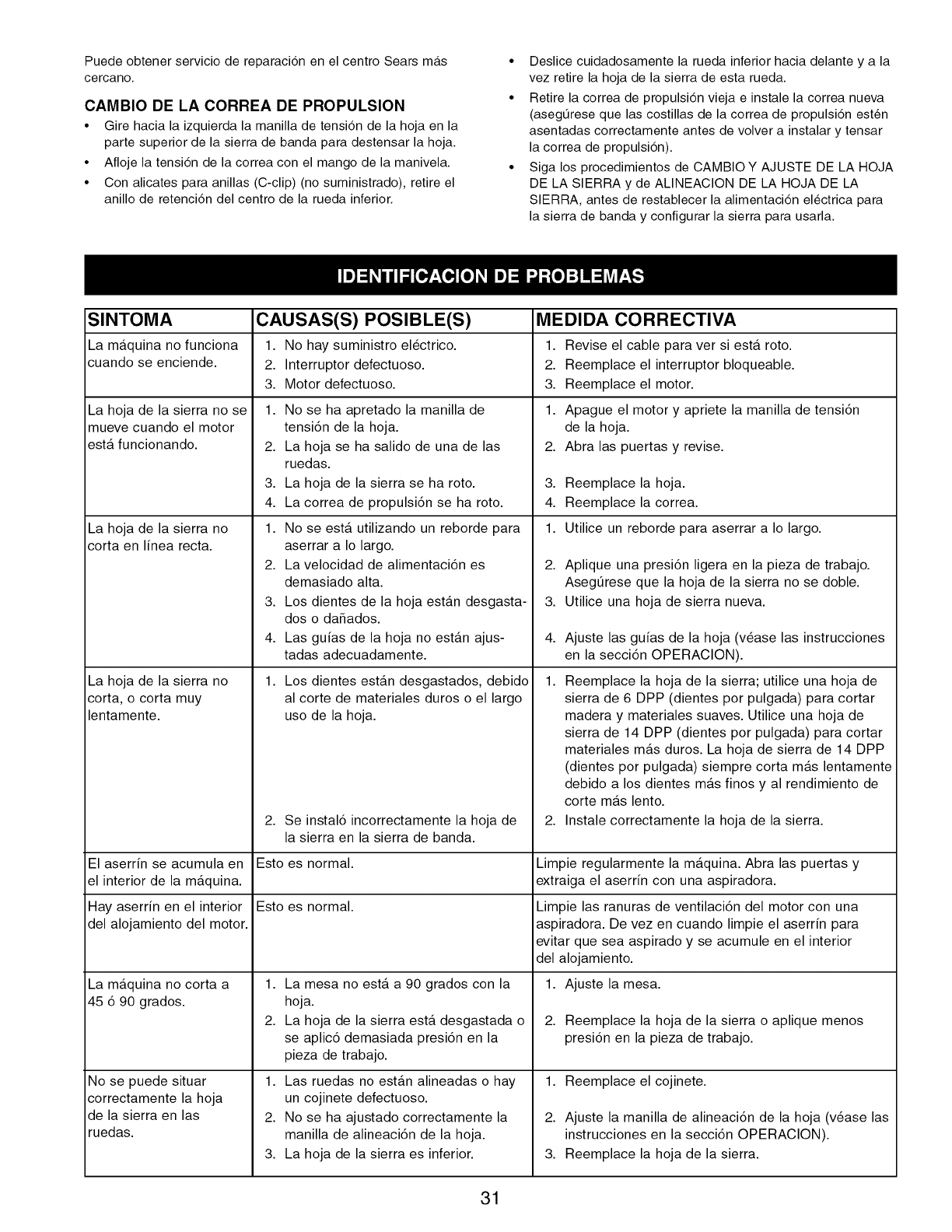

CAMBIO DE LA CORREA DE PROPULSION

• Gire hacia la izquierda la manilla de tensi6n de la hoja en la

parte superior de la sierra de banda para destensar la hoja.

• Afloje la tensidn de la correa con el mango de la manivela.

• Con alicates para anillas (C-clip) (no suministrado), retire el

anillo de retencidn del centro de la rueda inferior.

• Deslice cuidadosamente la rueda inferior hacia delante y a la

vez retire la hoja de la sierra de esta rueda.

• Retire la correa de propulsidn vieja e instale la correa nueva

(asegtJrese que las costillas de la correa de propulsidn est6n

asentadas correctamente antes de volver a instalar y tensar

la correa de propulsidn).

• Siga los procedimientos de CAMBIO Y AJUSTE DE LA HOJA

DE LA SIERRA y de ALINEACION DE LA HOJA DE LA

SIERRA, antes de restablecer la alimentacidn electrica para

la sierra de banda y configurar la sierra para usarla.

SINTOMA CAUSAS(S) POSIBLE(S)

La m_.quina no funciona 1. No hay suministro el6ctrico.

cuando se enciende. 2. Interruptor defectuoso.

3. Motor defectuoso.

La hoja de la sierra no se

mueve cuando el motor

esta funcionando.

La hoja de la sierra no

corta en linea recta.

La hoja de la sierra no

corta, o corta muy

lentamente.

El aserrfn se acumula en

el interior de la maquina.

Hay aserrin en el interior

del alojamiento del motor.

La maquina no corta a

45 690 grados.

No se puede situar

correctamente la hoja

de la sierra en las

ruedas.

No se ha apretado la manilla de

tensi6n de la hoja.

La hoja se ha salido de una de las

ruedas.

La hoja de la sierra se ha roto.

La correa de propulsi6n se ha roto.

No se esta utilizando un reborde para

aserrar a Io largo.

La velocidad de alimentaci6n es

demasiado alta.

Los dientes de la hoja estan desgasta-

dos o daSados.

Las guias de la hoja no estan ajus-

tadas adecuadamente.

1. Los dientes est_.n desgastados, debido

al corte de materiales duros o el largo

uso de la hoja.

2. Se instal6 incorrectamente la hoja de

la sierra en la sierra de banda.

Esto es normal.

1. La mesa no estA a 90 grados con la

hoja.

2. La hoja de la sierra esta desgastada o

se aplic6 demasiada presi6n en la

pieza de trabajo.

1. Las ruedas no estan alineadas o hay

un cojinete defectuoso.

2. No se ha ajustado correctamente la

manilla de alineaci6n de la hoja.

3. La hoja de la sierra es inferior.

MEDIDA CORRECTIVA

1. Revise el cable para ver si est,. roto.

2. Reemplace el interruptor bloqueable.

3. Reemplace el motor.

1. Apague el motor y apriete la manilla de tensi6n

de la hoja.

2. Abra las puertas y revise.

3. Reemplace la hoja.

4. Reemplace la correa.

1. Utilice un reborde para aserrar a Io largo.

2. Aplique una presi6n ligera en la pieza de trabajo.

Asegt_rese que la hoja de la sierra no se doble.

3. Utilice una hoja de sierra nueva.

4. Ajuste las guias de la hoja (v6ase las instrucciones

en la secci6n OPERACION).

1. Reemplace la hoja de la sierra; utilice una hoja de

sierra de 6 DPP (dientes por pulgada) para cortar

madera y materiales suaves. Utilice una hoja de

sierra de 14 DPP (dientes por pulgada) para cortar

materiales mas duros. La hoja de sierra de 14 DPP

(dientes por pulgada) siempre corta mas lentamente

debido a los dientes mas finos y al rendimiento de

corte mas lento.

2. Instale correctamente la hoja de la sierra.

Limpie regularmente la maquina. Abra las puertas y

extraiga el aserrin con una aspiradora.

Limpie las ranuras de ventilaci6n del motor con una

aspiradora. De vez en cuando limpie el aserrin para

evitar que sea aspirado y se acumule en el interior

del alojamiento.

1. Ajuste la mesa.

2. Reemplace la hoja de la sierra o aplique menos

presi6n en la pieza de trabajo.

1. Reemplace el cojinete.

2. Ajuste la manilla de alineaci6n de la hoja (v6ase las

instrucciones en la secci6n OPERAClON).

3. Reemplace la hoja de la sierra.

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /TM Trademark /SM Service Mark of Sears Brands, LLC

® Marca Registrada /rM Marca de Fabrica /Marca de Servicio de Sears Brands, LLC

Craftsman 351224010 User Manual 14 BAND SAW Manuals And Guides L0910115

CRAFTSMAN Saw Band Manual L0910115 CRAFTSMAN Saw Band Owner's Manual, CRAFTSMAN Saw Band installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
