Operator's Manual

2.5 Peak HP Motor

ELECTRIC CHAIN SAW

Model No.

358.341040 - 14 in. Bar

• Safety

•Assembly

•Operation

•Maintenance

•Espar_ol, p. 16

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon-Sat; Sun, 10 am-7 pm

•1-800-235-5878 (Hours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530165784 9/12/06

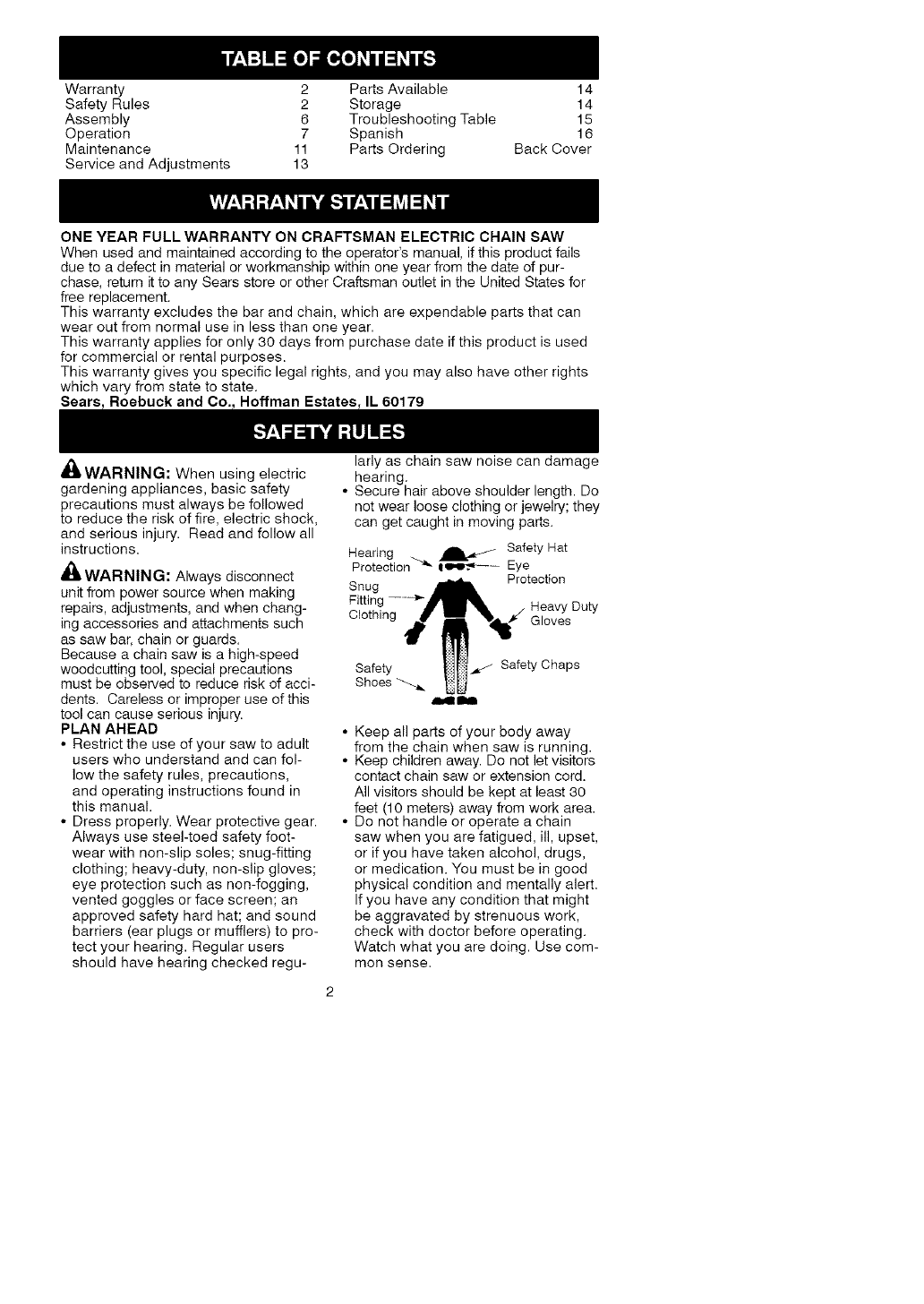

Warranty 2 PartsAvailable 14

SafetyRules 2 Storage 14

Assembly 6 TroubleshootingTable 15

Operation 7 Spanish 16

Maintenance 11 PartsOrdering BackCover

ServiceandAdjustments 13

ONEYEARFULL WARRANTY ON CRAFTSMAN ELECTRIC CHAIN SAW

When used and maintained according to the operator's manual, if this product fails

due to a defect in material or workmanship within one year from the date of pur-

chase, return it to any Sears store or other Craftsman outlet in the United States for

free replacement.

This warranty excludes the bar and chain, which are expendable parts that can

wear out from normal use in less than one year.

This warranty applies for only 30 days from purchase date if this product is used

for commercial or rental purposes.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears. Roebuck and Co. Hoffman Estates. IL 60179

4t_WARNING: When using electric

gardening appliances, basic safety

precautions must always be followed

to reduce the risk of fire, electric shock,

and serious injury. Read and follow all

instructions.

WARNING: Always disconnect

unit from power source when making

repairs, adjustments, and when chang-

ing accessories and attachments such

as saw bar, chain or guards.

Because a chain saw is a high-speed

woodcutting tool, special precautions

must be observed to reduce risk of acci-

dents. Careless or improper use of this

tool can cause serious injury.

PLAN AHEAD

• Restrict the use of your saw to adult

users who understand and can fol-

low the safety rules, precautions,

and operating instructions found in

this manual.

• Dress properly. Wear protective gear.

Always use steel-toed safety foot-

wear with non-slip soles; snug-fitting

clothing; heavy-duty, non-slip gloves;

eye protection such as non-fogging,

vented goggles or face screen; an

approved safety hard hat; and sound

barriers (ear plugs or mufflers) to pro-

tect your hearing. Regular users

should have hearing checked regu-

larly as chain saw noise can damage

hearing.

• Secure hair above shoulder length. Do

not wear loose clothing or jewelry; they

can get caught in moving parts.

Headng _ Safety Hat

Protection ''_ ioo_ .... Eye

Protection

Snug

Fitting Heavy Duty

Clothing Gloves

Safety Safety Chaps

Shoes

• Keep all parts of your body away

from the chain when saw is running.

• Keep children away. Do not let visitors

contact chain saw or extension cord.

All visitors should be kept at least 30

feet (10 meters) away from work area.

• Do not handle or operate a chain

saw when you are fatigued, ill, upset,

or if you have taken alcohol, drugs,

or medication. You must be in good

physical condition and mentally alert.

If you have any condition that might

be aggravated by strenuous work,

check with doctor before operating.

Watch what you are doing. Use com-

mon sense.

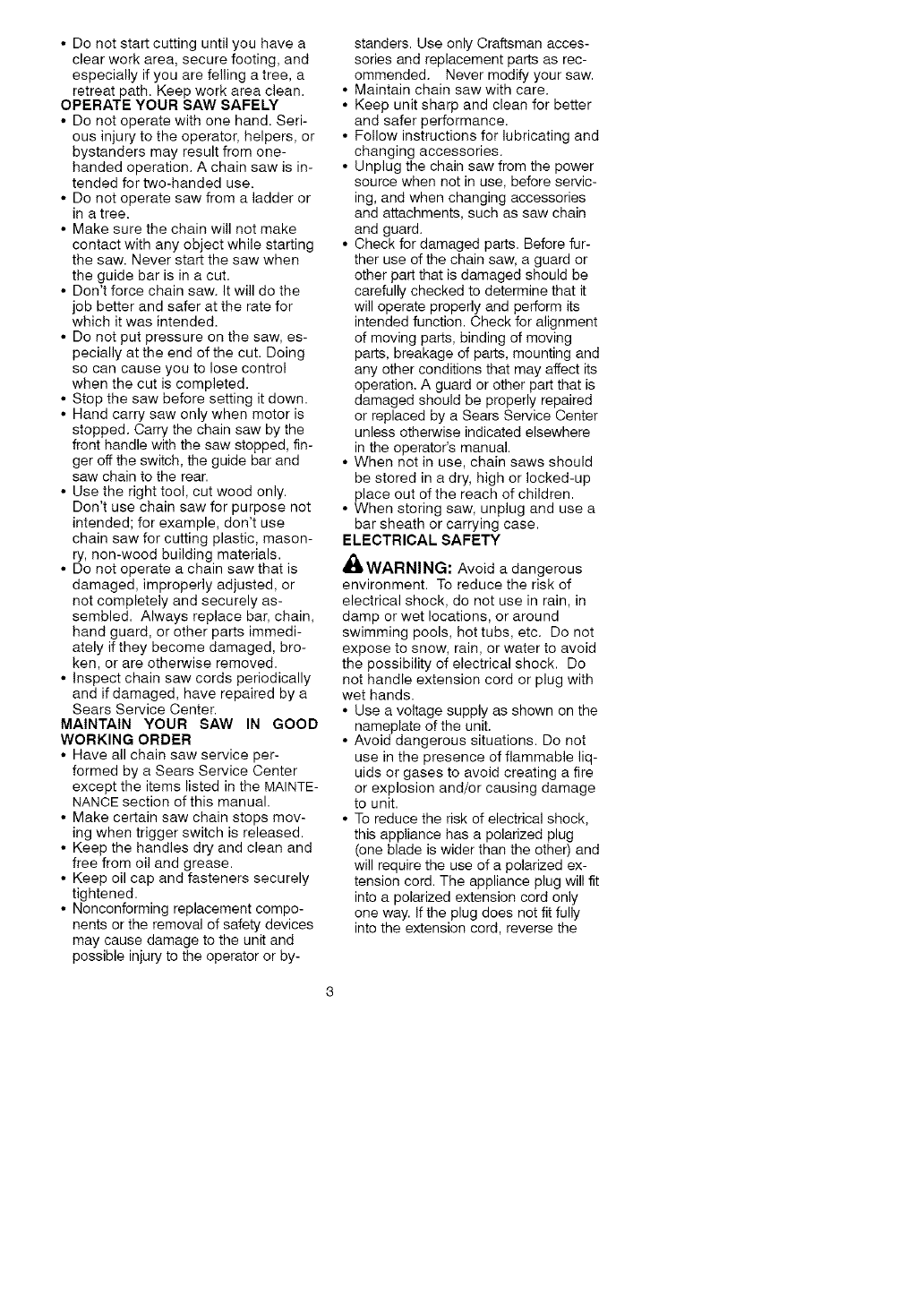

• Donotstartcuttinguntilyouhavea

clearworkarea,securefooting,and

especiallyifyouarefellingatree,a

retreatpath.Keepworkareaclean.

OPERATEYOURSAW SAFELY

• Do not operate with one hand. Seri-

ous injury to the operator, helpers, or

bystanders may result from one-

handed operation. A chain saw is in-

tended for two-handed use.

• Do not operate saw from a ladder or

in a tree.

• Make sure the chain will not make

contact with any object while starting

the saw. Never start the saw when

the guide bar is in a cut.

• Don't force chain saw. It will do the

job better and safer at the rate for

which it was intended.

• Do not put pressure on the saw, es-

pecially at the end of the cut. Doing

so can cause you to lose control

when the cut is completed.

• Stop the saw before setting it down.

• Hand carry saw only when motor is

stopped. Carry the chain saw by the

front handle with the saw stopped, fin-

ger off the switch, the guide bar and

saw chain to the rear.

• Use the right tool, cut wood only.

Don't use chain saw for purpose not

intended; for example, don't use

chain saw for cutting plastic, mason-

ry, non-wood building materials.

• Do not operate a chain saw that is

damaged, improperly adjusted, or

not completely and securely as-

sembled. Always replace bar, chain,

hand guard, or other parts immedi-

ately if they become damaged, bro-

ken, or are otherwise removed.

• Inspect chain saw cords periodically

and if damaged, have repaired by a

Sears Service Center.

MAINTAIN YOUR SAW IN GOOD

WORKING ORDER

• Have all chain saw service per-

formed by a Sears Service Center

except the items listed in the MAINTE-

NANCE section of this manual.

• Make certain saw chain stops mov-

ing when trigger switch is released.

• Keep the handles dry and clean and

free from oil and grease.

• Keep oil cap and fasteners securely

tightened.

• Nonconforming replacement compo-

nents or the removal of safety devices

may cause damage to the unit and

possible injury to the operator or by-

standers. Use only Craftsman acces-

sories and replacement parts as rec-

ommended. Never modify your saw.

• Maintain chain saw with care.

• Keep unit sharp and clean for better

and safer performance.

• Follow instructions for lubricating and

changing accessories.

• Unplug the chain saw from the power

source when not in use, before servic-

ing, and when changing accessories

and attachments, such as saw chain

and guard.

• Check for damaged parts. Before fur-

ther use of the chain saw, a guard or

other part that is damaged should be

carefully checked to determine that it

will operate properly and perform its

intended function. Check for alignment

of moving parts, binding of moving

parts, breakage of parts, mounting and

any other conditions that may affect its

operation. A guard or other part that is

damaged should be properly repaired

or replaced by a Sears Service Center

unless otherwise indicated elsewhere

in the operator's manual.

• When not in use, chain saws should

be stored in a dry, high or locked-up

place out of the reach of children.

• When storing saw, unplug and use a

bar sheath or carrying case.

ELECTRICAL SAFETY

,_WARNING: Avoid a dangerous

environment. To reduce the risk of

electrical shock, do not use in rain, in

damp or wet locations, or around

swimming pools, hot tubs, etc. Do not

expose to snow, rain, or water to avoid

the possibility of electrical shock. Do

not handle extension cord or plug with

wet hands.

• Use a voltage supply as shown on the

nameplate of the unit.

• Avoid dangerous situations. Do not

use in the presence of flammable liq-

uids or gases to avoid creating a fire

or explosion and/or causing damage

to unit.

• To reduce the risk of electrical shock,

this appliance has a polarized plug

(one blade is wider than the other) and

will require the use of a polarized ex-

tension cord. The appliance plug will fit

into a polarized extension cord only

one way. If the plug does not fit fully

into the extension cord, reverse the

plug.Iftheplugstilldoesnotfit,obtain

acorrectpolarizedextensioncord.A

polarizedextensioncordwillrequire

theuseofapolarizedwalloutlet.This

plugwillfitintothepolarizedwalloutlet

onlyoneway.Ifplugdoesnotfitfully

intothewalloutlet,reversetheplug.If

theplugstilldoesnotfit,contacta

qualifiedelectriciantoinstalltheproper

walloutlet.Donotchangetheequip-

mentplug,extensioncordreceptacle,

orextensioncordpluginanyway.

• Toreduceriskofelectricalshock,use

extensioncordsspecificallymarkedas

suitableforoutdoorappliances.The

electricalratingofthecordmustnotbe

lessthantheratingoftheunit.The

cordmustbemarkedwithsuffix"W-A"

(inCanada,"W").Useapolarized

cord.Makesureyourextensioncord

isingoodcondition.Inspectextension

cordbeforeuseandreplaceifdam-

aged.Donotuseadamagedcord.

Cordinsulationmustbeintactwithno

cracksordeterioration.Plugconnec-

torsmustbeundamaged.Anunder-

sizedextensioncordwillcauseadrop

inlinevoltageresultinginlossofpow-

erandoverheating.Ifindoubt,usethe

nextheaviergauge.Thelowerthe

gaugenumber,theheavierthecord

(seeSELECTANEXTENSIONCORDin

theOPERATIONsection).Donotuse

multiplecords.

• Donotabusecord.Nevercarrythe

unitbytheextensioncordoryank

extensioncordtodisconnectunit.

• Secureextensioncordtopowercord

topreventdisconnectionfromunit.

• Donotusetheunitiftheswitchdoes

notturntheunitonandoffproperly,

orifthelock-outdoesnotwork.Re-

pairstotheswitchmustbemadeby

aSearsServiceCenter.

• Keepextensioncordclearofopera-

torandobstaclesatalltimes.Posi-

tioncordsothatitwillnotbecaught

onbranches.Donotexposecordsto

heat,oil,water,orsharpedges.

• Toavoidthepossibilityofelectric

shock,avoidbodycontactwithany

groundedconductor,suchasmetal

fencesorpipes.

• GroundFaultCircuitInterrupter

(GFCI)protectionshouldbeprovided

oncircuitoroutlettobeused.Re-

ceptaclesareavailablehavingbuilt-

inGFCIprotectionandmaybeused

forthismeasureofsafety.Inspect

chainsawcordsperiodicallyandif

damaged,haverepairedbyaSears

ServiceCenter.

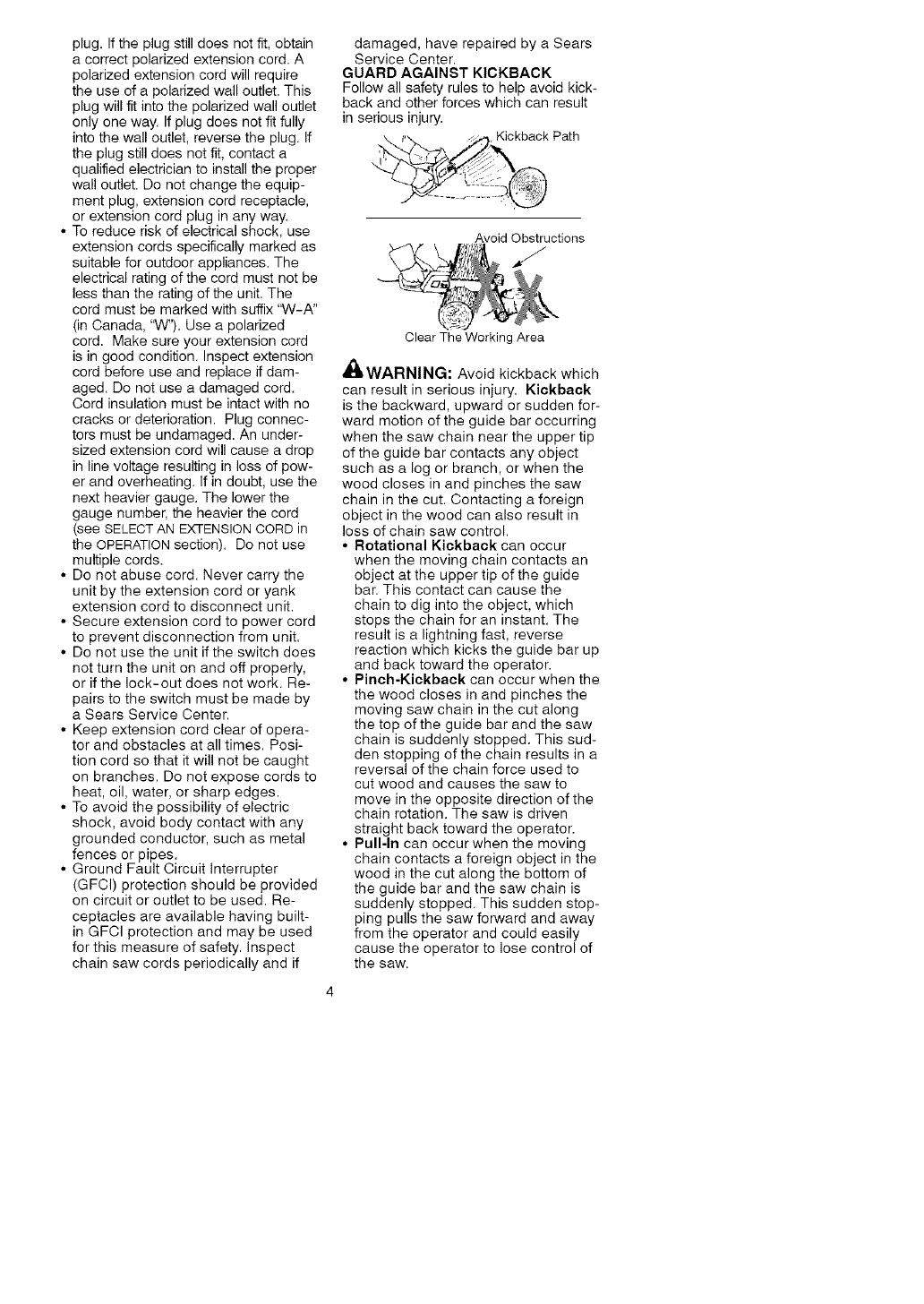

GUARD AGAINST KICKBACK

Follow all safety rules to help avoid kick-

back and other forces which can result

in serious injury.

\ p'_ _.-t'!,,Kickback Path

Avoid Obstructions

Clear The Working Area

_WARNING: Avoid kickback which

can result in serious injury. Kickback

is the backward, upward or sudden for-

ward motion of the guide bar occurring

when the saw chain near the upper tip

of the guide bar contacts any object

such as a log or branch, or when the

wood closes in and pinches the saw

chain in the cut. Contacting a foreign

object in the wood can also result in

loss of chain saw control.

•Rotational Kickback can occur

when the moving chain contacts an

object at the upper tip of the guide

bar. This contact can cause the

chain to dig into the object, which

stops the chain for an instant. The

result is a lightning fast, reverse

reaction which kicks the guide bar up

and back toward the operator.

• Pinch-Kickback can occur when the

the wood closes in and pinches the

moving saw chain in the cut along

the top of the guide bar and the saw

chain is suddenly stopped. This sud-

den stopping of the chain results in a

reversal of the chain force used to

cut wood and causes the saw to

move in the opposite direction of the

chain rotation. The saw is driven

straight back toward the operator.

• Pull-In can occur when the moving

chain contacts a foreign object in the

wood in the cut along the bottom of

the guide bar and the saw chain is

suddenly stopped. This sudden stop-

ping pulls the saw forward and away

from the operator and could easily

cause the operator to lose control of

the saw.

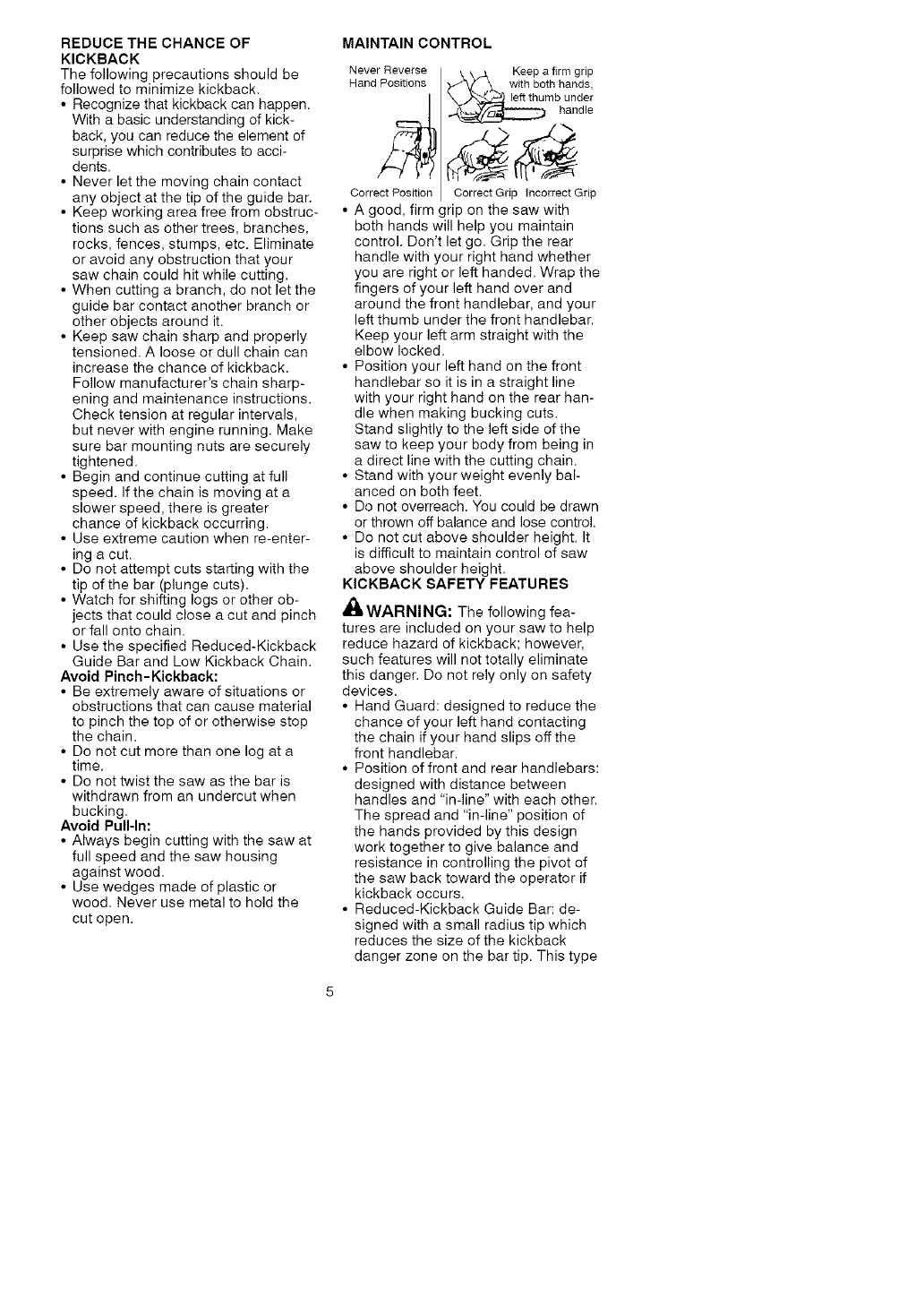

REDUCETHE CHANCE OF

KICKBACK

The following precautions should be

followed to minimize kickback.

• Recognize that kickback can happen.

With a basic understanding of kick-

back, you can reduce the element of

surprise which contributes to acci-

dents.

• Never let the moving chain contact

any object at the tip of the guide bar.

• Keep working area free from obstruc-

tions such as other trees, branches,

rocks, fences, stumps, etc. Eliminate

or avoid any obstruction that your

saw chain could hit while cutting.

• When cutting a branch, do not let the

guide bar contact another branch or

other objects around it.

• Keep saw chain sharp and properly

tensioned. A loose or dull chain can

increase the chance of kickback.

Follow manufacturer's chain sharp-

ening and maintenance instructions.

Check tension at regular intervals,

but never with engine running. Make

sure bar mounting nuts are securely

tightened.

• Begin and continue cutting at full

speed. If the chain is moving at a

slower speed, there is greater

chance of kickback occurring.

• Use extreme caution when re-enter-

ing a cut.

• Do not attempt cuts starting with the

tip of the bar (plunge cuts).

• Watch for shifting logs or other ob-

jects that could close a cut and pinch

or fall onto chain.

• Use the specified Reduced-Kickback

Guide Bar and Low Kickback Chain.

Avoid Pinch-Kickback:

• Be extremely aware of situations or

obstructions that can cause material

to pinch the top of or otherwise stop

the chain.

• Do not cut more than one log at a

time.

• Do not twist the saw as the bar is

withdrawn from an undercut when

bucking.

Avoid Putl-ln:

• Always begin cutting with the saw at

full speed and the saw housing

against wood.

• Use wedges made of plastic or

wood. Never use metal to hold the

cut open.

MAINTAIN CONTROL

Never Reverse

Hand Positions

Correct Position

Keep a firm grip

with both hands,

left thumb under

handle

Correct Grip Incorrect Grip

• A good, firm grip on the saw with

both hands will help you maintain

control. Don't let go. Grip the rear

handle with your right hand whether

you are right or left handed. Wrap the

fingers of your left hand over and

around the front handlebar, and your

left thumb under the front handlebar.

Keep your left arm straight with the

elbow locked.

• Position your left hand on the front

handlebar so it is in a straight line

with your right hand on the rear han-

dle when making bucking cuts.

Stand slightly to the left side of the

saw to keep your body from being in

a direct line with the cutting chain.

• Stand with your weight evenly bal-

anced on both feet.

• Do not overreach. You could be drawn

or thrown off balance and lose control.

• Do not cut above shoulder height. It

is difficult to maintain control of saw

above shoulder height.

KICKBACK SAFETY FEATURES

_IWARNING: Tile following fea-

tures are included on your saw to help

reduce hazard of kickback; however,

such features will not totally eliminate

this danger. Do not rely only on safety

devices.

• Hand Guard: designed to reduce the

chance of your left hand contacting

the chain if your hand slips offthe

front handlebar.

• Position of front and rear handlebars:

designed with distance between

handles and "in-line" with each other.

The spread and "in-line" position of

the hands provided by this design

work together to give balance and

resistance in controlling the pivot of

the saw back toward the operator if

kickback occurs.

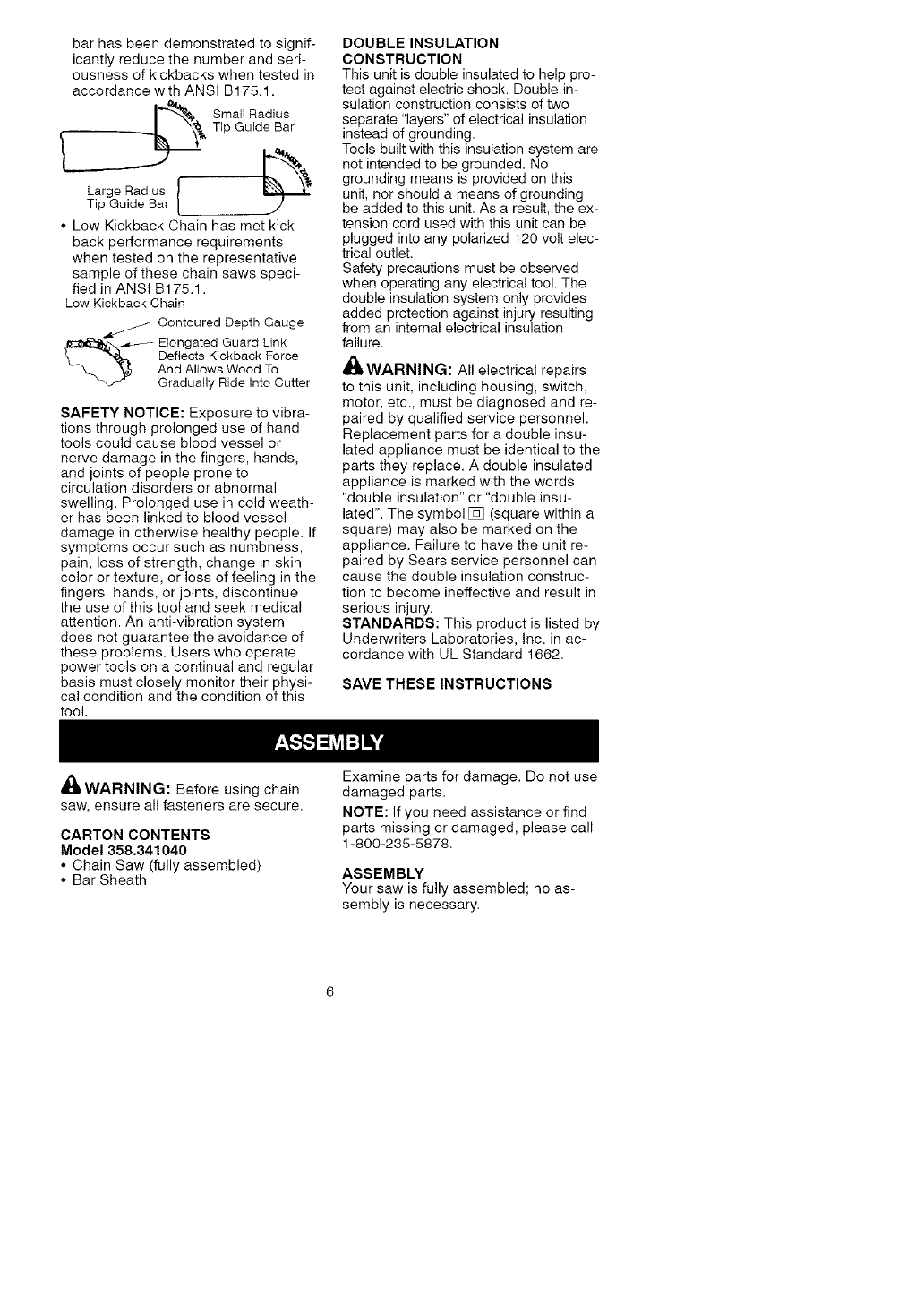

• Reduced-Kickback Guide Bar: de-

signed with a small radius tip which

reduces the size of the kickback

danger zone on the bar tip. This type

barhasbeendemonstratedtosignif-

icantlyreducethenumberandseri-

ousnessofkickbackswhentestedin

accordancewithANSIB175.1.

___& SmallRadius

TipGuideBar

L_J

Large Radius {_

Tip Guide Bar

• Low Kickback Chain has met kick-

back performance requirements

when tested on the representative

sample of these chain saws speci-

fied in ANSI B175.1.

Low Kickback Chain

/Contoured Depth Gauge

,l_l_t_-.. -_ Elongated Guard Link

_. Deflects Kickback Force

_ And Allows Wood To

"_./" Gradually Ride Into Cutter

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of hand

tools could cause blood vessel or

nerve damage in the fingers, hands,

and joints of people prone to

circulation disorders or abnormal

swelling. Prolonged use in cold weath-

er has been linked to blood vessel

damage in otherwise healthy people. If

symptoms occur such as numbness,

pain, loss of strength, change in skin

color or texture, or loss of feeling in the

fingers, hands, or joints, discontinue

the use of this tool and seek medical

attention. An anti-vibration system

does not guarantee the avoidance of

these problems. Users who operate

power tools on a continual and regular

basis must closely monitor their physi-

cal condition and the condition of this

tool.

DOUBLE INSULATION

CONSTRUCTION

This unit is double insulated to help pro-

tect against electric shock. Double in-

sulation construction consists of two

separate "layers" of electrical insulation

instead of grounding.

Tools built with this insulation system are

not intended to be grounded. No

grounding means is provided on this

unit, nor should a means of grounding

be added to this unit. As a result, the ex-

tension cord used with this unit can be

plugged into any polarized 120 volt elec-

trical outlet.

Safety precautions must be observed

when operating any electrical tool. The

double insulation system only provides

added protection against injury resulting

from an internal electrical insulation

failure.

_lJ WARNING: All electrical repairs

to this unit, including housing, switch,

motor, etc., must be diagnosed and re-

paired by qualified service personnel.

Replacement parts for a double insu-

lated appliance must be identical to the

parts they replace. A double insulated

appliance is marked with the words

"double insulation" or "double insu-

lated". The symbol [] (square within a

square) may also be marked on the

appliance. Failure to have the unit re-

paired by Sears service personnel can

cause the double insulation construc-

tion to become ineffective and result in

serious injury.

STANDARDS: This product is listed by

Underwriters Laboratories, Inc. in ac-

cordance with UL Standard 1662.

SAVE THESE INSTRUCTIONS

dt_WARNING: Before using chain

saw, ensure all fasteners are secure.

CARTON CONTENTS

Model 358.341040

• Chain Saw (fully assembled)

• Bar Sheath

Examine parts for damage. Do not use

damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, please call

1-800-235-5878.

ASSEMBLY

Your saw is fully assembled; no as-

sembly is necessary.

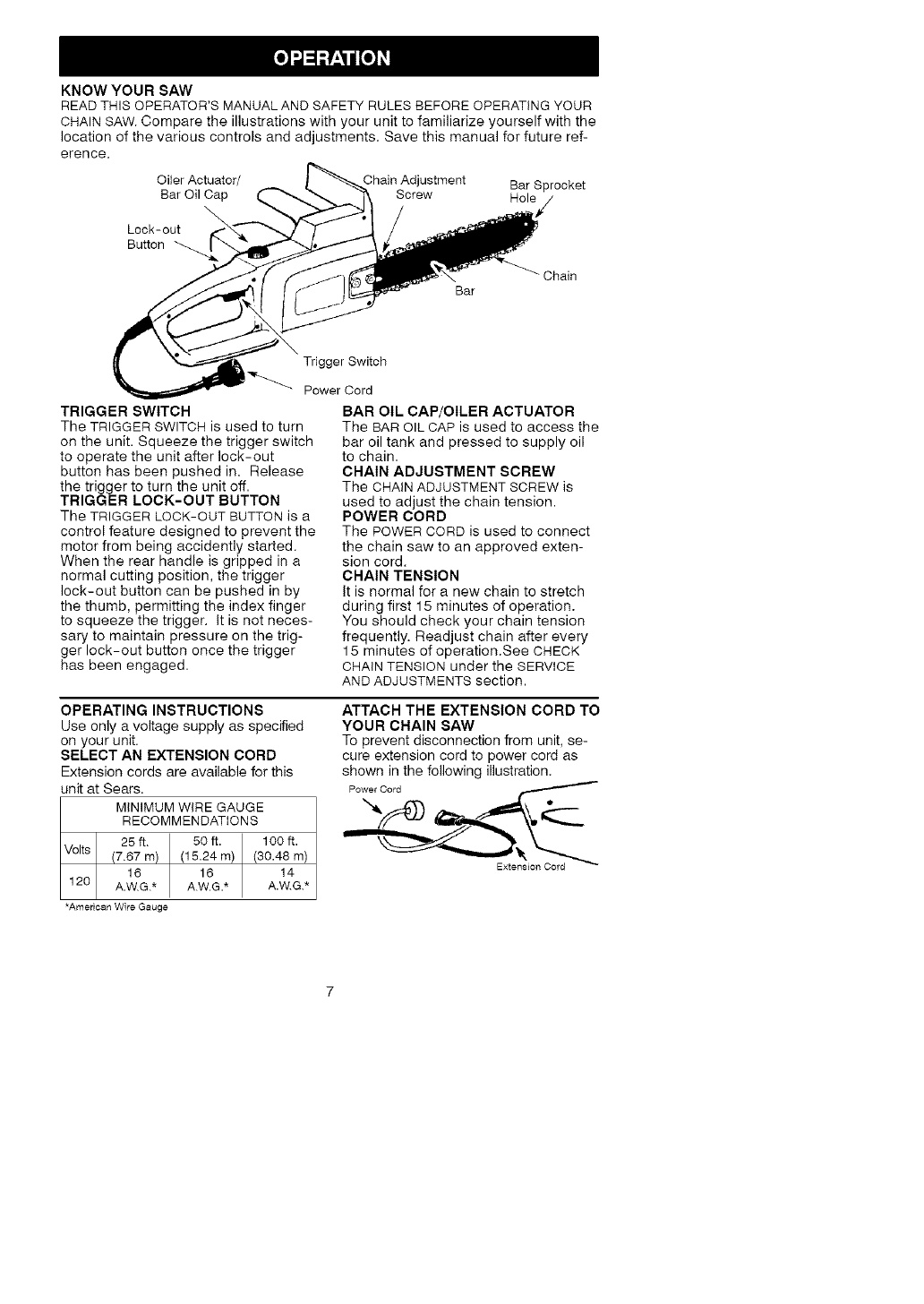

KNOWYOURSAW

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

CHAIN SAW. Compare the illustrations with your unit to familiarize yourself with the

location of the various controls and adjustments. Save this manual for future ref-

erence.

Oiler Actuator/ Chain Adjustment Bar Sprocket

Bar Oil Cap Screw Hole

Lock-out

Button _

Chain

Bar

Trigger Switch

Power Cord

TRIGGER SWITCH

The TRIGGER SWITCH is used to turn

on the unit. Squeeze the trigger switch

to operate the unit after lock-out

button has been pushed in. Release

the trigger to turn the unit off.

TRIGGER LOCK-OUT BUTTON

The TRIGGER LOCK-OUT BUTTON is a

control feature designed to prevent the

motor from being accidently started.

When the rear handle is gripped in a

normal cutting position, the trigger

lock-out button can be pushed in by

the thumb, permitting the index finger

to squeeze the trigger. It is not neces-

sary to maintain pressure on the trig-

ger lock-out button once the trigger

has been engaged.

BAR OIL CAP/OILER ACTUATOR

The BAR OIL CAP is used to access the

bar oil tank and pressed to supply oil

to chain.

CHAIN ADJUSTMENT SCREW

The CHAIN ADJUSTMENT SCREW is

used to adjust the chain tension.

POWER CORD

The POWER CORD is used to connect

the chain saw to an approved exten-

sion cord.

CHAIN TENSION

It is normal for a new chain to stretch

during first 15 minutes of operation.

You should check your chain tension

frequently. Readjust chain after every

15 minutes of operation.See CHECK

CHAIN TENSION under the SERVICE

AND ADJUSTMENTS section.

OPERATING INSTRUCTIONS

Use only a voltage supply as specified

on your unit.

SELECT AN EXTENSION CORD

Extension cords are available for this

unit at Sears.

MINIMUM WIRE GAUGE

RECOMMENDATIONS

25 if, 50 ft. 1O0 ft.

Volts (7.67 m) (15.24 m) (30.48 m)

16 16 14

120 A.W.G.* A.W.G.* A.W.G.*

ATTACH THE EXTENSION CORD TO

YOUR CHAIN SAW

To prevent disconnection from unit, se-

cure extension cord to power cord as

shown in the following illustration.

*American Wire Gauge

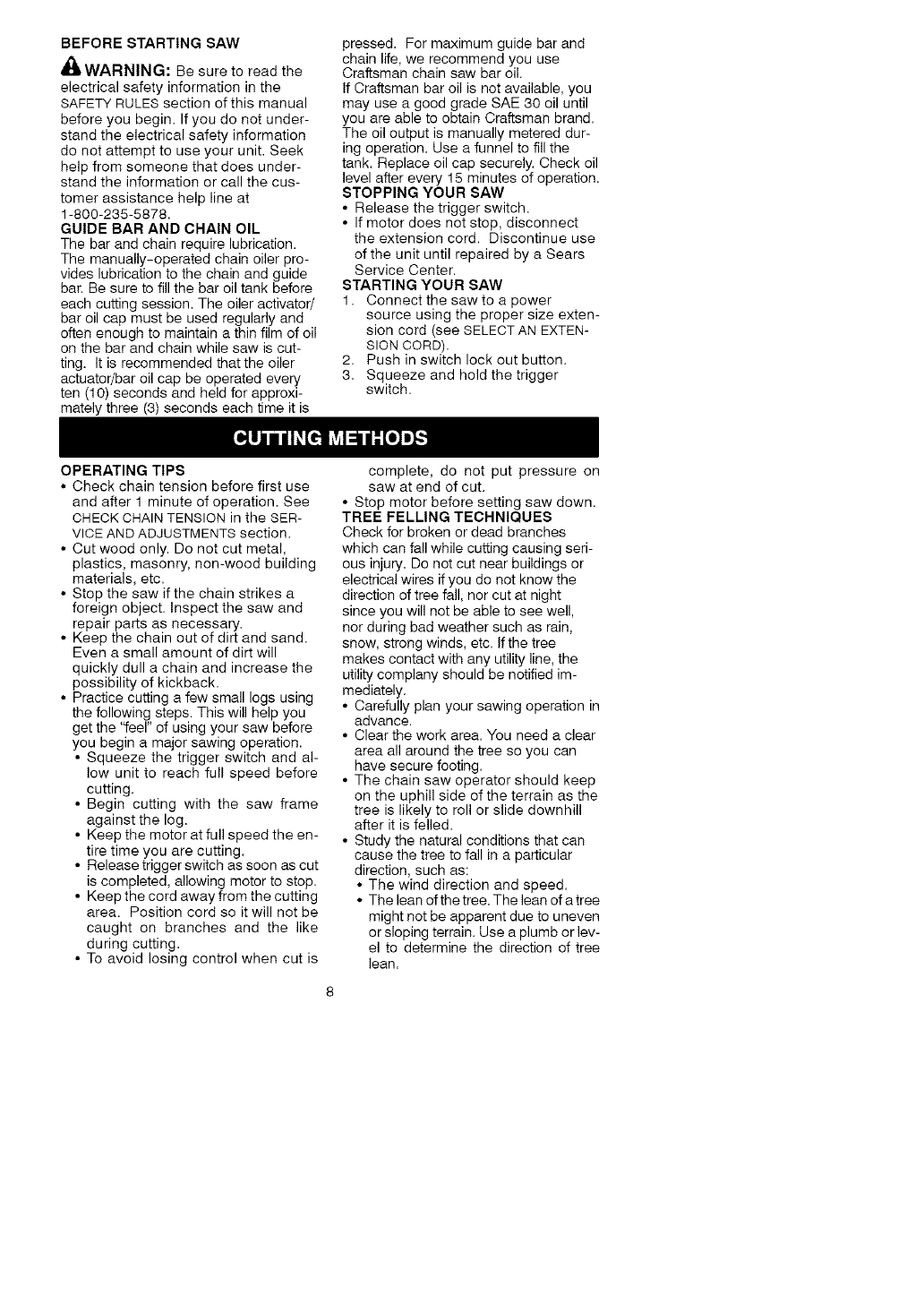

BEFORE STARTING SAW

_WARNING: Be sure to read the

electrical safety information in the

SAFETY RULES section of this manual

before you begin, If you do not under-

stand the electrical safety information

do not attempt to use your unit. Seek

help from someone that does under-

stand the information or call the cus-

tomer assistance help line at

1-800-235-5878.

GUIDE BAR AND CHAIN OIL

The bar and chain require lubrication,

The manually-operated chain oiler pro-

vides lubrication to the chain and guide

bar. Be sure to fill the bar oil tank before

each cutting session, The oiler activator/

bar oil cap must be used regularly and

often enough to maintain a thin film of oil

on the bar and chain while saw is cut-

ting, It is recommended that the oiler

actuator/bar oil cap be operated every

ten (10) seconds and held for approxi-

mately three (3) seconds each time it is

pressed. For maximum guide bar and

chain life, we recommend you use

Craftsman chain saw bar oil.

If Craftsman bar oil is not available, you

may use a good grade SAE 30 oil until

you are able to obtain Craftsman brand.

The oil output is manually metered dur-

ing operation. Use a funnel to fill the

tank. Replace oil cap securely. Check oil

level after every 15 minutes of operation.

STOPPING YOUR SAW

• Release the trigger switch.

• If motor does not stop, disconnect

the extension cord. Discontinue use

of the unit until repaired by a Sears

Service Center.

STARTING YOUR SAW

1. Connect the saw to a power

source using the proper size exten-

sion cord (see SELECT AN EXTEN-

SION CORD).

2. Push in switch lock out button.

3. Squeeze and hold the trigger

switch.

OPERATING TIPS

• Check chain tension before first use

and after 1 minute of operation. See

CHECK CHAIN TENSION in the SER-

VICE AND ADJUSTMENTS section.

• Cut wood only. Do not cut metal,

plastics, masonry, non-wood building

materials, etc.

• Stop the saw if the chain strikes a

foreign object. Inspect the saw and

repair parts as necessary.

• Keep the chain out of dirt and sand.

Even a small amount of dirt will

quickly dull a chain and increase the

possibility of kickback.

• Practice cutting a few small logs using

the following steps. This will help you

get the "feel" of using your saw before

you begin a major sawing operation.

• Squeeze the trigger switch and al-

low unit to reach full speed before

cutting.

• Begin cutting with the saw frame

against the log.

• Keep the motor at full speed the en-

tire time you are cutting.

• Release trigger switch as soon as cut

is completed, allowing motor to stop.

• Keep the cord away from the cutting

area. Position cord so it will not be

caught on branches and the like

during cutting.

• To avoid losing control when cut is

complete, do not put pressure on

saw at end of cut.

• Stop motor before setting saw down.

TREE FELLING TECHNIQUES

Check for broken or dead branches

which can fall while cutting causing seri-

ous injury. Do not cut near buildings or

electrical wires if you do not know the

direction of tree fall, nor cut at night

since you will not be able to see well,

nor during bad weather such as rain,

snow, strong winds, etc. If the tree

makes contact with any utility line, the

utility complany should be notified im-

mediately.

• Carefully plan your sawing operation in

advance.

• Clear the work area. You need a clear

area all around the tree so you can

have secure footing.

• The chain saw operator should keep

on the uphill side of the terrain as the

tree is likely to roll or slide downhill

after it is felled.

• Study the natural conditions that can

cause the tree to fall in a particular

direction, such as:

• The wind direction and speed.

• The lean of the tree. The lean of a tree

might not be apparent due to uneven

or sloping terrain. Use a plumb or lev-

el to determine the direction of tree

lean.

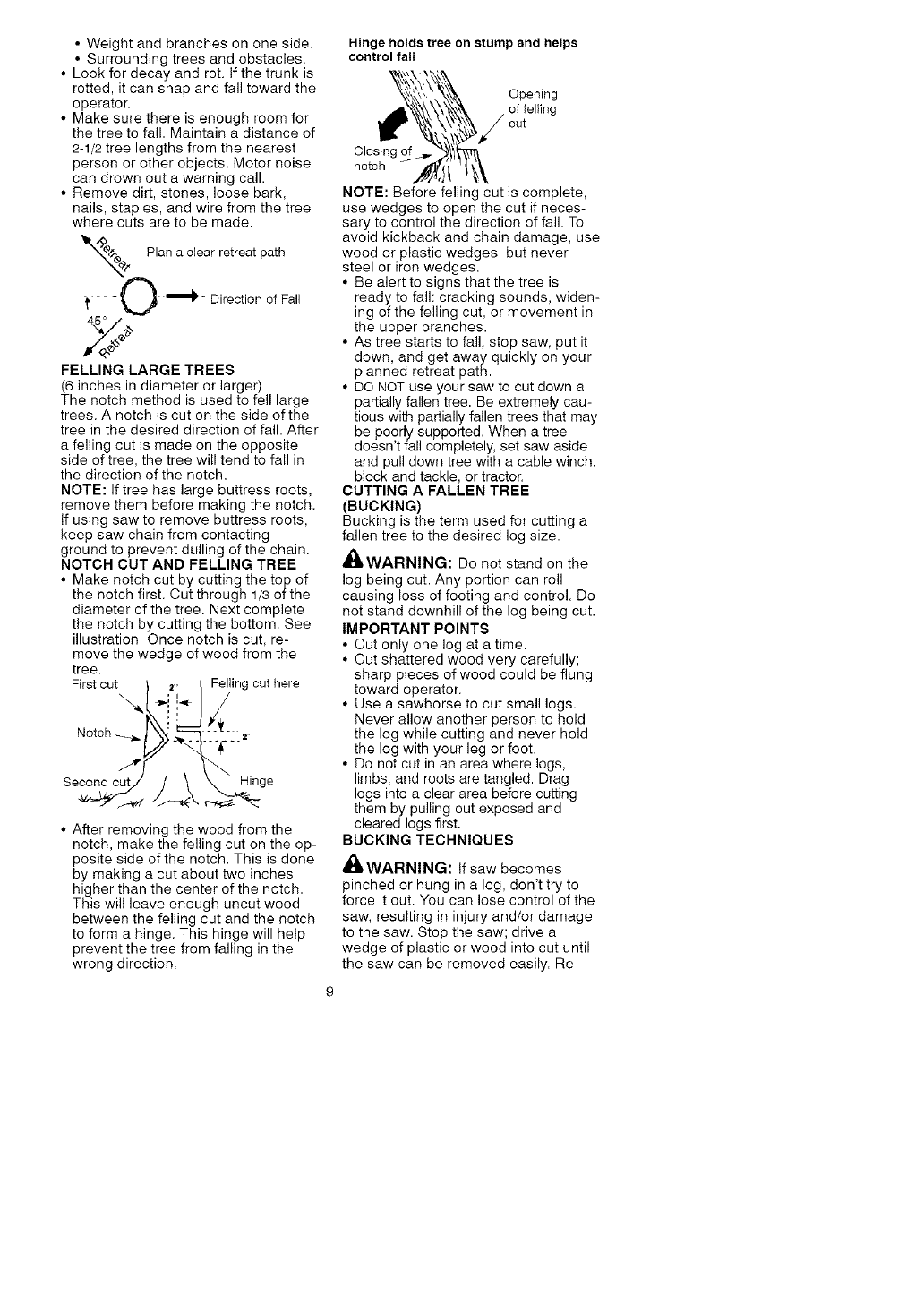

• Weightandbranchesononeside.

• Surroundingtreesandobstacles.

• Lookfordecayandrot.Ifthetrunkis

rotted,itcansnapandfalltowardthe

operator.

• Makesurethereisenoughroomfor

thetreetofall.Maintainadistanceof

2-1/2treelengthsfromthenearest

personorotherobjects.Motornoise

candrownoutawarningcall.

• Removedirt,stones,loosebark,

nails,staples,andwirefromthetree

wherecutsaretobemade.

_'_"e Planaclearretreatpath

:t.... U_ '-DirectionofFall

45 ° /,_,

FELLING LARGE TREES

(6 inches in diameter or larger)

The notch method is used to fell large

trees. A notch is cut on the side of the

tree in the desired direction of fall. After

a felling cut is made on the opposite

side of tree, the tree will tend to fall in

the direction of the notch.

NOTE: If tree has large buttress roots,

remove them before making the notch.

If using saw to remove buttress roots,

keep saw chain from contacting

ground to prevent dulling of the chain.

NOTCH CUT AND FELLING TREE

• Make notch cut by cutting the top of

the notch first. Cut through 1/3 of the

diameter of the tree. Next complete

the notch by cutting the bottom. See

illustration. Once notch is cut, re-

move the wedge of wood from the

tree.

First cut _ 2" _ Felling cut here

Seco_)dcu._ j \ _inge

• After removing the wood from the

notch, make the felling cut on the op-

posite side of the notch. This is done

by making a cut about two inches

higher than the center of the notch.

This will leave enough uncut wood

between the felling cut and the notch

to form a hinge. This hinge will help

prevent the tree from falling in the

wrong direction.

Hinge holds tree on stump and helps

control fall

Opening

of felling

cut

Closing of

notch

NOTE: Before felling cut is complete,

use wedges to open the cut if neces-

sary to control the direction of fall. To

avoid kickback and chain damage, use

wood or plastic wedges, but never

steel or iron wedges.

• Be alert to signs that the tree is

ready to fall: cracking sounds, widen-

ing of the felling cut, or movement in

the upper branches.

• As tree starts to fall, stop saw, put it

down, and get away quickly on your

planned retreat path.

• DO NOT use your saw to cut down a

partially fallen tree. Be extremely cau-

tious with partially fallen trees that may

be poorly supported. When a tree

doesn't fall completely, set saw aside

and pull down tree with a cable winch,

block and tackle, or tractor.

CUTTING A FALLEN TREE

(BUCKING)

Bucking is tile term used for cutting a

fallen tree to the desired log size.

Al_ WARNING: Do not stand on the

log being cut. Any portion can roll

causing loss of footing and control. Do

not stand downhill of the log being cut.

IMPORTANT POINTS

• Cut only one log at a time.

• Cut shattered wood very carefully;

sharp pieces of wood could be flung

toward operator.

• Use a sawhorse to cut small logs.

Never allow another person to hold

the log while cutting and never hold

the log with your leg or foot.

• Do not cut in an area where logs,

limbs, and roots are tangled. Drag

logs into a clear area before cutting

them by pulling out exposed and

cleared logs first.

BUCKING TECHNIQUES

,i_ WARNING: If saw becomes

pinched or hung in a log, don't try to

force it out. You can lose control of the

saw, resulting in injury and/or damage

to the saw. Stop the saw; drive a

wedge of plastic or wood into cut until

the saw can be removed easily. Re-

startsawandcarefullyreenterthecut.

Donotuseametalwedge.Donotat-

tempttorestartyoursawwhenitis

pinchedorhunginalog.

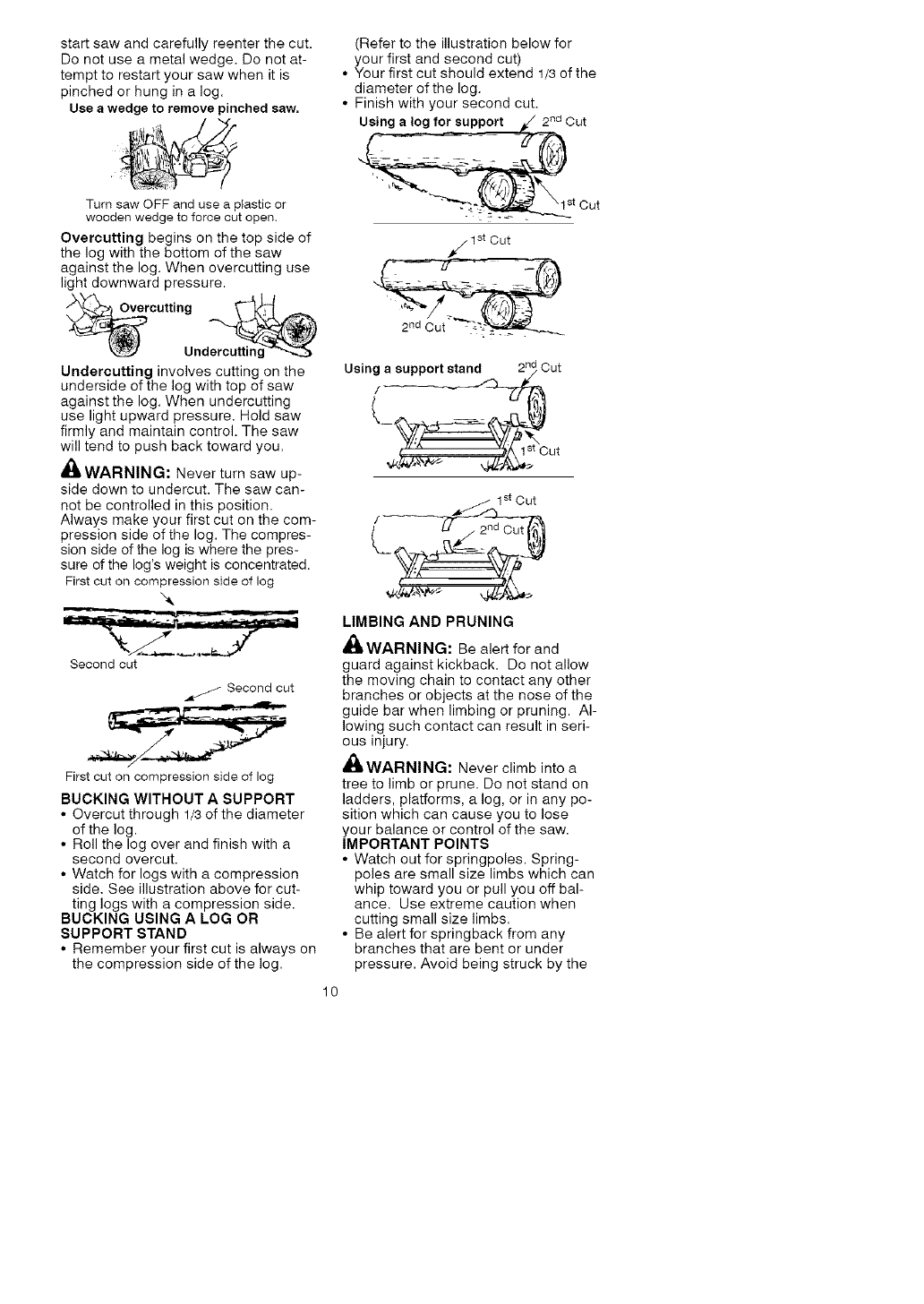

Use awedge to remove pinched saw,

Turn saw OFF and use a plastic or

wooden wedge to force cut open.

Overcutting begins on the top side of

the log with the bottom of the saw

against the log. When overcutting use

light downward pressure.

Undercutting involves cutting on the

underside of the log with top of saw

against the log. When undercutting

use light upward pressure. Hold saw

firmly and maintain control. The saw

will tend to push back toward you.

WARNING: Never turn saw up-

side down to undercut. The saw can-

not be controlled in this position.

Always make your first cut on the com-

pression side of the log. The compres-

sion side of the log is where the pres-

sure of the log's weight is concentrated.

First cut on compression side of log

Second cut

First cut on compression side of log

BUCKING WITHOUT A SUPPORT

• Overcut through 1/3 of the diameter

of the log.

• Roll the log over and finish with a

second overcut.

• Watch for logs with a compression

side. See illustration above for cut-

ting logs with a compression side.

BUCKING USING A LOG OR

SUPPORT STAND

• Remember your first cut is always on

the compression side of the log.

(Refer to the illustration below for

your first and second cut)

• Your first cut should extend 1/3 of the

diameter of the log.

• Finish with your second cut.

_Cut

", _._...__t Cut

Using a support standF_ 2; Cut

1st Cut

LIMBING AND PRUNING

_IJWARNING: Be alert for and

guard against kickback. Do not allow

the moving chain to contact any other

branches or objects at the nose of the

guide bar when ]imbing or pruning. Al-

lowing such contact can result in seri-

ous iniu ry.

At_ WARNING: Never climb into a

tree to limb or prune. Do not stand on

ladders, platforms, a log, or in any po-

sition which can cause you to lose

your balance or control of the saw.

iMPORTANT POINTS

• Watch out for springpoles. Spring-

poles are small size limbs which can

whip toward you or pull you off bal-

ance. Use extreme caution when

cutting small size limbs.

• Be alert for springback from any

branches that are bent or under

pressure. Avoid being struck by the

branchorthesawwhenthetension

inthewoodfibersisreleased.

• Frequentlyclearbranchesoutofthe

waytoavoidtrippingoverthem.

LIMBING

• Limbatreeonlyafteritiscutdown.

• Leavethelargerlimbsunderneath

thefelledtreetosupportthetreeas

youwork.

• Startatthebaseofthefelledtree

andworktowardthetop,cutting

branchesandlimbs.Removesmall

limbswithonecut.

• Keepthetreebetweenyouandthe

chain.

• Removelargerbrancheswiththe

cuttingtechniquesdescribedin

BUCKINGWITHOUTASUPPORT,

• Alwaysuseanovercuttocutsmall

andfreelyhanginglimbs.Undercut-

tingcouldcauselimbstofalland

pinchthesaw.

CUSTOMERRESPONSIBILITIES

PRUNING

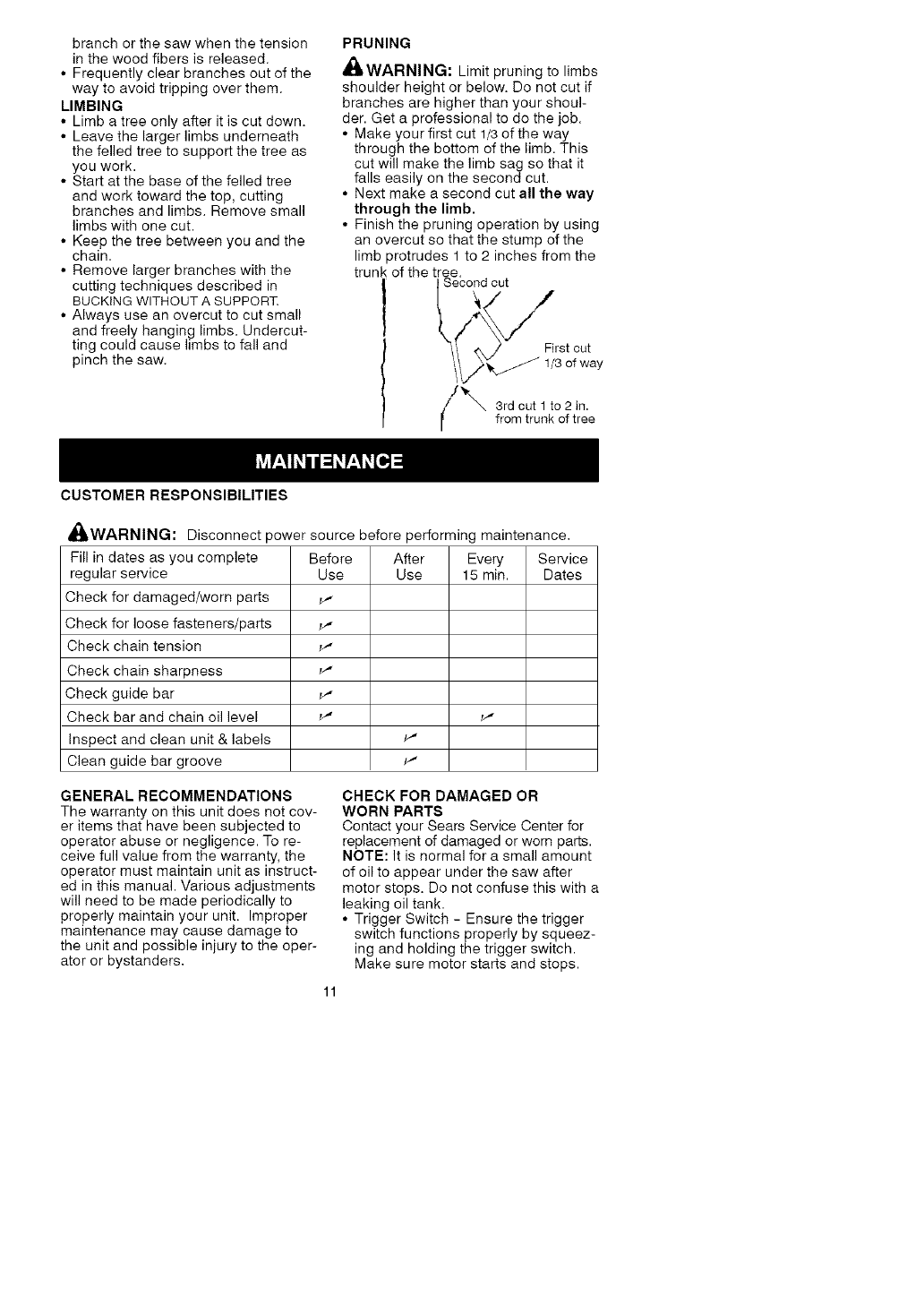

_IIWARNING: Limit pruning to limbs

shoulder height or below. Do not cut if

branches are higher than your shoul-

der. Get a professional to do the job.

• Make your first cut 1/3 of the way

through the bottom of the limb. This

cut will make the limb sag so that it

falls easily on the second cut.

• Next make a second cut all the way

through the limb.

• Finish the pruning operation by using

an overcut so that the stump of the

limb protrudes 1 to 2 inches from the

trunk of the tree.

Second cut

t First cut

1/3 of way

_ 3rd out 1 to 2 in.

from trunk of tree

_IWARNING: Disconnect power source before performing maintenance.

Fill in dates as you complete Before After Every Service

regular service Use Use 15 rain. Dates

Check for damaged/worn parts _,-

Check for loose fasteners/parts _,,

Check chain tension _,"

Check chain sharpness _"

Check guide bar _,"

Check bar and chain oil level _" _"

Inspect and clean unit & labels

Clean guide bar groove _"

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

will need to be made periodically to

properly maintain your unit. Improper

maintenance may cause damage to

the unit and possible injury to the oper-

ator or bystanders=

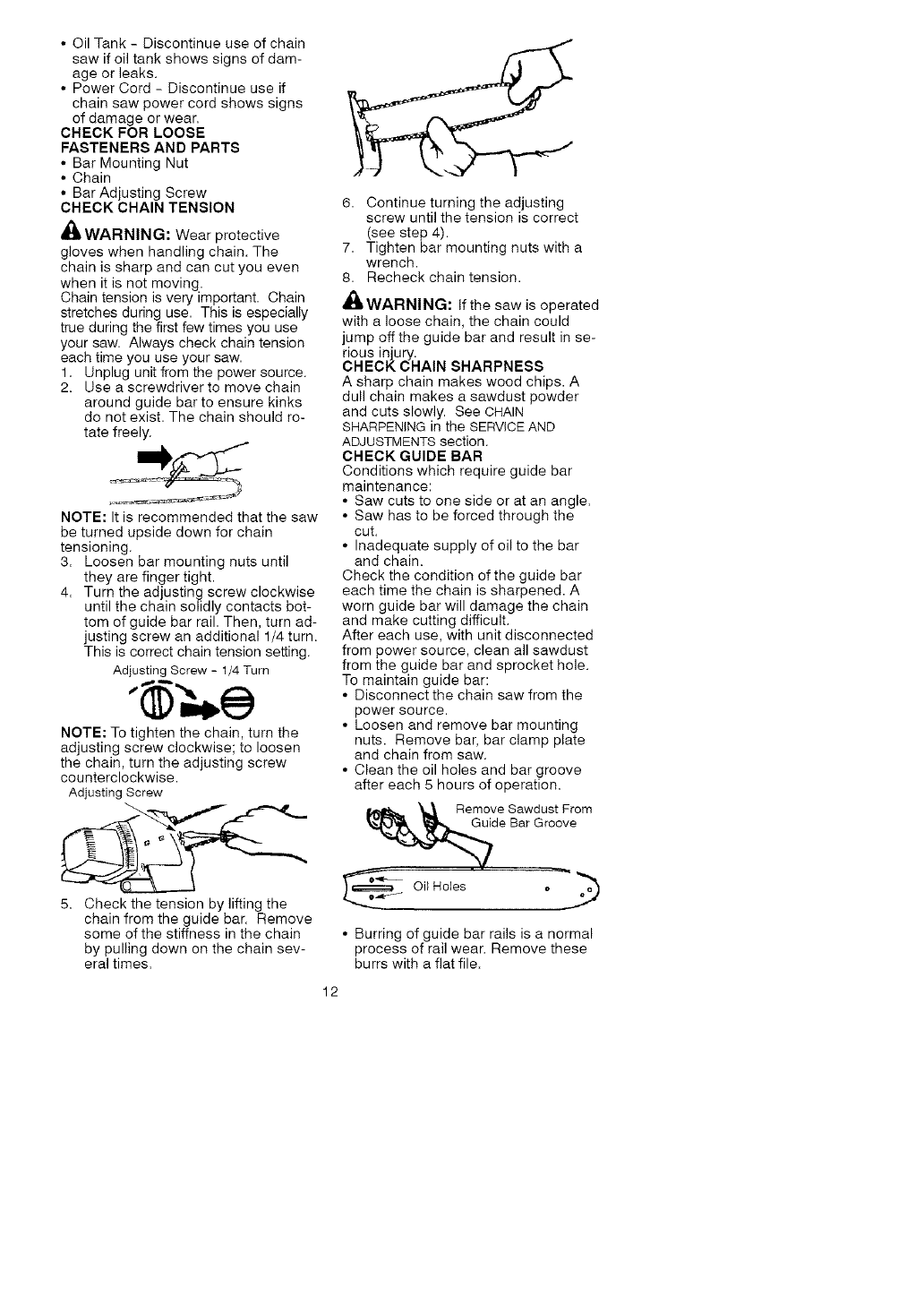

CHECK FOR DAMAGED OR

WORN PARTS

Contact your Sears Service Center for

replacement of damaged or worn parts.

NOTE: It is normal for a small amount

of oil to appear under the saw after

motor stops. Do not confuse this with a

leaking oil tank.

• Trigger Switch - Ensure the trigger

switch functions properly by squeez-

ing and holding the trigger switch.

Make sure motor starts and stops.

• OilTank- Discontinueuseofchain

sawifoiltankshowssignsofdam-

ageorleaks.

• PowerCord- Discontinueuseif

chainsawpowercordshowssigns

ofdamageorwear.

CHECKFORLOOSE

FASTENERS AND PARTS

• Bar Mounting Nut

• Chain

• Bar Adjusting Screw

CHECK CHAIN TENSION

WARNING: Wear protective

gloves when handling chain. The

chain is sharp and can cut you even

when it is not moving.

Chain tension is very important. Chain

stretches during use. This is especially

true during the first few times you use

your saw. Always check chain tension

each time you use your saw.

1. Unplug unit from the power source.

2. Use a screwdriver to move chain

around guide bar to ensure kinks

do not exist. The chain should ro-

tate freely.

NOTE: It is recommended that the saw

be turned upside clown for chain

tensioning.

3. Loosen bar mounting nuts until

they are finger tight.

4. Turn the adjusting screw clockwise

until the chain solidly contacts bot-

tom of guide bar rail. Then, turn ad-

justing screw an additional 1/4 turn.

This is correct chain tension setting.

Adjusting Screw - 1/4 Turn

NOTE: To tighten the chain, turn the

adjusting screw clockwise; to loosen

the chain, turn the adjusting screw

counterclockwise.

Adjusting Screw

5. Check the tension by lifting the

chain from the guide bar. Remove

some of the stiffness in the chain

by pulling down on the chain sev-

eral times.

6. Continue turning the adjusting

screw until the tension is correct

(see step 4).

7. Tighten bar mounting nuts with a

wrench.

8. Recheck chain tension.

_,WARNING: If the saw is operated

with a loose chain, the chain could

jump offthe guide bar and result in se-

rious in ury.

CHECK CHA N SHARPNESS

A sharp chain makes wood chips. A

dull chain makes a sawdust powder

and cuts slowly. See CHAIN

SHARPENING in the SERVICE AND

ADJUSTMENTS section.

CHECK GUIDE BAR

Conditions which require guide bar

maintenance:

• Saw cuts to one side or at an angle.

• Saw has to be forced through the

cut.

• Inadequate supply of oil to the bar

and chain.

Check the condition of the guide bar

each time the chain is sharpened. A

worn guide bar will damage the chain

and make cutting difficult.

After each use, with unit disconnected

from power source, clean all sawdust

from the guide bar and sprocket hole.

To maintain guide bar:

• Disconnect the chain saw from the

power source.

• Loosen and remove bar mounting

nuts. Remove bar, bar clamp plate

and chain from saw.

• Clean the oil holes and bar groove

after each 5 hours of operation.

Remove Sawdust From

e Bar Groove

__ Oil Holes ,,_"

• Burring of guide bar rails is a normal

process of rail wear. Remove these

burrs with a flat file.

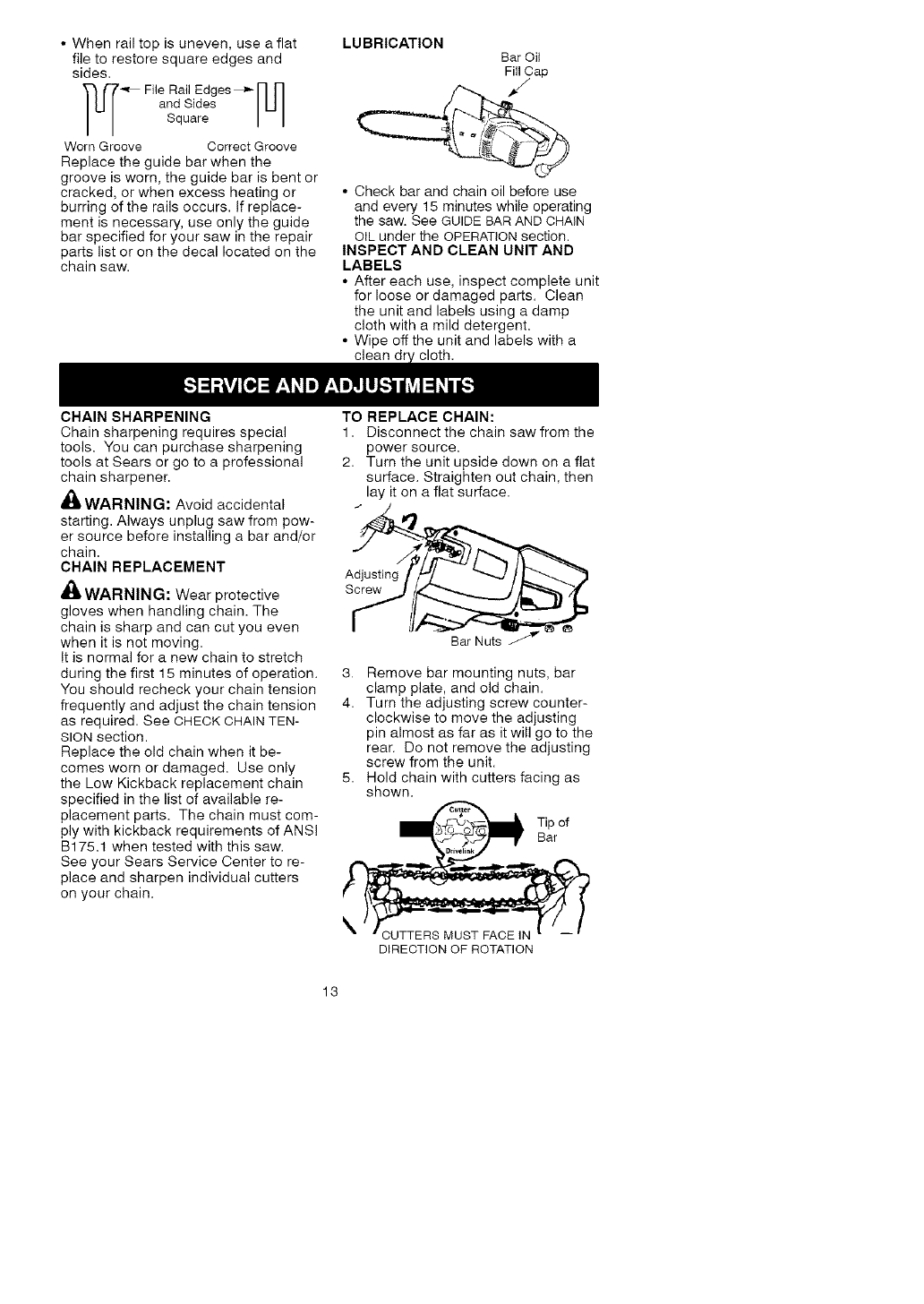

•Whenrailtopisuneven,useaflat

filetorestoresquareedgesand

sides.

._ File Rail Edges_ N r_

and Sides I U I

Square ] ]

Worn Groove Correct Groove

Replace the guide bar when the

groove is worn, the guide bar is bent or

cracked, or when excess heating or

burring of the rails occurs. If replace-

ment is necessary, use only the guide

bar specified for your saw in the repair

parts list or on the decal located on the

chain saw.

LUBRICATION Bar Oil

Fill Cap

• Check bar and chain oil before use

and every 15 minutes while operating

the saw. See GUIDE BAR AND CHAIN

OIL under the OPERATION section.

INSPECT AND CLEAN UNIT AND

LABELS

• After each use, inspect complete unit

for loose or damaged parts. Clean

the unit and labels using a damp

cloth with a mild detergent.

• Wipe off the unit and labels with a

CHAIN SHARPENING

Chain sharpening requires special

tools. You can purchase sharpening

tools at Sears or go to a professional

chain sharpener.

'_ WARNING: Avoid accidental

starting. Always unplug saw from pow-

er source before installing a bar and/or

chain.

CHAIN REPLACEMENT

_1, WARNING: Wear protective

gloves when handling chain. The

chain is sharp and can cut you even

when it is not moving.

It is normal for a new chain to stretch

during the first 15 minutes of operation.

You should recheck your chain tension

frequently and adjust the chain tension

as required. See CHECK CHAIN TEN-

SION section.

Replace the old chain when it be-

comes worn or damaged. Use only

the Low Kickback replacement chain

specified in the list of available re-

placement parts. The chain must com-

ply with kickback requirements of ANS!

Bt 75.1 when tested with this saw.

See your Sears Service Center to re-

place and sharpen individual cutters

on your chain.

TO REPLACE CHAIN:

1. Disconnect the chain saw from the

power source.

2. Turn the unit upside down on a flat

surface. Straighten out chain, then

lay it on a flat surface.

3 Remove bar mounting nuts, bar

clamp plate, and old chain.

4. Turn the adjusting screw counter-

clockwise to move the adjusting

pin almost as far as it will go to the

rear. Do not remove the adjusting

screw from the unit.

5. Hold chain with cutters facing as

shown.

Tip of

Bar

\CUTTERS MUST FACE IN

DIRECTfON OF ROTATION

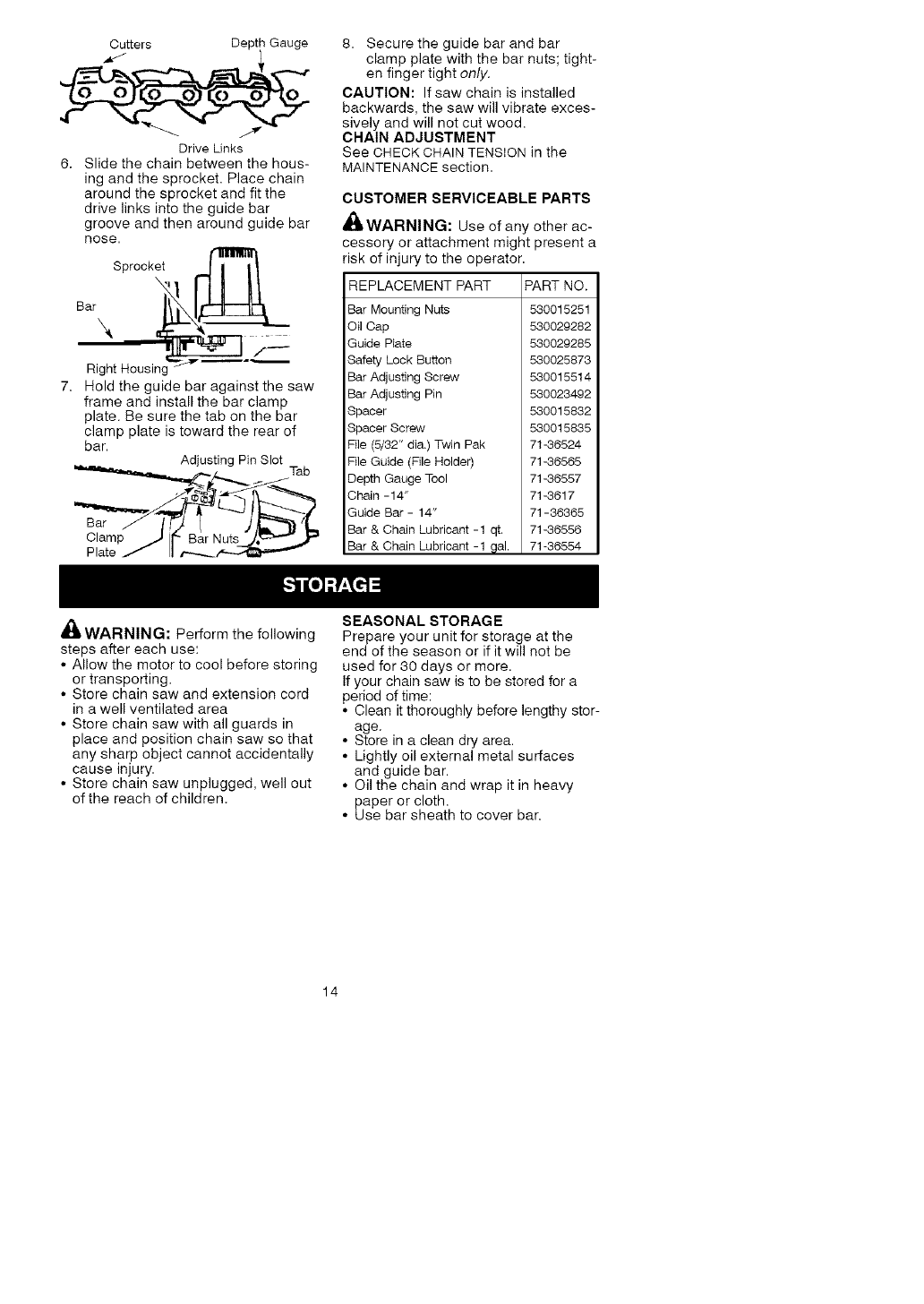

Cutters DepthGauge

DriveLinks

6. Slidethechainbetweenthehous-

ingandthesprocket,Placechain

aroundthesprocketandfitthe

drivelinksintotheguidebar

grooveandthenaroundguidebar

nose.

SprocketJ_

Night Housing J

7. Hold the guide bar against the saw

frame and install the bar clamp

plate. Be sure the tab on the bar

clamp plate is toward the rear of

bar.

Adjusting Pin Slot

,-_,,z_ Tab

Sar / IU/

Clamp.J f" BarNuts_,_"_,, _

Plate /I _------_f--_

8. Secure the guide bar and bar

clamp plate with the bar nuts; tight-

en finger tight only.

CAUTION: If saw chain is installed

backwards, the saw will vibrate exces-

sively and will not cut wood.

CHAIN ADJUSTMENT

See CHECK CHAIN TENSION in the

MAINTENANCE section.

CUSTOMER SERVICEABLE PARTS

_li WARNING: Use of any other ac-

cessory or attachment might present a

risk of injury to the operator.

REPLACEMENT PART

Bar Mounting Nuts

Oil Cap

Guide Plate

Safety Lock Button

Bar Adjusting Screw

Bar Adjusting Pin

Spacer

Spacer Screw

File (5/32" dia,) Twin Pak

File Guide (File Holder)

Depth Gauge Tool

Chain -14"

Guide Bar - 14"

Bar & Chain Lubricant -1 qt.

Bar & Chain Lubricant -1 gal.

PART NO.

530015251

530029282

530029285

530025873

530015514

530023492

530015832

530015835

71-36524

71-36565

71-36557

71-3617

71-36365

71-36556

71-36554

AWARNING: Perform the following

steps after each use:

• Allow the motor to cool before storing

or transporting.

• Store chain saw and extension cord

in a well ventilated area

• Store chain saw with all guards in

place and position chain saw so that

any sharp object cannot accidentally

cause injury.

• Store chain saw unplugged, well out

of the reach of children.

SEASONAL STORAGE

Prepare your unit for storage at the

end of the season or if it will not be

used for 30 days or more.

If your chain saw is to be stored for a

period of time:

• Clean it thoroughly before lengthy stor-

age.

• Store in a clean dry area.

• Lightly oil external metal surfaces

and guide bar.

• Oil the chain and wrap it in heavy

paper or cloth.

• Use bar sheath to cover bar.

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect from tile power source be-

fore performing all of the recommended remedies below except remedies

that require unit to be operating.

TROUBLE CAUSE

Chain does 1. Chain tension incorrect.

not move

when trigger 2. Guide bar rails pinched.

switch is 3. Trigger switch failure.

engaged. 4. Circuit breaker tripped/

fuse failure.

1. Chain tension incorrect.

Chain clat-

ters or cuts

roughly.

Chain stops

during cut.

Oil inade-

quate for bar

and chain

lubrication.

Chain cuts

at an angle.

2. Cutters damaged.

3. Chain worn.

4. Cutters dull, improperly

sharpened, or depth

gauges too high.

5. Sprocket worn.

1. Chain cutter tops not

filed flat.

2. Guide bar burred or

bent; rails uneven.

1. Oil tank empty.

2. Oil outlet clogged.

3. Guide bar oil hole

blocked.

1. Cutters damaged on

one side.

2. Chain dull on one side.

3. Guide bar bent or worn.

REMEDY

1. See "Check Chain Tension" in

Maintenance section.

2. Repair or replace.

3. Contact Sears Service

(see back cover).

4. Reset circuit breaker or replace

fuse.

1. See "Check Chain Tension" in

Maintenance Section.

2. Contact Sears Service

(see back cover).

3. Resharpen or replace chain.

4. See "Chain Sharpening" in

Service and Adjustments section.

5. Contact Sears Service

(see back cover).

1. See "Chain Sharpening" in

Service and Adjustments section.

2. Repair or replace guide bar.

1. Fill oil tank.

2. Contact Sears Service.

(see back cover).

3. Remove bar and clean.

1. See "Chain Sharpening" in

Service and Adjustments section.

2. See "Chain Sharpening" in

Service and Adjustments section.

3. Replace guide bar.

If situations occur which are not covered in this manual, use care and good

judgement. If you need assistance, contact Sears Service or the CUSTOMER

ASSISTANCE HELPLINE at 1-800-235-5878.

Garantia 16 ServicioyAjustes 29

ReglasdeSeguridad 16 PiezasDisponibles 30

Montaje 21 AImacenamiento 31

Uso 22 TablaDiagn6stica 32

Mantenimiento 27 RepuestosyEncargosContratapa

UNAI_IOCOMPLETODE GARANTiA PARA LA SIERRA DE CADENA

ELECTRICA DE LA MARCA CRAFTSMAN

Si este producto falla por un defecto en el material o de mano de obra dentro del

a_o a partir de la fecha de compra y este se ha utilizado y mantenido de acuerdo

al manual del usuario, envielo a cualquier tienda Sears o otra tienda Craftsman

en los Estados Unidos para su reemplazo gratuita.

Esta garantia excluye la barra y la cadena, que son partes desechables y pue-

den desgastarse al usarlas normalmente en menos de un aSo.

Esta garantia es aplicable por s61o 30 dias desde la fecha de compra si este pro-

ducto se usa con fines comerciales o se usa para arriendo.

Esta garantia le otorga derechos legales especificos, y usted tambien puede

tener otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

_ADVERTENCIA: Siempre que

se use cualquier cortador electrico, de-

ben observarse precauciones b&sicas

de seguridad para reducir el riesgo de

incendio, choque electrico, y acci-

dentes personales. Lea todas las in-

strucciones.

_,ADVERTENCIA: Siempre des-

conecte la sierra de cadena del recurso

de energia cuando no se encuentre en

use, antes de efectuar servicio, y al

cambiar accesorios, come Io es la cade-

na de la sierra y el protector.

Debido a que las sierra de cadena son

instrumentos para cortar madera a alta

velocidad, deben observarse precau-

ciones de seguridad especiales para re-

ducir el riesgo de accidentes. El use

descuidado o indebido de esta herra-

mienta puede causar graves heridas.

PIENSE ANTES DE PROCEDER

• Limite el uso de la sierra a aquellos

usuarios adultos que comprendan y

puedan implementar todas las pre-

cauciones, reglas de seguridad e

instrucciones de use que se encuen-

tran en este manual.

• Vistase de forma apropiada. Use equi-

po protector. Siempre use calzado de

seguridad con puntas de acero y sue-

las anti-deslizantes; ropa ajustada al

cuerpo; guarantes gruesos de use in-

dustrial anti-desluzantes; protecci6n de

ojos talescomo gafas de seguridad

que no se la cara; casco duro aproba-

do; y barrera de sonido (tapones de

oido u orejeras anti-sonido) para pro-

teger la audici6n. Los que usan sier-

ras de fuerza habitualmente deber_tn

hacerse revisar la audici6n freuente-

mente ya que el ruido de las sierras

de cadena puede daSar los oidos.

• Mantenga el cabello por encima del

nive] de los hombres. No desgaste

la ropa suelta o joyeria; pueden en-

redarse en las piezas m6viles.

Proteci6n de Oidos Casco Duro

"---._.A_I_ - Proteccidn de

Ropa Ojos

Ajustada _ Guantes de

al Cuerpo Uso

,_ Industrial

Zapatos Pantorfilleras

de Segu._d _ de Seguridad

mdlli

• Mantenga todas las partes del cuer-

po alejadas de la cadena siempre

que el motor de la sierra se en-

cuentre en funcionamiento.

• Mantenga a los ni_os alejados. No

permita que ninguna persona haga

contacto con la sierra de cadena ni

con el cable de extensi6n. Todos los

espectadores deberb, n mantenerse

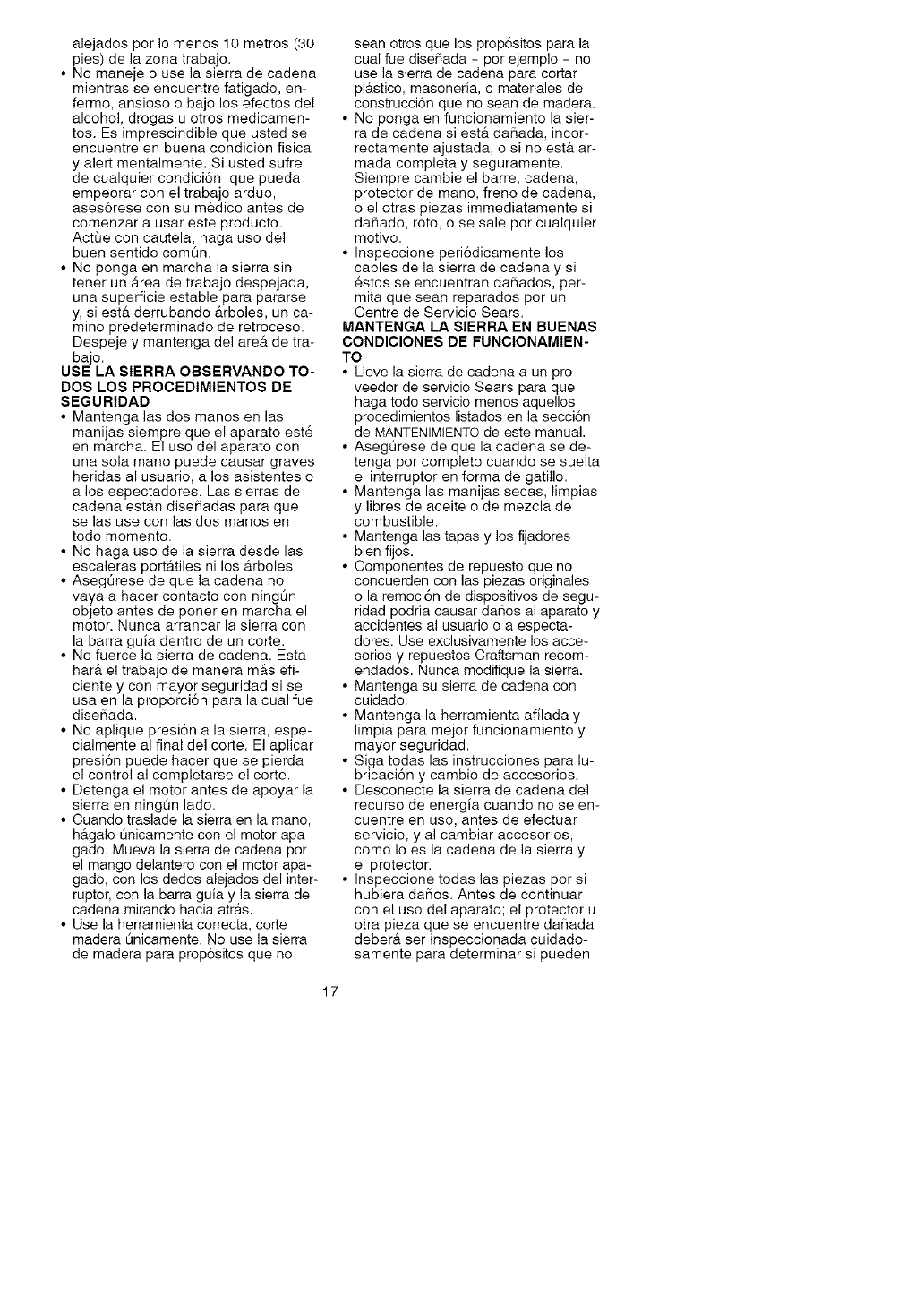

alejadosporIomenos10metros(30

pies)delazonatrabajo.

• Nomanejeouselasierradecadena

mientrasseencuentrefatigado,en-

fermo,ansiosoobajolosefectosdel

alcohol,drogasuotrosmedicamen-

tos.Esimprescindiblequeustedse

encuentreenbuenacondici6nfisica

yalertmentalmente.Siustedsufre

decualquiercondici6nquepueda

empeorarconeltrabajoarduo,

ases6reseconsum@dicoantesde

comenzarausaresteproducto.

ActQeconcautela,hagausodel

buensentidocomOn.

• Nopongaenmarchalasierrasin

tenerun&readetrabajodespejada,

unasuperficieestableparapararse

y,siest&derrubando&rboles,unca-

minopredeterminadoderetroceso.

Despejeymantengadelare&detra-

bajo.

USELA SIERRA OBSERVANDO TO-

DOS LOS PROCEDIMIENTOS DE

SEGURIDAD

• Mantenga las dos manos en las

manijas siempre que el aparato est@

en marcha. El uso del aparato con

una sola mano puede causar graves

heridas al usuario, a los asistentes o

a los espectadores. Las sierras de

cadena est&n diseSadas para que

se las use con las dos manos en

todo momento.

• No haga uso de la sierra desde las

escaleras port@.tiles ni los &rboles.

• Aseg_rese de que la cadena no

vaya a hacer contacto con ningOn

objeto antes de poner en marcha el

motor. Nunca arrancar la sierra con

la barra guia dentro de un corte.

• No fuerce la sierra de cadena. Esta

har& el trabajo de manera m&s eft-

ciente y con mayor seguridad si se

usa en la proporci6n para la cual fue

diseSada.

• No aplique presi6n a la sierra, espe-

cialmente al final del corte. El aplicar

presi6n puede hacer que se pierda

el control al completarse el corte.

• Detenga el motor antes de apoyar la

sierra en ningOn lado.

• Cuando traslade la sierra en la mano,

hb,galo Onicamente con el motor apa-

gado. Mueva la sierra de cadena por

el mango delantero con el motor apa-

gado, con los dedos alejados del inter-

ruptor, con la barra guia y la sierra de

cadena mirando hacia atr&s.

• Use la herramienta correcta, corte

madera Onicamente. No use la sierra

de madera para prop6sitos que no

sean otros que los prop6sitos para la

cual fue diseSada - por ejemplo - no

use la sierra de cadena para cortar

pl&stico, masoneria, o materiales de

construcci6n que no sean de madera.

• No ponga en funcionamiento la sier-

ra de cadena si est& daSada, incor-

rectamente ajustada, o si no est& ar-

mada completa y seguramente.

Siempre cambie el barre, cadena,

protector de mano, freno de cadena,

o el otras piezas immediatamente si

daiTado, roto, o se sale por cualquier

motivo.

• Inspeccione peri6dicamente los

cables de la sierra de cadena y si

@stos se encuentran daSados, per-

mita que sean reparados per un

Centre de Servicio Sears.

MANTENGA LA SIERRA EN BUENAS

CONDICIONES DE FUNCIONAMIEN-

• Lleve la sierra de cadena a un pro-

veedor de servicio Sears para que

haga todo servicio menos aquellos

procedimientos listados en la secci6n

de MANTENIMIENTO de este manual.

• AsegOrese de que la cadena se de-

tenga per completo cuando se suelta

el interruptor en forma de gatillo.

• Mantenga las manijas secas, limpias

y libres de aceite o de mezcla de

combustible.

• Mantenga las tapas y los fijadores

bien fijos.

• Componentes de repuesto que no

concuerden con las piezas originales

o la remoci6n de dispositivos de segu-

ridad podria causar daSos al aparato y

accidentes al usuario o a especta-

dores. Use exclusivamente los acce-

sorios y repuestos Craftsman recom-

endados. Nunca modifique la sierra.

• Mantenga su sierra de cadena con

cuidado.

• Mantenga la herramienta afilada y

limpia para mejor funcionamiento y

mayor seguridad.

• Siga todas las instrucciones para lu-

bricaci6n y cambio de accesorios.

• Desconecte la sierra de cadena del

recurso de energia cuando no se en-

cuentre en uso, antes de efectuar

servicio, y al cambiar accesorios,

como Io es la cadena de la sierra y

el protector.

• Inspeccione todas las piezas por si

hubiera daSos. Antes de continuar

con el uso del aparato; el protector u

otra pieza que se encuentre daSada

deber& ser inspeccionada cuidado-

samente para determinar si pueden

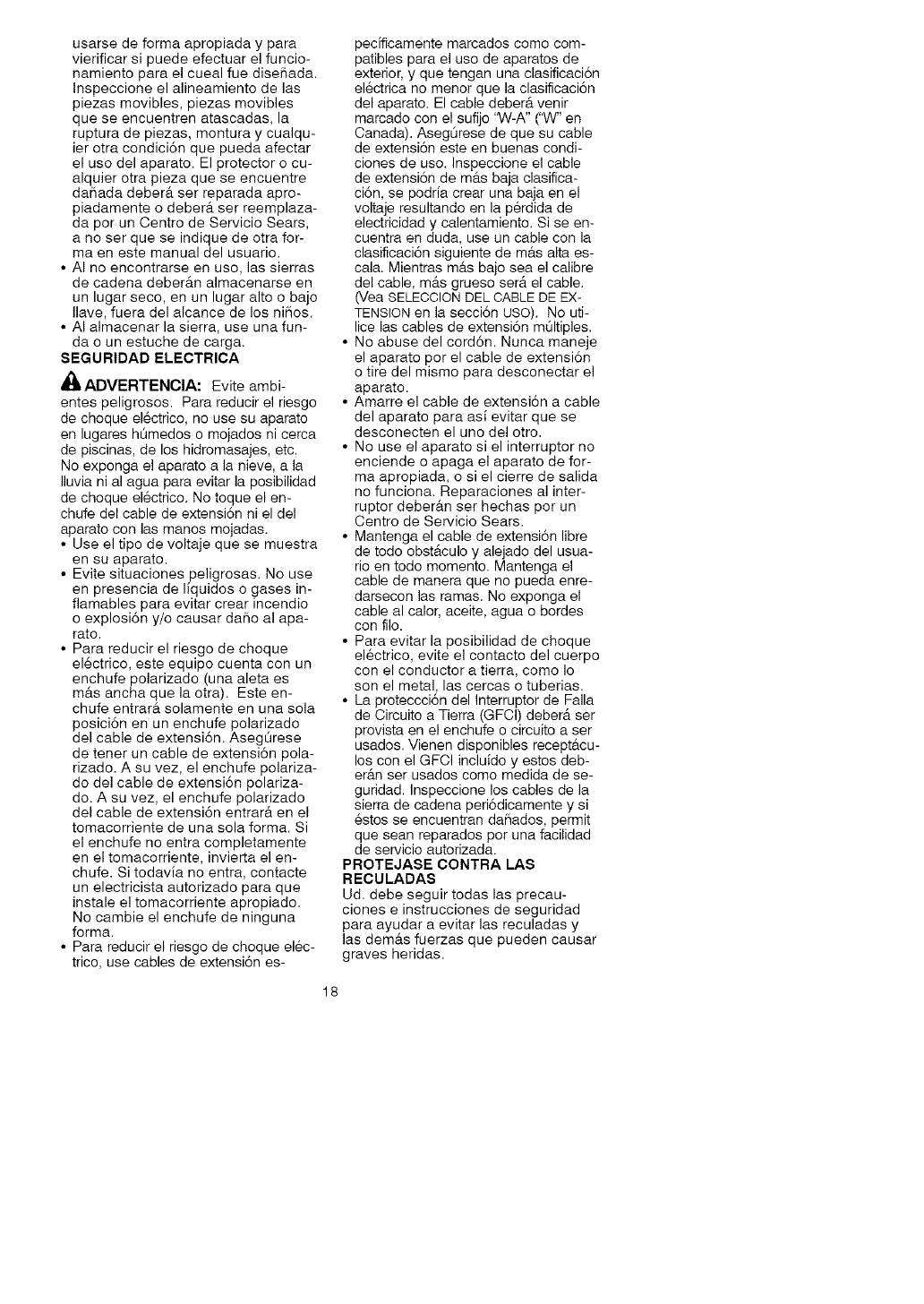

usarsedeformaapropiadaypara

vierificarsipuedeefectuarelfuncio-

namientoparaelcuealfuedise_ada.

Inspeccioneelalineamientodelas

piezasmovibles,piezasmovibles

queseencuentrenatascadas,la

rupturadepiezas,monturaycualqu-

ierotracondici6nquepuedaafectar

elusodelaparato.Elprotectorocu-

alquierotrapiezaqueseencuentre

da_adadeber_tsetreparadaapro-

piadamenteodeber&serreemplaza-

daporunCentrodeServicioSears,

anoserqueseindiquedeotrafor-

maenestemanualdelusuario.

• AInoencontrarseenuso,lassierras

decadenadeber&nalmacenarseen

unlugarseco,enunlugaraltoobajo

Ilave,fueradelalcancedelosni_os.

• AIalmacenarlasierra,useunafun-

daounestuchedecarga.

SEGURIDAD ELECTRICA

_ADVERTENCIA: Evite ambi-

entes peligrosos. Para reducir el riesgo

de choque electrico, no use su aparato

en lugares h0medos o mojados ni cerca

de piscinas, de los hidromasajes, etc.

No exponga el aparato a la nieve, a la

Iluvia ni al agua para evitar la posibilidad

de choque el6ctrico. No toque el en-

chufe del cable de extensi6n ni el del

aparato con las manos mojadas.

• Use el tipo de voltaje que se muestra

en su aparato.

• Evite situaciones peligrosas. No use

en presencia de liquidos o gases in-

flamables para evitar crear incendio

o explosi6n y/o causar da_o al apa-

rato.

• Para reducir el riesgo de choque

el6ctrico, este equipo cuenta con un

enchufe polarizado (una aleta es

m_ts ancha que la otra). Este en-

chufe entrar& solamente en una sola

posici6n en un enchufe polarizado

del cable de extensi6n. Aseg0rese

de tener un cable de extensi6n pola-

rizado. A su vez, el enchufe polariza-

do del cable de extensi6n polariza-

do. A su vez, el enchufe polarizado

del cable de extensi6n entrar_t en el

tomacorriente de una sola forma. Si

el enchufe no entra completamente

en el tomacorriente, invierta el en-

chufe. Si todavia no entra, contacte

un electricista autorizado para que

instale el tomacorriente apropiado.

No cambie el enchufe de ninguna

forma.

• Para reducir el riesgo de choque el6c-

trico, use cables de extensi6n es-

pecificamente marcados como com-

patibles para el uso de aparatos de

exterior, y que tengan una clasificaci6n

el6ctrica no menor que la clasificaci6n

del aparato. El cable deber& venir

marcado con el sufijo '_N-A" ("W" en

Canada). AsegOrese de que su cable

de extensi6n este en buenas condi-

clones de uso. Inspeccione el cable

de extensi6n de m&s baja clasifica-

ci6n, se podria crear una baja en el

voltaje resultando en la p@dida de

electricidad y calentamiento. Si se en-

cuentra en duda, use un cable con la

clasificaci6n siguiente de m&s alta es-

cala. Mientras m&s bajo sea el calibre

del cable, m&s grueso ser& el cable.

(Yea SELECCION DEL CABLE DE EX-

TENSION en la secci6n USO). No uti-

lice las cables de extensi6n mOltiples.

• No abuse del cord6n. Nunca maneje

el aparato por el cable de extensi6n

o tire del mismo para desconectar el

aparato.

• Amarre el cable de extensi6n a cable

del aparato para asi evitar que se

desconecten el uno del otro.

• No use el aparato si el interruptor no

enciende o apaga el aparato de for-

ma apropiada, o si el cierre de salida

no funciona. Reparaciones al inter-

ruptor deber&n ser hechas por un

Centro de Servicio Sears.

• Mantenga el cable de extensi6n libre

de todo obst&culo y alejado del usua-

rio en todo momento. Mantenga el

cable de manera que no pueda enre-

darsecon las ramas. No exponga el

cable al calor, aceite, agua o bordes

con filo.

• Para evitar la posibilidad de choque

electrico, evite el contacto del cuerpo

con el conductor a tierra, como Io

son el metal, las cercas o tuberias.

• La proteccci6n del Interruptor de Falla

de Circuito a Tierra (GFCI) deber& ser

provista en el enchufe o circuito a ser

usados. Vienen disponibles recept&cu-

los con el GFCI incluido y estos deb-

er&n ser usados como medida de se-

guridad. Inspeccione los cables de la

sierra de cadena peri6dicamente y si

&stos se encuentran daSados, permit

que sean reparados pot una facilidad

de servicio autorizada.

PROTEJASE CONTRA LAS

RECULADAS

Ud. debe seguir todas las precau-

clones e instrucciones de seguridad

para ayudar a evitar las reculadas y

las dem&s fuerzas que pueden causar

graves heridas.

Trayectoria

de la Reculada

Evite las Obstrucciones

_ADVERTENClA: Evite reculada

le pueden causar graves heridas. Reeu-

lada es el movimiento hacia el frente,

hacia atr_ts o r_.pidamente hacia ade-

lante, esto puede ocurrir cuando la pun-

ta de la barra guia de la sierra de cade-

na entra en contacto con cualquier

objeto come puede ser otra rama o tron-

co, o cuando la madera se cierra y atas-

ca mientras se hace el corte. El entrar

en contacto con alg0n objeto extraflo a

la madera le puede causar al usuario la

perdida del control de la sierra de cade-

ha.

•La Reeulada Rotacional puede

acontecer cuando la cadena en mo-

vimiento entra en contacto con alg0n

objeto en la parte superior de la pun-

ta de la barra guia puede causar que

la cadena entre al material y se de-

tenga por un instante. El resultado

es una reacci6n inversa, a velocidad

de rel_tmpago, que hace recular la

barra guia hacia arriba y hacia atr_.s

hacia el usuario.

• La Reeulada pot Ataseo acontecen

cuando la madera se cierra y atasca

la cadena en movimiento en el carte

a Io largo de la parte superior de la

barra gula y la cadena se detiene re-

pentinamente. Esta detenci6n re-

pentina de la cadena tiene come re-

sultado una inversi6n de la fuerza de

la cadena usada para cortar madera

y causa que la sierra se mueva en

sentido opuesto al de la rotaci6n de

la cadena. La sierra directamente

hacia atr_ts en direcci6n al usuario.

• La Reeulada pot Impulsion puede

acontecer cuando la cadena en mo-

vimiento entra en contacto con algOn

objeto extra_o a la madera en el

carte a Io largo de la parte inferior de

la barra guia y la cadena se detiene

repentinamente. Esta detenci6n re-

pentina de la cadena tira de la sierra

adelante y lejos del usuario y podria

hacer f_.cilmente al usuario perder el

control de la sierra.

REDUZCA LAS PROBABILIDADES

DE RECULADA

Las siguientes precauciones deber_.n

ser seguidas para minimizar las recula-

das.

• Est6 consciente de la posibilidad de

reculada. Teniendo una buena com-

prensi6n b_tsica de la reculada, ud.

padre, reducir el elemento de sorpre-

sa que contribuye a los accidentes.

• Nunca permita que la cadena en mo-

vimiento toque ningOn objeto en la

punta de la barra guia.

• Mantenga el _trea de trabajo libre de

obstrucciones come per ejemplo

otros _.rboles, ramas, piedras, cer-

cas, tocones, etc. Elimine o evite

toda obstrucci6nes comp par ejem-

pie otros _trboles, ramas, piedras,

cercas, tocones, etc. Elimine o evite

toda obstrucci6n que la cadena pue-

da tocar mientras ester cortando.

• AI cortar una rama, no deje la barra

guia entrar en contacto con otra

rama o otros objetos alrededor.

• Mantenga la sierra afilada y con la

tensi6n correct& Las cadenas con

poco file o flojasincrementan la pro-

babilidad de reculada. Siga las in-

strucciones del fabricante para afilar

y efectuar mantenimiento de la cade-

na. Verifique la tensi6n a intervalos

regulares con el motor parade, nun-

ca en marcha. AsegOrese de que las

tuercas de la freno de cadena est6n-

parado, nunca en marcha.

AsegOrese de que las tuercas de la

freno de cadena est6n ejustadas fir-

memente.

• Empiece y efectQe la totalidad de

cada carte con el acelerador a fon-

do. Si la cadena se est,. moviendo a

una velocidad menor que la m_.xima,

hay m_.s probabilidad de que la sier-

ra recule.

• Use cuidado extremo al entrar de

nuevo en un carte ya empezado.

• No intente hacer cortes empezando

con la punta de la barra (cortes de

taladro).

• Tenga cuidado con troncos que se

desplazan y con las dem_.s fuerzas

que podrian cerrar un corte y apretar

la cadena o bien caer sobre ella.

• Use la Barra Guia Reducidora de

Reculadas y la Cadena Minimizado-

ra de Reculadas recomendadas

para su sierra.

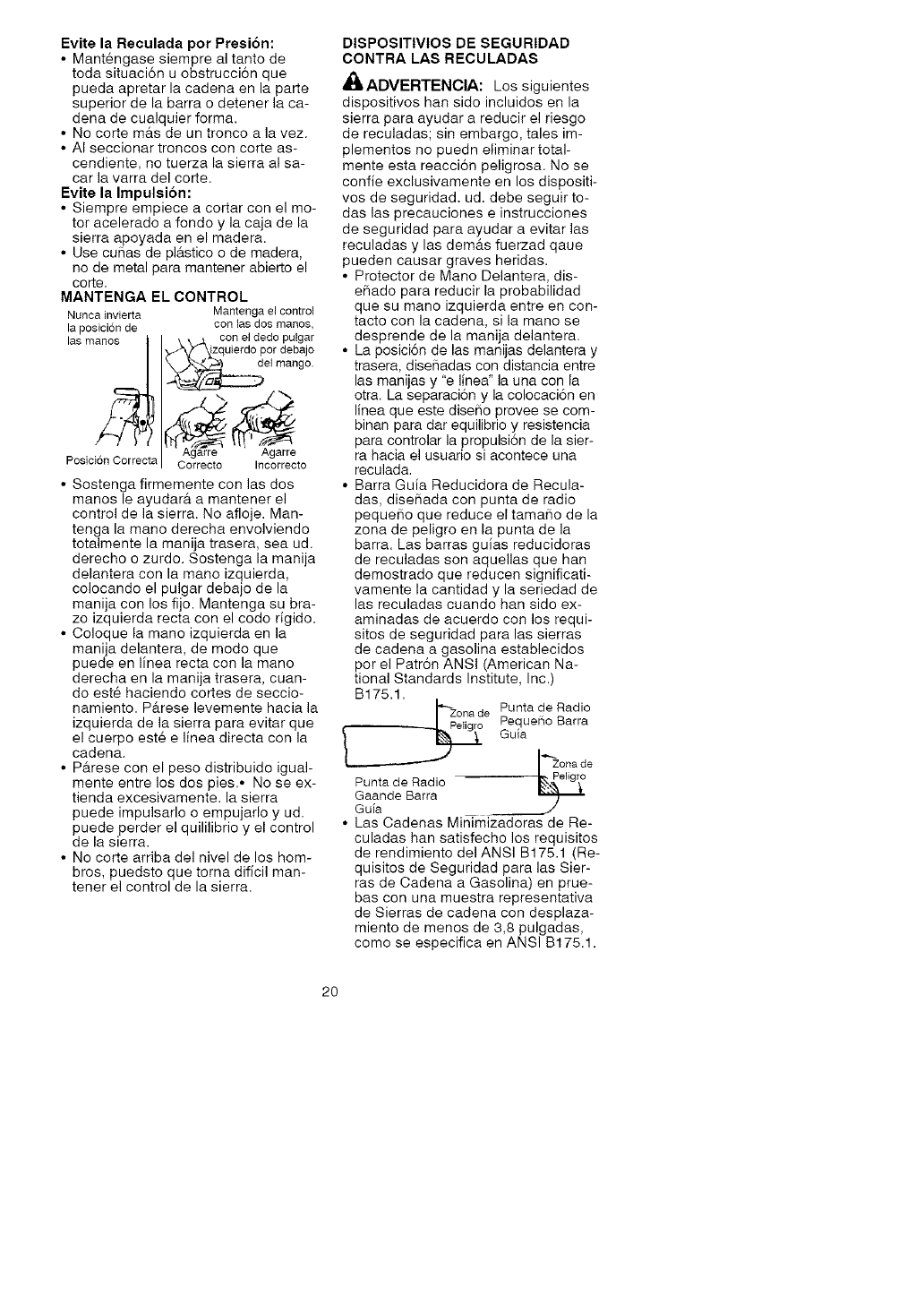

Evite la Reculada pot Presion:

•Mant6ngase siempre al tanto de

toda situaci6n u obstrucci6n que

pueda apretar la cadena en la parte

superior de la barra o detener la ca-

dena de cualquier forma.

• No carte m&s de un tronco a la vez.

• AI seccionar troncos con carte as-

cendiente, no tuerza la sierra al sa-

car la varra del corte.

Evite la Impulsion:

• Siempre empiece a cortar con el mo-

tor acelerado a fondo y la caja de la

sierra apoyada en el madera.

• Use cu_as de pl&stico o de madera,

no de metal para mantener abierto el

corte.

MANTENGA EL CONTROL

Nunca invierta Mantenga el control

la posicion de con las dos manos,

las m_ con el d;°d° dPeUlg'J°rde,mango.

Agarre

Posici6n Correcta Correcto Incorrecto

• Sostenga firmemente con las dos

manos le ayudar& a mantener el

control de la sierra. No afloje. Man-

tenga la mano derecha envolviendo

totalmente la manija trasera, sea ud.

derecho o zurdo. Sostenga la manija

delantera con la mano izquierda,

colocando el pulgar debajo de la

manija con los fijo. Mantenga su bra-

zo izquierda recta con el coda rigido.

• Coloque la mano izquierda en la

manija delantera, de modo que

puede en linea recta con la mano

derecha en la manija trasera, cuan-

do este haciendo cortes de seccio-

namiento. P&rese levemente hacia la

izquierda de la sierra para evitar que

el cuerpo est6 e linea directa con la

cadena.

• P&rese con el peso distribuido igual-

mente entre los dos pies.• No se ex-

tienda excesivamente, la sierra

puede impulsarlo o empujarlo y ud.

puede perder el quililibrio y el control

de la sierra.

• No carte arriba del nivel de los ham-

bros, puedsto que torna dificil man-

tener el control de la sierra.

DISPOSITIVIOS DE SEGURIDAD

CONTRA LAS RECULADAS

_IbADVERTENCIA: Los siguientes

dispositivos han sido incluidos en la

sierra para ayudar a reducir el riesgo

de reculadas; sin embargo, tales im-

plementos no puedn eliminar total-

mente esta reacci6n peligrosa. No se

confie exclusivamente en los dispositi-

vos de seguridad, ud. debe seguir to-

das las precauciones e instrucciones

de seguridad para ayudar a evitar las

reculadas y las dem&s fuerzad qaue

pueden causar graves heridas.

• Protector de Mane Delantera, dis-

e_ado para reducir la probabilidad

que su mano izquierda entre en con-

tacto con la cadena, si la mane se

desprende de la manija delantera.

• La posici6n de las manijas delantera y

trasera, dise_adas con distancia entre

las manijas y "e linea" la una con la

otra. La separaci6n y la colocaci6n en

linea que este dise_o provee se com-

binan para dar equilibrio y resistencia

para controlar la propulsi6n de la sier-

ra hacia el usuario si acontece una

reculada.

• Barra Guia Reducidora de Recula-

das, dise_ada con punta de radio

peque_o que reduce el tama_o de la

zona de peligro en la punta de la

barra. Las barras guias reducidoras

de reculadas son aquellas que han

demostrado que reducen significati-

vamente la cantidad y la seriedad de

las reculadas cuando han sido ex-

aminadas de acuerdo con los requi-

sitos de seguridad para las sierras

de cadena a gasolina establecidos

par el Patr6n ANSI (American Na-

tional Standards Institute, Inc.)

B175.1.

Zonade Punta de Radio

_ Pequei5o Barra

Guia bono0

_"_ o Ra de

Punta de Radio [-,'_xPelig_°

Gaande Barra

Guia

• Las Cadenas Minimizadoras de Re-

culadas han satisfecho los requisitos

de rendimiento del ANSI B175.1 (Re-

quisites de Seguridad para las Sier-

ras de Cadena a Gasolina) en prue-

bas con una muestra representativa

de Sierras de cadena con desplaza-

miento de menos de 3,8 pulgadas,

coma se especifica en ANSI B175.1.

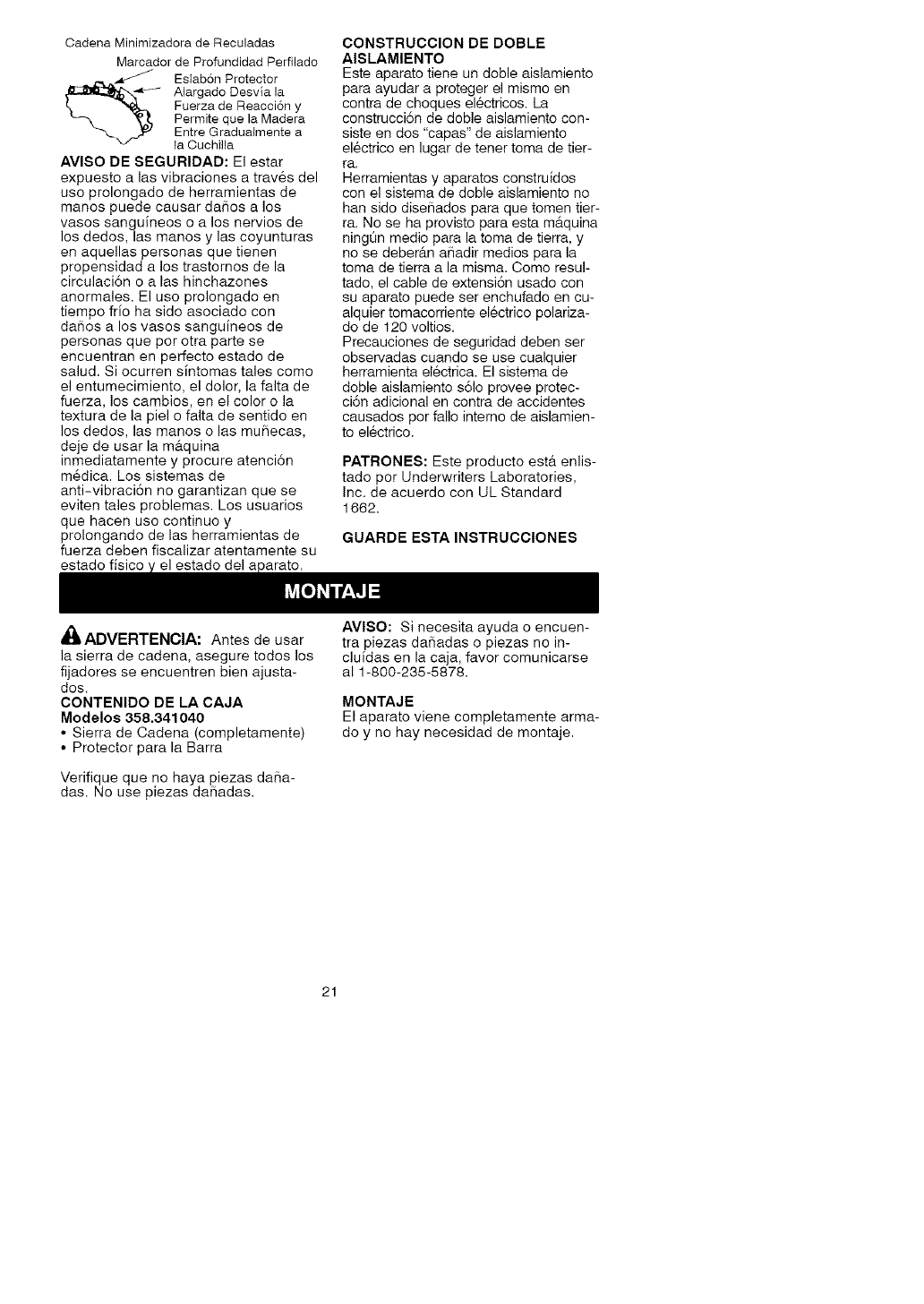

CadenaMinimizadoradeReculadas

MarcadordeProfuedidadPerfilado

Es_abdnProtector

AlargadoDesviala

FuerzadeReacci6ny

PermitequelaMadera

EntreGraduaimentea

taCuchilla

AVISO DE SEGURIDAD: El estar

expuesto alas vibraciones a trav6s del

uso prolongado de herramientas de

manos puede causar daSos a los

vasos sanguineos o a los nervios de

los dedos, las manos y las coyunturas

en aquellas personas que tienen

propensidad a los trastornos de la

circulaci6n o alas hinchazones

anormales. El uso prolongado en

tiempo frio ha sido asociado con

daSos a los vasos sanguineos de

personas que por otra parte se

encuentran en perfecto estado de

salud. Si ocurren sintomas tales como

el entumecimiento, el dolor, la falta de

fuerza, los cambios, en el color o la

textura de la piel o falta de sentido en

los dedos, las manos o las muSecas,

deje de usar la m&quina

inmediatamente y procure atenci6n

m6dica. Los sistemas de

anti-vibraciSn no garantizan que se

eviten tales problemas. Los usuarios

que hacen uso continuo y

prolongando de las herramientas de

fuerza deben fiscalizar atentamente su

estado fisico _ el estado del 3arato.

CONSTRUCCION DE DOBLE

AISLAMIENTO

Este aparato tiene un doble aislamiento

para ayudar a proteger el mismo en

contra de choques electricos. La

construcci6n de doble aislamiento con-

siste en dos "capas" de aislamiento

el6ctrico en lugar de tenet toma de tier-

ra,

Herramientas y aparatos construidos

con el sistema de doble aislamiento no

han sido diseSados para que tomen tier-

ra. No se ha provisto para esta m&quina

ningQn medio para la toma de tierra, y

no se deber&n aiTadir medios para la

toma de tierra a la misma. Como resul-

tado, el cable de extensi6n usado con

su aparato puede ser enchufado en cu-

alquier tomacorriente el6ctrico polariza-

do de 120 voltios.

Precauciones de seguridad deben ser

observadas cuando se use cualquier

herramienta electrica. El sistema de

doble aislamiento s61o provee protec-

ci6n adicional en contra de accidentes

causados por fallo interno de aislamien-

to electrico.

PATRONES: Este producto est& enlis-

tado por Underwriters Laboratories,

Inc. de acuerdo con UL Standard

1662.

GUARDE ESTA INSTRUCClONES

4I_ADVERTENCIA: Antes de usar

la sierra de cadena, asegure todos los

fijadores se encuentren bien ajusta-

dos.

CONTENIDO DE LA CAJA

Modelos 358.341040

• Sierra de Cadena (completamente)

• Protector para la Barra

Verifique que no haya piezas daSa-

das. No use piezas daSadas.

AVlSO: Si necesita ayuda o encuen-

tra piezas daSadas o piezas no in-

cluidas en la caja, favor comunicarse

al 1-800-235-5878.

MONTAJE

El aparato viene completamente arma-

do y no hay necesidad de montaje.

CONOZCASUAPARATO

LEAESTEMANUALDELUSUARIOYLASREGLASDESEGURIDADANTESDEUSAR

LASIERRADECADENA.Comparelasilustracionesconsuaparatoparafaniliari-

zarseconlaubicaci6ndelosvarioscontrolesyajustes.Guardeestemanual

parausofuturo.

Lubricador/Tapa Engranaje

del Tanque de Tornilto de Ajuste de la Barra

Aceite de Barra de la Cadena

Bot6n de

la Traba

Barra Cadena

Interruptor en Forma de Gatillo

_ Cable del Aparato

INTERRUPTOR EN FORMA

DE GATILLO

El INTERRUPTOR EN FORMA DE GATIL-

LO es usado para poner en marcha el

aparato. Oprima el interruptor en for-

ma de gatillo para poner en marcha el

aparato despu6s que el bot6n de la

traba del interruptor haya sido oprimi-

do. Suelte el gatillo para detener el

motor.

BOTON DE LA TRABA

El BOTON DE LA TRABA es un dispositi-

vo de control diseSado para prevenir

que el motor sea puesto en marcha de

forma accidental. Cuando el usuario

tiene agarrado el mango trasero en la

posici6n normal de corte, el bot6n de la

traba puede set oprimido con el dedo

pulgar, permitiendo que el dedo indice

apriete el gatillo. No ser& necesario

mantener el bot6n de la traba oprimido

una vez que el gatillo haya sido apreta-

do.

TAPA DEL TANQUE DE ACEITE DE

BARRA/LUBRICADOR

La TAPA DEL TANQUE DE ACEITE DE

BARRA se usa para dar acceso al tan-

que del aceite de barra y se presiona

para suplir con aceite la cadena.

TORNILLO DE AJUSTE DE LA

CADENA

El TORNILLO DE AJUSTE DE LA CADE-

NA se usa para ajustar la tensi6n de la

cadena.

CABLE DEL APARATO

El CABLE DELAPARATO se usa para

conectar la sierra de cadena a un

cable de extensi6n aprobado.

TENSION DE LA CADENA

Es normal que las cadenas nuevas se

estiren durante los primeros 15 minu-

tos de uso. Deber& verificarse la ten-

si6n de la cadena con frecuencia.

Reajuste la cadena despu6s de cada

15 minutos de uso. Vea TENSION DE

LA CADENA en la secci6n de SERVi-

CiOS Y AJUSTES.

INSTRUCClONES DE USO

Use _nicamente el suministro de vol-

taje que se especifica en el aparato.

SELECCION DEL CABLE DE EX-

TENSION

Hay la disponbilidad de cables de ex-

tensi6n al cable del aparato para pre-

venir que se desconecten el uno del

otro.

RECOMENDACIONES MINIMAS

DE CALIBRE DEL CABLE

25 pies 50 pies 100 pies

Voltios (7,67 m) (15,24 m) (30,48 m)

16 16 14

120 A W.G.* A.W.G* A.W.G.*

•Calibre de Cable Amedcano

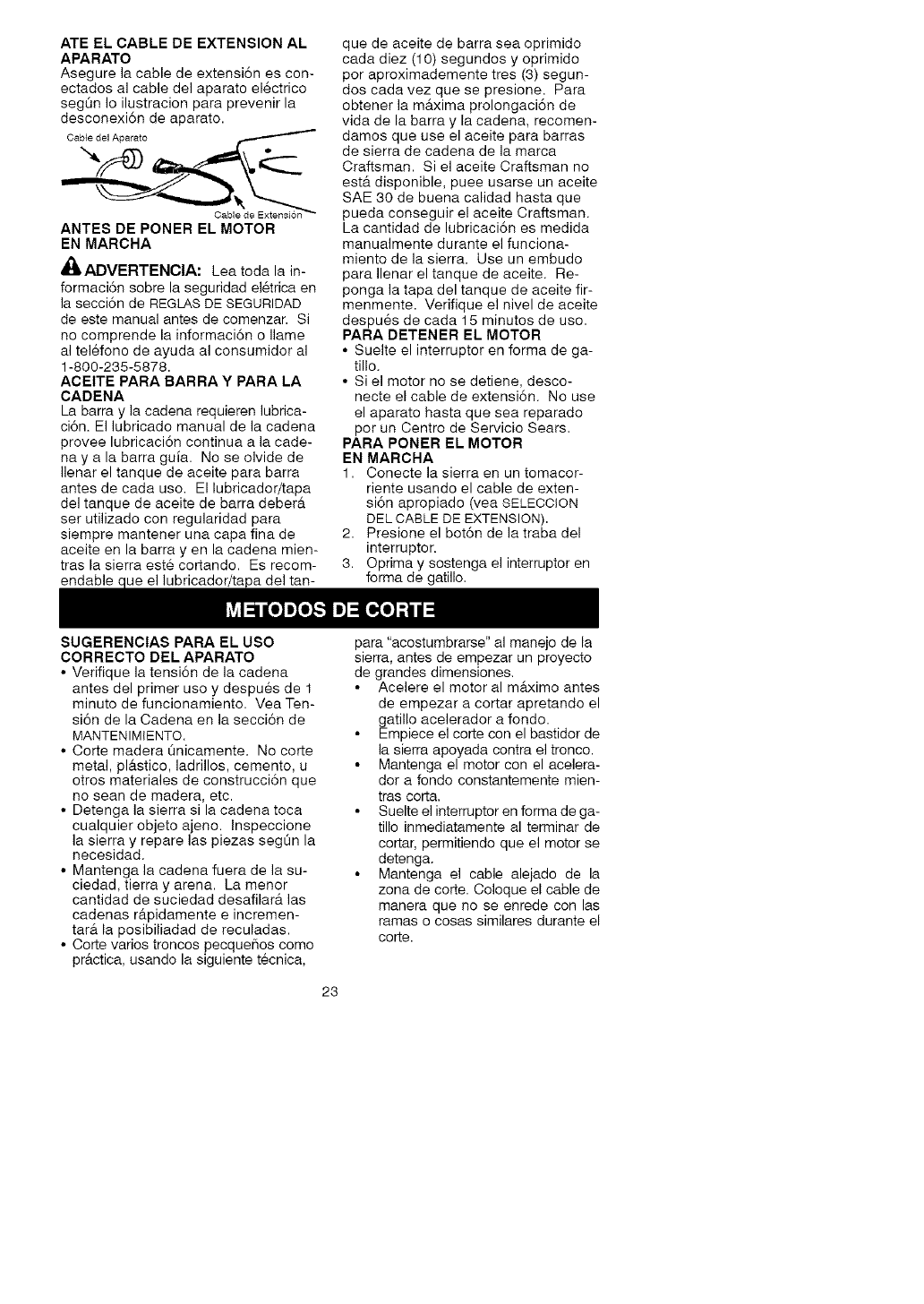

ATEELCABLEDEEXTENSIONAL

APARATO

Asegurelacabledeextensi6nescon-

ectadosalcabledelaparatoel6ctrico

segl3nIoilustracionparaprevenirla

desconexi6ndeaparato.

ANTES DE PONER EL MOTOR

EN MARCHA

,_ADVERTENCIA: Lea toda la in-

formaci6n sobre la seguridad el6trica en

la secci6n de REGLAS DE SEGURIDAD

de este manual antes de comenzar. Si

no comprende la informaci6n o Ilame

al tel6fono de ayuda al consumidor al

1-800-235-5878.

ACEtTE PARA BARRA Y PARA LA

CADENA

La barra y la cadena requieren lubrica-

ci6n. El lubricado manual de la cadena

provee lubricaci6n continua a la cade-

nay a la barra guia. No se olvide de

Ilenar el tanque de aceite para barra

antes de cada usa. El lubricador/tapa

del tanque de aceite de barra deber&

ser utilizado con regularidad para

siempre mantener una capa fina de

aceite en la barra y en la cadena mien-

tras la sierra est6 cortando. Es recom-

endable c Je el lubricador/ta )a del tan-

que de aceite de barra sea oprimido

cada diez (10) segundos y oprimido

por aproximademente tres (3) segun-

dos cada vez que se presione. Para

obtener la m_.xima prolongaci6n de

vida de la barra y la cadena, recomen-

damos que use el aceite para barras

de sierra de cadena de la marca

Craftsman. Si el aceite Craftsman no

ester disponible, puee usarse un aceite

SAE 30 de buena calidad hasta que

pueda conseguir el aceite Craftsman.

La cantidad de lubricaci6n es medida

manualmente durante el funciona-

miento de la sierra. Use un embudo

para Ilenar el tanque de aceite. Re-

ponga la tapa del tanque de aceite fir-

menmente. Verifique el nivel de aceite

despu6s de cada 15 minutos de uso.

PARA DETENER EL MOTOR

• Suelte el interruptor en forma de ga-

tillo.

• Si el motor no se detiene, desco-

necte el cable de extensi6n. No use

el aparato hasta que sea reparado

par un Centro de Servicio Sears.

PARA PONER EL MOTOR

EN MARCHA

1. Conecte la sierra en un tomacor-

riente usando el cable de exten-

si6n apropiado (vea SELEOCION

DEL CABLE DE EXTENSION).

2. Presione el bot6n de la traba del

interruptor.

3. Optima y sostenga el interruptor en

SUGERENCIAS PARA EL USO

CORRECTO DEL APARATO

• Verifique la tensi6n de la cadena

antes del primer usa y despu6s de 1

minuto de funcionamiento. Yea Ten-

si6n de la Cadena en la secci6n de

MANTENIMIENTO.

• Corte madera Onicamente. No carte

metal, pl&stico, ladrillos, cemento, u

otros materiales de construcci6n que

no sean de madera, etc.

• Detenga la sierra si la cadena toca

cualquier objeto ajeno. Inspeccione

la sierra y repare las piezas segOn la

necesidad.

• Mantenga la cadena fuera de la su-

ciedad, tierra y arena. La menor

cantidad de suciedad desafilar_t las

cadenas r&pidamente e incremen-

tar& la posibiliadad de reculadas.

• Corte varios troncos pecqueSos como

pr&ctica, usando la siguiente tecnica,

para "acostumbrarse" al manejo de la

sierra, antes de empezar un proyecto

de grandes dimensiones.

Acelere el motor al maxima antes

de empezar a cortar apretando el

gatillo acelerador a fondo.

Empiece el corte con el bastidor de

la sierra apoyada contra el tronco.

Mantenga el motor con el acelera-

dot a fondo constantemente mien-

tras corta.

Suelte el interrupter en forma de ga-

tillo inmediatamente al terminar de

cortar, permitiendo que el motor se

detenga.

Mantenga el cable alejado de la

zona de carte. Coloque el cable de

manera que no se enrede con las

ramas o cosas similares durante el

corte.

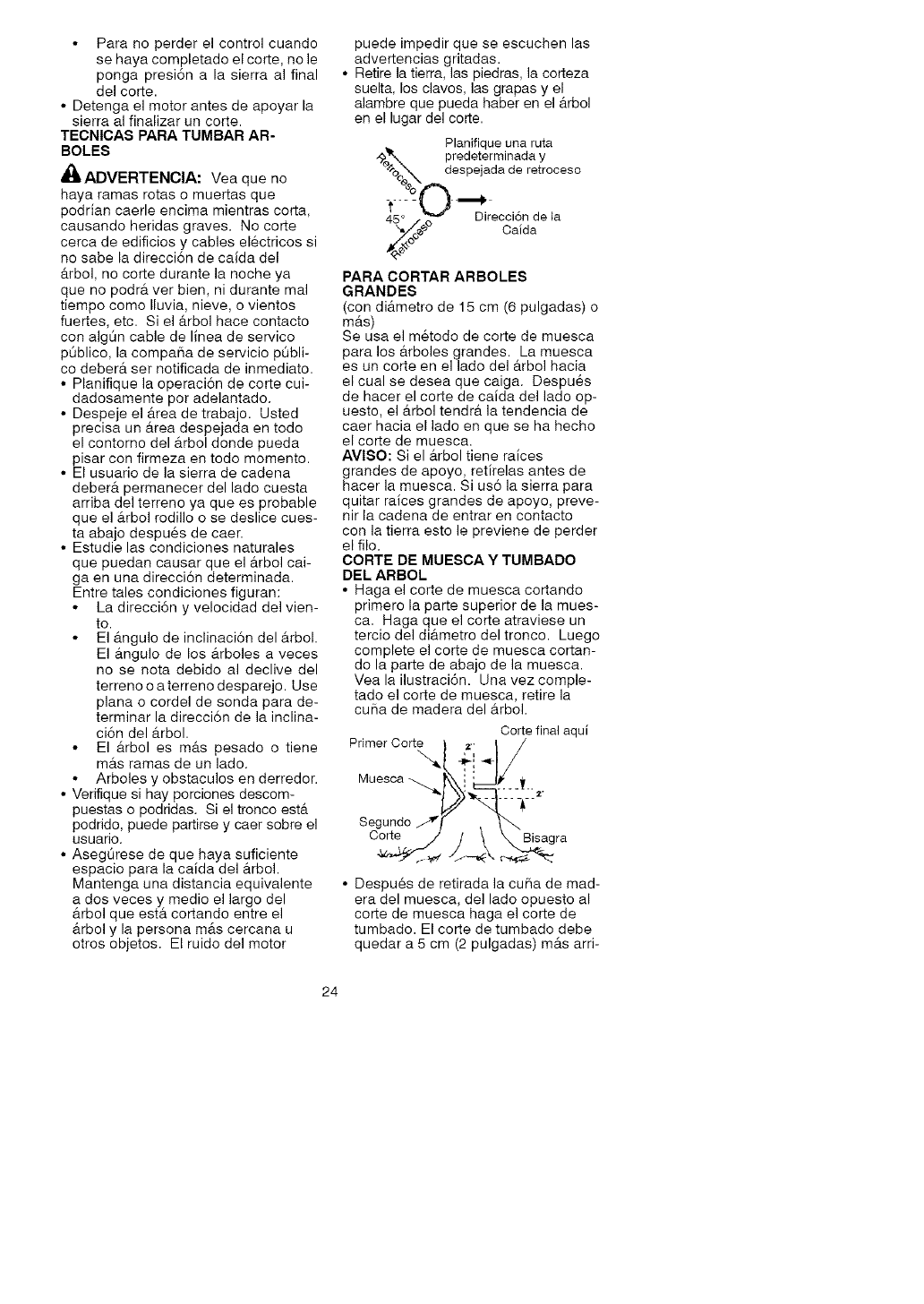

• Paranoperderelcontrolcuando

sehayacompletadoelcarte,nole

pongaprestonalasierraalfinal

delcorte.

• Detengaelmotorantesdeapoyarla

sierraalfinalizaruncorte.

TECNICASPARA TUMBAR AR-

BOLES

_ADVERTENCIA: Yea que no

haya ramas rotas o muertas que

podrian caerle encima mientras corta,

causando heridas graves. No corte

cerca de edificios y cables el6ctricos si

no sabe la direcci6n de caida del

&rbol, no corte durante la noche ya

que no podr& vet bien, ni durante real

tiempo como Iluvia, nieve, o vientos

fuertes, etc. Si el &rbol hace contacto

con alg0n cable de linea de servico

p0blico, la compaSa de servicio p0bli-

co deber& ser notificada de inmediato.

• Planifique la operaci6n de corte cui-

dadosamente por adelantado.

• Desloeje el &tea de trabajo. Usted

preclsa un &rea despejada en todo

el contorno del &rbol donde pueda

pisar con firmeza en todo momento.

• El usuario de la sierra de cadena

deber& permanecer del lado cuesta

arriba del terreno ya que es probable

que el &rbol rodillo o se deslice cues-

ta abajo despu6s de caer.

• Estudie las condiciones naturales

que puedan causar que el &rbol cai-

ga en una direcci6n determinada.

Entre tales condiciones figuran:

• La direcci6n y velocidad del vien-

to.

• El &ngulo de inclinaci6n del &rbol.

El &ngulo de los &rboles a veces

no se nota debido al declive del

terreno o a terreno desparejo. Use

plana o cordel de sonda para de-

terminar la direcci6n de la inclina-

ci6n del &rbol.

• El &rbol es m&s pesado o tiene

m&s ramas de un lado.

• Arboles y obstaculos en derredor.

• Verifique si hay porciones descom-

puestas o podridas. Si el tronco est&

podrido, puede partirse y caer sobre el

usuario.

• Aseg0rese de que haya suficiente

espacio para la caida del &rbol.

Mantenga una distancia equivalente

a dos veces y medio el largo del

&rbol que est& cortando entre el

&rbol y la persona mAs cercana u

otros objetos. El ruido del motor

puede impedir que se escuchen las

advertencias gritadas.

• Retire la tierra, las piedras, la corteza

suelta, los clavos, las grapas y el

alambre que pueda haber en el &rbol

en el lugar del corte.

Planifique una ruta

,_.. predeterminada y

"_-'oo_,_... despejada de retroceso

45° Direeclon de la

_4 Caida

PARA CORTAR ARBOLES

GRANDES

(con di&metro de 15 cm (6 pulgadas) o

m_ts)

Se usa el m6todo de carte de muesca

para los &rboles grandes. La muesca

es un corte en el lade del &rbol hacia

el cual se desea que caiga. Despu6s

de hacer el corte de caida del lado op-

uesto, el &rbol tendr& la tendencia de

caer hacia el lado en que se ha hecho

el corte de muesca.

AVISO: Si el &rbol tiene raices

grandes de apoyo, retirelas antes de

hacer la muesca. Si us6 la sierra para

quitar raices grandes de apoyo, preve-

nit la cadena de entrar en contacto

con la tierra esto le previene de perder

el filo.

CORTE DE MUESCA Y TUMBADO

DEL ARBOL

• Haga el corte de muesca cortando

primero la parte superior de la roues-

ca. Haga que el corte atraviese un

tercio del di&metro del tronco. Luego

complete el corte de muesca cortan-

do la parte de abajo de la muesca.

Vea la ilustraci6n. Una vez comple-

tado el corte de muesca, retire la

cuSa de madera del &rbol.

Corte final aqui

Primer Corte I 2.I _ /

\t+,, *1/

Muesoa --...._X_X;: _._._

Segundo--'_f , ;_

• Despues de retirada la cuSa de mad-

era del muesca, del lado opuesto al

corte de muesca haga el carte de

tumbado. El corte de tumbado debe

quedar a 5 cm (2 pulgadas) m&s arri-

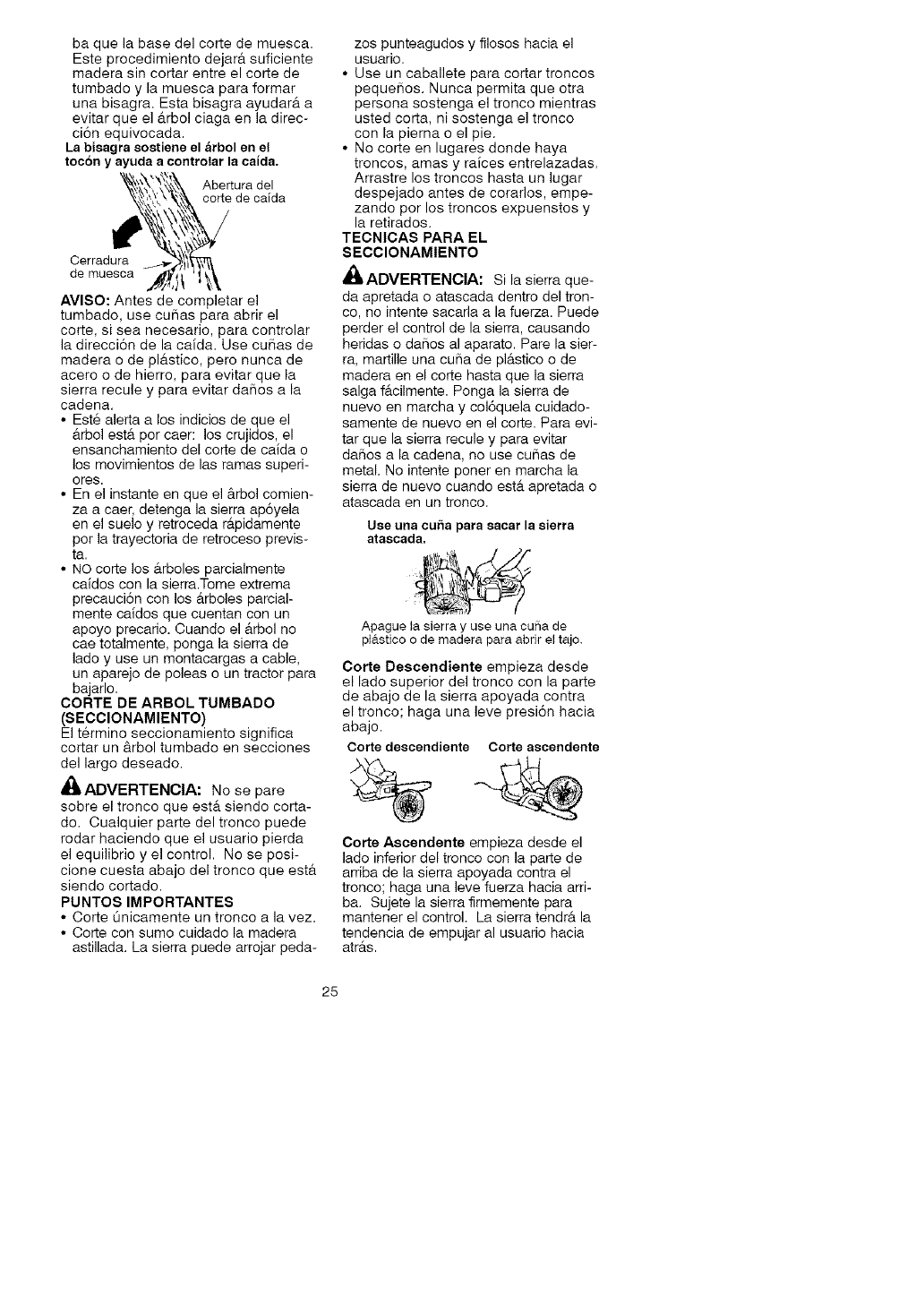

baquelabasede1cortedemuesca.

Esteprocedimientodejar&suficiente

maderasincortarentreelcortede

tumbadoylamuescaparaformar

unabisagra.Estabisagraayudar&a

evitarqueel&rbolciagaenladirec-

ci6nequivocada.

La bisagra sostiene el _rbol en el

tocon y ayuda a controlar la caida,

Abertura del

corte de caida

Cerradura

de muesca

AVISO: Antes de completar el

tumbado, use cuf_as para abrir el

corte, si sea necesario, para controlar

la direcci6n de la caida. Use cuSas de

madera o de pl_.stico, pero nunca de

acero o de hierro, para evitar que la

sierra recule y para evitar daf_os a la

cadena.

• Est6 alerta a los indicios de que el

&rbol est& por caer: los crujidos, el

ensanchamiento del corte de caida o

los movimientos de las ramas superi-

ores.

• En el instante en que el &rbol comien-

za a caer, detenga la sierra ap6yela

en el sued y retroceda r&pidamente

por la trayectoria de retroceso previs-

ta.

• NO corte los &rboles parcialmente

caidos con la sierra.Tome extrema

precauci6n con los &rboles parcial-

mente caidos que cuentan con un

apoyo precario. Cuando el &rbol no

cae totalmente, ponga la sierra de

lado y use un montacargas a cable,

un aparejo de poleas o un tractor para

bajarlo.

CORTE DE ARBOL TUMBADO

(SECCIONAMIENTO)

El termino seccionamiento significa

cortar un &rbol tumbado en secciones

del largo deseado.

_ADVERTENCIA: No se pare

sobre el tronco que est& siendo corta-

do. Cualquier parte del tronco puede

rodar haciendo que el usuario pierda

el equilibrio y el control. No se posi-

clone cuesta abajo del tronco que est&

siendo cortado.

PUNTOS IMPORTANTES

• Corte Onicamente un tronco a la vez.

• Corte con sumo cuidado la madera

astillada. La sierra puede arrojar peda-

zos punteagudos y filosos hacia el

usuario.

• Use un caballete para cortar troncos

peque_os. Nunca permita que otra

persona sostenga el tronco mientras

usted corta, ni sostenga el tronco

con la pierna o el pie.

• No corte en lugares donde haya

troncos, amas y raices entrelazadas.

Arrastre los troncos hasta un lugar

despejado antes de corarlos, empe-

zando por los troncos expuenstos y

la retirados.

TECNICAS PARA EL

SECCIONAMIENTO

'_ADVERTENCIA: Si la sierra que-

da apretada o atascada dentro del tron-

co, no intente sacarla a la fuerza. Puede

perder el control de la sierra, causando

heridas o daf_os al aparato. Pare la sier-

ra, martille una curia de pl&stico o de

madera en el corte hasta que la sierra

salga f&cilmente. Ponga la sierra de

nuevo en marcha y col6quela cuidado-

samente de nuevo en el corte. Para evi-

tar que la sierra recule y para evitar

daSos a la cadena, no use cuSas de

metal. No intente poner en marcha la

sierra de nuevo cuando est& apretada o

atascada en un tronco.

Use una cufm para sacar la sierra

atascada,

Apague la sierra y use una cuba de

pl_tstico o de madera para abfir el tajo.

Corte Descendiente empieza desde

el lade superior del tronco con la parte

de abajo de la sierra apoyada contra

el tronco; haga una leve presi6n hacia

abajo.

Corte descendiente Corte ascendente

Corte Ascendente empieza desde el

lado inferior del tronco con la parte de

arriba de la sierra apoyada contra el

tronco; haga una leve fuerza hacia arri-

ba. Sujete la sierra flrmemente para

mantener el control. La sierra tendr& la

tendencia de empujar al usuario hacia

atr&s.

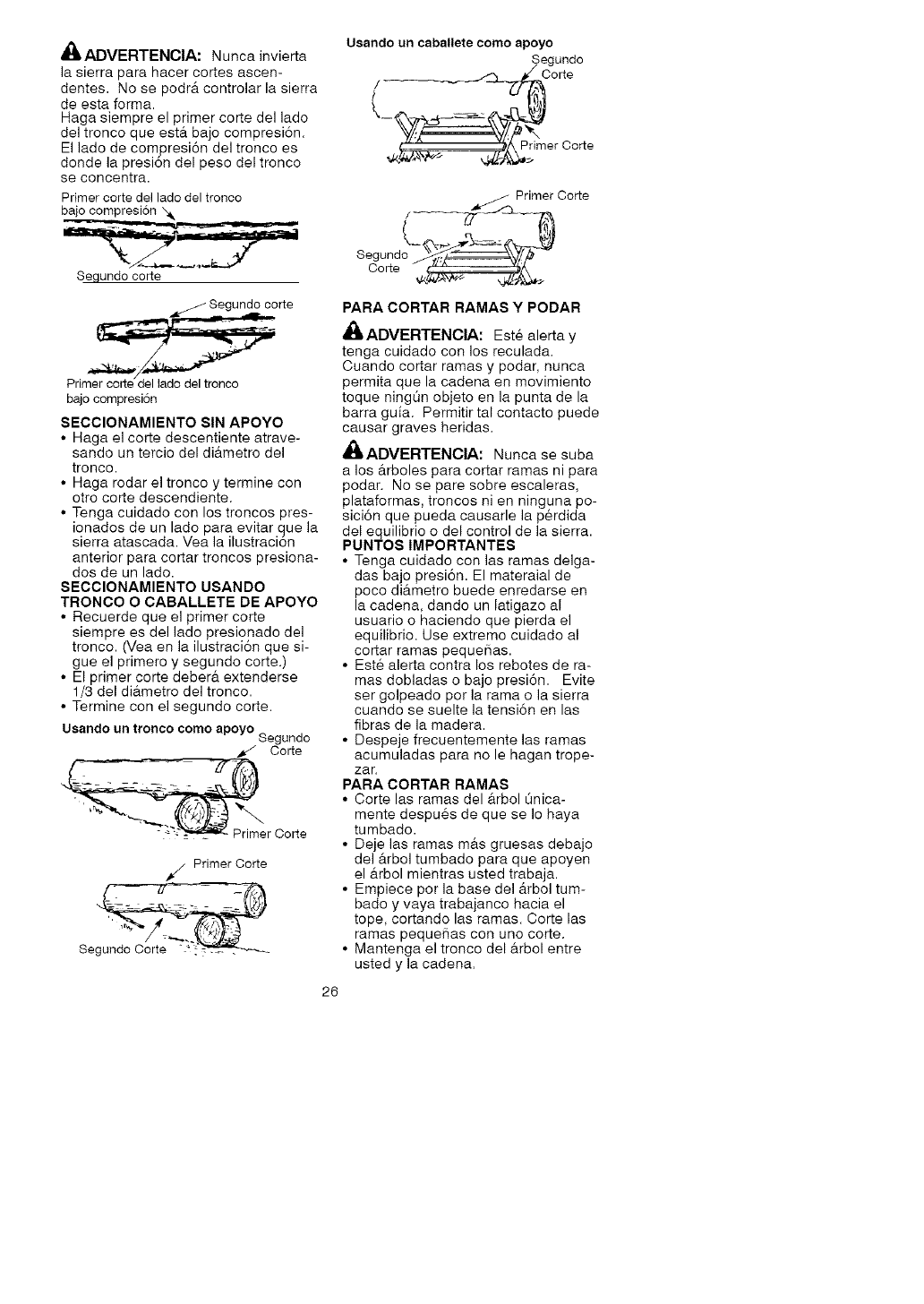

_ADVERTENClA:Nuncainvierta

lasierraparahacercortesascen-

dentes.Nosepodr&controlarlasierra

deestaforma.

Hagasiempreelprimercortede]lade

deltrancequeest&bajocompresi6n.

Elladedecompresi6nde]troncoes

dondelapresiondelpesodeltronco

seconcentra.

Primercortedelladedeltronco

bajocompresion

Segunde eerte

j Segundo corte

Pri_

bajo eompresidn

SECCIONAMIENTO SIN APOYO

• Haga el carte descentiente atrave-

sando un tercio del di&metro del

tronco.

• Haga rodar el tronco y termine con

otro corte descendiente.

• Tenga cuidado con los troncos pres-

ionados de un lade para evitar que la

sierra atascada. Vea la ilustraci6n

anterior para cortar troncos presiona-

dos de un lade.

SECCIONAMIENTO USANDO

TRONCO O CABALLETE DE APOYO

• Recuerde que el primer corte

siempre es del lade presionado del

tronco. (Vea en la ilustraci6n que si-

gue el primero y segundo carte.)

• El primer corte deber& extenderse

1/3 del di&metro del tronco.

• Termine con el segundo corte.

Usando un tronco como apoyo Segundo

,_ Corte

_¢/ Primer Corte

Se__

Usando un caballete come apoyo

,°

L erOo e

/--

Segundo

Corte

Primer Corte

PARA CORTAR RAMAS YPODAR

_&ADVERTENCIA: Est6 alerta y

tenga cuidado con los reculada.

Cuando cortar ramas y podar, nunca

permita que la cadena en movimiento

toque ningOn objeto en la punta de la

barra guia. Permitir tal contacto puede

causar graves heridas.

_ADVERTENCIA: Nunca se suba

a los &rboles para cortar ramas ni para

podar. No se pare sabre escaleras,

plataformas, troncos ni en ninguna po-

sici6n que pueda causarle la p6rdida

del equilibrio o del control de la sierra.

PUNTOS IMPORTANTES

• Tenga cuidado con las ramas delga-

das bajo presi6n. El materaial de

poco di&metro buede enredarse en

la cadena, dando un latigazo al

usuario o hacienda que pierda el

equilibria. Use extreme cuidado al

cortar ramas peque_as.

• Est6 alerta contra los rebotes de ra-

mas dobladas o bajo presi6n. Evite

ser golpeado par la rama o la sierra

cuando se suelte la tensi6n en las

fibras de la madera.

• Despeje frecuentemente las ramas

acumuladas para no le hagan trope-

zar.

PARA CORTAR RAMAS

• Corte las ramas del &rbol [_nica-

mente despu6s de que se Io haya

tumbado.

• Deje las ramas m&s gruesas debajo

del &rbol tumbado para que apoyen

el &rbol mientras usted trabaja.

• Empiece per la base del &rbol turn-

bade y vaya trabajanco hacia el

tope, cortando las ramas. Corte las

ramas peque_as con uno corte.

• Mantenga el tronco del &rbol entre

usted y la cadena.

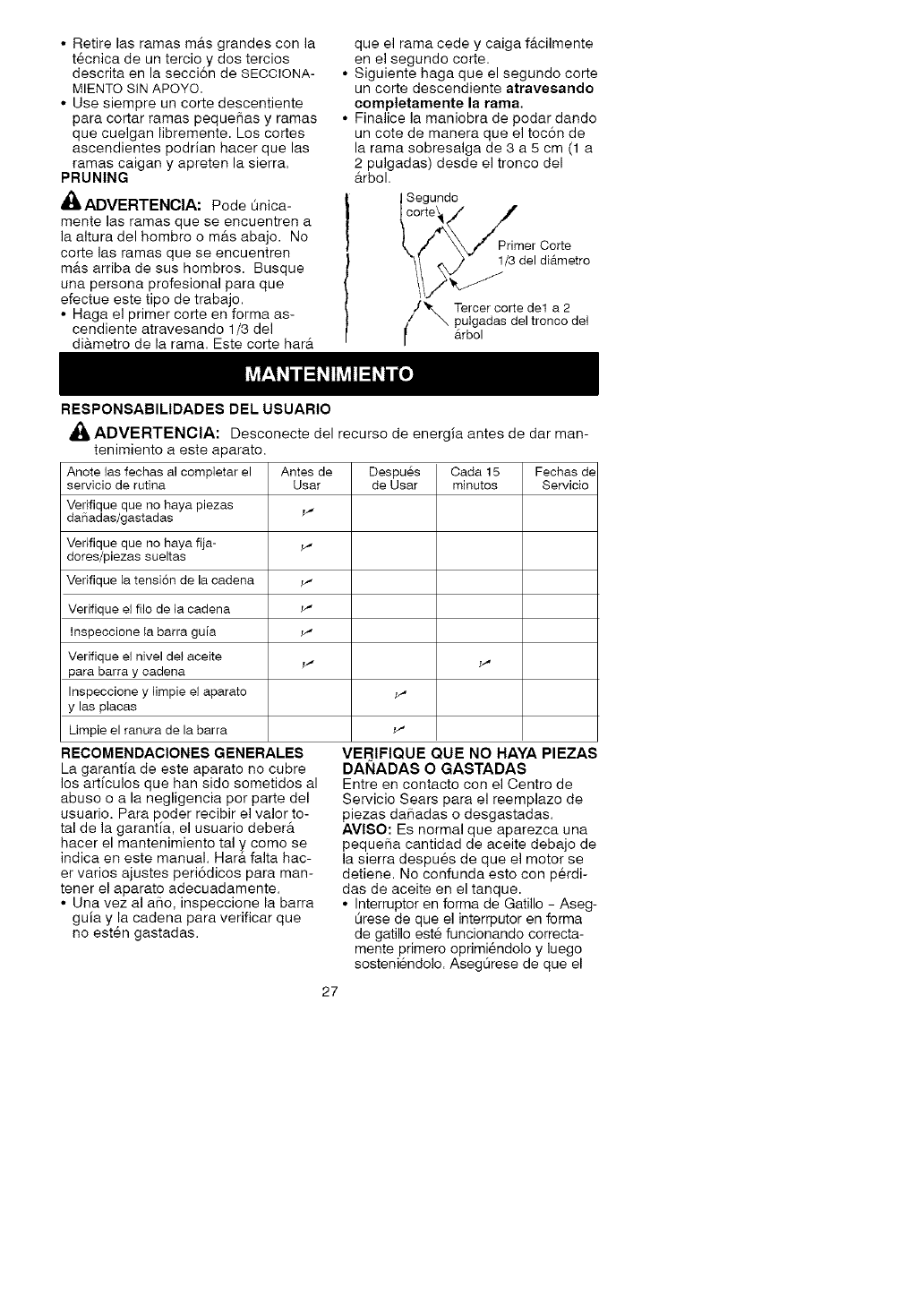

• Retirelasramasm&sgrandescon]a

tecnicadeuntercioydostercios

descritaenlasecci6ndeSECOIONA-

• Usesiempreuncartedescentiente

paracortarramaspequeflasyramas

quecuelganlibremente.Loscortes

ascendientespodrianhacerquelas

ramascaiganyapretenlasierra.

PRUNING &rbol.

_,ADVERTENClA: Pode 0nica- 1

mente las ramas que se encuentren a

]a altura del hombro o m&s abajo. No

carte ]as ramas que se encuentren /

m&s arriba de sus hombros. Busque

una persona profesional para que

efectue este tipo de trabajo.

• Haga el primer carte en forma as-

cendiente atravesando 1/3 de]

dib,metro de la rama. Este carte bar&

que el rama cede y caiga f&cilmente

en el segundo corte.

• Siguiente haga que el segundo carte

un corte descendiente atravesando

completamente la rama.

• Finalice la maniobra de podar dando

un cote de manera que el toc6n de

la rama sobresalga de 3 a 5 cm (1 a

2 pulgadas) desde el tronco del

"_/ _._/3 del di_tmetro

/'_ Tercer oorte de1 a 2

puigadas del tronco del

t &rbol

RESPONSABILIDADES DEL USUARIO

_, ADVERTENCIA: Desconecte del recurso de energia antes de dar man-

tenimiento a este aparato.

Anote ]as fechas al completar el Antes de Despu_,s Cada 15 Fechas de

servicio de rutina Usar de Usar minutos Servicio

Verifique que no haya piezas

da6adas/gastadas _"

Verifique que no haya fija- _,,

dores/piezas sueltas

Verifique la tensi6n de la cadena _,,

Verifique e] filo de la cadena _"

Inspeccione la barra guia _"

Verifique e] nivel dei aceite

para barra y cadena

Inspeccione y limpie e] aparato

y las placas

Limpie el ranura de la barra

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que ban side sometidos al

abuso o a la negligencia pot parte del

usuario. Para poder recibir el valor to-

tal de ]a garanfia, el usuario deber&

hacer el mantenimiento tal y coma se

indica en este manual. Har& falta hac-

er varios ajustes peri6dicos para man-

tener el aparato adecuadamente.

• Una vez al aSo, inspeccione la barra

guia y la cadena para verificar que

no est6n gastadas.

VERIFIQUE QUE NO HAYA PIEZAS

DANADAS OGASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

AVlSO: Es normal que aparezca una

pequefla cantidad de aceite debajo de

]a sierra despu6s de que el motor se

detiene. No confunda esto con p6rdi-

das de aceite en el tanque.

• Interruptor en farina de Gatillo - Aseg-

0rese de que el interrputor en forma

de gatillo est6 funcionando correcta-

mente primero oprimiendolo y ]uego

sosteni6ndolo. AsegOrese de que el

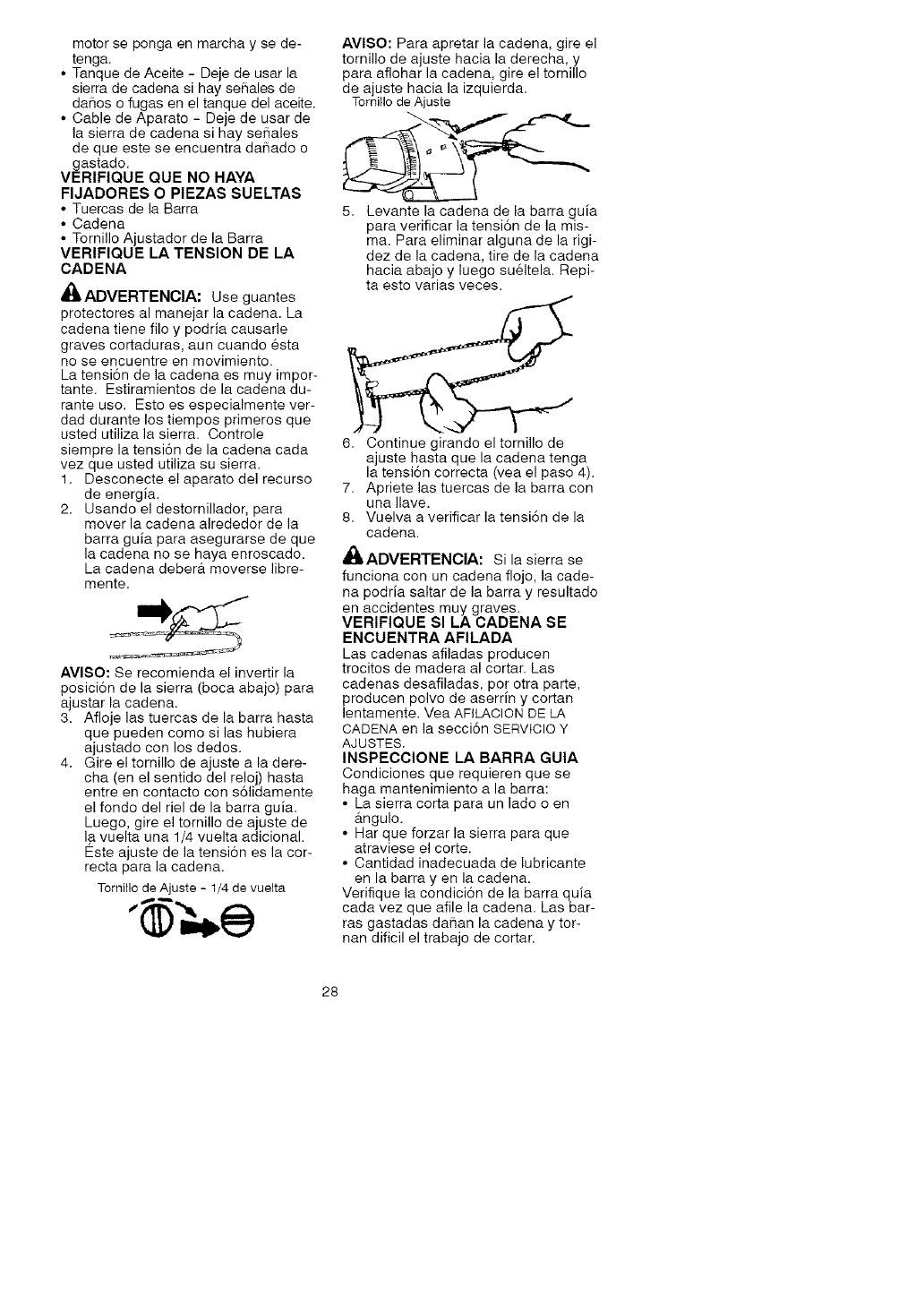

motorsepongaenmarchaysede-

tenga.

• TanquedeAceite- Dejedeusarla

sierradecadenasihayse_ialesde

daSosofugaseneltanquedelaceite.

• CabledeAparato- Dejedeusarde

lasierradecadenasihayse_ales

dequeesteseencuentrada_adoo

gastado.

VERIFIQUE QUE NO HAYA

FIJADORES O PIEZAS SUELTAS

• Tuercas de la Barra

• Cadena

• Tornillo Ajustador de la Barra

VERIFIQUE LA TENSION DE LA

CADENA

_ADVERTENCIA: Use guantes

protectores al manejar la cadena. La

cadena tiene filo y podria causade

graves cortaduras, aun cuando 6sta

no se encuentre en movimiento.

La tensi6n de la cadena es muy impor-

tante. Estiramientos de la cadena du-

rante uso. Esto es especialmente ver-

dad durante los tiempos primeros que

usted utiliza la sierra. Controle

siempre la tensi6n de la cadena cada

vez que usted utiliza su sierra.

1. Desconecte el aparato del recurso

de energia.

2. Usando el destornillador, para

mover la cadena alrededor de la

barra guia para asegurarse de que

la cadena no se haya enroscado.

La cadena deber& moverse libre-

mente.

AVISO: Se recomienda el invertir la

posici6n de la sierra (boca abajo) para

ajustar la cadena.

3. Afloje las tuercas de la barra hasta

que pueden como si las hubiera

ajustado con los dedos.

4. Gire el tornillo de ajuste a la dere-

cha (en el sentido del reloj) hasta

entre en contacto con s61idamente

el fondo del riel de la barra guia.

Luego, gire el tornillo de ajuste de

la vuelta una 1/4 vuelta adicional.

Este ajuste de la tensi6n es la cor-

recta para la cadena.

Tornillo de Ajuste - 1/4 de vuelta

AVlSO: Para apretar la cadena, gire el

tornillo de ajuste hacia la derecha, y

para aflohar la cadena, gire el tornillo

de ajuste hacia la izquierda.

Tornillo de Ajuste

5. Levante la cadena de la barra guia

para verificar la tensidn de la mis-

ma. Para eliminar alguna de la rigi-

dez de la cadena, tire de la cadena

hacia abajo y luego su_ltela. Nepi-

ta esto varias veces.

6. Continue girando el tornillo de

ajuste hasta que la cadena tenga

la tensi6n correcta (vea el paso 4).

7. Apriete las tuercas de la barra con

una Ilave.

8. Vuelva a verificar la tensi6n de la

cadena.

_bADVERTENCIA: Si la sierra se

funciona con un cadena flojo, la cade-

na podria saltar de la barra y resultado

en accidentes muy graves.

VERIFIQUE Sl LA CADENA SE

ENCUENTRA AFILADA

Las cadenas afiladas producen

trocitos de madera al cortar. Las

cadenas desafiladas, por otra parte,

producen polvo de aserrin y cortan

lentamente. Yea AFILACION DE LA

CADENA en la secci6n SERVlCIO Y

AJUSTES.

INSPECCIONE LA BARRA GUIA

Condiciones que requieren que se

haga mantenimiento a la barra:

• La sierra corta para un lado o en

&ngulo.

• Har que forzar la sierra para que

atraviese el corte.

• Cantidad inadecuada de lubricante

en la barra yen la cadena.

Verifique la condici6n de la barra quia

cada vez que afile la cadena. Las bar-

ras gastadas dat_an la cadena y tot-

nan dificil el trabajo de cortar.

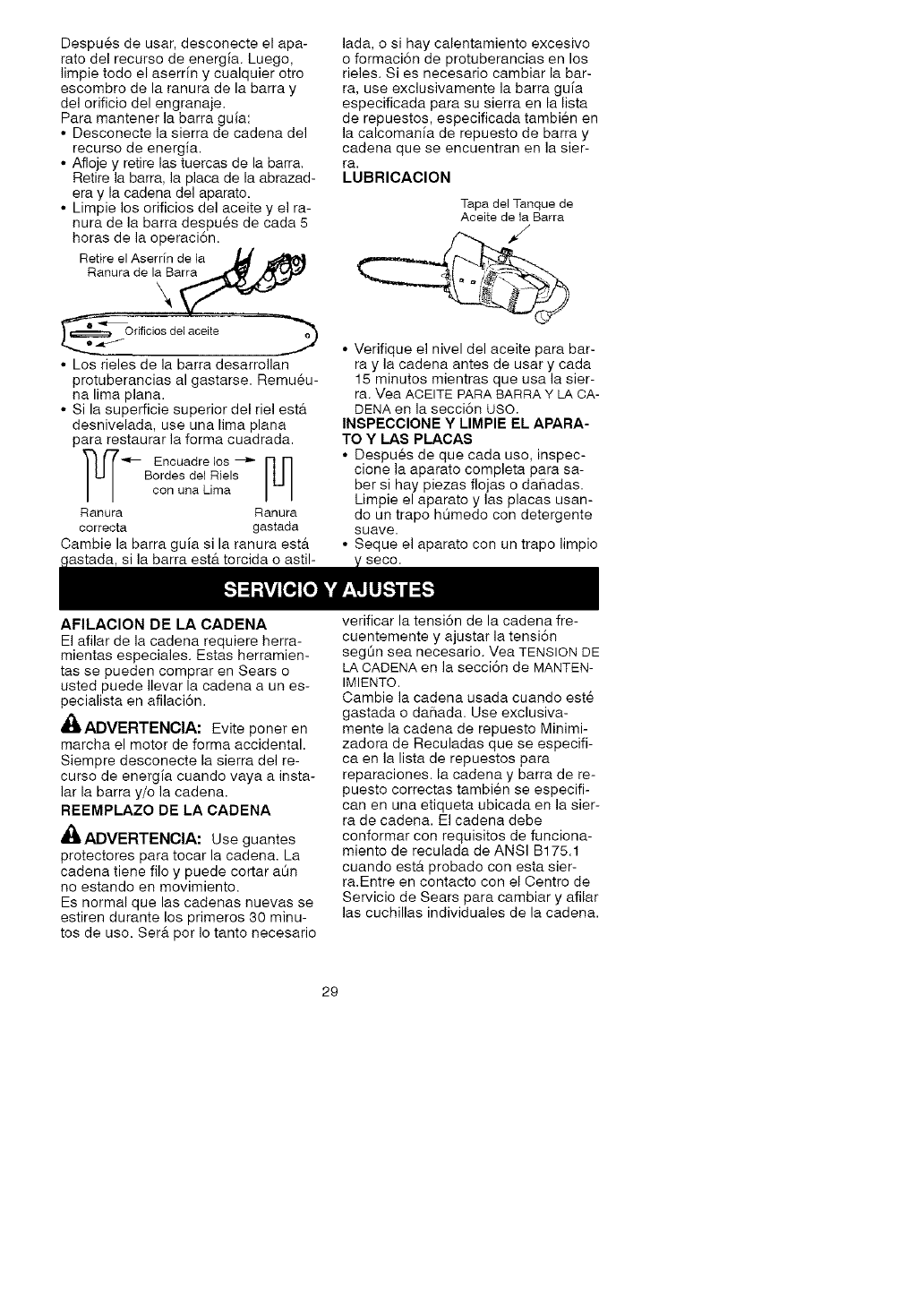

Despu6sdeusar,desconecteelapa-

ratedelrecursodeenergia.Luego,

limpietodoelaserrinycualquierotro

escombrodelaranuradelabarray

delorificiodelengranaje.

Paramantenerlabarraguia:

• Desconectelasierradecadenadel

recursodeenergia.

• Aflojeyretirelastuercasdelabarra.

Retirelabarra,laplacadelaabrazad-

eraylacadenadelaparato.

• Limpielosodficiosdelaceiteyelra-

nuradelabarradespuesdecada5

horasdelaoperaci6n.

RetireelAserrindela _t

Ranura de I_a_

_._-°-----_Orificios del aceite ._

• LOS rieles de la barra desarrollan

protuberancias al gastarse. Remu6u-

na lima plana.

• Si la superficie superior del riel est&

desnivelada, use una lima plana

para restaurar la forma cuadrada.

]_Lr_ _ Encuadre los _ _L[]

Bordes del Riels

con una Lima

Ranura Ranura

correcta gastada

Cambie la barra guia si la ranura est&

la barra est& torcida o astil-

lada, o si hay calentamiento excesivo

o formaci6n de protuberancias en los

deles. Si es necesario cambiar la bar-

ra, use exclusivamente la barra guia

especificada para su sierra en la lista

de repuestos, especificada tambi6n en

la calcomania de repuesto de barra y

cadena que se encuentran en la sier-

ra.

LUBRICACION

Tapa del Tanque de

Aceite de la Barra

• Verifique el nivel del aceite para bar-

ra y la cadena antes de usar y cada

15 minutes mientras que usa la sier-

ra. Vea ACEITE PARA BARRA Y LA CA-

DENA en la secci6n USO.

INSPECCIONE Y LIMPIE EL APARA-

TO Y LAS PLACAS

• Despues de que cada use, inspec-

cione la aparato completa para sa-

ber si hay piezas flojas o da_adas.

Limpie el aparato y las placas usan-

do un trapo hOmedo con detergente

suave.

• Seque el aparato con un trapo limpio

,seco.

AFILACION DE LA CADENA

El afilar de la cadena requiere herra-

mientas especiales. Estas herramien-

tas se pueden comprar en Sears o

usted puede Ilevar la cadena a un es-

pecialista en afilaci6n.

,_ADVERTENClA: Evite poner en

marcha el motor de forma accidental.

Siempre desconecte la sierra del re-

curso de energia cuando vaya a insta-

lar la barra y/o la cadena.

REEMPLAZO DE LA CADENA

_._VERTENClA: Use guantes

protectores para tocar la cadena. La

cadena tiene filo y puede cortar a0n

no estando en movimiento.

Es normal que las cadenas nuevas se

estiren durante los primeros 30 minu-

tos de uso. Ser& por Io tanto necesario

verificar la tensi6n de la cadena fre-

cuentemente y ajustar la tensi6n

seg0n sea necesario. Vea TENSION DE

LA CADENA en la secci6n de MANTEN-

IMIENTO.

Cambie la cadena usada cuando est6

gastada o da_ada. Use exclusiva-

mente la cadena de repuesto Minimi-

zadora de Reculadas que se especifi-

ca en la lista de repuestos para

reparaciones, la cadena y barra de re-

puesto correctas tambien se especifi-

can en una etiqueta ubicada en la sier-

ra de cadena. El cadena debe

conformar con requisitos de funciona-

miento de reculada de ANSI B175.1

cuando est& probado con esta sier-

ra.Entre en contacto con el Centre de

Servicio de Sears para cambiar y afilar

las cuchillas individuales de la cadena.

PARAREEMPLAZARLACADENA:

1. Desconectelasierradecadenadel

recursodeenergia.

2. Pongaelaparatobocaarribaenuna

superficieplan&Estirelacadenay

luegop6ngalaenunasuperficiepla-

ha.

3. Retire lae tuercae de la barra, la

placa de la abrazadera y la cadena

ya ueada.

4. Gire el tornillo de ajuste hacia la

izquierda hasta que la clavija de

ajuste se mueva el m&ximo posible

hacia la parte trasera. No retire el

tornillo de ajuste del aparato.

5. Sostenga la cadena con las cuchil-

las mirando hacia la direcci6n que

se muestra.

PaUE_ta_tde

LAS CUCHILLAS DEBERAN

APUNTAR EN DIREOOIQNA LA ROTACION

Cuchillas Marcador de Profundidad

Eslabones de Funcionamiento

6. Deslice la cadena entre la caja y el

engranaje. Coloque la cadena alre-

dedor del engranaie y fije los esla-

bones de propulsion en la ranura y

en la punta de la barra guia.

Engranaje _

Bar '_!

7. Sostenga la barra guia en contra

del marco de la sierra e instale la

placa de la abrazadera de la barra.

AsegOrese de que la clavija de

ajuste se encuentre en el orificio

para la misma en la barra; tambi6n,

asegOrese que la lengOeta de la

placa de la abrazadera de la barra

se encuentre hacia la parte trasera

de la barra.

Ranura para la Clavija de Ajuste

Plata de la !_1 I I_/I

Abrazadera J I(fTuercas _"._"_

de la Barr_ ''f II deTa't3arra _ _'"'_

8. Asegure la bara guia y la placa de

la abrazadera de la barra con las

tuercas para la barra; apri6telas

solamente con los dedos.

PRECAUClON: Si la cadena de la

sierra se instala al rev6s, la sierra vi-

brat& excesivamente y no cortar_t la

madera.

AJUSTE DE LA CADENA

Yea TENSION DE LA CADENA en al sec-

ci6n de MANTENIMIENTO.

PIEZAS DE SERVlClO AL CLIENTE

_ADVERTENOIA: El uso de cual-

quiet otro accesorio puede presentar

riesgo de accidente al usuario.

PiEZA DE REPUESTO

Tueroas mexagonales

Tapa det Aceite

Placa Guia

Boton de Cierre de Seguridad

Tornitlo de Ajuste de la Barra

Ciavija de Ajuste de ta Barra

Separador

Tornillo de Separador

Lima (5/32" di&metro)

Paquete de Dos

Guia de Limas (Estuche de

Ureas)

Herramienta de medidor de la

_rofundidad

Cadena de 14"

Barra Guia de 14"

Lubricante de Barra y Oadena

1 cuarto gL

Lubricante de Barra y Oadena

1 gal6n

4° DE PIEZA

530015251

530029282

530029285

530025873

530015514

530023492

530015832

530015835

71-36524

71-36565

71-36557

71-3617

71-36365

71-36556

71-38554

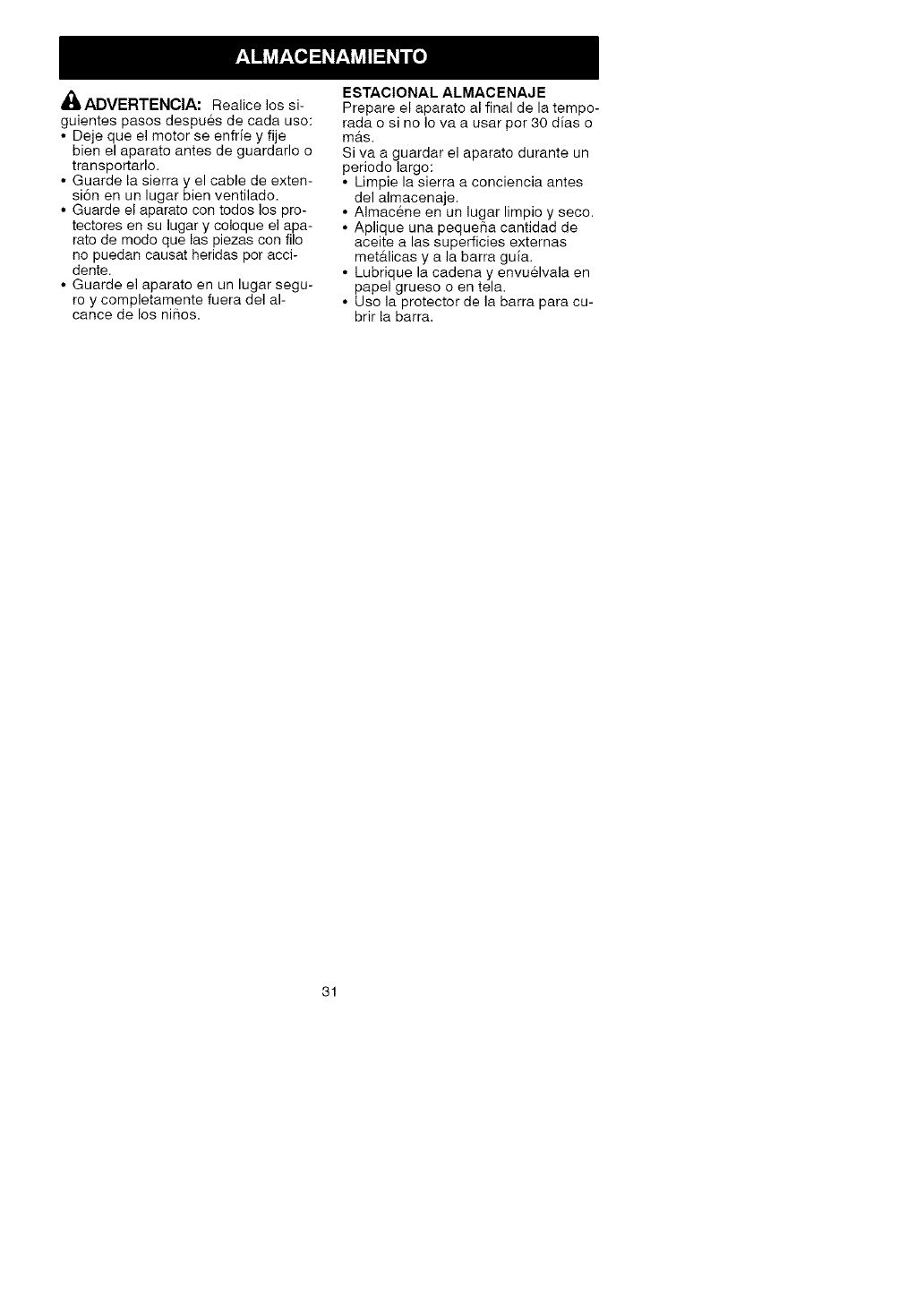

_ADVERTENClA:Realicelossi-

guientespasosdespu6sdecadauso:

• Dejequeel motor se enfrie y fije

bien el aparato antes de guardarlo o

transportarlo.

• Guarde la sierra y el cable de exten-

si6n en un lugar bien ventilado.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloque el apa-

rato de modo que las piezas con filo

no puedan causat heridas por acci-

dente.

• Guarde el aparato en un lugar segu-

ro y completamente fuera del al-

cance de los niSos.

ESTACIONAL ALMACENAJE

Prepare el aparato al final de la tempo-

rada o si no Io va a usar par 30 d[as o

m_ts.

Siva a guardar el aparato durante un

periodo largo:

• Limpie la sierra a conciencia antes

del almacenaje.

• AImacene en un lugar limpio y seco.

• Aplique una pequeSa cantidad de

aceite alas superficies externas

met&licas y a la barra guia.

• Lubrique la cadena y envu_lvala en

papel grueso o en tela.

• Uso la protector de la barra para cu-

brir la barra.

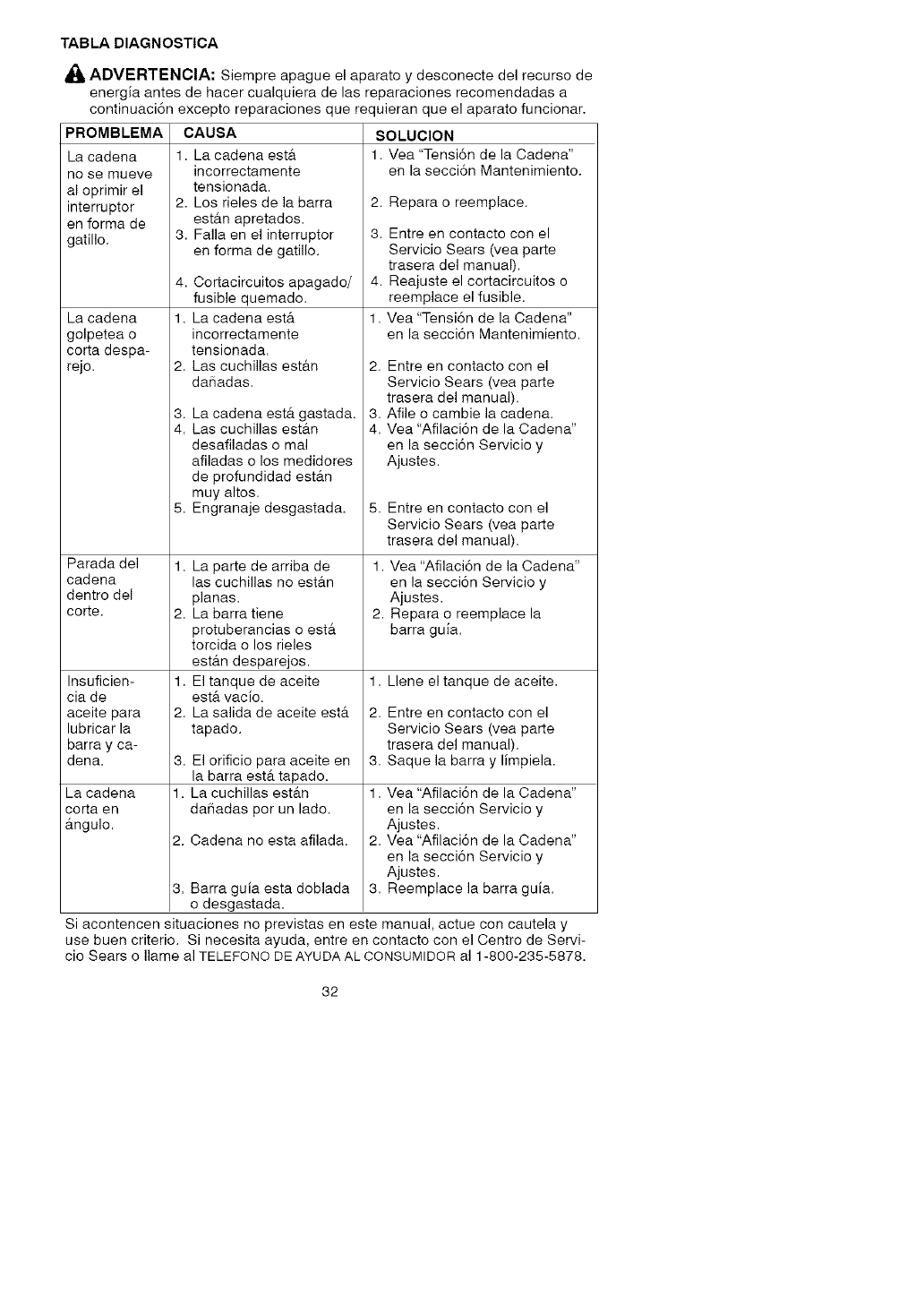

TABLA DIAGNOSTICA

_i ADVERTENCIA: Siempre apague el aparato y desconecte del recurso de

energia antes de hacer cualquiera de las reparaciones recomendadas a

continuaci6n excepto reparaciones que requieran que el aparato funcionar.

PROMBLEMA

La cadena

no se mueve

al oprimir el

interruptor

en forma de

gatillo.

La cadena

golpetea o

corta despa-

rejo.

Parada del

cadena

dentro del

co_e.

Insuficien-

cia de

aceite para

lubricar la

barra y ca-

dena.

La cadena

corta en

@.ngulo.

CAUSA

1. La cadena est&

incorrectamente

tensionada.

2. Los rieles de la barra

est&n apretados.

3. Falla en el interruptor

en forma de gatillo.

4. Cortacircuitos apagado/

fusible quemado.

1. La cadena est,.

incorrectamente

tensionada.

2. Las cuchillas est_tn

da_adas.

3. La cadena est,. gastada.

4. Las cuchillas est_tn

desafiladas o real

afiladas o los medidores

de profundidad est_tn

muy altos.

5. Engranaje desgastada.

1. La parte de arriba de

las cuchillas no est_tn

planas.

2. La barra tiene

protuberancias o est,.

torcida o los rieles

ests.n desparejos.

1. El tanque de aceite

est,. vac[o.

2. La salida de aceite ester

tapado.

3. El orificio para aceite en

la barra ester tapado.

1. La cuchillas est_tn

da_adas por un lado.

2. Cadena no esta afilada.

3. Barra guia esta doblada

o desgastada.

SOLUCION

1. Vea "Tensi6n de la Cadena"

en la secci6n Mantenimiento.

2. Repara o reemplace.

3. Entre en contacto con el

Servicio Sears (vea parte

trasera del manual).

4. Reajuste el cortacircuitos o

reemplace el fusible.

1. Vea "Tensi6n de la Cadena"

en la secci6n Mantenimiento.

2. Entre en contacto con el

Servicio Sears (vea parte

trasera del manual).

3. Afile o cambie la cadena.

4. Vea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

5. Entre en contacto con el

Servicio Sears (vea parte

trasera del manual).

1. Yea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

2. Repara o reemplace la

barra guia.

1. Llene el tanque de aceite.

2. Entre en contacto con el

Servicio Sears (vea parte

trasera del manual).

3. Saque la barra y limpiela.

1. Yea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

2. Vea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

3. Reemplace la barra guia.

Si acontencen situaciones no previstas en este manual, actue con cautela y

use buen criterio. Si necesita ayuda, entre en contacto con el Centro de Servi-

cio Sears o Ilame al TELEFONO DE AYUDA AL CONSUMIDOR al 1-800-235-5878.

Craftsman 358341040 User Manual ELECTRIC CHAINSAW Manuals And Guides L0609406

CRAFTSMAN Chainsaw, Electric Manual L0609406 CRAFTSMAN Chainsaw, Electric Owner's Manual, CRAFTSMAN Chainsaw, Electric installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
