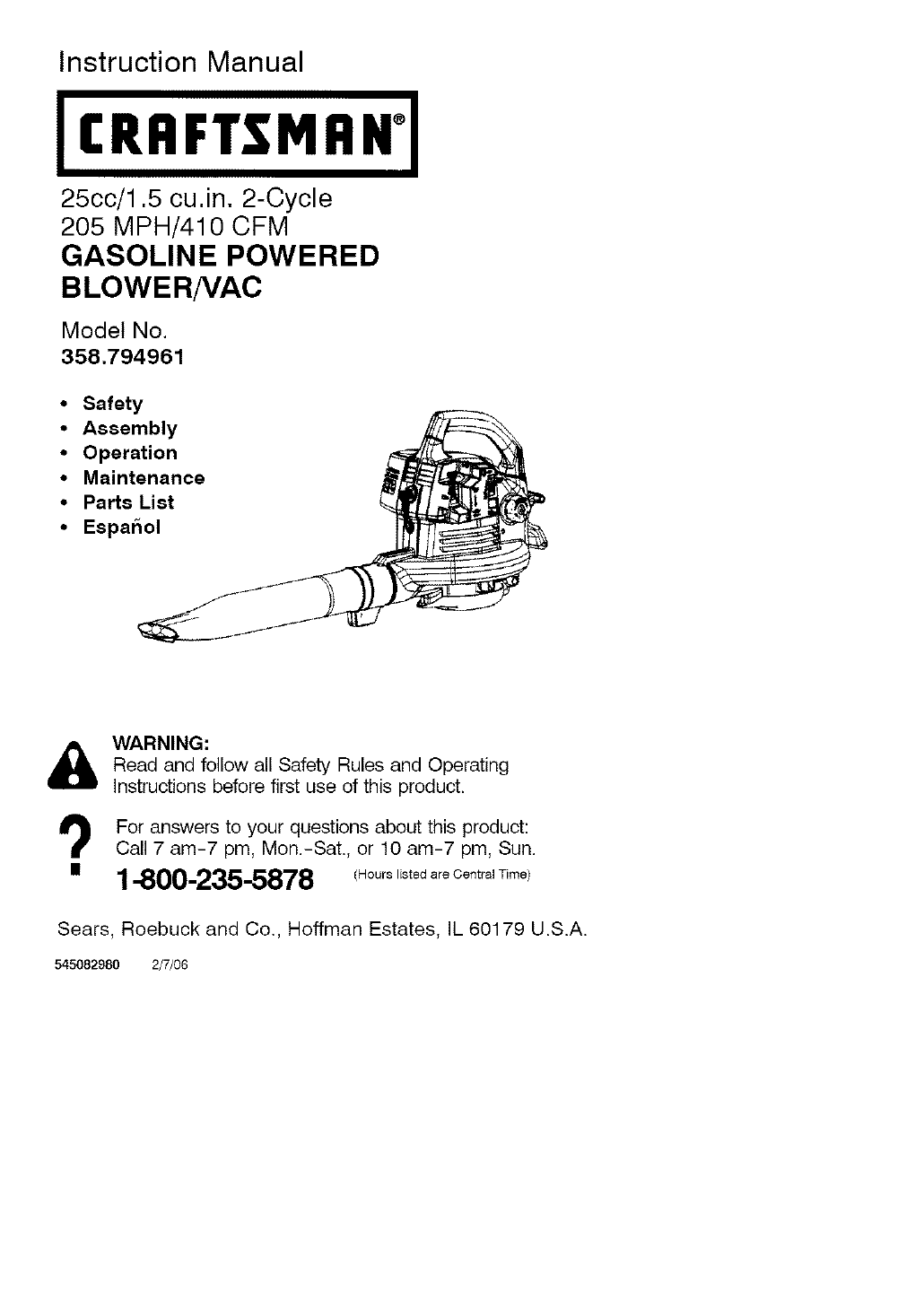

Instruction Manual

CRAFTSMR

25cc/1.5 cu.in. 2-Cycle

205 MPH/410 CFM

GASOLINE POWERED

BLOWER/VAC

Model No.

358.794981

•Safety

•Assembly

•Operation

°Maintenance

•Parts List

•EspaSol

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 _.oors,,s,edareO_n,,o,T,,_e_

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545082980 2/7/06

Warranty Statement 2 Troubleshooting Table 12

Safety Rules 2 Emissions Statement 12

Assembly 4 Parts List 14

Operation 6 Spanish 17

Maintenance 9 Parts and Ordering Back

Storage 11

FULL TWO YEAR WARRANTY ON CRAFTSMAN® GAS BLOWER

For two (2) years from date of purchase, when this Gas Blower is maintained,

lubricated, and tuned up according to the instructions in the instruction manual,

Sears will repair, free of charge, any defects in material or workmanship.

This warranty excludes blower tubes, spark plug, and air cleaner, which are ex-

pendable parts and become worn during normal use.

If this blower is used for commercial purposes, this warranty applies for 90 days from

the date of purchase. If this Blower is used for rental purposes, this warranty applies

for 30 days from the date of purchase. This warranty applies only while this product

is in use in the United States.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE BLOWER TO THE NEAREST

SEARS STORE OR SERVICE CENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817WA, Hoffman E_tates, tL 60179

m_WARNING: Failure to follow all

Safety Rules and Precautions can re-

sult in serious injury.

KNOW YOUR UNIT

• Read your instruction manual care-

fully until you completely understand

and can follow att warnings and

safety rules before operating the unit.

• Restrict unit to users who under-

stand and will follow all warnings and

safety rules in this manual.

Ai_WARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

Use your unit as a blower for:

• Sweeping debris or grass clippings

from driveways, sidewalks, patios, etc.

• Blowing grass clippings, straw, or

leaves into piles, around joints, or be-

tween bricks.

Use your unit as a vacuum for:

• Picking up dry material such as

leaves, grass, small twigs, and bits of

paper.

•For best results during vacuum use,

operate your unit at high speed.

• Move slowly back and forth over the

material as you vacuum. Avoid forc-

ing the unit into a pile of debris as

this can clog the unit.

• Keep the vacuum tube about an inch

above the ground for best results.

PLAN AHEAD

• Always wear eye protection when op-

erating, servicing, or performing main-

tenance on unit. Wearing eye protec-

tion will hetp to prevent rocks or debris

from being blown or ricocheting into

eyes and face which can result in

blindness and/or serious injury. Eye

protection should be marked Z87.

• Always wear foot protection. Do not

go barefoot or wear sandals.

• Always wear respirator or face mask

when working with unit in dusty envi-

ronments.

• Secure hair above shoulder length.

Secure or remove jewelry, loose

clothing, or clothing with loosely

hanging straps, ties, tassels, etc.

They can be caught in moving parts.

-2-

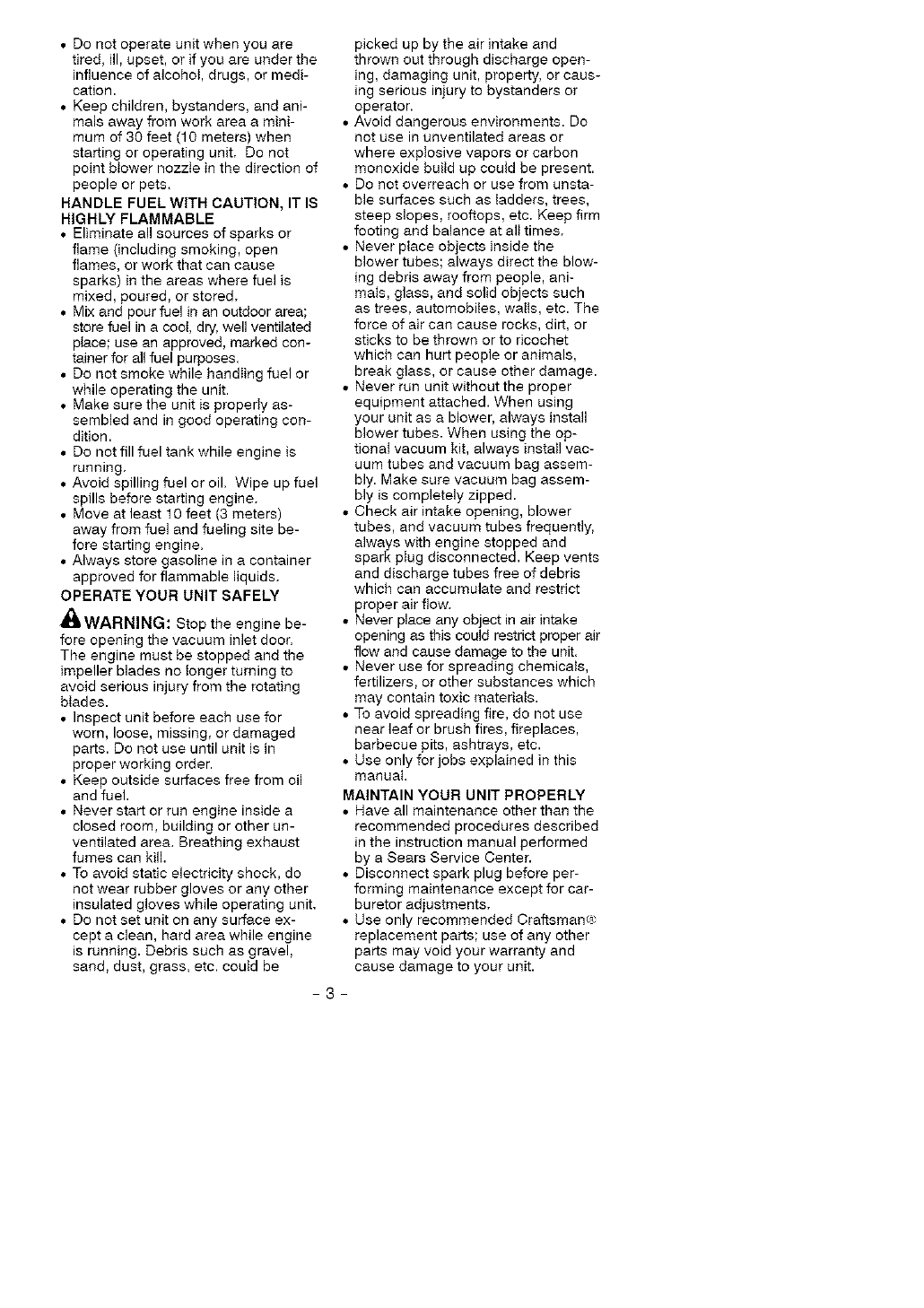

• Do not operate unit when you are

tired, ill, upset, or if you are under the

influence of aicohot, drugs, or medi-

cation.

• Keep children, bystanders, and ani-

mals away from work area a mini-

mum of 30 feet (10 meters) when

starting or operating unit. Do not

point blower nozzle in the direction of

people or pets.

HANDLE FUEL WITH CAUTION, IT IS

HIGHLY FLAMMABLE

• Eliminate all sources of sparks or

flame (including smoking, open

flames, or work that can cause

sparks) in the areas where fuel is

mixed, pouted, or stored.

• Mix and pour fuel in an outdoor area;

store fuel in a coot, dry, well ventilated

place; use an approved, marked con-

tainer for all fuel purposes.

• Do not smoke while handling fuel or

while operating the unit.

• Make sure the unit is properly as-

sembled and in good operating con-

dition.

• Do not fill fuel tank while engine is

running.

• Avoid spilling fuel or oil. Wipe up fuel

spills before starting engine.

• Move at least t0 feet (3 meters)

away from fuel and fueling site be-

fore starting engine,

• Always store gasoline in a container

approved for flammable liquids,

OPERATE YOUR UNIT SAFELY

,_WARNING: Stop the engine be-

fore opening the vacuum inlet door,

The engine must be stopped and the

impeller blades no longer turning to

avoid serious injury from the rotating

blades.

• Inspect unit before each use for

worn, loose, missing_ or damaged

parts. Do not use until unit is in

proper working order.

• Keep outside surfaces free from oil

and fuel.

• Never start or run engine inside a

closed room, building or other un-

ventilated area. Breathing exhaust

fumes can kill.

• To avoid static electricity shook, do

not wear rubber gloves or any other

insulated gloves while operating unit.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc. could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or caus-

ing serious injury to bystanders or

operator.

• Avoid dangerous environments. Do

not use in unventilated areas or

where explosive vapors or carbon

monoxide build up could be present.

• Do not overreach or use from unsta-

ble surfaces such as ladders, trees,

steep slopes, rooftops, etc. Keep firm

footing and balance at all times.

• Never place objects inside the

blower tubes; always direct the blow-

ing debris away from people, ani-

mals, glass, and solid objects such

as trees, automobiles, wails, etc, The

force of air can cause rocks, dirt, or

sticks to be thrown or to ricochet

which can hurt people or animals,

break glass, or cause other damage.

• Never run unit without the proper

equipment attached. When using

your unit as a blower, always install

blower tubes, When using the op-

tional vacuum kit, always install vac-

uum tubes and vacuum bag assem-

bly. Make sure vacuum bag assem-

bly is completely zipped.

• Check air intake opening, blower

tubes, and vacuum tubes frequently,

always with engine stopped and

spark plug disconnected. Keep vents

and discharge tubes free of debris

which can accumulate and restrict

proper air flow.

• Never place any object in air intake

opening as this could restrict proper air

flow and cause damage to the unit.

• Neve_ use for spreading chemicals,

fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use

near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

• Use only for jobs explained in this

manual.

MAINTAIN YOUR UNIT PROPERLY

• Have aLLmaintenance other than the

recommended procedures described

in the instruction manual performed

by a Sears Service Center.

• Disconnect spark plug before per-

forming maintenance except for car-

buretor adjustments,

• Use only recommended Craftsman_

replacement parts; use of any other

parts may void your warranty and

cause damage to your unit.

-3-

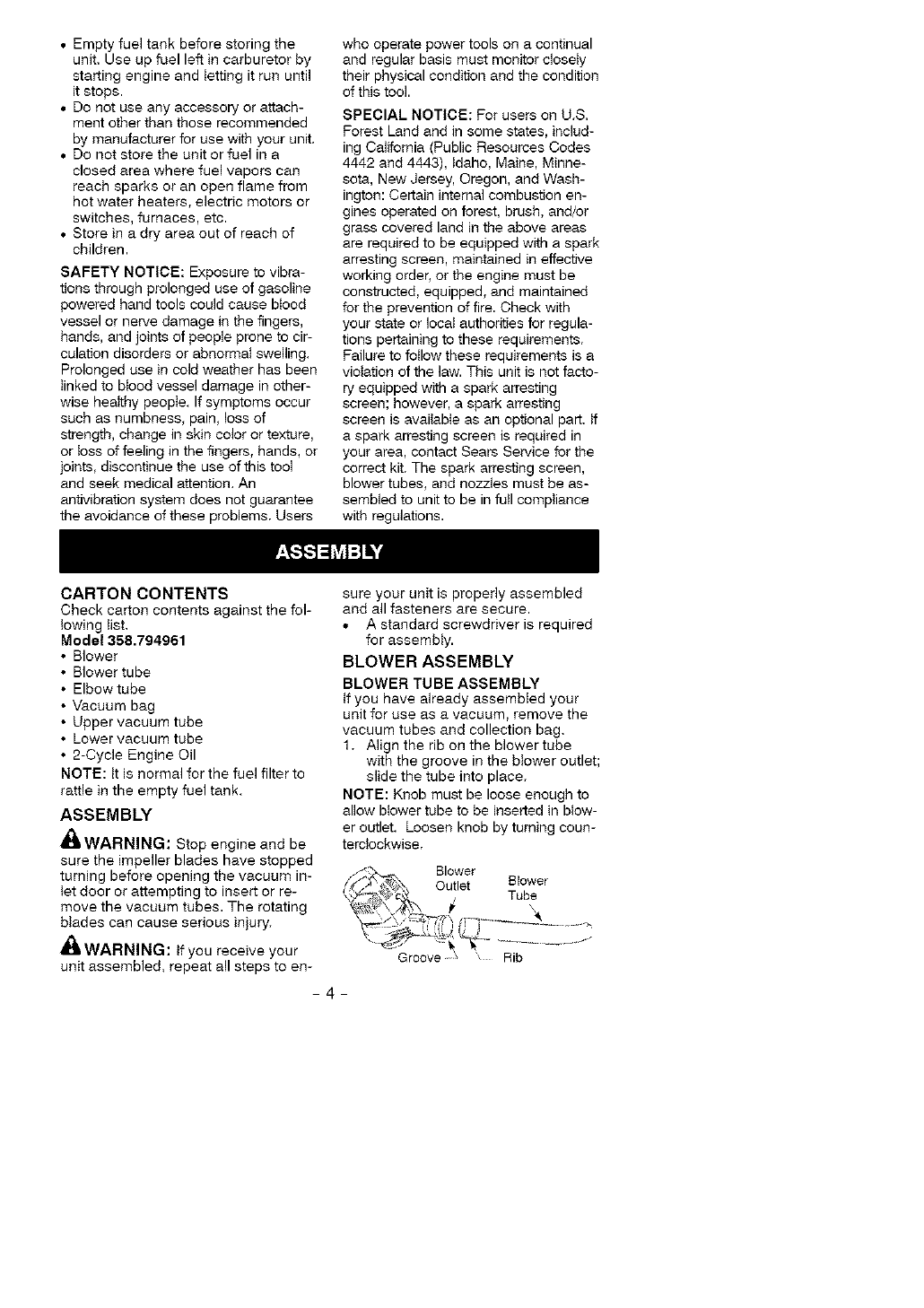

• Empty fuel tank before storing the

unit. Use up fuel left in carburetor by

starting engine and letting it run until

it stops.

• Do not use any accessory or attach-

ment other than those recommended

by manufacturer for use with your unit.

• Do not store the unit or fuel in a

closed area where fuel vapors can

reach sparks or an open flame from

hot water heaters, electric motors or

switches, furnaces, etc.

• Store in a dry area out of reach of

children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gasoline

powered hand tools could cause biood

vessel or nerve damage in the fingers,

hands, and joints of people prone to cir-

culation disorders or abnormat swelling.

Prolonged use in cold weather has been

linked to blood vessel damage in other-

wise healthy people. If symptoms occur

such as numbness, pain, loss of

strength, change in skin color or texture,

or toss of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An

antivibration system does not guarantee

the avoidance of these problems. Users

who operate power tools on a continual

and regular basis must monitor closely

their physical condition and the condition

of this tool.

SPECIAL NOTICE: For users on U.S.

Forest Land and in some states, includ-

ing California (Public Resources Codes

4442 and 4443), Idaho, Maine, Minne-

sota, New Jersey, Oregon, and Wash-

ington: Certain internal combustion en-

gines operated on forest, brush, and/or

grass covered land in the above areas

are required to be equipped with a spark

arresting screen, maintained in effective

working order, or file engine must be

constructed, equipped, and maintained

for the prevention of fire. Check with

your state or local authorities for regula-

tions pertaining to these requirements.

Failure to foilow these requirements is a

violation of the law. This unit is not facto-

ry equipped with a spark arresting

screen; however, a spark arresting

screen is available as an optional part. If

a spark arresting screen is required in

your area, contact Sears Service for the

correct kit. The spark arresting screen,

blower tubes, and nozzles must be as-

sembled to unit to be in full compliance

with regulations.

CARTON CONTENTS

Check carton contents against the fol-

lowing list,

Model 358.794961

Blower

Blower tube

Elbow tube

Vacuum bag

Upper vacuum tube

Lower vacuum tube

2-Cycle Engine Oil

NOTE: It is normal for the fuel filter to

rattle in the empty fuel tank.

ASSEMBLY

_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

tet door or attempting to insert or re-

move the vacuum tubes. The rotating

blades can cause serious injury.

WARNING: If you receive your

unit assembled, repeat all steps to en-

-- 4 -

sure your unit is properly assembled

and all fasteners are secure.

• A standard screwdriver is required

for assembly.

BLOWER ASSEMBLY

BLOWER TUBE ASSEMBLY

If you have already assembled your

unit for use as a vacuum, remove the

vacuum tubes and collection bag,

1, Align the rib on the blower tube

with the groove in the blower outlet;

slide the tube into place,

NOTE: Knob must be loose enough to

allow biower tube to be inserted in blow-

er outlet. Loosen knob by turning coun-

terclockwise,

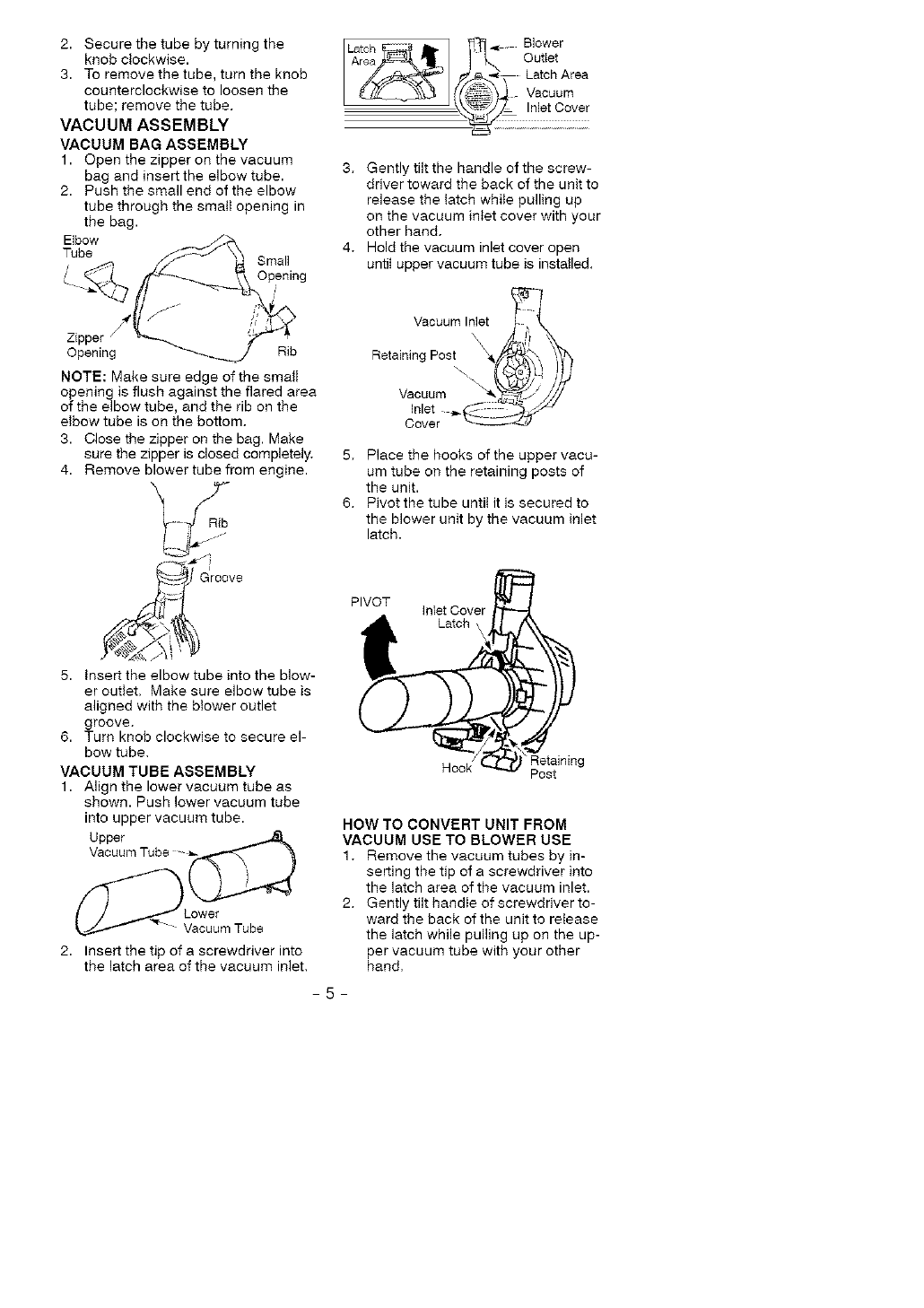

2. Securethetubebyturningthe

knobclockwise.

3. Toremovethetube,turntheknob

counterclockwisetoloosenthe

tube;removethetube.

VACUUMASSEMBLY

VACUUMBAG ASSEMBLY

1. Open the zipper on the vacuum

bag and insert the elbow tube.

2. Push the small end of the elbow

tube through the smatI opening in

the bag.

Elbow

Tube Small

/Opening

II_

,i

Zipper

Opening Rib

NOTE: Make sure edge of the small

opening is flush against the flared area

of the elbow tube, and the rib on the

eibow tube is on the bottom.

3. Close the zipper on the bag. Make

sure the zipper is closed completely.

4. Remove blower tube from engine.

5. Insert the elbow tube into the blow-

er outlet. Make sure elbow tube is

aligned with the biower outlet

groove.

6. Turn knob clockwise to secure el-

bow tube.

VACUUM TUBE ASSEMBLY

1. Align the lower vacuum tube as

shown. Push lower vacuum tube

into upper vacuum tube.

Upper

Vacuum Tube -_-

Jacuum Tube

2. Insert the tip of a screwdriver into

the latch area of the vacuum inlet.

Latch _=[ .._ Blower

A_ _._Outlet_s' Inlet Cove

Latch Area

..... Vacuum

3. Gently tilt the handle of the screw-

driver toward the back of the unit to

release the latch white pulling up

on the vacuum inlet cover with your

other hand.

4. Hold the vacuum inlet cover open

until upper vacuum tube is installed.

Vacuum Inlet

\\

Retaining Post

Vacuum

Inlet

Cover

5. Place the hooks of the upper vacu-

um tube on the retaining posts of

the unit.

6. Pivot the tube until it is secured to

the blower unit by the vacuum inlet

latch.

PIVOT Inlet Cover

Latch \

Retaining

H°°k/ Post

HOW TO CONVERT UNIT FROM

VACUUM USE TO BLOWER USE

1. Remove the vacuum tubes by in-

serting the tip of a screwdriver into

the latch area of the vacuum inlet.

2. Gently tilt handle of screwdriver to-

ward the back of the unit to release

the latch while pulling up on the up-

per vacuum tube with your other

hand.

-5-

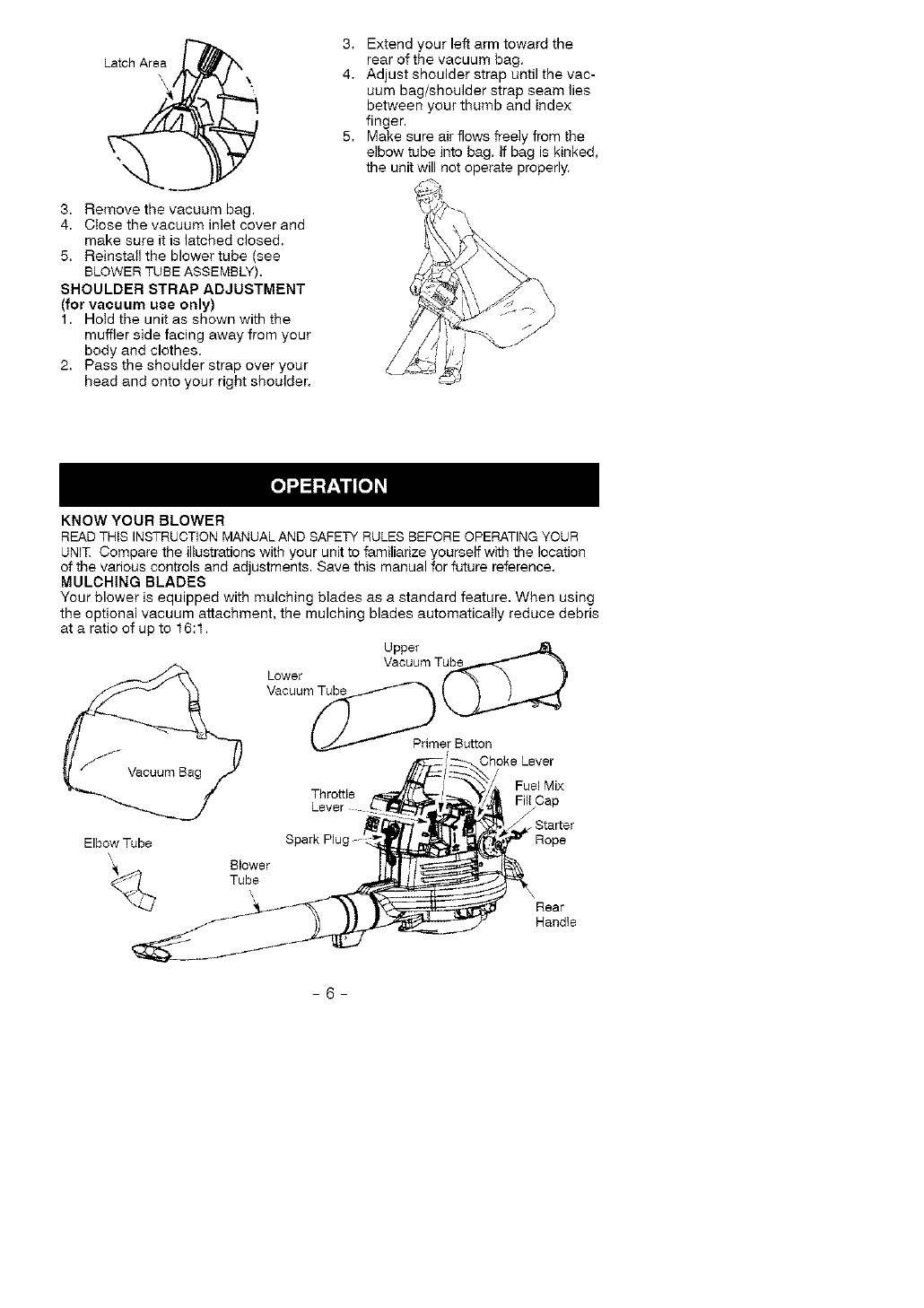

Latch Area

\

3. Remove the vacuum bag.

4. Close the vacuum inlet cover and

make sure it is latched closed.

5. Reinstall the blower tube (see

BLOWER TUBE ASSEMBLY).

SHOULDER STRAP ADJUSTMENT

(for vaeuurn use only)

1. Hold the unit as shown with the

muffler side facing away from your

body and clothes.

2. Pass the shoulder strap over your

head and onto your right shoulder.

3. Extend your left arm toward the

rear of the vacuum bag.

4. Adjust shoulder strap until the vac-

uum bag/shoulder strap seam lies

between your thumb and index

finger.

5. Make sure air flows freely from the

elbow tube into bag. If bag is kinked,

the unit will not operate properly.

KNOW YOUR BLOWER

READ THtB INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT Compare the illustrations with your unit to familiarize yourself with the location

of the vadous controls and adjustments. Save this manual for f_tute reference.

MULCHING BLADES

Your blower is equipped with mulching blades as a standard feature. When using

the optional vacuum attachment, the mulching blades automatically reduce debris

at a ratio of up to 16:1.

Upper

Lower Vacuum Tube

Primer Button

Choke Lever

Elbow Tube

\Blower

Tube

\

Fuel Mix

Thro_le Cap

Lever

Starter

Rope

Rear

Handle

-6-

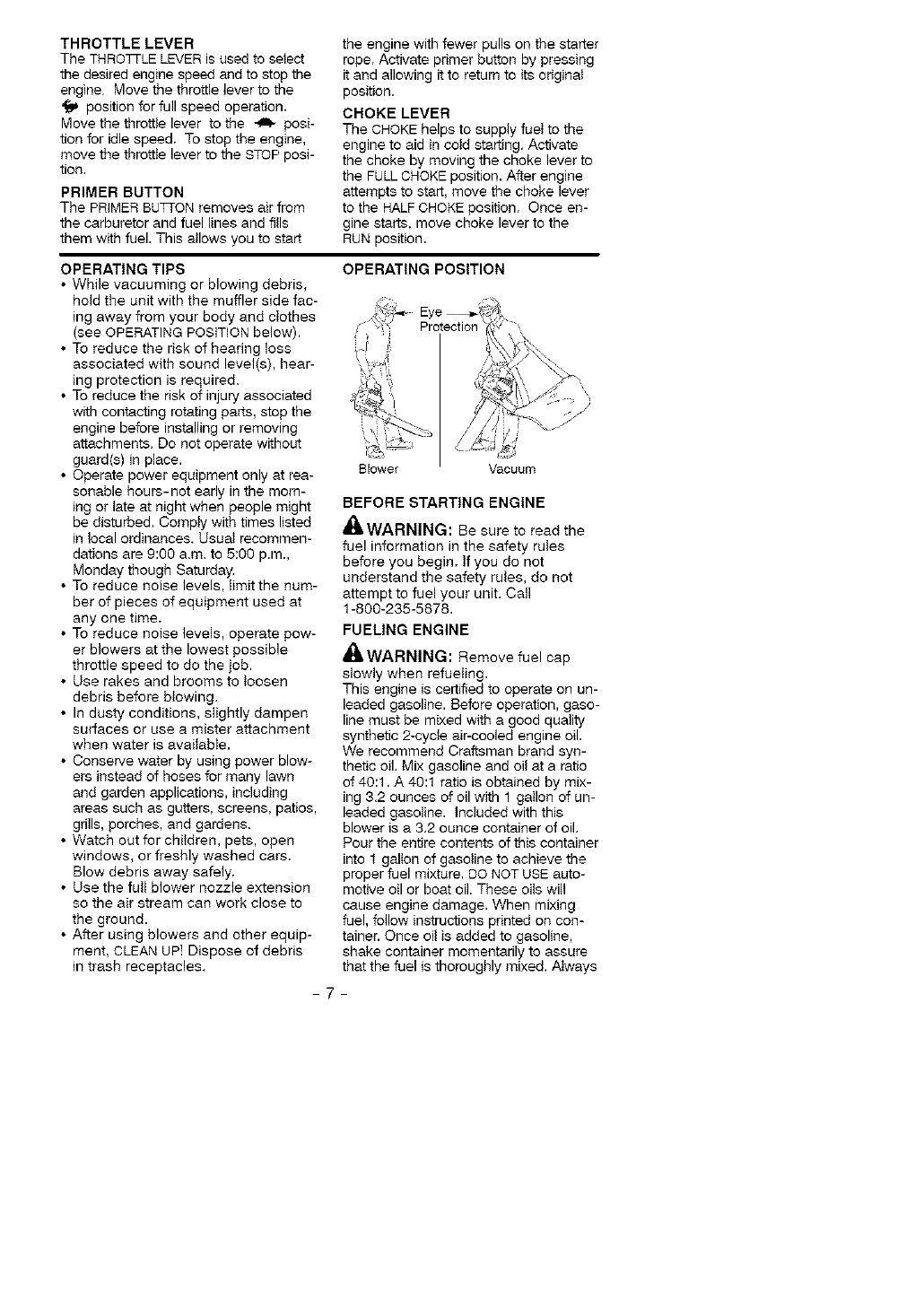

THROTTLE LEVER

The THROTqLE LEVER is used to select

the desired engine speed and to stop the

engine Move the throttle lever to the

position for full speed operation.

Move the throttle lever to the _ posi-

tion for idle speed. To stop tile engine,

move the throttle lever to the STOP posi-

tion.

PRIMER BUTTON

The PRIMER BU'qON removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on file starter

rope. Activate primer button by pressing

it and allowing it to return to its original

position.

CHOKE LEVER

The CHOKE helps to supply fuet to the

engine to aid in cold star_ing. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After engine

attempts to start, move file choke lever

to the HALF CHOKE position. Once en-

gine starts, move choke lever to the

RUN position.

OPERATING TIPS

• While vacuuming or blowing debris,

hold the unit with the muffler side fac-

ing away from your body and cIothes

(see OPERATING POSITION below).

• To reduce the risk of hearing loss

associated with sound level(s), hear-

ing protection is required.

• To reduce the risk of injury associated

with contacting rotating parts, stop the

engine before installing or removing

attachments. Do not operate without

guard(s) in place.

• Operate power equipment only at rea-

sonable hours-not early in the morn-

ing or late at night when people might

be disturbed. Compty with times listed

in local ordinances. Usual recommen-

dations are 9:00 a.m. to 5:00 p.m.,

Monday though Saturday.

• To reduce noise levels, timit the num-

ber of pieces of equipment used at

any one time.

• To reduce noise levels, operate pow-

er blowers at the lowest possible

throttle speed to do the job.

• Use rakes and brooms to loosen

debris before btowing.

• In dusty conditions, siightly dampen

surfaces or use a mister attachment

when water is available.

• Conserve water by using power blow-

ers instead of hoses for many lawn

and garden applications, including

areas such as gutters, screens, patios,

grills, porches, and gardens.

• Watch out for children, pets, open

windows, or freshly washed cars.

Blow debris away safely.

• Use the fuit blower nozzle extension

so the air stream can work close to

the ground.

• After using blowers and other equip-

ment, CLEAN UP! Dispose of debris

in trash receptacles.

OPERATING POSITION

Protection

I

Blower Vacuum

BEFORE STARTING ENGINE

_ WARNING: Be sure to read the

fuel information in the safety rules

before you begin. If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on un-

leaded gasoline. Before operation, gaso-

line must be mixed with a good quality

synthetic 2-cycte air-cooled engine oil.

We recommend Craftsman brand syn-

thetic oil. Mix gasoline and oil at a ratio

of 40:1. A 40:1 ratio is obtained by mix-

ing 3.2 ounces of oil with 1 gatlon of un-

leaded gasoline. Included with this

blower is a 3.2 ounce container of oil.

Pour the entire contents of this container

into 1 galton of gasoline to achieve the

proper fuel mixture. DO NOT USE auto-

motive oil or boat oil. These oils will

cause engine damage. When mixing

fuel, follow instructions printed on con-

tainer. Once oil is added to gasoline,

shake container momentarily to assure

that the fuel is thoroughly mixed. Always

-7-

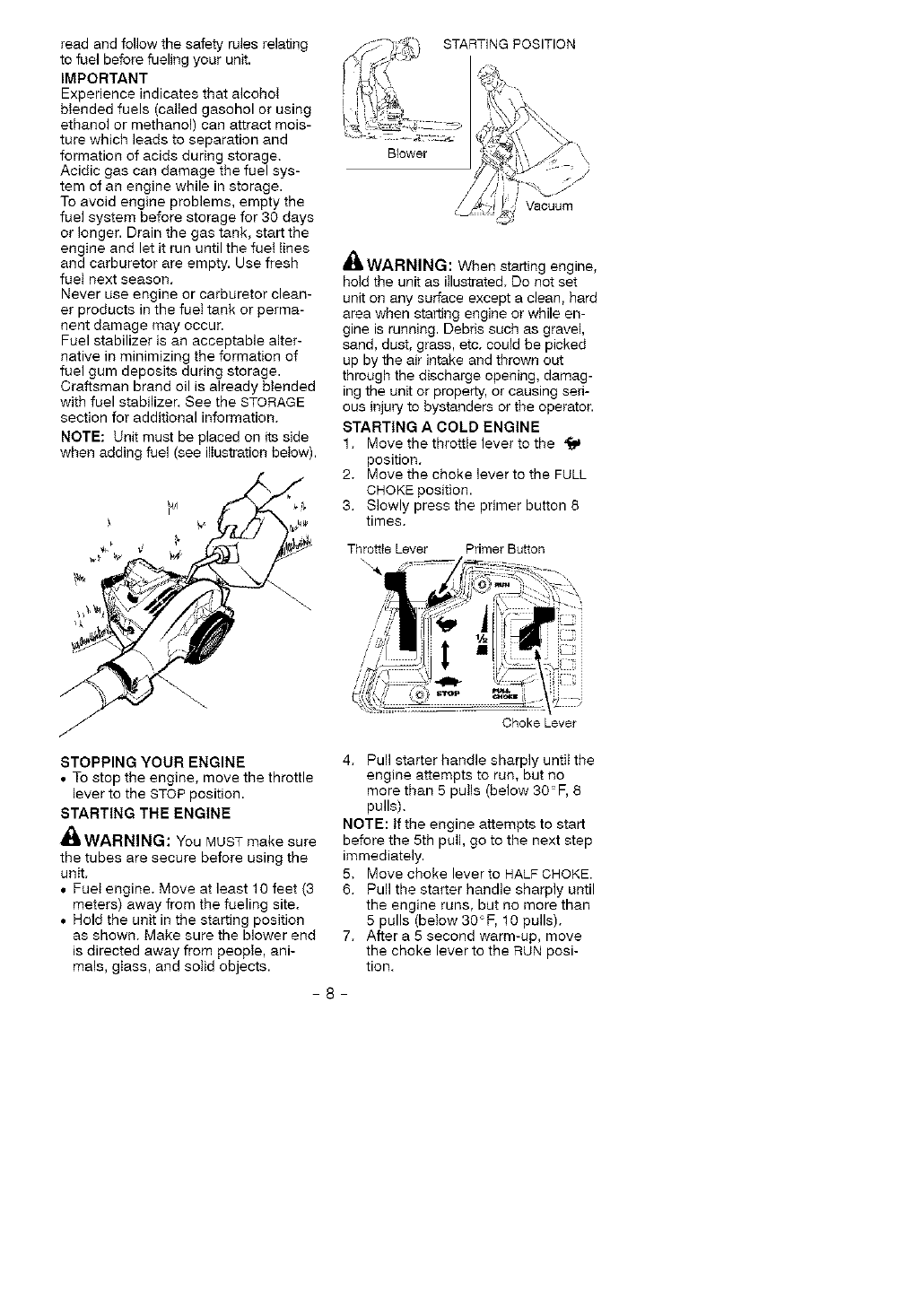

read and follow the safety rules relating

to fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season,

Never use engine or carburetor clean-

er products in the fuet tank or perma-

nent damage may occur.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage.

Craftsman brand oil is already blended

with fuel stabilizer. See the STORAGE

section for additional information.

NOTE: Unit must be placed on its side

when adding fuel (see illustration below).

B_ower

STARTING POSITION

WARNING: When starting engine,

hold the unit as illustrated. Do not set

unit on any surface except a clean, hard

area when starting engine or while en-

gine is running. Debris such as gravel,

sand, dust, grass, etc, could be picked

up by the air intake and thrown out

through the discharge opening, damag-

ing the unit or property, or causing seri-

ous injury to bystanders or the operator.

STARTING A COLD ENGINE

1. Move the throttle lever to the 4r_

position,

2. Move the choke lever to the FULL

CHOKE position.

3. Slowly press the primer button 8

times.

Throttle Lever Primer Button

STOPPING YOUR ENGINE

• To stop the engine, move the throttle

lever to the STOP position.

STARTING THE ENGINE

_WARNING: You MUST make sure

the tubes are secure before using the

unit.

• Fuet engine. Move at least 10 feet (3

meters) away from the fueling site.

• Hold the unit in the starting position

as shown. Make sure the blower end

is directed away from people, ani-

mals, glass, and solid objects.

Choke Lever

4. Pull starter handle sharply until the

engine attempts to run. but no

more than 5 pulls (below 30F, 8

pulls).

NOTE: If the engine attempts to start

before the 5th pull, go to the next step

immediately.

5. Move choke lever to HALF CHOKE.

6. Pull the starter handle sharply until

the engine runs, but no more than

5 pulls (below 30°F, 10 pulls).

7. After a 5 second warm-up, move

the choke lever to the RUN posi-

tion.

-8-

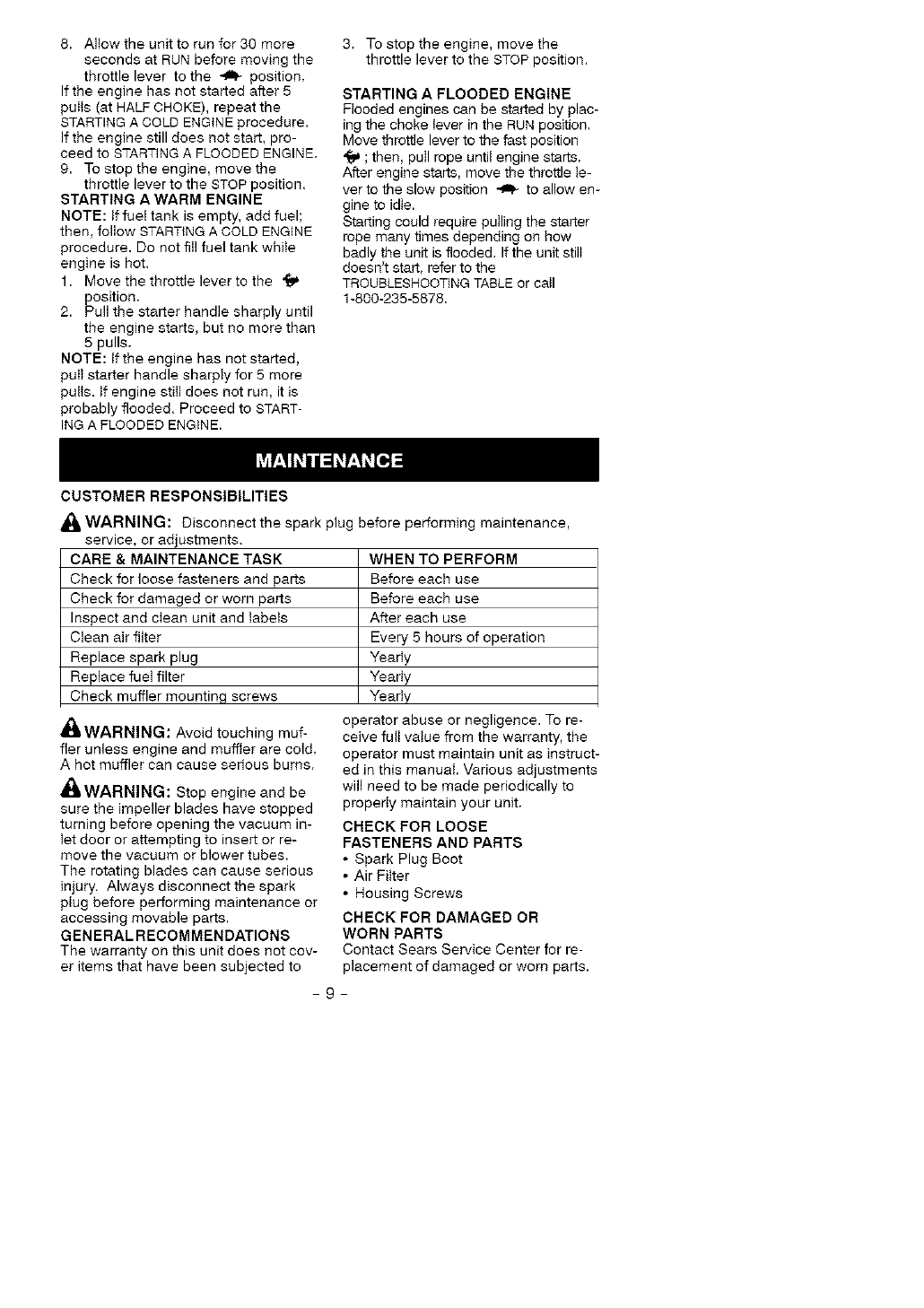

8. Allow the unit to run for 30 more

seconds at RUN before moving the

throttle lever to the _ position.

If the engine has not started after 5

pulis (at HALF CHOKE), repeat the

STARTING A COLD ENGINE procedure.

If the engine still does not start, pro-

ceed to STARTING A FLOODED ENGINE.

g. To stop the engine, move the

throttle lever to the STOP position.

STARTING A WARM ENGINE

NOTE: If fuel tank is empty, add fuel;

then, follow STARTING A COLD ENGINE

procedure. Do not fill fuel tank while

engine is hot.

1. Move the throttle lever to the '{_

position.

2. Pull the starter handle sharply until

the engine starts, but no more than

5 pulls.

NOTE: If the engine has not started,

pull starter handle sharply for 5 more

pulls. If engine still does not run, it is

probably flooded. Proceed to START-

ING A FLOODED ENGINE.

3. To stop the engine, move the

throttle lever to the STOP position.

STARTING A FLOODED ENGINE

Flooded engines can be started by plac-

ing the choke lever in the RUN position.

Move throttle lever to the fast position

'_ ; then, pull rope until engine starts.

After engine starts, move the throttle le-

ver to the slow position _ to allow en-

gine to idle.

Starting could require pulling the starter

rope many times depending on how

badly the unit is flooded. If the unit still

doesn't start, refer to the

TROUBLESHOOTING TABLE or catl

1-800-235-5878.

CUSTOMER RESPONSIBILITIES

WARNING: Disconnect the spark plug before performing maintenance,

service, or adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and tabets

Clean air filter

Replace spark plug

Replace fuel filter

Check muffler mounting screws

WHEN TO PERFORM

Before each use

Before each use

After each use

Every 5 hours of operation

Yearly

Yearly

Yearty

m_WARNING: Avoid touching muf-

fler unless engine and muffler are cold.

A hot muffler can cause serious burns.

_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum or blower tubes.

The rotating blades can cause serious

injury. Always disconnect the spark

plug before performing maintenance or

accessing movable parts.

GEN ERAL RECOM MENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

will need to be made periodically to

propedy maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

-9-

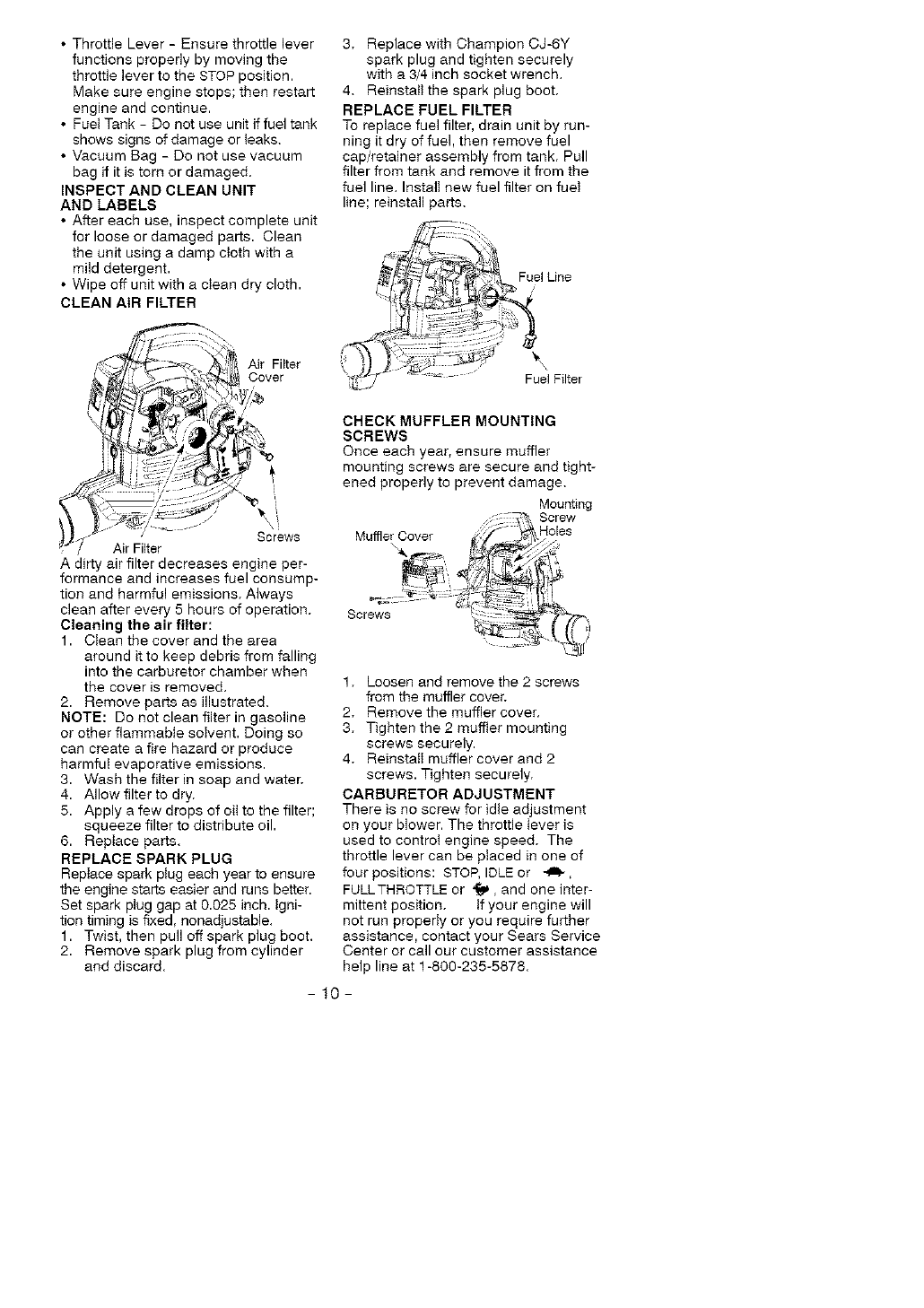

• Throttle Lever - Ensure throttle lever

functions properly by moving the

throttle lever to the STOP position.

Make sure engine stops; then restart

engine and continue.

• Fuel Tank - Do not use unit if fuel tank

shows signs of damage or teaks.

• Vacuum Bag - Do not use vacuum

bag if it is torn or damaged.

INSPECT AND CLEAN UNIT

AND LABELS

• After each use, inspect complete unit

for loose or damaged parts. Clean

the unit using a damp cloth with a

mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

3. Replace with Champion CJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

REPLACE FUEL FILTER

To replace fuel filter, drain unit by run-

ning it dry of fuel, then remove fuel

cap/retainer assembly from tank. Pull

filter from tank and remove it from the

fuel line. Install new fuel filter on fuet

line; reinstall parts.

Line

J

Screws

Air Filter

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions. Always

clean after every 5 hours of operation.

Cleaning the air filter:

1. Clean the cover and the area

around it to keep debris from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts as illustrated.

NOTE: Do not clean filter in gasoline

or other flammable sotvent. Doing so

can create a fire hazard or produce

harmful evaporative emissions.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Apply a few drops of oil to the filter;

squeeze filter to distribute oil.

6. Reptace parts.

REPLACE SPARK PLUG

Replace spark ptug each year to ensure

the engine starts easier and runs better.

Set spark plug gap at 0.025 inch. Igni-

tion timing is fixed, nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

Fuel Filter

CHECK MUFFLER MOUNTING

SCREWS

Once each year, ensure muffler

mounting screws are secure and tight-

ened properly to prevent damage.

Mounting

1. Loosen and remove the 2 screws

from the muffler cover.

2. Remove the muffler cover.

3. Tighten the 2 muffter mounting

screws securely.

4. Reinstall muffler cover and 2

screws. Tighten securely.

CARBURETOR ADJUSTMENT

There is no screw for idle adjustment

on your blower. The throttle tever is

used to control engine speed. The

throttle lever can be ptaced in one of

four positions: STOP, IDLE or _.

FULLTHROTTLE or _, and one inter-

mittent position. If your engine will

not run propedy or you require further

assistance, contact your Sears Service

Center or call our customer assistance

help line at 1-800-235-5878.

-10-

=&

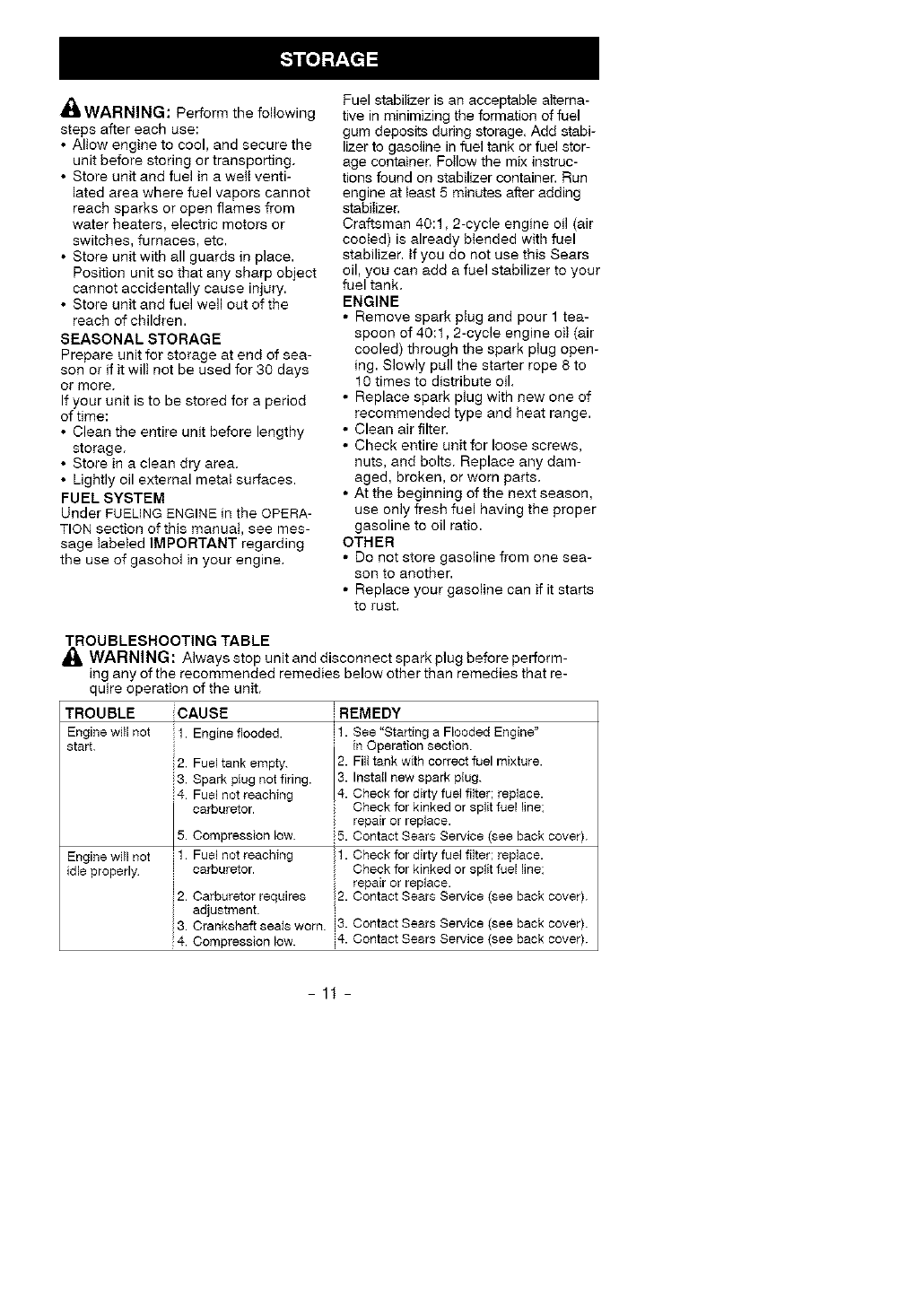

m_WARNING: Perform the following

steps after each use:

• Altow engine to cool, and secure the

unit before storing or transporting,

• Store unit and fuel in a welt venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp object

cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it wilt not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metat surfaces.

FUEL SYSTEM

Under FUEUNG ENGINE in the OPERA-

TION section of this manual, see mes-

sage tabeted IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable altema-

tive in minimizing the formation of fuel

gum deposits during storage. Add stabi-

lizer to gasoline in fuel tank or fuel stor-

age container. Follow the mix instruc-

tions found on stabilizer container. Run

engine at least 5 minutes after adding

stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to your

fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1,2-cycle engine oit (air

cooled) through the spark plug open-

ing. Slowly pull the starter rope 8 to

10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

TROUBLESHOOTING TABLE

WARNING : Always stop unit and disconnect spark plug before perform-

ing any of the recommended remedies below other than remedies that re-

quire operation of the unit.

TROUBLE CAUSE REMEDY

Engine will not ;;1. Engine flooded. 1. See "Starting a Flooded Engine"

start. {n Operation section.

2. Fuel tank empty. 2. Fill tank with correct fuel mixture.

3. Spark p_ug not firing. 3. Install new spark p_ug.

4. Fuel not reaching 4. Check for dirty fuel filter; replace.

carburetor. Check for kinked or split fuel line;

1. Fuel not reaching repair or replace.

5. Compression low. ;;5. Contact Sears Service (see back covel

Engine will not 1. Check for dirty fuel filter; replace.

idle properly carburetor. Check for kinked or split fuel line;

repair or replace.

2. Carburetor requires 2. Contact Sears Service {see back covel

adjustment.

3. Crankshaft sea_s worn. 3. Contact Sears Service (see back covel

4. Compression low. 4. Contact Sears Service {see back covel

-11 -

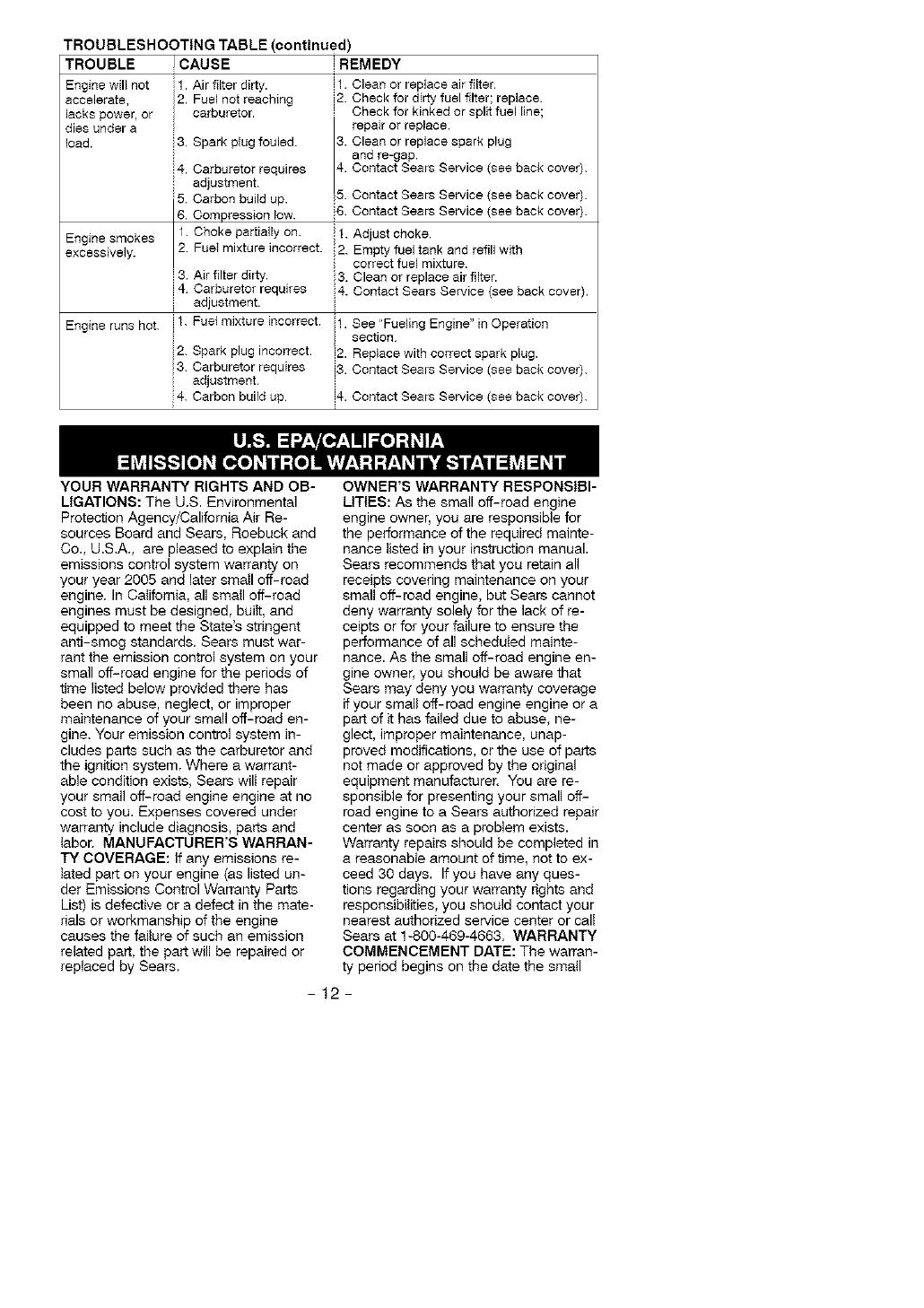

TROUBLESHOOTING TABLE (continued)

TROUBLE

Engine will not

accelerate,

lacks power, or

dies under a

CAUSE

1. Air filter dirty.

2. Fuel not reaching

carburetor.

load• 3. Spark plug fouled•

Engine smokes

excessively.

Engine runs hot.

4. Carburetor requires

adjustment.

5. Carbon build up.

6. Compression low.

1 Choke partially on.

2 Fuel mixture incorrect.

3 Air filter dirty.

4 Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build up

REMEDY

jl. Clean or replace air filter.

12. Check for dirty fuel filter; replace.

J Check for kinked or split fuel line;

repair or replace.

3. Clean or replace spark plug

and re-gap.

. Contact Sears Service (see back covet

• Contact Sears Service (see back covet

. Contact Sears Service (see back covet

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. Contact Sears Service/see back eovel

1. See "Fueling Engine" in Operation

section

2. Replace with correct spark plug.

13.Contact Sears Service (see back covet

l

14.Contact Sears Service (see back covet

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental

Protection Agency/California Air Re-

sources Board and Sears, Roebuck and

Co., U.S.A., are pleased to explain the

emissions control system warranty on

your year 2005 and later small off-road

engine. In California, all small off-road

engines must be designed, built, and

equipped to meet the State's stringent

anti-smog standards. Sears must war-

rant the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine. Your emission control system in-

cludes parts such as the carburetor and

the ignition system. Where a warrant-

able condition exists, Sears wilt repair

your small off-road engine engine at no

cost to you. Expenses covered under

warranty include diagnosis, parts and

labor. MANUFACTURER'S WARRAN-

TY COVERAGE: If any emissions re-

tated par on your engine (as listed un-

der Emissions Control Warranty Parts

List) is defective or a defect in the mate-

rials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears.

OWNER'S WARRANTY RESPONSIBI-

LITIES: As the small off-road engine

engine owner, you are responsible for

the performance of the required mainte-

nance listed in your instruction manual.

Sears recommends that you retain all

receipts covering maintenance on your

small off-road engine, but Sears cannot

deny warranty solely for the lack of re-

ceipts or for your failure to ensure the

performance of all scheduled mainte-

nance. As the small off-road engine en-

gine owner, you should be aware that

Sears may deny you warranty coverage

if your small off-road engine engine or a

part of it has failed due to abuse, ne-

glect, improper maintenance, unap-

proved modifications, or the use of parts

not made or approved by the original

equipment manufacturer. You are re-

sponsible for presenting your small off-

road engine to a Sears authorized repair

center as soon as a problem exists.

Warranty repairs should be completed in

a reasonable amount of time, not to ex-

ceed 30 days. If you have any ques-

tions regarding your warranty rights and

responsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663, WARRANTY

COMMENCEMENT DATE: The warran-

ty pedod begins on the date the small

-12-

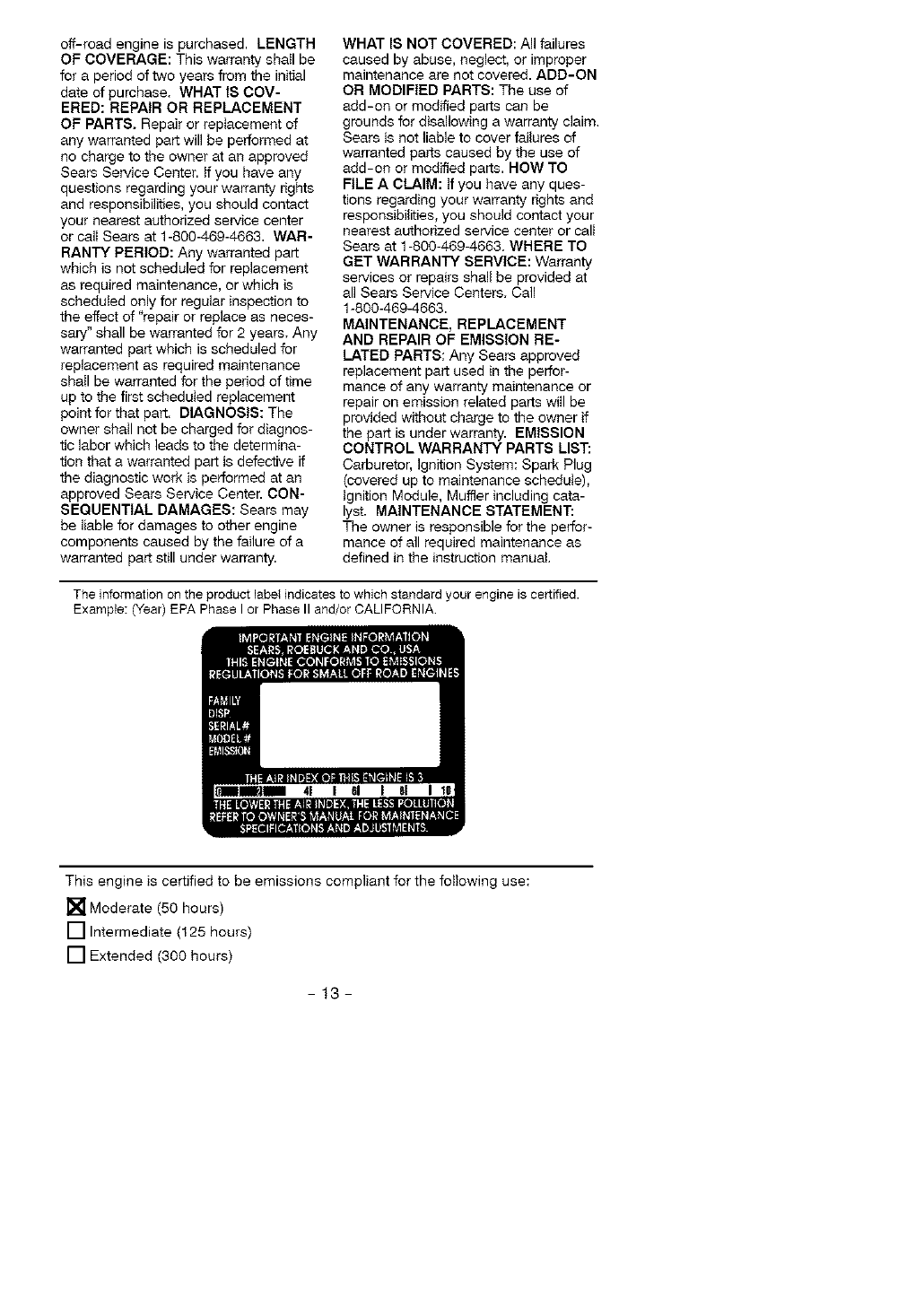

off-road engine is purchased. LENGTH

OF COVERAGE: This warranty shatl be

for a period of two years from the initial

date of purchase. WHAT IS COV-

ERED: REPAIR OR REPLACEMENT

OF PARTS. Repair or replacement of

any warranted par_ will be performed at

no charge to the owner at an approved

Sears Service Center. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4683. WAR-

RANTY PERIOD: Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as neces-

sary" shall be warranted for 2 years. Any

warranted part which is scheduled for

replacement as required maintenance

shall be warranted for the period of t_me

up to the first scheduled replacement

point for that part. DIAGNOSIS: The

owner shall not be charged for diagnos-

tic labor which leads to the determina-

tion that a warranted part is defective if

the diagnostic work is performed at an

approved Sears Service Center. CON-

SEQUENTIAL DAMAGES: Sears may

be liable for damages to other engine

components caused by the failure of a

warranted part still under warranty.

WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper

maintenance are not covered. ADD-ON

OR MODIFIED PARTS: The use of

add-on or modified parts can be

grounds for disallowing a warranty claim.

Sears is not liable to cover failures of

warranted parts caused by the use of

add-on or modified parts. HOW TO

FILE A CLAIM: If you have any ques-

tions regarding your warranty rights and

responsibilities, you should contact your

nearest authorized sen4ce center or call

Sears at 1-800-469-4683. WHERE TO

GET WARRANTY SERVICE: Warranty

services or repairs shall be provided at

all Sears Service Centers. Call

1-800-469-4683.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance or

repair on emission related parts will be

provided without charge to the owner ff

the part is under warranty. EMISSION

CONTROL WARRANTY PARTS LIST:

Carburetor, Ignition System: Spark Plug

(covered up to maintenance schedule),

Ignition Module, Muffler including cata-

lyst. MAINTENANCE STATEMENT:

The owner is responsible for the perfor-

mance of all required maintenance as

defined in the instruction manual

The information on the product labe_ indicates to which standard your engine is certified.

Example: (Year) EPA Phase I or Phase II and/or CALIFORNIA

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (t25 hours)

[] Extended (300 hours)

-13-

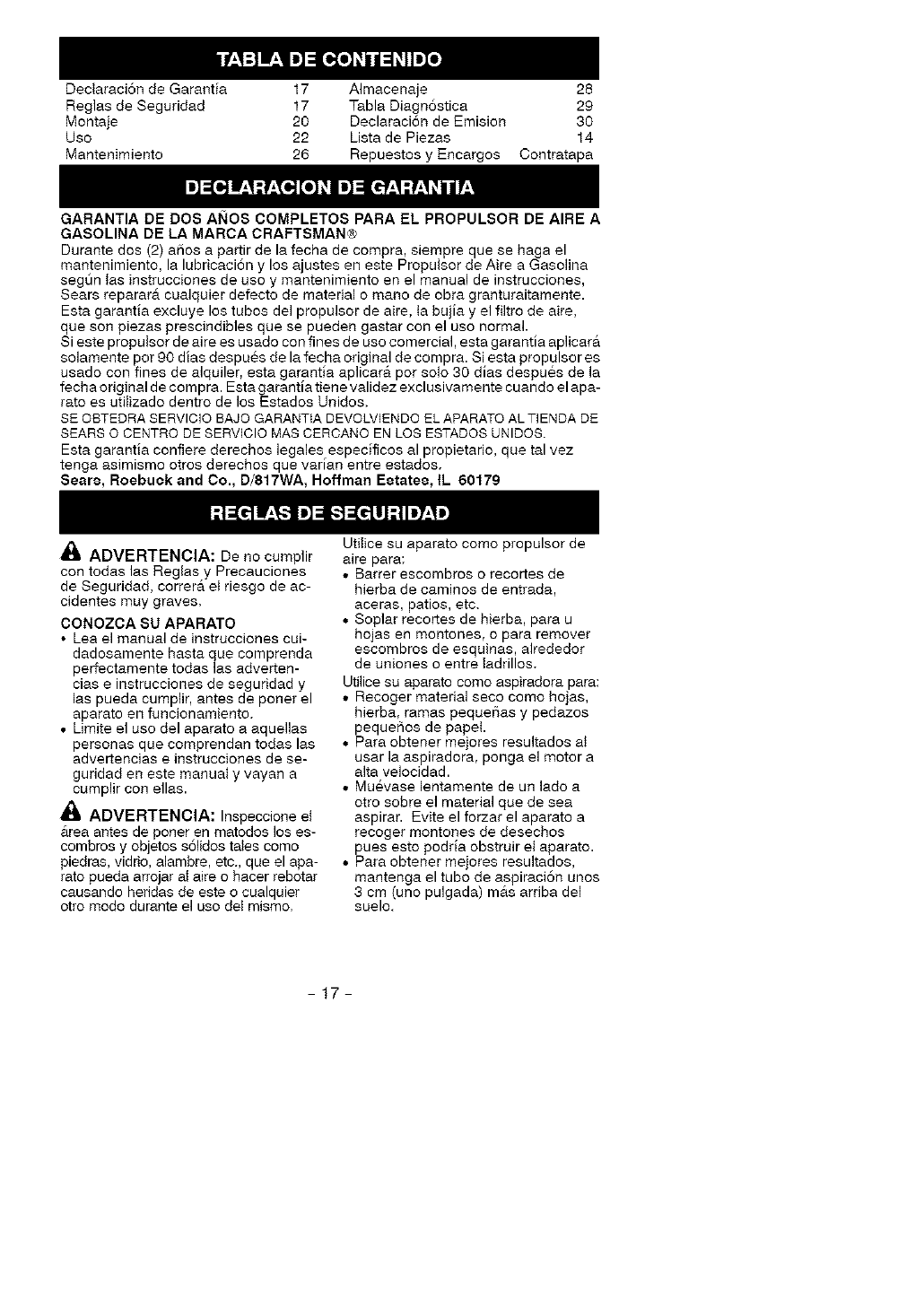

Dectaraci6n de Garant_a 17 Almacenaje 28

Reglas de Seguridad 17 Tabla Diagn6stica 29

Montaje 20 Declaraci6n de Emision 30

Uso 22 Lista de Piezas 14

Mantenimiento 26 Repuestos y Encargos Contratapa

GARANTIA DE DOS AI_IOS COMPLETOS PARA EL PROPULSOR DE AIRE A

GASOLINA DE LA MARCA CRAFTSMAN®

Durante dos (2) aSos a partir de la fecha de compra, siempre que se haga el

mantenimiento, la lubricaci6n y los ajustes en este Propulsor de Aire a Gasolina

segQn tas instrucciones de uso y mantenimiento en el manual de instrucciones,

Sears reparar_t cualquier defecto de material o mano de obra granturaitamente.

Esta garant_a excluye los tubos del propulsor de aire, ta bujla y el filtro de aire,

que son piezas prescindibles que se pueden gastar con el uso normal.

Si este propulsor de aire es usado con fines de uso comercial, esta garantia aplicarA

solamente pot 90 d_as despues de la fecha original de compra. Si esta propulsor es

usado con fines de alquiler, esta garant_a aplicara pot solo 30 dias despues de la

fecha original de compra. Esta garant{a tiene validez exclusivamente cuando el apa-

rato es utitizado dentro de los Estados Unidos.

SE OBTEDRA SERVICIO BAJO GARANT_A DEVOLVlENDO EL APARATO AL TIENDA DE

SEARS OCENTRO DE SERVICIO MAS CERCANO EN LOS ESTADOS UNIDOS.

Esta garant_a confiere derechos legales especfficos al propietario, que tal vez

tenga asimismo otros derechos que var{an entre estados.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

ADVERTENClA: De no cumplir

con todas las Reglas y Precauciones

de Seguridad, correr& et riesgo de ac-

cidentes muy graves.

CONOZCA SU APARATO

• Lea el manual de instrucciones cui-

dadosamente hasta que comprenda

perfectamente todas las adverten-

cias e instrucciones de seguridad y

las pueda cumplir, antes de poner el

aparato en funcionamiento.

• Limite el uso del aparato a aquellas

personas que comprendan todas las

advertencias einstrucciones de se-

guridad en este manual y vayan a

cumplir con elias.

ADVERTENClA: Inspeccione el

_.rea antes de poner en matodos los es-

combros y objetos sSlidos tates como

piedras, vidrio, alambre, etc., que el apa-

rato pueda arrojar at aire o hacer rebotar

causando heridas de este o cualquier

otto modo durante el uso det mismo.

Utitice su aparato como propulsor de

aire para:

•Barrer escombros o recortes de

hierba de caminos de entrada,

aceras, patios, etc

• Soplar recoltes de hierba, para u

hojas en montones, o para remover

escombros de esquinas, alrededor

de uniones o entre tadrillos

Utilice su aparato como aspiradora para:

• Recoger material seco como hoias,

hierba, ramas peque6as y pedazos

pequeSos de papet

• Para obtener meiores resultados at

usar la aspiradora, ponga el motor a

alta velocidad

• Muevase lentamente de un lado a

otto sobre el material que de sea

aspirar Evite el forzar el aparato a

recoger montones de desechos

pues esto podr_a obstruir et aparato

• Para obtener meiores resultados,

mantenga el tubo de aspiraci6n unos

3 cm (uno pulgada) mas arriba del

suelo

-17-

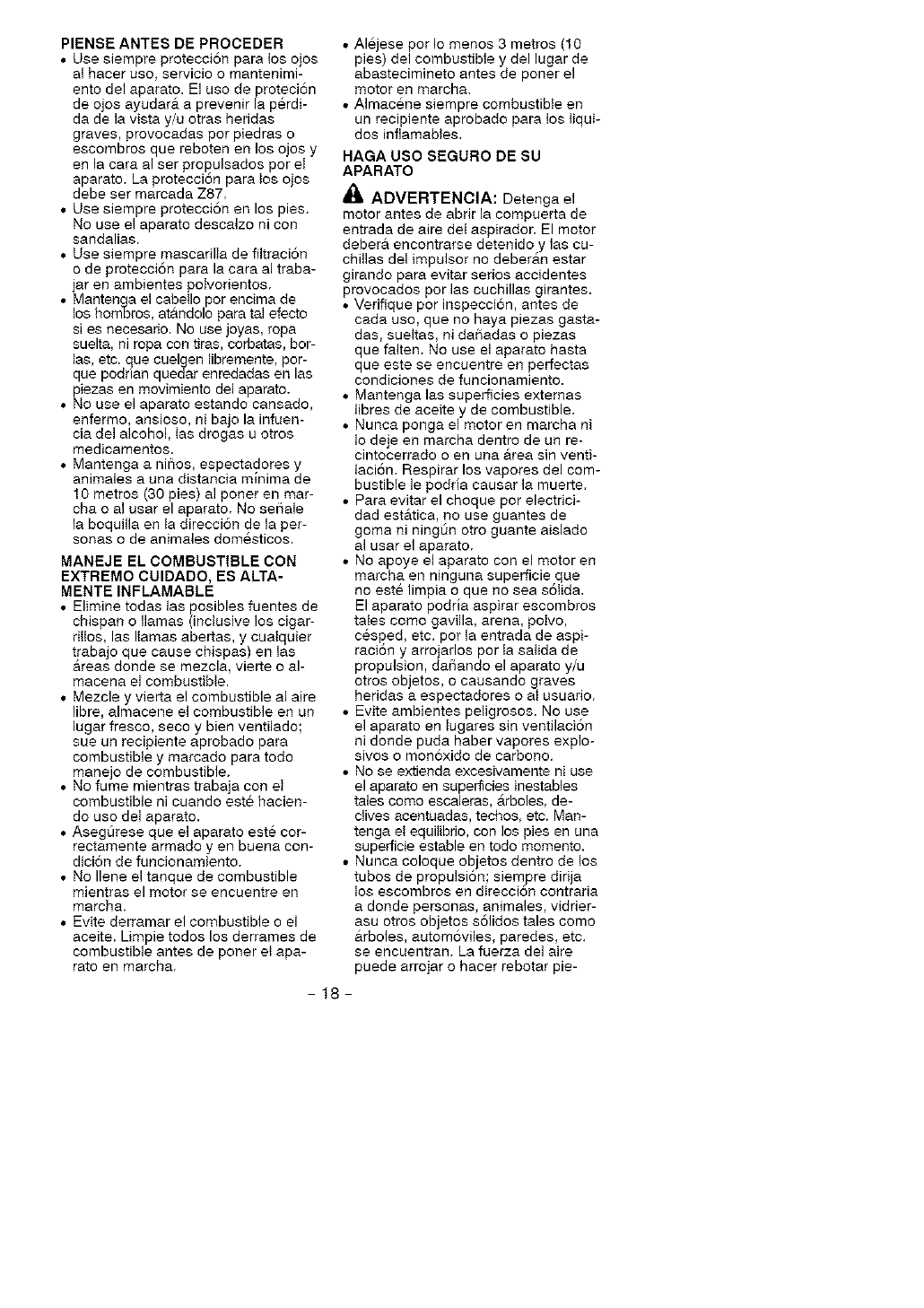

PIENSE ANTES DE PROCEDER

• Use siempre protecci6n para los ojos

al hacer uso, servicio o mantenimi-

ento del aparato. El uso de protecion

de ojos ayudar_t a prevenir la perdi-

da de la vista y/u otras heridas

graves, provocadas pot piedras o

escombros que reboten en los ojos y

en la cara al ser propulsados por et

aparato. La protecci6n para tos ojos

debe ser marcada Z87.

• Use siempre protecci6n en los pies.

No use el aparato descalzo ni con

sandalias.

• Use siempre mascarilta de filtraci6n

o de protecci6n para la cara al traba-

jar en ambientes potvorientos,

• Mantenga el cabetlo por encima de

los hombros, atandolo para tal efecto

si es necesario. No use joyas, ropa

suelta, ni ropa con tiras, corbatas, bor-

las, etc. que cuelgen libremente, por-

que podnan quedar enredadas en las

piezas en movimiento del aparato.

• No use el aparato estando cansado,

enfermo, ansioso, ni bajo la infuen-

cia del alcohol, tas drogas u otros

medicamentos.

• Mantenga a nifios, espectadores y

animales a una distancia minima de

10 metros (30 pies) al poner en mar-

cha o al usar el aparato. No sefale

la boquilla en ta direcci6n de la per-

sonas o de animales domesticos.

MANEJE EL COMBUSTIBLE CON

EXTREMO CUlDADO, ES ALTA-

MENTE INFLAMABLE

• Elimine todas las posibles fuentes de

chispan o llamas (inclusive los cigar-

rittos, las llamas abertas, y cualquier

trabajo que cause chispas) en las

Areas donde se mezcla, vierte o al-

macena el combustible.

• Mezcle y vierta el combustible al aire

libre, almacene el combustible en un

lugar fresco, seco y bien ventilado;

sue un recipiente aprobado para

combustible y marcado para todo

manejo de combustible.

• No fume mientras trabaja con et

combustible ni cuando este hacien-

do uso del aparato.

• Aseg_rese que el aparato este cor-

rectamente armado y en buena con-

dici6n de funcionamiento.

• No Ilene el tanque de combustible

mientras el motor se encuentre en

marcha.

• Evite derramar el combustible o el

aceite. Limpie todos los derrames de

combustible antes de porter et apa-

rato en marcha.

• Alejese por Io menos 3 metros (10

pies) del combustible y del lugar de

abastecimineto antes de poner el

motor en marcha.

• Almacene siempre combustible en

un recipiente aprobado para los tiqui-

dos inflamabtes.

HAGA USO SEGURO DE SU

APARATO

ADVERTENCIA: Detenga el

motor antes de abrir la compuerta de

entrada de aire de[ aspirador. El motor

deberA encontrarse detenido y las cu-

chillas de[ impulsor no deber_m estar

girando para evitar serios accidentes

provocados por las cuchillas girantes.

• Verifique pot inspeccion, antes de

cada uso, que no haya piezas gasta-

das, sueltas, ni dafiadas o piezas

que falten. No use e[ aparato hasta

que este se encuentre en perfectas

condiciones de funcionamiento.

• Mantenga las superficies extemas

libres de aceite y de combustible.

• Nunca ponga e[ motor en marcha ni

Io deje en marcha dentro de un re-

cintocerrado o en una _trea sin venti-

laci6n. Respirar los vapores del com-

bustible le podria causar la muerte.

• Para evitar el choque pot electrici-

dad estatica, no use guantes de

goma ni ningLin otro guante ais[ado

al usar el aparato,

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no este limpia o que no sea s6tida.

El aparato podrla aspirar escombros

tales como gavilla, arena, potvo,

cesi?ed, etc. pot la entrada de aspi-

racion y arrojarlos por ta salida de

propulsion, dafiando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Evite ambientes peligrosos. No use

e[ aparato en tugares sin ventilaci6n

ni donde puda haber vapores explo-

sivos o monoxido de carbono,

• No se extienda excesivamente ni use

el aparato en superficies inestables

tales como escaleras, arboles, de-

dives acentuadas, techos, etc. Man-

tenga e[ equilibrio, con los pies en una

superficie estable en todo momento.

• Nunca coloque objetos dentro de los

tubos de propuisi6n; siempre dirija

los escombros en direccio' n contraria

a donde personas, animales, vidrier-

asu otros objetos s61idos tales como

arboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

-18-

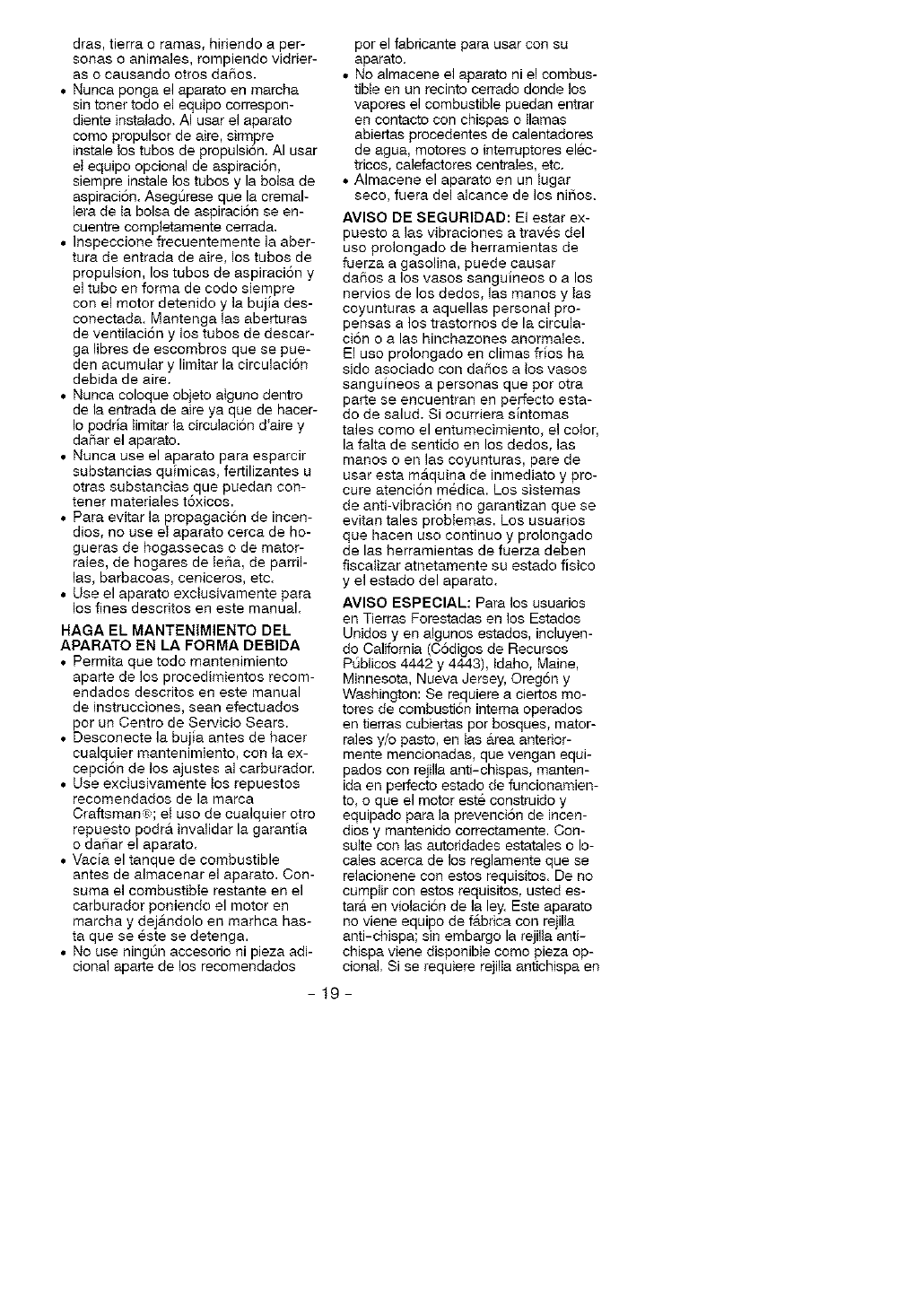

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o causando otros dafios.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

como propulsor de aire, sirmpre

instale los tubos de propulsi6n. AI usar

et equipo opcional de aspiraci6n,

siempre instale los tubos y la bolsa de

aspiraci6n. AsegQrese que la cremal-

lera de ta bolsa de aspiraci6n se en-

cuentre completamente cerrada.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubos de

propulsion, los tubos de aspiraci6n y

el tubo en forma de codo siempre

con el motor detenido y la bujla des-

conectada. Mantenga las aberturas

de ventilaci6n y los tubos de descar-

ga libres de escombros que se pue-

den acumutar y limitar la circulaci6n

debida de aire.

• Nunca coloque obieto atguno dentro

de la entrada de aire ya que de hacer-

Io podria timitar la circulacion d'aire y

dafiar el aparato.

• Nunca use el aparato para esparcir

substancias qulmicas, fe_tilizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagacion de incen-

dios, no use et aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de teSa, de parril-

las, barbacoas, ceniceros, etc.

• Use el aparato exctusivamente para

los fines descritos en este manual.

HAGA EL MANTENtMIENTO DEL

APARATO EN LA FORMA DEBIDA

• Permita que todo mantenimiento

aparte de los procedimientos recom-

endados descritos en este manual

de instrucciones, sean efectuados

pot un Centro de Servicio Sears.

• Desconecte la bujla antes de hacer

cualquier mantenimiento, con la ex-

cepci6n de los ajustes al carburador.

• Use exctusivamente los repuestos

recomendados de la marca

Craftsman,:; et uso de cualquier otro

repuesto podra invalidar la garantla

o daSar el aparato.

• Vacla el tanque de combustible

antes de almacenar el aparato. Con-

suma el combustible restante en el

carburador poniendo el motor en

marcha y dej_mdolo en marhca has-

ta que se este se detenga.

• No use ningLin accesorio ni pieza adi-

cional aparte de los recomendados

por el fabncante para usar con su

aparato.

• No almacene el aparato ni el combus-

tible en un recinto cerrado donde los

vapores el combustible puedan entrar

en contacto con chispas o Ilamas

abiertas procedentes de calentadores

de agua, motores o interruptores elec-

tricos, calefactores centrates, etc.

• Almacene el aparato en un tugar

seco, fuera del alcance de los ni_os.

AVlSO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a traves del

uso prolongado de herramientas de

fuerza a gasolina, puede causar

dafios a los vasos sanguineos o a los

nervios de los dedos, las manos y tas

coyunturas a aquellas personal pro-

pensas a los trastomos de la circula-

cion o alas hinchazones anormales.

El uso prolongado en climas frlos ha

sido asociado con da_os a los vasos

sanguineos a personas que pot otra

parte se encuentran en perfecto esta-

do de salud. Si ocurriera slntomas

tales como el entumecimiento, el color,

la falta de sentido en los dedos, las

manos o en las coyunturas, pare de

usar esta maquina de inmediato y pro-

cure atenci6n medica. Los sistemas

de anti-vibraci6n no garantizan que se

evitan tales problemas. Los usuarios

que hacen uso continuo y prolongado

de las herramientas de fuerza deben

fiscalizar atnetamente su estado fisico

y el estado del aparato.

AVISO ESPECIAL: Para los usuados

en Tierras Forestadas en los Estados

Unidos yen algunos estados, incluyen-

do California (C6digos de Recursos

P_blicos 4442 y 4443), Idaho, Maine,

Minnesota, Nueva Jersey, Oreg6n y

Washington: Se requiere a ciertos too-

totes de combusti6n intema operados

en tierras cubiertas por bosques, mator-

rales y/o pasto, en tas #,tea anterior-

mente mencionadas, que vengan equi-

pados con rejilla anti-chispas, manten-

ida en perfecto estado de funcionamien-

to, o que el motor este construido y

equipado para la prevenci6n de incen-

dios y mantenido correctamente. Con-

suite con las autoridades estatales o lo-

cales acerca de los reglamente que se

relacionene con estos requisitos. De no

cumplir con estos requisitos, usted es-

tara en violaci6n de la ley. Este aparato

no viene equipo de fabrica con rejilta

anti-chispa; sin embargo la rejilla anti-

chispa viene disponibte como pieza op-

cionaL Si se requiere rejilla antichispa en

-19-

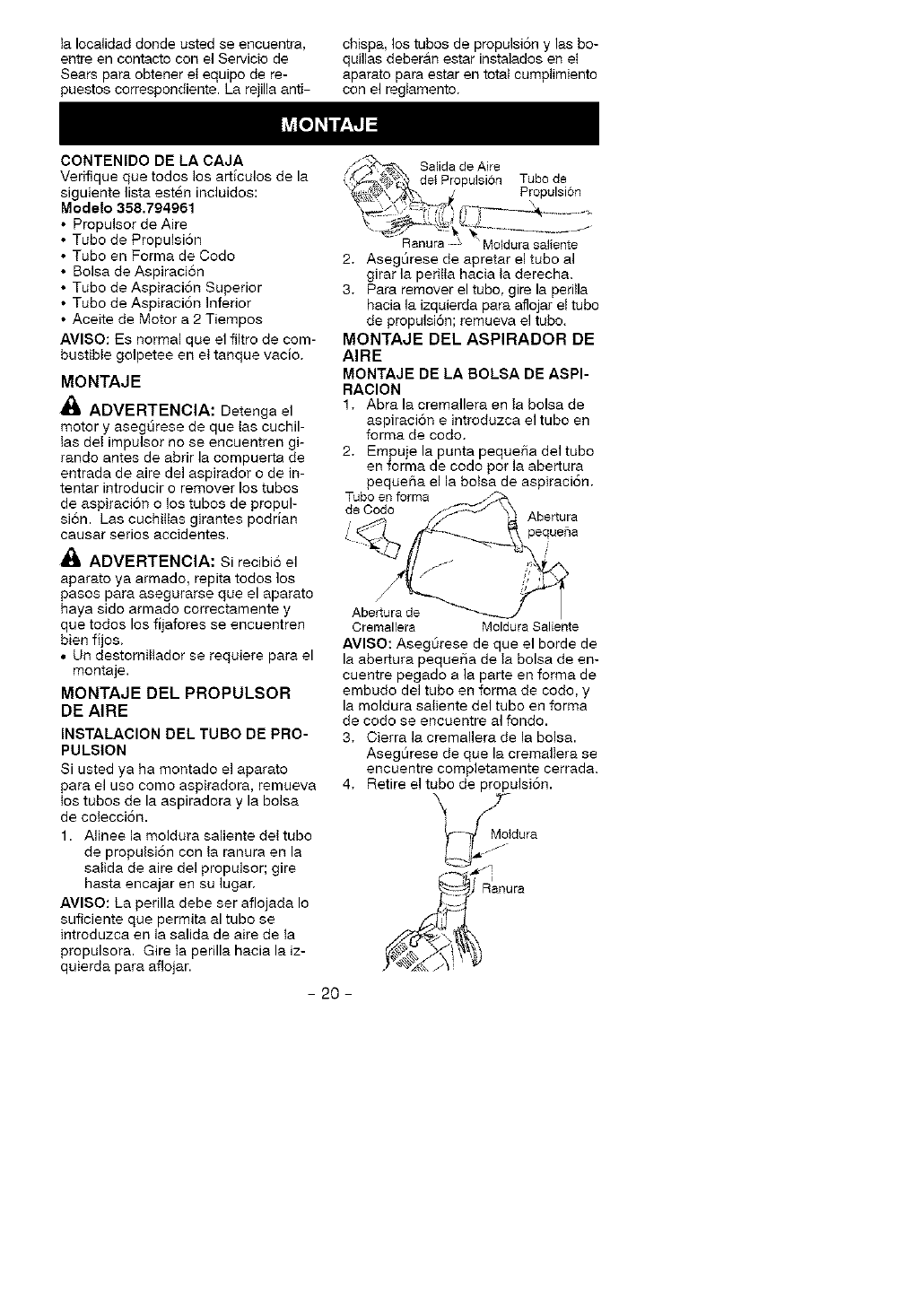

ta Iocalidad donde usted se encuentra,

entre en contacto con el Servicio de

Sears para obtener et equipo de re-

puestos correspondiente. La rejilla anti-

chispa, los tubos de propulsion y las bo-

quillas deberan estar instalados en et

aparato para estar en total cumplimiento

con el regiamento.

CONTENIDO DE LA CAJA

Verifique que todos los artlculos de la

siguiente lista esten incluidos:

Modeto 358.794961

Propulsor de Aire

Tubo de Propulsi6n

Tubo en Forma de Codo

Bolsa de Aspiraci6n

Tubo de Aspiraci6n Superior

Tubo de Aspiraci6n Inferior

Aceite de Motor a 2 Tiempos

AVlSO: Es normal que el filtro de com-

bustible golpetee en et tanque vaclo.

MONTAJE

ADVERTENCIA: Detenga el

motor y aseg_rese de que tas cuchil-

tas det impulsor no se encuentren gi-

rando antes de abrir la compuerta de

entrada de aire del aspirador o de in-

tentar introducir o remover los tubos

de aspiraci6n o los tubos de propul-

sion. Las cuchittas girantes podrian

causar serios accidentes.

ADVERTENOIA: Si recibio el

aparato ya armado, repita todos los

pasos para asegurarse que el aparato

haya sido armado correctamente y

que todos los fijafores se encuentren

bien fljos.

• Un destomiiiador se requiere para el

montaje.

MONTAJE DEL PROPULSOR

DE AIRE

INSTALACION DEL TUBO DE PRO-

PULSION

Si usted ya ha montado el aparato

para ei uso como aspiradora, remueva

tos tubos de la aspiradora y la bolsa

de cotecci6n.

1. Aiinee la moldura saliente det tubo

de propulsi6n con ta ranura en la

satida de aire del propulsor; gire

hasta encajar en su lugar,

AVlSO: La perilla debe ser aflojada Io

suficiente que permita al tubo se

introduzca en la salida de aire de Ia

propulsora. Gire ta perilla hacia la iz-

quierda para aflojar.

Abertura de

Cremallera Moldura Saliente

AVlSO: AsegLirese de que el borde de

la abertura pequei_a de ta bolsa de en-

cuentre pegado a la parte en forma de

embudo del tubo en forma de codo, y

la moldura saliente del tubo en forma

de codo se encuentre al fondo.

3. Cierra la cremallera de la bolsa.

AsegQrese de que la cremaltera se

encuentre eompletamente eerrada.

4. Retire el tubo de propulsi6n.

dura

// Salida de Aire

:. _ • detPropulsi6n Tubo de

_/Propulsi6n

Ranura & Moldura saliente

2. AsegOrese de apretar el tubo al

girar la peritta hacia ta derecha.

3. Para remover el tubo, gire la periila

hacia la izquierda para aflojar el tubo

de propulsi6n; remueva el tubo.

MONTAJE DEL ASPIRADOR DE

AIRE

MONTAJE DE LA BOLSA DE ASPI-

RACION

1. Abra la cremallera en ta bolsa de

aspiraci6n e introduzca el tubo en

forma de codo.

2. Empuje la punta peque_a del tubo

en forma de codo por la abertura

peque{ia el la botsa de aspiraci6n.

Tubo en forma

de Codo Abertura

pequeSa

- 20 -

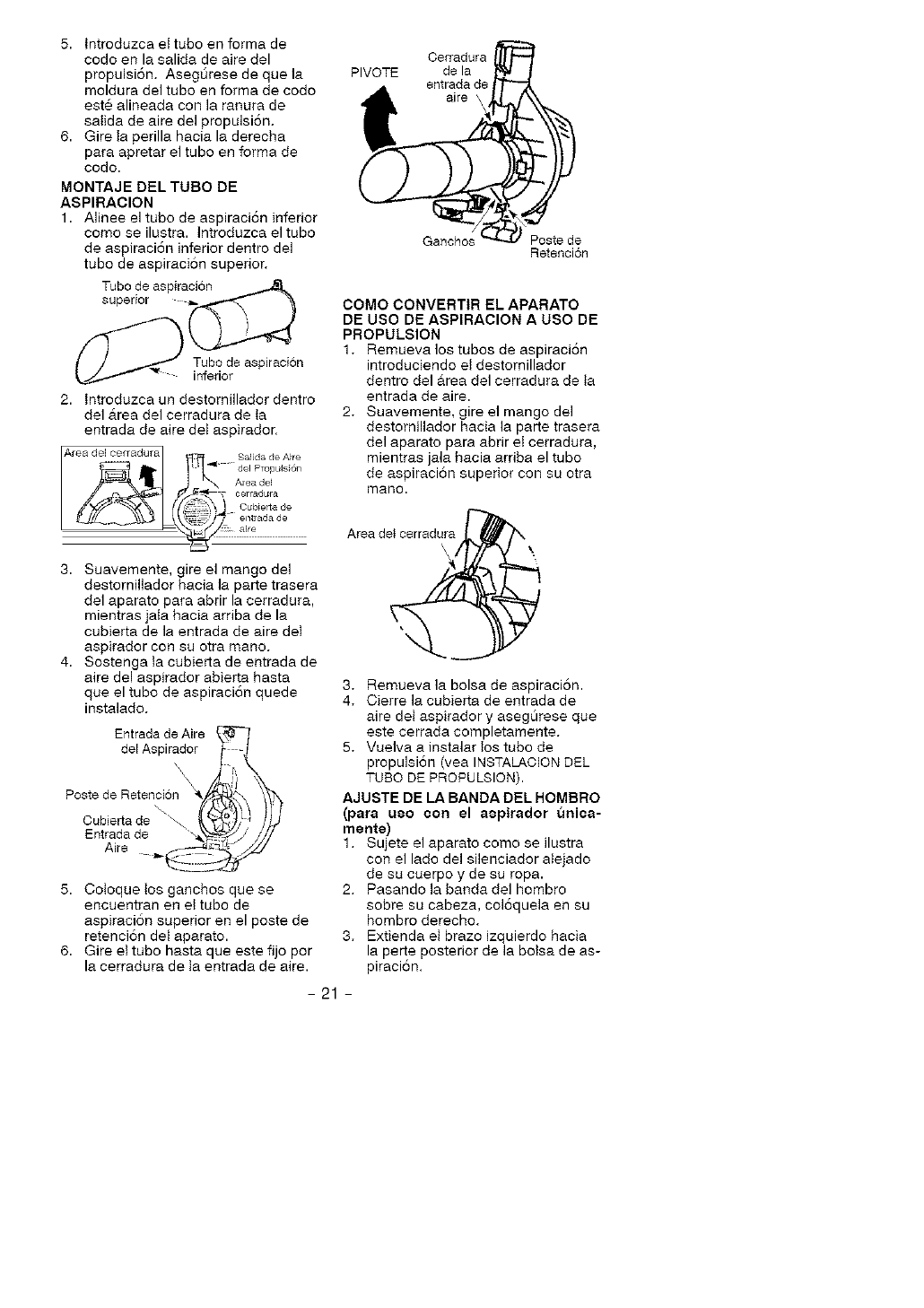

5. Introduzca el tubo en forma de

codo en la salida de aire del

propulsi6n. AsegLirese de que la

moldura del tubo en forma de codo

este alineada con la ranura de

salida de aire del propulsi6n.

6. Gire ta perilla hacia la derecha

para apretar el tubo en forma de

codo.

MONTAJE DEL TUBO DE

ASPIRAClON

1. Alinee el tubo de aspiraci6n inferior

como se ilustra. Introduzca el tubo

de aspiraci6n inferior dentro del

tubo de aspiraci6n superior.

Tubo de aspiraci6n

superior

Tubo de aspiraci6n

inferior

2. Introduzca un destomillador dentro

del _trea del cerradura de ta

entrada de aire det aspirador.

Oerradura

PIVOTE de la

entrada de

aire \

/

Ganchos Poste de

Retencion

COMO CONVERTtR EL APARATO

DE USO DE ASPIRACION AUSO DE

PROPULSION

1, Remueva los tubos de aspiracion

introduciendo et destornillador

dentro del Area del cerradura de ta

entrada de aire.

2, Suavemente, gire el mango del

destornillador hacia la parte trasera

del aparato para abrir et cerradura,

mientras jala hacia arriba el tubo

de aspiraci6n superior con su otra

mano.

3. Suavemente, gire el mango del

destornfllador hacia la parte trasera

del aparato para abrir la cerradura,

mientras jaia hacia arriba de la

cubierta de la entrada de aire det

aspirador con su otra mano.

4. Sostenga ta cubie_ta de entrada de

aire del aspirador abierta hasta

que el tubo de aspiraci6n quede

instalado.

Entrada de Aire

del Aspirador :-

Poste de Retenci6 I _X

S

\

Entrada de _

Aire ._--_

5. Cotoque tos ganchos que se

encuentran en et tubo de

aspiraci6n superior en el poste de

retenci6n del aparato.

6. Gire et tubo hasta que este fijo por

la cerradura de ta entrada de aire.

3. Remueva la bolsa de aspiraci6n.

4. Cierre la cubierta de entrada de

aire det aspirador y asegQrese que

este cerrada completamente.

5. Vuelva a instalar tos tubo de

propulsi6n (vea INSTALAOION DEL

TUBO DE PROPULSION).

AJUSTE DE LA BANDA DEL HOMBRO

(para uso con el a_pirador unica-

mente)

1. Sujete el aparato como se ilustra

con el lado del silenciador atejado

de su cuerpo y de su ropa.

2. Pasando la banda del hombro

sobre su cabeza, col6quela en su

hombro derecho.

3. Extienda et brazo izquierdo hacia

la perte posterior de la botsa de as-

piraci6n.

- 21 -

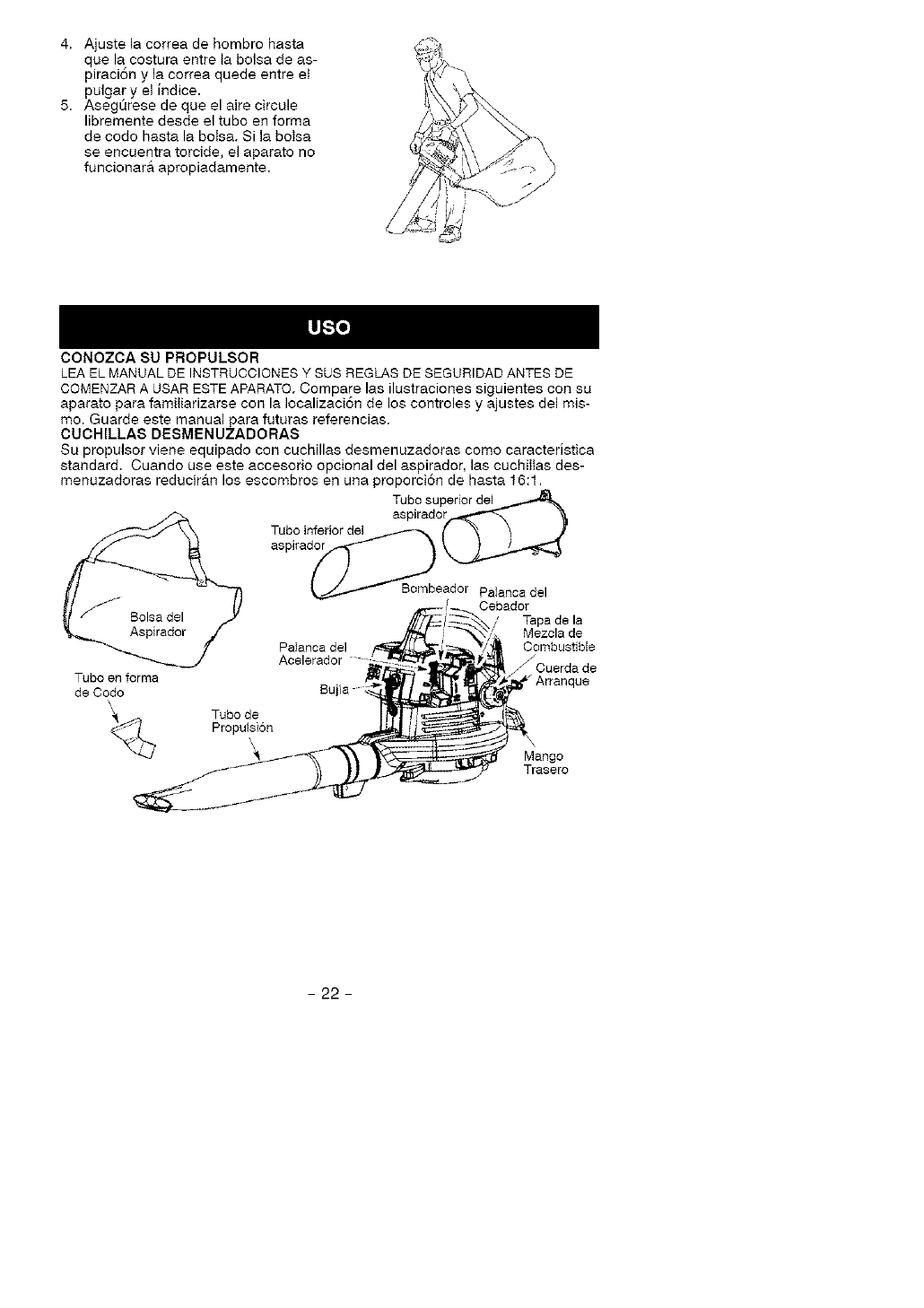

4. Ajuste la correa de hombro hasta

que la costura entre ta bolsa de as-

piraci6n y la correa quede entre et

pulgar y el indice.

5. AsegQrese de que el aire circule

libremente desde el tubo en forma

de codo hasta la bolsa. Si la botsa

se encuentra torcide, el aparato no

funcionara apropiadamente.

CONOZCA $U PROPULSOR

LEA EL MANUAL DE INSTRUCCIONES Y SUS REGLAS DE SEGURIDAD ANTES DE

COMENZAR A USAR ESTE APARATO. Compare las ilustraciones siguientes con su

aparato para familiarizarse con la Iocalizaci6n de los controles y ajustes del mis-

too. Guarde este manual para futuras referencias.

CUCHILLAS DESMENUZADORAS

Su propulsor viene equipado con cuchillas desmenuzadoras como caracterlstica

standard. Cuando use este accesorio opcional del aspirador, las cuchitlas des-

menuzadoras reducir_m los escombros en una proporci6n de hasta 16:1.

Tubo superior del

aspirador

Tubo inferior de1

_ Bombeador Palanca del

Cebador

Tapa de la

Mezcla de

Palanca del Combustible

_Cuerda de

Tubo en forma

de Codo

\Tubo de

Propulsi6n

\

Mango

Trasero

- 22 -

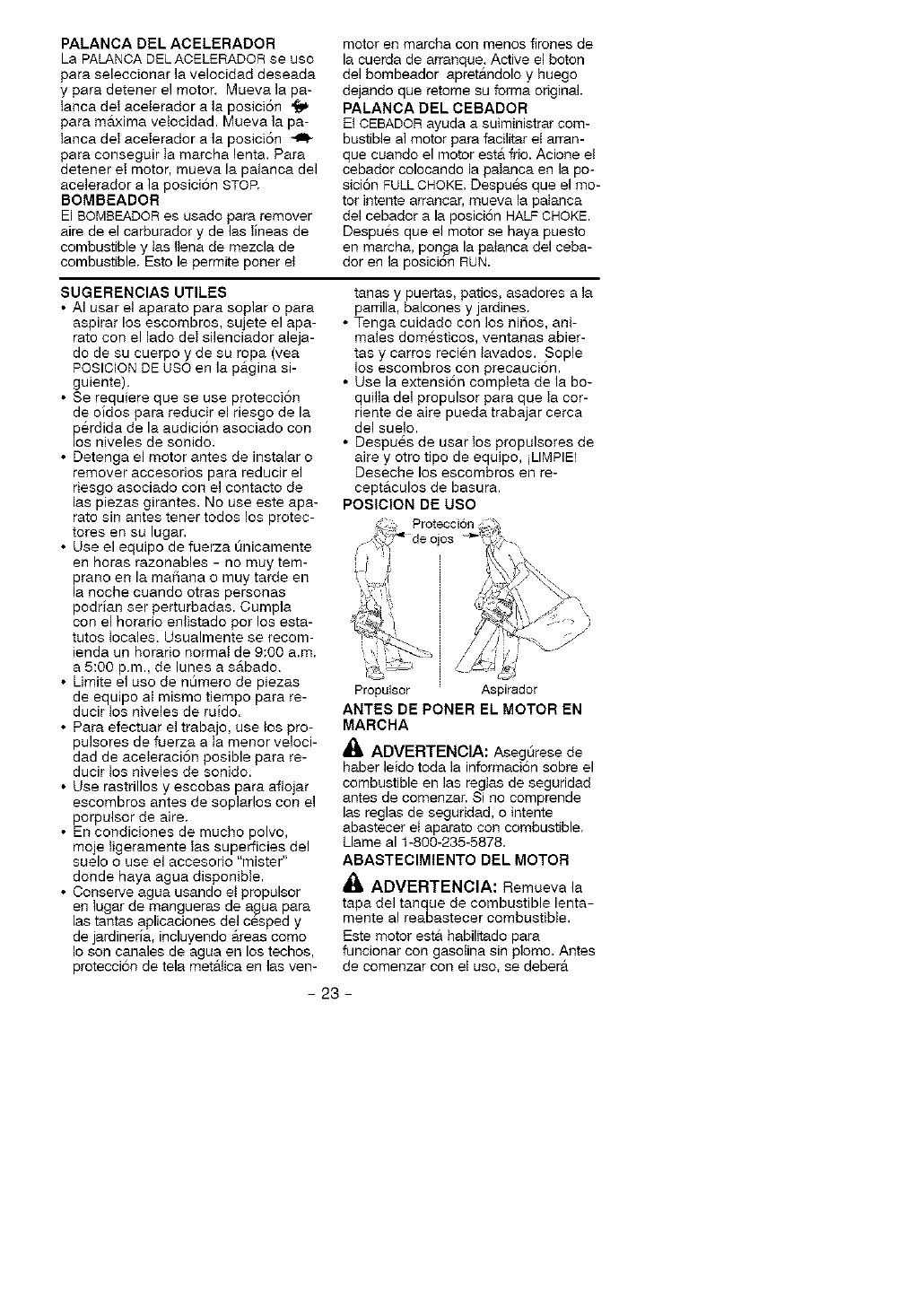

PALANCA DEL ACELERADOR

La PALANCA DEL ACELERADOR se uso

para seleccionar la velocidad deseada

y para detener el motor. Mueva la pa-

tanca det aceterador a la posiciAn _'

para maxima velocidad. Mueva la pa-

tanca det aceterador a la posiciAn -_

para conseguir ta marcha lenta. Para

detener et motor, mueva la palanca del

acelerador a la posiciAn STOP.

BOMBEADOR

El BOMBEADOR es usado para remover

aire de el carburador y de las tlneas de

combustible y tas Ilena de mezcla de

combustible. Esto le permite porter et

motor en marcha con menos firones de

la cuerda de arranque. Active el boton

del bombeador apretandolo y huego

dejando que retome su forma original.

PALANOA DEL CEBADOR

Et CEBADOR ayuda a suiministrar com-

bustible al motor para facilitar et arran-

que cuando el motor est,, frio. Acione e!

cebador colocando la patanca en la po-

siciAn FULL CHOKE. Despues que el mo-

tor i_ltente arrancar_ [nueva la patanca

del cebador a la posiciAn HALF CHOKE.

Despues que el motor se haya puesto

en marcha, ponga la patanca del ceba-

dor en la posiciAn RUN.

SUGERENCIAS UTILES

• AI usar el aparato para soplar o para

aspirar los escombros, sujete el apa-

rato con el lado det silenciador aleja-

do de su cuerpo y de su ropa (vea

POSICION DE USO en la pagma si-

guiente).

• Se requiere que se use protecciAn

de oldos para reducir el riesgo de la

_oArdida de la audiciAn asociado con

s niveles de sonido.

• Detenga el motor antes de instalar o

remover accesorios para reducir el

riesgo asociado con el contacto de

las piezas girantes. No use este apa-

rato sin antes tenet todos los protec-

tores en su lugar.

• Use el equipo de fuerza 0nicamente

en horas razonables - no muy tem-

prano en la ma_iana o muy tarde en

la noche cuando otras personas

podrlan ser perturbadas. Cumpla

con el horatio enlistado pot los esta-

tutos locales. Usualmente se recom-

ienda un horario normal de 9:00 a.m.

a 5:00 p.m., de lunes a s#,bado.

• Limite el uso de nOmero de piezas

de equipo al mismo tiempo para re-

ducir los niveles de ruldo.

• Para efectuar el trabajo, use tos pro-

pulsores de fuerza a ta menor veloci-

dad de aceteraciAn posible para re-

ducir los niveles de sonido.

• Use rastrillos y escobas para aflojar

escombros antes de soplarlos con el

porpulsor de aire.

• En condiciones de mucho polvo,

moje tigeramente tas superficies del

suelo o use el accesorio "mister"

donde haya agua disponibte.

• Conserve agua usando et propulsor

en lugar de mangueras de agua para

las tantas aplicaciones del cAsped y

de jardinefia, incluyendo Areas como

Io son canales de agua en los techos,

proteccion de tela met&lica en las ven-

tanas y puer_as, patios, asadores a la

parrilla, balcones y jardines.

• Tenga cuidado con los niAos, ani-

males domesticos, ventanas abier-

tas y carros recien tavados.. Sople

los escombros con precaucton.

• Use la extensiAn completa de la bo-

quilla del propulsor para que ta cor-

riente de aire )ueda trabajar cerca

del suelo.

• Despues de usar los propulsores de

aire y otro tipo de equipo, iLIMPIE!

Deseche los escombros en re-

ceptaculos de basura.

POSIOION DE USO

Propulsor Aspirador

ANTES DE PONER EL MOTOR EN

MARCHA

ADVERTENCIA: AsegLirese de

haber leido toda la informaciAn sobre el

combustible en las regtas de seguridad

antes de comenzar. Si no comprende

las reglas de seguridad, o intente

abastecer et aparato con combustible.

Llame al 1-800-235-5878.

ABASTECIMtENTO DEL MOTOR

ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor esta habilitado para

funcionar con gasotina sin plomo. Antes

de comenzar con et uso, se deber&

- 23 -

mezclar la gasolina con un aceite de

sintetico de buena catidad para motores

de 2 tiempos enffiados a aire.

Recomendamos ei aceite de sintetico

de la marca Craftsman. Mezcle ta

gasolina con el aceite en la proporcion

40:1. Se obtiene una proporcion de 40:1

mezclando 3,2 onzas de aceite con

cada gat6n de gasotina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el

contenido entero de este recipiente en 1

gal6n de gasolina para alcanzar la

mezcla apropiada del combustible. NO

USE aceite para automoviles ni para

barcas. Estos aceites daSar#,n el

motor.At mezclar el combustible, siga tas

instrucciones impresas en el recipiente.

Una vez haya aSadido el aceite a ia

gasolina, agite al recipiente brevemente

para asegurar que el combustible este

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

IMPORTANTE

La experiencia indic que los combus-

tibles mezctados con alcohol, (los Ila-

mados gasohol o los que tienen etanol

o metanol) pueden atraer humedad, Io

que puede causar la separaci6n y la

formaci6n de _tcidos durante el alma-

cenaje. La gasolina acida puede daSar

et sistema de combustible del motor

durante et almacenaje. Para evitar pro-

btemas con el motor, deber_, vaciarse

et sistema de combustible antes de

almacenar el aparato por 30 dlas o

m_ts. Vacla el tanque de combustible,

ponga el motor en marcha y dejelo en

marcha hasta que tas tineas de com-

bustible y el carburador queden

vaclos. Use combustible fresco en la

pr6xima temporada. Nunca use pro-

ductos de limpieza de motor o carbu-

rador en el tanque de combustible ya

que de hacerio puede provocar daSos

permanentes. Un estabilizador de

combustible es una alternativa acept-

able para minimizar la formaci6n de

dep6sitos de goma en et combustible

durante et almacenaje. Et aceite de la

marcha Craftsman viene ya mezclado

con estabitizador de combustible. Vea

ta secci6n de ALMACENAJE para m#,s

informaci6n.

AVISO: El aparato se debe poner de

lado al agregar el combustible (vea la

ilustracion abajo).

PARA DETENER EL MOTOR

•Para detener el motor, mueva, la pa-

lanca del acelerador a ta posiclon

STOR

PARA PONER EN MARCHA

EL MOTOR

,_ ADVERTENCIA: Es OBUGATO-

RIO asegurarse que los tubos esten

bien fi os antes de usar el aparato.

• Abastezca e motor. Apartese por o

menos 3 metros (10 pies) del lugar

de abastecimiento.

• Sostenga el aparato en la posici6n

de arranque elustrada. AsegOrese

de que la boquilla de propulsi6n no

este direccionada hacia personas,

animates, vidrieras y otros objetos

s61idos.

=OSICiON DE ARRANQUE

PropuEsor

Aspirador

ADVERTENClA: AI arrancar el

motor, sostenga el aparato como se

itustra en ta figura. Apoye el aparato

exclusivamente en una super_icie lim-

piay s61ida siempre que vaya a efec-

tura et arranque y siempre que tenga

que apoyar el aparato con et motor en

- 24-

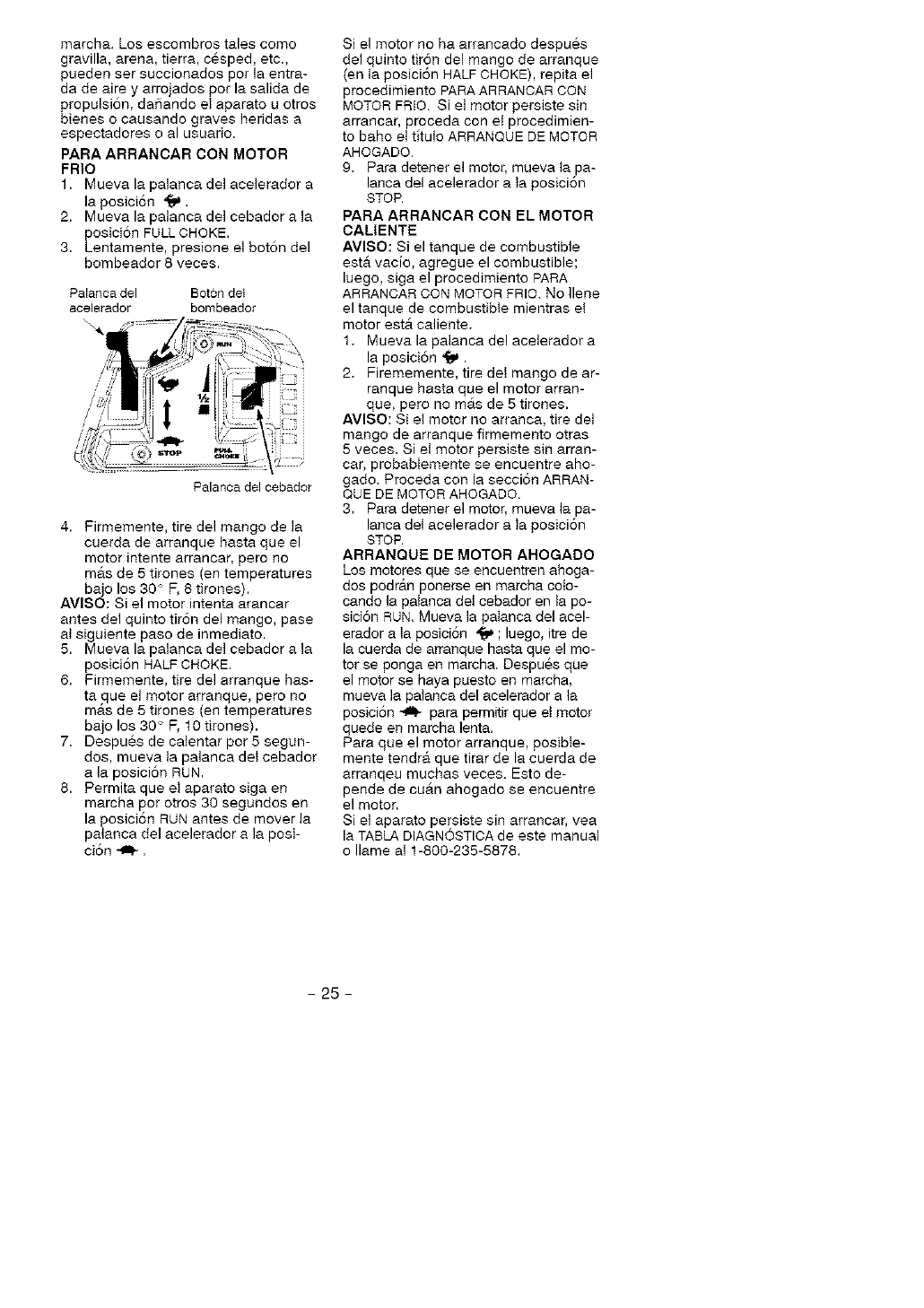

marcha. Los escombros tales como

gravilla, arena, tierra, cesped, etc.,

pueden ser succionados por la entra-

da de aire y arrojados por la salida de

propulsi6n, dafiando et aparato u otros

bienes o causando graves heridas a

espectadores o al usuario.

PARA ARRANCAR CON MOTOR

FRIO

1. Mueva la palanca del acelerador a

la posici6n 4j_.

2. Mueva la palanca del cebador a la

posicion FULL CHOKE.

3. Lentamente, presione el bot6n del

bombeador 8 veces.

PaJancadel Bot0n dei

acelerador bombeador

Palanca del cebador

4. Firmemente, tire del mango de la

cuerda de arranque hasta que el

motor JRtente arrancar, pero no

m#,s de 5 tirones (en temperatures

bajo los 30 • F, 8 tirones).

AVlSO: Si el motor intenta arancar

antes del quinto tirSn del mango, pase

at siguiente paso de inmediato.

5. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

6. Firmemente, tire del arranque has-

ta que el motor arranque, pero no

m#,s de 5 tirones (en temperatures

bajo los 30 • F, 10 tirones).

7. Despues de calentar por 5 segun-

dos, mueva la palanca det cebador

a la posici6n RUN.

8. Permita que et aparato siga en

marcha por otros 30 segundos en

la posici6n RUN antes de mover la

palanca del acelerador a la posi-

ci6n _.

Si el motor no ha arrancado despues

del quinto tir6n del mango de arranque

(en la posici6n HALF CHOKE), repita el

procedimiento PARA ARRANCAR CON

MOTOR FRtO. Si el motor persiste sin

arrancar, proceda con et procedimien-

to baho el titulo ARRANQUE DE MOTOR

AHOGADO

9. Para detener el motor, mueva la pa-

lanca del acelerador a ta posici6n

STOR

PARA ARRANCAR CON EL MOTOR

CALtENTE

AVISO: Si el tanque de combustible

ester vacJo, agregue el combustible;

luego, siga el procedimiento PARA

ARRANCAR CON MOTOR FRIO. No Ilene

el tanque de combustible mientras et

motor ester caliente.

1. Mueva la palanca del acelerador a

la posici6n _.

2. Firememente, tire det mango de ar-

ranque hasta que el motor arran-

que, pero no m_.s de 5 tirones.

AVlSO; Si el motor no arranca, tire del

mango de arranque firmemento otras

5 veces. Si el motor persiste sin arran-

car, probabtemente se encuentre aho-

gado. Proceda con la secci6n ARRAN-

QUE DE MOTOR AHOGADO.

3. Para detener el motor, mueva la pa-

lanca del acelerador a ta posici6n

STOP.

ARRANQUE DE MOTOR AHOGADO

LOS motores que se encuentren ahoga-

dos podran ponerse en marcha coto-

cando la patanca del cebador en ta po-

sici6n RUN. Mueva la patanca del acel-

erador a la posicion _' ; luego, itre de

la cuerda de arranque hasta que el mo-

tor se ponga en marcha. Despues que

el motor se haya puesto en march&

mueva la palanca del acelerador a la

posicion _ para permitir que et motor

quede en marcha lent&

Para que el motor arranque, posibte-

mente tendr#, que tirar de la cuerda de

arranqeu muchas veces. Esto de-

pende de cu#,n ahogado se encuentre

el motor.

Si el aparato persiste sin arrancar, yea

la TABLA DIAGNOSTICA de este manual

o Ilame al 1-800-235-5878.

- 25 -

RESPONSABILIDAD DEL USUARIO

ADVERTENCIA: Desconecte la bujla antes de reatizar mantenimiento,

servicio, o ajustes.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya fijadores fiojos nJpiezas suettas

Verificar que no haya piezas da_adas o gastadas

Inspeccione y limpie et aparato y sus ptacas

Limpiar el fittro de aire

Inspeccione silenciador y ta rejilla anticbispa

Cambie ta buj_a

Cambie et filtro del combustible

Verifique tos tomillos del silenciador

I1 ADVERTENClA: Evite hacer

contacto con el silenciador a no ser

que el motor y el silenciador se en-

cuentre fr_o. El contacto con un siten-

ciador caliente puede causar quema-

duras de gran envergadura.

ADVERTENClA: Detenga el

motor y aseg_rese de que tas cuchil-

tas det impulsor no se encuentren gi-

rando antes de abrir la compuerta de

entrada de aire del aspirador o de in-

tentar introducir o remover los tubos

de aspiraci6n o los tubos de propul-

sion. Las cuchillas girantes podrlan

causar serios accidentes. Siempre

desconecte la buj_a antes de hacer cu-

alquier mantenimiento o de tener ac-

ceso a piezas movibles.

RECOM ENDACtONES GEN ERALES

La garantla de este aparato no cubre

tos articulos que han sido sometidos at

abuso o a la negligencia por parte del

usuario. Para recibir el valor completo

de la garantla, el usuario deber_, man-

tener el aparato segQn tas instruc-

clones en este manual. Hara falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFICAR QUE NO HAYA

PIEZAS SUELTAS NI FIJADORES

FLOJOS

• Capucha de la Buj_a

• Filtro de Aire

• Tornillos de ta Caja

VERtFICAR QUE NO HAYA PIEZAS

DANADAS Nt GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas dai_adas o desgastadas.

CUANDO HACER

Antes de cada uso

Antes de cada uso

Despues de cada uso

Cada 5 horas de uso

Cada 50 horas de uso

Anualmente

Anualmente

Anualmente

• Palanca del acelerador- AsegLirese

de que la palanca deI acelerador fun-

clone de forma apropiada moviendola

a ta posici6n STOP. AsegQrese de que

el motor se detenga; luego, vuelva a

poner en marcha el motor y continue.

• Tanque de Combustible. Para de

usar el aparato si hay indicios de

dai_os o perdidas en el tanque de

combustible.

• Bolsa de la Aspiradora. Pare de usar

la bolsa de aspiraci6n si se encuen-

tra de alquna manera rota o da_ada.

INSPECCtONE Y LIMPIE EL APARA-

TO Y SUS PLAOAS

• Despues de que cada uso, inspec-

clone la aparato completa para saber

si hay piezas f_oas o da(_adas. Limpie

el aparato y las placas usando un tra-

po ht3medo con un detergente suave.

• Sequelo con un trapo limpio.

LIMPIE EL FILTRO DE AIRE

Tornillos

FHtrode Aire

Los fJltros de aire sucios disminuyen el

rendimiento del motor e incrementan

el consumo de combustible y la pro-

duccion de emisiones nocivas.

- 26 -

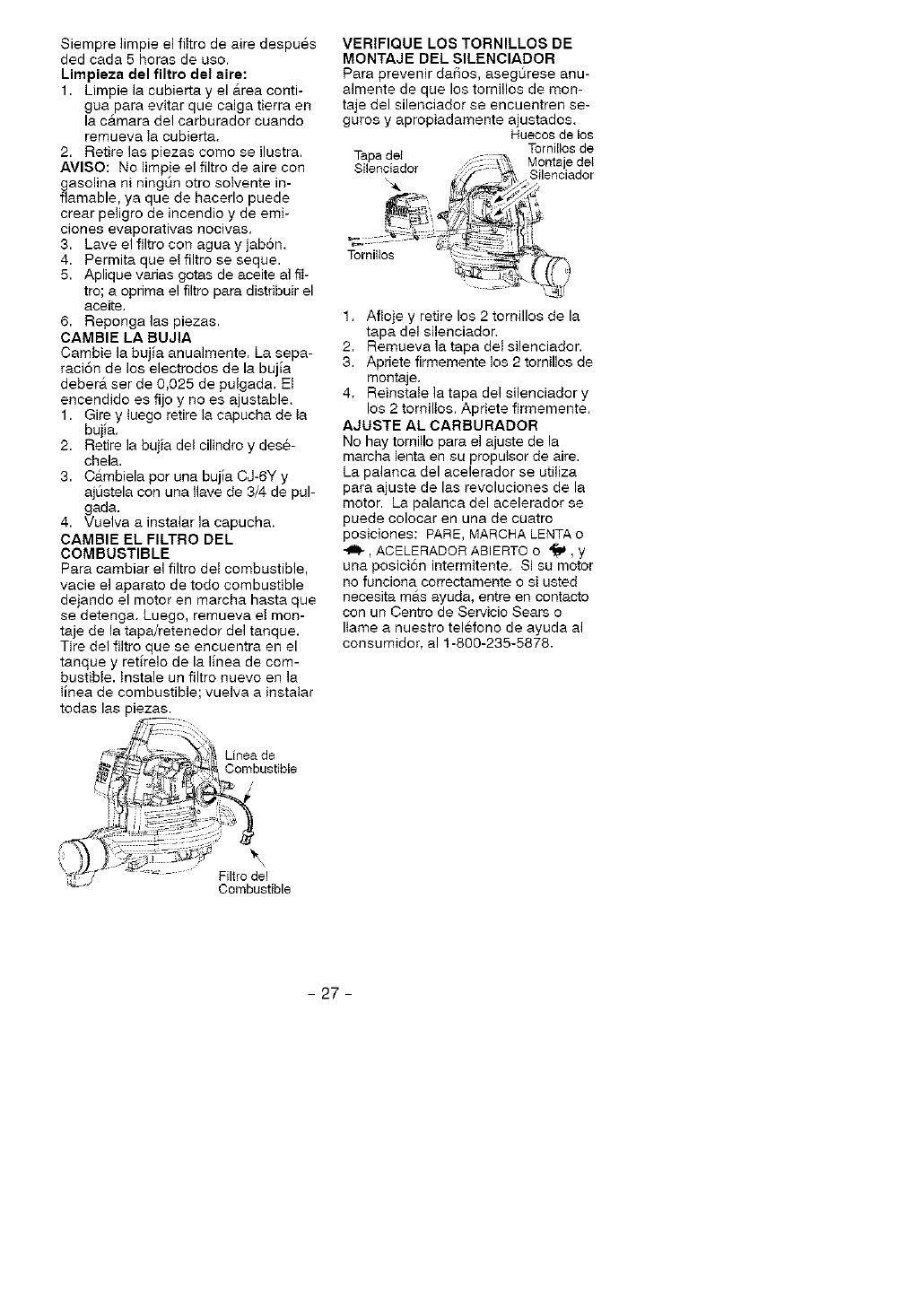

Siempre limpie el fittro de aire despues

ded cada 5 horas de uso.

Limpieza del filtro det aire:

1. Limpie la cubierta y el Area conti-

gua para evitar que caiga tierra en

la c_tmara del carburador cuando

remueva ta cubierta.

2. Retire las piezas como se ilustra.

AVlSO: No limpie el filtro de aire con

gasolina ni ning0n otro sotvente in-

flamable, ya que de hacerlo puede

crear petigro de incendio y de emi-

cioRes evaporativas nocivas.

3. Lave el filtro con agua y jab6n.

4. Permita que et filtro se seque.

5. Aplique varias gotas de aceite al fiI-

tro; a opdma el filtro para distribuir el

aceite.

6. Reponga las piezas.

CAMBIE LA BUJIA

Cambie la buj_a anualmente. La sepa-

raci6n de los electrodos de la bujla

deber#, ser de 0,025 de pulgada. Et

encendido es fljo y no es ajustable.

1. Gire y tuego retire la capucha de ta

buj_a.

2. Retire la buj_a de! cilindro y dese-

chela.

3. C_tmbiela por una bujla CJ-8Y y

aj_stela con una Ilave de 3/4 de pul-

9ada.

4. Vuelva a instalar la capucha.

CAMBIE EL FILTRO DEL

COMBUSTIBLE

Para cambiar el flltro det combustible,

vacie el aparato de todo combustible

dejando el motor en marcha hasta que

se detenga. Luego, remueva et mon-

taje de la tapa/retenedor del tanque.

Tire del filtro que se encuentra en el

tanque y ret_relo de la I_nea de com-

bustible. Instale un filtro nuevo en la

t[nea de combustible; vuelva a instatar

todas las piezas.

VERtFIQUE LOS TORNILLOS DE

MONTAJE DEL SILENCIADOR

Para prevenir da_os, asegLirese anu-

almente de que los tornillos de mon-

taje del silenciador se encuentren se-

guros y apropiadamente ajustados.

Huecos de los

Tornillos de

Tapa de_

1. Afloje y retire los 2 tomillos de la

tapa del silenciador.

2. Remueva ]a tapa det silenciador.

3. Apriete firmemente los 2 tornillos de

montaje.

4. Reinstale la tapa del silenciador y

los 2 tomiltos. Apriete firmemente.

AJUSTE AL CARBURADOR

No hay tornillo para el ajuste de la

marcha lenta en su proputsor de aire.

La palanca del acelerador se utiliza

para ajuste de las revoluciones de la

motor. La palanca del acelerador se

puede colocar en una de cuatro

posiciones: PARE, MARCHA LENTA o

, ACELERADOR ABIERTO o 4j_, y

una posicion intermitente. Si su motor

no funciona correctamente o si usted

necesita m&s ayuda, entre en contacto

con un Centro de Servicio Sears o

Itame a nuestro telefono de ayuda al

consumidor, al 1-800-235-5878.

Filtro del

Combustible

- 27 -

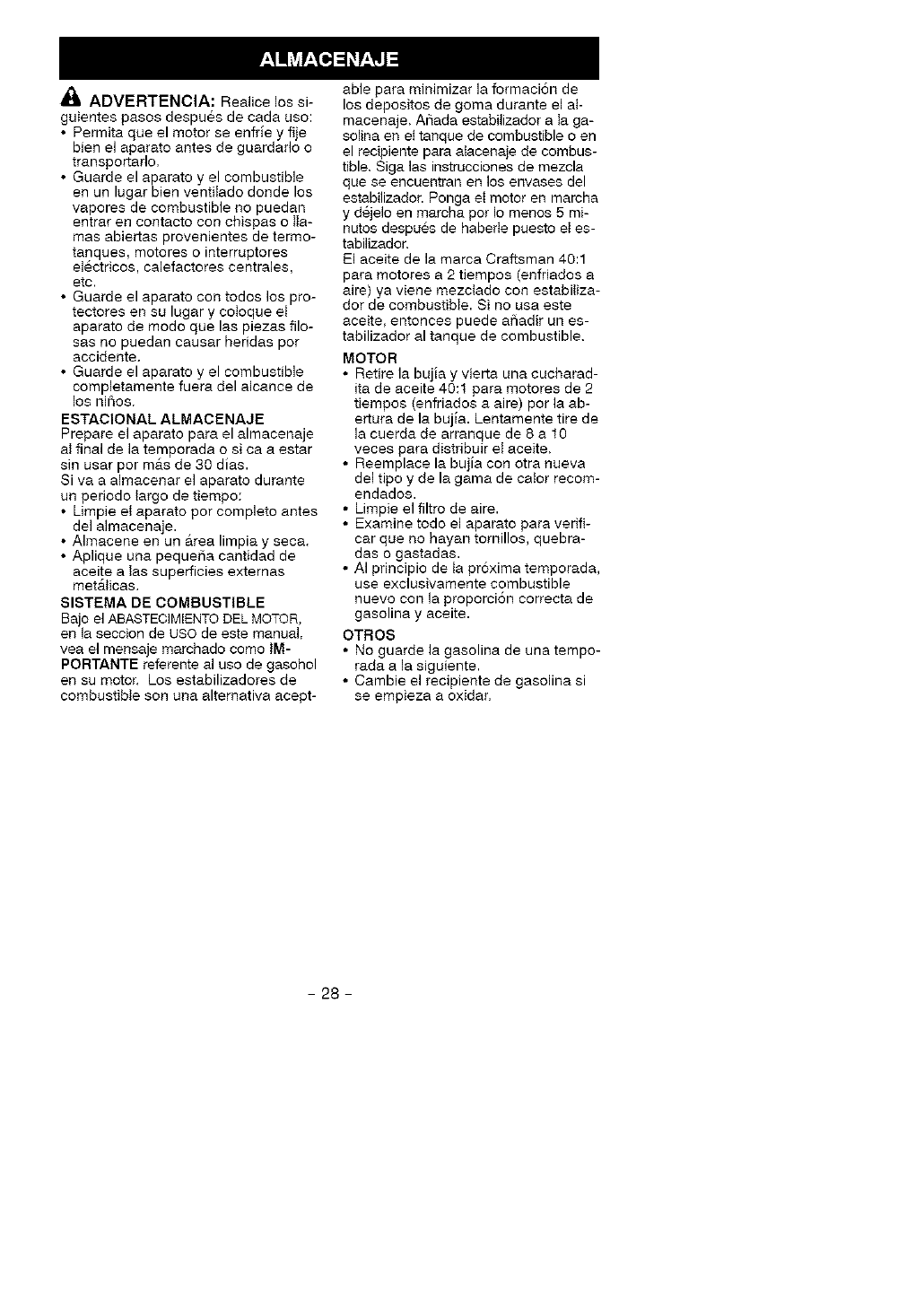

ADVERTENClA: Realice los si-

guientes pasos despu@s de cada uso:

• Permita que el motor se enfde y fije

bien el aparato antes de guardarlo o

transpoltarlo.

• Guarde el aparato y el combustible

en un lugar bien ventitado donde los

vapores de combustible no puedan

entrar en contacto con chispas o lla-

mas abiertas provenientes de termo-

tanques, motores o interruptores

electricos, calefactores centrales,

etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y cotoque et

aparato de modo que las piezas filo-

sas no puedan causar heridas por

accidente.

• Guarde el aparato y el combustible

completamente fuera del alcance de

losnii_os.

ESTACIONAL ALMACENAJE

Prepare el aparato para el almacenaje

al final de la temporada o si ca a estar

sin usar por m_ts de 30 dlas.

Si va a almacenar el aparato durante

un periodo largo de tiempo:

• Umpie et aparato pot completo antes

del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequeSa cantidad de

aceite a tas superficies externas

met_.ticas.

SISTEMA DE COMBUSTIBLE

Bajo el ABASTECIMIENTO DEL MOTOR,

en la seccion de USO de este manual.

vea el mensaje marchado como tM-

PORTANTE referente al uso de gasohol

en su motor. Los estabilizadores de

combustible son una alternativa acept-

able para minimizar la formaci6n de

los depositos de goma durante el al-

macenaje. A(iada estabilizador a ta ga-

solina en el tanque de combustible o en

el recipiente para atacenaje de combus-

tible. Siga las instrucciones de mezcla

que se encuentran en los envases del

estabilizador. Ponga eI motor en marcha

y d@jelo en marcha por Io menos 5 mi-

nutos despu@s de habede puesto et es-

tabilizador.

El aceite de la marca Craftsman 40:1

para motores a 2 tiempos (enfriados a

aire) ya viene mezctado con estabitiza-

dor de combustible. Si no usa este

aceite, entonces puede aSadir un es-

tabilizador al tanque de combustible.

MOTOR

• Retire la buj_a y vierta una cucharad-

ita de aceite 40:1 para motores de 2

tiempos (enfriados a aire) por la ab-

ertura de la bujla. Lentamente tire de

la cuerda de arranque de 8 a 10

veces para distribuir et aceite.

• Reemplace la bujia con otra nueva

del tipo y de la gama de cator recom-

endados.

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no hayan tornillos, quebra-

das o gastadas.

• AI principio de ta pr6xima temporada,

use exclusivamente combustible

nuevo con la proporci6n correcta de

gasolina y aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la siguiente.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

- 28 -

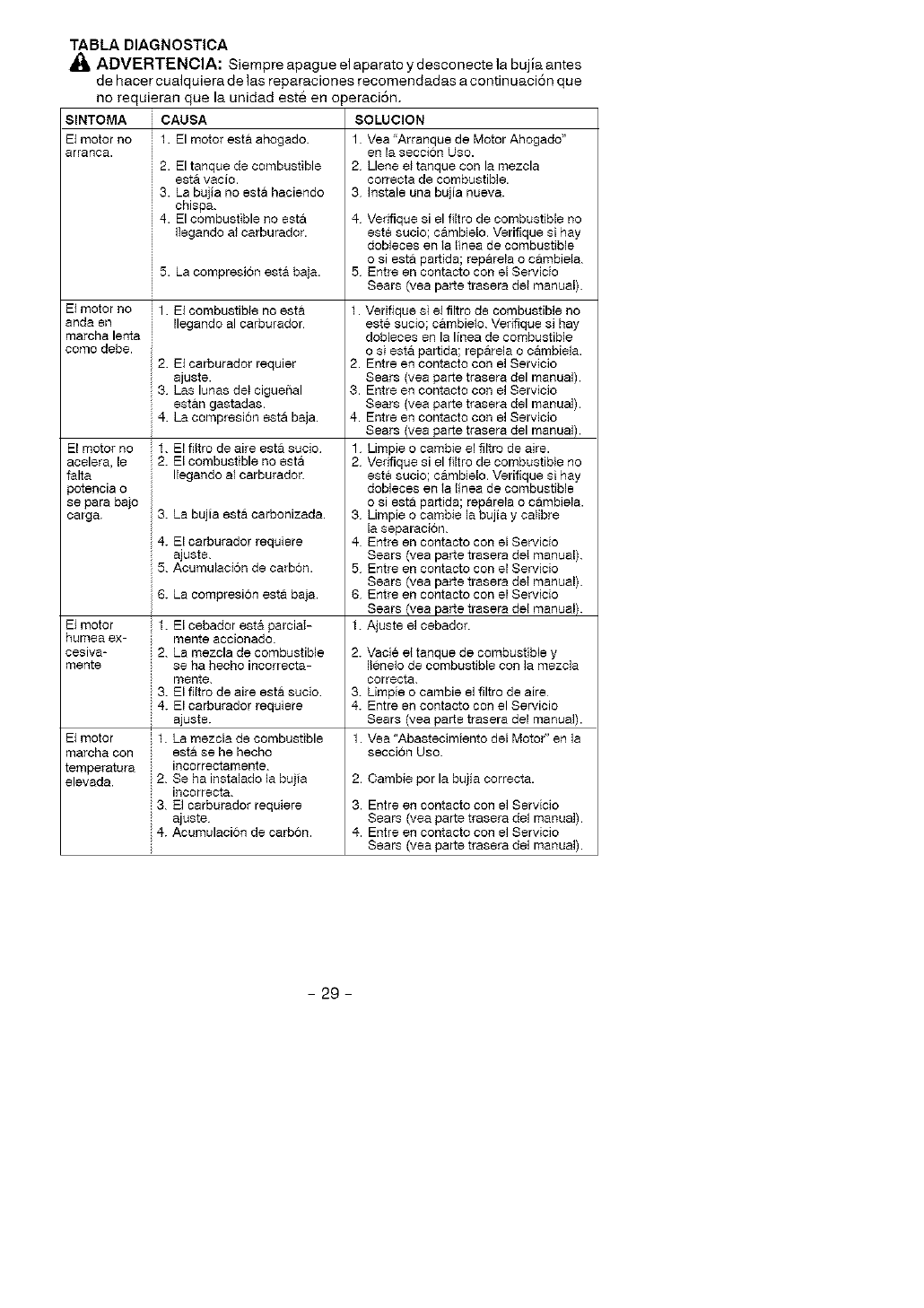

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la buj[a antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

SINTOMA

El motor no

arranca.

El motor no

anda en

marcha lenta

como debe.

El motor no

aoelera, le

falta

potencia o

se para baio

carge.

Et motor

humea ex-

cesiva-

mente

El motor

marohe con

temperature

elevada.

no requieran que la unidad este en o

i CAUSA

i 1. El motor esta ahogado.

i2. El tanque de combustible

est& vacio.

i 3. La bujia no est& haciendo

i chisp&

i 4-. El combustible no est&

Ilegando a_cerburedor.

5. La compresJ6n esta bale.

1 El combustible no esta

J Ilegando el carburador

2 El carburador requier

ajuste.

3 Las lunas del cigueSal

estan gastadas.

4 La compresion est& baja.

1. El fi_tro de aire est& sucJo

2. El combustible no est&

Ilegando al carburador.

3. La bujia est& carbonized&

4-. El carburador requiere

e uste.

;; 5. Acumulaci6n de carb6n.

::6. La compresi6n est& bale.

1. El cebador est& parcial-

mente accionado.

;; 2. La mezcla de combustible

se ha hecho incorrecta-

mente.

;;3. El _tro de aire est& sucio

4-. El carburador requiere

ajuste.

1. La mezcla de combustible

[ esta se he hecho

[incorrectamente.

2. Se ha instalado la bujia

} ncorrecta.

;;3. El carburador requiere

[ ajuste

;;4.. Acumulaci6n de carb6n.

,eraci6n,

SOLUClON

1 Vea"Arranque de Motor Ahogado"

en la seccion Uso.

2 Llene el tenque con la mezcla

correcta de combustible.

3 Instale una bujia nuev&

4. Vedfique si el fiitro de combustible no

este sucio; c&mbJelo. Verifique si hay

dobleces en la linea de combustible

o si est& partida; rep&reia o c&mbJela.

5 Entre en contecto con el Servicio

Sears (yea parte trasera dei manual).

1. Verifique si el filtro de combustible no

este sucio; cambie{o. Vedfique sJ hay

dobleces en la linea de combustible

o si esta partJda; reparela o cambiela.

2. Entre en contacto con el ServicJo

Seers (vea parte trasere del manual).

3. Entre en contacto con el ServicJo

Seers (vea parte trasere del manual).

4-. Entre en contacto con el ServJcJo

Seers (vea parte trasere del manual).

1 LimpJe o cambie el filtro de aJre.

2 Vedfique si el filtro de combustible no

este sucio; cambielo. Verifique si hay

dobleces en la linea de combustible

o si est& partida; rep&reJa o c&mbJela.

3 LimpJe o cambie la bujia y calibre

la separaci6n.

4. Entre en contecto con el Servicio

Sears (yea parte trasera del manual).

5 Entre en contecto con el Servicio

Sears (yea parte trasera del manual).

6 Entre en contecto con el Servicio

Sears (yea parte trasera de{ manual).

1. Ajuste el cebador.

2. VacJe el tenque de combustible y

]lenelo de combustible con ]a mezc]a

correcta.

3. Utopia o cambie el filtro de aire

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "AbastecJmiento del Motor" en la

seccJ6n Uso.

2. Cambie por la bujia correcta.

3. Entre en contacto con el ServicJo

Sears (vea parte trasere del manual).

4. Entre en contacto con el ServicJo

Sears (vea parte trasere del manual).

- 29 -

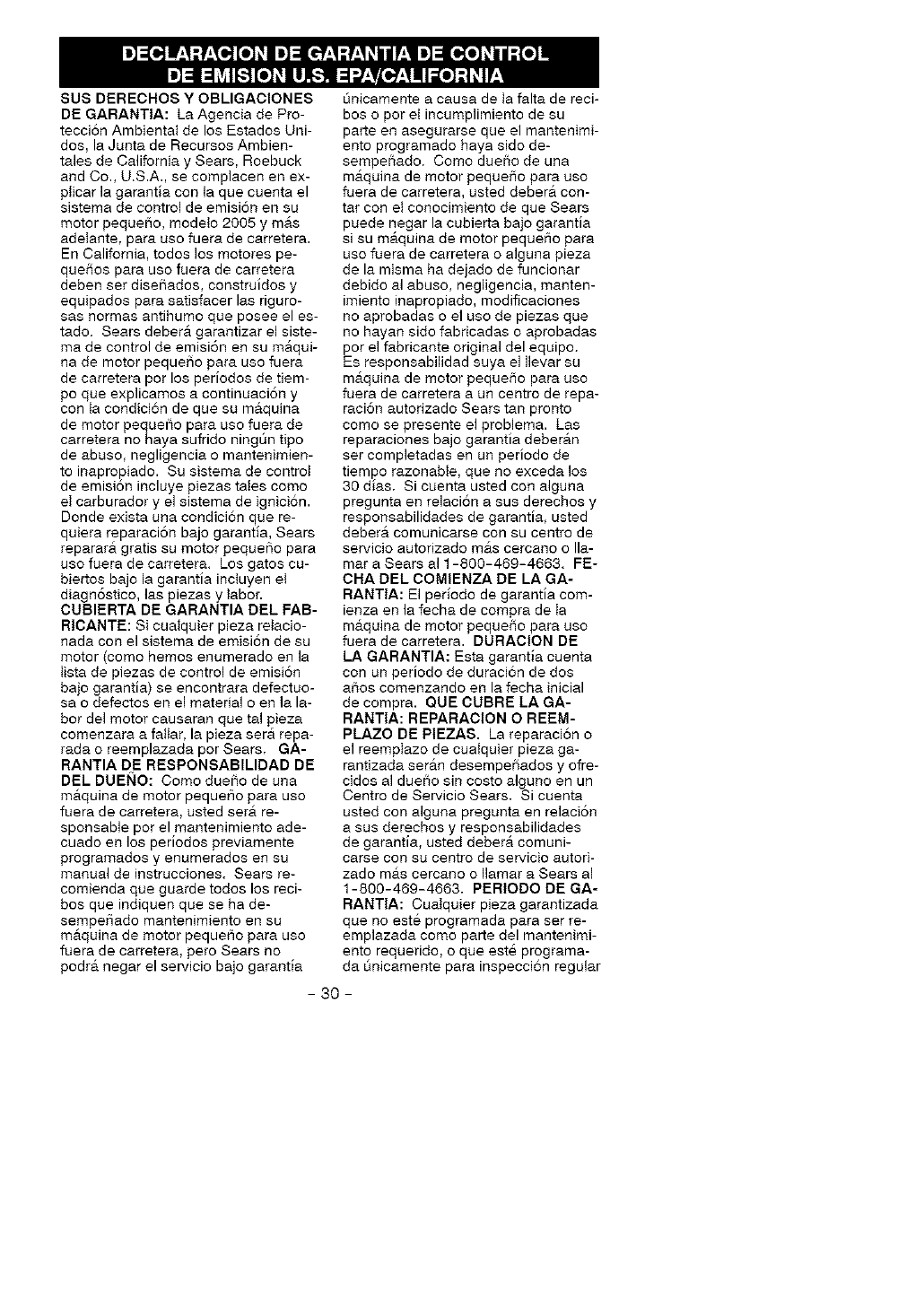

SUS DERECHOS YOBLIGACIONES

DE GARANTtA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos, la Junta de Recursos Ambien-

tales de California y Sears, Roebuck

and Co., U.S.A., se complacen en ex-

pticar la garantla con la que cuenta el

sistema de control de emisi6n en su

motor peque_io, modelo 2005 y m#,s

adetante, para uso fuera de carretera.

En California, todos los motores pe-

que_os para uso fuera de carretera

deben ser dise_ados, construldos y

equipados para satisfacer las riguro-

sas normas antihumo que posee el es-

tado. Sears deberb, garantizar el siste-

ma de control de emisi6n en su maqui-

na de motor peque_o para uso fuera

de carretera por los per[odos de tiem-

po que explicamos a continuaci6n y

con ta condicion de que su m#,quina

de motor peque_o para uso fuera de

carretera no haya sufrido ning0n tipo

de abuso, negligencia o mantenimien-

to inapropiado. Su sistema de control

de emisi6n incluye piezas tales como

et carburador y el sistema de ignicion.

Donde exista una condicion que re-

quiera reparaci6n bajo garant_a, Sears

reparar_t gratis su motor peque_io para

uso fuera de carretera. Los gatos cu-

biertos bajo la garantla inctuyen et

diagn6stico, las piezas y labor.

CUBIERTA DE GARANTIA DEL FAB-

RtCANTE: Si cualquier pieza retacio-

nada con el sistema de emision de su

motor (como hemos enumerado en la

tista de piezas de control de emisi6n

bajo garantia) se encontrara defectuo-

sa o defectos en el material o en la la-

bor del motor causaran que tal pieza

comenzara a fattar, la pieza sera repa-

rada o reemplazada por Sears, GA-

RANTIA DE RESPONSABILIDAD DE

DEL DUENO: Como dueSo de una

m_tquina de motor peque_o para uso

fuera de carretera, usted ser_t re-

sponsable por el mantenimiento ade-

cuado en los perlodos previamente

programados y enumerados en su

manual de instrucciones. Sears re-

comienda que guarde todos los reci-

bos que indiquen que se ha de-

sempeSado mantenimiento en su

m_tquina de motor peque_o para uso

fuera de carretera, pero Sears no

podr#, negar el servicio bajo garant_a

Onicamente a causa de ta falta de reci-

bos o por et incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempe_iado. Como due_io de una

m_tquina de motor pequeSo para uso

fuera de carretera, usted debera con-

tar con et conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m#,quina de motor pequeSo para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

pot el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_tquina de motor peque_o para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema. Las

reparaciones bajo garantla deber#,n

ser completadas en un perlodo de

tiempo razonabte, que no exceda los

30 dlas. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

deber#, comunicarse con su centro de

servicio autorizado m_.s cercano o Ila-

mar a Sears al 1-800-469-4663. FE-

CHA DEL COMIENZA DE LA GA-

RANTtA: El perlodo de garantla com-

ienza en la fecha de compra de ta

mb.quina de motor pequeSo para uso

fuera de carretera. DURAClON DE

LA GARANTIA: Esta garant_a cuenta

con un perlodo de duracion de dos

a_ios comenzando en la fecha inicial

de compra. QUE CUBRE LA GA-

RANTtA: REPARAClON O REEM-

PLAZO DE PtEZAS. La reparacion o

el reemptazo de cualquier pieza ga-

rantizada seran desempe_iados y ofre-

cidos al due_io sin costo alguno en un

Centro de Servicio Sears, Si cuenta

usted con alguna pregunta en relaci6n

a sus derechos y responsabilidades

de garantia, usted deber#, comuni-

carse con su centro de servicio autori-

zado m_ts cercano o Ilamar a Sears al

1-800-469-4683, PERtODO DE GA-

RANTtA: Cuatquier pieza garantizada

que no este programada para ser re-

emplazada como parte del mantenimi-

ento requerido, o que este programa-

da Onicamente para inspeccion regular

- 30 -

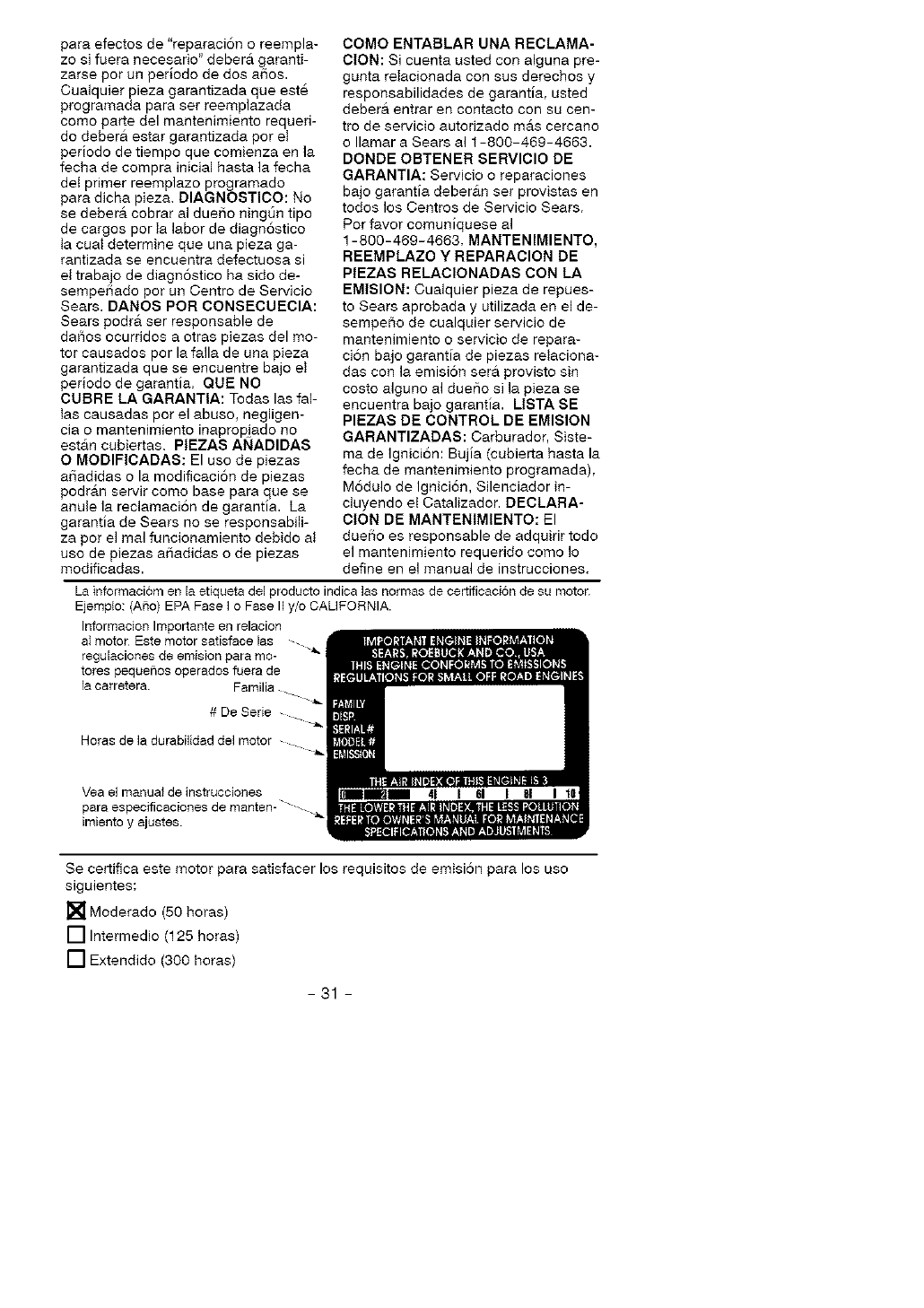

pare efectos de "reparaci6n o reempla-

zo si fuera necesario" deber_, garanti-

zarse por un per_odo de dos afios.

Cualquier pieza garantizada que este

programada para ser reemplazada

como parte del rnantenimiento requeri-

do debera estar garantizada pot et

per_odo de tiempo que comienza en la

fecha de compra inicial hasta la fecha

det primer reemplazo programado

pare dicha pieza. DIAGNOSTICO: No

se deber#, cobrar al dueSo ning_n tipo

de cargos porta labor de diagn6stico

ta cual determine que una pieza ga-

rantizada se encuentra defectuosa si

et trabajo de diagn6stico ha sido de-

sempe_iado por un Centro de Servicio

Sears. DANOS POR CONSECUEClA:

Sears podra ser responsable de

da_os ocumdos a otras piezas del mo-

tor causados por la falla de una pieza

garantizada que se encuentre bajo et

per_odo de garantia. QUE NO

CUBRE LA GARANTIA: Todas las fal-

tas causadas pot el abuso, negligen-

cia o mantenimiento inapropiado no

est_.n cubiertas. PtEZAS ANADIDAS

O MODII=tCADAS: El uso de piezas

a_adidas o la modificaci6n de piezas

podr#,n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za pot el mal funcionamiento debido at

uso de piezas a_adidas o de piezas

modificadas.

COMO ENTABLAR UNA RECLAMA-

CtON: Si cuenta usted con alguna pre-

gunta retacionada con sus derechos y

responsabilidades de garant[a, usted

debera entrar en contacto con su cen-

tro de servicio autorizado m_.s cercano

o Ilamar a Sears al 1-800-469-4663.

DONDE OBTENER SERVlClO DE

GARANTIA: Servicio o reparaciones

bajo garantla deber_.n ser provistas en

todos los Centros de Servicio Sears.

Por favor comunlquese al

1-800-489-4883. MANTENIMIENTO,

REEMPLAZO Y REPARAClON DE

PtEZAS RELAClONADAS CON LA

EMISION: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempefio de cualquier servicio de

mantenimiento o servicio de repara-

cion bajo garant[a de piezas relaciona-

das con la emisi6n sera provisto sin

costo alguno al dueSo si la pieza se

encuentra bajo garantia. LIST.& SE

PIEZAS DE CONTROL DE EMISION

GARANTIZADAS: Carburador, Siste-

ma de Ignicion: Bujia (cubielta hasta la

fecha de mantenimiento programada),

M6dulo de Ignicion, Silenciador in-

cluyendo et Catalizador. DECLARA-

CtON DE MANTENtMIENTO: El

duefio es responsable de adquirir todo

el mantenimiento requerido como Io

define en el manual de instrucciones.

La informaci6m en le etiqueta del producto indica las normas de certificaci6n de su moton

Ejemp_o: (Afio) EPA Fase I o Fese II y/o CALIFORNIA.

Informacion Importante en relacion

almotor Este motor satisface les -..

reguleoiones de emision pare mo- "_

totes pequefios operedos fuera de

la cerretera. Femilia

# De Serie

Horas de la durabilided del motor

Vea el manua_ de instrucoiones

pare especificeciones de manten- ......

imiento y ejustes.

Se ce_tifica este motor pare satisfacer los requisitos de emisiTn para los uso

siguientes:

[] Uoderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

-31 -
