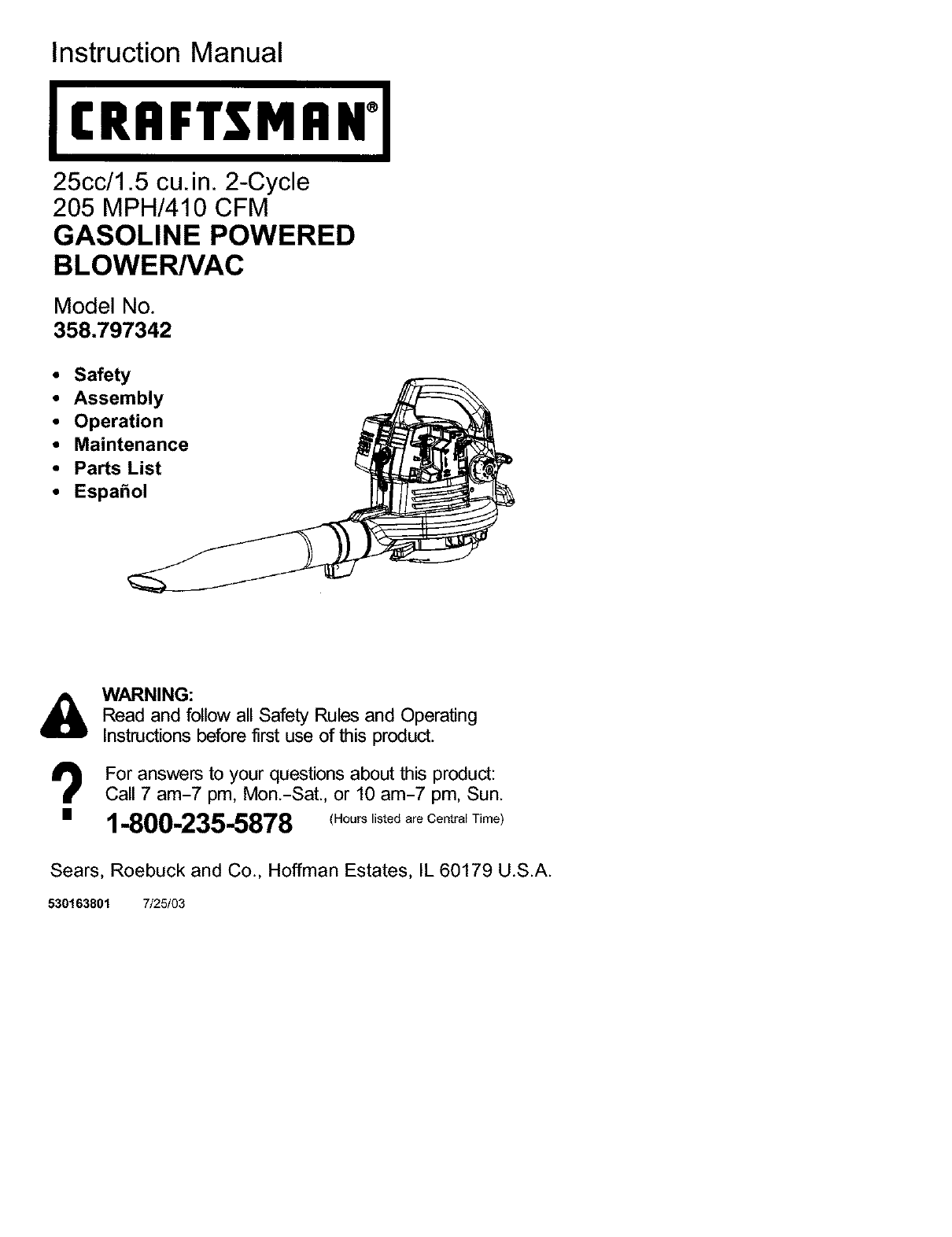

Instruction Manual

25cc/1.5 cu.in. 2-Cycle

205 MPH/410 CFM

GASOLINE POWERED

BLOWER/VAC

Model No.

358.797342

•Safety

•Assembly

•Operation

•Maintenance

•Parts List

•Espa_ol

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 <.o°,, listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163801 7/25/03

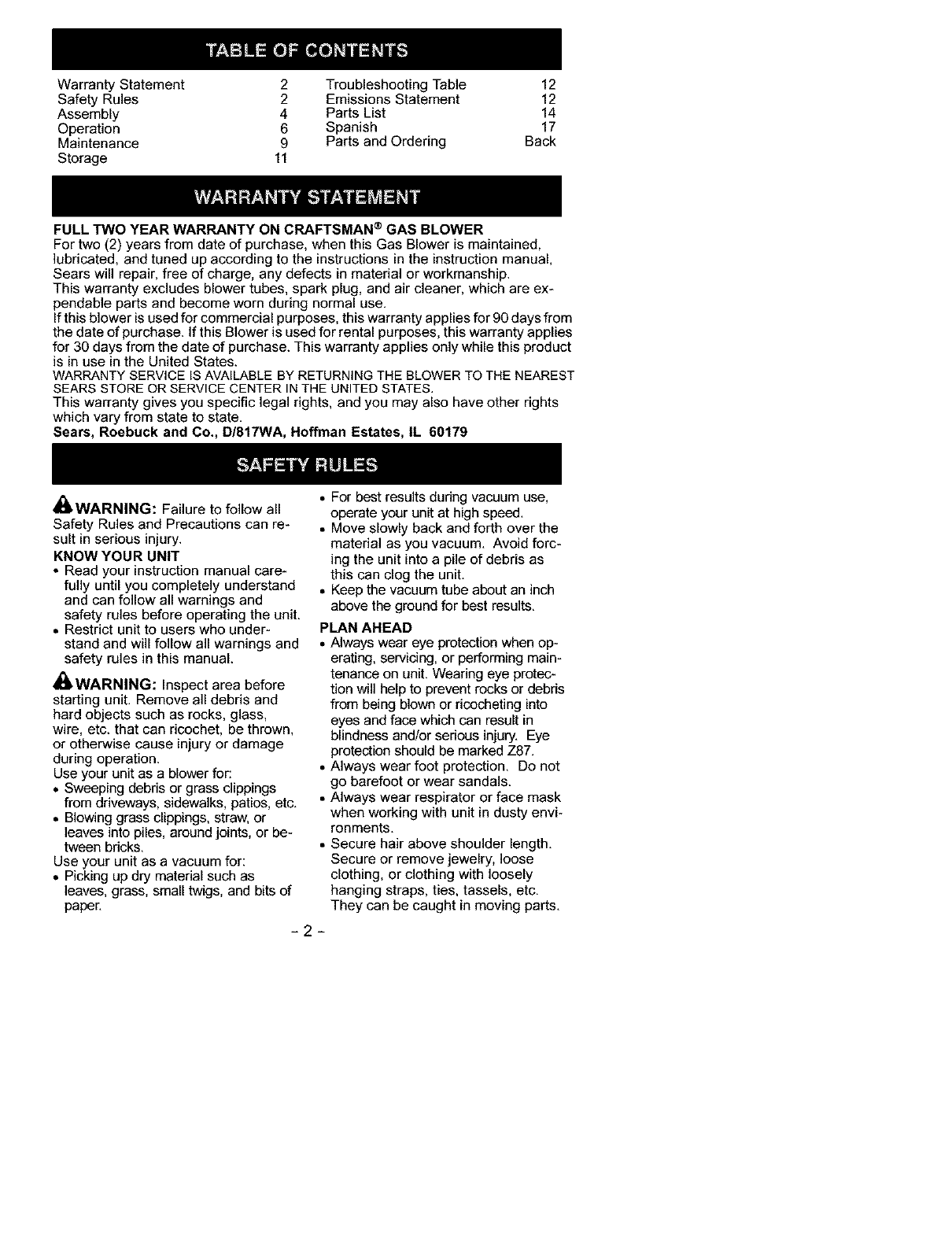

Warranty Statement 2 Troubleshooting Table 12

Safety Rules 2 Emissions Statement 12

Assembly 4 Parts List 14

Operation 6 Spanish 17

Maintenance 9 Parts and Ordering Back

Storage 11

FULL TWO YEAR WARRANTY ON CRAFTSMAN ® GAS BLOWER

For two (2) years from date of purchase, when this Gas Blower is maintained,

lubricated, and tuned up according to the instructions in the instruction manual,

Sears will repair, free of charge, any defects in material or workmanship.

This warranty excludes blower tubes, spark plug, and air cleaner, which are ex-

pendable parts and become worn during normal use.

If this blower is used for commercial purposes, this warranty applies for 90 days from

the date of purchase. If this Blower is used for rental purposes, this warranty applies

for 30 days from the date of purchase. This warranty applies only while this product

is in use in the United States.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE BLOWER TO THE NEAREST

SEARS STORE OR SERVICE CENTER IN THE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Scars, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

llWARNING: Failure to follow all

Safety Rules and Precautions can re-

sult in serious injury.

KNOW YOUR UNIT

*Read your instruction manual care-

fully until you completely understand

and can follow all warnings and

safety rules before operating the unit.

• Restrict unit to users who under-

stand and will follow all warnings and

safety rules in this manual.

_WARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

Use your unit as a blower for:

• Sweeping debris or grass clippings

from driveways, sidewalks, patios, etc.

• Blowing grass clippings, straw, or

leaves into piles, around joints, or be-

tween bricks.

Use your unit as a vacuum for:

• Picking up dry material such as

leaves, grass, small twigs, and bits of

paper.

• For best results during vacuum use,

operate your unit at high speed.

• Move slowly back and forth over the

material as you vacuum. Avoid forc-

ing the unit into a pile of debris as

this can clog the unit.

• Keep the vacuum tube about an inch

above the ground for best results.

PLAN AHEAD

• Always wear eye protectionwhen op-

erating, servicing, or performing main-

tenance on unit. Wearing eye protec-

tion will help to prevent rocks or debris

from being blown or ricocheting into

eyes and face which can result in

blindness and/or serious injury. Eye

protection should be marked Z87.

• Always wear foot protection. Do not

go barefoot or wear sandals.

• Always wear respirator or face mask

when working with unit in dusty envi-

ronments.

• Secure hair above shoulder length.

Secure or remove jewelry, loose

clothing, or clothing with loosely

hanging straps, ties, tassels, etc.

They can be caught in moving parts.

-2-

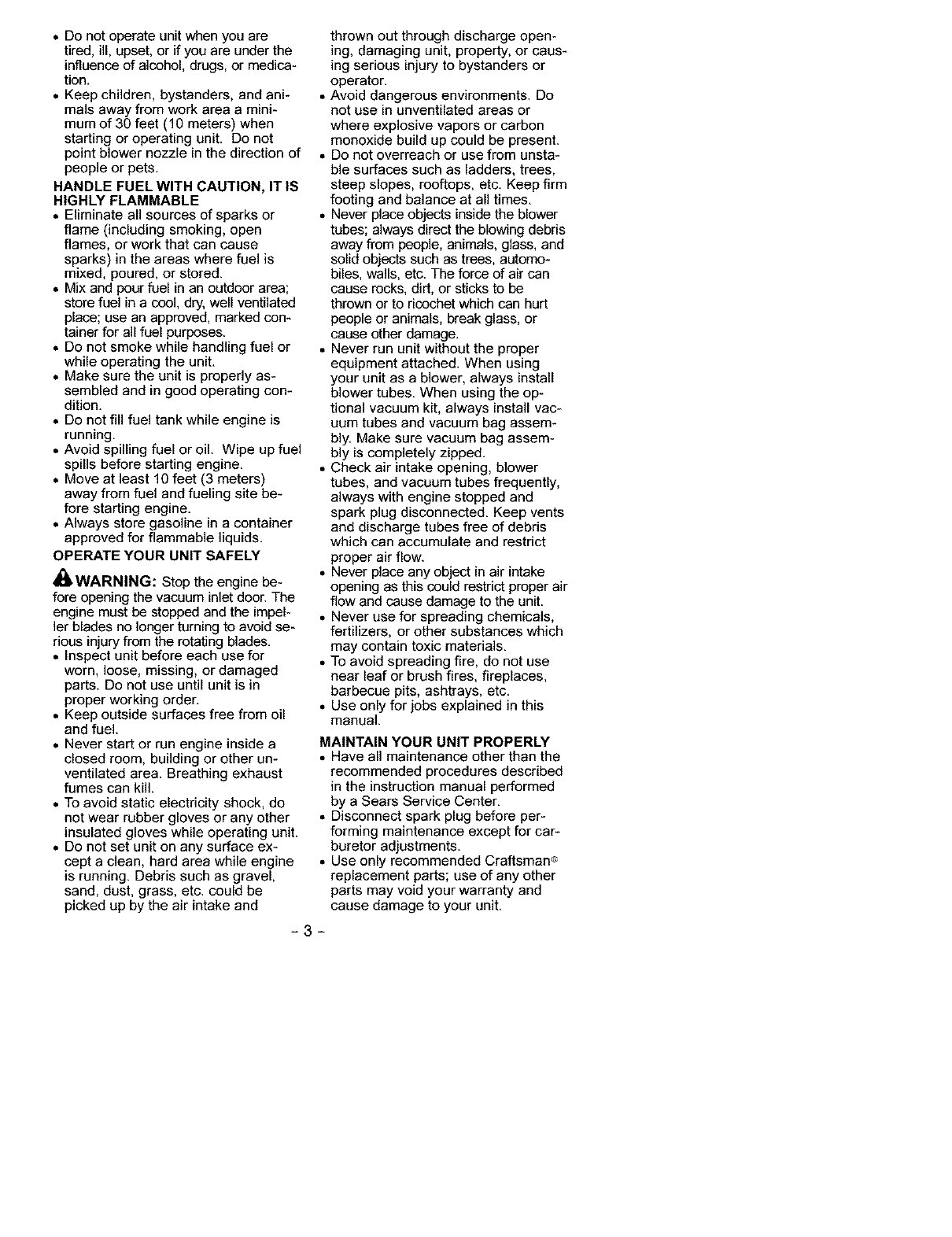

• Do not operate unit when you are

tired, ill, upset, or if you are under the

influence of alcohol, drugs, or medica-

tion.

• Keep children, bystanders, and ani-

mals away from work area a mini-

mum of 30 feet (10 meters) when

starting or operating unit. Do not

point blower nozzle in the direction of

people or pets.

HANDLE FUEL WITH CAUTION, IT IS

HIGHLY FLAMMABLE

• Eliminate all sources of sparks or

flame (including smoking, open

flames, or work that can cause

sparks) in the areas where fuel is

mixed, poured, or stored.

• Mix and pour fuel in an outdoor area;

store fuel in a cool, dry, well ventilated

place; use an approved, marked con-

tainer for all fuel purposes.

• Do not smoke while handling fuel or

while operating the unit.

• Make sure the unit is properly as-

sembled and in good operating con-

dition.

• Do not fill fuel tank while engine is

running.

• Avoid spilling fuel or oil. Wipe up fuel

spills before starting engine.

• Move at least 10 feet (3 meters)

away from fuel and fueling site be-

fore starting engine.

• Always store gasoline in a container

approved for flammable liquids.

OPERATE YOUR UNIT SAFELY

_WARNING: Stop the engine be-

fore opening the vacuum inlet door. The

engine must be stopped and the impel-

ler blades no longer turning to avoid se-

rious injury from the rotating blades.

• Inspect unit before each use for

worn, loose, missing, or damaged

parts. Do not use until unit is in

proper working order.

• Keep outside surfaces free from oil

and fuel.

• Never start or run engine inside a

closed room, building or other un-

ventilated area. Breathing exhaust

fumes can kill.

• To avoid static electricity shock, do

not wear rubber gloves or any other

insulated gloves while operating unit.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc. could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or caus-

ing serious injury to bystanders or

operator.

• Avoid dangerous environments. Do

not use in unventilated areas or

where explosive vapors or carbon

monoxide build up could be present.

• Do not overreach or use from unsta-

ble surfaces such as ladders, trees,

steep slopes, rooftops, etc. Keep firm

footing and balance at all times.

• Never place objects inside the blower

tubes; always direct the blowing debris

away from people, animals, glass, and

solid objects such as trees, automo-

biles, walls, etc. The force of air can

cause rocks, dirt, or sticks to be

thrown or to ricochet which can hurt

people or animals, break glass, or

cause other damage.

• Never run unit without the proper

equipment attached. When using

your unit as a blower, always install

blower tubes. When using the op-

tional vacuum kit, always install vac-

uum tubes and vacuum bag assem-

bly. Make sure vacuum bag assem-

bly is completely zipped.

• Check air intake opening, blower

tubes, and vacuum tubes frequently,

always with engine stopped and

spark plug disconnected. Keep vents

and discharge tubes free of debris

which can accumulate and restrict

proper air flow.

• Never place any object in air intake

opening as this could restrict proper air

flow and cause damage to the unit.

• Never use for spreading chemicals,

fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use

near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

• Use only for jobs explained in this

manual.

MAINTAIN YOUR UNIT PROPERLY

• Have all maintenance other than the

recommended procedures described

in the instruction manual performed

by a Sears Service Center.

• Disconnect spark plug before per-

forming maintenance except for car-

buretor adjustments.

• Use only recommended Craftsman ®

replacement parts; use of any other

parts may void your warranty and

cause damage to your unit.

-3-

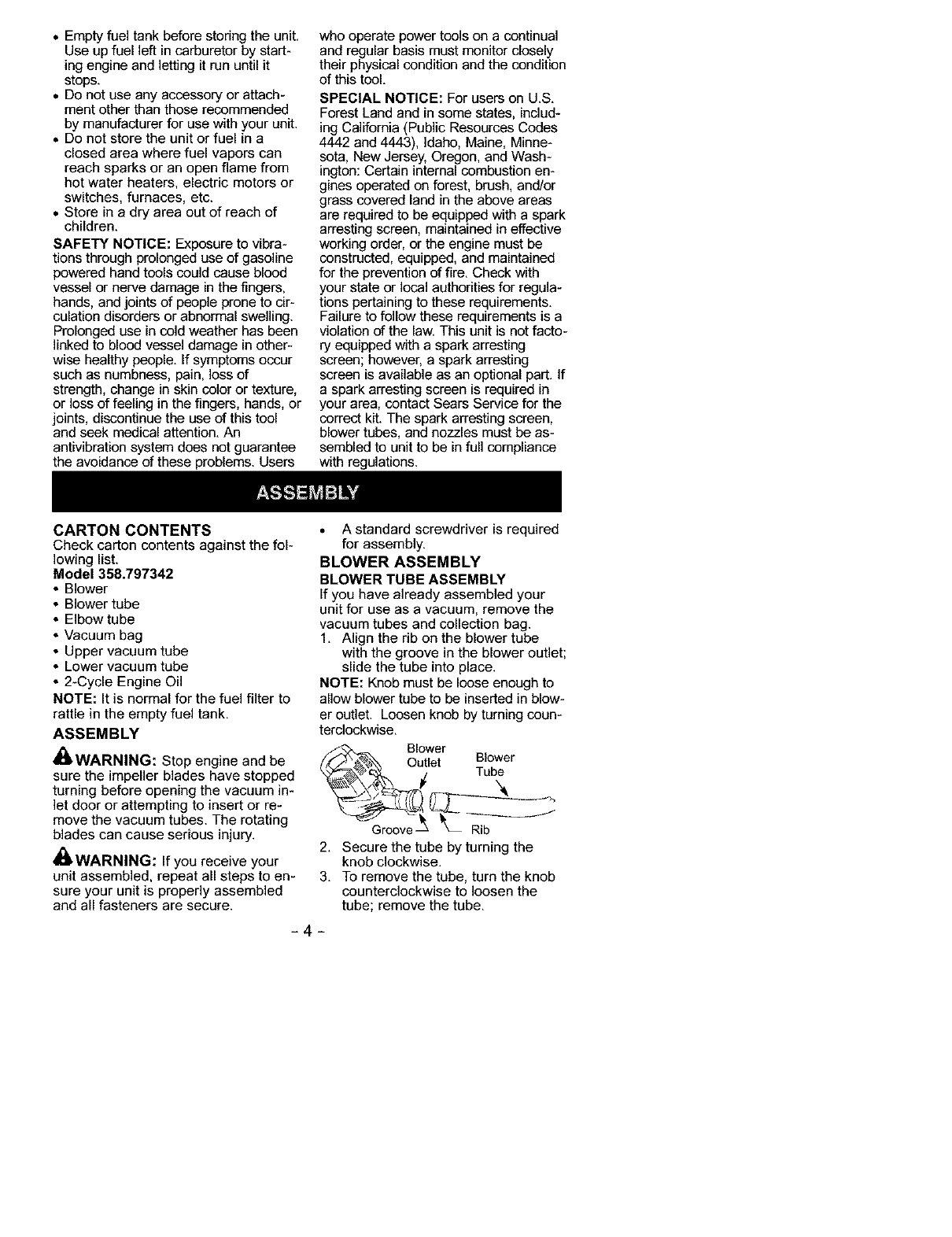

• Empty fuel tank before storing the unit.

Use up fuel left in carburetor by start-

ing engine and letting it run until it

stops.

• Do not use any accessory or attach-

ment other than those recommended

by manufacturer for use with your unit.

• Do not store the unit or fuel in a

closed area where fuel vapors can

reach sparks or an open flame from

hot water heaters, electric motors or

switches, furnaces, etc.

• Store in a dry area out of reach of

children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gasoline

powered hand tools could cause blood

vessel or nerve damage in the fingers,

hands, and joints of people prone to cir-

culation disorders or abnormal swelling.

Prolonged use in cold weather has been

linked to blood vessel damage in other-

wise healthy people. If symptoms occur

such as numbness, pain, loss of

strength, change in skin color or texture,

or loss of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An

antivibratioo system does not guarantee

the avoidance of these problems. Users

who operate power tools on a continual

and regular basis must monitor closely

their physical condition and the condition

of this tool.

SPECIAL NOTICE: For users on U.S.

Forest Land and in some states, includ-

ing California (Public Resources Codes

4442 and 4443), idaho, Maine, Minne-

sota, New Jersey, Oregon, and Wash-

ington: Certain internal combustion en-

gines operated on forest, brush, and/or

grass covered land in the above areas

are required to be equipped with a spark

arresting screen, maintained in effective

working order, or the engine must be

constructed, equipped, and maintained

for the prevention of fire. Check with

your state or local authorities for regula-

tions pertaining to these requirements.

Failure to follow these requirements is a

violation of the law. This unit is not facto-

ry equipped with a spark arresting

screen; however, a spark arresting

screen is available as an optional part. If

a spark arresting screen is required in

your area, contact Sears Service for the

correct kit. The spark arresting screen,

blower tubes, and nozzles must be as-

sembled to unit to be in full compliance

with regulations.

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.797342

Blower

Blower tube

Elbow tube

Vacuum bag

Upper vacuum tube

Lower vacuum tube

2-Cycle Engine Oil

NOTE: It is normal for the fuel filter to

rattle in the empty fuel tank.

ASSEMBLY

_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum tubes. The rotating

blades can cause serious injury.

_WARNING: If you receive your

unit assembled, repeat all steps to en-

sure your unit is properly assembled

and all fasteners are secure.

• Astandard screwdriver is required

for assembly.

BLOWER ASSEMBLY

BLOWER TUBE ASSEMBLY

If you have already assembled your

unit for use as a vacuum, remove the

vacuum tubes and collection bag.

1. Align the rib on the blower tube

with the groove in the blower outlet;

slide the tube into place.

NOTE: Knob must be loose enough to

allow blower tube to be inserted in blow-

er outlet. Loosen knob by turning coun-

terclockwise.

_luOtl_tr Blower

Groove_ _ Rib

2. Secure the tube by turning the

knob clockwise.

3. To remove the tube, turn the knob

counterclockwise to loosen the

tube; remove the tube.

-4-

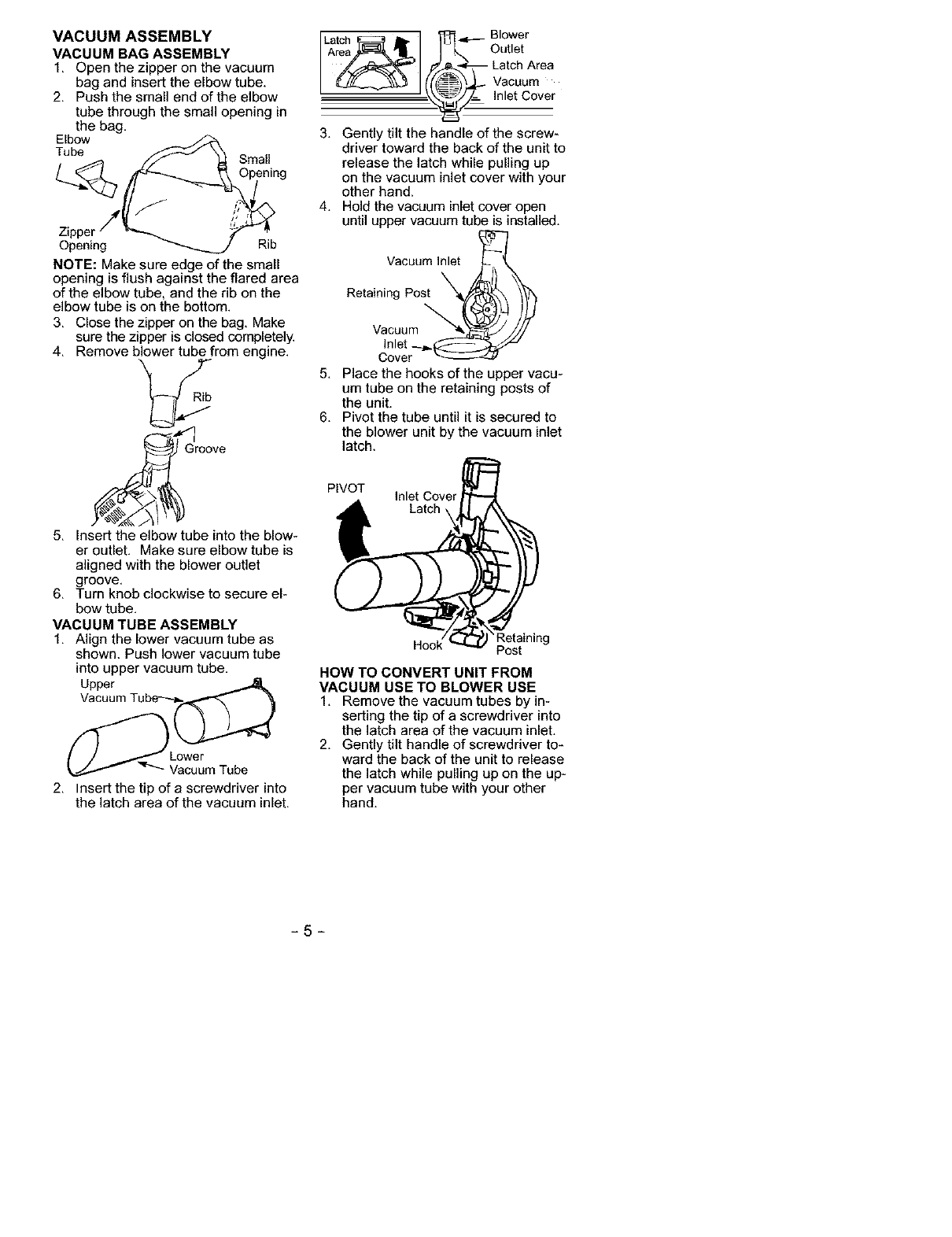

VACUUM ASSEMBLY

VACUUM BAG ASSEMBLY

1, Open the zipper on the vacuum

bag and insert the elbow tube.

2, Push the small end of the elbow

tube through the small opening in

the bag,

Elbow

Tube Small

Opening

Zippe

Opening Rib

NOTE: Make sure edge of the small

opening is flush against the flared area

of the elbow tube, and the rib on the

elbow tube is on the bottom.

3, Close the zipper on the bag, Make

sure the zipper is closed completely.

4, Remove blower tube from engine.

Rib

Latch _ Blower

Areha_l TI_ Outlet

"@= Inlet Cover

3, Gently tilt the handle of the screw-

driver toward the back of the unit to

release the latch while pulling up

on the vacuum inlet cover with your

other hand.

4, Hold the vacuum inlet cover open

until upper vacuum tube is installed,

RetaininV_CpUoUs_]_

5, Place the hooks of the upper vacu-

um tube on the retaining posts of

the unit.

6, Pivot the tube until it is secured to

the blower unit by the vacuum inlet

latch.

5, Insert the elbow tube into the blow-

er outlet, Make sure elbow tube is

aligned with the blower outlet

groove,

6, Turn knob clockwise to secure el-

bow tube,

VACUUM TUBE ASSEMBLY

1, Align the lower vacuum tube as

shown. Push lower vacuum tube

into upper vacuum tube,

Upper

Vacuum Tube_--=.

Lower

Vacuum Tube

2, Insert the tip of ascrewdriver into

the latch area of the vacuum inlet,

PIVOT Inlet Cover

Latch

Retaining

Post

HOW TO CONVERT UNIT FROM

VACUUM USE TO BLOWER USE

1, Remove the vacuum tubes by in-

serting the tip of a screwdriver into

the latch area of the vacuum inlet,

2, Gently tilt handle of screwdriver to-

ward the back of the unit to release

the latch while pulling up on the up-

per vacuum tube with your other

hand,

-5-

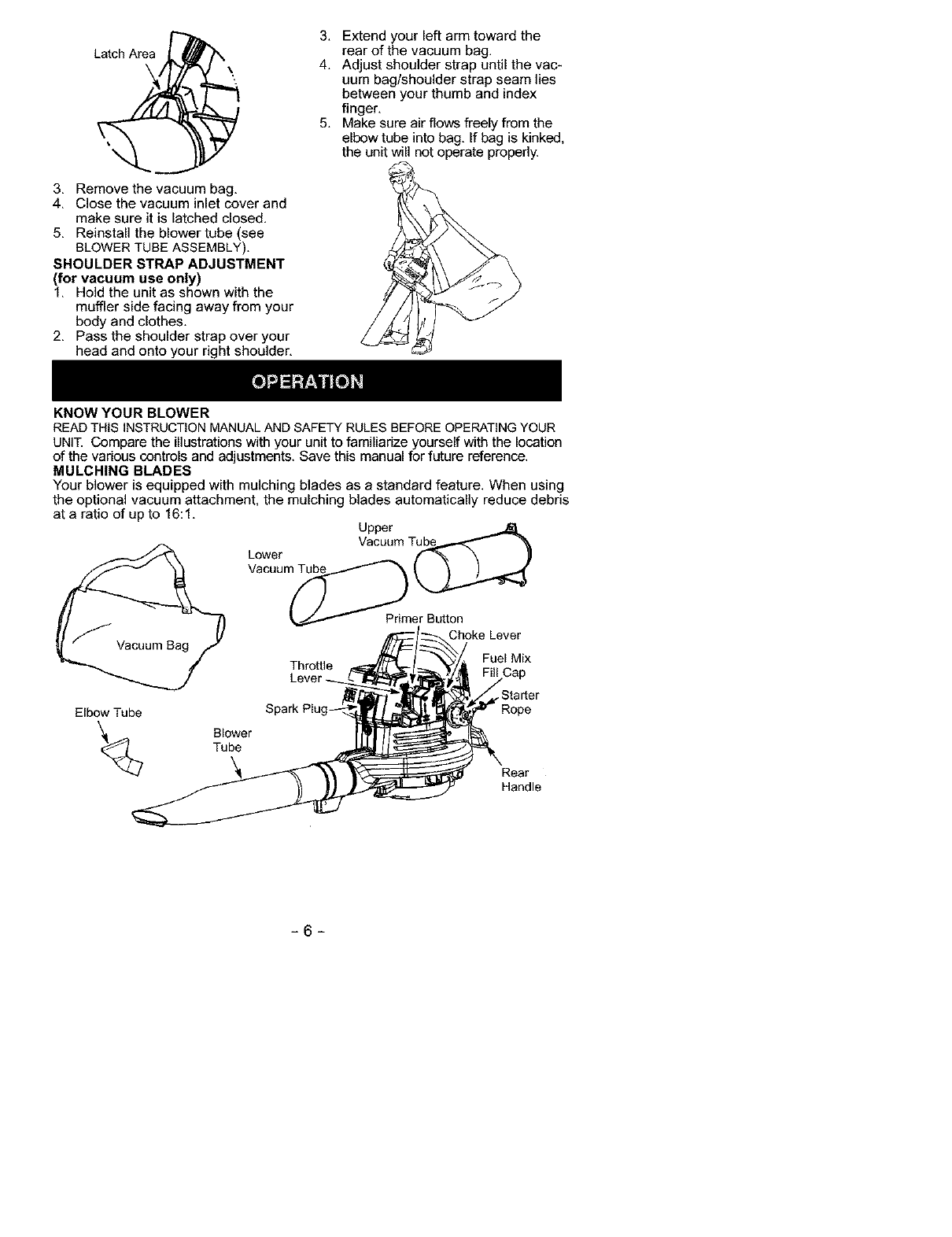

3. Remove the vacuum bag.

4. Close the vacuum inlet cover and

make sure it is latched closed.

5. Reinstall the blower tube (see

BLOWER TUBE ASSEMBLY).

SHOULDER STRAP ADJUSTMENT

(for vacuum use only)

1. Hold the unit as shown with the

muffler side facing away from your

body and clothes.

2. Pass the shoulder strap over your

head and onto your right shoulder.

3, Extend your left arm toward the

rear of the vacuum bag.

4. Adjust shoulder strap until the vac-

uum bag/shoulder strap seam lies

between your thumb and index

finger.

5. Make sure air flows freely from the

elbow tube into bag. If bag is kinked,

the unit will not operate properly.

KNOW YOUR BLOWER

READTHIS INSTRUCTIONMANUALAND SAFETY RULES BEFOREOPERATINGYOUR

UNIT. Compare the illustrationswith your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

MULCHING BLADES

Your bower is equipped with mulching blades as astandard feature. When using

the optional vacuum attachment, the mulching blades automatically reduce debris

at a ratio of up to 16:1. Upper

Lower Vacuum Tu(__

Vacuum Tube

Throttle

Primer Button

Choke Lever

Fuel Mix

Elbow Tube

Blower

Tube

\

Starter

Rope

Rear

Handle

-6-

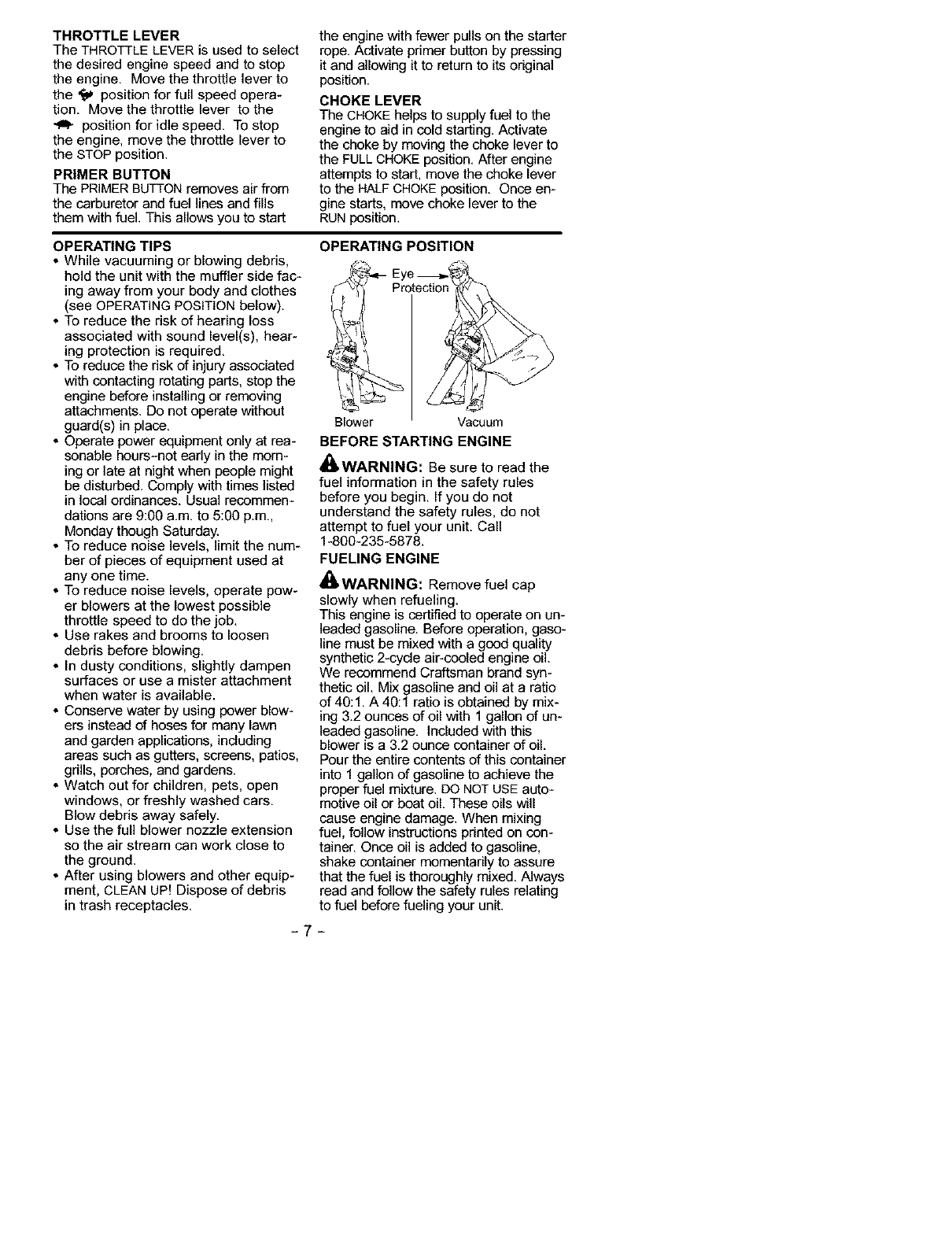

THROTTLE LEVER

The THROTTLE LEVER is used to select

the desired engine speed and to stop

the engine. Move the throttle lever to

the _ position for full speed opera-

tion. Move the throttle lever to the

position for idle speed. To stop

the engine, move the throttle lever to

the STOP position.

PRIMER BUTTON

The PRIMER BUTTONremoves air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the starter

rope. Activate primer button by pressing

it and allowing it to return to its original

position.

CHOKE LEVER

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After engine

attempts to start, move the choke lever

to the HALF CHOKE position. Once en-

gine starts, move choke lever to the

RUN position.

OPERATING TIPS

• While vacuuming or blowing debris,

hold the unit with the muffler side fac-

ing away from your body and clothes

(see OPERATING POSITION below).

• To reduce the risk of hearing loss

associated with sound level(s), hear-

ing protection is required.

• To reduce the risk of injury associated

with contacting rotating parts, stop the

engine before installing or removing

attachments. Do not operate without

guard(s) in place.

• Operate power equipment only at rea-

sonable hours-not early in the morn-

ing or late at night when people might

be disturbed. Comply with times listed

in local ordinances. Usual recommen-

dations are 9:00 a.m. to 5:00 p.m..

Monday though Saturday.

• To reduce noise levels, limit the num-

ber of pieces of equipment used at

any one time.

• To reduce noise levels, operate pow-

er blowers at the lowest possible

throttle speed to do the job.

• Use rakes and brooms to loosen

debris before blowing.

• In dusty conditions, slightly dampen

surfaces or use a mister attachment

when water is available.

• Conserve water by using power blow-

ers instead of hoses for many lawn

and garden applications, including

areas such as gutters, screens, patios.

grills, porches, and gardens.

• Watch out for children, pets, open

windows, or freshly washed cars.

Blow debris away safely.

• Use the full blower nozzle extension

so the air stream can work close to

the ground.

• After using blowers and other equip-

ment, CLEAN UP! Dispose of debris

in trash receptacles.

OPERATING POSITION

Blower Vacuum

BEFORE STARTING ENGINE

_WARNING: Be sure to read the

fuel information in the safety rules

before you begin, If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on un-

leaded gasoline. Before operation, gaso-

line must be mixed with a good quality

synthetic 2-cycle air-cooled engine oil.

We recommend Craftsman brand syn-

thetic oil. Mix gasoline and oil at a ratio

of 40:1. A 40:1 ratio is obtained by mix-

ing 3.2 ounces of oil with 1 gallon of un-

leaded gasoline. Included with this

blower is a 3.2 ounce container of oil.

Pour the entire contents of this container

into 1 gallon of gasoline to achieve the

proper fuel mixture. DO NOT USE auto-

motive oil or boat oil. These oils will

cause engine damage. When mixing

fuel, follow instructions printed on con-

tainer. Once oil is added to gasoline,

shake container momentarily to assure

that the fuel is thoroughly mixed. Always

read and follow the safety rules relating

to fuel before fueling your unit.

-7-

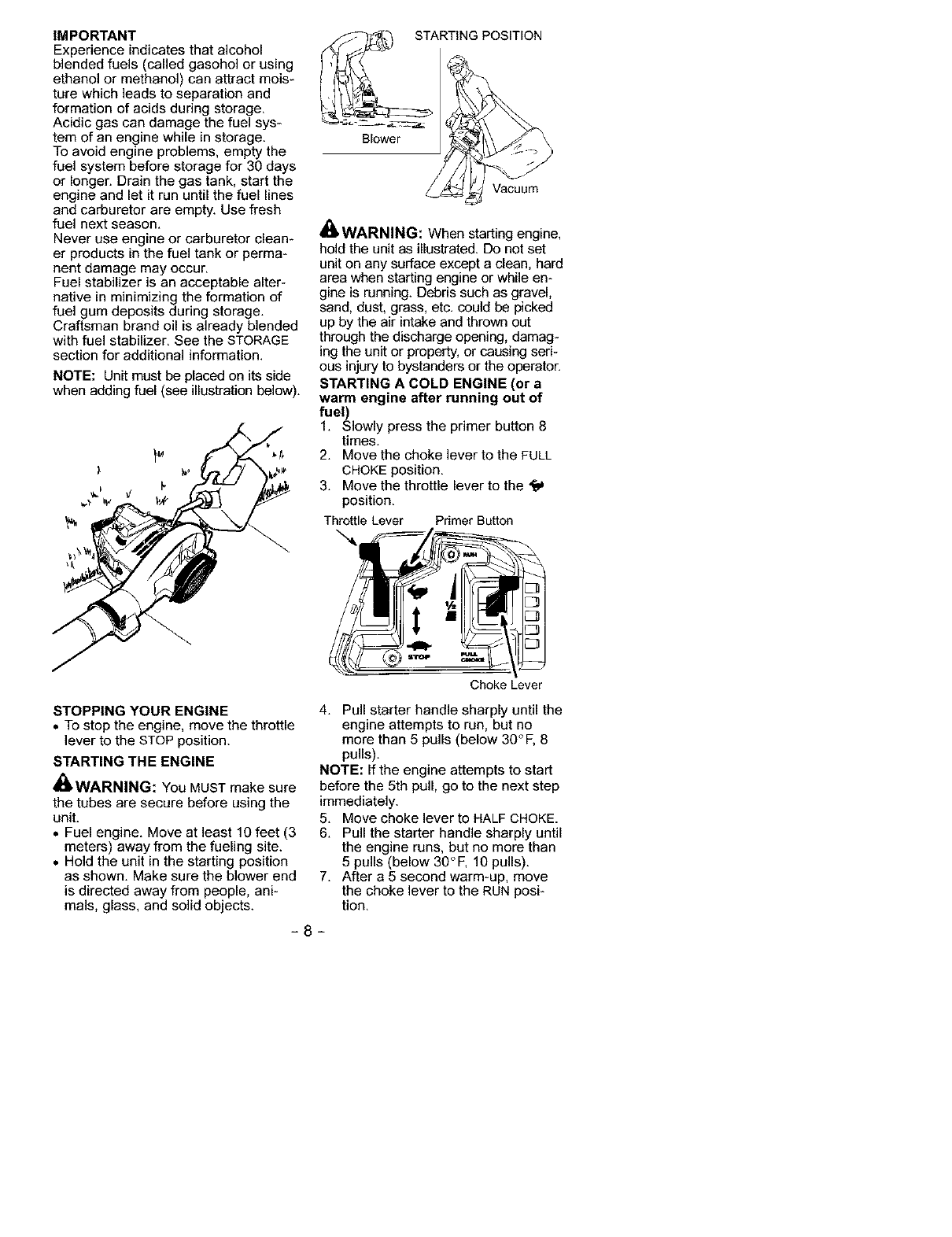

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season.

Never use engine or carburetor clean-

er products in the fuel tank or perma-

nent damage may occur.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage.

Craftsman brand oil is already blended

with fuel stabilizer. See the STORAGE

section for additional information.

NOTE: Unit must be placed on its side

when adding fuel (see illustration below).

STARTING POSITION

Blower _/_

Vacuum

WARNING: When starting engine,

hold the unit as illustrated. Do not set

unit on any surface except a clean, hard

area when starting engine or while en-

gine is running. Debris such as gravel,

sand, dust, grass, etc. could be picked

up by the air intake and thrown out

through the discharge opening, damag-

ing the unit or property, or causing seri-

ous injury to bystanders or the operator.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

1. Slowly press the primer button 8

times.

2. Move the choke lever to the FULL

CHOKE position.

3. Move the throttle lever to the

position.

Throttle Lever Primer Button

STOPPING YOUR ENGINE

• To stop the engine, move the throttle

lever to the STOP position.

STARTING THE ENGINE

_WARNING: You MUST make sure

the tubes are secure before using the

unit.

• Fuel engine. Move at least 10 feet (3

meters) away from the fueling site.

• Hold the unit in the starting position

as shown. Make sure the blower end

is directed away from people, ani-

mals, glass, and solid objects.

Choke Lever

4. Pull starter handle sharply until the

engine attempts to run, but no

more than 5 pulls (below 30°F, 8

pulls).

NOTE: If the engine attempts to start

before the 5th pull, go to the next step

immediately.

5. Move choke lever to HALF CHOKE.

6. Pull the starter handle sharply until

the engine runs, but no more than

5 pulls (below 30°F, 10 pulls).

7. After a5 second warm-up, move

the choke lever to the RUN posi-

tion.

-8-

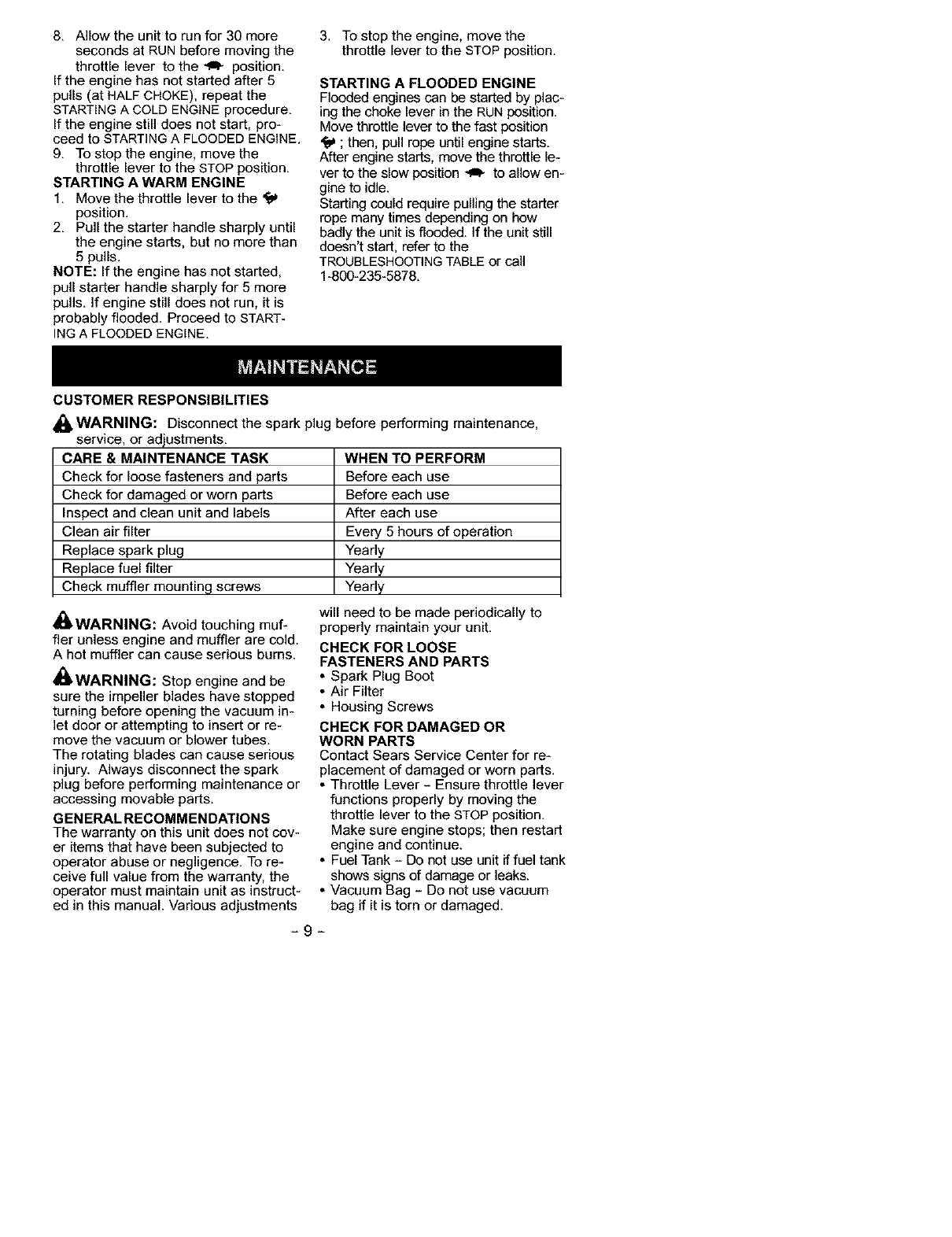

8. Allow the unit to run for 30 more

seconds at RUN before moving the

throttle lever to the "_P position.

If the engine has not started after 5

pulls (at HALF CHOKE), repeat the

STARTING A COLD ENGINE procedure.

If the engine still does not start, pro-

ceed to STARTING A FLOODED ENGINE.

9. To stop the engine, move the

throttle lever to the STOP position.

STARTING A WARM ENGINE

1. Move the throttle lever to the

position.

2. Pull the starter handle sharply until

the engine starts, but no more than

5 pulls.

NOTE: If the engine has not started,

pull starter handle sharply for 5 more

pulls. If engine still does not run, it is

probably flooded. Proceed to START-

ING A FLOODED ENGINE.

3. To stop the engine, move the

throttle lever to the STOP position.

STARTING A FLOODED ENGINE

Flooded engines can be started by plac-

ing the choke lever in the RUN position.

Move throttle lever to the fast position

; then, pull rope until engine starts.

After engine starts, move the throttle le-

ver to the slow position "_P to allow en-

gine to idle.

Starting could require pulling the starter

rope many times depending on how

badly the unit is flooded. If the unit still

doesn't start, refer to the

TROUBLESHOOTINGTABLE or call

1-800-235-5878.

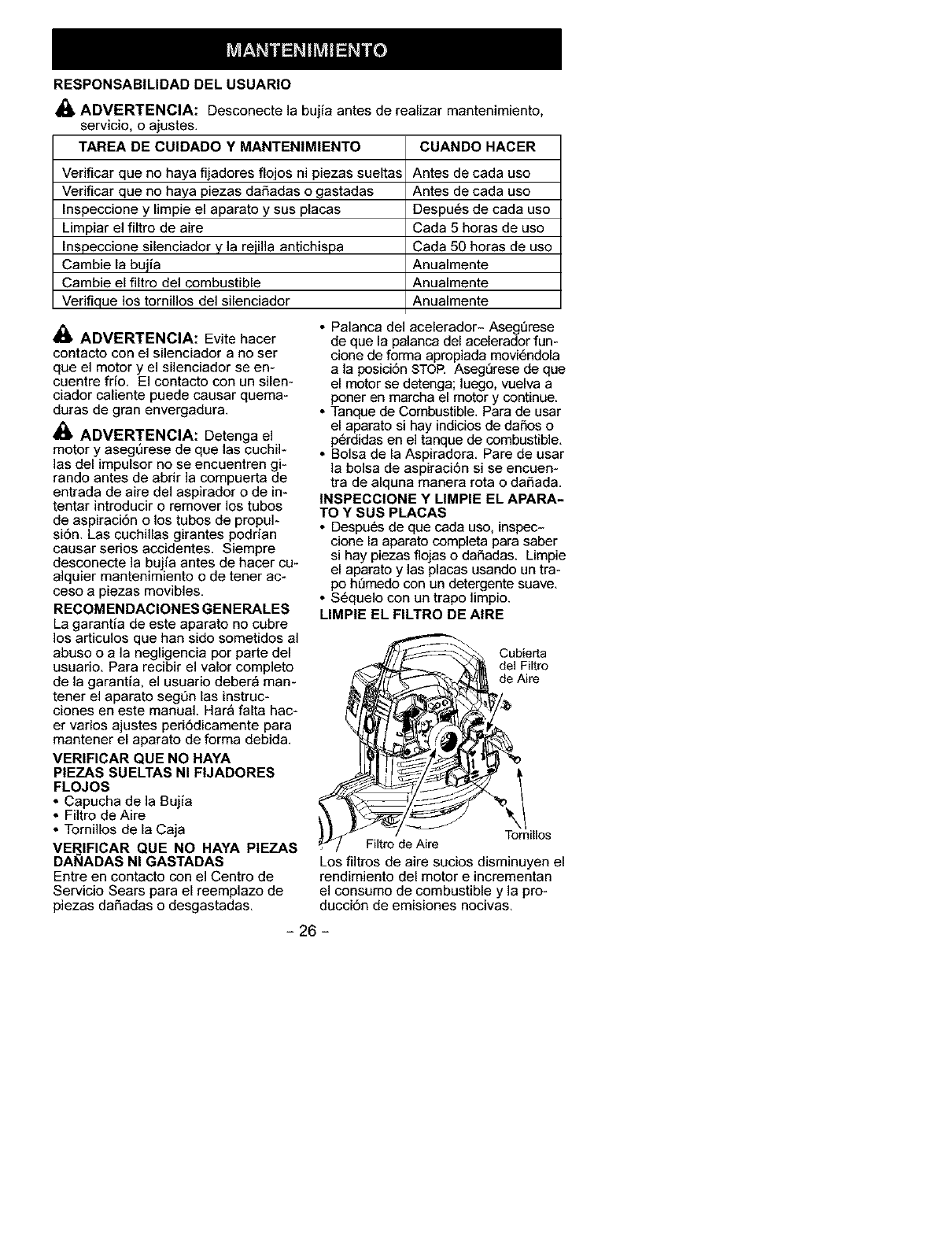

CUSTOMER RESPONSIBILITIES

WARNING: Disconnect the spark plug

service, or adiustments.

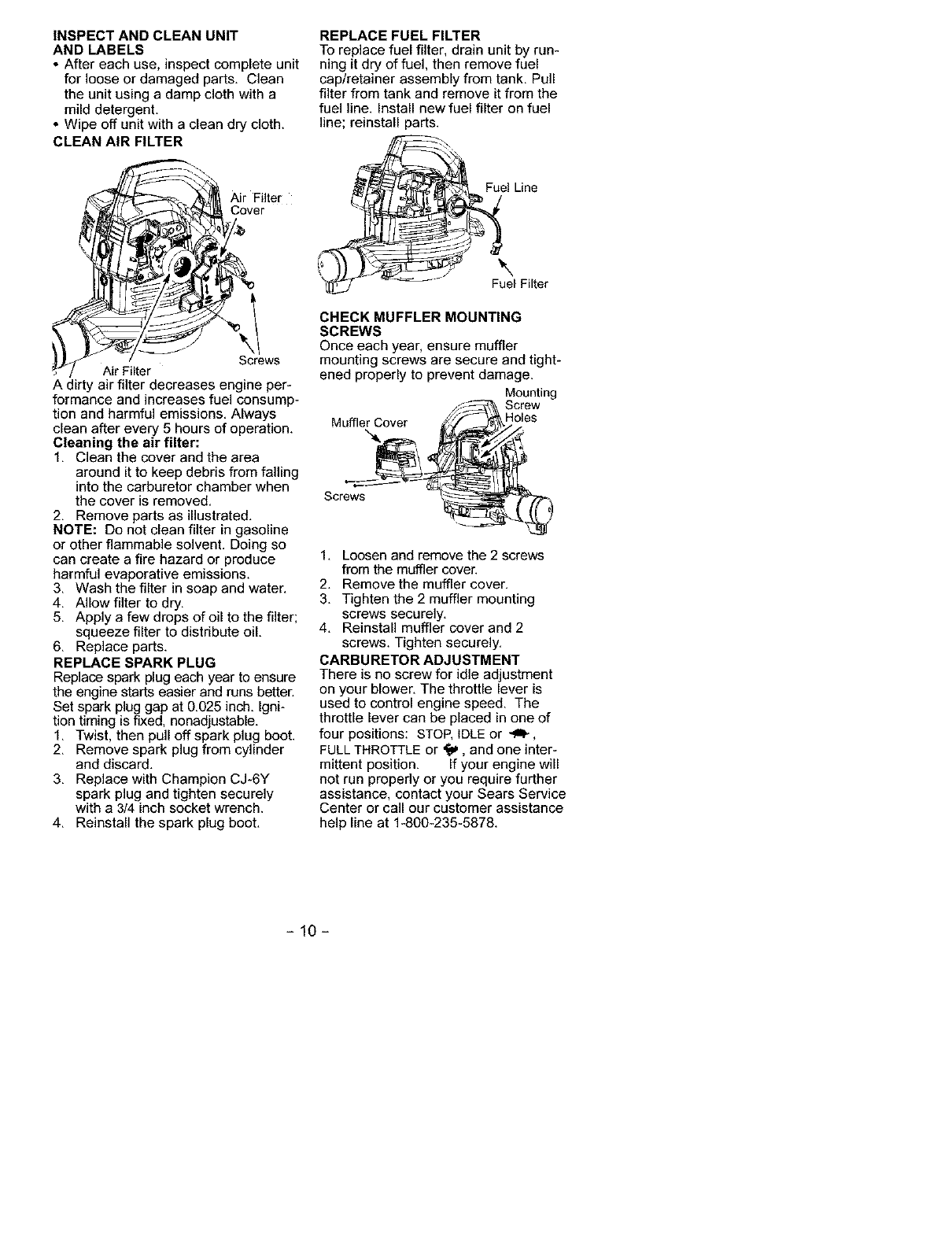

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Replace spark plug

Replace fuel filter

Check muffler mounting screws

before performing maintenance,

WHEN TO PERFORM

Before each use

Before each use

After each use

Every 5 hours of operation

Yearly

Yearly

Yearly

_WARNING: Avoid touching muf-

fler unless engine and muffler are cold.

A hot muffler can cause serious burns.

_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum or blower tubes.

The rotating blades can cause serious

injury. Always disconnect the spark

plug before performing maintenance or

accessing movable parts.

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence, To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual, Various adjustments

will need to be made periodically to

properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

,Spark Plug Boot

* Air Filter

* Housing Screws

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

* Throttle Lever - Ensure throttle lever

functions properly by moving the

throttle lever to the STOP position.

Make sure engine stops; then restart

engine and continue.

* Fuel Tank - Do not use unit if fuel tank

shows signs of damage or leaks.

* Vacuum Bag - Do not use vacuum

bag if it is torn or damaged.

-9-

INSPECT AND CLEAN UNIT

AND LABELS

, After each use, inspect complete unit

for loose or damaged parts. Clean

the unit using a damp cloth with a

mild detergent.

* Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER 'rve 'te

_/Screws

/ ._lrFilter

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions. Always

clean after every 5 hours of operation.

Cleaning the air filter:

1, Clean the cover and the area

around it to keep debris from falling

into the carburetor chamber when

the cover is removed,

2. Remove parts as illustrated.

NOTE: Do not clean filter in gasoline

or other flammable solvent. Doing so

can create a fire hazard or produce

harmful evaporative emissions.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Apply a few drops of oil to the filter;

squeeze filter to distribute oil.

6. Replace parts.

REPLACE SPARK PLUG

Replace spark plug each year to ensure

the engine starts easier and runs better.

Set spark plug gap at 0.025 inch. Igni-

tion timing is fixed, nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion CJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

REPLACE FUEL FILTER

To replace fuel filter, drain unit by run-

ning it dry of fuel, then remove fuel

cap/retainer assembly from tank. Pull

filter from tank and remove it from the

fuel line. Install new fuel filter on fuel

line; reinstall parts.

_,

uelLine

.... Fuel Filter

CHECK MUFFLER MOUNTING

SCREWS

Once each year, ensure muffler

mounting screws are secure and tight-

ened properly to prevent damage.

Mounting

Muffler Cover _Sc_ew

1, Loosen and remove the 2 screws

from the muffler cover.

2, Remove the muffler cover,

3, Tighten the 2 muffler mounting

screws securely,

4, Reinstall muffler cover and 2

screws. Tighten securely,

CARBURETOR ADJUSTMENT

There is no screw for idle adjustment

on your blower, The throttle lever is

used to control engine speed, The

throttle lever can be placed in one of

four positions: STOP, IDLE or _,

FULL THROTTLE or _. and one inter-

mittent position. If your engine will

not run properly or you require further

assistance, contact your Sears Service

Center or call our customer assistance

help line at 1-800-235-5878.

-10-

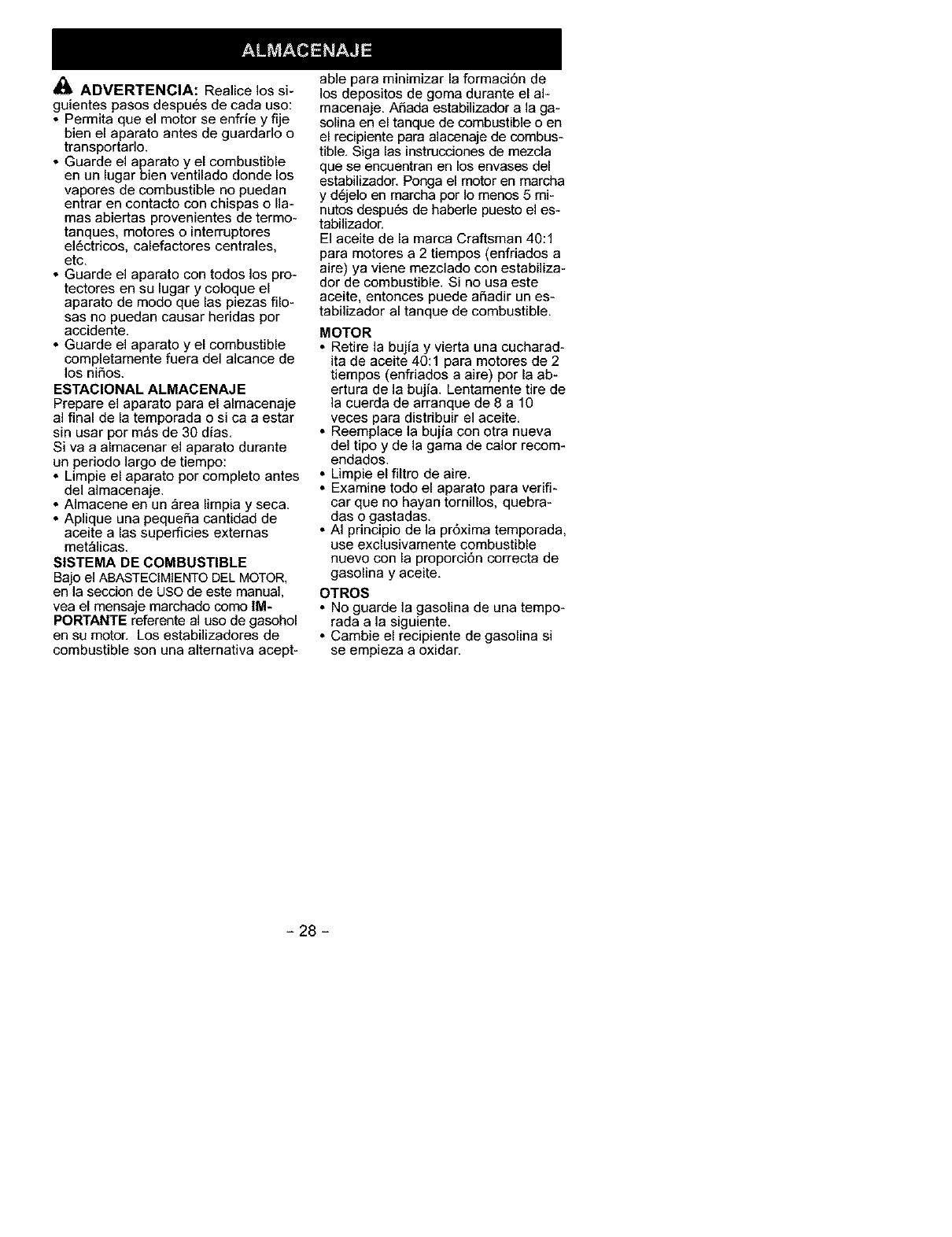

411.WARNING: Perform the following

steps after each use:

• Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp object

cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in aclean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TiON section of this manual, see mes-

sage labeled IMPORTANT regarding the

use of gasohol in your engine.

Fuel stabilizer is an acceptable alterna-

tive in minimizing the formation of fuel

gum deposits during storage. Add stabi-

lizer to gasoline in fuel tank or fuel stor-

age container. Follow the mix instruc-

tions found on stabilizer container. Run

engine at least 5 minutes after adding

stabilizer. Craftsman 40:1, 2-cycle en-

gine oil (air cooled) is already blended

with fuel stabilizer. If you do not use

this Sears oil, you can add a fuel stabi-

lizer to your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug open-

ing. Slowly pull the starter rope 8 to

10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio,

OTHER

• Do not store gasoline from one sea-

son to another,

• Replace your gasoline can if it starts

to rust,

-11 -

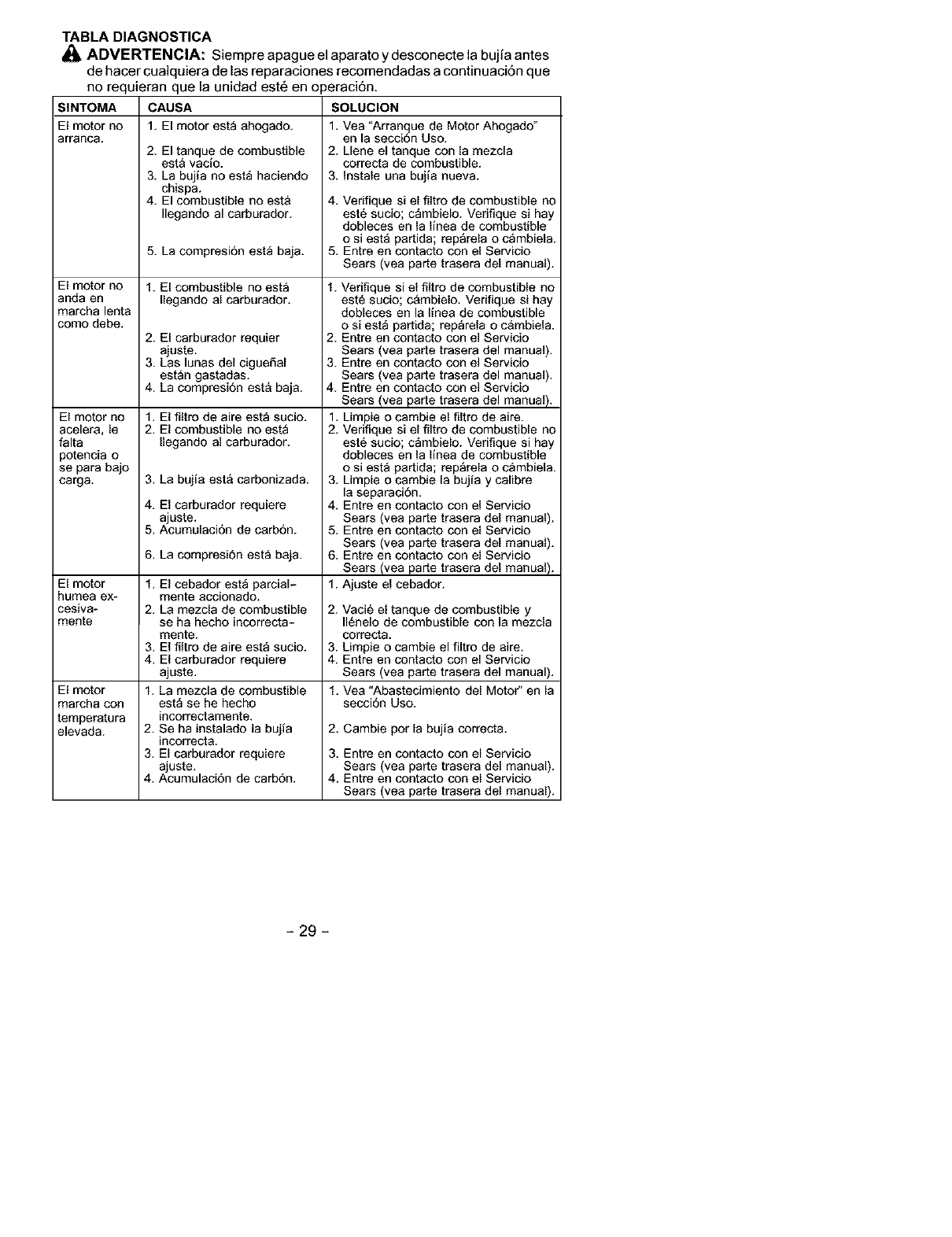

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing any of the recommended remedies below other than remedies that re-

quire operation of the unit,

TROUBLE CAUSE REMEDY

Engine will not 1. Engine flooded. 1. See "Starting a Flooded Engine"

start, in Operation section.

2. Fuel tank empty. 2. Fill tank with correct fuel mixture.

3. Spark plug not firing. 3. Install new spark plug.

4. Fuel not reaching 4. Check for dirty fuel filter; replace.

carburetor. Check for kinked or split fuel line;

repair or replace.

5. Compression low. 5. Contact Sears Service (see back cover).

Engine will not 1. Fuel not reaching 1. Check for dirty fuel filter; replace.

idle properly, carburetor. Check for kinked or split fuel line;

repair or replace.

2. Carburetor requires 2. Contact Sears Service (see back cover).

adjustment.

3. Crankshaft seals worn.

4. Compression low.

1. Air filter dirty.

2. Fuel not reaching

carburetor.

Engine will not

accelerate,

lacks power, or

dies under a

load.

Engine smokes

excessively.

Engine runs hot.

3. Spark plug fouled.

4. Carburetor requires

adjustment.

5. Carbon build up.

6. Compression low.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build up.

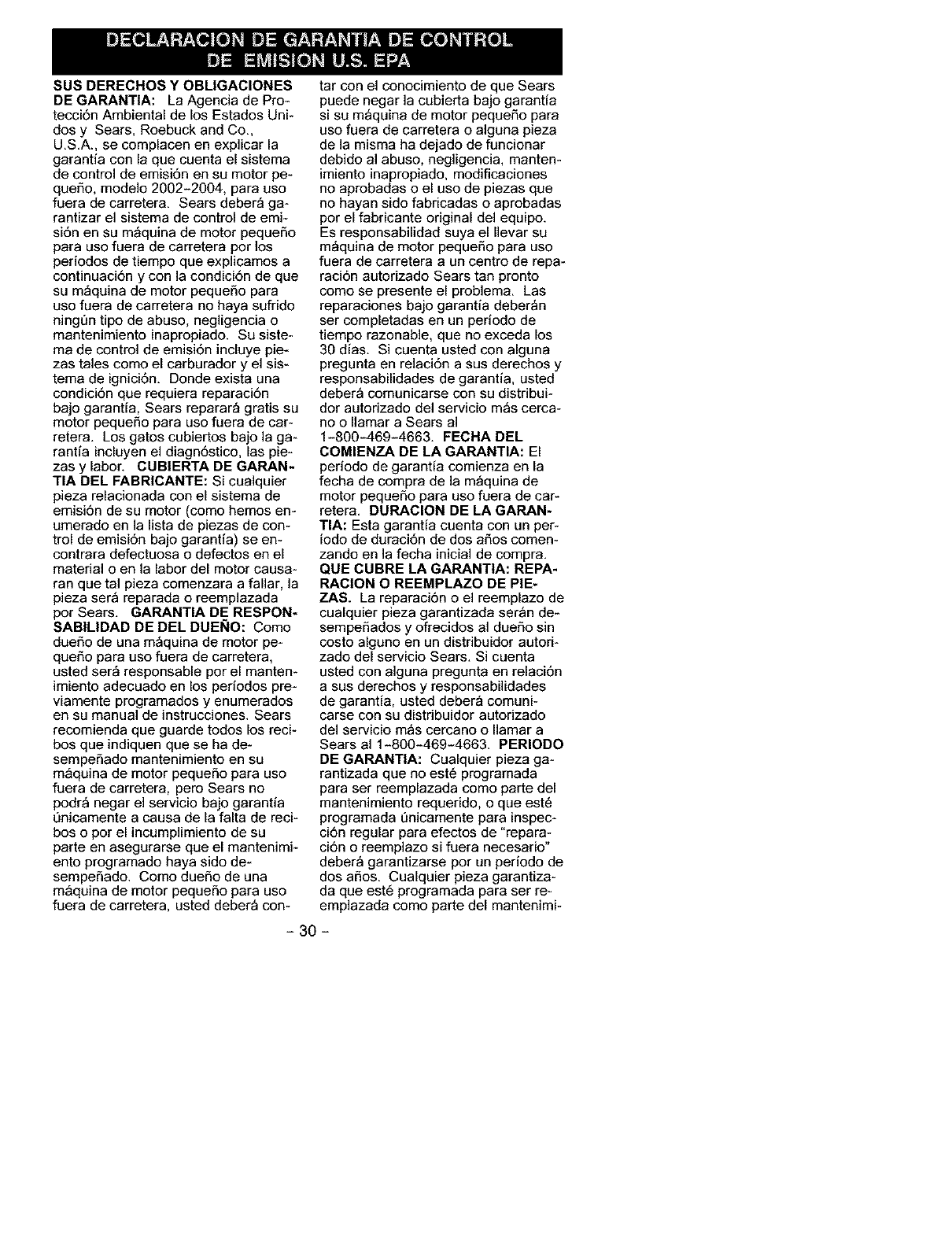

YOUR WARRANTY RIGHTS AND

3. Contact Sears Service (see back cover).

4. Contact Sears Service (see back cove0.

1. Clean or replace air filter.

2. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

3. Clean or replace spark plug

and re-gap.

4. Contact Sears Service (see back cover).

5. Contact Sears Service (see back cover).

6. Contact Sears Service (see back cover).

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. Contact Sears Service (see back cover).

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark plug.

3. Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U.S.A., are pleased

to explain the emissions control sys-

tem warranty on your year 2002-2004

small off-road engine. Sears must

warrant the emission control system

on your small off-road engine for the

periods of time listed below provided

there has been no abuse, neglect, or

improper maintenance of your small

off-road engine. Your emission control

system includes parts such as the car-

buretor and the ignition system. Where

a warrantable condition exists, Sears

will repair your small off-road engine

at no cost to you. Expenses covered

under warranty include diagnosis,

parts and labor. MANUFACTURER'S

WARRANTY COVERAGE: If any

emissions related part on your engine

(as listed under Emissions Control

Warranty Parts List) is defective or a

defect in the materials or workmanship

of the engine causes the failure of

such an emission related part, the part

will be repaired or replaced by Sears.

-12-

OWNER'S WARRANTY RESPONSI-

BILITIES: AS the small off-road en-

gine owner, you are responsible for the

performance of the required mainte-

nance listed in your instruction manual.

Sears recommends that you retain all

receipts covering maintenance on your

small off-road engine, but Sears can-

not deny warranty solely for the lack of

receipts or for your failure to ensure

the performance of all scheduled main-

tenance. As the small off-road engine

owner, you should be aware that

Sears may deny you warranty cover-

age if your small off-road engine or a

part of it has failed due to abuse, ne-

glect, improper maintenance, unap-

proved modifications, or the use of

parts not made or approved by the

original equipment manufacturer. You

are responsible for presenting your

small off-road engine to a Sears au-

thorized repair center as soon as a

problem exists. Warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days.

If you have any questions regarding

your warranty rights and responsibili-

ties, you should contact your nearest

authorized service center or call Sears

at 1-800-469-4663. WARRANTY

COMMENCEMENT DATE: The war-

ranty period begins on the date the

small off-road engine is purchased.

LENGTH OF COVERAGE: This war-

ranty shall be for aperiod of two years

from the initial date of purchase.

WHAT IS COVERED: REPAIR OR

REPLACEMENT OF PARTS. Repair

or replacement of any warranted part

will be performed at no charge to the

owner at an approved Sears servicing

center. If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663. WAR-

RANTY PERIOD: Any warranted part

which is not scheduled for replace-

ment as required maintenance, or

which is scheduled only for regular in-

spection to the effect of "repair or re-

place as necessary" shall be war-

ranted for 2 years. Any warranted part

which is scheduled for replacement as

required maintenance shall be war-

ranted for the period of time up to the

first scheduled replacement point for

that part. DIAGNOSIS: The owner

shall not be charged for diagnostic la-

bor which leads to the determination

that a warranted part is defective if the

diagnostic work is performed at an ap-

proved Sears servicing center. CON-

SEQUENTIAL DAMAGES: Sears may

be liable for damages to other engine

components caused by the failure of a

warranted part still under warranty.

WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper

maintenance are not covered. ADD-

ON OR MODIFIED PARTS: The use

of add-on or modified parts can be

grounds for disallowing a warranty

claim. Sears is not liable to cover fail-

ures of warranted parts caused by the

use of add-on or modified parts.

HOW TO FILE A CLAIM: If you have

any questions regarding your warranty

rights and responsibilities, you should

contact your nearest authorized ser-

vice center or call Sears at

1-800-469-4663. WHERE TO GET

WARRANTY SERVICE: Warranty ser-

vices or repairs shall be provided at all

Sears service centers. Call

1-800-469-4663. MAINTENANCE,

REPLACEMENT AND REPAIR OF

EMISSION RELATED PARTS: Any

Sears approved replacement part

used in the performance of any war-

ranty maintenance or repair on emis-

sion related parts will be provided with-

out charge to the owner if the part is

under warranty. EMISSION CON-

TROL WARRANTY PARTS LIST: Car-

buretor, Ignition System: Spark Plug

(covered up to maintenance sched-

ule), Ignition Module. MAINTENANCE

STATEMENT: The owner is responsi-

ble for the performance of all required

maintenance as defined in the instruc-

tion manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

-13-

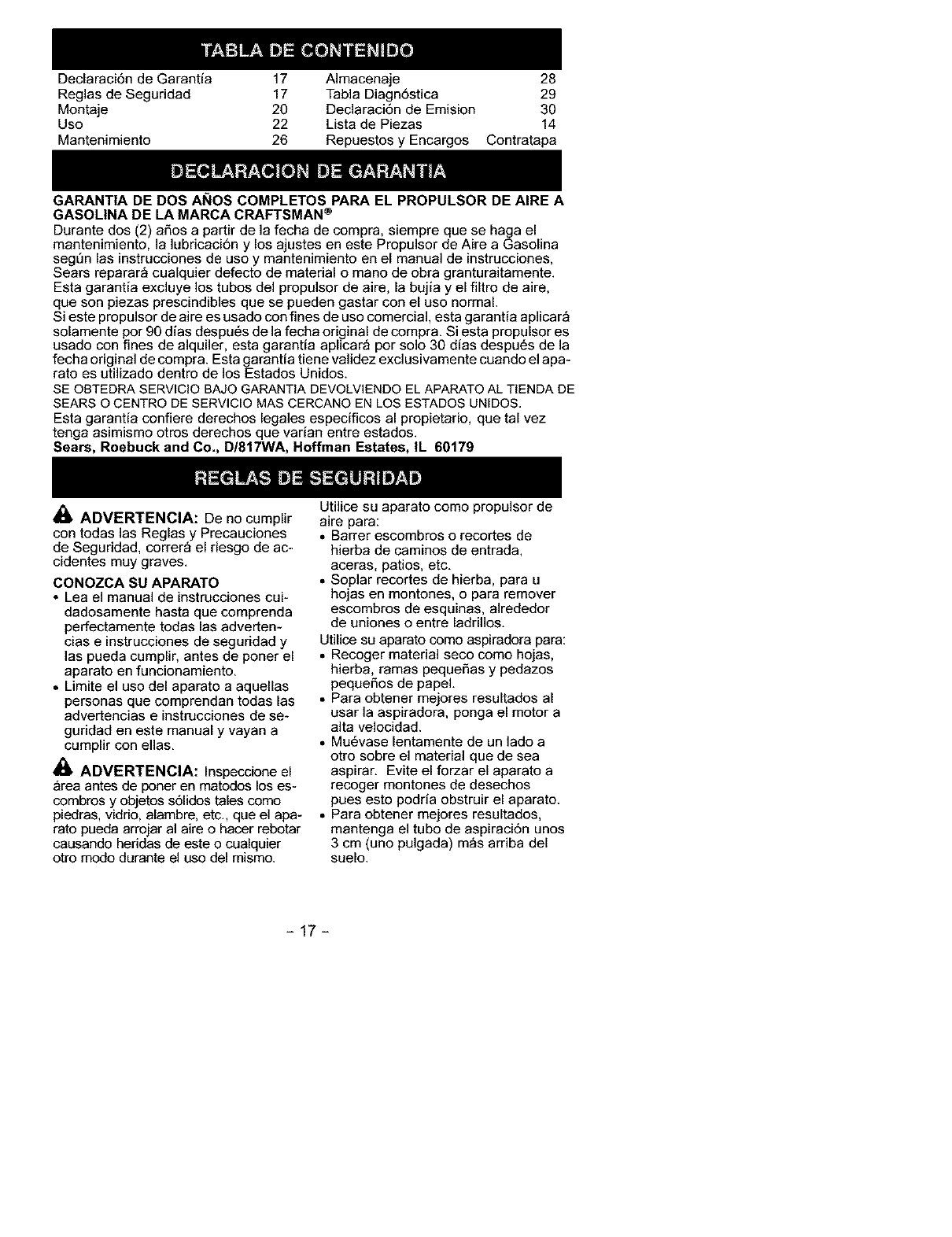

Declaraci6n de Garantia 17 AImacenaje 28

Reglas de Seguridad 17 Tabla Diagn6stica 29

Montaje 20 Declaraci6n de Emision 30

Uso 22 Lista de Piezas 14

Mantenimiento 26 Repuestos y Encargos Contratapa

GARANTIA DE DOS A_IOS COMPLETOS PARA EL PROPULSOR DE AIRE A

GASOLINA DE LA MARCA CRAFTSMAN ®

Durante dos (2) a_os a partir de la fecha de compra, siempre que se haga el

mantenimiento, la lubricaci6n y los ajustes en este Propulsor de Aire a Gasolina

seg_n las instrucciones de uso y mantenimiento en el manual de instrucciones,

Sears reparar_ cualquier defecto de material o mano de obra granturaitamente.

Esta garantia excluye los tubos del propulsor de aire, la bujia y el filtro de aire,

que son piezas prescindibles que se pueden gastar con el uso normal.

Si este propulsor de aire es usado con fines de uso comercial, esta garantia aplicar_

solamente por 90 dias despu6s de la fecha original de compra. Siesta propulsor es

usado con fines de alquiler, esta garantia aplicar_ por solo 30 dias despu6s de la

fecha original de compra. Esta garantia tiene validez exclusivamente cuando el apa-

rato es utilizado dentro de los Estados Unidos.

SE OBTEDRA SERVICIO BAJO GARANTIA DEVOLVIENDO EL APARATO AL TIENDA DE

SEARS O CENTRO DE SERVICIO MAS CERCANO EN LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

ADVERTENCIA: De no cumplir

con todas las Reglas y Precauciones

de Seguridad, correr_ el riesgo de ac-

cidentes muy graves.

CONOZCA SU APARATO

• Lea el manual de instrucciones cui-

dadosamente hasta que comprenda

perfectamente todas las adverten-

cias e instrucciones de seguridad y

las pueda cumplir, antes de porter el

aparato en funcionamiento.

•Limite el uso del aparato a aquellas

personas que comprendan todas las

advertencias e instrucciones de se-

guridad en este manual y vayan a

cumplir con elias.

ADVERTENClA: Inspeccione el

_rea antes de poner en matodos los es-

combros y objetos s61idos tales como

piedras, vidrio, alambre, etc., que el apa-

rato pueda arrojar al aire o hacer rebotar

causando heridas de este o cualquier

otro modo durante el uso del mismo.

Utilice su aparato como propulsor de

aire para:

• Barrer escombros o recortes de

hierba de caminos de entrada,

aceras, patios, etc.

• Soplar recortes de hierba, para u

hojas en montones, o para remover

escombros de esquinas, alrededor

de uniones o entre ladrillos.

Utilice su aparato como aspiradora para:

• Recoger material seco como hojas,

hierba, ramas peque5as y pedazos

pequeBos de papeL

• Para obtener mejores resultados al

usar la aspiradora, ponga el motor a

alta velocidad.

• Mu6vase lentamente de un lado a

otro sobre el material que de sea

aspirar. Evite el forzar el aparato a

recoger montones de desechos

pues esto podria obstruir el aparato.

• Para obtener mejores resultados,

mantenga el tubo de aspiraci6n unos

3 cm (uno pulgada) m_s arriba del

suelo.

-17-

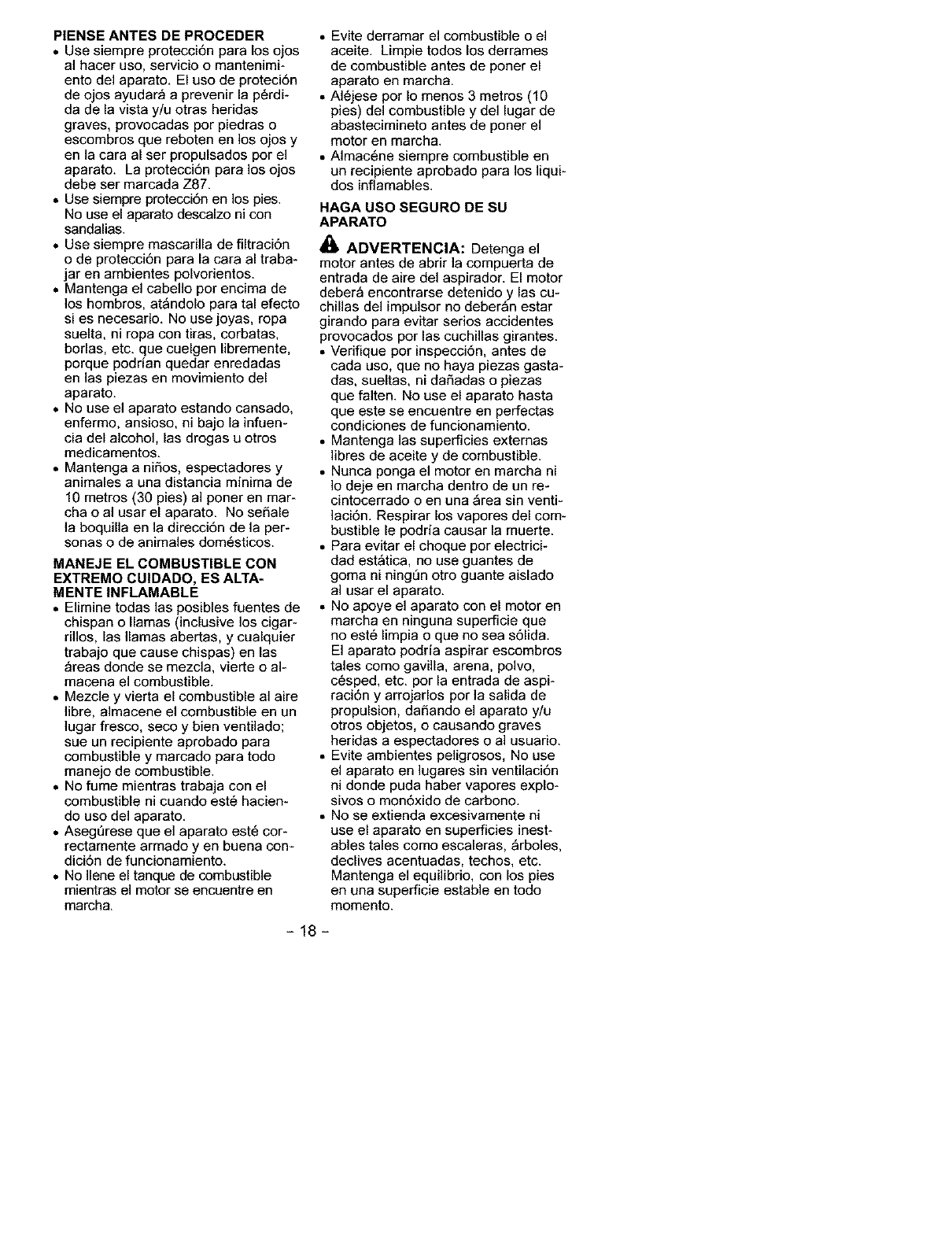

PIENSE ANTES DE PROCEDER

•Use siempre protecci6n para los ojos

al hacer uso, servicio o mantenimk

ento del aparato. El uso de proteci6n

de ojos ayudar_ a prevenir la p6rdi-

da de la vista y/u otras heridas

graves, provocadas por piedras o

escombros que reboten en los ojos y

en la cara al ser propulsados por el

aparato. La protecci6n para los ojos

debe ser marcada Z87.

• Use siempre protecoi6n en los pies.

No use el aparato descalzo ni con

sandalias.

• Use siempre mascarilla de filtraci6n

o de protecci6n para la cara al traba-

jar en ambientes polvorientos.

• Mantenga el cabello por encima de

los hombros, at_ndolo para tal efecto

si es necesario. No use joyas, ropa

suelta, ni ropa con tiras, corbatas,

borlas, etc. que cuelgen libremente,

porque podrian quedar enredadas

en las piezas en movimiento del

aparato.

• No use el aparato estando cansado.

enfermo, ansioso, ni bajo la infuen-

cia del alcohol, las drogas u otros

medicamentos.

• Mantenga a niSos, espectadores y

animales auna distancia minima de

10 metros (30 pies) al poner en mar-

cha o al usar el aparato. No seSale

la boquilla en la direcci6n de la per-

sonas o de animales dom6sticos.

MANEJE EL COMBUSTIBLE CON

EXTREMO CU|DADO, ES ALTA-

MENTE INFLAMABLE

• Elimine todas las posibles fuentes de

chispan o llamas (inclusive los cigar-

rillos, las llamas abertas, y cualquier

trabajo que cause chispas) en las

_reas donde se mezcla, vierte o al-

macena el combustible.

• Mezcle y vierta el combustible al aire

]ibre, almacene el combustible en un

]ugar fresco, seco y bien ventilado;

sue un recipiente aprobado para

combustible y marcado para todo

manejo de combustible.

• No fume mientras trabaja con el

combustible ni cuando est6 hacien-

do uso del aparato.

• AsegQrese que el aparato est6 cor-

rectamente armado yen buena con-

dici6n de funcionamiento.

• No Ilene el tanque de combustible

mientras el motor se encuentre en

mamha,

• Evite derramar el combustible o el

aceite. Limpie todos los derrames

de combustible antes de porter el

aparato en marcha.

• AI6jese por Io menos 3 metros (10

pies) del combustible y del lugar de

abastecimineto antes de poner el

motor en marcha.

• AImac6ne siempre combustible en

un recipiente aprobado para los liqui-

dos inflamables.

HAGA USO SEGURO DE SU

APARATO

ADVERTENClA: Detenga el

motor antes de abrir ]a compuerta de

entrada de aire del aspirador. El motor

deber_ encontrarse detenido y las cu-

chillas del impulsor no deber_n estar

girando para evitar serios accidentes

provocados por las cuchillas girantes.

• Verifique por inspecci6n, antes de

cada uso, que no haya piezas gasta-

das, sueltas, ni daSadas o piezas

que falten. No use el aparato hasta

que este se encuentre en perfectas

condiciones de funcionamiento.

• Mantenga las superficies externas

libres de aceite y de combustible.

• Nunca ponga el motor en marcha ni

1odeje en marcha dentro de un re-

cintocerrado o en una _rea sin venti-

]aci6n. Respirar los vapores del com-

bustible le podria causar la muerte.

• Para evitar el choque por electrici-

dad est_tica, no use guantes de

goma ni ningDn otro guante aislado

al usar el aparato.

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no est6 limpia o que no sea s61ida.

El aparato podria aspirar escombros

tales como gavilla, arena, polvo.

c6sped, etc. por la entrada de aspi-

raci6n y arrojarlos por la salida de

propulsion, daSando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Evite ambientes peligrosos, No use

el aparato en lugares sin ventilaci6n

ni donde puda haber vapores explo-

sivos o mon6xido de carbono.

• No se extienda excesivamente ni

use el aparato en superficies inest-

ables tales como escaleras, _rboles.

declives acentuadas, techos, etc.

Mantenga el equilibrio, con los pies

en una superficie estable en todo

momento.

-18-

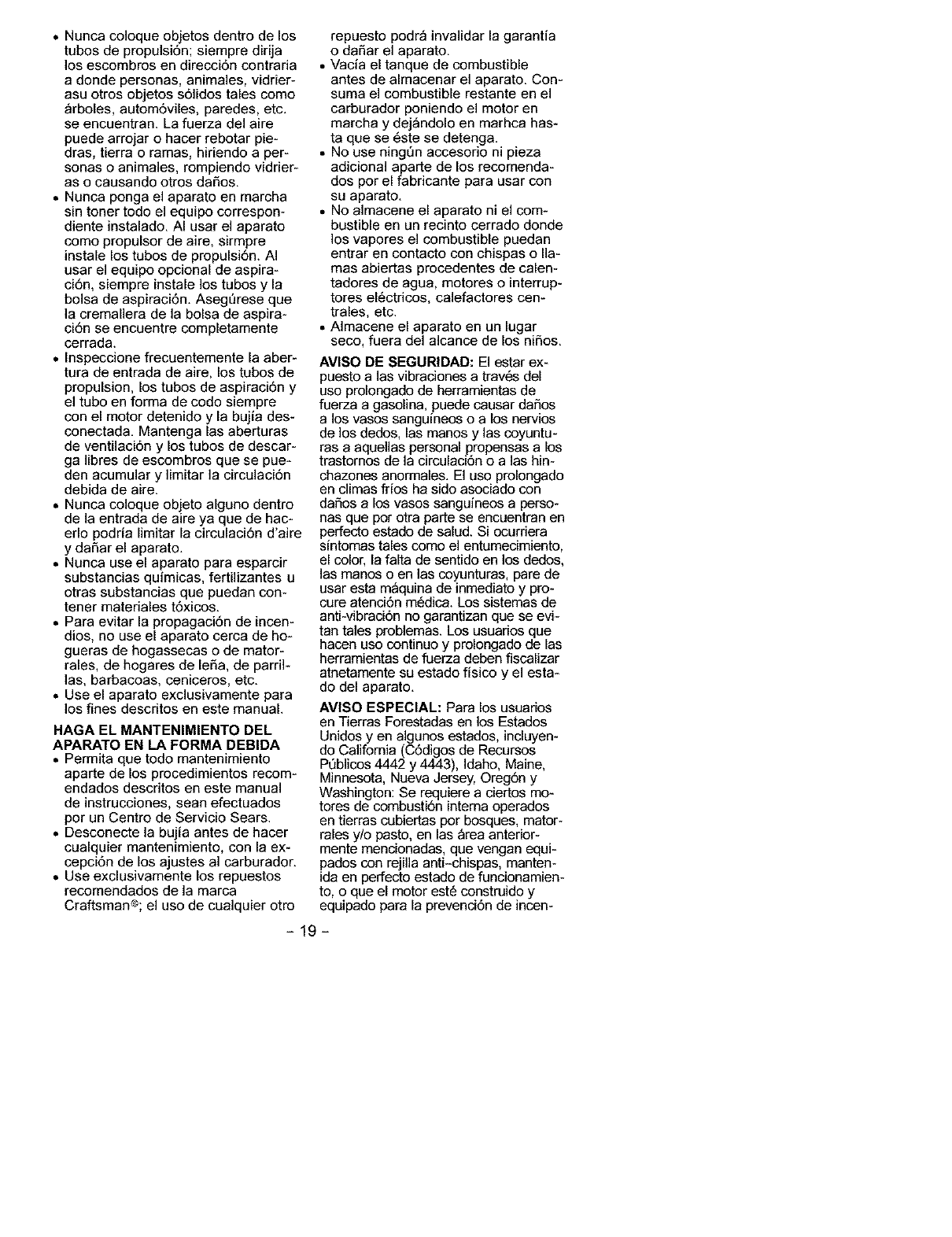

• Nunca coloque objetos dentro de los

tubes de propulsi6n; siempre dirija

los escombros en direcci6n contraria

adonde personas, animales, vidrier-

aso otros objetos s61idos tales como

_rboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o causando otros daSos.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

come propulsor de aire, sirmpre

instale los tubos de propulsi6n. AI

usar el equipo opcional de aspira-

ci6n, siempre instale los tubes y la

bolsa de aspiraci6n. Aseg_rese que

]a cremallera de la bolsa de aspira-

ci6n se encuentre completamente

cerrada.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubos de

propulsion, los tubos de aspiraci6n y

el tubo en forma de codo siempre

con el motor detenido y la bujfa des-

conectada. Mantenga las aberturas

de ventilaci6n y los tubos de descar-

ga libres de escombros que se pue-

den acumular y limitar la circulaci6n

debida de aire.

• Nunca coloque objeto alguno dentro

de la entrada de aire ya que de hac-

erlo podria limitar la circulaci6n d'aire

y daSar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertilizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagaci6n de incen-

dios, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de leSa, de parril-

las, barbacoas, ceniceros, etc.

• Use el aparato exclusivamente para

los fines descritos en este manual.

HAGA EL MANTENIMIENTO DEL

APARATO EN LA FORMA DEBIDA

•Permita que todo mantenimiento

aparte de los procedimientos recom-

endados descritos en este manual

de instrucciones, sean efectuados

por un Centro de Servicio Sears.

• Desconecte la bujfa antes de hacer

cualquier mantenimiento, con la ex-

cepci6n de los ajustes al carburador.

• Use exclusivamente los repuestos

recomendados de la marca

Craftsman®; el use de cualquier otro

repuesto podr_ invalidar la garantia

o daSar el aparato.

• Vacia el tanque de combustible

antes de almacenar el aparato. Con-

suma el combustible restante en el

carburador poniendo el motor en

marcha y dej_ndolo en marhca has-

ta que se 6ste se detenga.

• No use ning_n accesorio ni pieza

adicional aparte de los recomenda-

dos por el fabricante para usar con

su aparato.

• No almacene el aparato ni el com-

bustible en un recinto cerrado donde

los vapores el combustible puedan

entrar en contacto con chispas o lla-

mas abiertas procedentes de calen-

tadores de agua, motores o interrup-

tores el6ctricos, calefactores cen-

trales, etc.

• AImacene el aparato en un lugar

seco. fuera del alcance de los niSos.

AVISO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a trav6s del

uso prelongado de herramientas de

fuerza a gasolina, puede causar daSos

a los vases sangufneos o a los nervios

de los dedos, las manos y las coyuntu-

ras aaqueUas personal propensas a los

trastornos de la circulaci6n o alas hin-

chazones anormales. El use prolongado

en climas fries ha side asociado con

daSos a los vases sanguineos a perso-

nas que por otra parte se encuentran en

perfecto estado de salud. Si ccurriera

sfntemas tales como el entumecimiento,

el color, la falta de sentido en los dedos,

las manes o en las coyunturas, pare de

usar esta m_quina de inmediato y pro-

cure atenci6n m6dica. Los sistemas de

anti-vibraci6n no garantizan que se evi-

tan tales problemas. Los usuarios que

hacen use continuo y prolongado de las

herramientas de fuerza deben fiscalizar

atnetamente su estado fisico y el esta-

do del aparato.

AVISO ESPECIAL: Para los usuarios

en Tierras Forestadas en los Estados

Unidos y en algunos estados, incluyen-

de California (C6digos de Recursos

P6blicos 4442 y 4443). Idaho, Maine,

Minnesota, Nueva Jersey, Oreg6n y

Washington: Se requiere a ciertos mo-

tores de combusti6n interna operados

en tierras cubiertas por bosques, mator-

rales y/o pasto, en las _rea anterior-

mente mencionadas, que vengan equi-

pados con rejilla anti-chispas, manten-

ida en perfecto estado de funcionamien-

to, o que el motor est6 construido y

equipado para la prevenci6n de incen-

-19-

dies y mantenido correctamente. Con-

suite con las autoridades estatales o lo-

cales acerca de los reglamente que se

relacionene con estos requisitos. De no

cumplir con estos requisitos, usted es-

tar_ en violaci6n de la ley. Este aparato

no viene equipo de f_brica con rejilla

anti-chispa; sin embargo la rejina anti-

chispa viene disponible como pieza op-

cional. Si se requiere rejilla anti-chispa

en la Iocalidad donde usted se encuen-

tra, entre en contacto con el Servicio de

Sears para obtener el equipo de re-

puestos correspondiente. La rejilla anti-

chispa, los tubos de propulsi6n y las bo-

quillas deber_n estar instalados en el

aparato para estar en total cumplimiento

con el reglamento.

CONTENIDO DE LA CAJA

Verifique que todos los articulos de la

siguiente lista est6n incluidos:

Medelo 358.797342

Propulsor de Aire

Tubo de Propulsi6n

Tubo en Forma de Codo

Bolsa de Aspiraci6n

Tubo de Aspiraci6n Superior

Tubo de Aspiraci6n Inferior

Aceite de Motor a 2 Tiempos

AMISO: Es normal que el filtro de com-

bustible golpetee en el tanque vacio.

MONTAJE

ADVERTENCIA: Detenga el

motor y asegerese de que las cuchil-

las del impulsor no se encuentren gi-

rando antes de abrir la compuerta de

entrada de aire del aspirador o de in-

tentar introducir o remover los tubos

de aspiraci6n o los tubos de propul-

si6n. Las cuchillas girantes podrian

causar serios accidentes.

ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurarse que el aparato

haya sido armado correctamente y

que todos los fijafores se encuentren

bien fijos.

• Un destornillador se requiere para el

montaje.

MONTAJE DEL PROPULSOR

DE AIRE

INSTALACION DEL TUBO DE PRO-

PULSION

Si usted ya ha montado el aparato

para el use come aspiradora, remueva

los tubos de ]a aspiradora y la bolsa

de colecci6n.

1. Alinee la moldura saliente del tubo

de propulsi6n con la ranura en la

salida de aire del propulsor; gire

hasta encajar en su lugar.

AVISO: La perilla debe ser aflojada Io

suficiente que permita al tubo se

introduzca en la salida de aire de la

propulsora. Gire la perilla hacia la iz-

quierda para aflojar.

Salida de Aire

el Propulsi6n Tubo de

Propulsi6n

Ranura _ Moldura saliente

2. Aseg_rese de apretar el tube al

girar la perilla hacia la derecha.

3. Para remover el tubo, gire la perilla

hacia la izquierda para aflojar el

tubo de propulsi6n; remueva el

tubo.

MONTAJE DEL ASPIRADOR DE

AIRE

MONTAJE DE LA BOLSA DE ASPI-

RAClON

1. Abra la cremallera en la bolsa de

aspiraci6n e introduzca el tubo en

forma de codo.

2. Empuje la punta pequeSa del tubo

en forma de codo por la abertura

pequeSa el la bolsa de aspiraci6n.

Tubo en forma

de Codo Abertura

pequeSa

Abe_ura de

C_malle_ Moldura Saliente

AVISO: Aseg_rese de que el borde de

la abertura pequeSa de la bolsa de en-

cuentre pegado ala parte en forma de

embudo del tube en forma de codo, y

la moldura saliente del tube en forma

de cedo se encuentre al fondo.

3. Cierra la cremallera de la bolsa.

Aseg_rese de que la cremallera se

encuentre completamente cerrada.

4. Retire el tubo de propulsi6n.

- 20 -

Moldura

ilanura

5, Introduzca el tubo en forma de

codo en la salida de aire del

propulsi6n. Aseg_rese de que la

moldura del tubo en forma de codo

est6 alineada con la ranura de

salida de aire del propulsi6n.

6, Gire la perilla hacia la derecha

para apretar el tubo en forma de

codo,

MONTAJE DEL TUBO DE

ASPIRACION

1, Alinee el tubo de aspiraci6n inferior

como se ilustra. Introduzca el tubo

de aspiraci6n inferior dentro del

tubo de aspiraci6n superior,

Tubo de aspiraci6n

superior

Tubo de aspiraci6n

inferior

2, Introduzca un destornillador dentro

del _rea del cerradura de la

entrada de aire del aspirador,

Area del cerradura Salida de Aire

_ _., Areadel-II---._del cerraduraCubiertaPropulsi6nde

Entrada de Aire

0e,A,0, a0o

5, Coloque los ganchos que se

encuentran en el tubo de

aspiraci6n superior en el poste de

retenci6n del aparato.

6, Gire el tubo hasta que este fijo por

]a cerradura de la entrada de aire.

Cerradura

PIVOTE de la

Poste de

Retenci6n

COMO CONVERTIR EL APARATO DE

USO DE ASPIRACION A USO DE

PROPULSION

1. Remueva los tubos de aspiraci6n

introduciendo el destornillador

dentro del brea del cerradura de la

entrada de aire.

2. Suavemente, gire el mango del

destornillador hacia la parte trasera

del aparato para abrir el cerradura,

mientras jala hacia arriba el tubo

de aspiraci6n superior con su otra

mano,

Area del cerradura

3, Suavemente, gire el mango del

destornillador hacia la parte trasera

del aparato para abrir ]a cerradura,

mientras jala hacia arriba de la

cubierta de la entrada de aire del

aspirador con su otra mano.

4, Sostenga la cubierta de entrada de

aire del aspirador abierta hasta

que el tubo de aspiraci6n quede

instalado,

3, Remueva la bolsa de aspiraci6n.

4, Cierre la cubierta de entrada de

aire del aspirador y aseg0rese que

este cerrada completamente,

-21 -

5. Vuelva a instalar los tubo de

propulsi6n (vea INSTALACION DEL

TUBO DE PROPULSION).

AJUSTE DE LA BANDA DEL HOMBRO

(para uso con el aspirador t_nica-

mente)

1. Sujete el aparato como se ilustra

con el lado del silenciador alejado

de su cuerpo y de su ropa.

2. Pasando la banda del hombro

sobre su cabeza, col6quela en su

hombro derecho.

3. Extienda el brazo izquierdo hacia

]a perte posterior de la bolsa de as-

piraci6n.

4. Ajuste la correa de hombro hasta

que la costura entre la bolsa de as-

piraci6n y la correa quede entre el

pulgar y el indice.

5. AsegDrese de que el aire circule

libremente desde el tubo en forma

de codo hasta la bolsa. Si la bolsa

se encuentra torcide, el aparato no

funcionar_ apropiadamente.

CONOZCA SU PROPULSOR

LEA EL MANUAL DE INSTRUCClONES Y SUS REGLAS DE SEGURIDAD ANTES DE

COMENZAR A USAR ESTE APARATO, Compare las ilustraciones siguientes con su

aparato para familiarizarse con la Iocalizaci6n de los controles y ajustes del mis-

mo, Guarde este manual para futuras referencias,

CUCHILLAS DESMENUZADORAS

Su propulsor viene equipado con cuchillas desmenuzadoras como caracteristica

standard, Cuando use este accesorio opcional del aspirador, las cuchillas des-

menuzadoras reducir_n los escombros en una proporci6n de hasta 16:1.

Tubo superior del_

aspirador ,_-_.""_ _1

Tubo inferior del .._-.-.-_ (_ _ _"

asplrad_/._ _

Bombeador Palanca del

Cebador

Tapa de la

Mezcla de

Palanca del Combustible

Tubo en forma

de Codo

Tubo de

Propulsi6n

\Mango

Trasero

- 22 -

PALANCA DEL ACELERADOR

La PALANCA DEL ACELERADOR se uso

para seleccionar la velocidad deseada

y para detener el motor. Mueva la pa-

lanca del acelerador a la posici6n

para m_xima velocidad. Mueva la pa-

lanca del acelerador a la posici6n

para conseguir la marcha lent& Para

detener el motor, mueva la palanca del

acelerador a la posici6n STOE

BOMBEADOR

El BOMBEADORes usado para remover

aire de el carburador y de las lineas de

combustible y las Ilena de mezcla de

combustible. Esto le permite poner el

motor en marcha con menos firones de

la cuerda de arranque. Active el boton

del bombeador apret_ndolo y huego

dejando que retome su forma original.

PALANCA DEL CEBADOR

El CEBADOR ayuda a suiministrar com-

bustible al motor para facilitar el arran-

que cuando el motor est_ frio. Acione el

cebador colocando la palanca en la po-

sici6n FULL CHOKE. Despu6s que el mo-

tor intente arrancar, mueva la palanca

del cebador a la posici6n HALF CHOKE.

Despu6s que el motor se haya puesto

en march& ponga la palanca del ceba-

dor en la posici6n RUN.

SUGERENCIAS UTILES

•AI usar el aparato para soplar o para

aspirar los escombros, sujete el apa-

rato por el lado del silenciador aleja-

do de su cuerpo y de su ropa (yea

POSIClON DE USO debajo).

• Se requiere que se use protecci6n

de oidos para reducir el riesgo de la

p6rdida de la audici6n asociado con

los niveles de sonido.

• Detenga el motor antes de instalar o

remover accesorios para reducir el

riesgo asociado con el contacto de

las piezas girantes. No use este apa-

rato sin antes tener todos los protec-

tores en su lugar.

• Use el equipo de fuerza t]nicamente

en horas razonables - no muy tem-

prano en la mafiana o muy tarde en

la noche cuando otras personas

podrian ser perturbadas. Cumpla

con el horario enlistado por los esta-

tutos locales. Usualmente se recom-

ienda un horario normal de 9:00 a.m.

a 5:00 p.m., de lunes a s_bado.

• Limite el uso de nDmero de piezas

de equipo al mismo tiempo para re-

ducir los niveles de ruido.

• Para efectuar el trabajo, use los pro-

pulsores de fuerza ala menor veloci-

dad de aceleraci6n posible para re-

ducir los niveles de sonido.

• Use rastrillos y escobas para aflojar

escombros antes de soplados con el

porpulsor de aire.

• En condiciones de mucho polvo,

moje ligeramente las superficies del

suelo o use el accesorio "mister"

donde haya agua disponible.

• Conserve agua usando el propulsor

en lugar de mangueras de agua

para las tantas aplicaciones del

c6sped y de jardineria, incluyendo

_reas como Io son canales de agua

en los techos, protecci6n de tela

met_lica en las ventanas y puertas,

patios, asadores a la parrilla, bad

cones y jardines.

•Tenga cuidado con los nifios, ani-

males dom6sticos, ventanas abier-

tas y carros reci6n lavados. Sople

los escombros con precauci6n.

• Use la extensi6n completa de la bo-

quilla del propulsor para que la cor-

riente de aire pueda trabajar cerca

del suelo.

• Despu6s de usar los propulsores de

aire y otto tipo de equipo, iLIMPIE!

Deseche los escombros en re-

cept_culos de basura.

POSICION DE USO

Propulsor Aspirador

ANTES DE PONER EL MOTOR EN

MARCHA

_, ADVERTENCIA: Aseg0rese de

haber leido toda la informaci6n sobre el

combustible en las reglas de seguridad

antes de comenzar. Si no comprende

]as regias de seguridad, o intente

abastecer el aparato con combustible.

Llame al 1-800-235-5878.

- 23 -

ABASTECIMIENTO DEL MOTOR

ADVERTENClA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est_ habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el uso, se deber_

mezclar la gasolina con un aceite de

sint6tico de buena calidad para motores

de 2 tiempos enfriados aaire.

Recomendamos el aceite de sint6tico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de 40:1

mezclando 3,2 onzas de aceite con

cada gal6n de gasolina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el

contenido entero de este recipiente en 1

gal6n de gasolina para alcanzar la

mezcla apropiada del combustible. NO

USE aceite para autom6viles ni para

barcas. Estos aceites daSar_n el

motor.AI mezclar el combustible, siga ]as

instrucciones impresas en el recipiente.

Una vez haya aSadido el aceite a la

gasolina, agite al recipiente brevemente

para asegurar que el combustible est6

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tibles mezclados con alcohol, (los Ila-

mados gasohol o los que tienen etanol

o metanol) pueden atraer humedad, Io

que puede causar la separaci6n y la

formaci6n de _cidos durante el alma-

cenaje. La gasolina _cida puede daSar

el sistema de combustible del motor

durante el almacenaje.

Para evitar problemas con el motor,

deber_ vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o m_s.

Vacia el tanque de combustible, ponga

el motor en marcha y d6jelo en mar-

cha hasta que las lineas de combus-

tible y el carburador queden vacios.

Use combustible fresco en la pr6xima

temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerlo puede

provocar daSos permanentes.

Un estabilizador de combustible es

una alternativa aceptable para minimi-

zar la formaci6n de dep6sitos de goma

en el combustible durante el almace-

naje. El aceite de la marcha Craftsman

viene ya mezclado con estabilizador

de combustible. Vea la secci6n de AL-

MACENAJE para m_s informaci6n.

AVI80: El aparato se debe porter de

lack) al agregar el combustible (vea la

ilustraci6n abajo).

PARA DETENER EL MOTOR

• Para detener el motor, mueva la pa-

]anca del acelerador a la posici6n

STOP.

PARA PONER EN MARCHA

EL MOTOR

ADVERTENClA: Es OBLIGATO-

RIO asegurarse que los tubos est6n

bien fijos antes de usar el aparato.

• Abastezca el motor. Ap_rtese por Io

menos 3 metros (10 pies) del lugar

de abastecimiento.

• Sostenga el aparato en la posici6n

de arranque elustrada. AsegDrese

de que la boquilla de propulsi6n no

est6 direccionada hacia personas,

animales, vidrieras y otros objetos

s61idos.

POSICION DE ARRANQUE

Propulsor _

Aspirador

- 24 -

ADVERTENCIA: AI arrancar el

motor, sostenga el aparato como se

ilustra en la figura. Apoye el aparato

exclusivamente en una superficie lim-

piay s61ida siempre que vaya a efec-

tura el arranque y siempre que tenga

que apoyar el aparato con el motor en

marcha. Los escombros tales como

gravilla, arena, tierra, c6sped, etc.,

pueden ser succionados por la entra-

da de aire y arrojados por la salida de

propulsi6n, da5ando el aparato u otros

bienes o causando graves heridas a

espectadores oal usuario.

PARA ARRANCAR CON MOTOR

FRIO (o motor caliente despu6s de

quedar sin combustible)

1. Lentamente, presione el bot6n del

bombeador 8 veces.

2. Mueva la palanca del cebador a la

posici6n FULL CHOKE.

3. Mueva la palanca del acelerador a

la posici6n _.

Palanca del Boron del

acelerador bombeador

Palanca del cebado_

4. Firmemente, tire del mango de la

cuerda de arranque hasta que el

motor intente arrancar, pero no

m_s de 5 tirones (en temperatures

bajo los 30° F, 8 tirones).

AVISO: Si el motor intenta arancar

antes del quinto tir6n del mango, pase

al siguiente paso de inmediato.

5. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

6. Firmemente, tire del arranque has-

ta que el motor arranque, pero no

m_s de 5 tirones (en temperatures

bajo los 30° F, 10 tirones).

7. Despu6s de calentar por 5 segun-

dos, mueva la palanca del cebador

a la posici6n RUN.

8. Permita que el aparato siga en

marcha por otros 30 segundos en

la posici6n RUN antes de mover la

palanca del acelerador a la posi-

ci6n _.

Si el motor no ha arrancado despu6s

del quinto tir6n del mango de arranque

(en la posici6n HALF CHOKE), repita el

procedimiento PARA ARRANCAR CON

MOTOR FRIO. Si el motor persiste sin

arrancar, proceda con el procedimien-

to baho el titulo ARRANQUE DE MOTOR

AHOGADO.

9. Para detener el motor, mueva la pa-

lanca del acelerador a la posici6n

STOR

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva la palanca del acelerador a

la posici6n _.

2. Firememente, tire del mango de ar-

ranque hasta que el motor arran-

que, pero no m_s de 5 tirones.

AVIS0: Si el motor no arranca, tire del

mango de arranque firmemento otras

5 veces. Si el motor persiste sin arran-

car, probablemente se encuentre aho-

gado. Proceda con la secci6n ARRAN-

QUE DE MOTOR AHOGADO.

3. Para detener el motor, mueva la pa-

]anca del acelerador a la posici6n

STOR

ARRANQUE DE MOTOR AHOGADO

Los motores que se encuentren ahoga-

dos podr_n ponerse en marcha colo-

cando la palanca del cebador en la po-

sici6n RUN. Mueva la palanca del acel-

erador ala posici6n _ ; luego, itre de

la cuerda de arranque hasta que el mo-

tor se ponga en marcha. Despu6s que

el motor se haya puesto en marcha,

mueva la palanca del acelerador a la

posici6n _ para permitir que el motor

quede en marcha lenta.

Para que el motor arranque, posible-

mente tendr_ que tirar de la cuerda de

arranqeu muchas veces. Esto de-

pende de cu_n ahogado se encuentre

el motor.

Si el aparato persiste sin arrancar, vea

la TABLA DIAGNOSTICA de este manual

o Ilame al 1-800-235-5878.

-25 -

RESPONSABILIDAD DEL USUARIO

ADVERTENCIA: Desconecte la bujia antes de realizar mantenimiento,

servicio, o ajustes.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya fijadores flojos ni piezas sueltas

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione silenciador y la reiilia antichispa

Cambie la buiia

Cambie el filtro del combustible

Verifique los tornillos del silenciador

CUANDO HACER

Antes de cada uso

Antes de cada uso

Despu6s de cada uso

Cada 5 horas de use

Cada 50 horas de use

Anualmente

Anualmente

Anualmente

ADVERTENCIA: Evite hacer

contacto con el silenciador a no ser

que el motor y el silenciador se en-

cuentre frio. El contacto con un silen-

ciador caliente puede causar quema-

duras de gran envergadura.

ADVERTENClA: Detenga el

motor y asegerese de que las cuchil-

]as del impulsor no se encuentren gi-

rando antes de abrir ]a compuerta de

entrada de aire del aspirador o de in-

tentar introducir o remover los tubos

de aspiraci6n o los tubos de propul-

si6n. Las cuchillas girantes podrian

causar series accidentes. Siempre

desconecte ]a bu ia antes de hacer cu-

a qu er manten m ento o de tener ac-

ceso a piezas movibles.

RECOM ENDAClONES GENERALES

La garantia de este aparato no cubre

los articulos que hart side sometidos al

abuso o a la negligencia por parte del

usuario. Para recibir el valor complete

de la garantia, el usuario deber_ man-

tener el aparato segQn las instruc-

clones en este manual. Har_ falta hac-

er varies ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFICA£ QUE NO HAYA

PIEZAS SUELTAS NI FIJADORES

FLOJOS

,Capucha de la Bujia

, Filtro de Aire

• Tomillos de la Caja

VERIFICAR QUE NO HAYA PIEZAS

DANADAS NI GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

* Palanca del acelerador- AsegQrese

de que la palanca del acelerador fun-

clone de forma apropiada movi6ndola

a la posici6n STOR Aseg_rese de que

el motor se detenga; ]uego, vuelva a

porter en marcha el motor y continue.

* Tanque de Combustible. Para de usar

el aparato si hay indicios de daSos o

p6rdidas en el tanque de combustible.

* Bolsa de la Aspiradora. Pare de usar

]a bolsa de aspiraci6n si se encuen-

tra de alquna manera rota o daSada.

INSPECCIONE fMMPIE EL APARA-

TO Y SUS PLACAS

, Despu6s de que cada use, inspec-

clone la aparato completa para saber

si hay piezas flojas o daSadas. Limpie

el aparato y las placas usando un tra-

po h_medo con un detergente suave.

, S6quelo con un trapo limpio.

LIMPIE EL FILTRO DE AIRE

del Filtro

de Aire

_"/ Filtro de Aire Tornillos

Los filtros de aire sucios disminuyen el

rendimiento del motor e incrementan

el consumo de combustible y la pro-

ducci6n de emisiones nocivas.

-26 -

Siempre limpie el filtro de aire despu6s

ded cada 5 horas de uso.

Limpieza del filtro del aire:

1. Limpie la cubierta y el _rea conti-

gua para evitar que caiga tierra en

]a c_mara del carburador cuando

remueva la cubierta.

2. Retire las piezas como se ilustra.

AVISO: No limpie el filtro de aire con

gasolina ni ning_n otro solvente in-

flamable, ya que de hacerlo puede

crear peligro de incendio y de emi-

clones evaporativas nocivas.

3. Lave el flltro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al fil-

tro; a oprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

GAMBLE LA BUJIA

Cambie la bujia anualmente. La sepa-

raci6n de los electrodos de la bujia

deber_ ser de 0,025 de pulgada. El

encendido es fijo y no es ajustable.

1. Gire y luego retire la capucha de la

bujia.

2. Retire la bujia del cilindro y des6-

chela.

3. C&mbiela por una bujia CJ-6Y y

aj_stela con una nave de 3/4 de pul-

gada.

4. Vuelva a instalar la capucha.

GAMBLE EL FILTRO DEL

COMBUSTIBLE

Para cambiar el filtro del combustible,

vacie el aparato de todo combustible

dejando el motor en marcha hasta que

se detenga. Luego, remueva el mon-

taje de la tapa/retenedor del tanque.

Tire del filtro que se encuentra en el

tanque y retirelo de la linea de com-

bustible. Instale un filtro nuevo en la

]inea de combustible; vuelva a instalar

todas las piezas.

_ Linea de

bustible

Filtro del

Combustible

VERIFICAR LOS TORNILLOS DE

MONTAJE DEL SILENCIADOR

Para prevenir da_os, aseg_rese anu-

almente de que los tornillos de mon-

taje del silenciador se encuentren se-

guros y apropiadamente ajustados.

Huecos de los

Tornillos de

Tapa del Montaje del

Silenciador

_, Silenciador

Tornillos

1. Afloje y retire los 2 tornillos de la

tapa del silenciador.

2. Remueva la tapa del silenciador.

3. Apriete firmemente los 2 tornillos de

montaje.

4. Reinstale la tapa del silenciador y

los 2 tornillos. Apriete flrmemente.

AJUSTE AL CARBURADOR

No hay tornillo para el ajuste de la

marcha lenta en su propuisor de aire.

La palanca del acelerador se utiliza

para ajuste de las revoluciones de la

motor. La palanca del acelerador se

puede colocar en una de cuatro

posiciones: PARE, MARCHA LENTA o

,ACELERADOR ABIERTO o _', y

una posici6n intermitente. Si su motor

no funciona correctamente o si usted

necesita m_s ayuda, entre en contacto

con un Centro de Servicio Sears o

]lame a nuestro tel6fono de ayuda al

consumidor, al 1-800-235-5878.

- 27 -

ADVERTENCIA: Realice los si-

guientes pasos despu6s de cada uso:

• Permita que el motor se enfrie y fije

bien el aparato antes de guardarlo o

transportado.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores de combustible no puedan

entrar en contacto con chispas o lla-

mas abiertas provenientes de termo-

tanques, motores o interruptores

el6ctricos, calefactores centrales,

etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloque el

aparato de modo que las piezas filo-

sas no puedan causar heridas por

accidente.

• Guarde el aparato y el combustible

completamente fuera del alcance de

los ni_os.

ESTACIONAL ALMACENAJE

Prepare el aparato para el almacenaje

al final de la temporada o si ca a estar

sin usar por m_s de 30 dias.

Si va a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un _rea limpia y seca.

• Aplique una pequeSa cantidad de

aceite alas superficies externas

met_licas.

SISTEMA DE COMBUSTIBLE

Bajo el ABASTECIMIENTODEL MOTOR,

en la seccion de USO de este manual,

vea el mensaje marchado como IM-

PORTANTE referente al uso de gasohol

en su motor. Los estabilizadores de

combustible son una altemativa acept-

able para minimizar la formaci6n de

los depositos de goma durante el al-

macenaje. ASada estabilizador a la ga-

solina en el tanque de combustible o en

el recipiente para alacenaje de combus-

tible. Siga las instrucciones de mezcla

que se encuentran en los envases del

estabilizador. Ponga el motor en marcha

y d6jelo en marcha por Io menos 5 mi-

nutos despu6s de haberle puesto el es-

tabilizador.

El aceite de la marca Craftsman 40:1

para motores a 2 tiempos (enfriados a

aire) ya viene mezclado con estabiliza-

dor de combustible. Si no usa este

aceite, entonces puede aSadir un es-

tabilizador al tanque de combustible.

MOTOR

•Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores de 2

tiempos (enfriados a aire) por la ab-

ertura de la bujia. Lentamente tire de

la cuerda de arranque de 8 a10

veces para distribuir el aceite.

• Reemplace la bujia con otra nueva

del tipo y de la gama de calor recom-

endados.

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no hayan tornillos, quebra-

• das o gastadas.

AI principio de la pr6xima temporada,

use exclusivamente combustible

nuevo con la proporci6n correcta de

gasolina y aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la siguiente.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

- 28 -

TABLA DIAGNOST|CA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujfa antes

de hacer cuaiquiera de Ins reparaciones recomendadas a continuaciEn que

SINTOMA

El motor no

arranca.

El motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en c

CAUSA

1, El motor est_ ahogado,

2, El tanque de combustible

est& vacio.

3, La bujfa no est_ haciendo

chispa.

4, El combustible no est&

Ilegando al carburador.

5, La compresion est_ baja.

1. El combustible no est_

Ilegando al carburador.

2. El carburador requier

ajuste.

3. Las lunas del cigueEal

estan gastadas.

4. La compresi6n est& baja,

1. El filtro de aire est_ sucio,

2. El combustible no est_

Ilegando al carburador,

3. La bujia est& carbonizada.

4. El carburador requiere

ajuste,

5. Acumulacion de carbon.

6. La compresi6n est_ baja.

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se ha hecho incorrecta-

mente.

3. El filtro de aire est_ sucio,

4. El carburador requiere

ajuste,

1. La mezcla de combustible

esta se he hecho

incorrectamente,

2. Se ha instalado la bujla

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de carb6n,

)eraciEn.

SOLUCION

1, Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

2, Llene el tanque con la mezcla

correcta de combustible.

3, Instale una bujia nueva.

4, Verifique si el filtro de combustible no

est6 sucio; c_mbielo. Vedfique si hay

dobleces en la linea de combustible

o si est_ partida; reparela o c_mbiela.

5, Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Verifique si el filtro de combustible no

est6 sucio; c&mbielo. Vedfique si hay

dobleces en la Ifnea de combustible

o si est_ partida; rep_rela o c&mbiela.

2. Entre en contacto con el Servicio

Sears (vea parte trasera del manual),

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual),

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual),

1, Limpie o cambie el filtro de aire.

2, Verifique si el filtro de combustible no

est6 sucio; c_mbielo. Verifique si hay

dobleces en la linen de combustible

o siesta partida; reparela o c_mbiela.

3, Limpie o cambie la bujfa y calibre

la separaci6n.

4, Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

5, Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

6, Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Ajuste el cebador.

2. Vaci6 el tanque de combustible y

116nelo de combustible con la mezcla

correcta.

3. Umpie o cambie el filtro de aire.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual),

1. Yea "Abastecimiento del Motor" en [a

seccion Uso.

2. Cambie por la bujfa correcta.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

-29 -

SUS DERECHOS Y OBUGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Sears, Roebuck and Co.,

U.S.A., se cemplacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

queSo, modelo 2002-2004, para uso

fuera de carretera. Sears deber_ ga-

rantizar el sistema de control de emi-

si6n en su m_quina de motor pequeSo

para uso fuera de carretera por los

per(odos de tiempo que explicamos a

centinuaci6n y con la condici6n de que

su m_quina de motor pequeSo para

uso fuera de carretera no haya sufrido

ningt]n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y el sis-

tema de ignici6n. Donde exista una

cendici6n que requiera reparaci6n

bajo garantia, Sears reparar_ gratis su

motor pequeSo para use fuera de car-

retera. Los gatos cubiertos bajo la ga-

rant_a incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

pieza relacionada con el sistema de

emisi6n de su motor (come hemos en-

umerado en la lista de piezas de con-

trol de emisi6n bajo garantia) se en-

contrara defectuosa o defectos en el

material o en la labor del motor causa-

ran que tal pieza comenzara a fallar, la

pieza ser_ reparada o reemplazada

por Sears. GARANTIA DE RESPON-

SABILIDAD DE DEL DUENO: Como

dueSo de una m_quina de motor pe-

queSo para uso fuera de carretera,

usted ser_ responsable por el manten-

imiento adecuado en los periodos pre-

viamente programados y enumerados

en su manual de instrucciones. Sears

recomienda que guarde todos los reci-

bos que indiquen que se ha de-

sempeSado mantenimiento en su

m_quina de motor pequeSo para uso

fuera de carretera, pero Sears no

podr_ negar el servicio bajo garantia

t_nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempeSado. Come dueSo de una

m_quina de motor pequeSo para uso

fuera de carretera, usted deber_ con-

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m_quina de motor pequeSo para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el use de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_quina de motor pequeSo para uso

fuera de carretera aun centro de repa-

raci6n autorizado Sears tan pronto

cemo se presente el problema. Las

reparaciones bajo garantia deber_n

ser completadas en un pedodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

deber_ comunicarse con su distribui-

dor autorizado del servicio m_s cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEL

COMIENZA DE LA GARANTIA: El

pedodo de garantia comienza en la

fecha de compra de la m_quina de

motor pequeSo para use fuera de car-

retera. DURAClON DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos amos cemen-

zando en la fecha inicial de compra.

QUE CUBRE LA GARANTIA: REPA-

RACION O REEMPLAZO DE PIE-

ZAS. La reparaci6n o el reemplazo de

cualquier pieza garantizada ser_n de-

sempeSados y ofrecidos al dueSo sin

cesto alguno en un distribuidor auteri-

zado del servicio Sears. Si cuenta

usted con alguna pregunta en relaci6n

a sus derechos y responsabilidades

de garantia, usted deber_ comuni-

carse con su distribuidor autorizado

del servicio m_s cercano o Ilamar a

Sears al 1-800-469-4663. PERIODO

DE GARANTIA: Cualquier pieza ga-

rantizada que no est6 programada

para ser reemplazada como parte del

mantenimiento requerido, o que est6

programada t_nicamente para inspec-

ci6n regular para efectos de "repara-

ci6n o reemplazo si fuera necesario"

deber_ garantizarse por un periodo de

dos aSos. Cualquier pieza garantiza-

da que est6 programada para ser re-

emplazada come parte del mantenimi-

- 30 -

ento requerido deber_ estar garantiza-

da por el periodo de tiempo que com-

ienza en la fecha de compra inicial

hasta la fecha de] primer reemplazo

programado para dicha pieza. DIAG-

NOSTICO: No se deber_ cobrar al

dueSo ningDn tipo de cargos por la la-

bor de diagn6stico la cual determine

que una pieza garantizada se encuen-

tra defectuosa si el trabajo de

diagn6stico ha sido desempeSado por

un distribuidor autorizado del servicio

Sears, DANOS POR CONSECUEC|A:

Sears podr_ ser responsable de

daSos ocurridos a otras piezas del mo-

tor causados por la falla de una pieza

garantizada que se encuentre bajo el

periodo de garantia. QUE NO

CUBRE LA GARANTIA: Todas las fal-

]as causadas por el abuso, negligen-

cia o mantenimiento inapropiado no

est_n cubiertas. PIEZAS ANADIDAS

OMODIFICADAS: El uso de piezas

aSadidas o la modificaciSn de piezas

podr_n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za por el real funcionamiento debido al

uso de piezas aSadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta

usted con al,quna pre,qunta relaciona-

da con sus derechos y responsabili-

dades de garantia, usted deber_ en-

trar en contacto con su distribuidor au-

torizado del servicio Sears m_s cerca-

no o Ilamar a Sears a]

1-800-469-4663. DONDE OBTENER

SERVlClO DE GARANTIA: Servicio o

reparaciones bajo garantia deber_n

ser provistas en todos los distribuidors

autorizado del servicio Sears. Por fa-

vor comuniquese al 1-800-469-4663.

MANTENIMIENTO, REEMPLAZO Y

REPARACION DE PIEZAS RELA=

CIONADAS CON LA EMISION: Cual-

quier pieza de repuesto Sears aproba-

day utilizada en el desempeSo de cu-

alquier servicio de mantenimiento o

servicio de reparaci6n bajo garantia

de piezas relacionadas con la emisi6n

ser_ provisto sin costo alguno a]

dueSo si la pieza se encuentra bajo

garantia. LISTA SE PIEZAS DE CON-

TROL DE EMISION GARANTIZA-

DAS: Carburador, Sistema de Ignici6n:

Bujia (cubierta hasta la fecha de man-

tenimiento programada), M6dulo de

Ignici6n. DECLARACION DE MAN-

TENIMIENTO: E] dueSo es respons-

able de adquirir todo el mantenimiento

requerido como 1odefine en el manual

de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

- 31 -
