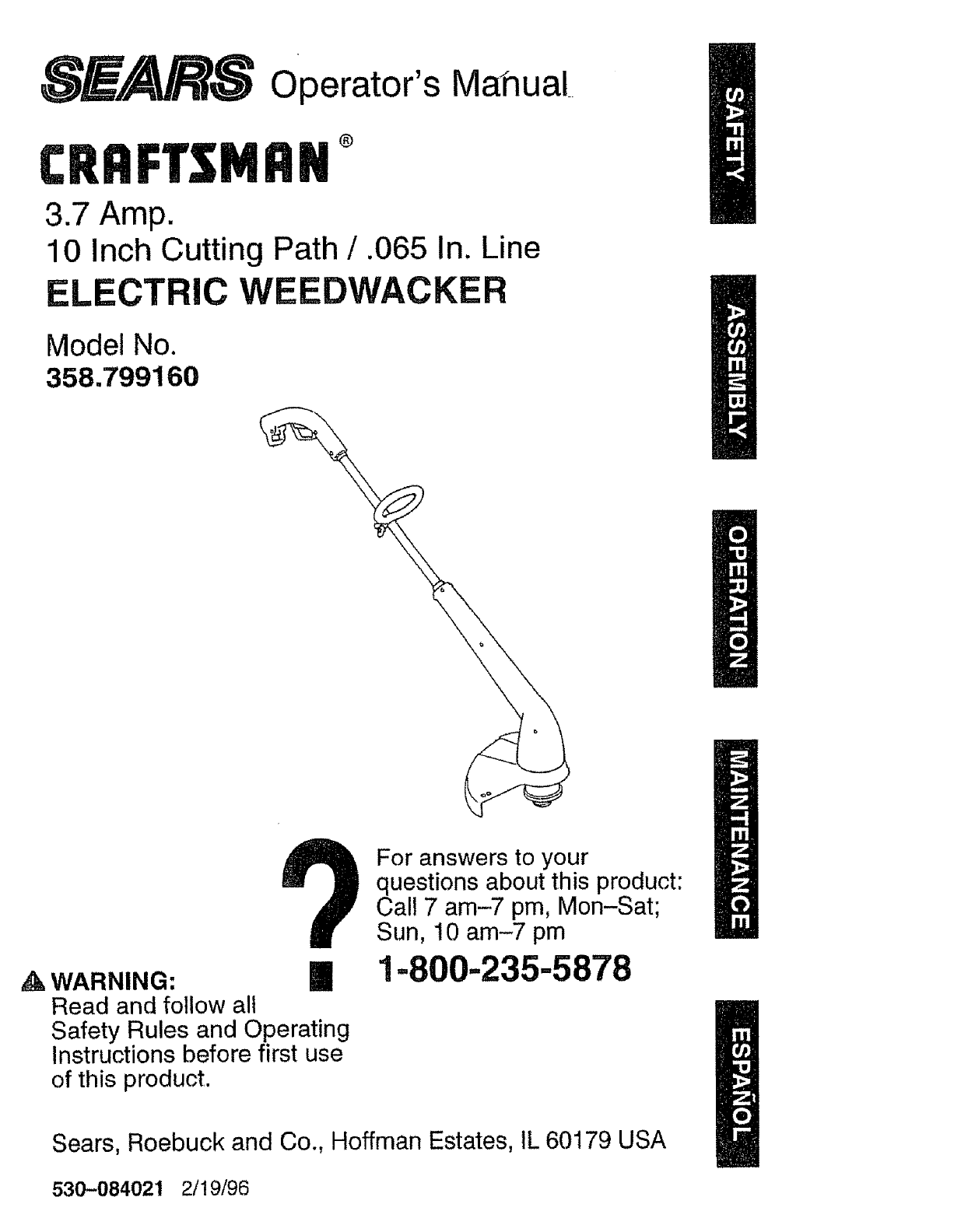

Operator's Mahua!

®

3.7 Amp.

10 Inch Cutting Path /.065 In. Line

ELECTRIC WEEDWACKER

Model No.

358.799160

A WARNING; I

Read and follow all

Safety Rules and Operating

Instructions before first use

of this product.

For answers to your

questions about this product:

Call 7 am-7 pro, Mon-Sat;

Sun, 10 am-7 pm

1-800-235-5878

Sears, Roebuck and Co., Hoffman Estates, IL 60179 USA

530-084021 2/19/96

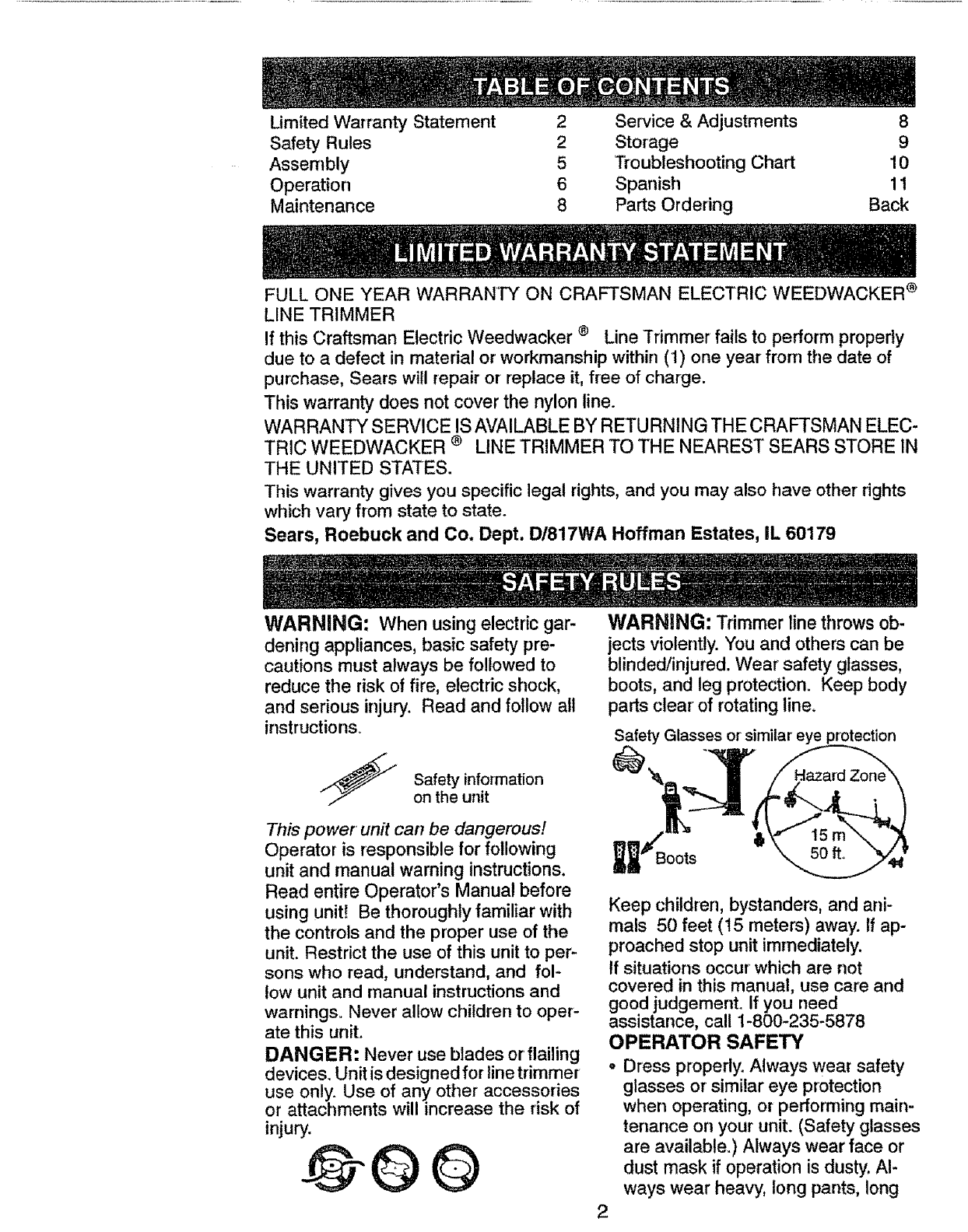

Umited Warranty Statement 2 Service & Adjustments 8

Safety Rules 2 Storage 9

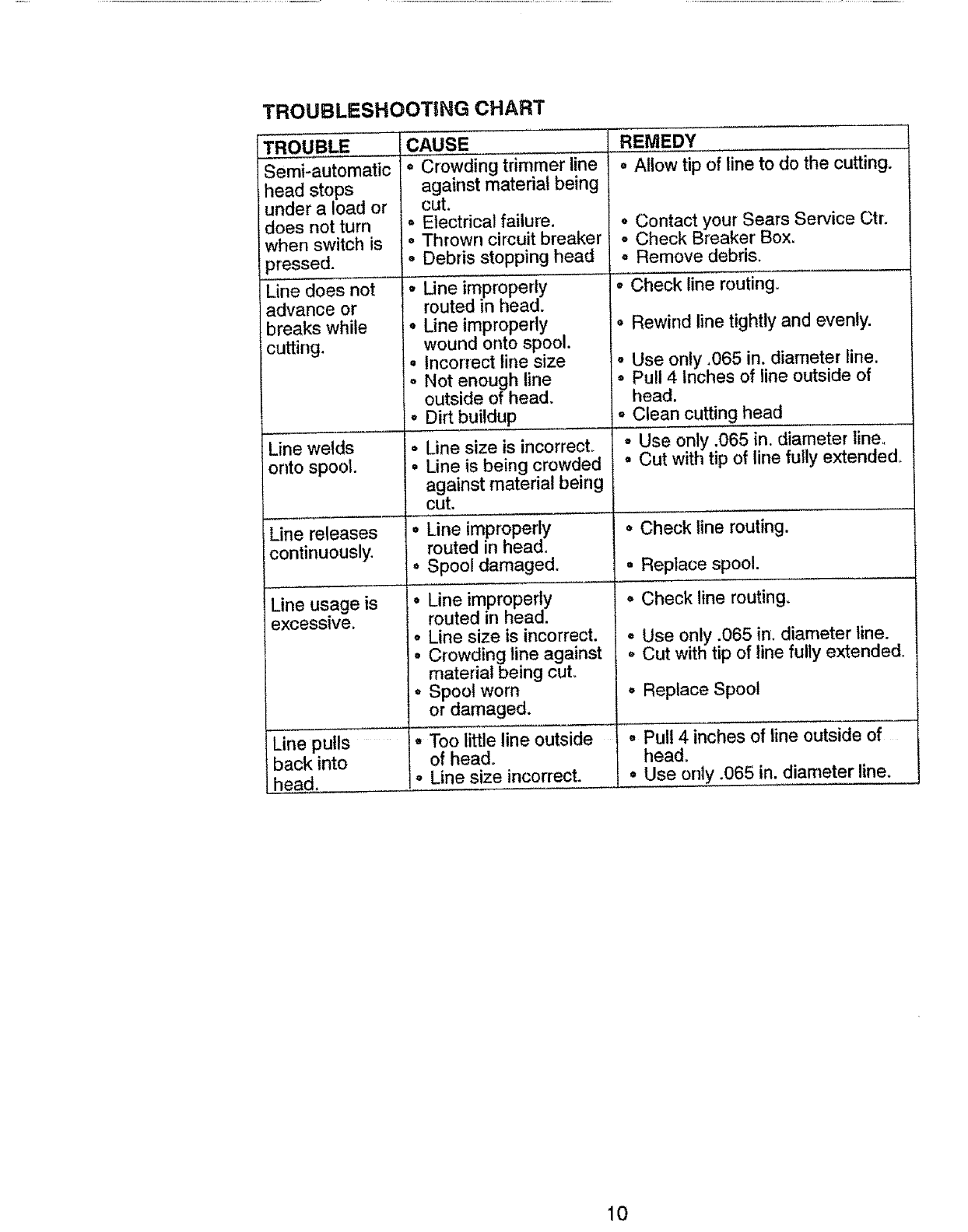

Assembly 5 Troubleshooting Chart 10

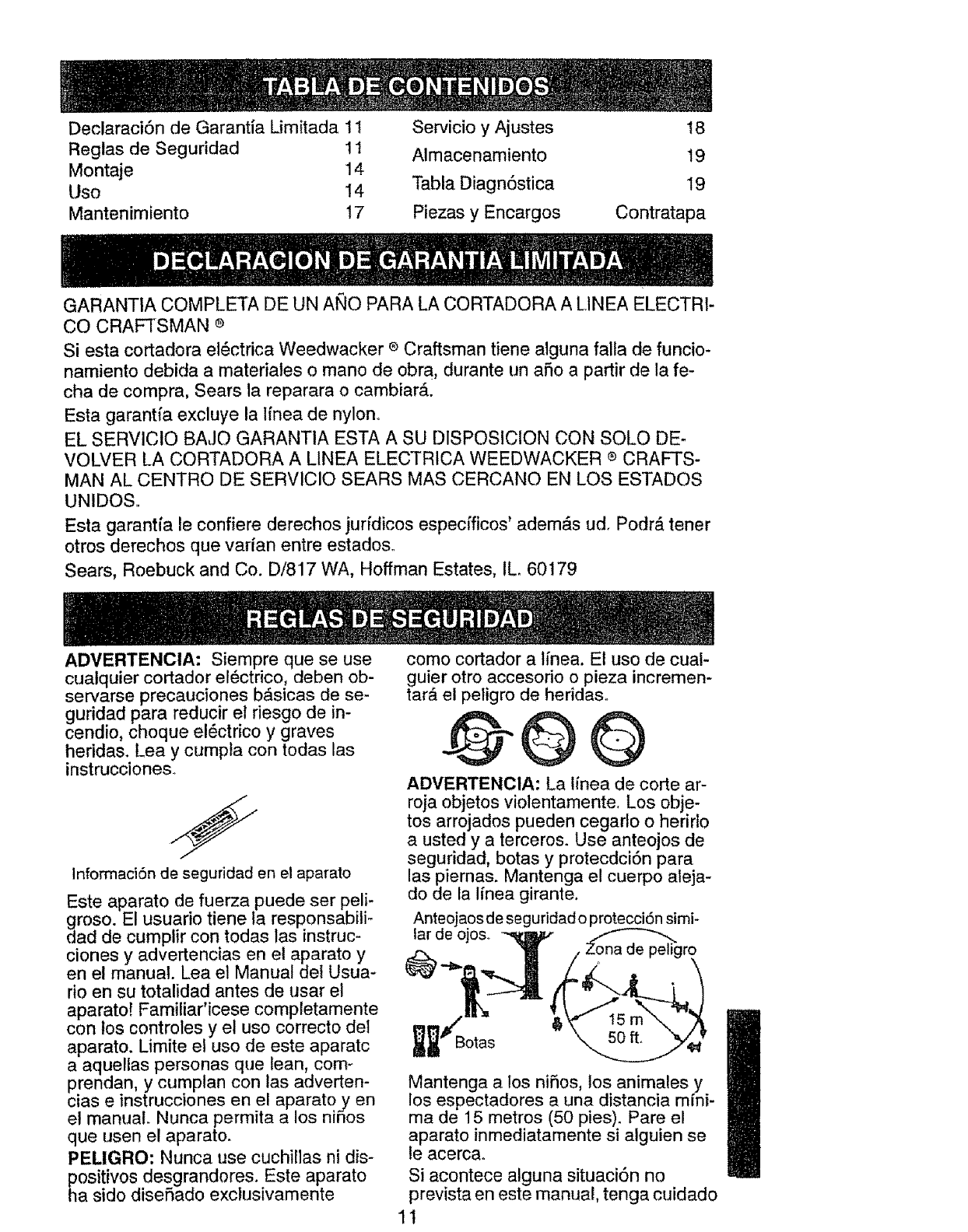

Operation 6 Spanish 11

Maintenance 8 Parts Ordering Back

FULL ONE YEAR WARRANTY ON CRAFTSMAN ELECTRIC WEEDWACKER ®

LINE TRIMMER

If this Craftsman Electric Weedwacker ® Line Trimmer fails to perform properly

due to a defect in material or workmanship within (t) one year from the date of

purchase, Sears will repair or replace it, free of charge.

This warranty does not cover the nylon line.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN ELEC-

TRIC WEEDWACKER ® LINE TRIMMER TO THE NEAREST SEARS STORE IN

THE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co. Dept. D/817WA Hoffman Estates, IL 60179

WARNING: When using electric gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire, electdc shock,

and serious injury. Read and follow all

instructions.

._ Safety information

on the unit

This power unit can be dangerous!

Operator is responsible for following

unit and manual warning instructions.

Read entire Operator's Manual before

using unit! Be thoroughly familiar with

the controls and the proper use of the

unit. Restrict the use of this unit to per-

sons who read, understand, and fol-

low unit and manual instructions and

warnings. Never allow children to oper-

ate this unit.

DANGER: Never use blades or flailing

devices. Unit is designed for line trimmer

use only. Use of any other accessories

or attachments will increase the risk of

injury.

@©©

WARN|NG: Trimmer line throws ob-

jects violently. You and others can be

blinded/injured. Wear safety glasses,

boots, and leg protection. Keep body

parts clear of rotating line.

Safety Glasses or similar eye protection

Keep children, bystanders, and ani-

mals 50 feet (15 meters) away. If ap-

proached stop unit immediately.

If situations occur which are not

covered in this manual, use care and

good judgement. If you need

assistance, call 1-800-235-5878

OPERATOR SAFETY

• Dress properly_ Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance on your unit. (Safety glasses

are available.) Always wear face or

dust mask if operation is dusty. Al-

ways wear heavy, long pants, long

2

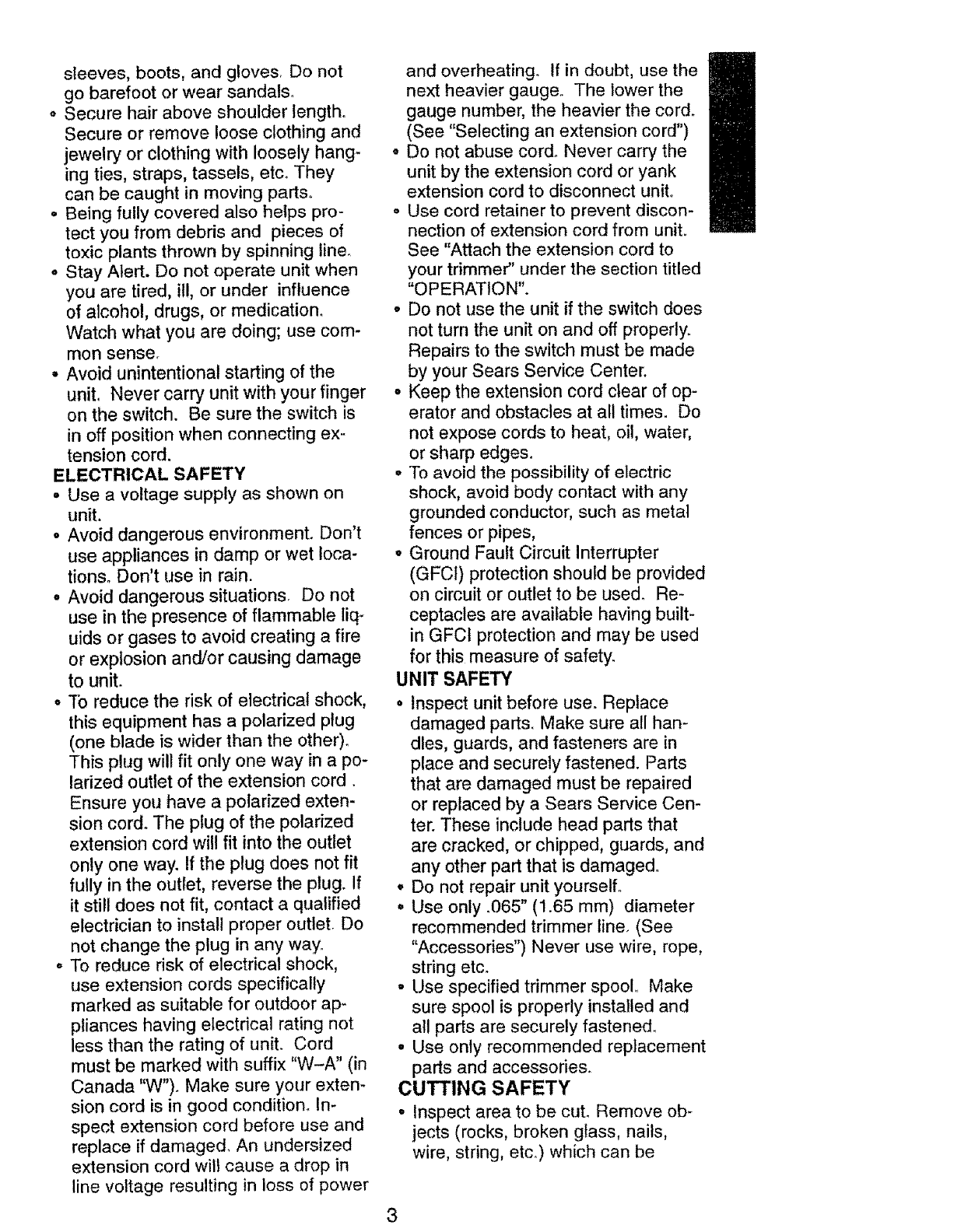

sleeves, boots, and gloves. Do not

go barefoot or wear sandals°

o Secure hair above shoulder length°

Secure or remove loose clothing and

jewelry or clothing with loosely hang-

ing ties, straps, tassels, etc_ They

can be caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

° Stay Alert. Do not operate unit when

you are tired, ill, or under influence

of alcohol, drugs, or medication°

Watch what you are doing; use com-

mon senser

•Avoid unintentional starting of the

unit, Never carry unit with your finger

on the switch. Be sure the switch is

in off position when connecting ex..

tension cord.

ELECTRICAL SAFETY

•Use a voltage supply as shown on

unit.

• Avoid dangerous environment. Don't

use appliances in damp or wet Ioca-

tionso Don't use in rain.

• Avoid dangerous situations. Do not

use in the presence of flammable liq-

uids or gases to avoid creating afire

or explosion and/or causing damage

to unit.

° To reduce the risk of electrical shock,

this equipment has a polarized plug

(one blade is wider than the other)_

This plug will fit only one way in a po-

larized outlet of the extension cord.

Ensure you have a polarized exten-

sion cord. The plug of the polarized

extension cord will fit into the outlet

only one way. If the plug does not fit

fully in the outlet, reverse the plug. If

it still does not fit, contact a qualified

electrician to install proper outlet. Do

not change the plug in any way.

° To reduce risk of electrical shock,

use extension cords specifically

marked as suitable for outdoor ap-

pliances having electrical rating not

less than the rating of unit. Cord

must be marked with suffix "W-A" (in

Canada "W"). Make sure your exten-

sion cord is in good condition. In-

spect extension cord before use and

replace if damaged. An undersized

extension cord will cause a drop in

line voltage resulting in loss of power

and overheating, tf in doubt, use the

next heavier gauge° The lower the

gauge number, the heavier the cord.

(See "Selecting an extension cord")

° Do not abuse cord° Never carry the

unit by the extension cord or yank

extension cord to disconnect unit°

o Use cord retainer to prevent discon-

nection of extension cord from unit.

See "Attach the extension cord to

your trimmer" under the section titled

"OPERATION".

o Do not use the unit if the switch does

not turn the unit on and off properly.

Repairs to the switch must be made

by your Sears Service Center.

o Keep the extension cord clear of op-

erator and obstacles at all times. Do

not expose cords to heat, oil, water,

or sharp edges.

° To avoid the possibility of electric

shock, avoid body contact with any

grounded conductor, such as metal

fences or pipes,

°Ground Fault Circuit Interrupter

(GFCI) protection should be provided

on circuit or outlet to be used° Re-

ceptacles are available having built-

in GFCt protection and may be used

for this measure of safety.

UNIT SAFETY

,Inspect unit before use. Replace

damaged parts. Make sure all han-

dles, guards, and fasteners are in

place and securely fastened. Parts

that are damaged must be repaired

or replaced by a Sears Service Cen-

ter. These include head parts that

are cracked, or chipped, guards, and

any other part that is damaged.

° Do not repair unit yourself.

•Use only .065" (1.65 mm) diameter

recommended trimmer linen (See

"Accessories") Never use wire, rope,

string etc_

o Use specified trimmer spool. Make

sure spool is properly installed and

al! parts are securely fastened.

, Use only recommended replacement

parts and accessodes.

CUTTING SAFETY

• Inspect area to be cuL Remove ob-

jects (rocks, broken glass, nails,

wire, string, etco) which can be

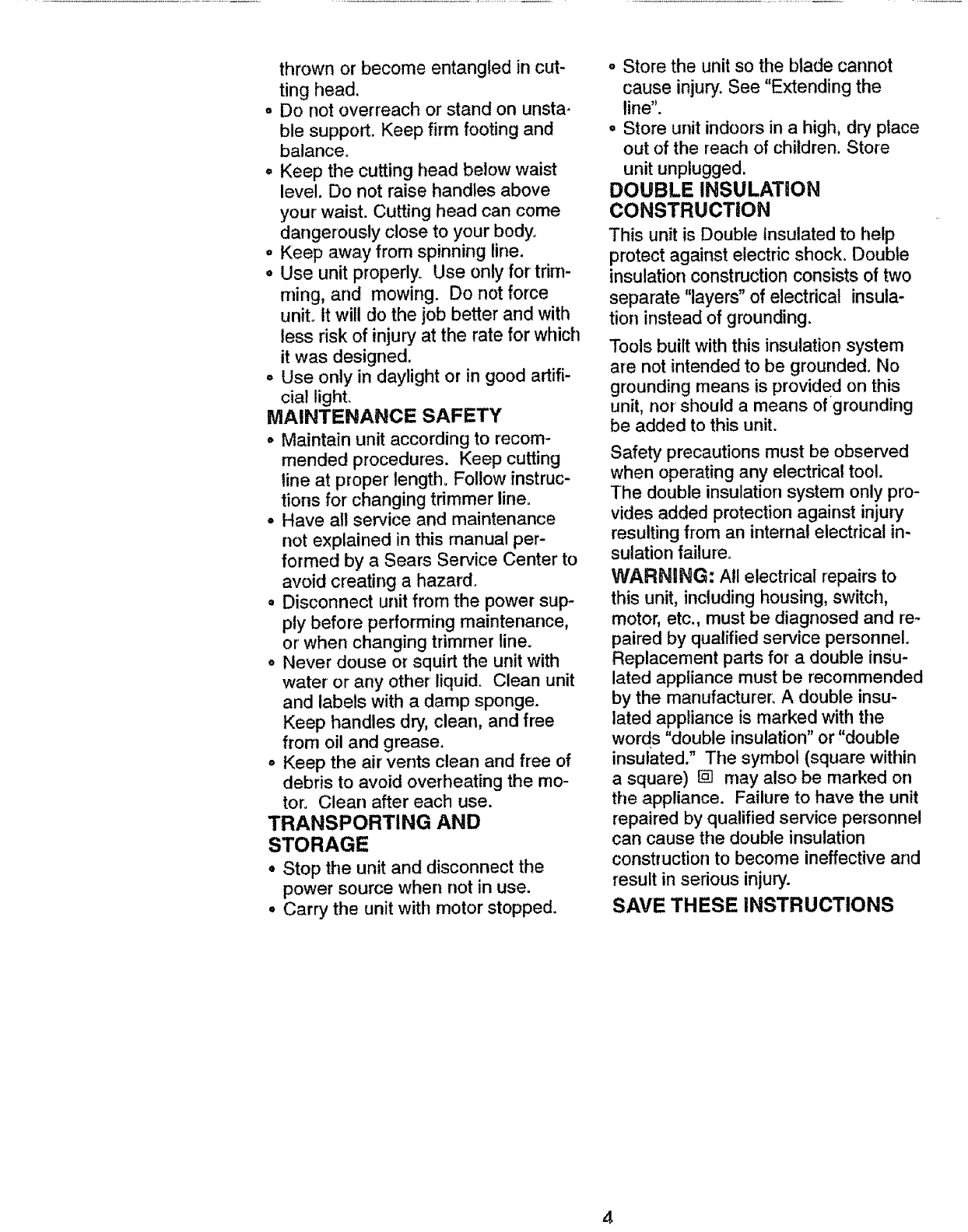

3

thrown or become entangled in cut-

ting head.

•Do not overreach or stand on unsta-

ble support. Keep firm footing and

balance.

Keep the cutting head below waist

level. Do not raise handles above

your waist. Cutting head can come

dangerously close to your body.

° Keep away from spinning line.

. Use unit properly_ Use only for trim-

rning, and mowing. Do not force

uniL It wil! do the job better and with

less risk of injury at the rate for which

it was designed.

, Use only in daylight or in good artifi-

cial light.

MAINTENANCE SAFETY

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length. Follow instruc-

tions for changing trimmer line.

o Have all service and maintenance

not explained in this manual per-

formed by aSears Service Center to

avoid creating a hazard.

°Disconnect unit from the power sup-

ply before performing maintenance,

or when changing trimmer line.

•Never douse or squirt the unit with

water or any other liquid. Clean unit

and labels with a damp sponge.

Keep handles dry, clean, and free

from oil and grease,

° Keep the air vents clean and free of

debris to avoid overheating the mo-

tor. Clean after each use.

TRANSPORTING AND

STORAGE

•Stop the unit and disconnect the

power source when not in use.

°Carry the unit with motor stopped.

o Store the unit so the blade cannot

cause injury. See "Extending the

line".

= Store unit indoors in a high, dry place

out of the reach of children. Store

unit unplugged.

DOUBLE INSULATION

CONSTRUCTION

This unit is Double insulated to help

protect against electric shock. Double

insulation construction consists of two

separate "layers" of electrical insula-

tion instead of grounding.

Tools built with this insulation system

are not intended to be grounded. No

grounding means is provided on this

unit, nor should a means of grounding

be added to this unit.

Safety precautions must be observed

when operating any electrical tool.

The double insulation system only pro-

vides added protection against injury

resulting from an internal electrical in-

sulation failure.

WARNING: All electrical repairs to

this unit, including housing, switch,

motor, etc., must be diagnosed and re-

paired by qualified service personnel.

Replacement parts for a double insu-

lated appliance must be recommended

by the manufacturer: A double insu-

lated appliance is marked with the

words "double insulation" or "double

insulated." The symbol (square within

a square) [] may also be marked on

the appliance. Failure to have the unit

repaired by qualified service personnel

can cause the double insulation

construction to become ineffective arid

result in serious injury.

SAVE THESE INSTRUCTIONS

4

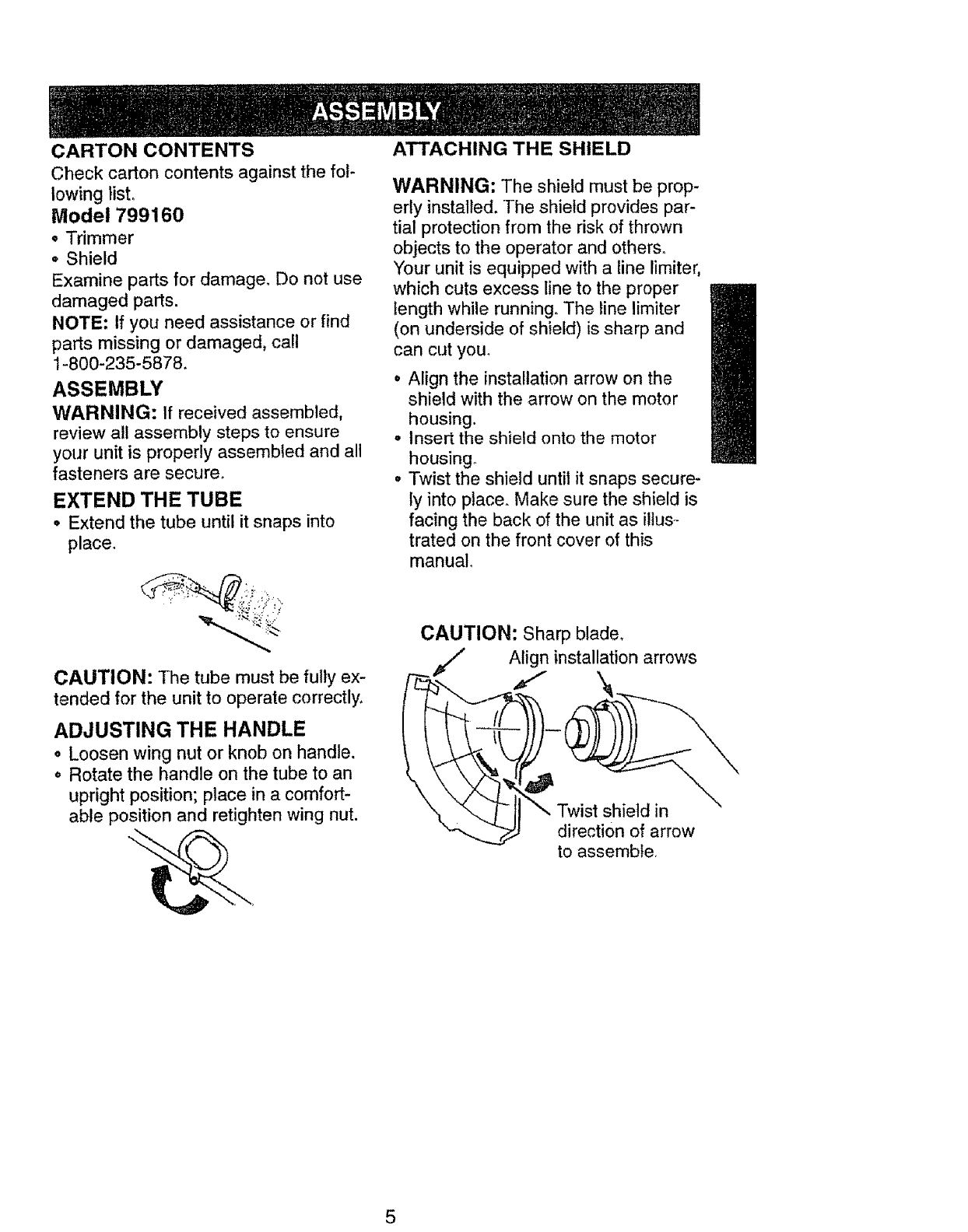

CARTON CONTENTS

Check carton contents against the fol-

lowing lisL

Model 799160

o Trimmer

o Shield

Examine parts for damage, Do not use

damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

ASSEMBLY

WARNING: If received assembled,

review all assembly steps to ensure

your unit is properly assembled and all

fasteners are secure_

EXTEND THE TUBE

• Extend the tube until itsnaps into

place.

_!-_ ,:i._

CAUTION: The tube must be fully ex-

tended for the unit to operate correctly.

ADJUSTING THE HANDLE

• Loosen wing nut or knob on handle.

o Rotate the handle on the tube to an

upright position; place in a comfort-

able position and retighten wing nut.

ATTACHING THE SHIELD

WARNING: The shield must be prop-

erly installed. The shield provides par-

tial protection from the risk of thrown

objects to the operator and others,

Your unit is equipped with a line limiter,

which cuts excess line to the proper

length while running. The line limiter

(on underside of shield) is sharp and

can cut you,

o Align the installation arrow on the

shield with the arrow on the motor

housing.

• Insert the shield onto the motor

housing°

° Twist the shield until it snaps secure-

ly into place. Make sure the shield is

facing the back of the unit as illus-

trated on the front cover of this

manual.

CAUTION: Sharp blade,

./ Align installation arrows

Twist shield in

direction of arrow

to assemble,

5

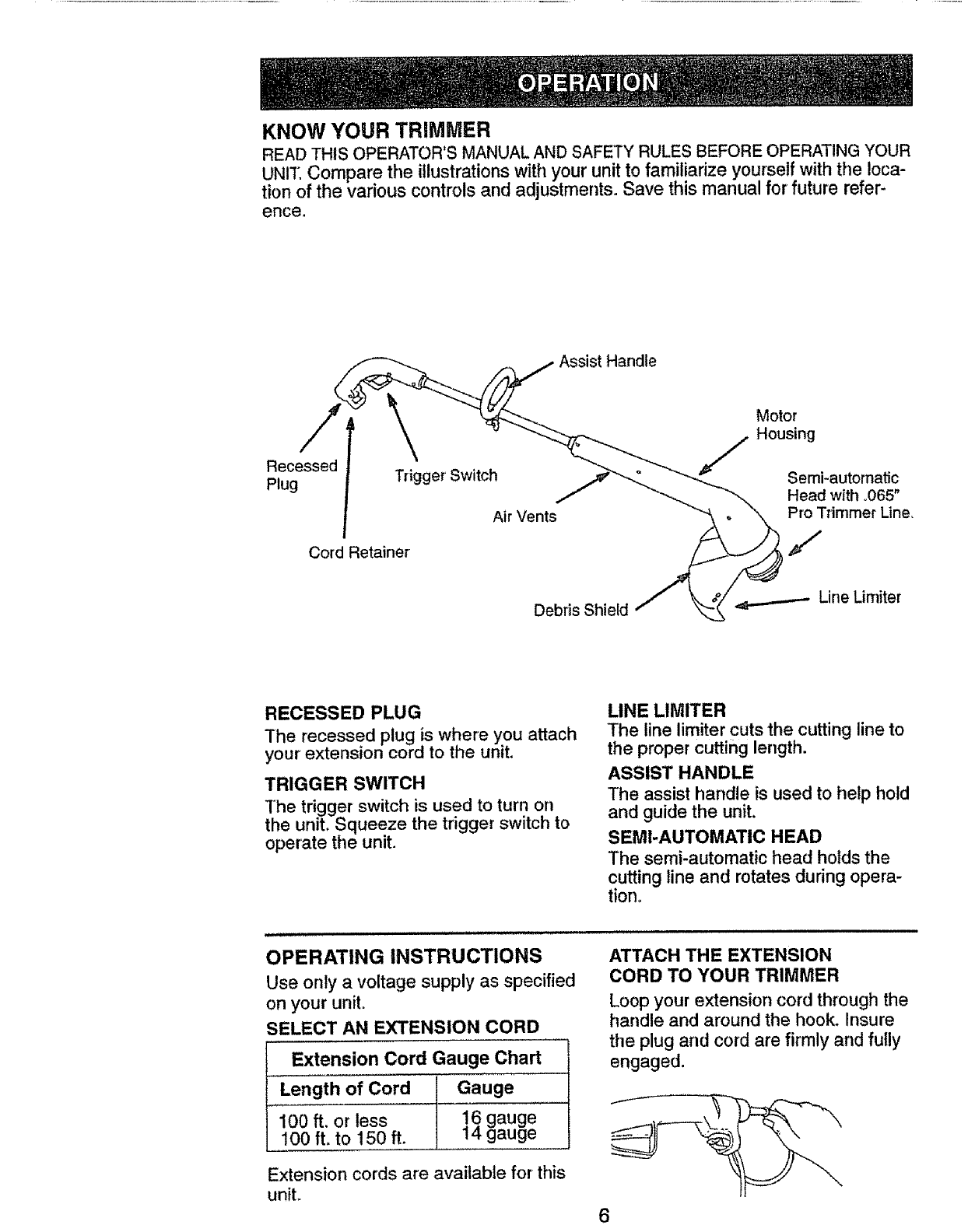

KNOW YOUR TRIMMER

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNrf; Compare the illustrations with your unit to familiarize yourself with the loca-

tion of the various controls and adjustments. Save this manual for future refer-

ence.

Handle

Recessed

Plug Trigger Switch

Cord Retainer'

Air Vents

Motor

Housing

Semi-automatic

Head with °065"

Pro Trimmer Line,

Debris Shield Line Limiter

RECESSED PLUG

The recessed plug is where you attach

your extension cord to the unit.

TRIGGER SWITCH

The trigger switch is used to turn on

the unit, Squeeze the trigger switch to

operate the unit.

LINE LtMITER

The line limiter cuts the cutting line to

the proper cutting length.

ASSIST HANDLE

The assist handle is used to help hold

and guide the unit,

SEMI-AUTOMATIC HEAD

The semi-automatic head holds the

cutting line and rotates during opera-

tion_

OPERATING INSTRUCTIONS

Use only a voltage supply as specified

on your uniL

SELECT AN EXTENSION CORD

Extension Cord Gauge Chart

Length of Cord Gauge

100 ft. or less 16 gauge

100 ft. to 150 ft. 1e gauge

Extension cords are available for this

unit.

ATTACH THE EXTENSION

CORD TO YOUR TRIMMER

Loop your extension cord through the

handle and around the hook, Insure

the plug and cord are firmly and fully

engaged.

6

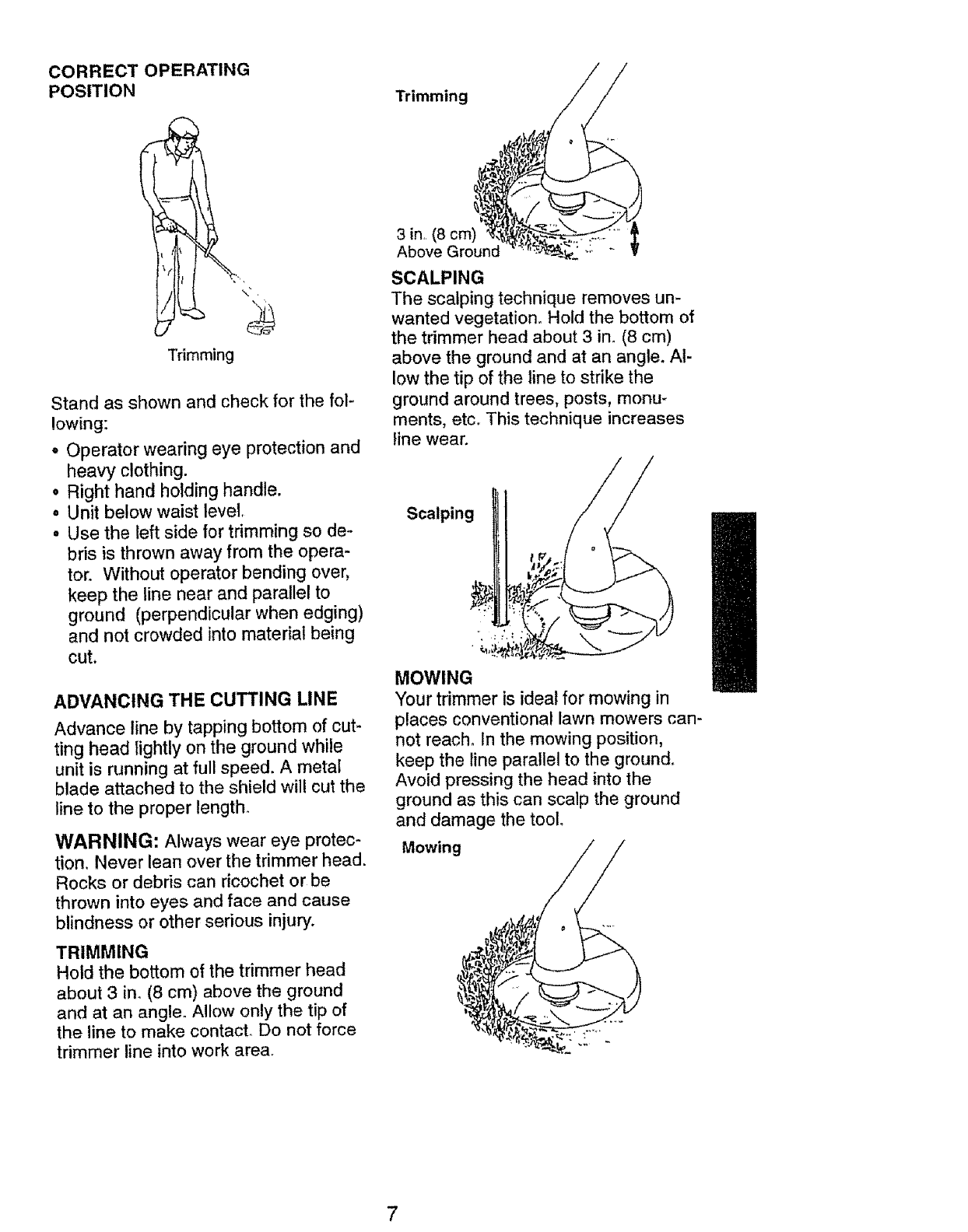

CORRECT OPERATING

POSITION

Trimming

Stand as shown and check for the fol-

lowing:

•Operator wearing eye protection and

heavy clothing.

°Right hand holding handle,

°Unit below waist level,

•Use the left side for trimming so de-

bris is thrown away from the opera-

tor_ Without operator bending over,

keep the line near and parallel to

ground (perpendicular when edging)

and not crowded into material being

cut.

ADVANCING THE CUTTING LINE

Advance line by tapping bottom of cut-

ting head lightly on the ground while

unit is running at full speed. A metal

blade attached to the shield will cut the

line to the proper length_

WARNING: Always wear eye protec-

tion, Never lean over the trimmer head,

Rocks or debris can ricochet or be

thrown into eyes and face and cause

blindness or other serious injury.

TRIMMING

Hold the bottom of the trimmer head

about 3 in. (8 cm) above the ground

and at an angle, Allow only the tip of

the line to make contact. Do not force

trimmer line into work area,

Trimming

3 in. (8 cm)

Above Ground

SCALPING

The scalping technique removes un-

wanted vegetation. Hold the bottom of

the trimmer head about 3 in, (8 cm)

above the ground and at an angle, Al-

low the tip of the line to strike the

ground around trees, posts, monu-

ments, etc. This technique increases

line wear.

Scalping

MOWING

Your trimmer is ideal for mowing in

places conventional lawn mowers can-

not reach, tn the mowing position,

keep the line parallel to the ground.

Avoid pressing the head into the

ground as this can scalp the ground

and damage the tool.

Mowing

7

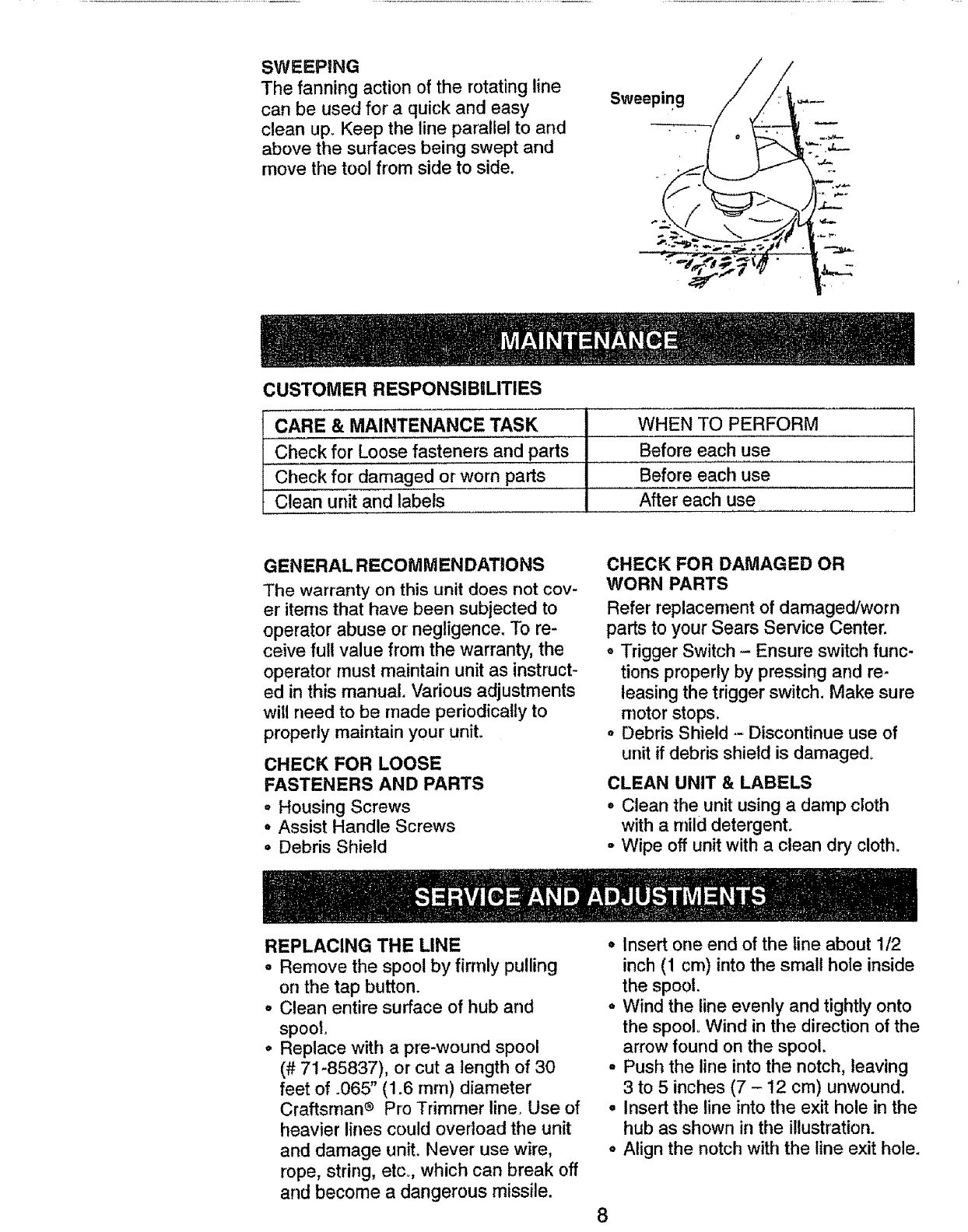

SWEEPING

The fanning action of the rotating line

carl be used for a quick and easy

clean up. Keep the line parallel to and

above the surfaces being swept and

move the tool from side to side.

CUSTOMER RESPONSIBILITIES

Sweeping

CARE & MAINTENANCE TASK I

Check for Loose fasteners and parts I

Check for damaged or worn parts I

Clean unit and labels I

WHEN TO PERFORM

Before each use

Before each use

After each use

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive fult value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

will need to be made periodically to

properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

=Housing Screws

•Assist Handle Screws

°Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Refer replacement of damaged/worn

parts to your Sears Service Center.

oTrigger Switch - Ensure switch func-

tions properly by pressing and re-

leasing the trigger switch. Make sure

motor stops.

°Debris Shield - Discontinue use of

unit if debris shield is damaged_

CLEAN UNIT &LABELS

°Clean the unit using adamp cloth

with a mild detergent.

-Wipe off unit with a clean dry cloth.

REPLACING THE LINE

°Remove the spool by firmly pulling

on the tap button.

o Clean entire surface of hub and

spool.

oReplace with a pre-wound spool

(# 71-85837), or cut a length of 30

feet of .065" (1.6 ram) diameter

Craftsman® Pro Trimmer line. Use of

heavier lines could overload the unit

and damage unit. Never use wire,

rope, string, etc., which can break off

and become a dangerous missile.

8

• Insert one end of the line about 1/2

inch (1 cm) into the small hole inside

the spool.

o Wind the line evenly and tightly onto

the spool. Wind in the direction of the

arrow found on the spool.

• Push the line into the notch, leaving

3 to 5 inches (7 - 12 cm) unwound.

• Insert the line into the exit hole in the

hub as shown in the illustration.

• Align the notch with the line exit hole.

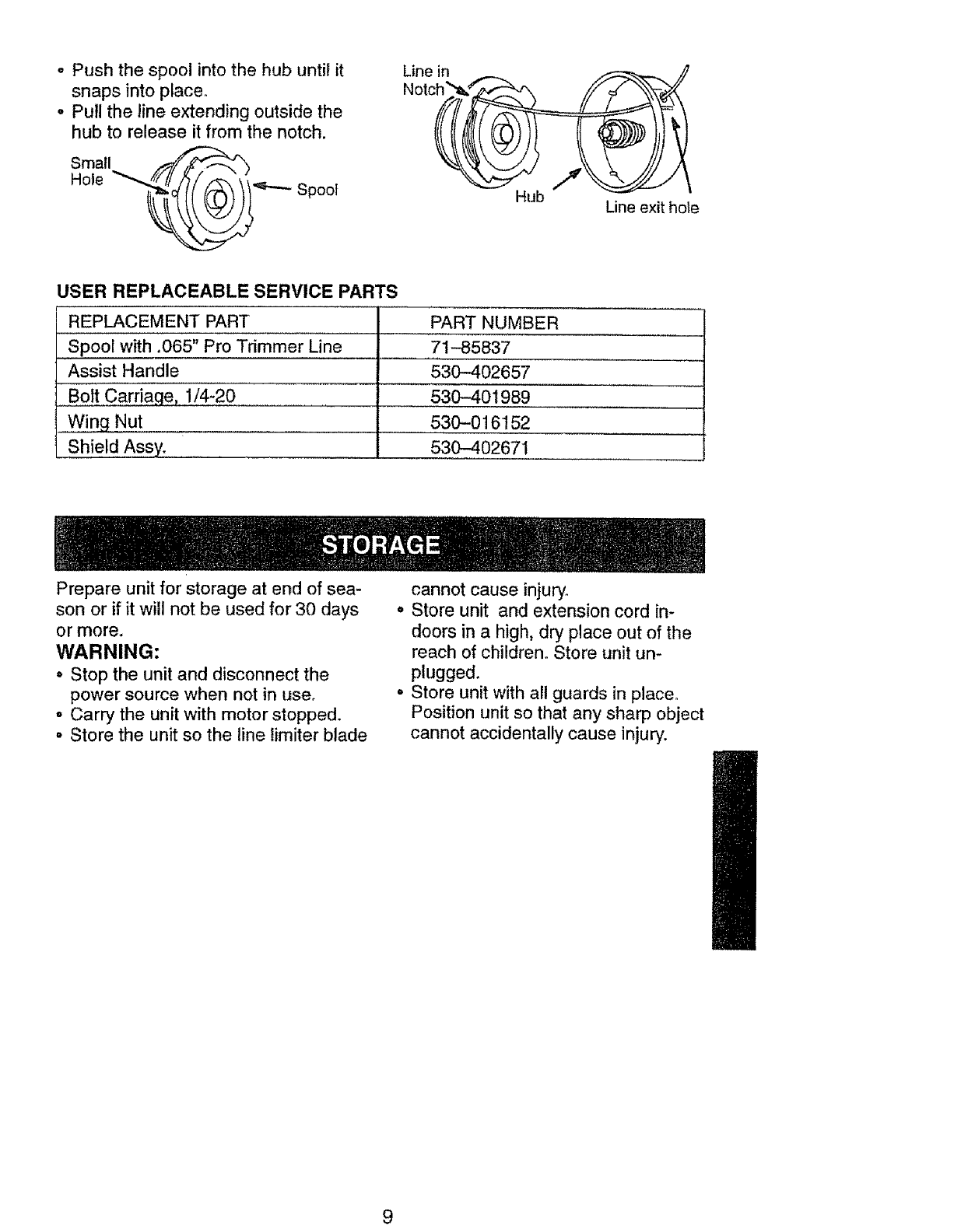

• Push the spool intothe hub until it

snaps into place.

° Pull the line extending outsidethe

hub to release it from the notch.

Small

Hole "_. _ Spool Hub Lin, exit hole

USER REPLACEABLE SERVICE PARTS

REPLACEMENT PART

Spool with .065" Pro Trimmer Line

Assist Handle

Bolt Carriage, 1/4-20 ................................

W__Nut

Shield Assy.

PART NUMBER

71-85837

530-402657

530-401989

530-016152

530-402671

Prepare unit for Storage at end of sea-

son or if it will not be used for 30 days

or more.

WARNING:

• Stop the unit and disconnect the

power source when not in use.

oCarry the unit with motor stopped.

°Store the unit so the line limiter blade

cannot cause injury°

°Store unit and extension cord in-

doors in a high, dry place out of the

reach of children. Store unit un*

plugged.

• Store unit with al! guards in place°

Position unit so that any sharp object

cannot accidentally cause injury.

9

TROUBLESHOOTING CHART

TROUBLE

Semi-automatic

head stops

under a load or

does not turn

when switch is

_ressed.

Line does not

advance or

breaks while

cutting,

Line welds

onto spool.

Line releases

continuously.

Line usage is

excessive.

Line pulls

back into

head,

CAUSE

oCrowding trimmer line

against material being

cut.

Electrical failure.

=Thrown circuit breaker

• Debris stopping head

•Line improperly

routed in head.

•Line improperly

wound onto spool.

° Incorrect line size

oNot enough line

outside of head.

°Dirt buildup

°Line size is incorrecL

=Line is being crowded

against material being

cut.

° Line improperly

routed in head.

• Spool damaged,

° Line improperly

routed in head.

*Line size is incorrect.

° Crowding line against

material being cuL

* Spool worn

or damaged,

• Too little line outside

of head,

oLine size incorrect,

REMEDY

• Allow tip of line to do the cutting.

• Contact your Sears Service Ctr,

• Check Breaker Box,

, Remove debris,

°Check line routing.

• Rewind line tightly and evenly.

• Use only ,065 in, diameter line.

° Pull 4 inches of line outside of

head,

° Clean cutting head

•Use only .065 in. diameter line,

• Cut with tip of line fully extended,

• Check line routing.

° Replace spool.

• Check line routing.

•Use only .065 in, diameter line.

• Cut with tip of line fully extended°

° Replace Spool

• Pull 4 inches of line outside of

head,

• Use only .065 in. diameter line,

10

DeclaraciSn de Garantia Umitada 11

Reglas de Seguridad 11

Montaje 14

Uso 14

Mantenimiento !7

Servicio y Ajustes 18

Almacenamiento 19

Tabla Diagn6stica 19

Piezas y Encargos Contratapa

GARANTIA COMPLETA DE UN AI_O PARA LA CORTADORA A LINEA ELECTRt-

CO CRAFTSMAN ®

Siesta cortadora el_ctrica Weedwacker ® Craftsman tiene alguna falta de funcio-

namiento debida a materiales o mano de obra, durante un afio a partir de la fe-

cha de compra, Sears la reparara o cambiarA.

Esta garantfa excluye la lfnea de nylon.

EL SERVICIO BAJO GARANTIA ESTA A SU DISPOSICION CON SOLO DE-

VOLVER LA CORTADORA A LINEA ELECTRICA WEEDWACKER ® CRAFTS-

MAN AL CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS ESTADOS

UNIDOS.

Esta garantia le confiere derechos jufidicos especfficos' adem_s ud. PodrA tener

otros derechos que varian entre estados_

Sears, Roebuck and Co. D/817 WA, Hoffman Estates, IL. 60179

ADVERTENClA: Siempre que se use

cualquier cortador el_ctrico, deben ob-

servarse precauciones bAsicas de se-

guridad para reducir el riesgo de in-

cendio, choque el_ctrico y graves

heridas. Lea y cumpla con todas las

instruccioneso

InformaciSn de seguridad en el aparato

Este aparato de fuerza puede ser peli-

groso. El usuario tiene ta responsabilk

dad de cumplir con todas las instruc-

ciones y advertencias en el aparato y

en el manual. Lea el Manual det Usua-

rio en su totalidad antes de usar el

aparato! Farniliar'icese completamente

con los controles y el uso correcto del

aparato. Limite el uso de este aparatc

a aquellas personas que lean, com-

prendan, y cumplan con las adverten-

ctas e instrucclones en el aparato yen

el manual. Nunca permita a los ni5os

que usen el aparato.

PELIGRO: Nunca use cuchillas ni dis-

positivos desgrandores. Este aparato

ha sido disefiado exclusivamente

como cortador a lfnea. El uso de cua!-

guier otro accesorio o pieza incremen-

tara el peligro de heridas..

0©©

ADVERTENClA: La linea de corte ar-

roja objetos violentamente. Los obje-

tos arrojados pueden cegarlo o henrlo

austed y a terceros. Use anteojos de

seguridad, botas y protecdciSn para

las piernas. Mantenga el cuerpo aleja-

do de la linea girante.

Anteojaos de seguridado protecci6n simi-

lar de ojos. Zonadepeli'_'>'gr

O

Mantenga a los niSos, los animales y

los espectadores a una distancia mini-

ma de 15 metros (50 pies). Pare el

aparato inmediatamente si alguien se

le acerca.

Si acontece alguna situaci6n no

prevista en este manual, tenga cuidado

11

y use buen criterio_si necesita ayuda,

Ilame al 1-800-235-5878

SEGURtDAD DEL USUAR|O

•Vitese de forma apropiada. Siempre

use anteojos de seguridad o protec-

ci6n de ojos similar al hacer uso o

mantenimiento del aparatoo (Existen

anteojos de seguridad.) Use siempre

m_scara protectora de la cara o

m_.scara anti- polvo at usar el apara-

to en ambientea polvorientos. Use

siernpre pantalones largos gruesos,

mangas largas, botas y guantes_ No

use el aparato descalzo n! con san-

dallas.

• Mantenga el cabello por encima de

los hombros, atandolo para tal efecto

si es necesario. No use joyas, ropa

s_etta o ropa con tiras, corbatas, bor-

las, etc. que cuelguen libremente;

pueden enredarse en las plezas en

movimiento.

• Si est& completamente tapado, es-

tara mas protegido de los escombros

y pedazos de plantas t6xicas arroja-

dos .por la linea girante.

• Mantengase alerta. No use este apa-

rato cuando est_ cansado, enfermo o

bajo la influencia del alcohol, de dro-

gas o de remedios. Vigile bien Io que

esta haciendo; use del sentido

comSn.

o Evite los arranques no intenoionates

del motor. At Ilevar el aparato de un

lado a otro, nunca p onga el dedo en

el interruptoro Asegurese de que el

..... " if" al

mterruptor este en la poslclon O

conectar el cable de extensi6n

SEGUR|DAD ELECTRICA

•Use el voltaje especificado en el apa-

rato,

• Evite los ambientes petigrosos_ No

use los aparatos en locales hQme-

dos. No lo use en la iluvia.

• Evite tas situaciones peligrosas. No

use el aparato en la presencia de

gases o hquidos inflamables para ev-

itar incendios, explosiones y!o daSos

al aparato.

•Para reducir et riesgo de choque

el_ctrico, este equipo viene con en-

chufe polarizado (una clavicuta de

contacto es mrs ancha que la otra).

Este enchufe puede entrar al toma-

cordente polarizado del cable de ex-

tensi6n _nicamente en un sentido.

AsegQrese que el cable de extensi6n

sea polarizadoo Et enchufe del cable

de extensi6n polarizado puede entrar

al tornacorTiente en un solo sentido.

Si el enchufe no entra completa-

mente al tomacorriente, invierta el

sentido del enchufe. Si aun asi no

entra, entre en contacto con un elec-

tricista capacitado para que instale

un tomacorriente apropiado. No rno-

difique el enchufe de rnodo alguno.

o Para reducir el riesgo de choque

el_ctrico, use cables de extensi6n (1)

que vengan especificamente marca-

dos come apropiados para aparatos

de uso en exte!iores y(2) que tengan

una ctasificacion electrica no menor

que ta del aparato. El cable deber&

venir marcado con el sujifo "W-_'

("W" en Canad&). Asegerese de que

el cable de extensi6n est_ en buenas

condiciones. Inspeccione el cable de

extensi6n antes de usarlo y si est&

dafiado, c&mbielo. Los cables dema-

siado finos causar&n una baja en el

voltaje de linea, Io que provocar& fal-

ta de potencia y exceso de tempera-

tura. En caso de duda entre dos

cables, use el m&s grueso. Cuanto

mas pequeSo es el numero de clasifi-

cac_on, mas grueso es et cable. (Vea

"Selecci6n del cable de extensi6n")

-No use el cable indebidamente. Nun-

ca lleve el aparato por el cable de ex-

tensi6n ni la desconecte del enchufe

tirando del cable°

-Use el retentor de cables para evitar

que el cable de extensiSn se desco-

necte del aparato. Vea "Uso del apm

rato".

° No use el aparato si el interruptor no

!o prende y apaga correctamente. El

Proveedor de Servicio Autorizado

(Authorized Service Dealer) deber&

hacer todas las reparaciones al inter-

ruptor.

° Mantenga el cable de extensiSn ale-

jado del usuario y de los obst_cutos

en todo momento. No exponga los

cables al cator; al aceite, al agua o a

los bordes filosos.

°Evite todo contacto del cuerpo con

los conductores a tierra, tales como

las cercas o los caSos de metal para

evitar la posibilidad de choque

et6ctrico.

° El circuito o el tomacorriente que se

use con este aparato deber& estar

provisto de protecci6n de lnterruptor

de Faltas en el Circuito a Tierra

(Ground Fault Circuit Interruptor--

GFCI)_ Los tomacorrientes con pro-

teccion GFCI incorporada pueden

ser usados para esta medida de se-

guridad

SEGURIDAD DEL APARATO

- Inspeccione el aparato completa-

mente antes de cada usoo Haga que

12

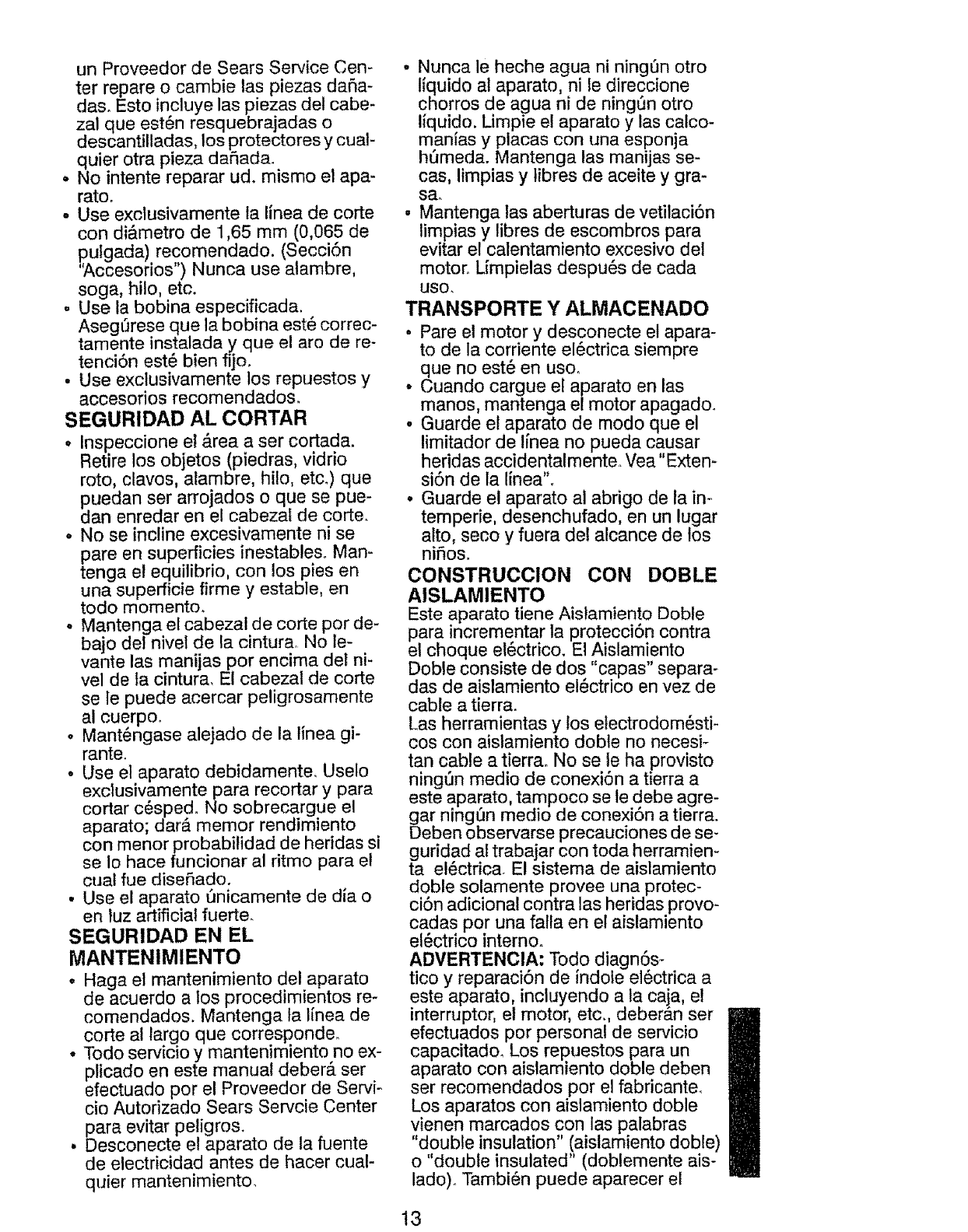

un Proveedorde Sears ServiceCen-

ter repareo cambie las piezasda5a-

das. Esto incluyelas piezasdel cabe-

zal que est6n resquebrajadaso

descantilladas,los protectoresy cual-

quier otra pieza daSada.

o No intentereparar ud. mismo el apa-

rato.

•Use exclusivamente la linea de corte

con di&metro de 1,65 mm (0,065 de

putgada), recomendado. (Secci6n

"Accesonos ) Nunca use alambre,

soga, hilo, etc.

, Use la bobina especificada.

Asegt3rese que la bobina est6 correc-

tamente instalada y que el aro de re-

tenci6n est6 bien fijo.

° Use exclusivamente los repuestos y

accesorios recomendados.

SEGURIDAD AL CORTAR

•Inspeccione el _,rea a ser cortada.

Retire los objetos (piedras, vidrio

roto, clavos, alambre, hi!o, etc.) que

puedan ser arrojados o que se pue-

dan enredar en e! cabezal de corte.

o No se incline excesivamente ni se

pare en superficies inestables. Man-

tenga el equilibrio, con los pies en

una superficie firme y estable, en

todo momento,

o Mantenga el cabezal de corte por de-

bajo del nivel de la cintura, No le-

vante las manijas por encima del ni-

vel de ta cintura, El cabezal de corte

se le puede acercar peligrosamente

al cuerpoo

• Mant_ngase alejado de la linea gi-

rante.

° Use el aparato debidamente. Uselo

exclusivamente para recortar y para

cortar c6sped. No sobrecargue el

aparato; dar& memor rendimiento

con menor probabilidad de heridas si

se Io hace funcionar al ritmo para el

cuaf fue dise_ado.

• Use el aparato Qnicamente de dia o

en luz artificial fuerte.

SEGURIDAD EN EL

MANTENIMIENTO

•Haga et mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga ta l[nea de

corte al largo que corresponde.

° Todo servicio y mantenimiento no ex-

plicado en este manual deber_t ser

efectuado por el Proveedor de Servi-

cio Autorizado Sears Servcie Center

para evitar peligros.

• Desconecte el aparato de la fuente

de electricidad antes de hacer cua!-

quier mantenimiento.

• Nunca le heche agua ni ningQn otro

liquido. Limpie e! aparato y las calco-

man_as y placas con una esponja

humeda. Mantenga las manijas se-

cas, limpias y libres de aceite y gra-

sa.

, Mantenga tas aberturas de vetilaci6n

limpias y libres de escombros para

evitar e! calentamiento excesivo del

motor. L[mpielas despu6s de cada

USO,

TRANSPORTE Y ALMACENADO

•Pare el motor y desconecte el apara-

to de la corriente el6ctrica siempre

que no est_ en uso.

oCuando cargue el aparato en las

manos, mantenga el motor apagado.

°Guarde el aparato de modo que el

limitador de Ifnea no pueda causar

heridas accidentalmente. Vea "Exten-

si6n de la linea'L

°Guarde el aparato al abrigo de ta in-

temperie, desenchufado, en un lugar

alto, seco y fuera del alcance de los

nifios.

CONSTRUCCION CON DOBLE

AISLAMIENTO

Este aparato tiene Aislamiento Dobte

para incrementar la protecci6n contra

el choque el6ctrico. El Aislamiento

Doble consiste de dos "capas" separa-

das de aislamiento el_ctrico en vez de

cable a tierra.

Las herramientas y los electrodom6sti-

cos con aistamiento dobte no necesF

tan cable a tierr& No se le ha provisto

ningQn medio de conexi6n a tierra a

este aparato, tampoco sete debe agre-

gar ning_n medio de conexi6n a tierra.

Deben observarse precauciones de se-

guridad at trabajar con toda herramien-

ta el6ctrica El sistema de aislamiento

doble solamente provee una protec-

cion adiciona! contra las heridas provo-

cadas por una fatla en el aislamiento

el_ctrico interno.

ADVERTENOIA: Todo diagn6s-

tico y reparaci6n de indoie el6ctrica a

este aparato, incluyendo a la caja, e!

interruptor, el motor, etc., deber&n ser

efectuados por personal de servicio

capacitado. Los repuestos para un

aparato con aistamiento doble deben

ser recomendados por el fabricante_

Los aparatos con aislamiento doble

vienen marcados con las palabras

"double insulation" (aislamiento doble)

o "double insulated" (doblemente ais-

lado)o Tambi6n puede aparecer et

13

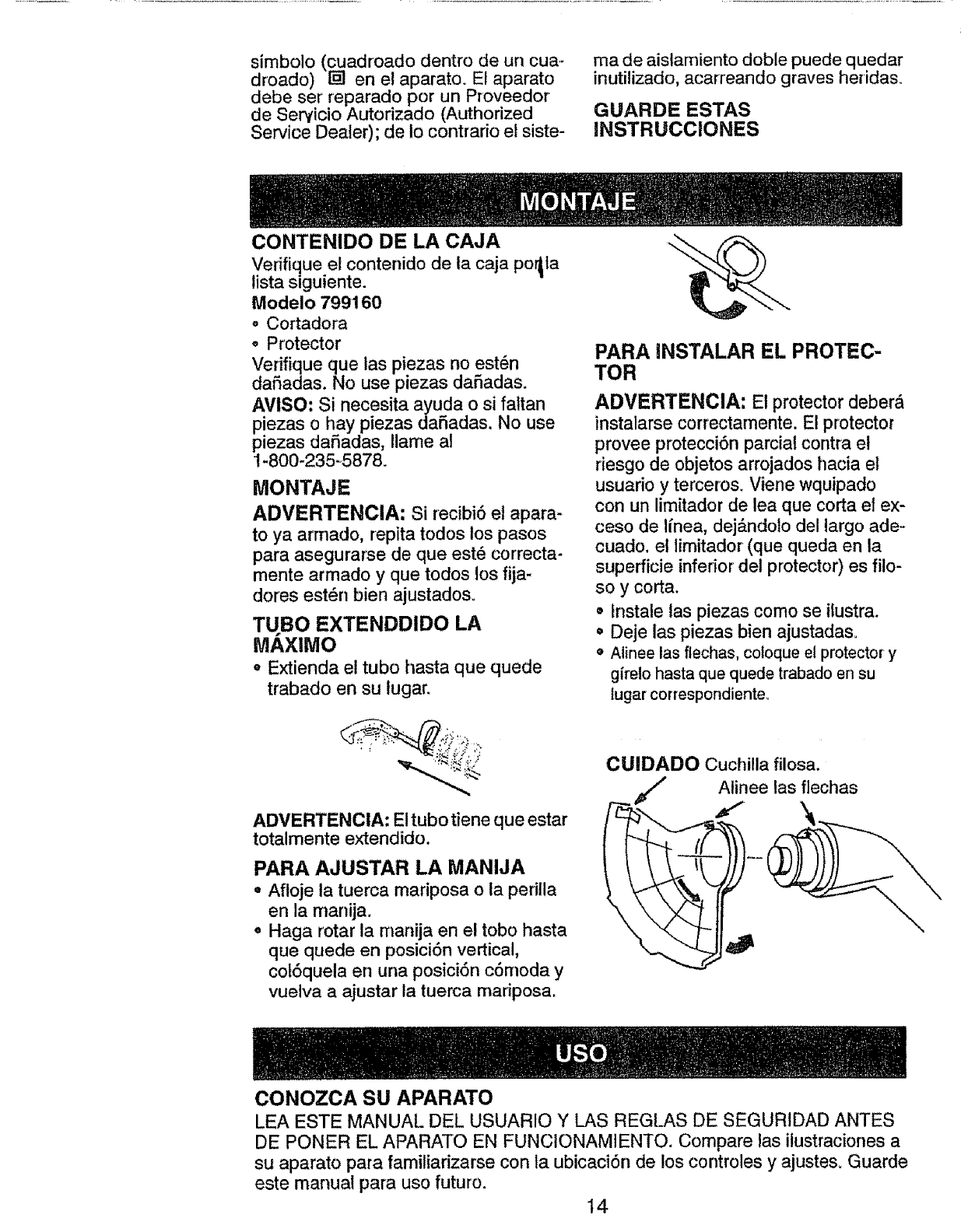

simbolo (cuadroado dentro de un cua-

droado) re1 en el aparato. El aparato

debe ser reparado por un Proveedor

de Seryicio Autorizado (Authorized

Service Dealer); de Io contrario el siste-

CONTENIDO DE LA CAJA

ma de aistamiento doble puede quedar

inutilizado, acarreando graves heridas.

GUARDE ESTAS

INSTRUCCIONES

Vedfique el contenido de la caja po_ta

lista slguiente.

Modelo 799160

o Cortadora

•Protector

Verifique que las piezas no est6n

dafadas. No use piezas daSadas=

AVISO: Si necesita ayuda o si faltan

piezas ohay piezas daSadas. No use

piezas daSadas, Ilame al

1-800-235=5878.

MONTAJE

ADVERTENCIA: Si recibi6el apara-

to ya amlado, repita todos los pasos

para asegurarse de que est6 correcta-

mente armado y que todos losfija-

dotes est_n bien ajustados.

TUBO EXTENDDIDO LA

MAXIMO

eExtienda el tubo hasta que quede

trabado en su lugar.

ADVERTENCIA: El tubo tiene que estar

totalmente extendido.

PARA AJUSTAR LA MANIJA

• Afloje la tuerca mariposa o ta perilla

en la manija.

o Haga rotar la manija en el tobo hasta

que quede en posici6n vertical,

cot6quela en una posici6n c6rnoda y

vuelva a ajustar la tuerca rnariposa.

PARA INSTALAR EL PROTEC-

TOR

ADVERTENCIA: El protector deber&

instalarse correctamente. El protector

provee protecci6n parcial contra el

riesgo de objetos arrojados hacia et

usuario y terceros. Viene wquipado

con un limitador de lea que corta el ex-

ceso de Iinea, dej&ndoto del largo ade-

cuado, el limitador (que queda en la

superficie inferior del protector) es filo-

so y corta.

•fnstale las piezas como se ilustra.

• Deje las piezas bien ajustadas.

= Alinee las flechas, cotoque el protector y

gireto hasta que quede trabado en su

lugar correspondiente_

CUIDADO Cuchilla filosa.

Alinee las flechas

f,-

CONOZCA SU APARATO

LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES

DE PONER EL APARATO EN FUNCIONAMtENTO. Compare las ifustracionesa

su aparato para familiarizarse con la ubicaci6n de los controlesy ajustes. Guarde

este manual para usofuturo.

14

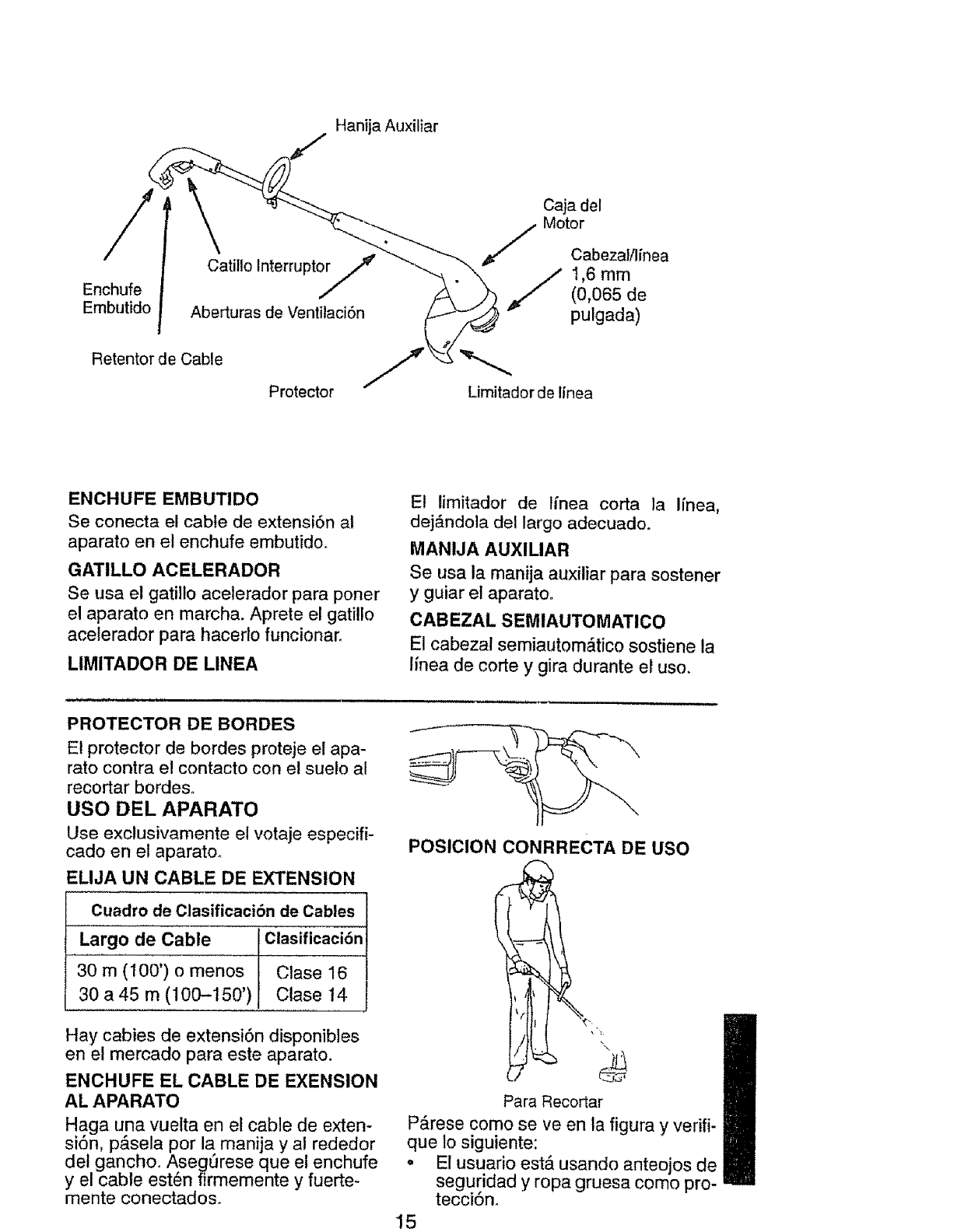

Hanija Auxiliar

Enchufe

Embutido

Catillo tnterrupt_,_

Aberturas de VentilaciSn

Retentor de Cable

Protector

Caja del

Motor

Cabezaf/l[nea

1,6 mm(0,065 de

pulgada)

Limitador de linea

ENOHUFE EMBUTIDO

Se conecta el cable de extensiSn al

aparato en el enchufe embutido.

GATILLO ACELERADOR

Se usa el gatil!o acelerador para poner

el aparato en marcha. Aprete el gatillo

aceterador para hacerlo funcionaro

LIMITADOR DE LINEA

Et limitador de linea corta la Ifnea,

dej&ndola del largo adecuado.

MANIJA AUXlLIAR

Se usa la manija auxiliar para sostener

y guiar el aparato.

CABEZAL SEMIAUTOMATICO

El cabezal semiautom_tico sostiene la

Ifnea de corte y gira durante et uso.

PROTECTOR DE BORDES

El protector de bordes proteje el apa-

rato contra el contacto con el sueto al

recortar bordeso

USO DEL APARATO

Use exclusivamente el votaje especifi-

cade en el aparato_

ELIJA UN CABLE DE EXTENSION

Cuadro de ClasificaciSn de Cables

Largo de Cable Clasificaci6n

30 m (100') o menos Clase 16

30 a 45 rn (100-150') Clase 14

Hay cables de extensiSn disponibles

en el mercado para este aparato.

ENCHUFE EL CABLE DE EXENSiON

AL APARATO

Ha.ga una vuelta en el cable de exten-

sTon, p&sela por la manija y al rededor

det gancho. AsegQrese que el enchufe

y el cable est6n firmemente y fuerte-

mente conectados.

POSICION CONRRECTA DE USO

Para Recortar

PArese como se ve en la figura y verifi-

que 1osiguiente:

oEl usuario estA usando anteojos de

seguridad y ropa gruesa como pro-

tecciono

15

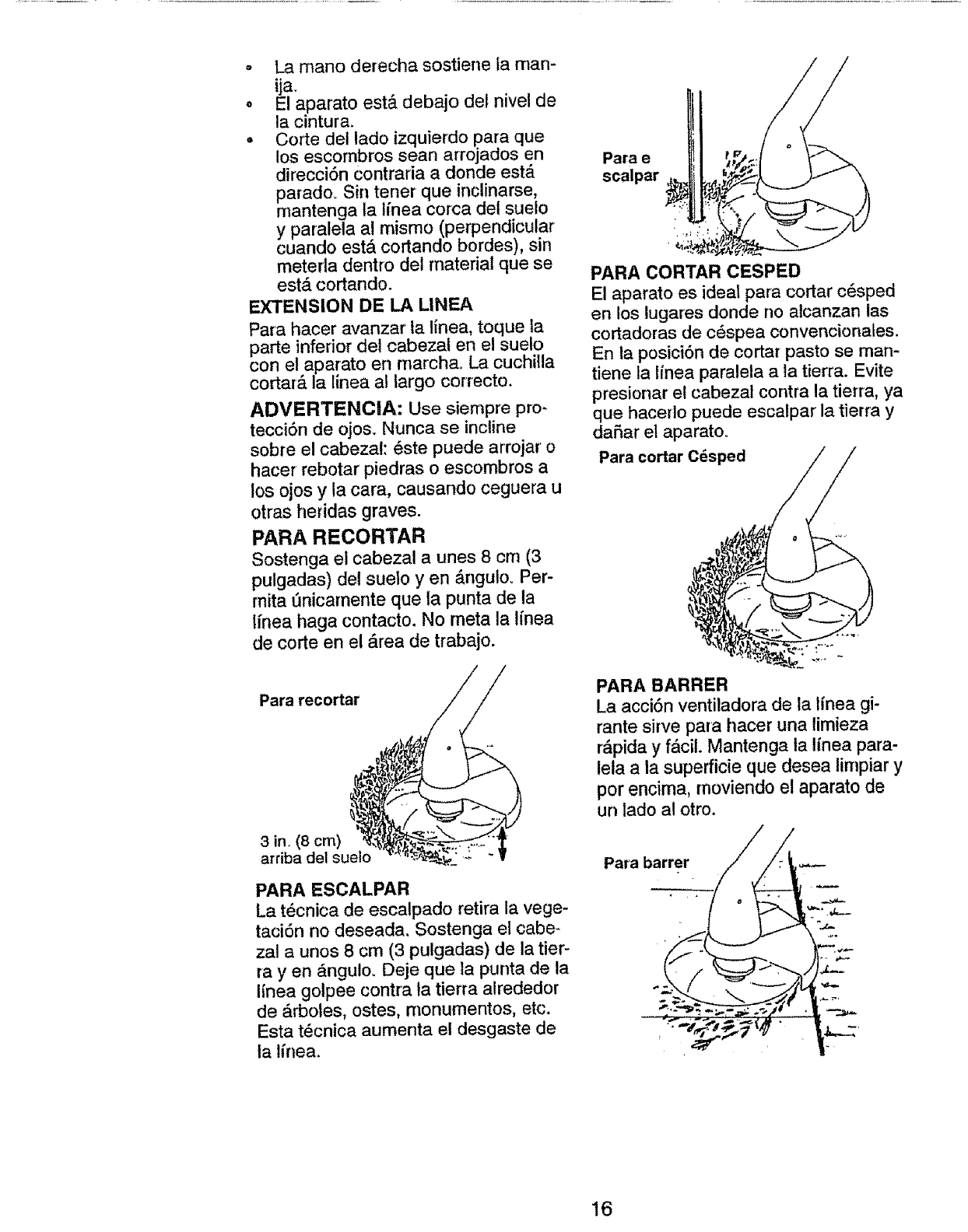

° La mano derecha sostiene la man-

ija.

• El aparato est& debajo ctel nivel de

la cintura.

° Corte del lado izquierdo para que

los escombros sean arrojados en

direcciSn contraria a donde est&

parado. Sin tenet que inclinarse,

mantenga la hnea corca del suelo

y paralela al mismo (perpendicular

cuando est& cortando bordes), sin

meterla dentro del material que se

est& cortando.

EXTENSION DE LA LINEA

Para hacer avanzar la linea, toque la

parte inferior del cabezal en el suelo

con e! aparato en marcha. La cuchilla

cortara la linea al largo correcto.

ADVERTENCIA: Use siempre pro*

tecci6n de ojos. Nunca se incline

sobre el cabezal: _ste puede arrojar o

hacer rebotar piedras o escombros a

los ojos y la cara, causando ceguera u

otras heridas graves.

PARA RECORTAR

Sostenga el cabezal aunes 8 crn (3

pulgadas) del suelo yen &ngulo_ Per-

mira _nicarnente que la punta de la

Iinea haga contacto. No meta la Ifnea

de corte en el &tea de trabajo.

Para recortar

3in. (8 cm)

arriba del suelo

PARA ESCALPAR

La t6cnica de escalpado retira la vege-

taci6n no deseada. Sostenga el cabe-

zal a unos 8 cm (3 pulgadas) de la tier-

ray en _ngulo. Deje que la punta de la

Ifnea golpee contra la tierra alrededor

de &rbotes, ostes, monumentos, etc.

Esta t_cnica aumenta el desgaste de

la lfnea.

Para e

scalpar

PARA CORTAR CESPED

El aparato es ideal para cortar c_sped

en los lugares donde no atcanzan las

cortadoras de c6spea convencionales.

En la posiciSn de cortar pasto se marl-

tiene la linea paraleta a la tierra. Evite

presionar el cabezal contra la tierra, ya

que hacerlo puede escalpar la tierra y

da5ar el aparatoo

Para cortar C6sped

PARA BARRER

La acciSn ventiladora de la iinea gi-

rante sirve para hacer una limieza

r&pida y f_ci!. Mantenga la linea para-

lela a la superficie que desea lirnpiar y

por encima, moviendo el aparato de

un lado al otto.

Para barter

16

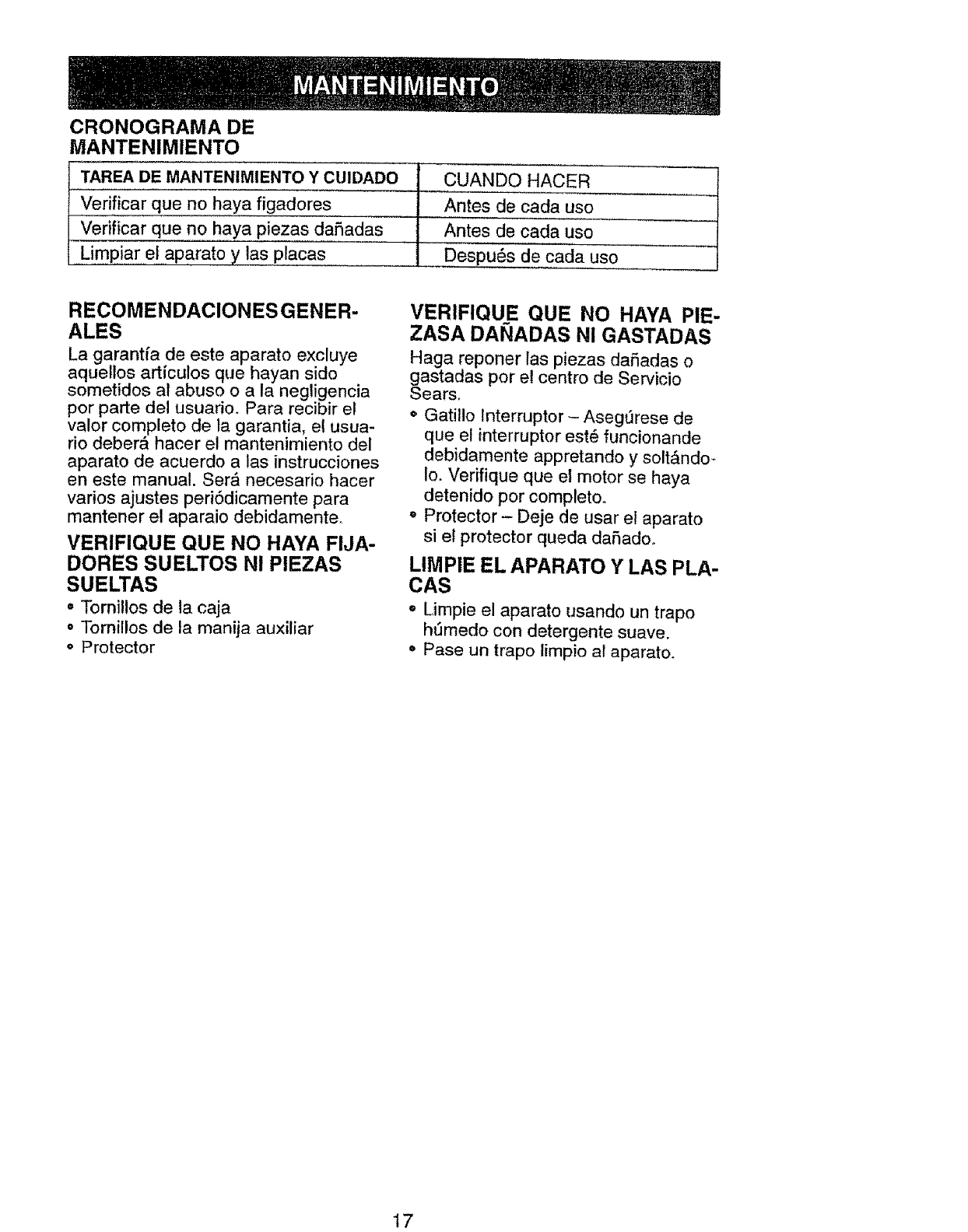

CRONOGRAMA DE

MANTENIMIENTO

TAREA DE MANTENIMIENTO Y CUIDADO

Verificar que no haya figadores

Verificar que no haya piezas da5adas

Limpiar el aparato y las placas

CUANDO HACER

Antes de cada uso

Antes de cada uso

Despu_s de cada uso

RECOMENDACIONES GENER-

ALES

La garantfa de este aparato excluye

aquellos articulos que hayan sido

sometidos al abuso o a la negligencia

por parte del usuario. Para recibir el

valor completo de la garantia, el usua-

rio deber& hacer el mantenimiento del

aparato de acuerdo a las instrucciones

en este manual. Ser& necesario hacer

varios ajustes peri6dicamente para

mantener el aparaio debidamente.

VERIFIQUE QUE NO HAYA FIJA-

DORES SUELTOS N! PIEZAS

SUELTAS

" Tomil!os de la caja

oTorni!los de la manija auxiliar

= Protector

VERIFIQUE QUE NO HAYA PIE-

ZASA DANADAS NI GASTADAS

Haga reporter tas piezas da_adas o

gastadas por el centro de Servicio

Sears,

• Gatillo lnterruptor -Asegt]rese de

que el interruptor est6 funcionande

debidamente appretando y solt&ndo-

Io. Verifique que el motor se haya

detenido por completo.

o Protector - Deje de usar el aparato

si el protector queda daSadoo

LIMPIE EL APARATO YLAS PLA-

CAS

Limpie el aparato usando un trapo

hSmedo con detergente suave.

= Pase un trapo limpio al aparato,

t7

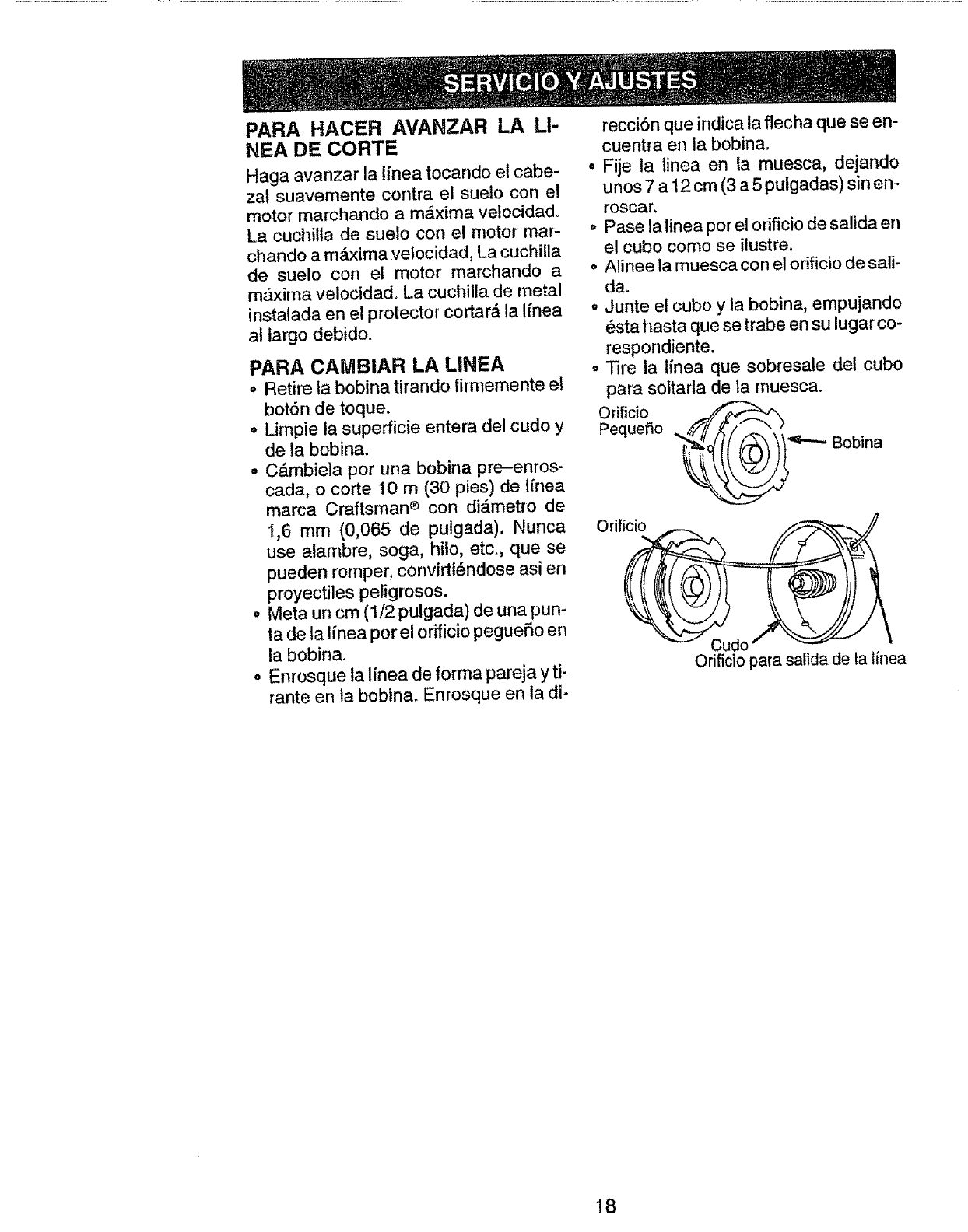

PARA HACER AVANZAR LA LI-

NF..A DE CORTE

Haga avanzar la linea tocando e! cabe-

zat suavemente contra el sueto con e!

motor marchando am_,xima velocidado

La cuchilla de suelo con el motor mar-

chando a mnc:_ximavelocidad, La cuchilla

de suelo con el motor marchando a

m_xima velocidad. La cuchilla de metal

instalada en el protector cortar_ la Ifnea

al largo debido.

PARA CAMBIAR LA LINEA

.Retire la bobina tirando firmemente el

botSn de toque.

• Limpie la superficie entera del cudo y

de la bobina.

= Cdmbiela pot una bobina pre-enros-

cada, o corte 10 m(30 pies) de linea

marca Craftsman® con di&metro de

1,6 mm (0,065 de pulgada). Nunca

use alambre, soga, hito, etc., que se

pueden romper, convirti6ndose asi en

proyectiles peligrosos.

oMeta un cm (1/2 pulgada) de una pun-

ta de la Ifnea pore! orificio pegueSo en

la bobina.

o Enrosque la Ifnea de forma pareja yti-

rante en la bobina. Enmsque en la di-

recci6n que indica la flecha que se en-

cuentra en la bobina,

° Fije la linea en la muesca, dejando

unos 7 a 12 cm (3 a 5 pulgadas) sin en-

roscar.

° Pase la linea por el odficio de salida en

el cubo como se ilustre.

oAlinee la muesca con el odficio de sali-

da.

•Junte e! cubo y la bobina, empujando

6sta hasta que se trabe en su lugar co-

respondiente.

°Tire ia linea que sobresale del cubo

para soltarla de la rnuesca.

orificio _._

Pequefio _\\\ _ Bobina

Orificio para salida de la linea

18

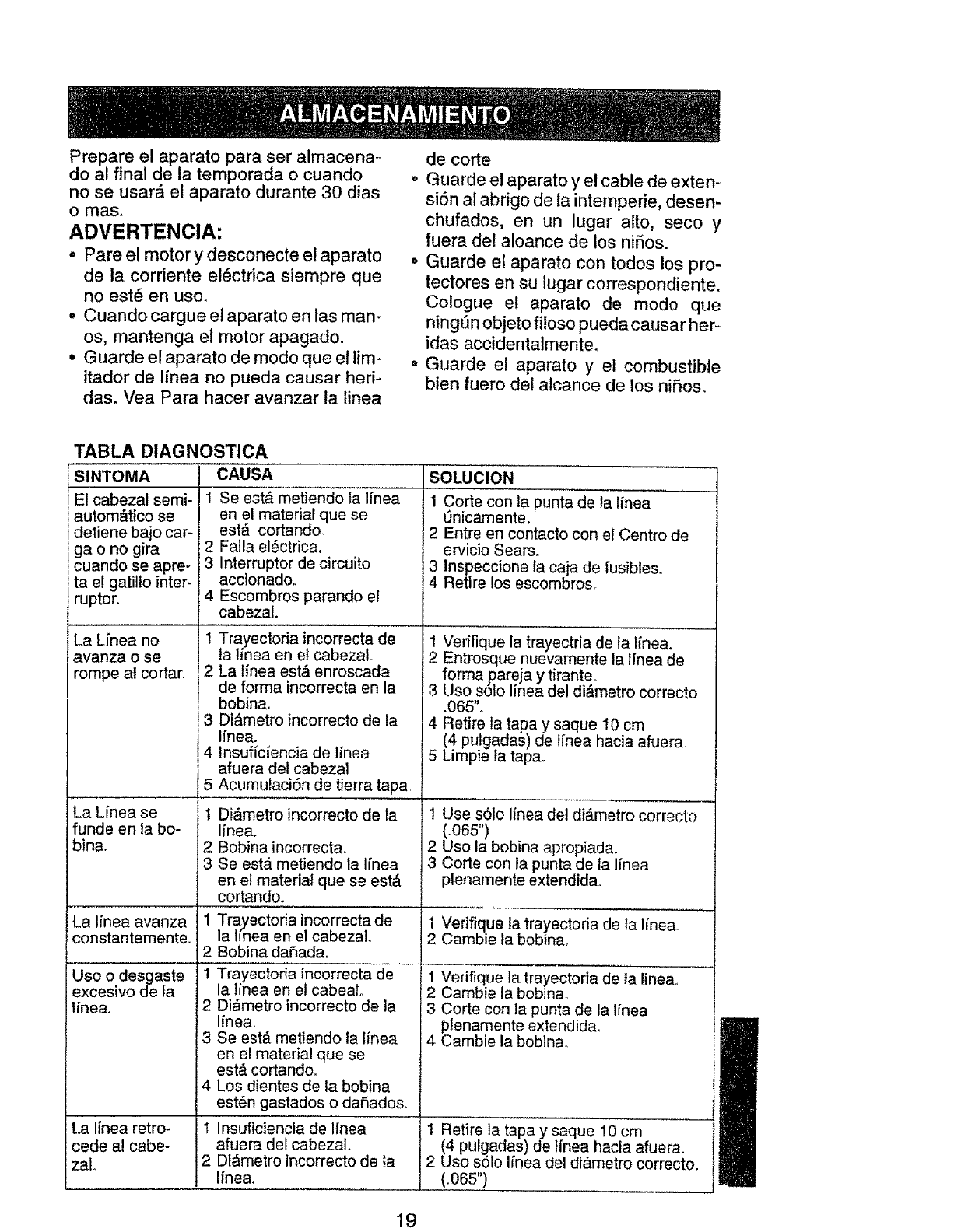

Prepare el aparato para ser almacena-

do al final de la temporada o cuando

no se usar& el aparato durante 30 dias

o mas.

ADVERTENCIA:

• Pare el motor y desconecte el aparato

de la corriente el_ctrica siempre que

no est_ en uso.

° Cuando cargue el aparato en las man-.

os, mantenga el motor apagado.

• Guarde el aparato de modo que el lim-

itador de Ifnea no pueda causar herF

das° Vea Para hacer avanzar la linea

de co_e

• Guarde el aparato y el cable de exten-

si6n al abrigo de la intemperie, desen-

chufados, en un lugar alto, seco y

fuera del aloance de los nifios.

• Guarde el aparato con todos los pro-

tectores en su lugar correspondiente.

Cologue el aparato de modo que

ningt_n objeto filoso pueda causar her-

idas accidentalmente.

o Guarde el aparato y el combustible

bien fuero del alcance de los nifios.

I'ABLA DIAGNOSTICA

CAUSA SOLUCION

SINTOMA

El cabezal semi-

autom&tico se

detiene bajo car-

ga o no gira

cuando se apre-

ta e! gatillo inter-

ruptor.

La Lfnea no

avanza o se

rompe al cortar.

La Unease

funde en la bo-

bin&

La Ifnea avanza

constantemente, 2

Uso o desgaste 1

excesivo de la

line& 2

3

4

La linea retro- 1

cede a! cabe-

zaL 2

1 Se est& metiendo la linea

en el material

est,1 cortando que se

2 Falla el_ctrica.

3 Interruptor de circuito

accionado°

4 Escombros parando el

cabezal.

! Trayectoria incorrecta de

la !_nea en el cabezaL

2 La Ifnea est_ enroscada

de forma incorrecta en la

bobina.

3 DiAmetro incorrecto de la

lfnea.

4 lnsuf[c[encia de lfnea

afuera del cabezal

5 Acumulaci6n de tierra tap&

I Di&metro incorrecto de la

Ifnea.

2 Bobina incorrecta,

3 Se est,. metiendo la Ifnea

en el material que se est&

cortando.

1 Trayectoria incorrecta de

la lfnea en el cabezaL

Bobina dafiada.

Trayectoria incorrecta de

la linea en el cabeaL

Di&metro incorrecto de la

Ifnea.

Se est,. metiendo la lfnea

en el material que se

est& cortando_

Los dientes de la bobina

est_n gastados o danado&

Insuficiencia de lfnea

afuera del cabezaL

DiAmetro incorrecto de la

Ifnea.

1 Corte con la punta de la linea

Linicamente.

2 Entre en contacto con e! Centro de

ervicio Sears°

Inspeccione la caja de fusible&

Retire los escombros.

1 Verifique la trayectria de la Ifnea.

2 Entrosque nuevamente la Iinea de

forma pareja y tirante..

3 Uso s6!o linea del di_metro correcto

.065"o

4 Retire la tapa y saque 10 cm

(4 putgadas) de lfnea hacia afuer&

5 Limpie fa tapa.

1 Use s61o linea del di_metro correcto

(.065")

2 Uso la bebina apropiada.

3 Corte con ta punta de la I[nea

plenamente extendid&

Verifique la trayectoria de la line&

Cambie 1abob_n&

1 Verifique la trayectoria de ta line&

2 Cambie la bobinao

3 Corte con la punta de la tfnea

plenamente extendida,

4 Cambie la bobina°

1 Retire la tapa y saque 10 cm

(4 pulgadas) de lfnea hacia afuera.

2 Uso s61o I[nea del di_metro correcto.

(.065")

19

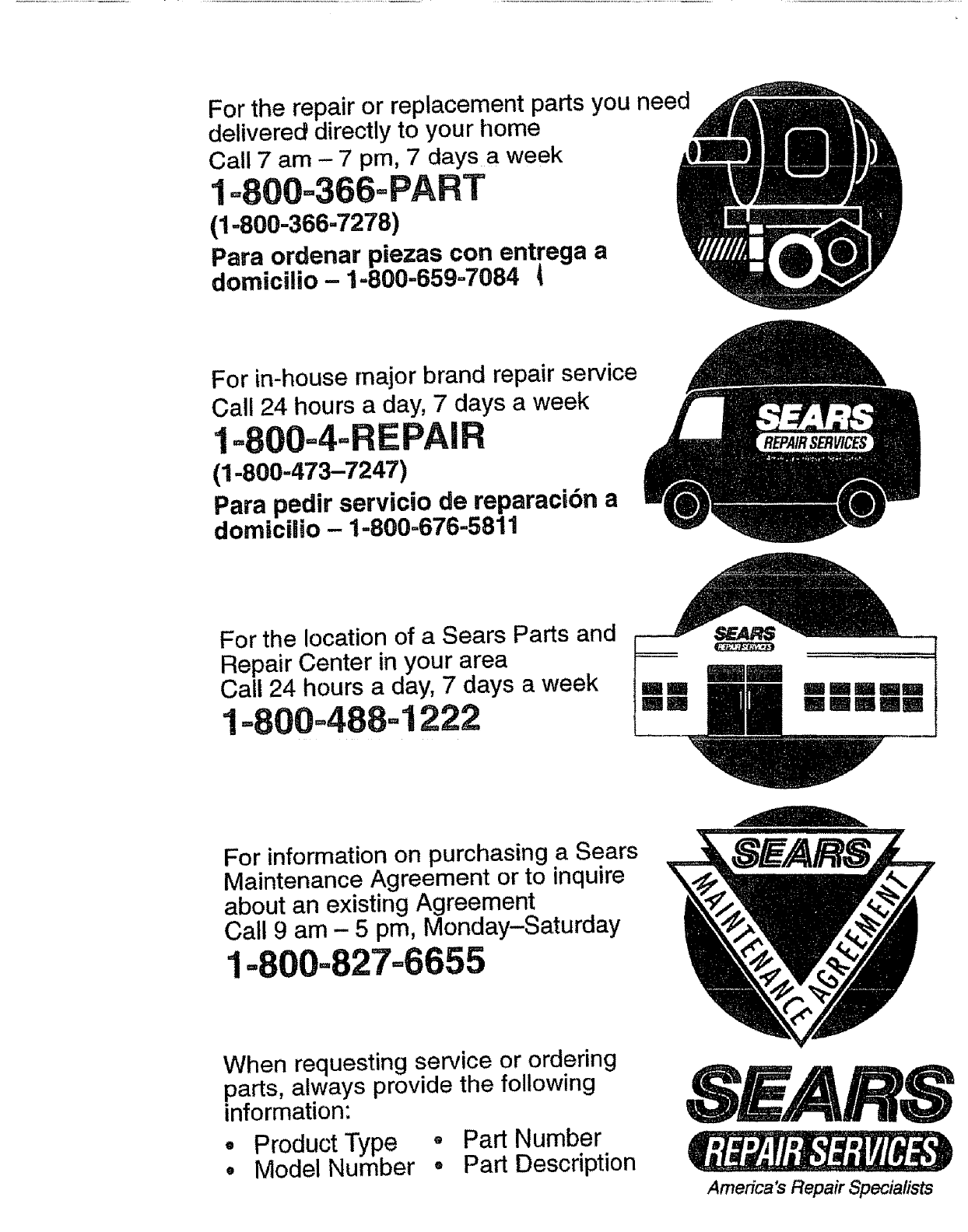

For the repair or replacement parts you need

delivered directly to your home

Call 7 am - 7 pro, 7 days a week

1°800=366=PART

(1-800-366-7278)

Para ordenar piezas con entrega a

domicilio - 1-800-659-7084

For in-house major brand repair service

Call 24 hours a day, 7 days a week

1=800=4=REPAIR

(1-800-473-7247)

Para pedir servicio de reparaci6n a

demicilio - 1-800..676-5811

For the location of a Sears Parts and

Repair Center in your area

Call 24 hours a day, 7 days a week

1=800=488=1

For information on purchasing a Sears

Maintenance Agreement or to inquire

about an existing Agreement

Call 9 am - 5 pm, Monday-Saturday

1=800=827=6655

When requesting service or ordering

parts, always provide the following

information:

•Product Type •Part Number

° Model Number ° Part Description

8 AR8

America's Repair Specialists
