Operator's Manual

Edger

4 Horsepower

9 Inch Blade

Model 536.772340

CAUTION: Before using

this product, read this

manual and follow all of its

Safety Rules and

Operating Instructions.

- CRRFTSMRN °

Manual del usario

Orilladora

4 caballos de fuerza (hp)

de 9 pulgada I&mina

Modelo 536.772340

PRECAUCI6N: Antes de usar este

producto, lea este manual y siga

todas las reglas de seguridad e

instrucciones de operaci6n.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021102L www.sears.com/craftsman

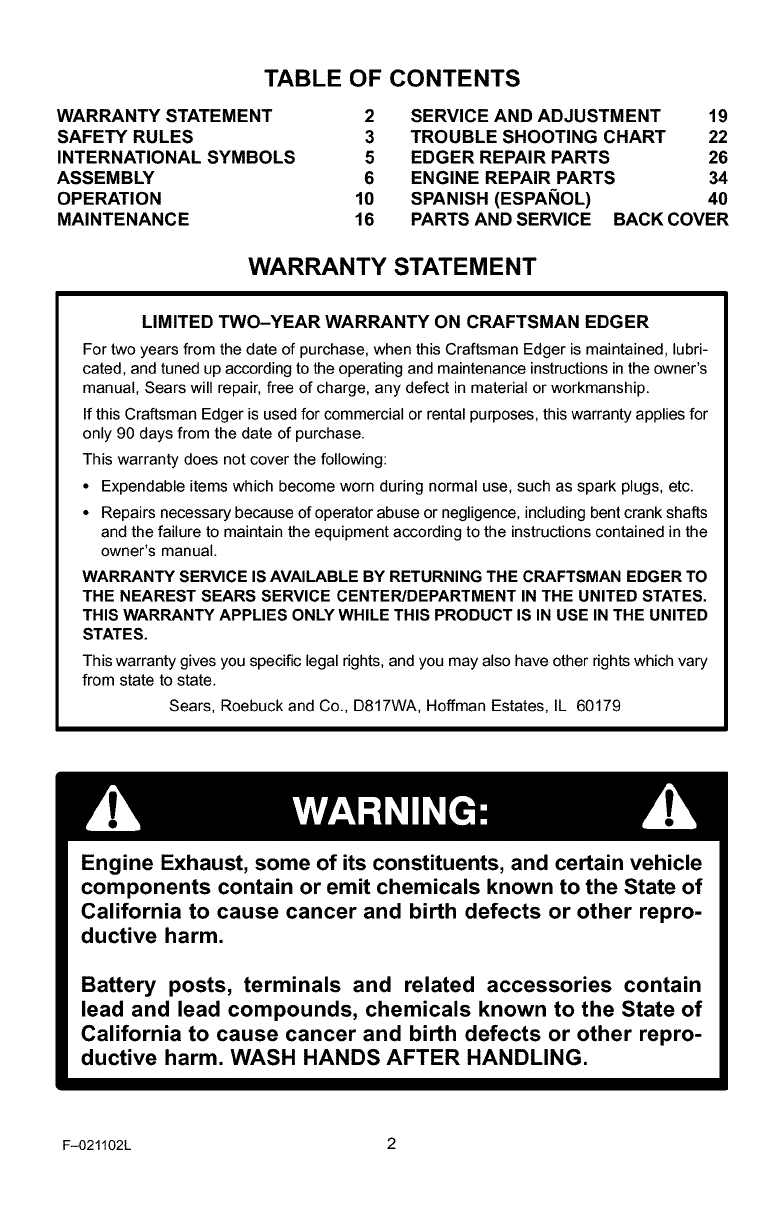

TABLE OF CONTENTS

WARRANTY STATEMENT

SAFETY RULES

INTERNATIONAL SYMBOLS

ASSEMBLY

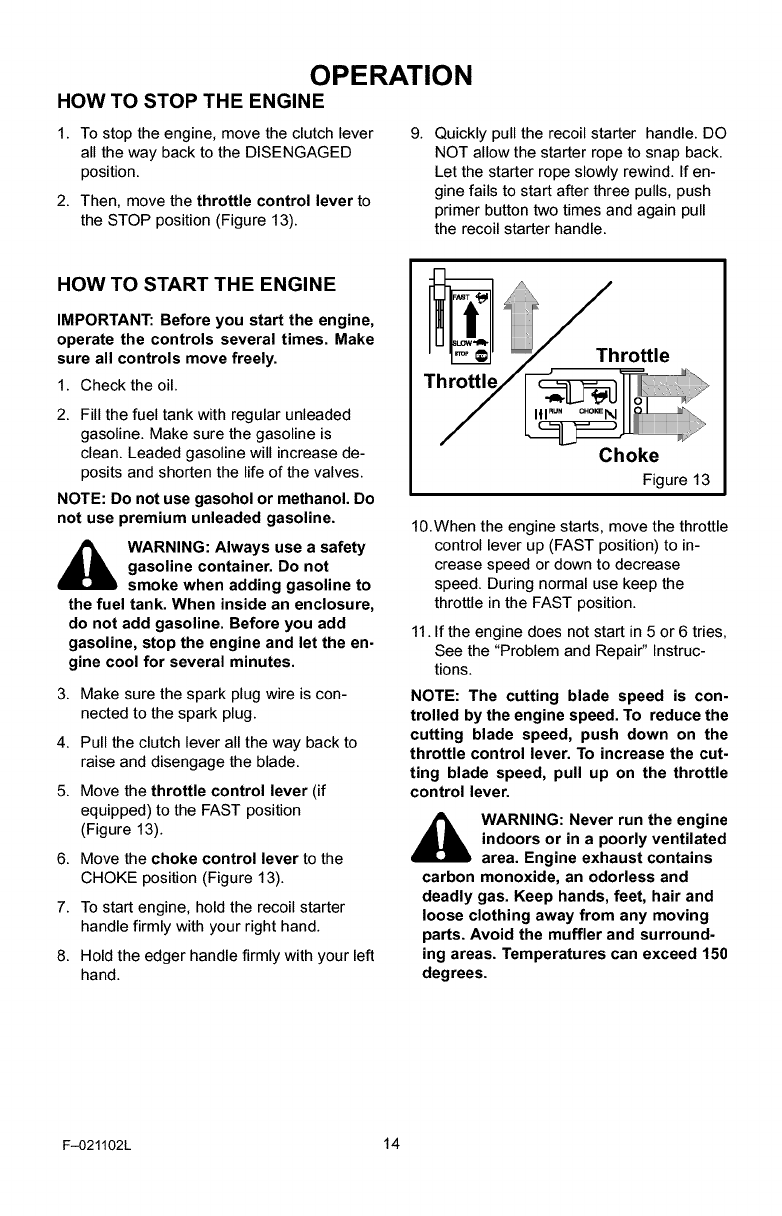

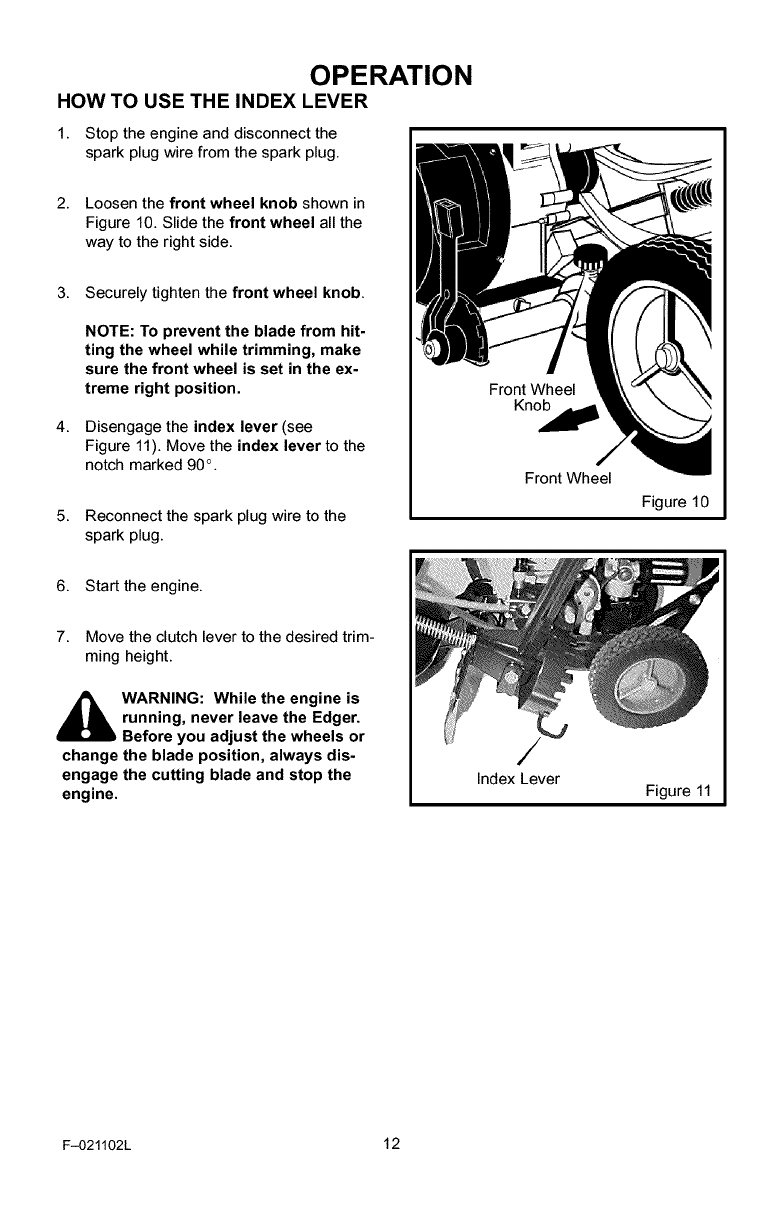

OPERATION

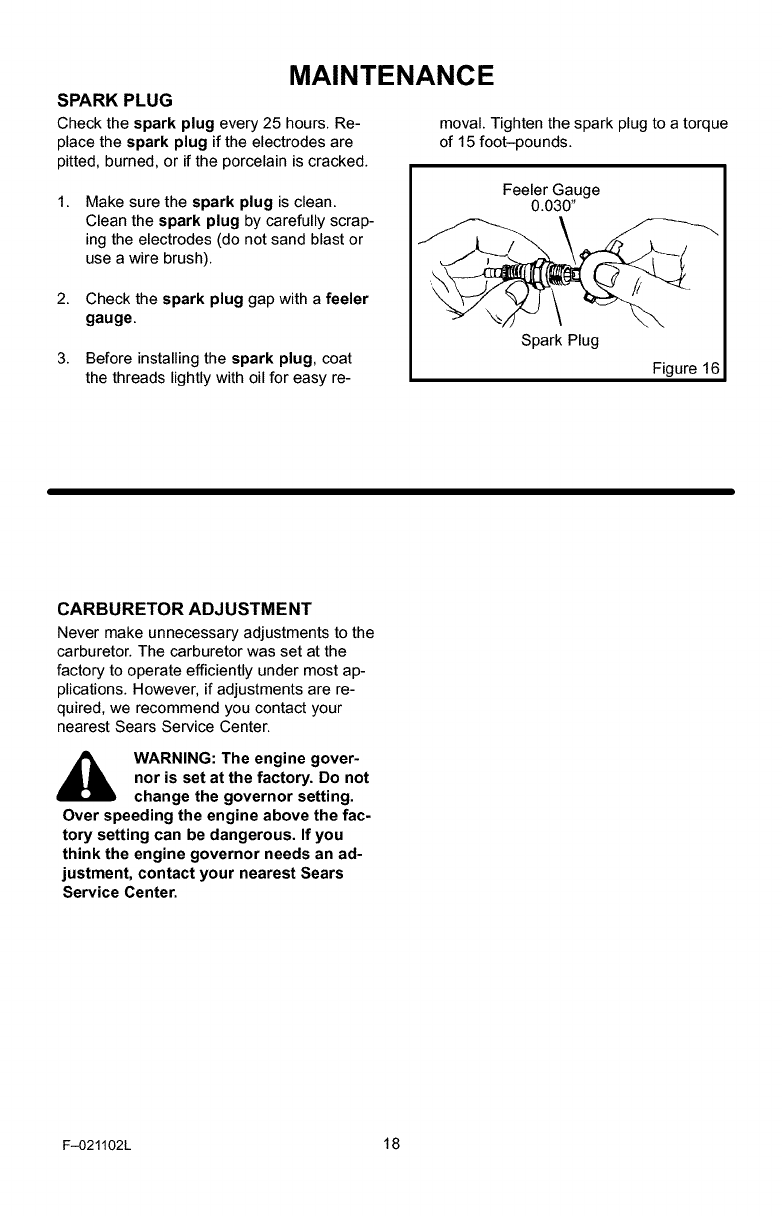

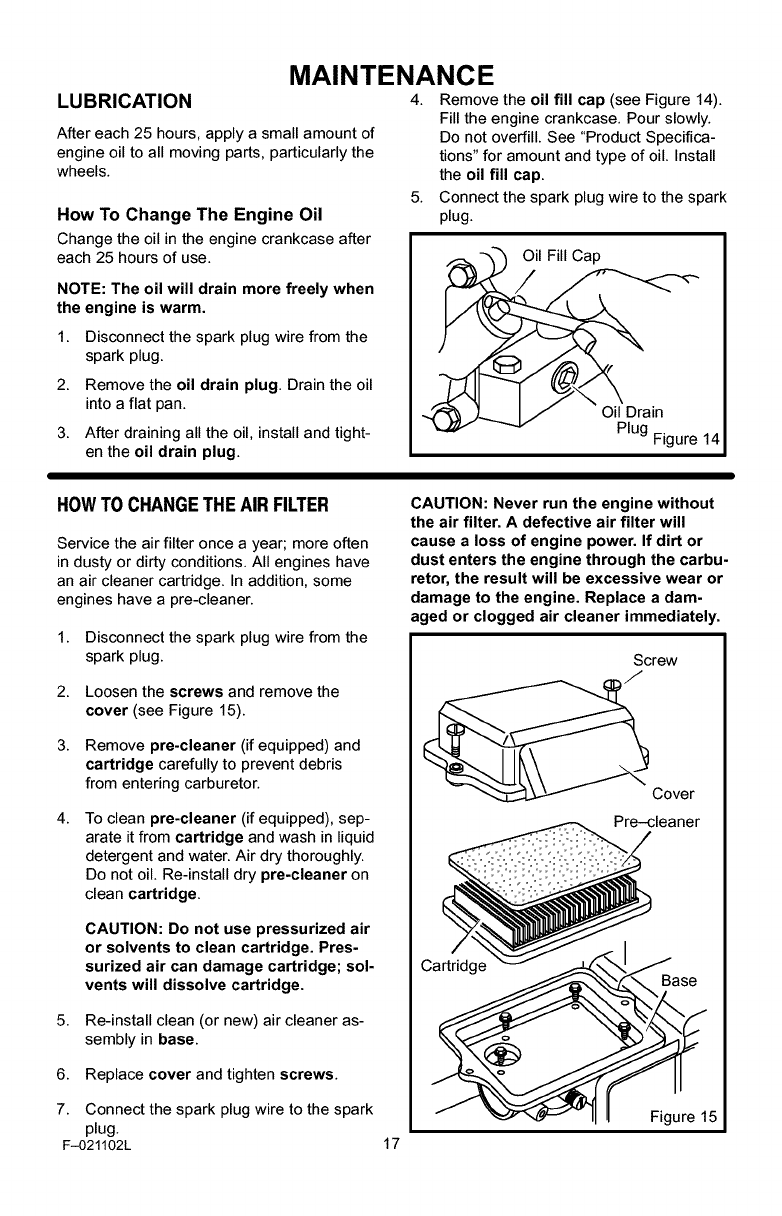

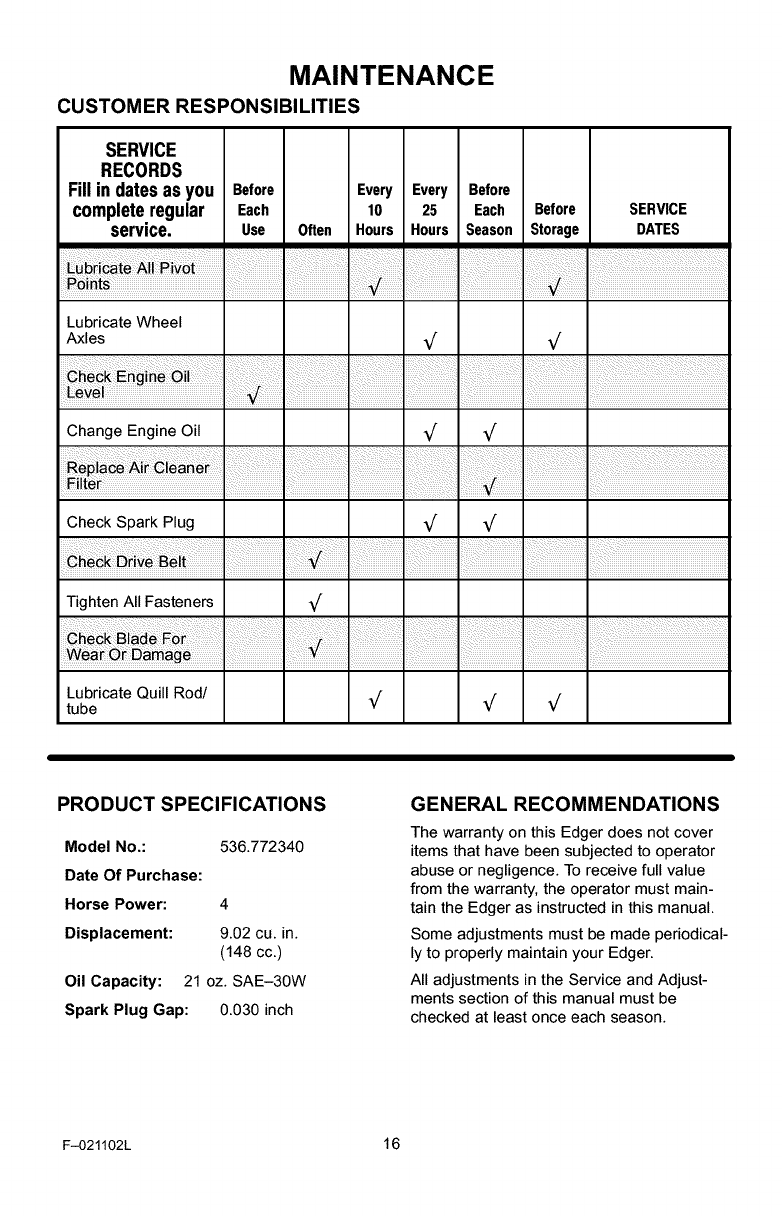

MAINTENANCE

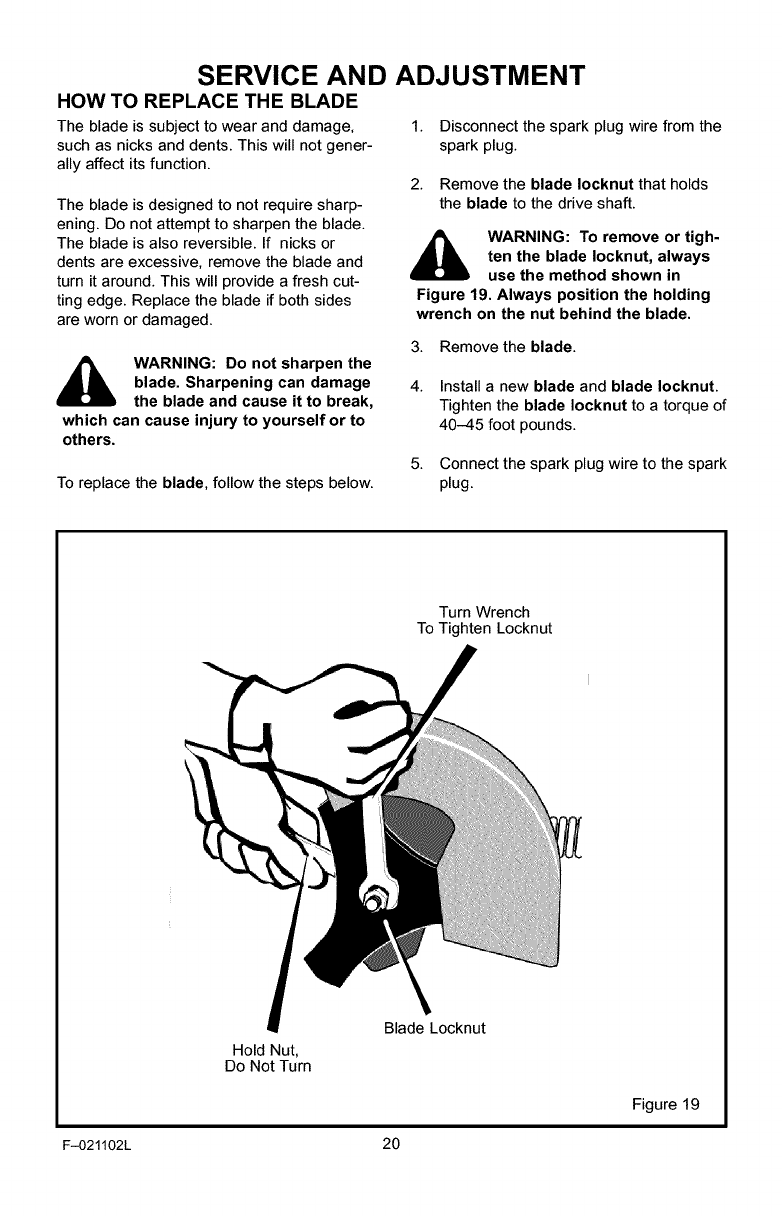

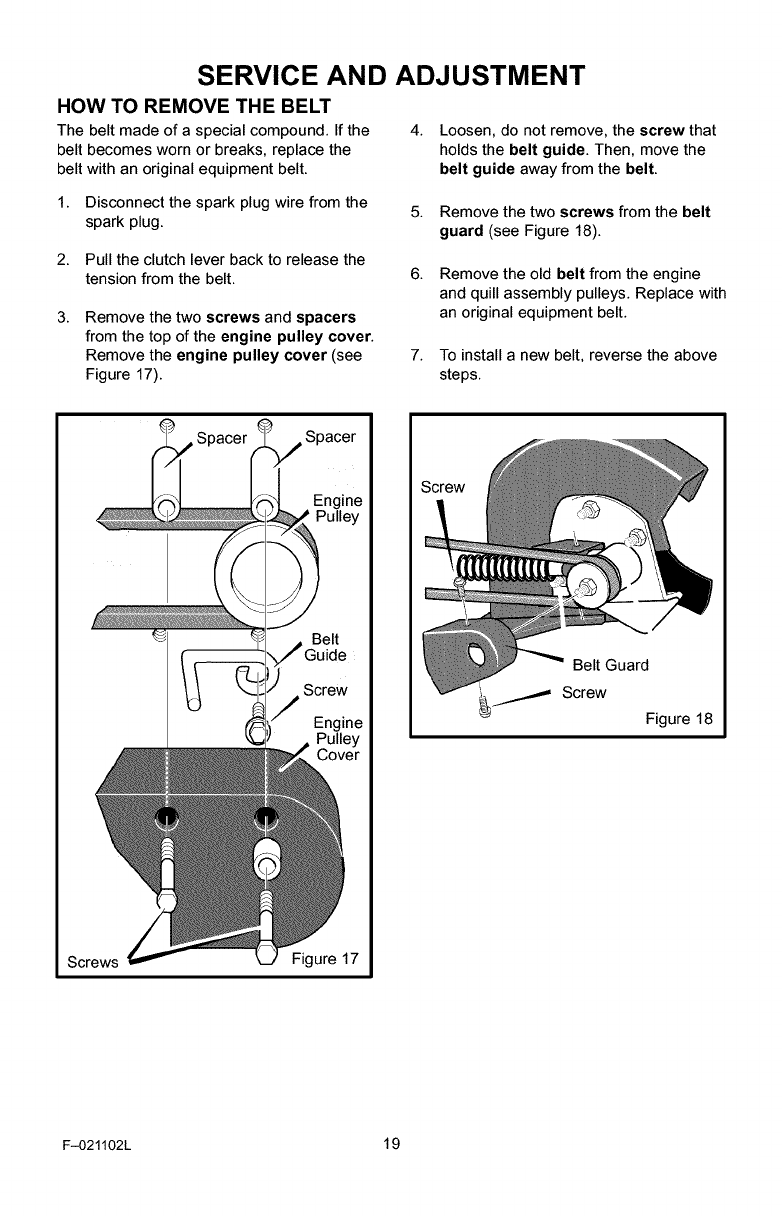

SERVICE AND ADJUSTMENT 19

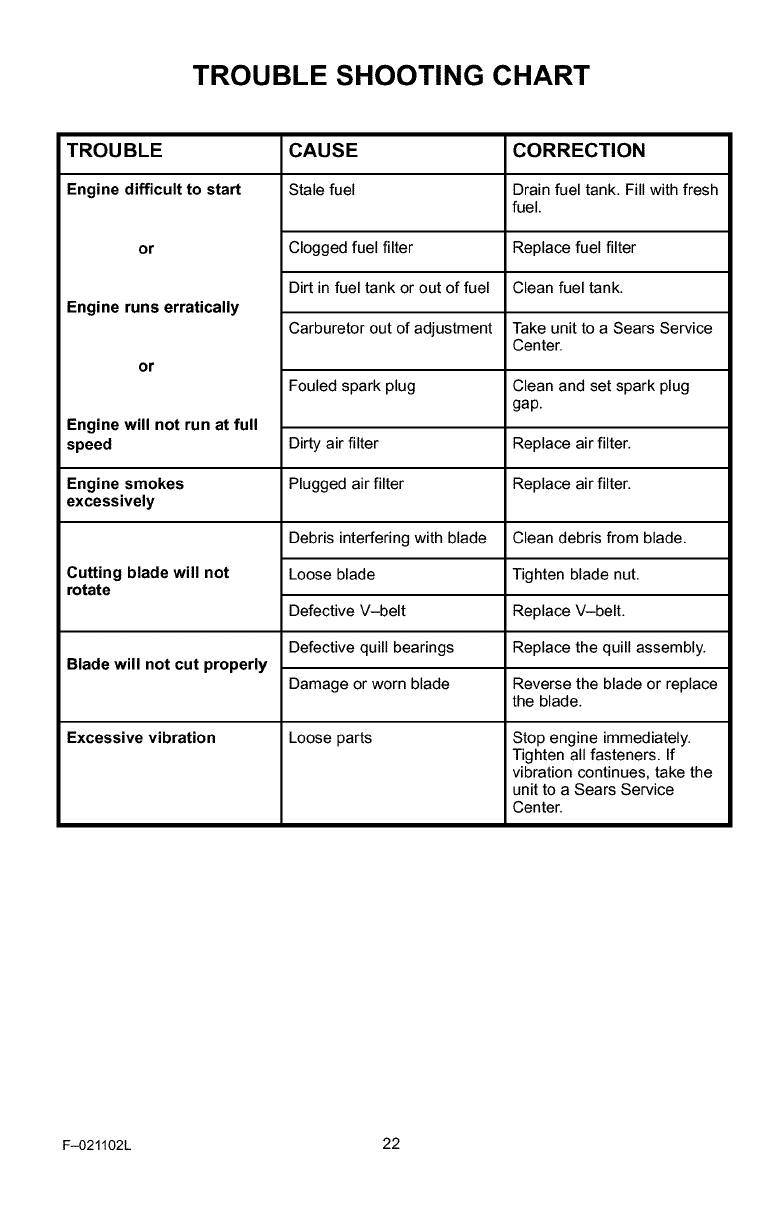

TROUBLE SHOOTING CHART 22

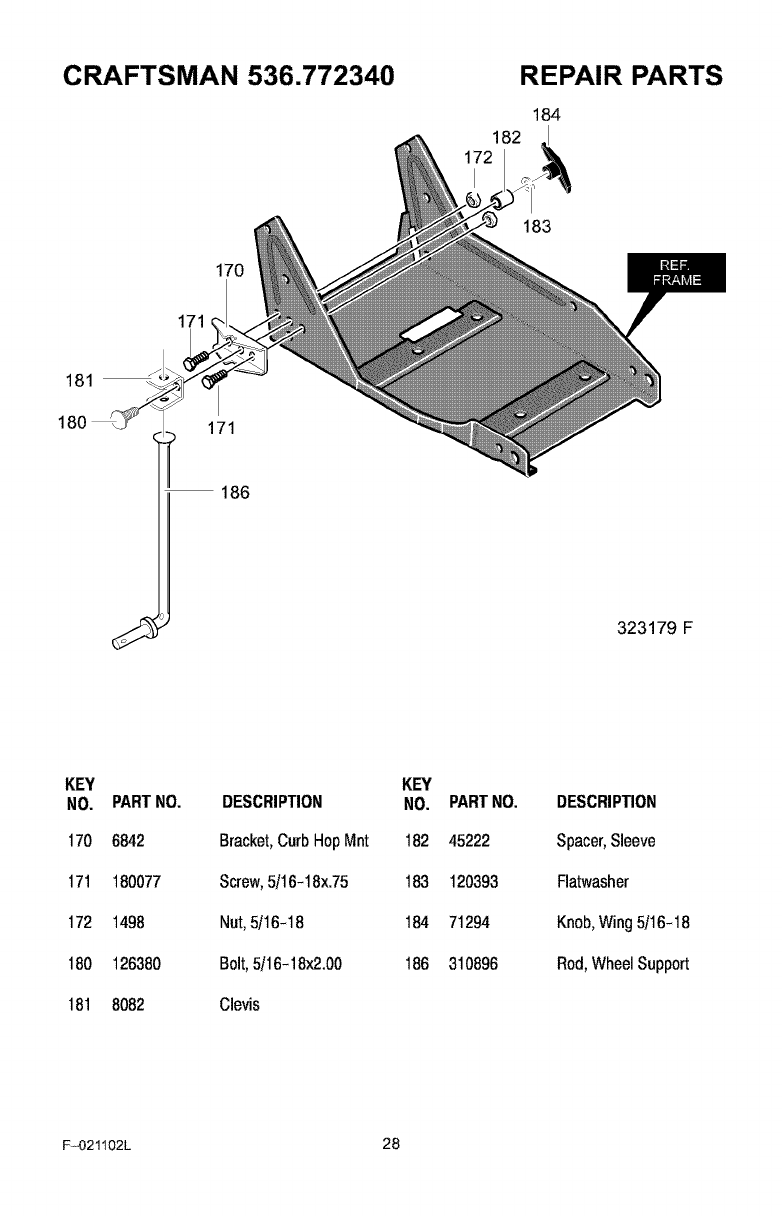

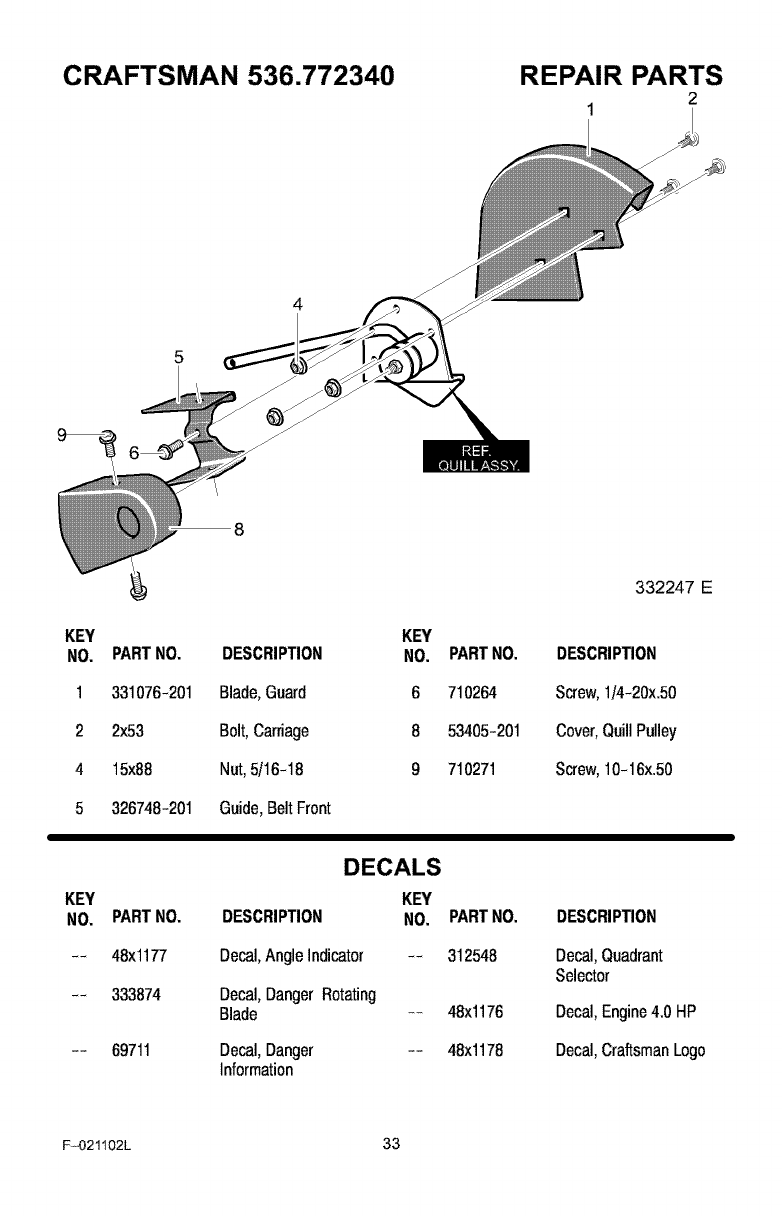

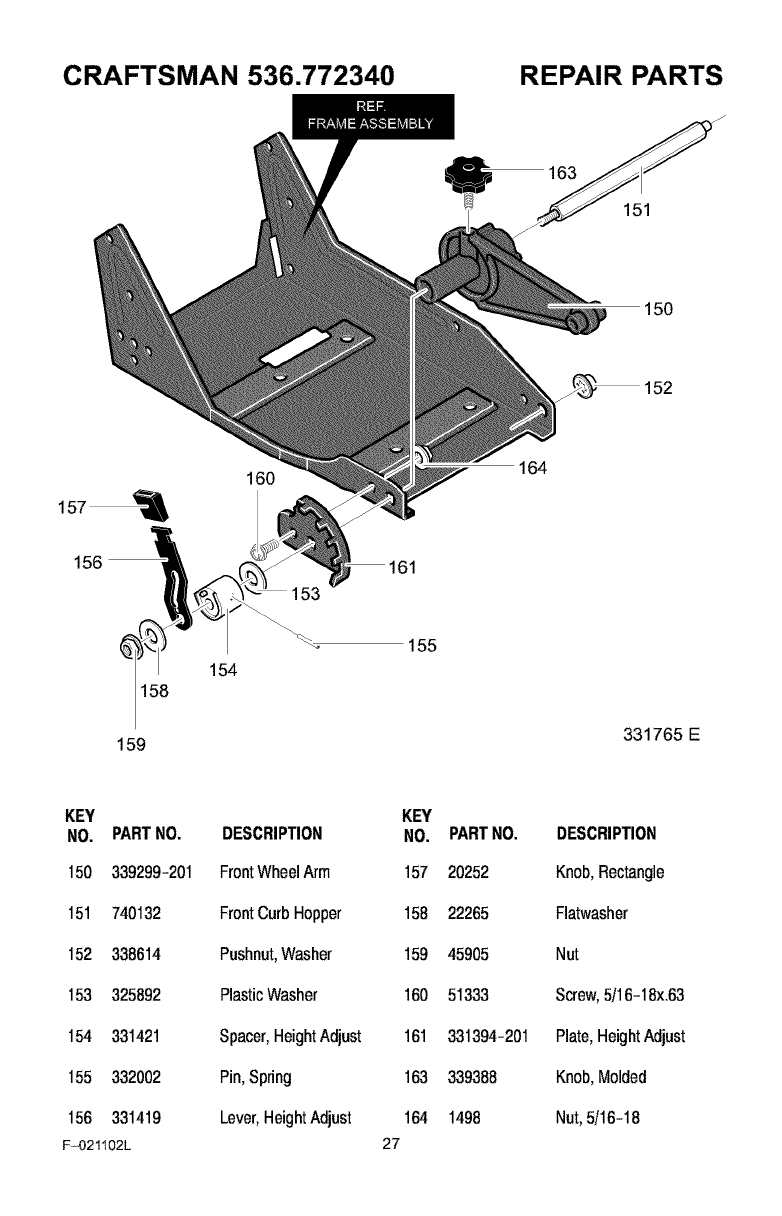

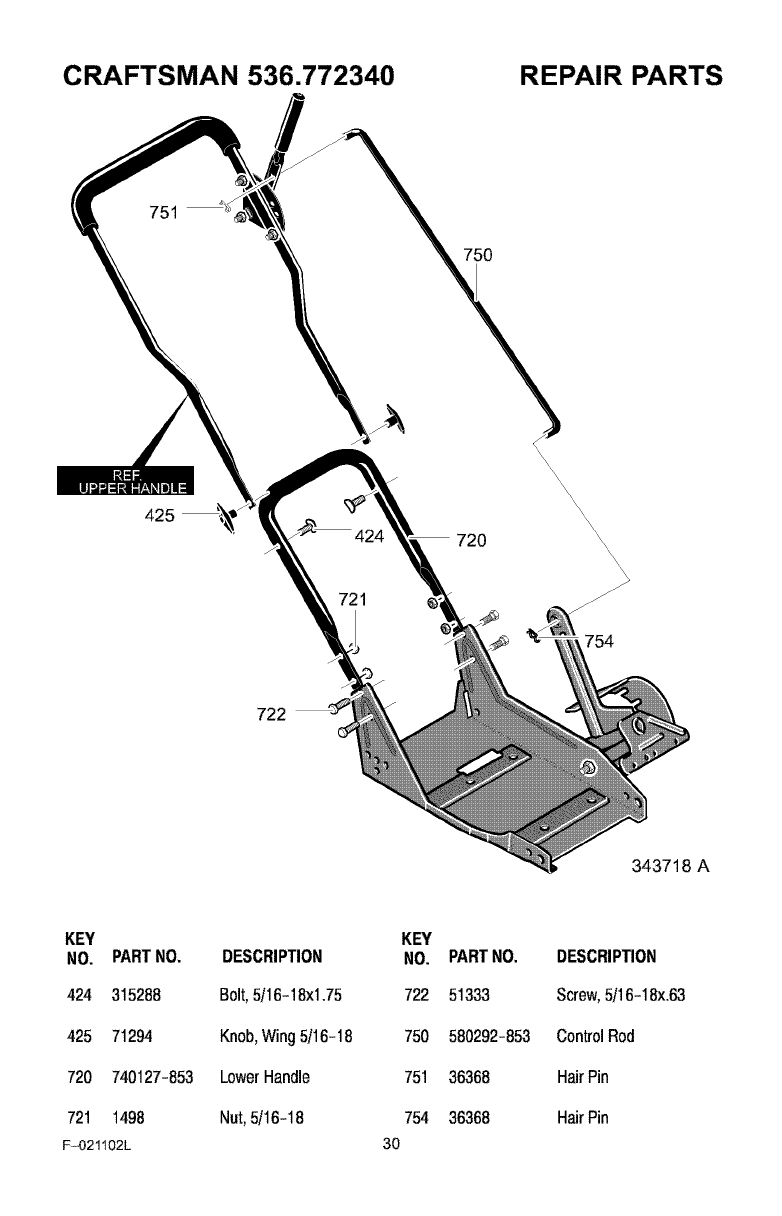

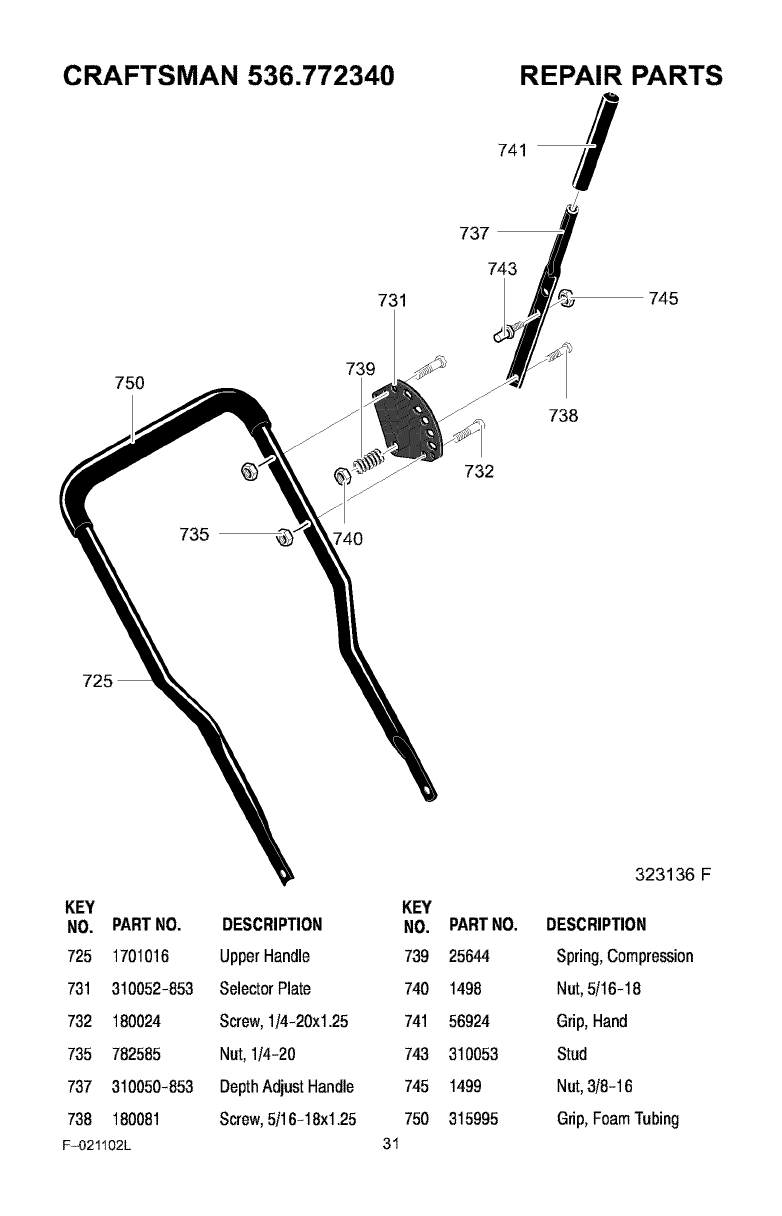

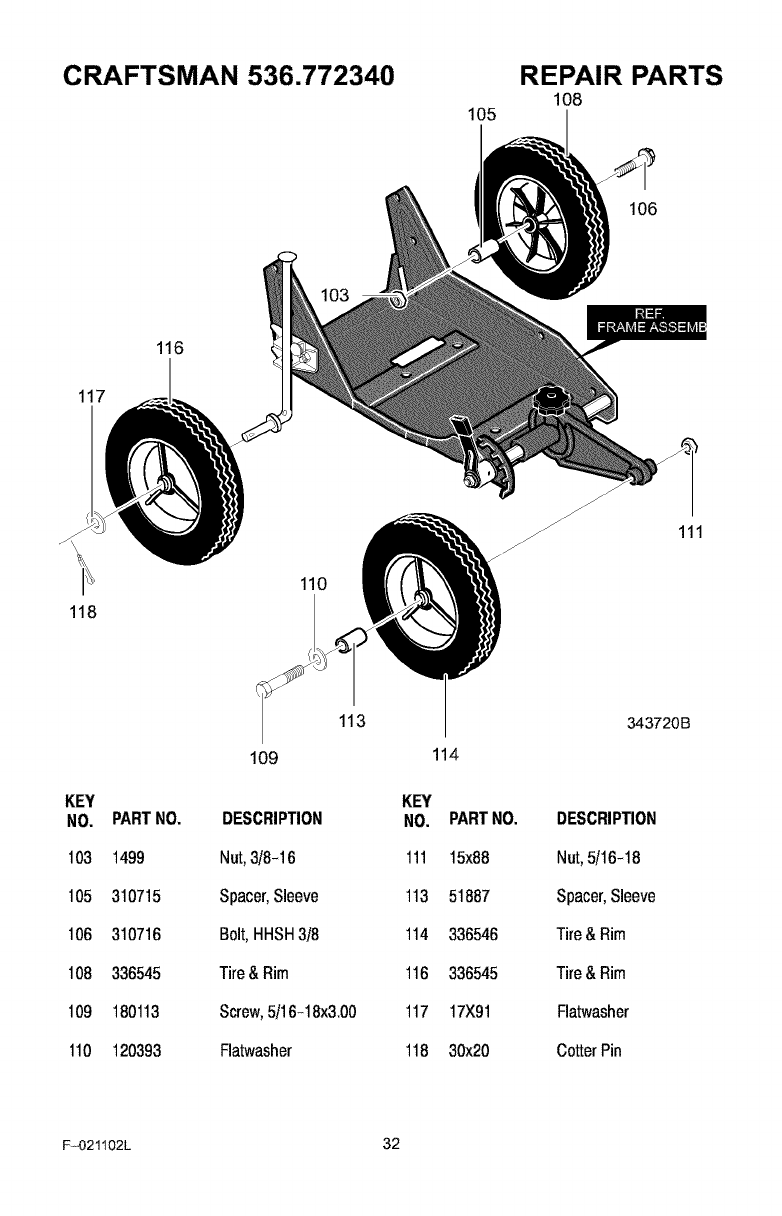

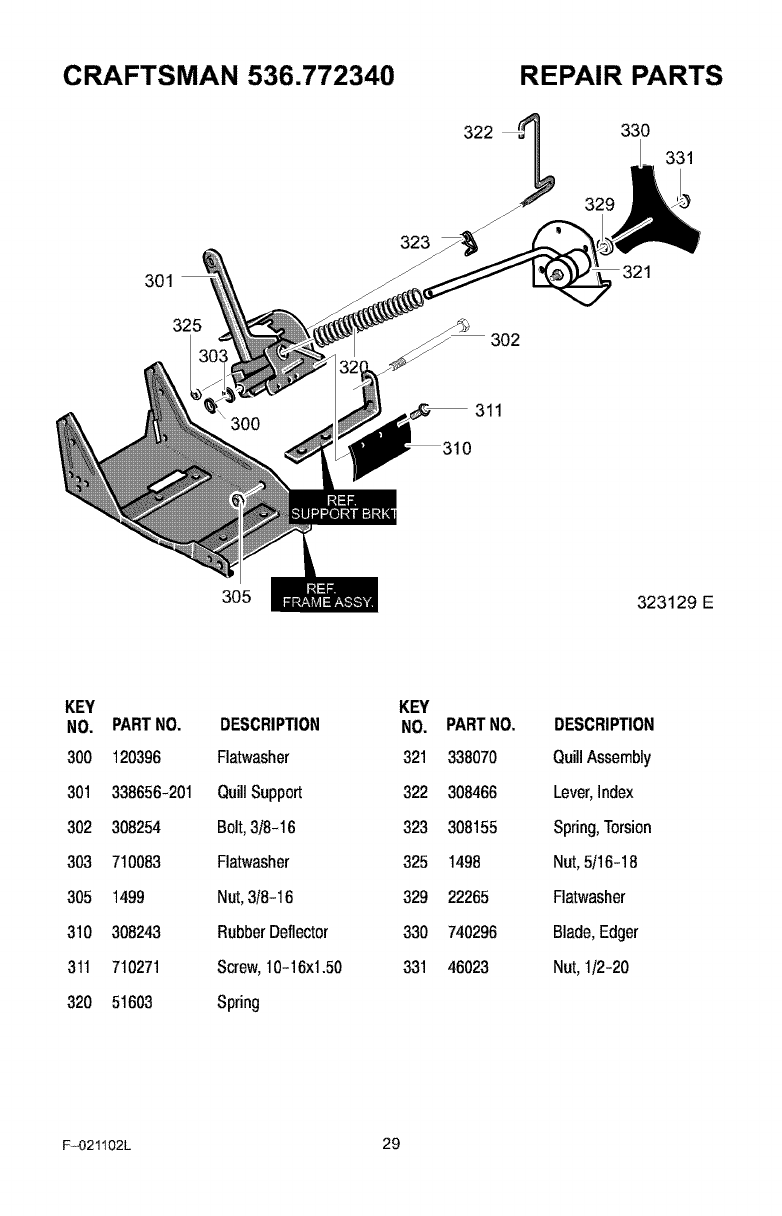

EDGER REPAIR PARTS 26

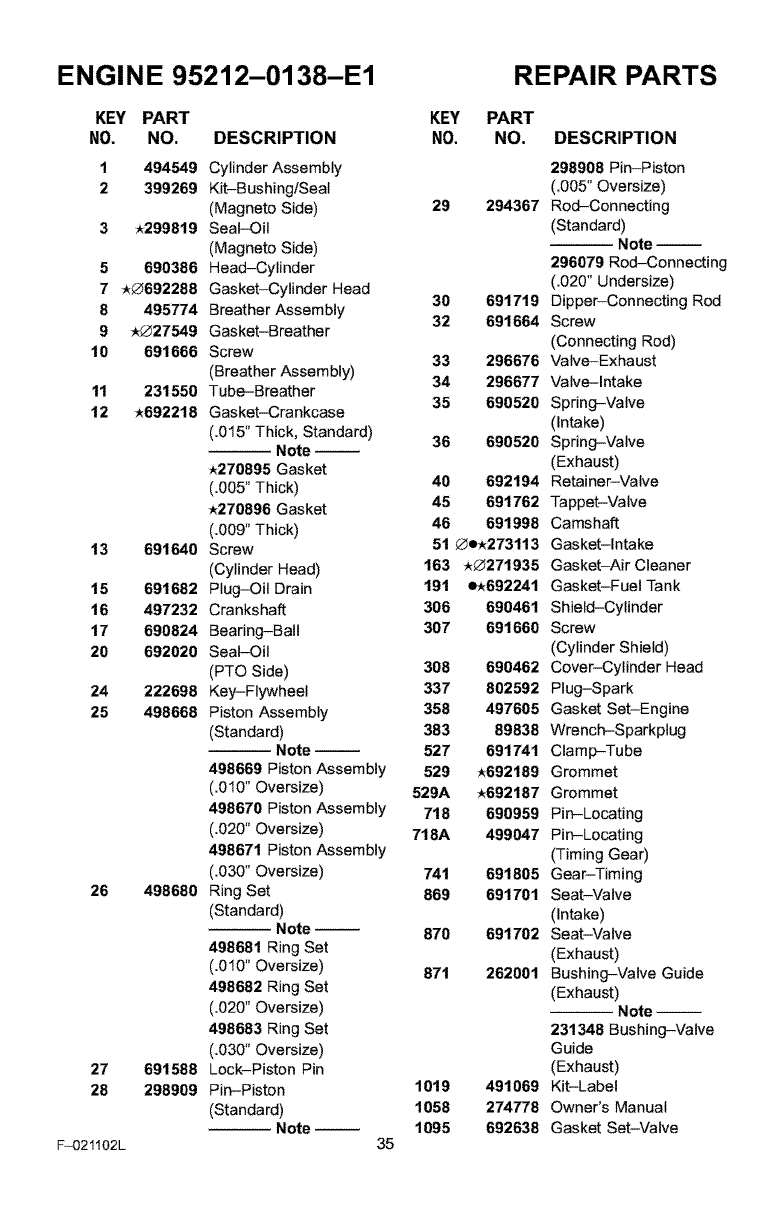

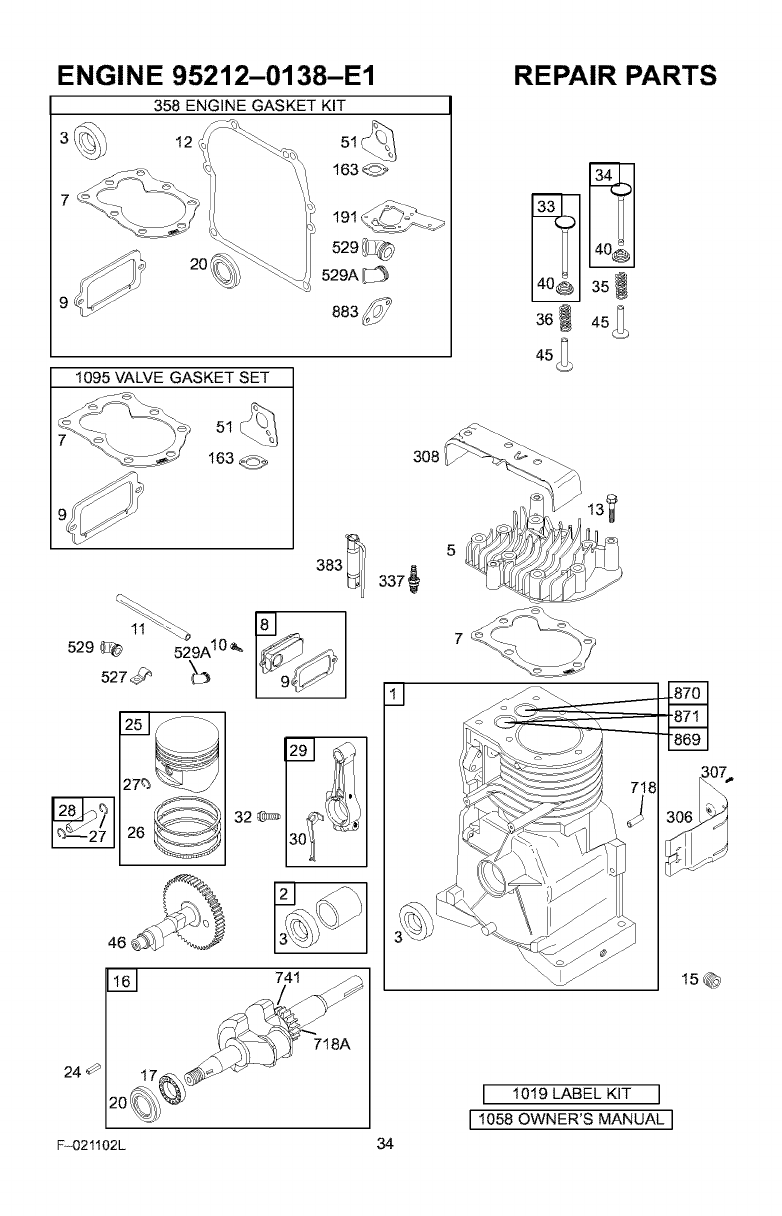

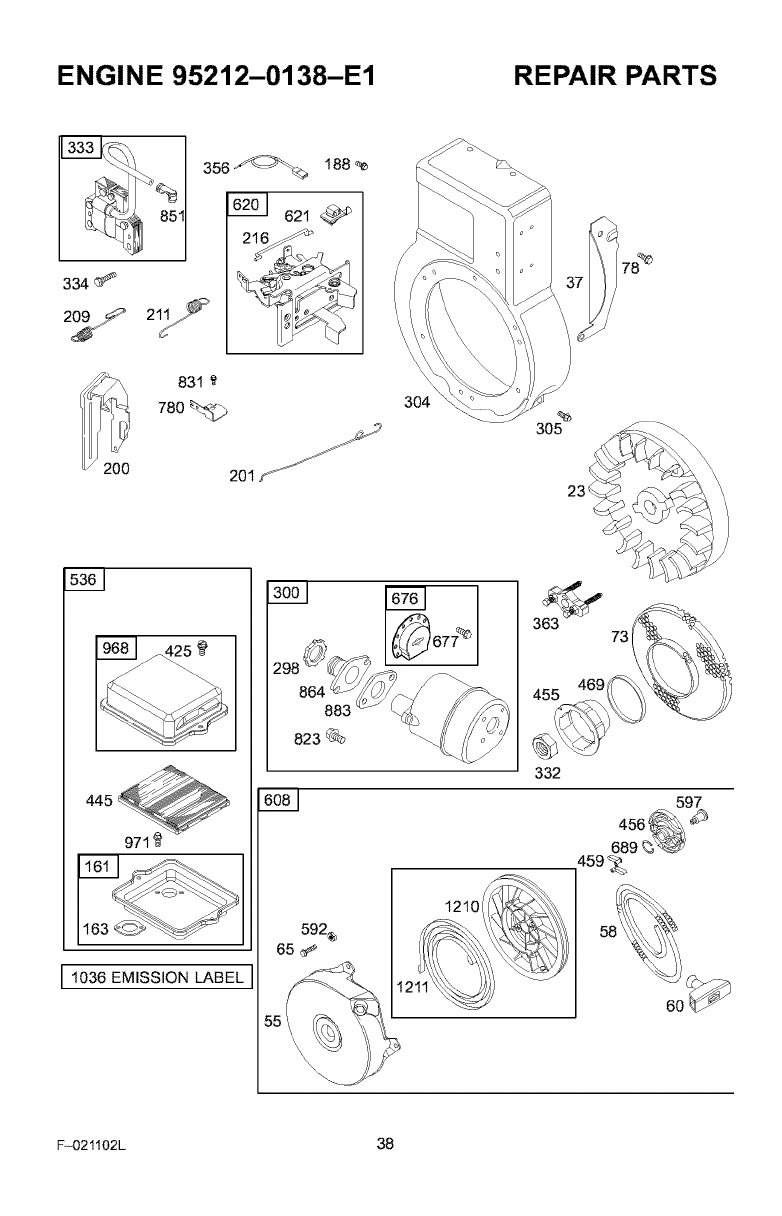

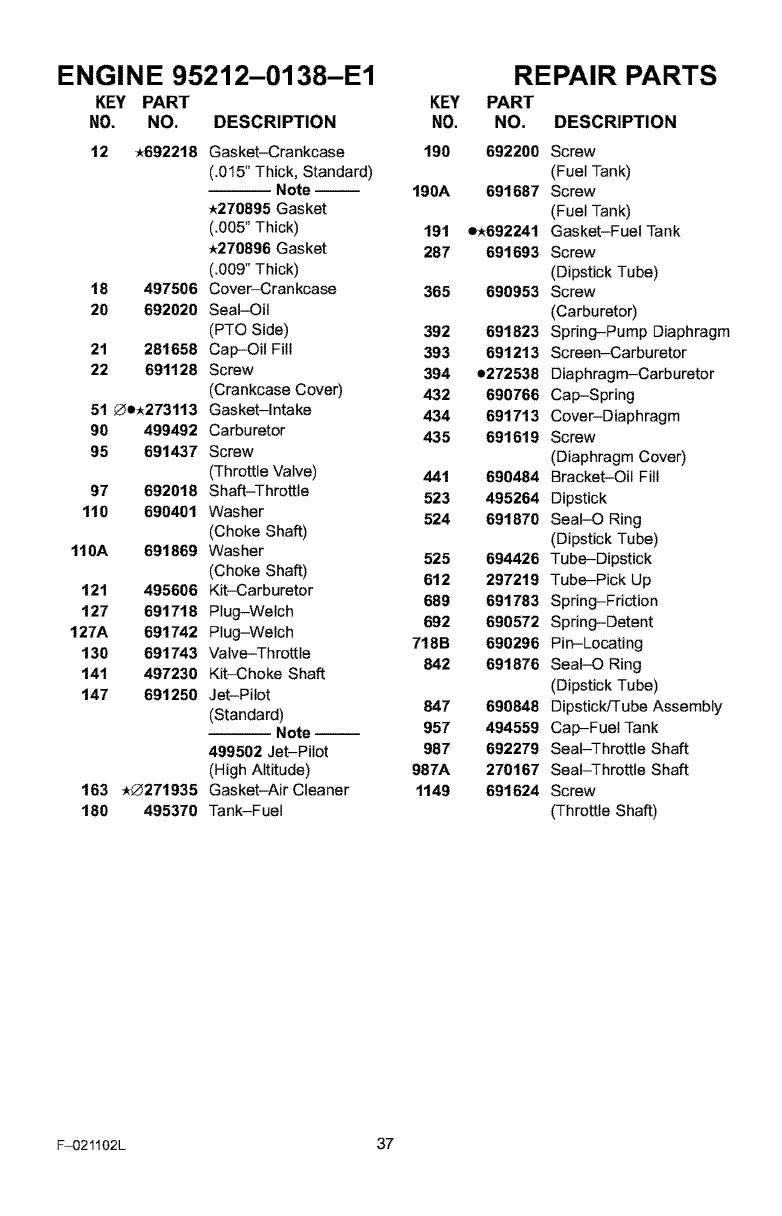

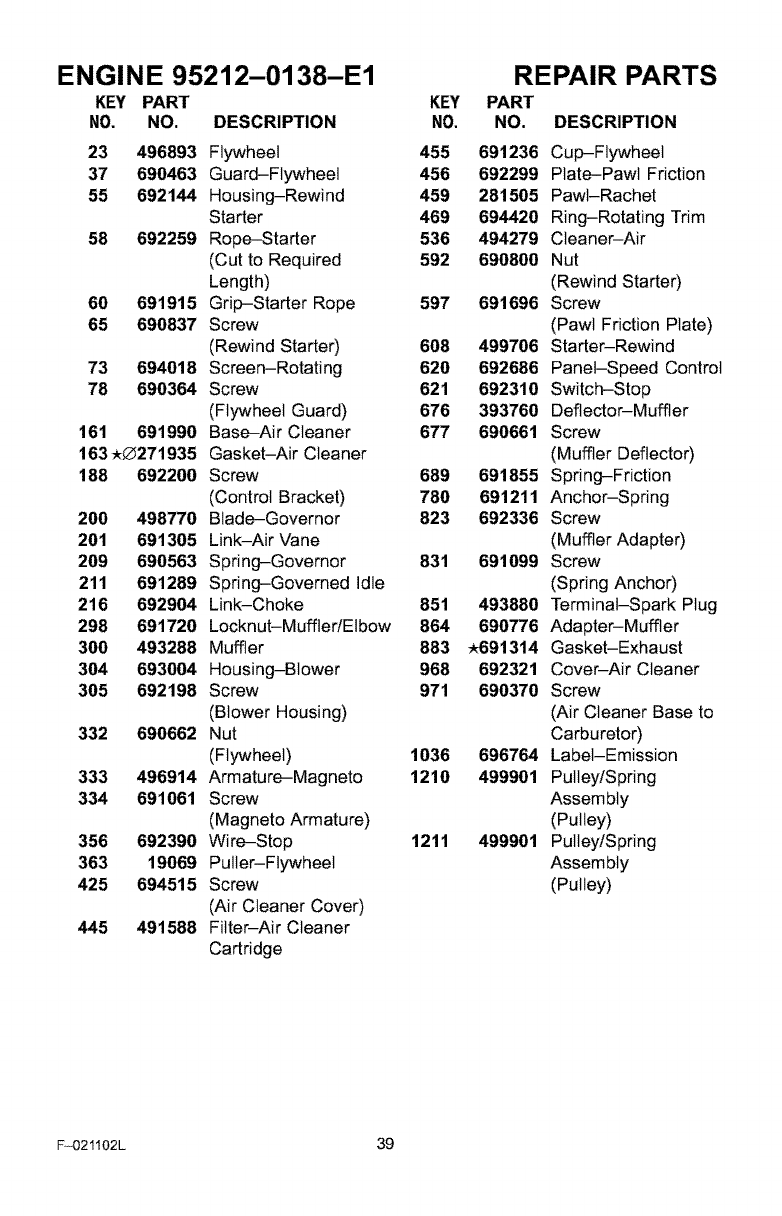

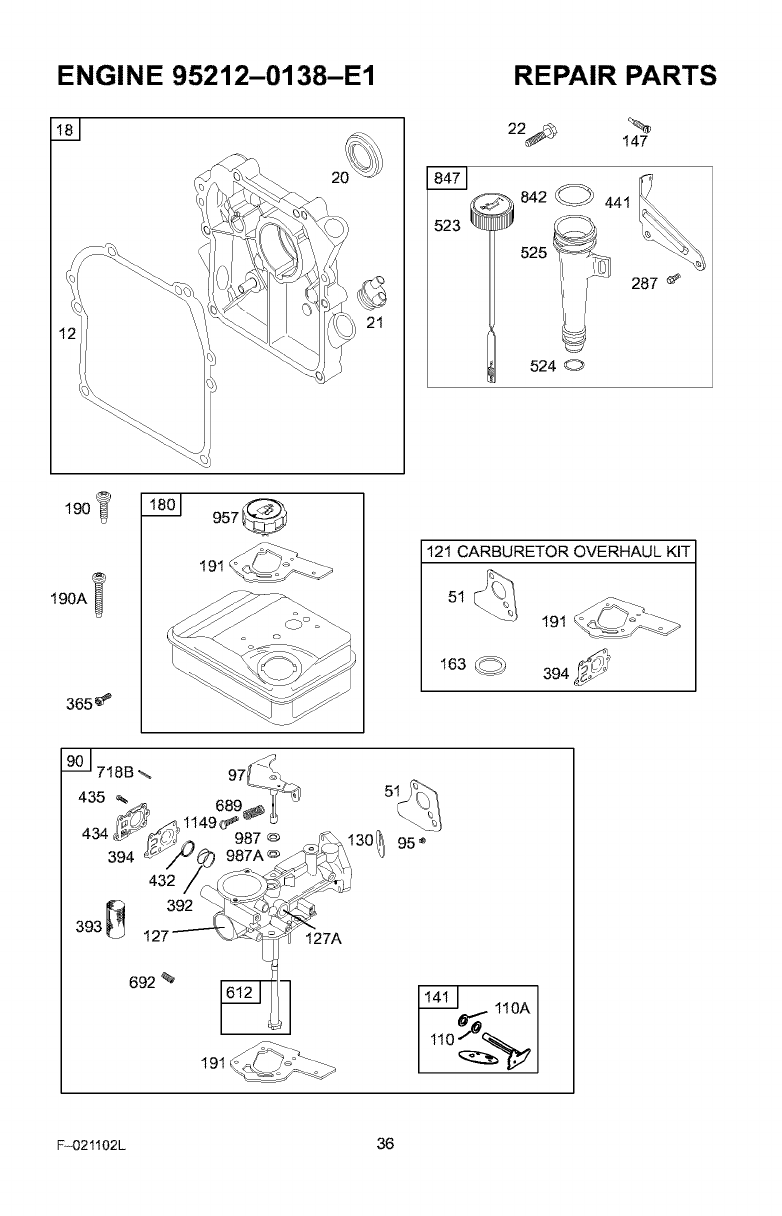

ENGINE REPAIR PARTS 34

SPANISH (ESPAI_IOL) 40

PARTS AND SERVICE BACK COVER

WARRANTY STATEMENT

LIMITED TWO-YEAR WARRANTY ON CRAFTSMAN EDGER

For two years from the date of purchase, when this Craftsman Edger is maintained, lubri-

cated, and tuned up according to the operating and maintenance instructionsin the owner's

manual, Sears will repair, free of charge, any defect in material or workmanship.

If this Craftsman Edger is used for commercial or rental purposes, this warranty applies for

only 90 days from the date of purchase.

This warranty does not cover the following:

• Expendable items which become worn during normal use, such as spark plugs, etc.

• Repairs necessary because of operator abuse or negligence, including bent crank shafts

and the failure to maintain the equipment according to the instructions contained in the

owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN EDGER TO

THE NEAREST SEARS SERVICE CENTER/DEPARTMENT IN THE UNITED STATES.

THIS WARRANTY APPLIES ONLY WHILE THIS PRODUCT IS IN USE IN THE UNITED

STATES.

This warranty gives you specific legal rights, and you may also have other rights which vary

from state to state.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

Engine Exhaust, some of its constituents, and certain vehicle

components contain or emit chemicals known to the State of

California to cause cancer and birth defects or other repro-

ductive harm.

Battery posts, terminals and related accessories contain

lead and lead compounds, chemicals known to the State of

California to cause cancer and birth defects or other repro-

ductive harm. WASH HANDS AFTER HANDLING.

F-021102L 2

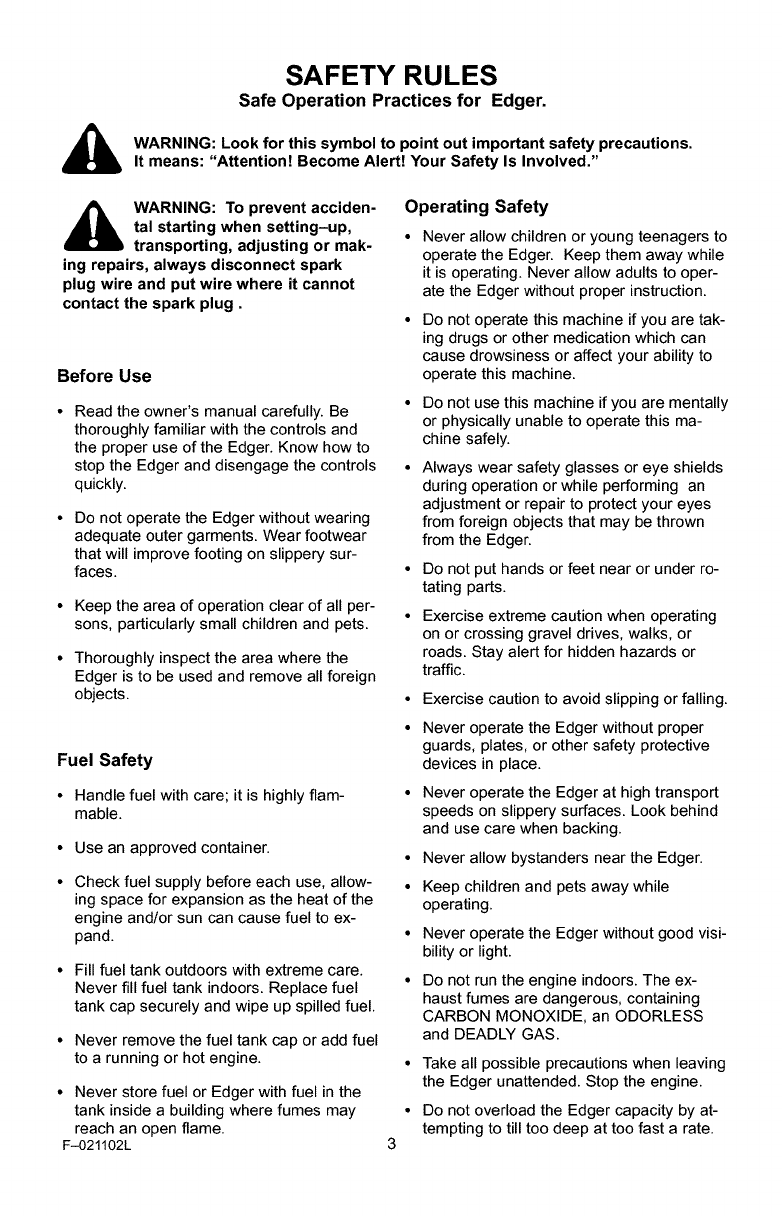

SAFETY RULES

Safe Operation Practices for Edger.

WARNING: Look for this symbol to point out important safety precautions.

It means: "Attention! Become Alert! Your Safety Is Involved."

_ARNING: To prevent acciden-

tal starting when setting-up,

transporting, adjusting or mak-

ing repairs, always disconnect spark

plug wire and put wire where it cannot

contact the spark plug.

Before Use

•Read the owner's manual carefully. Be

thoroughly familiar with the controls and

the proper use of the Edger. Know how to

stop the Edger and disengage the controls

quickly.

• Do not operate the Edger without wearing

adequate outer garments. Wear footwear

that will improve footing on slippery sur-

faces.

• Keep the area of operation clear of all per-

sons, particularly small children and pets.

• Thoroughly inspect the area where the

Edger is to be used and remove all foreign

objects.

Fuel Safety

• Handle fuel with care; it is highly flam-

mable.

• Use an approved container.

• Check fuel supply before each use, allow-

ing space for expansion as the heat of the

engine and/or sun can cause fuel to ex-

pand.

• Fill fuel tank outdoors with extreme care.

Never fill fuel tank indoors. Replace fuel

tank cap securely and wipe up spilled fuel.

• Never remove the fuel tank cap or add fuel

to a running or hot engine.

• Never store fuel or Edger with fuel in the

tank inside a building where fumes may

reach an open flame.

F-021102L

Operating Safety

Never allow children or young teenagers to

operate the Edger. Keep them away while

it is operating. Never allow adults to oper-

ate the Edger without proper instruction.

Do not operate this machine if you are tak-

ing drugs or other medication which can

cause drowsiness or affect your ability to

operate this machine.

• Do not use this machine if you are mentally

or physically unable to operate this ma-

chine safely.

Always wear safety glasses or eye shields

during operation or while performing an

adjustment or repair to protect your eyes

from foreign objects that may be thrown

from the Edger.

• Do not put hands or feet near or under ro-

tating parts.

Exercise extreme caution when operating

on or crossing gravel drives, walks, or

roads. Stay alert for hidden hazards or

traffic.

Exercise caution to avoid slipping or falling.

Never operate the Edger without proper

guards, plates, or other safety protective

devices in place.

Never operate the Edger at high transport

speeds on slippery surfaces. Look behind

and use care when backing.

Never allow bystanders near the Edger.

Keep children and pets away while

operating.

Never operate the Edger without good visi-

bility or light.

Do not run the engine indoors. The ex-

haust fumes are dangerous, containing

CARBON MONOXIDE, an ODORLESS

and DEADLY GAS.

Take all possible precautions when leaving

the Edger unattended. Stop the engine.

Do not overload the Edger capacity by at-

tempting to till too deep at too fast a rate.

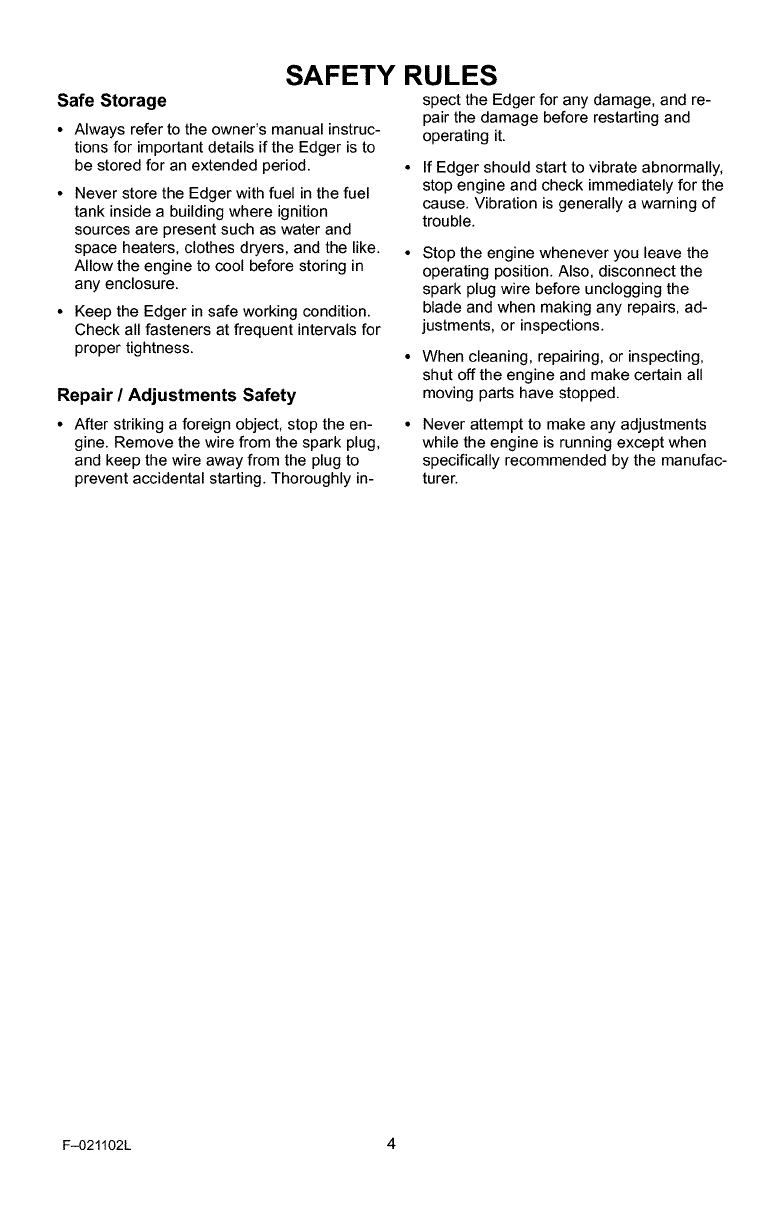

Safe Storage

• Always refer to the owner's manual instruc-

tions for important details if the Edger is to

be stored for an extended period.

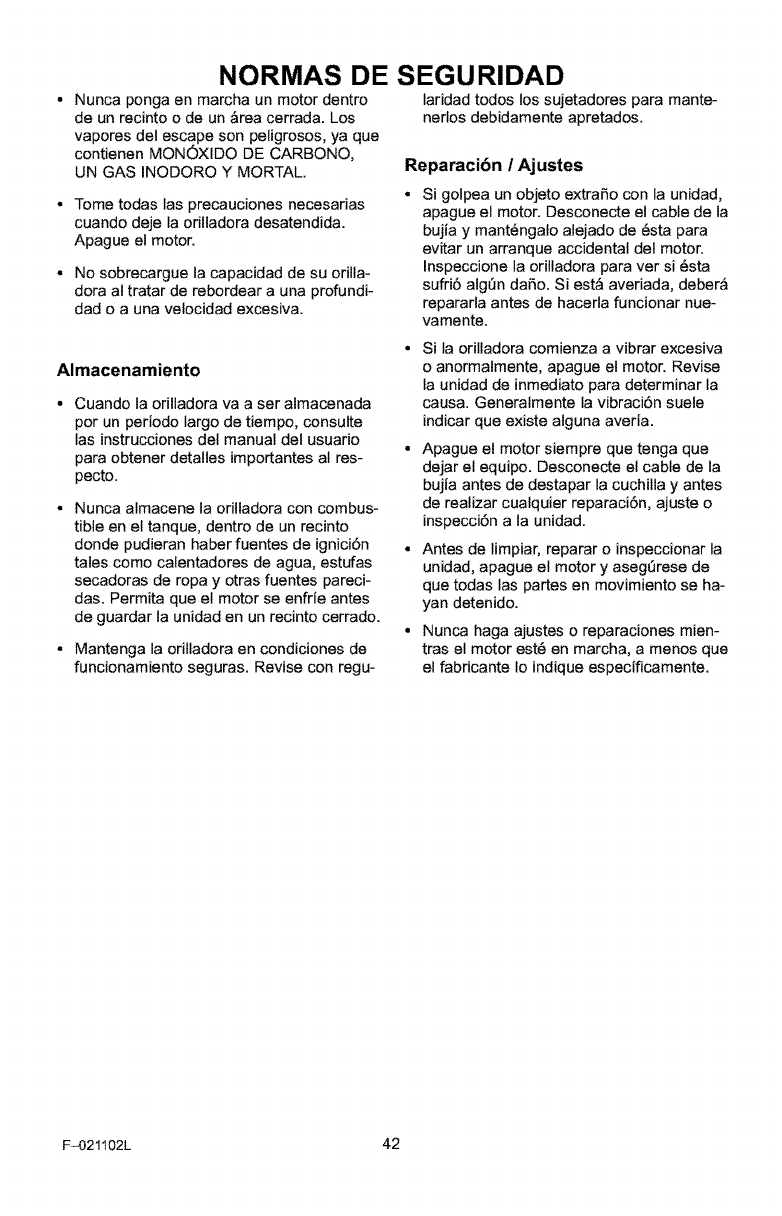

SAFETY RULES

spect the Edger for any damage, and re-

pair the damage before restarting and

operating it.

• Never store the Edger with fuel in the fuel

tank inside a building where ignition

sources are present such as water and

space heaters, clothes dryers, and the like.

Allow the engine to cool before storing in

any enclosure.

• Keep the Edger in safe working condition.

Check all fasteners at frequent intervals for

proper tightness.

Repair /Adjustments Safety

If Edger should start to vibrate abnormally,

stop engine and check immediately for the

cause. Vibration is generally a warning of

trouble.

Stop the engine whenever you leave the

operating position. Also, disconnect the

spark plug wire before unclogging the

blade and when making any repairs, ad-

justments, or inspections.

When cleaning, repairing, or inspecting,

shut off the engine and make certain all

moving parts have stopped.

• After striking a foreign object, stop the en-

gine. Remove the wire from the spark plug,

and keep the wire away from the plug to

prevent accidental starting. Thoroughly in-

Never attempt to make any adjustments

while the engine is running except when

specifically recommended by the manufac-

turer.

F-021102L 4

SAFETY RULES

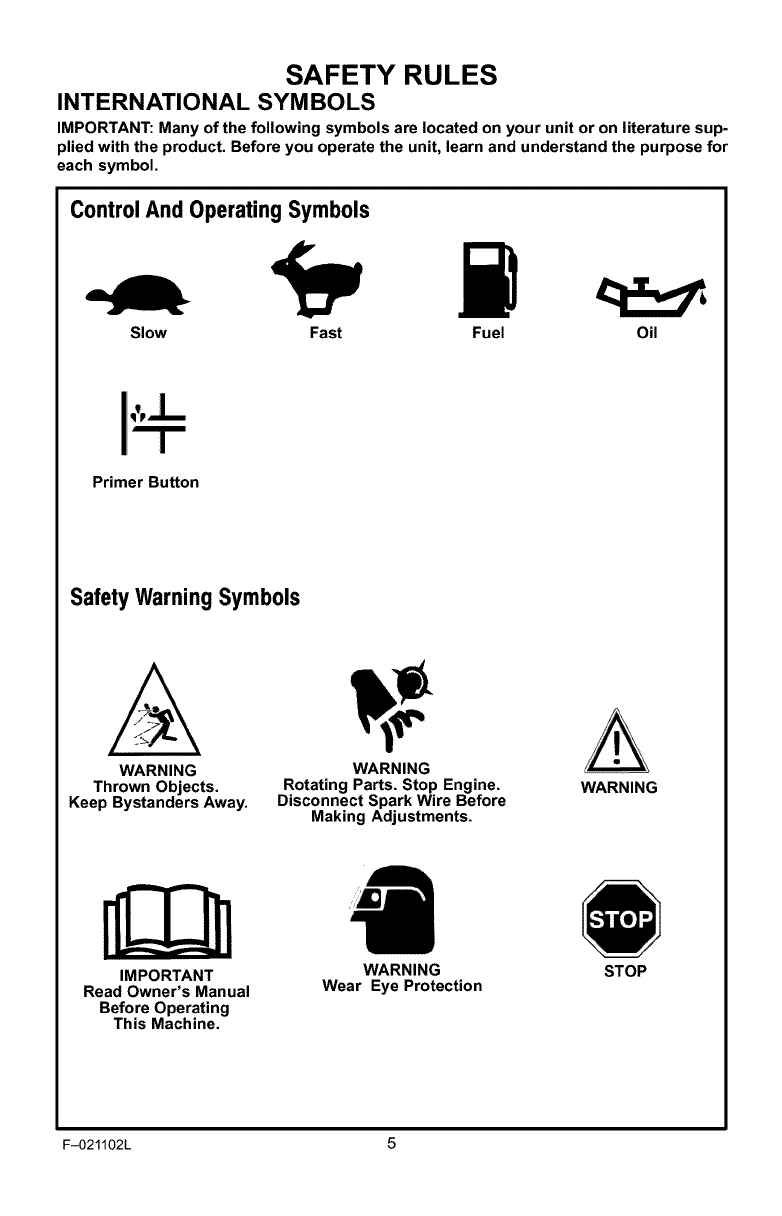

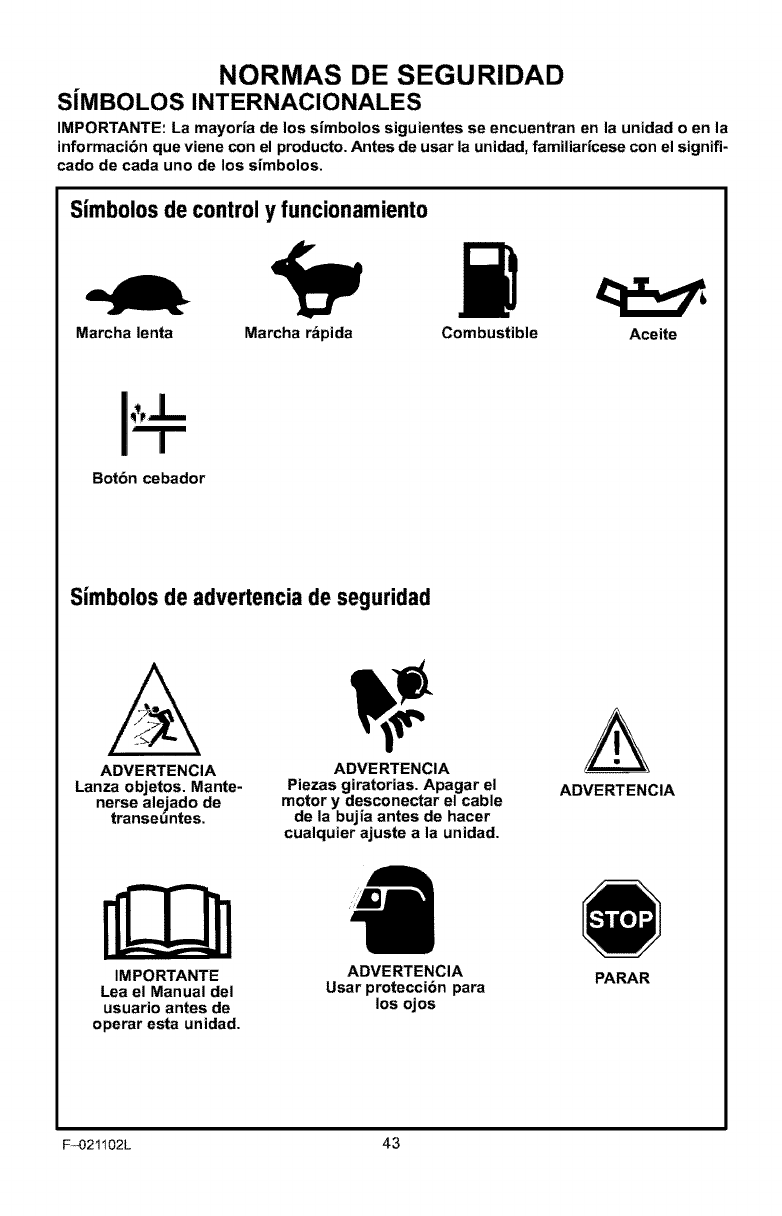

INTERNATIONAL SYMBOLS

IMPORTANT: Many of the following symbols are located on your unit or on literature sup-

plied with the product. Before you operate the unit, learn and understand the purpose for

each symbol.

ControlAnd Operating Symbols

Slow Fast Fuel Oil

Primer Button

Safety Warning Symbols

WARNING

Thrown Objects.

Keep Bystanders Away.

WARNING

Rotating Parts. Stop Engine.

Disconnect Spark Wire Before

Making Adjustments.

WARNING

IMPORTANT

Read Owner's Manual

Before Operating

This Machine.

WARNING

Wear Eye Protection STOP

F-O21102L 5

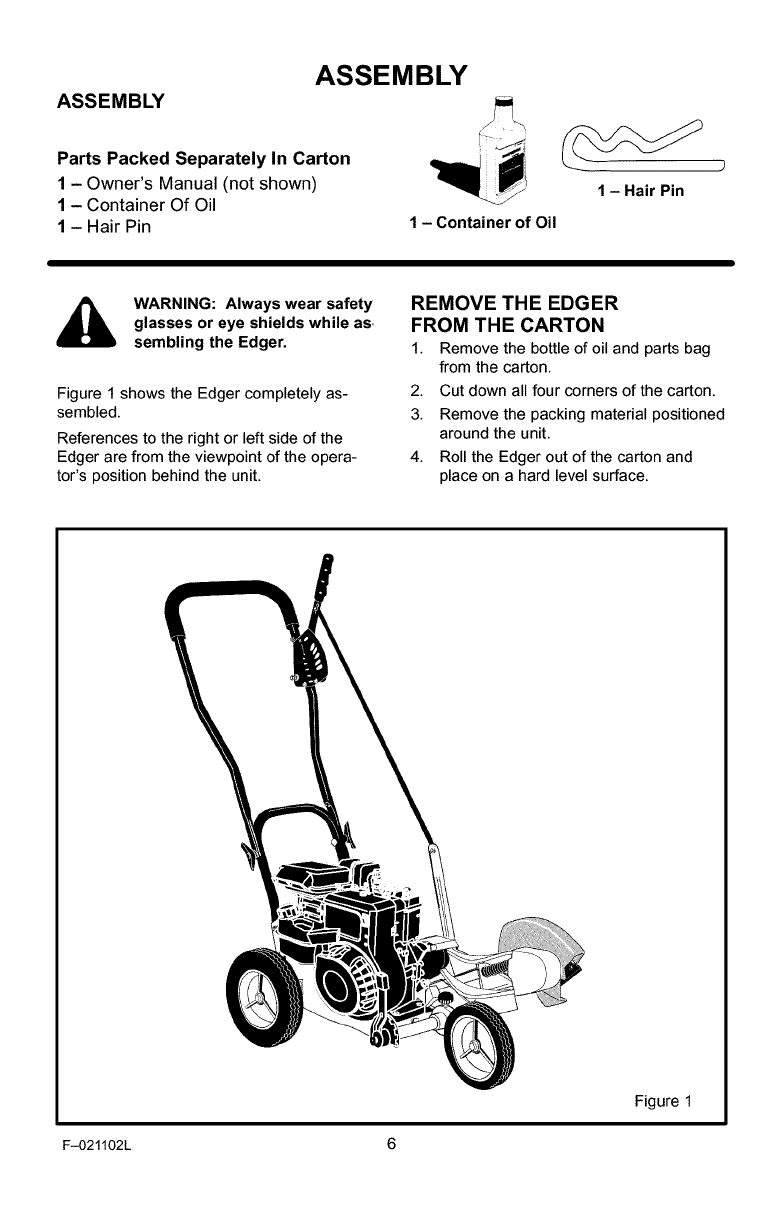

ASSEMBLY ASSEMBLY

Parts Packed Separately In Carton

1 - Owner's Manual (not shown)

1 - Container Of Oil

1 - Hair Pin 1 - Container of Oil

1 - Hair Pin

WARNING: Always wear safety

glasses or eye shields while as,

sembling the Edger.

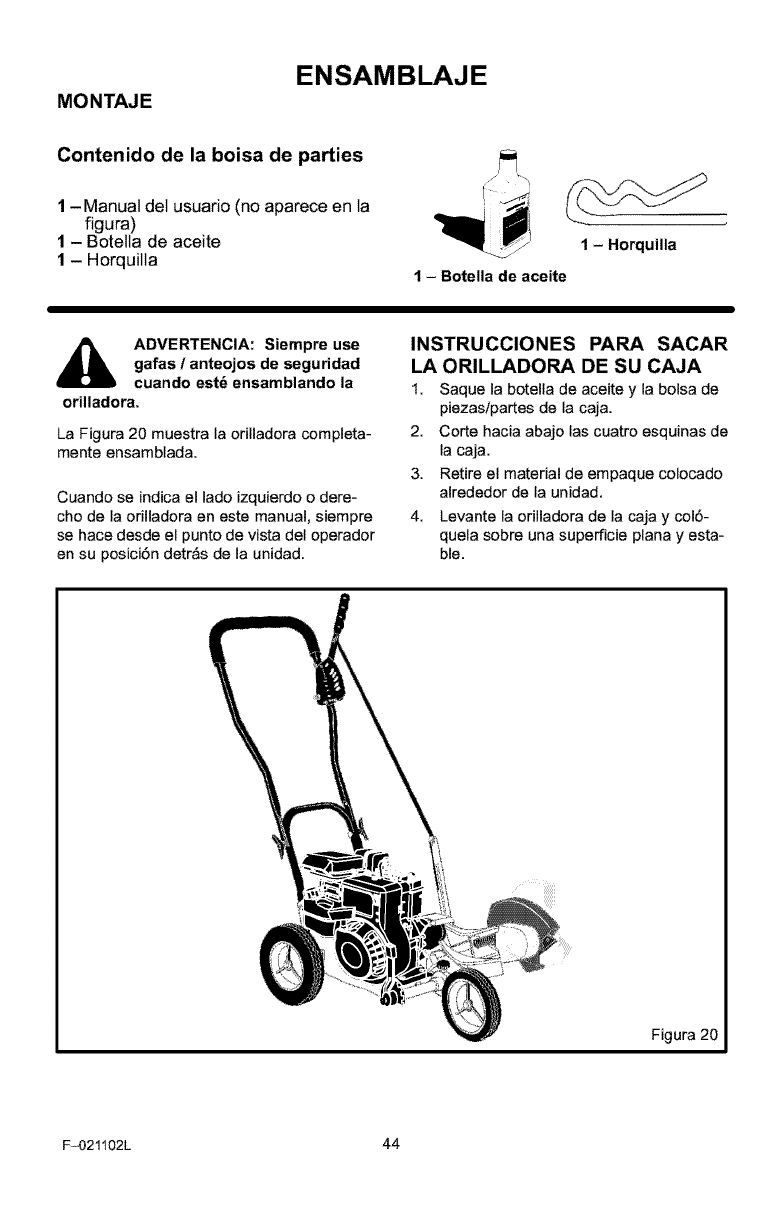

Figure 1 shows the Edger completely as-

sembled.

References to the right or left side of the

Edger are from the viewpoint of the opera-

tor's position behind the unit.

REMOVE THE EDGER

FROM THE CARTON

1. Remove the bottle of oil and parts bag

from the carton.

2. Cut down all four corners of the carton.

3. Remove the packing material positioned

around the unit.

4. Roll the Edger out of the carton and

place on a hard level surface.

Figure 1

F-021102L 6

ASSEMBLY

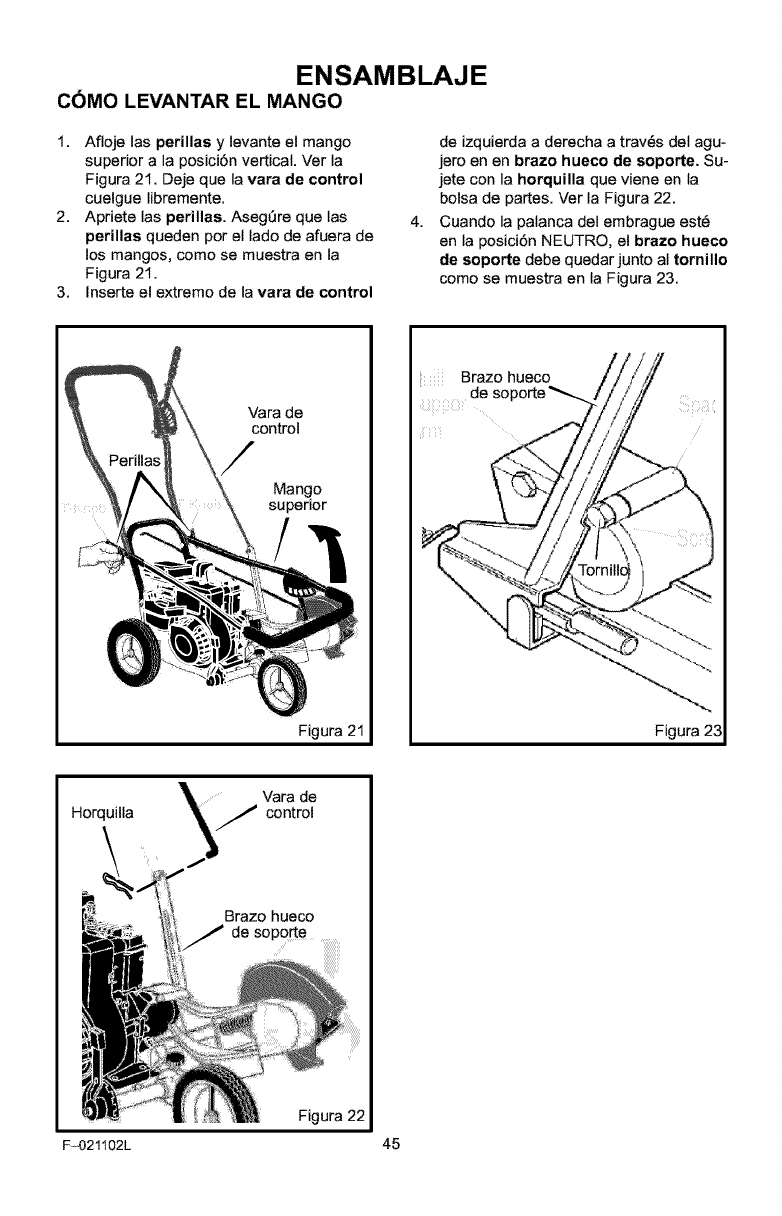

HOW TO RAISE THE HANDLE

1. Loosen the knobs and raise the upper

handle to the upright position. See

Figure 2. Allow the control rod to swing

freely.

2. Tighten the knobs. Make sure the

knobs are to the outside of the handles

as shown in Figure 2.

3. Insert the end of the control rod from

left to right through the hole in the quill

support arm. Attach with hair pin found

in parts bag. See Figure 3.

4. When the clutch lever is in NEUTRAL

position, the quill support arm must be

close to the screw as shown in Figure 4.

Control Rod

Upper

Handle

Figure 2

Quill

Support Arm

Figure 4

_, Control

Hair Pin _J Rod

Quill

t_upport Arm

Figure 3

F-021102L 7

ASSEMBLY

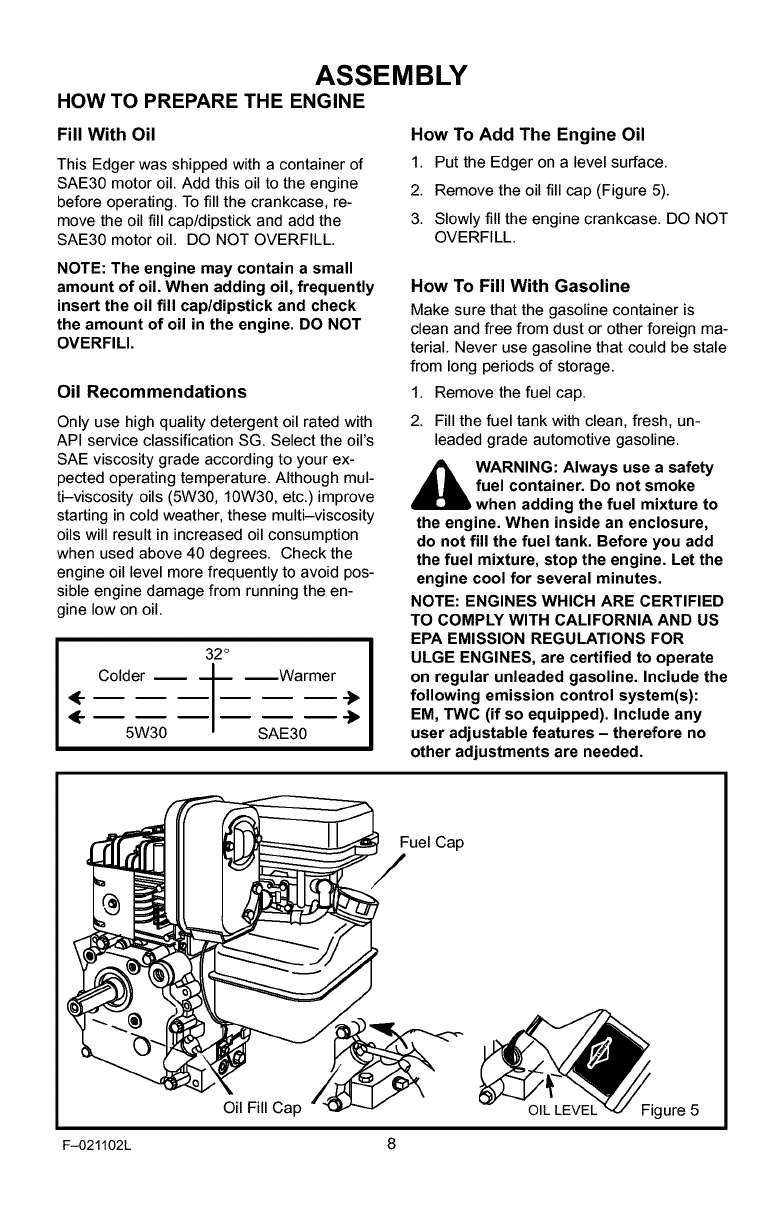

HOW TO PREPARE THE ENGINE

Fill With Oil

This Edger was shipped with a container of

SAE30 motor oil. Add this oil to the engine

before operating. To fill the crankcase, re-

move the oil fill cap/dipstick and add the

SAE30 motor oil. DO NOT OVERFILL.

NOTE: The engine may contain a small

amount of oil. When adding oil, frequently

insert the oil fill cap/dipstick and check

the amount of oil in the engine. DO NOT

OVERFILl.

Oil Recommendations

Only use high quality detergent oil rated with

API service classification SG. Select the oil's

SAE viscosity grade according to your ex-

pected operating temperature. Although mul-

ti-viscosity oils (5W30, 10W30, etc.) improve

starting in cold weather, these multi-viscosity

oils will result in increased oil consumption

when used above 40 degrees. Check the

engine oil level more frequently to avoid pos-

sible engine damage from running the en-

gine low on oil.

32 °

Colder I _Warmer "_

5W30 SAE30

How To Add The Engine Oil

1. Put the Edger on a level surface.

2. Remove the oil fill cap (Figure 5).

3. Slowly fill the engine crankcase. DO NOT

OVERFILL.

How To Fill With Gasoline

Make sure that the gasoline container is

clean and free from dust or other foreign ma-

terial. Never use gasoline that could be stale

from long periods of storage.

1. Remove the fuel cap.

2. Fill the fuel tank with clean, fresh, un-

leaded grade automotive gasoline.

,_ WARNING: Always use a safety

fuel container. Do not smoke

when adding the fuel mixture to

the engine. When inside an enclosure,

do not fill the fuel tank. Before you add

the fuel mixture, stop the engine. Let the

engine cool for several minutes.

NOTE: ENGINES WHICH ARE CERTIFIED

TO COMPLY WITH CALIFORNIA AND US

EPA EMISSION REGULATIONS FOR

ULGE ENGINES, are certified to operate

on regular unleaded gasoline. Include the

following emission control system(s):

EM, TWC (if so equipped). Include any

user adjustable features - therefore no

other adjustments are needed.

Fuel Cap

Oil Fill Cap

_igure 5

F-021102L 8

ASSEMBLY

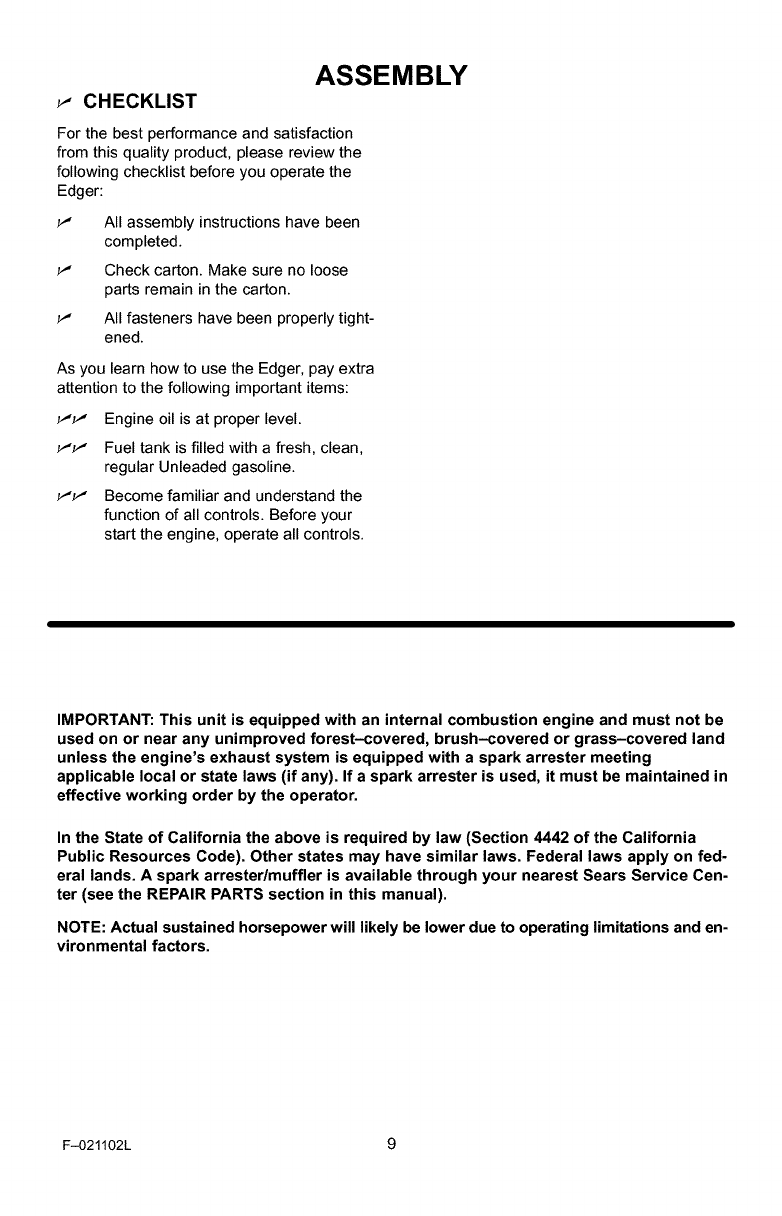

_- CHECKLIST

For the best performance and satisfaction

from this quality product, please review the

following checklist before you operate the

Edger:

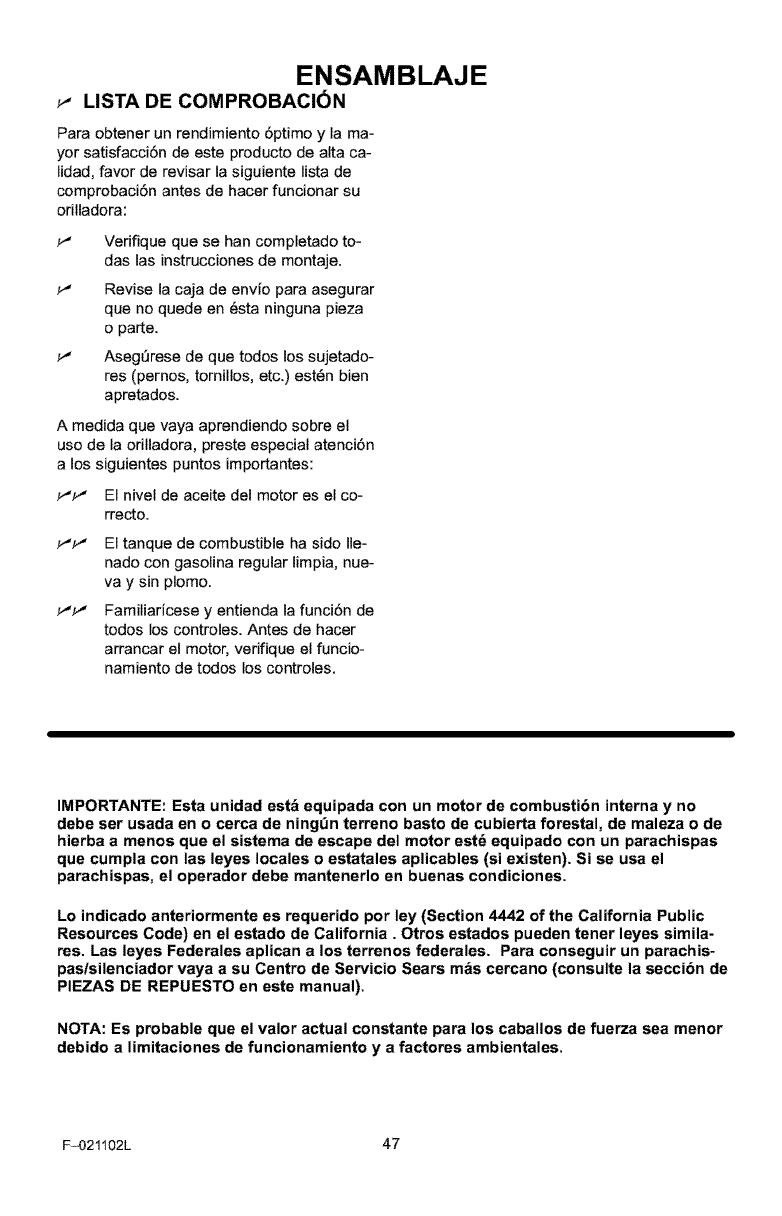

_' All assembly instructions have been

completed.

_' Check carton. Make sure no loose

parts remain in the carton.

_' All fasteners have been properly tight-

ened.

As you learn how to use the Edger, pay extra

attention to the following important items:

_'_' Engine oil is at proper level.

_'_' Fuel tank is filled with a fresh, clean,

regular Unleaded gasoline.

_'_' Become familiar and understand the

function of all controls. Before your

start the engine, operate all controls.

IMPORTANT: This unit is equipped with an internal combustion engine and must not be

used on or near any unimproved forest-covered, brush-covered or grass-covered land

unless the engine's exhaust system is equipped with a spark arrester meeting

applicable local or state laws (if any). If a spark arrester is used, it must be maintained in

effective working order by the operator.

In the State of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on fed-

eral lands. A spark arrester/muffler is available through your nearest Sears Service Cen-

ter (see the REPAIR PARTS section in this manual).

NOTE: Actual sustained horsepower will likely be lower due to operating limitations and en-

vironmental factors.

F-021102L 9

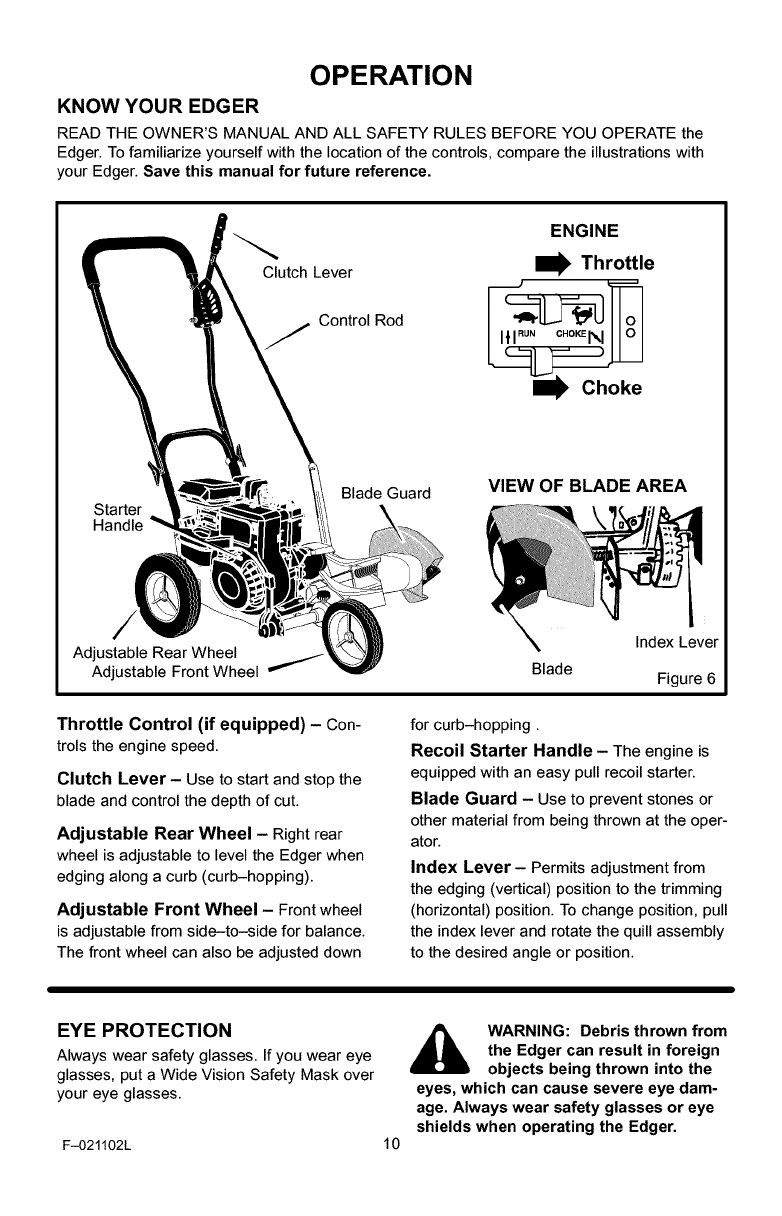

OPERATION

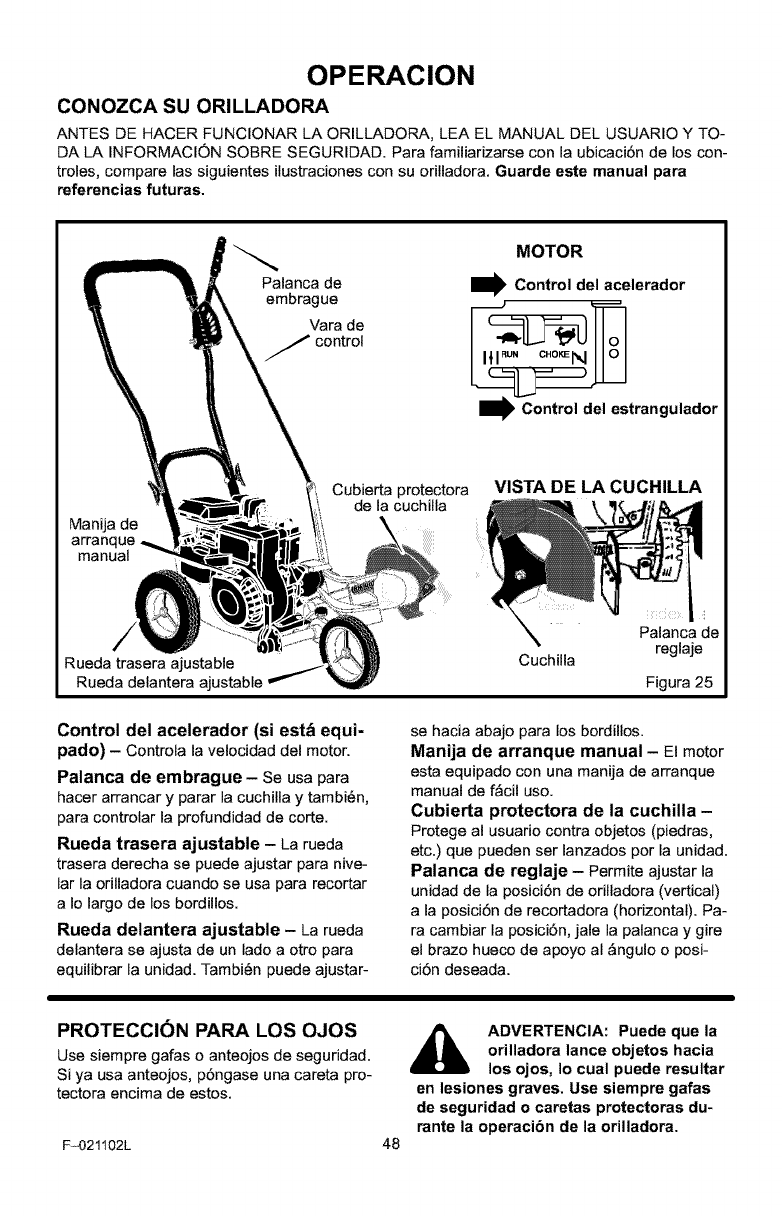

KNOW YOUR EDGER

READ THE OWNER'S MANUAL AND ALL SAFETY RULES BEFORE YOU OPERATE the

Edger. To familiarize yourself with the location of the controls, compare the illustrations with

your Edger. Save this manual for future reference.

Clutch Lever

Control Rod

ENGINE

I_ Throttle

_I_ Choke

Starter

Handle

Blade Guard VIEW OF BLADE AREA

Adjustable Rear Wheel

Adjustable Front Wheel Blade

Index Lever

Figure 6

Throttle Control (if equipped) - Con-

trols the engine speed.

Clutch Lever- Use to start and stop the

blade and control the depth of cut.

Adjustable Rear Wheel -Right rear

wheel is adjustable to level the Edger when

edging along a curb (curb-hopping).

Adjustable Front Wheel -Front wheel

is adjustable from side-to-side for balance.

The front wheel can also be adjusted down

for curb-hopping.

Recoil Starter Handle - The engine is

equipped with an easy pull recoil starter.

Blade Guard - Use to prevent stones or

other material from being thrown at the oper-

ator.

Index Lever- Permits adjustment from

the edging (vertical) position to the trimming

(horizontal) position. To change position, pull

the index lever and rotate the quill assembly

to the desired angle or position.

EYE PROTECTION

Always wear safety glasses. If you wear eye

glasses, put a Wide Vision Safety Mask over

your eye glasses.

F-021102L 10

,_ WARNING: Debris thrown from

the Edger can result in foreign

objects being thrown into the

eyes, which can cause severe eye dam-

age. Always wear safety glasses or eye

shields when operating the Edger.

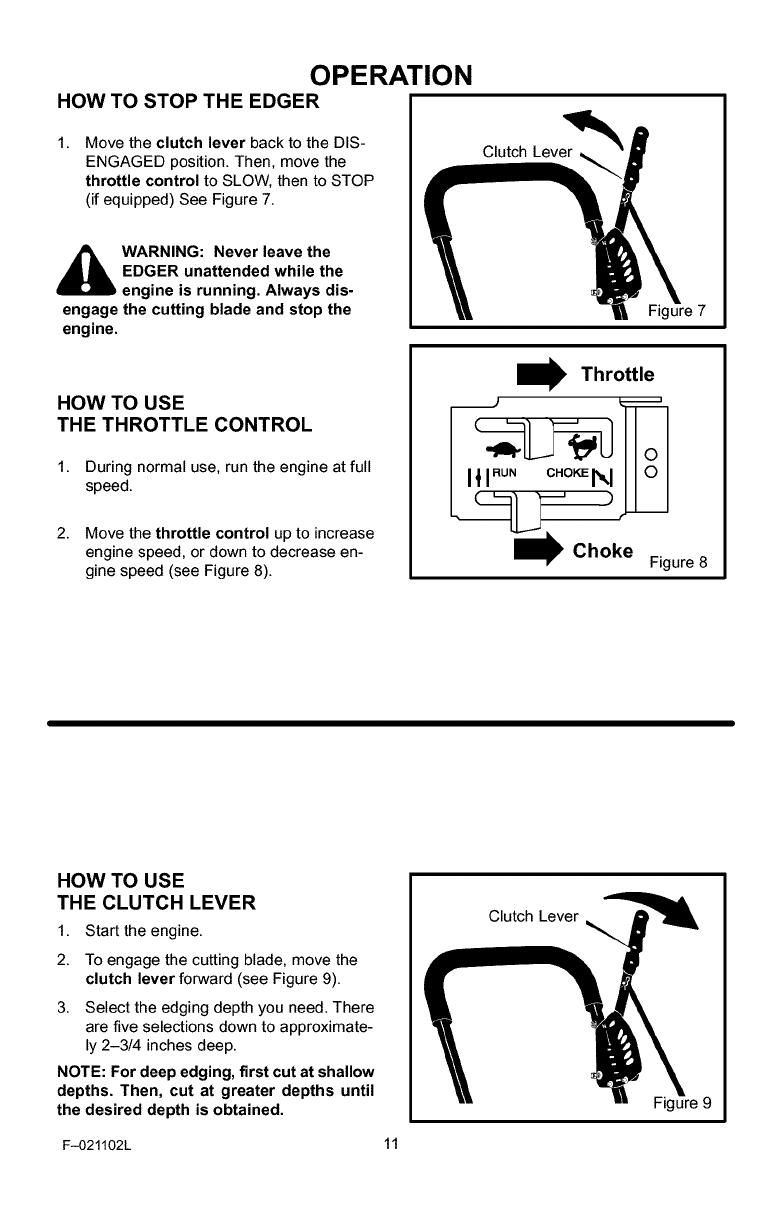

OPERATION

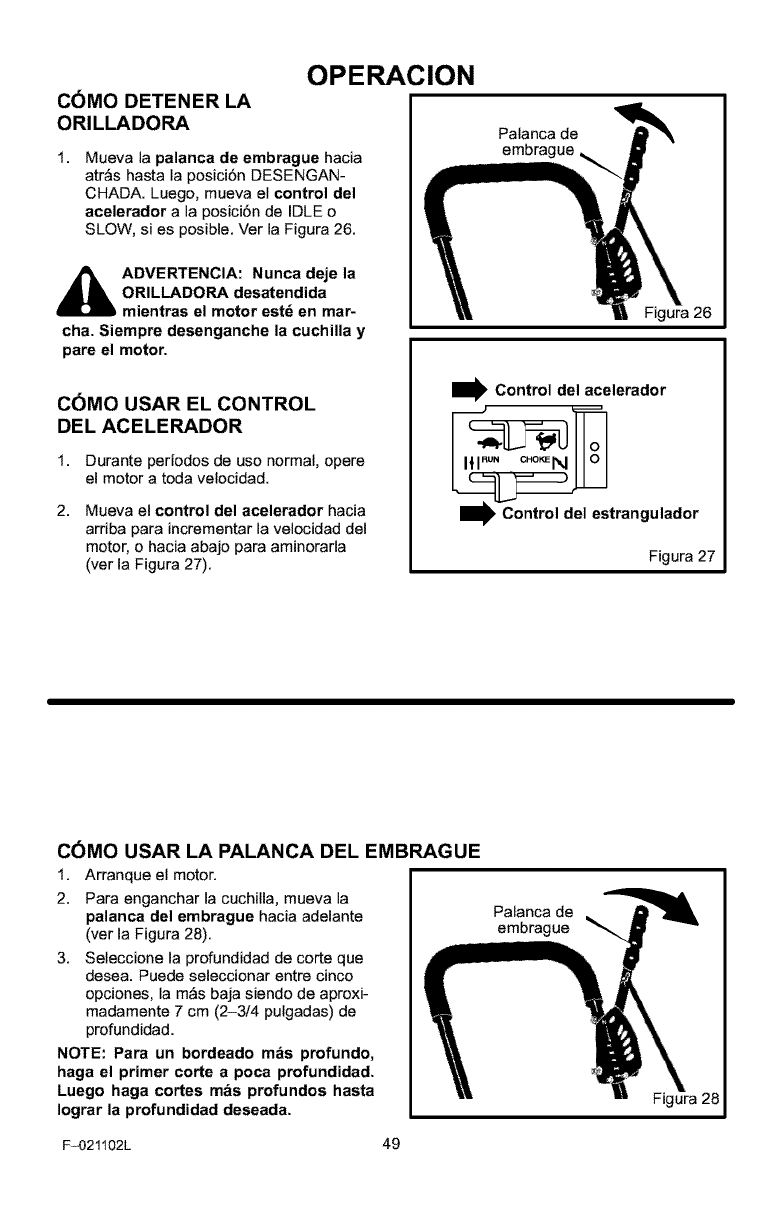

HOW TO STOP THE EDGER

Move the clutch lever back to the DIS-

ENGAGED position. Then, move the

throttle control to SLOW, then to STOP

(if equipped) See Figure 7.

_WARNING: Never leave the

EDGER unattended while the

engine is running. Always dis-

engage the cutting blade and stop the

engine.

HOW TO USE

THE THROTTLE CONTROL

1. During normal use, run the engine at full

speed.

2. Move the throttle control up to increase

engine speed, or down to decrease en-

gine speed (see Figure 8).

Clutch Lever

Figure 7

IThrottle

ltl.o.o.o N i1 1

Figure 8

HOW TO USE

THE CLUTCH LEVER

1. Start the engine.

2. To engage the cutting blade, move the

clutch lever forward (see Figure 9).

3. Select the edging depth you need. There

are five selections down to approximate-

ly 2-3/4 inches deep.

NOTE: For deep edging, first cut at shallow

depths. Then, cut at greater depths until

the desired depth is obtained.

Clutch Lever

Figure 9

F-021102L 11

OPERATION

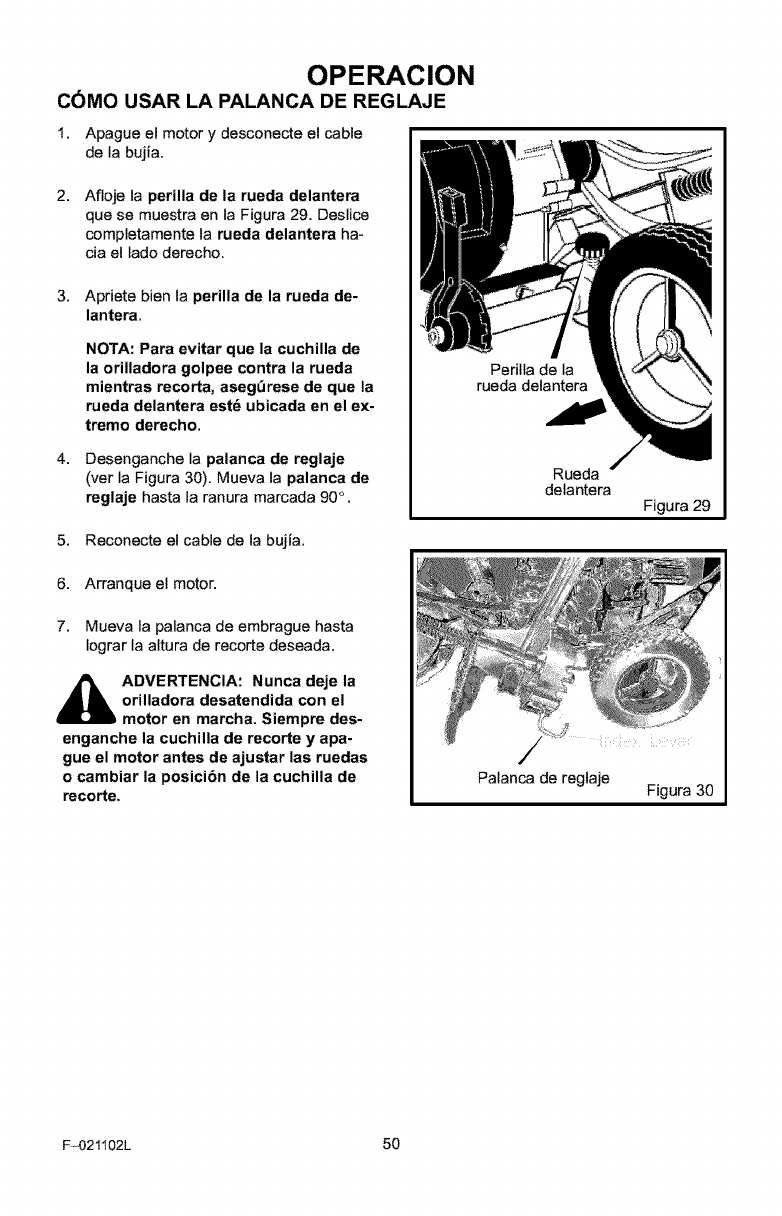

HOW TO USE THE INDEX LEVER

1. Stop the engine and disconnect the

spark plug wire from the spark plug.

2. Loosen the front wheel knob shown in

Figure 10. Slide the front wheel all the

way to the right side.

3. Securely tighten the front wheel knob.

NOTE: To prevent the blade from hit-

ting the wheel while trimming, make

sure the front wheel is set in the ex-

treme right position.

Disengage the index lever (see

Figure 11). Move the index lever to the

notch marked 90 ° .

5. Reconnect the spark plug wire to the

spark plug.

Front Wheel

Knob

Front Wheel

Figure 10

6. Start the engine.

7. Move the clutch lever to the desired trim-

ming height.

_WARNING: While the engine is

running, never leave the Edger.

Before you adjust the wheels or

change the blade position, always dis-

engage the cutting blade and stop the

engine.

Index Lever Figure 11

F-021102L 12

OPERATION

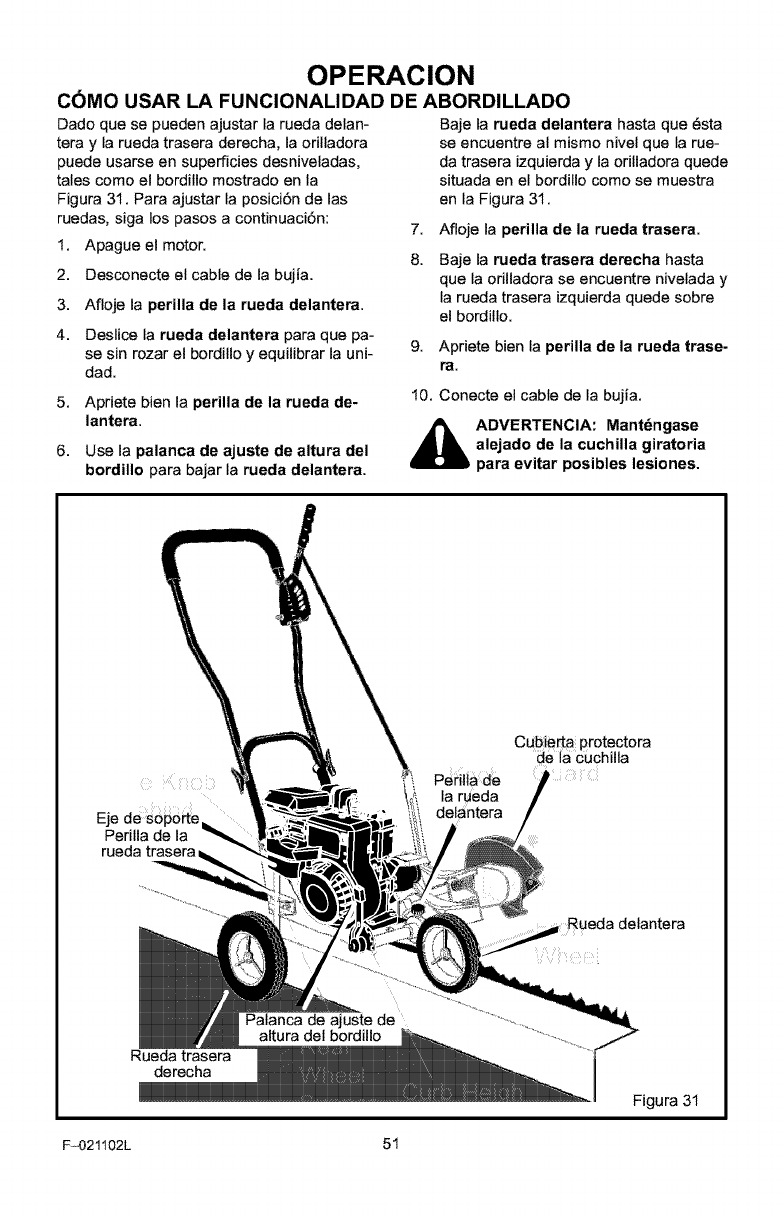

HOW TO USE THE CURB-HOPPING FEATURE

Because the front wheel and the right rear

wheel are adjustable, the Edger can be used

on uneven surfaces, such as the curb shown

in Figure 12. Set the wheel positions as fol-

lows.

1. Stop the engine.

2. Disconnect the spark plug wire from the

spark plug.

3. Loosen the front wheel knob.

4. Slide the front wheel to the best posi-

tion to clear the curb and balance the

unit.

wheel until the front wheel is level with

the left rear wheel and the unit is setting

on the curb as shown in Figure 12.

7. Loosen the rear wheel knob.

8. Lower the right rear wheel until the

Edger is level and the left rear wheel is

on the curb.

9. Securely tighten the rear wheel knob.

10. Connect the spark plug wire to the spark

plug.

5. Securely tighten the front wheel knob.

6. Use the curb height adjust lever to

lower the front wheel. Lower the front

_ARNING: Keep away from the

rotating blade. The blade can

cause injury.

Support Rod

Rear Wheel Knob_

Blade Guard

Front

Wheel Knob

Front Wheel

Figure 12

F-021102L 13

OPERATION

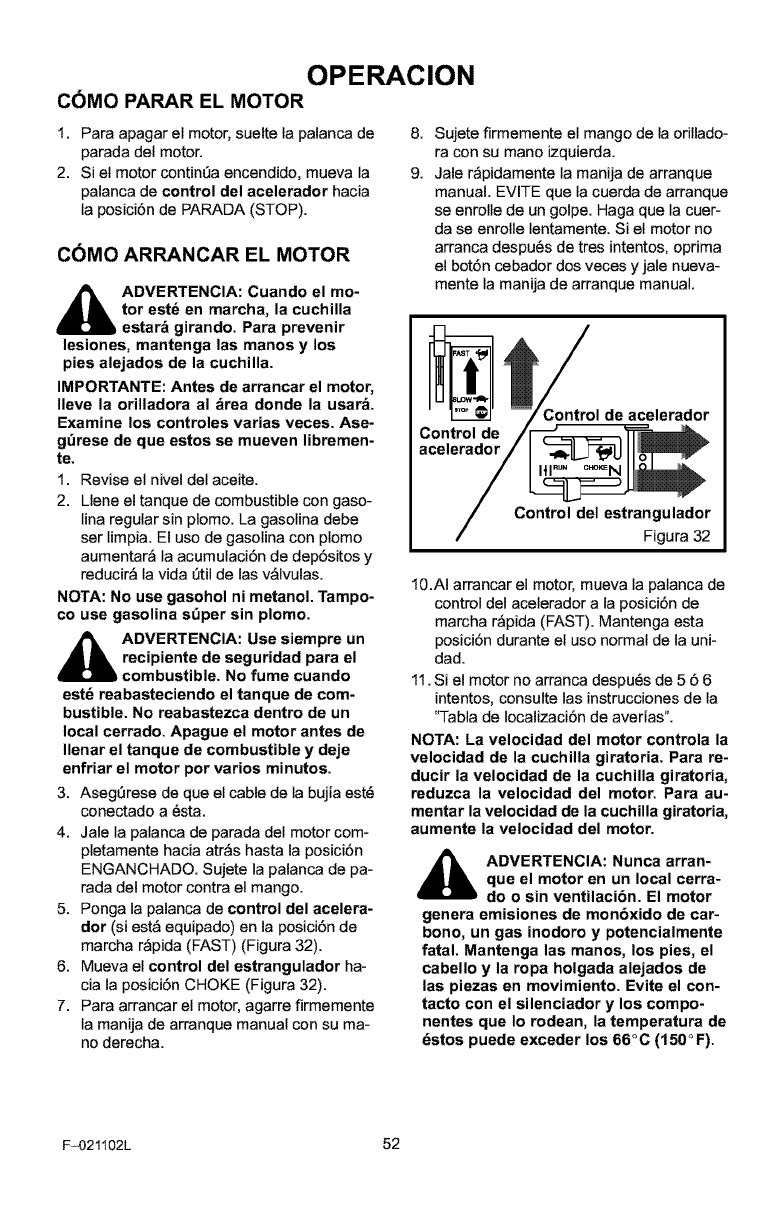

HOW TO STOP THE ENGINE

1. To stop the engine, move the clutch lever

all the way back to the DISENGAGED

position.

2. Then, move the throttle control lever to

the STOP position (Figure 13).

9. Quickly pull the recoil starter handle. DO

NOT allow the starter rope to snap back.

Let the starter rope slowly rewind. If en-

gine fails to start after three pulls, push

primer button two times and again pull

the recoil starter handle.

HOW TO START THE ENGINE

IMPORTANT: Before you start the engine,

operate the controls several times. Make

sure all controls move freely.

1. Check the oil.

2. Fill the fuel tank with regular unleaded

gasoline. Make sure the gasoline is

clean. Leaded gasoline will increase de-

posits and shorten the life of the valves.

NOTE: Do not use gasohol or methanol. Do

not use premium unleaded gasoline.

,_ WARNING: Always use a safety

gasoline container. Do not

smoke when adding gasoline to

the fuel tank. When inside an enclosure,

do not add gasoline. Before you add

gasoline, stop the engine and let the en-

gine cool for several minutes.

3. Make sure the spark plug wire is con-

nected to the spark plug.

4. Pull the clutch lever all the way back to

raise and disengage the blade.

5. Move the throttle control lever (if

equipped) to the FAST position

(Figure 13).

6. Move the choke control lever to the

CHOKE position (Figure 13).

7. To start engine, hold the recoil starter

handle firmly with your right hand.

8. Hold the edger handle firmly with your left

hand.

Choke

Figure 13

10.When the engine starts, move the throttle

control lever up (FAST position) to in-

crease speed or down to decrease

speed. During normal use keep the

throttle in the FAST position.

11. If the engine does not start in 5 or 6 tries,

See the "Problem and Repair" Instruc-

tions.

NOTE: The cutting blade speed is con-

trolled by the engine speed. To reduce the

cutting blade speed, push down on the

throttle control lever. To increase the cut-

ting blade speed, pull up on the throttle

control lever.

,_ WARNING: Never run the engine

indoors or in a poorly ventilated

area. Engine exhaust contains

carbon monoxide, an odorless and

deadly gas. Keep hands, feet, hair and

loose clothing away from any moving

parts. Avoid the muffler and surround-

ing areas. Temperatures can exceed 150

degrees.

F-021102L 14

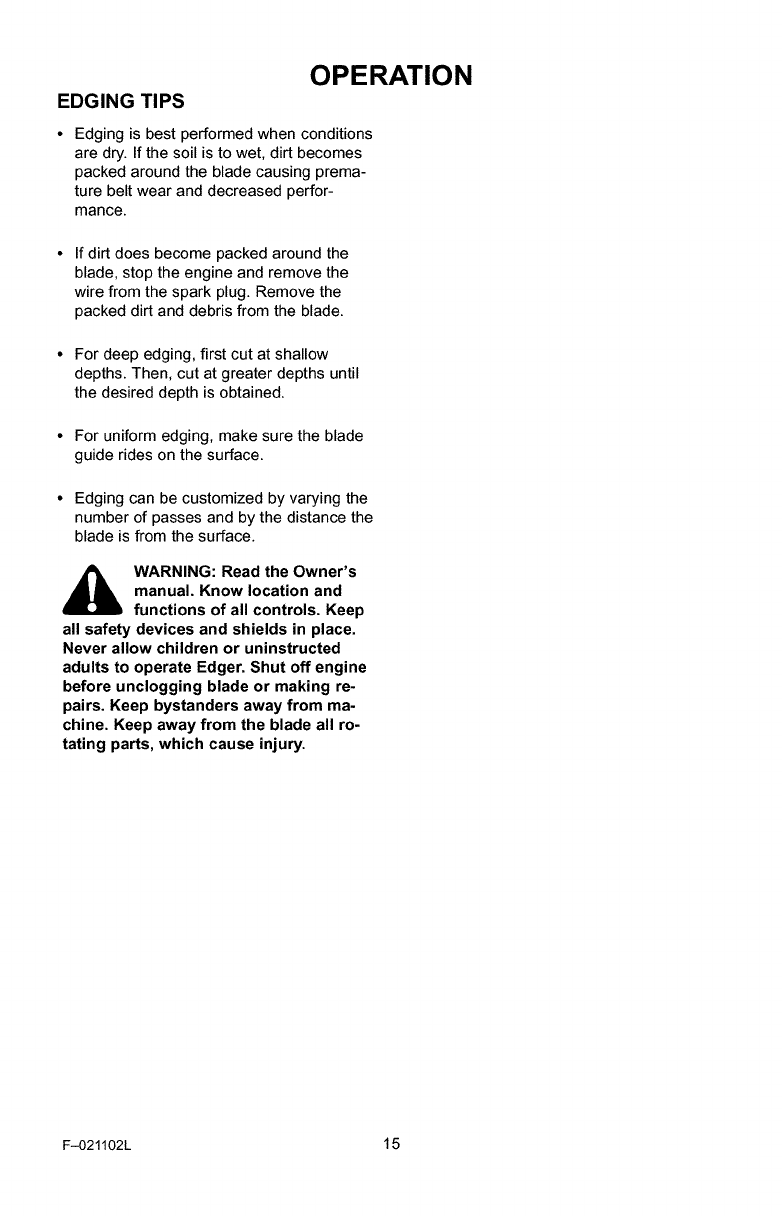

OPERATION

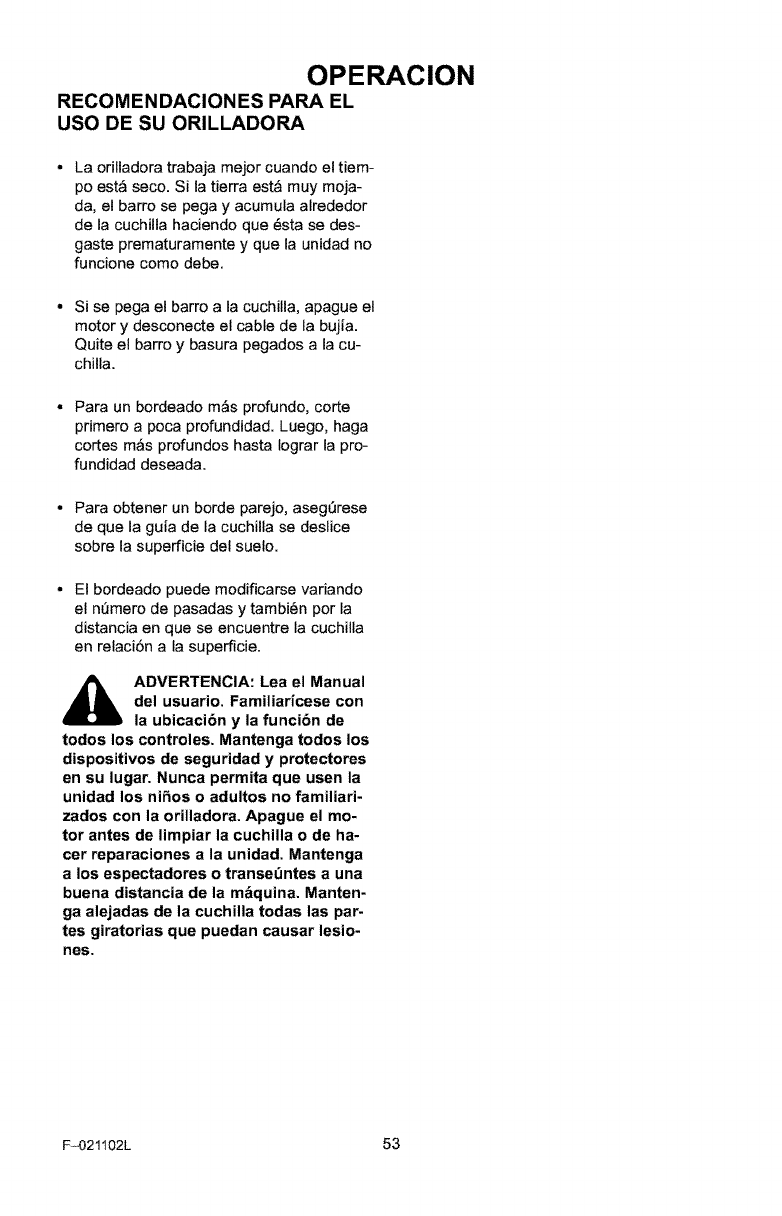

EDGING TIPS

•Edging is best performed when conditions

are dry. If the soil is to wet, dirt becomes

packed around the blade causing prema-

ture belt wear and decreased perfor-

mance.

• If dirt does become packed around the

blade, stop the engine and remove the

wire from the spark plug. Remove the

packed dirt and debris from the blade.

• For deep edging, first cut at shallow

depths. Then, cut at greater depths until

the desired depth is obtained.

• For uniform edging, make sure the blade

guide rides on the surface.

• Edging can be customized by varying the

number of passes and by the distance the

blade is from the surface.

WARNING: Read the Owner's

manual. Know location and

functions of all controls. Keep

all safety devices and shields in place.

Never allow children or uninstructed

adults to operate Edger. Shut off engine

before unclogging blade or making re-

pairs. Keep bystanders away from ma-

chine. Keep away from the blade all ro-

tating parts, which cause injury.

F-021102L 15

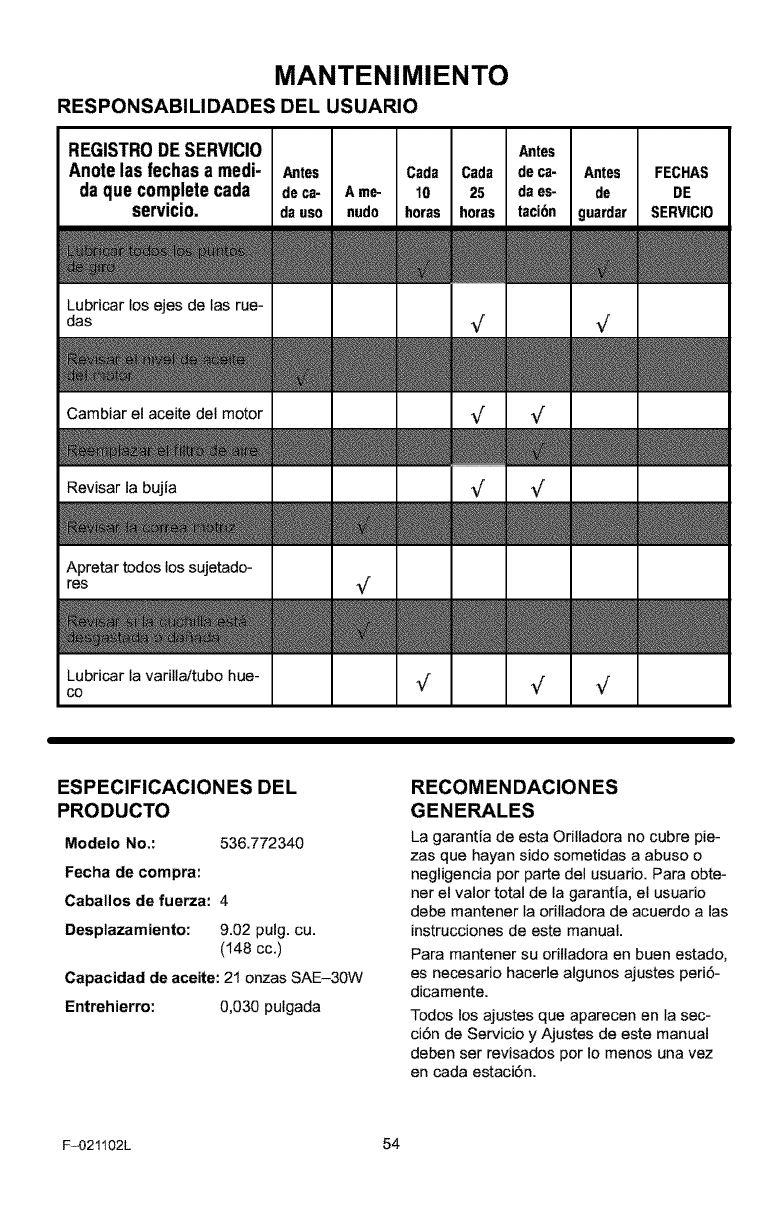

MAINTENANCE

CUSTOMER RESPONSIBILITIES

SERVICE

RECORDS

Fillindatesasyou Before Every Every Before

completeregular Each 10 25 Each

service, use Often Hours Hours Season

Before SERVICE

Storage DATES

Lubricate Wheel

Axles v'

Change Engine Oil v' v'

Check Spark Plug

Tighten All Fasteners

Lubricate Quill Rod/

tube

v' v' v'

PRODUCT SPECIFICATIONS

Model No.: 536.772340

Date Of Purchase:

Horse Power: 4

Displacement: 9.02 cu. in.

(148 cc.)

Oil Capacity: 21 oz. SAE-30W

Spark Plug Gap: 0.030 inch

GENERAL RECOMMENDATIONS

The warranty on this Edger does not cover

items that have been subjected to operator

abuse or negligence. To receive full value

from the warranty, the operator must main-

tain the Edger as instructed in this manual.

Some adjustments must be made periodical-

ly to properly maintain your Edger.

All adjustments in the Service and Adjust-

ments section of this manual must be

checked at least once each season.

F-021102L 16

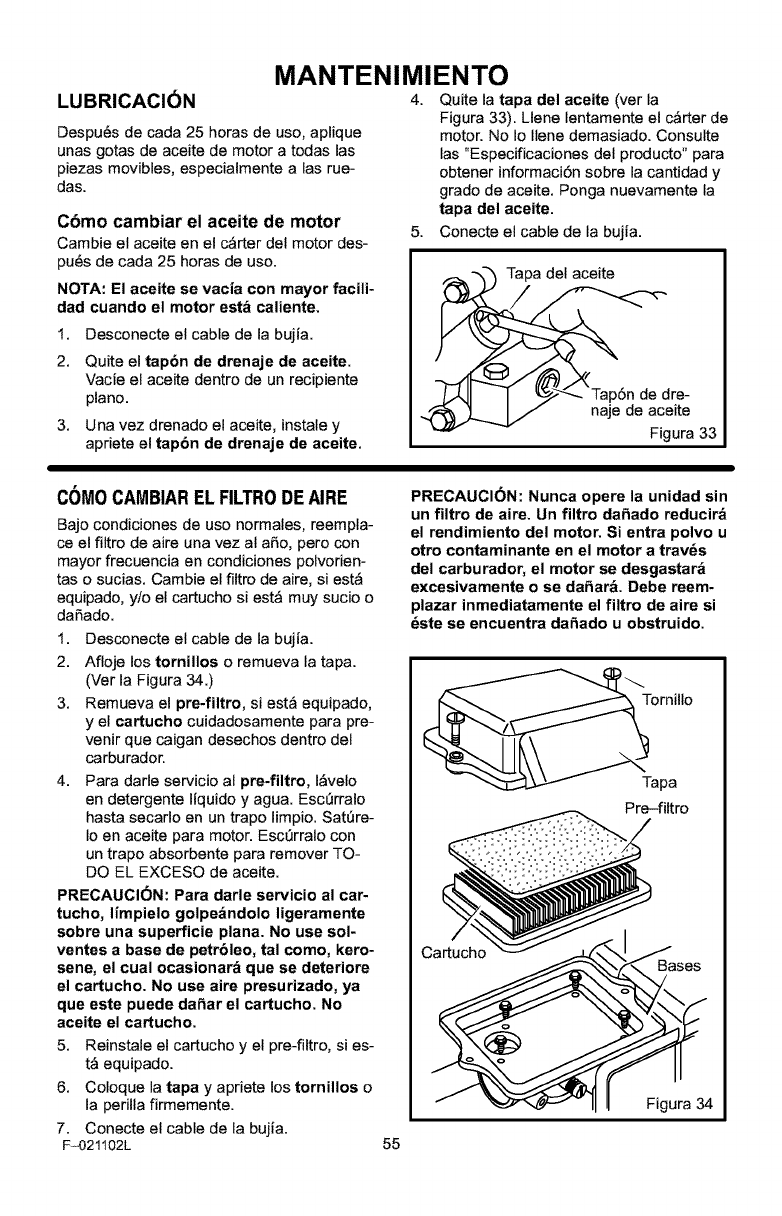

LUBRICATION

After each 25 hours, apply a small amount of

engine oil to all moving parts, particularly the

wheels.

How To Change The Engine Oil

Change the oil in the engine crankcase after

each 25 hours of use.

NOTE: The oil will drain more freely when

the engine is warm.

1. Disconnect the spark plug wire from the

spark plug.

2. Remove the oil drain plug. Drain the oil

into a flat pan.

3. After draining all the oil, install and tight-

en the oil drain plug.

MAINTENANCE

4. Remove the oil fill cap (see Figure 14).

Fill the engine crankcase. Pour slowly.

Do not overfill. See "Product Specifica-

tions" for amount and type of oil. Install

the oil fill cap.

5. Connect the spark plug wire to the spark

plug.

Oil Fill Cap

Oil Drain

Plug Figure 14

HOWTO CHANGETHEAIR FILTER

Service the air filter once a year; more often

in dusty or dirty conditions. All engines have

an air cleaner cartridge. In addition, some

engines have a pre-cleaner.

1. Disconnect the spark plug wire from the

spark plug.

2. Loosen the screws and remove the

cover (see Figure 15).

3. Remove pre-cleaner (if equipped) and

cartridge carefully to prevent debris

from entering carburetor.

4. To clean pre-cleaner (if equipped), sep-

arate it from cartridge and wash in liquid

detergent and water. Air dry thoroughly.

Do not oil. Re-install dry pre-cleaner on

clean cartridge.

CAUTION: Do not use pressurized air

or solvents to clean cartridge. Pres-

surized air can damage cartridge; sol-

vents will dissolve cartridge.

5. Re-install clean (or new) air cleaner as-

sembly in base.

6. Replace cover and tighten screws.

7. Connect the spark plug wire to the spark

plug.

F-021102L

CAUTION: Never run the engine without

the air filter. A defective air filter will

cause a loss of engine power. If dirt or

dust enters the engine through the carbu-

retor, the result will be excessive wear or

damage to the engine. Replace a dam-

aged or clogged air cleaner immediately.

Screw

Cover

Pre-cleaner

Cartridge

Figure 15

MAINTENANCE

SPARK PLUG

Check the spark plug every 25 hours. Re- moval. Tighten the spark plug to a torque

place the spark plug if the electrodes are of 15 foot-pounds.

pitted, burned, or if the porcelain is cracked.

Make sure the spark plug is clean.

Clean the spark plug by carefully scrap-

ing the electrodes (do not sand blast or

use a wire brush).

2. Check the spark plug gap with a feeler

gauge.

Before installing the spark plug, coat

the threads lightly with oil for easy re-

Feeler Gauge

0.030"

Spark Plug

Figure 16

CARBURETOR ADJUSTMENT

Never make unnecessary adjustments to the

carburetor. The carburetor was set at the

factory to operate efficiently under most ap-

plications. However, if adjustments are re-

quired, we recommend you contact your

nearest Sears Service Center.

WARNING: The engine gover-

nor is set at the factory. Do not

change the governor setting.

Over speeding the engine above the fac-

tory setting can be dangerous. If you

think the engine governor needs an ad-

justment, contact your nearest Sears

Service Center.

F-021102L 18

SERVICE AND ADJUSTMENT

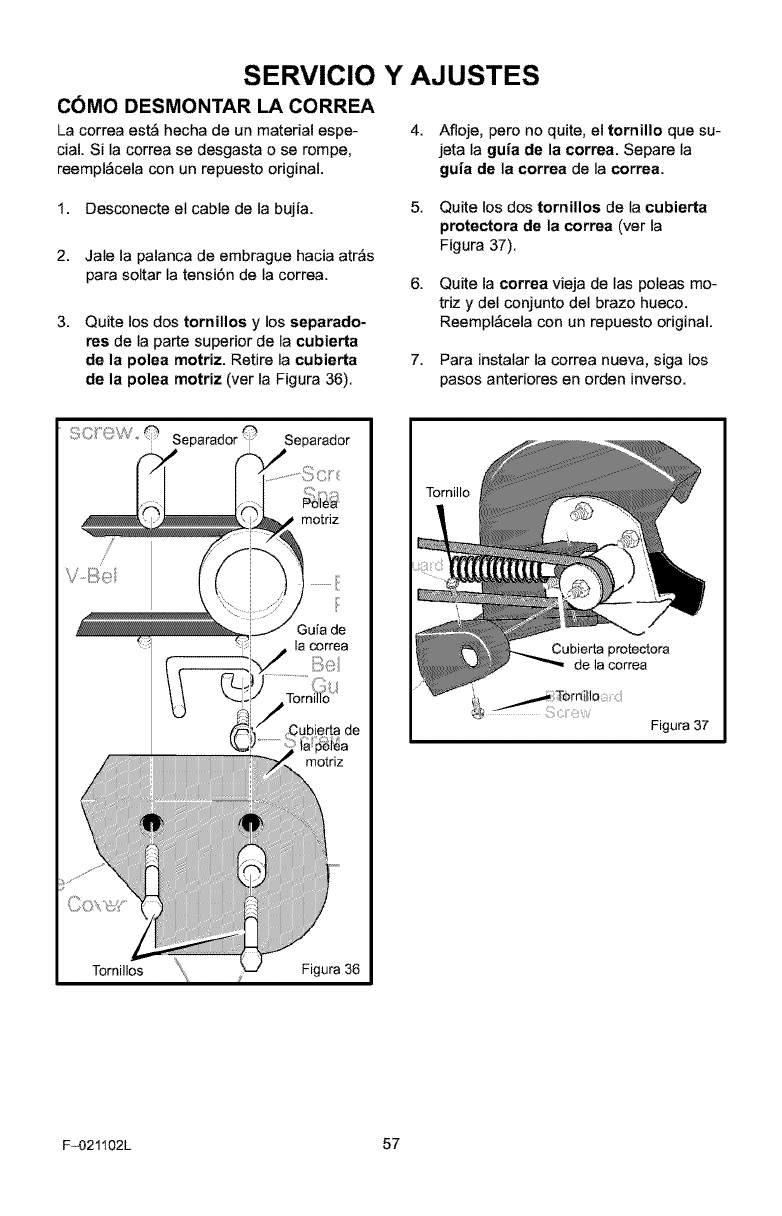

HOW TO REMOVE THE BELT

The belt made of a special compound. If the 4. Loosen, do not remove, the screw that

belt becomes worn or breaks, replace the holds the belt guide. Then, move the

belt with an original equipment belt. belt guide away from the belt.

Disconnect the spark plug wire from the

spark plug.

Pull the clutch lever back to release the

tension from the belt.

Remove the two screws and spacers

from the top of the engine pulley cover.

Remove the engine pulley cover (see

Figure 17).

Remove the two screws from the belt

guard (see Figure 18).

Remove the old belt from the engine

and quill assembly pulleys. Replace with

an original equipment belt.

7. To install a new belt, reverse the above

steps.

Screws

Screw

Engine

Figure 17

Belt Guard

_ Screw Figure 18

F-021102L 19

SERVICE AND ADJUSTMENT

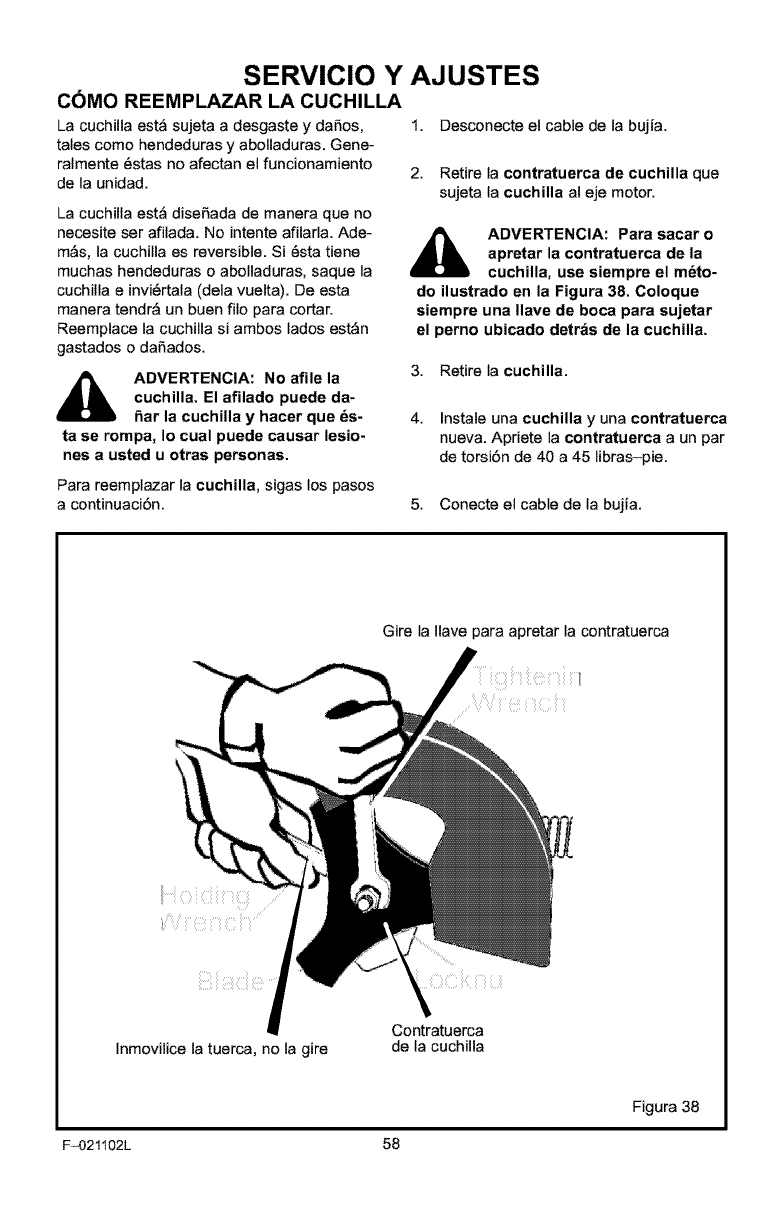

HOW TO REPLACE THE BLADE

The blade is subject to wear and damage,

such as nicks and dents. This will not gener-

ally affect its function.

The blade is designed to not require sharp-

ening. Do not attempt to sharpen the blade.

The blade is also reversible. If nicks or

dents are excessive, remove the blade and

turn it around. This will provide a fresh cut-

ting edge. Replace the blade if both sides

are worn or damaged.

1. Disconnect the spark plug wire from the

spark plug.

2. Remove the blade Iocknut that holds

the blade to the drive shaft.

WARNING: To remove or tigh-

ten the blade Iocknut, always

use the method shown in

Figure 19. Always position the holding

wrench on the nut behind the blade.

WARNING: Do not sharpen the

blade. Sharpening can damage

the blade and cause it to break,

which can cause injury to yourself or to

others.

3. Remove the blade.

4. Install a new blade and blade Iocknut.

Tighten the blade Iocknut to a torque of

40-45 foot pounds.

To replace the blade, follow the steps below.

5. Connect the spark plug wire to the spark

plug.

Turn Wrench

To Tighten Locknut

Hold Nut,

Do Not Turn

Blade Locknut

Figure 19

F-021102L 20

SERVICE AND ADJUSTMENT

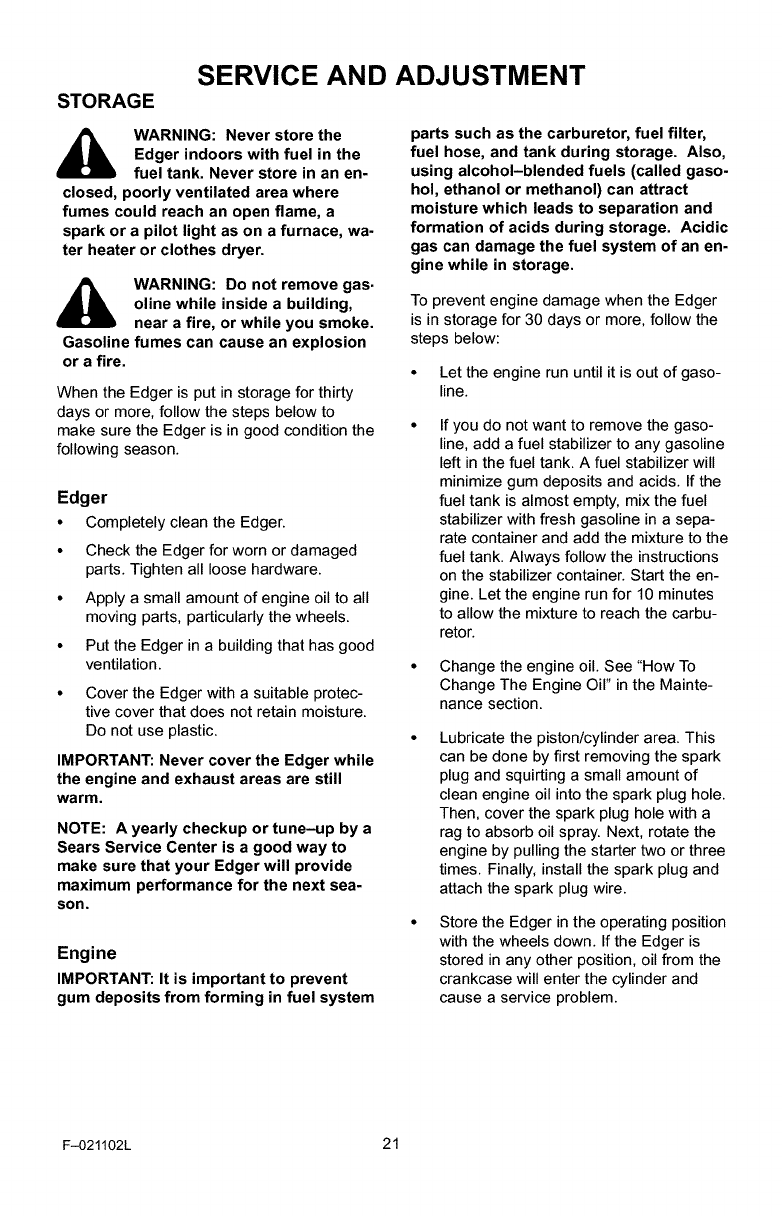

STORAGE

WARNING: Never store the

Edger indoors with fuel in the

fuel tank. Never store in an en-

closed, poorly ventilated area where

fumes could reach an open flame, a

spark or a pilot light as on a furnace, wa-

ter heater or clothes dryer.

WARNING: Do not remove gas.

oline while inside a building,

near a fire, or while you smoke.

Gasoline fumes can cause an explosion

or a fire.

When the Edger is put in storage for thirty

days or more, follow the steps below to

make sure the Edger is in good condition the

following season.

Edger

•Completely clean the Edger.

• Check the Edger for worn or damaged

parts. Tighten all loose hardware.

• Apply a small amount of engine oil to all

moving parts, particularly the wheels.

• Put the Edger in a building that has good

ventilation.

• Cover the Edger with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic.

IMPORTANT: Never cover the Edger while

the engine and exhaust areas are still

warm.

NOTE: A yearly checkup or tune-up by a

Sears Service Center is a good way to

make sure that your Edger will provide

maximum performance for the next sea-

son.

Engine

IMPORTANT: It is important to prevent

gum deposits from forming in fuel system

parts such as the carburetor, fuel filter,

fuel hose, and tank during storage. Also,

using alcohol-blended fuels (called gaso-

hol, ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an en-

gine while in storage.

To prevent engine damage when the Edger

is in storage for 30 days or more, follow the

steps below:

• Let the engine run until it is out of gaso-

line.

If you do not want to remove the gaso-

line, add a fuel stabilizer to any gasoline

left in the fuel tank. A fuel stabilizer will

minimize gum deposits and acids. If the

fuel tank is almost empty, mix the fuel

stabilizer with fresh gasoline in a sepa-

rate container and add the mixture to the

fuel tank. Always follow the instructions

on the stabilizer container. Start the en-

gine. Let the engine run for 10 minutes

to allow the mixture to reach the carbu-

retor.

• Change the engine oil. See "How To

Change The Engine Oil" in the Mainte-

nance section.

Lubricate the piston/cylinder area. This

can be done by first removing the spark

plug and squirting a small amount of

clean engine oil into the spark plug hole.

Then, cover the spark plug hole with a

rag to absorb oil spray. Next, rotate the

engine by pulling the starter two or three

times. Finally, install the spark plug and

attach the spark plug wire.

Store the Edger in the operating position

with the wheels down. If the Edger is

stored in any other position, oil from the

crankcase will enter the cylinder and

cause a service problem.

F-021102L 21

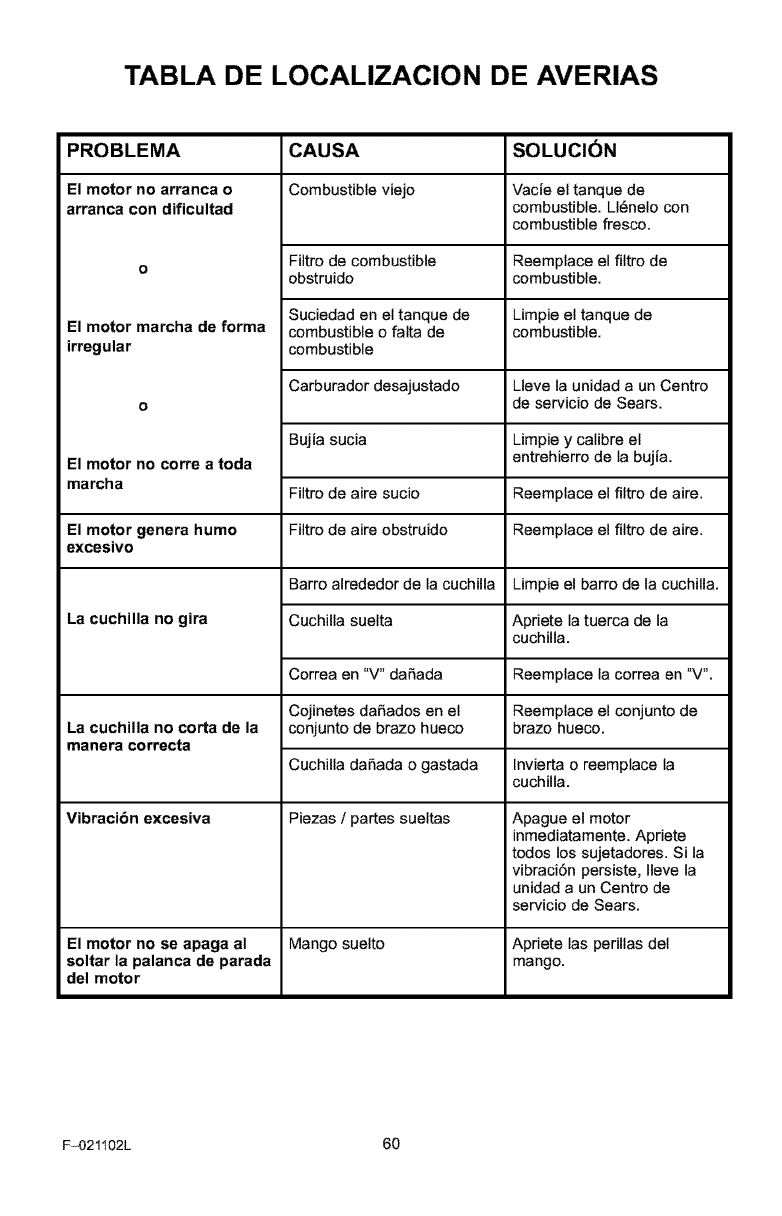

TROUBLE SHOOTING CHART

TROUBLE CAUSE

Engine difficult to start Stale fuel

Engine runs erratically

Engine will not run at full

speed

Clogged fuel filter

Dirt in fuel tank or out of fuel

Carburetor out of adjustment

Fouled spark plug

Dirty air filter

Engine smokes Plugged air filter

excessively

Cutting blade will not

rotate

Blade will not cut properly

Excessive vibration

Debris interfering with blade

Loose blade

Defective V-belt

Defective quill bearings

Damage or worn blade

Loose parts

CORRECTION

Drain fuel tank. Fill with fresh

fuel.

Replace fuel filter

Clean fuel tank.

Take unit to a Sears Service

Center.

Clean and set spark plug

gap.

Replace air filter.

Clean debris from blade.

Tighten blade nut.

Replace V-belt.

Replace the quill assembly.

Reverse the blade or replace

the blade.

Stop engine immediately.

Tighten all fasteners. If

vibration continues, take the

unit to a Sears Service

Center.

F-021102L 22

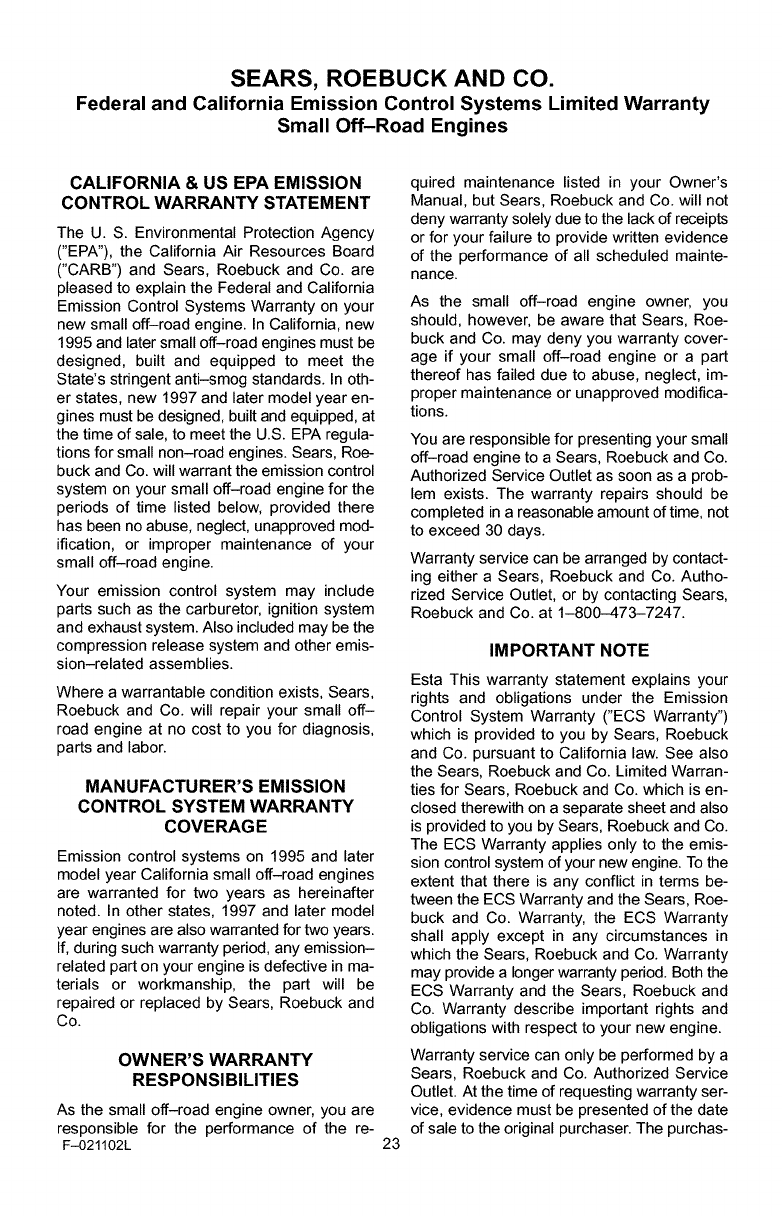

SEARS, ROEBUCK AND CO.

Federal and California Emission Control Systems Limited Warranty

Small Off-Road Engines

CALIFORNIA & US EPA EMISSION

CONTROL WARRANTY STATEMENT

The U. S. Environmental Protection Agency

("EPA"), the California Air Resources Board

("CARB") and Sears, Roebuck and Co. are

pleased to explain the Federal and California

Emission Control Systems Warranty on your

new small off-road engine. In California, new

1995 and later small off-road engines must be

designed, built and equipped to meet the

State's stringent anti-smog standards. In oth-

er states, new 1997 and later model year en-

gines must be designed, built and equipped, at

the time of sale, to meet the U.S. EPA regula-

tions for small non-road engines. Sears, Roe-

buck and Co. will warrant the emission control

system on your small off-road engine for the

periods of time listed below, provided there

has been no abuse, neglect, unapproved mod-

ification, or improper maintenance of your

small off-road engine.

Your emission control system may include

parts such as the carburetor, ignition system

and exhaust system. Also included may be the

compression release system and other emis-

sion-related assemblies.

Where a warrantable condition exists, Sears,

Roebuck and Co. will repair your small off-

road engine at no cost to you for diagnosis,

parts and labor.

MANUFACTURER'S EMISSION

CONTROL SYSTEM WARRANTY

COVERAGE

Emission control systems on 1995 and later

model year California small off-road engines

are warranted for two years as hereinafter

noted. In other states, 1997 and later model

year engines are also warranted for two years.

If, during such warranty period, any emission-

related part on your engine is defective in ma-

terials or workmanship, the part will be

repaired or replaced by Sears, Roebuck and

Co.

OWNER'S WARRANTY

RESPONSIBILITIES

As the small off-road engine owner, you are

responsible for the performance of the re-

F-021102L

quired maintenance listed in your Owner's

Manual, but Sears, Roebuck and Co. will not

deny warranty solely due to the lack of receipts

or for your failure to provide written evidence

of the performance of all scheduled mainte-

nance.

As the small off-road engine owner, you

should, however, be aware that Sears, Roe-

buck and Co. may deny you warranty cover-

age if your small off-road engine or a part

thereof has failed due to abuse, neglect, im-

proper maintenance or unapproved modifica-

tions.

You are responsible for presenting your small

off-road engine to a Sears, Roebuck and Co.

Authorized Service Outlet as soon as a prob-

lem exists. The warranty repairs should be

completed in a reasonable amount of time, not

to exceed 30 days.

Warranty service can be arranged by contact-

ing either a Sears, Roebuck and Co. Autho-

rized Service Outlet, or by contacting Sears,

Roebuck and Co. at 1-800-473-7247.

IMPORTANT NOTE

Esta This warranty statement explains your

rights and obligations under the Emission

Control System Warranty ("ECS Warranty")

which is provided to you by Sears, Roebuck

and Co. pursuant to California law. See also

the Sears, Roebuck and Co. Limited Warran-

ties for Sears, Roebuck and Co. which is en-

closed therewith on a separate sheet and also

is provided to you by Sears, Roebuck and Co.

The ECS Warranty applies only to the emis-

sion control system of your new engine. To the

extent that there is any conflict in terms be-

tween the ECS Warranty and the Sears, Roe-

buck and Co. Warranty, the ECS Warranty

shall apply except in any circumstances in

which the Sears, Roebuck and Co. Warranty

may provide a longer warranty period. Both the

ECS Warranty and the Sears, Roebuck and

Co. Warranty describe important rights and

obligations with respect to your new engine.

Warranty service can only be performed by a

Sears, Roebuck and Co. Authorized Service

Outlet. At the time of requesting warranty ser-

vice, evidence must be presented of the date

of sale to the original purchaser. The purchas-

ershallpayanychargesformakingservice

callsand/orfortransportingtheproductsto

andfromtheplacewheretheinspectionand/

orwarrantyworkisperformed.Thepurchaser

shallberesponsibleforanydamageorlossin-

curredinconnectionwiththetransportationof

anyengineoranypart(s)thereofsubmittedfor

inspectionand/orwarrantywork.

Ifyouhaveanyquestionsregardingyourwar-

rantyrightsandresponsibilities,youshould

contactSears,Roebuckand Co. at

1-800-473-7247.

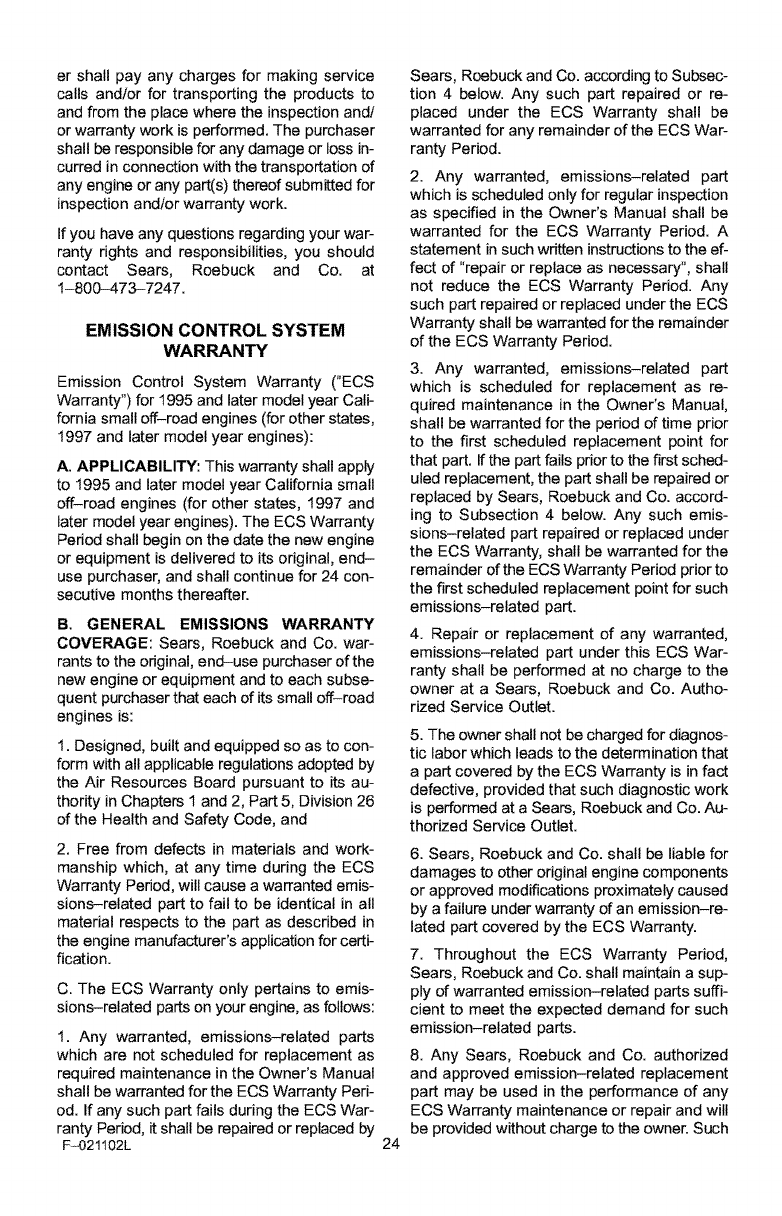

EMISSION CONTROL SYSTEM

WARRANTY

Emission Control System Warranty ("ECS

Warranty") for 1995 and later model year Cali-

fornia small off-road engines (for other states,

1997 and later model year engines):

A. APPLICABILITY: This warranty shall apply

to 1995 and later model year California small

off-road engines (for other states, 1997 and

later model year engines). The ECS Warranty

Period shall begin on the date the new engine

or equipment is delivered to its original, end-

use purchaser, and shall continue for 24 con-

secutive months thereafter.

B, GENERAL EMISSIONS WARRANTY

COVERAGE: Sears, Roebuck and Co. war-

rants to the original, end-use purchaser of the

new engine or equipment and to each subse-

quent purchaser that each of its small off-road

engines is:

1. Designed, built and equipped so as to con-

form with all applicable regulations adopted by

the Air Resources Board pursuant to its au-

thority in Chapters 1 and 2, Part 5, Division 26

of the Health and Safety Code, and

2. Free from defects in materials and work-

manship which, at any time during the ECS

Warranty Period, will cause a warranted emis-

sions-related part to fail to be identical in all

material respects to the part as described in

the engine manufacturer's application for certi-

fication.

C. The ECS Warranty only pertains to emis-

sions-related parts on your engine, as follows:

1. Any warranted, emissions-related parts

which are not scheduled for replacement as

required maintenance in the Owner's Manual

shall be warranted for the ECS Warranty Peri-

od. If any such part fails during the ECS War-

ranty Period, it shall be repaired or replaced by

F-021102L 24

Sears, Roebuck and Co. according to Subsec-

tion 4 below. Any such part repaired or re-

placed under the ECS Warranty shall be

warranted for any remainder of the ECS War-

ranty Period.

2. Any warranted, emissions-related part

which is scheduled only for regular inspection

as specified in the Owner's Manual shall be

warranted for the ECS Warranty Period. A

statement in such written instructions to the ef-

fect of "repair or replace as necessary", shall

not reduce the ECS Warranty Period. Any

such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder

of the ECS Warranty Period.

3. Any warranted, emissions-related part

which is scheduled for replacement as re-

quired maintenance in the Owner's Manual,

shall be warranted for the period of time prior

to the first scheduled replacement point for

that part. If the part fails prior to the first sched-

uled replacement, the part shall be repaired or

replaced by Sears, Roebuck and Co. accord-

ing to Subsection 4 below. Any such emis-

sions-related part repaired or replaced under

the ECS Warranty, shall be warranted for the

remainder of the ECS Warranty Period prior to

the first scheduled replacement point for such

emissions-related part.

4. Repair or replacement of any warranted,

emissions-related part under this ECS War-

ranty shall be performed at no charge to the

owner at a Sears, Roebuck and Co. Autho-

rized Service Outlet.

5. The owner shall not be charged for diagnos-

tic labor which leads to the determination that

a part covered by the ECS Warranty is in fact

defective, provided that such diagnostic work

is performed at a Sears, Roebuck and Co. Au-

thorized Service Outlet.

6. Sears, Roebuck and Co. shall be liable for

damages to other original engine components

or approved modifications proximately caused

by a failure under warranty of an emission-re-

lated part covered by the ECS Warranty.

7. Throughout the ECS Warranty Period,

Sears, Roebuck and Co. shall maintain a sup-

ply of warranted emission-related parts suffi-

cient to meet the expected demand for such

emission-related parts.

8. Any Sears, Roebuck and Co. authorized

and approved emission-related replacement

part may be used in the performance of any

ECS Warranty maintenance or repair and will

be provided without charge to the owner. Such

useshallnotreduceSears,RoebuckandCo,

ECSWarrantyobligations.

9.Unapprovedadd-onormodifiedpartsmay

notbeusedtomodifyorrepairaSears,Roe-

buckandCo.engine.SuchusevoidsthisECS

Warrantyandshallbesufficientgroundsfor

disallowinganECSWarrantyclaim.Sears,

RoebuckandCo.shallnotbeliablehereunder

forfailuresofanywarrantedpartsofaSears,

RoebuckandCo.enginecausedbytheuseof

suchanunapprovedadd-onormodifiedpart.

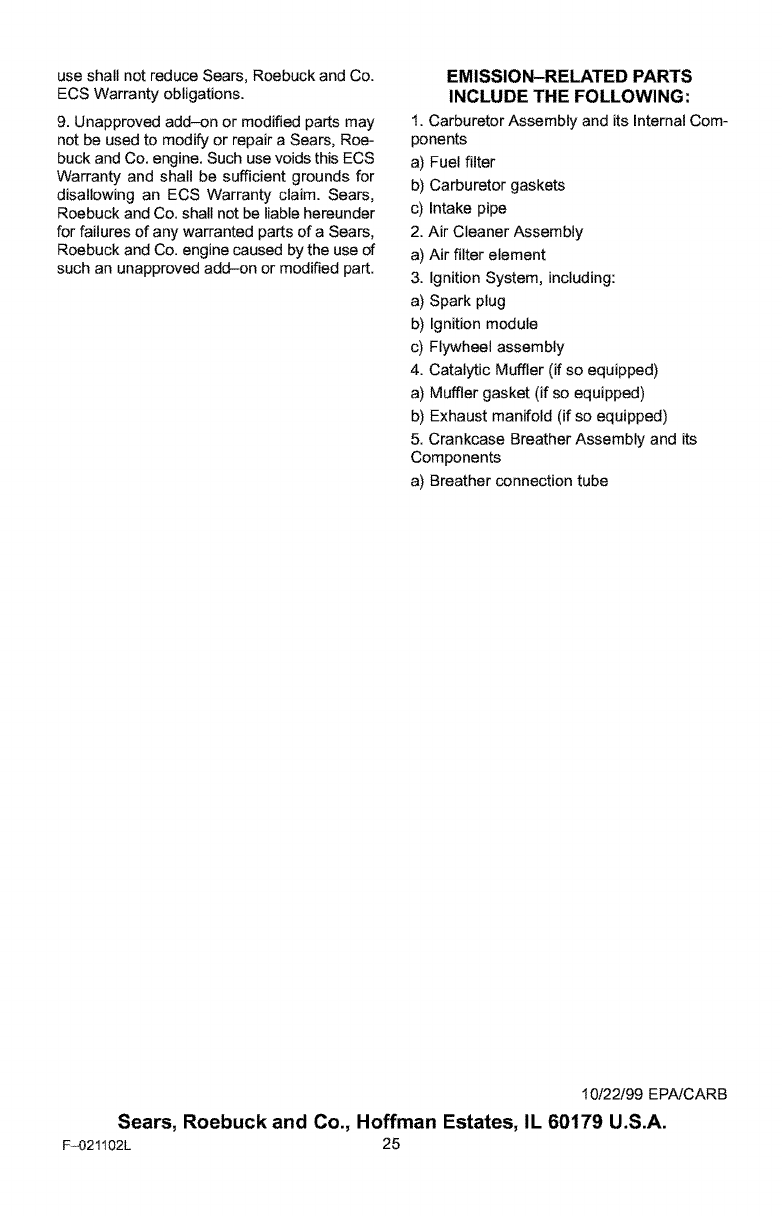

EMISSION-RELATED PARTS

INCLUDE THE FOLLOWING:

1. Carburetor Assembly and its Internal Com-

ponents

a) Fuel filter

b) Carburetor gaskets

c) Intake pipe

2. Air Cleaner Assembly

a) Air filter element

3. Ignition System, including:

a) Spark plug

b) Ignition module

c) Flywheel assembly

4. Catalytic Muffler (if so equipped)

a) Muffler gasket (if so equipped)

b) Exhaust manifold (if so equipped)

5. Crankcase Breather Assembly and its

Components

a) Breather connection tube

10/22199 EPNCARB

Sears, Roebuck and Co., Hoffman Estates, IL 61)179 U.S.A.

F-021102L 25

CRAFTSMAN 536.772340

REPAIR PARTS

44 41

21 20 22

, 32

12 323095 F

KEY

NO. PARTNO.

12 47792

20 1701004

21 2001022

22 120580

29 32668

30 578733

31 45602

32 51600

F-O21102L

DESCRIPTION

4 HP95212-0138-E1

(SeeEnginepages)

Screw,3/8-16xl .00

Pulley

Key,Square

Screw,Set

V-Belt, 4L

Screw5/16-24xl .00

Flatwasher

Guide, Belt

KEY

NO, PARTNO, DESCRIPTION

40 331281-201 Cover,EnginePulley

41 181624 Screw,5/16-24x3.00

42 315095 Spacer,Sleeve

43 173030 Screw,5/16-24x3.75

44 308237 Spacer

45 315095 Spacer,Sleeve

80 323534-201 Assembly,Frame

81 308154-201 Strap

-- F-021102L InstructionManual

CRAFTSMAN 536.772340 REPAIR PARTS

163

151

150

157_

156

160 164

158

159

154

155

331765 E

KEY

NO. PARTNO. DESCRIPTION

150 339299-201 FrontWheelArm

151 740132 FrontCurbHopper

152 338614 Pushnut,Washer

153 325892 PlasticWasher

154 331421 Spacer,HeightAdjust

155 332002 Pin,Spring

156 331419 Lever,HeightAdjust

F-O21102L

KEY

NO. PARTNO. DESCRIPTION

157 20252 Knob,Rectangle

158 22265 Flatwasher

159 45905 Nut

160 51333 Screw,5/16-18x.63

161 331394-201 Plate,HeightAdjust

163 339388 Knob,Molded

164 1498 Nut,5116-18

CRAFTSMAN 536.772340

170

171

181

i 171

186

REPAIR PARTS

184

182

183

323179 F

KEY KEY

NO, PARTNO, DESCRIPTION NO, PARTNO,

170 6842 Bracket,CurbHopMnt 182 45222

171 180077 Screw,5/16-18x.75 183 120393

172 1498 Nut,5/16-18 184 71294

180 126380 Bolt,5/16-18x2.00 186 310896

181 8082 Clevis

DESCRIPTION

Spacer,Sleeve

Flatwasher

Knob,Wing5/16-18

Rod,WheelSupport

F-O21102L 28

CRAFTSMAN 536.772340 REPAIR PARTS

301

325

323

330

329

331

302

300 311

305 323129 E

KEY

NO. PARTNO. DESCRIPTION

300 120396 Flatwasher

301 338656-201 QuillSupport

302 308254 Bolt,3/8-16

303 710083 Flatwasher

305 1499 Nut,3/8-16

310 308243 RubberDeflector

311 710271 Screw,10-16xl.50

320 51603 Spring

KEY

NO. PARTNO.

321 338070

322 308466

323 308155

325 1498

329 22265

330 740296

331 46023

DESCRIPTION

QuillAssembly

Lever,Index

Spring,Torsion

Nut,5/16-18

Flatwasher

Blade,Edger

Nut, 112-20

F-O21102L 29

CRAFTSMAN 536.772340 REPAIR PARTS

751 "_

425

754

722

343718 A

KEY

NO. PARTNO.

424 315288

425 71294

DESCRIPTION

Bolt,5/16-18xl.75

Knob,Wing5/16-18

720 740127-853 LowerHandle

721 1498 Nut,5/16-18

F-O21102L

KEY

NO. PARTNO. DESCRIPTION

722 51333 Screw,5/16-18x.63

750 580292-853 ControlRod

751 36368 HairPin

754 36368 HairPin

CRAFTSMAN 536.772340

731

750 739

735

KEY

NO. PARTNO. DESCRIPTION

725 1701016 UpperHandle

731 310052-853 SelectorPlate

732 180024 Screw,1/4-20xl.25

735 782585 Nut, 1/4-20

737 310050-853 DepthAdjustHandle

738 180081 Screw,5/16-18xl.25

F-O21102L 31

REPAIR PARTS

737

743

732

738

323136 F

739 25644 Spring,Compression

740 1498 Nut, 5/16-18

741 56924 Grip,Hand

743 310053 Stud

745 1499 Nut, 3/8-16

750 315995 Grip,FoamTubing

745

KEY

NO. PARTNO. DESCRIPTION

CRAFTSMAN 536.772340 REPAIR PARTS

108

105

106

117

118

116

110

113

109

KEY

NO. PARTNO. DESCRIPTION

103 1499 Nut,3/8-16

105 310715 Spacer,Sleeve

106 310716 Bolt,HHSH3/8

108 336545 Tire&Rim

109 180113 Screw,5/16-18x3.00

110 120393 Flatwasher

114

KEY

NO. PARTNO.

111 15x88

113 51887

114 336546

116 336545

117 17X91

118 30x20

111

343720B

DESCRIPTION

Nut,5/16-18

Spacer,Sleeve

Tire& Rim

Tire&Rim

Flatwasher

CotterPin

F-O21102L 32

CRAFTSMAN 536.772340 REPAIR PARTS

KEY

NO. PARTNO. DESCRIPTION

1331076-201 Blade,Guard

2 2x53 Bolt,Carriage

4 15x88 Nut,5/16-18

5 326748-201 Guide, BeltFront

KEY

NO. PARTNO.

6710264

8 53405-201

9710271

332247 E

DESCRIPTION

Screw,1/4-20x.50

Cover,QuillPulley

Screw,10-16x.50

KEY

NO. PARTNO.

48x1177

333874

69711

DECALS

KEY

DESCRIPTION NO. PARTNO.

Decal,Angle Indicator -- 312548

Decal,Danger Rotating

Blade -- 48x1176

Decal,Danger -- 48x1178

Information

DESCRIPTION

Decal,Quadrant

Selector

Decal,Engine4.0 HP

Decal,CraftsmanLogo

F-O21102L 33

ENGINE 95212-0138-E1

358 ENGINE GASKET KIT

3 12 51

163_

529A _

1095 VALVE GASKET SET

REPAIR PARTS

45_

529 _ 529A10 _

527_

163

308'

_o7.

306 _

I 1019 LABEL KIT I

[ 1058 OWNER'S MANUAL I

F-021102L 34

ENGINE 95212-0138-E1 REPAIR PARTS

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1494549 Cylinder Assembly 298908 Pin-Piston

2 399269 Kit-BushingtSeal (.005" Oversize)

(Magneto Side) 29 294367 Rod-Connecting

3_299819 Seal-Oil (Standard)Note

(Magneto Side) 296079 Rod-Connecting

5 690386 Head--Cylinder (,020" Undersize)

7_692288 Gasket-Cylinder Head 30 691719 Dipper-Connecting Rod

8 495774 Breather Assembly 32 691664 Screw

9_27549 Gasket-Breather (Connecting Rod)

10 691666 Screw 33 296676 Valve-Exhaust

(Breather Assembly) 34 296677 Valve-Intake

11 231550 Tube-Breather 35 690520 Spring-Valve

12 _692218 Gasket-Crankcase (Intake)

(.015" Thick, Standard) 36 690520 Spring-Valve

Note ---- (Exhaust)

_270895 Gasket

(,005" Thick) 40 692194 Retainer-Valve

_270896 Gasket 45 691762 Tappet-Valve

(,009" Thick) 46 691998 Camshaft

13 691640 Screw 51 _o_273113 Gasket-intake

(Cylinder Head) 163 _271935 Gasket-Air Cleaner

15 691682 Plug-Oil Drain 191 e_692241 Gasket-Fuel Tank

16 497232 Crankshaft 306 690461 Shield-Cylinder

17 690824 Bearing-Ball 307 691660 Screw

20 692020 Seal-Oil (Cylinder Shield)

(PTO Side) 308 690462 Cover-Cylinder Head

24 222698 Key-Flywheel 337 802592 Plug-Spark

25 498668 Piston Assembly 358 497605 Gasket Set-Engine

(Standard) 383 89838 Wrench-Sparkplug

Note _ 527 691741 Clamp-Tube

498669 Piston Assembly 529 _692189 Grommet

(.010" Oversize) 529A _692187 Grommet

498670 Piston Assembly 718 690959 Pin-Locating

(.020" Oversize) 718A 499047 Pin-Locating

498671 Piston Assembly (Timing Gear)

(,030" Oversize) 741 691805 Gear-Timing

26 498680 Ring Set 869 691701 Seat-Valve

(Standard) (Intake)

Note --- 870 691702 Seat-Valve

498681 Ring Set (Exhaust)

(,010" Oversize) 871 262001 Bushing-Valve Guide

498682 Ring Set (Exhaust)

(.020" Oversize) _ Note

498683 Ring Set 231348 Bushing-Valve

(.030" Oversize) Guide

27 691588 Lock-Piston Pin (Exhaust)

28 298909 Pin-Piston 1019 491069 Kit-Label

(Standard) 1058 274778 Owner's Manual

Note --- 1095 692638 Gasket Set-Valve

F-021102L 35

ENGINE 95212-0138-E1

523

REPAIR PARTS

22_ 147

842 _ 441

525

287 _

524 _C)

190

190A

365 _

957

191 121 CARBURETOR OVERHAUL KIT

191 __._

163_2_ 394_

718B %. 97_\

435 _ 689 _ 51 )_"_

r2_J,_ _, 130 _ 95 _

394 ,_4_._ 987A@_

392 "_ j_._

393 _-_6_$7 __"_'27%r_r-L"m A

141 _ 110A

F-O21102L 36

ENGINE 95212-0138-E1

KEY PART

NO. NO. DESCRIPTION

12 _692218 Gasket-Crankcase

(.015" Thick, Standard)

Note

_270895 Gasket

(.005" Thick)

_270896 Gasket

(.009" Thick)

18 497506 Cover-Crankcase

20 692020 Seal-Oil

(PTO Side)

21 281658 Cap-Oil Fill

22 691128 Screw

(Crankcase Cover)

51 _e_273113 Gasket-Intake

90 499492 Carburetor

95 691437 Screw

(Throttle Valve)

97 692018 Shaft-Throttle

110 690401 Washer

(Choke Shaft)

110A 691869 Washer

(Choke Shaft)

121 495606 Kit-Carburetor

127 691718 Plug-Welch

127A 691742 Plug-Welch

130 691743 Valve-Throttle

141 497230 Kit-Choke Shaft

147 691250 Jet-Pilot

(Standard)Note

499502 Jet-Pilot

(High Altitude)

163 _271935 Gasket-Air Cleaner

180 495370 Tank-Fuel

REPAIR PARTS

KEY PART

NO. NO. DESCRIPTION

190 692200 Screw

(Fuel Tank)

190A 691687 Screw

(Fuel Tank)

191 e_692241 Gasket-Fuel Tank

287 691693 Screw

(Dipstick Tube)

365 690953 Screw

(Carburetor)

392 691823 Spring-Pump Diaphragm

393 691213 Screen-Carburetor

394 e272538 Diaphragm-Carburetor

432 690766 Cap-Spring

434 691713 Cover-Diaphragm

435 691619 Screw

(Diaphragm Cover)

441 690484 Bracket-Oil Fill

523 495264 Dipstick

524 691870 SeaI-O Ring

(Dipstick Tube)

525 694426 Tube-Dipstick

612 297219 Tube-Pick Up

689 691783 Spring-Friction

692 690572 Spring-Detent

718B 690296 Pin-Locating

842 691876 SeaI-O Ring

(Dipstick Tube)

847 690848 DipsticldTube Assembly

957 494559 Cap-Fuel Tank

987 692279 Seal-Throttle Shaft

987A 270167 Seal-Throttle Shaft

1149 691624 Screw

(Throttle Shaft)

F-021102L 37

ENGINE 95212-0138-E1 REPAIR PARTS

334

356 _ 188

621 ,_

216_

831

780 _:_

201

304 ,%

305

17_

445

1036 EMISSION LABEL

883'

823

592_

65_

332

459_

1210

597

F-O21102L 38

ENGINE 95212-0138-E1

KEY PART KEY

NO. NO. DESCRIPTION NO.

23 496893 Flywheel 455

37 690463 Guard-Flywheel 456

55 692144 Housing-Rewind 459

Starter 469

58 692259 Rope-Starter 536

(Cut to Required 592

Length)

60 691915 Grip-Starter Rope 597

65 690837 Screw

(Rewind Starter) 608

73 694018 Screen-Rotating 620

78 690364 Screw 621

(Flywheel Guard) 676

161 691990 Base-Air Cleaner 677

163 _271935 Gasket-Air Cleaner

188 692200 Screw 689

(Control Bracket) 780

200 498770 Blade-Governor 823

201 691305 Link-Air Vane

209 690563 Spring-Governor 831

211 691289 Spring-Governed Idle

216 692904 Link-Choke 851

298 691720 Locknut-Muffter/Elbow 864

300 493288 Muffler 883

304 693004 Housing-Blower 968

305 692198 Screw 971

(Blower Housing)

332 690662 Nut

(Flywheel) 1036

333 496914 Armature-Magneto 1210

334 691061 Screw

(Magneto Armature)

356 692390 Wire-Stop 1211

363 19069 Puller-Flywheel

425 694515 Screw

(Air Cleaner Cover)

445 491588 Fitter-Air Cleaner

Cartridge

REPAIR PARTS

PART

NO. DESCRIPTION

691236 Cup-Flywheel

692299 Plate-Pawl Friction

281505 Pawl-Rachet

694420 Ring-Rotating Trim

494279 Cleaner-Air

690800 Nut

(Rewind Starter)

691696 Screw

(Pawl Friction Plate)

499706 Starter-Rewind

692686 Panel-Speed Control

692310 Switch-Stop

393760 Deflector-Muffler

690661 Screw

(Muffler Deflector)

691855 Spring-Friction

691211 Anchor-Spring

692336 Screw

(Muffler Adapter)

691099 Screw

(Spring Anchor)

493880 Terminal-Spark Plug

690776 Adapter-Muffler

_691314 Gasket-Exhaust

692321 Cover-Air Cleaner

690370 Screw

(Air Cleaner Base to

Carburetor)

696764 Label-Emission

499901 Pulley/Spring

Assembly

(Pulley)

499901 Pulley/Spring

Assembly

(Pulley)

F-O21102L 39

CONTENIDO

GARANTIA 40

SiMBOLOS INTERNACIONALES 43

MONTAJE 44

OPERACION 48

MANTENIMIENTO 54

SERVIClO Y AJUSTES 57

TABLADELOCALIZACIONDEAVERIAS 60

PIEZAS DE REPUESTO 26

PIEZAS DE REPUESTO (MOTOR) 34

PEDIDOS /SERVICIO

CONTRACUBIERTA

GARANTiA

GARANTIA LIMITADA DE DOS AI_IOS PARA LA ORILLADORA CRAFTSMAN

Esta orilladora Craftsman est_ garantizada por dos aSos a partir de la fecha de compra, siem-

prey cuando, se le haya dado mantenimiento, lubricaci6n y afinado de acuerdo con las ins-

trucciones de operaci6n y mantenimiento que aparecen en el manual del usuado, Craftsman

reparar& sin costo alguno, cualquier defecto en el material yio mano de obra de la unidad.

Siesta orilladora Craftsman se utiliza para prop6sitos comerciales o de arrendamiento, la ga-

rantia ser_ v_lida por s61o 90 dias a partir de la fecha de compra.

Esta garantia no cubre Io siguiente:

• Piezas reemplazables que se desgasten durante el uso normal, por ejemplo: bujias, etc.

• Reparaciones necesarias debido al abuso o negligencia por parte del operador de la uni-

dad, incluyendo cig0eSales torcidos, y por no mantener la unidad de acuerdo con las ins-

trucciones que aparecen en el manual del usuario.

EN LOS ESTADOS UNIDOS, EL SERVIClO BAJO GARANT|A PAPA LA ORILLADOPA

CRAFTSMAN ESTA DISPONIBLE EN EL CENTRO 1DEPARTAMENTO DE SERVICIO DE

SEARS MAS CERCANO, ESTA GAPANT|A ES VALIDA SOLAMENTE SI EL PRODUCTO

SE USA EN LOS ESTADOS UNIDOS.

Esta garantia le brinda derechos legales especificos, adem_s, usted puede tener otros dere-

chos legales que varian seg_n el estado donde resida.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

Las emisiones generadas por el motor, algunos de sus compuestos

y ciertos componentes del vehiculo contienen o emiten vapores

quimicos reconocidos en el Estado de California como carcinbge-

nos, y pueden causar malformaciones congdnitas y otros proble-

mas reproductivos.

Los bornes, conectores y accesorios relacionados con la bateria

contienen plomo y compuestos del plomo. Estos quimicos est&n

reconocidos por el Estado de California como carcinbgenos, rela-

cionados adem&s con malformaciones congdnitas y otros proble-

mas reproductivos. DEBE LAVARSE BIEN LAS MANOS DESPUI_S

DE TOCARLOS.

F-021102L 40

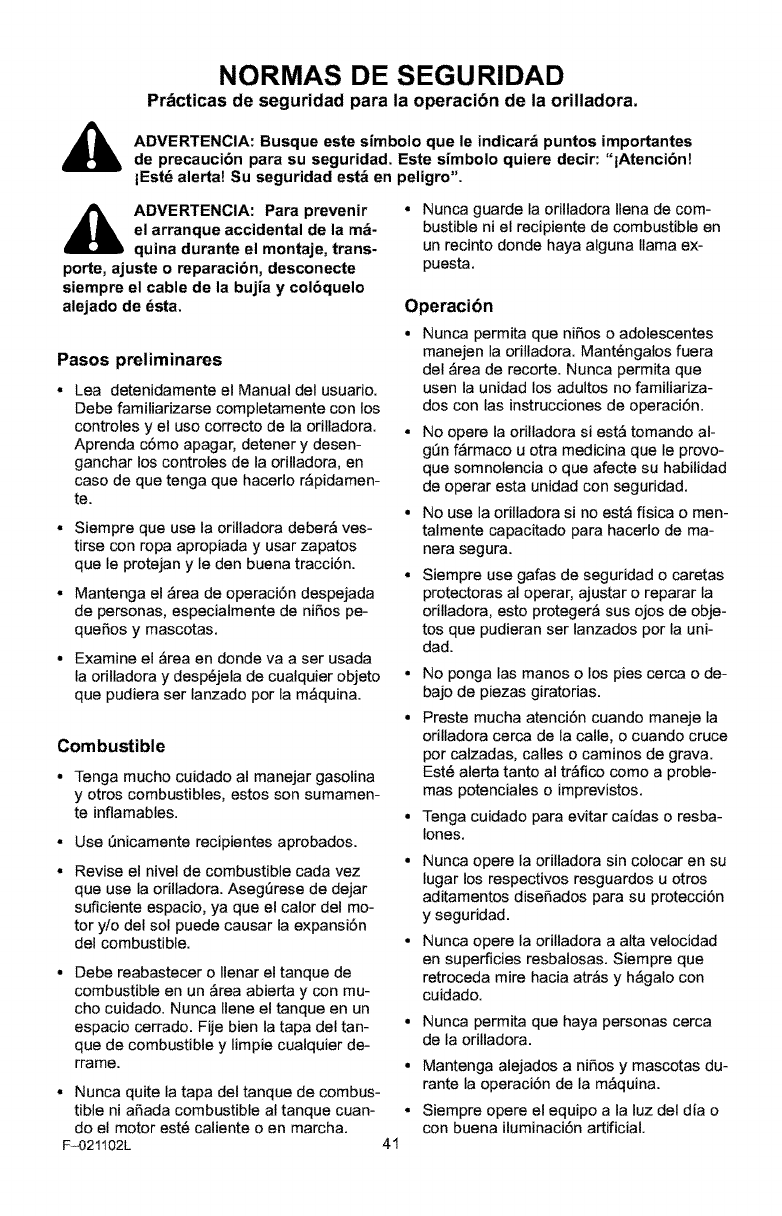

NORMAS DE SEGURIDAD

Pr_cticas de seguridad para la operacibn de la orilladora.

ADVERTENCIA: Busque este sfmbolo que le indicarb puntos importantes

de precaucibn para su seguridad. Este simbolo quiere decir: <'iAtencibn!

iEstd alerta! Su seguridad estd en peligro".

_DVERTENCIA: Para prevenir

el arranque accidental de la mb-

quina durante el montaje, trans-

porte, ajuste o reparacibn, desconecte

siempre el cable de la bujia y colbquelo

alejado de _sta.

Pasos preliminares

• Lea detenidamente el Manual del usuario.

Debe familiarizarse completamente con los

controles y el uso correcto de la orilladora.

Aprenda c6mo apagar, detener y desen-

ganchar los controles de la orilladora, en

caso de que tenga que hacerlo r_pidamen-

te.

• Siempre que use la orilladora deber_ ves-

tirse con ropa apropiada y usar zapatos

que le protejan y le den buena tracci6n.

• Mantenga el _rea de operaci6n despejada

de personas, especialmente de niSos pe-

queSos y mascotas.

• Examine el _rea en donde va a ser usada

la orilladora y desp6jela de cualquier objeto

que pudiera ser lanzado por la m_quina.

Combustible

• Tenga mucho cuidado al manejar gasolina

y otros combustibles, estos son sumamen-

te inflamables.

• Use _nicamente recipientes aprobados.

° Revise el nivel de combustible cada vez

que use la orilladora. Aseg_rese de dejar

suficiente espacio, ya que el calor del mo-

tor ylo del sol puede causar la expansi6n

del combustible.

• Debe reabastecer o Ilenar el tanque de

combustible en un _rea abierta y con mu-

cho cuidado. Nunca Ilene el tanque en un

espacio cerrado. Fije bien la tapa del tan-

que de combustible y limpie cualquier de-

rrame.

• Nunca quite la tapa del tanque de combus-

tible ni aSada combustible al tanque cuan-

do el motor est6 caliente o en marcha.

F-021102L 41

Nunca guarde la orilladora Ilena de com-

bustible ni el recipiente de combustible en

un recinto donde haya alguna llama ex-

puesta.

Operacibn

Nunca permita que niSos o adolescentes

manejen la orilladora. Mant6ngalos fuera

del _rea de recorte. Nunca permita que

usen la unidad los adultos no familiariza-

dos con las instrucciones de operaci6n.

• No opere la orilladora si est_ tomando al-

g_n f_rmaco u otra medicina que le provo-

que somnolencia o que afecte su habiUdad

de operar esta unidad con seguridad.

• No use la orilladora si no est_ fisica o men-

talmente capacitado para hacerlo de ma-

hera segura.

• Siempre use galas de seguridad o caretas

protectoras al operar, ajustar o reparar la

orilladora, esto proteger_ sus ojos de obje-

tos que pudieran ser lanzados por la uni-

dad.

No ponga las manos o los pies cerca o de-

bajo de piezas giratorias.

Preste mucha atenci6n cuando maneje la

orilladora cerca de la calle, o cuando cruce

por calzadas, calles o caminos de grava.

Est6 alerta tanto al tr_fico como a proble-

mas potenciales o imprevistos.

Tenga cuidado para evitar caidas o resba-

Iones.

Nunca opere la orilladora sin colocar en su

lugar los respectivos resguardos u otros

aditamentos diseSados para su protecci6n

y seguridad.

Nunca opere la orilladora a alta velocidad

en superficies resbalosas. Siempre que

retroceda mire hacia atr_s y h_galo con

cuidado.

Nunca permita que haya personas cerca

de la orilladora.

Mantenga alejados a niSos y mascotas du-

rante la operaci6n de la m_quina.

Siempre opere el equipo a la luz del dia o

con buena iluminaci6n artificial.

NORMAS DE SEGURIDAD

• Nunca ponga en marcha un motor dentro

de un recinto o de un _rea cerrada. Los

vapores del escape son peligrosos, ya que

contienen MON6XlDO DE CARBONO,

UN GAS INODORO Y MORTAL.

• Tome todas las precauciones necesarias

cuando deje la orilladora desatendida.

Apague el motor.

• No sobrecargue la capacidad de su orilla-

dora al tratar de rebordear a una profundi-

dad o a una velocidad excesiva.

laridad todos los sujetadores para mante-

nerlos debidamente apretados.

Reparacibn /Ajustes

Si golpea un objeto extrafio con la unidad,

apague el motor. Desconecte el cable de la

bujia y mant6ngalo alejado de _sta para

evitar un arranque accidental del motor.

Inspeccione la orilladora para ver si _sta

sufri6 alg_n dafio. Si est_ averiada, deber_

repararla antes de hacerla funcionar nue-

vamente.

Almacenamiento

• Cuando la orilladora va a ser almacenada

por un periodo largo de tiempo, consulte

las instrucciones del manual del usuario

para obtener detalles importantes al res-

pecto.

• Nunca almacene la orilladora con combus-

tible en el tanque, dentro de un recinto

donde pudieran haber fuentes de igniciOn

tales como calentadores de agua, estufas

secadoras de ropa y otras fuentes pareci-

das. Permita que el motor se enfrie antes

de guardar la unidad en un recinto cerrado.

• Mantenga la orilladora en condiciones de

funcionamiento seguras. Revise con regu-

Si la orilladora comienza a vibrar excesiva

o anormalmente, apague el motor. Revise

la unidad de inmediato para determinar la

causa. Generalmente la vibraciOn suele

indicar que existe alguna averia.

Apague el motor siempre que tenga que

dejar el equipo. Desconecte el cable de la

bujia antes de destapar la cuchilla y antes

de realizar cualquier reparaciOn, ajuste o

inspecciOn a la unidad.

Antes de limpiar, reparar o inspeccionar la

unidad, apague el motor y aseg_rese de

que todas las partes en movimiento se ha-

yan detenido.

Nunca haga ajustes o reparaciones mien-

tras el motor est6 en marcha, a menos que

el fabricante Io indique especificamente.

F-021102L 42

NORMAS DE SEGURIDAD

SJMBOLOS INTERNACIONALES

IMPORTANTE: La mayoria de los simbolos siguientes se encuentran en la unidad o en la

informacibn que viene con el producto. Antes de usar la unidad, familiaricese con el signifi-

cado de cada uno de los simbolos.

Simbolos de control y funcionamiento

Marcha lenta Marcha r&pida Combustible Aceite

Botbn cebador

Simbolos de advertencia de seguridad

ADVERTENCIA

Lanza objetos. Mante-

nerse ale,iado de

transeuntes.

IMPORTANTE

Lea el Manual del

usuario antes de

operar esta unidad.

ADVERTENCIA

Piezas giratorias. Apagar el

motor y desconectar el cable

de la bujia antes de hacer

cualquier ajuste a la unidad.

ADVERTENCIA

Usar proteccibn para

losojos

ADVERTENCIA

PARAR

F-O21102L 43

MONTAJE ENSAMBLAJE

Contenido de la boisa de parties

1 - Manual del usuario (no aparece en ta

figura)

1 - Botella de aceite

1 - Horquilla 1 - Horquilla

1 - Botella de aceite

,_ ADVERTENCIA: Siempre use

gafas Ianteojos de seguridad

cuando estd ensamblando la

orilladora,

La Figura 20 muestra la orilladora completa-

mente ensamblada.

Cuando se indica el lade izquierdo o dere-

cho de la orilladora en este manual, siempre

se hace desde el punto de vista del operador

en su posici6n detr_s de la unidad.

INSTRUCCIONES PAPA SACAR

LA ORILLADORA DE SU CAJA

1. Saque la botella de aceite y la bolsa de

piezaslpartes de la caja.

2. Corte hacia abajo las cuatro esquinas de

la caja.

3. Retire el material de empaque colocado

alrededor de la unidad.

4. Levante la orilladora de la caja y col&

quela sobre una superficie plana y esta-

ble.

Figura 20

F-O21102L 44

ENSAMBLAJE

C6MO LEVANTAR EL MANGO

1. Afloje las perillas y levante el mango

superior a la posici6n vertical. Ver la

Figura 21. Deje que la vara de control

cuelgue libremente.

2. Apriete las perillas. Asegt_re que las

perillas queden por el lado de afuera de

los mangos, como se muestra en la

Figura 21.

3. Inserte el extremo de la vara de control

de izquierda a derecha a trav_s del agu-

jero en en brazo hueco de soporte. Su-

jete con la horquilla que viene en la

bolsa de partes. Ver la Figura 22.

Cuando la palanca del embrague est6

en la posici6n NEUTRO, el brazo hueco

de soporte debe quedar junto al tornillo

como se muestra en la Figura 23.

Vara de

control

Mango

superior

Figura 21

Brazo hueco

de so

Figura 23

Horquilla

Vara de

control

Brazo hueco

de soporte

F-021102L

Figura 22

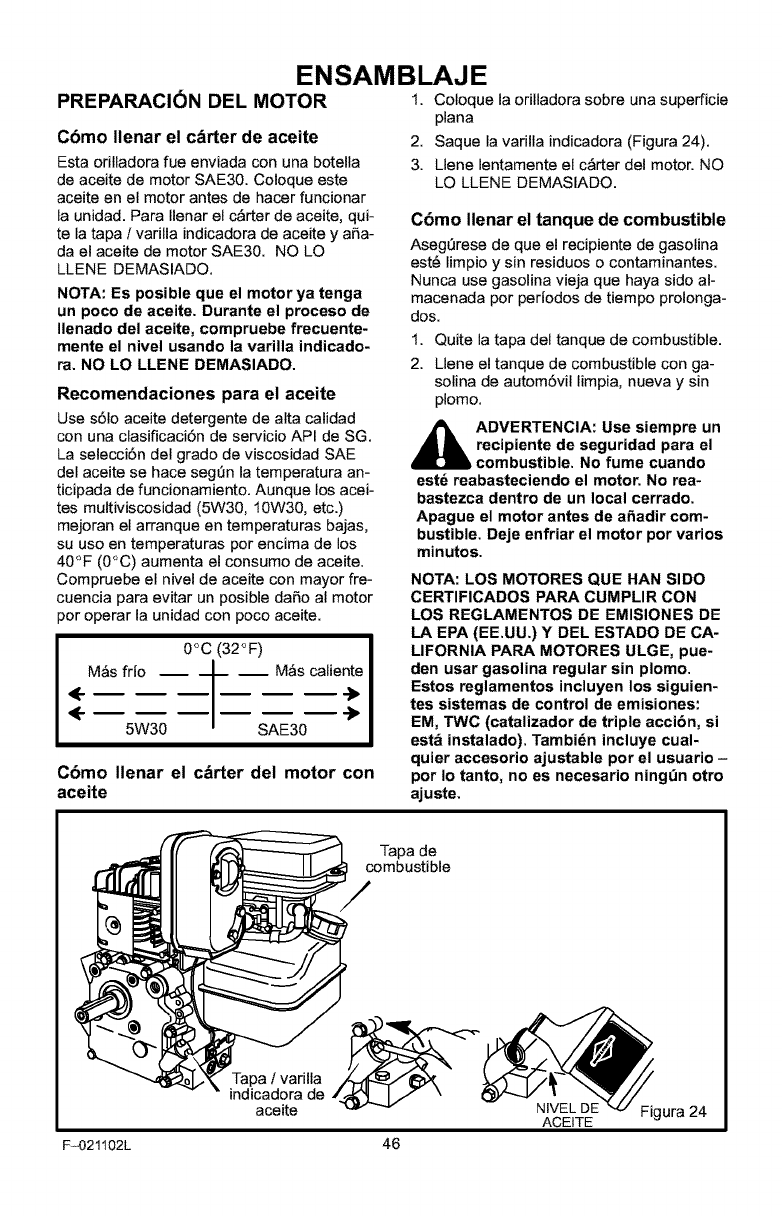

ENSAMBLAJE

PREPARACI6N DEL MOTOR 1. Coloque la orilladora sobre una superficie

plana

Cbmo Ilenar el c&rter de aceite 2. Saque la varilla indicadora (Figura 24).

3. Llene lentamente el c_rter del motor. NO

LO LLENE DEMASIADO.

Esta orilladora fue enviada con una botella

de aceite de motor SAE30. Coloque este

aceite en el motor antes de hacer funcionar

la unidad. Para Ilenar el c_rter de aceite, qui-

te la tapa Ivarilla indicadora de aceite y aSa-

da el aceite de motor SAE30. NO LO

LLENE DEMASIADO.

NOTA: Es posible que el motor ya tenga

un poco de aceite, Durante el proceso de

Ilenado del aceite, compruebe frecuente-

mente el nivel usando la varilla indicado-

ra, NO LO LLENE DEMASIADO.

Recomendaciones para el aceite

Use s61o aceite detergente de alta calidad

con una clasificaci6n de servicio API de SG.

La selecci6n del grado de viscosidad SAE

del aceite se hace segt_n la temperatura an-

ticipada de funcionamiento. Aunque los acei-

tes multiviscosidad (5W30, 10W30, etc.)

mejoran el arranque en temperaturas bajas,

su uso en temperaturas por encima de los

40°F (0°C) aumenta el consumo de aceite.

Compruebe el nivel de aceite con mayor fie-

cuencia para evitar un posible daSo al motor

por operar la unidad con poco aceite.

Cbmo Ilenar el tanque de combustible

Asegt_rese de que el recipiente de gasolina

est_ limpio y sin residuos o contaminantes.

Nunca use gasolina vieja que haya sido al-

macenada por periodos de tiempo prolonga-

dos.

1. Quite la tapa del tanque de combustible.

2. Llene el tanque de combustible con ga-

solina de autom6vil limpia, nueva y sin

plomo.

_DVERTENCIA: Use siempre un

recipiente de seguridad para el

combustible, No fume cuando

estd reabasteciendo el motor. No rea-

bastezca dentro de un local cerrado.

Apague el motor antes de ahadir com-

bustible, Deje enfriar el motor por varios

minutos.

NOTA: LOS MOTORES QUE HAN SIDO

CERTIFICADOS PARA CUMPLIR CON

LOS REGLAMENTOS DE EMISIONES DE

LA EPA (EE,UU,) Y DEL ESTADO DE CA-

0°C (32°F) LIFORNIA PARA MOTORES ULGE, pue-

M_s frio M_s caliente den usar gasolina regular sin plomo.

_. _> Estos reglamentos incluyen los siguien-

4_ __ tes sistemas de control de emisiones:

" " EM, TWC (catalizador de triple accibn, si

5W30 SAE30 est_ instalado). Tambi_n incluye cual-

quier accesorio ajustable por el usuario -

Cbmo Ilenar el c&rter del motor con por Io tanto, no es necesario ning_n otro

aceit._e .... ajuste_

[ _ Tapa de

ombustible

/ _4_-I_ Tapalvarilla __

/- " indic adora de /_ \ _ ' ",,_//

aceite N!VELDE ",o" Figura 24

ACEITE

F-021102L 46

ENSAMBLAJE

_" LISTA DE COMPROBACION

Para obtener un rendimiento 6ptimo y la ma-

yor satisfacci6n de este producto de alta ca-

lidad, favor de revisar la siguiente lista de

comprobaci6n antes de hacer funcionar su

orilladora:

_" Verifique que se han completado to-

das las instrucciones de montaje.

_' Revise la caja de envio para asegurar

que no quede en _sta ninguna pieza

o parte.

_' Aseg_rese de que todos los sujetado-

res (pernos, tornillos, etc.) est6n bien

apretados.

A medida que vaya aprendiendo sobre el

uso de la orilladora, preste especial atenci6n

a los siguientes puntos importantes:

_'_' El nivel de aceite del motor es el co-

rrecto.

_'_' El tanque de combustible ha sido Ile-

nado con gasolina regular limpia, nue-

va y sin plomo.

_'_' FamUiaricese y entienda la funci6n de

todos los controles. Antes de hacer

arrancar el motor, verifique el funcio-

namiento de todos los controles.

IMPORTANTE: Esta unidad estd equipada con un motor de combustibn interna y no

debe ser usada en o cerca de ning_n terreno basto de cubierta forestal, de maleza o de

hierba a menos que el sistema de escape del motor estd equipado con un parachispas

que cumpla con las leyes locales o estatales aplicables (si existen), Si se usa el

parachispas, el operador debe mantenerlo en buenas condiciones.

Lo indicado anteriormente es requerido pot ley (Section 4442 of the California Public

Resources Code) en el estado de California. Otros estados pueden tener leyes simila-

res, Las leyes Federales aplican a los terrenos federales, Para conseguir un parachis-

paslsilenciador vaya a su Centro de Servicio Sears mds cercano (consulte la seccibn de

PIEZAS DE REPUESTO en este manual).

NOTA: Es probable que el valor actual constante para los caballos de fuerza sea menor

debido a limitaciones de funcionamiento y a factores ambientales.

F-021102L 47

OPERACION

CONOZCA SU ORILLADORA

ANTES DE HACER FUNCIONAR LA ORILLADORA, LEA EL MANUAL DEL USUARIO Y TO-

DA LA INFORMACION SOBRE SEGURIDAD. Para famUiarizarse con la ubicaci6n de los con-

troles, compare las siguientes ilustraciones con su orilladora. Guarde eete manual para

refereneias futuras.

Palanca de

embrague

Vara de

J control

MOTOR

IControl del acelerador

Control del estrangulador

Manija de

manual

Cubierta protectora

de la cuchilla

iiiii_i_ii

VISTA DE LA CUCHILLA

Rueda trasera ajustable

Rueda delantera ajustable

Cuchilla

Palanca de

reglaje

Figura 25

Control del acelerador (si estb equi-

pado) - Controla la velocidad del motor.

Palanca de embrague - Se usa para

hacer arrancar y parar la cuchilla y tambi_n,

para controlar la profundidad de coke.

Rueda trasera ajustable - La rueda

trasera derecha se puede ajustar para nive-

lar la orilladora cuando se usa para recortar

a Io largo de los bordillos.

Rueda delantera ajustable - La rueda

delantera se ajusta de un lado a otro para

equilibrar la unidad. Tambi6n puede ajustar-

se hacia abajo para los bordillos.

Manija de arranque manual - El motor

esta equipado con una manija de arranque

manual de f_cil uso.

Cubierta protectora de la cuchilla -

Protege al usuario contra objetos (piedras,

etc.) que pueden ser lanzados por la unidad.

Palanca de reglaje - Permite ajustar la

unidad de la posici6n de orilladora (vertical)

a la posici6n de recortadora (horizontal). Pa-

ra cambiar la posici6n, jale la palanca y gire

el brazo hueco de apoyo al _ngulo o posi-

ci6n deseada.

PROTECCI6N PARA LOS OJOS

Use siempre galas o anteojos de seguridad.

Si ya usa anteojos, p6ngase una careta pro-

tectora encima de estos.

F-021102L 48

ADVERTENCIA: Puede que la

orilladora lance objetos hacia

los ojos, Io cual puede resultar

en lesiones graves. Use siempre galas

de seguridad o caretas protectoras du-

rante la operacibn de la orilladora.

OPERACION

C6MO DETENER LA

ORILLADORA

Mueva la palanca de embrague hacia

atr_s hasta la posici6n DESENGAN-

CHADA. Luego, mueva el control del

acelerador a la posici6n de IDLE o

SLOW, si es posible. Ver la Figura 26.

_DVERTENCIA: Nunca deje la

ORILLADORA desatendida

mientras el motor estd en mar-

cha. Siempre desenganche la cuchilla y

pare el motor.

C6MO USAR EL CONTROL

DEL ACELERADOR

1. Durante periodos de uso normal, opere

el motor a toda velocidad.

2. Mueva el control del acelerador hacia

arriba para incrementar la velocidad del

motor, o hacia abajo para aminorarla

(ver la Figura 27).

Palanca de

embrague

Figura 26

I Control del acelerador

trangulador

Figura 27

COMO USAR LA PALANCA DEL EMBRAGUE

1. Arranque el motor.

2. Para enganchar la cuchilla, mueva la

palanca del embrague hacia adelante

(ver la Figura 28).

3. Seleccione la profundidad de corte que

desea. Puede seleccionar entre cinco

opciones, la m_s baja siendo de aproxi-

madamente 7 cm (2-3/4 pulgadas) de

profundidad.

NOTE: Para un bordeado m_s profundo,

haga el primer corte a poca profundidad,

Luego haga cortes m_s profundos basra

Iograr la profundidad deseada,

Palanca de

embrague

Figura 28

F-021102L 49

OPERACION

COMO USAR LA PALANCA DE REGLAJE

1, Apague el motor y desconecte el cable

de la bujia,

2, Afloje la perilla de la rueda delantera

que se muestra en la Figura 29, Deslice

completamente la rueda delantera ha-

cia el lado derecho,

Apriete bien la perilla de la rueda de-

lantera.

NOTA: Para evitar que la cuchilla de

la orilladora golpee contra la rueda

mientras recorta, aseg_rese de que la

rueda delantera est_ ubicada en el ex-

tremo derecho.

Desenganche la palanca de reglaje

(ver la Figura 30), Mueva la palanca de

reglaje hasta la ranura marcada 90 ° ,

5. Reconecte el cable de la bujia.

6. Arranque el motor,

7, Mueva la palanca de embrague hasta

Iograr la altura de recorte deseada,

_DVERTENCIA: Nunca deje la

orilladora desatendida con el

motor en marcha, Siempre des-

enganche la cuchilla de recorte y apa-

gue el motor antes de ajustar las ruedas

o cambiar la posicibn de la cuchilla de

recorte,

Perilla de la

rueda delantera

Rueda

delantera

Figura 29

Palanca de reglaje Figura 30

F-021102L 50

OPERACION

C6MO USAR LA FUNCIONALIDAD DE ABORDILLADO

Dado que se pueden ajustar la rueda delan-

tera y la rueda trasera derecha, la orilladora

puede usarse en superficies desniveladas,

tales como el bordillo mostrado en la

Figura 31. Para ajustar la posici6n de las

ruedas, siga los pasos a continuaci6n:

1. Apague el motor.

2. Desconecte el cable de la bujia.

3. Afloje la perilla de la rueda delantera.

4. Deslice la rueda delantera para que pa-

se sin rozar el bordillo y equilibrar la uni-

dad.

5. Apriete bien la perilla de la rueda de-

lantera.

6. Use la palanca de ajuste de altura del

bordillo para bajar la rueda delantera.

Baje la rueda delantera hasta que _sta

se encuentre al mismo nivel que la rue-

da trasera izquierda y la orilladora quede

situada en el bordillo como se muestra

en la Figura 31.

Afloje la perilla de la rueda trasera.

8. Baje la rueda trasera derecha hasta

que la orilladora se encuentre nivelada y

la rueda trasera izquierda quede sobre

el bordillo,

9. Apriete bien la perilla de la rueda trase-

l'a,

10. Conecte el cable de la bujia.

_DVERTENCIA: Mantdngase

alejado de la cuchilla giratoria

para evitar posibles lesiones.

Eje de soporte

Perilla de la

rueda trasera

Perilla de

la rueda

delantera

CubieAa protectora

de la cuchilla

.....Rueda delantera

Rueda trasera

derecha

Figura 31

F-021102L 51

OPERACION

COMO PARAR EL MOTOR

1. Para apagar el motor, suelte la palanca de

parada del motor.

2. Si el motor continea encendido, mueva la

palanca de control del acelerador hacia

la posici6n de PARADA (STOP).

C6MO ARRANCAR EL MOTOR

ADVERTENCIA: Cuando el mo-

tor estd en marcha, la cuchilla

girando. Para prevenir

lesiones, mantenga las manos y los

pies alejados de la cuchilla.

IMPORTANTE: Antes de arrancar el motor,

Ileve la orilladora al drea donde la usar&

Examine los controles varias veces. Ase-

g_rese de que estos se mueven libremen-

te,

Revise el nivel del aceite.

Llene el tanque de combustible con gaso-

lina regular sin plomo. La gasolina debe

ser limpia. El uso de gasolina con plomo

aumentar_ la acumulaci6n de dep6sitos y

reducir_ la vida _til de las v_lvulas.

NOTA: No use gasohol ni metanol. Tampo-

co use gasolina s_per sin plomo.

_DVERTENCIA: Use siempre un

recipiente de seguridad para el

icombustible, No fume cuando

estd reabasteciendo el tanque de com-

bustible, No reabastezca dentro de un

local cerrado, Apague el motor antes de

Ilenar el tanque de combustible y deje

enfriar el motor por varios minutos.

3. Asegt_rese de que el cable de la bujia est_

conectado a _sta.

4. Jale la palanca de parada del motor com-

pletamente hacia atr_s hasta la posici6n

ENGANCHADO. Sujete la palanca de pa-

rada del motor contra el mango.

5. Ponga la palanca de control del acelera-

dot (si est_ equipado) en la posici6n de

marcha r_pida (FAST) (Figura 32).

6. Mueva el control del estrangulador ha-

cia la posici6n CHOKE (Figura 32).

7. Para arrancar el motor, agarre firmemente

la manija de arranque manual con su ma-

no derecha.

8. Sujete firmemente el mango de la orillado-

ra con su mano izquierda.

9. Jale r_pidamente la manija de arranque

manual. EVITE que la cuerda de arranque

se enrolle de un golpe. Haga que la cuer-

da se enrolle lentamente. Si el motor no

arranca despu6s de tres intentos, oprima

el bot6n cebador dos veces y jale nueva-

mente la manija de arranque manual.

Control de

acelerador

de acelerador

Control del estrangulador

Figura 32

10.AI arrancar el motor, mueva la palanca de

control del acelerador a la posici6n de

marcha r_pida (FAST). Mantenga esta

posici6n durante el uso normal de la uni-

dad.

11. Si el motor no arranca despu_s de 5 6 6

intentos, consulte las instrucciones de la

"Tabla de Iocalizaci6n de averias".

NOTA: La velocidad del motor controla la

velocidad de la cuchilla giratoria, Para re-

ducir la velocidad de la cuchilla giratoria,

reduzca la velocidad del motor. Para au-

mentar la velocidad de la cuchilla giratoria,

aumente la velocidad del motor.

_ADVERTENCIA: Nunca arran-

que el motor en un local cerra-

do o sin ventilacibn. El motor

genera emisiones de monbxido de car-

bono, un gas inodoro y potencialmente

fatal. Mantenga las manos, los pies, el

cabello y la ropa holgada alejados de

las piezas en movimiento. Evite el con-

tacto con el silenciador y los compo-

nentes que Io rodean, la temperatura de

dstos puede exceder los 66°C (150°F).

F-021102L 52

OPERACION

RECOMENDACIONES PARA EL

USO DE SU ORILLADORA

• La orilladora trabaja mejor cuando el tiem-

po est_ seco. Si la tierra est_ muy moja-

da, el barro se pega y acumula alrededor

de la cuchilla haciendo que _sta se des-

gaste prematuramente y que la unidad no

funcione como debe.

• Si se pega el barro a la cuchilla, apague el

motor y desconecte el cable de la bujia.

Quite el barro y basura pegados a la cu-

chilla.

• Para un bordeado m_s profundo, corte

primero a poca profundidad. Luego, haga

cortes m_s profundos hasta Iograr la pro-

fundidad deseada.

• Para obtener un borde parejo, asegt_rese

de que la guia de la cuchilla se deslice

sobre la superficie del suelo.

• El bordeado puede modificarse variando

el nt_mero de pasadas y tambi6n por la

distancia en que se encuentre la cuchilla

en relaci6n a la superficie.

ADVERTENCIA: Lea el Manual

del usuario, Familiarfcese con

la ubicacibn y la funcibn de

todos los controles, Mantenga todos los

dispositivos de seguridad y protectores

en su lugar. Nunca permita que usen la

unidad los nihos o adultos no familiari-

zados con la orilladora, Apague el mo-

tor antes de limpiar la cuchilla o de ha-

cer reparaciones a la unidad. Mantenga

a los espectadores o transe_ntes a una

buena distancia de la mdquina, Manten-

ga alejadas de la cuchilla todas las par-

tes giratorias que puedan causar lesio-

nes.

F-O21102L 53

MANTENIMIENTO

RESPONSABILIDADES DEL USUARIO

REGISTRODESERVICIO

Anotelasfechasa medi-

da quecompletecada

servicio,

FECHAS

SERVICl0

Lubricar la varilla/tubo hue-

ESPEClFICACIONES DEL

PRODUCTO

Modelo No.: 536.772340

Fecha de compra:

Caballos de fuerza: 4

Desplazamiento: 9.02 pulg. cu.

(148 cc.)

Capacidad de aceite: 21 onzas SAE-30W

Entrehierro: 0,030 pulgada

RECOMENDACIONES

GENERALES

La garantia de esta Orilladora no cubre pie-

zas que hayan sido sometidas a abuso o

negligencia por parte del usuario. Para obte-

her el valor total de la garantia, el usuario

debe mantener la orilladora de acuerdo alas

instrucciones de este manual.

Para mantener su orilladora en buen estado,

es necesario hacerle algunos ajustes peri6-

dicamente.

Todos los ajustes que aparecen en la sec-

ci6n de Servicio y Ajustes de este manual

deben ser revisados por Io menos una vez

en cada estaci6n.

F-021102L 54

LUBRICACI6N

Despu6s de cada 25 horas de uso, aplique

unas gotas de aceite de motor a todas las

piezas movibles, especialmente a las rue-

das.

Cbmo cambiar el aceite de motor

Gamble el aceite en el c_rter del motor des-

pu6s de cada 25 horas de uso.

NOTA: El aceite se vacia con mayor facili-

dad cuando el motor est_ caliente.

1. Desconecte el cable de la bujia.

2. Quite el tapbn de drenaje de aceite.

Vacie el aceite dentro de un recipiente

piano.

3. Una vez drenado el aceite, instale y

apriete el tapbn de drenaje de aceite.

MANTENIMIENTO

4. Quite la tapa del aceite (ver la

Figura 33). Llene lentamente el c_rter de

motor. No Io Ilene demasiado. Consulte

las "Especificaciones del producto" para

obtener informaci6n sobre la cantidad y

grado de aceite. Ponga nuevamente la

tapa del aceite.

5. Conecte el cable de la bujia.

Tapa del aceite

naje de aceite

Figura 33

C()M0 CAMBIARELFILTR0 DEAIRE

Bajo condiciones de uso normales, reempla-

ce el filtro de aire una vez al aSo, pero con

mayor frecuencia en condiciones polvorien-

tas o sucias. Cambie el filtro de aire, si est_

equipado, yio el cartucho si est_ muy sucio o

daSado.

1. Desconecte el cable de la bujia.

2. Afloje los tornillos o remueva la tapa.

(Ver la Figura 34.)

3. Remueva el pre-filtro, si est_ equipado,

y el cartucho cuidadosamente para pre-

venir que caigan desechos dentro del

carburador.

4. Para darle servicio al pre-filtro, I_velo

en detergente liquido y agua. Esc_rralo

hasta secarlo en un trapo limpio. Satt_re-

Io en aceite para motor. Esc_rralo con

un trapo absorbente para remover TO-

DO EL EXCESO de aceite.

PRECAUCION: Para darle servicio al car-

tucho, limpielo golpedndolo ligeramente

sobre una superficie plana. No use sol-

ventes a base de petrbleo, tal como, kero-

sene, el cual ocasionard que se deteriore

el cartucho. No use aire presurizado, ya

que este puede dahar el cartucho. No

aceite el cartucho.

5. Reinstale el cartucho y el pre-filtro, si es-

t_ equipado.

6. Coloque la tapa y apriete los tornillos o

la perilla firmemente.

7. Conecte el cable de la bujia.

F-021102L

PRECAUCI6N: Nunca opere la unidad sin

un filtro de aire. Un filtro dahado reducird

el rendimiento del motor. Si entra polvo u

otto contaminante en el motor a travds

del carburador, el motor se desgastard

excesivamente o se dahar& Debe reem-

plazar inmediatamente el filtro de aire si

dste se encuentra dahado u obstruido.

TI nill°

Pre-filtro

CaAucho

Figura 34

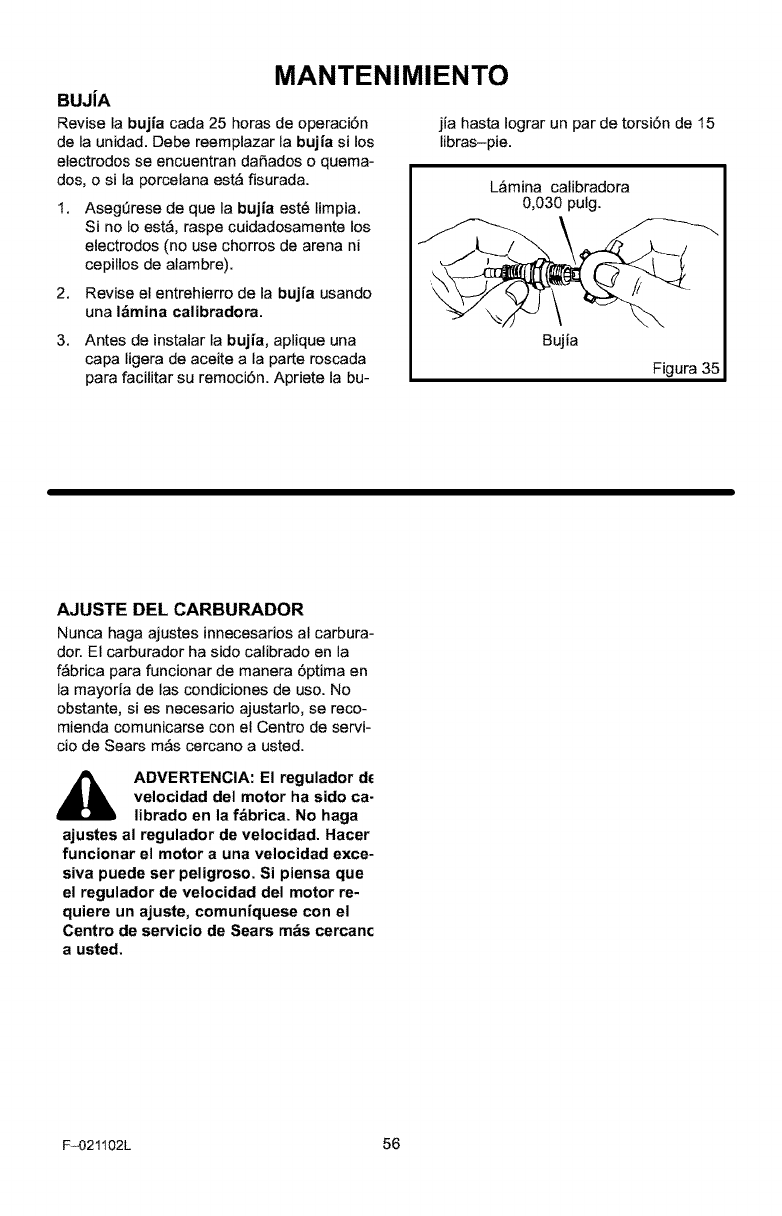

MANTENIMIENTO

BUJ|A

Revise la bujia cada 25 horas de operaci6n

de la unidad. Debe reemplazar la bujia si los

electrodos se encuentran dafiados o quema-

dos, o si la porcelana est_ fisurada.

Aseg_rese de que la bujia est_ limpia.

Si no Io est,, raspe cuidadosamente los

electrodos (no use chorros de arena ni

cepillos de alambre).

2. Revise el entrehierro de la bujia usando

una I&mina calibradora.

3. Antes de instalar la bujia, aplique una

capa ligera de aceite a la parte roscada

para facilitar su remoci6n. Apriete la bu-

jia hasta Iograr un par de torsi6n de 15

libras-pie.

L_mina calibradora

0,030 pulg.

Bujia

Figura 35

AJUSTE DEL CARBURADOR

Nunca haga ajustes innecesarios al carbura-

dor. El carburador ha sido calibrado en la

f_brica para funcionar de manera 6ptima en

la mayoria de las condiciones de uso. No

obstante, si es necesario ajustarlo, se reco-

mienda comunicarse con el Centro de servi-

cio de Sears m_s cercano a usted.

ADVERTENCIA: El regulador dc

velocidad del motor ha sido ca-

librado en la fdbrica, No haga

ajustes al regulador de velocidad, Hacer

funcionar el motor a una velocidad exce-

siva puede ser peligroso. Si piensa que

el regulador de velocidad del motor re-

quiere un ajuste, comuniquese con el

Centro de servicio de Sears mds cercanc

a usted.

F-021102L 56

SERVICIO Y AJUSTES

C6MO DESMONTAR LA CORREA

La correa est_ hecha de un material espe- 4. Afloje, pero no quite, el tornillo que su-

cial. Si la correa se desgasta o se rompe, jeta la guia de la correa. Separe la

reempl_cela con un repuesto original, guia de la correa de la correa.

Desconecte el cable de la bujia.

Jale la palanca de embrague hacia atr_s

para soltar la tensi6n de la correa.

Quite los dos tornillos y los separado-

res de la parte superior de la cubierta

de la polea motriz. Retire la cubierta

de la polea motriz (ver la Figura 36).

Quite los dos tornillos de la cubierta

protectora de la correa (ver la

Figura 37).

Quite la correa vieja de las poleas mo-

triz y del conjunto del brazo hueco,

Reempl_cela con un repuesto original.

Para instalar la correa nueva, siga los

pasos anteriores en orden inverso.

Separador

TorniNos Figura 36

Cubierta protectora

de la correa

Figura 37

F-021102L 57

SERVICIO Y AJUSTES

C6MO REEMPLAZAR LA CUCHILLA

La cuchilla est_ sujeta a desgaste y da_os,

tales como hendeduras y abolladuras. Gene-

ralmente _stas no afectan el funcionamiento

de la unidad.

La cuchilla est_ diseSada de manera que no

necesite ser afilada. No intente afilarla. Ade-

m_s, la cuchilla es reversible. Si _sta tiene

muchas hendeduras o abolladuras, saque la

cuchilla e invi_rtala (dela vuelta). De esta

manera tendr_ un buen filo para cortar.

Reemplace la cuchilla si ambos lados est_n

gastados o daSados.

ADVERTENCIA: No afile la

cuchilla, El afilado puede da-

hat la cuchilla y hacer que _s-

ta se rompa, Io cual puede causar lesio-

nes a usted u otras personas.

1. Desconecte el cable de la bujia.

2, Retire la contratuerca de cuchilla que

sujeta la cuchilla al eje motor.

ADVERTENCIA: Para sacar o

apretar la contratuerca de la

cuchilla, use siempre el re@to-

do ilustrado en la Figura 38. Coloque

siempre una Ilave de boca para sujetar

el perno ubicado detr&s de la cuchilla,

3. Retire la cuchilla.

4. Instale una cuchilla y una contratuerca

nueva. Apriete la contratuerca a un par

de torsi6n de 40 a 45 libras-pie.

Para reemplazar la cuchilla, sigas los pasos

a continuaci6n. 5. Conecte el cable de la bujia.

Gire la Ilave para apretar la contratuerca

i:ii:iiiiii ii:i!!!!iiiiiiiii

Inmovilice la tuerca, no la gire

Contratuerca

de la cuchilla

Figura 38

F-021102L 58

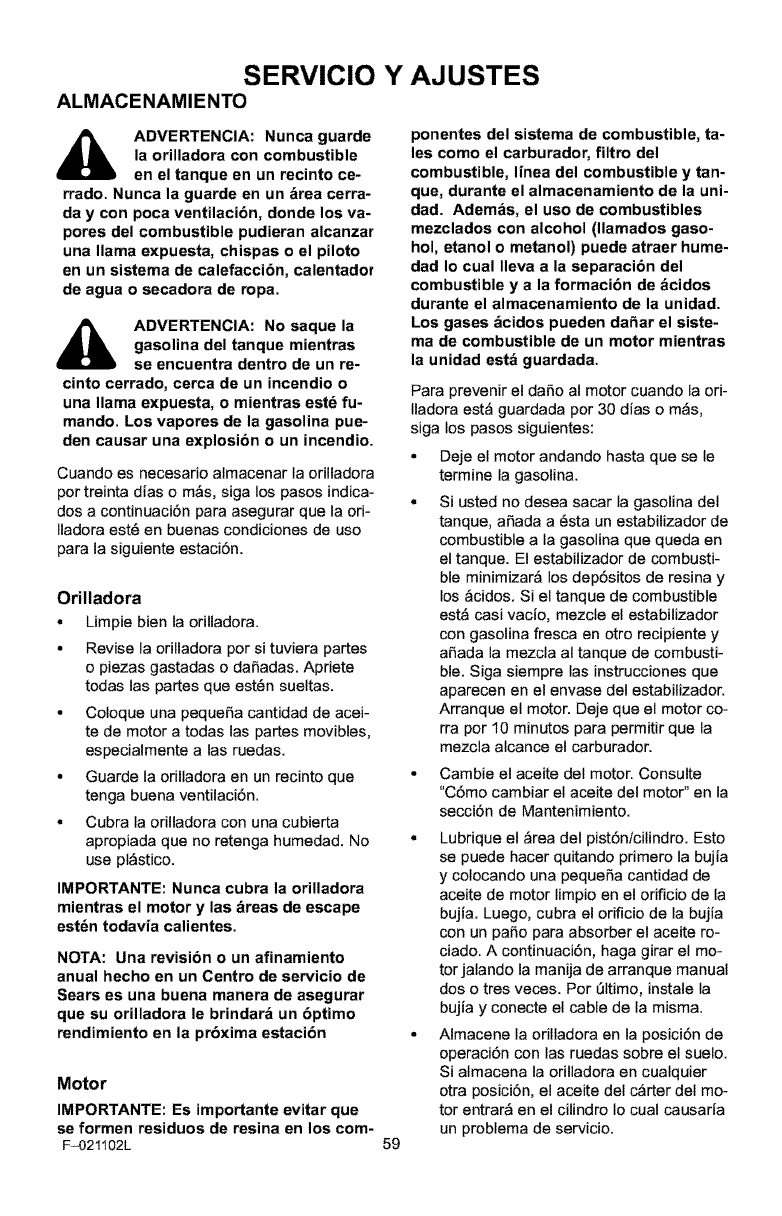

SERVICIO Y

ALMACENAMIENTO

ADVERTENCIA: Nunca guarde

la orilladora con combustible

en el tanque en un recinto ce-

rrado. Nunca la guarde en un &tea cerra-

da y con poca ventilacibn, donde los va-

pores del combustible pudieran alcanzar

una llama expuesta, chispas o el piloto

en un sistema de calefaccibn, calentador

de agua o secadora de ropa.

ADVERTENCIA: No saque la

gasolina del tanque mientras

se encuentra dentro de un re-

cinto cerrado, cerca de un incendio o

una llama expuesta, o mientras est_ fu-

mando. Los vapores de la gasolina pue-

den causar una explosibn o un incendio.

Cuando es necesario almacenar la orilladora

por treinta dias o m_s, siga los pasos indica-

dos a continuaci6n para asegurar que la ori-

Iladora est6 en buenas condiciones de uso

para la siguiente estaci6n.

Orilladora

• Limpie bien la orilladora.

• Revise la orilladora por si tuviera partes

o piezas gastadas o daSadas. Apriete

todas las partes que est6n sueltas.

• Coloque una pequeSa cantidad de acei-

te de motor a todas las partes movibles,

especialmente alas ruedas.

• Guarde la orilladora en un recinto que

tenga buena ventilaci6n.

• Cubra la orilladora con una cubierta

apropiada que no retenga humedad. No

use pl_stico.

IMPORTANTE: Nunca cubra la orilladora

mientras el motor y las _reas de escape

est_n todavia calientes.

NOTA: Una revisibn o un afinamiento

anual hecho en un Centro de servicio de

Sears es una buena manera de asegurar

que su orilladora le brindar& un bptimo

rendimiento en la prbxima estacibn

Motor

IMPORTANTE: Es importante evitar que

se formen residuos de resina en los com-

F-021102L 59

AJUSTES

ponentes del sistema de combustible, ta-

les como el carburador, filtro del

combustible, linea del combustible y tan-

que, durante el almacenamiento de la uni-

dad. Adem_s, el uso de combustibles

mezclados con alcohol (llamados gaso-

hol, etanol o metanol) puede atraer hume-

dad Io cual Ileva a la separacibn del

combustible y a la formacibn de _cidos

durante el almacenamiento de la unidad.

Los gases _cidos pueden dahar el siste-

ma de combustible de un motor mientras

la unidad est_ guardada,

Para prevenir el daSo al motor cuando la ori-

Iladora est_ guardada por 30 dias o m_s,

siga los pasos siguientes:

• Deje el motor andando hasta que se le

termine la gasolina.

• Si usted no desea sacar la gasolina del

tanque, aSada a _sta un estabilizador de

combustible a la gasolina que queda en

el tanque. El estabilizador de combusti-

ble minimizar_ los dep6sitos de resina y

los _cidos. Si el tanque de combustible

est_ casi vacio, mezcle el estabiUzador

con gasolina fresca en otro recipiente y

aSada la mezcla al tanque de combusti-

ble. Siga siempre las instrucciones que

aparecen en el envase del estabilizador.

Arranque el motor. Deje que el motor co-

rra por 10 minutos para permitir que la

mezcla alcance el carburador.

• Cambie el aceite del motor. Consulte

"C6mo cambiar el aceite del motor" en la

secci6n de Mantenimiento.

• Lubrique el _rea del pist6niciUndro. Esto

se puede hacer quitando primero la bujia

y colocando una pequeSa cantidad de

aceite de motor limpio en el orificio de la

bujia. Luego, cubra el orificio de la bujia

con un paso para absorber el aceite ro-

ciado. A continuaci6n, haga girar el mo-

tor jalando la manila de arranque manual

dos o tres veces. Por _ltimo, instale la

bujia y conecte el cable de la misma.

• Almacene la orilladora en la posici6n de

operaci6n con las ruedas sobre el suelo.

Si almacena la orilladora en cualquier

otra posici6n, el aceite del c_rter del mo-

tor entrar_ en el ciUndro Io cual causaria

un problema de servicio.

TABLA DE LOCALIZACION DE AVERIAS

PROBLEMA

El motor no arranca o

arranca con dificultad

El motor marcha de forma

irregular

El motor no cone a toda

marcha

El motor genera humo

excesivo

La cuchilla no gira

La cuchilla no corta de la

manera correcta

Vibracibn excesiva

CAUSA

Combustible viejo

Filtro de combustible

obstruido

Suciedad en el tanque de

combustible o falta de

combustible

Carburador desajustado

Bujia sucia

Filtro de aire sucio

Filtro de aire obstruido

SOLUCI6N

Vacie el tanque de

combustible. LI6nelo con

combustible fresco.

Reemplace el filtro de

combustible.

Limpie el tanque de

combustible.

Lleve la unidad a un Centro

de servicio de Sears.

Limpie y calibre el

entrehierro de la bujia.

Reemplace el filtro de aire.

Barro alrededor de la cuchilla Limpie el barro de la cuchilla.

Cuchilla suelta Apriete la tuerca de la

cuchilla.

Correa en "V" daSada

Cojinetes daSados en el

conjunto de brazo hueco

Cuchilla daSada o gastada

Piezas /partes sueltas

Reemplace la correa en "V".

Reemplace el conjunto de

brazo hueco,

Invierta o reemplace la

cuchilla.

Apague el motor

inmediatamente. Apriete

todos los sujetadores. Si la

vibraci6n persiste, Ileve la

unidad a un Centro de

servicio de Sears.

El motor no se apaga al Mango suelto Apriete las perillas del

soltar la palanca de parada mango,

del motor

F-021102L 60

SEARS, ROEBUCK AND CO.

Garantia limitada de cumplimiento con el Sistema Federal

de control de emisiones y con el sistema de control de

emisiones del Estado de California

Motores pequefios no aptos para carretera (off-road)

CONTROL DE EMISIONES DE

CALIFORNIA Y DE LA AGENCIA DE

PROTECCION AMBIENTAL (EPA) DE

E.U.A. - DECLARACI_)N DE LA

GARANT|A

La Agencia de Protecci6n Ambiental de los

Estados Unidos (en Io sucesivo "EPA"), el

Consejo de California para los Recursos del

Aire (en Io sucesivo "CARB") y Sears, Roe-

buck and Co. tienen el placer de explicar Io que

es la Garantia Federal y de California para Sis-

temas de Control de Emisiones de su nuevo

motor pequefio para vehiculos off-road. En

California, los motores pequefios para vehicu-

los off-road de modelo 1995 y modelos de

afios posteriores deben ser diseSados, cons-

truidos y equipados para cumplir con las es-

trictas normas anti contaminaci6n del Estado.

En otros estados, los motores modelo 1997 y

modelos de aSos posteriores deben estar di-

seSados, construidos y equipados, al momen-

to de su venta, para que cumplan con las

disposiciones de la EPA acerca de motores

pequefios para vehiculos off-road. Sears,

Roebuck and Co. garantizar_ el sistema para

el control de emisiones de su motor pequeSo

para vehiculos off-road por los periodos de

tiempo que se mencionan m_s adelante, con

tal que su motor pequeSo para vehiculos off-

road no haya sufrido algt_n abuso, negligen-

cia, modificaci6n no aprobada o

mantenimiento indebido.

Es probable que su sistema para el control de

emisiones incluya partes como el carburador,

el sistema de encendido y el sistema de esca-

pe. Tambi_n es posible que se incluya el siste-

ma de descompresi6n y otros ensamblajes

relacionados con emisiones.

Cuando surja una condici6n protegida por la

garantia, Sears, Roebuck and Co. reparar_ su

motor pequeSo para vehiculos off-road sin

costo alguno para usted por concepto de diag-

n6stico, partes y mano de obra.

SISTEMA PARA EL CONTROL DE

EMISIONES DEL FABRICANTE -

COBERTURA DE LA GARANT|A

Los sistemas para el control de emisiones mo-

delo 1995 y modelos de aSos posteriores de

motores pequeSos para vehiculos off-road en

California est_n garantizados por dos afios, tal

y como se menciona en la presente garantia.

En otros estados, los motores modelo 1997 y

modelos de afios posteriores tambi6n est_n

garantizados por dos afios. En caso de que,

durante dicho periodo de la garantia, cualquier

parte de su motor relacionada con emisiones

est6 defectuosa en sus materiales o hechura,

Sears, Roebuck and Co. reparar_ o cambiar_

dicha parte.

RESPONSABILIDADES DEL

PROPIETARIO DE LA GARANT|A

Como propietario del motor pequeSo para ve-

hiculos off-road usted es responsable de que

se Ileve a cabo el mantenimiento requerido

que se menciona en el Manual del Propietario,

pero Sears, Roebuck and Co. no negar_ la ga-

rantia _nicamente debido a la falta de un reci-

boo a que usted no proporcione una prueba

escrita de que se ha Ilevado a cabo el manteni-

miento programado.

No obstante, usted, como propietario del mo-

tor pequeSo para vehiculos off-road, deber_

estar consciente de que Sears, Roebuck and

Co. le puede negar la cobertura de la garantia

si su motor o alguna parte del mismo ha fallado

debido a un abuso, negligencia, mantenimien-

to inadecuado o modificaciones no aproba-

das.

Usted es responsable de presentar su motor

pequefio para vehiculos off-road en el Taller

Autorizado de Servicio de Sears, Roebuck

and Co. en cuanto surja el problema. Las repa-

raciones bajo la garantia deben Ilevarse a ca-

bo dentro de un periodo de tiempo razonable

que no exceda de 30 dias.

Se puede programar el servicio de garantia

Ilamando al Taller Autorizado de Servicio de

F-021102L 61

Sears, Roebuck and Co. o a Sears, Roebuck

and Co. al 1-800-473-7247 (llamada gratuita

en E.U.A.).

NOTA IMPORTANTE

Esta declaraci6n de la garantia explica los de-

rechos y las obligaciones que usted tiene de

conformidad con la Garantia del Sistema para

el Control de Emisiones (en Io sucesivo la "Ga-

rantia SCE"), la cual Sears, Roebuck and Co.

le proporciona de conformidad con las leyes

de California. V_ase tambi6n las Garantias Li-

mitadas de Sears, Roebuck and Co. que se

adjuntan a la Garantia SCE en una hoja por

separado y que tambi6n le proporciona Sears,

Roebuck and Co. La Garantia SCE _nicamen-

te se aplica en el sistema para el control de

emisiones de su motor nuevo. Hasta el punto

en donde no haya ningt_n conflicto en t6rminos

entre la Garantia SCE y la Garantia de Sears,

Roebuck and Co., la Garantia SCE aplicar_

para cualquier circunstancia a excepci6n de

aqu611aen que la Garantia de Sears, Roebuck

and Co. pueda proporcionar un periodo de ga-

rantia m_s largo. La Garantia SCE y la Garan-

tia de Sears, Roebuck and Co. describen

importantes derechos y obligaciones que us-

ted tiene con respecto a su motor nuevo.

$61o se puede Ilevar a cabo el servicio de ga-

rantia en un Taller Autorizado de Servicio de

Sears, Roebuck and Co. AI momento de solici-

tar un servicio de garantia, se debe presentar

una prueba de la fecha de compra por parte

del comprador original. El comprador pagar_

cualquier cargo por concepto de Ilamadas de

servicio yio transportaci6n de productos des-

de y para el lugar en donde se Ileve a cabo el

trabajo de inspecci6n yio garantia. El compra-

dor ser_ responsable de cualquier daSo o p6r-

dida en el que se incurra con relaci6n a la

transportaci6n de cualquier motor o cualquier

parte del mismo que se presente para inspec-

ci6n yio trabajo de garantia.

Si tiene alguna pregunta con relaci6n a sus de-

rechos y responsabiUdades, deber_ Ilamar a

Sears, Roebuck and Co. al 1-800-473-7247.

GARANT|A DEL SISTEMA PARA EL

CONTROL DE EMISIONES

Garantia del Sistema para el Control de Emi-

siones ("Garantia SCE") de motores peque-

5os para vehiculos off-road modelo 1995 y

modelos de aSos posteriores en California

(para otros estados, motores modelo 1997 y

aRos posteriores):

F-021102L 62

A. CAMPO DE APLICACI6N: Esta garantia

deber_ aplicarse a los motores pequeSos para

vehiculos off-road modelo 1995 y modelos de

aSos posteriores en California (para otros es-

tados, motores modelo 1997 y modelos de

aSos posteriores). El Periodo de la Garantia

SCE iniciar_ en la fecha de entrega del nuevo

motor o equipo al comprador original y conti-

nuar_ durante los siguientes 24 meses conse-

cutivos.

B, COBERTURA GENERAL DE LA GA-

RANT|A DEL SISTEMA PARA EL CON-

TROL DE EMISIONES: Sears, Roebuck and

Co. garantiza al comprador original del nuevo

motor oequipo y a cada comprador subse-

cuente que su motor pequeSo para vehiculos

off-road est.:

1. DiseSado, construido y equipado para que

cumpla con todas las disposiciones aplicables

adoptadas por el Consejo para los Recursos

del Aire de conformidad con su autoridad es-

pecificada en los Capitulos 1 y 2, Parte 5, Divi-

si6n 26 del C6digo de Salud y Seguridad, y

2. Libre de defectos en sus materiales y mano

de obra, los cuales, en cualquier momento du-

rante el Periodo de la Garantia SCE, cause la

falla de una parte relacionada con emisiones

y que est_ bajo la garantfa en cuanto a que no

sea id_ntica en sus materiales a la parte des-

crita en la solicitud de motor del fabricante pa-

ra su certificaci6n.

C. La Garantia SCE s61o ataSe alas partes de

su motor relacionadas con emisiones de la si-

guiente manera:

1. Cualquier parte relacionada con emisiones

que no se especifique como de cambio, tal y

como se requiere en el mantenimiento especi-

ficado en el Manual del Propietario, deber_ ga-

rantizarse por el Periodo de la Garantia SCE.

Si dicha parte falla durante el Periodo de la Ga-

rantfa SCE, Sears, Roebuck and Co. la repa-

rar_ o cambiar_ de acuerdo con la Subsecci6n

4 que se menciona m_s adelante. Cualquier

parte reparada o cambiada de conformidad

con la Garantia SCE deber_ estar garantizada

por el resto del Periodo de la misma.

2. Cualquier parte garantizada y relacionada

con emisiones que est6 especificada s61o pa-

ra inspecciones regulares conforme al Manual

del Propietario deber_ estar garantizada por el

Periodo de la Garantia SCE. Una declaraci6n

en dichas instrucciones por escrito a efecto de

"reparar o cambiar tal y como sea necesario"

no reducir_ el Periodo de la Garantia SCE. Di-

cha parte reparada o cambiada conforme a la

GarantiaSCEdeber_garantizarseporelresto

delPeriododelamisma.

3.Cualquierparlegarantizadayrelacionada

conemisionesqueseespecifiqueparacam-

bio,deconformidadconelManualdelPropie-

tario,deber_garantizarseporelperiodode

tiempoprevioalprimerpuntodecambiode

esaparle.Silaparlefallaantesdelprimer

cambioprogramado,Sears,RoebuckandCo.

reparar_ocambiar_esaparledeacuerdocon

laSubsecci6n4quesemencionam_sadelan-

te.Cualquierparlerelacionadaconemisiones

queserepareocambiedeconformidadconla

GarantiaSCEdeber_estargarantizadaporel

restodelPeriododelamismaprevioalprimer

puntodecambioprogramadodeesaparlere-

lacionadaconemisiones.

4.Lareparaci6noelcambiodecualquierparte

garantizaday relacionadaconemisionesde

conformidadconestaGarantiaSCEsedebe-

r_Ilevaracabo,sincargoalgunoparaelpro-

pietario,enunTallerAutorizadodeServiciode

Sears,RoebuckandCo.

5.Nosecargar_alpropietarioelcostoportra-

bajodediagn6stico,elcualIlevaaladetermi-

naci6ndequeunaparleprotegidaporla

GarantiaSCEsiest_defectuosa,provistoque

dichotrabajodediagn6sticoseIleveacaboen

unTallerAutorizadodeServiciodeSears,

RoebuckandCo.

6.Sears,RoebuckandCo.ser_responsable

dedaSosaotroscomponentesoriginalesdel

motoromodificacionesaprobadasqueproba-

blementeseancausadosporunafallacom-

prendidaen la garantiade unaparle

relacionadaconemisionescubiertaporlaGa-

rantiaSCE.

7.DuranteelPeriododelaGarantiaSCE,

Sears,RoebuckandCo.deber_conservarun

suministrodepartesgarantizadasyrelaciona-

dasconemisionesqueseasuficientepara

cumplirlademandaesperadadeesaspartes

relacionadasconemisiones.

8.SepuedeutiUzarcualquierparlederepues-

torelacionadaconemisionesautorizaday

aprobadaporSears,RoebuckandCo.para

utilizarseeneldesempeSodecualquierman-

tenimientoocambiodelaGarantiaSCE,la

cualseproporcionar_sincargoalgunoparael

propietario.Dichousonoreducir_lasobliga-

clonesdeSears,RoebuckandCo.conforme

alaGarantiaSCE.

9.Laspartesqueseagreguenomodifiquen

sinaprobaci6nnosepodr_nutilizarparamo-

dificarorepararunmotordeSears,Roebuck

andCo.DichousoanulaestaGarantiaSCEy

conformar_lasbasessuficientespararecha-

zarlademandadeunaGarantiaSCE.Sears,

RoebuckandCo.noser_responsable,con-

formeaestagarantia,porlasfallasdecual-

quierparlegarantizadadeunmotordeSears,

RoebuckandCo.causadasporelusodedi-

chaparleagregadaomodificadasinaproba-

ci6n.

LAS PARTES RELACIONADAS CON

EMISIONES INCLUYEN A LAS

SIGUlENTES:

1. Ensamblaje del carburador y sus compo-

nentes internos

a) Filtro de combustible

b) Empaques (juntas) del carburador

c) Tubo de entrada

2. Ensamblaje del depurador de aire

a) Elemento del filtro de aire

3. Sistema de encendido, que incluye:

a) Bujia de encendido

b) M6dulo de encendido

c) Ensamblaje del volante

4. Silenciador catalitico (si est_ equipado)

a) Empaque del silenciador (si est_ equipado)

b) Colector de escape (si est_ equipado)

5. Ensamblaje del respiradero del c_rter del ci-

g0eSal y sus componentes

a) Tubo de conexi6n del respiradero

10/22199 EPNCARB

Sears, Roebuck and Co., Hoffman Estates, IL 61)179 U.S.A.

F-021102L 63

For repair of major brand appliances in your own home,..

no matter who made it, no matter who sold it}

(1-800-469-4663)

www_sears,com

To bring in products such as vacuums,

lawn equipment:and e!ect_onics for repairi call for

the location of your nearest Sears Parts & Repair Center,

1-800-488-1222 _y_im_, ,igh_

www, sears.com

For the replacement pa_s, accessories and owner s manuals

that you need to do-it-yourself, call Sears Pa_sDirectS_!

1-800-366-PART 6a.m.-pm CST,

(1-800_366_7278) 7 days aweek

www.sears.com!partsdirect

To purchase or inquire about a Sears Service Agreement:

Para pedir sepaicio de reparaciSn a domicilJo,

y pare erdenar piezas con entrega a domicilio:

1_-SU-H OGAR s_

_t-888:-784-6427)

,_ R_istered Tra_mark .Tidemark _f Sea_ R_ebu_ a_a O_

@ Sears, RSeb_c_ a:nd c#, _'_ Marca R_ _t_da _ _r_ M_rca d_ FAbrica _. £ea_s_ R_e#Li_k _r_d CO,

Craftsman 536772340 User Manual EDGER Manuals And Guides L0203189

CRAFTSMAN Edger Manual L0203189 CRAFTSMAN Edger Owner's Manual, CRAFTSMAN Edger installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
