]CRRFTSMRN °]

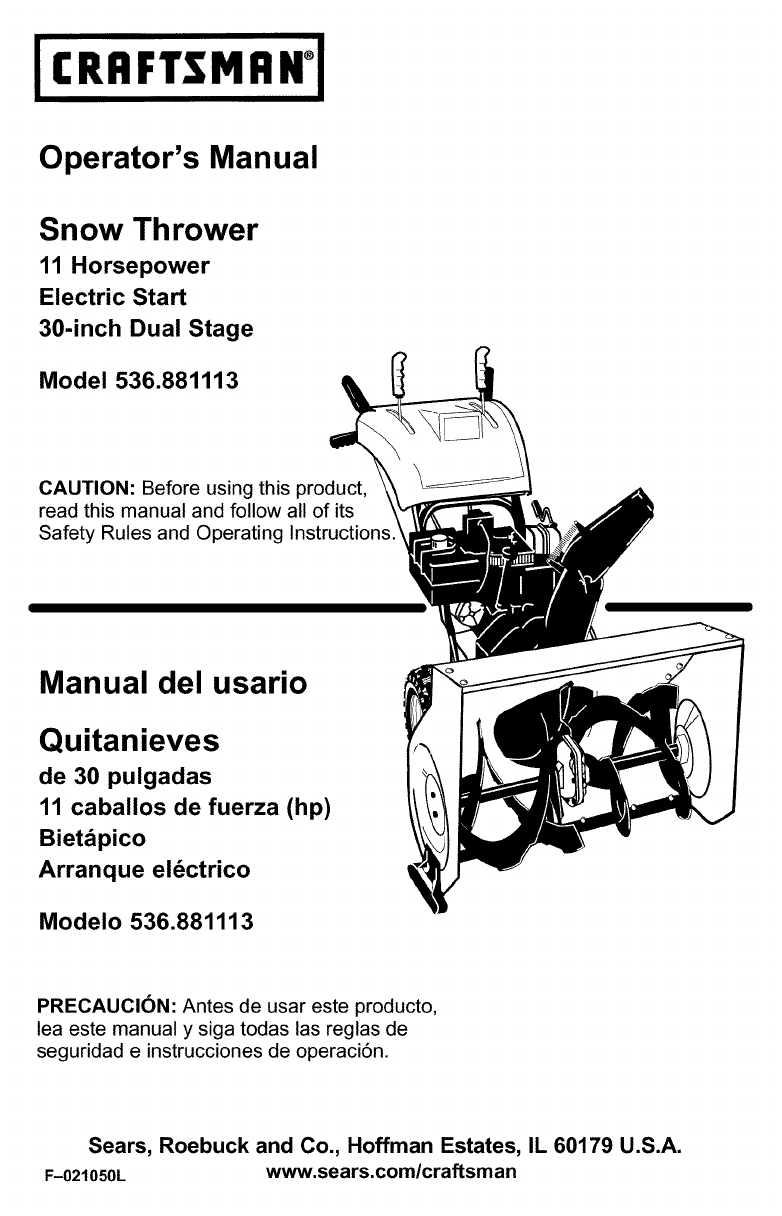

Operator's Manual

Snow Thrower

11 Horsepower

Electric Start

30-inch Dual Stage

Model 536.881113

CAUTION: Before using this product,

read this manual and follow all of its

Safety Rules and Operating Instruction_

Manual del usario

Quitanieves

de 30 pulgadas

11 caballos de fuerza (hp)

Biet_pico

Arranque eldctrico

Modelo 536.881113

PRECAUCl6N: Antes de usar este producto,

lea este manual y siga todas las reglas de

seguridad e instrucciones de operaci6n.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021050L www.sears.com/craftsman

if:1"|!_ Eo_ [o[o] _ii _ _il_,_

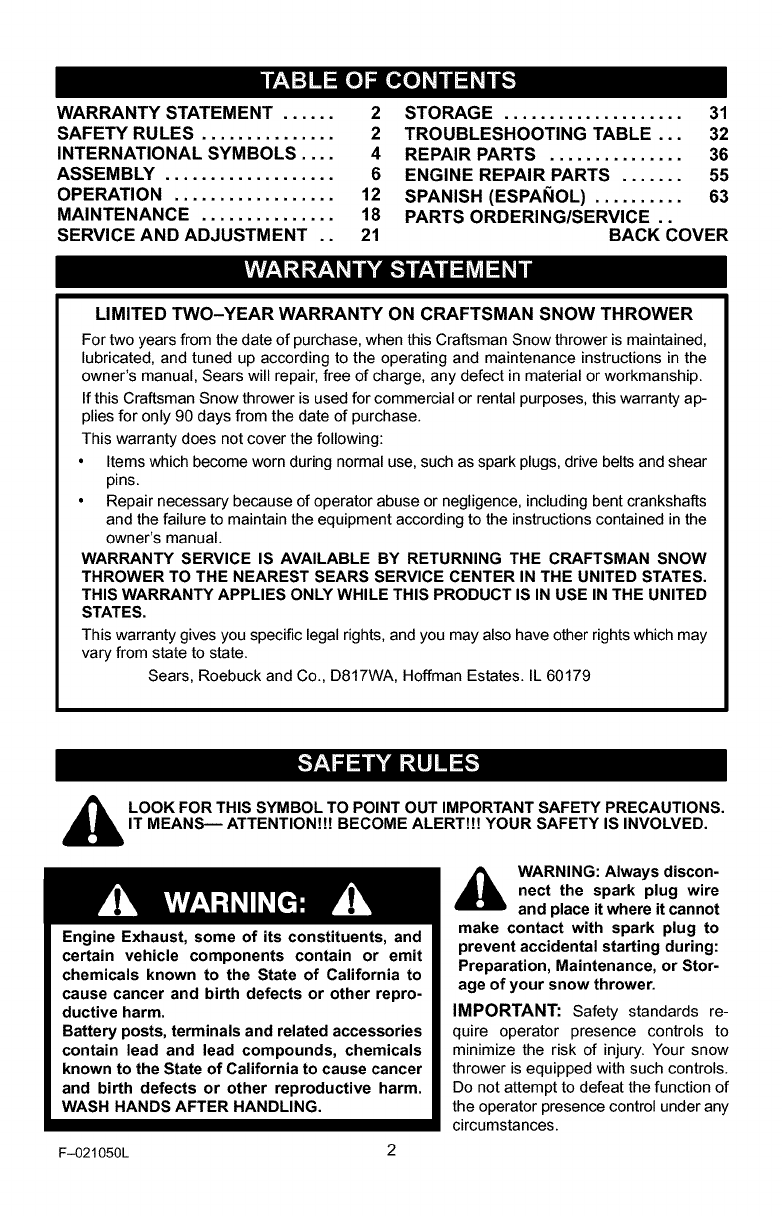

WARRANTY STATEMENT ...... 2

SAFETY RULES ............... 2

INTERNATIONAL SYMBOLS .... 4

ASSEMBLY ................... 6

OPERATION .................. 12

MAINTENANCE ............... 18

SERVICE AND ADJUSTMENT .. 21

STORAGE .................... 31

TROUBLESHOOTING TABLE ... 32

REPAIR PARTS ............... 36

ENGINE REPAIR PARTS ....... 55

SPANISH (ESPAI_IOL) .......... 63

PARTS ORDERING/SERVICE ..

BACK COVER

LIMITED TWO-YEAR WARRANTY ON CRAFTSMAN SNOW THROWER

For two years from the date of purchase, when this Craftsman Snow thrower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair, free of charge, any defect in material or workmanship.

If this Craftsman Snow thrower is used for commercial or rental purposes, this warranty ap-

plies for only 90 days from the date of purchase.

This warranty does not cover the following:

• Items which become worn during normal use, such as spark plugs, drive belts and shear

pins.

•Repair necessary because of operator abuse or negligence, including bent crankshafts

and the failure to maintain the equipment according to the instructions contained in the

owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN SNOW

THROWER TO THE NEAREST SEARS SERVICE CENTER IN THE UNITED STATES.

THIS WARRANTY APPLIES ONLY WHILE THIS PRODUCT IS IN USE IN THE UNITED

STATES.

This warranty gives you specific legal rights, and you may also have other rights which may

vary from state to state.

Sears, Roebuck and Co., D817WA, Hoffman Estates. IL 60179

,_ LOOK FOR THIS SYMBOL TO POINT OUT IMPORTANT SAFETY PRECAUTIONS.

IT MEANS--ATTENTION!H BECOME ALERT!H YOUR SAFETY IS INVOLVED.

Engine Exhaust, some of its constituents, and

certain vehicle components contain or emit

chemicals known to the State of California to

cause cancer and birth defects or other repro-

ductive harm.

Battery posts, terminals and related accessories

contain lead and lead compounds, chemicals

known to the State of California to cause cancer

and birth defects or other reproductive harm.

WASH HANDS AFTER HANDLING.

,_ WARNING: Always discon-

nect the spark plug wire

and place it where it cannot

make contact with spark plug to

prevent accidental starting during:

Preparation, Maintenance, or Stor-

age of your snow thrower.

IMPORTANT: Safety standards re-

quire operator presence controls to

minimize the risk of injury. Your snow

thrower is equipped with such controls.

Do not attempt to defeat the function of

the operator presence control under any

circumstances.

F-021050L 2

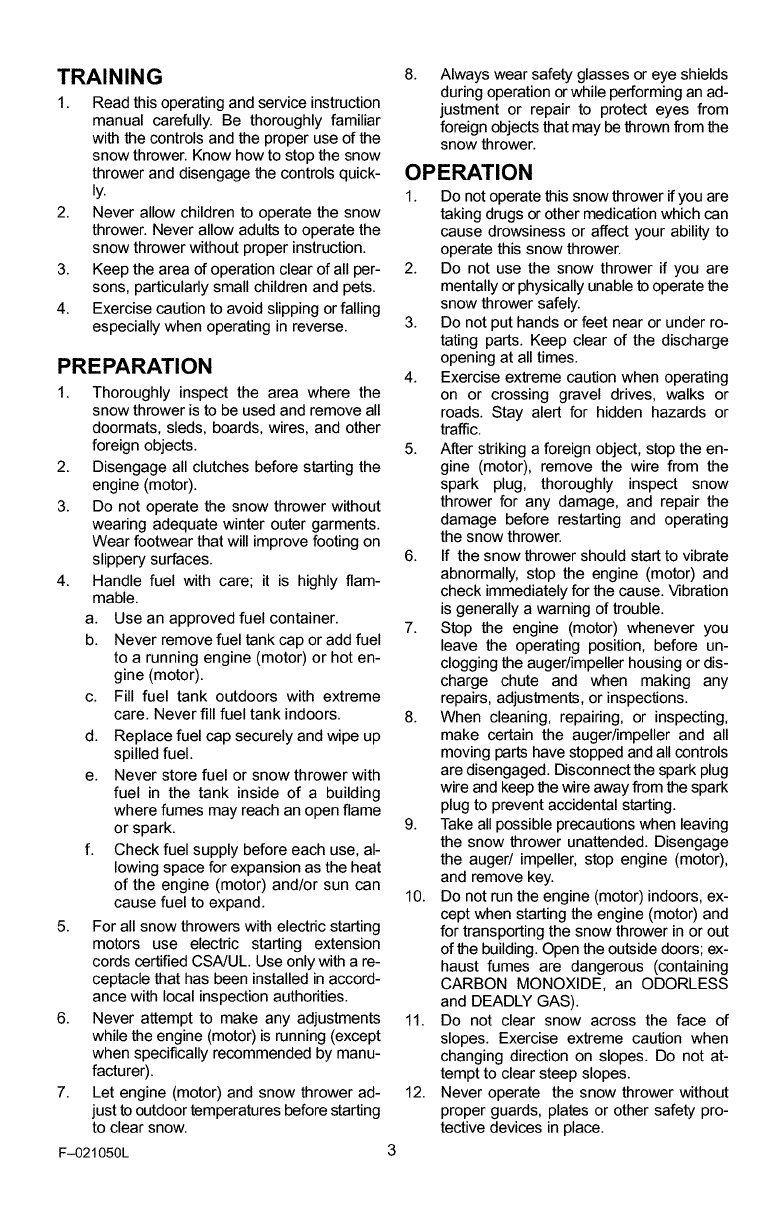

TRAINING

1. Read this operating and service instruction

manual carefully. Be thoroughly familiar

with the controls and the proper use of the

snow thrower. Know how to stop the snow

thrower and disengage the controls quick-

ly.

2. Never allow children to operate the snow

thrower. Never allow adults to operate the

snow thrower without proper instruction.

3. Keep the area of operation clear of all per-

sons, particularly small children and pets.

4. Exercise caution to avoid slipping or falling

especially when operating in reverse.

PREPARATION

1. Thoroughly inspect the area where the

snow thrower is to be used and remove all

doormats, sleds, boards, wires, and other

foreign objects.

2. Disengage all clutches before starting the

engine (motor).

3. Do not operate the snow thrower without

wearing adequate winter outer garments.

Wear footwear that will improve footing on

slippery surfaces.

4. Handle fuel with care; it is highly flam-

mable.

a. Use an approved fuel container.

b. Never remove fuel tank cap or add fuel

to a running engine (motor) or hot en-

gine (motor).

c. Fill fuel tank outdoors with extreme

care. Never fill fuel tank indoors.

d. Replace fuel cap securely and wipe up

spilled fuel.

e. Never store fuel or snow thrower with

fuel in the tank inside of a building

where fumes may reach an open flame

or spark.

f. Check fuel supply before each use, al-

lowing space for expansion as the heat

of the engine (motor) and/or sun can

cause fuel to expand.

5. For all snow throwers with electric starting

motors use electric starting extension

cords certified CSA/UL Use only with a re-

ceptacle that has been installed in accord-

ance with local inspection authorities.

6. Never attempt to make any adjustments

while the engine (motor) is running (except

when specifically recommended by manu-

facturer).

7. Let engine (motor) and snow thrower ad-

just to outdoor temperatures before starting

to clear snow.

F-021050L

8. Always wear safety glasses or eye shields

during operation or while performing an ad-

justment or repair to protect eyes from

foreign objects that may be thrown from the

snow thrower.

OPERATION

1. Do not operate this snow thrower ifyou are

taking drugs or other medication which can

cause drowsiness or affect your ability to

operate this snow thrower.

2. Do not use the snow thrower if you are

mentally or physically unable to operate the

snow thrower safely.

3. Do not put hands or feet near or under ro-

tating parts. Keep clear of the discharge

opening at all times.

4. Exercise extreme caution when operating

on or crossing gravel drives, walks or

roads. Stay alert for hidden hazards or

traffic.

5. After striking a foreign object, stop the en-

gine (motor), remove the wire from the

spark plug, thoroughly inspect snow

thrower for any damage, and repair the

damage before restarting and operating

the snow thrower.

6. If the snow thrower should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibration

is generally a warning of trouble.

7. Stop the engine (motor) whenever you

leave the operating position, before un-

clogging the auger/impeller housing or dis-

charge chute and when making any

repairs, adjustments, or inspections.

8. When cleaning, repairing, or inspecting,

make certain the auger/impeller and all

moving parts have stopped and all controls

are disengaged. Disconnect the spark plug

wire and keep the wire away from the spark

plug to prevent accidental starting.

9. Take all possible precautions when leaving

the snow thrower unattended. Disengage

the auger/ impeller, stop engine (motor),

and remove key.

10. Do not run the engine (motor) indoors, ex-

cept when starting the engine (motor) and

for transporting the snow thrower in or out

of the building. Open the outside doors; ex-

haust fumes are dangerous (containing

CARBON MONOXIDE, an ODORLESS

and DEADLY GAS).

11. Do not clear snow across the face of

slopes. Exercise extreme caution when

changing direction on slopes. Do not at-

tempt to clear steep slopes.

12. Never operate the snow thrower without

proper guards, plates or other safety pro-

tective devices in place.

20.

21.

13.Neveroperatethesnowthrowernearen-

closures,automobiles,windowwells,drop-

offs,andthelikewithoutproperadjustment

ofthesnowdischargeangle.Keepchildren

andpetsaway.

14.Donotoverloadthesnowthrowercapacity

byattemptingtoclearsnowattoofasta

rate.

15.Neveroperatethesnowthrowerathigh

transportspeedsonslipperysurfaces.

Lookbehindandusecarewhenbacking

up.

16.Neverdirectdischargeatbystandersor

allowanyoneinfrontofthesnowthrower.

17.Disengagepowertothecollector/impeller

whensnowthroweristransportedornotin

use.

18. Use only attachments and accessories ap-

proved by the manufacturer of the snow

thrower (such as tire chains, electric start

kits, ect.).

19. Never operate the snow thrower without

good visibility or light. Always be sure of

your footing and keep a firm hold on the

handles. Walk;never run.

Do not over-reach. Keep proper footing

and balance at all times.

Do not attempt to use snow thrower on a

roof.

MAINTENANCE AND STORAGE

1. Check shear bolts and other bolts at fre-

quent intervals for proper tightness to be

sure the snow thrower is in safe working

condition.

2. Never store the snow thrower with fuel in

the tank inside a building where ignition

sources are present such as hot water and

space heaters, clothes dryers, and the like.

Allow the engine (motor) to cool before

storing in any enclosure.

3. Always refer to operator's guide instruc-

tions for important details if the snow

thrower is to be stored for an extended

period.

4. Maintain or replace safety and instruction

labels, as necessary.

5. Run the snow thrower a few minutes after

throwing snow to prevent freeze-up of the

auger/impeller.

_b WARNING: This snow thrower isfor use on sidewalks, driveways

and other ground level surfaces.

Caution should be exercised while using on

steep sloping surfaces. DO NOT USE

SNOW THROWER ON SURFACES ABOVE

GROUND LEVEL such as roofs of resi-

dences, garages, porches or other such

structures or buildings.

_o_

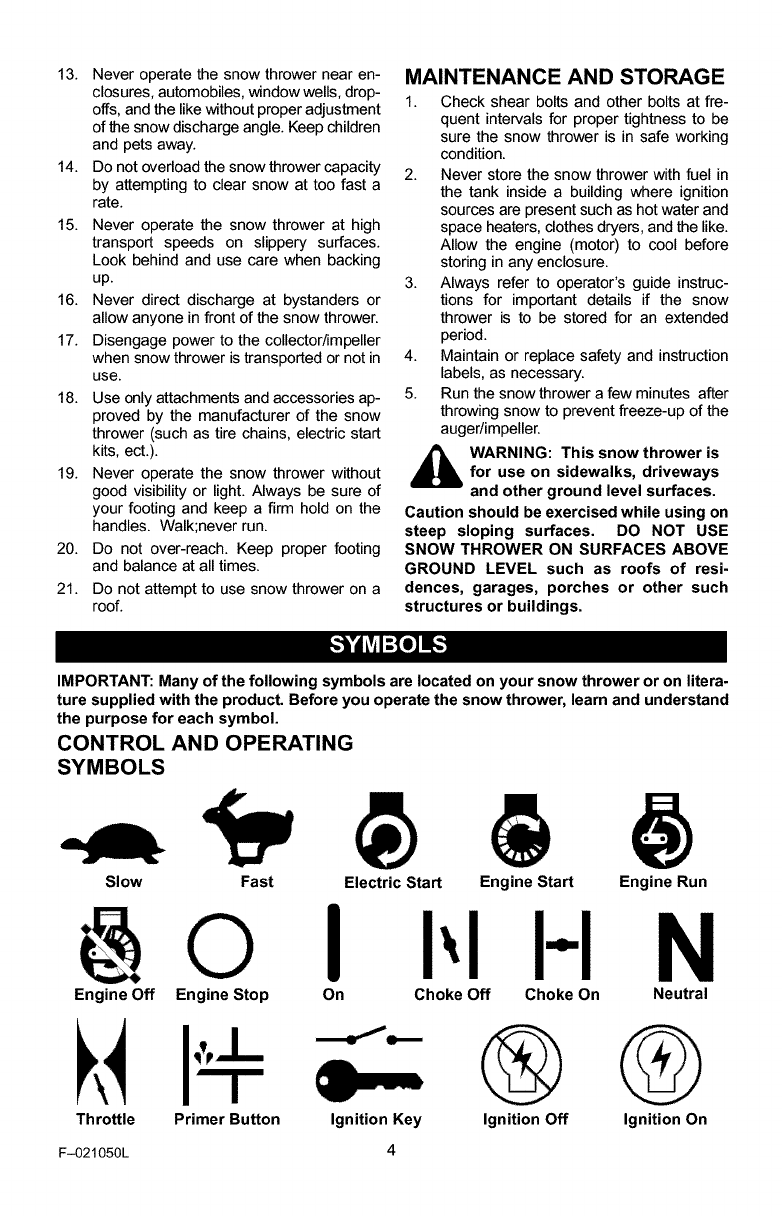

IMPORTANT: Many of the following symbols are located on your snow thrower or on litera-

ture supplied with the product. Before you operate the snow thrower, learn and understand

the purpose for each symbol.

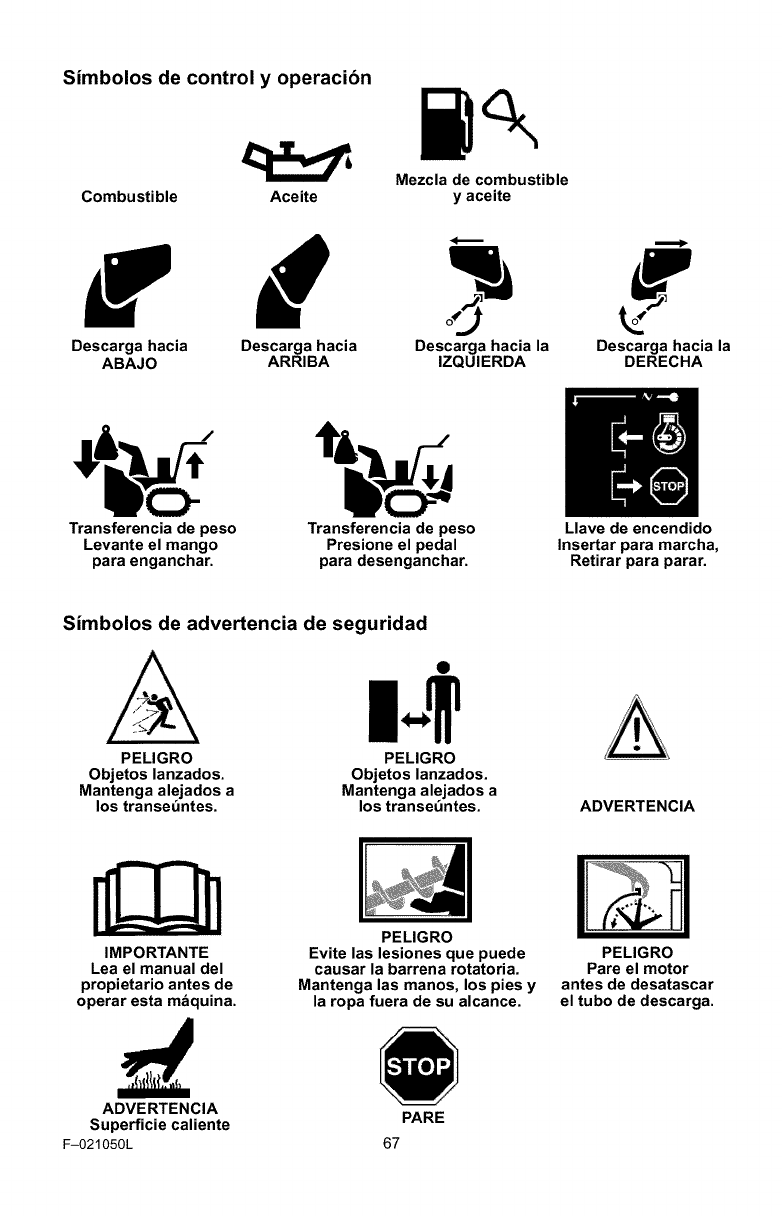

CONTROL AND OPERATING

SYMBOLS

Slow Fast

Engine Off Engine Stop

Throttle Primer Button

Electric Start Engine Start

I H

On Choke Off Choke On

Ignition Key Ignition Off

Engine Run

Neutral

Ignition On

F-021050L 4

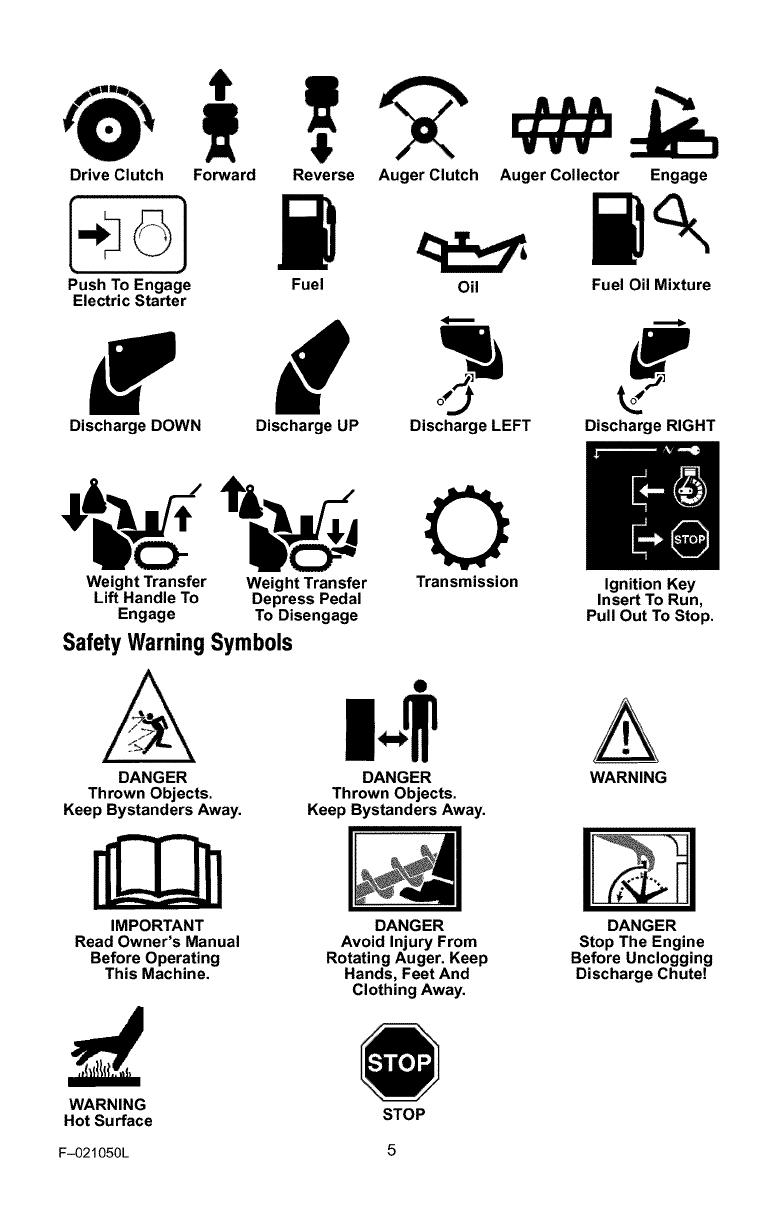

Drive Clutch Forward

Push To Engage Fuel

Electric Starter

Reverse Auger Clutch Auger Collector

Oil

Engage

Fuel Oil Mixture

Discharge DOWN Discharge UP Discharge LEFT Discharge RIGHT

Weight Transfer Weight Transfer Transmission

Lift Handle To Depress Pedal

Engage To Disengage

SafetyWarningSymbols

DANGER

Thrown Objects.

Keep Bystanders Away.

DANGER

Thrown Objects.

Keep Bystanders Away.

IMPORTANT DANGER

Read Owner's Manual Avoid Injury From

Before Operating Rotating Auger. Keep

This Machine. Hands, Feet And

Clothing Away.

Ignition Key

Insert To Run,

Pull Out To Stop.

WARNING

DANGER

Stop The Engine

Before Unclogging

Discharge Chute!

WARNING

Hot Surface STOP

F-O21050L 5

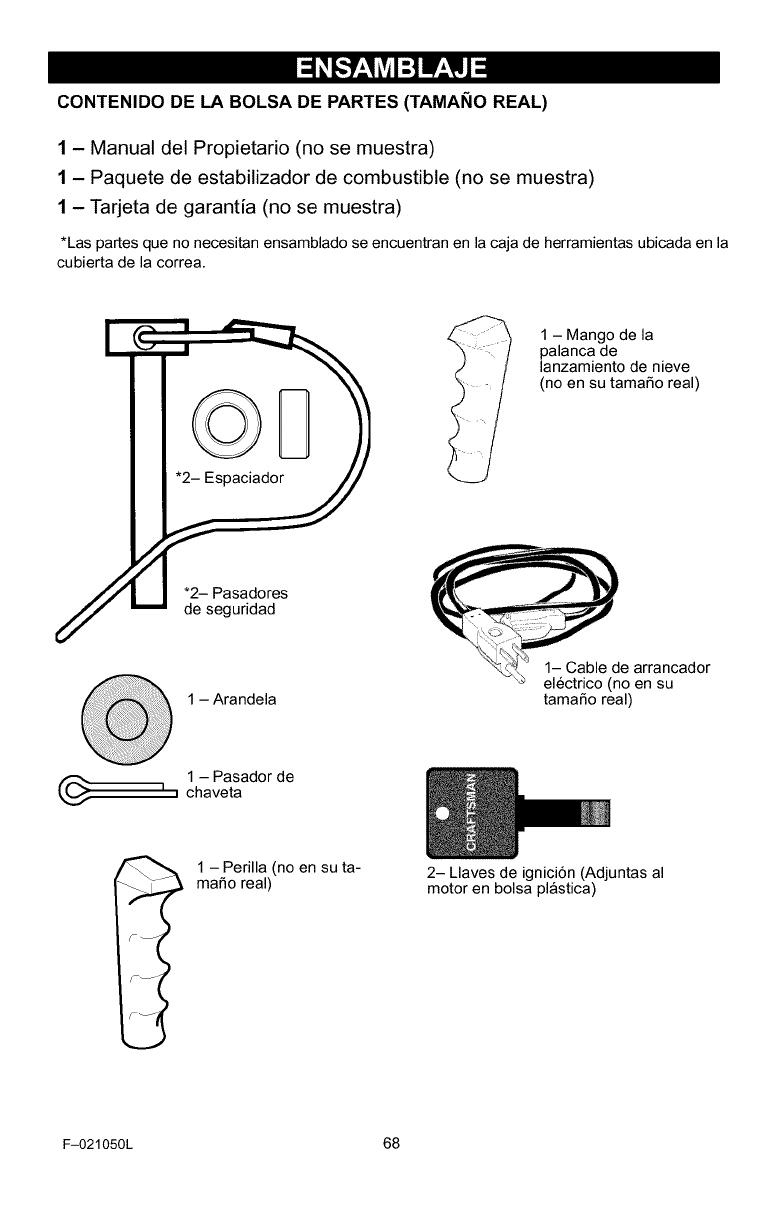

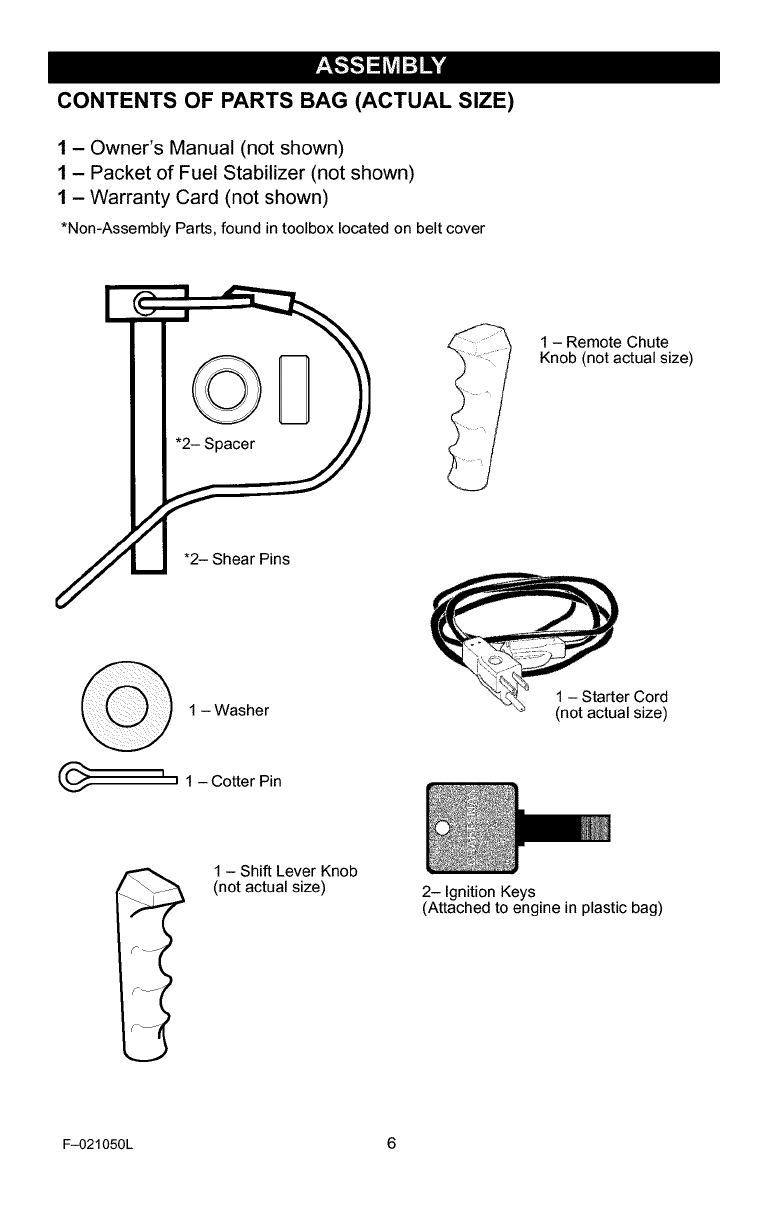

CONTENTS OF PARTS BAG (ACTUAL SIZE)

1 - Owner's Manual (not shown)

1- Packet of Fuel Stabilizer (not shown)

1 - Warranty Card (not shown)

*Non-Assembly Parts, found in toolbox located on belt cover

1 - Remote Chute

Knob (not actual size)

_r Cord

1 - Washer (not actual size)

(_ _ _ 1 Cotter Pin

1 - Shift Lever Knob

(not actual size) 2- Ignition Keys

(Attached to engine in plastic bag)

F-021050L 6

_ARNING: Always wearsafety glasses or eye shields

while assembling snow

thrower.

TOOLS REQUIRED FOR

ASSEMBLY

1-Knife to cut carton

2-1/2 inch wrenches

(or adjustable wrenches)

2 - 9/16 inch wrenches

(or adjustable wrenches)

2 - 3/4 inch wrenches

(or adjustable wrenches)

1 - Pliers (to spread cotter pin)

1 - Screwdriver

1 - Measuring tape or ruler

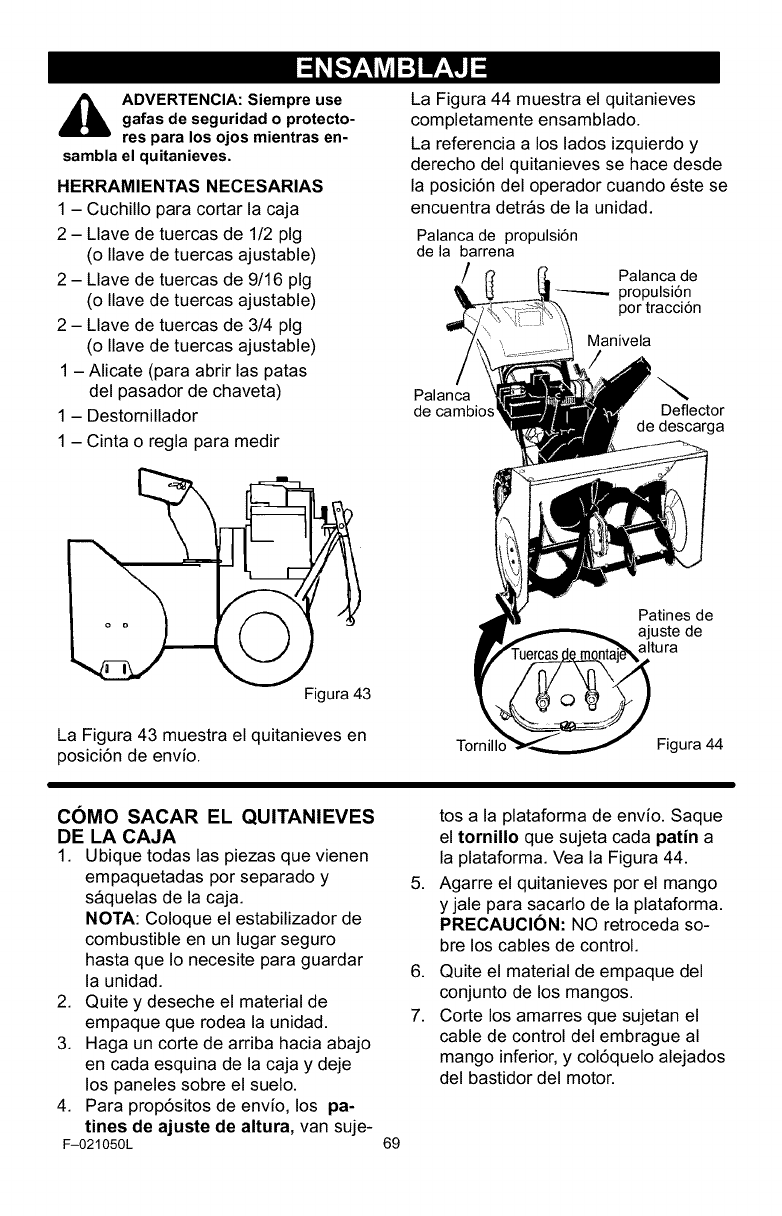

Figure 1

Figure 1 shows the snow thrower in the

shipping position.

Figure 2 shows the snow thrower com-

pletely assembled.

References to the right or left hand side

of the snow thrower are from the view-

point of the operator's position behind

the unit.

Au Drive Lever

Shifter

Lever

Drive Lever

Crank Assembly

Chute

Deflector

Height

Adjust

Skid

Screw Figure 2

TO REMOVE SNOW THROWER FROM CARTON

1. Locate all parts packed separately

and remove from the carton.

NOTE: Place fuel stabilizer in a

safe place until needed for storage.

2. Remove and discard the packing

material from around the snow

thrower.

3. Cut down all four corners of the car-

ton and lay the panels flat.

4. For shipping purposes, the height

adjust skids are attached to the

pallet. Remove the screw that se-

cures each height adjust skid to

the pallet. See Figure 2.

F-021050L

5. Roll snow thrower off the pallet by

pulling on the lower handle.

CAUTION: DO NOT back over

control cables.

6. Remove all packing material from

the unit.

7. Cut ties securing the clutch control

cable to the lower handle and lay

cable back away from the motor

frame.

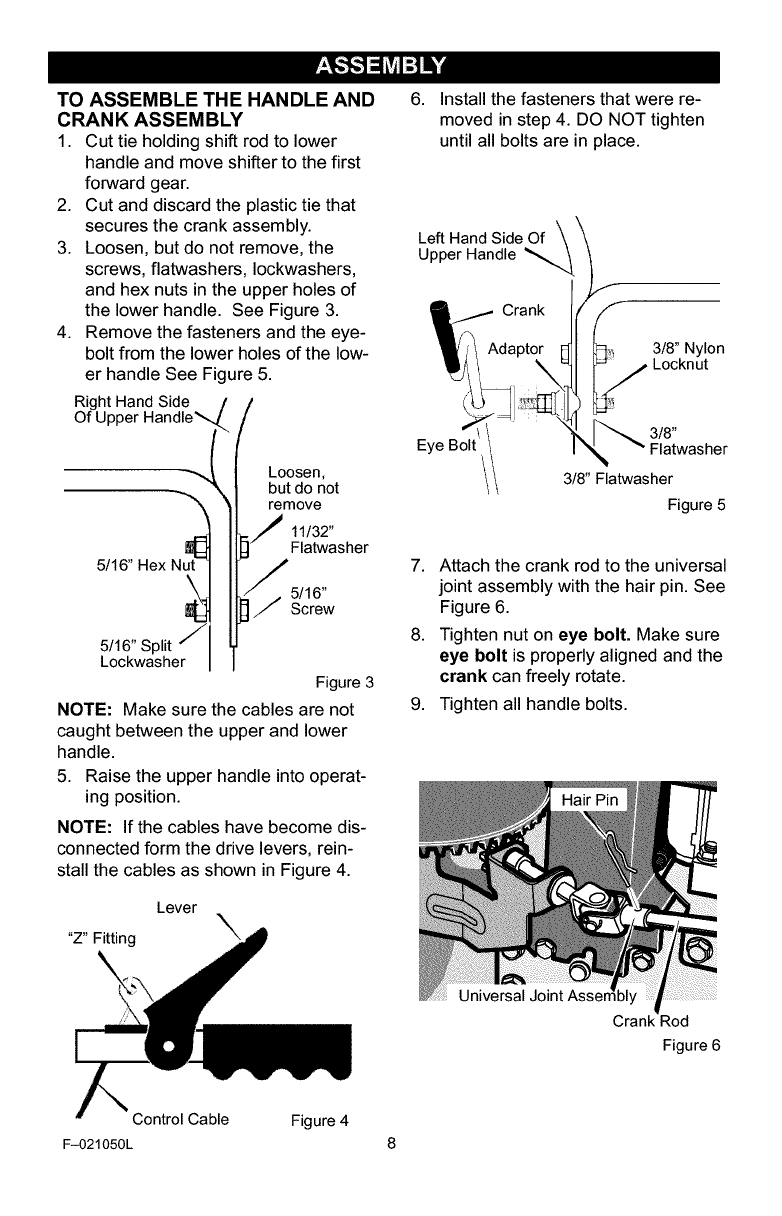

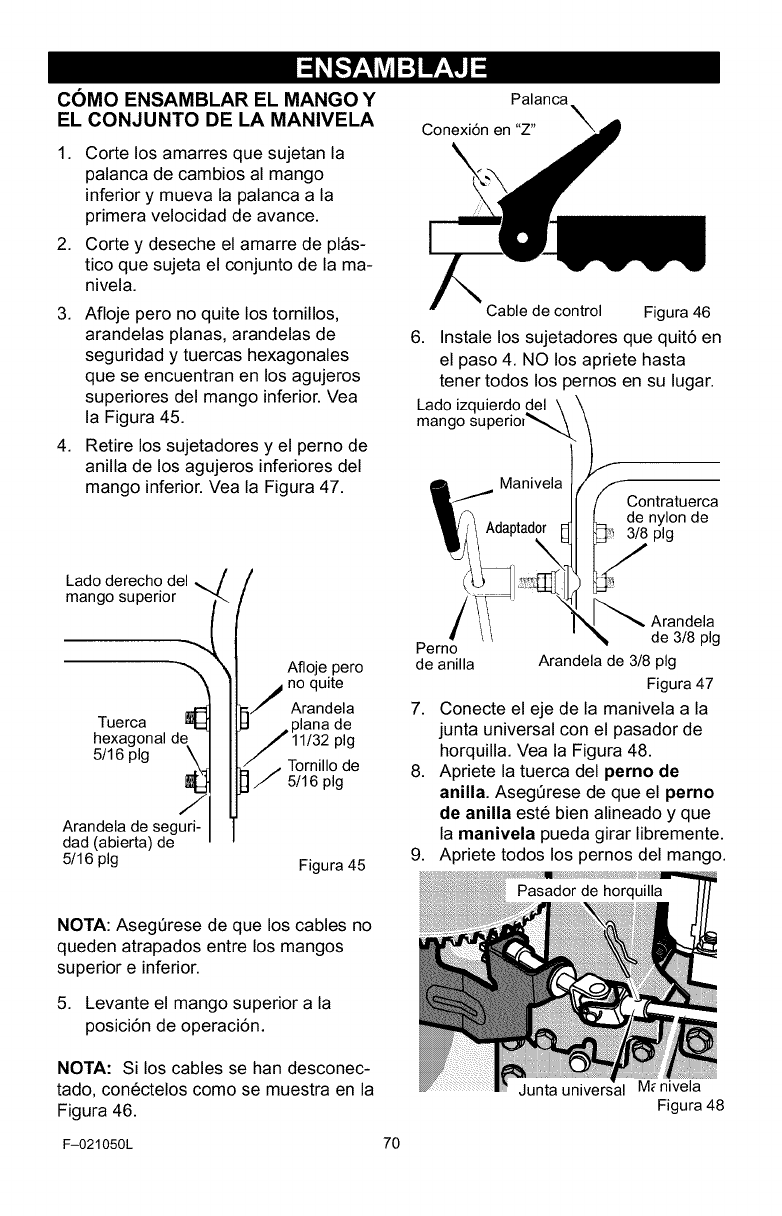

TO ASSEMBLE THE HANDLE AND

CRANK ASSEMBLY

1. Cut tie holding shift rod to lower

handle and move shifter to the first

forward gear.

2. Cut and discard the plastic tie that

secures the crank assembly.

3. Loosen, but do not remove, the

screws, flatwashers, Iockwashers,

and hex nuts in the upper holes of

the lower handle. See Figure 3.

4. Remove the fasteners and the eye-

bolt from the lower holes of the low-

er handle See Figure 5.

Right Hand Side /

Of Upper Handle_

Loosen,

but do not

r_move

11/32"

Flatwasher

5/16" Hex N 5/16"Screw

5/16" Split _" [i[

Lockwasher /Figure 3

NOTE: Make sure the cables are not

caught between the upper and lower

handle.

5. Raise the upper handle into operat-

ing position.

NOTE: If the cables have become dis-

connected form the drive levers, rein-

stall the cables as shown in Figure 4.

Lever

"Z" Fitting _',

6. Install the fasteners that were re-

moved in step 4. DO NOT tighten

until all bolts are in place.

Le_ Hand Side Of \

Upper Handle_.

Eye Bolt

_ 3/8" Nylon

_ Locknut

_, 3/8"

Flatwasher

3/8" Flatwasher

Figure 5

7. Attach the crank rod to the universal

joint assembly with the hair pin. See

Figure 6.

8. Tighten nut on eye bolt. Make sure

eye bolt is properly aligned and the

crank can freely rotate.

9. Tighten all handle bolts.

Universal

Crank Rod

Figure 6

Control Cable Figure 4

F-021050L 8

NOTE: If the cables have become dis-

connected, connect cables as shown in

Figure 7.

Traction Drive Cable Auger Drive Cable

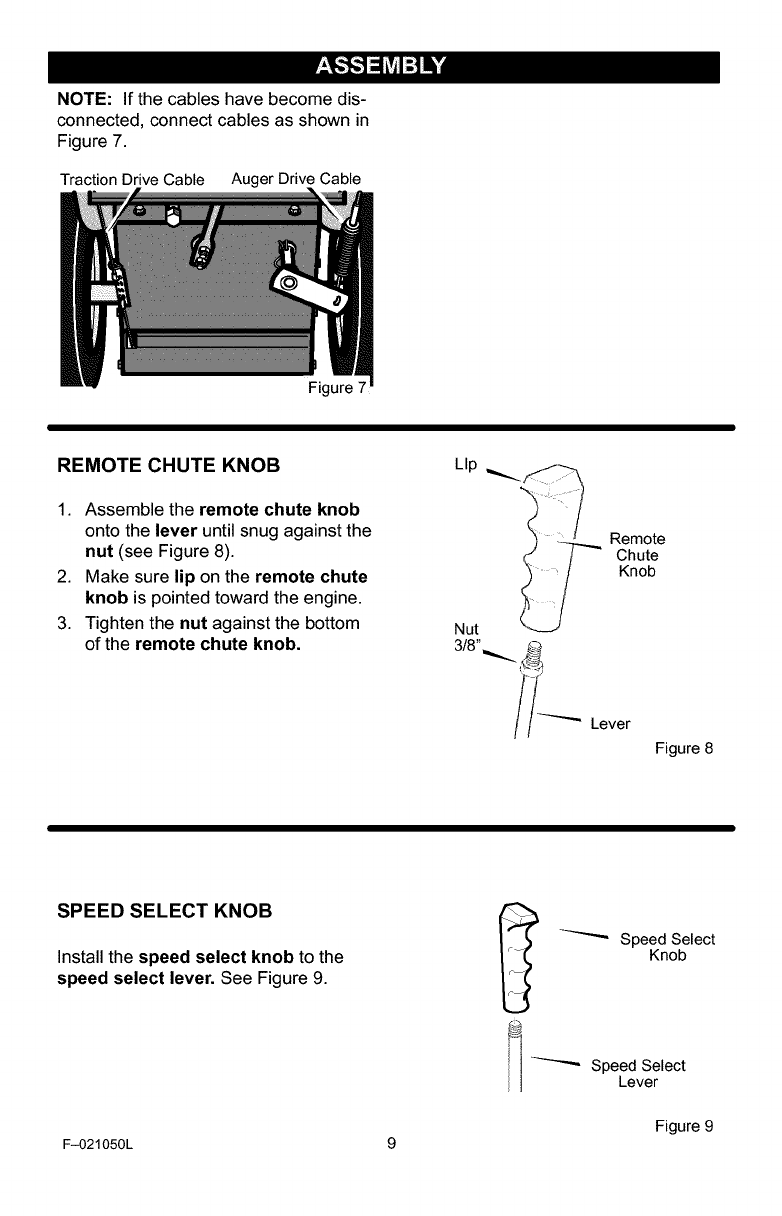

REMOTE CHUTE KNOB

Figure 7

1. Assemble the remote chute knob

onto the lever until snug against the

nut (see Figure 8).

2. Make sure lip on the remote chute

knob is pointed toward the engine.

3. Tighten the nut against the bottom

of the remote chute knob.

Lip

Remote

Chute

Knob

Lever

Figure 8

SPEED SELECT KNOB

Install the speed select knob to the

speed select lever. See Figure 9.

Speed Select

Knob

Speed Select

Lever

Figure 9

F-021050L 9

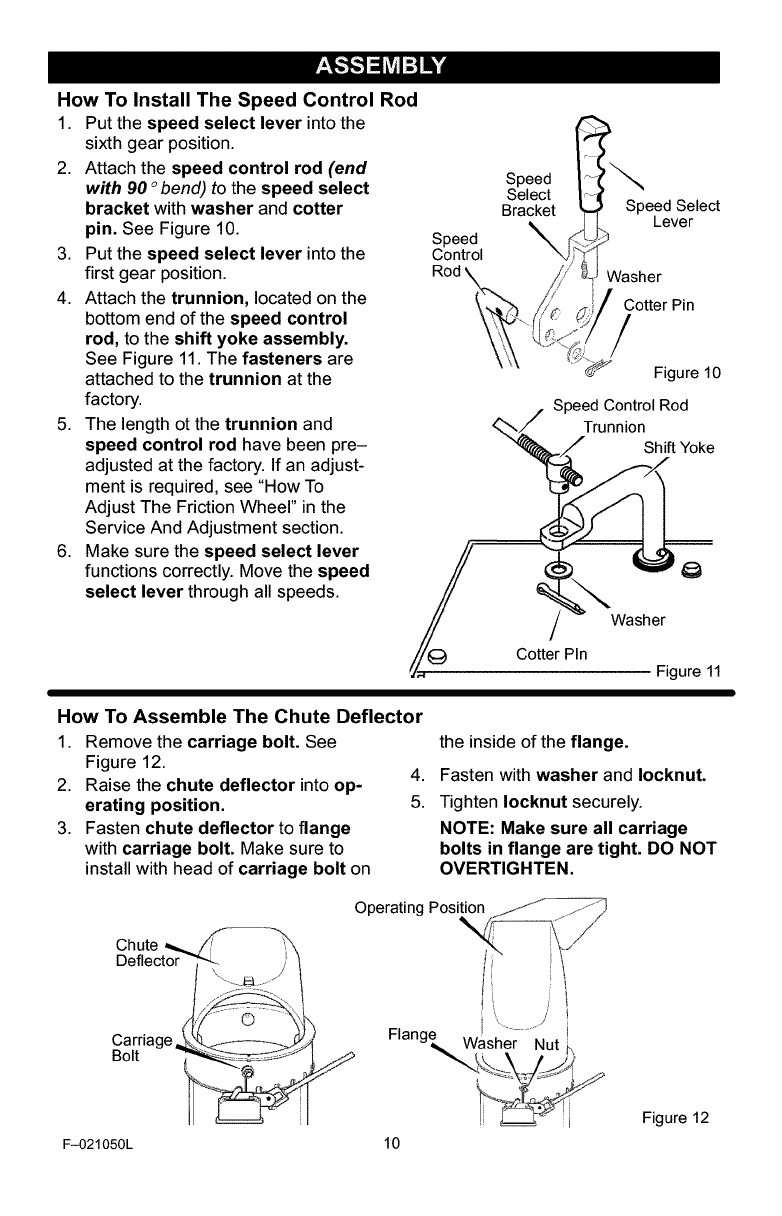

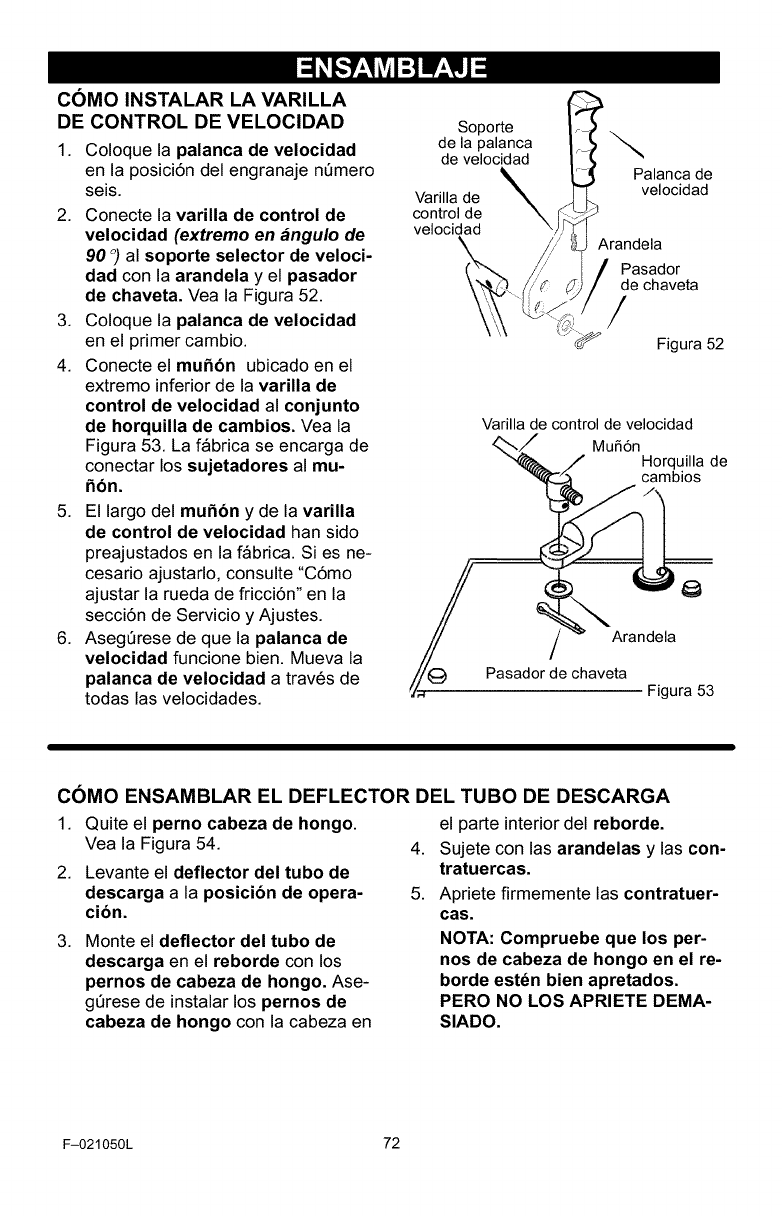

How To Install The Speed Control Rod

1. Put the speed select lever into the

sixth gear position.

2. Attach the speed control rod (end

with 90 °bend) to the speed select

bracket with washer and cotter

pin. See Figure 10.

3. Put the speed select lever into the

first gear position.

4. Attach the trunnion, located on the

bottom end of the speed control

rod, to the shift yoke assembly.

See Figure 11. The fasteners are

attached to the trunnion at the

factory.

5. The length ot the trunnion and

speed control rod have been pre-

adjusted at the factory. If an adjust-

ment is required, see "How To

Adjust The Friction Wheel" in the

Service And Adjustment section.

6. Make sure the speed select lever

functions correctly. Move the speed

select lever through all speeds.

Speed

Control

Rod

Speed

Select

Bracket

Cotter Pin

Speed Select

Lever

Washer

Cotter Pin

_ Figure 10

Speed Control Rod

Trunnion

Shift Yoke

Washer

Figure 11

How To Assemble The Chute Deflector

1. Remove the carriage bolt. See

Figure 12. 4.

2. Raise the chute deflector into op-

erating position. 5.

3. Fasten chute deflector to flange

with carriage bolt. Make sure to

install with head of carriage bolt on

the inside of the flange.

Fasten with washer and Iocknut.

Tighten Iocknut securely.

NOTE: Make sure all carriage

bolts in flange are tight. DO NOT

OVERTIGHTEN.

Chute

Deflector

Operating Position j._

Carriage,_

Bolt

F-021050L

Flang_ Washer Nut #,

Figure 12

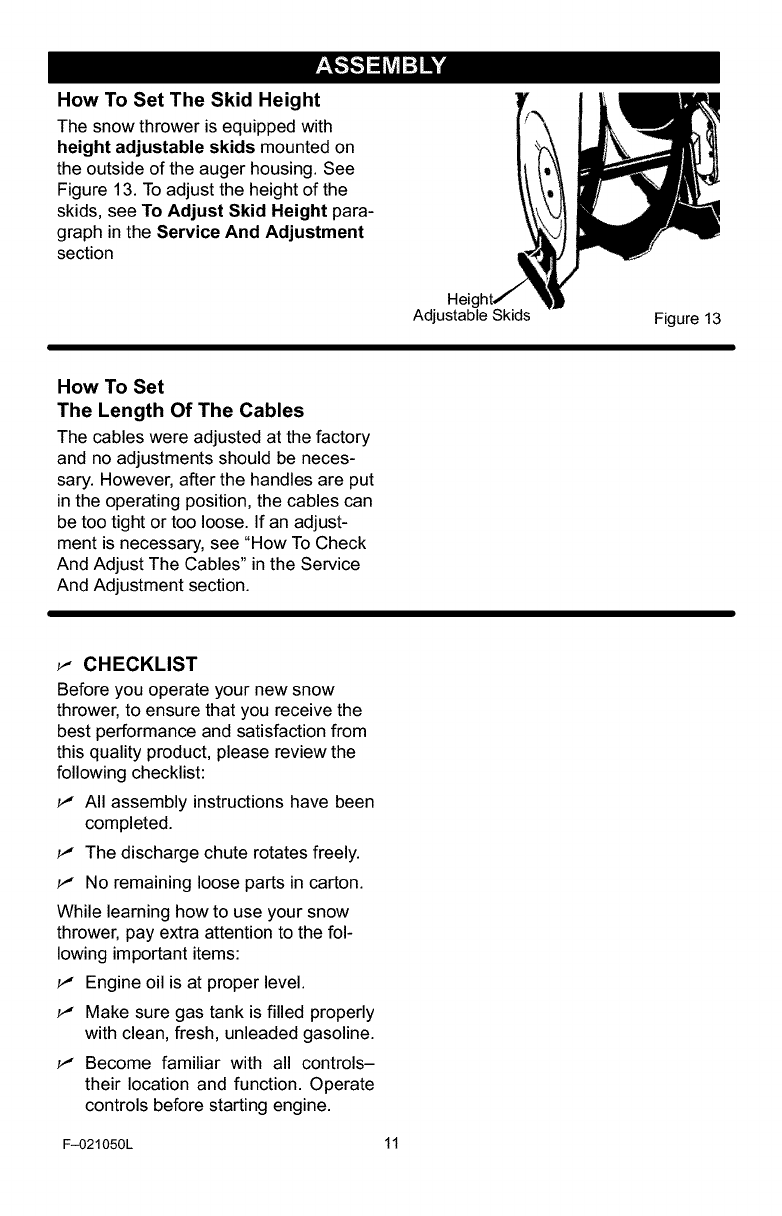

How To Set The Skid Height

The snow thrower is equipped with

height adjustable skids mounted on

the outside of the auger housing. See

Figure 13. To adjust the height of the

skids, see To Adjust Skid Height para-

graph in the Service And Adjustment

section

Hei,

Adjustable Skids Figure 13

How To Set

The Length Of The Cables

The cables were adjusted at the factory

and no adjustments should be neces-

sary. However, after the handles are put

in the operating position, the cables can

be too tight or too loose. If an adjust-

ment is necessary, see "How To Check

And Adjust The Cables" in the Service

And Adjustment section.

_" CHECKLIST

Before you operate your new snow

thrower, to ensure that you receive the

best performance and satisfaction from

this quality product, please review the

following checklist:

_' All assembly instructions have been

completed.

_' The discharge chute rotates freely.

_' No remaining loose parts in carton.

While learning how to use your snow

thrower, pay extra attention to the fol-

lowing important items:

_' Engine oil is at proper level.

_' Make sure gas tank is filled properly

with clean, fresh, unleaded gasoline.

_' Become familiar with all controls-

their location and function. Operate

controls before starting engine.

F-021050L 11

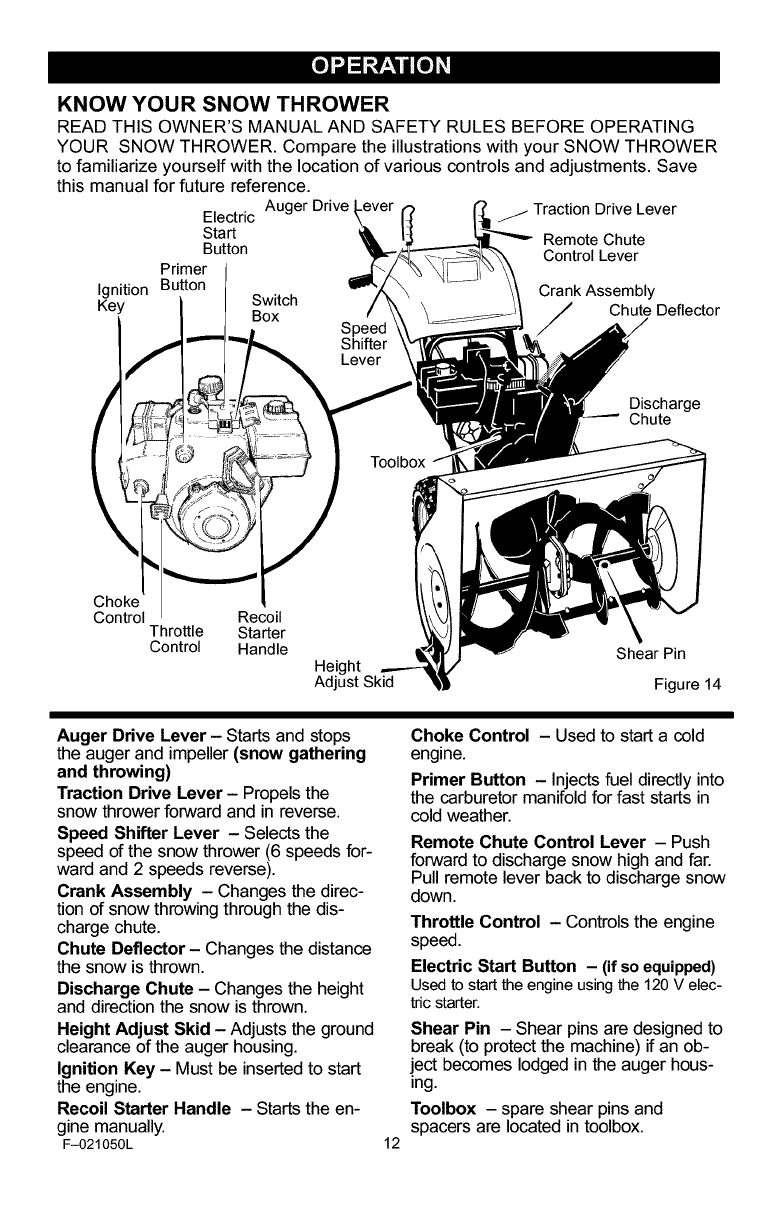

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING

YOUR SNOW THROWER. Compare the illustrations with your SNOW THROWER

to familiarize yourself with the location of various controls and adjustments. Save

this manual for future reference.

AugerDrive

Electric

Start

Button

Primer

Ignition Button

Key

Traction Drive Lever

Remote Chute

Control Lever

Switch Crank Assembly

Box Chute Deflector

Speed

Shifter

Lever

_o Discharge

Chute

Shear Pin

Height

Adjust Skid Figure 14

Chok{

Control Recoil

Throttle Starter

Control Handle

Auger Drive Lever- Starts and stops

the auger and impeller (snow gathering

and throwing)

Traction Drive Lever - Propels the

snow thrower forward and in reverse.

Speed Shifter Lever - Selects the

speed of the snow thrower (6 speeds for-

ward and 2 speeds reverse).

Crank Assembly - Changes the direc-

tion of snow throwing through the dis-

charge chute.

Chute Deflector - Changes the distance

the snow is thrown.

Discharge Chute - Changes the height

and direction the snow is thrown.

Height Adjust Skid - Adjusts the ground

clearance of the auger housing.

Ignition Key - Must be inserted to start

the engine.

Recoil Starter Handle - Starts the en-

gine manually.

F-021050L 12

Choke Control - Used to start a cold

engine.

Primer Button - Injects fuel directly into

the carburetor manifold for fast starts in

cold weather.

Remote Chute Control Lever - Push

forward to discharge snow high and far.

Pull remote lever back to discharge snow

down.

Throttle Control - Controls the engine

speed.

Electric Start Button - (if so equipped)

Used to start the engineusingthe 120V elec-

tric starter.

Shear Pin - Shear pins are designed to

break (to protect the machine) if an ob-

iect becomes lodged in the auger hous-

ing.

Toolbox - spare shear pins and

spacers are located in toolbox.

Theoperationofanysnowthrowercan

resultinforeignobjectsbeingthrown

intotheeyes,whichcanresultinse-

vereeyedamage.Alwayswearsafety

glassesoreyeshieldswhileoperating

thesnowthrower.

Werecommendstandardsafety

glassesorawidevisionsafetymaskfor

overyourglasses.

_ARNING: Read Owner's

Manual before operating

machine. Never direct dis-

charge toward bystanders. Stop the

engine before unclogging discharge

chute or auger housing and before

leaving the machine.

TO STOP YOUR

SNOW THROWER

1. To stop throwing snow, release the

auger drive lever. See Figure 15.

2. To stop the wheels, release the

traction drive lever.

3. To stop the engine, push the

throttle control lever to off and pull

out the ignition key.

Auger Drive Lever Traction Drive Lever

Shift Lever

Crank

Assembly

Figure 15

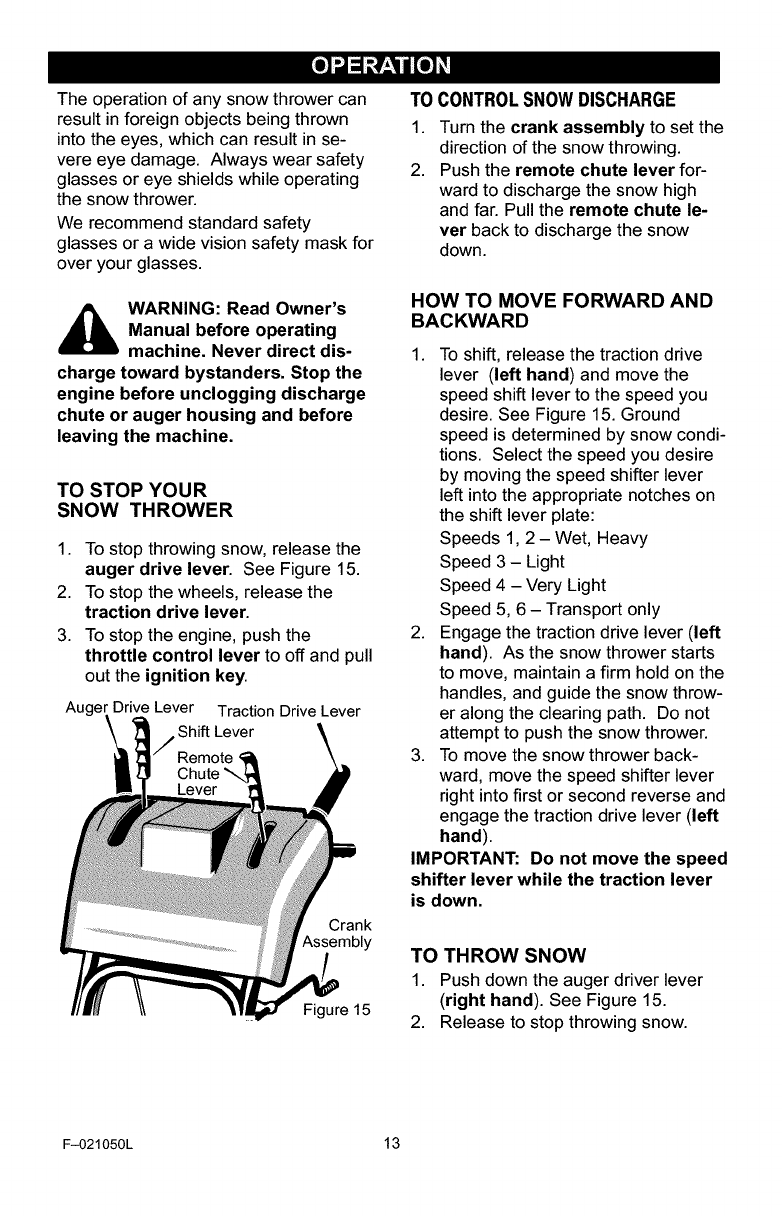

TO CONTROL SNOW DISCHARGE

1. Turn the crank assembly to set the

direction of the snow throwing.

2. Push the remote chute lever for-

ward to discharge the snow high

and far. Pull the remote chute le-

ver back to discharge the snow

down.

HOW TO MOVE FORWARD AND

BACKWARD

1. To shift, release the traction drive

lever (left hand) and move the

speed shift lever to the speed you

desire. See Figure 15. Ground

speed is determined by snow condi-

tions. Select the speed you desire

by moving the speed shifter lever

left into the appropriate notches on

the shift lever plate:

Speeds 1, 2- Wet, Heavy

Speed 3- Light

Speed 4 - Very Light

Speed 5, 6 - Transport only

2. Engage the traction drive lever (left

hand). As the snow thrower starts

to move, maintain a firm hold on the

handles, and guide the snow throw-

er along the clearing path. Do not

attempt to push the snow thrower.

3. To move the snow thrower back-

ward, move the speed shifter lever

right into first or second reverse and

engage the traction drive lever (left

hand).

IMPORTANT: Do not move the speed

shifter lever while the traction lever

is down.

TO THROW SNOW

1. Push down the auger driver lever

(right hand). See Figure 15.

2. Release to stop throwing snow.

F-021050L 13

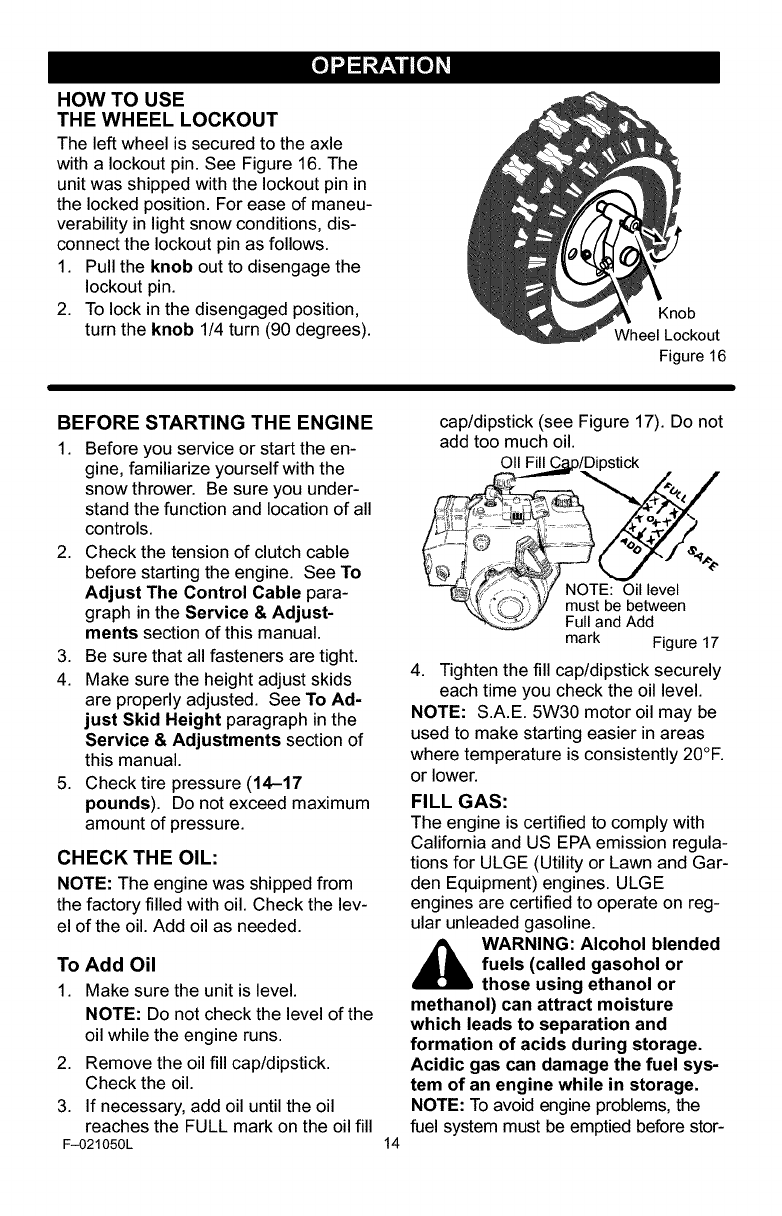

HOW TO USE

THE WHEEL LOCKOUT

The left wheel is secured to the axle

with a lockout pin. See Figure 16. The

unit was shipped with the lockout pin in

the locked position. For ease of maneu-

verability in light snow conditions, dis-

connect the lockout pin as follows.

1. Pull the knob out to disengage the

lockout pin.

2. To lock in the disengaged position,

turn the knob 1/4 turn (90 degrees). Knob

Wheel Lockout

Figure 16

BEFORE STARTING THE ENGINE

1. Before you service or start the en-

gine, familiarize yourself with the

snow thrower. Be sure you under-

stand the function and location of all

controls.

2. Check the tension of clutch cable

before starting the engine. See To

Adjust The Control Cable para-

graph in the Service & Adjust-

ments section of this manual.

3. Be sure that all fasteners are tight.

4. Make sure the height adjust skids

are properly adjusted. See To Ad-

just Skid Height paragraph in the

Service & Adjustments section of

this manual.

5. Check tire pressure (14-17

pounds). Do not exceed maximum

amount of pressure.

CHECK THE OIL:

NOTE: The engine was shipped from

the factory filled with oil. Check the lev-

el of the oil. Add oil as needed.

To Add Oil

1. Make sure the unit is level.

NOTE: Do not check the level of the

oil while the engine runs.

2. Remove the oil fill cap/dipstick.

Check the oil.

3. If necessary, add oil until the oil

reaches the FULL mark on the oil fill

F-021050L 14

cap/dipstick (see Figure 17). Do not

add too much oil.

OII Fill _3,o/Dipstick

_il/ NOTE: Oil level

'_y must be between

_J Fulland Add

mark Figure 17

4. Tighten the fill cap/dipstick securely

each time you check the oil level.

NOTE: S.A.E. 5W30 motor oil may be

used to make starting easier in areas

where temperature is consistently 20°F.

or lower.

FILL GAS:

The engine is certified to comply with

California and US EPA emission regula-

tions for ULGE (Utility or Lawn and Gar-

den Equipment) engines. ULGE

engines are certified to operate on reg-

ular unleaded gasoline.

_ ARNING: Alcohol blended

fuels (called gasohol or

those using ethanol or

methanol) can attract moisture

which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

NOTE: To avoid engine problems, the

fuel system must be emptied before stor-

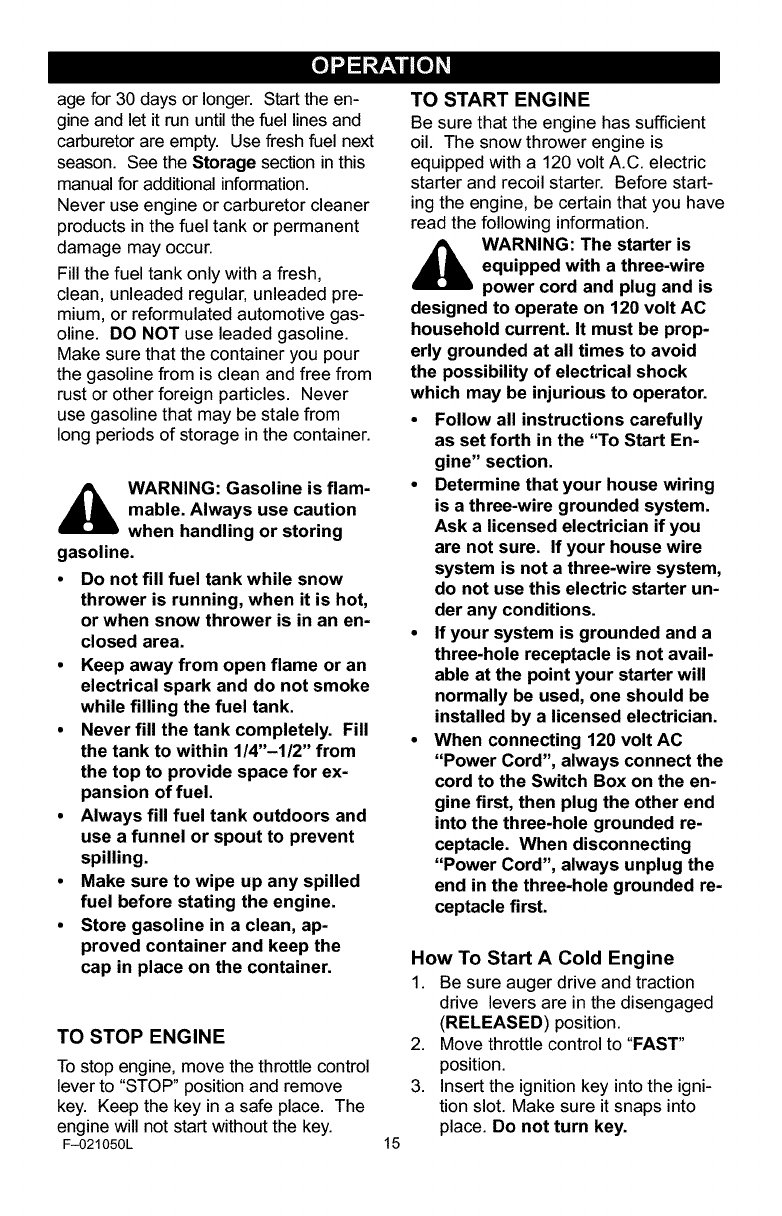

agefor30daysorlonger.Starttheen-

gineandletitrununtilthefuellinesand

carburetorareempty.Usefreshfuelnext

season.SeetheStoragesectioninthis

manualforadditionalinformation.

Neveruseengineorcarburetorcleaner

productsinthefueltankorpermanent

damagemayoccur.

Fillthefueltankonlywithafresh,

clean,unleadedregular,unleadedpre-

mium,orreformulatedautomotivegas-

oline.DONOTuseleadedgasoline.

Makesurethatthecontaineryoupour

thegasolinefromiscleanandfreefrom

rustorotherforeignparticles.Never

usegasolinethatmaybestalefrom

longperiodsofstorageinthecontainer.

_ARNING: Gasoline is flam-

mable. Always use caution

when handling or storing

gasoline.

• Do not fill fuel tank while snow

thrower is running, when it is hot,

or when snow thrower is in an en-

closed area.

•Keep away from open flame or an

electrical spark and do not smoke

while filling the fuel tank.

•Never fill the tank completely. Fill

the tank to within 1/4"-1/2" from

the top to provide space for ex-

pansion of fuel.

•Always fill fuel tank outdoors and

use a funnel or spout to prevent

spilling.

•Make sure to wipe up any spilled

fuel before stating the engine.

•Store gasoline in a clean, ap-

proved container and keep the

cap in place on the container.

TO STOP ENGINE

To stop engine, move the throttle control

lever to "STOP" position and remove

key. Keep the key in a safe place. The

engine will not start without the key.

F-021050L

TO START ENGINE

Be sure that the engine has sufficient

oil. The snow thrower engine is

equipped with a 120 volt A.C. electric

starter and recoil starter. Before start-

ing the engine, be certain that you have

read the following information.

_ARNING: The starter is

equipped with a three-wire

power cord and plug and is

designed to operate on 120 volt AC

household current. It must be prop-

erly grounded at all times to avoid

the possibility of electrical shock

which may be injurious to operator.

•Follow all instructions carefully

as set forth in the "To Start En-

gine" section.

•Determine that your house wiring

is a three-wire grounded system.

Ask a licensed electrician if you

are not sure. If your house wire

system is not a three-wire system,

do not use this electric starter un-

der any conditions.

•If your system is grounded and a

three-hole receptacle is not avail-

able at the point your starter will

normally be used, one should be

installed by a licensed electrician.

•When connecting 120 volt AC

"Power Cord", always connect the

cord to the Switch Box on the en-

gine first, then plug the other end

into the three-hole grounded re-

ceptacle. When disconnecting

"Power Cord", always unplug the

end in the three-hole grounded re-

ceptacle first.

How To Start A Cold Engine

1. Be sure auger drive and traction

drive levers are in the disengaged

(RELEASED) position.

2. Move throttle control to "FAST"

position.

3. Insert the ignition key into the igni-

tion slot. Make sure it snaps into

place. Do not turn key.

4. Rotatechokeknobclockwisetothe

chokeONposition.

5. (Electric Start) Plug the power cord

into the switch box on the engine.

Plug the other end of power cord

into a three-hole, grounded 120

VOLT, AC receptacle.

6. Push the primer button as speci-

fied below. Remove finger from

primer button between pushes.

• Do not push if temperature

above 50 ° F (10 ° C).

• Push two times if temperature is

50 ° F (10 ° C) to 15°F (-10 ° C).

• Push four times if temperature is

below 15° F (-10 ° C).

• Push five times if temperature is

below 0° F (-18 ° C).

7. (Electric Start) Push down on the

starter button until the engine

starts. Do not crank for more than

10 seconds at a time. This electric

starter is thermally protected. If

overheated it will stop automatically

and can be restarted only when it

has cooled to a safe temperature (a

wait of about 5 to 10 minutes is re-

quired).

8. (Recoil Start) Rapidly pull the re-

coil starter handle. Do not allow

the recoil starter handle to snap

back. Slowly return the recoil start-

er handle.

9. If the engine does not start in 5 or 6

tries, See Difficult Starting in the

"Troubleshooting Table".

10. When the engine starts, move the

choke control to "1/2 choke" posi-

tion. When engine runs smoothly,

move choke control to the off

Position.

11. (Electric Start) First disconnect

power cord from receptacle. Then,

disconnect the power cord from the

switch box.

12. Run engine at full throttle "FAST"

when throwing snow.

Allow the engine to warm up for several

minutes before blowing snow in temper-

F-021050L

atures below 0°F.

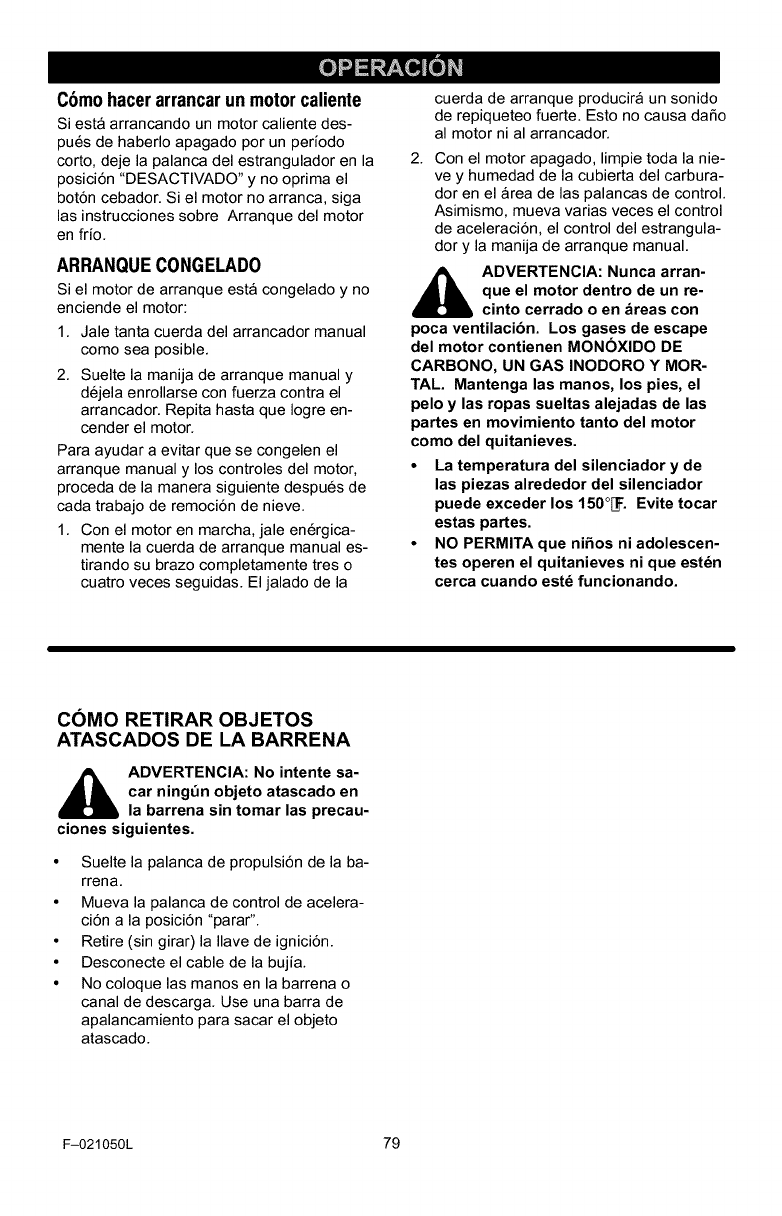

How To Start AWarm Engine

If restarting a warm engine after a short

shutdown, leave the choke lever in the

off position and do not push the primer

button. If the engine fails to start, follow

the Cold Start instructions.

FROZEN STARTER

If the starter is frozen and will not turn

engine:

1. Pull as much rope out of the starter

as possible.

2. Release the starter handle and let it

snap back against the starter. Re-

peat until the engine starts.

To help prevent possible freeze-up of

recoil starter and engine controls, pro-

ceed as follows after each snow remov-

al job.

1. With the engine running, pull the

starter rope hard with a continuous

full arm stroke three or four times.

Pulling of starter rope will produce a

loud clattering sound. This is not

harmful to the engine or starter.

2. With the engine not running, wipe all

snow and moisture from the carbu-

retor cover in area of control levers.

Also move throttle control, choke

control, and starter handle several

times.

_ WARNING: Never run en-

gine indoors or in enclosed,

poorly ventilated areas. En-

gine exhaust contains CARBON

MONOXIDE, AN ODORLESS AND

DEADLY GAS. Keep hands, feet,

hair and loose clothing away from

any moving parts on engine and

snow thrower.

•The temperature of muffler and

nearby areas may exceed 150°F.

Avoid these areas.

•DO NOT allow children or young

teenagers to operate or be near

snow thrower while it is operat-

ing.

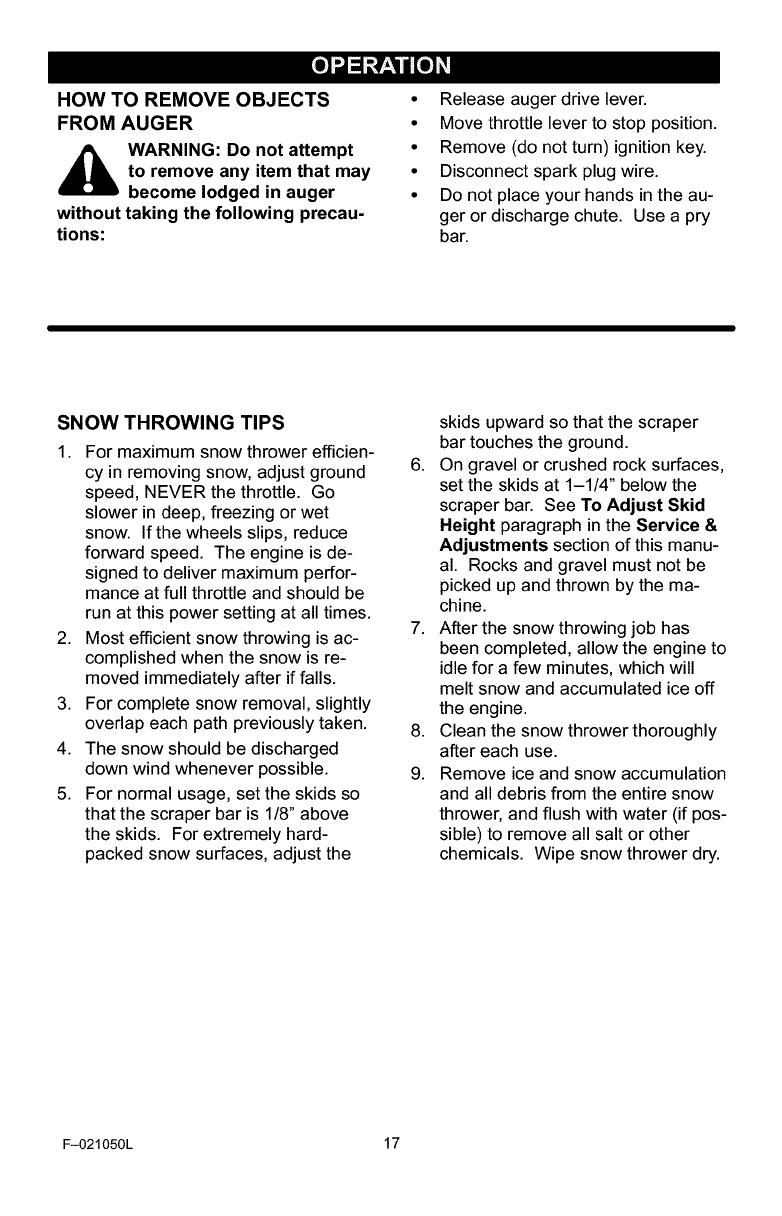

HOW TO REMOVE OBJECTS

FROM AUGER

_ARNING: Do not attempt

to remove any item that may

become lodged in auger

without taking the following precau-

tions:

• Release auger drive lever.

• Move throttle lever to stop position.

• Remove (do not turn) ignition key.

• Disconnect spark plug wire.

• Do not place your hands in the au-

ger or discharge chute. Use a pry

bar.

SNOW THROWING TIPS

1. For maximum snow thrower efficien-

cy in removing snow, adjust ground

speed, NEVER the throttle. Go

slower in deep, freezing or wet

snow. If the wheels slips, reduce

forward speed. The engine is de-

signed to deliver maximum perfor-

mance at full throttle and should be

run at this power setting at all times.

2. Most efficient snow throwing is ac-

complished when the snow is re-

moved immediately after if falls.

3. For complete snow removal, slightly

overlap each path previously taken.

4. The snow should be discharged

down wind whenever possible.

5. For normal usage, set the skids so

that the scraper bar is 1/8" above

the skids. For extremely hard-

packed snow surfaces, adjust the

skids upward so that the scraper

bar touches the ground.

6. On gravel or crushed rock surfaces,

set the skids at 1-1/4" below the

scraper bar. See To Adjust Skid

Height paragraph in the Service &

Adjustments section of this manu-

al. Rocks and gravel must not be

picked up and thrown by the ma-

chine.

7. After the snow throwing job has

been completed, allow the engine to

idle for a few minutes, which will

melt snow and accumulated ice off

the engine.

8. Clean the snow thrower thoroughly

after each use.

9. Remove ice and snow accumulation

and all debris from the entire snow

thrower, and flush with water (if pos-

sible) to remove all salt or other

chemicals. Wipe snow thrower dry.

F-021050L 17

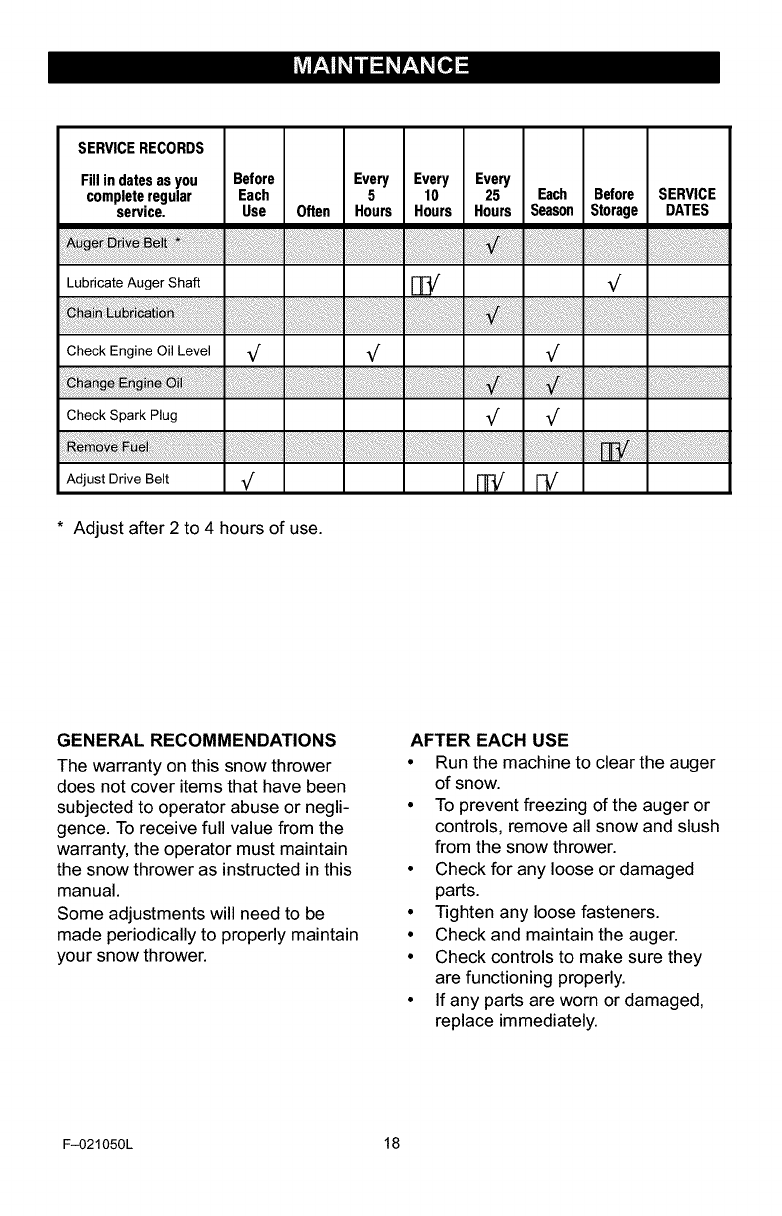

SERVICERECORDS

Fill in dates as you Before Every Every Every

complete regular Each 5 10 25 Each Before SERVICE

service. Use Often Hours Hours Hours Season Storage DATES

Lubricate Auger Shaft E_ vr

Check Engine Oil Level !/ !/ !/

Check Spark Plug -Vr -Vr

Adjust Drive Belt !/ []_ r_

* Adjust after 2 to 4 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this snow thrower

does not cover items that have been

subjected to operator abuse or negli-

gence. To receive full value from the

warranty, the operator must maintain

the snow thrower as instructed in this

manual.

Some adjustments will need to be

made periodically to properly maintain

your snow thrower.

AFTER EACH USE

• Run the machine to clear the auger

of snow.

• To prevent freezing of the auger or

controls, remove all snow and slush

from the snow thrower.

• Check for any loose or damaged

parts.

• Tighten any loose fasteners.

• Check and maintain the auger.

• Check controls to make sure they

are functioning properly.

• If any parts are worn or damaged,

replace immediately.

F-021050L 18

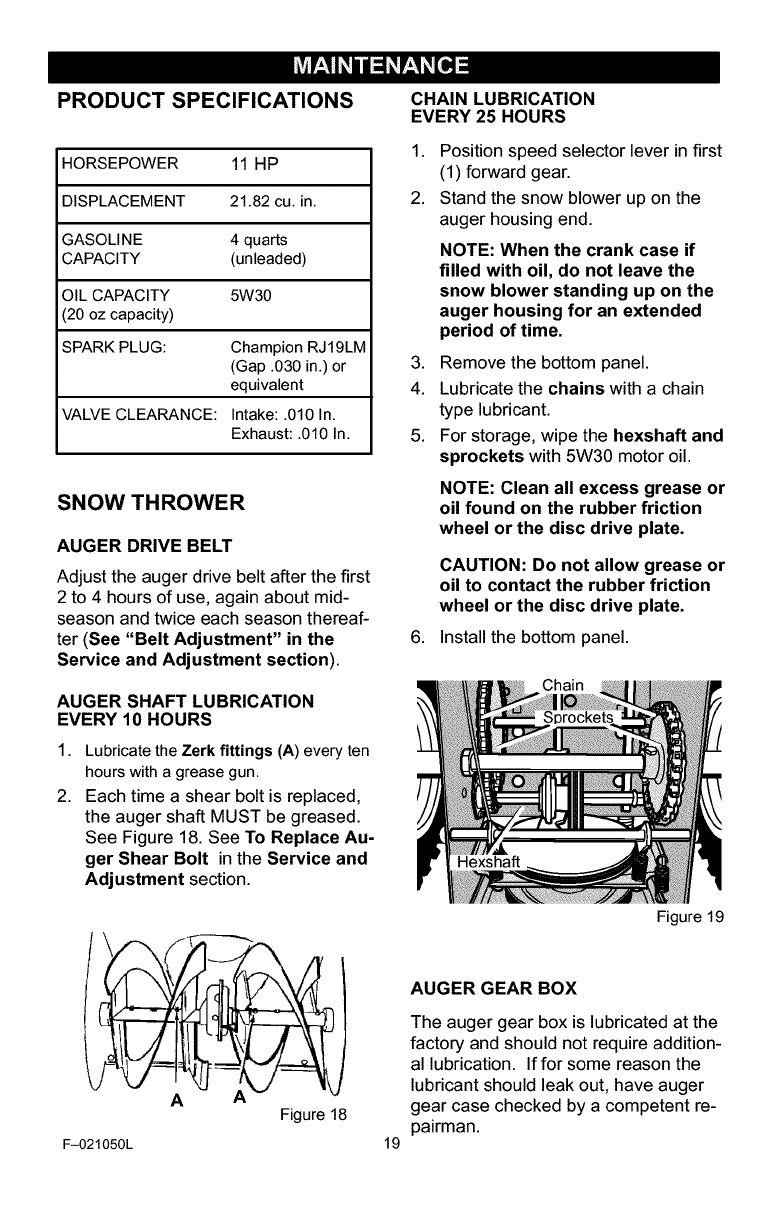

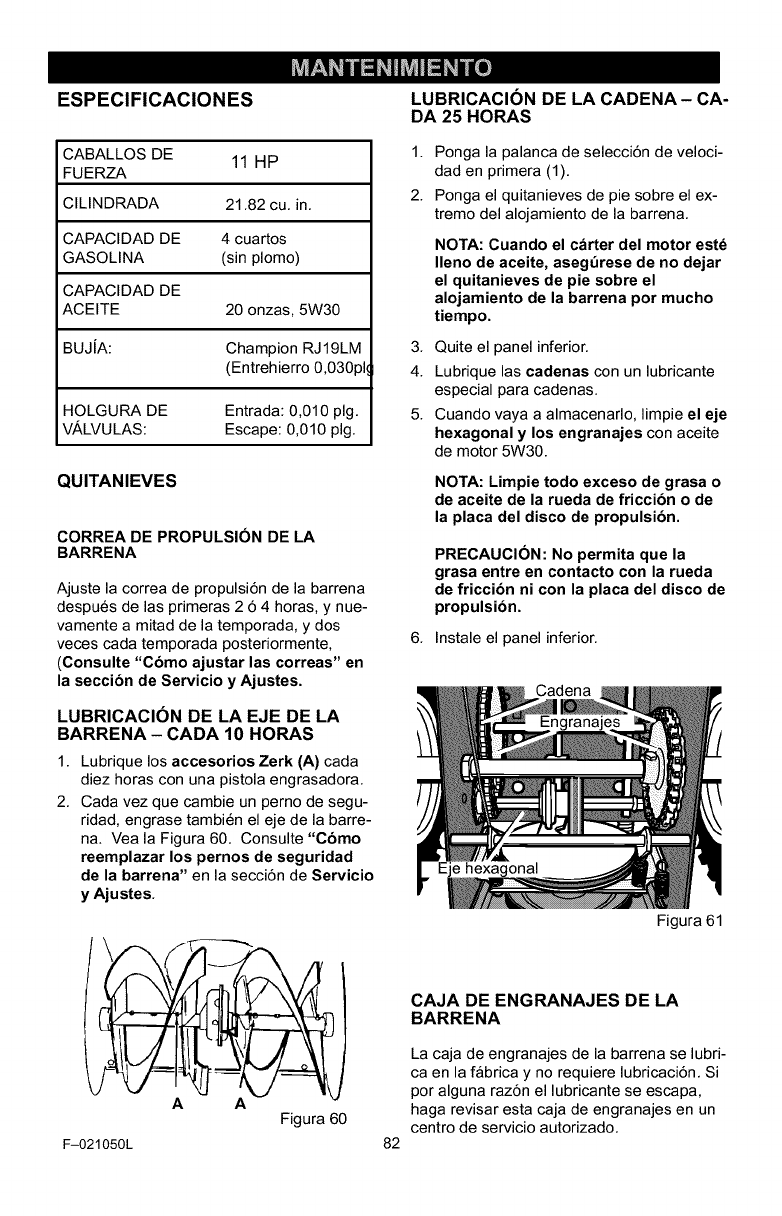

PRODUCT SPECIFICATIONS CHAIN LUBRICATION

EVERY 25 HOURS

HORSEPOWER 11 HP

DISPLACEMENT 21.82 cu. in.

GASOLINE 4 quarts

CAPACITY (unleaded)

OIL CAPACITY 5W30

(20 oz capacity)

SPARK PLUG: Champion RJ19LM

(Gap .030 in.) or

equivalent

VALVE CLEARANCE: Intake: .010 In.

Exhaust: .010 In.

SNOW THROWER

AUGER DRIVE BELT

Adjust the auger drive belt after the first

2 to 4 hours of use, again about mid-

season and twice each season thereaf-

ter (See "Belt Adjustment" in the

Service and Adjustment section).

Position speed selector lever in first

(1) forward gear.

Stand the snow blower up on the

auger housing end.

NOTE: When the crank case if

filled with oil, do not leave the

snow blower standing up on the

auger housing for an extended

period of time.

Remove the bottom panel.

Lubricate the chains with a chain

type lubricant.

For storage, wipe the hexshaft and

sprockets with 5W30 motor oil.

NOTE: Clean all excess grease or

oil found on the rubber friction

wheel or the disc drive plate.

CAUTION: Do not allow grease or

oil to contact the rubber friction

wheel or the disc drive plate.

6. Install the bottom panel.

AUGER SHAFT LUBRICATION

EVERY 10 HOURS

Lubricate the Zerk fittings (A) every ten

hours with a grease gun.

Each time a shear bolt is replaced,

the auger shaft MUST be greased.

See Figure 18. See To Replace Au-

ger Shear Bolt in the Service and

Adjustment section.

AFigure 18

F-021050L

Figure 19

AUGER GEAR BOX

The auger gear box is lubricated at the

factory and should not require addition-

al lubrication. If for some reason the

lubricant should leak out, have auger

gear case checked by a competent re-

pairman.

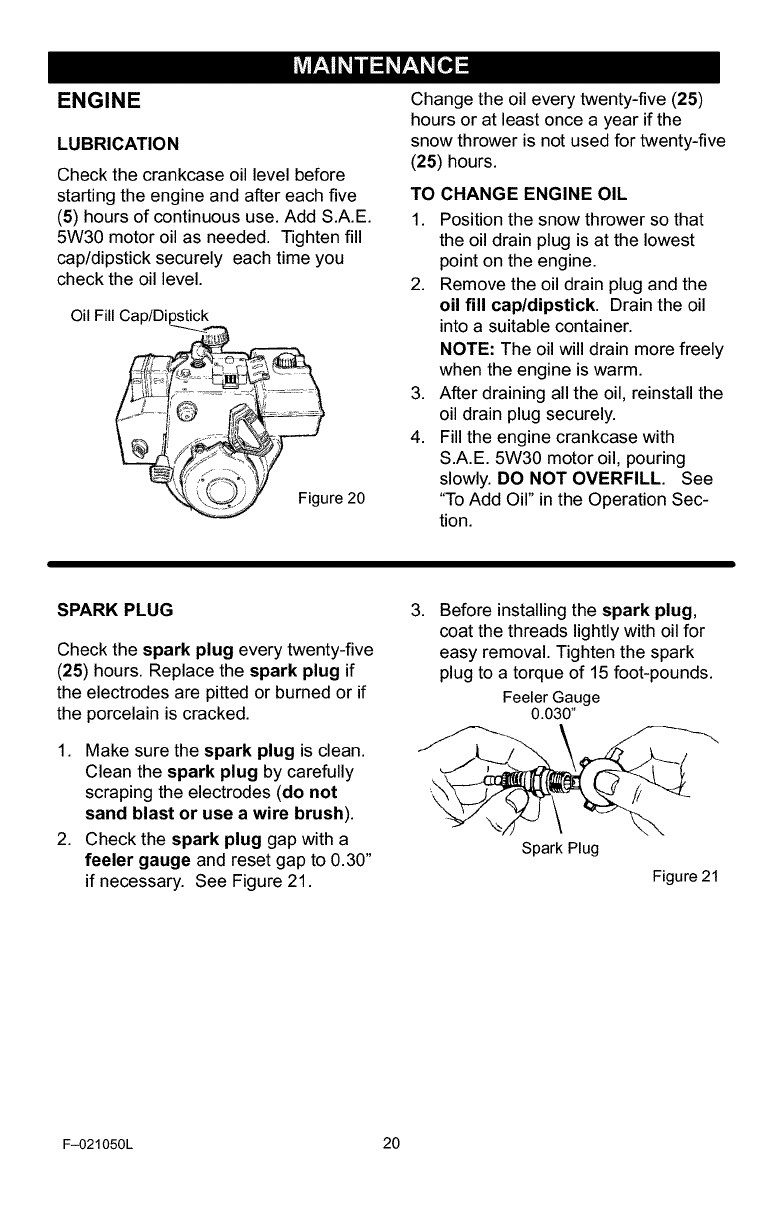

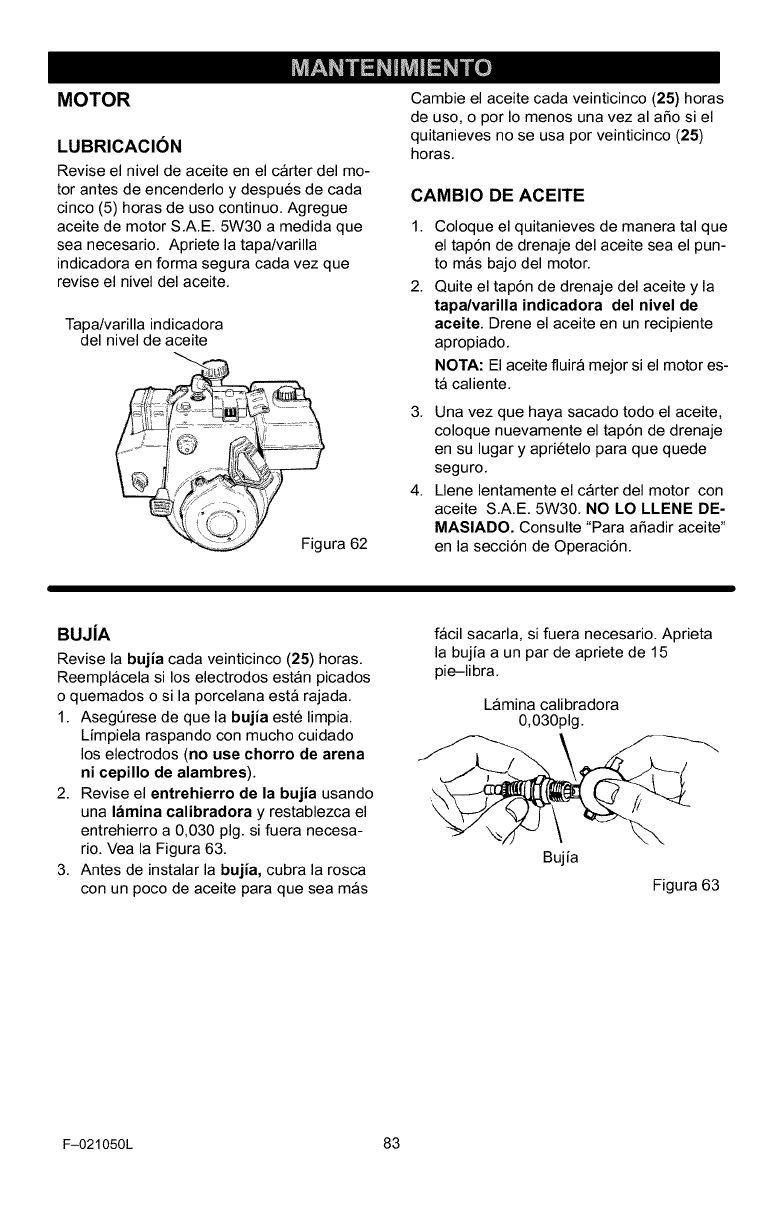

ENGINE

LUBRICATION

Check the crankcase oil level before

starting the engine and after each five

(5) hours of continuous use. Add S.A.E.

5W30 motor oil as needed. Tighten fill

cap/dipstick securely each time you

check the oil level.

Oil Fill Cap/Dipstick

Change the oil every twenty-five (25)

hours or at least once a year if the

snow thrower is not used for twenty-five

(25) hours.

TO CHANGE ENGINE OIL

1. Position the snow thrower so that

the oil drain plug is at the lowest

point on the engine.

2. Remove the oil drain plug and the

oil fill cap/dipstick. Drain the oil

into a suitable container.

NOTE: The oil will drain more freely

when the engine is warm.

3. After draining all the oil, reinstall the

oil drain plug securely.

4. Fill the engine crankcase with

S.A.E. 5W30 motor oil, pouring

slowly. DO NOT OVERFILL. See

"To Add Oil" in the Operation Sec-

tion.

SPARK PLUG

Check the spark plug every twenty-five

(25) hours. Replace the spark plug if

the electrodes are pitted or burned or if

the porcelain is cracked.

1. Make sure the spark plug is clean.

Clean the spark plug by carefully

scraping the electrodes (do not

sand blast or use a wire brush).

2. Check the spark plug gap with a

feeler gauge and reset gap to 0.30"

if necessary. See Figure 21.

3. Before installing the spark plug,

coat the threads lightly with oil for

easy removal. Tighten the spark

plug to a torque of 15 foot-pounds.

Feeler Gauge

0.030"

Spark Plug

Figure 21

F-021050L 20

_,_ad_ IP'_'_Im]V-'_n_U_ j _vj_ln Ii

_ARNING: Always discon-

nect the spark plug wire and

place it where it cannot

make contact with spark plug to pre-

vent accidental starting when mak-

ing any adjustments or repairs.

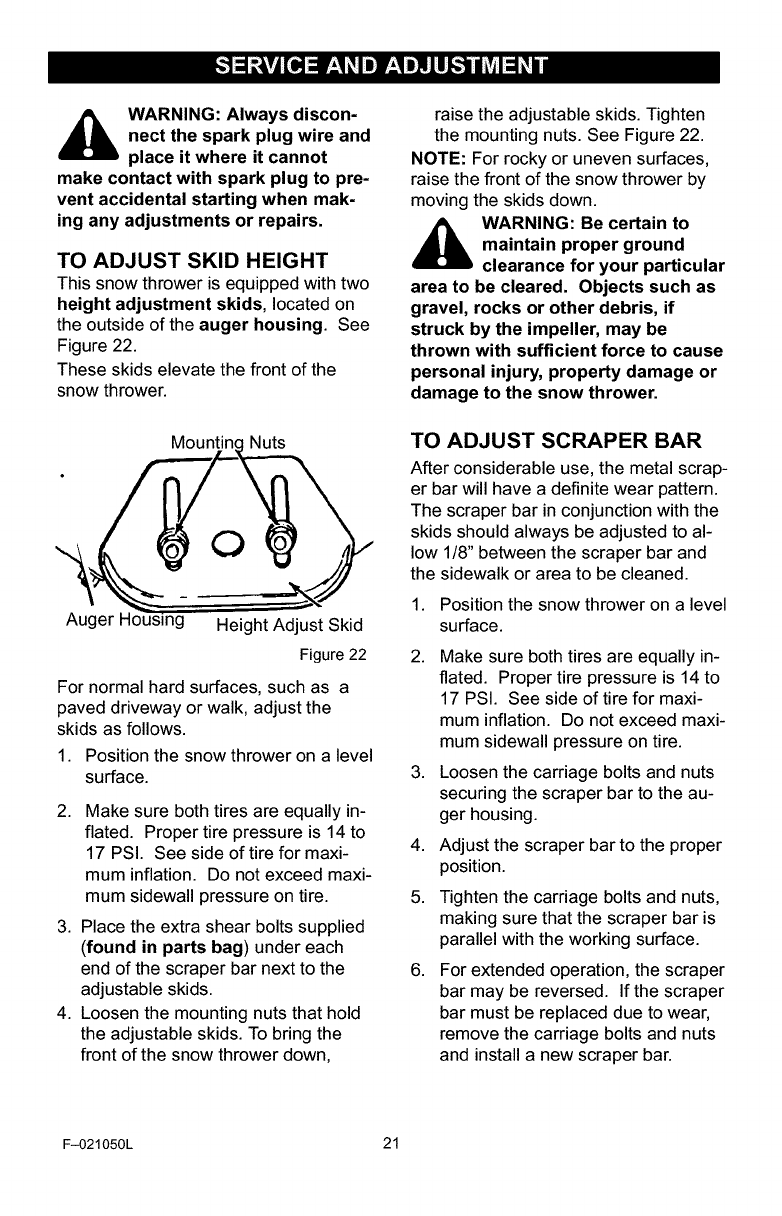

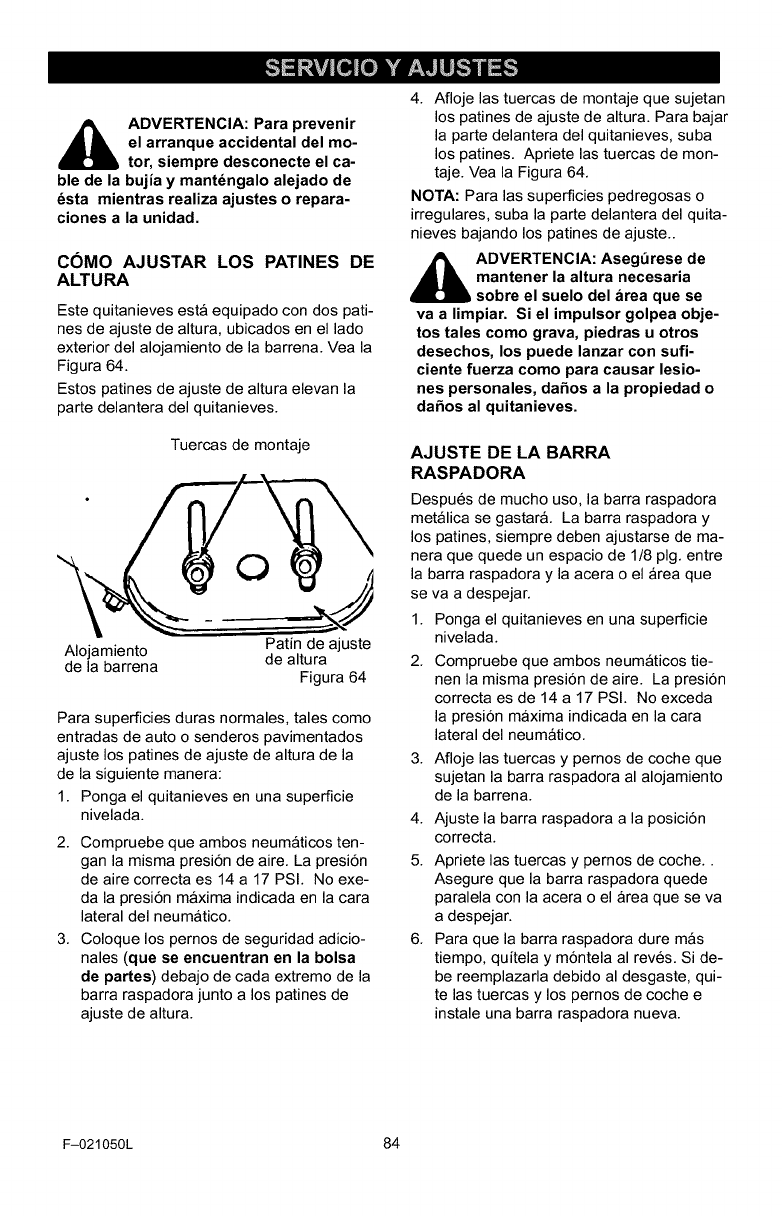

TO ADJUST SKID HEIGHT

This snow thrower is equipped with two

height adjustment skids, located on

the outside of the auger housing. See

Figure 22.

These skids elevate the front of the

snow thrower.

Mountin_ Nuts

Auger =g Height Adjust Skid

Figure 22

For normal hard surfaces, such as a

paved driveway or walk, adjust the

skids as follows.

1. Position the snow thrower on a level

surface.

2. Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

3. Place the extra shear bolts supplied

(found in parts bag) under each

end of the scraper bar next to the

adjustable skids.

4. Loosen the mounting nuts that hold

the adjustable skids. To bring the

front of the snow thrower down,

raise the adjustable skids. Tighten

the mounting nuts. See Figure 22.

NOTE: For rocky or uneven surfaces,

raise the front of the snow thrower by

moving the skids down.

_ WARNING: Be certain to

maintain proper ground

clearance for your particular

area to be cleared. Objects such as

gravel, rocks or other debris, if

struck by the impeller, may be

thrown with sufficient force to cause

personal injury, property damage or

damage to the snow thrower.

TO ADJUST SCRAPER BAR

After considerable use, the metal scrap-

er bar will have adefinite wear pattern.

The scraper bar in conjunction with the

skids should always be adjusted to al-

low 1/8" between the scraper bar and

the sidewalk or area to be cleaned.

1. Position the snow thrower on a level

surface.

2. Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

3. Loosen the carriage bolts and nuts

securing the scraper bar to the au-

ger housing.

4. Adjust the scraper bar to the proper

position.

5. Tighten the carriage bolts and nuts,

making sure that the scraper bar is

parallel with the working surface.

6. For extended operation, the scraper

bar may be reversed. If the scraper

bar must be replaced due to wear,

remove the carriage bolts and nuts

and install a new scraper bar.

F-021050L 21

_,_ad_ IP'_'_Im]V-'_n_U_ j _vj_ln Ii

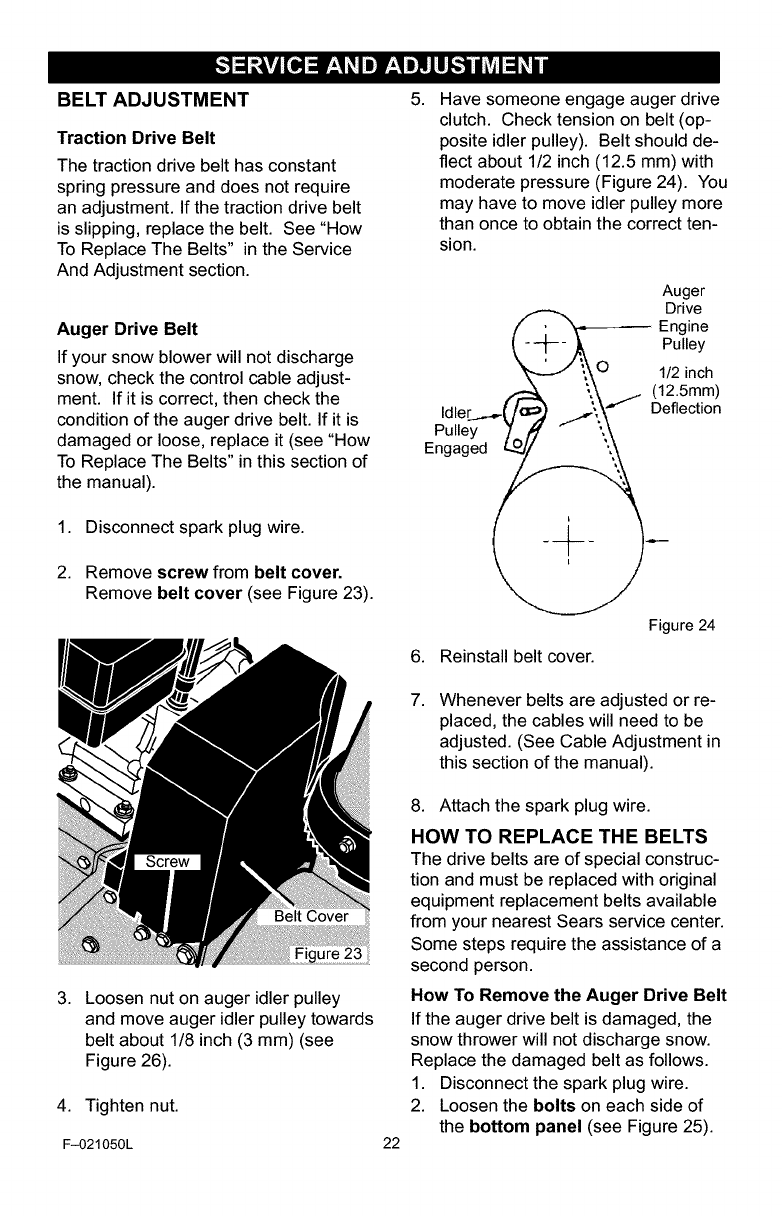

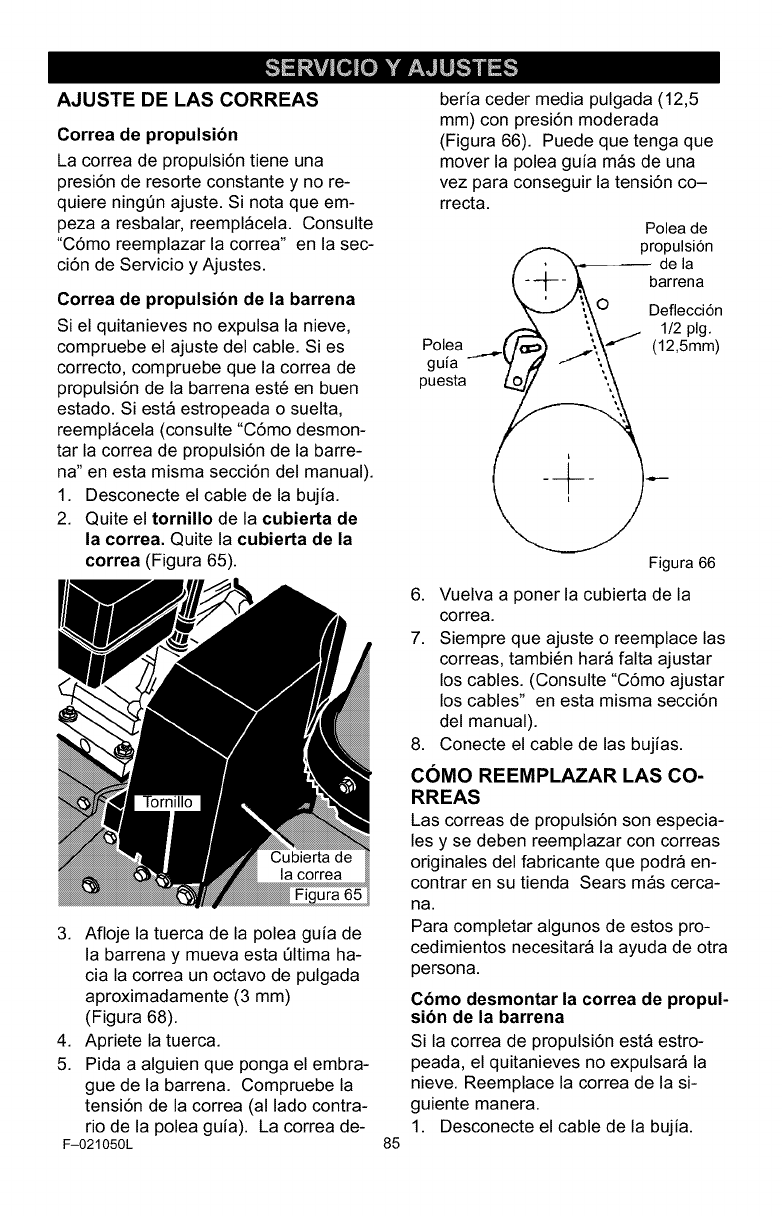

BELT ADJUSTMENT

Traction Drive Belt

The traction drive belt has constant

spring pressure and does not require

an adjustment. If the traction drive belt

is slipping, replace the belt. See "How

To Replace The Belts" in the Service

And Adjustment section.

Auger Drive Belt

If your snow blower will not discharge

snow, check the control cable adjust-

ment. If it is correct, then check the

condition of the auger drive belt. If it is

damaged or loose, replace it (see "How

To Replace The Belts" in this section of

the manual).

1. Disconnect spark plug wire.

2. Remove screw from belt cover.

Remove belt cover (see Figure 23).

5. Have someone engage auger drive

clutch. Check tension on belt (op-

posite idler pulley). Belt should de-

flect about 1/2 inch (12.5 mm) with

moderate pressure (Figure 24). You

may have to move idler pulley more

than once to obtain the correct ten-

sion.

Auger

Drive

Engine

Pulley

;,.\O 1/2 inch

-.--& _\ (12.5mm)

idler_..._,.(/¢'_ _,_\\ 11"_ Deflection

Pulley L/_ " ",_

Engaged __

Figure 24

6. Reinstall belt cover.

7. Whenever belts are adjusted or re-

placed, the cables will need to be

adjusted. (See Cable Adjustment in

this section of the manual).

are 23

3. Loosen nut on auger idler pulley

and move auger idler pulley towards

belt about 1/8 inch (3 mm) (see

Figure 26).

4. Tighten nut.

F-021050L 22

8. Attach the spark plug wire.

HOW TO REPLACE THE BELTS

The drive belts are of special construc-

tion and must be replaced with original

equipment replacement belts available

from your nearest Sears service center.

Some steps require the assistance of a

second person.

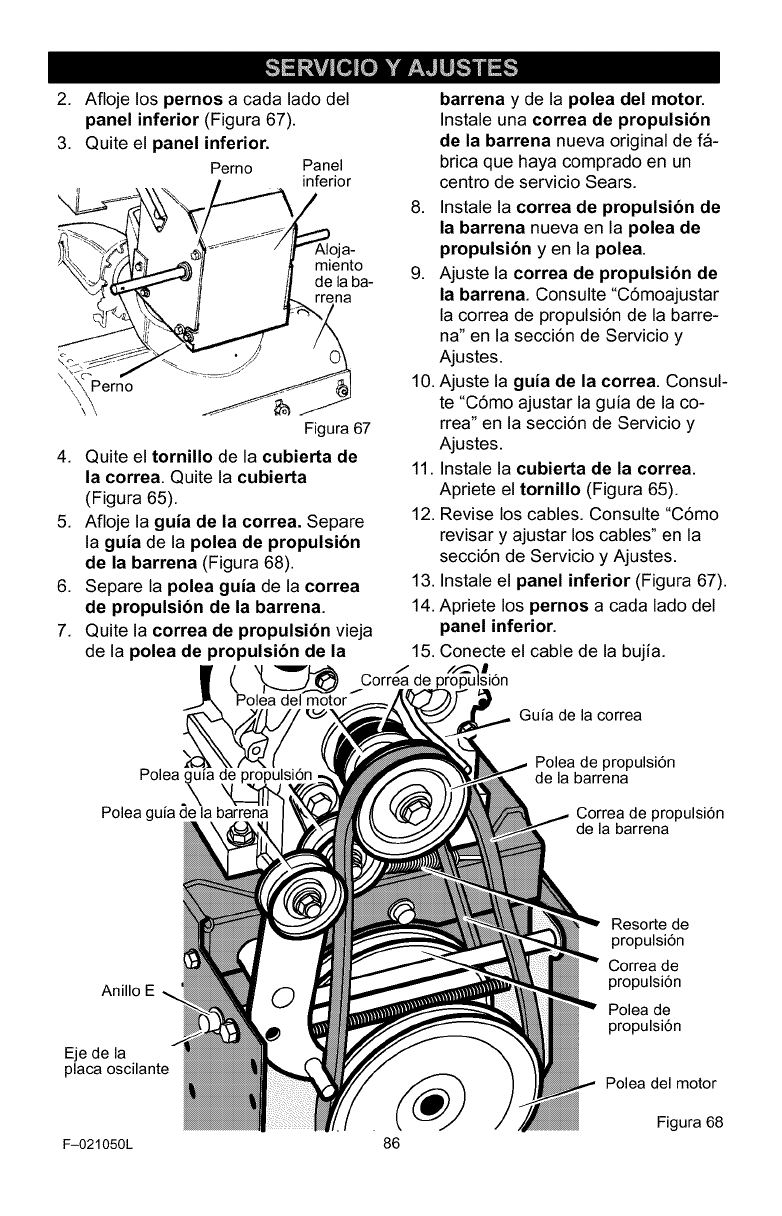

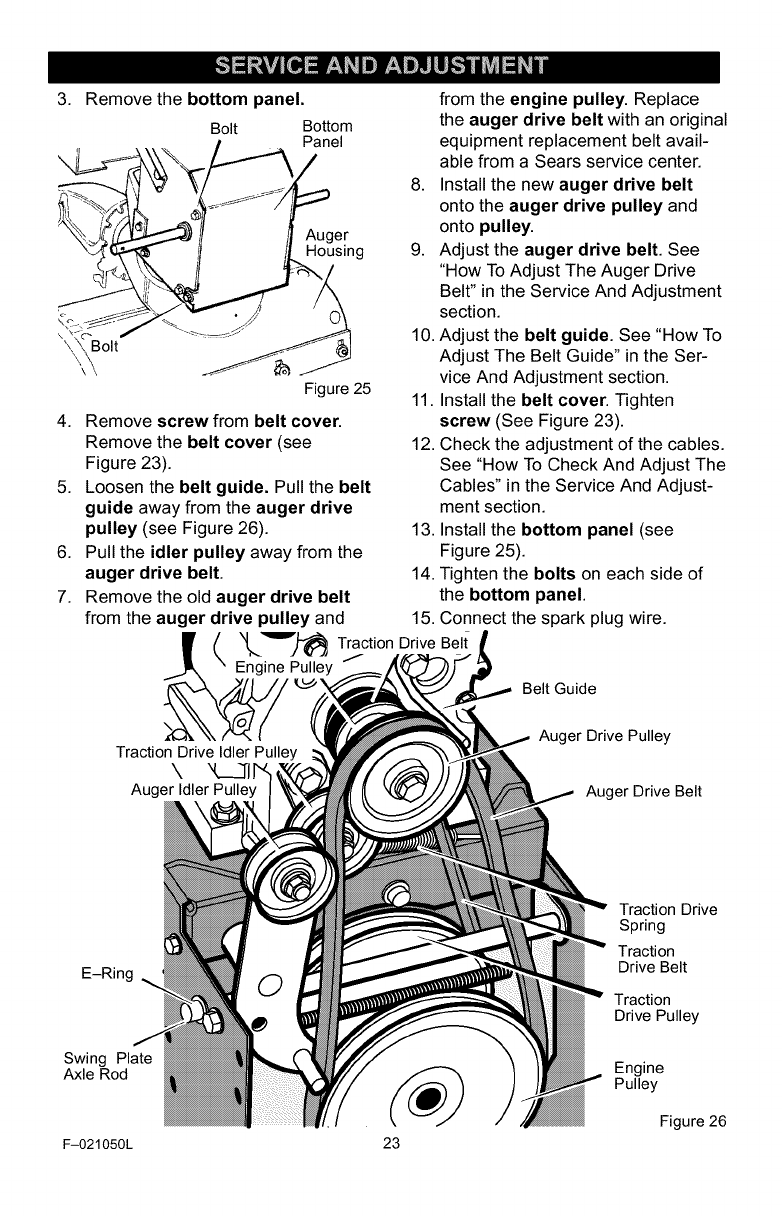

How To Remove the Auger Drive Belt

If the auger drive belt is damaged, the

snow thrower will not discharge snow.

Replace the damaged belt as follows.

1. Disconnect the spark plug wire.

2. Loosen the bolts on each side of

the bottom panel (see Figure 25).

3. Remove the bottom panel.

Bolt Bottom

Panel

Auger

Housing

_Bolt

Figure 25

Remove screw from belt cover.

Remove the belt cover (see

Figure 23).

Loosen the belt guide. Pull the belt

guide away from the auger drive

pulley (see Figure 26).

Pull the idler pulley away from the

auger drive belt.

Remove the old auger drive belt

from the auger drive pulley and

_'_'_ Traction Drive Belt

Engine Pulley

from the engine pulley. Replace

the auger drive belt with an original

equipment replacement belt avail-

able from a Sears service center.

8. Install the new auger drive belt

onto the auger drive pulley and

onto pulley.

9. Adjust the auger drive belt. See

"How To Adjust The Auger Drive

Belt" in the Service And Adjustment

section.

10. Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

11. Install the belt cover. Tighten

screw (See Figure 23).

12. Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

13. Install the bottom panel (see

Figure 25).

14. Tighten the bolts on each side of

the bottom panel.

15. Connect the spark plug wire.

Belt Guide

Traction Drive Idler

Auger Idler Pulley

Auger Drive Pulley

Auger Drive Belt

E-Ring

Swing Plate

Axle Rod

Traction Drive

Spring

Traction

Drive Belt

Traction

Drive Pulley

Engine

Pulley

Figure 26

F-021050L

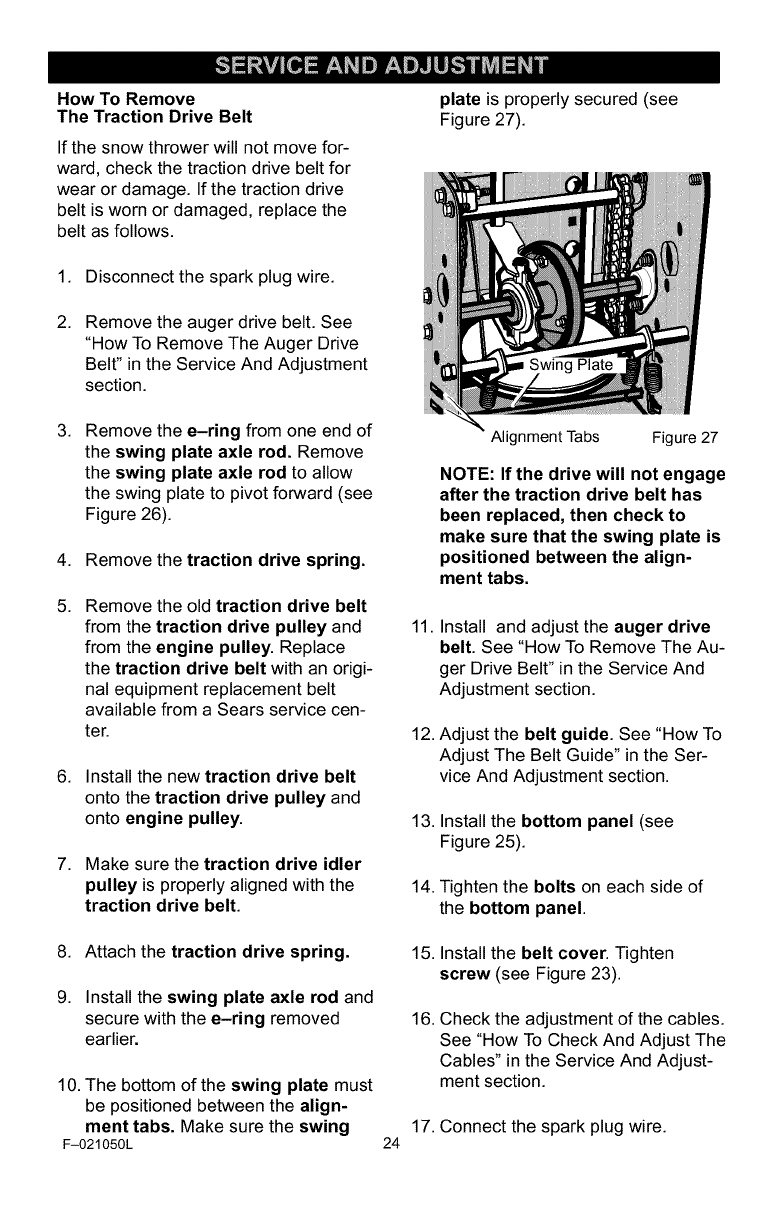

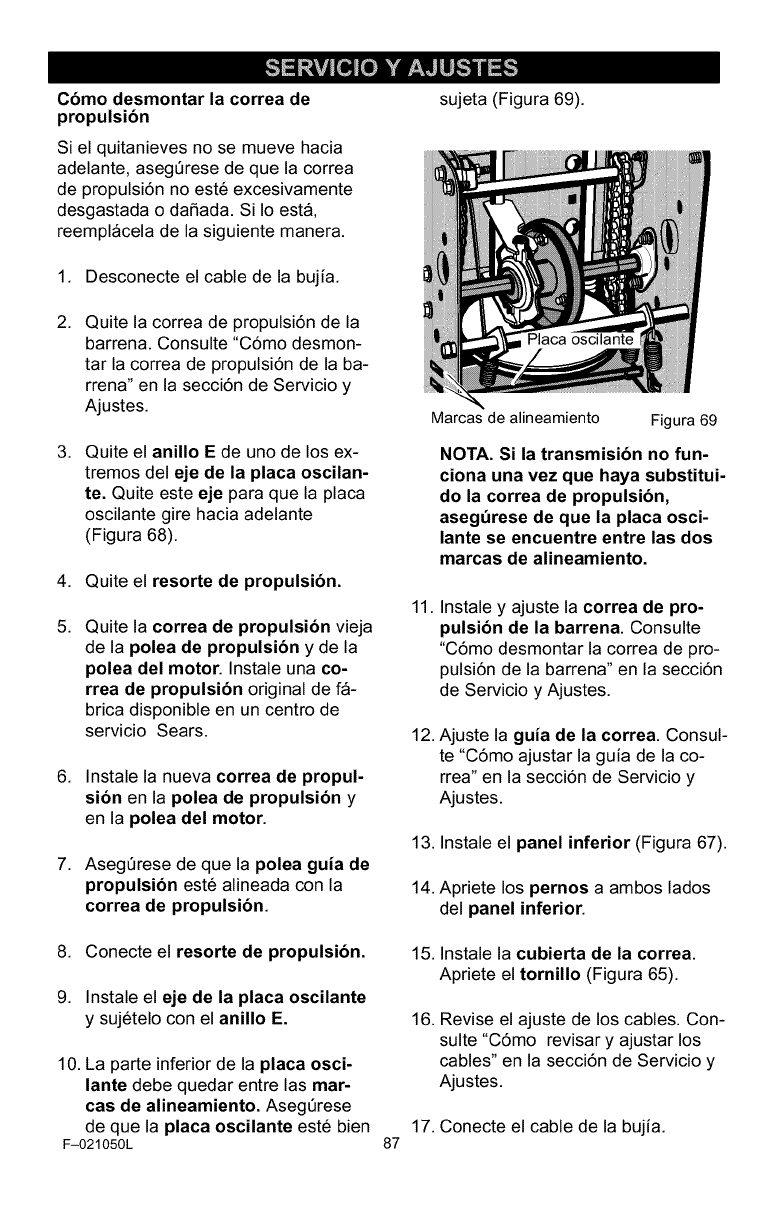

How To Remove

The Traction Drive Belt

If the snow thrower will not move for-

ward, check the traction drive belt for

wear or damage. If the traction drive

belt is worn or damaged, replace the

belt as follows.

plate is properly secured (see

Figure 27).

1. Disconnect the spark plug wire.

2. Remove the auger drive belt. See

"How To Remove The Auger Drive

Belt" in the Service And Adjustment

section.

Remove the e-ring from one end of

the swing plate axle rod. Remove

the swing plate axle rod to allow

the swing plate to pivot forward (see

Figure 26).

Remove the traction drive spring.

Remove the old traction drive belt

from the traction drive pulley and

from the engine pulley. Replace

the traction drive belt with an origi-

nal equipment replacement belt

available from a Sears service cen-

ter.

Install the new traction drive belt

onto the traction drive pulley and

onto engine pulley.

Make sure the traction drive idler

pulley is properly aligned with the

traction drive belt.

Alignment Tabs Figure 27

NOTE: If the drive will not engage

after the traction drive belt has

been replaced, then check to

make sure that the swing plate is

positioned between the align-

ment tabs.

11. Install and adjust the auger drive

belt. See "How To Remove The Au-

ger Drive Belt" in the Service And

Adjustment section.

12. Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

13. Install the bottom panel (see

Figure 25).

14. Tighten the bolts on each side of

the bottom panel.

8. Attach the traction drive spring.

9. Install the swing plate axle rod and

secure with the e-ring removed

earlier.

10. The bottom of the swing plate must

be positioned between the align-

ment tabs. Make sure the swing

F-021050L

15. Install the belt cover. Tighten

screw (see Figure 23).

16. Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

17. Connect the spark plug wire.

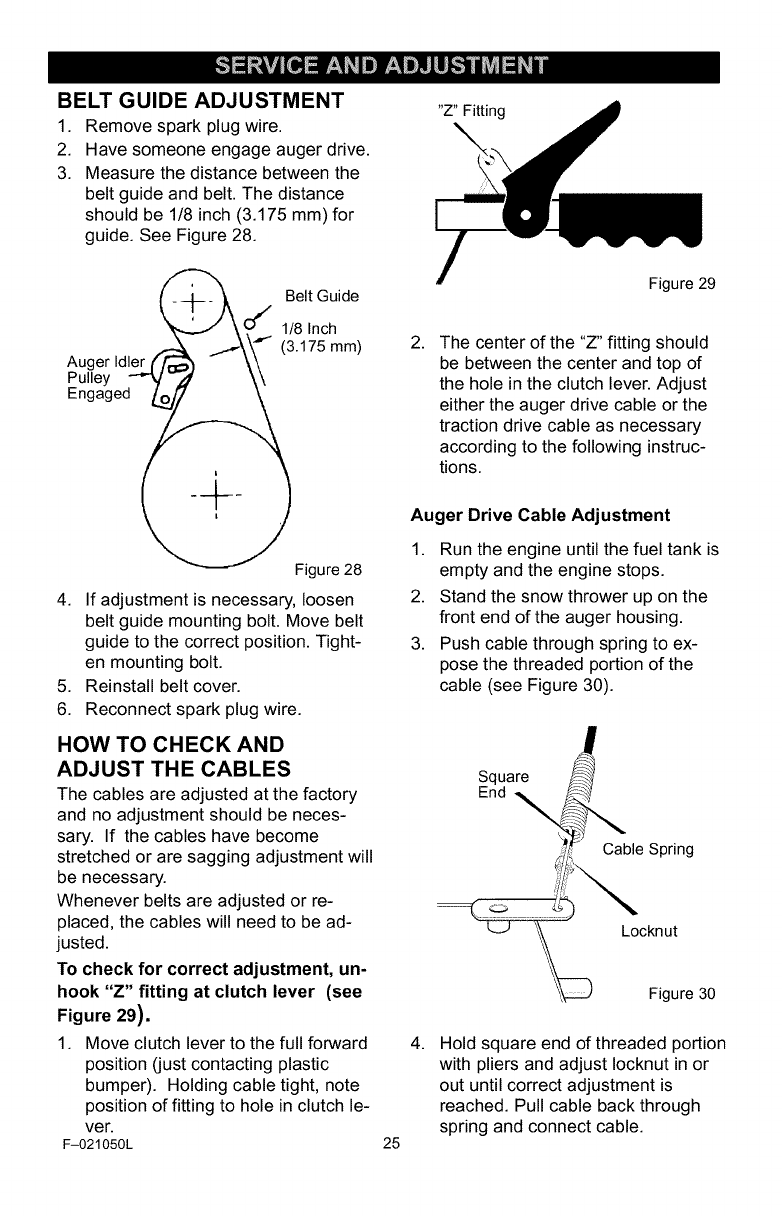

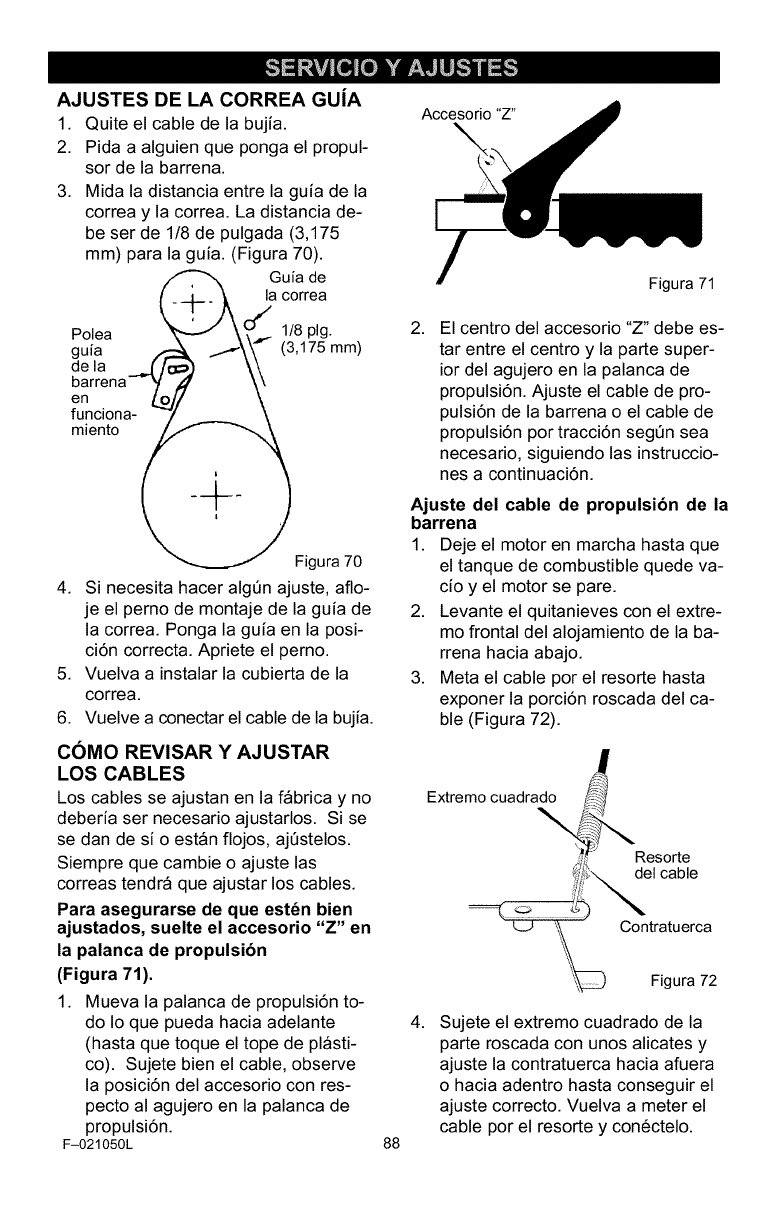

BELT GUIDE ADJUSTMENT

1. Remove spark plug wire.

2. Have someone engage auger drive.

3. Measure the distance between the

belt guide and belt. The distance

should be 1/8 inch (3.175 mm)for

guide. See Figure 28.

BeltGuide

..i,

v 1/8 Inch

.._-- j.,,.\\.,\1" (3.175mm)

Auger Idler (_ - \\

Pulley --"_ --_ \\

Engaged _

Figure 28

If adjustment is necessary, loosen

belt guide mounting bolt. Move belt

guide to the correct position. Tight-

en mounting bolt.

Reinstall belt cover.

Reconnect spark plug wire.

HOW TO CHECK AND

ADJUST THE CABLES

The cables are adjusted at the factory

and no adjustment should be neces-

sary. If the cables have become

stretched or are sagging adjustment will

be necessary.

Whenever belts are adjusted or re-

placed, the cables will need to be ad-

justed.

To check for correct adjustment, un-

hook "Z" fitting at clutch lever (see

Figure 29).

1. Move clutch lever to the full forward

position (just contacting plastic

bumper). Holding cable tight, note

position of fitting to hole in clutch le-

ver.

F-021050L

Figure 29

2. The center of the "Z" fitting should

be between the center and top of

the hole in the clutch lever. Adjust

either the auger drive cable or the

traction drive cable as necessary

according to the following instruc-

tions.

Auger Drive Cable Adjustment

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Push cable through spring to ex-

pose the threaded portion of the

cable (see Figure 30).

Square

End

Cable Spring

Locknut

Figure 30

4. Hold square end of threaded portion

with pliers and adjust Iocknut in or

out until correct adjustment is

reached. Pull cable back through

spring and connect cable.

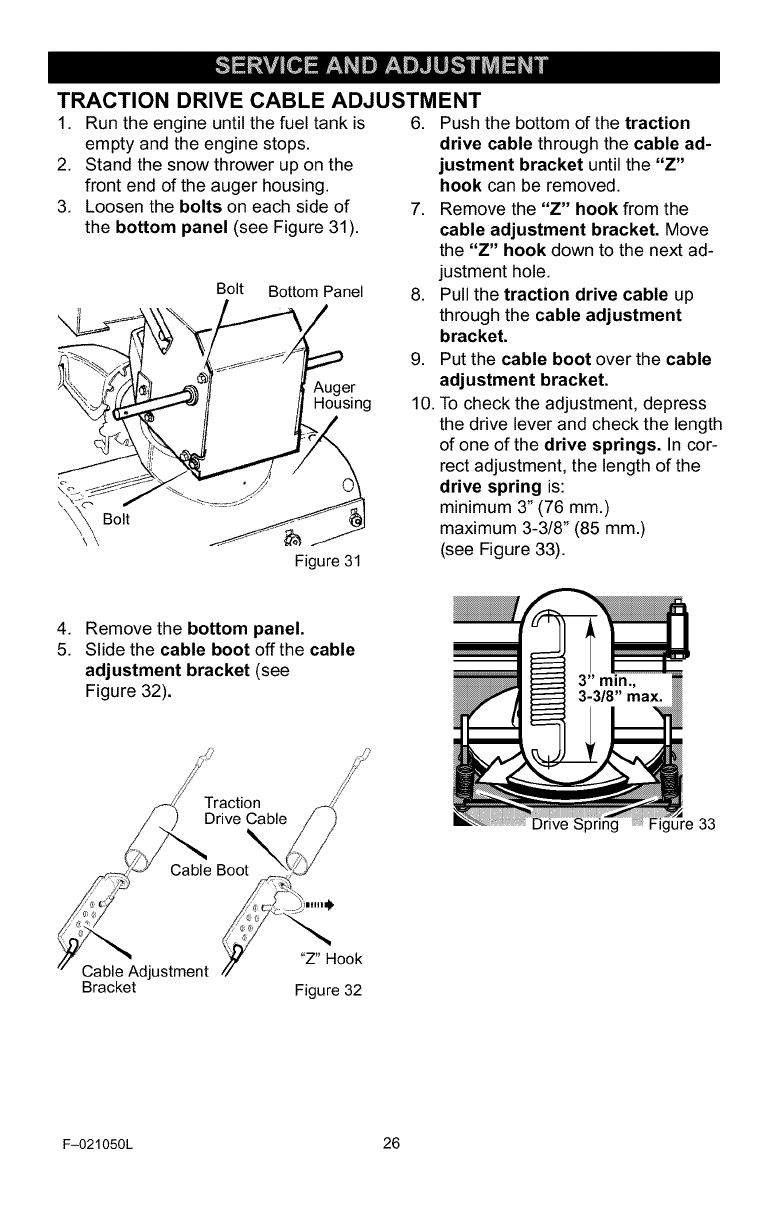

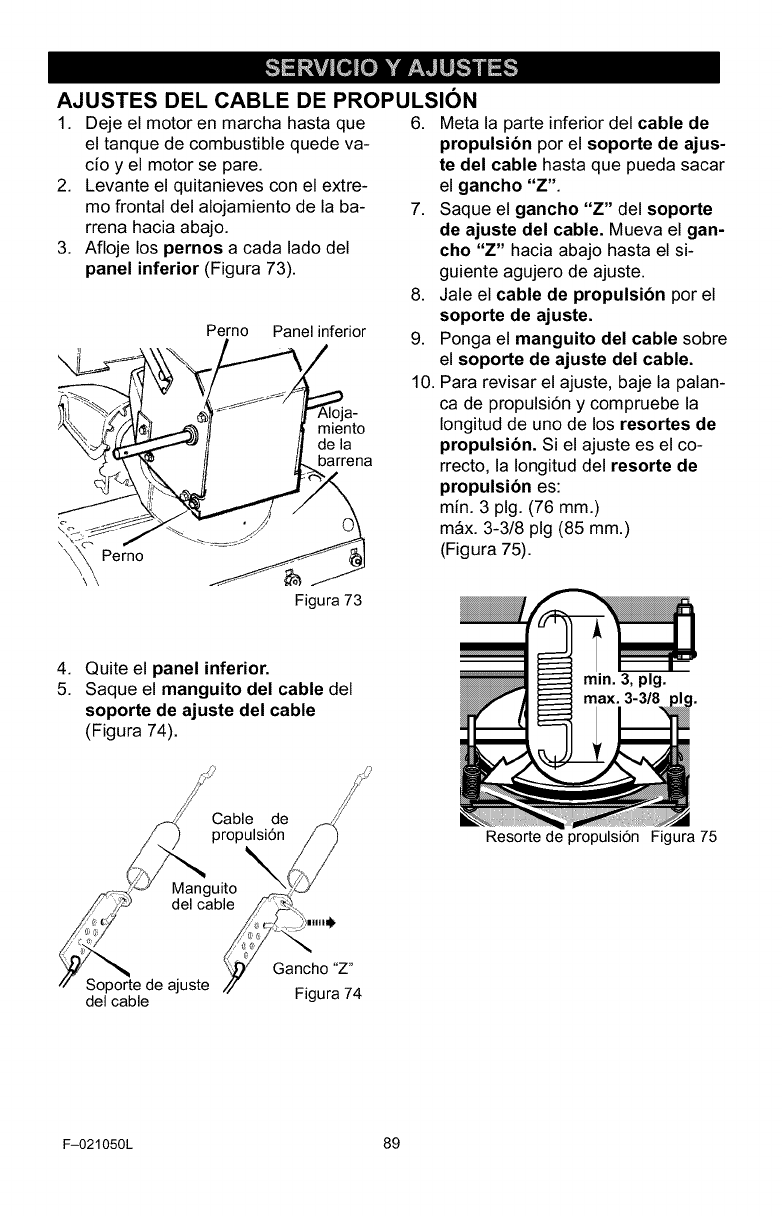

TRACTION DRIVE CABLE ADJUSTMENT

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Loosen the bolts on each side of

the bottom panel (see Figure 31).

Bolt Bottom Panel

Bolt

\ ,

Auger

Housing

6. Push the bottom of the traction

drive cable through the cable ad-

justment bracket until the "Z"

hook can be removed.

7. Remove the "Z" hook from the

cable adjustment bracket. Move

the "Z" hook down to the next ad-

justment hole.

8. Pull the traction drive cable up

through the cable adjustment

bracket.

9. Put the cable boot over the cable

adjustment bracket.

10. To check the adjustment, depress

the drive lever and check the length

of one of the drive springs. In cor-

rect adjustment, the length of the

drive spring is:

minimum 3" (76 mm.)

maximum 3-3/8" (85 mm.)

(see Figure 33).

Figure 31

5. Remove the bottom panel.

Slide the cable boot off the cable

adjustment bracket (see

Figure 32).

Traction _4_y

Drive Cable //)

Cable Bo ot_(i/.J

Cable Adjustment _ook

Bracket Figure 32

Drive Spring Figure 33

F-021050L 26

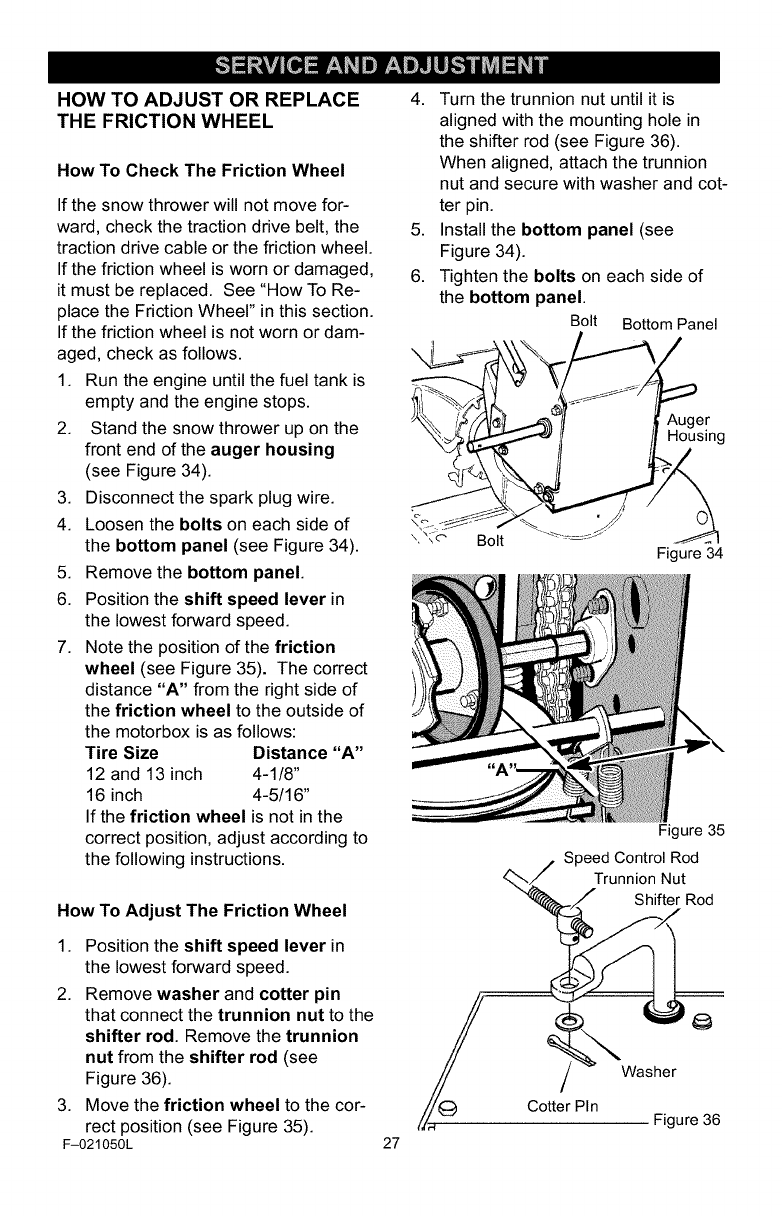

HOW TO ADJUST OR REPLACE

THE FRICTION WHEEL

How To Check The Friction Wheel

If the snow thrower will not move for-

ward, check the traction drive belt, the

traction drive cable or the friction wheel.

If the friction wheel is worn or damaged,

it must be replaced. See "How To Re-

place the Friction Wheel" in this section.

If the friction wheel is not worn or dam-

aged, check as follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing

(see Figure 34).

3. Disconnect the spark plug wire.

4. Loosen the bolts on each side of

the bottom panel (see Figure 34).

5. Remove the bottom panel.

6. Position the shift speed lever in

the lowest forward speed.

7. Note the position of the friction

wheel (see Figure 35). The correct

distance "A" from the right side of

the friction wheel to the outside of

the motorbox is as follows:

Tire Size Distance "A"

12 and 13 inch 4-1/8"

16 inch 4-5/16"

If the friction wheel is not in the

correct position, adjust according to

the following instructions.

How To Adjust The Friction Wheel

1. Position the shift speed lever in

the lowest forward speed.

2. Remove washer and cotter pin

that connect the trunnion nut to the

shifter rod. Remove the trunnion

nut from the shifter rod (see

Figure 36).

3. Move the friction wheel to the cor-

rect position (see Figure 35).

F-021050L

4. Turn the trunnion nut until it is

aligned with the mounting hole in

the shifter rod (see Figure 36).

When aligned, attach the trunnion

nut and secure with washer and cot-

ter pin.

5. Install the bottom panel (see

Figure 34).

6. Tighten the bolts on each side of

the bottom panel.

Bolt Bottom Panel

Auger

Housing

Figure 35

Speed Control Rod

Trunnion Nut

Shifter Rod

Cotter Pin

Washer

Figure 36

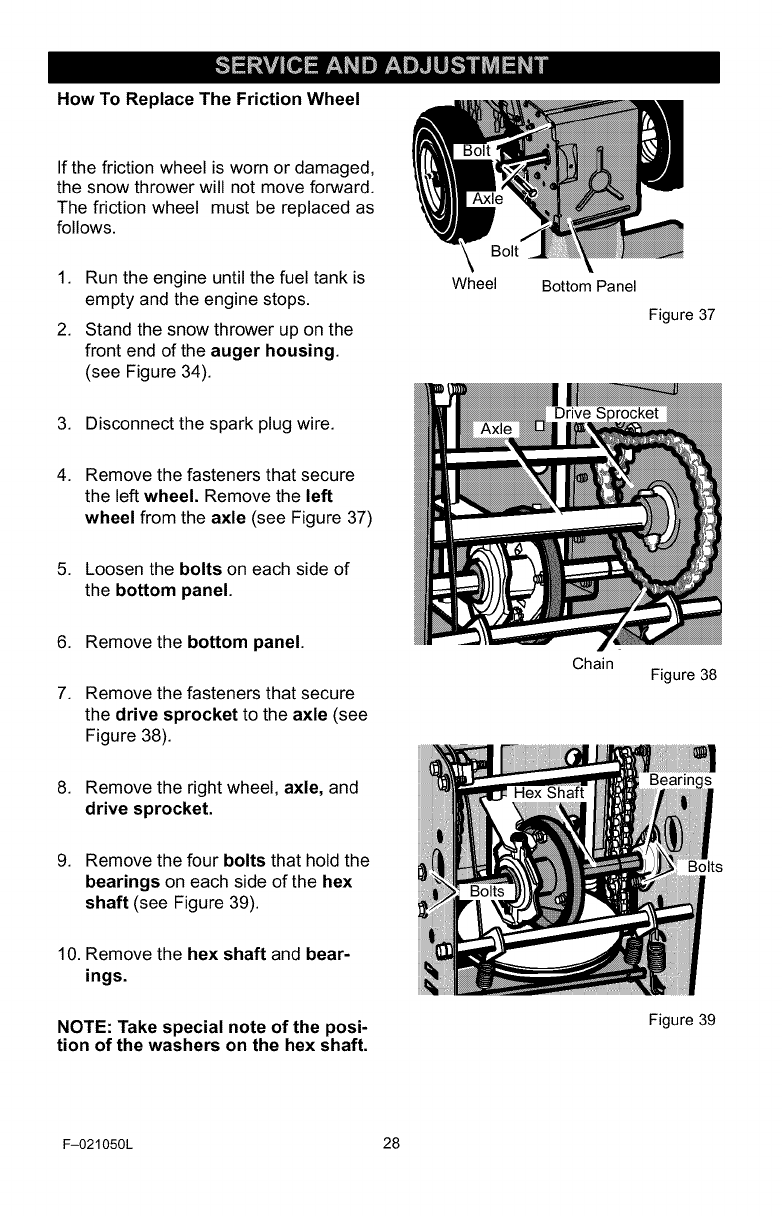

How To Replace The Friction Wheel

If the friction wheel is worn or damaged,

the snow thrower will not move forward.

The friction wheel must be replaced as

follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

(see Figure 34).

3. Disconnect the spark plug wire.

4. Remove the fasteners that secure

the left wheel. Remove the left

wheel from the axle (see Figure 37)

5. Loosen the bolts on each side of

the bottom panel.

6. Remove the bottom panel.

7. Remove the fasteners that secure

the drive sprocket to the axle (see

Figure 38).

8. Remove the right wheel, axle, and

drive sprocket.

9. Remove the four bolts that hold the

bearings on each side of the hex

shaft (see Figure 39).

10. Remove the hex shaft and bear-

ings.

NOTE: Take special note of the posi-

tion of the washers on the hex shaft.

Wheel Bottom Panel

Chain

Figure 37

Figure 38

Bolts

Figure 39

F-021050L 28

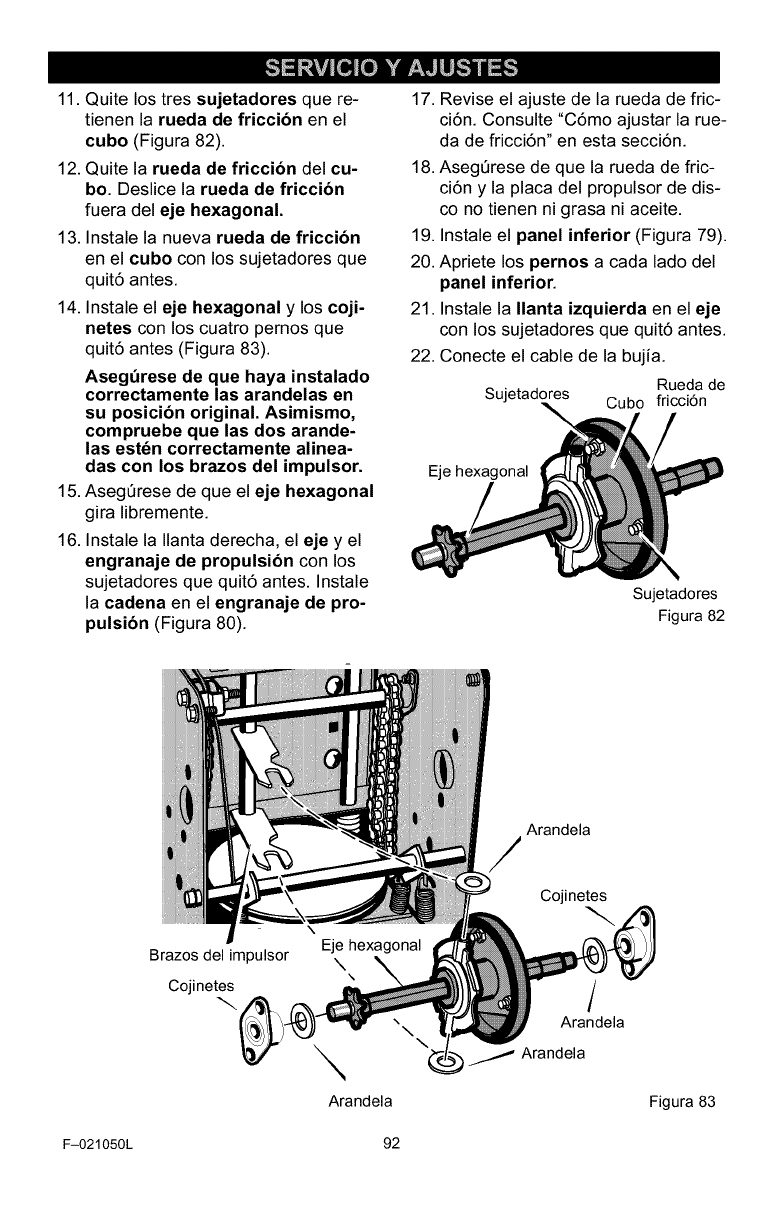

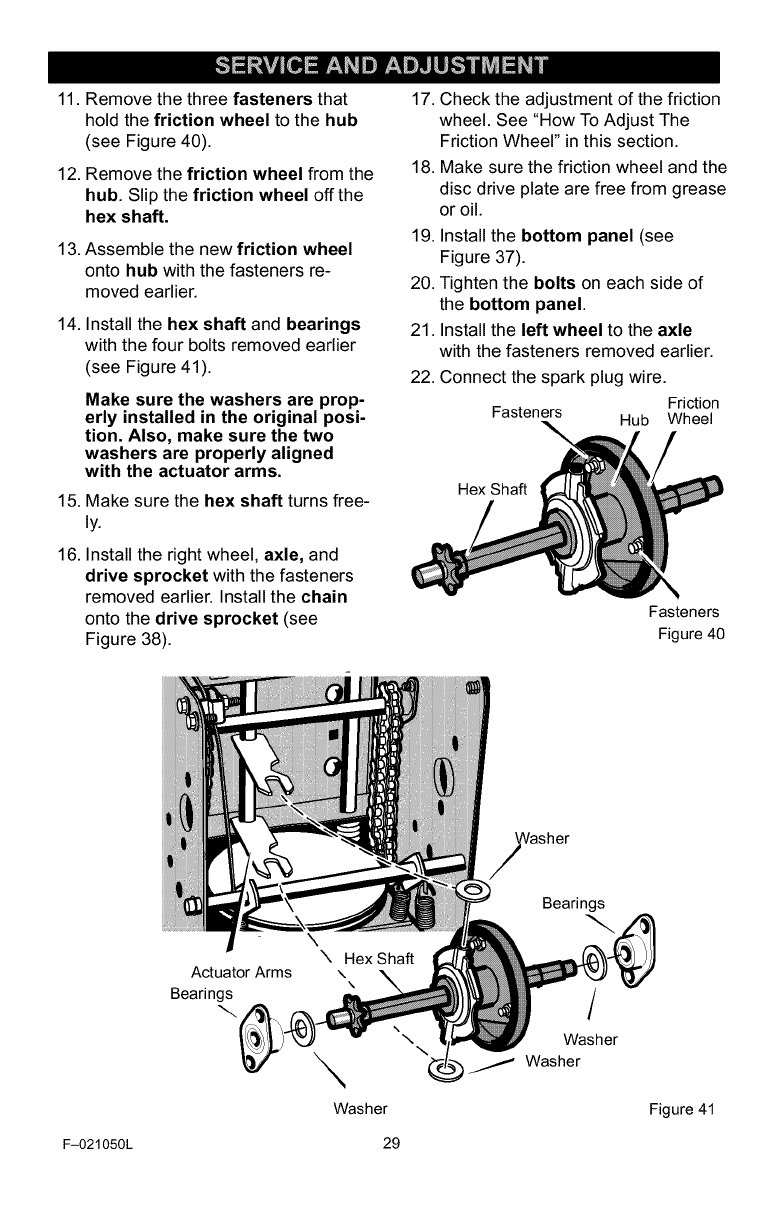

11. Remove the three fasteners that

hold the friction wheel to the hub

(see Figure 40).

12. Remove the friction wheel from the

hub. Slip the friction wheel offthe

hex shaft.

13. Assemble the new friction wheel

onto hub with the fasteners re-

moved earlier.

14. Install the hex shaft and bearings

with the four bolts removed earlier

(see Figure 41).

Make sure the washers are prop-

erly installed in the original posi-

tion. Also, make sure the two

washers are properly aligned

with the actuator arms.

15. Make sure the hex shaft turns free-

ly.

16. Install the right wheel, axle, and

drive sprocket with the fasteners

removed earlier. Install the chain

onto the drive sprocket (see

Figure 38).

17. Check the adjustment of the friction

wheel. See "How To Adjust The

Friction Wheel" in this section.

18. Make sure the friction wheel and the

disc drive plate are free from grease

or oil.

19. Install the bottom panel (see

Figure 37).

20. Tighten the bolts on each side of

the bottom panel.

21. Install the left wheel to the axle

with the fasteners removed earlier.

22. Connect the spark plug wire.

Friction

Fasteners Hub Wheel

Hex Shaft

Fasteners

Figure 40

Actuator Arms \

Bearings

Washer

i/,_Vasher

Bearings

Washer

Figure 41

F-021050L 29

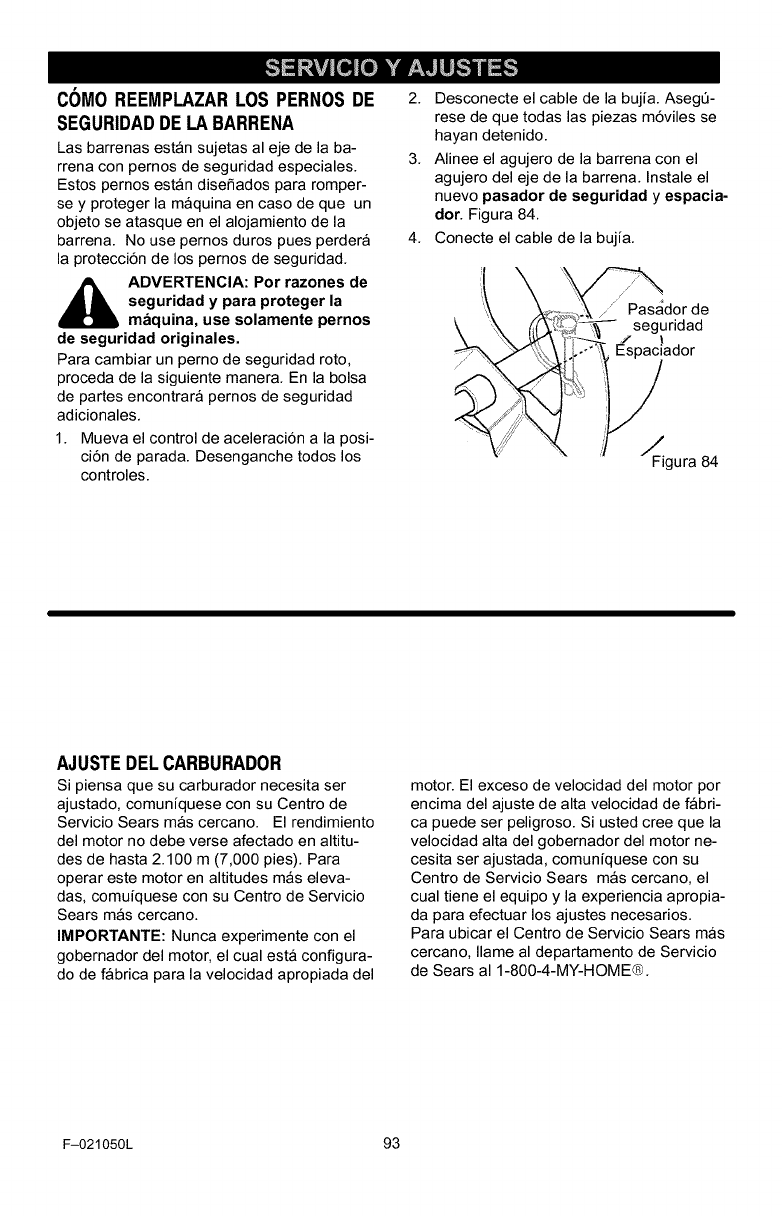

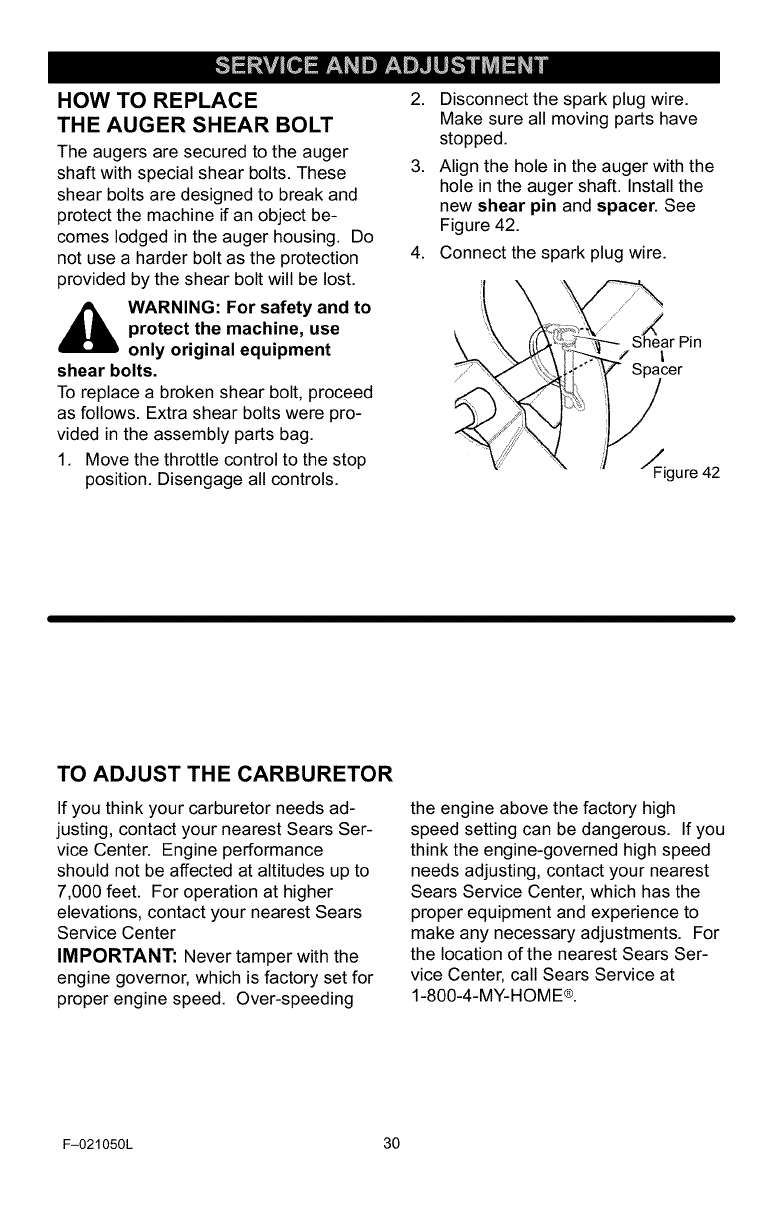

HOW TO REPLACE

THE AUGER SHEAR BOLT

The augers are secured to the auger

shaft with special shear bolts. These

shear bolts are designed to break and

protect the machine if an object be-

comes lodged in the auger housing. Do

not use a harder bolt as the protection

provided by the shear bolt will be lost.

,_ WARNING: For safety and to

protect the machine, use

only original equipment

shear bolts.

To replace a broken shear bolt, proceed

as follows. Extra shear bolts were pro-

vided in the assembly parts bag.

1. Move the throttle control to the stop

position. Disengage all controls.

2. Disconnect the spark plug wire.

Make sure all moving parts have

stopped.

3. Align the hole in the auger with the

hole in the auger shaft. Install the

new shear pin and spacer. See

Figure 42.

4. Connect the spark plug wire.

,_ .Shear Pin

_" Spa_er

!_i_ :'___ igure 42

TO ADJUST THE CARBURETOR

If you think your carburetor needs ad-

justing, contact your nearest Sears Ser-

vice Center. Engine performance

should not be affected at altitudes up to

7,000 feet. For operation at higher

elevations, contact your nearest Sears

Service Center

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Over-speeding

the engine above the factory high

speed setting can be dangerous. If you

think the engine-governed high speed

needs adjusting, contact your nearest

Sears Service Center, which has the

proper equipment and experience to

make any necessary adjustments. For

the location of the nearest Sears Ser-

vice Center, call Sears Service at

1-800-4-MY-HOME®.

F-021050L 30

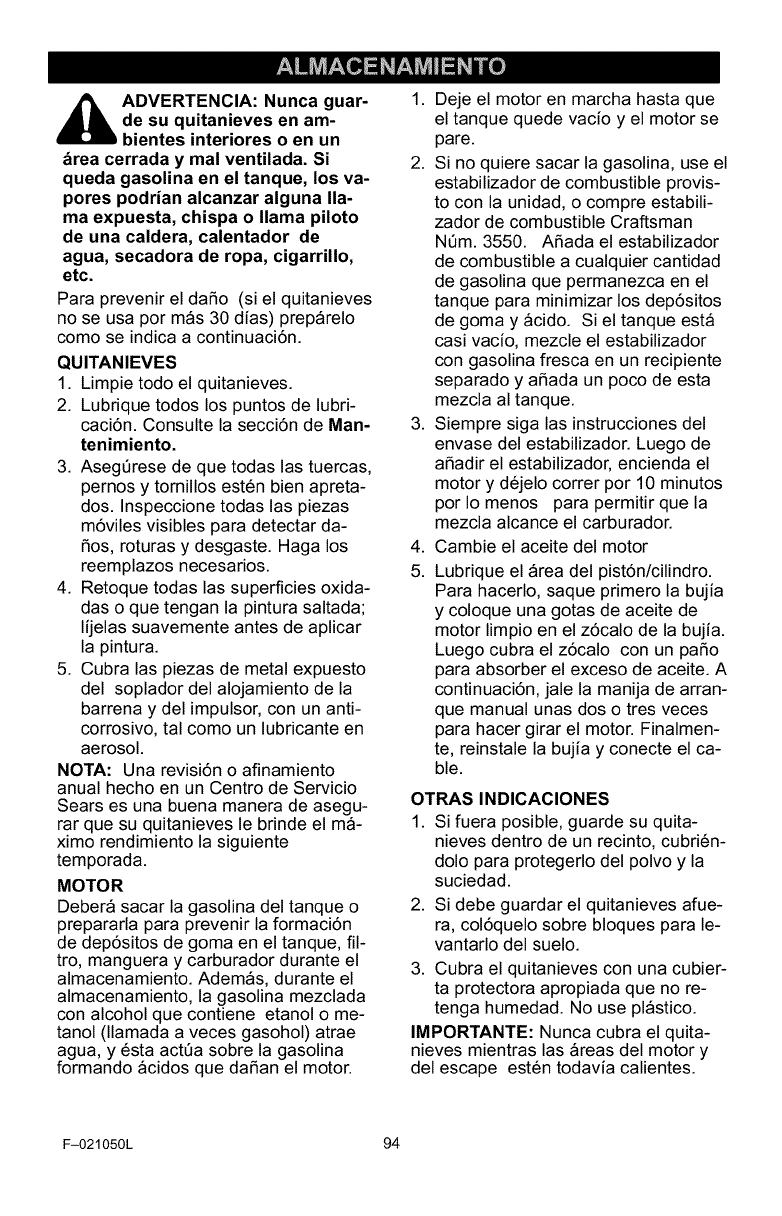

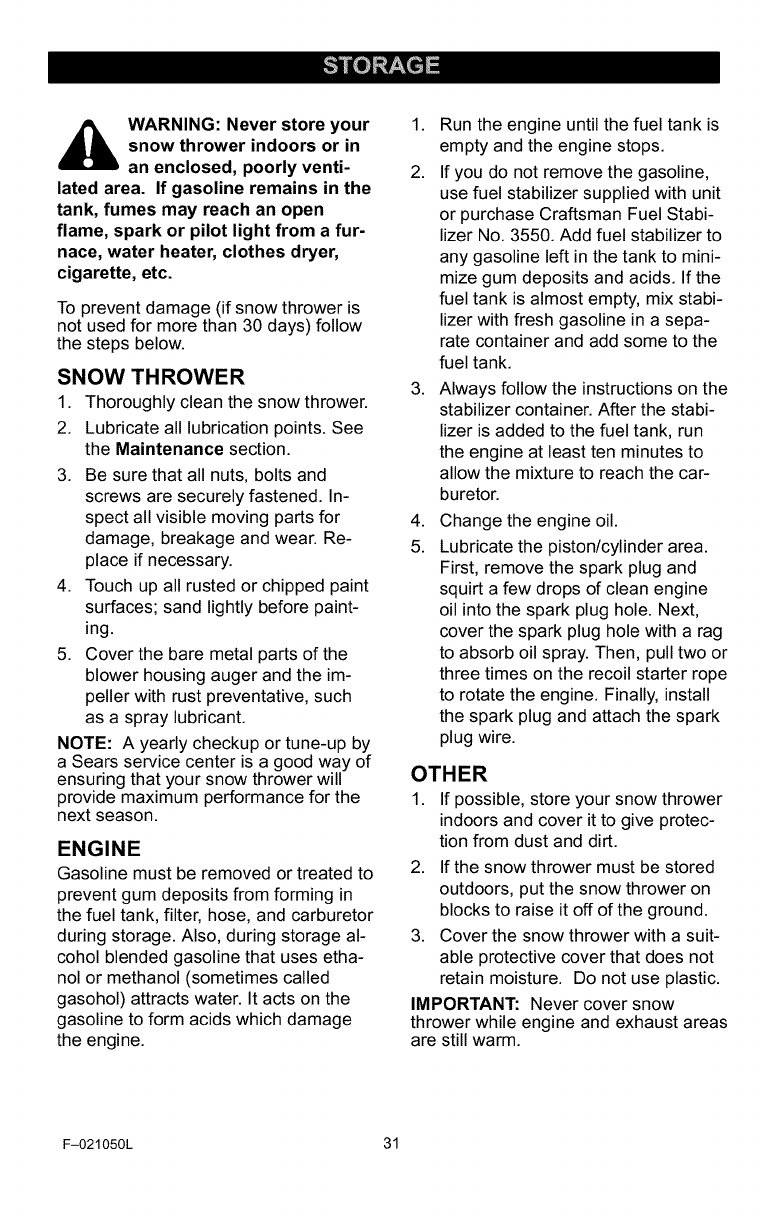

_ARNING: Never store your

snow thrower indoors or in

an enclosed, poorly venti-

lated area. If gasoline remains in the

tank, fumes may reach an open

flame, spark or pilot light from afur-

nace, water heater, clothes dryer,

cigarette, etc.

To prevent damage (if snow thrower is

not used for more than 30 days) follow

the steps below.

SNOW THROWER

1. Thoroughly clean the snow thrower.

2. Lubricate all lubrication points. See

the Maintenance section.

3. Be sure that all nuts, bolts and

screws are securely fastened. In-

spect all visible moving parts for

damage, breakage and wear. Re-

place if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before paint-

ing.

5. Cover the bare metal parts of the

blower housing auger and the im-

peller with rust preventative, such

as a spray lubricant.

NOTE: A yearly checkup or tune-up by

a Sears service center is a good way of

ensuring that your snow thrower will

provide maximum performance for the

next season.

ENGINE

Gasoline must be removed or treated to

prevent gum deposits from forming in

the fuel tank, filter, hose, and carburetor

during storage. Also, during storage al-

cohol blended gasoline that uses etha-

nol or methanol (sometimes called

gasohol) attracts water. It acts on the

gasoline to form acids which damage

the engine.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. If you do not remove the gasoline,

use fuel stabilizer supplied with unit

or purchase Craftsman Fuel Stabi-

lizer No. 3550. Add fuel stabilizer to

any gasoline left in the tank to mini-

mize gum deposits and acids. If the

fuel tank is almost empty, mix stabi-

lizer with fresh gasoline in a sepa-

rate container and add some to the

fuel tank.

3. Always follow the instructions on the

stabilizer container. After the stabi-

lizer is added to the fuel tank, run

the engine at least ten minutes to

allow the mixture to reach the car-

buretor.

4. Change the engine oil.

5. Lubricate the piston/cylinder area.

First, remove the spark plug and

squirt a few drops of clean engine

oil into the spark plug hole. Next,

cover the spark plug hole with a rag

to absorb oil spray. Then, pull two or

three times on the recoil starter rope

to rotate the engine. Finally, install

the spark plug and attach the spark

plug wire.

OTHER

1. If possible, store your snow thrower

indoors and cover it to give protec-

tion from dust and dirt.

2. If the snow thrower must be stored

outdoors, put the snow thrower on

blocks to raise it off of the ground.

3. Cover the snow thrower with a suit-

able protective cover that does not

retain moisture. Do not use plastic.

IMPORTANT: Never cover snow

thrower while engine and exhaust areas

are still warm.

F-021050L 31

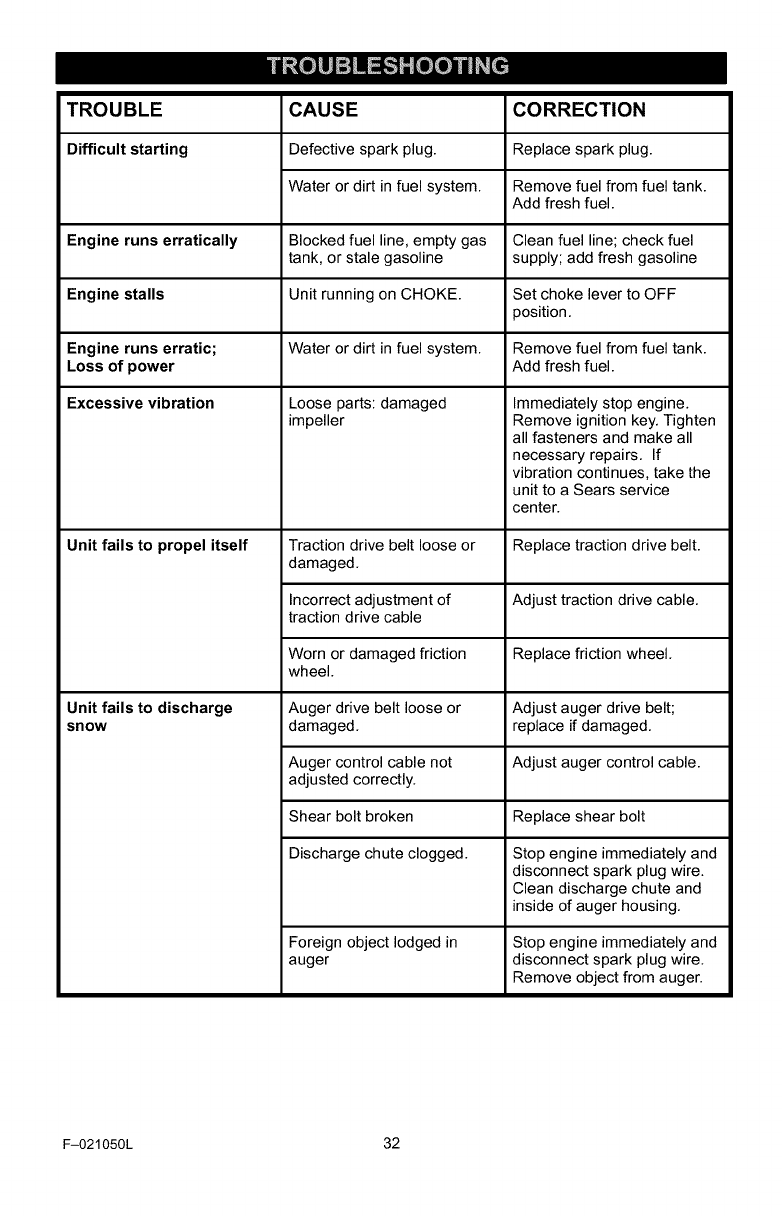

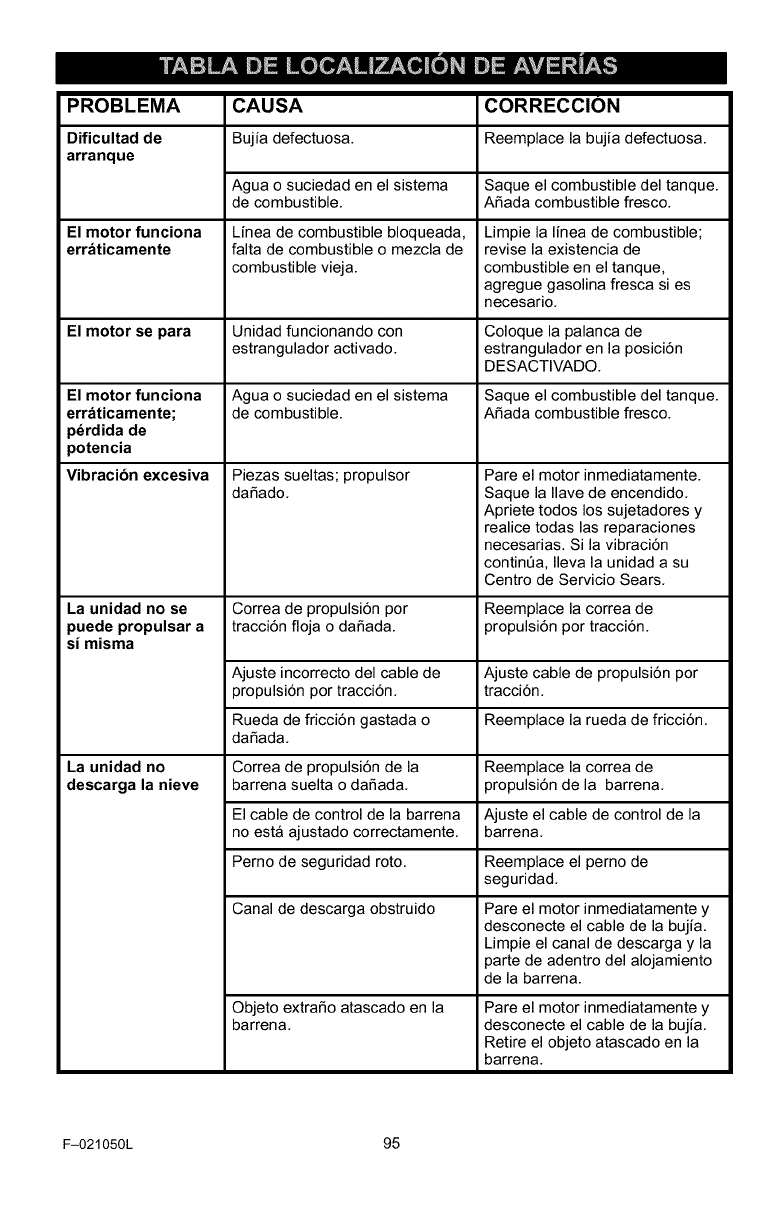

TROUBLE CORRECTION

Difficult starting Replace spark plug.

CAUSE

Defective spark plug.

Water or dirt in fuel system. Remove fuel from fuel tank.

Add fresh fuel.

Engine runs erratically Blocked fuel line, empty gas Clean fuel line; check fuel

tank, or stale gasoline supply; add fresh gasoline

Engine stalls Unit running on CHOKE. Set choke lever to OFF

position.

Engine runs erratic; Water or dirt in fuel system. Remove fuel from fuel tank.

Loss of power Add fresh fuel.

Excessive vibration

Unit fails to propel itself

Loose parts: damaged

impeller

Traction drive belt loose or

damaged.

Immediately stop engine.

Remove ignition key. Tighten

all fasteners and make all

necessary repairs. If

vibration continues, take the

unit to a Sears service

center.

Worn or damaged friction

wheel.

Replace traction drive belt.

Incorrect adjustment of Adjust traction drive cable.

traction drive cable

Replace friction wheel.

Unit fails to discharge

snow

Auger drive belt loose or

damaged.

Adjust auger drive belt;

replace if damaged.

Auger control cable not Adjust auger control cable.

adjusted correctly.

Shear bolt broken Replace shear bolt

Discharge chute clogged. Stop engine immediately and

disconnect spark plug wire.

Clean discharge chute and

inside of auger housing.

Foreign object lodged in

auger Stop engine immediately and

disconnect spark plug wire.

Remove object from auger.

F-021050L 32

SEARS, ROEBUCK AND CO.

Federal and California Emission Control Systems Limited Warranty

Small Off-Road Engines

CALIFORNIA & US EPA EMISSION

CONTROL WARRANTY STATEMENT

The U. S. Environmental Protection Agency

("EPA"), the California Air Resources Board

("CARB") and Sears, Roebuck and Co. are

pleased to explain the Federal and California

Emission Control Systems Warranty on your

new small off-road engine. In California, new

1995 and later small off-road engines must be

designed, built and equipped to meet the

State's stringent anti-smog standards. In oth-

er states, new 1997 and later model year en-

gines must be designed, built and equipped, at

the time of sale, to meet the U.S. EPA regula-

tions for small non-road engines. Sears, Roe-

buck and Co. will warrant the emission control

system on your small off-road engine for the

periods of time listed below, provided there

has been no abuse, neglect, unapproved mod-

ification, or improper maintenance of your

small off-road engine.

Your emission control system may include

parts such as the carburetor, ignition system

and exhaust system. Also included may be the

compression release system and other emis-

sion-related assemblies.

Where a warrantable condition exists, Sears,

Roebuck and Co. will repair your small off-

road engine at no cost to you for diagnosis,

parts and labor.

MANUFACTURER'S EMISSION

CONTROL SYSTEM WARRANTY

COVERAGE

Emission control systems on 1995 and later

model year California small off-road engines

are warranted for two years as hereinafter

noted. In other states, 1997 and later model

year engines are also warranted for two years.

If, during such warranty period, any emission-

related part on your engine is defective in ma-

terials or workmanship, the part will be

repaired or replaced by Sears, Roebuck and

Co.

OWNER'S WARRANTY

RESPONSIBILITIES

As the small off-road engine owner, you are

responsible for the performance of the re-

F-021050L

quired maintenance listed in your Owner's

Manual, but Sears, Roebuck and Co. will not

deny warranty solely due to the lack of receipts

or for your failure to provide written evidence

of the performance of all scheduled mainte-

nance.

As the small off-road engine owner, you

should, however, be aware that Sears, Roe-

buck and Co. may deny you warranty cover-

age if your small off-road engine or a part

thereof has failed due to abuse, neglect, im-

proper maintenance or unapproved modifica-

tions.

You are responsible for presenting your small

off-road engine to a Sears, Roebuck and Co.

Authorized Service Outlet as soon as a prob-

lem exists. The warranty repairs should be

completed in a reasonable amount of time, not

to exceed 30 days.

Warranty service can be arranged by contact-

ing either a Sears, Roebuck and Co. Autho-

rized Service Outlet, or by contacting Sears,

Roebuck and Co. at 1-800-473-7247.

IMPORTANT NOTE

This warranty statement explains your rights

and obligations under the Emission Control

System Warranty "(ECS Warranty") which is

provided to you by Sears, Roebuck and Co.

pursuant to California law. See also the Sears,

Roebuck and Co. Limited Warranties for

Sears, Roebuck and Co. which is enclosed

therewith on a separate sheet and also is pro-

vided to you by Sears, Roebuck and Co. The

ECS Warranty applies only to the emission

control system of your new engine. To the ex-

tent that there is any conflict in terms between

the ECS Warranty and the Sears, Roebuck

and Co. Warranty, the ECS Warranty shall ap-

ply except in any circumstances in which the

Sears, Roebuck and Co. Warranty may pro-

vide a longer warranty period. Both the ECS

Warranty and the Sears, Roebuck and Co.

Warranty describe important rights and obliga-

tions with respect to your new engine.

Warranty service can only be performed by a

Sears, Roebuck and Co. Authorized Service

Outlet. At the time of requesting warranty ser-

vice, evidence must be presented of the date

of sale to the original purchaser. The purchas-

ershallpayanychargesformakingservice

callsand/orfortransportingtheproductsto

andfromtheplacewheretheinspectionand/

orwarrantyworkisperformed.Thepurchaser

shallberesponsibleforanydamageorlossin-

curredinconnectionwiththetransportationof

anyengineoranypart(s)thereofsubmittedfor

inspectionand/orwarrantywork.

Ifyouhaveanyquestionsregardingyourwar-

rantyrightsandresponsibilities,youshould

contactSears,Roebuckand Co. at

1-800-473-7247.

EMISSION CONTROL SYSTEM

WARRANTY

Emission Control System Warranty ("ECS

Warranty") for 1995 and later model year Cali-

fornia small off-road engines (for other states,

1997 and later model year engines):

A. APPLICABILITY: This warranty shall apply

to 1995 and later model year California small

off-road engines (for other states, 1997 and

later model year engines). The ECS Warranty

Period shall begin on the date the new engine

or equipment is delivered to its original, end-

use purchaser, and shall continue for 24 con-

secutive months thereafter.

B. GENERAL EMISSIONS WARRANTY

COVERAGE: Sears, Roebuck and Co. war-

rants to the original, end-use purchaser of the

new engine or equipment and to each subse-

quent purchaser that each of its small off-road

engines is:

1. Designed, built and equipped so as to con-

form with all applicable regulations adopted by

the Air Resources Board pursuant to its au-

thority in Chapters 1 and 2, Part 5, Division 26

of the Health and Safety Code, and

2. Free from defects in materials and work-

manship which, at any time during the ECS

Warranty Period, will cause a warranted emis-

sions-related part to fail to be identical in all

material respects to the part as described in

the engine manufacturer's application for certi-

fication.

C. The ECS Warranty only pertains to emis-

sions-related parts on your engine, as follows:

1. Any warranted, emissions-related parts

which are not scheduled for replacement as

required maintenance in the Owner's Manual

shall be warranted for the ECS Warranty Peri-

od. If any such part fails during the ECS War-

ranty Period, it shall be repaired or replaced by

F-021050L 34

Sears, Roebuck and Co. according to Subsec-

tion 4 below. Any such part repaired or re-

placed under the ECS Warranty shall be

warranted for any remainder of the ECS War-

ranty Period.

2. Any warranted, emissions-related part

which is scheduled only for regular inspection

as specified in the Owner's Manual shall be

warranted for the ECS Warranty Period. A

statement in such written instructions to the ef-

fect of "repair or replace as necessary", shall

not reduce the ECS Warranty Period. Any

such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder

of the ECS Warranty Period.

3. Any warranted, emissions-related part

which is scheduled for replacement as re-

quired maintenance in the Owner's Manual,

shall be warranted for the period of time prior

to the first scheduled replacement point for

that part. If the part fails prior to the first sched-

uled replacement, the part shall be repaired or

replaced by Sears, Roebuck and Co. accord-

ing to Subsection 4 below. Any such emis-

sions-related part repaired or replaced under

the ECS Warranty, shall be warranted for the

remainder of the ECS Warranty Period prior to

the first scheduled replacement point for such

emissions-related part.

4. Repair or replacement of any warranted,

emissions-related part under this ECS War-

ranty shall be performed at no charge to the

owner at a Sears, Roebuck and Co. Autho-

rized Service Outlet.

5. The owner shall not be charged for diagnos-

tic labor which leads to the determination that

a part covered by the ECS Warranty is in fact

defective, provided that such diagnostic work

is performed at a Sears, Roebuck and Co. Au-

thorized Service Outlet.

6. Sears, Roebuck and Co. shall be liable for

damages to other original engine components

or approved modifications proximately caused

by a failure under warranty of an emission-re-

lated part covered by the ECS Warranty.

7. Throughout the ECS Warranty Period,

Sears, Roebuck and Co. shall maintain a sup-

ply of warranted emission-related parts suffi-

cient to meet the expected demand for such

emission-related parts.

8. Any Sears, Roebuck and Co. authorized

and approved emission-related replacement

part may be used in the performance of any

ECS Warranty maintenance or repair and will

be provided without charge to the owner. Such

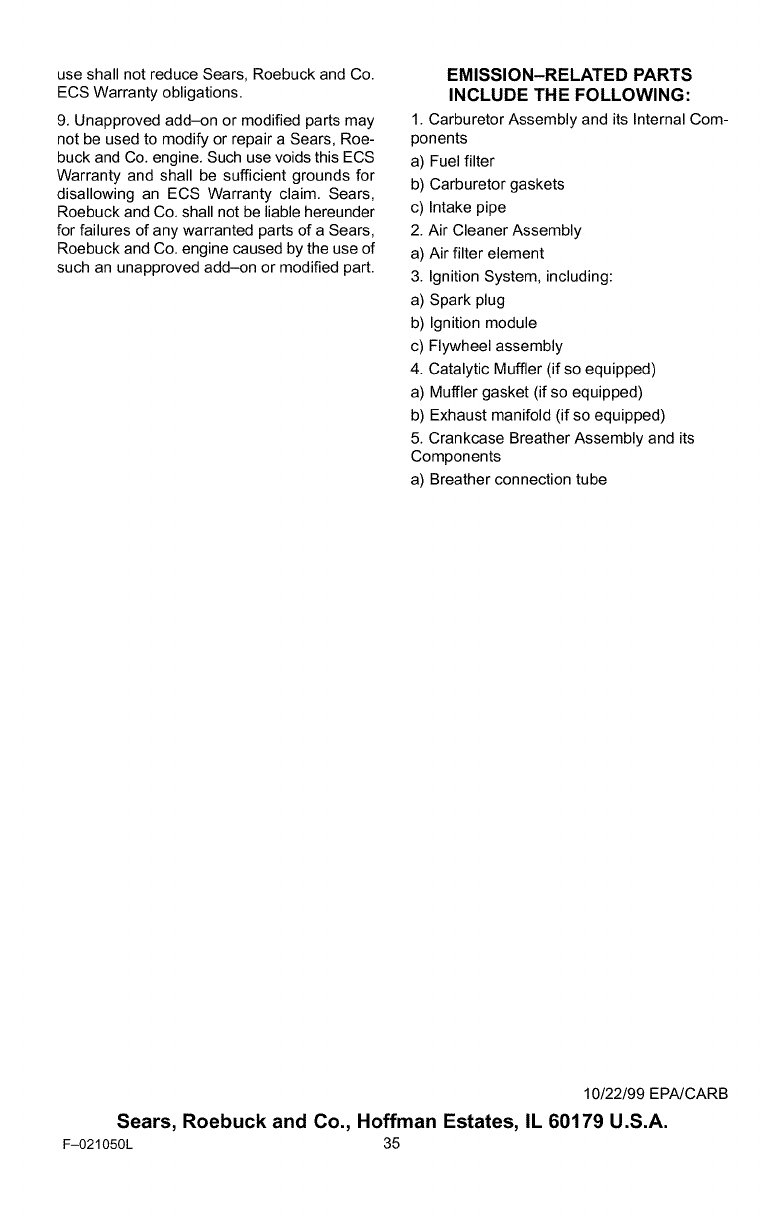

useshallnotreduceSears,RoebuckandCo.

ECSWarrantyobligations.

9.Unapprovedadd-onormodifiedpartsmay

notbeusedtomodifyorrepairaSears,Roe-

buckandCo.engine.SuchusevoidsthisECS

Warrantyandshallbesufficientgroundsfor

disallowinganECSWarrantyclaim.Sears,

RoebuckandCo.shallnotbeliablehereunder

forfailuresofanywarrantedpartsofaSears,

RoebuckandCo.enginecausedbytheuseof

suchanunapprovedadd-onormodifiedpart.

EMISSION-RELATED PARTS

INCLUDE THE FOLLOWING:

1. Carburetor Assembly and its Internal Com-

ponents

a) Fuel filter

b) Carburetor gaskets

c) Intake pipe

2. Air Cleaner Assembly

a) Air filter element

3. Ignition System, including:

a) Spark plug

b) Ignition module

c) Flywheel assembly

4. Catalytic Muffler (if so equipped)

a) Muffler gasket (if so equipped)

b) Exhaust manifold (if so equipped)

5. Crankcase Breather Assembly and its

Components

a) Breather connection tube

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021050L 35

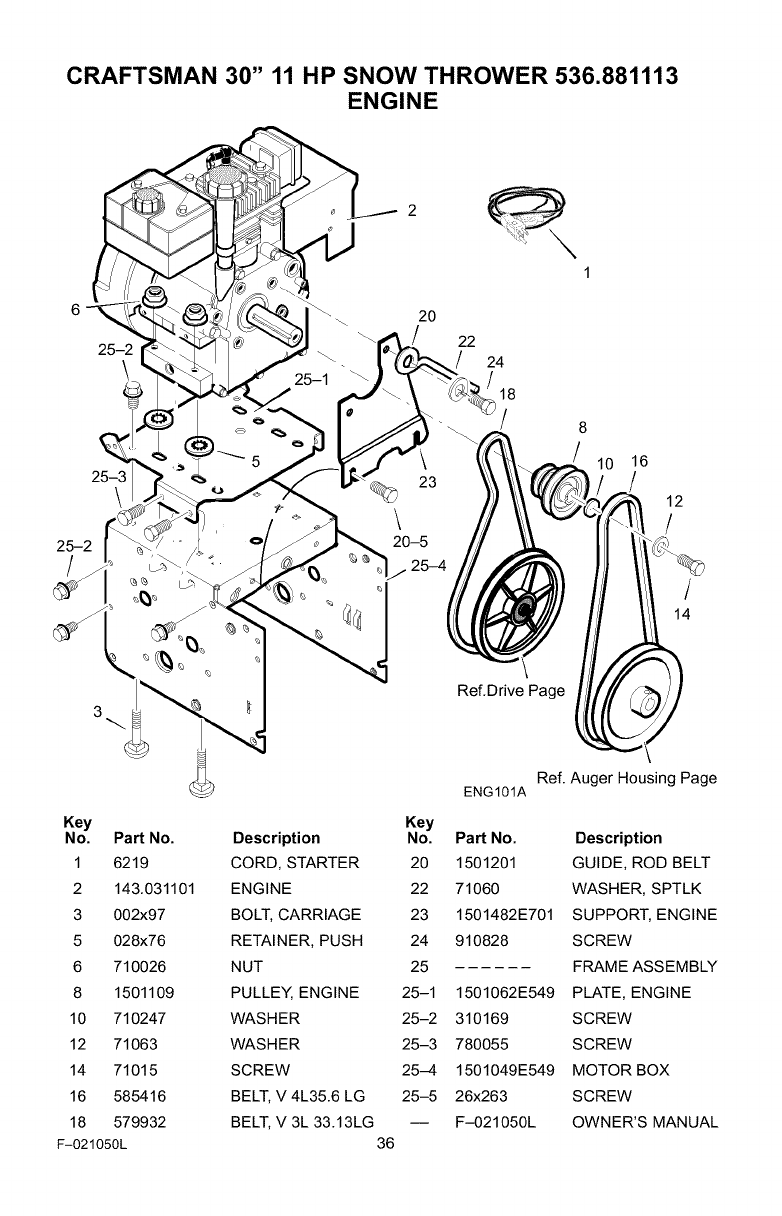

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

ENGINE

6 _ 20

25-2 22

\ 24

25-3 23

25-2 20-5

!qz25-4

/10 16

Key Key

No. Part No. Description No.

1 6219 CORD, STARTER 20

2 143.031101 ENGINE 22

3 002x97 BOLT, CARRIAGE 23

5 028x76 RETAINER, PUSH 24

6 710026 NUT 25

8 1501109 PULLEY, ENGINE 25-1

10 710247 WASHER 25-2

12 71063 WASHER 25-3

14 71015 SCREW 25-4

16 585416 BELT, V 4L35.6 LG 25-5

18 579932 BELT, V 3L 33.13LG --

F-021050L 36

Ref.Drive Page

ENG101A

Part No.

1501201

71060

1501482E701

910828

1501062E549

310169

780055

1501049E549

26x263

F-021050L

Ref. Auger Housing Page

Description

GUIDE, ROD BELT

WASHER, SPTLK

SUPPORT, ENGINE

SCREW

FRAME ASSEMBLY

PLATE, ENGINE

SCREW

MOTOR BOX

SCREW

OWNER'S MANUAL

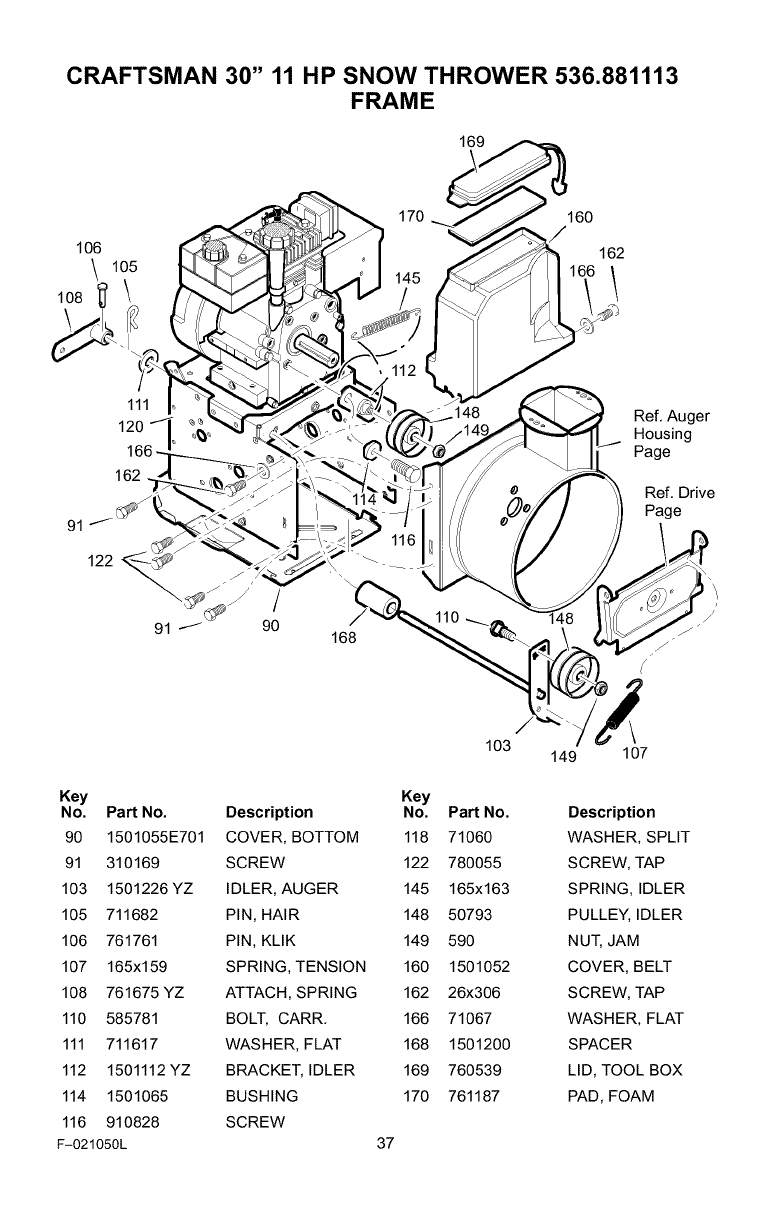

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

FRAME

169

106

\ 105

108

162

122

90 168

170 160

162

Ref. Auger

Housing

Page

Ref. Drive

Page

Key

No. Part No.

90 1501055E701

91 310169

103 1501226YZ

105 711682

106 761761

107 165x159

108 761675 YZ

110 585781

111 711617

112 1501112YZ

114 1501065

116 910828

F-021050L

103

Key

Description No. Part No.

COVER, BOTTOM 118 71060

SCREW 122 780055

IDLER, AUGER 145 165x163

PIN, HAIR 148 50793

PIN, KLIK 149 590

SPRING, TENSION 160 1501052

ATTACH, SPRING 162 26x306

BOLT, CARR. 166 71067

WASHER, FLAT 168 1501200

BRACKET, IDLER 169 760539

BUSHING 170 761187

SCREW

149 107

Description

WASHER, SPLIT

SCREW, TAP

SPRING, IDLER

PULLEY, IDLER

NUT, JAM

COVER, BELT

SCREW, TAP

WASHER, FLAT

SPACER

LID, TOOL BOX

PAD, FOAM

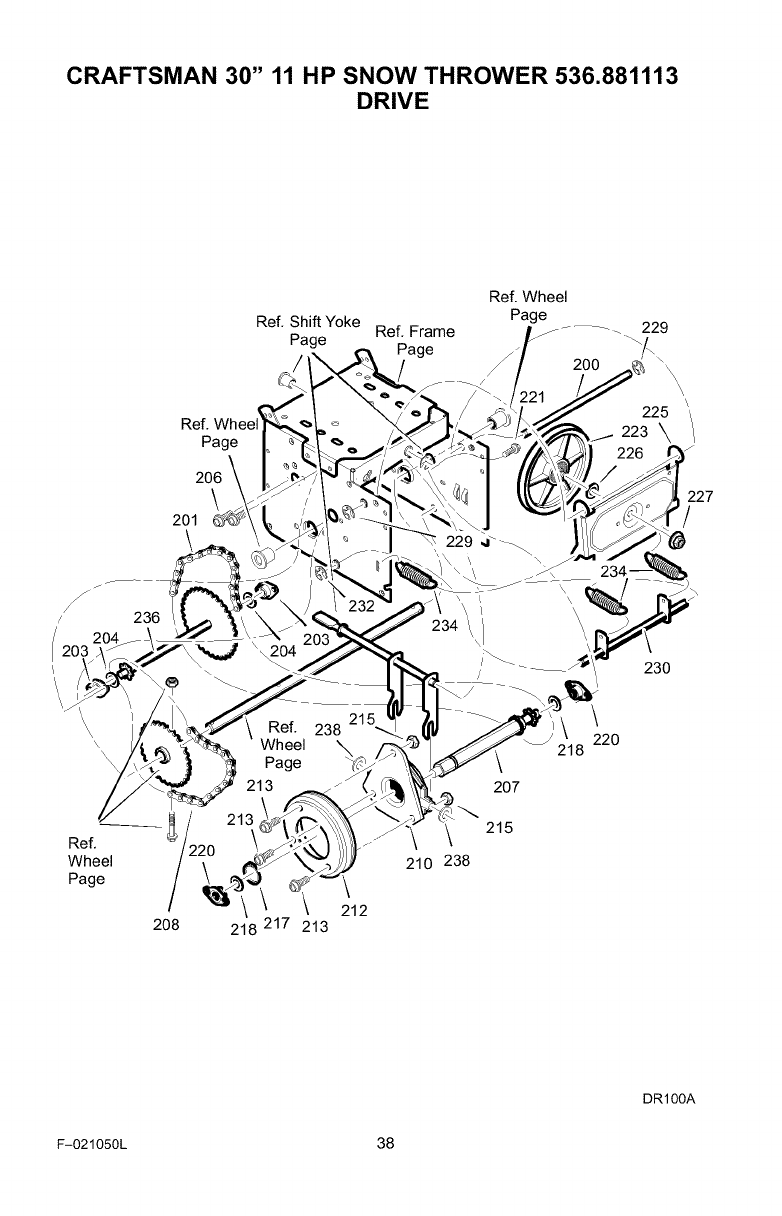

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

DRIVE

Ref.

Wheel

Page

Ref. Wheel

Ref. Shift Yoke Page

Page Ref. Frame _ 229

Page 2OO

Ref. Wheel

Page

206

201

Ref. 238

Wheel

Page

213

208 218 217 213 212

210 238

207

215

225

223 \

220

227

DR100A

F-O21050L 38

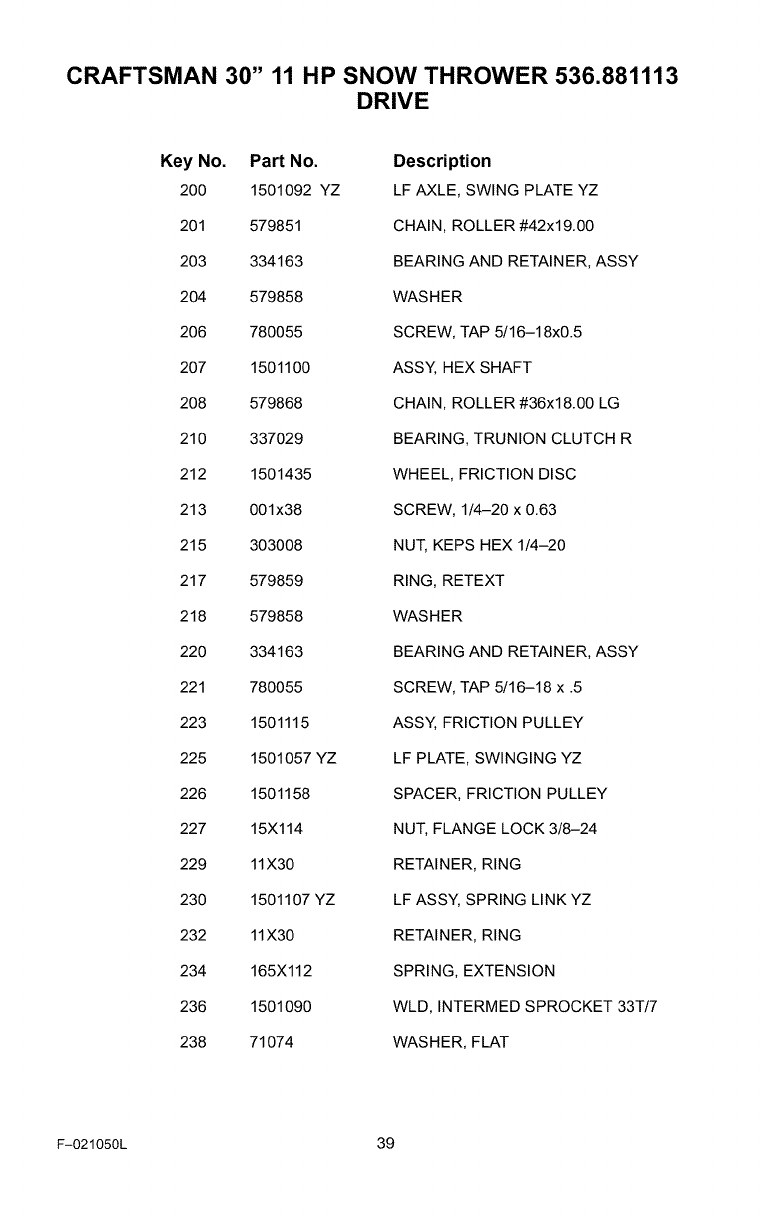

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

DRIVE

Key No. Part No.

200 1501092 YZ

201 579851

203 334163

204 579858

206 780055

207 1501100

208 579868

210 337029

212 1501435

213 001x38

215 303008

217 579859

218 579858

220 334163

221 780055

223 1501115

225 1501057 YZ

226 1501158

227 15X114

229 11X30

230 1501107 YZ

232 11X30

234 165X112

236 1501090

238 71074

Description

LF AXLE, SWING PLATE YZ

CHAIN, ROLLER #42x19.00

BEARING AND RETAINER, ASSY

WASHER

SCREW, TAP 5/16-18x0.5

ASSY, HEX SHAFT

CHAIN, ROLLER #36x18.00 LG

BEARING, TRUNION CLUTCH R

WHEEL, FRICTION DISC

SCREW, 1/4-20 x 0.63

NUT, KEPS HEX 1/4-20

RING, RETEXT

WASHER

BEARING AND RETAINER, ASSY

SCREW, TAP 5/16-18 x .5

ASSY, FRICTION PULLEY

LF PLATE, SWINGING YZ

SPACER, FRICTION PULLEY

NUT, FLANGE LOCK 3/8-24

RETAINER, RING

LF ASSY, SPRING LINK YZ

RETAINER, RING

SPRING, EXTENSION

WLD, INTERMED SPROCKET 33T/7

WASHER, FLAT

F-O21050L 39

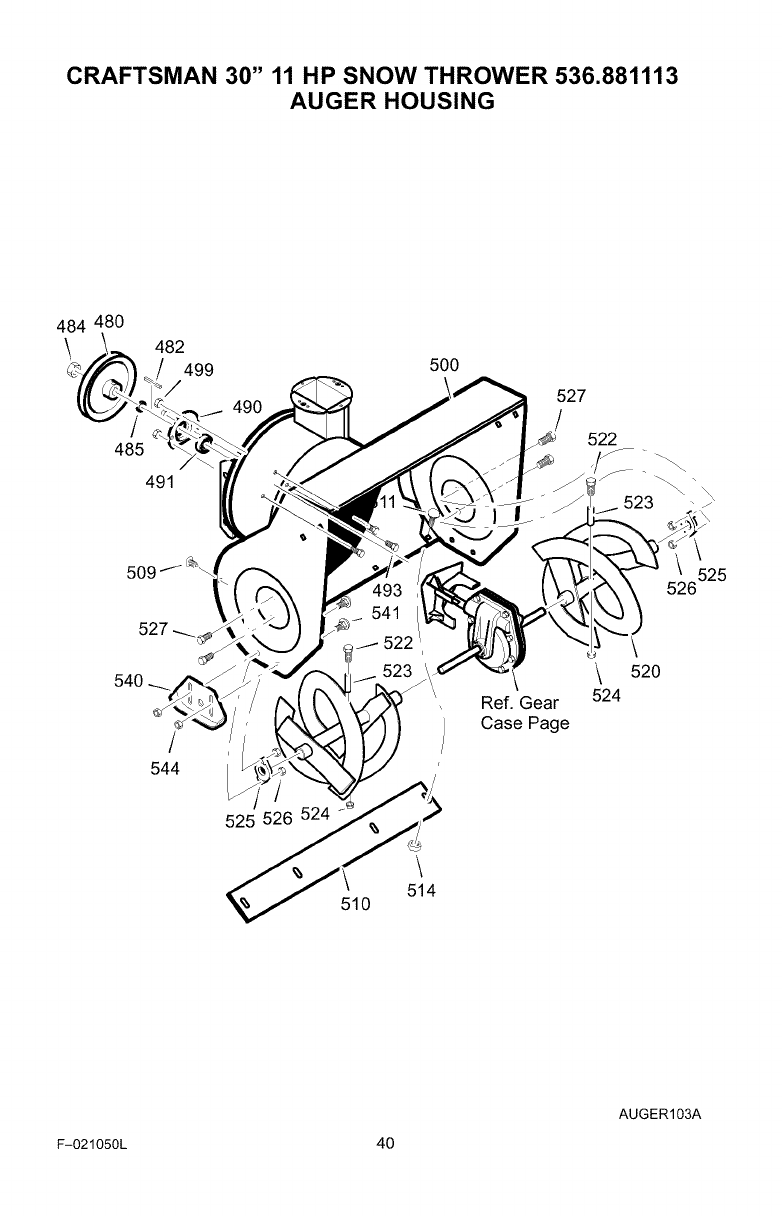

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

AUGER HOUSING

484 480

\ 482

499

485

491

544

525 526 524

510

522

514

500

527

522

Ref. Gear 524

Case Page

523

520

\525

AUGER103A

F-021050L 40

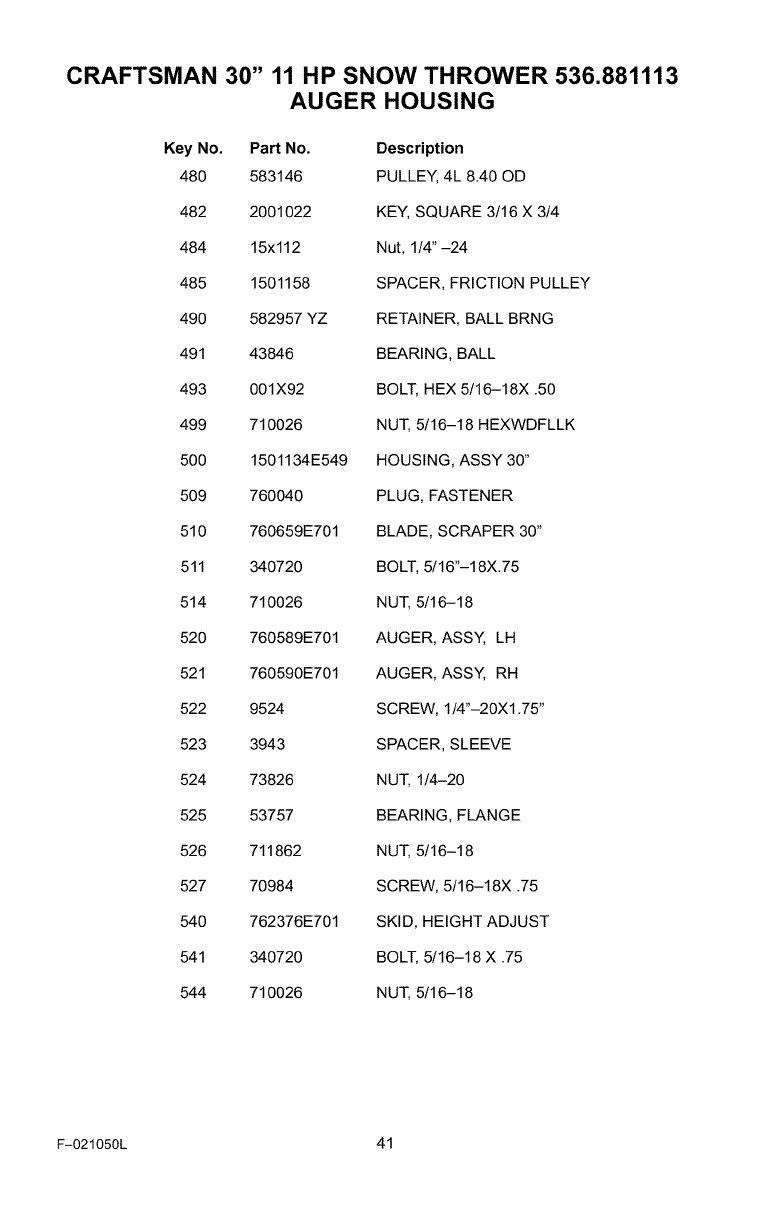

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

AUGER HOUSING

Key No. Part No. Description

480 583146 PULLEY, 4L 8.40 OD

482 2001022 KEY, SQUARE 3/16 X 3/4

484 15x112 Nut, 1/4"-24

485 1501158 SPACER, FRICTION PULLEY

490 582957 YZ RETAINER, BALL BRNG

491 43846 BEARING, BALL

493 001X92 BOLT, HEX 5/16-18X .50

499 710026 NUT, 5/16-18 HEXWDFLLK

500 1501134E549 HOUSING, ASSY 30"

509 760040 PLUG, FASTENER

510 760659E701 BLADE, SCRAPER 30"

511 340720 BOLT, 5/16"-18X.75

514 710026 NUT, 5/16-18

520 760589E701 AUGER, ASSY, LH

521 760590E701 AUGER, ASSY, RH

522 9524 SCREW, 1/4"-20X1.75"

523 3943 SPACER, SLEEVE

524 73826 NUT, 1/4-20

525 53757 BEARING, FLANGE

526 711862 NUT, 5/16-18

527 70984 SCREW, 5/16-18X .75

540 762376E701 SKID, HEIGHT ADJUST

541 340720 BOLT, 5/16-18 X .75

544 710026 NUT, 5/16-18

F-021050L 41

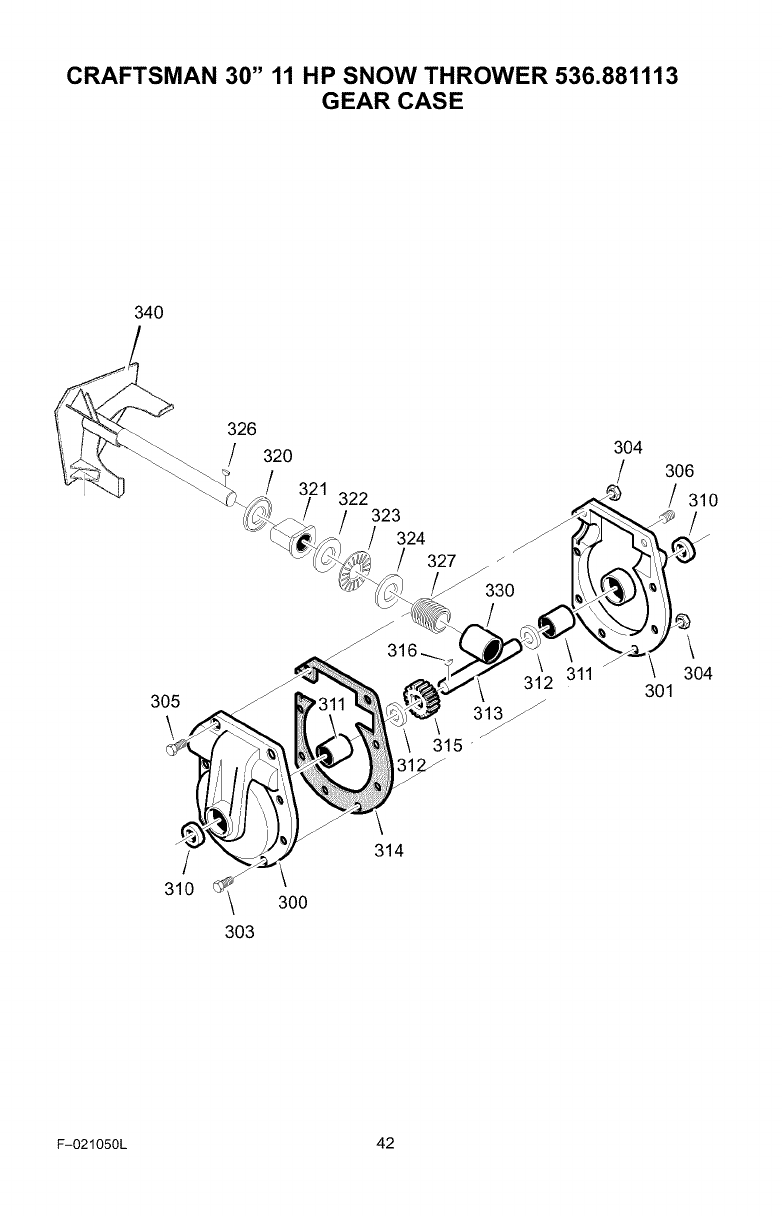

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

GEAR CASE

340

305

326

/320 304

/321 /

322 323

324

327

330

312 311

315 •

306

/310

304

301

310

303

300

314

F-O21050L 42

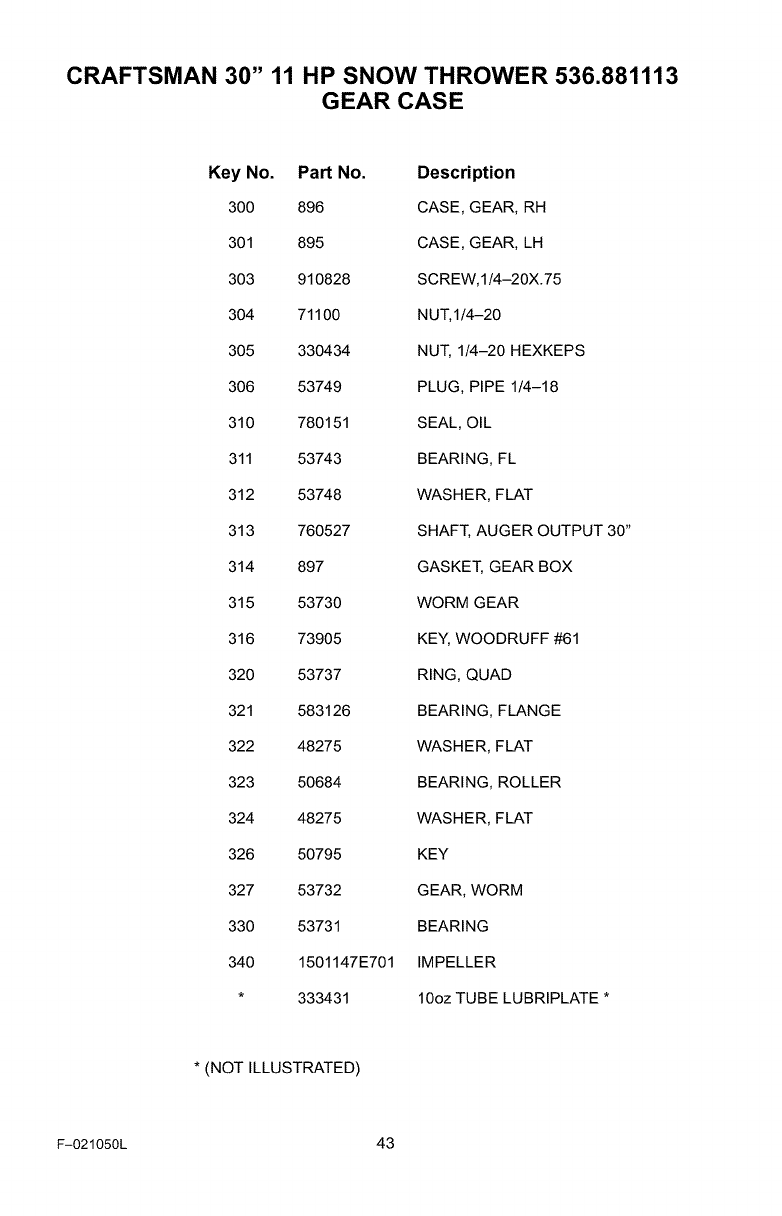

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

GEAR CASE

Key No. Part No. Description

300 896 CASE, GEAR, RH

301 895 CASE, GEAR, LH

303 910828 SCREW,1/4-20X.75

304 71100 NUT, I/4-20

305 330434 NUT, 1/4-20 HEXKEPS

306 53749 PLUG, PIPE 1/4-18

310 780151 SEAL, OIL

311 53743 BEARING, FL

312 53748 WASHER, FLAT

313 760527 SHAFT, AUGER OUTPUT 30"

314 897 GASKET, GEAR BOX

315 53730 WORM GEAR

316 73905 KEY, WOODRUFF #61

320 53737 RING, QUAD

321 583126 BEARING, FLANGE

322 48275 WASHER, FLAT

323 50684 BEARING, ROLLER

324 48275 WASHER, FLAT

326 50795 KEY

327 53732 GEAR, WORM

330 53731 BEARING

340 1501147E701 IMPELLER

*333431 10oz TUBE LUBRIPLATE *

*(NOT ILLUSTRATED)

F-O21050L 43

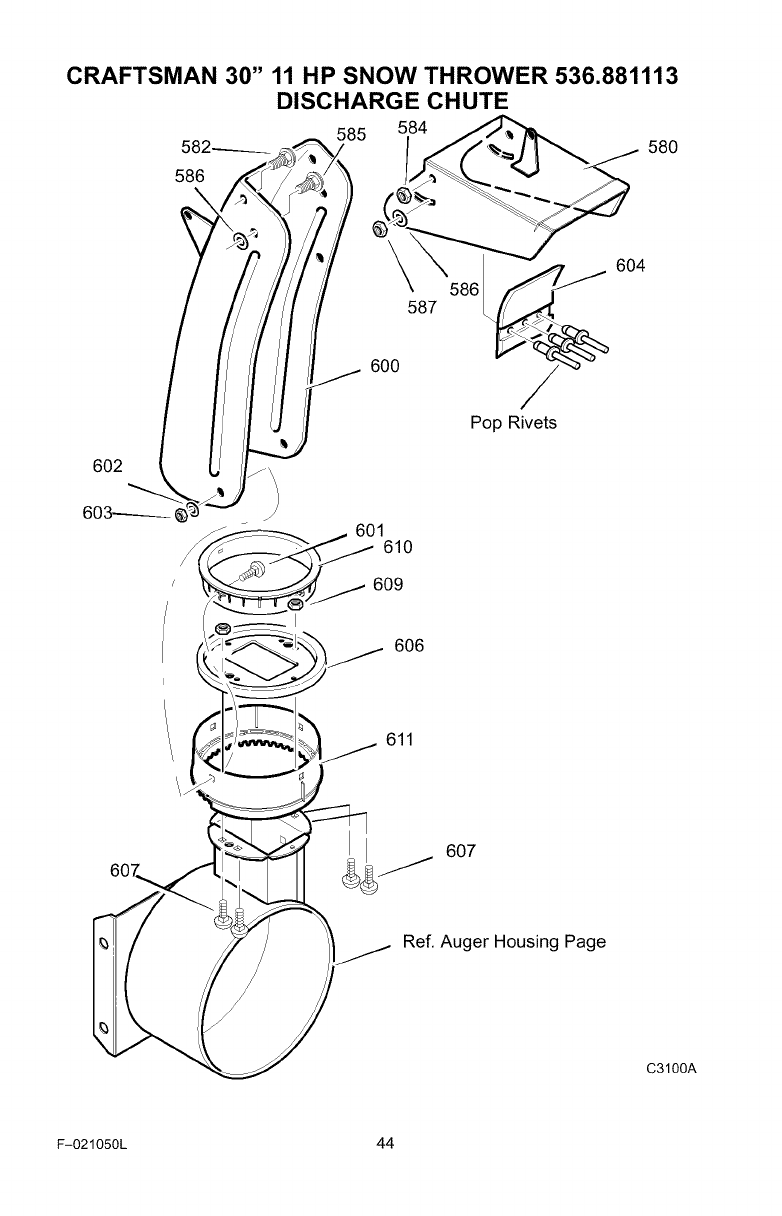

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

DISCHARGE CHUTE

585 584

582-------_ 580

586

587

604

600

601610

609

606

Pop Rivets

611

607

Ref. Auger Housing Page

C3100A

F-021050L 44

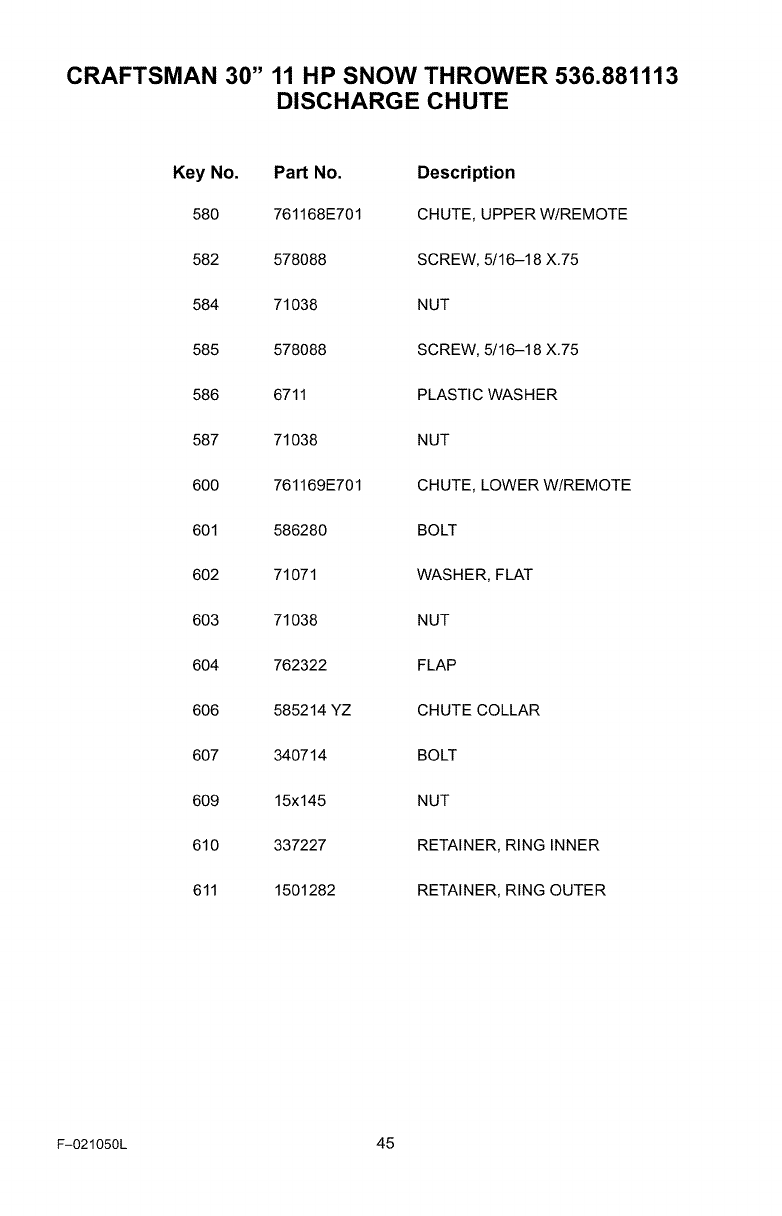

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

DISCHARGE CHUTE

Key No. Part No. Description

580 761168E701 CHUTE, UPPER W/REMOTE

582 578088 SCREW, 5/16-18 X.75

584 71038 NUT

585 578088 SCREW, 5/16-18 X.75

586 6711 PLASTIC WASHER

587 71038 NUT

600 761169E701 CHUTE, LOWER W/REMOTE

601 586280 BOLT

602 71071 WASHER, FLAT

603 71038 NUT

604 762322 FLAP

606 585214 YZ CHUTE COLLAR

607 340714 BOLT

609 15x145 NUT

610 337227 RETAINER, RING INNER

611 1501282 RETAINER, RING OUTER

F-021050L 45

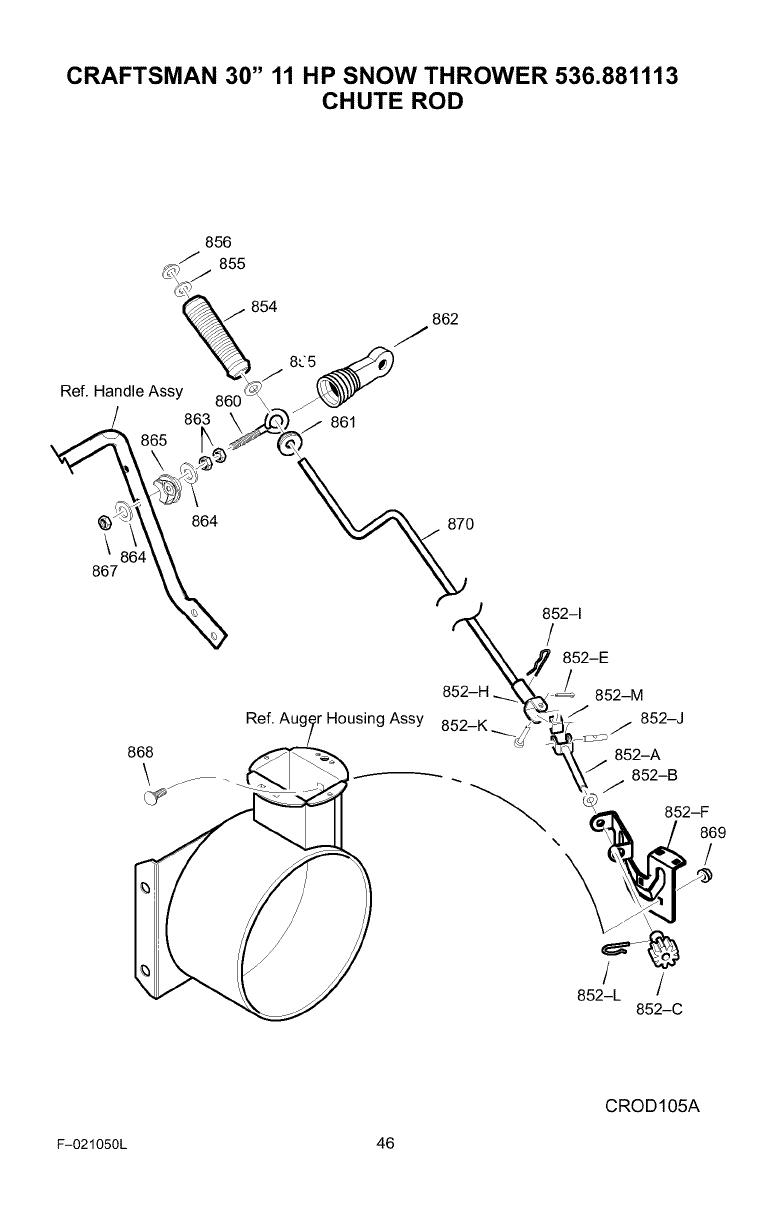

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

CHUTE ROD

856

/ /

852-L 852-C

852-F

869

CROD105A

F-O21050L 46

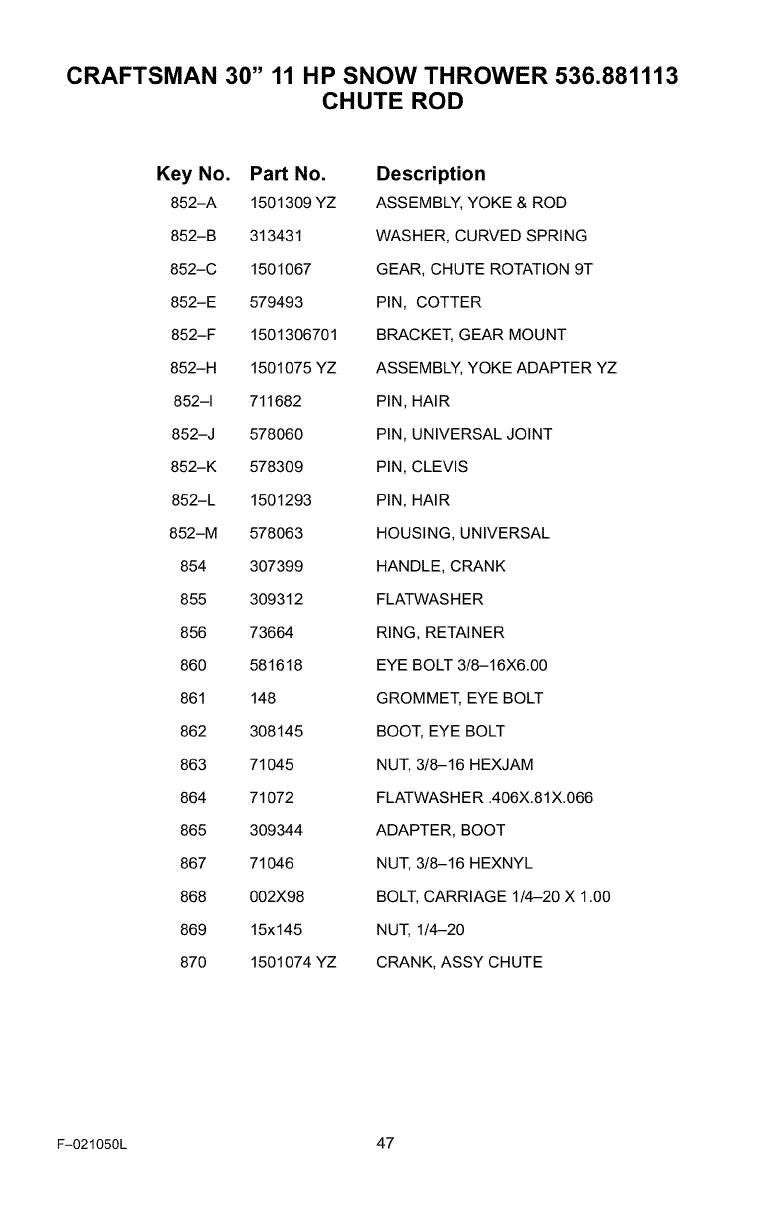

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

CHUTE ROD

Key No. Part No. Description

852-A 1501309 YZ ASSEMBLY, YOKE & ROD

852-B 313431 WASHER, CURVED SPRING

852-C 1501067 GEAR, CHUTE ROTATION 9T

852-E 579493 PIN, COTTER

852-F 1501306701 BRACKET, GEAR MOUNT

852-H 1501075 YZ ASSEMBLY, YOKE ADAPTER YZ

852-1 711682 PIN, HAIR

852-J 578060 PIN, UNIVERSAL JOINT

852-K 578309 PIN, CLEVIS

852-L 1501293 PIN, HAIR

852-M 578063 HOUSING, UNIVERSAL

854 307399 HANDLE, CRANK

855 309312 FLATWASHER

856 73664 RING, RETAINER

860 581618 EYE BOLT 3/8-16X6.00

861 148 GROMMET, EYE BOLT

862 308145 BOOT, EYE BOLT

863 71045 NUT, 3/8-16 HEXJAM

864 71072 FLATWASHER .406X.81 X.066

865 309344 ADAPTER, BOOT

867 71046 NUT, 3/8-16 HEXNYL

868 002X98 BOLT, CARRIAGE 1/4-20 X 1.00

869 15x145 NUT, 1/4-20

870 1501074 YZ CRANK, ASSY CHUTE

F-021050L 47

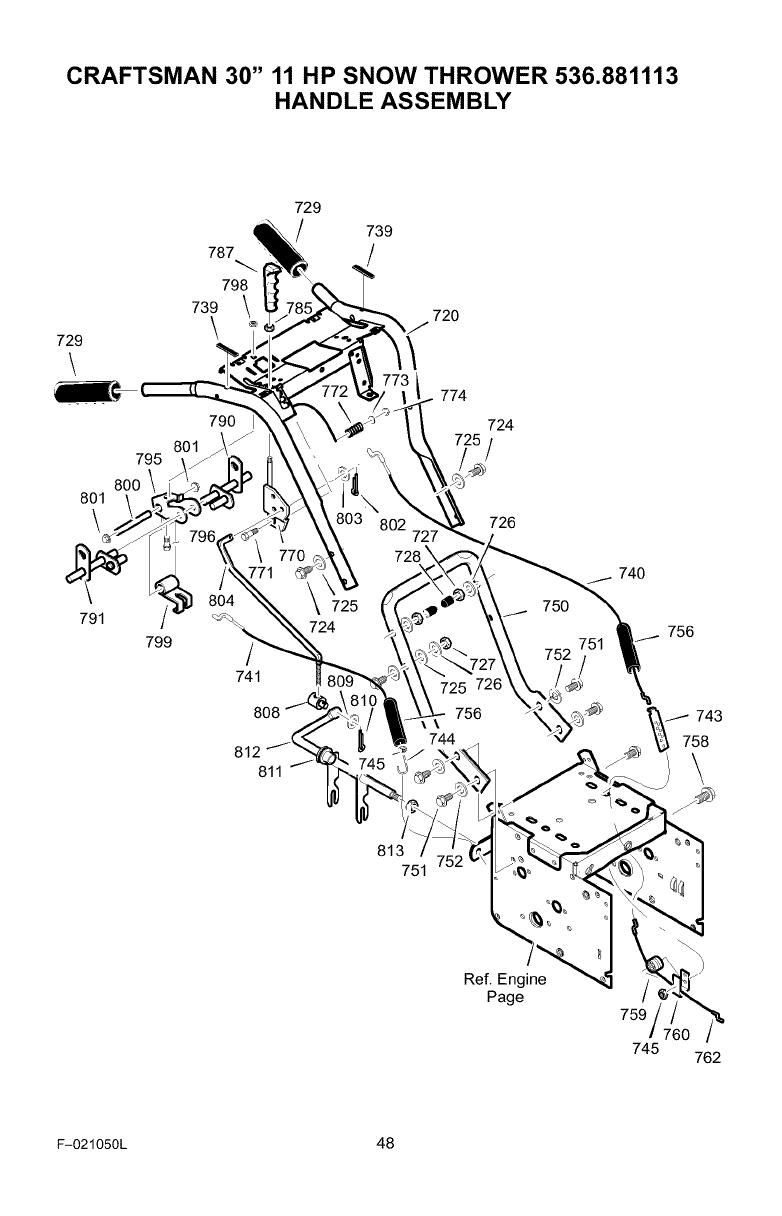

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

HANDLE ASSEMBLY

729

787 _..

798

739

741

8O8

812

811

729

724

739

720

813

751

774

724

726

725 726

756

750

740

756

743

758

Ref. Engine

Page 759

745 762

F-O21050L 48

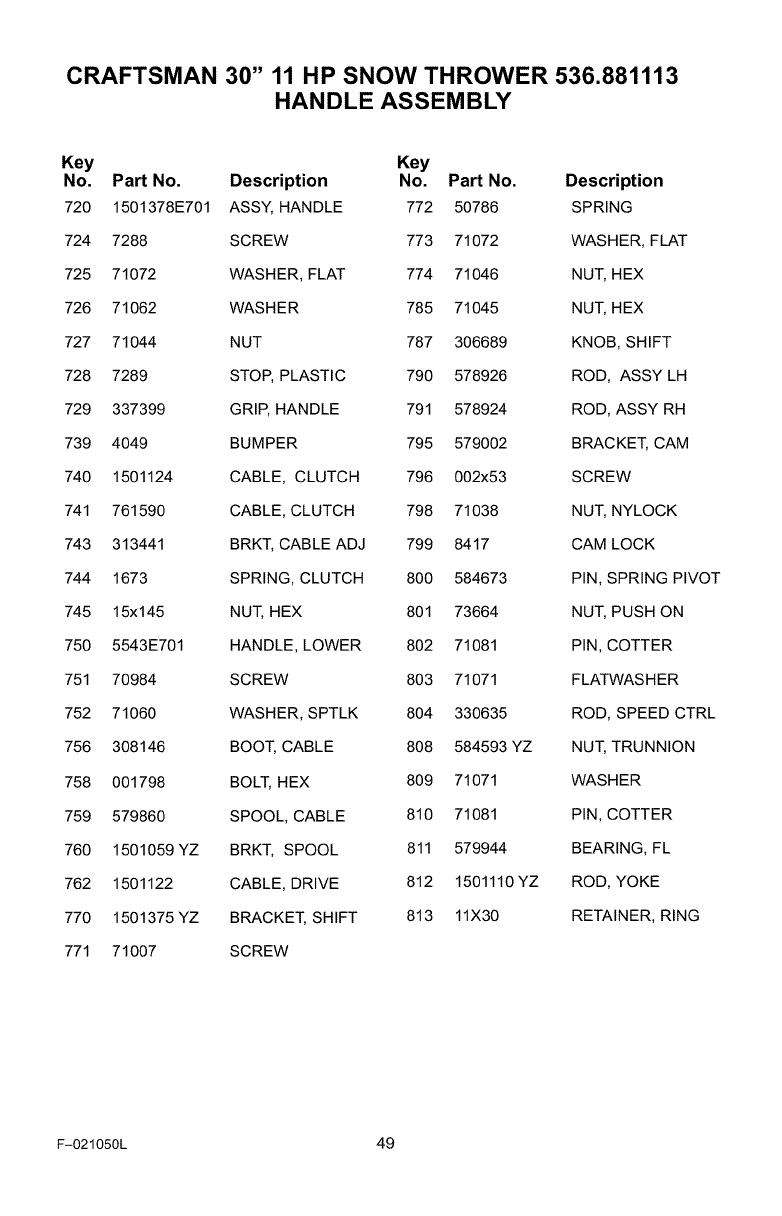

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

HANDLE ASSEMBLY

Key Key

No. Part No. Description No. Part No. Description

720 1501378E701 ASSY, HANDLE 772 50786 SPRING

724 7288 SCREW 773 71072 WASHER, FLAT

725 71072 WASHER, FLAT 774 71046 NUT, HEX

726 71062 WASHER 785 71045 NUT, HEX

727 71044 NUT 787 306689 KNOB, SHIFT

728 7289 STOP, PLASTIC 790 578926 ROD, ASSY LH

729 337399 GRIP, HANDLE 791 578924 ROD, ASSY RH

739 4049 BUMPER 795 579002 BRACKET, CAM

740 1501124 CABLE, CLUTCH 796 002x53 SCREW

741 761590 CABLE, CLUTCH 798 71038 NUT, NYLOCK

743 313441 BRKT, CABLE ADJ 799 8417 CAM LOCK

744 1673 SPRING, CLUTCH 800 584673 PIN, SPRING PIVOT

745 15x145 NUT, HEX 801 73664 NUT, PUSH ON

750 5543E701 HANDLE, LOWER 802 71081 PIN, COTTER

751 70984 SCREW 803 71071 FLATWASHER

752 71060 WASHER, SPTLK 804 330635 ROD, SPEED CTRL

756 308146 BOOT, CABLE 808 584593 YZ NUT, TRUNNION

758 001798 BOLT, HEX 809 71071 WASHER

759 579860 SPOOL, CABLE 810 71081 PIN, COTTER

760 1501059 YZ BRKT, SPOOL 811 579944 BEARING, FL

762 1501122 CABLE, DRIVE 812 1501110YZ ROD, YOKE

770 1501375 YZ BRACKET, SHIFT 813 11X30 RETAINER, RING

771 71007 SCREW

F-021050L 49

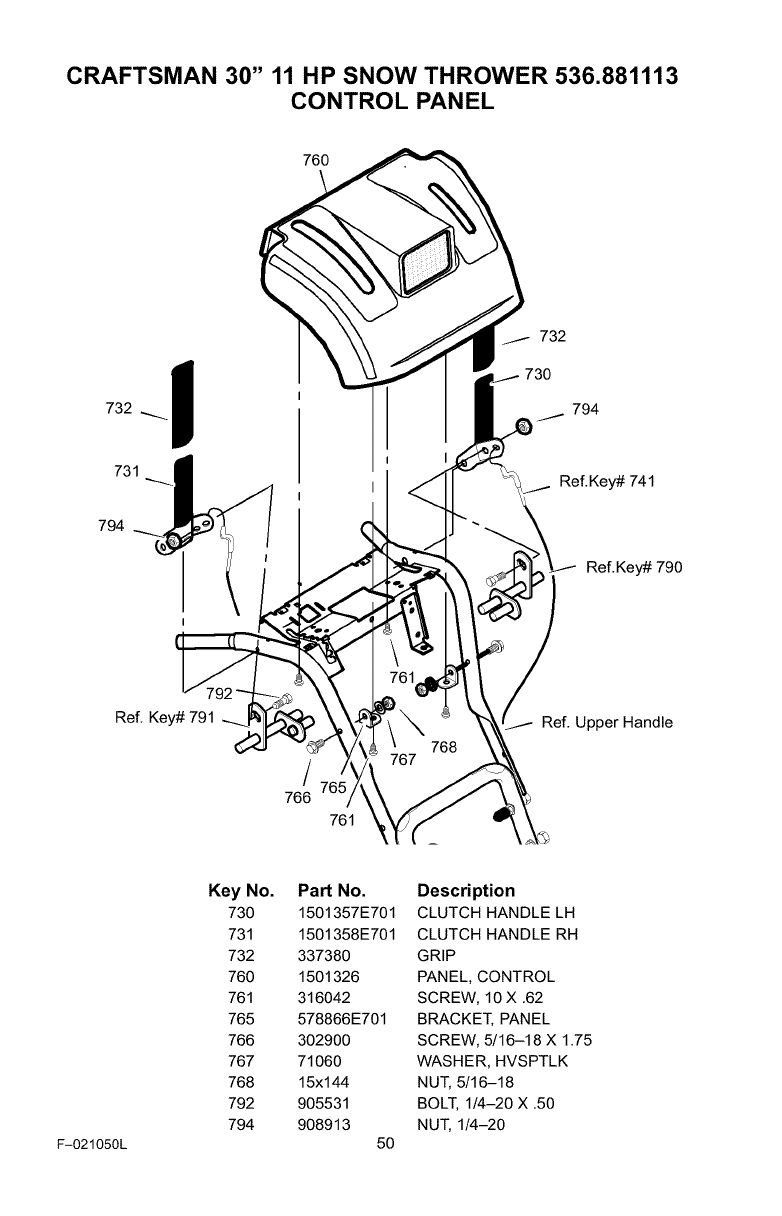

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

CONTROL PANEL

I\\\ _.,_dl_ 7_

7_I ,707

731 I Ref.Key# 741

794

Ref.Key# 790

Ref. Key# 791

766

761

Ref. Upper Handle

F-021050L

Key No.

730

731

732

760

761

765

766

767

768

792

794

Part No.

1501357E701

1501358E701

337380

1501326

316042

578866E701

302900

71060

15x 144

905531

908913

Description

CLUTCH HANDLE LH

CLUTCH HANDLE RH

GRIP

PANEL, CONTROL

SCREW, 10 X .62

BRACKET, PANEL

SCREW, 5/16-18 X 1.75

WASHER, HVSPTLK

NUT, 5/16-18

BOLT, 1/4-20 X .50

NUT, 1/4-20

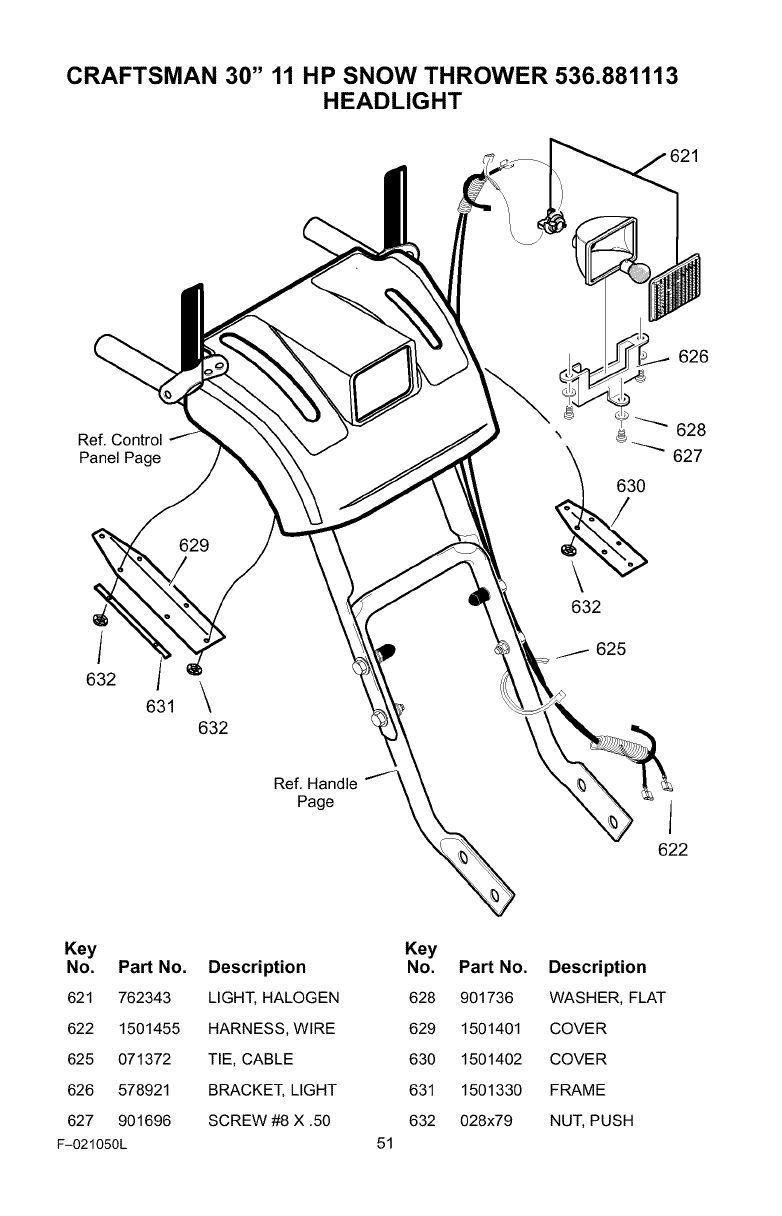

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

HEADLIGHT

Ref. Control

Panel Page

629

632

631 \

632

Ref. Handle

Page

626

)

_ 628

\_ g_ 627

632

625

622

Key

No. Part No. Description

621 762343 LIGHT, HALOGEN

622 1501455 HARNESS, WIRE

625 071372 TIE, CABLE

626 578921 BRACKET, LIGHT

627 901696 SCREW #8 X .50

F-021050L 51

Key

No. Part No. Description

628 901736 WASHER, FLAT

629 1501401 COVER

630 1501402 COVER

631 1501330 FRAME

632 028x79 NUT, PUSH

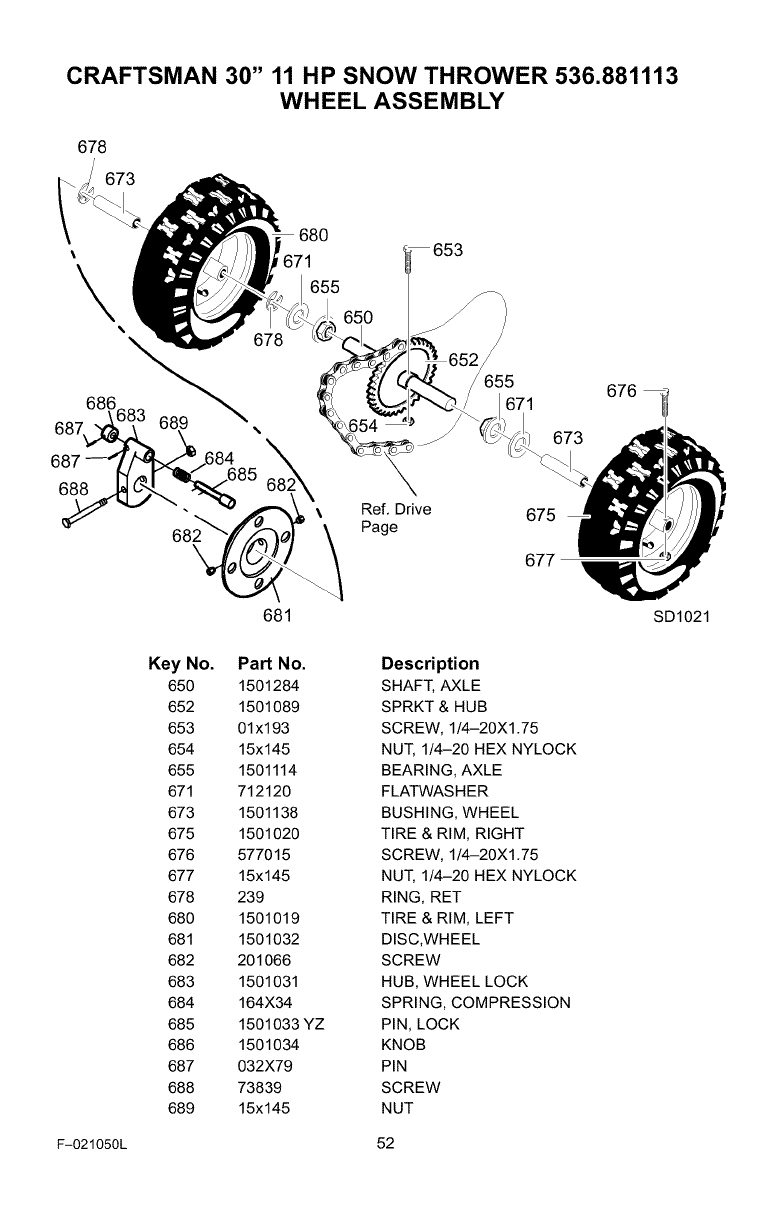

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

WHEEL ASSEMBLY

678

673

Key No. Pa_ No.

650 1501284

652 1501089

653 01x193

654 15x145

655 1501114

671 712120

673 1501138

675 1501020

676 577015

677 15x145

678 239

680 1501019

681 1501032

682 201066

683 1501031

684 164X34

685 1501033 YZ

686 1501034

687 032X79

688 73839

689 15x145

653

671

y 673

Ref. Drive 675

Page

677

Description

SHAFT, AXLE

SPRKT & HUB

SCREW, 1/4-20X1.75

NUT, 1/4-20 HEX NYLOCK

BEARING, AXLE

FLATWASHER

BUSHING, WHEEL

TIRE & RIM, RIGHT

SCREW, 1/4-20X1.75

NUT, 1/4-20 HEX NYLOCK

RING, RET

TIRE & RIM, LEFT

DISC,WHEEL

SCREW

HUB, WHEEL LOCK

SPRING, COMPRESSION

PIN, LOCK

KNOB

SCREW

NUT

SD1021

F-021050L 52

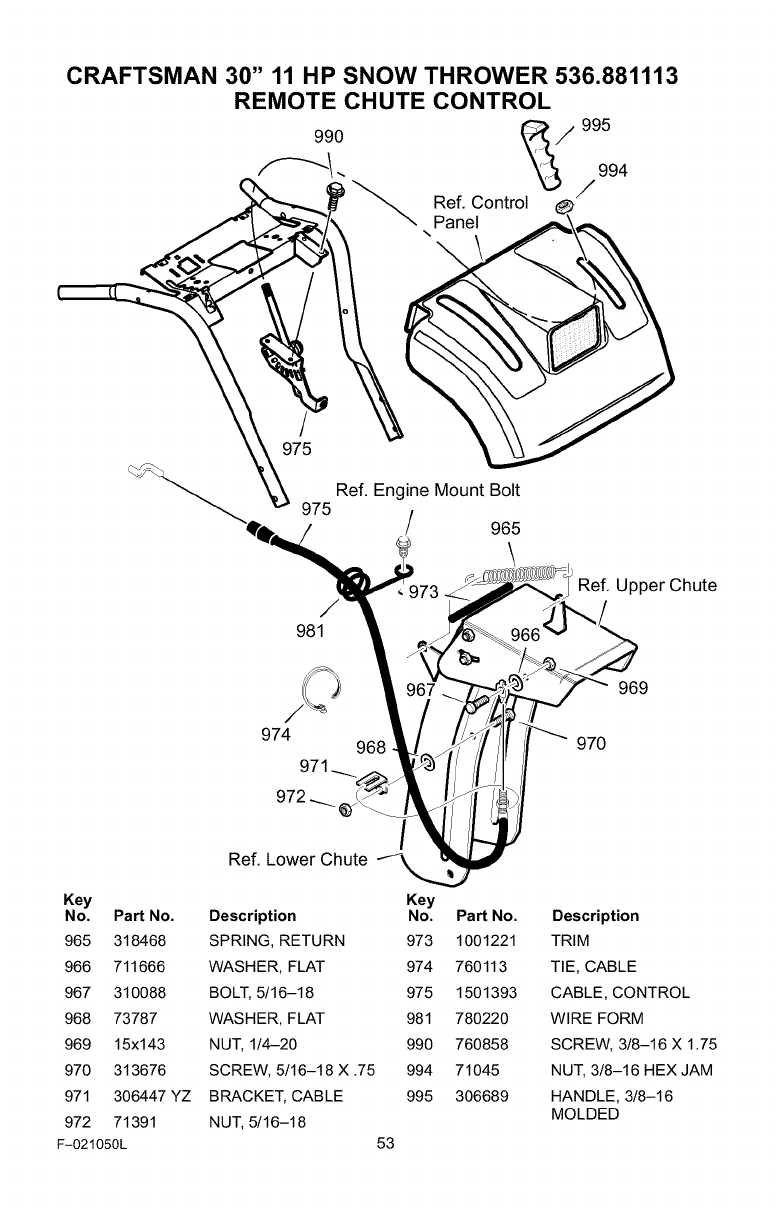

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

REMOTE CHUTE CONTROL

990

ine Mount Bolt

975 /965

j995 994

Ref. Control _J"

.Panel _\_

)73 >Ref. Upper Chute

981

974 968

971

Ref. Lower Chute /

Key Key

No. Part No. Description No. Part No.

965 318468 SPRING, RETURN 973 1001221

966 711666 WASHER, FLAT 974 760113

967 310088 BOLT, 5/16-18 975 1501393

968 73787 WASHER, FLAT 981 780220

969 15x143 NUT, 1/4-20 990 760858

970 313676 SCREW, 5/16-18 X .75 994 71045

971 306447 YZ BRACKET, CABLE 995 306689

972 71391 NUT, 5/16-18

F-021050L 53

969

970

Description

TRIM

TIE, CABLE

CABLE, CONTROL

WIRE FORM

SCREW, 3/8-16 X 1.75

NUT, 3/8-16 HEX JAM

HANDLE, 3/8-16

MOLDED

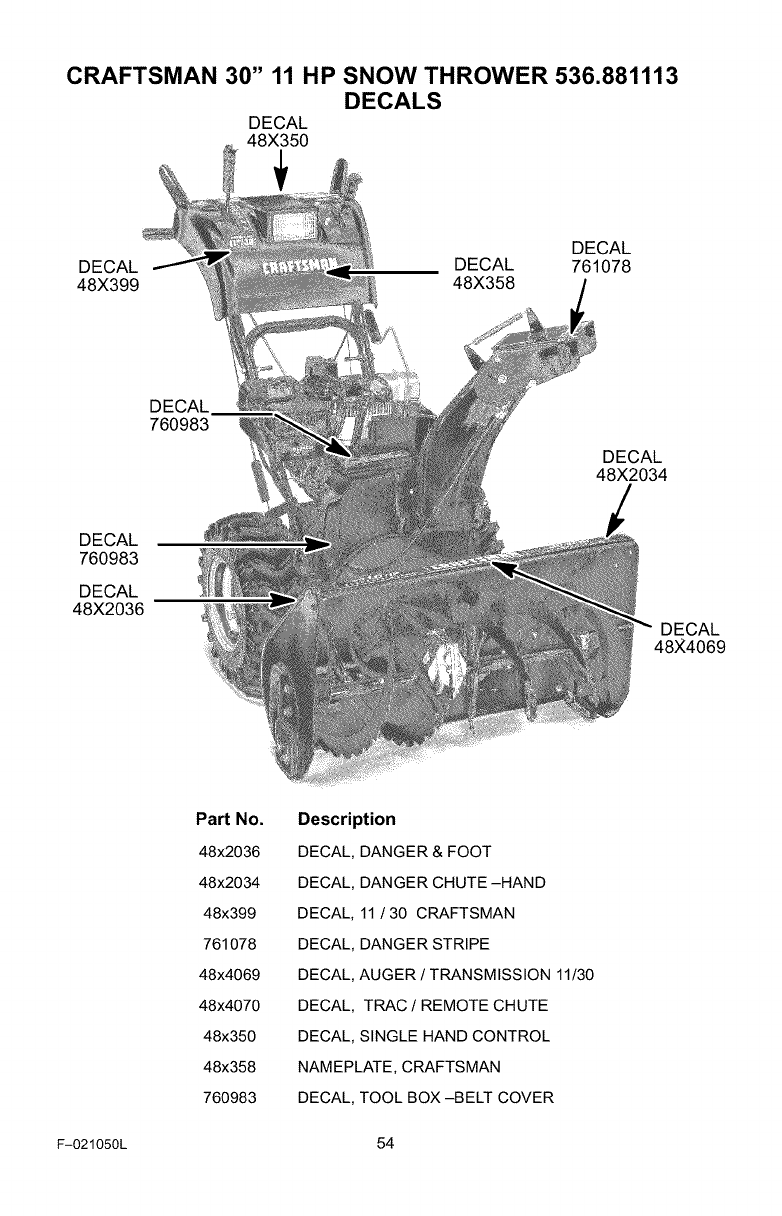

CRAFTSMAN 30" 11 HP SNOW THROWER 536.881113

DECALS

DECAL

48X350

DECAL DECAL

48X399 48X358

DECAL

761078

DECAL

760983

DECAL

48X2036

DECAL

760983

DECAL

48X2034

DECAL

48X4069

Part No.

48x2036

48x2034

48x399

761078

48x4069

48x4070

48x350

48x358

760983

Description

DECAL, DANGER & FOOT

DECAL DANGER CHUTE -HAND

DECAL 11/30 CRAFTSMAN

DECAL DANGER STRIPE

DECAL AUGER /TRANSMISSION 11/30

DECAL TRAC /REMOTE CHUTE

DECAL SINGLE HAND CONTROL

NAMEPLATE, CRAFTSMAN

DECAL, TOOL BOX -BELT COVER

F-021050L 54

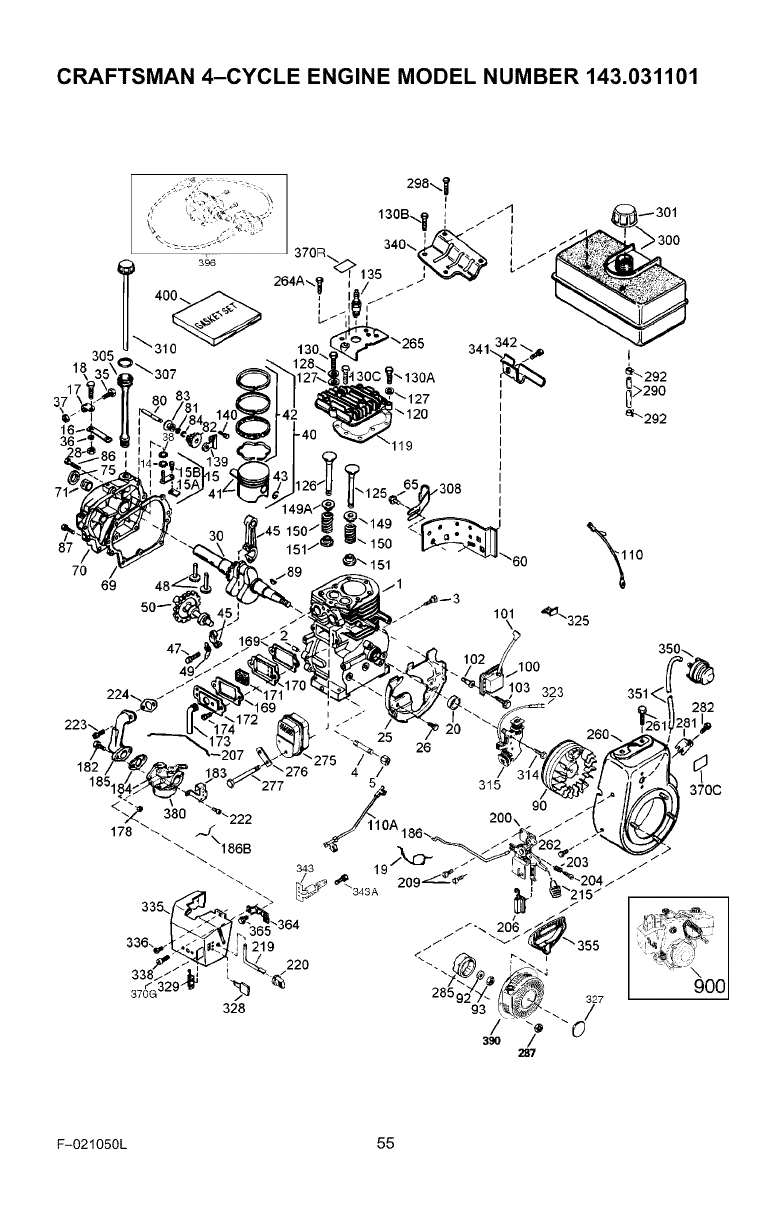

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

100

03 323

282

F-O21050L 55

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 35371 Cylinder Ass'y (2, 20, 72) 49 36896 Oil Dipper

2 27652 Dowel Pin 50 35375 Camshaft (MCR)

3 650820 Screw, 1/4-20xl/2" 60 33273A Blower Hsg Extension

4 31857 Oil Drain Extension 65 650128 Screw, 10-24xl/2"

5 30969 Extension Cap 69 37342 Cylinder Cover Gasket

14 28277 Washer 70 35376A Cylinder Cover

15 30699C Governor Rod 71 35377 Crankshaft Bushing

15A 30700 Governor yolk 75 35319 Oil Seal

15B 650494 Screw6-40 x 5/16" 80 37587 Governor Shaft

16 33454A Governor Lever 81 651080 Washer

17 29916 Governor Lever Clamp 82 35378 Governor Gear Ass'y

18 651028 Screw, Torx T-15 83 30588A Governor Spool

19 34663 Speed Control Spring 84 29193 Retaining Ring

20 35319 Oil Seal 86 650833 Screw, 1/4-20 x 1-3/16"

25 37706 Blower Hsg Baffle 87 650832 Screw, 1/4-20 x 1-11/16"

26 650561 Screw, 1/4-20 x 5/8" 89 32589 Flywheel Key

28 30322 Locknut 8-32 90 611193 Flywheel (W/Ring Gear)

30 37231 Crankshaft 92 650880 Washer

35 29826 Screw, 10-32x3/4" 93 650881 Flywheel Nut

36 29918 Lockwasher 100 35135A Solid State Ignition

37 29216 Locknut 10-32 101 610118 Spark Plug Cover

38 29642 Retaining Ring 102 651024 Mounting Stud

40 35776A Piston, Pin & Ring Set 103 651007 Screw, Torx T-15

(Std.) 110 35187 Ground Wire

40 35777A Piston, Pin & Ring Set 110A 37047 Ground Wire

(.010" OS) 119 36451 Cylinder Head Gasket

40 35778A Piston, Pin & Ring Set

(.020" OS) 120 36449 Cylinder Head

41 35773A Piston, Pin Ass'y. (Std.) 125 27878A Exhaust Valve (std)

41 35774A Piston, Pin Ass'y. 125 27880A Exhaust Valve ( 1/32" OS)

(.010" OS) (Incl. 43) 126 34035 Intake Valve (Std.)

41 35775A Piston, Pin Ass'y. 127 650691 Washer

(.020" OS) (Incl. 43) 128 650690 Belleville Washer

42 35779 Ring Set (Std.) 130 6021A Screw, 5/16-18 x 1-1/2"

42 35780 Ring Set (.010" OS) 130A 650727 Screw, 5/16-18 x

42 35781 Ring Set (.020" OS) 1-25/32"

43 35772 Piston Pin Retaining Ring 130B 651055 Screw, 5/16-18 x 5/8"

45 36898 Connecting Rod Assy. 130C 650694A Screw, 5/16-18 x 2"

47 651033 Connecting Rod Bolt 135 35395 Spark Plug (RJ1 9LM)

48 34034 Valve Lifter

F-021050L 56

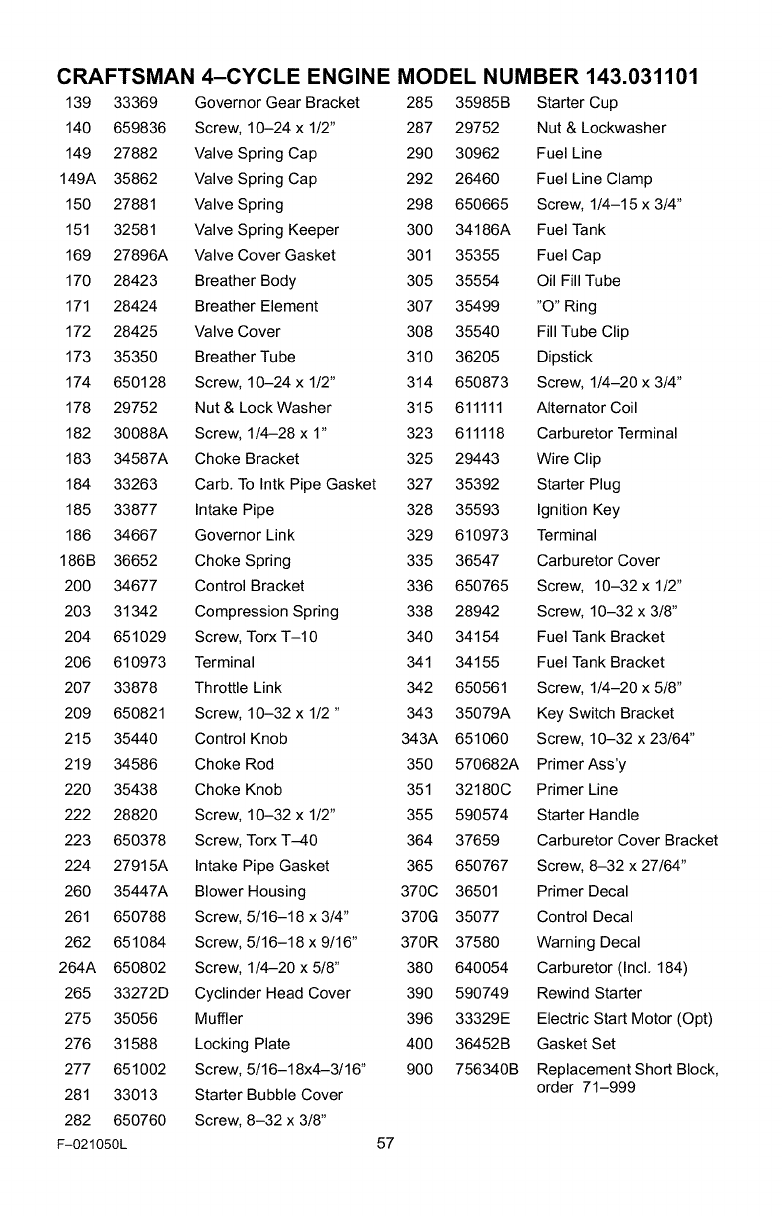

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

139 33369 Governor Gear Bracket 285 35985B Starter Cup

140 659836 Screw, 10-24 x 1/2" 287 29752 Nut & Lockwasher

149 27882 Valve Spring Cap 290 30962 Fuel Line

149A 35862 Valve Spring Cap 292 26460 Fuel Line Clamp

150 27881 Valve Spring 298 650665 Screw, 1/4-15 x 3/4"

151 32581 Valve Spring Keeper 300 34186A Fuel Tank

169 27896A Valve Cover Gasket 301 35355 Fuel Cap

170 28423 Breather Body 305 35554 Oil Fill Tube

171 28424 Breather Element 307 35499 "O" Ring

172 28425 Valve Cover 308 35540 Fill Tube Clip

173 35350 Breather Tube 310 36205 Dipstick

174 650128 Screw, 10-24 x 1/2" 314 650873 Screw, 1/4-20 x 3/4"

178 29752 Nut & Lock Washer 315 611111 Alternator Coil

182 30088A Screw, 1/4-28 x 1" 323 611118 Carburetor Terminal

183 34587A Choke Bracket 325 29443 Wire Clip

184 33263 Carb. To Intk Pipe Gasket 327 35392 Starter Plug

185 33877 Intake Pipe 328 35593 Ignition Key

186 34667 Governor Link 329 610973 Terminal

186B 36652 Choke Spring 335 36547 Carburetor Cover

200 34677 Control Bracket 336 650765 Screw, 10-32 x 1/2"

203 31342 Compression Spring 338 28942 Screw, 10-32 x 3/8"

204 651029 Screw, Torx T-10 340 34154 Fuel Tank Bracket

206 610973 Terminal 341 34155 Fuel Tank Bracket

207 33878 Throttle Link 342 650561 Screw, 1/4-20 x 5/8"

209 650821 Screw, 10-32 x 1/2" 343 35079A Key Switch Bracket

215 35440 Control Knob 343A 651060 Screw, 10-32 x 23/64"

219 34586 Choke Rod 350 570682A PrimerAss'y

220 35438 Choke Knob 351 32180C Primer Line

222 28820 Screw, 10-32 x 1/2" 355 590574 Starter Handle

223 650378 Screw, Torx T-40 364 37659 Carburetor Cover Bracket

224 27915A Intake Pipe Gasket 365 650767 Screw, 8-32 x 27/64"

260 35447A Blower Housing 370C 36501 Primer Decal

261 650788 Screw, 5/16-18 x 3/4" 370G 35077 Control Decal

262 651084 Screw, 5/16-18 x 9/16" 370R 37580 Warning Decal

264A 650802 Screw, 1/4-20 x 5/8" 380 640054 Carburetor (Incl. 184)

265 33272D Cyclinder Head Cover 390 590749 Rewind Starter

275 35056 Muffler 396 33329E Electric Start Motor (Opt)

276 31588 Locking Plate 400 36452B Gasket Set

277 651002 Screw, 5/16-18x4-3/16" 900 756340B Replacement Short Block,

281 33013 Starter Bubble Cover order 71-999

282 650760 Screw, 8-32 x 3/8"

F-021050L 57

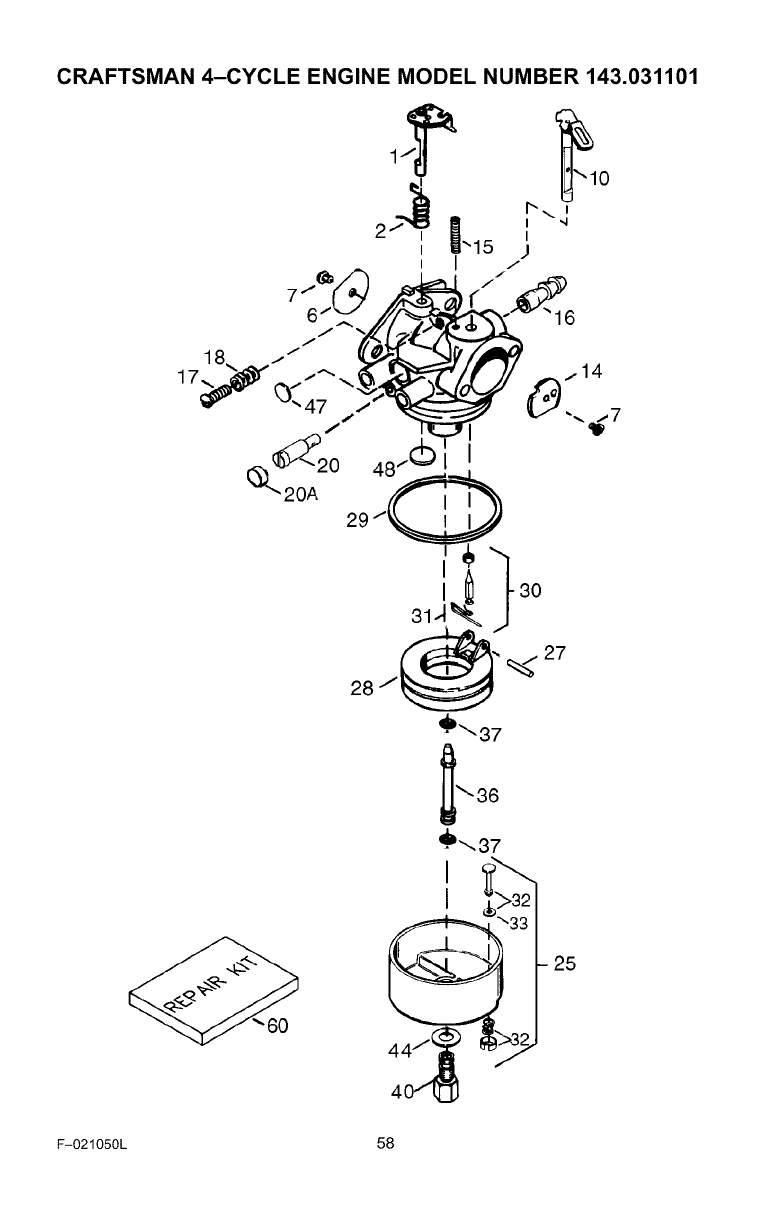

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

F-O21050L 58

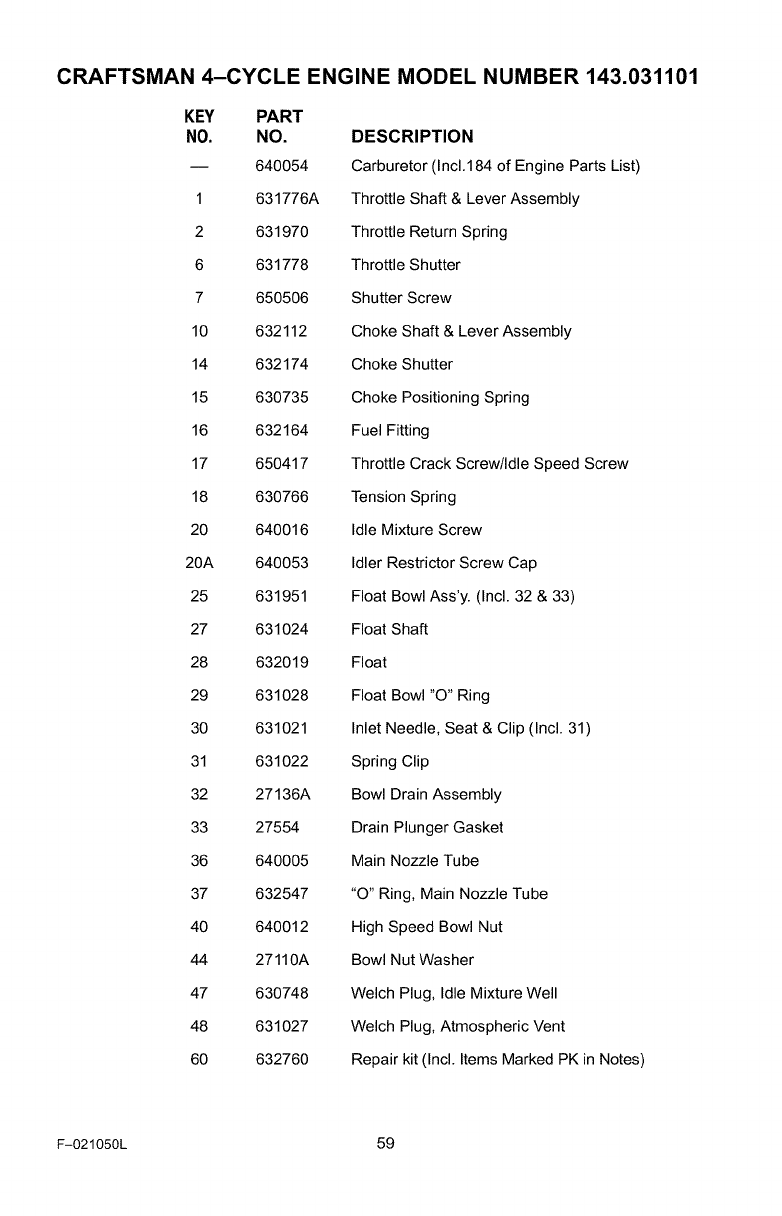

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

KEY PART

NO. NO. DESCRIPTION

-- 640054 Carburetor (Inc1.184 of Engine Parts List)

1 631776A Throttle Shaft & Lever Assembly

2 631970 Throttle Return Spring

6 631778 Throttle Shutter

7 650506 Shutter Screw

10 632112 Choke Shaft & Lever Assembly

14 632174 Choke Shutter

15 630735 Choke Positioning Spring

16 632164 Fuel Fitting

17 650417 Throttle Crack Screw/Idle Speed Screw

18 630766 Tension Spring

20 640016 Idle Mixture Screw

20A 640053 Idler Restrictor Screw Cap

25 631951 Float Bowl Ass'y. (Incl. 32 & 33)

27 631024 Float Shaft

28 632019 Float

29 631028 Float Bowl "O" Ring

30 631021 Inlet Needle, Seat & Clip (Incl. 31)

31 631022 Spring Clip

32 27136A Bowl Drain Assembly

33 27554 Drain Plunger Gasket

36 640005 Main Nozzle Tube

37 632547 "0" Ring, Main Nozzle Tube

40 640012 High Speed Bowl Nut

44 27110A Bowl Nut Washer

47 630748 Welch Plug, Idle Mixture Well

48 631027 Welch Plug, Atmospheric Vent

60 632760 Repair kit (Incl. Items Marked PK in Notes)

F-O21050L 59

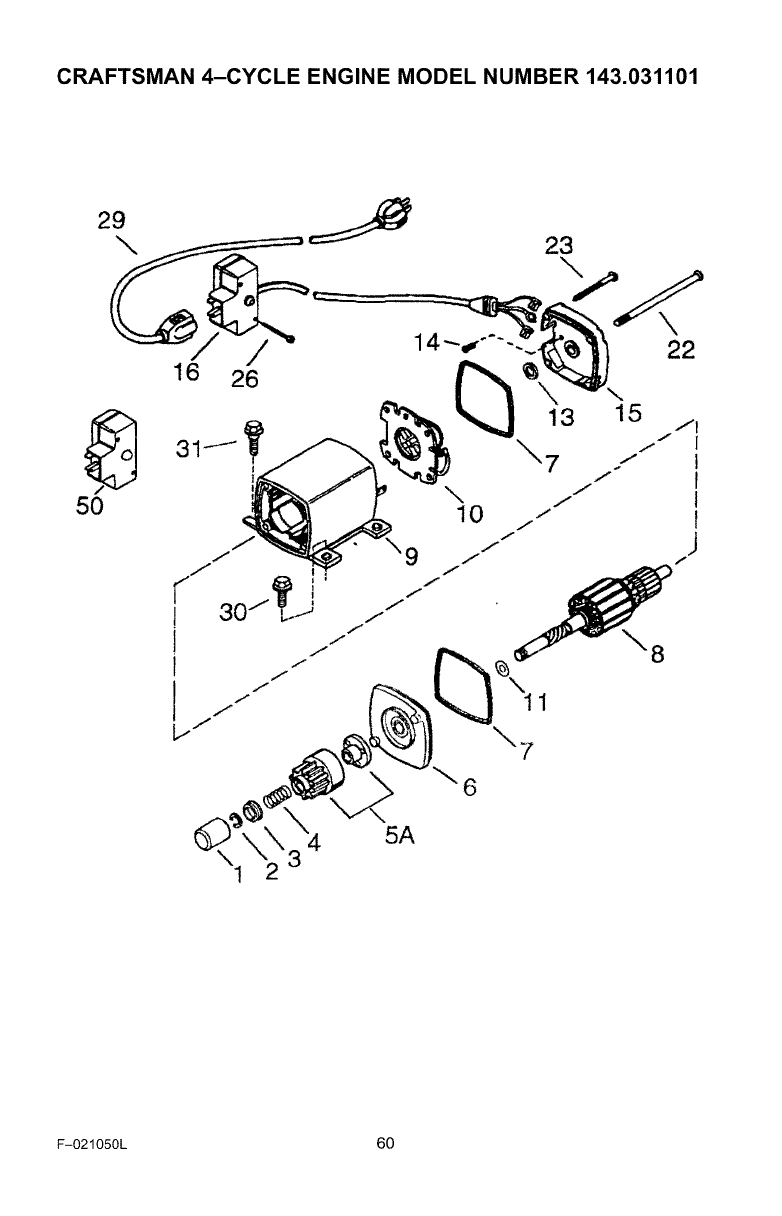

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

16 26

F-O21050L 60

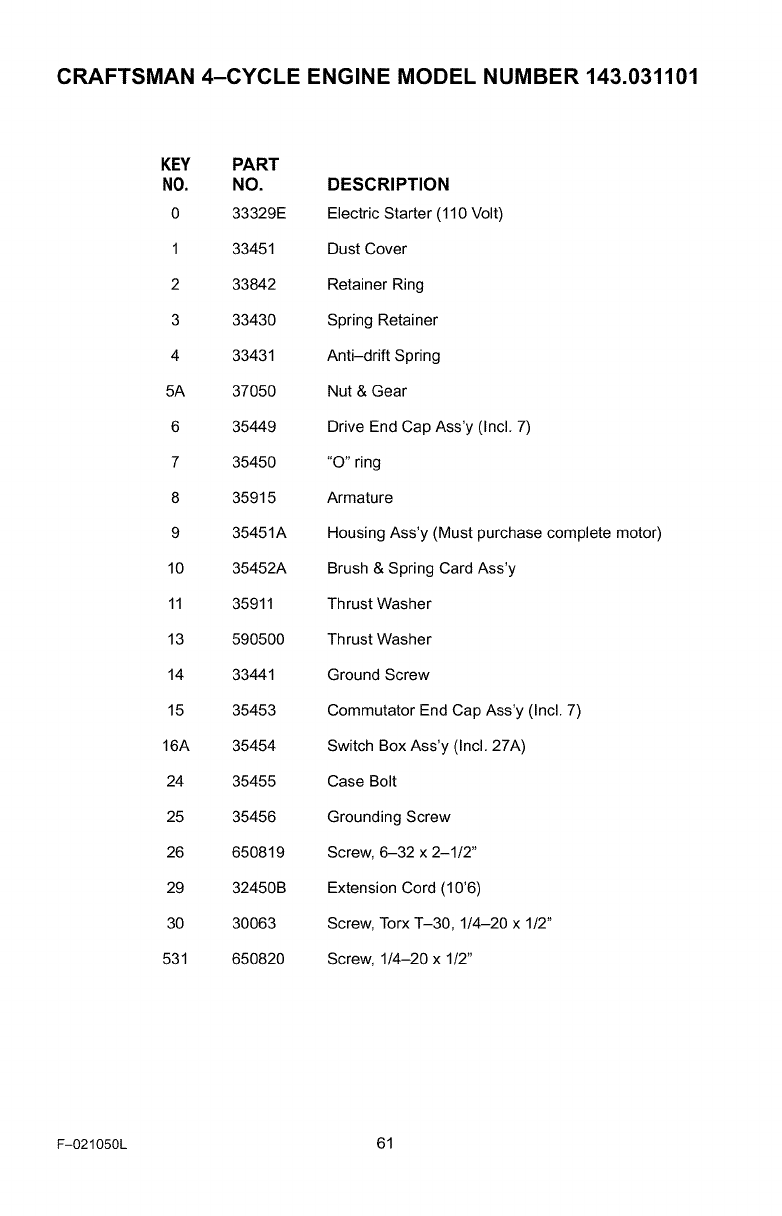

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

KEY PART

NO. NO. DESCRIPTION

0 33329E Electric Starter (110 Volt)

1 33451 Dust Cover

2 33842 Retainer Ring

3 33430 Spring Retainer

4 33431 Anti-drift Spring

5A 37050 Nut & Gear

6 35449 Drive End Cap Ass'y (Incl. 7)

7 35450 "0" ring

8 35915 Armature

9 35451A Housing Ass'y (Must purchase complete motor)

10 35452A Brush & Spring Card Ass'y

11 35911 Th rust Washer

13 590500 Thrust Washer

14 33441 Ground Screw

15 35453 Commutator End Cap Ass'y (Incl. 7)

16A 35454 Switch Box Ass'y (Incl. 27A)

24 35455 Case Bolt

25 35456 Grounding Screw

26 650819 Screw, 6-32 x 2-1/2"

29 32450B Extension Cord (10'6)

30 30063 Screw, Torx T-30, 1/4-20 x 1/2"

531 650820 Screw, 1/4-20 x 1/2"

F-O21050L 61

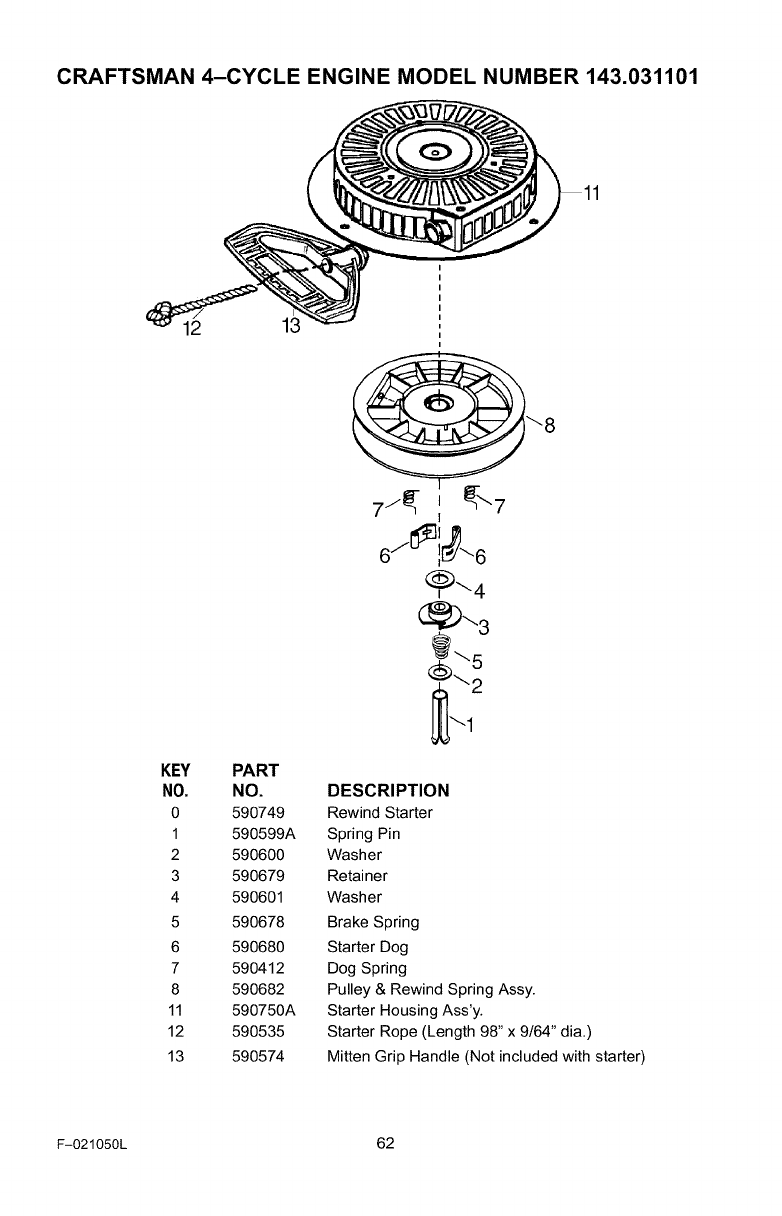

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.031101

12 13

_'8

KEY PART

NO. NO.

0590749

1 590599A

2 590600

3 590679

4 590601

5 590678

6 590680

7 590412

8 590682

11 590750A

12 590535

13 590574

DESCRIPTION

Rewind Starter

Spring Pin

Washer

Retainer

Washer

Brake Spring

Starter Dog

Dog Spring

Pulley & Rewind Spring Assy.

Starter Housing Ass'y.

Starter Rope (Length 98" x 9/64" dia.)

Mitten Grip Handle (Not included with starter)

F-021050L 62

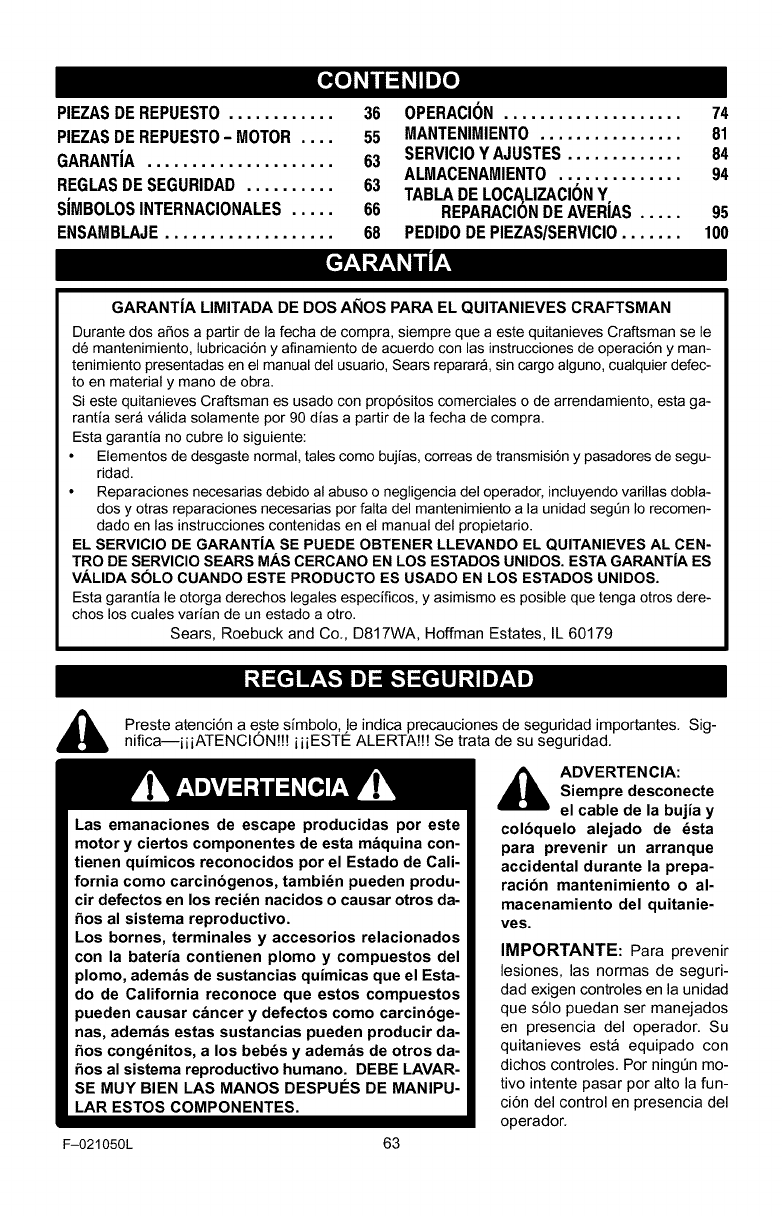

[o[o]l| i _ l II I][o]

PIEZASDEREPUEST0 ............

PIEZASDEREPUEST0-MOTOR ....

GARANTiA .....................

REGLASDESEGURIDAD ..........

SiMBOLOSINTERNACIONALES.....

ENSAMBLAJE...................

36 OPERACI()N .................... 74

55 MANTENIMIENTO................ 81

63 SERVIClOY AJUSTES ............. 84

ALMACENAMIENTO.............. 94

63 TABLADELOCA,MZACI()NY,

66 REPARAClONDEAVERIAS ..... 95

68 PEDIDODEPIEZAS/SERVIClO....... 100

[_-'I;T-'I_i_-'I

GARANTiA LIMITADA DE DOS AI_IOS PARA EL QUITANIEVES CRAFTSMAN

Durante dos aSos a partir de ta fecha de compra, siempre que a este quitanieves Craftsman sete

d6 mantenimiento, tubricaci6n y afinamiento de acuerdo con las instrucciones de operaci6n y man-

tenimiento presentadas en el manual del usuario, Sears reparara, sin cargo alguno, cuatquier defec-

to en material y mano de obra.

Si este quitanieves Craftsman es usado con prop6sitos comerciates o de arrendamiento, esta ga-

rantia sera valida solamente por 90 dias a partir de ta fecha de compra.

Esta garantia no cubre to siguiente:

• Etementos de desgaste normal, tales como bujias, correas de transmisi6n y pasadores de segu-

ridad.

• Reparaciones necesarias debido at abuso o negtigencia del operador, inctuyendo varitlas dobta-

dos y otras reparaciones necesarias por falta del mantenimiento a la unidad segt_n to recomen-

dado en tas instrucciones contenidas en et manual det propietario.

EL SERVICIO DE GARANTiA SE PUEDE OBTENER LLEVANDO EL QUITANIEVES AL CEN-

TRO DE SERVICIO SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. ESTA GARANTJA ES

VALIDA SOLO CUANDO ESTE PRODUCTO ES USADO EN LOS ESTADOS UNIDOS.

Esta garantia te otorga derechos legates especificos, y asimismo es posibte que tenga otros dere-

chos los cuates varian de un estado a otto.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

Izl=[t_]_,. "] Im]( [,.-t_llJ zlIm7_'Im]

,_ Preste atenci6n a este simbolo, Je indica precauciones de seguridad importantes. Sig-

nifica--iiiATENClON!!! iiiESTE ALERTA!!! Se trata de su seguridad.

Las emanaciones de escape producidas por este

motor y ciertos componentes de esta m_quina con-

tienen quimicos reconocidos por el Estado de Cali-

fornia como carcinbgenos, tambi_n pueden produ-

cir defectos en los reci_n nacidos o causar otros da-

_os al sistema reproductivo.

Los bornes, terminales y accesorios relacionados

con la bateria contienen plomo y compuestos del

plomo, adem_s de sustancias quimicas que el Esta-

do de California reconoce que estos compuestos

pueden causar c_ncer y defectos como carcinbge-

nas, adem_s estas sustancias pueden producir da-

hos cong._nitos, a los beb_s y adem_s de otros da-

hos al sistema reproductivo humano. DEBE LAVAR-

SE MUY BIEN LAS MANOS DESPUI_S DE MANIPU-

LAR ESTOS COMPONENTES.

F-O21050L 63

_DVERTENCIA:

Siempre desconecte

el cable de la bujia y

colbquelo alejado de _sta

para prevenir un arranque

accidental durante la prepa-

racibn mantenimiento o al-

macenamiento del quitanie-

ves.

IMPORTANTE: Para prevenir

lesiones, las normas de seguri-

dad exigen controles en la unidad

que s61o puedan ser manejados

en presencia del operador. Su

quitanieves esta equipado con

dichos controles. Por ningQn mo-

tivo intente pasar por alto la fun-

ci6n del control en presencia del

operador.

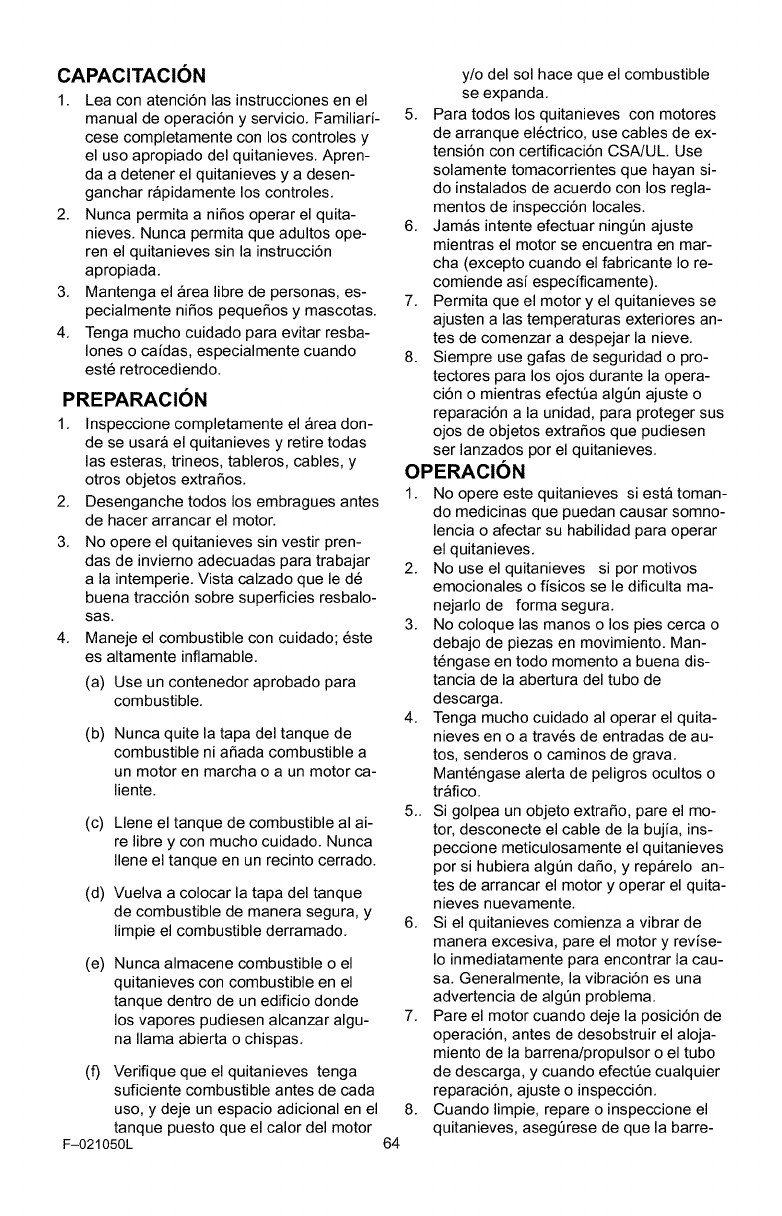

CAPACITACION

1. Lea con atenci6n las instrucciones en el

manual de operaci6n y servicio. Familiarf-

cese completamente con los controles y

el uso apropiado del quitanieves. Apren-

da a detener el quitanieves y a desen-

ganchar rapidamente los controles.

2. Nunca permita a niSos operar el quita-

nieves. Nunca permita que adultos ope-

ren el quitanieves sin la instrucci6n

apropiada.

3. Mantenga el area libre de personas, es-

pecialmente niSos pequeSos y mascotas.

4. Tenga mucho cuidado para evitar resba-

Iones o caidas, especialmente cuando

este retrocediendo.

PREPARACION

1. Inspeccione completamente el area don-

de se usara el quitanieves y retire todas

las esteras, trineos, tableros, cables, y

otros objetos extra_os.

2. Desenganche todos los embragues antes

de hacer arrancar el motor.

3. No opere el quitanieves sin vestir pren-

das de invierno adecuadas para trabajar

a la intemperie. Vista calzado que le de

buena tracci6n sobre superficies resbalo-

sas.

4. Maneje el combustible con cuidado; este

es altamente inflamable.

(a) Use un contenedor aprobado para

combustible.

(b) Nunca quite la tapa del tanque de

combustible ni aSada combustible a

un motor en marcha o a un motor ca-

liente.

re libre y con mucho cuidado. Nunca

Ilene el tanque en un recinto cerrado.

(d) Vuelva a colocar la tapa del tanque

de combustible de manera segura, y

limpie el combustible derramado.

(e) Nunca almacene combustible o el

quitanieves con combustible en el

tanque dentro de un edificio donde

los vapores pudiesen alcanzar algu-

na llama abierta o chispas.

(f) Verifique que el quitanieves tenga

suficiente combustible antes de cada

uso, y deje un espacio adicional en el 8.

tanque puesto que el calor del motor

F-021050L 64

y/o del sol hace que el combustible

se expanda.

5. Para todos los quitanieves con motores

de arranque electrico, use cables de ex-

tensi6n con certificaci6n CSA/UL Use

solamente tomacorrientes que hayan si-

do instalados de acuerdo con los regla-

mentos de inspecci6n locales.

6. Jamas intente efectuar ningQn ajuste

mientras el motor se encuentra en mar-

cha (excepto cuando el fabricante Io re-

comiende asf especfficamente).

7. Permita que el motor y el quitanieves se

ajusten alas temperaturas exteriores an-

tes de comenzar a despejar la nieve.

8. Siempre use gafas de seguridad o pro-

tectores para los ojos durante la opera-

ci6n o mientras efectQa algQn ajuste o

reparaci6n a la unidad, para proteger sus

ojos de objetos extraSos que pudiesen

ser lanzados por el quitanieves.

OPERACION

1. No opere este quitanieves siesta toman-

do medicinas que puedan causar somno-

lencia o afectar su habilidad para operar

el quitanieves.

2. No use el quitanieves si por motivos

emocionales o fisicos se le dificulta ma-

nejarlo de forma segura.

3. No coloque las manos o los pies cerca o

debajo de piezas en movimiento. Man-

tengase en todo momento a buena dis-

tancia de la abertura del tubo de

descarga.

4. Tenga mucho cuidado al operar el quita-

nieves en o a traves de entradas de au-

tos, senderos o caminos de grava.

Mantengase alerta de peligros ocultos o

trafico.

5.. Si golpea un objeto extraSo, pare el mo-

tor, desconecte el cable de la bujia, ins-

peccione meticulosamente el quitanieves

por si hubiera alg6n daSo, y reparelo an-

tes de arrancar el motor y operar el quita-

nieves nuevamente.

6. Si el quitanieves comienza a vibrar de

manera excesiva, pare el motor y revfse-

Io inmediatamente para encontrar la cau-

sa. Generalmente, la vibraci6n es una

advertencia de algQn problema.

7. Pare el motor cuando deje la posici6n de

operaci6n, antes de desobstruir el aloja-

miento de la barrena/propulsor o el tubo

de descarga, y cuando efectQe cualquier

reparaci6n, ajuste o inspecci6n.

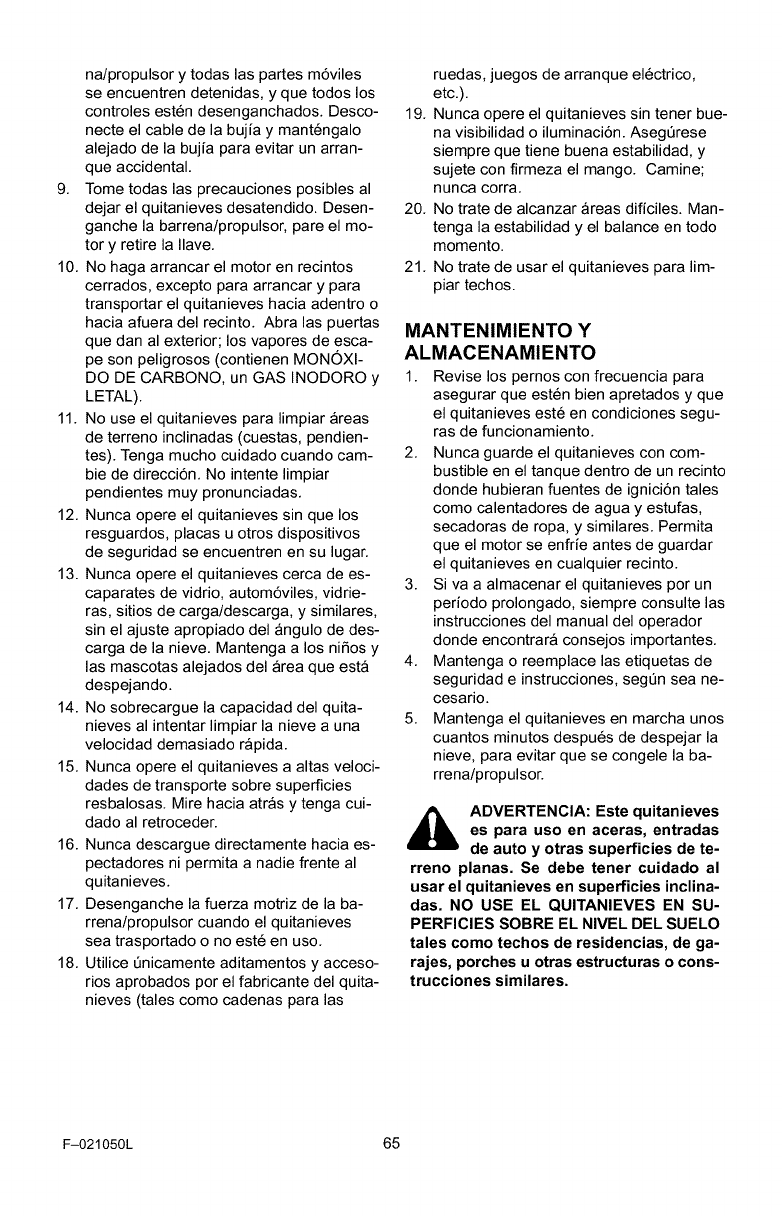

Cuando limpie, repare o inspeccione el

quitanieves, asegQrese de que la barre-

na/propulsorytodaslaspartesm6viles

seencuentrendetenidas,yquetodoslos

controlesestendesenganchados.Desco-

necteelcabledelabujfaymantengalo

alejadodelabujfaparaevitarunarran-

queaccidental.

9. Tometodaslasprecaucionesposiblesal

dejarelquitanievesdesatendido.Desen-

ganchelabarrena/propulsor,pareelmo-

toryretirelaIlave.

10.Nohagaarrancarelmotorenrecintos

cerrados,exceptoparaarrancarypara

transportarelquitanieveshaciaadentroo

haciaafueradelrecinto.Abralaspuertas

quedanalexterior;losvaporesdeesca-

pesonpeligrosos(contienenMONOXI-

DODECARBONO,unGASINODOROy

LETAL).

11.Nouseelquitanievesparalimpiarareas

deterrenoinclinadas(cuestas,pendien-

tes).Tengamuchocuidadocuandocam-

biededirecci6n.Nointentelimpiar

pendientesmuypronunciadas.

12.Nuncaopereelquitanievessinquelos

resguardos,placasuotrosdispositivos

deseguridadseencuentrenensulugar.

13.Nuncaopereelquitanievescercadees-

caparatesdevidrio,autom6viles,vidrie-

ras,sitiosdecarga/descarga,ysimilares,

sinelajusteapropiadodelangulodedes-

cargadelanieve.Mantengaalosni_osy

lasmascotasalejadosdelareaqueesta

despejando.

14.Nosobrecarguelacapacidaddelquita-

nievesalintentarlimpiarlanieveauna

velocidaddemasiadorapida.

15.Nuncaopereelquitanievesaaltasveloci-

dadesdetransportesobresuperficies

resbalosas.Mirehaciaatrasytengacui-

dadoalretroceder.

16.Nuncadescarguedirectamentehaciaes-

pectadoresnipermitaanadiefrenteal

quitanieves.

17.Desenganchelafuerzamotrizdelaba-

rrena/propulsorcuandoelquitanieves

seatrasportadoonoesteenuso.

18.UtiliceQnicamenteaditamentosyacceso-

riosaprobadosporelfabricantedelquita-

nieves(talescomocadenasparalas

ruedas,juegosdearranqueel6ctrico,

etc.).

19.Nuncaopereelquitanievessintenerbue-

navisibilidadoiluminaci6n.AsegQrese

siemprequetienebuenaestabilidad,y

sujeteconfirmezaelmango.Camine;

nuncacorra.

20.Notratedealcanzarareasdiffciles.Man-

tengalaestabilidadyelbalanceentodo

momento.

21.Notratedeusarelquitanievesparalim-

piartechos.

MANTENIMIENTO Y

ALMACENAMIENTO

1. Revise los pernos con frecuencia para

asegurar que esten bien apretados y que

el quitanieves este en condiciones segu-

ras de funcionamiento.

2. Nunca guarde el quitanieves con com-

bustible en el tanque dentro de un recinto

donde hubieran fuentes de ignici6n tales

como calentadores de agua y estufas,

secadoras de ropa, y similares. Permita

que el motor se enfrfe antes de guardar

el quitanieves en cualquier recinto.

3. Siva a almacenar el quitanieves por un

perfodo prolongado, siempre consulte las

instrucciones del manual del operador

donde encontrara consejos importantes.

4. Mantenga o reemplace las etiquetas de

seguridad e instrucciones, segQn sea ne-

cesario.

5. Mantenga el quitanieves en marcha unos

cuantos minutos despues de despejar la

nieve, para evitar que se congele la ba-

rrena/propulsor.

_ADVERTENCIA: Este quitanieves

es para uso en aceras, entradas

de auto y otras superficies de te-

rreno planas. Se debe tener cuidado al

usar el quitanieves en superficies inclina-

das. NO USE EL QUITANIEVES EN SU-

PERFICIES SOBRE EL NIVEL DEL SUELO

tales como techos de residencias, de ga-

rajes, porches u otras estructuras o cons-

trucciones similares.

F-021050L 65

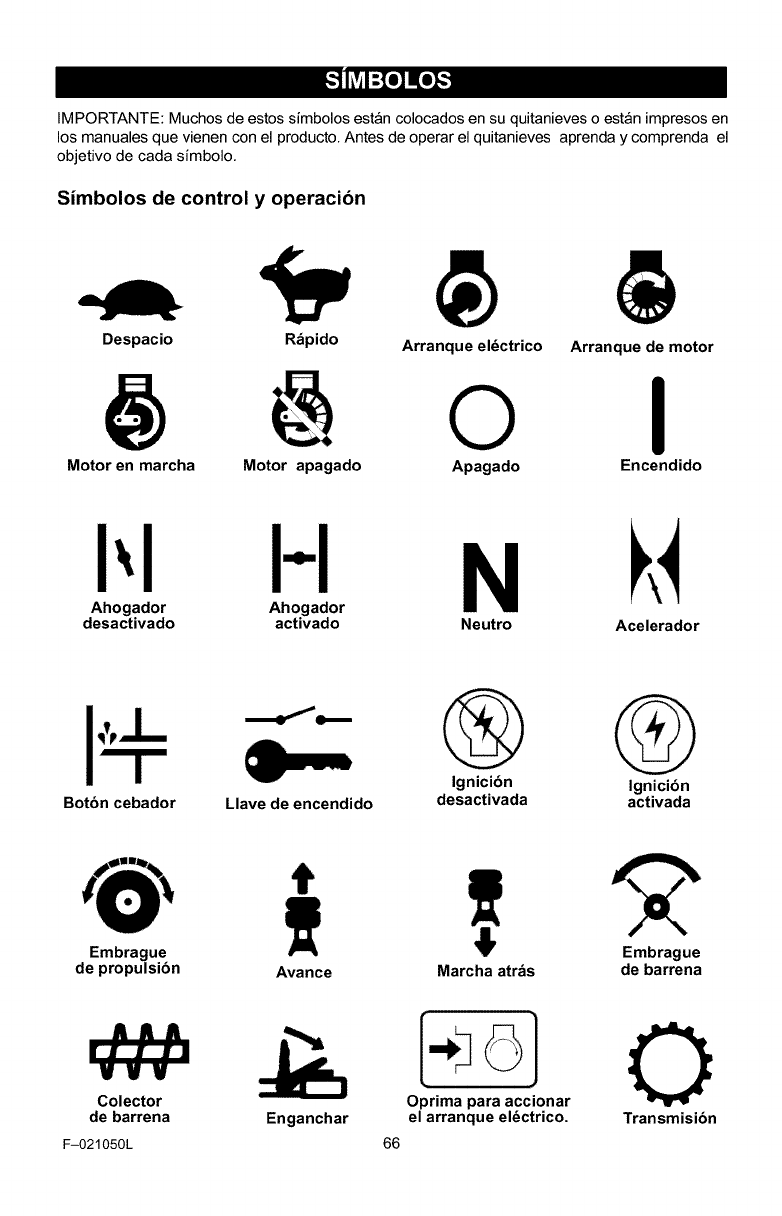

IMPORTANTE: Muchos de estos simbolos estan colocados en su quitanieves o estan impresos en

los manuales que vienen con el producto. Antes de operar el quitanieves aprenda y comprenda el

objetivo de cada simbolo.

Simbolos de control y operacibn

Despacio R_pido Arranque el_ctrico Arranque de motor

Motor en marcha Motor apagado Apagado Encendido

! N

Ahogador Ahogador

desactivado activado Neutro Acelerador

Botbn cebador Llave de encendido

Ignicibn

desactivada

Ignicibn

activada

Embrague

de propulsibn

Colector

de barrena

F-021050L

Avance

Enganchar

Marcha atr_s

Oprima para accionar

el arranque el_ctrico.

Embrague

de barrena

Transmisibn

Simbolos de control y operacibn

Combustible Aceite Mezcla de combustible

y aceite

Descarga hacia Descarga hacia Descarga hacia la Descarga hacia la

ABAJO ARRIBA IZQUIERDA DERECHA

Transferencia de peso

Levante el mango

para enganchar.

Transferencia de peso

Presione el pedal

para desenganchar.

Llave de encendido

Insertar para marcha,

Retirar para parar.

Simbolos de advertencia de seguridad

PELIGRO

Objetos lanzados.

Mantenga alejados a

los transe_ntes.

PELIGRO

Objetos lanzados.

Mantenga alejados a

los transe_ntes. ADVERTENCIA

IMPORTANTE

Lea el manual del

propietario antes de

operar esta m_quina.

PELIGRO

Evite las lesiones que puede

causar la barrena rotatoria.

Mantenga las manos, los pies y

la ropa fuera de su alcance.

PELIGRO

Pare el motor

antes de desatascar

el tubo de descarga.

ADVERTENCIA

Superficie caliente

F-021050L

PARE

I_ _b',y,_.__t_I:] IF,_.IJ:

CONTENIDO DE LA BOLSA DE PARTES (TAMAI_IO REAL)

1- Manual del Propietario (no se muestra)

1 - Paquete de estabilizador de combustible (no se muestra)

1 - Tarjeta de garantia (no se muestra)

*Las partesque no necesitanensambladose encuentranen la cajade herramientasubicadaen la

cubierta de la correa.

_i 1 1 - Mango de la

palanca de

lanzamiento de nieve

(no en su tamaSo real)

=_= de seguridad

e,., T, . arrancador

_; electnco (no en su

1 - Arandela tamaSo real)

1 - Pasador de

(_ .chaveta

1 - Perilla (no en su ta-

maSo real) 2- Llaves de ignici6n (Adjuntas al

motor en bolsa plastica)

F-021050L 68

_DVERTENCIA: Siempre use

gafas de seguridad o protecto-

res para los ojos mientras en-

sambla el quitanieves.

HERRAMIENTAS NECESARIAS

1-Cuchillo para cortar la caja

2 - Llave de tuercas de 1/2 pig

(o Ilave de tuercas ajustable)

2 - Llave de tuercas de 9/16 pig

(o Ilave de tuercas ajustable)

2 - Llave de tuercas de 3/4 pig

(o Ilave de tuercas ajustable)

1 - Alicate (para abrir las patas

del pasador de chaveta)

1 - Destornillador

1 - Cinta o regla para medir

Figura 43

La Figura 43 muestra el quitanieves en

posici6n de envio.

La Figura 44 muestra el quitanieves

completamente ensamblado.

La referencia a los lados izquierdo y

derecho del quitanieves se hace desde

la posiciSn del operador cuando 6ste se

encuentra detr_s de la unidad.

Palanca de propulsi6n

de la barrena

!Palanca de

propulsi6n

por tracci6n

Manivela

Palanca "_

de cambio., Deflector

de descarga

Patines de

ajuste de

altura

Figura 44

COMO SACAR EL QUITANIEVES

DE LA CAJA

1. Ubique todas las piezas que vienen

empaquetadas por separado y

s_quelas de la caja.

NOTA: Coloque el estabilizador de

combustible en un lugar seguro

hasta que Io necesite para guardar

la unidad.

2. Quite y deseche el material de

empaque que rodea la unidad.

3. Haga un corte de arriba hacia abajo

en cada esquina de la caja y deje

los paneles sobre el suelo.

4. Para prop6sitos de envio, los pa-

tines de ajuste de altura, van suje-

F-021050L 69

tos a la plataforma de envio. Saque

el tornillo que sujeta cada patina

la plataforma. Vea la Figura 44.

5. Agarre el quitanieves por el mango

y jale para sacarlo de la plataforma.

PRECAUCION: NO retroceda so-

bre los cables de control.

6. Quite el material de empaque del

conjunto de los mangos.

7. Corte los amarres que sujetan el

cable de control del embrague al

mango inferior, y col6quelo alejados

del bastidor del motor.

I I:] IF,_IJ:

COMO ENSAMBLAR EL MANGO Y

EL CON JUNTO DE LA MANIVELA

1. Corte los amarres que sujetan la

palanca de cambios al mango

inferior y mueva la palanca a la

primera velocidad de avance.

2. Corte y deseche el amarre de pl_s-

tico que sujeta el conjunto de la ma-

nivela.

3. Afioje pero no quite los tornillos,

arandelas planas, arandelas de

seguridad y tuercas hexagonales

que se encuentran en los agujeros

superiores del mango inferior. Vea

la Figura 45.

4. Retire los sujetadores y el perno de

anilla de los agujeros inferiores del

mango inferior. Vea la Figura 47.

adoderechode /

mango superior

Afloje pero

no quite

,a= I_/ Arandela

Tuerca _i= I1_1 _plana de

hexagonalde iI /11/32pig5/16 pig

//T71r_il_Tgdel_

Arandela de seguri-

dad (abierta) de

5/16 pig Figura 45

Palanca

Conexi6n en "Z"

Cable de control Figura46

6. Instale los sujetadores que quit5 en

el paso 4. NO los apriete hasta

tener todos los pernos en su lugar.

Lado izquierdo del \

mango superio_,,_

S Contratuerca

de nylon de

_'_'i 3/8 pig

\ _ Arandela

de 3/8 pig

Perno

de anilla Arandela de 3/8 pig

Figura 47

Conecte el eje de la manivela a la

junta universal con el pasador de

horquilla. Vea la Figura 48.

Apriete la tuerca del perno de

anilla. AsegQrese de que el perno

de anilla est6 bien alineado y que

la manivela pueda girar libremente.

Apriete todos los pernos del mango.

NOTA: AsegOrese de que los cables no

queden atrapados entre los mangos

superior e inferior.

5. Levante el mango superior a la

posici6n de operaci6n.

NOTA: Si los cables se han desconec-

tado, con6ctelos como se muestra en la

Figura 46.

Junta universal M_nivela

Figura 48

F-021050L 70

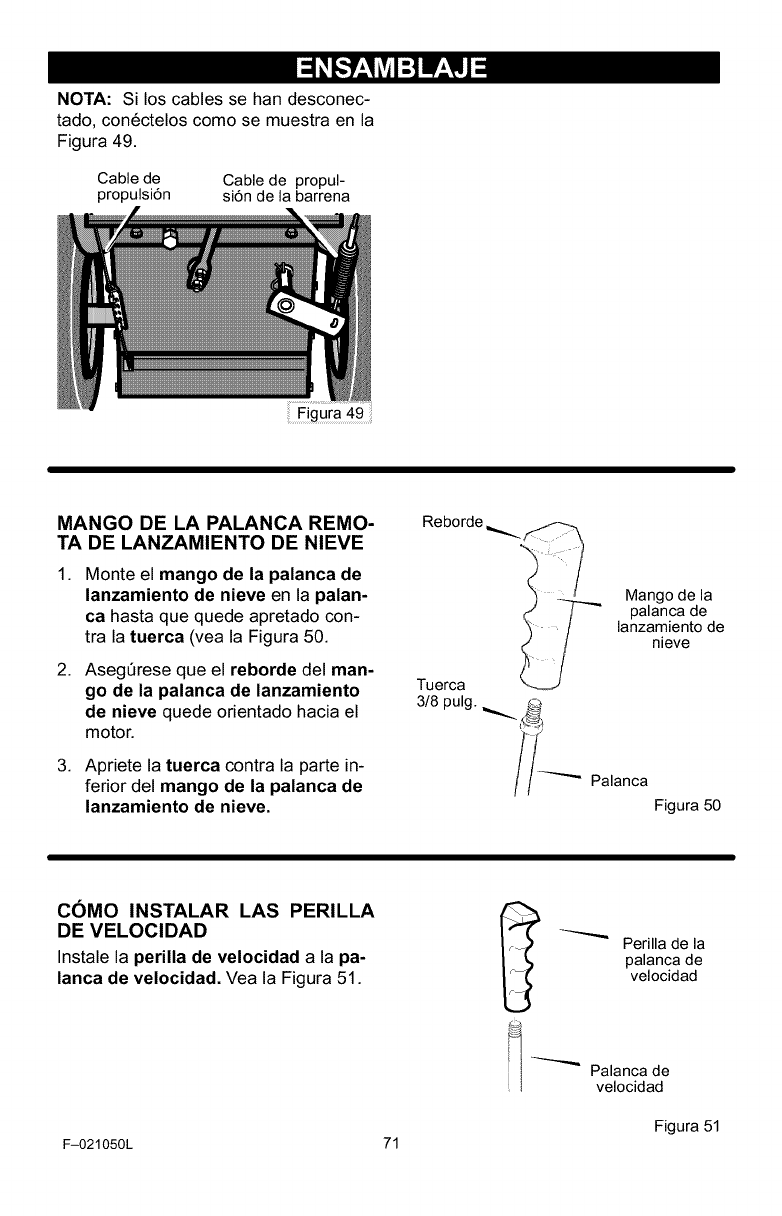

I I:] IF,_.IJ:

NOTA: Si los cables se han desconec-

tado, con6ctelos como se muestra en la

Figura 49.

Cable de Cable de propul-

propulsi6n si6n de la barrena

MANGO DE LA PALANCA REMO-

TA DE LANZAMIENTO DE NIEVE

Monte el mango de la palanca de

lanzamiento de nieve en la palan-

ca hasta que quede apretado con-

tra la tuerca (vea la Figura 50.

AsegOrese que el reborde del man-

go de la palanca de lanzamiento

de nieve quede orientado hacia el

motor.

3. Apriete la tuerca contra la parte in-

ferior del mango de la palanca de

lanzamiento de nieve.

Reborde

Mango de la

palanca de

lanzamiento de

nieve

Palanca

Figura 50

COMO INSTALAR LAS PERILLA

DE VELOCIDAD

Instale la perilla de velocidad a la pa-

lanca de velocidad. Vea la Figura 51.

Perilla de la

palanca de

velocidad

Palanca de

velocidad

Figura 51

F-021050L 71

COMO INSTALAR LA VARILLA

DE CONTROL DE VELOCIDAD

1. Goloque la palanca de velocidad

en la posici6n del engranaje nQmero

seis.

2. Conecte la varilla de control de

velocidad (extremo en #ngulo de

90 °)al soporte selector de veloci-

dad con la arandela y el pasador

de chaveta. Vea la Figura 52.

3. Coloque la palanca de velocidad

en el primer cambio.

4. Conecte el mufibn ubicado en el

extremo inferior de la varilla de

control de velocidad al conjunto

de horquilla de cambios. Vea la

Figura 53. La f_brica se encarga de

conectar los sujetadores al mu-

fibn.

5. El largo del mufibn y de la varilla

de control de velocidad han sido

preajustados en la f_brica. Si es ne-

cesario ajustarlo, consulte "C6mo

ajustar la rueda de fricci6n" en la

secci6n de Servicio y Ajustes.

6. AsegOrese de que la palanca de

velocidad funcione bien. Mueva la

palanca de velocidad a trav6s de

todas las velocidades.

Soporte /__

de la palanca

de velocidad

N Palanca de

Varilla de velocidad

control de

velocidad Arandela

Pasador

de chaveta

Figura 52

Varilla de control de velocidad

Mufi6n

Horquilla de

cambios

Arandela

Pasador de chaveta

Figura 53

COMO ENSAMBLAR EL DEFLECTOR DEL TUBO DE DESCARGA

1. Quite el perno cabeza de hongo.

Vea la Figura 54. 4.

2. Levante el deflector del tubo de

descarga a la posicibn de opera- 5.

cibn.

3. Monte el deflector del tubo de

descarga en el reborde con los

pernos de cabeza de hongo. Ase-

gQrese de instalar los pernos de

cabeza de hongo con la cabeza en

el parte interior del reborde.

Sujete con las arandelas y las con-

tratuercas.

Apriete firmemente las contratuer-

cas.

NOTA: Compruebe que los per-

nos de cabeza de hongo en el re-

borde est_n bien apretados.

PERO NO LOS APRIETE DEMA-

SIADO.

F-021050L 72

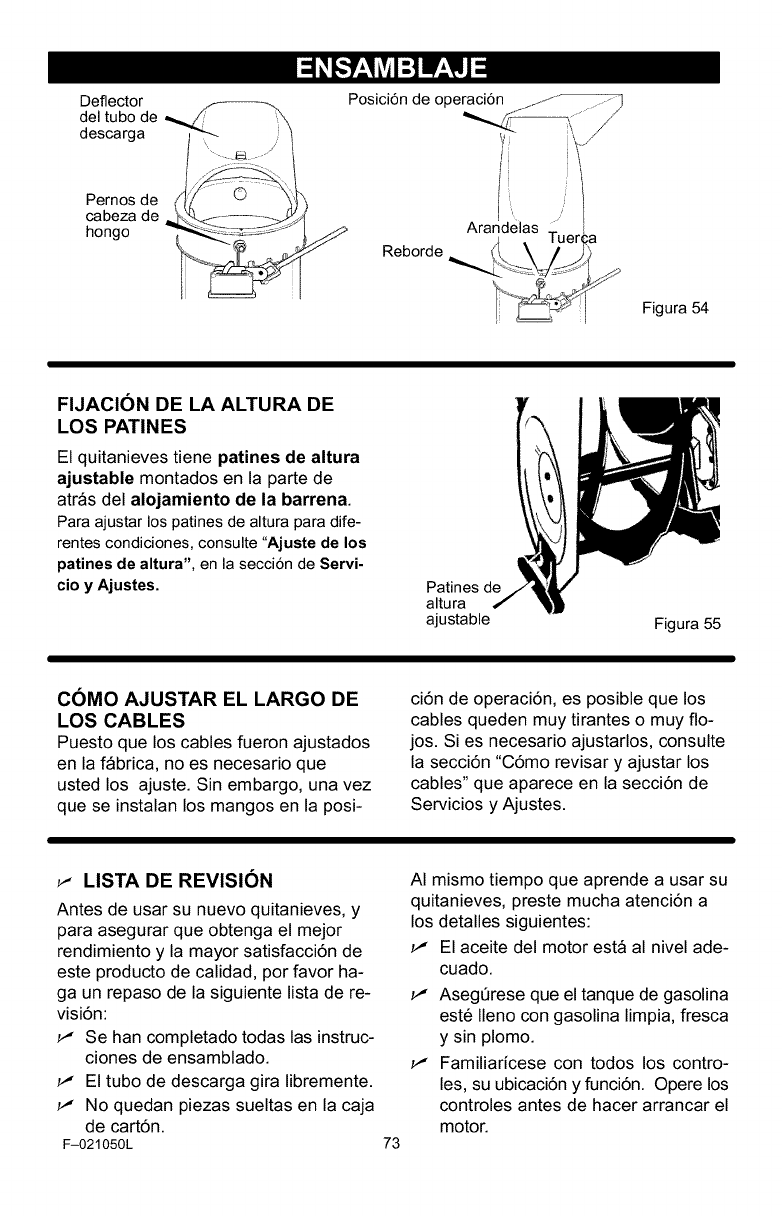

Deflector

del tubo de

descarga

Pernos de

cabeza de

hongo

Posici6n de ope I'

_ Reborde Arandelas

Figura 54

FIJACION DE LA ALTURA DE

LOS PATINES

El quitanieves tiene patines de altura

ajustable montados en la parte de

atr_s del alojamiento de la barrena.

Para ajustar los patines de altura para dife-

rentes condiciones, consulte "Ajuste de los

patines de altura", en la secci6n de Servi-

cio y Ajustes. Patines de

altura

ajustable Figura 55

COMO AJUSTAR EL LARGO DE

LOS CABLES

Puesto que los cables fueron ajustados

en la f_brica, no es necesario que

usted los ajuste. Sin embargo, una vez

que se instalan los mangos en la posi-

ci6n de operaci6n, es posible que los

cables queden muy tirantes o muy flo-

jos. Si es necesario ajustarlos, consulte

la secci6n "C6mo revisar y ajustar los

cables" que aparece en la secci6n de

Servicios y Ajustes.

_" LISTA DE REVISION

Antes de usar su nuevo quitanieves, y

para asegurar que obtenga el mejor

rendimiento y la mayor satisfacci6n de

este producto de calidad, por favor ha-

ga un repaso de la siguiente lista de re-

visi6n:

_" Se han completado todas las instruc-

ciones de ensamblado.

_" El tubo de descarga gira libremente.

_" No quedan piezas sueltas en la caja

de cart6n.

F-021050L 73

AI mismo tiempo que aprende a usar su

quitanieves, preste mucha atenci6n a

los detalles siguientes:

_" El aceite del motor est_ al nivel ade-

cuado.

_" AsegOrese que el tanque de gasolina

est6 Ileno con gasolina limpia, fresca

y sin plomo.

_" Familiaricese con todos los contro-

les, su ubicaci6n y funci6n. Opere los

controles antes de hacer arrancar el

motor.

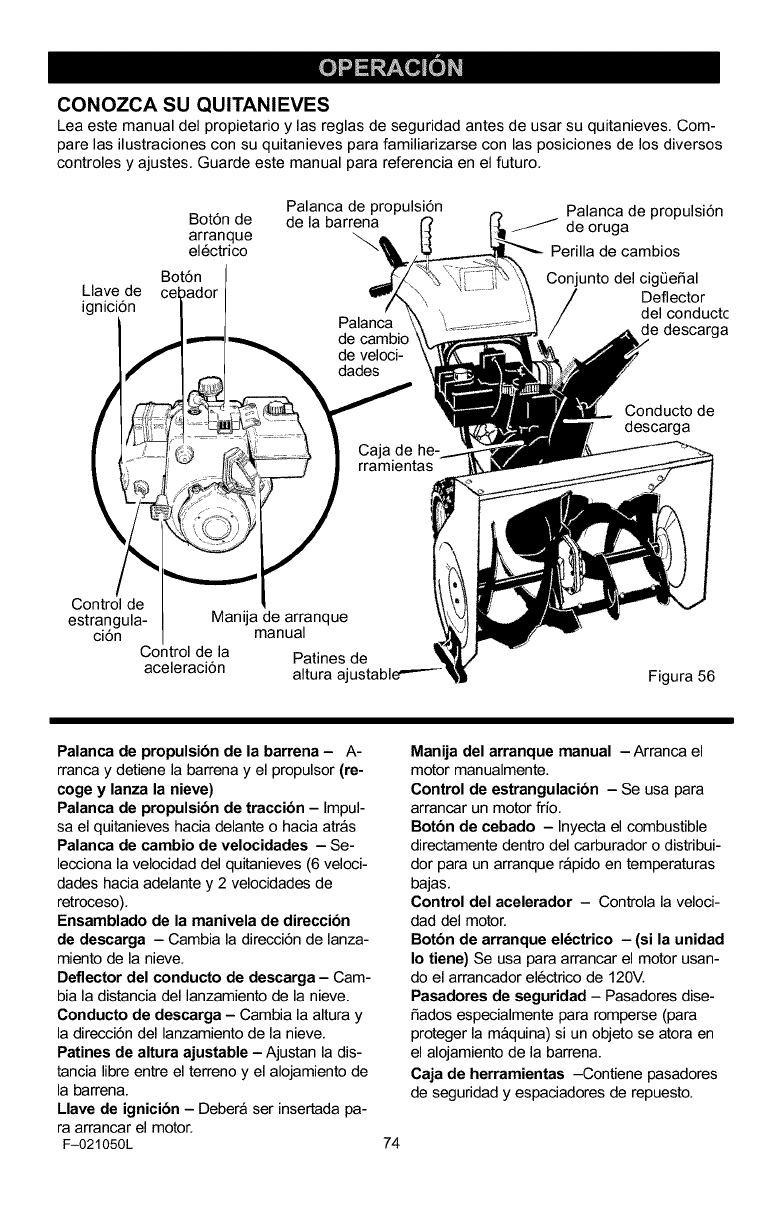

CONOZCA SU QUITANIEVES

Lea este manual del propietario y las reglas de seguridad antes de usar su quitanieves. Com-

pare las ilustraciones con su quitanieves para familiarizarse con las posiciones de los diversos

controles y ajustes. Guarde este manual para referencia en el futuro.

Palanca de propulsi6n Palanca de propulsi6n

Bot6n de de la barrena _ de oruga

arranque

electrico Perilla de cambios

Bot6n

Llave de cel_ador

ignici6n / • ,

| Palanca

J _ _,_ de cambic _

J _ J _ de veloci-

li" I _ _ dades

| _(_ I}'_/ I_ t" I rra'mientas

Control de

estrangula- Manija de arranque

ci6n manual

Control de la Patines de

aceleraci6n altura ajustabl_

Conjunto del cigQefial

Deflector

del conductc

de descarga

Conducto de

descarga

Figura 56

Palanca de propulsibn de la barrena - A-

rranca y detiene la barrena y el propulsor (re-

coge y lanza la nieve)

Palanca de propulsibn de traccibn - Impul-

sa el quitanieves hacia delante o hacia atras

Palanca de cambio de velocidades - Se-

lecciona la velocidad del quitanieves (6 veloci-

dades hacia adelante y 2 velocidades de

retroceso).

Ensamblado de la manivela de direcci6n

de descarga - Cambia la direcci6n de lanza-

miento de la nieve.

Deflector del conducto de descarga - Cam-

bia la distancia del lanzamiento de la nieve.

Conducto de descarga - Cambia la altura y

la direcci6n del lanzamiento de la nieve.

Patines de altura ajustable - Ajustan la dis-

tancia libre entre el terreno y el alojamiento de

la barrena.

Llave de ignicibn -Debera ser insertada pa-

ra arrancar el motor.

F-021050L

Manija del arranque manual - Arranca el

motor manualmente.

Control de estrangulacibn - Se usa para

arrancar un motor frio.

Botbn de cebado - Inyecta el combustible

directamente dentro del carburador o distribui-

dor para un arranque rapido en temperaturas

bajas.

Control del acelerador - Controla la veloci-

dad del motor.

Botbn de arranque el_ctrico - (si la unidad

Io tiene) Se usa para arrancar el motor usan-

do el arrancador el6ctrico de 120V.

Pasadores de seguridad - Pasadores dise-

fiados especialmente para romperse (para

proteger la maquina) si un objeto se atora en

el alojamiento de la barrena.

Caja de herramientas -Contiene pasadores

de seguridad y espaciadores de repuesto.

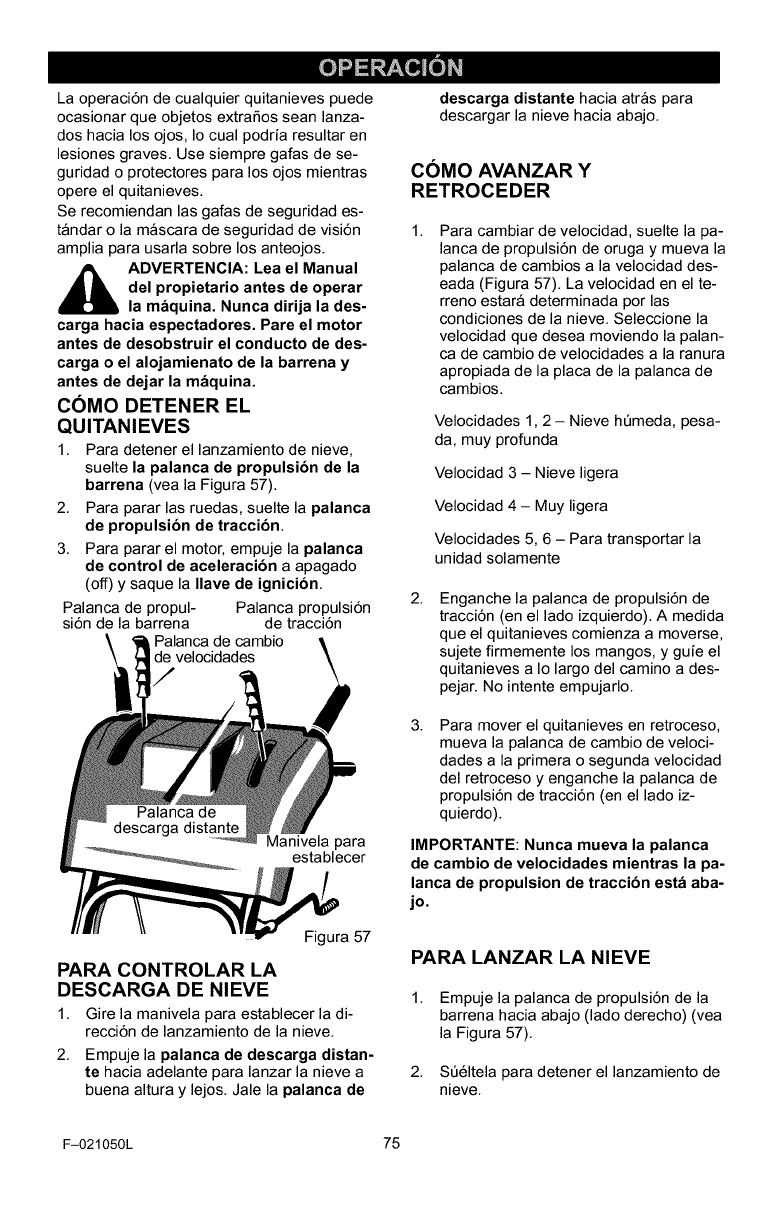

Laoperaci6ndecualquierquitanievespuede

ocasionarqueobjetosextraSosseanlanza-

doshacialosojos,Iocualpodrfaresultaren

lesionesgraves.Usesiempregafasdese-

guridadoprotectoresparalosojosmientras

opereelquitanieves.

Serecomiendanlasgafasdeseguridades-

t;&ndarolam;&scaradeseguridaddevisi6n

ampliaparausarlasobrelosanteojos.

_DVERTENCIA: Lea el Manual

del propietario antes de operar

la m_quina. Nunca dirija la des-

carga hacia espectadores. Pare el motor

antes de desobstruir el conducto de des-

carga o el alojamienato de la barrena y

antes de dejar la m_quina.

COMO DETENER EL

QUITANIEVES

1. Para detener el lanzamiento de nieve,

suelte la palanca de propulsibn de la

barrena (vea la Figura 57).

2. Para parar las ruedas, suelte la palanca

de propulsibn de traccibn.

3. Para parar el motor, empuje la palanca

de control de aceleracibn a apagado

(off) y saque la Ilave de ignicibn.

Palanca de propul- Palanca propulsi6n

si6n de la barrena de tracci6n

Palanca de cambio

de velocidades

Manivela para

establecer

Figura 57

PARA CONTROLAR LA

DESCARGA DE NIEVE

1. Gire la manivela para establecer la di-

recci6n de lanzamiento de la nieve.

2. Empuje la palanca de descarga distan-

te hacia adelante para lanzar la nieve a

buena altura y lejos. Jale la palanca de

descarga distante hacia atras para

descargar la nieve hacia abajo.

COMO AVANZAR Y

RETROCEDER

1. Para cambiar de velocidad, suelte la pa-

lanca de propulsi6n de oruga y mueva la

palanca de cambios a la velocidad des-

eada (Figura 57). La velocidad en el te-

rreno estara determinada por las

condiciones de la nieve. Seleccione la

velocidad que desea moviendo la palan-

ca de cambio de velocidades a la ranura

apropiada de la placa de la palanca de

cambios.

Velocidades 1, 2 - Nieve h6meda, pesa-

da, muy profunda

Velocidad 3 - Nieve ligera

Velocidad 4 - Muy ligera

Velocidades 5, 6 - Para transportar la

unidad solamente

2. Enganche la palanca de propulsi6n de

tracci6n (en el lado izquierdo). A medida

que el quitanieves comienza a moverse,

sujete firmemente los mangos, y guie el

quitanieves a Io largo del camino a des-

pejar. No intente empujarlo.

3. Para mover el quitanieves en retroceso,

mueva la palanca de cambio de veloci-

dades a la primera o segunda velocidad

del retroceso y enganche la palanca de

propulsi6n de tracci6n (en el lado iz-

quierdo).

IMPORTANTE: Nunca mueva la palanca

de cambio de velocidades mientras la pa-

lanca de propulsion de traccibn est_ aba-

jo.

PARA LANZAR LA NIEVE

1. Empuje la palanca de propulsi6n de la

barrena hacia abajo (lado derecho) (vea

la Figura 57).

2. S6eltela para detener el lanzamiento de

nieve.

F-021050L 75

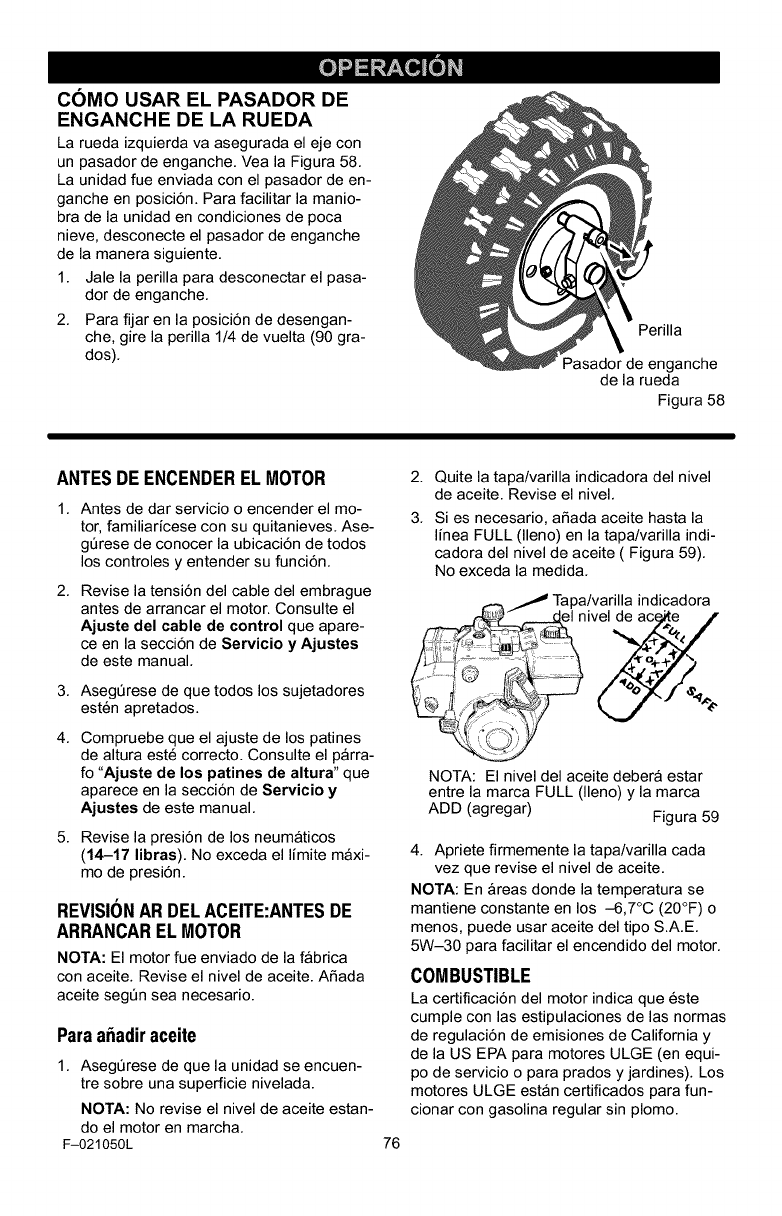

COMO USAR EL PASADOR DE

ENGANCHE DE LA RUEDA

La rueda izquierda va asegurada el eje con

un pasador de enganche. Vea la Figura 58.

La unidad rue enviada con el pasador de en-

ganche en posici6n. Para facilitar la manio-

bra de la unidad en condiciones de poca

nieve, desconecte el pasador de enganche

de la manera siguiente.

1. Jale la perilla para desconectar el pasa-

dor de enganche.

2. Para fijar en la posici6n de desengan-

che, gire la perilla 1/4 de vuelta (90 gra-

dos).

Perilla

Pasador de enganche

de la rueda

Figura 58

ANTESDE ENCENDEREL MOTOR

Antes de dar servicio o encender el mo-

tor, familiarfcese con su quitanieves. Ase-

gerese de conocer la ubicaci6n de todos

los controles y entender su funci6n.

Revise la tensi6n del cable del embrague

antes de arrancar el motor. Consulte el

Ajuste del cable de control que apare-

ce en la secci6n de Servicio y Ajustes

de este manual.

3. AsegQrese de que todos los sujetadores

esten apretados.

Compruebe que el ajuste de los patines

de altura este correcto. Consulte el parra-

fo "Ajuste de los patines de altura" que

aparece en la secci6n de Servicio y

Ajustes de este manual.

Revise la presi6n de los neumaticos

(14-17 libras). No exceda el Ifmite maxi-

mo de presi6n.

REVISIONAR DELACEITE:ANTESDE

ARRANCARELMOTOR

NOTA: El motor fue enviado de la fabrica

con aceite. Revise el nivel de aceite. ASada

aceite segQn sea necesario.

Paraa_adiraceite

1. AsegQrese de que la unidad se encuen-

tre sobre una superficie nivelada.

NOTA: No revise el nivel de aceite estan-

do el motor en marcha.

F-021050L 76

2. Quite la tapa/varilla indicadora del nivel

de aceite. Revise el nivel.

3. Si es necesario, aSada aceite hasta la

Ifnea FULL (lleno) en la tapa/varilla indi-

cadora del nivel de aceite ( Figura 59).

No exceda la medida.

Tapa/varilla indicadora

NOTA: El nivel del aceite debera estar

entre la marca FULL (lleno) y la marca

ADD (agregar) Figura 59

4. Apriete firmemente la tapa/varilla cada

vez que revise el nivel de aceite.

NOTA: En areas donde la temperatura se

mantiene constante en los -6,7°C (20°F) o

menos, puede usar aceite del tipo S.A.E.

5W-30 para facilitar el encendido del motor.

COMBUSTIBLE

La certificaci6n del motor indica que este

cumple con las estipulaciones de las normas

de regulaci6n de emisiones de California y

de la US EPA para motores ULGE (en equi-

po de servicio o para prados y jardines). Los

motores ULGE estan certificados para fun-

cionar con gasolina regular sin plomo.

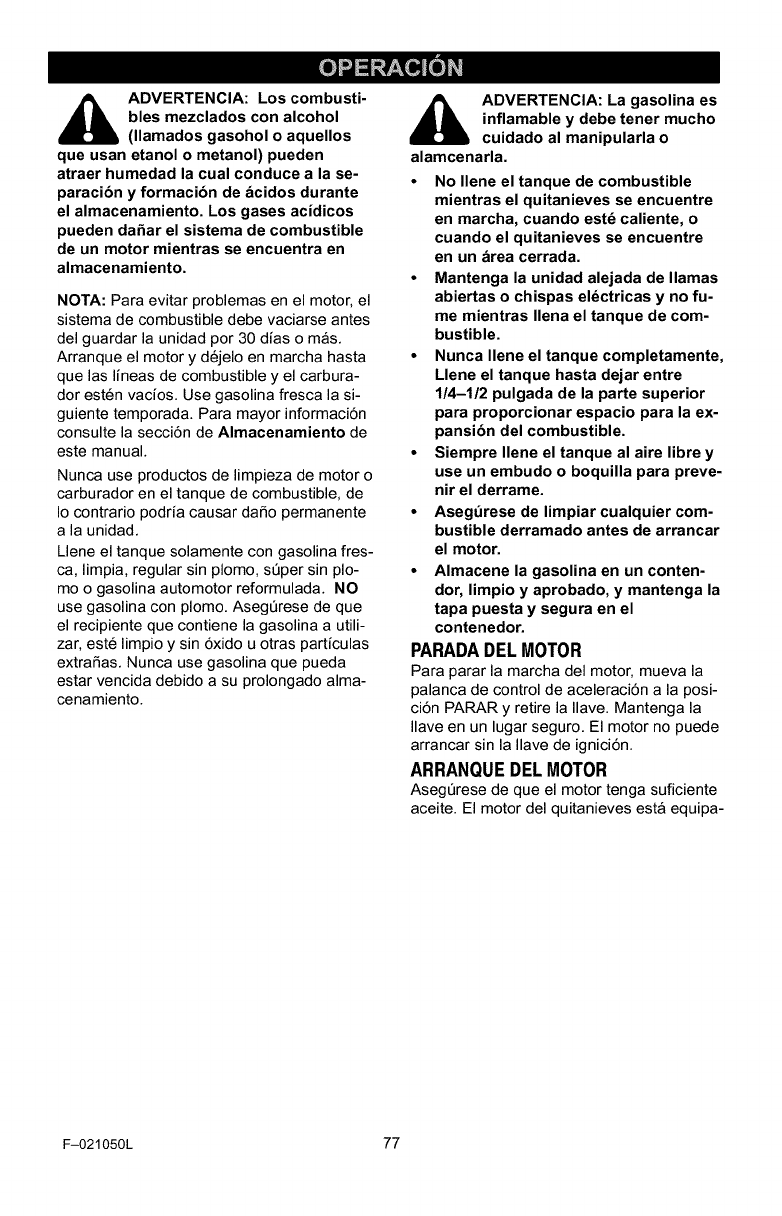

,_ ADVERTENCIA: Los combusti-

bles mezclados con alcohol

(llamados gasohol o aquellos

que usan etanol o metanol) pueden

atraer humedad la cual conduce a la se-

paracibn y formacibn de _cidos durante

el almacenamiento. Los gases acidicos

pueden dahar el sistema de combustible

de un motor mientras se encuentra en

almacenamiento.

NOTA: Para evitar problemas en el motor, el

sistema de combustible debe vaciarse antes

del guardar la unidad por 30 dfas o mas.

Arranque el motor y dejelo en marcha hasta

que las Ifneas de combustible y el carbura-

dor esten vacfos. Use gasolina fresca la si-

guiente temporada. Para mayor informaci6n

consulte la secci6n de Almacenamiento de

este manual.

Nunca use productos de limpieza de motor o

carburador en el tanque de combustible, de

Io contrario podrfa causar da_o permanente

a la unidad.

Llene el tanque solamente con gasolina fres-

ca, limpia, regular sin plomo, sQper sin plo-

moo gasolina automotor reformulada. NO

use gasolina con plomo. AsegQrese de que

el recipiente que contiene la gasolina a utili-

zar, este limpio y sin 6xido u otras partfculas

extraSas. Nunca use gasolina que pueda

estar vencida debido a su prolongado alma-

cenamiento.

ADVERTENCIA: La gasolina es

inflamable y debe tener mucho

cuidado al manipularla o

alamcenarla.

• No Ilene el tanque de combustible

mientras el quitanieves se encuentre

en marcha, cuando est_ caliente, o

cuando el quitanieves se encuentre

en un _rea cerrada.

•Mantenga la unidad alejada de llamas

abiertas o chispas el_ctricas y no fu-

me mientras Ilena el tanque de com-

bustible.

•Nunca Ilene el tanque completamente,

Llene el tanque hasta dejar entre

1/4-1/2 pulgada de la parte superior

para proporcionar espacio para la ex-

pansibn del combustible.

•Siempre Ilene el tanque al aire libre y

use un embudo o boquilla para preve-

nir el derrame.

•Aseg_rese de limpiar cualquier com-

bustible derramado antes de arrancar

el motor.

•Almacene la gasolina en un conten-

dor, limpio y aprobado, y mantenga la

tapa puesta y segura en el

contenedor.

PARADADELMOTOR

Para parar la marcha del motor, mueva la

palanca de control de aceleraci6n a la posi-

ci6n PARAR y retire la Ilave. Mantenga la

Ilave en un lugar seguro. El motor no puede

arrancar sin la Ilave de ignici6n.

ARRANQUEDELMOTOR

Aseg_rese de que el motor tenga suficiente

aceite. El motor del quitanieves esta equipa-

F-021050L 77

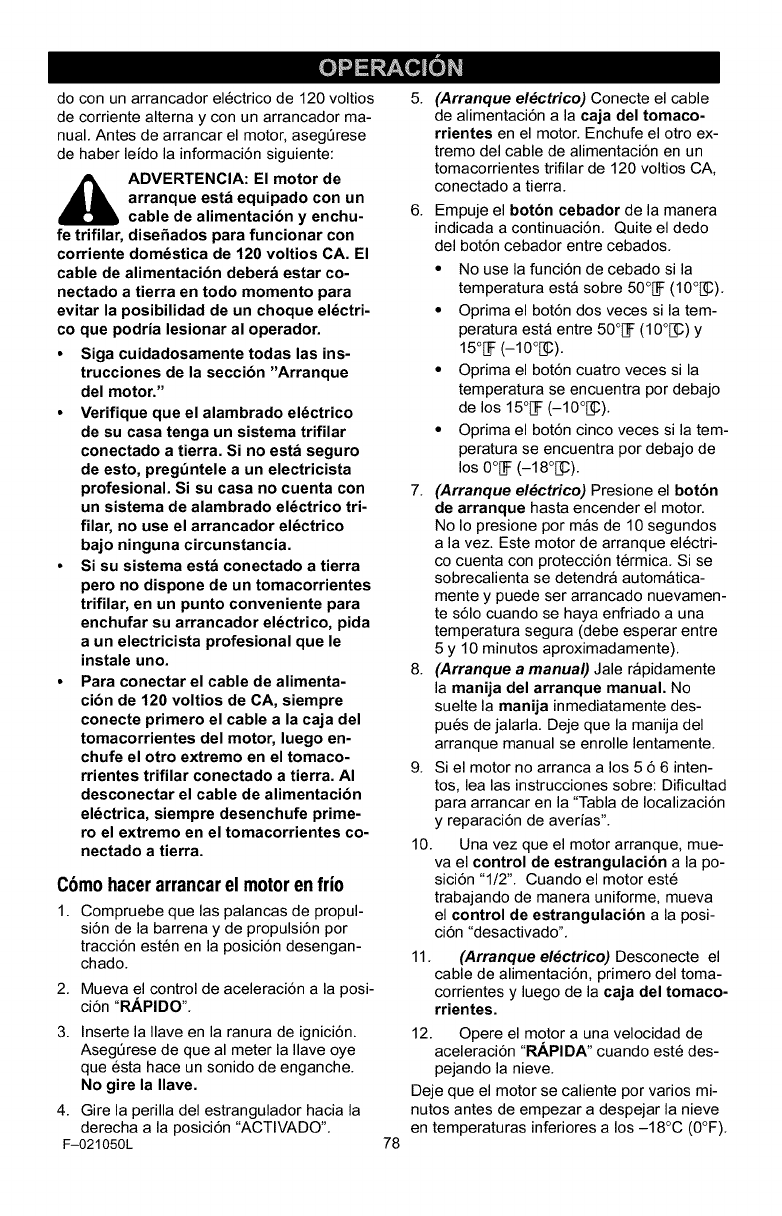

do con un arrancador electrico de 120 voltios

de corriente alterna y con un arrancador ma-

nual. Antes de arrancar el motor, aseg6rese

de haber lefdo la informaci6n siguiente:

,_ ADVERTENClA: El motor de

arranque est_ equipado con un

cable de alimentaci6n y enchu-

fe trifilar, diseSados para funcionar con

corriente dom_stica de 120 voltios CA. El

cable de alimentaci6n deber_ estar co-

nectado a tierra en todo momento para

evitar la posibilidad de un choque el_ctri-

co que podria lesionar al operador.

• Siga cuidadosamente todas las ins-

trucciones de la secci6n "Arranque

del motor."

• Verifique que el alambrado el_ctrico

de su casa tenga un sistema trifilar

conectado a tierra. Si no est_ seguro

de esto, preg_ntele a un electricista

profesional. Si su casa no cuenta con

un sistema de alambrado el_ctrico tri-

filar, no use el arrancador el_ctrico

bajo ninguna circunstancia.

• Si su sistema est_ conectado a tierra

pero no dispone de un tomacorrientes

trifilar, en un punto conveniente para

enchufar su arrancador el_ctrico, pida

a un electricista profesional que le

instale uno.

• Para conectar el cable de alimenta-

ci6n de 120 voltios de CA, siempre

conecte primero el cable a la caja del

tomacorrientes del motor, luego en-

chufe el otro extremo en el tomaco-

rrientes trifilar conectado a tierra. AI

desconectar el cable de alimentaci6n

el_ctrica, siempre desenchufe prime-

ro el extremo en el tomacorrientes co-

nectado a tierra.

C6mohacerarrancarel motorenfrio

Compruebe que las palancas de propul-

si6n de la barrena y de propulsi6n por

tracci6n esten en la posici6n desengan-

chado.

Mueva el control de aceleraci6n a la posi-

ci6n "I_PIDO".

Inserte la Ilave en la ranura de ignici6n.

Aseg6rese de que al meter la Ilave oye

que esta hace un sonido de enganche.

No gire la Ilave.

4. Gire la perilla del estrangulador hacia la

derecha a la posici6n "ACTIVADO".

F-021050L 78

5. (Arranque el_ctrico) Conecte el cable

de alimentaci6n a la caja del tomaco-

rrientes en el motor. Enchufe el otro ex-

tremo del cable de alimentaci6n en un

tomacorrientes trifilar de 120 voltios CA,

conectado a tierra.

6. Empuje el bot6n cebador de la manera

indicada a continuaci6n. Quite el dedo

del bot6n cebador entre cebados.

• No use la funci6n de cebado si la

temperatura esta sobre 50°I_ (10°[_).

• Oprima el bot6n dos veces si la tem-

peratura esta entre 50°_ (10°[_) y

15°[_ (-10°[_).

• Oprima el bot6n cuatro veces si la

temperatura se encuentra por debajo

de los 15°[_ (-10°_).

• Oprima el bot6n cinco veces si la tem-

peratura se encuentra por debajo de

los 0°[_ (-18°[_).

7. (Arranque el_ctrico) Presione el botbn

de arranque hasta encender el motor.

No Io presione por mas de 10 segundos

a la vez. Este motor de arranque electri-

co cuenta con protecci6n termica. Si se

sobrecalienta se detendra automatica-

mente y puede ser arrancado nuevamen-

te s61o cuando se haya enfriado a una

temperatura segura (debe esperar entre

5 y 10 minutos aproximadamente).

8. (Arranque a manual) Jale rapidamente

la manija del arranque manual. No

suelte la manija inmediatamente des-

pues de jalarla. Deje que la manija del

arranque manual se enrolle lentamente.

9. Si el motor no arranca a los 5 6 6 inten-

tos, lea las instrucciones sobre: Dificultad

para arrancar en la "Tabla de Iocalizaci6n

y reparaci6n de averfas'.

10. Una vez que el motor arranque, mue-

va el control de estrangulaci6n a la po-

sici6n "1/2". Cuando el motor este

trabajando de manera uniforme, mueva

el control de estrangulaci6n a la posi-

ci6n "desactivado".

11. (Arranque el_ctrico) Desconecte el

cable de alimentaci6n, primero del toma-

corrientes y luego de la caja del tomaco-

rrientes.

12. Opere el motor a una velocidad de

aceleraci6n "I_PIDA" cuando este des-

pejando la nieve.

Deje que el motor se caliente por varios mi-

nutos antes de empezar a despejar la nieve

en temperaturas inferiores a los -18°C (0°F).

Cbmohacerarrancarunmotorcaliente

Siesta arrancando un motor caliente des-

pues de haberlo apagado por un perfodo

corto, deje la palanca del estrangulador en la

posici6n "DESACTIVADO" y no oprima el

bot6n cebador. Si el motor no arranca, siga

las instrucciones sobre Arranque del motor

en frfo.

ARRANQUECONGELADO

Si el motor de arranque esta congelado y no

enciende el motor:

1. Jale tanta cuerda del arrancador manual

como sea posible.

2. Suelte la manija de arranque manual y

dejela enrollarse con fuerza contra el

arrancador. Repita hasta que Iogre en-

cender el motor.

Para ayudar a evitar que se congelen el

arranque manual y los controles del motor,

proceda de la manera siguiente despues de

cada trabajo de remoci6n de nieve.

1. Con el motor en marcha, jale energica-

mente la cuerda de arranque manual es-

tirando su brazo completamente tres o

cuatro veces seguidas. El jalado de la

cuerda de arranque producira un sonido

de repiqueteo fuerte. Esto no causa daSo

al motor ni al arrancador.

2. Con el motor apagado, limpie toda la nie-

ve y humedad de la cubierta del carbura-

dor en el area de las palancas de control.

Asimismo, mueva varias veces el control

de aceleraci6n, el control del estrangula-

dory la manija de arranque manual.

,_ ADVERTENCIA: Nunca arran-

que el motor dentro de un re-

cinto cerrado o en _reas con

poca ventilacibn. Los gases de escape

del motor contienen MONOXIDO DE

CARBONO, UN GAS INODORO Y MOR-

TAL. Mantenga las manos, los pies, el

pelo y las ropas sueltas alejadas de las

partes en movimiento tanto del motor

como del quitanieves.

•La temperatura del silenciador y de

las piezas alrededor del silenciador

puede exceder los 150°[_. Evite tocar

estas partes.

•NO PERMITA que nihos ni adolescen-

tes operen el quitanieves ni que est_n

cerca cuando est_ funcionando.

COMO RETIRAR OBJETOS

ATASCADOS DE LA BARRENA

_DVERTENCIA: No intente sa-

car ning_n objeto atascado en

la barrena sin tomar las precau-

ciones siguientes.

• Suelte la palanca de propulsi6n de la ba-

rrena.

• Mueva la palanca de control de acelera-

ci6n a la posici6n "parar".

• Retire (sin girar) la Ilave de ignici6n.

• Desconecte el cable de la bujia.

• No coloque las manos en la barrena o

canal de descarga. Use una barra de

apalancamiento para sacar el objeto

atascado.

F-O21050L 79

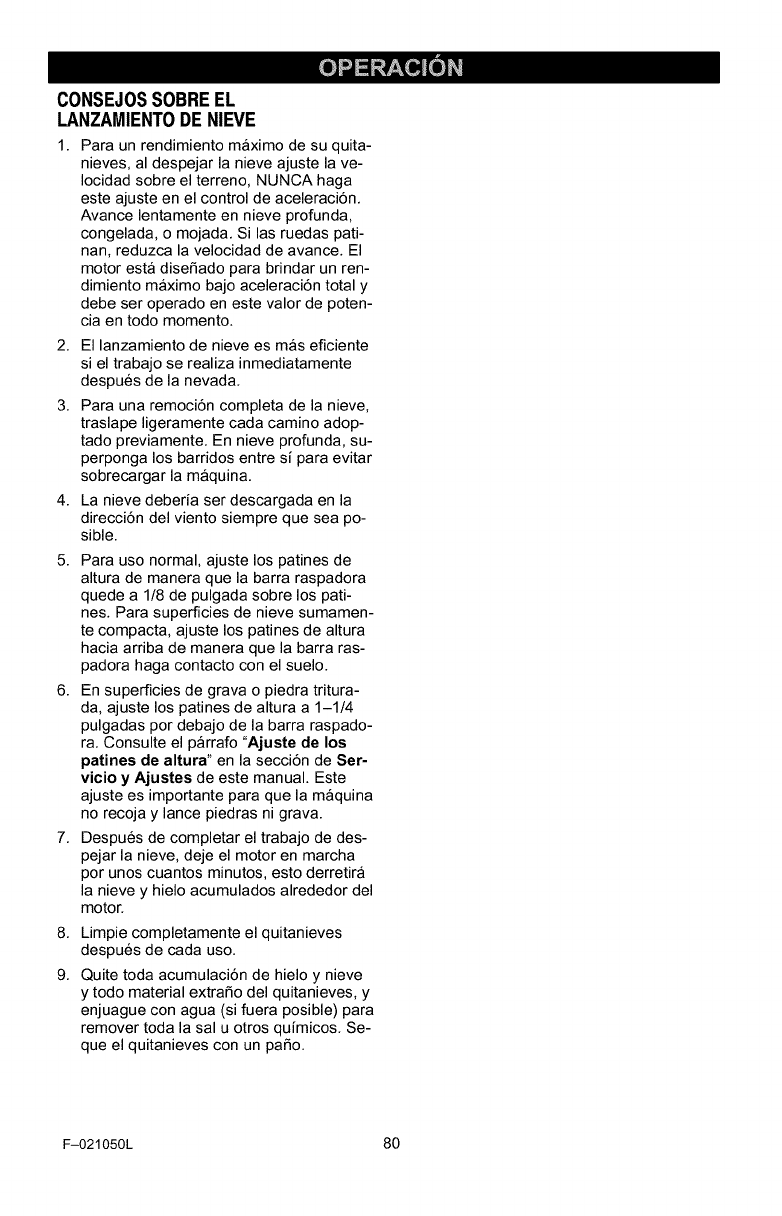

CONSEJOSSOBREEL

LANZAMIENTODENIEVE

Para un rendimiento maximo de su quita-

nieves, al despejar la nieve ajuste la ve-

Iocidad sobre el terreno, NUNCA haga

este ajuste en el control de aceleraci6n.

Avance lentamente en nieve profunda,

congelada, o mojada. Si las ruedas pati-

nan, reduzca la velocidad de avance. El

motor esta disetado para brindar un ren-

dimiento maximo bajo aceleraci6n total y

debe ser operado en este valor de poten-

cia en todo momento.

2. El lanzamiento de nieve es mas eficiente

si el trabajo se realiza inmediatamente

despues de la nevada.

3. Para una remoci6n completa de la nieve,

traslape ligeramente cada camino adop-

tado previamente. En nieve profunda, su-

perponga los barridos entre si para evitar

sobrecargar la maquina.

4. La nieve deberfa ser descargada en la

direcci6n del viento siempre que sea po-

sible.

5. Para uso normal, ajuste los patines de

altura de manera que la barra raspadora

quede a 1/8 de pulgada sobre los pati-

nes. Para superficies de nieve sumamen-

te compacta, ajuste los patines de altura

hacia arriba de manera que la barra ras-

padora haga contacto con el suelo.

6. En superficies de grava o piedra tritura-

da, ajuste los patines de altura a 1-1/4

pulgadas por debajo de la barra raspado-

ra. Consulte el parrafo "Ajuste de los

patines de altura" en la secci6n de Ser-

vieio y Ajustes de este manual. Este

ajuste es importante para que la maquina

no recoja y lance piedras ni grava.

7. Despues de completar el trabajo de des-

pejar la nieve, deje el motor en marcha

por unos cuantos minutos, esto derretira

la nieve y hielo acumulados alrededor del

motor.

Limpie completamente el quitanieves

despues de cada uso.

Quite toda acumulaci6n de hielo y nieve

y todo material extrato del quitanieves, y

enjuague con agua (si fuera posible) para

remover toda la sal u otros qufmicos. Se-

que el quitanieves con un patio.

F-021050L 80

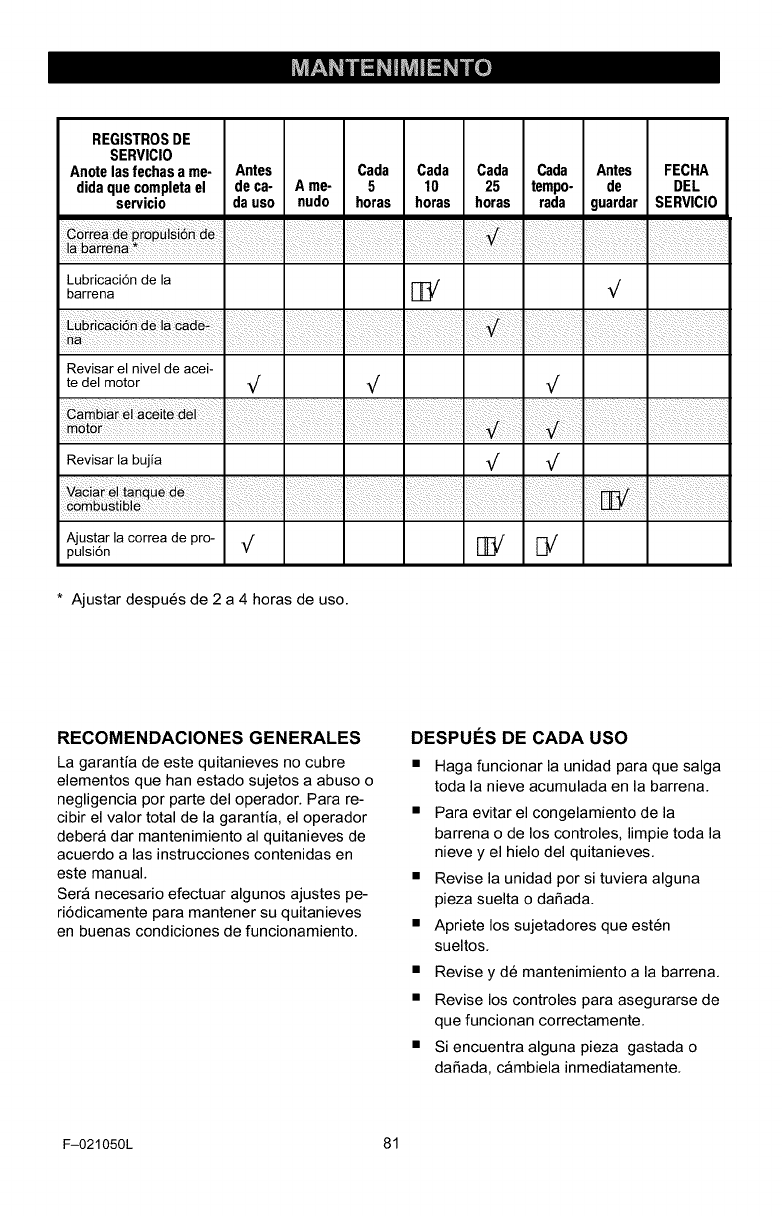

REGISTROSDE

SERVIClO

Anotelas fechasa me- Antes Cada Cada Cada Cada Antes FECHA

didaque completael de ca- A me- 510 25 tempo- de DEL

servicio da uso nudo horas horas horas rada guardar SERVICIO

Lubricaci6n de la

barrena [_/ _/

.... . .

Revisar el nivel de acei-

te del motor _ _

Revisar la bujia _

Ajustar la correa de pro- _/ E]_! [_

pulsi6n

* Ajustar despues de 2 a 4 horas de uso.

RECOMENDACIONES GENERALES

La garantia de este quitanieves no cubre

elementos que han estado sujetos a abuso o

negligencia por parte del operador. Para re-

cibir el valor total de la garantia, el operador

debera dar mantenimiento al quitanieves de

acuerdo a las instrucciones contenidas en

este manual.

Sera necesario efectuar algunos ajustes pe-

ri6dicamente para mantener su quitanieves

en buenas condiciones de funcionamiento.

DESPUI_S DE CADA USO

• Haga funcionar la unidad para que salga

toda la nieve acumulada en la barrena.

• Para evitar el congelamiento de la

barrena o de los controles, limpie toda la

nieve y el hielo del quitanieves.

• Revise la unidad por si tuviera alguna

pieza suelta o daSada.

• Apriete los sujetadores que esten

sueltos.

• Revise y de mantenimiento a la barrena.

• Revise los controles para asegurarse de

que funcionan correctamente.

• Si encuentra alguna pieza gastada o

daSada, cambiela inmediatamente.

F-021050L 81

ESPECIFICACIONES

CABALLOS DE 11 HP

FUERZA

CILINDRADA 21.82 cu. in.

CAPACIDAD DE 4 cuartos

GASOLINA (sin plomo)

CAPACIDAD DE

ACEITE 20 onzas, 5W30

BUJJA: Champion RJ19LM

(Entrehierro 0,030pl!

HOLGURA DE Entrada: 0,010 pig.

V,&LVULAS: Escape: 0,010 pig.

QUITANIEVES

CORREA DE PROPULSION DE LA

BARRENA

Ajuste la correa de propulsi6n de la barrena

despues de las primeras 2 6 4 horas, y nue-

vamente a mitad de la temporada, y dos

veces cada temporada posteriormente,

(Consulte "C6mo ajustar las eorreas" en

la secci6n de Servicio y Ajustes.

LUBRICACION DE LA EJE DE LA

BARRENA- CADA 10 HORAS

1. Lubrique los accesorios Zerk (A) cada

diez horas con una pistola engrasadora.

2. Cada vez que cambie un perno de segu-

ridad, engrase tambien el eje de la barre-

na. Vea la Figura 60. Consulte "Cbmo

reemplazar los pernos de seguridad

de la barrena" en la secci6n de Servicio

yAjustes.

LUBRICACION DE LA CADENA- CA-

DA 25 HORAS

1. Ponga la palanca de selecci6n de veloci-

dad en primera (1).

2. Ponga el quitanieves de pie sobre el ex-

tremo del alojamiento de la barrena.

NOTA: Cuando el c_rter del motor est_

Ileno de aceite, aseg_rese de no dejar

el quitanieves de pie sobre el

alojamiento de la barrena por mucho

tiempo.

3. Quite el panel inferior.

4. Lubrique las cadenas con un lubricante

especial para cadenas.

5. Cuando vaya a almacenarlo, limpie el eje

hexagonal y los engranajes con aceite

de motor 5W30.

NOTA: Limpie todo exceso de grasa o

de aceite de la rueda de friccibn o de

la placa del disco de propulsibn.

PRECAUCION: No permita que la

grasa entre en contacto con la rueda

de friccibn ni con la placa del disco de

propulsibn.

6. Instale el panel inferior.

Eje hexagonal

A A

Figura 60

F-021050L 82

Figura 61

CAJA DE ENGRANAJES DE LA

BARRENA

La caja de engranajes de la barrena se lubri-

ca en la fabrica y no requiere lubricaci6n. Si

por alguna raz6n el lubricante se escapa,

haga revisar esta caja de engranajes en un

centro de servicio autorizado.

MOTOR

LUBRICACION

Revise el nivel de aceite en el carter del mo-

tor antes de encenderlo y despues de cada

cinco (5) horas de use continue. Agregue

aceite de motor S.A.E. 5W30 a medida que

sea necesario. Apriete la tapa/varilla

indicadora en forma segura cada vez que

revise el nivel del aceite.

Tapa/varilla indicadora

del nivel de aceite

Figura 62

Cambie el aceite cada veinticinco (25) horas

de use, o per Io menos una vez al afio si el

quitanieves no se usa per veinticinco (25)

horas.

CAMBIO DE ACEITE

Coloque el quitanieves de manera tal que

el tap6n de drenaje del aceite sea el pun-

to mas bajo del motor.

Quite el tap6n de drenaje del aceite y la

tapa/varilla indicadora del nivel de

aceite. Drene el aceite en un recipiente

apropiado.

NOTA: El aceite fluira mejor si el motor es-

ta caliente.

3. Una vez que haya sacado todo el aceite,

coloque nuevamente el tap6n de drenaje

en su lugar y apri6telo para que quede

seguro.

4. Llene lentamente el carter del motor con

aceite S.A.E. 5W30. NO LO LLENE DE-

MASlADO. Consulte "Para afiadir aceite"

en la secci6n de Operaci6n.

BUJIA

Revise la bujia cada veinticinco (25) horas.

Reemplacela si los electrodes estan picados

o quemados o si la porcelana esta rajada.

1. Aseg6rese de que la bujia este limpia.

Limpiela raspando con mucho cuidado

los electrodes (no use chorro de arena

ni cepillo de alambres).

2. Revise el entrehierro de la bujia usando

una I_mina calibradora y restablezca el

entrehierro a 0,030 pig. si fuera necesa-

rio. Vea la Figura 63.

3. Antes de instalar la bujia, cubra la rosca

con un poco de aceite para que sea mas

facil sacarla, si fuera necesario. Aprieta

la bujia a un par de apriete de 15

pie-libra.

Lamina calibradora

0,030pig.

B ujia

Figura 63

F-021050L 83

_ADVERTENCIA: Para prevenir

el arranque accidental del mo-

tor, siempre desconecte el ca-

ble de la bujia y mant_ngalo alejado de

_sta mientras realiza ajustes o repara-

ciones a la unidad.

COMO AJUSTAR LOS PATINES DE

ALTURA

Este quitanieves esta equipado con dos pati-

nes de ajuste de altura, ubicados en el lado

exterior del alojamiento de la barrena. Vea la

Figura 64.

Estos patines de ajuste de altura elevan la

parte delantera del quitanieves.

Tuercas de montaje

"k O

Patfn de ajuste

Alojamiento

de la barrena de altura

Figura 64

Para superficies duras normales, tales como

entradas de auto o senderos pavimentados

ajuste los patines de ajuste de altura de la

de la siguiente manera:

1. Ponga el quitanieves en una superficie

nivelada.

2. Compruebe que ambos neumaticos ten-

gan la misma presi6n de aire. La presi6n

de aire correcta es 14 a 17 PSI. No exe-

da la presi6n maxima indicada en la cara

lateral del neumatico.

3. Coloque los pernos de seguridad adicio-

nales (que se encuentran en la bolsa

de partes) debajo de cada extremo de la

barra raspadora junto a los patines de

ajuste de altura.

4. Afloje las tuercas de montaje que sujetan

los patines de ajuste de altura. Para bajar

la parte delantera del quitanieves, suba

los patines. Apriete las tuercas de mon-

taje. Vea la Figura 64.

NOTA: Para las superficies pedregosas o

irregulares, suba la parte delantera del quita-

nieves bajando los patines de ajuste..

_ DVERTENClA: Asegt_rese de

mantener la altura necesaria

sobre el suelo del _rea que se

va a limpiar. Si el impulsor golpea obje-

tos tales como grava, piedras u otros

desechos, los puede lanzar con sufi-

ciente fuerza como para causar lesio-

nes personales, dahos a la propiedad o

da_os al quitanieves.

AJUSTE DE LA BARRA

RASPADORA

Despues de mucho uso, la barra raspadora

metMica se gastara. La barra raspadora y

los patines, siempre deben ajustarse de ma-

nera que quede un espacio de 1/8 pig. entre

la barra raspadora y la acera o el area que

se va a despejar.

1. Ponga el quitanieves en una superficie

nivelada.

2. Compruebe que ambos neumaticos tie-

nen la misma presi6n de aire. La presi6n

correcta es de 14 a 17 PSI. No exceda

la presi6n maxima indicada en la cara

lateral del neumatico.

3. Afloje las tuercas y pernos de coche que

sujetan la barra raspadora al alojamiento

de la barrena.

4. Ajuste la barra raspadora a la posici6n

correcta.

5. Apriete las tuercas y pernos de coche..

Asegure que la barra raspadora quede

paralela con la acera o el area que se va

a despejar.

6. Para que la barra raspadora dure mas

tiempo, quitela y m6ntela al reves. Si de-

be reemplazarla debido al desgaste, qui-

te las tuercas y los pernos de coche e

instale una barra raspadora nueva.

F-021050L 84

AJUSTE DE LAS CORREAS

Correa de propulsibn

La correa de propulsi6n tiene una

presi6n de resorte constante y no re-

quiere ningQn ajuste. Si nota que em-

peza a resbalar, reempl_cela. Consulte

"C6mo reemplazar la correa" en la sec-

ci6n de Servicio y Ajustes.

Correa de propulsibn de la barrena

Si el quitanieves no expulsa la nieve,

compruebe el ajuste del cable. Si es

correcto, compruebe que la correa de

propulsi6n de la barrena est6 en buen

estado. Si est_ estropeada o suelta,

reempl_cela (consulte "C6mo desmon-

tar la correa de propulsi6n de la barre-

na" en esta misma secci6n del manual).

1. Desconecte el cable de la bujia.

2. Quite el tornillo de la cubierta de

la correa. Quite la cubierta de la

correa (Figura 65).

3. Afloje la tuerca de la polea guia de

la barrena y mueva esta Qltima ha-

cia la correa un octavo de pulgada

aproximadamente (3 mm)

(Figura 68).

4. Apriete la tuerca.

5. Pida a alguien que ponga el embra-

gue de la barrena. Compruebe la

tensi6n de la correa (al lado contra-

rio de la polea guia). La correa de-

F-021050L 85

beria ceder media pulgada (12,5

mm) con presi6n moderada

(Figura 66). Puede que tenga que

mover la polea guia m_s de una

vez para conseguir la tensi6n co-

rrecta.

Polea de

propulsi6n

- de la

barrena

W \\O Deflecci6n

;\ 1/2 pig.

Polea .__.(/_ j',\/ (12,5mm)

guia ,/ _ f ;,\

puesta __

Figura 66

6. Vuelva a poner la cubierta de la

correa.

7. Siempre que ajuste o reemplace las

correas, tambi6n har_ falta ajustar

los cables. (Consulte "C6mo ajustar

los cables" en esta misma secci6n

del manual).

8. Conecte el cable de las bujias.

COMO REEMPLAZAR LAS CO-

RREAS

Las correas de propulsi6n son especia-

les y se deben reemplazar con correas

originales del fabricante que podr_ en-

contrar en su tienda Sears m_s cerca-

ha.

Para completar algunos de estos pro-

cedimientos necesitar_ la ayuda de otra

persona.

Cbmo desmontar la correa de propul-

si6n de la barrena

Si la correa de propulsi6n est_ estro-

peada, el quitanieves no expulsar_ la

nieve. Reemplace la correa de la si-

guiente manera.

1. Desconecte el cable de la bujia.

2. Afloje los pernos a cada lado del

panel inferior (Figura 67).

3. Quite el panel inferior.

Perno Panel

inferior

barrena y de la polea del motor.

Instale una correa de propulsibn

de la barrena nueva original de f_-

brica que haya comprado en un

centro de servicio Sears.

8. Instale la correa de propulsibn de

la barrena nueva en la polea de

a- propulsibn yen la polea.

miento 9. Ajuste la correa de propulsibn de

de la ba-

rrena la barrena. Consulte "C6moajustar

la correa de propulsi6n de la barre-

na" en la secci6n de Servicio y

Ajustes.

10. Ajuste la guia de la correa. Consul-

te "C6mo ajustar la gufa de la co-

rrea" en la secci6n de Servicio y

Ajustes.

11. Instale la cubierta de la correa.

Apriete el tornillo (Figura 65).

12. Revise los cables. Consulte "C6mo

revisar y ajustar los cables" en la

secci6n de Servicio y Ajustes.

13. Instale el panel inferior (Figura 67).

14. Apriete los pernos a cada lado del

panel inferior.

15. Conecte el cable de la bujfa.

Correa de propulsidn

del Gufa de la correa

Figura 67

Quite el tornillo de la cubierta de

la correa. Quite la cubierta

(Figura 65).

Afloje la guia de la correa. Separe

la guia de la polea de propulsibn

de la barrena (Figura 68).

Separe la polea guia de la correa

de propulsi6n de la barrena.

Quite la correa de propulsi6n vieja

de la polea de propulsi6n de la

(

Polea guia de propulsi6n _.

Polea guia de la barrena

Polea de propulsi6n

de la barrena

Correa de propulsi6n

de la barrena

Anillo E

Eje de la

placa oscilante

F-021050L 86

Resorte de

propulsi6n

Correa de

propulsi6n

Polea de

propulsi6n

Polea del motor

Figura 68

Cbmo desmontar la correa de

propulsibn

Si el quitanieves no se mueve hacia

adelante, asegQrese de que la correa

de propulsi6n no est6 excesivamente

desgastada o daSada. Si Io est&

reempl_cela de la siguiente manera.

1. Desconecte el cable de la bujfa.

2. Quite la correa de propulsi6n de la

barrena. Consulte "C6mo desmon-

tar la correa de propulsi6n de la ba-

rrena" en la secci6n de Servicio y

Ajustes.

3. Quite el anillo E de uno de los ex-

tremos del eje de la placa oscilan-

te. Quite este eje para que la placa

oscilante gire hacia adelante

(Figura 68).

4. Quite el resorte de propulsibn.

5. Quite la correa de propulsibn vieja

de la polea de propulsibn y de la

polea del motor. Instale una co-

rrea de propulsibn original de f_-

brica disponible en un centro de

servicio Sears.

6. Instale la nueva correa de propul-

sibn en la polea de propulsibn y

en la polea del motor.

7. AsegQrese de que la polea guia de

propulsibn est6 alineada con la

correa de propulsibn.

sujeta (Figura 69).

Placa oscilante

Marcas de alineamiento Figura 69

NOTA. Si la transmisibn no fun-

ciona una vez que haya substitui-

do la correa de propulsibn,

asegerese de que la placa osci-

lante se encuentre entre las dos

marcas de alineamiento.

11. Instale y ajuste la correa de pro-

pulsibn de la barrena. Consulte

"C6mo desmontar la correa de pro-

pulsi6n de la barrena" en la secci6n

de Servicio y Ajustes.

12. Ajuste la guia de la correa. Consul-

te "C6mo ajustar la gufa de la co-

rrea" en la secci6n de Servicio y

Ajustes.

13. Instale el panel inferior (Figura 67).

14. Apriete los pernos a ambos lados

del panel inferior.

8. Conecte el resorte de propulsibn.

9. Instale el eje de la placa oscilante

y suj6telo con el anillo E.

10. La parte inferior de la placa osci-

lante debe quedar entre las mar-

cas de alineamiento. AsegQrese

de que la placa oscilante est6 bien

F-021050L

15. Instale la cubierta de la correa.

Apriete el tornillo (Figura 65).

16. Revise el ajuste de los cables. Con-

suite "C6mo revisar y ajustar los

cables" en la secci6n de Servicio y

Ajustes.

17. Conecte el cable de la bujfa.

AJUSTES DE LA CORREA GU[A

1. Quite el cable de la bujia.

2. Pida a alguien que ponga el propul-

sor de la barrena.

3. Mida la distancia entre la guia de la

correa y la correa. La distancia de-

be ser de 1/8 de pulgada (3,175

mm) para la guia. (Figura 70).

__ ,"'_ Guia de

,____.)_ la correa

Polea _'_ \d 1/8plg.

guia ,,-'_i, --J"\\- (3,175 mm)

de la _J"/O _) \\

barrena-- _' _\\

en /Oj/ \

funciona- "_ \

miento _ __=_ _

"_ Figura 70

4. Si necesita hacer algQn ajuste, aflo-

je el perno de montaje de la guia de

la correa. Ponga la guia en la posi-

ci6n correcta. Apriete el perno.

5. Vuelva a instalar la cubierta de la

correa.

6. Vuelve a conectar el cable de la bujia.

COMO REVISAR Y AJUSTAR

LOS CABLES

Los cables se ajustan en la f_brica y no

debeda ser necesario ajustarlos. Si se

se dan de si o est_n flojos, ajQstelos.

Siempre que cambie o ajuste las

correas tendr_ que ajustar los cables.

Para asegurarse de que est_n bien

ajustados, suelte el accesorio "Z" en

la palanca de propulsibn

(Figura 71).

1. Mueva la palanca de propulsi6n to-

do Io que pueda hacia adelante

(hasta que toque el tope de pl_sti-

co). Sujete bien el cable, observe

la posici6n del accesorio con res-

pecto al agujero en la palanca de

propulsi6n.

F-021050L

Accesorio "Z"

Figura 71

2. El centro del accesorio "Z" debe es-

tar entre el centro y la parte super-

ior del agujero en la palanca de

propulsi6n. Ajuste el cable de pro-

pulsi6n de la barrena o el cable de

propulsi6n por tracci6n segQn sea

necesario, siguiendo las instruccio-

nes a continuaci6n.

Ajuste del cable de propulsibn de la

barrena

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Meta el cable por el resorte hasta

exponer la porci6n roscada del ca-

ble (Figura 72).

Extremo cuadrado

Resorte

del cable

Contratuerca

Figura 72

Sujete el extremo cuadrado de la

parte roscada con unos alicates y

ajuste la contratuerca hacia afuera

o hacia adentro hasta conseguir el

ajuste correcto. Vuelva a meter el

cable por el resorte y con6ctelo.

AJUSTES DEL CABLE DE PROPULSION

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Afloje los pernos a cada lado del

panel inferior (Figura 73).

Perno Panel inferior

miento

de la

barrena

Perno

\ ,

Figura 73

Quite el panel inferior.

Saque el manguito del cable del

soporte de ajuste del cable

(Figura 74).

6. Meta la parte inferior del cable de

propulsibn por el soporte de ajus-

te del cable hasta que pueda sacar

el gancho "Z".

7. Saque el gancho "Z" del soporte

de ajuste del cable. Mueva el gan-

cho "Z" hacia abajo hasta el si-

guiente agujero de ajuste.

8. Jale el cable de propulsi6n por el

soporte de ajuste.

9. Ponga el manguito del cable sobre

el soporte de ajuste del cable.

10. Para revisar el ajuste, baje la palan-

ca de propulsi6n y compruebe la

Iongitud de uno de los resortes de

propulsi6n. Si el ajuste es el co-

rrecto, la Iongitud del resorte de

propulsibn es:

min. 3 pig. (76 mm.)

m_x. 3-3/8 pig (85 mm.)

(Figura 75).

min. 3, pig.

Resorte de propulsi6n Figura 75

F-021050L 89

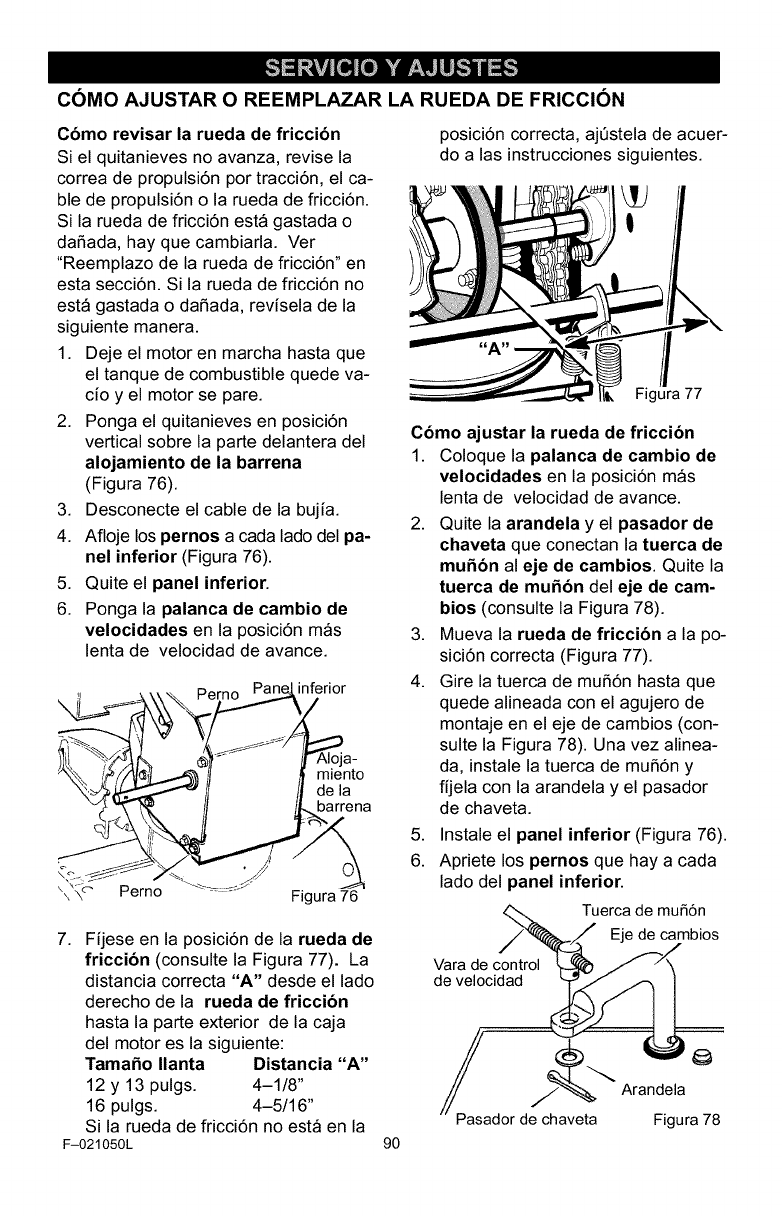

COMO AJUSTAR O REEMPLAZAR LA RUEDA DE FRICCION

Cbmo revisar la rueda de friccibn

Si el quitanieves no avanza, revise la

correa de propulsi6n por tracci6n, el ca-

ble de propulsi6n o la rueda de fricci6n.

Si la rueda de fricci6n est_ gastada o

daSada, hay que cambiarla. Ver

"Reemplazo de la rueda de fricci6n" en

esta secci6n. Si la rueda de fricci6n no

est_ gastada o daSada, revfsela de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cfoy el motor se pare.

2. Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena

(Figura 76).

3. Desconecte el cable de la bujfa.

4. Afloje los pernos a cada lado del pa-

nel inferior (Figura 76).

5. Quite el panel inferior.

6. Ponga la palanca de cambio de

velocidades en la posici6n m_s

lenta de velocidad de avance.

, Perno Pan.inferior

"AN_"[_//_j_,...,.,.,,..._tt I miento

_; "_t_ !t _-..barrena

\\ \c- Perno ...._..... Figura 76

7. Fijese en la posici6n de la rueda de

fricci6n (consulte la Figura 77). La

distancia correcta "A" desde el lado

derecho de la rueda de fricci6n

hasta la parte exterior de la caja

del motor es la siguiente:

TamaSo Ilanta Distancia "A"

12 y 13 pulgs. 4-1/8"

16 pulgs. 4-5/16"

Si la rueda de fricci6n no est_ en la

F-021050L

posici6n correcta, aj6stela de acuer-

do alas instrucciones siguientes.

Figura 77

Cbmo ajustar la rueda de friccibn

1. Coloque la palanca de cambio de

velocidades en la posici6n m_s

lenta de velocidad de avance.

2. Quite la arandela y el pasador de

chaveta que conectan la tuerca de

mu_bn al eje de cambios. Quite la

tuerca de muSbn del eje de cam-

bios (consulte la Figura 78).

3. Mueva la rueda de fricci6n a la po-

sici6n correcta (Figura 77).

4. Gire la tuerca de mu56n hasta que

quede alineada con el agujero de

montaje en el eje de cambios (con-

suite la Figura 78). Una vez alinea-

da, instale la tuerca de mu56n y

fijela con la arandela y el pasador

de chaveta.

5. Instale el panel inferior (Figura 76).

6. Apriete los pernos que hay a cada

lado del panel inferior.

_.-.._ Tuerca de mu_6n

/"_ / Eje de cambios

Varadecfntrol'_ _ _'/_"_

de velocidad _" U_/-_ /

//F_sador c'e/chT_"_ Aran;;g_ra 78

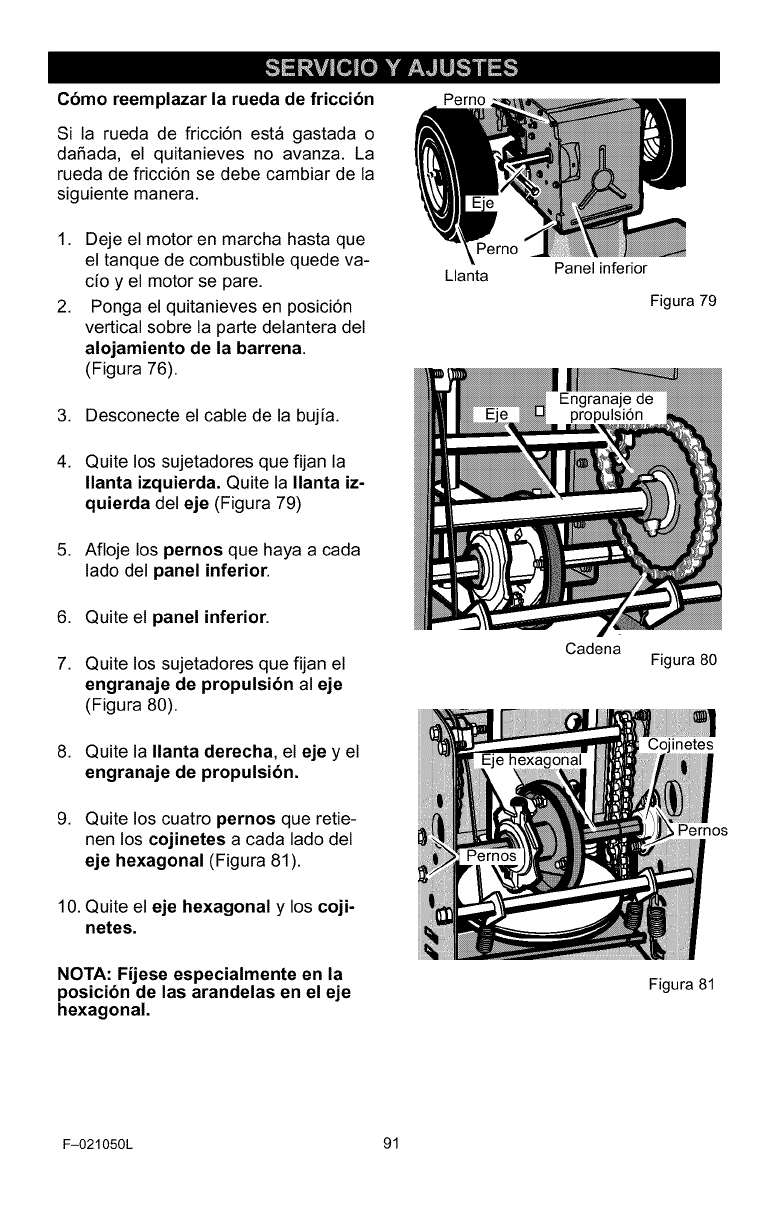

Cbmo reemplazar la rueda de friccibn

Si la rueda de fricci6n est_ gastada o

daSada, el quitanieves no avanza. La

rueda de fricci6n se debe cambiar de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena.

(Figura 76).

3. Desconecte el cable de la bujia.

4. Quite los sujetadores que fijan la

Ilanta izquierda. Quite la Ilanta iz-

quierda del eje (Figura 79)

5. Afloje los pernos que haya a cada

lado del panel inferior.

6. Quite el panel inferior.

7. Quite los sujetadores que fijan el

engranaje de propulsibn al eje

(Figura 80).

8. Quite la Ilanta derecha, el eje y el

engranaje de propulsibn.

9. Quite los cuatro pernos que retie-

nen los cojinetes a cada lado del

eje hexagonal (Figura 81).

10. Quite el eje hexagonal y los coji-

netes.

NOTA: Fijese especialmente en la

posicibn de las arandelas en el eje

hexagonal.

Llanta Panel inferior

Figura 79

Cadena Figura 80

Cojinetes

,Pernos

Figura 81

F-021050L 91

11. Quite los tres sujetadores que re-

tienen la rueda de friccibn en el

cubo (Figura 82).

12. Quite la rueda de fricci6n del cu-

bo. Deslice la rueda de fricci6n

fuera del eje hexagonal.

13. Instale la nueva rueda de fricci6n

en el cubo con los sujetadores que

quit5 antes.

14. Instale el eje hexagonal y los coji-

netes con los cuatro pernos que

quit5 antes (Figura 83).

Aseg_rese de que haya instalado

correctamente las arandelas en

su posicibn original. Asimismo,

compruebe que las dos arande-

las est_n correctamente alinea-

das con los brazos del impulsor.

15. AsegQrese de que el eje hexagonal

gira libremente.

16. Instale la Ilanta derecha, el eje y el

engranaje de propulsi6n con los

sujetadores que quit5 antes. Instale

la cadena en el engranaje de pro-

pulsibn (Figura 80).

17. Revise el ajuste de la rueda de fric-

ciSn. Consulte "CSmo ajustar la rue-

da de fricciSn" en esta secciSn.

18. AsegQrese de que la rueda de fric-

ciSn y la placa del propulsor de dis-

co no tienen ni grasa ni aceite.

19. Instale el panel inferior (Figura 79).

20. Apriete los pernos a cada lado del

panel inferior.

21. Instale la Ilanta izquierda en el eje

con los sujetadores que quit5 antes.

22. Conecte el cable de la bujia.

Rueda de

Sujetadores Cubo fricci6n

Eje hexagonal

Sujetadores

Figura 82

Brazos del impulsor

Cojinetes

Arandela

Cojinetes

Arandela

Figura 83

F-021050L 92

COMOREEMPLAZARLOS PERNOSDE

SEGURIDADDE LABARRENA

Las barrenas estan sujetas al eje de la ba-

rrena con pernos de seguridad especiales.

Estos pernos estan dise_ados para romper-

se y proteger la maquina en caso de que un

objeto se atasque en el alojamiento de la

barrena. No use pernos duros pues perdera

la protecci6n de los pernos de seguridad.

_DVERTENCIA: Por razones de

seguridad y para proteger la

m_quina, use solamente pernos

de seguridad originales.

Para cambiar un perno de seguridad roto,

proceda de la siguiente manera. En la bolsa

de partes encontrara pernos de seguridad

adicionales.

1. Mueva el control de aceleraci6n a la posi-

ci6n de parada. Desenganche todos los

controles.

2. Desconecte el cable de la bujia. Aseg6-

rese de que todas las piezas m6viles se

hayan detenido.

3. Alinee el agujero de la barrena con el

agujero del eje de la barrena. Instale el

nuevo pasador de seguridad y espaeia-

dor. Figura 84.

4. Conecte el cable de la bujia.

// ,,

_a_s_dor de

/seguridad

*'_ador

Figura 84

AJUSTEDELCARBURADOR

Si piensa que su carburador necesita ser

ajustado, comuniquese con su Centro de

Servicio Sears mas cercano. El rendimiento

del motor no debe verse afectado en altitu-

des de hasta 2.100 m (7,000 pies). Para

operar este motor en altitudes mas eleva-

das, comuiquese con su Centro de Servicio

Sears mas cercano.

IMPORTANTE: Nunca experimente con el

gobernador del motor, el cual esta configura-

do de fabrica para la velocidad apropiada del

motor. El exceso de velocidad del motor por

encima del ajuste de alta velocidad de fabri-

ca puede ser peligroso. Si usted cree que la

velocidad alta del gobernador del motor ne-

cesita ser ajustada, comuniquese con su

Centro de Servicio Sears mas cercano, el

cual tiene el equipo y la experiencia apropia-

da para efectuar los ajustes necesarios.

Para ubicar el Centro de Servicio Sears mas

cercano, Ilame al departamento de Servicio

de Sears al 1-800-4-MY-HOME®.

F-021050L 93

,_ ADVERTENCIA: Nunca guar-

de su quitanieves en am-

bientes interiores o en un

_rea cerrada y mal ventilada. Si

queda gasolina en el tanque, los va-

pores podrian alcanzar alguna lla-

ma expuesta, chispa o llama piloto

de una caldera, calentador de

agua, secadora de ropa, cigarrillo,

etc.

Para prevenir el da_o (si el quitanieves

no se usa por m_s 30 dias) prep_relo

como se indica a continuaci6n.

QUITANIEVES

1. Limpie todo el quitanieves.

2. Lubrique todos los puntos de lubri-

caci6n. Consulte la secci6n de Man-

tenimiento.

3. Aseg6rese de que todas las tuercas,

pernos y tornillos est6n bien apreta-

dos. Inspeccione todas las piezas

m6viles visibles para detectar da-

5os, roturas y desgaste. Haga los

reemplazos necesarios.

4. Retoque todas las superficies oxida-

das o que tengan la pintura saltada;

lijelas suavemente antes de aplicar

la pintura.

5. Cubra las piezas de metal expuesto

del soplador del alojamiento de la

barrena y del impulsor, con un anti-

corrosivo, tal como un lubricante en

aerosol.

NOTA: Una revisi6n o afinamiento

anual hecho en un Centro de Servicio

Sears es una buena manera de asegu-

rar que su quitanieves le brinde el m_-

ximo rendimiento la siguiente

temporada.

MOTOR

Deber_ sacar la gasolina del tanque o

prepararla para prevenir la formaci6n

de dep6sitos de goma en el tanque, ill-

tro, manguera y carburador durante el

almacenamiento. Adem_s, durante el

almacenamiento, la gasolina mezclada

con alcohol que contiene etanol o me-

tanol (llamada a veces gasohol) atrae

agua, y 6sta act6a sobre la gasolina

formando _cidos que daSan el motor.

1. Deje el motor en marcha hasta que

el tanque quede vacio y el motor se

pare.

2. Si no quiere sacar la gasolina, use el

estabilizador de combustible provis-

to con la unidad, o compre estabili-

zador de combustible Craftsman

N6m. 3550. ASada el estabilizador

de combustible a cualquier cantidad

de gasolina que permanezca en el

tanque para minimizar los dep6sitos

de goma y _cido. Si el tanque est_

casi vacio, mezcle el estabilizador

con gasolina fresca en un recipiente

separado y aSada un poco de esta

mezcla al tanque.

3. Siempre siga las instrucciones del

envase del estabilizador. Luego de

aSadir el estabilizador, encienda el

motor y dejelo correr por 10 minutos

por Io menos para permitir que la

mezcla alcance el carburador.

Cambie el aceite del motor4.

5. Lubrique el _rea del pist6n/cilindro.

Para hacerlo, saque primero la bujia

y coloque una gotas de aceite de

motor limpio en el z6calo de la bujia.

Luego cubra el z6calo con un paso

para absorber el exceso de aceite. A

continuaci6n, jale la manija de arran-

que manual unas dos o tres veces

para hacer girar el motor. Finalmen-

te, reinstale la bujia y conecte el ca-

ble.

OTRAS INDICACIONES

1. Si fuera posible, guarde su quita-

nieves dentro de un recinto, cubri6n-

dolo para protegerlo del polvo y la

suciedad.

2. Si debe guardar el quitanieves afue-

ra, col6quelo sobre bloques para le-

vantarlo del suelo.

3. Cubra el quitanieves con una cubier-

ta protectora apropiada que no re-

tenga humedad. No use pl_stico.

IMPORTANTE: Nunca cubra el quita-

nieves mientras las _reas del motor y

del escape est6n todavia calientes.

F-021050L 94

PROBLEMA

Dificultad de

arranque

El motor funciona

err_ticamente

El motor se para

El motor funciona

err_ticamente;

p_rdida de

potencia

Vibracibn excesiva

La unidad no se

puede propulsar a

si misma

La unidad no

descarga la nieve

CAUSA CORRECCION

Bujia defectuosa. Reemplace la bujia defectuosa.

Agua o suciedad en el sistema

de combustible.

Linea de combustible bloqueada,

falta de combustible o mezcla de

combustible vieja.

Unidad funcionando con

estrangulador activado.

Agua o suciedad en el sistema

de combustible.

Piezas sueltas; propulsor

da_ado.

Correa de propulsi6n por

tracci6n floja o daSada.

Saque el combustible del tanque.

ASada combustible fresco.

Rueda de fricci6n gastada o

daSada.

Limpie la linea de combustible;

revise la existencia de

combustible en el tanque,

agregue gasolina fresca si es

necesario.

Coloque la palanca de

estrangulador en la posici6n

DESACTIVADO.

Saque el combustible del tanque.

ASada combustible fresco.

Pare el motor inmediatamente.

Saque la Ilave de encendido.

Apriete todos los sujetadores y

realice todas las reparaciones

necesarias. Si la vibraci6n

continua, Ileva la unidad a su

Centro de Servicio Sears.

Reemplace la correa de

propulsi6n por tracci6n.

Ajuste incorrecto del cable de Ajuste cable de propulsi6n por

propulsi6n por tracci6n, tracci6n.

Reemplace la rueda de fricci6n.

Correa de propulsi6n de la Reemplace la correa de

barrena suelta o daSada, propulsi6n de la barrena.

El cable de control de la barrena Ajuste el cable de control de la

no esta ajustado correctamente, barrena.

Perno de seguridad roto. Reemplace el perno de

seguridad.

Canal de descarga obstruido Pare el motor inmediatamente y

desconecte el cable de la bujia.

Limpie el canal de descarga y la

parte de adentro del alojamiento

de la barrena.

Objeto extraSo atascado en la

barrena. Pare el motor inmediatamente y

desconecte el cable de la bujia.

Retire el objeto atascado en la

barrena.

F-O21050L 95

SEARS, ROEBUCK AND CO.

Garantia limitada de cumplimiento con el Sistema Federal

de control de emisiones y con el sistema de control de

emisiones del Estado de California

Motores pequehos para vehiculos todo terreno

CONTROL DE EMISIONES DE

CALIFORNIA Y DE LA AGENCIA DE

PROTECCION AMBIENTAL (EPA) DE

E.U.A. - DECLARACION DE LA

GARANTiA

La Agencia de Protecci6n Ambiental de los

Estados Unidos ("EPA"), el Consejo de Cali-

fornia para los Recursos del Aire ("CARB") y

Sears, Roebuck and Co. tienen el placer de

explicar Io que es la Garantfa Federal y de Ca-

lifornia para Sistemas de Control de Emisio-

nes de su nuevo motor pequefio para

vehfculos todo terreno. En California, los mo-

tores pequefios para vehfculos todo terreno

de modelo 1995 y modelos de afios posterio-

res deben ser disefiados, construidos y equi-

pados para cumplir con las estrictas normas

anti contaminaci6n del Estado. En otros esta-

dos, los motores modelo 1997 y modelos de

afios posteriores deben estar disefiados,

construidos y equipados, al momento de su

venta, para que cumplan con las disposicio-

nes de la EPA acerca de motores pequefios

para vehfculos todo terreno. Sears, Roebuck

and Co., garantizara el sistema para el control

de emisiones de su motor pequefio para vehf-

culos todo terreno por los periodos de tiempo

que se mencionan mas adelante, siempre y

cuando su motor pequefio para vehfculos todo

terreno no haya sufrido algQn abuso, negligen-

cia, modificaci6n no aprobada o mantenimien-

to indebido.

Su sistema para el control de emisiones puede

incluir partes como el carburador, el sistema

de encendido y el sistema de escape. Tambien

puede incluir el sistema de descompresi6n y

otras unidades relacionadas con las emisio-

nes.

Cuando surja una condici6n protegida por la

garantfa, Sears, Roebuck and Co., reparara

su motor pequefio para vehfculos todo terreno

sin costo alguno para usted por concepto de

diagn6stico, partes y mano de obra.

SISTEMA PARA EL CONTROL DE

EMISIONES DEL FABRICANTE-

COBERTURA DE LA GARANTIA

Los sistemas para el control de emisiones del

modelo 1995 y modelos de afios posteriores

de motores pequefios para vehfculos todo te-

rreno en California estan garantizados por dos

afios, tal y como se menciona en la presente

garantfa. En otros estados, los motores mode-

Io 1997 y modelos de afios posteriores tam-

bien estan garantizados por dos afios. En

caso de que, durante dicho periodo de la ga-

rantfa, cualquier pieza del motor, relacionada

con emisiones este defectuosa en sus mate-

riales o mano de obra, Sears, Roebuck and

Co., reparara o cambiara dicha pieza.

RESPONSABILIDADES DEL

PROPIETARIO DE LA GARANTIA

Como propietario del motor pequefio para ve-

hfculos todo terreno usted es responsable de

que se Ileve a cabo el mantenimiento requeri-

do que se menciona en el Manual del usuario,

pero Sears, Roebuck and Co., no negara la

garantfa Qnicamente debido a la falta de un re-

cibo o a que usted no proporcione una prueba

escrita de que se ha Ilevado a cabo el manteni-

miento programado.

No obstante, usted, como propietario del mo-

tor pequefio para vehfculos todo terreno, de-

bera estar consciente de que Sears, Roebuck

and Co., le puede negar la cobertura de la ga-

rantfa si su motor o alguna parte del mismo ha

fallado debido a abuso, negligencia, manteni-

miento inadecuado o modificaciones no apro-

badas.

Usted es responsable de presentar su motor

pequefio para vehiculos todo terreno en el Ta-

ller de Servicio Autorizado de Sears, Roebuck

and Co., en cuanto surja el problema. Las re-

paraciones bajo la garantfa deben Ilevarse a

cabo dentro de un periodo de tiempo razona-

ble que no exceda de 30 dfas.

Se puede programar el servicio de garantfa

Ilamando al Taller de Servicio Autorizado de

F-021050L 96

Sears, Roebuck and Co., o a Sears, Roebuck

and Co., al 1-800-473-7247 (llamada gratui-

ta en E.U.A.).

NOTA IMPORTANTE

Esta declaraci6n de garantia explica los dere-

chos y las obligaciones que usted tiene de

conformidad con la Garantfa del Sistema para

el Control de Emisiones ("Garantfa SCE"), la

cual Sears, Roebuck and Co., le proporciona

de conformidad con las leyes de California.

Consulte tambien las Garantias Limitadas de

Sears, Roebuck and Co., que se adjuntan a la

Garantfa SCE en una hoja aparte y que tam-

bien le proporciona Sears, Roebuck and Co.,

La Garantfa SCE Qnicamente se aplica en el

sistema para el control de emisiones de su

motor nuevo. Hasta el punto en donde no haya

ningQn conflicto en terminos entre la Garantfa

SCE y la Garantia de Sears, Roebuck and Co.,

la Garantia SCE aplicara para cualquier cir-

cunstancia a excepci6n de aquella en que la

Garantfa de Sears, Roebuck and Co., pueda

proporcionar un periodo de garantia mas lar-

go. La Garantia SCE y la Garantia de Sears,

Roebuck and Co., describen importantes de-

rechos y obligaciones que usted tiene con res-

pecto a su motor nuevo.

$61o se puede Ilevar a cabo el servicio de ga-

rantia en un Taller de Servicio Autorizado de

Sears, Roebuck and Co. AI momento de solici-

tar un servicio de garantia, se debe presentar

una prueba de la fecha de compra por parte

del comprador original. El comprador pagara

cualquier cargo por concepto de Ilamadas de

servicio y/o transportaci6n de productos des-

de y para el lugar en donde se Ileve a cabo el

trabajo de inspecci6n y/o garantia. El compra-

dor sera responsable de cualquier daSo o per-

dida en el que se incurra con relaci6n a la

transportaci6n de cualquier motor o cualquier

parte del mismo que se presente para inspec-

ci6n y/o trabajo de garantia.

Si tiene alguna pregunta con relaci6n a sus de-

rechos y responsabilidades, debera Ilamar a

Sears, Roebuck and Co., al 1-800-473-7247.

GARANTIA DEL SISTEMA PARA EL

CONTROL DE EMISIONES

Garantia del Sistema para el Control de Emi-

siones ("Garantia SCE") de motores peque-

5os para vehiculos todo terreno modelo 1995

y modelos de aSos posteriores en California

(para otros estados, motores modelo 1997 y

afios posteriores):

F-021050L 97

A. CAMPO DE APLICACI()N: Esta garantia

deber;& aplicarse a los motores pequeSos para

vehiculos todo terreno modelo 1995 y mode-

los de aSos posteriores en California (para

otros estados, motores modelo 1997 y mode-

los de aSos posteriores). El Periodo de la Ga-

rantia SCE se iniciara en la fecha de entrega

del nuevo motor o equipo al comprador origi-

nal y continuara durante los siguientes 24 me-

ses consecutivos.

B. COBERTURA GENERAL DE LA GA-

RANTIA DEL SISTEMA PARA EL CON-

TROL DE EMISIONES: Sears, Roebuck and

Co. garantfza al comprador original del nuevo

motor oequipo yacada comprador subse-

cuente que su motor pequeSo para vehfculos

todo terreno esta:

1. DiseSado, construido y equipado para que

cumpla con todas las disposiciones aplicables

adoptadas por el Consejo para los Recursos

del Aire de conformidad con su autoridad es-

pecificada en los Capftulos 1 y 2, Parte 5, Divi-

si6n 26 del C6digo de Salud y Seguridad, y

2. Libre de defectos en sus materiales y mano

de obra, Io cual cause en cualquier momento

durante el Periodo de la Garantia SCE, la falla

de una parte relacionada con emisiones y que

este bajo la garantfa en cuanto a que no sea

identica en sus materiales a la parte descrita

en la solicitud de motor del fabricante para su

certificaci6n.

C. La Garantia SCE s61o ataSe alas partes de

su motor relacionadas con emisiones de la si-

guiente manera:

1. Cualquier parte relacionada con emisiones

que no se especifique como de cambio, tal y

como se requiere en el mantenimiento especi-

ficado en el Manual del Propietario, debera ga-

rantizarse por el Periodo de la Garantia SCE.

Si dicha parte falla durante el Periodo de la Ga-

rantia SCE, Sears, Roebuck and Co. la repa-

rara o cambiara de acuerdo con la Subsecci6n

4 que se menciona mas adelante. Cualquier

parte reparada o cambiada de conformidad

con la Garantia SCE debera estar garantizada

por el resto del Periodo de la misma.

2. Cualquier parte garantizada y relacionada

con emisiones que este especificada s61o pa-

ra inspecciones regulares conforme al Manual

del Propietario debera estar garantizada por el

Periodo de la Garantia SCE. Una declaraci6n

en dichas instrucciones por escrito a efecto de

"reparar o cambiar tal y como sea necesario"

no reducir;& el Periodo de la Garantia SCE. Di-

cha parte reparada o cambiada conforme a la

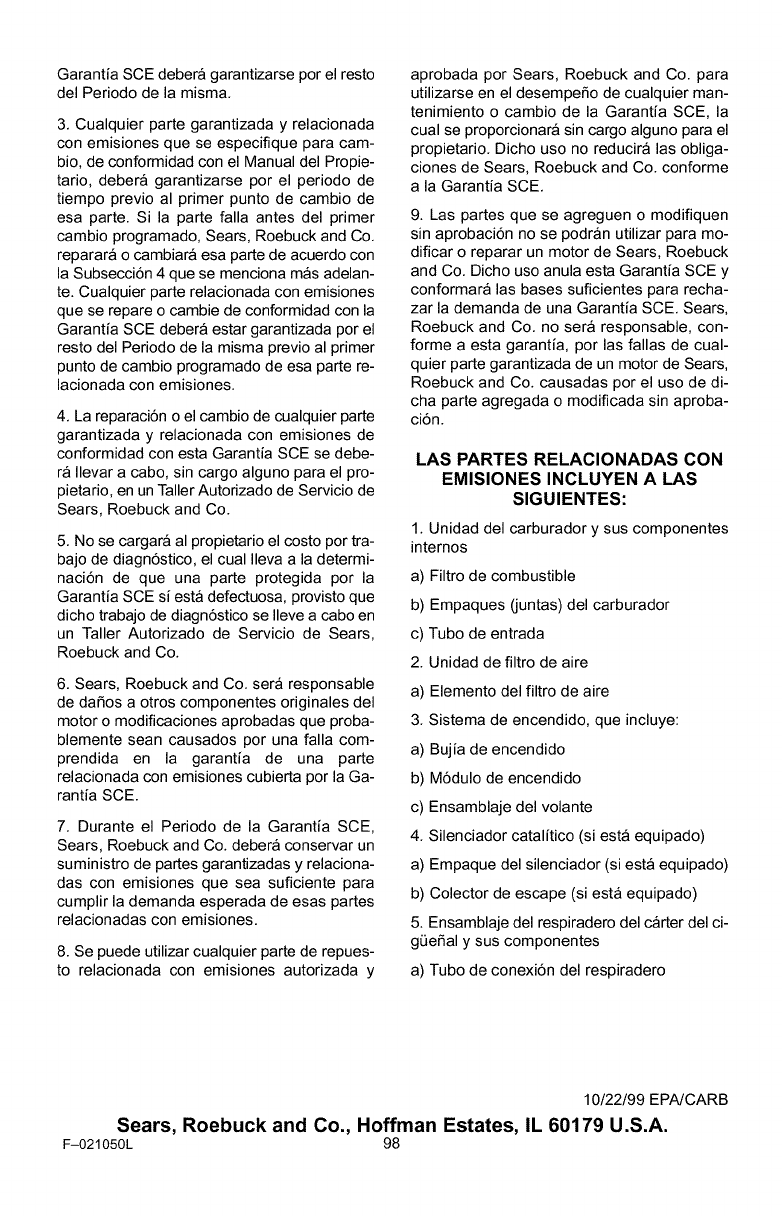

GarantiaSCEdeberagarantizarseporelresto

delPeriododelamisma.

3.Cualquierpartegarantizadayrelacionada

conemisionesqueseespecifiqueparacam-

bio,deconformidadconelManualdelPropie-

tario,deberagarantizarseporelperiodode

tiempoprevioalprimerpuntodecambiode

esaparte.Silapartefallaantesdelprimer

cambioprogramado,Sears,RoebuckandCo.

repararaocambiaraesapartedeacuerdocon

laSubsecci6n4quesemencionamasadelan-

te.Cualquierparterelacionadaconemisiones

queserepareocambiedeconformidadconla

GarantiaSCEdeberaestargarantizadaporel

restodelPeriododelamismaprevioalprimer

puntodecambioprogramadodeesapartere-

lacionadaconemisiones.

4.Lareparaci6noelcambiodecualquierparte

garantizaday relacionadaconemisionesde

conformidadconestaGarantiaSCEsedebe-

raIlevaracabo,sincargoalgunoparaelpro-

pietario,enunTallerAutorizadodeServiciode

Sears,RoebuckandCo.

5.Nosecargaraalpropietarioelcostoportra-

bajodediagn6stico,elcualIlevaaladetermi-

naci6ndequeunaparteprotegidaporla

GarantiaSCEsiestadefectuosa,provistoque

dichotrabajodediagn6sticoseIleveacaboen

unTallerAutorizadodeServiciodeSears,

RoebuckandCo.

6.Sears,RoebuckandCo.seraresponsable

dedaSosaotroscomponentesoriginalesdel

motoromodificacionesaprobadasqueproba-

blementeseancausadosporunafallacom-

prendidaen la garantiade unaparte

relacionadaconemisionescubiertaporlaGa-

rantiaSCE.

7.DuranteelPeriododelaGarantiaSCE,

Sears,RoebuckandCo.deberaconservarun

suministrodepartesgarantizadasyrelaciona-

dasconemisionesqueseasuficientepara

cumplirlademandaesperadadeesaspartes

relacionadasconemisiones.

8.Sepuedeutilizarcualquierpartederepues-

torelacionadaconemisionesautorizaday

aprobadaporSears,RoebuckandCo.para

utilizarseeneldesempeSodecualquierman-

tenimientoocambiodelaGarantiaSCE,la

cualseproporcionarasincargoalgunoparael

propietario.Dichousonoreduciralasobliga-

cionesdeSears,RoebuckandCo.conforme

alaGarantiaSCE.

9.Laspartesqueseagreguenomodifiquen

sinaprobaci6nnosepodranutilizarparamo-

dificarorepararunmotordeSears,Roebuck

andCo.DichousoanulaestaGarantiaSCEy

conformaralasbasessuficientespararecha-

zarlademandadeunaGarantiaSCE.Sears,

RoebuckandCo.noseraresponsable,con-

formeaestagarantia,porlasfallasdecual-

quierpartegarantizadadeunmotordeSears,

RoebuckandCo.causadasporelusodedi-

chaparteagregadaomodificadasinaproba-

ci6n.

LAS PARTES RELACIONADAS CON

EMISIONES INCLUYEN A LAS

SIGUIENTES:

1. Unidad del carburador y sus componentes

internos

a) Filtro de combustible

b) Empaques (juntas) del carburador

c) Tubo de entrada

2. Unidad de filtro de aire

a) Elemento del filtro de aire

3. Sistema de encendido, que incluye:

a) Bujia de encendido

b) M6dulo de encendido

c) Ensamblaje del volante

4. Silenciador catalitico (siesta equipado)

a) Empaque del silenciador (siesta equipado)

b) Colector de escape (siesta equipado)

5. Ensamblaje del respiradero del carter del ci-

gQeSal y sus componentes

a) Tubo de conexi6n del respiradero

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021050L 98

F-O21050L 99

•.|

Get f,xed, at your home or ours.

Your Home

For repair in your home of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOM i::fi Anytime, day or night

(1-800-469-4663) _U.S.A. and Canada)

www.sears.com www,sears.ca

Our Home

For repair of carry-_n products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement on aproduct serviced by Sears:

1-800-827-6655 (U.&A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparact n

a domiciUo,y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888 784-6427)

Au Canada pour service en fran a_s:

1-800-LE-FOYER _c

(1-800-533-6937)

www.sears.ca

' _r& Roebuck and Co,

fi Registered Trademark/T_,_ Trademark /SMService Mark of Sears, Roebuck and Co.

fi Marca Registrada / TMMarca de F/_rica /su Marca de Servicio de Sears, Roebuck and Co,

Mc Marque de commerce/Mo Marque dOposE:e de Sears; Roebuck and Co,

Craftsman 536881113 User Manual SNOWTHROWER, GAS Manuals And Guides L0209206

CRAFTSMAN Snowthrower, Gas Manual L0209206 CRAFTSMAN Snowthrower, Gas Owner's Manual, CRAFTSMAN Snowthrower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
