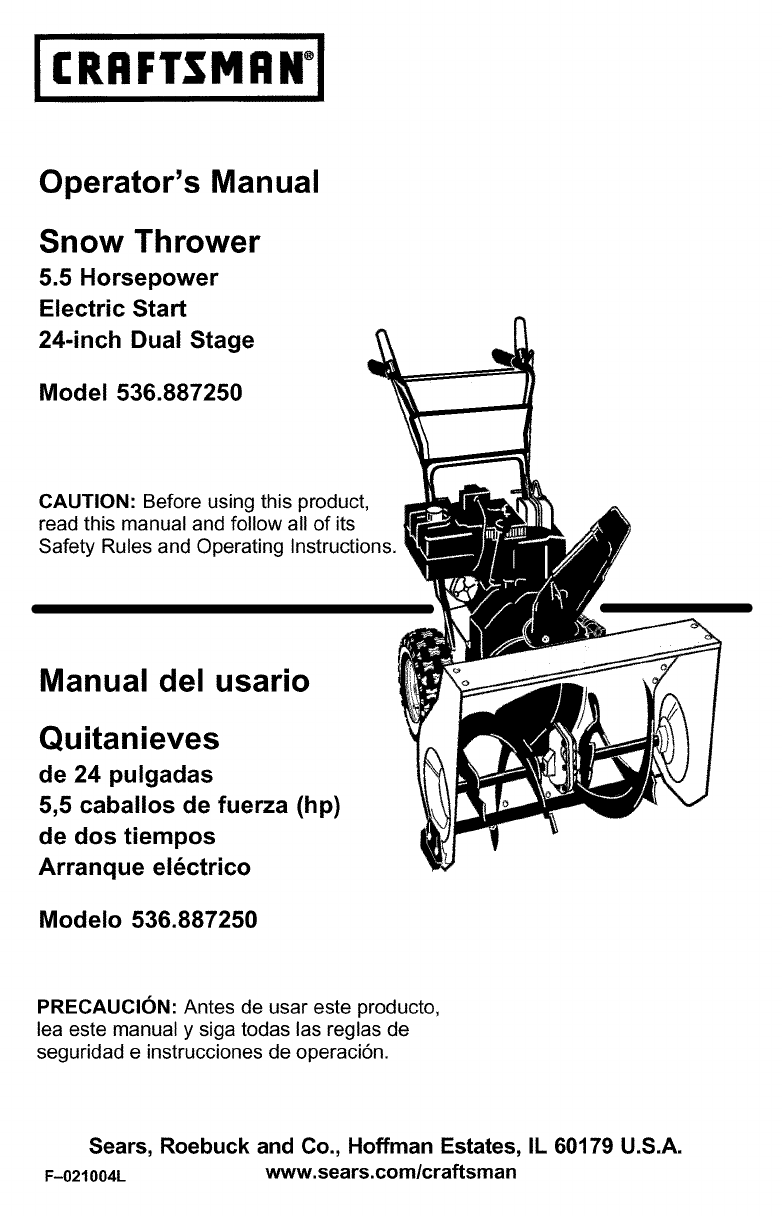

]CRRFTSMRN °]

Operator's Manual

Snow Thrower

5.5 Horsepower

Electric Start

24-inch Dual Stage

Model 536.887250

CAUTION: Before using this product,

read this manual and follow all of its

Safety Rules and Operating Instructions.

Manual del usario

Quitanieves

de 24 pulgadas

5,5 caballos de fuerza (hp)

de dos tiempos

Arranque eldctrico

Modelo 536.887250

PRECAUCl6N: Antes de usar este producto,

lea este manual y siga todas las reglas de

seguridad e instrucciones de operaci6n.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021004L www.sears.com/craftsman

iq:1"|l_ Eo_ [o[o] _ii _ _i_,'_

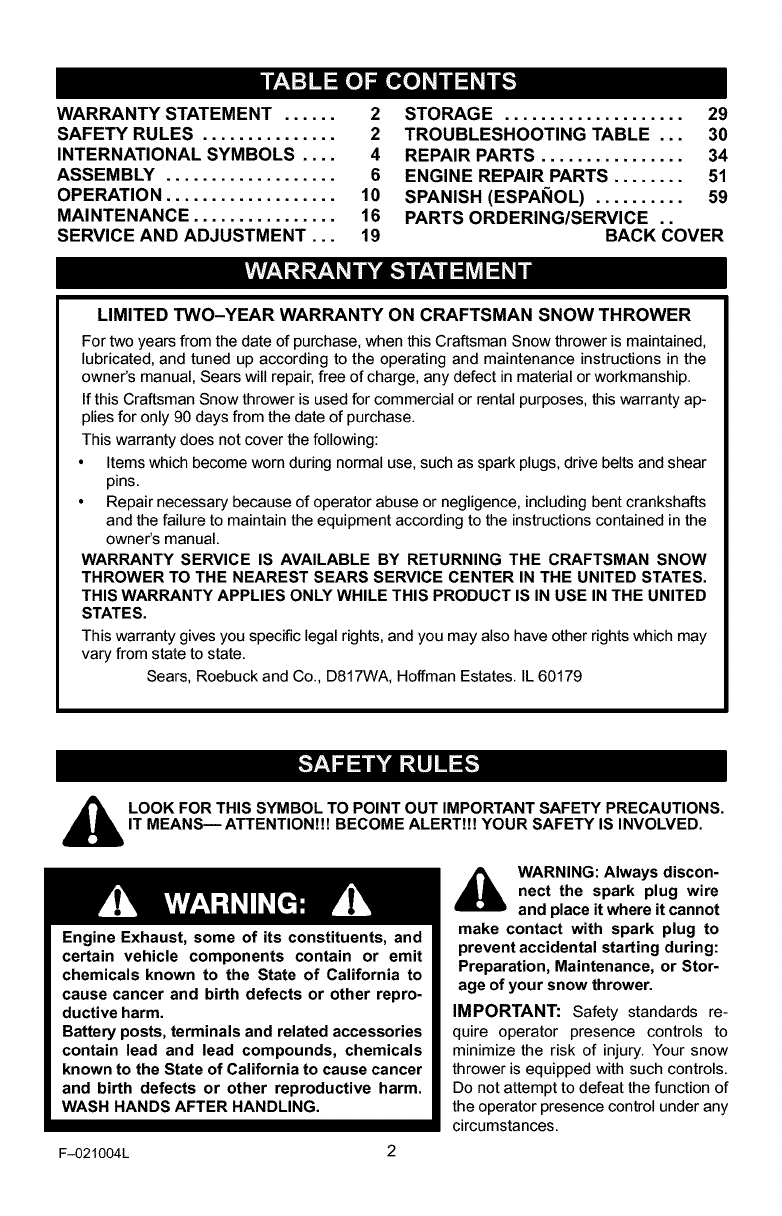

WARRANTY STATEMENT ...... 2

SAFETY RULES ............... 2

INTERNATIONAL SYMBOLS .... 4

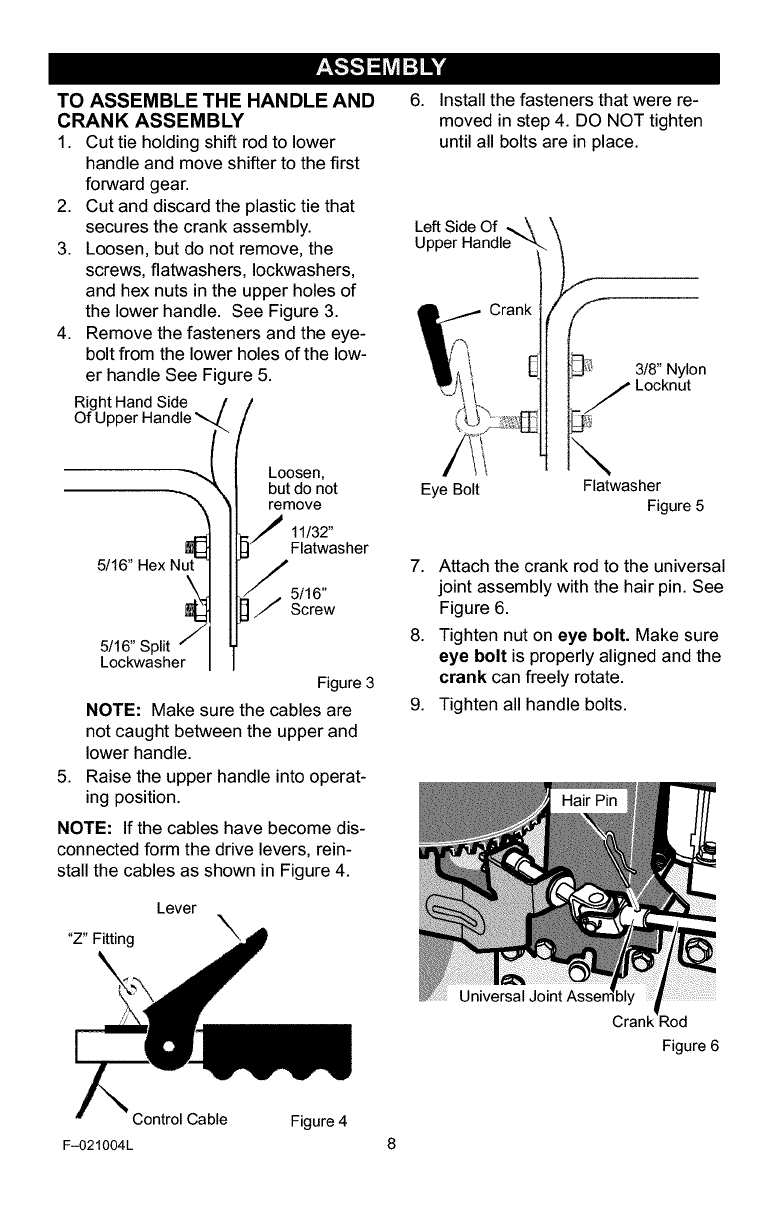

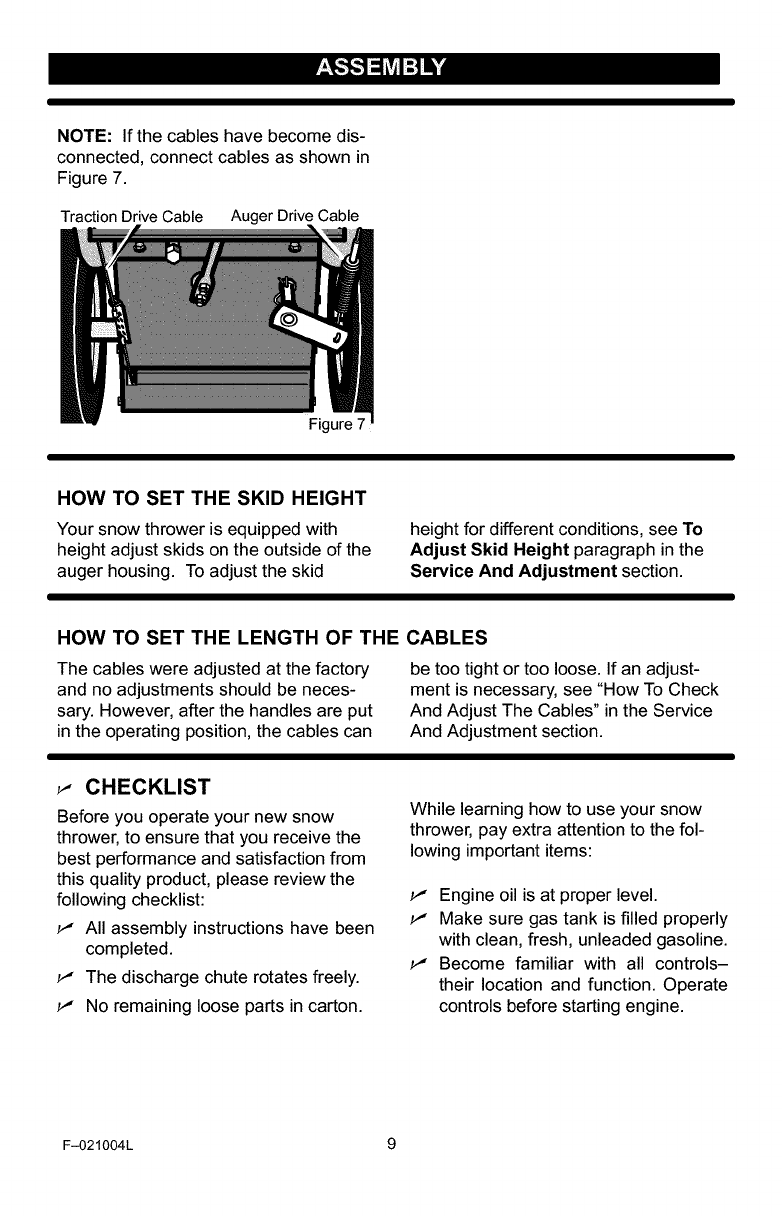

ASSEMBLY ................... 6

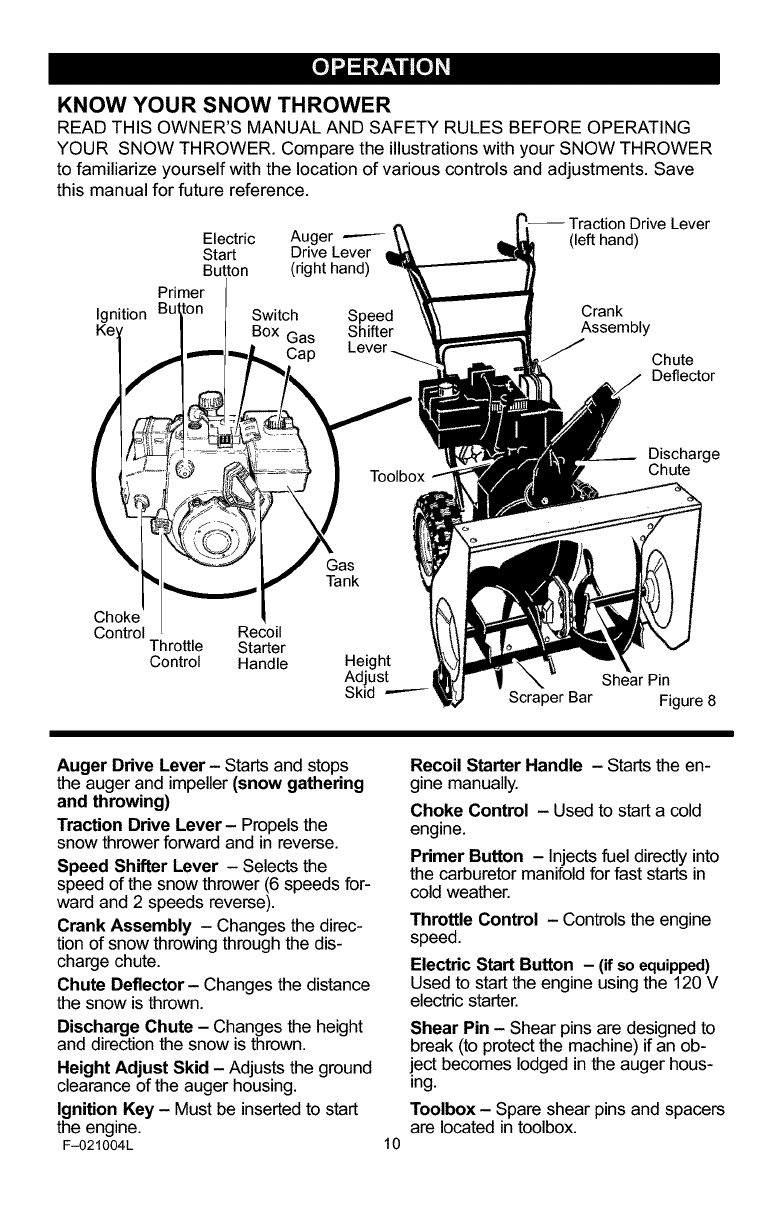

OPERATIO N ................... 10

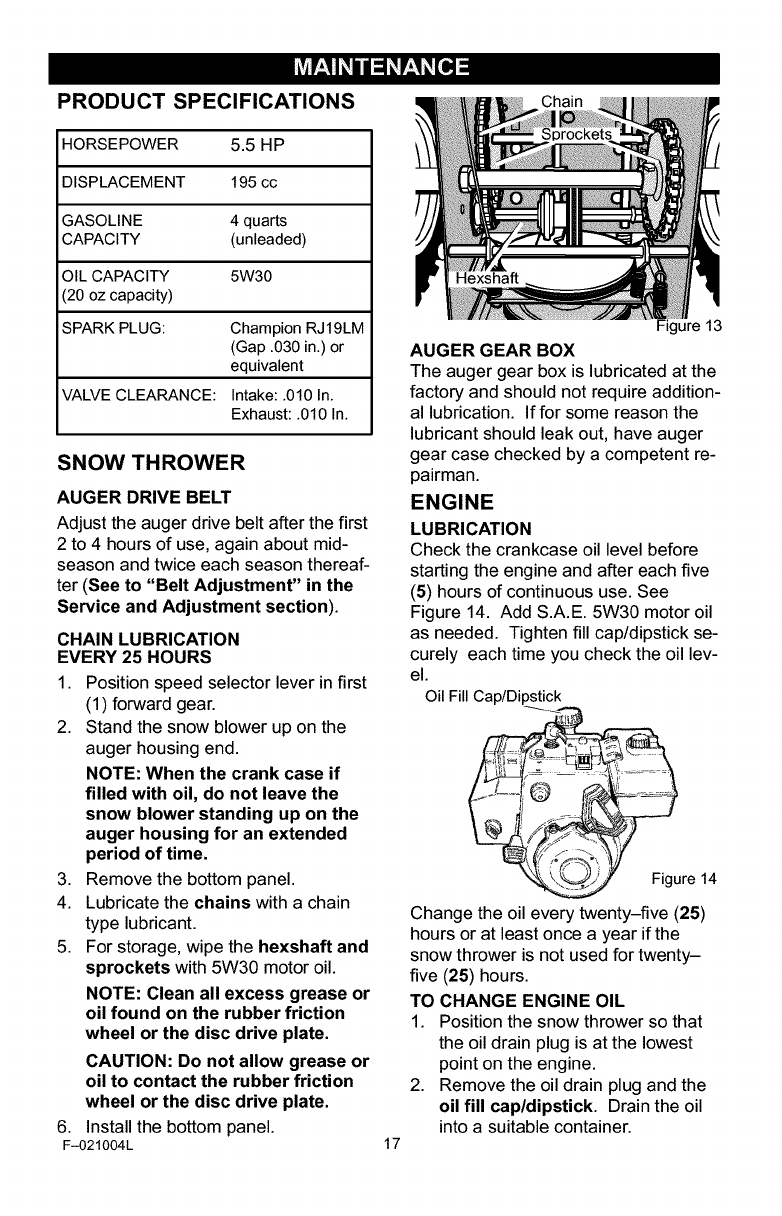

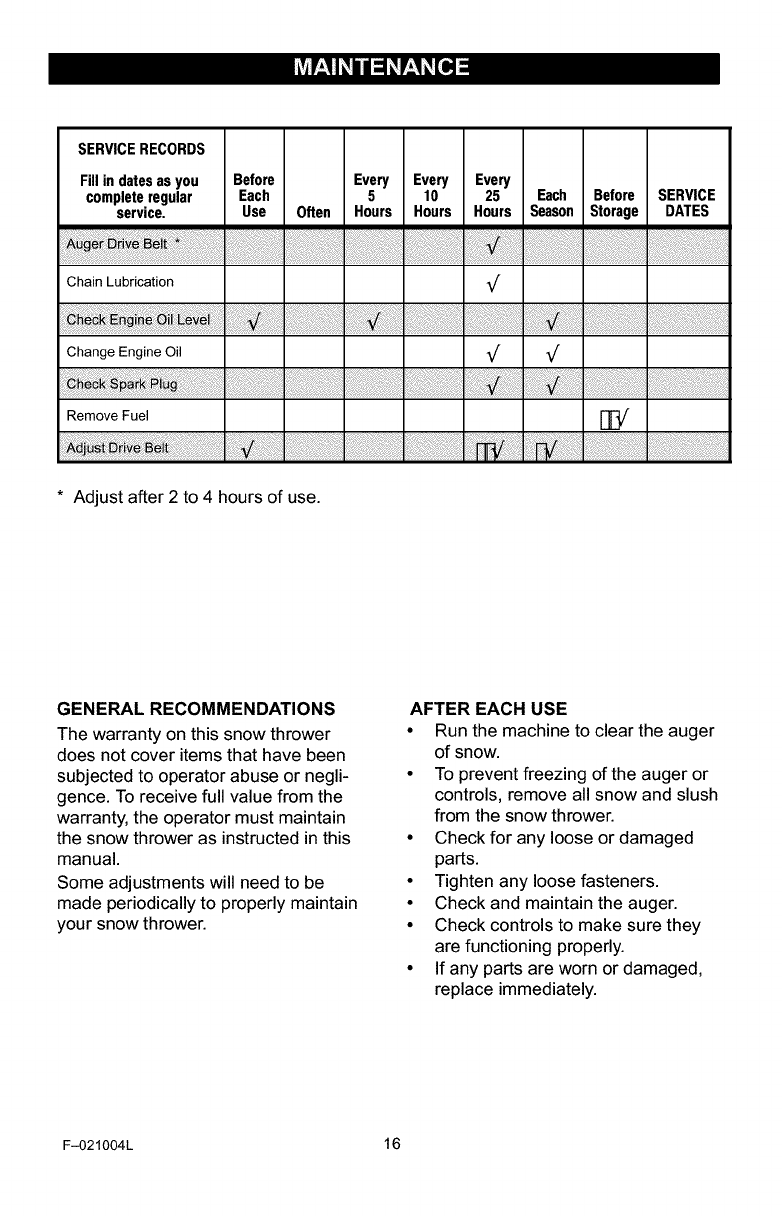

MAINTENANCE ................ 16

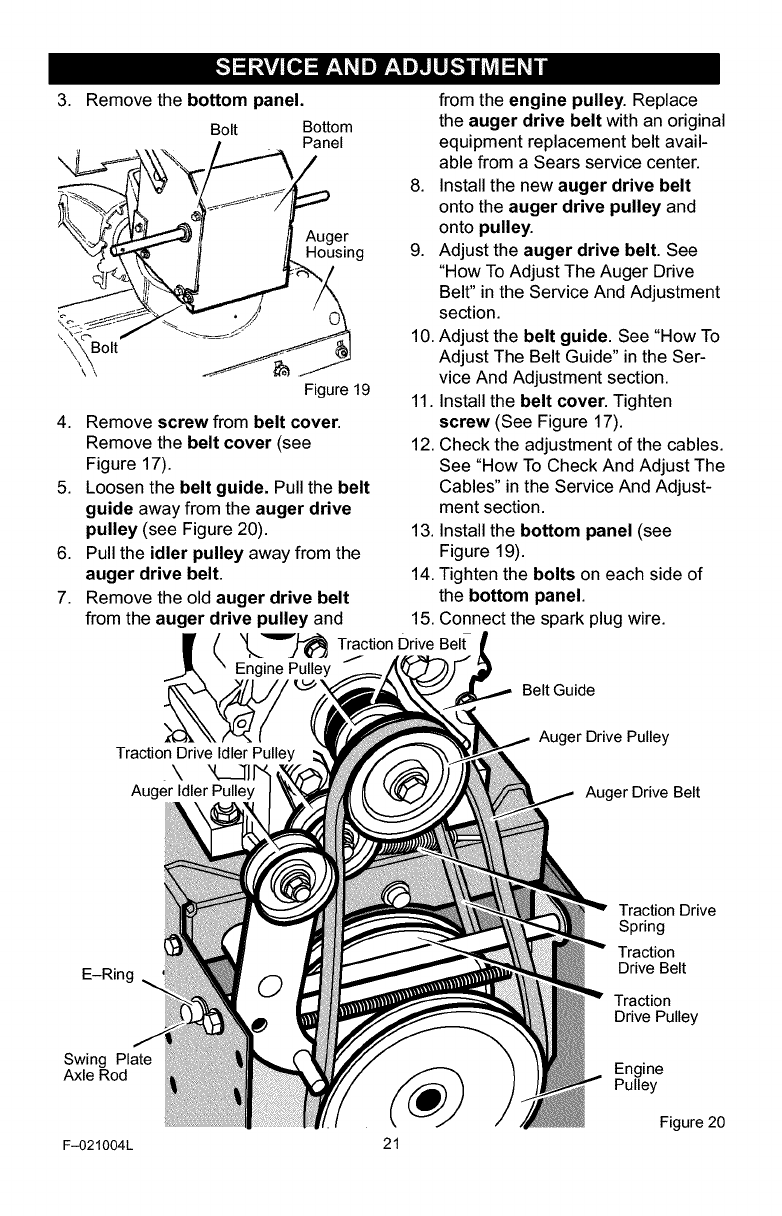

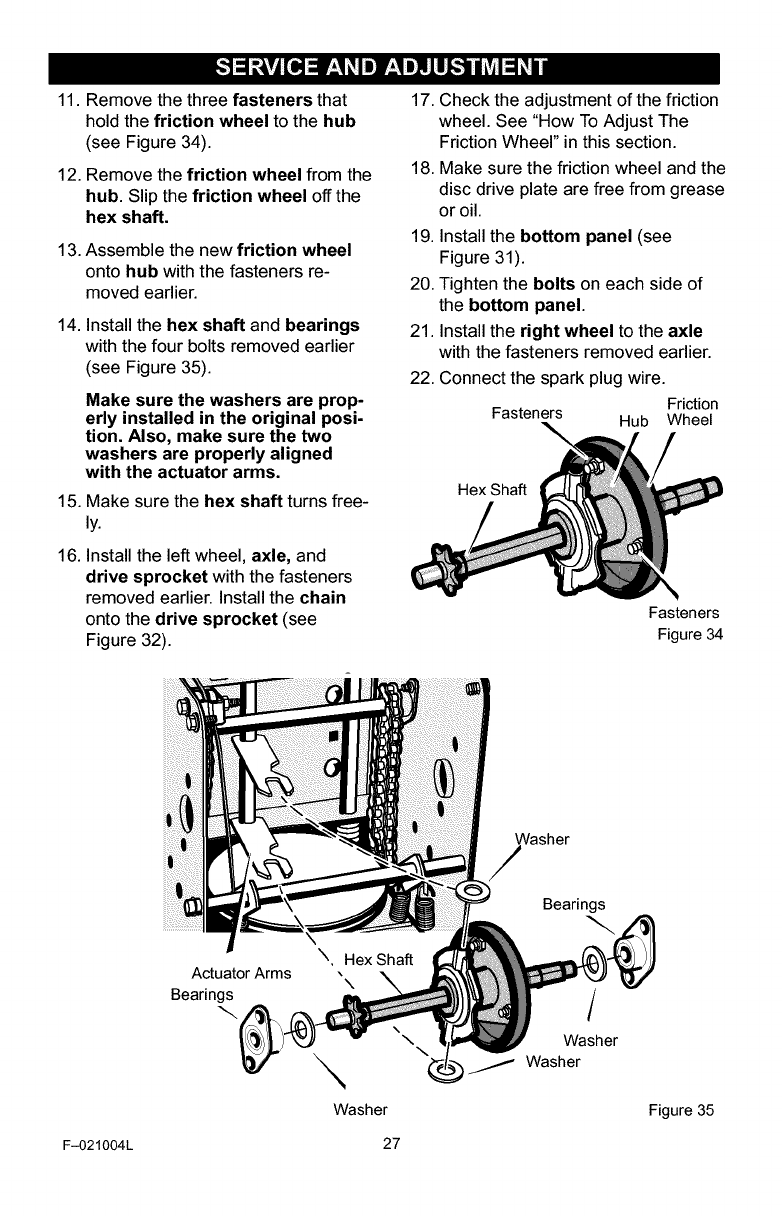

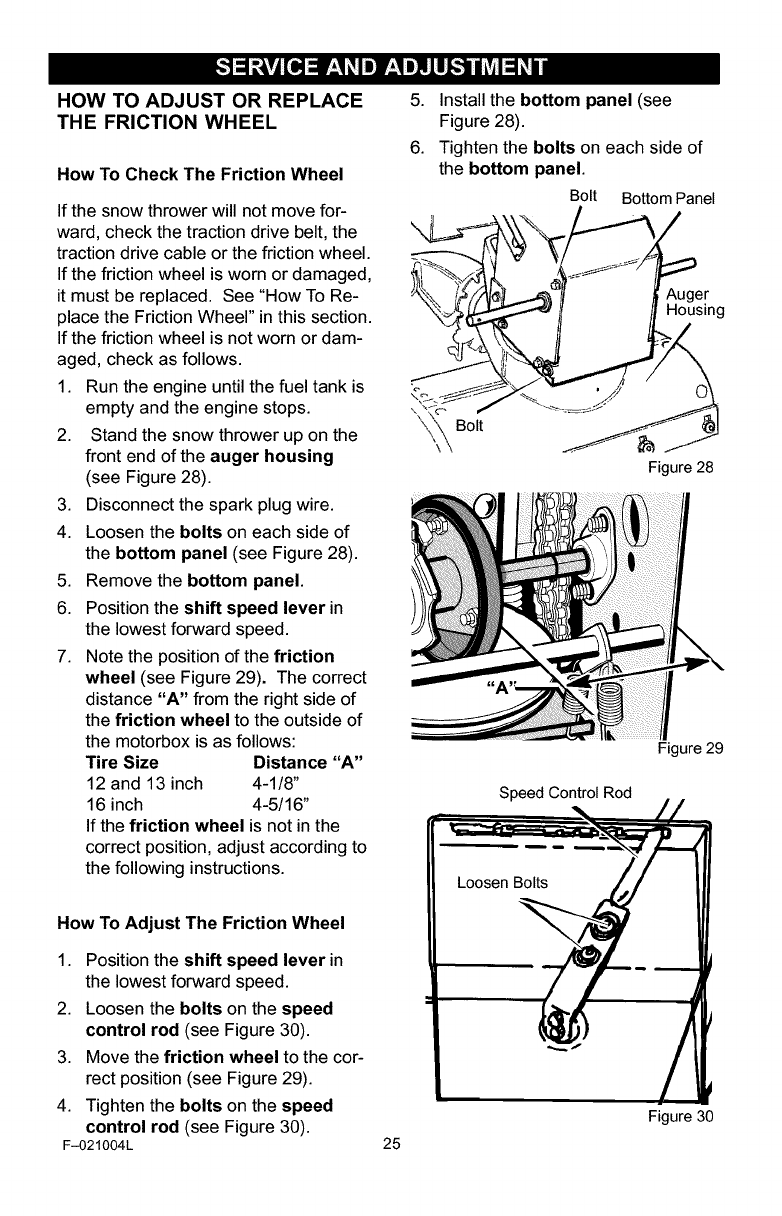

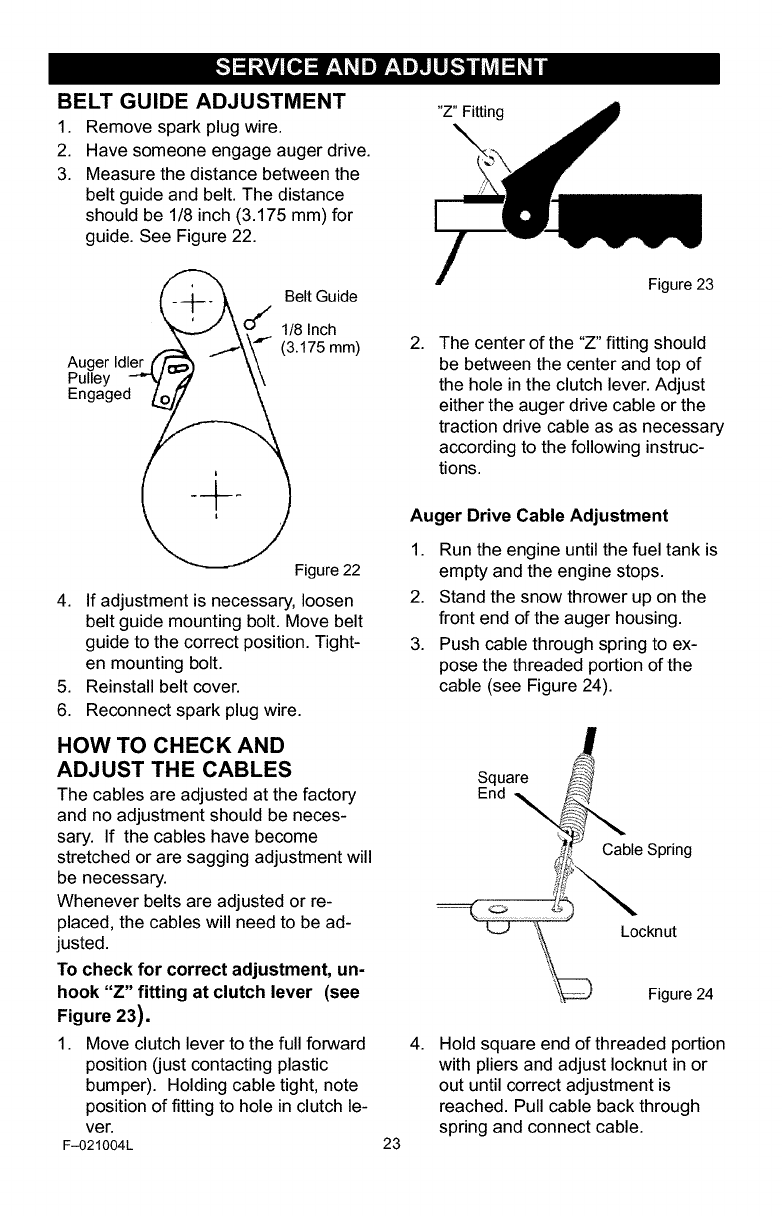

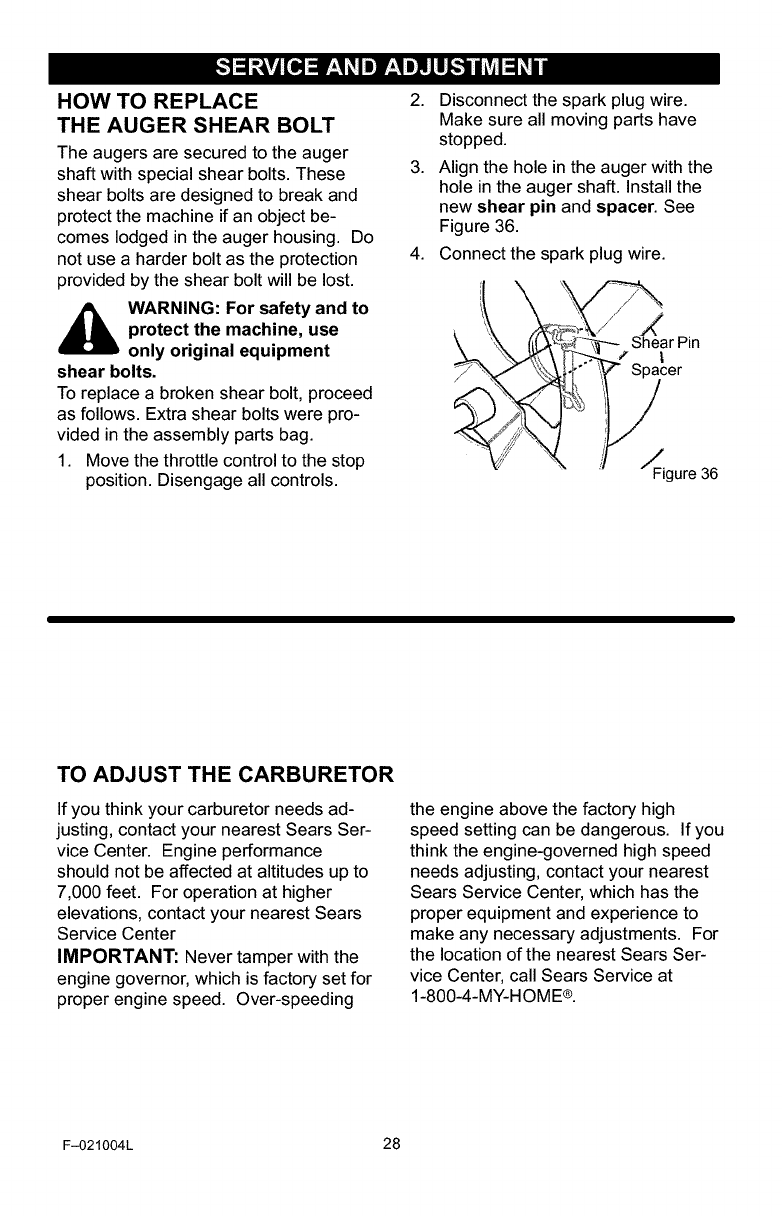

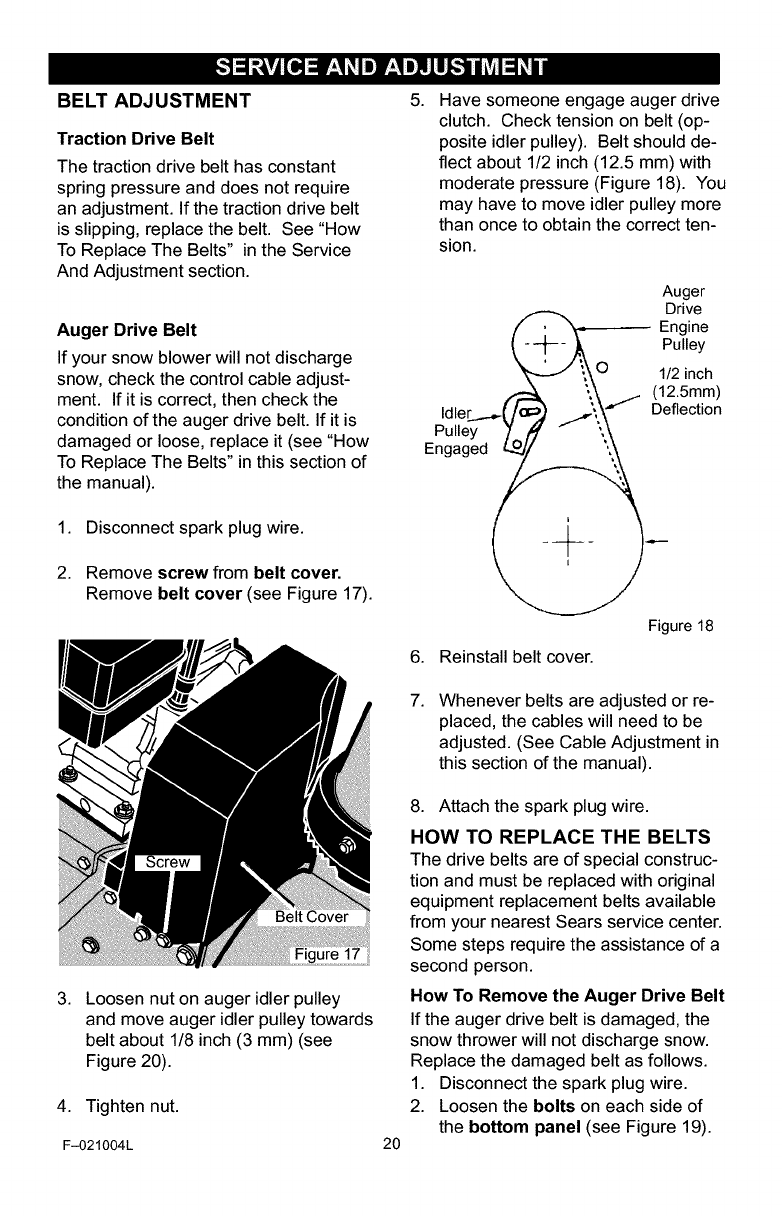

SERVICE AND ADJUSTMENT... 19

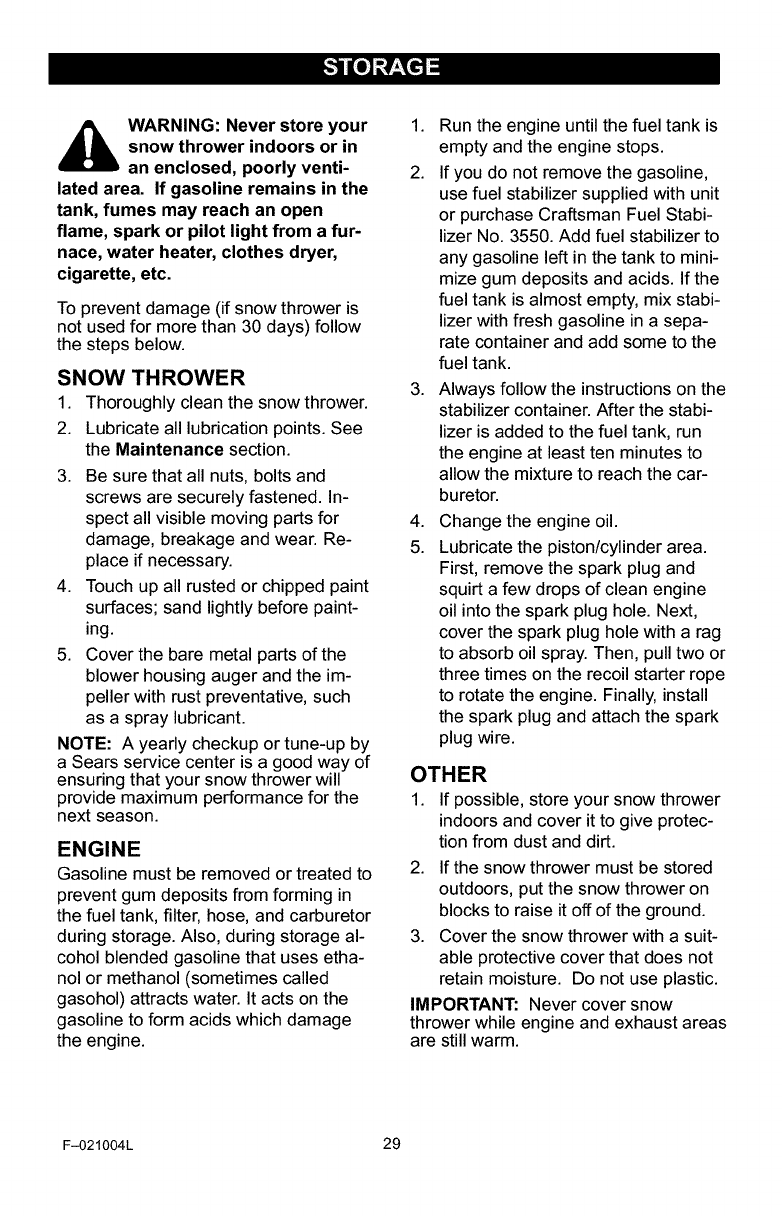

STORAGE .................... 29

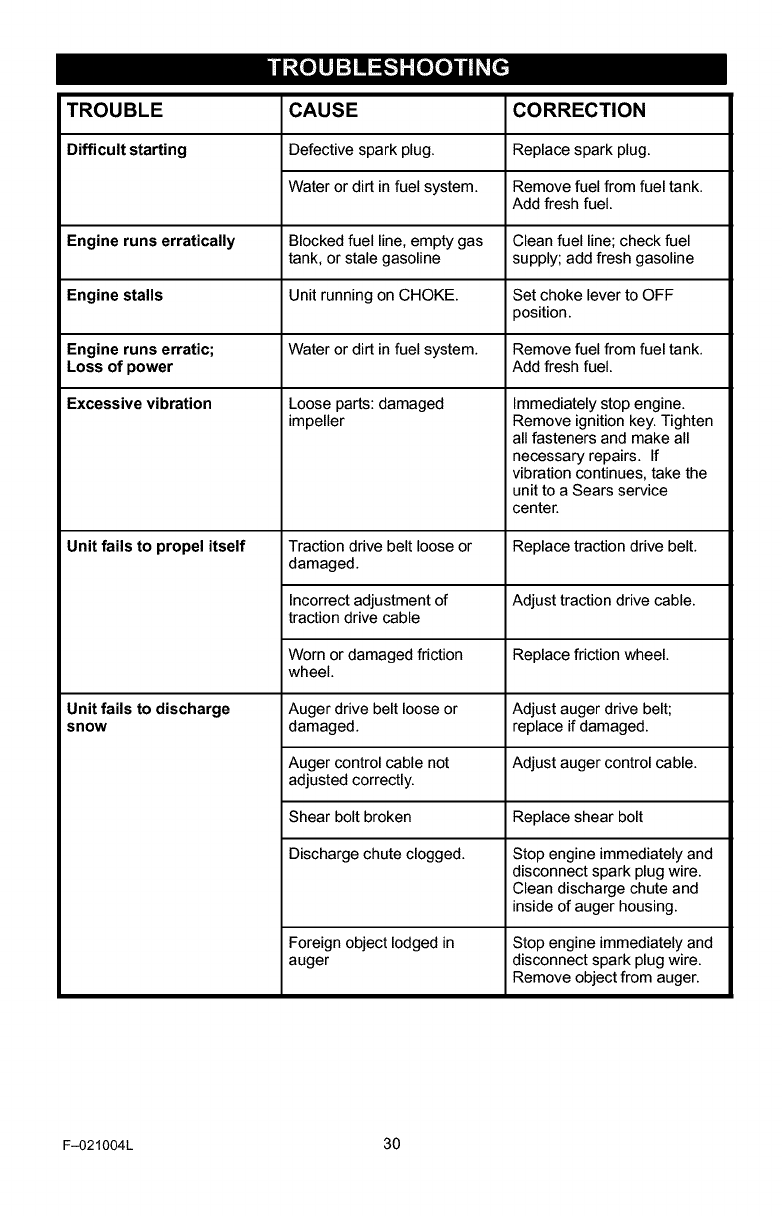

TROUBLESHOOTING TABLE ... 30

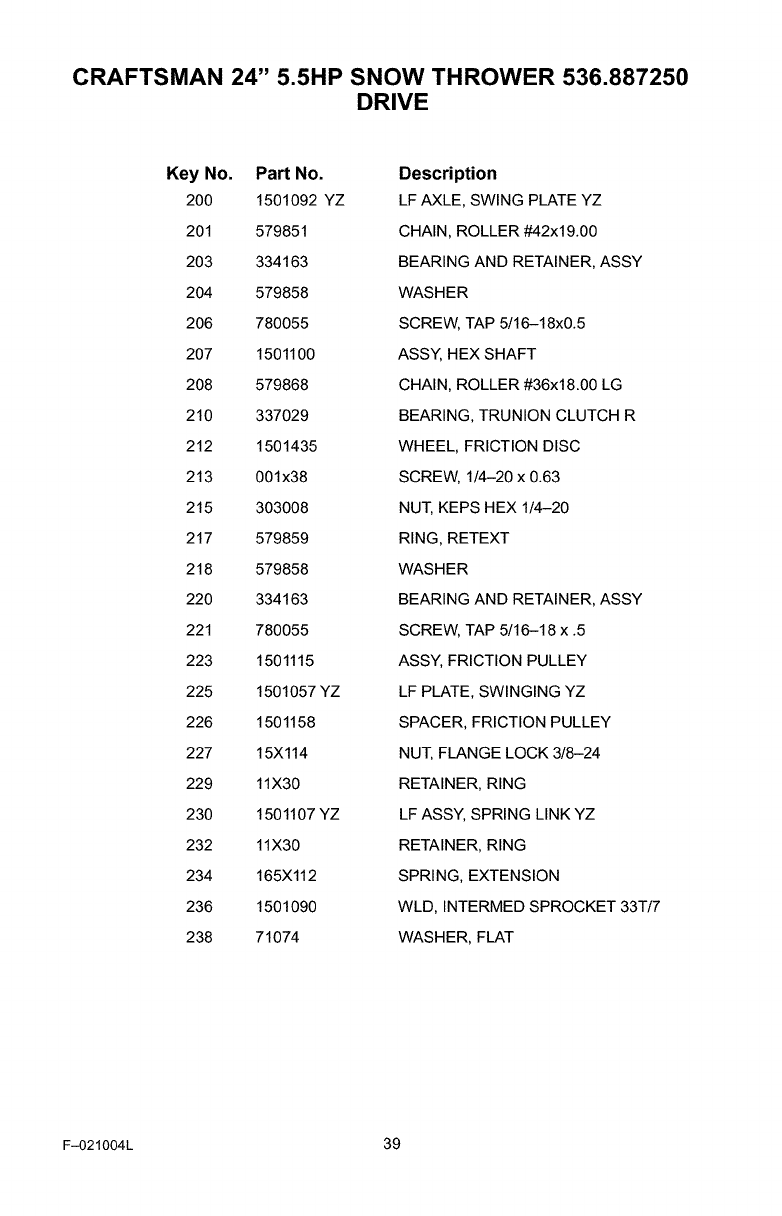

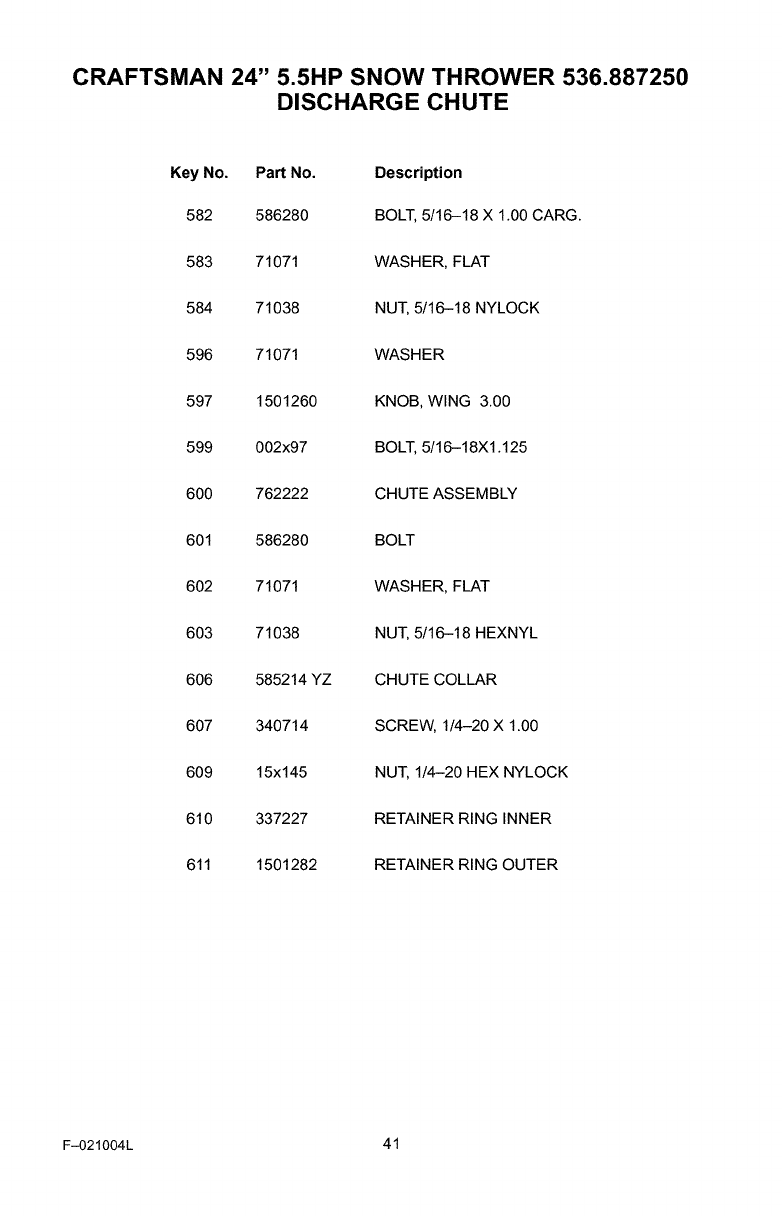

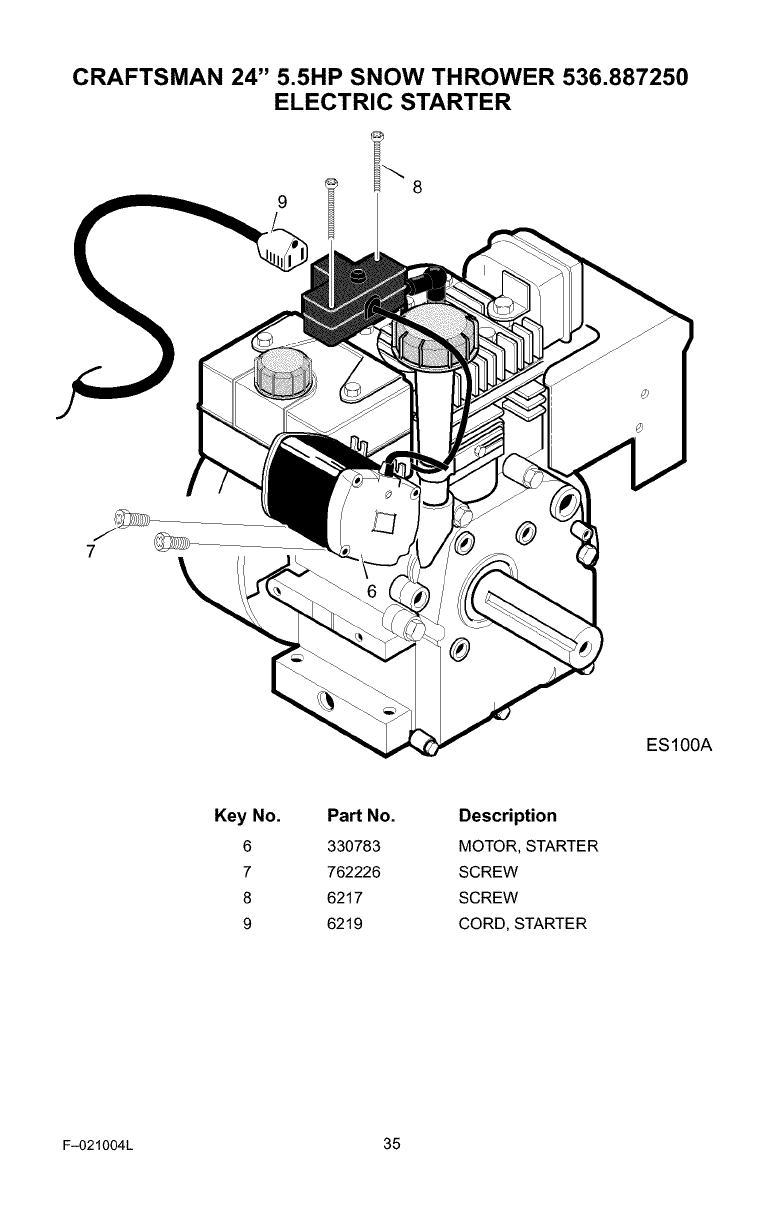

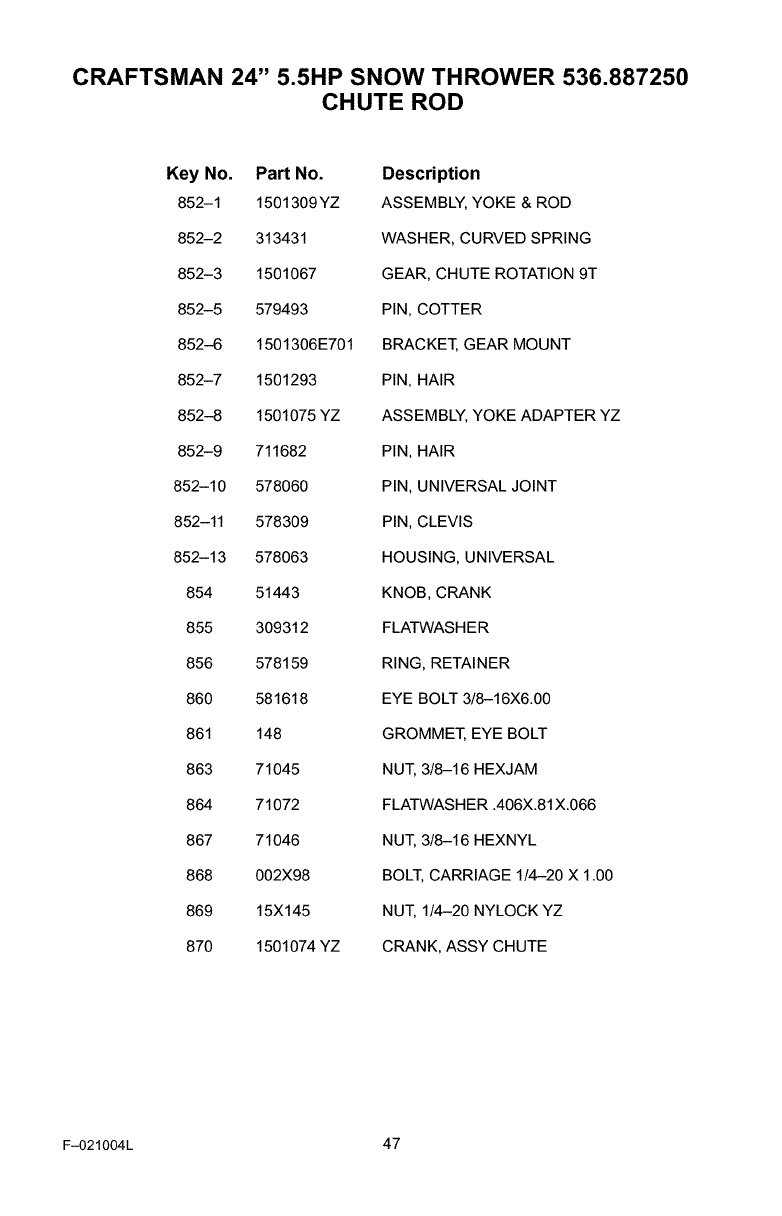

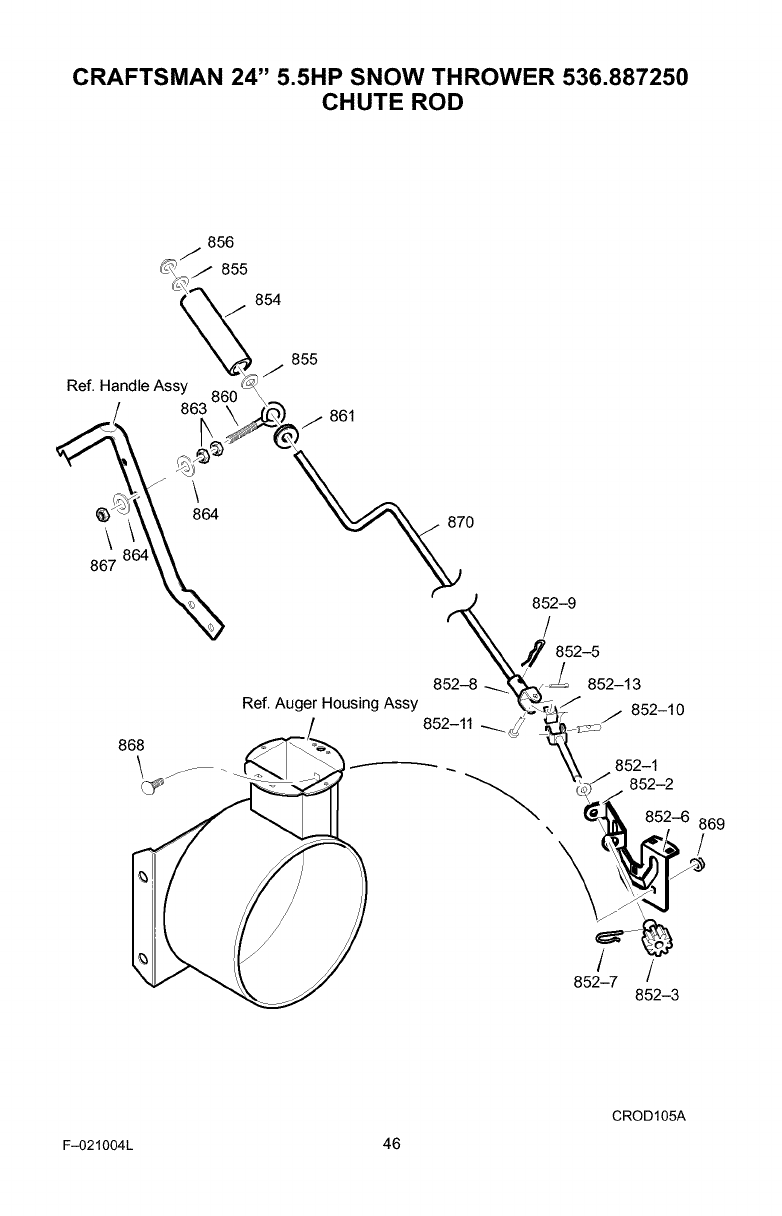

REPAIR PARTS ................ 34

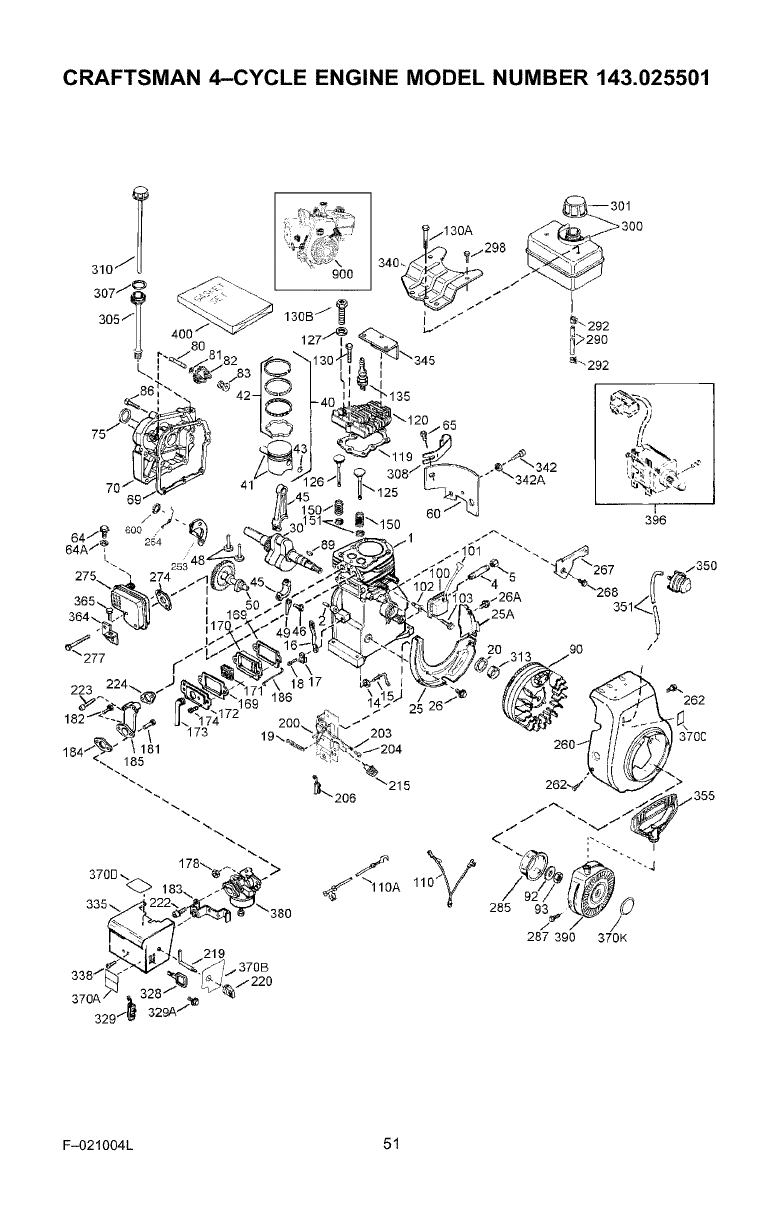

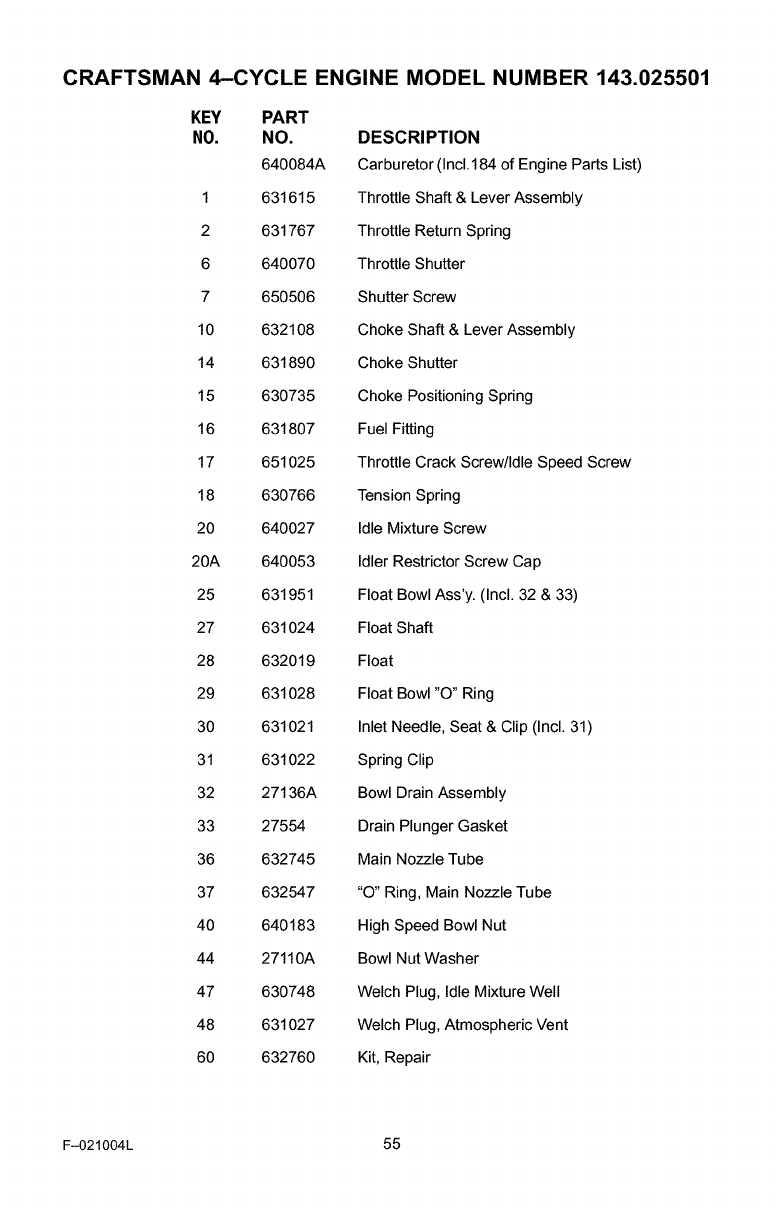

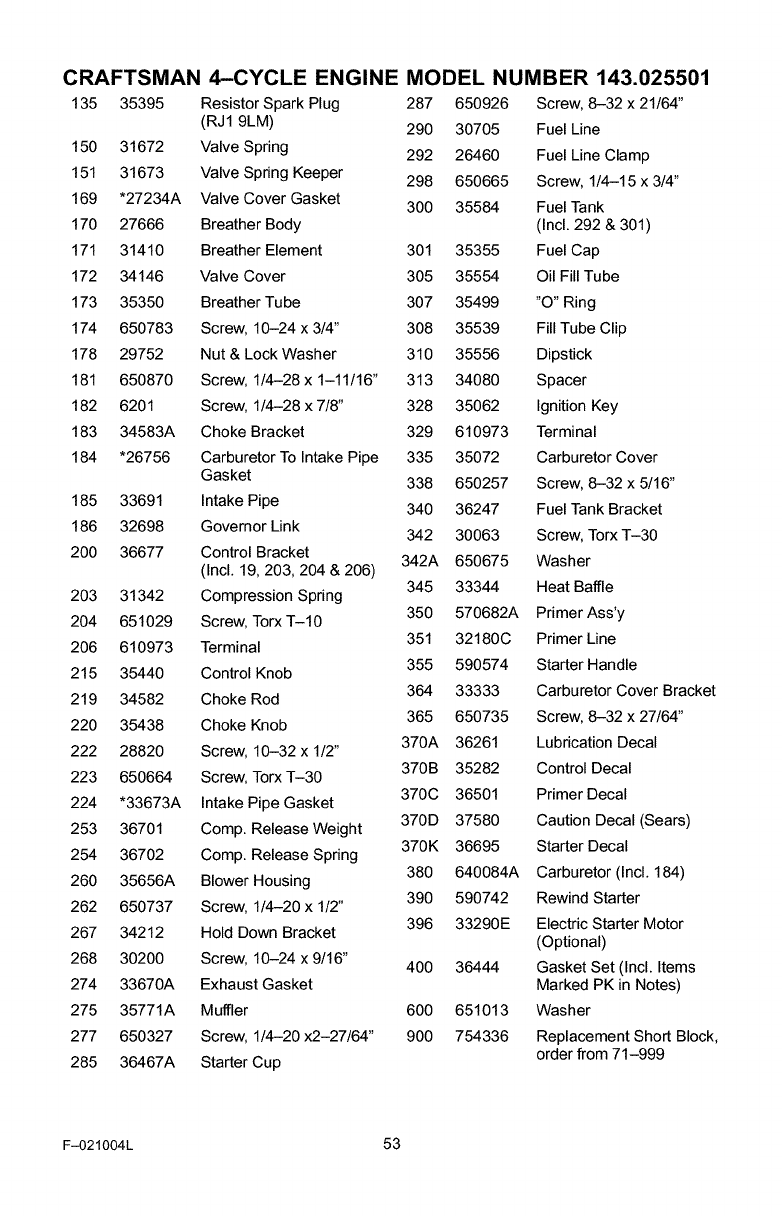

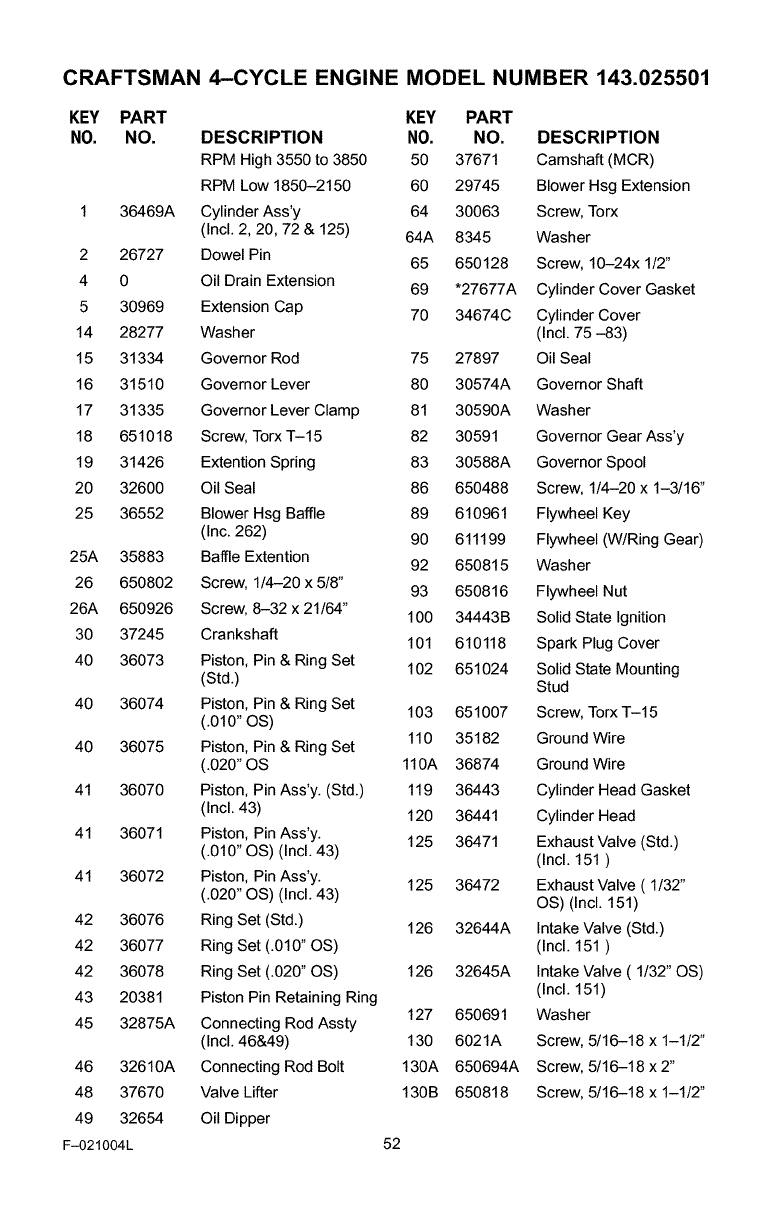

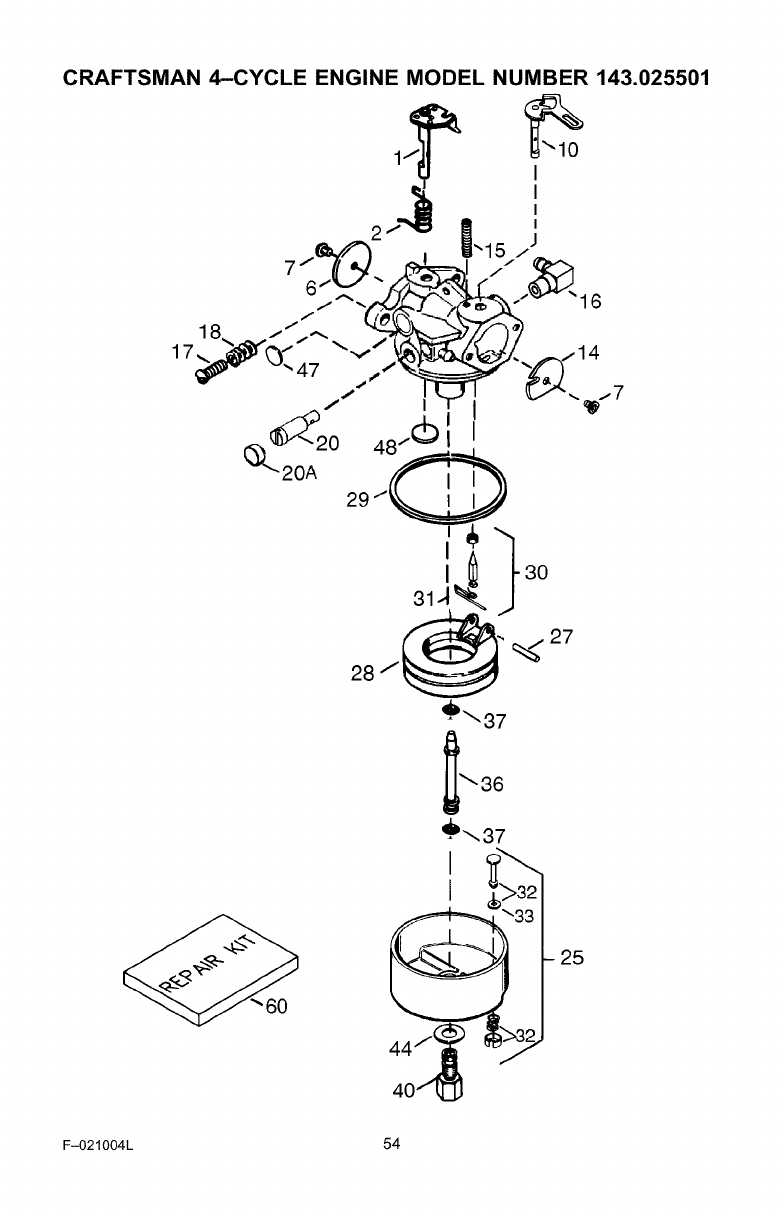

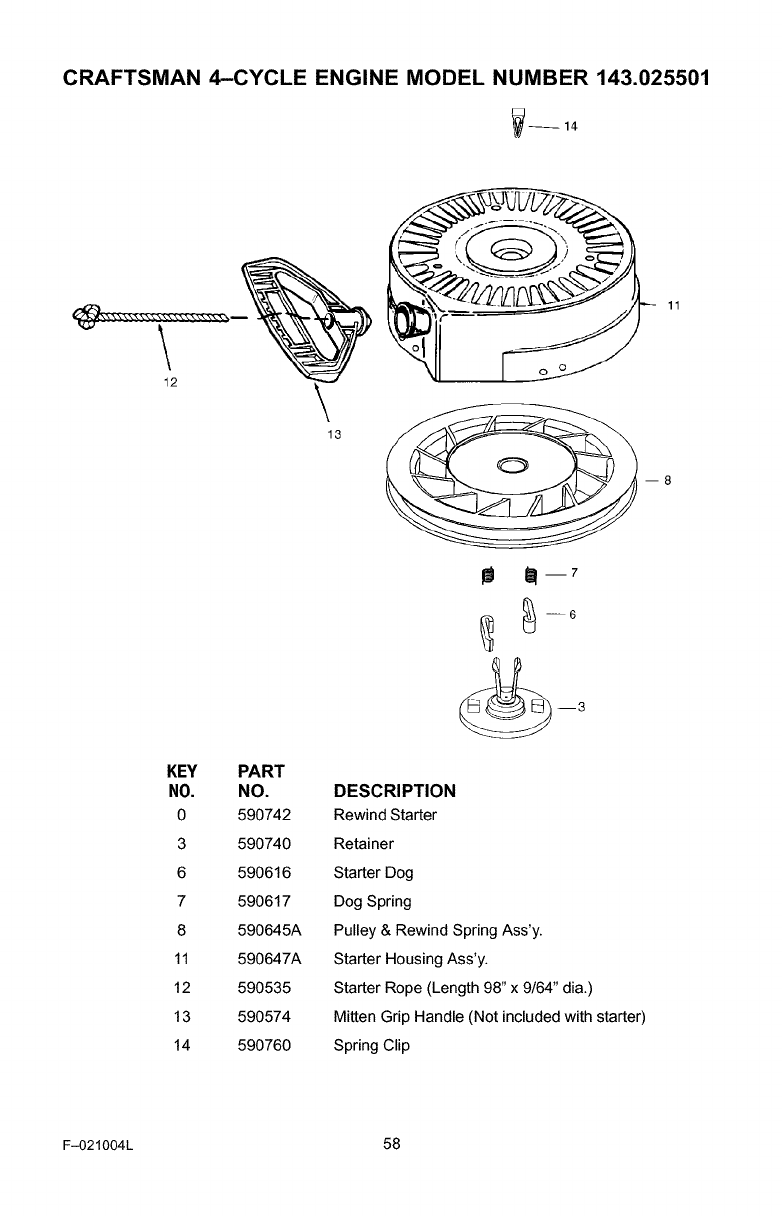

ENGINE REPAIR PARTS ........ 51

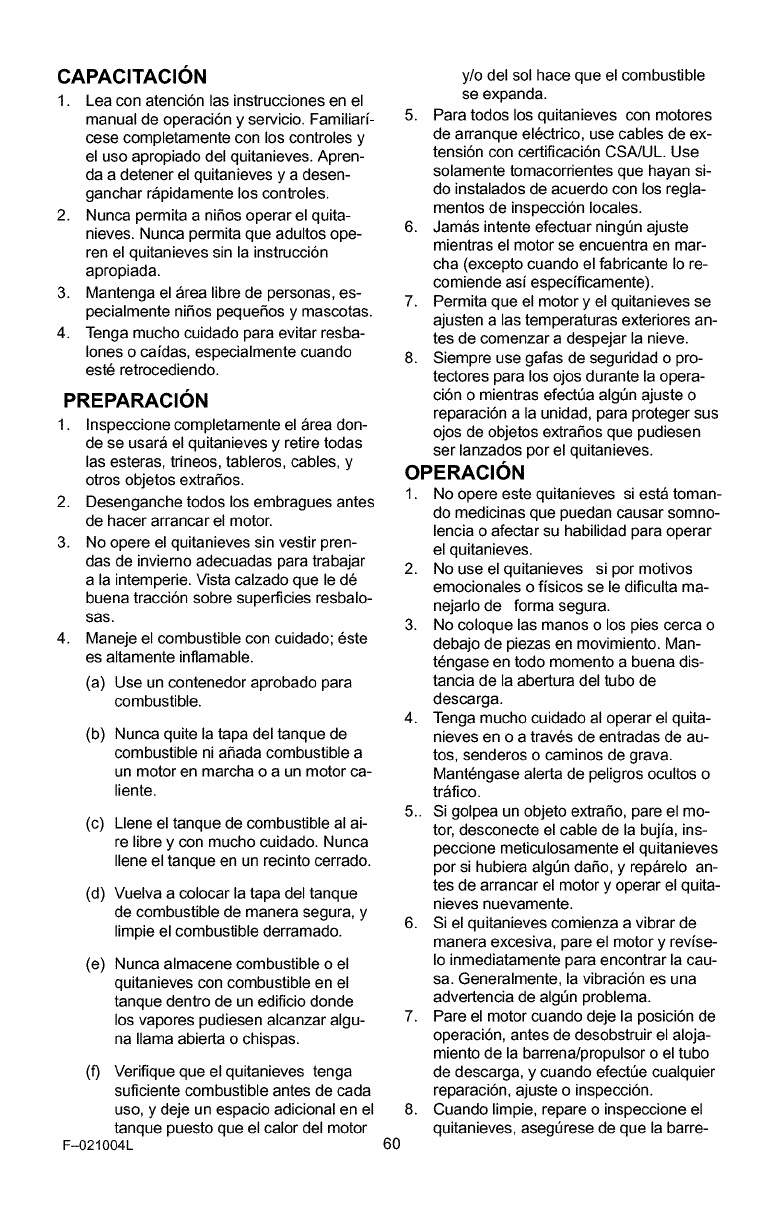

SPANISH (ESPAI_IOL) .......... 59

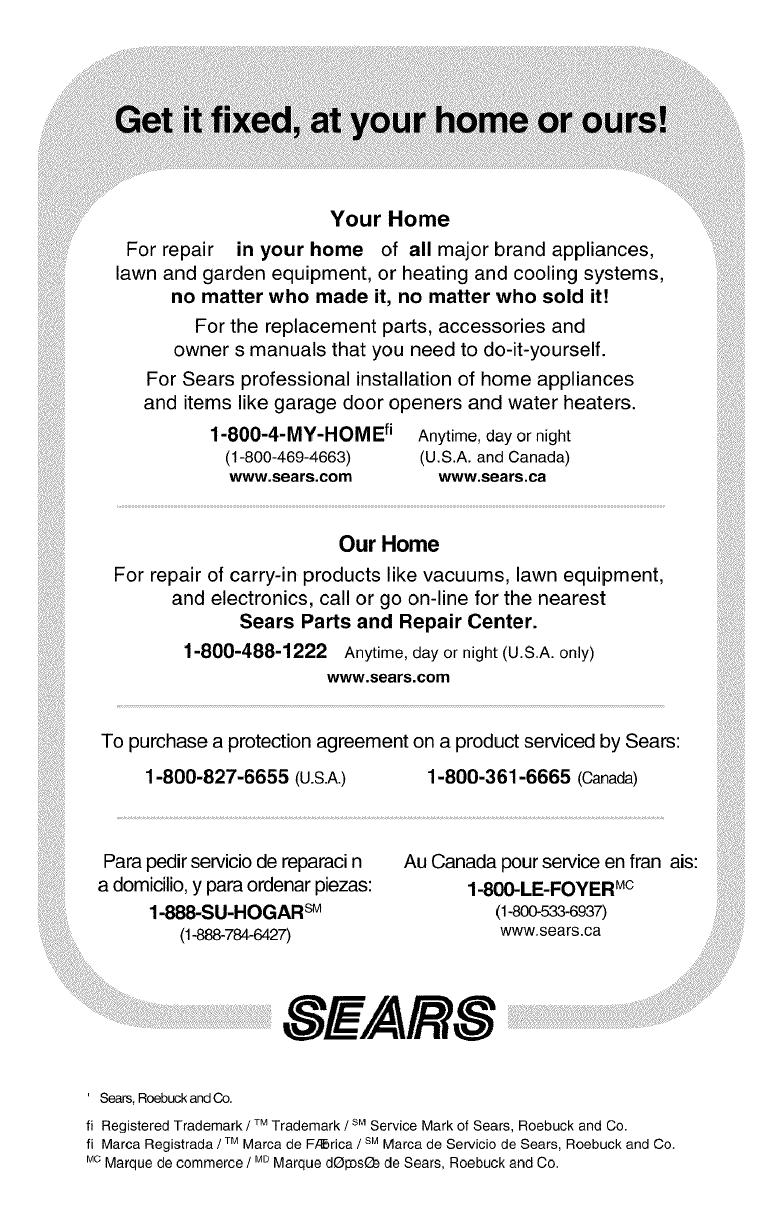

PARTS ORDERING/SERVICE ..

BACK COVER

LIMITED TWO-YEAR WARRANTY ON CRAFTSMAN SNOW THROWER

For two years from the date of purchase, when this Craftsman Snow thrower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair, free of charge, any defect in material or workmanship.

If this Craftsman Snow thrower is used for commercial or rental purposes, this warranty ap-

plies for only 90 days from the date of purchase.

This warranty does not cover the following:

• Items which become worn during normal use, such as spark plugs, drive belts and shear

pins.

•Repair necessary because of operator abuse or negligence, including bent crankshafts

and the failure to maintain the equipment according to the instructions contained in the

owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN SNOW

THROWER TO THE NEAREST SEARS SERVICE CENTER IN THE UNITED STATES.

THIS WARRANTY APPLIES ONLY WHILE THIS PRODUCT IS IN USE IN THE UNITED

STATES.

This warranty gives you specific legal rights, and you may also have other rightswhich may

vary from state to state.

Sears, Roebuck and Co., D817WA, Hoffman Estates. IL 60179

,_ LOOK FOR THIS SYMBOL TO POINT OUT IMPORTANT SAFETY PRECAUTIONS.

IT MEANS---ATTENTION!H BECOME ALERT!H YOUR SAFETY IS INVOLVED.

Engine Exhaust, some of its constituents, and

certain vehicle components contain or emit

chemicals known to the State of California to

cause cancer and birth defects or other repro-

ductive harm.

Battery posts, terminals and related accessories

contain lead and lead compounds, chemicals

known to the State of California to cause cancer

and birth defects or other reproductive harm.

WASH HANDS AFTER HANDLING.

,_ WARNING: Always discon-

nect the spark plug wire

and place it where it cannot

make contact with spark plug to

prevent accidental starting during:

Preparation, Maintenance, or Stor-

age of your snow thrower.

IMPORTANT: Safety standards re-

quire operator presence controls to

minimize the risk of injury. Your snow

thrower is equipped with such controls.

Do not attempt to defeat the function of

the operator presence control under any

circumstances.

F-021004L 2

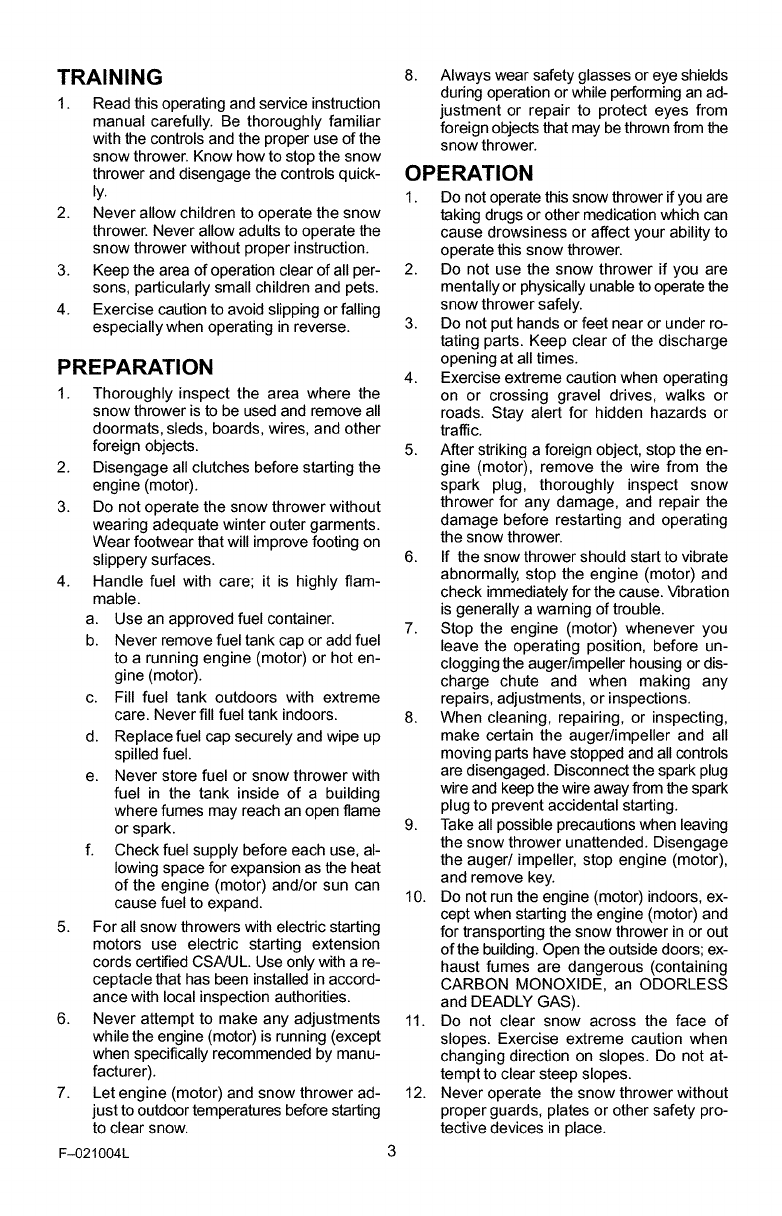

TRAINING

1. Read this operating and service instruction

manual carefully. Be thoroughly familiar

with the controls and the proper use of the

snow thrower. Know how to stop the snow

thrower and disengage the controls quick-

ly.

2. Never allow children to operate the snow

thrower. Never allow adults to operate the

snow thrower without proper instruction.

3. Keep the area of operation clear of all per-

sons, particularly small children and pets.

4. Exercise caution to avoid slipping or falling

especially when operating in reverse.

PREPARATION

1. Thoroughly inspect the area where the

snow thrower is to be used and remove all

doormats, sleds, boards, wires, and other

foreign objects.

2. Disengage all clutches before starting the

engine (motor).

3. Do not operate the snow thrower without

wearing adequate winter outer garments.

Wear footwear that will improve footing on

slippery surfaces.

4. Handle fuel with care; it is highly flam-

mable.

a. Use an approved fuel container.

b. Never remove fuel tank cap or add fuel

to a running engine (motor) or hot en-

gine (motor).

c. Fill fuel tank outdoors with extreme

care. Never fill fuel tank indoors.

d. Replace fuel cap securely and wipe up

spilled fuel.

e. Never store fuel or snow thrower with

fuel in the tank inside of a building

where fumes may reach an open flame

or spark.

f. Check fuel supply before each use, al-

lowing space for expansion as the heat

of the engine (motor) and/or sun can

cause fuel to expand.

5. For all snow throwers with electric starting

motors use electric starting extension

cords certified CSA/UL Use only with a re-

ceptacle that has been installed in accord-

ance with local inspection authorities.

6. Never attempt to make any adjustments

while the engine (motor) is running (except

when specifically recommended by manu-

facturer).

7. Let engine (motor) and snow thrower ad-

just to outdoor temperatures before starting

to clear snow.

F-021004L

8. Always wear safety glasses or eye shields

during operation or while performing an ad-

justment or repair to protect eyes from

foreign objects that may be thrown from the

snow thrower.

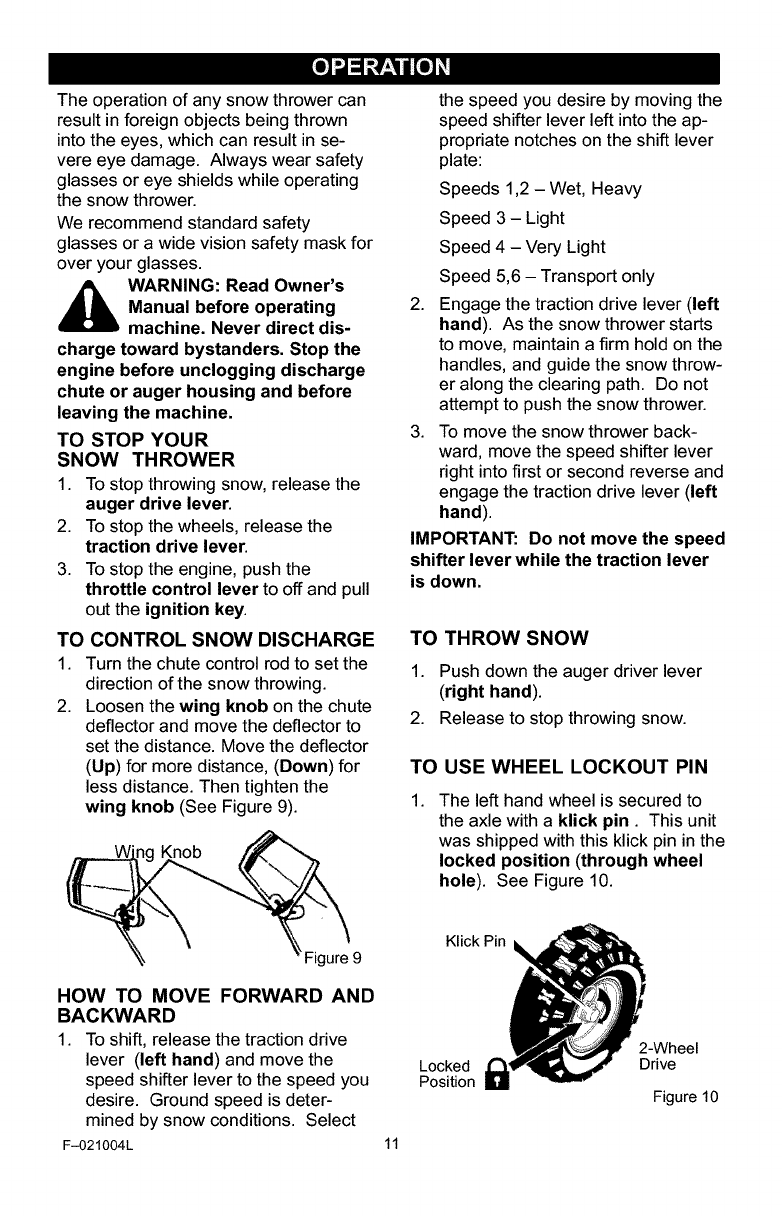

OPERATION

1. Do not operate this snow thrower if you are

taking drugs or other medicationwhich can

cause drowsiness or affect your ability to

operate this snow thrower.

2. Do not use the snow thrower if you are

mentally or physically unable to operate the

snow thrower safely.

3. Do not put hands or feet near or under ro-

tating parts. Keep clear of the discharge

opening at all times.

4. Exercise extreme caution when operating

on or crossing gravel drives, walks or

roads. Stay alert for hidden hazards or

traffic.

5. After striking aforeign object, stop the en-

gine (motor), remove the wire from the

spark plug, thoroughly inspect snow

thrower for any damage, and repair the

damage before restarting and operating

the snow thrower.

6. If the snow thrower should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibration

is generally a warning of trouble.

7. Stop the engine (motor) whenever you

leave the operating position, before un-

clogging the auger/impeller housing or dis-

charge chute and when making any

repairs, adjustments, or inspections.

8. When cleaning, repairing, or inspecting,

make certain the auger/impeller and all

moving parts have stopped and all controls

are disengaged. Disconnect the spark plug

wire and keepthe wire away from the spark

plug to prevent accidental starting.

9. Take all possible precautions when leaving

the snow thrower unattended. Disengage

the auger/impeller, stop engine (motor),

and remove key.

10. Do not run the engine (motor) indoors, ex-

cept when starting the engine (motor) and

for transporting the snow thrower in or out

of the building. Open the outside doors; ex-

haust fumes are dangerous (containing

CARBON MONOXIDE, an ODORLESS

and DEADLY GAS).

11. Do not clear snow across the face of

slopes. Exercise extreme caution when

changing direction on slopes. Do not at-

tempt to clear steep slopes.

12. Never operate the snow thrower without

proper guards, plates or other safety pro-

tective devices in place.

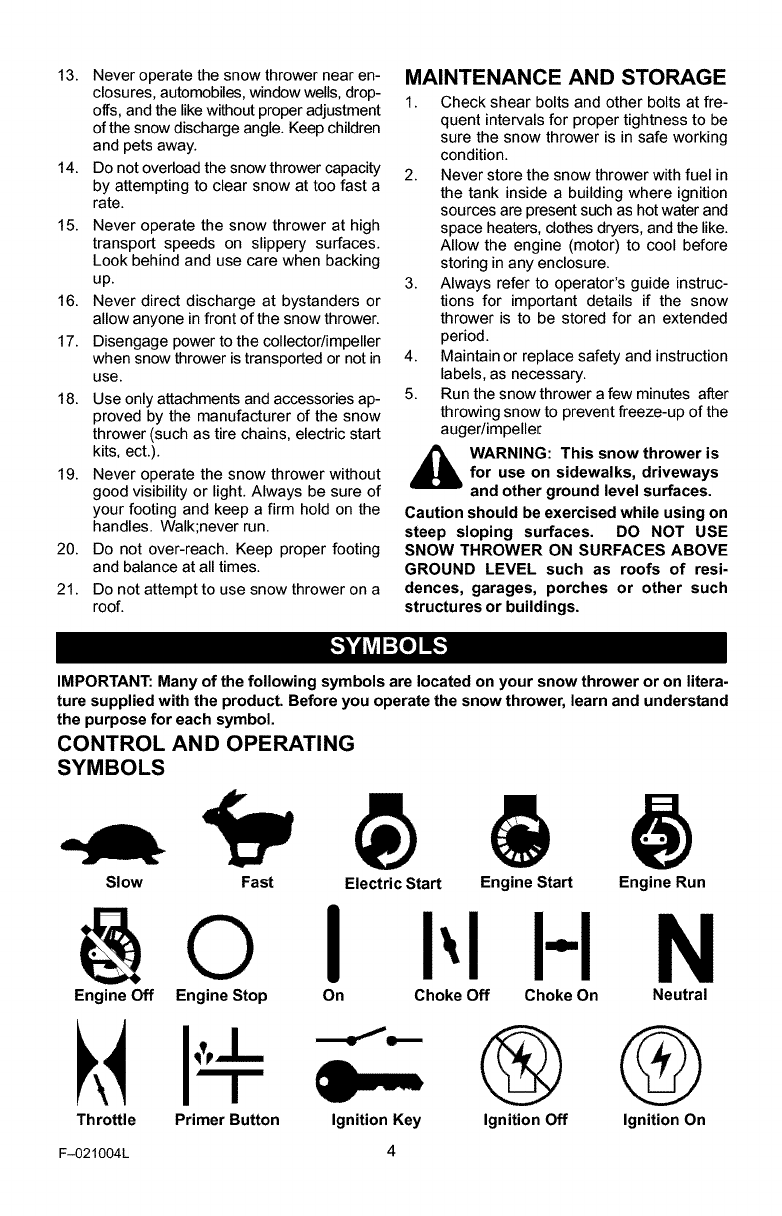

13.Neveroperatethesnowthrowernearen-

closures,automobiles,windowwells,drop-

offs,andthelikewithoutproperadjustment

ofthesnowdischargeangle.Keepchildren

andpetsaway.

14.Donotoverloadthesnowthrowercapacity

byattemptingtoclearsnowattoofasta

rate.

15.Neveroperatethesnowthrowerathigh

transportspeedsonslipperysurfaces.

Lookbehindandusecarewhenbacking

up.

16.Neverdirectdischargeatbystandersor

allowanyoneinfrontofthesnowthrower.

17.Disengagepowertothecollector/impeller

whensnowthroweristransportedornotin

use.

18. Use only attachments and accessories ap-

proved by the manufacturer of the snow

thrower (such as tire chains, electric start

kits, ect.).

19. Never operate the snow thrower without

good visibility or light. Always be sure of

your footing and keep a firm hold on the

handles. Walk;never run.

20. Do not over-reach. Keep proper footing

and balance at all times.

21. Do not attempt to use snow thrower on a

roof.

MAINTENANCE AND STORAGE

1. Check shear bolts and other bolts at fre-

quent intervals for proper tightness to be

sure the snow thrower is in safe working

condition.

2. Never store the snow thrower with fuel in

the tank inside a building where ignition

sources are present such as hot water and

space heaters, clothes dryers, and the like.

Allow the engine (motor) to cool before

storing in any enclosure.

3. Always refer to operator's guide instruc-

tions for important details if the snow

thrower is to be stored for an extended

period.

4. Maintain or replace safety and instruction

labels, as necessary.

5. Run the snow thrower a few minutes after

throwing snow to prevent freeze-up of the

auger/impeller.

,_ WARNING: This snow thrower isfor use on sidewalks, driveways

and other ground level surfaces.

Caution should be exercised while using on

steep sloping surfaces. DO NOT USE

SNOW THROWER ON SURFACES ABOVE

GROUND LEVEL such as roofs of resi-

dences, garages, porches or other such

structures or buildings.

_,_o_

IMPORTANT: Many of the following symbols are located on your snow thrower or on litera-

ture supplied with the product. Before you operate the snow thrower, learn and understand

the purpose for each symbol.

CONTROL AND OPERATING

SYMBOLS

Slow Fast Electric Start Engine Start Engine Run

@0 1 I-IN

Engine Off Engine Stop On Choke Off Choke On Neutral

Throttle Primer Button Ignition Key @ @

Ignition Off Ignition On

F-021004L 4

Drive Clutch Forward

Push To Engage Fuel

Electric Starter

Reverse Auger Clutch

Oil

Auger Collector Engage

Fuel Oil Mixture

Discharge DOWN Discharge UP Discharge LEFT Discharge RIGHT

Weight Transfer Weight Transfer Transmission Ignition Key

Lift Handle To Depress Pedal Insert To Run,

Engage To Disengage Pull Out To Stop.

Safety Warning Symbols

DANGER

Thrown Objects.

Keep Bystanders Away.

DANGER

Thrown Objects.

Keep Bystanders Away.

IMPORTANT

Read Owner's Manual

Before Operating

This Machine.

DANGER

Avoid Injury From

Rotating Auger. Keep

Hands, Feet And

Clothing Away.

WARNING

DANGER

Stop The Engine

Before Unclogging

Discharge Chute!

WARNING

Hot Surface STOP

F-O21004L 5

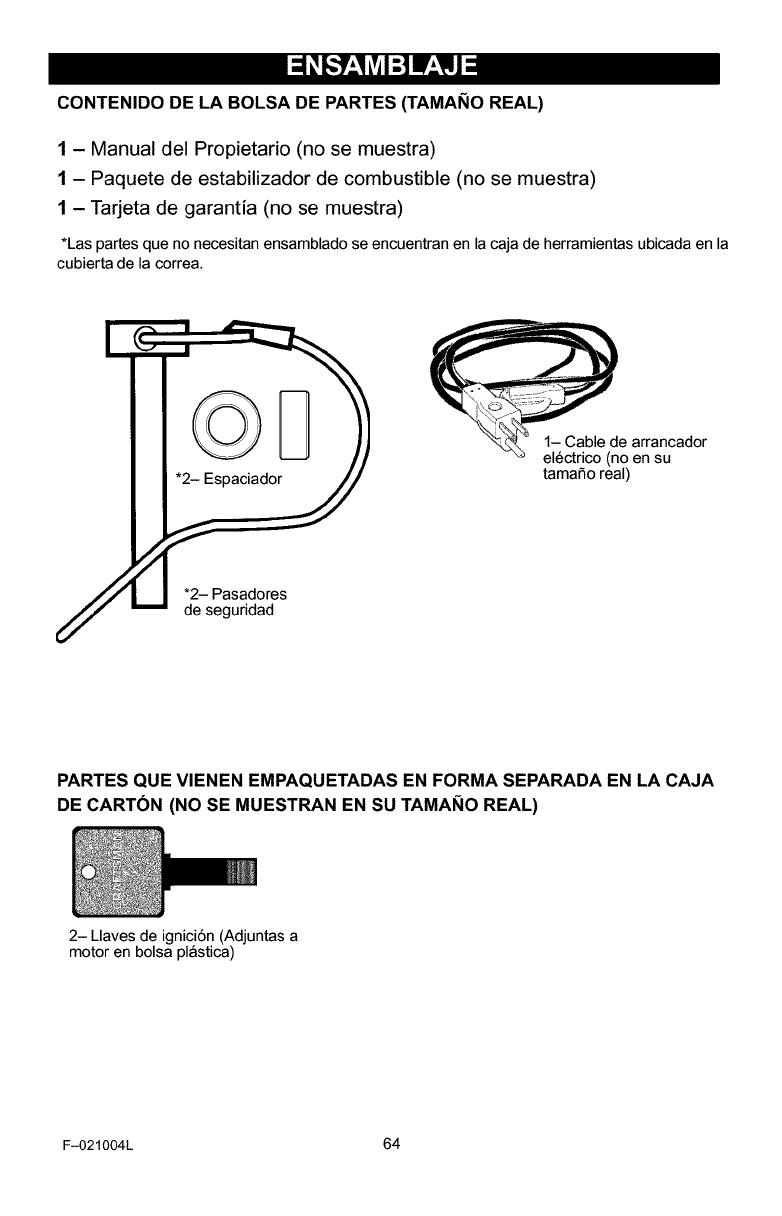

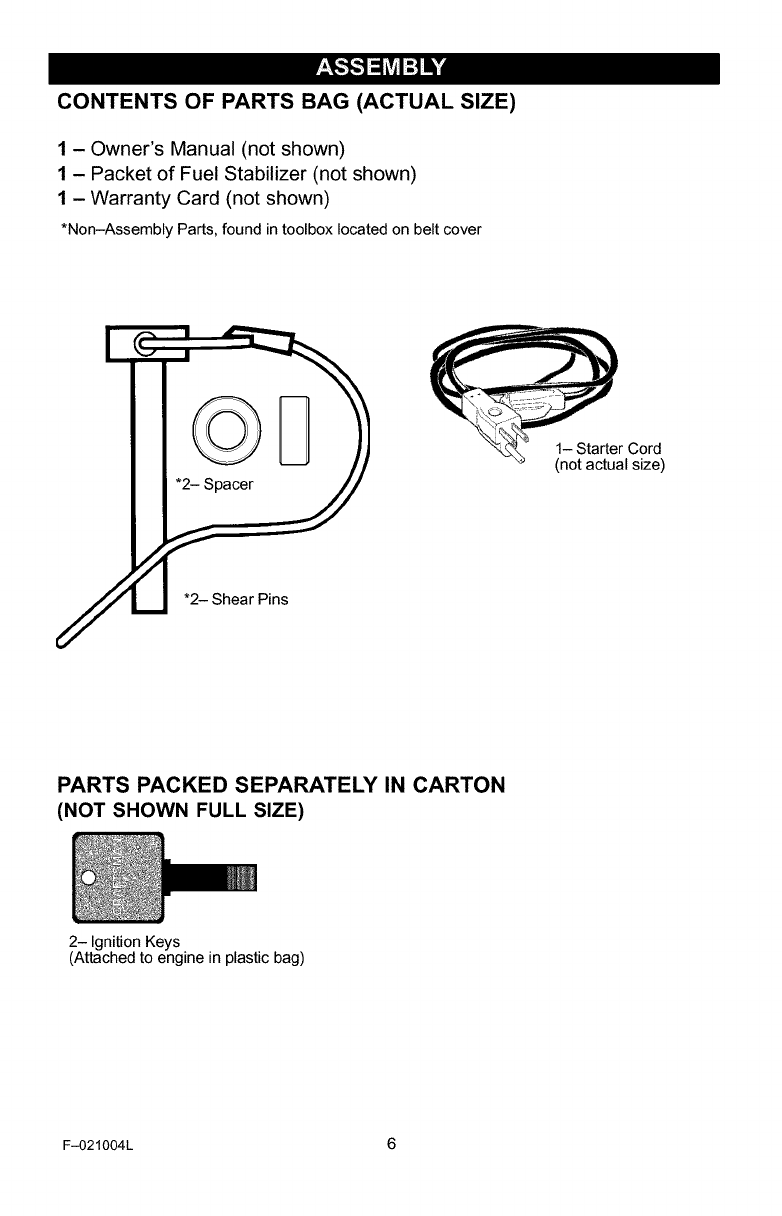

CONTENTS OF PARTS BAG (ACTUAL SIZE)

1 - Owner's Manual (not shown)

1- Packet of Fuel Stabilizer (not shown)

1 - Warranty Card (not shown)

*Non-Assembly Parts, found in toolbox located on belt cover

1- Starter Cord

(not actual size)

PARTS PACKED SEPARATELY IN CARTON

(NOT SHOWN FULL SIZE)

2- Ignition Keys

(Attached to engine in plastic bag)

F-O21004L 6

_L ARNING: Always wearsafety glasses or eye shields

while assembling snow

thrower.

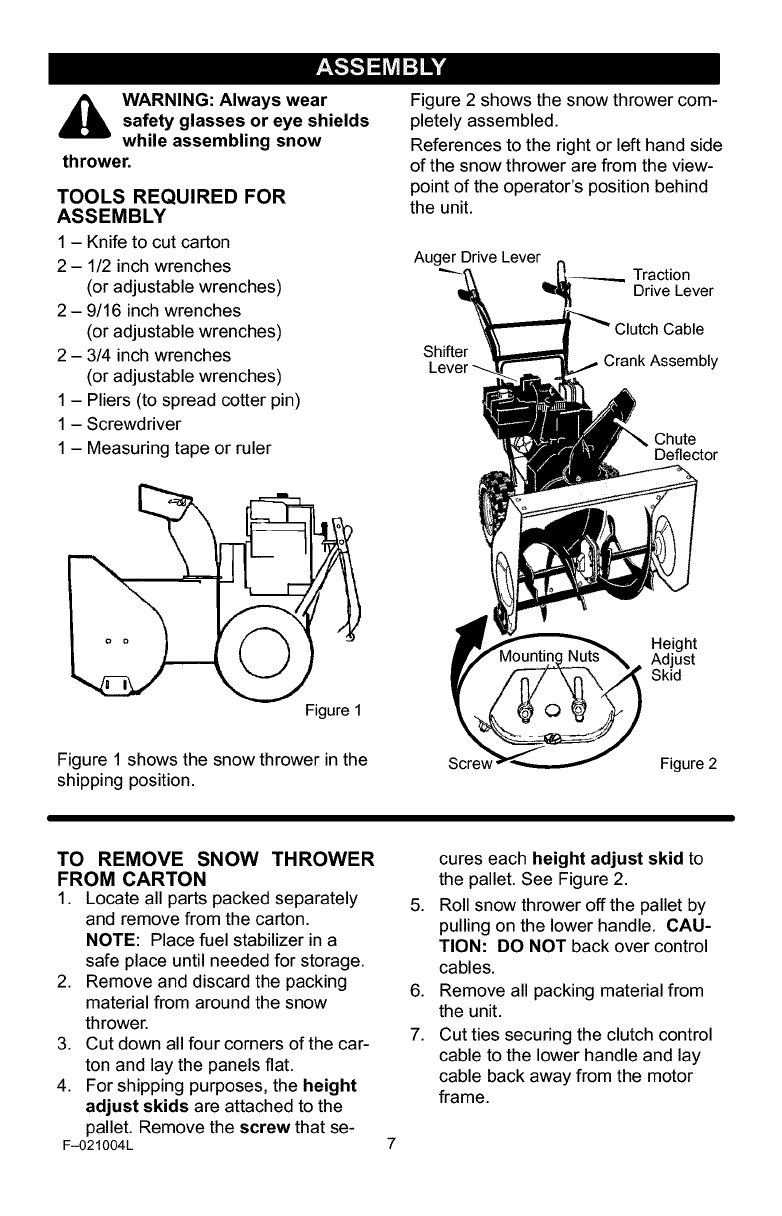

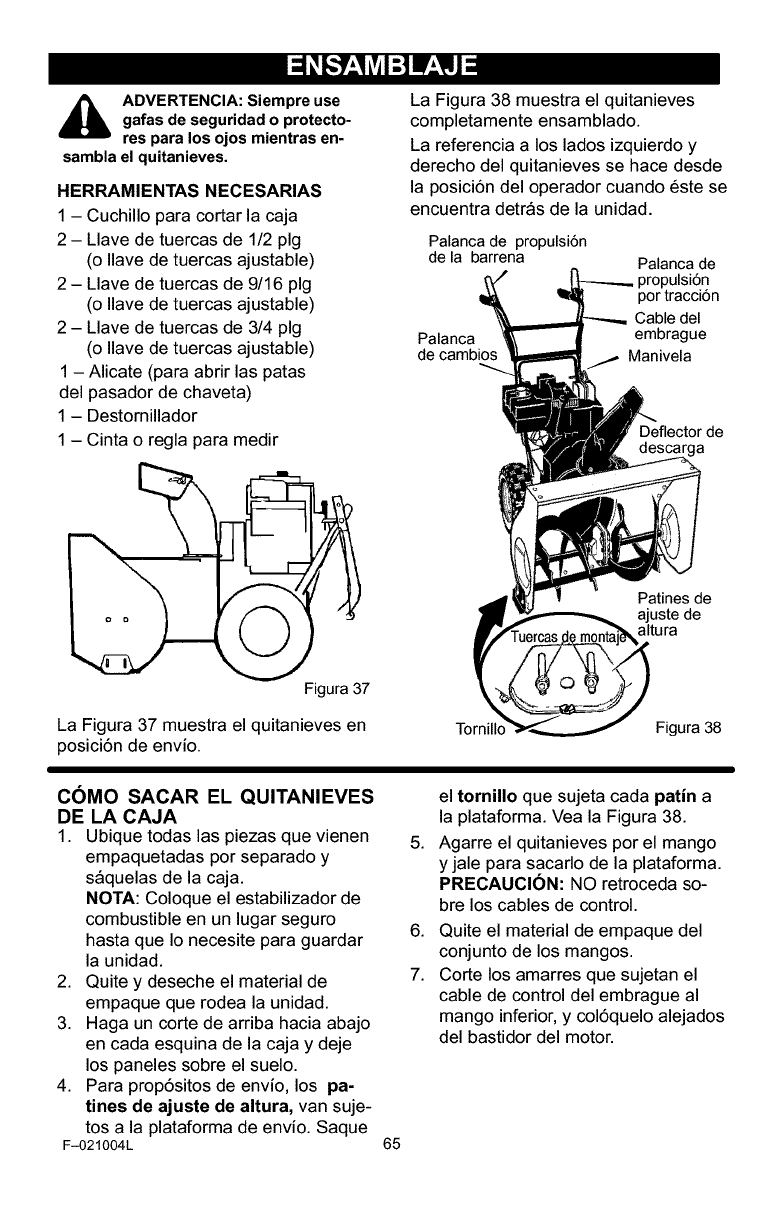

TOOLS REQUIRED FOR

ASSEMBLY

1 - Knife to cut carton

2 - 1/2 inch wrenches

(or adjustable wrenches)

2 - 9/16 inch wrenches

(or adjustable wrenches)

2 - 3/4 inch wrenches

(or adjustable wrenches)

1 - Pliers (to spread cotter pin)

1 - Screwdriver

1 - Measuring tape or ruler

Figure 1

Figure 1 shows the snow thrower in the

shipping position.

Figure 2 shows the snow thrower com-

pletely assembled.

References to the right or left hand side

of the snow thrower are from the view-

point of the operator's position behind

the unit.

Auger Drive Lever Traction

Drive Lever

Clutch Cable

Shifter

Lever Crank Assembly

Chute

Deflector

Height

Adjust

Skid

Figure 2

TO REMOVE SNOW THROWER

FROM CARTON

1. Locate all parts packed separately

and remove from the carton.

NOTE: Place fuel stabilizer in a

safe place until needed for storage.

2. Remove and discard the packing

material from around the snow

thrower.

3. Cut down all four corners of the car-

ton and lay the panels flat.

4. For shipping purposes, the height

adjust skids are attached to the

pallet. Remove the screw that se-

F-021004L

cures each height adjust skid to

the pallet. See Figure 2.

5. Roll snow thrower off the pallet by

pulling on the lower handle. CAU-

TION: DO NOT back over control

cables.

6. Remove all packing material from

the unit.

7. Cut ties securing the clutch control

cable to the lower handle and lay

cable back away from the motor

frame.

TO ASSEMBLE THE HANDLE AND

CRANK ASSEMBLY

1. Cut tie holding shift rod to lower

handle and move shifter to the first

forward gear.

2. Cut and discard the plastic tie that

secures the crank assembly.

3. Loosen, but do not remove, the

screws, flatwashers, Iockwashers,

and hex nuts in the upper holes of

the lower handle. See Figure 3.

4. Remove the fasteners and the eye-

bolt from the lower holes of the low-

er handle See Figure 5.

Right Hand Side /

Of Upper Handle

L_osen,

but do not

remove

11/32"

Flatwasher

5/16" Hex N

/_ !/..j 5/16"

Screw

5/16" Split

Lockwasher

Figure 3

NOTE: Make sure the cables are

not caught between the upper and

lower handle.

5. Raise the upper handle into operat-

ing position.

NOTE: If the cables have become dis-

connected form the drive levers, rein-

stall the cables as shown in Figure 4.

Lever

"Z" Fitting

6. Install the fasteners that were re-

moved in step 4. DO NOT tighten

until all bolts are in place.

Left Side Of

Eye Bolt

3/8" Nylon

Flatwasher

Figure 5

7. Attach the crank rod to the universal

joint assembly with the hair pin. See

Figure 6.

8. Tighten nut on eye bolt. Make sure

eye bolt is properly aligned and the

crank can freely rotate.

9. Tighten all handle bolts.

Universal

Crank _,od

Figure 6

Control Cable Figure 4

F-021004L 8

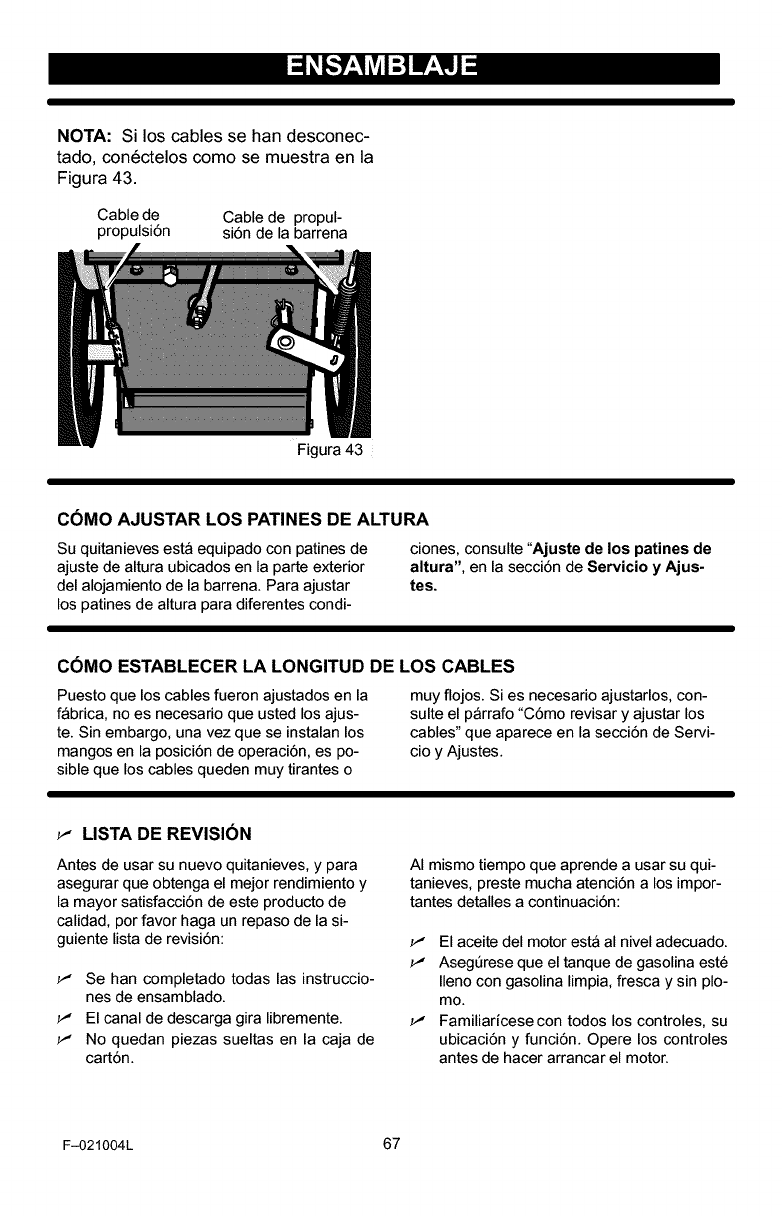

NOTE: If the cables have become dis-

connected, connect cables as shown in

Figure 7.

Traction Drive Cable Auger Drive Cable

Figure 7

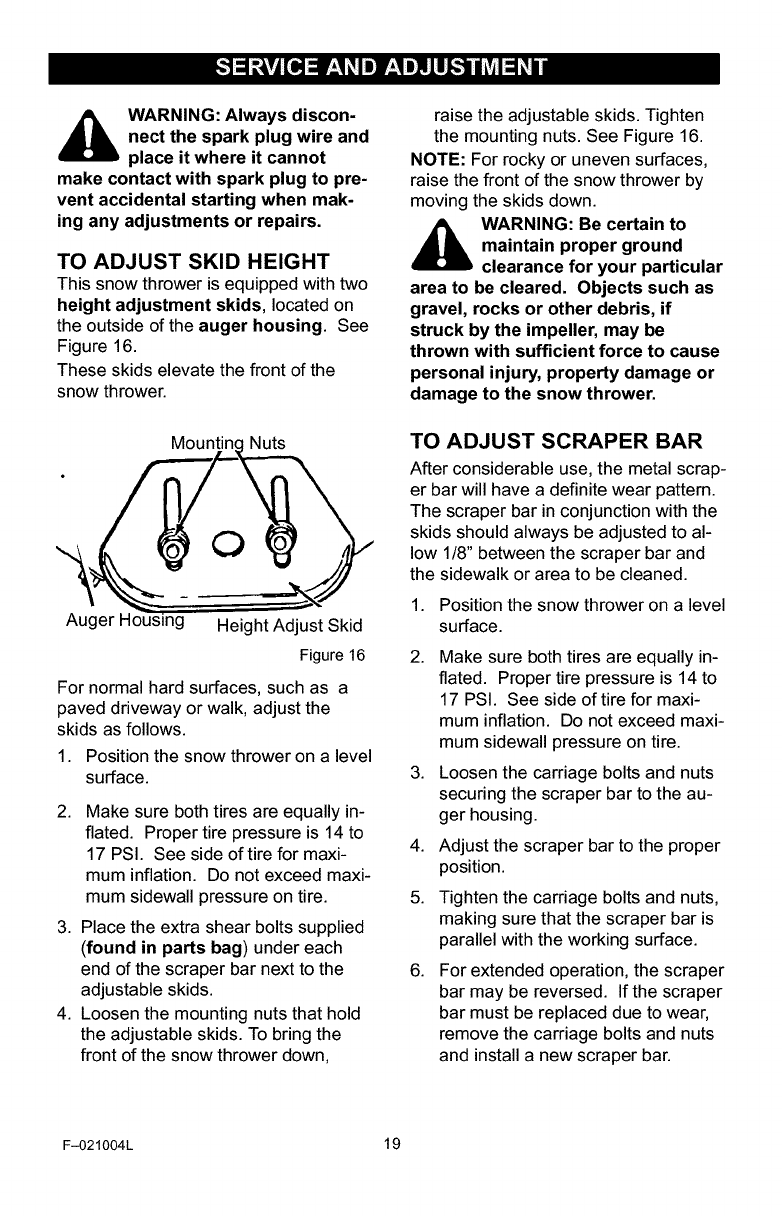

HOW TO SET THE SKID HEIGHT

Your snow thrower is equipped with

height adjust skids on the outside of the

auger housing. To adjust the skid

height for different conditions, see To

Adjust Skid Height paragraph in the

Service And Adjustment section.

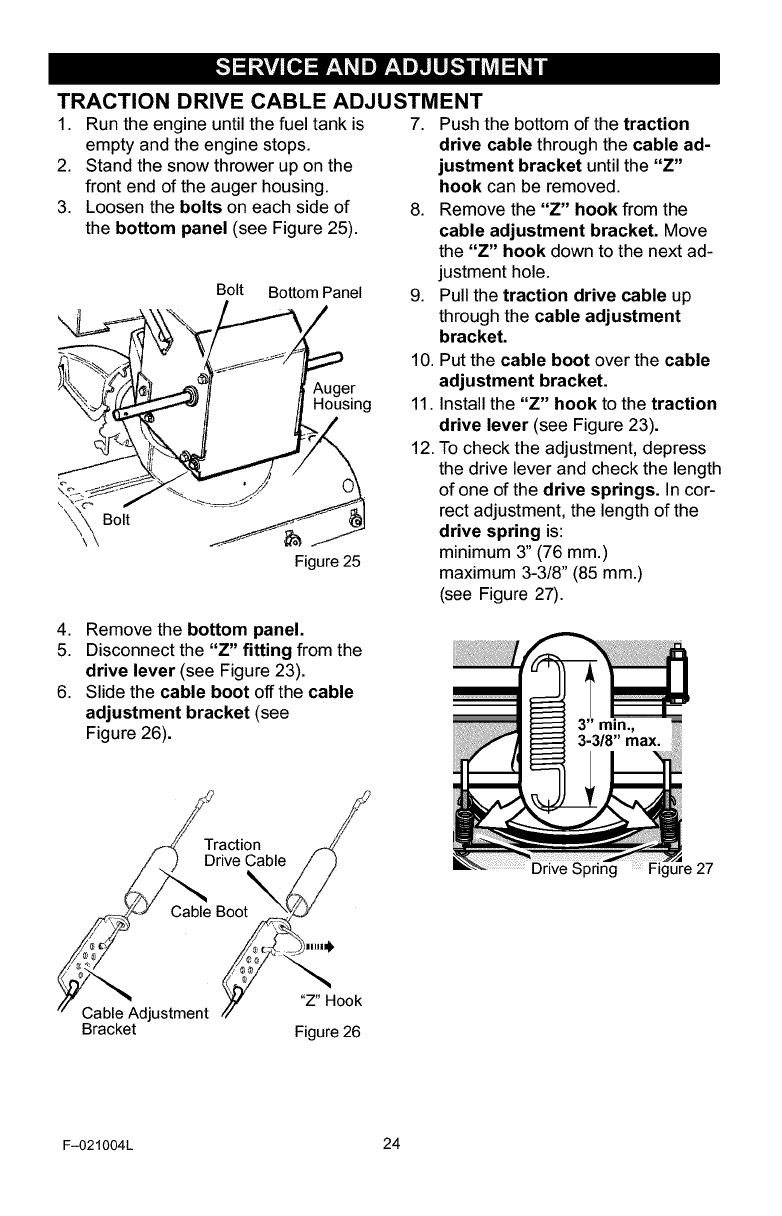

HOW TO SET THE LENGTH OF THE CABLES

The cables were adjusted at the factory

and no adjustments should be neces-

sary. However, after the handles are put

in the operating position, the cables can

be too tight or too loose. If an adjust-

ment is necessary, see "How To Check

And Adjust The Cables" in the Service

And Adjustment section.

_- CHECKLIST

Before you operate your new snow

thrower, to ensure that you receive the

best performance and satisfaction from

this quality product, please review the

following checklist:

_' All assembly instructions have been

completed.

_' The discharge chute rotates freely.

_' No remaining loose parts in carton.

While learning how to use your snow

thrower, pay extra attention to the fol-

lowing important items:

_' Engine oil is at proper level.

_' Make sure gas tank is filled properly

with clean, fresh, unleaded gasoline.

_' Become familiar with all controls-

their location and function. Operate

controls before starting engine.

F-021004L 9

[e]g_ ___ II[e]_l

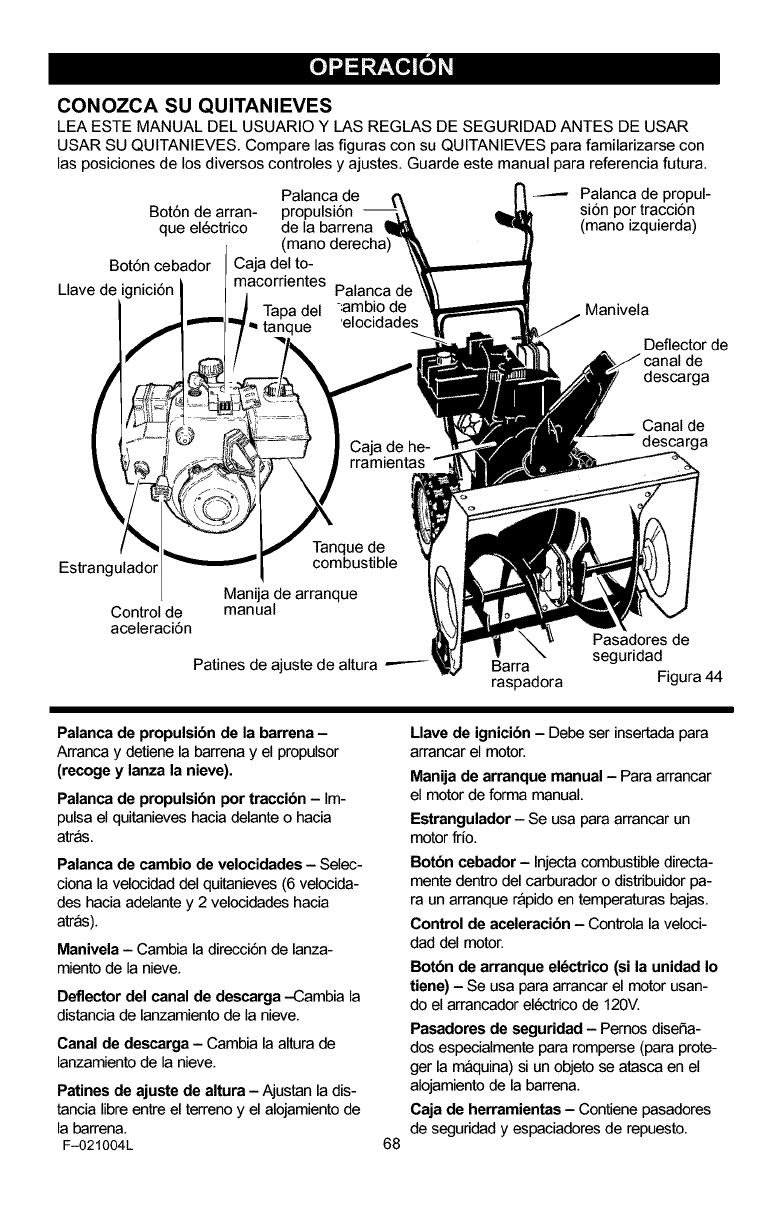

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING

YOUR SNOW THROWER. Compare the illustrationswith your SNOW THROWER

to familiarize yourself with the location of various controls and adjustments. Save

this manual for future reference.

Drive Lever

Electric Auger (left hand)

Start Drive Lever

Button (right hand)

Primer

Ignition Switch Crank

Box Gas Assembly

Cap Chute

Deflector

Discharge

Chute

Chok{

Control Recoil

Throttle Starter

Control Handle

Gas

Tank

Height

Adjust

Skid ------ Shear Pin

Scraper Bar Figure 8

Auger Drive Lever- Starts and stops

the auger and impeller (snow gathering

and throwing)

Traction Drive Lever- Propels the

snow thrower forward and in reverse.

Speed Shifter Lever - Selects the

speed of the snow thrower (6 speeds for-

ward and 2 speeds reverse).

Crank Assembly - Changes the direc-

tion of snow throwing through the dis-

charge chute.

Chute Deflector- Changes the distance

the snow is thrown.

Discharge Chute - Changes the height

and direction the snow is thrown.

Height Adjust Skid - Adjusts the ground

clearance of the auger housing.

Ignition Key - Must be inserted to start

the engine.

F-021004L 10

Recoil Starter Handle - Starts the en-

gine manually.

Choke Control - Used to start a cold

engine.

Primer Button - Injects fuel directly into

the carburetor manifold for fast starts in

cold weather.

Throttle Control - Controls the engine

speed.

Electric Start Button - (if so equipped)

Used to start the engine using the 120 V

electric starter.

Shear Pin - Shear pins are designed to

break (to protect the machine) if an ob-

iect becomes lodged in the auger hous-

ing.

Toolbox - Spare shear pins and spacers

are located in toolbox.

[e]g_ ___ II[e]_l

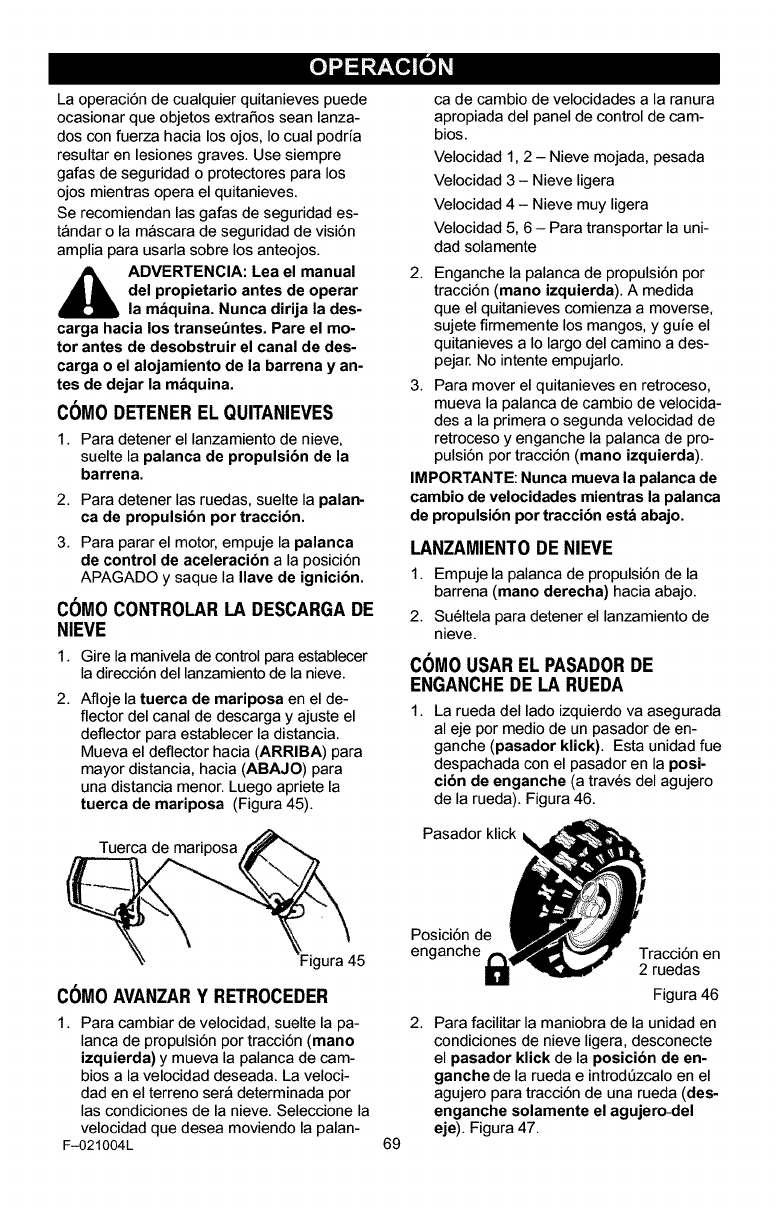

The operation of any snow thrower can

result in foreign objects being thrown

into the eyes, which can result in se-

vere eye damage. Always wear safety

glasses or eye shields while operating

the snow thrower.

We recommend standard safety

glasses or a wide vision safety mask for

over your glasses.

_ ARNING: Read Owner's

Manual before operating

machine. Never direct dis-

charge toward bystanders. Stop the

engine before unclogging discharge

chute or auger housing and before

leaving the machine.

TO STOP YOUR

SNOW THROWER

1. To stop throwing snow, release the

auger drive lever.

2. To stop the wheels, release the

traction drive lever.

3. To stop the engine, push the

throttle control lever to off and pull

out the ignition key.

TO CONTROL SNOW DISCHARGE

1. Turn the chute control rod to set the

direction of the snow throwing.

2. Loosen the wing knob on the chute

deflector and move the deflector to

set the distance. Move the deflector

(Up) for more distance, (Down) for

less distance. Then tighten the

wing knob (See Figure 9).

Knob

the speed you desire by moving the

speed shifter lever left into the ap-

propriate notches on the shift lever

plate:

Speeds 1,2- Wet, Heavy

Speed 3 - Light

Speed 4 -Very Light

Speed 5,6 -Transport only

2. Engage the traction drive lever (left

hand). As the snow thrower starts

to move, maintain a firm hold on the

handles, and guide the snow throw-

er along the clearing path. Do not

attempt to push the snow thrower.

3. To move the snow thrower back-

ward, move the speed shifter lever

right into first or second reverse and

engage the traction drive lever (left

hand).

IMPORTANT: Do not move the speed

shifter lever while the traction lever

is down.

TO THROW SNOW

1. Push down the auger driver lever

(right hand).

2. Release to stop throwing snow.

TO USE WHEEL LOCKOUT PIN

1. The left hand wheel is secured to

the axle with a klick pin. This unit

was shipped with this klick pin in the

locked position (through wheel

hole). See Figure 10.

Figure 9

Klick Pin

HOW TO MOVE FORWARD AND

BACKWARD

1. To shift, release the traction drive

lever (left hand) and move the Locked

speed shifter lever to the speed you Position

desire. Ground speed is deter-

mined by snow conditions. Select

F-021004L 11

2-Wheel

Drive

Figure 10

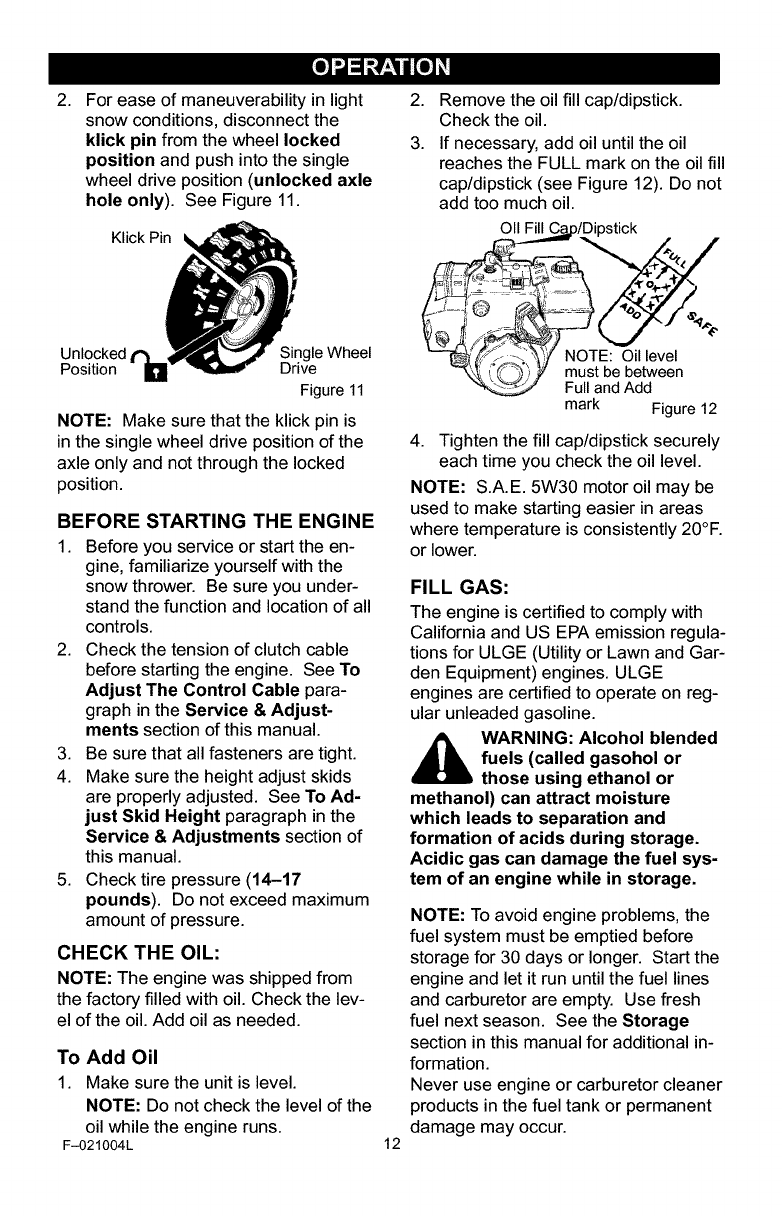

2. For ease of maneuverability in light

snow conditions, disconnect the

klick pin from the wheel locked

position and push into the single

wheel drive position (unlocked axle

hole only). See Figure 11.

Klick Pin

Unlocked SingleWheel

Position Drive

Figure 11

NOTE: Make sure that the klick pin is

in the single wheel drive position of the

axle only and not through the locked

position.

BEFORE STARTING THE ENGINE

1. Before you service or start the en-

gine, familiarize yourself with the

snow thrower. Be sure you under-

stand the function and location of all

controls.

2. Check the tension of clutch cable

before starting the engine. See To

Adjust The Control Cable para-

graph in the Service & Adjust-

ments section of this manual.

3. Be sure that all fasteners are tight.

4. Make sure the height adjust skids

are properly adjusted. See To Ad-

just Skid Height paragraph in the

Service & Adjustments section of

this manual.

5. Check tire pressure (14-17

pounds). Do not exceed maximum

amount of pressure.

CHECK THE OIL:

NOTE: The engine was shipped from

the factory filled with oil. Check the lev-

el of the oil. Add oil as needed.

To Add Oil

1. Make sure the unit is level.

NOTE: Do not check the level of the

oil while the engine runs.

F-021004L 12

Remove the oil fill cap/dipstick.

Check the oil.

If necessary, add oil until the oil

reaches the FULL mark on the oil fill

cap/dipstick (see Figure 12). Do not

add too much oil.

_/Dipstick

mark Figure ] 2

4. Tighten the fill cap/dipstick securely

each time you check the oil level.

NOTE: S.A.E. 5W30 motor oil may be

used to make starting easier in areas

where temperature is consistently 20°F.

or lower.

FILL GAS:

The engine is certified to comply with

California and US EPA emission regula-

tions for ULGE (Utility or Lawn and Gar-

den Equipment) engines. ULGE

engines are certified to operate on reg-

ular unleaded gasoline.

_ ARNING: Alcohol blended

fuels (called gasohol or

those using ethanol or

methanol) can attract moisture

which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

NOTE: To avoid engine problems, the

fuel system must be emptied before

storage for 30 days or longer. Start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season. See the Storage

section in this manual for additional in-

formation.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

[e]g_ ___ II[e]_l

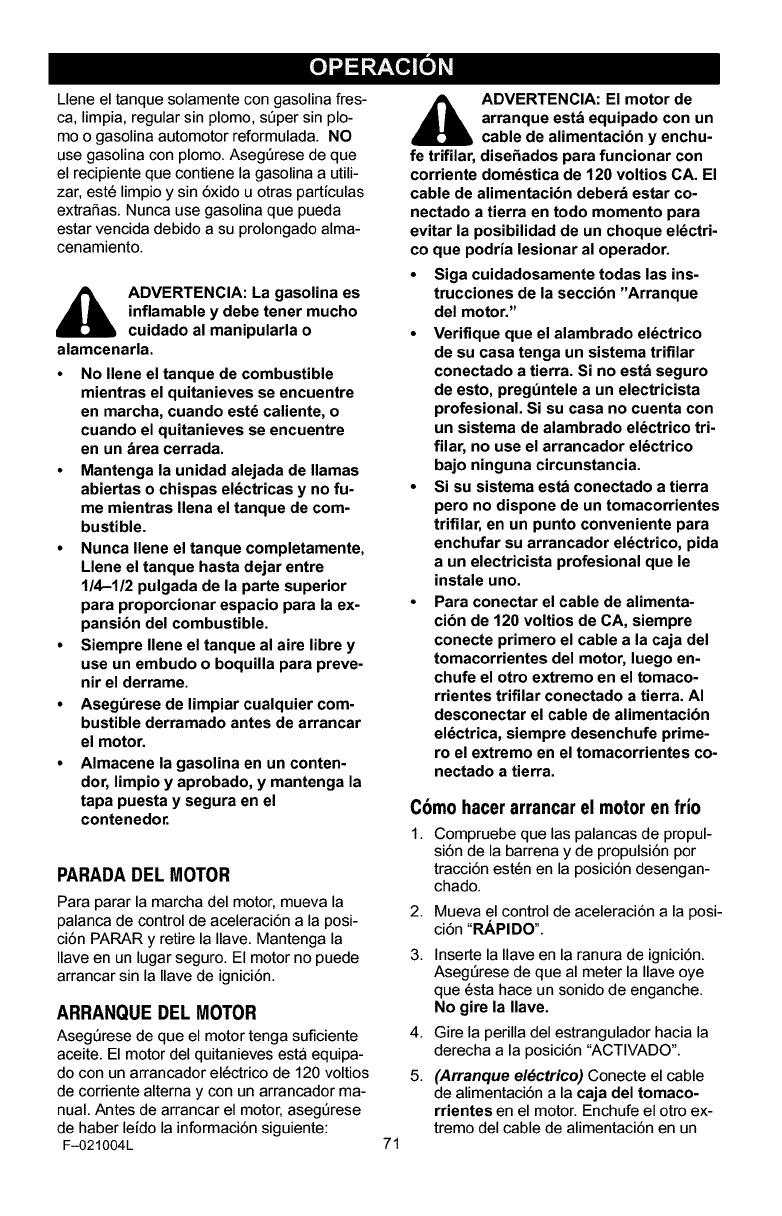

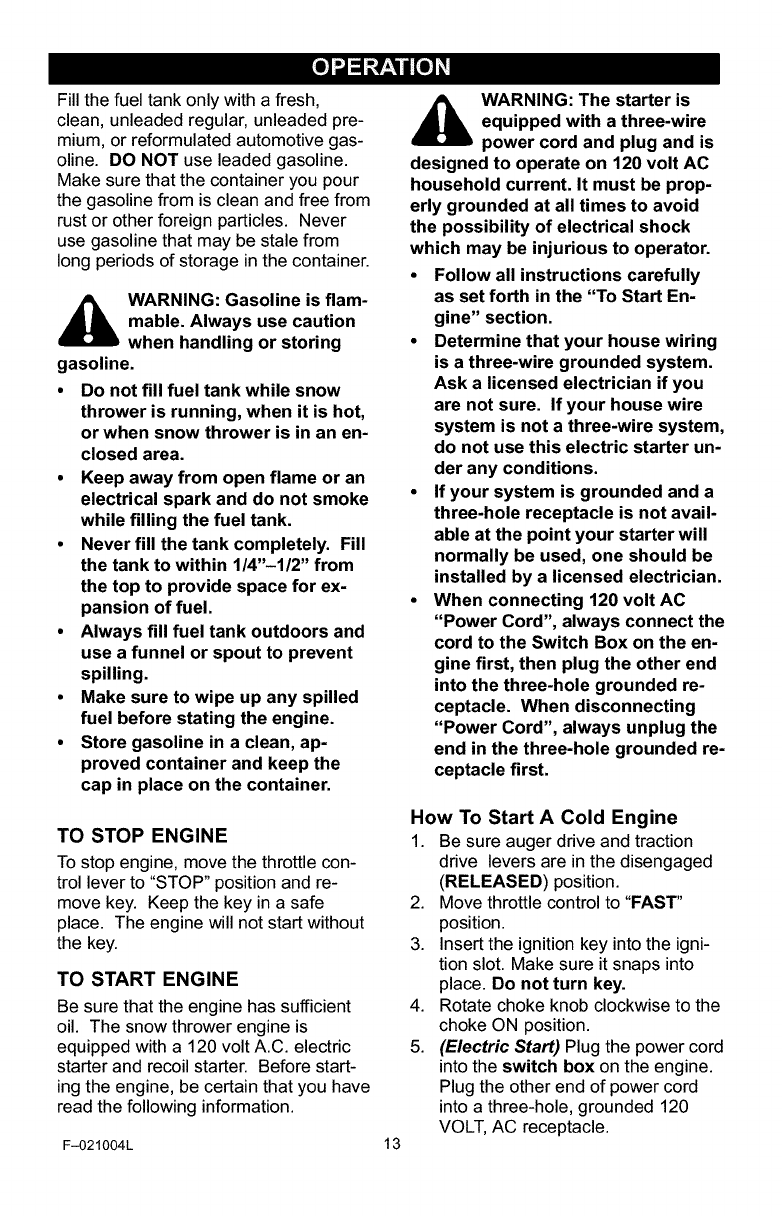

Fill the fuel tank only with a fresh,

clean, unleaded regular, unleaded pre-

mium, or reformulated automotive gas-

oline. DO NOT use leaded gasoline.

Make sure that the container you pour

the gasoline from is clean and free from

rust or other foreign particles. Never

use gasoline that may be stale from

long periods of storage in the container.

_ARNING: Gasoline is flam-

mable. Always use caution

when handling or storing

gasoline.

• Do not fill fuel tank while snow

thrower is running, when it is hot,

or when snow thrower is in an en-

closed area.

•Keep away from open flame or an

electrical spark and do not smoke

while filling the fuel tank.

•Never fill the tank completely. Fill

the tank to within 1/4"-1/2" from

the top to provide space for ex-

pansion of fuel.

•Always fill fuel tank outdoors and

use a funnel or spout to prevent

spilling.

•Make sure to wipe up any spilled

fuel before stating the engine.

•Store gasoline in a clean, ap-

proved container and keep the

cap in place on the container.

TO STOP ENGINE

To stop engine, move the throttle con-

trol lever to "STOP" position and re-

move key. Keep the key in a safe

place. The engine will not start without

the key.

TO START ENGINE

Be sure that the engine has sufficient

oil. The snow thrower engine is

equipped with a 120 volt A.C. electric

starter and recoil starter. Before start-

ing the engine, be certain that you have

read the following information.

F-021004L

_ARNING: The starter is

equipped with a three-wire

power cord and plug and is

designed to operate on 120 volt AC

household current. It must be prop-

erly grounded at all times to avoid

the possibility of electrical shock

which may be injurious to operator.

•Follow all instructions carefully

as set forth in the "To Start En-

gine" section.

•Determine that your house wiring

is a three-wire grounded system.

Ask a licensed electrician if you

are not sure. If your house wire

system is not a three-wire system,

do not use this electric starter un-

der any conditions.

•If your system is grounded and a

three-hole receptacle is not avail-

able at the point your starter will

normally be used, one should be

installed by a licensed electrician.

•When connecting 120 volt AC

"Power Cord", always connect the

cord to the Switch Box on the en-

gine first, then plug the other end

into the three-hole grounded re-

ceptacle. When disconnecting

"Power Cord", always unplug the

end in the three-hole grounded re-

ceptacle first.

How To Start A Cold Engine

1. Be sure auger drive and traction

drive levers are in the disengaged

(RELEASED) position.

2. Move throttle control to "FAST"

position.

3. Insert the ignition key into the igni-

tion slot. Make sure it snaps into

place. Do not turn key.

4. Rotate choke knob clockwise to the

choke ON position.

5. (Electric Start) Plug the power cord

into the switch box on the engine.

Plug the other end of power cord

into a three-hole, grounded 120

VOLT, AC receptacle.

[e]g_ ___ II[e]_l

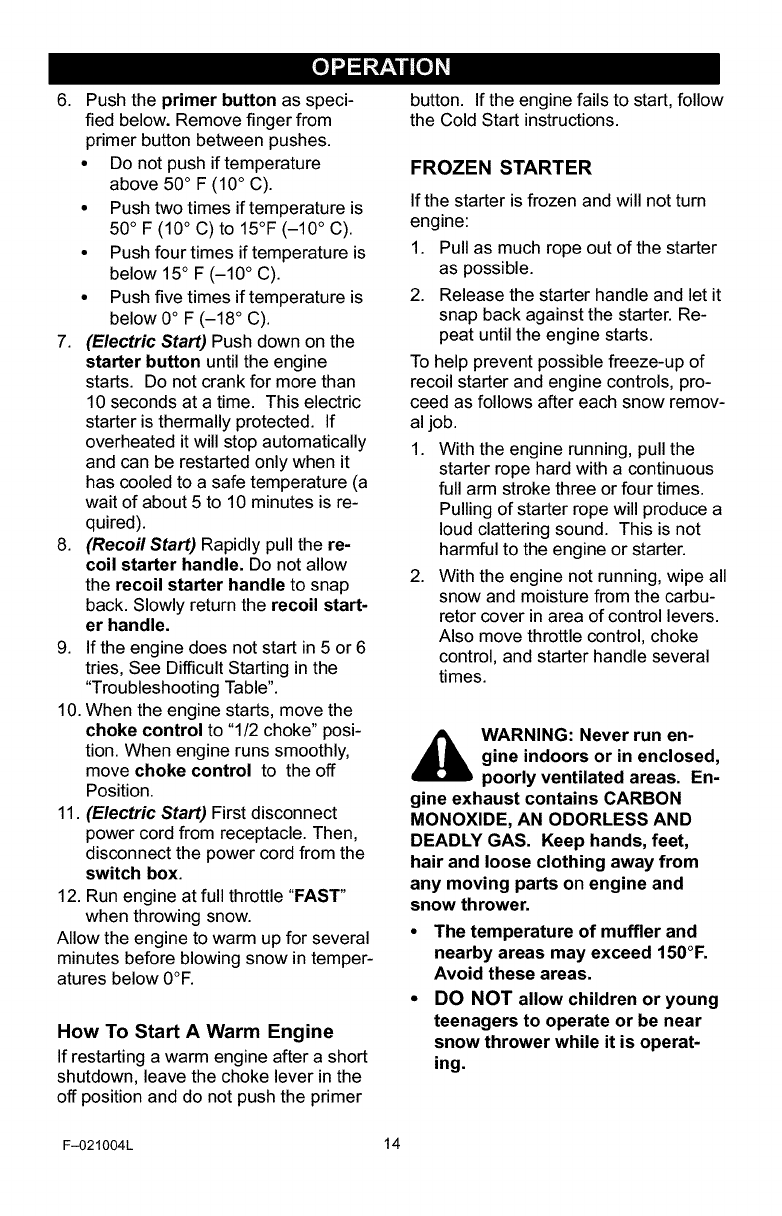

6. Push the primer button as speci-

fied below. Remove finger from

primer button between pushes.

• Do not push if temperature

above 50 ° F (10 ° C).

• Push two times if temperature is

50 °F (10 °C) to 15°F (-10 °C).

• Push four times if temperature is

below 15° F (-10 ° C).

• Push five times if temperature is

below 0 ° F (-18 ° C).

7. (Electric Start) Push down on the

starter button until the engine

starts. Do not crank for more than

10 seconds at a time. This electric

starter is thermally protected. If

overheated it will stop automatically

and can be restarted only when it

has cooled to a safe temperature (a

wait of about 5 to 10 minutes is re-

quired).

8. (Reco# Start) Rapidly pull the re-

coil starter handle. Do not allow

the recoil starter handle to snap

back. Slowly return the recoil start-

er handle.

9. If the engine does not start in 5 or 6

tries, See Difficult Starting in the

"Troubleshooting Table".

10. When the engine starts, move the

choke control to "1/2 choke" posi-

tion. When engine runs smoothly,

move choke control to the off

Position.

11. (Electric Start) First disconnect

power cord from receptacle. Then,

disconnect the power cord from the

switch box.

12. Run engine at full throttle "FAST"

when throwing snow.

Allow the engine to warm up for several

minutes before blowing snow in temper-

atures below 0°F.

How To Start A Warm Engine

If restarting a warm engine after a short

shutdown, leave the choke lever in the

off position and do not push the primer

button. If the engine fails to start, follow

the Cold Start instructions.

FROZEN STARTER

If the starter is frozen and will not turn

engine:

1. Pull as much rope out of the starter

as possible.

2. Release the starter handle and let it

snap back against the starter. Re-

peat until the engine starts.

To help prevent possible freeze-up of

recoil starter and engine controls, pro-

ceed as follows after each snow remov-

al job.

1. With the engine running, pull the

starter rope hard with a continuous

full arm stroke three or four times.

Pulling of starter rope will produce a

loud clattering sound. This is not

harmful to the engine or starter.

2. With the engine not running, wipe all

snow and moisture from the carbu-

retor cover in area of control levers.

Also move throttle control, choke

control, and starter handle several

times.

,_ WARNING: Never run en-

gine indoors or in enclosed,

poorly ventilated areas. En-

gine exhaust contains CARBON

MONOXIDE, AN ODORLESS AND

DEADLY GAS. Keep hands, feet,

hair and loose clothing away from

any moving parts on engine and

snow thrower.

•The temperature of muffler and

nearby areas may exceed 150°F.

Avoid these areas.

•DO NOT allow children or young

teenagers to operate or be near

snow thrower while it is operat-

ing.

F-021004L 14

[e]g_ ___ II[e]_l

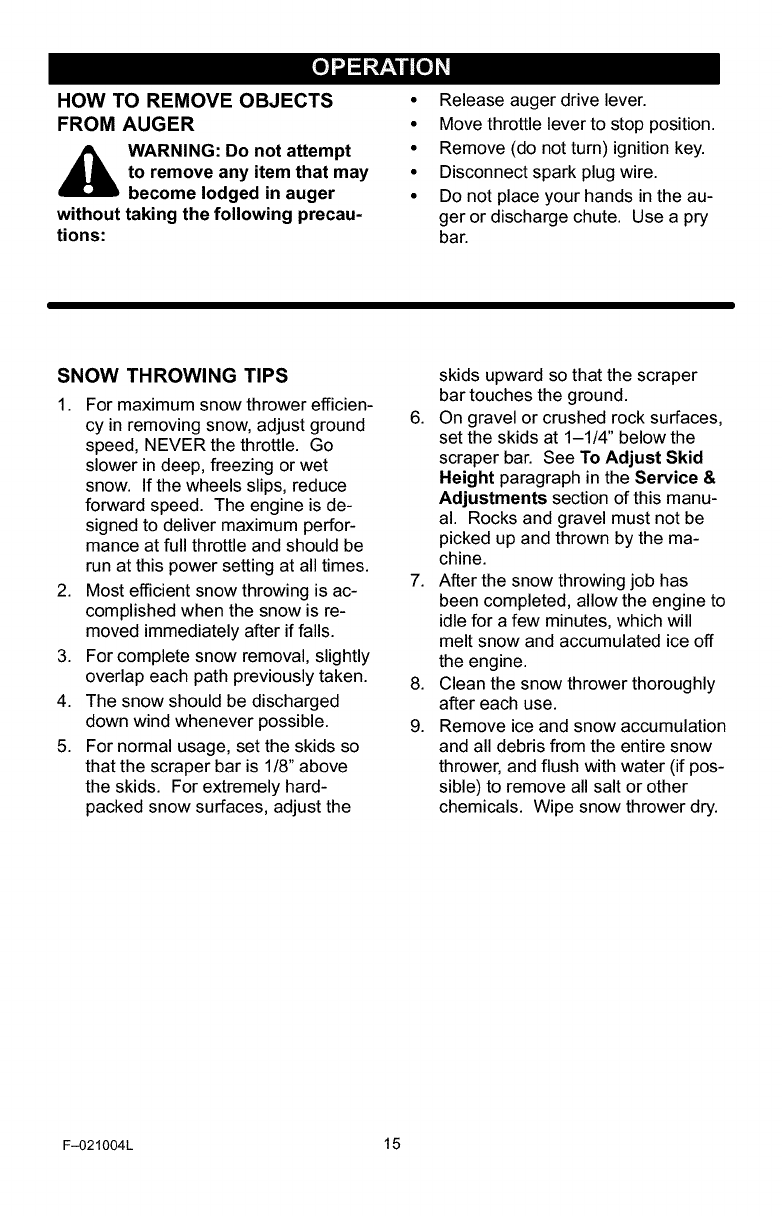

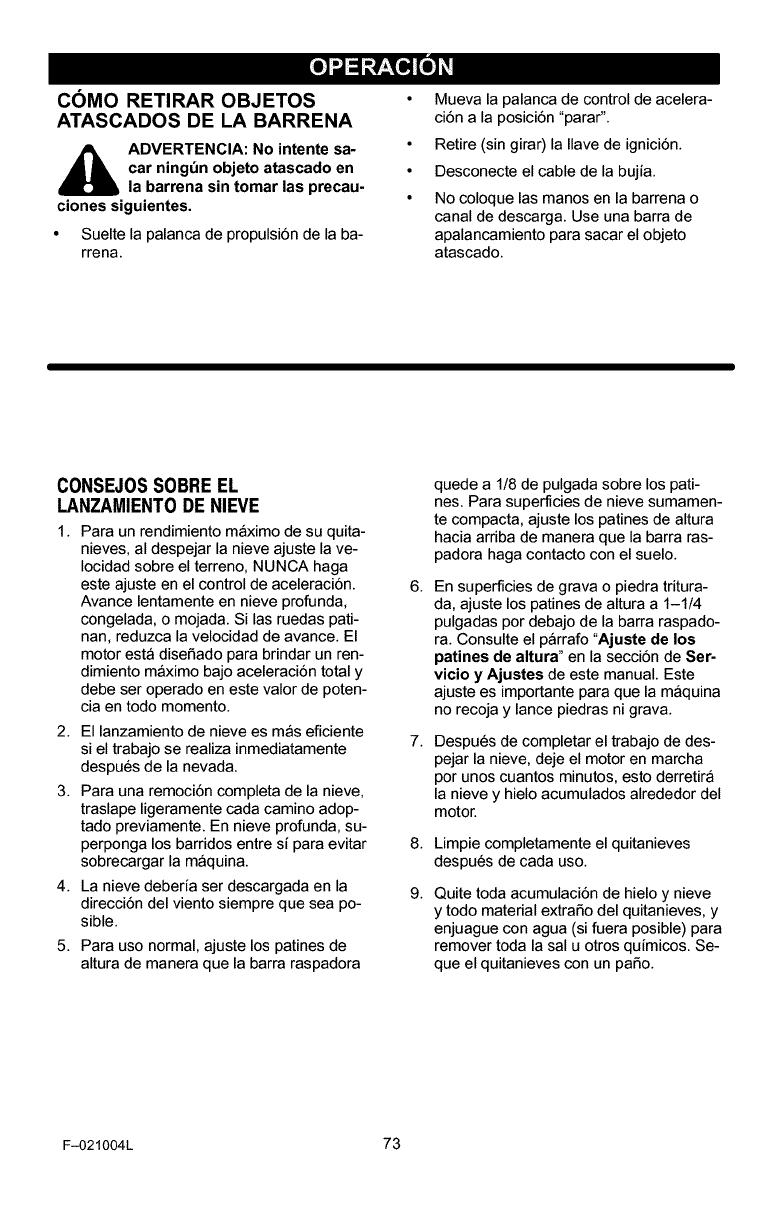

HOW TO REMOVE OBJECTS

FROM AUGER

_ARNING: Do not attempt

to remove any item that may

become lodged in auger

without taking the following precau-

tions:

• Release auger drive lever.

• Move throttle lever to stop position.

• Remove (do not turn) ignition key.

• Disconnect spark plug wire.

• Do not place your hands in the au-

ger or discharge chute. Use a pry

bar.

SNOW THROWING TIPS

1. For maximum snow thrower efficien-

cy in removing snow, adjust ground

speed, NEVER the throttle. Go

slower in deep, freezing or wet

snow. If the wheels slips, reduce

forward speed. The engine is de-

signed to deliver maximum perfor-

mance at full throttle and should be

run at this power setting at all times.

2. Most efficient snow throwing is ac-

complished when the snow is re-

moved immediately after if falls.

3. For complete snow removal, slightly

overlap each path previously taken.

4. The snow should be discharged

down wind whenever possible.

5. For normal usage, set the skids so

that the scraper bar is 1/8" above

the skids. For extremely hard-

packed snow surfaces, adjust the

skids upward so that the scraper

bar touches the ground.

6. On gravel or crushed rock surfaces,

set the skids at 1-1/4" below the

scraper bar. See To Adjust Skid

Height paragraph in the Service &

Adjustments section of this manu-

al. Rocks and gravel must not be

picked up and thrown by the ma-

chine.

7. After the snow throwing job has

been completed, allow the engine to

idle for a few minutes, which will

melt snow and accumulated ice off

the engine.

8. Clean the snow thrower thoroughly

after each use.

9. Remove ice and snow accumulation

and all debris from the entire snow

thrower, and flush with water (if pos-

sible) to remove all salt or other

chemicals. Wipe snow thrower dry.

F-021004L 15

SERVICERECORDS

Fillin datesas you Before Every Every Every

completeregular Each 5 10 25 Each Before SERVICE

service. Use Often Hours Hours Hours Season Storage DATES

Chain Lubrication -Vr

Change Engine Oil _/" _/"

Remove Fuel E_ /

* Adjust after 2 to 4 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this snow thrower

does not cover items that have been

subjected to operator abuse or negli-

gence. To receive full value from the

warranty, the operator must maintain

the snow thrower as instructed in this

manual.

Some adjustments will need to be

made periodically to properly maintain

your snow thrower.

AFTER EACH USE

• Run the machine to clear the auger

of snow.

• To prevent freezing of the auger or

controls, remove all snow and slush

from the snow thrower.

• Check for any loose or damaged

parts.

• Tighten any loose fasteners.

• Check and maintain the auger.

• Check controls to make sure they

are functioning properly.

• If any parts are worn or damaged,

replace immediately.

F-021004L 16

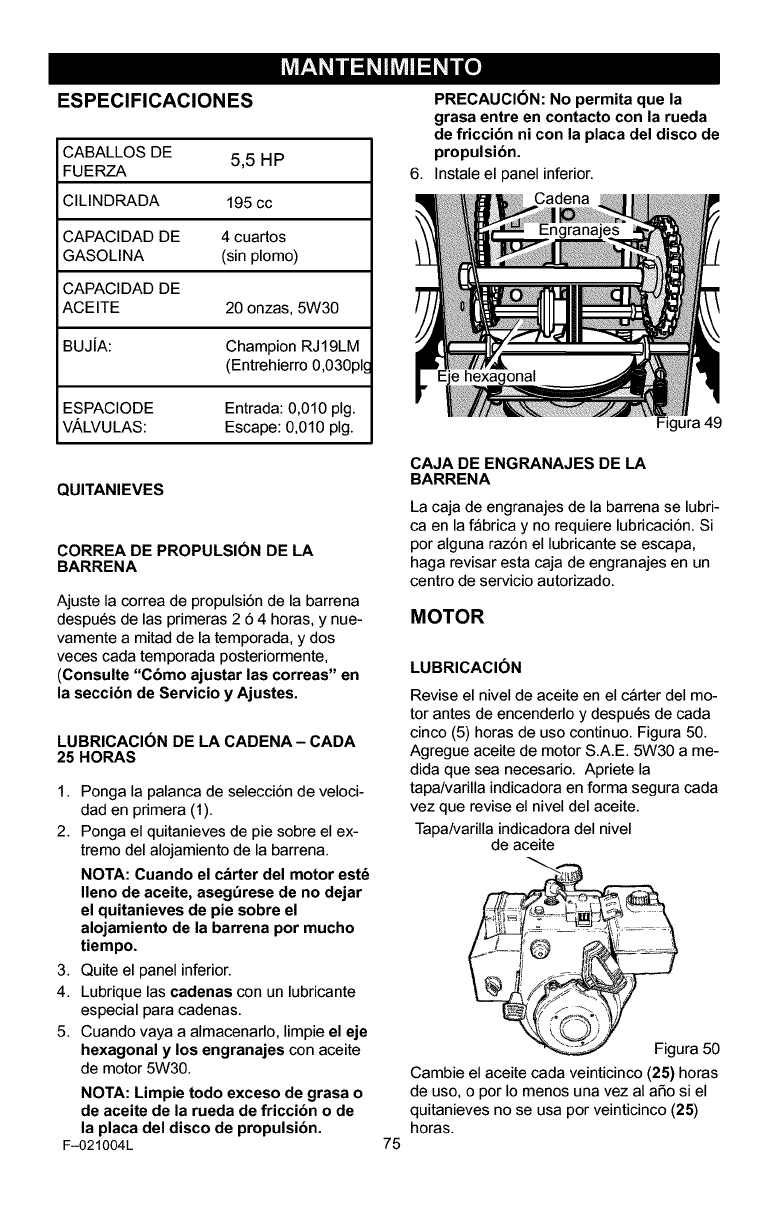

PRODUCT SPECIFICATIONS

HORSEPOWER 5.5 HP

DISPLACEMENT 195 cc

GASOLINE 4 quarts

CAPACITY (unleaded)

OIL CAPACITY 5W30

(20 oz capacity)

SPARK PLUG: Champion RJ19LM

(Gap .030 in.) or

equivalent

VALVE CLEARANCE: Intake: .010 In.

Exhaust: .010 In.

SNOW THROWER

AUGER DRIVE BELT

Adjust the auger drive belt after the first

2 to 4 hours of use, again about mid-

season and twice each season thereaf-

ter (See to "Belt Adjustment" in the

Service and Adjustment section).

CHAIN LUBRICATION

EVERY 25 HOURS

1. Position speed selector lever in first

(1) forward gear.

2. Stand the snow blower up on the

auger housing end.

NOTE: When the crank case if

filled with oil, do not leave the

snow blower standing up on the

auger housing for an extended

period of time.

3. Remove the bottom panel.

4. Lubricate the chains with a chain

type lubricant.

5. For storage, wipe the hexshaft and

sprockets with 5W30 motor oil.

NOTE: Clean all excess grease or

oil found on the rubber friction

wheel or the disc drive plate.

CAUTION: Do not allow grease or

oil to contact the rubber friction

wheel or the disc drive plate.

6. Install the bottom panel.

F-021004L 17

Figure 13

AUGER GEAR BOX

The auger gear box is lubricated at the

factory and should not require addition-

al lubrication. If for some reason the

lubricant should leak out, have auger

gear case checked by a competent re-

pairman.

ENGINE

LUBRICATION

Check the crankcase oil level before

starting the engine and after each five

(5) hours of continuous use. See

Figure 14. Add S.A.E. 5W30 motor oil

as needed. Tighten fill cap/dipstick se-

curely each time you check the oil lev-

el.

Oil Fill Cap/Dipstick

__ Figure 14

Change the oil every twenty-five (25)

hours or at least once a year if the

snow thrower is not used for twenty-

five (25) hours.

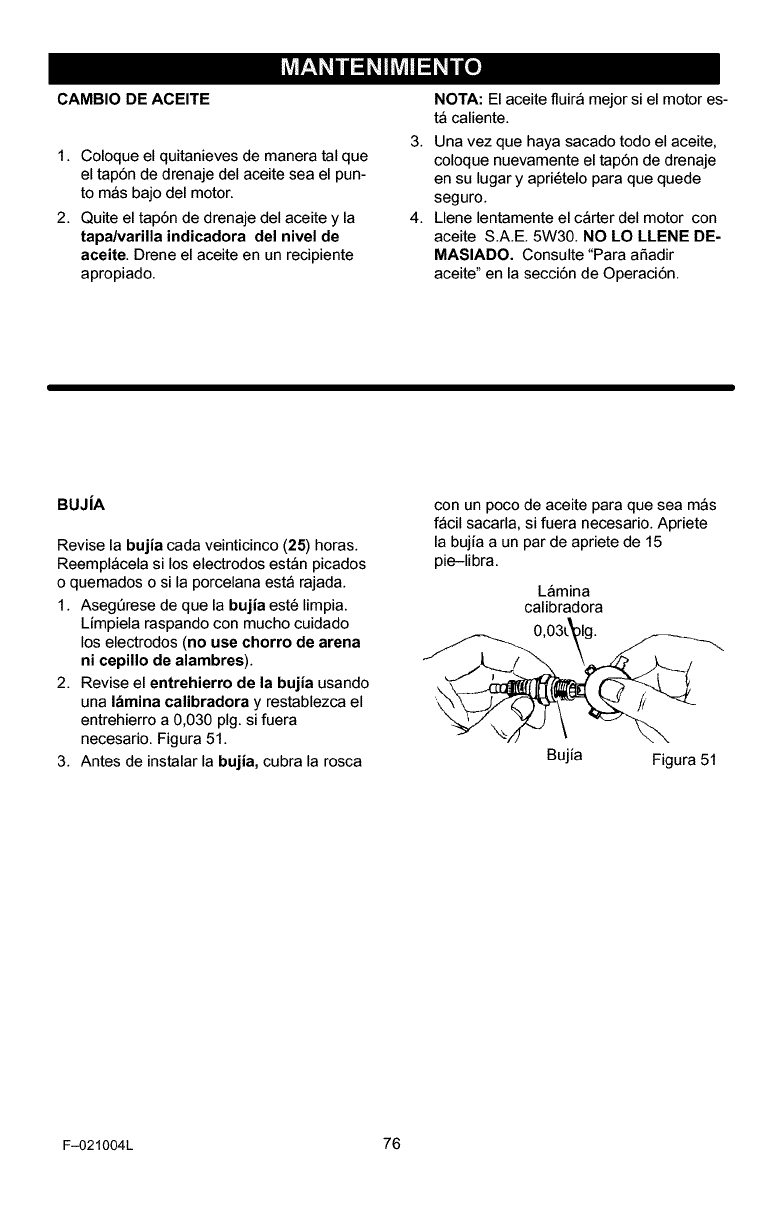

TO CHANGE ENGINE OIL

1. Position the snow thrower so that

the oil drain plug is at the lowest

point on the engine.

2. Remove the oil drain plug and the

oil fill cap/dipstick. Drain the oil

into a suitable container.

NOTE:Theoilwilldrainmorefreely

whentheengineiswarm.

3. Afterdrainingalltheoil,reinstallthe

oildrainplugsecurely.

4. Filltheenginecrankcasewith

S.A.E.5W30motoroil,pouring

slowly.DONOTOVERFILL.See

"ToAddOil"intheOperationSec-

tion.

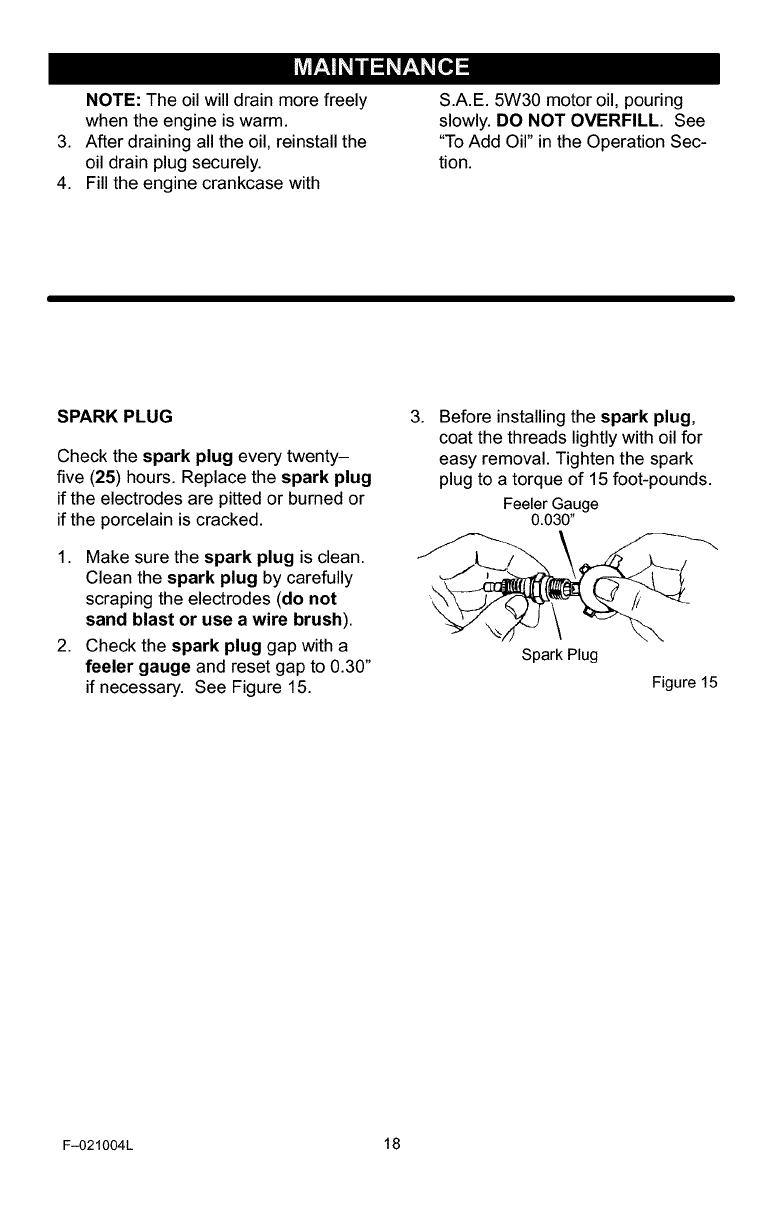

SPARK PLUG

Check the spark plug every twenty-

five (25) hours. Replace the spark plug

if the electrodes are pitted or burned or

if the porcelain is cracked.

1. Make sure the spark plug is clean.

Clean the spark plug by carefully

scraping the electrodes (do not

sand blast or use a wire brush).

2. Check the spark plug gap with a

feeler gauge and reset gap to 0.30"

if necessary. See Figure 15.

3. Before installing the spark plug,

coat the threads lightly with oil for

easy removal. Tighten the spark

plug to a torque of 15 foot-pounds.

Feeler Gauge

0.030"

Spark Plug

Figure 15

F-021004L 18

B._o] _ r_,_l m]F-'_mJLli.,,"]lJkvJ!_ _11II

_ARNING: Always discon-

nect the spark plug wire and

place it where it cannot

make contact with spark plug to pre-

vent accidental starting when mak-

ing any adjustments or repairs.

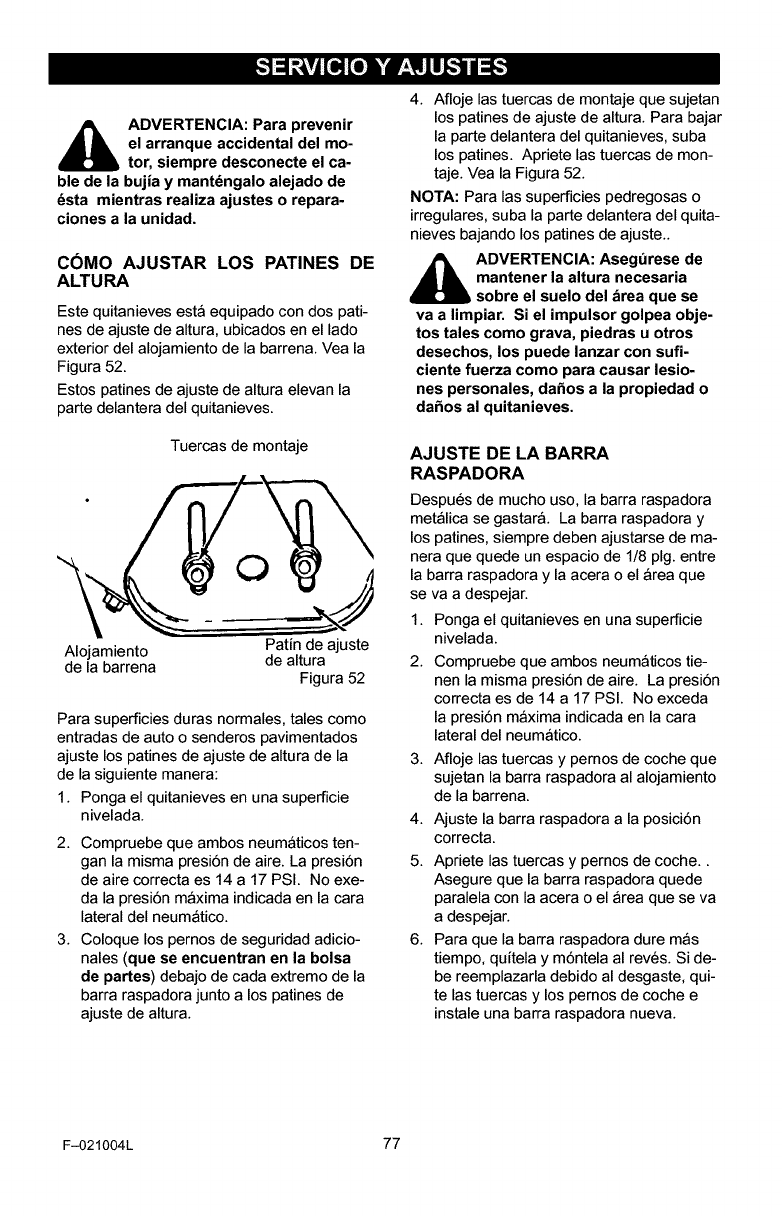

TO ADJUST SKID HEIGHT

This snow thrower is equipped with two

height adjustment skids, located on

the outside of the auger housing. See

Figure 16.

These skids elevate the front of the

snow thrower.

Mountin( Nuts

Auger Housing Height Adjust Skid

Figure 16

For normal hard surfaces, such as a

paved driveway or walk, adjust the

skids as follows.

1. Position the snow thrower on a level

surface.

2. Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

3. Place the extra shear bolts supplied

(found in parts bag) under each

end of the scraper bar next to the

adjustable skids.

4. Loosen the mounting nuts that hold

the adjustable skids. To bring the

front of the snow thrower down,

raise the adjustable skids. Tighten

the mounting nuts. See Figure 16.

NOTE: For rocky or uneven surfaces,

raise the front of the snow thrower by

moving the skids down.

_ WARNING: Be certain to

maintain proper ground

clearance for your particular

area to be cleared. Objects such as

gravel, rocks or other debris, if

struck by the impeller, may be

thrown with sufficient force to cause

personal injury, property damage or

damage to the snow thrower.

TO ADJUST SCRAPER BAR

After considerable use, the metal scrap-

er bar will have adefinite wear pattern.

The scraper bar in conjunction with the

skids should always be adjusted to al-

low 1/8" between the scraper bar and

the sidewalk or area to be cleaned.

1. Position the snow thrower on a level

surface.

2. Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

3. Loosen the carriage bolts and nuts

securing the scraper bar to the au-

ger housing.

4. Adjust the scraper bar to the proper

position.

5. Tighten the carriage bolts and nuts,

making sure that the scraper bar is

parallel with the working surface.

6. For extended operation, the scraper

bar may be reversed. If the scraper

bar must be replaced due to wear,

remove the carriage bolts and nuts

and install a new scraper bar.

F-021004L 19

B._o] _ rz_l m]F-'_mJLli.,,"]lJkvJ!_ _11II

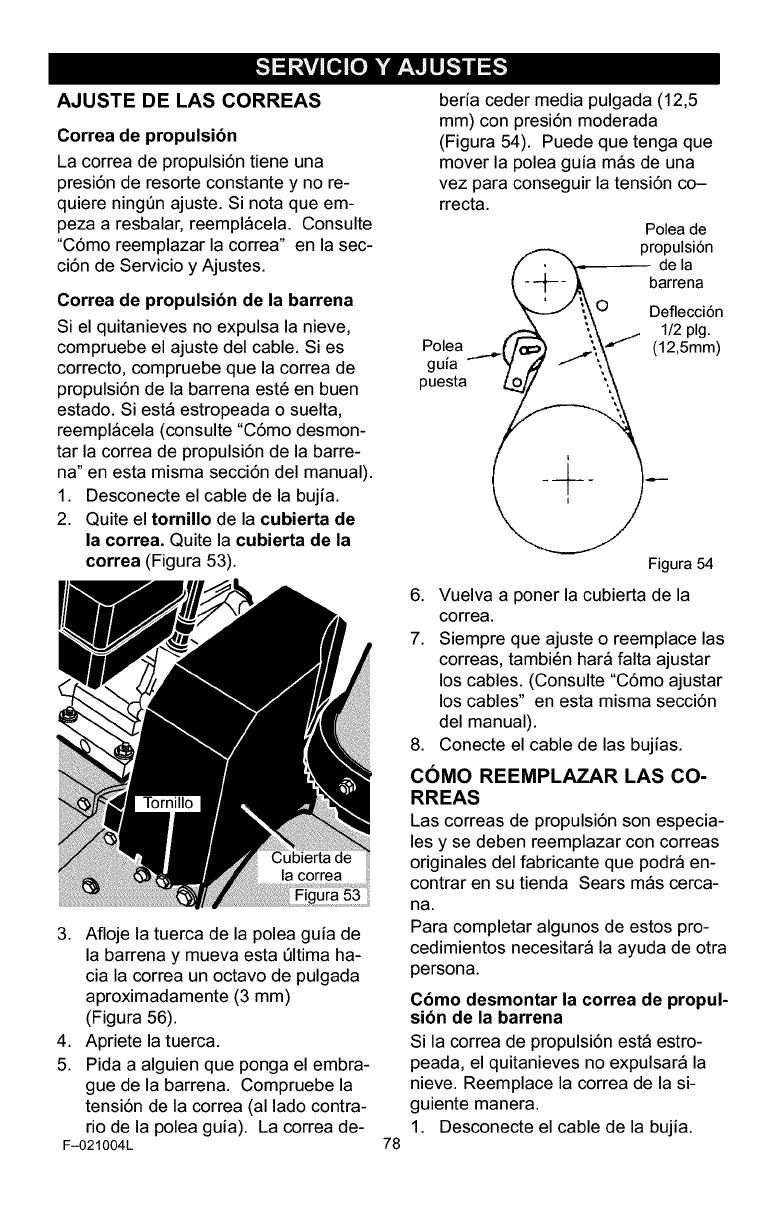

BELT ADJUSTMENT

Traction Drive Belt

The traction drive belt has constant

spring pressure and does not require

an adjustment. If the traction drive belt

is slipping, replace the belt. See "How

To Replace The Belts" in the Service

And Adjustment section.

Auger Drive Belt

If your snow blower will not discharge

snow, check the control cable adjust-

ment. If it is correct, then check the

condition of the auger drive belt. If it is

damaged or loose, replace it (see "How

To Replace The Belts" in this section of

the manual).

1. Disconnect spark plug wire.

2. Remove screw from belt cover.

Remove belt cover (see Figure 17).

5. Have someone engage auger drive

clutch. Check tension on belt (op-

posite idler pulley). Belt should de-

flect about 1/2 inch (12.5 mm) with

moderate pressure (Figure 18). You

may have to move idler pulley more

than once to obtain the correct ten-

sion.

Auger

Drive

Engine

Pulley

"_./" \\O 1/2 inch

-.-.& ;\ (12.5mm)

Idler_...__(/'_ _.,_,_.,...f Deflection

Pulley 7_/_ - "._

Engaged __

Figure 18

6. Reinstall belt cover.

7. Whenever belts are adjusted or re-

placed, the cables will need to be

adjusted. (See Cable Adjustment in

this section of the manual).

3. Loosen nut on auger idler pulley

and move auger idler pulley towards

belt about 1/8 inch (3 mm) (see

Figure 20).

4. Tighten nut.

F-021004L 20

8. Attach the spark plug wire.

HOW TO REPLACE THE BELTS

The drive belts are of special construc-

tion and must be replaced with original

equipment replacement belts available

from your nearest Sears service center.

Some steps require the assistance of a

second person.

How To Remove the Auger Drive Belt

If the auger drive belt is damaged, the

snow thrower will not discharge snow.

Replace the damaged belt as follows.

1. Disconnect the spark plug wire.

2. Loosen the bolts on each side of

the bottom panel (see Figure 19).

B._o] _ rz_l m]F-'_mJLli.,,"]lJkvJ!_ _11II

3. Remove the bottom panel.

Bolt Bottom

_. j__/Panel

"\\Bolt L

Figure 19

4. Remove screw from belt cover.

Remove the belt cover (see

Figure 17).

5. Loosen the belt guide. Pull the belt

guide away from the auger drive

pulley (see Figure 20).

6. Pull the idler pulley away from the

auger drive belt.

7. Remove the old auger drive belt

from the engine pulley. Replace

the auger drive belt with an original

equipment replacement belt avail-

able from a Sears service center.

8. Install the new auger drive belt

onto the auger drive pulley and

onto pulley.

9. Adjust the auger drive belt. See

"How To Adjust The Auger Drive

Belt" in the Service And Adjustment

section.

10. Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

11. Install the belt cover. Tighten

screw (See Figure 17).

12. Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

13. Install the bottom panel (see

Figure 19).

14. Tighten the bolts on each side of

the bottom panel.

from the auger drive pulley and 15. Connect the spark plug wire.

L ,_v_j Traction Drive Belt

Engine Pulley

Belt Guide

Auger Drive Pulley

Traction\

Auger Idler Pulley Auger Drive Belt

E-Ring

Swing Plate

Axle Rod

F-021004L 21

Traction Drive

Spring

Traction

Drive Belt

Traction

Drive Pulley

Engine

Pulley

Figure 20

B._o] _ r_,_l m]F-'_mJLli.,,"]lJkvJ!_ _11II

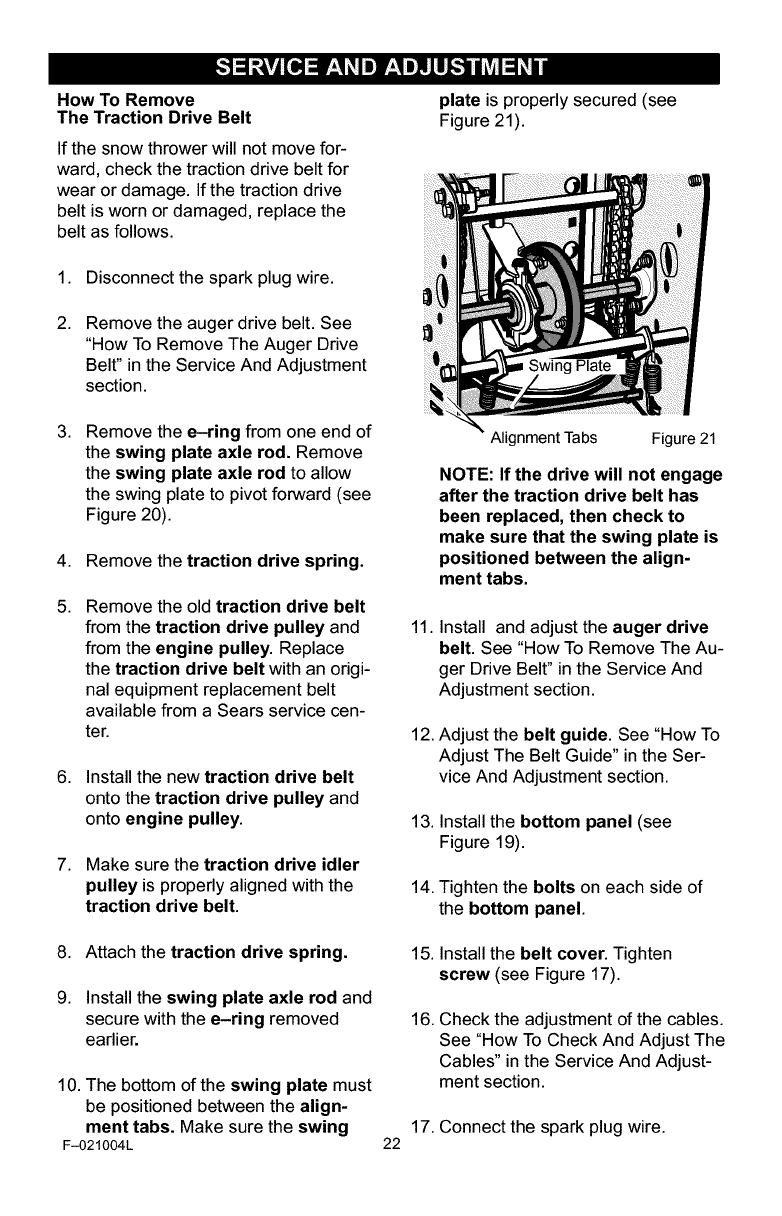

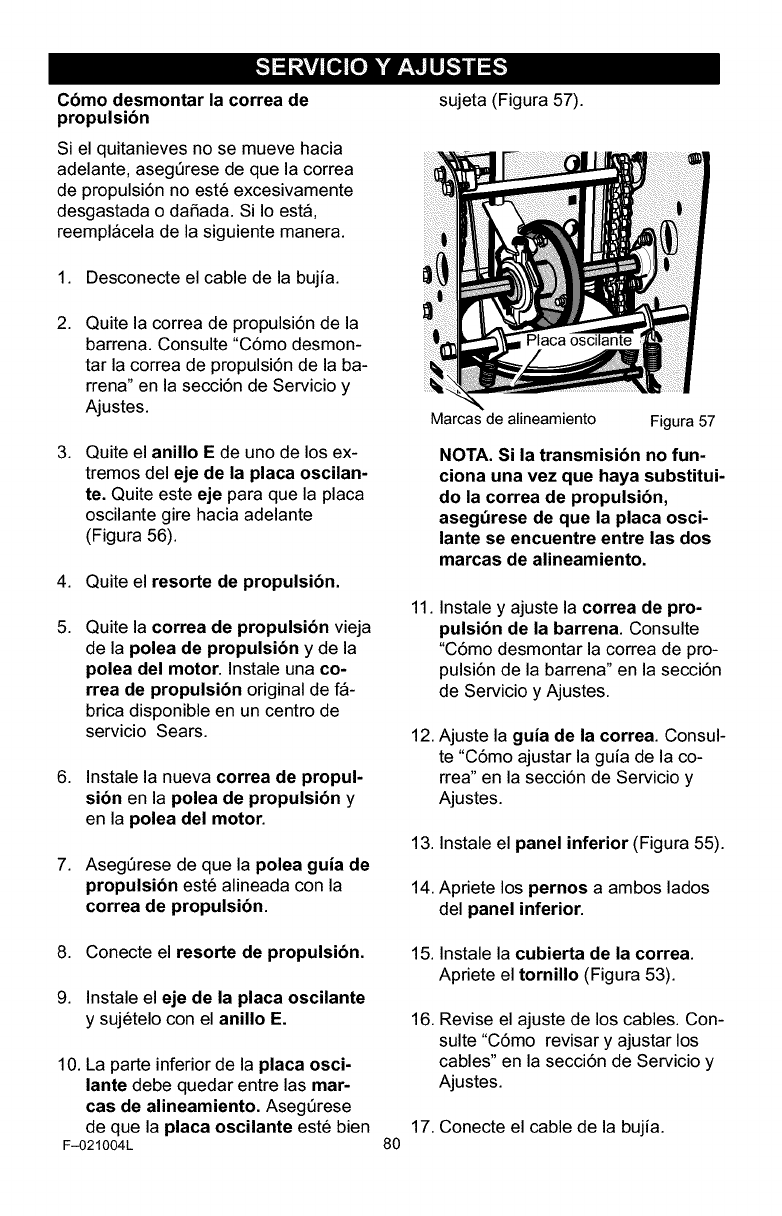

How To Remove

The Traction Drive Belt

If the snow thrower will not move for-

ward, check the traction drive belt for

wear or damage. If the traction drive

belt is worn or damaged, replace the

belt as follows.

plate is properly secured (see

Figure 21).

1. Disconnect the spark plug wire.

2. Remove the auger drive belt. See

"How To Remove The Auger Drive

Belt" in the Service And Adjustment

section.

Remove the e-ring from one end of

the swing plate axle rod. Remove

the swing plate axle rod to allow

the swing plate to pivot forward (see

Figure 20).

Remove the traction drive spring.

Remove the old traction drive belt

from the traction drive pulley and

from the engine pulley. Replace

the traction drive belt with an origi-

nal equipment replacement belt

available from a Sears service cen-

ter.

Install the new traction drive belt

onto the traction drive pulley and

onto engine pulley.

Make sure the traction drive idler

pulley is properly aligned with the

traction drive belt.

11.

12.

13.

14.

Alignment Tabs Figure 21

NOTE: If the drive will not engage

after the traction drive belt has

been replaced, then check to

make sure that the swing plate is

positioned between the align-

ment tabs.

Install and adjust the auger drive

belt. See "How To Remove The Au-

ger Drive Belt" in the Service And

Adjustment section.

Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

Install the bottom panel (see

Figure 19).

Tighten the bolts on each side of

the bottom panel.

8. Attach the traction drive spring.

9. Install the swing plate axle rod and

secure with the e-ring removed

earlier.

10. The bottom of the swing plate must

be positioned between the align-

merit tabs. Make sure the swing

F-021004L

15.

16.

17.

Install the belt cover. Tighten

screw (see Figure 17).

Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

Connect the spark plug wire.

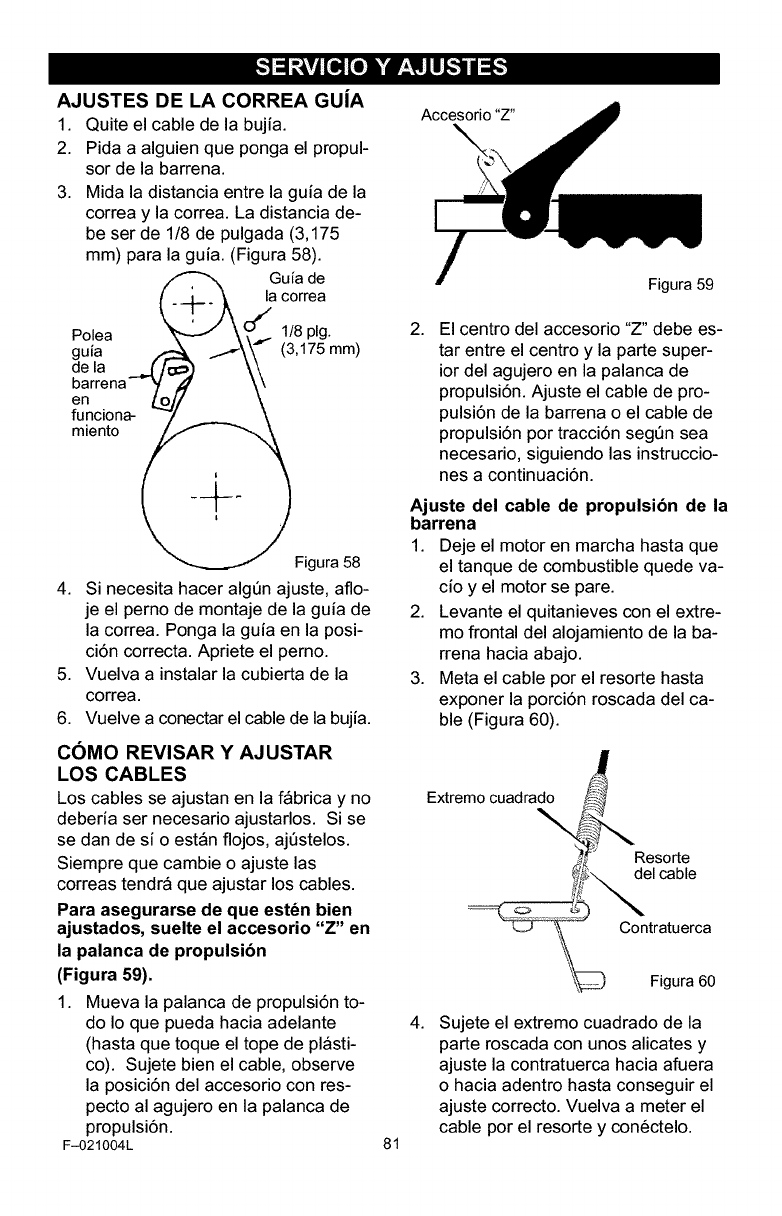

BELT GUIDE ADJUSTMENT

1. Remove spark plug wire.

2. Have someone engage auger drive.

3. Measure the distance between the

belt guide and belt. The distance

should be 1/8 inch (3.175 ram) for

guide. See Figure 22.

"Z" Fitting

Belt Guide

v 1/8 Inch

_i\\" (317sram)

Auger Idler (/'-_ - \\

Pulley -'_'_' --_f \\

Engaged _

Figure 22

If adjustment is necessary, loosen

belt guide mounting bolt. Move belt

guide to the correct position. Tight-

en mounting bolt.

Reinstall belt cover.

Reconnect spark plug wire.

HOW TO CHECK AND

ADJUST THE CABLES

The cables are adjusted at the factory

and no adjustment should be neces-

sary. If the cables have become

stretched or are sagging adjustment will

be necessary.

Whenever belts are adjusted or re-

placed, the cables will need to be ad-

justed.

To check for correct adjustment, un-

hook "Z" fitting at clutch lever (see

Figure 23).

1. Move clutch lever to the full forward

position (just contacting plastic

bumper). Holding cable tight, note

position of fitting to hole in clutch le-

ver.

F-021004L

Figure 23

2. The center of the "Z" fitting should

be between the center and top of

the hole in the clutch lever. Adjust

either the auger drive cable or the

traction drive cable as as necessary

according to the following instruc-

tions.

Auger Drive Cable Adjustment

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Push cable through spring to ex-

pose the threaded portion of the

cable (see Figure 24).

Square

End

Cable Spring

Locknut

'_'\_ Figure 24

4. Hold square end of threaded portion

with pliers and adjust Iocknut in or

out until correct adjustment is

reached. Pull cable back through

spring and connect cable.

TRACTION DRIVE CABLE ADJUSTMENT

1. 7. Push the bottom of the traction

Run the engine until the fuel tank is

empty and the engine stops.

Stand the snow thrower up on the

front end of the auger housing.

Loosen the bolts on each side of

the bottom panel (see Figure 25).

Bolt Bottom Panel

Auger

Housing

\_\ Bolt

Figure 25

drive cable through the cable ad-

justment bracket until the "Z"

hook can be removed.

8. Remove the "Z" hook from the

cable adjustment bracket. Move

the "Z" hook down to the next ad-

justment hole.

9. Pull the traction drive cable up

through the cable adjustment

bracket.

10. Put the cable boot over the cable

adjustment bracket.

11. Install the "Z" hook to the traction

drive lever (see Figure 23).

12. To check the adjustment, depress

the drive lever and check the length

of one of the drive springs. In cor-

rect adjustment, the length of the

drive spring is:

minimum 3" (76 mm.)

maximum 3-3/8" (85 mm.)

(see Figure 27).

4. Remove the bottom panel.

5. Disconnect the "Z" fitting from the

drive lever (see Figure 23).

6. Slide the cable boot off the cable

adjustment bracket (see

Figure 26).

Traction ,.-4_

_/_D riveCable///)

Cable Boot_"x{_&Y

/7 Cable"_Adjustment/"Z" Hook

Bracket Figure 26

Figure 27

F-021004L 24

B._o] _ r_,_l m]F-'_mJLli.,,"]lJkvJ!_ _11II

HOW TO ADJUST OR REPLACE

THE FRICTION WHEEL

How To Check The Friction Wheel

If the snow thrower will not move for-

ward, check the traction drive belt, the

traction drive cable or the friction wheel.

If the friction wheel is worn or damaged,

it must be replaced. See "How To Re-

place the Friction Wheel" in this section.

If the friction wheel is not worn or dam-

aged, check as follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing

(see Figure 28).

3. Disconnect the spark plug wire.

4. Loosen the bolts on each side of

the bottom panel (see Figure 28).

5. Remove the bottom panel.

6. Position the shift speed lever in

the lowest forward speed.

7. Note the position of the friction

wheel (see Figure 29). The correct

distance "A" from the right side of

the friction wheel to the outside of

the motorbox is as follows:

Tire Size Distance "A"

12 and 13 inch 4-1/8"

16 inch 4-5/16"

If the friction wheel is not in the

correct position, adjust according to

the following instructions.

5. Install the bottom panel (see

Figure 28).

6. Tighten the bolts on each side of

the bottom panel.

Bolt Bottom Panel

Auger

Housing

\_\ Bolt

Figure 28

Figure 29

Speed Control Rod

How To Adjust The Friction Wheel

1. Position the shift speed lever in

the lowest forward speed.

2. Loosen the bolts on the speed

control rod (see Figure 30).

3. Move the friction wheel to the cor-

rect position (see Figure 29).

4. Tighten the bolts on the speed

control rod (see Figure 30).

F-021004L 25

Figure 30

B._o] _ r_,_l m]F-'_mJLli.,,']lJkvJ!_ _11II

How To Replace The Friction Wheel

If the friction wheel is worn or damaged,

the snow thrower will not move forward.

The friction wheel must be replaced as

follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing (4).

(see Figure 28).

Bottom Panel Wheel

Figure 31

3. Disconnect the spark plug wire.

4. Remove the fasteners that secure

the right wheel. Remove the right

wheel from the axle (see Figure 31)

5. Loosen the bolts on each side of

the bottom panel.

6. Remove the bottom panel.

7. Remove the fasteners that secure

the drive sprocket to the axle (see

Figure 32).

Chain Figure 32

8. Remove the left wheel, axle, and

drive sprocket.

9. Remove the four bolts that hold the

bearings on each side of the hex

shaft (see Figure 33).

Bolts

10. Remove the hex shaft and bear-

ings.

NOTE: Take special note of the posi-

tion of the washers on the hex shaft.

Figure 33

F-021004L 26

11. Remove the three fasteners that

hold the friction wheel to the hub

(see Figure 34).

12. Remove the friction wheel from the

hub. Slip the friction wheel off the

hex shaft.

13. Assemble the new friction wheel

onto hub with the fasteners re-

moved earlier.

14. Install the hex shaft and bearings

with the four bolts removed earlier

(see Figure 35).

Make sure the washers are prop-

erly installed in the original posi-

tion. Also, make sure the two

washers are properly aligned

with the actuator arms.

15. Make sure the hex shaft turns free-

ly.

16. Install the left wheel, axle, and

drive sprocket with the fasteners

removed earlier. Install the chain

onto the drive sprocket (see

Figure 32).

17. Check the adjustment of the friction

wheel. See "How To Adjust The

Friction Wheel" in this section.

18. Make sure the friction wheel and the

disc drive plate are free from grease

or oil.

19. Install the bottom panel (see

Figure 31).

20. Tighten the bolts on each side of

the bottom panel.

21. Install the right wheel to the axle

with the fasteners removed earlier.

22. Connect the spark plug wire.

Friction

Fasteners Hub Wheel

Hex Shaft

Fasteners

Figure 34

Washer

Bearings

F-021004L

Actuator Arms -\

Bearings

Washer

/Washer

Figure 35

HOW TO REPLACE

THE AUGER SHEAR BOLT

The augers are secured to the auger

shaft with special shear bolts. These

shear bolts are designed to break and

protect the machine if an object be-

comes lodged in the auger housing. Do

not use a harder bolt as the protection

provided by the shear bolt will be lost.

,_ WARNING: For safety and to

protect the machine, use

only original equipment

shear bolts.

To replace a broken shear bolt, proceed

as follows. Extra shear bolts were pro-

vided in the assembly parts bag.

1. Move the throttle control to the stop

position. Disengage all controls.

2. Disconnect the spark plug wire.

Make sure all moving parts have

stopped.

3. Align the hole in the auger with the

hole in the auger shaft. Install the

new shear pin and spacer. See

Figure 36.

4. Connect the spark plug wire.

Shear Pin

_°)i"' _ Spacer

Figure 36

TO ADJUST THE CARBURETOR

If you think your carburetor needs ad-

justing, contact your nearest Sears Ser-

vice Center. Engine performance

should not be affected at altitudes up to

7,000 feet. For operation at higher

elevations, contact your nearest Sears

Service Center

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Over-speeding

the engine above the factory high

speed setting can be dangerous. If you

think the engine-governed high speed

needs adjusting, contact your nearest

Sears Service Center, which has the

proper equipment and experience to

make any necessary adjustments. For

the location of the nearest Sears Ser-

vice Center, call Sears Service at

1-800-4-MY-HOME®.

F-021004L 28

_"]ll[O_ _

_ARNING: Never store your

snow thrower indoors or in

an enclosed, poorly venti-

lated area. If gasoline remains in the

tank, fumes may reach an open

flame, spark or pilot light from afur-

nace, water heater, clothes dryer,

cigarette, etc.

To prevent damage (if snow thrower is

not used for more than 30 days) follow

the steps below.

SNOW THROWER

1. Thoroughly clean the snow thrower.

2. Lubricate all lubrication points. See

the Maintenance section.

3. Be sure that all nuts, bolts and

screws are securely fastened. In-

spect all visible moving parts for

damage, breakage and wear. Re-

place if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before paint-

ing.

5. Cover the bare metal parts of the

blower housing auger and the im-

peller with rust preventative, such

as a spray lubricant.

NOTE: Ayearly checkup or tune-up by

a Sears service center is a good way of

ensuring that your snow thrower will

provide maximum performance for the

next season.

ENGINE

Gasoline must be removed or treated to

prevent gum deposits from forming in

the fuel tank, filter, hose, and carburetor

during storage. Also, during storage al-

cohol blended gasoline that uses etha-

nol or methanol (sometimes called

gasohol) attracts water. It acts on the

gasoline to form acids which damage

the engine.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. If you do not remove the gasoline,

use fuel stabilizer supplied with unit

or purchase Craftsman Fuel Stabi-

lizer No. 3550. Add fuel stabilizer to

any gasoline left in the tank to mini-

mize gum deposits and acids. If the

fuel tank is almost empty, mix stabi-

lizer with fresh gasoline in a sepa-

rate container and add some to the

fuel tank.

3. Always follow the instructions on the

stabilizer container. After the stabi-

lizer is added to the fuel tank, run

the engine at least ten minutes to

allow the mixture to reach the car-

buretor.

4. Change the engine oil.

5. Lubricate the piston/cylinder area.

First, remove the spark plug and

squirt a few drops of clean engine

oil into the spark plug hole. Next,

cover the spark plug hole with a rag

to absorb oil spray. Then, pull two or

three times on the recoil starter rope

to rotate the engine. Finally, install

the spark plug and attach the spark

plug wire.

OTHER

1. If possible, store your snow thrower

indoors and cover it to give protec-

tion from dust and dirt.

2. If the snow thrower must be stored

outdoors, put the snow thrower on

blocks to raise it off of the ground.

3. Cover the snow thrower with a suit-

able protective cover that does not

retain moisture. Do not use plastic.

IMPORTANT: Never cover snow

thrower while engine and exhaust areas

are stillwarm.

F-021004L 29

Ill

TROUBLE CORRECTION

Difficult starting

CAUSE

Defective spark plug.

Water or dirt in fuel system.

Replace spark plug.

Remove fuel from fuel tank.

Add fresh fuel.

Engine runs erratically Blocked fuel line, empty gas Clean fuel line; check fuel

tank, or stale gasoline supply; add fresh gasoline

Engine stalls Unit running on CHOKE. Set choke lever to OFF

position.

Engine runs erratic; Water or dirt in fuel system. Remove fuel from fuel tank.

Loss of power Add fresh fuel.

Excessive vibration

Unit fails to propel itself

Loose parts: damaged

impeller

Traction drive belt loose or

damaged.

Immediately stop engine.

Remove ignition key. Tighten

all fasteners and make all

necessary repairs. If

vibration continues, take the

unit to a Sears service

center.

Replace traction drive belt.

Incorrect adjustment of Adjust traction drive cable.

traction drive cable

Worn or damaged friction Replace friction wheel.

wheel.

Unit fails to discharge

snow

Auger drive belt loose or

damaged.

Adjust auger drive belt;

replace if damaged.

Auger control cable not Adjust auger control cable.

adjusted correctly.

Shear bolt broken Replace shear bolt

Discharge chute clogged. Stop engine immediately and

disconnect spark plug wire.

Clean discharge chute and

inside of auger housing.

Foreign object lodged in

auger

Stop engine immediately and

disconnect spark plug wire.

Remove object from auger.

F-021004L 30

SEARS, ROEBUCK AND CO.

Federal and California Emission Control Systems Limited Warranty

Small Off-Road Engines

CALIFORNIA & US EPA EMISSION

CONTROL WARRANTY STATEMENT

The U. S. Environmental Protection Agency

("EPA"), the California Air Resources Board

("CARB") and Sears, Roebuck and Co. are

pleased to explain the Federal and California

Emission Control Systems Warranty on your

new small off-road engine. In California, new

1995 and later small off-road engines must be

designed, built and equipped to meet the

State's stringent anti-smog standards. In oth-

er states, new 1997 and later model year en-

gines must be designed, built and equipped, at

the time of sale, to meet the U.S. EPA regula-

tions for small non-road engines. Sears, Roe-

buck and Co. will warrant the emission control

system on your small off-road engine for the

periods of time listed below, provided there

has been no abuse, neglect, unapproved mod-

ification, or improper maintenance of your

small off-road engine.

Your emission control system may include

parts such as the carburetor, ignition system

and exhaust system. Also included may be the

compression release system and other emis-

sion-related assemblies.

Where a warrantable condition exists, Sears,

Roebuck and Co. will repair your small off-

road engine at no cost to you for diagnosis,

parts and labor.

MANUFACTURER'S EMISSION

CONTROL SYSTEM WARRANTY

COVERAGE

Emission control systems on 1995 and later

model year California small off-road engines

are warranted for two years as hereinafter

noted. In other states, 1997 and later model

year engines are also warranted for two years.

If, during such warranty period, any emission-

related part on your engine is defective in ma-

terials or workmanship, the part will be

repaired or replaced by Sears, Roebuck and

Co.

OWNER'S WARRANTY

RESPONSIBILITIES

As the small off-road engine owner, you are

responsible for the performance of the re-

F-021004L

quired maintenance listed in your Owner's

Manual, but Sears, Roebuck and Co. will not

deny warranty solely due to the lack of receipts

or for your failure to provide written evidence

of the performance of all scheduled mainte-

nance.

As the small off-road engine owner, you

should, however, be aware that Sears, Roe-

buck and Co. may deny you warranty cover-

age if your small off-road engine or a part

thereof has failed due to abuse, neglect, im-

proper maintenance or unapproved modifica-

tions.

You are responsible for presenting your small

off-road engine to a Sears, Roebuck and Co.

Authorized Service Outlet as soon as a prob-

lem exists. The warranty repairs should be

completed in a reasonable amount of time, not

to exceed 30 days.

Warranty service can be arranged by contact-

ing either a Sears, Roebuck and Co. Autho-

rized Service Outlet, or by contacting Sears,

Roebuck and Co. at 1-800-473-7247.

IMPORTANT NOTE

Esta This warranty statement explains your

rights and obligations under the Emission

Control System Warranty "(ECS Warranty")

which is provided to you by Sears, Roebuck

and Co. pursuant to California law. See also

the Sears, Roebuck and Co. Limited Warran-

ties for Sears, Roebuck and Co. which is en-

closed therewith on a separate sheet and also

is provided to you by Sears, Roebuck and Co.

The ECS Warranty applies only to the emis-

sion control system of your new engine. To the

extent that there is any conflict in terms be-

tween the ECS Warranty and the Sears, Roe-

buck and Co. Warranty, the ECS Warranty

shall apply except in any circumstances in

which the Sears, Roebuck and Co. Warranty

may provide a longer warranty period. Both the

ECS Warranty and the Sears, Roebuck and

Co. Warranty describe important rights and

obligations with respect to your new engine.

Warranty service can only be performed by a

Sears, Roebuck and Co. Authorized Service

Outlet. At the time of requesting warranty ser-

vice, evidence must be presented of the date

of sale to the original purchaser. The purchas-

ershallpayanychargesformakingservice

callsand/orfortransportingtheproductsto

andfromtheplacewheretheinspectionand/

orwarrantyworkisperformed.Thepurchaser

shallberesponsibleforanydamageorlossin-

curredinconnectionwiththetransportationof

anyengineoranypart(s)thereofsubmittedfor

inspectionand/orwarrantywork.

Ifyouhaveanyquestionsregardingyourwar-

rantyrightsandresponsibilities,youshould

contactSears,Roebuckand Co. at

1-800-473-7247.

EMISSION CONTROL SYSTEM

WARRANTY

Emission Control System Warranty ("ECS

Warranty") for 1995 and later model year Cali-

fornia small off-road engines (for other states,

1997 and later model year engines):

A. APPLICABILITY: This warranty shall apply

to 1995 and later model year California small

off-road engines (for other states, 1997 and

later model year engines). The ECS Warranty

Period shall begin on the date the new engine

or equipment is delivered to its original, end-

use purchaser, and shall continue for 24 con-

secutive months thereafter.

B. GENERAL EMISSIONS WARRANTY

COVERAGE: Sears, Roebuck and Co. war-

rants to the original, end-use purchaser of the

new engine or equipment and to each subse-

quent purchaser that each of its small off-road

engines is:

1. Designed, built and equipped so as to con-

form with all applicable regulations adopted by

the Air Resources Board pursuant to its au-

thority in Chapters 1 and 2, Part 5, Division 26

of the Health and Safety Code, and

2. Free from defects in materials and work-

manship which, at any time during the ECS

Warranty Period, will cause a warranted emis-

sions-related part to fail to be identical in all

material respects to the part as described in

the engine manufacturer's application for certi-

fication.

C. The ECS Warranty only pertains to emis-

sions-related parts on your engine, as follows:

1. Any warranted, emissions-related parts

which are not scheduled for replacement as

required maintenance in the Owner's Manual

shall be warranted for the ECS Warranty Peri-

od. If any such part fails during the ECS War-

ranty Period, it shall be repaired or replaced by

F-021004L 32

Sears, Roebuck and Co. according to Subsec-

tion 4 below. Any such part repaired or re-

placed under the ECS Warranty shall be

warranted for any remainder of the ECS War-

ranty Period.

2. Any warranted, emissions-related part

which is scheduled only for regular inspection

as specified in the Owner's Manual shall be

warranted for the ECS Warranty Period. A

statement in such written instructions to the ef-

fect of "repair or replace as necessary", shall

not reduce the ECS Warranty Period. Any

such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder

of the ECS Warranty Period.

3. Any warranted, emissions-related part

which is scheduled for replacement as re-

quired maintenance in the Owner's Manual,

shall be warranted for the period of time prior

to the first scheduled replacement point for

that part. If the part fails prior to the first sched-

uled replacement, the part shall be repaired or

replaced by Sears, Roebuck and Co. accord-

ing to Subsection 4 below. Any such emis-

sions-related part repaired or replaced under

the ECS Warranty, shall be warranted for the

remainder of the ECS Warranty Period prior to

the first scheduled replacement point for such

emissions-related part.

4. Repair or replacement of any warranted,

emissions-related part under this ECS War-

ranty shall be performed at no charge to the

owner at a Sears, Roebuck and Co. Autho-

rized Service Outlet.

5. The owner shall not be charged for diagnos-

tic labor which leads to the determination that

a part covered by the ECS Warranty is in fact

defective, provided that such diagnostic work

is performed at a Sears, Roebuck and Co. Au-

thorized Service Outlet.

6. Sears, Roebuck and Co. shall be liable for

damages to other original engine components

or approved modifications proximately caused

by a failure under warranty of an emission-re-

lated part covered by the ECS Warranty.

7. Throughout the ECS Warranty Period,

Sears, Roebuck and Co. shall maintain a sup-

ply of warranted emission-related parts suffi-

cient to meet the expected demand for such

emission-related parts.

8. Any Sears, Roebuck and Co. authorized

and approved emission-related replacement

part may be used in the performance of any

ECS Warranty maintenance or repair and will

be provided without charge to the owner. Such

useshallnotreduceSears,RoebuckandCo.

ECSWarrantyobligations.

9.Unapprovedadd-onormodifiedpartsmay

notbeusedtomodifyorrepairaSears,Roe-

buckandCo.engine.SuchusevoidsthisECS

Warrantyandshallbesufficientgroundsfor

disallowinganECSWarrantyclaim.Sears,

RoebuckandCo.shallnotbeliablehereunder

forfailuresofanywarrantedpartsofaSears,

RoebuckandCo.enginecausedbytheuseof

suchanunapprovedadd-onormodifiedpart.

EMISSION-RELATED PARTS

INCLUDE THE FOLLOWING:

1. Carburetor Assembly and its Internal Com-

ponents

a) Fuel filter

b) Carburetor gaskets

c) Intake pipe

2. Air Cleaner Assembly

a) Air filter element

3. Ignition System, including:

a) Spark plug

b) Ignition module

c) Flywheel assembly

4. Catalytic Muffler (if so equipped)

a) Muffler gasket (if so equipped)

b) Exhaust manifold (if so equipped)

5. Crankcase Breather Assembly and its

Components

a) Breather connection tube

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021004L 33

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

ENGINE

25-2

25-3

25-1 _ 16

25-4

/18

Ref.Drive

Page

ENG100A

Key Key

No. Part No. Description No. Part No.

2 143.025501 ENGINE (1501212) 20 1501201

3002x97 BOLT, CARRIAGE 22 71060

5028x76 RETAINER, PUSH 24 710097

6710026 NUT 25 1501103E549

81501109 PULLEY, ENGINE 25-1 1501062E549

10 710247 WASHER 25-2 310169

12 71063 WASHER 25-3 780055

14 71015 SCREW 25-4 1501049E549

16 579932 BELT, V3L 33.13LG -- F-021004L

18 585416 BELT, V4L 38.1 LG

F-021004L 34

Ref. Auger

Housing Page

Description

GUIDE, ROD BELT

WASHER, SPTLK

SCREW

FRAME ASSEMBLY

PLATE, ENGINE

SCREW

MOTOR BOX

MANUAL

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

ELECTRIC STARTER

ES100A

Key No.

Part No. Description

330783 MOTOR, STARTER

762226 SCREW

6217 SCREW

6219 CORD, STARTE R

F-021004L 35

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

FRAME

106

\ lO5

108

111

120 _

162

122

90 168

148 Ref. Auger

Housing

Page

Ref. Drive

Page

Key

No. Part No.

90 1501055E701

91 310169

103 1501226 YZ

105 711682

106 761761

107 165x159

108 761675 YZ

110 585781

111 711617

112 1501112YZ

114 1501065

116 710097

F-021004L

103

Key

Description No. Part No.

COVER, BOTTOM 118 71060

SCREW 122 780055

IDLER, AUGER 145 53704

PIN, HAIR 148 50793

PIN, KLIK 149 590

SPRING, TENSION 160 1501052

SPRING ATTACH 162 26x306

BOLT, CARR. 166 71067

WASHER, FLAT 168 1501200

BRACKET, IDLER 169 760539

BUSHING, IDLER 170 761187

SCREW

149 107

Description

WASHER, SPLIT

SCREW, TAP

SPRING

PULLEY, IDLER

NUT, JAM

COVER, BELT

SCREW, TAP

WASHER, FLAT

SPACER

LID, TOOL BOX

PAD, FOAM

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

GEAR CASE

340

327

326 304

324 323 \

325 /_

322

311

321 312

324 /

306

303

\300 312

310

313 320

310 301

304

303

311

315 314

GEAR104A

Key Key

No. Part No. Description No. Part No.

300 10577 CASE, GEAR, RH 320 50221

301 10576 CASE, GEAR, LH 321 1501191

303 710025 SCREW 322 580295

304 302635 NUT 323 454565

306 9344 SCREW 324 48275

310 9566 SEAL, OIL 325 50684

311 50304 BEARING, FL 326 50304

312 48275 WASHER, FLAT 327 9566

313 1501189 SHAFT, OUTPUT 340 1501188E701

314 51279 GASKET 341 454565

315 51405 GEAR, WORM * 333431

316 431787 KEY, WOODRUFF

F-021004L 37

Description

BRNG, FL

SHAFT, INPUT

COLLAR, THRUST

PIN, SPRING

WASHER, FLAT

BRNG, ROLL

BRNG, FL

SEAL, OIL

IMPELLER

PIN, SPRING

10oz LUBRIPLATE

*(NOT ILLUSTRATED)

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

DRIVE

Ref.

Wheel

Page

Ref. Shift Yoke - --_ 229

Page Ref. Frame _

Page R/ef._heel 200

Ref. Wheel

Page

206

201

\_ 203

204

Ref. 238

Wheel \

Page

213

208 212

217 213

218

210

225 /

223 \

227

238

207

215

\\\\

\220

218

230

DR100A

F-021004L 38

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

DRIVE

Key No. PaN No.

200 1501092 YZ

201 579851

203 334163

204 579858

206 780055

207 1501100

208 579868

210 337029

212 1501435

213 001x38

215 303008

217 579859

218 579858

220 334163

221 780055

223 1501115

225 1501057 YZ

226 1501158

227 15Xl14

229 11X30

230 1501107 YZ

232 11X30

234 165Xl12

236 1501090

238 71074

Description

LF AXLE, SWING PLATE YZ

CHAIN, ROLLER #42x19.00

BEARING AND RETAINER, ASSY

WASHER

SCREW, TAP 5/16-18x0.5

ASSY, HEX SHAFT

CHAIN, ROLLER #36x18.00 LG

BEARING, TRUNION CLUTCH R

WHEEL, FRICTION DISC

SCREW, 1/4-20 x 0.63

NUT, KEPS HEX 1/4-20

RING, RETEXT

WASHER

BEARING AND RETAINER, ASSY

SCREW, TAP 5/16-18 x .5

ASSY, FRICTION PULLEY

LF PLATE, SWINGING YZ

SPACER, FRICTION PULLEY

NUT, FLANGE LOCK 3/8-24

RETAINER, RING

LF ASSY, SPRING LINK YZ

RETAINER, RING

SPRING, EXTENSION

WLD, INTERMED SPROCKET 33T/7

WASHER, FLAT

F-021004L 39

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

DISCHARGE CHUTE

596

600

\ ---" 597

583

584

600

599

582

602

603 610

601

609 j 609

606

611

607

Ref. Auger Housing Page

CHUTEIOOB

F-021004L 40

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

DISCHARGE CHUTE

Key No. Part No. Description

582 586280 BOLT, 5/16-18 X 1.00 CARG.

583 71071 WASHER, FLAT

584 71038 NUT, 5/16-18 NYLOCK

596 71071 WASHER

597 1501260 KNOB, WING 3.00

599 002x97 BOLT, 5/16-18X1.125

600 762222 CHUTE ASSEMBLY

601 586280 BOLT

602 71071 WASHER, FLAT

603 71038 NUT, 5/16-18 HEXNYL

606 585214 YZ CHUTE COLLAR

607 340714 SCREW, 1/4-20 X 1.00

609 15x145 NUT, 1/4-20 HEX NYLOCK

610 337227 RETAINER RING INNER

611 1501282 RETAINER RING OUTER

F-021004L 41

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

AUGER HOUSING

528

480 481

/482

491

490 500 527

522

523

500

521

Ref. Gear

Case Page

524

526 525

520

\ \ 527

542 540

541

510

514

524

F-021004L 42

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

AUGER HOUSING

Key No. Part No. Description

480 1501211 PULLEY, V4L 8.4X .67

481 577400 SCREW, 5/16-18X.63

482 2001022 KEY, SQUARE 3/16 X 3/4

485 1501158 SPACER, FRICTION PULLEY

490 582957 YZ RETAINER, BALL BRNG

491 43846 BEARING, BALL

493 001X92 BOLT, HEX 5/16-18 X 1/2

499 710026 NUT, 5/16-18 HEXWDFLLK

500 1501184E549 HOUSING, ASSY

502 760040 PLUG, CHRISTMAS TREE

510 760662E701 BLADE, SCRAPER

511 340720 BOLT, 5/16-18 X 3/4

514 710026 NUT, 5/16-18

520 1501195E701 AUGER, ASSY, LH

521 1501194E701 AUGER, ASSY, RH

522 9524 SCREW

523 3943 SPACER, SLEEVE

524 73826 NUT, 1/4-20

525 9517 BEARING, FLANGE

526 711862 NUT, 5/16-18

527 9357 SCREW, 5/16-18 X 3/4

540 309016E701 SKID, HEIGHT ADJUST

541 340720 BOLT, 5/16-18 X .75

544 710026 NUT, 5/16-18

F-021004L 43

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

HANDLE

730 729

731

739

766

734

729

741

72_

724

1725

756

740

720 724 ,/

727 *_

726

755 _746

757 755__

757

758

Ref. Engine __

Page

759

764 760

762

HDL105A

F-021004L 44

CRAFTSMAN

Key No.

720

721

724

725

726

727

728

729

730

731

733

734

735

739

740

741

743

744

745

746

750

751

752

755

756

757

758

759

760

762

766

24" 5.5HP SNOW THROWER 536.887250

HANDLE

Pa_ No.

1501205E701

1501206E701

11234

71071

71060

15X144

11261

337399

337816E701

337815E701

337381

761105

337373

4049

1501123

761872

313441

1673

15X145

308146

339541E701

70984

71060

337407E701

6751

310169

001798

579860

1501059 YZ

1501122

337380

Description

HANDLE, UPPER LH

HANDLE, UPPER RH

SCREW, 5/16-18X2.75

WASHER, FLAT

WASHER, SPTLK .31X.58X.08

NUT, 5/16-18 REGHEX YZ

STOP, RED PLASTIC

GRIP-HANDLE FINGER

LEVER, ASSY CLUTCH DRIVE RH

LEVER, ASSY CLUTCH DRIVE LH

ROD, PIVOT CLUTCH

NUT, PUSH ON CAP

SPACER-HANDLE

BUMPER, RECTANGLE

CABLE, CLUTCH

CABLE, AUGER CLUTCH

BRACKET, CABLE ADJUSTER

SPRING, AUGER CLUTCH

NUT, 1/4-20 NYLOCK YZ

BOOT, CABLE SPRING

HANDLE, LOWER

SCREW, TAP 5/16-18 X .75

WASHER, SPTLK

BRKT, GEAR SELECTOR

SCREW, 5/16-18X2.00

SCREW, 1/4-20 x 0.63

BOLT, HEX 1/4-20 X 1.50

SPOOL-CABLE, AUGRT CLUTCH

BRACKET, CABLE SPOOL YZ

CABLE, LOWER DRIVE 12"

GRIP, CLUTCH HANDLE

F-021004L 45

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

CHUTE ROD

856

855

854

Ref. Handle Assy

867

855

/861

870

868

CROD105A

F-021004L 46

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

CHUTE ROD

Key No. Part No. Description

852-1 1501309YZ ASSEMBLY, YOKE & ROD

852-2 313431 WASHER, CURVED SPRING

852-3 1501067 GEAR, CHUTE ROTATION 9T

852-5 579493 PIN, COTTER

852-6 1501306E701 BRACKET, GEAR MOUNT

852-7 1501293 PIN, HAIR

852-8 1501075 YZ ASSEMBLY, YOKE ADAPTER YZ

852-9 711682 PIN, HAIR

852-10 578060 PIN, UNIVERSAL JOINT

852-11 578309 PIN, CLEVIS

852-13 578063 HOUSING, UNIVERSAL

854 51443 KNOB, CRANK

855 309312 FLATWASHER

856 578159 RING, RETAINER

860 581618 EYE BOLT 3/8-16X6.00

861 148 GROMMET, EYE BOLT

863 71045 NUT, 3/8-16 HEXJAM

864 71072 FLATWASHER .406X.81X.066

867 71046 NUT, 3/8-16 HEXNYL

868 002X98 BOLT, CARRIAGE 1/4-20 X 1.00

869 15X145 NUT, 1/4-20 NYLOCK YZ

870 1501074 YZ CRANK, ASSY CHUTE

F-021004L 47

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

SHIFT YOKE

I 796

792

801

791

8OO

814

802

812

813

F-021004L

Key No.

790

791

792

796

800

801

802

812

813

814

Part No.

336702E701

302628

73826

331624

760564

302628

73826

1501085 YZ

11X30

579944

SYOKE100A

Description

ROD, SHIFT

SCREW, 1/4-20X.75

NUT, 1/4-20

KNOB, SLIP

LEVER, SPRING

SCREW, 1/4-20X.75

NUT, 1/4-20

ROD ASSY., SPEED SELECT

RETAINER, RING

BEARING, FLANGED

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

PANEL

770

771

772

773

772

Key No.

770

771

772

773

PANEL101A

Part No. Description

1501203E549 PANEL

002x99 BOLT, CARRIAGE

71067 WASHER

15X145 NUT, 1/4-20 NYLOCK YZ

Part No.

48x2034

48x2036

761078

48x2038

48x349

760983

48x358

48x387

* Not Illustrated

DECALS

Description

DECAL DANGER CHUTE- HAND *

DECAL DANGER & FOOT *

DECAL DANGER STRIPE *

DECAL TRACTON/AUGER DRIVE- ENGAGE *

DECAL SPEED SELECT *

DECAL TOOL BOX - BELT COVER *

NAMEPLATE, CRAFTSMAN *

DECAL, 5/24 CRAFTSMAN *

F-021004L 49

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887250

WHEELS

678

679

680

671

WH L100A

655

Ref. Drive Page

650 654

652 676

655 /

675 ___677

F-021004L

Key No.

650

652

653

654

655

671

673

675

676

677

678

679

680

Part No.

1501283

1501089

01x193

15X145

1501114

712120

1501139

1501024

577015

15X145

239

73842

1501023

Description

SHAFT, AXLE

SPRKT & HUB

SCREW, 1/4-20 x 1.75

NUT, 1/4-20 HEX NYLOCK YZ

BEARING, AXLE

WASHER, FLAT

BUSHING, WHEEL

TIRE & RIM -RIGHT

SCREW, 1/4-20X1.75 HH

NUT, 1/4-20 HEX NYLOCK YZ

RING, RET

PIN, KLIK .25 X 1.38 DIA

TIRE & RIM -LEFT

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

F-O21004L 51

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

RPM High 3550 to 3850 50 37671 Camshaft (MCR)

RPM Low 1850-2150 60 29745 Blower Hsg Extension

1 36469A Cylinder Ass'y 64 30063 Screw, Torx

(Incl. 2, 20, 72 & 125) 64A 8345 Washer

2 26727 Dowel Pin 65 650128 Screw, 10-24x 1/2"

4 0 Oil Drain Extension 69 "27677A Cylinder Cover Gasket

5 30969 Extension Cap 70 34674C Cylinder Cover

14 28277 Washer (Incl. 75 -83)

15 31334 Governor Rod 75 27897 Oil Seal

16 31510 Governor Lever 80 30574A Governor Shaft

17 31335 Governor Lever Clamp 81 30590A Washer

18 651018 Screw, Torx T-15 82 30591 Governor Gear Ass'y

19 31426 Extention Spring 83 30588A Governor Spool

20 32600 Oil Seal 86 650488 Screw, 1/4-20 x 1-3/16"

25 36552 Blower Hsg Baffle 89 610961 Flywheel Key

(Inc. 262) 90 611199 Flywheel (W/Ring Gear)

25A 35883 Baffle Extention 92 650815 Washer

26 650802 Screw, 1/4-20 x 5/8" 93 650816 Flywheel Nut

26A 650926 Screw, 8-32 x 21/64" 100 34443B Solid State Ignition

30 37245 Crankshaft 101 610118 Spark Plug Cover

40 36073 Piston, Pin & Ring Set 102 651024 Solid State Mounting

(Std.) Stud

40 36074 Piston, Pin & Ring Set 103 651007 Screw, TorxT-15

(.010" OS)

40 36075 Piston, Pin & Ring Set 110 35182 Ground Wire

(.020"OS 110A 36874 GroundWire

41 36070 Piston, Pin Ass'y. (Std.) 119 36443 Cylinder Head Gasket

(Incl. 43) 120 36441 Cylinder Head

41 36071 Piston, Pin Ass'y. 125 36471 Exhaust Valve (Std.)

(.010" OS) (Incl. 43) (Incl. 151 )

41 36072 Piston, Pin Ass'y. 125 36472 Exhaust Valve ( 1/32"

(.020" OS) (Incl. 43) OS) (Incl. 151)

42 36076 Ring Set (Std.) 126 32644A Intake Valve (Std.)

42 36077 Ring Set (.010" OS) (Incl. 151 )

42 36078 Ring Set (.020" OS) 126 32645A Intake Valve ( 1/32" OS)

43 20381 Piston Pin Retaining Ring (Incl. 151)

127 650691 Washer

45 32875A Connecting Rod Assty

(Incl. 46&49) 130 6021A Screw, 5/16-18 x 1-1/2"

46 32610A Connecting Rod Bolt 130A 650694A Screw, 5/16-18 x 2"

48 37670 Valve Lifter 130B 650818 Screw, 5/16-18 x 1-1/2"

49 32654 Oil Dipper

F-021004L 52

CRAFTSMAN 4-CYCLE ENGINE

135 35395 Resistor Spark Plug

150 31672

151 31673

169 "27234A

170 27666

171 31410

172 34146

173 35350

174 650783

178 29752

181 650870

182 6201

183 34583A

184 *26756

185 33691

186 32698

200 36677

203 31342

204 651029

206 610973

215 35440

219 34582

220 35438

222 28820

223 650664

224 "33673A

253 36701

254 36702

260 35656A

262 650737

267 34212

268 30200

274 33670A

275 35771A

277 650327

285 36467A

MODEL NUMBER 143.025501

287 650926

(RJ1 9LM) 290 30705

Valve Spring 292 26460

Valve Spring Keeper 298 650665

Valve Cover Gasket 300 35584

Breather Body

Breather Element 301 35355

Valve Cover 305 35554

Breather Tube 307 35499

Screw, 10-24 x 3/4" 308 35539

Nut & Lock Washer 310 35556

Screw, 1/4-28 x 1-11/16" 313 34080

Screw, 1/4-28 x 7/8" 328 35062

Choke Bracket 329 610973

Carburetor To Intake Pipe 335 35072

Gasket 338 650257

Intake Pipe 340 36247

Governor Link 342 30063

Control Bracket 342A 650675

(Incl. 19, 203, 204 & 206)

Compression Spring 345 33344

Screw, Torx T-10 350 570682A

351 32180C

Terminal

Control Knob 355 590574

Choke Rod 364 33333

365 650735

Choke Knob

370A 36261

Screw, 10-32 x 1/2"

Screw, Torx T-30 370B 35282

Intake PipeGasket 370C 36501

370D 37580

Comp. Release Weight

Comp. Release Spring 370K 36695

380 640084A

Blower Housing 390 590742

Screw, 1/4-20 x 1/2" 396 33290E

Hold Down Bracket

Screw, 10-24 x 9/16" 400 36444

Exhaust Gasket

Muffler 600 651013

Screw, 1/4-20 x2-27/64" 900 754336

Starter Cup

Screw, 8-32 x 21/64"

Fuel Line

Fuel Line Clamp

Screw, 1/4-15 x 3/4"

Fuel Tank

(Incl. 292 & 301)

Fuel Cap

Oil Fill Tube

"O" Ring

Fill Tube Clip

Dipstick

Spacer

Ignition Key

Terminal

Carburetor Cover

Screw, 8-32 x 5/16"

Fuel Tank Bracket

Screw, Torx T-30

Washer

Heat Baffle

Primer Ass'y

Primer Line

Starter Handle

Carburetor Cover Bracket

Screw, 8-32 x 27/64"

Lubrication Decal

Control Decal

Primer Decal

Caution Decal (Sears)

Starter Decal

Carburetor (Incl. 184)

Rewind Starter

Electric Starter Motor

(Optional)

Gasket Set (Incl. Items

Marked PK in Notes)

Washer

Replacement Short Block,

order from 71-999

F-021004L 53

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

20A 29 z0')

I 3o

314 '% .

28/_ 1"'_ 27

_37

_\37

F-O21004L 54

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

KEY PART

NO. NO. DESCRIPTION

640084A Carburetor (Inc1.184 of Engine Parts List)

1 631615 Throttle Shaft & Lever Assembly

2 631767 Throttle Return Spring

6 640070 Throttle Shutter

7 650506 Shutter Screw

10 632108 Choke Shaft & Lever Assembly

14 631890 Choke Shutter

15 630735 Choke Positioning Spring

16 631807 Fuel Fitting

17 651025 Throttle Crack Screw/Idle Speed Screw

18 630766 Tension Spring

20 640027 Idle Mixture Screw

20A 640053 Idler Restrictor Screw Cap

25 631951 Float Bowl Ass'y. (Incl. 32 & 33)

27 631024 Float Shaft

28 632019 Float

29 631028 Float Bowl "O" Ring

30 631021 Inlet Needle, Seat & Clip (Incl. 31)

31 631022 Spring Clip

32 27136A Bowl Drain Assembly

33 27554 Drain Plunger Gasket

36 632745 Main Nozzle Tube

37 632547 "0" Ring, Main Nozzle Tube

40 640183 High Speed Bowl Nut

44 27110A Bowl Nut Washer

47 630748 Welch Plug, Idle Mixture Well

48 631027 Welch Plug, Atmospheric Vent

60 632760 Kit, Repair

F-021004L 55

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

F-O21004L 56

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

KEY PART

NO. NO. DESCRIPTION

0 33290E Electric Starter (110 Volt)

2 31749 Retainer Ring

3 33522 Spring Retainer

4 33769 Anti-drift Spring

5A 37332 Nut & Gear

6 35461 Drive End Cap Ass'y (Incl. 7)

7 35450 "O" ring

8 35912 Armature

9 Housing Ass'y (Must purchase complete motor)

10A 35452A Brush & Spring Card Ass'y

13 590500 Thrust Washer

14 33441 Ground Screw

15 35453 Commutator End Cap Ass'y (Incl. 7)

16 35454 Switch Box Ass'y

19 35911 Thrust Washer

24 35462 Case Bolt

25 35456 Grounding Screw

26 650819 Screw, 6-32 x 2-1/2"

29 32450B Extension Cord (10'6)

30 650759 Screw, Torx T-30, 1/4-20 x 23/32

F-021004L 57

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

_:_14

Iit m mz

KEY PART

NO. NO.

0590742

3 590740

6 590616

7 590617

8 590645A

11 590647A

12 590535

13 590574

14 590760

DESCRIPTION

Rewind Starter

Retainer

Starter Dog

Dog Spring

Pulley & Rewind Spring Ass'y.

Starter Housing Ass'y.

Starter Rope (Length 98" x 9/64" dia.)

Mitten Grip Handle (Not included with starter)

Spring Clip

F-021004L 58

PIEZASDEREPUESTO.............

PIEZASDEREPUESTO-MOTOR.....

GARANTiA .....................

REGLASDESEGURIDAD...........

SiMBOLOSINTERNACIONALES......

ENSAMBLAJE...................

34 OPERACI()N .................... 68

51 MANTENIMIENTO................. 74

59 SERVIClOY AJUSTES ............. 77

ALMACENAMIENTO............... 87

5g TABLADELOCAUZACI(_NY

62 REPARACI()NDEAVERiAS ..... 88

64 PEDIDODEPIEZAS/SERVIClO....... g2

GARANTIA LIMITADA DE DOS AI_IOS PARA EL QUITANIEVES CRAFTSMAN

Durante dos aries a partir de la fecha de compra, siempre que a este quitanieves Craftsman se le

d6 mantenimiento, lubricaci6n y afinamiento de acuerdo con las instrucciones de operaci6n y man-

tenimiento presentadas en el manual del usuario, Sears reparar_, sin cargo alguno, cualquier defec-

to en material y mane de obra.

Si este quitanieves Craftsman es usado con prop6sitos comerciales o de arrendamiento, esta ga-

rantia ser& v_lida solamente per 90 dias a partir de la fecha de compra.

Esta garantia no cubre Io siguiente:

• Elementos de desgaste normal, tales como bujias, correas de transmisi6n y pasadores de segu-

ridad.

• Reparaciones necesarias debido al abuse o negligencia del operador, incluyendo varillas dobla-

dos y otras reparaciones necesarias per falta del mantenimiento a la unidad segt_n Io recomen-

dado en las instrucciones contenidas en el manual del propietario.

EL SERVICIO DE GARANTJA SE PUEDE OBTENER LLEVANDO EL QUITANIEVES AL CEN-

TRO DE SERVICIO SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. ESTA GARANTJA ES

VALIDA SOLO CUANDO ESTE PRODUCTO ES USADO EN LOS ESTADOS UNIDOS.

Esta garantia le otorga derechos legales especificos, y asimismo es posible que tenga otros dere-

chos los cuales varian de un estado a otro.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

_, reste atenci6n a este s[mbolo, le indica precauciones de seguridad importantes. Sig-

nifica--iiiATENClON!!! iiiESTI _ ALERTA!!! Se trata de su seguridad.

Las emanaciones de escape producidas por este

motor y ciertos componentes de esta m&quina con-

tienen quimicos reconocidos por el Estado de Cali-

fornia como carcinbgenos, tambi_n pueden produ-

cir defectos en los reci_n nacidos o causar otros da-

_os al sistema reproductivo.

Los bornes, terminales y accesorios relacionados

con la bateria contienen plomo y compuestos del

plomo, adem&s de sustancias quimicas que el Esta-

do de California reconoce que estos compuestos

pueden causar c&ncer y defectos como carcinbge-

nas, adem&s estas sustancias pueden producir da-

5os cong_nitos, a los beb_s y adem&s de otros da-

5os al sistema reproductivo humano. DEBE LAVAR-

SE MUY BIEN LAS MANOS DESPUI_S DE MANIPU-

LAR ESTOS COMPONENTES.

F-021004L 59

ADVERTENCIA:

Siempre desconecte

el cable de la bujia y

colbquelo alejado de _sta

para prevenir un arranque

accidental durante la prepa-

racibn mantenimiento o al-

macenamiento del quitanie-

ih_RORTANTE: Para prevenir

lesiones, las normas de seguri-

dad exigen controles en la unidad

que s61o puedan ser manejados

en presencia del operador. Su

quitanieves esta equipado con

dichos controles. Por ningSn mo-

tivo intente pasar por alto la fun-

ci6n del control en presencia del

operador.

CAPACITACI6N

1. Lea con atenci6n las instrucciones en el

manual de operaci6n y servicio. Familiarf-

cese completamente con los controles y

el uso apropiado del quitanieves. Apren-

da a detener el quitanieves y a desen-

ganchar rapidamente los controles.

2. Nunca permita a nifios operar el quita-

nieves. Nunca permita que adultos ope-

ren el quitanieves sin la instrucci6n

apropiada.

3. Mantenga el area libre de personas, es-

pecialmente nifios pequefios y mascotas.

4. Tenga mucho cuidado para evitar resba-

Iones o cafdas, especialmente cuando

est6 retrocediendo.

PREPARACI6N

1. Inspeccionecompletamente el area don-

de se usara el quitanieves y retire todas

las esteras, trineos, tableros, cables, y

otros objetos extrafios.

2. Desenganche todos los embragues antes

de hacer arrancar el motor.

3. No opere el quitanieves sin vestir pren-

das de invierno adecuadas para trabajar

a la intemperie. Vista calzado que le de

buena tracci6n sobre superficies resbalo-

sas.

4. Maneje el combustible con cuidado; 6ste

es altamente inflamable.

(a) Use un contenedor aprobado para

combustible.

(b) Nunca quite la tapa del tanque de

combustible ni afiada combustible a

un motor en marcha o a un motor ca-

liente.

re libre y con mucho cuidado. Nunca

Ilene el tanque en un recinto cerrado.

(d) Vuelva a colocar la tapa del tanque

de combustible de manera segura, y

limpie el combustible derramado.

(e) Nunca almacene combustible o el

quitanieves con combustible en el

tanque dentro de un edificio donde

los vapores pudiesen alcanzar algu-

na llama abierta o chispas.

(f) Verifique que el quitanieves tenga

suficiente combustible antes de cada

uso, y deje un espacio adicional en el 8.

tanque puesto que el calor del motor

F-021004L 60

y/o del sol hace que el combustible

se expanda.

5. Para todos los quitanieves con motores

de arranque el6ctrico, use cables de ex-

tensi6n con certificaci6n CSA/UL Use

solamente tomacorrientes que hayan si-

do instalados de acuerdo con los regla-

mentos de inspecci6n locales.

6. Jambs intente efectuar ningSn ajuste

mientras el motor se encuentra en mar-

cha (excepto cuando el fabricante Io re-

comiende asi especificamente).

7. Permita que el motor y el quitanieves se

ajusten alas temperaturas exteriores an-

tes de comenzar a despejar la nieve.

8. Siempre use gafas de seguridad o pro-

tectores para los ojos durante la opera-

ci6n o mientras efect_a alg_n ajuste o

reparaci6n a la unidad, para proteger sus

ojos de objetos extrafios que pudiesen

ser lanzados por el quitanieves.

OPERACI6N

1. No opere este quitanieves si esta toman-

do medicinas que puedan causar somno-

lencia o afectar su habilidad para operar

el quitanieves.

2. No use el quitanieves si por motivos

emocionales ofisicos se le dificulta ma-

nejarlo de forma segura.

3. No coloque las manos o los pies cerca o

debajo de piezas en movimiento. Man-

t6ngase en todo momento abuena dis-

tancia de la abertura del tubo de

descarga.

4. Tenga mucho cuidado al operar el quita-

nieves en o a trav6s de entradas de au-

tos, senderos o caminos de grava.

Mant6ngase alerta de peligros ocultos o

trafico.

5.. Si golpea un objeto extrafio, pare el mo-

tor, desconecte el cable de la bujia, ins-

peccione meticulosamente el quitanieves

por si hubiera algSn dafio, y reparelo an-

tes de arrancar el motor y operar el quita-

nieves nuevamente.

6. Si el quitanieves comienza a vibrar de

manera excesiva, pare el motor y revise-

Io inmediatamente para encontrar la cau-

sa. Generalmente, la vibraci6n es una

advertencia de algSn problema.

7. Pare el motor cuando deje la posici6n de

operaci6n, antes de desobstruir el aloja-

miento de la barrena/propulsor o el tubo

de descarga, y cuando efectSe cualquier

reparaci6n, ajuste o inspecci6n.

Cuando limpie, repare o inspeccione el

quitanieves, asegSrese de que la barre-

na/propulsorytodaslaspartesm6viles

seencuentrendetenidas,yquetodoslos

controlesest6ndesenganchados.Desco-

necteelcabledelabujiaymant6ngalo

alejadodelabujfaparaevitarunarran-

queaccidental.

9. Tometodaslasprecaucionesposiblesal

dejarelquitanievesdesatendido.Desen-

ganchelabarrena/propulsor,pareelmo-

toryretirelaIlave.

10.Nohagaarrancarelmotorenrecintos

cerrados,exceptoparaarrancarypara

transportarelquitanieveshaciaadentroo

haciaafueradelrecinto.Abralaspuertas

quedanalexterior;losvaporesdeesca-

pesonpeligrosos(contienenMON6XI-

DODECARBONO,unGASINODOROy

LETAL).

11.Nouseelquitanievesparalimpiarareas

deterrenoinclinadas(cuestas,pendien-

tes).Tengamuchocuidadocuandocam-

biededirecci6n.Nointentelimpiar

pendientesmuypronunciadas.

12.Nuncaopereelquitanievessinquelos

resguardos,placasuotrosdispositivos

deseguridadseencuentrenensulugar.

13.Nuncaopereelquitanievescercadees-

caparatesdevidrio,autom6viles,vidrie-

ras,sitiosdecarga/descarga,ysimilares,

sinelajusteapropiadodelangulodedes-

cargadelanieve.Mantengaalosnifiosy

lasmascotasalejadosdelareaqueesta

despejando.

14.Nosobrecarguelacapacidaddelquita-

nievesalintentarlimpiarlanieveauna

velocidaddemasiadorapida.

15.Nuncaopereelquitanievesaaltasveloci-

dadesdetransportesobresuperficies

resbalosas.Mirehaciaatrasytengacui-

dadoalretroceder.

16.Nuncadescarguedirectamentehaciaes-

pectadoresnipermitaanadiefrenteal

quitanieves.

17.Desenganchelafuerzamotrizdelaba-

rrena/propulsorcuandoelquitanieves

seatrasportadoonoest6enuso.

18.Utilice6nicamenteaditamentosyacceso-

dosaprobadosporelfabricantedelquita-

nieves(talescomocadenasparalas

ruedas,juegosdearranqueel6ctrico,

etc.).

19.Nuncaopereelquitanievessintenerbue-

navisibilidadoiluminaci6n.Aseg6rese

siemprequetienebuenaestabilidad,y

sujeteconfirmezaelmango.Camine;

nuncacorra.

20.Notratedealcanzarareasdiffciles.Man-

tengalaestabilidadyelbalanceentodo

momento.

21.Notratedeusarelquitanievesparalim-

piartechos.

MANTENIMIENTO Y

ALMACENAMIENTO

1. Revise los pernos con frecuencia para

asegurar que est6n bien apretados y que

el quitanieves est6 en condiciones segu-

ras de funcionamiento.

2. Nunca guarde el quitanieves con com-

bustible en el tanque dentro de un recinto

donde hubieran fuentes de ignici6n tales

como calentadores de agua y estufas,

secadoras de ropa, y similares. Permita

que el motor se enfrfe antes de guardar

el quitanieves en cualquier recinto.

3. Siva a almacenar el quitanieves por un

perfodo prolongado, siempre consulte las

instrucciones del manual del operador

donde encontrara consejos importantes.

4. Mantenga o reemplace las etiquetas de

seguridad einstrucciones, seg6n sea ne-

cesario.

5. Mantenga el quitanieves en marcha unos

cuantos minutos despu6s de despejar la

nieve, para evitar que se congele la ba-

rrena/propulsor.

,_ ADVERTENCIA: Este quitanieves

es para uso en aceras, entradas

de auto y otras superficies de te-

rreno planas. Se debe tener cuidado al

usar el quitanieves en superficies inclina-

das. NO USE EL QUITANIEVES EN SU-

PERFICIES SOBRE EL NIVEL DEL SUELO

tales como techos de residencias, de ga-

rajes, porches u otras estructuras o cons-

trucciones similares.

F-021004L 61

IMPORTANTE: Muchos de estos simbolos estan colocados en su quitanieves o estan impresos en

los manuales que vienen con el producto. Antes de operar el quitanieves aprenda y comprenda el

objetivo de cada simbolo.

Simbolos de control y operacibn

Despacio R&pido Arranque el_ctrico Arranque de motor

Motor en marcha Motor apagado Apagado Encendido

I',I I-I N

Ahogador Ahogador

desactivado activado Neutro Acelerador

Botbn cebador Llave de encendido

Ignicibn Ignicibn

desactivada activada

Embrague

de propulsibn

Colector

de barrena

F-021004L

Avance

Enganchar

Embrague

Marchaatr&s de barrena

[÷o]

Oprima para accionar

el arranque el_ctrico. O

Transmisibn

Simbolos de control y operacibn

Combustible Aceite Mezcla de combustible

y aceite

Descarga hacia Descarga hacia Descarga hacia la Descarga hacia la

ABAJO ARRIBA IZQUIERDA DERECHA

Transferencia de peso

Levante el mango

para enganchar.

Transferencia de peso

Presione el pedal

para desenganchar.

Llave de encendido

Insertar para marcha,

Retirar para parar.

Simbolos de advertencia de seguridad

PELIGRO

Objetos lanzados.

Mantenga alejados a

los transe_ntes.

PELIGRO

Objetos lanzados.

Mantenga alejados a

los transedntes. ADVERTENCIA

IMPORTANTE

Lea el manual del

propietario antes de

operar esta mdquina.

PELIGRO

Evite las lesiones que puede

causar la barrena rotatoria.

Mantenga las manos, los pies y

la ropa fuera de su alcance.

PELIGRO

Pare el motor

antes de desatascar

el tubo de descarga.

ADVERTENCIA

Superficie caliente

F-O21004L

PARE

CONTENIDODELABOLSADEPARTES(TAMAI_IOREAL)

1 - Manual del Propietario (no se muestra)

1 - Paquete de estabilizador de combustible (no se muestra)

1- Tarjeta de garantia (no se muestra)

*Las partes que no necesitan ensamblado se encuentran en la caja de herramientas ubicada en la

cubierta de la correa.

/" "_" de seguridad

1- Cable de arrancador

el6ctrico (no en su

tamaSo real)

PARTES QUE VIENEN EMPAQUETADAS EN FORMA SEPARADA EN LA CAJA

DE CART6N (NO SE MUESTRAN EN SU TAMAI_IO REAL)

2- Llaves de ignici6n (Adjuntas a

motor en bolsa plastica)

F-021004L 64

,_ ADVERTENCIA: Siempre use

gafas de seguridad o protecto-

res para los ojos mientras en-

sambla el quitanieves.

HERRAMIENTAS NECESARIAS

1-Cuchillo para cortar la caja

2 - Llave de tuercas de 1/2 pig

(o Ilave de tuercas ajustable)

2 - Llave de tuercas de 9/16 pig

(o Ilave de tuercas ajustable)

2 - Llave de tuercas de 3/4 pig

(o Ilave de tuercas ajustable)

1 - Alicate (para abrir las patas

del pasador de chaveta)

1 - Destornillador

1 - Cinta o regla para medir

Figura 37

La Figura 37 muestra el quitanieves en

posici6n de envio.

La Figura 38 muestra el quitanieves

completamente ensamblado.

La referencia a los lados izquierdo y

derecho del quitanieves se hace desde

la posici6n del operador cuando 6ste se

encuentra detr&s de la unidad.

Palanca de propulsi6n

de la barrena Palanca de

por tracci6n

Cable del

Palanca embrague

de cambios _ Manivela

Deflector de

Patines de

ajuste de

altura

Figura 38

C6MO SACAR EL QUITANIEVES

DE LA CAJA

1. Ubique todas las piezas que vienen

empaquetadas por separado y

s&quelas de la caja.

NOTA: Coloque el estabilizador de

combustible en un lugar seguro

hasta que Io necesite para guardar

la unidad.

2. Quite ydeseche el material de

empaque que rodea la unidad.

3. Haga un corte de arriba hacia abajo

en cada esquina de la caja y deje

los paneles sobre el suelo.

4. Para prop6sitos de envio, los pa-

tines de ajuste de altura, van suje-

tos a la plataforma de envio. Saque

F-021004L 65

el tornillo que sujeta cada patina

la plataforma. Vea la Figura 38.

5. Agarre el quitanieves por el mango

y jale para sacarlo de la plataforma.

PRECAUCI6N: NO retroceda so-

bre los cables de control.

6. Quite el material de empaque del

conjunto de los mangos.

7. Corte los amarres que sujetan el

cable de control del embrague al

mango inferior, y col6quelo alejados

del bastidor del motor.

C6MO ENSAMBLAR EL MANGO Y

EL CON JUNTO DE LA MANIVELA

1. Corte los amarres que sujetan la

palanca de cambios al mango

inferior y mueva la palanca a la

primera velocidad de avance.

2. Corte y deseche el amarre de pl&s-

tico que sujeta el conjunto de la ma-

nivela.

3. Afloje pero no quite los tornillos,

arandelas planas, arandelas de

seguridad y tuercas hexagonales

que se encuentran en los agujeros

superiores del mango inferior. Vea

la Figura 39.

4. Retire los sujetadores y el perno de

anilla de los agujeros inferiores del

mango inferior. Vea la Figura 41.

Ladoderecho del

mang° superi°r _ I/_ 7_aqn_lea

Afloje pero

Tuerca

hexagonalde I1- J 11/32pig

5/16pig _ I_/ /.lJ Tornillode

i_ _J5/16plg

Arandelade seguri-

dad (abierta)de

5/16 pig Figura 39

Palanca

ConexiSn en "Z"

Lado izquierdo del \

mango superior_,,_

Manivela

Perno

de anilla

Cablede control Figura40

Instale los sujetadores que quit5 en

el paso 4. NO los apriete hasta

tener todos los 3ernos en su lugar.

Contratuerca

de nylon de

plg

\Arandela

Figura 41

Conecte el eje de la manivela a la

junta universal con el pasador de

horquilla. Vea la Figura 42.

Apriete la tuerca del perno de

anilla. Aseg_rese de que el perno

de anilla est6 bien alineado y que

la manivela pueda girar libremente.

Apriete todos los pernos del mango.

NOTA: AsegQrese de que los

cables no queden atrapados entre

los mangos superior e inferior.

Levante el mango superior a la

posici6n de operaci6n.

NOTA: Si los cables se han desconec-

tado, con6ctelos como se muestra en la

Figura 40.

Junta universal Mr nivela

Figura 42

F-021004L 66

NOTA: Si los cables se han desconec-

tado, con6ctelos como se muestra en la

Figura 43.

Cable de Cable de propul-

propulsi6n si6n de la barrena

Figura43

C6MO AJUSTAR LOS PATINES DE ALTURA

Su quitanieves esta equipado con patines de

ajuste de altura ubicados en la parte exterior

del alojamiento de la barrena. Para ajustar

los patines de altura para diferentes condi-

ciones, consulte "Ajuste de los patines de

altura", en la secci6n de Servicio y Ajus-

tes,

C6MO ESTABLECER LA LONGITUD DE LOS CABLES

Puesto que los cables fueron ajustados en la

fabrica, no es necesario que usted los ajus-

te. Sin embargo, una vez que se instalan los

mangos en la posici6n de operaci6n, es po-

sible que los cables queden muy tirantes o

muy flojos. Si es necesario ajustarlos, con-

suite el parrafo "C6mo revisar y ajustar los

cables" que aparece en la secci6n de Servi-

cio y Ajustes.

_' LISTA DE REVISI6N

Antes de usar su nuevo quitanieves, y para

asegurar que obtenga el mejor rendimiento y

la mayor satisfacci6n de este producto de

calidad, por favor haga un repaso de la si-

guiente lista de revisi6n:

_' Se han completado todas las instruccio-

nes de ensamblado.

_' El canal de descarga gira libremente.

_' No quedan piezas sueltas en la caja de

cart6n.

AI mismo tiempo que aprende a usar su qui-

tanieves, preste mucha atenci6n a los impor-

tantes detalles a continuaci6n:

_' El aceite del motor esta al nivel adecuado.

_' Aseg6rese que el tanque de gasolina est6

Ileno con gasolina limpia, fresca y sin plo-

mo.

_' Familiarfcesecon todos los controles, su

ubicaci6n y funci6n. Opere los controles

antes de hacer arrancar el motor.

F-021004L 67

CONOZCA SU QUITANIEVES

LEA ESTE MANUAL DEL USUARIO YLAS REGLAS DE SEGURIDAD ANTES DE USAR

USAR SU QUITANIEVES. Compare las figuras con su QUITANIEVES para familarizarse con

las posiciones de losdiversos controles y ajustes. Guarde este manual para referencia futura.

Palanca de

Bot6n de arran- propulsi6n

que el6ctrico de la barrena

(mano derecha)

Bot6n cebador Caja del to-

macorrientes

Llave de i

Tapa del -:ambio de

_, tanque 'elocidades

Palanca de propul-

si6n por tracci6n

(mano izquierda)

Manivela

Deflector de

descarga

Canal de

descarga

Estrangulador

Manija de arranque

Control de manual

aceleraci6n

Tanque de

combustible

Patines de ajuste de altura ,--'----

Pasadores de

Barra seguridad

raspadora Figura 44

Palanca de propulsibn de la barrena -

Arranca y detiene la barrena y el propulsor

(recoge y lanza la nieve).

Palanca de propulsibn por traccibn - Im-

pulsa el quitanieves haciadelante o hacia

atras.

Palanca de cambio de velocidades - Selec-

ciona la velocidad del quitanieves (6 velocida-

des hacia adelante y 2 velocidades hacia

atras).

Manivela - Cambia la direcci6n de lanza-

miento de la nieve.

Deflector del canal de descarga -Cambia la

distancia de lanzamiento de la nieve.

Canal de descarga - Cambia la altura de

lanzamiento de la nieve.

Patines de ajuste de altura - Ajustan la dis-

tancia libre entre el terreno y el alojamiento de

la barrena.

F-021004L 68

Llave de ignicibn - Debe ser insertada para

arrancar el motor.

Manija de arranque manual - Para arrancar

el motor de forma manual.

Estrangulador - Se usa para arrancar un

motor frio.

Botbn cebador - Injecta combustible directa-

mente dentro del carburador o distribuidor pa-

ra un arranque rapido en temperaturas bajas.

Control de aceleracibn - Controla la veloci-

dad del motor.

Botbn de arranque el_ctrico (si la unidad Io

tiene) - Se usa para arrancar el motor usan-

do el arrancador el6ctrico de 120V.

Pasadores de seguridad - Pemos disefia-

dos especialmente para romperse (para prote-

ger la maquina) si un objetose atasca en el

alojamientode la barrena.

Caja de herramientas - Contiene pasadores

de seguridad yespaciadores de repuesto.

Laoperaci6ndecualquierquitanievespuede

ocasionarqueobjetosextrafiosseanlanza-

dosconfuerzahacialosojos,Iocualpodria

resultarenlesionesgraves.Usesiempre

gafasdeseguridadoprotectoresparalos

ojosmientrasoperaelquitanieves.

Serecomiendanlasgafasdeseguridades-

tandarolamascaradeseguridaddevisi6n

ampliaparausarlasobrelosanteojos.

_i ADVERTENCIA: Lea el manual

del propietario antes de operar

la mbquina. Nunca dirija la des-

carga hacia los transedntes. Pare el mo-

tor antes de desobstruir el canal de des-

carga o el alojamiento de la barrena y an-

tes de dejar la mbquina.

COMODETENEREL QUITANIEVES

1. Para detener el lanzamiento de nieve,

suelte la palanca de propulsibn de la

barrena.

2. Para detener las ruedas, suelte la palan-

ca de propulsibn por traccibn.

3. Para parar el motor, empuje la palanca

de control de aceleracibn a la posici6n

APAGADO y saque la Ilave de ignicibn.

COMOCONTROLARLA DESCARGADE

NIEVE

1. Gire la manivela de control para establecer

la direcci6n del lanzamiento de la nieve.

2. Afloje la tuerca de mariposa en el de-

flector del canal de descarga y ajuste el

deflector para establecer la distancia.

Mueva el deflector hacia (ARRIBA) para

mayor distancia, hacia (ABAJO) para

una distancia menor. Luego apriete la

tuerca de mariposa (Figura 45).

Tuerca de mariposa

ca de cambio de velocidades a la ranura

apropiada del panel de control de cam-

bios.

Velocidad 1, 2 - Nieve mojada, pesada

Velocidad 3 - Nieve ligera

Velocidad 4 - Nieve muy ligera

Velocidad 5, 6 - Para transportar la uni-

dad solamente

2. Enganche la palanca de propulsi6n por

tracci6n (mano izquierda). A medida

que el quitanieves comienza a moverse,

sujete firmemente los mangos, y guie el

quitanieves a Io largo del camino a des-

pejar. No intente empujarlo.

3. Para mover el quitanieves en retroceso,

mueva la palanca de cambio de velocida-

des a la primera o segunda velocidad de

retroceso y enganche la palanca de pro-

pulsi6n por tracci6n (mano izquierda).

IMPORTANTE: Nunca mueva la palanca de

cambio de velocidades mientras la palanca

de propulsibn por traccibn est_ abajo.

LANZAMIENTODE NIEVE

1. Empuje la palanca de propulsi6n de la

barrena (mano derecha) hacia abajo.

2. Su61tela para detener el lanzamiento de

nieve.

COMOUSAREL PASADORDE

ENGANCHEDE LA RUEDA

1. La rueda del lado izquierdo va asegurada

al eje por medio de un pasador de en-

ganche (pasador klick). Esta unidad fue

despachada con el pasador en la posi-

cibn de enganche (a trav6s del agujero

de la rueda). Figura 46.

Pasador klick

_gura 45

COMOAVANZARY RETROCEDER

1. Para cambiar de velocidad, suelte la pa-

lanca de propulsi6n por tracci6n (mano

izquierda) y mueva la palanca de cam-

bios a la velocidad deseada. La veloci-

dad en el terreno sera determinada por

las condiciones de la nieve. Seleccione la

velocidad que desea moviendo la palan-

F-021004L 69

Posici6n de

enganche Tracci6n en

2 ruedas

Figura46

2. Para facilitar la maniobra de la unidad en

condiciones de nieve ligera, desconecte

el pasador klick de la posicibn de en-

ganche de la rueda e introdQzcalo en el

agujero para tracci6n de una rueda (des-

enganche solamente el agujero-del

eje). Figura 47.

Pasadorklick

Posici6nde

deseni Tracci6nen

unasola

rueda

Figura47

NOTA:Aseg6resedequeelpasadorklick

est6enlaposici6ndetracci6ndeunasola

ruedaenelejesolamente,ynoest6inserta-

doatrav6sdelaposici6ndeenganche.

ANTESDE ENCENDEREL MOTOR

1. Antes de dar servicio o encender el mo-

tor, familiarfcese con su quitanieves. Ase-

g6rese de conocer la ubicaci6n de todos

los controles y entender su funci6n.

2. Revise la tensi6n del cable del embrague

antes de arrancar el motor. Consulte el

Ajuste del cable de control que apare-

ce en la secci6n de Servicio y Ajustes

de este manual.

Aseg6rese de que todos los sujetadores

est6n apretados.

Compruebe que el ajuste de los patines

de altura est6 correcto. Consulte el parra-

fo "Ajuste de los patines de altura" que

aparece en la secci6n de Servicio y

Ajustes de este manual.

Revise la presi6n de los neumaticos

(14-17 Iibras). No exceda el Ifmite maxi-

mo de presi6n.

REVISIONAR DELACEITE:ANTESDE

ARRANCAREL MOTOR

NOTA: El motor fue enviado de la fabrica

con aceite. Revise el nivel de aceite. ASada

aceite seg6n sea necesario.

Paraa_adiraceite

1. Aseg6rese de que la unidad se encuen-

tre sobre una superficie nivelada.

NOTA: No revise el nivel de aceite estan-

do el motor en marcha.

2. Quite la tapa/varilla indicadora del nivel

de aceite. Revise el nivel.

3. Si es necesario, aSada aceite hasta la

Ifnea FULL (lleno) en la tapa/varilla indi-

cadora del nivel de aceite ( Figura 48).

No exceda la medida.

F-021004L

_J Tapa/varilla indicadora

ivel _deace_e 4_

NOTA: El nivel del aceite debera estar

entre la marca FULL (lleno) y la marca

ADD (agregar) Figura 48

4. Apriete firmemente la tapa/varilla cada

vez que revise el nivel de aceite.

NOTA: En areas donde la temperatura se

mantiene constante en los -6,7°C (20°F) o

menos, puede usar aceite del tipo S.A.E.

5W-30 para facilitar el encendido del motor.

COMBUSTIBLE

La certificaci6n del motor indica que 6ste

cumple con las estipulaciones de las normas

de regulaci6n de emisiones de California y

de la US EPA para motores ULGE (en equi-

po de servicio o para prados y jardines). Los

motores ULGE estan certificados para fun-

cionar con gasolina regular sin plomo.

,_ ADVERTENCIA: Los combusti-

bles mezclados con alcohol

(llamados gasohol o aquellos

que usan etanol o metanol) pueden

atraer humedad la cual conduce a la se-

paracibn y formacibn de _cidos durante

el almacenamiento. Los gases acidicos

pueden daSar el sistema de combustible

de un motor mientras se encuentra en

almacenamiento.

NOTA: Para evitar problemas en el motor, el

sistema de combustible debe vaciarse antes

del guardar la unidad por 30 dfas o mas.

Arranque el motor y d6jelo en marcha hasta

que las Ifneas de combustible y el carbura-

dor est6n vacfos. Use gasolina fresca la si-

guiente temporada. Para mayor informaci6n

consulte la secci6n de Almacenamiento de

este manual.

Nunca use productos de limpieza de motor o

carburador en el tanque de combustible, de

Io contrario podria causar daSo permanente

a la unidad.

Lleneeltanquesolamentecongasolinafres-

ca,limpia,regularsinplomo,sQpersinplo-

moogasolinaautomotorreformulada.NO

usegasolinaconplomo.AsegQresedeque

elrecipientequecontienelagasolinaautili-

zar,est6limpioysin6xidouotrasparticulas

extraSas.Nuncausegasolinaquepueda

estarvencidadebidoasuprolongadoalma-

cenamiento.

ADVERTENCIA: La gasolina es

inflamable y debe tener mucho

cuidado al manipularla o

alamcenarla.

• No Ilene el tanque de combustible

mientras el quitanieves se encuentre

en marcha, cuando est_ caliente, o

cuando el quitanieves se encuentre

en un &rea cerrada.

•Mantenga la unidad alejada de llamas

abiertas o chispas el_ctricas y no fu-

me mientras Ilena el tanque de com-

bustible.

•Nunca Ilene el tanque completamente,

Llene el tanque hasta dejar entre

1/4-1/2 pulgada de la parte superior

para proporcionar espacio para la ex-

pansibn del combustible.

•Siempre Ilene el tanque al aire libre y

use un embudo o boquilla para preve-

nir el derrame.

•Asegt_rese de limpiar cualquier com-

bustible derramado antes de arrancar

el motor.

•Almacene la gasolina en un conten-

dor, limpio y aprobado, y mantenga la

tapa puesta y segura en el

contenedor.

PARADADELMOTOR

Para parar la marcha del motor, mueva la

palanca de control de aceleraci6n a la posi-

ci6n PARAR y retire la Ilave. Mantenga la

Ilave en un lugar seguro. El motor no puede

arrancar sin la Ilave de ignici6n.

ARRANQUEDELMOTOR

Aseg_rese de que el motor tenga suficiente

aceite. El motor del quitanieves esta equipa-

do con un arrancador el6ctrico de 120 voltios

de corriente alterna y con un arrancador ma-

nual. Antes de arrancar el motor, asegQrese

de haber leido la informaci6n siguiente:

F-021004L 71

,_ ADVERTENCIA: El motor de

arranque est& equipado con un

cable de alimentacibn y enchu-

fe trifilar, diseSados para funcionar con

corriente dom_stica de 120 voltios CA. El

cable de alimentacibn deber_ estar co-

nectado a tierra en todo momento para

evitar la posibilidad de un choque el_ctri-

co que podria lesionar al operador.

•Siga cuidadosamente todas las ins-

trucciones de la seccibn "Arranque

del motor."

•Verifique que el alambrado el_ctrico

de su casa tenga un sistema trifilar

conectado a tierra. Si no est& seguro

de esto, pregt_ntele a un electricista

profesional. Si su casa no cuenta con

un sistema de alambrado el_ctrico tri-

filar, no use el arrancador el_ctrico

bajo ninguna circunstancia.

•Si su sistema est& conectado a tierra

pero no dispone de un tomacorrientes

trifilar, en un punto conveniente para

enchufar su arrancador el_ctrico, pida

a un electricista profesional que le

instale uno.

•Para conectar el cable de alimenta-

cibn de 120 voltios de CA, siempre

conecte primero el cable a la caja del

tomacorrientes del motor, luego en-

chufe el otro extremo en el tomaco-

rrientes trifilar conectado a tierra. AI

desconectar el cable de alimentacibn

el_ctrica, siempre desenchufe prime-

ro el extremo en el tomacorrientes co-

nectado a tierra.

Cbmohacerarrancarel motoren frio

1. Compruebe que las palancas de propul-

si6n de la barrena y de propulsi6n por

tracci6n est6n en la posici6n desengan-

chado.

Mueva el control de aceleraci6n a la posi-

ci6n "R.g.PIDO".

Inserte la Ilave en la ranura de ignici6n.

AsegQrese de que al meter la Ilave oye

que 6sta hace un sonido de enganche.

No gire la Ilave.

Gire la perilla del estrangulador hacia la

derecha a la posici6n "ACTIVADO".

(Arranque el_ctrico) Conecte el cable

de alimentaci6n a la caja del tomaco-

rrientes en el motor. Enchufe el otro ex-

tremo del cable de alimentaci6n en un

tomacorrientestrifilarde120voltiosCA,

conectadoatierra.

6. Empuje el botbn cebador de la manera

indicada a continuaci6n. Quite el dedo

del bot6n cebador entre cebados.

•No use la funci6n de cebado si la

temperatura esta sobre 50°_ (10133).

• Oprima el bot6n dos veces si la tem-

peratura esta entre 501_F (10133) y

15_ (-1013:;).

• Oprima el bot6n cuatro veces si la

temperatura se encuentra por debajo

de los 15<0=(-10133).

• Oprima el bot6n cinco veces si la tem-

peratura se encuentra por debajo de

los0_ (-1813:;).

7. (Arranque el_ctrico) Presione el botbn

de arranque hasta encender el motor.

No Io presione por mas de 10 segundos

a la vez. Este motor de arranque el6ctri-

co cuenta con protecci6n t6rmica. Si se

sobrecalienta se detendra automatica-

mente y puede ser arrancado nuevamen-

te s61ocuando se haya enfriado a una

temperatura segura (debe esperar entre

5 y 10 minutos aproximadamente).

8. (Arranque a manual) Jale rapidamente

la manija del arranque manual. No

suelte la manija inmediatamente des-

pu6s de jalarla. Deje que la manija del

arranque manual se enrolle lentamente.

9. Si el motor no arranca a los 5 6 6 inten-

tos, lea las instrucciones sobre: Dificultad

para arrancar en la "Tabla de Iocalizaci6n

y reparaci6n de averfas".

10. Una vez que el motor arranque, mueva el

control de estrangulacibn a la posici6n

"1/2". Cuando el motor est6 trabajando

de manera uniforme, mueva el control

de estrangulacibn a la posici6n "desac-

tivado".

11. (Arranque el_ctrico) Desconecte el ca-

ble de alimentaci6n, primero del tomaco-

rrientes y luego de la caja del

tomacorrientes.

12. Opere el motor a una velocidad de acele-

raci6n "RAPIDA" cuando est6 despejan-

do la nieve.

Deje que el motor se caliente por varios mi-

nutos antes de empezar a despejar la nieve

en temperaturas inferiores a los -18°C (0°F).

F-021004L 72

C6mohacerarrancarunmotorcaliente

Siesta arrancando un motor caliente des-

pu6s de haberlo apagado por un perfodo

corto, deje la palanca del estrangulador en la

posici6n "DESACTIVADO" y no oprima el

bot6n cebador. Si el motor no arranca, siga

las instrucciones sobre Arranque del motor

en frfo.

ARRANQUECONGELADO

Si el motor de arranque esta congelado y no

enciende el motor:

1. Jale tanta cuerda del arrancador manual

como sea posible.

2. Suelte la manija de arranque manual y

d6jela enrollarse con fuerza contra el

arrancador. Repita hasta que Iogre en-

cender el motor.

Para ayudar a evitar que se congelen el

arranque manual y los controles del motor,

proceda de la manera siguiente despu6s de

cada trabajo de remoci6n de nieve.

1. Con el motor en marcha, jale en6rgica-

mente la cuerda de arranque manual es-

tirando su brazo completamente tres o

cuatro veces seguidas. El jalado de la

cuerda de arranque producira un sonido

de repiqueteo fuerte. Esto no causa dafio

al motor ni al arrancador.

2. Con el motor apagado, limpie toda la nie-

ve y humedad de la cubierta del carbura-

dor en el area de las palancas de control.

Asimismo, mueva varias veces el control

de aceleraci6n, el control del estrangula-

dory la manija de arranque manual.

,_ ADVERTENCIA: Nunca arran-

que el motor dentro de un re-

cinto cerrado o en dreas con

poca ventilacibn. Los gases de escape

del motor contienen MON(SXIDO DE

CARBONO, UN GAS INODORO Y MOR-

TAL. Mantenga las manos, los pies, el

pelo y las ropas sueltas alejadas de las

partes en movimiento tanto del motor

como del quitanieves.

•La temperatura del silenciador y de

las piezas alrededor del silenciador

puede exceder los 150°_ :. Evite tocar

estas partes.

•NO PERMITA que nifios ni adolescen-

tes operen el quitanieves ni que est_n

cerca cuando est_ funcionando.

C6MO RETIRAR OBJETOS

ATASCADOS DE LA BARRENA

,_ ADVERTENCIA: No intente sa-

car ningdn objeto atascado en

la barrena sin tomar las precau-

ciones siguientes

•Suelte la palanca de propulsi6n de la ba-

rrena.

•Mueva la palanca de control de acelera-

ci6n a la posici6n "parar".

• Retire (sin girar) la Ilave de ignici6n.

• Desconecte el cable de la bujfa.

• No coloque las manos en la barrena o

canal de descarga. Use una barra de

apalancamiento para sacar el objeto

atascado.

C0NSF.JOSSOBREEL

LANZAMIENT0DE NIEVE

Para un rendimiento maximo de su quita-

nieves, al despejar la nieve ajuste la ve-

Iocidad sobre el terreno, NUNCA haga

este ajuste en el control de aceleraci6n.

Avance lentamente en nieve profunda,

congelada, o mojada. Si las ruedas pati-

nan, reduzca la velocidad de avance. El

motor esta diseSado para brindar un ren-

dimiento maximo bajo aceleraci6n total y

debe ser operado en este valor de poten-

cia en todo momento.

2. El lanzamiento de nieve es mas eficiente

si el trabajo se realiza inmediatamente

despu6s de la nevada.

3. Para una remoci6n completa de la nieve,

traslape ligeramente cada camino adop-

tado previamente. En nieve profunda, su-

perponga los barridos entre sf para evitar

sobrecargar la maquina.

4. La nieve deberfa ser descargada en la

direcci6n del viento siempre que sea po-

sible.

5. Para uso normal, ajuste los patines de

altura de manera que la barra raspadora

quede a 1/8 de pulgada sobre los pati-

nes. Para superficies de nieve sumamen-

te compacta, ajuste los patines de altura

hacia arriba de manera que la barra ras-

padora haga contacto con el suelo.

En superficies de grava o piedra tritura-

da, ajuste los patines de altura a 1-1/4

pulgadas por debajo de la barra raspado-

ra. Consulte el parrafo "Ajuste de los

patines de altura" en la secci6n de Ser-

vicio y Ajustes de este manual. Este

ajuste es importante para que la maquina

no recoja y lance piedras ni grava.

Despu6s de completar el trabajo de des-

pejar la nieve, deje el motor en marcha

por unos cuantos minutos, esto derretira

la nieve y hielo acumulados alrededor del

motor.

Limpie completamente el quitanieves

despu6s de cada uso.

Quite toda acumulaci6n de hielo y nieve

y todo material extraSo del quitanieves, y

enjuague con agua (si fuera posible) para

remover toda la sal u otros qufmicos. Se-

que el quitanieves con un paso.

F-021004L 73

hVj!'-'__ild_ _11_vjII_ _ilI[O]

REGISTROSDE

SERVIClO

Anotelas fechasa me- Antes Cada Cada Cada Cada Antes FECHA

didaque completael de ca- A me- 5 10 25 tempo- de DEL

servicio dauso nudo horas horas horas rada guardar SERVICIO

o!o!°i .......................................

Lubricacidn de la cade- -Vr

na ,................................................,

Cambiar el aceite del

motor _/ _/

Vaciar el tanque de

combustible E_ /

* Ajustar despu6s de 2 a 4 horas de uso.

RECOMENDACIONES GENERALES

La garantia de este quitanieves no cubre

elementos que han estado sujetos a abuso o

negligencia por parte del operador. Para re-

cibir el valor total de la garantia, el operador

debera dar mantenimiento al quitanieves de

acuerdo a las instrucciones contenidas en

este manual.

Sera necesario efectuar algunos ajustes pe-

ri6dicamente para mantener su quitanieves

en buenas condiciones de funcionamiento.

F-021004L 74

DESPUES DE CADA USO

•Haga funcionar la unidad para que salga

toda la nieve acumulada en la barrena.

•Para evitar el congelamiento de la

barrena o de los controles, limpie toda la

nieve y el hielo del quitanieves.

•Revise la unidad por si tuviera alguna

pieza suelta o daSada.

• Apriete los sujetadores que est6n

sueltos.

•Revise y d6 mantenimiento a la barrena.

•Revise los controles para asegurarse de

que funcionan correctamente.

• Si encuentra alguna pieza gastada o

daSada, cambiela inmediatamente.

hVJ!'-'__lid_ _11_vJII_ _li I[O]

ESPECIFICACIONES

CABALLOS DE 5,5 HP

FUERZA

CILINDRADA 195 cc

CAPACIDAD DE 4 cuartos

GASOLINA (sin plomo)

CAPACIDAD DE

ACEITE 20 onzas, 5W30

BUJ iA: Champion RJ 19LM

(Entrehierro 0,030pie

ESPACIODE Entrada: 0,010 pig.

VALVULAS: Escape: 0,010 pig.

QUITANIEVES

CORREA DE PROPULSION DE LA

BARRENA

Ajuste la correa de propulsi6n de la barrena

despu6s de las primeras 2 6 4 horas, y nue-

vamente a mitad de la temporada, y dos

veces cada temporada posteriormente,

(Consulte "C6mo ajustar las eorreas" en

la seccidn de Servicio y Ajustes.

LUBRICACI(_N DE LA CADENA - CADA

25 HORAS

1. Ponga la palanca de selecci6n de veloci-

dad en primera (1).

2. Ponga el quitanieves de pie sobre el ex-

tremo del alojamiento de la barrena.

NOTA: Cuando el c_rter del motor est_

Ileno de aceite, asegt_rese de no dejar

el quitanieves de pie sobre el

alojamiento de la barrena por mucho

tiempo.

3. Quite el panel inferior.

4. Lubrique las cadenas con un lubricante

especial para cadenas.

5. Cuando vaya a almacenarlo, limpie el eje

hexagonal y los engranajes con aceite

de motor 5W30.

NOTA: Limpie todo exceso de grasa o

de aceite de la rueda de friccibn o de

la placa del disco de propulsibn.

F-021004L 75

PRECAUCI6N: No permita que la

grasa entre en contacto con la rueda

de friccibn ni con la placa del disco de

propulsibn.

6. Instale el panel inferior.

_e hexagonal

Figura 49

CAJA DE ENGRANAJES DE LA

BARRENA

La caja de engranajes de la barrena se lubri-

ca en la fabrica y no requiere lubricaci6n. Si

por alguna raz6n el lubricante se escapa,

haga revisar esta caja de engranajes en un

centro de servicio autorizado.

MOTOR

LUBRICACI(_N

Revise el nivel de aceite en el carter del mo-

tor antes de encenderlo y despu6s de cada

cinco (5) horas de uso continuo. Figura 50.

Agregue aceite de motor S.A.E. 5W30 a me-

dida que sea necesario. Apriete la

tapa/varilla indicadora en forma segura cada

vez que revise el nivel del aceite.

Tapa/varilla indicadora del nivel

de aceite

I o

Figura 50

Cambie el aceite cada veinticinco (25) horas

de uso, o por Io menos una vez al aSo si el

quitanieves no se usa por veinticinco (25)

horas.

llVl!'-'__lid_ _11iVllI_ _li I[O]

CAMBIO DE ACEITE

1. Coloque el quitanieves de manera tal que

el tap6n de drenaje del aceite sea el pun-

to mas bajo del motor.

2. Quite el tap6n de drenaje del aceite y la

tapa/varilla indicadora del nivel de

aceite. Drene el aceite en un recipiente

apropiado.

NOTA: El aceite fluira mejor si el motor es-

ta caliente.

Una vez que haya sacado todo el aceite,

coloque nuevamente el tap6n de drenaje

en su lugar y apri6telo para que quede

seguro.

Llene lentamente el carter del motor con

aceite S.A.E. 5W30. NO LO LLENE DE-

MASIADO. Consulte "Para afiadir

aceite" en la secci6n de Operaci6n.

BUJiA

Revise la bujia cada veinticinco (25) horas.

Reemplacela si los electrodos estan picados

o quemados o si la porcelana esta rajada.

1. Aseg6rese de que la bujia est6 limpia.

Lfmpiela raspando con mucho cuidado

los electrodos (no use chorro de arena

ni cepillo de alambres).

2. Revise el entrehierro de la bujia usando

una I&mina calibradora y restablezca el

entrehierro a 0,030 pig. si fuera

necesario. Figura 51.

3. Antes de instalar la bujia, cubra la rosca

con un poco de aceite para que sea mas

facil sacarla, si fuera necesario. Apriete

la bujfa a un par de apriete de 15

pie-libra.

Lamina

calibradora

Bujfa Figura 51

F-021004L 76

,_ ADVERTENCIA: Para prevenir

el arranque accidental del mo-

tor, siempre desconecte el ca-

ble de la bujia y mant_ngalo alejado de

_sta mientras realiza ajustes o repara-

ciones a la unidad.

C6MO AJUSTAR LOS PATINES DE

ALTURA

Este quitanieves esta equipado con dos pati-

nes de ajuste de altura, ubicados en el lado

exterior del alojamiento de la barrena. Vea la

Figura 52.

Estos patines de ajuste de altura elevan la

parte delantera del quitanieves.

Tuercas de montaje

Patin de ajuste

Alojamiento

de la barrena de altura

Figura 52

Para superficies duras normales, tales como

entradas de auto o senderos pavimentados

ajuste los patines de ajuste de altura de la

de la siguiente manera:

1. Ponga el quitanieves en una superficie

nivelada.

2. Compruebe que ambos neumaticos ten-

gan la misma presi6n de aire. La presi6n

de aire correcta es 14 a 17 PSI. No exe-

da la presi6n maxima indicada en la cara

lateral del neumatico.

3. Coloque los pernos de seguridad adicio-

nales (que se encuentran en la bolsa

de partes) debajo de cada extreme de la

barra raspadora junto a los patines de

ajuste de altura.

4. Afloje las tuercas de montaje que sujetan

los patines de ajuste de altura. Para bajar

la parte delantera del quitanieves, suba

los patines. Apriete las tuercas de men-

taje. Vea la Figura 52.

NOTA: Para las superficies pedregosas o

irregulares, suba la parte delantera del quita-

nieves bajando los patines de ajuste..

_ DVERTENClA: Aseg_rese de

mantener la altura necesaria

sobre el suelo del &rea que se

va a limpiar. Si el impulsor golpea obje-

tos tales como grava, piedras u otros

desechos, los puede lanzar con sufi-

ciente fuerza como para causar lesio-

nes personales, daSos a la propiedad o

da_os al quitanieves.

AJUSTE DE LA BARRA

RASPADORA

Despu6s de mucho uso, la barra raspadora

metalica se gastara. La barra raspadora y

los patines, siempre deben ajustarse de ma-

nera que quede un espacio de 1/8 pig. entre

la barra raspadora y la acera o el area que

se va a despejar.

1. Ponga el quitanieves en una superficie

nivelada.

2. Compruebe que ambos neumaticos tie-

nen la misma presi6n de aire. La presi6n

correcta es de 14 a 17 PSI. No exceda

la presi6n maxima indicada en la cara

lateral del neumatico.

3. Afloje las tuercas y pernos de coche que

sujetan la barra raspadora al alojamiento

de la barrena.

4. Ajuste la barra raspadora a la posici6n

correcta.

5. Apriete las tuercas y pernos de coche..

Asegure que la barra raspadora quede

paralela con la acera o el area que se va

a despejar.

6. Para que la barra raspadora dure mas

tiempo, quitela y m6ntela al rev6s. Si de-

be reemplazarla debido al desgaste, qui-

te las tuercas y los pernos de coche e

instale una barra raspadora nueva.

F-021004L 77

AJUSTE DE LAS CORREAS

Correa de propulsibn

La correa de propulsion tiene una

presi6n de resorte constante y no re-

quiere ningen ajuste. Si nota que em-

peza a resbalar, reempl&cela. Consulte

"CSmo reemplazar la correa" en la sec-

ci6n de Servicio y Ajustes.

Correa de propulsibn de la barrena

Si el quitanieves no expulsa la nieve,

compruebe el ajuste del cable. Si es

correcto, compruebe que la correa de

propulsion de la barrena est6 en buen

estado. Si est& estropeada osuelta,

reempl&cela (consulte "C6mo desmon-

tar la correa de propulsi6n de la barre-

na" en esta misma secci6n del manual).

1. Desconecte el cable de la bujia.

2. Quite el tornillo de la cubierta de

la correa. Quite la cubierta de la

correa (Figura 53).

3. Afloje la tuerca de la polea guia de

la barrena y mueva esta t_ltima ha-

cia la correa un octavo de pulgada

aproximadamente (3 mm)

(Figura 56).

4. Apriete la tuerca.

5. Pida a alguien que ponga el embra-

gue de la barrena. Compruebe la

tensi6n de la correa (al lado contra-

rio de la polea guia). La correa de-

F-021004L 78

beria ceder media pulgada (12,5

mm) con presi6n moderada

(Figura 54). Puede que tenga que

mover la polea guia m&s de una

vez para conseguir la tensi6n co-

rrecta.

Polea de

propulsi6n

- de la

barrena

_-_._./" \\O Deflecci6n

-.-.& ;\ 1/2 pig.

Polea _ff/_ _,._.,...i (12,5mm)

gufa ""--y _' _-',_

puesta __

Figura 54

6. Vuelva a poner la cubierta de la

correa.

7. Siempre que ajuste o reemplace las

correas, tambi6n har& falta ajustar

los cables. (Consulte "CSmo ajustar

los cables" en esta misma secci6n

del manual).

8. Conecte el cable de las bujias.

C6MO REEMPLAZAR LAS CO-

RREAS

Las correas de propulsion son especia-

les y se deben reemplazar con correas

originales del fabricante que podr& en-

contrar en su tienda Sears m&s cerca-

ha.

Para completar algunos de estos pro-

cedimientos necesitar& la ayuda de otra

persona.

Cbmo desmontar la correa de propul-

sibn de la barrena

Si la correa de propulsion est& estro-

peada, el quitanieves no expulsar& la

nieve. Reemplace la correa de la si-

guiente manera.

1. Desconecte el cable de la bujia.

__o][o_ b'd_Zu_

2. Afloje los pernos a cada lado del

panel inferior (Figura 55).

3. Quite el panel inferior.

Perno Panel

'_ _ inferior

_,_ [_f/4_¢]L._- _ _ m.iento

"\\Perno L

Figura 55

4. Quite el tornillo de la cubierta de

la correa. Quite la cubierta

(Figura 53).

5. Afloje la guia de la correa. Separe

la guia de la polea de propulsi6n

de la barrena (Figura 56).

6. Separe la polea guia de la correa

de propulsibn de la barrena.

7. Quite la correa de propulsibn vieja

barrena y de la polea del motor.

Instale una correa de propulsibn

de la barrena nueva original de f&-

brica que haya comprado en un

centro de servicio Sears.

8. Instale la correa de propulsibn de

la barrena nueva en la polea de

propulsibn y en la polea.

9. Ajuste la correa de propulsibn de

la barrena. Consulte "C6moajustar

la correa de propulsi6n de la barre-

na" en la secci6n de Servicio y

Ajustes.

10. Ajuste la guia de la correa. Consul-

te "C6mo ajustar la guia de la co-

rrea" en la secci6n de Servicio y

Ajustes.

11. Instale la cubierta de la correa.

Apriete el tornillo (Figura 53).

12. Revise los cables. Consulte "C6mo

revisar y ajustar los cables" en la

secci6n de Servicio y Ajustes.

13. Instale el panel inferior (Figura 55).

14. Apriete los pernos a cada lado del

panel inferior.

de la polea de propulsibn de la 15. Conecte el cable de la bujia.

( '!___/ / /.._-,,Correa de propulsi6n

Polea del motor Gufa de la correa

Poleagui

Polea guia de la barrena

Polea de propulsi6n

de la barrena

Correa de propulsi6n

de la barrena

Anillo E

Eje de la

placa oscilante

F-021004L 79

Resorte de

propulsi6n

Correa de

propulsi6n

Polea de

propulsi6n

Polea del motor

Figura 56

Cbmo desmontar la correa de

propulsibn

Si el quitanieves no se mueve hacia

adelante, aseg6rese de que la correa

de propulsi6n no est6 excesivamente

desgastada o dafiada. Si Io est&

reempl&cela de la siguiente manera.

1. Desconecte el cable de la bujia.

2. Quite la correa de propulsi6n de la

barrena. Consulte "C6mo desmon-

tar la correa de propulsi6n de la ba-

rrena" en la secci6n de Servicio y

Ajustes.

3. Quite el anillo E de uno de los ex-

tremos del eje de la placa oscilan-

te. Quite este eje para que la placa

oscilante gire hacia adelante

(Figura 56).

4. Quite el resorte de propulsibn.

5. Quite la correa de propulsibn vieja

de la polea de propulsibn y de la

polea del motor. Instale una co-

rrea de propulsibn original de f&-

brica disponible en un centro de

servicio Sears.

6. Instale la nueva correa de propul-

sibn en la polea de propulsibn y

en la polea del motor.

7. Aseg6rese de que la polea guia de

propulsibn est6 alineada con la

correa de propulsibn.

sujeta (Figura 57).

Marcas de alineamiento

11.

12.

13.

14.

Figura 57

NOTA. Si la transmisibn no fun-

ciona una vez que haya substitui-

do la correa de propulsibn,

asegt_rese de que la placa osci-

lante se encuentre entre las dos

marcas de alineamiento.

Instale y ajuste la correa de pro-

pulsibn de la barrena. Consulte

"C6mo desmontar la correa de pro-

pulsi6n de la barrena" en la secci6n

de Servicio y Ajustes.

Ajuste la guia de la correa. Consul-

te "C6mo ajustar la guia de la co-

rrea" en la secci6n de Servicio y

Ajustes.

Instale el panel inferior (Figura 55).

Apriete los pernos a ambos lados

del panel inferior.

8. Conecte el resorte de propulsibn.

9. Instale el eje de la placa oscilante

y suj6telo con el anillo E.

10. La parte inferior de la placa osci-

lante debe quedar entre las mar-

cas de alineamiento. Aseg6rese

de que la placa oscilante est6 bien

F-021004L

15.

16.

17.

Instale la cubierta de la correa.

Apriete el tornillo (Figura 53).

Revise el ajuste de los cables. Con-

suite "C6mo revisar y ajustar los

cables" en la secci6n de Servicio y

Ajustes.

Conecte el cable de la bujia.

AJUSTES DE LA CORREA GUiA

1. Quite el cable de la bujfa.

2. Pida a alguien que ponga el propul-

sor de la barrena.

3. Mida la distancia entre la guia de la

correa y la correa. La distancia de-

be ser de 1/8 de pulgada (3,175

mm) para la guia. (Figura 58).

/_ Gufcarrdee

Polea \4\.,,.. 1/8pig.

gufa .,,_k ...i\\- (3,175mm)

de la _ ito =_) \\

barrena-- _/ #' \\

en tot! \

funciona- _

miento _ @_..

"_ Figura 58

4. Si necesita hacer algQn ajuste, aflo-

je el perno de montaje de la guia de

la correa. Ponga la guia en la posi-

ci6n correcta. Apriete el perno.

5. Vuelva a instalar la cubierta de la

correa.

6. Vuelve a conectar el cable de la bujfa.

C6MO REVISAR Y AJUSTAR

LOS CABLES

Los cables se ajustan en la f_brica y no

deberfa ser necesario ajustarlos. Si se

se dan de si o est&n flojos, ajQstelos.

Siempre que cambie o ajuste las

correas tendr& que ajustar los cables.

Para asegurarse de que est_n bien

ajustados, suelte el accesorio "Z" en

la palanca de propulsibn

(Figura 59).

1. Mueva la palanca de propulsi6n to-

do Io que pueda hacia adelante

(hasta que toque el tope de pl&sti-

co). Sujete bien el cable, observe

la posici6n del accesorio con res-

pecto al agujero en la palanca de

propulsi6n.

F-021004L

Accesorio "Z"

Figura 59

2. El centro del accesorio "Z" debe es-

tar entre el centro y la parte super-

ior del agujero en la palanca de

propulsi6n. Ajuste el cable de pro-

pulsi6n de la barrena o el cable de

propulsi6n por tracci6n segQn sea

necesario, siguiendo las instruccio-

nes a continuaci6n.

Ajuste del cable de propulsibn de la

barrena

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Meta el cable por el resorte hasta

exponer la porci6n roscada del ca-

ble (Figura 60).

Extremo cuadrado

Resorte

del cable

Contratuerca

t_ Figura 60

Sujete el extremo cuadrado de la

parte roscada con unos alicates y

ajuste la contratuerca hacia afuera

o hacia adentro hasta conseguir el

ajuste correcto. Vuelva a meter el

cable por el resorte y con6ctelo.

AJUSTES DEL CABLE DE PROPULSION

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cio y el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Afloje los pernos a cada lado del

panel inferior (Figura 61).

Perno Panel inferior

\\ e,oo

Figura 61

7. Meta la parte inferior del cable de

propulsibn por el soporte de ajus-

te del cable hasta que pueda sacar

el gancho "Z".

8. Saque el gancho "Z" del soporte

de ajuste del cable. Mueva el gan-

cho "Z" hacia abajo hasta el si-

guiente agujero de ajuste.

9. Jale el cable de propulsi6n por el

soporte de ajuste.

10. Ponga el manguito del cable sobre

el soporte de ajuste del cable.

11. Instale el gancho "Z" en la palan-

ca de propulsi6n (Figura 59).

12. Para revisar el ajuste, baje la palan-

ca de propulsi6n y compruebe la

Iongitud de uno de los resortes de

propulsi6n. Si el ajuste es el co-

rrecto, la Iongitud del resorte de

propulsibn es:

min. 3 pig. (76 mm.)

m&x. 3-3/8 pig (85 mm.)

(Figura 63).

4. Quite el panel inferior.

5. Desconecte el accesorio "Z" de la

palanca de propulsibn (Figura 59).

6. Saque el manguito del cable del

soporte de ajuste del cable

(Figura 62).

/ /

F_" Cable de .._<_

_//_ propulsi6n_//J

Manguito _'x _ZJ

// _ delcable _

_ana_a_ .i,,_t._ Gancho "Z"

dS°lP°artb_de ajuste // Figura 62

min. 3, pig.

Resorte de propulsi6n Figura 63

F-021004L 82

C6MO AJUSTAR O REEMPLAZAR LA RUEDA DE FRICCI6N

Cbmo revisar la rueda de friccibn

Si el quitanieves no avanza, revise la

correa de propulsi6n por tracci6n, el ca-

ble de propulsi6n o la rueda de fricci6n.

Si la rueda de fricci6n est& gastada o

dafiada, hay que cambiarla. Ver

"Reemplazo de la rueda de fricci6n" en

esta secci6n. Si la rueda de fricci6n no

est& gastada odafiada, revisela de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena

(Figura 64).

3. Desconecte el cable de la bujia.

4. Afloje los pernos a cada lado del pa-

nel inferior (Figura 64).

5. Quite el panel inferior.

6. Ponga la palanca de cambio de

velocidades en la posici6n m&s

lenta de velocidad de avance.

.... _, Perno Pan_,e.e_inferi°r

"_ [,_/'/1_ _[I _ miento

"_ _, ' tl !_,.. barrena

12 y 13 pulgs. 4-1/8"

16 pulgs. 4-5/16"

Si la rueda de fricci6n no est& en la

posici6n correcta, ajQstela de acuer-

do alas instrucciones siguientes.

Figura 65

Cbmo ajustar la rueda de friccibn

1. Coloque la palanca de cambio de

velocidades en la posici6n m_s

lenta de velocidad de avance.

2. Afloje los pernos en la vara de

control de velocidad (Figura 66).

3. Mueva la rueda de fricci6n a la po-

sici6n correcta (Figura 65).

4. Apriete los pernos que hay en la

vara de control de velocidad

(Figura 66).

5. Instale el panel inferior (Figura 64).

6. Apriete los pernos que hay a cada

lado del panel inferior.

Vara de control de

Afloje los pernos

7. Fijese en la posiciSn de la rueda de

friccibn (consulte la Figura 65). La

distancia correcta "A" desde el lado

derecho de la rueda de friccibn

hasta la parte exterior de la caja

del motor es la siguiente:

Tamafio Ilanta Distancia "A" Figura 66

F-021004L 83

__o][o_ b-d_Zu_

Cbmo reemplazar la rueda de friccibn

Si la rueda de fricci6n est& gastada o

daSada, el quitanieves no avanza. La

rueda de fricci6n se debe cambiar de la

siguiente manera.

Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena (4).

(Figura 64).

3. Desconecte el cable de la bujia.

4. Quite los sujetadores que fijan la

Ilanta derecha. Quite la Ilanta de-

recha del eje (Figura 67)

5. Afloje los pernos que haya a cada

lado del panel inferior.

6. Quite el panel inferior.

7. Quite los sujetadores que fijan el

engranaje de propulsibn al eje

(Figura 68).

8. Quite la Ilanta izquierda, el eje y el

engranaje de propulsibn.

9. Quite los cuatro pernos que retie-

nen los cojinetes a cada lado del

eje hexagonal (Figura 69).

10. Quite el eje hexagonal y los coji-

netes.

NOTA: Fijese especialmente en la

posicibn de las arandelas en el eje

hexagonal.

F-021004L

Panel inferior Llanta

Figura 67

Cadena Figura 68

inetes

,Pernos

Figura 69

11. Quite los tres sujetadores que re-

tienen la rueda de friccibn en el

cubo (Figura 70).

__o][o] b-d_Zu_

12. Quite la rueda de friccibn del cu-

bo. Deslice la rueda de friccibn

fuera del eje hexagonal.

13. Instale la nueva rueda de friccibn

en el cubo con los sujetadores que

quit6 antes.

14. Instale el eje hexagonal y los coji-

netes con los cuatro pemos que

quit6 antes (Figura 71).

Aseg_rese de que haya instalado

correctamente las arandelas en

su posicibn original. Asimismo,

compruebe que las dos arande-

las est_n correctamente alinea-

das con los brazos del impulsor.

15. Aseg_rese de que el eje hexagonal

gira libremente.

16. Instale la Ilanta izquierda, el eje y el

engranaje de propulsibn con los

sujetadores que quit5 antes. Instale

la cadena en el engranaje de pro-

pulsi6n (Figura 68).

17. Revise el ajuste de la rueda de fric-

ci6n. Consulte "CSmo ajustar la rue-

da de fricci6n" en esta secci6n.

18. AsegQrese de que la rueda de fric-

ci6n y la placa del propulsor de dis-

co no tienen ni grasa ni aceite.

19. Instale el panel inferior (Figura 67).

20. Apriete los pernos a cada lado del

panel inferior.

21. Instale la Ilanta derecha en el eje

con los sujetadores que quit5 antes.

22. Conecte el cable de la bujia.

Sujetadores

Rueda de

Cubo fricci6n

Eje hexagonal

Sujetadores

Figura 70

Arandela

Cojinetes

Brazos del impulsor

Cojinetes

Arandela

Figura 71

F-021004L 85

__o][o] b-d_Zu_

COMO REEMPLAZARLOS PERNOSDE

SEGURIDADDE LABARRENA

Las barrenas estan sujetas al eje de la ba-

rrena con pernos de seguridad especiales.

Estos pernos estan diseSados para romper-

se y proteger la maquina en caso de que un

objeto se atasque en el alojamiento de la

barrena. No use pernos duros pues perdera

la protecci6n de los pernos de seguridad.

,_ ADVERTENCIA: Por razones de

seguridad y para proteger la

mdquina, use solamente pernos

de seguridad originales.

Para cambiar un perno de seguridad roto,

proceda de la siguiente manera. En la bolsa

de partes encontrara pernos de seguridad

adicionales.

1. Mueva el control de aceleraci6n a la posi-

ci6n de parada. Desenganche todos los

controles.

2. Desconecte el cable de la bujfa. Aseg6-

rese de que todas las piezas m6viles se

hayan detenido.

3. Alinee el agujero de la barrena con el

agujero del eje de la barrena. Instale el

nuevo pasador de seguridad yespacia-

dor. Figura 72.

4. Conecte el cable de la bujia.

Pasador de

seguridad

J |

Espaciador

"_Figura 72

AJUSTEDELCARBURADOR

Si piensa que su carburador necesita ser

ajustado, comuniquese con su Centro de

Servicio Sears mas cercano. El rendimiento

del motor no debe verse afectado en altitu-

des de hasta 2.100 m(7,000 pies). Para

operar este motor en altitudes mas eleva-

das, comufquese con su Centro de Servicio

Sears mas cercano.

IMPORTANTE: Nunca experimente con el

gobernador del motor, el cual esta configura-

do de fabrica para la velocidad apropiada del

motor. El exceso de velocidad del motor por

encima del ajuste de alta velocidad de fabri-

ca puede ser peligroso. Si usted cree que la

velocidad alta del gobernador del motor ne-

cesita ser ajustada, comuniquese con su

Centro de Servicio Sears mas cercano, el

cual tiene el equipo y la experiencia apropia-

da para efectuar los ajustes necesarios.

Para ubicar el Centro de Servicio Sears mas

cercano, Ilame al departamento de Servicio

de Sears al 1-800-4-MY-HOME®.

F-021004L 86

_DVERTENCIA: Nunca guar-

de su quitanieves en am-

bientes interiores o en un

&rea cerrada y mal ventilada. Si

queda gasolina en el tanque, los va-

pores podrian alcanzar alguna lla-

ma expuesta, chispa o llama piloto

de una caldera, calentador de

agua, secadora de ropa, cigarrillo,

etc.

Para prevenir el daSo (si el quitanieves

no se usa por m&s 30 dfas) prep&relo

como se indica a continuaci6n.

QUITANIEVES

1. Limpie todo el quitanieves.

2. Lubrique todos los puntos de lubri-

caci6n. Consulte la secci6n de Man-

tenimiento.

3. AsegQrese de que todas las tuercas,

pernos y tornillos est6n bien apreta-

dos. Inspeccione todas las piezas

m6viles visibles para detectar da-

5os, roturas y desgaste. Haga los

reemplazos necesarios.

4. Retoque todas las superficies oxida-

das o que tengan la pintura saltada;

lijelas suavemente antes de aplicar

la pintura.

5. Cubra las piezas de metal expuesto

del soplador del alojamiento de la

barrena y del impulsor, con un anti-

corrosivo, tal como un lubricante en

aerosol.

NOTA: Una revisi6n o afinamiento

anual hecho en un Centro de Servicio

Sears es una buena manera de asegu-

rar que su quitanieves le brinde el m&-

ximo rendimiento la siguiente

temporada.

MOTOR

Deber_ sacar la gasolina del tanque o

prepararla para prevenir la formaci6n

de dep6sitos de goma en el tanque, ill-

tro, manguera y carburador durante el

almacenamiento. Adem&s, durante el

almacenamiento, la gasolina mezclada

con alcohol que contiene etanol o me-

tanol (llamada a veces gasohol) atrae

agua, y 6sta actQa sobre la gasolina

formando &cidos que daSan el motor.

1. Deje el motor en marcha hasta que

el tanque quede vacio y el motor se

pare.

2. Si no quiere sacar la gasolina, use el

estabilizador de combustible provis-

to con la unidad, o compre estabili-

zador de combustible Craftsman

NQm. 3550. ASada el estabilizador

de combustible a cualquier cantidad

de gasolina que permanezca en el

tanque para minimizar los dep6sitos

de goma y &cido. Si el tanque est&

casi vacio, mezcle el estabilizador

con gasolina fresca en un recipiente

separado y aSada un poco de esta

mezcla al tanque.

3. Siempre siga las instrucciones del

envase del estabilizador. Luego de

aSadir el estabilizador, encienda el

motor y d6jelo correr por 10 minutos

por Io menos para permitir que la

mezcla alcance el carburador.

4. Cambie el aceite del motor

5. Lubrique el _rea del pist6n/cilindro.

Para hacerlo, saque primero la bujfa

y coloque una gotas de aceite de

motor limpio en el z6calo de la bujfa.

Luego cubra el z6calo con un paso

para absorber el exceso de aceite. A

continuaci6n, jale la manija de arran-

que manual unas dos o tres veces

para hacer girar el motor. Finalmen-

te, reinstale la bujfa y conecte el ca-

ble.

OTRAS INDICACIONES

1. Si fuera posible, guarde su quita-

nieves dentro de un recinto, cubri6n-

dolo para protegerlo del polvo y la

suciedad.

2. Si debe guardar el quitanieves afue-

ra, col6quelo sobre bloques para le-

vantarlo del suelo.

3. Cubra el quitanieves con una cubier-

ta protectora apropiada que no re-

tenga humedad. No use pl&stico.

IMPORTANTE: Nunca cubra el quita-

nieves mientras las &reas del motor y

del escape est6n todavia calientes.

F-021004L 87

IIIr-_1"-]I1__IIm]_ _eI___1IIIIr_!'__e_]_1Im]=I'__\vA_ ___"]

PROBLEMA

Dificultad de

arranque

El motor funciona

errdticamente

El motor se para

El motor funciona

errdticamente;

p_rdida de

potencia

Vibracibn excesiva

La unidad no se

puede propulsar a

si misma

La unidad no

descarga la nieve

CAUSA

Bujia defectuosa.

Agua o suciedad en el sistema

de combustible.

Lfnea de combustible bloqueada,

falta de combustible o mezcla de

combustible vieja.

Unidad funcionando con

estrangulador activado.

Agua o suciedad en el sistema

de combustible.

Piezas sueltas; propulsor

daSado.

Correa de propulsi6n por

tracci6n floja o daSada.

CORRECCION

Reemplace la bujia defectuosa.

Rueda de fricci6n gastada o

daSada.

Saque el combustible del tanque.

ASada combustible fresco.

Limpie la linea de combustible;

revise la existencia de

combustible en el tanque,

agregue gasolina fresca si es

necesario.

Coloque la palanca de

estrangulador en la posici6n

DESACTIVADO.

Saque el combustible del tanque.

ASada combustible fresco.

Pare el motor inmediatamente.

Saque la Ilave de encendido.

Apriete todos los sujetadores y

realice todas las reparaciones

necesarias. Si la vibraci6n

continQa, Ileva la unidad a su

Centro de Servicio Sears.

Reemplace la correa de

propulsi6n por tracci6n.

Ajuste incorrecto del cable de Ajuste cable de propulsi6n por

propulsi6n por tracci6n, tracci6n.

Reemplace la rueda de fricci6n.

Correa de propulsi6n de la Reemplace la correa de

barrena suelta o daSada, propulsi6n de la barrena.

El cable de control de la barrena Ajuste el cable de control de la

no esta ajustado correctamente, barrena.

Perno de seguridad roto. Reemplace el perno de

seguridad.

Canal de descarga obstruido Pare el motor inmediatamente y

desconecte el cable de la bujfa.

Limpie el canal de descarga y la

parte de adentro del alojamiento

de la barrena.

Objeto extraSo atascado en la

barrena. Pare el motor inmediatamente y

desconecte el cable de la bujia.

Retire el objeto atascado en la

barrena.

F-021004L 88

SEARS, ROEBUCK AND CO.

Garantia limitada de cumplimiento con el Sistema Federal

de control de emisiones y con el sistema de control de

emisiones del Estado de California

Motores peque_os para vehiculos todo terreno

CONTROL DE EMISIONES DE

CALIFORNIA Y DE LA AGENCIA DE

PROTECCI6N AMBIENTAL (EPA) DE

E.U.A. - DECLARACI6N DE LA

GARANTiA

La Agencia de Protecci6n Ambiental de los

Estados Unidos ("EPA"), el Consejo de Cali-

fornia para los Recursos del Aire ("CARB") y

Sears, Roebuck and Co. tienen el placer de

explicar Io que es la Garantia Federal y de Ca-

lifornia para Sistemas de Control de Emisio-

nes de su nuevo motor pequefio para

vehiculos todo terreno. En California, los mo-

tores pequefios para vehiculos todo terreno

de modelo 1995 y modelos de afios posterio-

res deben ser disefiados, construidos y equi-

pados para cumplir con las estrictas normas

anti contaminaci6n del Estado. En otros esta-

dos, los motores modelo 1997 y modelos de

afios posteriores deben estar disefiados,

construidos y equipados, al momento de su

venta, para que cumplan con las disposicio-

nes de la EPA acerca de motores pequefios

para vehiculos todo terreno. Sears, Roebuck

and Co., garantizara el sistema para el control

de emisiones de su motor pequefio para vehi-

culos todo terreno por los periodos de tiempo

que se mencionan mas adelante, siempre y

cuando su motor pequefio para vehiculos todo

terreno no haya sufrido algQn abuso, negligen-

cia, modificaci6n no aprobada o mantenimien-

to indebido.

Su sistema para el control de emisiones puede

incluir partes como el carburador, el sistema

de encendido y el sistema de escape. Tambi6n

puede incluir el sistema de descompresi6n y

otras unidades relacionadas con las emisio-

nes.

Cuando surja una condici6n protegida por la

garantia, Sears, Roebuck and Co., reparara

su motor pequefio para vehiculos todo terreno

sin costo alguno para usted por concepto de

diagn6stico, partes y mano de obra.

SISTEMA PARA EL CONTROL DE

EMISIONES DEL FABRICANTE-

COBERTURA DE LA GARANTiA

Los sistemas para el control de emisiones del

modelo 1995 y modelos de afios posteriores

de motores pequefios para vehiculos todo te-

rreno en California estan garantizados por dos

afios, tal y como se menciona en la presente

garantia. En otros estados, los motores mode-

Io 1997 y modelos de afios posteriores tam-

bi6n estan garantizados por dos afios. En

caso de que, durante dicho periodo de la ga-

rantia, cualquier pieza del motor, relacionada

con emisiones est6 defectuosa en sus mate-

dales o mano de obra, Sears, Roebuck and

Co., reparara o cambiara dicha pieza.

RESPONSABILIDADES DEL

PROPIETARIO DE LA GARANTiA

Como propietario del motor pequefio para ve-

hiculos todo terreno usted es responsable de

que se Ileve a cabo el mantenimiento requeri-

do que se menciona en el Manual del usuario,

pero Sears, Roebuck and Co., no negara la

garantia Qnicamente debido a la falta de un re-

cibo o a que usted no proporcione una prueba

escrita de que se ha Ilevado a cabo el manteni-

miento programado.

No obstante, usted, como propietario del mo-

tor pequefio para vehiculos todo terreno, de-

bera estar consciente de que Sears, Roebuck

and Co., le puede negar la cobertura de la ga-

rantia si su motor o alguna parte del mismo ha

fallado debido a abuso, negligencia, manteni-

miento inadecuado o modificaciones no apro-

badas.

Usted es responsable de presentar su motor

pequefio para vehiculos todo terreno en el Ta-

ller de Servicio Autorizado de Sears, Roebuck

and Co., en cuanto surja el problema. Las re-

paraciones bajo la garantia deben Ilevarse a

cabo dentro de un periodo de tiempo razona-

ble que no exceda de 30 dias.

Se puede programar el servicio de garantia

Ilamando al Taller de Servicio Autorizado de

F-021004L 89

Sears, Roebuck and Co., o a Sears, Roebuck

and Co., al 1-800-473-7247 (llamada gratui-

ta en E.U.A.).

NOTA IMPORTANTE

Esta declaraci6n de garantia explica los dere-

chos y las obligaciones que usted tiene de

conformidad con la Garantia del Sistema para

el Control de Emisiones ("Garantia SCE"), la

cual Sears, Roebuck and Co., le proporciona

de conformidad con las leyes de California.

Consulte tambi6n las Garantias Limitadas de

Sears, Roebuck and Co., que se adjuntan a la

Garantia SCE en una hoja aparte y que tam-

bi6n le proporciona Sears, Roebuck and Co.,

La Garantfa SCE Qnicamente se aplica en el

sistema para el control de emisiones de su

motor nuevo. Hasta el punto en donde no haya

ningQn conflicto en t6rminos entre la Garantia

SCE y la Garantia de Sears, Roebuck and Co.,

la Garantia SCE aplicara para cualquier cir-

cunstancia a excepci6n de aquella en que la

Garantia de Sears, Roebuck and Co., pueda

proporcionar un periodo de garantfa mas lar-

go. La Garantia SCE y la Garantia de Sears,

Roebuck and Co., describen importantes de-

rechos y obligaciones que usted tiene con res-

pecto a su motor nuevo.

$61o se puede Ilevar a cabo el servicio de ga-

rantia en un Taller de Servicio Autorizado de

Sears, Roebuck and Co. AI momento de solici-

tar un servicio de garantfa, se debe presentar

una prueba de la fecha de compra por parte

del comprador original. El comprador pagara

cualquier cargo por concepto de Ilamadas de

servicio y/o transportaci6n de productos des-

de y para el lugar en donde se Ileve a cabo el

trabajo de inspecci6n y/o garantia. El compra-

dor sera responsable de cualquier dafio o p6r-

dida en el que se incurra con relaci6n a la

transportaci6n de cualquier motor o cualquier

parte del mismo que se presente para inspec-

ci6n y/o trabajo de garantfa.

Si tiene alguna pregunta con relaci6n a sus de-

rechos y responsabilidades, debera Ilamar a

Sears, Roebuck and Co., al 1-800-473-7247.

GARANTIA DEL SISTEMA PARA EL

CONTROL DE EMISIONES

Garantia del Sistema para el Control de Emi-

siones ("Garantia SCE") de motores peque-

fios para vehiculos todo terreno modelo 1995

y modelos de afios posteriores en California

(para otros estados, motores modelo 1997 y

afios posteriores):

F-021004L 90

A. CAMPO DE APLICACI6N: Esta garantfa

debera aplicarse a los motores pequefios para

vehfculos todo terreno modelo 1995 y mode-

los de afios posteriores en California (para

otros estados, motores modelo 1997 y mode-

los de afios posteriores). El Periodo de la Ga-

rantia SCE se iniciara en la fecha de entrega

del nuevo motor o equipo al comprador origi-

nal y continuara durante los siguientes 24 me-

ses consecutivos.

B. COBERTURA GENERAL DE LA GA-

RANTIA DEL SISTEMA PARA EL CON-

TROL DE EMISIONES: Sears, Roebuck and

Co. garantiza al comprador original del nuevo

motor o equipo y a cada comprador subse-

cuente que su motor pequefio para vehfculos

todo terreno esta:

1. Disefiado, construido y equipado para que

cumpla con todas las disposiciones aplicables

adoptadas por el Consejo para los Recursos

del Aire de conformidad con su autoridad es-

pecificada en los Capitulos 1 y 2, Parte 5, Divi-

si6n 26 del C6digo de Salud ySeguridad, y

2. Libre de defectos en sus materiales ymano

de obra, Io cual cause en cualquier momento

durante el Periodo de la Garantfa SCE, la falla

de una parte relacionada con emisiones y que

est6 bajo la garantfa en cuanto a que no sea

id6ntica en sus materiales a la parte descrita

en la solicitud de motor del fabricante para su

certificaci6n.

C. La Garantfa SCE s61oatafie alas partes de

su motor relacionadas con emisiones de la si-

guiente manera:

1. Cualquier parte relacionada con emisiones

que no se especifique como de cambio, tal y

como se requiere en el mantenimiento especi-

ficado en el Manual del Propietario, debera ga-

rantizarse por el Periodo de la Garantfa SCE.

Si dicha parte falla durante el Periodo de la Ga-

rantfa SCE, Sears, Roebuck and Co. la repa-

rara o cambiara de acuerdo con la Subsecci6n

4 que se menciona mas adelante. Cualquier

parte reparada o cambiada de conformidad

con la Garantfa SCE debera estar garantizada

por el resto del Periodo de la misma.

2. Cualquier parte garantizada yrelacionada

con emisiones que est6 especificada s61o pa-

ra inspecciones regulares conforme al Manual

del Propietario debera estar garantizada por el

Periodo de la Garantfa SCE. Una declaraci6n

en dichas instrucciones por escritoaefecto de

"reparar o cambiar tal y como sea necesario"

no reducira el Periodo de la Garantfa SCE. Di-

cha parte reparada o cambiada conforme a la

Garantia SCE debera garantizarse por el resto

del Periodo de la misma.

3. Cualquier parte garantizada y relacionada

con emisiones que se especifique para cam-

bio, de conformidad con el Manual del Propie-

tario, debera garantizarse por el periodo de

tiempo previo al primer punto de cambio de

esa parte. Si la parte falla antes del primer

cambio programado, Sears, Roebuck and Co.

reparara o cambiara esa parte de acuerdo con

la Subsecci6n 4 que se menciona mas adelan-

te. Cualquier parte relacionada con emisiones

que se repare o cambie de conformidad con la

Garantia SCE debera estar garantizada por el

resto del Periodo de la misma previo al primer

punto de cambio programado de esa parte re-

lacionada con emisiones.

4. La reparaci6n o el cambio de cualquier parte

garantizada y relacionada con emisiones de

conformidad con esta Garantia SCE se debe-

ra Ilevar a cabo, sin cargo alguno para el pro-

pietario, en un Taller Autorizado de Servicio de

Sears, Roebuck and Co.

5. No se cargara al propietario el costo por tra-

bajo de diagn6stico, el cual Ileva a la determi-

naci6n de que una parte protegida por la

Garantia SCE siesta defectuosa, provisto que

dicho trabajo de diagn6stico se Ileve a cabo en

un Taller Autorizado de Servicio de Sears,

Roebuck and Co.

6. Sears, Roebuck and Co. sera responsable

de daSos a otros componentes originales del

motor o modificaciones aprobadas que proba-

blemente sean causados por una falla com-

prendida en la garantia de una parte

relacionada con emisiones cubierta por la Ga-

rantia SCE.

7. Durante el Periodo de la Garantia SCE,

Sears, Roebuck and Co. debera conservar un

suministro de partes garantizadas y relaciona-

das con emisiones que sea suficiente para

cumplir la demanda esperada de esas partes

relacionadas con emisiones.

8. Se puede utilizar cualquier parte de repues-

to relacionada con emisiones autorizada y

aprobada por Sears, Roebuck and Co. para

utilizarse en el desempeSo de cualquier man-

tenimiento o cambio de la Garantia SCE, la

cual se proporcionara sin cargo alguno para el

propietario. Dicho uso no reducira las obliga-

ciones de Sears, Roebuck and Co. conforme

a la Garantia SCE.

9. Las partes que se agreguen o modifiquen

sin aprobaci6n no se podran utilizar para mo-

dificar o reparar un motor de Sears, Roebuck

and Co. Dicho uso anula esta Garantia SCE y

conformara las bases suficientes para recha-

zar la demanda de una Garantia SCE. Sears,

Roebuck and Co. no sera responsable, con-

forme a esta garantia, por las fallas de cual-

quier parte garantizada de un motor de Sears,

Roebuck and Co. causadas por el uso de di-

cha parte agregada o modificada sin aproba-

ci6n.

LAS PARTES RELACIONADAS CON

EMISIONES INCLUYEN A LAS

SIGUIENTES:

1. Unidad del carburador y sus componentes

internos

a) Filtro de combustible

b) Empaques (juntas) del carburador

c) Tubo de entrada

2. Unidad de filtro de aire

a) Elemento del filtro de aire

3. Sistema de encendido, que incluye:

a) Bujia de encendido

b) M6dulo de encendido

c) Ensamblaje del volante

4. Silenciador catalitico (si esta equipado)

a) Empaque del silenciador (siesta equipado)

b) Colector de escape (siesta equipado)

5. Ensamblaje del respiradero del carter del ci-

gQeSal y sus componentes

a) Tubo de conexi6n del respiradero

10/22/99 EPA/CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-021004L 91

Your Home

For repair in your home of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME fi Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears,ca

SEARS

' Sears, Roebuck and Co.

fi Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

fi Marca Registrada /TMMarca de F/_rica /SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce /MDMarque dO_sGe de Sears, Roebuck and Co.

Craftsman 536887250 User Manual SNOW THROWER Manuals And Guides L0208142

CRAFTSMAN Snowthrower, Gas Manual L0208142 CRAFTSMAN Snowthrower, Gas Owner's Manual, CRAFTSMAN Snowthrower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
