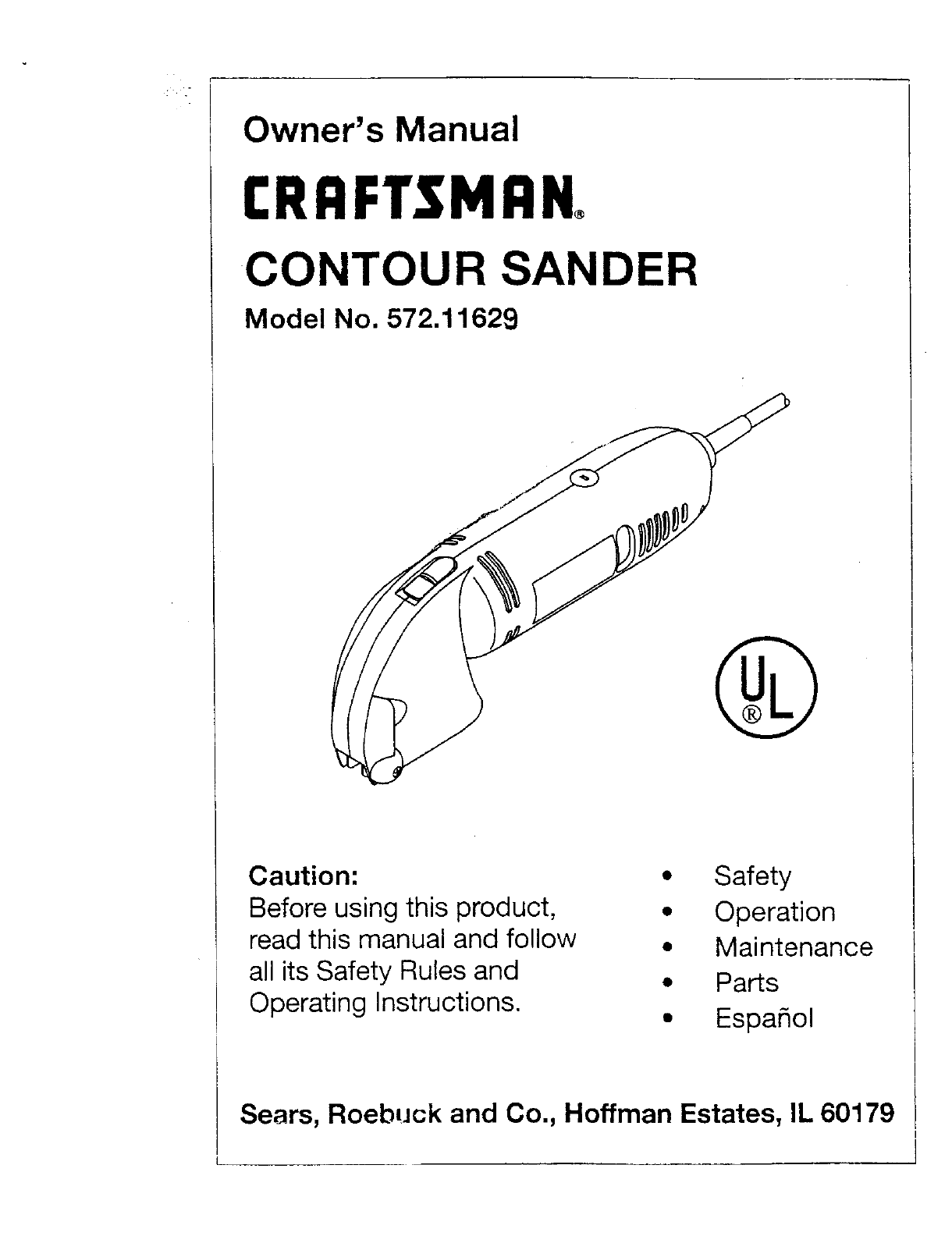

Owner's Manual

ERRFTSMRN,

CONTOUR SANDER

Model No. 572.11629

Caution:

Before using this product,

read this manual and follow

all its Safety Rules and

Operating Instructions.

Safety

Operation

Maintenance

Parts

Espa5ol

Sears, Roebuck and Co., Hoffman Estates, IL 60179

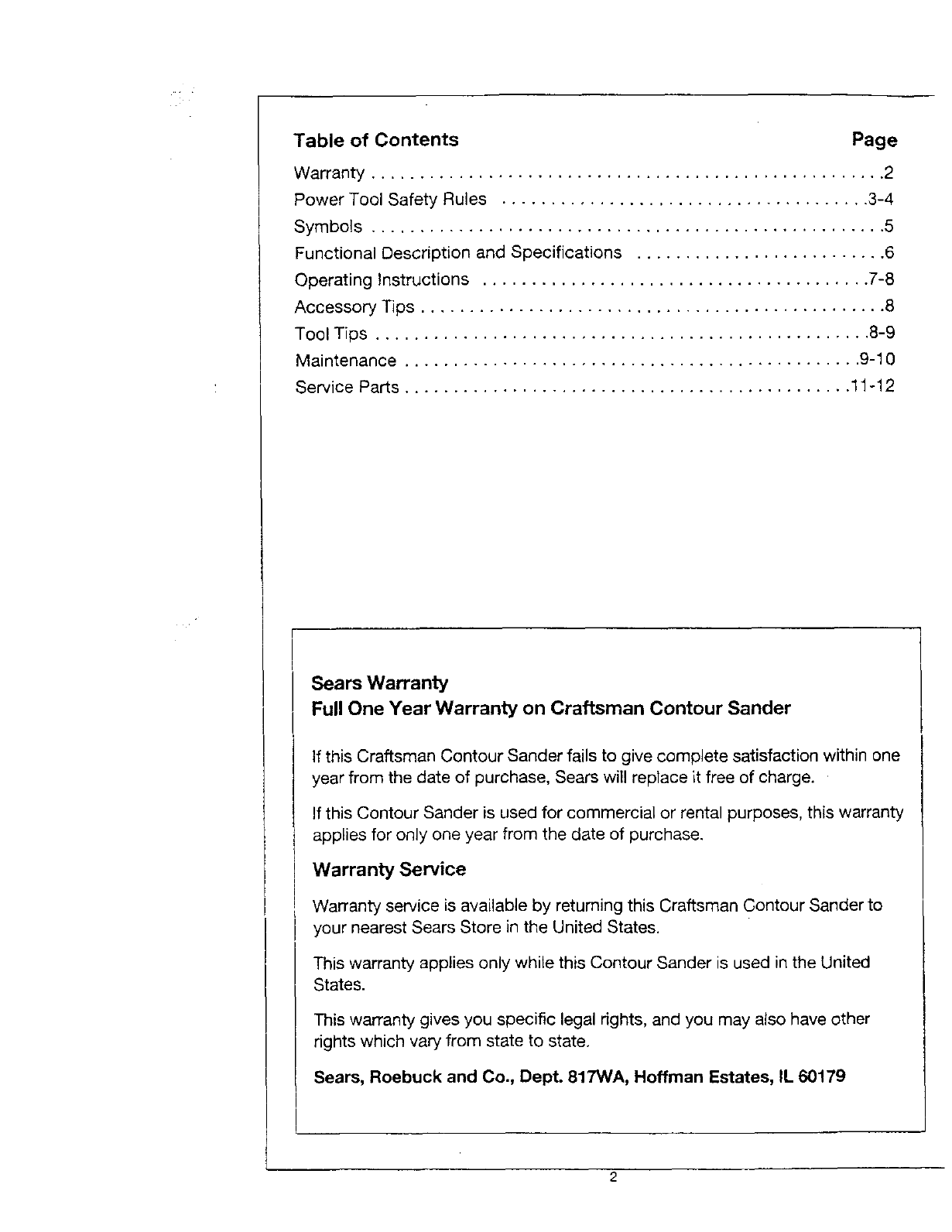

Table of Contents Page

Warranty ..................................................... 2

Power Tool Safety Rules ...................................... 3-4

Symbols ..................................................... 5

Functional Description and Specifications .......................... 6

Operating Instructions ........................................ 7-8

Accessory Tips ................................................ 8

Tool Tips ................................................... 8-9

Maintenance ............................................... 9-10

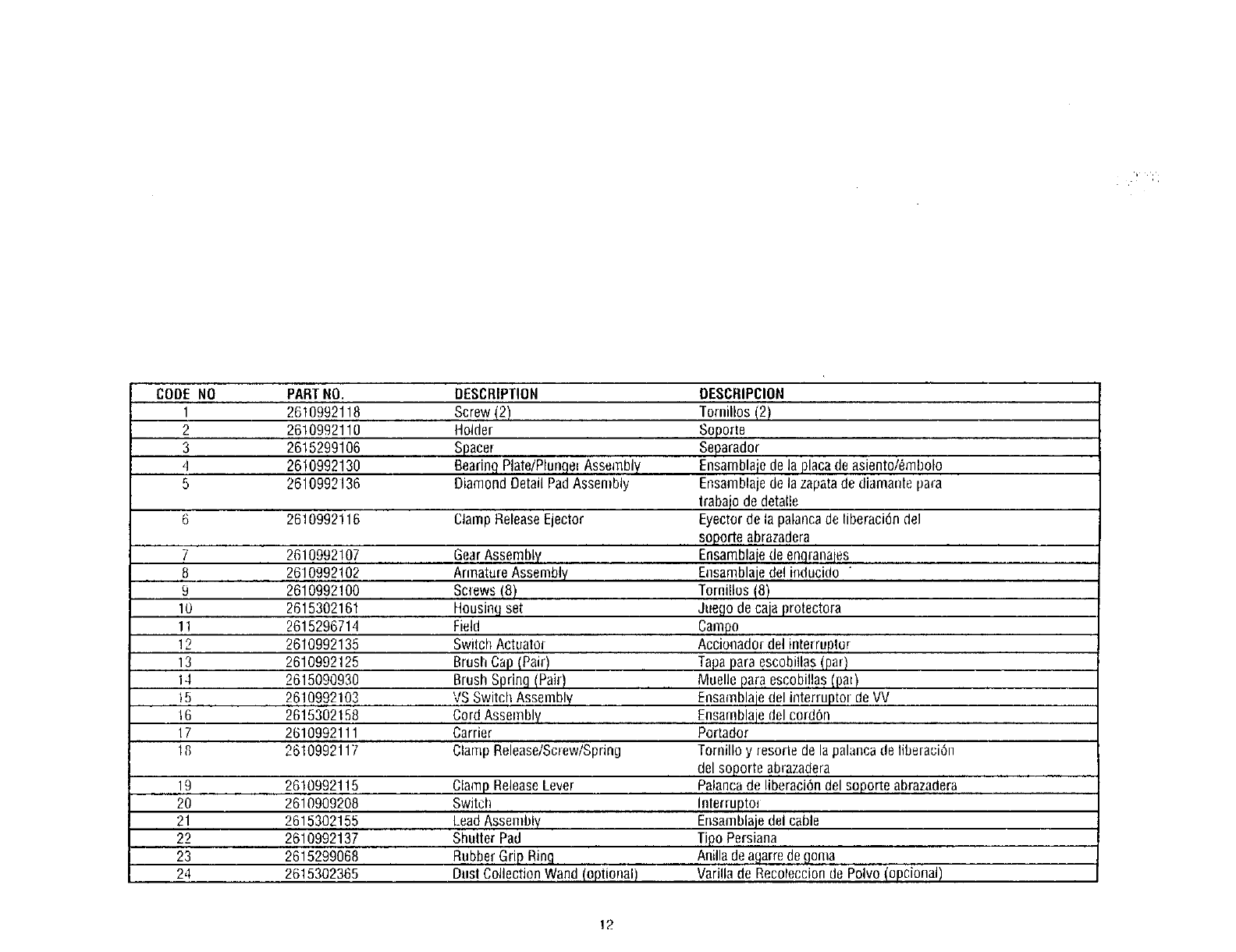

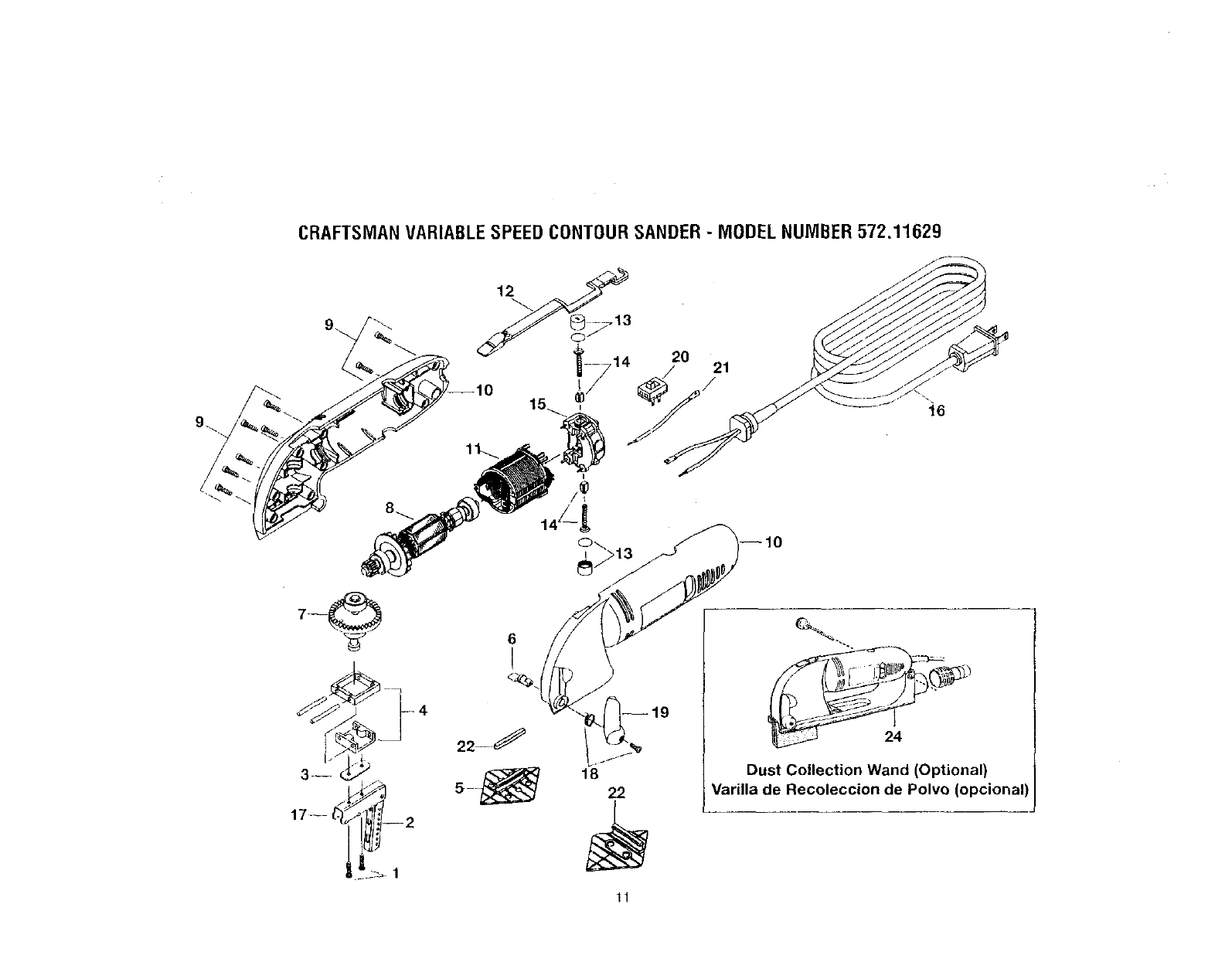

Service Parts .............................................. 11-12

Sears Warranty

Full One Year Warranty on Craftsman Contour Sander

If this Craftsman Contour Sander fails to give complete satisfaction within one

year from the date of purchase, Sears will replace it free of charge.

If this Contour Sander is used for commercial or rental purposes, this warranty

applies for only one year from the date of purchase.

Warranty Service

Warranty service is available by returning this Craftsman Contour Sander to

your nearest Sears Store in the United States.

This warranty applies only while this Contour Sander is used in the United

States.

This warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

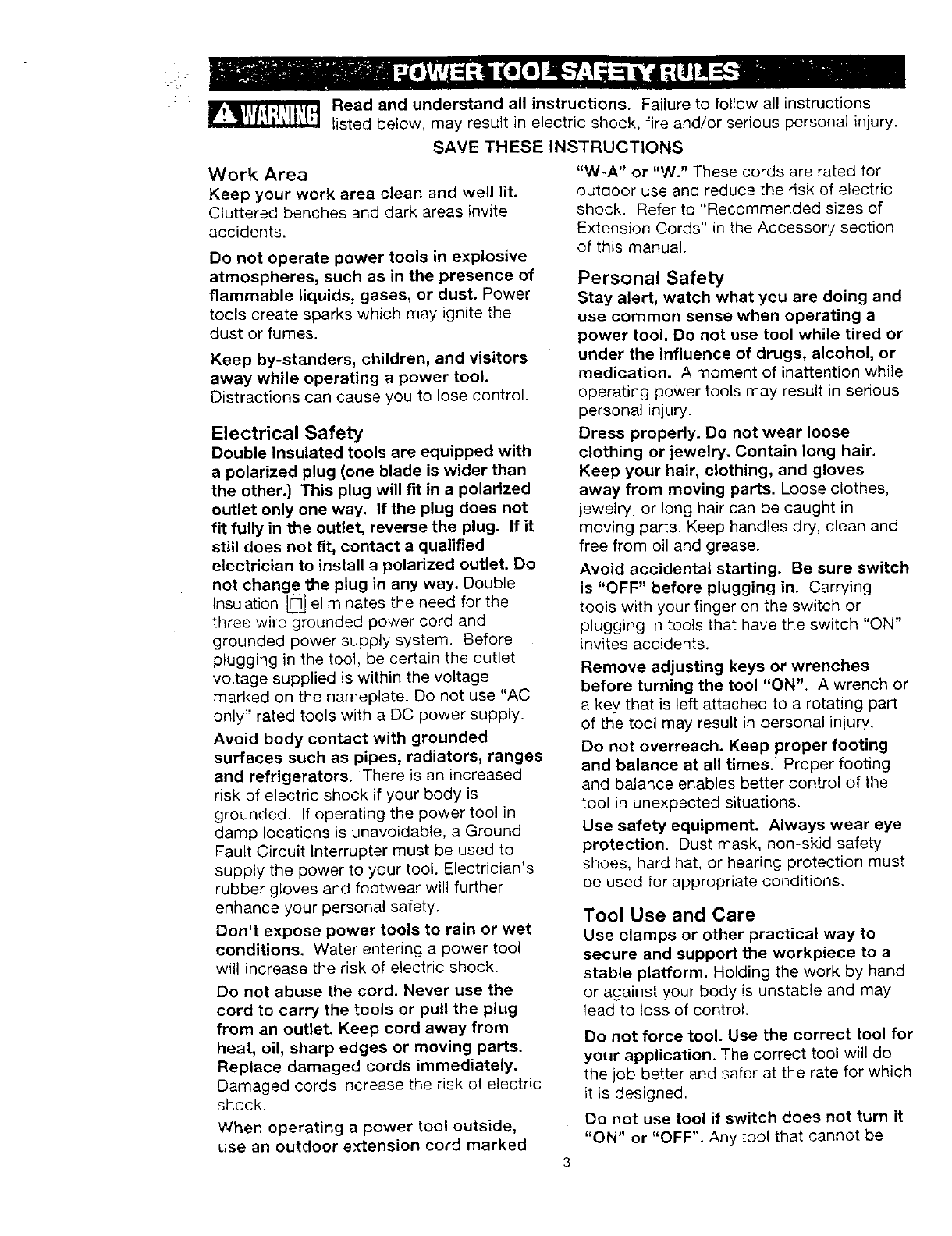

Read and understand all instructions. Failure to follow all instructions

listed below, may result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

Work Area

Keep your work area clean and well lit.

Cluttered benches and dark areas invite

accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases, or dust. Power

tools create sparks which may ignite the

dust or fumes.

Keep by-standers, children, and visitors

away while operating apower tool.

Distractions can cause you to lose control.

Electrical Safety

Double Insulated tools are equipped with

a polarized plug (one blade is wider than

the other.) This plug will fit in apolarized

outlet only one way. If the plug does not

fit fully in the outlet, reverse the plug. If it

still does not fit, contact a qualified

electrician to install a polarized outlet. Do

not change the plug in any way. Double

Insulation [] eliminates the need for the

three wire grounded power cord and

grounded power supply system. Before

plugging in the tool, be certain the outlet

voltage supplied is within the voltage

marked on the nameplate. Do not use "AC

only" rated tools with a DC power supply.

Avoid body contact with grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased

risk of electric shock if your body is

grounded. If operating the power tool in

damp locations is unavoidable, a Ground

Fault Circuit Interrupter must be used to

supply the power to your tool. Electrician's

rubber gloves and footwear will further

enhance your persona] safety.

Don't expose power tools to rain or wet

conditions. Water entering a power tool

will increase the risk of electric shock.

Do not abuse the cord. Never use the

cord to carry the tools or pull the plug

from an outlet. Keep cord away from

heat, oil, sharp edges or moving parts.

Replace damaged cords immediately.

Damaged cords increase the risk of electric

shock.

When operating a power tool outside,

use an outdoor extension cord marked

"W-A" or "W." These cords are rated for

outaoor use and reduce the risk of electric

shock. Refer to "Recommended sizes of

Extension Cords" in the Accessory section

of this manual.

Personal Safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use tool while tired or

under the influence of drugs, alcohol, or

medication. A moment of inattention while

operating power tools may result in serious

personal injury.

Dress properly. Do not wear loose

clothing or jewelry. Contain long hair.

Keep your hair, clothing, and gloves

away from moving parts. Loose clothes,

jewelry, or long hair can be caught in

moving parts. Keep handles dry, clean and

free from oil and grease.

Avoid accidental starting. Be sure switch

is "OFF" before plugging in. Carrying

tools with your finger on the switch or

plugging in tools that have the switch "ON"

invites accidents.

Remove adjusting keys or wrenches

before turning the tool "ON". A wrench or

a key that is left attached to a rotating part

of the tool may result in personal injury.

Do not overreach. Keep proper footing

and balance at all times. Proper footing

and balance enables better control of the

tool in unexpected situations.

Use safety equipment. Always wear eye

protection. Dust mask, non-skid safety

shoes, hard hat, or hearing protection must

be used for appropriate conditions.

Tool Use and Care

Use clamps or other practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand

or against your body is unstable and may

1end to toss of control.

Do not force tool. Use the correct tool for

your application. The correct tool will do

the job better and safer at the rate for which

it is designed.

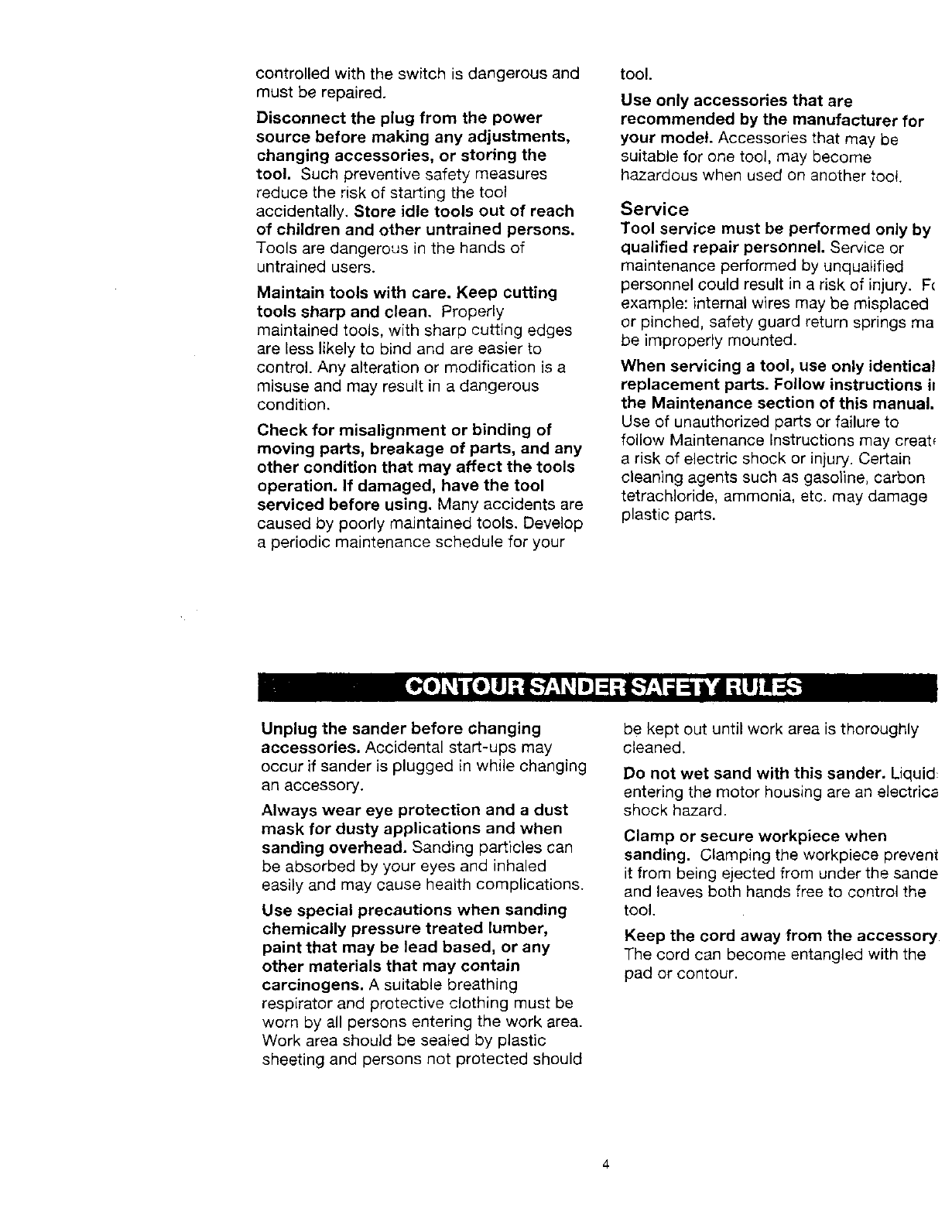

Do not use tool if switch does not turn it

"ON" or "OFF". Any tool that cannot be

controlled with the switch is dangerous and

must be repaired.

Disconnect the plug from the power

source before making any adjustments,

changing accessories, or storing the

tool. Such preventive safety measures

reduce the risk of starting the tool

accidentally. Store idle tools out of reach

of children and other untrained persons,

Tools are dangerous in the hands of

untrained users.

Maintain tools with care. Keep cutting

tools sharp and clean. Properly

maintained tools, with sharp cutting edges

are less likely to bind and are easier to

control. Any alteration or modification is a

misuse and may result in a dangerous

condition.

Check for misalignment or binding of

moving parts, breakage of parts, and any

other condition that may affect the tools

operation. If damaged, have the tool

serviced before using. Many accidents are

caused by poorly maintained tools. Develop

a periodic maintenance schedule for your

tool.

Use only accessories that are

recommended by the manufacturer for

your model. Accessories that may be

suitable for one tool, may become

hazardous when used on another toot.

Service

Tool service must be performed only by

qualified repair personnel. Service or

maintenance performed by unqualified

personnel could result in a risk of injury. F_

example: internal wires may be misplaced

or pinched, safety guard return springs ma

be improperly mounted.

When servicing a tool, use only identical

replacement parts. Follow instructions il

the Maintenance section of this manual.

Use of unauthorized parts or failure to

follow Maintenance Instructions may creab

a risk of electric shock or injury. Certain

cleaning agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage

plastic parts.

Unplug the sander before changing

accessories. Accidental start-ups may

occur if sander is plugged in while changing

an accessory.

Always wear eye protection and adust

mask for dusty applications and when

sanding overhead. Sanding particles can

be absorbed by your eyes and inhaled

easily and may cause health complications.

Use special precautions when sanding

chemically pressure treated lumber,

paint that may be lead based, or any

other materials that may contain

carcinogens. A suitable breathing

respirator and protective clothing must be

worn by all persons entering the work area.

Work area should be sealed by plastic

sheeting and persons not protected should

be kept out until work area is thoroughly

cleaned.

Do not wet sand with this sander. Liquid:

entering the motor housing are an electric_

shock hazard.

Clamp or secure workpiece when

sanding. Clamping the workpiece prevent

it from being ejected from under the sancle

and leaves both hands free to control the

tool,

Keep the cord away from the accessory

The cord can become entangled with the

pad or contour.

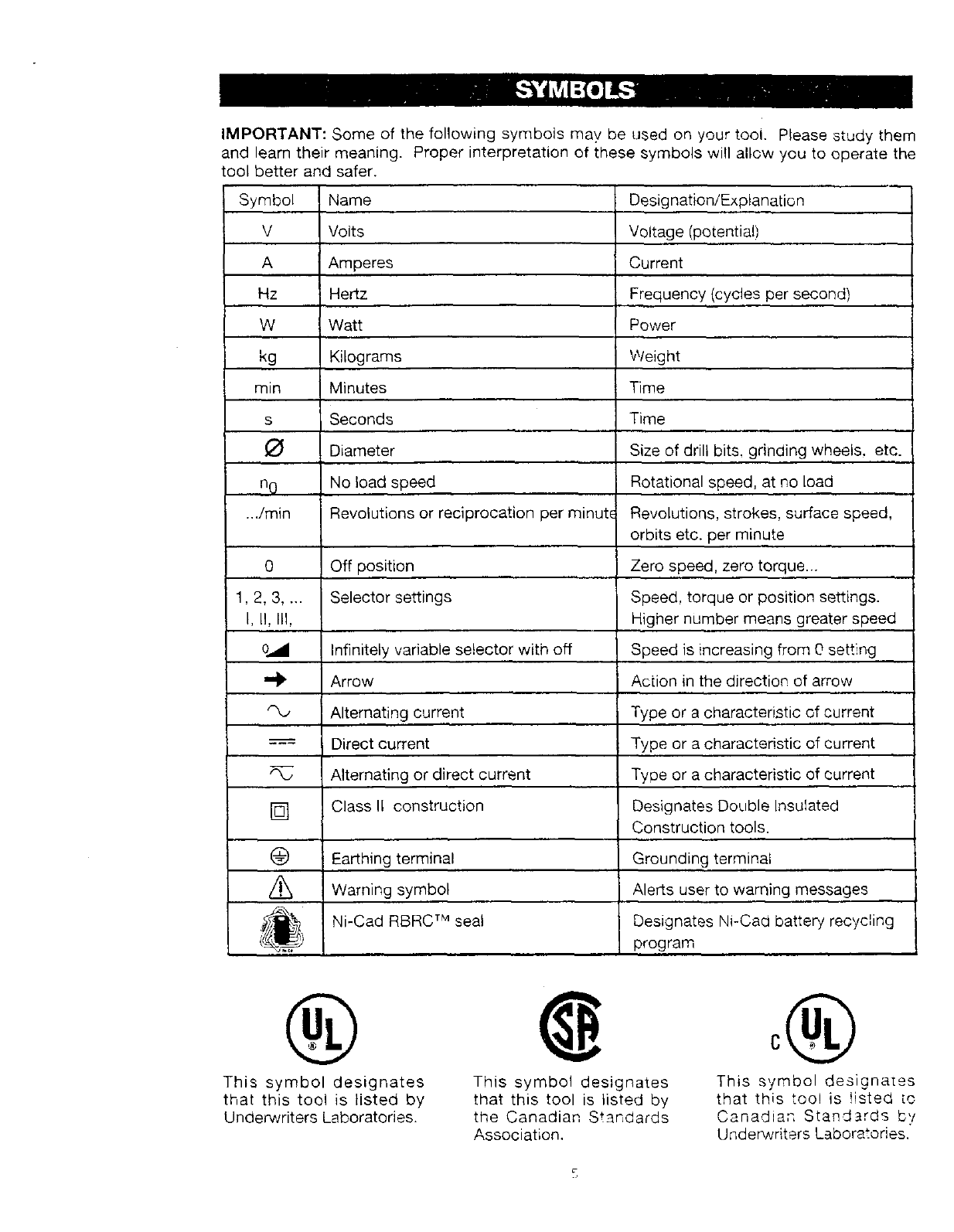

IMPORTANT:Someof the followingsymbolsmaybeusedon yourtooi. Pleasestudythem

and learntheirmeaning.Properinterpretationof thesesymbolswill allowyouto operatethe

tool betterandsafer.

Symbol Name

V Volts

A Amperes

Hz Hertz

W Watt

kg Kilograms

min Minutes

..Jmin

1,2,3 ....

I, II, III,

[]

Seconds

Diameter

No load speed

Revolutions or reciprocation per minute

Off position

Selector settings

Infinitely variable selector with off

Arrow

Alternating current

Direct current

Alternating or direct current

Class II construction

Earthing terminal

Warning symbol

Ni-Cad RBRC TM seal

Designation/Explanation

Voltage (potential)

Current

Frequency (cycles per second)

Power

Weight

Time

Size of drill bits, grinding wheels, etc.

Rotational speed, at no load

Revolutions, strokes, surface speed,

orbits etc. per minute

Zero speed, zero torque...

Speed, torque or position settings.

Higher number means greater speed

Speed is increasing from 0 setting

Action in the direction of arrow

Type or a characteristic of current

Designates Double Insulated

Construction tools.

Grounding terminal

Alerts user to warning messages

Designates Ni-Cad battery recycling

program

This symbol designates

that this tool is listed by

Underwriters Laboratories.

This symbol designates

that this tool is listed by

the Canadian Standards

Association,

This symbol designates

that this tool is !isted [c

Canadian Standards b'!

UndenNriters Laboratories.

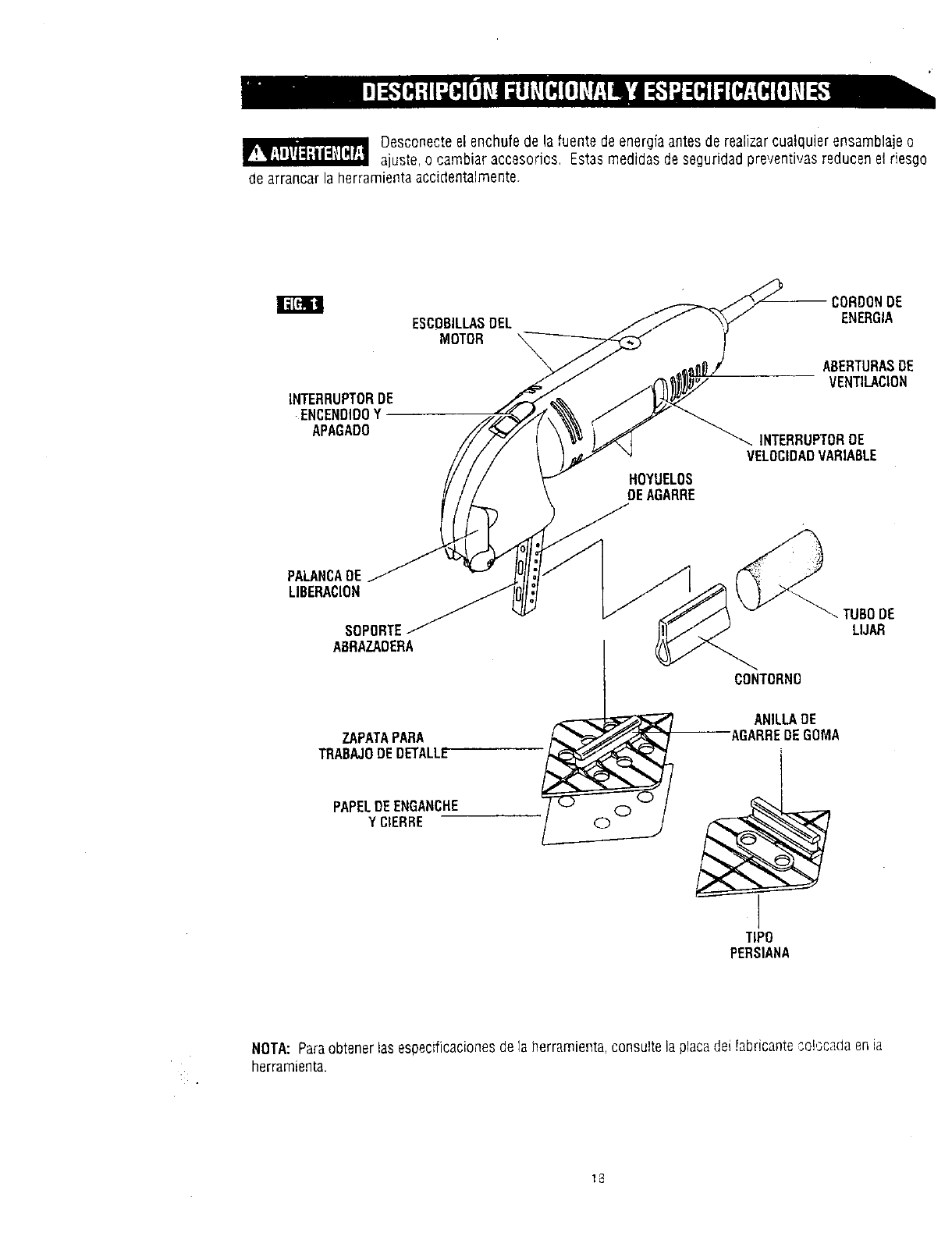

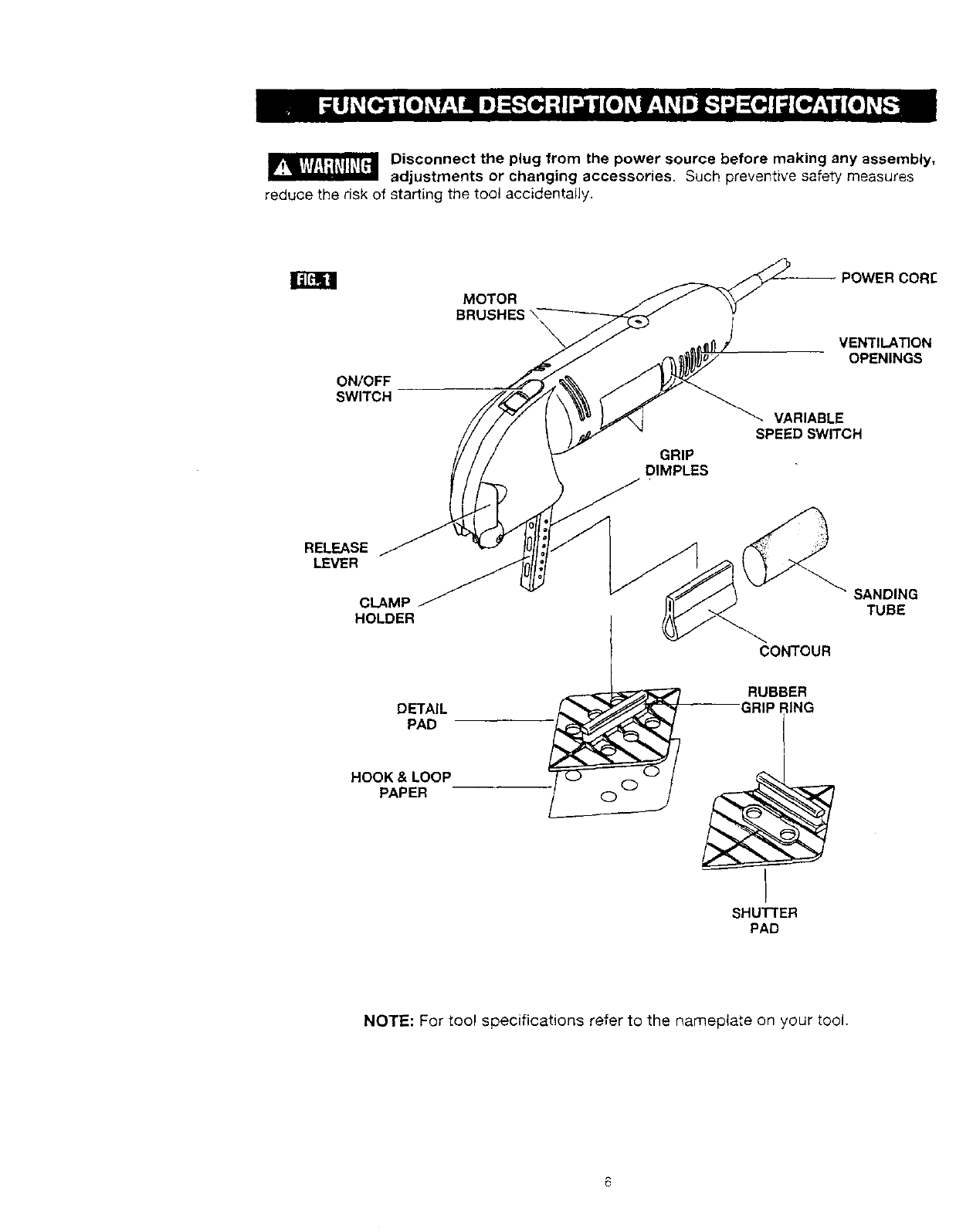

Disconnect the plug from the power source before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

I;AtM!

ON/OFF

SWITCH

MOTOR

BRUSHES \

GRIP

DIMPLES

--POWER CORE

VENTILATION

OPENINGS

VARIABLE

SPEED SWITCH

RELEASE

LEVER

CLAMP

HOLDER

DETAIL

PAD

HOOK & LOOP

PAPER

CONTOUR

RUBBER

GRIP lING

SHUTTER

PAD

SANDING

TUBE

NOTE: For tool specifications refer to the nameplate on your tool.

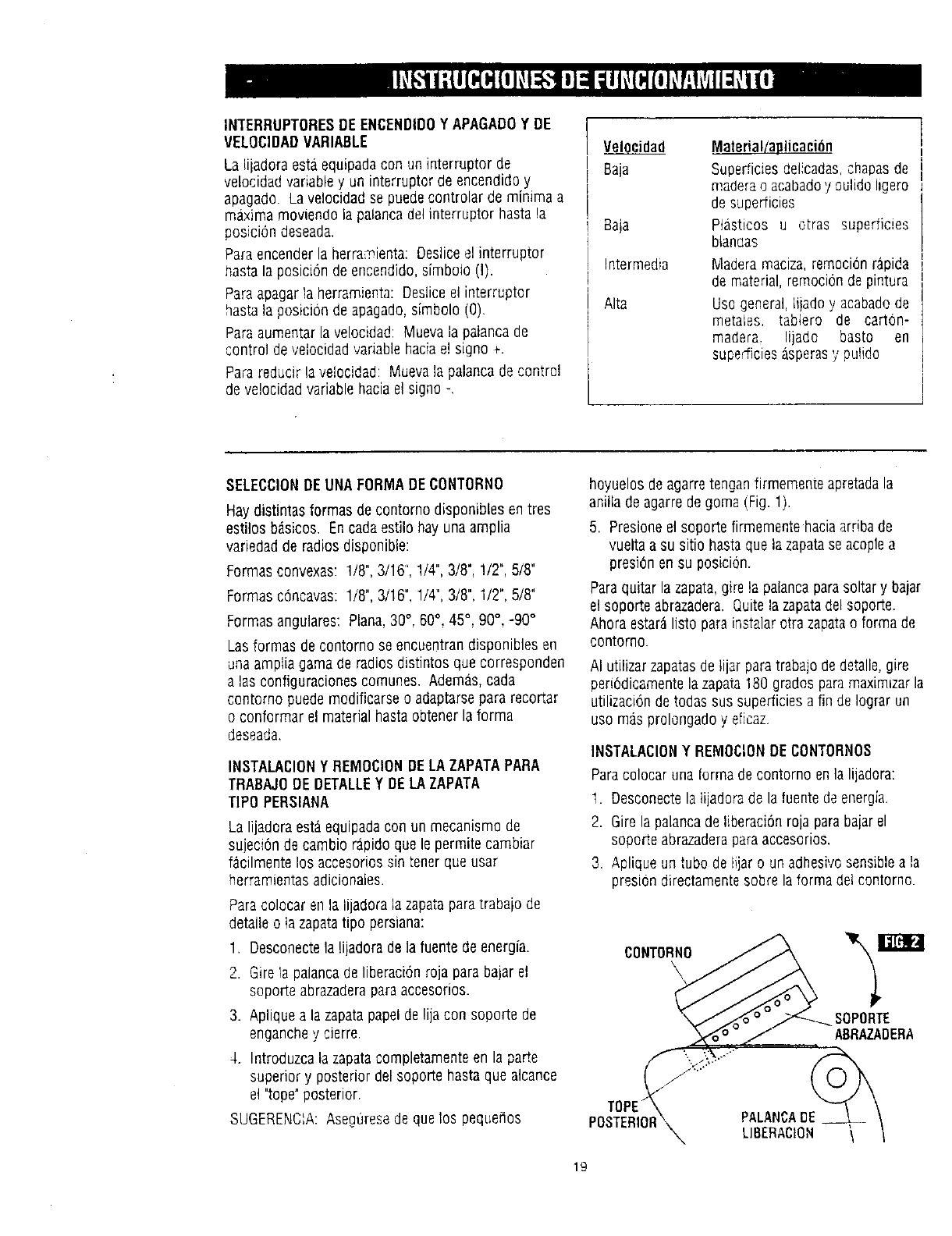

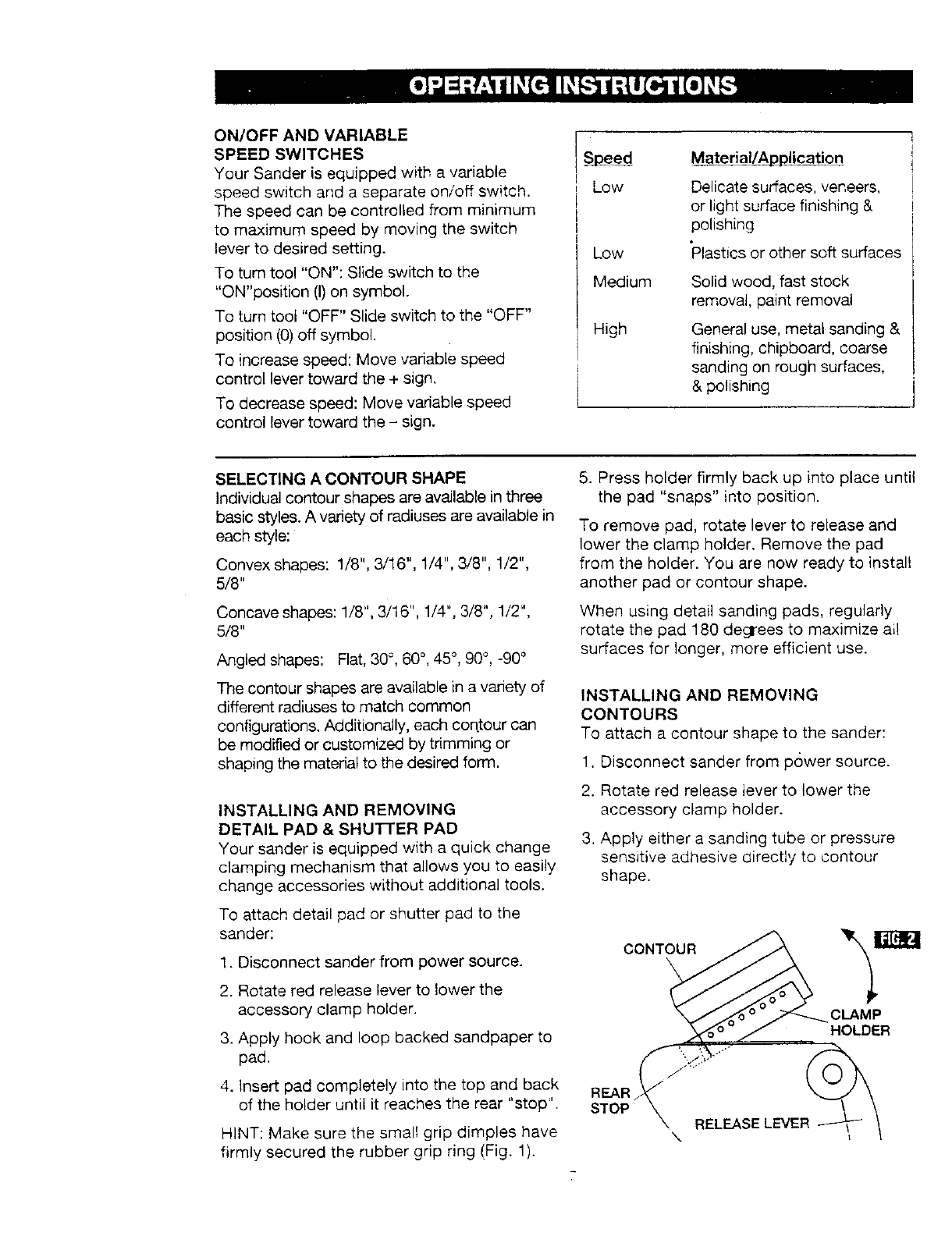

ON/OFF AND VARIABLE

SPEED SWITCHES

Your Sander is equipped with a variable

speed switch and a separate on/off switch.

The speed can be controlled from minimum

to maximum speed by moving the switch

lever to desired setting.

To turn tool "ON": Slide switch to the

"ON'position (I) on symbol.

To turn tool "OFF" Slide switch to the "OFF"

position (0) off symbol.

To increase speed: Move variable speed

control lever toward the + sign.

To decrease speed: Move variable speed

control Fevertoward the - sign.

Speed

Low

Medium

High

Material/Application

Delicate surfaces, veneers,

or light surface finishing &

polishing

"Plasticsor other soft surfaces

Solid wood, fast stock

removal, paint removal

General use, metal sanding &

finishing, chipboard, coarse

sanding on rough surfaces,

& polishing

SELECTING A CONTOUR SHAPE

Individual contour shapes are available in three

basic styles. A variety of radiuses are available in

each style:

Convex shapes: 1/8", 3/16", 1/4", 3/8", 1/2",

5/8"

Concave shapes: 1/8", 3/16", 1/4", 3/8", 1/2",

5/8"

Angled shapes: Flat, 30°, 60°, 45 °, g0°, -90 °

The contour shapes are available in a variety of

different radiuses to match common

configurations. Additionally, each contour can

be modified or customized by trimming or

shaping the material to the desired form.

INSTALLING AND REMOVING

DETAIL PAD & SHUTTER PAD

Your sander is equipped with a quick change

clamping mechanism that allows you to easily

change accessories without additional tools.

To attach detail pad or shutter pad to the

sander:

1. Disconnect sander from power source.

2. Rotate red release lever to lower the

accessory clamp holder.

3. Apply hook and loop backed sandpaper to

pad.

4. Insert pad completely into the top and back

of the holder until it reaches the rear "stop".

HINT: Make sure the small grip dimples have

firmly secured the rubber grip ring (Fig. 1).

5. Press holder firmly back up into place until

the pad "snaps" into position.

To remove pad, rotate lever to release and

lower the clamp holder. Remove the pad

from the holder. You are now ready to install

another pad or contour shape.

When using detail sanding pads, regularly

rotate the pad 180 degrees to maximize ai!

surfaces for longer, more efficient use.

INSTALLING AND REMOVING

CONTOURS

To attach a contour shape to the sander:

1. Disconnect sander from power source.

2. Rotate red release lever to lower the

accessory clamp holder.

3. Apply either a sanding tube or pressure

sensitive adhesive directly to contour

shape.

CONTOUR

CLAMP

HOLDER

REAR

STOP

RELEASE LEVER

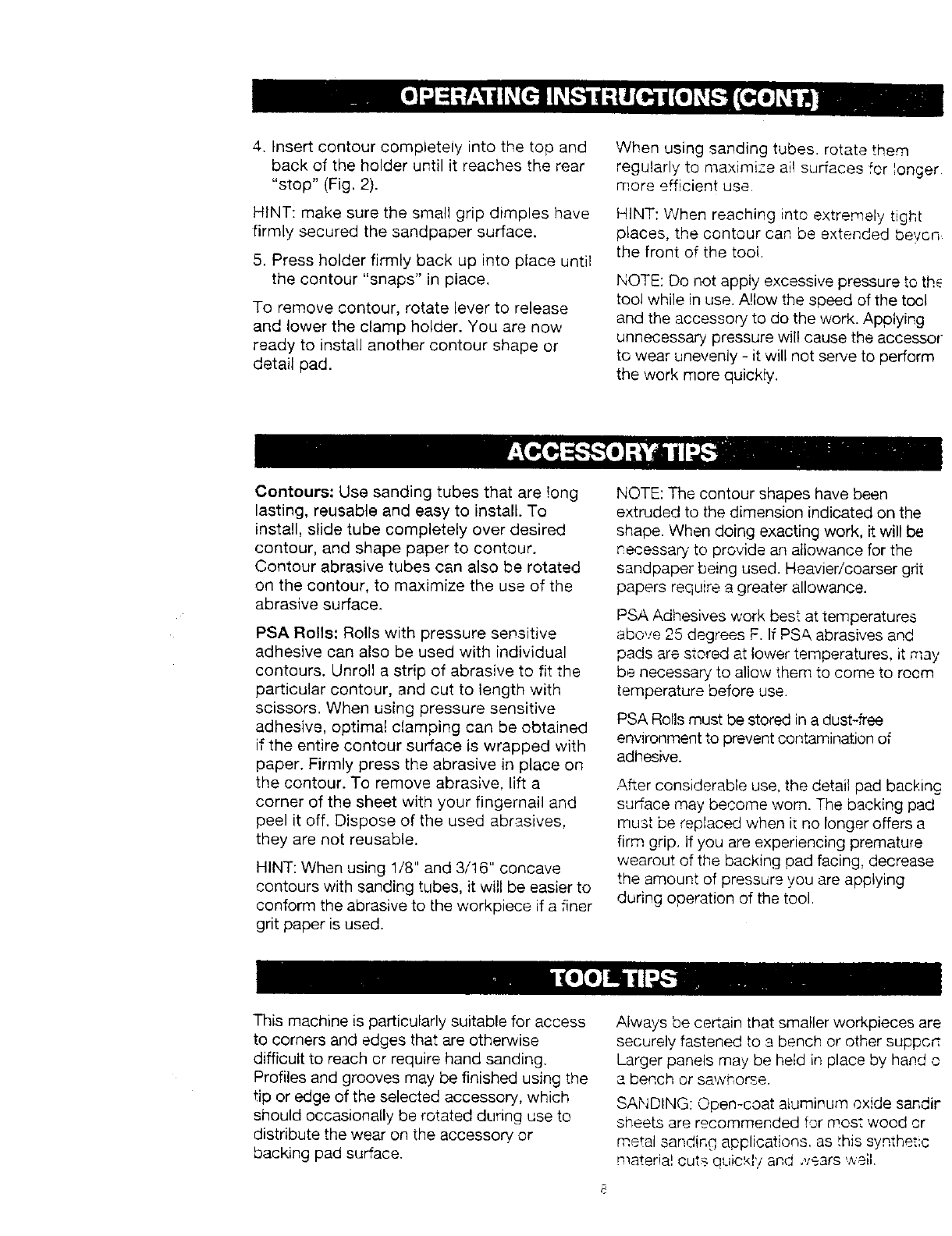

4. Insert contour completely into the top and

back of the holder until it reaches the rear

"stop" (Fig. 2).

HINT: make sure the small grip dimples have

firmly secured the sandpatuer surface.

5. Press holder firmly back up into place until

the contour "snaps" in place,

To remove contour, rotate lever to release

and lower the clamp holder. You are now

ready to install another contour shape or

detail pad.

When using sanding tubes, rotate them

regularly to maximize all surfaces for longer

more efficient use.

HINT: When reaching into extremely tight

places, the contour can be extended beycn

the front of the tool.

NOTE: Do not apply excessive pressure to th_

tool while in use. A!low the speed of the tool

and the accessory to do the work. Applying

unnecessary pressure wil! cause the accessor

to wear unevenly - it will not serve to perform

the work more quickly.

Contours: Use sanding tubes that are !ong

lasting, reusable and easy to install. To

install, slide tube completely over desired

contour, and shape paper to contour.

Contour abrasive tubes can also be rotated

on the contour, to maximize the use of the

abrasive surface.

PSA Rolls: Rolls with pressure sensitive

adhesive can also be used with individual

contours. Unroll a strip of abrasive to fit the

particular contour, and cut to length with

scissors, When using pressure sensitive

adhesive, optimal clamping can be obtained

if the entire contour surface is wrapped with

paper. Firmly press the abrasive in place on

the contour. To remove abrasive, lift a

corner of the sheet with your fingernail and

peel it off. Dispose of the used abrasives,

they are not reusable.

HINT: When using 1/8" and 3/16" concave

contours with sanding tubes, it will be easier to

conform the abrasive to the workpiece if a finer

grit paper is used.

NOTE: The contour shapes have been

extruded to the dimension indicated on the

shape. When doing exacting work, it will be

necessary' to provide an allowance for the

sandpaper being used. Heavier/coarser grit

papers require a greater allowance.

PSA Adhesives work best at temperatures

above 25 degrees F. If PS& abrasives and

pads are stored at lower temperatures, it may

be necessary to allow them to come to room

temperature before use.

PSA Rolls must be stored in a dust-free

envwonment to prevent contamination of

adhesive.

After considerable use. the detail pad backing

sudace may become worn. The backing pad

must be replaced when it no longer offers a

firm grip. If you are experiencing premature

wearout of the backing pad facing, decrease

the amount of pressure you are applying

during operation of the tool.

This machine is particularly suitable for access

to corners and edges that are otherwise

difficult to reach cr require hand sanding.

Profiles and grooves may be finished using the

tip or edge of the selected accessory, which

should occasionally be rotated during use to

distribute the wear on the accessory or

backing pad surface.

Always be ceRain that smaller workpieces are

securely fastened to a bench or other suppcr:

Larger panels may be held in place by hand o

a bench or sawhorse.

SANDING: Open-coat aluminum oxide sandir

sheets are recommended for mos: wood cr

metal sanding applications, as this synthetlc

materia! cuts quic'.d'! and _vears well.

SELECTINGABRASIVES

Thefollowingsuggestionsmaybeusedasa

generalguideforabrasiveselection,butthe

bestresultswillbeobtainedbysandingatest

sampleoftheworkpiecefirst.

Gdtt A__lication

Coarse

80 grit

For rough wood, metal sanding,

rust, paint, or old material removal.

Medium For general wood or metal sanding,

120 grit

Extra fine For final sanding of bare wood,

220 grit smoothing old paint, or preparing a

finished surface for recoating.

With the workpiece firmly secured, turn tool

"ON." Contact the work with the tool after the

sander has reached the selected speed, and

remove it from the work before switching the

too! "OFF." Operating your sander in this

manner will prolong switch and motor life, and

greatly increase the quality of your work.

Your contour sander uses an in-line sanding

motion. The best surface finish will be

achieved while operating the sander in-line

with the wood grain. Faster stock removal can

be achieved by operating the sander across

the grain when working out rough areas, then

finishing by sanding with the grain.

Do not apply excessive pressure -- let the tool

do the work. Excessive pressure will result in

poor handling, vibration, and unwanted

sanding marks.

If the surface is rough, begin with coarser grits

and then complete the surfacing with medium

and fine abrasives. To avoid uneven results, do

not skip more than one grit size when going

from coarser to finer, and do not sand in one

area for too long. When the job is completed,

gently !ift the tool from the work surface and

slide switch to the "OFF" position.

To ensure longer life and even wear, lightly

brush any residue or clogged materials from

sandpaper surface prior to each use.

Do not wet sand with this

sander.

Service

Preventive maintenance per-

formed by unauthorized per-

sonnel may result in misplacing of internal

wires and components which could cause

serious hazard. We recommend that all tool

service be performed by a Sears Service

Facility.

CARBON BRUSHES

The brushes and commutator in your tool have

been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brushes be examined.

Only genuine Sears replacement brushes

specially designed for your tool should be

used.

MAINTENANCE OF

REPLACEABLE BRUSHES

#9-53140

The brushes should be inspected frequently

when tools are used continuously, if your tool

runs sporadically, loses power, makes

unusual noises or runs at a reduced speed,

check the brushes. To continue using the too!

in this condition wil! permanently damage

your toot.

With the cord unplugged, remove the brush

caps one at a time with a small screwdriver

by rotating cap counter-clockwise and check

each brush.

CURVEDENDOFBRUSH

MUSTMATCHCURVATURE

',_'__ F HOUSING

BRUSH

"_ WASHER

BRUSH " -

CURVATURE SPRING _)

OFHOUSING /w

8RUSH

CAP

If the brush is less than 1/8" long and the end

surface of the brush that contacts the

commutator is rough and/or pitted, they

should be replaced. Check both brushes.

Usually the brushes will not wear out simul-

taneously. If one brush is worn out, replace

both brushes. Make sure the brushes are

installed as illustrated. The curved surface of

the brush must match the curvature of the

commutator.

After replacing brushes the tool should be run

at no-load; place on a clean surface and run

freely for 5 minutes before loading (or using)

the tool. This will allow the brushes to "seat"

properly and will give you more hours of life

from each set of brushes. This will also

extend the total life of your tool since the

commutator surface wiil "wear" longer.

BEARINGS

Model 572.11629 has ball bearing

construction, Under normal use no additional

lubrication is required.

Cleaning

To avoid accidents always

disconnect the tool from the

power supply before cleaning or performing

any maintenance. The tool may be cleaned

most effectively with compressed dry air.

Always wear safety goggles when cleaning

tools with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed

objects through openings.

Certain cleaning agents and

solvents damage plastic

parts. Some of these are: gasoline, carbon

tetrachloride, chlorinated cleaning solvents,

ammonia and household detergents that

contain ammonia.

DUST COLLECTION WAND

Your Contour Sander can be equipped with

an optional Dust Collection Wand for

collecting dust from the sanding pad. A

shop vacuum hose of ID 1-1/2" or OD 1-3/8"

will fit directly onto the wand, or use an

adapter to make it fit. (See diagram inset on

page 11). For proper wand functioning, be

sure to align the sanding sheet holes with

the holes in the sanding pad.

The detail pad and shutter pad can be used

with hooWIoop sandpaper with or without

holes for dust collection. If you've purchased

sandpaper without holes, holes can be

punched manually for use with the dust

wand,

Using sandpaper with holes - while not using

the dust wand - will not harm or damage

your work. This sander will operate

effectively with or without the dust collection

system.

If an extension cord is necessary, a cord with adequate size conductors

that is capable of carrying the current necessary for your tool must be

used. This will prevent excessive voltage drop, loss of power or overheating. Grounded

tools must use 3-wire extension cords that have 3-prong plugs and receptacles.

RECOMMENDED SIZES OF EXTENSION CORDS

Tool's 240 VOLT A.C. TOOLS

Ampere Cord Length in Meters

Rating Wire Sizes in mm-

3-6

6-8

8-10

10-!2

12-16

120 VOLT A.C. TOOLS

Cord Length in Feet

Cord Size in A.W.G.

25 50 100 150

18 16 16 14

18 16 14 12

16 16 14 12

14 12

15 30 60 120

75 .75 1.5 2.5

.75 !.0 2.5 4.0

.75 1.0 2.5 4.0

1.0 2.5 4.0 --

NOTE: The smaller the gauge number, the heavier the cord.

CRAFTSMANVARIABLESPEEDCONTOURSANDER- MODELNUMBER572.11629

,+ +++_

_ 24

18 Dust Collection Wand (Optional)

22 Varilla de Recoleccion de Polvo (opcional)

CODENO

PARTNO.

2610992118

2610992110

2615299106

2610992130

2610992136

2610992116

2010992107

2610992102

2610992100

2615302161

2616296714

2610992135

2610902125

2615090930

2610992103

2615302158

2610992111

2610992117

2610992115

2610909208

2615302155

2610992137

2615299068

2615302365

DESCRIPTION

Screw(2)

Holder

Spacer

Bearin,qPlate/Plunqe_Assembly

DiamondDetailPadAssembly

ClampReleaseEjector

GearAssembly

ArmatureAssembly

Sclews(8)

Housinqset

FieNd

SwitchActuator

Brusli Cap{Pair)

Brush Sprinfl (Pail)

VSSwitchAssembly

CordAssembly

Carrier

ClampReleaselScrew/Spring

ClampReleaseLever

Switch

LeadAssenlbly

ShutterPad

RubberGrip Ring

DustCollectionWand(optional)

DESCRIPCION

Tornillos(2)

Soporte

Separador

Ensamblajedela placade asiento/embolo

Ensamblajede lazapatade diamantepara

lrabajode detatle

Eyectordela palancade liberaci6ndel

soporteabrazadera

Ensamhlajede enqiaua]es

Eusambla]edel inducido "

Tornillos(8)

Juegodecaia protectora

Campo

Accionadordel interruptor

Tapaparaescobillas(par)

Muelleparaescobillas(,oal)

Ensamblaiedelinterruptol de VV

Ensamblaiedelcordon

Portador

Tornillo y _esoriedela palancade liberaci6n

del soporteabrazadera

Palancadeliberaci6ndelsoporteabrazadera

Interruptol

Ensamblaiedelcable

Tipo Persiana

Anilladeagarredegoma

Varillade RecolecciondePolvo (opcional)

Note:

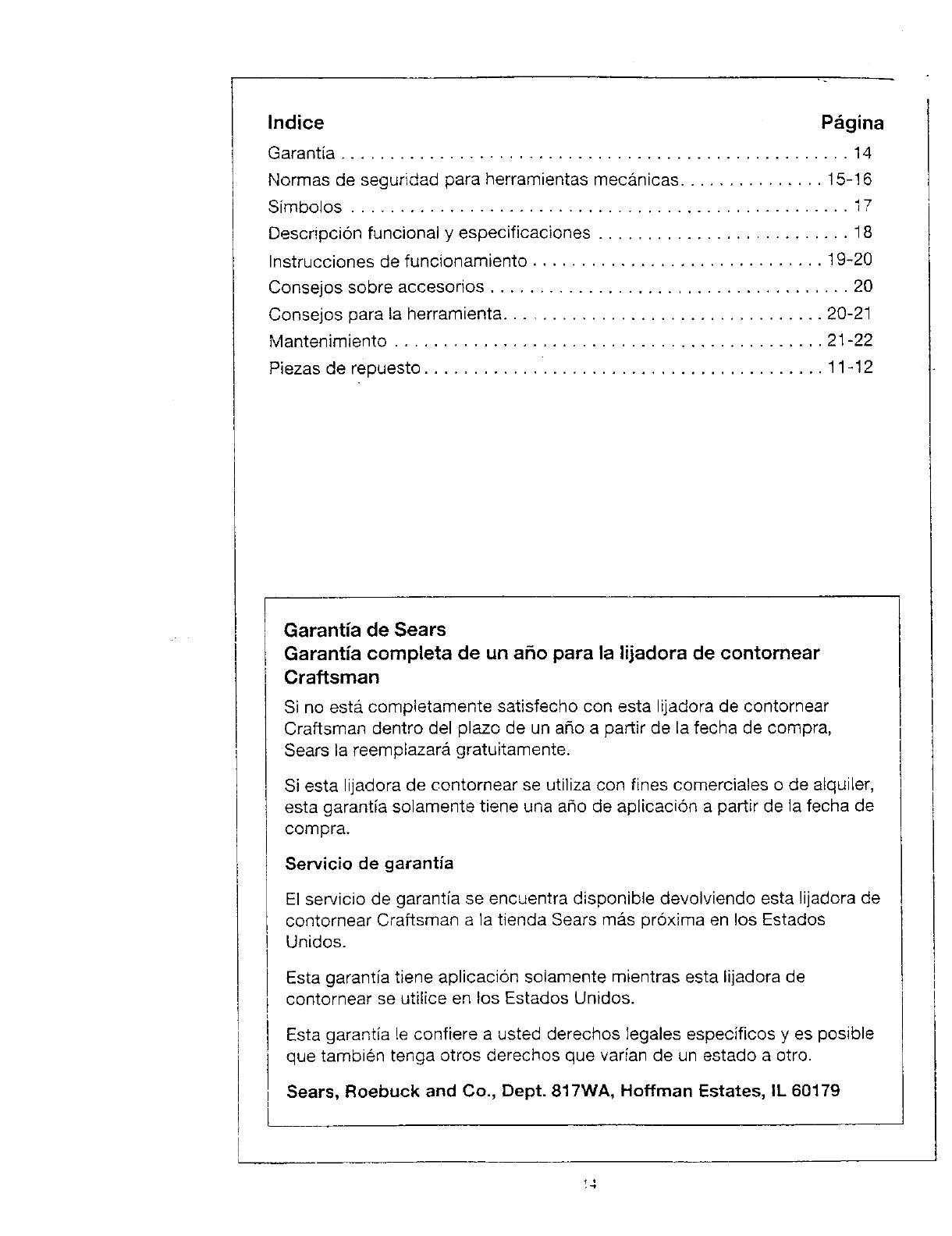

Indice Pagina

Garantia .................................................... 14

Normas de seguridad para herramientas mec&nicas ............... 15-16

Simbolos ................................................... 17

Descripci6n funcional y especificaciones .......................... 18

Instrucciones de funcionamiento .............................. 19-20

Consejos sobre accesorios ..................................... 20

Consejos para la herramienta ................................. 20-21

Mantenimiento ............................................ 21-22

Piezas de repuesto ......................................... 11-12

Garantia de Sears

Garantia completa de un aho para la lijadora de contomear

Craftsman

Si no esta. completamente satisfecho con esta lijadora de contornear

Craftsman dentro del plazo de un aSo a partir de la fecha de compra,

Sears la reemplazara gratuitamente.

Siesta lijadora de contornear se utiliza con fines comerciales o de alquiler,

esta garant[a solamente tiene una aflo de aplicaci6n a partir de la fecha de

compra.

Servicio de garantia

El servicio de garant[a se encuentra disponible devolviendo esta lijadora de

contornear Craftsman a la tienda Sears m&s pr6xima en los Estados

Unidos.

Esta garant[a tiene aplicacion solamente mientras esta lijadora de

contornear se utilice en los Estados Unidos.

Esta garantia le confiere a usted derechos legales especificos yes posible

que tambien tenga otros derechos que var[an de un estado a otro.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

personalesgraves.

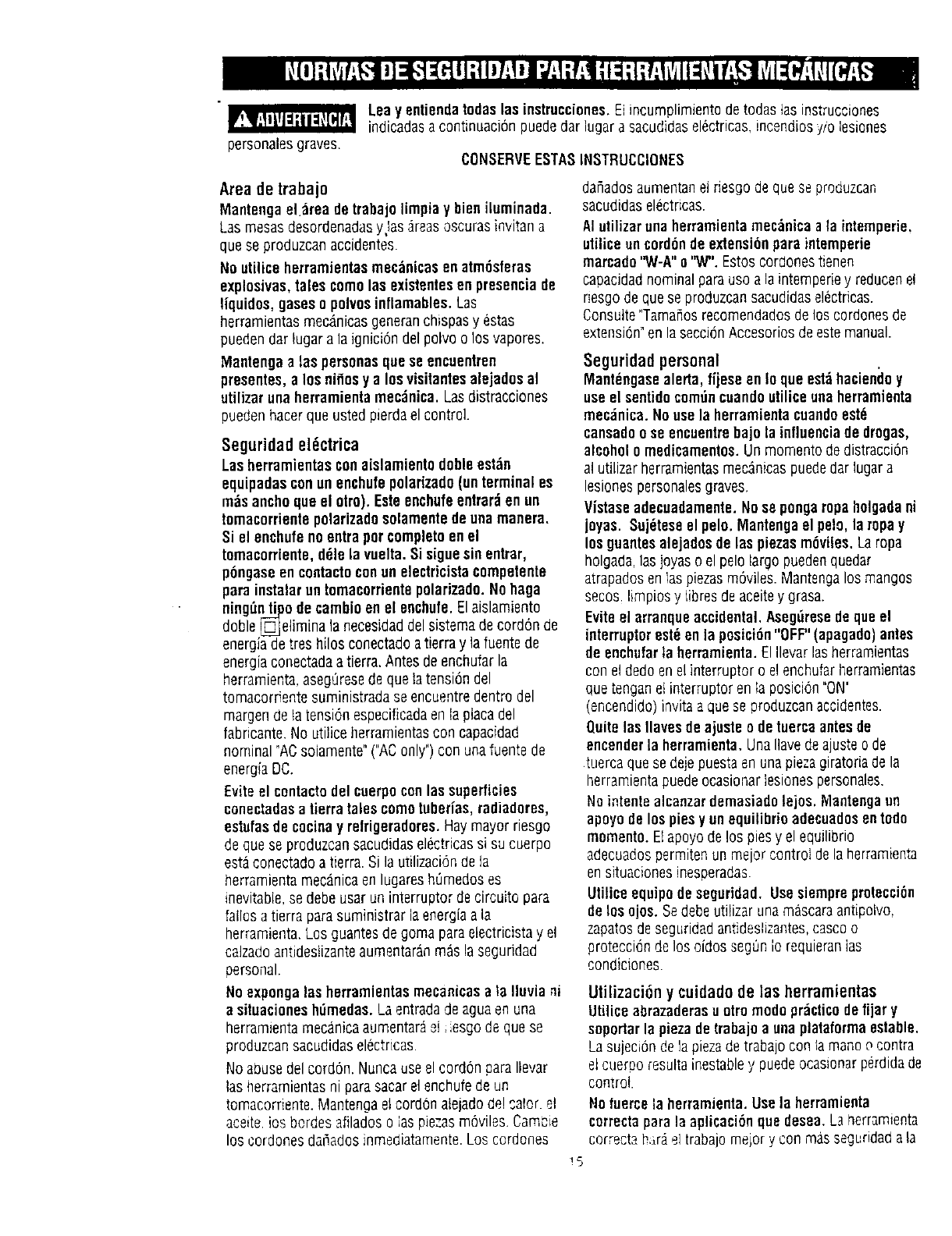

Lea yentiendatodaslas instrucciones.Eiincumplimiento detodas tasinstrucciones

indicadasa continuacion puededar lugar a sacudidasel_ctricas,incendiosyio lesiones

CONSERVEESTAS

Area de trabajo

Mantengael area de trabajolimpiay bien iluminada.

Las mesasdesordenadasy las _reasoscuras invitana

quese produzcan aceidentes.

No atilice herramientas mec_inicasenatmOsferas

explosivas,tales come las existentesen presenciade

liquidos, gaseso pelvesinflamables.Las

herramientasmec_nicasgeneranchispasy estas

puedendar fugar a la igniciOndelpolvo o los vapores.

Mantengaa las personasqae se encaentren

presentes, a losnifiosy a losvisitantesalejadosal

utilizaruna herramienta mec_nica.Las distracciones

puedenhacer que usted pierdaelcontrol.

Seguridad elOctrica

Las herramientasconaislamientodobleest:_n

equipadasconunenchufepolarizado(unterminal es

m_s anchoqueel otro). Esteenchufeentrar:_en un

tomacorrientepolarizadosolamentede unamanera.

Si el enchufenoentrapar completeenel

tomacorriente,d_le la vue]ta.Si siguesinentrar,

pOngaseen contactoconun electricistacompetente

para instalaran tomacorrientepolarizado.Nohaga

ning_nt_tipode cambioen el enchufe.Elaislamiento

doble _Jelimina la necesidaddelsistema decordon de

energiade tres hilos conectadoatierra y lafuente de

energiaconectadaa tierra.Antes deenchufar la

herramienta,asegQresede queIatension del

tomacorriente suministrada se eneuentredentro del

margen de tatension especificadaen Eaplacadel

fabricante.No utilice herramientascon capacidad

nominal "ACsoiamente"("AC only")con unafuente de

energiaDC.

Eviteel contactodel cuerpoconlas superficies

conectadasa tierra tales cometuberias,radiadores,

estufasde cocinay refrigeradores.Haymayor riesgo

deque se produzcansacudidaseleetricassi su cuerpo

estaconectadoa tierra. Si la utilizacionde la

herramientamecg.nicaen lugareshQmedoses

inevitable,se debe usar un interrupter de circuito para

fallos atJerrapara suministrar la energiaa la

herramienta.Los guantesde gornaparaelectricistay el

calzadoantidestizanteaumentar_nmasla seguridad

personal.

No expongalas herramientas mecanicas ala Iluvia ni

asituacionesh_medas. Laentradade aguaen una

herramientamecanicaaumentar9ei esgo deque se

produzcansacudidaselectricas.

No aDusedel cord6n. Nuncauseel cordon paraIlevar

las herramientasni parasacarel enchufede uo

tomacorriente. Mantengael cordon atejadode! 3alor. el

aceite,ins bordes afiladoso ias piezasmOviles.Camcie

los cordonesdar_adosinmediatamente.Los cordones

INSTRUCCIONES

dafiadosaumentanel fiesgo de quese produzcan

sacudidaselectricas.

AI utilizarunaherramientamec_inicaa la intemperie.

utilice uncordonde extensionparaintemperie

marcado "W-A" o"W". Estoscor_onestienen

capacidadnominal parause a laintemperiey reducene!

nesgode que se produzcansacudidaselectricas.

Consutte"TamaNosrecomendadosdelos cordonesde

extension"en laseccionAccesoriosde estemanual.

Seguridad personal

Mantengasealerta, fijese en Io queest_hacieniloy

usee[ sentidocomtin cuandoutiliceunaherramienta

mec_nica. No usela herramientacuandoest_

cansadoose encaentrebajo la influenciade drogas,

alcoholo medicamentos. Un memento dedistracciOn

al utilizar herramientasmec_nicaspuededarlugara

lesionespersenalesgraves.

Vfstaseadecuadamente.Nose pongaropa holgada ni

joyas. Suj_teseel pelo. Mantengael pelo, la ropay

losguantesalejadosde las piezasmOviles.La ropa

holgada,las joyaso el pelo largo puedenquedar

atrapadosenlas piezasmOviles.Mantengalos mangos

secos,limpios y libres deaceitey grasa.

Evite el arranque accidental. Aseg,*,resede queel

interrupter est_en la posiciOn"OFF"(apagado)antes

de enchufarla herramienta. ElIlevarlasherramientas

con el dedo ene! interrupter o e!enchufarherramientas

que tenganet interrupter en Ia posicion"ON"

(encendido) invitaa quese produzcanaccidentes.

Quitelas Ilaves de ajusteodetuercaantesde

encenderla herramienta.Unaliavede ajusteo de

tuerca quese dejepuestaan unapiezagiratoriade la

herramientapuedeocasionarlesionespersonales.

No intente alcanzardemasiadolejos. I_lantengaun

apoyode los pies y unequilibrioadeeuadosen lode

memento. Elapoyode los piesy el equilibrio

adecuadospermitenun meier control de laherramienta

en situacionesinesperadas.

Utilice equipode seguridad. Use siempreprotecciOn

de losojos.Sedebeutilizar unamascaraantipolvo,

zapatosdeseguridad antideslizantes,casco o

proteccion de los oidos seg_n io requieranias

condicicnes.

UtilizaciOn y cuidado de las herramientas

Utiliceabrazaderasu otrn modepr;icticodefijar y

soportarla pieza detrabajoa ariaplataformaestable.

Lasujecion dela piezadetrabajocon la maneo contra

elcuerpo resultainestabley puedeocasionarperdidade

control.

No fuerce la herramienta. Usela herramienta

correcta para la aplieaciOnque desea. LaI_erramienta

correct_ harae] trabajo meior y con ma.sseguridada la

capacidadnominalparalaqueestadisefiada.

No utiticela herramientasi el interrupterno ]a

enciendeo apaga.Toda herramientaque no se pueda

controlar con el imerruptor es peligrosa y debeser

reparada.

Desconeeteel enchufede la fuente de energiaantes

de hacer cualquierajuste, cambiaraceesorioso

gaardar la herramienta.Estasmedidasdeseguridad

preventivasreducenel riesgo dearrancar la herramienta

accidentalmente.

Guardelas herramientasque noesteusandoloera

del alcancede Insnifiosy otraspersonasno

capacitadas. Lasherramientasson peligrosasen las

manesde Insusuarios no capacitados.

Mantenga las herramientasconcuidado.Conserve

las herramientasde corteafiladas y limpias. Las

herramientasmantenidasadecuadamente,con bordes

de corte afilados,tienen menos probabilidadesde

atascarsey son mas f_.cilesdecontrolar. Toda

alteraci6no modificaci6nconstituye un use incorrecto y

puedetenor come resultado unasituacion peligrosa.

Compruebela desalineaci6no el atascode las piezas

m6viles, la rupturade piezasy cualquierotra

situaci6nquepuedaafectarel tuncionamientode tas

herramientas.Si la herramientaestfidafiada,haga

que realicenun serviciode ajustesy reparacionesa

la herramientaantesde usarla. Muchos accidentes

son causadosper herramientasmantenidas

deficientemente.Establezcaun pregramade

mantenimientoperi6dieoparala herramienta.

Utilice _nicamente accesoriosque esten

recomendadosper el labricante de sumodelo. Los

accesoriosque puedenset _decuadosparauna

herramientapueden_/olversepeligrososcuandose

utilizanen otra herramienta.

Servicio

Elserviciode ajastesy reparacionesde una

herramientadebeser realizado_nicamente por

personalde reparacionescompetente.Elservicioo

mantenimientorealizadoper personalno competente

podriaocasionarun peligrode quese produzcan

lesiones. Perejemplo: Los cablesinternespueden

colocarse realo pellizcarse.Insresortesde retomo de

Ins protectoresde segurJdadpuedenmontarse

inadecuadamente.

AI realizarserviciode ajustesyreparacionesde una

herramienta,utilice_nicamente piezasderepuesto

id_nticas. Siga las instruccionesque aparecenen la

seeci6nMantenimientode estemanual.Elusode

piezasno autorizadaso el incumplimientodelas

instruccionesde Mantenimientopuedeocasionarun

peligrode quese produzcansacudidasel6ctricaso

lesiones.Ciertosagentesde limpieza,talescome

gasolina,tetrac!orurodecarbono,amoniaco,etc.,

puedendafiar las piezasde plastico.

Desenchufela lijadora antes de cambiar

accesorios.Se pueden producir arranques

accidentalessi la lijadora est9enchufada mientras se

cambia un accesorio.

Use siempre proteccionpara Ins ejos y una

mfiscara antipolvopara aplicacionesque generen

polvoy al lijar en alto. Las partfculas resultantes del

]ijadopuedenser absorbidas per Ins ojos e inhaladas

f_cilmente y puedencausar complicaciones de salud.

Use precaacionesespeciales al lijar madera tratada

quimicamenteapresi6n, pintura quepueda estar

basadaen plomoo cualquierotro material que

pueda contenercarsinogenos.Todas las personas

que entren en el _rea de trabajo deben usar un

aparato de respiraci6nadecuado y ropa protectora. El

areade trabajo debecerrarse con cubiertas colgantes

de pl_stico y debe mantenersefuera alas personasno

protegidas hasta que el 9reade trabajo haya side

limpiada a fondo.

No lije en mojadoconestalijadora. La entradade

l(quidos en tacaja del motor constituye un peligro de

sacudidas eleetricas.

Fije conabrazaderas oasegure la pieza de trabajo

al lijar. AI fijar con abrazaderasla pieza detrabajo se

evita que _sta salga despedidade debajo de la li[adora

y se delanfibres las dos manes para controlar la

herramienta.

Mantengael cord6nalejado del accesorio. Etcord6n

pLledeengancharseen la zapataoen el contorno.

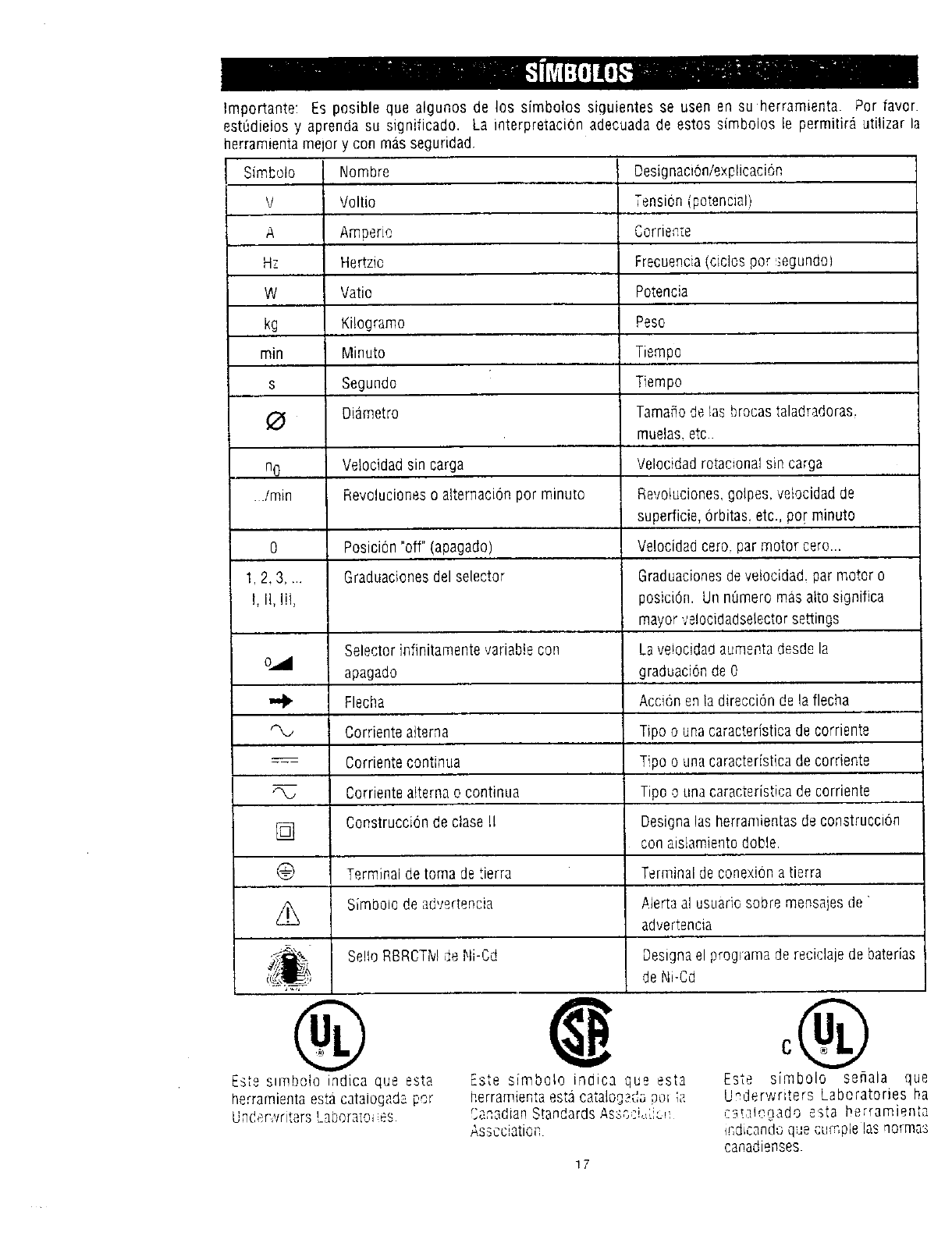

tmportante: Es posible que algunos de los simbolos siguientes se usen en su herramienta. Por favor•

est[}dielos y aprenda su significado. La interpretacion adecuada de estos simboios le permitira utilizar la

ilerramienta melor y con mas seguridad.

Simboto Nombre

min

Voltio

Ampeno

Hertzio

Vatio

Ki!ogramo

Minuto

Segundo

Oiametro

no Velocidad sin carga

•./rain Revoluciones o atternaciOnpor minuto

0 Posicion "off" (apagado)

1, 2.3 .... Graduacionesdel selector

l, I1,lil,

Selector infinitamente variable con

°"dl apagado

Flecha

r%, Corriente atterna

--_ Corriente continua

Corriente atternao continua

[] Construccion de clase Ii

-0 Terminal de toma de tierra

Simboio de advertencla

Se!lo RBRCTMde Ni-Cd

de Ni-Cd

Designacion/explieacion

Tension (potenciali

Corrien_e

Frecuencia(ciclcs pot _egundo)

Potencia

Peso

Tiempo

Tamafio de las brocas taladradoras.

muetas,etc.

Velocidad rotacional sin carga

Revoluciones, golpes, vetocidad de

superficie, Orbitas.etc., pot minuto

Ve!ocidadcero. par motor cero...

Graduacionesde velocidad, par motor o

posiciOn. Un n_mero mas alto significa

mayor veiocidadselectorse_ings

Laveiocidad aumenta desde la

graduaci6n de 0

Accion en !a direcciOnde la flecha

Tipo o una caracteristica de corriente

Tipo o unacaracteristica de corriente

Designalas herramientas de construccion

con aislamiento doble.

Terminal de conexion a tierra

Alerta al usuado sobre mensajes de"

advertencta

Designael programa de recielalede baterias

® ¢ o®

Este sm]bolo indica que esta Este simbolo indica que esta Este simbolo sefiala que

herramienta esta cataiogada per Underwriters Laboratories ha

Underwriters Laborato_es cstalogado esta herramienta

mdicando q:-e cumple las qotmas

canadienses.

herramienta esta ca,aD_z_,_so_ ,a

,_,,_dlan Standards Associ,,'.!cr

Association

Desconecteel enchufe de la fuente de energiaantes de realizar cualquier ensamblaje o

ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen e! riesgo

de arrancar la herramienta accidentalmente.

CORDONDE

ESCOBILLASDEL ENERGIA

MOTOR

INTERRUPTORDE

ENCENOIDOY

APAGADO

HOYUELOS

OEAGARRE

ABERTURASOE

VENTILACION

INTERBUPTORDE

VELOCIDADVARIABLE

PALANCA

LIBERACION

SOPORTE

ABRAZADERA

ZAPATAPARA

TRABAJODE DETALLE

PAPELDEENGANCHE

YCIERBE

CONTORNO

ANILLADE

"AGARREDEGOMA

TIPO

PERSIANA

• TUBODE

LIJAR

NOTA: Paraobtener las especificacionesde!a herramienta, consultela placadei [abricantecoF,_cadaenia

herramienta.

INTERRUPTORESDE ENCENDIDOY APAGADOY DE

VELOCIDADVARIABLE

La liladora est;_equipadacon ue interrupter de

velocidadvariable y un interrupter de encendido y

apagado. La velocidad se puedecontrolar de minima a

m_iximamoviendo la palanca del interrupter hastala

posici6n deseada.

Paraencender la herramienta: Desliceel interrupter

basra la posicidn de encendido,sfmboto (I).

Paraapagar la herramienta: Desliceel interrupter

hasta ta posici6n de apagado,simbolo (0).

Paraaumeetar la velocidad: Mueva la patancade

control develocidad vat;able hacia el signo +.

Parareducir la ve!ocidad: Muevala palanca decontrol

de velocidad variable haciael signo -.

Velocidad

Bala

Baja

Intermedia

Alta

Materialiaplicacion

Superficies deficadas,chapasde

maderao acabado7 eulido ligero

de superficies

Piasticos u etras superficies

btanaas

Madera maciza,remocion rapida

de material, remocion de pintura

Use general, lijado y aeabadode

metales, tablero de carton-

madera, lijade baste en

superficies asperasy pufido

SELECCIONDE UNAFORMADECONTORNO

Haydistintas formas de contorno disponibles en tres

estilos b_sicos. Encada estilo hay una arnplia

variedad de radios disponible:

Formas convexas: 1/8",3/16", 1/4", 3/8", 1/2", 5/8"

Formas c6ncavas: 1/8", 3/16", 1/4", 3/8", 1/2", 5/8"

Formas angulares: Plana, 30°, 60°, 45°, 90°, -90°

Las formas de contorno se encuentrandisponibles en

una amptiagama de radios dietintos que corresponden

alas configuracionescomunes. Adernas,cada

contorno puedemodificarse o adaptarsepara recortar

o conformar el materialhasta obtener la forma

deseada.

INSTALACIONY REMOCIONDE LAZAPATAPARA

TRABAJODE DETALLEY DELAZAPATA

TIPOPERSIANA

La lijadera est_equipadacon un mecanismo de

sujeci6n de cambio rapido que le permite carnbiar

f_cilmente los accesoriossin tener que usar

herramientas adicionales.

Paracolocar enla iijadora lazapatapara trabajo de

detalle o la zapatatipo persiana:

1. Desconectela lijadora de la fuente de energia.

2. Gire;a palancade liberaci6n roja para bajar el

soporte abrazaderapara accesorios.

3. Apliquea la zapatapapelde lija con soporte de

engancbey cierre.

4. Introduzca la zapatacompletamente en la pa_e

superior y posterior del soporte hasta que alcance

el "tope"posterior.

SUGERENCIA:Asegoresede que los pequefios

hoyuelosde agarretengan firmemente apretadala

anilla de agarre de goma (Fig. 1).

5. Presione el soporte firmementehacia arribade

vuelta a su sitio bastaque la zapatase acoplea

presi6n en su posicion.

Paraquitar la zapata,gire ta palancaparasoltar y bajar

el soporte abrazadera. Quitela zapatadel soporte.

Ahora estar_listo para instalar otra zapatao forma de

contorno.

AI utilizarzapatasde tijar para trabajo de detalle,gire

peri6dicamente la zapata180 grades paramaximizar la

utilizacion de todas sus superficies a fin de Iograr un

use mas prolongadoy eficaz.

INSTALACIONY REMOCIONDE CONTORNOS

Paracolocar una Iorma decontorno enla lijadora:

1. Desconectela tijadora de la fuentede energia.

2. Girela palancade Iiberaci6nroja parabajarel

soporte abrazaderaparaacceserios.

3. Aplique un tube de lijar o un adhesivesensiblea la

presion directamente sobre la forma det contorno.

SOPORTE

ABRAZAOERA

TOPE

POST PALANCADE

LIBERACION

4 !ntroduzcae! contorno completamente en la parte

superior y posterior del sopor[e hastaque alcance

el "bape"posterior (Fig. 2/.

SUGERENCIA:Asegl]rese de quelos pequefios

hoyueios de agarrehayan suietadofirmemente la

superficie del pape!de Ilia.

5. Presione e! saporte firmemente haciaarriba de

vueitaa su sitio bastaque el contorno se apoplea

presi6n en su posici6n.

Paraquitar e! contorno, gire !a pa!ancapara soltar Y

balar ei soporte abrazadera. Ahora estar_,listo para

instalar otra forma de contemn o zapataparatrabajo

de detalle.

AI utilizar tubes de lijar, girelos periodicamentepara

maximizar la utilizacion de todas sus superficies a fin

de Iograr un uso mas prolongado y eficaz.

SUGERENCIA:AI intentar a!canzarlugares

extremadamenteconfinados el contorno se _uede

extender mas 3if#,de la pa_e de!anterade la

herramienta.

NOTA: No ejerzauna preslon exceslvasobr_ ia

herramientamientras ia esteutilizando. Deje quela

veloddad de la herramientay el aecesoriohagaei

trabajo Si se ejerceuna presion innecesaria,et

accesorio se desgastaradesiguatmentey no sep/ira

para realizare! traba]o mas rapidamente.

Conferees: Utilice tubes de liiar de duracion

prolongada, reutilizablesy facitesde instalar. Para

instalar un tube de lilar, desliceel tube completamente

sobre el contorno deseadoy adapteel papel a la forma

del contorno. Los tubes abrasives paracontornos

tambien se pueden girar sobre et contorno para

maximizarla utilizaci6n de la superficie abrasiva.

Rollos conadhesivosensiblea la presi6n(PSA):

Los relies con PSAtambien se pueden usar con

coptornps individuales. Desenrolleuna tira de

abrasive paraacoplarla al contorno especifico que se

va a usar y c6rtela con unas tileras de manera que

tenga la Iongitud apropiada. AI utilizar adhesive

sensiblea la presi6n, se puedeIograr una sujeci6n

Optimasi toda la superficie de! contorno se envuelve

con el papel. Presionefirmemente el abrasiveen su

sitio sobre el contorno. Paraquitar el abrasive,

levanteuna esquina de la hojade papelusando una

u_a y desp0guefa. Tire los abrasives usados. No son

reutiiizables.

Sugerencia: AI utilizar contornos c6ncavos de 1/8" y

de 3/16"con tubes de lijar, ser_ mgsf_cil adaptar el

abrasivea la forma dela piezade trabajo si se utiliza

un papelde grano masfine.

Nota: Las formas de los contornos se hanextruido a

la dimension indicadaen la forma. AI hacer trabaio de

precision, ser_.necesarioproporc_onarun margen de

espaciopara et papel de tija que se este utilizando.

Los papelesde grano mas pesadoo mas grueso

requieren mayor margen de espaeio.

Los adhesives sensiblesa la presi6n funcionan mejor

a temperaturas superiores a25 grades F. Si ins

abrasives Y las zapatascon PSAse almacenana

temperaturas m_s bajas,es posible que sea necesario

dejar que alcancenla temperatura ambienteantesde

utilizarlos.

Los rol!os con PSAse debenalmacenaren un emorno

libre de polvo paraevkar la contaminaci6n del

adhesive

Despuesde un use considerable,la superficie de

soporte de la zapatapara trabajo de detalle podra

desgastarse. Lazapatade soporte debe cambiarse

cuando ya no ofrezeaun agarrefirm,e Si se esta

produciendo un desgastepremature de la cara de la

zapatadesoporte reduzca!a cantidadde presion que

eierce al utilizar la herramienta.

Estamaquina es especialmenteadepuadaparaIograr

el accesoa esqumasy bordes que son dificiles de

alcanzaro que requierenlijado a mane. Los perfilesy

las ranuras se puedenacabar usapdo la punta o el

borde del accesorio seleccionado,el cuat se debegirar

ocasionalmentedurante el use para distribuir el

desgastedel propio accesorio o de la superficie de la

zapatade soporte.

Aseg0resesiempre de que las piezasde trabajo mas

pequefiasestensujerasfJrmementea un banco de

trabajo o a otro elementode soporte. Los paneles

mas granoesse puedensuje,,aren su sitio a mane o

sobre un banco oun caballetede aserrar

LIJADO: LOShojas de liiar _e0xido de ._luminlode

capa abieRase recomiendanparalas mayoriade !as

apticacionesde liiado en maderao metal, ya que este

materigl sim#.ti¢o:otto r;.pidamentey ofrece buens

resisteneiaal desgaste

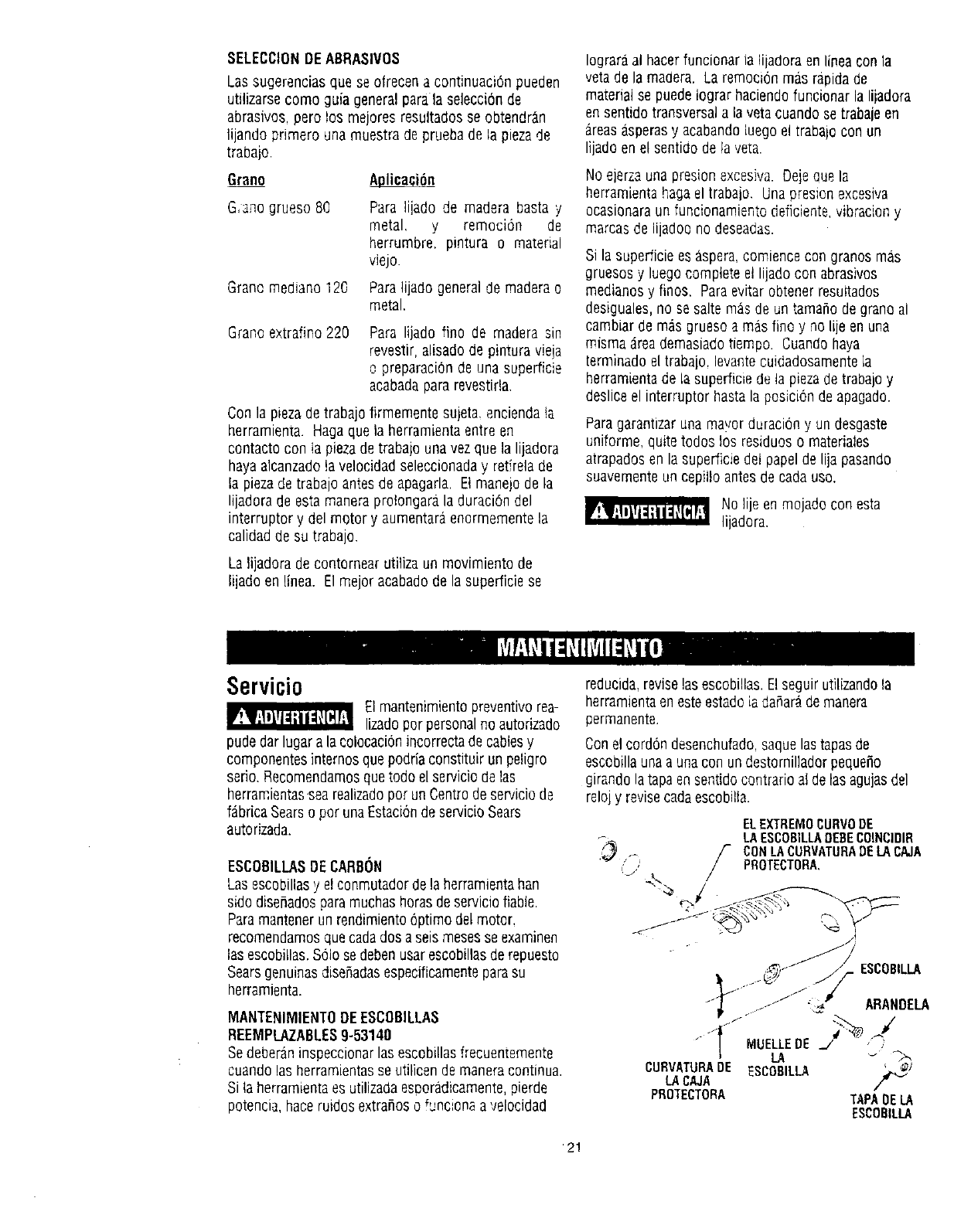

SELECCIONDE ABRASIVOS

Las sugerencias que se ofrecen a continuaci6n pueden

utiiizarse come gufa general parala selecci6nde

abrasives,pero los mejores resultados se obtendr_n

lijando primero una muestra de pruebade la piezade

trabajo.

Grano

G,ano grueso 80 Para lijado de madera basta y

metal, y remocion de

herrumbre, pintura o material

viejo.

Grano mediano 120 Paralijado general de madera o

metal.

Grano extrafino 220 Para lijado fine de madera sin

revestir, alisado de pintura vieja

o preparacion de una superficie

acabadapara revestirla.

Con la piezade trabajo firmemente suleta, encienda ia

herramienta. Haga quela herramientaentre en

contacto con ta piezade trabajo una vezque la lijadora

haya alcanzadola velocidadseleecionaday retfrela de

la piezade trabajo antesde apagarla. Etmanejo de la

lijadora de esta maneraprotongara,la duraci6n del

interrupter y del motor y aumentara enormemente la

calidad de su trabajo.

La lijadora de contornear utiliza un movimiento de

lijado en linea. El mejor acabadode la superficie se

Iograraal hacerfuncionar la liiadoraen lineacon la

veta de la maaera. Laremocl6n mas rapidade

material se puedetograr haciendofuncionar la lijadora

en sentido transversala iaveta cuando se trabale en

areasasperaey acabandoluego el trabaio con un

lijado en el sentidode la vet&

No eierzauna presion excesiva. Oeieaue la

herramienta hagael trabaio. Una premonexcesiva

ocasionaraun funcionamiento deficiente,vibraciony

marcas de lijadoe no deseadas.

Si la superficie es aspera,comience con granos mas

gruesos y luego complete el lijado con abrasives

medianosy fines. Paraevitarobtener resultados

desiguales,no se salte mas de un tamale de grano ai

cambiar de mas grueso amas fine y no lije en una

misrna dreademasiadotiempo. Cuando haya

terminado el trabajo, levantecuidadosamentela

herramientade [asuperficie de la piezadetrabaio y

deslice el interrupter hastala posici6n de apagado.

Paragarantizaruna mayor duraci6n y un desgaste

uniforme, quite redes los residues o materiales

atrapadosen la superficiedet papelde lija pasando

suavementeun cepillo antesde cada use.

No lije en mojado con esta

lijadora.

Servicio

Elmantenimientopreventive rea-

lizadoper personalno autorizado

pude darlugar a lacolocaci6nincorrectade cablesy

componentesinternesquepodria constituir un peligro

serio. Recomendamosquerodeel servicio delas

herramientassea realizadoper unCentrede serviciode

f_brica Searso per unaEstaci6nde servicioSears

autorizada.

ESCOBILLASDECAR86N

Las escobillasy el conmutadorde laherramientahan

side diseSadosparamuchashoras deservicio liable.

Paramantenerun rendimiento6primo de[ motor,

recomendamosquecadados aseis mesesse examinen

las escobillae.Solo sedebenusar escobillasderepuesto

SearsgenuinasdiseSadasespecificamenteparasu

herramienta.

MANTENIMIENTODEESCOBILLAS

REEMPLAZABLES9-53140

Sedeberaninspeccionarlas escebillasfrecuememente

cuando las herramientasse utilicen de maneracontinua.

Si la herramientaes utilizadaesporadicamente,pierde

potencia, haceruidos extranos o funciona avelocidad

reducida,reviselasescobillas.Elseguir utilizandola

herramientaen esteestadoia daSar_de manera

permanente.

Con elcord6n desenchufado,saquelastapasde

escobillaunaa unacon un destornilladerpeque_o

girando latapa ensentido contrarioal de las agujasdel

relojy revisecadaescobilta.

ELEXTREMOCURVODE

LAESCOBILLADEBECOINCIDIR

CONLACURVATURADELACAJA

PROTECTORA.

,'*:___// ESCOBILLA

ARANDELA

-J! _ j

hIUEI_EDE _,

CURVATURADE ESCOBILLA _-._;

LACAJA 7-

PROTECTORA TAPADELA

ESCOBILLA

Si laescobillatiene unaIongitud inferior a 1/8"y la

superficie delextreme de la escobillaquehacecontacto

con elconmutador est__speray/o corrofda, se debera

cambiar.Reviseambasescobillas.Normalrnente,las

escobillasno se desgastar#,nsimultd,neamente.Si una

escobillaest_desgastada,cambie ambasescobillas.

Aseguresedeque las escobillasse instalantal come se

muestraen la ilustraci6n.La superficie cuwa de la

escobilladebecoincidir con la curvaturadel

conmutador.

Despots de cambiarlas escobillas,se deberahacer

funcionarla herramientasin carga;col6quela sobre una

superfieielimpia y hggalafuncionar tibrementedurante

5 minutes antesdesometer a carga (o utilizar) la herra-

mienta, Estopermitir_ quelas escobillasse asienten

adecuadamentey har_que cadajuego de escobillas

proporeionemuchas mas horasde servicio. Esto

tambi_n prolongar_lavida total de la herramienta,ya

quelasuperficie del conmutador tardar#,masen

desgastarse.

COJINETES

Laconstrucci6n del mode!o 572.1!629 es a base de

cojinetes de bolas. Encondieionesnormaiesde

utilizacion,no se requierelubrieaei6nadicionai.

Limpieza Paraevitar accidentes

desconectesiemprelaherra-

mientadelafuentedeenergiaantesdela !impiezao de

ia realizaci6ndecualquiermantenimiento La

herramientase puedelimpiar maseficazmen[econ aire

comprimido seco.Usegafasde seguridadsiempreque

Iimpieherramientascon airecomprimido.

Las aberturasdeventilaciOny las palancasdeinterrupter

debenmantenerselimpiasy libres demateriasaxtrafias.

No intentelimpiar introduciendoobjetospuntiagudosa

travesde lasaberturas.

Ciertosagentesdetimpiezay

disolventesdaSanlaspiezasde

pl_stieo.Algunos deestosson: gasoiina,tetraclorurode

carbon& disolventesdelimpiezaclorados, amoniacoy

detergentesdom6sticosqoe contienenamoniaco.

VARILLADE RECOLECCIONDEPOLVO

La lijadora de contornear puedeequiparse con una

varilla de recolecci6n de polvo opcional para recoger

el polvo de la zapatade lijar. Una manguera de

aspiradora de taller de 1-1/2" dedi_metro interne 6

1-3/8" de di_metro externo se acoplar_ directamente

en la varilla, outiliee un adaptador para hacer que se

acople. (Ver la intercalaci6n de diagrama que aparece

en ]ap_gina 11.) Paraque la varilla funcione

adecuadamente,aseg0resede alinear los agujeros de

las hojas de lijar con los agujeros de la zalaatade lijar.

La zapataparadetallesy ta zapataparapersianas

puedenutilizarse con papelde lija de enganchey

cierre con o sin agujeros para la reeolecci6nde polvo

Si ha comprado papei de Njasin agujeros, puede

hacerle agujeros manualmente para usar!o con la

varilla para polvo.

El use de papel de lija con agujeros --cuando no se

est_ utiNzando ]a varilla para polvo-- no dafiar_ la

pieza de trabajo. Esta lijadora funcionara de manera

eficaz con o sin el sistema de recolecci6n de polvo.

Si es necesario un cordon de extensi6n, se debe usar un cord6n con conductores de

tamafio adecuado que sea capaz de transportar la corriente necesaria para la

herramienta. Esto evitar9 caidas de tensi6n excesivas, p_rdida de potenciao recalentamiento. Las

herramientas conectadas a tierra deben usar cordones de extension de 3 hilos que tengan enchufes de 3

terminales y receptaculos para3 terminales.

TAMAI;IOSRECOMENDADQSDECORDONESOEEXTENSION

Capacidad HERRAMIENTASDE120VOLTA.C. HERRAMIENTASDE240VOLTA.C.

nominal

enarnperiosde Longituddelco_6n enpies LongJtuddeicordonenmetros

la herramienta Tamafiosdelcableenmm2

3-6

6-8

8-10

10-12

12-16

25 50

!8 16

18 16

16 16

14 12

100 150 15 30

16 14 .75 75

14 12 .75 1.0

14 !2 75 1.0

14 12 1.0 2.5

60 120

1.5 2.5

2,5 4.0

2.5 40

4.0 --

NOTA: Cuantomas peque5oes e! numero ,:lecalibre,masgruesoes el eor_6n.

Nota:

For the repair of replacement parts you need

delivered directly to your home

Call 7am - 7pro, 7days a week

1-800-366-PART

(1-800-366-7278)

Para ordenar piezas con entrega a

domicilio - 1-800-659-7084

For in-house major brand repair service

Call 24 hours a day, 7 days a week

1-800-4-REPAIR

(1800-473-7247)

Para pedir servicio de reparaci6n a

domicilio -1-800-676-5811

For the location of aSears Parts and

Repair Center in your area

Call 24 hours a day, 7days a week

1-800-488-1222

SEARS

SE /AR,$

America's Repair Specialists

S_15302551 2/98 PRINTED iN U.$..

Craftsman 57211629 User Manual OWNER'S CONTOUR SANDER Manuals And Guides L0106202

CRAFTSMAN Sander Manual L0106202 CRAFTSMAN Sander Owner's Manual, CRAFTSMAN Sander installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
