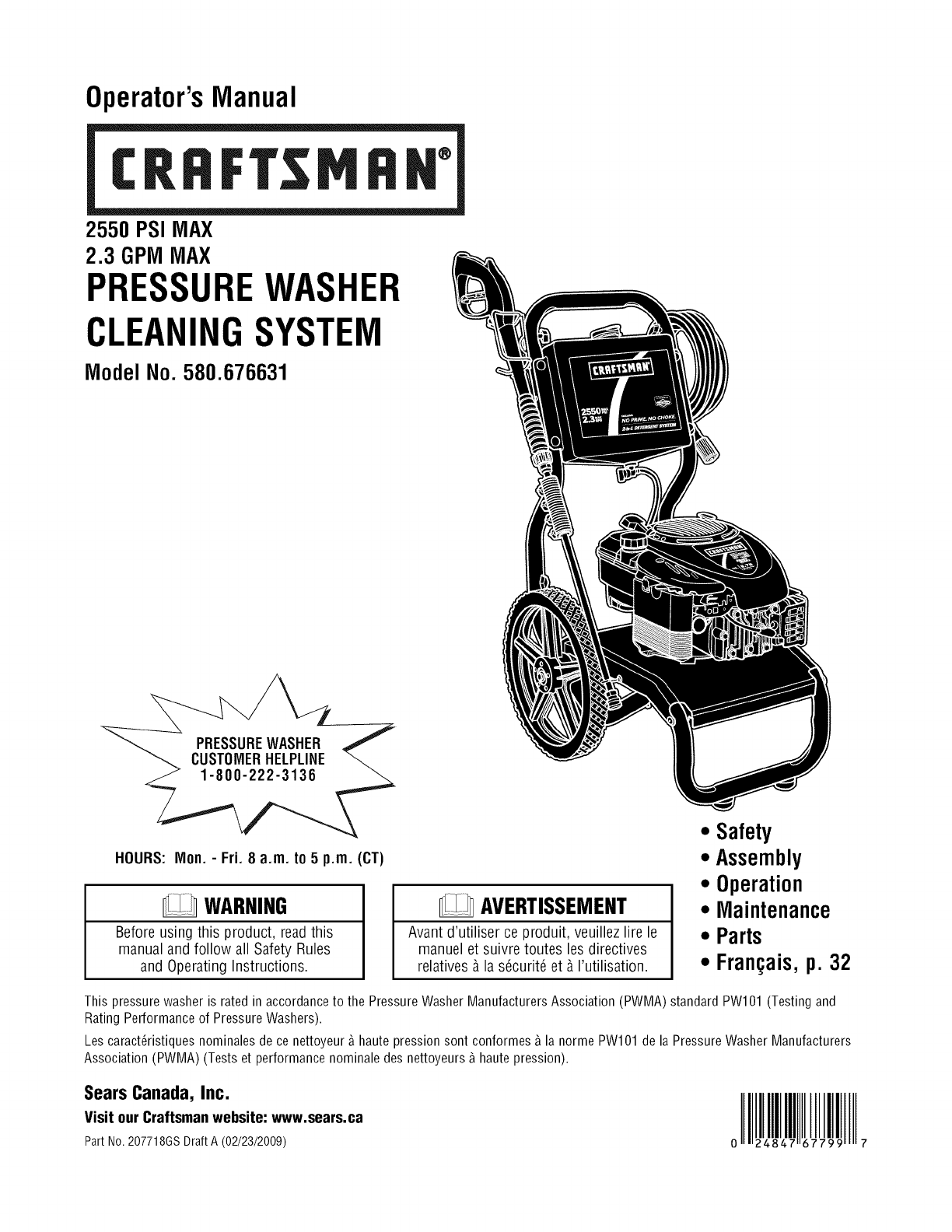

Operator'sManual

®

2550 PSI MAX

2.3 GPMMAX

PRESSUREWASHER

CLEANINGSYSTEM

Model No. 580.676631

HOURS: IVlon.- Fri. 8 a.m. to 5 p.m. (CT)

WARNING

Before using this product, read this

manual and follow all Safety Rules

and Operating Instructions.

AVERTISSEMENT

Avant d'utiliser ce produit, veuillez lire le

manuel et suivre toutes les directives

relatives _. la s_curit6 et _.I'utilisation.

• Safety

•Assembly

•Operation

•Maintenance

•Parts

•Fran_ais,p. 32

This pressure washer is rated in accordanceto the PressureWasher Manufacturers Association (PWMA) standard PW101 (Testing and

Rating Performance of Pressure Washers).

Les caract_ristiques nominales de ce nettoyeur & haute pression sont conformes & la norme PW101 de la Pressure Washer Manufacturers

Association (PWMA) (Tests et performance nominale des nettoyeurs & haute pression).

Sears Canada, Inc.

Visit our Craftsman website: www.sears.ca

PartNo.207718GSDraftA (02/23/2009)

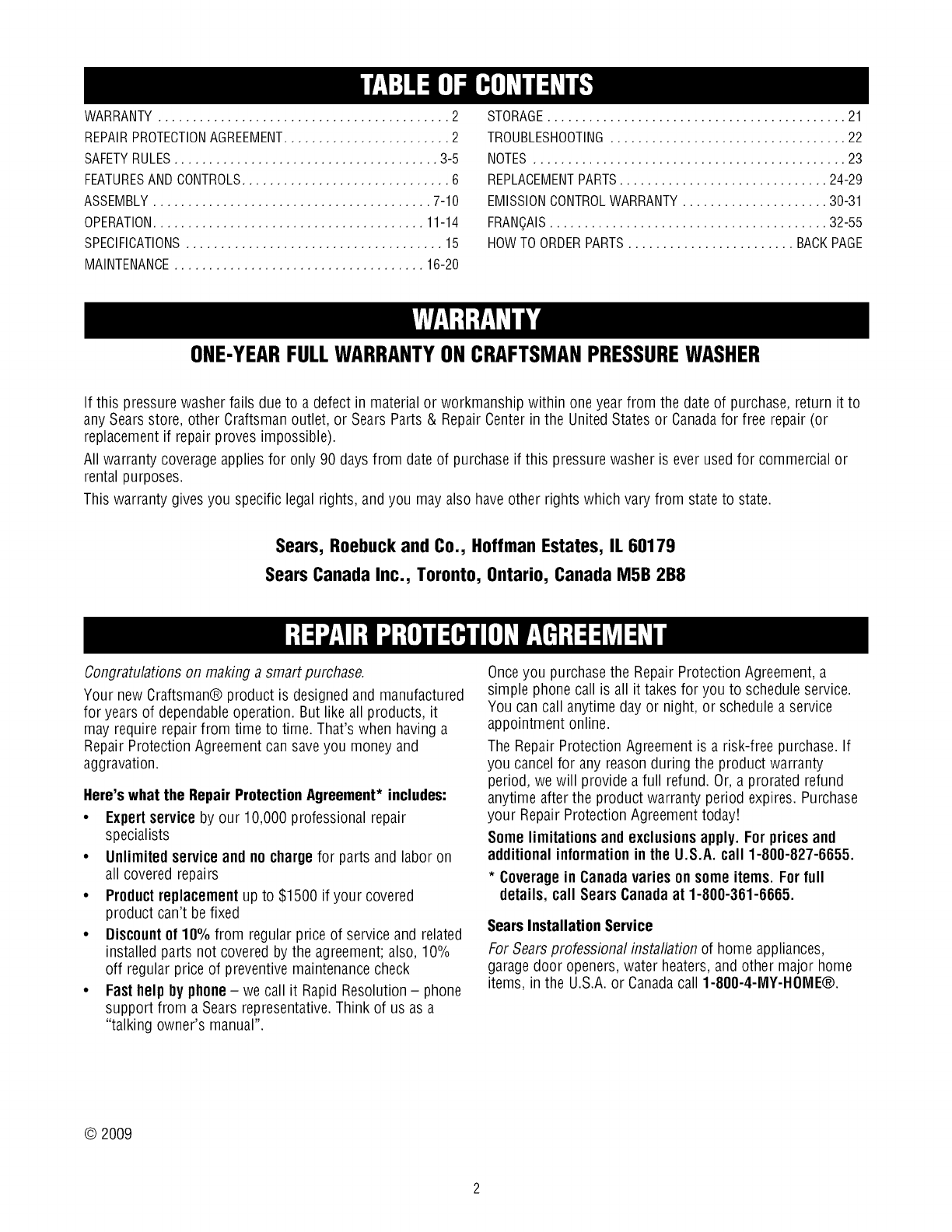

WARRANTY.......................................... 2

REPAIRPROTECTIONAGREEMENT........................ 2

SAFETYRULES...................................... 3-5

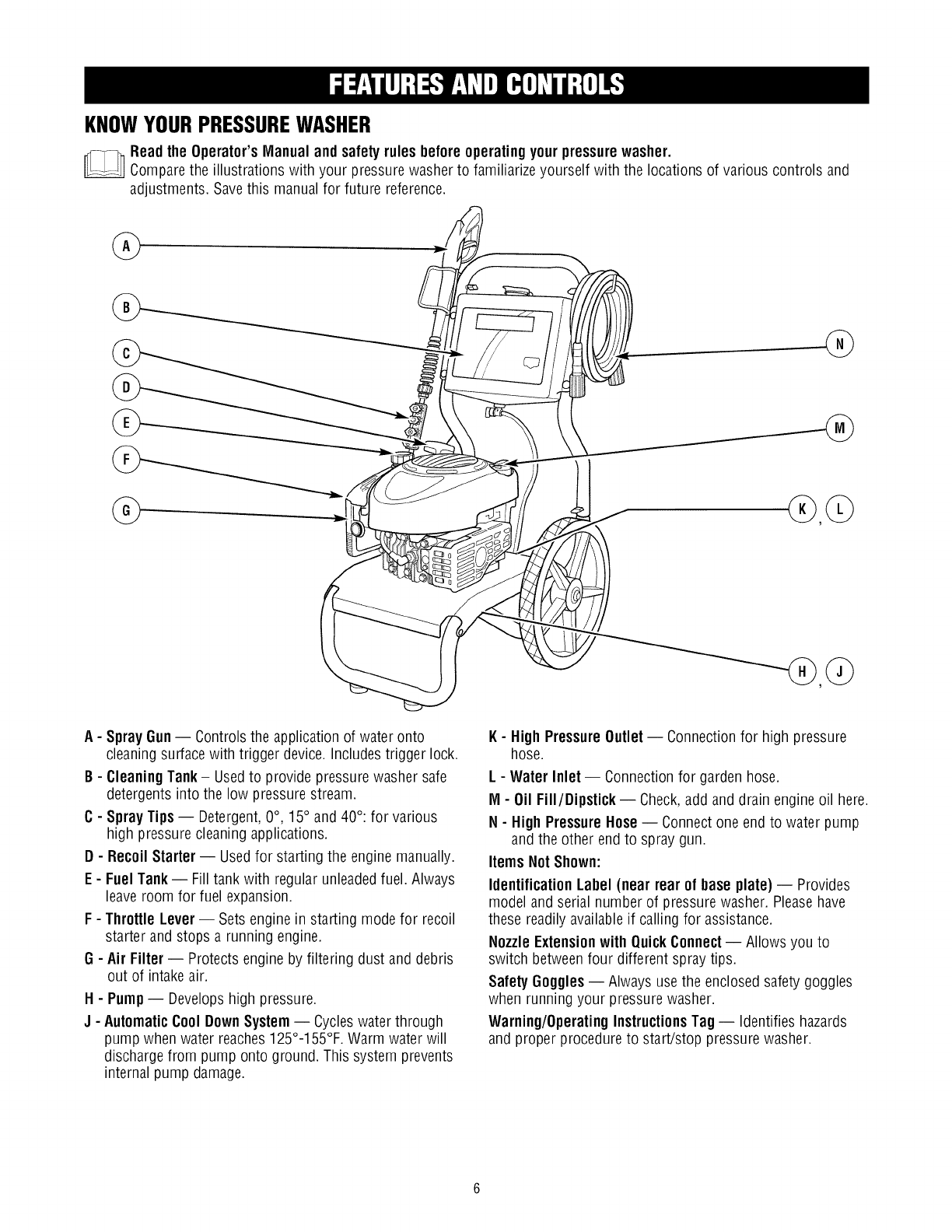

FEATURESANDCONTROLS.............................. 6

ASSEMBLY........................................ 7-10

OPERATION....................................... 11-14

SPECIFICATIONS..................................... 15

MAINTENANCE.................................... 16-20

STORAGE........................................... 21

TROUBLESHOOTING.................................. 22

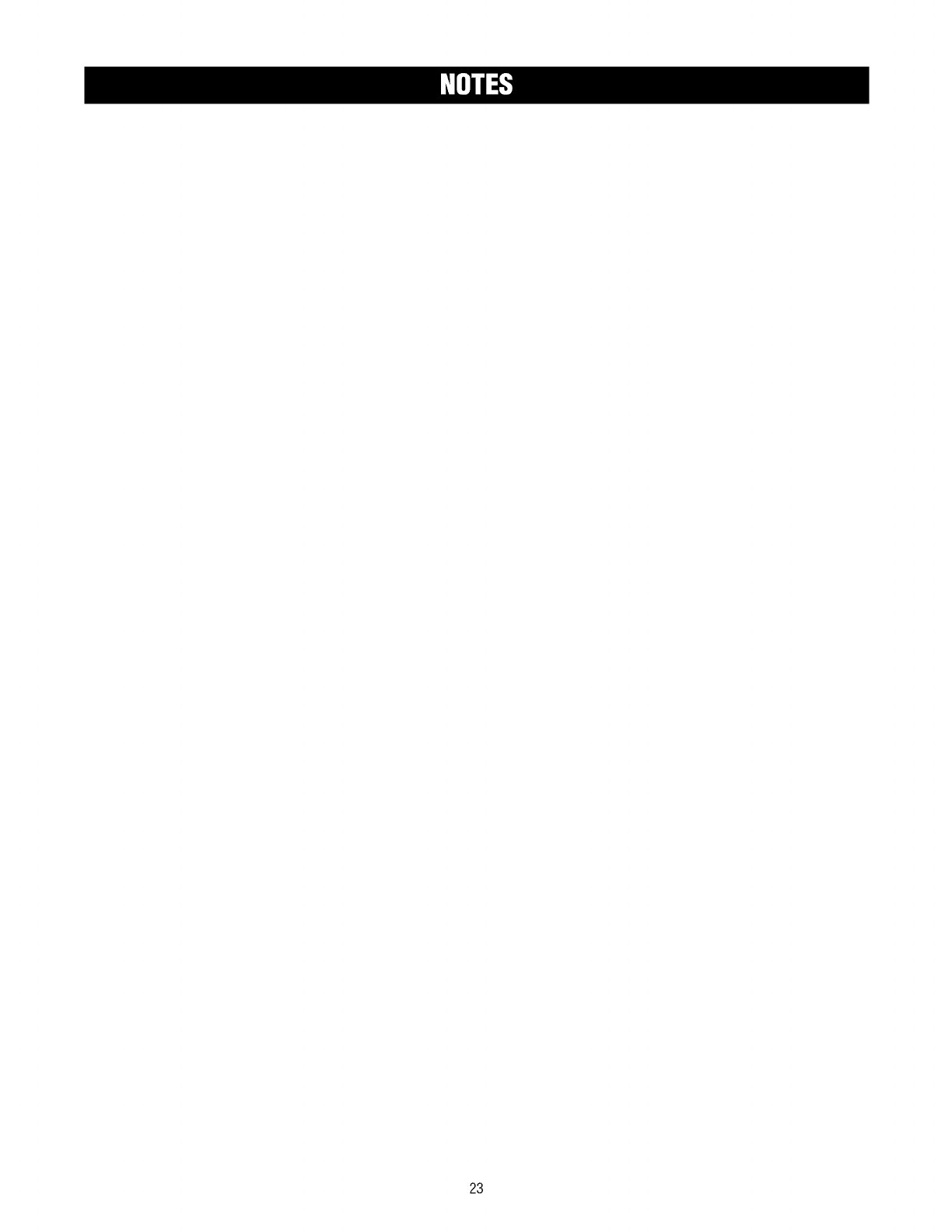

NOTES............................................. 23

REPLACEMENTPARTS.............................. 24-29

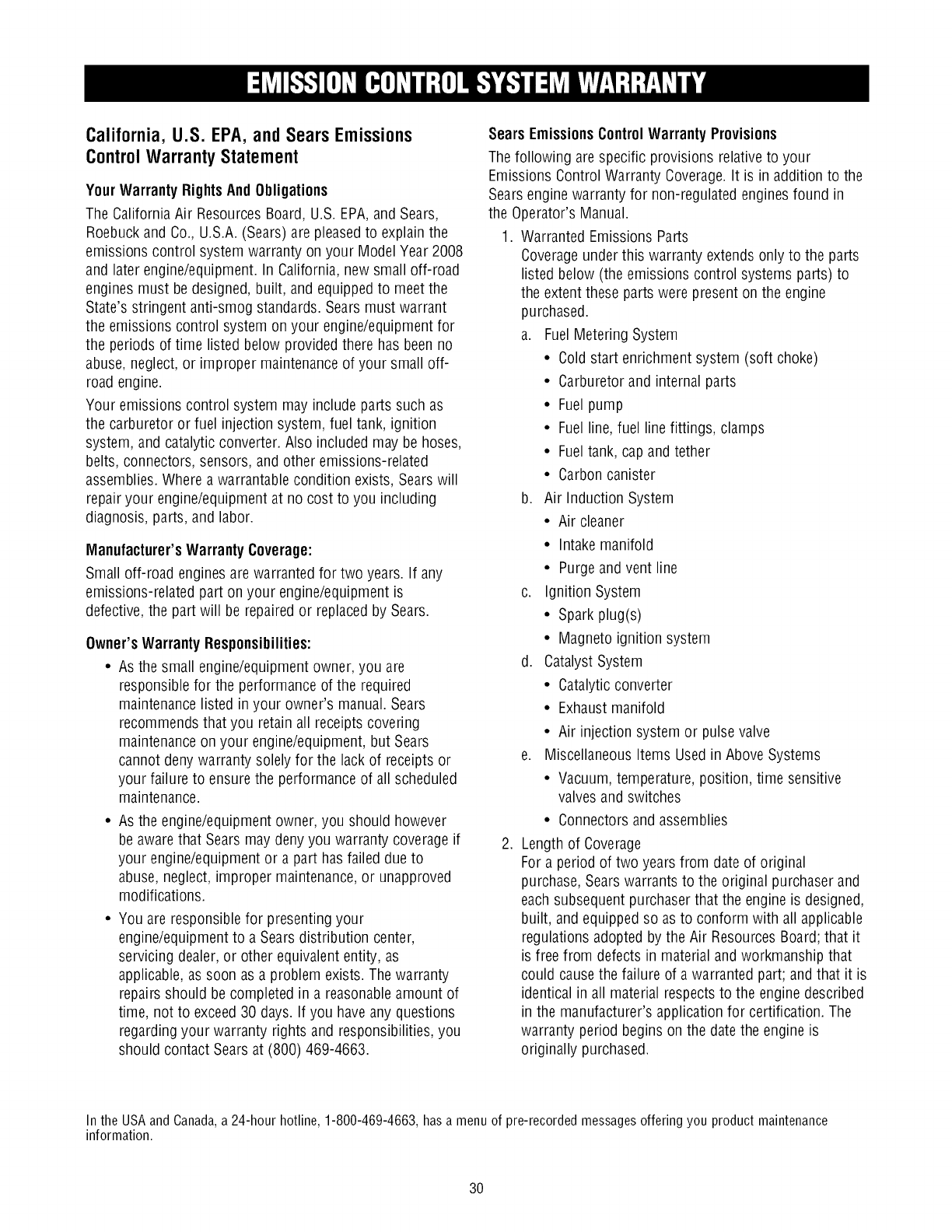

EMISSIONCONTROLWARRANTY..................... 30-31

FRANOAIS........................................ 32-55

HOWTOORDERPARTS........................ BACKPAGE

ONE-YEARFULLWARRANTYONCRAFTSMANPRESSUREWASHER

If this pressure washer fails due to a defect in material or workmanship within one year from the date of purchase, return it to

any Sears store, other Craftsman outlet, or Sears Parts & Repair Centerin the United States or Canadafor free repair (or

replacement if repair proves impossible).

All warranty coverage applies for only 90 days from date of purchase if this pressure washer is ever used for commercial or

rental purposes.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

Congratulations on making a smart purchase.

Your new Craftsman® product is designed and manufactured

for years of dependableoperation. But like all products, it

may require repair from time to time. That's when having a

Repair Protection Agreement can saveyou money and

aggravation.

Here'swhat the Repair Protection Agreement* includes:

• Expertserviceby our 10,000 professional repair

specialists

•Unlimitedservice and nocharge for parts and labor on

all covered repairs

• Product replacement up to $1500 if your covered

product can't be fixed

•Discountof 10% from regular price of service and related

installed parts not covered bythe agreement;also, 10%

off regular price of preventive maintenancecheck

•Fast help by phone-we call it Rapid Resolution- phone

support from a Sears representative.Think of us as a

"talking owner's manual".

Onceyou purchase the Repair Protection Agreement, a

simple phone call is all it takes for you to scheduleservice.

You can call anytime day or night, or schedule a service

appointment online.

The Repair Protection Agreement is a risk-free purchase. If

you cancel for any reason during the product warranty

period, we will provide a full refund. Or, a prorated refund

anytime after the product warranty period expires. Purchase

your Repair Protection Agreementtoday!

Some limitations and exclusionsapply. For prices and

additional informationin the U.S.A. call 1-800-827-6655.

* Coveragein Canada varieson some items. For full

details, call Sears Canadaat 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garagedoor openers,water heaters, and other major home

items, in the U.S.A.or Canadacall 1-800-4-MY-HOME®.

@2009

Readthis manual carefullyand becomefamiliar

with your pressurewasher. Knowits applications,

its limitations, and any hazardsinvolved.

Important Safety Information

Safety Symbolsand Meanings

ToxicFumes Kickback ElectricalShock

SlipperySurface Fall Fluid Injection

Fire Explosion Operator'sManual

Moving Parts Flying Objects Hot Surface

,& The safety alert symbol indicates a potential personal

injury hazard.A signal word (DANGER,WARNING,or

CAUTION)is usedwith the alert symbol to designatea degree

or levelof hazardseriousness. A safety symbol may be used

to representthe type of hazard.Thesignal word NOTICEis

used to address practicesnot relatedto personal injury.

_k DANGERindicates a hazardwhich, if not avoided, will

result in death or serious injury.

_i, WARNINGindicates a hazard which, if not avoided, could

result in death or serious injury.

_i, CAUTIONindicates a hazardwhich, if not avoided, could

result in minor or moderate injury.

NOTICEaddress practices not relatedto personal injury.

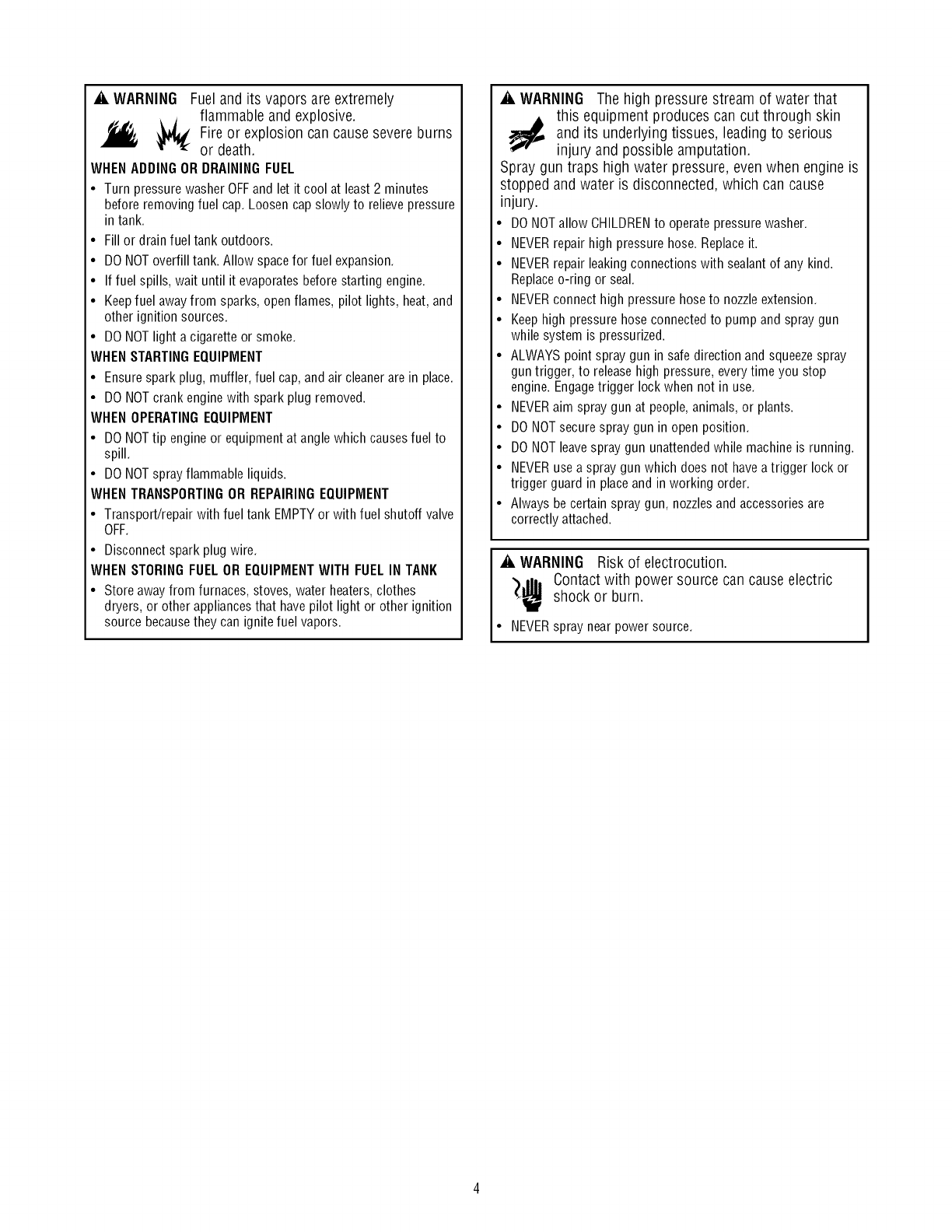

A, WARNING The engine exhaust from this product

contains chemicals known to the Stateof California to

cause cancer, birth defects, or other reproductive harm.

_i, WARNING This product contains lead and lead

compounds, known to the State of Californiato cause

birth defects or other reproductive harm. Washyour

hands after handling this product.

_i, WARNING Running engine gives off carbon

monoxide, an odorless, colorless, poison gas.

Breathing carbon monoxide can cause headache,

fatigue, dizziness, vomiting, confusion, seizures,

nausea, fainting or death.

Some chemicals or detergents may be harmful if inhaled

or ingested, causing severe nausea, fainting, or

poisoning.

• Operatepressurewasher ONLY outdoors.

• Keep exhaustgas from entering a confined areathrough

windows, doors, ventilation intakes, or other openings.

• DO NOTstart or run engineindoors or in an enclosedarea,

even if windows and doors are open.

• Usea respirator or maskwhenever there is a chancethat

vapors may be inhaled.

• Readall instructions with mask so you are certain the mask will

provide the necessary protection against inhaling harmful

vapors.

_i, WARNING Use of pressure washer can create

puddles and slippery surfaces.

Kickback from spray gun can cause you

to fall.

• Operatepressurewasher from a stable surface.

• Thecleaning areashould have adequateslopes and drainageto

reduce the possibility of a fall due to slippery surfaces.

• Beextremely careful if you must use the pressurewasher from

a ladder, scaffolding, or any other similar location.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

_i, WARNING Starter cord kickback (rapid retraction) can

result in bodily injury. Kickbackwill pull hand and

,_arm toward enginefasterthan you can let go.

Broken bones,fractures, bruises, or sprains

could result.

• NEVERpull starter cord without first relieving spray gun

pressure.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• After each starting attempt, where enginefails to run, always

point spray gun in safedirection and squeezespray gun trigger

to releasehigh pressure. Engagespray gun trigger lock.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

_i, WARNING Fuel and its vapors are extremely

flammable and explosive.

,_, _ Fire or explosion can cause severe burns

or death.

WHEN ADDINGOR DRAININGFUEL

• Turn pressure washerOFFand let it cool at least2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Fill or drain fuel tank outdoors.

• DONOToverfill tank. Allow spacefor fuel expansion.

• If fuel spills, wait until it evaporatesbefore starting engine.

• Keepfuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

• DONOTlight a cigarette or smoke.

WHEN STARTINGEQUIPMENT

• Ensurespark plug, muffler, fuel cap,and air cleanerare in place.

• DO NOTcrank enginewith spark plug removed.

WHEN OPERATINGEQUIPMENT

• DONOTtip engine or equipment at angle which causes fuel to

spill.

• DONOT spray flammable liquids.

WHEN TRANSPORTINGOR REPAIRINGEQUIPMENT

• Transport/repair with fuel tank EMPTYor with fuel shutoff valve

OFF.

• Disconnect spark plug wire.

WHEN STORINGFUEL OR EQUIPMENTWITH FUELIN TANK

• Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliancesthat havepilot light or other ignition

source becausethey can ignite fuel vapors.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• DONOTallow CHILDRENto operatepressure washer.

• NEVERrepair high pressure hose. Replaceit.

• NEVERrepair leaking connections with sealant of any kind.

Replaceo-ring or seal.

• NEVERconnect high pressure hose to nozzleextension.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• ALWAYSpoint spray gun in safedirection and squeezespray

gun trigger, to releasehigh pressure, every time you stop

engine. Engagetrigger lock when not in use.

• NEVERaim spray gun at people,animals, or plants.

• DO NOTsecure spray gun in open position.

• DO NOTleavespray gun unattendedwhile machine is running.

• NEVERuse a spray gun which does not have a trigger lock or

trigger guard in place and in working order.

• Always be certain spray gun, nozzlesand accessoriesare

correctly attached.

_k WARNING Risk of electrocution.

"_.dh Contactwith power source can causeelectric

shock or burn.

• NEVERspraynearpowersource.

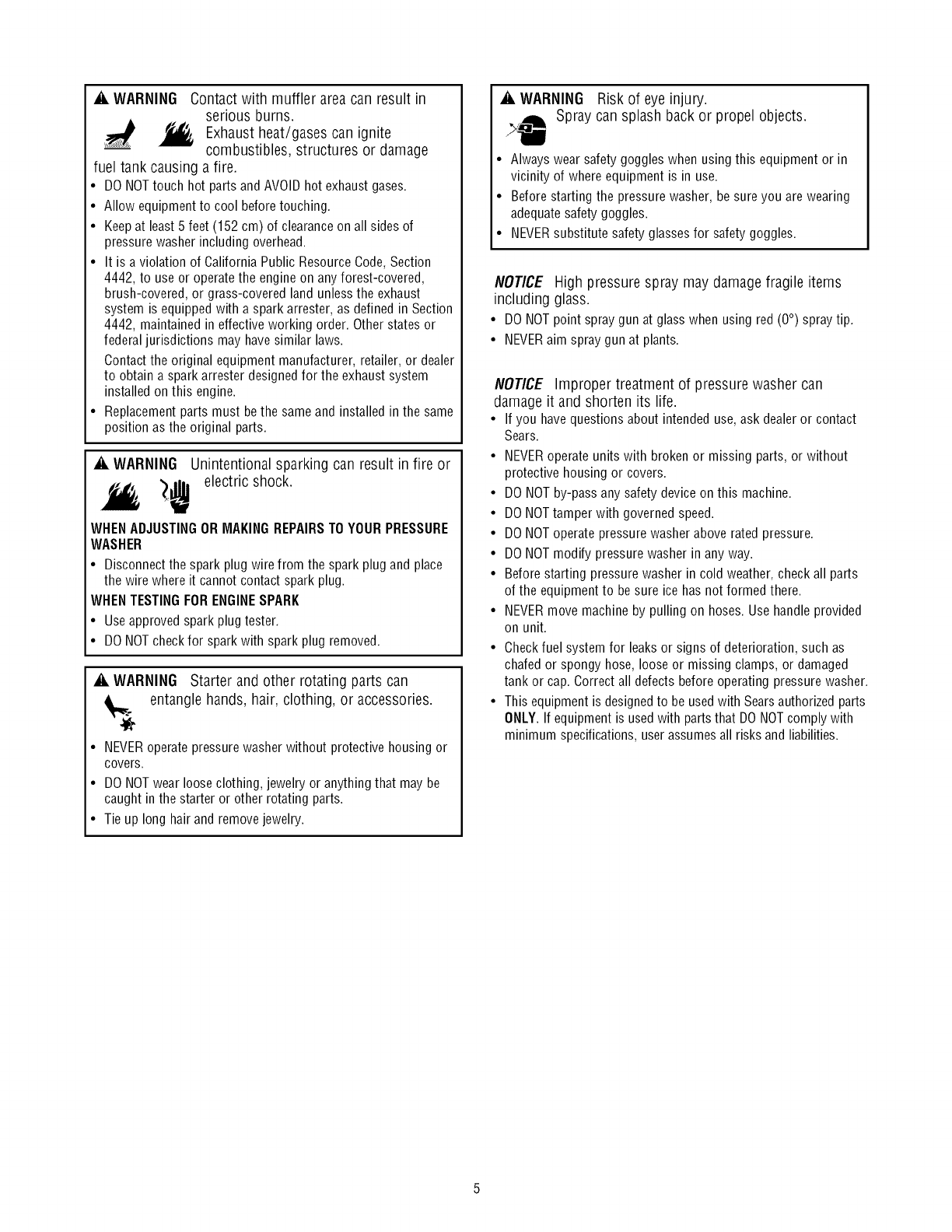

_i, WARNING Contact with muffler area can result in

serious burns.

Exhaust heat/gases can ignite

combustibles, structures or damage

fuel tank causing a fire.

• DO NOTtouch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keepat least5 feet (152 cm) of clearanceon all sides of

pressure washer including overhead.

• It is a violation of California Public Resource Code, Section

4442, to use or operate the engineon any forest-covered,

brush-covered, or grass-covered land unlessthe exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must bethe same and installed in the same

position as the original parts.

_i, WARNING Unintentional sparking can result in fire or

_ electric shock.

WHENADJUSTINGOR MAKINGREPAIRSTOYOURPRESSURE

WASHER

• Disconnectthe spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHENTESTINGFOR ENGINESPARK

• Use approved spark plug tester.

• DONOT checkfor spark with spark plug removed.

_i, WARNING Starter and other rotating parts can

entangle hands, hair, clothing, or accessories.

• NEVERoperate pressure washer without protective housing or

covers.

• DO NOTwear looseclothing, jewelry or anything that may be

caught in the starter or other rotating parts.

• Tie up long hair and remove jewelry.

A, WARNING Risk of eye injury.

Spray can splash back or propel objects.

• Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

• Before starting the pressure washer, be sure you are wearing

adequatesafety goggles.

• NEVERsubstitute safety glasses for safety goggles.

NOTICE High pressure spray may damage fragile items

including glass.

• DONOTpointspraygunat glasswhenusingred(0°) spraytip.

• NEVERaimspraygunat plants.

NOTICE Improper treatment of pressure washer can

damage it and shorten its life.

• If you have questions about intended use,ask dealer or contact

Sears.

• NEVERoperate units with broken or missing parts, or without

protective housing or covers.

• DO NOTby-pass any safety device on this machine.

• DONOTtamper with governed speed.

• DONOToperate pressure washer above rated pressure.

• DONOTmodify pressure washer in any way.

• Before starting pressure washer in cold weather, check all parts

of the equipment to be sure ice has not formed there.

• NEVERmove machine by pulling on hoses. Use handle provided

on unit.

• Check fuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missing clamps, or damaged

tank or cap. Correct all defects before operating pressure washer.

• This equipment is designedto be used with Searsauthorized parts

ONLY.If equipment is used with parts that DONOTcomply with

minimum specifications, user assumesall risks and liabilities.

KNOWYOURPRESSUREWASHER

Readthe Operator'sManual andsafetyrules before operatingyour pressure washer.

Comparethe illustrations with your pressurewasher to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

A-SprayGun-- Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

B-CleaningTank - Usedto provide pressure washer safe

detergents into the low pressure stream.

C-SprayTips- Detergent,0°, 15° and 40°: for various

high pressure cleaning applications.

D-Recoil Starter-- Usedfor starting the engine manually.

E - Fuel Tank-- Fill tank with regular unleadedfuel. Always

leave room for fuel expansion.

F - Throttle Lever -- Sets engine in starting mode for recoil

starter and stops a running engine.

G - Air Filter-- Protects engine by filtering dust and debris

out of intake air.

H-Pump-- Develops high pressure.

J-AutomaticCool DownSystem-- Cycleswater through

pump when water reaches125°-155°F. Warm water will

dischargefrom pump onto ground. This system prevents

internal pump damage.

K-High PressureOutlet-- Connectionfor high pressure

hose.

L - Water Inlet -- Connection for garden hose.

M - Oil Fill/Dipstick -- Check,add and drain engine oil here.

N - HighPressureHose-- Connectone end to water pump

and the other end to spray gun.

Items Not Shown:

IdentificationLabel (near rear of base plate) -- Provides

model and serial number of pressurewasher. Pleasehave

these readily available if calling for assistance.

Nozzle Extensionwith QuickConnect-- Allows you to

switch betweenfour different spray tips.

SafetyGoggles-- Always use the enclosed safetygoggles

when running your pressure washer.

Warning/Operating Instructions Tag -- Identifies hazards

and proper procedure to start/stop pressurewasher.

Yourcleaningsystemrequiressomeassemblyandisready

foruseonlyafterithasbeenproperlyservicedwiththe

recommendedoilandfuel.

If you have any problems with the assemblyof your

pressurewasher, please call the pressurewasher helpline

at 1-800-222-3136.

UNPACKTHE PRESSUREWASHER

1. Remove everything from carton except pressurewasher.

2. Opencarton completely by cutting each corner from top

to bottom.

3. Remove pressure washer from carton.

CARTONCONTENTS

Check all contents. If any parts are missing or damaged,call

the pressure washer helplineat 1-800-222-3136.

•Main Unit

• Handle

• Cleaning TankAssembly

• High PressureHose

• Spray Gun

• Nozzle Extensionwith Quick Connect Fitting and Nozzle

Holder

• Safety Goggles

• Gun HolderWireform

• Oil Bottle

• DetergentSiphoning Hose/Filter

• Parts Bag(which includes the following):

• Operator's Manual

• Bag containing 4 multi-colored Spray Tips

• HandleFasteningHardwareKit (whichincludes):

• Carriage Bolts (2)

• "L" Bolt

• Plastic Knobs (4)

• Tree Clips (4)

Becomefamiliar with each piece before assembling the

pressure washer. Identify all contents with the illustration on

page 6. If any parts are missing or damaged, call the

pressure washer helpline at 1-800-222-3136.

ASSEMBLINGCLEANINGSYSTEM

Your Craftsman cleaning system will needassembly before

operation:

1. Attach handle and cleaning tank.

2. Connect detergent siphon hose to pump.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect pressure hose to spray gun and pump.

6. Connect water supply to pump.

7. Attach nozzleextension to spray gun.

8. Select/attach quick connect spray tip to nozzleextension.

Attach Handle and Cleaning Tank

1. Place handle(A) onto handle supports (B) connected to

main unit. Make sure holes (C) in handlealign with holes

(C) on handlesupports.

NOTE:It may be necessaryto move the handlesupports

from side to side in order to align the handleso it will slide

over the handlesupports.

2. Insert carriage bolts (D) through holes from backof unit

and attacha plastic knob (E) from front of unit. Tighten

by hand.

3. Placecleaning tank (F) over holes (G) on handle

(viewing from front of unit). Push the tree clips (H) into

the holes until they sit flat against the cleaning tank.

/

,Insert "L" bolt (J) through hole just above cleaning tank

on right side of handle (viewing from front of unit). Hold

bolt in place and attach plastic knob (K) from inside of

unit. Tighten by hand.

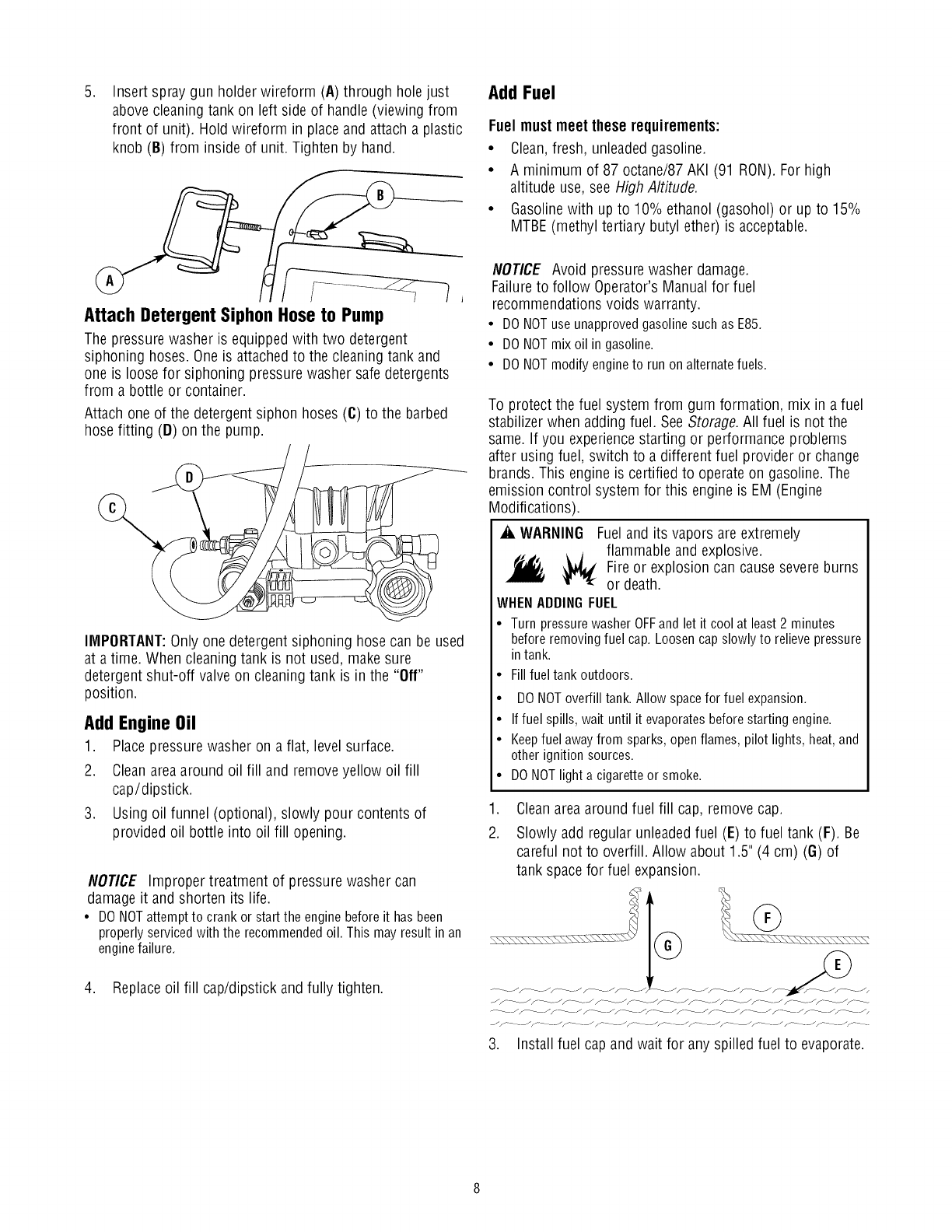

5. Add FuelInsert spray gun holder wireform (A) through hole just

above cleaning tank on left side of handle (viewing from

front of unit). Hold wireform in place and attach a plastic

knob (B) from inside of unit. Tighten by hand.

Fuel must meet these requirements:

•Clean,fresh, unleadedgasoline.

• A minimum of 87 octane/87 AKI (91 RON).For high

altitude use,see High Altitude.

• Gasolinewith up to 10% ethanol (gasohol) or up to 15%

MTBE(methyl tertiary butyl ether) is acceptable.

Attach Detergent Siphon Hose to Pump

The pressurewasher is equippedwith two detergent

siphoning hoses. One is attached to the cleaning tank and

one is loose for siphoning pressure washer safe detergents

from a bottle or container.

Attach one of the detergent siphon hoses (C) to the barbed

hose fitting (D) on the pump.

IMPORTANT:Only one detergent siphoning hose can be used

at a time. When cleaning tank is not used, make sure

detergent shut-off valveon cleaning tank is in the "Off"

position.

Add Engine Oil

1. Place pressure washer on a flat, level surface.

2. Cleanarea around oil fill and remove yellow oil fill

cap/dipstick.

3. Using oil funnel (optional), slowly pour contents of

provided oil bottle into oil fill opening.

NOTICE Improper treatment of pressure washer can

damage it and shorten its life.

• DO NOTattempt to crank or start the engine before it has been

properly servicedwith the recommended oil. This may result in an

enginefailure.

4. Replaceoil fill cap/dipstick and fully tighten.

NOTICE Avoid pressurewasher damage.

Failureto follow Operator's Manual for fuel

recommendations voids warranty.

• DONOTuseunapprovedgasolinesuchas E85.

• DONOTmixoil in gasoline.

• DONOTmodifyengineto runonalternatefuels.

To protect the fuel system from gum formation, mix in a fuel

stabilizer when adding fuel. See Storage.All fuel is not the

same. If you experiencestarting or performance problems

after using fuel, switch to a different fuel provider or change

brands. This engine is certified to operate on gasoline. The

emission control system for this engine is EM (Engine

Modifications).

_i, WARNING Fueland its vapors are extremely

flammable and explosive.

_ A

_, _ Fire or explosion can causesevere burns

T"_r or death.

WHENADDINGFUEL

• Turn pressurewasher OFFand let it cool at least 2 minutes

before removing fuel cap. Loosen capslowly to relieve pressure

in tank.

• Fill fuel tank outdoors.

• DONOToverfill tank. Allow spacefor fuel expansion.

• If fuel spills, wait until it evaporatesbefore starting engine.

• Keepfuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

• DONOT light a cigarette or smoke.

,

Cleanareaaround fuel fill cap, removecap.

Slowly add regular unleadedfuel (E) to fuel tank (F). Be

careful not to overfill. Allow about 1.5" (4 cm) (G) of

tank spacefor fuel expansion.

jf_jS _jf _j S_j/_ _ Jf _Jf_ jS ¸¸_ Jf_J f-_.Jf_Jf_.

3. Install fuel cap and wait for any spilled fuel to evaporate.

CAUTION!Alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leads to separation and

formation of acids during storage. Acidic gas can damagethe

fuel system of an enginewhile in storage.

To avoid engine problems, the fuel system should betreated

with a fuel preserver or emptied before storage of 30 days or

longer. If adding a fuel preserver, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote fuel

deterioration during storage. If fuel preserver is not used,

drain the fuel tank, start the engine and let it run until the fuel

lines and carburetor are empty. Usefresh fuel next season.

SeeStorage for additional information.

NEVERuse engine or carburetor cleaner products in the fuel

tank as permanent damage may occur.

HighAltitude

At altitudes over 5,000 feet (1524 meters), a minimum

85 octane/85 AKI (89 RON)gasoline is acceptable.To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause

decreasedperformance, increasedfuel consumption, and

increased emissions. Seea qualified Sears dealerfor high

altitude adjustment information. Operation of the engineat

altitudes below 2,500 feet (762 meters) with the high altitude

kit is not recommended.

Connect Hose and Water Supply to Pump

NOTICE DO NOTrun the pump without the water supply

connected and turned on.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

NOTE:Remove and discard the shipping caps from the

pump's high pressure outlet and water inlet before attaching

hoses.

1. Uncoil high pressure hose and attach one end of hose to

base of spray gun. Tighten by hand.

.

_iLWARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

• NEVERconnecthighpressurehoseto nozzleextension.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• Alwaysbecertainspraygun,nozzlesandaccessoriesare

correctlyattached.

Attach other end of high pressure hoseto high pressure

outlet on pump. Tighten by hand.

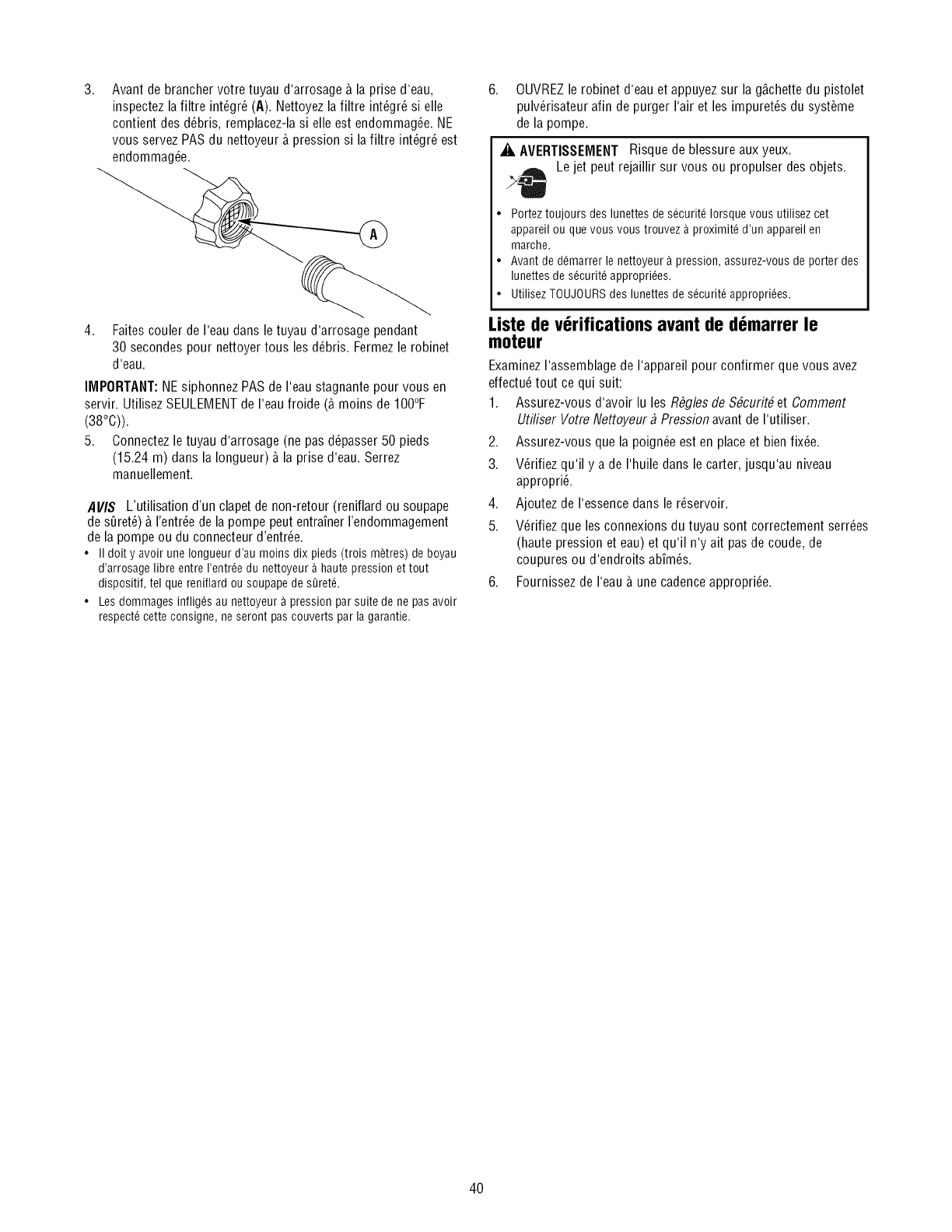

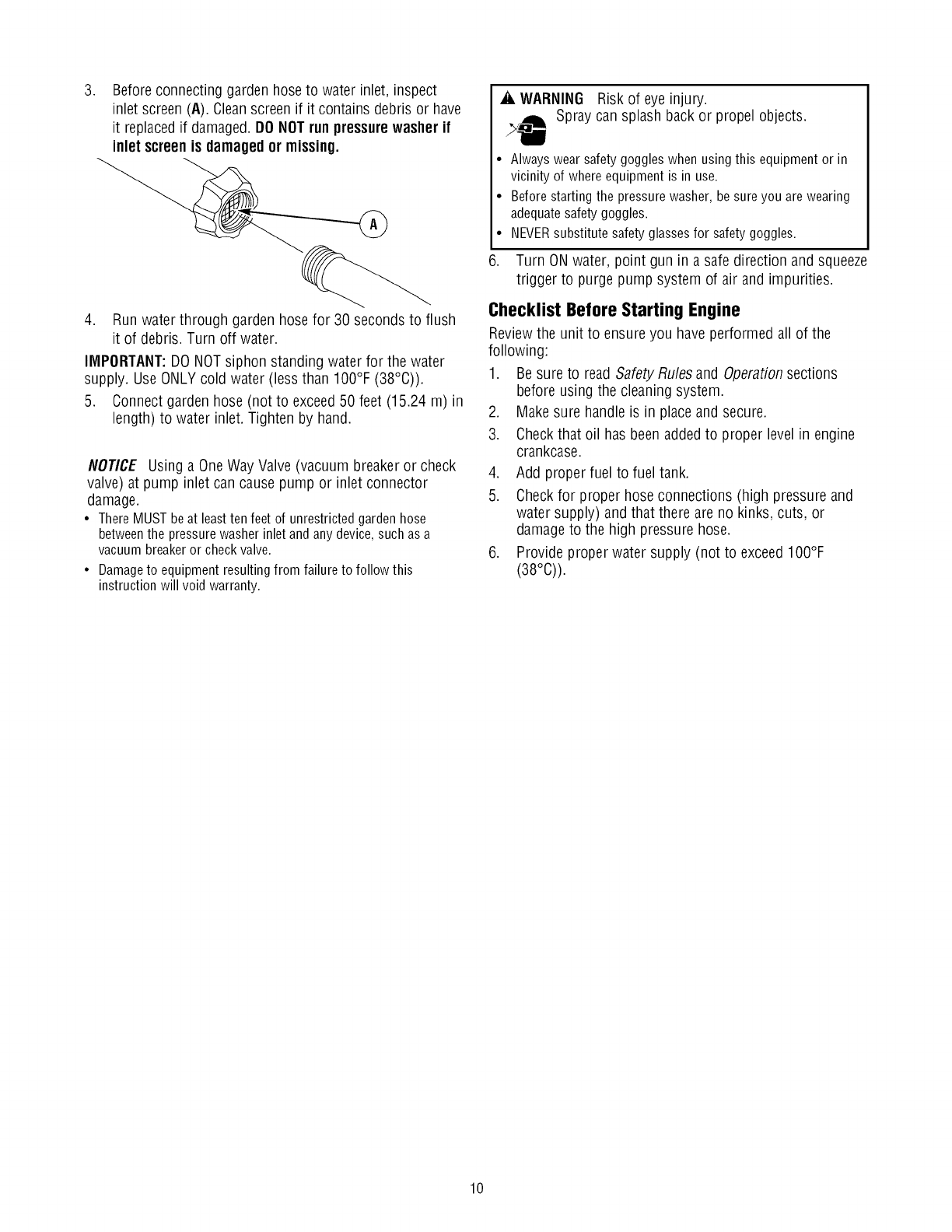

,Before connecting garden hose to water inlet, inspect

inlet screen (A). Cleanscreen if it contains debris or have

it replacedif damaged.DO NOTrun pressure washer if

inlet screenis damagedor missing.

4. Run water through garden hose for 30 seconds to flush

it of debris. Turn off water.

IMPORTANT:DO NOTsiphon standing water for the water

supply. UseONLY cold water (less than 100°F (38°C)).

5. Connect garden hose (not to exceed50 feet (15.24 m) in

length) to water inlet. Tighten by hand.

NOTICE Using a One Way Valve (vacuum breaker or check

valve) at pump inlet can causepump or inlet connector

damage.

• ThereMUSTbeat leastten feetof unrestrictedgardenhose

betweenthe pressurewasherinletandanydevice,suchasa

vacuumbreakeror checkvalve.

• Damageto equipment resulting from failure to follow this

instruction will void warranty.

_i, WARNING Risk of eye injury.

Spray can splash back or propel objects.

• Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

• Before starting the pressure washer, be sure you are wearing

adequatesafety goggles.

NEVERsubstitute safety glasses for safety goggles.

6. Turn ONwater, point gun in a safe direction and squeeze

trigger to purge pump system of air and impurities.

Checklist Before Starting Engine

Reviewthe unit to ensure you have performed all of the

following:

1. Besure to read Safety Rules and Operationsections

before using the cleaning system.

2. Makesure handleis in place and secure.

3. Checkthat oil has beenadded to proper level in engine

crankcase.

4. Add proper fuel to fuel tank.

5. Checkfor proper hose connections (high pressure and

water supply) and that there are no kinks, cuts, or

damageto the high pressure hose.

6. Provide proper water supply (not to exceed100°F

(38°C)).

10

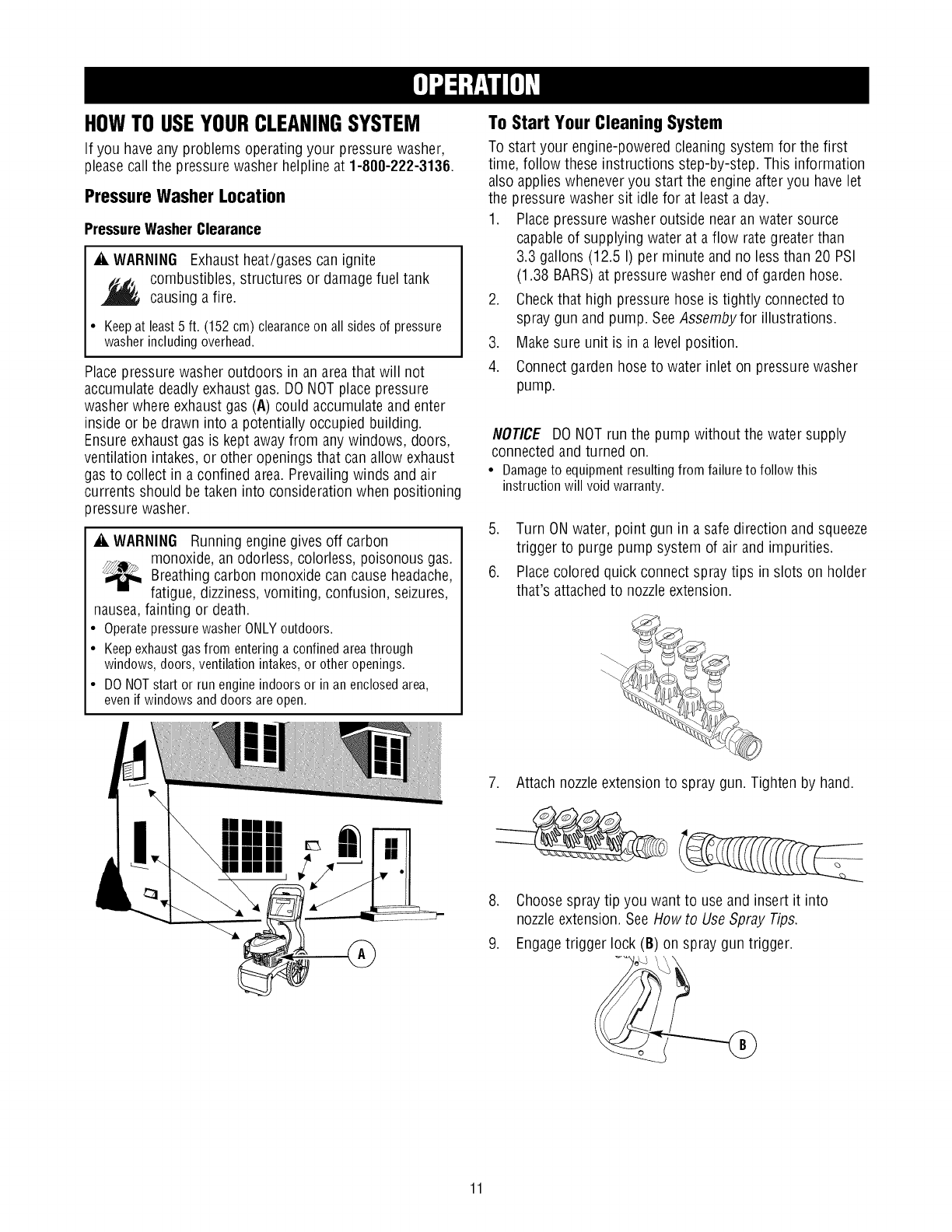

HOWTO USEYOURCLEANINGSYSTEM

If you have any problems operating your pressure washer,

please call the pressure washer helpline at 1-800-222-3136.

Pressure Washer Location

PressureWasherClearance

A. WARNING Exhaust heat/gases can ignite

combustibles, structures or damagefuel tank

causing a fire.

•Keepat least 5 ft. (152 cm) clearanceon all sides of pressure

washer including overhead.

Place pressure washer outdoors in an area that will not

accumulate deadly exhaust gas. DO NOTplace pressure

washer where exhaust gas (A) could accumulate and enter

inside or be drawn into a potentially occupied building.

Ensure exhaust gas is kept awayfrom any windows, doors,

ventilation intakes, or other openings that can allow exhaust

gas to collect in aconfined area. Prevailing winds and air

currents should be taken into consideration when positioning

_ressurewasher.

A. WARNING Running enginegives off carbon

monoxide, an odorless, colorless, poisonous gas.

Breathing carbon monoxide can cause headache,

fatigue, dizziness,vomiting, confusion, seizures,

nausea,fainting or death.

• OperatepressurewasherONLYoutdoors.

• Keepexhaustgasfromenteringa confinedareathrough

windows,doors,ventilationintakes,or otheropenings.

• DONOTstartor runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

To Start Your Cleaning System

To start your engine-powered cleaning system for the first

time, follow these instructions step-by-step. This information

also applies wheneveryou start the engine after you have let

the pressure washer sit idle for at leasta day.

1. Place pressurewasher outside nearan water source

capableof supplying water at a flow rate greater than

3.3 gallons (12.5 I) per minute and no less than 20 PSI

(1.38 BARS)at pressure washer end of garden hose.

2. Checkthat high pressure hose is tightly connected to

spray gun and pump. SeeAssembyfor illustrations.

3. Makesure unit is in a level position.

4. Connectgarden hose to water inlet on pressurewasher

pump.

NOTICE DO NOTrun the pump without the water supply

connected and turned on.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

5. Turn ONwater, point gun in a safe direction and squeeze

trigger to purge pump system of air and impurities.

6. Placecolored quick connect spray tips in slots on holder

that's attached to nozzleextension.

,

,

,

Attach nozzleextension to spray gun. Tighten by hand.

Choosespray tip you want to use and insert it into

nozzleextension. See How to UseSpray Tips.

Engagetrigger lock (B) on spray gun trigger.

11

10.Movethrottleleverto"Fast"position(A),shownasa

rabbit.

IMPORTANT:Beforestartingthepressurewasher,besure

'ouarewearingadequatesafetygoggles.

_i, WARNING Risk of eye injury.

Spray can splash backor propel objects.

• Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

• Beforestarting the pressure washer, be sure you are wearing

adequate safety goggles.

• NEVERsubstitute safety glasses for safety goggles.

NOTE:This unit is equipped with a ReadyStartTM engine. A

ReadyStartTM engine meansthere is no priming or choking

required.

11. When starting engine, position yourself as

recommended and grasp starter grip handle and pull

slowly until you feel some resistance. Then pull rapidly

to start engine.

_i, WARNING Starter cord kickback (rapid retraction) can

result in bodily injury. Kickbackwill pull hand and

,1_. arm toward enginefasterthan you can let go.

Broken bones,fractures, bruises, or sprains

could result.

• NEVERpull starter cord without first relieving spray gun

pressure.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• After each starting attempt, where enginefails to run, always

point spray gun in safedirection and squeezespray gun trigger

to releasehigh pressure. Engagespray gun trigger lock.

• Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

2. Return recoil starter slowly. DO NOTlet rope "snap

back" against starter.

NOTE:Always keep the throttle lever in the "Fast" position

when operating the pressurewasher.

_i, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• DONOTallow CHILDRENto operatepressure washer.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• NEVERaim spray gun at people,animals, or plants.

• DO NOTsecure spray gun in open position.

• DO NOTleavespray gun unattendedwhile machine is running.

• NEVERuse a spray gun which does not have a trigger lock or

trigger guard in place and in working order.

• Always be certain spray gun, nozzlesand accessoriesare

correctly attached.

_i, WARNING Contact with muffler area can result in

serious burns.

Exhaust heat/gases can ignite

combustibles, structures or damage

fuel tank causing a fire.

• DO NOTtouch hot parts and AVOIDhot exhaust gases.

• Allow equipment to cool before touching.

• Keepat least 5 feet (152 cm) of clearanceon all sides of

pressure washer including overhead.

• It is a violation of California Public Resource Code,Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must bethe same and installed in the same

position as the original parts.

12

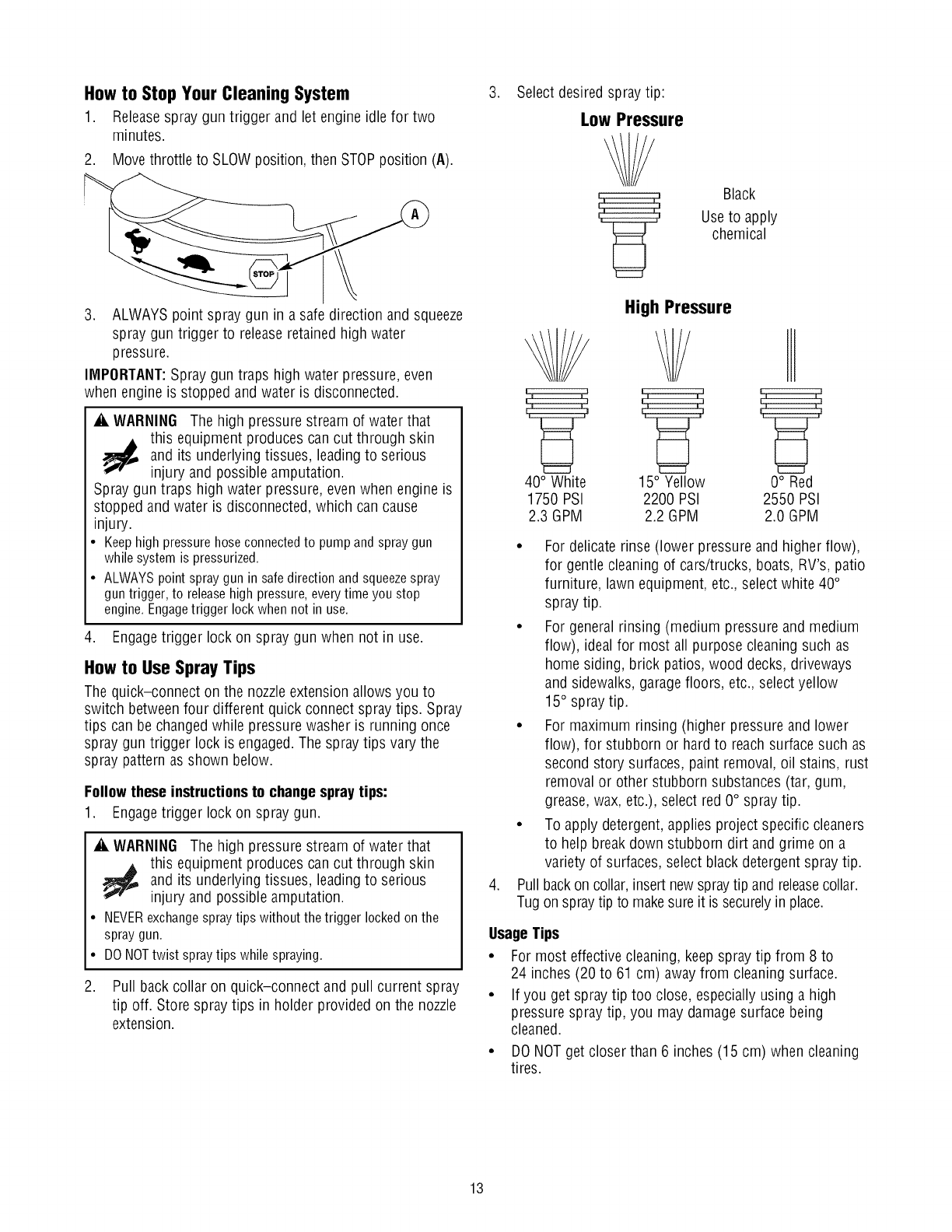

How to Stop Your Cleaning System

1. Releasespray gun trigger and let engine idle for two

minutes.

2. Move throttle to SLOW position, then STOPposition (A).

3. ALWAYS point spray gun in a safe direction and squeeze

spray gun trigger to release retained high water

pressure.

IMPORTANT:Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

A. WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leadingto serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirectionandsqueezespray

guntrigger,to releasehighpressure,everytimeyoustop

engine.Engagetrigger lockwhennot in use.

4. Engagetrigger lock on spray gun when not in use.

How to Use Spray Tips

The quick-connect on the nozzleextension allows you to

switch betweenfour different quick connect spray tips. Spray

tips can be changed while pressurewasher is running once

spray gun trigger lock is engaged. The spray tips vary the

spray pattern as shown below.

Follow these instructions to changespraytips:

1. Engagetrigger lock on spray gun.

A. WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leadingto serious

injury and possible amputation.

• NEVERexchangespraytipswithoutthetriggerlockedonthe

spraygun.

• DONOTtwist spraytips whilespraying.

2. Pull back collar on quick-connect and pull current spray

tip off. Store spray tips in holder provided on the nozzle

extension.

.Select desired spray tip:

Low Pressure

Black

Use to apply

chemical

40° White

1750 PSI

2.3 GPM

High Pressure

i I I I _

15° Yellow 0° Red

2200 PSI 2550 PSI

2.2 GPM 2.0 GPM

.

• For delicate rinse (lower pressure and higher flow),

for gentle cleaning of cars/trucks, boats, RV's, patio

furniture, lawn equipment, etc., select white 40°

spray tip.

• For generalrinsing (medium pressure and medium

flow), ideal for most all purpose cleaning such as

home siding, brick patios, wood decks, driveways

and sidewalks, garagefloors, etc., select yellow

15° spray tip.

• For maximum rinsing (higher pressure and lower

flow), for stubborn or hard to reach surface such as

second story surfaces, paint removal, oil stains, rust

removal or other stubborn substances (tar, gum,

grease,wax, etc.), select red 0° spray tip.

• To apply detergent, applies project specific cleaners

to help break down stubborn dirt and grime on a

variety of surfaces, select black detergentspray tip.

Pull backon collar,insert new spraytip and releasecollar.

Tug on spraytip to makesure it is securelyin place.

UsageTips

• For most effective cleaning, keep spray tip from 8 to

24 inches (20 to 61 cm) awayfrom cleaning surface.

• If you get spray tip too close, especially using a high

pressure spray tip, you may damagesurface being

cleaned.

• DONOTget closer than 6 inches (15 cm) when cleaning

tires.

13

Cleaning and Applying Detergent

CAUTION Chemicalscan cause bodily injury, and/or

property damage.

•NEVERusecausticliquidwith pressurewasher.

• UseONLYpressurewashersafedetergents/soaps.Followall

manufacturersinstructions.

Toapply detergentfollow these steps:

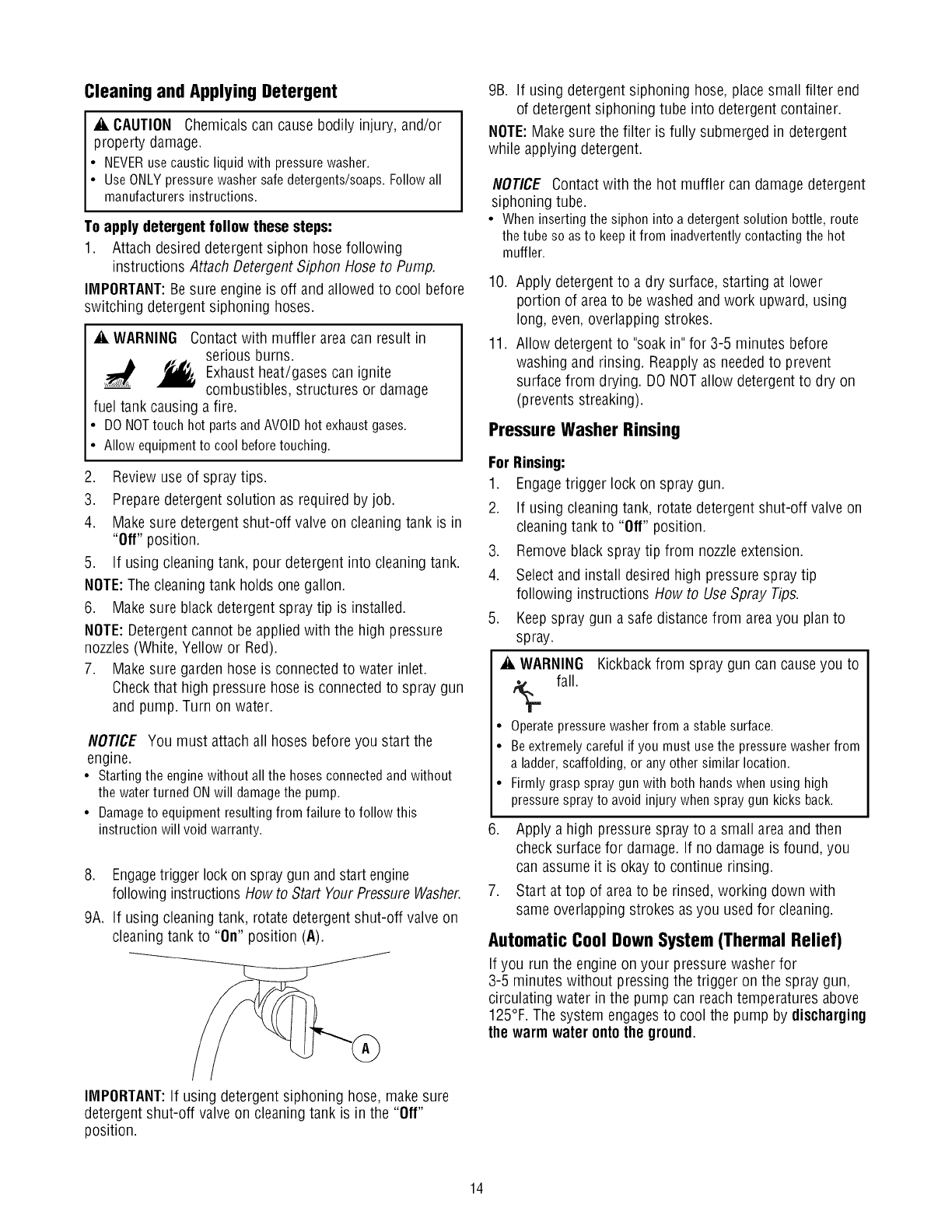

1. Attach desired detergent siphon hose following

instructions Attach DetergentSiphon Hose to Pump.

IMPORTANT:Be sure engine is off and allowed to cool before

switching detergentsiphoning hoses.

_i, WARNING Contact with muffler area can result in

serious burns.

Exhaust heat/gases can ignite

combustibles, structures or damage

fuel tank causing a fire.

• DONOTtouchhot partsandAVOIDhotexhaustgases.

• Allow equipmentto coolbeforetouching.

2. Review use of spray tips.

3. Preparedetergent solution as required by job.

4. Make sure detergent shut-off valve on cleaning tank is in

"Off" position.

5. If using cleaning tank, pour detergent into cleaning tank.

NOTE:The cleaning tank holds one gallon.

6. Make sure black detergent spray tip is installed.

NOTE:Detergent cannot be applied with the high pressure

nozzles (White, Yellow or Red).

7. Make sure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

NOTICE You must attach all hoses before you start the

engine.

• Startingthe enginewithoutallthe hosesconnectedandwithout

thewaterturnedONwill damagethe pump.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

8. Engagetrigger lockon spraygun and start engine

following instructions How to Start YourPressureWasher.

9A. If using cleaning tank, rotate detergent shut-off valve on

cleaning tank to "On" position (A).

9B. If using detergent siphoning hose, place small filter end

of detergent siphoning tube into detergent container.

NOTE:Makesure the filter is fully submerged in detergent

while applying detergent.

NOTICE Contactwith the hot muffler can damage detergent

siphoning tube.

• Wheninsertingthe siphoninto adetergentsolutionbottle,route

the tubeso asto keepit from inadvertentlycontactingthe hot

muffler.

10. Apply detergentto a dry surface, starting at lower

portion of areato be washed and work upward, using

long, even, overlapping strokes.

11. Allow detergent to "soakin" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. DO NOTallow detergent to dry on

(prevents streaking).

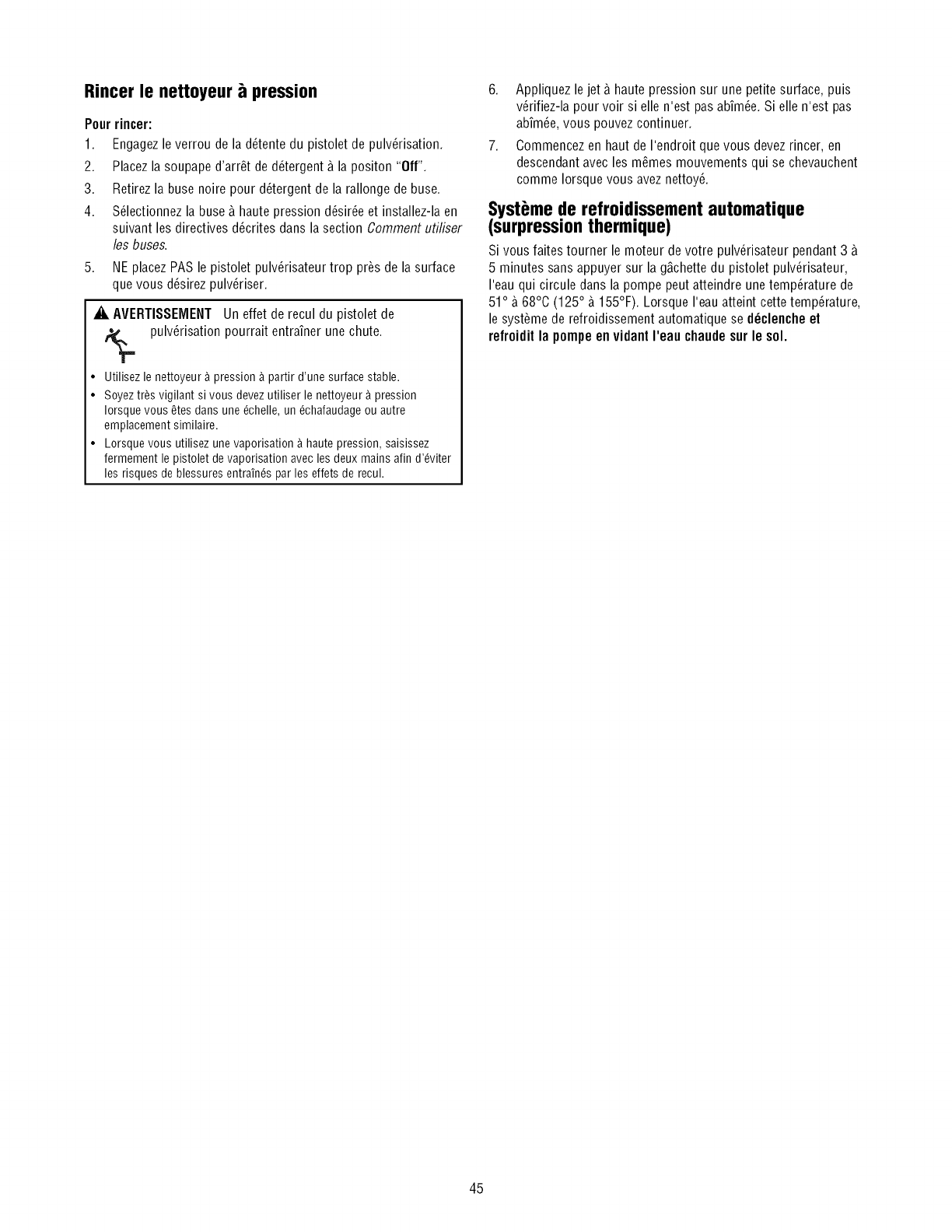

Pressure Washer Rinsing

For Rinsing:

1. Engagetrigger lock on spray gun.

2. If using cleaning tank, rotate detergent shut-off valve on

cleaning tank to "Off" position.

3. Remove black spray tip from nozzleextension.

4. Select and install desired high pressure spray tip

following instructions How to UseSpray Tips.

5. Keepspray gun a safe distance from areayou plan to

spray.

_k WARNING Kickbackfrom spray gun can causeyou to

fall.

• Operatepressurewasherfroma stablesurface.

• Beextremelycarefulif you mustusethe pressurewasherfrom

a ladder,scaffolding,or anyothersimilarlocation.

• Firmlygraspspraygunwith bothhandswhenusinghigh

pressuresprayto avoidinjury whenspraygun kicksback.

6. Apply a high pressure spray to a small areaand then

check surface for damage. If no damage is found, you

can assume it is okay to continue rinsing.

7. Start at top of areato be rinsed, working down with

same overlapping strokes as you used for cleaning.

Automatic Cool Down System (Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray gun,

circulating water in the pump can reach temperatures above

125°F. The system engages to cool the pump by discharging

the warm water ontothe ground.

IMPORTANT:If using detergent siphoning hose, makesure

detergent shut-off valveon cleaning tank is in the "Off"

position.

14

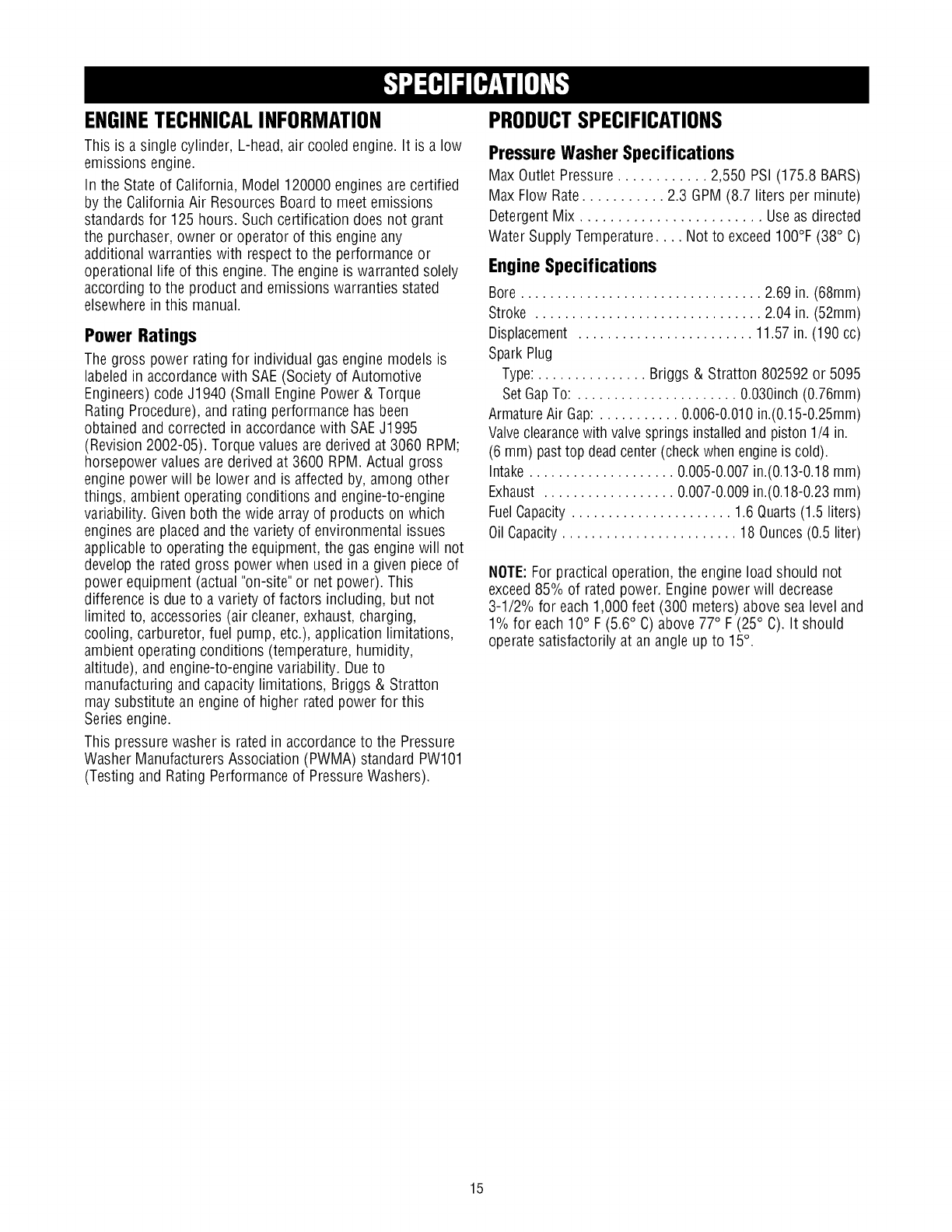

ENGINETECHNICALINFORMATION

This is a single cylinder, L-head, air cooled engine. It is a low

emissions engine.

In the State of California, Model 120000 engines are certified

by the California Air Resources Boardto meet emissions

standards for 125 hours. Such certification does not grant

the purchaser, owner or operator of this engine any

additional warranties with respect to the performance or

operational life of this engine. The engine is warranted solely

according to the product and emissions warranties stated

elsewherein this manual.

Power Ratings

The gross power rating for individual gas engine models is

labeled in accordancewith SAE(Society of Automotive

Engineers) code J1940 (Small Engine Power & Torque

Rating Procedure), and rating performance has been

obtained and corrected in accordancewith SAEJ1995

(Revision 2002-05). Torque values are derived at 3060 RPM;

horsepower values are derived at 3600 RPIVI.Actual gross

engine power will be lower and is affected by, among other

things, ambient operating conditions and engine-to-engine

variability. Given both the wide array of products on which

engines are placed andthe variety of environmental issues

applicable to operating the equipment, the gas engine will not

develop the rated gross power when used in a given pieceof

power equipment (actual "on-site" or net power). This

difference is due to a variety of factors including, but not

limited to, accessories (air cleaner, exhaust, charging,

cooling, carburetor, fuel pump, etc.), application limitations,

ambient operating conditions (temperature, humidity,

altitude), and engine-to-engine variability. Dueto

manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this

Series engine.

This pressurewasher is rated in accordanceto the Pressure

Washer Manufacturers Association (PWIVIA)standard PW101

(Testing and Rating Performance of PressureWashers).

PRODUCTSPECIFICATIONS

Pressure Washer Specifications

Max Outlet Pressure............ 2,550 PSI (175.8 BARS)

Max Flow Rate........... 2.3 GPM (8.7 liters per minute)

Detergent Mix ........................ Use as directed

Water Supply Temperature.... Not to exceed100°F (38° C)

Engine Specifications

Bore ................................. 2.69 in. (68mm)

Stroke ............................... 2.04 in. (52mm)

Displacement ........................ 11.57 in. (190cc)

SparkPlug

Type: ............... Briggs & Stratton 802592 or 5095

SetGapTo: ...................... 0.030inch (0.76mm)

ArmatureAir Gap: ........... 0.006-0.010in.(0.15-0.25mm)

Valveclearancewith valvesprings installedand piston 1/4 in.

(6 mm) pasttop deadcenter(checkwhen engineis cold).

Intake .................... 0.005-0.007in.(0.13-0.18mm)

Exhaust .................. 0.007-0.009in.(0.18-0.23mm)

FuelCapacity...................... 1.6 Quarts(1.5 liters)

0il Capacity........................ 18 Ounces(0.5 liter)

NOTE:For practical operation, the engine load should not

exceed85% of rated power. Enginepower will decrease

3-1/2% for each 1,000 feet (300 meters) above sea level and

1% for each 10° F (5.6° C) above 77° F (25° C). It should

operate satisfactorily at an angle up to 15°.

15

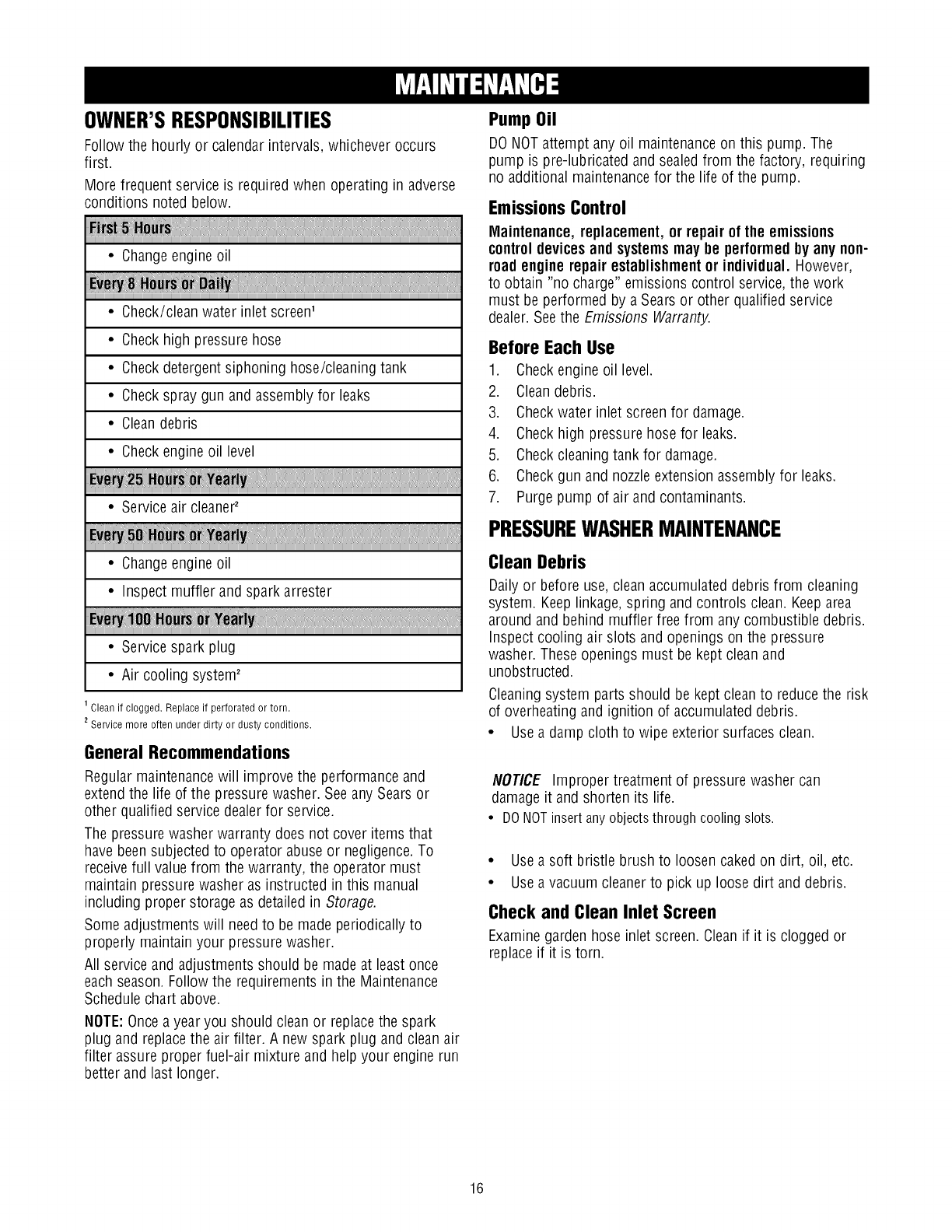

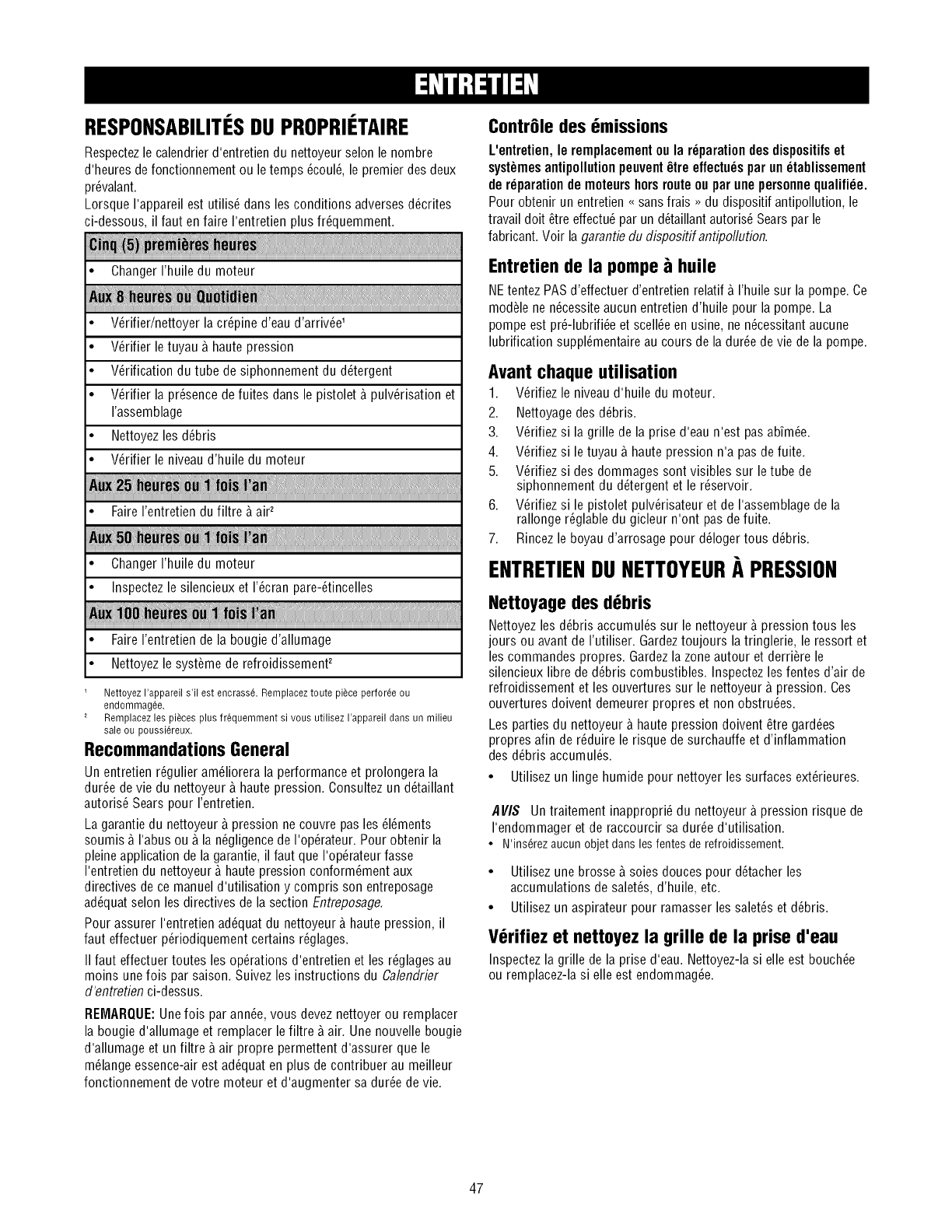

OWNER'SRESPONSIBILITIES

Follow the hourly or calendar intervals, whichever occurs

first.

More frequent service is required when operating in adverse

conditions noted below.

• Changeengine oil

• Check/clean water inletscreen'

• Check high pressure hose

•Checkdetergent siphoning hose/cleaning tank

•Checkspray gun and assembly for leaks

• Cleandebris

• Check engineoil level

_,_8_:_, :ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii:ii

• Service aircleaner2

• Changeengine oil

• Inspect muffler and spark arrester

• Service spark plug

• Air cooling systeW

Clean if clogged. Replace if perforated or torn.

2Service more often under dirty or dusty conditions.

GeneralRecommendations

Regular maintenancewill improve the performance and

extend the life of the pressure washer. See any Sears or

other qualified service dealerfor service.

The pressurewasher warranty does not cover items that

have been subjected to operator abuse or negligence.To

receivefull value from the warranty, the operator must

maintain pressurewasher as instructed in this manual

including proper storage as detailed in Storage.

Some adjustments will needto be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedule chart above.

NOTE:Oncea year you should clean or replace the spark

plug and replacethe air filter. A new spark plug and cleanair

filter assure proper fuel-air mixture and help your engine run

better and last longer.

Pump Oil

DO NOTattempt any oil maintenanceon this pump. The

pump is pre-lubricated and sealed from the factory, requiring

no additional maintenancefor the life of the pump.

Emissions Control

Maintenance,replacement, or repair of the emissions

controldevicesand systemsmay be performedby any non-

road engine repairestablishmentor individual. However,

to obtain "no charge" emissions control service, the work

must be performed by a Sears or other qualified service

dealer. Seethe Emissions Warranty.

BeforeEach Use

1. Checkengine oil level.

2. Cleandebris.

3. Checkwater inlet screen for damage.

4. Checkhigh pressure hose for leaks.

5. Checkcleaning tank for damage.

6. Checkgun and nozzleextension assemblyfor leaks.

7. Purge pump of air and contaminants.

PRESSUREWASHERMAINTENANCE

Clean Debris

Daily or before use, clean accumulated debris from cleaning

system. Keeplinkage,spring and controls clean. Keeparea

around and behind muffler free from any combustible debris.

Inspect cooling air slots and openings on the pressure

washer. Theseopenings must be kept clean and

unobstructed.

Cleaningsystem parts should be kept clean to reduce the risk

of overheating and ignition of accumulated debris.

• Usea damp cloth to wipe exterior surfaces clean.

NOTICE Improper treatment of pressure washer can

damage it and shorten its life.

• DONOTinsertanyobjectsthroughcoolingslots.

• Usea soft bristle brush to loosen caked on dirt, oil, etc.

• Usea vacuum cleaner to pick up loose dirt and debris.

Check and Clean Inlet Screen

Examinegarden hose inlet screen. Clean if it is clogged or

replace if it is torn.

16

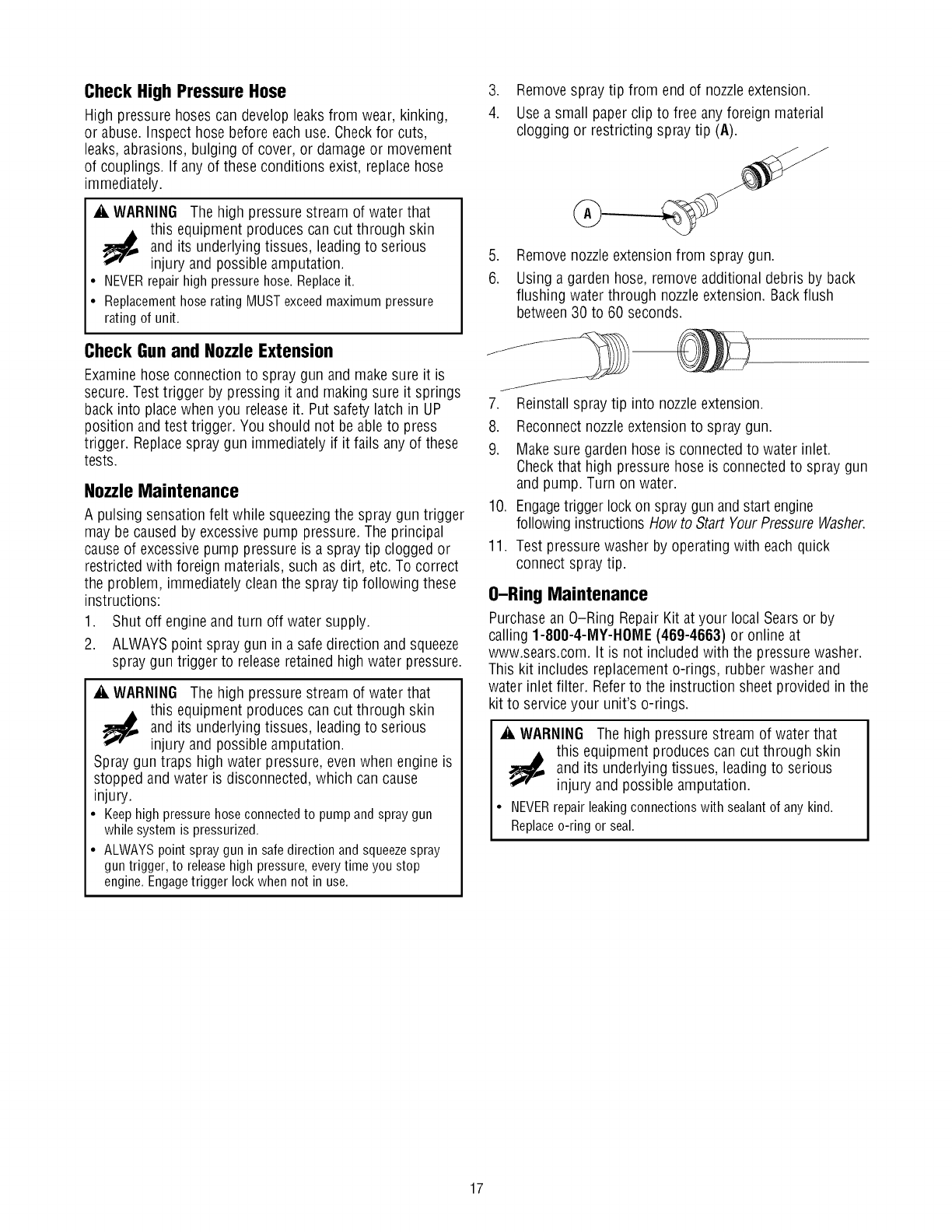

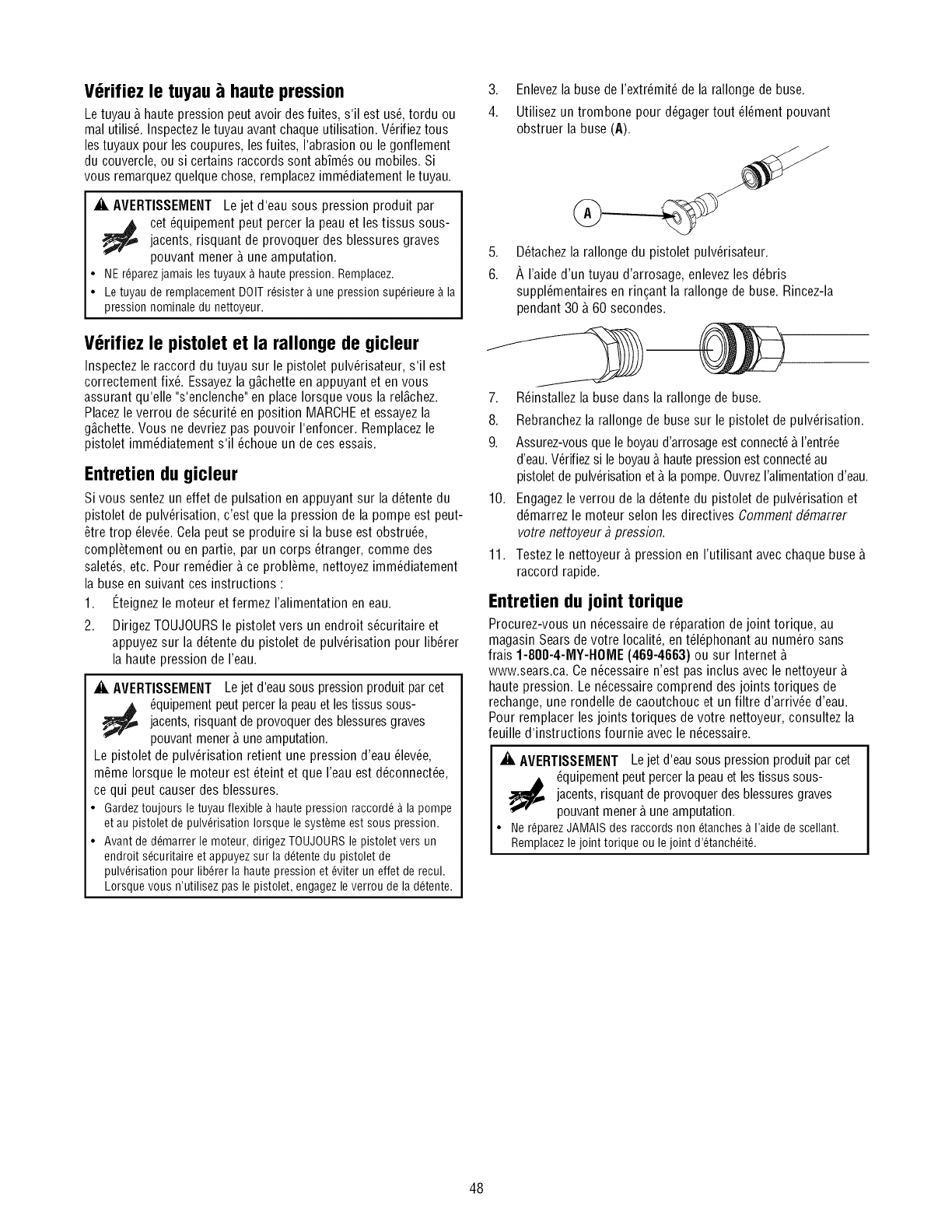

Check High Pressure Hose

High pressure hosescan develop leaks from wear, kinking,

or abuse. Inspect hose before each use. Checkfor cuts,

leaks, abrasions, bulging of cover, or damageor movement

of couplings. If any of these conditions exist, replace hose

immediately.

_k WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leadingto serious

injury and possible amputation.

• NEVERrepairhighpressurehose.Replaceit.

• ReplacementhoseratingMUSTexceedmaximumpressure

ratingof unit.

Check Gun and Nozzle Extension

Examinehose connection to spray gun and make sure it is

secure. Test trigger by pressing it and making sure it springs

back into place when you releaseit. Put safety latch in UP

position and test trigger. You should not beable to press

trigger. Replacespray gun immediately if it fails any of these

tests.

Nozzle Maintenance

A pulsing sensation felt while squeezingthe spray gun trigger

may be causedby excessive pump pressure. The principal

causeof excessive pump pressure is a spray tip clogged or

restricted with foreign materials, such as dirt, etc. To correct

the problem, immediately cleanthe spray tip following these

instructions:

1. Shut off engine and turn off water supply.

2. ALWAYSpoint spray gun in a safe direction and squeeze

spray gun trigger to releaseretained high water pressure.

_k WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leadingto serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirectionandsqueezespray

guntrigger,to releasehighpressure,everytimeyoustop

engine.Engagetrigger lockwhennot in use.

3. Removespray tip from end of nozzleextension.

4. Usea small paperclip to free any foreign material

clogging or restricting spray tip (A).

5. Remove nozzleextension from spray gun.

6. Using a garden hose, removeadditional debris by back

flushing water through nozzleextension. Backflush

between30 to 60 seconds.

7. Reinstall spray tip into nozzleextension.

8. Reconnectnozzleextension to spray gun.

9. Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

10. Engagetrigger lock on spray gun andstart engine

following instructions How to Start YourPressure Washer.

11. Test pressure washer by operating with each quick

connect spray tip.

O-Ring Maintenance

Purchasean O-Ring Repair Kit at your local Sears or by

calling 1-800-4-1VIY-HOIVIE(469-4663) or online at

www.sears.com. It is not included with the pressure washer.

This kit includes replacement o-rings, rubber washer and

water inlet filter. Referto the instruction sheet provided in the

kit to service your unit's o-rings.

_k WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

• NEVERrepairleakingconnectionswithsealantof any kind.

Replaceo-ringor seal.

17

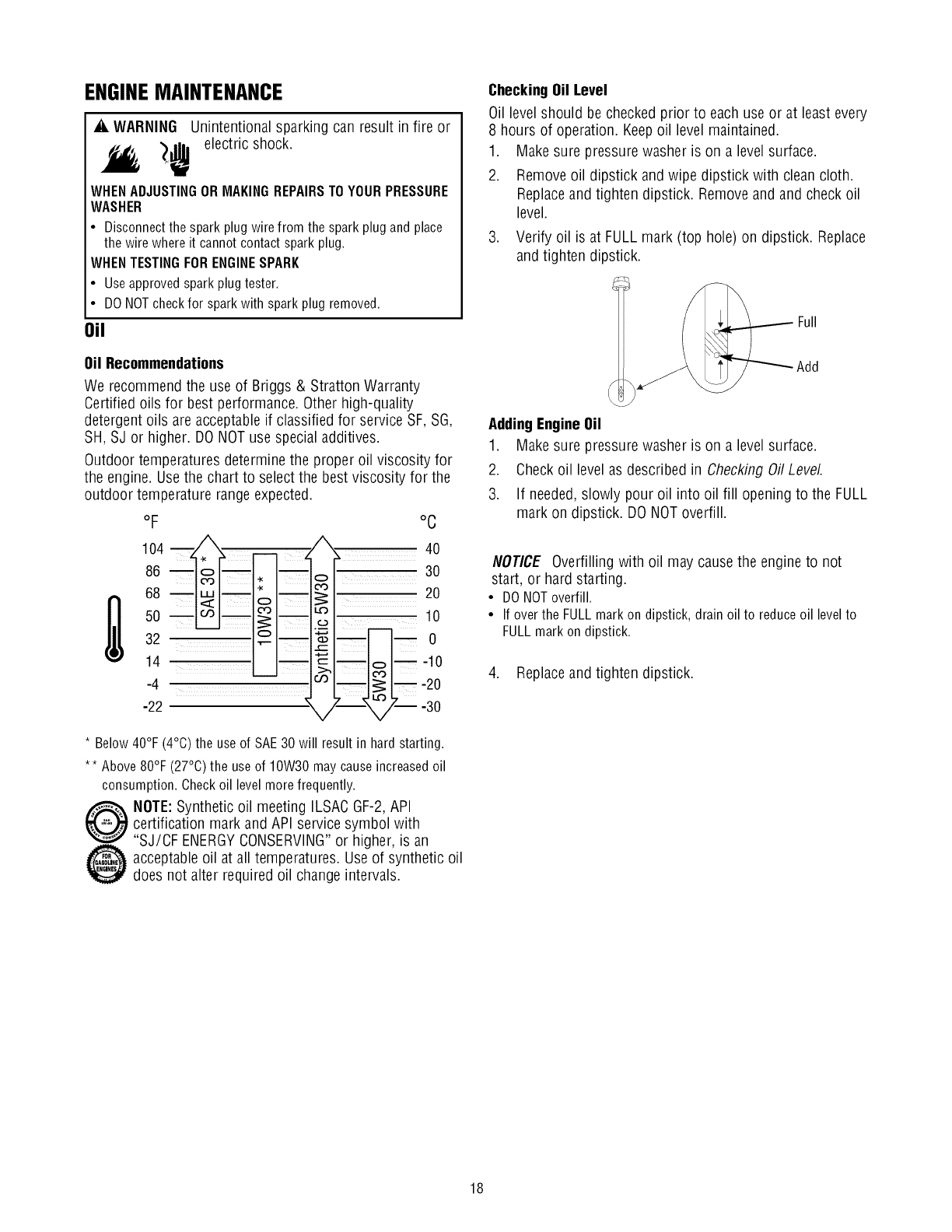

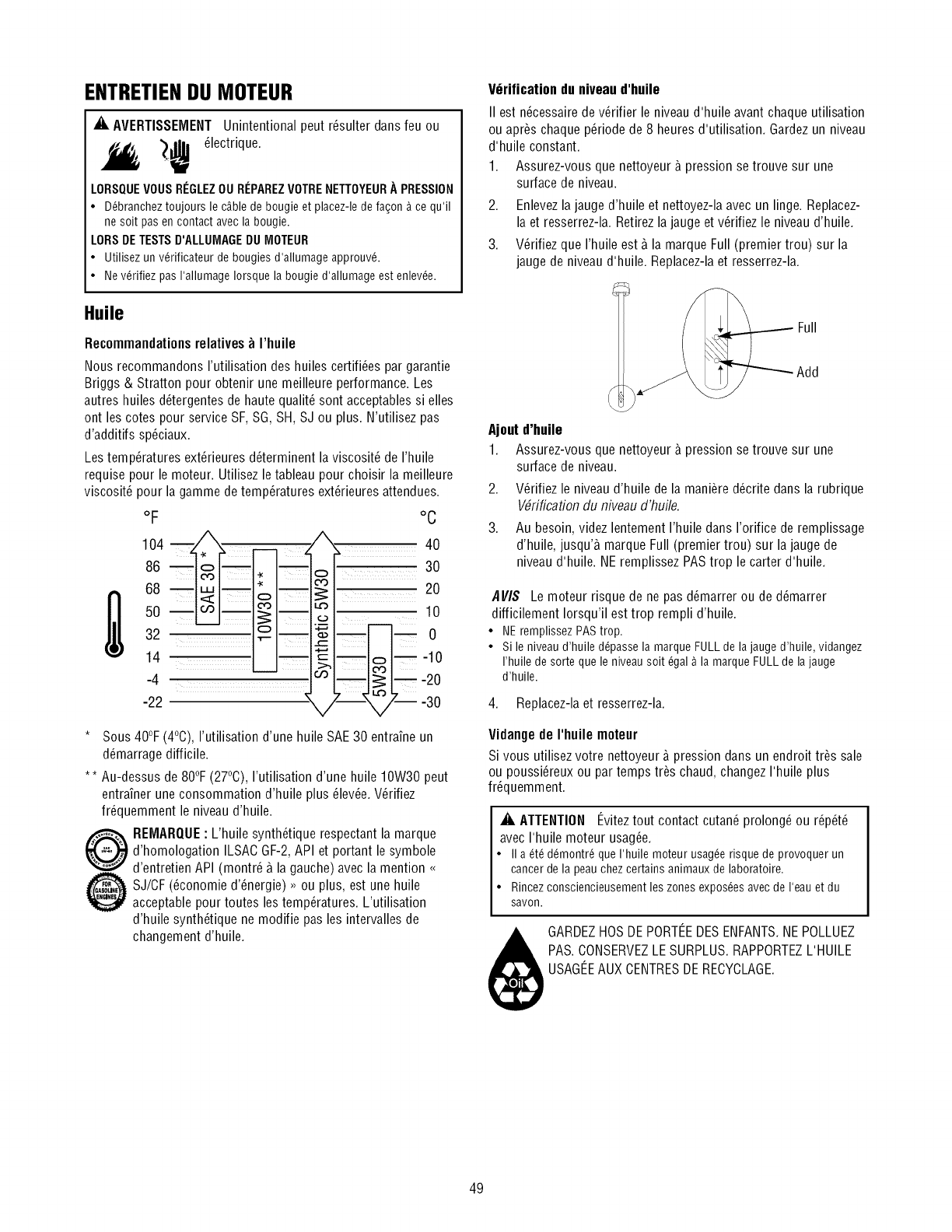

ENGINEMAINTENANCE

_i, WARNING Unintentional sparking can result in fire or

'_r electric shock.

WHENADJUSTINGORMAKINGREPAIRSTOYOURPRESSURE

WASHER

• Disconnectthe sparkplugwirefromthe sparkplugandplace

the wirewhereit cannotcontactsparkplug.

WHENTESTINGFORENGINESPARK

• Useapprovedsparkplugtester.

• DONOTcheckfor sparkwith sparkplugremoved.

Oil

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptableif classified for service SF, SG,

SH, SJ or higher. DONOTuse specialadditives.

Outdoor temperatures determine the proper oil viscosity for

the engine. Usethe chart to select the best viscosity for the

outdoor temperature rangeexpected.

oF

104 ___

86 mort

68 _m_ co

50

32 o

14

-4

-22

oC

,_ 40

__ 30

__20

10

._n n 0

-20

-30

* Below 40°F (4°C) the use of SAE30 will result in hard starting.

** Above80°F(27°C)the useof 10W30maycauseincreasedoil

consumption.Checkoil levelmorefrequently.

_ OTE:Synthetic oil meeting ILSACGF-2,API

certification mark and API service symbol with

"SJ/OF ENERGYCONSERVING"or higher, is an

acceptable oil at all temperatures. Useof synthetic oil

does not alter required oil change intervals.

CheckingOilLevel

Oil level should be checked prior to each use or at least every

8 hours of operation. Keepoil level maintained.

1. Makesure pressurewasher is on a level surface.

2. Removeoil dipstick and wipe dipstick with clean cloth.

Replaceand tighten dipstick. Removeand and check oil

level.

3. Verify oil is at FULLmark (top hole) on dipstick. Replace

andtighten dipstick.

Full

AddingEngineOil

1. Makesure pressurewasher is on a level surface.

2. Checkoil level as described in Checking Oil Level

3. If needed,slowly pour oil into oil fill opening to the FULL

mark on dipstick. DO NOToverfill.

NOTICE Overfilling with oil may cause the engine to not

start, or hard starting.

• DONOToverfill.

• If over the FULL mark on dipstick, drain oil to reduce oil level to

FULL mark on dipstick.

4. Replaceand tighten dipstick.

18

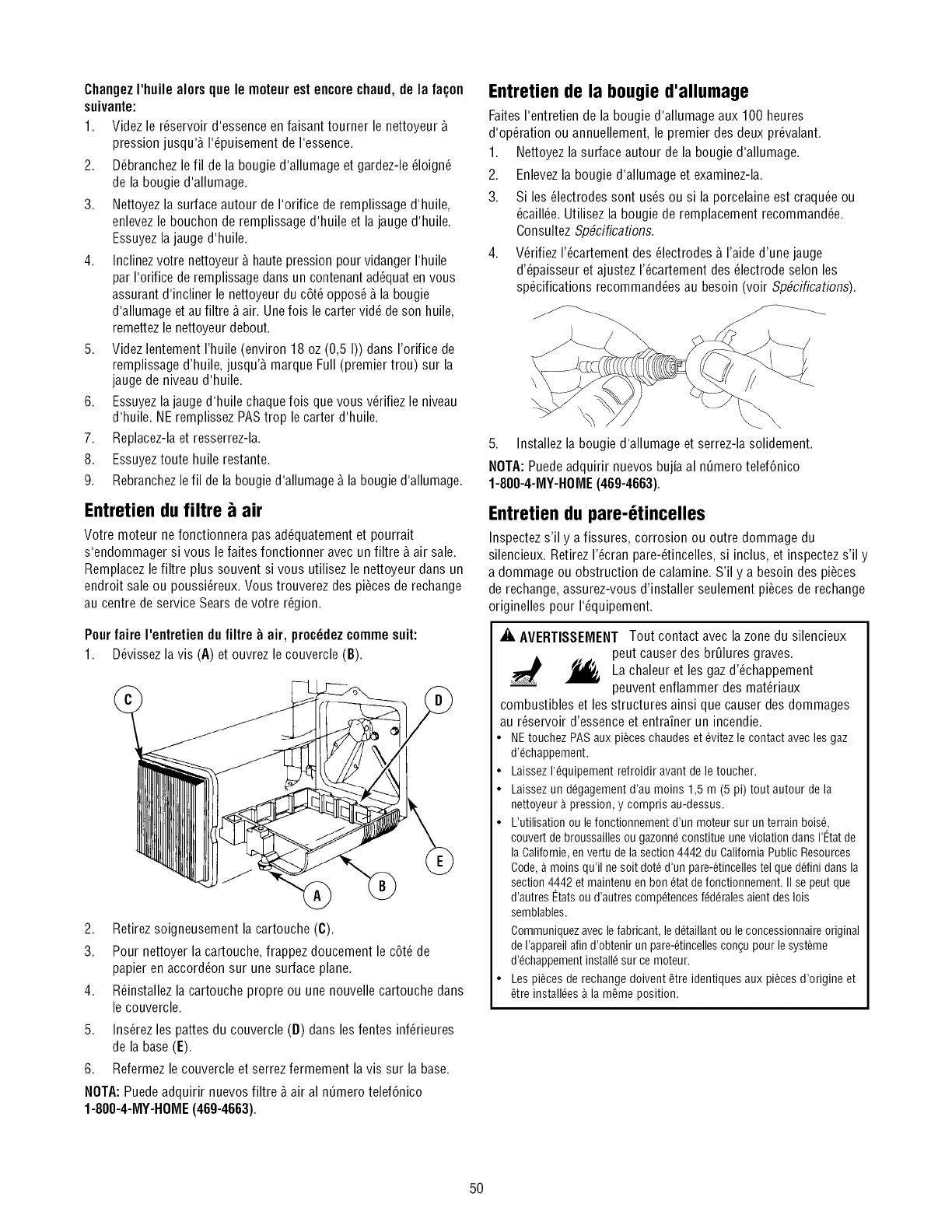

ChangingEngineOil

If you are using your pressurewasher under extremely dirty

or dusty conditions, or in extremely hot weather, change oil

more often.

A, CAUTION Avoid prolonged or repeatedskin contact

with used motor oil.

• Usedmotoroil hasbeenshownto causeskincancerin certain

laboratoryanimals.

• Thoroughlywashexposedareaswith soapandwater.

KEEPOUTOFREACHOFCHILDREN.DON'T

POLLUTE.CONSERVERESOURCES.RETURN

USEDOIL TO COLLECTIONCENTERS.

Changeoil while engine is still warm from running,as

follows:

1. Drain fuel tank by running pressure washer until fuel

tank is empty.

2. Disconnect spark plug wire and keep it away from spark

plug.

3. Cleanarea around oil fill, removeoil fill cap/dipstick.

Wipe dipstick clean.

4. Tip your pressurewasher to drain oil from oil fill into a

suitable container making sure you tip your unit away

from spark plug. When crankcaseis empty, return

pressure washer to upright position.

5. Slowly pour recommended oil (about 18 oz. (0.5 I)) into

oil fill opening. Pauseto permit oil to settle. Fillto FULL

mark (top hole) on dipstick.

6. Wipe dipstick clean each time oil level is checked. DO

NOToverfill.

7. Replaceand tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnectspark plug wire to spark plug.

Service Air Cleaner

Your engine will not run properly and may be damaged if you

run it with a dirty air cleaner. Service more often if operating

under dirty or dusty conditions. Replacementsare available

at your local Sears service center.

To service the air cleaner, follow these steps:

1. Loosen screw (A) and tilt cover (B) down.

2. Carefully remove cartridge (6) assembly.

3. To clean cartridge, gently tap pleated paperside on a flat

surface.

4. Reinstall clean or new cartridge assembly inside cover.

5. Insert cover's tabs (D) into slots in bottom of base (E).

6. Tilt cover up and tighten screw securely to base.

NOTE:You can purchasenew air filter elements by calling

1-SOO-4-MY-HOME(46g-4663).

Service Spark Plug

Changingthe spark plug will help your engine to start easier

and run better.

1. Cleanareaaround spark plug.

2. Removeand inspect spark plug.

3. Replacespark plug if electrodes are pitted, burned or

porcelain is cracked. Use the recommended replacement

plug. SeeSpecifications.

4. Checkelectrode gap with wire feeler gauge and reset

spark plug gap to recommended gap if necessary(see

Specifications).

5. Install spark plug and tighten firmly.

NOTE:You can purchasea new spark plug by calling

1-800-4-MY-HOME(469-4663).

19

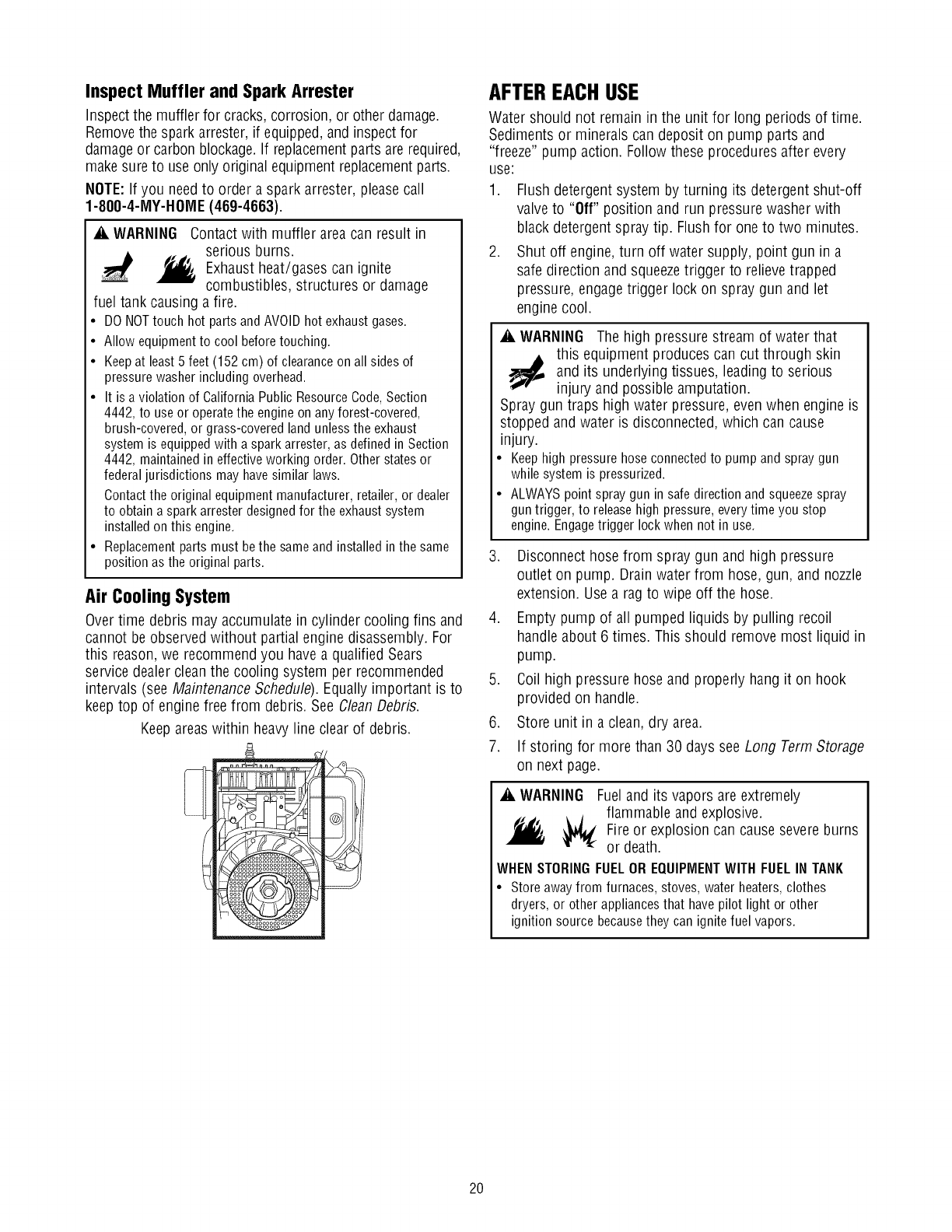

Inspect Muffler and Spark Arrester

Inspectthe muffler for cracks, corrosion, or other damage.

Removethe spark arrester, if equipped, and inspect for

damageor carbon blockage. If replacementparts are required,

makesure to use only original equipment replacementparts.

NOTE:If you needto order a spark arrester, pleasecall

1-800-4-1VIY-H01VIE(469-4663).

A, WARNING Contact with muffler area can result in

serious burns.

heat/gases can ignite

Exhaust

combustibles, structures or damage

fuel tank causing a fire.

• DO NOTtouch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keepat least5 feet (152 cm) of clearanceon all sides of

pressure washer including overhead.

• It is a violation of California Public Resource Code,Section

4442, to use or operatethe engine on anyforest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester,as defined in Section

4442, maintained in effectiveworking order. Otherstates or

federal jurisdictions may havesimilar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaustsystem

installed on this engine.

• Replacementparts must bethe sameand installed in the same

position as the original parts.

Air Cooling System

Over time debris may accumulate in cylinder cooling fins and

cannot be observed without partial engine disassembly. For

this reason,we recommend you have a qualified Sears

service dealer clean the cooling system per recommended

intervals (see MaintenanceSchedule). Equally important is to

keep top of engine free from debris. See CleanDebris.

Keepareas within heavyline clear of debris.

AFTEREACHUSE

Water should not remain in the unit for long periods of time.

Sediments or minerals can deposit on pump parts and

"freeze" pump action. Follow these procedures after every

use:

1. Flush detergent system by turning its detergent shut-off

valveto "Off" position and run pressure washer with

black detergent spray tip. Flushfor oneto two minutes.

2. Shut off engine, turn off water supply, point gun in a

safe direction and squeezetrigger to relievetrapped

pressure, engagetrigger lock on spray gun and let

engine cool.

A, WARNING The high pressure stream of water that

this equipment produces can cut through skin

and its underlying tissues, leading to serious

injury and possible amputation.

Spray gun traps high water pressure, even when engine is

stopped and water is disconnected, which can cause

injury.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirectionandsqueezespray

guntrigger,to releasehighpressure,everytimeyoustop

engine.Engagetriggerlockwhennot inuse.

3. Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose, gun, and nozzle

extension. Use a rag to wipe off the hose.

4. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most liquid in

pump.

5. Coil high pressure hose and properly hang it on hook

provided on handle.

6. Store unit in a clean,dry area.

7. If storing for more than 30 days see Long TermStorage

on next page.

A, WARNING Fueland its vapors are extremely

flammable and explosive.

,_, _ Fire or explosion can causesevere burns

or death.

WHEN STORINGFUELOR EQUIPMENTWITH FUELIN TANK

• Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliances that have pilot light or other

ignition source becausethey can ignite fuel vapors.

2O

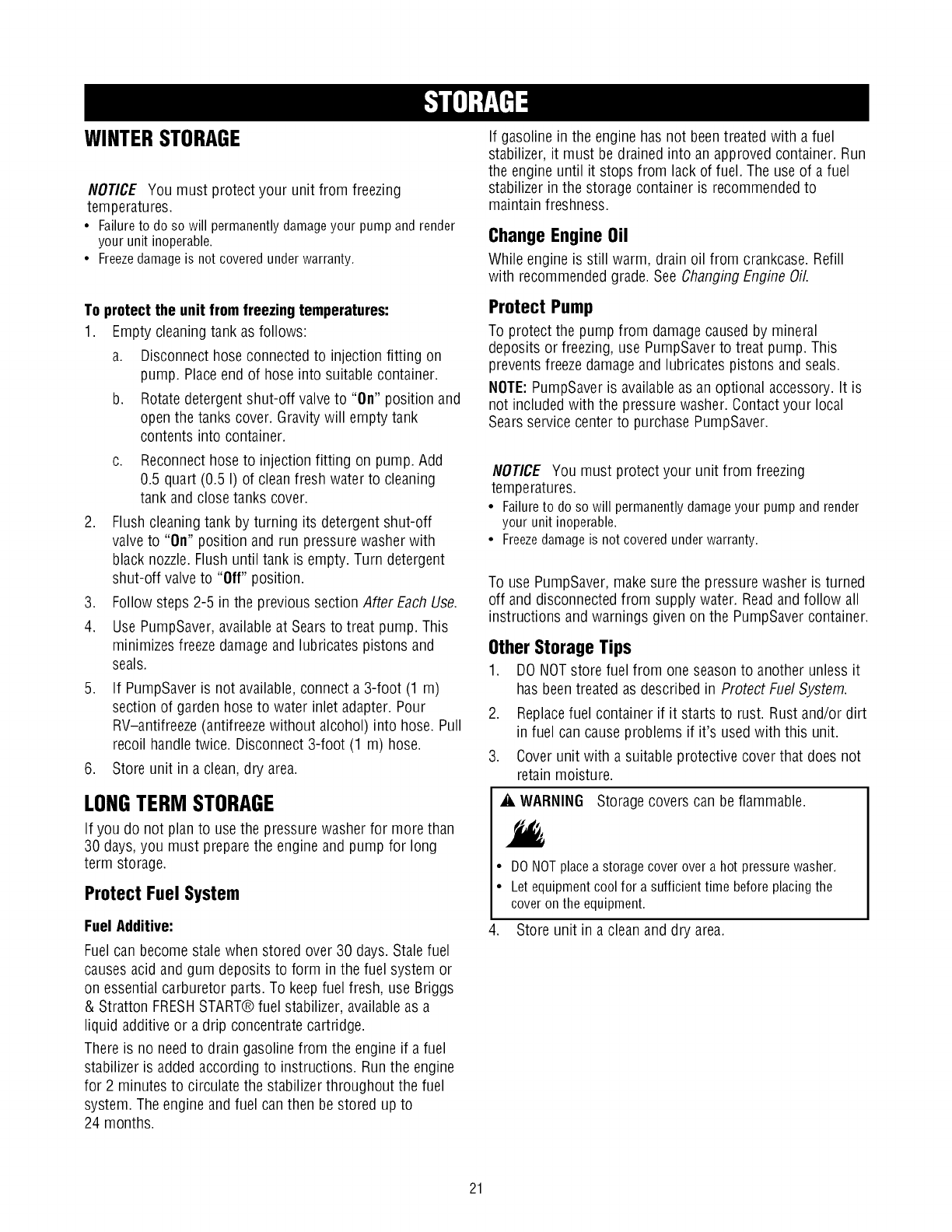

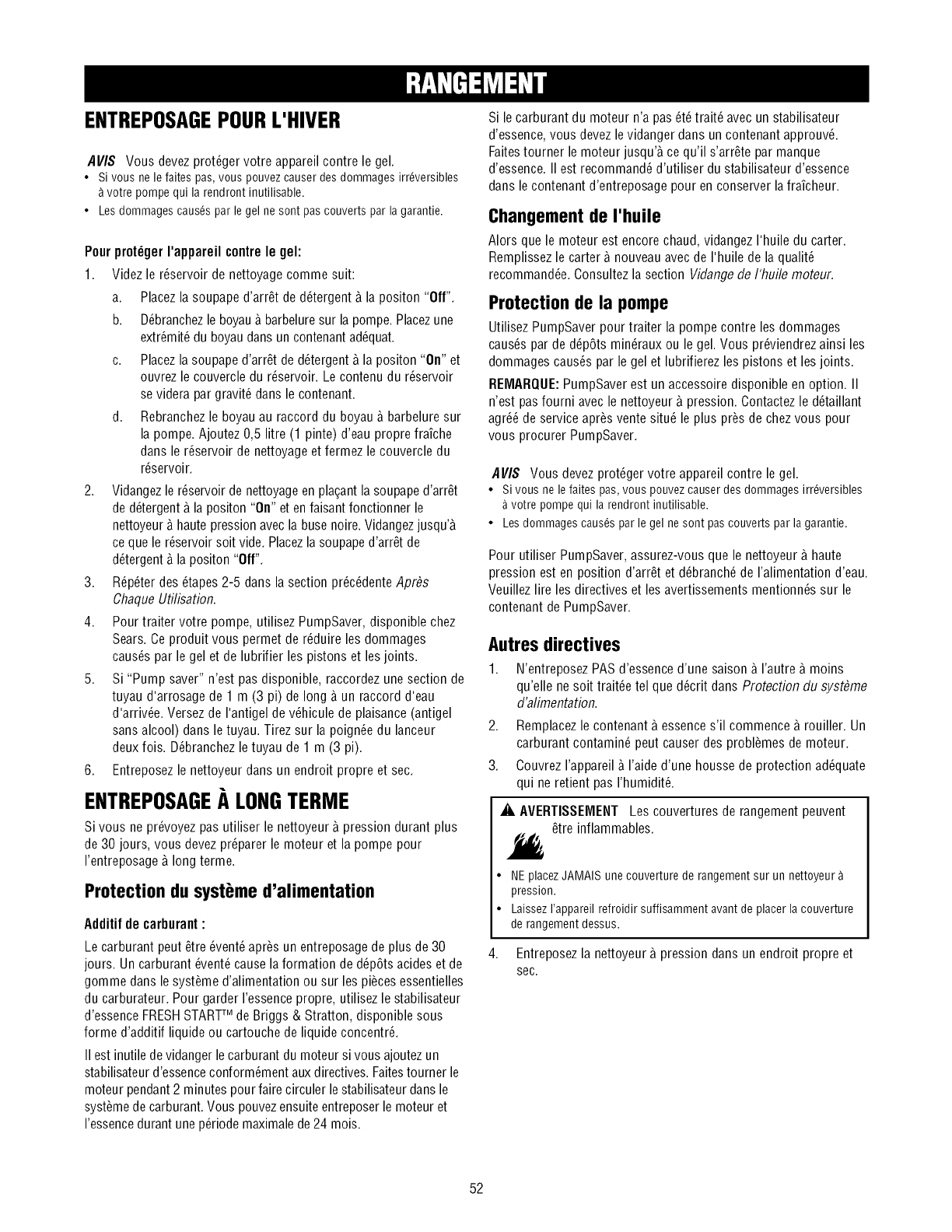

WINTERSTORAGE

NOTICE You must protect your unit from freezing

temperatures.

• Failureto do so will permanentlydamageyour pumpandrender

your unit inoperable.

• Freezedamageis not coveredunderwarranty.

To protect the unit from freezing temperatures:

1. Empty cleaning tank as follows:

a. Disconnect hose connected to injection fitting on

pump. Placeend of hose into suitable container.

b. Rotate detergent shut-off valve to "On" position and

open the tanks cover. Gravitywill empty tank

contents into container.

c. Reconnect hose to injection fitting on pump. Add

0.5 quart (0.5 I) of clean fresh water to cleaning

tank and close tanks cover.

2. Flush cleaning tank by turning its detergent shut-off

valve to "On" position and run pressurewasher with

black nozzle.Flush until tank is empty. Turn detergent

shut-off valveto "Off" position.

3. Follow steps 2-5 in the previous section AfterEach Use.

4. Use PumpSaver,availableat Sears to treat pump. This

minimizes freeze damage and lubricates pistons and

seals.

5. If PumpSaveris not available,connect a 3-foot (1 m)

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into hose. Pull

recoil handletwice. Disconnect 3-foot (1 m) hose.

6. Store unit in a clean,dry area.

LONGTERM STORAGE

If you do not plan to use the pressure washer for more than

30 days, you must preparethe engine and pump for long

term storage.

Protect Fuel System

Fuel Additive:

Fuel can becomestale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or

on essential carburetor parts. To keep fuel fresh, use Briggs

& Stratton FRESHSTART® fuel stabilizer, available as a

liquid additive or a drip concentrate cartridge.

There is no needto drain gasoline from the engine if a fuel

stabilizer is added according to instructions. Run the engine

for 2 minutes to circulate the stabilizer throughout the fuel

system. The engine andfuel can then be stored up to

24 months.

If gasoline in the engine has not beentreated with a fuel

stabilizer, it must be drained into an approved container. Run

the engine until it stops from lack of fuel. The use of a fuel

stabilizer in the storage container is recommendedto

maintain freshness.

Change Engine Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See ChangingEngine Oil.

Protect Pump

To protect the pump from damage caused by mineral

deposits or freezing, use PumpSaverto treat pump. This

prevents freezedamage and lubricates pistons and seals.

NOTE:PumpSaveris available as an optional accessory. It is

not included with the pressure washer. Contact your local

Searsservice center to purchase PumpSaver.

NOTICE You must protect your unit from freezing

temperatures.

• Failureto doso will permanentlydamageyour pumpandrender

your unit inoperable.

• Freezedamageis notcoveredunderwarranty.

To use PumpSaver, make sure the pressurewasher is turned

off and disconnected from supply water. Readand follow all

instructions and warnings given on the PumpSavercontainer.

Other Storage Tips

1. DO NOTstore fuel from one seasonto another unless it

has been treated as described in Protect Fuel System.

2. Replacefuel container if it starts to rust. Rust and/or dirt

in fuel can cause problems if it's used with this unit.

3. Coverunit with a suitable protective cover that does not

retain moisture.

_i, WARNING Storage covers can be flammable.

• DONOTplacea storagecoveroverahot pressurewasher.

• Let equipmentcoolfor a sufficienttime beforeplacingthe

coveronthe equipment.

4. Store unit in a clean and dry area.

21

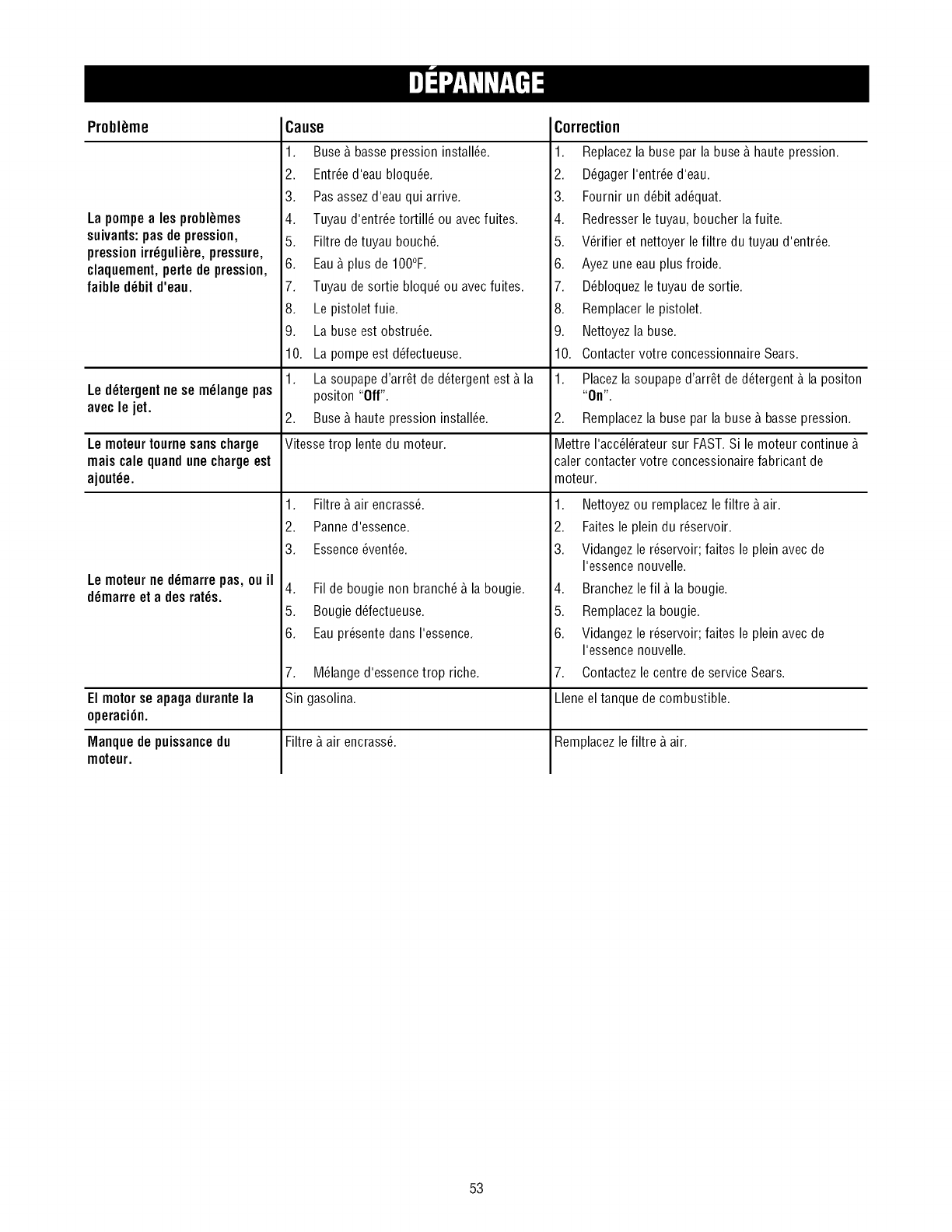

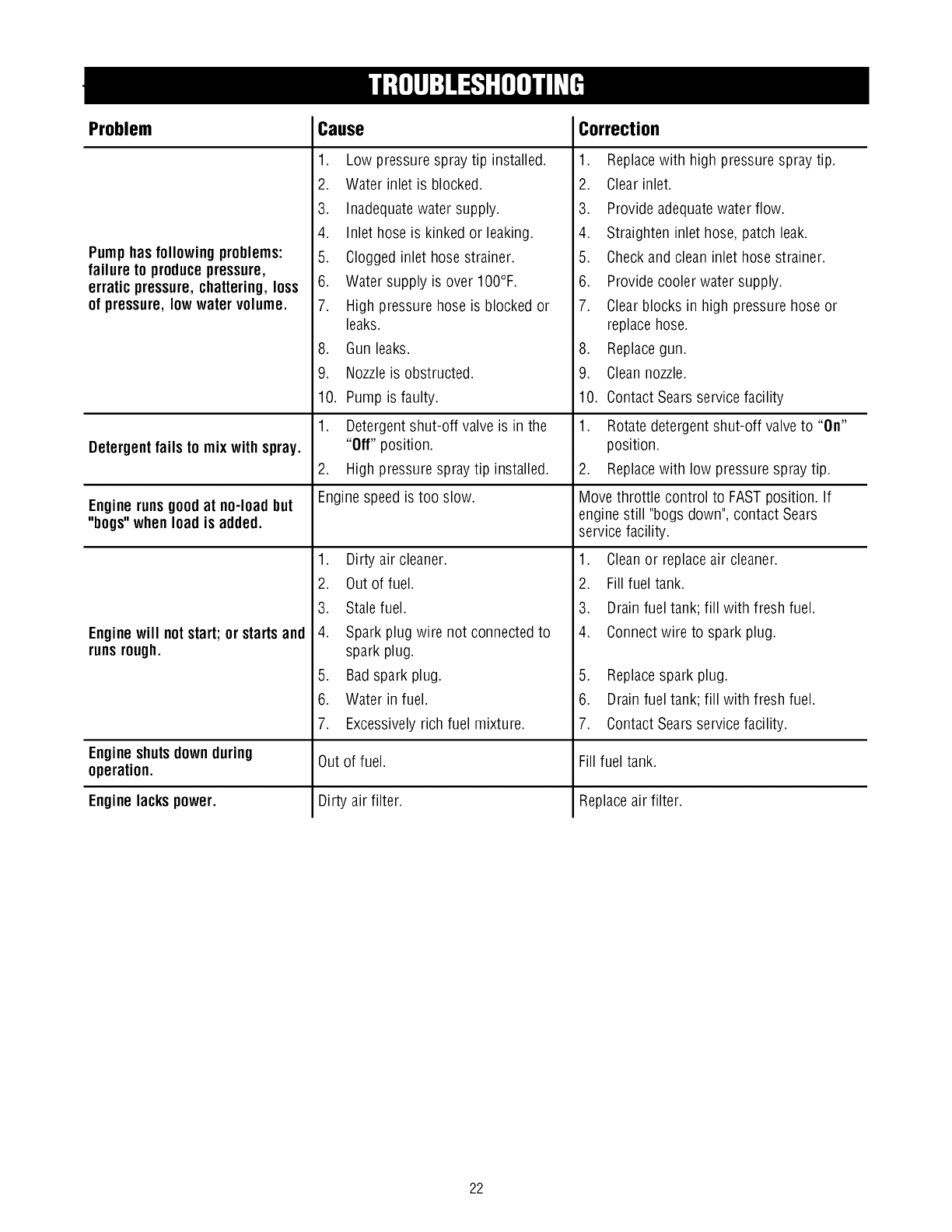

Problem Cause Correction

Pumphas following problems:

failure to producepressure,

erratic pressure, chattering,loss

of pressure, low water volume.

Detergentfails to mix with spray.

Enginerunsgoodat no-load but

"bogs" when load is added.

Enginewill notstart; or startsand

runs rough.

1. Low pressure spray tip installed.

2. Water inlet is blocked.

3. Inadequatewater supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over IO0°F.

7. High pressure hose is blocked or

leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10. Pump is faulty.

1. Detergent shut-off valve is in the

"Off" position.

2. High pressure spray tip installed.

Engine speed is too slow.

1. Dirty air cleaner.

2. Out of fuel.

3. Stale fuel.

4. Spark plug wire not connected to

spark plug.

5. Bad spark plug.

6. Water in fuel.

7. Excessivelyrich fuel mixture.

1. Replacewith high pressure spray tip.

2. Clear inlet.

3. Provide adequatewater flow.

4. Straighten inlet hose, patch leak.

5. Checkand clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in high pressure hose or

replace hose.

8. Replacegun.

9. Cleannozzle.

10. ContactSears service facility

1. Rotate detergent shut-off valveto "On"

position.

2. Replacewith low pressure spray tip.

Move throttle control to FASTposition. If

enginestill "bogs down", contact Sears

service facility.

1. Cleanor replaceair cleaner.

2. Fill fuel tank.

3. Drain fuel tank; fill with fresh fuel.

4. Connectwire to spark plug.

5. Replacespark plug.

6. Drain fuel tank; fill with fresh fuel.

7. ContactSears service facility.

Engineshutsdownduring Out of fuel. Fill fuel tank.

operation.

Enginelackspower. Dirty air filter. Replaceair filter.

22

23

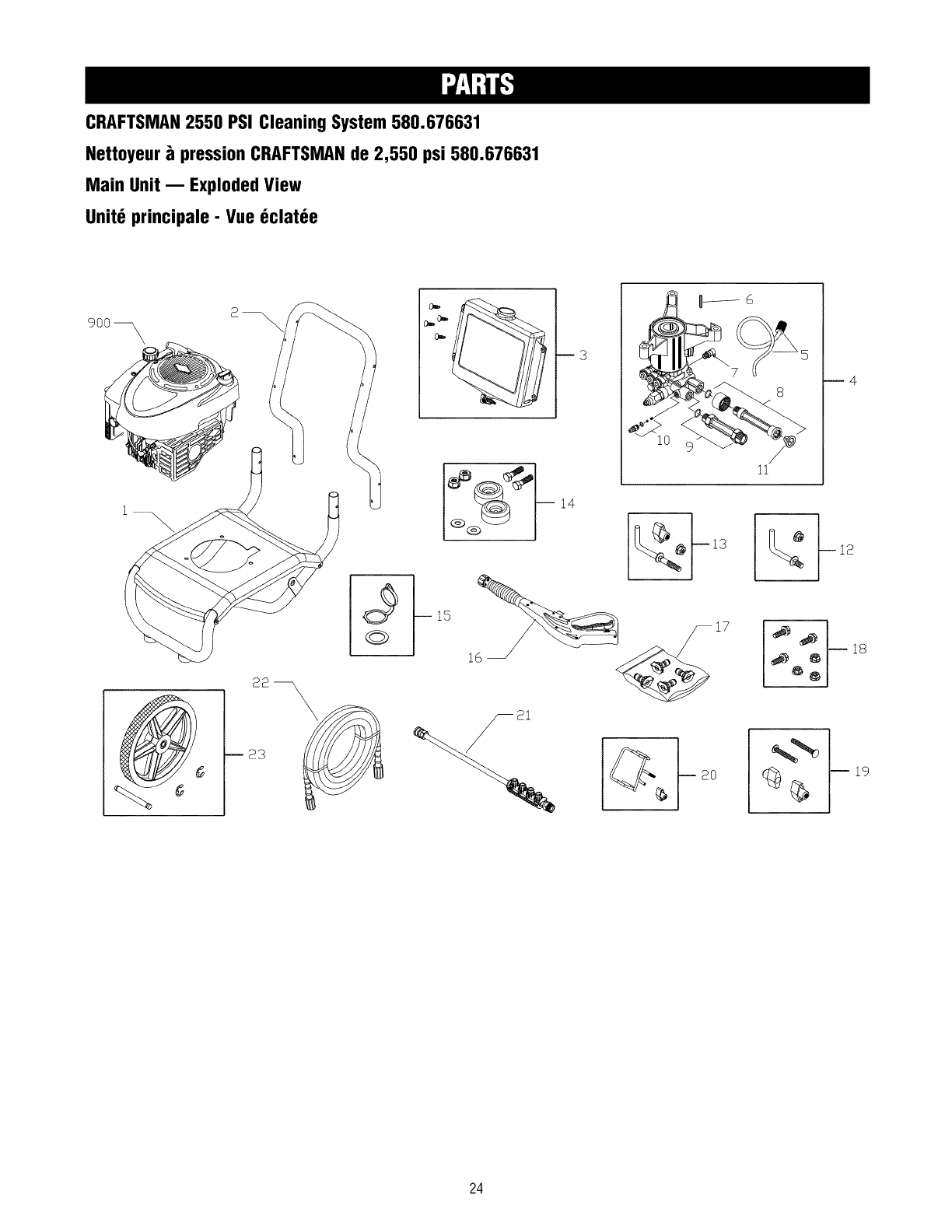

CRAFTSMAN2550 PSI Cleaning System 580.676631

Nettoyeur _pression CRAFTSMANde 2,550 psi 580.676631

Main Unit mExploded View

Unit6 principale - Vue 6clat6e

9OO

8_

m3

14

8

ii

12

18

19

24

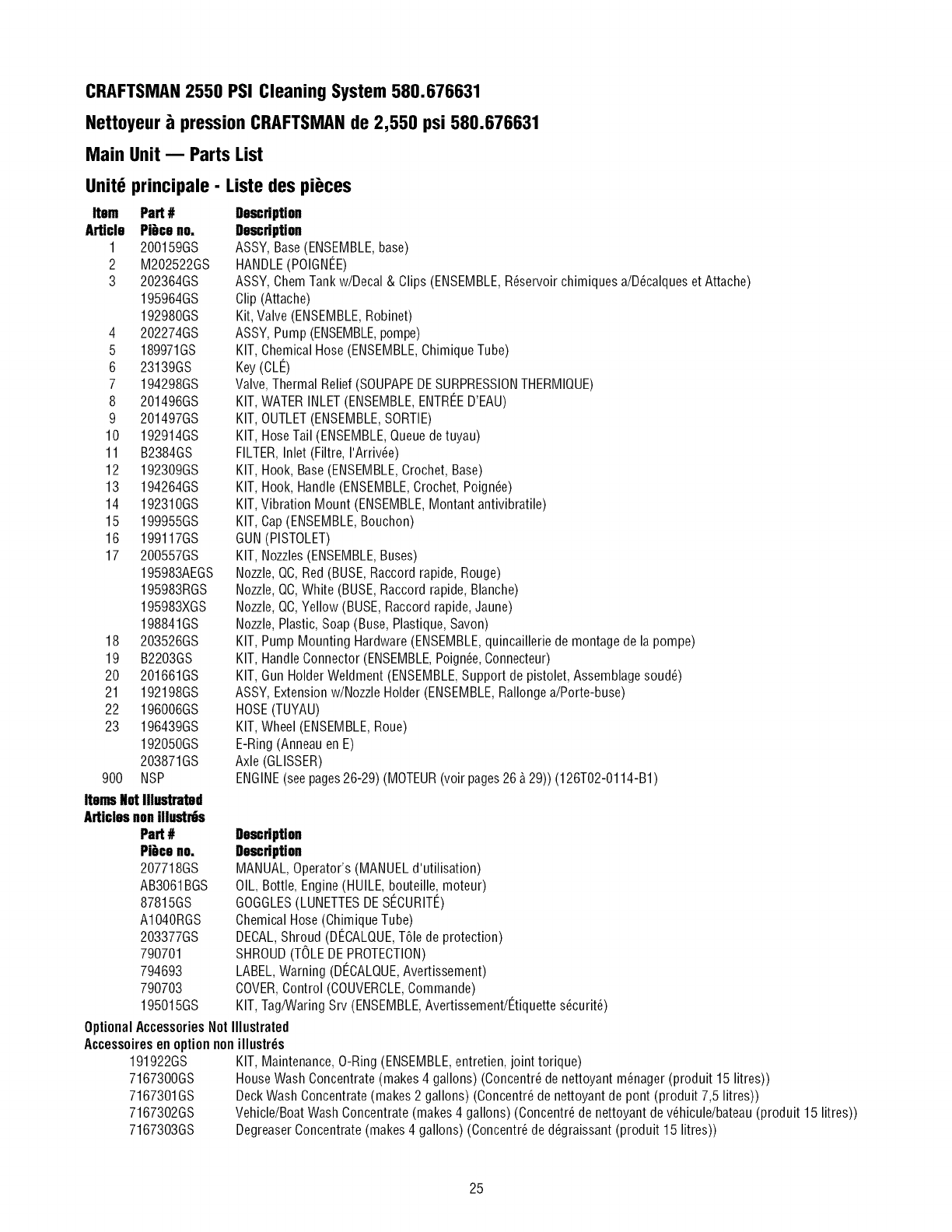

CRAFTSMAN2550 PSI Cleaning System 580.676631

Nettoyeur _pression CRAFTSMANde 2,550 psi 580.676631

Main Unit -- Parts List

Item Part#

Article Pikceno,

1 200159GS

2 M202522GS

3 202364GS

195964GS

192980GS

4 202274GS

5 189971GS

6 23139GS

7 194298GS

8 201496GS

9 201497GS

10 192914GS

11 B2384GS

12 192309GS

13 194264GS

14 192310GS

15 199955GS

16 199117GS

17 200557GS

195983AEGS

195983RGS

195983XGS

198841GS

18 203526GS

19 B2203GS

20 201661GS

21 192198GS

22 196006GS

23 196439GS

192050GS

203871GS

900 NSP

ItemsNotIllustrated

ArticlesnonillustrGs

Part#

Pikceno.

207718GS

AB3061BGS

87815GS

AIO4ORGS

203377GS

790701

794693

790703

195015GS

Unit6 principale - Liste des pi_ces

DescdpUon

DescdpUon

ASSY, Base(ENSEMBLE,base)

HANDLE(POIGNI_E)

ASSY, ChemTank w/Decal & Clips (ENSEMBLE,R_servoir chimiques a/D_calqueset Attache)

Clip (Attache)

Kit, Valve (ENSEMBLE,Robinet)

ASSY, Pump (ENSEMBLE,pompe)

KIT, Chemical Hose (ENSEMBLE,Chimique Tube)

Key (CLI_)

Valve,Thermal Relief (SOUPAPEDESURPRESSIONTHERMIQUE)

KIT, WATERINLET(ENSEMBLE,ENTRI_ED'EAU)

KIT, OUTLET(ENSEMBLE,SORTIE)

KIT, Hose Tail (ENSEMBLE,Queue detuyau)

FILTER,Inlet (Filtre, I'ArrivGe)

KIT, Hook, Base(ENSEMBLE,Crochet, Base)

KIT, Hook, Handle (ENSEMBLE,Crochet, PoignGe)

KIT, Vibration Mount (ENSEMBLE,Montant antivibratile)

KIT, Cap (ENSEMBLE,Bouchon)

GUN(PISTOLET)

KIT, Nozzles(ENSEMBLE,Buses)

Nozzle, QC,Red (BUSE, Raccord rapide, Rouge)

Nozzle, QC,White (BUSE,Raccord rapide, Blanche)

Nozzle, QC,Yellow (BUSE,Raccord rapide, Jaune)

Nozzle, Plastic, Soap (Buse, Plastique, Savon)

KIT, Pump Mounting Hardware(ENSEMBLE,quincaillerie de montage de la pompe)

KIT, HandleConnector (ENSEMBLE,Poign_e,Connecteur)

KIT, Gun Holder Weldment (ENSEMBLE,Support de pistolet, Assemblage soud_)

ASSY, Extensionw/Nozzle Holder (ENSEMBLE,Rallonge a/Porte-buse)

HOSE(TUYAU)

KIT, Wheel (ENSEMBLE,Roue)

E-Ring (Anneauen E)

Axle (GLISSER)

ENGINE(seepages26-29) (MOTEUR(voir pages26& 29)) (126T02-0114-B1)

Descdption

Description

MANUAL, Operator's (MANUELd'utilisation)

OIL, Bottle, Engine (HUILE, bouteille, moteur)

GOGGLES(LUNETTESDESI_CURITI_)

Chemical Hose (Chimique Tube)

DECAL,Shroud (DI_CALQUE,TGlede protection)

SHROUD(TOLEDE PROTECTION)

LABEL,Warning (DI_CALQUE,Avertissement)

COVER,Control (COUVERCLE,Commande)

KIT, Tag/Waring Srv (ENSEMBLE,Avertissement/l_tiquettesGcuritG)

OptionalAccessoriesNot Illustrated

Accessoiresen option non illustr_s

191922GS KIT, Maintenance,O-Ring (ENSEMBLE,entretien, joint torique)

7167300GS House Wash Concentrate (makes 4 gallons) (Concentr_ de nettoyant m_nager (produit 15 litres))

7167301GS Deck Wash Concentrate (makes 2 gallons) (Concentr_ de nettoyant de pont (produit 7,5 litres))

7167302GS Vehicle/BoatWash Concentrate (makes4 gallons) (Concentr_ de nettoyant de v_hicule/bateau (produit 15 litres))

7167303GS DegreaserConcentrate (makes 4 gallons) (Concentr_ de d_graissant (produit 15 litres))

25

ENGINE, Briggs & Stratton, 126T02 - Exploded View

MOTEUR, Briggs & Stratton, 126T02 - Vue 6clat6e

5O

51

306

968

684 '_ 1

871

718

869

24 I_

J

287

8471

524 _

10_

4

46

158 2 22 _ 43

615

404

445

443 Q,, 96__6_ 159

529 (_::P91_O,_

26

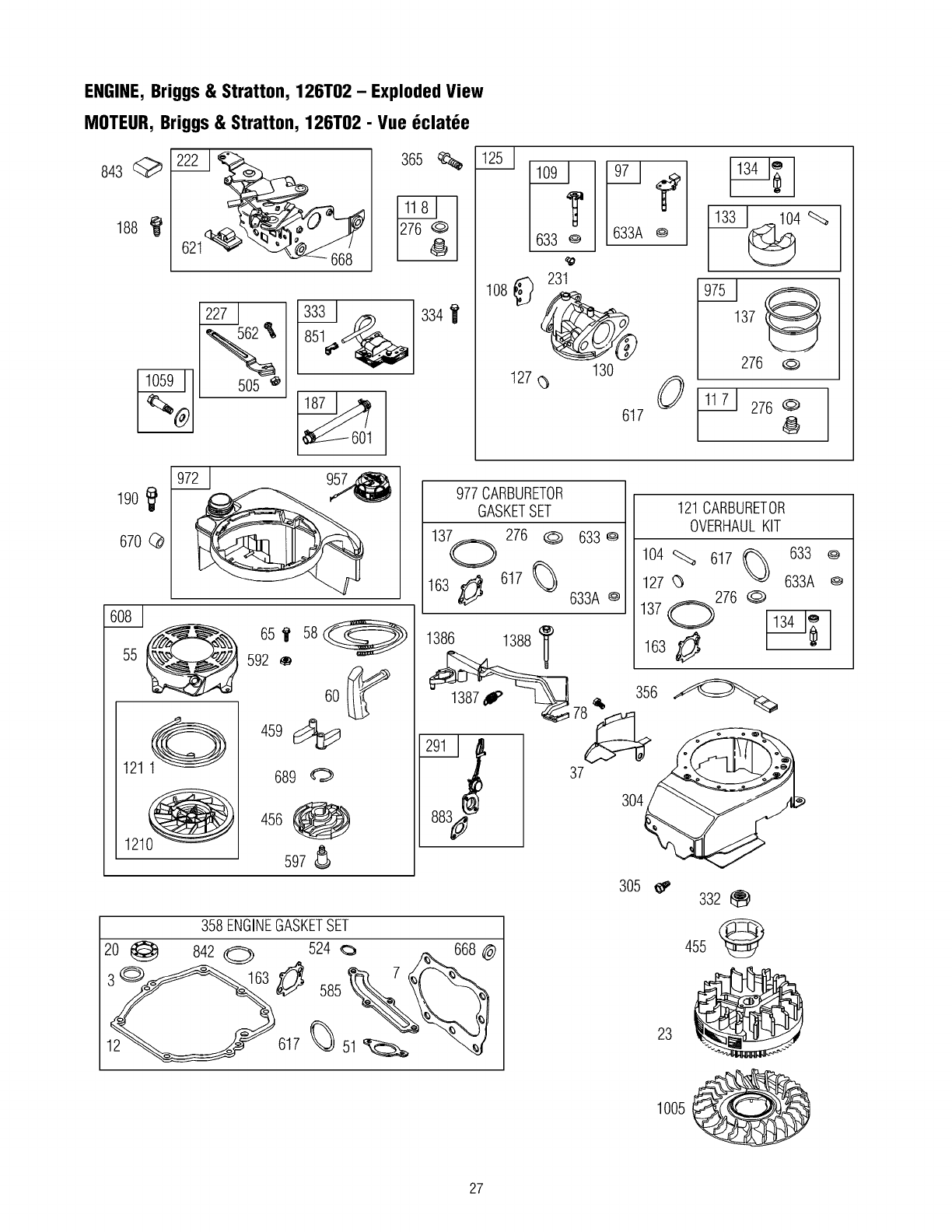

ENGINE, Briggs & Stratton, 126T02 - Exploded View

MOTEUR, Briggs & Stratton, 126T02 - Vue 6clat6e

843

188

621

333{ I

{227{ __ 334'_

/ "

505

55 592 ,_

oo_

456 @

121 597 _

137

276

I ÷

231

127 _ 130 /,_

617

GASKETSET 121CARBURETOR

670 (_ 13 276 Q 633 @ OVERHAULKIT

104 _ 617 _--_ 633 @

127 q_ _ 633A

1o__ _1_%o_o _ 0 _°*

1386 1388 !_ 163_ _-J_

689 _ 37

304

88

358 ENGINEGASKETSET

524 <:_ _ 668 @

8420

305 332

455 (_

1005

27

ENGINE, Briggs & Stratton, 126T02 - Parts List

MOTEUR, Briggs & Stratton, 126T02 - Nomenclature de pi_ces

Item Pad#

Adicle Pieceno.

1 697322

2 399269

4

5

7

299819S

493279

691160

696125

8 695250

9 699472

10 691125

11 691781

12 692232

13 690912

15 691680

16 694849

20 399781S

22 691092

23 691992

24 222698S

25 791097

791326

26 791098

791324

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651S

34 262652S

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

46 691449

50 497465

51 272199S

54 691650

Description Item Part #

Description Article Piece no.

Cylinder Assembly (Ensemblecylindre) 55 691421

Kit- Bushing/Seal (Magneto Side) (Ensemble-

Garniture d'_tanch_it_/Joint (c6t_ 58 697316

magneto)

Seal-Oil (Magneto Side) (Joint-Huile (c6t_ 60 281434S

magneto))

Sump-Engine (Puisard-Moteur) 65 690837

Head-Cylinder (Culasse-Cylindre)

Gasket-Cylinder Head(Joint statique-Culasse de 78 691108

cylindre) 81 691740

Breather Assembly (Ensemblede reniflard) 97 696565

Gasket-Breather (Joint statique-Reniflard) 104 691242

Screw (Breather Assembly) (Vis (Ensemblede

reniflard)) 108 790844

Tube-Breather (Tube-Reniflard) 109 790843

Gasket-Crankcase(Joint statique-Carter) 117 697355

Screw (Cylinder Head) (Vis (Culasse de

cylindre)) 118 494870

Plug-Oil Drain (Bouchon-Vidange d'huile)

Crankshaft (Vilebrequin) 121 498260

Seal-Oil (PTOSide) (Joint-Huile (C6t_ prise de

force)) 125 790845

Screw (CrankcaseCover/Sump)(Vis (Couvercle- 127 694468

Carter/Puisard)) 130 696564

Flywheel (Volant-moteur) 133 398187

Key-Flywheel(Clavette-Volant-moteur) 134 398188

Piston Assembly (Standard) (Ensemblede

piston (Standard)) 137 693981

Piston Assembly (.020" Oversize)(Ensemble de 159 691753

piston (51 mm (0.020 po)

Surdimensionn6)) 163 272653S

Ring Set (Standard) (Jeu de bagues (Standard)) 187 791766

Ring Set (.020" Oversize)(Jeu de bagues (51

mm (0.020 po) Surdimensionn_))

Lock-Piston Pin (Verrou-Axe de piston) 188 693399

Pin-Piston (Axe-Piston)

Rod-Connecting (Bielle) 190 690940

Screw (Connecting Rod) (Vis (Bielle)) 202 691829

Screw (Connecting Rod) (Vis (Bielle))

Valve-Exhaust (Soupape-I_chappement) 209 691290

Valve-Intake (Soupape-Entr_e) 222 790143

Spring-Valve (Intake) (Ressort-Soupape 227 690783

(Entr6e))

Spring-Valve (Exhaust) (Ressort-Soupape 231 691636

(l_chappement))

Guard-Flywheel (Capot-Volant-moteur) 276 271716

Retainer-Valve(Dispositif de retenue-Soupape) 287 690940

Governor/Oil Slinger(Bague d'_tanch_it_-

R_gulateur/Huile) 291 790830

Tappet-Valve (Poussoir-Soupape) 300 790828

Camshaft (Arbre _ cames) 304 791291

Manifold-Intake (Collecteur-Entr6e) 305 691108

Gasket-Intake(Joint statique-Entr_e)

Screw (Intake Manifold) (Vis (Collecteur 306 790836

d'entr_e))

Description

Description

Housing-Rewind Starter (B_ti-D6marreur

cordon)

Rope-Starter (Cutto Required Length) (Cordon-

D6marreur)

Grip-Starter Rope (Poign6e-Cordon de

d6marreur)

Screw (Rewind Starter Housing) (Vis

(D6marreur _ cordon))

Screw (Flywheel Guard) (Vis (l_crande volant))

Lock-Muffler Screw (Verrou-Vis de silencieux)

Shaft-Throttle (Arbre-Pouss6e)

Pin-Float Hinge (Axe-Pivot d'articulation

flotteur)

Valve-Choke(Soupape-I_trangleur)

Shaft-Choke (Axe-I_trangleur)

Jet-Main (Standard) (Gicleur-Principal

(Standard))

Jet-Main (High Altitude) (Gicleur-Principal

(Altitude _lev_e))

Kit-CarburetorOverhaul (Ensemble-Remise

neuf du carburateur)

Carburetor (Carburateur)

Plug-Welch (Pastille-Obturation)

Valve-Throttle (Soupape-Pouss_e)

Float-Carburetor (Flotteur-Carburateur)

Valve-Needle(Includes Seat) (Soupape-Pointeau

(incluant le si_ge))

Gasket-FloatBowl (Joint d'_tanch_it_-Cuve)

Bracket-Air Cleaner Primer (Support-Pompe

d'amor(}agedu filtre _ air)

Gasket-Air Cleaner(Joint statique-Filtre _ air)

Line-Fuel (Cut to Required Length) (Conduite-

Essence(Couper _ la Iongueur

requise))

Screw (Control Bracket) (Vis (Support de

contr61e))

Screw (Fuel Tank) (Vis (R_servoir d'essence))

Link-Mechanical Governor (Tringlerie-

R_gulateur m_canique)

Spring-Governor (Ressort-R_gulateur)

Bracket-Control (Support-Contr61e)

Lever-Governor Control (Levier-Contr61edu

r_gulateur)

Screw (ChokeValve) (Vis (Soupape

d'_trangleur))

Washer-Sealing (Rondelle-I_tanch_it_)

Screw (Oil Fill Tube) (Vis-(Jauge/Assembl_e de

tube)

Thermostat (Thermostat)

Muffler (Silencieux)

Housing-Blower (B_ti-Soufflerie)

Screw (Blower Housing) (Vis-(B_ti de

soufflerie))

Shield-Cylinder (l_cran-Cylindre)

28

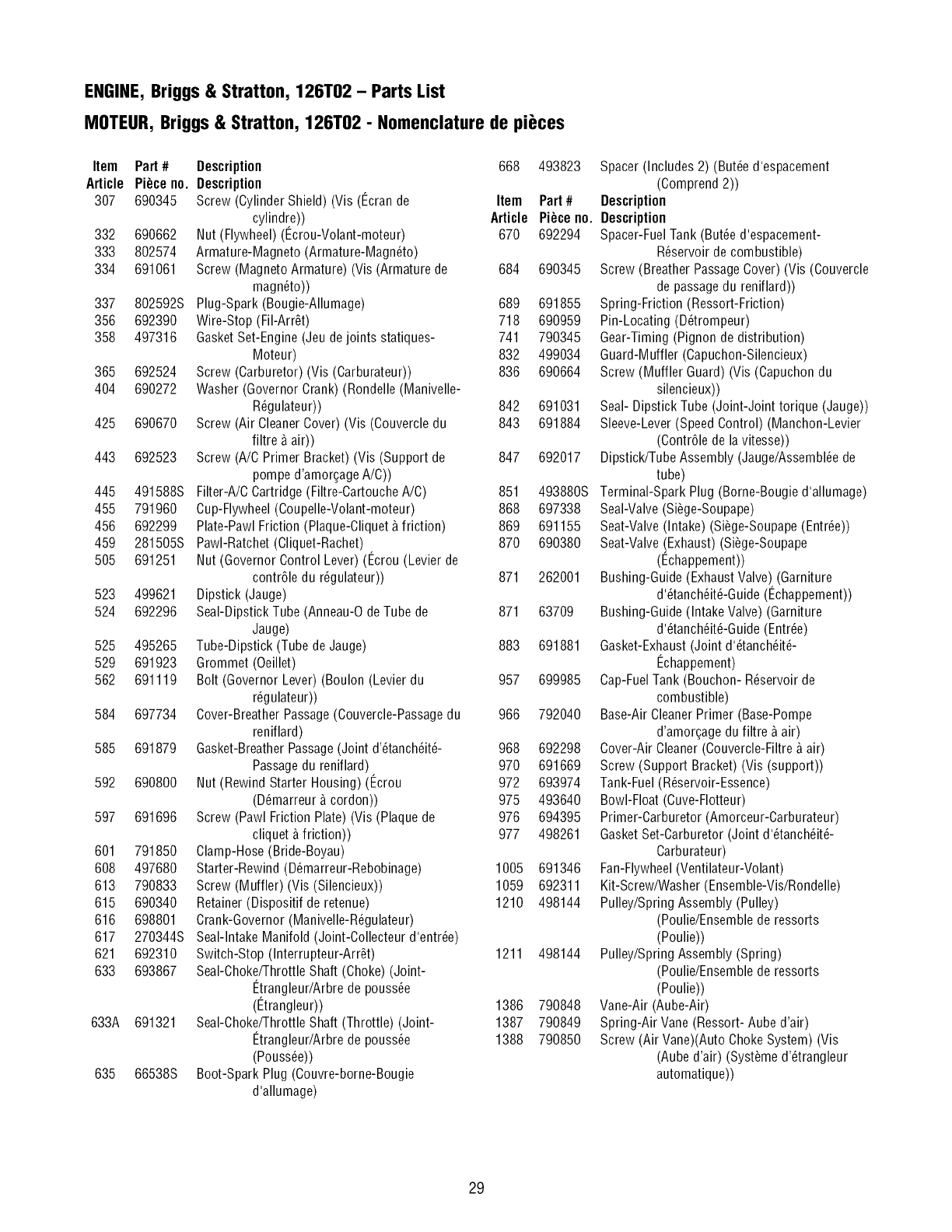

ENGINE, Briggs & Stratton, 126T02 - Parts List

MOTEUR, Briggs & Stratton, 126T02 - Nomenclature de pi_ces

Item Part#

Article Pieceno.

307 690345

332 690662

333 802574

334 691061

337 802592S

356 692390

358 497316

365 692524

404 690272

425 690670

443 692523

445 491588S

455 791960

456 692299

459 281505S

505 691251

523 499621

524 692296

525 495265

529 691923

562 691119

584 697734

585 691879

592 690800

597 691696

601 791850

608 497680

613 790833

615 690340

616 698801

617 270344S

621 692310

633 693867

633A 691321

635 66538S

Description 668 493823

Description

Screw (Cylinder Shield) (Vis (l_crande Item Part #

cylindre)) Article Piece no.

Nut (Flywheel) (l_crou-Volant-moteur) 670 692294

Armature-Magneto (Armature-Magn6to)

Screw (MagnetoArmature) (Vis(Armature de 684 690345

magn6to))

Plug-Spark (Bougie-Allumage) 689 691855

Wire-Stop (FiI-Arr6t) 718 690959

GasketSet-Engine (Jeu de joints statiques- 741 790345

Moteur) 832 499034

Screw (Carburetor) (Vis (Carburateur)) 836 690664

Washer (Governor Crank) (Rondelle (Manivelle-

R_gulateur)) 842 691031

Screw (Air CleanerCover) (Vis (Couvercle du 843 691884

filtre & air))

Screw (A/C Primer Bracket) (Vis (Support de 847 692017

pompe d'amor(_ageA/C))

Filter-A/C Cartridge (Filtre-CartoucheA/C) 851 493880S

Cup-Flywheel(Coupelle-Volant-moteur) 868 697338

Plate-Pawl Friction (Plaque-Cliquet &friction) 869 691155

PawI-Ratchet (Cliquet-Rachet) 870 690380

Nut (Governor Control Lever) (l_crou (Levier de

contr61edu r6gulateur)) 871 262001

Dipstick (Jauge)

Seal-Dipstick Tube (Anneau-Ode Tube de 871 63709

Jauge)

Tube-Dipstick (Tubede Jauge) 883 691881

Grommet (Oeillet)

Bolt (Governor Lever) (Boulon (Levier du 957 699985

r6gulateur))

Cover-Breather Passage(Couvercle-Passagedu 966 792040

reniflard)

Gasket-BreatherPassage(Joint d'6tanch6it6- 968 692298

Passagedu reniflard) 970 691669

Nut (Rewind Starter Housing) (l_crou 972 693974

(D6marreur& cordon)) 975 493640

Screw (PawI Friction Plate) (Vis (Plaque de 976 694395

cliquet &friction)) 977 498261

Clamp-Hose (Bride-Boyau)

Starter-Rewind (D6marreur-Rebobinage) 1005 691346

Screw (Muffler) (Vis (Silencieux)) 1059 692311

Retainer (Dispositif de retenue) 1210 498144

Crank-Governor (Manivelle-R_gulateur)

Seal-Intake Manifold (Joint-Collecteur d'entr@)

Switch-Stop (Interrupteur-Arr6t) 1211 498144

Seal-Choke/ThrottleShaft (Choke) (Joint-

I_trangleur/Arbrede pouss_e

(l_trangleur)) 1386 790848

Seal-Choke/ThrottleShaft (Throttle) (Joint- 1387 790849

I_trangleur/Arbrede pouss@ 1388 790850

(Pouss@))

Boot-Spark Plug (Couvre-borne-Bougie

d'allumage)

Spacer (Includes 2) (But@ d'espacement

(Comprend 2))

Description

Description

Spacer-Fuel Tank (But@ d'espacement-

R_servoir de combustible)

Screw (Breather PassageCover) (Vis (Couvercle

de passagedu reniflard))

Spring-Friction (Ressort-Friction)

Pin-Locating (D_trompeur)

Gear-Timing (Pignon de distribution)

Guard-Muffler (Capuchon-Silencieux)

Screw (Muffler Guard) (Vis (Capuchondu

silencieux))

Seal- Dipstick Tube (Joint-Joint torique (Jauge))

Sleeve-Lever (SpeedControl) (Manchon-Levier

(Contr61ede la vitesse))

Dipstick!Tube Assembly (Jauge/Assembl@ de

tube)

Terminal-Spark Plug (Borne-Bougie d'allumage)

Seal-Valve (Si_ge-Soupape)

Seat-Valve (Intake) (Si_ge-Soupape (Entr@))

Seat-Valve (Exhaust) (Si_ge-Soupape

(l_chappement))

Bushing-Guide (Exhaust Valve) (Garniture

d'_tanch_it_-Guide (l_chappement))

Bushing-Guide (Intake Valve) (Garniture

d'_tanch_it_-Guide (Entr@)

Gasket-Exhaust(Joint d'_tanch_it_-

I_chappement)

Cap-FuelTank (Bouchon- R_servoir de

combustible)

Base-Air CleanerPrimer (Base-Pompe

d'amor(_agedufiltre & air)

Cover-Air Cleaner (Couvercle-Filtre& air)

Screw (Support Bracket) (Vis (support))

Tank-Fuel (R_servoir-Essence)

Bowl-Float (Cuve-Flotteur)

Primer-Carburetor (Amorceur-Carburateur)

Gasket Set-Carburetor (Joint d'_tanch_it_-

Carburateur)

Fan-Flywheel(Ventilateur-Volant)

Kit-Screw/Washer (Ensemble-Vis/Rondelle)

Pulley/Spring Assembly (Pulley)

(Poulie/Ensemble de ressorts

(Poulie))

Pulley/Spring Assembly (Spring)

(Poulie/Ensemble de ressorts

(Poulie))

Vane-Air (Aube-Air)

Spring-Air Vane (Ressort- Aube d'air)

Screw (Air Vane)(Auto ChokeSystem) (Vis

(Aube d'air) (Syst_me d'_trangleur

automatique))

29

California, U.S. EPA, and Sears Emissions

Control Warranty Statement

YourWarranty RightsAnd Obligations

The California Air Resources Board, U.S. EPA,and Sears,

Roebuck and Co., U.S.A.(Sears) are pleasedto explain the

emissions control system warranty on your Model Year2008

and later engine/equipment. In California, new small off-road

engines must be designed, built, and equippedto meet the

State's stringent anti-smog standards. Sears must warrant

the emissions control system on your engine/equipment for

the periods of time listed below provided there has been no

abuse, neglect,or improper maintenance of your small off-

road engine.

Your emissions control system may include parts such as

the carburetor or fuel injection system, fuel tank, ignition

system, and catalytic converter. Also included may be hoses,

belts, connectors, sensors, and other emissions-related

assemblies. Where a warrantable condition exists, Sears will

repair your engine/equipmentat no cost to you including

diagnosis, parts, and labor.

Manufacturer'sWarrantyCoverage:

Small off-road engines arewarranted for two years. If any

emissions-related part on your engine/equipment is

defective, the part will be repaired or replaced by Sears.

Owner's WarrantyResponsibilities:

•As the small engine/equipment owner, you are

responsiblefor the performance of the required

maintenance listed in your owner's manual. Sears

recommendsthat you retain all receipts covering

maintenance on your engine/equipment, but Sears

cannot deny warranty solely for the lack of receipts or

your failure to ensure the performance of all scheduled

maintenance.

• As the engine/equipment owner, you should however

be aware that Sears may deny you warranty coverage if

your engine/equipment or a part has failed due to

abuse, neglect, improper maintenance,or unapproved

modifications.

• You are responsiblefor presentingyour

engine/equipment to a Sears distribution center,

servicing dealer, or other equivalent entity, as

applicable, as soon as a problem exists. The warranty

repairs should be completed in a reasonableamount of

time, not to exceed30 days. If you have any questions

regardingyour warranty rights and responsibilities, you

should contact Sears at (800) 469-4663.

Sears EmissionsControlWarrantyProvisions

The following arespecific provisions relativeto your

Emissions Control Warranty Coverage. It is in addition to the

Searsengine warranty for non-regulated engines found in

the Operator'sManual.

1. Warranted Emissions Parts

Coverageunder this warranty extends only to the parts

listed below (the emissions control systems parts) to

the extent these parts were present on the engine

purchased.

a. Fuel Metering System

• Cold start enrichment system (soft choke)

• Carburetorand internal parts

• Fuel pump

• Fuel line, fuel line fittings, clamps

• Fueltank, cap and tether

• Carbon canister

b. Air Induction System

• Air cleaner

C,

d,

• Intake manifold

• Purge and vent line

Ignition System

• Spark plug(s)

• Magneto ignition system

Catalyst System

• Catalytic converter

• Exhaust manifold

,

• Air injection system or pulse valve

e. Miscellaneous Items Usedin Above Systems

• Vacuum, temperature, position, time sensitive

valves and switches

• Connectorsand assemblies

Length of Coverage

For a period of two years from date of original

purchase, Sears warrants to the original purchaser and

each subsequent purchaser that the engine is designed,

built, and equipped so as to conform with all applicable

regulations adopted by the Air ResourcesBoard; that it

is free from defects in material and workmanship that

could causethe failure of a warranted part; and that it is

identical in all material respects to the enginedescribed

in the manufacturer's application for certification. The

warranty period begins on the date the engine is

originally purchased.

In the USA and Canada,a 24-hour hotline, 1-800-469-4663, hasa menu of pre-recorded messages offering you product maintenance

information.

3O

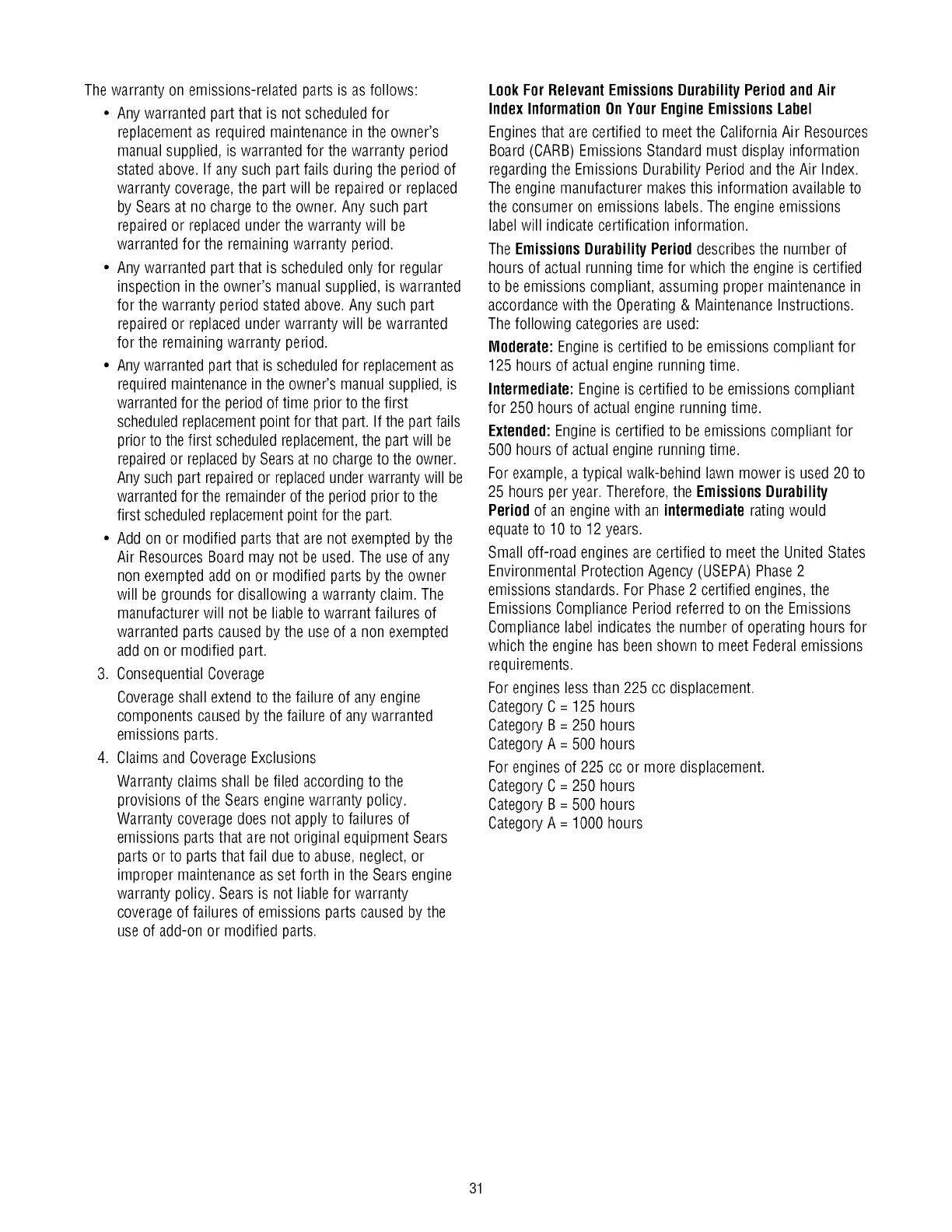

Thewarrantyonemissions-relatedpartsisasfollows:

• Anywarrantedpartthatisnotscheduledfor

replacementasrequiredmaintenanceintheowner's

manualsupplied,iswarrantedforthewarrantyperiod

statedabove.Ifanysuchpartfailsduringtheperiodof

warrantycoverage,thepartwillberepairedorreplaced

bySearsatnochargetotheowner.Anysuchpart

repairedorreplacedunderthewarrantywillbe

warrantedfortheremainingwarrantyperiod.

• Anywarrantedpartthatisscheduledonlyforregular

inspectionintheowner'smanualsupplied,iswarranted

forthewarrantyperiodstatedabove.Anysuchpart

repairedorreplacedunderwarrantywillbewarranted

fortheremainingwarrantyperiod.

• Anywarrantedpartthatisscheduledforreplacementas

requiredmaintenanceintheowner'smanualsupplied,is

warrantedfortheperiodoftimepriortothefirst

scheduledreplacementpointforthatpart.Ifthepartfails

priortothefirstscheduledreplacement,thepartwillbe

repairedorreplacedbySearsatnochargetotheowner.

Anysuchpartrepairedorreplacedunderwarrantywillbe

warrantedfortheremainderoftheperiodpriortothe

firstscheduledreplacementpointforthepart.

• Addonormodifiedpartsthatarenotexemptedbythe

AirResourcesBoardmaynotbeused.Theuseofany

nonexemptedaddonormodifiedpartsbytheowner

willbegroundsfordisallowingawarrantyclaim.The

manufacturerwillnotbeliabletowarrantfailuresof

warrantedpartscausedbytheuseofanonexempted

addonormodifiedpart.

3. ConsequentialCoverage

Coverageshallextendtothefailureofanyengine

componentscausedbythefailureofanywarranted

emissionsparts.

4. ClaimsandCoverageExclusions

Warrantyclaimsshallbefiledaccordingtothe

provisionsoftheSearsenginewarrantypolicy.

Warrantycoveragedoesnotapplytofailuresof

emissionspartsthatarenotoriginalequipmentSears

partsorto partsthatfailduetoabuse,neglect,or

impropermaintenanceassetforthintheSearsengine

warrantypolicy.Searsisnotliableforwarranty

coverageoffailuresofemissionspartscausedbythe

useofadd-onormodifiedparts.

LookFor Relevant EmissionsDurability Period andAir

Index InformationOnYour EngineEmissionsLabel

Enginesthat are certified to meet the California Air Resources

Board (CARB)Emissions Standard must display information

regarding the Emissions Durability Period and the Air Index.

The engine manufacturer makes this information availableto

the consumer on emissions labels. The engine emissions

labelwill indicate certification information.

The EmissionsDurability Perioddescribes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate:Engine is certified to be emissions compliant for

125 hours of actual engine running time.

Intermediate: Engineis certified to be emissions compliant

for 250 hours of actual engine running time.

Extended:Engineis certified to be emissions compliant for

500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to

25 hours per year. Therefore, the Emissions Durability

Period of an enginewith an intermediate rating would

equate to 10 to 12 years.

Small off-road engines are certified to meet the United States

Environmental Protection Agency (USEPA) Phase2

emissions standards. For Phase 2 certified engines,the

Emissions Compliance Period referred to on the Emissions

Compliance label indicates the number of operating hours for

which the engine has been shown to meet Federalemissions

requirements.

For engines lessthan 225 cc displacement.

Category C = 125 hours

Category B = 250 hours

CategoryA = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours

Category B = 500 hours

CategoryA = 1000 hours

31

GARANTIE........................................... 32

ENTENTEDE PROTECTIONCONTRELES R@ARATIONS...... 32

RF:GLESDESI_CURITI_ .............................. 33-35

FONCTIONSETCOMMANDES........................... 36

ASSEMBLAGE..................................... 37-40

OPI_RATION....................................... 41-45

CARACTI_RISTIQUESDU PRODUIT ....................... 46

ENTRETIEN....................................... 47-51

RANGEMENT......................................... 52

DFtPANNAGE......................................... 53

GARANTIEDU DISPOSITIFANTIPOLLUTION ............. 54-55

COMMENTCOMMANDERLESPARTIES .... PAGEPOSTERIEURE

GARANTIECOMPLI:TED'UNAN SURLA NETTOYEURAPRESSIONCRAFTSMAN

Encas de d6faillance de la nettoyeur b.pression due & un d6faut de mat6riel ou de fabrication b.I'int6rieur d'un an & partir de la date d'achat,

retournez-la & un magasin Sears,& un point de vente Craftsmanou & un Centrede service Searsaux I_tats-Unisou au Canadapour une

r@aration gratuite (ou un remplacement si la r@aration s'av_re impossible).

Toute la couverture en vertu de la garantie s'applique pendant seulement 90 jours &compter de la dated'achat si cette nettoyeur & pression

est utilis_e & desfins commerciales ou de location.

La pr6sentegarantie vous accorde certains droits 16gauxsp6cifiques et il se peut que vous ayez 6galement d'autres droits, lesquels varient

d'un I_tat& I'autre ou d'une province &I'autre.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

F#licitafions pour cet achat #clair#.

Votre nouveau produit Craftsman® est con(}u et fabriqu_ pour

procurer des ann_esde fonctionnement fiable. Mais comme pour

tousles produits, il peut n_cessiter des r@arations de temps

autre. C'est pourquoi vous pouvez @argner de I'argent et des

probl_mes plus graves en vous procurant une Ententede protection

contre les r@arations.

Voici ce quIinclut I'Entente de protectioncontre les r_parations* :

Service par desexperts rendus par nos 10 000 sp_cialistes en

r@arations professionnelles.

Service illimit_ et aucun frais pour les pi_ceset la main-

d'oeuvre pour toutes les r@arations couvertes par I'entente.

Remplacementde produitjusqu'& 1 500 $ si votre produit

couvert par I'entente ne peut 6tre r@ar&

Rabais de 10 % sur le prix r6gulier du service et des pi_ces

reli6es install6es non couvertes par I'entente; de plus, un rabais

de 10 % sur le prix r6gulier des v6rifications d'entretien

pr_ventif.

Assistance rapide par t_l_phone- nous I'appelons R_solution

rapide - soutien t_l@honique par un repr6sentant de Sears.

Pensez& nous entant que <<manuel d'utilisation parlant >_.

Une fois que I'Entente de protection contre les r@arations est

achet6e, un simple appel t61@honiquesuffit pour organiser le

service. Vous pouvez appeler entout temps, de jour ou de nuit, ou

prendre rendez-vous en ligne pour obtenir du service.

L'Entente de protection contre les r@arations constitue un achat

sans risque. Si vous I'annulez pour quelque raison que ce soit

pendant la p_riode de garantie du produit, nous vous remettrons un

remboursement complet. Ou, un remboursement au prorata en tout

temps & la fin de la p_riode de garantie du produit. Achetezvotre

Ententede protection contre les r@arations d_s aujourd'hui!

Certaines limites el exclusionss'appliquent. Pour connaitrele

prix et obtenir des renseignementsadditionnelsaux I_tats-Unis,

veuillez composerle 1-800-827-6655.

*La couvertureau Canadavarie sur certains articles. Pour

obtenir tous les d_tails, t_l_phonez _ Sears Canada au

1-800-361-6665.

Serviced'installationde Sears

Pour obtenir une installation professionnelle de Searspour des

appareils _lectrom6nagers, ouvre-portes de garages,chauffe-eau et

autres grands articles de maison, aux I_tats-Unisou au Canada,

composez le 1-800-4-MY-HOME®.

32

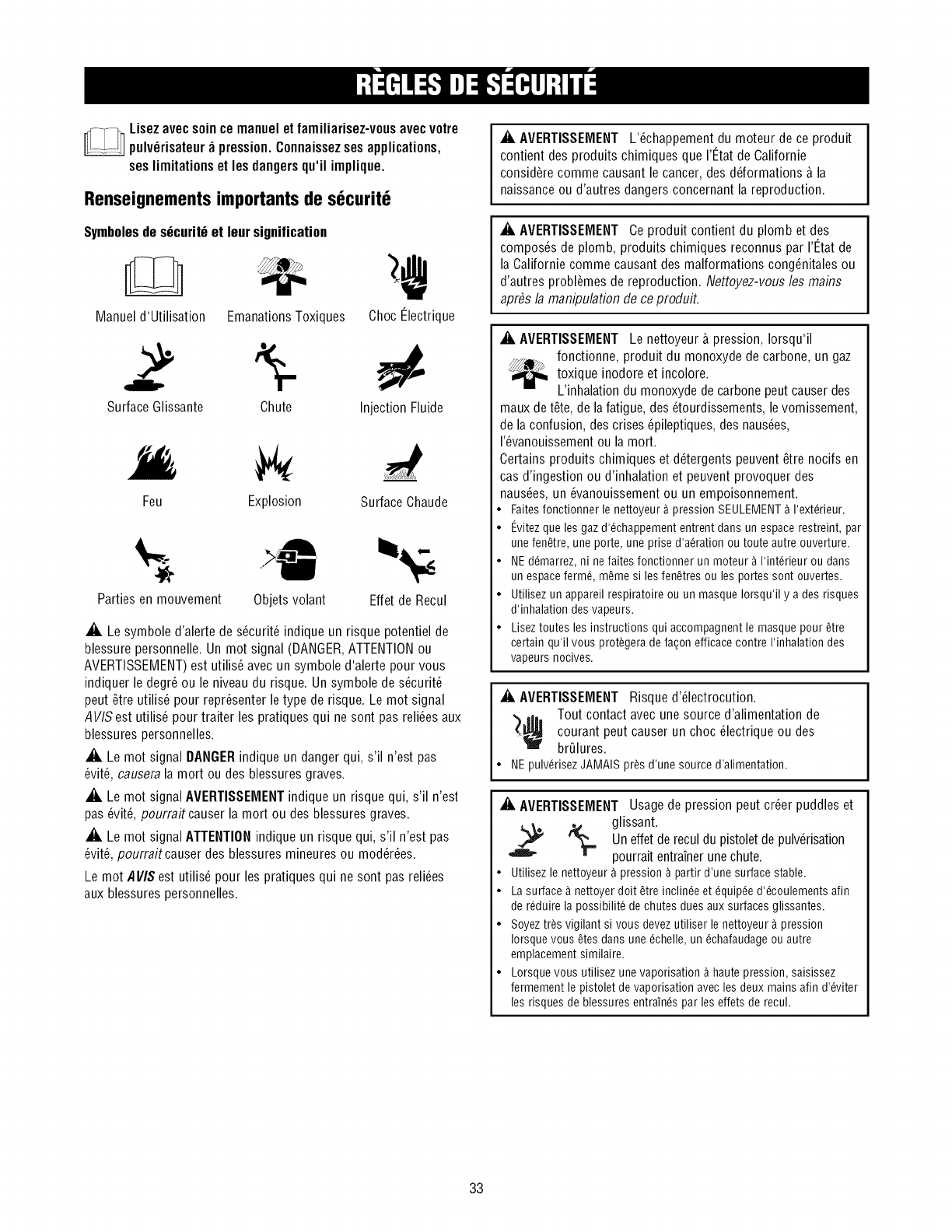

_isezavecsoincemanueletfamiliarisez-vousavecvotre

pulv_risateur_pression.Connaissezsesapplications,

seslimitationset lesdangersqu'il implique.

Renseignements importants de sGcurit6

Symbolesde s_curit_ et leur signification

Manuel d'Utilisation EmanationsToxiques Choc €:lectrique

a

Surface Glissante Chute Injection Fluide

Feu Surface Chaude

Explosion

Partiesen mouvement Objetsvolant Effet de Recul

,_, Le symbole d'alerte de s_curit_ indique un risque potentiel de

blessure personnelle. Un mot signal (DANGER,ATTENTIONou

AVERTISSEMENT)est utilis_ avec un symbole d'alerte pour vous

indiquer le degr_ ou le niveau du risque. Un symbole de s_curit_

peut _,treutilis_ pour representer letype de risque. Le mot signal

AVIS est utilis_ pour traiter les pratiques qui nesont pas reli_es aux

blessures personnelles.

,_, Le mot signal DANGERindique un danger qui, s'il n'est pas

_vit_, causera la mort ou des blessures graves.

,_, Le mot signal AVERTISSEMENTindique un risque qui, s'il n'est

pas _vit_, pourraitcauser la mort ou des blessures graves.

,_, Le mot signal ATTENTIONindique un risque qui, s'il n'est pas

_vit_, pourraitcauser des blessures mineures ou mod_r_es.

Le mot AVIS est utilis_ pour les pratiques qui ne sont pas reli_es

aux blessures personnelles.

_k AVERTISSEMENT L'6chappement du moteur de ce produit

contient des produits chimiques que I'l_tatde Californie

consid_re comme causant le cancer, desd_formations & la

naissance ou d'autres dangers concernant la reproduction,

_k AVERTISSEMENT Ce produit contient du plomb et des

compos_s de plomb, produits chimiques reconnus par I'l_tat de

la Californie comme causant des malformations cong_nitales ou

d'autres probl_mes de reproduction. Nettoyez-vous les mains

apr#s la manipulation de ce produit,

_k AVERTISSEMENT Le nettoyeur _,pression, Iorsqu'il

fonctionne, produit du monoxyde de carbone, un gaz

toxique inodore et incolore,

L'inhalation du monoxyde de carbonepeut causer des

maux de t6te, de la fatigue, des _tourdissements,le vomissement,

de la confusion, descrises @ileptiques, des naus_es,

I'_vanouissementou la mort.

Certains produits chimiques et d_tergents peuvent 6tre nocifs en

cas d'ingestion ou d'inhalation et peuvent provoquer des

naus_es, un _vanouissement ou un empoisonnement.

• Faitesfonctionnerlenettoyeur_ pressionSEULEMENT_ rext_rieur.

• t_vitezquelesgazd'_chappemententrentdansun espacerestreint,par

unefen_tre,uneporte,uneprised'a_rationou touteautreouverture.

• NEd_marrez,ni nefaitesfonctionnerun moteur_ rint_rieur ou dans

unespacefermi, m_mesi lesfen_tresou lesportessontouvertes.

• Utilisezunappareilrespiratoireouun masqueIorsqu'ily a desrisques

d'inhalationdesvapeurs.

• Liseztouteslesinstructionsquiaccompagnentlemasquepour_tre

certainqu'ilvousprot_geradefa(_onefficacecontrerinhalationdes

vapeursnocives.

_k AVERTISSEIVIENTRisque d'61ectrocution.

Tout contact avec une source d'alimentation de

%rob.

(_ courant peut causer un choc _lectrique ou des

brOlures.

• NEpulv_risezJAMAISprosd'unesourced'alimentation.

_k AVERTISSEIVIENTUsage de pression peut cr6er puddles et

glissant.

_ Un effet derecul du de

pistolet pulv6risation

"r= pourrait entrafnerune chute.

• Utilisezlenettoyeur_ pression_ partird'unesurfacestable.

• Lasurface&nettoyerdolt 6treinclin6eet 6quip6ed'6coulementsafin

der6duirela possibilit6dechutesduesauxsurfacesglissantes.

• Soyeztresvigilantsivousdevezutiliserle nettoyeur&pression

Iorsquevous6tesdansune6chelle,un6chafaudageouautre

emplacementsimilaire.

• Lorsquevousutilisezunevaporisation) hautepression,saisissez

fermementle pistoletdevaporisationaveclesdeuxmainsafin d'6viter

lesrisquesdeblessuresentra_n6sparleseffetsde recul.

33

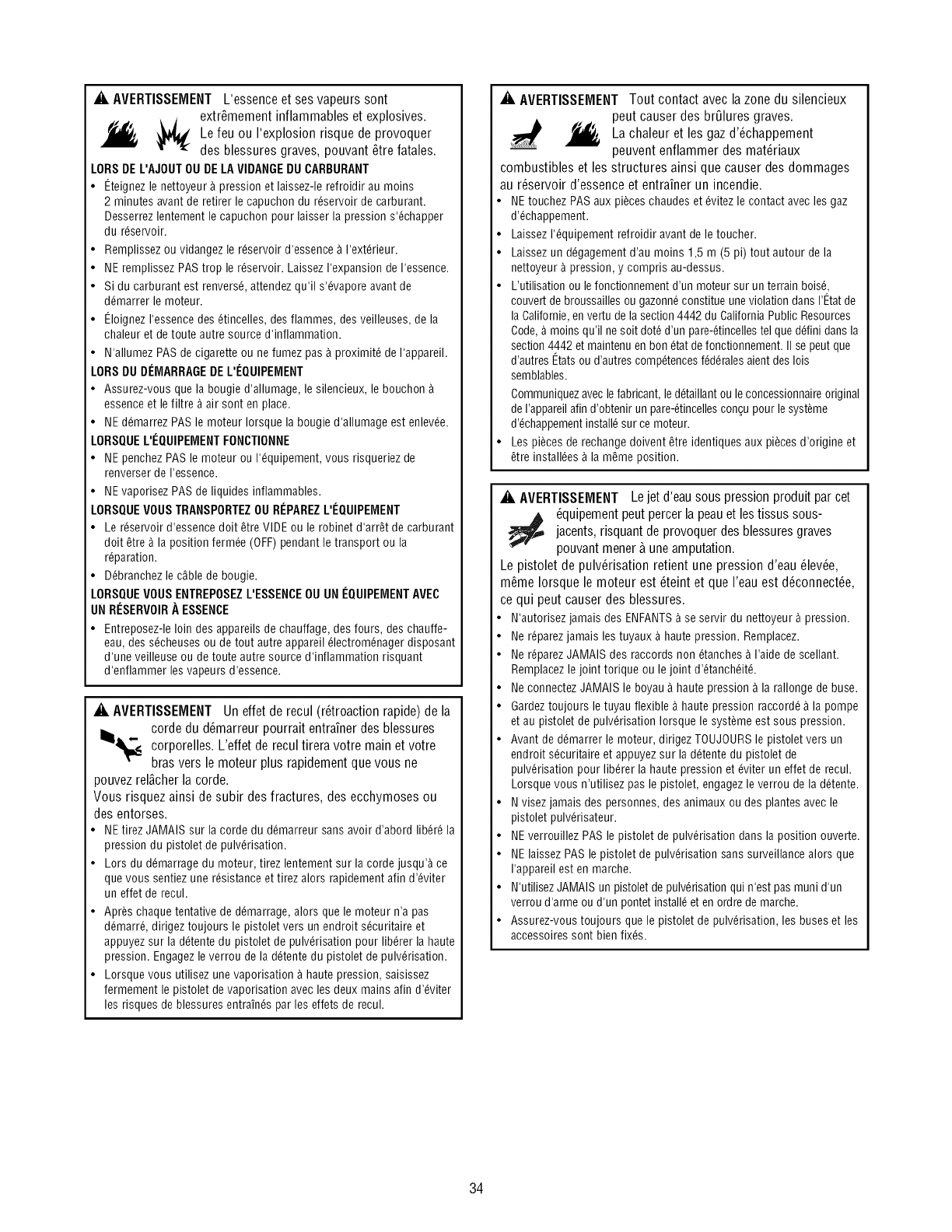

Jk AVERTISSEiMIENT L'essence et ses vapeurs sont

extr6mement inflammables et explosives.

i, _ Le feu ou I'explosion risque de provoquer

des blessures graves, pouvant 6tre fatales.

LORSDE L'AJOUTOU DE LAVIDANGEDU CARBURANT

• leteignez le nettoyeur _ pression et laissez-le refroidir au moins

2 minutes avant de retirer le capuchon du r6servoir de carburant.

Desserrez lentement le capuchon pour laisser la pression s'6chapper

du r6servoir.

• Remplissez ou vidangez le r6servoir d'essence ) I'ext6rieur.

• NE remplissez PAS trop le r6servoir. Laissez I'expansion de I'essence.

• Si du carburant est renvers6, attendez qu'il s'6vapore avant de

d6marrer le moteur.

• leloignez I'essencedes 6tincelles, des flammes, des veilleuses, de la

chaleur et de toute autre source d'inflammation.

• N'allumez PAS de cigarette ou ne fumez pas _ proximit6 de I'appareil.

LORSDg DI_IVIARRAGEDEL'I_QUIPEIVIENT

• Assurez-vous que la bougie d'allumage, le silencieux, le bouchon

essenceet le filtre _ air sont en place.

• NE d6marrez PASle moteur Iorsque la bougie d'allumage est enlev6e.

LORSQUEL'I_QUIPEIVIENTFONCTIONNE

• NE penchez PAS le moteur ou 1'6quipement, vous risqueriez de

renverser de I'essence.

• NE vaporisez PASde liquides inflammables.

LORSQUEVOUSTRANSPORTEZOU RI_PAREZL'I_QUIPEIVIENT

• Le r6servoir d'essence dolt _tre VIDE ou le robinet d'arr_t de carburant

dolt _tre ) la position ferm6e (OFF) pendant le transport ou la

r6paration.

• D6branchez le cable de bougie.

LORSQUEVOUS ENTREPOSEZL'ESSENCEog UN I_QUIPEMENTAVEC

UN RI_SERVOIRA ESSENCE

• Entreposez-le loin des appareils de chauffage, des fours, des chauffe-

eau, des s6cheuses ou de tout autre appareil 61ectrom6nagerdisposant

d'une veilleuse ou de toute autre source d'inflammation risquant

d'enflammer les vapeurs d'essence.

IL AVERTISSEMENT Un effet de recul (r6troaction rapide)de la

corde du d_marreur pourrait entrafnerdes blessures

_ orporelles. L'effet de recultirera votre main et votre

bras vers le moteur plus rapidementque vous ne

pouvezrel&cherla corde.

Vous risquezainsi de subir des fractures, des ecchymoses ou

des entorses.

• NEtirezJAMAISsur lacordedud6marreursansavoird'abordlib6r6la

pressiondu pistoletdepulv6risation.

• Lorsdu d6marragedu moteur,tirezlentementsurlacordejusqu'&ce

quevous sentiezuner6sistanceet tirezalorsrapidementafind'6viter

uneffetderecul.

• Apreschaquetentativeded6marrage,alorsquele moteurn'apas

d6marr6,dirigeztoujourslepistoletversun endroits6curitaireet

appuyezsurla d6tentedupistoletde pulv6risationpourlib6rerla haute

pression.Engagezleverroudelad6tentedu pistoletdepulv6risation.

• Lorsquevousutilisezunevaporisation) hautepression,saisissez

fermementle pistoletdevaporisationaveclesdeuxmainsafind'6viter

lesrisquesdeblessuresentra;n6sparleseffetsde recul.

IL AVERTISSEMENT Tout contact avec la zone du silencieux

peut causer des br01ures graves.

La chaleur et les gaz d'_chappement

peuvent enflammer des mat_riaux

combustibles et les structures ainsi que causer des dommages

au r_servoir d'essence et entrafner un incendie.

• NE touchez PAS aux pi_ceschaudes et 6vitez le contact avec les gaz

d'6chappement.

• Laissez 1'6quipement refroidir avant de le toucher.

• Laissez un d6gagement d'au moins 1,5 m (5 pi) tout autour de la

nettoyeur ) pression, y compris au-dessus.

• L'utilisation ou lefonctionnement d'un moteur sur un terrain bois6,

couvert de broussailles ou gazonn6 constitue uneviolation dans I't_tatde

la Californie,en vertu de la section 4442 du California Public Resources

Code,_ moins qu'il ne soit dot6 d'un pare-6tincellestel que d6fini dans la

section 4442 et maintenu en bon 6tat de fonctionnement. II se peut que

d'autres t_tats ou d'autres comp6tencesf6d6rales aientdes lois

semblables.

Communiquezavec le fabricant, le d6taillantou le concessionnaireoriginal

de I'appareilafin d'obtenir un pare-6tincellescon(_upour le syst_me

d'6chappementinstall6 sur ce moteur.

• Les pi_ces de rechange doivent _tre identiques aux pi_ces d'origine et

_tre install6es _ la m_me position.

IL AVERTISSEMENT Le jet d'eau sous pression produit par cet

_quipement peut percer la peau et les tissus sous-

jacents, risquant de provoquer des blessures graves

pouvant mener & une amputation.

Le pistolet de pulv_risation retient une pression d'eau _lev_e,

m6me Iorsque le moteur est _teint et que I'eau est d_connect_e,

ce qui peut causer des blessures.

• N'autorisez jamais des ENFANTS) se servir du nettoyeur ) pression.

• Ne r6parezjamais les tuyaux _ haute pression. Remplacez.

• Ne r6parez JAMAIS des raccords non 6tanches _ I'aide de scellant.

Remplacezle joint torique ou le joint d'6tanch6it6.

• Ne connectez JAMAIS le boyau _ haute pression _ la rallonge de buse.

• Gardez toujours le tuyau flexible _ haute pression raccord6 _ la pompe

et au pistolet de pulv6risation Iorsque le syst_me est sous pression.

• Avant de d6marrer le moteur, dirigez TOUJOURSle pistolet vers un

endroit s6curitaire et appuyez sur la d6tente du pistolet de

pulv6risation pour lib6rer la haute pression et 6viter un effet de recul.

Lorsque vous n'utilisez pas le pistolet, engagez le verrou de la d6tente.

• N visezjamais des personnes, des animaux ou des plantes avec le

pistolet pulv6risateur.

• NE verrouillez PASle pistolet de pulv6risation dans la position ouverte.

• NE laissez PAS le pistolet de pulv6risation sans surveillance alors que

I'appareil est en marche.

• N'utilisez JAMAIS un pistolet de pulv6risation qui n'est pas muni d'un

verrou d'arme ou d'un pontet install6 et en ordre de marche.

• Assurez-vous toujours que le pistolet de pulv6risation, les buses et les

accessoires sont bien fix6s.

34

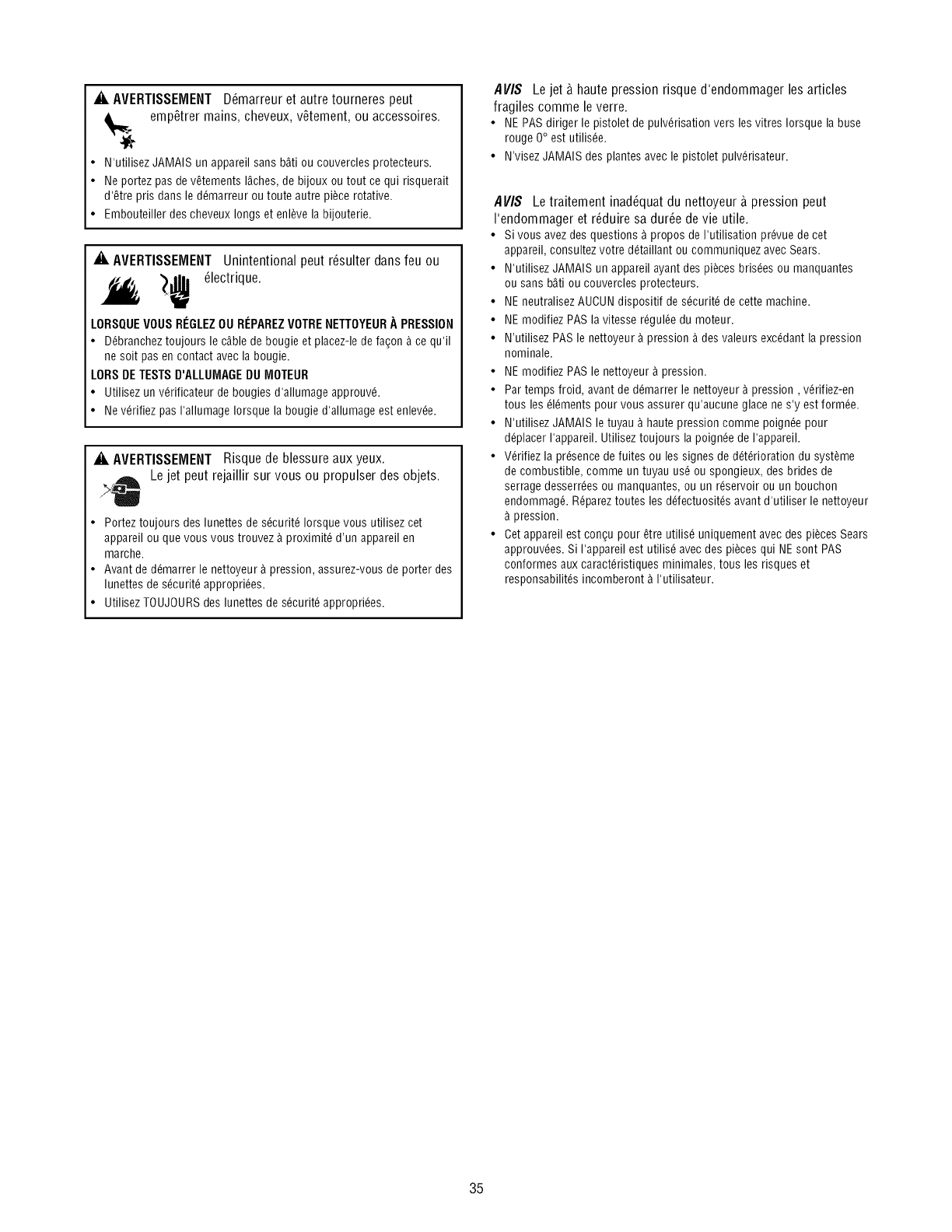

IL AVERTISSEMENT D6marreur et autre tourneres peut

emp_trer mains, cheveux, v_tement, ou accessoires.

•N'utilisez JAMAIS un appareil sans b_ti ou couvercles protecteurs.

• Ne portez pas de vetements I_ches, de bijoux ou tout ce qui risquerait

d'etre pris dans le d6marreur ou toute autre piece rotative.

• Embouteiller des cheveux longs et enleve la bijouterie.

Jk AVERTISSEMENT Unintentional peut r_sulter dans feu ou

"_r _lectrique

LORSQUEVOUS RI_GLEZOU RI_PAREZVOTRE NETTOYEURA PRESSION

• D6branchez toujours le c_ble de bougie et placez-lede fa£;on_ ce qu'il

ne soit pas en contact avec la bougie.

LORSDE TESTSD'ALLUMAGEDU MOTEUR

• Utilisez un v6rificateur de bougies d'allumage approuv6.

• Ne v6rifiez pas I'allumage Iorsque la bougie d'allumage est enlev6e.

Jk AVERTISSEMENT Risquede blessure aux yeux.

Le jet peut rejaillir sur vous ou propulser des objets.

• Portez toujours des lunettes de s6curit6 Iorsque vous utilisez cet

appareil ou que vous vous trouvez _ proximit6 d'un appareil en

marche.

• Avant de d6marrer le nettoyeur _ pression, assurez-vous de porter des

lunettes de s6curit6 appropri6es.

• Utilisez TOUJOURSdes lunettes de s6curit6 appropri6es.

AVIS Le jet _. haute pression risque d'endommager les articles

fragiles comme le verre.

• NE PASdiriger le pistolet de pulv6risation vers les vitres Iorsque la buse

rouge 0° est utilis6e.

• N'visez JAMAIS des plantes avec le pistolet pulv6risateur.

AVIS Le traitement inad6quat du nettoyeur & pression peut

I'endommager et r6duire sa dur6e de vie utile.

• Si vous avez des questions _ propos de I'utilisation pr6vue de cet

appareil, consultez votre d6taillant ou communiquez avec Sears.

• N'utilisez JAMAIS un appareil ayantdes pieces bris6es ou manquantes

ou sans b_ti ou couvercles protecteurs.

• NE neutralisez AUCUNdispositif de s6curit6 de cette machine.

• NE modifiez PAS la vitesse r6gul6e du moteur.

• N'utilisez PAS le nettoyeur ) pression ) des valeurs exc6dant la pression

nominale.

• NE modifiez PASle nettoyeur _ pression.

• Par temps froid, avant de d6marrer le nettoyeur _ pression, v6rifiez-en

tousles 616mentspour vous assurer qu'aucune glace ne s'y est form6e.

• N'utilisez JAMAIS le tuyau ) haute pression comme poign6e pour

d6placer I'appareil. Utilisez toujours la poign6e de I'appareil.

• V6rifiez la pr6sence de fuites ou les signes de d6t6rioration du systeme

de combustible, comme un tuyau us6 ou spongieux, des brides de

serrage desserr6es ou manquantes, ou un r6servoir ou un bouchon

endommag6. R6parez toutes les d6fectuosit6s avant d'utiliser le nettoyeur

pression.

• Cet appareil est conqu pour etre utilis6 uniquement avec des pieces Sears

approuv6es. Si I'appareil est utilis6 avec des pieces qui NE sont PAS

conformes aux caract6ristiques minimales, tousles risques et

responsabilit6s incomberont ) I'utilisateur.

35

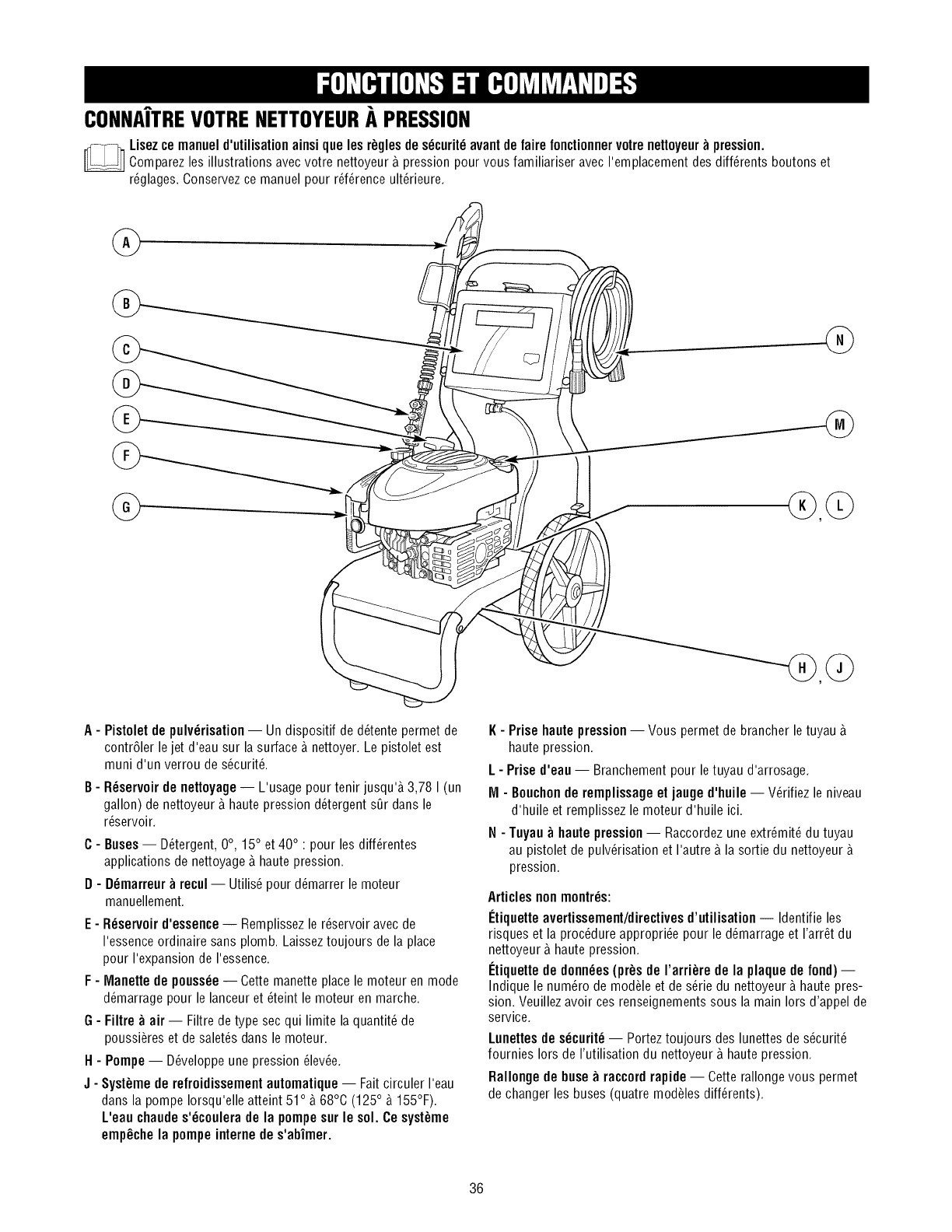

CONNA/TREVOTRENETTOYEURAPRESSION

_isezce manueld'utilisationainsi que lesrbglesde s_curit_avantde faire fonctionnervotre nettoyeur_pression.

Comparezles illustrations avec votre nettoyeur & pression pour vous familiariser avecI'emplacement des diff6rents boutons et

r6glages.Conservezce manuel pour r6f6rence ult6rieure.

A - Pistolet de pulv_risation-- Un dispositif de d6tente permet de

contr61erlejet d'eau sur la surface _ nettoyer. Le pistolet est

muni d'un verrou de s6curit6.

B- R_servoirde nettoyage -- L'usage pour tenir jusqu'_ 3,78 I (un

gallon) de nettoyeur _ haute pression d6tergent s0r dans le

r6servoir.

C-Buses -- D6tergent, 0°, 15° et 40° : pour les diff6rentes

applications de nettoyage _ hautepression.

D - D_marreur _ recul -- Utilis6 pour d6marrer le moteur

manuellement.

E-R_servoird'essence-- Remplissez le r6servoir avecde

I'essence ordinaire sans plomb. Laisseztoujours de la place

pour I'expansion de I'essence.

F- Manette de pouss_e-- Cettemanette place le moteur en mode

d6marrage pour le lanceur et 6teint le moteur en marche.

G - Filtre _ air -- Filtre detype sec qui limite la quantit6 de

poussi_res et de salet6s dans le moteur.

H- Pompe -- D6veloppe une pression 61ev6e.

J-Syst_mede refroidissementautomatique -- Fait circuler I'eau

dans la pompe Iorsqu'elle atteint 51° _ 68°(; (125° _ 155°F).

L'eau chaudes'_coulerade la pompesur le sol. Ce syst_me

empOchela pompeinterne de s'abimer.

K- Prise haute pression-- Vous permet de brancher letuyau

haute pression.

L- Prise d'eau -- Branchement pour letuyau d'arrosage.

M- Bouchonde remplissage et jauge d'huile -- V6rifiez le niveau

d'huile et remplissez le moteur d'huile ici.

N- Tuyau_haute pression-- Raccordez une extr6mit6 du tuyau

au pistolet de pulv6risation et I'autre _la sortie du nettoyeur

pression.

Articles non montr_s:

I_tiquetteavertissement/directivesd'utilisation -- Identifieles

risques et la proc6dure appropri6e pour le d6marrageet I'arr_t du

nettoyeur & haute pression.

I_tiquettede donn_es(prOs de I'arri_re de la plaquede fond)--

Indiquele num6ro de module et de s6rie du nettoyeur _ haute pres-

sign. Veuillezavoir ces renseignements sous la main Iors d'appel de

service.

Lunettes de s_curit_-- Porteztoujours des lunettes de s6curit6

fournies Iors de I'utilisationdu nettoyeur & haute pression.

Rallonge de buse _raccordrapide -- Cette rallonge vous permet

de changer lesbuses (quatre modules diff6rents).

36

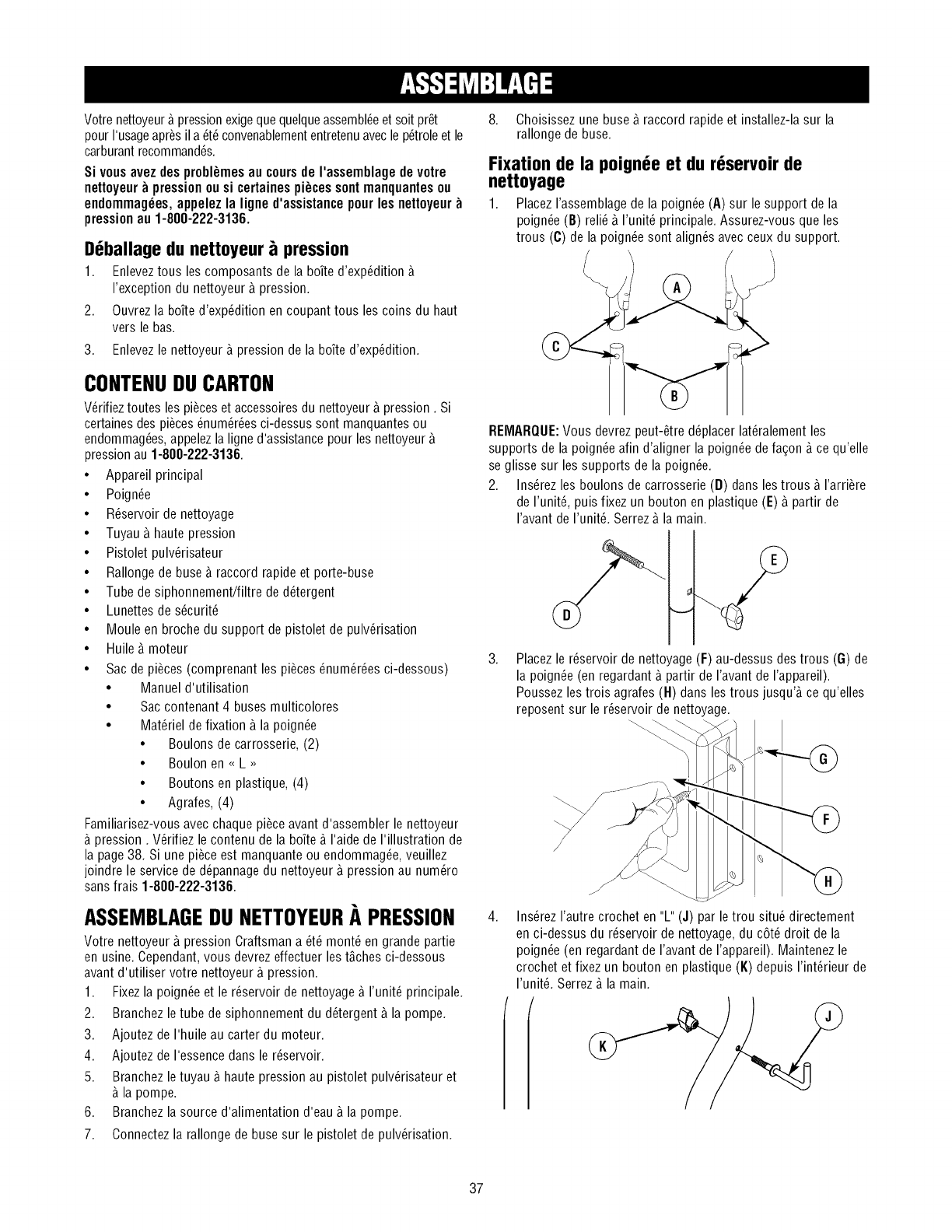

Votrenettoyeur&pressionexigeque quelqueassembl6eet soit pr6t

pour I'usageapr_s il a _t_convenablemententretenuaveclep_troleet le

carburantrecommand_s.

Si vousavezdesproblbmesau coursde I'assemblagedevotre

nettoyeur_pressionousi certainespibcessontmanquantesou

endommag_es,appelezla ligned'assistancepourles nettoyeur

pressionau1-800-222-3136.

D6ballage du nettoyeur _pression

1. Enleveztousles composants de la bofte d'exp_dition

I'exception du nettoyeur & pression.

2. Ouvrezla bofte d'exp6dition en coupant tous les coins du haut

vers le bas.

3. Enlevezle nettoyeur & pression de la bofte d'exp6dition.

CONTENUDUCARTON

V_rifieztoutes les pi_ceset accessoiresdu nettoyeur _ pression. Si

certaines despi_ces_num_r_esci-dessus sont manquantesou

endommag_es,appelezla ligne d'assistance pour les nettoyeur

pression au 1-800-222-3136.

• Appareil principal

• Poign_e

• R_servoir de nettoyage

• Tuyau & haute pression

• Pistolet pulv_risateur

• Rallonge de buse _ raccord rapide et porte-buse

• Tube de siphonnement/filtre ded_tergent

• Lunettes de s_curit_

• Moule en broche du support de pistolet de pulv_risation

• Huile& moteur

• Sac de pi_ces (comprenant les pi_ces _num_r_esci-dessous)

• Manuel d'utilisation

• Saccontenant 4 buses multicolores

• Materiel de fixation & la poign_e

• Boulons de carrosserie, (2)

• Boulon en <<L>_

• Boutons en plastique, (4)

• Agrafes, (4)

Familiarisez-vous avecchaque pieceavant d'assembler le nettoyeur

pression. V_rifiez le contenu de la bofte_ I'aide de I'illustration de

la page38. Si une piece est manquante ou endommag_e,veuillez

joindre le service de d@annage du nettoyeur & pression au num_ro

sansfrais 1-888-222-3136.

ASSEMBLAGEDU NETTOYEURAPRESSION

Votre nettoyeur _ pression Craftsman a _t_ mont_ en grande partie

en usine. Cependant,vous devrez effectuer lestgches ci-dessous

avant d'utiliser votre nettoyeur & pression.

1. Fixezla poign6e et le r6servoir de nettoyage & I'unit6 principale.

2. Branchez le tube de siphonnement du d_tergent _ la pompe.

3. Ajoutez de I'huile au carter du moteur.

4. Ajoutez de I'essence dans le r_servoir.

5. Branchez le tuyau & haute pression au pistolet pulv_risateur et

la pompe.

6. Branchez la source d'alimentation d'eau & la pompe.

7. Connectezla rallonge de buse sur le pistolet de pulv_risation.

8. Choisissez une buse & raccord rapide et installez-la sur la

rallonge de buse.

Fixation de la poign_e et du r_servoir de

nettoyage

1. PlacezI'assemblage de la poign_e (A) sur le support de la

poign_e (B) reli_ & I'unit_ principale. Assurez-vous que les

trous (C) de la poign_e sont align_s avec ceux du support.

REIVIARQUE:Vous devrez peut-6tre d@lacer lat6ralement les

supports de la poign_e afin d'aligner la poign_e de fa%n & ce qu'elle

se glisse sur les supports de la poign_e.

2. Ins_rez les boulons de carrosserie (D) dans lestrous & I'arri_re

de I'unit_, puis fixez un bouton en plastique (E) & partir de

I'avant de I'unit& Serrez & la main.

.Placezle r_servoir de nettoyage (F) au-dessus des trous (G) de

la poign_e (en regardant & partir de I'avant de I'appareil).

Poussez les trois agrafes (H) dans les trous jusqu'& ce qu'elles

reposent sur le r_servoir de nettoyage.

\

/

.Ins_rez I'autre crochet en "L" (J) par le trou situ6 directement

en ci-dessus du r6servoir de nettoyage,du c6t6 droit de la

poign6e (en regardant de I'avant de I'appareil). Maintenezle

crochet et fixez un bouton en plastique (K) depuis I'int6rieur de

I'unit& Serrez & la main.

37

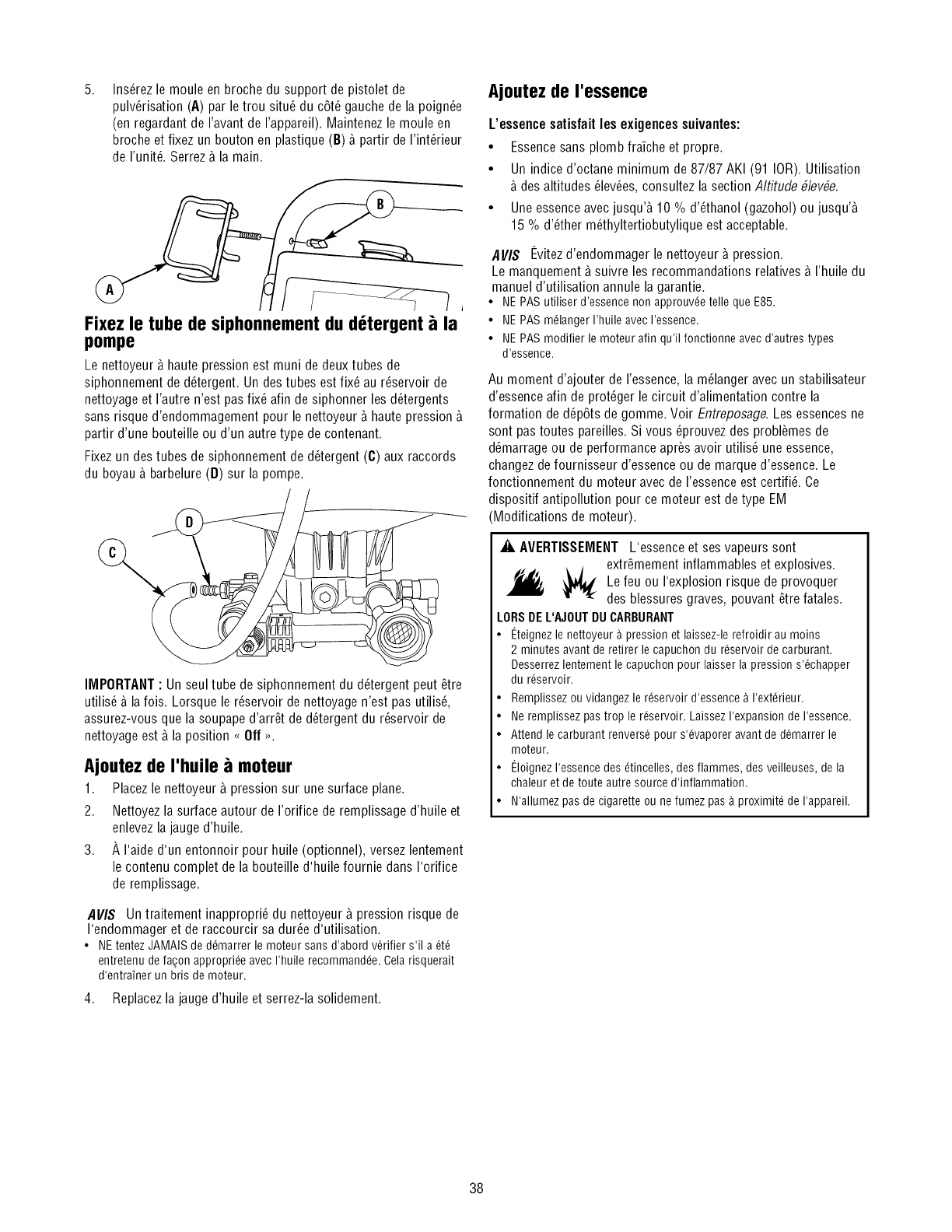

5. Ins6rez le moule en broche du support de pistolet de

pulv6risation (A) par letrou situ6 du c6t6 gauche de la poign_e

(en regardant de I'avant de I'appareil). Maintenezle moule en

broche et fixez un bouton en plastique (B) & partir de I'int6rieur

de I'unit& Serrez & la main.

i

Fixez le tube de siphonnement du dGtergent _la

pompe

Le nettoyeur & haute pression est muni de deux tubes de

siphonnement de d6tergent. Un destubes est fix_ au r6servoir de

nettoyage et I'autre n'est pasfix6 afin de siphonner les d6tergents

sans risque d'endommagement pour le nettoyeur _ hautepression

partir d'une bouteille ou d'un autre type de contenant.

Fixezun des tubes de siphonnement de d6tergent (C)aux raccords

du boyau& barbelure (D) sur la pompe.

IMPORTANT: Un seultube de siphonnement du d6tergent peut 6tre

utilis6 & la fois. Lorsque le r6servoir de nettoyage n'est pas utilis6,

assurez-vous que la soupape d'arr6t de d6tergent du r6servoir de

nettoyage est _ la position ,<Off >,.

Ajoutez de I'huile _moteur

1. Placezle nettoyeur _ pression sur une surface plane.

2. Nettoyez la surface autour de I'orifice de remplissage d'huile et

enlevez la jauge d'huile.

3. ,&,I'aide d'un entonnoir pour huile (optionnel), versez lentement

le contenu complet de la bouteille d'huile fournie dans I'orifice

de remplissage.

AVIS Un traitement inappropri6 du nettoyeur & pression risque de

I'endommager et de raccourcir sa dur6e d'utilisation.

• NE tentez JAMAiS de d6marrer ie moteur sans d'abord v6rifier s'il a 6t6

entretenu de fa_on appropri6e avec rhuile recommand6e. Cela risquerait

d'entra_nerun bris de moteur.

4. Replacezla jauge d'huile et serrez-la solidement.

Ajoutez de I'essence

L'essence satisfait les exigences suivantes:

• Essencesans plomb frafche et propre.

• Un indice d'octane minimum de 87/87 AKI (91 IOR).Utilisation

&des altitudes 61ev6es,consultez la section Altitude blevbe.

• Une essenceavec jusqu'& 10 % d'6thanol (gazohol) ou jusqu'&

15 % d'6ther m6thyltertiobutylique est acceptable.

AVIS I_vitezd'endommager le nettoyeur & pression.

Le manquement & suivre les recommandations relatives& I'huile du

manuel d'utilisation annule la garantie.

• NEPASutiliserd'essencenonapprouv6etellequeE85.

• NEPASm61angerI'huileavecI'essence.

• NEPASmodifieriemoteurafinqu'ilfonctionneavecd'autrestypes

d'essence.

Au moment d'ajouter de I'essence, la m61angeravec un stabilisateur

d'essenceafin de prot_ger le circuit d'alimentation contre la

formation de d@6ts de gomme. Voir Entreposage. Les essencesne

sont pastoutes pareilles. Si vous @rouvez des probl_mes de

d_marrage ou de performance apr_s avoir utilis_ une essence,

changezdefournisseur d'essenceou de marque d'essence. Le

fonctionnement du moteur avec de I'essenceest certifi& Ce

dispositif antipollution pour ce moteur est de type EM

Modifications de moteur).

_ll AVERTISSEIVIENTL'essence et ses vapeurs sont

extr6mement inflammables et explosives.

iS, _ Lefeu ou I'explosion risque de provoquer

des blessures graves, pouvant 6tre fatales.

LORSDEL'AJOUTDUCARBURANT

• t_teignezle nettoyeur_ pressionet laissez-lerefroidirau moins

2 minutesavantderetireriecapuchondu r6servoirdecarburant.

Desserrezlentementlecapuchonpourlaisserla pressions'6chapper

dur6servoir.

• Remplissezou vidangezle r6servoird'essence) I'ext6rieur.

• Neremplissezpastrop le r6servoir.LaissezI'expansionde I'essence.

• Attendiecarburantrenvers6pours'6vaporeravantded6marrerie

moteur.

• t_loignezI'essencedes6tincelles,desfiammes,desveilleuses,de la

chaleuret de touteautresourced'infiammation.

• N'allumezpasdecigaretteounefumezpas_ proximit6de I'appareil.

38

.

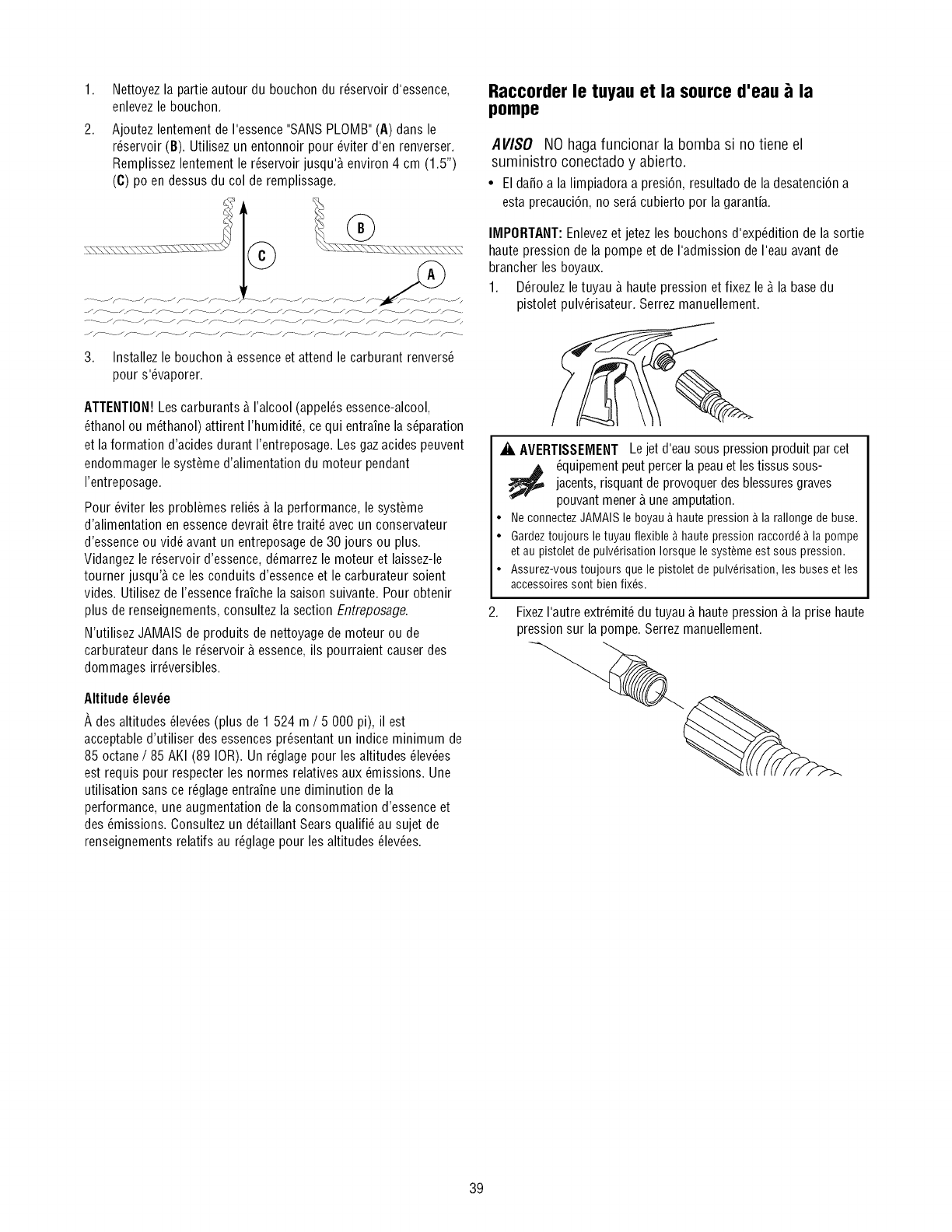

2.

Nettoyez la partie autour du bouchon du r6servoir d'essence,

enlevez le bouchon.

Ajoutez lentement de I'essence "SANS PLOMB"(A) dans le

r_servoir (B). Utilisez un entonnoir pour _viter d'en renverser.

Remplissez lentement le r_servoir jusqu'& environ 4 cm (1.5")

(O) po en dessus du col de remplissage.

©

3. Installez le bouchon & essenceet attend le carburant renvers_

pour s'_vaporer.

ATTENTION!Les carburants & I'alcool (appel6s essence-alcool,

_thanol ou m_thanol) attirent I'humidit_, ce qui entraine la s_paration

et la formation d'acides durant I'entreposage. Les gazacides peuvent

endommager le syst_me d'alimentation du moteur pendant

I'entreposage.

Pour _viter les probkmes reli_s & la performance, le syst_me

d'alimentation en essencedevrait _,tretrait_ avec un conservateur

d'essenceou vid_ avant un entreposage de 30 jours ou plus.

Vidangez le r_servoir d'essence, d_marrez le moteur et laissez-le

tourner jusqu'& ce les conduits d'essence et le carburateur soient

vides. Utilisezde I'essencefraiche la saison suivante. Pour obtenir

plus de renseignements, consultez la section Entreposage.

N'utilisez JAMAIS de produits de nettoyagede moteur ou de

carburateur dans le r_servoir & essence,ils pourraient causer des

dommages irr_versibles.

Altitude_lev_e

,&,des altitudes _lev_es (plus de 1 524 m /5 000 pi), il est

acceptable d'utiliser des essences pr_sentant un indice minimum de

85 octane/85 AKI (89 IOR). Un r_glage pour les altitudes _lev_es

est requis pour respecter les normes relatives aux _missions. Une

utilisation sans ce r_glage entraine une diminution de la

performance, une augmentation de la consommation d'essenceet

des _missions. Consultez un d_taillant Sears qualifi_ au sujet de

renseignements relatifs au r_glage pour les altitudes _lev_es.

Raccorderle tuyauet la sourced'eau la

pompe

AVISO NO hagafuncionar la bomba si no tiene el

suministro conectado y abierto.

• Elda_oa lalimpiadoraa presi6n,resultadodeladesatenci6na

estaprecauci6n,noser_cubiertopor lagarantia.

IMPORTANT:Enlevezet jetez les bouchons d'exp_dition de la sortie

haute pression de la pompe et de I'admission de I'eau avant de

brancher les boyaux.

1. D_roulezle tuyau & haute pression et fixez le& la base du

pistolet pulv_risateur. Serrez manuellement.

_i, AVERTISSEMENT Le jet d'eau sous pression produit par cet

_quipement peut percer la peau et les tissus sous-

jacents, risquant de provoquer des blessures graves

pouvant mener & une amputation.

•Neconnectez JAMAIS le boyau_ haute pression _ la rallonge de buse.

• Gardez toujours le tuyau flexible _ haute pression raccord6 _ la pompe

et au pistolet de pulv_risation Iorsque le syst_me est sous pression.

• Assurez-vous toujours que le pistolet de pulv_risation, les buses et les

accessoires sont bien fixes.

.FixezI'autre extr6mit_ du tuyau _.hautepression _ la prise haute

pression sur la pompe. Serrez manuellement.

39

3. Avant de brancher votre tuyau d'arrosage _ la prise d'eau,

inspectez lafiltre int_gr_ (A). Nettoyez la filtre int_gr_ si elle

contient des d_bris, remplacez-lasi elle est endommag_e. NE

vous servez PASdu nettoyeur & pression si la filtre int_gr_ est

endommag6e.

4. Faites couler de I'eau dans le tuyau d'arrosage pendant

30 secondes pour nettoyer tousles d_bris. Fermezle robinet

d'eau.

IMPORTANT:NEsiphonnez PASde I'eau stagnante pour vous en

servir. Utilisez SEULEMENTde I'eaufroide (_ moins de 100°F

(38°C)).

5. Connectezle tuyau d'arrosage (ne pas d@asser 50 pieds

(15.24 m) dans la Iongueur) & la prise d'eau. Serrez

manuellement.

AVIS L'utilisation d'un clapetde non-retour (reniflard ou soupape

de sOret6)b I'entr6ede la pompe peut entrafnerI'endommagement

de la pompe ou du connecteur d'entr6e.

• II doity avoiruneIongueurd'aumoinsdix pieds(trois m_tres)deboyau

d'arrosagelibreentrerentr6edu nettoyeur&hautepressionet tout

dispositif,tel quereniflardousoupapedesOret6.

• Lesdommagesinflig6sau nettoyeur&pressionpar suitedenepasavoir

respect_cetteconsigne,neserontpascouvertspar lagarantie.

6. OUVREZle robinet d'eau et appuyez sur la ggchette du pistolet

pulv_risateur afin de purger I'air et les impuret_s du syst_me

de la pompe.

_k AVERTISSEMENT Risque de blessure aux yeux.

Le jet peut rejaillir sur vous ou propulser des objets.

• Portez toujours des lunettes de s6curit6 Iorsque vous utilisez cet

appareil ou que vous vous trouvez _ proximit6 d'un appareil en

marche.

• Avant de d6marrer le nettoyeur _ pression, assurez-vous de porter des

lunettes de s6curit6 appropri6es.

• Utilisez TOUJOURSdes lunettes de s6curit6 appropri6es.

Listede v6rificationsavant de d6marrerle

moteur

ExaminezI'assemblage de I'appareil pour confirmer que vous avez

effectu6tout ce qui suit:

1. Assurez-vous d'avoir lu les Rbgles de S#curit# et Comment

Utiliser Votre Nettoyeur _Pression avant de I'utiliser.

2. Assurez-vous que la poign_e est en placeet bienfix_e.

3. V_rifiez qu'il y a de I'huile dans le carter, jusqu'au niveau

appropri&

4. Ajoutez de I'essence dans le r_servoir.

5. V_rifiez que les connexions du tuyau sont correctement serr_es

(haute pression et eau) et qu'il n'y ait pas de coude, de

coupures ou d'endroits abfm_s.

6. Fournissezde I'eau _ une cadenceappropri_e.

4O

COMMENTUTILISERVOTRENETTOYEURA

PRESSION

Si vous avezdes probl_mes _ faire fonctionner votre nettoyeur

pression, n'h_sitez pas _ appeler le service d'assistance au

1-800-222-3136.

Emplacement de la nettoyeur _i pression

D_gagementde la nettoyeur_pression

_k AVERTISSEMENT Lachaleur et les gaz d'_chappement

peuvent enflammer des mat_riaux combustibles et les

structures ainsi que causer des dommages au

r_servoir d'essence et entrafner un incendie.

•Laissezund6gagementd'au moins1,5 m (5 pi) toutautourde la

nettoyeur) pression,y comprisau-dessus.

Placezla nettoyeur & pression dans un endroit bienventil_ qui

permet I'_limination des gaz d'_chappement mortels. N'installez

PAS la nettoyeur & pression dans un endroit o_ les gaz

d'_chappement (A) pourraient s'accumuler et p_n_trer ou _tre

aspir6s dans un 6difice qui pourrait 6tre occup& Assurez-vous que

les gaz d'6chappement ne puissent entrer par une fen6tre, une

porte, une prise d'a6ration ou une autre ouverture qui pourrait leur

permettre de s'accumuler dans un espace restreint. Tenezaussi

compte des vents dominants et des courants d'air au moment de

choisir I'endroit o_ vous installerez la nettoyeur & pression.

_k AVERTISSEMENT Le nettoyeur _.pression, Iorsqu'il

fonctionne, produit du monoxyde de carbone, un gaz

toxique inodore et incolore.

L'inhalation du monoxyde de carbone peut causer des

maux det_te, de la fatigue, des _tourdissements, le

vomissement, de la confusion, des crises @ileptiques, des

naus_es, I'_vanouissement ou la mort.

• Faitesfonctionnerlenettoyeur_ pressionSEULEMENT_ I'ext6rieur.

• t_vitezqueiesgazd'6chappemententrentdansun espacerestreint,par

unefen_tre,uneporte,uneprised'a6rationou touteautreouverture.

• NEd6marrez,nine faitesfonctionnerun moteur_ I'int6rieuroudans

unespaceferm6,m_mesi lesfen_tresoulesportessontouvertes.

i!

II II

Mettre votre nettoyeur pressionen marche

Pour d_marrer votre nettoyeur _.haute pression la premiere fois,

suivez ces instructions pas _ pas. Cetteinformation qui vous aide

mettre votre nettoyeur& haute pression en marche s'applique

_galement s'il est rest_ sans fonctionner pendant au moins une

journ_e.

1. Placer la rondelle de pression pros d'un hors de la source

d'eau capable d'alimentation d'eau & untaux de flux plus grand

que 3.3 gallons (12.5 I) par la minute et aucun moins que

20 PSI (1.38 BARS) _ la fin de rondelle de pression du tuyau

dejardin.

2. V_rifiez que le tuyau & hautepression est bien serr_ sur le

pistolet pulv_risateur et sur la pompe. Consultez les illustrations

de la rubrique Assemblagedu Nettoyeur _Pression.

3. V_rifiez que I'appareil est en position horizontale.

4. Branchez letuyau d'arrosage _ la source d'eau sur la pompe

du nettoyeur & pression.

AVIS NEfaites PASmarcher la pompe sans que le nettoyeur

pression soit connect6 & la source d'eau ouverte.

• Vousdevezsuivrecetavertissement,au risqued'endommagerla pompe.

5. Ouvrez I'eau, dirigez le pistolet vers un endroit s6curitaire et

appuyez sur la d_tente pour purger la pompe de I'air et des

impuret_s qui s'y trouvent.

6. Placezles buses _ raccord rapide _ leur emplacement

appropri_ sur le support reli_ _ la rallonge de buse.

7. Fixezla rallonge du gicleur au pistolet pulv_risateur. Serrez

manuellement.

8. Choisissez la buse que vous voulez utiliser, tirez la bague de la

rallonge de buse, ins_rez la buse, puis relgchezla bague.

V_rifiez si la buse est correctement install_e en tirant dessus.

Consultez la section Comment utiliser les buses.

,Engagezle verrou de s6curit6 (B) de la g_chette du pistolet

pulv6risateur.

41

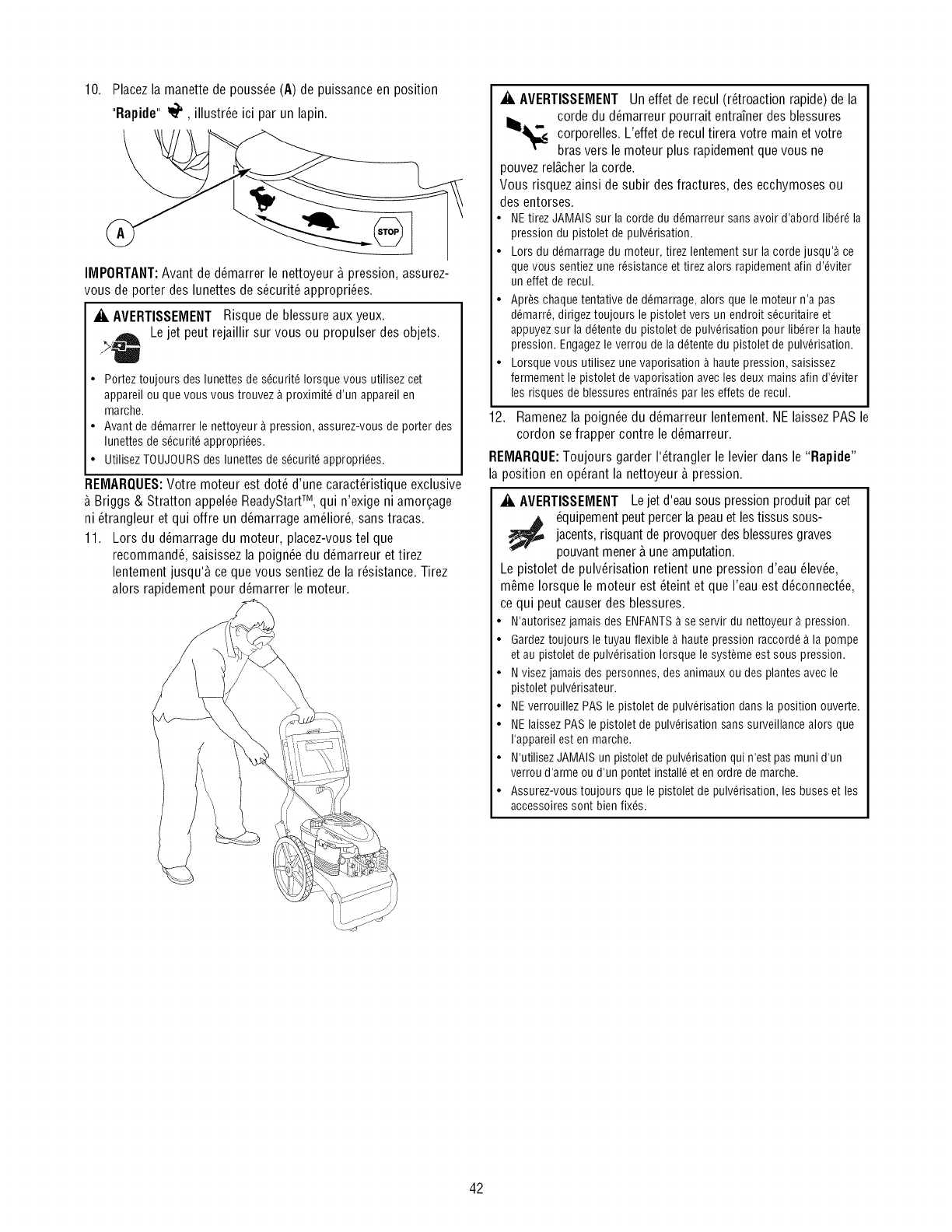

10. Placezla manette de pouss6e (A) de puissance en position

"Rapide" @, illustr6e ici par un lapin.

IMPORTANT:Avant de d6marrer le nettoyeur & pression, assurez-

vous de porter des lunettes de s_curit_ appropri_es.

Jk AVERTISSEMENT Risquede blessure aux yeux.

Le jet peut rejaillir sur vous ou propulser des objets.

• Portez toujours des lunettes de s6curit6 Iorsque vous utilisez cet

appareil ou que vous vous trouvez _ proximit6 d'un appareil en

marche.

• Avant de d6marrer le nettoyeur _ pression, assurez-vous de porter des

lunettes de s6curit6 appropri6es.

• Utilisez TOUJOURSdes lunettes de s6curit6 appropri6es.

REMARQUES:Votre moteur est dot_ d'une caract6ristique exclusive

Briggs & Stratton appel_e ReadyStartTM, qui n'exige ni amor(}age

ni _trangleur et qui offre un d_marrage am_lior_, sans tracas.

11. Lors du d_marrage du moteur, placez-vous tel que

recommand_, saisissez la poign_e du d_marreur et tirez

lentement jusqu'& ce que vous sentiez de la r_sistance. Tirez

alors rapidement pour d_marrer le moteur.

AAVERTISSEMENT Un effet de recul (r6troaction rapide) de la

corde du d_marreur pourrait entrafnerdes blessures

_,_.,_ corporelles. L'effet de recultirera votre main et votre

bras vers le moteur plus rapidementque vous ne

pouvezrel_cherla corde.

Vous risquez ainsi de subir des fractures, des ecchymoses ou

des entorses.

• NEtirezJAMAISsur lacordedud6marreursansavoird'abordlib6r6la

pressiondupistoletdepulv6risation.

• Lorsdu d6marragedu moteur,tirezlentementsur lacordejusqu'_ce

quevous sentiezuner6sistanceet tirezalorsrapidementafind'6viter

uneffetderecul.

• Apreschaquetentativeded6marrage,alorsquele moteurn'apas

d6marr6,dirigeztoujourslepistoletversun endroits6curitaireet

appuyezsurla d6tentedupistoletdepulv6risationpourlib6rerla haute

pression.Engagezleverroudelad6tentedu pistoletdepulv6risation.

• Lorsquevousutilisezunevaporisation_ hautepression,saisissez

fermementle pistoletdevaporisationaveclesdeuxmainsafin d'6viter

lesrisquesdeblessuresentrain6sparleseffetsde recul.

12. Ramenezla poign_e du d_marreur lentement. NE laissez PASle

cordon se frapper contre le d_marreur.

REMARQUE:Toujours garder I'_trangler le levier dans le "Rapide"

la position en op6rant la nettoyeur &pression.

IL AVERTISSEMENT Le jet d'eau sous pression produit par cet

_quipement peut percer la peau et les tissus sous-

jacents, risquant de provoquer des blessures graves

pouvant mener & une amputation.

Le pistolet de pulv_risation retient une pression d'eau _lev_e,

m6me Iorsque le moteur est _teint et que I'eau est d_connect_e,

ce qui peut causer des blessures.

• N'autorisez jamais des ENFANTS_ se servir du nettoyeur _ pression.

• Gardez toujours le tuyau flexible _ haute pression raccord6 _ la pompe

et au pistolet de pulv6risation Iorsque le syst_me est sous pression.

• N visezjamais des personnes, des animaux ou des plantes avec le

pistolet pulv6risateur.

• NE verrouillez PASle pistolet de pulv6risation dans la position ouverte.

• NE laissez PAS le pistolet de pulv6risation sans surveillance alors que

I'appareil est en marche.

• N'utilisez JAMAIS un pistolet de pulv6risation qui n'est pas muni d'un

verrou d'arme ou d'un pontet install6 et en ordre de marche.

• Assurez-vous toujours que le pistolet de pulv6risation, les buses et les

accessoires sont bien fix6s.

42

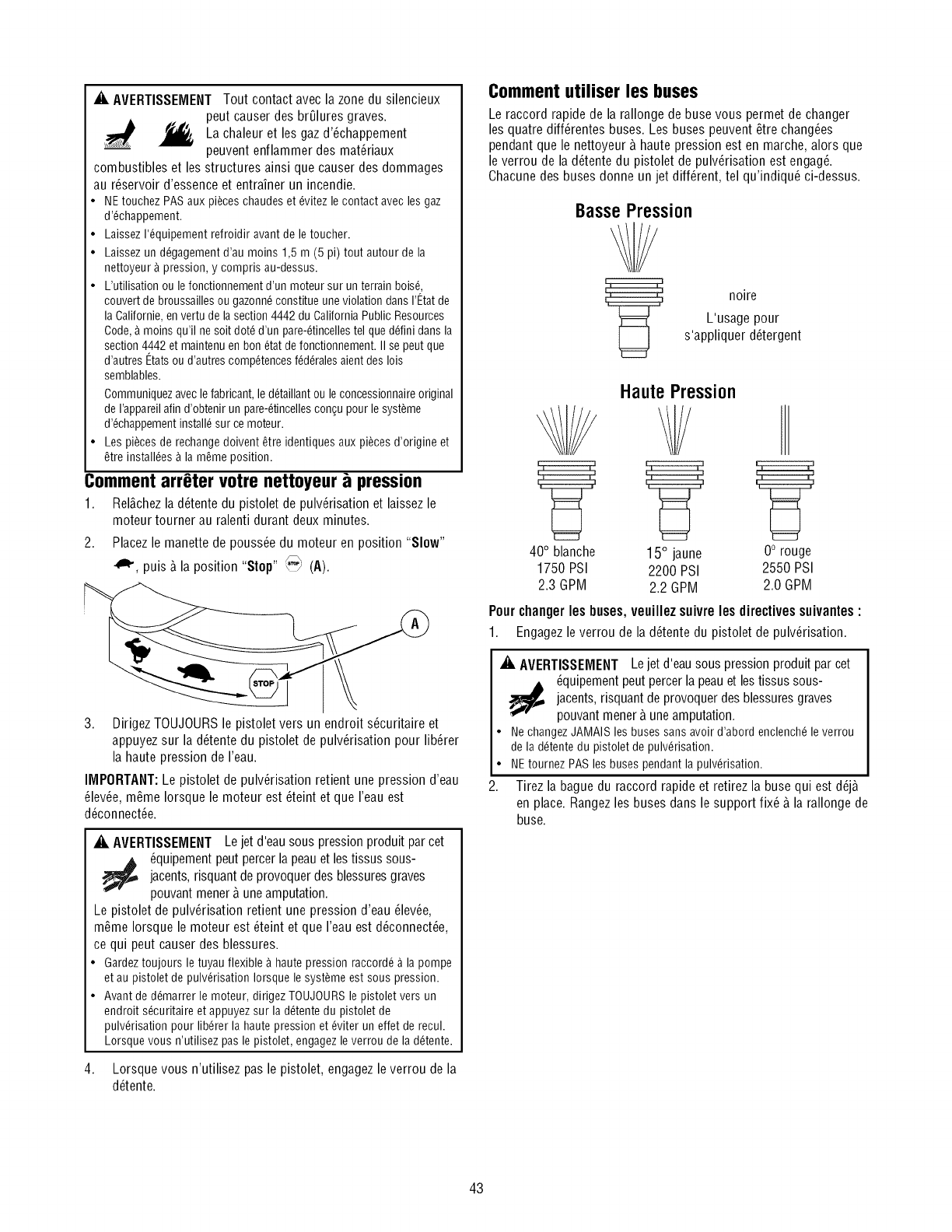

Jk AVERTISSEMENT Tout contact avec la zone du silencieux

peut causer des br01uresgraves.

La chaleur et les gazd'_chappement

peuvent enflammer des mat_riaux

combustibles et les structures ainsi que causer des dommages

au r_servoir d'essence et entrafner un incendie.

•NEtouchezPASaux pieceschaudeset 6vitezlecontactaveclesgaz

d'6chappement.

• Laissez1'6quipementrefroidiravantde letoucher.

• Laissezun d6gagementd'au moins1,5m (5 pi) toutautourde la

nettoyeur&pression,y comprisau-dessus.

• L'utilisationou lefonctionnementd'unmoteursurunterrainbois6,

couvertdebroussaillesougazonn6constitueuneviolationdansrt_tatde

laCalifornie,envertudelasection4442du CaliforniaPublicResources

Code,&moinsqu'ilnesoitdot6d'unpare-6tincellestelqued6finidansla

section4442et maintenuenbon6tatdefonctionnement.II sepeutque

d'autrest_tatsoud'autrescomp6tencesf6d6ralesaientdeslois

semblables.

Comrnuniquezaveclefabricant,led6taillantouleconcessionnaireoriginal

deI'appareilafind'obtenirunpare-6tincellescon(_upourlesyst_me

d'6chappementinstall6surcemoteur.

• Lespi_cesde rechangedoivent_treidentiquesauxpi_cesd'origineet

_treinstall6es_ larn_rneposition.

Commentarr ter votre nettoyeur pression

1. Rel_chezla d_tente du pistolet de pulv_risation et laissezle

moteur tourner au ralenti durant deux minutes.

2. Placezle manettede pouss6edu moteur en position "Slow"

41., puis _ la position "Stop" __\ (A).

3. Dirigez TOUJOURSle pistolet vers un endroit s6curitaire et

appuyezsur la d_tente du pistolet de pulv_risation pour lib_rer

la baute pression de I'eau.

IMPORTANT:Le pistolet de pulv_risation retient une pression d'eau

_lev_e,m6me Iorsque le moteur est _teint et que I'eau est

d_connect_e.

IL AVERTISSEMENT Lejet d'eausous pressionproduit par cet

_quipementpeut percerla peauet lestissus sous-

jacents, risquantde provoquerdes blessuresgraves

pouvant mener& uneamputation.

Le pistolet de pulv_risation retient une pression d'eau _lev_e,

m6me Iorsque le moteur est _teint et que I'eauest d_connect_e,

ce qui peut causer des blessures.

• Gardeztoujoursle tuyauflexible_ hautepressionraccord6_ lapompe

et au pistoletdepulv6risationIorsquele syst_meest souspression.

• Avantded6marrerlemoteur,dirigezTOUJOURSlepistoletversun

endroits6curitaireet appuyezsur lad6tentedu pistoletde

pulv6risationpourlib6rerlahautepressionet 6viteruneffetde recul.

Lorsquevousn'utilisezpasle pistolet,engagezleverroudelad6tente.

4. Lorsque vous n'utilisez pas le pistolet, engagez le verrou de la

d_tente.

CommentuUliserles buses

Le raccord rapide de la rallonge de buse vous permet de changer

les quatre diff_rentes buses. Les buses peuvent 6tre chang_es

pendant que le nettoyeur _ baute pression est en marcbe, alors que

le verrou de la d_tente du pistolet de pulv_risation est engag&

Cbacunedes buses donne un jet different, tel qu'indiqu_ ci-dessus.

BassePression

noire

L'usage pour

s'appliquer d6tergent

Haute Pression

40° blanche 15 ° jaune 0° rouge

1750 PSI 2200 PSI 2550 PSI

2.3 GPM 2.2 GPM 2.0 GPM

Pourchangerles buses,veuillezsuivreles directivessuivantes:

1. Engagezleverroude lad_tentedu pistoletde pulv_risation.

_k AVERTISSEIVIENT

2.

Lejet d'eausous pression produit par cet

_quipement peut percerla peau et lestissus sous-

jacents, risquantde provoquerdes blessuresgraves

pouvantmener &une amputation.

NechangezJAMAISlesbusessansavoird'abordenclench6leverrou

delad6tentedu pistoletdepulv6risation.

NEtournezPASlesbusespendantlapulv6risation.

Tirez la bague du raccord rapide et retirez la buse qui est d6j&

en place. Rangezles buses dans le support fix6 & la rallonge de

buse.

43

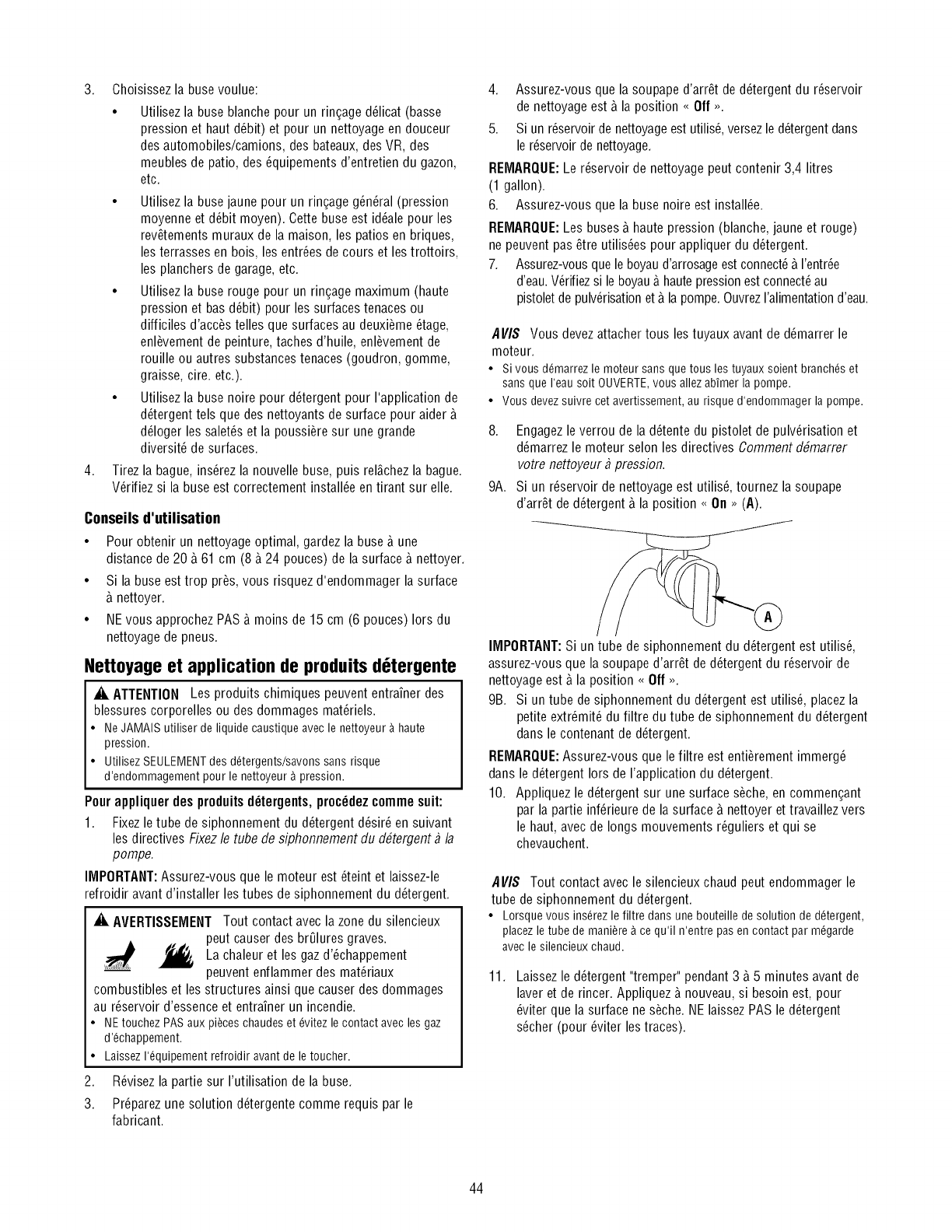

3. Choisissez la buse voulue:

,

Utilisez la buse blanche pour un rin£age d_licat (basse

pression et haut d_bit) et pour un nettoyage en douceur

des automobiles/camions, des bateaux, des VR, des

meubles de patio, des _quipements d'entretien du gazon,

etc.

• Utilisez la buse jaune pour un rin£age g_n_ral (pression

moyenne et d_bit moyen). Cettebuse est id_ale pour les

rev_tements muraux de la maison, les patios en briques,

les terrasses en bois, les entr_es de cours et lestrottoirs,

les planchers de garage, etc.

• Utilisez la buse rouge pour un rin£age maximum (haute

pression et bas d_bit) pour les surfaces tenaces ou

difficiles d'acc_s telles que surfaces au deuxi_me _tage,

enl_vement de peinture, taches d'huile, enl_vement de

rouille ou autres substances tenaces (goudron, gomme,

graisse, cire. etc.).

• Utilisez la buse noire pour d_tergent pour I'application de

d_tergent tels que des nettoyants de surface pour aider &

d_loger les salet_set la poussi_re sur une grande

diversit_ de surfaces.

Tirez la bague, ins_rez la nouvelle buse, puis rel&chezla bague.

Wrifiez si la buse est correctement install_e entirant sur elle.

Conseilsd'utilisation

• Pour obtenir un nettoyageoptimal, gardez la buse _.une

distance de 20 & 61 cm (8 &24 pouces) de la surface & nettoyer.

• Si la buse est trop pros, vous risquez d'endommager la surface

& nettoyer.

• NEvous approchez PAS& moins de 15 cm (6 pouces) Iors du

nettoyage de pneus.

Nettoyage et application de produits dGtergente

JiLATTENTION Les produits chimiques peuvent entrafner des

blessures corporelles ou des dommages materiels.

• NeJAMAISutiliserdeliquidecaustiqueavecle nettoyeur_ haute

pression.

• UtilisezSEULEMENTdesd6tergents/savonssansrisque

d'endommagementpourle nettoyeur_ pression.

Pourappliquer des produitsd_tergents,proc_dezcommesuit:

1. Fixezle tube de siphonnement du d_tergent d_sir_ en suivant

les directives Fixezle tube de siphonnement du d#tergent _la

pompe.

IMPORTANT:Assurez-vous que le moteur est _teint et laissez-le

refroidir avant d'installer lestubes de siphonnement du d_tergent.

JiLAVERTISSEMENT Tout contact avec la zone du silencieux

peut causer des br01uresgraves.

La chaleur et les gazd'_chappement

peuvent enflammer des mat_riaux

combustibles et les structures ainsi que causer des dommages

au r_servoir d'essence et entrafner un incendie.

NEtouchezPASaux pi_ceschaudeset 6vitezlecontactaveclesgaz

d'6chappement.

Laissez1'6quipementrefroidiravantde letoucher.

2.

3.

R_visez la partie sur I'utilisation de la buse.

Pr@arez une solution d6tergente comme requis par le

fabricant.

4. Assurez-vous que la soupape d'arr6t de d6tergent du r6servoir

de nettoyageest _ la position <<Off >>.

5. Si un r_servoirde nettoyageest utilis_, versez led_tergent dans

le r_servoirde nettoyage.

REMARQUE:Le r_servoir de nettoyage peut contenir 3,4 litres

(1 gallon).

6. Assurez-vous que la buse noire est install_e.

REMARQIJE:Les buses _ haute pression (blanche, jaune et rouge)

ne peuvent pas 6tre utilis_es pour appliquer du d_tergent.

7. Assurez-vousque leboyau d'arrosageest connect__ I'entr_e

d'eau.V_rifiezsi le boyau& hautepressionest connect_au

pistoletde pulv_risationet _ la pompe. OuvrezI'alimentationd'eau.

AVIS Vous devezattacher tousles tuyaux avant de d6marrer le

moteur.

• Sivousd_marrezlemoteursansquetousles tuyauxsoientbranch_set

sansqueI'eausoit OUVERTE,vousallezab_merlapompe.

• Vousdevezsuivrecetavertissement,au risqued'endommagerla pompe.

8. Engagezle verrou de la d_tente du pistolet de pulv_risation et

d_marrezle moteur selon les directives Comment d#marrer

votre nettoyeur _pression.

9A. Si un r_servoir de nettoyageest utilis_, tournez la soupape

d'arr_t de d_tergent _ la position <_On >_(A).

IMPORTANT:Si un tube de siphonnement du d6tergent est utilis6,

assurez-vous que la soupape d'arr6t de d_tergent du r_servoir de

nettoyageest _ la position <<Off >>.

9B. Si un tube de siphonnement du d_tergent est utilis_, placezla

petite extr_mit_ du filtre du tube de siphonnement du d_tergent

dans le contenant de d_tergent.

REMARQUE:Assurez-vous que lefiltre est enti_rement immerg_

dans le d_tergent Iors de I'application du d_tergent.

10. Appliquez le d_tergent sur une surface s_che, en commen£;ant

par la partie inf_rieure de la surface _ nettoyer et travaillez vers

le haut, avec de longs mouvements r_guliers et qui se

chevauchent.

AVIS Tout contact avec le silencieux chaud peut endommager le

tube de siphonnement du d6tergent.

• Lorsque vous ins_rez le filtre dans une bouteille de solution de d_tergent,

placezle tube de mani_re _ ce qu'il n'entre pas en contact par m_garde

avec le silencieux chaud.

11. Laissezle d_tergent "tremper" pendant3 _ 5 minutes avant de

laver et de rincer. Appliquez _ nouveau,si besoin est, pour

_viter que la surface ne s_che. NE laissez PASle d_tergent

s_cher (pour _viter lestraces).

44

Rincer le nettoyeur _pression

Pour rincer;

1. Engagezle verrou de la d_tente du pistolet de pulv_risation.

2. Placezla soupape d'arr6t de d_tergent _ la positon "Off".

3. Retirez la buse noire pour d_tergent de la rallonge de buse.

4. %lectionnez la buse _ hautepression d_sir_e et installez-la en

suivant les directives d_crites dans la section Comment utiliser

les buses.

5. NE placezPAS le pistolet pulv6risateur trop pros de la surface

que vous d_sirez pulv_riser.

JIL AVERTISSEMENT Un effet de recul du pistolet de

pulv_risation pourrait entrafner une chute.

•Utilisez le nettoyeur _ pression _ partir d'une surface stable.

• Soyez tr_s vigilant si vous devez utiliser le nettoyeur _ pression

Iorsque vous _tes dans une 6chelle, un 6chafaudage ou autre

emplacement similaire.

• Lorsque vous utilisez une vaporisation _ haute pression, saisissez

fermement le pistolet de vaporisation avec les deux mains afin d'6viter

les risques de blessures entra_n6spar les effets de recul.

6. Appliquez le jet & haute pression sur une petite surface, puis

v6rifiez-la pour voir si elle n'est pasabfm6e. Si elle n'est pas

abfm6e,vous pouvez continuer.

7. Commencez en haut de I'endroit que vous devez rincer, en

descendantavec les m6mes mouvements qui se chevauchent

comme Iorsque vous aveznettoy_.

Syst_me de refroidissement automatique

(surpressionthermique)

Si vous faites tourner le moteur de votre pulv_risateur pendant 3

5 minutes sansappuyer sur la ggchette du pistolet pulv_risateur,

I'eau qui circule dans la pompe peut atteindre unetemperature de

51° & 68oc (125° _ 155°F). Lorsque I'eauatteint cette temperature,

le syst_me de refroidissement automatique se d_clencheet

refroidit la pompe envidant I'eau chaudesur le sol.

45

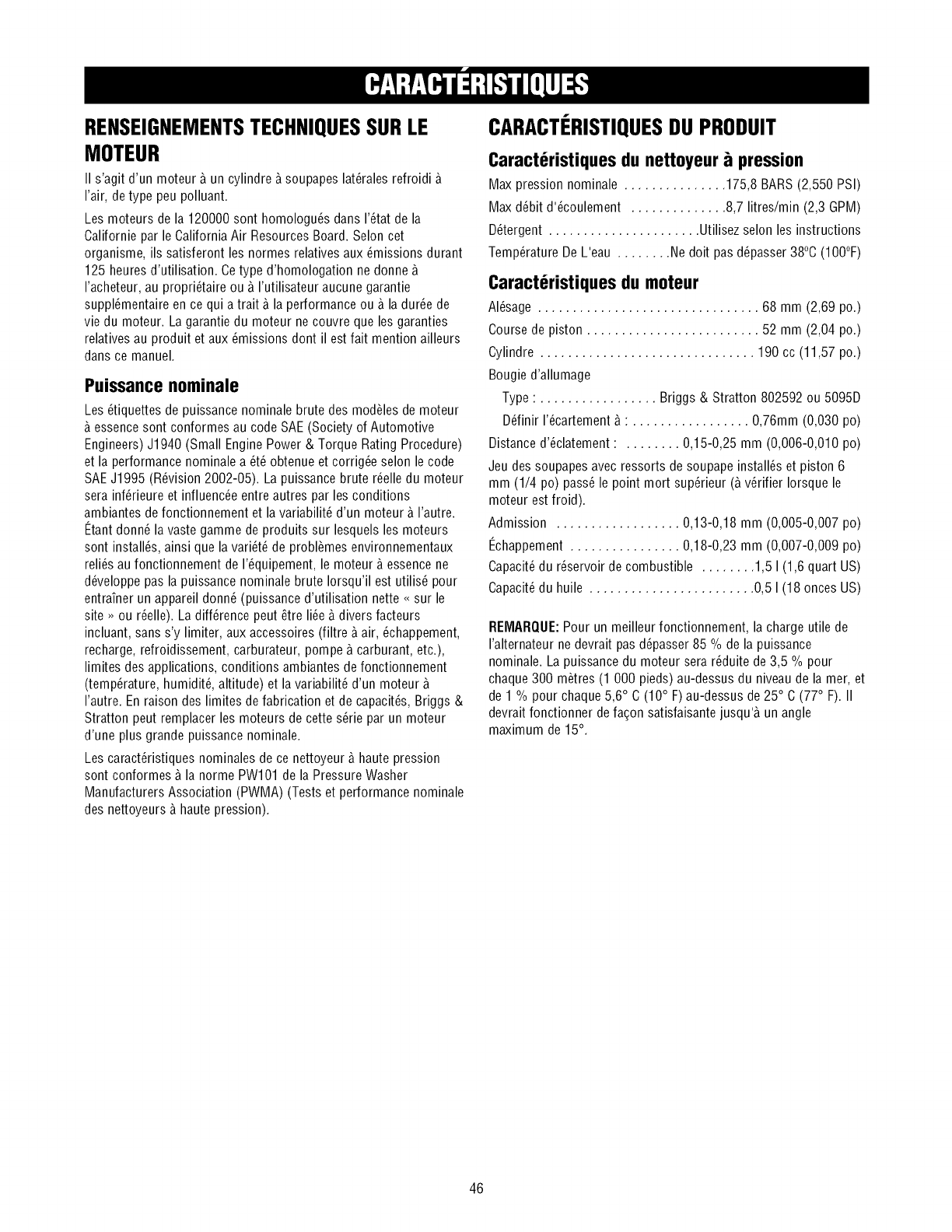

RENSEIGNEMENTSTECHNIQUESSURLE

MOTEUR

II s'agit d'un moteur _ un cylindre _ soupapes lat_rales refroidi

I'air, detype peu polluant.

Les moteurs de la 120000 sont homologu_s dans I'_tat de la

Californie par le California Air Resources Board. Selon cet

organisme, ils satisferont les normes relatives aux _missions durant

125 heures d'utilisation. Cetype d'homologation ne donne

I'acheteur, au propri_taire ou & I'utilisateur aucune garantie

suppl_mentaire en ce qui a trait _ la performance ou & la dur_e de

vie du moteur. La garantie du moteur necouvre que les garanties

relatives au produit et aux _missions dont il est fait mention ailleurs

dans ce manuel.

Puissance nominale

Les _tiquettes de puissance nominale brute des modules de moteur

essencesont conformes au code SAE (Society of Automotive

Engineers) J1940 (Small Engine Power & Torque Rating Procedure)

et la performance nominale a _t_ obtenue et corrig_e selon le code

SAEJ1995 (R_vision 2002-05). La puissance brute r_elle du moteur

sera inf_rieure et influenc_e entre autres par les conditions

ambiantes defonctionnement et la variabilit_ d'un moteur & I'autre.

I_tantdonn_ la vaste gamme de produits sur lesquels les moteurs

sont install_s, ainsi que la vari_t_ de probl_mes environnementaux

reli_s au fonctionnement de I'_quipement, le moteur _ essence ne

d_veloppe pas la puissance nominale brute Iorsqu'il est utilis_ pour

entra'inerun appareil donn_ (puissance d'utilisation nette <<sur le

site >>ou r_elle). La difference peut 6tre li_e &divers facteurs

incluant, sans s'y limiter, aux accessoires (filtre _ air, _chappement,

recharge, refroidissement, carburateur, pompe _ carburant, etc.),

limites des applications, conditions ambiantes defonctionnement

(temperature, humiditY, altitude) et la variabilit_ d'un moteur

I'autre. Enraison des limites de fabrication et de capacit_s, Briggs &

Stratton peut remplacer les moteurs de cette s_rie par un moteur

d'une plus grande puissance nominale.

Les caract_ristiques nominales de ce nettoyeur & haute pression

sont conformes _ la norme PW101 de la PressureWasher

Manufacturers Association (PWMA) (Tests et performance nominale

des nettoyeurs _ haute pression).

CARACTERISTIQUESDUPRODUIT

CaractGristiques du nettoyeur _pression

Max pression nominale ............... 175,8 BARS (2,550 PSi)

Max d6bit d'6coulement .............. 8,7 litres/min (2,3 GPM)

D_tergent ...................... Utilisez selon les instructions

Temperature De L'eau ........ Nedoit pas d_passer 38°C (100°F)

Caract_ristiques du moteur

Al_sage ................................ 68 mm (2,69 po.)

Coursede piston ......................... 52 mm (2,04 po.)

Cylindre ............................... 190 cc (11,57 po.)

Bougie d'allumage

Type : ................. Briggs & Stratton 802592 ou 5095D

D_finir I'_cartement _ : ................. 0,76mm (0,030 po)

Distance d'_clatement : ........ 0,15-0,25 mm (0,006-0,010 po)

Jeu dessoupapes avec ressorts de soupape install_s et piston 6

mm (1/4 po) pass_ le point mort sup_rieur (_ v_rifier Iorsque le

moteur est froid).

Admission .................. 0,13-0,18 mm (0,005-0,007 po)

I_chappement ................ 0,18-0,23 mm (0,007-0,009 po)

Capacit_du r_servoir de combustible ........ 1,5 1(1,6 quart US)

Capacit_du huile ........................ 0,5 1(18 onces US)

REMARQIJE:Pour un meilleur fonctionnement, la charge utile de

I'alternateur ne devrait pasd_passer 85 % de la puissance

nominale. La puissance du moteur sera r_duite de3,5 % pour

chaque300 m_tres (1 000 pieds) au-dessus du niveau de lamer, et

de 1% pour chaque 5,6° C (10° F)au-dessus de 25° C (77° F). II

devrait fonctionner defa(}on satisfaisante jusqu'& un angle

maximum de 15°.

46

RESPONSABILITESDUPROPRIETAIRE

Respectezle calendrierd'entretien du nettoyeur selon le nombre

d'heures de fonctionnement ou le temps @ou16,le premierdes deux

pr@alant.

Lorsque I'appareil est utilis6 dans les conditions adverses d@rites

ci-dessous, il faut en faire I'entretien plus fr@uemment.

_ ilk ii.I _iI _iI _iI _iI _iI _iI _iI _iI_iI _iI _iI _iI_iI _iI _iI _iI_iI _iI _iI

•Changerl'huiledu moteur

_ _ _ i:i ii.I _iI _iI _iI _iI _iI _iI _iI _iI_iI _iI _iI _iI_iI _iI _iI _iI_iI _iI _iI

• V6rifier/nettoyer la cr6pine d'eau d'arriv6e 1

• V6rifier le tuyau g haute pression

• V6rification du tube de siphonnement du d6tergent

• V6rifier la pr6sencede fuites dans le pistolet _ pulv6risation et

I'assemblage

• Nettoyezles d6bris

• Wrifier le niveau d'huile du moteur

• Fake rentretien du filtre g air2

• Changerl'huiledu moteur

• Inspectez le silencieux et 1'6cran pare-6tincelles

• FaireI'entretien de la bougie d'allumage

• Nettoyezle syst_me de refroidissement2

Nettoyez I'appareil s'il est encrasse. Remplacez toute piece perforce ou

endommagee.

2 Remplacez les pieces plus frequemment si vous utilisez I'appareil dans un milieu

sale ou poussiereux.

RecommandaUons General

Un entretien r6gulier am61iorerala performance et prolongera la

dur@ de vie du nettoyeur & haute pression. Consultez un d6taillant

autoris6 Sears pour I'entretien.

La garantiedu nettoyeur & pression ne couvre pas les 616ments

soumis _ I'abus ou & la n6gligence de I'op@ateur.Pour obtenir la

pleine application de la garantie, il faut que I'op@ateurfasse

I'entretien du nettoyeur & hautepression conform6ment aux

directives de ce manuel d'utilisation y compris son entreposage

ad@uat selon les directives de la section Entreposage.

Pour assurer I'entretien ad@uat du nettoyeur & haute pression, il

faut effectuer p@iodiquementcertains r6glages.

II faut effectuer toutes les op@ations d'entretien et les r@lages au

moins unefois par saison. Suivez les instructions du Calendrier

d'entrefien ci-dessus.

REMARQUE:Une fois par ann@, vous devez nettoyer ou remplacer

la bougie d'allumage et remplacer le filtre &air. Une nouvelle bougie

d'allumage et un filtre &air propre permettent d'assurer que le

m61angeessence-air est ad@uat en plus de contribuer au meilleur

fonctionnement de votre moteur et d'augmenter sa dur@ de vie.

ContrOle des _missions

L'entretien,le remplacementou la r_parationdesdispositifset

syst_mesantipollutionpeuvent_tre effectu_spar un _tahlissement

de r_parationde moteurshorsrouteou par une personnequalifi_e.

Pour obtenir un entretien<<sans frais >_du dispositif antipollution, le

travail dolt 6tre effectu_ par un d_taillant autoris_ Searspar le

fabricant. Voir la garantie du dispositif antipollution.

Entretien de la pompe _huile

NEtentez PASd'effectuer d'entretien relatif & I'huile sur la pompe. Ce

module ne n@essiteaucun entretien d'huile pour la pompe. La

pompe est pr6-1ubrifi@et scell@ en usine, ne n@essitant aucune

lubrification suppl6mentaire au cours de la dur@ de vie de la pompe.

Avant chaque utilisation

1. V@ifiez le niveau d'huile du moteur.

2. Nettoyage desd6bris.

3. V@ifiez si la grille de la prise d'eau n'est pas abfm@.

4. V@ifiez si le tuyau _.haute pression n'a pas de fuite.

5. V@ifiez si des dommages sont visibles sur le tube de

siphonnement du d6tergent et le r6servoir.

6. V@ifiez si le pistolet pulv@isateur et de I'assemblagede la

rallonge r6glable du gicleur n'ont pas de fuite.

7. Rincez le boyau d'arrosage pour d61ogertous d6bris.

ENTRETIENDUNETTOYEURAPRESSION

Nettoyage des d_bris

Nettoyez les d_bris accumul_s sur le nettoyeur _ pression tousles

jours ou avant de I'utiliser. Gardeztoujours la tringlerie, le ressort et

les commandes propres. Gardezla zone autour et derriere le

silencieux libre de d_bris combustibles. Inspectez lesfentes d'air de

refroidissement et les ouvertures sur le nettoyeur _ pression. Ces

ouvertures doivent demeurer propres et non obstru@s.

Les parties du nettoyeur & haute pression doivent 6tre gard@s

propres afin de r_duire le risque de surchauffe et d'inflammation

des d_bris accumul_s.

• Utilisez un linge humide pour nettoyer les surfaces ext@ieures.

AVIS Un traitement inappropri6 du nettoyeur &pression risque de

I'endommager et de raccourcir sa dur@ d'utilisation.

• N'ins_rezaucunobjetdanslesfentesde refroidissement.

• Utilisez une brosse _.soles douces pour d6tacher les

accumulations de salet6s, d'huile, etc.

• Utilisez un aspirateur pour ramasser les salet6s et d6bris.

V_rifiez el nettoyez la grille de la prise d'eau

Inspectez la grille de la prise d'eau. Nettoyez-lasi elle est bouch@

ou remplacez-lasi elle est endommag_e.

47

VGrifiez le tuyau _haute pression

Letuyau & hautepression peut avoir desfuites, s'il est us_,tordu ou

mal utilis_. Inspectezle tuyau avant chaqueutilisation. Wrifiez tous

les tuyaux pour les coupures, lesfuites, I'abrasion ou le gonflement

du couvercle, ou si certains raccords sont abfm_sou mobiles. Si

vous remarquezquelque chose, remplacez imm_diatement letuyau.

A, AVERTISSEiVIENTLe jet d'eau sous pression produit par

cet _quipement peut percer la peauet lestissus sous-

jacents,risquant de profloquer des blessures graves

pouvant mener & une amputation.

•NEr6parezjamaislestuyaux_ hautepression.Remplacez.

• Letuyaude remplacementDOlTr6sister) unepressionsup6rieure) la

pressionnominaledu nettoyeur.

V6rifiez le pistolet et la rallonge de gicleur

Inspectez le raccord du tuyau sur le pistolet pulv_risateur, s'il est

correctement fix_. Essayezla g_.chetteen appuyant et en vous

assurant qu'elle "s'enclenche"en placeIorsque vous la relgchez.

Placezle verrou de s_curit_ en position MARCHEet essayezla

ggchette.Vous ne devriez pas pouvoir I'enfoncer. Remplacezle

pistolet imm_diatement s'il _choue un de ces essais.

Entretien du gicleur

Si vous sentez un effet de pulsation en appuyant sur la d_tente du

pistolet de pulv_risation, c'est que la pression de la pompe est peut-

6tre trop _lev_e. Celapeut se produire si la buse est obstru_e,

compl_tement ou en partie, par un corps _tranger, comme des

salet_s, etc. Pour rem_dier &ce probl_me, nettoyez imm_diatement

la buse en suivant ces instructions :

1. I_teignezle moteur et fermez I'alimentation en eau.

2. Dirigez TOUJOURSle pistolet vers un endroit s_curitaire et

appuyezsur la d_tente du pistolet de pulv_risation pour lib_rer

la haute pression de I'eau.

IL AVERTISSEiVIENTLe jet d'eausous pressionproduit par cet

_quipementpeut percerla peauet lestissus sous-

jacents, risquantde provoquerdes blessuresgraves

pouvant mener& uneamputation.

Le pistolet de pulv_risation retient une pression d'eau _lev_e,

m6me Iorsque le moteur est _teint et que I'eauest d_connect_e,

ce qui peut causer des blessures.

• Gardeztoujoursle tuyauflexible_ hautepressionraccord6_ lapompe

et au pistoletdepulv6risationIorsquele syst_meest souspression.

• Avantded6marrerlemoteur,dirigezTOUJOURSlepistoletversun

endroits6curitaireet appuyezsur lad6tentedu pistoletde

pulv6risationpourlib6rerlahautepressionet 6viteruneffetde recul.

Lorsquevousn'utilisezpasle pistolet,engagezleverroudelad6tente.

3. Enlevezla buse de I'extr_mit_ de la rallonge de buse.

4. Utilisez un trombone pour d_gagertout _l_ment pouvant

obstruer la buse (A).

5. D6tachezla rallonge du pistolet pulv6risateur.

6. ,&,I'aide d'un tuyau d'arrosage, enlevez les d_bris

suppl_mentaires en rim}ant la rallonge de buse. Rincez-la

pendant30 _ 60 secondes.

7. R_installezla buse dans la rallonge de buse.

8. Rebranchezla rallonge de buse sur le pistolet de pulv_risation.

9. Assurez-vousque leboyau d'arrosageest connect__ I'entr_e

d'eau.V_rifiezsi le boyau& hautepressionest connect_au

pistoletde pulv_risationet _ la pompe. OuvrezI'alimentationd'eau.

10. Engagezle verrou de la d_tente du pistolet de pulv_risation et

d_marrezle moteur selon les directives Comment d#marrer

votre nettoyeur Dpression.

11. Testez le nettoyeur & pression en I'utilisant avecchaque buse

raccord rapide.

Entretien du joint torique

Procurez-vous un n_cessaire de r_paration de joint torique, au

magasin Searsde votre localitY, ent_l_phonant au num_ro sans

frais 1-800-4-1VlY-HOIVIE(469-4663) ou sur Internet

www.sears.ca. Cen_cessaire n'est pas inclus avec le nettoyeur

haute pression. Le n_cessaire comprend des joints toriques de

rechange, une rondelle de caoutchouc et un filtre d'arriv_e d'eau.

Pour remplacer les joints toriques de votre nettoyeur, consultez la

feuille d'instructions fournie avec le n_cessaire.

i_ AVERTISSEIVIENTLe jet d'eausous pression produit par cet

:_ _quipementpeut percerla peau et lestissus sous-

jacents, risquantde provoquerdes blessuresgraves

pouvantmener &une amputation.

• Ner6parezJAMAISdes raccordsnon 6tanches_ I'aidedescellant.

Remplacezle joint toriqueou le joint d'6tanch6it6.

48

ENTRETIENDU MOTEUR

_i, AVERTISSEMENT Unintentional peut r6sulter dans feu ou

"_r _lectrique

LORSQUEVOUS RI_GLEZOU RI_PAREZVOTRENETTOYEURA PRESSION

•D6branchez toujours ie c_bie de bougie et placez-lede fa(_on_ce qu'il

ne soit pas en contact avec la bougie.

LORSDE TESTSD'ALLUMAGEDU MOTEUR

• Utilisez un v6rificateur de bougies d'allumage approuv6.

• Ne v6rifiez pas I'allumage Iorsque la bougie d'allumage est enlev6e.

Huile

Recommandationsrelatives_ I'huile

Nous recommandons I'utilisation des huiles certifi6es par garantie

Briggs & Stratton pour obtenir une meilleure performance. Les

autres huiles d6tergentes de haute qualit_ sont acceptables si elles

ont les cotes pour service SF, SG, SH, SJ ou plus. N'utilisez pas

d'additifs sp6ciaux.

Lestemp6ratures ext6rieures d6terminent la viscosit6 de I'huile

requise pour le moteur. Utilisez le tableau pour choisir la meilleure

viscosit6 pour la gamme de temp6ratures ext6rieures attendues.

oF

104 ___

86 mort

68 _"'_

5O N

32 °

14

-4

-22 '

°C

,_ 40

__ 30

__20

10

._n n 0

-m___-10 -20

"30

* Sous40°F(4°C),I'utilisationd'unehuileSAE30entrafneun

d_marragedifficile.

** Au-dessus de 80°F (27°C), I'utilisation d'une huile 10W30 peut

entrafner une consommation d'huile plus _lev_e.V_rifiez

fr_quemment le niveau d'huile.

_EIVIARQUE• L'huile synth6tique respectant la marque

d'homologation ILSACGF-2,API et portant le symbole

d'entretien API (montr_ _ la gauche) avec la mention <<

SJ/CF(_conomie d'_nergie) >>ou plus, est une huile

acceptable pour toutes les temperatures. L'utilisation

d'huile synth_tique ne modifie pas les intervalles de

changement d'huile.

V_rification du niveaud'huile

II est n6cessairede v6rifier le niveau d'huile avant chaque utilisation

ou apr_s chaque p6riode de 8 heures d'utilisation. Gardez un niveau

d'huile constant.

1. Assurez-vous que nettoyeur & pression se trouve sur une

surface de niveau.

2. Enlevezla jauge d'huile et nettoyez-laavec un linge. Replacez-

la et resserrez-la. Retirezla jauge et v_rifiez le niveau d'huile.

3. V_rifiez que I'huile est _ la marque Full (premier trou) sur la

jauge de niveau d'huile. Replacez-laet resserrez-la.

Full

Ajout d'huile

1. Assurez-vous que nettoyeur _ pression se trouve sur une

surface de niveau.

2. Wrifiez le niveaud'huiledela mani_red6critedansla rubrique

Vbrificationdu niveaud'huile.

3. Au besoin, videz lentement I'huile dans I'orifice de remplissage

d'huile, jusqu'& marque Full (premier trou) sur la jauge de

niveau d'huile. NEremplissez PAStrop le carter d'huile.

AVIS Le moteur risque de ne pas d6marrer ou de d6marrer

difficilement Iorsqu'il est trop rempli d'huile.

• NE remplissez PAS trop.

• Si le niveau d'huile d6passe la marque FULLde la jauge d'huile, vidangez

rhuile de sorte que le niveau soit 6gal _ la marque FULLde la jauge

d'huile.

4. Replacez-laet resserrez-la.

Vidange de I'huile moteur

Si vous utilisez votre nettoyeur &pression dans un endroit tr_s sale

ou poussi_reux ou par temps tr_s chaud, changez I'huile plus

fr6quemment.

_i, ATTENTION I_vitez tout contact cutan6 prolong6 ou r6p6t6

avec I'huile moteur usag_e.

• II a 6t6 d6montr6 que I'huiie moteur usag6e risque de provoquer un

cancer de la peau chez certains animaux de laboratoire.

• Rincez consciencieusement les zones expos6es avec de I'eau et du

savon.

GARDEZHOSDEPORTC:EDESENFANTS.NEPOLLUEZ

PAS.CONSERVEZLE SURPLUS.RAPPORTEZL'HUILE

USAGI_EAUX CENTRESDERECYCLAGE.

49

ChangezI'huile alors que le moteurest encorechaud, de la fad;on

suivante:

1. Videz le r6servoir d'essence enfaisant tourner le nettoyeur

pression jusqu'& 1'6puisementde I'essence.

2. D6branchezle fil de la bougie d'allumage et gardez-le 61oign6

de la bougie d'allumage.

3. Nettoyez la surface autour de I'orifice de remplissage d'huile,

enlevez le bouchon de remplissage d'huile et la jauge d'huile.

Essuyezla jauge d'huile.

4. Inclinezvotre nettoyeur_.haute pression pour vidanger I'huile

par I'orifice deremplissagedans un contenantad6quaten vous

assurant d'incliner le nettoyeur du c6t6 oppos6_ la bougie

d'allumage et aufiltre _ air. Unefois le carter vid6 de son huile,

remettezle nettoyeurdebout.

5. Videz lentement I'huile (environ 18 oz (0,5 I)) dans I'orifice de

remplissage d'huile, jusqu'& marque Full (premier trou) sur la

jauge de niveau d'huile.

6. Essuyezla jauge d'huile chaquefois que vous v6rifiez le niveau

d'huile. NE remplissez PAStrop le carter d'huile.

7. Replacez-laet resserrez-la.

8. Essuyeztoute huile restante.

9. Rebranchezle fil de la bougied'allumage _ la bougie d'allumage.

Entretien du filtre _air

Votre moteur nefonctionnera pas ad6quatement et pourrait

s'endommager si vous le faites fonctionner avec un filtre _ air sale.

Remplacezle filtre plus souvent si vous utilisez le nettoyeur dans un

endroit sale ou poussi6reux. Vous trouverez des pi_ces de rechange

au centre deservice Searsde votre r6gion.

PourfaireI'entretiendufiltre _air, proc_dezcommesuit:

1. D6vissezlavis(A) et ouvrezlecouvercle(B).

2. Retirez soigneusement la cartouche (C).

3. Pour nettoyer la cartouche, frappez doucement le c6t6 de

papier en accord6on sur une surface plane.

4. R_installez la cartouche propre ou une nouvelle cartouche dans

le couvercle.

5. Ins6rez les pattes du couvercle (D) dans les fentes inf6rieures

de la base (E).

6. Refermez le couvercle et serrezfermement la vis sur la base.

NOTA:Puedeadquirirnuevosfiltre &air al nt_merotelef6nico

1-800-4-1VIY-HOIVIE(469-4663).

EntreUen de la bougie d'allumage

FaitesI'entretien de la bougie d'allumage aux 100 heures

d'op6ration ou annuellement, le premier des deux pr_valant.

1. Nettoyez la surface autour de la bougie d'allumage.

2. Enlevezla bougie d'allumage et examinez-la.

3. Si les 61ectrodessont us6s ou si la porcelaine est craqu6eou

6caill6e.Utilisez la bougie de remplacement recommand6e.

Consultez Specifications.

4. V6rifiez 1'6cartementdes 61ectrodes_ I'aided'une jauge

d'6paisseur et ajustez I'_cartement des _lectrode selon les

sp6cifications recommand6esau besoin (voir Specifications).

\

\

5. Installez la bougie d'allumage et serrez-la solidement.

NOTA:Puedeadquirir nuevos bujiaal nt]mero telef6nico

1-800-4-1VIY-HOIVIE(469-4663).

EntreUen du pare-6tincelles

Inspectezs'il y a fissures, corrosion ou outre dommage du

silencieux. Retirez1'6cranpare-6tincelles, si inclus, et inspectezs'il y

a dommage ou obstruction de calamine. S'il y a besoin des pi_ces

de rechange,assurez-vous d'installer seulement pi_ces de rechange

originelles pour 1'6quipement.

Ai, AVERTISSEMENT Tout contact avec la zone du silencieux

peut causer des br01ures graves.

La chaleur et les gaz d'6chappement

peuvent enflammer des mat6riaux

combustibles et les structures ainsi que causer des dommages

au r6servoir d'essence et entrafner un incendie.

•NE touchez PAS aux pi_ceschaudes et 6vitez le contact avec les gaz

d'6chappement.

• Laissez 1'6quipement refroidir avant de le toucher.

• Laissez un d6gagement d'au moins 1,5 m (5 pi) tout autour de la

nettoyeur ) pression, y compris au-dessus.

• L'utilisation ou lefonctionnement d'un moteur sur un terrain bois6,

couvert de broussailles ou gazonn6 constitue uneviolation dans I't_tatde

la Californie,en vertu de la section 4442 du California Public Resources

Code,_ moins qu'il ne soit dot6 d'un pare-6tincellestel que d6fini dans la

section 4442 et maintenu en bon 6tat de fonctionnement. II se peut que

d'autres t_tats ou d'autres comp6tencesf6d6rales aientdes lois

semblables.

Communiquezavec le fabricant, le d6taillantou le concessionnaireoriginal

de I'appareilafin d'obtenir un pare-6tincellescon(_upour le syst_me

d'6chappementinstall6 sur ce moteur.

• Les pi_ces de rechange doivent _tre identiques aux pi_ces d'origine et

_tre install6es _ la m_me position.

5O

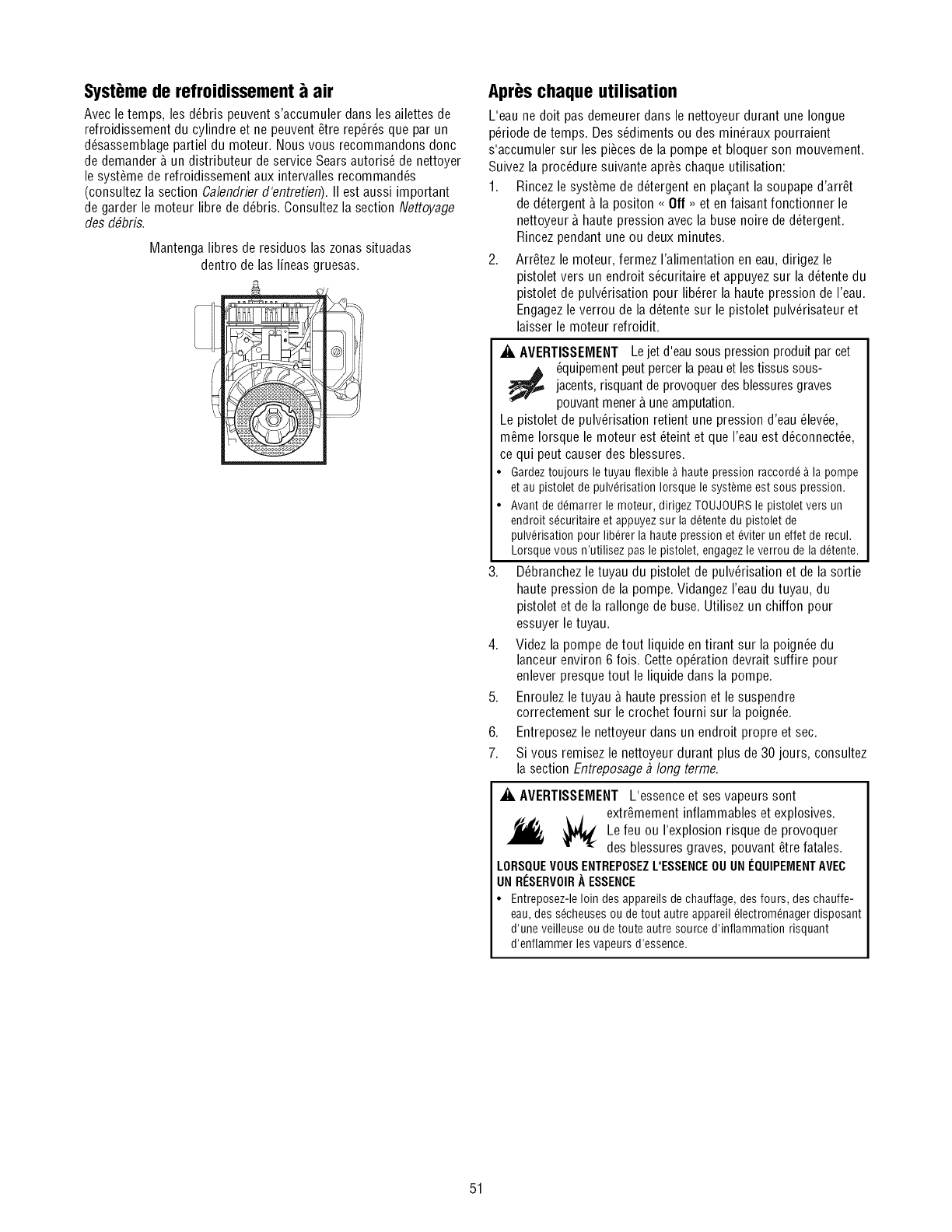

Syst_me de refroidissement _air

Avec letemps, les d_bris peuvent s'accumuler dans les ailettes de

refroidissement du cylindre et ne peuvent 6tre reports que par un

d_sassemblagepartiel du moteur. Nous vous recommandons donc

de demander & un distributeur de service Searsautoris_ de nettoyer

le syst_me de refroidissement aux intervalles recommand_s

(consultez la section Calendrierd'entretien). II est aussi important

de garder le moteur libre de d_bris. Consultez la section Nettoyage

des d#bris.

Mantenga libres de residuos las zonas situadas

dentro de las lineas gruesas.

Apr_s chaque utilisation

L'eau ne doit pas demeurer dans le nettoyeur durant une Iongue

p_riode de temps. Des s_diments ou des min_raux pourraient

s'accumuler sur les pi_ces de la pompe et bloquer son mouvement.

Suivezla procedure suivante apr_s chaque utilisation:

1. Rincez le syst_me de d_tergent en pla(}antla soupape d'arr_t

ded_tergent & la positon <<Off >>et en faisant fonctionner le

nettoyeur & haute pression avec la buse noire de d_tergent.

Rincez pendant une ou deux minutes.

2. Arr6tez le moteur, fermez I'alimentation en eau, dirigez le

pistolet vers un endroit s_curitaire et appuyezsur la d_tentedu

pistolet de pulv_risation pour lib_rer la hautepression de I'eau.

Engagezle verrou de la d_tente sur le pistolet pulv_risateur et

laisser le moteur refroidit.

_i, AVERTISSEMENT Lejet d'eausous pression produit par cet

_quipementpeut percer la peauet lestissus sous-

jacents,risquant de provoquerdesblessuresgraves

pouvant mener& uneamputation.

Le pistolet de pulv_risation retient une pression d'eau _lev_e,

m6me Iorsque le moteur est _teint et que I'eau est d_connect_e,

ce qui peut causer des blessures.

• Gardeztoujoursle tuyauflexible_ hautepressionraccord6_ lapompe

et au pistoletdepulv6risationIorsquele syst_meest souspression.

• Avantded6marrerlemoteur,dirigezTOUJOURSlepistoletversun

endroits6curitaireet appuyezsur lad6tentedu pistoletde

pulv6risationpourlib6rerlahautepressionet 6viterun effetde recul.

Lorsquevousn'utilisezpasle pistolet,engagezleverroude lad6tente.

D_branchezle tuyau du pistolet de pulv_risation et de la sortie

haute pression de la pompe. Vidangez I'eau dutuyau, du

pistolet et de la rallonge de buse. Utilisez un chiffon pour

essuyer le tuyau.

Videz la pompe de tout liquide entirant sur la poign_e du

lanceur environ 6 fois. Cetteoperation devrait suffire pour

enlever presquetout le liquide dans la pompe.

Enroulez letuyau & haute pression et le suspendre

correctement sur le crochet fourni sur la poign_e.

Entreposezle nettoyeur dans un endroit propre et sec.

Si vous remisez le nettoyeur durant plus de 30 jours, consultez

la section EntreposageD long terme.

_k AVERTISSEIMIENTL'essence et ses vapeurs sont

extr6mement inflammables et explosives.

Lefeu I'explosion risque de

ou provoquer

des blessures graves, pouvant 6tre fatales.

LORSQUEVOUSENTREPOSEZL'ESSENCEOUUNI:QUIPEIVIENTAVEC

UNRI_SERVOIRAESSENCE

• Entreposez-leloindesappareilsdechauffage,desfours,deschauffe-

eau,dess6cheusesoudetout autreappareil61ectrom6nagerdisposant

d'uneveilleuseoude touteautresourced'infiammationrisquant

d'enfiammerlesvapeursd'essence.

,

,

5,

6.

7.

51

ENTREPOSAGEPOURL'HIVER

AVIS Vous devez prot6ger votre appareil contre le gel.

•Si vous ne le faites pas, vous pouvez causer des dommages irr6versibles

votre pompe qui la rendront inutilisable.

• Les dommages caus6s par le gel ne sont pas couverts par la garantie.

Pourprot_ger I'appareil contrele gel:

1. Videz le r_servoir de nettoyage comme suit:

a. Placezla soupape d'arr_t de d_tergent & la positon "Off".

b. D_branchezle boyau& barbeluresur la pompe. Placezune

extr_mit_du boyau dans un contenantad_quat.

c. Placezla soupaped'arr_t de d_tergent& la positon "On" et

ouvrez le couvercle du r_servoir. Le contenu du r_servoir

se videra par gravit_ dans le contenant.

d. Rebranchezle boyau au raccord du boyau & barbelure sur

la pompe.Ajoutez 0,5 litre (1 pinte) d'eau propre frafche

dans le r_servoir de nettoyage et fermez le couvercle du

r_servoir.

2. Vidangezle r6servoir de nettoyageenplaqant la soupaped'arr6t

de d_tergent _.la positon "On" et en faisant fonctionner le

nettoyeur & hautepression avec la buse noire. Vidangezjusqu'&

ce que le r_servoirsoit vide. Placezla soupaped'arr6t de

d_tergent_ la positon "Off".

3. R@6ter des 6tapes2-5 dans la section pr6c6denteAprbs

Chaque Utilisation.

4. Pour traiter votre pompe, utilisez PumpSaver,disponible chez

Sears. Ceproduit vous permet de r_duire les dommages

causes par le gel et de lubrifier les pistons et les joints.

5. Si "Pump saver" n'est pas disponible, raccordez une section de

tuyau d'arrosage de 1 m (3 pi) de long & un raccord d'eau

d'arriv_e. Versez de I'antigel de v_hicule de plaisance (antigel

sans alcool) dans le tuyau. Tirez sur la poign_e du lanceur

deux fois. D_branchezle tuyau de 1 m (3 pi).

6. Entreposez le nettoyeur dans un endroit propre et sec.

ENTREPOSAGEALONGTERME

Si vous ne pr_voyez pas utiliser le nettoyeur & pression durant plus

de 30 jours, vous devezpr@arer le moteur et la pompe pour

I'entreposage _ long terme.

Protection du syst_me d'alimentation

Additifde carburant:

Le carburant peut _tre 6vent6apr_s un entreposagede plus de 30

jours. Un carburant _vent_cause la formation de d@6ts acides etde

gomme dans le syst_me d'alimentation ou sur les pi_ces essentielles

du carburateur. Pour garder I'essencepropre, utilisez le stabilisateur

d'essenceFRESHSTARTTM de Briggs & Stratton, disponible sous

forme d'additif liquide ou cartouche de liquide concentr&

II est inutile devidanger le carburant du moteur sivous ajoutez un

stabilisateur d'essenceconform_ment aux directives.Faitestourner le

moteur pendant2 minutes pour faire circuler le stabilisateurdans le

syst_mede carburant.Vous pouvezensuiteentreposer le moteur et

I'essencedurant unep_riode maximalede24 mois.

Si le carburant du moteur n'a pas _t_trait_ avec un stabilisateur

d'essence,vous devez levidanger dans un contenant approuv&

Faitestourner le moteur jusqu'& ce qu'il s'arr6te par manque

d'essence. II est recommand_ d'utiliser du stabilisateur d'essence

dans le contenant d'entreposage pour en conserver lafrafcheur.

Changement de I'huile

Alors que le moteur est encore chaud, vidangez I'huile du carter.

Remplissez le carter & nouveau avecde I'huile de la qualit_

recommand_e. Consultez la section Vidangede I'huile moteur.

Protection de la pompe

Utilisez PumpSaver pour traiter la pompe contre les dommages

causes par de d@6ts min_raux ou le gel. Vous pr_viendrez ainsi les

dommages causes par le gel et lubrifierez les pistons et les joints.

REMARQUE:PumpSaver est un accessoire disponible en option. II

n'est pas fourni avec le nettoyeur & pression. Contactezle d_taillant

agr_ de service apr_s vente situ_ le plus pros de chezvous pour

vous procurer PumpSaver.

AVIS Vous devez prot6ger votre appareil contre le gel.

• Sivous ne le faites pas,vous pouvez causer des dommages irr_versibles

votre pompe qui la rendront inutilisable.

• Les dommages causes par le gel ne sont pas couverts par la garantie.

Pour utiliser PumpSaver,assurez-vous que le nettoyeur _ haute

pression est en position d'arr6t et d_branch_ de I'alimentation d'eau.

Veuillez lire les directives et les avertissements mentionn_s sur le

contenant de PumpSaver.

Autres directives

.N'entreposezPASd'essence d'une saison & I'autre _ moins

qu'elle ne soit trait_e tel que d_crit dans Protection du systbme

d'alimentation.

2. Remplacezle contenant _ essence s'il commence _ rouiller. Un

carburant contamin_ peut causerdes probl_mes de moteur.

3. Couvrez I'appareil & I'aide d'une houssede protection adequate

qui ne retient pas I'humidit&

_k AVERTISSEIMIENTLes couvertures de rangement peuvent

6tre inflammables.

• NE placezJAMAIS une couverture de rangement sur un nettoyeur

pression.

• Laissez I'appareil refroidir suffisamment avant de placer la couverture

de rangement dessus.

4. Entreposezla nettoyeur & pression dans un endroit propre et

sec.

52

Problbme Correction

Lapompea lesprobl_mes

suivants:pasdepression,

pressionirr_guli_re,pressure,

claquement,pertede pression,

faibled_bitd'eau.

Led_tergentnesem_langepas

avecle jet.

Cause

1. Buse _ basse pression install_e.

2. Entree d'eau bloqu_e.

3. Pas assez d'eau qui arrive.

4. Tuyau d'entr_e tortill_ ou avec fuites.

5. Filtre de tuyau bouch_.

6. Eau& plus de IO0°F.

7. Tuyau de sortie bloqu_ ou avecfuites.

8. Le pistolet fuie.

9. La buse est obstru_e.

10. La pompe est d_fectueuse.

1. La soupape d'arr_t de d_tergent est &la

positon "Off".

2. Buse & haute pression install_e.

1. Replacezla buse par la buse & haute pression.

2. D_gager I'entr_e d'eau.

3. Fournir un d6bit ad6quat.

4. Redresser letuyau, boucher la fuite.

5. V_rifier et nettoyer lefiltre du tuyau d'entr_e.

6. Ayez uneeau plusfroide.

7. D_bloquez letuyau de sortie.

8. Remplacer le pistolet.

9. Nettoyez la buse.

10. Contacter votre concessionnaire Sears.

1. Placezla soupape d'arr6t de d_tergent _ la positon

"On".

2. Remplacezla buse par la buse _ bassepression.

Lemoteurtournesanscharge

maiscalequandunechargeest

ajout_e.

Lemoteurne d_marrepas,ou il

d_marreeta desrat_s.

Vitessetrop lente du moteur.

1. Filtre _ air encrass_.

2. Panne d'essence.

3. Essence 6vent6e.

4. Fil de bougie non branch6 & la bougie.

5. Bougie d6fectueuse.

6. Eau pr_sente dans I'essence.

Mettre I'acc_l_rateur sur FAST.Si le moteur continue

caler contacter votre concessionaire fabricant de

moteur.

7. M61anged'essencetrop riche. 7.

El motorse apaga durante la Sin gasolina. Llene

operaci6n.

Filtre _ air encrass_. Remplacezle filtre _ air.Manquedepuissancedu

moteur.

1. Nettoyez ou remplacezle filtre _ air.

2. Faites le plein du r_servoir.

3. Vidangez le r_servoir; faites le plein avec de

I'essence nouvelle.

4. Branchez le fil& la bougie.

5. Remplacezla bougie.

6. Vidangez le r_servoir; faites le plein avec de

I'essence nouvelle.

Contactezle centre de service Sears.

el tanque de combustible.

53

I nonc6de garantiedu dispositifantipollution

pourla Californie,I'U.S. EPAet Sears

Vos droitset obligationsrelatifs _la garantie

Le California Air Resources Board, I'U.S. EPAet Sears,

Roebuck and Co., U.S.A.(Sears) sont heureux de vous

expliquer la garantie couvrant le dispositif antipollution de

votre moteur ou de votre 6quipement, de I'ann6e 2008 ou

plus r6cent. En Californie, les nouveaux petits moteurs hors

route doivent etre congus, construits et 6quip6s de fagon _.

respecter les normes anti-smog rigoureuses de 1'6tat.Sears

doit garantir le dispositif antipollution de votre moteur ou de

votre 6quipement pour les periodes indiqu6es ci-dessous, _.

condition qu'il n'y ait pas eu d'abus, de n6gligence,de

mauvais entretien sur le petit moteur hors route.

Votre dispositif antipollution peut comprendre des pieces

comme le carburateur ou le systeme d'injection de

combustible, le r6servoir d'essence,le systeme d'allumage et

le convertisseur catalytique. II peut aussiy avoir des tuyaux,

des courroies, des connecteurs, des capteurs et d'autres

dispositifs relies aux 6missions. Dans le cas d'un defaut

couvert par la garantie, Sears r6pareravotre moteur ou votre

6quipement sans frais, et ce, incluant le diagnostic, les

pieces et la main-d'ouvre.

Dispositionsde la garantiecontre les ddfautsdudispositif

antipollutionde Sears

Les dispositions qui suivent sont sp6cifiques _.la couverture

de garantie contre les d6fauts du dispositif antipollution. Elle

est un ajout _.la garantie sur les moteurs de Sears pour les

moteurs non r6gules, figurant dans le manuel d'utilisation.

1. Piecesgaranties

La couverture de cette garantie n'englobe que les pieces

6numer6esci-dessous (pieces du dispositif antipollu-

tion) dans la mesure o_ ces pieces6taient pr6sentes

sur le moteur au moment de I'achat.

a. Systeme de contr61ed'alimentation en carburant

• Dispositif d'enrichissement pour d6marrage_.

froid (etrangleur _.glissement)

• Carburateuret pieces internes

• Pompe _.carburant

• Conduit d'essence, raccords de conduit

d'essence, brides de serrage

• Reservoir d'essence, bouchon et attache

• Absorbeur de vapeurs d'essence

b. Circuit d'entr6e d'air

Couverturede garantiedu fabricant:

Les petits moteurs hors route sont garantis pour une p6riode

de deux ans. Si une piece reliee au dispositif antipollution de

votre moteur ou de votre 6quipementest defectueuse,Sears

la r6pareraou la remplacera.

Responsabilitdsdu propridtairerelativement_la garantie :

• En tant que proprietaire du petit moteur ou de

I'equipement, vous etes responsablede I'execution de

I'entretien requis indiqu6 dans le manuel d'utilisation.

Sears recommande de conserver tousles reous relies _.

I'entretien de votre moteur ou de votre 6quipement;

toutefois, Sears ne peut refuser d'honorer la garantie

uniquement parce que vous etesdans I'impossibilite de

produire les regus ou que vous n'avezpas effectu6

toutes les etapesde I'entretien pr6vu.

• Neanmoins,vous devezsavoir, en tant que proprietaire

du moteur ou de 1'6quipement,que Searspeut renier la

garantie si votre moteur ou votre 6quipement ou,

encore, une piece font d6faut en raison d'abus, de

n6gligence,d'entretien inad6quat ou de modifications

non approuv6es.

• Desqu'un probleme survient, vous avezla

responsabilit6 de faire examiner votre moteur ou votre

6quipement dans un centre de distribution Sears, un

centre de service ou une autre entite 6quivalente, selon

le cas. Les r6parations couvertes par la garantie doivent

etre effectu6esdans un d61airaisonnable, n'exc6dant

pas 30 jours. Si vous avezdesquestions au sujet de

vos droits et responsabilites relies _.la garantie,veuillez

communiquer avecSears au (800) 469-4663.

,

• Filtre_.air

• Collecteur d'admission

• Ligne de purge et d'6vacuation

c. Systeme d'allumage

• Bougie(s) d'allumage

• Systeme d'allumage _.magn6to

d. Systeme de catalyseur

• Catalyticconverter

• Collecteur d'6chappement

• Systeme d'injection d'air ou soupape d'impulsion

e. I'_--lementsdivers utilis6s dans les systemes

pr6c6demment mentionn6s

• Soupapes et interrupteurs de d6pression, de tem-

p6rature,de position, _.d61aicritique

• Connecteurset dispositifs

Dur6ede la couverture

Pour unep6riode dedeux ans _.compter de la date

d'achat originale,Sears garantit _.I'acheteurinitial et _.

tousles acheteurssubs6quentsque le moteur a 6t6

congu, construit et 6quip6de fagon _.respectertoutes les

normesen vigueur adopt6espar I'Air ResourcesBoard;

qu'il est libre de tout d6faut de materielet de main-

d'ouvre qui pourrait entrafnerla d6fectuosit6d'une piece

garantie;et, qu'il est identique d'un point devue mat6riel

au moteur d6crit dans la demanded'homologation du

fabricant. La p6riodede garantie d6bute_.ladate d'achat

du moteur par le premier acheteur.

AuxEtats-Uniset au Canada,I'assistancet_l@honiquede 24 heures,au 1-800-469-4663, comprendun menude messagespr_enregistr6squi procuredes

renseignementssur I'entretiendu produit.

54

Lagarantiedespi_cesreli6esaudispositifantipollutionestla

suivante:

• Toutepiecegarantiedontleremplacementnefaitpas

partiedeI'entretienrequisdanslemanueld'utilisation

doit_tregarantiepourlap6riodedegarantieindiqu6e

ci-dessus.Siunetellepieces'av_red6fectueuseau

coursdelap6riodedelacouverturedegarantie,Sears

devralar6pareroularemplacersansfraispourle

propri6taire.Toutepiecer6par6eouremplac6eenvertu

delagarantieseragarantiepourladur6erestantedela

p6riodedegarantie.

• ToutepiecegarantiequifaitpartiedeI'entretien

uniquementpouruneinspectionr6guli_redansle

manueld'utilisationestgarantiepourlap6riodede

garantieindiqu6eci-dessus.Toutepiecer6par6eou

remplac6eenvertudelagarantieseragarantiepourla

dur6erestantedelap6riodedegarantie.

• Toutepiecegarantiedontleremplacementfaitpartiede

I'entretienrequisdanslemanueld'utilisationest

garantiepourlap6riodedetempsavantlepremierpoint

deremplacementpr6vupourcettepiece.Siunetelle

pieces'av_red6fectueuseavantsonremplacement

pr6vu,Searsdevralar6pareroularemplacersansfrais

pourlepropri6taire.Toutepiecer6par6eouremplac6e

envertudelagarantieseragarantiepourladur6e

restantedelap6riodeavantlepremierpointde

remplacementpr6vupourlapiece.

• Lespi_cesajout6esoumodifi6esnefaisantpaspartie

d'uneexemptionparI'AirResourcesBoardnedoivent

pas_treutilis6es.L'utilisationdepi_cesajout6esou

modifi6esparlepropri6tairequinefontpaspartied'une

exemptionpourraitentraTnerlerefusd'uner6clamation

autitredelagarantie.Lefabricantn'apasla

responsabilit6degarantirlesd6fectuosit6sdespi_ces

garantiescaus6esparI'utilisationdepi_cesajout6esou

modifi6esquinefontpaspartied'uneexemption.

3. Couvertureindirecte

Lacouvertureenglobetouted6fectuosit6deI'undes

composantsdumoteurcaus6e_.lasuited'une

d6fectuosit6d'unedespi_cesreli6esaudispositif

antipollutiongaranties.

4. R6clamationsetexclusionsdecouverture

Lesr6clamationsautitredelagarantiedoivent_tre

pr6sent6esconform6mentauxdispositionsdela

politiquedegarantiedumoteurdeSears.Lacouverture

degarantien'englobepaslesd6fectuosit6sdespi_ces

reli6esaudispositifantipollutionquinesontpasdes

pi_cesoriginalesdeSearsnilesd6fectuosit6sdepi_ces

reli6es_.unabus,delan6gligenceouunentretien

inappropri6telqued6taill6danslapolitiquedegarantie

dumoteurdeSears.Searsn'estpasresponsablede

couvrirlesd6fectuosit6sdespi_cesreli6esaudispositif

antipollutioncaus6esparI'utilisationdepi_cesajout6es

oumodifi6es.

Recherchezla pdriode de durabilitddes dmissions et

I'indice de pollutionatmosphdriquesur I'dtiquette

d'dmissionsdumoteur

Les renseignementsconcernant la p6riode de durabilit6 des

6missions et I'indice de pollution atmosph6rique doivent _tre

fournis avec les moteurs qui r6pondent aux normes relatives

aux 6missions de la CaliforniaAir ResourcesBoard (CARB).

Lefabricant du moteur doit fournir ces renseignementsaux

consommateurs sur des 6tiquettes d'6missions. L'6tiquette

des 6missions du moteur fournit des renseignementssur la

certification.

La pdriode de durabilitddes dmissions d6crit le nombre

d'heures pendant lesquellesle moteur peut fonctionner en

respectant les normes relatives aux 6missions, en supposant

que I'entretien est effectu6 conform6ment aux directives de

fonctionnement et d'entretien. Les cat6gories utilis6es sont

les suivantes :

Moddrd :Lemoteur peut fonctionner pendant 125 heures

tout en respectantla norme relative aux 6missions.

Intermddiaire :Le moteur peut fonctionner pendant 250

heures tout en respectant la norme relativeaux 6missions.

Prolongd: Le moteur peut fonctionner pendant 500 heures

tout en respectantla norme relative aux 6missions.

Par exemple, I'utilisation d'une tondeuse pouss6eest

d'environ 20 _.25 heurespar ann6e.Parcons6quent, la

pdriode de durabilitd des dmissions d'un moteur de

cat6gorie intermddiaire 6quivaut _.une p6riode de 10 _.

12 ann6es.

Petits moteurs hors route doivent respectentles normes

relatives aux 6missions de phase 2 de I'USEPA(United States

Environmental Protection Agency). Dans le cas des moteurs

homologu6s phase2, la p6riode de conformit6 des 6missions

indiqu6e sur 1'6tiquettede conformit6 des 6missions indique

le nombre d'heures de fonctionnement pendant lesquelles le

moteur a d6montr6 qu'il respectait les exigencesf6d6ralesen

mati_re d'6missions.

Pour les moteurs de cylindr6e inf6rieure _.225 cc:

Cat6gorieC =125 heures

Cat6gorieB =250 heures

Cat6gorieA =500 heures.

Pour les moteurs de cylindr6e 6galeou sup6rieure _.225 cc:

Cat6gorieC =250 heures

Cat6gorieB =500 heures

Cat6gorieA =1000 heures.

55

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home -of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

TM

® Registered Trademark /Trademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de F&brica /SM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC © Sears Brands, LLC
