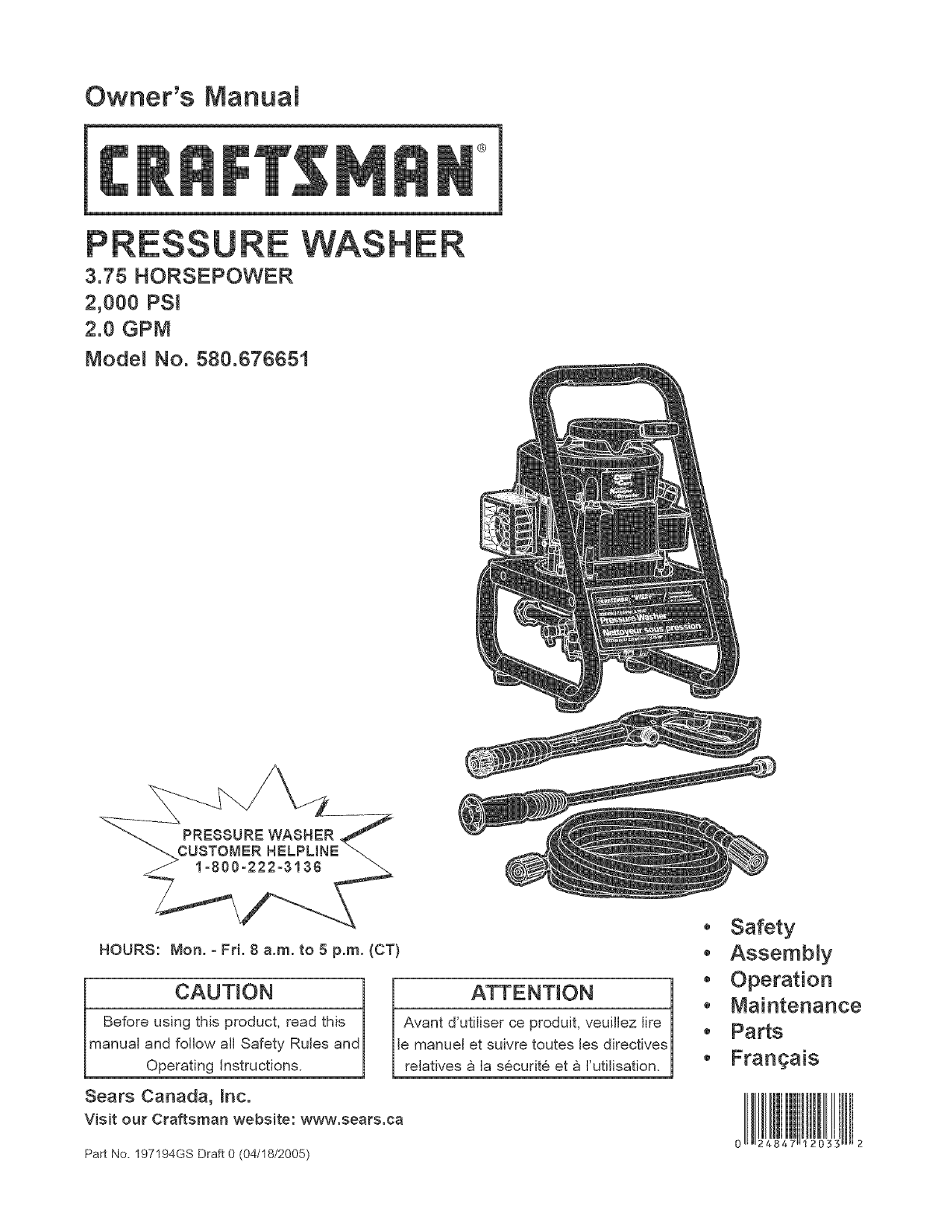

Owner's Manual

3.75 HORSEPOWER

2,000 PSI

2.0 GPM

Modem No. 580.676651

CAUTION

Before using this product, read this

manua+ and follow a++Safety Rules and

Operating instructions.

Sears Canada, _nc.

Visit our Craftsman website: wvcw.sears.ca

, Safety

, Assembly

, Operation

, Maintenance

, Parts

+ Fran£:ais

o 4 2

Part No. 197194G8 Draft 0 (04/18/2005)

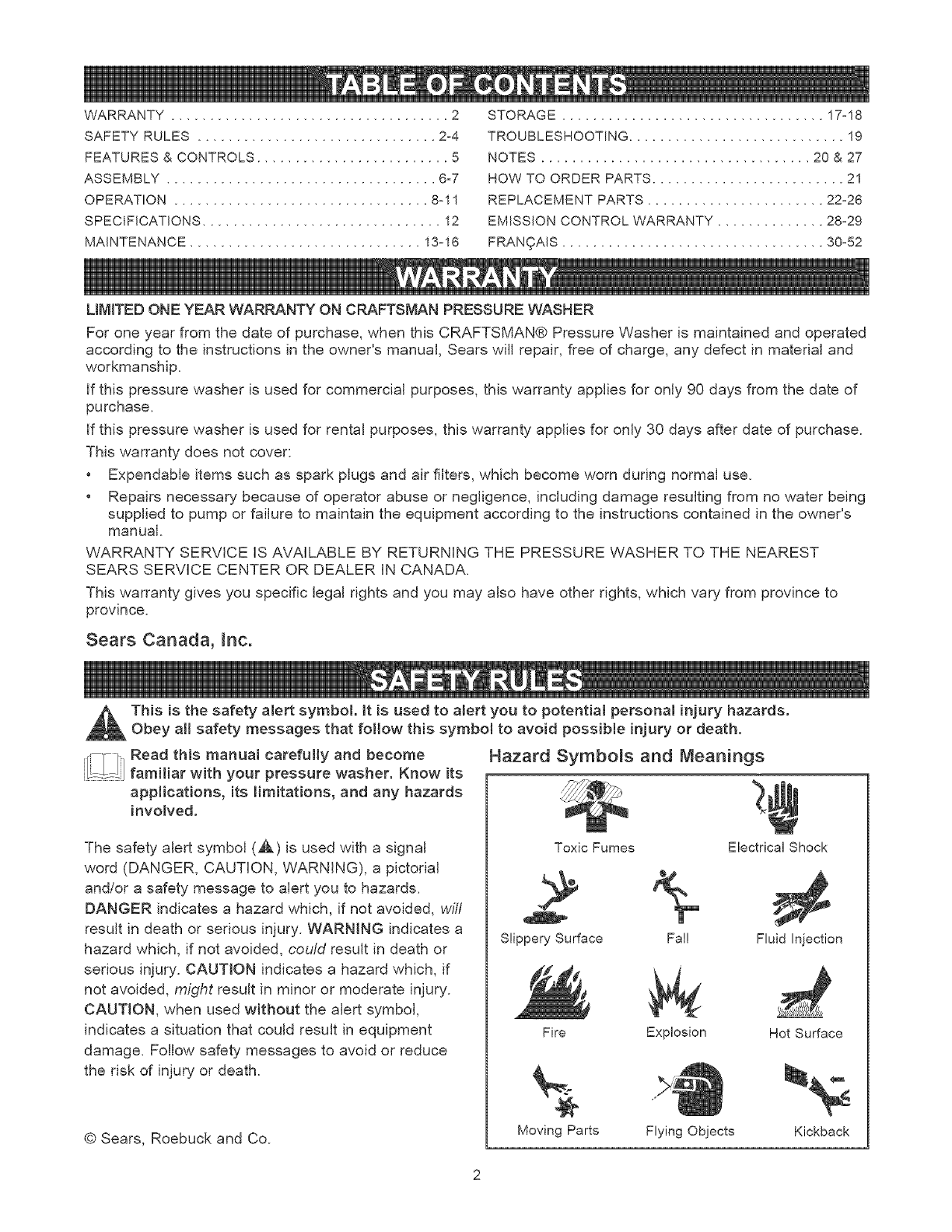

WARRANTY .................................... 2

SAFETY RULES ............................... 2-4

FEATURES & CONTROLS ......................... 5

ASSEMBLY ................................... 6-7

OPERATION ................................. 8-11

SPECIFICATIONS ............................... 12

MAINTENANCE .............................. 13-16

STORAGE .................................. 17-18

TROUBLESHOOTING ............................ 19

NOTES ................................... 20 & 27

HOW TO ORDER PARTS ......................... 21

REPLACEMENT PARTS ....................... 22-26

EMISSION CONTROL WARRANTY .............. 28-29

FRAN(_AIS .................................. 30-52

LIMITED ONE YEAR WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, when this CRAFTSMAN® Pressure Washer is maintained and operated

according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and

workmanship.

If this pressure washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase.

If this pressure washer is used for rental purposes, this warranty applies for only 30 days after date of purchase.

This warranty does not cover:

• Expendable items such as spark plugs and air filters, which become worn during normal use.

• Repairs necessary because of operator abuse or negligence, including damage resulting from no water being

supplied to pump or failure to maintain the equipment according to the instructions contained in the owner's

manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE PRESSURE WASHER TO THE NEAREST

SEARS SERVICE CENTER OR DEALER IN CANADA.

This warranty gives you specific legal rights and you may also have other rights, which vary from province to

province.

Sears Canada_ _nc,

This is the safety alert symbol. It is used to alert you to potential personal injury hazards.

Obey aH safety messages that follow this symbol to avoid possible injury or death.

iF'_- ], Read this manual carefully and become Hazard Symbols and Meanings

....: familiar with your pressure washer. Know its

applications, its limitations, and any hazards

involved.

The safety alert symbol (_&) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

Toxic Fumes Electrical Shock

Slippery Surface Fal! Fluid Iniection

Fire Explosion Hot Surface

Moving Parts Flying Objects Kickback

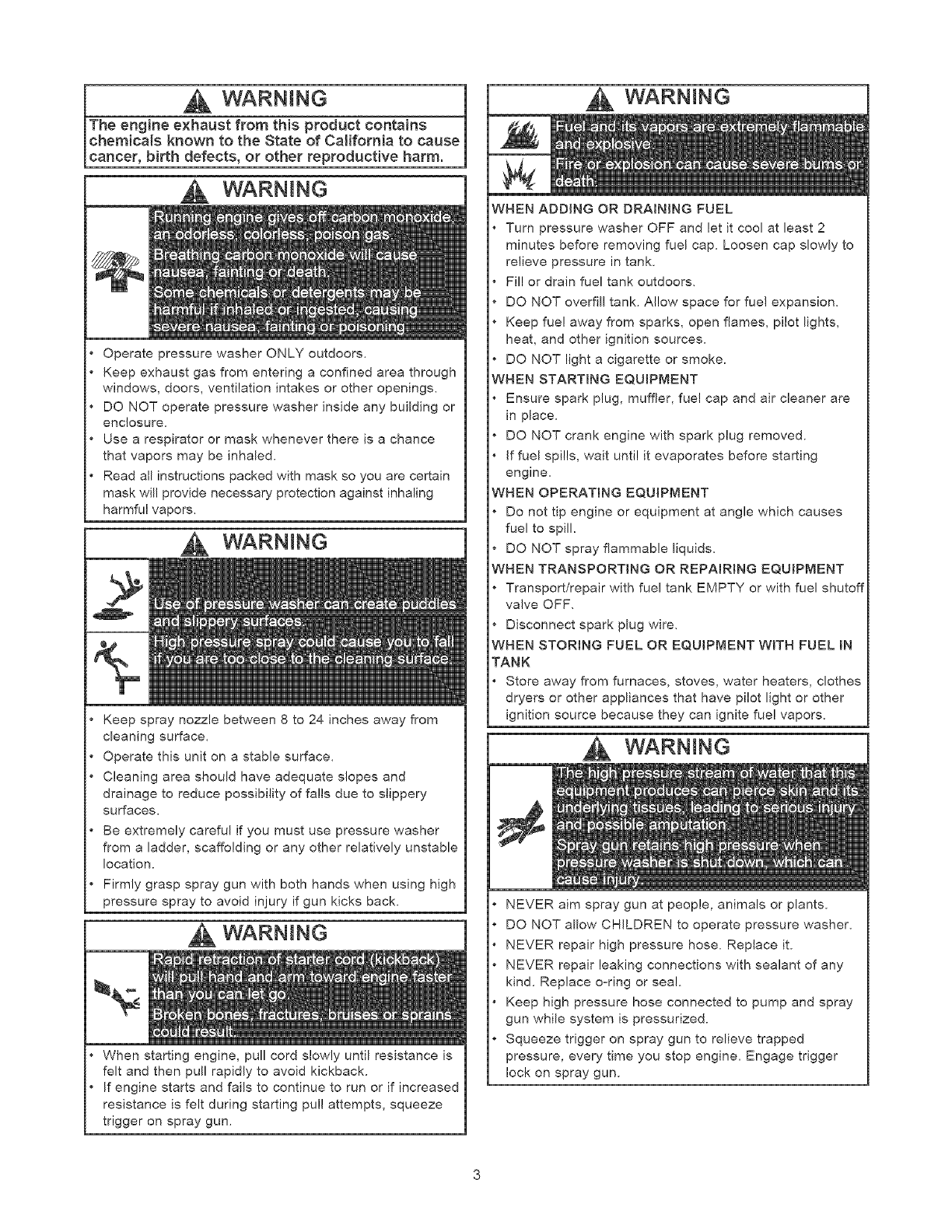

WARNtNG

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure.

Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Cleaning area should have adequate slopes and

drainage to reduce possibility of falls due to slippery

surfaces.

Be extremely careful if you must use pressure washer

from a ladder, scaffolding or any other relatively unstable

location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased

resistance is felt during starting pull attempts, squeeze

trigger on spray gun.

WARNING

WHEN ADDING OR DRAINBNG FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fil! or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATmNG EQUIPMENT

*Do not tip engine or equipment at angle which causes

fuel to spill.

DO NOT spray flammable liquids,

WHEN TRANSPORTING OR REPAIRBNG EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

Disconnect spark plug wire.

WHEN STORING FUEL OR EQUBPMENT WITH FUEL mN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fue! vapors.

WARN NG

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace ooring or seal.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger

lock on spray gun.

WARNING 1

• Keep water spray away from electric wiring or fatal

electric shock may result.

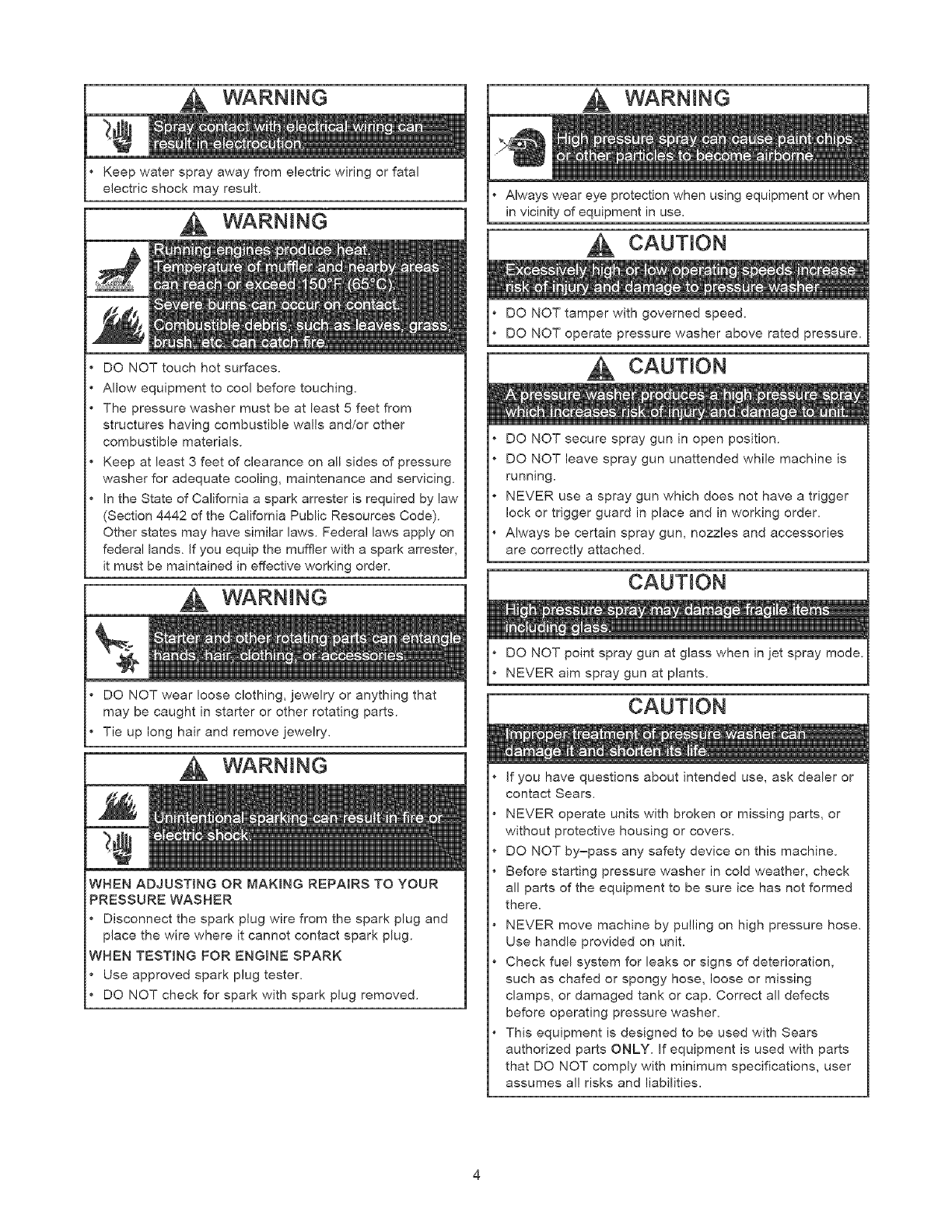

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touchin%

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

WARNING

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WARNING

WHEN ADJUSTING OR MAKmNG REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

WARNING

Always wear eye protection when using equipment or when

in vicinity of equipment in use.

CAUTION

DO NOT tamper with governed speed.

DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when in jet spray mode.

NEVER aim spray gun at plants.

CAUTION

If you have questions about intended use, ask dealer or

contact Sears.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer.

This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes al! risks and liabilities.

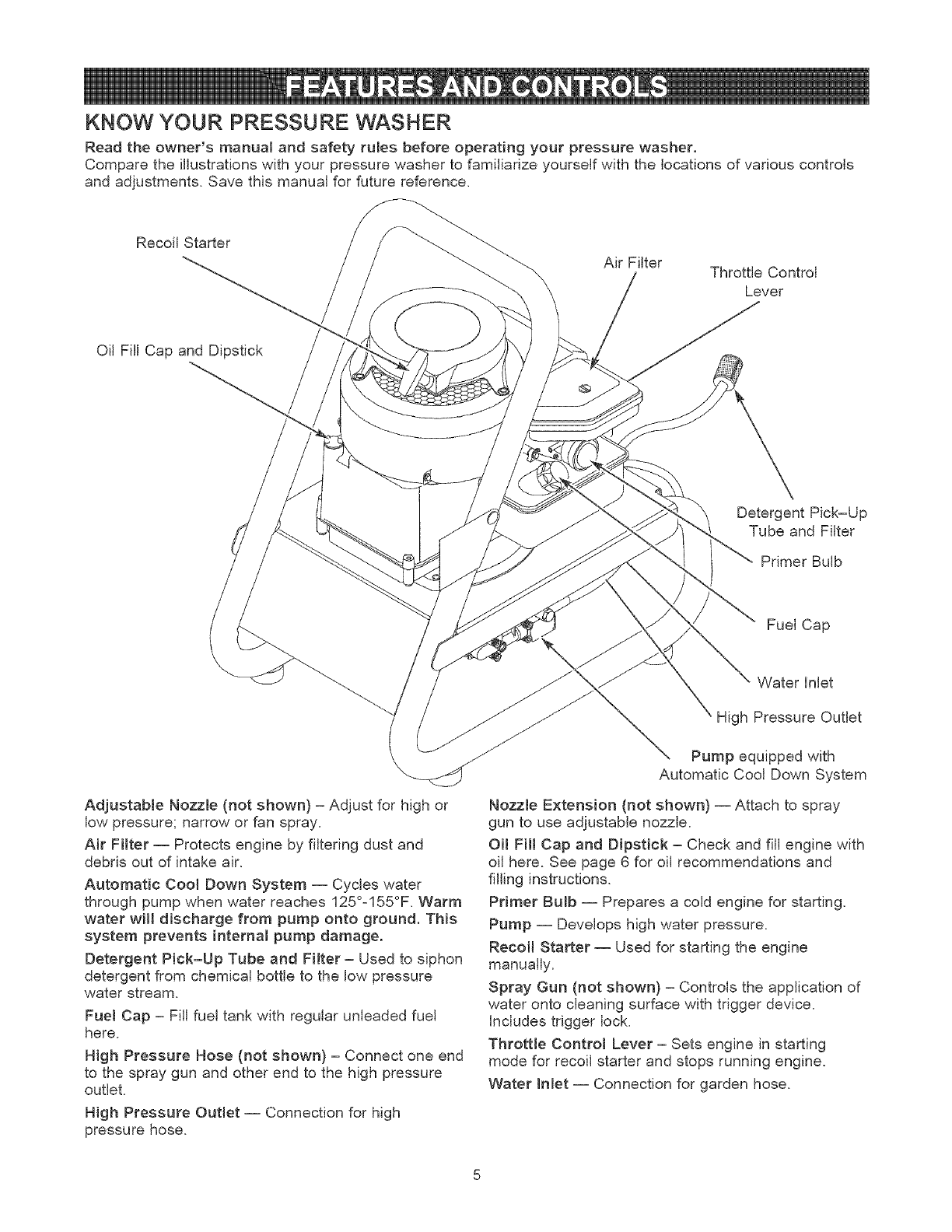

KNOW YOUR PRESSURE WASHER

Read the owner's manual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls

and adjustments. Save this manual for future reference.

Recoil Starter

Air Filter Throttle Control

Lever

Oil Fill Cap and Dipstick

Detergent Pick-Up

Tube and Filter

Primer Bulb

Fuel Cap

Adjustable Nozzle (not shown) - Adjust for high or

low pressure; narrow or fan spray.

Air Filter -- Protects engine by filtering dust and

debris out of intake air.

Automatic 0ool Down System -- Cycles water

through pump when water reaches 125°-155°F. Warm

water will discharge from pump onto ground. This

system prevents internal pump damage.

Detergent Pick-Up Tube and FHter- Used to siphon

detergent from chemical bottle to the low pressure

water stream.

Fuel Cap = Fill fuel tank with regular unleaded fuel

here.

High Pressure Hose (not shown) - Connect one end

to the spray gun and other end to the high pressure

outlet.

High Pressure Outlet -- Connection for high

pressure hose.

Water Inlet

High Pressure Outlet

Pump equipped with

Automatic Cool Down System

Nozzle Extension (not shown) -- Attach to spray

gun to use adjustable nozzle.

Oil Fill Cap and Dipstick - Check and fill engine with

oil here. See page 6 for oil recommendations and

filling instructions.

Primer Bulb -- Prepares a cold engine for starting.

Pump -- Develops high water pressure.

Recoil Starter -- Used for starting the engine

manually.

Spray Gun (not shown) - Controls the application of

water onto cleaning surface with trigger device.

Includes trigger lock.

Throttle Control Lever - Sets engine in starting

mode for recoil starter and stops running engine.

Water Inlet -- Connection for garden hose.

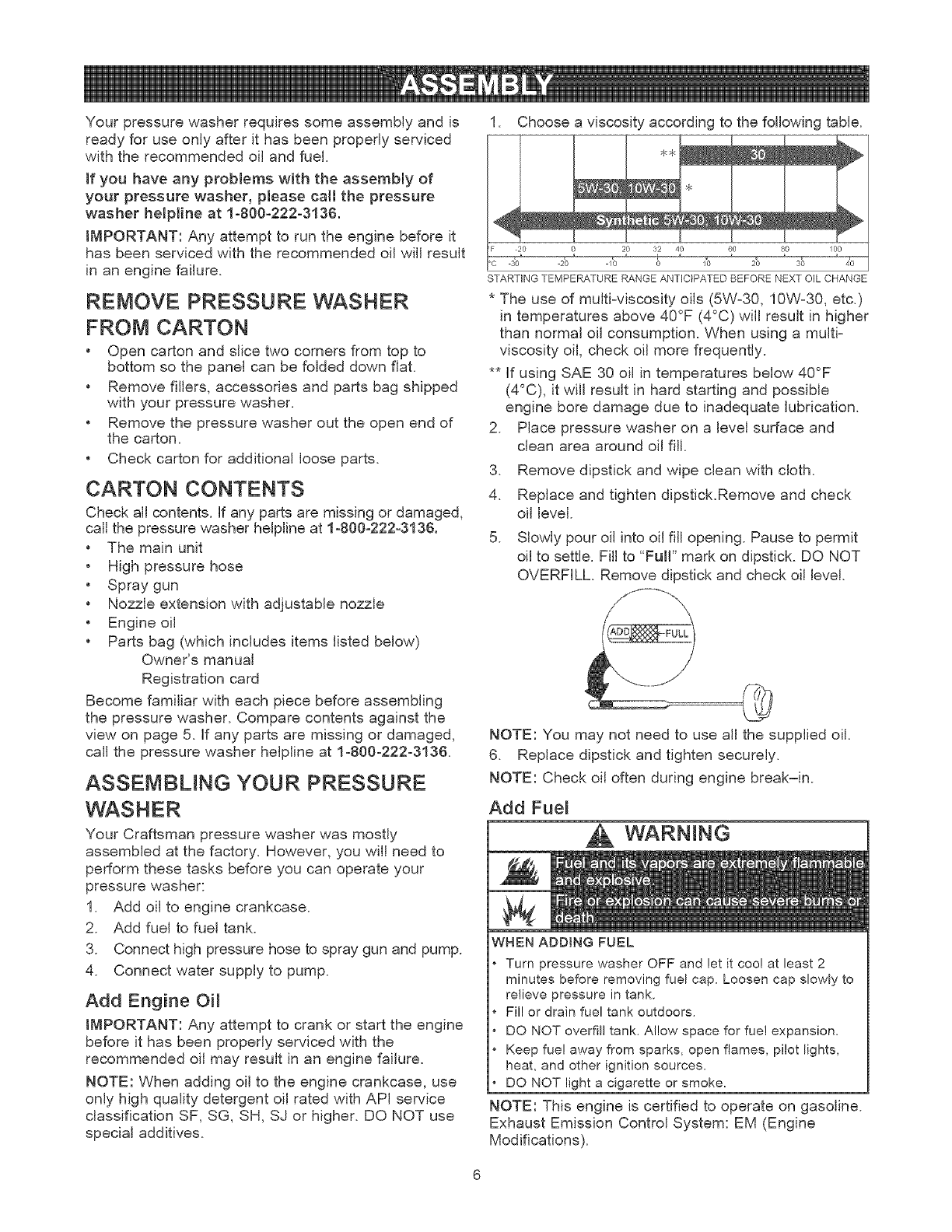

Yourpressurewasherrequiressomeassemblyandis

readyfor useonlyafterit hasbeenproperlyserviced

withtherecommendedoil andfuel.

Ifyou haveanyproblemswith theassemblyof

your pressurewasher,pleasecall thepressure

washerhelplineat 1=800=222=3136.

IMPORTANT:Anyattemptto runtheenginebeforeit

hasbeenservicedwiththerecommendedoilwillresult

in an engine failure.

REMOVE PRESSURE WASHER

FROM CARTON

• Open carton and slice two corners from top to

bottom so the panel can be folded down flat.

• Remove fillers, accessories and parts bag shipped

with your pressure washer.

• Remove the pressure washer out the open end of

the carton.

• Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged,

call the pressure washer helpline at 1=800=222=3136.

The main unit

High pressure hose

Spray gun

Nozzle extension with adjustable nozzle

Engine oil

Parts bag (which includes items listed below)

Owner's manual

Registration card

Become familiar with each piece before assembling

the pressure washer. Compare contents against the

view on page 5. If any parts are missing or damaged,

call the pressure washer helpline at 1=800=222=3136.

ASSEMBLING YOUR PRESSURE

WASHER

Your Craftsman pressure washer was mostly

assembled at the factory. However, you will need to

perform these tasks before you can operate your

pressure washer:

1. Add oil to engine crankcase.

2. Add fuel to fuel tank.

3. Connect high pressure hose to spray gun and pump.

4. Connect water supply to pump.

Add Engine Oil

IMPORTANT: Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

1. Choose a viscosity according to the following table.

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

* The use of multi=viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible

engine bore damage due to inadequate lubrication.

2. Place pressure washer on a level surface and

clean area around oil fill.

3. Remove dipstick and wipe clean with cloth.

4. Replace and tighten dipstick.Remove and check

oil level.

5. Slowly pour oil into oil fill opening. Pause to permit

oil to settle. Fill to "Full" mark on dipstick. DO NOT

OVERFILL. Remove dipstick and check oil level.

NOTE: You may not need to use all the supplied oil.

6. Replace dipstick and tighten securely.

NOTE: Check oil often during engine break=in.

Add Fuel

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it coo! at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fil! or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

NOTE: This engine is certified to operate on gasoline.

Exhaust Emission Control System: EM (Engine

Modifications).

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 77 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow about 1.5" of tank

space for fuel expansion, as shown here.

4. Install fuel cap and wipe up any spilled fuel

CAUTRON! Alcohol-blended fuels (called gasohoJ,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season.

See "Storage" on pages 17-18 for additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

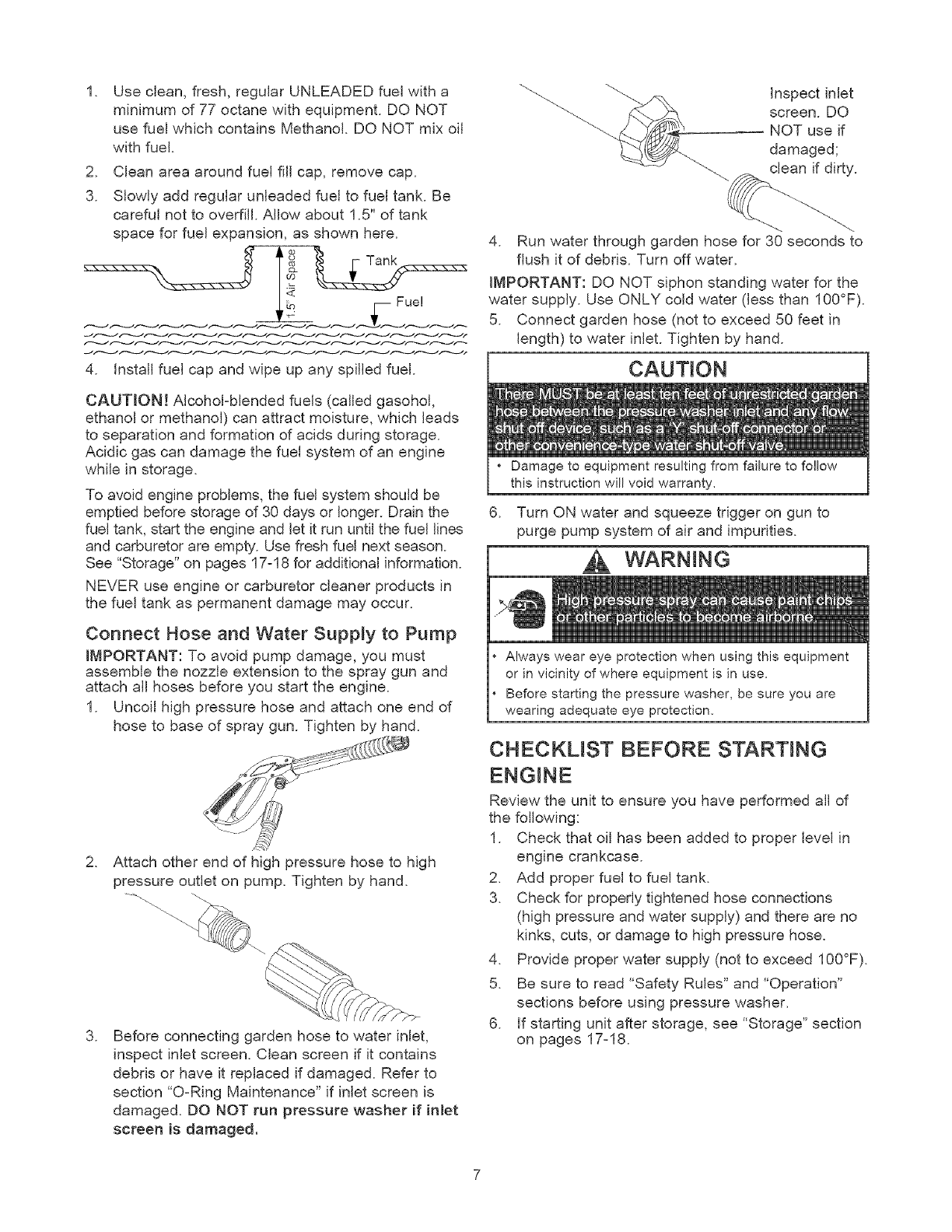

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

" _.x_, Inspect inlet

""_'""'-__ NOT use if

screen. DO

damaged;

clean if dirty.

4. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

5. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

*Damage to equipment resulting from failure to follow

this instruction will void warranty.

6. Turn ON water and squeeze trigger on gun to

purge pump system of air and impurities.

WARNING

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate eye protection.

CHECKLIST BEFORE STARTING

.Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. Refer to

section "O-Ring Maintenance" if inlet screen is

damaged. DO NOT run pressure washer if inlet

screen is damaged.

Review the unit to ensure you have performed all of

the following:

1. Check that oil has been added to proper level in

engine crankcase.

2. Add proper fuel to fuel tank.

3. Check for properly tightened hose connections

(high pressure and water supply) and there are no

kinks, cuts, or damage to high pressure hose.

4. Provide proper water supply (not to exceed 100°F).

5. Be sure to read "Safety Rules" and "Operation"

sections before using pressure washer.

6. If starting unit after storage, see "Storage" section

on pages 17-18.

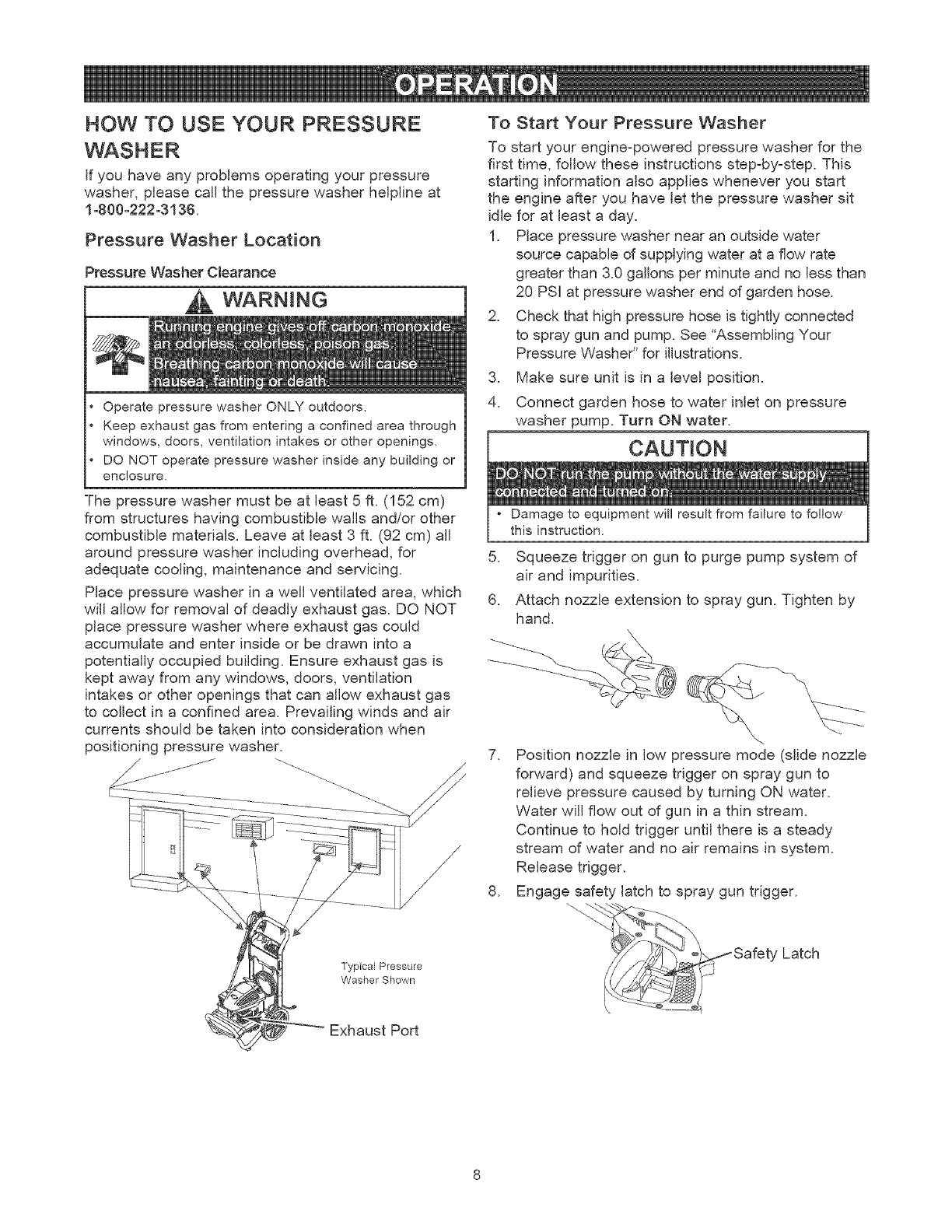

HOW TO USE YOUR PRESSURE

WASHER

if you have any problems operating your pressure

washer, please call the pressure washer helpline at

1-800-222-3136.

Pressure Washer Location

Pressure Washer Clearance

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure.

The pressure washer must be at least 5 ft. (152 cm)

from structures having combustible walls and/or other

combustible materials. Leave at least 3 ft. (92 cm) all

around pressure washer including overhead, for

adequate cooling, maintenance and servicing.

Place pressure washer in a well ventilated area, which

will allow for removal of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could

accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is

kept away from any windows, doors, ventilation

intakes or other openings that can allow exhaust gas

to collect in a confined area. Prevailing winds and air

currents should be taken into consideration when

positioning pressure washer.

To Start Your Pressure Washer

To start your engine-powered pressure washer for the

first time, follow these instructions step-by-step. This

starting information also applies whenever you start

the engine after you have let the pressure washer sit

idle for at least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.0 gallons per minute and no less than

20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected

to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water.

CAUTION

*Damage to equipment will result from failure to follow

this instruction.

5. Squeeze trigger on gun to purge pump system of

air and impurities.

6. Attach nozzle extension to spray gun. Tighten by

hand.

7. Position nozzle in low pressure mode (slide nozzle

forward) and squeeze trigger on spray gun to

relieve pressure caused by turning ON water.

Water will flow out of gun in a thin stream.

Continue to hold trigger until there is a steady

stream of water and no air remains in system.

Release trigger.

8. Engage safety latch to spray gun trigger.

Typical Pressure

Washer Shown

Latch

Exhaust Port

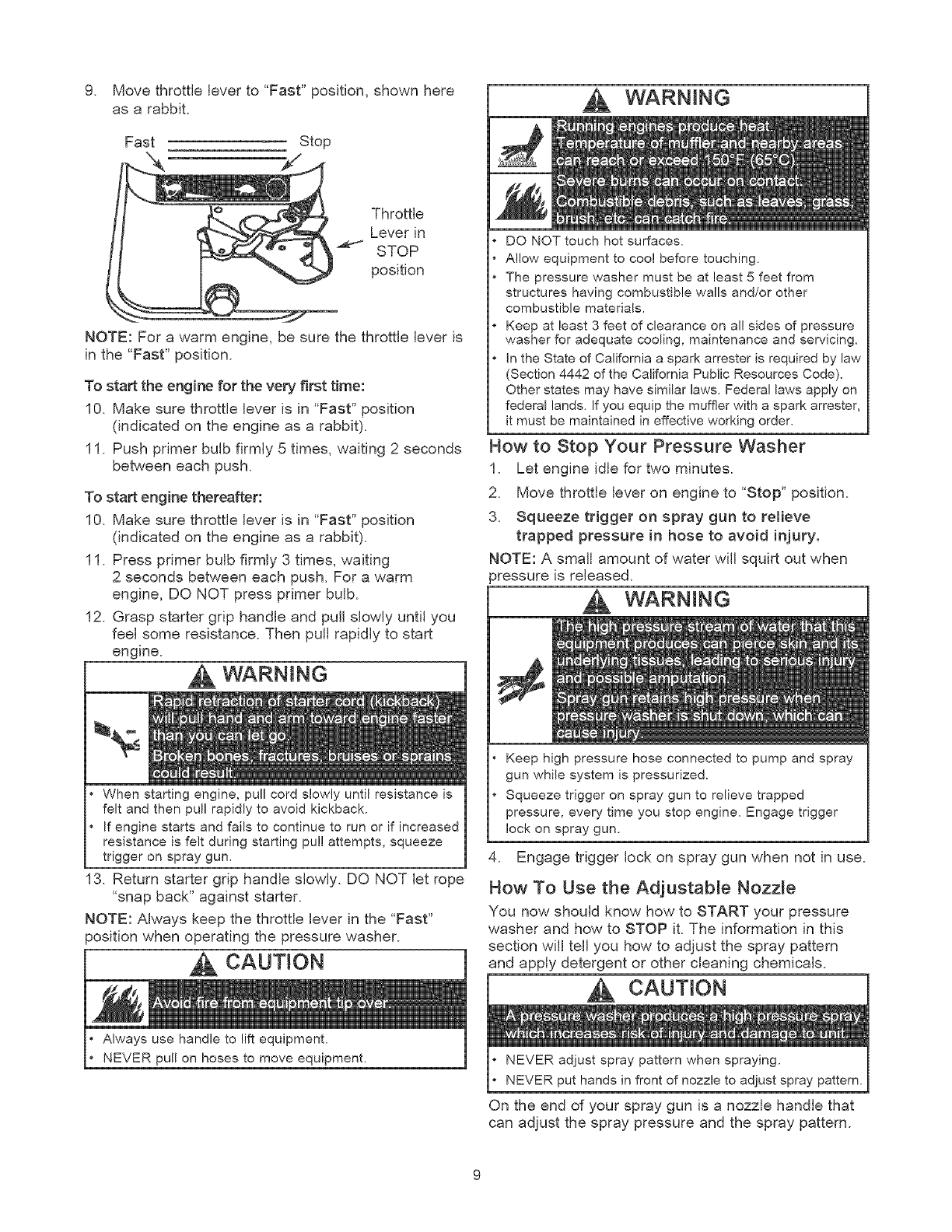

g. Move throttle lever to "Fast" position, shown here

as a rabbit.

Fast Stop

Throttle

Lever in

STOP

position

NOTE: For a warm engine, be sure the throttle lever is

in the "Fast" position.

To start the engine for the very first time:

10. Make sure throttle lever is in "Fast" position

(indicated on the engine as a rabbit).

11. Push primer bulb firmly 5 times, waiting 2 seconds

between each push.

To start engine thereafter:

10. Make sure throttle lever is in "Fast" position

(indicated on the engine as a rabbit).

11. Press primer bulb firmly 3 times, waiting

2 seconds between each push. For a warm

engine, DO NOT press primer bulb.

12. Grasp starter grip handle and pull slowly until you

feel some resistance. Then pull rapidly to start

engine.

WARNING ]

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased

resistance is felt during starting pul! attempts, squeeze

trigger on spray gun.

13. Return starter grip handle slowly. DO NOT let rope

"snap back" against starter.

NOTE: Always keep the throttle lever in the "Fast"

position when operating the pressure washer.

a, cAuTmo. ]

• Always use handle to lift equipment.

• NEVER pull on hoses to move equipment.

WARNING

DO NOT touch hot surfaces.

Allow equipment to coo! before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on al! sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark attester,

it must be maintained in effective working order.

How to Stop Your Pressure Washer

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

3. Squeeze trigger on spray gun to relieve

trapped pressure in hose to avoid injury.

NOTE: A small amount of water will squirt out when

)ressure is released.

WANNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger

lock on spray gun.

4. Engage trigger lock on spray gun when not in use.

How To Use the Adjustable Nozzme

You now should know how to START your pressure

washer and how to STOP it. The information in this

section will tell you how to adjust the spray pattern

and apply detergent or other cleaning chemicals.

CAUTION

NEVER adjust spray pattern when spraying.

NEVER put hands in front of nozzle to adjust spray pattern,

On the end of your spray gun is a nozzle handle that

can adjust the spray pressure and the spray pattern.

1. SJiding nozzJe forward and back adjusts spray

pressure.

Slide nozzle backward for Slide nozzle forward for low

high pressure mode. pressure mode and

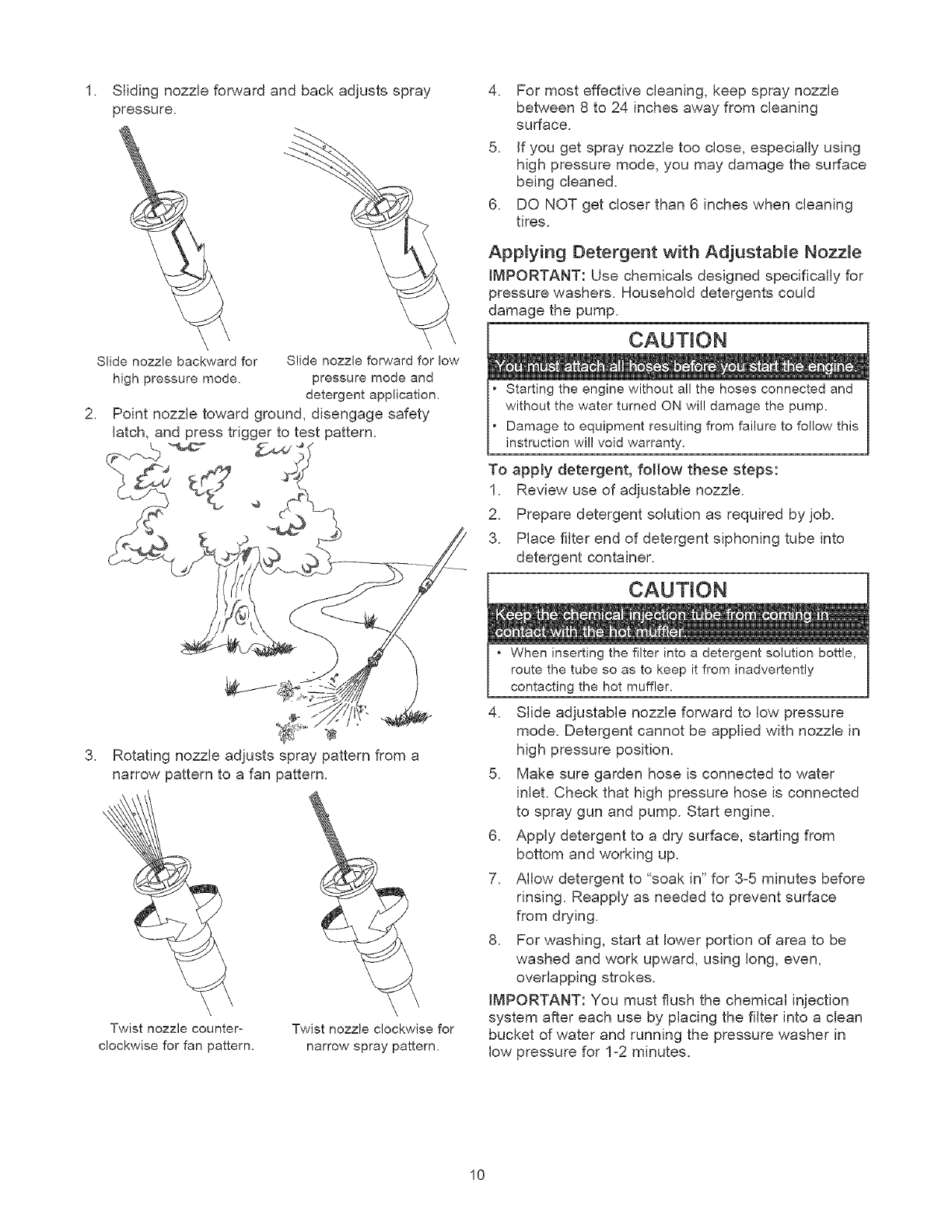

detergent application,

2. Point nozzle toward ground, disengage safety

latch, and press trigger to test pattern.

3. Rotating nozzle adjusts spray pattern from a

narrow pattern to a fan pattern.

Twist nozzle counter-

clockwise for fan pattern.

Twist nozzle clockwise for

narrow spray pattern,

.For most effective cleaning, keep spray nozzle

between 8 to 24 inches away from cleaning

surface.

5. if you get spray nozzle too close, especially using

high pressure mode, you may damage the surface

being cJeaned.

6. DO NOT get closer than 6 inches when cleaning

tires.

Applying Detergent with Adjustable Nozzle

JIVtPORTANT: Use chemicals designed specificalJy for

pressure washers. Household detergents could

damage the pump.

CAUTtON

Starting the engine without al! the hoses connected and

without the water turned ON wil! damage the pump,

Damage to equipment resulting from failure to follow this

instruction will void warranty,

To apply detergent, follow these steps:

1. Review use of adjustabJe nozzJe.

2. Prepare detergent solution as required by job.

3. Place fiJter end of detergent siphoning tube into

detergent container.

CAUTION

*When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently

contacting the hot muffler.

4. Slide adjustable nozzle forward to low pressure

mode. Detergent cannot be applied with nozzJe in

high pressure position.

5. Make sure garden hose is connected to water

inlet. Check that high pressure hose is connected

to spray gun and pump. Start engine.

6. Apply detergent to a dry surface, starting from

bottom and working up.

7. AlJow detergent to "soak in" for 3z5 minutes before

rinsing. Reapply as needed to prevent surface

from drying.

8. For washing, start at lower portion of area to be

washed and work upward, using long, even,

overlapping strokes.

iMPORTANT: You must flush the chemicaJ injection

system after each use by placing the filter into a clean

bucket of water and running the pressure washer in

low pressure for 1z2 minutes.

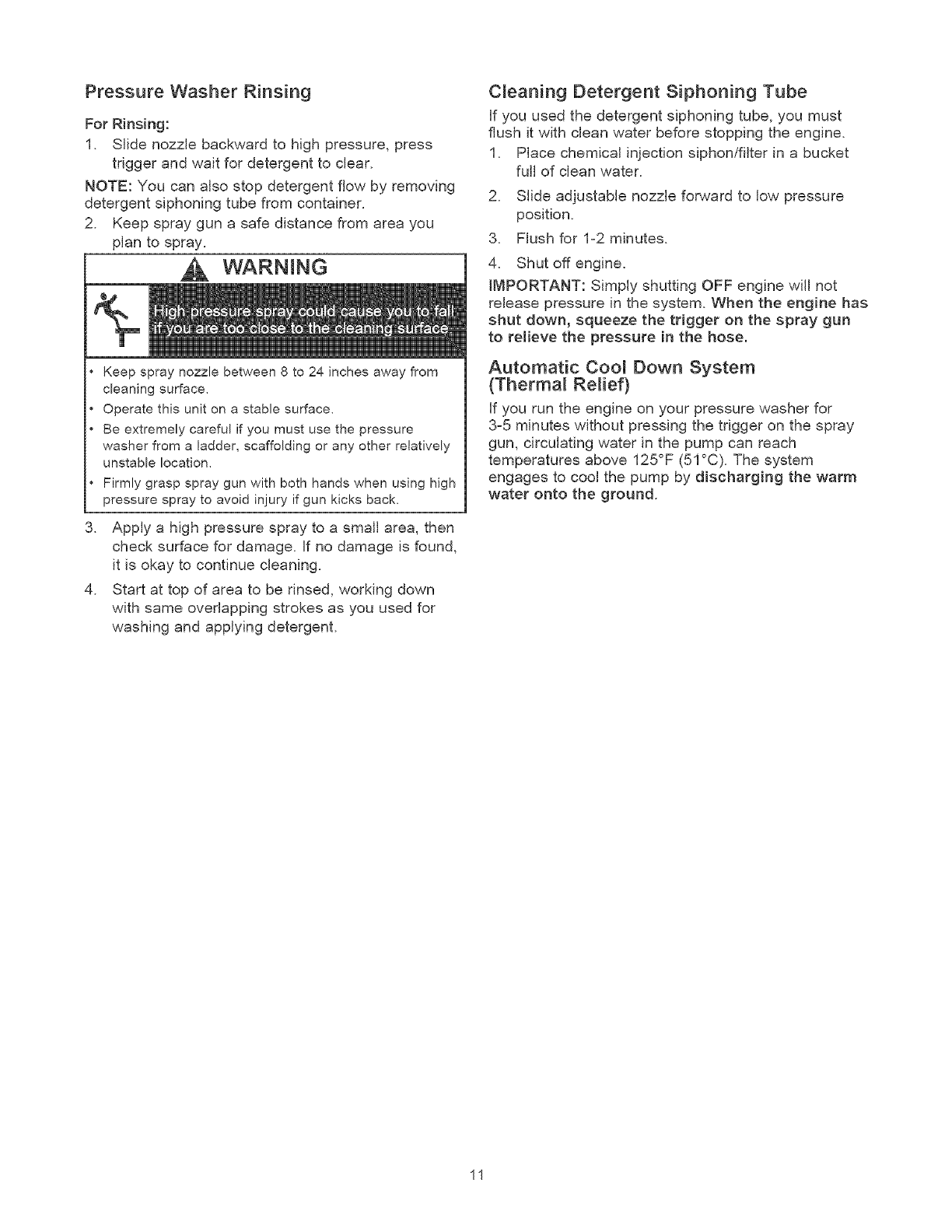

Pressure Washer Rinsing

For Rinsing:

1. Slide nozzle backward to high pressure, press

trigger and wait for detergent to clear.

NOTE: You can also stop detergent flow by removing

detergent siphoning tube from container.

2. Keep spray gun a safe distance from area you

plan to spray.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface,

Operate this unit on a stable surface,

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location,

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

3. Apply a high pressure spray to a small area, then

check surface for damage. If no damage is found,

it is okay to continue cleaning.

4. Start at top of area to be rinsed, working down

with same overlapping strokes as you used for

washing and applying detergent.

C_eaning Detergent Siphoning Tube

if you used the detergent siphoning tube, you must

flush it with clean water before stopping the engine.

1. Place chemical injection siphon/filter in a bucket

full of clean water.

2. Slide adjustable nozzle forward to low pressure

position.

3. Flush for 1-2 minutes.

4. Shut off engine.

IMPORTANT: Simply shutting OFF engine will not

release pressure in the system. When the engine has

shut down, squeeze the trigger on the spray gun

to relieve the pressure in the hose.

Automatic Doom Down System

(Therma_ Relief)

if you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray

gun, circulating water in the pump can reach

temperatures above 125°F (51°C). The system

engages to cool the pump by discharging the warm

water onto the ground.

ENGINE TECHNBCAL INFORMATION

This is a single cylinder, Uhead, air cooled engine, it

is a low emissions engine.

in the State of California, Model Series 90000 engines

are certified by the California Air Resources Board to

meet emissions standards for 125 hours. Such

certification does not grant the purchaser, owner or

operator of this engine any additional warranties with

respect to the performance or operational life of this

engine. The engine is warranted solely according to

the product and emissions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipment, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a piece of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular piece of power equipment, the manner in

which the engine is operated, engine run-in to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines utilized

in similar applications, and will therefore not

necessarily match the values derived using the

foregoing codes.

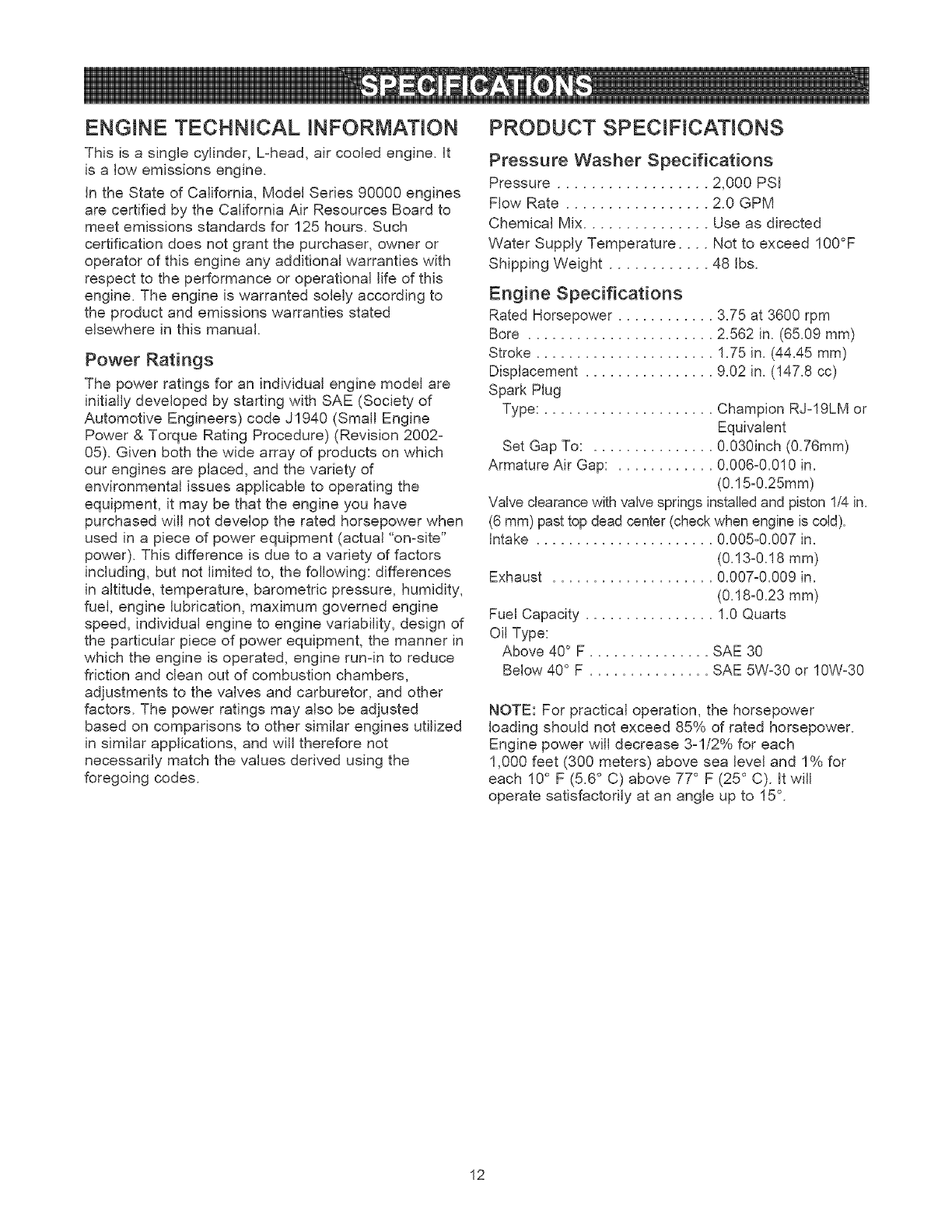

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Pressure .................. 2,000 PSi

Flow Rate ................. 2.0 GPM

Chemical Mix............... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ............ 48 Ibs.

Engine Specifications

Rated Horsepower ............ 3.75 at 3600 rpm

Bore ....................... 2.562 in. (65.09 mm)

Stroke ...................... 1.75 in. (44.45 mm)

Displacement ................ 9.02 in. (147.8 cc)

Spark Plug

Type: ..................... Champion RJ-19LM or

Equivalent

Set Gap To: ............... 0.030inch (0.76mm)

Armature Air Gap: ............ 0.006-0.010 in.

(0.15-0.25mm)

Valve clearance with valve springs installedand piston 1/4 in.

(6 mm) past top dead center (check when engine is cold).

intake ...................... 0.005-0.007 in.

(0.13-0.!8 mm)

Exhaust .................... 0.007-0.009 in.

(0.18-0.23 ram)

Fuel Capacity ................ 1.0 Quarts

Oil Type:

Above 40° F ............... SAE 30

Below 40° F ............... SAE 5W-30 or 10W-30

NOTE: For practical operation, the horsepower

loading should not exceed 85% of rated horsepower.

Engine power will decrease 3-1/2% for each

1,000 feet (300 meters) above sea level and 1% for

each 10° F (5.6 ° C) above 77° F (25 ° C). It will

operate satisfactorily at an angle up to 15°.

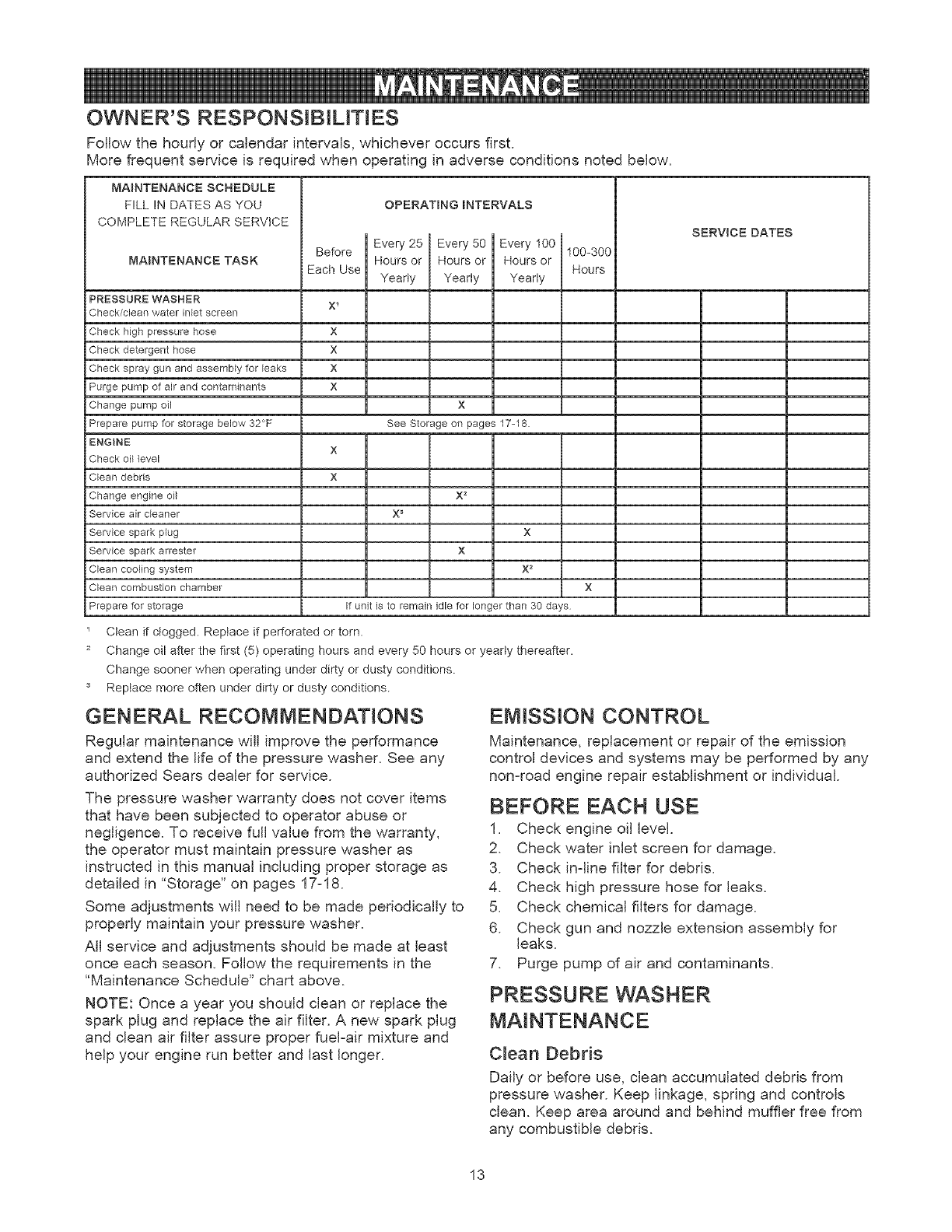

OWNER'S RESPONStBILmES

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

MAINTENANCE SCHEDULE

FILL IN DATES AS YOU

COMPLETE REGULAR SERVtCE

MABNTENANCETASK

PRESSURE WASHER

Check/clean water inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly for leaks

Purge pump of air and contaminants

Change pump oil

Prepare pump for storage below 32°F

ENGINE

Before

Each Use

x _

OPERATING INTERVALS

Every 25 Every 50

Hours or Hours or

Yearly Yearly

See Storage on pages 17-18.

Every 100

Hours or

Yearly

100-300

Hours

SERVICE DATES

Check oil level

Clean debris

Change engine oil

Service air cleaner

Service spark plug

Service spark arrester

Clean cooling system

Clean combustion chamber

Prepare for storage

X 2

If unit is to remain idle for longer than 30 days

Clean if ciogged. Replace if perforated or torn.

Change oil after the first (5) operating hours and every 50 hours or yearty thereafter.

Change sooner when operating under dirty or dusty conditions.

Replace more often under dirty or dusty conditions.

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance

and extend the life of the pressure washer. See any

authorized Sears dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 17-18.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

EMISSION CONTROL

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. Check water inlet screen for damage.

3. Check inqine filter for debris.

4. Check high pressure hose for leaks.

5. Check chemical filters for damage.

6. Check gun and nozzle extension assembly for

leaks.

7. Purge pump of air and contaminants.

PRESSURE WASHER

C_ean Debris

Daily or before use, clean accumulated debris from

pressure washer. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris.

Pressurewasherpartsshouldbekeptcleantoreducethe

riskofoverheatingandignitionofaccumulateddebris.

CAUTION

•DO NOT insert any objects through cooling slots.

° Use a damp cloth to wipe exterior surfaces clean.

• Use a soft bristle brush to loosen caked on dirt, oil,

etc.

• Use a vacuum cleaner to pick up loose dirt and debris.

• Use low pressure air (not to exceed 25 psi) to blow

away dirt. Inspect cooling air slots and openings on

the pressure washer. These openings must be kept

clean and unobstructed.

Check and C_ean Jn_et Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately. 1

• NEVER repair high pressure hose, Replace it,

• Replacement hose rating MUST exceed maximum

pressure rating of unit.

2. Place in-line filter screen into threaded end of

nozzle extension. Direction does not matter. Push

screen in with eraser end of pencil until it rests flat

at bottom of opening. Take care not to bend

screen.

3. Place o-nng into recess. Push o-ring snugly against

indine filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in manual.

NozzRe Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

2. Remove nozzle from end of nozzle extension.

Separate nozzle extension from spray gun. Twist

nozzle clockwise to stream position. Using a 2mm

(5164) allen wrench, remove orifice from end of

nozzle extension.

3. Remove indine filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material

clogging or restricting orifice.

Check Gun and Nozzle Extension

Examine hose connection to gun and make sure it is

secure. Test trigger by pressing it and making sure it

springs back into place when you release it. Engage

safety latch and test trigger. You should not be able to

press trigger. Replace gun immediately if it fails any of

these tests.

Check In-Line Fi_ter

Refer to the illustration and service the in-line filter if it

becomes clogged, as fellows:

Nozzle extension O-ring

Detach nozzle extension from gun and remove

o-dng and screen from nozzle extension. Flush

screen, gun, and nozzle extension with clean water

to clear debris.

Insert wire into orifice and turn back

and forth to clear obstruction.

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension. Back

flush between 30 to 60 seconds. Turn adjustable

nozzle extension to stream spray and move nozzle

from low to high while flushing.

6. Reinstall orifice and in-line filter into nozzle

extension. DO NOT overtighten orifice with alien

wrench.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start

engine.

9. Test pressure washer by operating nozzle in high

and low positions.

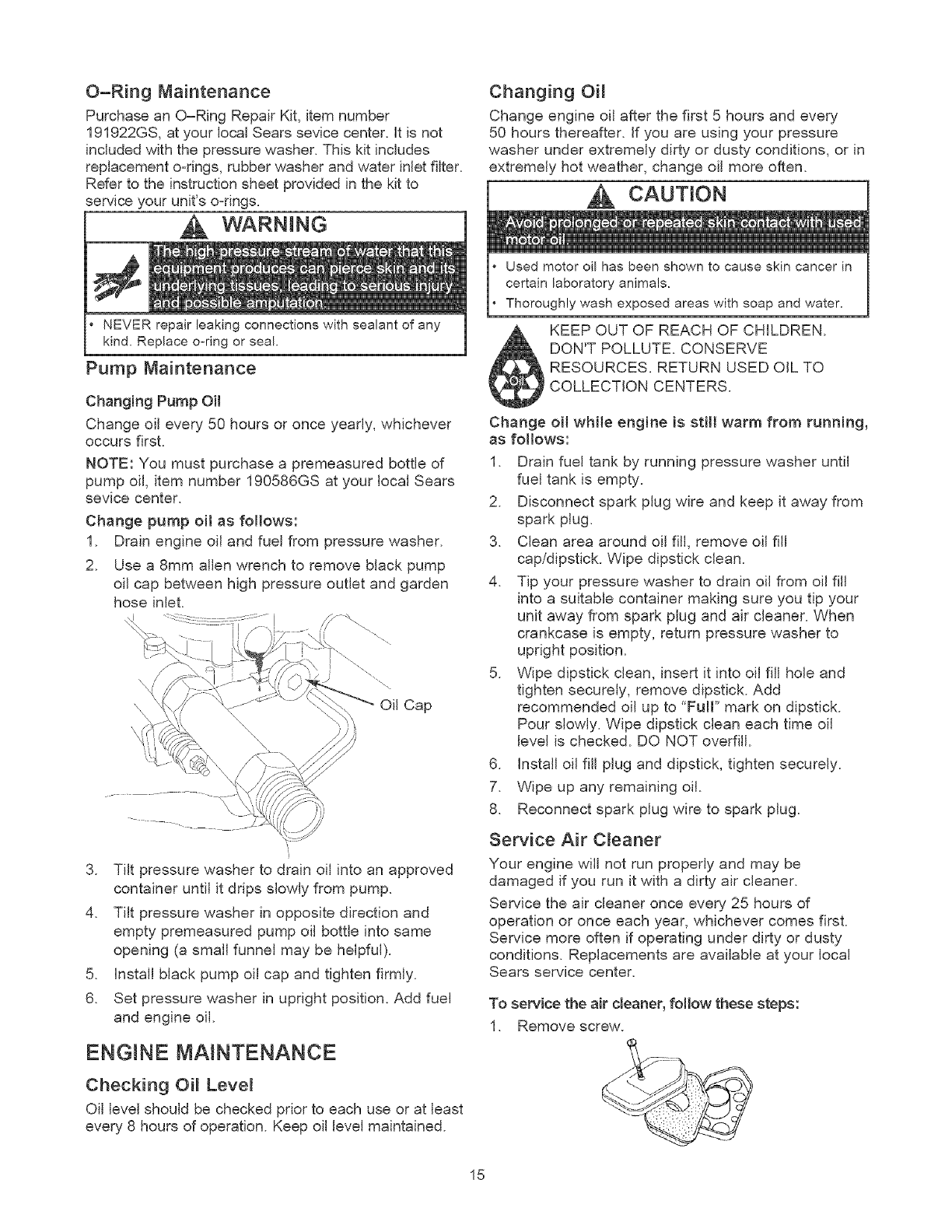

O-Ring Maintenance

Purchase an O-Ring Repair Kit, item number

191922GS, at your local Sears sev+ce center, it is not

included with the pressure washer. This kit includes

replacement o+dngs+rubber washer and water inlet filter.

Refer to the instruction sheet provided in the kit to

service your unit's o+rings.

WARNING 1

• NEVER repair leaking connections with sealant of any

kind, Replace ooring or seal.

Pump Maintenance

Changing Pump Oit

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase a premeasured bottle of

pump oil, item number 190586GS at your local Sears

sevice center.

Change pump oil as follows:

1+ Drain engine oil and fuel from pressure washer.

2+ Use a 8mm allen wrench to remove black pump

oil cap between high pressure outlet and garden

hose inlet.

Oil Cap

3. Tiff pressure washer to drain oil into an approved

container until it drips slowly from pump.

4. Tiff pressure washer in opposite direction and

empty premeasured pump oil bottle into same

opening (a small funnel may be helpful).

5. +nstafl black pump oil cap and tighten firmly.

6. Set pressure washer in upright position. Add fuel

and engine oil

ENGINE MAINTENANCE

Checking OH Leve_

Oil level should be checked prior to each use or at least

every 8 hours of operation. Keep oil level maintained.

Changing Oil

Change engine oil after the first 5 hours and every

50 hours thereafter, if you are using your pressure

washer under extremely dirty or dusty conditions, or in

extremely hot weather, change oil more often.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals+

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change oit while engine is still warm from running,

as follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill+ remove oil fiJJ

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fiiJ

into a suitable container making sure you tip your

unit away from spark plug and air cleaner. When

crankcase is empty, return pressure washer to

upright position.

5. Wipe dipstick clean+ insert it into oil fiJJhole and

tighten securely, remove dipstick. Add

recommended oil up to "Fult" mark on dipstick.

Pour slowly. Wipe dipstick clean each time oil

level is checked. DO NOT overfill

6. +nstaJJoil fill plug and dipstick, tighten securely+

7. Wipe up any remaining oil

8. Reconnect spark plug wire to spark plug+

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

To service the air cleaner, follow these steps:

1. Remove screw.

2. Carefullyremoveaircleanerassemblyto prevent

debrisfromfallingintocarburetor.

3. Takeaircleanerassemblyapartandcleanall

parts.Washfoamaircleanerinliquiddetergent

andwater.Squeezedryina cleancloth.

4. SATURATEfoamaircleanerinengineoiland

squeezein acleanclothto removeexcessoil.

5. Reinstallcleanornewfoamaircleanerinbody.

6. Installaircleanersecurelyoncarburetorwith

screw.

Service Spark Pmug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

WARNING

WHEN ADJUSTING OR MAKmNG REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug with recommended plug if

electrodes are worn or if insulator is cracked or

chipped.

4. Check electrode gap with wire feeler gauge and

set gap at 0.030 inches (0.76mm), if necessary.

5. Install spark plug, tighten securely.

Spark Arrester Service

Your engine is not factory-equipped with a spark

arrester. In some areas, it is illegal to operate an

engine without a spark arrester. Check local laws and

regulations. A spark arrester is available from your

nearest Sears service center. If you need to order a

spark arrester, contact your local Sears service center.

The spark arrester must be serviced every 50 hours to

keep it functioning as designed.

If the engine has been running, the muffler will be very

hot. Allow the muffler to cool before servicing spark

arrester.

WARNING

DO NOT touch hot surfaces.

Allow equipment to coo! before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on al! sides of pressure

washer for adequate cooling, maintenance and servicing.

in the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark attester,

it must be maintained in effective working order.

Remove spark arrester screen for cleaning and

inspection.

Replace if screen is damaged.

Air Cooling System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you have

an authorized Sears service dealer clean the cooling

system per recommended intervals (see "Maintenance

Schedule" on page 13). Equally important is to keep top

of engine free from debris. See "Clean Debris".

Keep areas within heavy line clear of debris.

C_ean Combustion Chamber

We recommend you have an authorized Sears service

dealer remove combustion deposits from the cylinder,

cylinder head, top of piston and around valves per

recommended intervals (see "Maintenance Schedule"

on page 13).

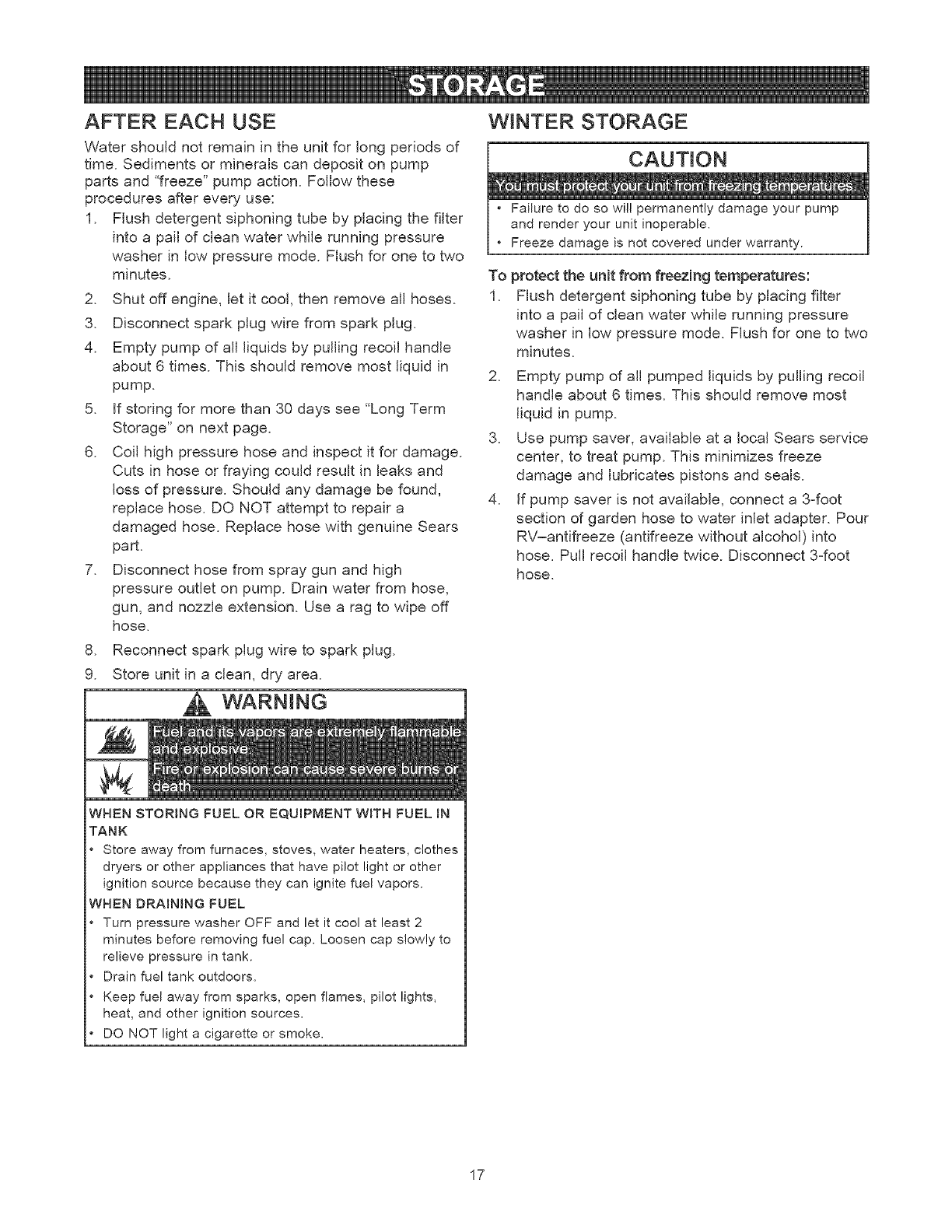

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. Follow these

procedures after every use:

1. Flush detergent siphoning tube by placing the filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Shut off engine, let it cool, then remove all hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all liquids by pulling recoil handle

about 6 times. This should remove most liquid in

pump.

5. if storing for more than 30 days see "Long Term

Storage" on next page.

6. Coil high pressure hose and inspect it for damage.

Cuts in hose or fraying could result in leaks and

loss of pressure. Should any damage be found,

replace hose. DO NOT attempt to repair a

damaged hose. Replace hose with genuine Sears

part.

7. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension. Use a rag to wipe off

hose.

8. Reconnect spark plug wire to spark plug.

9. Store unit in a clean, dry area.

WARNING

WINTER STORAGE

CAUTtON

• Failure to do so will permanently damage your pump

and render your unit inoperable.

•Freeze damage is not covered under warranty.

To protect the unBtfrom freezing temperatures:

1. Flush detergent siphoning tube by placing filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

3. Use pump saver, available at a local Sears service

center, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

4. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into

hose. Pull recoil handle twice. Disconnect 3-foot

hose.

WHEN STORING FUEL OR EQUIPMENT WiTH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WHEN DRAINING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Drain fuel tank outdoors.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

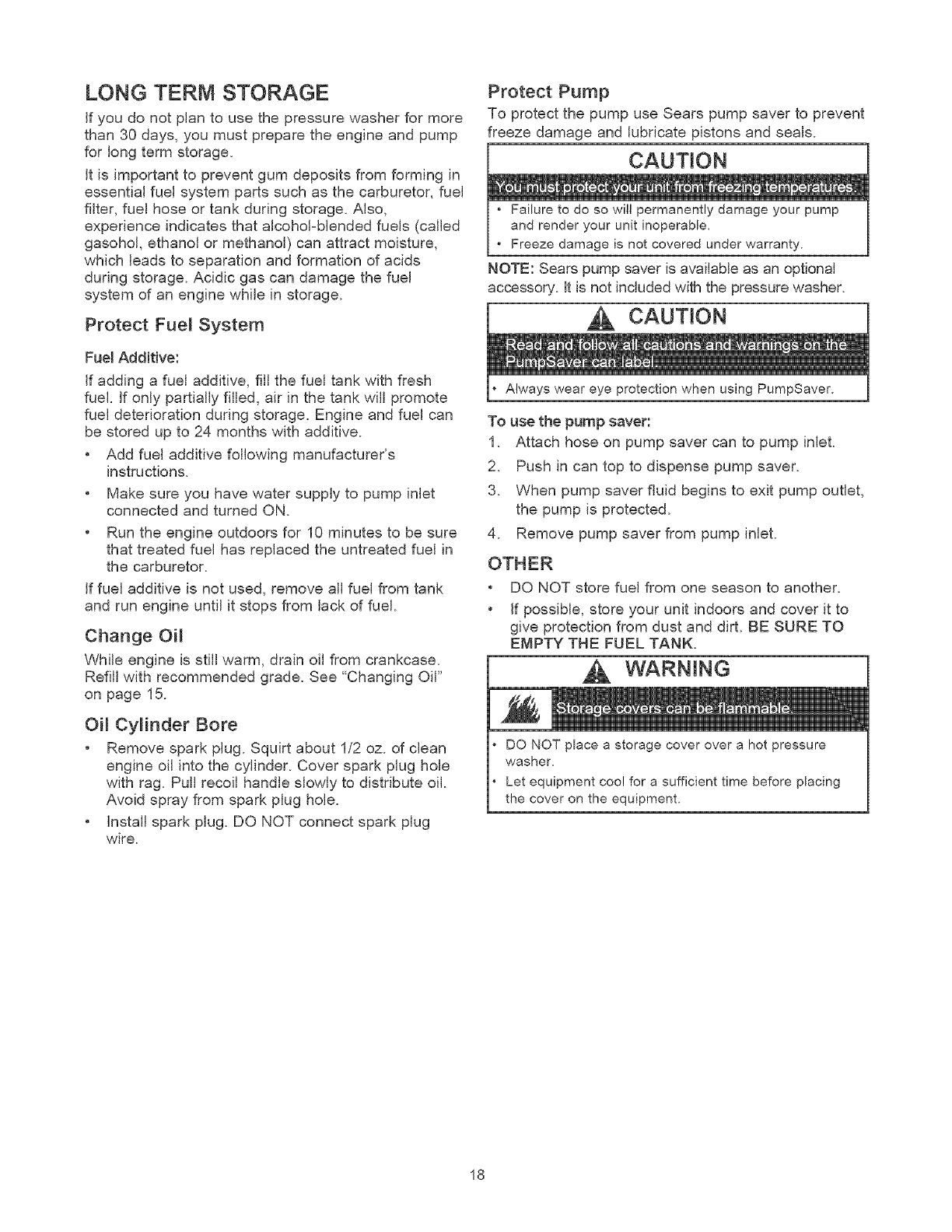

LONG TERM STORAGE

if you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

it is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that aicoholzblended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote

fuel deterioration during storage. Engine and fue[ can

be stored up to 24 months with additive.

• Add fue[ additive following manufacturer's

instructions.

• Make sure you have water supply to pump inlet

connected and turned ON.

• Run the engine outdoors for 10 minutes to be sure

that treated fuel has replaced the untreated fuel in

the carburetor.

If fuel additive is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing Oil"

on page 15.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1/2 oz. of clean

engine oil into the cylinder. Cover spark plug hole

with rag. Pui[ recoil handle slowly to distribute oil.

Avoid spray from spark plug hole.

• Instal[ spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable,

, Freeze damage is not covered under warranty.

NOTE: Sears pump saver is available as an optional

accessory. It is not included with the pressure washer.

CAUTION

Always wear eye protection when using PumpSaver.

To use the pump saver:

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

WARNING

DO NOT place a storage cover over a hot pressure

washer,

Let equipment coo! for a sufficient time before placing

the cover on the equipment.

Problem

Pump has followingproblems:

failureto produce pressure,

erratic pressure, chattering, loss

of pressure, low water volume.

Detergent faits to mix with spray.

Engine runs good at no-load but

"bogs" when load is added.

Engine will not start; or starts

and runs rough.

Cause

Nozzle in low pressure mode.

Water inlet is blocked.

3. inadequate water supply.

4. inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked

or leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10. Pump is faulty.

Detergent siphoning tube is not

submerged.

Chemical filter is clogged.

3. Dirty in=linefilter.

4. Nozzle is in high pressure

mode.

Engine speed is too slow.

Dirty air cleaner.

Out of fuel.

3. Stale fuel.

4. Spark plug wire not connected

to spark plug.

5. Bad spark plug.

6. Water in fuel.

7. Excessively rich fuel mixture.

8. intake valve stuck open or

closed.

9. Engine has lost compression.

Out of fuel.

Correction

Pull nozzle backward for high

pressure mode.

Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch

leak.

5. Check and clean inlet hose

strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean nozzle.

10. Contact Sears service facility.

Insert detergent siphoning tube

into detergent.

Clean or replace filter/detergent

siphoning tube.

3. See "Check In-Line Filter".

4. Push nozzle forward for low

pressure mode.

Move throttle control to FAST

position. If engine still "bogs down",

contact Sears service facility.

Clean or replace air cleaner.

Fill fuel tank.

3. Drain gas tank; fill with fresh

fuel.

4. Connect wire to spark plug.

5. Replace spark plug.

6. Drain gas tank; fill with fresh

fuel.

7. Contact Sears service facility.

8. Contact Sears service facility.

9. Contact Sears service facility.

Engine shuts down during Fill fuel tank.

operation,

Engine lacks power, Dirty air filter. Replace air filter.

Just Call:

loS00o4oMYoHOME ®

(1 °800°469°4663)

24 hours a day, 7 days a week

For the repair of major brand appliances in your own home ...

no matter who made it, no matter who sold it!

For your nearest Sears Parts & Service location,

to bring in products like vacuums, lawn equipment and electronics.

For Sears Parts & Service, to order the replacement parts,

accessories and owner's manuals that you need to do-it-yourself.

_/TM

'_ Trademarks of Sears, Roebuck and Co, used under license by Sears Canada

® MC

Marque deposCe/ Marque de commerce de Sears, Roebuck and Co. utHis6e en vertu dune licence de Sears Canada

CRAFTSMAN 2,000 PSi Pressure Washer 580.676651

Nettoyeur _ haute pression CRAFTSMAN de 2,000 psi 580.676651

Main Unit -- Exploded View and Parts List

Unit_ principa_e -Vue _c_at_e et _iste des pi_ces

i_ ii

3 196006GS

4 193482GS

5 194344DGS

Item Part # Description Items Not HJustrated

Article Pi&ce no. Description Articles non ilJustr_s

1 196519GS BASE (BASE) Part#

2 192525GS KIT, Pump/Engine Mounting Piece no.

Hardware (ENSEMBLE,

quincaillerie de montage de la

pompe/moteur)

HOSE (TUYAU)

GUN (PISTOLET)

WAND, Adjustable Nozzle (LANCE,

buse reglable)

ORIFICE (ORIFICE)

THERMAL RELIEF (SOUPAPE DE

SURPRESSION THERMIQUE)

KEY (CL#)

ASSY, Pump (see page 23)

(ENSEMBLE, pompe (voir page 23))

ENGINE (see pages 24=26)

(MOTEUR (voir pages 24 a 26))

197194GS

196724GS

AB3061BGS

87815GS

6 193609DGS

7 194298GS 193583GS

8 23139GS 193581GS

9 197300GS

900 NSP

//¸ zI

Description

MANUAL, Owner's (MANUEL

d'utilisation)

KIT, Decals (ENSEMBLE,

decalques)

OIL, Bottle, Engine (HUILE,

bouteille, moteur)

GOGGLES (LUNETTES DE

SECURFE)

DECAL, Clean/Carry (DECALQUE,

Nettoyer/Emporter)

DECAL, Engine, Muffler

(DECALQUE, moteur, silencieux)

Optional Accessories Not [J[ustrated

Accessoires en option non i[[ustr_s

191922GS KIT, Maintenance, O-Ring (ENSEMBLE, entretien, joint torique)

7167300GS House Wash Concentrate (makes 4 gallons) (Concentre de nettoyant menager (produit 15 litres))

7167301GS Deck Wash Concentrate (makes 2 gallons) (Concentre de nettoyant de pont (produit 7,5 litres))

7167302GS Vehicle/Boat Wash Concentrate (makes 4 gallons) (Concentre de nettoyant de vehicule/bateau

(produit 15 litres))

7167303GS Degreaser Concentrate (makes 4 gallons) (Concentre de degraissant (produit 15 litres))

CRAFTSMAN 2,000 PSi Pressure Washer 580.676651

Nettoyeur _ haute pression CRAFTSMAN de 2,000 psi 580.676651

Pump _ E×p_oded View and Parts List

Pompe m Vue 6c_atBe et _iste des piBces

Item Part #

ArticJe Pi&ce no,

19 190571GS

28 190627GS

29 190575GS

30 190576GS

45 190578GS

46 190629GS

47 190630GS

62 190581GS

68 190582GS

69 190584GS

76 194298GS

NSP

190632GS

190634GS

Description

CAP, Oil (BOUCHON, huile)

MANIFOLD (COLLECTEUR)

OoRJNG (JOINT TORIQUE)

SCREW (VtS)

PIN (TJGE)

VALVE, Seat Plate, Plastic

(SOUPAPE, Assise du siege de,

en plastique)

VALVE, Seat, Plastic (SOUPAPE,

Siege de, en plastique)

CAP (BOUCHON)

BALL, SS (BtLLE, Acier inoxydable)

OoRiNG (JOINT TORIQUE)

THERMAL RELIEF (SOUPAPE DE

SURPRESSION THERMIQUE)

ASSY, CASE, PISTON (order

complete pump assy, 197300GS)

(ENSEMBLE, BO[TIER, PISTON

(no. de commande de I'ensemble

pompe complet, 197300GS))

KIT, WATER INLET, ALUM

(ENSEMBLE, ARRIVEE D'EAU,

ALUMINIUM)

KIT, OUTLET, ALUM (ENSEMBLE,

SORTIE, ALUMINIUM)

totem Part #

ArticJe Pi&ce no.

E 197308GS

190592GS

G 190593GS

190628GS

189971GS

K 197309GS

Description

KIT,CHECK VALVES (ENSEMBLE,

CLAPETS DE RETENUE)

KIT, INLET CHECK (ENSEMBLE,

RETENUE D'ENTREE)

KIT, CHEMICAL INJECTION

(ENSEMBLE, INJECTION DE

PRODUITS CHIMIQUES)

KIT, UNLOADER STEM

(ENSEMBLE, TIGE DE

DECHARGE)

KIT, CHEMICAL HOSE

(ENSEMBLE, TUYAU DE

PRODUITS CHIMIQUES)

KIT, SEAL SET (ENSEMBLE, JEU

DE JOINTS)

L NSP HEAD, ALUM (TETE D'ALUMINIUM)

NOTE: Item letters B - K are service kits and include al!

parts shown within the box.

REMARQUE: Les articles B & K sont des ensembles de

remplacement et incluent toutes les pieces illustrees dans

I'encadre correspondant.

Items Not Hlustrated

ArticJes non iHustr_s

190586GS OiL, Pump (HUILE, pompe)

ENGINE, 3.75 HP, Briggs and Stratton, 9L902 - E×p[oded View

MOTEUR, 3,75 HP, Bfiggs & Stratton, 9L902 - Vue 6dat6e

51 dO.O>

200

305

Jeu de joints statiques de soupape

1095 VALVEGASKETSET

332

455

ENGINE, 3.75 HP, Briggs and Stratton, 9L902 - E×ploded View

MOTEUR, 3,75 HP, Briggs & Stratton, 9L902 - Vue _clat_e

36s_ s29

90_ 163

393

957

190_

390 612

633 @

130

1218

180

334@

1;o%_

670

3OO

Jeu de joints statiques de moteur

32;8 ENGINE GASKET SET

163_ 842 0

9_ 20

3.56__

535

163

ss__

1211

1210_

65 _ 58

592 ® 60_

459

689 _>

456

597_

L_ ....

ENGINE, 3.75 HP, Briggs and Stratton, 9L902 - Parts List

MOTEUR,

Item Part #

Article Piece no.

1 699653

2 399269

37A

106

130

163

180

190

190A

200

201

209

211

222

300

304

3O5

332

3,75 HP, Briggs & Stratton, 9L902 °Nomenclature de pi_ces

299819

698691

690386

698717

699640

695890

691666

691245

692218

691640

691680

692991

391483

691662

690843

222698

699657

699658

691588

699659

699655

691664

296676

296677

690520

691209

690482

692194

698690

691762

691998

699644

699649

691111

692144

697316

691915

690837

699850

498811

691931

691901

691190

271139

494406

691697

692198

691912

690347

690252

691859

691445

394569

692536

692198

690662

Description

Cylinder Assembly (Ensemble cylindre)

Kit-Bushing/SeaI (Magneto Side) (Ensemble-

Garniture d'_tanch6it_/Joint (c6t6

magn6to))

Seal-Oil (Magneto Side) (Joint-Huile (c6t6

magn6to))

Sump-Engine (Puisard-Moteur)

Head-Cylinder (Culasse-Cylindre)

Gasket-Cylinder Head (Joint statique-Culasse de

cy[indre)

Breather Assembly (Ensemble de reniflard)

Gasket-Breather (Joint statique-Renifiard)

Screw (Breather Assembly) (Vis (Ensemble de

reniflard))

Tube-Breather (Tube-Reniflard)

Gasket-Crankcase (Joint statique-Carter)

Screw (Cylinder Head) (Vis (Culasse de cylindre))

Plug-Oil Drain (Bouchon-Vidange d'huile)

Crankshaft (Vilebrequin)

SeaFOil (PTO Side) (Joint-Huite (C6t6 prise de

force))

Screw (Engine Sump) (Vis (Puisard de moteur))

FJywheel (Volant-moteur)

Key-Flywheel (Clavette-Volant-moteur)

Piston Assembly (Standard) (Ensemble de piston

(Standard))

Ring Set (Standard) (Jeu de bagues (Standard))

Lock-Piston Pin (Verrou-Axe de piston)

Pin-Piston (Standard) (Axe-Piston (Standard))

Rod-Connecting (Biefie)

Screw (Connecting Rod) (Vis (Bielle))

Valve-Exhaust (Soupape-Echappement)

Valvedntake (Soupape-Entr_e)

Spring-Valve (Intake) (Ressort-Soupape (Entree))

Spring-Valve (Exhaust) (Ressort-Soupape

(Echappement))

Guard-Flywheel (Capot-Volant-moteur)

Guard-Flywheel (Capot-Voiant-moteu r)

Retainer-Valve (Dispositif de retenue-Soupape)

Slinger-Governor/Oil (Bague d'_tanch6it6-

R_gulateur/Huile)

Tappet-Valve (Poussoir-Soupape)

Camshaft (Arbre _ cames)

Manifold-Intake (CollecteupEntr6e)

Gasket-Intake (Joint statique-Entr_e)

Screw (Intake Manifold) (Vis (Coltecteur d'entree))

Housing-Rewind Starter (BSti-D6marreur & cordon)

Rope-Starter (Cordon-D_marreur)

Grip-Starter Rope (Poign6e-Cordon de d_marreur)

Screw (Rewind Starter) (Vis (D6marreur _ cordon))

Screen-Rotating (Cr_pine-Rotative)

Carburetor (Carburateur)

Shaft-Throttle (Arbre-Pouss6e)

Seat-Inlet (Siege-Admission)

Valve-Throttle (Soupape-Pouss_e)

Gasket-Air Cleaner (Joint statique-Filtre & air)

Tank-Fuel (R_servoir-Combustibie)

Screw (Fuel Tank) (Vis (R6servoir d'essence))

Screw (Fuel Tank) (Vis (R6senToir d'essence))

Blade-Governor (Pate-R6gulateur)

Link-Air Vane (Lien-Volet d'air mobile)

Spring-Governor (Ressort-R_gulateur)

Spring-Governed Idle (Ressort-R6gulateur de

ralenti)

Bracket-Control (Support-Contr61e)

Muffler (Silencieux)

Housing-Blower (B_ti-SouffJerie)

Screw (Blower Housing) (Vis-(B_ti de soufflerie))

Nut (Flywheel) (Ecrou-Volant-moteur)

Item Part # Description

Article Piece no, Description

333 496914 Armature-Magneto (Armature-Magn6to)

334 691061 Screw (Vis (Armature de magn6to))

337 802592 Plug-Spark (Bougie-Allumage)

356 692390 Wire-Stop (FiI-Arr_t)

356A 398808 Wire-Stop (Fil-Arr_t)

358 699933 Gasket Set-Engine (Jeu de joints statiques-Moteur)

365 790029 Screw (Carburetor) (Vis (Carburateur))

390 691839 Spring-Choke Diaphragm (Ressort-Membrane de

I'_trangleur)

393 691837 Screen-Carburetor (Cr6pine-Carburateur)

394 495770 Gasket-Carburetor Pump (Joint statique-Pompe du

carburateur)

426 691107 Screw (Governor Blade) (Vis (Pale du r_gulateur))

455 691236 Cup-Flywheel (Coupelle-Volant-moteu r)

456 692299 Plate-Pawl Friction (Plaque-Cliquet _ friction)

459 281505 PawFRatchet (Cliquet encliquetage _ dents)

523 691913 Dipstick (Jauge)

524 691876 SeaI-O ring (Dipstick Tube) (Sceller - I'anneau de O

(Tube de jauge de niveau d'huiie))

529 692189 Grommet (Oeiliet)

534 691417 Screw (Air Cleaner) (Vis (Filtre _ air))

535 698369 Filter-Air Cleaner Foam (Filtre-Mousse du filtre

air)

536 698472 Cleaner-Air (Filtre-Air)

592 690800 Nut (Rewind Starter) (Ecrou (D_marreur _ cordon))

597 691696 Screw (Pawl Friction Plate) (Vis (Plaque de cliquet

friction))

608 499706 Starter-Rewind (D_marreuFRebobinage)

612 496046 Tube-Pick Up (Tube-Ramassage)

617 270344 SeaI-O Ring (Intake Manifold) (Joint-Joint torique

(Collecteur d'entr_e))

621 692310 Switch-Stop (Interrupteur-Arr_t)

633 691321 Seal-Choke/Throttle Shaft (Joint-Etrangleur/Arbre

de pouss_e)

635 66538 Boot-Spark Plug (Couvre-borne-Bougie d'allumage)

668 692889 Spacer (But6e d'espacement)

670 691633 Spacer-Fuel Tank (Butte d'espacement- R6servoir

de combustible)

689 691855 Spring-Friction (Ressort-Friction)

718 690959 Pin-Locating (D6trompeur)

718A 499047 Pin-Locating (D_trompeur)

741 691805 Gear-Timing (Pignon de distribution)

745 691146 Screw (Brake) (Vis (Frein))

832 699670 Guard-Muffler (Capuchon-Silencieux)

836 690664 Screw (Muffler Guard) (Vis (Capuchon du

silencieux))

842 691876 SeaI-O Ring (Dipstick) (Joint-Joint torique (Jauge))

851 493880 Terminal-Spark Plug (Borne-Bougie d'allumage)

868 697338 SeaFValve (Sceller - la Soupape)

869 699641 Seat-Valve (Intake) (Si_ge-Soupape (Entree))

870 699642 Seat-Valve (Exhaust) (Si¢ge-Soupape

(Echappement))

871 699643 Bushing-Guide (Exhaust) (Garniture d'6tanch_it_-

Guide (Echappement))

63709 Bushing-Guide (Intake) (Garniture d'_tanch_it_-

Guide (Entree))

913 494409 Seat-Check Valve (Siege-Clapet de retenue)

957 791129 Cap-Fuel Tank (Bouchon- R_servoir de

combustible)

976 694394 Primer-Carburetor (Amorceur-Carburateur)

1095 498526 Gasket Set-Valve (Jeu de joints statiques-Soupape)

1210 499901 Pulley/Spring Assembly (Pulley) (Poulie/Ensemble

de ressorts (Poulie))

1211 499901 Pulley/Spring Assembly (Spring) (Poulie/Ensemble

de ressorts (Poulie))

1218 695866 SeaFO Ring (Carburetor) (Joint-Joint torique

(Carburateur))

Sears, Roebuckand Co., U.S.A. (Sears), the California Air Resources Board (CARB) and

the United States Environmenta_ Protection Agency (U.S.EPA)

Emission Contro_ System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

EMiSSiON CONTROL WARRANTY COVERAGE iS

APPLICABLE TO CERTIFIED ENGINES PURCHASED iN

CALIFORNIA iN 1995 AND THEREAFTER WHICH ARE

USED IN CALiFORNiA, AND TO CERTiFiED MODEL

YEAR 1997 AND LATER ENGINES WHICH ARE

PURCHASED AND USED ELSEWHERE IN THE UNITED

STATES (AND AFTER JANUARY 1, 2001 IN CANADA).

California and U.S. EPA Emission Contro_ Warranty

Statement Your Warranty Rights and Obligations

The California Air Resources Board (CARB), U.S.EPA and

Sears are pleased to explain the Emission Control System

Warranty on your model year 2000 and later sina!! off-road

engine (SORE)_ in California, new small off-road engines

must be designed, built and equipped to meet the State's

stringent anti-smog standards. Elsewhere in the United

States, new non-road, spark=ignition engines certified for

mode] year 1997 and later, must meet similar standards set

forth by the U.S.EPA. Sears must warrant the emission

control system on your engine for the periods of time listed

below, provided there has been no abuse, neglect, or

improper maintenance of your small off-road engine.

Your emission control system may include parts such as the

carburetor or fuel-injection system, the ignition system, and

catalytic converter. Also included may be hoses, belts,

connectors and other emission related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears Emission Control Defects Warranty Coverage

The 1995 and later small off-road engines are warranted for

two years. If any emission°related part on your engine is

defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in this

owner's manual. Sears recommends that you retain al! your

receipts covering maintenance on your small off-road

engine, but Sears cannot deny warranty solely for the lack of

receipts or for your failure to ensure the performance of a]!

scheduled maintenance.

As the smal! off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

smal! off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an approved Sears Service Center as soon as a

problem exists. The warranty repairs should be completed in

a reasonable amount of time, not to exceed 30 days.

if you have any questions regarding your warranty rights and

responsibilities, you should contact a Sears Service

Representative at 1=800-469-4663.

Sears Emission Control Defects Warranty Provisions

The following are specific provisions relative to your

Emission Control Defects Warranty Coverage.

1. Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emission control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fue! Pump

b. Air Induction System

Air cleaner

Intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous items Used in Above Systems

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

owner that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail

purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an approved Sears Service Center.

4. Claims and Coverage Exclusions

Warranty claims shah be flied in accordance with the

provisions of the Sears Warranty Policy. Warranty

coverage shall be excluded for failures of Warranted

Parts which are not original Sears parts or because of

abuse, neglect or improper maintenance as set forth in

the Sears Engine Warranty Policy. Sears is not liable to

cover failures of Warranted Parts caused by the use of

add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

"repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part

which is scheduled for replacement as required

maintenance shall be warranted as to defects only for

the period of time up to the first scheduled replacement

for that part. Any replacement part that is equivalent in

performance and durability may be used in the

performance of any maintenance or repairs. The owner

is responsible for the performance of all required

maintenance, as defined in this owner's manual.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranty Part still under warranty.

In the USA and Canada, a 24-hour hotfine, 1-800-469-4663, has a menu of pre=recorded messages offering you product

maintenance information.

Emissions Durability Period and Air index

Information On Your Engine Emissions Labe_

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walkobehind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air hdex is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine

Emissions Compliance Labe_

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance labe! indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category' C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The

displacement of this engine is 147 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

DONOTruein enaRoaedarea.

GARANTIE ..................................... 30

RC:GLES DE SECURITE ....................... 30°32

FONCT!ONS ET COMMANDES .................... 33

ASSEMBLAGE ............................... 34°36

OPERATION ................................. 37°40

CARACTERIST!QUES DU PRODUIT ................ 41

ENTRETIEN ................................. 42-46

RANGEMENT ................................ 47-48

DEPANNAGE .................................. 49

GARANTIE DU DISPOS!T!F ANTIPOLLUT!ON ..... 50-51

COMMENT COMMANDER LES PART!ES ........ PAGE

POSTER!EURE

GARANTIE LIMITEE SUR LE NETTOYEUR A HAUTE PRESSlON CRAFTSMAN

Pour une periode d'un an a partir de !a date d'achat, Sears reparera, sans frais, tout defaut de materie! ou de fabrication si

ce nettoyeur a haute pression CRAFTSMAN® est entretenu et utilise conformement aux directives du manue! d'utilisation.

Si ce nettoyeur est utilise a des fins commerciales, la garantie s'appliquera pendant seu!ement 90 jours a compter de la date

d'achat.

Si ce nettoyeur a haute pression est !oue, cette garantie s'appliquera pendant seulement 30 jours a compter de !a date

d'achat.

La presente garantie ne couvre pas:

Les pieces non recup6rables comme !es bougies d'allumage ou les filtres a air, !esquei!es s'usent durant I'utilisation

norma!e de Fappareil.

Les reparations rendues necessaires en raison de I'abus ou de !a neg!igence de Foperateur, y compris !es dommages

causes par un manque d'eau dans !a pompe ou !e defaut d'entretenir I'appareil conformement aux directives du guide

d'uti!isation.

LES SERV!CES EN VERTU DE LA GARANT!E SERONT RENDUS EN RETOURNANT LE NETTOYEUR,A, HAUTE

PRESS!ON AU CENTRE DE SERVICE SEARS OU AU DETA!LLANT SEARS CANADA.

La presente garantie vous accorde certains droits legaux specifiques et il se peut que vous ayez ega!ement d'autres droits,

lesquels vadent d'un Etat & !'autre ou d'une province a Fautre.

Sears Canada, Inc.

Ceci est ta sQret_ le symbole vif. II est utilis& pour vous alerter aux dangers de blessure personnels potentiels.

Ob_ir tous messages de sQret_ qui suivent ce symbole &viter la blessure ou la mort possibles.

Lisez avec soin ce manuel et familiaNsezovous

avec votre pulv_risateur _ pression. Connaissez

ses applications, ses limitations et les dangers

qu'i[ imp[ique.

Le symbole indiquant un message de securit6 (_) est

accompagne d'un mot indicateur (DANGER, ATTENT!ON,

AVERTISSEMENT), d'un message illustre et/ou d'un

message de securit6 visant a vous avertir des dangers.

DANGER indique un danger qui, s'il n'est pas evit6,

provoquera des blessures graves, voire fatales.

AVERTISSEM_=NT indique un danger qui, s'i! n'est pas evit6,

peut provoquer des b!essures graves, voire fatales.

ATTENTION indique un danger qui, s'il n'est pas evit6, peut

provoquer des blessures mineures ou !eg6res. Le mot

ATT_=NTBON, !orsqu'il est utilise sans !e symbole d'alerte,

indique une situation pouvant endommager I'equipement.

Suivez !es messages de securit6 pour eviter ou reduire !es

dsques de blessures ou de mort.

Symbo_es de Danger et Moyens

Emanations Toxiques

Surface G!issante Chute

Feu

Choc Electrique

Injection Fluide

Exp!osion

Parties en mouvement Objets vo!ant

Surface Chaude

Effet de Recul

AVERTISSEMENT

L'echappement du moteur de ce produit contient dee produits

cMmiques que rEtat de Californie considere comme causant

_e cancer, dee deformations e _anaissance ou d'autres

dangers concernant _a reproduction.

AVERTISSENENT

Faites fonctionner te nettoyeur a pression SEULEMENT _ I'ext@rieur.

Evitez que les gaz d'echappement entrent dens un espace

restreint, par une fen@tre, une porte, une prise d'aeration ou

toute autre ouverture.

NE faites PAS fonctionner le nettoyeur a pression a I'interieur

d'un bStiment ou d'un abri.

Utilisez un appareil respiratoire ou un masque Iorsqu'it y a des

risques d'inhatation des vapeurs.

Lisez toutes tes instructions qui accompagnent le masque pour

@trecertain qu'it vous protegera de fagon efficace contre

I'inhalation des vapeurs nocives.

AVERTlSSEMENT

Pour nettoyer de fagon plus efficace, tenez le gicteur _ une

distance de 8 e 24 pouces de la surface _ nettoyer.

Faites fonctionner et rangez cet appareit sur une surface stable.

La surface a nettoyer doit @tre inclinee et equipee

d'ecoulements afin de reduire la possibilite de chutes dues aux

surfaces glissantes.

Soyez extr@mement prudent si vous devez utiliser le nettoyeur

pression sur une echelle, un echafaudage ou tout autre endroit

relativement instable.

Fermement te fusil de pulverisation de comprehension avec tes

deux mains en utilisant t'haute pulvedsation de pression pour

eviter ta blessure si te fusil donne un coup de pied le dos.

AVERTlSSENENT

Lors du demerrage du moteur, tirez lentement sur ta corde

jusqu'8 ce que vous sentiez une resistance et tirez alors

rapidement afin d'eviter un effet de recut.

Si le moteur demarre et qu'il s'arr@te peu apres ou si vous

ressentez une resistance accrue au cours des tentatives de

demarrage, appuyez sur la detente du pistolet de puIverisation.

AVERTlSSEMENT

LORS DE L'AJOUT OU DE LA VIDANGE DU

CARBURANT

Eteignez le nettoyeur a pression et taissezde refroidir au moins

2 minutes avant de retirer le capuchon du reservoir de carburant.

Desserrez lentement le capuchon pour taisser la pression

s'echapper du reservoir,

Remptissez ou vidangez te reservoir d'essence a I'exterieur.

NE REMPLISSEZ PAS trop te reservoir. Laissez t'expansion de

t'essence.

Eloignez t'essence des etinceltes, des flammes, des veilteuses,

de la chaleur et de toute autre source d'inftammation.

N'ALLUMEZ PAS de cigarette oune fumez pas _ proximite de

t'appareit.

,ORS DU DEMARRAGE DE L'C:QU_PEMENT

Assurezwous que la bougie d'attumage, le silencieux, le

bouchon a essence et le filtre a air sont en ptace.

NE demarrez PASte moteur lorsque la bougie d'attumage est

enlevee.

Si du carburant est renverse, attendez qu'il s'evapore event de

demarrer le moteur.

,ORSQUE L'EQUIPEMENT FONCTBONNE

• NE penchez PAS le moteur ou t'equipement, vous dsqueriez de

renverser de I'essenoe.

• Ne vaporisez pas de tiquides inflammabIes.

LORSQUE VOUS TRANSPORTEZ OU RC:PAREZ

L'EQUmPEMENT

• Le reservoir d'essence doit _tre VIDE oute robinet d'arr@t de

carburant doit 6tre ala position fermee (OFF) pendant te

transport ou la reparation.

• Debranchez le cable de bougie.

LORSQUE VOUS ENTREPOSEZ L ESSENCE OU UN

EQUBPEMENT AVEC UN RESERVOIR A ESSENCE

Entreposez-te loin des appareils de chauffage, des fours, des

chauffe-eau, des s6cheuses ou de tout autre appareit

eJectromenager disposant d'une veilleuse ou de toute autre source

d'inflammation risquant d'enflammer tes vapeurs d'essence.

AVERTISSEMENT

N visez JAMAIS des personnes, des animaux ou des plantes

avec le pistotet putverisateur.

N'autorisez JAMAIS des ENFANTS a se servir du nettoyeur

pression.

Ne reparez JAMAtS les tuyaux e haute pression. Remplacez.

Ne reparez JAMAtS des raccords non etanches a t'aide de

scellant. Remplacez te joint torique oute joint d*etancheite.

Gardez toujours te tuyau flexible 8 haute pression raccorde ala

pompe et au pistotet de pulvedsation torsque le systeme est

SOUS pression.

Appuyez sur la detente du pistoIet de pulverisation pour tiberer ta

pression dens le tuyau, et ce, chaque fois que vous arr@tezle

moteur. Engagez le verrou de la detente du pistolet de putverisation.

AVERTISSEMENT

• Etoignez le let d'eau des c&bles 61ectriques; ceta risquerait de

provoquer des 6tectrocutions.

AVERTISSEMENT

NE TOUCHEZ PAS les surfaces chaudes.

Laissez 1'6quipement refroidir avant de te toucher.

La nettoyeur a pression ne dolt passe trouver 8 moins de

152,4 cm (5 pi) de toute structure comportant des murs

combustibles et/ou les autres materiels combustibles.

Laissez un d6gagement d'au moins 1 m (3 pi) tout autour de

I'enceinte de la nettoyeur a pression pour permettre une

ventilation ad6quate et un espace suffisant pour sa

maintenance et son entretien.

Darts t'etat de Califomie un pare-etincettes est requis par la Ioi

(section 4442 du Code des ressources pubtiques de Catifomie).

D'autres @tats ont des lois similaires. Les Jogsfed@tales

s'appliquent aux terres fed6rates. Si vous equipez te sitencieux

d'un pare-etinceltes, it doit etre en bon etat de fonctionnement.

AVERTISSEMENT

Ne portez pas de v6tements I_ches, de bijoux ou tout ce qui

risquerait d'etre pris dans le d6marreur ou toute autre piece

rotative.

Embouteitter des cheveux longs et enieve la bijouterie.

AVERTISSENENT

LORSQUE VOUS REGLEZ OU REPAREZ VOTRE

NETTOYEUR A PRESSlON

D6branchez toujours te c&ble de bougie et placez-le de fa_on

ce qu'it ne soit pas en contact avec la bougie.

LORS DE TESTS D'ALLUMAGE DU MOTEUR

Utilisez un verificateur de bougies d'allumage approuve.

NE verifiez PAS I'altumage torsque ta bougie d'allumage est enlevee.

AVERTISSEMENT

1ATTENTION

Ne trafiquez pas vitesse r6gutee.

Ne faites pas fonctionner le nettoyeur _ pression a une pression

superieure a ta pression nominale.

ATTENTION

NE verrouittez PAS le pistolet de putverisation darts la position

ouverte.

NE laissez PAS le pistolet de pulv6risation sans surveillance

alors que I'appareil est en marche.

N'utilisez JAMAtS un pistolet de putvedsation qui n'est pas muni

d'un verrou d'arme ou d'un pontet instalte et en ordre de

marche.

Assurez-vous toujours que te pistotet de puIv@isation, tes buses

et tes accessoires sont bien fix6s.

ATTENTION

Ne pointez pas le pistotet putverisateur sur du verre torsqu'il est

en mode pulv6dsation.

N visez jamais des ptantes avec le pistolet putverisateur.

ATTENTION

Si vous avez des questions apropos de t'utitisation prevue de

cet appareil, consuttez votre detaittant ou communiquez avec

Sears.

N'utitisez JAMAIS un appareil ayant des pieces bds6es ou

manquantes ou sans b_ti ou couverctes protecteurs.

NE neutratisez AUCUN dispositif de s6curite de cette machine.

Par temps froid, avant de demarrer te nettoyeur a pression,

verifiez-en tousles 616merits pour vous assurer qu'aucune glace

ne s'y est formee.

N'utitisez JAMAtS le tuyau a haute pression comme poign6e

pour d@lacer t'appareil. Utilisez toujours la poign6e de

t'appareit.

V6rifiez ta presence de fuites ou les signes de d6t6rioration du

systeme de combustible, comme un tuyau use ou spongieux,

des brides de serrage desserrees ou manquantes, ou un

r6servoir ou un bouchon endommag6. Reparez toutes les

d6fectuosites avant d'utiliser le nettoyeur _ pression.

Cet appareil est con_u pour etre utilis6 uniquement avec des

pieces Sears approuv6es. Si I'appareil est utilise avec des

pieces qui NE sont PAS conformes aux caracteristiques

minimales, tousles risques et responsabilit6s incomberont

t'utitisateur.

• Protegez toujours vos yeux Iorsque vous utilisez cet equipement

ou lorsque vous 6tes a proximit6 de quelqu'un qui Futilise.

CONNA/TRE VOTRE PULVC:RtSATEUR A PRESSION

Lisez ce manuel d'utiHsation ainsi que lea r_g[es de s_cudt_ avant de faire fonctionner votre pu[v_dsateur _ pression.

Comparez les illustrations avec votre pulverisateur a haute pression pour vous familiariser avec I'emplacement des differents

boutons et reglages, Conservez ce manuel pour reference ulterieure,

Demarreur a recul Filtre a air

Manette de poussee

Bouchon de remplissage

et jauge d'huile

Chimique Injection

Pompe

d'amor_;age

Reservoir

d'essence

Bouchon de remplissage et jauge d'huite oVerifiez le

niveau d'huile et remplissez le moteur d'huile ici. Consultez la

page 34 au sujet des recommandations relatives a I'huile et

des directives de remplissage.

Base r_glable (non itlustr_) o Reglage a haute ou basse

pression; jet etroit ou en eventai!.

Injection Chinqique -- Usage a siphon ou autre pression

chimique dans le bas pression.

D_marreur _ recul o Utilise pour demarrer le moteur

manuellement.

Filtre _ air oFiltre de type sec qui limite la quantite de

poussieres et de saletes dans le moteur.

Manette de pousa@e o Cette manette place le moteur en

mode demarrage pour le lanceur et eteint le moteur en

marche.

PistoJet de puiv@risation (non i[lustr@) oUn dispositif de

detente permet de contr61er le jet d'eau sur la surface

nettoyer, Le pistolet est muni d'un verrou de securit6,

Prise d'eau

Prise haute pression

Pompe equipe avec

Systeme de refroidissement automatique

Pompe - Developpe une pression elev6e.

Pompe d'amor£age - Prepare un moteur froid pour le

demarrage.

Prise d'eau - Branchement pour le tuyau d'arrosage.

Prise haate pression o Vous permet de brancher le tuyau

haute pression.

Rallonge de base (non illustr&) o Pour utiliser la buse

reglable, fixez la rallonge au pistolet de pulverisation.

R_servoir d'essence o Remplissez le reservoir avec de

I'essence ordinaire sans plomb. Laissez toujours de la place

pour Fexpansion de I'essence.

Syst_me de refroidissement aatomatique oFait circuler

I'eau dans la pompe Iorsqu'elle atteint 51 ° a 68°C (125 °

155°F). L'eaa chaude s'_coulera de la pompe sur le sol.

Ce syst&me emp_che [a pompe interne de s'ab_mer.

Tuyau _ haute pression (non illustr_) oRaccordez une

extremit6 du tuyau au pistolet de pulverisation et Fautre a la

sortie du nettoyeur a haute pression.

Votre nettoyeur & haute press!on exige que quelque

assemblee et soit pr6t pour I'usage apres il a et6

convenablement entretenu avec le petrole et le carburant

recommandes.

Si vous avez des probJ&mes au cours de l'assemblage

de votre nettoyeur _ haute pression ou si certaines

pi_ces sont manquantes ou endommag_es, appelez la

[igne d'assistanee pour [es nettoyeur _ haute pression

au 1o800o222o3136.

IMPORTANT: Tout essai de demarrer le moteur avant qu'i!

ne soit correctement ravitaille en huile risque de provoquer

une panne de moteur.

DC:BALLER LE NETTOYEUR A

HAUTE PRESStON DU CARTON

Ouvrez le carton et decoupez de haut en bas les deux

angles, afin que le panneau se replie a plat.

Enlevez la sac de pieces, accessoires et insertions qui

accompagne le nettoyeur a haute pression.

Faites rouler le nettoyeur a haute press!on par le c6te

ouvert du carton.

V@ifiez si vous n'avez pas oublie de pieces

supplementaires dans le carton.

CONTENU DU CARTON

V@ifiez toutes les pieces et accessoires du nettoyeur a

haute press!on. Si certaines des pieces enum@6es ci°

dessus sont manquantes ou endommag&es, appelez la ligne

d'assistance pour les nettoyeur a haute press!on au

1 o800o222o3136.

Appareil principal

Tuyau a haute press!on

Pistolet pulv@isateur

Rallonge de buse avec buse reglable

Huile a moteur

Sac de pieces (comprenant les pieces 6num@ees

ci-dessous)

Manuel d'utilisation

Fiche d'enregistrement

Familiarisezovous avec chaque piece avant d'assembler le

nettoyeur a haute press!on. V@ifiez le contenu de la boTte

I'aide de I'illustration de la page 33. Si une piece est

manquante ou endommagee, veuillez joindre le service de

depannage du nettoyeur a haute press!on au num@o sans

frais 1o800o222o3136.

ASSEMBLAGE DU NETTOYEUR A

HAUTE PRESSION

Votre nettoyeur & haute press!on Craftsman a et6 monte en

grande partie en usine. Cependant, vous devrez effectuer

les tgches ci°dessous avant d'utiliser votre nettoyeur a haute

pression.

1. Ajoutez de Fhuile au carter du moteur.

2. Ajoutez de Fessence darts le reservoir.

3. Branchez le tuyau a haute press!on au pistolet

pulv@isateur et a la pompe.

4. Branchez la source d'alimentation d'eau a la pompe.

Ajoutez de _'Hui_e _ Moteur

IMPORTANT: Tout essai de demarrer le moteur avant qu'il

ne soit correctement ravitaille en huile risque de provoquer

une panne de moteur.

REMARQUE: N'ajoutez au carter de moteur que de I'huile

detergente de haute qualite ayant une des cotes de service

API suivantes : SF, SG, SH, SJ ou plus. N'utilisez PAS

d'additifs speciaux.

1. Choisissez la viscosite de I'huile en fonction du tableau

suivant.

' F s

c 30 20 10 o /0 28 30 40

Temperatures d'Usage Ont Pr6vu

* L'utilisation d'huiles a viscosite multiple (5W°30, lOW°30,

etc.) alors que la temp@ature est sup@ieure a 4°C (40°F)

entra_nera une consommation d'huile plus elev6e que la

normale. Verifiez !'huile plus souvent !orsque vous utilisez

une huile a viscosite multiple.

** L'utilisation d'huile SAE 30 a une temp@ature inferieure

4°C (4O°F) pourrait rendre le demarrage difficile et causer

des dommages a I'alesage du moteur en raison d'une

lubrification inadequate.

2. Placez le nettoyeur a haute press!on sur une surface

plane et nettoyez la surface autour de I'orifice de

remplissage d'huile.

3. Enlevez la jauge d'huile et nettoyez°la avec un linge.

4. Replacez°la et resserrez°la. Retirez la jauge et v@ifiez

le niveau d'huile.

5, Versez I'huile lentement dans !'orifice de remplissage.

Arr6tez pour laisser couler I'huile. Remplissez jusqu'au

repere maximum (<<Full >>)de la jauge d'huile. NE

REMPLISSEZ PAS TROP LE CARTER D'HUILE.

Enlevez la jauge et verifiez le niveau d'huile.

REMARQUE: Vous n'aurez peut-6tre pas besoin de toute la

quantite d'huile fournie.

6. Replacez la jauge d'huile et serrez-la solidement.

REMARQUE: Verifiez le niveau d'huile pendant le rodage du

moteur.

Ajouter de _'Essence

AVERTISSEMENT

LORS DE L'AJOUT DU CARBURANT

Eteignez te nettoyeur a pression et laissez-le refroidir au moins

2 minutes avant de retirer le capuchon du r6servoir de carburant.

Desserrez tentement te capuchon pour laisser ta pression

s'echapper du r6servoir.

Remplissez le r6servoir d'essence a t'ext6deur.

NE REMPLISSEZ PAS trop le r6servoir. Laissez I'expansion de

I'essence.

Eioignez I'essence des 6tincelles, des flammes, des veilleuses,

de ta chaleur et de toute autre source d'inflammation.

N'ALLUMEZ PAS de cigarette ou ne fumez pas _ proximit6 de

I'appareil.

REMARQUE: Le fonctionnement avec de !'essence est

certifie avec ce moteur a essence. Dispositif antipollution de

I'echappement: EM (Modifications de moteur).

1. Utilisez de I'essence sans plomb ordinaire propre et

fra[che avec un indice d'octane d'au moins 77. N'utilisez

PAS de carburant qui contient du Methanol. NE

melangez PAS avec de I'huile.

2. Nettoyez la pattie autour du bouchon du reservoir

d'essence, enlevez le bouchon.

3. Ajoutez lentement de I'essence "SANS PLOMB" dans le

r6servoir. Utilisez un entonnoir pour eviter d'en

renverser. Remplissez lentement le reservoir iusqu'a

environ 1,5" po en dessus du col de remplissage,

4. Remettez le capuchon en place et essuyez I'essence

renversee.

ATTENTION! Les carburants a I'alcoo! (appeles essence°

alcoo!, ethano! ou methanol) attirent I'humidite, ce qui

entrai"ne la separation et la formation d'acides durant

I'entreposage. Les gaz acides peuvent endommager le

systeme d'alimentation du moteur pendant I'entreposage.

Pour eviter les problemes relies au moteur, il est pref6rable

de vider le systeme d'alimentation avant un entreposage de

30 jours ou plus. Vidangez le reservoir d'essence, demarrez

le moteur et laissez-le tourner jusqu'a ce les conduits

d'essence et le carburateur soient vides. Utilisez de

I'essence frai"che la saison suivante. Pour obtenir plus de

renseignements, consultez la section <4Entreposage >>aux

pages 47 et 48.

N'UTILISEZ JAMAIS de produits de nettoyage de moteur ou

de carburateur dans le reservoir a essence, ils pourraient

causer des dommages irreversibles.

Raccorder le Tuyau et la Source D'eau _ la

Pompe

IMPORTANT: Vous devez attacher tousles tuyaux avant de

demarrer le moteur. Si vous demarrez le moteur sans que

tousles tuyaux soient raccordes et sans arrivee d'eau, vous

risquez d'endommager la pompe.

1. Deroulez le tuyau a haute pression et fixez le & la base

du pistolet pulverisateur. Serrez manuellement.

2. Fixez I'autre extremit6 du tuyau a haute pression & la

prise haute pression sur la pompe. Serrez manuellement.

3. Avant de brancher votre tuyau d'arrosage & la prise

d'eau, inspectez la filtre integr& Nettoyez la filtre integr6

si e!le contient des debris, remplacez-la si elle est

endommagee. Si la crepine est endommagee, consultez

la section "Entretien du joint torique". NE VOUS

SERVEZ PAS DU NETTOYEUR ik HAUTE PRESSION

SI LA FILTRE INTEGRE EST ENDOMMAGEE.

_ tnspeccione ta de

rejiHa

entrada. NO la use si

esta da_ada, timpieta

\_ si se encuentra suoia.

4. Faites couler de !'eau dans le tuyau d'arrosage pendant

30 secondes pour nettoyer tous les debris. Fermez le

robinet d'eau.

IMPORTANT: Ne siphonnez pas de I'eau stagnante pour

vous en servir. Utilisez SEULEMENT de Feau froide (a

moins de 100°F (38°C)).

5. Connectez le tuyau d'arrosage (ne pas depasser 50 pieds

darts la Iongueur) a la prise d'eau. Serrez manuellement.

ATTENTION

• Les dommages infliges au nettoyeur a pression par suite de ne

pas avoir respect_ cette consigne, ne seront pas couverts par la

garantie.

6. OUVREZ le robinet d'eau et appuyez sur la g_chette du

pistolet pulverisateur afin de purger Fair et les impuretes

du systeme de la pompe.

AVERTISSEMENT

Prot6gez toujours vos yeux torsque vous utitisez cet 6quipement

ou Iorsque vous 6tes a proximit6 de quetqu'un qui I'utilise.

Avant de demarrer te nettoyeur _ pression, assurez-vous de

prot6ger vos yeux de fagon appropriee.

Liste de V_rifications Avant de D_marrer

_e Moteur

Examinez !'assemblage de I'appareil pour confirmer que

vous avez effectue tout ce qui suit:

1. Verifiez qu'il y a de I'huile dans le carter, jusqu'au

niveau approprie.

2. Ajoutez de I'essence dans le reservoir.

3. Verifiez que les connexions du tuyau sont correctement

settees (haute pression et eau) et qu'il n'y ait pas de

coude, de coupures ou d'endroits abfmes.

4. Fournissez de I'eau a une cadence appropriee.

5. Assurez-vous d'avoir lu les "Regles de Securit6" et

"Comment Utiliser Votre Pulverisateur" avant de

I'utiliser.

6. Si vous demarrez I'appareil apres Favoir laisse entrepose,

voir la rubrique "Entreposage" a la page 47°48.

COMMENT UTtLISER VOTRE

NETTOYEUR A HAUTE PRESSION

Si vous avez des problemes a faire fonctionner votre

nettoyeur a haute pression, n'hesitez pas a appeler le service

d'assistance au 1-800-222-3136,

Empmacement de _a Nettoyeur _ Pression

D_gagement de la Nettoyeur _ Pression

AVERTISSENENT

Faites fonctionner le nettoyeur a pression SEULEMENT

I'exterieur.

Evitez que les gaz d'echappement entrent dans un espace

restreint, par une fenStre, une porte, une prise d'a6ration ou

toute autre ouverture.

NE fares PAS fonctionner le nettoyeur a pression _ I'interieur

d'un bStiment ou d'un abri.

L'enceinte de la nettoyeur a pression ne doit se trouver

moins de 152 cm (5 pi) de toute structure comportant des

tours combustibles et/ou lea autres materiels combustibles.

Laissez au moins 92 cm (3 pi) d'espace libre tout autour de

nettoyeur & pression, y compris au:dessus, pour assurer

une ventilation adequate et un espace suffisant pour sa

maintenance et son entretien.

Placez la nettoyeur a pression dans un endroit bien ventile

qui permet !'elimination des gaz d'echappement mortels.

N'installez pas la nettoyeur a pression dans un endroit ou

les gaz d'echappement pourraient s'accumuler et pen6trer

ou 6tre aspires dans un edifice qui pourrait 6tre occupe.

Assurez-vous que les gaz d'echappement ne puissent entrer

par une fen6tre, une porte, une prise d'aeration ou une autre

ouverture qui pourrait leur permettre de s'accumuler dans un

espace restreint. Tenez aussi compte des vents dominants

et des courants d'air au moment de choisir I'endroit oQ vous

installerez la nettoyeur a pression. /

Mettre Votre Nettoyeur _ Haute Pression

en Marche

Pour demarrer votre nettoyeur a haute pression la premi@e

fois, suivez ces instructions pas a pas. Cette information qui

vous aide a mettre votre nettoyeur a haute pression en

marche s'applique egalement s'il est reste sans fonctionner

pendant au moins une journee.

1. Placer la rondelle de pression pres d'un hors de la

source d'eau capable d'alimentation d'eau & un taux de

flux plus grand que 3.0 gallons par la minute et aucun

moins que 20 PSI a la fin de ronde!le de pression du

tuyau de jardin.

2. V@ifiez que le tuyau a haute pression eat bien serre sur

le pistolet pulv@isateur et sur la pompe. Consultez les

illustrations de la rubrique "Assemblage du Nettoyeur

Haute Pression".

3. V@ifiez que I'appareil esten position horizontale.

4. Branchez le tuyau d'arrosage a la source d'eau sur la

pompe du nettoyeur a haute pression, OUVREZ le

robinet d'eau.

ATTENTION

Vous devez suivre cet avertissement, au risque

d'endommager ta pompe.

5. Serrez la g_chette sur le pistolet jusqu'& ce que vous

obteniez un debit d'eau regulier. Cela purgera la pompe

de Fair et des impuretes,

6. Fixez la rallonge du gicleur au pistolet pulv@isateur,

Serrez manuellement.

7. Placez le gicleur en mode basse pression (faites glisser

le gicleur vers I'avant) et serrez la g_chette sur le

pistolet pulv@isateur pour faire sortir la pression

provoquee par I'ARRIVEE d'eau. L'eau sortira du

pistolet en mince filet Continuez a tenir la ggchette

jusqu'a ce que le debit d'eau soit regulier et qu'il ne

reste plus d'air ou d'eau dans le systeme, Rel&chez la

g&chette.

8. Engagez le verrou de securite de la g_chette du pistolet

pulverisateur.

Verrou de

Securite

Nettoyeur a Pression

typique montr¢

Orifice d'echappement

9. Placez la manette de commande de puissance en

position "Rapide", illustree ici par un lapin.

Rapide Arr6t

Manette de

Poussee est

_"a la position

"Arr_t"

RI=MARQU_=: Pour redemarrer un moteur a chaud, reglez la

manette de poussee sur "Rapide".

Pour d&marrer le moteur pour la premi&re fois:

10. Assurez-vous que la manette de poussee est a la

position "Rapide" (indiquee par un lapin sur le moteur).

11. Poussez la pompe d'amor£age fermement 5 fois, en

attendant 2 secondes entre chaque poussee.

Par la suite, pour d_marrer le moteur:

10. Assurez-vous que la manette de poussee est en

position "Rapide" (indiquee par un lapin sur le moteur).

11. Actionnez la pompe d'amorgage fermement 3 fois, en

attendant 2 secondes entre chaque poussee. Si le moteur

est chaud, N'actionnez PAS la pompe d'amorgage.

12. Saisissez la poignee du demarreur et tirez lentement

jusqu'a ce que vous sentiez de la resistance. Tirez alors

rapidement pour demarrer le moteur.

AVERTISSEMENT

Lors du d6marrage du moteur, tirez lentement sur ta corde

jusqu'_ ce que vous sentiez une r6sistance et tirez alors

rapJdement afin d'eviter un effet de recut.

Si le moteur demarre et qu'il s'arr@te peu apres ou si vous

ressentez une resistance accrue au cours des tentatives de

demarrage, appuyez sur ta detente du pistolet de putverisation.

13. Ramenez la poignee du demarreur lentement. NE

laissez PAS le cordon se flapper contre le demarreur.

REMARQUE: Toujours garder I'etrangler le levier dans le

"Rapide" la position en operant la nettoyeur a haute

3ression,

ATTENTION 1

, AVERTlSSEMENT

NE TOUCHEZ PAStes surfaces chaudes.

Laissez t'equipement refroidir avant de le toucher.

La nettoyeur a pression ne doit passe trouver a moins de 152,4

cm (5 pi) de toute structure comportant des murs combustibles

et/ou les autres materiels combustibles.

Laissez un degagement d'au moins 1 m (3 pi) tout autour de

Fenceinte de la nettoyeur a pression pour permettre une

ventilation adequate et un espace suffisant pour sa

maintenance et son entretien.

Dans I'etat de Californie un pare-etincetles est requis par la toi

(section 4442 du Code des ressources publiques de Californie).

D'autres etats ont des lois similaires. Les lois fed@tales

s'appliquent aux terres federales. Si vous equipez le silencieux

d'un pare-etincelles, it doit etre en bon etat de fonctionnement.

Comment Arr_ter Votre Nettoyeur

Pression

1. Laissez le moteur tourner au ralenti durant deux

minutes.

2. Placez le levier de papillon du moteur en position d'arr6t

(Stop).

3. Appuyez sur la d_tente du pistolet de pulv_risation

pour Jib_rer la pression accumul&e clans le tuyau,

afin d'_viter tout risque de blessures.

REMARQUE: Une petite quantite d'eau giclera Iorsque la

)ression sera rel_ch6e.

AVERTISSEMENT

Gardez toujours te tuyau flexible _t haute pression raccorde a la

pompe et au pistotet de pulverisation torsque le systeme est

sous pression.

Appuyez sur la detente du pistolet de pulverisation pour tiberer ta

pression dans le tuyau, et ce, chaque fois que vous arr@tezle

moteur. Engagez le verrou de la detente du pistoiet de putverisation.

Lorsque vous n'utilisez pas le pistolet, engagez le

verrou de la detente.

• Toujours utiliser ta poignee pour soutever t'equipement.

• Ne JAMAIS utiliser les boyaux pour deplacer I'equipement.

Comment UtHiser _es Gicmeurs R6g_abmes

Vous savez maintenant comment DEMARRER et

ARRETER votre nettoyeur a haute pression. L'information

fournie darts cette section vous indique comment regler la

forme du jet et appliquer des produits detergents ou tout

autre produit chimique de nettoyage.

I AVERTlSSEMENT 1

3. En tournant le gicleur, vous reglerez la forme du jet,

etroite ou en eventail.

• NE r6gtez JAMAtS la forme du jet Iorsque vous putverisez.

• NE placez JAMAIS vos mains en face du gicleur pour r6gler la

forme du jet.

/k I'extremit6 de votre pistolet de pulverisation, une poignee

de buse permet de regler la pression et la forme du jeL

1. Faites glisser le gicleur vers I'avant pour regler le jet en

mode basse pression. Faites glisser le gicleur vers

Farriere pour atteindre la pression elev6e.

Glisser le gicleur en arriere Glisse gicleur en avant pour

pour I'Haut Mode de bas pression et detergent

Pression

2. Dirigez le gicleur vers le bas sur une surface dure et

appuyez sur la g_chette pour essayer.

Toumer le gicleur dans le sens Tourner le gicleur dans le

inverse des aiguilles d'une sens des aigui!les d'une

montre pour le modele de montre pour le modele de

pulverisation de ventilateur pulverisation etroit

4. Pour nettoyer de fa_,on plus efficace, tenez le gicleur

une distance de 8 a 24 pouces de la surface a nettoyer.

5. Si vous placez Je gicleur trop pres, surtout si vous @tes

en mode haute pression, vous risquez d'aMmer la

surface a nettoyer.

6. Ne vous approchez pas a plus de 6 pouces Iorsque

vous nettoyez des pneus.

AppHquer des Produits D_tergents avec le

G_cleur R_glable

IMPORTANT: UtHisez des savons congus sp_cialernent

pour les nettoyeur _ haute pression. Les produits

detergents menagers risquent d'endommager la pompe,

ATTENTION

• Si vous d6marrez te moteur sans que tous tes tuyaux soient

branch6s et sans que I'eau soit OUVERTE, vous allez abtmer

ta pompe.

• Vous devez suivre cet avertissement, au risque

d'endommager la pompe.

Pour appJiquer des produits d_tergents, proc&dez

comme suit:

1. Consultez la rubrique traitant de I'utilisation des gicleurs

reglables.

2. Preparez une solution detergente comme requis par le

fabricant.

3. Placez la petite extremit6 du filtre du tube siphon darts

le recipient de detergent.

• Lorsque vous ins6rez te fittre dans une bouteille de solution de

d6tergent, ptacez le tube de mani@re ace qu'il n'entre pas en

contact par megarde avec le silencieux chaud.

4. Faites glisser le gicleur reglable vers Favant en mode

basse pression. Les produits detergents ne peuvent 6tre

appliques avec le gicleur en position haute pression.

5. Assurez-vous que le tuyau d'arrosage est branche & la

prise d'eau. Verifiez que le tuyau a haute pression est

branche au pistolet pulverisateur eta la pompe.

Demarrez le moteur.

6. Appliquez le detergent sur une surface seche, en

commengant par la partie inferieure de la surface

nettoyer et travaillez vers le haut, avec de longs

mouvements reguliers et qui se chevauchent.

7. Laissez le detergent "tremper" pendant 3 a 5 minutes

avant de laver et de rincer. Appliquez a nouveau, si

besoin est, pour eviter que la surface ne seche. NE

laissez PAS le detergent secher (pour eviter les traces).

8. Pour laver, commencez par le bas de la surface et

remontez en effectuant de longs mouvements egaux qui

se chevauchent.

IMPORTANT: Vous devez rincer le systeme d'injection de

produits chimiques apres chaque utilisation en plagant le

filtre dans un seau rempli d'eau claire, puis faire fonctionner

le nettoyeur a haute pression a basse pression pendant 1

2 minutes.

Rincer _e Nettoyeur _ Haute Pression

Pour rincer:

1. Faites glisser le gicleur vers I'arriere sur haute pression

et appuyez sur la g_chette. II faudra quelques secondes

pour que le detergent se vide.

REMARQUE: Vous pouvez egalement emp6cher le

detergent de couler en enlevant simplement le tube siphon

de la bouteille.

2. NE placez PAS le pistolet pulverisateur trop pr&_s de la

surface que vous desirez pulveriser.

AVERTISSENENT

3. Appliquez le jet a haute pression sur une petite surface,

puis verifiezola pour voir si elle n'est pas abTmee. Si erie

n'est pas abfm6e, vous pouvez continuer.

4. Commencez en haut de Fendroit que vous devez rincer,

en descendant avec les m6mes mouvements qui se

chevauchent comme Iorsque vous avez nettoye.

Tube de siphonnement du d@tergent

Si vous utilisez le tube de siphonnement du detergent, vous

devez le rincer a I'eau propre avant d'arr6ter le moteur.

1. Placez le siphon/filtre d'injection de produits chimiques

dans un seau rempli d'eau.

2. Faites glisser le gicleur reglable vers I'avant en mode

basse pression.

3. Rincez durant 1 a 2 minutes.

4. Eteignez le moteur.

IMPORTANT: Vous devez savoir que le fait d'eteindre le

moteur n'enleve pas la pression dans le systeme.

S_ust_me de Refroidissement Automatique

rpression Thermique)

Si vous faites tourner le moteur de votre pulverisateur

pendant 3 & 5 minutes sans appuyer sur la g_chette du

pistolet pulverisateur, I'eau qui circule dans la pompe peut

atteindre une temperature de 51 ° a 68°C (125 ° a 155°F).

Lorsque Feau atteint cette temperature, le systeme de

refroidissement automatique se declenche et refroidit la

pompe en vidant Feau chaude sur le sol. Ce systeme

emp6che la pompe interne de s'abTmer.

Pour nettoyer de fa_on plus efficace, tenez le gicteur a une

distance de 8 a 24 pouces de la surface _ nettoyer.

Faites fonctionner et rangez cet appareit sur une surface stable.

Soyez extremement prudent si vous devez utiliser le

pulvedsateur sur une echelle, un echafaudage ou tout autre

endroit relativement instable.

Fermement te fusil de pulvedsation de comprehension avec tes

deux mains en utilisant Fhaute pulverisation de pression pour

eviter ta blessure si te fusil donne un coup de pied le dos.

RENSEtGNEMENTS "TECHNIQUES

SUR LE MOTEUR

II s'agit d'un moteur a un cylindre a soupapes lat@ales

refroidi a Fair, de type peu po!luant.

Les moteurs de la serie 90000 sont homologues dans I'etat

de la Californie par le California Air Resources Board. Selon

cet organisme, ils satisferont les normes relatives aux

emissions durant 125 heures d'utilisation. Ce type

d'homologation ne donne a !'acheteur, au proprietaire ou

I'utilisateur aucune garantie supplementaire en ce qui a trait

la performance ou a la duree de vie du moteur. La

garantie du moteur ne couvre que les garanties relatives au

produit et aux emissions dont il est fait mention ailleurs dans

ce manuel.

Puissance nominale

Les puissances nominales d'un modele de moteur sont

initialement etablies en commen_ant par le code SAE

(Society of Automotive Engineers) J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-05).

Etant donne la vaste gamme de produits sur lesquels nos

moteurs sont installes, ainsi que la varlet6 de problemes

environnementaux relies au fonctionnement de I'equipement,

il est possible que le moteur que vous avez achete ne

developpe pas la puissance nominale indiquee !orsqu'ii est

utilise pour entrafner un appareil (puissance d'utilisation

reelle). La difference peut 6tre reliee a divers facteurs

incluant, sans s'y limiter, les suivants : diff@ences darts

I'altitude, la temperature, la pression barometrique,

I'humidite, I'essence, la lubrification du moteur, la vitesse

maximum regul6e du moteur, variations individuelles d'un

moteur a I'autre, conception specifique de I'appareil

entrain6, fagon dont le moteur est utilise, rodage du moteur

pour reduire la friction et nettoyer les chambres de

combustion, aiustement des soupapes et du carburateur et

autres facteurs. Les puissances nominales peuvent

egalement 6tre regl6es selon des comparaisons avec

d'autres moteurs semblables employes a des fins similaires.

II est doric possible qu'e!les ne correspondent pas aux

valeurs obtenues a I'aide des codes prec6dents.

CARACT#:RISTIQUES DU PRODUIT

Caract@istiques du Nettoyeur _ Haute

Pression

Pression nominale .............. 137,9 BAR (2,000 PSI)

Debit d'ecoulement ............... 7,6 L/MIN (2,0 GPM)

Detergent ....... Utilisez un detergent homo!ogue pour les

pulv@isateurs

Temp@ature De L'eau ..Ne dolt pas depasser 38°C (100°F)

Poids a !'Expedition ................. 21,8 kg (48 Livres)

Caract_ristiques du Moteur

Puissance nominale ........ 2,8 kW (3,75 HP) a 3600 rpm

Alesage ........................ 65,09 mm (2,562 po.)

Course de piston ................. 44,45 mm (1,75 po.)

Cylindre .......................... 147,8 cc (9,02 po.)

Bougie d'allumage

Type : ............. Champion RJ-19LM ou I'equivalent

Definir I'ecartement a : ............ 0,76mm (0,030 po)

Distance d'eclatement : .... 0,15-0,25 mm (0,006-0,010 po)

Jeu des soupapes avec ressorts de soupape installes et

piston 6 mm (1/4 po) passe le point mort sup@ieur (a verifier

Iorsque le moteur est froid).

Admission .............. 0,13-0,18 mm (0,005-0,007 po)

Echappement ........... 0,18-0,23 mm (0,007-0,009 po)

Capacite du reservoir de combustible ..0,95 I (1,0 pinte US)

Huile

Ci-dessus de 4°C (40°F) ..................... SAE 30

Au-dessous de 4°C (40°F) ....... SAE 5W-30 o 10W-30

REMARQUE: Pour un meilleur fonctionnement, la puissance

utile ne devrait pas depasser 85 % de la puissance

nominale. La puissance du moteur sera reduite de 3,5 %

pour chaque 300 metres (1 000 pieds) au-dessus du niveau

de la mer, et de 1% pour chaque 5,6 ° C (10 ° F) au-dessus

de 25 ° C (77°). II fonctionnera de fa£on satisfaisante jusqu'a

un angle maximum de 15 °,

RESPONSABILIT¢:S DU PROPRI :TAtRE

Respectez le calendrier d'entretien du nettoyeur selon le hombre d'heures de fonctionnement ou le temps ecoul6, le premier

des deux prevalant.

Lorsque I'appareil est utilise darts les conditions adverses decrites ci-dessous, il faut en faire I'entretien plus frequemment.

CALENDRIER D'ENTRETIENINSCRIVEZ LES INTERVALLE DE FONCTIONNEMENT SELON LES HEURES

DATES AU FUR ET ,&, MESURE QUE VOUS

EFFECTUEZ L'ENTRETIEN REGULIER D'UTILISATION DATES D'ENTRETIEN

Avant chaque Aux 25 heures Aux 50 heures Aux 100 heures 1100-300

TACHE D'ENTRETIEN ut saton oul fos an oul fos an oul fos an heures

NETTOYEUR A PRESSION X_

V_rifier/nettoyer la cr_pine d'eau d'arriv_e

Verifier le tuyau a haute pression X

Verifier le tuyau de detergent X

Verifier la presence de fuites dans le pistolet a X

pulvcrisation et I'assemblage

Purgerla pompede I'airet desimpuretcsqui s'y X

trouvent

Changer I'hui_ede la pompe X

Preparer la pompe pour I'entreposage a une Voir section <_Entreposage >>,page 47-48

temperature infcrieure a 0°C (32°F)

MOTEUR X

V_rifier le niveau d'haile

Nettoyez les debris X

Changer I'huile du moteur X2

Faire I'entretien du filtre a air X_

Faire I'entretien de la bougie d allumage X

Faire I'entretien du pare-¢tincelles X

Nettoyez le systeme de refroidissement X2

Nettoyez la chambre de combustion X

Si le nettoyeur ne sera pas utilisedurant plus de 30 jours Si la unidad

Preparer pour I'entreposage permanecera sin uso per mas de 30 dias

Nettoyez I'appareil s'il est encrass¢ Remplacez toute piece perforee ou endommagce

2 Changez I'huile apres les cinq (5) premieres heures de fonctionnement et par la suite aux 50 heures de fonctionnement ou une fois I'an Nettoyez I'appareil

plus souvent si vous I'utilisez dans un milieu sale ou poussicreux

3 Remplacez les pieces plus frequemment si vous utilisez I'appareil dans un milieu sale ou poussicreux.

RECONNANDATtONS G¢:N#:RAL DISPOSmF ANTIPOLLUTION

Un entretien regulier ameliorera la performance et

prolongera la duree de vie du nettoyeur & haute pression.

Consultez un detaillant autorise Sears pour I'entretien.

La garantie du nettoyeur a pression ne couvre pas les

61ements soumis a !'abus ou a la negligence de I'operateur.

Pour obtenir la pleine application de la garantie, il faut que

I'operateur fasse I'entretien du nettoyeur a haute pression

conformement aux directives de ce manuel d'utilisation y

compris son entreposage adequat scion les directives de la

section "Entreposage" a la page 47_48.

Pour assurer I'entretien adequat du nettoyeur a haute

pression, il faut effectuer periodiquement certains reglages.

II faut effectuer toutes les operations d'entretien et les

reglages au moins une fois par saison. Suivez les

instructions du "Calendrier d'entretien" ci°dessus.

RE_,_ARQUE: Une fois par annee, vous devez nettoyer ou

remplacer la bougie d'allumage et remplacer le filtre a air.

Une nouvelle bougie d'al!umage et un filtre a air propre

permettent d'assurer que le melange essence-air est

adequat en plus de contribuer au meilleur fonctionnement de

votre moteur et d'augmenter sa duree de vie.

L'entretien, le remplacement ou la reparation des dispositifs

et systemes antipollution peuvent 6tre effectues par un

etablissement de reparation de moteurs hors route ou par

une personne qualifiee.

Avant Chaque Uti_isation

1. Verifiez le niveau d'huile du moteur.

2. Vedfiez si la grille de la prise d'eau n'est pas aMmee.

3. Verifiez si le filtre du tuyau n'est pas ab'_me.

4. Vedfiez si le tuyau a haute pression n'a pas de fuite.

5. Verifiez si le tube siphon pour les detergents et le filtre

ne sont pas endommages.

6. Verifiez si le pistolet pulverisateur et de I'assemblage de

la rallonge reglable du gicleur n'ont pas de fuite.

7. Purgez la pompe de I'air et des impuretes qui s'y

trouvent.

ENTRETIEN DU NETTOYEUR A

HAUTE PRESSION

Nettoyage des d_bris

Nettoyez les debris accumules sur le nettoyeur & haute

pression tousles jours ou avant de I'utiliser. Gardez toujours

la tringlerie, le ressort et les commandes propres. Gardez la

zone autour et derriere le silencieux libre de debris

combustibles.

Les parties du nettoyeur a haute pression doivent 6tre

gardees propres afin de reduire le risque de surchauffe et

d'inflammation des debris accumules,

ATTENTION

• N'INSEREZ aucun objet dans les fentes de refroidissement.

Utilisez un linge humide pour nettoyer les surfaces

exterieures.

Utilisez une brosse a soies douces pour detacher les

accumulations de saletes, d'huile, etc.

Utilisez un aspirateur pour ramasser les saletes et debris,

Utilisez une faible pression d'air (25 psi au maximum)

pour souffier les saletes. Inspectez les fentes d'air de

refroidissement et les ouvertures sur le nettoyeur a haute

pression. Ces ouvertures doivent demeurer propres et

non obstruees,

V_rifiez et Nettoyez _a Grille de _a Prise

O'eau

Inspectez la grille de la prise d'eau. Nettoyez-la si elle est

bouchee ou remplacez-la si elle est endommagee.

V_rifiez le Tuyau _ Haute Pression

Le tuyau a haute pression peut avoir des fuites, s'il est use,

tordu ou mal utilis& Inspectez le tuyau avant chaque

utilisation. Verifiez tousles tuyaux pour les coupures, les

fuites, I'abrasion ou le gonflement du couvercle, ou si certains

raccords sont aMmes ou mobiles. Si vous remarquez quelque

chose, remplacez immediatement le tuyau.

I AWRTmSSEME.T1

• Ne r6parez jamais tes tuyaux 8 haute pression. Remplacez.

• Le tuyau de remptacement DOtT r6sister 8 une pression

supedeure _ la pression nominale du nettoyeur.

V_rifier le Filtre Int_gr_

Se referer a I'illustration et reparez le filtre integr6 s'il est

bouche, en procedant comme suit:

Filtre Integr6

Rallonge de

Gicleur

Joint Toriq

1. Detachez le pistolet pulverisateur et la rallonge de

gicleur du tuyau a haute pression. Detachez la ral!onge

de gicleur du pistolet pulverisateur et enlevez le joint

torique et la grille de la rallonge de gicleur. Rincez la

grille, le pistolet pulverisateur et la rallonge de gicleur

reglable avec de I'eau propre pour retirer les debris.

2. Placez la grille du filtre integr6 darts !'extr6mite filetee

de la rallonge du gicleur. La direction importe peu.

Faites entrer la grille avec I'extremit6 gomme d'un

crayon jusqu'a ce qu'elle s'encastre & plat au fond de

I'ouverture. Faites attention de ne pas plier la grille.

3. Placez le joint torique dans I'encoche. Serrez le joint

torique contre la grille du filtre integr6,

4. Assemblez la rallonge du gicleur au pistolet pulverisateur,

comme il est explique plus haut dans ce manuel.

Entretien du Gideur

Vous sentirez des pulsations Iorsque vous appuyez sur la

g_chette du pistolet pulverisateur s'il y a une pression

excessive darts la pompe. La cause principale de cette

pression excessive darts la pompe est un gicleur bouche ou

encombre par des materiaux etrangers, comme de la

poussiere, etc. Pour regler le probleme, nettoyez

immediatement le gicleur a I'aide des outils qui

accompagnent votre pulverisateur et procedez comme suit:

1. Eteignez le moteur et fermez I'arrivee d'eau.

2. Detachez la rallonge du pistolet pulverisateur. Tournez le

gicleur dans le sens des aiguilles d'une montre en

position jet. )k !'aide de la cle hexagonale de 2 mm (5/64)

fournie, enlevez le gicleur de !'extremite de la rallonge.

3. Enlevez le filtre integre de I'autre extremite de la

rallonge du gicleur.

4. Utilisez utiliser un petit trombone pour retirer tout

materiau qui bouche ou encombre le gicleur,

V_rifiez _e Pistolet et _a RaHonge de

Gideur R_glable

inspectez le raccord du tuyau sur le pistolet pulverisateur,

s'il est correctement fixe, Essayez la g_chette en appuyant

et en vous assurant qu'elle "s'enclenche" en place Iorsque

vous la re!&chez. Placez le verrou de securite en position

MARCHE et essayez la g&chette. Vous ne devriez pas

pouvoir I'enfoncer. Remplacez le pistolet immediatement s'il

echoue un de ces essais.

inserer le fil dans office et le virage de long

en large pour eclaircir I'obstruction.

I'aide d'un tuyau d'arrosage, enlevez les debris

supplementaires en injectant de I'eau a contre courant

dans la rallonge du gicleur. Rincez pendant 30

60 secondes environ, Tournez la rallonge de gicleur

reglable pour pulveriser en jet et bougez le gicleur de

haut en bas tout en rin_;ant,

6. Reinstallez le gicleur et le filtre integr6 dans la rallonge.

NE serrez PAS trop le gicleur avec la cle hexagonale.

7. Raccordez la ral!onge du pistolet pulverisateur.

8. Raccordez Farrivee d'eau, ouvrez le robinet d'eau et

demarrez le moteur.

9. Essayez de faire fonctionner le pulverisateur avec le

gicleur en position haute et basse.

Entretien du Joint Torique

Procurezovous un necessaire de reparation de joint torique,

article numero 191922GS, le centre de service Sears, Ce

necessaire n'est pas inclus avec le nettoyeur & haute

pression. Le necessaire comprend des joints toriques de

rechange, une rondelle de caoutchouc et un filtre d'arrivee

d'eau. Pour remplacer les joints toriques de votre nettoyeur,

consultez la feuille d'instructions foumie avec le necessaire.

AVERTlSSEMENT

• Ne r6parez JAMAIS des raccords non 6tanches _ I'aide de

scettant. Remplacez le joint torique ou le joint d_6tanch6it_.

Entretien de [a Pompe

Vidange de I'huile

Remplacer Fhuile toutes les 50 heures, ou un fois par an, si

cette periode echoit la premiere.

REMARQU[=: Vous devez vous procurer une bouteille

graduee d'huile & pompe, article numero 190586GS le

centre de service Sears.

Vidanger [a pompe se[on la procedure suivante:

1. Vidanger I'huile moteur et !'essence du nettoyeur haute

pression.

2. Au moyen d'un cle six pans m&le, deposer le bouchon

noir de vidange d'huile place entre la sortie haute

pression et !'entree de tuyau d'arrosage.

\\ ...... =:__,

Bouchon Noir

, de Vidange

_\ d'Huile

3. Incliner le nettoyeur haute pression sur le c6te pour

vidanger !'huile completement de la pompe darts un

recipient homologue pour cet usage.

4. Renverser le nettoyeur haute pression darts la direction

opposee et remplir la pompe avec Fhuile recommandee

par le m6me orifice (un petit entonnoir peut s'averer

utile).

5. Remettre le bouchon noir en place et le serrer fermement.

6. Mettre le nettoyeur haute pression dans sa position

normale. Mettre de Fessence et faire le niveau d'huile

moteur,

ENTRETIEN DU MOTEUR

V_rification du niveau d'huile

II est necessaire de verifier le niveau d'huile avant chaque

utilisation ou apres chaque periode de 8 heures d'utilisation.

Gardez un niveau d'huile constant.

Changement d'huile

Changez !'huile apres les cinq (5) premieres heures

d'operation et par la suite aux 50 heures d'operation. Si vous

utilisez votre nettoyeur a haute pression darts un endroit tres

sale ou poussiereux ou par temps tres chaud, changez

Fhuile plus frequemment.

ATTENTION

tt a et¢ d6montre que t'huile moteur usag6e risque de provoquer

un cancer de la peau chez certains animaux de laboratoire.

Rincez consciencieusement les zones exposees avec de Feau

et du savon.

GARDEZ HOS DE PORTEE DES ENFANTS.

NE POLLUEZ PAS. CONSERVEZ LE

SURPLUS. RAPPORTEZ L'HUILE USAGEE

I AUX CENTRES DE RECYCLAGE.

Changez ['hui[e a[ors que [e moteur est encore chaud,

de [a fa£on suivante:

1. Videz le r&servoir d'essence en faisant toumer le nettoyeur

haute pression jusqu'a !'epuisement de Fessence.

2. Debranchez le fil de la bougie d'allumage et gardezqe

eloign6 de la bougie d'allumage.

3. Nettoyez la surface autour de I'orifice de remplissage

d'huile, enlevez le bouchon de remplissage d'huile et la

jauge d'huile. Essuyez la jauge d'huile.

4. Inclinez votre nettoyeur a haute pression pour vidanger

I'huile par Forifice de remplissage dans un contenant

adequat en vous assurant d'incliner le nettoyeur du c6te

oppose a la bougie d'allumage et au filtre & air. Une fois

le carter vide de son huile, remettez le nettoyeur debout.

5. Essuyez la jauge d'huile, inserezola dans !'orifice de

remplissage d'huile et serrez-la solidement avant de la

retirer. Ajoutez Fhuile recommand&e jusqu'au repere

maximum ("Full") de la jauge d'huile. Versez Fhuile

lentement. Essuyez la jauge d'huile chaque fois que

vous verifiez le niveau d'huile. NE remplissez PAS trop

le carter d'huile.

6. Reposez le bouchon de remplissage et la jauge d'huile;

serrez-les solidement.

7. Essuyez toute huile restante.

8. Rebranchez le fil de la bougie d'allumage a la bougie

d'allumage.

Entretien du fi_tre _ air

Votre moteur ne fonctionnera pas adequatement et pourrait

s'endommager si vous le faites fonctionner avec un filtre

air sale.

Faites Fentretien du filtre a air apres toutes les 25 heures

d'utilisation ou une fois par an, le premier des deux

prevalant. Remplacez le filtre plus souvent si vous utilisez le

nettoyeur dans un endroit sale ou poussiereux. Vous

trouverez des pieces de rechange au centre de service

Sears de votre region.

Pour faire ['entretien du filtre _ air, proc_dez comme suit:

1. Enlevez la vis.

2. Enlevez I'ensemble filtre a air avec soin de maniere

eviter la chute de debris dans le carburateur.

3. Demontez Fensemble filtre a air et nettoyez-en toutes

les pieces. Nettoyez le filtre a air en mousse dans un

melange de detergent liquide et d'eau. Sechez le filtre

en le comprimant darts un linge propre,

4. Saturez le filtre a air en mousse d'huile a moteur et

comprimez-le dans un linge propre pour enlever

Fexcedent d'huile.

5. Remontez Fensemble filtre a air avec le filtre en mousse

propre ou un filtre neuf.

6. Fixez solidement Fensemble filtre a air sur le

carburateur avec la vis.

Entretien de _a bougie d'aHumage

Faites Fentretien de la bougie d'allumage aux 100 heures

d'operation ou annuellement, le premier des deux prevalant.

AVERTISSEMENT

LORSQUE VOUS REGLEZ OU REPAREZ VOTRE

NETTOYEUR A PRESS!ON

Debranchez toujours te c_bte de bougie et placez-le de fa_on

ce qu'it ne soit pas en contact avec la bougie.

LORS DE TESTS D'ALLUrvIAGE DU MOTEUR

Utilisez un ver[ficateur de boug[es d'altumage approuve.

NE verifiez PAS I'allumage torsque la bougie d'allumage est

enlevee.

1. Nettoyez la surface autour de la bougie d'allumage.

2. Enlevez la bougie d'allumage et examinez-la.

3. Si les electrodes sont uses ou si la porcelaine est

craquee ou ecai!!6e, remplacez la bougie d'allumage

avec une bougie recommandee.

4. Verifiez Fecartement des electrodes & !'aide d'une jauge

d'epaisseur et si necessaire, reglez I'ecartement

0,76 mm (0,03 po).

5. Installez la bougie d'allumage et serrez-la solidement.

Entretien du pare-6tincelles

,_ la sortie de I'usine, votre moteur n'est pas muni d'un pare°

etincelles. Cependant, dans certaines regions, il est illegal

d'utiliser un moteur sans pareoetincelles. Veuillez doric

verifier les lois et reglements Iocaux. Vous pouvez vous

procurer un pareoetince!les au centre de service Sears le

plus pres de chez vous.

Afin de vous assurer que le pareoetincelles fonctionne

toujours bien, vous devez effectuer un entretien apres

chaque 50 heures d'utilisation.

Si le moteur fonctionne depuis un certain temps, le silencieux

peut 6tre tres chaud. Laissez-le refroidir avant d'effectuer

Fentretien du pareoetincelles.

AVERTlSSEMENT

NE TOUCHEZ PAS tes surfaces chaudes.

Laissez t'equipement refroidir avant de le toucher.

La nettoyeur a pression ne doit passe trouver a moins de 152,4

cm (5 p}) de toute structure comportant des murs combustibles

et/ou les autres materiels combustibles.

Laissez un degagement d'au moins 1 m (3 pi) tout autour de

t'enceinte de la nettoyeur a pression pour permettre une

ventilation adequate et un espace suffisant pour sa

maintenance et son entretien.

Dans I'etat de Californie un pare-etincelles est requis par la to1

(section 4442 du Code des ressources publiques de Califomie).

D'autres etats ont des lois similaires. Les lois federaies

s'appliquent aux terres federales. S} vous equipez le silencieux

d'un pare-etincelles, it doit 6tre en bon 6tat de fonctionnement.

Enlevez !'ecran de pare-etincelles pour preceder au

nettoyage eta Finspection.

S'il est endommage, remplacez Fecran.

Syst_me de refroidissement _ air

Avec le temps, les debris peuvent s'accumuler darts les

ailettes de refroidissement du cylindre et ne peuvent 6tre

reper6s que par un desassemblage pattie! du moteur. Nous

vous recommandons donc de demander & un distributeur de

service Sears autorise de nettoyer le systeme de

refroidissement aux intervalles recommandes (consultez la

section <<Calendrier d'entretien >>a la page 42). II est aussi

important de garder le moteur libre de debris. Consultez la

section <<Nettoyage des debris >_.

Assurezovous qu'il n'y a pas de debris dans la

zone de ligne a haute pression.

Nettoyage de _a chambre de combustion

Nous vous recommandons de faire enlever les dep6ts de

combustion du cylindre, de la culasse, de la t6te du piston et

autour des soupapes par un distdbuteur de service Sears

autorise, et ce, aux intervalles recommandes (consultez la

section <<Calendrier d'entretien >>a la page 42).

APRES CHAQUE UTILISATION

L'eau ne dolt pas demeurer dans le nettoyeur durant une

Iongue periode de temps. Des sediments ou des mineraux

pourraient s'accumuler sur Ees pieces de la pompe et

bloquer son mouvement. Suivez la procedure suivante apres

chaque utilisation:

1. Nettoyez & grande eau le tube de siphonnement du

detergent en pla_ant le fiitre darts un seau d'eau propre

tout en maintenant le nettoyeur a haute pression en

marche en mode pression faible (avec la buse reglable

en position avant). Nettoyez a grande eau durant une

ou deux minutes.

2. Eteignez le moteur et laissez-le refroidir; enlevez

ensuite tousles tuyaux.

3. Debranchez le fil de la bougie d'allumage de la bougie

d'allumage.

4. Videz la pompe de tout liquide en tirant sur la poignee

du lanceur environ 6 fois. Cette operation devrait suffire

pour enlever presque tout le liquide dans la pompe.

5. Si vous remisez le nettoyeur durant plus de 30 jours,

consultez la section "Entreposage a long terme" a la

page 48.

6. Enroulez le tuyau a haute pression et inspectez-le pour

vous assurer qu'il n'est pas endommage. Une coupure

ou une effilochure du tuyau pourrait causer des fuites ou

une perte de pression. Si vous decelez des dommages,

remplacez le tuyau. NE tentez PAS de reparer un tuyau

endommage. Remplacez le tuyau par une piece Sears

d'origine.

7. Debranchez le tuyau du pistolet de pulverisation et de la

sortie haute pression de la pompe. Vidangez I'eau du

tuyau, du pistolet et de la rallonge de buse. Utilisez un

chiffon pour essuyer le tuyau.

8. Rebranchez le fil de la bougie d'allumage a la bougie.

9. Entreposez le nettoyeur dans un endroit propre et sec.

AVERTISSEMENT

ENTREPOSAGE POUR L'HtVER

ATTENTION

• Si vous ne te faites pas, vous pouvez causer des dommages

irreversibtes a votre pompe qui la rendront inutilisable.

• Les dommages caus6s par le gel ne sont pas couverts par la

garantie.

Pour prot_ger J'appareiJ contre [e gel:

1. Nettoyez a grande eau le tube de siphonnement du

detergent en plagant le filtre darts un seau d'eau propre

tout en maintenant le nettoyeur a haute pression en

marche en mode pression faible (avec la buse reglable

en position avant). Nettoyez a grande eau durant une

ou deux minutes.

2. Videz la pompe de tout liquide pompe en tirant sur la

poignee du lanceur environ 6 fois. Cette operation

devrait suffire pour enlever presque tout le liquide darts

la pompe.

3. Utilisez <4Pump Saver >>,un produit disponible chez

Sears pour traiter votre pompe. Ce produit vous permet

de reduire les dommages causes par le gel et de

lubrifier les pistons et les joints.

4. Si <4Pump saver >>n'est pas disponible, raccordez une

section de tuyau d'arrosage de 1 m (3 pi) de long & un

raccord d'eau d'arrivee. Versez de I'antigei de vehicule

de plaisance (antigel sans alcoo!) dans le tuyau. Tirez

sur la poign@e du lanceur deux fois. Debranchez le

tuyau de 1 m.

LORSQUE VOUS ENTREPOSEZ L'ESSENCE OU UN

EQUIPEMENT AVEC UN RESERVOBR A ESSENCE

Entreposez-le loin des appareils de chauffage, des fours, des

chauffe-eau, des s@cheuses ou de tout autre appareil

(_lectromenager disposant d'une veilleuse ou de toute autre source

d'inflammation risquant d'enflammer les vapeurs d'essence.

LORS DE LA VIDANGE DU CARBURANT

Eteignez le nettoyeur a pression et laissez-le refroidir au moins

2 minutes avant de retirer te capuchon du reservoir de carburant.

Desserrez tentement te capuchon pour laisser ta pression

s'echapper du r6servoir.

Remplissez ou vidangez le r6servoir d'essence a t'ext6deur.

Etoignez I'essence des 6tincelles, des flammes, des veilleuses,

de ta chaleur et de toute autre source d'inflammation.

N'ALLUMEZ PAS de cigarette ou ne fumez pas a proximit6 de

I'appareil.

ENTREPOSAGE A LONG TERME

Si vous ne prevoyez pas utiliser le nettoyeur & haute

pression durant plus de 30 jours, vous devez preparer le

moteur et la pompe pour Fentreposage a long terme.

Pendant la periode d'entreposage, il est important

d'emp6cher la formation de dep6ts de gomme darts les

parties importantes du systeme d'alimentation comme le

carburateur, le filtre & essence, le tuyau souple de carburant

ou le reservoir. De plus, I'experience a demontr6 que les

carburants a I'alcool (appeles gazohol, ethano! ou methanol)

attire I'humidite, ce qui entrai"ne la separation et la formation

d'acides durant I'entreposage. Les gaz acides peuvent

endommager le systeme d'alimentation d'un moteur pendant

I'entreposage.

Protection du syst_me d'a_imentation

Additif de carburant :

Si vous ajoutez un additif de carburant, remplissez le

reservoir a essence avec de I'essence fra[che. Si le

reservoir n'est que partiellement rempli, !'aft present

augmentera la det6rioration de Fessence durant son

entreposage. Vous pouvez entreposer le moteur et Fessence

durant une periode maximale de 24 mois avec un additif.

Ajoutez un additif de carburant en suivant les directives

du fabricant.

Assurez-vous que I'alimentation en eau est connectee

I'entree de la pompe et qu'elle est ouverte.

Laissez toumer le moteur a I'exterieur pendant

10 minutes pour vous assurer que I'essence traitee a

remplace Fessence non traitee dans le carburateur.

Si vous n'utilisez pas d'additif, videz le reservoir a essence

et laissez toumer le moteur jusqu'a ce qu'il tombe en panne

d'essence.

Changement de I'huile

Alors que le moteur est encore chaud, vidangez Fhuile du

carter. Remplissez le carter a nouveau avec de Fhuile de la

qualite recommandee. Consultez la section "Changement

d'huile" a la page 44.

Hui_age de _'a_sage du cy_indre

Enlevez la bougie d'allumage. Versez environ 15 ml

(I/2 once) d'huile a moteur propre darts I'alesage.

Couvrez le trou de bougie a Faide d'un chiffon. Tirez

lentement la poignee du lanceur pour distribuer Fhuile.

Evitez les eclaboussures provenant du trou de la bougie

d'allumage.

Installez la bougie. NE branchez PAS le c_ble de la

bougie.

Protection de _a pompe

Pour proteger la pompe, utilisez Pump Saver de Sears; vous

previendrez ainsi les dommages causes par le gel et

lubrifierez les pistons et les joints.

ATTENTION

• Si vous ne te faites pas, vous pouvez causer des dommages

irreversibtes a votre pompe qui la rendront inutilisable.

• Les dommages caus6s par le gel ne sont pas couverts par la

garantie.

REMARQUE: Pump Saver de Sears est disponible en

option. II n'est pas fourni avec le nettoyeur a haute pression.

ATTENTION

Portez toujours une protection des yeux ad6quate torsque vous

utilisez PumpSaver.

Pour utiHser Pump Saver :

1. Raccordez le tuyau de la bofte de Pump Saver

I'entree de la pompe.

2. Enfoncez le dessus de la bofte pour distribuer le fluide

de Pump Saver.

3. La pompe sera proteg6e Iorsque le fluide de Pump

Saver commencera a sortir de la sortie de la pompe.

4. Retirez Pump Saver de I'entree de la pompe.

AUTRES DIRECTIVES

N'entreposez PAS de carburant d'une saison a Fautre.

Si possible, entreposez votre nettoyeur a I'interieur et

couvrez-le pour le proteger contre la poussiere et les

saletes. ASSUREZ-VOUS DE VIDER LE RESERVOIR

D'ESSENCE.

AVERTISSENENT

NE placez JAMAtS une couverture de rangement sur un

nettoyeur a haute pression.

Laissez Fappareil refroidir suffisamment avant de ptacer la

oouverture de rangement dessus.

Prob[_me Correction

La pompe ales probt&mes suivants:

pas de pression, pression irr_guli_re,

pressure, claquement, perte de

pression, faible d_bit d'eau.

Le d_tergent ne se m_lange pas avec

le jet.

Cause

1. Buse sur basse pression.

2. Entree d'eau bloquee.

3. Pas assez d'eau qui arrive.

4. Tuyau d'entree torti!le ou avec

fuites.

5. Filtre de tuyau bouch&

6. Eau & plus de 100"F.

7. Tuyau de sortie b!oque ou avec

fuites.

8. Le pistolet fuie.

9. La buse est bouchee.

10. La pompe est defectueuse.

1. Le tube n'est pas submerg&

2. Le filtre du tube est bouch&

3, Le filtre integr6 sale.

4. La buse est sur haute pression.

1. Mettre la buse sur haute pression.

2. Degager I'entree d'eau.

3. Fournir un debit adequat.

4. Redresser le tuyau, boucher la

fuite.

5. Verifier et nettoyer le filtre du tuyau

d'entree.

6. Ayez une eau plus froide.

7. Debloquez le tuyau de sortie.

8. Remplacer le pistolet.

9. Deboucher la buse.

10. Contacter votre concessionnaire

Sears.

1. Inserer le tube dans le detergent.

2. Nettoyer ou remplacer le tube et/ou

le filtre.

3. Voir "Verifier le Filtre Int6gr6".

4. Mettre la buse sur le mode basse

pression.

Vitesse trop lente du moteur. Mettre !'accel6rateur sur FAST. Si le

Le moteur tourne sans charge mais moteur continue & caler contacter votre

cale quand une charge est ajout_e, concessionaire fabricant de moteur.

1. Filtre & air encrass&

2. Panne d'essence.

3. Essence event6e.

4. Fil de bougie non branche a la

bougie.

5. Bougie defectueuse.

6. Eau presente dans Fessence.

7. Melange d'essence trop dche.

Le moteur ne d_marre pas, ou i[

d&marre eta des rat_s.

8. Soupape d'admission bloquee en

position ouverte ou fermee.

9. Perte de compression du moteur.

1. Nettoyez ou remplacez le filtre a air.

2. Faites le plein du reservoir.

3. Vidangez le reservoir; faites le plein

avec de Fessence nouvelle.

4. Branchez le fil a la bougie.

E[ motor se apaga durante [a Sin gasolina.

operaci6n.

Manque de puissance du moteur. Filtre a air encrasse. Remplacez le filtre a air.

5. Remplacez la bougie.

6. Vidangez le reservoir; faites le plein

avec de Fessence nouvelle.

7. Contactez le centre de service

Sears.

8. Contactez le centre de service

Sears.

9. Contactez le centre de service

Sears.

Llene el tanque de combustible.

Sears, Roebuck and Co., U.S.A. (Sears), meCalifornia Air Resources Board (BARB)

et te United States EnvironmentaJ Protection Agency (U.S. EPA)

Enonc& de garantie du dispositif antipo[[ution

(Droits et obligations du propd_taires relatifs g [a garantie contre [es d_fauts)

LA COUVERTURE DE GARANTIE DU D!SPOSITIF ANTtPOLLUTION

S'APPLtQUE AUX MOTEURS HOMOLOGUES ACHETES EN

CALtFORNIE EN 1995 OU APRES, ET QUI SONT UTILtSES EN

CALIFORNIE, ET AUX MODELES HOMOLOGUES DE 1997 OU

APRES QUI ONT ETE ACHETES ET UTtLISES AILLEURS AUX

ETATS-UNIS (ET APRES LE 1ER JANVtER 2001 AU CANADA).

Enonc_ de garantie du dispositif antipol[ution de I'_tat de la Califomie

et de USEPA Vos droits et obligations re[atifs _ [a garantie

Le California Air Resources Board (CARB), I'USEPA et Sears sont

heureux de vous expiiquer la garantie couvrant le dispositif antipoHution

de votre petit moteur hors route, meddle de I'annde 2000 ou plus rdcent

En Californie, [es nouveaux petits moteurs hors route doJvent dtre

con cus, construits et dquipds de fa,con & respecter les normes anti-smog

rigoureuses de I'dtat AilJeurs aux Etats-Unis, les nouveaux moteurs

etincelles hers route homologuds, moddtes 1997 ou plus rdcents,

doivent respecter des normes semb{abies ddfinies par I'USEPA Sears

dolt garantir le dispositif antipollution de votre moteur pour les pdriodes

indiqudes ci-dessous, _ condition qu'il n'y ait pas eu d'abus, de

ndgligence, de mauvais entretien sur ledit moteur

Votre dispositif antipollution peat comprendre des pieces comme le

carburateur oule syst_me d'injection de combustible, [e syst_me

d'allumage et le convertisseur cataJytique Jl peut aussi y avoir des tuyaux_

des courroies, des connecteurs et d'autres dispositifs relids aux dmissions.

Dans le cas d'un d6faut couvert par la garantie, Sears rdparera votre

petit moteur hors route sans frais, et ce, inciuant [e diagnostic, les pieces

et [a main d'oeuvre.

Couverture de garantie contre [es d_fauts du dispositif antipo[[ution

de Sears

Les petits moteurs hors route, modeles 1995 at plus rdcents, sont

garantis pour une pdriode de deux arts Si une piece relide au dispositif

antipotlution de votre moteur est ddfectueuse, Sears la rdparera ou la

remplacera.

Responsabilit('_s de [a garantie du propddtaire

En tant que propridtaire de petit moteur hers route, vous dtes

responsable de I'exdcution de I'entretien requis indiqud darts ce manuel

d'utilisation. Sears recommande de conserver tousles recus relids

Ventretien de votre petit moteur hors route; toutefois_ Sears ne peat

refuser la garantie uniquement parce que vous dtes darts I'impossibilitd

de produire les recus ou que vous n'avez pas effectu6 toutes les etapes

de I'entretien prdvu

Ndanmoins, vous devez savoir_ en tant que propridtaire de petit moteur

hors route_ que Sears peat renier la garantie si votre moteur ou une

pidce font ddfaut en raison d'abus, de ndgligence, d'entretien inaddquat

ou de modifications non approuvdes

Des qu'un probleme survient, vous avez la responsabilitd de faire

examiner votre moteur 8 un centre de service Sears approuvd Les

rdparations couvertes par la garantie doivent dtre effectudes darts un

ddlai raisonnable, n'excddant pas 30 jours

Si vous avez des questions au sujet de vos droits et responsabilitds

relids _ la garantie, veuillez communiquer avec un reprdsentant de

Sears au 1-800-469-4663

Dispositions de la garantie contre [es d_fauts du dispositif

antipotlution de Sears

Les dispositions qui suivent sont spdcifiques _ la couverture de garantie

centre les ddfauts du dispositif antipoliution

1 Pidces garanties

La couverture de cette garantie n'englobe que les pi_ces dnumdrdes

ci-dessous (pieces du dispositif antipollution) dans la mesure oQ ces

pidces dtaient prdsentes sur le moteur au moment de I'achat.

a Systdme de contr6le d'alimentation en carburant

Dispositif d'enrichissement pour ddmarrage _ froid

Carburateur et pi_ces internes

Pompe 8 carburant

b Circuit d'entrde d'air

Filtre _ air

ColJecteur d'admission

c. Systdme d'allumage

Bougie(s) d'aflumage

Systdme d'allumage 8 magndto

d Systdme de catalyseur

Convertisseur catalytique

Co[lecteur d'dchappement

Systdme d'injection d'air ou soupape d'impulsion

e Eldments divers utilisds darts les systemes precddemment

mentionnds

Soupapes et interrupteurs de ddpression, de tempdrature, de

position, _ ddiai critique

Connecteurs et dispositifs

2. DurOc de [a couvertare

Sears garantit au propridtaire initial et _ tousles propridtaires

ultdrieurs que les pieces garanties seront libres de tout ddfaut de

matddel et de main d'oeuvre qui pourrait entratner la ddfectuositd

des pieces garanties_ et ce, pour une pdriode de deux arts

compter de [a date de livraison du moteur & un acheteur au ddtai[.

3. Aucun frais

La rdparation oule remplacement de toute piece garantie

s'effectuera sans frais pour le propridtaire, y compris la main

d'oeuvre relide au diagnostic concluant qu'une pidce garantie est

effectivement ddfectueuse, si le diagnostic est effectud darts un

centre de service Sears approuv&

4. R_elamations et exclusions de couverture

Les rdclamations au titre de la garantie doivent dtre prdsentdes

conformdment aux dispositions de la politique de garantie de Sears.

La couverture de garantie n'englobe pas les ddfectuositds sur des

pieces garanties qui ne sent pas les pidces originales de Sears ou

[es ddfectuositds re[ides gun abus, de la ndg[igence ou un entretien

inapproprid tel que ddtailld dans la politique de garantie du moteur

de Sears. Sears n'a pas la responsabilitd de couvrir les

ddfectuositds des pi6ces garanties causdes par Vutilisation de

pieces ajoutdes, non originales ou modifides.

5. Entretien

Toute pidce garantie dont le remplacement n'est pas prdvu dans

Ventretien requis, ou qui ne dolt fake I'objet que d'une inspection

rdgulidre et qu'i[ ne faut que " rdparer ou remplacer au besoin ", est

garantie centre [es ddfectuositds pour [a durde de la pdriode de

garantie. Toute piece garantie dont le remplacement fait pattie de

Ventretien requis est garantie contre les ddfauts seulement pour la

pddode se terminant au premier remplacement prdvu de ladite

piece. Toute piece de rechange dont la performance et [a durabilitd

sont dquivalentes peut dtre utilisde pour I'entretien oules

rdparations. Le propridtaire est responsable de I'exdcution de

Ventretien requis, indiqud darts le prdsent manuel d'utilisation

6. Couverture indirecte

La couverture prdvue aux prdsentes englobe toute ddfectuositd de

Van des composants du moteur causde _ {a suite d'une ddfectuositd

d'une des pieces garanties encore couverte par la garantie.

Aux Etats-Unis et au Canada, I'assistance tdldphonique de 24 heures, au 1-800-469-4663, comprend un menu de messages preenregistrds qui

procure des renseignements sur I'entretien du produit

P_riode de durabHit_ des _missions et

indice de pollution atmosph_rique sur

_'_tiquette d'_missions du moteur

Les renseignements concernant la per!ode de durabilite des

emissions et !'indite de pollution atmospherique doivent 6tre

fournis avec les moteurs qui repondent aux normes relatives

aux emissions de categoric 2 de la California Air Resources

Board (CARB). Le fabricant du moteur doit fournir ces

renseignements aux consommateurs sur des etiquettes

d'emissions.

La p_riode de durabHit_ des _missions decrit le nombre

d'heures pendant lesquelles le moteur peat fonctionner en

respectant les normes relatives aux emissions, en

supposant que I'entretien est effectue conformement aux

directives de fonctionnement et d'entretien. Les categories

utilisees sont les suivantes :

Mod_r_ : Le moteur peut fonctionner pendant 125 heures

tout en respectant la norme relative aux emissions.

hterm_diaire : Le moteur peut fonctionner pendant 250

heures tout en respectant la norme relative aux &missions.

Prolong_ : Le moteur peat fonctionner pendant 500 heures

tout en respectant la norme relative aux emissions.

Par exemple, I'utilisation d'une tondeuse poussee est

d'environ 20 a 25 heures par annee. Par consequent, la

p_riode de durabilit_ des _missions d'un moteur de

categorie interm_diaire equivaut a une periode de 10 a 12

annees.

L'indice de pollution atmosph_rique est un hombre

calcul& decrivant le taux relatif d'emissions pour un groupe

de moteurs donne. Plus I'indice de pollution

atmosph_rique est faible, p!us le moteur est dit <_propre >>.

Ces renseignements sont affiches sous forme graphique sur

I'etiquette d'emissions.

P_riode de conformit_ des 6missions sur

_'_tiquette de conformit_ des _missions

du moteur

A compter du let juillet 2000, certains moteurs Sears

respecteront les normes relatives aux emissions de phase 2

de la United States Environmental Protection Agency

(USEPA). Dans le cas des moteurs homologues phase 2, la

periode de conformite des emissions indiquee sur I'etiquette

de conformite des emissions indique le nombre d'heures de

fonctionnement pendant lesquelles le moteur a demontr6

qu'il respectait les exigences federales en matiere

d'emissions. Pour les moteurs de cylindree inferieure & 225

cc, la categorie C = 125 heures, B = 250 heures etA = 500

heures. Pour les moteurs de cylindree egale ou superieure

225 cc, la categorie C = 250 heures, B = 500 heures et A =

1000 heures.

Ce moteur est de categorie moderee; son indice de pollution

atmospherique est de 3. II appartient a la categorie C en ce

qui a trait & la per!ode de conformite des emissions EPA. II a

une cylindree de 147 cc.

Vous trouverez ci-dessous une representation generique de

I'etiquette d'emissions apparaissant surun moteur

homologue.

T616phonez au •

t ,-800,-LE,-FOYERoo

(t-800-533-6937)

24 heures par jour, 7 jours par semaine

Pour la r6paration des appareils 61ectrom6magers de grandes marques & votre

domiciUe ... peu importe le fabricant ou le d6taillant!

Pour connaYtre I'emplacement du Service des pi6ces et de U'entretien Sears le

plus proche afin d'apporter _ l'atelier des produits tels que des aspirateurs,

tondeuses a gazon ou appareils 61ectroniques.

Pour connaftre le n° de t616phone du Service des pi6ces et de J'entretien Sears

afin de commander les pi6ces de rechangeaccessoires et manuels

d'instructions requis pour effectuer vousom6me les r6parations.

www.sears.ca

Pour acheter ou demander des renseignements sur un contrat d'entretien Sears,

t616phonezau "

1o800-361-6665

de 9 h _ 23 h du lundi au vendredi (HNE), de 9 h _ 16 h le samedi

For service in english "

Io800o4oMyoHOME ®

(1°800°469°4663)

www.sears.ca

_>Marque deposee/MCMarque de commerce de Sears, Roebuck and Co. utilis6e en vertu d'une licence de Sears Canada

®/TMTrademarks of Sears, Roebuck and Co. used under license by Sears Canada

Craftsman 580676651 User Manual PRESSURE WASHER Manuals And Guides L0505027

CRAFTSMAN Power Washer, Gas Manual L0505027 CRAFTSMAN Power Washer, Gas Owner's Manual, CRAFTSMAN Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
