Operator'sManual

1800 PSI

1.6 GPM

ELECTRICPRESSUREWASHER

Model No. 580.752020

HOURS: IVlon.- Fri. 8 a.m. to 5 p.m. (CT)

WARNING

Before using this product, readthis

manual and follow all Safety Rules

and Operating Instructions.

ADVERTENCIA

Antesde utilizar el producto, leaeste

manualy siga todas las Reglasde

Seguridade Instrucciones de Uso.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsmanwebsite: www.craftsman.com

Part No. 202543GS Draft E (11/04/2009)

• Safety

•Assembly

•Operation

•Maintenance

•Parts

•Espafiol,p. 18

TABLEOFCONTENTS............................. 2

WARRANTY..................................... 2

SAFETYRULES.................................. 2

FEATURESAND CONTROLS........................ 5

ASSEMBLY ..................................... 6

OPERATION..................................... 8

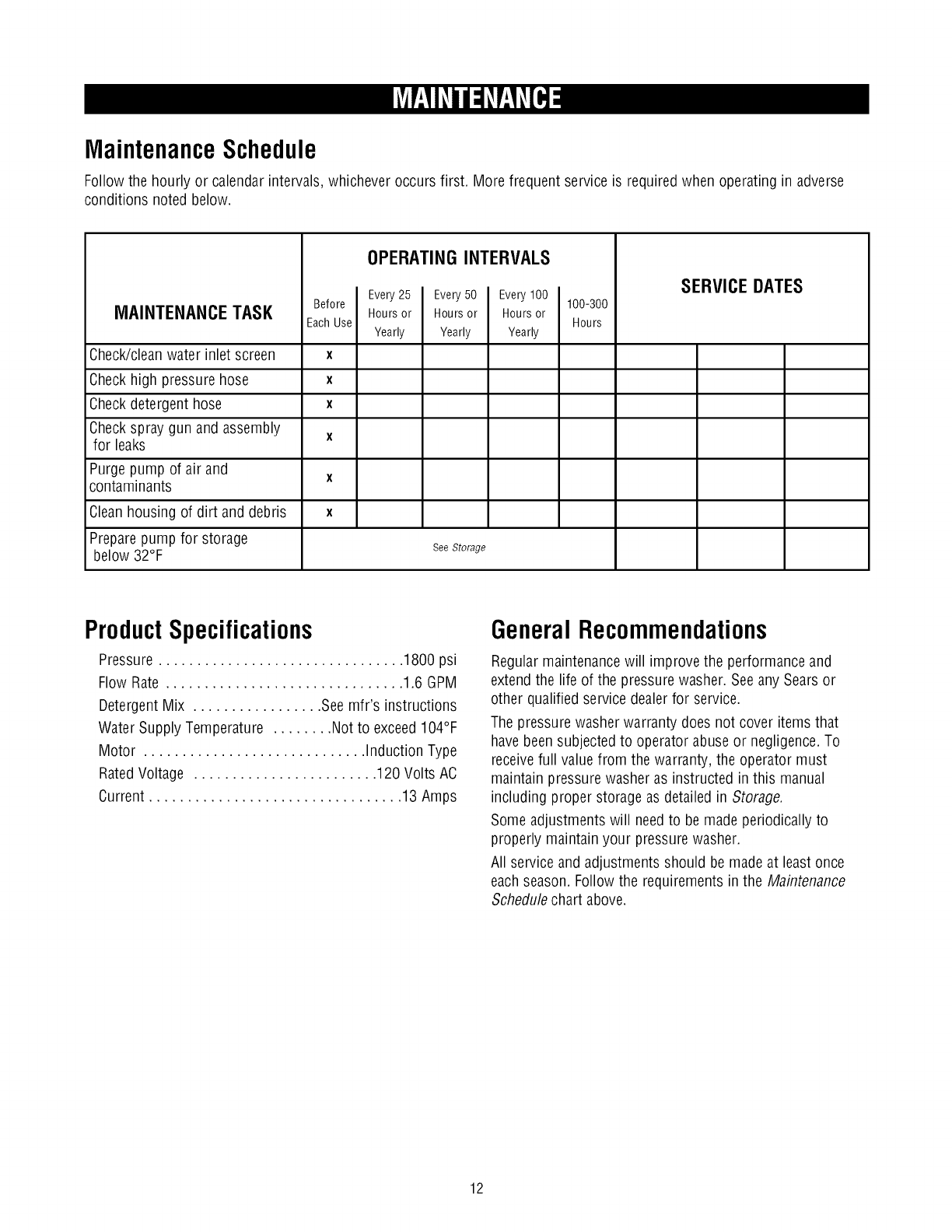

MAINTENANCE................................. 12

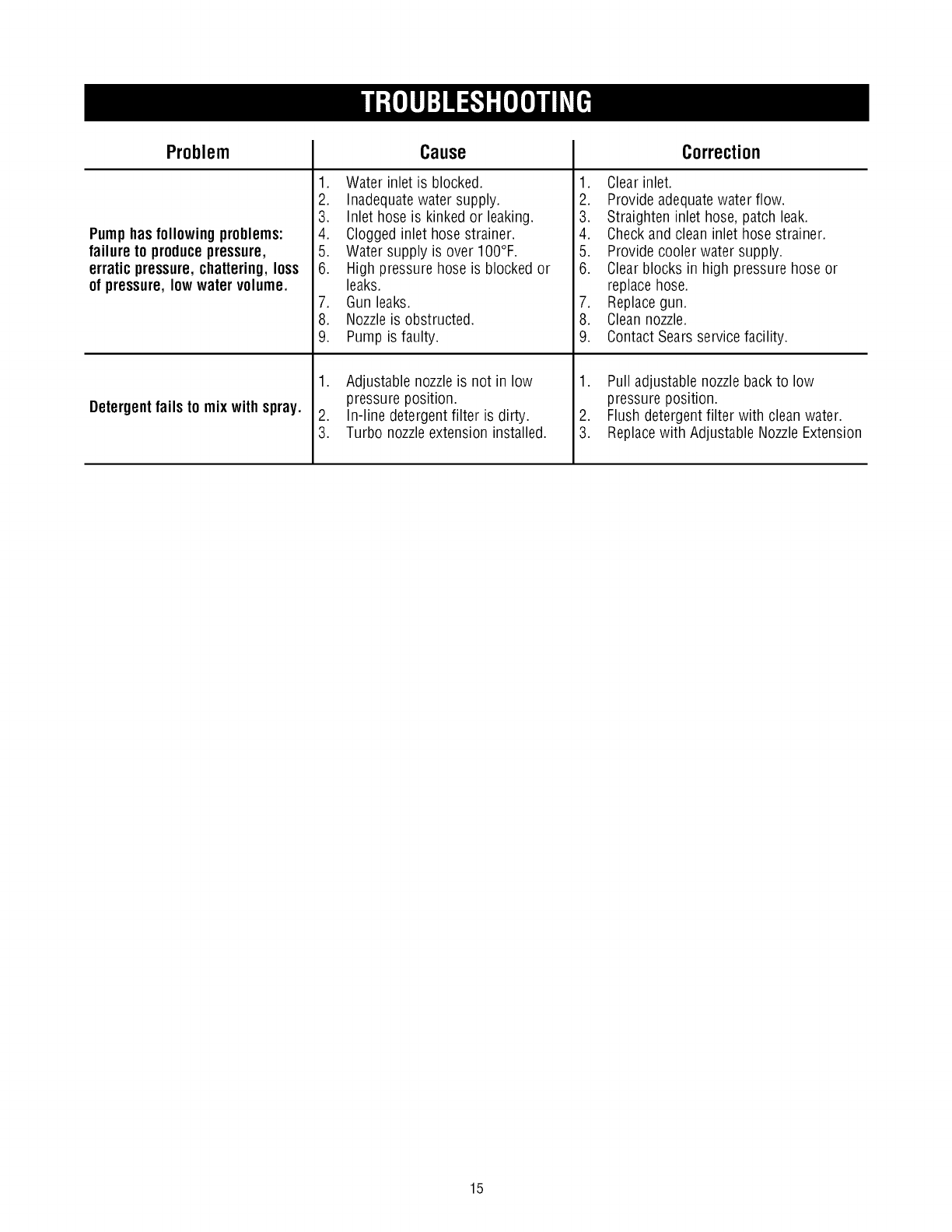

TROUBLESHOOTING............................. 15

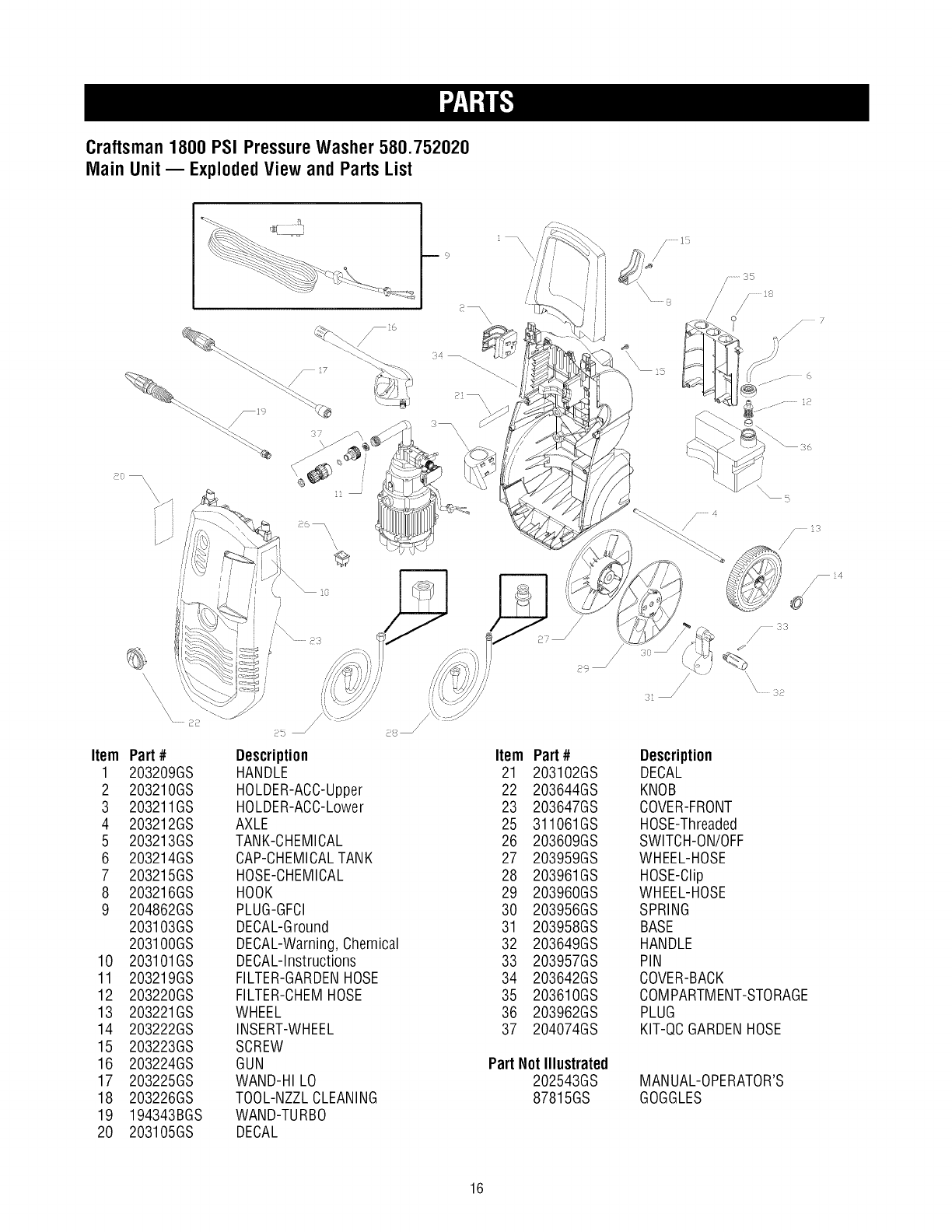

PARTS........................................ 16

ESPANOL...................................... 18

HOWTO ORDERPARTS.......................... 32

OneYear FullWarrantyonCraftsmanPressureWasher

When assembled, operated and maintained according to all supplied instructions, if this Craftsman PressureWasherfails due

to defect in material or workmanship within one year from the date of purchase, return it to any Sears store for replacement.

This warranty excludes repairs necessarybecauseof operator abuse or negligence,including damage resulting from no water

being supplied to pump or failure to maintain the equipment according to the instructions contained in this operator's manual.

This warranty applies for only 30 days if this product is ever used for commercial or rental purposes.

This warranty givesyou specific legal rights, and you may also have other rights which vary from state to state.

Sears Roebuck and Co., Hoffman Estates, IL 60179

,_ This is the safetyalert symbol.It is usedto alert you to potential personalinjuryhazards.Obeyall safety

messagesthat follow this symbolto avoid possibleinjury or death.

Readthis manual carefully and becomefamiliar

with your pressurewasher. Knowits applications,

its limitations, and any hazardsinvolved.

The safety alert symbol (,_.) is used with a signal word

(DANGER,CAUTION,WARNING),a pictorial and/or a safety

message to alert you to hazards. DANGERindicates a hazard

which, if not avoided, will result in death or serious injury.

WAFININGindicates a hazard which, if not avoided,could

result in death or serious injury. CAUTIONindicates a hazard

which, if not avoided, might result in minor or moderate

injury. NOTICEindicates a situation that could result in

equipment damage.Follow safety messagesto avoid or

reducethe risk of injury or death.

HazardSymbolsand Meanings

Electrical Shock Explosion Fall

Flying Objects Fluid Injection Operator's Manual

Slippery Surface

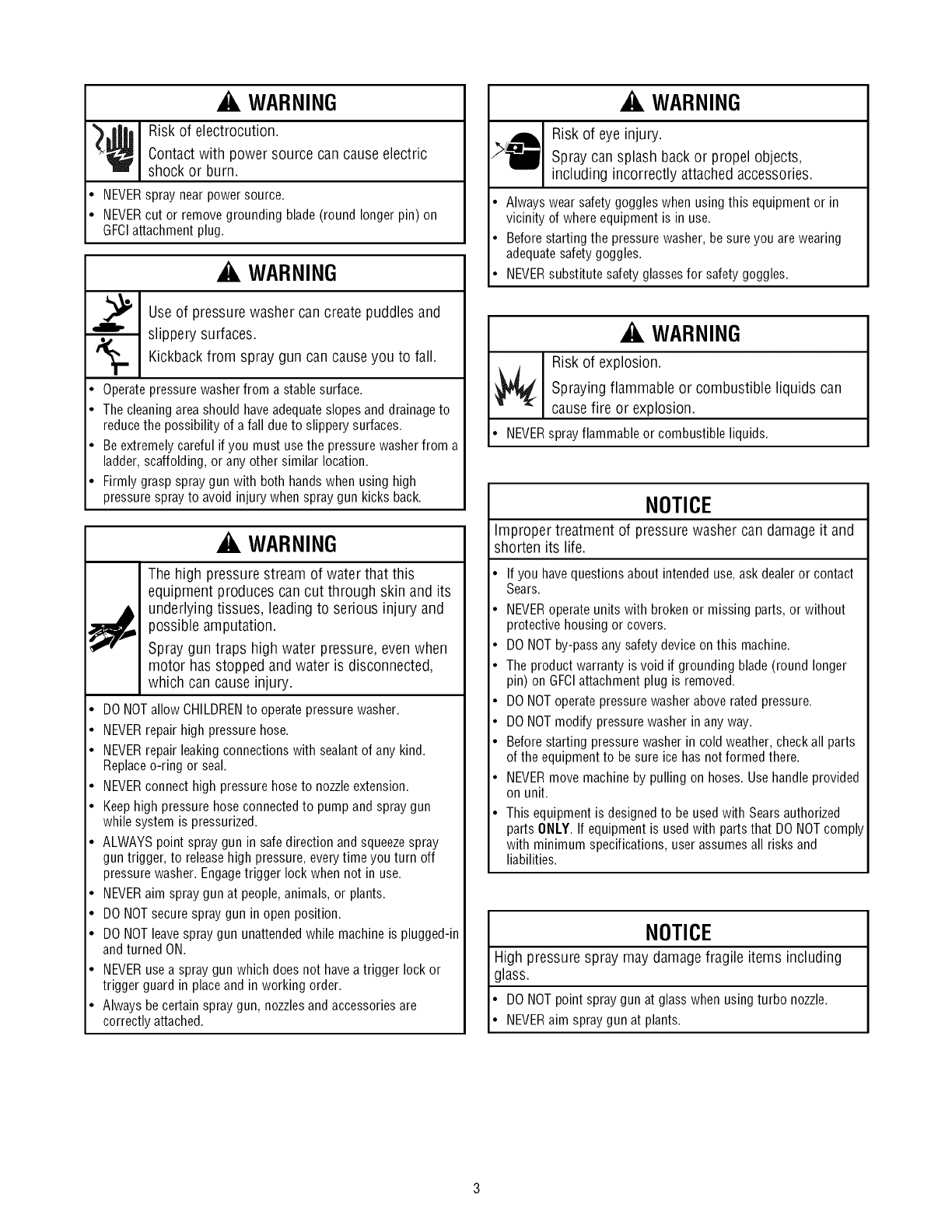

WARNING

_ Risk of electrocution.

Contact with power source can cause electric

shock or burn.

• NEVERspray near power source.

• NEVERcut or remove grounding blade (round longer pin) on

GFCIattachment plug.

AWARNING

,_ Use of pressure washer can create puddles and

slippery surfaces.

spray gun can cause you to

Kickback from fall.

• Operate pressurewasher from a stable surface.

• The cleaning areashould have adequateslopes and drainage to

reduce the possibility of a fall dueto slippery surfaces.

• Be extremely careful if you must use the pressure washer from a

ladder, scaffolding, or any other similar location.

• Firmly grasp spray gun with both handswhen using high

pressure spray to avoid injury when spray gun kicks back.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

possible amputation.

Spray gun traps high water pressure, even when

motor has stopped and water is disconnected,

which can causeinjury.

• DONOT allow CHILDRENto operatepressure washer.

• NEVERrepair high pressure hose.

• NEVERrepair leaking connections with sealantof any kind.

Replaceo-ring or seal.

• NEVERconnect high pressure hose to nozzleextension.

• Keep high pressure hose connected to pump and spray gun

while system is pressurized.

• ALWAYSpoint spray gun in safedirection and squeezespray

gun trigger, to releasehigh pressure, every time you turn off

pressure washer. Engagetrigger lock when not in use.

• NEVERaim spray gun at people,animals, or plants.

• DO NOTsecure spray gun in open position.

• DO NOTleavespray gun unattendedwhile machine is plugged-in

and turned ON.

• NEVERuse a spray gun which does not have a trigger lock or

trigger guard in place and in working order.

• Always be certain spray gun, nozzlesand accessoriesare

correctly attached.

AWARNING

Risk of eye injury.

Spray can splash back or propel objects,

including incorrectly attached accessories.

• Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

• Before starting the pressure washer, be sure you are wearing

adequatesafety goggles.

• NEVERsubstitute safety glassesfor safety goggles.

AWARNING

Risk of explosion.

_1_ Spraying flammable or combustible liquids can

cause fire or explosion.

• NEVERspray flammable or combustible liquids.

NOTICE

Improper treatment of pressure washer can damage it and

shorten its life.

If you havequestions about intended use,ask dealer or contact

Sears.

• NEVERoperate units with broken or missing parts, or without

protective housing or covers.

• DO NOTby-passany safety device on this machine.

• The product warranty is void if grounding blade (round longer

pin) on GFCIattachment plug is removed.

• DO NOToperate pressure washerabove rated pressure.

• DO NOTmodify pressurewasher in any way.

• Before starting pressurewasher in cold weather, check all parts

of the equipment to be sure ice has not formed there.

• NEVERmove machine by pulling on hoses. Use handle provided

on unit.

This equipment is designed to be usedwith Searsauthorized

parts ONLY. If equipment is usedwith parts that DONOTcomply

with minimum specifications, user assumesall risks and

liabilities.

NOTICE

High pressure spray may damage fragile items including

glass.

• DO NOTpoint spray gun at glasswhen using turbo nozzle.

• NEVERaim spray gun at plants.

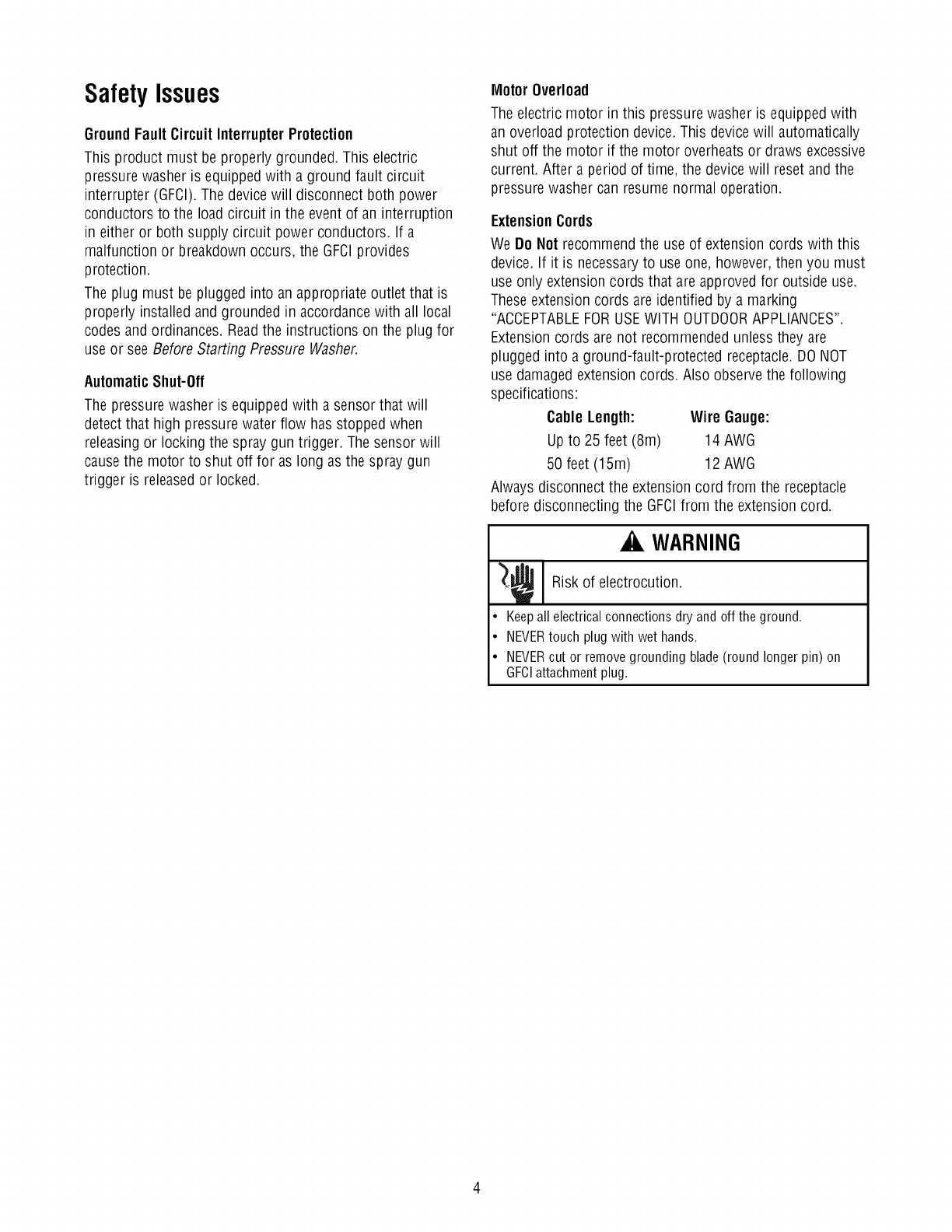

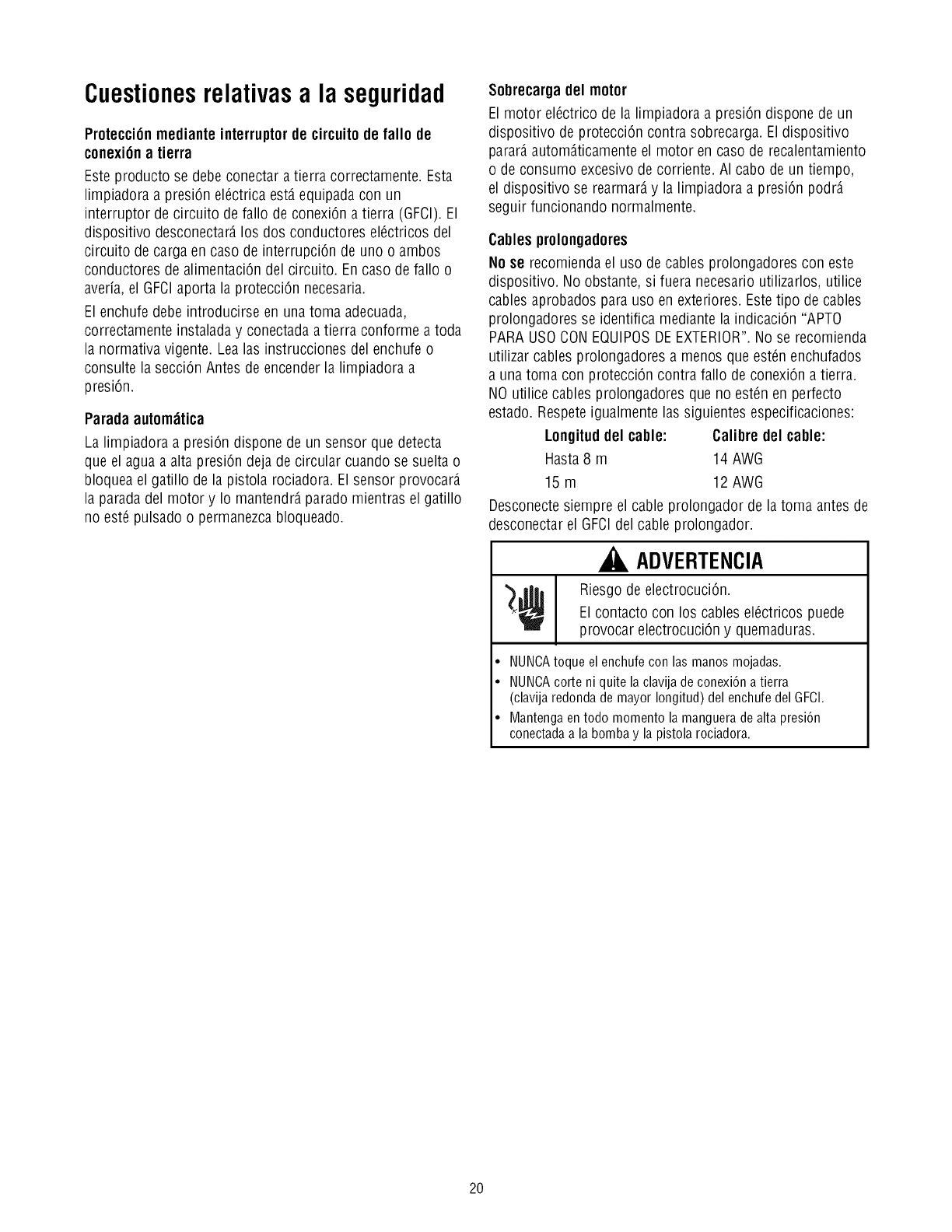

SafetyIssues

GroundFault Circuit InterrupterProtection

This product must be properly grounded. This electric

pressure washer is equippedwith a ground fault circuit

interrupter (GFCI).The device will disconnect both power

conductors to the load circuit in the event of an interruption

in either or both supply circuit power conductors. If a

malfunction or breakdown occurs, the GFCIprovides

protection.

The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordancewith all local

codes and ordinances. Readthe instructions on the plug for

use or see Before Starting Pressure Washer.

AutomaticShut-Off

The pressurewasher is equippedwith a sensor that will

detect that high pressurewater flow has stopped when

releasing or locking the spray gun trigger. The sensor will

causethe motor to shut off for as long as the spray gun

trigger is releasedor locked.

Motor Overload

The electric motor in this pressure washer is equippedwith

an overload protection device. This device will automatically

shut off the motor if the motor overheats or draws excessive

current. After a period of time, the devicewill reset and the

pressure washer can resume normal operation.

ExtensionCords

We Do Not recommend the use of extension cords with this

device. If it is necessaryto use one, however, then you must

use only extension cords that are approved for outside use.

Theseextension cords are identified by a marking

"ACCEPTABLEFORUSEWITH OUTDOORAPPLIANCES".

Extension cords are not recommended unless they are

plugged into a ground-fault-protected receptacle.DO NOT

use damaged extension cords. Also observe the following

specifications:

Cable Length: Wire Gauge:

Up to 25 feet (8m) 14 AWG

50 feet (15m) 12 AWG

Always disconnect the extension cord from the receptacle

before disconnecting the GFCIfrom the extension cord.

WARNING

"_f Risk of electrocution.

• Keep all electrical connections dry and off the ground.

• NEVERtouch plug with wet hands.

• NEVERcut or remove grounding blade (round longer pin) on

GFCIattachment plug.

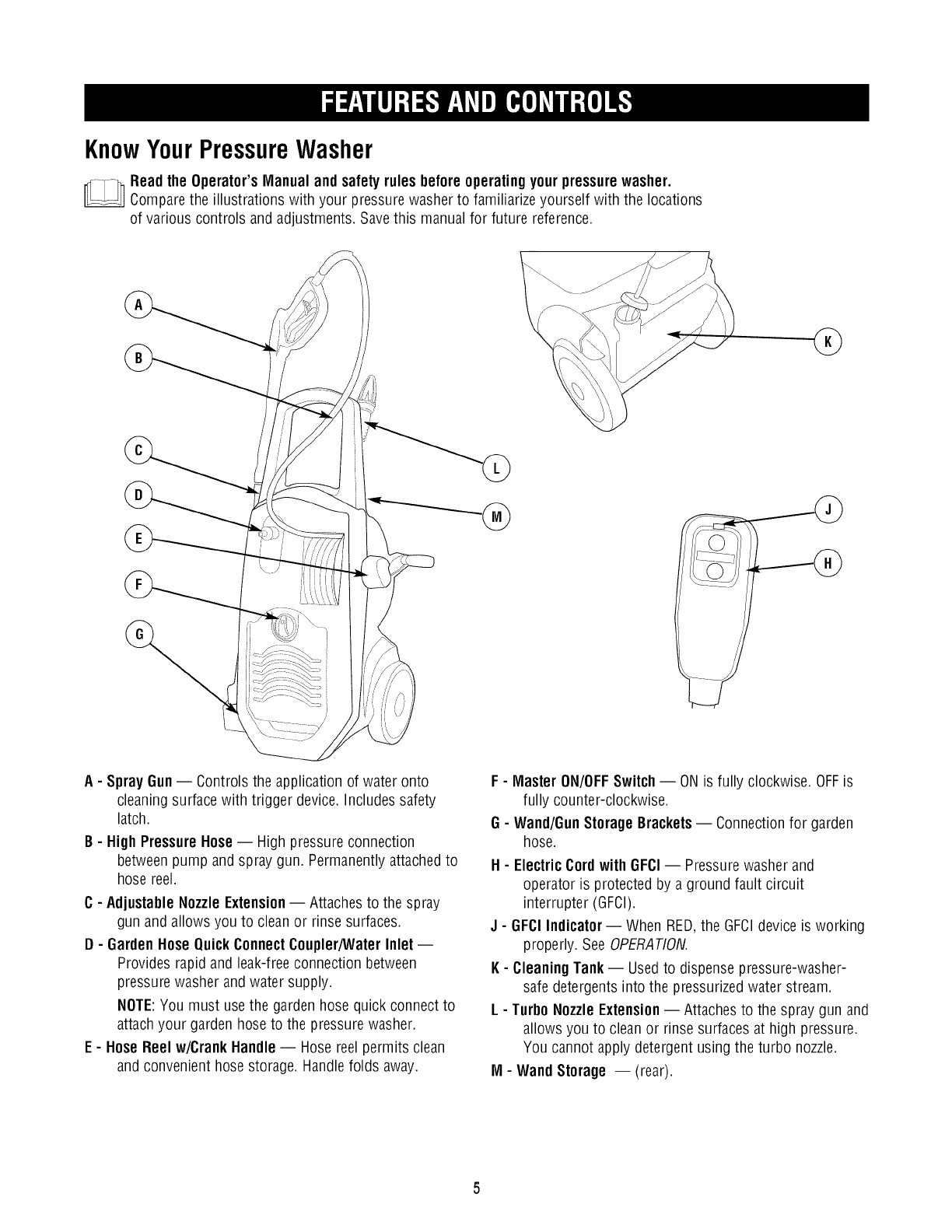

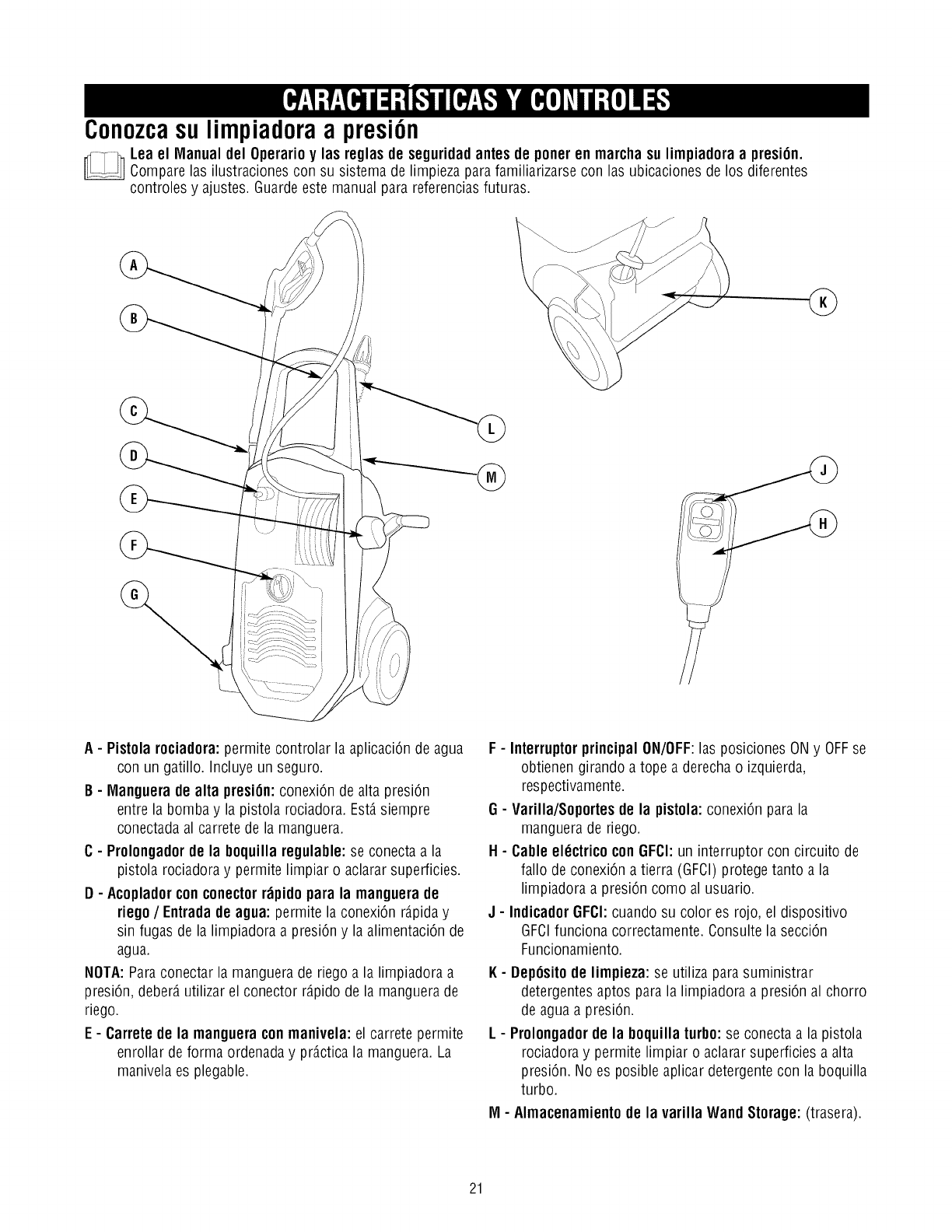

KnowYourPressureWasher

Readthe Operator's Manual andsafetyrules before operating your pressure washer.

Comparethe illustrations with your pressurewasher to familiarize yourself with the locations

of various controls and adjustments. Savethis manual for future reference.

A-Spray Gun-- Controls the application of water onto

cleaning surface with trigger device. Includes safety

latch.

B - HighPressure Hose-- High pressure connection

between pump and spray gun. Permanently attached to

hose reel.

C - AdjustableNozzle Extension-- Attaches to the spray

gun and allows you to clean or rinse surfaces.

D - Garden Hose QuickConnectCoupler/WaterInlet --

Provides rapid and leak-free connection between

pressure washer and water supply.

NOTE:You must use the garden hose quick connect to

attach your garden hose to the pressure washer.

E - HoseReel w/CrankHandle-- Hose reel permits clean

and convenient hose storage. Handle folds away.

F-Master ON/OFFSwitch -- ON is fully clockwise. OFFis

fully counter-clockwise.

G - Wand/GunStorage Brackets-- Connection for garden

hose.

H - ElectricCordwith GFCI-- Pressurewasher and

operator is protected by a ground fault circuit

interrupter (GFCI).

J-GFCl Indicator -- When RED,the GFCIdevice is working

properly. See OPERATION.

K- Cleaning Tank- Usedto dispensepressure-washer-

safe detergents into the pressurized water stream.

L- TurboNozzle Extension-- Attaches to the spray gun and

allows you to clean or rinse surfaces at high pressure.

You cannot apply detergent using the turbo nozzle.

M- Wand Storage -- (rear).

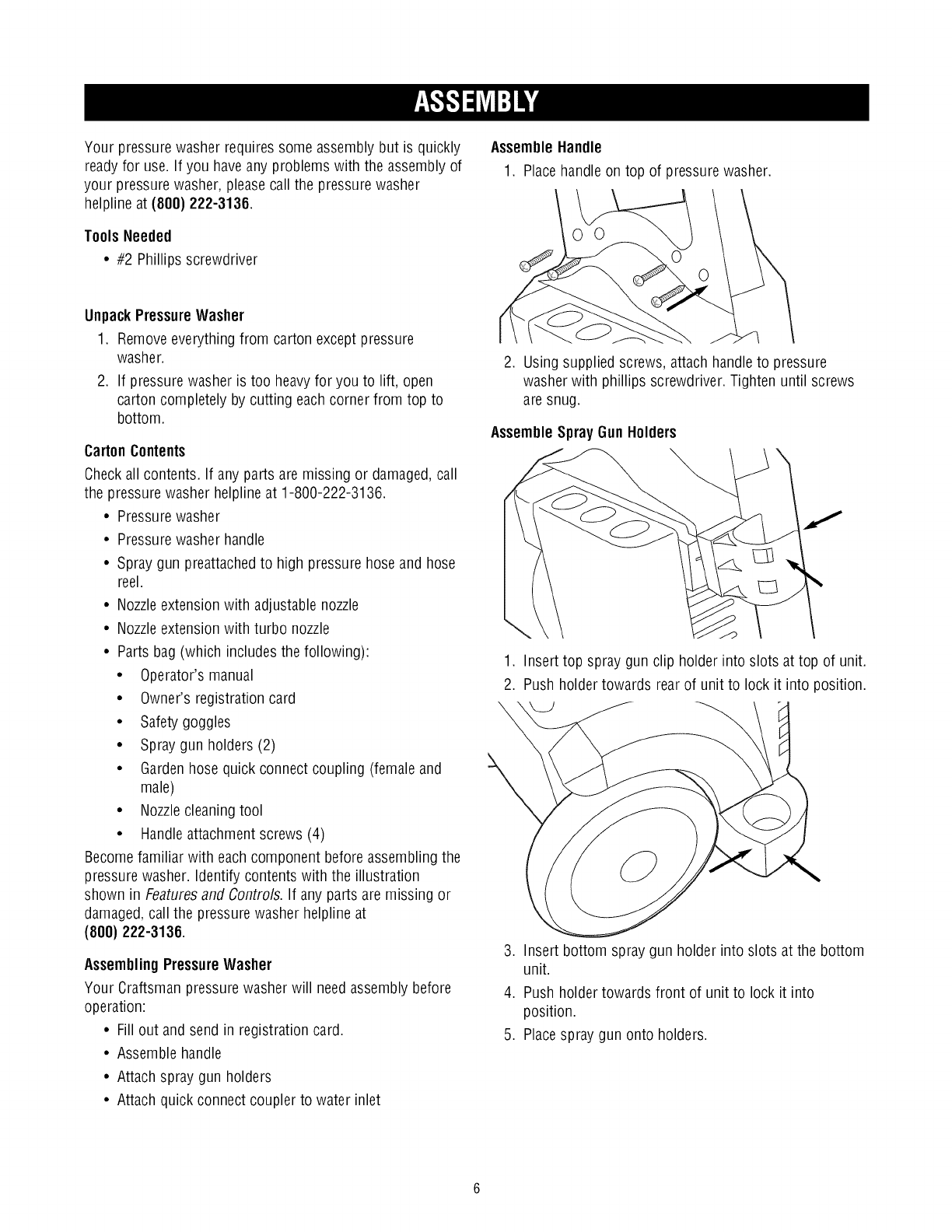

Yourpressurewasherrequiressomeassemblybutisquickly

readyforuse.Ifyouhaveanyproblemswiththeassemblyof

yourpressurewasher,pleasecallthepressurewasher

helplineat(800}222-3136.

ToolsHeeded

•#2 Phillips screwdriver

AssembleHandle

1. Place handle on top of pressurewasher.

UnpackPressure Washer

1. Removeeverything from carton except pressure

washer.

2. If pressurewasher is too heavyfor you to lift, open

carton completely by cutting each corner from top to

bottom.

CartonContents

Check all contents. If any parts are missing or damaged,call

the pressure washer helplineat 1-800-222-3136.

• Pressurewasher

• Pressurewasher handle

• Spray gun preattachedto high pressure hose and hose

reel.

• Nozzleextension with adjustable nozzle

• Nozzleextension with turbo nozzle

• Parts bag (which includes the following):

• Operator's manual

• Owner's registration card

• Safety goggles

• Spray gun holders (2)

• Gardenhose quick connect coupling (female and

male)

• Nozzlecleaning tool

• Handle attachment screws (4)

Becomefamiliar with each component before assembling the

pressure washer Identify contents with the illustration

shown in Featuresand Controls. If any parts are missing or

damaged,call the pressurewasher helpline at

(800) 222-3136.

AssemblingPressure Washer

Your Craftsman pressure washer will needassembly before

operation:

• Fill out and send in registration card

• Assemble handle

• Attach spray gun holders

• Attach quick connect coupler to water inlet

2. Using supplied screws, attach handle to pressure

washer with phillips screwdriver. Tighten until screws

are snug.

AssembleSprayGunHolders

1. Insert top spray gun clip holder into slots at top of unit.

2. Push holder towards rear of unit to lock it into position.

3. Insert bottom spray gun holder into slots at the bottom

unit.

4. Push holder towards front of unit to lock it into

position.

5. Place spray gun onto holders.

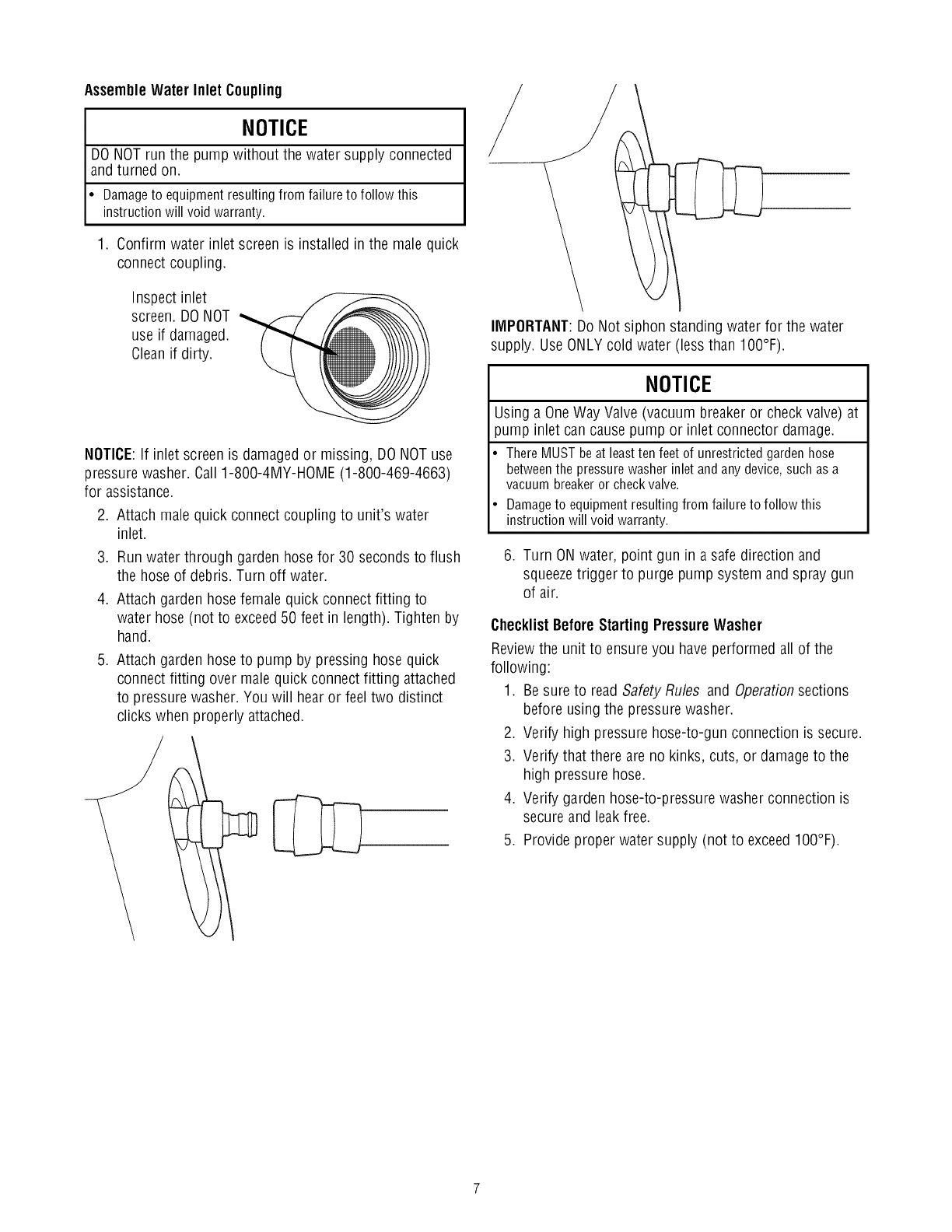

Assemble Water Inlet Coupling

NOTICE

DONOTrun the pump without the water supply connected

and turned on.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

1. Confirm water inlet screen is installed in the male quick

connect coupling.

Inspect inlet "__

screen. DO NOT "_

use if damaged.

Clean if dirty.

NOTICE:If inlet screen is damaged or missing, DO NOT use

pressure washer. Call 1-800-4MY-HOME (1-800-469-4663)

for assistance.

2. Attach male quick connect coupling to unit's water

inlet.

3. Run water through garden hose for 30 seconds to flush

the hose of debris. Turn off water.

4. Attach garden hose female quick connect fitting to

water hose (not to exceed50 feet in length). Tighten by

hand.

,Attach garden hose to pump by pressing hose quick

connect fitting over male quick connect fitting attached

to pressurewasher. You will hearor feel two distinct

clicks when properly attached.

IMPORTANT:Do Not siphon standing water for the water

supply. UseONLY cold water (less than IO0°F).

NOTICE

Using a OneWay Valve (vacuum breakeror check valve) at

pump inlet can causepump or inlet connector damage.

• There MUST be at least ten feet of unrestricted garden hose

betweenthe pressure washer inlet and any device, such as a

vacuum breakeror checkvalve.

• Damageto equipment resulting from failure to follow this

instruction will void warranty.

6. Turn ON water, point gun in asafe direction and

squeezetrigger to purge pump system and spray gun

of air.

ChecklistBeforeStarting Pressure Washer

Reviewthe unit to ensure you have performed all of the

following:

1. Be sure to readSafety Rules and Operationsections

before using the pressure washer.

2. Verify high pressure hose-to-gun connection is secure.

3. Verify that there are no kinks, cuts, or damage to the

high pressure hose.

4. Verify garden hose-to-pressure washer connection is

secure and leak free.

5. Provide proper water supply (not to exceedIO0°F).

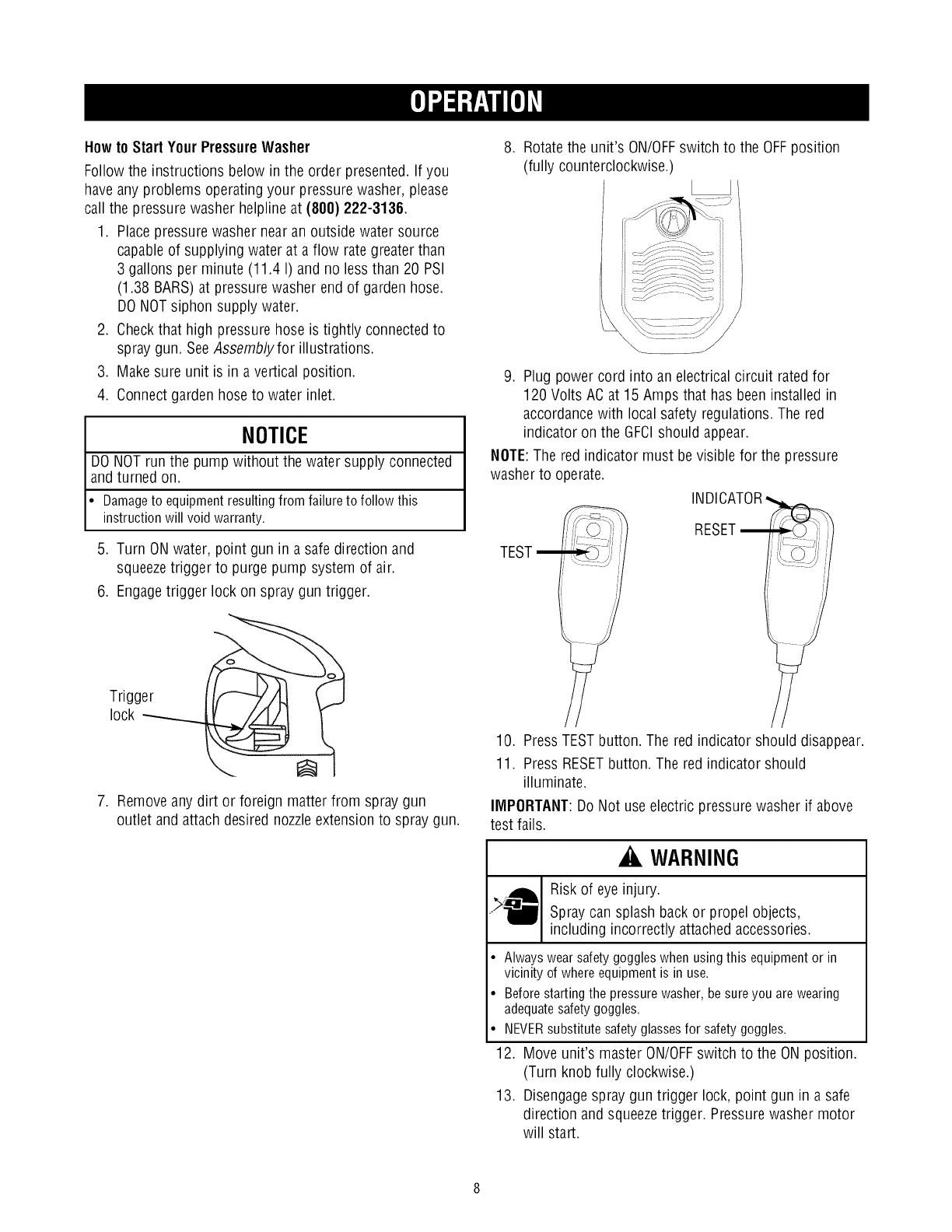

Howto Start Your Pressure Washer

Follow the instructions below in the order presented. If you

have any problems operating your pressure washer, please

call the pressure washer helplineat (800) 222-3136.

1. Place pressure washer near an outside water source

capable of supplying water at a flow rate greater than

3 gallons per minute (11.4 I) and no less than 20 PSI

(1.38 BARS)at pressurewasher end of garden hose.

DONOTsiphon supply water.

2. Checkthat high pressure hose is tightly connected to

spray gun. SeeAssemblyfor illustrations.

3. Make sure unit is in a vertical position.

4. Connect garden hose to water inlet.

NOTICE

DONOTrun the pump without the water supply connected

and turned on.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

Trooer

lock -__

Turn ON water, point gun in a safe direction and

squeezetrigger to purge pump system of air.

Engagetrigger lock on spray gun trigger.

7. Remove any dirt or foreign matter from spray gun

outlet and attach desired nozzleextension to spray gun.

8. Rotate the unit's ON/OFFswitch to the OFFposition

(fully counterclockwise.)

9. Plug power cord into an electrical circuit rated for

120 Volts AC at 15 Amps that has been installed in

accordance with local safety regulations. The red

indicator on the GFCIshould appear.

NOTE:The red indicator must be visible for the pressure

washer to operate.

TEST

INDICATOR

RESET

10. Press TESTbutton. The red indicator should disappear.

11. Press RESETbutton. The red indicator should

illuminate.

IMPORTANT:Do Not use electric pressurewasher if above

test fails.

WARNING

Risk of eye injury.

Spray can splash backor propel objects,

including incorrectly attached accessories.

• Alwayswearsafetygoggleswhenusingthis equipmentor in

vicinityof whereequipmentis in use.

• Beforestartingthe pressurewasher,besureyouarewearing

adequatesafetygoggles.

• NEVERsubstitutesafetyglassesfor safetygoggles.

12. Move unit's master ON/OFFswitch to the ONposition.

(Turn knob fully clockwise.)

13. Disengagespray gun trigger lock, point gun in a safe

direction and squeezetrigger. Pressure washer motor

will start.

Thepressurewasherisnowreadyforuse.Instructionsfor

useofthesuppliedaccessoriesaregivenlaterinthis

section.

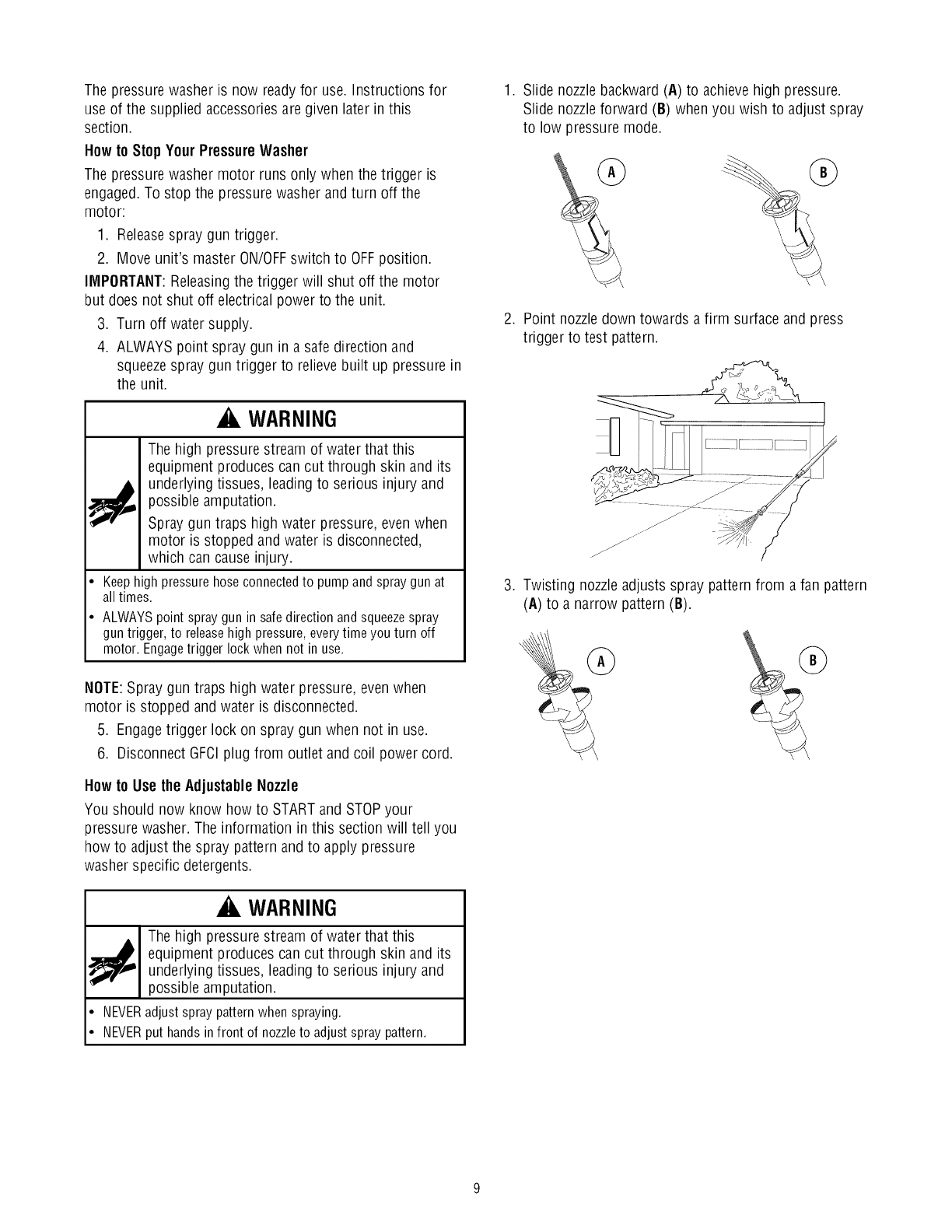

Howto Stop Your Pressure Washer

The pressurewasher motor runs only when the trigger is

engaged.To stop the pressure washer andturn off the

motor:

1. Releasespray gun trigger.

2. Move unit's master ON/OFFswitch to OFFposition.

IMPORTANT:Releasingthe trigger will shut off the motor

but does not shut off electrical power to the unit.

3. Turn off water supply.

4. ALWAYS point spray gun in a safe direction and

squeezespray gun trigger to relieve built up pressure in

the unit.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

possible amputation.

Spray gun traps high water pressure, even when

motor is stopped and water is disconnected,

which can causeinjury.

• Keep high pressure hose connectedto pump and spray gun at

all times.

• ALWAYSpoint spray gun in safedirection and squeezespray

gun trigger, to releasehigh pressure, every time you turn off

motor. Engagetrigger lock when not in use.

NOTE:Spray gun traps high water pressure, evenwhen

motor is stopped andwater is disconnected.

5. Engagetrigger lock on spray gun when not in use.

6. Disconnect GFCIplug from outlet and coil power cord.

Howto Use the AdjustableNozzle

You should now know how to STARTand STOPyour

pressure washer. The information in this section will tell you

how to adjust the spray pattern and to apply pressure

washer specific detergents.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

possible amputation.

• NEVERadjustspraypatternwhenspraying.

• NEVERput handsinfront of nozzleto adjustspraypattern.

Slide nozzle backward (A) to achieve high pressure.

Slide nozzleforward (B) when you wish to adjust spray

to low pressure mode.

Point nozzledown towards a firm surface and press

trigger to test pattern.

Twisting nozzleadjusts spray pattern from a fan pattern

(A) to a narrow pattern (B).

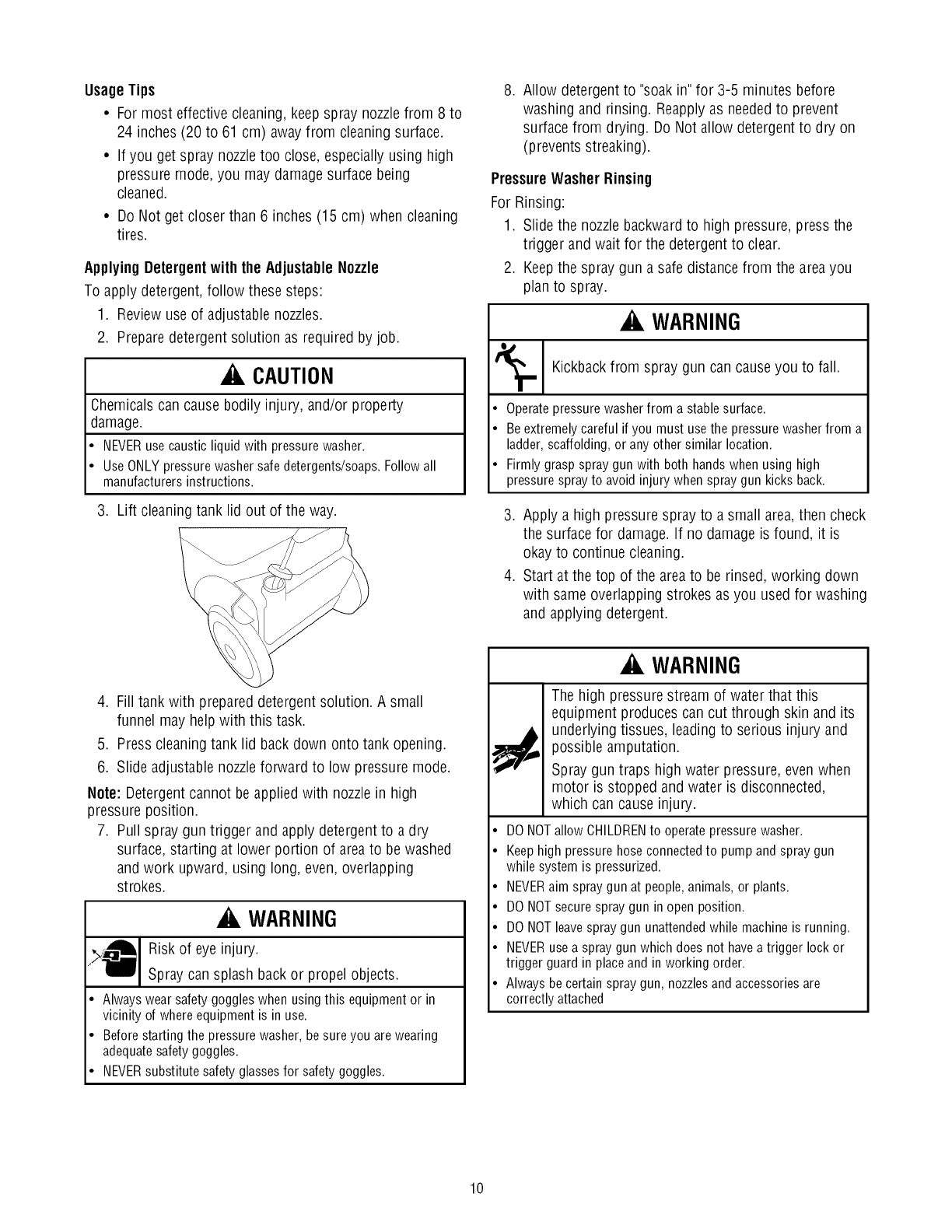

UsageTips

•For most effective cleaning, keep spray nozzlefrom 8 to

24 inches (20 to 61 cm) awayfrom cleaning surface.

• If you get spray nozzletoo close, especially using high

pressure mode, you may damage surface being

cleaned.

• DoNot getcloser than 6 inches (15 cm) when cleaning

tires.

ApplyingDetergentwith the AdjustableNozzle

To apply detergent, follow these steps:

1. Review use of adjustable nozzles.

2. Preparedetergent solution as required by job.

CAUTION

Chemicalscan cause bodily injury, and/or property

damage.

• NEVERusecausticliquidwith pressurewasher.

• UseONLYpressurewashersafedetergents!soaps.Followall

manufacturersinstructions.

3. Lift cleaning tank lid out of the way.

,Allow detergent to "soak in" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. Do Not allow detergent to dry on

(prevents streaking).

Pressure Washer Rinsing

For Rinsing:

1. Slide the nozzle backward to high pressure, press the

trigger and wait for the detergentto clear.

2. Keepthe spray gun a safe distance from the areayou

plan to spray.

A WARNING

spray gun can causeyou

Kickbackfrom to fall.

• Operatepressurewasherfroma stablesurface.

• Beextremelycarefulif youmust usethe pressurewasherfroma

ladder,scaffolding,oranyothersimilarlocation.

• Firmlygraspspraygunwithboth handswhenusinghigh

pressuresprayto avoidinjurywhenspraygun kicksback.

3. Apply a high pressure spray to a small area, then check

the surface for damage. If no damage is found, it is

okay to continue cleaning.

4. Start at the top of the areato be rinsed, working down

with same overlapping strokes as you used for washing

and applying detergent.

4. Fill tank with prepareddetergent solution. A small

funnel may help with this task.

5. Press cleaning tank lid back down onto tank opening.

6. Slide adjustable nozzleforward to low pressure mode.

Note: Detergentcannot be applied with nozzlein high

pressure position.

7. Pull spray gun trigger and apply detergent to a dry

surface, starting at lower portion of areato be washed

and work upward, using long, even, overlapping

strokes.

AWARNING

Risk of eye injury.

Spray can splash back or propel objects.

• Always wear safety goggleswhen using this equipment or in

vicinity of where equipment is in use.

• Before starting the pressurewasher, besure you are wearing

adequatesafety goggles.

• NEVERsubstitute safety glassesfor safety goggles.

AWARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leading to serious injury and

possible amputation.

Spray gun traps high water pressure, even when

motor is stopped and water is disconnected,

which can cause injury.

DO NOTallow CHILDRENto operate pressurewasher.

Keep high pressure hose connected to pump and spray gun

while system is pressurized.

NEVERaim spray gun at people, animals, or plants.

DO NOTsecure spray gun in open position.

DO NOT leavespray gun unattendedwhile machine is running.

NEVERusea spray gun which does not havea trigger lock or

trigger guard in placeand in working order.

Always be certain spray gun, nozzlesand accessories are

correctly attached

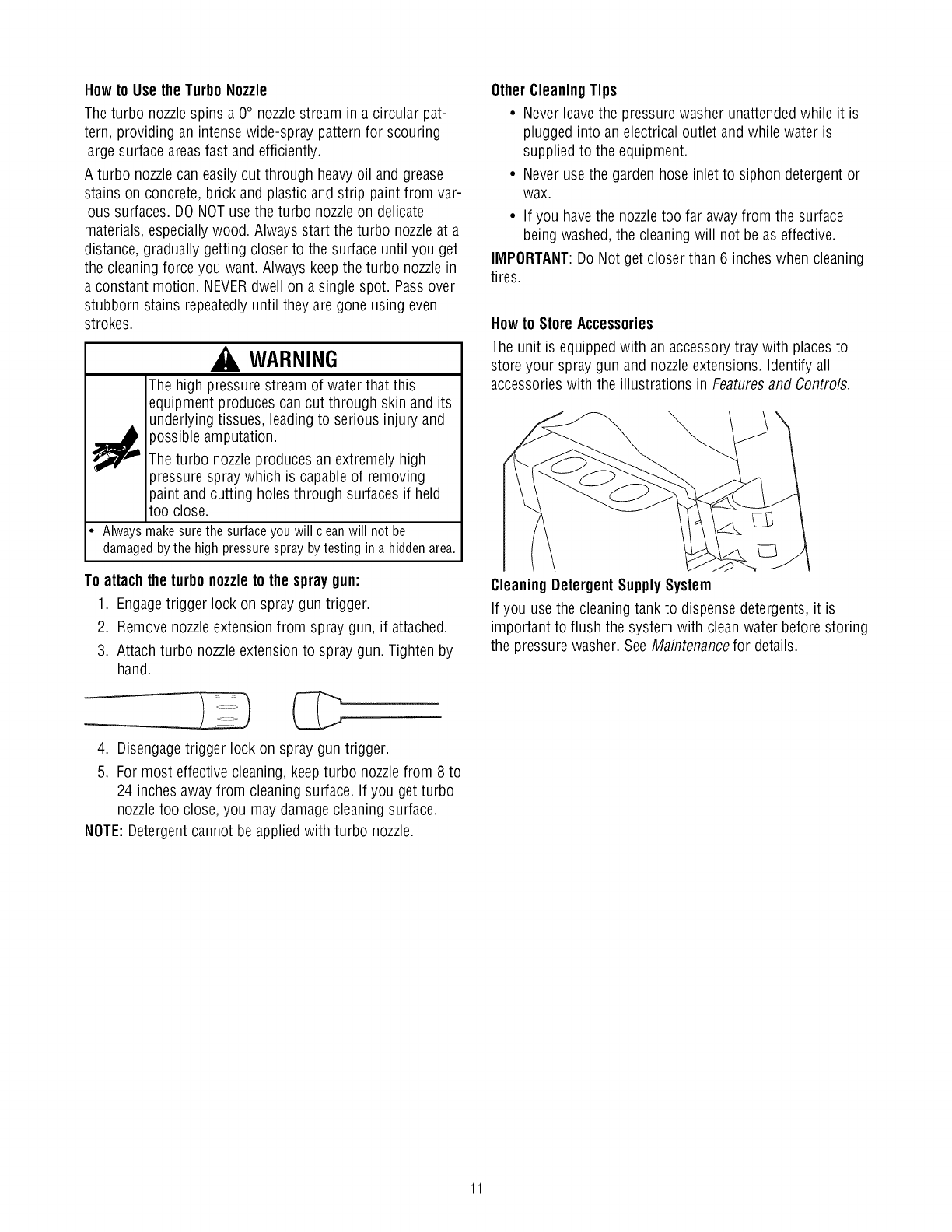

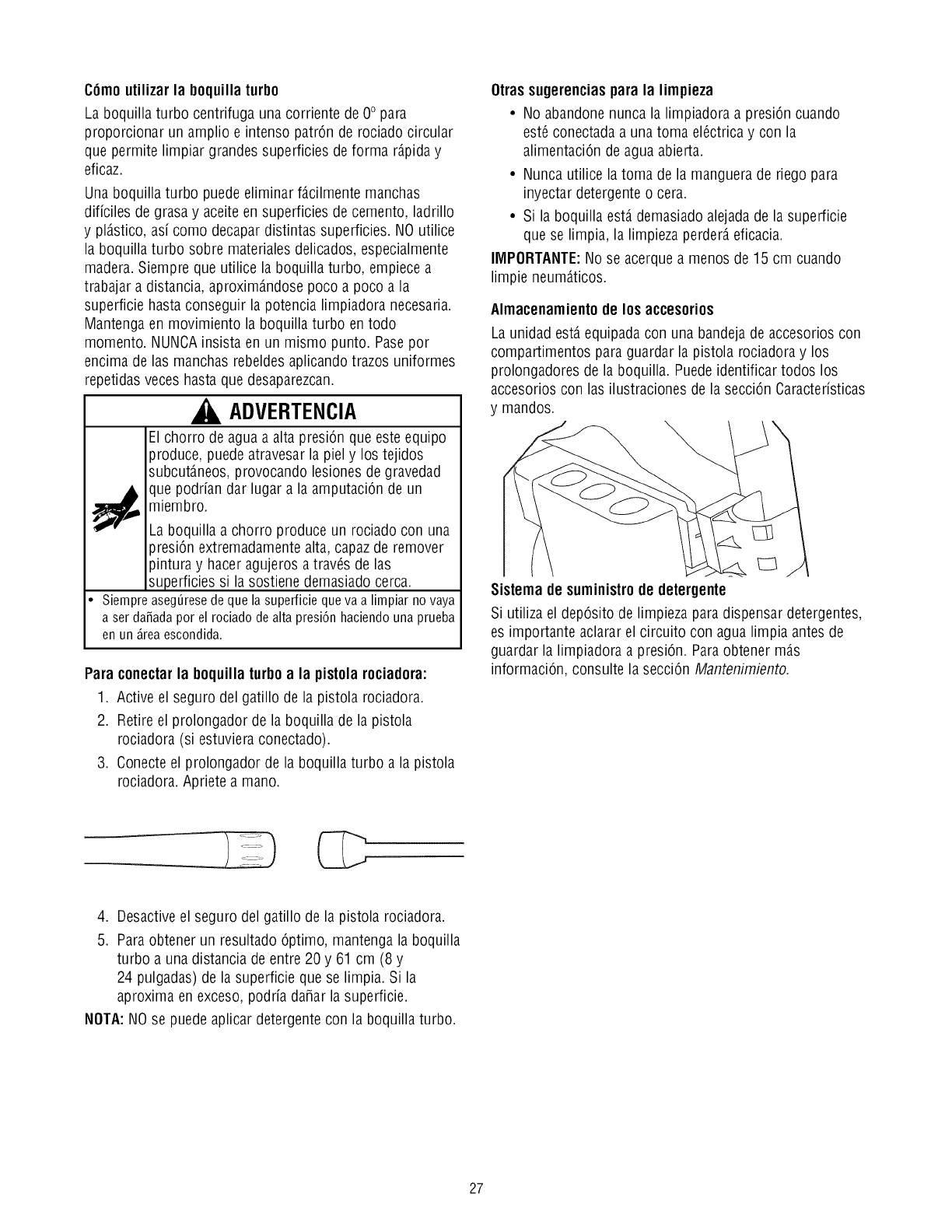

Howto Use the Turbo Nozzle

The turbo nozzlespins a 0° nozzlestream in a circular pat-

tern, providing an intense wide-spray pattern for scouring

large surface areasfast and efficiently.

A turbo nozzlecan easily cut through heavyoil and grease

stains on concrete, brick and plastic and strip paint from var-

ious surfaces. DO NOTuse the turbo nozzleon delicate

materials, especially wood. Always start the turbo nozzleat a

distance, gradually getting closer to the surface until you get

the cleaning force you want. Always keep the turbo nozzlein

a constant motion. NEVERdwell on asingle spot. Passover

stubborn stains repeatedlyuntil they are gone using even

strokes.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leading to serious injury and

_ possible amputation.

The turbo nozzleproduces an extremely high

pressure spray which is capable of removing

paint and cutting holes through surfaces if held

too close.

• Alwaysmakesurethesurfaceyou will cleanwill not be

damagedbythe highpressurespraybytestingin a hiddenarea.

To attachthe turbonozzleto the spraygun:

1. Engagetrigger lock on spray gun trigger.

2. Remove nozzleextension from spray gun, if attached.

3. Attach turbo nozzleextension to spray gun. Tighten by

hand.

4. Disengage trigger lock on spray gun trigger.

5. For most effectivecleaning, keep turbo nozzlefrom 8 to

24 inches awayfrom cleaning surface. Ifyou get turbo

nozzletoo close, you may damage cleaningsurface.

NOTE:Detergent cannot be applied with turbo nozzle.

OtherCleaningTips

•Never leavethe pressure washer unattendedwhile it is

plugged into an electrical outlet and while water is

supplied to the equipment.

• Never use the garden hose inlet to siphon detergent or

wax.

• If you havethe nozzletoo far awayfrom the surface

being washed, the cleaning will not be as effective.

IMPORTANT:Do Not get closer than 6 inches when cleaning

tires.

Howto StoreAccessories

The unit is equipped with an accessory tray with places to

store your spray gun and nozzleextensions. Identify all

accessories with the illustrations in Featuresand Controls.

CleaningDetergentSupplySystem

If you use the cleaning tank to dispensedetergents, it is

importantto flush the system with clean water before storing

the pressure washer. SeeMaintenancefor details.

MaintenanceSchedule

Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse

conditions noted below.

MAINTENANCE TASK

Check/cleanwater inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly

for leaks

Purgepump of air and

contaminants

Clean housing of dirt and debris

Preparepump for storage

below 32°F

Before

EachUse

OPERATING INTERVALS

Every 25 Every 50 Every 100

Hoursor Hoursor Hoursor

Yearly Yearly Yearly

See Storage

J100-300

Hours

SERVICE DATES

ProductSpecifications

Pressure ................................ 1800 psi

Flow Rate ............................... 1.6 GPM

DetergentMix ................. See mfr's instructions

Water Supply Temperature ........ Not to exceed104°F

Motor ............................. Induction Type

RatedVoltage ........................ 120 Volts AC

Current ................................. 13 Amps

GeneralRecommendations

Regularmaintenance will improve the performance and

extend the life of the pressure washer. See any Sears or

other qualified service dealerfor service.

The pressure washer warranty does not cover items that

have been subjected to operator abuse or negligence.To

receivefull value from the warranty, the operator must

maintain pressure washer as instructed in this manual

including proper storage as detailed in Storage.

Some adjustments will needto be made periodically to

properly maintain your pressurewasher.

All service and adjustments should be made at leastonce

each season. Follow the requirements in the Maintenance

Schedule chart above.

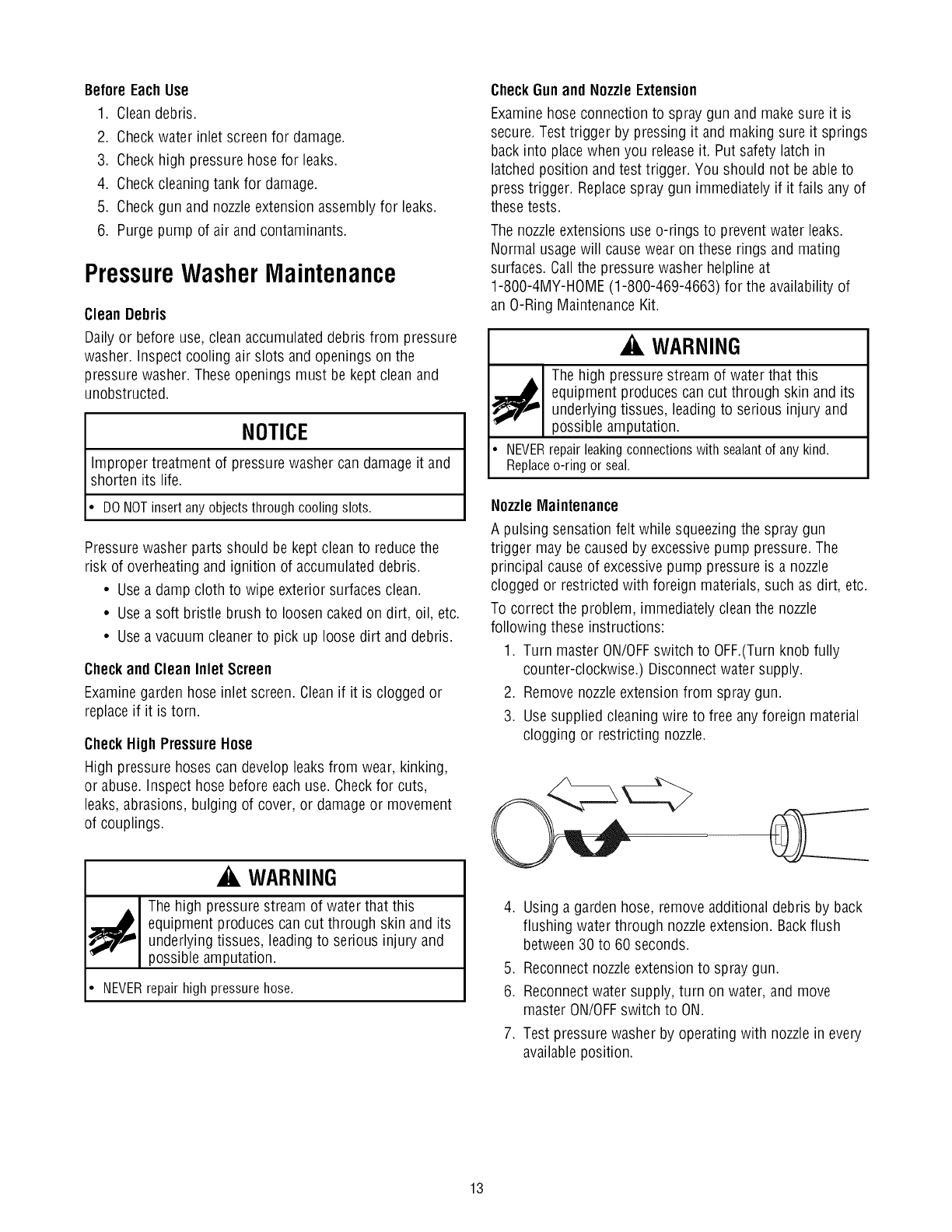

Before EachUse

1. Cleandebris.

2. Checkwater inlet screen for damage.

3. Check high pressure hose for leaks.

4. Check cleaning tank for damage.

5. Check gun and nozzleextension assembly for leaks.

6. Purge pump of air and contaminants.

PressureWasherMaintenance

Clean Debris

Daily or before use, clean accumulated debris from pressure

washer. Inspect cooling air slots and openings on the

pressure washer. Theseopenings must be kept clean and

unobstructed.

NOTICE

Improper treatment of pressurewasher can damage it and

shorten its life. .......

• DONOTinsertanyobjectsthroughcoolingslots.

Pressurewasher parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

• Usea damp cloth to wipe exterior surfaces clean.

• Usea soft bristle brush to loosen cakedon dirt, oil, etc.

• Usea vacuum cleaner to pick up loose dirt and debris.

Checkand Clean Inlet Screen

Examinegarden hose inlet screen. Cleanif it is clogged or

replace if it is torn.

CheckHigh Pressure Hose

High pressure hosescan develop leaks from wear, kinking,

or abuse. Inspect hose before each use. Checkfor cuts,

leaks, abrasions, bulging of cover, or damageor movement

of couplings.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

possible amputation.

• NEVERrepairhighpressurehose.

CheckGunand Nozzle Extension

Examinehose connection to spray gun and makesure it is

secure. Test trigger by pressing it and making sure it springs

back into place when you releaseit. Put safety latch in

latched position and test trigger. You should not be ableto

press trigger. Replacespray gun immediately if it fails any of

these tests.

The nozzleextensions use o-rings to preventwater leaks.

Normal usagewill causewear on these rings and mating

surfaces. Call the pressure washer helpline at

1-800-4MY-HOME (1-800-469-4663) for the availability of

an O-Ring Maintenance Kit.

AWARNING

The high pressurestream of water that this

equipment produces can cut through skin and itsunderlying tissues, leadingto serious injury and

possible amputation.

• NEVERrepairleakingconnectionswithsealantof any kind.

Replaceo-ringor seal.

Nozzle Maintenance

A pulsing sensation felt while squeezingthe spray gun

trigger may becaused by excessive pump pressure. The

principal causeof excessivepump pressure is a nozzle

clogged or restricted with foreign materials, such as dirt, etc.

To correct the problem, immediately clean the nozzle

following these instructions:

1. Turn master ON/OFFswitch to OFF.(Turnknob fully

counter-clockwise.) Disconnectwater supply.

2. Remove nozzleextension from spray gun.

3. Use supplied cleaning wire to free any foreign material

clogging or restricting nozzle.

,Using a garden hose, remove additional debris by back

flushing water through nozzleextension. Backflush

between 30 to 60 seconds.

5. Reconnect nozzleextension to spray gun.

6. Reconnectwater supply, turn on water, and move

master ON/OFFswitch to ON.

,Test pressurewasher by operating with nozzle in every

available position.

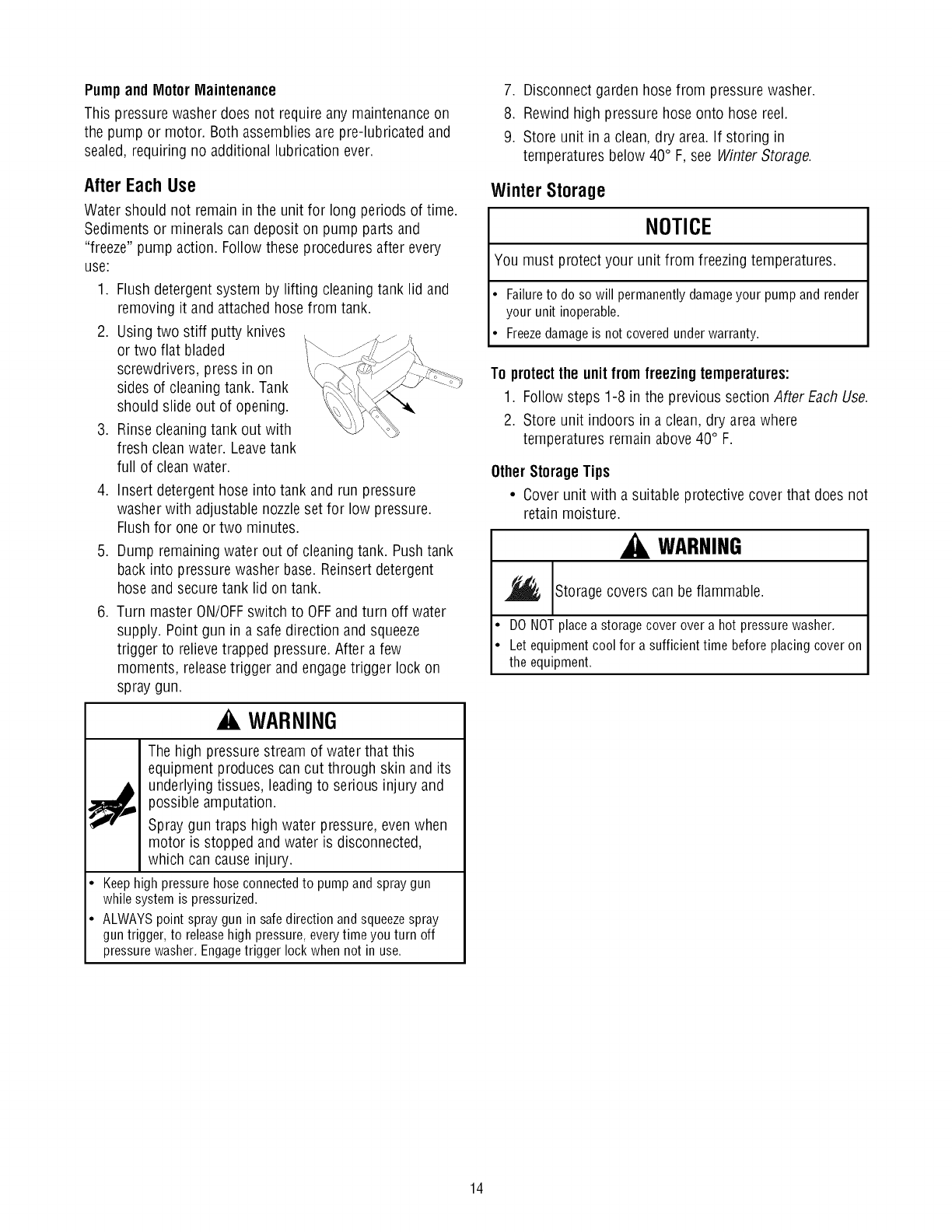

Pump and Motor Maintenance

This pressurewasher does not require any maintenance on

the pump or motor. Both assembliesare pre-lubricated and

sealed, requiring no additional lubrication ever.

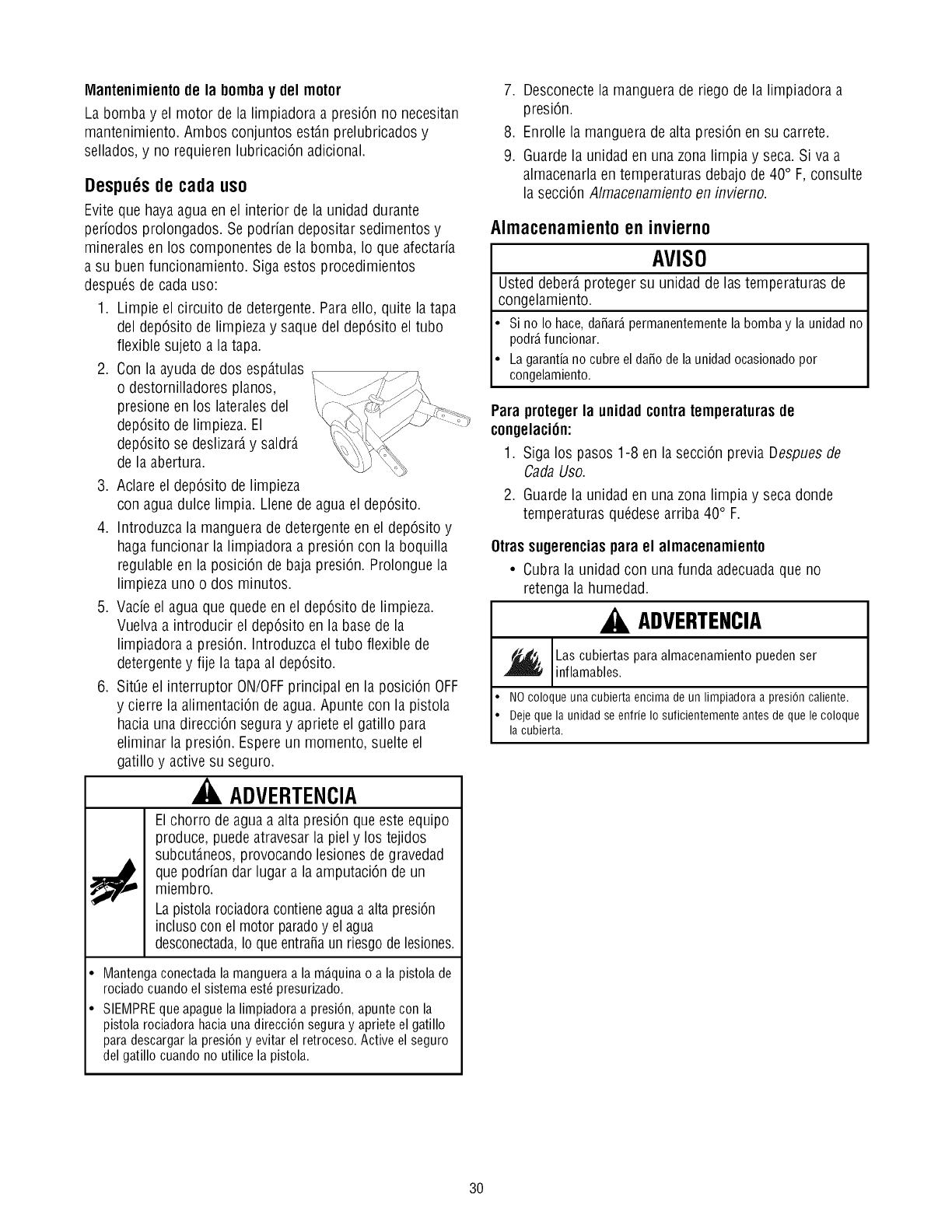

AfterEachUse

Water should not remain in the unit for long periods of time.

Sediments or minerals can deposit on pump parts and

"freeze" pump action. Follow these procedures after every

use:

Flush detergent system by lifting cleaning tank lid and

removing it and attached hose from tank.

Using two stiff putty knives

or two flat bladed

screwdrivers, press in on

sides of cleaning tank. Tank

should slide out of opening.

Rinse cleaning tank out with

fresh clean water. Leavetank

full of clean water.

4. Insert detergent hose into tank and run pressure

washer with adjustablenozzleset for low pressure.

Flush for one or two minutes.

5. Dump remaining water out of cleaning tank. Push tank

back into pressure washer base. Reinsert detergent

hose and securetank lid on tank.

6. Turn master ON/OFFswitch to OFFand turn off water

supply. Point gun in a safedirection and squeeze

trigger to relievetrapped pressure. After a few

moments, releasetrigger and engagetrigger lock on

spray gun.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

possible amputation.

Spray gun traps high water pressure, even when

motor is stopped and water is disconnected,

which can causeinjury.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirectionandsqueezespray

guntrigger,to releasehighpressure,everytimeyou turn off

pressurewasher.Engagetrigger lockwhennot in use.

7. Disconnect garden hose from pressure washer.

8. Rewind high pressure hose onto hose reel.

9. Store unit in a clean,dry area. If storing in

temperatures below 40° F, see Winter Storage.

Winter Storage

NOTICE

You must protect your unit from freezing temperatures.

• Failureto do sowill permanentlydamageyour pumpandrender

your unit inoperable.

• Freezedamageis notcoveredunderwarranty.

To protect the unit from freezing temperatures:

1. Follow steps 1-8 in the previous section AfterEach Use.

2. Store unit indoors in a clean, dry areawhere

temperatures remain above 40° F.

Other StorageTips

• Cover unit with a suitable protective cover that does not

retain moisture.

WARNING

Storage covers can be flammable.

• DONOTplacea storagecoverovera hotpressurewasher.

• Let equipmentcoolfor a sufficienttime beforeplacingcoveron

the equipment.

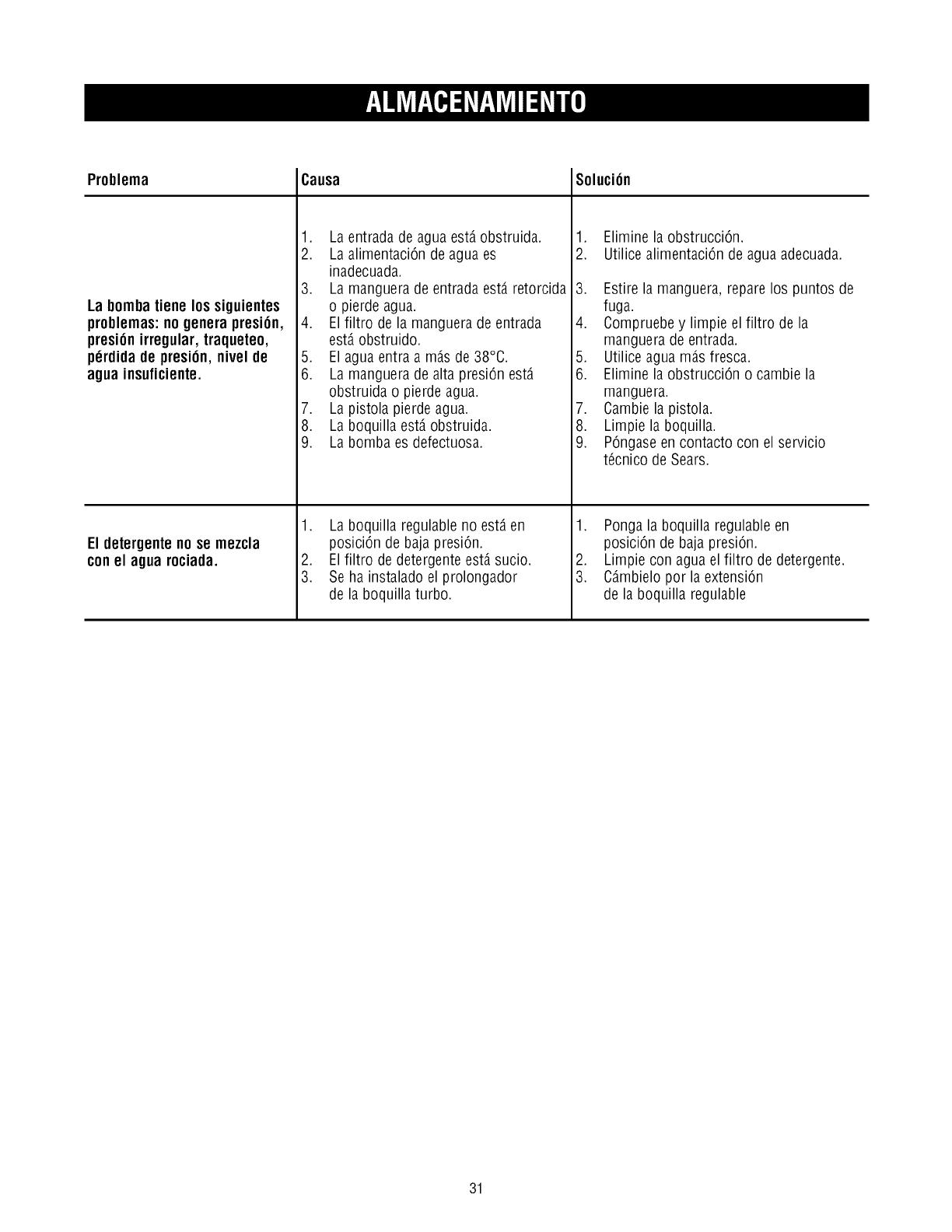

Problem Cause Correction

Pump has following problems:

failure to produce pressure,

erratic pressure, chattering,loss

of pressure, low water volume.

Detergentfails to mix with spray.

1. Water inlet is blocked.

2. Inadequatewater supply.

3. Inlet hose is kinkedor leaking.

4. Clogged inlet hose strainer.

5. Water supply is over 100°F.

6. High pressure hose is blocked or

leaks.

7. Gun leaks.

8. Nozzle is obstructed.

9. Pump is faulty.

1. Adjustable nozzle is not in low

pressure position.

2. In-line detergent filter is dirty.

3. Turbo nozzleextension installed.

1. Clear inlet.

2. Provide adequatewater flow.

3. Straighten inlet hose, patch leak.

4. Checkand clean inlet hose strainer.

5. Provide cooler water supply.

6. Clear blocks in high pressure hose or

replace hose.

7. Replacegun.

8. Cleannozzle.

9. Contact Sears service facility.

1. Pull adjustablenozzle backto low

pressure position.

2. Flush detergentfilter with clean water.

3. Replacewith Adjustable Nozzle Extension

Craftsman 1800 PSI Pressure Washer 580.752020

Main Unit -- Exploded View and Parts List

,/35

2 0 _\\\\

\\\\\\\ _ _

Item Part #

1 203209GS

2 203210GS

3 203211GS

4 203212GS

5 203213GS

6 203214GS

7 203215GS

8 203216GS

9 204862GS

203103GS

203100GS

10 203101GS

11 203219GS

12 203220GS

13 203221GS

14 203222GS

15 203223GS

16 203224GS

17 203225GS

18 203226GS

19 194343BGS

20 203105GS

/i0

/ /

2 S

Description

HANDLE

HOLDER-ACC-Upper

HOLDER-ACC-Lower

AXLE

TANK-CHEMICAL

CAP-CHEMICALTANK

HOSE-CHEMICAL

HOOK

PLUG-GFCI

DECAL-Ground

DECAL-Warning,Chemical

DECAL-Instructions

FILTER-GARDENHOSE

FILTER-CHEMHOSE

WHEEL

INSERT-WHEEL

SCREW

GUN

WAND-HI LO

TOOL-NZZLCLEANING

WAND-TURBO

DECAL

Item Part#

21 203102GS

22 203644GS

23 203647GS

25 311061GS

26 203609GS

27 203959GS

28 203961GS

29 203960GS

30 203956GS

31 203958GS

32 203649GS

33 203957GS

34 203642GS

35 203610GS

36 203962GS

37 204074GS

Part Not Illustrated

202543GS

87815GS

Description

DECAL

KNOB

COVER-FRONT

HOSE-Threaded

SWITCH-ON/OFF

WHEEL-HOSE

HOSE-Clip

WHEEL-HOSE

SPRING

BASE

HANDLE

COVER-BACK

COMPARTMENT-STORAGE

PLUG

KIT-QCGARDENHOSE

MANUAL-OPERATOR'S

GOGGLES

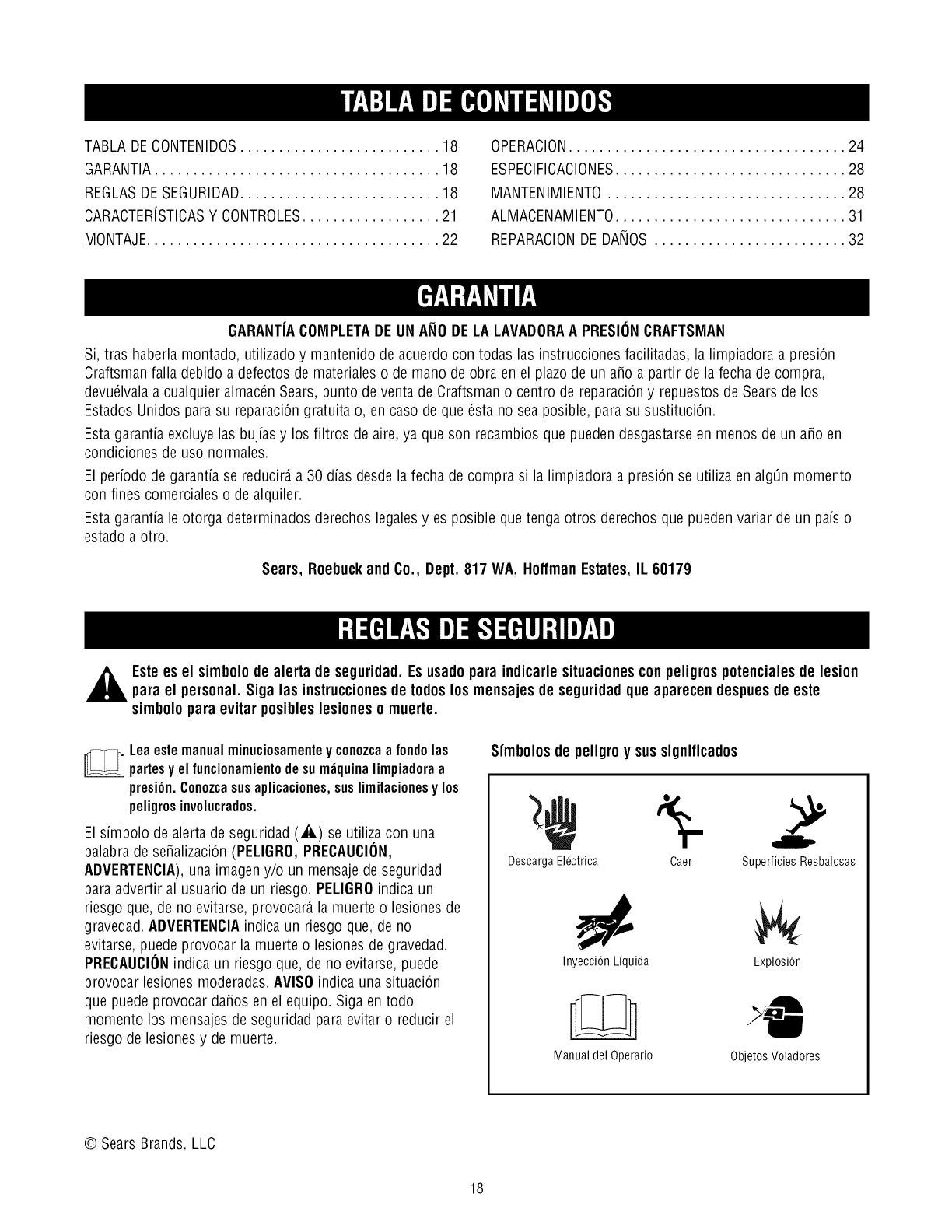

TABLA DECONTENIDOS.......................... 18

GARANTIA..................................... 18

REGLASDE SEGURIDAD.......................... 18

CARACTERiSTICASY CONTROLES.................. 21

MONTAJE...................................... 22

OPERACION.................................... 24

ESPECIFICACIONES.............................. 28

IVIANTENIIVIIENTO............................... 28

ALIVIACENAIVIIENTO.............................. 31

REPARACIONDE DANOS......................... 32

GARANTiACOIVlPLETADE UN AI_ODE LA LAVADORAA PRESIONCRAFTSMIAN

Si, tras haberla montado, utilizado y mantenido de acuerdo con todas las instrucciones facilitadas, la limpiadora a presi6n

Craftsman falla debido a defectos de materiales o de mano de obra en el plazo de un aSoa partir de la fecha de compra,

devu61valaa cualquier almac6nSears, punto de venta de Craftsman o centro de reparaci6ny repuestos de Sears de los

Estados Unidos parasu reparaci6n gratuita o, en caso de que 6sta no sea posible, para su sustituci6n.

Estagarantia excluye las bujias y los filtros de aire, ya que son recambios que puedendesgastarseen menos de un aSoen

condiciones de uso normales.

El periodo de garantia se reducir_,a 30 dias desde la fecha de compra si la limpiadora a presi6n se utiliza en alg_n momento

con fines comerciales o de alquiler.

Estagarantia le otorga determinados derechos legalesyes posible que tenga otros derechos que puedenvariar de un pais o

estado a otro.

Sears, Roebuckand Co., Dept. 817 WA, HoffmanEstates,IL 60179

,_ Este es el simbolo de alerta de seguridad. Es usadopara indicarle situacionesconpeligros potenciales de lesion

para el personal. Sioa las instruccionesde todoslos mensajesde seguridadque aparecendespuesde este

simbolo para evitar posibles lesionesomuerte.

Leaestemanualminuciosamentey conozcaa rondolas

..... partesyel funcionamientodesumdquinalimpiadoraa

presi6n.Conozcasusaplicaciones,suslimitacionesy los

peligrosinvolucrados.

El simbolo de alerta de seguridad (,_,) se utiliza con una

palabra de seSalizaci6n(PELIGRO,PRECAUClON,

ADMERTENClA),una imagen y/o un mensajede seguridad

para advertir al usuario de un riesgo. PELIGROindica un

riesgo que, de no evitarse, provocar_,la muerte o lesionesde

gravedad.ADMERTENClAindica un riesgo que, de no

evitarse, puede provocar la muerte o lesiones de gravedad.

PRECAUClONindica un riesgo que, de no evitarse, puede

provocar lesiones moderadas.AVISO indica una situaci6n

que puedeprovocar daSosen el equipo. Siga en todo

momento los mensajes de seguridad para evitar o reducir el

riesgo de lesionesy de muerte.

Simbolos de peligro y sussignificados

DescargaEI6ctrica Caer Superficies Resbalosas

Inyecci6n Liquida Explosi6n

Manual del Operario Objetos Voladores

©Sears Brands, LLC

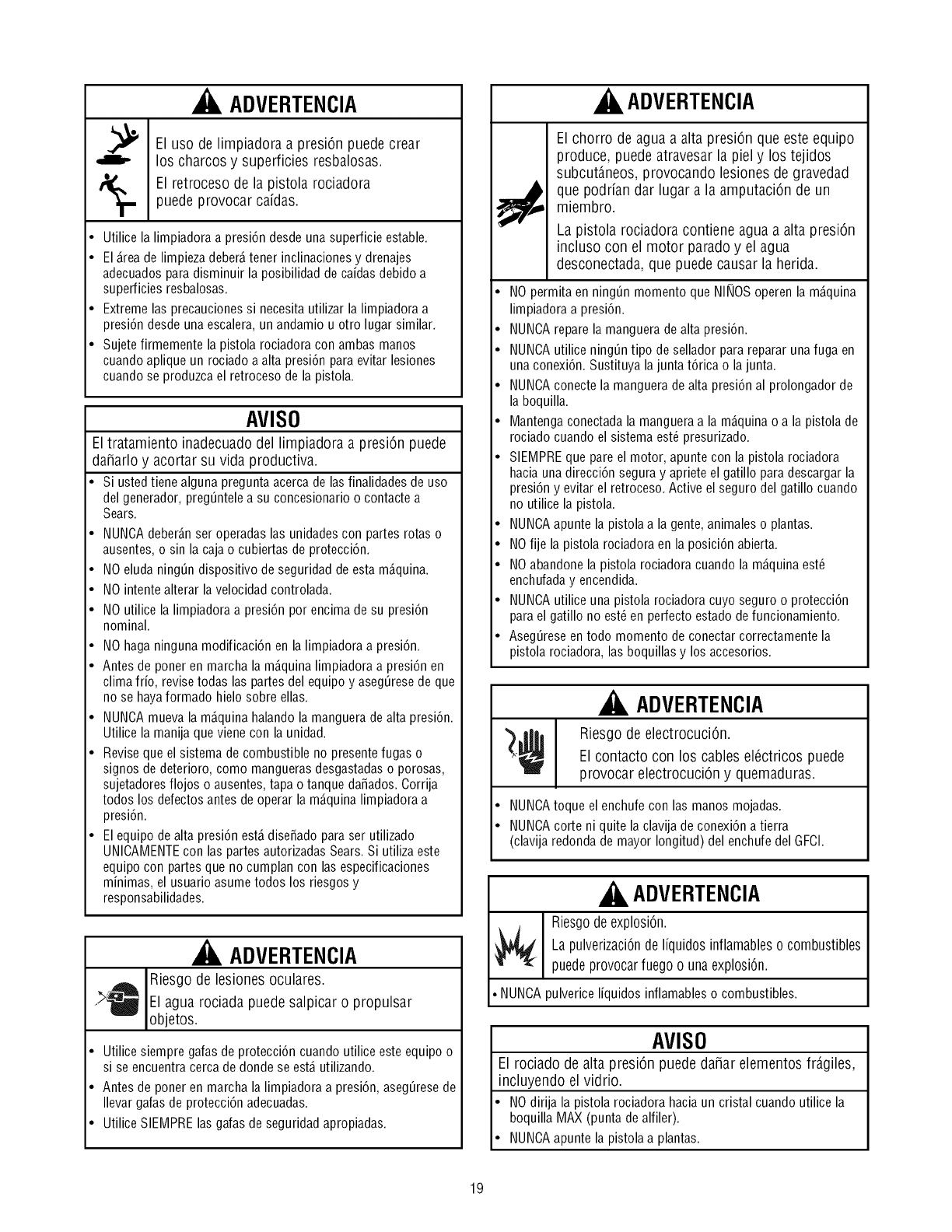

ADVERTENCIA

El uso de limpiadora a presi6n puede crear

los charcos y superficies resbalosas.

El retroceso de la pistola rociadora

puede provocar caidas.

• Utilice la limpiadora a presi6n desdeuna superficie estable.

• El _reade limpieza deber_ tener inclinaciones y drenajes

adecuadospara disminuir la posibilidad de caidasdebido a

superficies resbalosas.

• Extreme las precaucionessi necesita utilizar la limpiadora a

presi6n desdeuna escalera, unandamio u otro lugar similar.

• Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n paraevitar lesiones

cuando se produzca el retroceso de la pistola.

AVISO

El tratamiento inadecuado del limpiadora a presi6n puede

da_arlo y acortar su vida productiva.

• Si ustedtiene alguna pregunta acerca de lasfinalidades de uso

del generador,preg0ntele a su concesionario o contacte a

Sears.

• NUNCAdeber_nser operadas las unidadescon partes rotas o

ausentes, o sin la caja o cubiertas de protecci6n.

• NOeluda ning0n dispositivo de seguridad deesta m_quina.

• NO intentealterar la velocidad controlada.

• NO utilice la limpiadora a presi6n por encima de su presi6n

nominal.

• NO haga ninguna modificaci6n en la limpiadora a presi6n.

• Antes de poner en marcha la m_quinalimpiadora a presi6n en

clima frio, revisetodas las partes del equipo y aseg0resede que

no se hayaformado hielo sobre elias.

• NUNCAmueva la m_quina halando la manguerade alta presi6n.

Utilice la manija que viene con la unidad.

• Revise que el sistema de combustible no presentefugas o

signos dedeterioro, como manguerasdesgastadaso porosas,

sujetadoresflojos o ausentes, tapa o tanque da_ados. Corrija

todos los defectos antes de operar la m_quina limpiadora a

presi6n.

• El equipo de alta presi6n est_ dise_ado para ser utilizado

UNICAMENTEcon las partes autorizadas Sears.Si utiliza este

equipo con partes que no cumplan con las especificaciones

minimas, el usuario asumetodos los riesgos y

responsabilidades.

ADVERTENCIA

Riesgo de lesiones oculares.

..>_ El agua rociada puede salpicar o propulsar

objetos.

• Utilice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de donde se est_ utilizando.

• Antes de poner en marcha la limpiadora a presi6n, aseg0resede

Ilevar gafas de protecci6n adecuadas.

• Utilice SlEMPRElas gafas de seguridadapropiadas.

ADVERTENCIA

Elchorro de agua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesiones de gravedad

que podrfan dar lugar a la amputaci6n de un

miembro.

La pistola rociadora contiene agua a alta presi6n

incluso con el motor paradoy el agua

desconectada, que puedecausar la herida.

• NO permita en ning0n momento que NINOSoperen la m_quina

limpiadora a presi6n.

• NUNCArepare la manguerade alta presi6n.

• NUNCAutilice ning0n tipo de sellador para reparar unafuga en

una conexi6n. Sustituya la junta t6rica o la junta.

• NUNCAconectela manguerade alta presi6n al prolongador de

la boquilla.

• Mantenga conectadala mangueraa la m_quina o a la pistola de

rociado cuando el sistema est_ presurizado.

• SIEMPREque pareel motor, apunte con la pistola rociadora

hacia una direcci6n segura y apriete el gatillo para descargar la

presi6n y evitar el retroceso. Active el seguro del gatillo cuando

no utilice la pistola.

• NUNCAapunte la pistola a la gente,animales o plantas.

• NOfije la pistola rociadora en la posici6n abierta.

• NOabandone la pistola rociadora cuando la m_quinaest_

enchufaday encendida.

• NUNCAutilice una pistola rociadora cuyo seguro o protecci6n

para el gatillo no est_ en perfecto estadode funcionamiento.

• Aseg0reseen todo momento de conectar correctamente la

pistola rociadora, las boquillas y los accesorios.

ADVERTENCIA

_¢ Riesgo de electrocuci6n.

El contacto con los cables el6ctricos puede

provocar electrocuci6n y quemaduras.

• NUNCAtoque el enchufe con las manos mojadas.

• NUNCAcorte ni quite la clavija de conexi6na tierra

(clavija redonda de mayor Iongitud) del enchufe del GFCl.

ADVERTENCIA

Riesgo de explosi6n.

La pulverizaci6n de liquidos inflamables combustibles

puede provocar fuego o una explosi6n.

• NUNCApulverice liquidos inflamables o combustibles.

AVISO

El rociado de alta presi6n puede da_ar elementos fr_.giles,

incluyendo el vidrio.

• NOdirija la pistola rociadora haciaun cristal cuando utilice la

boquilla MAX (punta dealfiler).

• NUNCAapunte la pistola a plantas.

Cuestionesrelativasa la seguridad

Protecci6n mediante interruptorde circuitode fallo de

conexi6na tierra

Este producto se debe conectar atierra correctamente. Esta

limpiadora a presi6n el6ctrica est,. equipadacon un

interruptor de circuito de fallo de conexi6n a tierra (GFCI).El

dispositivo desconectar_,los dos conductores el6ctricos del

circuito de carga en caso de interrupci6n de uno o ambos

conductores de alimentaci6n del circuito. Encaso de fallo o

averfa, el GFCIaporta la protecci6n necesaria.

El enchufe debe introducirse en unatoma adecuada,

correctamente instaladay conectada a tierra conforme a toda

la normativa vigente. Lealas instrucciones del enchufeo

consulte la secci6n Antes de encender la limpiadora a

presi6n.

Parada autom_tica

La limpiadora a presi6n dispone de un sensor que detecta

que el aguaa alta presi6n deja de circular cuando se suelta o

bloquea el gatillo de la pistola rociadora. El sensor provocar_.

la paradadel motor y Io mantendr_,parado mientras el gatillo

no est6 pulsado o permanezcabloqueado.

Sobrecargadel motor

El motor el6ctrico de la limpiadora a presi6n dispone de un

dispositivo de protecci6n contra sobrecarga. Eldispositivo

parar_,autom_ticamente el motor en caso de recalentamiento

o de consumo excesivode corriente. AI cabo de un tiempo,

el dispositivo se rearmar_,y la limpiadora a presi6n podr_.

seguir funcionando normalmente.

Cablesprolongadores

Nose recomiendael uso de cables prolongadores con este

dispositivo. No obstante, si fuera necesarioutilizarlos, utilice

cablesaprobados para uso en exteriores. Estetipo de cables

prolongadores se identifica mediantela indicaci6n "APTO

PARA USOCONEQUIPOSDEEXTERIOR".No se recomienda

utilizar cables prolongadores a menos que est6n enchufados

a una toma con protecci6n contra fallo de conexi6n a tierra.

NO utilice cables prolongadores que no est6n en perfecto

estado. Respeteigualmente las siguientes especificaciones:

Longituddel cable: Calibre del cable:

Hasta8 m 14 AWG

15 m 12 AWG

Desconectesiempre el cable prolongador de la toma antes de

desconectarel GFCIdel cable prolongador.

ADVERTENCIA

_f Riesgo de electrocuci6n.

El contacto con los cables el6ctricos puede

provocar electrocuci6n y quemaduras.

•NUNCAtoque el enchufe con las manos mojadas.

• NUNCAcorte ni quite la clavija de conexi6na tierra

(clavija redonda de mayor Iongitud) del enchufe del GFCI.

• Mantenga en todo momento la manguerade alta presi6n

conectadaa la bombay la pistola rociadora.

Conozcasu limpiadoraa presi6n

Lea el Manual del Operarioy las reglas de seguridadantes de porteren marchasu limpiadora a presiOn.

Comparelas ilustracionescon su sistema de limpiezapara familiarizarse con las ubicaciones de losdiferentes

controles y ajustes. Guardeeste manual para referenciasfuturas.

A-Pistola rociadora:permite controlar la aplicaci6n de agua

con un gatillo. Incluye un seguro.

B - Manguera de alia presidn: conexi6n de alta presi6n

entre la bombay la pistola rociadora. EstD.siempre

conectada al carrete de la manguera.

C - Prolongador de la boquilla regulable:se conecta a la

pistola rociadora y permite limpiar o aclarar superficies.

D - Acopladorconconeclorrdpidopara la manguerade

riego/Entradade agua: permite la conexi6n r_piday

sin fugas de la limpiadora a presi6n y la alimentaci6n de

agua.

NOTA: Paraconectar la manguera de riego a la limpiadora a

presi6n, deberD,utilizar el conector rD.pidode la manguera de

riego.

E - Carrele de la mangueraconmanivela: el carrete permite

enrollar de forma ordenaday prD.cticala manguera. La

manivela es plegable.

F-Interruptorprincipal ON/OFF:las posiciones ONy OFFse

obtienen girando a tope a derecha o izquierda,

respectivamente.

G- Varilla/Soportesde la pistola: conexi6n para la

manguera de riego.

H - Cable eldctrico con GFCI:un interruptor con circuito de

fallo de conexi6n a tierra (GFCI)protege tanto a la

limpiadora a presi6n como al usuario.

J - Indicador GFCI:cuando su color es rojo, el dispositivo

GFCIfunciona correctamente. Consulte la secci6n

Funcionamiento.

14- Depdsito de limpieza: se utiliza para suministrar

detergentesaptos para la limpiadora a presi6n al chorro

de aguaa presi6n.

L - Prolongadorde la boquilla turbo:se conecta a la pistola

rociadora y permite limpiar o aclarar superficies a alta

presi6n. No es posible aplicar detergentecon la boquilla

turbo.

IVl- AlmacenamienIode la varilla Wand Storage:(trasera).

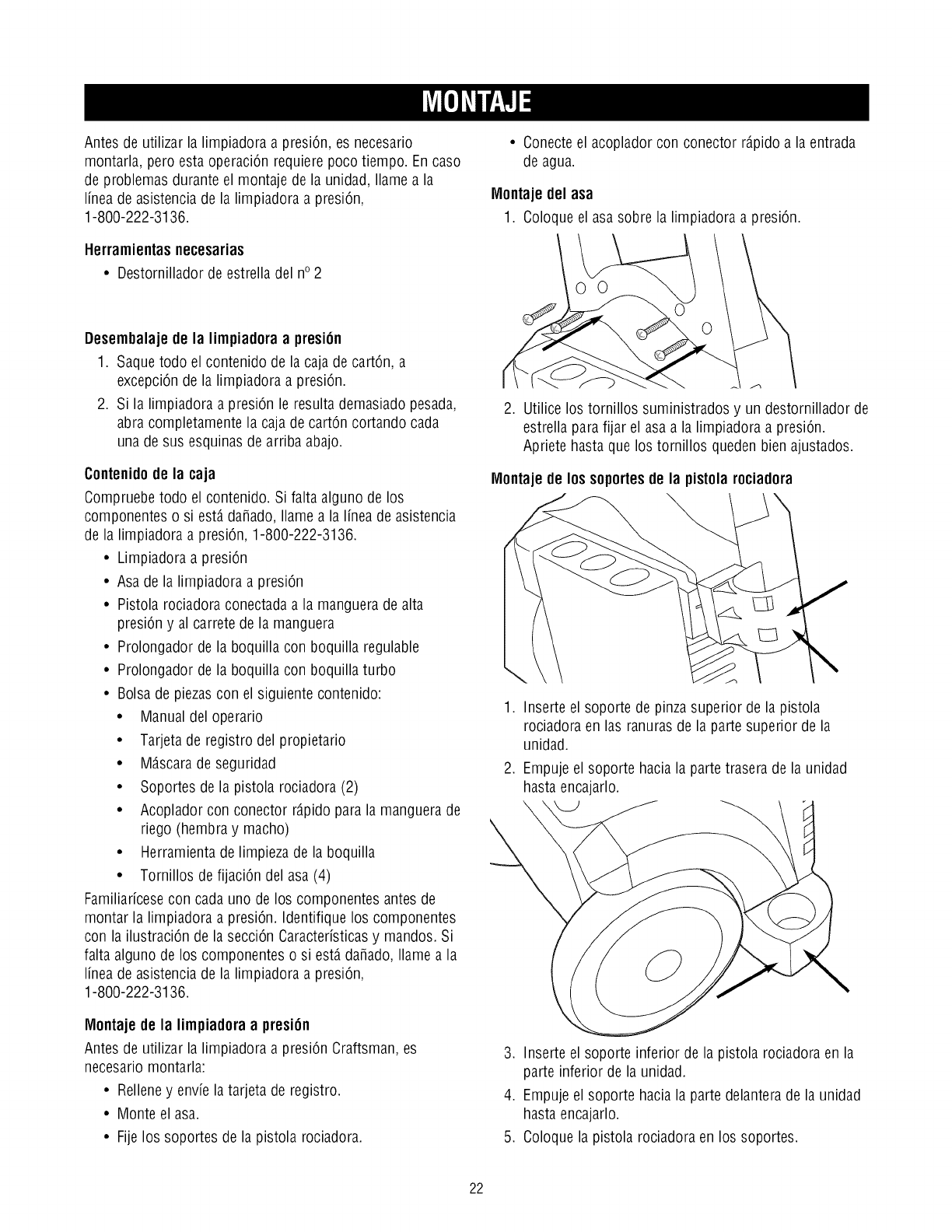

Antesdeutilizarlalimpiadoraapresi6n,esnecesario

montarla,peroestaoperaci6nrequierepocotiempo.Encaso

deproblemasduranteelmontajedelaunidad,Ilameala

lineadeasistenciadelalimpiadoraapresi6n,

1-800-222-3136.

Herramientas necesarias

•Destornillador de estrella del no2

• Conecteel acoplador con conector r_.pidoa la entrada

de agua.

Montaje del asa

1. Coloque el asa sobre la limpiadora a presi6n.

Desembalaje de la limpiadora a presidn

1. Saquetodo el contenido de la caja de cart6n, a

excepci6n de la limpiadora a presi6n.

2. Si la limpiadora a presi6n le resultademasiado pesada,

abra completamente la caja de cart6n cortando cada

una de sus esquinas de arriba abajo.

Contenidode la caja

Compruebetodo el contenido. Si falta alguno de los

componentes o si est,. da_ado, Ilame a la linea de asistencia

de la limpiadora a presi6n, 1-800-222-3136.

• Limpiadora a presi6n

• Asa de la limpiadora a presi6n

• Pistola rociadora conectada a la manguera de alta

presi6n y al carrete de la manguera

• Prolongador de la boquilla con boquilla regulable

• Prolongador de la boquilla con boquilla turbo

• Bolsade piezascon el siguiente contenido:

• Manual del operario

• Tarjetade registro del propietario

• M_.scarade seguridad

• Soportes de la pistola rociadora (2)

• Acoplador con conector r_.pidopara la manguera de

riego (hembra y macho)

• Herramienta de limpieza de la boquilla

• Tornillos de fijaci6n del asa (4)

Familiaricesecon cada uno de los componentes antes de

montar la limpiadora a presi0n. Identifique los componentes

con la ilustraci6n de la secci6n Caracteristicasy mandos. Si

falta alguno de los componentes o si est,. da_ado, Ilamea la

linea de asistencia de la limpiadora a 9resi6n,

1-800-222-3136.

IVlontajede la limpiadora a presiOn

Antes de utilizar la limpiadora a presion Craftsman, es

necesario montarla:

• Relleney envie la tarjeta de registro.

• Monte el asa.

• Fije los soportes de la pistola rociadora.

2. Utilice los tornillos suministrados y un destornillador de

estrella para fijar el asa a la limpiadora a presi6n.

Apriete hastaque los tornillos queden bien ajustados.

IVlontajede los soportesde la pistola rociadora

1. Inserte el soporte de pinza superior de la pistola

rociadora en las ranuras de la parte superior de la

unidad.

2. Empuje el soporte hacia la parte trasera de la unidad

hasta encajarlo.

\__J

3. Inserte el soporte inferior de la pistola rociadora en la

parte inferior de la unidad.

4. Empuje el soporte hacia la parte delanterade la unidad

hasta encajarlo.

5. Coloque la pistola rociadora en los soportes.

AVISO

NO ha0afuncionar la bomba si no tiene el suministro

.conectadoy abierto. _ .....

•Elda_oa lalimpiadoraapresi6n,resultadodeladesatenci6na

estaprecauci6n,noser_cubiertoporlagarantia.

Montaje del acoplamientode la entrada de agua

1. Confirme que el filtro de entrada de a0ua est,. instalado

en el acoplamiento con conector r_.pidomacho.

.Conecte la manguera de riego a la bomba empujando

el acoplamiento con conector dtpido contra el

acoplamiento con conector r_.pidomacho conectado a

la limpiadora a presi6n. Escuchar_.o sentir_,dos clics

distintos cuando la conexi0n sea correcta.

Examine el filtro de

entrada. NO utilice

la unidad si est&

da_ado. Limpielo

si est.. sucio.

AVISO:NO utilice la limpiadora a presi6n si el filtro de

entrada de agua est,. da_adoo falta. Llame al

1-800-4MY-HOME (1-800-469-4663) parasolicitar ayuda.

2. Conecteel acoplamiento con conector r_.pidoa la

entrada de agua de la unidad.

3. Deje correr el agua por la manguera de riego durante

30 segundos para limpiar cualquier posible resto.

Cierre el agua.

4. Conecteel acoplamiento con conector r_pido hembra

de la manguera de riego a la manguera de agua(su

Iongitud no debesuperar 15 m). Apriete a mano.

IMPORTANTE:No inyecte aguaestancada paraalimentar la

bomba. Utilice SOLOaguafria (con una temperatura inferior

a 38°C).

AVISO

El uso de unav_.lvulaunidireccional (igualador de presi6n

o v_.lvulade retenci6n) en la entrada de la bomba puede

producir da_os en la bomba o en el conector de entrada.

• DEBEhaber un minimo de 3 metros (5 pies) de manguerade

riego libre entre la entrada de la limpiadora a presi6n y cualquier

dispositivo, como un igualador de presi6n o una v_lvula de

retenci6n).

• El da_oa la limpiadoraa presi6n, resultado de la desatenci6na

esta precauci6n, no ser_ cubierto por la garantia.

6. Abra el agua, apunte con la pistola hacia una direcci6n

segura y apriete el gatillo para eliminar el aire del

sistema de bombeo y de la pistola rociadora.

Lista de comprobacionesprevias a la puesta en marchade

la limpiador a presi6n

Revisela unidad paratener la seguridad de que ha realizado

todas las operaciones siguientes:

1. Aseg_resede leer las secciones Normas de seguridad

yFuncionamiento antesde utilizar la limpiadora a

presi6n.

2. Compruebeque la conexi6n manguera-pistola es

segura.

3. Compruebeque la manguera de alta presi6n no est,.

retorcida ni tiene cortes u otro tipo de da_o.

4. Compruebeque la conexi6n manguera-limpiadoraa

presi6n es segura y no presenta fugas.

5. Aplique un caudal de agua adecuado (con una

temperatura no superior a 38°C).

Puestaen funcionamientola limpiadora a presi6n

Siga estas instrucciones en el orden indicado. Encaso de

problemas durante el uso de la unidad, Ilame a la linea de

asistencia de la limpiadora a presi6n, 1-800-222-3136.

1. Coloque la limpiadora a presi6n cerca de un grifo

exterior capazde suministrar un caudal de agua

superior a (11,4 I) por minutoy a una presi6n no

inferior a 20 PSI (1,38 bar) en el extremo de la

manguera conectado a la limpiadora a presi6n. NO

inyecte aguaen la unidad.

2. Compruebe que la manguera de alta presi6n est,. bien

conectada a la pistola rociadora. Consulte las

ilustraciones de la secci6n Montaje.

3. Aseg_resede que la unidad est,. en posici6n vertical.

4. Conecte la manguera de riego a la entrada de agua.

AVISO

NO hagafuncionar la bomba si no tiene el suministro

conectado y abierto. _ .....

• Eldafioa lalimpiadoraapresi6n,resultadodeladesatenci6na

estaprecauci6n,noser_cubiertoporlagarantia.

5. Abra el agua, apunte con la pistola hacia una direcci6n

segura y apriete el gatillo para eliminar el aire del

sistema de bombeo.

Active el seguro del gatillo de la pistola rociadora.

Elimine cualquier suciedad o material extrafio que

pueda encontrarse en la salida de la pistola rociadora y

conecte el prolongador de la boquilla deseado a la

pistola.

El seguro

del ga_

8. Sit_e el interruptor ON/OFFde la unidad en la posici6n

OFF(gire a tope hacia la izquierda).

9. Enchufeel cable de alimentaci6na un circuito el6ctrico

regulado para 120 V CAa 15 A instalado conforme a la

normativade seguridad vigente. Debeencenderse el

indicador rojo del GFCl.

NOTA:Si el indicador rojo est,. apagado, la limpiadora a

presi6n no podr_,funcionar.

TEST

(PRUEBA)

RE_

(REARME)

10. Pulse el bot6n TEST(PRUEBA).El indicador rojo debe

apagarse.

11. Pulse el bot6n RESET(REARIVlE).Elindicador rojo

debe encenderse.

IMPORTANTE:Si esta prueba no funciona, no utilice la

limpiadora a presi6n el6ctrica.

ADVERTENCIA

Riesgo de lesiones oculares.

.,>_ El agua rociada puede salpicar o propulsar

objetos.

• Utilice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de donde se est_ utilizando.

• Antes de poner en marcha la limpiadora a presi6n, asegt_resede

Ilevar gafas de protecci6n adecuadas.

• Utilice SlEMPRElas gafas de seguridadapropiadas.

12. Sit_e el interruptor ON/OFFprincipal de la unidad en la

posici6n ON (gire a tope hacia la derecha).

13. Desactive el seguro del gatillo de la pistola rociadora,

apunteconlapistolahaciaunadirecci6nseguray

aprieteelgatillo.Elmotordelalimpiadoraapresi6n

arrancar_..

Lalimpiadoraapresi6nyaest,.listaparasuuso.Las

instruccionesdeusodelosaccesoriossuministradosconla

unidadseindicanm_.sadelante,enestamismasecci6n.

Paradade la limpiadora a presi6n

El motor de la limpiadora a presi6n s61ofunciona cuando se

aprieta el gatillo. Paradetener la limpiadora a presi6n y parar

el motor:

1. Suelte el gatillo de la pistola rociadora.

2. Sitt_eel interruptor ON/OFFprincipal de la unidad en la

posici6n OFF.

IMPORTANTE:AI soltar el gatillo, el motor se parar_.,pero la

unidad seguir_,recibiendo alimentaci6n el6ctrica.

3. Cierre la alimentaci6n de agua.

4. Apunte SIEIVIPREcon la pistola rociadora hacia una

direcci6n segura y apriete el gatillo para eliminar la

presi6n acumulada en la unidad.

ADVERTENCIA

El chorro de aguaa alta presi6n que esteequipo

produce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesionesde gravedad

que podrfan dar lugar a la amputaci6n de un

miembro.

La pistola rociadora contiene agua a alta presi6n

incluso con el motor parado y el agua

desconectada,que puede causar la herida.

• Mantenga conectadala mangueraa la m_quinao a la pistola de

rociado cuando el sistema est_ presurizado.

• SIEMPREque pareel motor, apunte con la pistola rociadora

hacia una direcci6n seguray apriete el gatillo para descargar la

presi6n y evitar el retroceso. Active el seguro del gatillo cuando

no utilice la pistola.

NOTA: La pistola rociadora retiene aguaa alta presi6n

incluso con el motor parado y el aguadesconectada.

5. Active el seguro del gatillo de la pistola rociadora

cuando no la utilice.

6. Desconecteel enchufe GFCIde la toma y enrolle el

cable de alimentaci6n.

Usode la boquilla regulable

Ya sabe como poner en funcionamiento y detener la

limpiadora a presi6n. En esta secci6n aprender_,a regular el

patr6n de rociado y a aplicar detergenteapto para la

limpiadora a presi6n.

ADVERTENCIA

El chorro de aguaa alta presi6n que esteequipo

produce, puede atravesar la piel y los tejidos

subcut_.neos,provocando lesionesde gravedad

que podrfan dar lugar a la amputaci6n de un

miembro.

• NUNCAregule el patr6n de rociado mientras rocia.

• NUNCAponga las manos delante de la boquilla para regular el

patr6n de rociado.

1. Deslice la boquilla hacia atr_.s(A) para incrementar la

presi6n. Deslice la boquilla hacia delante (B) cuando

desee rociar en modo de baja presi6n.

.Apunte con la boquilla hacia abajo hacia una superficie

firme y apriete el gatillo para probar el patr6n.

.Gire la boquilla para regular el patr6n de rociado,

pasando desde la forma de abanico (A) a la forma

estrecha (B).

Sugerenciasde uso

• Paraobtener un resultado 6ptimo, mantengala boquilla

rociadora a una distancia de entre 20 y 61 cm de la

superficie que se limpia.

• Si la aproxima demasiado, especialmenteen modo de

alta presi6n, podria da_ar la superficie.

• No se acerquea menos de 15 cm cuando limpie

neum_.ticos.

Aplicaci6nde detergentecon la boquilla regulable

Paraaplicar detergente, siga estos pasos:

1. Revise el uso de las boquillas regulables.

2. Prepareuna soluci6n de detergenteadecuadapara el

trabajo.

PRECAUCION

Los productos quimicos pueden provocar lesiones de

gravedady/o da_os materiales.

• NUNCAutiliceliquidoscAusticoscon lalimpiadoraa presi6n.

• UseEXCLUSIVAMENTEdetergenteso jabonesespecialesparala

limpiadoraa presi6n.Sigatodaslas instruccionesdelfabricante.

3. Quite la tapa del dep6sito de limpieza.

4. Llene el dep6sito con la soluci6n de detergente. Para

ello, puede utilizar un peque_o embudo.

5. Vuelva a colocar la tapa del dep6sito de limpieza en su

posici6n y apriete.

6. Deslice la boquilla regulablehacia delante, hasta la

posici6n de bajapresi6n.

Neta: No se puede aplicar detergente con la boquilla en la

posici6n de alta presi6n.

7. Apriete el gatillo de la pistola rociadora y aplique la

soluci6n detergente sobre una superficie seca. Empiece

por la parte inferior y suba haciendo movimientos

largos, uniformes y repetitivos.

8. Deje "actuar" al detergente durante 3-5 minutos antes

ADVERTENCIA

Riesgo de lesiones oculares.

.>_ El agua rociada puede salpicar o propulsar

objetos.

• Utilice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de donde se estAutilizando.

• Antes de poner en marcha la limpiadora a presi6n, asegOresede

Ilevar gafas de protecci6n adecuadas.

• NUNCAutilice gafas de seguridad en lugar de mascara de

seguridad.

de lavar y aclarar. Vuelva a aplicar la soluci6n cuando

sea necesario para evitar que la superficie se seque. No

permita que el detergente Ilegue a secarse (impide la

formaci6n de vetas).

Aclaradoconla limpiadora apresi6n

Paraaclarar:

1. Deslice la boquilla hacia atr_.s,hasta la pomci6n de alta

presi6n, y apriete el gatillo hastaeliminar el detergente.

2. Mantenga la pistola rociadora a una distancia segura de

la superficie de aplicaci6n.

ADVERTENCIA

El retroceso de la pistola rociadora puede

provocar caidas.

• Utilice la limpiadora a presi6n desde una superficie estable.

• Extreme las precaucionessi necesita utilizar la limpiadora a

presi6n desdeuna escalera,un andamio u otro lugar similar.

• Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n paraevitar lesiones

cuando se produzca el retroceso de la pistola.

3. Aplique un rociado de alta presi6n a una peque_azona

y luego compruebe si se ha producido alg_n tipo de

da_o. Si no se detecta ning_n da_o, puede proseguir

con la limpieza.

4. Empiecepor la parte superior de la zona que se va a

aclarar y descienda aplicando los mismos movimientos

que utiliz6 para limpiar la superficie y aplicar

detergente.

ADVERTENCIA

El chorro de aguaa alta presi6n que esteequipo

produce, puede atravesar la piel y los tejidos

subcut_neos, provocando lesionesde gravedad

que podrian dar lugar a la amputaci6n de un

miembro.

La pistola rociadora contiene aguaa alta presi6n

incluso con el motor parado y el agua

desconectada,que puede causar la herida.

• NOpermitaenningOnmomentoqueNINOSoperenla mAquina

limpiadoraa presi6n.

• Mantengaconectadala mangueraa lamAquinao a lapistolade

rociadocuandoelsistemaest6presurizado.

• NUNCAapuntelapistolaa la gente,animaleso plantas.

• NOfije la pistolarociadoraen laposici6nabierta.

• NOabandonelapistolarociadoracuandolamAquinaest6en

funcionamiento.

NUNCAutilice una pistola rociadora cuyo seguro o protecci6n

para el gatillo no est_ en perfecto estadode funcionamiento.

Aseg0reseentodo momento de conectar correctamente la

pistola rociadora, las boquillas y los accesorios.

C6moutilizar la boquillaturbo

La boquilla turbo centrifuga una corriente de 0° para

proporcionar un amplio e intenso patr6n de rociado circular

que permite limpiar grandes superficies de forma r_.piday

eficaz.

Una boquilla turbo puede eliminar f_.cilmentemanchas

dificiles de grasa y aceiteen superficies de cemento, ladrillo

y pl_.stico,asf como decapar distintas superficies. NO utilice

la boquilla turbo sobre materiales delicados, especialmente

madera. Siempre que utilice la boquilla turbo, empiece a

trabajar a distancia, aproxim_.ndosepoco a poco a la

superficie hasta conseguir la potencia limpiadora necesaria.

Mantenga en movimiento la boquilla turbo en todo

momento. NUNCAinsista en un mismo punto. Pasepor

encima de las manchas rebeldes aplicando trazos uniformes

repetidas veces hasta que desaparezcan.

ADVERTENCIA

Elchorro de agua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesiones de gravedad

_ ue podrfan dar lugar a la amputaci6n de un

miembro.

La boquilla a chorro produce un rociado con una

presi6n extremadamente alta, capazde remover

pintura y hacer agujeros a trav6s de las

superficies si la sostiene demasiado cerca.

• Siempreaseg0resedequelasuperficiequevaa limpiarnovaya

a serda_adaporel rociadodealtapresi6nhaciendounaprueba

enun_reaescondida.

Para conectarla boquilla turboa la pistola rociadora:

1. Active el seguro del gatillo de la pistola rociadora.

2. Retire el prolongador de la boquilla de la pistola

rociadora (si estuviera conectado).

3. Conecteel prolongador de la boquilla turbo a la pistola

rociadora.Apriete a mano.

Otrassugerenciaspara la limpieza

•No abandonenunca la limpiadora a presi6n cuando

est6 conectada a una toma el6ctrica y con la

alimentaci6n de agua abierta.

• Nunca utilice la toma de la manguera de riego para

inyectar detergenteo cera.

• Si la boquilla est_ demasiadoalejadade la superficie

que se limpia, la limpiezaperder_,eficacia.

IMPORTANTE:No se acerque a menos de 15 cm cuando

limpie neum_.ticos.

Almacenamientode losaccesorios

Launidad est,.equipada con una bandejade accesorios con

compartimentos para guardar la pistola rociadora y los

prolongadores de la boquilla. Puedeidentificar todos los

accesorios con las ilustraciones de la secci6n Caracterfsticas

y mandos.

Sistema de suministrode detergente

Si utiliza el dep6sito de limpieza para dispensar detergentes,

es importante aclarar el circuito con agua limpia antesde

guardar la limpiadora a presi6n. Paraobtener m_.s

informaci6n, consulte la secci6n Mantenimiento.

rib------

4. Desactiveel seguro del gatillo de la pistola rociadora.

5. Para obtener un resultado 6ptimo, mantengala boquilla

turbo a una distancia de entre 20y 61 cm (8y

24 pulgadas) de la superficie que se limpia. Si la

aproxima en exceso, podrfa da_ar la superficie.

NOTA: NOse puede aplicar detergente con la boquilla turbo.

RESPONSABILIDADESDELPROPIETARIO

Siga el programa de mantenimiento seg_n el n_mero de horas o seg_n el calendario, Io que suceda primero.

Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversasdescritas a continuaci6n.

INTERVALODE OPERACIONPOR HORA

TAREADE MANTENIMIENTO

Revise/limpieel filtro de la entrada de agua

Revise la manguera de alta presi6n

Revise la limpiar el tanque/

manguera del detergente

Revise la pistola aspersora y boquilla

ajustable y verifique que no haya fugas

Purgue la bomba de aire y de contaminantes

Limpie los residuos

Prepare la bomba para almacenarla

a menos de 32°F

Antes de

CadaUso

ICada 25

Horas o

al A_o I Cada50

Horas o

al A_o I Cada100

Horas o

al A_o

Vea Almacenamiento en el Invierno.

100-300

Horas

INTERVALODE OPERACI()NPOR HORA

Especificacionesdel producto

Presi6n ................................. 1800 psi

Caudal ................................. 1,6 GPM

Mezcla de

detergente ..... Consulte las instrucciones del fabricante

Temperatura de

alimentaci6n de agua ......... No debe superar los 40°C

Motor ................................. Inducci6n

Tensi6n nominal ......................... 120 V CA

Corriente ................................... 13 A

Recomendacionesgenerales

El mantenimiento peri6dico mejorar_ el rendimientoy

prolongar_ la vida _til de la limpiadora a presi6n. Si necesita

asistencia, consulte con un distribuidor de servicio de Sears.

Lagarantia de la limpiadora a presi6n de aire no cubre los

elementos sujetos a un uso indebido o negligente por parte

del operario. Parahacer valer la garantia, el usuario deber_

mantener la bomba conforme a las instrucciones de este

manual y guardarla seg_n se describe en la secci6n

Almacenamiento.

Paramantener la limpiadora a presi6n en buen estado, ser_

necesario realizar algunos ajustes peri6dicamente.

Latotalidad de las reparacionesy los ajustes se deber_n

realizaral menos una vez por temporada. Siga las

indicaciones del cuadro Plan de mantenimiento.

Antesde cada uso

1. Limpie los residuos.

2. Compruebesi el filtro de entrada est,.da_ado.

3. Compruebesi la manguera de alta presi6n tiene fugas.

4. Compruebesi el dep6sito de limpieza est,. da_ado.

5. Compruebesi hay fugas en el conjunto pistola-

prolongador de la boquilla.

6. Vacfela bomba de aire y contaminantes.

IVlantenimientode la limpiadoraa

presi6n

Limpie los residuos

Limpie adiario, o antes de cada uso, los residuos

acumulados en la limpiadora a presi6n. Examinelas ranuras

y aberturas de refrigeraci6n de aire de la limpiadora a

_resi6n. Las aberturas deben estar limpias y despejadas.

AVISO

El tratamiento inadecuadodel limpiadora a presi6n puede

da_arlo y acortar su vida productiva.

• NOinsertecualquierobjetoatrav_sdelasranurasde

enfriamiento.

Mantenga limpios los componentes de la limpiadora a

presi6n para reducir el riesgo de sobrecalentamientoe

ignici6n de los residuos acumulados.

• Utilice un trapo h_medo paralimpiar las superficies

exteriores.

• Utilice un cepillo de cerda suavepara eliminar los

restos de suciedad, etc.

• Utilice una aspiradora para eliminar los restos sueltos

de suciedad.

Compruebey limpie el filtro de entrada

Examineel filtro de entrada de la manguera de riego.

Lfmpielo si est,. obstruido o c_.mbielosi est,. roto.

Compruebela manguerade alta presi6n

Las manguerasde alta presi6n puedenIlegar a tener fugas

como consecuenciadel desgasteo el uso indebido. Examine

la manguera antesde cada uso. Compruebesi hay cortes,

fugas, abrasiones, bultos o da_os y si los acoplamientosse

mueven.

ADVERTENCIA

El chorro de aguaa alta presi6n que esteequipo

produce, puede atravesar la piel y los tejidos

subcut_.neos,provocando lesionesde gravedad

que podrfan dar lugar a la amputaci6n de un

miembro.

• NUNCArepare la manguerade alta presi6n.

Compruebela pistola y el prolongador de la boquilla

Examinela conexi6n de la manguera con la pistola rociadora

y aseg_resede que es correcta. Pruebeel gatillo apret_.ndolo

para asegurarsede que vuelve a su posici6n original cuando

se suelta. Active el seguro del gatillo y pruebea apretar el

gatillo. No debe ser posible. Cambie inmediatamentela

pistola rociadora si falla cualquiera de estas pruebas.

Los prolongadores de la boquilla utilizan juntas t6ricas para

evitar las fugas de agua. El uso normal provocar_,el

desgaste de las juntas y de las superficies de contacto.

Llame a la Ifneade asistencia de la limpiadora a presi6n,

1-800-41VIY-HOIVIE(1-800-469-4663), cuando necesite un

juego de mantenimiento de juntas t6ricas.

ADVERTENCIA

El chorro de aguaa alta presi6n que esteequipo

produce, puede atravesar la piel y los tejidos

subcut_.neos,provocando lesionesde gravedad

que podrfan dar lugar a la amputaci6n de un

miembro.

• NUNCAutilice ningOntipo de sellador para reparar unafuga en

una conexi6n. Sustituya la junta t6rica o la junta.

Mantenimientode la boquilla

Si la presi6n de la bomba es excesiva, puede notar una

sensaci6n de pulsaci6n al apretar el gatillo de la pistola

rociadora. La causaprincipal de un exceso de presi6n en la

bomba es la obstrucci6n de una boquilla debido a la

suciedad u otro material extra_o.

Paraeliminar el problema, limpie inmediatamentela boquilla

de acuerdo con estas instrucciones:

1. Sit_e el interruptor ON/OFFen la posici6n OFF(gire a

tope hacia la izquierda). Desconectela alimentaci6n de

agua.

2. Quite el prolongador de la boquilla de la pistola

rociadora.

3. Utilice el alambre de limpiezasuministrado para

eliminar el material extra_o queobstruye la boquilla.

4. Utilice una manguera de riego paraeliminar los restos

haciendo pasar aguapor el prolongador de la boquilla

en el sentido contrario al del rociado durante 30 a 60

segundos.

5. Vuelva a conectar el prolongador de la boquilla a la

pistola rociadora.

6. Vuelva a conectar la alimentaci6n de agua, abra el agua

y sit_e el interruptor ON/OFFprincipal en la posici6n

ON.

7. Pruebe la limpiadora a presi6n haci6ndolafuncionar

con la boquilla en todas las posiciones disponibles.

Mantenimientode la bomba y del motor

La bombay el motor de la limpiadora a presi6n no necesitan

mantenimiento. Ambos conjuntos est_.nprelubricados y

sellados, y no requierenlubricaci6n adicional.

Despu6sde cadauso

Evite que haya agua en el interior de la unidad durante

perfodos prolongados. Se podrfan depositar sedimentosy

minerales en los componentes de la bomba, Io que afectarfa

a su buenfuncionamiento. Siga estos procedimientos

despu6s de cada uso:

1. Limpie el circuito de detergente. Para ello, quite la tapa

del dep6sito de limpieza y saque del dep6sito el tubo

flexible sujeto a la tapa.

2. Con la ayuda de dos esp_.tulas

o destornilladores pianos,

presione en los laterales del

dep6sito de limpieza. El

dep6sito se deslizar_,y saldr_.

de la abertura.

3. Aclare el dep6sito de limpieza

con agua dulce limpia. Llene de aguael dep6sito.

4. Introduzca la manguera de detergente en el dep6sito y

hagafuncionar la limpiadora a presi6n con la boquilla

regulableen la posici6n de baja presi6n. Prolongue la

limpieza uno o dos minutos.

5. Vacfeel agua que quede en el dep6sito de limpieza.

Vuelva a introducir el dep6sito en la base de la

limpiadora a presi6n. Introduzca el tubo flexible de

detergentey fije la tapa al dep6sito.

6. Sitt_eel interruptor ON/OFFprincipal en la posici6n OFF

y cierre la alimentaci6n de agua. Apunte con la pistola

hacia unadirecci6n segura y apriete el gatillo para

eliminar la presi6n. Espereun momento, suelte el

gatillo y active su seguro.

ADVERTENCIA

Elchorro de aguaa alta presi6n queeste equipo

produce, puedeatravesarla piely los tejidos

subcut_.neos,provocando lesionesde gravedad

:_ que podrfan dar lugar a la amputaci6n de un

miembro.

Lapistolarociadoracontieneaguaa alta presi6n

inclusocon el motor paradoy el agua

desconectada,Io queentra_aun riesgode lesiones.

• Mantenga conectadala mangueraa la m_quinao a la pistola de

rociado cuando el sistema est_ presurizado.

• SIEMPREque apague la limpiadoraa presi6n, apunte con la

pistola rociadora hacia una direcci6n seguray apriete el gatillo

para descargar la presi6n y evitar el retroceso. Active el seguro

del gatillo cuando no utilice la pistola.

7. Desconectela manguera de riego de la limpiadora a

presi6n.

8. Enrolle la manguera de alta presi6n en su carrete.

9. Guardela unidad en una zona limpiay seca. Siva a

almacenarlaen temperaturas debajo de 40° F, consulte

la secci6n Almacenamiento en inviemo.

Almacenamientoen invierno

AVISO

Usted deber_tproteger su unidad de las temperaturas de

congelamiento.

• Sino Io hace,da_ar_permanentementela bombaylaunidadno

podr_funcionar.

• Lagarantianocubreelda_odelaunidadocasionadopor

congelamiento.

Para proteger la unidad contratemperaturasde

congelaci6n:

1. Siga los pasos 1-8 en la secci6n previa Despues de

CadaUso.

2. Guardela unidad en una zona limpiay seca donde

temperaturas qu6desearriba 40° F.

Otrassugerenciaspara el almacenamiento

•Cubra la unidad con una funda adecuadaque no

retenga la humedad.

ADVERTENCIA

Lascubiertasparaalmacenamientopuedenser

inflamables.

• NO coloque una cubierta encima de un limpiadora a presi6n caliente.

• Deje que la unidad se enfrie Io suficientemente antes de que le coloque

la cubierta.

Problema

La bombatiene los siguientes

problemas: no genera presi6n,

presi6n irregular, traqueteo,

pdrdidade presi6n, nivel de

agua insuficiente.

El detergenteno se mezcla

conel agua rociada.

Causa

1. Laentrada de aguaest,. obstruida.

2. Laalimentaci6n de agua es

inadecuada.

3. La manguera de entrada est,. retorcida

o pierde agua.

4. El filtro de la manguera de entrada

est,. obstruido.

5. El agua entra a m_.sde 38°C.

6. La manguera de alta presi6n est,.

obstruida o pierde agua.

7. La pistola pierde agua.

8. La boquilla est,. obstruida.

9. La bombaes defectuosa.

1. La boquilla regulableno est_.en

posici6n de baja presi6n.

2. El filtro de detergente est,. sucio.

3. Se ha instalado el prolongador

de la boquilla turbo.

Soluci6n

1. Elimine laobstrucci6n.

2. Utilice alimentaci6n de aguaadecuada.

3. Estire la manguera, repare los puntos de

fuga.

4. Compruebey limpie el filtro de la

manguera de entrada.

5. Utilice agua m_s fresca.

6. Elimine la obstrucci6n o cambie la

manguera.

7. Cambiela pistola.

8. Limpie la boquilla.

9. P6ngaseen contacto con el servicio

t6cnico de Sears.

1. Ponga la boquilla regulable en

posici6n de baja presi6n.

2. Limpie con agua el filtro de detergente.

3. C_.mbielopor la extensi6n

de la boquilla regulable

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home -of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

t-800-827-6655 (U.S.A.) 1-800-36t-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /Trademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de F&brica /SM Marca de Servicio de Sears Brands, LLC

Craftsman 580752020 User Manual ELECTRIC PRESSURE WASHER Manuals And Guides L0912345

CRAFTSMAN Power Washer, Electric Manual L0912345 CRAFTSMAN Power Washer, Electric Owner's Manual, CRAFTSMAN Power Washer, Electric installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
