Operator'sManual

®

2550 PSi MAX

2.3 GPiViMAX

CLEAN SYSTEM

IViodelNo. 580.752131

PRESSUREWASHER

CUSTOMERHELPLINE

HOURS: Non. - Fri. 8 a.m. to 5 p.m. (CT)

i;i I!lwAemG

Before using this product, readthis

manual and follow all Safety Rules

and Operating Instructions.

] 1!1ADVERTEHCiA

Antes de utilizar el producto, lea este

manual y siga todas las Regiasde

Seguridade Instrucciones de Uso.

,, Safety

,,Assembly

,, Operation

,, Maintenance

,, Parts

•Espafiol,p. 30

This pressure washer is rated in accordance to the PressureWasher Manufacture Association

(PWMA) standard PWl01 (Testing and Rating Performance of Pressure Washers).

Esta limpiadora a presiOnest_ clasificada conforme a la norma PWl01 (comprobaci6n y clasificaci6n de rendimiento de limpiadoras

a presi6n) de la Asociaci6n defabricantes de bombas a presi6n (Pressure Washer Manufacture Association, PWMA).

Sears, Roebuck and Co., RoffrnanEstates,IL 60179 U.S.A.

Visit our Craftsman website:www.craftsman.com

Part No. 207238GS Draft - (04/28/2008)

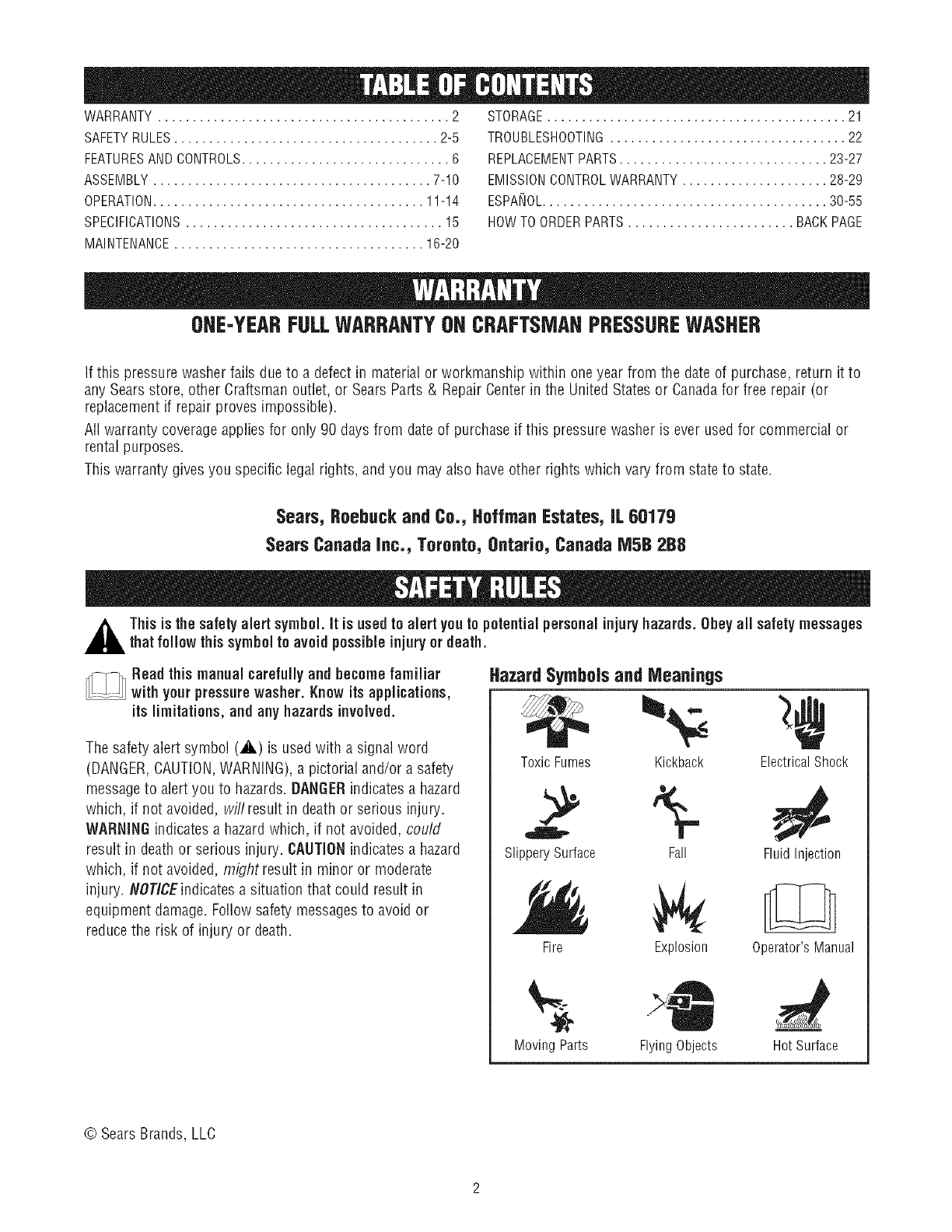

WARRANTY.......................................... 2

SAFETYRULES...................................... 2-5

FEATURESANDCONTROLS.............................. 6

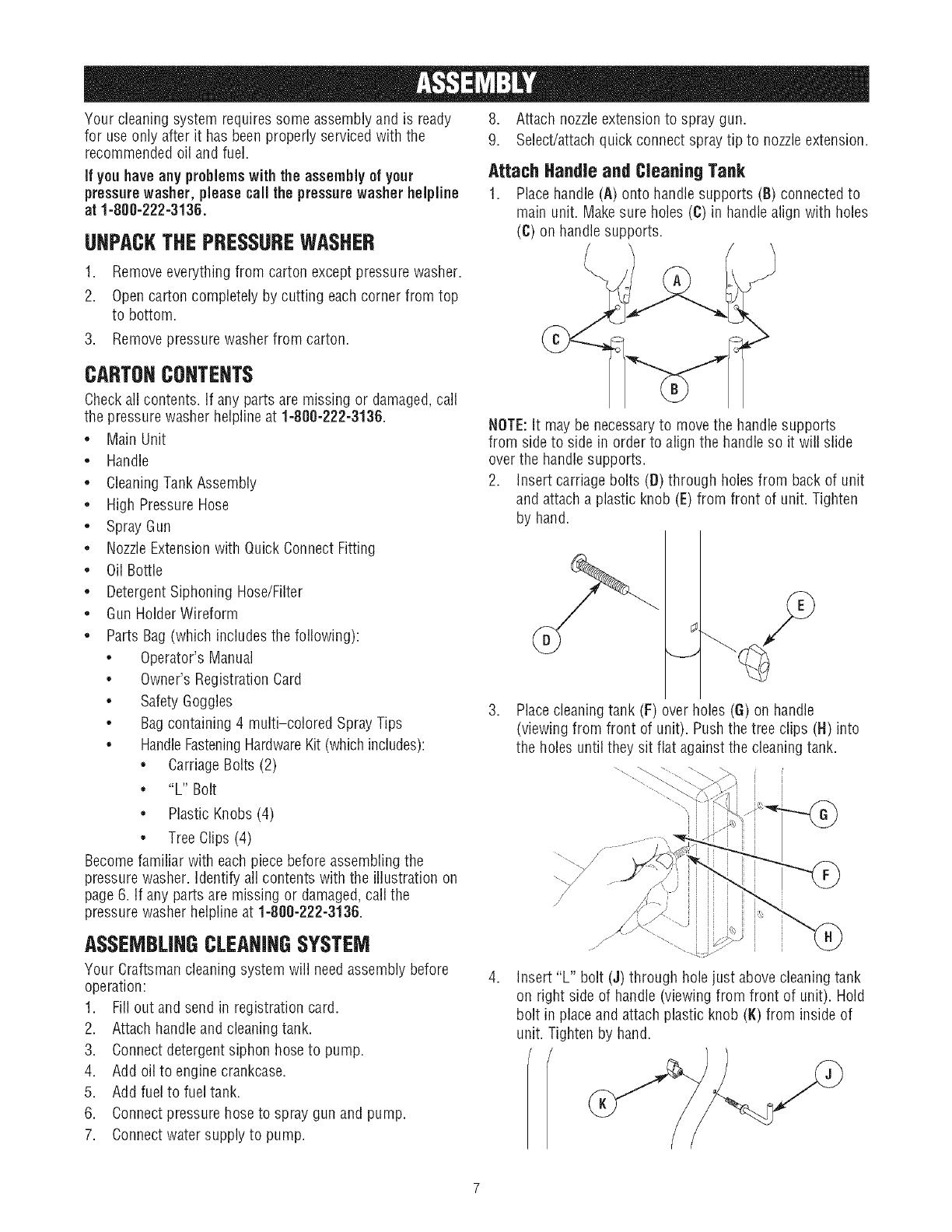

ASSEMBLY........................................ 7-10

OPERATION....................................... 11-14

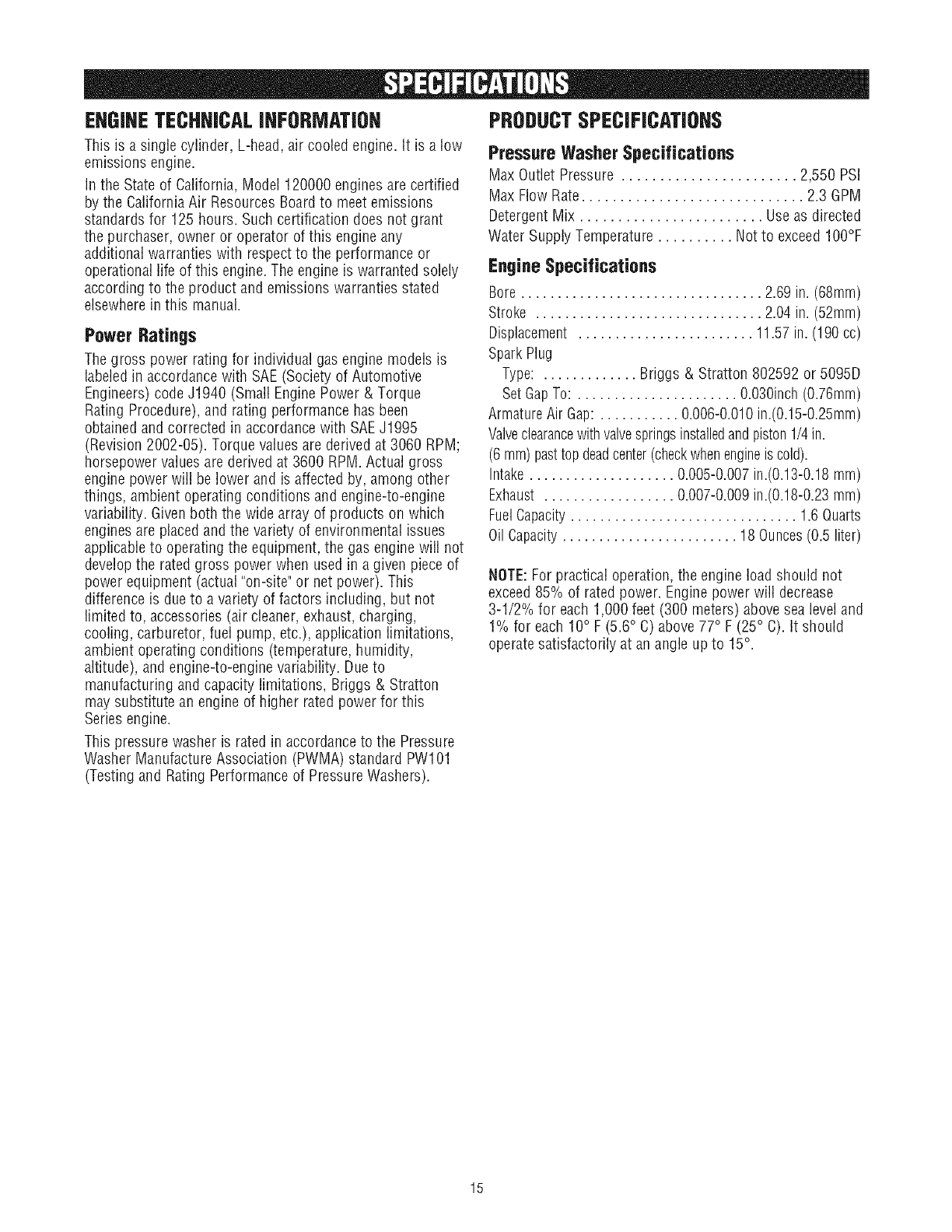

SPECIFICATIONS..................................... 15

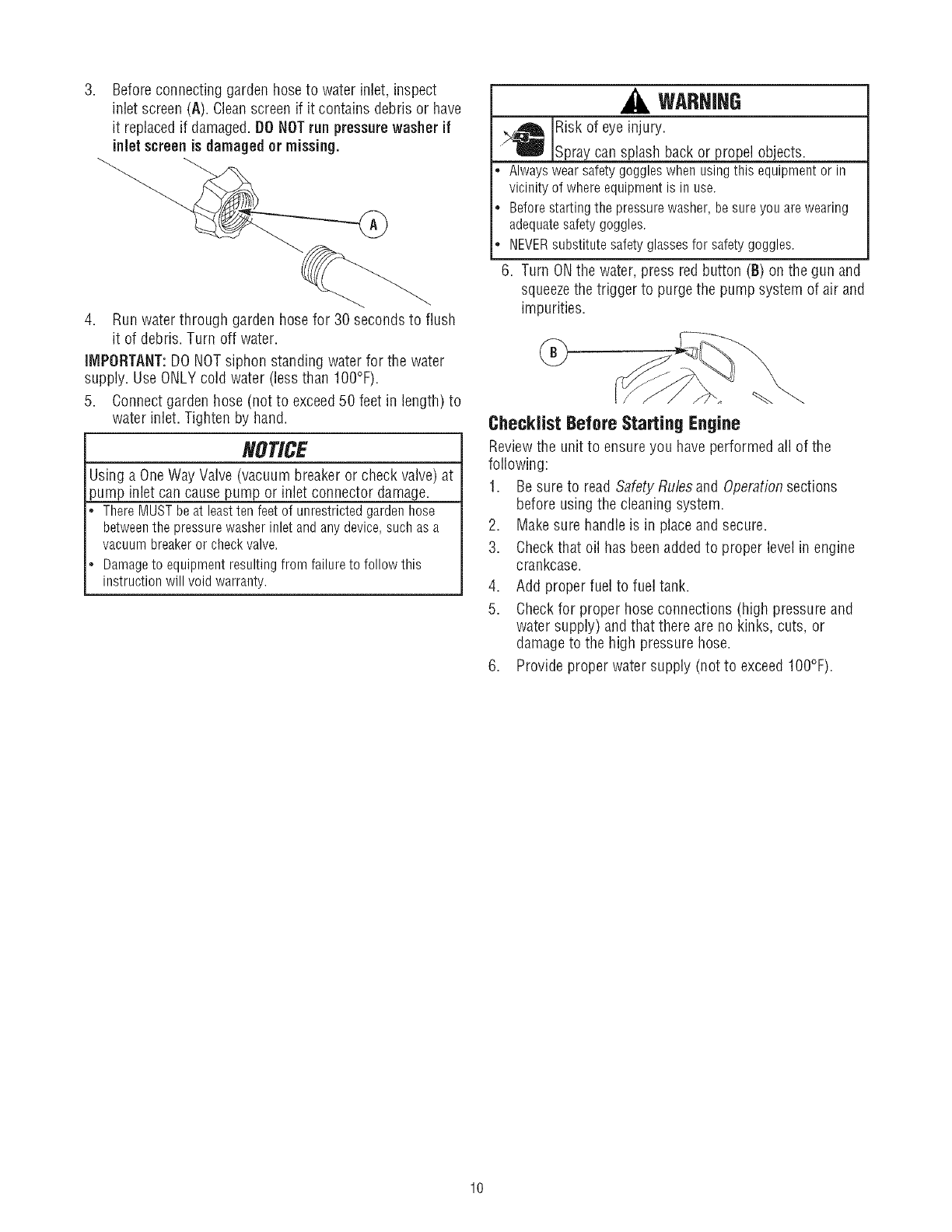

MAINTENANCE.................................... 16-20

STORAGE........................................... 21

TROUBLESHOOTING.................................. 22

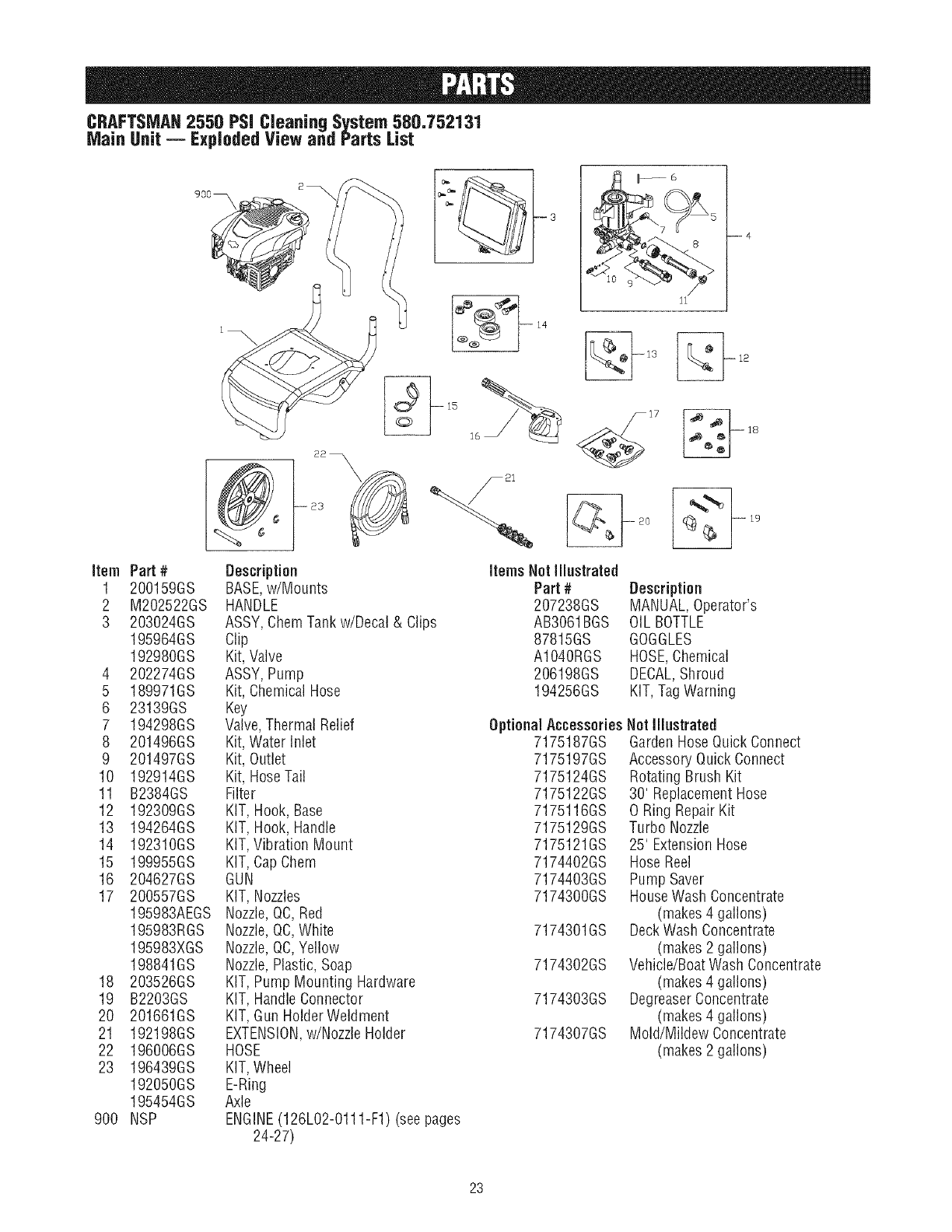

REPLACEMENTPARTS.............................. 23-27

EMISSIONCONTROLWARRANTY..................... 28-29

ESPANOL......................................... 30-55

HOW TO ORDERPARTS ........................ BACKPAGE

ONE-YEARFULLWARRAHTYON CRAFTSMAHPRESSUREWASHER

If this pressurewasher fails dueto a defect in material or workmanship within one year from the date of purchase, return it to

any Searsstore, other Craftsman outlet, or Sears Parts & Repair Centerin the UnitedStates or Canadafor free repair (or

replacementif repair proves impossible).

All warranty coverageapplies for only 90 days from date of purchaseif this pressure washer is ever used for commercial or

rental purposes.

This warranty gives you specific legal rights, and you mayalso have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60178

Sears Canada Inc., Toronto, Ontario, Canada M5B 288

,_ This is the safetyalert symbol.It is usedto alert youto potential personalinjuryhazards. Obey all safetymessages

that follow thissymbolto avoid possibleinjury or death.

_Read this manualcarefully and becomefamiliar

with your pressurewasher. Knowits applications,

its limitations, and any hazardsinvolved.

The safety alert symbol (,i_) is used with a signal word

(DANGER,CAUTION,WARNING),a pictorial and/or a safety

messageto alert you to hazards. BANGERindicates a hazard

which, if not avoided, willresult in death or serious injury.

WARNINGindicates a hazard which, if not avoided, could

result in death or serious injury. CAUTIONindicates a hazard

which, if not avoided, might result in minor or moderate

injury. NOTlCEindicatesa situation that could result in

equipment damage. Follow safety messagesto avoid or

reduce the risk of injury or death.

Hazard Symbolsand Meaninos

ToxicFumes Kickback

2 5-

SlipperySurface Fall

Fire Explosion

ElectricalShock

FluidInjection

Operator'sManual

MovingParts Flying Objects HotSurface

© Sears Brands, LLC

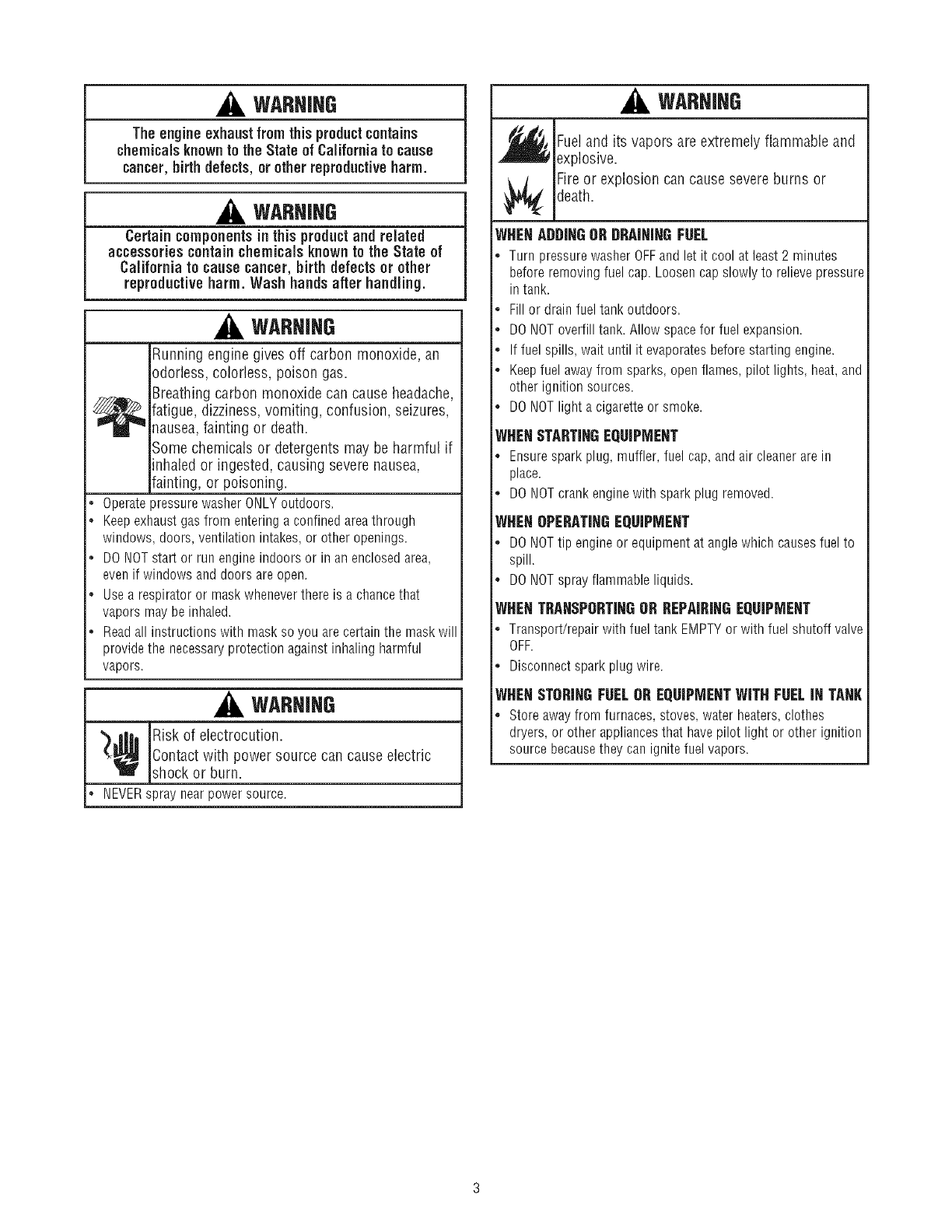

WARHJNG

Theengineexhaustfromthisproductcontains

chemicalsknownto the State of California to cause

cancer,birthdefects,or otherreproductiveharm.

WARNING

Certaincomponentsin this productand related

accessories containchemicalsknownto the State of

California to cause cancer, birth defectsor other

reproductiveharm. Wash handsafter handling.

WARNING

Running engine gives off carbon monoxide, an

odorless, colorless, poison gas.

Breathing carbon monoxide can cause headache,

_ atigue, dizziness, vomiting, confusion, seizures,

nausea,fainting or death.

Some chemicals or detergents may be harmful if

inhaled or ingested, causing severe nausea,

fainting, or poisoning.

*OperatepressurewasherONLYoutdoors.

*Keepexhaustgasfromenteringaconfinedareathrough

windows,doors,ventilationintakes,or otheropenings.

*DONOTstart or runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

*Usea respiratoror maskwheneverthereis a chancethat

vaporsmaybeinhaled.

*Readall instructionswith maskso you arecertainthe maskwill

providethe necessaryprotectionagainstinhalingharmful

vapors.

WARHIHG

_¢ isk of electrocution.

Contactwith power source can causeelectric

shock or burn.

*NEVERspraynearpowersource.

WARHIHG

Fueland its vapors are extremely flammable and

explosive.

Fireor explosion can cause severe burns or

death.

WHENADDINGOR DRAININGFUEL

*TurnpressurewasherOFFandlet it coolat least2 minutes

beforeremovingfuelcap.Loosencapslowlyto relievepressure

in tank.

*Fillor drainfueltankoutdoors.

*DONOToverfilltank.Allowspacefor fuel expansion.

*Iffuel spills,waituntil it evaporatesbeforestartingengine.

*Keepfuelawayfromsparks,openflames,pilot lights,heat,and

otherignitionsources.

*DONOTlight a cigaretteorsmoke.

WHENSTARTIN6EQUIPMENT

*Ensuresparkplug,muffler,fuel cap,andair cleanerarein

place.

*DONOTcrankenginewith sparkplugremoved.

WHENOPERATINGEQUIPMENT

*DONOTtip engineor equipmentat anglewhichcausesfuel to

spill.

*DONOTsprayflammableliquids.

WHENTRANSPORTINGOR REPAIRINGEQUIPMENT

*Transport/repairwithfueltank EMPTYor withfuel shutoffvalve

OFF.

*Disconnectsparkplugwire.

WHENSTORINGFUELOBEQUIPMENTWITH FUELIN TANK

*Storeawayfromfurnaces,stoves,waterheaters,clothes

dryers,or otherappliancesthathavepilot light or otherignition

sourcebecausetheycanignitefuelvapors.

WARHJHG

Startercord kickback (rapid retraction) can result

in bodily injury. Kickbackwill pull handand arm

_,_.< toward engine faster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

•NEVERpull starter cord without first relieving spray gun

pressure.

.When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

•After eachstarting attempt, where enginefails to run, always

point spray gun in safe direction, press red button and squeeze

spray gun trigger to releasehigh pressure.

•Firmly grasp spray gun with both handswhen using high

pressure spray to avoid injury when spray gun kicks back.

%

WARHIHG

Useof pressure washer can create puddles and

slippery surfaces.

Kickbackfrom spray gun can cause you to fall.

.Operatepressure washer from a stable surface.

•The cleaning area should haveadequate slopes and drainageto

reduce the possibility of a fall due to slippery surfaces.

.Be extremely careful if you must usethe pressure washer from

a ladder, scaffolding, or any other similar location.

•Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

WARHIHG

_ Contact with muffler result in serious

area can

burns.

_ Exhaustheat/gases can ignite combustibles,structures or damage fuel tank causing a fire.

•DO NOTtouch hot parts and AVOID hot exhaust gases.

.Allow equipment to cool before touching.

•Keep at least 5 feet (152 cm) of clearance on all sides of

pressure washer including overhead.

•Codeof FederalRegulation (CFR)Title 36 Parks, Forests, and

Public Property require equipment powered by an internal

combustion engine to have a spark arrester, maintained in

effective working order, complying to USDAForest service

standard 5100-1C or later revision. In the State of California a

spark arrester is required under section 4442 of the California

Public resources code. Other states may havesimilar laws.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

•DONOTallow CHILDRENto operate pressure washer.

.NEVERrepair high pressure hose. Replaceit.

•NEVERrepair leaking connections with sealantof any kind.

Replaceo-ring or seal.

•NEVERconnect high pressure hoseto nozzle extension.

.Keep high pressure hose connectedto pump and spray gun

while system is pressurized.

•ALWAYS point spray gun in safe direction, press red button

and squeezespray gun trigger to releasehigh pressure, every

time you stop engine.

•NEVERaim spray gun at people, animals, or plants.

.DONOTsecure spray gun in open position.

•DO NOT leavespray gun unattendedwhile machine is running.

.NEVERusea spray gun which does not have a trigger lock or

trigger guard in place and in working order.

.Always be certain spray gun, spray tips and accessories are

correctly attached.

WARHIHG

_ Unintentional sparking can result in fire or

_¢ electric shock.

WHENADJUSTINGORMAKINGREPAIRSTO YOUR

PRESSUREWASHER

.Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHENTESTINGFORENGINESPARK

.Use approved spark plug tester.

•DONOTcheck for spark with spark plug removed.

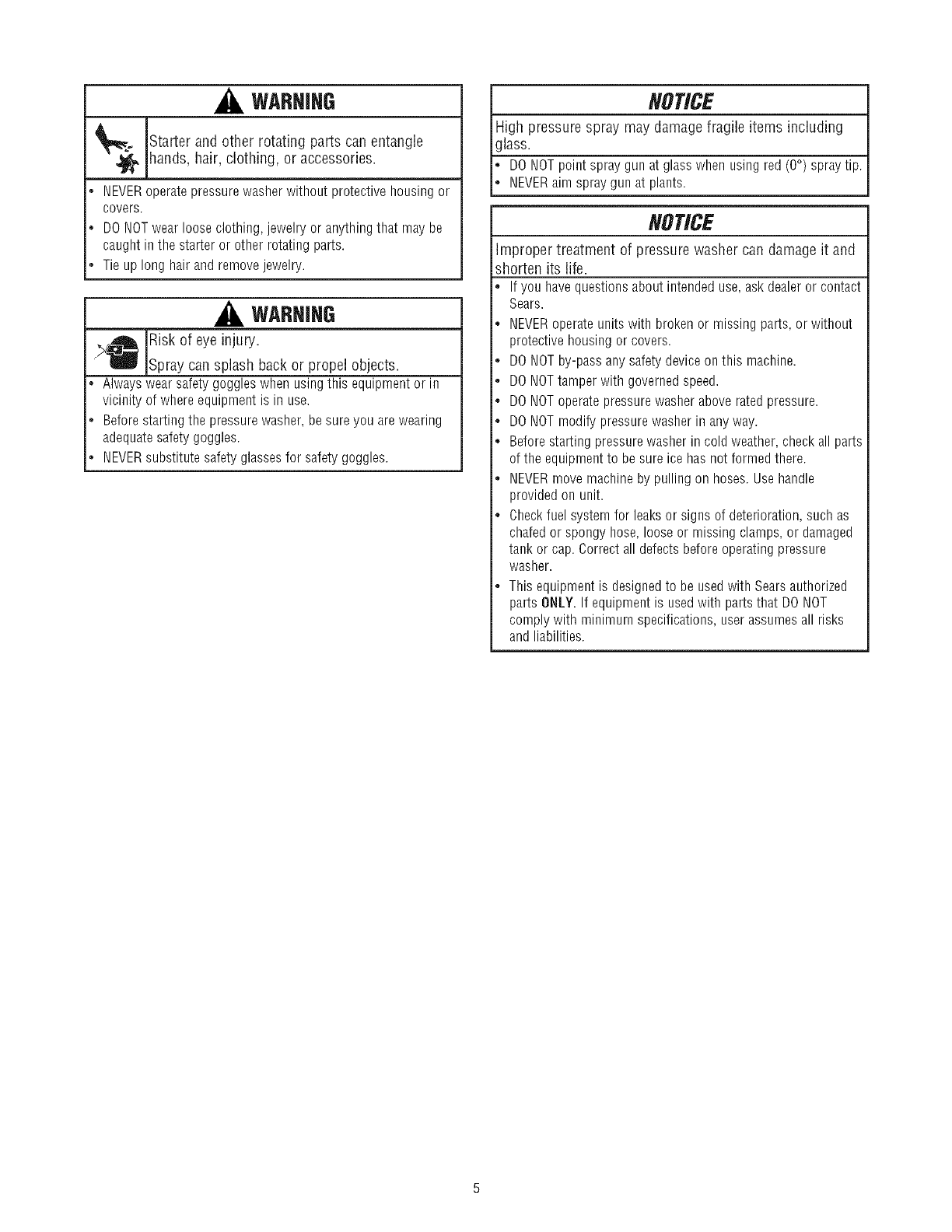

WARHJHG

Starter and other rotating parts can entangle

hands, hair, clothing, or accessories.

*NEVERoperate pressure washer without protective housing or

covers.

*DO NOTwear loose clothing, jewelry or anything that may be

caught in the starter or other rotating parts.

*Tie up long hair and remove jewelry.

WARNING

Risk of eye injury.

"_JSpray can splash back or propel objects.

Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are wearing

adequate safety goggles.

NEVERsubstitute safety glasses for safety goggles.

NOTICE

High pressure spray may damage fragile items including

lass.

DO NOTpoint spray gun at glass when using red (0°) spray tip.

NEVERaim spray gun at plants.

NOTICE

Improper treatment of pressure washer can damage it and

shorten its life.

If you have questions about intended use, ask dealer or contact

Sears.

NEVERoperate units with broken or missing parts, or without

protective housing or covers.

DONOT by-pass any safety device on this machine.

DONOTtamper with governed speed.

DONOToperate pressure washer above rated pressure.

DONOT modify pressure washer in any way.

Before starting pressure washer in cold weather, check all parts

of the equipment to besure ice has not formed there.

NEVERmove machine by pulling on hoses. Use handle

provided on unit.

Check fuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missing clamps, or damaged

tank or cap. Correct all defects before operating pressure

washer.

This equipment is designed to be used with Searsauthorized

parts ONLY.If equipment is used with parts that DO NOT

comply with minimum specifications, user assumes all risks

and liabilities.

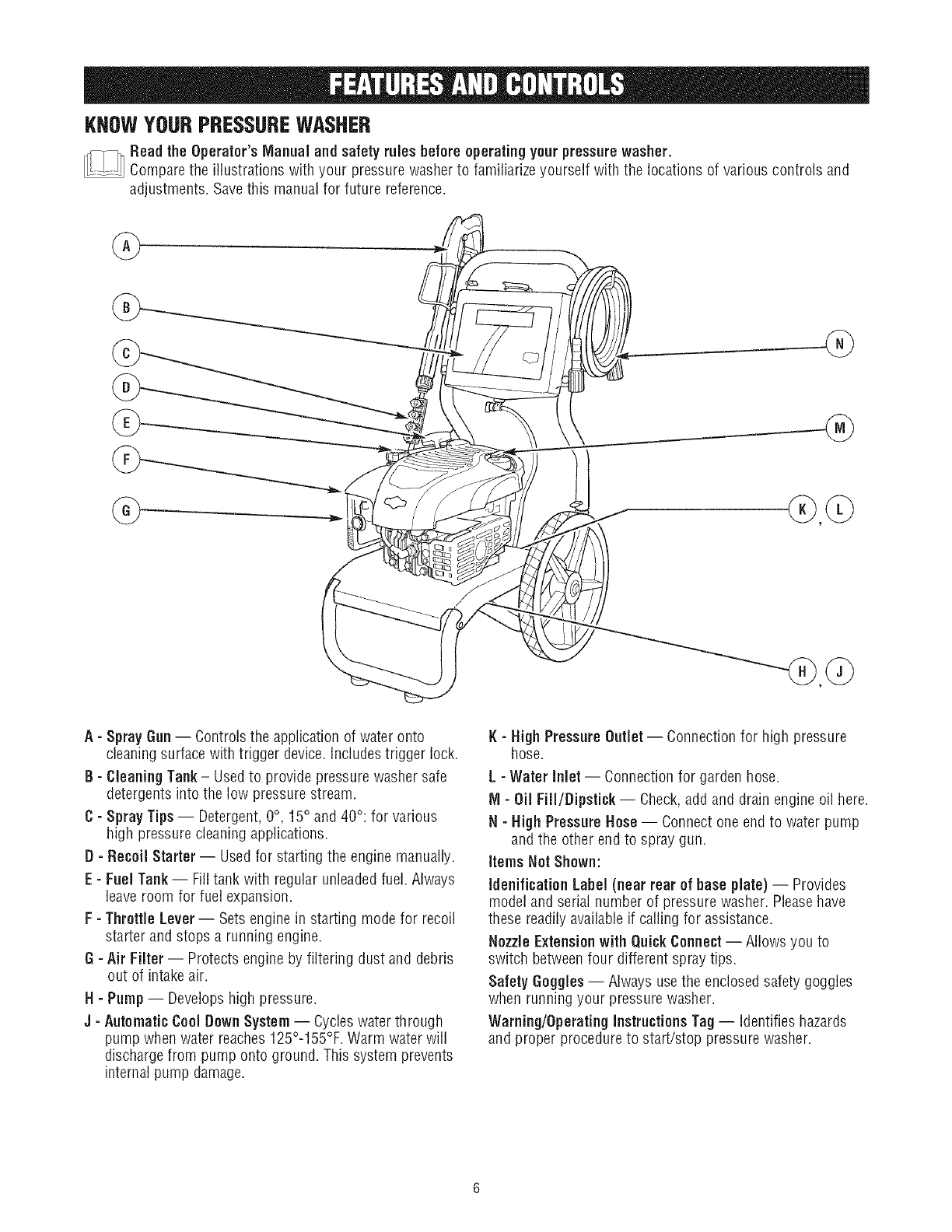

KNOWYOURPRESSUREWASHER

_Read the Operator'sManual and safety rules before operatingyour pressurewasher.

Comparethe illustrations with your pressurewasher to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

---4b

A-Spray Gun-- Controls the application of water onto

cleaning surface with trigger device, includes trigger lock.

B - Cleaning Tank - Usedto provide pressure washer safe

detergents into the low pressure stream.

C - Spray Tips -- Detergent,0°, 15° and 40°: for various

high pressure cleaning applications.

D- Recoil Starter -- Used for starting the engine manually.

E - Fuel Tank -- Fill tank with regular unleadedfuel. Always

leave room for fuel expansion.

F- Throttle Lever -- Setsengine in starting mode for recoil

starter and stops a running engine.

G-Air Filter -- Protects engine by filtering dust and debris

out of intake air.

H - Pump -- Develops high pressure.

J - AutomaticCool DownSystem -- Cycleswater through

pump when water reaches125°-155°F. Warm water will

dischargefrom pump onto ground. This system prevents

internal pump damage.

K - High Pressure Outlet -- Connection for high pressure

hose.

L - Water Inlet -- Connection for garden hose.

IVl-Oil Fill/Dipstick -- Check,add and drain engine oil here.

N - High Pressure Hose-- Connect one end to water pump

and the other end to spray gun.

Items Net Shown:

Idenification Label (near rear of base plate) -- Provides

model and serial number of pressure washer. Pleasehave

these readily available if calling for assistance.

Nozzle Extensionwith QuickConnect -- Allows you to

switch betweenfour different spray tips.

Safety Goggles -- Always usethe enclosedsafety goggles

when running your pressure washer.

Warning/Operating instructionsTag-- identifies hazards

and proper procedure to start/stop pressure washer.

Yourcleaningsystemrequiressomeassemblyandisready

foruseonlyafterit hasbeenproperlyservicedwiththe

recommendedoilandfuel.

If you have any problemswith the assemblyof your

pressurewasher, please call the pressurewasher heipline

at 1-800-222-3135.

UNPACKTHE PRESSUREWASHER

8. Attach nozzleextension to spray gun.

9. Select/attachquick connect spray tip to nozzleextension.

Attach Handle and Cleaning Tank

1. Placehandle (A) onto handlesupports (B) connected to

main unit. Make sure holes (C) in handlealign with holes

(C) on handle supports.

1. Remove everything from carton except pressure washer.

2. Opencarton completely by cutting each corner from top

to bottom.

3. Remove pressure washer from carton.

CARTONCONTENTS

Checkall contents, if any parts are missing or damaged,call

the pressure washer helpline at 1-800-222-3136.

* Main Unit

* Handle

* Cleaning TankAssembly

* High PressureHose

* Spray Gun

* NozzleExtensionwith Quick Connect Fitting

* Oil Bottle

* DetergentSiphoning Hose/Filter

* Gun Holder Wireform

* Parts Bag (which includes the following):

*Operator's Manual

* Owner's Registration Card

* Safety Goggles

* Bagcontaining 4 multi-colored Spray Tips

* HandleFasteningHardwareKit (whichincludes):

* Carriage Bolts (2)

* "L" Bolt

* Plastic Knobs (4)

, Tree Clips (4)

Becomefamiliar with each piece before assembling the

pressure washer, identify all contents with the illustration on

page 6. If any parts are missing or damaged,call the

pressure washer helpline at 1-800-222-3136.

ASSEMBLINGCLEANINGSYSTEM

Your Craftsman cleaning system will needassembly before

operation:

1. Fill out and send in registration card.

2. Attach handleand cleaning tank.

3. Connect detergent siphon hose to pump.

4. Add oil to engine crankcase.

5. Add fuel to fuel tank.

6. Connect pressure hose to spray gun and pump.

7. Connect water supply to pump.

NOTE:It may be necessaryto move the handle supports

from side to side in order to align the handle so it will slide

over the handlesupports.

2. Insert carriage bolts (B) through holes from back of unit

and attach a plastic knob (E)from front of unit. Tighten

by hand.

Placecleaning tank (F) over holes (6) on handle

(viewing from front of unit). Push the tree clips (H) into

the holes until they sit flat againstthe cleaning tank.

"-.

/,

Insert "L" bolt (J) through hole just above cleaning tank

on right side of handle (viewing from front of unit). Hold

bolt in place and attach plastic knob (K) from inside of

unit. Tighten by hand.

,Insert spray gun holder wireform (h) through holejust

above cleaning tank on left side of handle (viewing from

front of unit). Hold wireform in place and attach a plastic

knob (B) from inside of unit. Tighten by hand.

Attach Detergent Siphon Hose to Pump

The pressure washer is equipped with two detergent

siphoning hoses. One is attached to the cleaning tank and

one is loose for siphoning pressure washer safe detergents

from a bottle or container.

Attach one of the detergent siphon hoses (O)to the barbed

hose fitting (D) on the pump.

IMPORTANT:Only one detergent siphoning hose can be used

at a time. When cleaning tank is not used, makesure

detergent shut-off valve on cleaning tank is in the "Off"

position.

Add Enoine OiJ

1. Place pressure washer on a flat, level surface.

2. Cleanarea around oil fill and remove yellow oil fill

cap/dipstick.

3. Using oil funnel (optional), slowly pour contents of

provided oil bottle into oil fill opening.

NOTICE

Improper treatment of pressurewasher can damage it and

shorten its life.

DONOTattemptto crankor startthe enginebeforeit hasbeen

properlyservicedwith the recommendedoil. Thismayresultin

anenginefailure.

4. Replaceoil fill cap/dipstick and fully tighten.

Add Fuel

Fuel must meet these requirements:

* Clean,fresh, unleadedgasoline.

* A minimum of 87 octane/87 AKI (91 RON). High altitude

use, see High Altitude.

* Gasolinewith up to 10% ethanol (gasohol) or up to 15%

MTBE(methyl tertiary butyl ether) is acceptable.

NOTICE

Avoid pressure washer damage.

Failureto follow Operator's Manual for fuel

recommendations voids warranty.

DONOTuseunapprovedgasolinesuchas E85.

DONOTmixoil in gasoline.

DONOTmodifyengineto runon alternatefuels.

To protect the fuel system from gum formation, mix in a fuel

stabilizer when adding fuel. See Storage.All fuel is not the

same. If you experiencestarting or performance problems

after using fuel, switch to a different fuel provider or change

brands. This engine is certified to operate on gasoline. The

emission control system for this engine is EM (Engine

Modifications).

WARHIHG

_ uel and itsvapors are extremely flammable and

explosive.

Fire or explosion can causesevere burns or

death.

WHENADDINGFUEL

*TurnpressurewasherOFFandletit coolat least2 minutes

beforeremovingfuelcap.Loosencapslowlyto relievepressure

in tank.

*Fillfuel tankoutdoors.

* DONOToverfilltank.Allowspacefor fuel expansion.

* Iffuel spills,waituntil it evaporatesbeforestartingengine.

. Keepfuelawayfromsparks,openflames,pilot lights,heat,and

otherignitionsources.

* DONOTlight a cigaretteorsmoke.

1. Cleanareaaround fuel fill cap, removecap.

2. Slowly add regular unleadedfuel (E) to fuel tank (F). Be

careful not to overfill. Allow about 1.5" (4 cm) (6) of

tank spacefor fuel expansion.

3. Installfuel cap and wait for any spilled fuelto evaporate.

CAUTION!Alcohol-blended fuels (called gasohoI, ethanol or

methanol) can attract moisture, which leads to separation and

formation of acids during storage. Acidic gas can damagethe

fuel system of an enginewhile in storage.

To avoid engine problems, the fuel system should betreated

with a fuel preserver or emptied before storage of 30 days or

longer. If adding a fuel preserver, fill the fuel tank with fresh

fuel. if only partially filled, air in the tank will promote fuel

deterioration during storage, if fuel preserver is not used,

drain the fuel tank, start the engine and let it run until the fuel

lines and carburetor are empty. Usefresh fuel next season.

See Storagefor additional information.

NEVERuse engine or carburetor cleaner products in the fuel

tank as permanent damage may occur.

HighAltitude

At altitudes over 5,000 feet (1524 meters), a minimum

85 octane/85 AKI (89 RON)gasoline is acceptable.To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause

decreasedperformance, increasedfuel consumption, and

increasedemissions. Seea qualified Sears dealer for high

altitude adjustment information. Operation of the engine at

altitudes below 2,500 feet (762 meters) with the high altitude

kit is not recommended.

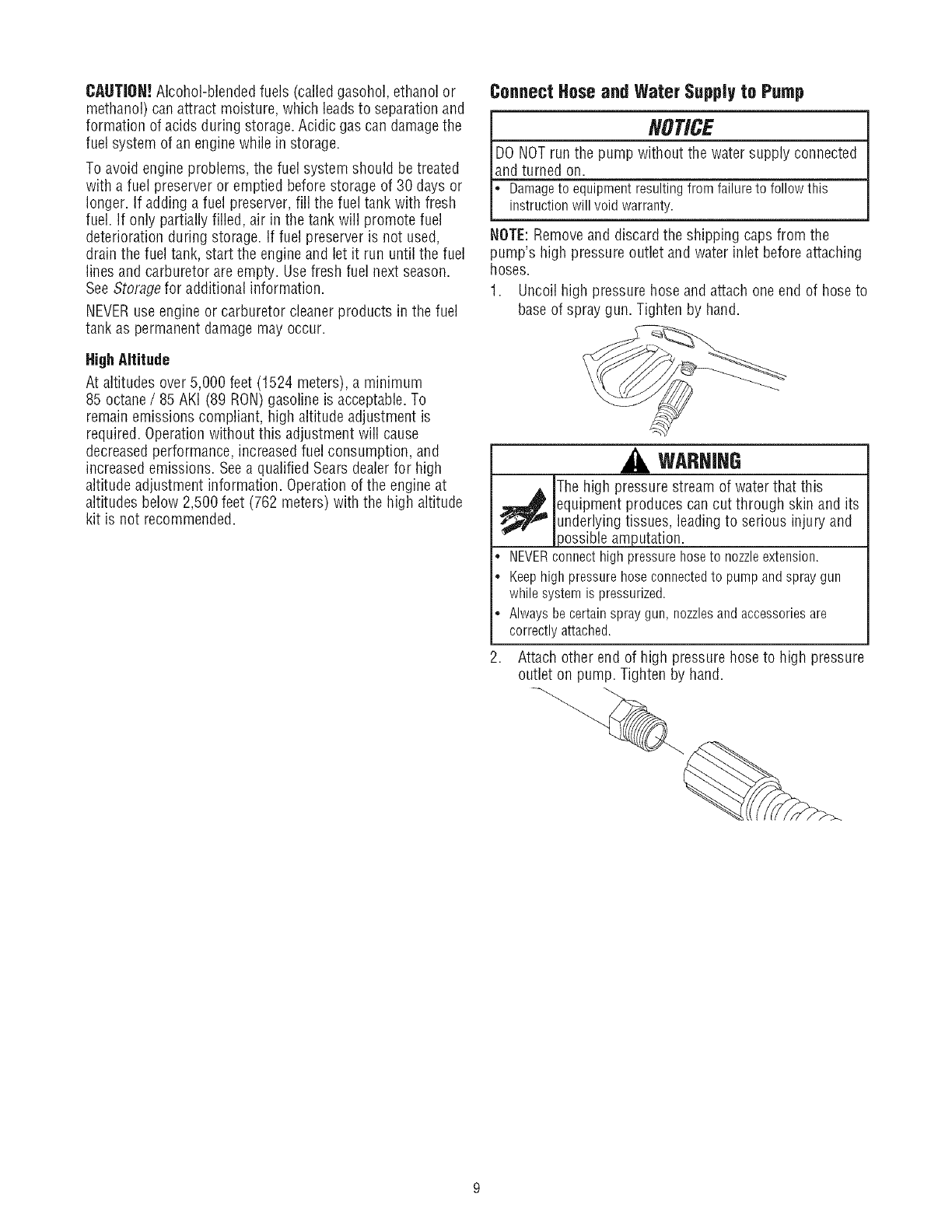

Connect Hose and Water Supply to Pump

[NOTICE

JDONOT the without the connected

run pump water supply

and turned on.

L amageto equipmentresultingfrom failureto followthis

instructionwill void warranty.

NOTE:Removeand discardthe shipping caps from the

pump's high pressure outlet and water inlet before attaching

hoses.

1. Uncoil high pressure hose and attach one end of hose to

base of spray gun. Tighten by hand.

WARNING

The high pressurestream of water that this

_ quipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

)ossible amputation.

.NEVERconnecthighpressurehoseto nozzleextension.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•Alwaysbecertainspraygun,nozzlesandaccessoriesare

correctlyattached.

,Attach other end of high pressure hose to high pressure

outlet on pump. Tighten by hand.

,Before connecting garden hose to water inlet, inspect

inlet screen (A). Cleanscreen if it contains debris or have

it replacedif damaged•DO NOTrun pressurewasher if

inlet screenis damagedor missing.

4. Run water through garden hose for 30 seconds to flush

it of debris• Turn off water•

IMPORTANT:DO NOTsiphon standing water for the water

supply• UseONLY cold water (less than IO0°F).

5. Connect garden hose (not to exceed50 feet in length) to

water inlet• Tighten by hand•

NOTICE

Using a OneWay Valve (vacuum breaker or check valve)at

pump inlet can cause pump or inlet connector damage•

ThereMUSTbeat leastten feetof unrestrictedgardenhose

betweenthe pressurewasherinletandanydevice,suchas a

vacuumbreakeror checkvalve•

Damageto equipmentresultingfrom failureto followthis

instructionwill void warranty•

WARHIHG

Risk of eye injury•

• _ ISpray can splash back or propel objects•

Alwayswearsafetygoggleswhen usingthis equipmentor in

vicinityof whereequipmentis in use.

Beforestartingthe pressurewasher,besureyouarewearing

adequatesafetygoggles•

NEVERsubstitutesafetyglassesfor safetygoggles•

6. Turn ON the water, press red button (B) on the gun and

squeezethe trigger to purge the pump system of air and

impurities•

CheckJist Before Starting Engine

Reviewthe unit to ensure you have performed all of the

following:

1. Besure to read Safety Rulesand Operationsections

before using the cleaning system•

2. Makesure handle is in place and secure•

3. Checkthat oil has beenadded to proper level in engine

crankcase•

4. Add proper fuel to fuel tank•

5. Checkfor proper hose connections (high pressure and

water supply) and that there are no kinks, cuts, or

damageto the high pressure hose•

6. Provide proper water supply (not to exceedIO0°F).

10

HOWTO USEYOURCLEANJHGSYSTEM

If you haveany problems operating your pressure washer,

please call the pressure washer helpline at 1-800-222-3136.

Pressure Washer Location

PressureWasherClearance

,_ WARNING

_ Exhaustheat/gases can ignitecombustibles,

structures or damage fuel tank causing a fire.

* Keepat least5ft. (152cm) clearanceonall sidesof pressure

washerincludingoverhead.

Placepressure washer outdoors in an areathat will not

accumulate deadly exhaust gas. DO NOT place pressure

washer where exhaust gas (A) could accumulateand enter

inside or be drawn into a potentially occupied building.

Ensureexhaust gas is kept awayfrom any windows, doors,

ventilation intakes, or other openings that can allow exhaust

gas to collect in a confined area. Prevailingwinds and air

currents should be taken into consideration when positioning

_ressurewasher.

,_ WARHJHG

Running engine gives off carbon monoxide, an

_ dorless, colorless, poison gas.

Breathingcarbon monoxide can causeheadache,

fatigue, dizziness, vomiting, confusion, seizures,

nausea,fainting or death.

. OperatepressurewasherONLYoutdoors.

* Keepexhaustgasfromenteringaconfinedareathrough

windows,doors,ventilationintakes,or otheropenings.

. DONOTstart or runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

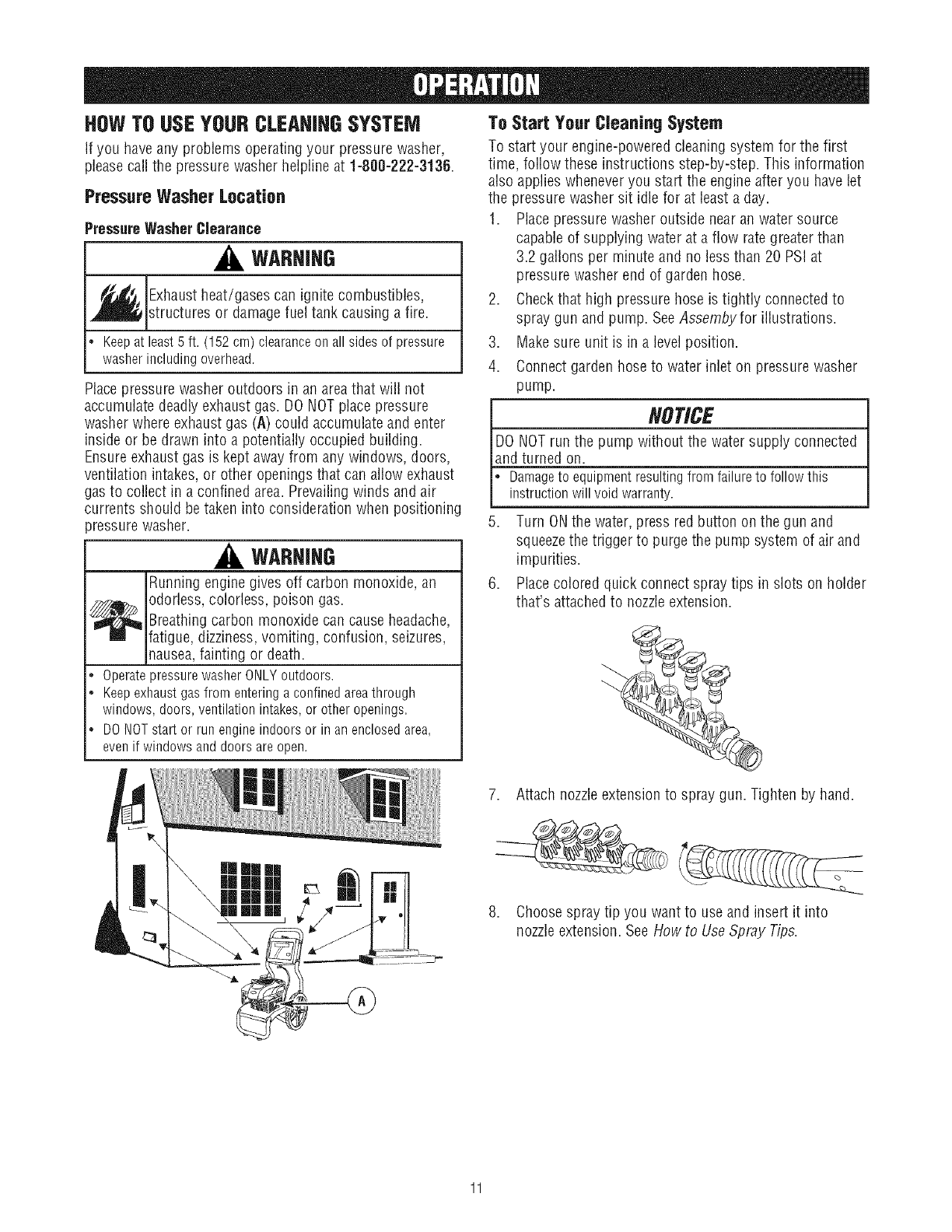

To Start Your Cleanin8 System

To start your engine-powered cleaning system for the first

time, follow these instructions step-by-step. This information

also applies wheneveryou start the engine after you have let

the pressure washer sit idle for at least a day.

1. Placepressure washer outside near an water source

capable of supplying water at a flow rate greater than

3.2 gallons per minute and no less than 20 PSI at

pressurewasher end of garden hose.

2. Checkthat high pressure hose is tightly connected to

spray gun and pump. SeeAssembyfor illustrations.

3. Makesure unit is in a level position.

4. Connectgarden hose to water inlet on pressure washer

pump.

i NOTICE

DO NOTrun the pump without the water supply connected

and turned on.

L amageto equipmentresultingfrom failureto followthisinstructionwill void warranty.

5. Turn ONthe water, press red button on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

6. Placecolored quick connect spray tips in slots on holder

that's attachedto nozzleextension.

7. Attach nozzleextension to spray gun. Tighten by hand.

B. Choose spray tip you want to use and insert it into

nozzleextension. SeeHow to UseSpray Tips.

,Move throttle lever to "Fast" position (A), shown as a

rabbit.

2

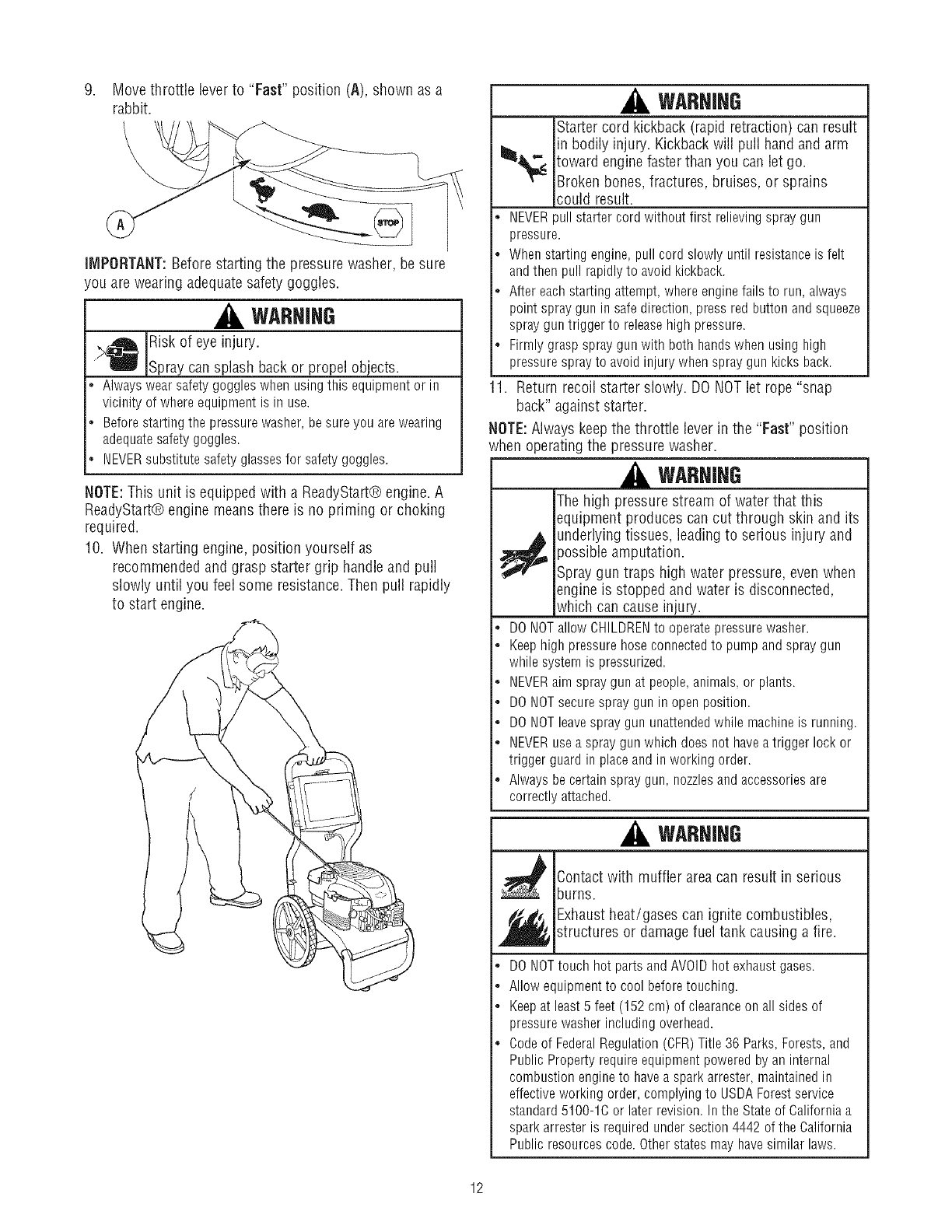

IMPORTANT:Before starting the pressure washer, be sure

¢ouare wearing adequatesafety goggles.

WARHIHG

Risk of eye injury.

_Spray can splash back or propel objects.

Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are wearing

adequate safety goggles.

NEVERsubstitute safety glasses for safety goggles.

NOTE:This unit is equipped with a ReadyStart@engine. A

ReadyStart@engine meansthere is no priming or choking

required.

10. When starting engine, position yourself as

recommended and grasp starter grip handle and pull

slowly until you feel some resistance. Then pull rapidly

to start engine.

WAIHIHG

Starter cord kickback (rapid retraction) can result

in bodily injury. Kickback will pull hand and arm

_ toward engine faster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

*NEVERpull starter cord without first relieving spray gun

pressure.

*When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

*After each starting attempt, where enginefails to run, always

point spray gun in safe direction, press red button and squeeze

spray gun trigger to releasehigh pressure.

*Firmly grasp spray gun with both handswhen using high

pressure spray to avoid injury when spray gun kicks back.

11. Return recoil starter slowly. DO NOT let rope "snap

back" against starter.

NOTE: Always keep the throttle lever in the "Fast" position

when operating the pressure washer.

WARHIHG

The high pressurestream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leadingto serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

*DONOTallowCHILDRENto operatepressurewasher.

*Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

*NEVERaim spraygunat people,animals,or plants.

*DONOTsecurespraygun inopenposition.

*DONOTleavespraygununattendedwhile machineis running.

*NEVERusea spraygunwhichdoesnot haveatriggerlockor

triggerguardin placeandin workingorder.

*Alwaysbecertainspraygun,nozzlesandaccessoriesare

correctlyattached.

WARHIHG

_ Contact with muffler result in serious

area can

burns.

,_ Exhaustheat/gases can ignite combustibles,structures or damage fuel tank causing a fire.

*DONOTtouchhot partsandAVOIDhot exhaustgases.

*Allowequipmentto cool beforetouching.

*Keepat least5 feet(152cm) of clearanceonall sidesof

pressurewasherincludingoverhead.

*Codeof FederalRegulation(CFR)Title36Parks,Forests,and

PublicPropertyrequireequipmentpoweredby aninternal

combustionengineto haveasparkarrester,maintainedin

effectiveworkingorder,complyingto USDAForestservice

standard51BB-1Cor later revision.Inthe Stateof Californiaa

sparkarresteris requiredundersection4442of the California

Publicresourcescode.Otherstatesmayhavesimilarlaws.

12

Howto StopYour CleaningSystem

1. Releasespray gun trigger and let engine idlefor two

minutes.

2. Movethrottle to SLOW position, then STOPposition (A).

3. ALWAYSpoint spray gun in a safe direction, push red

button and squeezespray gun trigger to releaseretained

high water pressure.

IMPORTANT:Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leadingto serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

.Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

time youstopengine.

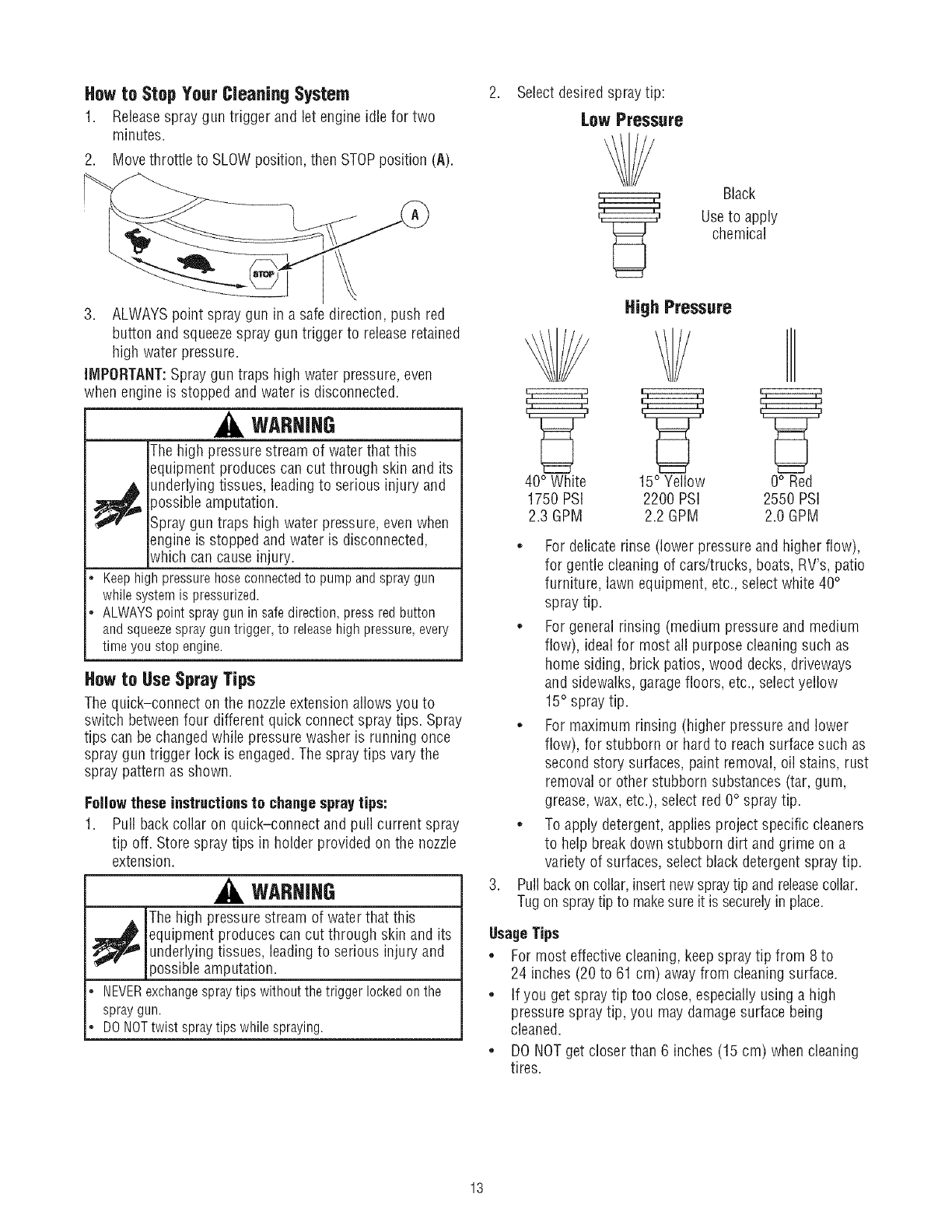

How to Use Spray Tips

The quick-connect on the nozzleextension allows you to

switch between four different quick connect spray tips. Spray

tips can be changed while pressure washer is running once

spray gun trigger lock is engaged. The spray tips vary the

spray pattern as shown.

FolJowthese instructions to changespraytips:

1. Pull back collar on quick-connect and puil current spray

tip off. Store spray tips in holder provided on the nozzle

extension.

WARHIHG

The high pressure stream of water that this

_ quipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

possible amputation.

•NEVERexchangespraytips withoutthe triggerlockedonthe

spraygun.

•DONOTtwist spraytips whilespraying.

,Select desired spray tip:

Low Pressure

Black

Useto apply

chemical

High Pressure

40° White 15° Yellow

1750 PSI 2200 PSI

2.3 GPM 2.2 GPM

0° Red

255OPSI

2.0 GPM

•For delicate rinse (lower pressure and higher flow),

for gentle cleaning of cars/trucks, boats, RV's, patio

furniture, lawn equipment, etc., select white 40°

spray tip.

•For general rinsing (medium pressure and medium

flow), ideal for most all purpose cleaning such as

home siding, brick patios, wood decks, driveways

and sidewalks, garage floors, etc., select yellow

15° spray tip.

•For maximum rinsing (higher pressure and lower

flow), for stubborn or hard to reach surface such as

second story surfaces, paint removal, oil stains, rust

removal or other stubborn substances (tar, gum,

grease,wax, etc.), select red 0° spray tip.

• To apply detergent, applies project specific cleaners

to help break down stubborn dirt and grime on a

variety of surfaces, select black detergentspray tip.

Pull backon collar,insert new spraytip and releasecollar.

Tug on spraytip to makesure it is securelyin place.

,

UsageTips

•For most effective cleaning, keep spray tip from 8 to

24 inches (20 to 61 cm) awayfrom cleaning surface.

• If you get spray tip too close, especially usinga high

pressure spray tip, you may damagesurface being

cleaned.

•DO NOTget closer than 6 inches (15 cm) when cleaning

tires.

13

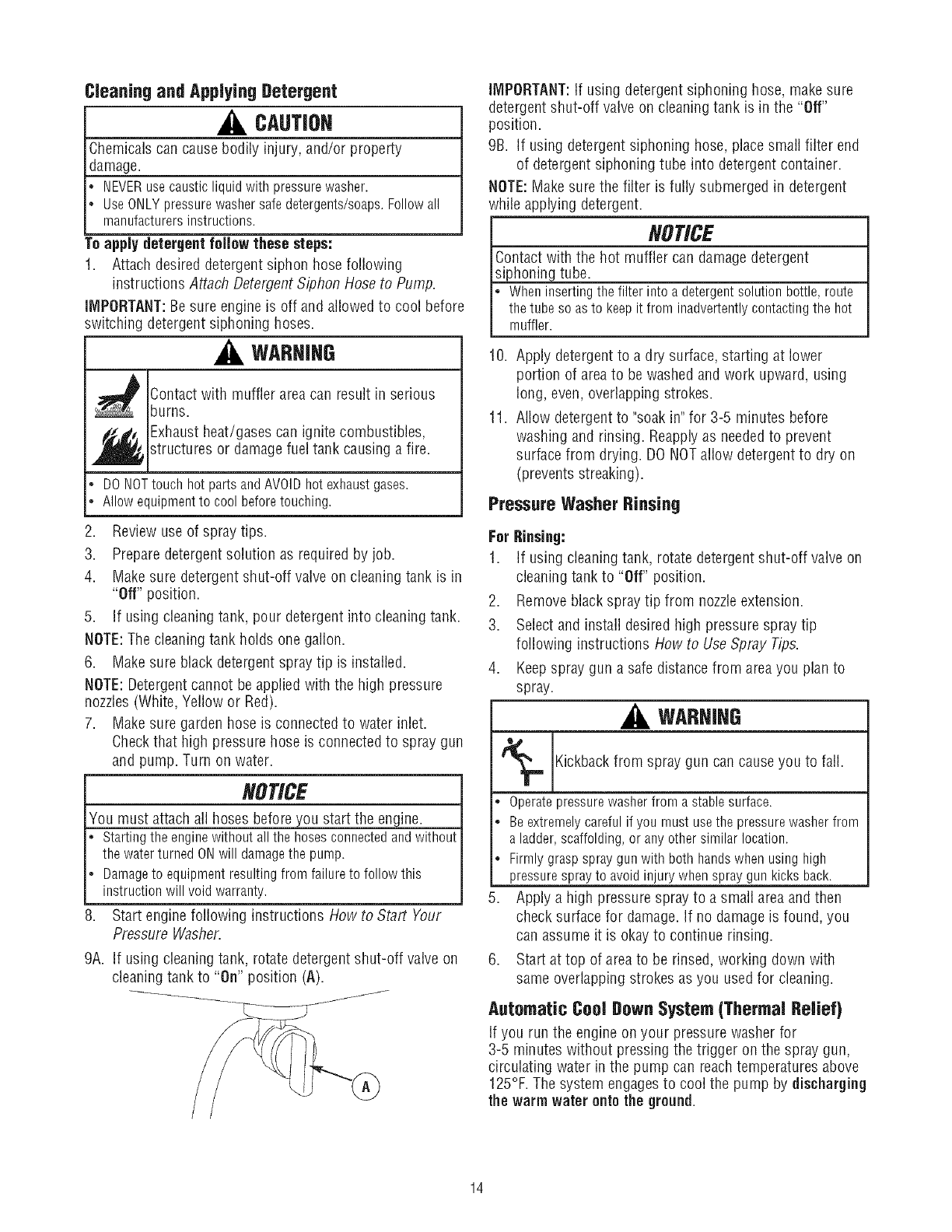

Cleaning and Applying Detergent

CAUTIOH

Chemicalscan causebodily injury, and/or property

damage.

NEVERusecausticliquidwith pressurewasher.

UseONLYpressurewashersafedetergents/soaps.Followall

manufacturersinstructions.

To apply detergent follow these steps:

1. Attach desired detergent siphon hose following

instructions Attach DetergentSiphon Nose to Pump.

IMPORTANT:Be sure engine is off and allowed to cool before

switching detergentsiphoning hoses.

WARHIHG

s_ Contact with muffler result in serious

area can

burns.

_ Exhaustheat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

• DONOTtouchhot partsandAVOIDhot exhaustgases.

• Allowequipmentto cool beforetouching.

2. Review use of spray tips.

3. Preparedetergent solution as required by job.

4. Make sure detergent shut-off valve on cleaning tank is in

"Off" position.

5. If using cleaning tank, pour detergent into cleaning tank.

NOTE:The cleaning tank holds one gallon.

6. Make sure black detergent spray tip is installed.

NOTE:Detergentcannot be applied with the high pressure

nozzles (White, Yellow or Red).

7. Make sure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

NOTICE

You must attach all hoses before you start the engine.

Startingthe enginewithoutallthe hosesconnectedandwithout

the waterturnedONwill damagethe pump.

Damageto equipmentresultingfrom failureto followthis

instructionwill void warranty.

8. Start engine following instructions How to Start Your

Pressure Washer.

9A. If using cleaning tank, rotate detergentshut-off valve on

cleaning tank to "On" position (A).

IMPORTANT:if using detergent siphoning hose, make sure

detergentshut-off valve on cleaning tank is in the "Off"

position.

9B. If using detergent siphoning hose, place small filter end

of detergent siphoning tube into detergent container.

NOTE:Makesure the filter is fully submerged in detergent

while applying detergent.

#OT/CE

Contact with the hot muffler can damage detergent

siphoning tube.

Wheninsertingthe filterinto a detergentsolutionbottle,route

thetubeso asto keepit from inadvertentlycontactingthe hot

muffler.

10. Apply detergentto a dry surface, starting at lower

portion of areato be washed and work upward, using

long, even, overlapping strokes.

11. Allow detergentto "soak in" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. DO NOTallow detergent to dry on

(prevents streaking).

Pressure Washer Binsing

For Rinsing:

1. If using cleaning tank, rotate detergent shut-off valve on

cleaning tank to "Off" position.

2. Remove blackspray tip from nozzleextension.

3. Selectand install desired high pressure spray tip

following instructions How to Use Spray Tips.

4. Keepspray gun a safe distance from areayou plan to

spray.

spray gun can causeyou

Kickbackfrom to fall.

. Operatepressurewasherfrom astablesurface.

• Beextremelycarefulif you mustusethe pressurewasherfrom

a ladder,scaffolding,or anyothersimilarlocation.

• Firmlygraspspraygunwith both handswhenusing high

pressuresprayto avoidinjury whenspraygunkicksback.

Apply a high pressure spray to a small areaand then

check surface for damage.If no damage is found, you

can assume it is okayto continue rinsing.

Start at top of areato be rinsed, working down with

same overlapping strokes as you used for cleaning.

Automatic Cool Down System (Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray gun,

circulating water in the pump can reach temperatures above

125°F. The system engagesto cool the pump by discharging

the warm water ontothe ground.

14

EHGINETECHNICALINFORMATIOH PRODUCTSPECIFICATiOHS

This is a single cylinder, L-head, air cooled engine. It is a low

emissions engine.

In the Stateof California, Model 120000 engines are certified

by the California Air Resources Boardto meet emissions

standards for 125 hours. Such certification does not grant

the purchaser, owner or operator of this engine any

additional warranties with respectto the performance or

operational life of this engine. The engine is warranted solely

according to the product and emissions warranties stated

elsewherein this manual.

Power Ratings

The gross power rating for individual gas engine models is

labeledin accordance with SAE (Society of Automotive

Engineers)code J1940 (Small Engine Power & Torque

Rating Procedure),and rating performance has been

obtained andcorrected in accordancewith SAEJ1995

(Revision 2002-05). Torque values are derived at 3060 RPM;

horsepower values are derived at 3600 RPM. Actual gross

engine power will be lower and is affected by, among other

things, ambient operating conditions and engine-to-engine

variability. Given both the wide array of products on which

engines are placed and the variety of environmental issues

applicable to operating the equipment, the gas engine will not

develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net power). This

difference is due to a variety of factors including, but not

limited to, accessories (air cleaner, exhaust,charging,

cooling, carburetor, fuel pump, etc.), application limitations,

ambient operating conditions (temperature,humidity,

altitude), and engine-to-engine variability. Due to

manufacturing and capacity limitations, Briggs & Stratton

maysubstitute an engine of higher rated power for this

Series engine.

This pressurewasher is rated in accordanceto the Pressure

Washer Manufacture Association (PWMA) standard PW101

(Testing and Rating Performance of PressureWashers).

Pressure Washer Specifications

Max Outlet Pressure ....................... 2,550 PSi

Max Flow Rate............................. 2.3 GPM

Detergent Mix ........................ Use as directed

Water Supply Temperature .......... Not to exceed IO0°F

Engine Specifications

Bore ................................. 2.69 in. (68mm)

Stroke ............................... 2.04 in. (52mm)

Displacement ........................ 11.57 in. (190 cc)

SparkPlug

Type: ............. Briggs & Stratton 802592 or 5095D

SetGapTo: ...................... O.030inch(0.76mm)

ArmatureAir Gap: ........... 0.006-0.010in.(O.15-O.25mm)

Valveclearancewithvalvespringsinstalledand piston1/4in.

(6 ram)pasttop deadcenter(checkwhenengineis cold).

Intake .................... 0.005-0.007in.(0.13-0.18mm)

Exhaust .................. 0.007-0.009in.(0.18-0.23mm)

FuelCapacity............................... 1.6 Quarts

OilCapacity........................ 18Ounces(0.5 liter)

NOTE:For practical operation, the engine load should not

exceed 85% of rated power. Enginepower will decrease

3-1/2% for each 1,000 feet (300 meters) above sea level and

1% for each 10° F (5.6° C) above 77° F (25° C). It should

operatesatisfactorily at an angle up to 15°.

15

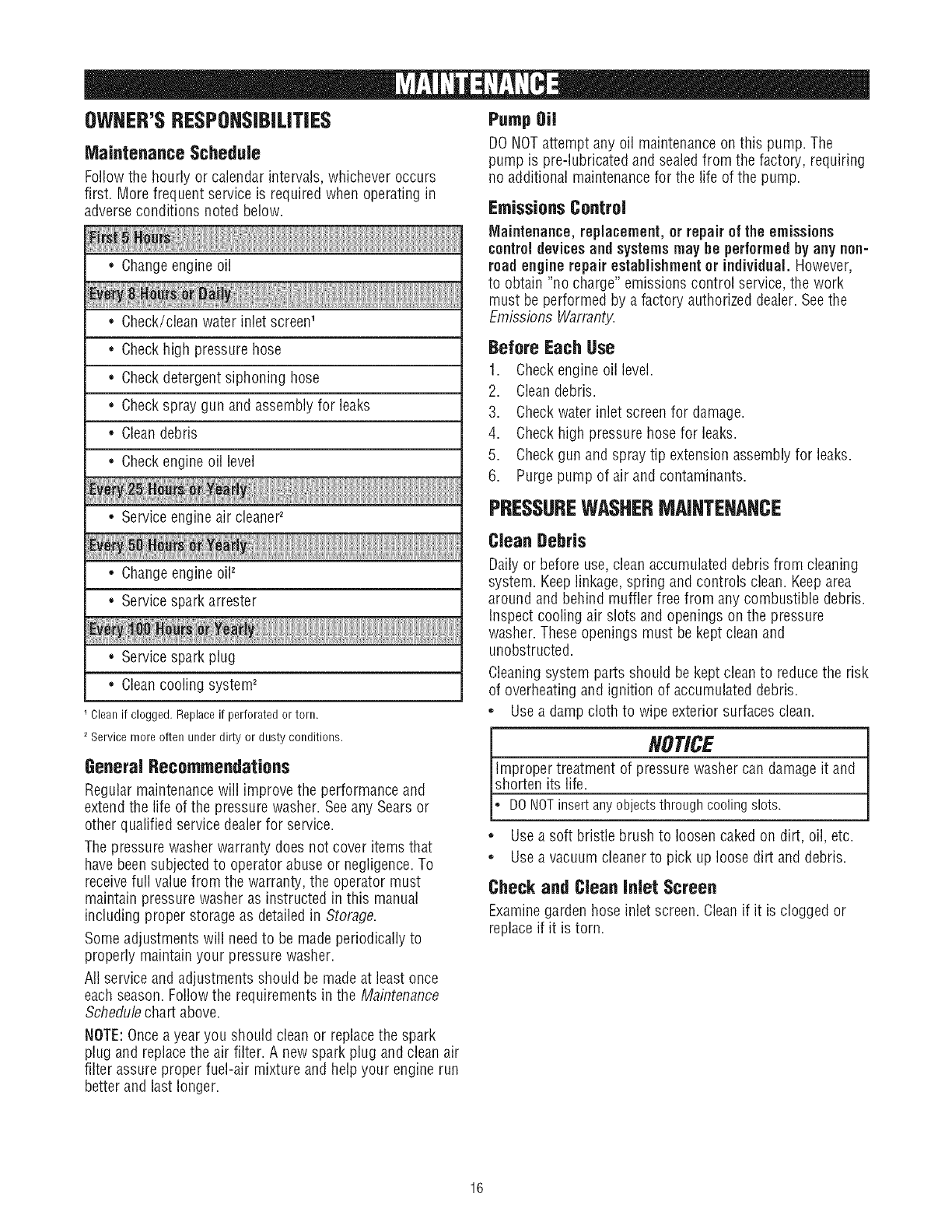

OWHER'SRESPOHSIBILITIES Pump Oil

Maintenance Schedule

Followthe hourly or calendar intervals, whichever occurs

first. More frequent service is required when operating in

adverseconditions noted below.

*Changeengine oil

*Check/clean water inlet screen1

,Check high pressure hose

,Check detergentsiphoning hose

,Checkspray gun and assembly for leaks

*Clean debris

*Checkengine oil level

,Service engineair cleaner2

,Changeengine oil2

,Service spark arrester

,Service spark plug

*Cleancooling system2

Clean if clogged. Replace if perforated or torn.

2Service more often under dirty or dusty conditions.

General Recommendations

Regular maintenancewill improve the performance and

extendthe life of the pressure washer. Seeany Sears or

other qualified service dealerfor service.

The pressure washer warranty does not cover items that

have been subjected to operator abuse or negligence.To

receivefull value from the warranty, the operator must

maintain pressure washer as instructed in this manual

including proper storage as detailed in Storage.

Some adjustments will needto be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedulechart above.

NOTE:Oncea year you should clean or replace the spark

plug and replace the air filter. A new spark plug and clean air

filter assure proper fuel-air mixture and help your engine run

better and last longer.

DO NOTattempt any oil maintenance on this pump. The

pump is pre-lubricated and sealed from the factory, requiring

no additional maintenancefor the life of the pump.

Emissions Control

Maintenance, replacement, or repair of the emissions

control devices and systemsmay be performedby any non-

road engine repair establishmentor individual. However,

to obtain "no charge" emissions control service, the work

must be performed by a factory authorized dealer. Seethe

Emissions Warranty.

Before Each Use

1. Checkengine oil level.

2. Cleandebris.

3. Checkwater inlet screen for damage.

4. Checkhigh pressure hose for leaks.

5. Checkgun and spray tip extension assemblyfor leaks.

6. Purge pump of air and contaminants.

PRESSUREWASHERMAINTENANCE

Clean Debris

Daily or before use,clean accumulated debris from cleaning

system. Keeplinkage, spring and controls clean. Keeparea

around and behind muffler free from any combustible debris.

Inspect cooling air slots and openings on the pressure

washer. Theseopenings must be kept clean and

unobstructed.

Cleaningsystem parts should be kept clean to reduce the risk

of overheating and ignition of accumulated debris.

• Usea damp cloth to wipe exterior surfaces clean.

[NOTICE

Improper treatment of pressure washer can damage it and

|shorten ts fe.

L DONOTinsertanyobjectsthroughcoolingslots.

• Usea soft bristle brush to loosen caked on dirt, oil, etc.

• Usea vacuum cleaner to pick up loose dirt and debris.

Check and Clean Inlet Screen

Examinegarden hose inlet screen. Cleanif it is clogged or

replace if it is torn.

16

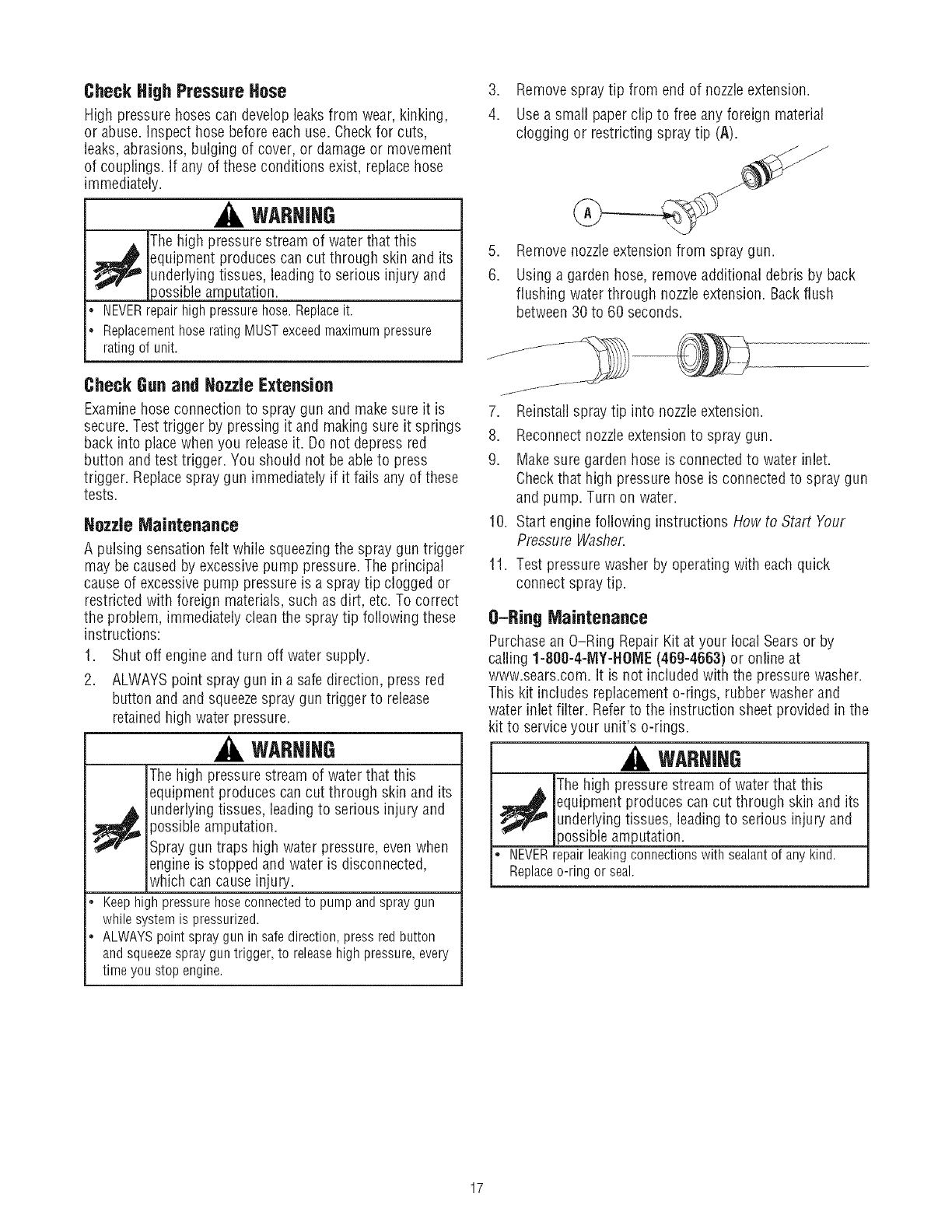

Check High Pressure Hose

High pressure hoses can develop leaks from wear, kinking,

or abuse. Inspect hose before each use. Checkfor cuts,

leaks, abrasions, bulging of cover, or damage or movement

of couplings. If any of these conditions exist, replace hose

immediately.

WARHIHG

The high pressure stream of water that this

_ quipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

_ossibleamputation.

• NEVERrepairhighpressurehose.Replaceit.

, ReplacementhoseratingMUSTexceedmaximumpressure

ratingof unit.

Check Gun and Hozzle Extension

Examinehose connection to spray gun and makesure it is

secure. Test trigger by pressing it and making sure it springs

back into place when you releaseit. Do not depress red

button and test trigger. You should not be able to press

trigger. Replacespray gun immediately if it fails any of these

tests.

HozzleMaintenance

A pulsing sensation felt while squeezingthe spray gun trigger

may becaused by excessive pump pressure. The principal

cause of excessive pump pressure is a spray tip clogged or

restricted with foreign materials, such as dirt, etc. To correct

the problem, immediately clean the spray tip following these

instructions:

1. Shut off engine and turn off water supply.

2. ALWAYSpoint spray gun in a safe direction, press red

button and and squeezespray gun trigger to release

retained high water pressure.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

possible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

, Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

time youstopengine.

3. Removespray tip from end of nozzleextension.

4. Usea small paperclip to free any foreign material

clogging or restricting spray tip (A).

5. Remove nozzleextension from spray gun.

6. Using a garden hose, remove additional debris by back

flushing water through nozzle extension. Back flush

between 30 to 60 seconds.

7. Reinstall spray tip into nozzleextension.

8. Reconnectnozzleextension to spray gun.

9. Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

10. Start engine following instructions How to Start Your

Pressure Washer.

11. Test pressure washer by operating with each quick

connect spray tip.

O-Ring Maintenance

Purchasean O-Ring Repair Kit at your local Sears or by

calling 1-800-4-1VIY-HOME(46g-4663) or online at

www.sears.com. It is not included with the pressure washer.

This kit includes replacement o-rings, rubber washer and

water inlet filter. Referto the instruction sheet provided in the

kit to service your unit's o-rings.

WARHIHG

The high pressurestream of water that this

,p_ equipment produces can cut through skin and its

underlying tissues, leadingto serious injury and

)ossible amputation.

, NEVERrepairleakingconnectionswith sealantof anykind.

Replaceo-ringor seal.

17

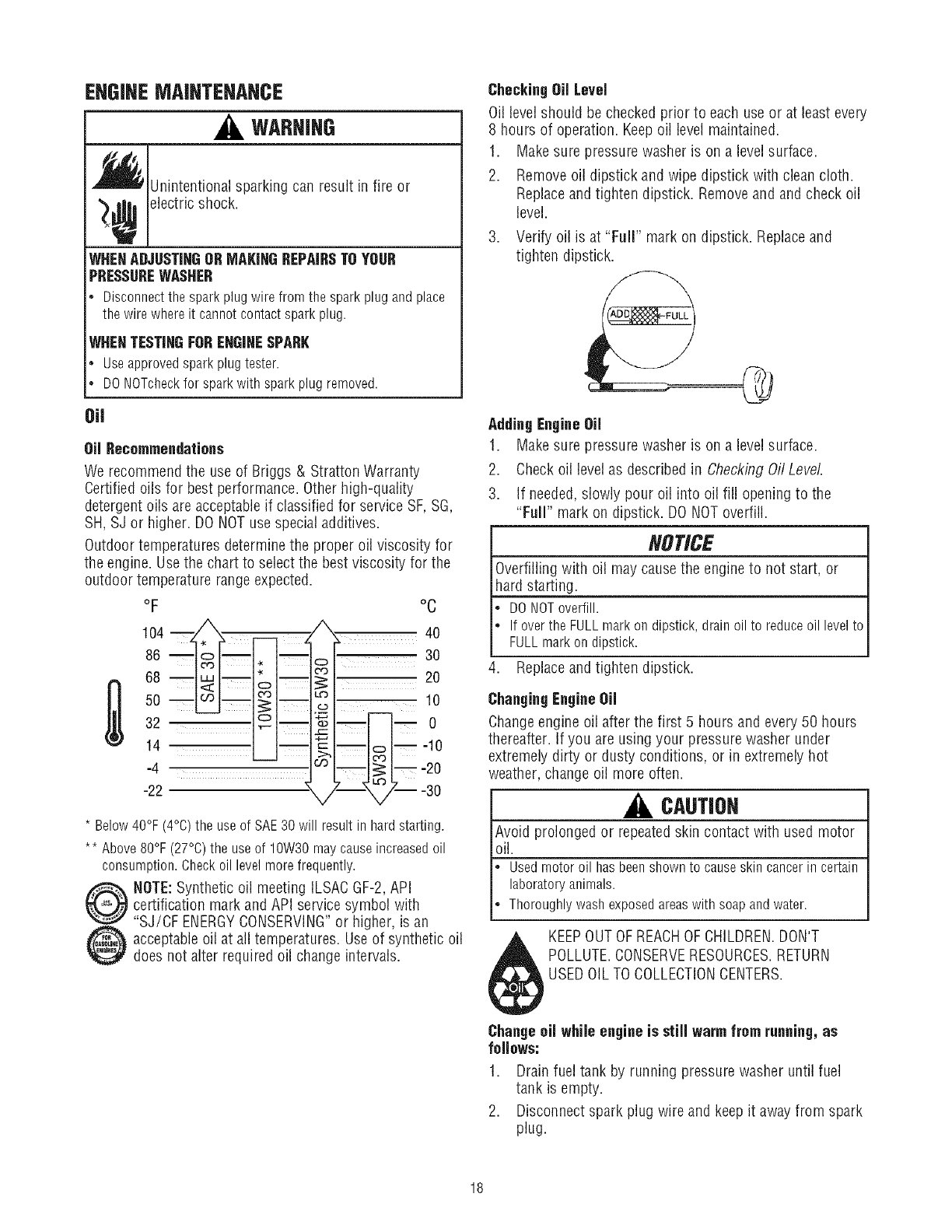

ENGINEMAINTENANCE

WARHIHG

,_J_ Unintentional sparking can result in fire or

_¢ electric shock.

WHENADJUSTINGORMAKINGREPAIRSTO YOUR

PRESSUREWASHER

*Disconnectthe sparkplugwire fromthe sparkplugandplace

the wire whereit cannotcontactsparkplug.

WHENTESTINGFOBENGINESPARK

*Useapprovedsparkplugtester.

*DONOTcheckfor sparkwith sparkplugremoved.

0il

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptable if classified for service SF,SG,

SH, SJ or higher. DO NOTuse special additives.

Outdoor temperatures determine the proper oil viscosity for

the engine. Usethe chart to select the best viscosity for the

outdoor temperature rangeexpected.

oF

104 Z__ ,_

86 _

68 o

eoi

5o _

32 _

14

-4

-22

oc

%_, 40

_1-- 30

__20

_'m _0

l-r =-10

° L--2°

3o

* Below40°F(4°0) the useof SAE30 will resultin hardstarting.

** Above80°F(27°0) the useof 10W30maycauseincreasedoil

consumption.Checkoil levelmorefrequently.

NOTE:Synthetic oil meeting ILSACGF-2,API

certification mark and API service symbol with

"SJ/CF ENERGYCONSERVING"or higher, is an

acceptable oil at all temperatures. Useof synthetic oil

does not alter required oil change intervals.

CheckingOil Level

Oil level should be checked prior to each use or at least every

8 hours of operation. Keepoil level maintained.

1. Makesure pressure washer is on a level surface.

2. Remove oil dipstick and wipe dipstick with clean cloth.

Replaceand tighten dipstick. Removeand and check oil

level.

3. Verify oil is at "Full" mark on dipstick. Replaceand

tighten dipstick.

AddingEngineOil

1.

2.

3.

@

Makesure pressure washer is on a level surface.

Checkoil level as described in Checking Oil Level

If needed,slowly pour oil into oil fill openingto the

"Full" mark on dipstick. DO NOToverfill.

NOTICE

Overfilling with oil may causethe engineto not start, or

hard starting.

DONOToverfill.

Ifoverthe FULLmarkon dipstick,drainoil to reduceoil levelto

FULLmarkon dipstick.

4. Replaceand tighten dipstick.

ChangingEngineOil

Changeengine oil after the first 5 hours and every 50 hours

thereafter. If you are using your pressure washer under

extremely dirty or dusty conditions, or in extremely hot

weather, change oil more often.

CAUTION

Avoid prolonged or repeatedskin contact with used motor

oil.

Usedmotoroil hasbeenshownto causeskincancerin certain

laboratoryanimals.

Thoroughlywashexposedareaswith soapandwater.

KEEPOUTOF REACHOF CHILDREN.DON'T

POLLUTE.CONSERVERESOURCES.RETURN

USEDOIL TO COLLECTIONCENTERS.

Changeoil while engine is still warm from running,as

follows:

1. Drain fuel tank by running pressurewasher until fuel

tank is empty.

2. Disconnect spark plug wire and keep it awayfrom spark

plug.

18

3. Cleanareaaroundoilfill,removeoilfillcap/dipstick.

Wipedipstickclean.

4. Tipyourpressurewashertodrainoilfromoilfillintoa

suitablecontainermakingsureyoutipyourunitaway

fromsparkplug.Whencrankcaseisempty,return

pressurewashertouprightposition.

5. Slowlypourrecommendedoil(about18oz.)intooilfill

opening.Pausetopermitoiltosettle.Fillto"Full"mark

ondipstick.

6. Wipedipstickcleaneachtimeoillevelischecked.DO

NOToverfill.

7. Replaceandtightendipstick.

8. Wipeupanyremainingoil.

9. Reconnectsparkplugwiretosparkplug.

Service Air Cleaner

Your enginewill not run properly and may be damagedif you

run it with a dirty air cleaner.

Servicethe air cleaner once every 25 hours of operation or

once eachyear, whichever comes first. Service more often if

operating under dirty or dusty conditions. Replacementsare

available at your local Sears service center.

To servicethe air cleaner, foigewthese steps:

1. Loosen screw (A) and tilt cover (B) down.

2. Carefully removecartridge (C) assembly.

3. To clean cartridge, gently tap pleated paper side on a flat

surface.

4. Reinstall clean or new cartridge assembly inside cover.

5. Insert cover's tabs (8) into slots in bottom of base (E).

6. Tilt cover up and tighten screw securely to base.

NOTE:You can purchase new air filter elements by calling

1-SOO-4-MY-HOME(469-4663).

Service Spark Plug

Servicethe spark plug every 1O0hours of operation or

yearly, whichever occurs first.

1. Cleanareaaround spark plug.

2. Removeand inspect spark plug.

3. Replacespark plug if electrodes are pitted, burned or

porcelain is cracked. Usethe recommended replacement

plug. See Specifications.

4. Checkelectrode gap with wire feeler gauge and set spark

plug gap to 0.030 inch (0.76 mm) if necessary.

5. Install spark plug and tighten firmly.

NOTE:You can purchase a new spark plug by calling

1-800-4-MY-HOME(469-4663).

Spark Arrester Service

Your engine is not factory-equipped with a spark arrester, in

some areas,it is illegal to operatean engine without a spark

arrester. Check local laws and regulations. A spark arrester is

available from your nearest Sears service center. If you need

to order a spark arrester, please call 1-SO8-4-MY-NOME

(469-4663).

The spark arrester must be serviced every50 hours to keep it

functioning as designed.

If the engine has been running, the muffler will be very hot.

Allow the muffler to cool before servicing the spark arrester.

WARHIHG

_ ontact with muffler area can result in serious

burns.

_ Exhaustheat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

*DONOTtouchhot partsandAVOIDhot exhaustgases.

*Allowequipmentto cool beforetouching.

*Keepat least5 feet(152cm) of clearanceonall sidesof

pressurewasherincludingoverhead.

*Codeof FederalRegulation(CFR)Title36Parks,Forests,and

PublicPropertyrequireequipmentpoweredby aninternal

combustionengineto haveasparkarrester,maintainedin

effectiveworkingorder,complyingto USDAForestservice

standard5100-1Cor later revision.Inthe Stateof Californiaa

sparkarresteris requiredundersection4442of the California

Publicresourcescode.Otherstatesmayhavesimilarlaws.

Removespark arresterscreenfor cleaning and inspection.

Replaceif screen is damaged.

19

Air Cooling System

Overtime debris may accumulate in cylinder cooling fins and

cannot be observed without partial engine disassembly. For

this reason,we recommend you have a qualified Sears

service dealer clean the cooling system per recommended

intervals (see MaintenanceSchedule). Equally important is to

keeptop of engine free from debris. See CleanDebris.

Keepareas within heavyline clear of debris.

AFTEREACHUSE

Water should not remain in the unit for long periods of time.

Sediments or minerals can deposit on pump parts and

"freeze" pump action. Followthese procedures after every

use:

1. Flush detergentsystem by turning its detergent shut-off

valveto "Off" position and run pressure washer with

black detergent spray tip. Flushfor one to two minutes.

,Shut off engine, turn off water supply, point gun in a

safe direction, press red button and squeezetrigger to

relieve trapped pressure and let engine cool.

WARHIHG

The high pressurestream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leadingto serious injury and

)ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

. Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•ALWAYSpointspraygunin safedirection,pressred button

andsqueezesprayguntriggerto releasehighpressure,every

timeyoustop engine.

3. Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose, gun, and nozzle

extension. Usea rag to wipe off the hose.

4. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most liquid in

pump.

5. Coil high pressure hose and properly hang it on hook

provided on handle.

6. Store unit in a clean, dry area.

7. If storing for more than 30 dayssee Long Term Storage

on next page.

WARHIHG

Fue]and its vapors are extremely flammable and

explosive.

_j_ ire or explosion can cause severeburns or

death.

WHENSTORINGFUELOREQUIPMENTWITH FUELIN TANK

*Storeawayfromfurnaces,stoves,waterheaters,clothes

dryers,or otherappliancesthathavepilot light or otherignition

sourcebecausetheycanignitefuelvapors.

2O

WINTERSTORAGE There is no needto drain gasoline from the engine if a fuel

NOTICE

You must protect your unit from freezing temperatures.

Failureto do so will permanentlydamageyour pumpand

renderyour unit inoperable.

Freezedamageis not coveredunderwarranty.

To protect the unit from freezing temperatures:

1. Empty cleaning tank as follows:

a. Disconnect hose connected to injection fitting on

pump. Place end of hose into suitable container.

b. Rotate detergent shut-off valveto "On" position and

open the tanks cover. Gravity will empty tank

contents into container.

c. Reconnect hose to injection fitting on pump. Add

0.5 quart of clean fresh water to cleaning tank and

close tanks cover.

stabilizer is added according to instructions. Run the engine

for 2 minutes to circulate the stabilizer throughout the fuel

system. The engine and fuel can then be stored up to

24 months.

If gasoline in the engine has not beentreated with a fuel

stabilizer, it must be drained into an approved container. Run

the engine until it stops from lack of fuel. The use of a fuel

stabilizer in the storage container is recommended to

maintain freshness.

Change Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See ChangingEngine Oil.

Oil Cylinder Bore

*Removespark plug and pour about 1/2 ounce (15 m]) of

clean engine oil into the cylinder.

* Install spark plug and pull starter handle slowly to

distribute oil.

2. Flush cleaning system by turning detergentshut-off

valveto "On" position and run pressure washerwith

black detergent spray tip. Flush until cleaning tank is

empty. Turn its detergent shut-off valveto "Off" position.

3. Follow steps 2-5 in the previous section After Each Use.

4. Use pump saver, available at Sears retail item

7174403GS,to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

5. If pump saver is not available, connect a 3-foot section

of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into hose. Pull

recoil handletwice. Disconnect 3-foot hose.

6. Store unit in a clean, dry area.

LONGTERM STORAGE

If you do not plan to use the pressure washer for more than

30 days, you must prepare the engine and pump for long

term storage.

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel filter,

fuel hose or tank during storage. Also, experienceindicates

that alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leads to separation

and formation of acids during storage. Acidic gas can

damagethe fuel system of an engine while in storage.

Protect FueJSystem

Fuel Additive:

Fuelcan becomestale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or

on essential carburetor parts. To keep fuel fresh, use Briggs

& Stratton FRESHSTART@fuel stabilizer, available as a

liquid additive or a drip concentrate cartridge.

Protect Pump

To protect the pump from damage causedby mineral

deposits or freezing, use PumpSaver, item 7174403GS, to

treat pump. This prevents freezedamage and lubricates

)istons and seals.

NOTICE

You must protect your unit from freezing temperatures.

Failureto do so will permanentlydamageyour pumpand

renderyour unit inoperable.

Freezedamageis not coveredunderwarranty.

NOTE:PumpSaveris available as an optional accessory, it is

not included with the pressurewasher. Contact your local

Searsservice center to purchase PumpSaver.

To use PumpSaver, makesure the pressurewasher is turned

off and disconnected from supply water. Readand follow all

instructions and warnings given on the PumpSavercontainer.

Other Storage Tips

1. DO NOTstore fuel from one seasonto another unless it

has beentreated as described in Protect Fuel System.

2. Replacefuel container if it starts to rust. Rust and/or dirt

in fuel can cause problems if it's used with this unit.

Coverunit with a suitable protective cover that does not

retain moisture.

WARHIHG

f_, Storagecovers can be flammable.

*DONOTplacea storagecoveroverahot pressurewasher.

. Letequipmentcoolfor a sufficienttime beforeplacingthe

coveronthe equipment.

4. Store unit in a clean and dry area.

Problem Cause Correction

Pumphas following problems:

failure to producepressure,

erratic pressure, chattering,loss

of pressure, low water volume.

1. Low pressure spray tip installed.

2. Water inlet is blocked.

3. Inadequatewater supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over IO0°F.

7. High pressure hose is blocked or

leaks.

8. Gun leaks.

9. Nozzleis obstructed.

1

i.

2.

Detergentfails to mix with spray.

Engineruns goodat no-load but Enginespeed is too slow.

"begs" when load is added.

1. Replacewith high pressure spray tip.

2. Clearinlet.

3. Provide adequatewater flow.

4. Straighten inlet hose, patch leak.

5. Checkand clean inlet hose strainer.

6. Provide cooler water supply.

7. Clearblocks in high pressure hose or

replace hose.

8. Replacegun.

9. Cleannozzle.

Engine will net start; or starts and

runsrough.

Detergent shut-off valve is in the

"Off" position.

High pressure spray tip installed.

O. Pump is faulty. 10. ContactSears service facility

1. Rotate detergent shut-off valve to "On"

position.

2. Replacewith low pressure spray tip.

Movethrottle control to FASTposition. If

engine still "bogs down", contact Sears

service facility.

1. Dirty air cleaner.

2. Out of fuel.

3. Stale fuel.

4. Spark plug wire not connected to

spark plug.

5. Badspark plug.

6. Water in fuel.

7. Excessivelyrich fuel mixture.

1. Cleanor replace air cleaner.

2. Fill fuel tank.

3. Drain fuel tank; fill with fresh fuel.

4. Connectwire to spark plug.

5. Replacespark plug.

6. Drain fuel tank; fill with fresh fuel.

7. ContactSears service facility.

Engineshutsdownduring Out of fuel. Fill fuel tank.

operation.

Engine lacks power. Dirty air filter. Replaceair filter.

22

CRAFTSMAH255U PSi CJeaningSystem 580.752131

Main Unit -- ExpJodedView and Parts List

Item Part # Description

1 200159GS BASE,w/Mounts

2 M202522GS HANDLE

3 203024GS ASSY, ChemTankw/Decal & Clips

195964GS Clip

192980GS Kit, Valve

4 202274GS ASSY, Pump

5 189971GS Kit, Chemical Hose

6 23139GS Key

7 194298GS Valve,Thermal Relief

8 201496GS Kit, Water inlet

9 201497GS Kit, Outlet

10 192914GS Kit, HoseTail

11 B2384GS Filter

12 192309GS KIT, Hook, Base

13 194264GS KIT, Hook, Handle

14 192310GS KIT, Vibration Mount

15 199955GS KIT, CapChem

16 204627GS GUN

17 200557GS KIT, Nozzles

195983AEGS Nozzle,QC,Red

195983RGS Nozzle,QC,White

195983XGS Nozzle,QC,Yellow

198841GS Nozzle,Plastic, Soap

18 203526GS KIT, Pump Mounting Hardware

19 B2203GS KIT, Handle Connector

20 201661GS KIT, Gun Holder Weldment

21 192198GS EXTENSION,w/Nozzle Holder

22 196006GS HOSE

23 196439GS KIT, Wheel

192050GS E-Ring

195454GS Axle

900 NSP ENGINE(126LO2-O111-F1)(see pages

24-27)

_5 --4

/

11

Items Not Illustrated

Part # Description

207238GS MANUAL,Operator's

AB3061BGS OIL BOTTLE

87815GS GOGGLES

AIO4ORGS HOSE,Chemical

206198GS DECAL,Shroud

194256GS KIT, Tag Warning

Optional Accessories Not Illustrated

7175187GS

7175197GS

7175124GS

7175122GS

7175116GS

7175129GS

7175121GS

7174402GS

7174403GS

7174300GS

7174301GS

7174302GS

7174303GS

7174307GS

GardenHoseQuick Connect

Accessory Quick Connect

Rotating Brush Kit

30' ReplacementHose

0 Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

Pum_ Saver

HouseWash Concentrate

'makes 4 gallons)

Deck Wash Concentrate

'makes 2 gallons)

Vehicle/BoatWash Concentrate

'makes 4 gallons)

DegreaserConcentrate

'makes 4 gallons)

Mold/Mildew Concentrate

'makes 2 gallons)

23

EHGIHE, BrBggs& Stratton, 126L02- Exploded View

337

684

741

358 ENGINE GASKET

20_ 842<_ 524o

585

SET

668

617 883 J

287

46

306

307

Y

842_

524 _

_o_

24

EHGIHE, BrBggs& Stratton, 126L82- Exploded View

425 _ 1386 1388 (i_

968

1387

445 443 @$

o °$°0

81

613

977 CARBURETOR

GASKET SET

163_i

633A @

617_ 633 @_276 _

121 CARBURETOR OVERHAUL KIT

633 @ 163

I: 104_

276 @ 127

883 J

Q

843

_° _ 621

668

188 _-,

276 L_

127_ 130

617 11_ 276_

108 [

231m

25

EHGIHE, BrJggs& Stratton, 126L02- Exploded View

615

404

37Q

616

304

305

957

745 ?

969

670_ 190_

356 _ 1005

23

332

455

55

65 ?

58

592

60

459

689 #_

456

597

26

EHGiHE,Briggs & Stratton, 126L02- Parts List

Item Part # Description

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819s '/Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 ¥ Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 ¥ Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 694849 Crankshaft

20 399781 s ¥ Seal-Oil (PTOSide)

22 691092 Screw (Engine Surnp)

23 691992 Flywheel

24 222698s Key-Flywheel

25 795429 Piston Assembly (Standard)

25 795430 Piston Assembly (.020" Oversize)

26 795431 Ring Set (Standard)

26 795432 Ring Set (.020" Oversize)

27 691866 Lock-Piston Pin

28 499423 Pin-Piston

29 499424 Rod-Connecting

32 691664 Screw (Connecting Red)

32A 695759 Screw (Connecting Rod)

33 262651 s Valve-Exhaust

34 262652s Valve-hrtake

35 691270 Spring-Valve (Intake)

36 691270 Spring-Valve (Exhaust)

37 793756 Guard-Flywheel

40 692194 Retainer-Valve

43 691997 Slinger-Governor/Oil

45 690548 Tappet-Valve

46 691449 Camshaft

50 794305 Manifold-Intake

51 794306 ¥ Gasket-Intake

54 691650 Screw (Intake Manifold)

55 691421 Housing-Rewind Starter

58 697316 Rope-Starter (Cut to Required Length)

60 281434s Grip-Starter Rope

65 690837 Screw (Rewind Starter)

78 691108 Screw (Flywheel Guard)

81 691740 Lock-Muffler Screw

95 691636 Screw (Throttle Valve)

97 696565 Shaft-Throttle

104 691242 0 Pin-Float Hinge

108 790644 Valve-Choke

109 790843 Shaft-Choke

117 691428 Jet-Main (Standard)

118 498977 Jet-Main (High Altitude)

121 498260 Kit-Carburetor Overhaul

125 794304 Carburetor

127 694468 0 PNg-Weich

130 696564 Valve-Throttle

133 398187 Float-Carburetor

134 398188 Valve-Needle/Seat

137 693981 0 :l:Gasket-FloatBowl

163 272653s ¥ _ SGasket-Air Cleaner

187 791891 Line-Fuel (Cutto Required Length)

188 693399 Screw (Control Bracket)

190 690940 Screw (Fuel Tank)

202 691829 Link-Mechanical Governor

209 691290 Spring-Governor

222 790143 Bracket-Control

227 690783 Control Lever-Governor

231 691636 Screw (Choke Valve)

240 298090s Filter-Fuel

276 271716 0 $Sealing Washer

287 690940 Screw (Dipstick Tube)

291 790830 Thermostat

300 790828 Muffler

304 791291 Housing-Blower

305 691166 Screw (Blower Housing)

306 790836 Shield-Cylinder

307 690345 Screw (Cylinder Shield)

item

332

333

384

337

339

356

358

365

404

425

443

445

455

456

459

505

523

524

525

529

562

584

585

592

597

601

608

613

615

616

617

621

633

633A

635

668

670

684

689

718

741

745

832

836

842

843

847

851

868

869

870

871

883

921

922

923

957

966

968

969

972

975

976

977

1005

1059

1210

1211

1386

1387

1388

27

Part #Description

690662 Nut (Flywheel)

802574 Armature-Magneto

691061 Screw (Armature Magneto)

802592s Plug-Spark

794797 Tube/Connector Assembly

692390 Wire-Stop

794307 Engine Gasket Set

692524 Screw (Carburetor)

690272 Washer (Governer Drank/

690670 Screw (Air Cleaner Cover)

692523 Screw (Air Cleaner Primer Base)

491588s Filter-AirCleaner Cartridge

791960 Cup-Flywheel

692299 Plate-Pawl Friction

281505s PawI-Ratchet

691251 Nut (Governor Control Lever)

499621 Dipstick

692296 ¥ Seal-Dipstick Tube

495265 Tube-Dipstick

691923 Grommet

691119 Bolt (Governor Control Lever)

697734 Cover-Breather Passage

691879 ¥ Gasket-Breather Passage

690800 Nut (Rewind Starter)

691696 Screw (Pawl Friction Plate)

791850 Clamp-Hose

497680 Starter-Rewind

790833 Screw (Muffler)

690340 Retainer-Governor Shaft

698801 Crank-Governor

270344s ¥ (] 1:Seal-O Ring (Intake Manifold)

692310 Switch-Stop

691321 0 $ Seal-Throttle Shaft

693867 6 $ Seal-Throttle Shaft

66538s Boot-Spark Plug

493823 ¥ Spacer (Includes 2)

692294 Spacer-FuelTank

690345 Screw (Breather PassageDover)

691855 Spring-Friction

690959 Pin-Locating

790345 Gear-Timing

691648 Screw (Brake)

499034 Guard-Muffler

690664 Screw (Muffler Guard)

691031 ¥ Seal-O Ring (Dipstick Tube)

691884 Sleeve-Lever

692047 Assembly-DipsticldTube

493880s Terminal-Spark Plug

697338 Seal-Valve

691155 Seat-Valve (Intake)

690380 Seat-Valve (Exhaust)

262001 Bushing-Guide (Exhaust)

63709 Bushing-Guide (Intake)

691881 ¥ Gasket-Exhaust

795089 Cover-Blower Housing

692135 Spring-Brake

695891 Brake

794793 Cap-FuelTank

794798 Base-Air Cleaner Primer

692298 Cover-Air Cleaner

691138 Screw (Blower Housing Cover)

794792 Tank-Fuel

493640 Bowl-Float

694395 Primer-Carburetor

498261 Set-Carburetor Gasket

691346 Fan-Flywheel

692311 Kit-Screw/Washer

498144 Assembly-Pulley/Spring (Pulley)

498144 Assembly-Pulley/Spring (Spring)

790848 Vane-Air

790849 Spring-Air Vane

790850 Screw (Air Vane)

¥ Included in Engine Gasket Set, Item 358

0 Included in Carburetor Overhaul Kit, Item 121

1: Included in Carburetor GasketSet, Key. Item 977

Sears, Roebuckand Co., U.S.A. (Sears),the CaliforniaAir ResourcesBoard(CARD)and

the UnitedStates EnvironmentaJProtectionAgency(U.S.EPA}

EmissionsControlSystemWarrantyStatement

(Owner'sDefectWarrantyRightsand Obligations)

TheCalifornia Air Resources Board (CARB), U.S. EPAand Sears are

pleasedto explain the Emissions Control System Warranty on your

small offroad engine (SORE).In California, new small offroad

engines model year 2006 and later must be designed, built and

equipped to meetthe State's stringent anti-smog standards.

Elsewherein the UnitedStates,new non-road,spark-ignition engines

certifiedfor model year 1997and later must meet similar standardsset

forth bythe U.S.EPA.Searsmust warrant the emissions control

system on your engine for the periodsof time listed below, provided

there hasbeenno abuse,neglector improper maintenanceof your

small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may beconnectors and other

emissions related assemblies.

Where a warrantable condition exists, Searswill repair your small

off-road engine at no cost to you including diagnosis, parts and

labor.

Sears, Roebuck and Co, Emissinns Cnntrnl Defects Warranty

Coverage

Small off-road enginesare warranted relative to emissions control

parts defects for a period of two years, subject to provisions set

forth below. If any covered part on your engine is defective,the part

will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for the

performance of the required maintenance listed in your Operating

and Maintenance Instructions. Searsrecommends that you retain all

your receiptscovering maintenance on your small off-road engine,

but Searscannot deny warranty solely for the lack of receipts or for

your failure to ensurethe performance of all scheduled maintenance.

As the small off-road engine owner, you should however beaware

that Sears may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, improper

maintenanceor unapproved modifications.

You are responsible for presenting your small off-road engineto an

Authorized Sears Service Dealer as soon as a problem exists.

The undisputed warranty repairs should be completed in a

reasonable amount of time, not to exceed30 days.

If you have any questions regarding your warranty rights and

responsibilities, you should contact a Sears Service Representative

at 1-800-469-4663.

The emissions warranty is a defects warranty. Defects are judged

on normal engine performance. The warranty is not related to an in-

use emissions test.

Sears, Roebuck and Co, Emissinns Cnntrni Defects Warranty

Provisions

Thefollowing are specific provisions relativeto your Emissions

Control DefectsWarranty Coverage.It is in addition to the Sears

enginewarranty for non-regulated enginesfound in the Operatingand

MaintenanceInstructions.

1. Warranted Parts

Coverageunder this warranty extendsonly to the parts listed

below (the emissions control systems parts) to the extent these

parts were present onthe enginepurchased.

a. Fuel Metering System

*Cold start enrichment system

*Carburetor and internal parts

*Fuel Pump

*Fuelline, fuel line fittings, clamps

.Fueltank, cap and tether

.Carbon canister

b. Air Induction System

*Air cleaner

.Intakemanifold

.Purge and vent line

c. Ignition System

.Spark plug(s)

.Magneto ignition system

d. Catalyst System

*Catalytic converter

.Exhaustmanifold

.Air injection system, Pulsevalve

e. Miscellaneous Items

.Vacuum, temperature, position, time sensitive valves and

switches

.Connectors and assemblies

2. Lengthof Coverage

Searswarrants to the initial owner and eachsubsequent

purchaser that the Warranted Parts shall befree from defects in

materials and workmanship which caused the failure of the

Warranted Parts for a period of two years from the date the

engineis deliveredto a retail purchaser.

3. NeCharge

Repair or replacementof any Warranted Part will be performed

at no charge to the owner, including diagnostic labor which

leads to the determination that a Warranted Part is defective if

the diagnostic work is performed at an Authorized Sears

Service Dealer.

4. Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the provisions

of the Sears Engine Warranty Policy. Warranty coverageshall

be excludedfor failures ofWarranted Parts which are not

original Sears parts or becauseof abuse, neglect or improper

maintenanceas set forth in the SearsEngine Warranty Policy.

Searsis not liable to cover failures of Warranted Parts caused

by the useof add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for replacement as

required maintenanceor which is scheduled only for regular

inspection to the effect of "repair or replaceas necessary"shall

bewarranted asto defectsfor the warranty period. Any

Warranted Part which is scheduledfor replacementas required

maintenanceshall be warranted as to defectsonly for the period

of time up to the first scheduled replacementfor that part. Any

replacementpartthat is equivalent in performanceand

durabilitymay be used in the performance of any maintenanceor

repairs. The owner is responsiblefor the performance of all

required maintenance,as defined in the Sears Operatingand

MaintenanceInstructions.

6. Censequential Coverage

Coverage hereunder shall extendto the failure of any engine

components caused by the failure of any Warranted Part still

under warranty.

In the USAandCanada,a24-hourhotline,1-800-469-4663,hasa menuof pre-recordedmessagesofferingyou productmaintenance

information.

28

Emissions information

Enginesthat are certified to meetthe CaliforniaAir Resources

Board(CARB) Emission Standards must display information

regardingthe Emissions Durability Periodand Air Index. The

engine manufacturer makesthis information availableto the

consumer on emission labels. The engine emission labelwill

indicate certification information.

The EmissionsDurabilityPeriod describes the number of

hours of actual running time for which the engine is certified

to beemissions compliant, assuming proper maintenancein

accordancewith the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engineis certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engineis certified to beemission compliant

for 250 hours of actual engine running time.

Extended:Engineis certified to beemission compliant for

500 hours of actual engine running time.

Forexample, a typical walk-behind lawn mower is used 20 to

25 hours per year. Therefore, the EmissionsDurability

Period of an engine with an intermediate rating would

equateto 10to 12 years.

Certainengines will be certified to meetthe United States

Environmental Protection Agency (USEPA)Phase 2 emission

standards. For phase 2 certified engines, the Emissions

Compliance Period referred to on the Emissions Compliance

label indicates the number of operating hours for which the

engine has been shown to meet Federalemission

requirements.

For engines less than 225 cc displacement:

CategoryC = 125 hours

Category B = 250 hours

CategoryA = 500 hours

For engines of 225 cc or more:

CategoryC = 250 hours

Category B = 500 hours

CategoryA = 1000 hours

29

GARANTIA .......................................... 30

REGLASDESEGURIDAD ............................ 30-33

CARACTERiSTICASY CONTROLES....................... 34

MONTAJE ........................................ 35-38

OPERACION....................................... 39-43

ESPECIFICACIONES................................... 44

MANTENIMIENTO .................................. 45-49

ALMACENAMIENTO................................. 50-51

REPARACIONDEDANOSREPUESTOS .................... 52

NOTAS ............................................. 53

GARANTIADEL CONTROLDEEMISIONES ............... 54-55

COMOORDENARPARTES ............... PAGINAPOSTERIOR

Oarant[a completa de un afio de la fimpiadora apresi_n Craftsman

Si la limpiadora a presi6n falla debido a defectos de materialeso mano de obra en el plazo de un a_o a partir de la fecha de compra,

devu61valaa cualquier almac_n Sears, punto de venta de Craftsman o centro de reparaci6ny repuestos de Searsde los Estados Unidos o

Canada.parasu reparaci6n gratuita o, en caso de que _sta no sea posible, parasu sustituci6n.

El periodo degarantia se reducir_ a 90 dias desde la fecha de compra si la limpiadora a presi6n se utiliza en algL]nmomento con fines

comerciales o de alquiler.

Esta garantia le otorga determinados derechos legales yes posible que tenga otros derechosque pueden variar de un pais o estado a otro.

Sears, Roebuck and Co., DepL 817 WA, Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada IVl5B288

,_ Estees el simhelo de alerts de seguridsd. Esussde parsindicsrle situscienescon peligrospotencislesde lesionpars elpersonal. Sigs Iss instruccionesde todos los menssjes de seguridsdque spsrecen despues de estesimholo pars evitsr posihles

Jesienes e toilette.

J_!J'r'T_-h_Lea estemanual mingciessmente y conozcss fende Iss

...................psrtesy el fgncionsmientode sg m_qgins limpisders s

presi6n. Cenezcssuesplicsciones, sue limitscioneey los

peligrosinvolucrsdoe.

El simbolo de alerta de seguridad (A) es usado con una palabra

(PELIGRO,ADVERTENCIA,PRECAUCION),un mensajepor escrito o

una ilustraciOn, paraalertarlo acercade cualquier situaciOnde

peligro que pueda existir. PELIGROindica un riesgo el cual, si no se

evita, causar_ la muerte o una heridagrave. ADVERTENCIAindica un

riesgo el cual, si no se evita, puedecausar la muerte o una herida

grave. PRECAUCIONindica un riesgo, el cual, si no se evita, puede

causar heridas menores o moderadas. AllISOindica una situaci6n

que podria resultar en el da_o del equipo. Siga los mensajesde

seguridad para evitar o reducir los riesgos de heridas e inclusive la

muerte.

Simbolos de Peligro y Significados

GasesT6xicos Contragolpe

2 5-

SuperficiesResbalosas Caer

DescargaEl_ctrica

Inyecci6nkrquida

Partesen Movimiento

Fuego

Objetos Voladores SuperficieCaliente

Explosi6n ManualdelOperario

3O

ADVERTENCJA

El escape del motor de este preducto contiene eiementos

quimicosrecenocidos en el Estado de California

per producirc_ncer,defectos de nacimiento

g otros danes de ripe reproductive.

ADVERTENCIA

Determinades cemponentes en este producte y Joeacceseries

relacienados centienen suetancias quimicas deciaradae

cancerigenas, causantes de maifermaciones y etres defectos

cong_nitos per el Estade de California. L;_vese las manes

despg_sde manipuiarestos eiementos.

ADVERTENCIA

AI motor funcionar, se produce mon6xido de carbono,

un gas inodoro y venenoso.

Respirar mon6xido de carbono puede provocar dolor

de cabeza, fatiga, mareos, v6mitos, confusi6n,

ataques, n_useas, desmayos o incluso la muerte.

Algunas sustancias quimicas o los detergentes pueden

ser perjudiciales si inhalados o ingeridos, causando la

n_.usea sever& desmayando o para envenenar.

• Opere el limpiadora a presi6n SOLAMENTEal aire libre.

• Asegt_resede que los gases de escape no puedan entrar por ventanas,

puertas, tomas de aire de ventilaci6n u otras aberturas en un espacio

cerrado en el que puedan acumularse.

• NO arranque ni deje funcionar el motor en interiores ni en zonas

cerradas, aunque hayaventanas y puertas abiertas.

• Utilice un respirador o m_iscarasiempre que exista la posibilidad de

inhalar vapores.

• Lea todas las instrucciones de la m_iscarapara asegurarse de que le

brindar_t la protecci6n necesaria contra la inhalaci6n de vapores

nocivos.

ADVERTENCJA

_¢ iesgo de electrocuci6n.

El contacto con los cables el_ctricos puede provocar

electrocuci6n y quemaduras.

• NUNCA rocie cerca de una fuente de energia el_ctrica.

ADVERTENCiA

La. gasolina y sus vapores son extremadamente

inflamables y explosivos.

El fuego o una explosi6n pueden causar quemaduras

severas e inclusive la muerte.

CUANBO AHADA COMBUSTIBLE O VACiEELDEPBSJTO

• Apague el limpiadora a presi6n (posici6n OFF)y d_jelo enfriar al menos

por 2 minutos antes de remover la tapa de la combustible. Afloje la

tapa lentamente para dejar que la presi6n salga del tanque.

• Llene o vacie el dep6sito de combustible a la intemperie.

•NO Ilene demasiado el tanque. Permita al menos espacio para la

expansi6n del combustible.

•Si se ha derramado combustible, espere a que se evapore antes de

arrancar el motor.

•Mantenga la gasolina alejada de chispas, llamas abiertas, pilotos, calor

y otras fuentes de ignici6n.

•NO encienda un cigarrillo o fume.

CUANBOPONBAENFUNCIONAMIENTOELEQUIPO

• Compruebe que la bujia, el silenciador, el tap6n del dep6sito de

combustible y el filtro de aire estdn instalados.

• NO arranque el motor sin la bujia instalada.

CUANDO 8PEBE EL EQUIP8

• NO incline el motor o el equipo, de tal manera que la gasolina se pueda

derramar.

• NO rocie liquidos inflamables.

CUANDO TBANSPORTE 8 BEPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible vacio, o

con la v_lvula para apagar el combustible, apagada (posici6n OFF).

• Desconecte el cable de la bujia.

CUAND8 ALMACENE 8GUABDE EL EQUIPO CON COMBUSTIBLE EN

EL TANQUE

• Alrnacene alejado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodomdsticos que posean pilotos u otras

fuentes de ignici6n, porque ellos puedenencender los vapores de la

combustible.

ADVERTEHCiA

El retroceso (repliegue r_.pido) del cable del arrancador

puede producir lesiones. El retroceso impedir_ que el

_,tk _, usuario suelte el cable a tiempo y tirar_, de su mano y

brazo hacia el motor.

Como resultado, podrian producirse fracturas,

contusiones o esguinces.

• NUNCAtire del cable del arrancador sin eliminar previamente la presi6n

de la pistola rociadora.

• Cuando arranque el motor, tire lentamente del cable basrasentir una

resistencia y, a continuaci6n, tire r_pidamente de 81para evitar su

retroceso.

• Despuds que cadatentativa que empieza, donde motor falla de correr,

siempre seiialar el fusil en la direcci6n segura,presione el seguro

(bot6n rojo) y el disparador del fusil del rocio del estruj6n para liberar

la presi6n alta.

• Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presi6n paraevitar lesiones cuando se

produzca el retroceso de la pistola.

ADVERTEHCiA

El uso de limpiadora a presi6n puede crear los charcos

y superficies resbalosas.

El retroceso de la pistola rociadora puede provocar

caidas.

• Utilice la limpiadora a presi6n desde una superficie estable.

• El area de limpieza deberd tener inclinaciones y drenajes adecuados

para disminuir la posibilidad de caidas debido a superficies resbalosas.

• Extreme las precauciones si necesita utilizar la limpiadora a presi6n

desde una escalera, un andamio u otro lugar similar.

• Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presi6n paraevitar lesiones cuando se

produzca el retroceso de la pistola.

ADVERTEHCiA

Elcontacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escapepueden inflamar los

_ ateriales combustibles y las estructuras o da_ar el

dep6sito de combustible y provocar un incendio.

• NO toque las superficies calientes y EVITElos gases del escape a alta

temperatura.

• Permita que el equipo se enfrie antes de tocarlo.

• Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presi6n, incluida la parte superior.

• El C6digo de Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad P_blica) obliga a instalar una pantalla apagachispas en los

equipos con motor de combusti6n interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestalde la USDA. Enel Estado deCalifornia.

la leyexige el uso de una pantalla apagachispas (Secci6n 4442 del

C6digo de Recursos PQblicosde California). En otros estados puede

haber leyes similares en vigor.

ADVERTEHCiA

El chorro de agua a alta presi6n que este equipo

produce,puedeatravesar la piely los tejidos

_ ubcut_.neos, provocando lesiones de gravedad que

_odrian dar lugara la amputaciOnde un miembro.

La pistola rociadora contiene agua a alta presi6n incluso

con el motor parado y el agua desconectada, que puede

causar la herida.

• NO permita en ning_n momento que NINOS operen la m_quina

limpiadora a presi6n.

• NUNCA repare la manguera de alta presi6n. Remplacela.

• NUNCA utilice ning_n tipo de sellador para reparar una fuga en una

conexi6n. Sustituya la junta tOrica o la junta.

• NUNCA conecte la manguera de alta presi6n al prolongador de la

boquilla.

• Mantenga conectada la manguera a la mdquina o a la pistola de rociado

cuando el sistema est_ presurizado.

• SIEMPRE que pare el motor, apunte con la pistola rociadora hacia una

direcci6n segura, presione el seguro (botOn rojo) y apriete el gatillo

para descargar la presiOny evitar el retroceso.

• NUNCA apunte la pistola a la gente, animales o plantas.

• NO fije la pistola rociadora en la posici6n abierta.

• NO abandone la pistola rociadora cuando la mgquina estd en

funcionamiento.

• NUNCA utilice una pistola rociadora cuyo seguro o protecci6n para el

gatillo no est6 en perfecto estado de funcionarniento.

• Aseg_rese en todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

ADVERTENCJA

"_1_ Chispearinvoluntario puedetener como resultado el

¢ fuego o el golpe el_ctrico.

CUANDOAJUSTE0 HAGAREPARACIGNESA SU MAQUINA

LIMPIADORAA PRESi6H

• Siempre desconecte el alambre de la bujia y col6quelo donde no pueda

entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJJA DEL MOTOR

• Utilice un comprobador de bujias fmrnologado.

• NO cornprueba la chispa sin la bujia instalada.

32

ADVERTEHCIA

4_ El arrancador y otras piezas que rotan pueden enredarlas manos, el pelo, la ropa, o los accesorios.

• NUNCA utilice la limpiadora a presi6n sin sus carcasas o tapas de

protecci6n.

• NO use ropa suelta, joyas o elementos que puedan quedar atrapados en

el arranque o en otras partes rotatorias.

• Ate paraarriba el pelo largo y quite la joyeria.

ADVERTENCIA

Riesgo de lesiones oculares.

•El agua rociada puede salpicar o propulsar objetos.

• Utilice siempre galas de protecci6n cuando utilice este equipo o si se

encuentra cerca de donde se est9 utilizando.

• Antes de poner en marcha la limpiadora a presi6n, asegQresede Ilevar

gafas de protecci6n adecuadas.

Utilice SlEMPRElas galas de seguridad apropiadas.

AVISO

El rociado de alta presi6n puede dafiar elementos fr_.giles,

incluyendoel vidrio.

NO dirija la pistola rociadora hacia un cristal cuando utilice la punta de

rocio de roja de 0°.

NUNCA apunte la pistola a plantas.

AVISO

Eltratamientoinadecuadodellimpiadoraapresi6npuededa_arlo

acortar su vida productiva.

si usted tiene alguna pregunta acerca de las finalidades de uso del

generador, preg0ntele a su concesionario o contacte a Sears.

NUNCA deber_n ser operadas las unidades con partes rotas o ausentes

o sin la caja o cubiertas de protecci6n.

NO eluda ningQn dispositivo de seguridad de esta mdquina.

NO intente alterar la velocidad controlada,

NO utilice la limpiadora a presi6n por encima de su presi6n nominal.

NO haga ninguna modificaci6n en la limpiadora a presi6n.

Antes de poner en marcha la m_quina limpiadora a presi6n en clima

frio, revise todas las partes del equipo y aseg0rese de que no se haya

formado hielo sobre elias.

NUNCA mueva la m_iquina halando la manguera de alta presi6n. Utilice

la manija que viene con la unidad.

Revise que el sistema de combustible no presente fugas o signos de

deterioro, como mangueras desgastadas o porosas, sujetadores flojos

o ausentes, tapa o tanque daiiados. Corrija todos los defectos antes de

operar la mdquina limpiadora a presi6n.

El equipo de alta presi6n est,1diseiiado para ser utilizado UNICAMENTE

con las partes autorizadas Sears. Si utiliza este equipo con partes que

no cumplan con lasespecificaciones minimas, el usuario asumetodos

los riesgos y responsabilidades.

33

CONOZCASUMAQUJHASISTEMADE LIMPJEZA

!i _!i_!i] Lea el Manual del Operariey las regias de segnridadantes de peneren marcha su sistemade limpieza.

I.................Compare lasiluetracionescon su sistema de limpiezaparafamiliarizarse con lasubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

---4b

A-Pistela de Reciade = Controla la aplicaci6n de agua sobre la

superficie de limpieza con el gatillo. Incluye cerrojo de

seguridad.

B- Oep6sitode Limpieza- Permite almacenar hasta 3,78 litros

(1 gal6n) de detergente para la limpiadora a presi6n.

C-Puntasde Rociado - Detergente,0°, 15° y 40°: paradiferentes

alta presi6n aplicaciones de limpieza.

B - Arrancader de Retroceso -- Usado paraarrancar el motor

manualmente.

E - Tanque del Cernbustible-- Lleneel tanque con gasolina regular

sin contenido de plomo en estepunto. Siempre habitaci6nde hoja

parala expand@ del combustible.

F- Palanca de Centrel de la V_lvala de Regnlaci6n -- Coloca el

motor en mode dearranque para el arrancador deretroceso y

detiene el motor enfuncionamiento.

G-Filtre de Aire -- Elelementode filtro tipo seco limita la cantidad

de suciedady polvo quese introduce en el motor.

H-Beml_a-- Desarrolla alta presi6n de agua.

J-Autem_tice se EnfriaSistema -- Losciclos reganper bomba

cuandoagua alcanza125°-155°F.Entibiaraguadescargar_dela

bomba enel suelo. Estesistema previeneel dafio interne debomba.

K-Tema de Alia Presi6n -- Conexi6npara la manguera de alta

presi6n.

L- Entradade Agna -- Conexi6nparala manguerade jardin.

M-Tapa del Dep6site del Aceite-- Llene el motor con aceite

aqui.

N- IVlanguerade Aita Presi6n -- Conecte un extreme a la pistola

de rociado y el otro extreme a la toma dealta presi6n.

No mostrade:

Etiquetade Identifiuaci6n (el traserocercane de plato

despreciable) -- Proporciona el modelo y el nOmerode serie de

limpiadora a presi6n. Tenga per favor estos prontamente disponible

c@.ndo Ilamar para la ayuda.

Etiquetade Advertencia eInstrnccienes -- Identifica los riesgos e

indicael procedimiento adecuadode puestaen marcha o de parada

de la limpiadoraa presi6n.

Extensi6npara Bequillas cenCenexi6n R_pida - Le permite usar

quatro puntas de rociado diferentes.

Gatasde Seggridad -- Siempre use las galas encerradas cuando

correr su limpiadora a presi6n.

34

Su sistema de limpieza requiere de cierto ensamble y estar_ lista

para ser usado OnicamentedespuOsde haber depositado el

combustible y el aceite recomendado.

Si tiene prohlemas conel ensamhle de su m;iquina limpiadera a

presi6n, Ilame ala linea de ayuda de la m_quina limpiadora a

presi6n al 1-800-222-3136.

gesembale la Limpiadora a Presi_n

1. Saquetodo el contenido de la caja de carton, a excepciOnde la

limpiadora a presiOn.

2. Abra completamente la caja de carton cortando cada una de

sus esquinas de arriba abajo.

3. Saque la limpiadora a presiOnde la caja de carton.

8. Conecte boquilla la extension al pistola rociadora.

9. Selecto/conectarApido conecta punta de rociado a la extension

de la boquilla.

Conecte el Manubrio y Limpiar el Tanque

1. Coloque el manubrio (A) sobre los soportes del mismo (B) que

ya estAn adheridos a la unidad principal. AsegOresede que los

orificios (C) en el manubrio est_n alineados con los orificios (C)

en los soportes del mismo manubrio.

Contenidode ia Caja

Revise el contenido de la caja. Si alguna de las partes no est,.

presente o estAda_ada, Ilame a la linea de ayuda de la mAquina

limpiadora a presiOnal 1-800-222-3136.

o La unidad principal

o Manubrio

o Limpiar eltanque

o La manguerade alta presiOn

o Pistola de rociado

o ExtensiOnde la boquilla con conector rApido

o Aceite para motor

o Manguera de sifOn del detergente

o Gancho dealambre de soporte de la pistola

o Bolsa de partes (incluye los elementos descritos a continuaciOn)

o Manual del operador

o Tarjetade la matricula

o Gafasde seguridad

o Bolsa con 4 puntas de rociado de conexiones rApidas

multicolores

o Piezaspara la manubrio (incluye Io siguiente):

o Pernos del Soporte (2)

. Perno "L"

o Perilla Pl_tstica(4)

o Pinzasde Arbol (4)

Familiaricesecon cada parte antes de ensamblar la mAquina

limpiadora a presiOn.Compare el contenido con la ilustraciOn de la

p_.gina34. Si alguna de la partes no est,. presente o se encuentra

da_ada,Ilame a la lineade ayuda de la mAquinalimpiadora a

presibn al 1-800-222-3136.

MONTAJEDELSISTEMADELIMPIEZA

Usted deber_ Ilevar a cabo los siguientes procedimientos antes de

poner en funcionamiento su sistema de limpieza:

1. Llene y mande en tarjeta de matricula.

2. Conectemanubrio y limpiar el tanque a unidad principal.

3. Conectela manguerade sifOn del detergente a la bomba.

4. A_adaaceite al motor.

5. A_ada gasolina al tanque de combustible.

6. Conectemangueraa altapresibn a pistola rociadora y a bomba.

7. Conecteel suministro de agua a bomba.

NOTA:Talvezser_.necesariomoverlos soportesdelmanubriode

unladoa otro paraalinearel manubriodetal maneraquepueda

deslizarsesobrelossoportesdelmismomanubrio.

2. Inserteelpernodelsoporte(D)atravOsdelos orificiosdesde

fueradela unidady sujeteunaperilladeplAstico(E)desdeel

interiordelamismaunidad.Aprietemanualmente.

Coloque la limpiar el tanque (F) sobre los orificios (G) del

manubrio (vista desdela parte delantera de la unidad).

Presione las pinzas de Arbol (H) para introducirlas en los

orificios hasta que queden a nivel con la limpiar el tanque.

./

./

Inserte el "L" gancho (J) del agujero apenas arriba la limpiar el

tanque en el derecho de la manubrio (visto desde la parte

delanterade la unidad). Sostenga el gancho en lugar y fije la

perilla de pKstico (K). Apriete la perillas manualmente.

,' i/

/

35

Inserteelganchodealambredesoporte(A) delapistolaa

tra%sdelorificiosituadojustoencimadellimpiareltanqueen

el izquierdadela manubrio(vistodesdelapartedelanteradela

unidad).Sujeteel ganchodealambreensu posiciOny coloque

un perilladeplAstico(B)desdeel interiordelaunidad.Apriete

a mano.

Montaje de Manouera de Sif_n del Detergente a

la Bomba

La limpiadoraa presiOnestAequipadacon dos manguerasde

inyecciOnde detergente.Una de elias est,.conectadaal depOsitode

limpieza,y la otra estAsueltay se utiliza parainyectar detergentes

aptos parala limpiadora a presiOndesde una botella u otro recipiente.

Conecteuna de las mangueras de inyecciOnde detergente (C) al

acoplamiento dentado de la manguera(B) de la bomba.

IMPORTANTE:SOlose puede utilizar una de las mangueras de

inyecciOnde detergente en un momento dado. Cuando no se utilice

el depOsitode limpieza, asegOresede que la Ilave de paso de

detergente del depOsitode limpieza est6 en la posiciOn"Off". ®

o

Aoreoue Aceite de Motor

1. Coloquela limpiadora a presiOnen una superficie plana y "

nivelada. o

2. Limpie la zona de alrededor del orificio de Ilenado deaceite y

quite el tapOn amarillo.

3. Con la ayuda de un embudo (opcional), vierta lentamente todo

el contenido de la botella de aceite por el orificio de Ilenado de 1.

aceite.

2.

AV/SO

Eltratarniento inadecuado del limpiadora a presiOnpuede dafiarlo

'acortar su vida productiva.

NOprocureacodarni empezarel motoranteshasido atendidoa

apropiadamentecon elaceiterecomendado.Estopuedetenercome

resultadounaavefiadel motor.

4. Vuelva a colocar el tapOny apri_telo firmemente.

Aoregue Gasofina

ElcomhustibJedebereunirlos siguientesrequisites:

•Gasolinasin plomolimpiay nueva.

•Unminimode87octanos/87AKI(91 RON).Parauso agran

altitud,consulteGranattitud.

.Elmotoradmitegasolinaconhastaun10%deetanol(gasohol)o

hastaun15%deMTBE(_termetilterbutilico).

AV/SO

Eviteel da_o del limpiadora a presiOn.

El fracaso para seguir Manual de Operario para el combustible

reccomendations qarantia de vacios.

NOutilicegasolinano autorizada;por ejemplo,E85.

NOmezcleaceitecongasolina.

NOmodifiqueel motorparahacerlofuncionarconotroscombustibles.

Paraevitar la formaciOn de carbonilla en el circuito de combustible,

siempre que a_adacombustible, m_zclelo con un estabilizador.

Consulte Almacenamiento.NOtodos los combustibles son iguales.

Si detecta problemas de arranque 0 de rendimiento despuOsde

utilizar un combustible, pruebe a cambiar de proveedor 0 de marca.

Estemotor est,. certificado para funcionar con gasolina. Su sistema

de control de emisiones es EM (Modificaciones del motor).

ADVERTEHCIA

_La gasolina sus son extremadamente

Y vapores

inflamables y explosivos.

Elfuego o una explosion pueden causarquemaduras

severase inclusive la muerte.

CUANDOANADACOMBUSTIBLEELDEP6SITO

• Apagueellimpiadoraa presiOn(posiciOnOFF)y dOjeloenfriaral menos

por 2 minutosantesde removerlatapadela combustible.Aflojela

tapalentamenteparadejarquelapresiOnsalgadel tanque.

LleneeldepOsitode combustiblea la intemperie.

NOIlenedemasiadoeltanque.Permitaalmenosespacioparala

expansiondelcombustible.

Sise haderramadocombustible,esperea queseevaporeantesde

arrancarel motor.

Mantengala gasolinaalejadade chispas,llamasabiertas,pilotos,calor

y otrasfuentesdeignici6n.

NOenciendauncigarrilloo fume.

Limpie el Area alrededor de la tapa de Ilenado del combustible,

retire la tapa.

A_adalentamente gasolina sin plomo (E) al depOsitode

combustible (F). NOa_ada combustible en exceso. Deje

aproximadamente4 cm (1,5") de espacio (G) en el depOsito

para permitir la expansion del combustible, como se muestra.

36

3. Instale la tapa del tanque de combustible y la espera para

alg_n combustible rociado para evaporar.

iPRECAUCI6N!Los combustibles con mezclade alcohol (gasohol,

etanol o metanol) pueden atraer la humedad y provocar la

separaci6ny formaciOnde _cidos durante el almacenamiento.Los

gases _cidos pueden da_ar el circuito de combustible y el motor

durante el almacenamiento.

Paraevitar estetipo de problemas, vacie el circuito de combustible

cuando vaya a almacenar la unidad durante 30 dias o m_.s.Vacieel

dep6sito de combustible, arranque el motor y d_jelo funcionar hasta

que los conductos de combustible y el carburador queden vacios.

Utilice combustible nuevo la pr6xima temporada. Paraobtener m_.s

informaci6n al respecto, consulte Almacenamiento.

NUNCAutilice productos limpiadores para motores o carburadores

en el dep6sito de combustible, ya que podrian provocar da_os

permanentes.

Granaltitud

Enaltitudessuperioresa 1.524metros(5.000pies),sedeber_

utilizargasolinacon unminimode85 octanos/85AKI (89RON).

Paraseguircumpliendola normativasobreemisiones,es necesario

ajustarla unidadparasu uso agranaltitud.Denorealizarseeste

ajuste,elrendimientose reducirAy elconsumodecombustibley

las emisionesaumentarAn.Paraobtenermdsinformaci6nsobreel

ajusteparagranaltitud,consultecon undistribuidorcualificadode

Sears.Nose recomiendautilizarel motoraaltitudesinferioresa

762metros(2.500pies)conel juegodegranaltitud.

Conecte ia Manouera ye] Suministro de Aoua a

la Bomba

NO hagafuncionar la bomba si no tiene el suministro conectadoy

labierto.

_. Eldaiioalalimpiadoraapresi6n, resultadodeladesatenoi6naesta Jprecauci6n,noser_cubiertopor lagarantia.

NOTA:Antes deconectar las mangueras, retire y deseche los

tapones de transporte de la salida de alta presi6n y de la entrada de

agua de la bomba.

1. Retrocedala mangueraa alta presi6n y conecte a la base de la

pistola rociadora. Apriete con la mano.

ADVERTENCJA

_ l chorro de agua a alta presiOn que este equipo

produce, puede atravesar la piel y los tejidos

subcut_.neos, provocando lesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

• NUNCA conecte la rnanguera de alta presi6n al prolongador de la

boquilla.

• Mantenga conectada la rnanguera a la rn_iquinao a la pistola de rociado

cuando el sisterna est6 presurizado.

• AsegSreseen todo rnornento de conectar correctarnente la pistola

rociadora, las boquillas y los accesorios.

Conecte el otro extremo de la manguera a alta presi6n, a la

salida dealta presi6n de la bomba. Apriete con la mano.

37

Antes de que conecte la manguera de jardin a la entrada de

agua,inspeccione el colador de la entrada (A). Limpie el colador

si tiene residues o solicite su remplazo si est_ dafiado. NOhaga

funcionar la lirnpiadoraa presi6nsi el filtro de entrada falta

e est;_da_ade.

4. Haga correr el agua a trav_s de la manguera de su jardin per

30 segundos para limpiar cualquier escombro que se

encuentre en ella. Desconecte el agua.

IMPORTANTE:Hace NOagua de parar de siphon para el

abastecimiento de agua. Useagua SOLOfria (menos que IO0°F).

5. Conectela manguerade jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua. Apriete con la mane.

AV/SO

El uso de una%lvula unidireccional (igualador de presi6n 0

v_lvula de retenci6n) en la entrada de la bomba puede producir

dafios en la bomba 0 en el conector de entrada.

DEBEhaberunminimode3 metros(5 pies)de mangueraderiego

libreentrelaentradadela limpiadoraa presi6ny oualquierdispositivo,

comeunigualadordepresi6no unavdlvuladeretenci6n).

Eldaiioa lalimpiadoraa presi6n,resultadodela desatenci6naesta

precauci6n,noser_icubiertoperla garantia.

ADVERTENCiA

Riesgo de lesiones oculares.

• El agua rociada puede salpicar o propulsar objetos.

• Utilice siempre gafas de protecci6n cuando utilice este equipo o si se

encuentra cerca de deride se esterutilizando.

• Antes de poner en marcha la limpiadora a presi6n, aseg_rese de Ilevar

gafas de protecci6n adecuadas.

• Utilice SIEMPRElas gafas de seguridad apropiadas.

6. ABRA el agua, apunte con la pistola hacia una direcci6n segura

presione el seguro (bot6n rojo) (B) y apriete el gatillo para

eliminar el aire y las impurezas del sistema de bombeo.

LISTADEREVISIONPREVlAALARRAHQUE

DELMOTOR

Revise la unidad para asegurarse que ha Ilevadoa cabo los

siguientes procedirnientos:

1. AsegL]resede leer las secciones Reglas de SeguHdady

Operacidnantes de usar el sistema de limpieza.

2. Revise que los sujetadores del carrete de la manguera est@

apretados.

3. Revise que haya side depositado aceitey est_ al nivel correcto

en la caja del cigQefialdel motor.

4. Deposite la gasolina adecuadaen el tanque del combustible.

5. Revise quetodas las conexiones de las mangueras (alta

presi6n y suministro de agua) est@ apretadas correctamente y

que no existan dobleces, cortes o dafio de la manguera de alta

presi6n.

6. Proporcione el suministro de agua adecuado (que no exceda

los 100°F).

38

COMBUSARSU SISTEMADELIMPIEZA

Si tiene problemas con el funcionamiento de su m_.quinalimpiadora

a presiOn,por favor Ilameala lineade ayuda de la m_quina

limpiadora a presi6n al 1-808-222-3136.

Ubicaci6n del Hmpiadora apresi6n

Espacie fibre airededor del limpiadora a presi6n

ADVERTENCIA

_ Los gases y el calor de escapepueden inflamarlos

materiales combustibles y lasestructuras o da_ar el

depOsitodecombustible y provocar un incendio.

• Dejeun espaciominimode 152cm (5 pies)alrededordel limpiadoraa

presi6n,incluidala partesuperior.

Coloque la limpiadora a presiOna la intemperie en una zona en

donde no se acumulen gases de escape mortales. Aseg0resede que

los gases de escape (A) no puedan entrar por ventanas, puertas,

tomas de aire de ventilaciOnu otras aberturas en un espacio

cerrado en el que puedan acumularse. Tengaen cuenta los vientos y

las corriente de aire preponderantes cuando elija la ubicaciOndel

limpiadora a presi6n.

ADVERTENCIA

AI motor funcionar, se produce monOxido de carbono,

un gas inodoro y venenoso.

Respirar monOxidode carbono puede provocar dolor

de cabeza,fatiga, mareos, vOmitos, confusion, ataques,

n_.useas,desmayos o incluso la muerte.

• Opereel limpiadoraa presiOnSOLAMENTEal airelibre.

• AsegOresedequelosgasesdeescapeno puedanentrarporventanas,

puertas,tomasdeairedeventilaciOnu otrasaberturasenun espacio

cerradoen el quepuedanacumularse.

• NOarranqueni dejefuncionarel motoreninterioresnienzonas

cerradas,aunquehayaventanasy puertasabiertas.

Para Porteren Marcha eJ Sistema de Limpieza

Paradarle arranque a su sistema de limpieza movido a motor por

primera vez, siga estas instrucciones paso a paso. Esta informaciOn

acerca de la puesta en marcha inicial tambi@ es v_.lidapara cuando

vaya a darle arranque al motor despu_s de haberlo dejado la

m_.quinalimpiadora a presiOnfuera de funcionamiento por Io

menos un dia.

1. Coloque la m_.quinalimpiadora a presiOnen un _.reacercana a

una suministro de agua exterior capaz de abasteceragua a un

volumen mayor de 3.2 galones por minuto en no menos que

20 PSI en el fin de arandelade presiOnde la manga del jardin.

2. Revise que la manguerade alta presiOnse encuentre

conectadafirmemente a la pistola de rociado y a la bomba. Yea

Montaje.

3. Aseg_rese que la unidad est6 nivelada.

4. Conecte la manguera de jardin a la entrada del agua. Aprietela

con la mano.

/

AV/SO

NO hagafuncionar J

la bornbasi no tiene el surninistro conectado y

Jabierto. J

_ EldaiioalalirnpiadoraapreeiOn,resultadodeladesatenciOnaesta JprecauciOn,noser_cubiertopor lagarantia.

5. Abra el agua, apunte con la pistola hacia una direcciOn segura

presione el seguro (botOn rojo) y apriete el gatillo para eliminar

el aire y las impurezas del sistema de bombeo.

6. Coloque el colorO r@ido conecta puntas de rodo en las

ranuras en el poseedor eso's conectado a la extension de la

boquilla.

7. Conecte la extension de la boquilla a la pistola rociadora.

ApriOtelacon las manos.

8. Seleccionela puntas de rocio de conexiOnr_.pidaque usted

deseee ins_rtela en el extremo de la extension de la boquilla.

Yea Como Usar /as Puntas de Rocfo.

39

Aseg[irese de que la control de la v_.lvula de admisi6n se

encuentre en la posici6n "R_ipide" ("Fast") (A), que se distingue

de un conejo.

\

IIVIPORTANTE: Antes de poner en marcha la limpiadora a presiOn,

asegOrese de Ilevar gafas de protecci6n adecuadas.

ADVERTENCIA

Riesgo de lesiones oculares.

"El agua rociada puede salpicar 0 propulsar objetos.

•Utilice siempre gafas de protecci6n cuando utilice este equipo o si se

encuentra cerca de donde se est9 utilizando.

•Antes de poner en marcha la limpiadora a presi6n, asegLiresede Ilevar

gafas de protecci6n adecuadas.

•Utilice SlEMPRElas galas de seguridad apropiadas.

NOTA: Estaunidad est,. equipada con un motor ReadyStartG. Los

motores ReadyStart® no requieren cebado ni estrangulamiento.

10. Cuandoarranque el motor, col6quese en la posici6n que se

recomienda a continuaciOn. Sujete la manija y hale ligeramente

la manija del arranque hasta que sienta cierta resistencia.

Despu_s h_.lelar_pidamente.

11. Jale la cuerda de arranquelentamente.NOpermita que la cuerda

regrese bruscamenteencontra del arrancador.

ADVERTEHCIA

Elretroceso(replieguer4pido)delcabledelarrancador

puede producir lesiones. El retroceso impedir_ que el

_-, usuario suelte el cable a tiempo y tirar_, de su mano y

brazohaciael motor.

Comoresultado,podrianproducirsefracturas,

contusiones 0 esguinces.

•NUNCAtire del cable del arrancador sin eliminar previamente la presiOn

de la pistola rociadora.

•Cuando arranque el motor, tire lentamente del cable hasta sentir una

resistencia y, a continuaci6n, tire r@idamente de _1para evitar su

retroceso.

•Despu6s que cada tentativa que empieza, donde motor falla de correr,

siempre seiialar el fusil en la direcciOn segura, presione el seguro

(bot6n rojo) y el disparador del fusil del rocio del estrujOn para liberar

la presiOnalta.

•Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presiOn para evitar lesiones cuando se

produzca el retroceso de la pistol&

ADVERTENCIA

El chorro de agua a alta presi6n que este equipo

produce,puedeatravesar la piely los tejidos

_ ubcut_.neos, provocando lesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

La pistola rociadora contiene agua a alta presi6n incluso

con el motor parado y el agua desconectada, que puede

causar la herida.

•NO permita en ning0n momento que NINOS operen la mdquina

limpiadora a presiOn.

•Mantenga conectada la manguera a la mdquina o a la pistola de rociado

cuando el sistema est6 presurizado.

•NUNCA apunte la pistola a la gente, animales o plantas.

•NO fije la pistola rociadora en la posici6n abierta.

•NO abandone la pistola rociadora cuando la m_quina estd en

funcionamiento.

•NUNCA utilice una pistola rociadora cuyo seguro o protecciOn para el

gatillo no est6 en perfecto estado de funcionamiento.

•AsegSreseen todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

ADVERTEHCIA

s_ El contacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escape pueden inflamar los

._ materiales combustibles y las estructuras o da_ar el

dep6sito de combustible y provocar un incendio.

o

o

®

®

NOtoque las superficies calientes y EVITElos gases del escape a alta

temperatura.

Permita que el equipo se enfrie antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presi6n, incluida la parte superior.

El C6digo de Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad POblica)obliga a instalar una pantalla apagachispas en los

equipos con motor de combusti6n interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestalde la USDA. En el Estado de California,

la leyexige el uso de una pantalla apagachispas (Secci6n 4442 del

C6digo de Recursos POblicosde California). En otros estados puede

haber leyes similares en vigor.

40

NOTA: Siempre mantenga la control dev_lvula de regulaciOnen el

"Rdpide" ("Fast") posicione cu_.ndooperar la limpiadora a presi6n.

C_mo Detener su Sistema de Limpieza

1. Suelte el gatillo de la pistola rociadora y dejefuncionar el

motor al ralenti durante dos minutes.

2. Mueva el acelerador a la posici6n "Slew" (Lente), luego a la

posici6n "Step" (Parada) (A).

3. SIEMPREfusil de punto en una direcci6n segura, presione el

seguro (bot6n rojo) y el disparador del fusil del rocio del

estruj6n para liberar la presiOnretenida de la pleamar.

IMPORTANTE:La pistola rociadora contiene agua a alta presi6n

incluso con el motor paradey el agua desconectada.

ADVERTENCIA

El chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

_ ubcut_.neos,provocando lesiones de gravedad que

podrian dar lugar a la amputaci6n de un miembro.

Lapistola rociadoracontieneaguaa alta presiOnincluso

con el motor paradey el agua desconectada,que puede

causarla herida.

• Mantengaconectadalamangueraa lam_quinao a la pistoladerociado

cuandoel sistemaest6presurizado.

• SlEMPREquepareel motor,apunteconla pistolarociadorahaciauna

direcciOnsegura,presioneelseguro(botOnrojo)y aprieteelgatillo

paradescargarla presi6ny evitarel retroceso.

C6mo usar ias puntas de rocio

La conexi6n r_.pidade la extensi6n para boquillas le permite usar

quatro puntas de rocio diferentes. Siempre que est_ activado el

seguro del gatillo de la pistola rociadora, se pueden cambiar las

puntas de rociado con la limpiadora a presi6n en funcionamiento.

Laspuntas de rocio tienen diferentes patrones de rociado come se

ilustra a continuaci6n.

La Presi6n Baja

Negra

Usadapara aplicar

detergentes

400Blanca

1750 PSI

2.3 GPM

La Presi6nAJta

150Amarilla 0° Roja

2200PSI 2550PSI

2.2 GPM 2.0 GPM

Para cambiar las puetasde recie:

1. Desplacehacia atr_s el anillo del conector r_pido y tire de las

puntas de rocio. Guardelas puntas de rocio en el soporte de la

prolongador de la boquilla.

ADVERTENCIA

El chorro deagua a alta presi6n que este equipo

_ roduce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

• NUNCAintercambiepuntasde rociosin haberaseguradoelcerrojode

seguridaddel gatillo.

• NOtuerzapuntasderocioalrociar.

2. 8eleccionelapuntaderociadodeseada:

* Paraunenjuagadosuave(bajapresiOnymayorcaudal),

paraunalimpiezasuavedecoches/camiones,barcos,

RVs,mueblesdejardin,cortac_spedes,etc.,seleccionela

puntaderociadoblancade40°.

* Paraunenjuagadogeneral(mediapresi6nymedio

caudal),idOneoparalamayoriadelaslimpiezas,como

revestimientosexteriores,patiosdeladrillo,suelosde

madera,entradas,aceras,suelosdegaraje,etc.,

seleccionelapuntaderociadoamarillade15°.

* Paraunenjuagadodem_.ximapotencia(altapresiOny

bajocaudal),parasuperficiesrebeldesodedificilacceso,

comosuperficiesdeplantasaltas,eliminaci6ndepintura,

manchasdeaceite,eliminaci6nde6xidouotras

sustanciasdificiles(alquitr_m,resina,grasa,cera,etc.),

seleccionelapuntaderociadorojade0°.

*Paraaplicar productos detergentes o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la punta de

rociado de detergente negra.

3. Desplace haciaatr_s el anillo, inserte la nueva punta de rociado

y suelte el anillo. Tire de la punta de rociado para comprobar

que est,. bien montada.

Usoinciina

oPara unalimpieza m_s efectiva, mantenga la boquilla de rociado

de 20 a 61 cm (8 a 24 pulgadas) de la superficie de limpieza.

. 8i coloca la boquilla de rociado demasiado cerca podria da_ar

la superficie, especialmente cuando est_ usando el modo de

alta presi6n.

o NO coloque la boquilla a menos de 15 cm (6 pulgadas) cuando

est6 limpiando Ilantas.

Limpieza y Aplicaci_n deJ Detergente

APeECnUClbe

Los productos quimicos pueden provocar lesiones de gravedad

'/o da_os materiales.

NUNCAutiliceliquidosc_usticoscon lalimpiadoraa presi6n.

UseEXCLUSIVAMENTEdetergenteso jabonesespecialesparala

limpiadoraa presiOn.Sigatodas lasinstruccionesdelfabricante.

Para apiicar el deteroente, si_jalos siguientes pasos:

1. Conecte deseado manguera de inyecciOnde detergente

conforme a las instrucciones que se detallan en la secci6n

Conectela manguera de inyeccidn de detergentea la bomba.

IMPORTANTE:AsegL_resede que el motor est_ parado y ffio antes

de cambiar las manguerasde inyecci6n de detergente.

ADVERTENCIA

s_ Elcontacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escapepueden inflamar los

_ ateriales combustibles y las estructuras o da_ar el

depOsitode combustible y provocar un incendio.

• NO toque las superficies calientes y EVlTE los gases del escape a alta

temperatura.

• Permita que el equipo se enfrie antes de tocarlo.

2. Reviseel uso de la puntas de rocio.

3. Prepare la soluciOndetergente siguiendo las instrucciones del

fabricante.

4. AsegOresede que la Ilavede paso de detergente del dep6sito

de limpieza est,. en la posici6n "Off".

5. Si utiliza un dep6sitode limpieza,vierta detergenteensu interior.

NOTA:La capacidad del depOsitode limpieza es de 3,78 I (1 gal6n).

6. AsegOresede que la puntas de rocio de detergente negra estA

montada.

NOTA:NO se puede aplicar detergente con las puntas de rocio de

alta presiOn(Blanca,Amarilla o Roja).

7. AsegOresede que la manguera del jardin estAconectada a la

entrada deagua. Compruebe que la manguera de alta presi6n

estAconectadaa la pistola rociadora y a la bomba.Abra la

alimentaci6n de agua.

AV/SO

Usted deber_ conectar todas las mangueras antes de darle

arranque al motor.

Arrancarel motorsintenertodaslas manguerasconectadasy sinel

suministrodeaguaABIERTO(ON)causar_eldaiio dela bomba.

Eldaiioa lalimpiadoraa presi6n,resultadodela desatenci6naesta

precauci6n,noser_cubiertopor lagarantia.

8. Ponga en marcha el motor siguiendo las instrucciones de la

secci6n C6moponer en funcionamiento la limpiadora a

presi6n.

9A. Si utiliza el dep6sito de limpieza, gire la Ilave de paso de

detergente del dep6sito hasta la posici6n "On" (A).

IMPORTANTE:Si utiliza una manguerade inyecci6n de detergente,

aseg0rese de que la Ilavede paso de detergente del dep6sito de

limpieza est_ en la posici6n "Off".

9B. Si utiliza una manguerade inyecci6n de detergente, coloque el

extremo del filtro peque_o deltubo de inyecci6n de detergente

en el recipiente del detergente.

NOTA:Aseg0rese de que el filtro est_ totalmente sumergido

mientras se aplica el detergente.

AVISO

El contacto con el silenciador a alta temperatura puede producir

da_os en el tubo de inyecci6nde detergente.

Cuandocoloqueelfiltro en labotelladeldetergente,coloqueeltubo de

maneraquenoentreencontactoaccidentah'nentecon elsilenciador

caliente.

10. Aplique el detergente sobre la superficie seca,comenzando en

la parte inferior del _.reay dirigi_ndose haciaarriba, utilizando

movimientos largos, parejos y superpuestos.

11. Permita que el detergente "penetre"de 3 a 5 minutos antes de

enjuagar.Vuelva a aplicarlo cuando sea necesario para evitar

que la superficie se seque. NOpermita que el detergente se

seque.Si permite que el detergente se seque,la superficie

podria quedarcon manchas.

42

Enjuage de la M_quina Limpiadora aPresi6n

Despu_sde haberapJicado eJdetergente, refriegue Jasuperficie

yenjuagela de la siguiente manera:

1. AsegL_resedeque la %lvula de paso de detergente est_ en la

posici6n "Off".

2. Retire la puntas de rocio de detergente negra del prolongador

de la boquilla.

3. Seleccionee instalela puntas de rocio de alta presi6n deseada

conforme a lasinstruccionesde la secci6n C6mo usar e/

puntas de rocio.

4. Mantenga la pistola de rociado a una distancia segura del _.rea

que planearociar.

ADVERTEHCIA

EI retroceso de la pistola rociadora puede provocarcaidas.

•Utilice la limpiadora a presi6n desde una superficie estable.

• Extreme las precauciones si necesita utilizar la limpiadora a presi6n

desde una escalera, un andamio u otro lugar similar.

• Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presi6n paraevitar lesiones cuando se

produzca el retroceso de la pistola,

5. Aplique un rociado de alta presi6n a una peque_azona y luego

compruebe si se ha producido algOntipo de da_o. Si no

aprecia da_os, continOeen el paso 6.

6. Comience en la parte superior del _.reaqueva a enjuagar,

dirigi6ndose haciaabajo con los mismos movimientos

superpuestos que utiliz6 para la limpieza.

Sistema de Enfriamiento Autom_tico

(AfivioT6rmico)

Elagua que circula dentro de la bomba puede alcanzartemperaturas

entre los 125°-155°F si hacefuncionar el motor de su m_quina

limpiadora a presi6n de 3 a 5 minutos sin oprimir el gatillo de la

pistola de rociado. El sistema deenfriamiento autom_tico se activa a

estatemperatura y enfria la bomba descargande agua ualiente en

el pise, evitande asi el dahe interne de la hemha.

43

INFORMACiOHTECHICASOBREELMOTOR

El motor es de uno cilindros, de L-cabeza,refrigerado por aire y de

baja emisi6n.

Enel Estado de California, los motores de la 120000 han obtenido la

certificaci6n del California Air Resources Board (Consejo de

recursos de aire de California) de cumplimiento de la normativa

sobre emisiones durante 125 horas. Esta certificaci6n no supone

para el comprador, el propietario o el usuario ninguna garantia

adicional en Io relativo al rendimiento y a la vida _til del motor. Las

garantias del motor ata_en exclusivamente al producto y alas

emisiones que se declaran en este manual.

Potencia Nominal

El valor de potencia bruta de cada modelo de motor de gasolina se

indicaenla etiqueta conforme a los requisitos del c6digo J1940

(Procedimiento de valoraci6n de potencia y par de peque_os

motores) de la SAE (Society of Automotive Engineers, Sociedad de

ingenieros de automoci6n). Los valores nominales se han obtenido

y corregido conforme al c6digo SAEJ1995 (Revisi6n 2002-05). Los

valores de par se obtienen a 3060 rpm, y los valores de potencia, a

3600 rpm. La potencia bruta real del motor ser_.inferior y

depender_.,entre otros factores, de las condiciones ambientales de

uso y de las variaciones entre distintos motores del mismo modelo.

Dada la amplia variedad de productos que utilizan nuestros motores

y la multitud de factores ambientales que pueden afectar a su

funcionamiento, es posible que el motor de gasolina no desarrolle

toda su potencia bruta nominal en determinados equipos (potencia

"en la aplicaci6n" o neta real). Estadiferencia se debe, entre otros, a

los siguientes factores: accesorios (filtro de aire, escape,carga,

refrigeraci6n, carburador, bomba de combustible, etc.), limitaciones

de la aplicaci6n, condiciones ambientales de uso (temperatura,

humedad, altitud) y variaciones entre distintos motores de un

mismo modelo. Briggs & Stratton podrd sustituir el motor de esta

serie por otro de mayor potencia nominal en caso de limitaciones

de fabricaciOno capacidad.

Esta limpiadora a presi6n est_ clasificada conforme a la norma

PW101 (comprobaci6n y clasificaci6n de rendimiento de

limpiadoras a presi6n) de la Asociaci6n de fabricantes de bombas a

presi6n (Pressure Washer Manufacture Association, PWMA).

ESPECIFICACIONESDELPRODUCTO

Especificaciones de JaM_quina Limpiadora a

Presi6n

Presi6n desalida m_.xima ......................... 2,550 PSI

Caudal m_.ximo.................................. 2.3 GPM

Mezclade quimicos .................. UsesegOninstrucciones

Temperatura del suministro

deagua ............................ Queno exceda los IO0°F

Especificaciones del Motor

Di_.metrode camisa ................... 68 mm (2,69 pulgadas)

Carrera ............................. 52 mm (2,04 pulgadas)

Desplazamiento ...................... 190 cc (11,57 pulgadas)

Bujia

Tipo: .................... Briggs & Stratton 802592 o 5095D

Calibrar Separaci6na: ............. 0.030 pulgadas (0.76 mm)

Entrehierro del inducido: ....................... 0,15-0,25 mm

(0,006-0,010

pulgadas)

Holgura de la v_.lvulacon muelles de v_.lvulainstalados y pist6n de

6 mm (0,25 pulgadas) pasado el punto muerto superior (comprobar

con el motor enfrio)

Admisi6n ............... 0,13-0,18 mm (0,005-0,007 pulgadas)

Escape ................. 0,18-0,23 mm (0,007-0,009 pulgadas)

Capacidad de Gasolina .......................... 1.6 Cuartos

Capacidad deAceite ...................... 0.5 litros (18 onzas)

NOTA:Para que el rendimiento sea @timo, la carga del motor no

debesuperar el 85% de su potencia nominal. La potencia del motor

se reducir_,un 3,5% por cada300 metros (1.000 pies) de altitud y

un 1% por cada 5,6 °C (10 °F) a partir de 25 °C (77 °C). Funcionar_.

satisfactoriamente en un _.ngulode hasta 15°.

44

RECOiViENDACiONESGENERALES

Plan de mantenimiento

Siga los intervalosde horas o de calendario, los que sucedan antes.

Si opera,en condiciones adversas (se_aladas m_s abajo) es

necesario un mantenimiento m_s frecuente.

*Cambieel aceite del motor

,Revise/limpie el filtro de la entrada de agua1

,Revise la manguerade alta presi6n

,Revise la mangueradel detergente

*Revise la pistola aspersoray verifique que no haya

fugas en el ensamblaje

*Limpie los residuos

*Oompruebeel nivel de aceite

*Mantenimiento del filtro de aire2

*Oambieel aceite del motor2

*Servicio al sistema de la bujia

*Servicio a la bujia

*Limpie el sistema de refrigeraci6n2

Lirnpiar si est_ obstruido. Rernplazar si est_ perforado o roto.

2 Servicio rn_s a menudo bajo condiciones de suciedad o polvo.

Recomendaciones generales

El mantenimiento peri6dico mejorar_ el rendimiento y prolongar_ la

vida Otildel limpiadora a presi6n. Si necesitaasistencia, consulte

con un distribuidor de Sears o con otro distribuidor cualificado.

La garantiade la mdquinalimpiadoraa presi6n NOcubre los

elementosque hansido sujetos a abuso o negligenciapor parte del

operador. Parahacer%lida la coberturatotal dela garantia,el

operadordeber_mantener la lavadoradepresiOntal y como se indica

en el manual,incluyendo su adecuadoalmacenamiento,como se

describeen la secci6nAlmacenamientoen el Inviernoy

Almacenamientoprolongado.

NOTA: Unavez al a_o, usted deber_,limpiar o remplazar la bujia y el

filtro de aire. Una bujia nuevay un filtro de aire limpio garantizan

una mezcla decombustible-aire adecuaday le ayuda a su motor a

funcionar mejor y a tener unavida Otilm_s prolongada.

Romba de Aceite

NOrealice ninguna operaci6n de mantenimiento con el aceite de la

bomba. La bomba se suministra prelubricada y sellada en f_brica, y

no requiere lubricaci6n adicional durante su vida Otil.

Control de Emisiones

Cualquier establecimientooindividnoespecializadoen la

reparaci6nde motores q.e no sean de antomoci6npnede

encargarsedel mantenimiento, la snstituci6ny la reparaci6n de

los dispositivos ysistemas de controlde emisiones.Noobstante,

para realizarla revisi6n gratuita de control de emisiones, deber_

acudir a un distribuidor autorizado por elfabricante. Wase Garantfa

de emisiones.

Antes de Carla Use

1. Reviseel nivel de aceite del motor.

2. Limpie los residuos.

3. Revisesi existen da_os en el colador de la entrada de agua.

4. Revisesi existen da_os en el dep6sito de limpieza.

5. Revisesi existen fugas en el conjunto de la extensi6n para

boquillas y pistola.

6. Elimine el aire y los contaminantes de la bomba.

MANTENIMIENTODE LA MAQUIHA

LIMPIADORAA PRESI6N

LimpieJosResiduos

Limpie a diario, o antes decada uso, los residuos acumulados en el

limpiadora a presi6n. Mantenga limpias las conexiones, los muelles

y los mandos. Limpie todo resto de combustible dela zona que

rodea al silenciador y de detr_s del mismo. Inspeccione las ranuras

paraaire de enfriamiento y la apertura del limpiadora a presiOn.

Estasaperturasdeber_.nmantenerselimpias y despejadas.

Mantenga limpios los componentes del limpiadora a presi6n para

reducir el riesgo de sobrecalentamiento e ignici6n de los residuos

acumulados.

Utilice un trapo hOmedopara limpiar las superficies exteriores.

AV/SO

El tratamiento inadecuado del limpiadora a presi6n puede dafiarlo

acortar su vida Droductiva.

NOinsertecualquierobjetoa tray,s de lasranurasdeenfriarniento.

Puede usar un cepillo de cerdas suaves para retirar la suciedad

endurecida,aceite, etc.

Puede usar una m_quina aspiradora paraeliminar suciedady

residuos sueltos.

Revisey LimpieeJCoiadorde Entrada

Examineel colador de entrada de la manguera dejardin. Limpielo si

est,.tapado o remplacelo si est_ roto.

45

Revise la Manguera de AIta Presi_n

Las mangueras de alta presi6n pueden desarrollar fugas debido al

desgaste, dobleces o abuso. Revisela manguera antes de cada uso.

Revise si existen cortes, fugas, abrasiones, levantamiento de la

cubierta, da_o o movimiento de los acoplamientos. Si existe

cualquiera de estas condiciones, remplace la manguera

inmediatamente.

ADVERTENCIA

EI chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

subcutAneos, provocando lesiones de gravedad que

podrian dar lugar a la amputaciOnde un miembro.

• NUNCAreparela rnangueradealtapresi6n.Rernplacela.

• Rernplacelaconunarnangueraquecurnplaconlacapacidadminimade

presi6ndesu rn_quinalirnpiadoraa presi6n.

Revise la Pistola y la ExtensiOn para i|oquiflas

Examinezle branchement du boyau au pistolet _ pulv_risation et

assurez-vous que le branchement est solide. Faites I'essai de la

d_tente en appuyant sur le bouton rouge et en vous assurant que la

d_tente revient _.sa position initiale Iorsque vous la relAchez.Vous

ne devriez pas_tre en mesured'actionner la d_tente sans avoir

appuy_ sur le bouton rouge. Remplacezle pistolet _.pulv_risation

imm_diatement s'il _choue un de ces essais.

Mantenimiento de la Puntas de Rocio

Si siente una sensaciOnpulsante al momento de apretar el gatillo de

la pistola rociadora, puede que sea causadapor la presiOnexcesiva

en la bomba. La causa principal de la presi6n excesivaen la bomba

es cuando la punta de rodo se encuentra atascada o tapada con

materiales extra_os, tales como tierra, etc. Para corregir el

problema, limpie inmediatamente la punta de rocio siga las

instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. SlEMPRE que pare el motor, apunte con la pistola rociadora

hacia una direcci6n segura, presione el seguro (bot6n rojo) y

apriete el gatillo para descargar la presi6n y evitar el retroceso.

ADVERTENCIA

El chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

_ ubcut_.neos,provocando lesiones de gravedad que

podrtan dar lugar a la amputaci6n de un miembro.

Lapistola rociadoracontieneaguaa alta presiOnincluso

con el motor paradoy el agua desconectada,que puede

causarla herida.

• Mantengaconectadalarnangueraa larn_iquinao a la pistoladerociado

cuandoel sisternaest6presurizado.

• SIEMPREquepareel motor,apunteconla pistolarociadorahaciauna

direcci6nsegura,presioneelseguro(botOnrojo)y aprieteelgatillo

paradescargarla presi6ny evitarel retroceso.

3. Remuevala punta de rocio del extremo de la extension de la

boquilla.

4. Useel peque_o sujeta papeles para liberar cualquier material

extra_o que est_ tapando la punta de rocio (A).

5.

6.

Retire la extensi6n para boquillas de la pistola.

Usando una manguera de jardin, remueva cualquier desecho

adicional, poniendo agua en la extensi6n de la boquilla. Haga

_sto de 30 a 60 segundos.

7. Instalede nuevolapuntade rocioenlaextensi6n.

8. Conectedenuevolaextensi6ndela boquillaa lapistola

rociadora.

9. Aseg_resedequelamangueradeljardinestAconectadaala

entradadeagua.Compruebequela mangueradealta presi6n

estAconectadaala pistolarociadoray a la bomba.Abrala

alimentaci6ndeagua.

10. Pongaenmarchael motorsiguiendolasinstruecionesde la

secci6nC6moponerenfuncionamientolalimpiadoraa

presi6n.

11. Pruebeel limpiadoraa presi6nal hacerfuncionarcon cadauna

delaspuntasde rociodeconexionesr_pidasquevienecon el

limpiadoraa presi6n.

Mantenimiento de los Anfllos 'O'

Compre una O-Juego de Reparaci6n de Anillo en sus Sears locales

o Ilamando1-800-4-MY-HOME (469-4663) o en linea en

www.sears.com. No se incluye con la arandela de la presi6n. Este

juego incluye los anillos del reemplazoO, arandela de caucho y filtro

de cala de agua. Re%rase a la hoja de la instrucciOn proporcionada

en el juego para atender a su unidad'los anillos de s O.

ADVERTENCIA

EI chorro deagua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesiones de gravedad que

)odriandar lugar a la amputaci6n de un miembro.

• NUNCAreparaci6nquesalelasconexionescon selladordecualquier

tipo.Reernplaceelanillo 'O' o elsello.

46

MANTENIMIENTODELMOTOR

ADVERTENCIA

_ Chispear involuntariopuedetener como resultado el

'_¢ fuego o el golpe el_ctrico.

CUANDOAJUSTE 0 HAGA REPARACJONESA SU MAQUJNA

LJMPJADOSAA PRESJOH

•Siernpredesconecteelalarnbrede la bujiay col6quelodondeno pueda

entrarencontactoconlabujia.

CUANDOPRUEBE LA BUJiA DELMOTOB

•Utiliceun cornprobadordebujiashornologado.

•NOcornpruebalachispasin labujiainstalada.

Aceite

RecomendaciooessobreeJaceite

Paraobtener el mejor rendimiento, recomendamos utilizar aceites

certificados con garantia Briggs & 8tratton. Tambi@ se pueden

utilizar otros aceites deteroentes de alta calidad con clasificaci6n de

servicio SF, SG,SH, SJ o superior. NOutilice aditivos especiales.

Las temperaturas exteriores determinan laviscosidad adecuadadel

aceite para el motor. Utilice el cuadro paraseleccionar la mejor

viscosidad para el intervalo de temperatura exterior previsto.

OF °C

104 4O

86 ;_ I--30

_ 68 m m_m co S/ lo5o 0

14 _ -10

_4 oL--jNL-_ o

2-- ,f2-.3o

*Por debajo de4 °C (40 °F), el uso de aceite SAE30 provocar_

dificultades de arranque.

** Por encima de 27 °C (80 °F) el uso de aeeite lOW30 puede

aumentar el consumo de aceite. Compruebe el nivel de aeeite

con mayor frecuencia.

NOTA:Todo aceite sint_tico que cumpla las

especificaciones ILSACGF-2, con marca de certificaci6n

API y con simbolo de servicio API (se muestra a la

izquierda) con "SJ/CF ENERGYCONSERVING"o superior

es un aceite aceptable a todas las temperaturas. El use de

aceite sint_tico no altera los intervalos de cambio de aceite

indicados.

Comprobaci6odel oivel de aceite

Compruebe el nivel deaceite antes de cada use o cada 8 horas de

funcionamiento, come minimo. Rellenesi es necesario.

1. Coloque el limpiadora a presi6n sobre una superficie nivelada.

2. Retire la varilla de medici@ y limpie la varilla de medici@.

Instale el varilla de medici@, apriete firmemente. Quite y

verifique nivel del aceite.

3. Compruebe que el aceite hasta la marca "Full" de la varilla de

medici@. Instale el varilla de medici@, apriete firmemente.

DEPOSITAR _ LLENO

Adici6n de aceite del motor

1. Coloque el limpiadora a presi6n sobre una superficie nivelada.

2. Compruebe el nivel de aceite tal come se indica en la secci6n

Comprobaci6n detnivel de aceite.

3. Si es necesario,vierta lentamente aceite per el orificio de

Ilenado hasta la marca "Full" de la varilla de medici@. NO Ilene

excesivamente.

AVISO

ElIlenadodeaceiteenexcesopuedeimpedir el arranquedel motor o

)rovocardificultadesdearranuqu_.

NOIleneenexceso.

Siel niveldeaceiteest_per encirnadelarnarcaFULL(LLENO)de la

varilla,vacieaceiteparareducirelnivelhastala rnarcaFULL(LLENO)

delavarilla.

4. Instale el varilla de medici@, apriete firmemente.

Cambiode Aceite del Motor

Cambie el aceite despu_s de las primeras 5 horas de operaci6n.

Cambie el aceite cada 50 horas de ese memento en adelante. Si est,.

utilizando su generador bajo condiciones de extrema suciedad o

polvo, o en un clima demasiadocaliente, haga el cambio de aceite

m_.sfrecuentemente.

, PRECAUCi6N

Eviteel contacto prolongado o repetido de piel con aceite usado

de motor.

Elaceiteusadodel motor haside rnostradoal cancerde lapielde la

causaen ciertosanirnalesdel laboratorio.

Cornpletarnentelavadoexpusoareasconeljab6ny el agua.

MANTENERFUERADELALCANCEDE LOSNINOS.NO

CONTAMINE.CONSERVELOS RECURSOS.DEPOSITEEL

ACEITEUSADOENUN PUNTODERECOGIDA.

Cambieel aceite cuandoel motor siga estandocaliente despu_s

de haberfuncienade:

1. Drene el tanque del combustible haciendo funcionar la

mAquinalimpiadora a presi6n hasta que el tanque est6vacfo.

2. Desconectealambre de bujia y Io mantiene lejos del bujia.

47

3. LimpieelAreaalrededordelaaberturaparaIlenadodeaceite,

retirelavarillademedici6n.Limpielavarillademedici6n.

4. InclinesumAquinalimpiadoraapresi6nparadrenarelaceitea

trav_sdelorificiodeIlenadoenunrecipienteadecuado

asegurAndosedeinclinarlaunidadhaciaelladoopuestodela

bujia.CuandolacajadelcigL)efialest_vacia,vuelvaacolocar

lamAquinalimpiadoraapresiOnenposici6nvertical.

5. Viertalentamenteunos0,5litros(18onzas)deaceiteporel

orificio.Depositeelaceiterecomendadohastalamarca"F,II"

delavarillademediciOn.

6. LimpielavarillademediciOncadavezniveldelaceitese

verifica.NOa_adaaceiteenexceso.

7. InstalelavarillademediciOn,aprietefirmemente.

8. Limpielosresiduosdeaceite.

9. Conectedenuevoalambredebujiaalbujia.

Servicio del Depurador de Aire

Su motor no funcionarA adecuadamentey puede da_arse si usted Io

hace funcionar con un depurador de aire sucio.

Suministre servicio al depurador de aire una vez cada 25 horas de

operaciOnouna vez por a_o, Io que suceda primero. Suministre

servicio m_.sfrecuentemente si la unidad funciona bajo condiciones

de mucha suciedad o polvo. Los repuestos se encuentran

disponibles en su centro de servicio local Sears.

Para dar servi¢ioal lillre de aire, siga les pases q,e se detallan a

continuaci6n:

1. Afloje el tornillo (A) y quite la cubierta (B).

2,

3.

4.

5.

6.

Remuevacuidadosamente el cartucho (C).

Para limpiar el cartucho, golpee ligeramente su costado de

papel plegado sobre una superificie firme.

Reinstale el juego de cartucho nuevo o limpio debajo de la

cubierta.

Inserte las lengi]etas (D) de la cubierta en las ranuras que se

encuentran en el fondo de la base (E).

Coloquela cubierta en su lugar y apriete el tornillo firmemente

a la base.

NOTA: Ustedpuede comprar los elementos del filtro de aire nuevos

Ilamando al 1-800-4-1VIY-HOIVIE(469-4663).

Bemplace la Bujia

Remplacela bujiaanualmente o cada 100 horasde operaci6n.

1. Limpie el Areaalrededor de la bujiay retirela.

2. Retire y revise la bujia.

3. Cambie la bujia si los electrodos estAn picados o quemados o

si la porcelanaest,. agrietada. Utilice la bujia de repuesto

recomendada.Consulte Especificaciones.

4. Revisela separaci6n del electrodo con un calibrador de

alambrey ajuste la separaci6n a 0.030 pulgadas (0.76 ram), si

es necesario.

_.. jf .........._

5. Instale la bujia y aprietela firmemente.

NOTA:Puedeadquirir nuevos bujia al n_mero telef6nico

1-81)O-4-1VlY-HOME(469-4663).

Serviciodel Apagachispas

El motor desu unidad no viene equipado de fAbrica con un

apagachispas. En ciertas Areas,es ilegal operar motores que no

tengan apagachispas. Revise las leyes y regulaciones locales. Si

necesitaapagachispas, Io puede comprar en su centro de servicio

Searsm_.scercano. Paraobtener el nt]mero de parte Ilame al

1-81)O-4-1VlY-HOME(469-4663).

DeberAsuministrarle servicio al apagachispas cada 50 horas para

conservarlo en buenascondiciones de funcionamiento.

Si el motor haestado funcionando, el silenciador estarAbastante

caliente. Dejeque el silenciador se enfrie para poder darle servicio al

apagachispas.

ADVERTENCIA

El contacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escape pueden inflamar los

_,_ materiales combustibles y las estructuras 0 da_ar el

dep6sito de combustible y provocar un incendio.

• NOtoquelassuperficiescalientesy EVlTElosgasesdelescapea alta

temperatura.

• Permitaqueel equipose enfrieantesdetocarlo.

• Dejeun espaciominimode 152cm (5 pies)alrededordel limpiadoraa

presiOn,incluidala partesuperior.

• El66digodeNormativaFederal(CFR,Titulo36: Parques,Bosquesy

PropiedadPSblica)obligaa instalarunapantallaapagachispasenlos

equiposconmotordecombusti6ninternoy a mantenerlaenbuenas

condicionesdefuncionamiento,conformea la norma5100-16(o

posterior)del ServicioForestalde la USDA.EnelEstadodeCalifornia,

la leyexigeel usodeunapantallaapagachispas(Secci6n4442del

C6digode RecursosPOblicosde California).Enotrosestadospuede

haberleyessimilaresenvigor.

.Retire la pantalla del apagachispas para limpieza e inspecciOn.

.Remplacela pantalla si est,. da_ada.

48

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas de

refrigeraciOndel cilindro y pasar inadvertidos mientras no se

desmonte parcialmente el motor. Recomendamos que encargue la

limpieza del sistema de refrigeraciOn a un distribuidor autorizado de

servicio Searssiguiendo los intervalos recomendados (consulte la

secci6n Catendariode Mantenimiento). Es igualmente importante

que no se acumulen residuos en el motor. Consulte la secci6n

Limpie los Residuos.

Mantenga libres de residuos las zonas situadas

dentro de las lineas gruesas.

DESPUESDE CADAUSO

No deber_,haber agua en la unidad por largos periodos de tiempo.

Los sedimentos de minerales se pueden depositar en partes de la

bomba y "congelar" su funcionamiento. Lleve a cabo estos

procedimientos despu_s decada uso:

1. Limpie el circuito de detergente girando la Ilavede paso de

detergente hasta la posiciOn"Off" y haga funcionar la

limpiadora a presi6n con el punta de rocio de detergente negra.

Prolongue la limpieza entre uno y dos minutos.

Pareel motor, cierre la alimentaci6n de agua, apunte con la

pistola rociadora hacia una direcci6n segura y apriete el gatillo

paradescargar la presi6n, active el seguro del gatillo de la

pistola rociadora y deje enfriar el motor.

ADVERTENCIA

El chorro de agua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

_ ubcut_.neos,provocando lesiones de gravedad que

)odrian dar lugar a la amputaciOnde un miembro.

Lapistola rociadoracontieneaguaa altapresi6n incluso

con el motor paradoy el agua desconectada,quepuede

causarla herida.

• Mantengaconectadalamangueraa lam_quinao a lapistoladerociado

cuandoel sistemaest6presurizado.

• SlEMPREquepareel motor,apunteconla pistolarociadorahaciauna

direcci6nsegura,presioneelseguro(botOnrojo)y aprieteelgatillo

paradescargarla presi6ny evitarelretroceso.

3. Desconectemanga del fusil del rocio y salida alta de presi6n

en la bomba. DesagOeagua de la manga, del fusil, y de la

extensi6n de boquilla. Use un harapo para quitar la manga.

4. Saquetodos los liquidos de la bomba halando la manija de

retroceso aproximadamente 6 veces. Esto deber_,evacuar la

mayoria del liquido de la bomba.

5. Enrolle la mangueray cu_lguela del gancho situado en el

bandeja deaccesorios.

6. AImacene la unidad en una _realimpia y seca.

7. Si planeaalmacenar la unidad por m_s de 30 dias, vea la

secci6n Atmacenamiento Prolongado en pr6xima p_gina.

ADVERTEHCIA

La gasolinay sus vapores son extrernadarnente

inflamables y explosivos.

El fuego o una explosi6n pueden causar quemaduras

severase inclusive la muerte.

CUANDOALMACENEOGUARDEELEQUIPOCONCOMBUSTIBLEEN

ELTANQUE

• Almacenealejadodecalderas,estufas,calentadoresdeagua,secadoras

deropau otrosaparatoselectrodomdsticosqueposeanpilotosu otras

fuentesdeigniciOn,porqueellos puedenencenderlosvaporesdela

combustible.

49

ALMACEHAMIENTOPARAJNVJERHO

AV/SO

Usted deber_,proteger su unidad de las temperaturas de

_elamiento.

si no Io hace,daiiar_iperrnanenternentela bombay la unidadno podr_

funcionar.

Lagarantiano cubreeldaiiodelaunidadocasionadopercongelarniento.

Para protegerla gnidad de lastemperaturasde cengelamiento:

1. Vacie la limpiar el tanque come se indica a continuaciOn:

a. Desconecte la manguera conectada al acoplamiento de

inyecciOnde la bomba. Coloque el extreme de la bomba

en un recipiente adecuado.

b. Gire las Ilaves de paso de detergente hasta la posici6n

"On"y abra la tapa del depOsito. Elcontenido del dep6sito

se vaciarA per gravedad en el recipiente.

c. Vuelva a conectar la manguera al acoplamiento de

inyecciOnde la bomba. A_ada 0,5 litros de agua dulce

limpia a cada dep6sito y cierre las tapas de los dep6sitos.

2. Limpie el circuito de limpieza. Para ello, sitt]e la Ilave de paso

de detergente en la posici6n "On" y haga funcionar la

limpiadora a presi6n con el punta de rocio de detergente negra.

Limpie el circuito hasta que se vacie el primer depOsito.Gire la

Ilave depaso de detergente hasta la posiciOn"Off".

3. Siga los pasos 2-5 en la secci6n previa Oespuesde CadaUse.

4. Utilice un protector de bomba, disponible en Sears con el

re]mere de catAIogo7174403GS para cuidar la bomba. Aqu_l

protege a la unidad contra el congelamiento y lubrica tanto los

pistones come los empaques.

5. Si el protector de bomba no estAdisponible, conecte untramo

de 3 pies de manguera de jardin a la entrada de agua. Vierta

anticongelante RV (anticongelante sin alcohol) en la manguera.

Jale la manija de arranque dos veces. Desconectedespu_s la

manguera de 3 pies.

6. Almacene la unidad en una Area limpia y seca.

ALMACENAMIEHTOPROLOHGADO

Si usted no planea usar la m_.quinalimpiadora a presi6n per mAs de

30 dias, deberA preparar el motor para un almacenamiento

prolongado.

Es importante evitar la formaciOn de dep6sitos de goma en las

partes esenciales del sistema del combustible tales come

carburador, filtro del combustible, manguerao tanque del

combustible durante el almacenamiento. Tambi_n, la experiencia

indica que los combustibles con mezclas de alcohol (llamados

gasohol, etanol o metanol) pueden atraer la humedad, Io que Ileva a

la separaciOny formaciOn de Acidosdurante el almacenamiento. La

gasolinaAcida puededa_ar el sistema del combustible de un motor

durante el almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

El combustible puedeestar pasado 30 dias despu_s de su

almacenamiento. El combustible pasado provoca la formaci6n de

residues Acidos y de carbonilla en el circuito de combustible yen

los componentes bAsicosdel carburador. Para mantener el

combustible en buenestado, utilice el estabilizadorde combustible

FRESHSTART® de Briggs & Stratton en cualquiera de sus

variantes: liquido o cartucho concentrado con goteo.

Si se a_ade un estabilizador de combustible conforme alas

instrucciones, no serA necesario vaciar el motor de combustible.

Hagafuncionar el motor durante dos minutes para que el

estabilizadorcircule per todo el circuito de combustible. El motor y

el combustible se pueden almacenar hasta 24 meses.

Si no se ha a_adido un estabilizador de combustible a la gasolina,

deberAvaciar completamente el motor utilizando un contenedor

homologado. Deje funcionar el motor hasta que se agote el

combustible. Se recomienda utilizar un estabilizadorde combustible

en el contenedor de almacenamiento para mantener la gasolina en

buen estado.

5O

Cambiode aceite

Con el motor todavia caliente, drene el aceite de la caja del cig_Je_al.

Vuelva a Ilenarlo con el grado de aceite recomendado. Vea Cambio

deAceite del Motor en la secciOnMantenimiento del Motor.

Aceite el Di_metro interior del Cifindro

oQuite la bujiay vierta aproximadamente 15 ml (1/2 onza) de

aceite de motor limpio en el interior del cilindro.

o Coloque la bujia y arranque lentamente para distribuir el aceite.

ProtectiOn de la Bomba

Para proteger la bomba frente a los da_os que causan los dep6sitos

minerales o la congelaciOn, use PumpSaver, nOmerode catAIogo

7174403GS, para cuidar la bomba. Esto evita los da_os derivados

de la congelaciOny lubrica los pistones y las juntas.

AVISO

Usted deber_,proteger su unidad de las temperaturas de

_elamiento.

si no Io hace,daiiar_permanentementela bombayla unidadno podr_

funcionar.

Lagarantiano cubreeldaiiodelaunidadocasionadoporcongelamiento.

NOTA: El PumpSaver estAndisponible solo como un accesorio

opcionab NOes incluido con la arandelade la presiOn.Avise el m_s

cercano servicio autorizado central para comprar PumpSaver.

AI uso el PumpSaver,cerciOresela arandelade la presiOnse apagay

desconectadel agua del suministro. Leay siga todas instrucciones y

las advertenciasdadas en el contenedorde PumpSaver.

8tras sugerencias para eJ aJmacenamiento

1. NOguarde combustible de una temporada a otra a menos que

Io hayatratadocomose indicaenla secciOnAditivopara

combustible.

2. Reemplacelacanecadegasolinasi comienzaaoxidarse.El

Oxidoy/o lasuciedaden lagasolinalecausar_problemas.

3. Cubrasu unidadcon unacubiertadeprotecciOnadecuadaque

noretengahumedad.

ADVERTENCIA

Las cubiertas paraalmacenamiento pueden ser

inflamables.

NO coloque una cubierta encima de un limpiadora a presiOn caliente.

Deje que la unidad se enfrie Io suficientemente antes de que le coloque

la cubierta.

Almacene la unidad en un _.rea limpia y seca.

Problema

La hombapresenta los siguientes

probiemas:no producepresi6n,

produceuna presi6n errada,

traqueteo, p_rdidade presi6n, bajo

volumende agua.

Eldetergentenosemezclacon el

rociado.

C_usa

1. Est_ usando la puntas de rocio de baja

presi6n (negra).

2. La entrada de agua est,. bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada est_ doblada o

presenta fugas.

5. El colador de la manguera deentrada est_

tapado.

6. El suministro de agua est,. por encima de

los IO0°F.

7. La manguera de alta presi6n est_

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La puntas de rocio est,. obstruida.

10. Bomba defectuosa.

!

I

L__

11.

El motorfunciona bien cuandono

tiene cargas, pero funciona"mar'

cuandose conectauna carga.

El motornoarranca;oarrancay

funcionareal.

LasIlavesdepasodedetergenteest_nen

la posici6n"Off".

2. Est_ usando la puntas de rocio de alta

presi6n.

Lavelocidad del motor es demasiado lenta.

1. Depurador de aire sucio.

2. Sin gasolina.

3. Gasolina vieja.

4. El alambre de la bujia no est_ conectadoa

la bujia.

5. Bujia mala.

6. Agua en la gasolina.

7. Mezcla de combustible demasiado rica.

Soluci6n

1. Cambie la puntas de rocio a una de las dos

puntas de rocio dealta preston.

2. Limpie la entrada.

3. Proporcione flujo de agua adecuado.

4. Estire la manguera de entrada, coloque un

parche en la fuga.

5. Revisey limpie el colador de la manguera de

entrada.

6. Proporcione suministro de agua m_.sfria.

7. Retire las obstrucciones de la manguerade

salida.

8. Remplacela pistola.

9. Limpie la puntas de rocio.

10. P6ngase encontacto con el centro de servicio

Sears.

1. Gire la Ilave de paso de detergente del

depOsitode limpieza deseado hasta la posiciOn

"Ou".

2. Use la puntas de rocio de baja presi6n (negra).

Muevael control de la %lvula de regulaciOna la

posici6n FAST(RAPIDO). Si el motor continua

funcionando real, p6ngase en contacto con el

centro de servicio Sears.

1. Limpie o remplace el depurador de aire.

2. Llene el tanque de combustible.

3. Drene el tanque de gasolina; 116nelocon

combustible fresco.

4. Conecte el alambre a la bujia.

5. Remplacela bujia.

6. Drene el tanque de gasolina; II_nelo con

combustible fresco.

7. P6ngaseencontactoconel centrodeservicio

Sears.

El motor se apaga durante la Sin gasolina. Llene el tanque de combustible.

operaci6n.

El motorno tiene fuerza. Filtro de aire sucio. Remplaceel filtro de aire.

52

53

Sears,RoebuckandCo., U.S.A.(Sears),CaliforniaAir ResourcesBoard(Consejode Recursossobreel Aire de California,CARB,por

sussiglasen ingles)yUnitedStatesEnvironmentalProtectionAgency(AgenciadeProtecci6nAmhientaldeEE.UU., EPA,porsos

siglasen ingles).

Declaraci6ndegarantiadel sistemadecontrolde emisiones

(derechosy obligacionesdel propietarioparala garantiacontradeiectos)

California Air Resources Board (CARB), U.S. EPAy Sears le explican a continuaci6n

la garantia del sistema de control de emisiones de su pequeSo motor para mdquinas

de servicio (SORE, Small Offroad Engine). En California, los modelos de pequeSos

motores para m_quinas de servicio a partir del aiio 2006 deben estar diseiiados,

fabricados y equipados conforme a los exigentes est_ndares de lucha contra la

contaminaci6n del Estado.

En otras regiones de Estados Unidos, los nuevos motores para interiores de

ignici6n por chispa certificados para modelos a_o 1997 y posteriores deben

cumplir con normas similares establecidas por la EPA de EE.UU. Sears debe

garantizar el sistema de control de emisiones de su motor para los pefiodos

indicados a continuaci6n, siempre y cuando no se haya abusado, descuidado o

dado mantenimiento incorrecto al motor peque_o para exteriores.

Su sistema de control de emisiones incluye piezas como el carburador, el filtro de

aire, el sistema de arranque, el tubo de combustible, el silenciador y el conver[idor

cataldico. Tambi6n puede inoluir conectores y otros conjuntos relacionados con las

emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garantia, Sears

reparar;_ el motor peque_o para exteriores sin costo alguno, incluyendo el

diagn6stico, las partes de repuesto y la mano de obra.

Cebertura de la garantia de Sears, Roebuck and Co. contra defectos en el

control de emisiones

Los peque_os nlotores para nl_quinas de servioio est_ll garantizados contra defectos

de las piezas de control de emisiones durante un periodo de dos aiios, conforme alas

siguientes disposiciones. Si cualquier pieza del motor con cobertura es defectuosa,

ser_ reparada o sustituida por Sears.

ResponsabilJdades deJ propJetarJepara la garantia

Como propietario del motor peque_o para exteriores, usted es responsable de

realizar las actividades de mantenimiento requeridas que se indican en

Instrucciones de uso y mantenimiento. Sears recomienda que conserve todos los

recibos que cubran el mantenimiento de su motor peque_o para exteriores, pero

Sears no puede negar la garantia solamente por la falta de recibos ni por su

imposibilidad de garantizar la realizaci6n de todas las actividades de

mantenimiento programadas.

Como propietario del motor peque_o para exteriores, usted siempre debe tener

en cuenta que Sears podr_ negar la cobertura de la garantia si su motor pequeiio

para exteriores o una parte del mismo presenta fallas debido a abuso, descuido,

mantenimiento incorrecto o modificaciones no aprobadas.

Usted es responsable de presentar su motor peque_o para exteriores a un

distribuidor autorizado de servicio de Sears aprobado tan pronto como se

presente el problema.

Las reparaciones cubiertas por la garantia se Ilevar_n a cabo en un plazo

razonable, 11osuperior a 30 dias en ning_n caso.

Si tiene alguna pregunta con respecto a sus derechos y responsabilidades para la

garantia, p6ngase en contacto con un representante de servicio Sears al 1-800-

469-4663.

La garantia de emisiones es una garantia contra defectos. Los defeotos se juzgan

en funci6n del rendimiento normal del motor. La garantia no depender_ de

ninguna prueba de emisiones en funcionamiento.

Disposicienes de la garautia de Sears, Roebuck and Co. contra defectos en el

control de emisienes

Las siguientes son disposiciones especificas relacionadas con la cobertura de la

garantia contra defectos en el control de emisiones. Se aiiade a la garantia de

motores de Sears para motores no regulados, que figura en las Instrucciones de

uso y mantenimiento.

1. Partes garantizadas

La cobertura bajo esta garantia incluye solamente aquellas partes que se

enumeran a continuaci6n (las partes del sistema de control de emisiones)

en la medida que dichas partes hayan estado presentes en el motor

adquirido.

a. Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio

Carburador y partes internas

Bomba de combustible

Tubo de combustible, acoplamientos del tubo de combustible,

abrazaderas

Dep6sito de combustible, tap6n y cadena

Bote de carbono

b. Sistema de inducci6n de aire

Filtro de aire

Colector de entrada

Linea de purga y ventilaci6n

c. Sistema de ignici6n

Bujias

Sistema de ignici6n por magneto

d. Sistema catalizador

Convertidor catalitico

Colector de escape

Sistema de inyecci6n de aire o v;_lvula por impulsos

e. Distintos elementos utilizados en los sistemas anteriores

Wlvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo

Conectores y conjuntos

2. Vigencia de la cobertera

Sears garantiza al propietario inicial y a cada comprador subsiguiente que

las partes garantizadas estar_n libres de defectos en material y en mano de

obra, que ocasionen fallas de las partes garantizadas durante un periodo de

dos a_os a partir de la fecha en que el motor sea entregado al comprador

minorista.

3. No habr_ cargos

La reparaci6n o reemplazo de cualquier parte garantizada se realizar;_sin

cargo alguno para el propietario, incluyendo la mano de obra de diagn6stico

que derive en la determinaci6n de que una parte garantizada esterdefectuosa,

si la labor de diagn6stico se realiza en un Centro de servicio Sears aprobado.

4. Reclamos yexclosiones de ceber|ura

Los reclamos vinculados con la garantia se presentar_n conforme alas

disposiciones de la P61izade garantia de Sears. La cobertura de la garantia

se excluir_ para aquellas fallas de partes garantizadas que no sean partes

originales de Sears o debido a abuso, descuido o mantenimiento incorrecto,

segl3n se establece en la P61izade garantia de motores de Sears. Sears 11o

es responsable por la cobertura de fallas de partes garantizadas ocasionadas

por el uso de partes adicionales, no originales o modificadas.

5. Manteniudento

Cualquier parte garantizada cuyo reemplazo no est6 programado como

mantenimiento requerido o que est6 programada _nicamente para

inspecci6n frecuente con el fin de "reparar o reemplazar conforme sea

necesario", estar_ garantizada en cuanto a defectos por el pefiodo de la

garantia. Cualquier parte garantizada cuyo reemplazo est6 programado

como mantenimiento requerido tendr_ solamente una garantia contra

defectos _nicamente por el periodo hasta el primer reemplazo programado

para esa parte. Se podr_ utilizar cualquier parte de repuesto que tenga un

rendimiento y durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparaci6n. El propietario es responsable de realizar todo

el mantenimiento requerido, seg_n se define en Instrucciones de uso y

mantenimiento de Sears.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar_ a la falla de cualquier componente

del motor provocada por un desperfecto en cualquier parte garantizada que

siga gozando de la cobertura de la garantia.

En EE.UU. y Canad_ contamos con una linea de emergencia las 24 horas (1-800-469-4663), que ofrece un menQ de mensajes pregrabados con informaci6n sobre

mantenimiento de productos.

54

InformatiOn sobre emisiones

Los motores con certificaci6n de cumplimiento de la normativa

sobre emisiones del California Air ResourcesBoard (CARB) deben

mostrar informaci6nsobre el periodo de durabilidad de las

emisiones y el indice de aire. Elfabricante del motor ofrece esta

informaci6nal consumidor mediante etiquetas de emisiones. La

etiqueta de emisiones del motor contiene la informaci6nde

certifica.ci6n.

El Periodo de Durabilidad de las Emisiones indica el nOmerode

horas durante las cuales el motor puedefuncionar cumpliendo las

normas sobre emisiones, siempre que se realicen las operaciones

de mantenimiento que se detallan en las instrucciones de uso y

mantenimiento. Seutilizan las siguientes categorias:

Mederado: El motor est,. certificado para cumplir la normativa

sobre emisiones durante 125 horas de funcionamiento real.

Intermedio: El motor est_ certificado para cumplir la normativa

sobre emisiones durante 250 horas de funcionamiento real.

Prolongado: El motor est_ certificado para cumplir la normativa

sobre emisiones durante 500 horas de funcionamiento real.

Por ejemplo, un cortac_spedcon operario a pie se suele utilizar

entre 20 y 25 horas al a_o. Por tanto, el Periodo de Burabilidad de

las Ernisienes de un motor con clasificaci6n intermedia equivaldria

a 10-12 a_os.

Algunos motores cuentan con la certificaci6n de cumplimiento de la

fase 2 de las normas sobre emisiones de la United States

Environmental Protection Agency (USEPA,Agencia estadounidense

de protecciOndel medioambiente). En el caso de los motores con

certificaci6n de fase 2, el periodo de cumplimiento de la normativa

sobre emisiones que figura en la etiqueta de cumplimiento de

emisiones indica el n0mero de horas de funcionamiento durante las

cualesel motor ha demostrado cumplir los requisitos federales

sobre emisiones.

Paramotoresdemenosde225cc:

CategoriaC = 125horas

CategoriaB= 250horas

CategoriaA = 500horas.

Paramotoresde225cco m_.s:

CategoriaC = 250horas

CategoriaB= 500horas

CategoriaA = 1000horas.

55

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase aprotection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /_MTrademark /SMService Mark of Sears Brands, LLC

TM SM

® Marca Registrada /Marca de F&brica /Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC © Sears Brands, LLC
