Owner's Manual

6.75 HORSEPOWER

2550 PS(

2.0 GPM

Model No. 580.752330

CAUTION

Before using this product, read this

manuN and follow all Safety Rules and

Operating instructions.

PRECAUCION

Antes de utilizar el producto, lea este

manuN y siga todas las Reglas de

Seguridad e Instrucciones de Uso.

Sears, Roebuck and Co., Hoffman Estates, _L 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Part No. 195794GS Draft 4 (09, 19,21_05)

oSafety

oAssemNy

oOperation

oNaintenance

o Parts

oEspahoN

WARRANTY .................................... 2

SAFETY RULES ............................... 2-4

FEATURES AND CONTROLS ...................... 5

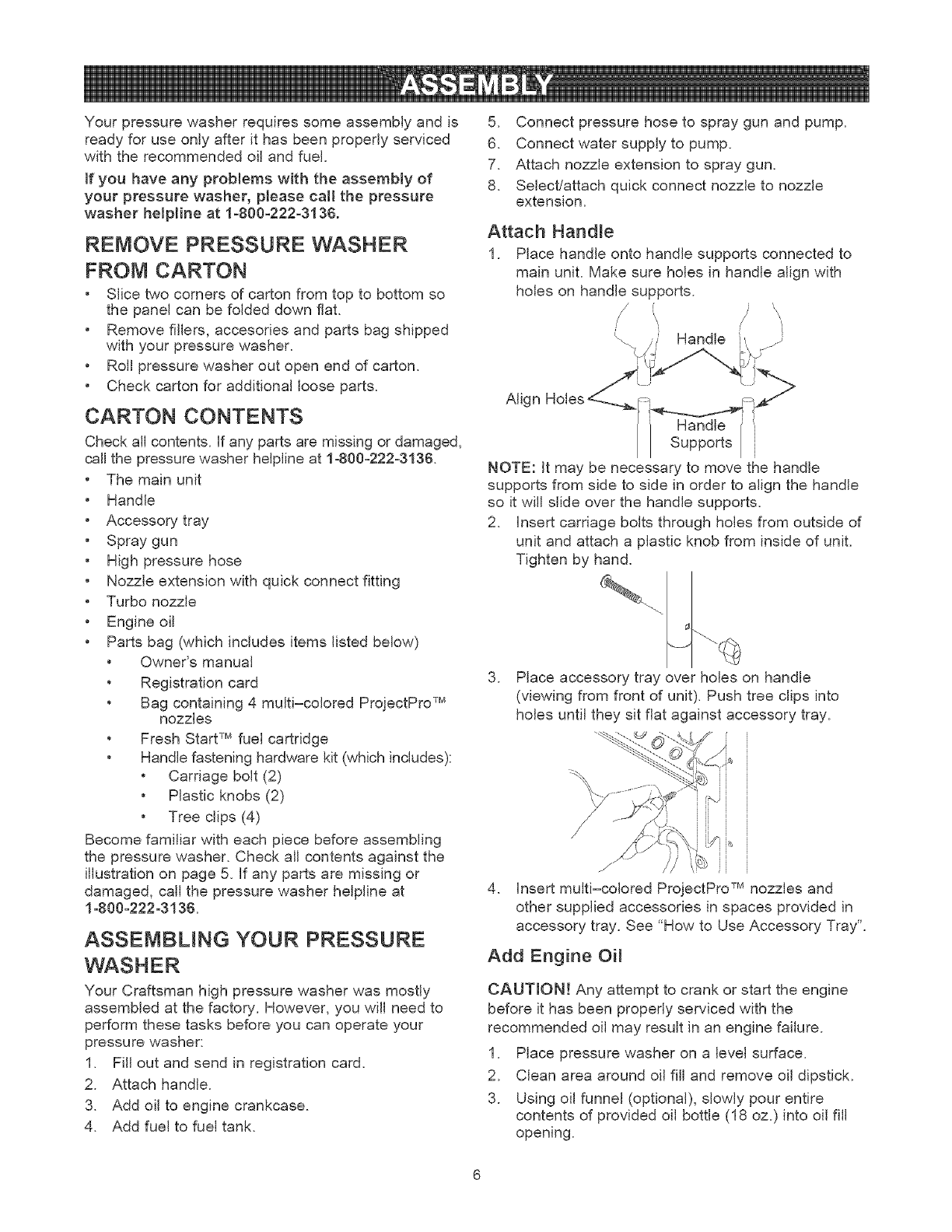

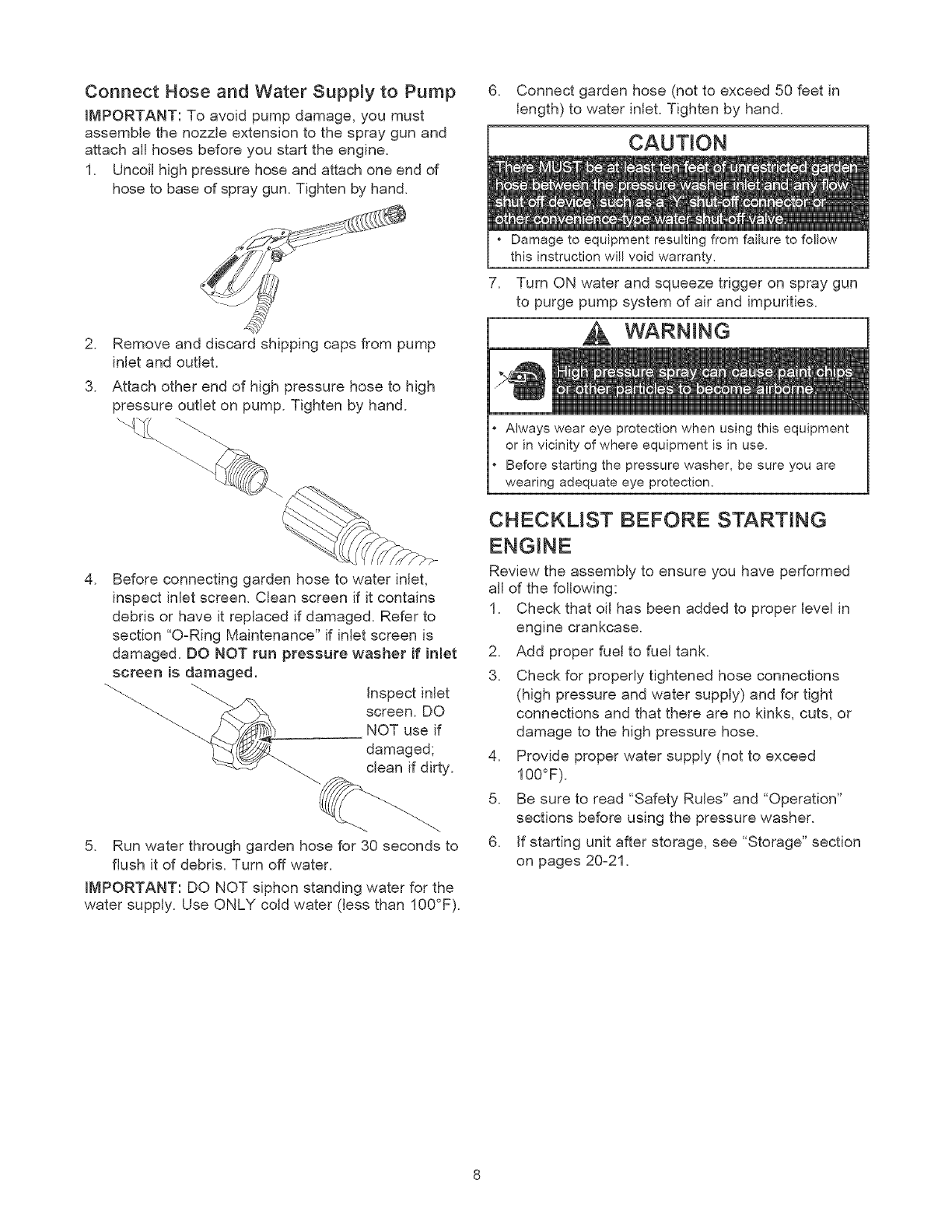

ASSEMBLY ................................... 6-8

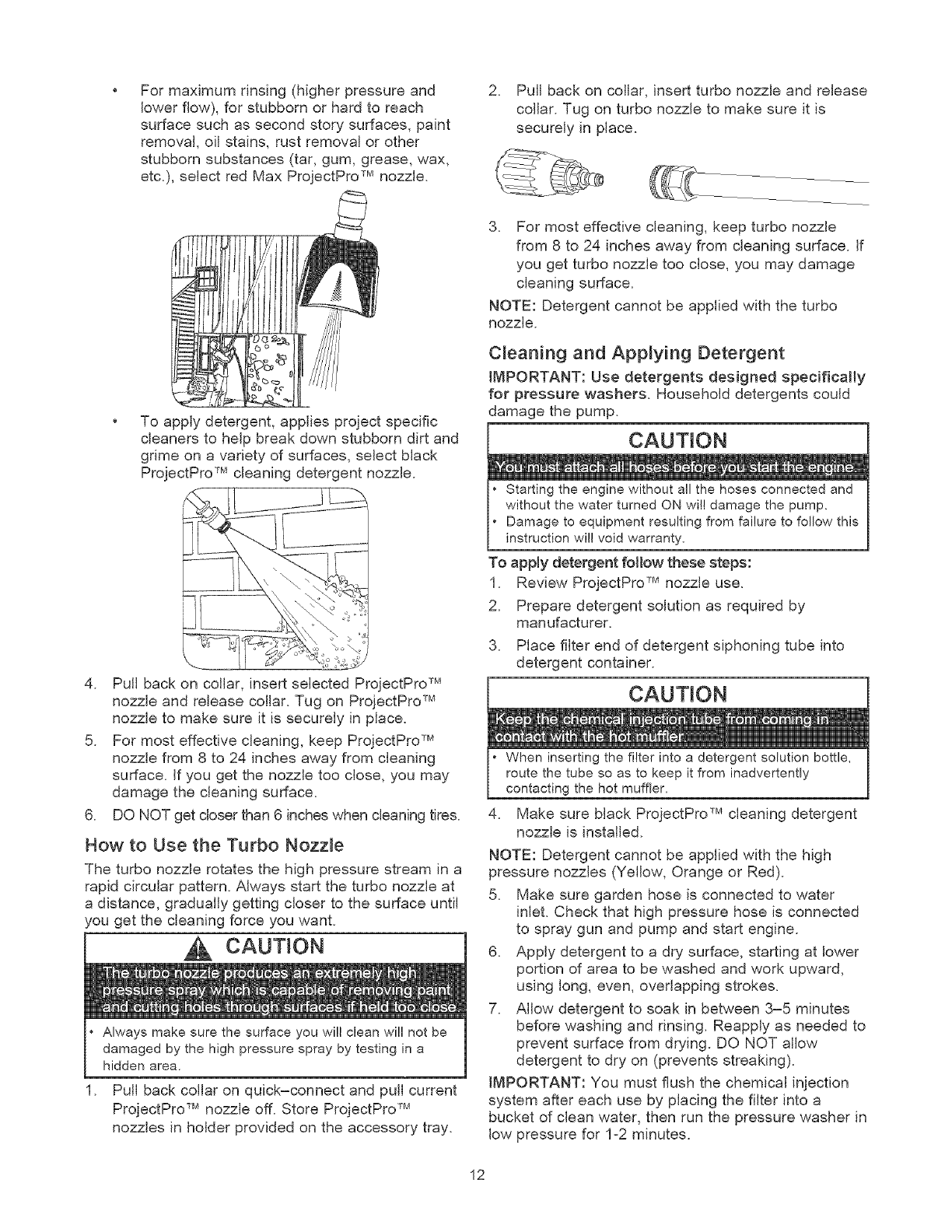

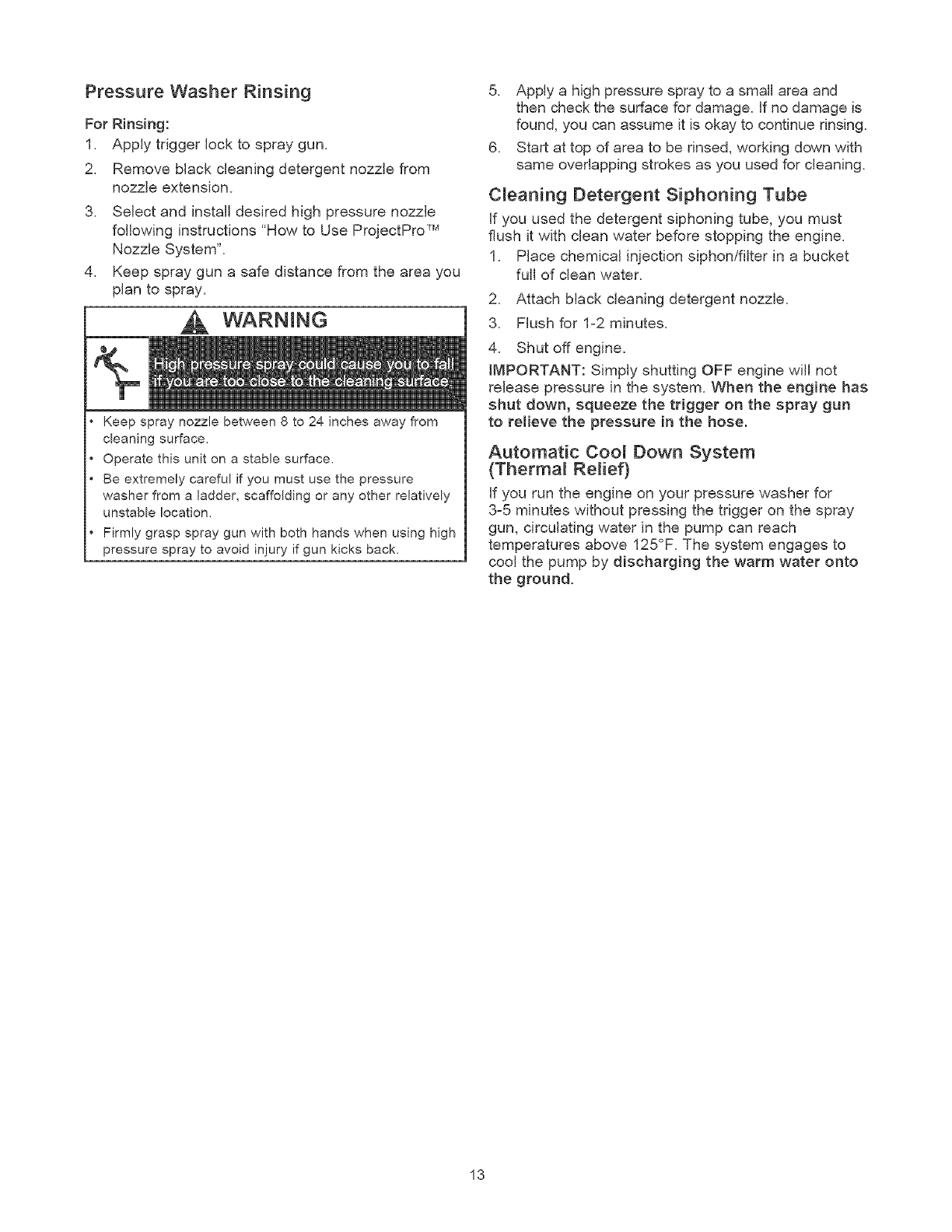

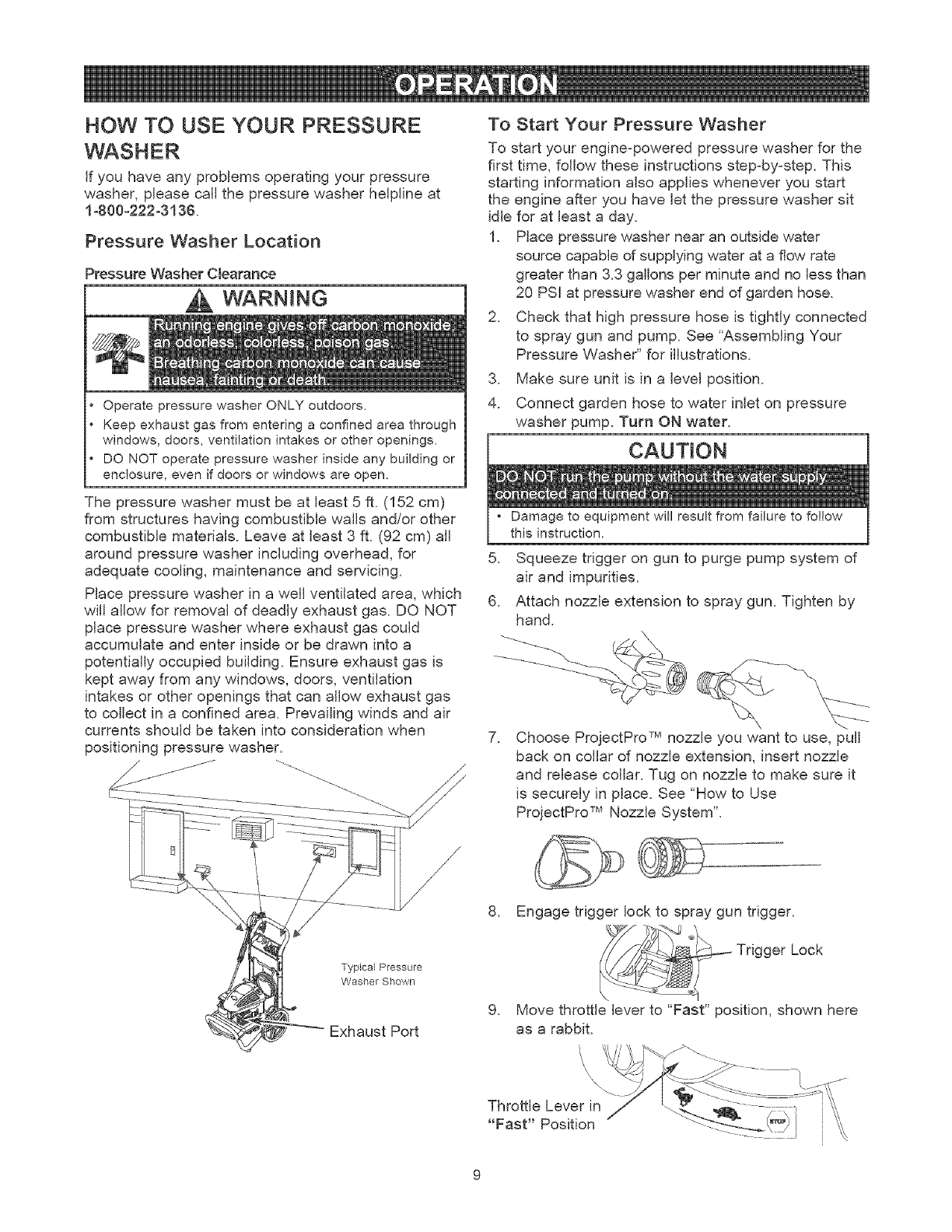

OPERATION ................................. 9-13

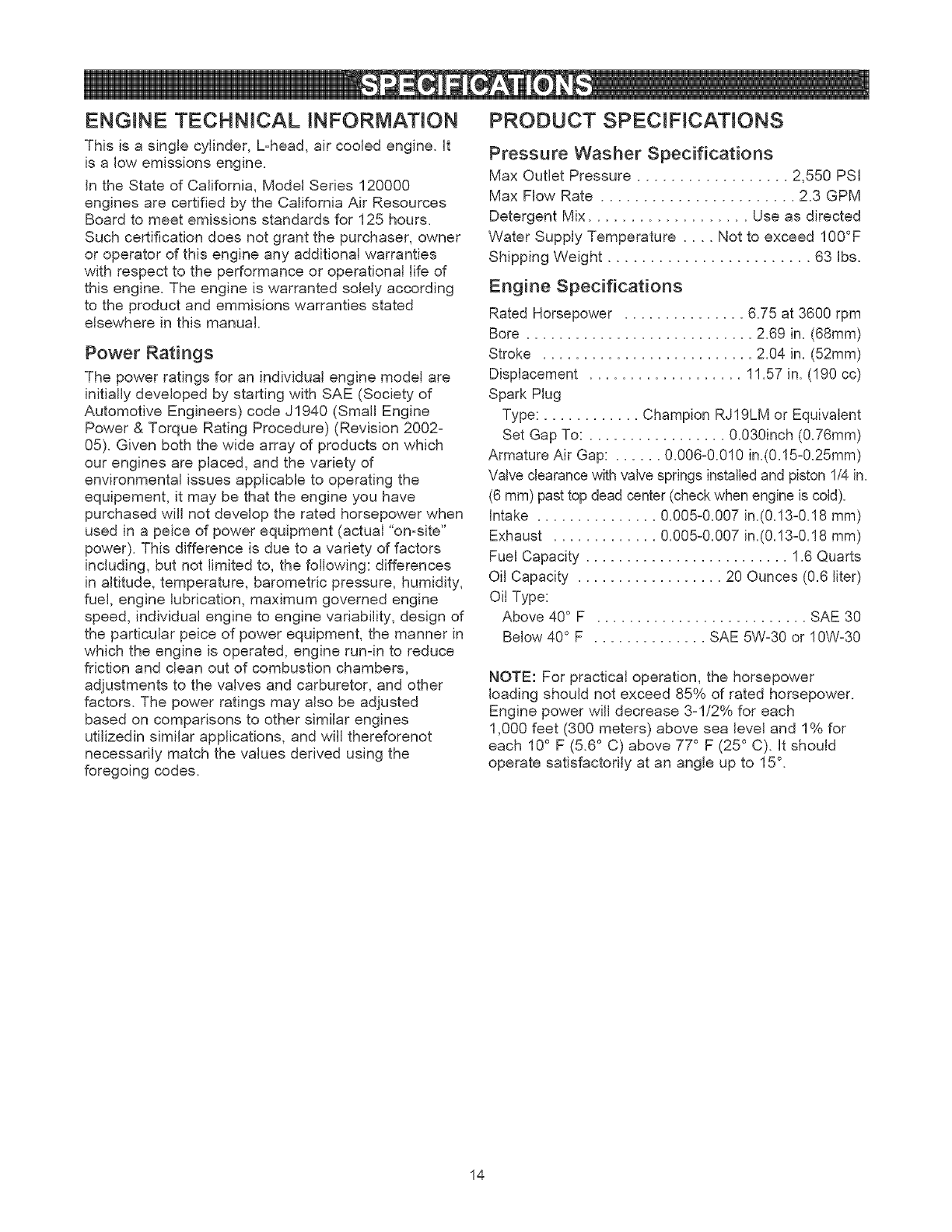

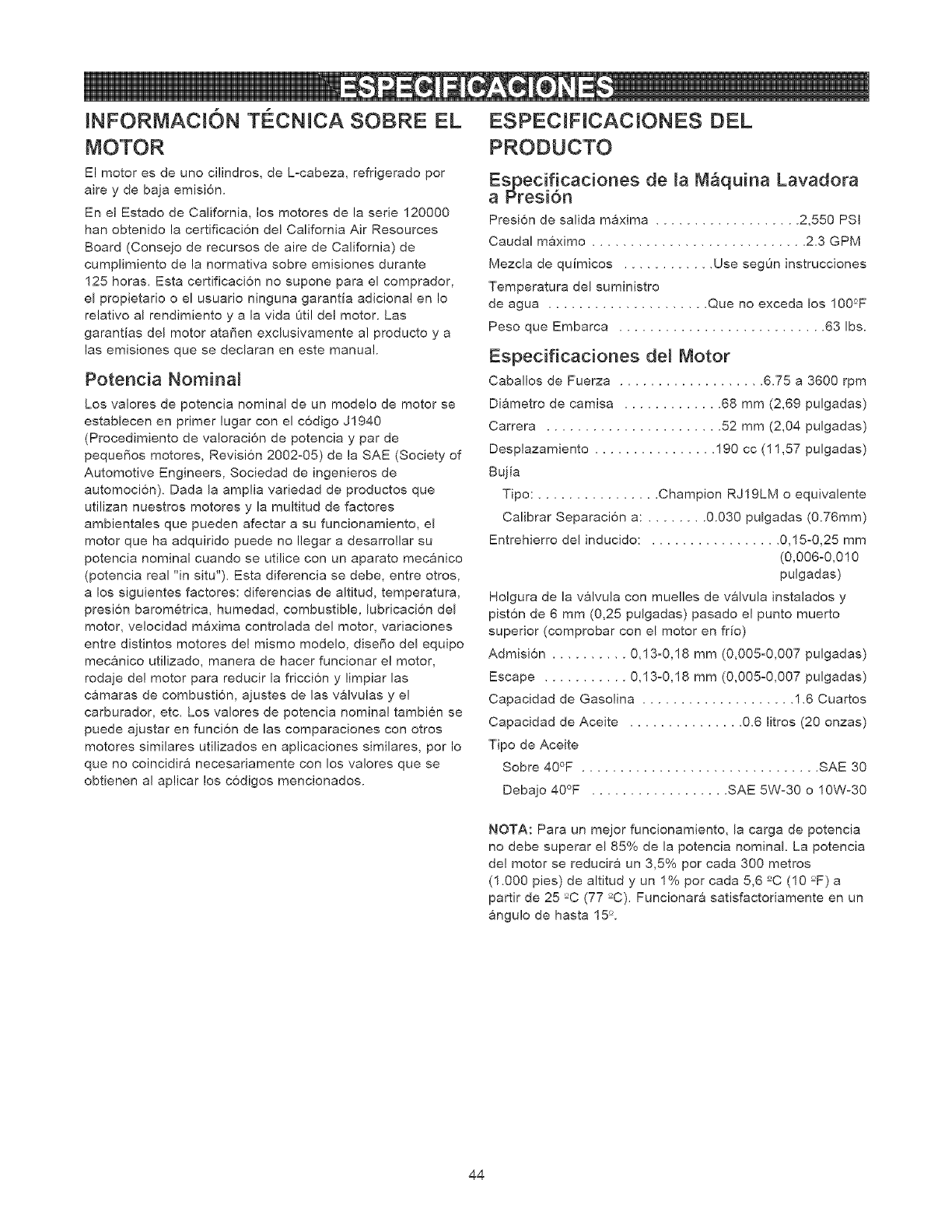

SPECIFICATIONS ............................... 14

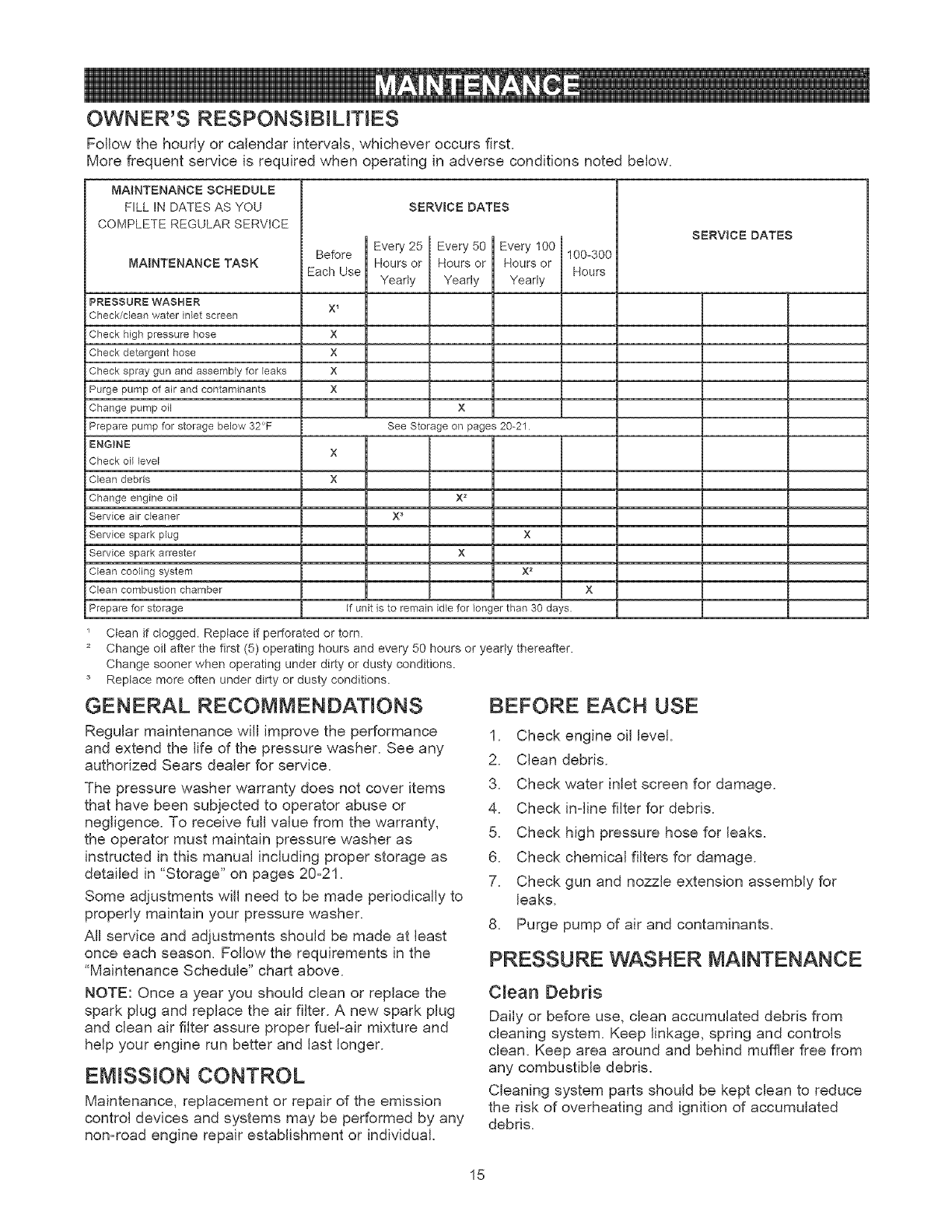

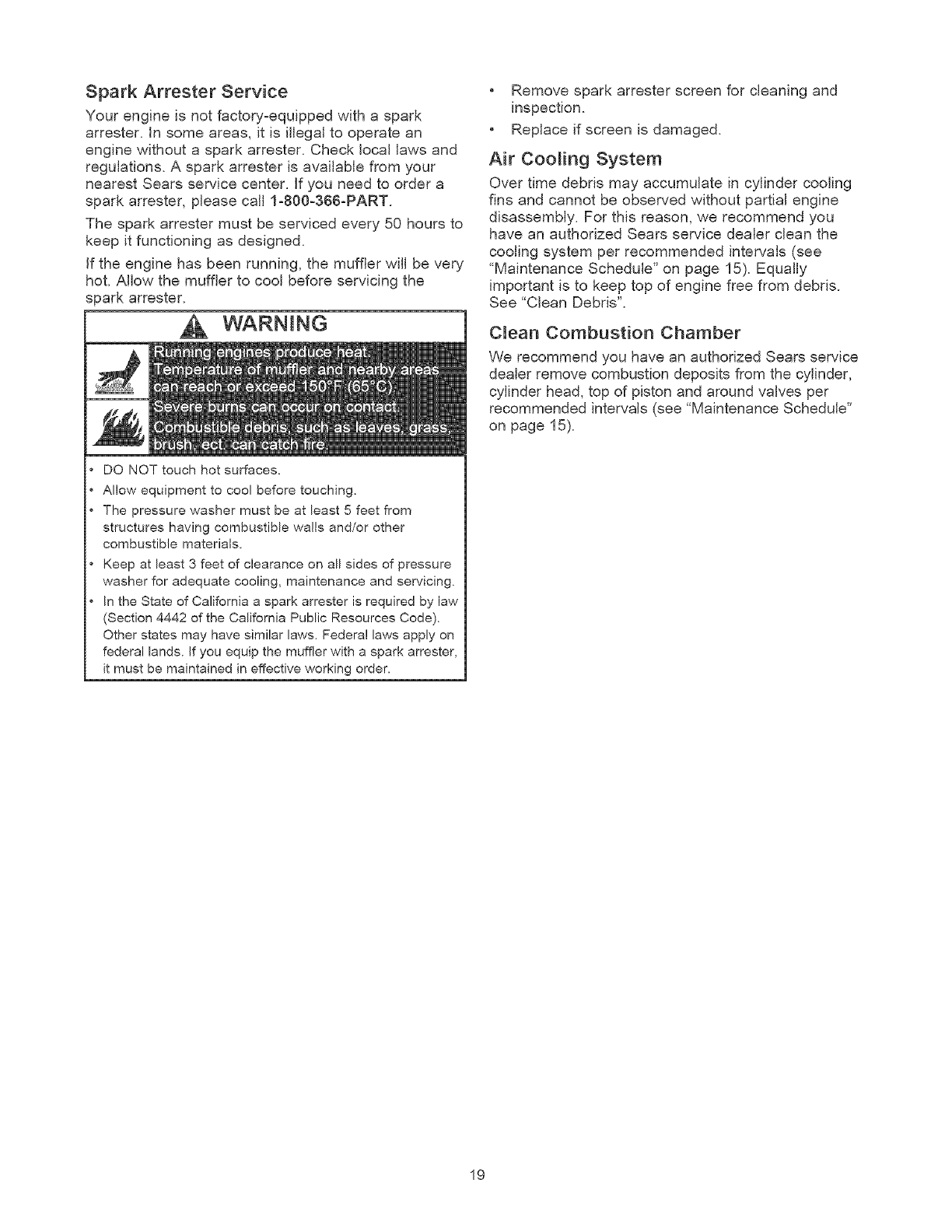

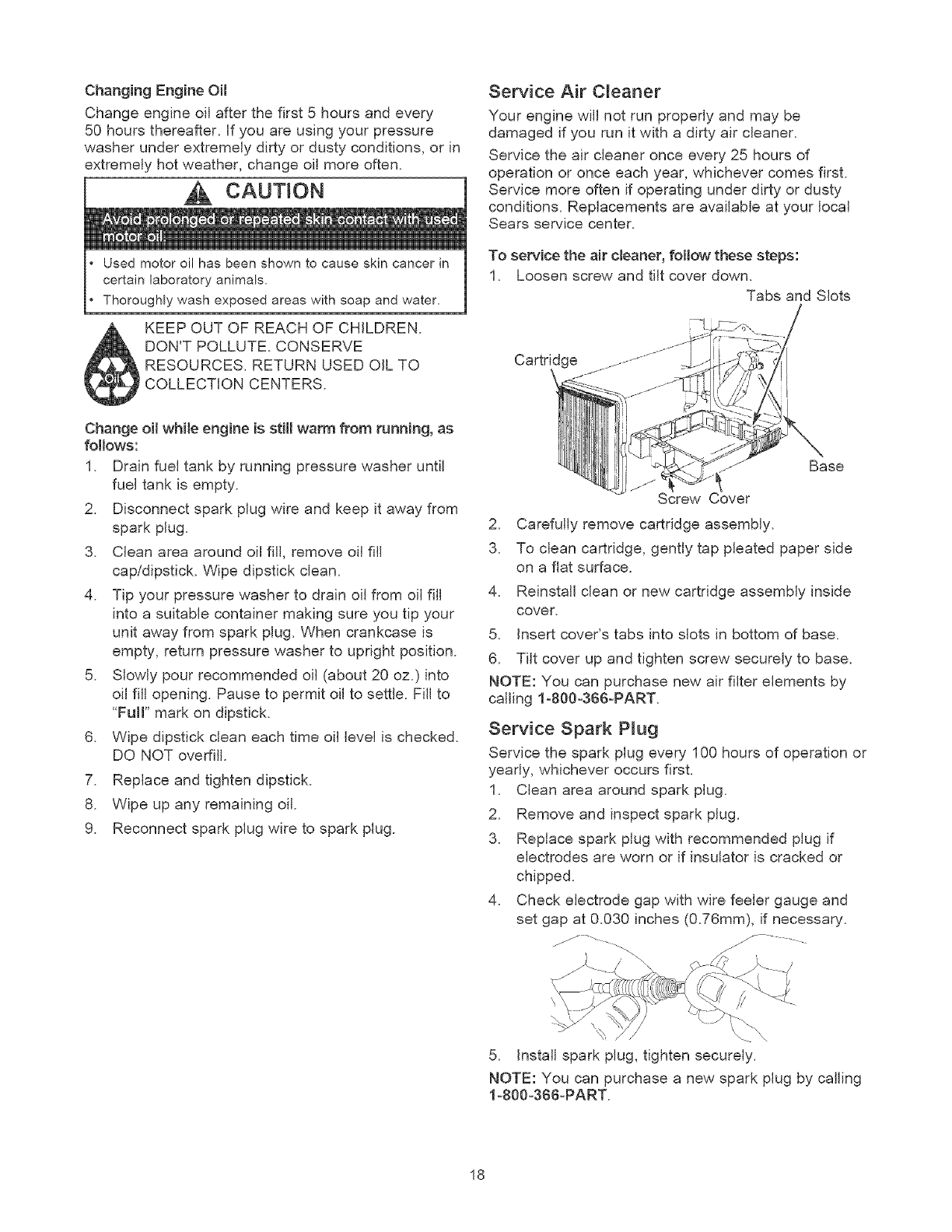

MAINTENANCE .............................. 15-19

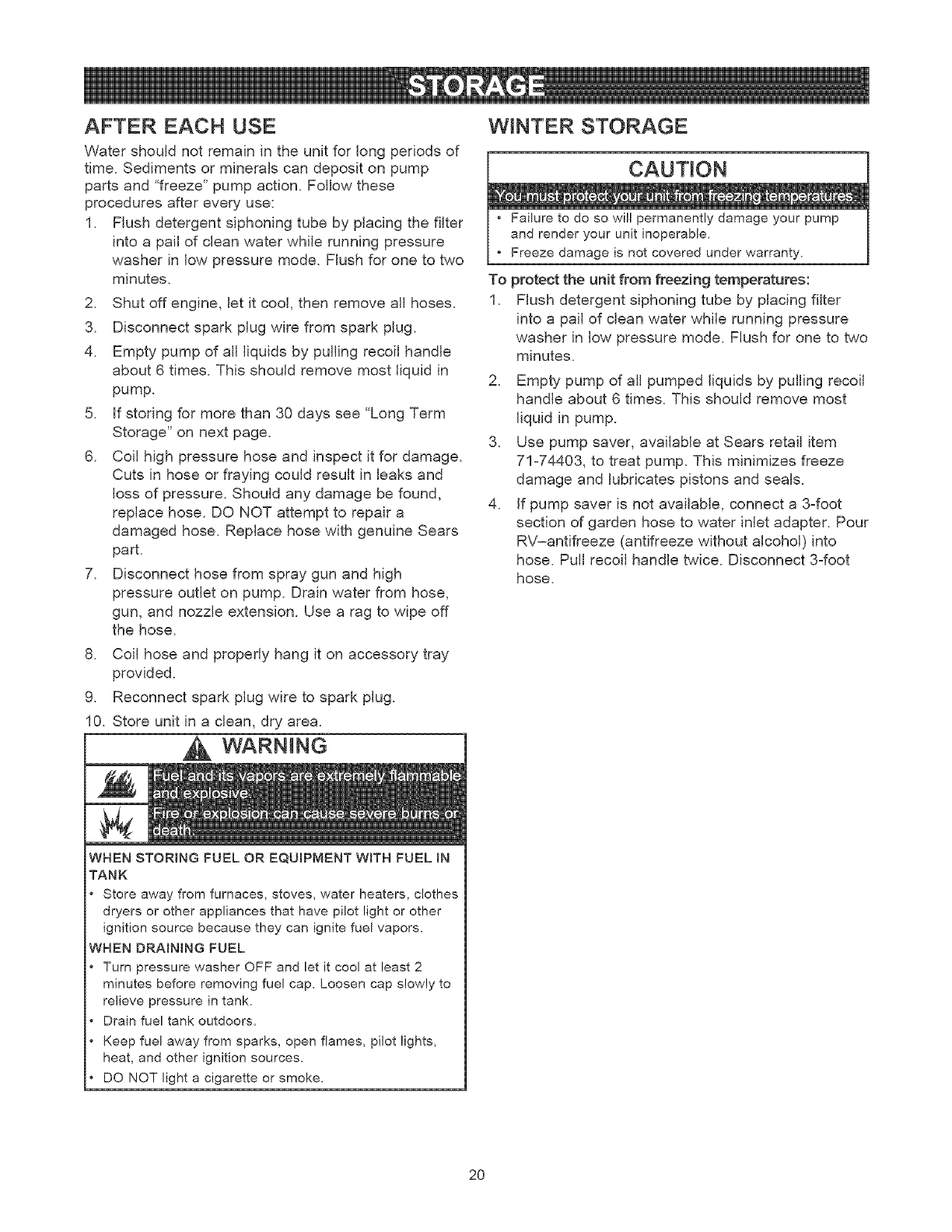

STORAGE .................................. 20-21

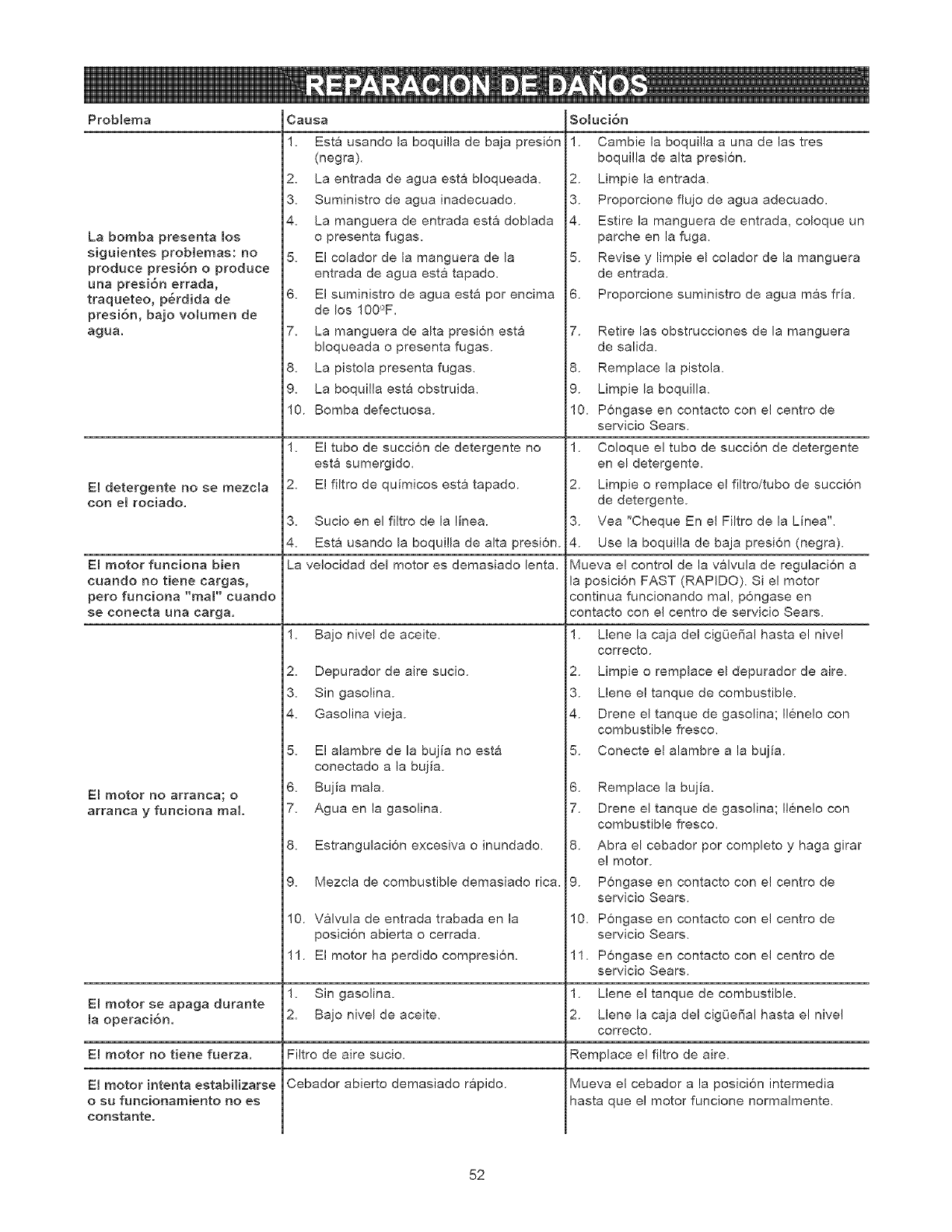

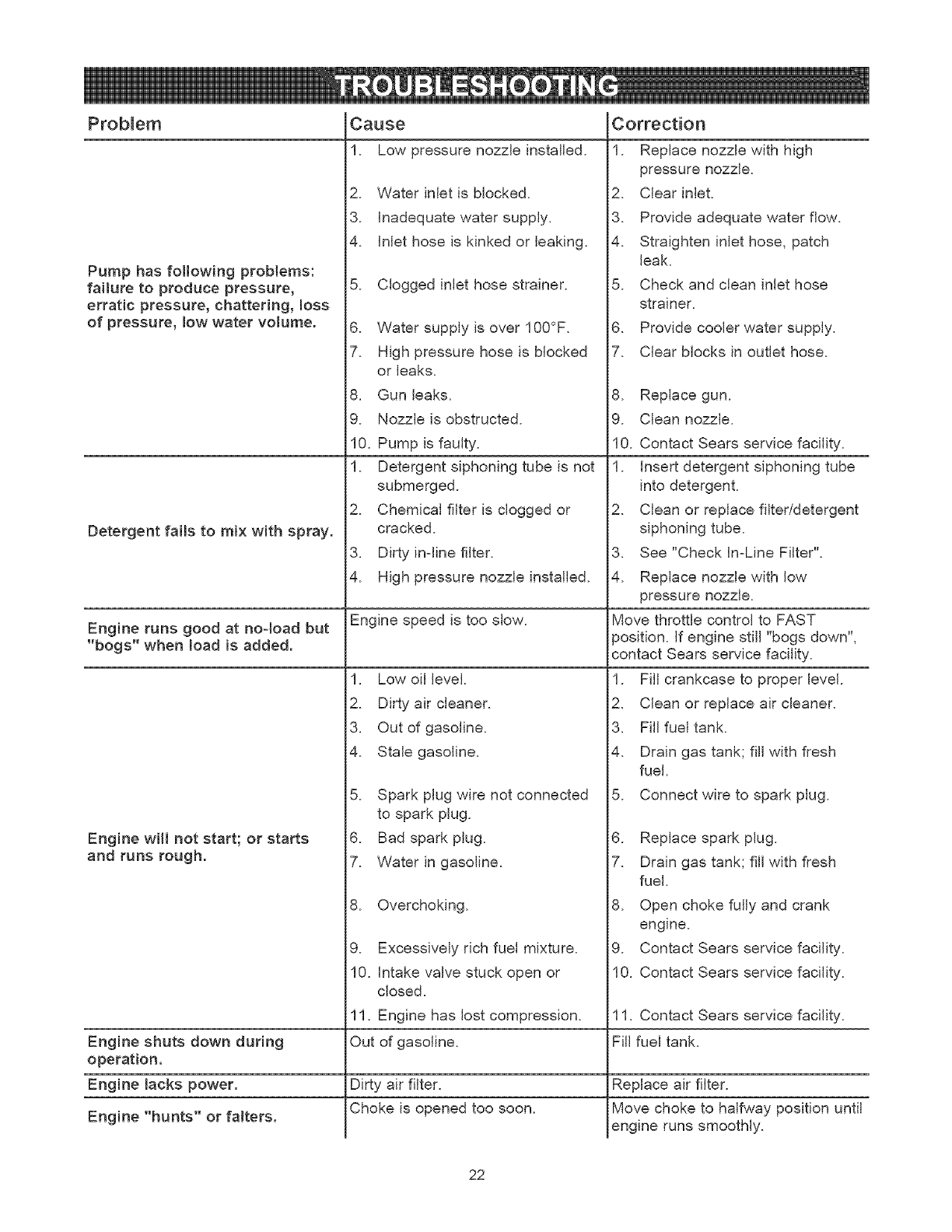

TROUBLESHOOTING ............................ 22

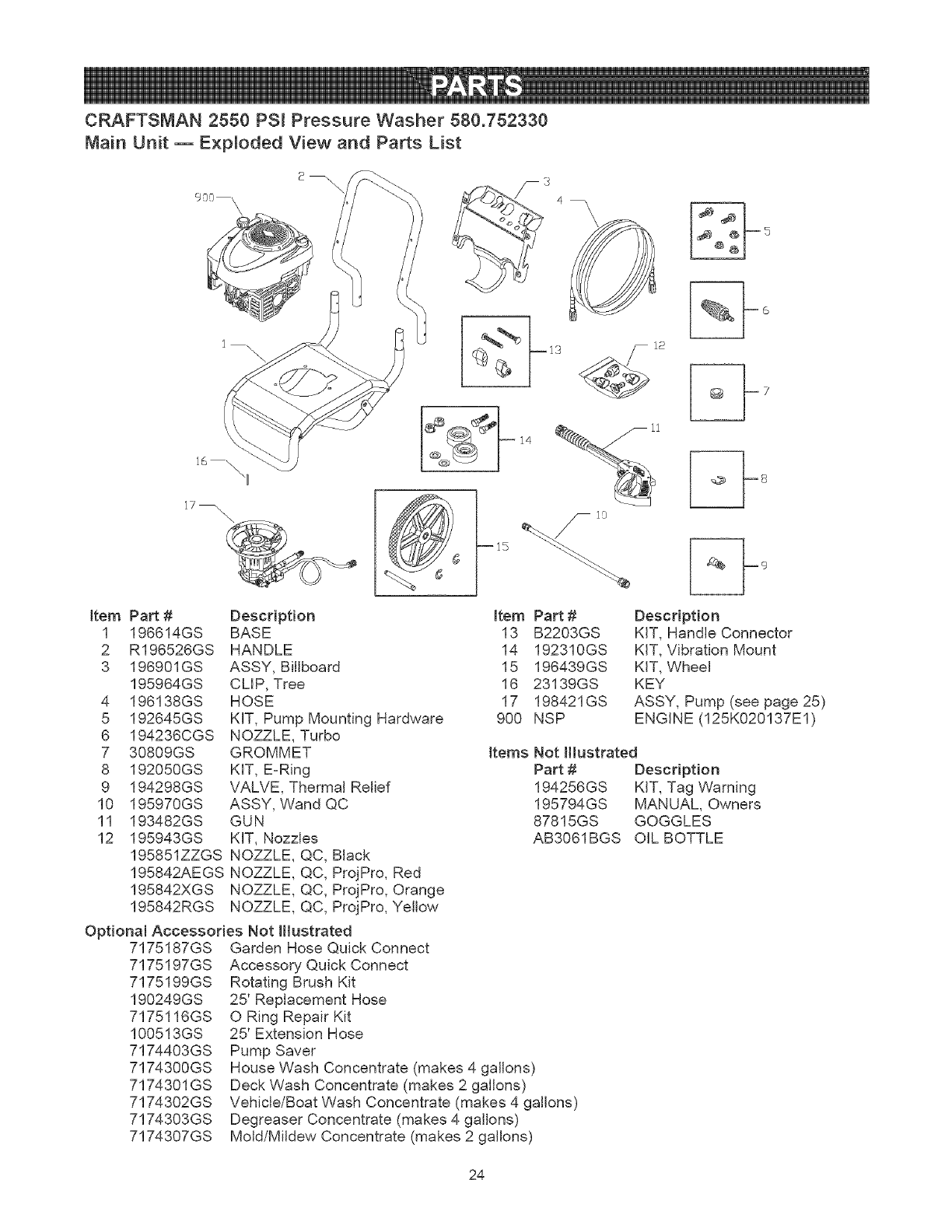

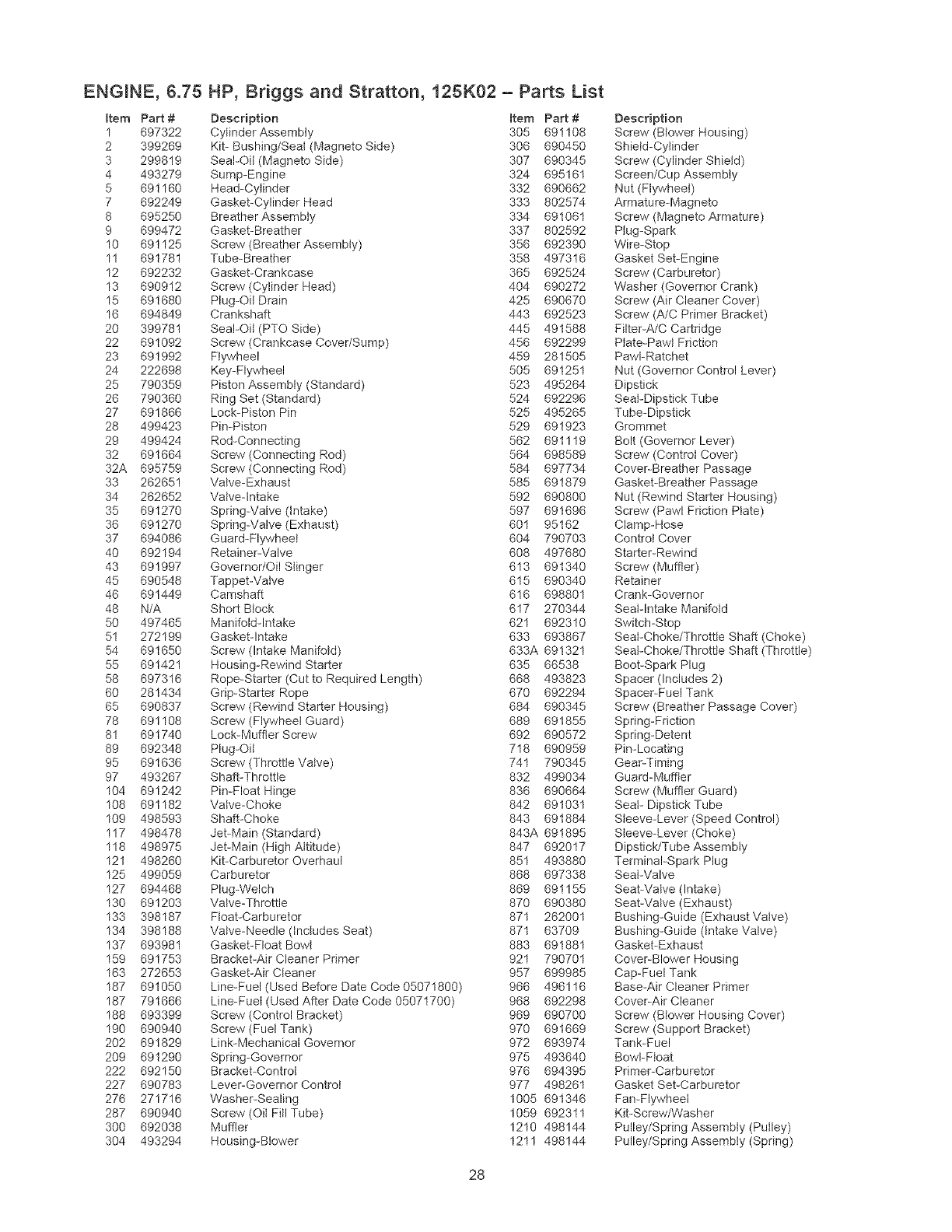

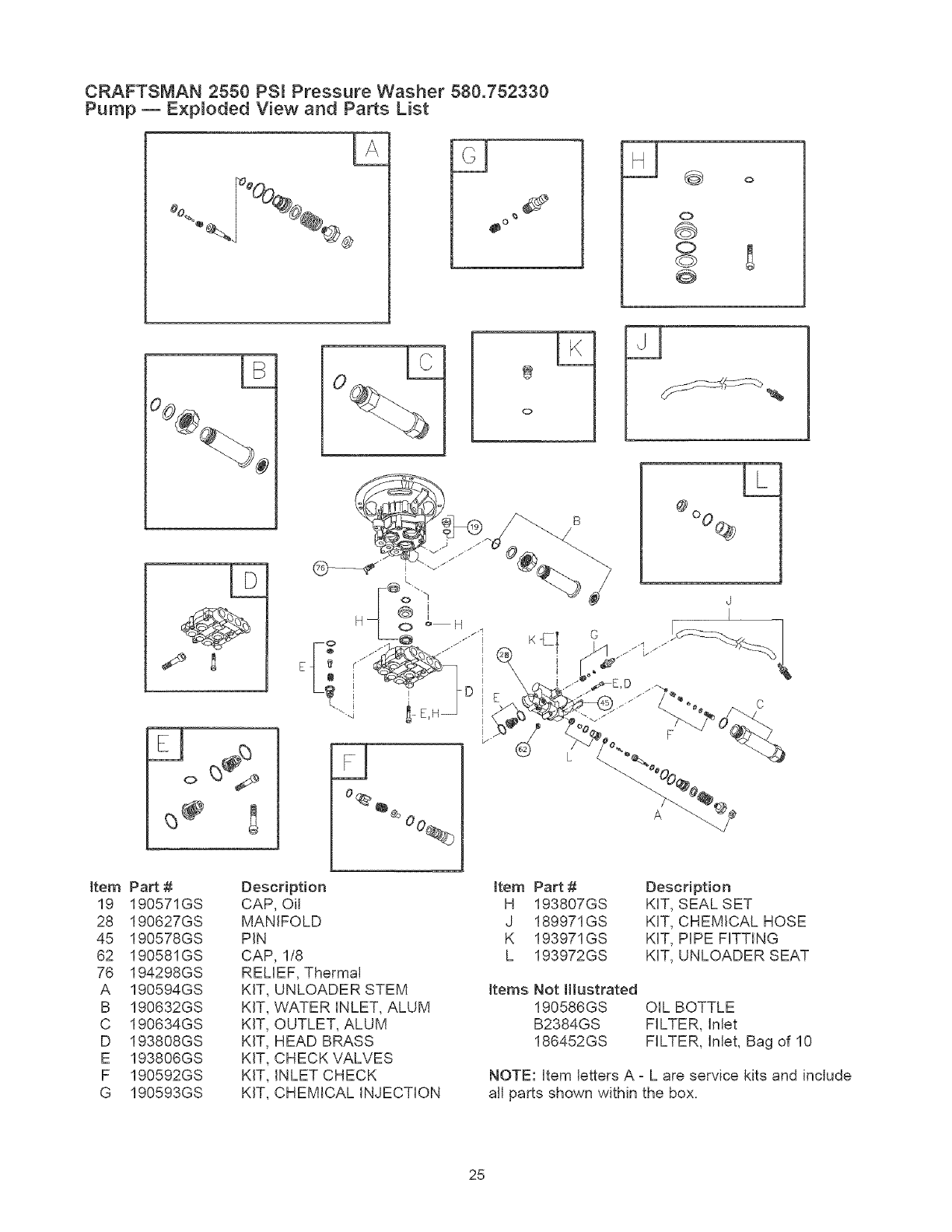

REPLACEMENT PARTS ....................... 24-28

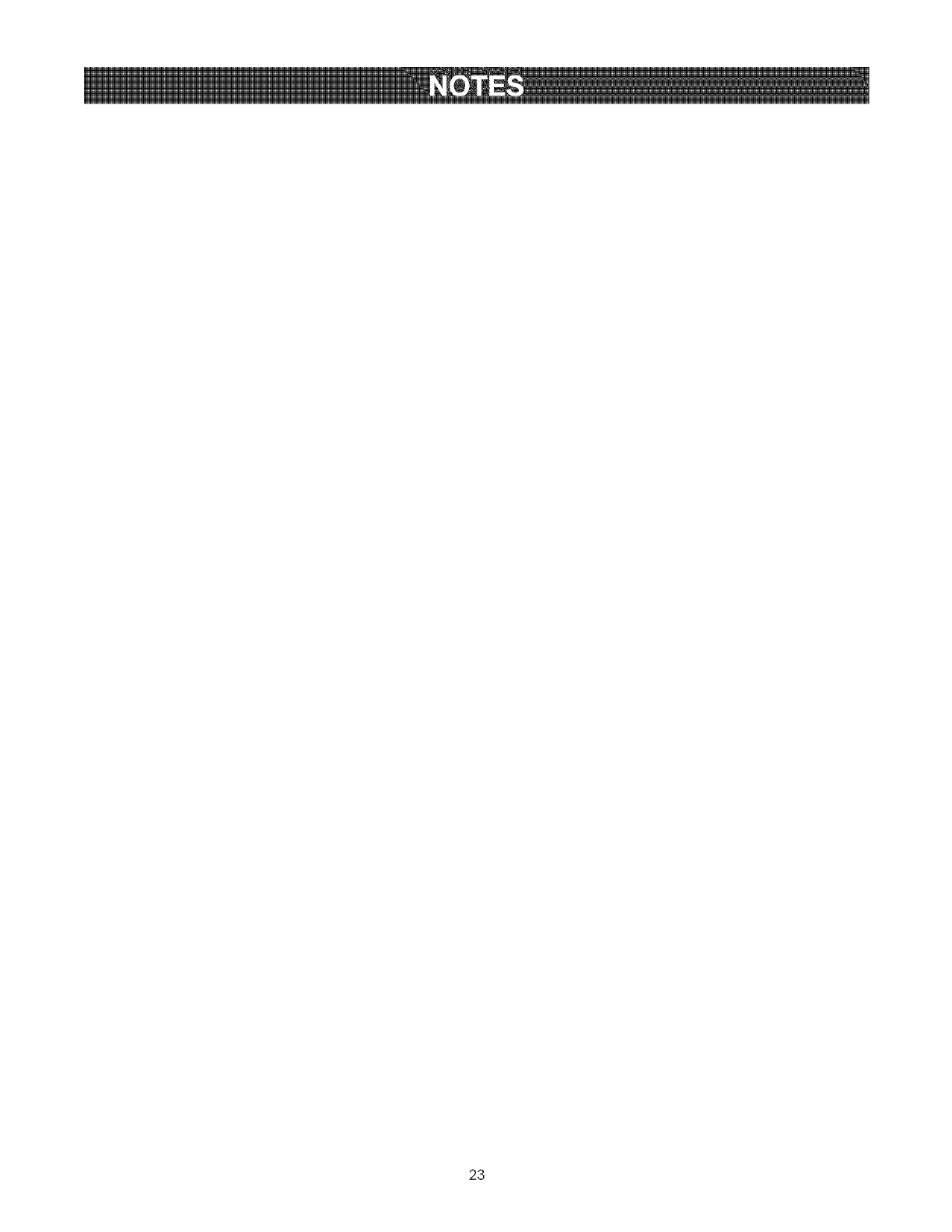

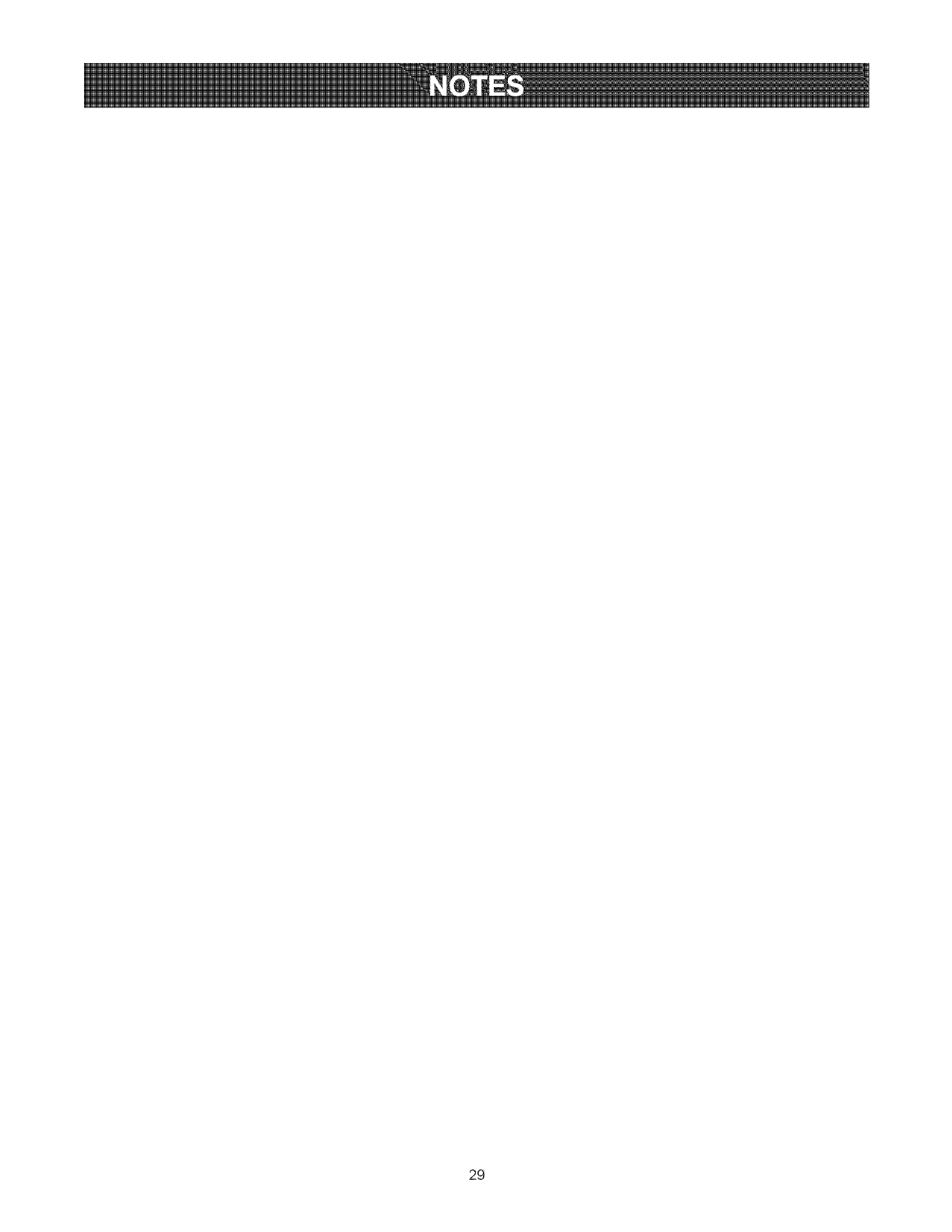

NOTES ................................... 23 & 29

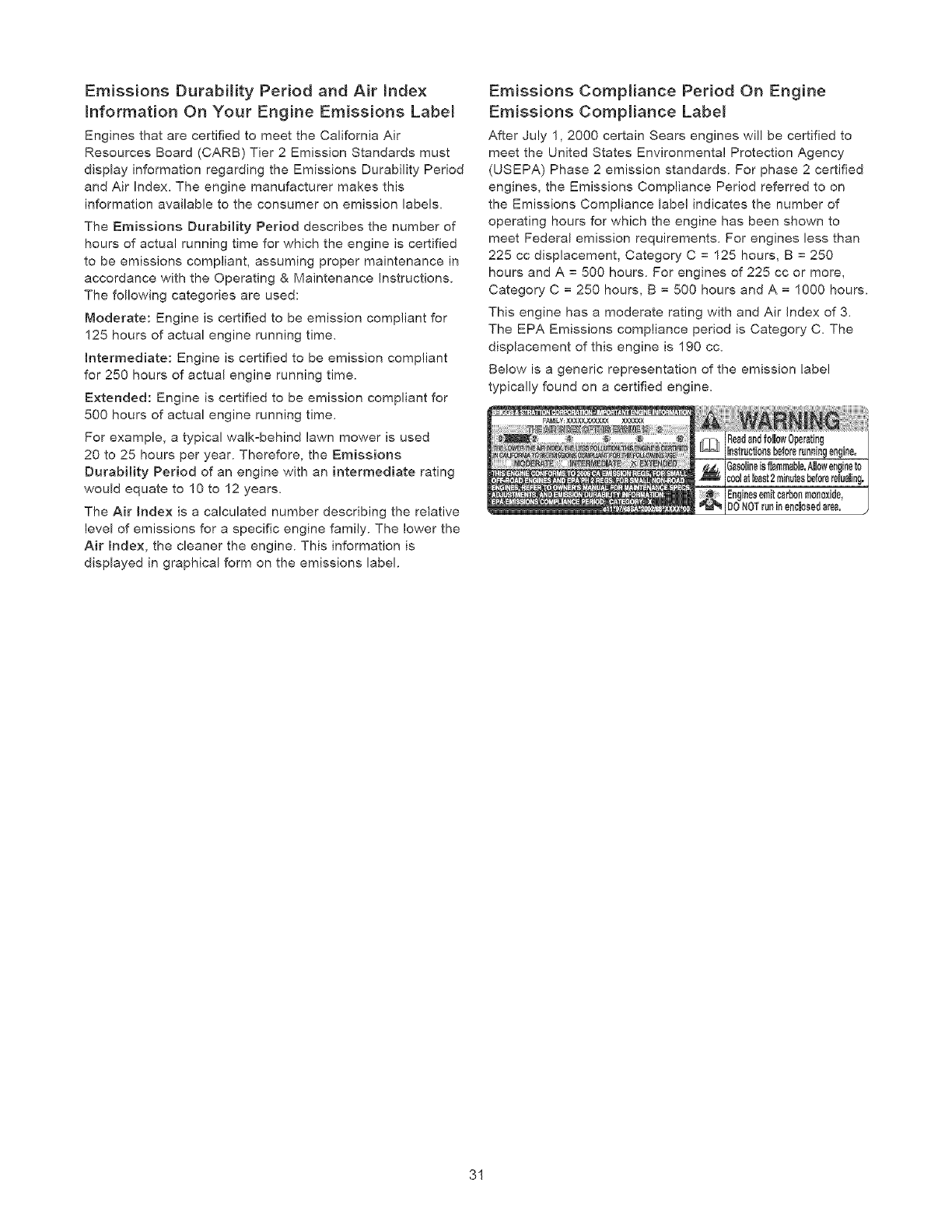

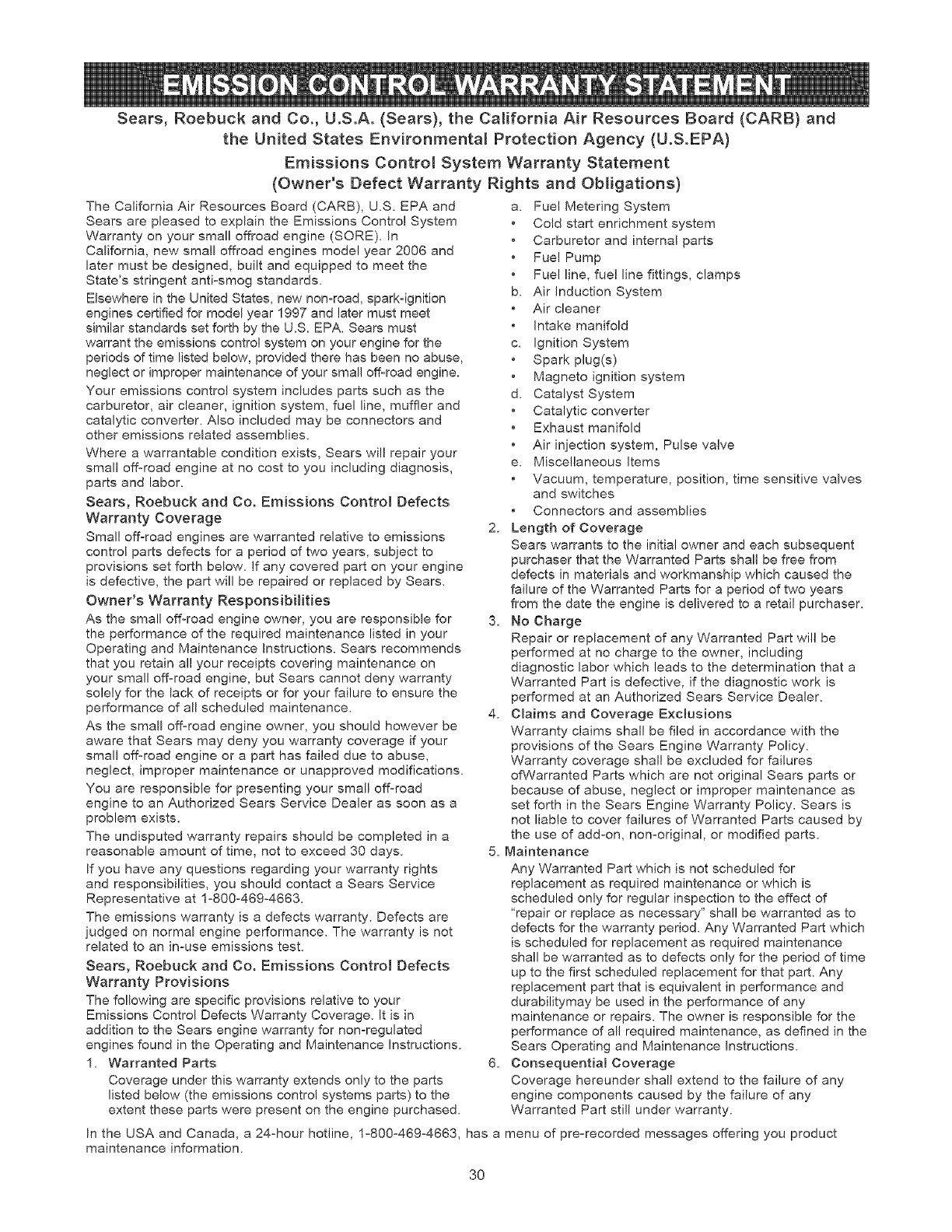

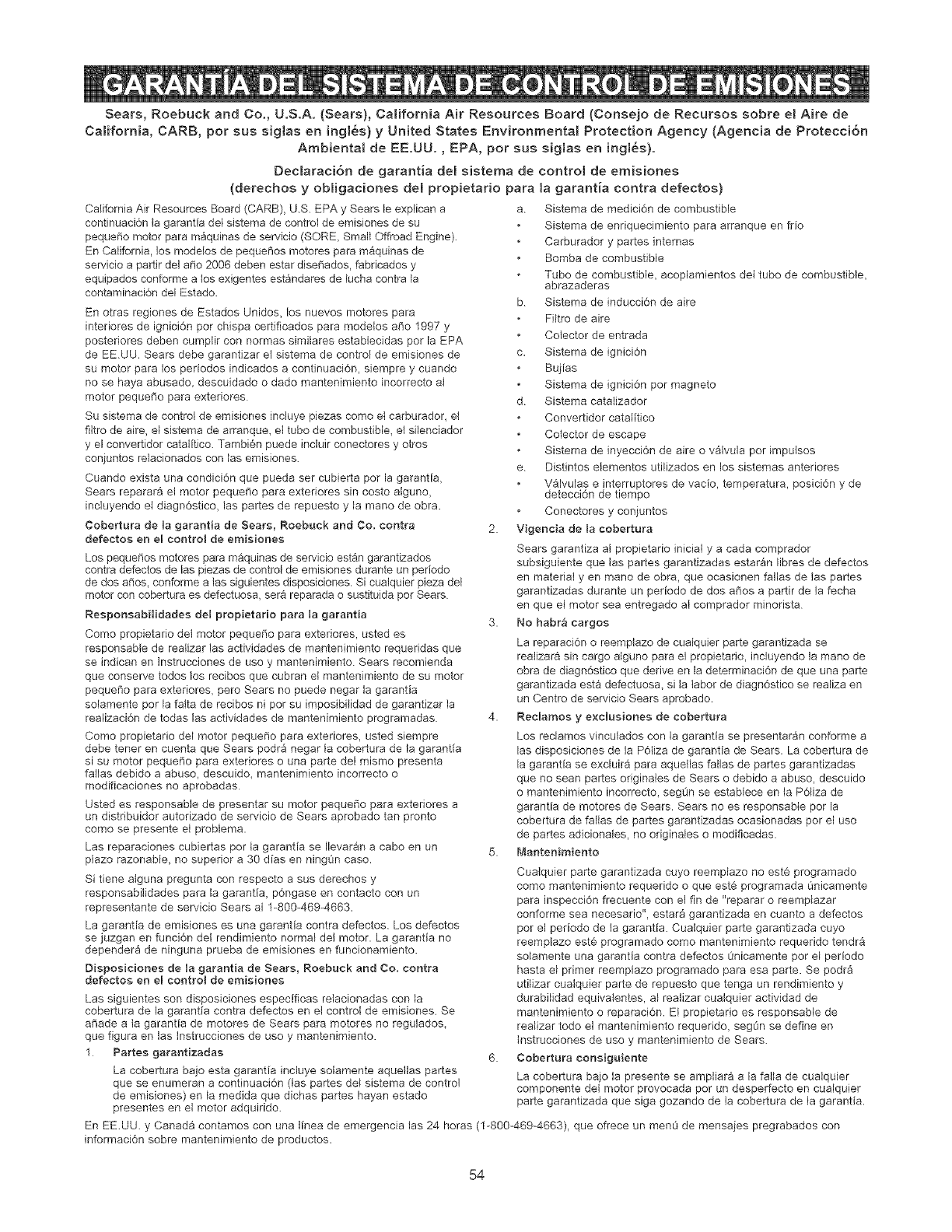

EMISSION CONTROL WARRANTY .............. 30-31

ESPAIqOL ................................... 32-55

HOW TO ORDER PARTS ................ BACK PAGE

L_M_TED WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, ,,whenthis Craftsman pressure ,,washer is maintained and operated

according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and

workmanship.

if this washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase. If this pressure washer is used for rental purposes, this warranty applies for only 30 days after date

of purchase.

This warranty does not cover:

•Expendable items such as spark plugs or air filters, which become worn during normal use.

•Repairs necessary because of operator abuse or negligence, including damage resulting from no water

being supplied to pump or failure to maintain the equipment according to the instructions contained in the

owner's manual.

Warranty service is available by returning the high pressure washer to the nearest Sears service center or

dealer in the United States.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

This is the safety alert symbol, it is used to alert you to potential personam injury hazards.

Obey aH safety messages that follow this symbol to avoid possible injury or death.

=r-T-]_ Read this manuam carefully and become

familiarwithyourpressurewasher.Knowits

applications, its limitations, and any hazards

involved.

The safety alert symbol (,&) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

Hazard Symbols and Meanings

Hazardous Chemical

Toxic Fumes

Slippery Surface

Fire

Fal!

Explosion

Electrical Shock

Fluid Injection

Hot Surface

Moving Parts Flying Objects Kickback

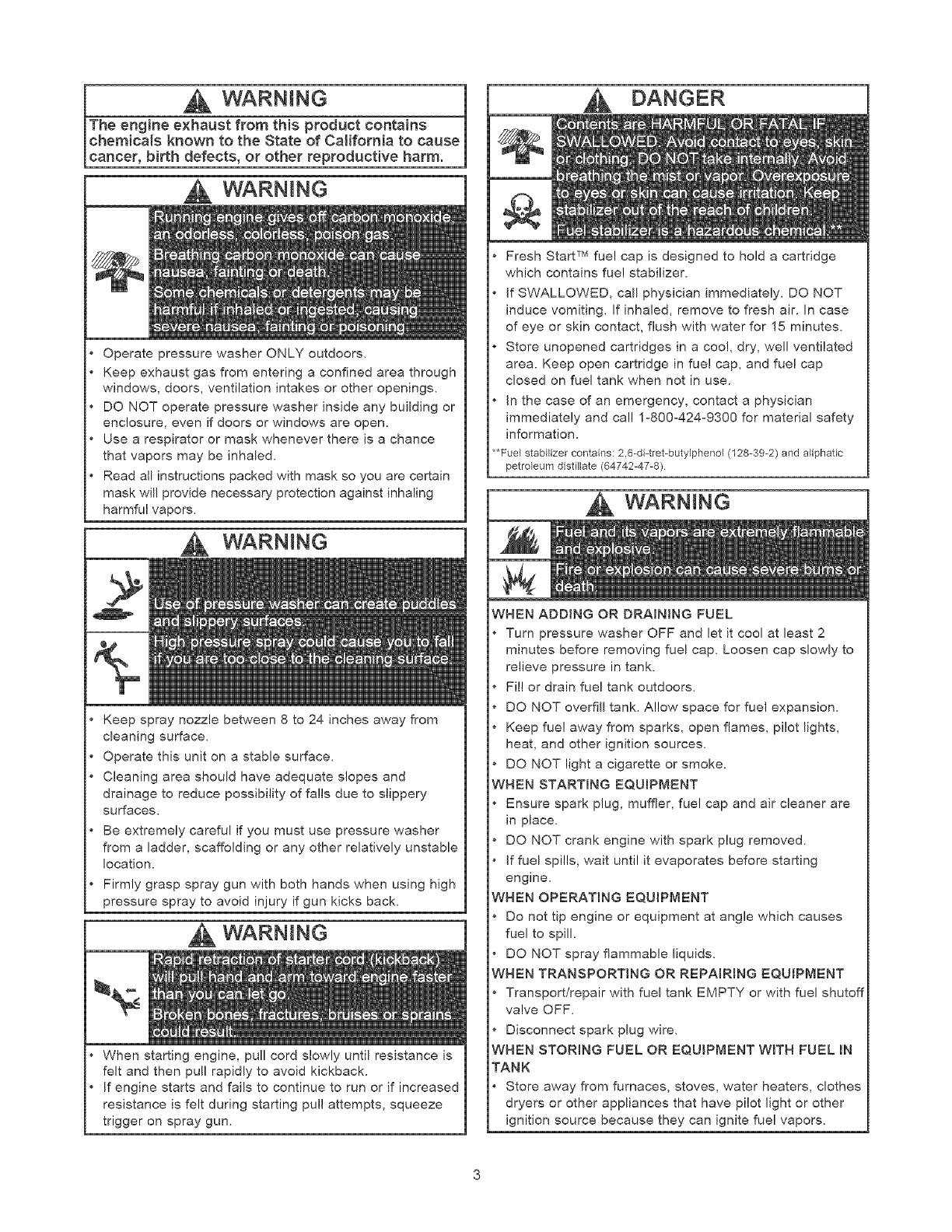

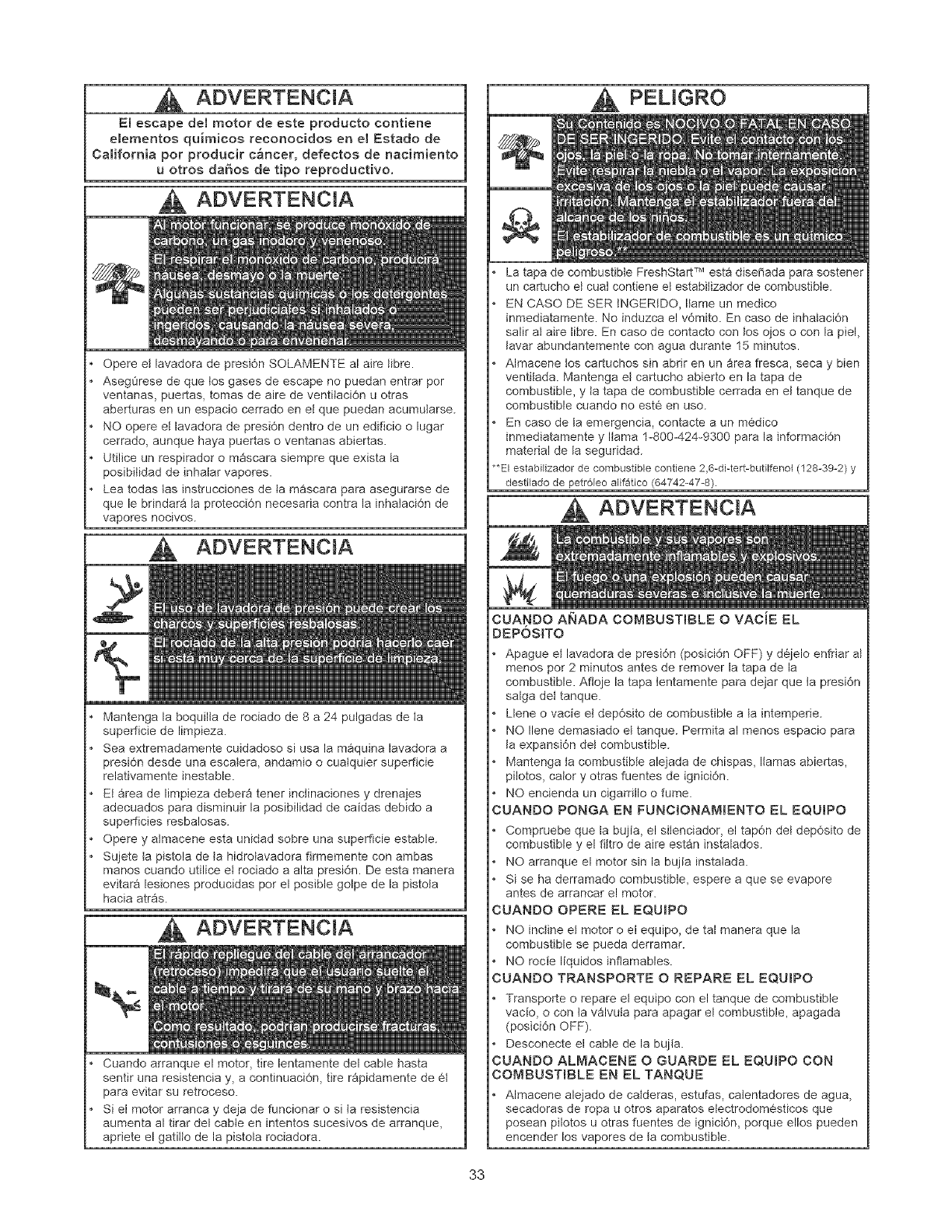

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Cleaning area should have adequate slopes and

drainage to reduce possibility of falls due to slippery

surfaces.

Be extremely careful if you must use pressure washer

from a ladder, scaffolding or any other relatively unstable

location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

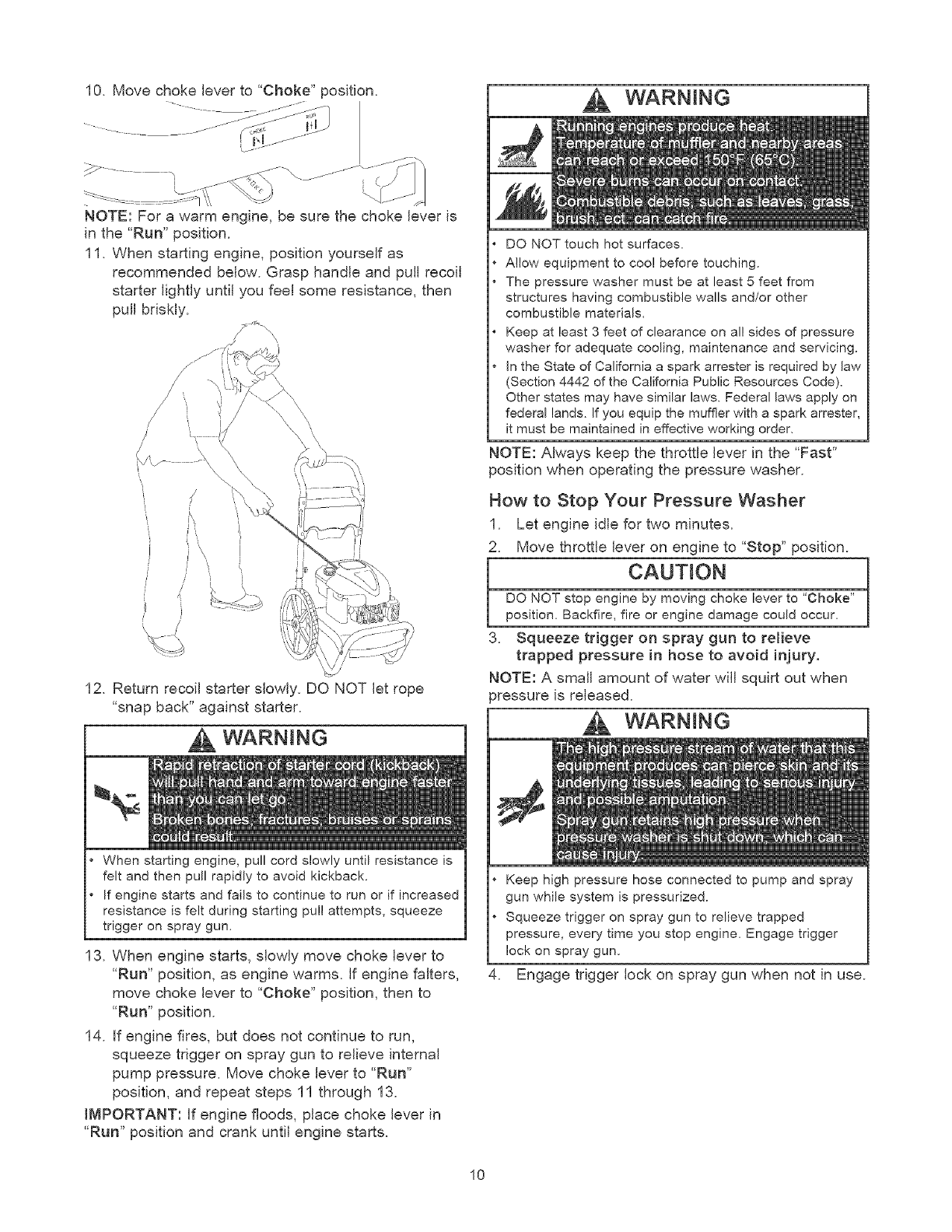

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased

resistance is felt during starting pull attempts, squeeze

trigger on spray gun.

Fresh Start TM fuel cap is designed to hold a cartridge

which contains fuel stabilizer.

If SWALLOWED, call physician immediately. DO NOT

induce vomiting. If inhaled, remove to fresh air. In case

of eye or skin contact, flush with water for 15 minutes.

Store unopened cartridges in a coo!, dry, well ventilated

area. Keep open cartridge in fue! cap, and fue! cap

closed on fuel tank when not in use.

In the case of an emergency, contact a physician

immediately and cal! 1o800o424o9300 for material safety

information.

_Fuel stabilizer contains: 2,6-di-tret-butylpheno{ (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

WARNING

WHEN ADDING OR DRAINING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fue! cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATING EQUIPMENT

*Do not tip engine or equipment at angle which causes

fuel to spill.

, DO NOT spray flammable liquids.

WHEN TRANSPORTING OR REPAIRBNG EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

*Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fue! vapors.

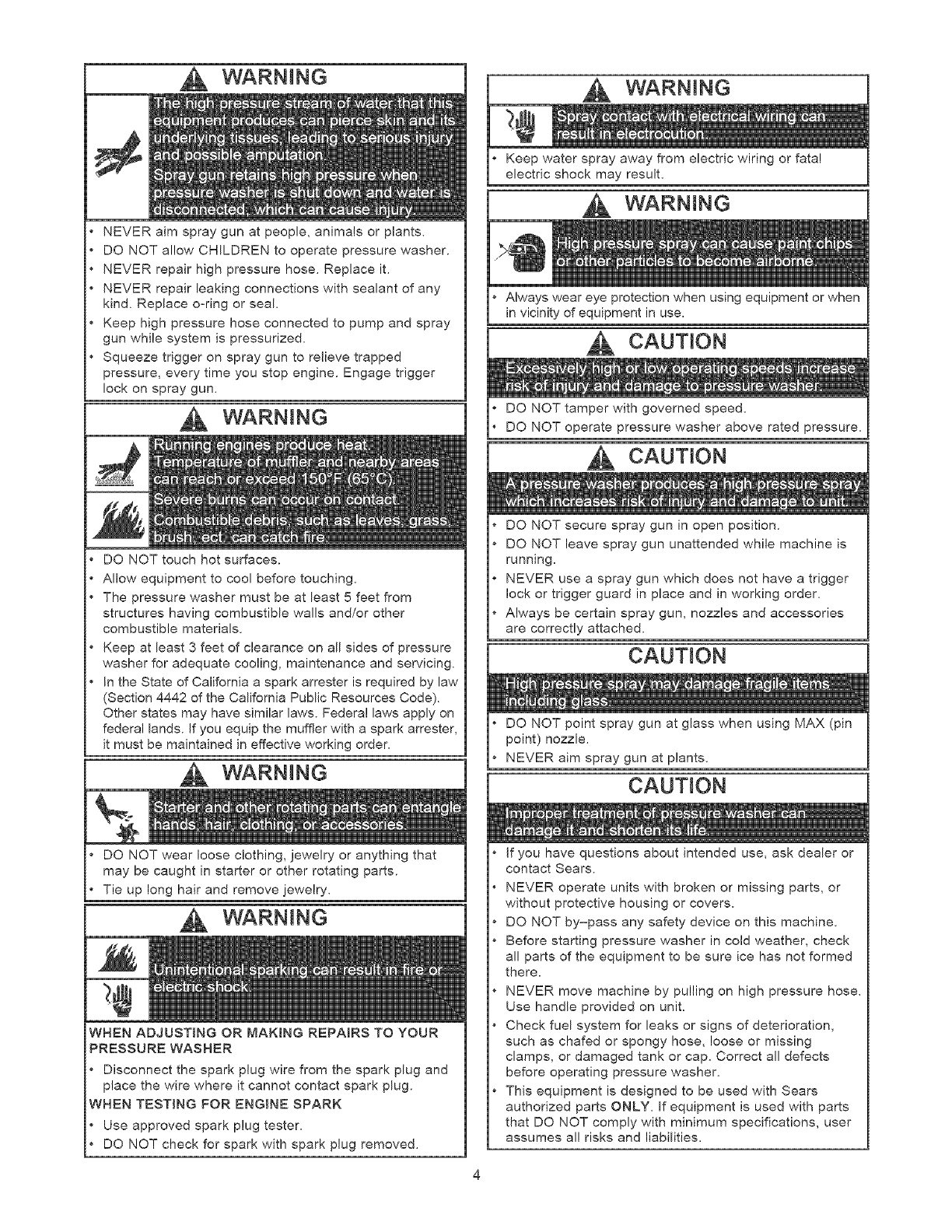

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seal.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger

lock on spray gun.

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

WARNING

Keep water spray away from electric wiring or fatal

electric shock may result.

WARNING

*Always wear eye protection when using equipment or when

in vicinity of equipment in use.

CAUTION

*DO NOT tamper with governed speed.

,DO NOT operate pressure washer above rated pressure.

CAUTION

*DO NOT secure spray gun in open position.

*DO NOT leave spray gun unattended while machine is

running.

*NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

*DO NOT point spray gun at glass when using MAX (pin

point) nozzle.

NEVER aim spray gun at plants.

CAUTION

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTBNG FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

*If you have questions about intended use, ask dealer or

contact Sears.

,NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

, Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer.

This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes al! risks and liabilities.

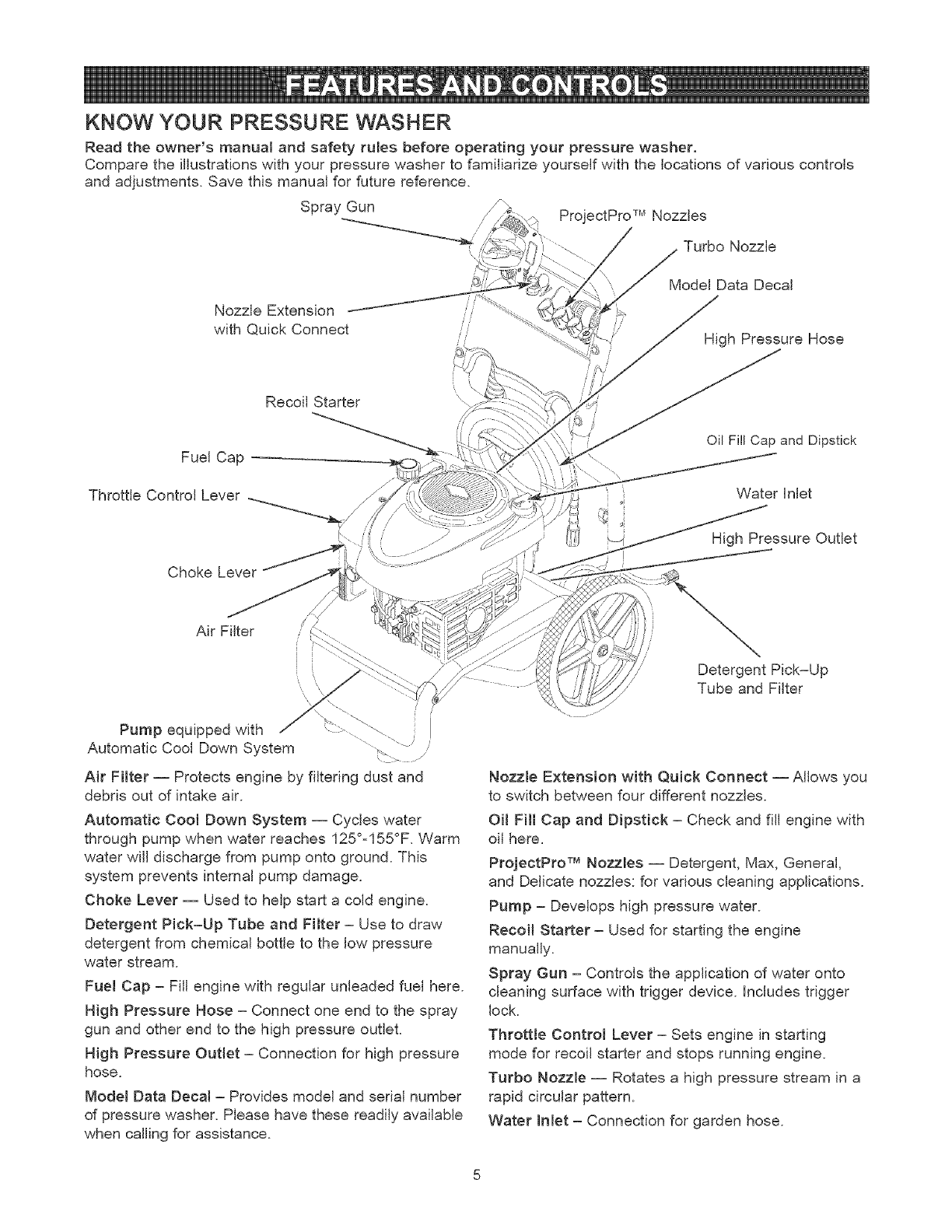

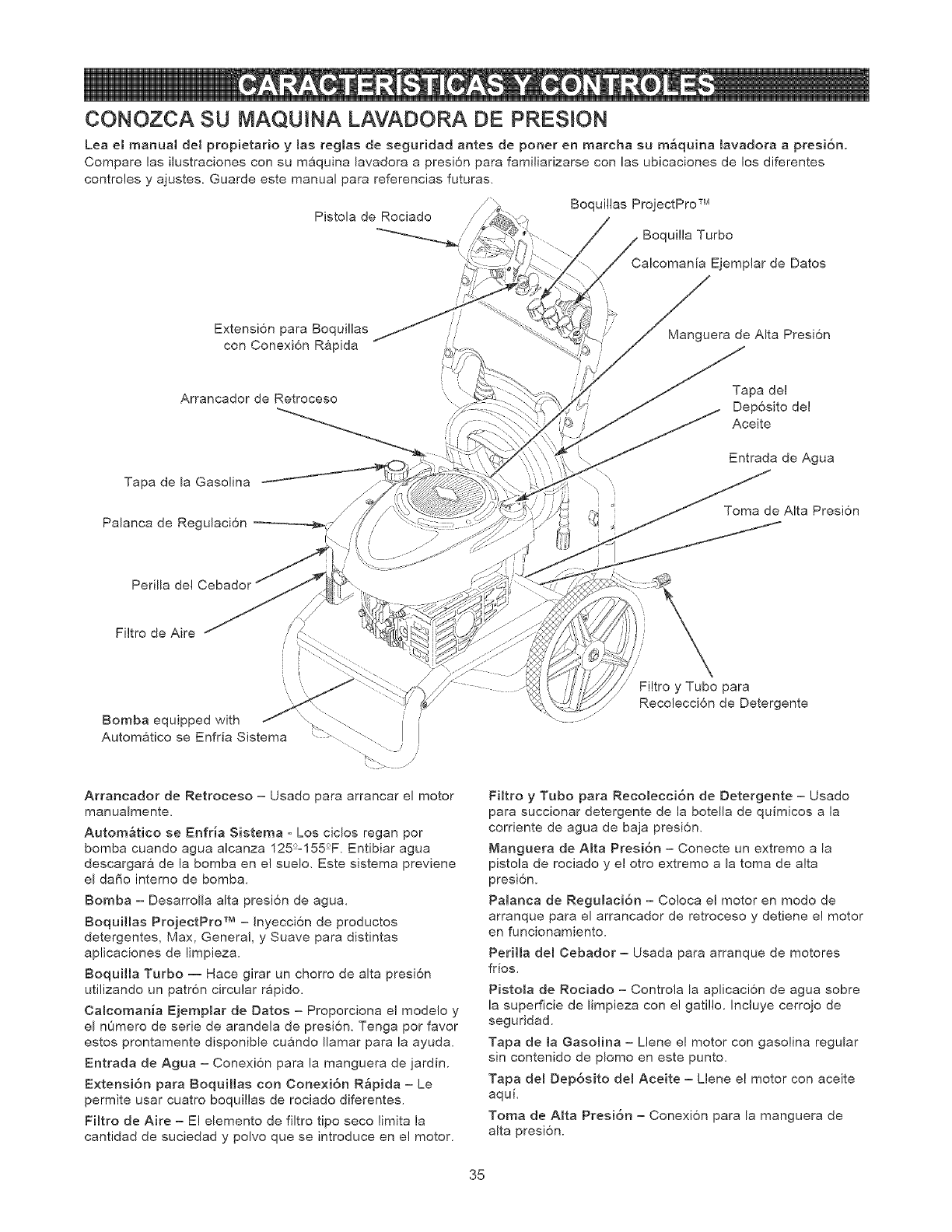

KNOW YOUR PRESSURE WASHER

Read the owner's manual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls

and adjustments. Save this manual for future reference.

Spray Gun ProjectPro TM Nozzles

Turbo Nozzle

Nozzle Extension

///

with Quick Connect _,

Model Data Decal

High Pressure Hose

Fuel Cap

RecoiJ Starter

Oil Fill Cap and Dipstick

Water inlet

High Pressure Outlet

Choke Lever

Air Filter

/ /

Pump equipped with _ I

Automatic Cool Down System _... /

Air FHter -- Protects engine by filtering dust and

debris out of intake air.

Automatic Cool Down System -- Cycles water

through pump when water reaches 125°-155°F. Warm

water will discharge from pump onto ground. This

system prevents internal pump damage.

Choke Lever -- Used to help start a cold engine.

Detergent Pick-Up Tube and Filter = Use to draw

detergent from chemical bottle to the low pressure

water stream.

FuemCap - Fill engine with regular unleaded fuel here.

High Pressure Hose - Connect one end to the spray

gun and other end to the high pressure outlet.

High Pressure Outlet - Connection for high pressure

hose.

Model Data Decal - Provides model and serial number

of pressure washer. Please have these readily available

when calling for assistance.

Detergent Pick-Up

Tube and Filter

Nozzle Extension with Quick Connect -- Allows you

to switch between four different nozzles.

OH Fill Cap and Dipstick = Check and fill engine with

oil here.

ProjectPro TM Nozzles -- Detergent, Max, General,

and Delicate nozzles: for various cleaning applications.

Pump = Develops high pressure water.

Recoil Starter = Used for starting the engine

manually.

Spray Gun = Controls the application of water onto

cleaning surface with trigger device. Includes trigger

lock.

Throttle Control Lever = Sets engine in starting

mode for recoil starter and stops running engine.

Turbo Nozzle -- Rotates a high pressure stream in a

rapid circular pattern.

Water Inlet = Connection for garden hose.

Yourpressurewasherrequiressomeassemblyandis

readyforuseonlyafterit hasbeenproperlyserviced

withtherecommendedoil andfuel.

If youhaveanyproblemswiththeassemblyof

yourpressurewasher,pleasecallthe pressure

washerhelpIineat 1-800-222-3136.

REMOVE PRESSURE WASHER

FROM CARTON

• Slice two corners of carton from top to bottom so

the panel can be folded down flat.

• Remove fillers, accesories and parts bag shipped

with your pressure washer.

• Roll pressure washer out open end of carton.

• Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged,

call the pressure washer helpline at 1-800-222-3136.

• The main unit

Handle

Accessory tray

Spray gun

High pressure hose

Nozzle extension with quick connect fitting

Turbo nozzle

Engine oil

Parts bag (which includes items listed beJow)

• Owner's manual

• Registration card

• Bag containing 4 multi-colored ProjectPro TM

nozzles

• Fresh Start TM fuel cartridge

• Handle fastening hardware kit (which includes):

• Carriage bolt (2)

• Plastic knobs (2)

• Tree clips (4)

Become familiar with each piece before assembling

the pressure washer. Check all contents against the

illustration on page 5. If any parts are missing or

damaged, call the pressure washer helpline at

1-800-222-3136.

ASSEMBLING YOUR PRESSURE

WASHER

Your Craftsman high pressure washer was mostly

assembled at the factory. However, you will need to

perform these tasks before you can operate your

pressure washer:

1. Fill out and send in registration card.

2. Attach handle.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect pressure hose to spray gun and pump.

6. Connect water supply to pump.

7. Attach nozzle extension to spray gun.

8. Select/attach quick connect nozzle to nozzle

extension.

Attach Handme

1. Place handle onto handle supports connected to

main unit. Make sure holes in handle align with

holes on handle supports.

, !

Handle /

Align Holes _-_p_/>

Handlei

// Supports/

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of

unit and attach a plastic knob from inside of unit.

Tighten by hand.

3. Place accessory tray over holes on handle

(viewing from front of unit). Push tree clips into

holes until they sit flat against accessory tray.

ii i

i i

Jm J

4. Insert multi-colored ProjectPro TM nozzles and

other supplied accessories in spaces provided in

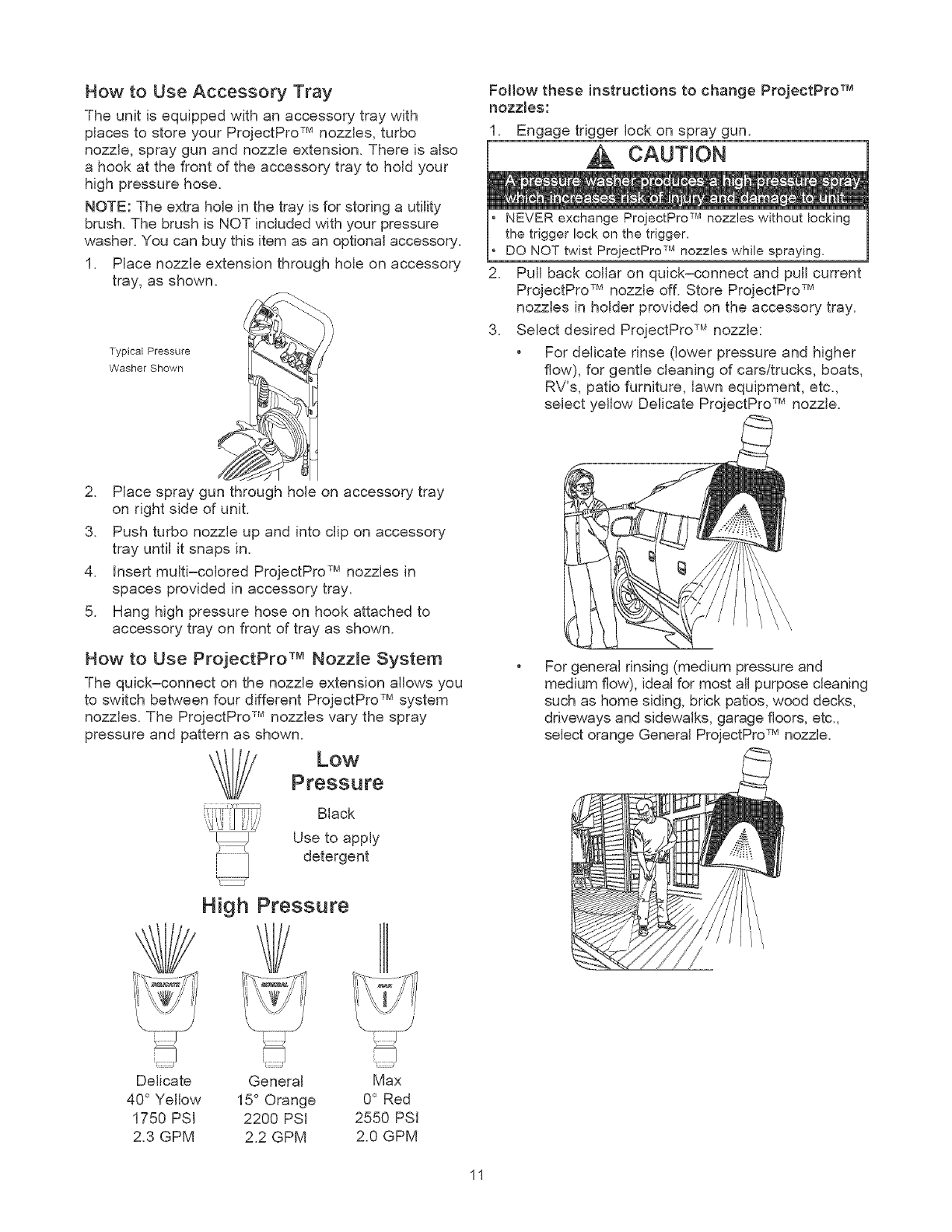

accessory tray. See "How to Use Accessory Tray".

Add Engine Oi_

CAUTRON! Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

1. Place pressure washer on a level surface.

2. Clean area around oil fill and remove oil dipstick.

3. Using oil funnel (optional), slowly pour entire

contents of provided oil bottle (18 oz.) into oil fill

opening.

4. Replaceoildipstickandfullytighten.

NOTE:Seethesection"Oil"onpage17toreviewoil

recommendations.

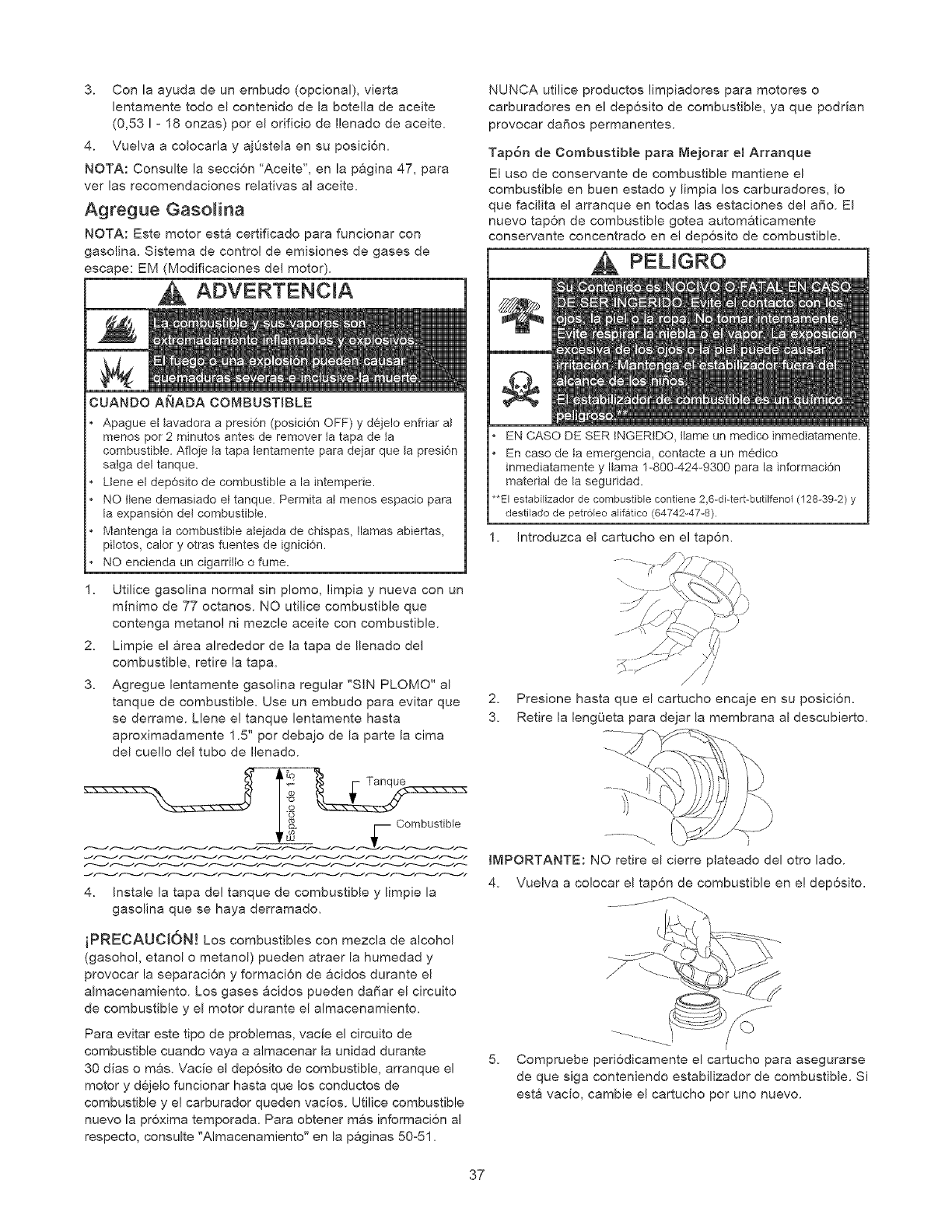

Add Fuel

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fue! tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 77 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow about 1.5" of tank

space for fuel expansion, as shown here.

4. Install fuel cap and wipe up any spilled fuel.

CAUTION! Alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

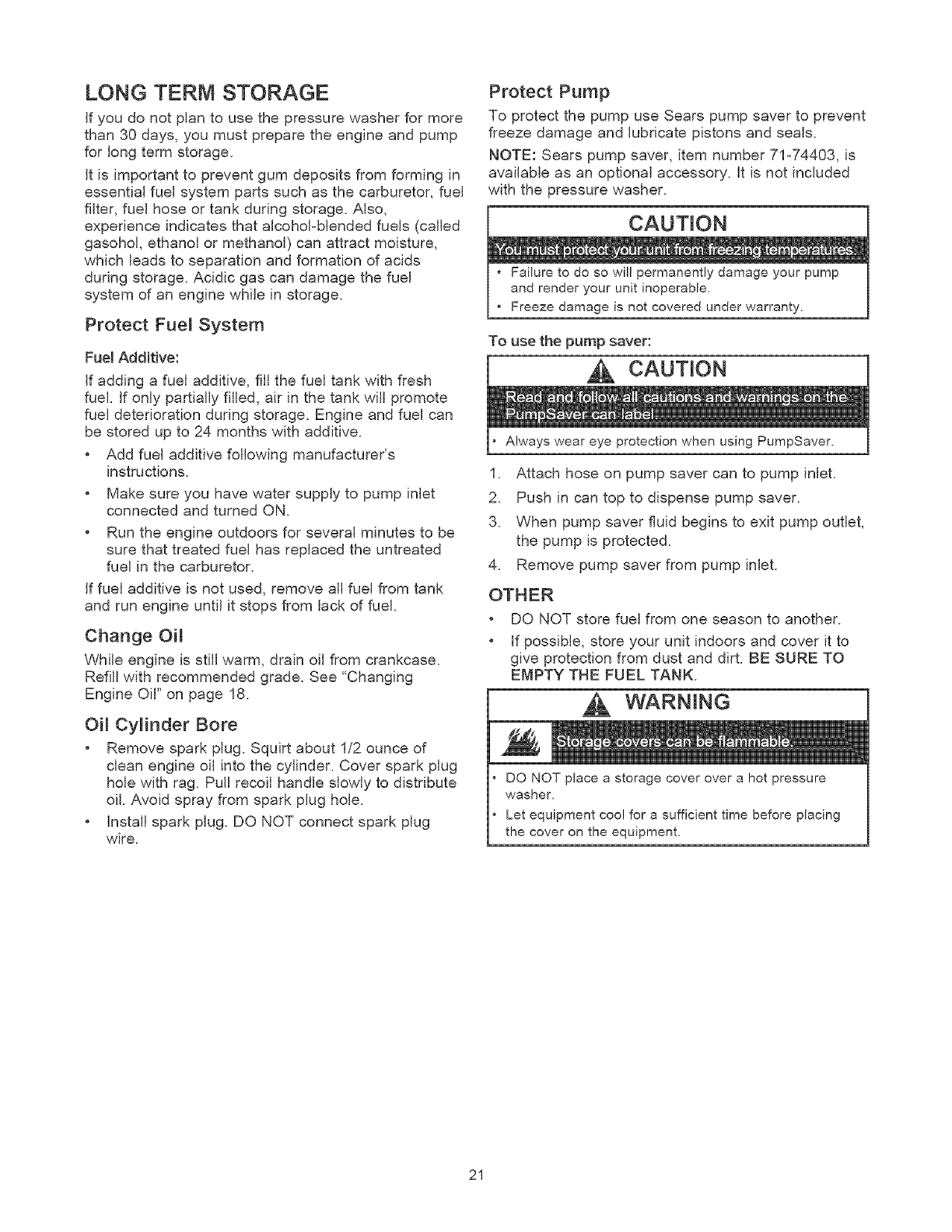

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season.

See "Storage" on pages 20-21 for additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

Fresh Start TM Fuel Cap

Adding fuel preserver helps keep fuel fresh and

carburetors clean for easier starting, all season long.

This new fuel cap automatically drips concentrated

fuel preserver into your fuel tank.

DANGER

*If SWALLOWED, call physician immediately.

*In case of emergency, contact a physician immediately

and call 1-800-424-9300 for material safety information.

_*Fuel stabilizer contains: 2,6-di-tret-butylphenol (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

Place cartridge into fuel cap.

2. Push to "snap" cartridge into place.

3. Remove tab to expose membrane.

IMPORTANT: DO NOT remove the silver foil seal on

the opposite side.

4. Reinstall fuel cap on fuel tank.

5. Periodically check the cartridge to ensure there is

still fuel stabilizer inside. If it is empty, remove

cartridge and replace.

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

2. Remove and discard shipping caps from pump

inlet and outlet.

3. Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

6. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

*Damage to equipment resulting from failure to follow

this instruction will void warranty,

7. Turn ON water and squeeze trigger on spray gun

to purge pump system of air and impurities.

WARNING

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate eye protection,

CHECKLIST BEFORE STARTING

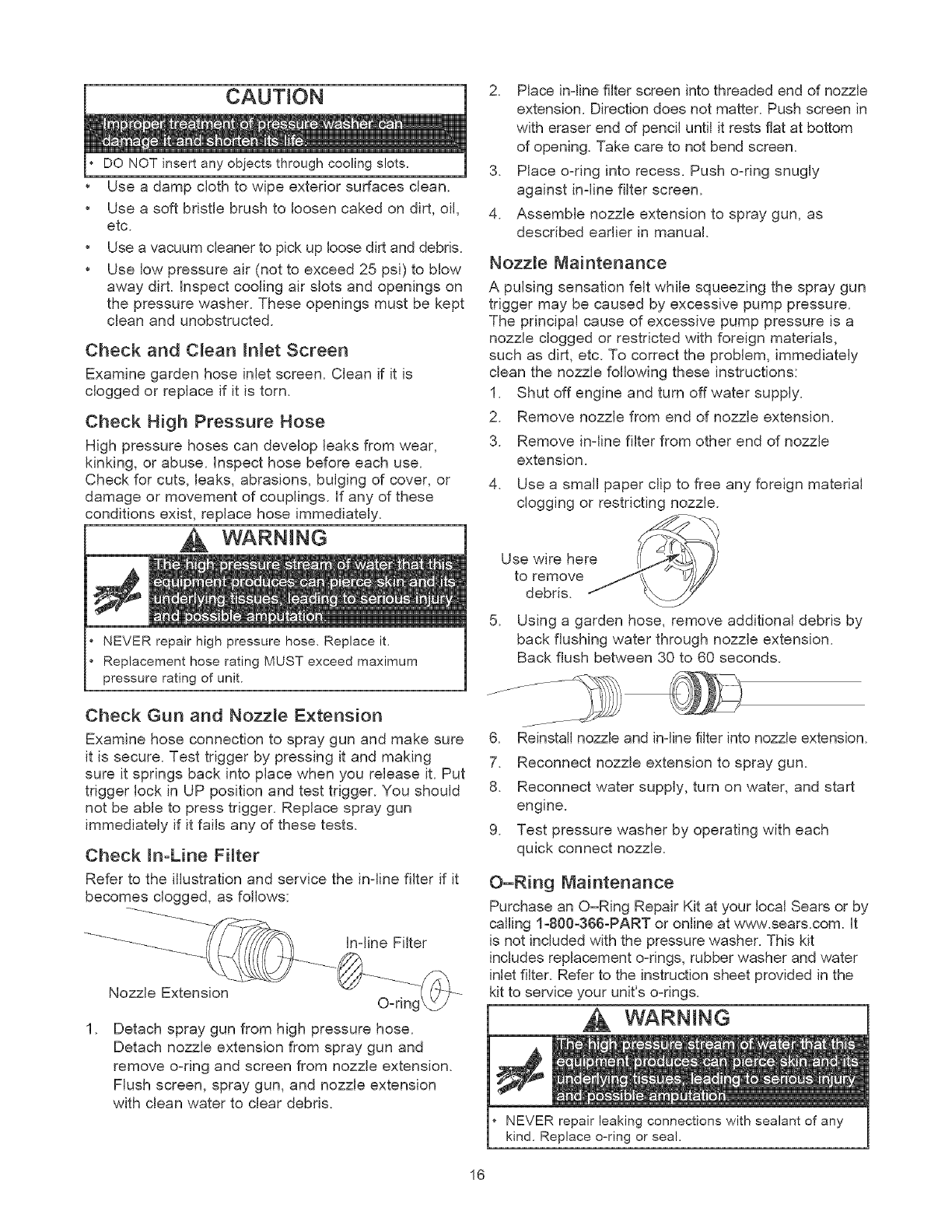

.Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. Refer to

section "O-Ring Maintenance" if inlet screen is

damaged. DO NOT run pressure washer if inlet

screen Bsdamaged.

inspect inlet

screen. DO

NOT use if

damaged;

clean if dirty.

5. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

Review the assembly to ensure you have performed

all of the following:

1. Check that oil has been added to proper level in

engine crankcase.

2. Add proper fuel to fuel tank.

3. Check for properly tightened hose connections

(high pressure and water supply) and for tight

connections and that there are no kinks, cuts, or

damage to the high pressure hose.

4. Provide proper water supply (not to exceed

100°F).

5. Be sure to read "Safety Rules" and "Operation"

sections before using the pressure washer.

6. if starting unit after storage, see "Storage" section

on pages 20-21.

HOW TO USE YOUR PRESSURE

WASHER

if you have any problems operating your pressure

washer, please call the pressure washer helpline at

1-800-222-3136.

Pressure Washer Location

Pressure Washer Clearance

WARNtNG

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enc!osure, even if doors or windows are open.

The pressure washer must be at least 5 ft. (152 cm)

from structures having combustible walls and/or other

combustible materials. Leave at least 3 ft. (92 cm) all

around pressure washer including overhead, for

adequate cooling, maintenance and servicing.

Place pressure washer in a well ventilated area, which

will allow for removal of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could

accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is

kept away from any windows, doors, ventilation

intakes or other openings that can allow exhaust gas

to collect in a confined area. Prevailing winds and air

currents should be taken into consideration when

positioning pressure washer.

Typical Pressure

Washer Shown

Exhaust Port

To Start Your Pressure Washer

To start your engine-powered pressure washer for the

first time, follow these instructions step-by-step. This

starting information also applies whenever you start

the engine after you have let the pressure washer sit

idle for at least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.3 gallons per minute and no less than

20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected

to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water.

CAUTION

*Damage to equipment will result from failure to follow

this instruction.

hand.

Squeeze trigger on gun to purge pump system of

air and impurities.

Attach nozzle extension to spray gun. Tighten by

Choose ProjectPro TM nozzle you want to use, pull

back on collar of nozzle extension, insert nozzle

and release collar. Tug on nozzle to make sure it

is securely in place. See "How to Use

ProjectPro TM Nozzle System".

8. Engage trigger lock to spray gun trigger.

Trigger Lock

g. Move throttle lever to "Fast" position, shown here

as a rabbit.

Throttle Lever in

"Fast" Position

10.Movechokeleverto"Choke"position.

NOTE:Forawarmengine,besurethechokeleveris

inthe"Run"position.

11.Whenstartingengine,positionyourselfas

recommendedbelow.Grasphandleandpullrecoil

starterlightlyuntilyoufeelsomeresistance,then

punbriskly.

s.....

io \<

i Jw i

I J I

, \

12. Return recoil starter slowly. DO NOT let rope

"snap back" against starter.

WARNING

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased

resistance is felt during starting pull attempts, squeeze

trigger on spray gun.

3. When engine starts, slowly move choke lever to

"Run" position, as engine warms. If engine falters,

move choke lever to "Choke" position, then to

"Run" position.

14. If engine fires, but does not continue to run,

squeeze trigger on spray gun to relieve internal

pump pressure. Move choke lever to "Run"

position, and repeat steps 11 through 13.

IMPORTANT: If engine floods, place choke lever in

"Run" position and crank until engine starts.

WARNING

DO NOT touch hot surfaces.

Allow equipment to coo! before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on al! sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark attester,

it must be maintained in effective working order.

NOTE: Always keep the throttle lever in the "Fast"

position when operating the pressure washer.

How to Stop Your Pressure Washer

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

CAUTION

l DO NOT stop engine by moving choke lever to "Choke"

position. Backfire, fire or engine damage could occur.

3. Squeeze trigger on spray gun to relieve

trapped pressure in hose to avoid injury.

NOTE: A small amount of water will squirt out when

_ressure is released.

WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger

lock on spray gun.

Engage trigger lock on spray gun when not in use.

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your ProjectPro TM nozzles, turbo

nozzle, spray gun and nozzle extension. There is also

a hook at the front of the accessory tray to hold your

high pressure hose.

NOTE: The extra hole in the tray is for storing a utility

brush. The brush is NOT included with your pressure

washer. You can buy this item as an optional accessory.

1. Place nozzle extension through hole on accessory

tray, as shown.

Typical Pressure

Washer Shown

Follow these instructions to change ProjectPro TM

nozzles:

1. Engage trigger lock on spray gun.

CAUTION

NEVER exchange ProjectPro TM nozzles without locking

the trigger lock on the trigger.

DO NOT twist ProjectPro TM nozzles while spraying.

Pull back collar on quick-connect and pull current

ProjectPro TM nozzle off. Store ProjectPro TM

nozzles in holder provided on the accessory tray.

Select desired ProjectPro TM nozzle:

• For delicate rinse (lower pressure and higher

flow), for gentle cleaning of cars/trucks, boats,

RV's, patio furniture, lawn equipment, etc.,

select yellow Delicate ProjectPro TM nozzle.

2. Place spray gun through hole on accessory tray

on right side of unit.

3. Push turbo nozzle up and into clip on accessory

tray until it snaps in.

4. Insert multi-colored ProjectPro TM nozzles in

spaces provided in accessory tray.

5. Hang high pressure hose on hook attached to

accessory tray on front of tray as shown.

How to Use ProjectPro TM Nozzle System

The quick-connect on the nozzle extension allows you

to switch between four different ProjectPro TM system

nozzles. The ProjectPro TM nozzles vary the spray

pressure and pattern as shown.

Low

Pressure

Black

Use to apply

_--....1 detergent

High Pressure

For general rinsing (medium pressure and

medium flow), ideal for most all purpose cleaning

such as home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.,

select orange General ProjectPro TM nozzle.

Delicate

40 ° Yellow

1750 PSI

2.3 GPM

General

15° Orange

2200 PSI

2.2 GPM

Max

0° Red

2550 PSI

2.0 GPM

Formaximumrinsing(higherpressureand

lowerflow),forstubbornorhardto reach

surfacesuchassecondstorysurfaces,paint

removal,oilstains,rustremovalorother

stubbornsubstances(tar,gum,grease,wax,

etc.),selectredMaxProjectProTM nozzle.

2. Pull back on collar, insert turbo nozzle and release

collar. Tug on turbo nozzle to make sure it is

securely in place.

To apply detergent, applies project specific

cleaners to help break down stubborn dirt and

grime on a variety of surfaces, select black

ProjectPro TM cleaning detergent nozzle.

4. Pull back on collar, insert selected ProjectPro TM

nozzle and release collar. Tug on ProjectPro TM

nozzle to make sure it is securely in place.

5. For most effective cleaning, keep ProjectPro TM

nozzle from 8 to 24 inches away from cleaning

surface. If you get the nozzle too close, you may

damage the cleaning surface.

6. DO NOT get closer than 6 inches when cleaning tires.

How to Use the Turbo Nozzle

The turbo nozzle rotates the high pressure stream in a

rapid circular pattern. Always start the turbo nozzle at

a distance, gradually getting closer to the surface until

you get the cleaning force you want.

CAUTmO. ]

• Always make sure the surface you will clean will not be

damaged by the high pressure spray by testing in a

hidden area.

1. Pull back collar on quick-connect and pull current

ProjectPro TM nozzle off. Store ProjectPro TM

nozzles in holder provided on the accessory tray.

3. For most effective cleaning, keep turbo nozzle

from 8 to 24 inches away from cleaning surface. If

you get turbo nozzle too close, you may damage

cleaning surface.

NOTE: Detergent cannot be applied with the turbo

nozzle.

Cleaning and Applying Detergent

IMPORTANT: Use detergents designed specifically

for pressure washers. Household detergents could

damage the pump.

CAUTION

Starting the engine without all the hoses connected and

without the water turned ON will damage the pumG

Damage to equipment resulting from failure to follow this

instruction will void warranty,

To apply detergent follow these steps:

1. Review ProjectPro TM nozzle use.

2. Prepare detergent solution as required by

manufacturer.

3. Place filter end of detergent siphoning tube into

detergent container.

CAUTION

When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently

contacting the hot muffler.

4. Make sure black ProjectPro TM cleaning detergent

nozzle is installed.

NOTE: Detergent cannot be applied with the high

pressure nozzles (Yellow, Orange or Red).

5. Make sure garden hose is connected to water

inlet. Check that high pressure hose is connected

to spray gun and pump and start engine.

6. Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

7. Allow detergent to soak in between 3-5 minutes

before washing and rinsing. Reapply as needed to

prevent surface from drying. DO NOT allow

detergent to dry on (prevents streaking).

IMPORTANT: You must flush the chemical injection

system after each use by placing the filter into a

bucket of clean water, then run the pressure washer in

low pressure for 1-2 minutes.

Pressure Washer Rinsing

For Rinsing:

1. Apply trigger lock to spray gun.

2. Remove black cleaning detergent nozzle from

nozzle extension.

3. Select and install desired high pressure nozzle

following instructions "How to Use ProjectPro TM

Nozzle System".

4. Keep spray gun a safe distance from the area you

plan to spray.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface,

Operate this unit on a stable surface,

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location,

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

5. Apply a high pressure spray to a small area and

then check the surface for damage. If no damage is

found, you can assume it is okay to continue rinsing.

6. Start at top of area to be rinsed, working down with

same overlapping strokes as you used for cleaning.

C_eaning Detergent Siphoning Tube

if you used the detergent siphoning tube, you must

flush it with clean water before stopping the engine.

1. Place chemical injection siphon/filter in a bucket

full of clean water.

2. Attach black cleaning detergent nozzle.

3. Flush for 1-2 minutes.

4. Shut off engine.

IMPORTANT: Simply shutting OFF engine will not

release pressure in the system. When the engBne has

shut down, squeeze the trigger on the spray gun

to relieve the pressure in the hose.

Automatic Door Down System

(Therma_ Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray

gun, circulating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground.

ENGmNE TECHNICAL INFORMATION

This is a single cylinder, Uhead, air cooled engine, it

is a low emissions engine.

in the State of California, Model Series 120000

engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties

with respect to the performance or operational life of

this engine. The engine is warranted solely according

to the product and emmisions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipement, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a peice of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular peice of power equipment, the manner in

which the engine is operated, engine run-in to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines

utilizedin similar applications, and will thereforenot

necessarily match the values derived using the

foregoing codes.

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Max Outlet Pressure .................. 2,550 PSI

Max Flow Rate ....................... 2.3 GPM

Detergent Mix ................... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ........................ 63 Ibs.

Engine Specifications

Rated Horsepower ............... 6.75 at 3600 rpm

Bore ............................ 2.69 in. (68mm)

Stroke .......................... 2.04 in. (52mm)

Displacement ................... 11.57 in. (190 cc)

Spark Plug

Type: ............ Champion RJ19LM or Equivalent

Set Gap To: ................. 0.030inch (0.76mm)

Armature Air Gap: ...... 0.006-0.0! 0 in.(0.15-0.25mm)

Valve clearance with valve springs installedand piston 1/4 in.

(6 mm) past top dead center (check when engine is cold).

Intake ............... 0.005-0.007 in.(0.13-0.18 ram)

Exhaust ............. 0.005-0.007 in.(0.13-0.!8 ram)

Fuel Capacity ......................... 1.6 Quarts

Oil Capacity .................. 20 Ounces (0.6 liter)

Oil Type:

Above 40° F .......................... SAE 30

Below 40° F .............. SAE 5W-30 or 10W-30

NOTE: For practical operation, the horsepower

loading should not exceed 85% of rated horsepower.

Engine power will decrease 3-1/2% for each

1,000 feet (300 meters) above sea level and 1% for

each 10° F (5.6 ° C) above 77° F (25 ° C). It should

operate satisfactorily at an angle up to 15°.

OWNER'S RESPONSiBtUTIES

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

MAINTENANCE SCHEDULE

FILL IN DATES AS YOU

COMPLETE REGULAR SERVICE

MABNTENANCE TASK

PRESSURE WASHER

Check/clean water inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly for leaks

Purge pump of air and contaminants

Change pump oil

Prepare pump for storage below 32°F

ENGINE

Before

Each Use

x _

SERVICE DATES

Every 25 Every 50

Hours or Hours or

Yeady Yearly

See Storage on pages 20-21

Every 100

Hours or

Yearly

100-300

Hours

SERVICE DATES

Check oil level

Clean debris

Change engine oil

Service air cleaner

Service spark plug

Service spark arrester

Clean cooling system

Clean combustion chamber

Prepare for storage

X 2

If unit is to remah_ idle for longer than 30 days.

Clean if clogged. Replace if perforated or torn.

Change oil after the first (5) operating hours and every 50 hours or yearty thereafter.

Change sooner when operating under dirty or dusty conditions.

Replace more often under dirty or dusty conditions.

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance

and extend the life of the pressure washer. See any

authorized Sears dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 20-21.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

EMtSSION CONTROL

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check in-line filter for debris.

5. Check high pressure hose for leaks.

6. Check chemical filters for damage.

7. Check gun and nozzle extension assembly for

leaks.

8. Purge pump of air and contaminants.

PRESSURE WASHER MAINTENANCE

Cban Debris

Daily or before use, clean accumulated debris from

cleaning system. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris.

Cleaning system parts should be kept clean to reduce

the risk of overheating and ignition of accumulated

debris.

CAUTION

•DO NOT insert any objects through cooling slots.

° Use a damp cloth to wipe exterior surfaces clean.

• Use a soft bristle brush to loosen caked on dirt, oil,

etc.

• Use a vacuum cleaner to pick up loose dirt and debris.

• Use low pressure air (not to exceed 25 psi) to blow

away dirt. inspect cooling air slots and openings on

the pressure washer. These openings must be kept

clean and unobstructed.

Check and Clean _n_et Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

l 1

• NEVER repair high pressure hose, Replace it,

• Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Gun and Nozzle Extension

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making

sure it springs back into place when you release it. Put

trigger lock in UP position and test trigger. You should

not be able to press trigger. Replace spray gun

immediately if it fails any of these tests.

Check _n-Line FHter

Refer to the illustration and service the inqine filter if it

becomes clogged, as follows:

NozzJe Extension O-ring

Detach spray gun from high pressure hose.

Detach nozzle extension from spray gun and

remove o-dng and screen from nozzle extension.

Flush screen, spray gun, and nozzle extension

with clean water to clear debris.

2. Place inqine filter screen into threaded end of nozzle

extension. Direction does not matter. Push screen in

with eraser end of pencil until it rests flat at bottom

of opening. Take care to not bend screen.

3. Place o-ring into recess. Push o-ring snugJy

against in-line filter screen.

4. Assemble nozzle extension to spray gun, as

described eadier in manual.

NozzLe Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

Remove nozzle from end of nozzle extension..

3. Remove in-line filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material

clogging or restricting nozzle.

Use wire here _'_4_ 1

to remove _\\ "_VJ_f

debris. J

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension.

Back flush between 30 to 60 seconds.

6. Reinstall nozzle and in-line filter into nozzle extension.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start

engine.

9. Test pressure washer by operating with each

quick connect nozzle.

O-Ring Maintenance

Purchase an O-Ring Repair Kit at your local Sears or by

calling 1-800-366-PART or online at ww_,_Lsears.com.It

is not included with the pressure washer. This kit

includes replacement o-dngs, rubber washer and water

inlet filter. Refer to the instruction sheet provided in the

kit to service your unit's o-rings.

WARNING

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seal,

Pump Maintenance

Changing Pump Oit

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase an approved bottle of

pump oil by calling 1-800-366-PART or online at

www.sears, com.

Change pump oil as follows:

1. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump

oil cap between high pressure outlet and garden

hose inlet.

Oil Cap

3. TiJt pressure washer to drain oil into an approved

container untiJ it drips slowly from pump.

4. Tilt pressure washer in opposite direction and

empty premeasured pump oiJ bottle into same

opening (a small funnel may be helpful).

5. Install black pump oiJ cap and tighten firmly.

6. Set pressure washer in upright position. Add fuel

and engine oil.

ENGINE MAINTENANCE

WHEN ADJUSTING OR MAKING REPAIRS 3"O YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed,

Oil Recommendations

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

1. Choose a viscosity according to the following table:

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Synthetic oil meeting ILSAC GF-2, API

certification mark and API service symbol with "SJ/CF

ENERGY CONSERVING" or higher, is an acceptable

oil at all temperatures. Use of synthetic oil does not

alter required oil change intervals.

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible engine

bore damage due to inadequate lubrication.

Checking Oil Level

Oil level should be checked prior to each use or at least

every 5 hours of operation. Keep oil level maintained.

1. Make sure pressure washer is on a level surface.

2. Remove oil dipstick and wipe dipstick with clean

cloth. Replace and tighten dipstick. Remove and

and check oil level.

3. Verify oil is at "Fulr' mark on dipstick. Replace and

tighten dipstick.

Adding Engine Oil

1. Make sure pressure washer is on a level surface.

2. Check oil level as described in "Checking Oil Level".

3. If needed, slowly pour oil into oil fill opening to the

"Full" mark on dipstick. DO NOT overfill.

4. Replace and tighten dipstick.

ChangBngEngineOil

Changeengineoilafterthefirst5 hoursandevery

50hoursthereafter.Ifyouareusingyourpressure

washerunderextremelydirtyordustyconditions,orin

extremelyhotweather,changeoil moreoften.

CAUTION

• Used motor oil has been shown to cause skin cancer in

certain laboratory animals,

• Thoroughly wash exposed areas with soap and water,

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OiL TO

COLLECTION CENTERS.

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

To serv{ce the air cleaner, follow these steps:

1. Loosen screw and tilt cover down.

Tabs and Slots

Cartridge

Change oil while engBne is still warm from running, as

follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill, remove oil fill

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug. When crankcase is

empty, return pressure washer to upright position.

5. Slowly pour recommended oil (about 20 oz.) into

oil fill opening. Pause to permit oil to settle. Fill to

"Full" mark on dipstick.

6. Wipe dipstick clean each time oil level is checked.

DO NOT overfill.

7. Replace and tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnect spark plug wire to spark plug.

Base

Screw Cover

2. Carefully remove cartridge assembly.

3. To clean cartridge, gently tap pleated paper side

on a flat surface.

4. Reinstall clean or new cartridge assembly inside

cover.

5. Insert cover's tabs into slots in bottom of base.

6. Tilt cover up and tighten screw securely to base.

NOTE: You can purchase new air filter elements by

calling 1-800-366-PART.

Service Spark Pmug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug with recommended plug if

electrodes are worn or if insulator is cracked or

chipped.

4. Check electrode gap with wire feeler gauge and

set gap at 0.030 inches (0.76mm), if necessary.

f-_ -._ _ ..........

]

5. Install spark plug, tighten securely.

NOTE: You can purchase a new spark plug by calling

1-800-366-PART.

Spark Arrester Service

Your engine is not factory-equipped with a spark

arrester. In some areas, it is illegal to operate an

engine without a spark attester. Check local laws and

regulations. A spark attester is available from your

nearest Sears service center. If you need to order a

spark attester, please call 1-800-366-PART.

The spark attester must be serviced every 50 hours to

keep it functioning as designed.

if the engine has been running, the muffler will be very

hot. Allow the muffler to cool before servicing the

s )ark attester.

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

•Remove spark attester screen for cleaning and

inspection.

•Replace if screen is damaged.

Air Coo_ing System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you

have an authorized Sears service dealer clean the

cooling system per recommended intervals (see

"Maintenance Schedule" on page 15). Equally

important is to keep top of engine free from debris.

See "Clean Debris".

Clean Combustion Chamber

We recommend you have an authorized Sears service

dealer remove combustion deposits from the cylinder,

cylinder head, top of piston and around valves per

recommended intervals (see "Maintenance Schedule"

on page 15).

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. Follow these

procedures after every use:

1. Flush detergent siphoning tube by placing the filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Shut off engine, let it cool, then remove all hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all liquids by pulling recoil handle

about 6 times. This should remove most liquid in

pump.

5. if storing for more than 30 days see "Long Term

Storage" on next page.

6. Coil high pressure hose and inspect it for damage.

Cuts in hose or fraying could result in leaks and

loss of pressure. Should any damage be found,

replace hose. DO NOT attempt to repair a

damaged hose. Replace hose with genuine Sears

part.

7. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension. Use a rag to wipe off

the hose.

8. Coil hose and properly hang it on accessory tray

provided.

9. Reconnect spark plug wire to spark plug.

10. Store unit in a clean, dry area.

WARNING

WINTER STORAGE

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable.

*Freeze damage is not covered under warranty.

To protect the unBtfrom freezing temperatures:

1. Flush detergent siphoning tube by placing filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

3. Use pump saver, available at Sears retail item

71-74403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

4. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into

hose. Pull recoil handle twice. Disconnect 3-foot

hose.

WHEN STORING FUEL OR EQUmPMENTWiTH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WHEN DRAJNBNGFUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap, Loosen cap slowly to

relieve pressure in tank.

Drain fuel tank outdoors.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke,

LONG TERM STORAGE

if you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

it is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote

fuel deterioration during storage. Engine and fue[ can

be stored up to 24 months with additive.

• Add fue[ additive following manufacturer's

instructions.

• Make sure you have water supply to pump inlet

connected and turned ON.

• Run the engine outdoors for several minutes to be

sure that treated fuel has replaced the untreated

fuel in the carburetor.

If fuel additive is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oi[

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing

Engine Oil" on page 18.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1/2 ounce of

dean engine oil into the cylinder. Cover spark plug

hole with rag. Pull recoil handle slowly to distribute

oil. Avoid spray from spark plug hole.

• Instal[ spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 71-74403, is

available as an optional accessory. [t is not included

with the pressure washer.

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable,

, Freeze damage is not covered under warranty.

To use the pump saver:

,_ CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

WARNING

DO NOT place a storage cover over a hot pressure

washer,

Let equipment coo! for a sufficient time before placing

the cover on the equipment.

Prob(em

Pump has following problems:

failure to produce pressure,

erratic pressure, chattering, loss

of pressure, low water volume.

Detergent fa((sto mix with spray.

Cause

Low pressure nozzle installed.

Water inlet is blocked.

3. )nadequate water supp(y.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supp(y is over 100°F.

7. High pressure hose is blocked

or leaks.

8. Gun leaks.

9. Nozz(e is obstructed.

0. Pump is faulty.

Detergent siphoning tube is not

submerged.

Chemica( filter is clogged or

cracked.

3. Dirty (nzline rifler.

4. High pressure nozz(e (nsta((ed.

Engine runs good at noqoad but Engine speed is too slow.

"bogs" when load is added.

Engine wi()not start; or starts

and runs rough.

Engine shuts down during

operation.

Engine lacks power.

Engine "hunts" or falters.

Correction

Replace nozzle with high

pressure nozzle.

Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch

leak.

5. Check and clean inlet hose

strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. C)ean nozzle.

10. Contact Sears service facility.

insert detergent siphoning tube

into detergent.

Clean or replace filter/detergent

siphoning tube.

3. See "Check ImLine Filter".

4. Replace nozzle with low

pressure nozzle.

Low oil )eve(.

Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected

Move throttle control to FAST

position. If engine still "bogs down",

contact Sears service facility.

Fill crankcase to proper level.

Clean or replace air cleaner.

3. F(((fuel tank.

4. Drain gas tank; fi(( with fresh

fuel

5. Connect wire to spark plug.

to spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

6. Replace spark plug.

7. Drain gas tank; fiHwith fresh

fuel

8. Open choke fully and crank

engine.

9. Excessive(y dch fuel mixture.

0. Intake va(ve stuck open or

closed.

1. Engine has (ost compression.

Out of gasoline.

Dirty air rifler.

Choke is opened too soon.

9. Contact Sears service facility.

10. Contact Sears service facility.

11. Contact Sears service faci(ity.

F(((fue( tank.

Replace air rifler.

Move choke to ha(fway position until

engine runs smoothly.

CRAFTSMAN 2550 PSE Pressure Washer 580.752330

Main Unit m Exploded View and Parts List

item Part # Description

1 196614GS BASE

2 R196526GS HANDLE

3 196901GS ASSY, Billboard

195964GS CLIP, Tree

4 196138GS HOSE

5 192645GS KIT, Pump Mounting Hardware

6 194236CGS NOZZLE, Turbo

7 30809GS GROMMET

8 192050GS KIT, E=Ring

9 194298GS VALVE, Thermal Relief

10 195970GS ASSY, Wand QC

11 193482GS GUN

12 195943GS KF, Nozzles

195851ZZGS NOZZLE, QC, Black

195842AEGS NOZZLE, QC, ProjPro, Red

195842XGS NOZZLE, QC, ProjPro, Orange

195842RGS NOZZLE, QC, ProjPro, Yellow

Optional Accessories Not illustrated

7175187GS

7175197GS

7175199GS

190249GS

7175116GS

100513GS

7174403GS

7174300GS

7174301GS

7174302GS

7174303GS

7174307GS

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit

25' Replacement Hose

O Ring Repair Kit

25' Extension Hose

Pump Saver

item

9OO

items

House Wash Concentrate (makes 4 gallons)

Deck Wash Concentrate (makes 2 gallons)

Vehicle/Boat Wash Concentrate (makes 4 gallons)

Degreaser Concentrate (makes 4 gallons)

Mold/Mildew Concentrate (makes 2 gallons)

Part #

B2203GS

192310GS

196439GS

23139GS

198421GS

NSP

Description

KIT, Handle Connector

KIT, Vibration Mount

KIT, Wheel

KEY

ASSY, Pump (see page 25)

ENGINE (125K020137E1)

Not Hlustrated

Part # Description

194256GS KIT, Tag Warning

195794GS MANUAL, Owners

87815GS GOGGLES

AB3061BGS OIL BOTTLE

Item

Part #

190571GS

190627GS

190578GS

190581GS

194298GS

190594GS

190632GS

190634GS

193808GS

193806GS

190592GS

190593GS

Description

CAP, Oil

MANIFOLD

CAP, 1/8

RELIEF, Thermal

KIT, UNLOADER STEM

KIT, WATER iNLET, ALUM

KIT, OUTLET, ALUM

KIT, HEAD BRASS

KIT, CHECK VALVES

KIT, INLET CHECK

KIT, CHEMICAL iNJECTiON

Item Part #

H 193807GS

J 189971GS

K 193971GS

L 193972GS

Items Notltlustrated

190586GS

B2384GS

186452GS

Description

KIT, SEAL SET

KIT, CHEMICAL HOSE

KIT, PIPE FKTING

KIT, UNLOADER SEAT

OiL BOTTLE

FILTER, Inlet

FILTER, Inlet, Bag of 10

NOTE: Item letters A :L are service kits and include

all parts shown within the box.

ENG[NE_ 6.75 HP, Briggs and Stratton, 125K02 - E×p[oded View

306

684 ?

307_

968

445

443

24 [_

883

718

-869

287

524_

615 @

404

616

2o@

ENGINE, 6.75 HP, Briggs and Stratton, 125K02 - Exploded View

843

843A_

188

365

190_

67o@

505 ®

334_

957

65 _ 58 __

592 ®

459

689 _>

456 _

597 5

108

127 0

633A @

692

130 95

617

I04_

276 Q

J_ 276

977 CARBURETOR

GASKET SET

13_ 276

163 _ 617

633@

633A @

305 332

324

121 CARBURETOR

OVERHAUL KIT

104_ 617 633 @

127 (3 633A @

276 Q

604 /

358 ENGINE GASKET SET

842 _ 524 <) 668@ 23

969

ENGINE, 6.75

Item Part#

1 697322

2 399269

3 299819

4 493279

5 691160

7 692249

8 695250

9 699472

10 691125

11 691781

12 692232

13 690912

15 691680

16 694849

20 399781

22 691092

23 691992

24 222698

25 790359

26 790360

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

34 262652

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

46 691449

48 N/A

50 497465

51 272199

54 691650

55 691421

58 697316

60 281434

65 690837

78 691108

81 691740

89 692348

95 691636

97 493267

104 691242

108 691182

109 498593

117 498478

118 498975

121 498260

125 499059

127 694468

130 691203

133 398187

134 398188

137 693981

159 691753

163 272653

187 691050

187 791666

188 693399

190 690940

202 691829

209 691290

222 692150

227 690783

276 271716

287 690940

300 692038

304 493294

HP, Briggs and Stratton, 125K02 - Parts List

Description Item Part #

Cylinder Assembly 305 691108

Kit- Bushing/Seal (Magneto Side) 306 690450

Seal-Oil (Magneto Side) 307 690345

Sump-Engine 324 695161

Head-Cylinder 332 690662

Gasket-Cylinder Head 333 802574

Breather Assembly 334 691061

Gasket-Breather 337 802592

Screw (Breather Assembly) 356 692390

Tube-Breather 358 497316

Gasket-Crankcase 365 692524

Screw (Cylinder Head) 404 690272

Plug-Oil Drain 425 690670

Crankshaft 443 692523

Seal-Oil (PTO Side) 445 491588

Screw(Crankcase Cover/Sump) 456 692299

Flywheel 459 281505

Key-Flywheel 505 691251

Piston Assembly (Standard) 523 495264

Ring Set (Standard) 524 692296

Lock-Piston Pin 525 495265

Pin-Piston 529 691923

Rod-Connecting 562 691119

Screw (Connecting Rod) 564 698589

Screw (Connecting Rod) 584 697734

Valve-Exhaust 585 691879

Valve-Intake 592 690800

Spring-Valve (intake) 597 691696

SpringWalve (Exhaust) 601 95162

Guard-Flywheel 604 790703

RetainerWalve 608 497680

Governor/Oil Slinger 613 691340

TappetWatve 615 690340

Camshaft 616 698801

Short Block 617 270344

Manifold-intake 621 692310

Gasket-intake 633 693867

Screw (Intake Manifold) 633A 691321

Housing-Rewind Starter 635 66538

Rope-Starter (Cut to Required Length) 668 493823

Grip-Starter Rope 670 692294

Screw (Rewind Starter Housing) 684 690345

Screw (Flywheel Guard) 689 691855

Lock-Muffler Screw 692 690572

Plug-Oil 718 690959

Screw (Throttle Valve) 741 790345

Shaft-Throttle 832 499034

Pin-Float Hinge 836 690664

Valve-Choke 842 691031

Shaft-Choke 843 691884

Jet-Main (Standard) 843A 691895

Jet-Main (High Altitude) 847 692017

Kit-Carburetor Overhaul 851 493880

Carburetor 868 697338

Plug-Welch 869 691155

Valve-Throttle 870 690380

Float-Carburetor 871 262001

Valve-Needle (Includes Seat) 871 63709

Gasket-Float Bowl 883 691881

Bracket-Air Cleaner Primer 921 790701

Gasket-Air Cleaner 957 699985

Line-Fuel (Used Before Date Code 05071800) 966 496116

Line-Fuel (Used After Date Code 05071700) 968 692298

Screw (Control Bracket) 969 690700

Screw(Fuel Tank) 970 691669

Link-Mechanical Governor 972 693974

Spring-Governor 975 493640

Bracket-Control 976 694395

Lever-Governor Control 977 498261

Washer-Sealing 1005 691346

Screw (Oil Fitl Tube) 1059 692311

Muffler 1210 498144

Housing-Blower 1211 498144

Description

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shietd)

Screen/Cup Assembly

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Wire-Stop

Gasket Set-Engine

Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw (A/C Primer Bracket)

Filter-A/C Cartridge

Ptate-Pawt Friction

PawI-Ratchet

Nut (Governor Control Lever)

Dipstick

SeaFDipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Lever)

Screw (Control Cover)

Cover-Breather Passage

Gasket-Breather Passage

Nut (Rewind Starter Housing)

Screw (Pawl Friction Plate)

Clamp-Hose

Control Cover

Starter-Rewind

Screw (Muffler)

Retainer

Crank-Governor

Seal-intake Manifold

Switch-Stop

SeaFChoke/Throttte Shaft (Choke)

Seat-Choke/Throttle Shaft (Throttle)

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Spring-Detent

Pin-Locating

Gear-Timing

Guard-Muffler

Screw (Muffler Guard)

Seat- Dipstick Tube

Sleeve-Lever (Speed Control)

Sleeve-Lever (Choke)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seat-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust Valve)

Bushing-Guide (Intake Valve)

Gasket-Exhaust

Cover-Blower Housing

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Support Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Gasket Set-Carburetor

FamFlywheet

Kit-Screw/Washer

Pulley/Spring Assembty (Pulley)

Pulley/Spring Assembly (Spring)

Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB) and

the United States Environmental Protection Agency (U.S.EPA)

Emissions Control System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

The California Air Resources Board (CARB), U.S. EPA and

Sears are pleased to explain the Emissions Control System

Warranty on your small offroad engine (SORE). In

California, new small offroad engines model year 2006 and

later must be designed, built and equipped to meet the

State's stringent anti-smog standards.

Elsewhere in the United States, new non-road, spark-ignition

engines certified for model year 1997 and later must meet

similar standards set forth by the U.S. EPA. Sears must

warrant the emissions control system on your engine for the

periods of time listed below, provided there has been no abuse,

neglect or improper maintenance of your small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may be connectors and

other emissions related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Coverage

Small off-road engines are warranted relative to emissions

control parts defects for a period of two years, subject to

provisions set forth below. If any covered part on your engine

is defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in your

Operating and Maintenance Instructions. Sears recommends

that you retain al! your receipts covering maintenance on

your small off-road engine, but Sears cannot deny warranty

solely for the lack of receipts or for your failure to ensure the

performance of all scheduled maintenance.

As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an Authorized Sears Service Dealer as soon as a

problem exists.

The undisputed warranty repairs should be completed in a

reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights

and responsibilities, you should contact a Sears Service

Representative at 1-800=469-4663.

The emissions warranty is a defects warranty. Defects are

judged on normal engine performance. The warranty is not

related to an in-use emissions test.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Provisions

The following are specific provisions relative to your

Emissions Control Defects Warranty Coverage. It is in

addition to the Sears engine warranty for non=regulated

engines found in the Operating and Maintenance Instructions.

1, Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fuel Pump

Fuel line, fuel line fittings, clamps

b. Air induction System

Air cleaner

intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system, Pulse valve

e. Miscellaneous items

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

purchaser that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an Authorized Sears Service Dealer.

4. Claims and Coverage Exclusions

Warranty claims shall be flied in accordance with the

provisions of the Sears Engine Warranty Policy.

Warranty coverage shall be excluded for failures

of Warranted Parts which are not original Sears parts or

because of abuse, neglect or improper maintenance as

set forth in the Sears Engine Warranty Policy. Sears is

not liable to cover failures of Warranted Parts caused by

the use of add-on, non=original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

'repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part which

is scheduled for replacement as required maintenance

shall be warranted as to defects only for the period of time

up to the first scheduled replacement for that part. Any

replacement part that is equivalent in performance and

durabilitymay be used in the performance of any

maintenance or repairs. The owner is responsible for the

performance of all required maintenance, as defined in the

Sears Operating and Maintenance Instructions.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranted Part still under warranty.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a menu of pre=recorded messages offering you product

maintenance information.

Emissions Durability Period and Air index

Information On Your Engine Emissions Labe_

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walkobehind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air hdex is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine

Emissions Compliance Labe_

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance labe! indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category' C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The

displacement of this engine is 190 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

[_0NOTruninencBoaedarea.

GARANTIA ................................ 32

INSTRUCCIONES DE SEGURIDAD ......... 32z34

CARACTER{STICAS Y CONTROLES .......... 35

MONTAJE .............................. 36z38

OPERACION ........................... 39_43

ESPECIFICACIONES ....................... 44

MANTENIMENTO ....................... 45_49

ALMACENAMENTO ..................... 50_51

REPARACION DE DANOS REPUESTOS ....... 52

NOTAS ................................... 53

GARANTIA DEL CONTROL DE EMISIONES . .54_55

COMO ORDENAR PARTES .PAGINA POSTERIOR

GARANT_A L_M_TADA DE LA MAQU_NA LAVADORA DE ALTA PRESTON CRAFTSMAN

Durante un aSo a partir de la fecha de compra, Sears reparara, sin cargo alguno, cualquier defecto en material y mano de

obra, siempre y cuando esta maquina lavadora de alta presion Craftsman haya sido mantenida y puesta en funcionamiento

de acuerdo alas instrucciones suministradas en el manual del propietario.

Siesta maquina lavadora es usada para fines comerciales, la garanfia se aplicara tan solo pot 90 d{as a partir de la fecha

de compra. Siesta maquina lavadora de alta presi6n es usada para alquiler, la garantia se aplicara tan solo por 30 dias

despues de la fecha de compra.

Esta garantia no cubre:

Elementos perecederos como bujias o filtros de aire, los cuales se desgastan con el uso normal.

Reparaciones necesarias debido al abuso o negligencia del operador, incluyendo da_os ocasionados por la ausencia de

suministro de agua a la bomba o por no mantener e! equipo de acuerdo alas instrucciones contenidas en el manual del

propietario.

El servicio de garant{a se hace efectivo devolviendo la maquina lavadora de alta presi6n a! centro de servicio o distribuidor

Sears mas cercano en los Estados Unidos.

Esta garant{a le proporciona derechos legales espec{ficos; usted tambien puede tener otros derechos, los cuales varian de

estado a estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, mL60179

Este es emsimbo[o de a[erta de seguridad. Es usado para indicar[e situaciones con peHgros potenciales de

lesion para el personal Siga las inatrucciones de todos los rnensajes de seguridad que aparecen despues de

este simbo[o pars evitar posib[es [esiones o muerte.

Lea este manual minuciosamente y conozca a

rondo las partes y el funcionamiento de su

m&quina lavadora a presi6n. Conozca sus

aplicaciones, sus limitaciones y los peligros

involucrados.

El simbolo de alerta de seguridad (,_) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCiON), un

mensaje por escrito o una ilustracion, para alertar!o acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo el cual, si no se evita, causar& la

muerte o una herida grave. ADVERTENCIA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCION indica un riesgo, e! cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCJ6N, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en e! daSo del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

Simbo_os de Pe_igro y Significados

Gases T6xicos

Superficies Resbalosas

QuJmico Peligroso

Caer

Descarga Et6ctrica

Inyeccidn Liquida

Fuego Superficie CalienteExplosi6n

Partes en Movimiento Objetos Voladores Contragolpe

E[ escape dei motor de este producto contiene

eiementos qu[micos reconocidos en ei Estado de

California pot producir c&ncer, defectos de nacimiento

u otros dagos de tipo reproduetivo.

ADVERTENCJA

/////_

Opere et lavadora de presi6n SOLAMENTE al aire fibre.

AsegQrese de que tos gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en el que puedan acumutarse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

Utilice un respirador o mascara siempre que exista ta

posibitidad de inhalar vapores.

Lea todas tas instrucciones de ta mascara para asegurarse de

que le brindara la protecci6n necesaria contra la inhalaci6n de

vapores nocivos.

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta

superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escatera, andamio o cualquier superficie

relativamente inestable.

El area de limpieza debera tener inctinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Opere y atmacene esta unidad sobre una superficie estable.

Sujete la pistola de ta hidrotavadora firmemente con ambas

manos cuando utilice et rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia atras.

ADVERTENCiA

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de et

para evitar su retroceso.

Si el motor arranca y deja de funcionar o si la resistencia

aumenta al tirar del cable en intentos sucesivos de arranque,

apriete el gatilto de la pistola rociadora.

PELJGRO

La tapa de combustible FreshStart TM esta diseF_ada para sostener

un cartucho et cuat contiene et estabitizador de combustible.

EN CASO DE SER tNGERtDO, Itame un medico

inmedJatamente. No induzca el v6mito. En caso de inhatacien

salir at aire libre. En caso de contacto con los ojos o con la piel,

tavar abundantemente con agua durante 15 minutos.

Almacene los cartuchos sin abrir en un area fresca, seca y bien

ventitada. Mantenga et cartucho abierto en la tapa de

combustible, y ta tapa de combustible cerrada en el tanque de

combustible cuando no este en uso.

En caso de la emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para la informacien

material de ta seguridad.

_EIestabilizador de combustible contiene 2,6-di-tert-butilfeno{ (128-39-2) y

desti{ado de petr61eoalifatico (64742-47-8).

ADVERTENCJA

CUANDO ANADA COMBUSTIBLE O VACiE EL

DEPOS_TO

Apague el lavadora de presi6n (posici6n OFF) y dejelo enfriar al

menos por 2 minutos antes de remover la tapa de la

combustible. Afloje la tapa tentamente para dejar que ta presien

salga det tanque.

Llene o vacie et dep6sito de combustible a ta intempede.

NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

;UANDO PONGA EN FUNCIONAM_ENTO EL EQUmPO

Compruebe que la bujia, el sitenciador, el tap6n del dep6sito de

combustible y el fittro de aire estan instalados.

NO arranque el motor sin la bujia instatada.

Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

NO incline et motor o el equipo, de tal manera que la

combustible se pueda derramar.

• NO rocie liquidos inflamables.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare et equipo con el tanque de combustible

vacio, o con ta valvuta para apagar el combustible, apagada

(posiciOn OFF).

• Desconecte el cable de la bujia.

CUANDO ALMAC_=NE O GUARDI= _=L _=QUmPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de catderas, estufas, catentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de ta combustible.

NUNCA apunte la pistota a la gente, animales o pIantas.

NO permita en ningQn momento que NINOS operen la maquina

lavadora a presi6n.

NUNCA repare la manguera de atta presi6n. Remplacela.

NUNCA utitice ningQn tipo de sellador para reparar una fuga en

una conexi6n. Sustituya la junta t6rica o ta junta.

Mantenga conectada la manguera a ta maquina o a la pistola de

rociado cuando el sistema est6 presurizado.

Siempre que pare et motor, apriete el gatitlo de ia pistola

rociadora para descargar ta presi6n. Active el seguro det gatillo

de ta pistola rociadora.

ADVERTENCIA

NO toque tas superficies calientes.

Permita que et equipo se enfde antes de tocarlo.

Et tavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) atrededor de ta carcasa

del tavadora a presi6n, para facititar la ventilaci6n y el

mantenimiento del tavadora a presi6n.

En el estado de California es obtigatorio, segQn ta ley, et uso de

apagachispas (Secci6n 4442 det C6digo de Recursos PQblicos de

California). Otros estados pueden tenet leyes simiJares. Las leyes

federales se aptican en tierras federates. Si equipa el silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar et apagachispas a

traves de su distribuidor de servicio autorizado Sears.

• NO use ropa suetta, joyas o etementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

• Ate para arriba et pelo largo y quite la ]oyeda.

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUiNA LAVADORA DE PRESTON

Siempre desconecte el alambre de la bujia y col6queto donde

no pueda entrar en contacto con ta bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utilice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujia instalada.

Mantenga el chorro del agua alejado de atambrados electricos,

de Io contrado podrian ocumr descargas el6ctricas fatales.

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando est_ cerca de donde se est6 usando et equipo.

NO juegue con partes que puedan aumentar o disminuir la

velocidad de mando.

NO opere ta maquina tavadora a presi6n con un valor de

presi6n superior a su ctasificaci6n de presi6n.

NO asegure la pistota de rociado en la posici6n (open = abierto).

NO abandone la pistola de rociado cuando la maquina est6 en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatitto o protecci6n para gatilto en su tugar y en buenas

condiciones.

Siempre asegQrese de que la pistola de rociado, boquittas y

accesorios est6n conectados correctamente.

PRECAUCtON

NO dirija la pistola rociadora hacia un cristal cuando utilice ta

boquitta MAX (punta de alfiter).

NUNCA apunte ta pistola a plantas.

PRECAUCION

Si usted tiene atguna pregunta acerca de tas finalidades de uso

del generador, pregQntete a su concesionario o contacte a Sears.

NUNCA deberan set operadas tas unidades con partes rotas o

ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ningQn dispositivo de segundad de esta maquina.

Antes de poner en marcha ta maquina lavadora a presi6n en

ctima frio, revise todas tas partes del equipo y asegQrese de

que no se haya formado hielo sobre ettas.

NUNCA mueva la maquina hatando la manguera de atta

presi6n. Utilice la manija que viene con ta unidad.

Revise que et sistema de combustible no presente fugas o signos

de deterioro, como mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque daF_ados. Corrija

todos los defectos antes de operar la maquina lavadora a presi6n.

El equipo de alta presi6n esta dise_ado para ser utilizado

UNICAMENTE con las partes autorizadas Sears. Si utiliza este

equipo con partes que no cumptan con las especificaciones

minimas, el usuario asume todos los riesgos y responsabilidades.

CONOZCA SU MAQUiNA LAVADORA DE PRESTON

Lea e[ manual de[ propietario y [as reg[as de seguridad antes de poner en marcha su m&quina [avadora a presi6n.

Compare las ilustraciones con su m&quina lavadora a presion para familiarizarse con las ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

Boquillas ProjectPro TM

Pistola de Rociado

Boquilla Turbo

Calcomania Ejemplar de Datos

Extension para Boquillas

con Conexi6n Rapida

Arrancador de Retroceso

Tapa de la Gasolina

Manguera de AIta Presi6n

Tapa dei

Dep6sito de[

Aceite

Entrada de Agua

Toma de Alta Presion

Palanca de Regulaci6n

Perilla del Cebador

Filtro de Aire

Bomba equipped with

Automatico se Enfria Sistema

/Filtro y Tubo para

/J Recolecci6n de Detergente

Arrancador de Retroceso - Usado para arrancar el motor

manualmente.

Autom_tico se Enfria Sistema = Los ciclos regan por

bomba cuando agua alcanza 125°=155°F. Entibiar agua

descargara de la bomba en e! suelo. Este sistema previene

el da6o interno de bomba.

Bomba = Desarrolla alta presion de agua.

BoquiIias ProjectPro TM = Inyecci6n de productos

detergentes, Max, General, y Suave para distintas

aplicaciones de limpieza.

Boquilma Turbo -- Hace girar un chorro de alta presion

utilizando un patr6n circular rapido.

CaIcomania Ejemplar de Datos = Proporciona e! mode!o y

el nQmero de serie de arandela de presi6n. Tenga por favor

estos prontamente disponible cuando Ilamar para la ayuda.

Entrada de Agua = Conexion para la manguera de jardin.

Extensi6n para Boqui[[as con Conexi6n R_pida =Le

permite usar cuatro boquillas de rociado diferentes.

Fimtro de Aire = El elemento de filtro tipo seco limita la

cantidad de suciedad y poIvo que se introduce en e! motor.

Fi[tro y Tubo para Reco[ecci6n de Detergente =Usado

para succionar detergente de la botella de quimicos a la

corriente de agua de baja presi6n.

Manguera de Aita Presi6n = Conecte un extremo a la

pistola de rociado y el otro extremo a la toma de alta

presion.

Palanca de Regumaci6n = Co!oca el motor en modo de

arranque para el arrancador de retroceso y detiene e! motor

en funcionamiento.

PeriIia dem Cebador = Usada para arranque de motores

frios,

Pistola de Rociado = Controla la aplicaci6n de agua sobre

la superficie de limpieza con e! gati!lo. Incluye cerrojo de

seguridad.

Tapa de maGasolina = Llene e! motor con gasolina regular

sin contenido de plomo en este punto.

Tapa dem Dep6sito dem Aceite = Llene el motor con aceite

aquL

Toma de A[ta Presi6n = Conexi6n para la manguera de

alta presion.

Su maquina lavadora a presion requiere de cierto ensamble 5.

y estara lista para ser usada Onicamente despues de haber

depositado e! combustible y e! aceite recomendado. 6.

Si tiene problemas con e[ ensamb[e de su m_quina 7.

[avadora a presi6n, Hame a [a [inea de ayuda de [a 8.

m_quina [avadora a presi6n a[ 1o800o222o3136.

RETIRE LA MAQUtNA LAVADORA A

PRESION DE LA CAJA

Retire la caja de partes enviada con su m&quina lavadora

a presi6n.

Corte dos esquinas opuestas al extremo de la manija

guia de la caja, de la parte superior a la inferior, de tal

forma que el panel pueda ser doblado hacia abajo.

Saque la maquina lavadora a presion de la caja.

Revise la caja para ver si existen partes sueltas adicionales.

CONTEN[DO DE LA CAJA

Revise el contenido de la caja. Si alguna de las partes no

esta presente o esta daffada, Ilame a la ![nea de ayuda de

la maquina lavadora a presi6n al 1o800o222o3136.

La unidad principal

Manubrio

Bandeja accesoria

La manguera de alta presion

Pistola de rociado

Extensi6n de la lanza con las piezas de conexi6n rapida

Boquilla a chorro de conexion rapida

Aceite para motor

Bolsa de accesorios (incluye Io siguiente):

Manual de! propietario

Tarjeta de registro del propietario

Bolsa con 4 lanzas de conexiones rapidas

multico!ores

Cartucho de combustible para mejorar el arranque

Piezas para la manubrio (incluye Io siguiente):

Pemos del Soporte (2)

Perilla Plastica (2)

Pinzas de arbol (4)

Familiarlcese con cada parte antes de ensamblar la

maquina lavadora a presi6m Compare el contenido con la

ilustraci6n de la pagina 35. Si alguna de la partes NO esta

presente o se encuentra daffada, Ilame a la Iinea de ayuda

de la maquina lavadora a presi6n al !o800o222o3136.

MONTAJE DE LA MAQUINA

LAVADORA A PRESiON

La gran mayoria de su m&quina lavadora a presi6n Craftsman

ha sido ensamblada en la fabrica. Sin embargo, usted debera

Ilevar a cabo los siguientes procedimientos antes de porter en

funcionamiento su maquina lavadora a presion:

1. Llene y mande en tarjeta de matrlcula.

2. Fijar el manubrio.

3. Deposite aceite en la caja de!l cigL_effa! del motor.

4. Deposite combustible en el tanque.

Conecte la manguera de alta presi6n a la >istola de

rociado y a la bomba.

Conecte e! suministro de agua a la bomba.

Conecte boquilla la extensi6n al pistola rociadora.

SeIecto/conecta rapido conecta boquilla a la extension

de la boquilla.

Fijar e[ Manubrio

1. Coloque el manubrio sobre los soportes dei manubrio

que ya se encuentran conectados a la unidad principal.

AsegOrese de que los orificios en el manubrio esten

alineados con los orificios en los soportes del manubrio.

(., / Manubrio ('

Alineados

Orificios

NOTA: Tal vez sea necesario mover los soportes del

manubrio de un lado a otro para alinear el manubrio de tal

manera que pueda deslizarse sobre los soportes dei mismo

manubrio,

2. Inserte el perno de! soportes a traves del orificios de!

manubrio y fije la perillas de plastico. Apriete la perillas

manualmente,

3. Cotoque la bandeja de accesorios sobre los orificios del

asa (vista desde la parte delantera de la unidad), Presione

las pinzas de arbol para introducirlas en los orificios hasta

que queden a nivel con la bandeja de accesorios.

4. Inserte las boquilIas de calores ProjectPro TM y el resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios. Consulte "Como Usar la

Bandeja de Accesorios".

Agregue Aceite de Motor

iPRECAUCI6N! Si intenta arrancar el motor antes de

Ilenarlo con e! aceite recomendado, puede provocar una

averia.

1. Coloque la lavadora a presi6n en una superficie plana y

nivelada.

2. Limpie la zona de alrededor de1 tap6n de Ilenado de aceite

y quite la varilla de nivel de aceite.

3. Con la ayuda de un embudo (opcional), vierta

lentamente todo el contenido de la boteila de aceite

(0,53 I _ 18 onzas) por el orificio de Ilenado de aceite.

4. Vuelva a colocarla y ajOstela en su posici6n.

NOTA: Consulte la secci6n 'Aceite", en la pagina 47, para

ver las recomendaciones relativas al aceite.

Agregue Gasolina

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones del motor).

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE

Apague el tavadora a presi6n (posici6n OFF) y d6jelo enfriar al

menos por 2 minutos antes de remover ta tapa de ta

combustible. Afloje la tapa lentamente para dejar que ta presi6n

satga del tanque.

Uene el dep6sito de combustible a la intemperie.

NO tlene demasiado et tanque. Permita at menos espacio para

la expansi6n det combustible.

Mantenga la combustible atejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignici6n.

NO encienda un cigarrilto o fume.

1. Utilice gasolina normal sin p!omo, limpia y nueva con un

minimo de 77 octanos. NO utilice combustible que

contenga metano! ni mezcle aceite con combustible.

2. Limpie el area alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene e! tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de Ilenado.

Combustible

4. Instale la tapa de! tanque de combustible y limpie la

gasolina que se haya derramado.

jPRECAUCI6N! Los combustibles con mezcla de alcohol

(gasoho!, etanol o metanol) pueden atraer la humedad y

provocar la separaci6n y formacion de acidos durante el

almacenamiento. Los gases &cidos pueden daSar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de problemas, vacie el circuito de

combustible cuando vaya a almacenar la unidad durante

30 dias o mas. Vacie el dep6sito de combustible, arranque el

motor y dejelo funcionar hasta que los conductos de

combustible y e! carburador queden vacJos. Utilice combustible

nuevo la proxima temporada. Para obtener mas informacion al

respecto, consulte "Almacenamiento" en la p&ginas 50:51.

NUNCA utilice productos limpiadores para motores o

carburadores en el dep6sito de combustible, ya que podrian

provocar da5os permanentes.

Tap6n de Combustible para Mejorar el Arranque

El uso de conservante de combustible mantiene el

combustible en buen estado y limpia los carburadores, Io

que facilita el arranque en todas las estaciones de! afio. El

nuevo tapon de combustible gotea automaticamente

conservante concentrado en e! deposito de combustible.

PELIGRO

EN CASO DE SER INGERIDO, ttame un medico inmediatamente.

En caso de ta emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para la informaci6n

material de ta seguridad.

**El estabilizador de combustible contiene 2,6-di4ert-butilfenol (128-39-2) y

desti{ado de petr61eoalifatico (64742-47-8).

1. Introduzca el cartucho en el tap6n.

Presione hasta que el cartucho encaje en su posici6n.

Retire la lengOeta para dejar la membrana al descubierto.

IMPORTANT_=: NO retire el cierre plateado del otro lade.

4. Vuelva a co!ocar el tapon de combustible en e! dep6sito.

5. Compruebe peri6dicamente el cartucho para asegurarse

de que siga conteniendo estabilizador de combustible. Si

esta vacio, cambie el cartucho pot uno nuevo.

Conecte maManguera y e_ Suministro de

Agua a la 8omba

IMPORTANTE: Usted deber& conectar todas las mangueras

antes de darle arranque al motor, La bomba resultar&

daBada si arranca e! motor sin tener todas las mangueras

conectadas y e! suministro agua abierto.

1. Desenrro!le la manguera de alta presi6n y conecte un

extremo de la manguera a la base de la pistola de

rociado, Apriete con la mano.

5. Conecte la manguera de jardin (no exceder 50 pies en

la Iongitud) a la entrada del agua. Apriete con la mano.

PRECAUCKSN

•El da_o a la lavadora a presiOn, resultado de ta desatencJ6n a

esta precauci6n, no sera cubierto por la garantia.

6. ABRA el suministo del agua y abra la valvula de

suministro para purgar la sistema de bomba de aire y

impureza.

2. Conecte el otro extremo de la manguera de alta presi6n

a la salida de alta presion de la bomba. Apriete con la

mano.

3. Antes de que conecte la manguera de jardin a la

entrada de agua, inspeccione el colador de la entrada.

Limpie el colador si tiene residuos o solicite su

remplazo siesta daBado. Refi@ase a la seccion

' Mantenimiento de los Anillos 'O'" si la colador de la

entrada se dadado. NO haga funcionar la m_quina

[avadora a presi6n si e[ co[ador de la entrada est&

daSado.

Inspeccione la

rejilla de entrada.

NO la use sJ est&

daffada, limpiela

si se encuentra

sucia.

4. Haga correr el agua a traves de la manguera de su

jardin por 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte el agua.

IMPORTANTE: Hace NO agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando este cerca de donde se este usando el equipo.

Antes de dade arranque a ta maquina lavadora a presi6n,

aseg0rese de usar protecci6n adecuada para los ojos.

LJSTA DE REViSiON PREVJA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

Revise que haya sido depositado aceite y este a! nivei

correcto en la caja de! cigOeSa! de! motor.

Deposite la gasolina adecuada en el tanque del

combustible.

Revise que todas las conexiones de las mangueras

(alta presion y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o da_o

de la manguera de alta presi6n.

Proporcione el suministro de agua adecuado (que no

exceda los 100°F).

AsegOrese de leer las secciones "Reglas de Seguridad"

y "Operaci6n" antes de usar la maquina lavadora a

presi6n.

Siva a encender la unidad despues de haber estado

almacenada, consulte la secci6n "AImacenamiento" en

la paginas 50o51.

COMO USAR SU MAQUINA

LAVADORA A PRESTON

Si tiene problemas operando su maquina lavadora a

presion, por favor Ilame a la linea de ayuda para maquinas

lavadoras a presi6n al 1o800o222o3136.

Ubicaci6n del Lavadora a Presi6n

Espacio Libre A[rededor de[ Lavadora a Presi6n

ADVERTENCIA

Opere et lavadora de presi6n SOLAMENTE a! aire fibre.

AsegOrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en el que puedan acumutarse.

NO opere e[ lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles

y/o otras materias combustibles. Mantenga un minimo de

92 cm (3 pies) alrededor del lavadora a presion, incluido la

parte superior, para facilitar la ventilaci6n y e! mantenimiento

de[ lavadora a presi6n.

SitOe e! lavadora a presi6n en una zona bien ventilada que

permita la eliminaci6n de los gases de escape mortales. No

instale e! lavadora a presion en lugares en los que los gases

de escape se puedan acumular o entrar en un edificio que

pueda estar ocupado. AsegOrese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de

aire de ventilacion u otras aberturas en un espacio cerrado

en el que puedan acumularse. Tenga en cuenta los vientos

y las corriente de aire preponderantes cuando elija la

ubicacion del lavadora a presion. /

Tipica Lavadora a

Presion Mostrada

C6mo Darle Arranque a su M_quina

Lavadora a Presidn

Para darle arranque a su maquina lavadora a presi6n

movida a motor por pdmera vez, siga estas instrucciones

paso a paso. Esta informaci6n acerca del arranque inicia!

tambien se aplica cuando vaya a darle arranque al motor

despues de haber dejado de la m&quina lavadora a presion

fuera de uso por al menos un dia.

1. Coloque la m&quina lavadora a presion en un area

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.3 ga!ones por

minuto en no menos que 20 PSI en el fin de arandela

de presion de la manga del jardin.

2. Revise que la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rociado y a la

bomba. Vea "Armado de Su Maquina Lavadora a Presion'.

3. AsegOrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Apdetela con la mano. Abra el suministro de agua.

PRECAUCt6N

El da_o a la lavadora a presi6n, resuttado de ta desatencibn a

esta precauci6n, no sera cubierto por la garantia.

5. Presione el disparador en la pistola para purgar de aire

e impurezas el sistema de bombeo.

6. Acople la boqui!la de extensi6n a la pistola aspersora.

Aprietela manualmente.

Elija la boquilla ProjectPro TM que desee usar, tire hacia

atras del anillo del pro!ongador de la boquilla, inserte la

boqui!la y suelte el anillo. Tire de la boquilla para

comprobar que esta bien montada. Consulte 'Como

usar el sistema de boquillas ProjectProT_'L

8. Fije e! pestillo de seguridad al disparador de la pistola

aspersora.

Cerrojo de

Seguridad

Saflda del Escape

9, Mueva el control de la valvula de admisi6n a la posici6n

"Rap!do" ("Fast"), que se distingue con la figura de un

conejo.

V&lvula de Regulaci6n

a la )osici6n "Rapido"

("Fast")

10. Mueva la palanca estranguladora a la posici6n

"Ahogado" ("Choke").

NOTA: En el caso de que el motor este caliente, asegOrese

de que la palanca estranguladora se encuentre en la

position "En marcha" ("Run").

1 1, Cuando arranque el motor, co!6quese en la posici6n

que se recomienda a sontinuacion. Sujete la manija y

hale ligeramente la manija del arranque hasta que

sienta cierta resistencia. Despues halela rapidamente.

}

I'-s,L,_-%%

12. Jale la cuerda de arranque lentamente. NO permita que

la cuerda regrese bruscamente en contra de! arrancador.

ADVERTENClA

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de (_t

para evitar su retroceso.

Si el motor arranca y deja de funcionar o si la resistencia

aumenta al tirar del cable en intentos sucesivos de arranque,

apriete el gatilto de la pistola rociadora.

13. Cuando arranque el motor, mueva lentamente la

palanca del ahogador a la posicion "En marcha"

("Run"). Si el motor falla, mueva la palanca a la

posici6n "Ahogado" ("Choke"), y despues a la posici6n

"En marcha" ("Run").

14. Si los fuegos de motor, pero no continOa correr, Presione

e! disparador en la pistola para aliviar la presion intema

de bomba. Mueva la palanca del ahogador a la posici6n

"En marcha" ("Run"), y repite los pasos 11 por 13.

15. Si ei motor no arranca despues de 6 tirones, mueva la

palanca de! ahogador a la posici6n "En marcha" ("Run").

ADVERTENCIA

NO toque las superficies catentes.

Permita que el equipo se enfrie antes de tocado.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) ahededor de la carcasa

det lavadora a presi6n, para factitar la venttaci6n y et

mantenimiento del lavadora a presi6n.

En et estado de California es obligatono, seg8n la tey, el uso de

apagachispas (Secci6n 4442 del C6digo de Recursos P8blcos de

California). Otros estados pueden tener leyes simtares. Las teyes

federates se aplican en tierras federales. Si equipa et stenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

traves de su distribuidor de servicio autorizado Sears.

NOTA: Siempre mantenga la control de valvula de admisi6n

en el' R_pido" ("Fast") posicione cuando operar la arandela

de la presi6n.

C6mo Detener su M_quina Lavadora a

Presi6n

1. Espere que el motor descanse.

2. Mueva la palanca de contro! a la posicion "Stop" ("Parado").

NO coloque ta patanca estrangutadora en ta posici6n "Choke"

para parar el motor. El motor podria petardear, incendiarse o

dafiarse.

3. Apriete e[ gatiI[o de [a pistola rociadora para

descargar la presi6n de [a manguera a fin de evitar

lesiones.

lLa Presi6n Baja

• Mantenga conectada la manguera a ta maquina o a la pistola de

rociado cuando el sistema est6 presurizado.

• Siempre que pare et motor, apriete el gatitlo de ta pistola

rociadora para descargar ta presi6n. Active el seguro det gatillo

de ta pistola rociadora.

NOTA: Observara una pequelSa cantidad de agua cuando

elimine la presi6n.

4. Active el seguro dei gatillo de la pistola rociadora

cuando no la utilice.

Uti[izaci6n de [a Bandeja de Accesorios

La unidad esta equipada con una bandeja de accesorios

con habitaculos para guardar la pistola rociadora, el

prolongador de la boquilla, la boquilla turbo y las boquillas

ProjectPro TM, La parte delantera de la bandeja tambien

incluye un gancho para sujetar la manguera de alta presi6n.

NOTA: El orificio adicional de la bandeja permite guardar un

cepillo. La limpiadora a presion NO incluye el cepillo, que

puede adquidrse como accesorio opcional.

1. Pase e! prolongador de la boqui!la por el orificio de la

bandeja de accesorios seg0n se indica.

T[pica Lavadora a

Presion Mostrada )

2. Co[oque la pistola rociadora en e! orificio situado a la

derecha de la bandeja de accesorios.

3. Empuje la boquilla turbo hacia arriba, insert&ndola en la

pinza de la bandeja de accesorios hasta que encaje en

su posici6n.

4. Cuelgue la manguera de alta presi6n del gancho

situado en la parte delantera de la bandeja de

accesorios, como se muestra.

5. Inserte las boquillas de colores ProjectPro TM y e! resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios.

C6mo Usar e[ Sistema de BoquiHas

ProjectPro TM

El conector rapido del prolongador de la boquilla permite

cambiar la boquilla y montar una de las cuatro diferentes que

incluye e! sistema ProjectPro TM. Las boquilias ProjectPro TM

varian e! presi6n y patron de rociado como se muestra.

Negra

Usada para

i [ aplicar detergente

La Presi6n A[ta

Suave General Max

40 ° Amarillo 15° Naranja 0° Roja

1750 PSI 2200 PSI 2550 PSI

2.3 GPM 2.2 GPM 2.0 GPM

Para cambiar Bas boqui[[as ProjectPro TM, siga estas

instrucciones:

1. Co!oque ei pestillo de seguridad de la pistola de rociado.

NUNCA intercambie boquilla ProjectPro TM sin haber asegurado

el cerrojo de seguridad del gatilto.

NO tuerza boquiita ProjectPro TM al rociar.

Desplace hacia atras el anillo del conector rapido y tire

de las boquillas ProjectPro TM. Guarde las boquillas

ProjectPro TM en e! soporte de la bandeja de accesorios.

Elija la boquilla ProjectPro TM que desee:

Para un enjuagado suave (baja presi6n y mayor

caudal), para una limpieza suave de

coches/camiones, barcos, RVs, muebles de jardin,

cortacespedes, etc., seleccione la boquilla

ProjectPro TM amarilla de suave.

Para un enjuagado general (media presion y medio

caudal), idoneo para la mayoria de las limpiezas,

como revestimientos exteriores, patios de ladrillo,

suelos de madera, entradas, aceras, sue!os de

garaje, etc., seleccione la boqui!la ProjectPro TM

naranja de general.

Para un enjuagado de maxima potencia (alta

presion y bajo caudal), para superficies rebeldes o 1.

de dificil acceso, como superficies de plantas altas,

eliminaci6n de pintura, manchas de aceite,

eliminaci6n de oxido u otras sustancias dificiles

(alquitran, resina, grasa, cera, etc.), seleccione la 2.

boquilla ProjectPro TM roja de maxima.

5. Para una limpieza mas efectiva, mantenga la boquilla

de rociado de 8 a 24 pulgadas de la superficie de

limpieza. Si coloca la boquilla muy cerca, podria da_ar

la superficie que esta limpiando.

6. NO co!oque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

C6mo Usar la Boquilla a Chorro

La boquilla a chorro hace girar la corriente de alta presion

en un patron circular rapido. Siempre comience a usar la

boquilla a chorro a cierta distancia y vaya acerc&ndose a la

superficie gradualmente hasta que obtenga la fuerza de

limpieza que desee.

Siempre aseg_rese de que la superficie que va a limpiar no

vaya a ser da_ada por el rociado de alta presi6n haciendo una

prueba en un area escondida.

Desplace hacia atras ei anillo del conector rapido y tire

de la boquilla ProjectPro TM. Guarde las boquillas

ProjectPro TM en el soporte de la bandeja de accesorios.

Desplace hacia atras e! anillo, inserte la nueva boquilla

a chorro y suelte el anillo. Tire de la boquilla a chorro

para comprobar que esta bien montada.

Para aplicar productos detergente o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la

boquilla de detergente ProjectPro TM negra.

3. El rociado de alta presion es mas efectivo cuando la

punta de la vara se encuentra entre 8 y 24 pulgadas de

la superficie que se esta limpiando. Si coloca la boquilla

a chorro muy cerca, podria dafiar la superficie que esta

limpiando.

NOTA; Usted no puede aplicar detergente con la boquilla a

chorro.

Limpieza y Aplicaci6n del Detergente

IMPORTANTE; Utilice detergentes disel_ados

especificamente para m_quinas lavadoras a presi6n. Los

detergentes caseros podrian da_ar la bomba.

PRECAUClON

4, Desplace hacia atras e! anillo, inserte la boquilla

ProjectPro TM elegida y suelte el ani!!o. Tire de la boquilla

ProjectPro TM para comprobar que esta bien montada.

• Arrancar el motor sin tener todas tas mangueras conectadas y

sin e! suministro de agua ABtERTO (ON) causara el da_o de

ta bomba.

El da_o a la lavadora a presi6n, resuttado de ta desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

Para aplicar el detergente, siga los siguientes pasos;

1. Revise e! uso de la boqui!la ProjectPro TM,

2. Prepare la soluci6n detergente siguiendo las

instrucciones del fabricante.

3. Coloque el extremo con el filtro del tubo para succion

de detergente en el recipiente del detergente.

PRECAUCION

• Cuando coloque e! fittro en la botetta det quimico, coloque el

tubo de manera que no entre en contacto accidentalmente con

et sitenciador caliente.

4. AsegOrese de que la boquilla de detergente

ProjectPro TM negra esta montada.

NOTA: NO se puede aplicar detergente con las boquillas de

alta presi6n (Amarilla, Naranja y Roja).

5. AsegOrese que la manguera de jardin este conectada a

la entrada del agua. Revise que la manguera de arta

presion este conectada a la pistola de rociado y a la

bomba. Dele arranque a! motor.

6. Aplique el detergente sobre la superficie seca,

comenzando en la parte inferior del area y dirigiendose

hacia arriba, utilizando movimientos largos, parejos y

superpuestos.

7. Permita que e! detergente penetre de 3 a 5 minutos

antes de enjuagar. Vuelva a aplicar cuando sea

necesario para evitar que la superficie se seque. No

permita que el detergente se seque. Si permite que e!

detergente se seque, la superficie podda quedar con

manchas.

mMPORTANTE: Usted debera lavar el sistema de inyecci6n de

quimicos despues de cada uso colocando el filtro en un balde

de agua limpia y haciendo funcionar la maquina lavadora a

presi6n de 1 a 2 minutos en el modo de baja presi6n.

Enjuage de _a M_quina Lavadora a

Presion

Para Enjuage:

1. Coloque e! cerrojo de seguridad a la pistola de rociado.

2. Retire la boquilla de detergente negra de! prolongador

de la boquilla.

3. Seleccione e instale la boquilla de alta presion deseada

conforme a las instrucciones de la seccion 'C6mo Usar

e! Sistema de Boquillas ProjectPro _M'',

4. Mantenga la pistola de rociado a una distancia segura

del &rea que planea rociar.

ADVERTENCJA

Mantenga ta boquitla de rociado de 8 a 24 puigadas de la

superficie de timpieza.

Opere y almacene esta unidad sobre una superficie estabte.

Sea extremadamente cuidadoso si usa ta maquina tavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestabte.

Sujete ia pistola de la hidrolavadora firmemente con ambas

manes cuando utitice el rociado a alta presi6n. De esta manera

evitara tesiones producidas por ei posibIe gotpe de ta pistola

hacia atras.

Aplique un rociado de alta presion en un area peque6a,

despues revise si la superficie presenta dafios. Si no

encuentra da_os, puede continuar con el trabajo de

limpieza.

Comience en la parte superior del area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para la limpieza.

Limpiando e[ Tubo

Si usted uso el tubo, usted debe lavarlo con agua limpia

antes de parar el motor.

1. Coloque el filtro y la inyecci6n quimica en un balde

Ileno de agua limpia.

2. Conecte la boquilla de detergente ProjectPro TM negra

de baja presi6n.

3. Lave de 1 a 2 minutos.

4. Apague el motor.

IMPORTANTE: Apagando e! motor, simplemente no soltara

la presion en el sistema, Cuando el motor se ha apagado,

apriete el gatiHo en Ja pistoma rociadora para deshacerse

de Ja presi6n en Ja manguera,

Sistema de Enfriamiento Autom_tico

(Alivio T_rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el

motor de su maquina lavadora a presion de 3 a 5 minutos

sin oprimir el gati!lo de la pistola de rociado. El sistema de

enfriamiento automatica se activa a esta temperatura y

enfria la bomba descargando agua caliente en e! piso,

evitando asi el da_o interno de la bomba.

INFORMACt6N Tg:CNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de Locabeza, refrigerado por

aire y de baja emisi6n.

En e! Estado de California, los motores de la serie 120000

han obtenido la certificacion del California Air Resources

Board (Consejo de recursos de aire de California) de

cumplimiento de la normativa sobre emisiones durante

125 horas. Esta certificaci6n no supone para el comprador,

el propietario o el usuario ninguna garanfia adicional en Io

relativo al rendimiento y a la vida Oti! de! motor. Las

garantias del motor atafien exclusivamente al producto y a

las emisiones que se declaran en este manual.

Potencia Nominal

Los valores de potencia nominal de un modelo de motor se

establecen en primer lugar con el c6digo J1940

(Procedimiento de va!oraci6n de potencia y par de

peque6os motores, Revision 2002-05) de la SAE (Society of

Automotive Engineers, Sociedad de ingenieros de

automocion). Dada la amplia variedad de productos que

utilizan nuestros motores y la multitud de factores

ambientales que pueden afectar a su funcionamiento, el

motor que ha adquiddo puede no Ilegar a desarro!lar su

potencia nominal cuando se utilice con un aparato mecanico

(potencia real "in situ"). Esta diferencia se debe, entre otros,

a los siguientes factores: diferencias de altitud, temperatura,

presion barometrica, humedad, combustible, lubricaci6n del

motor, velocidad maxima controlada de! motor, variaciones

entre distintos motores de! mismo modelo, disedo del equipo

mecanico utilizado, manera de hacer funcionar el motor,

rodaje de! motor para reducir la friccion y limpiar las

camaras de combusti6n, ajustes de las valvulas y e!

carburador, etc. Los valores de potencia nominal tambien se

puede ajustar en funcion de las comparaciones con otros

motores similares utilizados en aplicaciones similares, por Io

que no coincidira necesariamente con los valores que se

obtienen al aplicar los codigos mencionados.

ESPECtFICACIONES DEL

PRODUCTO

Es_ec!f!caciones de la M_quina Lavadora

a Fres_on

Presi6n de salida maxima ................... 2,550 PSI

Caudal maxima ............................ 2.3 GPM

Mezcla de quimicos ............ Use segOn instrucciones

Temperatura del suministro

de agua ..................... Que no exceda los 100°F

Peso que Embarca ........................... 63 Ibs.

Especificaciones del Motor

Caballos de Fuerza ................... 6.75 a 3600 rpm

Diametro de camisa ............. 68 mm (2,69 pulgadas)

Carrera ....................... 52 mm (2,04 pulgadas)

Desplazamiento ................ 190 cc (11,57 pulgadas)

Bujia

Tipo: ................ Champion RJ19LM o equivalente

Calibrar Separacion a: ........ 0.030 pulgadas (0.76mm)

Entrehierro del inducido: ................. 0,15o0,25 mm

(0,006-0,010

pulgadas)

Holgura de la valvula con muelles de valvula instalados y

piston de 6 mm (0,25 pulgadas) pasado el punto muerto

superior (comprobar con el motor en frio)

Admision .......... 0,13o0,18 mm (0,005°0,007 pulgadas)

Escape ........... 0,13-0,18 mm (0,005°0,007 pulgadas)

Capacidad de Gasolina .................... 1.6 Cuartos

Capacidad de Aceite ............... 0.6 litros (20 onzas)

Tipo de Aceite

Sobre 40°F ............................... SAE 30

Debajo 40°F .................. SAE 5W-30 o 10W-30

NOTA: Para un mejor funcionamiento, la carga de potencia

no debe superar el 85% de la potencia nominal. La potencia

de! motor se reducira un 3,5% por cada 300 metros

(1.000 pies) de altitud y un 1% por cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionara satisfactoriamente en un

angu!o de hasta 15 °.

RESPONSABIUDADES DEL PROPIETARIO

Siga el programa de mantenimiento segOn e! nOmero de horas o segOn el calendario, Io que suceda primero.

Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuaci6n.

CALENDARiO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME

CUMPLA CON EL SERVICIO NORMAL

TAREA DE MANTENIMtENTO

LAVADORA A PRESION

Revise/iimpie e{ fiitro de la entrada de agua

Revise la manguera de alta presion

Revise Eamanguera del detergente

Revise la pisto{a aspersora y vedfique que

no haya fugas en el ensamblaje

Purgue la bomba de aire y de contaminantes

Cambio del aceite de la bomba

Prepare la bomba para almacenada a

menos de 32°F

Motor

VerifJcar el nive{ de aceite

Limpie los residuos

Cambiar el aceite del motor

Servicio al filtro de aire

Servicio a la bujia

Servicio al sistema de la bujia

Limpie el sistema de reffigeraci6n

Limpieza de la camara de combustion

Prepar almacenamiento

INTERVALO DE OPERACION POR HORA

Antes de

Cada Uso

Cada 25 Cada 50 Cada 100

Horas o a Afio Horas o a A_o Horas o al A_o

Vea "Almacenamiento" en Ea paginas 50-51

X s

x 2

Si Eaunidad permanecera sin use por mas de 30 dias.

Limpiar si esta obstruido. Remplazar si esta perforado o roto.

Cambiar et aceite despu6s de tas primeras (5) horas y despu6s cada 50 horas.

100-300

Horas

FECHAS DE SERVIC}O

Hacer et cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o polvo.

Remplazar mas a menudo bajo condiciones de suciedad o polvo.

RECOMENDACIONES GENERALES

El mantenimiento periTdico mejorara el rendimiento y

prolongara la vida 0til de! lavadora a presi6n. Acuda a un

distribuidor autorizado de Sears para reparar la unidad.

La garantia de la maquina lavadora a presion NO cubre los

elementos que hart sido sujetos a abuso o negligencia pot

parte del operador. Para hacer valida la cobertura total de la

garantia, el operador debera mantener la lavadora de

presion tal y como se indica en el manual, incluyendo su

adecuado almacenamiento, como se describe en la seccion

"Almacenamiento" en la paginas 50-51.

Algunos ajustes tendran que hacerse periTdicamente para

mantener adecuadamente su maquina lavadora a presiTn.

Todos los servicios y ajustes deberan hacerse pot Io menos

una vez en cada estaci6n. Siga las instrucciones de la tabla

"Programa de Mantenimiento" descrita anteriormente.

NOTA: Una vez al a_o, usted debera limpiar o remplazar la

bujia y el filtro de aire. Una bujia nueva y un filtro de aire

limpio garantizan una mezcla de combustible°aire adecuada

y le ayuda a su motor a funcionar mejor y a tenet una vida

0ti! mas pro!ongada.

CONTROL DE EMISIONES

Cualquier establecimiento o individuo especializado en la

reparacion de motores que no sean de automocion puede

encargarse del mantenimiento, la sustituci6n y la reparaci6n

de los dispositivos y sistemas de control de emisiones.

ANTES DE CADA USO

1. Revise e! hive! de aceite del motor.

2. Revise si existen da6os en ei colador de la entrada de

agua.

3. Revise si existen dados en e! filtro en linea.

4. Revise si existen fugas en la manguera de alta presion.

5. Revise si existen dados en los filtros de quimicos.

6. Revise si existen fugas en e! conjunto de la extensi6n

para boquillas y pistola.

7. Elimine e! aire y los contaminantes de la bomba.

MANTENIMIENTO DE LA MAQUINA

LAVADORA A PRESION

Limpie _os Residuos

Limpie a diario, o antes de cada use, los residuos

acumulados en el lavadora a presi6n. Mantenga limpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detras

del mismo.

Mantenga limpios los componentes del lavadora a presi6n

para reducir el riesgo de sobrecalentamiento e ignici6n de

los residuos acumulados.

PRECAUCtON

•NO inserte cualquier objeto a trav6s de las ranuras de

enfriamiento.

Utilice un trapo hOmedo para limpiar las superficies

exteriores.

Puede usar un cepi!lo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

Puede usar aire a baja presi6n (que no exceda los 25 psi)

para eliminar la suciedad. Inspeccione las ranuras para

aire de enfriamiento y la apertura del lavadora a presi6n.

Estas aperturas deberan mantenerse limpias y

despejadas.

Revise y Limpie e_ Co_ador de Entrada

Examine el colador de entrada de la manguera de jardin.

Limpie!o si esta tapado o remplacelo si esta roto.

Revise la Manguera de AIta Presi6n

Las mangueras de alta presion pueden desarrollar fugas

debido al desgaste, dobleces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas, abrasio-

nes, levantamiento de la cubierta, dafio o movimiento de los

acoplamientos. Si existe cualquiera de estas condiciones,

remplace la manguera inmediatamente.

•NUNCA repare la manguera de atta presi6n. Remplacela.

•Remplacela con una manguera que cumpla con la capacidad

minima de presi6n de su maquina lavadora a presi6n.

Revise la Pisto_a y _a Extensi6n para

BoquiHas

Examine la conexi6n de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe el gatillo

oprimiendolo y asegurandose de que se devuelve a su sitio

cuando !o suelte. Coloque e! cerrojo de seguridad y pruebe

el gati!lo. Usted no debe ser capaz de oprimir el gatillo.

Remplace la pistola inmediatamente si falla cualquiera de

estas pruebas.

Revise el Fi[tro en Unea

Consulte la ilustracion y suministre servicio a! filtro en linea

si se tapa siguiendo estos pasos:

Filtro en Linea

Extension para Boquillas

1. Retire la pistola y la extensi6n para boquillas de la

manguera de alta presion. Retire la extension para

boquillas de la pistola y retire el anillo 'o' y el colador de

la extension para boquillas. Lave el colador, pistola y

extensi6n para boqui!las con agua limpia para eliminar

toda clase de residuos.

2. Coloque el colador del filtro en linea en e! extremo con

rosca de la extension para boquillas. Su direcci6n NO

importa. Coloque e! colador ejerciendo presi6n con el

borrador de un lapiz hasta que se asiente por completo

en el fondo de la abertura. Tenga cuidado de NO doblar

el colador.

3. Coloque el anillo 'o' en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador de!

filtro en linea.

4. Conecte la extensi6n para boquillas a la pistola de rociado

de la manera descrita anteriormente en este manual.

Mantenimiento de [a BoquiHa

Si siente una sensacion pulsante al momento de apretar el

gatillo de la pistola rociadora, puede que sea causada por la

presion excesiva en la bomba. La causa principal de la

presion excesiva en la bomba es cuando la boquilla se

encuentra atascada o tapada con materiales extrafios, tales

como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la boquilla del extremo de la extension de la

boqui!la.

3. Quite el en e! filtro de la linea de! otro fin de la

extension de boquilla.

4. Use e! pequefio sujeta papeles para liberar cualquier

material extrafio que este tapando la boquilla.

Use el alambre I__l

aqoiparae imin \\ y///

los residues, f _.../_

5. Usando una manguera de jardin, remueva cualquier

desecho adiciona!, poniendo agua en la extension de la

boqui!la. Haga esto de 30 a 60 segundos.

j_.f ....

6. Instale de nuevo la boquilla yen el filtro en-linea en la

extension.

7. Conecte de nuevo la extension de la boquilla a la

pistola rociadora.

8. Conecte de nuevo el suministro de agua, prenda el

agua, y encienda el motor.

9. Pruebe el lavador a presi6n al hacer funcionar con cada

una de las boquilla de conexiones rapidas que viene

con el lavador a presi6n.

Mantenimiento de los AnH[os 'O'

Compre una O-Juego de Reparacion de Anillo en sus Sears

locales o Ilamando IoS00o366opART o en linea en

www.sears.com. No se incluye con [a arandela de la

presi6m Este juego incluye los anillos del reemplazo O,

arandela de caucho y filtro de cala de agua. Refierase a la

hoja de la instrucci6n proporcionada en el juego para

atender a su unidad'los anillos de s O.

ADVERTENC[A 1

• NUNCA utilice ningOn tipo de se!lador para reparar una fuga en

una conexi6n. Sustituya la junta t6rica o la junta.

Mantenimiento de [a Bomba

Cambio de[ aceite de la bomba

Cambie el aceite cada 50 horas o una vez al afro, Io que

suceda antes.

NOTA: Debe adquirir una bote!la de aceite para la bomba

Ilamando al !oS00o366opART o en linea en www.sears.com.

Cambie emaceite como se indica a continuaci6n:

1. Vacie el aceite del motor y el combustible de la

limpiadora a presion.

2. Use una 8mm Ilave allen para extraer el tapon negro de

aceite de la bomba que hay entre la salida de presion y

la entrada de la manguera de riego.

/n;:

........Tapon de

Aceite

MANTEN[M[ENTO DEL MOTOR

Revisi6n de[ Nive[ de[ Aceite

El nivel de! aceite debera ser revisado antes de cada uso o

al menos cada 5 horas de operaci6n. Conserve e! nivel de]

aceite. A

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUINA LAVADORA DE PRES}ON

• Siempre desconecte el atambre de la bujia y colSquelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJ[A DEL MOTOR

Utitice un comprobador de bujias homotogado.

NO comprueba la chispa sin la bujia instalada.

Aceite

Recomendaciones sobre el aceite

NOTA: Cuando agregue aceite al compartimiento del motor,

utilice Onicamente aceite detergente de alta calidad, designado

con la clasificaci6n API de servicio SF, SG, SH, SJ o superior.

NO use aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabla siguiente:

3. Incline la limpiadora a presi6n hacia un lade para que

vaciar completamente la bomba de aceite, y vierta este

en un recipiente homologado.

4. Incline la limpiadora a presion hacia el lado contrario y IIene

la bomba con el aceite recomendado a traves del mismo

ofificio (puede utilizar para ello un embudo pequeffo).

5. Instale el tap6n negro de aceite de la bombay aprietelo

firmemente.

6. Coloque la limpiadora de presion en su posicion normal

(de pie). Affada combustible y aceite de motor.

Temperaturas de Uso Esperadas

NOTA: Todo aceite sintetico que cumpla las

especificaciones ILSAC GF-2, con marca de certificacion

API y con simbolo de servicio API con "SJ/CF ENERGY

CONSERVING" o superior es un aceite aceptable a todas

las temperaturas. El uso de aceite sintetico no altera los

intervalos de cambio de aceite indicados.

* El uso de aceites multigrado (5Wo30, 10Wo30, etc0 en

temperaturas mayores a los 40°F (4°C) ocasionara un

consumo de aceite mayor al normal. Cuando utilice un

aceite multigrado, revise con mayor frecuencia el nivel de

aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionara que el arranque sea mas dificil e

incluso que se desbiele el motor debido a su inadecuada

lubricacion intema.

Comprobaci6n de[ Nive[ de Aceite

Compruebe e! nivel de aceite antes de cada uso o cada

5 horas de funcionamiento, como minimo. Rellene si es

neoesario.

1. Coloque el lavadora a presi6n sobre una superficie

nivelada.

2. Retire la varilla de medici6n y limpie la varilla de

medicion. Instate el varilla de medicion, apriete

firmemente. Quite y verifique nivel del aceite.

3. Compruebe que el aceite hasta la marca "FuH" de la

varilla de medici6n. Instale e! varilla de medici6n, apriete

firmemente.

Adici6n de Aceite deI Motor

1. Coloque el lavadora a presi6n sobre una superficie

nivelada.

2. Compruebe el nivel de aceite tal como se indica en la

seccion "Comprobacion de! nivel de aceite".

3. Si es necesario, vierta lentamente aceite pot ei orificio

de Ilenado hasta la marca "Fuji" de la variila de medici6n.

NO Ilene excesivamente.

DEPOSITAR LLENO

4. Instale el varilla de medici6n, apriete firmemente.

Cambio de Aceite de[ Motor

Cambie el aceite despues de las primeras 5 horas de

operaci6n. Cambie el aceite y eJ filtro cada 50 horas de ese

momento en adelante. Siesta utilizando su generador bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga el cambio de aceite mas

frecuentemente.

PRECAUCt6N

• El aceite usado del motor ha side mostrado at cancer de la piel

de la causa en ciertos animales det laboratodo.

• Completamente tavado expuso areas con el jab6n y el agua.

MANTENER FUERA DEL ALCANCE DE LOS

NIIqOS. NO CONTAMINE. CONSERVE LOS

RECURSOS. DEPOSITE EL ACEITE USADO EN

UN PUNTO DE RECOGIDA.

Cambie e[ aceite cuando e[ motor siga estando caHente

despu_s de haber funcionado:

1. Drene el tanque de! combustible haciendo funcionar la

maquina lavadora a presion hasta que el tanque este

vacio.

2. Desconecte aIambre de bujia y Io mantiene lejos del

bujia.

3. Limpie el area a[rededor de la abertura para !lenado de

aceite, retire la varilla de medici6n. Limpie la varilla de

medici6n.

4. Incline su maquina lavadora a presi6n para drenar el

aceite a traves de! orificio de Ilenado en un recipiente

adecuado asegurandose de inclinar la unidad hacia el

lado opuesto de la bujia. Cuando la caja del cigOeffal

este vacia, vuelva a co!ocar la m&quina lavadora a

presi6n en posici6n vertical

5. Vierta lentamente unos 0,6 litros (20 onzas) de aceite

por el orificio. Deposite el aceite recomendado hasta la

marca "Full" de la varilla de medici6n.

6. Limpie la varilla de medici6n cada vez nive! del aceite

se verifica. NO afada aceite en exceso.

7. Instale la varilla de medici6n, apriete firmemente.

8. Limpie los residuos de aceite.

9. Conecte de nuevo alambre de bujia a! buj[a.

Servicio de[ Depurador de Aire

Su motor no funcionar& adecuadamente y puede dafarse si

usted Io hace funcionar con un depurador de aire sucio.

Suministre servicio al depurador de aire una vez cada 25 horas

de operaci6n o una vez por afro, Io que suceda primero.

Suministre servicio m&s frecuentemente si la unidad funciona

bajo condiciones de mucha suciedad o polvo. Los repuestos se

encuentran disponibles en su centro de servicio local Sears.

Para dar servicio a[ fiJtro de aire, siga Jos pasos que se

detaiJan a continuaci6n:

1. Afloje e! tornillo y quite la cubierta.

Las etiquetas y las Ranuras

El cartucho

La base

El tornillo La cubierta

2. Remueva cuidadosamente e! cartucho.

3. Para limpiar e! cartucho, golpee ligeramente su costado

de papel plegado sobre una superificie firme.

4. Reinstale e! juego de cartucho nuevo o limpio debajo de

la cubierta.

5. Inserte las lengOetas de la cubierta en las ranuras que

se encuentran en ei fondo de la base.

6. Coloque la cubierta en su lugar y apriete e! tornillo

firmemente a la base.

NOTA: Usted puede comprar los elementos del filtro de aire

nuevos Ilamando al l°800o366°PART.

Rempmace la Bu]ia

Remplace la bujia anualmente o cada 100 horas de

operaci6n,

1. Limpie el area alrededor de la bujia.

2. Retire y revise la bujia,

3. Para el usa del reemplazo o e! bujia uniforme de la

chispa de re6stato, el Champion RJ19LM o el bujia

largo de la chispa de platino de vida, el Champion

QC 12YC.

4. Revise la separaci6n del electrodo con un caribrador de

alambre y ajuste la separacion a 0.030 pulgadas

(0.76 ram) si es necesario.

\ "\

5. Instale la bujia y aprietela firmemente.

NOTA: Puede adquirir nuevos bujia al nOmero telef6nico

lo800o366opART.

Servicio del Apagachispas

El motor de su unidad no viene equipado de fabrica con un

apagachispas. En ciertas areas, es ilegal operar motores

que no tengan apagachispas. Revise las leyes y

regulaciones Iocales. Si necesita apagachispas, Io puede

comprar en su centro de servicio Sears mas cercano. Para

obtener e! nOmero de parte Ilame al loS00o366opART.

Debera suministrarle servicio al apagachispas cada

50 horas para conservarlo en buenas condiciones de

funcionamiento.

S{ el motor ha estado funcionando, e! silenciador estara

bastante caliente. Deje que e! silenciador se enfrie para

poder darle servicio al apagachispas.

ADVERTENCIA

NO toque las superficies catientes.

Permita que el equipo se enfrie antes de tocado.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

det lavadora a presi6n, para facititar la ventitaci6n y et

mantenimiento del lavadora a presi0n.

En et estado de California es obligatorio, seg0n la tey, el uso de

apagachispas (Secci6n 4442 del C6digo de Recursos POblicos de

California). Otros estados pueden tener leyes similares. Las teyes

federales se aplican en tierras federales. Si equipa et silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

Retire la pantalla de! apagachispas para limpieza e

inspeccion.

Rempiace la pantalla si esta da_ada.

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas

de refrigeraci6n del cilindro y pasar inadvertidos mientras no

se desmonte parcialmente el motor. Recomendamos que

encargue la limpieza de! sistema de refrigeraci6n a un

distribuidor autorizado de servicio Sears siguiendo los

intervalos recomendados (consulte la secci6n "CaJendario

de Mantenimiento" en la pagina 45)_ Es igualmente

importante que no se acumulen residuos en el motor.

Consulte la secci6n "Limpie los Residuos'L

Limpieza de la C_mara de Combusti6n

Se recomienda acudir a un distribuidor autorizado de

servicio Sears para eliminar los restos de combusti6n

depositados en e! cilindro, la culata, la parte superior de!

piston y alrededor de las valvulas conforme a los intervalos

recomendados (consulte el apartado 'Programa de

mantenimiento" en la pagina 45).

DESPUES DE CADA USO

No deber& haber agua en la unidad par largos periodos de

tiempo. Los sedimentos de minerales se pueden depositar

en partes de la bombay "congelar" su funcionamiento. Lleve

a cabo estos procedimientos despues de cada uso:

1. Lave el tubo de succi6n de detergente colocando el

filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la maquina lavadora a presi6n en e!

modo de baja presion. Lave pot un minuto o dos

minutos.

2. Apague e! motor y dejelo enfriar, despues retire todas

las mangueras.

3. Desconecte el alambre de la bujia.

4. Saque todos los liquidos de la bomba halando la manija

de retroceso aproximadamente 6 veces. Esto debera

evacuar la mayoria del liquido de la bomba.

5. Si planea almacenar la unidad por mas de 30 dias, vea

la secci6n "Almacenamiento Pro!ongado" en pr6xima

pagina.

6. Revise la manguera de alta presi6n para ver si presenta

dados. Los cortes en la manguera o e! desgaste de la

misma pueden ocasionar fugas y p@dida de presi6n. Si

encuentra algOn da_o, remplace la manguera. No

intente reparar una manguera da_ada. Remplace la

manguera con la parte Sears genuina.

7. Desconecte manga de! fusi! del rocio y salida alta de

presi6n en la bomba. DesagOe agua de la manga, del

fusil, y de la extensi6n de boquilla. Use un harapo para

quitar la manga.

8. Enrolle la manguera y cueiguela del gancho situado en

el bandeja de accesorios.

9. Vuelva a conectar el alambre a la bujia.

10. AImacene la unidad en una area limpia y seca.

ADVERTENCiA

ALMACENAMJENTO PARA

iNViERNO

PRECAUCION

• Si no Io hace, da_ara permanentemente la bombay ta unidad

no podra funcionar.

• La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

Para proteger Ja unidad de Jas temperaturas de

congeJamiento:

1. Lave e[ tubo de succi6n de detergente colocando el

filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la maquina lavadora a presi6n en el

modo de baja presi6n. Lave por un minuto o dos

minutes.

2. Saque todos los liquidos de la bomba halando la manija

de retroceso aproximadamente 6 veces. Esto debera

evacuar la mayoria del liquido de la bomba.

3. Utilice un protector de bomba, disponible en Sears con

e! n0mero de catalogo 71-74403, para cuidar la bomba.

Aquel protege a la unidad contra el congelamiento y

lubrica tanto los pistones como los empaques.

4. Si el protector de bomba no esta disponible, conecte un

tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongelante RV (anticongelante sin

alcohol) en la manguera. Jale la manija de arranque

dos veces. Desconecte despues la manguera de 3 pies.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene atejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos etectrodom6sticos que

posean pilotos u otras fuentes de igniciOn, porque ettos pueden

encender los vapores de la combustible.

CUANDO VACiE EL DEP6SITO DE COMBUSTIBLE

Apague el tavadora de presi6n (posici6n OFF) y d6jelo enfriar al

menos por 2 minutos antes de remover ta tapa de ta

combustible. Afloje la tapa lentamente para dejar que ta presi6n

satga del tanque.

Vacie el depSsito de combustible a ta intemperie.

Mantenga la combustible atejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarritto o fume.

ALMACENAMIENTO PROLONGADO

Si usted no planea usar la maquina lavadora a presi6n por

mas de 30 dias, debera preparar el motor para un

almacenamiento pro!ongado.

Es importante evitar la formaci6n de depositos de goma en

las partes esenciales de! sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque

de! combustible durante el almacenamiento. Tambien, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasoho!, etanol o metano!) pueden atraer

la humedad, Io que Ileva a la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina acida puede

dafiar e! sistema del combustible de un motor durante el

almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

Si va a usar aditivo para combustible, !lene el tanque de

combustible con gasolina fresca. Si el tanque esta

parcialmente Ileno, el aire de! tanque va a promover ei

deterioro del combustible durante el almacenamiento. El

motor y el combustible pueden ser almacenados hasta

24 meses con aditivo.

Deposite el aditivo para combustible siguiendo las

instrucciones del fabricante.

AsegOrese de tener conectado y ABIERTO el suministro

de agua a la entrada de la bomba.

Ponga en funcionamiento e! motor en un area

descubierta por varios minutos para asegurarse de que la

gasolina tratada ha remplazado la gasolina no tratada de!

carburador.

Si no usa aditivo para combustible, retire todo el

combustible del tanque y haga funcionar el motor hasta que

se detenga pot falta de combustible.

Cambio de Aceite

Con e! motor todavia caliente, drene e! aceite de la caja de!

cigQeSal. Vuelva a Ilenar!o con e! grado de aceite

recomendado. Vea "Cambio de Aceite de! Motor" en la

p&gina 48.

Aceite el Di_metro Interior del Cilindro

Retire la bujia. Rocie aproximadamente 1/2 onza de

aceite limpio para motor dentro del cilindro. Cubra el

orificio de la bujia con un trapo. Hale la manija de

retroceso lentamente para distribuir el aceite. Evite el

rociado del orificio de la bujia.

Instale la bujia. NO conecte e! alambre de la bujia.

Protecci6n de _a Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congelar el daSo y lubrica embo!os y sellos.

NOTA: El protector de la bomba, nOmero de item Sears

nOmero 71-74403, estan disponible s61o como un accesorio

opcional. No es incluido con la arandela de la presi6n.

PRECAUCtON

• Si no Io hace, da_ara permanentemente ta bomba y la unidad

no podra funcionar.

• La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

AJ uso e[ salvador de bomba:

Siempre protecci6n de ojo de uso cuando se usa PumpSaver.

1. Conecte manga en el salvador de bomba puede a la

cala de la bomba.

2. El empujon en puede la cima a distribuye bomba

salvador.

3. Cu&ndo liquido de salvador de bomba comienza a la

salida de la bomba de la salida, la bomba es protegida.

4. Quite bomba salvador de la cala de bomba.

OTROS

NO almacene gasolina de una estacion a otra.

Si es posible, almacene su unidad en un recinto cerrado

y cObrala para protegerla del polvo y la suciedad.

ASEGURESE DE VACIAR EL TANQUE DEL

COMBUSTIBLE,

NO coloque una cubierta encima de un tavadora de presi6n

caliente.

Deje que la unidad se enfrie to suficientemente antes de que le

coloque ta cubierta.

Prob[ema

La bomba presenta los

s[gu[entes prob[emas: no

produce pres[6n o produce

una presi6n errada,

traqueteo, p_rd[da de

presi6n, bajo voiumen de

agua.

E[ detergente no se mezc[a

con e[ rociado.

E[ motor funciona bien

cuando no tiene cargas,

pero funciona °'ma[" cuando

se conecta una oarga.

E[ motor no arranca; o

arranca y funciona real.

Causa

1. Esta usando la boquilla de baja presi6n

(negra).

2. La entrada de agua esta bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada esta doblada

o presenta fugas.

5. El coIador de la manguera de la

entrada de agua esta tapado.

6. El suministro de agua est& por encima

de los 100°F.

7. La manguera de alta presion esta

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La boquilla est& obstruida.

10. Bomba defectuosa.

1. El tubo de succion de detergente no

esta sumergido.

2. El filtro de quimicos esta tapado.

3. Sucio en el filtro de la ![nea.

4. Est& usando la boquilla de alta presi6n.

La ve!ocidad del motor es demasiado lenta.

1. Bajo nivel de aceite.

2. Depurador de aire sucio.

3. Sin gasolina.

4. Gasolina vieja.

5. El alambre de la bujia no est&

conectado a la buj[a.

6. Bujia mala.

7. Agua en la gasolina.

8. Estrangulacion excesiva o inundado.

9. Mezcla de combustible demasiado rica.

10. Valvula de entrada trabada en la

posici6n abierta o cerrada.

11. El motor ha perdido compresion.

So[uci6n

1. Cambie la boqui!la a una de las tres

boquilla de alta presi6n.

2. Limpie la entrada.

3. Proporcione flujo de agua adecuado.

4. Estire la manguera de entrada, coloque un

parche en la fuga.

5. Revise y limpie el colador de la manguera

de entrada.

6. Proporcione suministro de agua mas fda.

7. Retire las obstrucciones de la manguera

de salida.

8. Remplace la pistola.

9. Limpie la boquilla.

10. Pongase en contacto con el centro de

servicio Sears.

1. Coloque el tubo de succi6n de detergente

en el detergente.

2. Limpie o remplace el filtro/tubo de succion

de detergente.

3. Vea "Cheque En el Filtro de la Linea".

4. Use la boquilla de baja presi6n (negra).

Mueva el control de la valvula de regulaci6n a

la posici6n FAST (RAPIDO). Si e! motor

continua funcionando mal, p6ngase en

contacto con e! centro de servicio Sears.

1. Llene la caja de! cigOeffal hasta e! nive!

correcto.

2. Limpie o remplace el depurador de aire.

3. Llene e! tanque de combustible.

4. Drene el tanque de gaso[ina; Ilenelo con

combustible fresco.

5. Conecte el alambre a la bujia.

1. Sin gasolina.

E[ motor se apaga durante

[a operaci6n. 2. Bajo nivel de aceite.

E[ motor no tiene fuerza. Filtro de aire sucio. Remplace e! filtro de aire.

Cebador abierto demasiado rapido.E[ motor intenta estabi[izarse

o su funcionamiento no es

constante.

6. Remplace la bujia.

7. Drene el tanque de gasolina; Ilene!o con

combustible fresco.

8. Abra el cebador por completo y haga girar

e! motor.

9. Pongase en contacto con el centro de

servicio Sears.

10. Pongase en contacto con el centro de

servicio Sears.

11. Pongase en contacto con el centro de

servicio Sears.

1. Llene el tanque de combustible.

2. Llene la caja de! cigOe_al hasta e! nive!

correcto.

Mueva el cebador a la posici6n intermedia

hasta que e! motor funcione normalmente.

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre e! Aire de

California, CARB, por sus sigJas en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambienta[ de EE.UU., EPA, pot sus sig[as en ingles).

Declaraci6n de garantia del sistema de control de ernisiones

(derechos y obligaciones del propietado para Ja garantia contra defectos)

California Air Resources Board (CARB), U.S. EPA y Sears le explican a

continuaci6n la garanga del sistema de control de emisiones de su

peque_o motor para m_quinas de seP¢icio (SORE, Small Offroad Engine).

En California, los mode[os de pequeffos motores para mSquinas de

servicio a partir de[ afro 2006 deben estar dise_ados, fabricados y

equipados conforme a los exigentes est_ndares de lucha contra ta

contaminaci6n del Estado.

En otras regiones de Estados Unidos, los nuevos motores para

interiores de ignici6n por chispa certificados para modelos afro 1997 y

posteriores deben cumplir con normas similares establecidas pot la EPA

de EE.UU. Sears debe garantizar el sistema de control de emisiones de

su motor para los pedodos indicados a continuaci6n, siempre y cuando

no se haya abusado, descuidado o dado mantenimiento incorrecto aJ

motor pequeffo para exteriores

Su sistema de control de emisionas incluye piezas como et carburador_ el

filtro de aire, el sistema de arranque, el tubo de combustibJe_ el silenciador

y el convertidor catalitico. Tambi6n puede incluir conectores y otros

conjuntos reJacionados con las emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garant[a,

Sears reparar_ el motor pequeF_o para exteriores sin costo aiguno,

inciuyendo el diagndstico, las partes de repuesto y la mano de obra.

Cobertura de la garantia de Sears, Roebuck and Co, contra

defectos en el controJ de emisiones

Los peque_os motores para maquinas de servicio estSn garantizados

contra defectos de las piezas de control de emisiones durante un periodo

de dos afios, conforme a [as siguientes disposiciones. Si cualquier pieza del

motor con cobertura es defectuosa, ser_ reparada o sustituida por Sears

Responsabilidades del propietario para la garantia

Como propietado del motor peque_o para exteriores, usted es

responsabJe de realizar [as actividades de mantenimiento requeridas que

se indican en tnstrucciones de uso y mantenimiento. Sears recomienda

que consen_'e todos los recibos que cubran el mantenimiento de su motor

pequeffo para exteriores, pero Sears no puede negar la garantia

solamente pot la faita de recibos ni pot su imposibi[idad de garantizar la

realizaci6n de todas [as actividades de mantenimiento programadas

Como propietario del motor peque_o para exteriores, usted siempre

debe tener en cuenta que Sears podr_ negar [a cobertura de la garantfa

si su motor peque_o para exteriores o una parte del mismo presenta

failas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas

Usted es responsable de presentar su motor pequeffo para exteriores a

un distribuidor autorizado de servicio de Sears aprobado tan pronto

como se presente el problema.

Las reparaciones cubiertas pot la garantfa se Ilevaran a cabo en un

plazo razonable_ no superior a 30 d[as en ningQn caso.

Si tiene alguna pregunta con respecto a sus derechos y

responsabilidades para {a garantfa_ p6ngase en contacto con un

representante de servicio Sears al 1-800-469-4663.

La garant[a de emisiones es una garantia contra defectos. Los defectos

se juzgan en funcidn del rendimiento normal del motor. La garantia no

dependera de ninguna prueba de emisiones en funcionamiento.

Disposiciones de la garant[a de Sears, Roebuck and Co, contra

defectos en el control de emisiones

Las siguientes son disposiciones especificas relacionadas con la

cobertura de la garantfa contra defectos en el control de emisiones. Se

a_ade a la garantfa de motores de Sears para motores no regulados,

que figura en las Instrucciones de uso y mantenimiento.

1 Partes garantizadas

La cobertura bajo esta garantfa ineluye solamente aquellas partes

que se enumeran a continuaci6n ([as partes deJ sistema de control

de emisiones) en la medida que dichas partes hayan estado

presentes en el motor adquirido.

a Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio

Carburador y partes intemas

Bomba de combustible

Tubo de combustible, acoplamientos de[ tubo de combustible,

abrazaderas

b Sistema de inducci6n de aire

Filtro de aire

CoJector de entrada

c. Sistema de ignicidn

Bujias

Sistema de ignici6n pot magneto

d Sistema catalizador

Convertidor catalitico

Colector de escape

Sistema de inyecci6n de aire o v_lvula pot impulsos

e Distintos eJementos utilizados en los sistemas anteriores

V_lvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo

Conectores y conjuntos

2. Vigencia de [a cobertura

Sears garantiza al propietario inicia[ y a cada comprador

subsiguiente que las partes garantizadas estar&n libres de defectos

en material y en mano de obra, que ocasionen faIlas de las partes

garantizadas durante un per[odo de dos afros a partJr de la fecha

en que el motor sea entregado al comprador minorista

3. No habr& cargos

La reparaci6n o reempJazo de cuaJquier parte garantizada se

realizar& sin cargo alguno para el propietado, incluyendo [a mano de

obra de diagn6stico que derive en la determinaci6n de que una parte

garantizada esta defectuosa, si la labor de dJagn6stJco se realiza en

un Centro de senvicio Sears aprobado.

4. Rec[amos y exc[usiones de cobertura

Los reclamos vinculados con la garantia se presentar&n conforme a

[as disposiciones de la P6liza de garantJa de Sears. La cobertura de

[a garantfa se excluira para aquellas fallas de partes garantizadas

que no sean partes ofiginales de Sears o debido a abuso, descuido

o mantenimiento incorrecto, segQn se establece en la P61iza de

garantfa de motores de Sears. Sears no es responsabie pot la

cobertura de fa[ias de partes garantizadas ocasionadas pot el uso

de partes adicionales, no originales o modificadas.

5. Mantenimiento

Cuaiquier parte garantizada cuyo reempiazo no est6 programado

como mantenimiento requerido o que est6 programada 0nicamente

para inspecci6n frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estar_ garantizada en cuanto a defectos

por el periodo de [a garantfa. Cualquier parte garantizada cuyo

reempiazo est@ programado como mantenimiento requerido tendr_

solamente una garantJa contra defectos 0nicamente pot el periodo

hasta el primer reemplazo programado para esa parte. Se podr_

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparaci6n. El propietario es responsable de

realizar todo el mantenimiento requerido_ segOn se define en

instrucciones de uso y mantenimiento de Sears.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar_ a {a faila de cuaIquier

componente del motor provocada pot un desperfecto en cuaIquier

parte garantizada que siga gozando de la cobertura de la garantia.

En EE.UU. y Canad& contamos con una linea de emergeneia las 24 horas (1-800-469-4663), que ofrece un menO de mensajes pregrabados con

informaci6n sobre mantenimiento de productos.

Jnformaci6n Sobre emPeriodo de

Durabilidad de masEmisiones y e_ indice

de Aire en _a Etiqueta de Emisiones de_

Motor

Los motores con certificaci6n de cumplimiento de la

normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informaci6n sobre

el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante de! motor ofrece esta informaci6n al

consumidor mediante etiquetas de emisiones.

El Per[odo de DurabHidad de [as Emisiones indica e!

n0mero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento, Se

utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor esta certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

ProJongado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de

DurabiHdad de las Emisiones de un motor con

clasificaci6n intermedia equivaldria a 10-12 afios,

El indice de Aire es un valor calculado que indica el nivel

relativo de emisiones de una gama concreta de motores.

Cuanto menor es el indice de Aire, mas limpio es el motor.

Esta informacion se presenta en forma gr&fica en la etiqueta

de emisiones,

Periodo de Cump_imiento de _a Normativa

de Emisiones en ia Etiqueta de

CumpHmiento de Emisiones dem Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de la fase 2 de las

normas sobre emisiones de la United States Environmental

Protection Agency (USEPA, Agencia estadounidense de

protecci6n del medioambiente ). En e! caso de los motores

con certificaci6n de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nOmero de horas de

funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C = 125 horas, B =

250 horas y A = 500 horas, Para motores de 225 cc o mas,

Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

La clasificacion de este motor es moderado, con un indice

de aire de 3. El periodo de cumplimiento de la normativa

sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 190 cc.

A continuaci6n se muestra una representaci6n generica de

la etiqueta de emisiones tipica de un motor certificado.

Your Home

For repair-in your home-of alJ major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For,the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1o800-469-4663) (U.S.A. and Canada)

www.sears.corn www.sears.ca

our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts & Repair Center.

1-800 -488 -1222 Anytime,dayor night(U.S.A.only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or m?intenanc: agreement(Canada)on a pro:uct terviced by Sears:

1 800 827 6{}55 (U.S.A.) 1 800 361 6665 (Canada)

Parapedirservicioder paraci6n AuCanadapoo s rvice f an ais:

a domicilio, y para ordenar piezas: 1.800.LE.FOYERMC

1-888-S UoHOGAR sM (1o800o533-6937)

(1-888W84-6427) www.sears.ca

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Mama Registrada /TM Mama de Fabrica /SM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6posCe de Sears Brands, LLC

Craftsman 580752330 User Manual PRESSURE WASHER Manuals And Guides L0520056

CRAFTSMAN Power Washer, Gas Manual L0520056 CRAFTSMAN Power Washer, Gas Owner's Manual, CRAFTSMAN Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
