Operator'sIVlanual

CRRFrSMRN

3000 PSi

2.8 GPIVl

iViodelNo. 580.752360

HOURS: IVlon.- Fri. 8 a.m. to 5 p.m. (CT)

WARNING

Before using this product, read this

manual and follow aii Safety Rules

and Operating Instructions.

1_-i_-i]_ADVERTENCiA

Antes de utiiizar el producto, lea este

manual y siga todas las Reglas de

Seguridad e Instrucciones de Uso.

,, Safety

,, Assembly

,, Operation

. Maintenance

,, Parts

,, EspafioJ,p. 34

This pressure washer is rated in accordanceto the PressureWasher Manufacture Association (PWMA) standard PW101 (Testingand Rating

Performance of PressureWashers).

Esta limpiadora a presi6n est,. clasificada conforme a la norma PW101 (comprobaci6n y clasificaci6n de rendimiento de fimpiadoras a

presi6n) de la Asociaci6n de fabricantes de bombas a presi6n (Pressure Washer Manufacture Association, PWMA).

Sears, Roebuck and Co., HoffrnanEstates,IL 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Part No. 205694GS Draft B (07/25/2008)

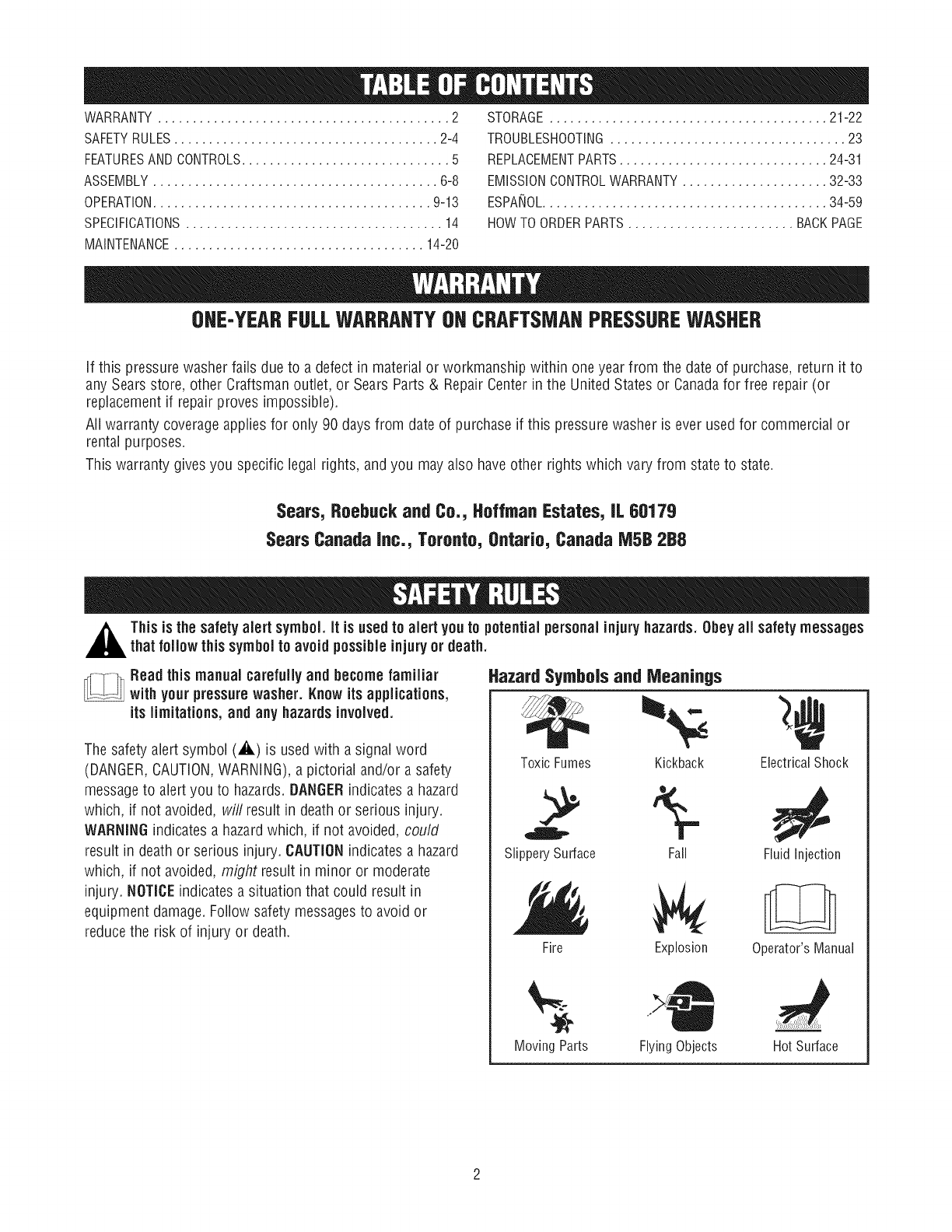

WARRANTY.......................................... 2

SAFETYRULES...................................... 2-4

FEATURESANDCONTROLS.............................. 5

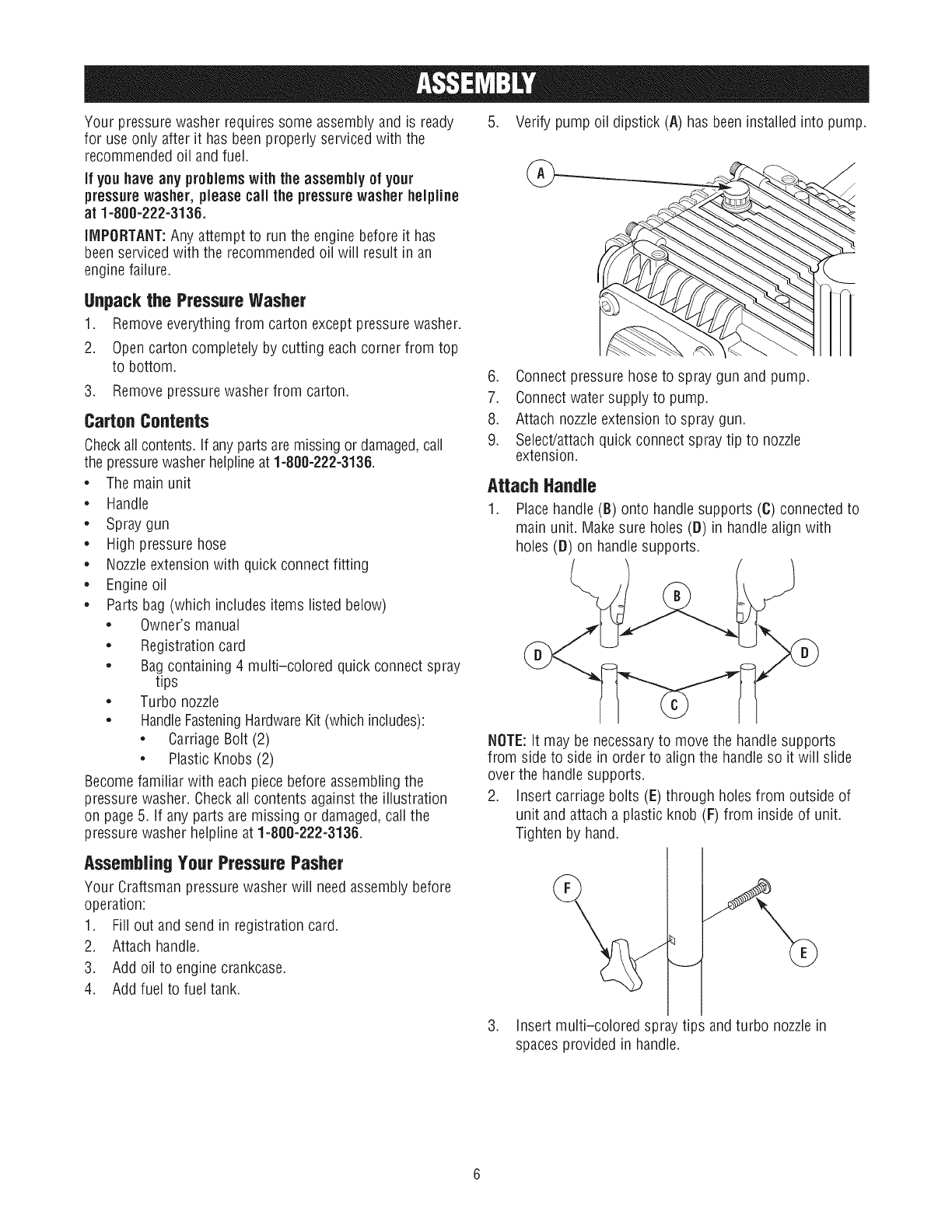

ASSEMBLY......................................... 6-8

OPERATION........................................ 9-13

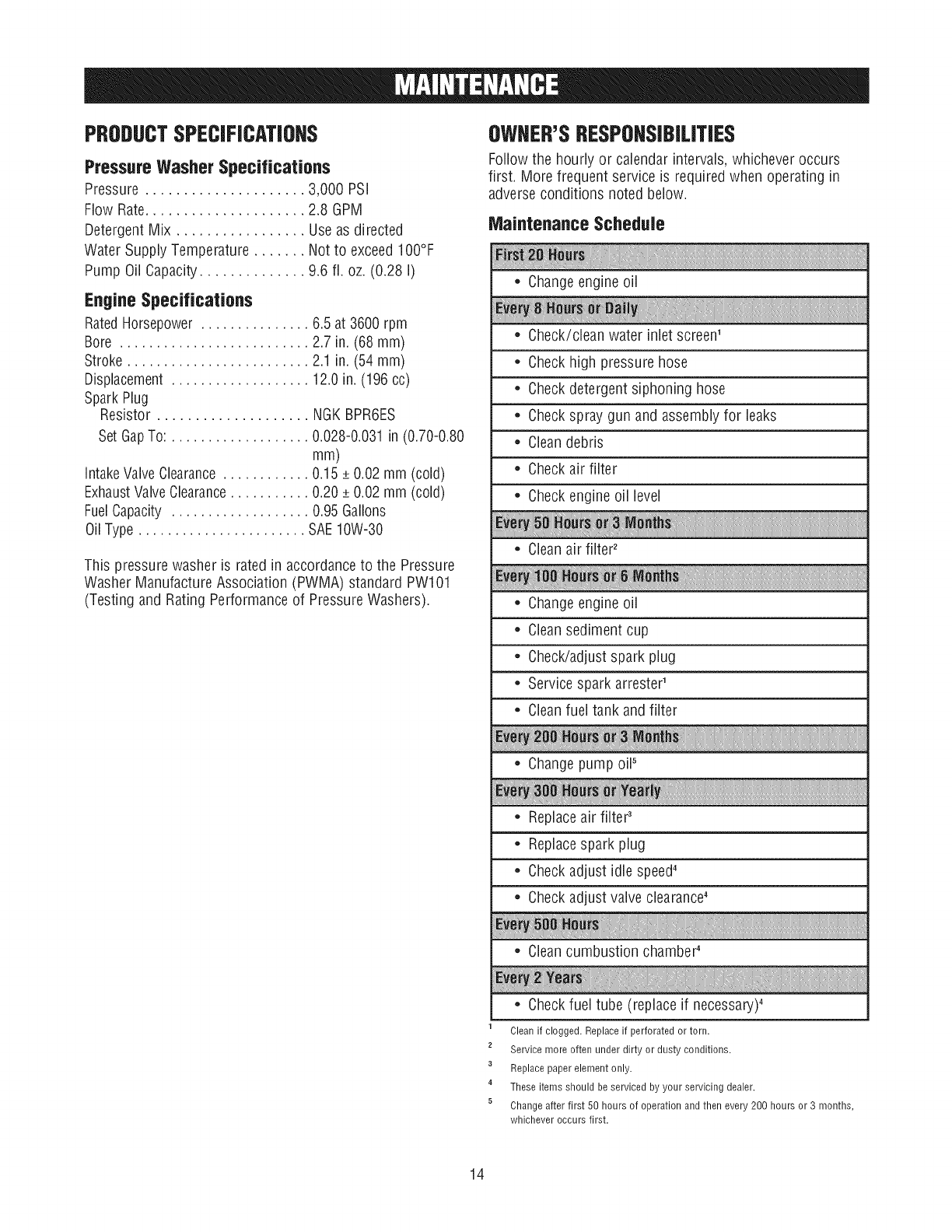

SPECIFICATIONS..................................... 14

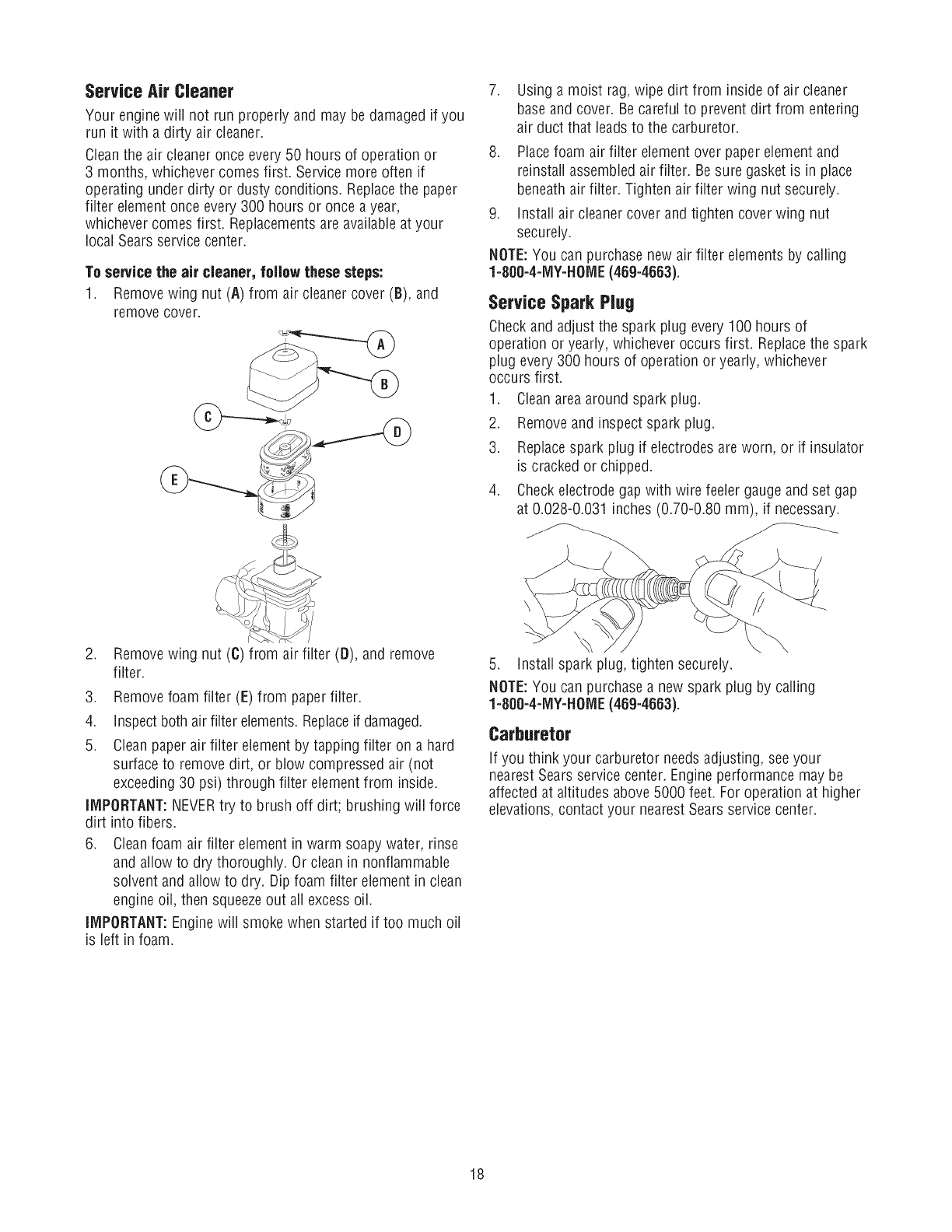

MAINTENANCE.................................... 14-20

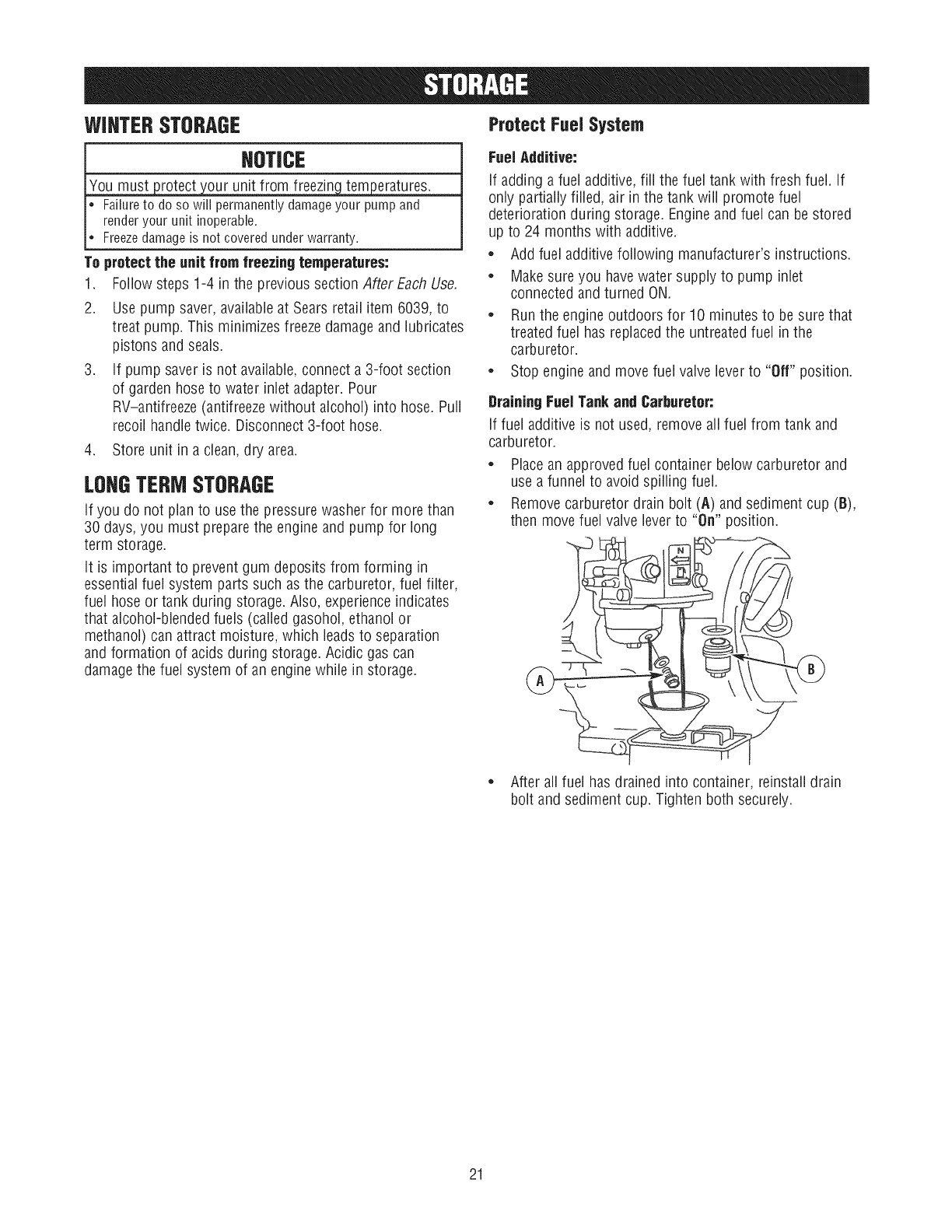

STORAGE........................................ 21-22

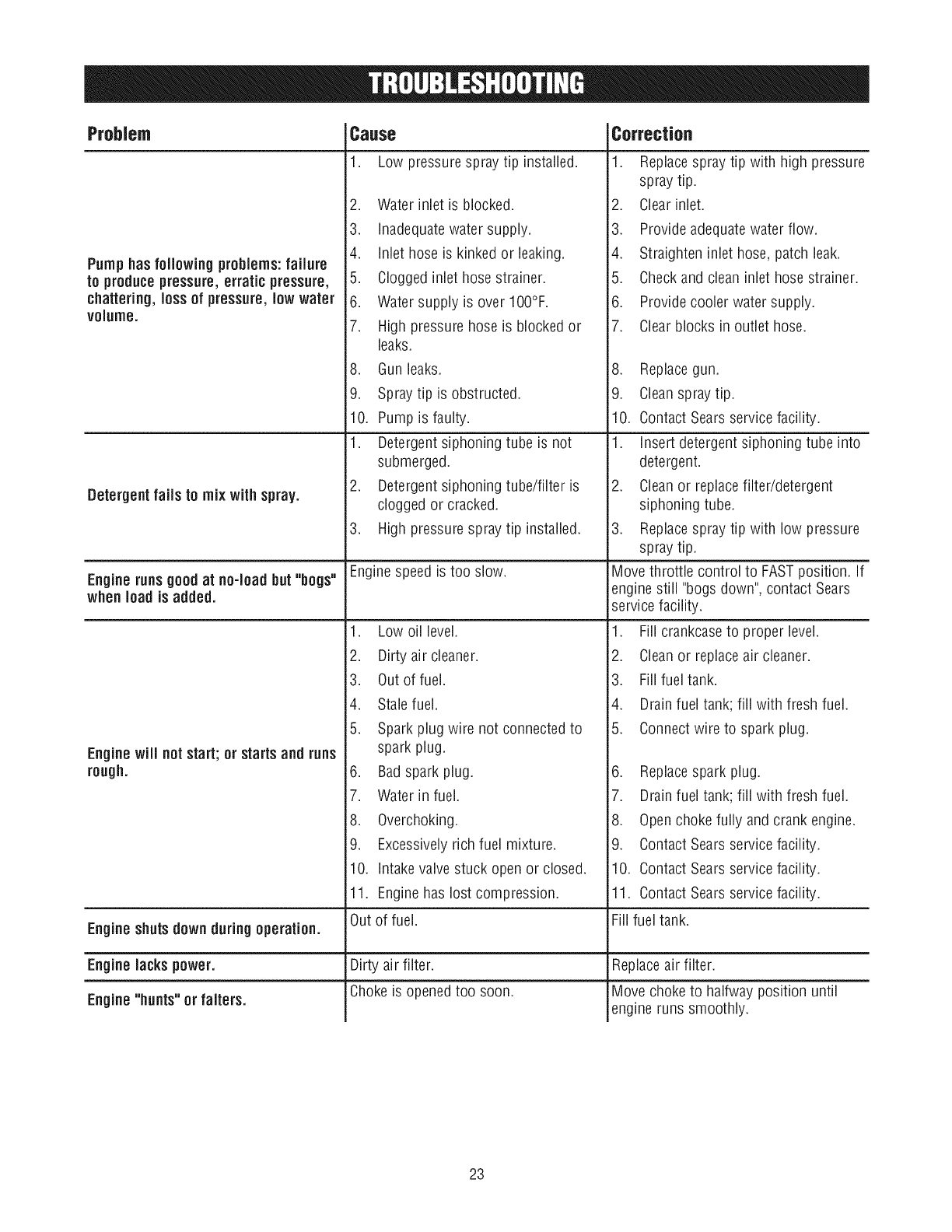

TROUBLESHOOTING.................................. 23

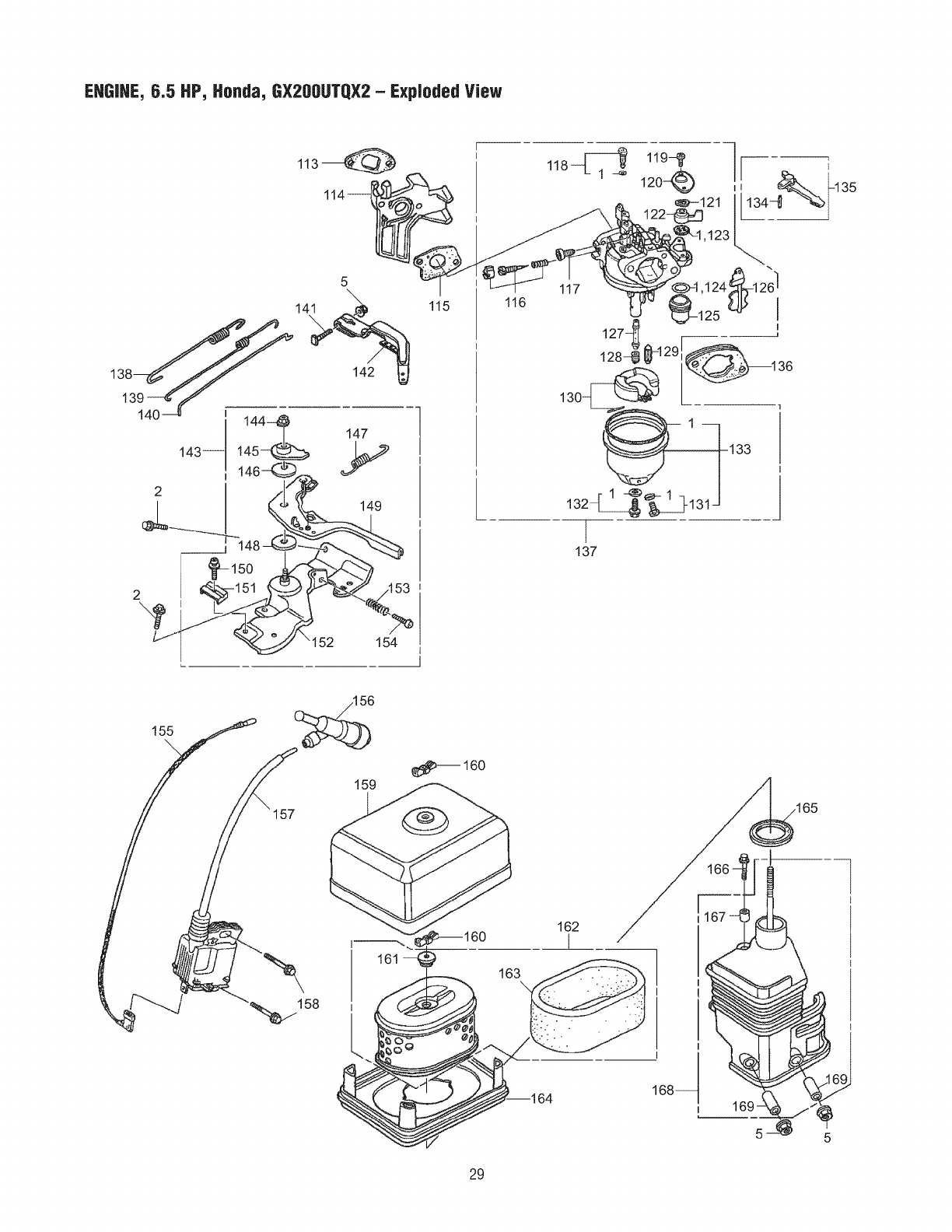

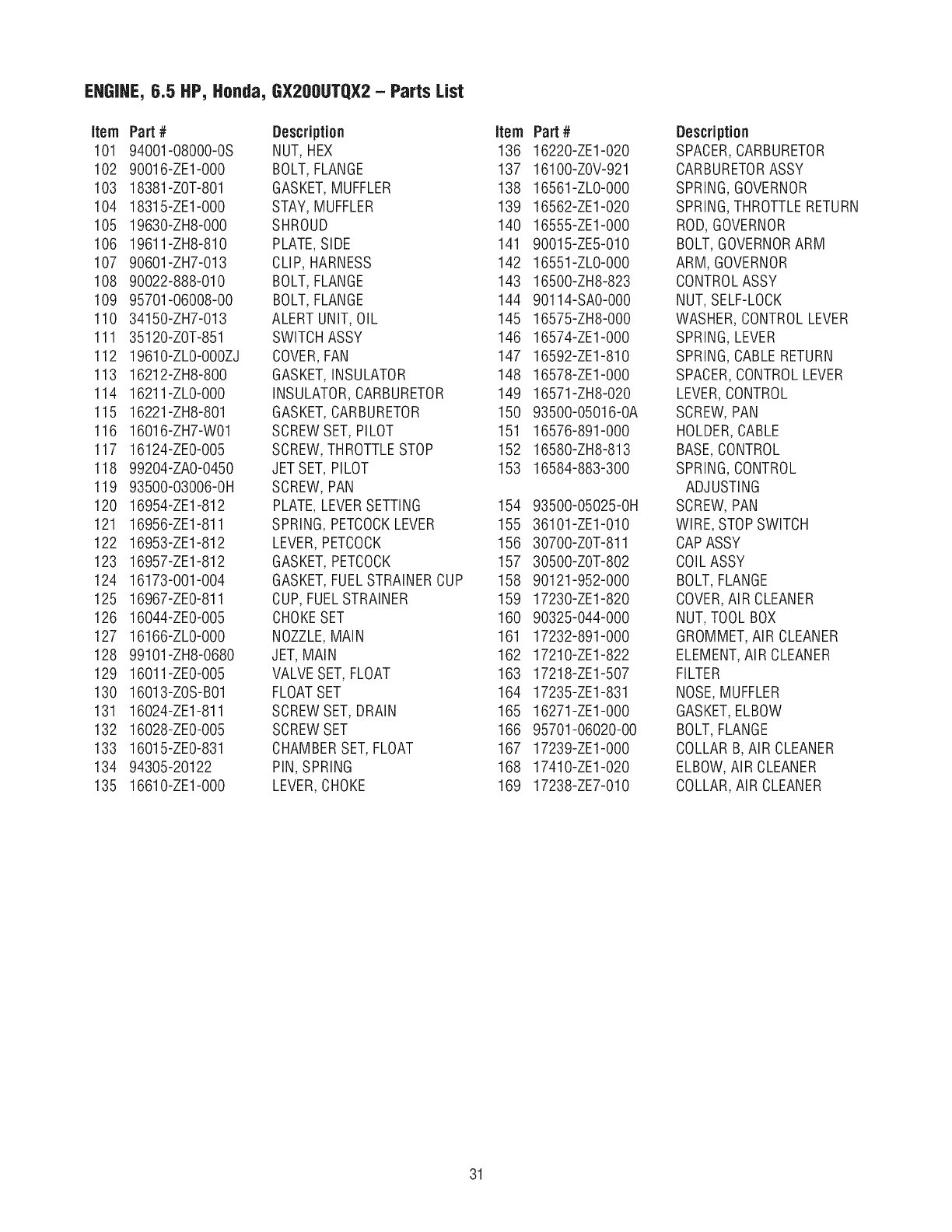

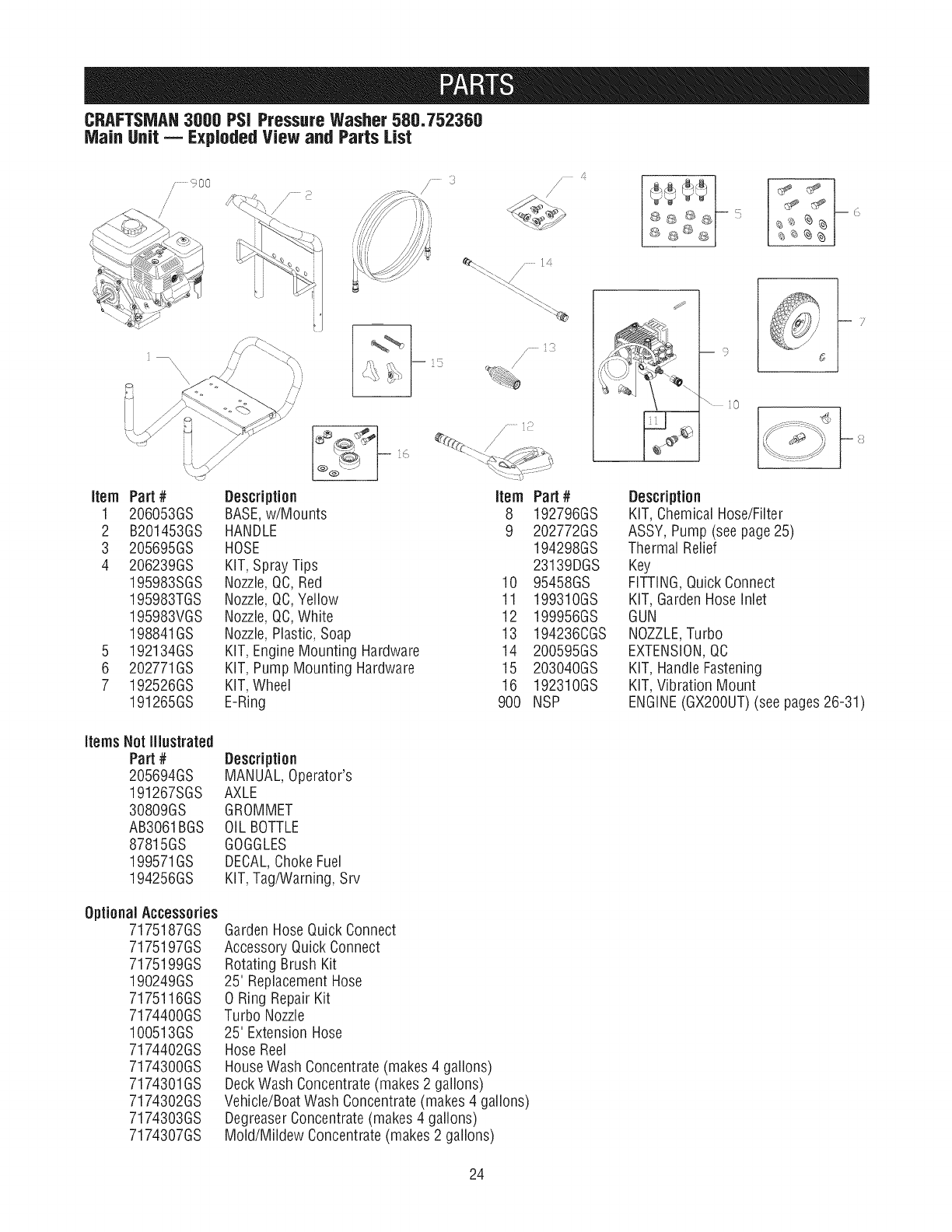

REPLACEMENTPARTS.............................. 24-31

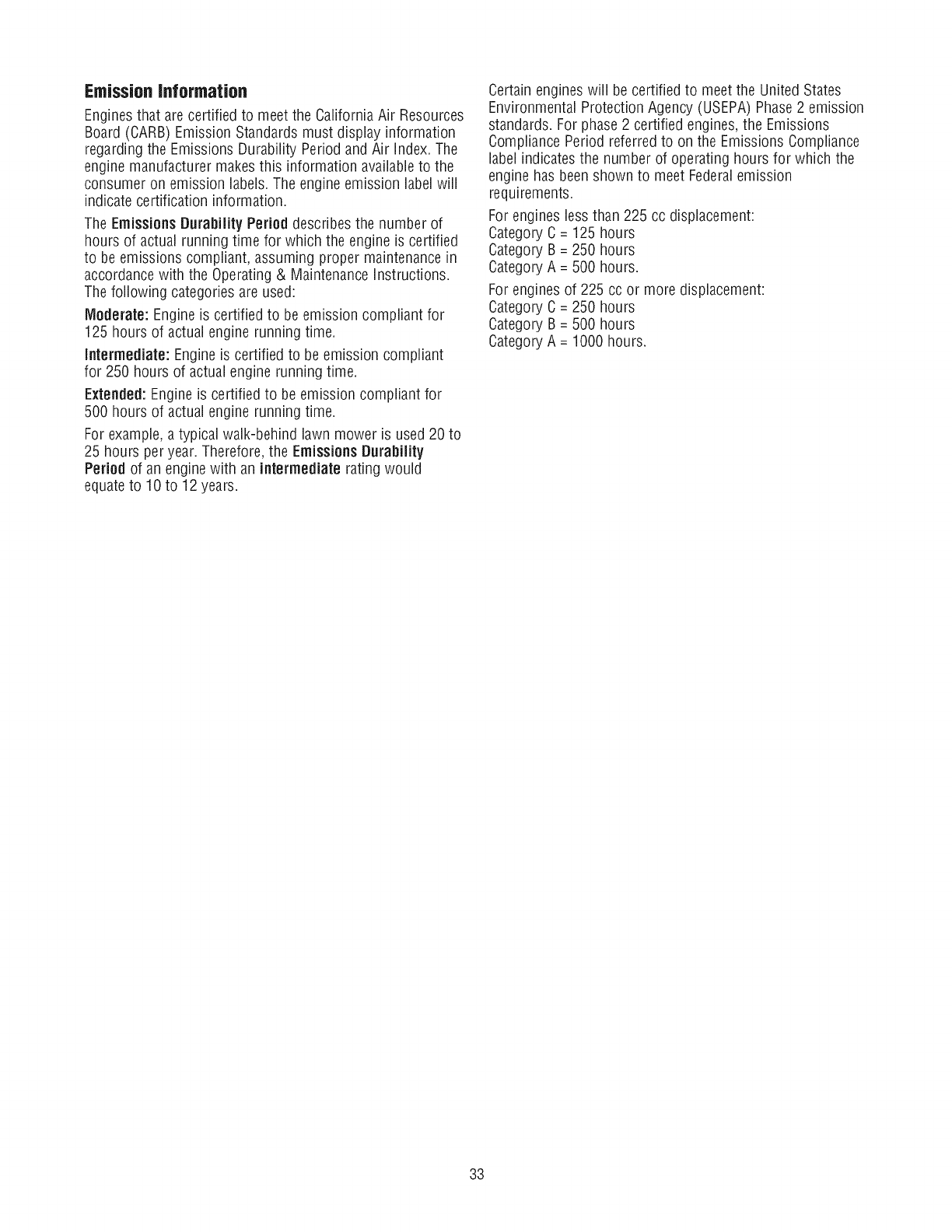

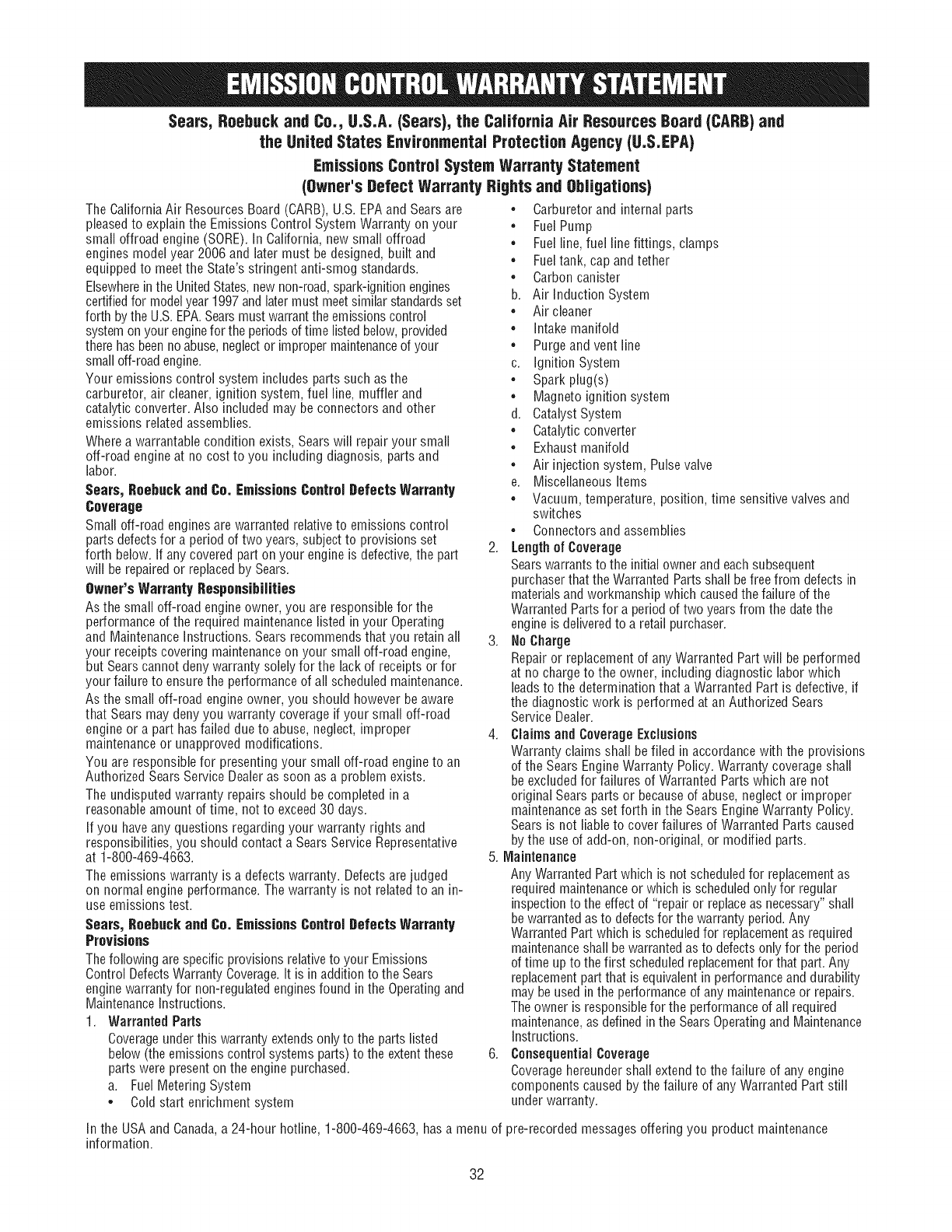

EMISSIONCONTROLWARRANTY..................... 32-33

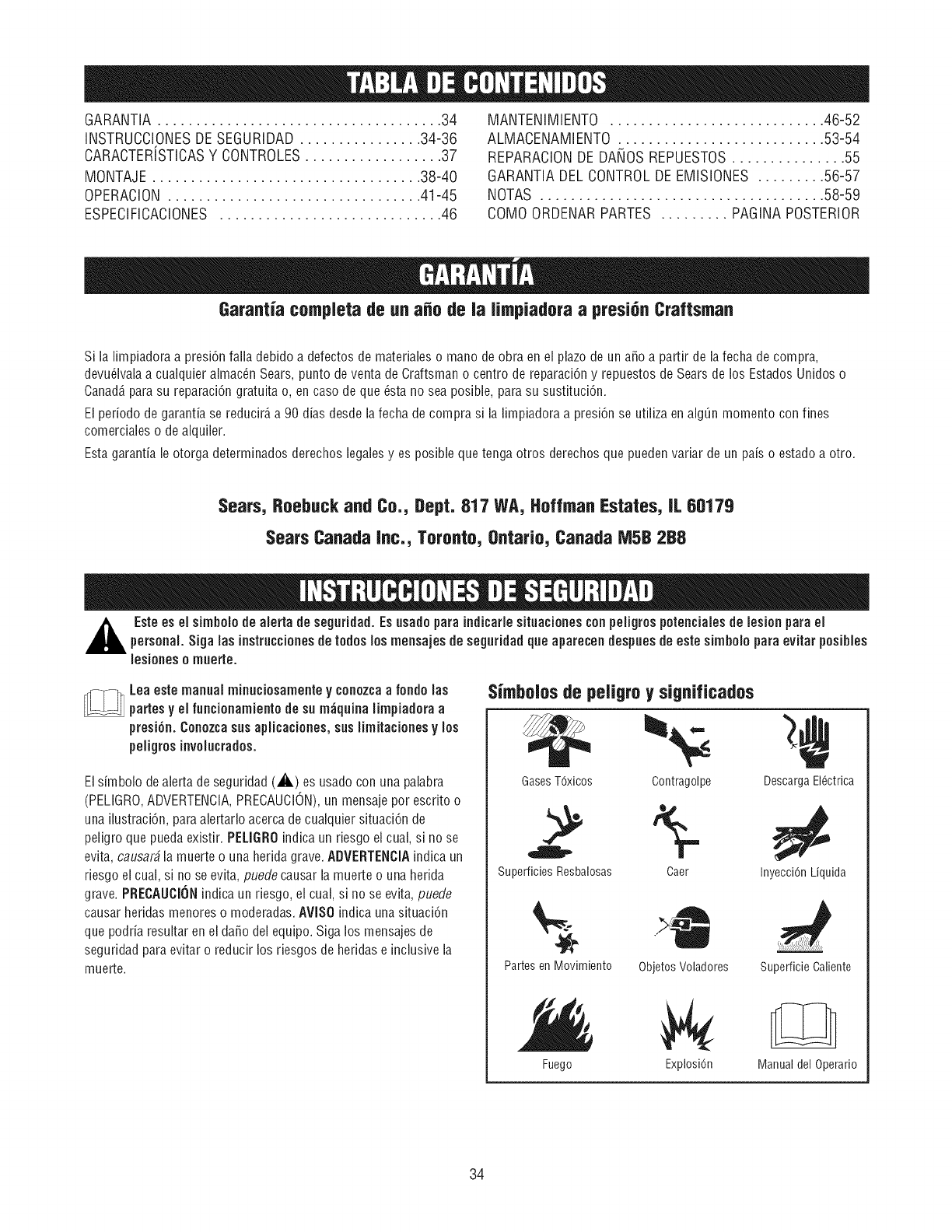

ESPANOL......................................... 34-59

HOW TO ORDERPARTS ........................ BACKPAGE

ONE-YEARFULLWARRAHTYOHCRAFTSiViAHPRESSUREWASHER

If this pressurewasher fails due to a defect in material or workmanship within one year from the date of purchase, return it to

any Searsstore, other Craftsman outlet, or Sears Parts & Repair Center in the United States or Canadafor free repair (or

replacement if repair proves impossible).

All warranty coverageapplies for only 90 daysfrom date of purchaseif this pressure washer is ever used for commercial or

rental purposes.

This warranty givesyou specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada inc., Toronto, Ontario, Canada M5B 2B8

,_ This is the safetyalert symbol,It is usedto alert youto potential personalinjury hazards,Obey all safetymessages

that follow this symbol to avoid possibleinjuryor death.

Read this manual carefully and becomefamiliar

-v with your pressurewasher. Knowits applications,

its limitations, and any hazardsinvolved.

The safety alert symbol (_,) is used with a signal word

(DANGER,CAUTION,WARNING),a pictorial and/or a safety

messageto alert you to hazards. BANGERindicates a hazard

which, if not avoided, will result in death or serious injury.

WARNINGindicates a hazardwhich, if not avoided, could

result in death or serious injury. CAUTIONindicates a hazard

which, if not avoided, might result in minor or moderate

injury. NOTICEindicates a situation that could result in

equipment damage. Follow safety messagesto avoid or

reduce the risk of injury or death.

HazardSymbolsand Meanings

ToxicFumes Kickback ElectricalShock

SlipperySurface Fall

Fire

FluidInjection

Explosion Operator'sManual

MovingParts Flying Objects Hot Surface

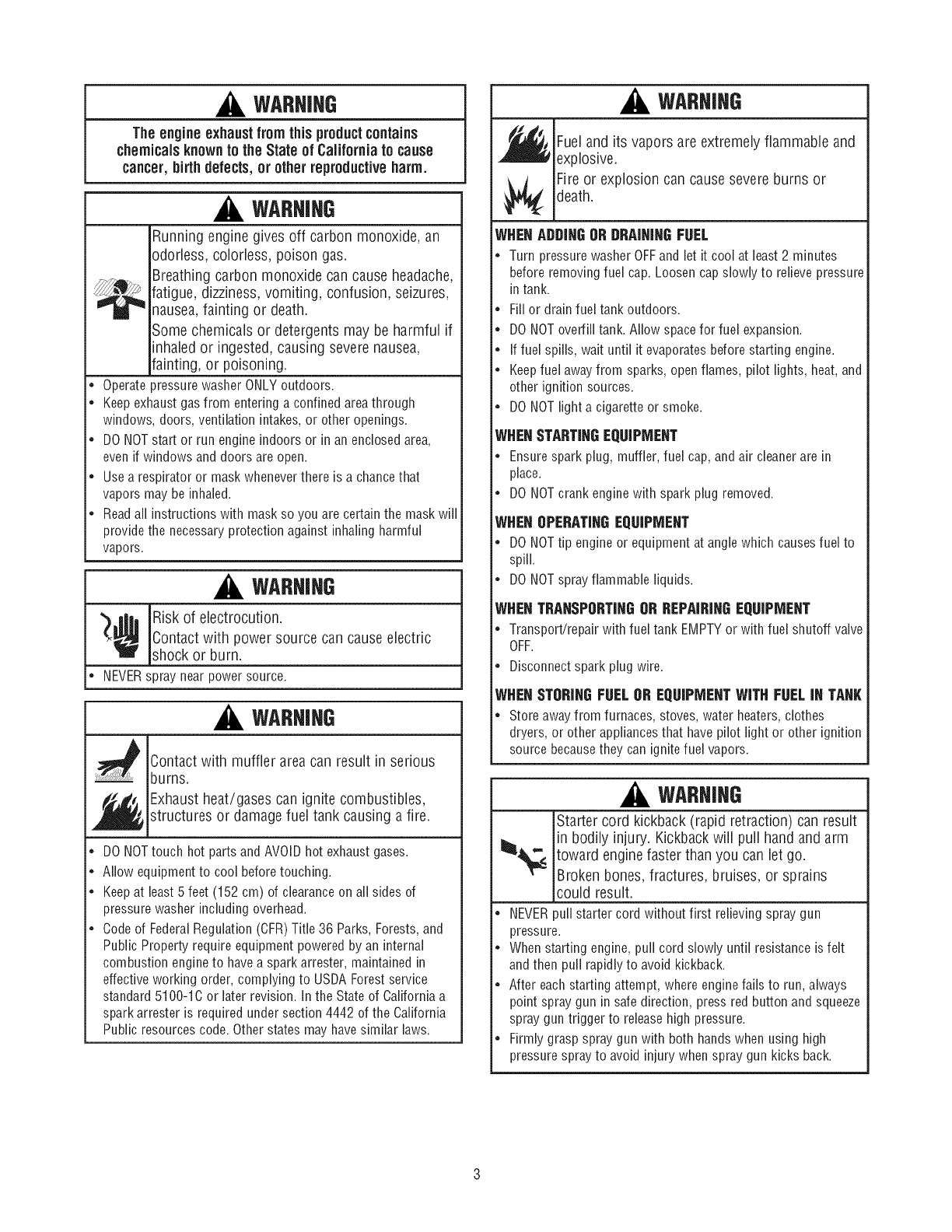

WARHIHG

Theengine exhaustfromthisproductcontains

chemicalsknownto the State of California to cause

cancer, birthdefects,or other reproductiveharm.

WARNING

Running engine gives off carbon monoxide, an

odorless, colorless, poison gas.

Breathing carbon monoxide can cause headache,

fatigue, dizziness, vomiting, confusion, seizures,

nausea, fainting or death.

Some chemicals or detergents may be harmful if

inhaled or ingested, causing severe nausea,

fainting, or poisoning.

*Operatepressure washer ONLY outdoors.

*Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes, or other openings.

*DO NOTstart or run engine indoors or in an enclosedarea,

even if windows and doors are open.

*Use a respirator or maskwhenever there is a chancethat

vapors may be inhaled.

*Readall instructions with mask so you are certain the mask will

provide the necessary protection against inhaling harmful

vapors.

WARNING

_¢ isk of electrocution.

Contact with power source can cause electric

shock or burn.

*NEVERspray near power source.

WARNING

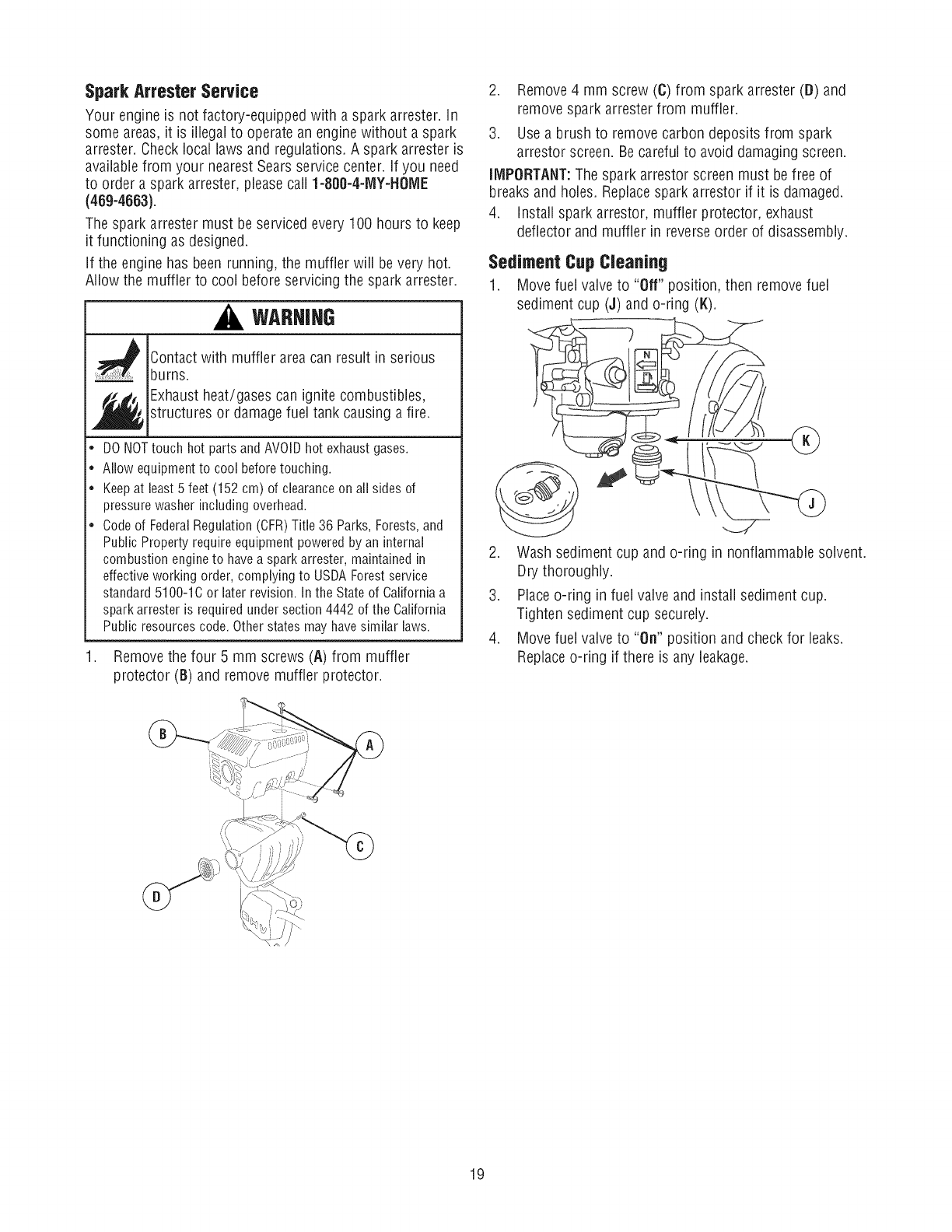

Contact with muffler areacan result in serious

burns.

._ Exhaust heat/gases can ignite combustibles,structures or damage fuel tank causing a fire.

* DO NOTtouch hot parts and AVOID hot exhaust gases.

. Allow equipment to cool before touching.

.Keep at least 5 feet (152 cm) of clearance on all sides of

pressure washer including overhead.

.Codeof FederalRegulation (CFR)Title 36 Parks, Forests,and

Public Property require equipment powered by an internal

combustion engine to have a spark arrester, maintained in

effective working order, complying to USDAForest service

standard 5100-1C or later revision, in the State of California a

spark arrester is required under section 4442 of the California

Public resources code. Other states may havesimilar laws.

WARNING

,_ Fuel and its vapors are extremely flammable and

explosive.

Fire or explosion can cause severe burns or

death.

WHEN ADDING OR DRAINING FUEL

,, Turn pressure washer OFFand let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

• Fill or drain fuel tank outdoors.

• DO NOToverfill tank. Allow space for fuel expansion.

• If fuel spills, wait until it evaporates before starting engine.

• Keep fuel away from sparks, openflames, pilot lights, heat,and

other ignition sources.

• DO NOTlight a cigarette or smoke.

WHEN STARTING EQUIPMENT

•Ensure spark plug, muffler, fuel cap, and air cleaner are in

place.

• DO NOTcrank engine with spark plug removed.

WHEN OPERATING EQUIPMENT

*DO NOTtip engine or equipment at angle which causes fuel to

spill.

. DO NOTspray flammable liquids.

WHENTRANSPORTINGORREPAiRiNGEQUIPMENT

* Transport/repairwithfueltank EMPTYorwith fuel shutoffvalve

OFF.

.Disconnectsparkplugwire.

WHEN STORING FUEL OR EQUIPMENT WiTH FUEL iN TANK

*Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliances that have pilot light or other ignition

source becausethey can ignite fuel vapors.

WARHiHG

Starter cord kickback (rapid retraction) can result

_nbodily injury. Kickback will pull hand and arm

toward engine faster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

• NEVERpull starter cord without first relieving spray gun

pressure.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• After each starting attempt, where engine fails to run, always

point spray gun in safe direction, press red button and squeeze

spray gun trigger to releasehigh pressure.

•Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

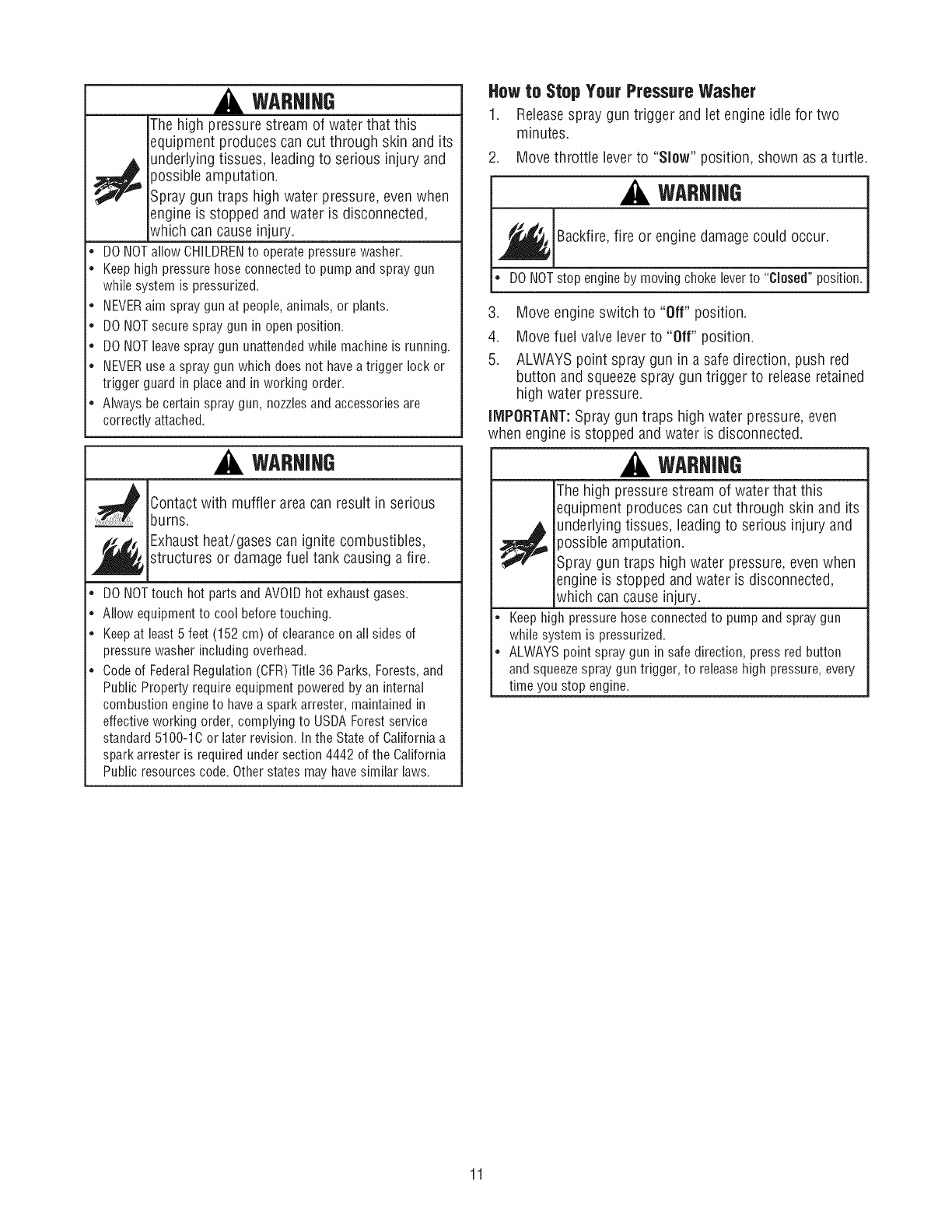

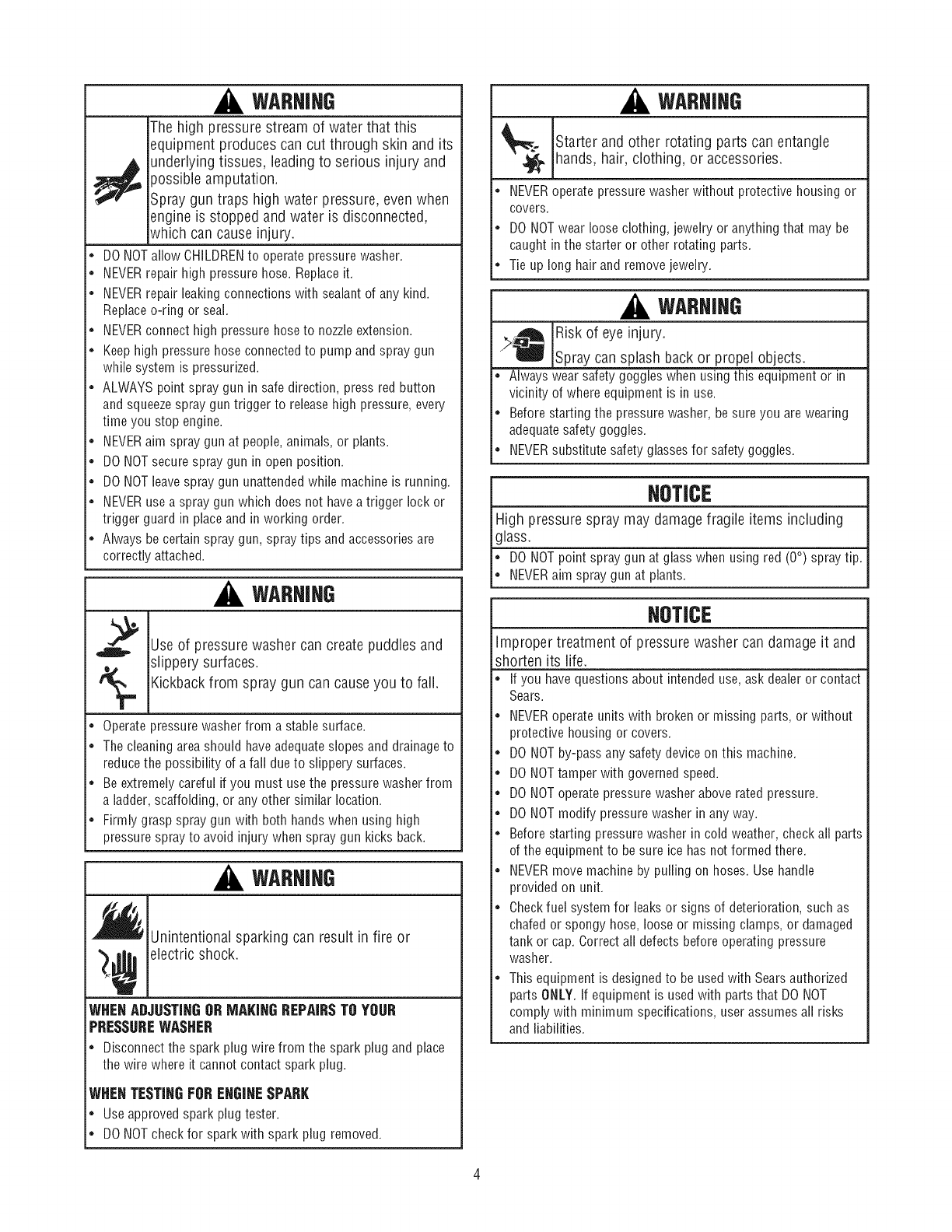

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

3ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

•DONOTallow CHILDRENto operate pressure washer.

•NEVERrepair high pressure hose. Replaceit.

•NEVERrepair leakingconnections with sealant of any kind.

Replaceo-ring or seal.

•NEVERconnect high pressure hoseto nozzle extension.

•Keep high pressure hose connectedto pump and spray gun

while system is pressurized.

•ALWAYS point spray gun in safe direction, press red button

and squeezespray gun trigger to releasehigh pressure, every

time you stop engine.

•NEVERaim spray gun at people, animals, or plants.

•DO NOTsecure spray gun in open position.

•DO NOTleavespray gun unattended while machine is running.

•NEVERusea spray gun which does not havea trigger lockor

trigger guard in place and in working order.

•Always be certain spray gun, spray tips and accessories are

correctly attached.

WARHIHG

Use of pressure washer can create puddles and

slippery surfaces.

Kickback from spray gun can cause you to fall.

•Operatepressure washer from a stable surface.

•Thecleaning area should haveadequate slopes and drainageto

reduce the possibility of a fall due to slippery surfaces.

•Be extremely careful if you must use the pressure washer from

a ladder, scaffolding, or any other similar location.

• Firmly grasp spray gun with both handswhen using high

pressure spray to avoid injury when spray gun kicks back.

WARHIHG

-_ Unintentional sparking can result in fire or

_¢ electric shock.

WHEH ADJUSTING ORMAKING REPAIRS TO YOUR

PRESSUREWASHER

• Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHEH TESTING FOR EHGINE SPARE

• Use approved spark plug tester.

• DONOTcheck for spark with spark plug removed.

WARHIHG

Starter and other rotating parts can entangle

hands, hair, clothing, or accessories.

•NEVERoperate pressure washerwithout protective housing or

covers.

•DO NOTwear loose clothing, jewelry or anything that may be

caught in the starter or other rotating parts.

• Tie up long hair and remove jewelry.

WARHIHG

>._q--_ iRisk of eye injury.

Spray can splash back or propel objects.

• Always wear safety goggles when using this equipment or in

vicinity of where equipment is in use.

•Before starting the pressure washer, be sure you are wearing

adequatesafety goggles.

•NEVERsubstitute safety glasses for safety goggles.

NOTICE

High pressure spray may damage fragile items including

glass.

•DO NOTpoint spray gun at glass when using red (0°) spray tip.

•NEVERaim spray gun at plants.

NOTICE

improper treatment of pressure washer can damage it and

shorten its life.

• Ifyou have questions about intended use,ask dealer or contact

Sears.

•NEVERoperate units with broken or missing parts, or without

protective housing or covers.

•DO NOTby-pass any safety device on this machine.

•DO NOTtamper with governed speed.

•DO NOToperate pressure washer above rated pressure.

•DO NOT modify pressure washer in any way.

•Before starting pressure washer in cold weather, checkall parts

of the equipment to besure ice has not formed there.

•NEVERmove machine by pulling on hoses. Use handle

provided on unit.

•Checkfuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missing clamps, or damaged

tank or cap. Correct all defects before operating pressure

washer.

•This equipment is designed to be used with Sears authorized

parts ONLY.If equipment is used with parts that DO NOT

comply with minimum specifications, user assumes all risks

and liabilities.

KNOWYOURPRESSUREWASHER

Readthe Operator's Manual andsafetyrules before operating your pressurewasher.

Comparethe illustrations with your pressurewasher to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

A-Spray Tips -- Detergent, 0°, 15° and40°: for various

high pressure cleaning applications.

B - Pressure Control Knob-- Varies pressureof high

pressure spray.

C-Warning/Operating Instructions Tag-- identifies hazards

and proper procedureto start/stop pressurewasher.

D- HighPressure Hose-- Connect one end to water pump

and the other end to spray gun.

E- HighPressure Outlet -- Connection for high pressure

hose.

F-Pump -- Developshigh pressure.

G - Automatic Cool DownSystem -- Cycleswater through

pump when water reaches125°-155°F. Warm water will

dischargefrom pump onto ground. This system prevents

internalpump damage.

H-Detergent SiphoningTube/Filter -- Useto siphon pressure

washersafedetergentinto the low pressurestream.

J - Oil Drain Plug -- Drain engine oil here.

K- Fuel Valve-- Usedto turn fuel supply on and off to

engine.

L - Recoil Starter -- Usedfor starting the engine manually.

IVl- Choke Lever -- Preparesa cold enginefor starting.

N - ThrottleLever-- Setsengine in starting mode for recoil

start.

P-EngineSwitch -- Set switch to "On" for recoil starting.

Set switch to "Off" to stop a running engine.

R - Air Filter -- Protects engine by filtering dust and debris

out of intake air.

S - FuelTank -- Fill tank with regular unleadedfuel. Always

leave room for fuel expansion.

T-Nozzle Extensionwith QuickConnect -- Allows you to

switch betweenfive different spray tips.

U-Turbo Nozzle -- Rotates a high pressure stream in a

rapid circular pattern.

V - Spray Gun with QuickConnect -- Controls the

application of water onto cleaning surface with trigger

device, includes automatic trigger lock.

Items Not Shown:

Data Tag (near rear of base plate) -- Provides model and

serial number of pressure washer. Pleasehavethese

numbers readily available if calling for assistance.

Oil Fill/Dipstick -- Checkand add engine oil here.

Safety Goggles -- Always use the supplied safety goggles

when running your pressure washer.

Water Inlet -- Connection for garden hose.

Your pressure washer requires some assembly and is ready

for use only after it has been properly serviced with the

recommended oil and fuel.

if you have any problemswith the assemblyof your

pressurewasher, please call the pressurewasher helpliue

at 1=800-222-3136.

iMPORTANT:Any attempt to run the engine before it has

been serviced with the recommended oil will result in an

engine failure.

U.pack the PressureWasher

1. Remove everything from carton except pressurewasher.

2. Opencarton completely by cutting each corner from top

to bottom.

3. Remove pressure washer from carton.

CartonContents

Checkall contents. If any parts are missing or damaged,call

the pressurewasherhelplineat 1-800-222-3136.

•The main unit

•Handle

•Spray gun

•High pressure hose

•Nozzleextension with quick connect fitting

•Engine oil

•Parts bag (which includes items listed below)

•Owner's manual

•Registration card

•Bag containing 4 multi-colored quick connect spray

tips

•Turbo nozzle

•HandleFasteningHardwareKit (whichincludes):

•Carriage Bolt (2)

•Plastic Knobs (2)

Becomefamiliar with each piece before assembling the

pressure washer. Checkall contents againstthe illustration

on page5. If any parts are missing or damaged,call the

pressure washer helpline at 1-808-222-3136.

Assembling YourPressure Pusher

Your Craftsman pressure washer will needassembly before

operation:

1. Fill out and send in registration card.

2. Attach handle.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Verify pump oil dipstick (A) has beeninstalled into pump.

6. Connect pressure hose to spray gun and pump.

7. Connect water supply to pump.

8. Attach nozzleextension to spray gun.

9. Select/attach quick connect spray tip to nozzle

extension.

Attach Handle

1. Placehandle (B) onto handlesupports (C) connected to

main unit. Makesure holes (D) in handle align with

holes (B) on handlesupports.

NOTE: It may be necessaryto move the handle supports

from side to side in order to align the handle so it will slide

over the handle supports.

2. insert carriage bolts (E)through holes from outside of

unit and attach a plastic knob (F) from inside of unit.

Tighten by hand.

3. insert multi-colored spray tips andturbo nozzlein

spaces provided in handle.

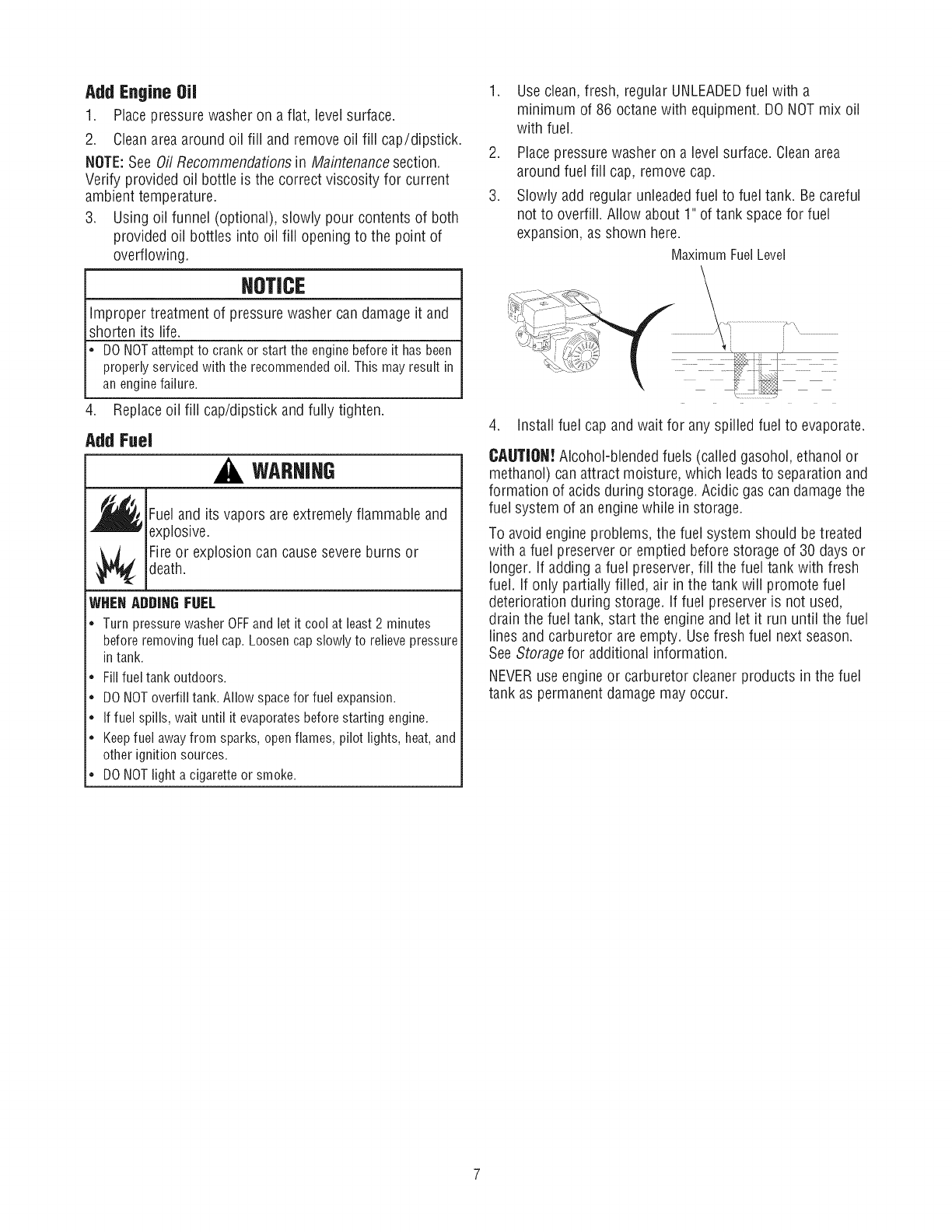

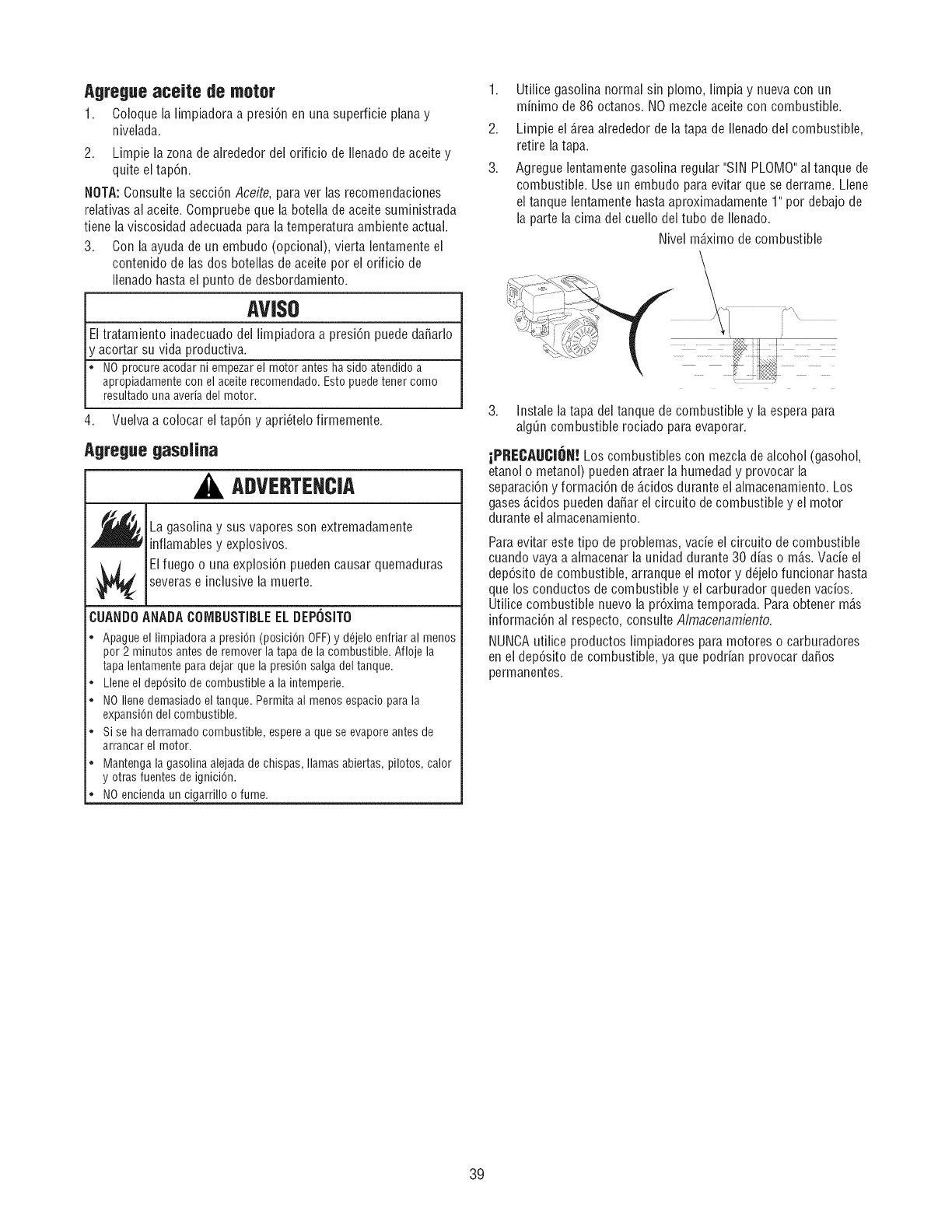

Add Engine Oil 1.

1. Place pressurewasher on a flat, level surface.

2. Cleanareaaround oil fill and remove oil fill cap/dipstick. 2.

NOTE:See Oil Recommendations in Maintenancesection.

Verify provided oil bottle is the correct viscosity for current

ambient temperature. 3.

3. Using oil funnel (optional), slowly pour contents of both

provided oil bottles into oil fill opening to the point of

overflowing.

NOTICE

improper treatment of pressurewasher can damage it and

shorten its life.

•DONOTattemptto crankor startthe enginebeforeit hasbeen

properlyservicedwiththe recommendedoil. Thismayresultin

anenginefailure.

4. Replaceoil fill cap/dipstick and fully tighten.

AddFuel

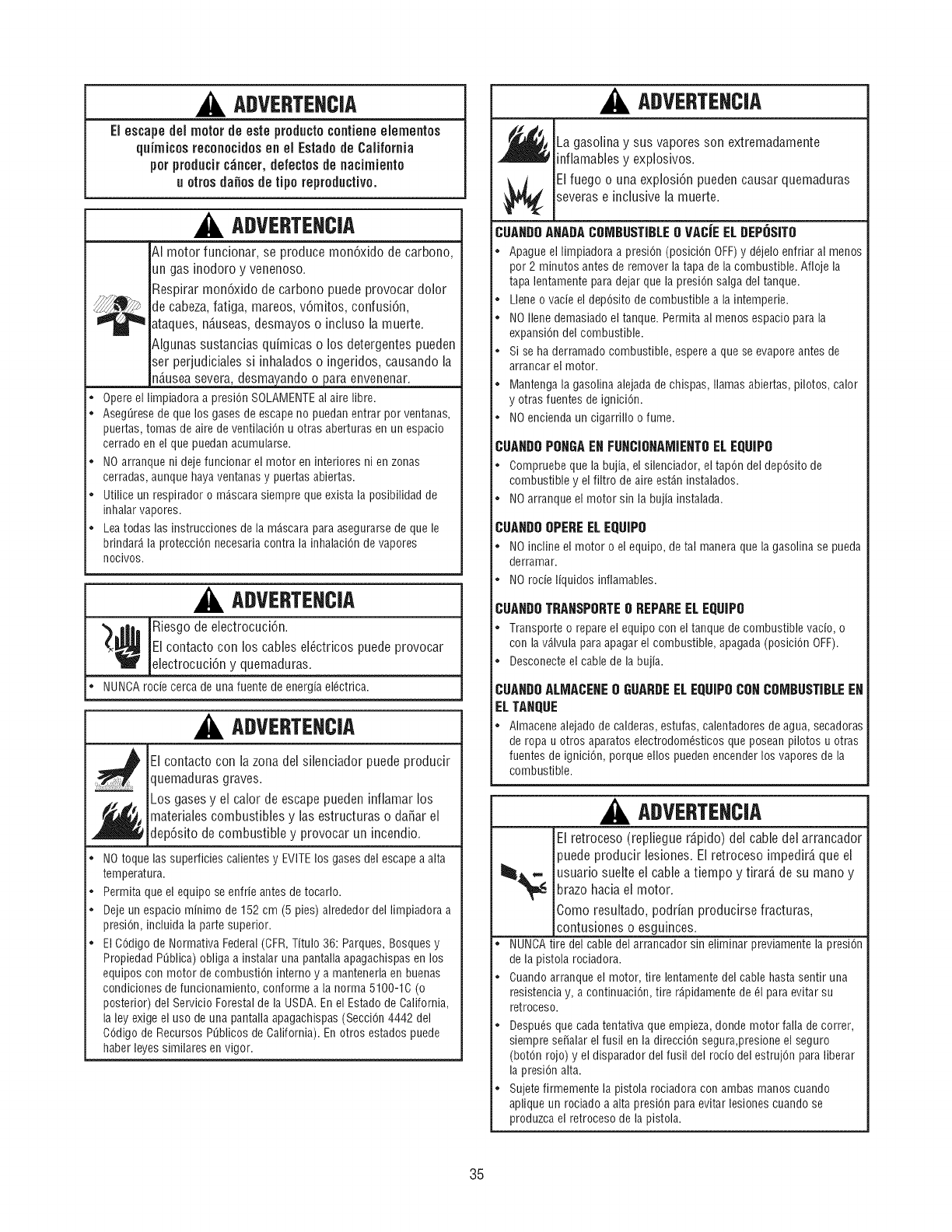

WARNING

Fueland its vapors are extremely flammable and

explosive.

Fire or explosion can causesevere burns or

death.

WHEN ADDING FUEL

•Turn pressure washer OFFand let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve pressure

in tank.

•Fill fuel tank outdoors.

•DONOToverfill tank. Allow space for fuel expansion.

•If fuel spills, wait until it evaporates before starting engine.

•Keepfuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

•DONOTlight a cigarette or smoke.

Use clean,fresh, regular UNLEADEDfuel with a

minimum of 86 octanewith equipment. DO NOTmix oil

with fuel.

Place pressure washer on a level surface. Cleanarea

around fuel fill cap, remove cap.

Slowly add regular unleadedfuel to fuel tank. Becareful

not to overfill. Allow about 1" of tank space for fuel

expansion, as shown here.

MaximumFuelLevel

4. install fuel cap and wait for any spilled fuel to evaporate.

CAUTION!Alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leads to separation and

formation of acids during storage. Acidic gas can damagethe

fuel system of an enginewhile in storage.

To avoid engine problems, the fuel system should betreated

with a fuel preserver or emptied before storage of 30 days or

longer. If adding a fuel preserver, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote fuel

deterioration during storage. If fuel preserver is not used,

drain the fuel tank, start the engine and let it run until the fuel

lines and carburetor are empty. Usefresh fuel next season.

SeeStorage for additional information.

NEVERuse engine or carburetor cleaner products in the fuel

tank as permanent damage may occur.

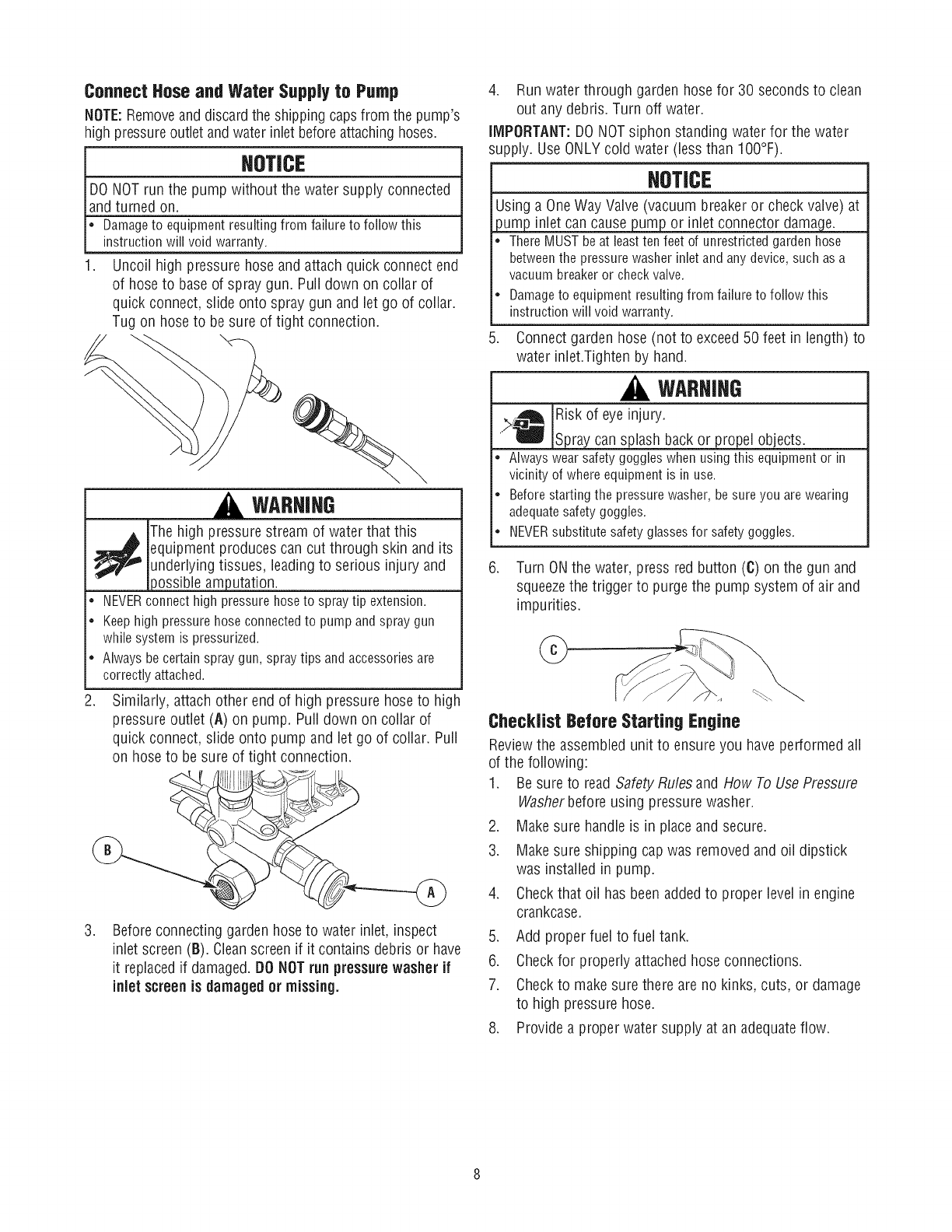

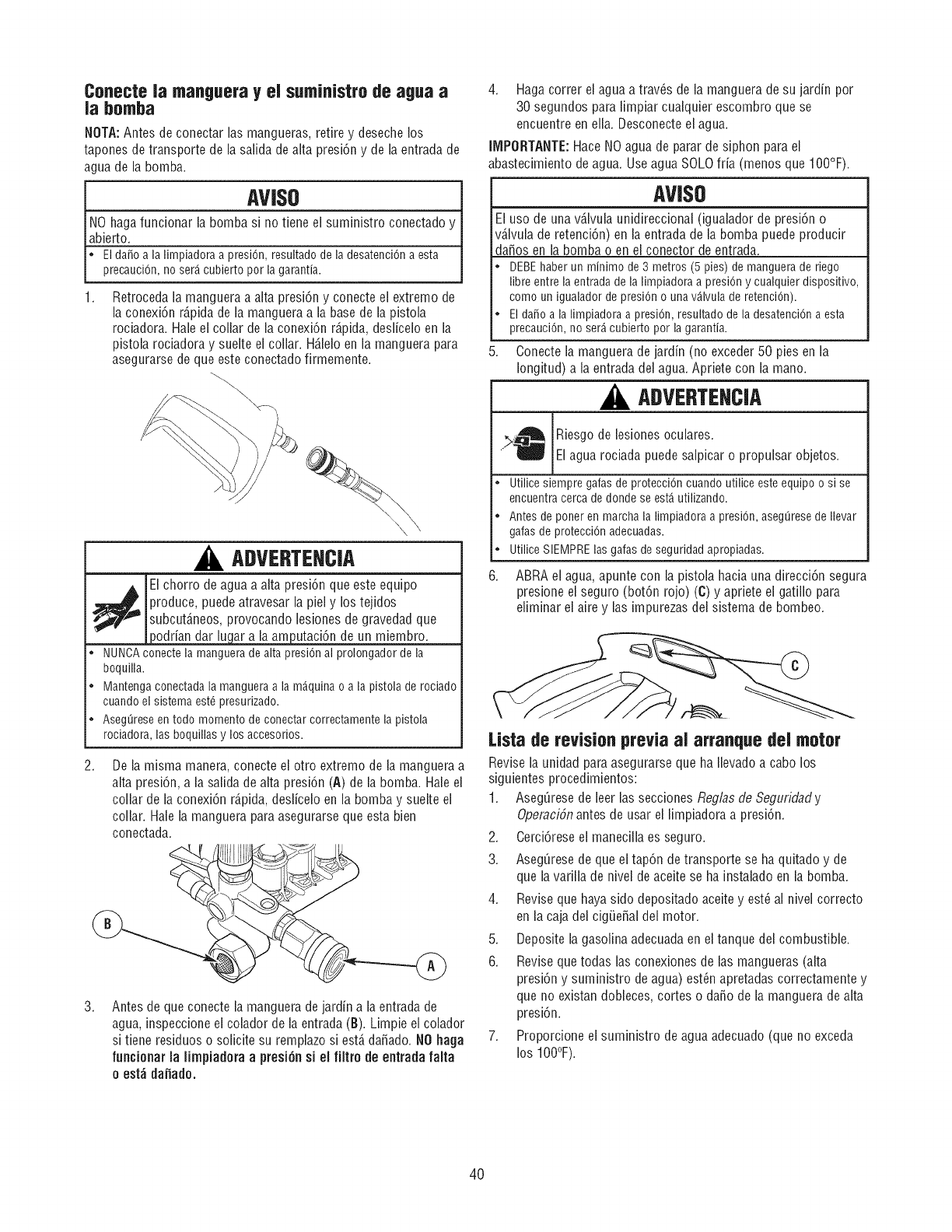

Connect Hose and Water Supply to Pump

NOTE:Removeanddiscard the shipping capsfrom the pump's

high pressureoutlet andwater inlet beforeattaching hoses.

HOTJCE

DONOTrun the pump without the water supply connected

and turned on.

*Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

Uncoil high pressure hose and attach quick connect end

of hose to base of spray gun. Pull down on collar of

quick connect, slide onto spray gun and let go of collar.

Tug on hose to be sure of tight connection.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leading to serious injury and

}ossible amputation.

• NEVERconnect high pressure hoseto spray tip extension.

• Keep high pressure hose connectedto pump and spray gun

while system is pressurized.

• Always be certain spray gun, spray tips and accessories are

correctly attached.

.Similarly, attach other end of high pressure hose to high

pressure outlet (A) on pump. Pull down on collar of

quick connect, slide onto pump and let go of collar. Pull

on hose to be sure of tight connection.

.Before connecting garden hose to water inlet, inspect

inlet screen (B). Cleanscreen if it contains debris or have

it replacedif damaged.DO NOTrun pressurewasher if

inlet screenis damaged or missing.

4. Run water through garden hose for 30 seconds to clean

out any debris. Turn off water.

iMPORTANT:DONOTsiphon standing water for the water

supply. Use ONLYcold water (less than 100°F).

NOTICE

Using a OneWay Valve (vacuum breaker or check valve) at

p_j__inlet can cause um or inlet connector dama e.

• ThereMUSTbeat leastten feetof unrestrictedgardenhose

betweenthe pressurewasherinletandanydevice,suchas a

vacuumbreakeror checkvalve.

• Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

5. Connectgarden hose (not to exceed50 feet in length) to

water inlet.Tighten by hand.

WARNING

,>._-_ iRisk of eye injury.

Spray can splash back or propel objects.

• Alwayswearsafetygoggleswhenusingthis equipmentor in

vicinityof whereequipmentis inuse.

• Beforestartingthe pressurewasher,besureyouarewearing

adequatesafetygoggles.

• NEVERsubstitutesafetyglassesfor safetygoggles.

6. Turn ONthe water, press red button (C) on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

Checklist Before Starting Engine

Reviewthe assembled unit to ensure you have performed all

of the following:

1. Besure to read Safety Rules and How To Use Pressure

Washerbefore using pressurewasher.

2. Makesure handleis in place and secure.

3. Makesure shipping cap was removed and oil dipstick

was installed in pump.

4. Checkthat oil has beenadded to proper level in engine

crankcase.

5. Add proper fuel to fuel tank.

6. Checkfor properly attached hose connections.

7. Checkto make sure there are no kinks, cuts, or damage

to high pressure hose.

8. Provide a proper water supply at an adequateflow.

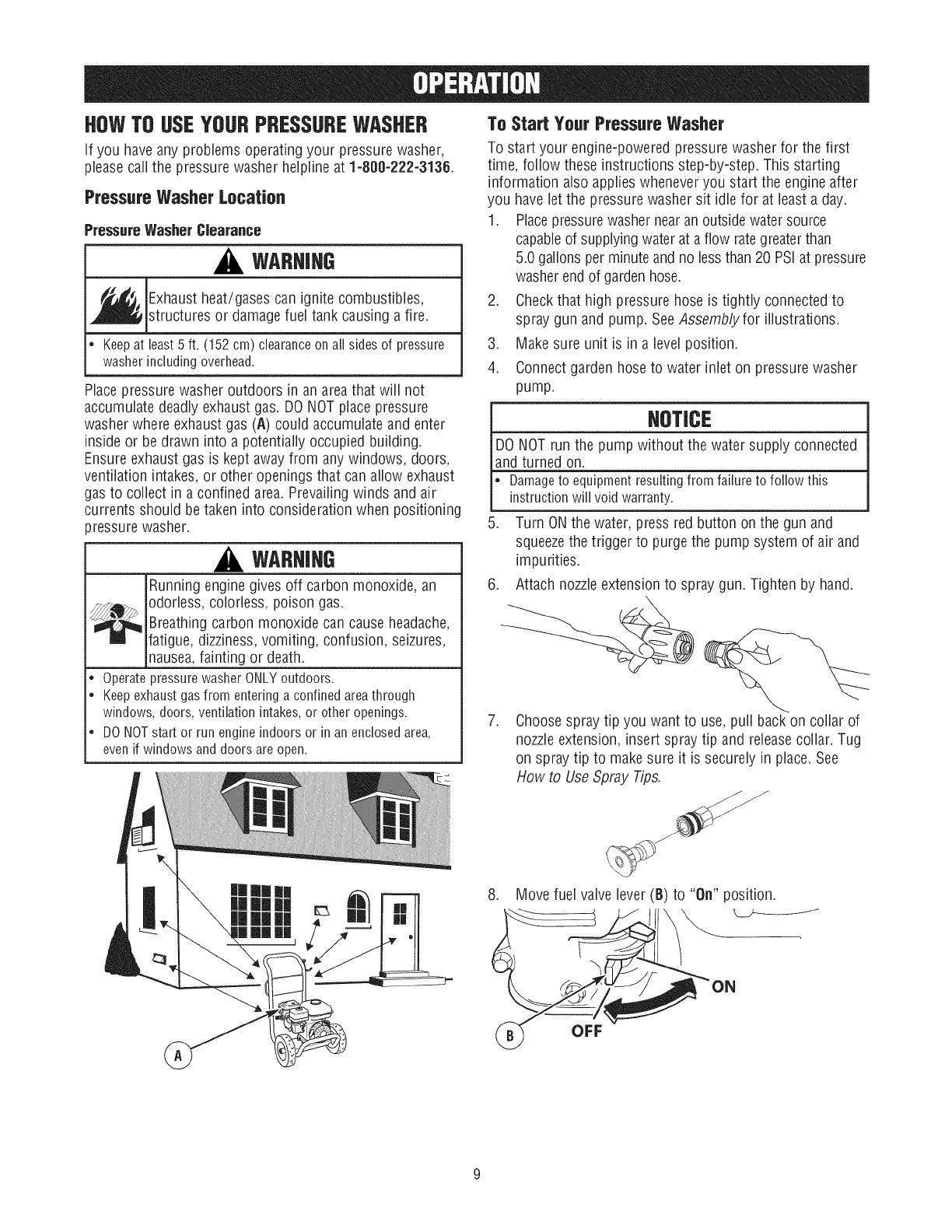

HOWTOUSEYOURPRESSUREWASHER

If you have any problems operating your pressure washer,

please call the pressure washer helpline at 1-888-222-3136.

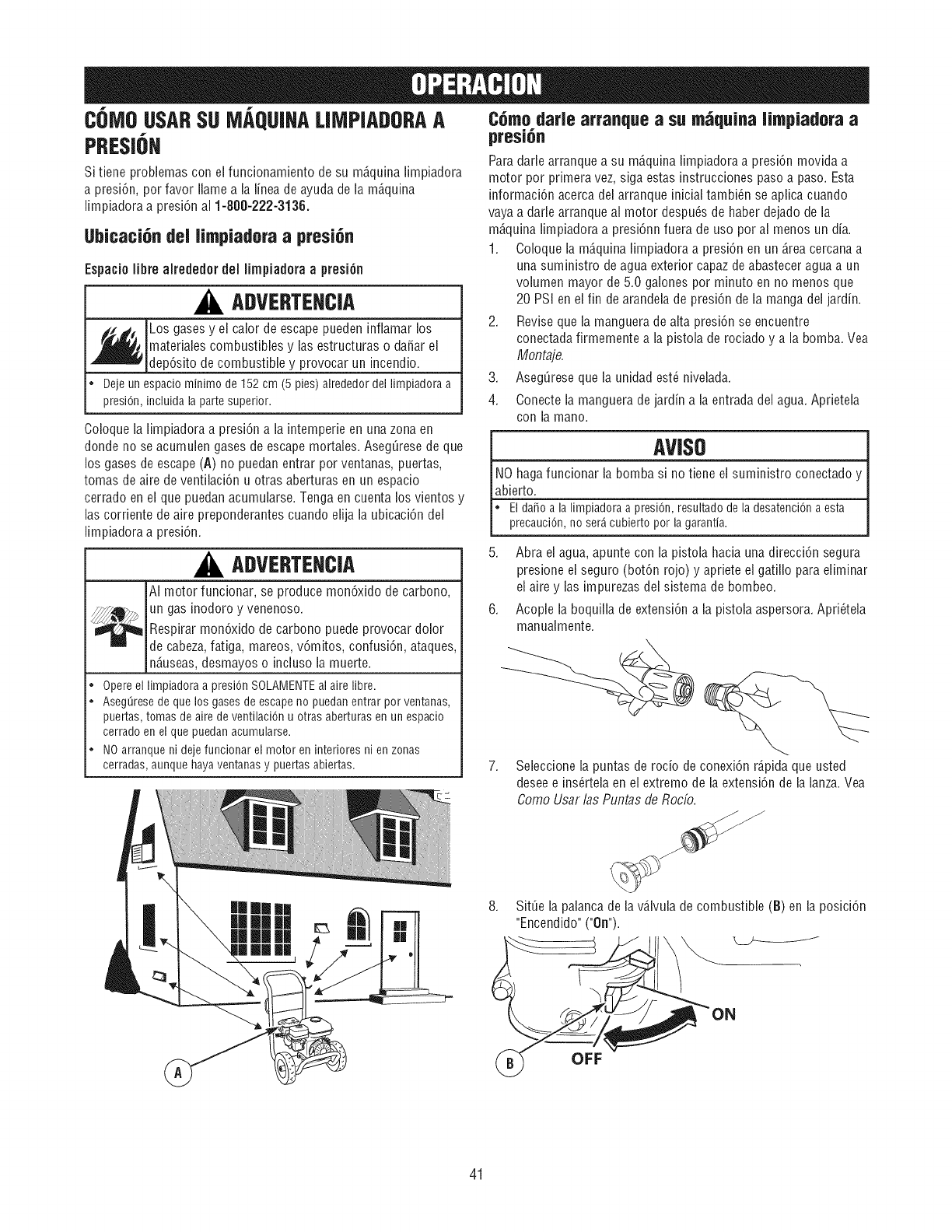

PressureWasherLocation

Prsssur8WashsrCJ88ranc8

_, WARHIHG

_ Exhaustheat/gases can ignitecombustlbJes,

structures or damage fuel tank causing a fire.

•Keepat least5ft. (152cm)clearanceonall sidesof pressure

washerincludingoverhead.

Place pressure washer outdoors in an area that will not

accumulate deadly exhaust gas. DO NOTplace pressure

washer where exhaust gas (A) could accumulate and enter

inside or be drawn into a potentially occupied building.

Ensure exhaust gas is kept awayfrom any windows, doors,

ventilation intakes, or other openings that can allow exhaust

gas to collect in aconfined area. Prevailing winds and air

currents should be taken into consideration when positioning

}ressure washer.

WARHIHG

iRunning engine gives off carbon monoxide, an

odorless, colorless, poison gas.

Breathing carbon monoxide can cause headache,

ifatigue, dizziness, vomiting, confusion, seizures,

nausea,fainting or death.

• OperatepressurewasherONLYoutdoors.

• Keepexhaustgasfrom enteringaconfinedareathrough

windows,doors,ventilationintakes,or otheropenings.

• DONOTstart or runengineindoorsor in anenclosedarea,

evenif windowsanddoorsareopen.

ToStart YourPressureWasher

To start your engine-powered pressure washer for the first

time, follow these instructions step-by-step. This starting

information also applies wheneveryou start the engine after

you have letthe pressure washer sit idle for at least a day.

1. Placepressurewashernearan outsidewater source

capableof supplyingwater at a flow rategreaterthan

5.0 gallons per minuteand no lessthan 20 PSiat pressure

washerend of gardenhose.

2. Check that high pressure hose is tightly connected to

spray gun and pump. SeeAssembly for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure washer

pump.

t HQTICE

DO NOT run the pump without the water supply connected

land turned on.

, amageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

5. Turn ON the water, press red button on the gun and

squeezethe trigger to purge the pump system of air and

impurities.

6. Attach nozzleextension to spray gun. Tighten by hand.

7. Choosespray tip you want to use, pull back on collar of

nozzle extension, insert spray tip and releasecollar. Tug

on spray tip to makesure it is securely in place. See

How to UseSpray Tips.

8. Movefuel valve lever(B) to "On" position.

(_ OFF

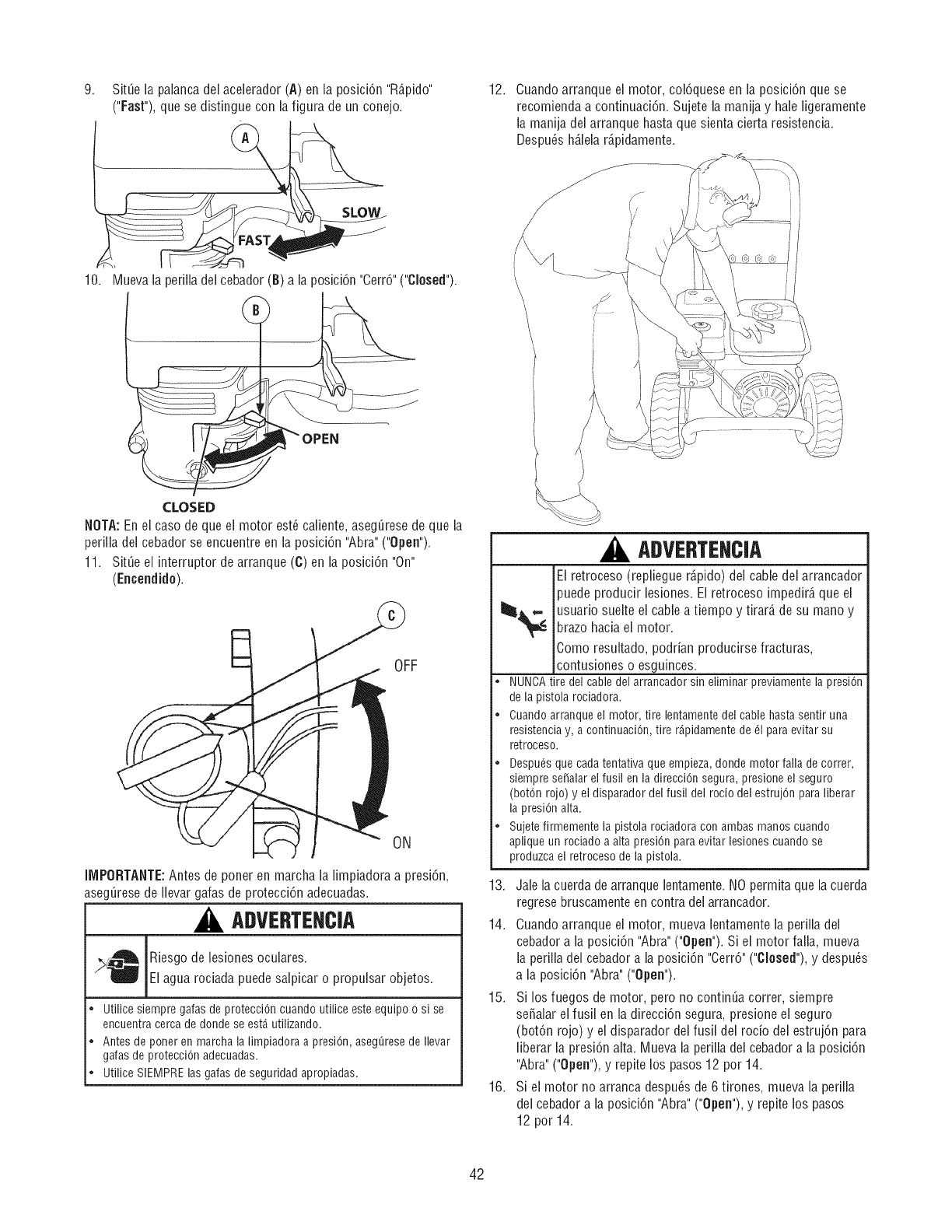

9. Move throttle lever (A) to "Fast" position, shown as a

rabbit.

10. Move choke lever (B) to "Closed" position.

" [ OPEN

CLOSED

NOTE:For a warm engine, be sure the choke lever is in the

"Open" position.

11. Move engine switch (C) to "On" position.

OFF

IMPORTANT: Beforestarting the pressure washer, be sure

'ou are wearing adequatesafety goggles.

WARNING

_,_ Risk of eye injury.

" Spray can splash back or propel objects.

• Alwayswearsafetygoggleswhenusingthis equipmentor in

vicinityof whereequipmentis in use.

• Beforestartingthe pressurewasher,besureyouarewearing

adequatesafetygoggles.

• NEVERsubstitutesafetyglassesfor safetygoggles.

12. When starting engine, position yourself as

recommended and grasp starter grip handle and pull

slowly until you feel some resistance.Then pull rapidly

to start engine.

WARNING

Starter cord kickback (rapid retraction) can result

_nbodily injury. Kickback will pull hand and arm

_,_,_< toward engine faster than you can let go.

Broken bones, fractures, bruises, or sprains

could result.

• NEVERpull starter cord without first relieving spray gun

pressure.

• When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

• After each starting attempt, where engine fails to run, always

point spray gun insafe direction, press red button and squeeze

spray gun trigger to releasehigh pressure.

•Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

3. Return recoil starter slowly. DO NOTlet rope "snap

back" against starter.

14. When engine starts, slowly move choke lever to "Open"

position as enginewarms. If enginefalters, move choke

lever to "Closed" position, then to "Open" position.

15. If enginefires, but does not continue to run,always point

gun in safe direction, press red botton and squeezespray

gun trigger to releasehigh pressure. Move choke lever to

"Open" position, and repeatsteps 12 through 14.

16. If enginefails to start after six pulis, move choke lever to

"Open" position, and repeatsteps 12 through 14.

NOTE:Always keep the throttle lever in the "Fast" position

when operating the pressurewasher.

WARHJHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

3ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

• DONOTallow CHILDRENto operate pressure washer.

• Keep high pressure hose connectedto pump and spray gun

while system is pressurized.

• NEVERaim spray gun at people, animals, or plants.

• DO NOTsecure spray gun in open position.

• DO NOTleavespray gun unattended while machine is running.

• NEVERusea spray gun which does not havea trigger lock or

trigger guard in place and in working order.

• Always be certain spray gun, nozzlesand accessories are

correctly attached.

WARHIHG

Contact with muffler areacan result in serious

burns.

._ Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

* DO NOTtouch hot parts and AVOID hot exhaust gases.

, Allow equipment to cool before touching.

, Keep at least 5 feet (152 cm) of clearance on all sides of

pressure washer including overhead.

, Codeof FederalRegulation (CFR)Title 36 Parks, Forests,and

Public Property require equipment powered by an internal

combustion engine to have a spark arrester, maintained in

effective working order, complying to USDAForest service

standard 5100-1C or later revision, in the State of California a

spark arrester is required under section 4442 of the California

Public resources code. Other states may havesimilar laws.

How to Stop Your Pressure Washer

1. Release spray gun trigger and let engine idle for two

minutes.

2. Move throttle lever to "Slow" position, shown as a turtle.

WARHIHG

,_ Backfire, fire or engine damage could occur.

• DONOTstop engine by moving choke leverto "Closed" position.

3. Move engine switch to "Off" position.

4. Move fuel valve lever to "Off" position.

5. ALWAYS point spray gun in a safe direction, push red

button and squeezespray gun trigger to release retained

high water pressure.

IMPORTANT:Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

WARHIHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

}ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

timeyoustopengine.

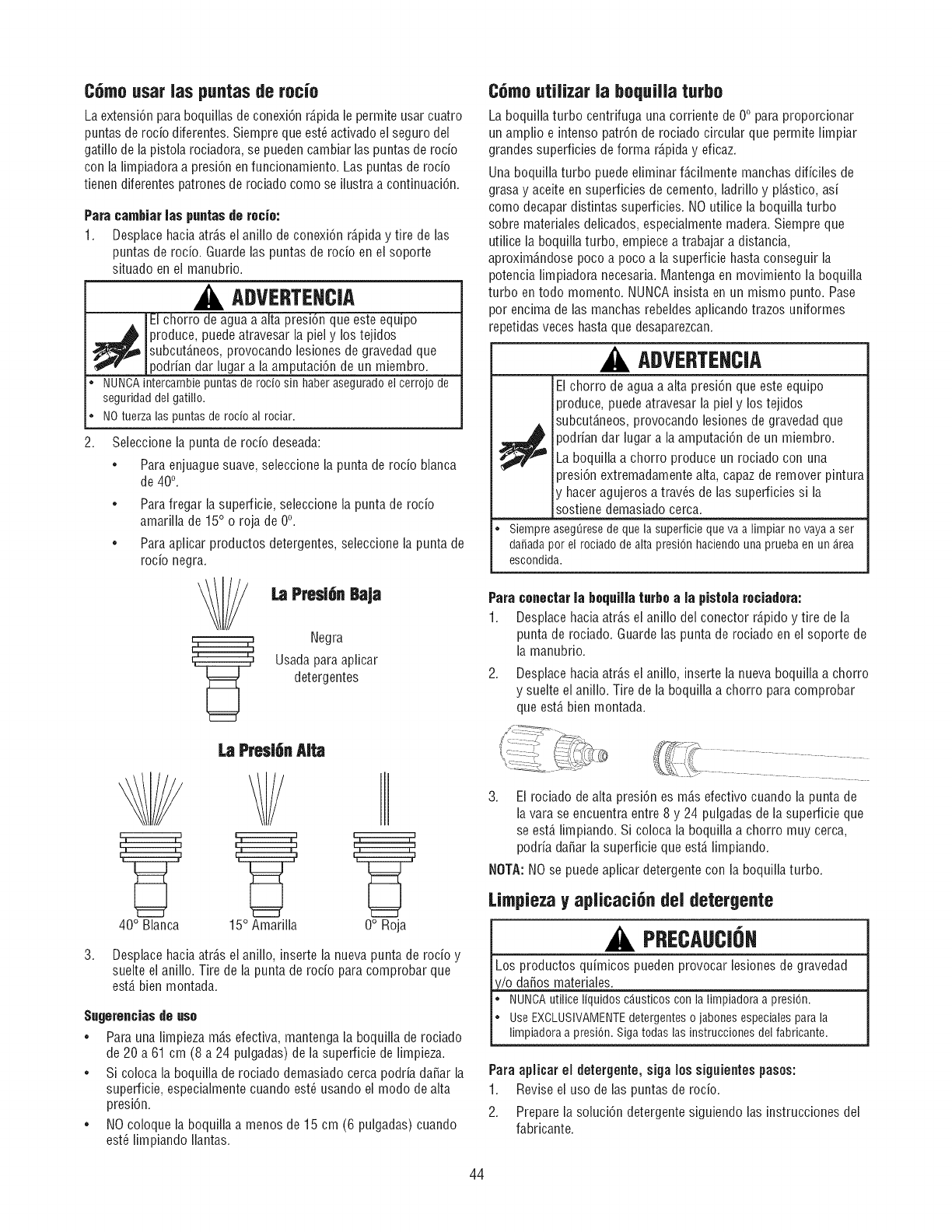

How to Use Spray Tips

The quick-connect on the nozzleextension allows you to

switch betweenfour different quick connect spray tips. Spray

tips can be changed while pressurewasher is running once

spray gun trigger lock is engaged. The spray tips vary the

spray pattern as shown below.

Foflowthese instructions to changespraytips:

1. Pull back collar on quick-connect and pull current spray

tip off. Store spray tips in holes provided in the handle.

WARHIHG

The high pressure stream of water that this

_ quipment produces can cut through skin and its

underlying tissues, leading to serious injury and

possible amputation.

• NEVERexchangespraytips withoutthe triggerlockonthe

spraygunengaged.

• DONOTtwist spraytips whilespraying.

2. Select desired spray tip:

•For gentle rinse, select white 40° spray tip.

•To scour surface, select yellow 15° or red 0° spray

tip.

•To apply detergent, select black spray tip.

_; Low Pressure

Black

Useto apply

detergent

How to Use the Turbo Nozzle

The turbo nozzlespins a 0° nozzlestream in a circular

pattern, providing an intense wide-spray pattern for scouring

large surface areas fast and efficient.

A turbo nozzlecan easilycut through heavy oil and grease

stains on concrete, brick and plastic and strip paint from

various surfaces. DO NOTuse the turbo nozzleon delicate

materials, especially wood. Always start the turbo nozzleat a

distance, gradually getting closer to the surface until you get

the cleaning force you want. Always keep the turbo nozzlein

a constant motion. NEVERdwell on a single spot. Passover

stubborn stains repeatedlyuntil they aregone using even

strokes.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

underlying tissues, leading to serious injury and

_ possible amputation.

The turbo nozzleproduces an extremely high

pressure spray which is capableof removing

paint and cutting holes through surfaces if held

too close.

•Alwaysmakesurethesurfaceyouwill cleanwill not bedamaged

bythe highpressurespraybytestingina hiddenarea.

To attach the turbo nozzleto the spraygun:

1. Pull backcollar on quick-connect and pull current spray

tip off. Store spray tips in holder provided on the handle.

2. Pull backon collar, insert turbo nozzleand releasecollar.

Tug on turbo nozzleto make sure it is securely in place.

40° White

HighPressure

ii i I

IJiI

15° Yellow 0° Red

3. Pull back on collar, insert new spray tip and release

collar. Tug on spray tip to make sure it is securely in

place.

UsageTips

*For most effective cleaning, keep spray tip from 8 to

24 inches (20 to 61 cm) awayfrom cleaning surface.

*If you get spray tip too close, especially using a high

pressure spray tip, you may damage surface being

cleaned.

*DONOTget closer than 6 inches (15 cm) when cleaning

tires.

3. For most effective cleaning, keepturbo nozzlefrom 8 to

24 inches awayfrom cleaning surface. If you get turbo

nozzletoo close, you may damage cleaning surface.

NOTE:Detergentcannot be applied with the turbo nozzle.

CleaningandApplying Detergent

CAUTION

Chemicalscan cause bodily injury, and/or property

damage.

• NEVERusecausticliquidwith pressurewasher.

•UseONLYpressurewashersafedetergents/soaps.Followall

manufacturersinstructions.

TOapply detergent, fellow these steps:

1. Pull back on collar, insertblack detergent nozzleand

releasecollar. Tug on nozzleto make sure it is securely

in place.

NOTE:Detergentcannot be applied with the high pressure

spray tips (White, Yellow, or Red).

2. Preparedetergent solution as required by job.

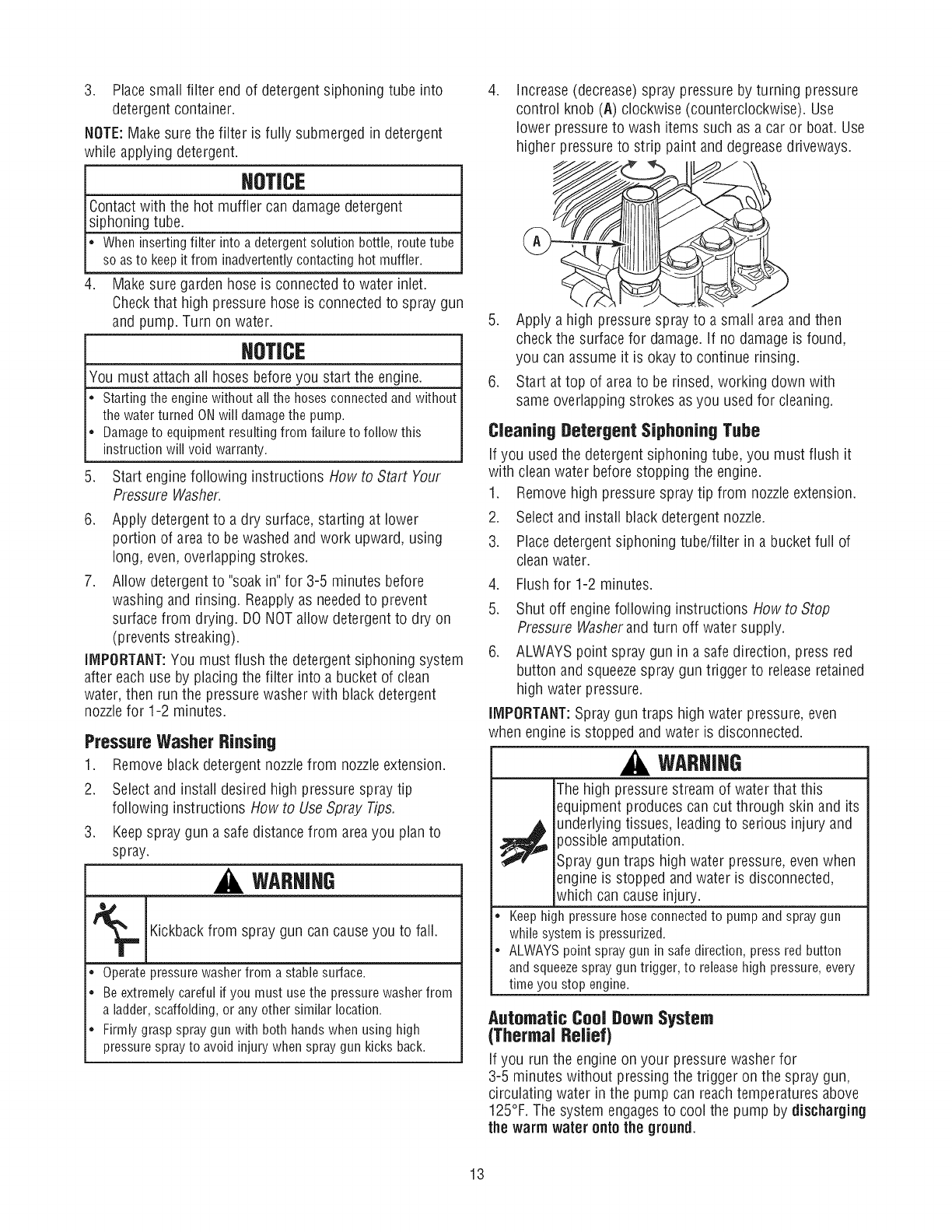

3. Placesmallfilterendofdetergentsiphoningtubeinto

detergentcontainer.

NOTE:Makesurethefilterisfullysubmergedindetergent

whileapplyingdetergent.

l NOTICE

Contact with the hot muffler can damage detergent

siphoning tube. m_m_

" Wheninsertingfilter into adetergentsolutionbottle,routetube

so asto keepit from inadvertentlycontactinghot muffler.

4. Make sure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

HOTICE

YOU must attach aJJ hoses before you start the engine.

*Starting the engine without aJJthe hoses connected and without

thewaterturnedONwiJJdamagethe pump,

*Damageto equipmentresultingfromfailureto followthis

instructionwill voidwarranty.

Start enginefollowing instructions How to Start Your

Pressure Washer.

Apply detergent to a dry surface, starting at lower

portion of areato be washedand work upward, using

long, even,overlapping strokes.

7. Allow detergent to "soak in" for 3-5 minutes before

washing and rinsing. Reapplyas neededto prevent

surface from drying. DO NOTallow detergentto dry on

(prevents streaking).

IIVIPORTANT:You must flush the detergent siphoning system

after each use by placing the filter into a bucket of clean

water, then run the pressure washer with black detergent

nozzlefor 1-2 minutes.

Pressure Washer Rinsing

1. Remove black detergent nozzlefrom nozzleextension.

2. Select and install desired high pressure spray tip

following instructions How to UseSpray Tips.

3. Keepspray gun a safedistance from areayou plan to

spray.

WARNING

Kickbackfrom spray gun can causeyou to fall.

; Opeiaiepressurewasherfrom astablesurface.

• Beextremelycarefulif youmust usethe pressurewasherfrom

a ladder,scaffolding,or anyothersimilarlocation.

• Firmlygraspspraygunwithboth handswhen usinghigh

pressuresprayto avoidinjurywhenspraygunkicksback.

Increase (decrease)spray pressure by turning pressure

control knob (A) clockwise (counterclockwise). Use

lower )ressureto wash items such as a car or boat. Use

higher }ressure to strip paint and degreasedriveways.

Apply a high pressure spray to a small area and then

check the surface for damage, if no damage is found,

you can assume it is okay to continue rinsing.

Start at top of area to be rinsed, workingdown with

same overlappingstrokes as you used for cleaning.

Cleaning Detergent Siphoning Tube

If you used the detergent siphoning tube, you must flush it

with clean water before stopping the engine.

1. Remove high pressure spray tip from nozzleextension.

2. Select and install black detergent nozzle.

3. Placedetergent siphoning tube/filter in a bucket full of

clean water.

4. Flushfor 1-2 minutes.

5. Shut off engine following instructions How to Stop

Pressure Washerand turn off water supply.

6. ALWAYS point spray gun in a safe direction, press red

button and squeezespray gun trigger to release retained

high water pressure.

IIVlPORTANT:Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leading to serious injury and

}ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

timeyoustopengine.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray gun,

circulating water in the pump can reach temperatures above

125°F. The system engages to cool the pump by discharging

the warm water onto the ground.

PRODUCTSPECIFiCATiONS

Pressure Washer Specifications

Pressure ..................... 3,000 PSI

Flow Rate..................... 2.8 GPM

Detergent Mix ................. Use as directed

Water Supply Temperature ....... Not to exceedIO0°F

Pump Oil Capacity.............. 9.6 fl. oz. (0.28 I)

Engine Specifications

RatedHorsepower ............... 6.5 at 3600rpm

Bore .......................... 2.7 in. (68 ram)

Stroke ......................... 2.1 in. (54 ram)

Displacement ................... 12.0 in. (196 cc)

Spark Plug

Resistor .................... NGK BPR6ES

Set GapTo: ................... 0.028-0.031in (0.70-0.80

mm)

IntakeValveClearance............ 0.15 _+0.02 mm (cold)

ExhaustValveClearance........... 0.20 _+0.02 mm (cold)

FuelCapacity ................... 0.95 Gallons

OilType ....................... SAE10W-30

This pressurewasher is rated in accordanceto the Pressure

Washer Manufacture Association (PWMA) standard PW101

(Testing and Rating Performance of PressureWashers).

OWNER'SRESPOHSIBILITIES

Follow the hourly or calendar intervals, whichever occurs

first. More frequent service is required when operating in

adverseconditions noted below.

Maintenance Schedule

*Changeengine oil

.Check/clean water inlet screen'

.Check high pressure hose

.Check detergent siphoning hose

.Check spray gun and assembly for leaks

.Cleandebris

.Check air filter

.Check engine oil level

(rrr i,,}'3}[3 L}: iii iiiii iiii iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

*Cleanair filter2

ii}i iiiiiii[,,f[',', ;;id} 3J'}_ii}ij[':,_}} :[[JJ 111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111_:

.Changeengine oil

*Cleansediment cup

*Check/adjustspark plug

.Service spark arrester'

*Cleanfuel tank and filter

.Change pump oiP

}

.Replaceair filter_

.Replacespark plug

.Check adjust idle speed_

.Check adjust valve clearance_

.Cleancumbustion chambed

.Checkfuel tube (replace if necessary)_

Clean if clogged. Replace if perforated or torn.

2 Service more often under dirty or dusty conditions.

Replace paper element only.

4 These items should be serviced by your servicing dealer.

s Change after first 50 hours of operation and then every 200 hours or 3 months,

whichever occurs first.

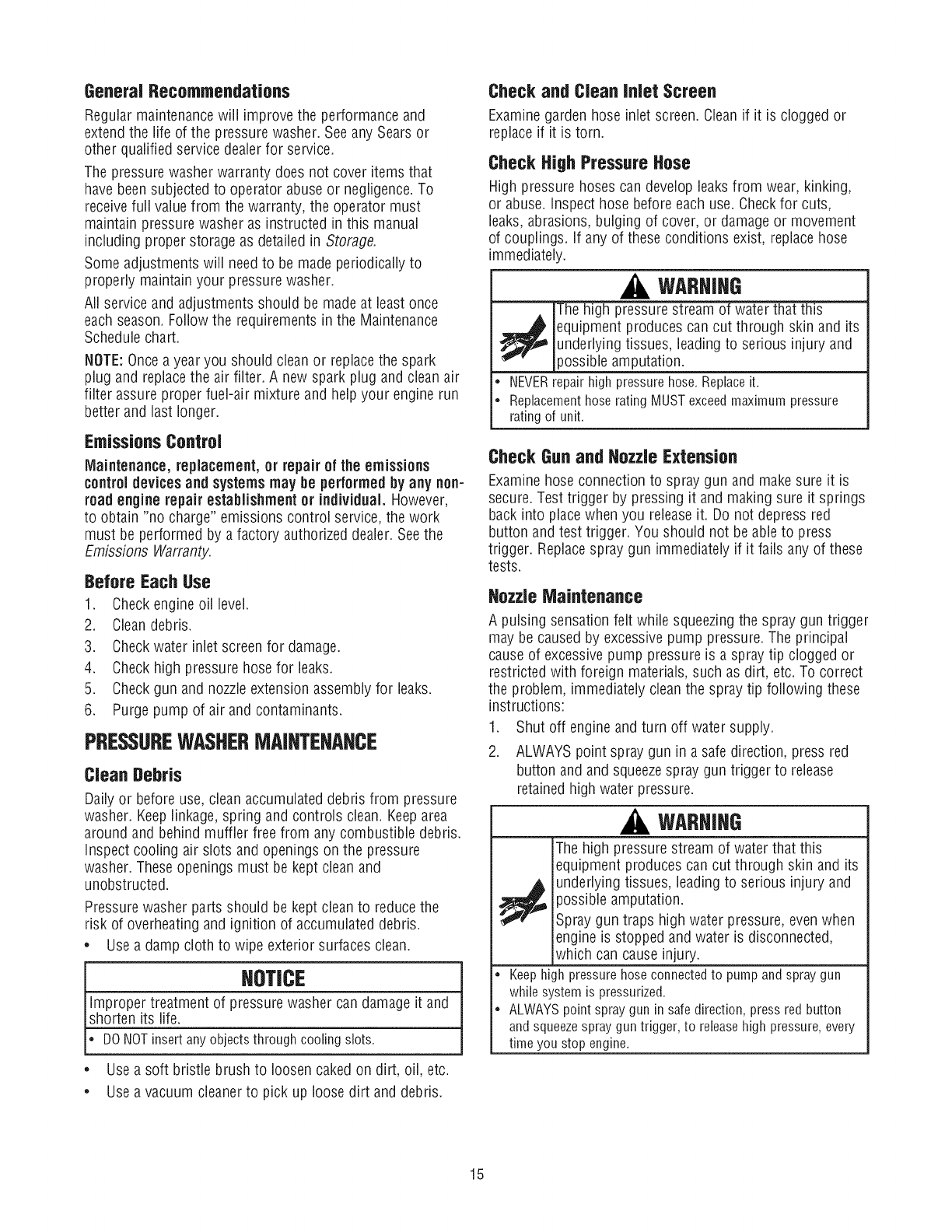

GeneralBecommendaUons

Regular maintenancewill improve the performance and

extend the life of the pressure washer. See any Sears or

other qualified service dealerfor service.

The pressurewasher warranty does not cover items that

have been subjected to operator abuse or negligence.To

receivefuji value from the warranty, the operator must

maintain pressurewasher as instructed in this manual

including proper storage as detailed in Storage.

Some adjustments will needto be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedule chart.

NOTE:Oncea year you should clean or replace the spark

plug and replacethe air filter. A new spark plug and clean air

filter assure proper fuel-air mixture and help your engine run

better and last longer.

Emissions Control

lVlaintenance, replacement, or repair of the emissions

controldevices and systemsmay be performedby any non-

road engine repair establishment or individual. However,

to obtain "no charge" emissions control service, the work

must be performed by a factory authorized dealer. Seethe

Emissions Warranty.

Before Each Use

1. Check engineoil level.

2. Cleandebris.

3. Checkwater inlet screen for damage.

4. Check high pressure hose for leaks.

5. Check gun and nozzleextension assembly for leaks.

6. Purge pump of air and contaminants.

PRESSUREWASHERIViAINTENAHCE

CleanDebris

Daily or before use, clean accumulated debris from pressure

washer. Keeplinkage, spring and controls clean. Keeparea

around and behind muffler free from any combustible debris.

inspect cooling air slots and openings on the pressure

washer. These openings must be kept clean and

unobstructed.

Pressurewasher parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

*Usea damp cloth to wipe exterior surfaces clean.

NOTICE

improper treatment of pressurewasher can damage it and

shorten its life. m ......

, DONOTinsertanyobjectsthroughcoolingslots.

*Usea soft bristle brush to loosen cakedon dirt, oil, etc.

Usea vacuum cleaner to pick up loose dirt and debris.

Checkand CleanInlet Screen

Examinegarden hose inlet screen. Clean if it is clogged or

replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaksfrom wear, kinking,

or abuse, inspect hose before each use. Checkfor cuts,

leaks, abrasions, bulging of cover, or damage or movement

of couplings. If any of these conditions exist, replace hose

immediately.

WARNING

The high pressure stream of water that this

_ quipment produces can cut through skin and its

underlying tissues, leading to serious injury and

}ossible amputation.

• NEVERrepairhighpressurehose.Replaceit.

• ReplacementhoseratingMUSTexceedmaximumpressure

ratingof unit.

Check 6un and Nozzle Extension

Examinehoseconnection to spray gun and make sure it is

secure. Test trigger by pressing it and making sure it springs

back into placewhen you releaseit. Do not depress red

button and test trigger. You should not be able to press

trigger. Replacespray gun immediately if it fails any of these

tests.

NozzleMaintenance

A pulsing sensation felt while squeezingthe spray gun trigger

may be caused by excessive pump pressure. The principal

causeof excessivepump pressure is a spray tip clogged or

restricted with foreign materials, such as dirt, etc. To correct

the problem, immediately clean the spray tip following these

instructions:

1. Shut off engine and turn off water supply.

2. ALWAYS point spray gun in asafe direction, press red

button and and squeezespray gun trigger to release

retained high water pressure.

WARNING

The high pressure stream of water that this

equipment produces can cut through skin and its

_ underlying tissues, leading to serious injury and

[poss b e amputation.

Spray gun traps high water pressure, even when

lengine is stopped and water is disconnected,

which can causeinjury.

• Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

• ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntrigger,to releasehighpressure,every

timeyoustopengine.

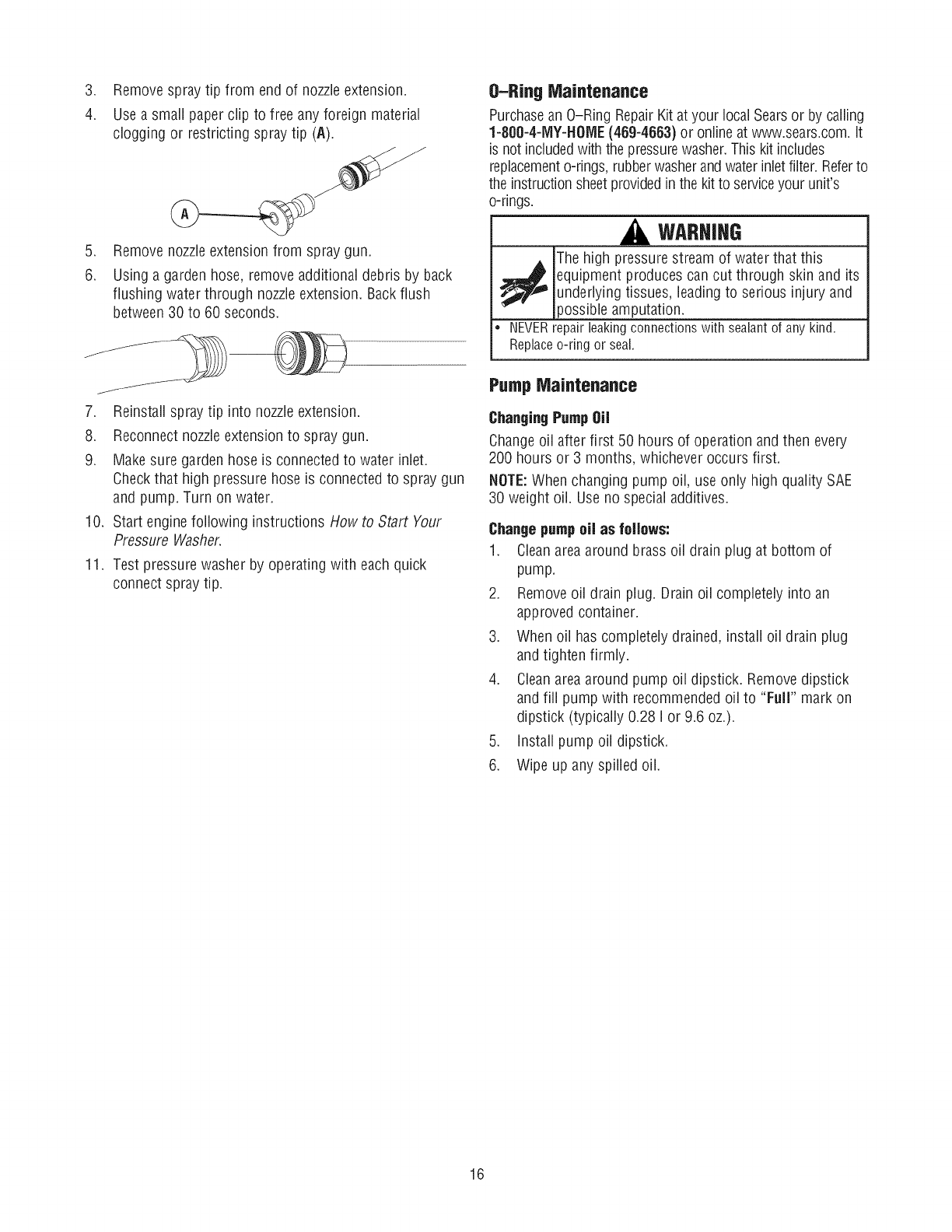

3. Removespraytipfromendofnozzleextension.

4. Useasmallpapercliptofreeanyforeignmaterial

cloggingorrestrictingspraytip(A).

5. Remove nozzleextension from spray gun.

6. Usinga garden hose, remove additionaldebris by back

flushing water through nozzle extension. Back flush

between 30 to 60 seconds.

7. Reinstall spray tip into nozzleextension.

8. Reconnectnozzleextension to spray gun.

9. Makesure garden hose is connected to water inlet.

Checkthat high pressure hose is connected to spray gun

and pump. Turn on water.

10. Start engine following instructions How to Start Your

Pressure Washer.

11. Test pressure washer by operating with each quick

connect spray tip.

O-Ring Maintenance

Purchasean O-Ring RepairKit at your local Searsor by calling

1-800-4-1VlY-NOIVlE(469-4663) or onlineat www.sears.com,it

is not includedwith the pressurewasher.This kit includes

replacemento-rings, rubberwasherandwaterinletfilter. Referto

the instructionsheetprovidedin the kit to serviceyour unit's

o-rings.

WARHIHG

The high pressure stream of water that this

_ quipment produces can cut through skin and its

underlying tissues, leading to serious injury and

3ossibleamputation.

• NEVERrepairleakingconnectionswith sealantof any kind.

Replaceo-ringor seal.

Pump Maintenance

ChangingPumpOil

Changeoil after first 50 hours of operation and then every

200 hours or 3 months, whichever occurs first.

NOTE:When changing pump oil, use only high quality SAE

30 weight oil. Useno special additives.

Changepumpoil as follows:

1. Cleanarea around brass oil drain plug at bottom of

pump.

2. Remove oil drain plug. Drain oil completely into an

approved container.

3. When oil has completely drained, install oil drain plug

and tighten firmly.

4. Cleanarea around pump oil dipstick. Remove dipstick

and fill pump with recommended oil to "Fuji" mark on

dipstick (typically 0.28 I or 9.6 oz.).

5. install pump oil dipstick.

6. Wipe up any spilled oil.

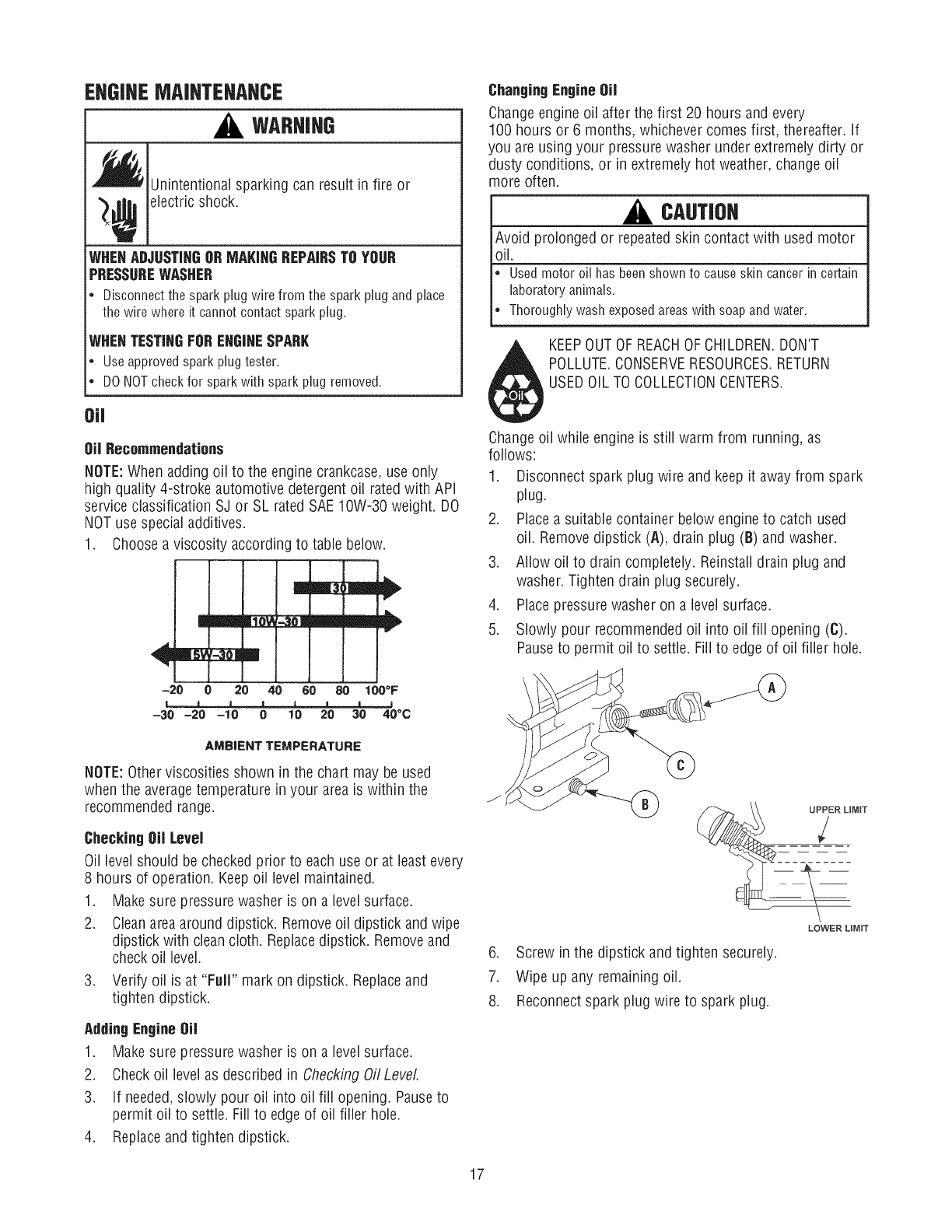

ENGINEMAINTENANCE

WARHIHG

_ UnintentJonaJsparking can resuJtJnfire or

_¢ electric shock.

WHENADJUSTINGORMAKINGREPAIRSTO YOUR

PRESSUREWASHER

• Disconnectthesparkplugwirefrom the sparkplugandplace

thewire whereit cannotcontactsparkplug.

WHENTESTINGFORENGINESPARK

•Useapprovedsparkplugtester.

• DONOTcheckfor sparkwith sparkplugremoved.

Oil

Oil Recommendations

NOTE:When adding oil to the engine crankcase, use only

high quality 4-stroke automotive detergent oil ratedwith APi

service classification SJ or SL rated SAE10W-30 weight. DO

NOTuse special additives.

1. Choosea viscosity according to table below.

ml elo_.-3oem m

ChangingEngineOil

Changeengine oil after the first 20 hours and every

100 hours or 6 months, whichever comes first, thereafter, if

you are using your pressurewasher under extremely dirty or

dusty conditions, or in extremely hot weather, change oil

more often.

CAUTION

Avoid prolonged or repeatedskin contact with used motor

oil.

•Usedmotoroil hasbeenshownto causeskincancerin certain

laboratoryanimals.

•Thoroughlywashexposedareaswith soapandwater.

KEEPOUTOFREACHOF CHILDREN.DON'T

POLLUTE.CONSERVERESOURCES.RETURN

USEDOIL TO COLLECTIONCENTERS.

Changeoil while engine is still warm from running, as

follows:

1. Disconnect spark plug wire and keep it awayfrom spark

plug.

2. Placea suitable container below engine to catch used

oil. Removedipstick (A), drain plug (B) and washer.

3. Allow oil to drain completely. Reinstall drain plug and

washer. Tighten drain plug securely.

4. Place pressurewasher on a level surface.

5. Slowly pour recommended oil into oil fill opening (C).

Pauseto permit oil to settle. Fill to edge of oil filler hole.

-20 020 40 60 80 100 °F

-30 -20 -10 0 10 20 30 40°C

AMBIENT TEMPERATURE

NOTE:Other viscosities shown in the chart may be used

when the averagetemperature in your area is within the

recommended range.

CheckingOil Level

Oil level should be checked prior to each useor at least every

8 hours of operation. Keepoil level maintained.

1. Make sure pressure washer is on a level surface.

2. Cleanareaaround dipstick. Removeoil dipstick and wipe

dipstick with clean cloth. Replacedipstick. Remove and

check oil level.

3. Verify oil is at "Full" mark on dipstick. Replaceand

tighten dipstick.

AddingEngine0il

1. Make sure pressure washer is on a level surface.

2. Check oil level as described in Checking OilLevel.

3. if needed,slowly pour oil into oil fill opening. Pauseto

permit oil to settle. Fill to edgeof oil filler hole.

4. Replaceand tighten dipstick.

6. Screw in the dipstick and tighten securely.

7. Wipe up any remaining oil.

8. Reconnectspark plug wire to spark plug.

UPPER LIMIT

LOWER LIMIT

ServiceAir Cleaner

Your engine will not run properly and may be damaged if you

run it with a dirty air cleaner.

Cleanthe air cleaner once every50 hours of operation or

3 months, whichever comes first. Service more often if

operating under dirty or dusty conditions. Replacethe paper

filter element once every 300 hours or once ayear,

whichever comes first. Replacementsare available at your

local Sears service center.

To service the air cleaner, follow these steps:

1. Remove wing nut (A) from air cleaner cover (B), and

remove cover.

7. Using a moist rag, wipe dirt from inside of air cleaner

base and cover. Becareful to prevent dirt from entering

air duct that leadsto the carburetor.

8. Placefoam air filter element over paper elementand

reinstall assembled air filter. Besure gasket is in place

beneath air filter. Tighten air filter wing nut securely.

9. install air cleaner cover and tighten cover wing nut

securely.

NOTE:You can purchase new air filter elements by calling

1-800-4-1VlY-NOIVlE(469-4663).

ServiceSparkPlu9

Check and adjust the spark plug every 100 hours of

operation or yearly, whichever occurs first. Replacethe spark

plug every 300 hours of operation or yearly, whichever

occurs first.

1. Cleanarea around spark plug.

2. Remove and inspect spark plug.

3. Replacespark plug if electrodes are worn, or if insulator

is cracked or chipped.

4. Check electrodegap with wire feeler gaugeand set gap

at 0.028-0.031 inches (0.70-0.80 mm), if necessary.

2. Remove wing nut (C) from air filter (B), and remove

filter.

3. Remove foam filter (E) from paper filter.

4. inspect both air filter elements.Replaceif damaged.

5. Cleanpaper air filter element by tapping filter on a hard

surface to remove dirt, or blow compressed air (not

exceeding30 psi) through filter elementfrom inside.

IMPORTANT:NEVERtry to brush off dirt; brushing will force

dirt into fibers.

6. Cleanfoam air filter element in warm soapy water, rinse

and allow to dry thoroughly. Or clean in nonflammable

solvent and allow to dry. Dip foam filter element in clean

engine oil, then squeezeout all excessoil.

IMPORTANT:Enginewill smoke when started if too much oil

is left in foam.

5. install spark plug, tighten securely.

NOTE:You can purchasea new spark plug by calling

1-8O8-4-1VlY-ROIVlE(489-4883).

Carburetor

If you think your carburetor needs adjusting, see your

nearest Sears service center. Engineperformance may be

affected at altitudes above 5000 feet. For operation at higher

elevations, contact your nearestSears service center.

Spark Attester Service

Your engine is not factory-equipped with a spark arrester, in

some areas, it is illegal to operate an engine without a spark

arrester. Checklocal laws and regulations. A spark arrester is

availablefrom your nearestSears service center. If you need

to order a spark arrester, pleasecall 1-888-4-1VlY-HOIVlE

{469-4663).

The spark arrester must be serviced every 100 hours to keep

it functioning as designed.

If the engine has been running, the muffler will be very hot.

Allow the muffler to cool before servicing the spark attester.

WARHIHG

Contact with muffler areacan result in serious

burns.

._ Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

• DO NOTtouch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least 5 feet (152 cm) of clearance on all sides of

pressure washer including overhead.

• Codeof FederalRegulation (CFR)Title 36 Parks, Forests,and

Public Property require equipment powered by an internal

combustion engine to have a spark arrester, maintained in

effective working order, complying to USDAForest service

standard 5100-1C or later revision, in the State of California a

spark arrester is required under section 4442 of the California

Public resources code. Other states may havesimilar laws.

1. Remove the four 5 mm screws (A) from muffler

protector (B) and remove muffler protector.

2. Remove 4 mm screw (C) from spark arrester (B) and

remove spark attester from muffler.

3. Use a brush to remove carbon deposits from spark

arrestor screen. Becareful to avoid damaging screen.

IMPORTANT:The spark arrestor screen must befree of

breaks and holes. Replacespark arrestor if it is damaged.

4. Install spark arrestor, muffler protector, exhaust

deflector and muffler in reverseorder of disassembly.

Sediment Cup Cleaning

1. Move fuel valve to "Off" position, then remove fuel

sediment cup (J) and o-ring (K).

2. Wash sediment cup and o-ring in nonflammable solvent.

Dry thoroughly.

3. Place o-ring in fuel valve and install sediment cup.

Tighten sediment cup securely.

4. Move fuel valve to "On" position and check for leaks.

Replaceo-ring if there is any leakage.

AFTER EACHUSE

Water should not remain in the unit for long periods of time.

Sediments or minerals can deposit on pump parts and

"freeze" pump action. Follow these procedures after every

use:

1. Shut off engine, turn off water supply, point gun in a

safe direction, press red button and squeezetrigger to

relieve trapped pressure and let engine cool.

WARHJHG

The high pressure stream of water that this

equipment produces can cut through skin and its

_ nderlying tissues, leadingto serious injury and

}ossible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected,

which can cause injury.

•Keephighpressurehoseconnectedto pumpandspraygun

whilesystemis pressurized.

•ALWAYSpointspraygunin safedirection,pressredbutton

andsqueezesprayguntriggerto releasehighpressure,every

timeyoustopengine.

2. Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose,gun, and spray

tip extension. Usea ragto wipe off the hose.

3. Empty pump of all pumped liquids by pulling recoil

handleabout 6 times. This should remove most liquid in

pump.

4. Coil high pressure hose on hook provided on handle.

5. Store unit in a clean, dry area.

6. If storing for more than 30 days see Long Term Storage

on next page.

WARHJHG

._ Fuel and its vapors are extremely flammable and

explosive.

Fire or explosion can causesevere burns or

death.

WHENSTORINGFUEL8R EQUIPMENTWITH FUELIN TANK

*Storeawayfrom furnaces,stoves,waterheaters,clothes

dryers,or otherappliancesthathavepilot light or otherignition

sourcebecausetheycan ignitefuel vapors.

WIHTERSTORAGE

lHOTJCE

ou must _Jt from freezln tem eratures.

•-Faro doso will permanentlydamageyour pumpand

render your unit inoperable.

[* Freezedamages not coveredunderwarranty.

To protect the unit from freezing temperatures:

1. Follow steps 1-4 in the previous section AfterEach Use.

2. Use pump saver, availableat Sears retail item 6039, to

treat pump. This minimizes freeze damage and lubricates

pistons and seals.

3. If pump saver is not available,connect a 3-foot section

of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into hose. Pull

recoil handletwice. Disconnect 3-foot hose.

4. Store unit in a clean,dry area.

LONGTERM STORAGE

If you do not plan to use the pressure washer for more than

30 days, you must preparethe engine and pump for long

term storage.

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel filter,

fuel hose or tank during storage. Also, experienceindicates

that alcohol-blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which leadsto separation

and formation of acids during storage. Acidic gas can

damage the fuel system of an enginewhile in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh fuel. if

only partially filled, air in the tank will promote fuel

deterioration during storage. Engineand fuel can be stored

up to 24 months with additive.

* Add fuel additive following manufacturer's instructions.

* Make sure you havewater supply to pump inlet

connected and turned ON.

* Run the engine outdoors for 10 minutes to be sure that

treatedfuel has replacedthe untreatedfuel in the

carburetor.

* Stop engine and move fuel valve lever to "Off" position.

DrainingFuel Tank and Carburetor:

if fuel additive is not used, remove all fuel from tank and

carburetor.

*Place an approved fuel container below carburetor and

use a funnel to avoid spilling fuel.

*Remove carburetor drain bolt (A) and sediment cup (B),

then move fuel valve lever to "On" position.

*After all fuel has drained into container, reinstall drain

bolt and sediment cup. Tighten both securely.

Chan[le En[line Oil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See Changing EngineOil.

Oil CylinderBore

*Removespark plug. Squirt about 1 tablespoon of clean

engine oil into the cylinder. Coverspark plug hole with

rag. Puii recoil handleslowly to distribute oil. Avoid spray

from spark plug hole.

, install spark plug. DO NOTconnect spark plug wire.

Protect Pump

To protect the pump from damage caused by mineral

deposits or freezing, use PumpSaver,Model 6039, to treat

pump. This prevents freezedamage and lubricates pistons

and seals.

l NOTICE

ou must protect your unit from freezing temperatures.

renderyour unit inoperable.

Freezedamageis not coveredunderwarranty.

NOTE:PumpSaveris available as an optional accessory, it is

not included with the pressure washer. Contact your local

Searsservice center to purchase PumpSaver.

To use PumpSaver, make sure the pressurewasher is turned

off and disconnected from supply water. Readand follow aii

instructions and warnings given on the PumpSavercontainer.

Other Storage Tips

1. DO NOTstore fuel from one seasonto another unless it

has been treated as described in Protect Fuel System.

2. Replacefuel container if it starts to rust. Rust and/or dirt

in fuel can cause problems if it's used with this unit.

3. Coverunit with a suitable protective cover that does not

retain moisture.

WARHIHG

_ Storage covers can be fJammabJe.

*DONOTplacea storagecoverovera hotpressurewasher.

, Let equipmentcoolfor a sufficienttime beforeplacingthe

coveronthe equipment.

4. Store unit in a clean and dry area.

Problem

Pumphas foJJowingproblems:faiJure

to producepressure, erratic pressure,

chattering,Jossof pressure, low water

voJume.

Detergent faiJsto mix with spray.

Enginerunsgood at no-load but "bogs"

when load is added.

EnginewiiJ not start; or startsand runs

rough.

Engineshutsdownduring operation.

EngineJackspower.

Engine"hunts" or falters.

Cause

1. Low pressure spray tip installed.

2. Water inletis blocked.

3. inadequatewater supply.

4. inlet hose is kinked or leaking.

5. Cloggedinlet hose strainer.

6. Water supply is over IO0°F.

7. High pressure hose is blocked or

leaks.

8. Gunleaks.

9. Spray tip is obstructed.

10. Pump is faulty.

1. Detergentsiphoning tube is not

submerged.

2. Detergentsiphoning tube/filter is

clogged or cracked.

3. High pressurespray tip installed.

Enginespeed is too slow.

Correction

1. Replacespray tip with high pressure

spray tip.

2. Clear inlet.

3. Provide adequatewater flow.

4. Straighten inlet hose, patch leak.

5. Checkand clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replacegun.

9. Cleanspray tip.

10. Contact Searsservice facility.

1. insertdetergent siphoning tube into

detergent.

2. Cleanor replacefilter/detergent

siphoning tube.

3. Replacespray tip with low pressure

spray tip.

Move throttle control to FASTposition. If

enginestill "bogs down", contact Sears

service facility.

1. Low oil level.

2. Dirty air cleaner.

3. Out of fuel.

4. Stale fuel.

5. Spark plug wire not connected to

spark plug.

6. Badspark plug.

7. Water in fuel.

8. Overchoking.

9. Excessivelyrich fuel mixture.

10. intake valve stuck open or closed.

11. Enginehas lost compression.

1. Fill crankcaseto properlevel.

2. Cleanor replaceair cleaner.

3. Fill fueltank.

4. Drain fuel tank; fill with fresh fuel.

5. Connectwire to spark plug.

6. Replacespark plug.

7. Drain fuel tank; fill with fresh fuel.

8. Openchoke fully and crank engine.

9. Contact Searsservice facility.

10. Contact Searsservice facility.

11. Contact Searsservice facility.

Out of fuel. Fill fuel tank.

Dirty air filter.

Chokeis openedtoo soon.

Replaceair filter.

Move choke to halfway position until

engine runs smoothly.

CRAFTSMAH3000 PSi Pressure Washer 580.752360

Main Unit -- Exploded View and Parts List

item

/ /

Part #

206053GS

B201453GS

205695GS

206239GS

195983SGS

195983TGS

195983VGS

198841GS

192134GS

202771GS

192526GS

191265GS

Description

BASE,w/Mounts

HANDLE

HOSE

KIT, Spray Tips

Nozzle,QC,Red

Nozzle,QC,Yellow

Nozzle,QC,White

Nozzle,Plastic, Soap

KIT, Engine Mounting Hardware

KIT, Pump Mounting Hardware

KIT, Wheel

E-Ring

• 4

, i3

/¸----12

Item Part#

8 192796GS

9 202772GS

194298GS

23139DGS

10 95458GS

11 199310GS

12 199956GS

13 1942360GS

14 200595GS

15 203040GS

16 192310GS

900 NSP

88 88r-

-- ,j

Description

KIT, Chemical Hose/Filter

ASSY, Pump (see page25)

Thermal Relief

Key

FITTING,Quick Connect

KiT, GardenHose inlet

GUN

NOZZLE,Turbo

EXTENSION,QC

KIT, Handle Fastening

KIT, Vibration Mount

ENGINE(GX2OOUT)(see pages26-31)

Items Not Illustrated

Part #

205694GS

191267SGS

30809GS

AB3061BGS

87815GS

199571GS

194256GS

Description

MANUAL,Operator's

AXLE

GROMMET

OiL BOTTLE

GOGGLES

DECAL,ChokeFuel

KIT, Tag/Warning, Srv

Optional Accessories

7175187GS

7175197GS

7175199GS

190249GS

7175116GS

7174400GS

100513GS

7174402GS

7174300GS

7174301GS

7174302GS

7174303GS

7174307GS

GardenHose QuickConnect

Accessory Quick Connect

Rotating Brush Kit

25' ReplacementHose

0 Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

HouseWash Concentrate(makes 4 gallons)

Deck Wash Concentrate(makes 2 gallons)

Vehicle/BoatWash Concentrate(makes 4 gallons)

DegreaserConcentrate(makes 4 gallons)

Mold/Mildew Concentrate(makes 2 gallons)

CRAFTSMAN3000 PSi Pressure Washer 580.752360

Pump mExploded View and Parts List

item

2O\

0 m

50--1

$ @

Part#

198851GS

204860GS

204859GS

198850GS

198849GS

198297GS

203034GS

198736GS

198843GS

198844GS

192914GS

198845GS

198848GS

198852GS

Description

INJTR, Detergent,3/8 NPT

JET

O-RING

PLUG

CAP,Oil Dipstick

SCREW,M8x 20

KIT, Drain Plug

KIT, Unloader

KIT, Valves

KIT, Piston

KIT, HoseTail

KIT, Water Seals

KIT, Support Ring

KIT, Pump HeadHardware

item Part#Description

H 198846GS KIT, OiiSeals

J 198847GS KIT, O-Rings

K 202902GS KIT, Seat

L 202800GS KIT, EZStart

C 66

NOTE:Item letters A - L are service kits and include all parts

shown within the box.

Parts Not illustrated

B2384GS FILTER,inlet

Optional Accessories

6039 PUMPSAVER

6033 OIL BOTTLE,Pump

EHGINE, 6.5 HP, Honda, GX2OOUTQX2- Exploded View

78 [--

•116

i " _(z_ 17

/.--

m 37

40 41

EHGIHE, 6.5 HP, Honda, GX2OOUTQX2- Exploded View

56 58

59 70

57 69

67 68

EHGINE, 8.5 HP, Honda, GX2OOUTQX2- Exploded View

85-

89 9O

105

88\

-I

87 94

106 107

100

EHGINE, 6.5 HP, Honda, GX2OOUTQX2- Exploded View

115 116

137

155

159 _:_ 160

158

_--160

161

162

[

163

64 168--

EHGINE, 6.5 HP, Honda, GX2OOUTQX2- Parts List

Item Part #

1 16010-ZE1-812

2 90013-883-000

3 91201-ZOT-801

4 91353-671-003

5 94050-06000

6 95701-06012-00

7 12310-ZE1-020

8 12391-ZE1-000

9 95723-08060-00

10 98079-56846

11 90047-ZE1-000

12 12251-ZL0-003

13 94301-10160

14 15721-ZH8-000

15 12210-ZL0-415

16 12216-ZE5-300

17 12205-ZE1-315

18 12204-ZE1-306

19 90043-ZE1-020

20 15510-ZE1-033

21 94050-10000

22 16531-ZE1-000

23 90451-ZE1-000

24 90602-ZE1-000

25 16506-ZL0-000

26 94101-06800

27 94251-08000

28 14711-ZF1-000

29 16541-ZE1-000

30 91001-ZF1-003

31 12000-ZOV-810

32 90131-ZE1-000

33 90601-ZE1-000

34 95701-08032-00

35 15625-ZOT-800

36 15600-ZOT-820

37 15600-ZOT-810

38 11300-ZE1-642

39 96100-62050-00

40 94301-08140

41 11381-ZL0-000

42 31100-ZE7-010

43 13331-357-000

44 19511-ZE1-000

45 28451-ZL0-801

46 90201-ZOT-800

47 90745-ZE1-600

48 13310-ZL0-602

49 13010-Z4K-O04

50 90551-ZE1-000

Description

GASKETSET

BOLT,FLANGE

OIL SEAL

O-RING

NUT,FLANGE

BOLT,FLANGE

COVER,HEAD

GASKET,HEADCOVER

BOLT,FLANGE

SPARK PLUG

BOLT,STUD

GASKET,CYLINDERHEAD

PiN, DOWEL

TUBE, BREATHER

CYLINDERHEAD

CLIP,VALVEGUIDE

GUIDE,EX.VALVE

GUIDE,VALVE

BOLT,STUD

SWITCHASSY

NUT,FLANGE

SLIDER,GOVERNOR

WASHER,THRUST

CLIP, GOVERNORHOLDER

GOVERNORASSY

WASHER

PiN, LOCK

VALVE, IN.

SHAFT,GOVERNORARM

BEARING,RADIAL BALL

CYLINDERASSY

BOLT,DRAINPLUG

WASHER,DRAINPLUG

BOLT,FLANGE

GASKET,OIL FILLERCAP

CAPASSY

COVERASSY

BEARING,RADIAL BALL

PiN, DOWEL

GASKET,CASECOVER

FLYWHEEL

KEY

FAN,COOLING

PULLEY,STARTER

NUT,SPECIAL

KEY

CRANKSHAFT

RINGSET,PISTON

CLIP, PISTONPiN

Item Part #

51 13101-ZL0-020

52 13111-ZE1-000

53 90001-ZE1-000

54 13200-ZOT-800

55 14781-ZE1-000

56 14773-ZE1-000

57 14771-ZE1-000

58 14751-ZF1-000

59 12209-ZH8-003

61 14721-ZF1-000

62 14100-ZL0-000

63 14568-ZE1-000

64 90206-ZE1-000

65 14451-ZE1-013

66 14431-ZE1-000

67 90012-ZE0-010

68 14791-ZE1-010

69 14410-ZE1-010

70 14731-ZL0-000

71 28405-ZLO-OOOZC

72 90003-ZH8-801

73 28433-ZH8-801

74 28431-ZH8-801

75 28441-ZH8-801

76 28443-ZH8-801

77 28422-ZH8-801

78 28421-ZH8-801

79 28442-ZH8-003

80 28410-ZH8-OO3YA

81 28400-ZH8-O23YA

82 28461-ZH8-003

83 28462-ZH8-003

84 95701-06018-00

85 17620-Z4H-010

86 17631-Z4H-800

87 17510-ZOT-OOOZC

88 90004-ZL0-003

89 95002-40800-08

90 16854-ZH8-000

91 91424-Z4F-801

93 16955-ZE1-000

94 18320-ZF1-H51

95 90050-ZE1-000

96 90055-ZE1-000

97 90056-ZL0-000

98 18310-ZL0-000

99 18361-ZL0-000

100 18355-ZL0-000

Description

PISTON

PiN, PISTON

BOLT,CONNECTINGROD

RODASSY

ROTATOR,VALVE

RETAINER,EX.VALVESPRING

RETAINER,IN. VALVESPRING

SPRING,VALVE

SEAL,VALVESTEM

VALVE,EX.

CAMSHAFTASSY

SPRING,WEIGHTRETURN

NUT,PIVOTADJUSTING

PIVOT,ROCKERARM

ARM, VALVEROCKER

BOLT,PIVOT

PLATE,PUSHRODGUIDE

ROD,PUSH

LIFTER,VALVE

SPACER,RECOILSTARTER

MOUNTING

SCREW,SETTING

GUIDE,RATCHET

PLATE,FRICTION

SPRING,FRICTION

SPRING,RETURN

RATCHET,STARTER

REEL,RECOILSTARTER

SPRING,RECOILSTARTER

CASE,RECOILSTARTER

STARTERASSY

GRIP,STARTER

ROPE,RECOILSTARTER

BOLT,FLANGE

CAP,FUELFILLER

GASKET,FUELFILLERCAP

TANK, FUEL

BOLT,FLANGE

CLAMP,TUBE

RUBBER,SUPPORTER

TUBE,FUEL

JOINT, FUELTANK

PROTECTOR,MUFFLER

SCREW,TAPPING

MUFFLER

NETTING,WIRE FLANGE

ARRESTER,SPARK

EHGINE, 6.5 HP, Honda, GX2OOUTQX2- Parts List

Item Part # Description

101 94001-08000-0S NUT,HEX

102 90016-ZE1-000 BOLT,FLANGE

103 18381-ZOT-801 GASKET,MUFFLER

104 18315-ZE1-000 STAY, MUFFLER

105 19630-ZH8-000 SHROUD

106 19611-ZH8-810 PLATE,SiDE

107 90601-ZH7-013 CLIP, HARNESS

108 90022-888-010 BOLT,FLANGE

109 95701-06008-00 BOLT,FLANGE

110 34150-ZH7-013 ALERTUNIT, OiL

111 35120-ZOT-851 SWITCHASSY

112 19610-ZLO-OOOZJ COVER,FAN

113 16212-ZH8-800 GASKET,INSULATOR

114 16211-ZL0-000 INSULATOR,CARBURETOR

115 16221-ZH8-801 GASKET,CARBURETOR

116 16016-ZH7-W01 SCREWSET, PILOT

117 16124-ZE0-005 SCREW,THROTTLESTOP

118 99204-ZA0-0450 JETSET, PILOT

119 93500-03006-0H SCREW,PAN

120 16954-ZE1-812 PLATE,LEVERSETTING

121 16956-ZE1-811 SPRING,PETCOCKLEVER

122 16953-ZE1-812 LEVER,PETCOCK

123 16957-ZE1-812 GASKET,PETCOCK

124 16173-001-004 GASKET,FUELSTRAINERCUP

125 16967-ZE0-811 CUP,FUELSTRAINER

126 16044-ZE0-005 CHOKESET

127 16166-ZL0-000 NOZZLE,MAIN

128 99101-ZH8-0680 JET, MAIN

129 16011-ZE0-005 VALVESET,FLOAT

130 16013-ZOS-B01 FLOATSET

131 16024-ZE1-811 SCREWSET, DRAIN

132 16028-ZE0-005 SCREWSET

133 16015-ZE0-831 CHAMBERSET,FLOAT

134 94305-20122 PiN, SPRING

135 16610-ZE1-000 LEVER,CHOKE

Item Part#

136 16220-ZE1-020

137 16100-ZOV-921

138 16561-ZL0-000

139 16562-ZE1-020

140 16555-ZE1-000

141 90015-ZE5-010

142 16551-ZL0-000

143 16500-ZH8-823

144 90114-SA0-000

145 16575-ZH8-000

146 16574-ZE1-000

147 16592-ZE1-810

148 16578-ZE1-000

149 16571-ZH8-020

150 93500-05016-0A

151 16576-891-000

152 16580-ZH8-813

153 16584-883-300

154 93500-05025-0H

155 36101-ZE1-010

156 30700-ZOT-811

157 30500-ZOT-802

158 90121-952-000

159 17230-ZE1-820

160 90325-044-000

161 17232-891-000

162 17210-ZE1-822

163 17218-ZE1-507

164 17235-ZE1-831

165 16271-ZE1-000

166 95701-06020-00

167 17239-ZE1-000

168 17410-ZE1-020

169 17238-ZE7-010

Description

SPACER,CARBURETOR

CARBURETORASSY

SPRING,GOVERNOR

SPRING,THROTTLERETURN

ROD,GOVERNOR

BOLT,GOVERNORARM

ARM, GOVERNOR

CONTROLASSY

NUT,SELF-LOCK

WASHER,CONTROLLEVER

SPRING,LEVER

SPRING,CABLERETURN

SPACER,CONTROLLEVER

LEVER,CONTROL

SCREW,PAN

HOLDER,CABLE

BASE,CONTROL

SPRING,CONTROL

ADJUSTING

SCREW,PAN

WIRE,STOPSWITCH

CAPASSY

COiL ASSY

BOLT,FLANGE

COVER,AiR CLEANER

NUT,TOOL BOX

GROMMET,AiR CLEANER

ELEMENT,AiR CLEANER

FILTER

NOSE,MUFFLER

GASKET,ELBOW

BOLT,FLANGE

COLLARB, AiR CLEANER

ELBOW,AiR CLEANER

COLLAR,AiR CLEANER

Sears, Roebuckand Co., U.S.A. (Sears),the CaliforniaAir ResourcesBoard(CARB)and

the UnitedStates EnvironmentalProtectionAgency(U.S.EPA)

EmissionsControlSystemWarrantyStatement

(Owner'sDefectWarrantyRightsand ObligaUons)

The California Air Resources Board (CARB), U.S. EPAand Sears are

pleasedto explain the Emissions Control System Warranty on your

small offroad engine (SORE).In California, new small offroad

engines model year 2006 and later must bedesigned, built and

equipped to meet the State's stringent anti-smog standards.

Elsewherein the UnitedStates,new non-road,spark-ignition engines

certifiedfor model year 1997and later must meet similar standardsset

forth bythe U.S.EPA.Searsmust warrant the emissions control

system on your enginefor the periodsof time listed below, provided

there hasbeen noabuse, neglector improper maintenanceof your

small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may be connectors and other

emissions related assemblies.

Where a warrantable condition exists, Searswill repair your small

off-road engine at no cost to you includingdiagnosis, parts and

labor.

Soars, Roebuck and Co. Emissions Control Defects Warranty

Coverage

Small off-road enginesare warranted relative to emissions control

parts defectsfor a period of two years, subject to provisions set

forth below. If any covered part on your engineis defective,the part

will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for the

performance of the required maintenance listed in your Operating

and MaintenanceInstructions. Sears recommends that you retainall

your receipts covering maintenanceon your small off-road engine,

but Searscannot deny warranty solely for the lack of receipts or for

your failure to ensurethe performance of all scheduled maintenance.

As the small off-road engine owner, you should however beaware

that Sears may deny you warranty coverage if your small off-road

engine or a part hasfailed due to abuse, neglect, improper

maintenanceor unapproved modifications.

You are responsible for presenting your small off-road engineto an

Authorized SearsService Dealeras soon as a problem exists.

The undisputed warranty repairs should be completed ina

reasonable amount of time, not to exceed30 days.

If you have any questions regarding your warranty rights and

responsibilities, you should contact a SearsService Representative

at 1-800-469-4663.

The emissions warranty isa defects warranty. Defects are judged

on normal engine performance. The warranty is not related to an in-

use emissions test.

Sears, Roebuck and Co. Emissions Control Defects Warranty

Provisions

The following are specific provisions relativeto your Emissions

Control DefectsWarranty Coverage.It is in addition to the Sears

enginewarranty for non-regulated enginesfound inthe Operatingand

MaintenanceInstructions.

1. Warranted Parts

Coverageunder this warranty extendsonly to the parts listed

below (the emissions control systems parts) to the extent these

partswere present onthe enginepurchased.

a. Fuel Metering System

•Cold start enrichment system

• Carburetor and internal parts

• Fuel Pump

• Fuel line, fuel line fittings, clamps

•Fueitank, cap and tether

•Carbon canister

b. Air Induction System

• Air cleaner

•intake manifold

•Purge and vent line

c. ignition System

•Spark plug(s)

•Magneto ignition system

d. Catalyst System

•Catalytic converter

• Exhaustmanifold

•Air injection system, Pulsevalve

e. Miscellaneous items

•Vacuum, temperature, position, time sensitive valves and

switches

•Connectors and assemblies

2. Lengthof Coverage

Sears warrants to the initialowner and eachsubsequent

purchaser that the Warranted Parts shall befree from defects in

materials and workmanship which causedthe failure of the

Warranted Partsfor a period of two yearsfrom the datethe

engine isdelivered to a retail purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be performed

at no charge to the owner, including diagnostic labor which

leadsto the determination that a Warranted Part is defective, if

the diagnostic work is performed at an Authorized Sears

Service Dealer.

4. Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the provisions

of the Sears Engine Warranty Policy. Warranty coverageshall

be excluded for failures of Warranted Parts which are not

original Sears parts or becauseof abuse, neglect or improper

maintenance as set forth in the Sears EngineWarranty Policy.

Sears is not liable to cover failures of Warranted Parts caused

by the useof add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduledfor replacementas

required maintenanceor which is scheduled only for regular

inspection to the effect of "repair or replaceas necessary"shall

bewarranted as to defects for the warranty period. Any

Warranted Part which is scheduledfor replacementas required

maintenanceshall be warranted as to defects only for the period

of time up to the first scheduled replacementfor that part. Any

replacementpart that is equivalentin performanceand durability

may be used in the performanceof any maintenanceor repairs.

Theowner is responsiblefor the performanceof all required

maintenance,as defined in the Sears Operatingand Maintenance

Instructions.

6. ConsequentiaJ Coverage

Coverage hereunder shall extendto the failure of any engine

components caused by the failure of any Warranted Part still

under warranty.

In the USA and Canada,a 24-hour hotline, 1-800-469-4663, hasa menu of pre-recorded messages offering you product maintenance

information.

Emission information

Engines that arecertified to meetthe CaliforniaAir Resources

Board (CARB) Emission Standards must display information

regarding the Emissions Durability Period and Air index. The

engine manufacturer makes this information available to the

consumer on emission labels. The engine emission labelwill

indicate certification information.

The EmissionsDurability Perioddescribes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenancein

accordance with the Operating & Maintenance instructions.

The following categories are used:

Moderate: Engineis certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engineis certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engineis certified to be emission compliant for

500 hours of actual engine running time.

For example, atypical walk-behind lawn mower is used 20 to

25 hours per year. Therefore, the EmissionsDurability

Period of an engine with an intermediate rating would

equate to 10 to 12 years.

Certainengines wiii be certified to meet the United States

Environmental Protection Agency (USEPA) Phase2 emission

standards. For phase 2 certified engines, the Emissions

Compliance Period referred to on the Emissions Compliance

label indicates the number of operating hours for which the

engine has been shown to meet Federalemission

requirements.

For engines lessthan 225 cc displacement:

Category C = 125 hours

Category B = 250 hours

CategoryA = 500 hours.

For engines of 225 cc or more displacement:

Category C = 250 hours

Category B = 500 hours

CategoryA = 1000 hours.

GARANTIA..................................... 34

INSTRUCCIONESDESEGURIDAD................ 34-36

CARACTERiSTICASYCONTROLES.................. 37

MONTAJE................................... 38-40

OPERACION................................. 41-45

ESPECIFICACIONES............................. 46

MANTENIMIENTO............................ 46-52

ALMACENAMiENTO........................... 53-54

REPARACIONDEDANOSREPUESTOS............... 55

GARANTIADELCONTROLDEEMISIONES......... 56-57

NOTAS..................................... 58-59

COMOORDENARPARTES......... PAGINAPOSTERIOR

Garantia completa de un afio de la limpiadora apresi6n Craftsman

Si la limpiadora a presi6n falla debido a defectos de materiales o mano de obra en el plazo de un a_o a partir de la fecha de compra,

devu61valaa cualquier almac6n Sears, punto de venta de Craftsman o centro de reparaci6ny repuestos de Searsde los Estados Unidos o

Canadaparasu reparaci6n gratuita o, en caso de que _sta no sea posible, parasu sustituci6n.

El periodo de garantia se reducir_,a 90 dias desde la fecha de compra si la limpiadora a presi6n se utiliza en alg_n momento con fines

comerciales o de alquiler.

Esta garantia le otorga determinados derechos legales yes posible que tenga otros derechos que puedenvafiar de un pais o estado a otro.

Sears, RoebuckandCo,, Dept, 817 WA, HoffmanEstates, IL 60179

SearsCanadaInc,, Toronto,Ontario, CanadaMSB2B8

,_ Estees el simbolo de aJertade segufidad. Esusadopara indicafle situacionesconpeligros potenciaJes de lesionpara eJ

personal Siga las instrucciones de redes Josmensajesde seguridadque aparecendespues de este simboJopara evitar posibJes

lesiones o muerte.

Leaestemanualminuciosamentey conozcaafondolas

partesyel funcionamientodesum_quinalimpiadoraa

presi6n.Conozcasusaplicaciones,suslimitacionesylos

peligrosinvolucrados.

El simbolo de alerta de seguridad (,4_,) es usado con una palabra

(PELIGRO,ADVERTENCIA,PRECAUCION),un mensajepor escfito o

una ilustraci6n, paraalertaflo acerca de cualquier situaci6n de

peligro que pueda existir. PEU6RO indica un riesgo el cual, si no se

evita, causar# la muerte o una herida grave. ADVERTENOIAindica un

riesgo el cual, si no se evita, puede causar la muerte o una herida

grave. PREOAUOIONindica un riesgo, el cual, si no se evita, puede

causar hefidas menores o moderadas. AVISOindica una situaci6n

que podfia resultar en el da_o del equipo. Siga los mensajesde

seguridad para evitar o reducir los riesgos de heridas e inclusive la

muerte.

Simbolos de pelioro y sionificados

GasesT0xicos Contragolpe DescargaEl_ctrica

SuperficiesResbalosas Caer Inyecci0nLiquida

PartesenMovimiento

Fuego

Objetos Voladores Superficie Caliente

ExplosiOn ManualdelOperario

ADVERTENCIA

EJescapedel motorde esteproductocontieneeJementos

qufmicosreconocidosen el Estadode California

potproducirc;_ncer,defectosdenacimienlo

uotrosdaNosdetipo reproductivo.

ADVERTENCIA

AI motor funcionar, se produce monOxido de carbono,

un gas inodoro y venenoso.

Respirar monOxido de carbono puede provocar dolor

de cabeza, fatiga, mareos, v6mitos, confusion,

ataques, n_,useas, desmayos o incluso la muerte.

Algunas sustancias qufmicas o los detergentes pueden

ser perjudiciales si inhalados o ingeridos, causando la

n_.useasevera, desmayando o para envenenar.

*Opere el limpiadora a presiOnSOLAMENTEal aire libre.

Aseg0rese de que los gases de escape no puedan entrar por ventanas,

puertas, tomas de aire de ventilaciOn u otras aberturas en un espacio

cerrado en el que puedan acumularse.

NO arranque ni deje funcionar el motor en interiores ni en zonas

cerradas, aunque hayaventanas y puertas abiertas.

Utilice un respirador o m_scara siempre que exista la posibilidad de

inhalar vapores.

Lea todas las instrucciones de la m_scarapara asegurarse de que le

brindar_ la protecciOn necesariacontra la inhalaciOnde vapores

nocivos.

ADVERTENCIA

_¢ iesgo de electrocuci6n.

El contacto con los cables el_ctricos puede provocar

electrocuciOn y quemaduras.

NUNCA rocie cerca de una fuente de energia elOctrica.

ADVERTENCIA

El contacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy ei caior de escape pueden inflamar los

._ materiales combustibles y las estructuras o da_ar ei

depOsitode combustible y provocar un incendio.

NO toque las superficies calientes y EVITElos gases del escape a alta

temperatura.

Permita que el equipo se enfrie antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presiOn, incluida la parte superior.

El COdigode Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad POblica)obliga a instalar una pantalla apagachispasen los

equipos con motor de combustion interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestal de la USDA.En el Estado de California,

la ley exige el uso de una pantalla apagachispas (SecciOn 4442 del

COdigode Recursos POblicos de California). En otros estados puede

haber leyes similares en vigor.

ADVERTENCIA

_La gasolina sus son extremadamente

Y vapores

inflamables y explosivos.

El fuego ouna explosion pueden causar quemaduras

severas e inclusive la muerte.

CUANBO ANABA COMBUSTIBLE OVACIE EL BEPOSITO

*Apague el lirnpiadora a presiOn(posiciOn OFF)y dOjeloenfriar al menos

por 2 minutos antes de remover la tapa de la combustible. Afloje la

tapa lentamente para dejar que la presiOn salga del tanque.

Llene o vacie el depOsitode combustible a la intemperie.

NO Ilene demasiado el tanque. Permita al menos espacio para la

expansion del combustible.

Si se ha derramado combustible, espere a que se evapore antes de

arrancar el motor.

Mantenga la gasolina alejada de chispas, llamas abiertas, pilotos, calor

y otras fuentes de igniciOn.

NO encienda un cigarrillo o fume.

CUANBO PONGA EH FUNCIOHAMiEHTO EL EQUIPO

*Compruebe que la bujia, el silenciador, el tapOndel depOsitode

combustible y el filtro de aire est_n instalados.

NO arranque el motor sin la bujia instalada.

CUANBO OPERE EL EQUIPO

*NO incline el motor o el equipo, de tal manera que la gasolina se pueda

derramar.

NO rocie liquidos inflamables.

CUANBOTRANSPORTE0REPAREELEQUIPO

*Transporte o repareel equipo con el tanque de combustible vacio, o

con la v_lvula para apagar el combustible, apagada (posiciOn OFF).

Desconecte el cable de la bujia.

CUANBB ALMACEHE 0GUARBEEL EQUIPO CON COMBUSTIBLE EH

EL TANQUE

*Almacene alejado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodomOsticos que posean pilotos u otras

fuentes de igniciOn, porque enos pueden encender los vapores de la

combustible.

ADVERTENCIA

El retroceso (repliegue r_.pido) del cable del arrancador

puede producir lesiones. El retroceso impedir_, que el

_,_, usuario suelte el cable a tiempo y tirar_, de su mano y

brazo hacia el motor.

Como resultado, podrian producirse fracturas,

contusiones o esguinces.

NUNCA tire del cabledel arrancador sin eliminar previamente la presiOn

de la pistola rociadora.

Cuando arranque el motor, tire lentamente del cable hastasentir una

resistencia y, a continuaciOn, tire r_pidamente de 61para evitar su

retroceso.

DespuOsque cada tentativa que empieza, donde motor falla de correr,

siempre se_alar el fusil en la direcciOnsegura,presione el seguro

(botOn rojo) y el disparador del fusil del rocio del estrujOn para liberar

la presiOnalta.

Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presiOnpara evitar lesiones cuando se

produzca el retroceso de la pistola.

ADVERTENCIA

El chorro de agua a alta presi6n que este equipo

produce, puede atravesar la piel y los tejidos

_ ubcut_,neos, provocando Jesiones de gravedad que

)odrbn dar lugar a la amputaci6n de un miembro.

La pistola rociadora contiene agua a alta presi6n incluso

con el motor parado y el agua desconectada, que puede

causar la herida.

*NO permita en ning[in momento que NINOS operen la m_quina

limpiadora a presi0n.

*NUNOArepare la manguera de alta presi0n. Remplacela.

*NUNOAutilice ning[in tipo de sellador para reparar una fuga en una

conexi0n. Sustituya la junta t0rica o la junta.

*NUNOAconecte la manguera de alta presi0n al prolongador de la

boquilla.

*Mantenga conectada la manguera a la m_quina o a la pistola de rociado

cuando el sistema est_ presurizado.

*SlEMPREque pare el motor, apunte con la pistola rociadora hacia una

direcci0n segura Presione el seguro (bot0n rojo) y apriete el gatillo

para descargar la presi0n y evitar el retroceso.

*NUNOAapunte la pistola a la gente, animales o plantas.

*NO fije la pistola rociadora en la posici0n abierta.

*NO abandone la pistola rociadora cuando la m_quina est_ en

funcionamiento.

*NUNOAutilice una pistola rociadora cuyo seguro o protecciOn para el

gatillo no est_ en perfecto estado de funcionamiento.

*AsegQreseen todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

ADVERTENCIA

El arrancador y otras piezas que rotan pueden enredarllas manos, el pelo, la ropa, o los accesorios.

*NUNOAutilice la limpiadora a presi0n sin sus carcasas o tapas de

protecci0n.

*NO use ropa suelta, joyas o elementos que puedan quedar atrapados en

el arranque o en otras partes rotatorias.

*Ate para arriba el pelo largo y quite lajoyeria.

ADVERTENCIA

_'_ iChispearinvoluntariopuedetenercomoresultadoel

¢fuegoo elgolpeel_ctrico.

CUAFJDOAJUSTE0 HAGAREPARACIONESA SU IViAQUINA

LIMPIADORAA PRESION

, Siempre desconecte el alambre de la bujia y colOquelo donde no pueda

entrar en contacto con la bujia.

CUANDOPRUEBELA BUJJADEL MOTOR

*Utiliceun comprobadordebujiashomologado.

, NOcompruebalachispasinla bujiainstalada.

ADVERTENCIA

Eluso de limpiadora a presi6n puede crear los charcos

y superficies resbalosas.

El retroceso de la pistola rocbdora puede provocar

caidas.

, Utilice la limpiadora a presi0n desde una superficie estable.

, El _rea de limpieza deber_ tener inclinaciones y drenajes adecuados

para disminuir la posibilidad de caidas debido a superficies resbalosas.

, Extreme las precauciones si necesitautilizar la limpiadora a presi0n

desde una escalera, un andamio u otro lugar similar.

, Sujete firmemente la pistola rociadora con ambas manos cuando

aplique un rociado a alta presi0n para evitar lesiones cuando se

produzca el retroceso de la pistola.

ADVERTENCIA

_._ Rbsgo de lesiones oculares.

•"El agua rociada puede salpicar o propulsar objetos.

, Utilice siempre gafas de protecci6n cuando utilice este equipo o si se

encuentra cerca de donde se estA utilizando.

, Antes de poner en marcha la limpiadora a presiOn,asegQresede Ilevar

gafas de protecci0n adecuadas.

, Utilice SIEMPRElas gafas de seguridad apropiadas.

AVISO

El rociado de alta presi6n puede dafiar elementos fr_,giles,

incluyendo el vidrio.

, NO apunte la pistola rociadora hacia un cristal cuando utilice la punta

de rocio de roja de 0°.

, NUNCA apunte la pistola a plantas.

Avlso

El tratambnto inadecuado del limpiadora a presi6n puede dafiarlo

y acortar su vida productiva.

si usted tiene alguna pregunta acerca de lasfinalidades de uso del

generador, pregQntelea su concesionario o contacte a Sears.

NUNCA deber_n ser operadas las unidades con partes rotas o ausentes,

o sin la caja o cubiertas de protecci0n.

NO eluda ningQn dispositivo de seguridad de esta m_quina.

NO intente alterar la velocidad controlada.

NO utilice la limpiadora a presi0n por encima de su presi0n nominal.

NO haga ninguna modificaci0n en la limpiadora a presi0n.

Antes de porter en marcha la m_quina limpiadora a presi0n en clima

frio, revise todas las partes del equipo y asegQresede que no se haya

formado hielo sobre elias.

NUNCA mueva la m_quina halando la manguera de alta presi0n. Utilice

la manija que viene con la unidad.

Revise que el sistema de combustible no presente fugas o signos de

deterioro, como mangueras desgastadas o porosas, sujetadores flojos

o ausentes, tapa o tanque dafiados. Corrija todos los defectos antes de

operar la m_quina limpiadora a presi0n.

El equipo de alta presi0n est_ disefiado para ser utilizado UNICAMENTE

con las partes autorizadas Sears. Si utiliza este equipo con partes que

no cumplan con las especificaciones minimas, el usuario asume todos

los riesgos y responsabilidades.

COHOZCASU MAQUiHALIMPIADOBAA PRESJ6H

LeaeJ ManuaJ deJOperadoy JasregJasde seguridadantes de poner en marcha su Jimpiadoraapresi6n.

.... Compare las ilustraciones con su limpiadora a presi6n parafamiliarizarse con las ubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

A - Puntas de rocio-- Detergente,0°, 15°, 40°: para diferentes

aplicaciones de limpieza de alta presi6n.

B-PeriJJade contreJde Japresi6n --Varb la presi6n de rociado

de la presi6n.

C- Etiquetade advertencia e instruccienes--Identifica los

riesgos e indica el procedimiento adecuado dearranque o

paradade la limpiadora a presi6n.

D-IVlanguerade alia presi6n-- Conecte un extreme a la pistola

de rociado y el otro extreme a la toma de alta presi6n.

E- Tema de aJtapresi6n -- Conexi6n para la manguerade alta

presi6n.

F- Bemba -- Suministra agua a alta presi6n.

G- Sistema de enfriamiente autem_tico-- Cuandoel agua

alcanza los 51°-68° C (125°-155o F),el sistema se activa y enfria

la bomba descargandoagua caliente en el piso. Estesistema

evita que ei interior de la bomba se da_e.

H - Tubo/filtro de inyecci6nde detergente -- _selo para inyectar el

detergente con seguridad en ei circuito de baja presi6n.

J-Tap6n devaciade de aceite -- Permitevaciar el aceitedel motor.

K-Vdivula de combustible-- Se utiiiza paraabrir y cerrar la

alimentaci6n de combustible al motor.

L- Arrancador de retrocese-- Se utiliza paraarrancar

manualmente el motor.

IVi- Palanca estranguJadera -- Enfrb el motor paraarrancaflo.

N - Palanca deJacelerader -- Activa el mode de arranque del

motor para poder utilizar el arrancador de retroceso.

P-interrupterde arranque-- Ponga el interrupter en la posici6n

"On" (Encendido) para realizar un arranque per retroceso. Ponga

el interrupter en la posici6n "Off" (Apagado) para parar el motor

cuando est,.funcionando.

R - Filtre de aire -- El eiemento de filtro ripe seco limita ia

cantidad de suciedad y polvo que se introduce en el motor.

S - Tanque de combustible-- Llene el tanque con gasoiina regular

sin contenido de plomo en este punto. Siempre deje el espacio

suficbnte come paraque el combustible se expanda.

T-Extensi6npara beqaillas con ¢enexi6nrdpida -- Le permite

usar cuatro puntas de rocio diferentes.

U-BoquiJiaTurbo -- Hace girar un chorro de alta presi6n

utilizando un patr6n circular r_,pido.

V- Pistola de reciade concenexi6n r_pida -- Controla la

aplicaci6n de agua sobre la superficie de limpieza con ei gatillo.

Incluye cerrojo de seguridad.

No mestrade:

Entradade agua -- Conexi6n para la manguerade jardin.

Etiquetade dates (parle trasera cercanaala placa de base)--

Proporciona el modelo y el n_mero de serie de la limpiadora a

presi6n. Tenga estos dates a la mane cuando solicite ayuda.

Gafas de protecci6n -- Use siempre las gafas suministradas para

usar ia limpiadora a presi6n.

Tap6n de Ilenade de aceiteAtariJJade nivel -- Compruebe aqui el

nivei de aceite y aSadaaceite cuando sea necesario.

Sum6,quinalimpiadoraapresi6nrequieredeciertoensambley 5. Verifiquelavarillaparaelaceite(A)esinstaleenlabomba.

estar_,listaparaserusadaQnicamentedespu_sdehaberdepositado

elcombustibleyelaceiterecomendado.

Sitieneproblemasconel ensambledesum_quinalimpiadoraa

presibn,Ilameala Iineadeayudade la rn_quinalirnpiadoraa/

presi6nal 1-800-222-3136,

gesembale la limpiadora apresi6n

1. Saquetodo el contenido de la caja de cart6n, a excepci6n de la

limpiadora a presi6n.

2. Abra completamente la caja de cart6n cortando cada una de

sus esquinas de arriba abajo.

3. Saque la limpiadora a presi6n de la caja de cart6n.

Contenidode la caja

Revise el contenido de la caja. Si alguna de las partes no est,,

presente o est,. da_ada,Ilame a la linea de ayuda de la m6,quina

limpiadora a presi6n al 1-808-222-3136.

•La unidad principal

• Manubrio

•La mangueradealta presi6n

•Pistola de rociado

•Extensi6n de la lanzacon las piezasde conexi6n r_,pida

•Aceite para motor

•Bolsa de accesorios (incluye Io siguiente):

•Manual del propietario

•Tarjetade registro del propietario

•Boquilla de la turbo

•Bolsa con 4 lanzasde conexiones r_,pidasmulticolores

•Piezaspara la manubrio (incluye Io siguiente):

•Perno del Soporte (2)

•Perilla PI6,stica(2)

Familiaricesecon cada parte antes de ensamblar la m_.quina

limpiadora a presi6n. Compareel contenido con la ilustraci6n de la

p6,gina35. Si alguna de la partes NOest,, presenteo se encuentra

da_ada,Ilame a la lineade ayuda de la m6,quinalimpiadora a

presi6n al 1-800-222-3136.

MONTAJEDELA IViAQUINALAVADOBAA

PBESION

6. Conecte la manguerade alta presi6n a la pistola de rociado y a

la bomba.

7. Conecte el suministro de agua a la bomba.

8. Conecte boquilla la extensi6n al pistola rociadora.

9. Selecto/conecta r_,pidoconecta boquilla a la extensi6n de la

boquilla.

Fijar el manubrio

1. Coloque el manubrio (B) sobre los soportes del manubrio (C)

que ya se encuentranconectados a la unidad principal.

Aseg_rese de que los orificios en el manubrio (D) est_n

alineados con los orificios en los soportes del manubrio (D).

NOTA:Tal vez sea necesario mover los soportes del manubrio de

un lado a otro paraalinear el manubrio de tal maneraque pueda

deslizarse sobre los soportes del mismo manubrio.

2. Inserte el perno del soportes (E) a trav6s del orificios del

manubrio y fije la perillas de pl6,stico(F). Apriete la perillas

manualmente.

La gran mayofiade su mb,quina limpiadora a presi6n Craftsmanha

sido ensambladaen laf_.brica.Sin embargo, usted deber_,Ilevara

cabo los siguientesprocedimientosantes de poner en funcionamiento

su m6,quinalimpiadoraa presi6n:

1. Llene y mande en tarjeta de matr[cula.

2. Fijar el manubrio.

3. Deposite aceite en la caja del cigi]eSal del motor.

4. Deposite combustible en el tanque.

.Inserte las puntas de rociado multicolores en los espacios

provistos en la manecilla.

Agregue aceite de motor

1. Co[oque la limpiadora a presiOnen una superficie plana y

nivelada.

2. Limpie la zona de alrededor de[ orificio de llenadode aceite y

quite el tapOn.

NOTA:Consulte la secciOn AceM, para ver las recomendaciones

relativas al aceite. Compruebe que la botella de aceite suministrada

tiene la viscosidad adecuadapara la temperatura ambiente actual.

3. Con la ayuda de un embudo (opcional), vierta lentamenteel

contenido de lasdos botellas de aceite por el ofifMo de

Ilenadohasta el punto de desbordamiento.

AVISO

El tratamiento inadecuado del limpiadora a presiOnpuede daffarlo

y acortar su vida productiva.

,NOprocureacodarni empezarel motoranteshasido atendidoa

apropiadamenteconel aceiterecomendado.Estopuedetenercomo

resultadounaaveriadel motor.

4. Vuelva a colocar el tapOny apri_telo firmemente.

Agreguegasolina

ADVERTENCIA

_La gasolina sus son extremadamente

Y vapores

infiamables y explosivos.

Elfuego o una explosion pueden causarquemaduras

severase inclusive la muerte.

CUANDOANADACOMBUSTIBLEELDEPOSiTO

*Apagueel limpiadora a presiOn(posiciOn OFF)y dOjeloenfriar al menos

por 2 minutos antes de remover la tapa de la combustible. Afloje la

tapa lentamente para dejar que la presiOn salga del tanque.

*Llene el depOsito de combustible a la intemperie.

*NO Ilene demasiado el tanque. Permita al menos espacio para la

expansion del combustible.

*Si se ha derramado combustible, espere a que se evapore antesde

arrancar el motor.

*Mantenga la gasolina alejada de chispas, llamas abiertas, pilotos, calor

y otras fuentes de igniciOn.

-NO enciendaun c!garri!lo ofume.

Utilice gasolina normal sin plomo, limpia y nueva con un

m[nimo de 86 octanos. NO mezcleaceite con combustible.

Limpie el Area alrededor de la tapa de Ilenado del combustible,

retire latapa.

Agregue lentamente gasolina regular "SIN PLOMO"al tanque de

combustible. Use un embudo para evitar que se derrame. Llene

el tanque lentamente hasta aproximadamente 1" por debajo de

la parte la cima del cuello del tubo de Ilenado.

Nivel mO,ximo de combustible

3. Instale la tapa del tanque de combustible y la espera para

alg_n combustible rociado paraevaporar.

iPRECAUCI6N! Los combustibles con mezcla dealcohol (gasohol,

etanol o metanol) pueden atraer la humedad y provocar la

separaciOny formaciOn de_,cidosdurante el almacenamiento. Los

gases_.cidospuedendafiar el circuito de combustible y el motor

durante el almacenamiento.

Paraevitar este tipo de problemas, vacie el circuito de combustible

cuando vayaa almacenar la unidad durante 30 d[as o m_.s.Vacie el

depOsitode combustible, arranque el motor y d_jelo funcionar hasta

que los conductos de combustible y el carburador queden vacios.

Utilice combustible nuevo la prOximatemporada. Para obtener mO,s

informaciOnal respecto, consulte Almacenambnto.

NUNCAutilice productos limpiadores para motores o carburadores

enel depOsitode combustible, ya que podfian provocar dafios

permanentes.

Conectela manguerayel suministro de agua a

la bomba

NOTA:Antes de conectar las mangueras, retire y deseche los

tapones de transporte de la salida dealta presi6n y de la entrada de

aguade la bomba.

I Av

NO hagafuncionar la bomba si no tiene el suministro conectadoy

bierto. = ........

Elda_oa la limpiadoraa presi6n,resultadodeladesatenci6naesta

precauci6n,noser_cubiertopor la garantia.

1. Retroceda la manguera a alta presi6n y conecte el extremo de

la conexi6n r_pida de la manguera a la base de la pistola

rociadora. Hale el collar de la conexi6n r_.pida,deslicelo en la

pistola rociadora y suelte el collar. H_lelo en la manguera para

asegurarse deque este conectado firmemente.

ADVERTENCIA

IEIchorro de agua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesiones de gravedad que

[podfian dar !ugar a la amputaci6n de un miembro.

.NUNCAconectela mangueradealtapresiOnal prolongadordela

boquilla.

.Mantengaconectadala mangueraa la m_quinao a la pistoladerociado

cuandoel sistemaest_presurizado.

.AsegQreseentodomomentodeconectarcorrectamentela pistola

rociadora,lasboquillasy los accesorios.

.De la misma manera, conecte el otro extremo de la mangueraa

alta presi6n, a la salida de alta presi6n (A) de la bomba. Hale el

collar de la conexi6n r_,pida,deslicelo en la bombay suelte el

collar. Hale la manguera paraasegurarse que esta bien

conectada.

.Antes de que conecte la manguera de jardin a la entrada de

agua, inspeccioneel colador de la entrada (B). Limpie ei colador

si tiene residuos o solicite su remplazo si est,.da_ado. NOhaga

funcionar la limpiadora apresi6nsi el filtro de entrada falta

o est_ dafiado.

4. Hagacorrer el agua a trav6s de la manguera de su jardin por

30 segundos para limpiar cualquier escombro que se

encuentre en ella. Desconecteel agua.

IMPORTANTE:HaceNOagua de parar de siphon parael

abastecimiento deagua. Use agua SOLOfria (menos que IO0°F).

AVISO

El uso de una v_,lvulaunidireccional (igualador de presi6n o

v6,1vulade retenci6n) en la entrada de la bomba puede producir

da_os en la bomba o en el conector de entrada.

DEBEhaberun minimode3 metros(5 pies)de mangueraderiego

fibreentrelaentradadela limpiadoraa presiOny cualquierdispositivo,

comounigualadordepresiOno unav_lvulade retenciOn).

Elda_oa lalimpiadoraa presiOn,resultadode la desatenciOna esta

precauciOn,no ser_cubiertoporla garantia.

5. Conecte la manguera de jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua.Apriete con la mano.

ADVERTENCIA

_._ Riesgo de lesiones oculares.

" iEI aguarociada puede salpicar o propulsar objetos.

Utilice siempre gafas de protecci6n cuando utilice este equipo o si se

encuentra cerca de donde se est_ utilizando.

Antes de poner en marcha la limpiadora a presiOn,asegQresede Ilevar

gafas de protecciOn adecuadas.

Utilice SIEMPRElas gafas de seguridad apropiadas.

ABRAel agua,apunte con la pistola hacia una direcci6n segura

presione el seguro (bot6n rojo) (C)y apriete el gatillo para

eliminar el aire y las impurezas del sistema de bombeo.

Listade revisionpreviaal arranquedel motor

Revise la unidad paraasegurarse que ha Ilevadoa cabo los

siguientes procedimientos:

1. AsegQresede leer las secciones Reglasde Seguridady

Operaci6nantes de usar el limpiadora a presi6n.

2. Cerci6rese el manecilla es seguro.

3. AsegQresede que el tap6n de transporte se ha quitado y de

que la varilla de nivel de aceite se ha instalado en la bomba.

4. Revise que haya sido depositado aceite y est_ al nivel correcto

en la caja del cigi]e_al del motor.

5. Deposite la gasolina adecuadaen el tanque del combustible.

6. Revise quetodas las conexiones de las mangueras (alta

presi6n y suministro deagua) est_n apretadas correctamente y

que no existan dobleces, cortes o da_o de la manguera de alta

presi6n.

7. Proporcione el suministro de agua adecuado(que no exceda

los 100%

C6MOUSARSUMAQUIHALIMPJADORAA

PRESl6N

Si tiene problemas con el funcionamiento de su m6,quinalimpiadora

a presi6n, por favor Ilame a la I[nea de ayuda de la m6,quina

limpiadora a presi6n al 1-80D-222-3136.

gbicaci6n del limpiadora apresi6n

Espaciolibre alrededor del limpiadora apresi6n

ADVEBTENCIA

_ os gases y el caior de escape puedeRiRfJamarlos

materiales combustibles y las estructuras o dafiar el

dep6sito decombustible y provocar un incendio.

,Dejeun espaciominimode 152cm (5 pies)alrededordel limpiadoraa

presiOn,incluidala partesuperior.

Coloque la limpiadora a presi6n a la intemperie en una zona en

donde no se acumulen gases de escape mortales. AsegQresede que

los gases de escape(A) no puedan entrar por ventanas, puertas,

tomas de aire de ventilaci6n u otras aberturas en un espacio

cerrado en el que puedan acumularse. Tenga en cuenta los vientos y

las corriente de aire preponderantes cuando elija la ubicaci6n del

limpiadora a presi6n.

ADVEBTENCIA

IAI motor func[onar, se produce mon6xido de carbono,

un gas inodoro y venenoso.

Respirar mon6xido de carbono puede provocar dolor

[de cabeza, fatiga, mareos, v6mitos, confusi6n, ataques,

in6,useas, desmayos o incluso la muerte.

.Opere el limpiadora a presiOnSOLAMENTEal aire fibre.

.AsegQresede que los gases de escape no puedan entrar por ventanas,

puertas, tomas de aire de ventilaciOn u otras aberturas en un espacio

cerrado en el que puedan acumularse.

.NO arranque ni deje funcionar el motor en interiores ni en zonas

cerradas, aunque hayaventanas y puertas abiertas.

C6mo darle arranque a su m_quina limpiadora a

presi6n

Paradarle arranque a su m6,quinalimpiadora a presi6n movida a

motor por primera vez, siga estas instrucciones paso a paso. Esta

informaci6n acerca del arranque inicial tambi_n se aplica cuando

vaya a darle arranque al motor despu_s de haber dejado de la

m6,quinalimpiadora a presi6nn fuera de uso por a[ menos un dia.

1. Coloque la m_,quinalimpiadora a presi6n en un _,reacercanaa

una suministro deagua exterior capaz deabastecer aguaa un

volumen mayor de 5.0 galones por minuto en no menos que

20 PSi en el fin de arandelade presi6n de la manga del jardin.

2. Revise que la manguerade alta presi6n se encuentre

conectadafirmemente a la pistola de rociado y a la bomba. Yea

Montaje.

3. AsegQreseque la unidad est_ niveiada.

4. Conecte la manguera de jardin a la entrada del agua. Aprieteia

con la mano.

[ AVIS8

taNO funcionar la bomba si tiene el suministro conectado

haga nO Y

bierto. _ ........

Eldafioa lalimpiadoraa presi0n,resultadode la desatenci0na esta

precauci0n,noser_cubiertoporla garantia.

5. Abra el agua,apunte con la pistola hacia una direcci6n segura

presione el seguro (bot6n rojo) y apriete el gatillo para eliminar

el aire y las impurezasdel sistema de bombeo.

6. Acople la boquilla de extensi6n a la pistola aspersora. Apri_tela

manualmente.

7. Seleccione la puntas de rocio de conexi6n r_.pidaque usted

deseee ins_rtela en el extremo de la extensi6n de la lanza.Yea

Como Usar /as Puntas de Rocf&

8. Sitae la palanca de la vfilvulade combustible (B) en la posici6n

"Encendido" ("On").

(_ OFF

9. Sit_e la palancadel acelerador (A) en la posici6n "R_,pido"

("Fast"), que se distingue con la figura de un conejo.

SLOW

10. Mueva la perilla del cebador (B) a la posici6n "Cerr6"("CJosed").

CLOSED

NOTA: Enel caso de que el motor est6 caliente, asegQresede que la

perilla del cebador se encuentre en la posici6n "Abra"("Open").

11. Sit_e el interruptor de arranque (C) en la posici6n "On"

(Encendido).

OFF

IMPORTANTE:Antes de poner en marcha la limpiadora a presi6n,

aseg_resede Ilevar gafas de protecci6n adecuadas.

ADVERTENCIA

,_._ Riesgo de lesiones oculares.

" El agua rociada puede salpicar o propulsar objetos.

.Utilice siempre gafas de protecci0n cuando utilice esteequipo o si se

encuentra cerca de donde se est_ utilizando.

.Antes de poner en marcha la limpiadora a presiOn, asegQresede Ilevar

gafas de protecci0n adecuadas.

.Utilice SIEMPRElas gafas de seguridad apropiadas.

12. Cuando arranque el motor, col6quese en la posici6n que se

recomiendaa continuaci6n. Sujete la manija y hale ligeramente

la manija del arranque hasta que sienta cierta resistencia.

Despu_s h6,1elar_,pidamente.

ADVERTENCIA

El retroceso (repliegue r_.pido)del cable del arrancador

puede producir lesiones. El retroceso impedir_,que el

_,, usuario suelte el cable a tiempo y tirar_,de su mano y

brazo haciael motor.

Como resultado, podrian producirse fracturas,

contusiones o esguinces.

.NUNCAtiredel cabledel arrancadorsin eliminarpreviamentela presi0n

delapistolarociadora.

.Cuandoarranqueel motor,tire lentamentedel cablehastasentir una

resistenciay, acontinuaci0n,tire r_pidamentede _1paraevitarsu

retroceso.

.Despu_squecadatentativaqueempieza,dondemotorfallade correr,

siemprese_alarelfusil enla direcci0nsegura,presioneel seguro

(botOnrojo)y eldisparadordel fusil del rociodel estruj0nparaliberar

la presi0nalta.

.Sujetefirmementela pistolarociadoracon ambasmanoscuando

apliqueun rociadoaaltapresi0nparaevitarlesionescuandose

produzcael retrocesodela pistola.

13. Jale la cuerda dearranque lentamente.NOpermita que la cuerda

regresebruscamenteen contra del arrancador.

14. Cuando arranque el motor, mueva lentamente la perilla del

cebadora la posici6n "Abra"("Open"). Si el motor falla, mueva

la perilla del cebador a la posici6n "Cerr6"("CJosed"),y despu_s

a la posici6n "Abra" ("Open").

15. Si los fuegos de motor, pero no continQacorrer, siempre

se_alar elfusil en la direcci6n segura, presione el seguro

(bot6n rojo) y el disparador del fusil del rocio del estruj6n para

liberar la presi6n alta. Mueva la perilla del cebadora la posici6n

"Abra"("Open"),y repite los pasos 12 por 14.

16. Si el motor no arranca despu_s de 6 tirones, mueva la perilla

del cebador a la posici6n "Abra" ("Open"), y repite los pasos

12 por 14.

ADVERTENCJA

El chorro de agua a alta presi6n que este equipo

produce, puede atravesar la piel y los tejidos

_ ubcut_,neos, provocando lesiones de gravedad que

)odr[an dar lugar a la amputaciOn de un miembro.

La pistola rociadora contiene agua a alta presiOn incluso

con el motor parado y el agua desconectada, que puede

causar la herida.

.NO permita en ning[in momento que NINOS operen la m_quina

limpiadora a presiOn.

.Mantenga conectada la manguera a la m_quina o a la pistola de rociado

cuando el sistema est_ presurizado.

. NUNCAapunte la pistola a la gente, animales o plantas.

.NO fije la pistola rociadora en la posici0n abierta.

.NO abandone la pistola rociadora cuando la m_quina est_ en

funcionamiento.

.NUNCA utilice una pistola rociadora cuyo seguro o protecci0n para el

gatillo no est_ en perfecto estado de funcionamiento.

.AsegQreseen todo momento de conectar correctamente la pistola

rociadora, las boquillas y los accesorios.

ADVERTENCIA

El contacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy el calor de escape pueden inflamar los

._ materiales combustibles y las estructuras o da_ar ei

depOsitode combustible y provocar un incendio.

*NO toque las superficies calientes y EVITElos gases del escape a alta

temperatura.

.Permita que el equipo se enfrie antes de tocarlo.

.Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presiOn, incluida la parte superior.

.El COdigode Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad P_blica) obliga a instalar una pantalla apagachispasen los

equipos con motor de combustion interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestal de la USDA.En el Estado de California,

la ley exige el uso de una pantalla apagachispas (SecciOn 4442 del

COdigode Recursos PQblicos de California). En otros estados puede

haber leyes similares en vigor.

NOTA:Siempre mantenga la palancadel acelerador en el "RO,pido"

("Fast") posicione cuO,ndo operar la arandelade la presiOn.

C6modetenersu m quina limpiadoraapresi6n

1. Espere que el motor descanse.

2. Sit_e la palanca del acelerador en la posiciOn "Slow" (Lento),

indicada con una tortuga.

Mueva la interruptor de arranque a la posiciOn "Off" ("Lejos").

Sit_e la palanca de la vOJvula de combustible en la posiciOn

"Off" ("Lejos").

ADVERTENCIA

EI motor podria petardear, incendiarse o da_arse.

.NO coloque la palanca estranguladora en la posiciOn "Closed" para

parar el motor.

5. SIEMPREfusil de punto en una direcciOnsegura, presione el

seguro (botOnrojo) y el disparador del fusil del rocio del

estrujOn para liberar la presiOnretenida de la pleamar.

IMPORTANTE:La pistola rociadora contiene aguaa alta presiOn

incluso con el motor paradoy ei agua desconectada.

ADVERTENCIA

IEIchorro de agua a alta presiOnque este equipo

produce, puedeatravesar la piel y los tejidos

_ subcut_,neos,provocando lesiones de gravedad que

ipodrian dar lugara la amputaciOn de un miembro.

lLa pistoa rociadoracontieneaguaa alta presiOnincluso

con el motor paradoy el agua desconectada,que puede

causarla herida.

.Mantengaconectadalamangueraa lam_quinao a la pistoladerociado

cuandoel sistemaest_presurizado.

.SlEMPREquepareel motor,apuntecon la pistolarociadorahaciauna

direcciOnsegura,presioneelseguro(botOnrojo)y aprieteelgatillo

paradescargarla presiOny evitarel retroceso.

C6mo usar las puntas de rocio

La extensi6n paraboquillas deconexi6n r_,pidaie permite usar cuatro

puntas de roc[o diferentes. Siempre que est_activado el seguro del

gatillo de la pistola rociadora, se puedencambiar las puntasde roc[o

con la limpiadoraa presi6n en funcionamiento. Las puntas de rodo

tienen diferentespatrones de rociado como se ilustraa continuaci6n.

Para camhiar las puntasde rocio:

1. Desplace haciaatr_.sel anillo de conexi6n r_.piday tire de las

puntas de roc[o. Guarde las puntas de roc[o en el soporte

situado enel manubrio.

ADVERTENCIA

El chorro deagua a alta presi6n que este equipo

_ roduce, puedeatravesar la piel y los tejidos

subcut_.neos,provocando lesionesde gravedad que

ipodfian dar lugar a la amputaci6n de un miembro.

.NUNOAintercambiepuntasde rociosin haberaseguradoelcerrojode

seguridaddel gatillo.

.1/Otuerzalaspuntasderocioal rociar.

2. Seleccione la punta de rocio deseada:

•Paraenjuague suave, seleccione la punta de roc[o blanca

de 400.

•Parafregar la superficie, seleccione la punta de roc[o

amariJJade 15° o roja de 0°.

•Paraaplicar productos detergentes, seleccione la punta de

rocio negra.

LaPresi6nBaja

Negra

Usadapara aplicar

detergentes

C6mo utilizar la boquilla turbo

La boquilla turbo centfifuga una corfiente de 0° para proporcionar

un amplio e intenso patr6n de rociado circular que permite limpiar

grandessuperficies de forma r_,piday eficaz.

Una boquilla turbo puede eliminar f_.cilmente manchas dificiles de

grasay aceite en superficies de cemento, ladrillo y pl6,stico,as[

como decapar distintas superficies. [/O utilice la boquilla turbo

sobre materiales delicados, especialmente madera. Siempre que

utilice la boquilla turbo, empiecea trabajar a distancia,

aproxim_.ndosepoco a poco a la superficie hasta conseguir la

potencia limpiadora necesaria.Mantenga en movimiento la boquilla

turbo en todo momento. NUNCAinsista en un mismo punto. Pase

por encima de las manchas rebeldes aplicando trazos uniformes

repetidasveces hasta que desaparezcan.

ADVERTENCJA

El chorro deagua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

subcut_,neos,provocando lesionesde gravedad que

_ podr[an dar lugar a la amputaci6n de un miembro.

jLa boquilla a chorro produce un rociado con una

jpresi6n extremadamentealta, capaz de remover pintura

lY haceragujeros a tray,s de las superficies si la

isostiene demasiado cerca.

.SiempreasegQresedequelasuperficiequevaa limpiarnovayaaser

da5adapor elrociadodealtapresiOnhaciendounapruebaenun Area

escondida.

Para conectar la boquilla turbo ala pistola rociadora:

1. Desplacehacia atr_.sel anillo del conector r_.pidoy tire de la

punta de rociado. Guarde las punta de rociado en el soporte de

la manubrio.

2. Desplacehacia atr_,sel anillo, inserte la nueva boquilla a chorro

y suelte el anillo. Tire de la boquilla a chorro para comprobar

que est,, bien montada.

LaPresi6nAlta

40° Bianca

i m N I

15° Amarilla 0° Roja

3. Desplace haciaatr_,sel anillo, inserte la nuevapunta de roc[o y

suelte el anillo. Tire de la punta de roc[o para comprobar que

est,, bien montada.

Sugerenciasde uso

•Para una limpieza m_,sefectiva, mantenga la boquilla de rociado

de 20 a 61 cm (8 a 24 pulgadas) de la superficie de limpieza.

•Si coloca la boquilla de rociado demasiado cerca podrh dafiar la

superficie, especialmente cuando est6 usando el modo dealta

presi6n.

•NO coloque la boquilla a menos de 15 cm (6 pulgadas) cuando

est_ limpiando Ilantas.

3. El rociado de alta presi6n es m_,sefectivo cuando la punta de

la vara se encuentra entre 8 y 24 pulgadas de la superficie que

se est,, limpiando. Si coloca la boquilla a chorro muy cerca,

podfia dafiar la superficie que est,, limpiando.

NOTA:[/O se puede aplicar detergente con la boquilla turbo.

Limpieza y aplicaci6n del deteroente

PRECAUCI6H

Los productos qu[micos pueden provocar lesionesde gravedad

_V/oda5os matefiales.

.NUNCAutiliceliquidosc_usticoscon la limpiadoraa presi0n.

.UseEXCLUSIVAMENTEdetergenteso jabonesespecialesparala

limpiadoraa presi0n.Sigatodaslasinstruccionesdelfabricante.

Para aplicar el detergente, siga los siguientespasos:

1. Revise el uso de laspuntas de roc[o.

2. Prepare la soluci6n detergente siguiendo las instrucciones del

fabricante.

3. Coloque el extreme peque_odel filtro del tube de inyecci6n de

detergente dentro del contenedor del detergente.

NOTA:AsegQresede que el filtro est6 totalmente sumergido

mientras aplica el detergente.

AVISO

El contacto con el siJenciado_mperatura puede producir

da __.

.Cuandocoloqueelfiltro enla botelladeldetergente,coloqueeltube de

maneraquenoentreencontactoaccidentalmentecon elsilenciador

caliente.

4. AsegQresede que la puntas de roc[o negra est6 instalada en la

extensi6n para boquillas.

NOTA: NOse puedeaplicar detergente con las puntas de rocio de

alta presi6n (Blanca, Amarilla o Roja).

4. AsegQresede que la mangueradel jardin est,, conectadaa la

entrada de agua. Compruebe que la manguera de alta presi6n

est,, conectadaa la pistola rociadora y a la bomba. Abra la

alimentaci6n deagua.

AVISO

Usted deber_,conectar todas lasmangueras antes de darle

arranque al motor.

.Arrancarel motorsintenertodaslasmanguerasconectadasy sinel

suministrodeaguaABIERTO(ON)causar_elda_odelabomba.

.Elda_oa la limpiadoraa presi0n,resultadodeladesatenci0naesta

precauci0n,noser_cubiertoper la garantia.

5. Marcha el motor siguiendo las instrucciones de la secci6n

C6mo poner en funcionamiento la limpbdora a presi6n. 3.

6. Aplique el detergente sobre la superficie seca, comenzandoen

la parte inferior del _,reay dirigi_ndose haciaarriba, utilizando 4.

movimientos largos,parejos y superpuestos. 5.

7. Permita que el detergente penetre de 3 a 5 minutes antes de

enjuagar. Vuelva a aplicar cuando sea necesafio para evitar que 6.

la superficie se seque. NOpermita que el detergentese seque.

Si permite que el detergente se seque, la superficie podria

quedar con manchas.

IIVIPORTANTE:Usted deber_,lavar el sistema de inyecci6n de

quimicos despu6s de cada use colocando el filtro en un balde de

agua limpia y haciendo funcionar la m_,quinalimpiadora a presi6n

de 1 a 2 minutes en el mode de baja presi6n.

Enjuaoede la m quina limpiadora apresi6n

Para Enjuage:

1. Retire la punta de rocio negra para detergente de la extensi6n

para boquillas.

2. Seleccione e instale la punta de roc[o dealta presi6n que desee

siguiendo las instrucciones de C6mo usar /as puntas de rocfo.

3. Mantenga la pistola de rociado a una distancia segura del _,rea

que planearociar.

ADVERTENCJA

El retroceso de la pistola rociadora puede provocar

caidas.

.Utilice la limpiadora a presi0n desde una superficie estable.

.Extreme las precauciones si necesita utilizar la limpiadora a presi0n

desde una escalera, un andamio u otro lugar similar.

.Sujete firmemente la pistola rociadora con ambas manes cuando

aplique un rociado a alta presi0n para evitar lesiones cuando se

produzca el retroceso de la pistola.

Aumente (disminuya) la presi6n de rociado al darle vuelta a la

perilla (A) en la direcci6n de las manecillas del reloj (en

direcci6n opuesta). Use una presi6n m_,sbaja para lavarcosas

come carros o botes. Use una presi6n m6,salta para eliminar

pintura y grasade calzadas.

5. Aplique un rociado de alta presi6n en un b_reapeque_a,

despu_s revise si la superficie presenta da_os. Si no encuentra

da_os, puede continuar con el trabajo de limpieza.

6. Comience en la parte superior del _,reaque va a enjuagar,

dirigi_ndose haciaabajo con los mismos movimientos

superpuestos que utiliz6 para la limpieza.

Limpieza del tube de inyecci6n de deteroente

Si us6 el tube, debe lavarlocon agua limpiaantes de parar el motor.

1. Coloque el filtro y la inyecci6n de detergente en un balde Ileno

deagua limpia.

Quite la punta de roc[o de alta presi6n del prolongador de la

boquilla.

Seleccionee instalela puntade rocio negra(detergente)siguiendo

lasinstrucciones de la secci6n C6mousar /aspuntas de rocfo.

Lavede 1 a 2 minutes.

Pareel motor siguiendo las instrucciones de la secci6n C6mo

detener su limpbdora a presi6n y cierre la entrada de agua.

SIEMPREapunte la pistola rociador hacia una direcci6n

segura, optima el bot6n rojo y apriete el gatillo de la pistola

rociadora para liberar la presi6n.

J[VlPORTANTE:La pistola rociadoracontieneagua a altapresi6n incluso

cuandoel motor est6,apagadoy eltube deagua est,,desconectado.

ADVERTENCiA

jEIchorro de agua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

_ subcut_,neos,provocando lesionesde gravedad que

Ipodrian dar lugar a la amputaci6n de un miembro.

ILapistola rociadoracontieneaguaa alta presi6nincluso

con el motor paradey el agua desconectada,que puede

causarla herida.

.Mantengaconectadalamangueraa lam_quinao a la pistoladerociado

cuandoel sistemaest_presurizado.

.SlEMPREquepareel motor,apuntecon la pistolarociadorahaciauna

direcci0nsegura,presioneelseguro(bot(_nrojo)y aprieteelgatillo

paradescargarla presi0ny evitarel retroceso.

Sistema de enfriamiento autom_tico (alivio

t rmico)

Elagua que circula dentro de la bomba puedealcanzartemperaturas

entre los 125°-155°F si hace funcionar el motor de su m_,quina

limpiadora a presi6n de 3 a 5 minutes sin oprimir el gatillo de la

pistola de rociado. El sistema de enfriamiento autom_,ticase activa a

estatemperatura y enfria la bomba descargandoagua caliente en

el pise, evitande asi el dameinterne de la hemha.

ESPECJFICACJOHESDELPRODUCTO

Especificaciones de Ja m_quina Jimpiadora a

presion

Presi6n ........................................ 3,000 PSI

Velocidad de flujo ................................ 2,8 GPM

Mezcla de quimicos .................. Use seg_n instrucciones

Temperatura dei suministro

de agua ............................ Que no excedalos 100°F

Capacidadde la bomba de aceite .............. 0.28 I (9.6 fl. oz.)

Especificaciones del motor

Caballosde Fuerza .......................... 6.5 a 3600 rpm

Di6,metrode camisa .................... 68 mm (2,7 pulgadas)

Carrera .............................. 54 mm (2,1 pulgadas)

Desphzamiento ....................... 196 cc (12,0 pulgadas)

Bujia

Resistor: .................................. NGK BPR6ES

Calibrar Separaci6n a: ................. 0,028-0,031 pulgadas

(0,70-0,80mm)

Admisi6n ......................... 0,15 mm _+0,02 mm (fr[o)

Escape .......................... 0,20 mm _+0,02 mm (fr[o)

Capacidadde Gasolina ......................... 0.95 galones

Tipo de Aceite ................................ SAE10W-30

Esta limpiadora a presi6n est,. clasificada conforme a la norma

PW101 (comprobaci6n y clasificaci6n de rendimiento de

limpiadoras a presi6n) de laAsociaci6n defabricantes de bombas a

presi6n (Pressure Washer Manufacture Association, PWMA).

RESPOHSABILIDADESDELPROPIETARJO

Sigael programa de mantenimiento seg_n el n_mero de horas o

segQnel calendario, Io que sucedaprimero. Se requiere de servicio

con mayor frecuencia cuando opere la unidad en las condiciones

adversas descritas a continuaci6n.

Plan de mantenimiento

(

*Cambie el aceite del motor

_ f

*Revise/limpie ei filtro de la entrada de agua1

*Revise la manguera dealta presi6n

*Revise la manguera del detergente

.Revise la pistola aspersora y verifique que no hayafugas en

ei ensambiaje

*Limpie los residuos

*Compruebe ei filtro de aire

*Compruebe ei nivei de aceite

*Limpie el filtro de aire2

] i[i[ i[i[i[i[i, _ [U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[U[][][

*Cambiar el aceite del motor

*Limpie el recipiente para sedimentos

*Compruebey ajuste la bujia

*Servicio al sistema de la bujia1

*Limpie el dep6sito de combustible y el filtro

•Cambio del aceite de la bomba_

{i j j{{ { {il ]}i { j j {i j j j j j j j j j j j j j j j j j j j j j j j j j j

•Sustituya el filtro de aires

•Sustituya la bujia

•Compruebey ajuste el ralentP

•Compruebey ajuste de holgura de las v6Jvulas4

iiiiii iiii HH _ iiiiii iiii iiiiii iiii iiiiii iiii iiiiii iiii iiiiii iiii iiHHHHHHHHHU

•Limpie la c6,marade combusti6n4

!i__i_iiiiiiiiiiii[iii[iiii[iii_ii_iiiii[iii[i}}i_ii}}i[i_i{iii{i__jiiiiiiiiiiiiiiiiiiiHiiii[ii/iiiiiiiiiiiiiiiiiiiiiiiiii_ii{ii[i_____iii[ii_i_i_i_iiiiiiiiiii!iii_iiiiii}iiiiiii@}iiUiiii_!_!_!_!_!_!_!_!_!_!_!_!_iiiiii[!!{i/iiiiiHH_itiiiiiiii_iii{iii_iiiiiiii_iiiiiiiiiiiiiiiiiiiiiiiii_iiii_ii{iii_iii_i_iiiiiiiiiiiii[iii_i_ii_iii_iii_iiii_i!iiii_iiiii_iii_ii_iiiiiiiiii_ii_i_iii_ii@_i@_i@_i@_i@_i@_i_

•Compruebe eJtubo de combustibJe(sustituJr sJes

necesafio)_

Limpiar si estd obstruido. Remplazar si est4 perforado o roto.

2 Sustitt_yalo con mds frecuencia en condiciones de suciedad o polvo.

Sustituya tinicamente el elemento de papel.

4 Para reparar estos elementos, acuda al servicio t_cnico de su distribuidor.

Cambie el aceite despu_s de las primeras 50 horas de funcionamiento y luego,

cada 200 horas o 3 meses, Io que suceda antes.

Recomendacionesgenerales

El mantenimiento peri6dico mejorar_,el rendimiento y prolongar_,la

vida _til del limpiadora a presi6n. Si necesita asistencia, consulte

con un distribuidor de Sears o con otro distribuidor cualificado.

La garantiade la m_,quinalimpiadoraa presi6n NOcubre los

elementosque hansido sujetos a abuso o negligenciapor parte del

operador. Parahacerv_,lidala cobertura total de lagarantia,el

operadordeber_,mantener la lavadorade presi6ntai y como se indica

en ei manual,incluyendo su adecuadoalmacenamiento,como se

describeen la secci6nAlmacenamientoen el Inviernoy

Almacenamientoprolongado.

NOTA: Una vez al a_o, usted deber_,limpiar o remplazar la bujia y ei

filtro de aire. Una bujia nueva y un filtro de aire iimpio garantizan

una mezclade combustibb-aire adecuaday le ayuda a su motor a

funcionar mejor y a tenor una vida _til m6,sprolongada.

Control de emisiones

Cualquier estahlecimiento oindividuo especializado en la

reparaci6n de motoresque no scan de automoci6npuede

encargarse del mantenimiento,la sustituci6ny la reparaci6n de

los dispositivos y sistemas de controlde emisiones.No obstante,

para realizar la revisi6n gratuita de control de emisiones, deber_,

acudir a un distribuidor autorizado por el fabricante. V_ase Garantfa

de emisiones.

Antesde carlauso

1. Revise el nivel de aceite del motor.

2. Limpie los residuos.

3. Revise si existen da_os en el cohdor de la entrada deagua.

4. Revise si existen da_os en el manguerade alta presi6n.

5. Revise si existen fugas en el conjunto de la extensi6n para

boquilla y pistola.

6. Elimine el aire y los contaminantes de la bomba.

MANTENIMJENTODELA MAQUJNA

LIMPIADORAA PRESI6N

Limpie los residuos

Limpie a diario, o antes de cada uso, los residuos acumulados en el

limpiadora a presi6n. Mantengalimpias ias conexiones, los mueibs

y los mandos. Limpie todo resto de combustible de la zona que

rodea al sibnciador y de detr_,sdel mismo. Inspeccione las ranuras

para aire de enfriamiento y la apertura del limpiadora a presi6n.

Estasaperturas deber_,nmantenerselimpias y despejadas.

Mantenga limpios los componentes del limpiadora a presi6n para

reducir ei riesgo de sobrecabntamiento e ignici6n de los residuos

acumulados.

• Utilice un trapo h_medo para limpiar las superficies exteriores.

_acortar su vid

AVISO

El tratamiento inadecuad_iadora a presi6n puede

a_ .....

.NOinsertecualquierobjetoa tray,s de lasranurasdeenfriamiento.

•Puede usar un cepillo de cerdas suaves para retirar la suciedad

endurecida, aceite, etc.

•Puede usar una m6,quinaaspiradora para eliminar suciedad y

residuos sueltos.

Revisey limpie el coladorde entrada

Examineel colador de entrada de la manguera de jardin. Limpielo si

est,,tapado o remplaceio si est,, roto.

Revisela manguerade alta presi6n

Las mangueras dealta presi6n pueden desarrollar fugas debido al

desgaste, dobleces o abuso. Revise la manguera antes de cada uso.

Revise si existen cortes, fugas, abrasiones, levantamiento de la

cubierta, da_o o movimiento de los acophmientos. Si existe

cualquiera deestas condMones, remplace la manguera

inmediatamente.

ADVERTENCIA

EI chorro de agua a alta presi6n que este equipo

produce, puedeatravesar ia piel y los tejidos

subcut_,neos,provocando bsiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

*NUNCAreparela manguerade altapresi6n.Remplacela.

*Remplacelaconunamangueraquecumplaconlacapacidadminimade

presi6ndesu m_quinalimpiadoraa presi6n.

Revisela pistolay la extensi6nparaboquillas

Examinezle branchement du boyau au pistolet b.pulv6risation et

assurez-vous que b branchement est solide. Faites I'essai de la

d_tente en appuyant sur le bouton rouge et en vous assurant que la

d6tente revient b,sa position initiale Iorsque vous la reBchez. Vous

nedevriez pas _,treen mesure d'actionner la d_tente sansavoir

appuy_ sur le bouton rouge. Remplacezle pistolet b,pulv6risation

imm_diatement s'il @houe un de ces essais.

Mantenimientode laspuntasde rocio

Si siente una sensaci6n puisante al momento deapretar el gatilio de

la pistola rociadora, puedeque sea causadapor la presi6n excesiva

enla bomba. Lacausa principal de la presi6n excesiva en la bomba

es cuando la punta de rocio se encuentra atascadao tapada con

materiabs extra_os, tales como tierra, etc. Para corregir ei

problema, iimpie inmediatamentela puntade rocio siguiendo las

instrucciones siguientes:

1. Apague ei motor y ei suministro de agua.

2. SIEMPREapunte la pistola rociadora hacia una direcci6n

segura, optima el bot6n rojo y apriete ei gatillo de la pistola

rociadora para liberar la presi6n.

ADVERTENCIA

El chorro deagua a alta presi6n que este equipo

produce, puedeatravesar la piel y los tejidos

_ subcut_,neos,provocando bsiones de gravedad que

ipodrian dar lugara la amputaci6n de un miembro.

iLa pistola rociadoracontieneaguaa alta presi6nincluso

con el motor paradoy el agua desconectada,que puede

causarla herida.

.Mantengaconectadalamangueraa lam_quinao a la pistoladerociado

cuandoel sistemaest_presurizado.

.SlEMPREquepareel motor,apuntecon la pistolarociadorahaciauna

direcciOnsegura,presioneelseguro(botOnrojo)y aprieteelgatillo

paradescargarla presiOny evitarel retroceso.

3. Remueva la punta de rocio del extreme de la extensi6n para

boquillas.

4. Use un sujetapapeles peque_o para liberar cualquier material

extra_o que est_ tapando la punta de rocio (A).

5. Retire la extenddn para boquillaede la pietda.

6. Ueando una manguera de jardin, remueva cualquier deeecho

adicional, poniendo agua en la extenddn de la boquilh. Haga

eeto en un intervalo de 30 a 60 eegundoe.

7. Instale de nuevo la punta de rocio en la extensi6n.

8. Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

9. Aseg_resede que la manguerade jardin est,, conectada a la

entrada de agua. Compruebe que la manguera de alta presi6n

est,. conectadaa la pistola rociadora y a la bomba. Abra la

entrada de agua.

10. Encienda el motor siguiendo las instrucciones de la secci6n

CSmo arrancar su limpbdora a presiSn.

11. Pruebe la limpiadora a presi6n haciendofuncionar cada una de

las puntas de rocio de conexi6n r_,pidaque vienen con la

limpiadora a presi6n.

Mantenimiento de los anillos 'o'

Compre una O-Juego de Reparaci6nde Anillo en sus Sears locales

o Ilamando1-800-4-MY-HOME (469-4663) o en lineaen

www.sears.com. No se incluye con la arandela de la presi6n. Este

juego incluye los anillos del reemplazoO, arandeia de caucho y filtro

decala de agua. Refi6rasea la hoja de la instrucci6n proporcionada

enel juego para atender a su unidad'los anillos de s O.

ADVEBTEHCIA

_ l chorro de agua a alta pred6n que este equipo

produce, puedeatravesar ia piel y los tejidos

subcut_,neos,provocando iesiones de gravedad que

)odrian dar lugar a la amputaci6n de un miembro.

NUNCAreparaci6nquesalelasconexionescon selladordecualquier

tipo.Reemplaceelanillo '0' o elsello.

Mantenimiento de la bombade aceite

Cambiodo aceite de la bomba

Gambleel aceite despu6s de las primeras 50 horas de

funcionamiento y luego, cada 200 horas o 3 meses, Io que suceda

antes.

NOTA:AI cambiar el aceitede la bomba, use exclusivamente aceite

dealta calidad de viscosidad SAE30. NO utilice aditivos especiales.

Cambieel aceite comese indica acontinuaci6n:

1. Limpie la zona de alrededor del tap6n de vaciado de aceite de

lat6n que se encuentra en la parte inferior de la bomba.

2. Retire el tap6n de vaciado de aceite. Vacie todo el aceite de la

bomba en un recipiente homologado.

3. Cuando la bomba se haya vaciado completamente de aceite,

vuelva a colocar el tap6n de vaciado y apri_telo firmemente.

4. Limpie la zona de alrededor de lavarilla de nivel de aceite de la

bomba. Extraiga la varilla de nivel y Ilene la bomba con el

aceite recomendado (aproximadamente, 0.28 I o 9.6 oz.) hasta

que el nivel alcance la marca "Full" (Lleno) de la varilla.

5. Instale la varilla de nivel de aceite.

6. Limpie el aceite que se haya podido derramar.

MANTENIMIENTODELMOTOR 4. InstaleelvarillademedM6n,apfietefirmemente.

ADVERTENCJA

_jChispearinvoluntafio puedetener como resultado el

ffuegoo el golpe el_ctrico.

CUANDOAJUSTE O HAGA REPARACIONESA SU MAQUINA

LIMPIADORA A PRESI6H

,' Siempredesconecteelalambredela bujiay col6quelodondenopueda

entrarencontactoconlabujia.

CUANDOPRUEBE LA BUJiA DELMOTOR

,, Utiliceun comprobadordebujiashomologado.

.NOcompruebalachispasinla bujiainstalada.

Aceite

Recomendacionessohre el aceite

NOTA:Cuandoa_adaaceite al c6,rterdel motor, utilice s61oaceite

detergentede automocidn paramotores de cuatro tiempos dealta

calidad con clasificacidn deservicio API SJ o SLy viscosidad SAE

10W-30. NOutilice aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabh siguiente.

-20 0 20 40 60 80 100°F

-30 -20 -10 O 10 20 30 40°C

TemperaturaArnbiente

NOTA: Lasotras viscosidades que se indican en la tabh se pueden

utilizar siempre que latemperatura media de su zona est6 dentro de

los limites recomendados.

Comprohaci6n del nivel de aceite

Compruebeel nivel de aceite antes de cada uso o cada 8 horas de

funcionamiento, como minimo. Rellenesi es necesario.

1. Coloque el limpiadora a presi6n sobre una superficie nivelada.

2. Retire la varilla de medici6n y limpie la varilla de medici6n.

Instale el varilla de medici6n. Quite y verifique nivel del aceite.

3. Compruebe que el aceite hasta la marca "Full" de la varilla de

medici6n. Instale el varilla de medici6n, apriete firmemente.

Adici6nde aceite del motor

1. Coloque el limpiadora a presi6n sobre una superficie nivelada.

2. Compruebe el nivel de aceitetal como se indica en la secci6n

Comprobaci6n de/nivel deaceM.

3. Au besoin, videz lentement I'huile dans I'orifice de remplissage

d'huile, jusqu'b,ce qu'elle d_borde par I'orifice du couvercle de

remplissage d'huile.

CamhJode aceJtedel motor

Cambieel aceite del motor despu_s de las primeras 20 horas y cada

100 horas o 6 meses a partir de ese momento. Si est,, utilizando su

m_,quinalimpiadora a presi6n bajo condiciones de extrema suciedad

o polvo, o en un clima demasiado caliente,haga el cambio de aceite

con mayor frecuencia.

AVISO

Eviteel contacto prolongado o repetido de piel con aceite usado

de motor.

.Elaceiteusadodel motorha sido mostradoalcancerde lapielde la

causaenciertosanimalesdellaboratorio.

.Completamentelavadoexpuso_reascon eljabOny el agua.

MANTENERFUERADELALCANCEDELOS NINOS.NO

CONTAMINE.CONSERVELOSRECURSOS.DEPOSITEEL

ACEITEUSADOEN UN PUNTODERECOGIDA.

Cambieel aceite con el motor caliente despu_s del funcionamiento,

como se indica a continuaci6n:

1. Desconecteahmbre de bujia y Io mantiene lejos del bujia.

2. Coloque un recipiente adecuado debajo del motor para recoger

el aceite usado. Quite la varilla de nivel de aceite (A), el tap6n

devaciado (B) y la arandela.

Limite superior

Limite inferior

3. Vacie completamente el aceite. Vuelva a colocar el tap6n de

vaciado y la arandela.Apriete firmemente el tap6n de vaciado.

4. Coloquela limpiadoraa presi6n en una superficie plana.

5. Vierta lentamente aceite en la abertura de llenado (C). Haga

pausas para permitir que el aceite se deposite. Llene hasta el

borde del orificio de Ilenado.

6. Enrosque la varilla de nivel de aceite y apri_tela firmemente.

7. Limpie los residuos de aceite.

8. Conecte de nuevo alambre de bujia al bujia.

Serviciodel depuradorde aire 7.

Su motor no funcionar_,adecuadamentey puede da_arsesi usted Io

hacefuncionar con un depurador de aire sucio.

Limpie elfiltro deaire cada50 horasdefuncionamientoo cadatres 8.

meses,Io que sucedaantes.Suministre serviciom_,sfrecuentementesi

la unidadfunciona bajocondicionesde muchasuciedado polvo. Cambie

elfiltro de papelcada300 horaso una vezala_o, Io que sucedaantes.

Los repuestosse encuentrandisponiblesen su centrodeservicio local

Sears.

Paradar servicio al filtro deaire, siga los pasos que se detallana

continuaci6n:

1. Quite la tuerca de mariposa (A) de la tapa del filtro de aire (B)

y quite latapa.

Utilice un trapo h_medo para eliminar la suciedad desde el

interior de la base y latapa del filtro de aire. No deje que la

suciedad entre por el conducto de aire que va hasta el

carburador.

Coloque el elemento de espuma del filtro de aire sobre el

elemento de papel y vuelva a montar el conjunto del filtro de

aire. AsegQresede que la junta situada bajo el filtro de aire est_

bien colocada. Apfiete firmemente la tuerca de mariposa del

filtro deaire.

9. Instale la tapa del filtro de aire y apriete firmemente su tuerca

de mariposa.

NOTA:Usted puede comprar los elementos del filtro de aire nuevos

Ilamandoal 1-8OO-4-1ViY-HOME(469-4663).

Remplace la bujia

Chequey ajusta la buj[a anualmente o cada 100 horas de operaci6n.

Remplacela buj[a anualmente o cada 300 horas de operaci6n.

1. Limpie el _,reaalrededor de la buj[a.

2. Retire y revise la buj[a.

3. Cambie la buj[a si los electrodos est_,ndesgastados, o si el

aislador est,. roto o partido.

4. Revise la separaci6n del electrodo con un calibrador de

alambre y ajuste la separaci6n a 0.028-0.031 pulgadas (0.70-

0.80 mm), si es necesafio.

2. Quite la tuerca de mariposa (C) del filtro de aire (D) y quite el

filtro.

3. Quite el filtro de espuma (E) del filtro de papel.

4. Inspeccioneambos elementosdel filtro de aire. Sustit_yalos si

presentan da_os.

5. Limpie el elemento de papel del filtro de aire golpete_,ndolo

contra una superficie dura para eliminar la suciedad.

Alternativamente, sople a trav_s del elemento del filtro con aire

comprimido (a no m_,sde 30 psi) desde el interior.

IMPORTANTE:NUNCAcepille el elemento para eliminar la suciedad,

s61oconseguifia incrustarla en las fibras.

6. Limpie el elemento de espuma del filtro de aire enagua

templada con jab6n,acl_,reloy s_quelo completamente.

Alternativamente, I[mpielo con un disolvente no infiamable y

d_jelo secar. Sumerja el elemento deespuma en aceite de

motor limpio y esct_rralopara eliminar el exceso de aceite.

IMPORTANTE:El motor producir_,humo si la espuma contiene

demasiado aceite.

5. Instale la bujia y aprietela firmemente.

NOTA:Puedeadquirir nuevos bujiaal n_mero telef6nico

1-8OO-4-MY-HOME(46g-4663).

Carburador

Si usted cree que su carburador necesita ajuste, visite su centro de

servicio Sears m_,scercano. El funcionamiento del motor podfia

resultar afectado a altitudes por encima de 5000 pies. Para

operaciones a elevacionesmayores, p6ngase en contacto con el

centro deservicio Sears m6,scercano.

Serviciodel apaoachispas

El motor de su unidad no viene equipado def_,bricacon un

apagachispas. En ciertas _.reas,es ilegai operar motores que no

tengan apagachispas. Revise las leyesy regulaciones locales. Si

necesita apagachispas, Io puede comprar en su centro de servicio

Sears m_,scercano. Para obtener ei n_mero de parte Ilameal

1-800-4-MY-HOME(469-4663).

Deber_,suministrafle servicio al apagachispas cada 100 horas para

conservario en buenas condiciones defuncionamiento.

Si el motor ha estadofuncionando el silenciador estar_,bastante

caliente. Deje que el silenciador se enfrie para poder darle servicio al

apagachispas.

ADVERTENCJA

El contacto con la zona del silenciador puede producir

quemaduras graves.

Los gasesy ei caior de escape pueden inflamar los

_ ateriales combustibles y las estructuras o da_ar ei

dep6sito de combustible y provocar un incendio.

.NO toque las superficies calientes y EVITElos gases del escape a alta

temperatura.

.Permita que el equipo se enfrie antes de tocarlo.

.Deje un espacio minimo de 152 cm (5 pies) alrededor del limpiadora a

presi6n, incluida la parte superior.

.El C6digo de Normativa Federal (CFR,Titulo 36: Parques, Bosquesy

Propiedad PQblica)obliga a instalar una pantalla apagachispasen los

equipos con motor de combusti6n interno y a mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestal de la USDA.En el Estado de California,

la ley exige el uso de una pantalla apagachispas (Secci6n 4442 del

C6digo de Recursos PQblicos de California). En otros estados puede

haber leyes similares en vigor.

1. Quite los cuatro tornillos de 5 mm (A) del protector del

silenciador (B) y retire el protector.

2. Quite latornillo de4 mm (C) del apagachispas (D) y separe

estedel silenciador.

3. Utilice un cepillo para eliminar la carbonilla acumulada en la

pantailadei apagachispas. Tengacuidado de no da_ar la

pantalla.

IMPORTANTE:La pantalla del apagachispas no debeestar rota ni

agujereada. Sustituya ei apagachispas si presentada_os.

4. Monte el apagachispas, el protector dei silenciador, ei deflector

deescape y ei silenciador siguiendo ei orden inverso de

desmontaje.

Limpieza del recipiente para sedimentos

1. Sit_e la v_,lvulade combustible en la posici6n "Off" y retire

despu_s ei recipiente para sedimentos (,J)y la junta t6rica (1().

2. Laveel recipiente y la junta t6rica con disolvente no inflamable.

Sequea fondo.

3. Coloque la junta t6rica en la v6Jvulade combustible e instale ei

recipiente parasedimentos. Apriete firmemente ei recipiente

parasedimentos.

4. Sit_e la v_.ivulade combustible en la posici6n "On"y

compruebe si hay fugas. En caso afirmativo, sustituya la junta

t6rica.

DESPUESDECADAUSO

No deber_,haber agua en la unidad por largos periodos de tiempo.

Los sedimentos de minerales se pueden depositar en partes de la

bombay "congelar" su funcionamiento. Llevea cabo estos

procedimientos despu_s de cada uso:

1. Pareel motor, cierre la alimentaci6n de agua,apunte con la

pistola rociadora hacia una direcci6n segura, pulse el bot6n

rojo y apriete el gatillo paradescargar la presi6n. Dejeenfriar

el motor.

ADVERTENCJA

El chorro de agua a alta presi6n que este equipo

produce, puede atravesar la piel y los tejidos

_ ubcut_,neos,provocando lesiones de gravedad que

_odrian dar lugar a la amputaci6n de un miembro.

La pistola rociadoracontieneagua a altapresi6n incluso

con el motor paradoy elagua desconectada,que puede

causarla herida.

*Mantengaconectadala mangueraa lam_quinao a lapistoladerociado

cuandoel sistemaest_presurizado.

*SlEMPREquepareel motor,apunteconlapistolarociadorahaciauna

direcciOnsegura,presioneel seguro(botOnrojo)y aprieteel gatillo

paradescargarlapresiOny evitarel retroceso.

2. Desconecte manga del fusil del rodo y salida alta de presi6n

en la bomba. DesagiJeagua de la manga, del fusil, y de la

extensi6n de boquilla. Use un harapo paraquitar la manga.

3. Saquetodos los liquidos de la bomba halando la manila de

retroceso aproximadamente 6 veces. Estodeber_,evacuar la

mayoria del liquido de la bomba.

4. Enrosque la manguerade alta presi6n en la abrazaderade la

manguera de la asa.

5. AImacene la unidad en una _,realimpia y seca.

6. Si planeaalmacenar la unidad por m_.sde 30 dias, vea la

secci6n Almacenamiento Prolongado en pr6xima p6,gina.

ADVERTENCJA

La gasolina y sus vapores son extremadamente

infiamables y explosivos.

El fuego o una explosi6n pueden causar quemaduras

severase inclusive la muerte.

CUANDOALIViACENE0GUARDEEL EQUIPOCON COMBUSTIBLE

EN ELTANQUE

*AImacenealejadode calderas,estufas,calentadoresdeagua,secadoras

deropau otros aparatoselectrodom_sticosqueposeanpilotosu otras

fuentesde ignici6n,porqueellospuedenencenderlosvaporesde la

combustible.

ALMACEHAMJEHTO PARA IHVJERHO Proteja el sistema de combusUble

AVISO

Usted deber_,proteger su unidad de las temperaturas de

_elamiento.

.Sino Io hace,da_ar_permanentementela bombayla unidadno podr_

funcionar.

.Lagarantianocubreelda_ode launidadocasionadoporcongelamiento.

Para proteger la .nidad de las temperaturas de congelamiento:

1. Siga los pasos 1-4 en la secci6n previa Oespuesde CadaUso.

2. Utilice un protector de bomba, disponible en Searscon el

nQmerode cat_Jogo6039 para cuidar la bomba. Aqu61protege

a la unidad contra el congelamiento y lubrica tanto los pistones

como los empaques.

3. Si el protector de bomba no est,. disponible, conecte untramo

de 3 pies de manguera de jardin a la entrada de agua.Vierta

anticongelante RV (anticongelante sin alcohol) en la manguera.

Jale la manija de arranque dos veces. Desconecte despu_s la

manguera de 3 pies.

4. AImacenela unidad en una _,realimpiay seca.

ALMACENAMIENTOPROLONGADO

Si usted no planea usar la m_,quinalimpiadora a presi6n por m6,sde

30 dias, deber_,preparar el motor para un almacenamiento

prolongado.

Es importante evitar la formaci6n de dep6sitos de goma en las

partes esenciales del sistema del combustible tales como

carburador, filtro del combustible, manguera o tanque del

combustible durante el almacenamiento.Tambi_n, la experiencia

indica que los combustibles con mezclasde alcohol (llamados

gasohol, etanol o metanol) pueden atraer la humedad, Io que Ilevaa

la separaci6n y formaci6n de _,cidosdurante el almacenamiento. La

gasolina _,cidapuede da_ar el sistema del combustible de un motor

durante el almacenamiento.

ADVERTENCIA

,4_ jLa gasolinay sus vapores son extremadamente

infiamables y explosivos.

Elfuego o una explosi6n pueden causar quemaduras

severase inclusive la muerte.

CUAHDO ALIViACEHE 0 GUARDE EL EQUIPO COH COMBUSTIBLE

EN EL TANQUE

*Almacene alejado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodom_sticos que posean pilotos u otras

fuentes de ignici0n, porque ellos pueden encender los vapores de la

combustible.

CUANDO VACJEELDEPOSITODE COMBUSTIBLE

*Apagueel lavadora de presi0n (posici0n OFF)y d_jelo enfriar al rnenos

por 2 minutos antes de remover la tapa de la combustible. Afloje la

tapa lentamente para dejar que la presiOn salga del tanque.

.Vacie el dep0sito de combustible a la intemperie.

.Mantenga la combustible alejada de chispas, llamas abiertas, pilotos,

calor y otras fuentes de ignici0n.

.NO encienda un cigarrillo o fume.

Aditive para combustible:

Siva a usar aditivo para combustible, Ilene el tanque de

combustible con gasolina fresca. Si eltanque est,, parcialmente

Ileno, el aire del tanque va a promover el deterioro del combustible

durante el almacenamiento. El motor y el combustible pueden ser

almacenados hasta 24 meses con aditivo.

•Deposite el aditivo para combustible siguiendo las instrucciones

del fabricante.

•AsegQresede tener conectado y ABIERTOel suministro de agua

ala entrada de la bomba.

•Pongaen funcionamiento el motor en un _,readescubiertapor 10

minutos paraasegurarsede que lagasolina tratada ha

remphzado la gasolina no tratada del carburador.

• Pare el motor y sit_e la palanca de la v6,1vulade combustible en

la posici6n "Off".

Vaciado del depbsito de combustibley del carburador:

Si no utiJizaaditivos parael combustibJe,vacie todo el combustibJe

del dep6sito y el carburador.

• Coloque un recipiente homologado bajo el carburador y utilice

un embudo para no derramar el combustible.

• Quite el tornillo devaciado del carburador (A) y el recipiente

para sedimentos (B) y sit_e la palanca de la v6,1vulade

combustible en la posici6n "On".

• Una vez vaciado todo el combustible, vuelva a montar el tornillo

devaciado y el recipiente para sedimentos y apri_telos bien.

Cambiode aceite del motor

Con el motor todavia caliente, drene el aceite de la caja del

cigiJe_al.Vuelva a Ilenarlo con el grado de aceite recomendado. Vea

Cambio deAceite del Motor en la secci6n Mantenimiento del Motor.

Aceite eJ all,metro interior deJ ciJindro

• Retire la bujia. Rocie aproximadamente 1 cuchar6n deaceite

limpio para motor dentro del cilindro. Cubra el orificio de ia

bujia con un trapo. Hale la manija de retroceso lentamente para

distribuir ei aceite. Evite el rociado dei orificio de la bujia.

• Instale la bujia. NOconecte el alambre de la bujia.

Protecci6n de Jabomba

Para proteger la bomba frente a los da_os que causan los

dep6sitos minerales o la congelaci6n, use PumpSaver, nQmerode

cat_,logo6039, para cuidar la bomba. Estoevita los da_os

derivados de la congelaci6n y lubrica los pistones y las juntas.

AVISO

Usted deber_,proteger su unidad de las temperaturas de

co_eiamiento.

Sino Io hace,da_ar_permanentementela bombayla unidadno podr_

funcionar.

Lagarantianocubreelda_ode launidadocasionadoporcongelamiento.

NOTA: El PumpSaverest_,ndisponible s61ocomo un accesorio

opcional. NOes incluido con la arandela de la presi6n. Avise el m_,s

cercano servicio autorizado central para comprar PumpSaver.

AI uso el PumpSaver,cerci6resela arandelade la presi6n se apagay

desconectadel agua del suministro. Leay sigatodas instrucciones y

hs advertenciasdadasen el contenedorde PumpSaver.

Otrassugerenciasparael aimacenamiento

1. NO guardecombustible de unatemporada a otra a menos que

Io hayatratado como se indica en la secci6n Aditivo para

combustible.

2. Reemplace la canecade gasolina si comienza a oxidarse. El

6xido y/o la suciedad en la gasolina le causar_,problemas.

3. Cubra su unidad con una cubierta de protecci6n adecuada que

no retenga humedad.

ADVERTEHCIA

Las cubiertas para almacenamiento pueden ser

infiamables.

NOcoloqueunacubiertaencimadeun limpiadoraa presi6ncaliente.

DejequelaunidadseenfrieIo suficientementeantesde quelecoloque

lacubierta.

4. AImacene la unidad en un _,realimpia y seca.

Problema

LabombapresentaJos

siguientesproblemas:no

producepresibnoproduceuna

presibnerrada,traqueteo,

p6rdidade presibn,hajo

volumendeagua.

El dotergentenosemezcJacon

el rociado.

EJmotorfunciona bJencuandono

Uene cargas, porefunciona"mar'

cuaildo se coileota uila carga.

EJmotornoarranca;oarrancay

funcionareal.

El motor so apaga durante la

operacibn.

EI motor no tiene fuerza.

El motor intenta estabiiizarse o

su funcionamientono es

constante.

Causa

1. Esta usando Ja boquJJJa de baja presJon

(negra),

2, La entrada de agua est_ bioqueada,

3, Suministro de agua inadecuado,

4. La manguera de entrada est,, doNada o

presentafugas.

5. El colador de la manguera de la entrada de

aguaest,, tapado.

6. El suministro de agua est,, por encima de

los 100°F.

7. La manguera de alta presi6n est,, Noqueada

o presentafugas.

8. La pistola presentafugas.

9. La boquilla est,, obstruida.

10. Bomba defectuosa.

1. Eltubo de succi6n de detergente no estb,

sumergido.

2. Elfiltro de qu{micos est_,tapado.

3. Est,, usando la boquilla de alta presi6n.

La velocidad del motor es demasiado lent&

Soluci_n

1. Cambie la boquilla a una de las tres boquillas de

alta presi6n.

2. Limpie la entrada.

3. Proporcione fiujo deagua adecuado.

4. Estire la manguera deentrada, coloque un

parche en la fuga.

5. Revisey limpie el colador de la manguera de

entrada.

6. Proporcione suministro de agua m_,sffia.

7. Retirelas obstruccionesdela manguerade

saJida.

8. Remplacela pistola.

9. Limpie la boquilla.

10. P6ngase en contacto con el centro deservicio

Sears.

1. Coloque el tubo de succi6n de detergente en el

detergente.

2. Limpie o remplace el filtro/tubo de succi6n de

detergente.

3. Use la boquilla de baja presi6n (negra).

Mueva el control de la v_Jvulade regulaci6n a la

posM6n FAST(RAPIDO). Si el motor continua

funcionando mal, p6ngase en contacto con el centro

de servicio Sears.

1. Bajo nivel de aceite.

2. Depurador deaire sucio.

3. Sin gasolina.

4. Gasolinavieja.

5. Elalambre de Jabujh no estb,conectado a Ja

bujh.

6. Buj{a mala.

7. Agua en la gasolina.

1. Llene la caja del cigiJe_alhasta el nivel correcto.

2. Limpie o remplace el depurador de aire.

3. Llene eltanque de combustible.

4. Drene el tanque de gasolina; II_nelo con

combustible fresco.

5. Conecte el alambre a la buj{a.

6. Remplacela buj{a.

7. Drene el tanque de gasolina; II_nelo con

combustible fresco.

10.

11.

Sin gasolina.

Filtro de aire sucio.

Cebador abierto demasiado rb,pido.

Estranguhci6n excesivao inundado.

Mezcla de combustible demasiado tic&

V_,lvulade entradatrabada en la posici6n

abierta o cerrada.

El motor ha perdido compresi6n.

8. Abra el cebador por completo y haga girar el

motor.

9. P6ngase en contacto con el centro deservicio

Sears.

0. P6ngase en contacto con el centro deservicio

Sears.

1. P6ngase en contacto con el centro deservicio

Sears.

Llene el tanque de combustible.

Remplaceel filtro deaire.

Mueva el cebador a la posici6n intermedia hasta que

el motor funcione normalmente.

Sears,RoebuckandCo.,U.S.A.(Sears),CaliforniaAir ResourcesBoard(Consejode RecursossobreeJARede CaJifornia,gARB,per

sussigJasen ingJ_s)y UnitedStatesEnvironmentaJProtectionAgency(AgenciadeProteccignAmbientaJdeEE.UU., EPA,persus

siglasen ingles).

DeclaracigndegarantJadel sistemadecontrolde emisiones

(derechosyobligacionesdel propietarioparala garantiacontradefectos)

CaliforniaAir ResourcesBoard(gARB),U.S. EPAy Searsle explicana continuaci6n

la garantiadelsistemade control de emisionesde su pequefiomotor para m_.quinas

de servicio(SORE,SmallOffroadEngine).EnCalifornia,los modelosde pequeSos

motorespara m_.quinasde servicioa partir del aSo2006 debenestardiseSados,

fabricadosy equipadosconformea los exigentesest_.ndaresde luchacontrala

contaminaci6ndel Estado.

Enotras regionesde EstadosUnidos, los nuevosmotorespara interioresde

ignici6n por chispacertificadosparamodelos a_o 1997y posterioresdeben

cumplir con normassimilares establecidaspor la EPAde EE.UU.Searsdebe

garantizarel sistema de control de emisionesde su motor para los periodos

indicados a continuaci6n, siemprey cuando no sehaya abusado,descuidadoo

dado mantenimientoincorrecto al motor pequeSopara exteriores.

Su sistema decontrol de emisionesincluyepiezascomoel carburador,elfiltro de

aire, el sistemade arranque,el tubo de combustible,el silenciadory el convertidor

catalitico.Tambi@puedeincluir conectoresy otros conjuntosrelacionadoscon las

emisiones.

Cuandoexistauna condici6n que puedaser cubierta por la garantia,Sears

reparar_el motor pequefio paraexteriores sin costo alguno, incluyendoel

diagn6stico, las partesde repuestoy la mano de obra.

Coberturade la garantia deSears, Roebuckand Co. contradefectosen el

control deemisiones

Lospequefiosmotorespararn_tquinasde servicioest_tngarantizadoscontradefectos

de las piezasde control deemisionesduranteunperiododedos aSos,conformea las 2.

siguientesdisposiciones.Sicualquierpiezadel motorcon coberturaesdefectuosa,

ser_reparadao sustituidapor Sears.

Responsabilidades delpropietariopara la garantia

Como propietariodelmotor pequeSopara exteriores,usted esresponsablede

realizarlas actividadesde mantenimientorequeridasquese indicanen

Instruccionesde usoy mantenimiento.Searsrecomiendaque conservetodos los 3.

recibosquecubran el mantenimientode su motor peque_opara exteriores,pero

Searsno puedenegarlagarantiasolamentepor la faltade recibosni por su

imposibilidad de garantizarla realizaci6nde todas lasactividadesde

mantenimientoprogramadas.

Como propietariodel motor pequeSopara exteriores, ustedsiempredebetener

en cuentaque Searspodr4,negar la coberturade la garantiasi su motor peque_o 4.

paraexteriores o una partedel raising presentafallas debidoa abuso,descuido,

mantenimientoincorrecto o modificacionesno aprobadas.

Ustedesresponsablede presentarsu motor pequeSopara exterioresa un

distribuidor autorizado de servicio de Searsaprobadotan pronto como se

presenteel problema.

Lasreparacionescubiertaspor la garantiase Ilevar_.na caboen un plazo

razonable,no superior a 30 dias en ningOncaso.

Si tiene algunapreguntacon respectoa sus derechosy responsabilidadespara la 5.

garantia,p6ngaseen contacto con un representantede servicio Searsal 1-800-

469-4663.

La garantiade emisiones esuna garantiacontra defectos.Losdefectos sejuzgan

en funci6n del rendimientonormal del motor. La garantiano depender_,de

ningunaprueba de emisionesen funcionamiento.

Disposiciones de la garantia de Sears, Roebuckand Co. contra defectosen el

control deemisiones

Lassiguientesson disposicionesespecificasrelacionadascon la coberturade la

garantiacontra defectosen el control de emisiones.Se a_adea la garantiade

motoresde Searspara motores no regulados,que figura en las Instrucciones de

usoy mantenimiento.

1. Partesgarantizadas

La coberturabajoesta garantiaincluye solamenteaquellaspartes quese 6.

enumerana continuaci6n (las partes delsistema de control de emisiones)

en la medida quedichaspartes hayanestadopresentesen el motor

adquirido.

a. Sistemade medici6n de combustible

Sistemade enriquecimientoparaarranqueen frio

o Carburadory partesinternas

o Bomba de combustible

o Tubo de combustible,acoplamientosdel tubo de combustible,

abrazaderas

o Dep6sitode combustible,tap6n y cadena

o Botede carbono

b. Sistemade inducci6nde aire

o Filtro de aire

o Colectorde entrada

o Linea de purga y ventilaci6n

c. Sistemade ignici6n

o Bujias

o Sistemade ignici6n por magneto

d. Sistemacatalizador

* Convertidorcatalitico

o Colectorde escape

o Sistemade inyecci6n de aire o v_.lvulapor impulsos

e. Distintos elementosutilizadosen los sistemas anteriores

o V_.lvulase interruptoresde vacio,temperatura, posici6ny de

detecci6nde tiempo

* Conectoresy conjuntos

Vigenciade la cobertura

Searsgarantizaal propietario inicial y a cada cornprador subsiguienteque

las partesgarantizadasestarAnlibres de defectosen materialyen mano de

obra,que ocasionenfallasde laspartesgarantizadasdurante un periodode

dosa_os a partir de la fecha en que el motor sea entregadoal comprador

minorista.

Nohabr_cargos

La reparaci6no reernplazode cualquierpartegarantizadase realizar_,sin

cargoalguno parael propietario,incluyendolamanode obra de diagngstico

quederiveen ladeterminaci6nde queuna partegarantizadaest,.defectuosa,

si la laborde diagn6sticose realizaen un Centrode servicioSearsaprobado.

Reclamosyexclnsionesdecobertnra

Los reclamosvinculadoscon lagarantiasepresentar_.nconforrnealas

disposicionesde la P61izade garantiadeSears.La coberturade la garantia

seexcluir_,para aquellasfallas de partesgarantizadasque no seanpartes

originalesde Sears o debidoa abuso, descuidoo mantenimientoincorrecto,

seg0nseestableceen la P61izadegarantiade motoresde Sears.Searsno

es responsablepor la coberturadefallas de partesgarantizadasocasionadas

por el usode pares adicionales,no originales o modificadas.

IVlantenimiento

Cualquierparte garantizadacuyo reernplazono est_prograrnadocomo

mantenimientorequeridoo que est_programada0nicamentepara

inspecci6nfrecuentecon el fin de"reparar o reemplazarconformesea

necesario",estarAgarantizadaen cuantoa defectospor el periodo de la

garantia.Cualquierpartegarantizadacuyo reemplazoest_programado

como mantenimientorequeridotendr_,solamenteuna garantiacontra

defectos0nicamentepor el periodo hastael primer reemplazoprogramado

para esaparte. Sepodr_,utilizar cualquierparte de repuestoque tenga un

rendimientoy durabilidadequivalentes,al realizarcualquier actividadde

mantenimientoo reparaci6n.El propietario esresponsablede realizartodo

el mantenimientorequerido,seg0n se defineen Instruccionesde usoy

mantenimientode Sears.

Coherturaconsigniente

La coberturabajo la presentese arnpliar_a lafalla de cualquiercornponente

del motor provocadapor un desperfectoen cualquierparte garantizadaque

siga gozandode la cobertura de la garantia.

En EE.UU.y Canad_contamoscon una linea de emergencialas 24 horas (1-800-469-4663), queofrece un ment]de mensajespregrabadoscon informaci6n sobre

mantenimientode productos.

Informaci6n sobre emisiones

Los motores con certificaci6n de cumplimiento de la normativa

sobre emisiones del California Air ResourcesBoard (CARB) deben

mostrar informaci6n sobre el periodo de durabilidad de las

emisiones y ei [ndice de aire. Elfabricante del motor ofrece esta

informaci6n al consumidor medianteetiquetas de emisiones. La

etiqueta de emisiones del motor contiene la informaci6n de

certificaci6n.

El Per[odode Durabilidadde las Emisionesindicael n_mero de

horas durante las cuales ei motor puedefuncionar cumpliendo las

normas sobre emisiones, siempre que se realicen las operaciones

de mantenimiento que se detallan en las instrucciones de uso y

mantenimiento. Se utilizan las siguientes categofias:

Moderado: El motor est,, certificado paracumplir la normativa

sobre emisiones durante 125 horas de funcionamiento real.

Intermedio: El motor est,. certificado paracumplir la normativa

sobre emisiones durante 250 horas de funcionamiento real.

Prolongado:El motor est,. certificado paracumplir la normativa

sobre emisiones durante 500 horas de funcionamiento real.

Por ejemplo, un cortac6sped con operario a piese suele utilizar

entre 20 y 25 horas al a_o. Por tanto, el Periodo de Durabilidad de

las Emisiones de un motor con clasificaci6n intermedia equivaldfia

a 10-12 a_os.

Algunos motores cuentan con la certificaci6n de cumplimiento de la

fase 2 de las normas sobre emisiones de la United States

Environmental Protection Agency (USEPA,Agencia estadounidense

de protecci6n del medioambiente ). En el caso de los motores con

certificaci6n de fase 2, el periodo de cumplimiento de la normativa

sobre emisiones que figura en la etiqueta de cumplimiento de

emisiones indica el n_mero de horas de funcionamiento durante las

cualesei motor ha demostrado cumplir los requisitos federales

sobre emisiones.

Paramotores de menos de 225 cc:

CategoriaC = 125 horas

Categofia B = 250 horas

CategofiaA = 500 horas.

Paramotores de 225 cc o m6,s:

CategofiaC = 250 horas

Categofia B = 500 horas

CategofiaA = 1000 horas.

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair - in your home -of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /Trademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de F&brica /SM Marca de Servicio de Sears Brands, LLC

Craftsman 580752360 User Manual PRESSURE WASHER Manuals And Guides L0808175

CRAFTSMAN Power Washer, Gas Manual L0808175 CRAFTSMAN Power Washer, Gas Owner's Manual, CRAFTSMAN Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
