Operator's Manual

7.0 HORSEPOWER

2900 PSI

2.3 GPM

Model No. 580.752410

HOURS: Mort. = Fri. 8 a.m. to 5p.m. (CT)

WARNING

Before using this product, read this

manuN and follow all Safety Rules

and Operating instructions.

I!] ADVERTEN ClA

Antes de utilizar el producto, lea este

manuN y siga todas las Reglas de

Seguridad e Instrucciones de Uso.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Part No. 195885GS Draft 5 (]l 11,2005)

oSafety

oAssemNy

oOperation

oNaintenance

o Parts

oEspaSoN

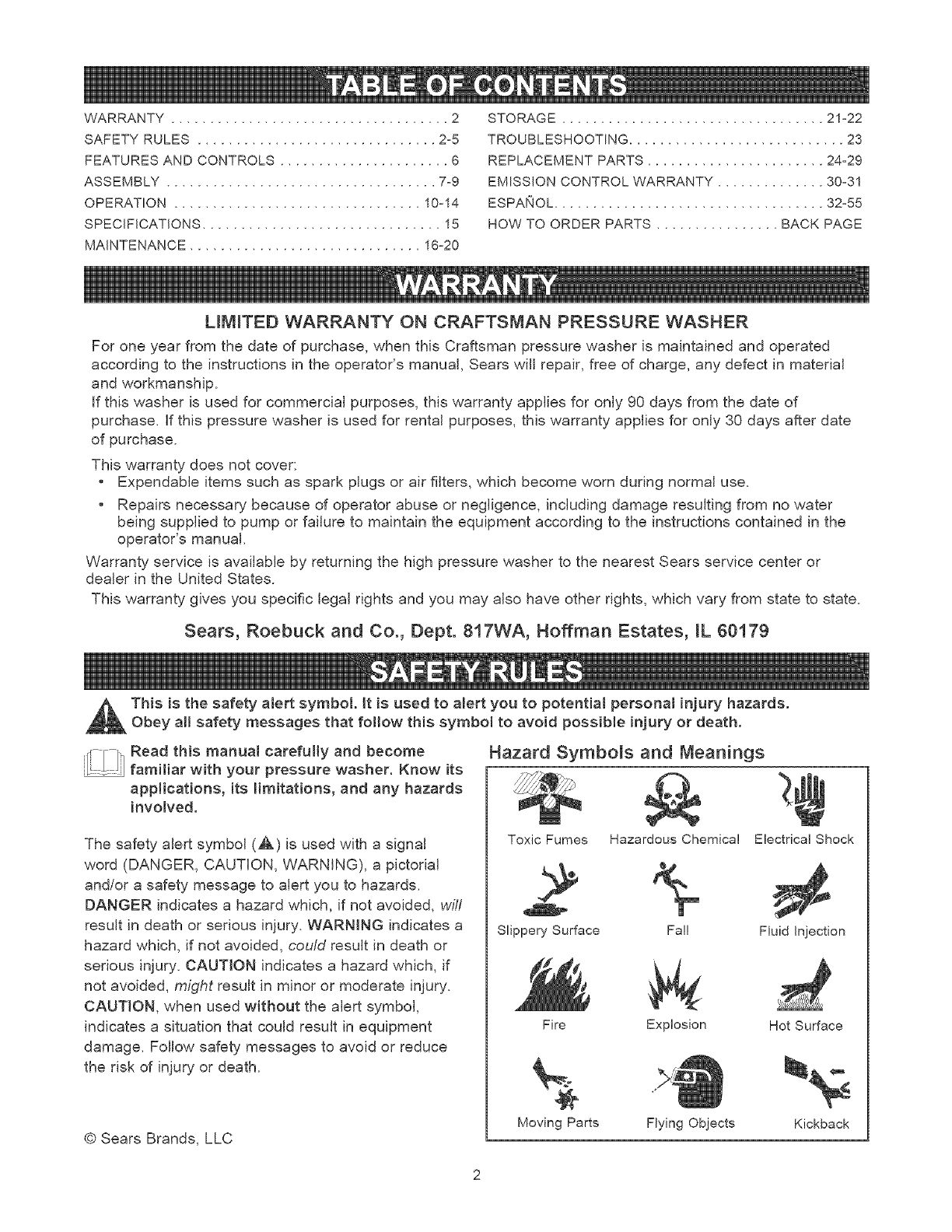

WARRANTY .................................... 2

SAFETY RULES ............................... 2-5

FEATURES AND CONTROLS ...................... 6

ASSEMBLY ................................... 7-9

OPERATION ................................ 10-14

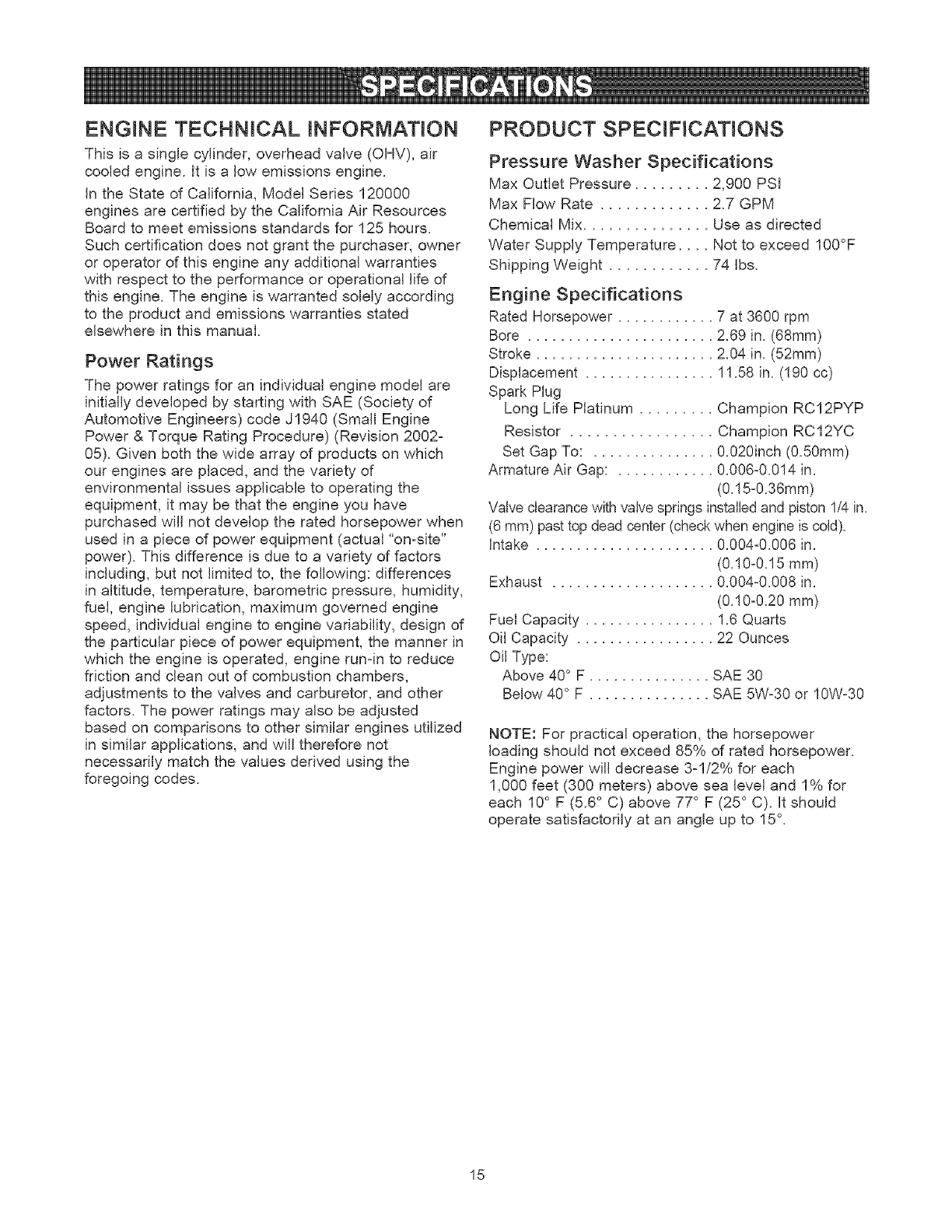

SPECIFICATIONS ............................... 15

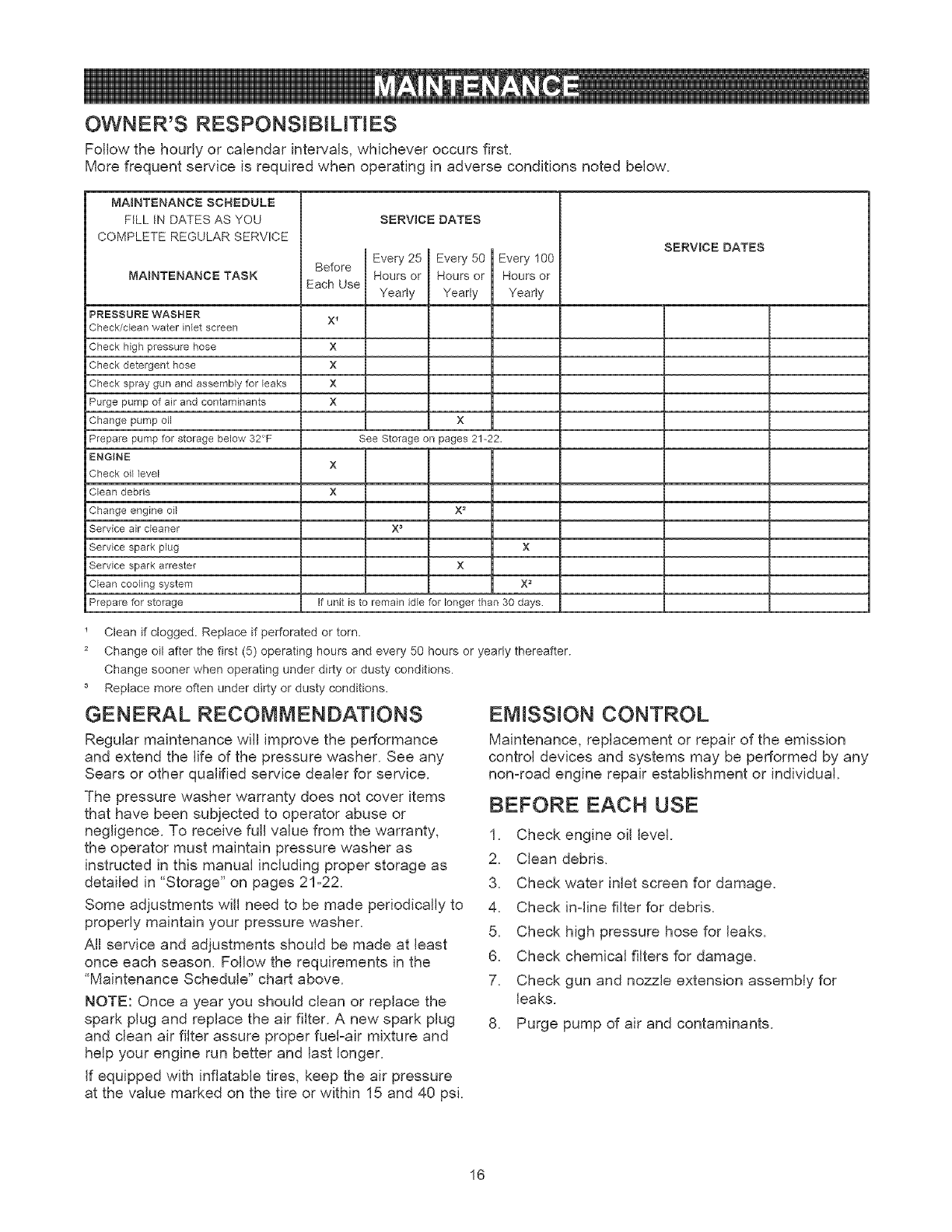

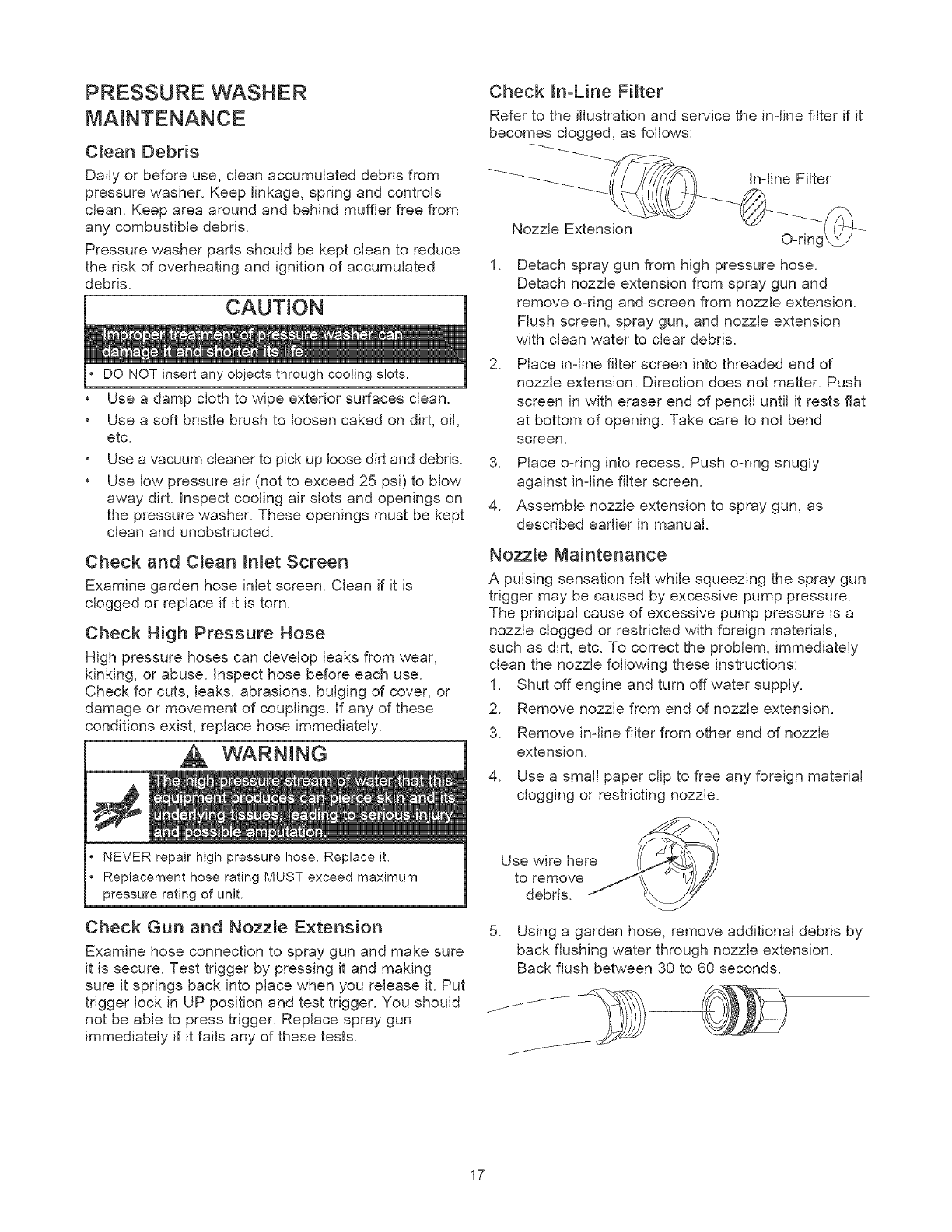

MAINTENANCE .............................. 16-20

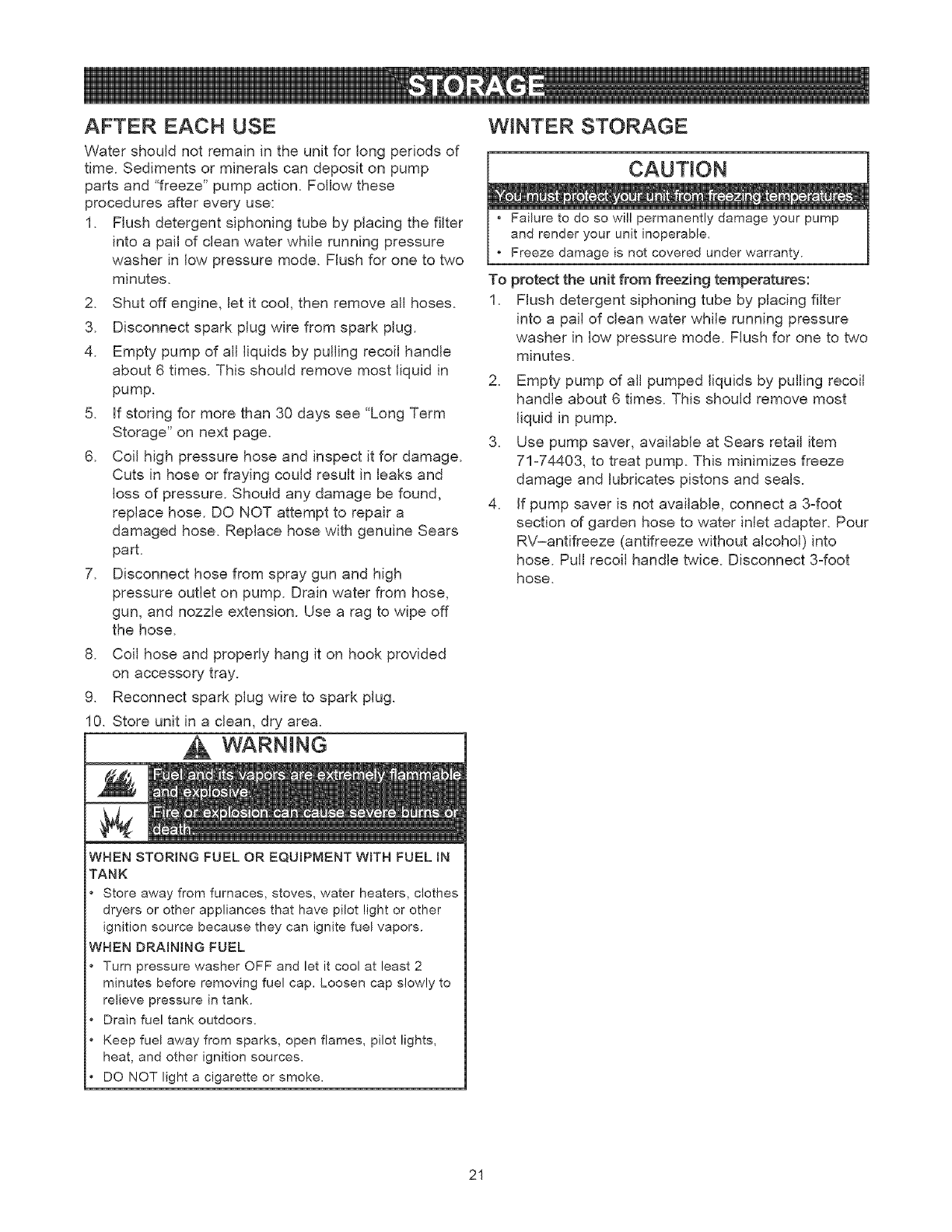

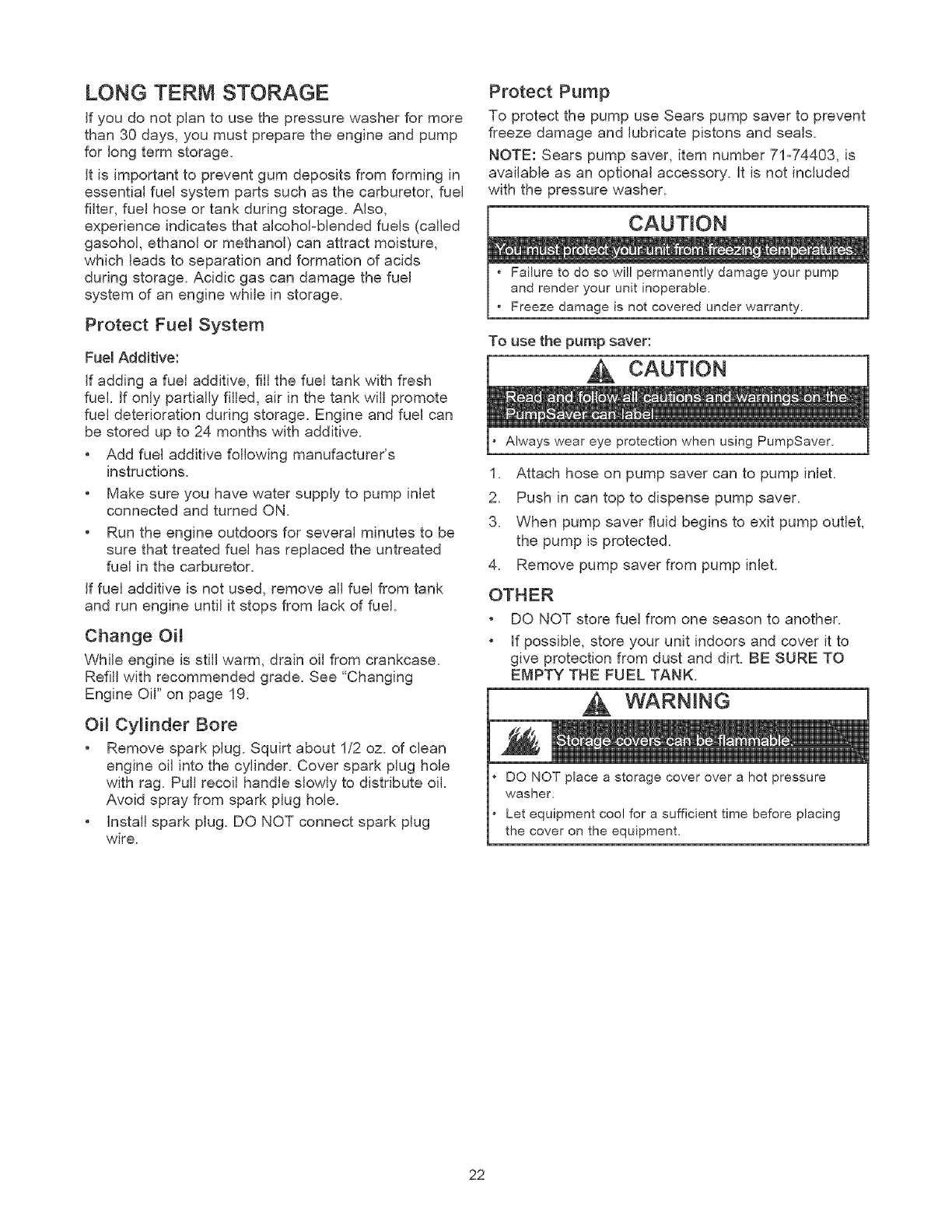

STORAGE .................................. 21-22

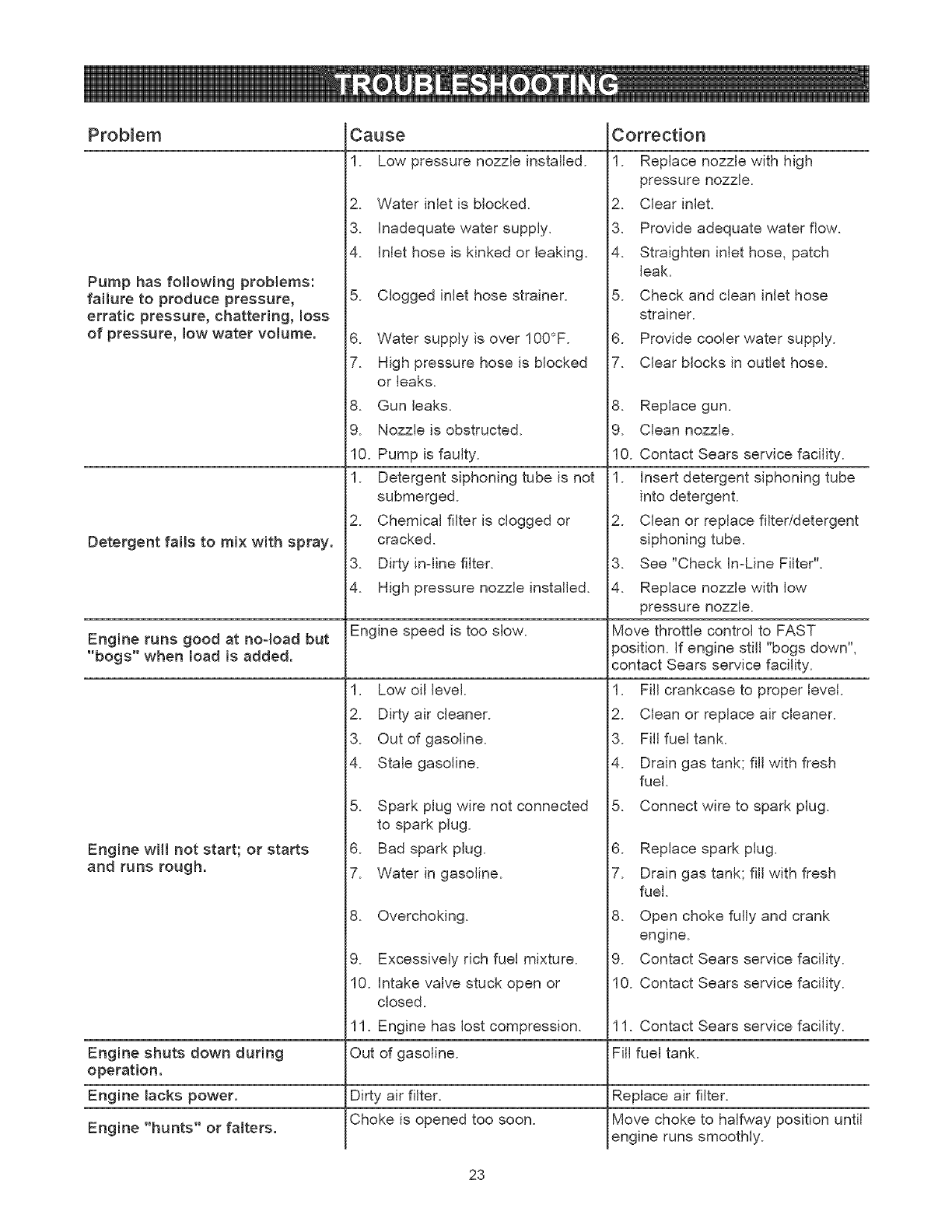

TROUBLESHOOTING ............................ 23

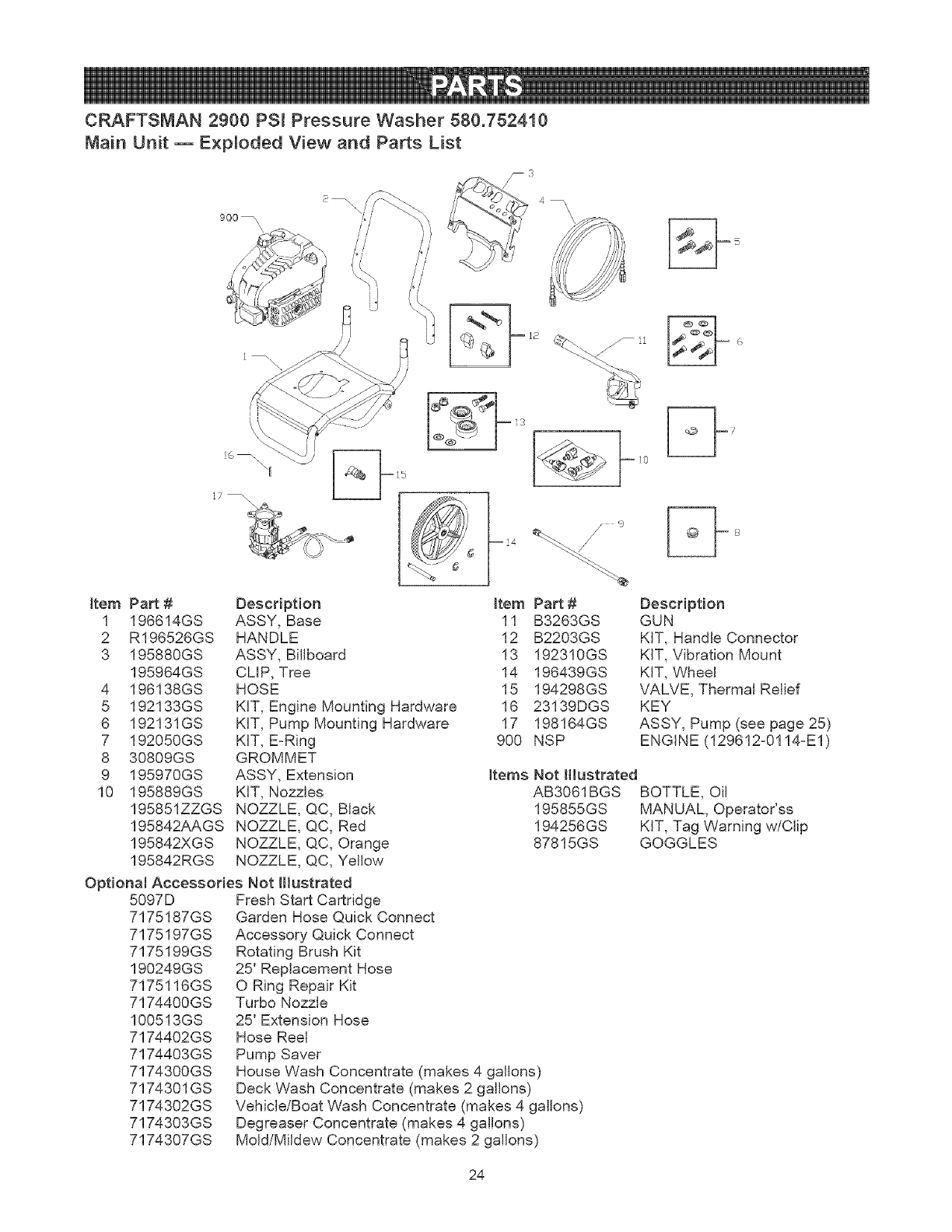

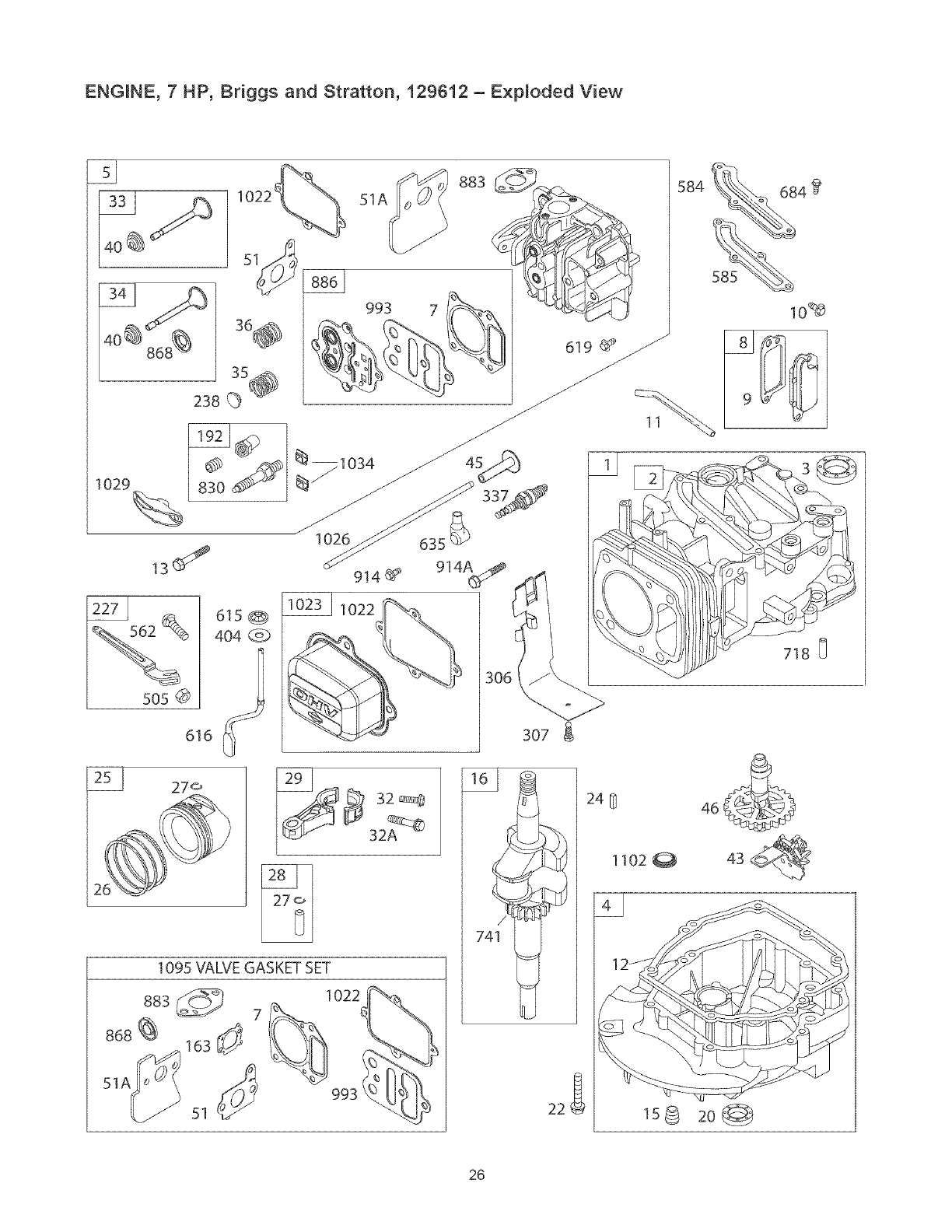

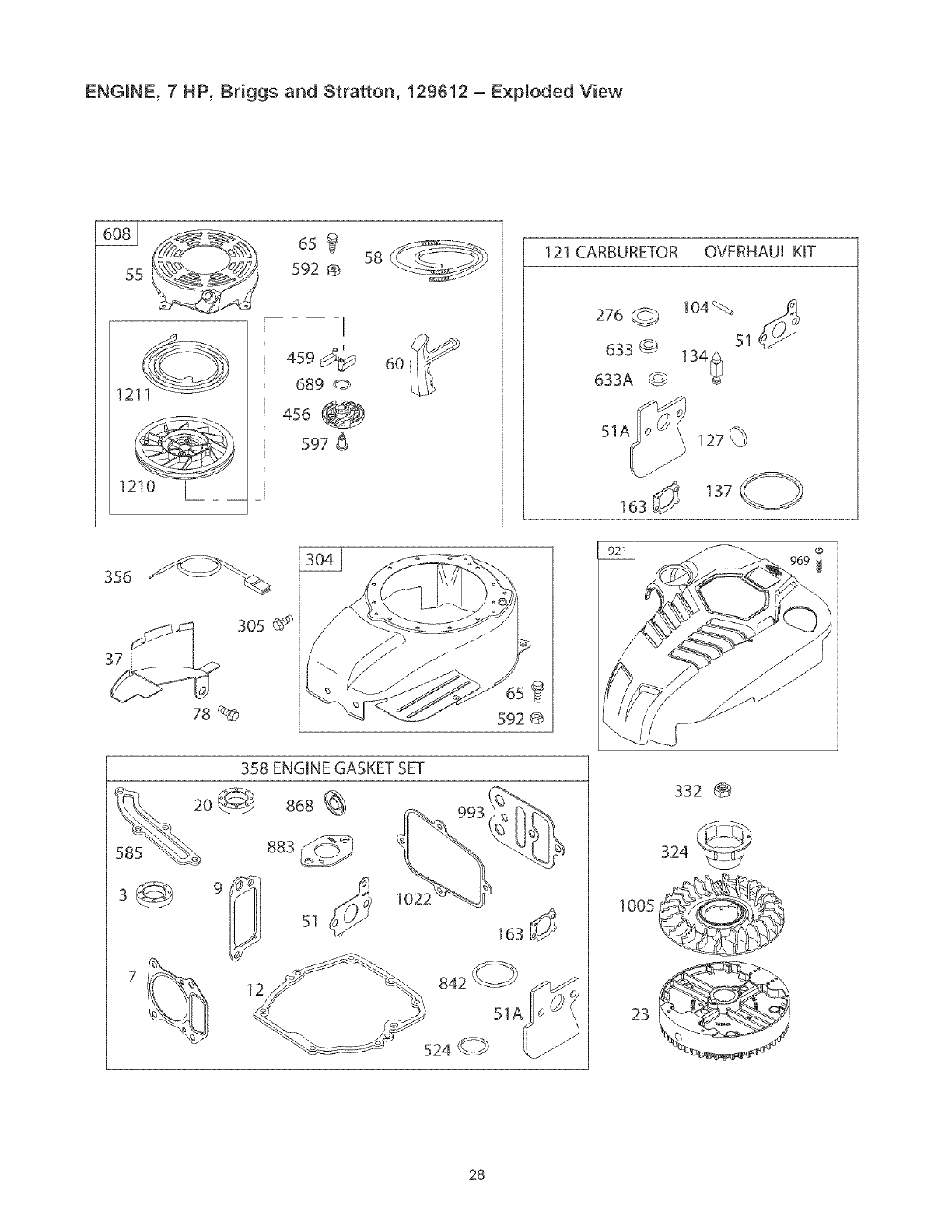

REPLACEMENT PARTS ....................... 24-29

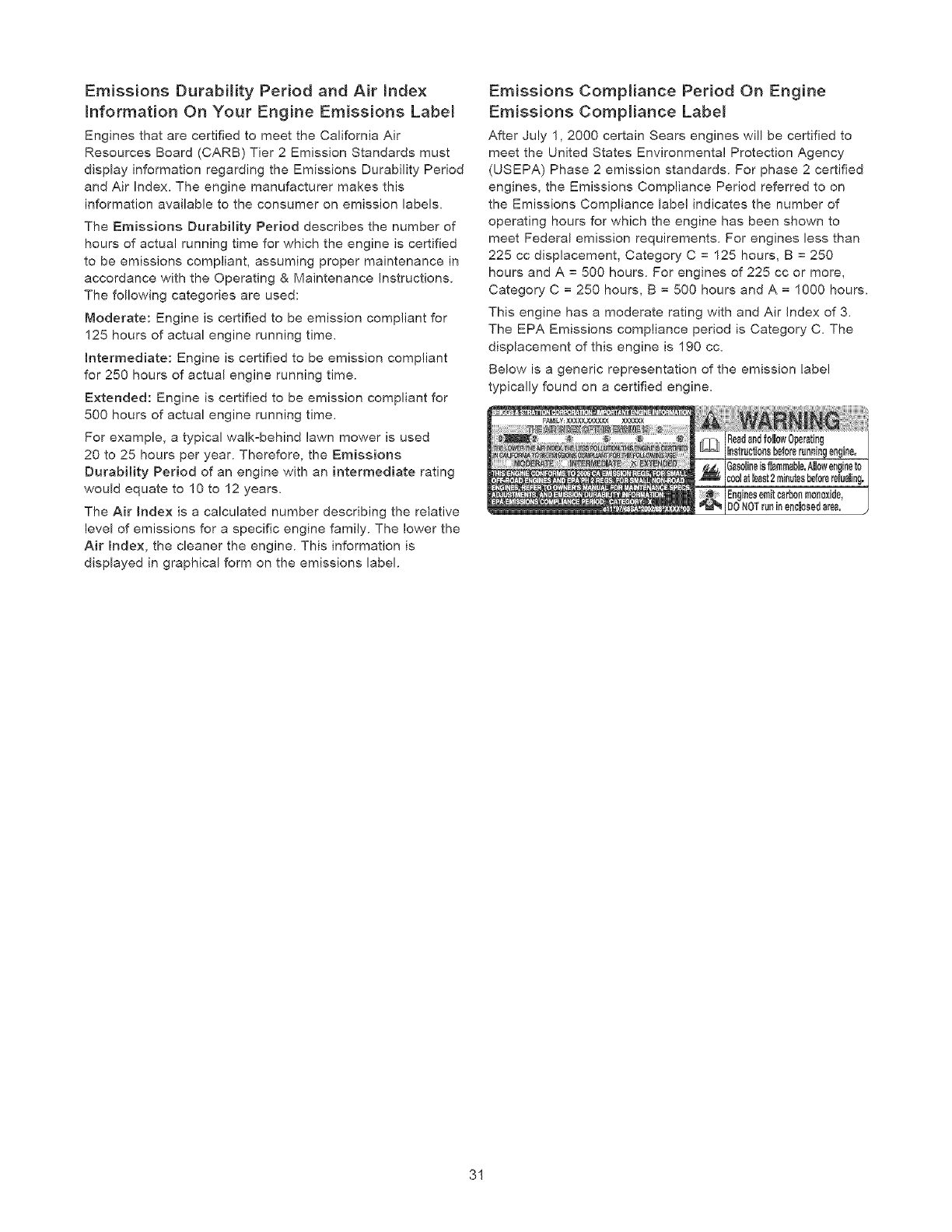

EMISSION CONTROL WARRANTY .............. 30-31

ESPA!_IOL ................................... 32-55

HOW TO ORDER PARTS ................ BACK PAGE

L_M_TED WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, when this Craftsman pressure washer is maintained and operated

according to the instructions in the operator's manual, Sears will repair, free of charge, any defect in material

and workmanship.

if this washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase. If this pressure washer is used for rental purposes, this warranty applies for only 30 days after date

of purchase.

This warranty does not cover:

• Expendable items such as spark plugs or air filters, which become worn during normal use.

• Repairs necessary because of operator abuse or negligence, including damage resulting from no water

being supplied to pump or failure to maintain the equipment according to the instructions contained in the

operator's manual.

Warranty service is available by returning the high pressure washer to the nearest Sears service center or

dealer in the United States.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, _L 60179

This is the safety alert symbol, it is used to alert you to potential personam injury hazards.

Obey aH safety messages that follow this symbol to avoid possible injury or death.

=r-T-]_ Read this manuam carefully and become

familiarwithyourpressurewasher.Knowits

applications, its limitations, and any hazards

involved.

The safety alert symbol (,A) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

Hazard Symbols and Meanings

Hazardous Chemical Electrical Shock

Fal!

Toxic Fumes

Slippery Surface

Fire Explosion

Fluid Injection

Hot Surface

Moving Parts Flying Objects Kickback

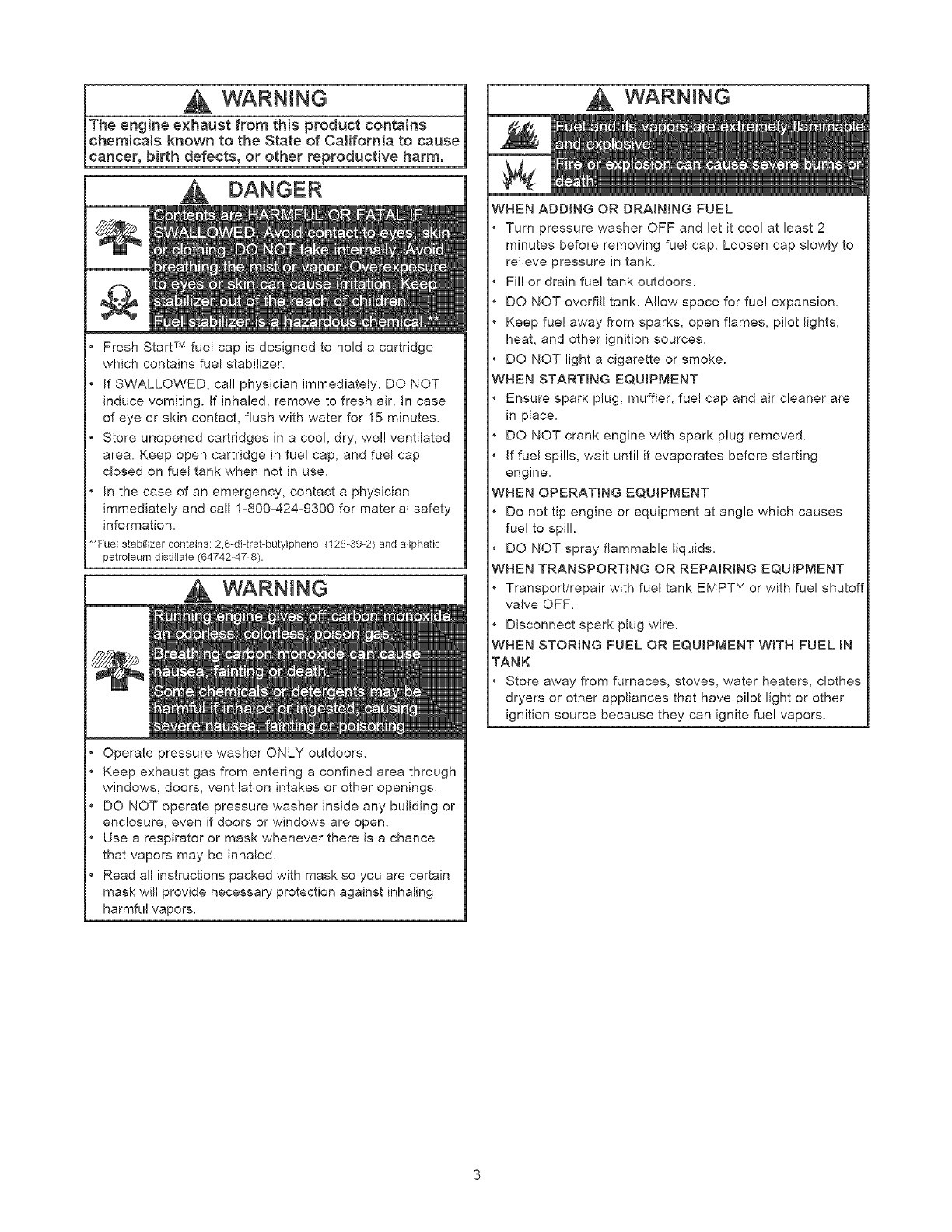

WARNtNG

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

DANGER

Fresh Start TM fuel cap is designed to hold a cartridge

which contains fuel stabilizer.

If SWALLOWED, cal! physician immediately. DO NOT

induce vomiting. If inhaled, remove to fresh air. In case

of eye or skin contact, flush with water for 15 minutes.

Store unopened cartridges in a cool, dry, well ventilated

are& Keep open cartridge in fuel cap, and fuel cap

closed on fuel tank when not in use.

In the case of an emergency, contact a physician

immediately and call 1-800_424-9300 for material safety

information_

**Fuel stabilizer contains: 2,6-di-tret-butylphenol (128-39-2) and aliphatic

petroleum distillate (64742-47-8).

WARNING

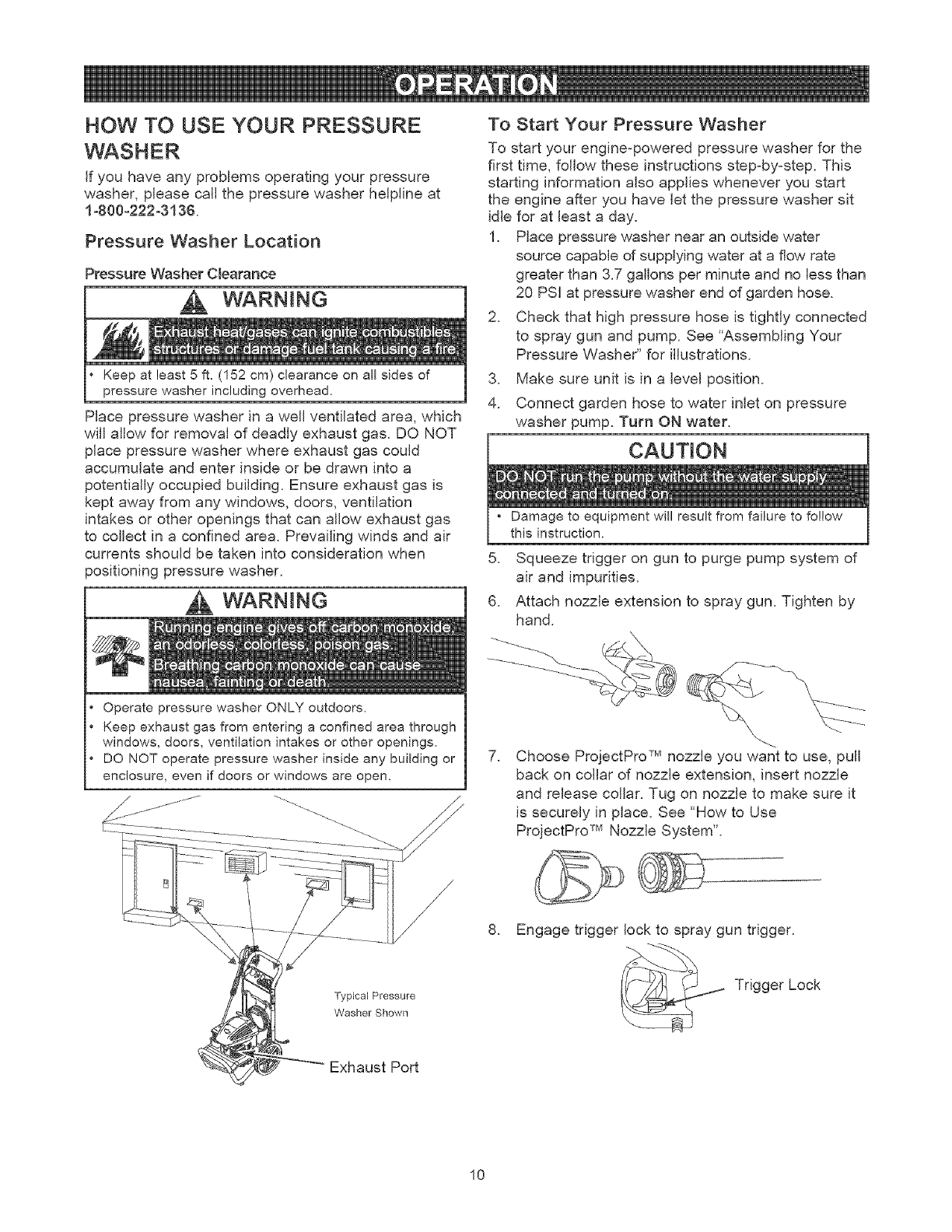

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

WARNING

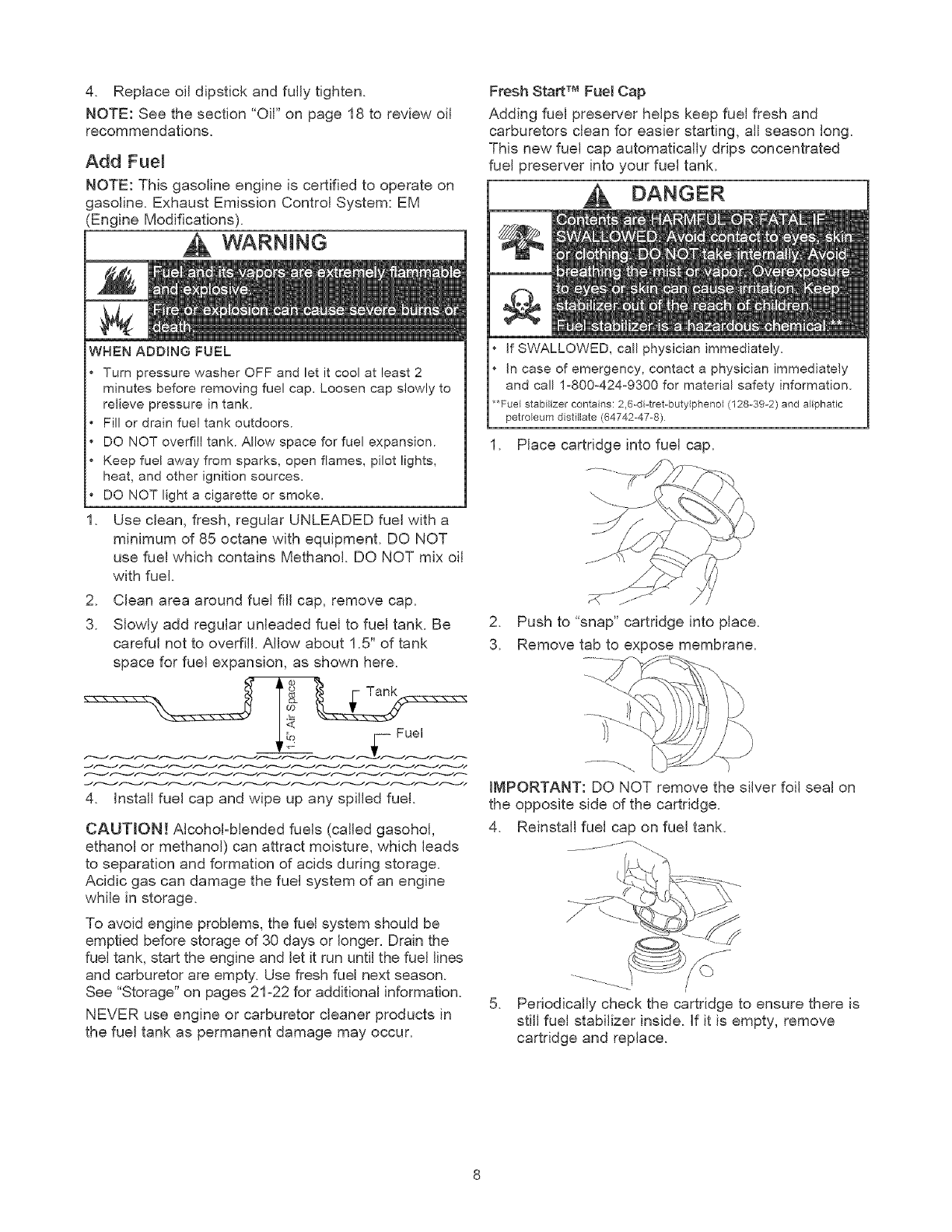

WHEN ADDING OR DRAINBNG FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fil! or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATmNG EQUIPMENT

*Do not tip engine or equipment at angle which causes

fuel to spill.

DO NOT spray flammable liquids,

WHEN TRANSPORTING OR REPAIRBNG EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

Disconnect spark plug wire.

WHEN STORING FUEL OR EQUBPMENT WITH FUEL mN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fue! vapors.

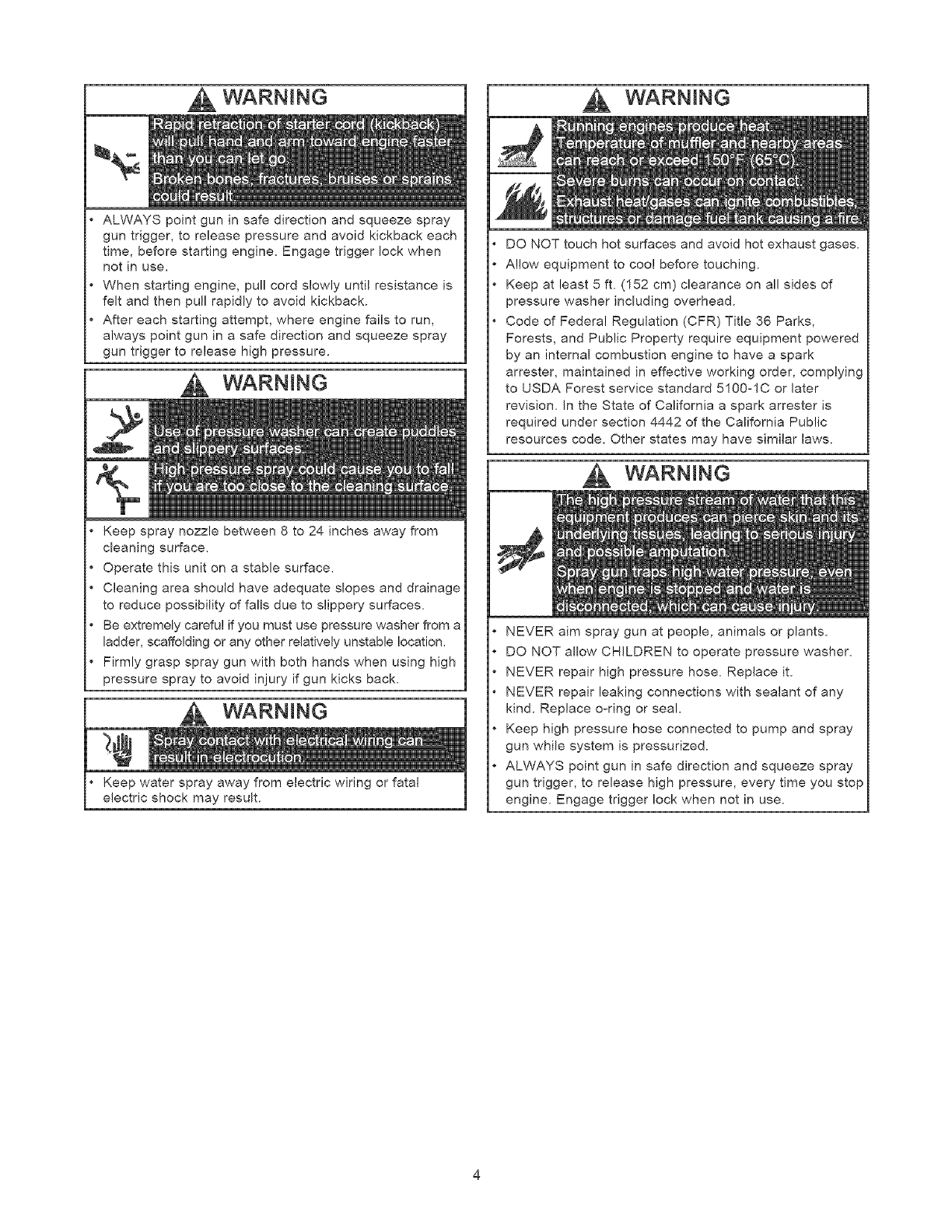

WARNING

in safe direction and squeeze sprayALWAYS point gun

gun trigger, to release pressure and avoid kickback each

time, before starting engine. Engage trigger lock when

not in use.

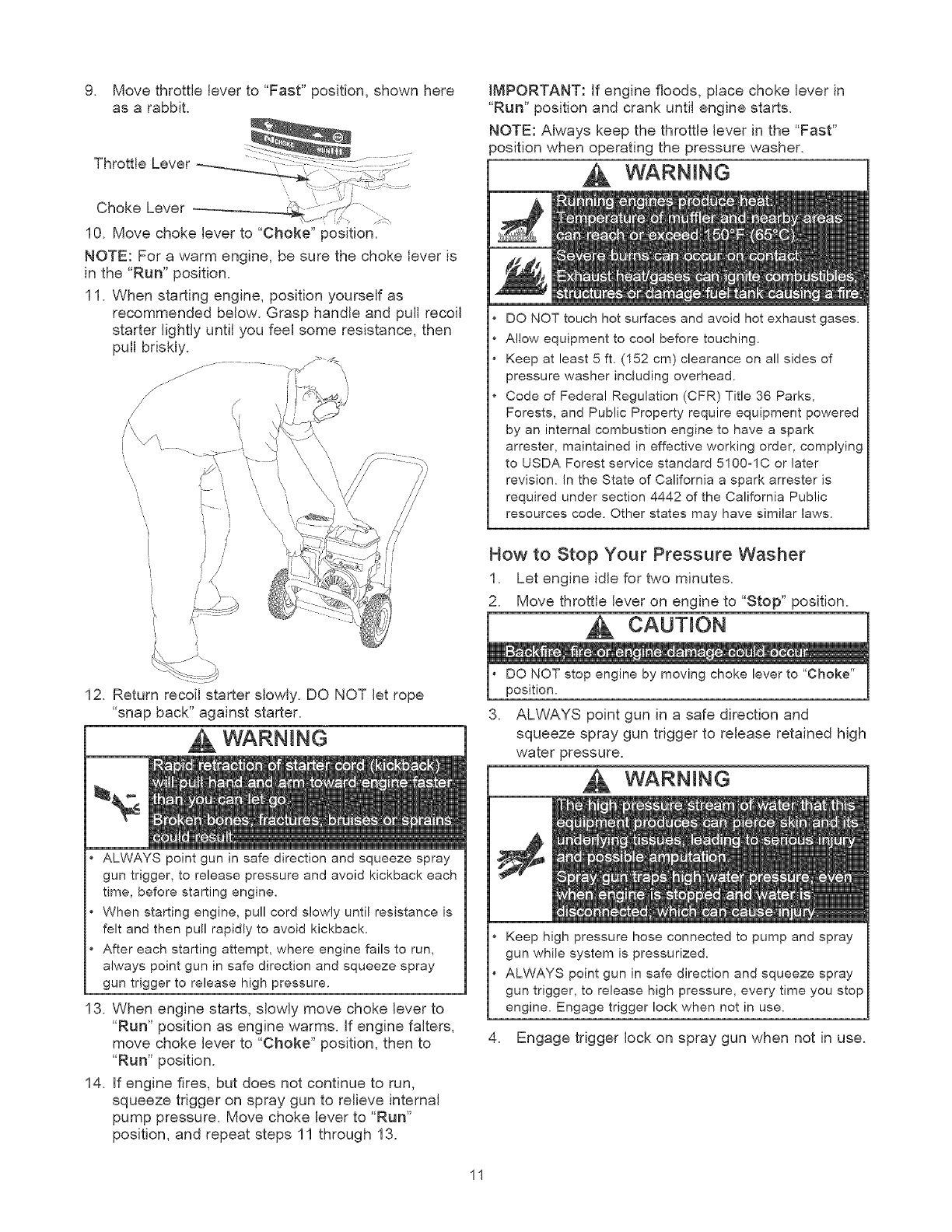

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in a safe direction and squeeze spray

gun trigger to release high pressure.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Cleaning area should have adequate slopes and drainage

to reduce possibility of falls due to slippery surfaces.

Be extremely careful if you must use pressure washer from a

ladder, scaffolding or any other relatively unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

•Keep water spray away from electric wiring or fatal

electric shock may result.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to coo! before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace ooring or seal.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

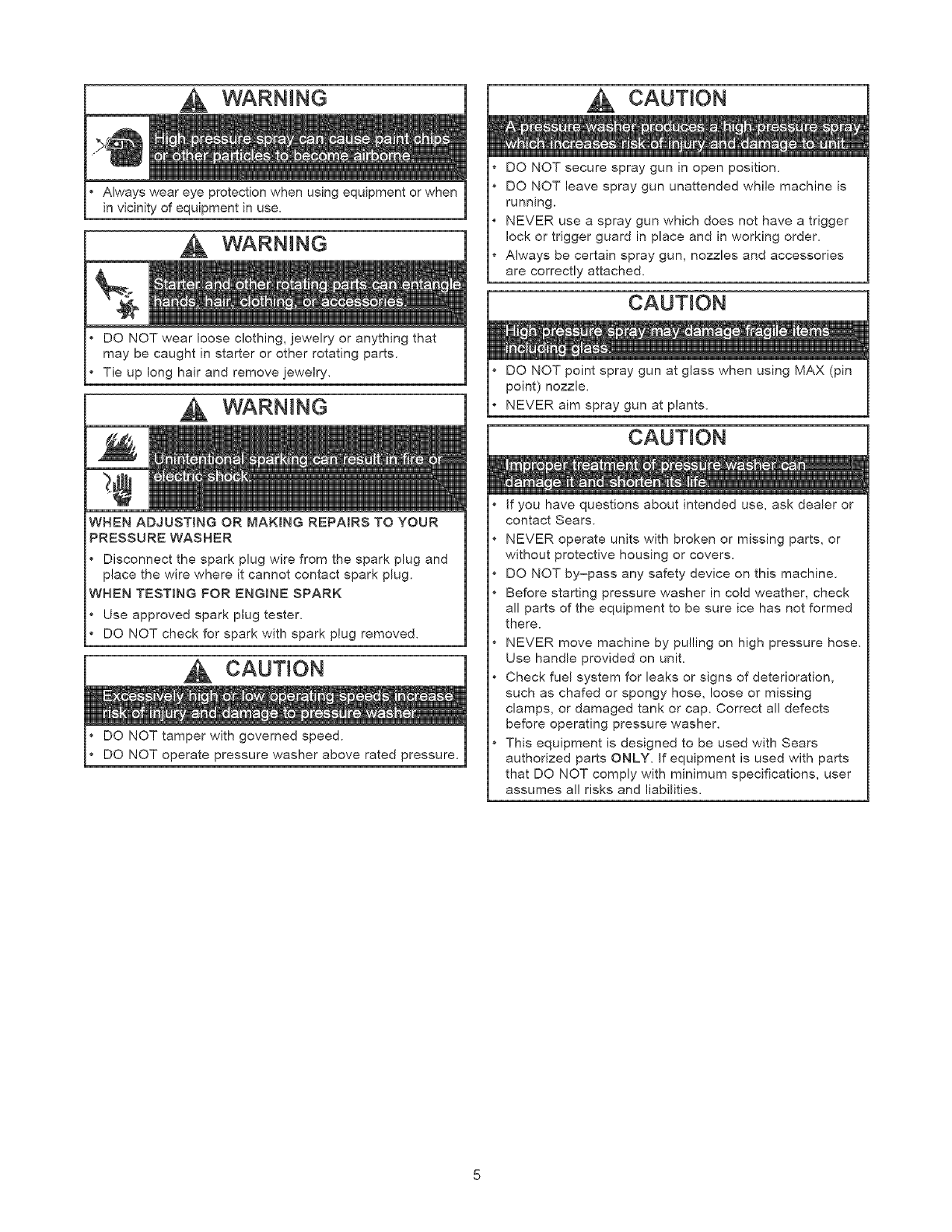

WARNING 1

° Always wear eye protection when using equipment or when

in vicinity of equipment in use.

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

CAUTION

• DO NOT tamper with governed speed.

• DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when using MAX (pin

point) nozzle.

NEVER aim spray gun at plants.

CAUTION

If you have questions about intended use, ask dealer or

contact Sears+

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer+

This equipment is designed to be used with Sears

authorized parts ONLY+ If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes al! risks and liabilities.

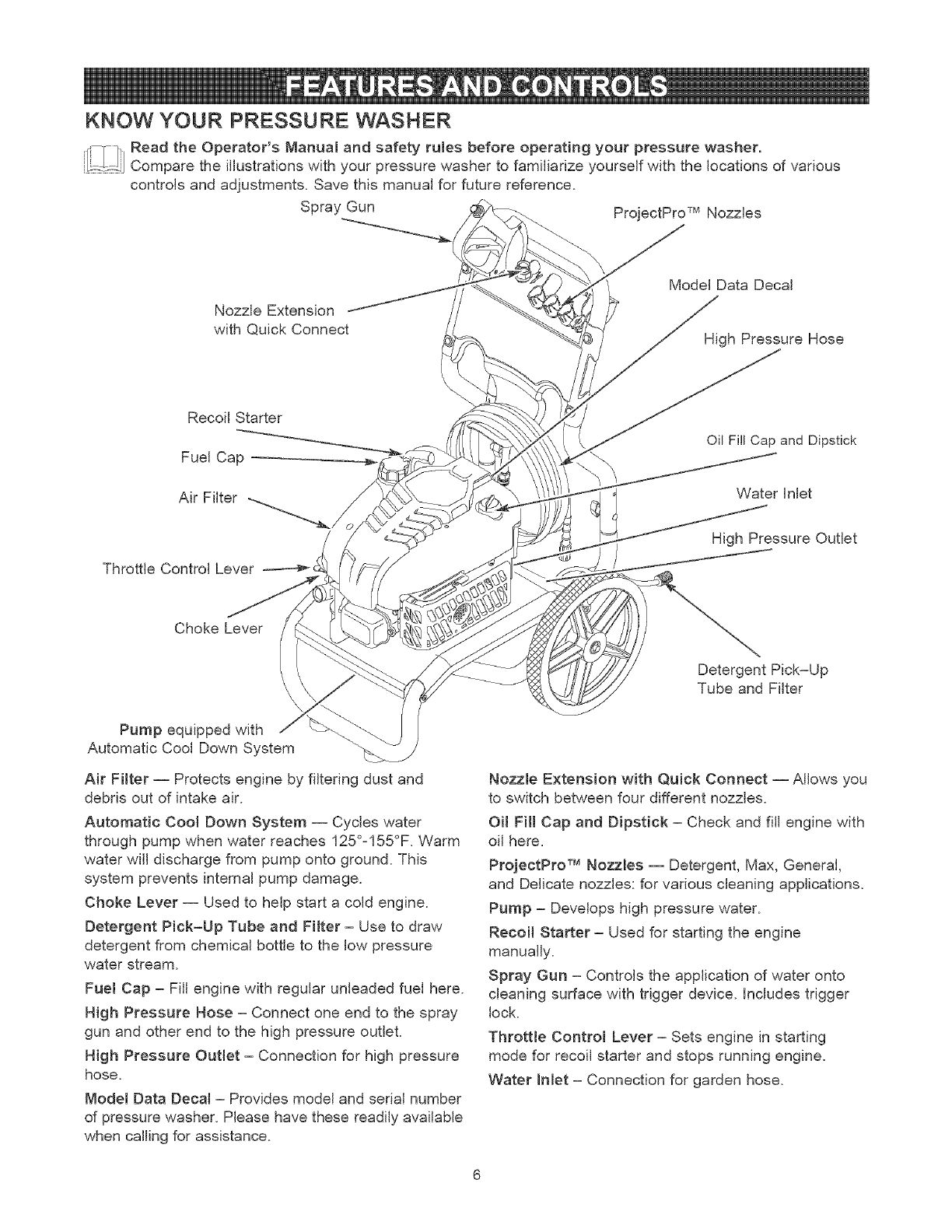

KNOW YOUR PRESSURE WASHER

ii--!-!l Read the Operator's Manual and safety rules before operating your pressure washer.

.. Compare the illustrations with your pressure washer to familiarize yourself with the locations of various

controls and adjustments. Save this manual for future reference.

Spray Gun ProjectPro TM Nozzles

Nozzle Extension

with Quick Connect

Model Data DecaJ

High Pressure Hose

RecoiJ Starter

Fuel Cap

Air FiJter

Throttle Control Lever ---_=---_

Oil Fill Cap and Dipstick

Water inlet

High Pressure Outlet

Choke Lever

Pump equipped with

Automatic Cool Down System

Air Filter -- Protects engine by filtering dust and

debris out of intake air.

Automatic Cool Down System -- Cycles water

through pump when water reaches 125°=155°F. Warm

water wii[ discharge from pump onto ground. This

system prevents internal pump damage.

Choke Lever -- Used to help start a cold engine.

Detergent Pick-Up Tube and FHter = Use to draw

detergent from chemical bottle to the low pressure

water stream.

Fuel Cap =Fii[ engine with regular unleaded fuel here.

High Pressure Hose = Connect one end to the spray

gun and other end to the high pressure outlet.

High Pressure Outlet = Connection for high pressure

hose.

Model Data Decal = Provides model and serial number

of pressure washer. Please have these readily available

when calling for assistance.

Detergent Pick-Up

Tube and Filter

Nozzle Extension with Quick Connect -- Allows you

to switch between four different nozzles.

OH Fill Cap and Dipstick = Check and fill engine with

oil here.

ProjectPro TM Nozzles -- Detergent, Max, General,

and Delicate nozzles: for various cleaning applications.

Pump = Develops high pressure water.

Recoil Starter = Used for starting the engine

manually.

Spray Gun = Controls the application of water onto

cleaning surface with trigger device. Includes trigger

lock.

Throttle Control Lever = Sets engine in starting

mode for recoil starter and stops running engine.

Water [nlet= Connection for garden hose.

Yourpressurewasherrequiressomeassemblyandis

readyforuseonlyafterit hasbeenproperlyserviced

withtherecommendedoil andfuel.

If youhaveanyproblemswiththeassemblyof

yourpressurewasher,pleasecallthe pressure

washerhe_plineat 1-800-222-3136.

REMOVE PRESSURE WASHER

FROM CARTON

• Slice two corners at the end of carton from top to

bottom so the panel can be folded down flat.

• Remove fillers, accesories and parts bag shipped

with your pressure washer.

•Roll pressure washer out open end of carton.

•Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged,

call the pressure washer helpline at 1-800-222-3136.

•The main unit

Handle

Accessory tray

Spray gun

High pressure hose

Nozzle extension with quick connect fitting

Engine oil

Parts bag (which includes items listed below)

• Operator's manual

• Registration card

• Bag containing 4 multi-colored ProjectPro TM

nozzles

• Fresh Start TM fuel cartridge

• Handle fastening hardware kit (which includes):

• Carriage bolt (2)

• Plastic knobs (2)

• Tree Clips (4)

Become familiar with each piece before assembling

the pressure washer. Check all contents against the

illustration on page 6. If any parts are missing or

damaged, call the pressure washer helpline at

1-800-222-3136.

ASSEMBUNG YOUR PRESSURE

WASHER

Your Craftsman high pressure washer was mostly

assembled at the factory. However, you will need to

perform these tasks before you can operate your

pressure washer:

1. Fill out and send in registration card.

2. Attach handle and accessory tray.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect pressure hose to spray gun and pump.

6. Connect water supply to pump.

7. Attach nozzle extension to spray gun.

8. Select/attach quick connect ProjectPro TM nozzle to

nozzle extension.

Attach Handme and Accessory Tray

1. Place handle assembly onto handle supports

connected to main unit. Make sure holes in handle

align with holes on handle supports.

Handle '1', _/

Align Hoes I::_ ¢_/>

Handlei

// Supports/

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of

unit and attach a plastic knob from inside of unit.

Tighten by hand.

3. Place accessory tray over holes on handle

(viewing from front of unit). Push tree clips into

holes until they sit flat against accessory tray.

iTMI TM_%. )

..../

Insert multi=colored ProjectPro TM nozzles and

other supplied accessories in spaces provided in

accessory tray. See "How to Use Accessory Tray".

Add Engine Oi_

CAUTmON! Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

1. Place pressure washer on a level surface.

2. Clean area around oil fill and remove oil dipstick.

3. Using oil funnel (optional), slowly pour entire

contents of provided oil bottle (18 oz.) into oil fill

opening.

4. Replaceoildipstickandfullytighten.

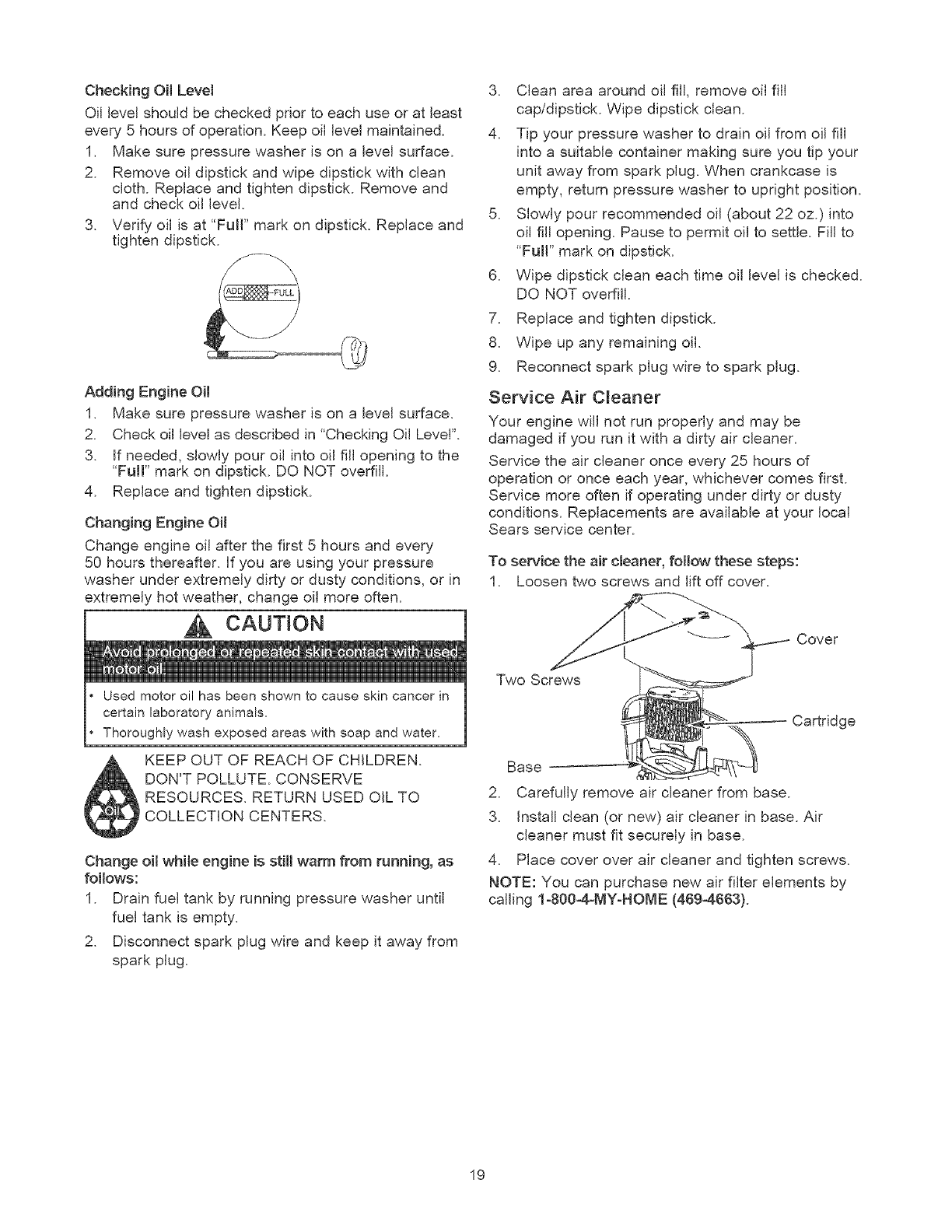

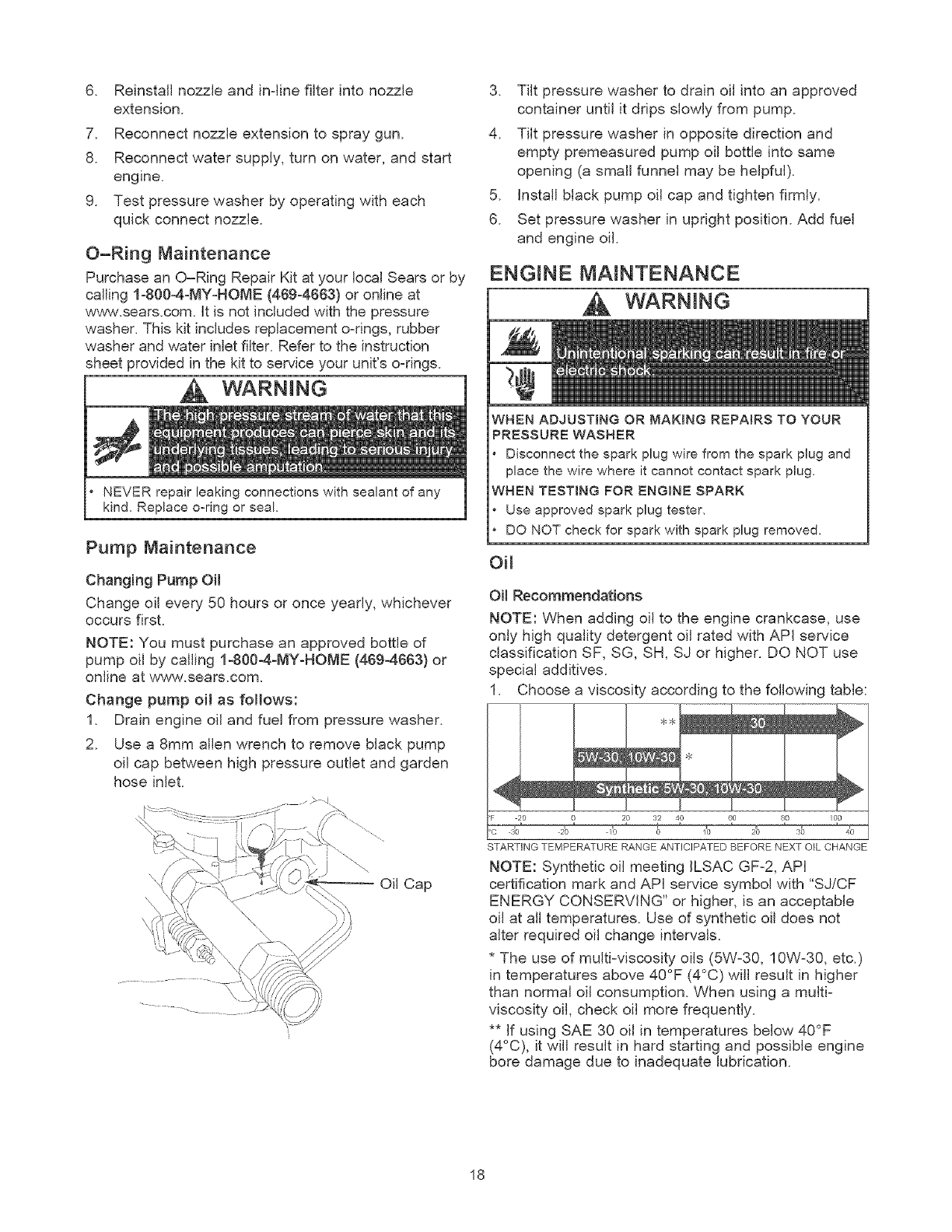

NOTE:Seethesection"Oil"onpage18toreviewoil

recommendations.

Add Fue_

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fue! tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 85 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fueL

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. AHow about 1.5" of tank

space for fuel expansion, as shown here.

4. install fuel cap and wipe up any spilled fuel.

CAUTRON! Alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season.

See "Storage" on pages 21z22 for additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

Fresh Start TM Fuel Cap

Adding fuel preserver helps keep fuel fresh and

carburetors clean for easier starting, all season long.

This new fuel cap automatically drips concentrated

fuel preserver into your fuel tank.

*If SWALLOWED, call physician immediately.

*In case of emergency, contact a physician immediately

and call 1-800-424-9300 for material safety information.

_*Fael stabilizer contains: 2,6-di-tret-butylpheno[ (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

Place cartridge into fuel cap.

/ /

2. Push to "snap" cartridge into place.

3. Remove tab to expose membrane.

IMPORTANT: DO NOT remove the silver foil seal on

the opposite side of the cartridge.

4. Reinstall fuel cap on fuel tank.

.Periodically check the cartridge to ensure there is

still fuel stabilizer inside. If it is empty, remove

cartridge and replace.

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

.Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

5. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

*Damage to equipment resulting from failure to follow

this instruction will void warranty.

6. Turn ON water and squeeze trigger on spray gun

to purge pump system of air and impurities.

WARNING

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate eye protection.

CHECKLIST BEFORE STARTING

.Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. Refer to

section "O-Ring Maintenance" if inlet screen is

damaged. DO NOT run pressure washer if inlet

screen is damaged.

inspect inlet

screen. DO

NOT use if

damaged;

clean if dirty.

4. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

llVIPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

Review the assembly to ensure you have performed

all of the following:

1. Check that oil has been added to proper level in

engine crankcase.

2. Add proper fuel to fuel tank.

3. Check for properly tightened hose connections

(high pressure and water supply) and for tight

connections and that there are no kinks, cuts, or

damage to the high pressure hose.

4. Provide proper water supply (not to exceed

100°F).

5. Be sure to read "Safety Rules" and "Operation"

sections before using the pressure washer.

6. if starting unit after storage, see "Storage" section

on pages 21-22.

HOW TO USE YOUR PRESSURE

WASHER

if you have any problems operating your pressure

washer, please call the pressure washer helpline at

1-800-222-3136.

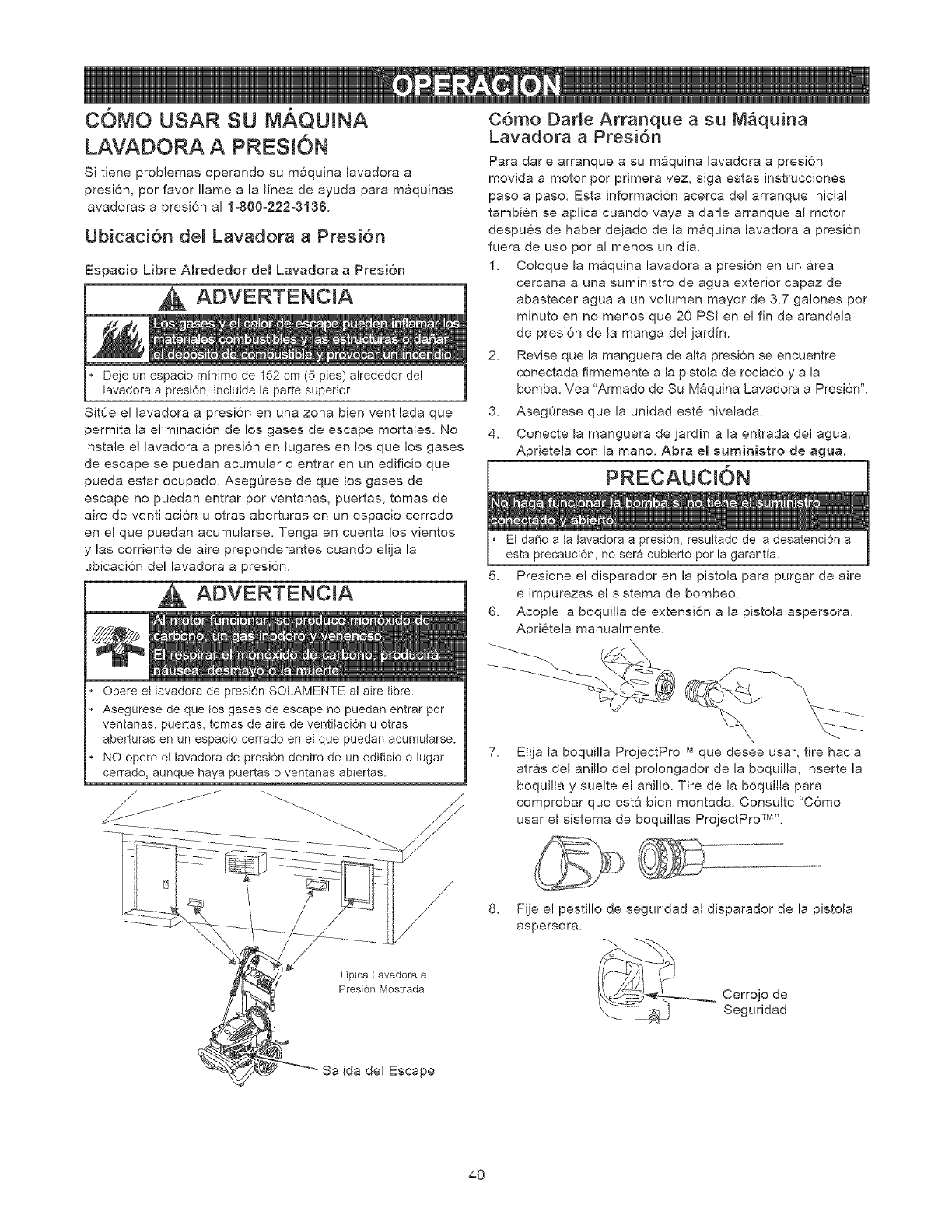

Pressure Washer Location

Pressure Washer Clearance 1

• Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead,

Place pressure washer in a well ventilated area, which

will allow for removal of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could

accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is

kept away from any windows, doors, ventilation

intakes or other openings that can allow exhaust gas

to collect in a confined area. Prevailing winds and air

currents should be taken into consideration when

)ositioning pressure washer.

WARNING

Operate pressure washer ONLY outdoors,

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings,

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

To Start Your Pressure Washer

To start your engine-powered pressure washer for the

first time, follow these instructions step-by-step. This

starting information also applies whenever you start

the engine after you have let the pressure washer sit

idle for at least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.7 gallons per minute and no less than

20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected

to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water.

CAUTION

*Damage to equipment will result from failure to follow

this instruction.

hand.

Squeeze trigger on gun to purge pump system of

air and impurities.

Attach nozzle extension to spray gun. Tighten by

Choose ProjectPro TM nozzle you want to use, pull

back on collar of nozzle extension, insert nozzle

and release collar. Tug on nozzle to make sure it

is securely in place. See "How to Use

ProjectPro TM Nozzle System".

8. Engage trigger lock to spray gun trigger.

Typical Pressure

Washer Shown

Trigger Lock

Exhaust Port

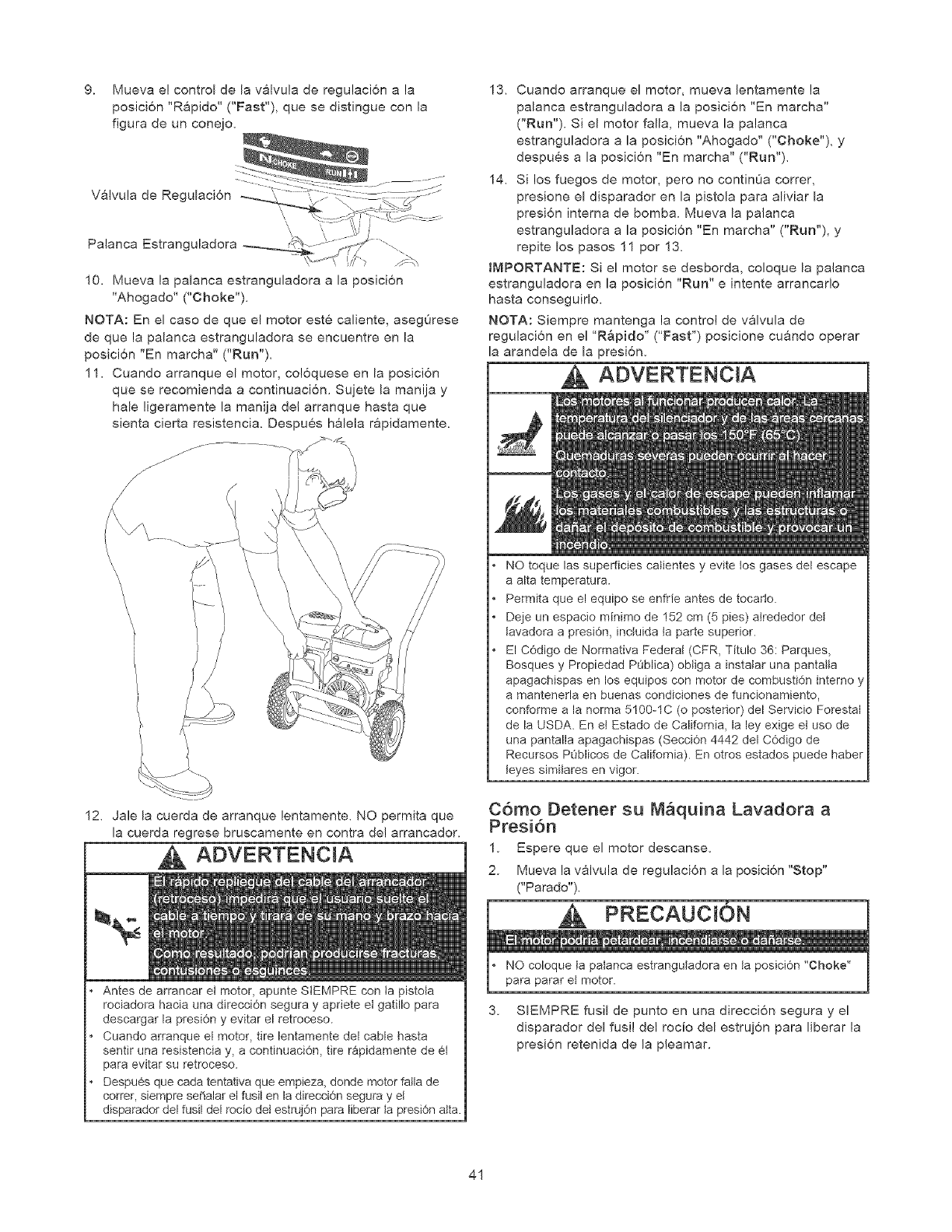

9. Movethrottleleverto"Fast"position,shownhere

asa rabbit.

ThrottleLever

Choke Lever

10. Move choke lever to "Choke" position.

NOTE: For a warm engine, be sure the choke lever is

in the "Run" position.

11. When starting engine, position yourself as

recommended below. Grasp handle and pull recoil

starter lightly until you feel some resistance, then

pull briskly.

\\\

IMPORTANT: If engine floods, place choke lever in

"Run" position and crank until engine starts.

NOTE: Always keep the throttle lever in the "Fast"

3osition when operating the pressure washer.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to coo! before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

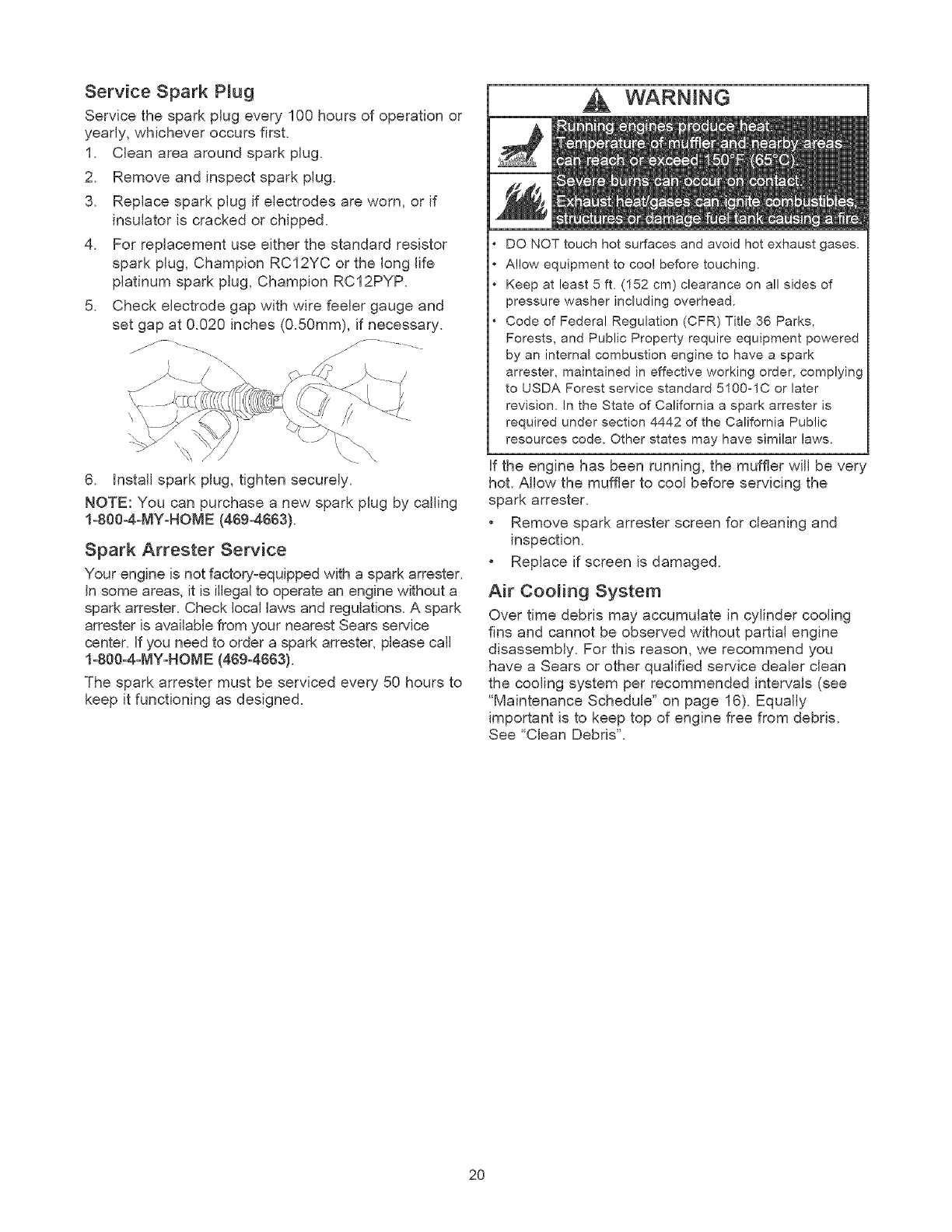

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

How to Stop Your Pressure Washer

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

12. Return recoil starter slowly. DO NOT let rope

"snap back" against starter.

WARNING

in safe direction and squeeze sprayALWAYS point gun

gun trigger, to release pressure and avoid kickback each

time, before starting engine.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in safe direction and squeeze spray

gun trigger to release high pressure.

3. When engine starts, slowly move choke lever to

"Run" position as engine warms. If engine falters,

move choke lever to "Choke" position, then to

"Run" position.

14. If engine fires, but does not continue to run,

squeeze trigger on spray gun to relieve internal

pump pressure. Move choke lever to "Run"

position, and repeat steps 11 through 13.

L O NOT stop engine by moving choke lever to "Choke"

position.

3. ALWAYS point gun in a safe direction and

squeeze spray gun trigger to release retained high

water pressure.

WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

4. Engage trigger lock on spray gun when not in use.

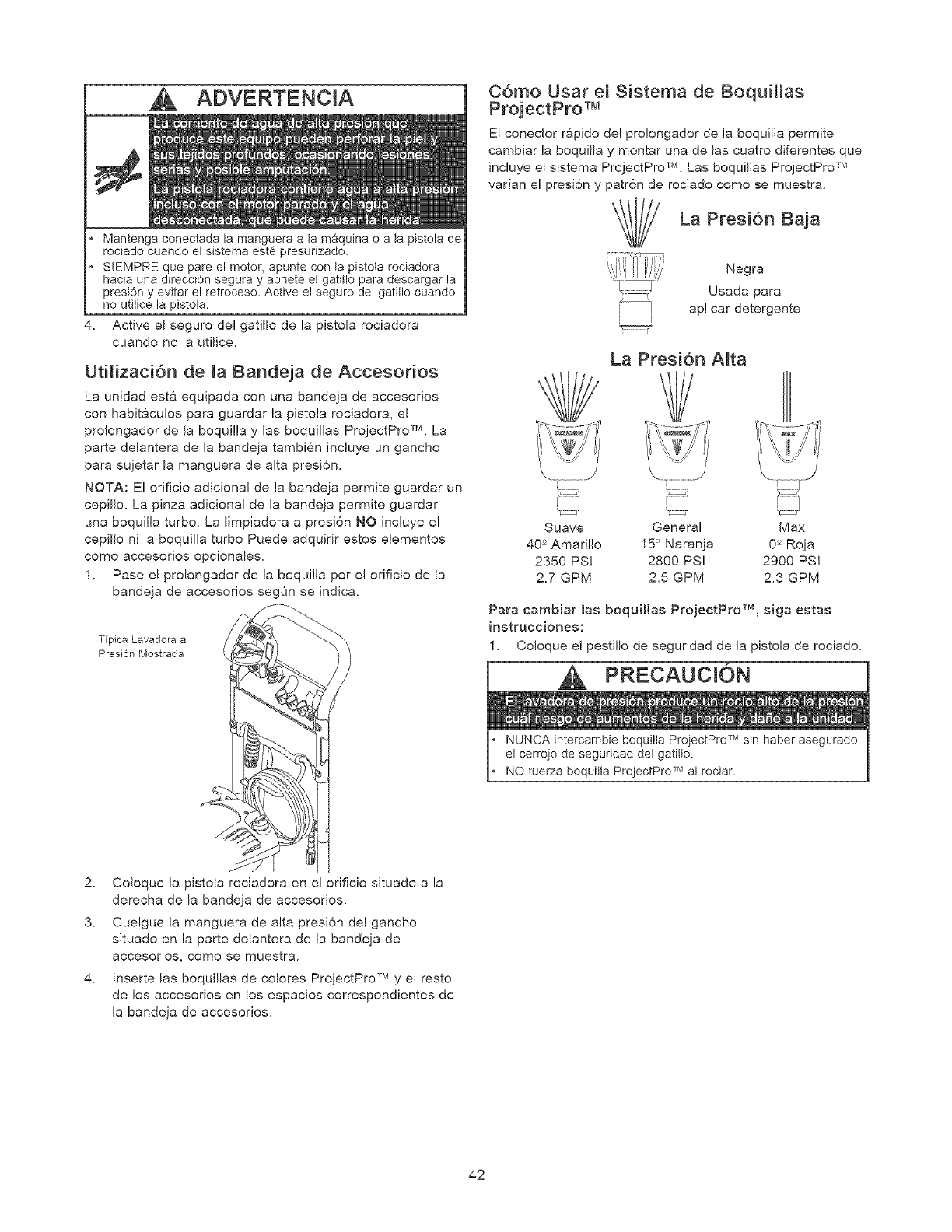

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your ProjectPro TM nozzles, spray gun

and nozzle extension. There is also a hook at the front

of the accessory tray to hold your high pressure hose.

NOTE: The extra hole in the tray is for storing a utility

brush. The extra clip in the tray is for storing a turbo

nozzle. The brush and turbo nozzle are NOT included

with your pressure washer. You can buy these items

as optional accessories.

1. Place nozzle extension through hole on accessory

tray, as shown.

Typical Pressure

Washer Shown

CAUTION

NEVER exchange ProjectPro TM nozzles without locking

the trigger lock on the trigger,

DO NOT twist ProjectPro TM nozzles while spraying.

Follow these instruct{ons to change ProjectPro TM

no2_:les:

1. Engage trigger lock on spray gun.

2. Pull back collar on quick-connect and pull current

ProjectPro TM nozzle off. Store ProjectPro TM

nozzles in holder provided on the accessory tray.

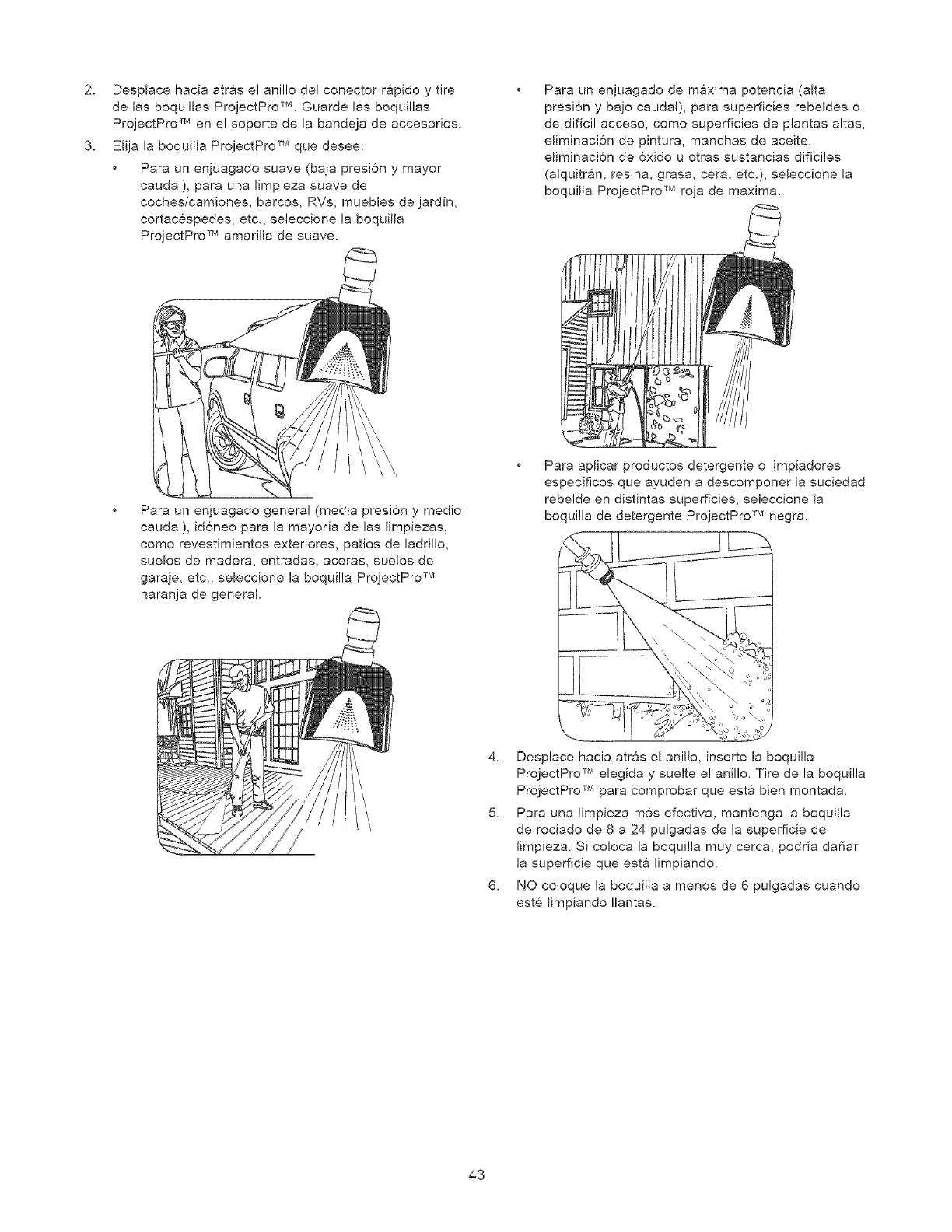

3. Select desired ProjectPro TM nozzle:

• For delicate rinse (lower pressure and higher

flow), for gentle cleaning of cars/trucks, boats,

RV's, patio furniture, lawn equipment, etc.,

select yellow Delicate ProjectPro TM nozzle.

2. Place spray gun through hole on accessory tray

on right side of unit.

3. Insert multi-colored ProjectPro TM nozzles in

spaces provided in accessory tray.

4. Hang high pressure hose on hook attached to

accessory tray on front of tray as shown.

How to Use ProjectPro TM Nozzle System

The quick-connect on the nozzle extension allows you

to switch between four different ProjectPro TM system

nozzles. The ProjectPro TM nozzles vary the spray

pressure and pattern as shown.

Low

Pressure

Black

Use to apply

3................1 detergent

High Pressure

For general rinsing (medium pressure and

medium flow), ideal for most all purpose cleaning

such as home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.,

select orange General ProjectPro TM nozzle.

Delicate

40 ° Yellow

2350 PSI

2.7 GPM

General

15° Orange

2800 PSI

2.5 GPM

Max

0° Red

2900 PSI

2.3 GPM

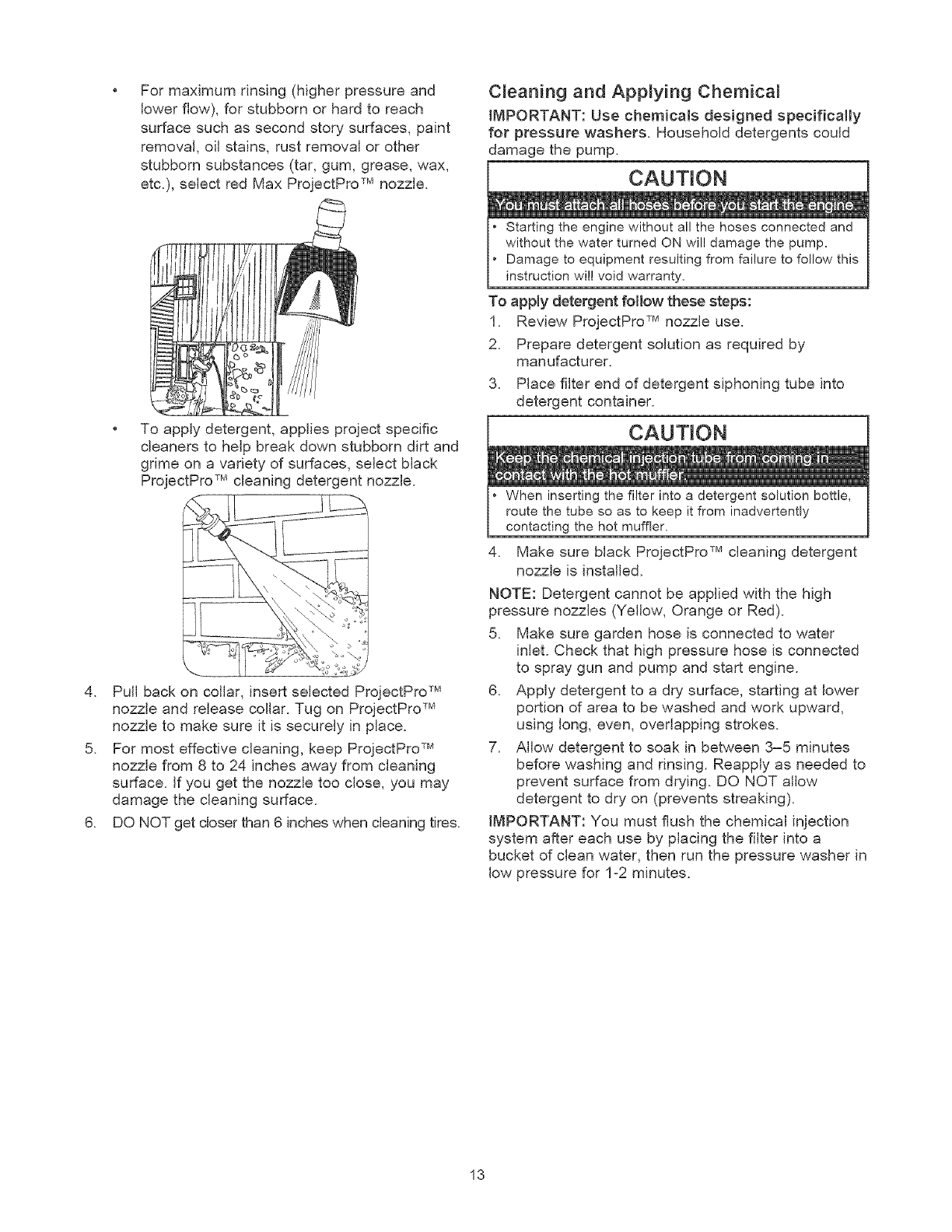

Formaximumrinsing(higherpressureand

lowerflow),forstubbornorhardto reach

surfacesuchassecondstorysurfaces,paint

removal,oilstains,rustremovalorother

stubbornsubstances(tar,gum,grease,wax,

etc.),selectredMaxProjectProTM nozzle.

To apply detergent, applies project specific

cleaners to help break down stubborn dirt and

grime on a variety of surfaces, select black

ProjectPro TM cleaning detergent nozzle.

4. Pull back on collar, insert selected ProjectPro TM

nozzle and release collar. Tug on ProjectPro TM

nozzle to make sure it is securely in place.

5. For most effective cleaning, keep ProjectPro TM

nozzle from 8 to 24 inches away from cleaning

surface. If you get the nozzle too close, you may

damage the cleaning surface.

6. DO NOT get closer than 6 inches when cleaning tires.

Cleaning and Applying Chemical

IMPORTANT: Use chemicals designed specifically

for pressure washers. Household detergents could

damage the pump.

CAUTION

Starting the engine without all the hoses connected and

without the water turned ON wil! damage the pump,

Damage to equipment resulting from failure to follow this

instruction will void warranty,

To apply detergent follow these steps:

1, Review ProjectPro TM nozzle use.

2. Prepare detergent solution as required by

manufacturer.

3. Place filter end of detergent siphoning tube into

detergent container.

CAUTION

When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently

contacting the hot muffler,

4. Make sure black ProjectPro TM cleaning detergent

nozzle is installed.

NOTE: Detergent cannot be applied with the high

pressure nozzles (Yellow, Orange or Red).

5. Make sure garden hose is connected to water

inlet. Check that high pressure hose is connected

to spray gun and pump and start engine.

6. Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

7. Allow detergent to soak in between 3-5 minutes

before washing and rinsing. Reapply as needed to

prevent surface from drying. DO NOT allow

detergent to dry on (prevents streaking).

IMPORTANT: You must flush the chemical injection

system after each use by placing the filter into a

bucket of clean water, then run the pressure washer in

low pressure for 1-2 minutes.

Pressure Washer Rinsing

For Rinsing:

1. Apply trigger lock to spray gun.

2. Remove black cleaning detergent nozzle from

nozzle extension.

3. Select and install desired high pressure nozzle

following instructions "How to Use ProjectPro TM

Nozzle System".

4. Keep spray gun a safe distance from the area you

plan to spray.

WARNnNG

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

Apply a high pressure spray to a small area and

then check the surface for damage, if no damage is

found, you can assume it is okay to continue rinsing.

Start at top of area to be rinsed, working down with

same overlapping strokes as you used for cleaning.

C_eaning Detergent Siphoning Tube

if you used the detergent siphoning tube, you must

flush it with clean water before stopping the engine.

1. Place chemical injection siphon/filter in a bucket

full of clean water.

Attach black cleaning detergent nozzle.

Flush for 1-2 minutes.

Shut off engine.

iMPORTANT: Simply shutting OFF engine will not

release pressure in the system. When the engine has

shut down, squeeze the trigger on the spray gun

to relieve the pressure in the hose.

Automatic Doom Down System

(Therma_ Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray

gun, circulating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground.

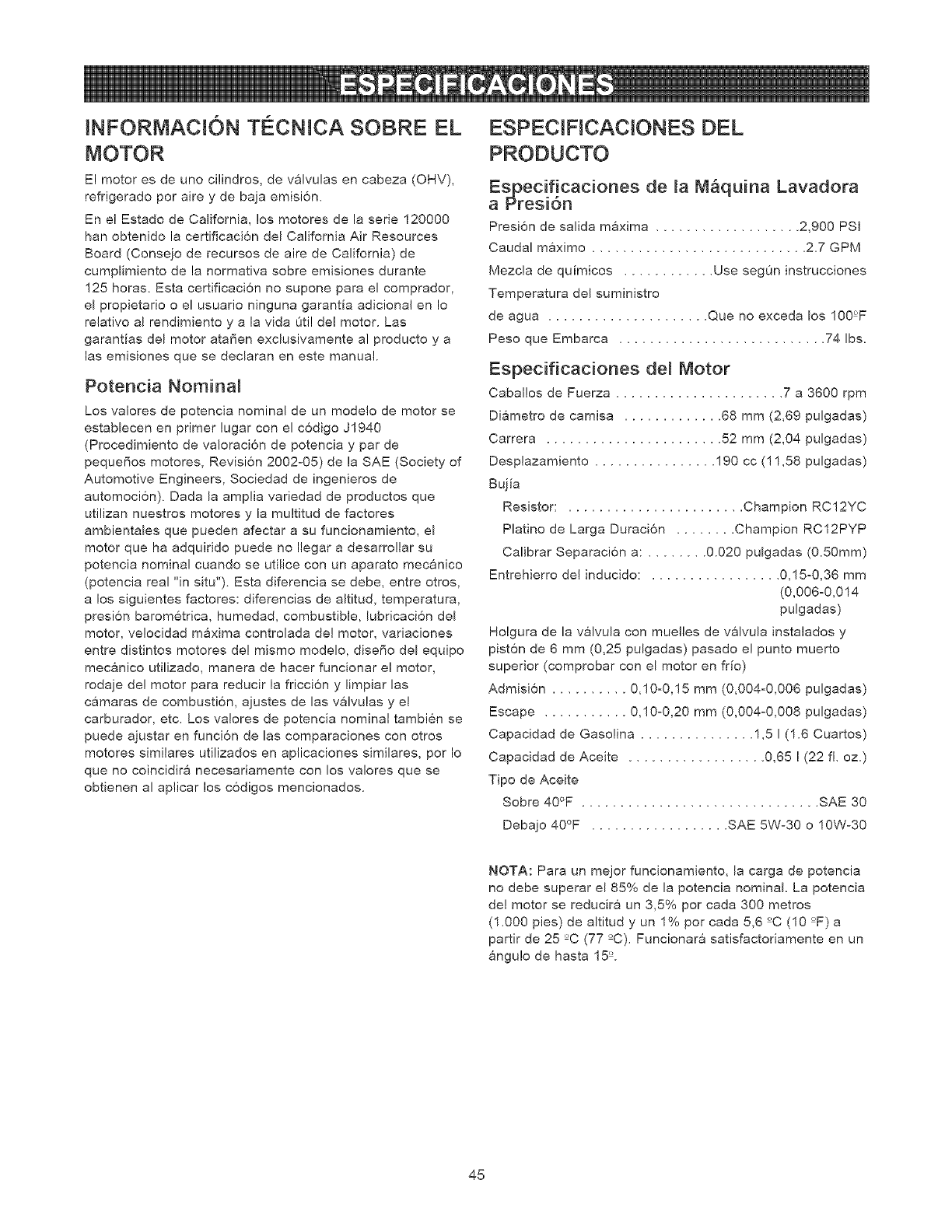

ENGINE TECHNICAL INFORMATION

This is a single cylinder, overhead valve (OHV), air

cooled engine. It is a low emissions engine.

In the State of California, Model Series 120000

engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties

with respect to the performance or operational life of

this engine. The engine is warranted solely according

to the product and emissions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipment, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a piece of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular piece of power equipment, the manner in

which the engine is operated, engine runqn to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines utilized

in similar applications, and wiJJtherefore not

necessarily match the values derived using the

foregoing codes.

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Max Outlet Pressure ......... 2,900 PSI

Max Flow Rate ............. 2.7 GPM

Chemical Mix............... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ............ 74 Ibs.

Engine Specifications

Rated Horsepower ............ 7 at 3600 rpm

Bore ....................... 2,69 in. (68mm)

Stroke ...................... 2,04 in. (52mm)

Displacement ................ 11,58 in. (190 cc)

Spark Plug

Long Life Platinum ......... Champion RC12PYP

Resistor ................. Champion RC12YC

Set Gap To: ............... 0.020inch (0.50mm)

Armature Air Gap: ............ 0.006-0.014 in.

(0.15-0.36mm)

Valve clearance with valve springs installedand piston 1/4 in.

(6 mm) past top dead center (check when engine is cold).

intake ...................... 0,004-0,006 in.

(0,I0-0,15 mm)

Exhaust .................... 0,004-0,008 in.

(0,10-0,20 ram)

Fuel Capacity ................ 1,6 Quarts

Oil Capacity ................. 22 Ounces

Oil Type:

Above 40° F ............... SAE 30

Below 40° F ............... SAE 5W-30 or 10W-30

NOTE: For practical operation, the horsepower

loading should not exceed 85% of rated horsepower.

Engine power will decrease 3-1/2% for each

1,000 feet (300 meters) above sea level and 1% for

each 10° F (5.6 ° C) above 77° F (25 ° C). It should

operate satisfactorily at an angle up to 15°.

OWNER'S RESPONSIBIUTJES

Follow the houdy or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

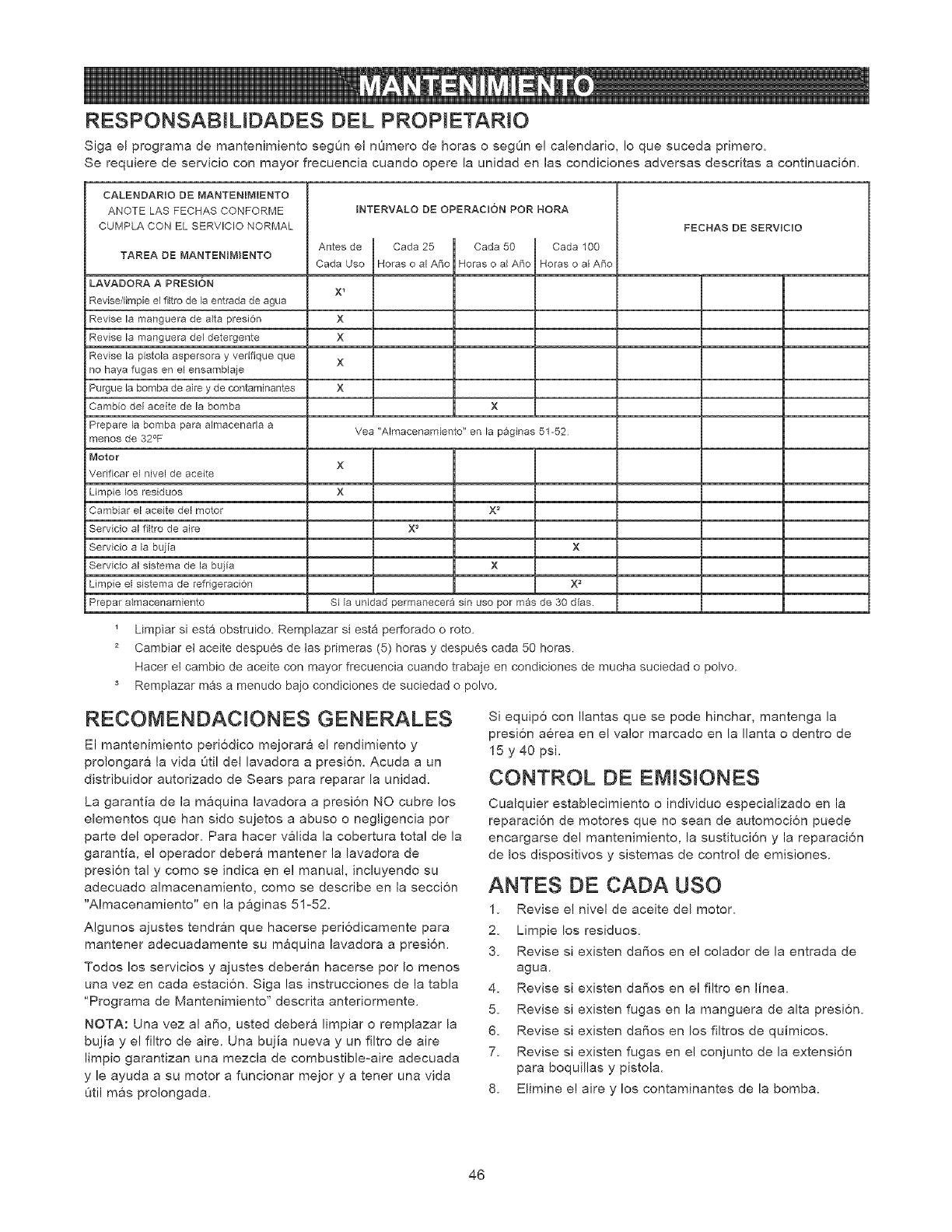

MABNTENANCE SCHEDULE

FILL tN DATES AS YOU

COMPLETE REGULAR SERVICE

MAINTENANCE TASK

PRESSURE WASHER

Check/clean water inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly for leaks

Purge pump of air and contaminants

Change pump oil

Prepare pump for storage below 32"F

ENGINE

Before

i Each Use

x _

SERVICE DATES

Every 25 Every 50

Hours or Hours or

Yeady Yearly

See Storage on pages 21-22.

J Every 100

Hours or

Yeady

SERVICE DATES

Check oil level

Clean debris

Change engine eil

Service air cleaner

Service spark plug

Service spark arrester

Clean cooling system

Prepare for storage

X 2

X s

X =

If unit is to remain idle for longer than 30 days

Clean if clogged. Replace if perforated or torn.

2 Change oil after the first (5) operating hours and every 50 hours or yearly thereafter.

Change sooner when operating under dirty or dusty conditions.

Replace more often under dirty or dusty conditions.

GENERAL RECOMMENDATIONS EMiSSiON CONTROL

Regular maintenance will improve the performance

and extend the life of the pressure washer. See any

Sears or other qualified service dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive fuji vaJue from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 21=22.

Some adjustments will need to be made periodicalJy to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air fiJter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

If equipped with inflatable tires, keep the air pressure

at the value marked on the tire or within 15 and 40 psi.

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

nomroad engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. CJean debris.

3. Check water inlet screen for damage.

4. Check indine filter for debris.

5. Check high pressure hose for leaks.

6. Check chemical filters for damage.

7. Check gun and nozzle extension assembly for

leaks.

8. Purge pump of air and contaminants.

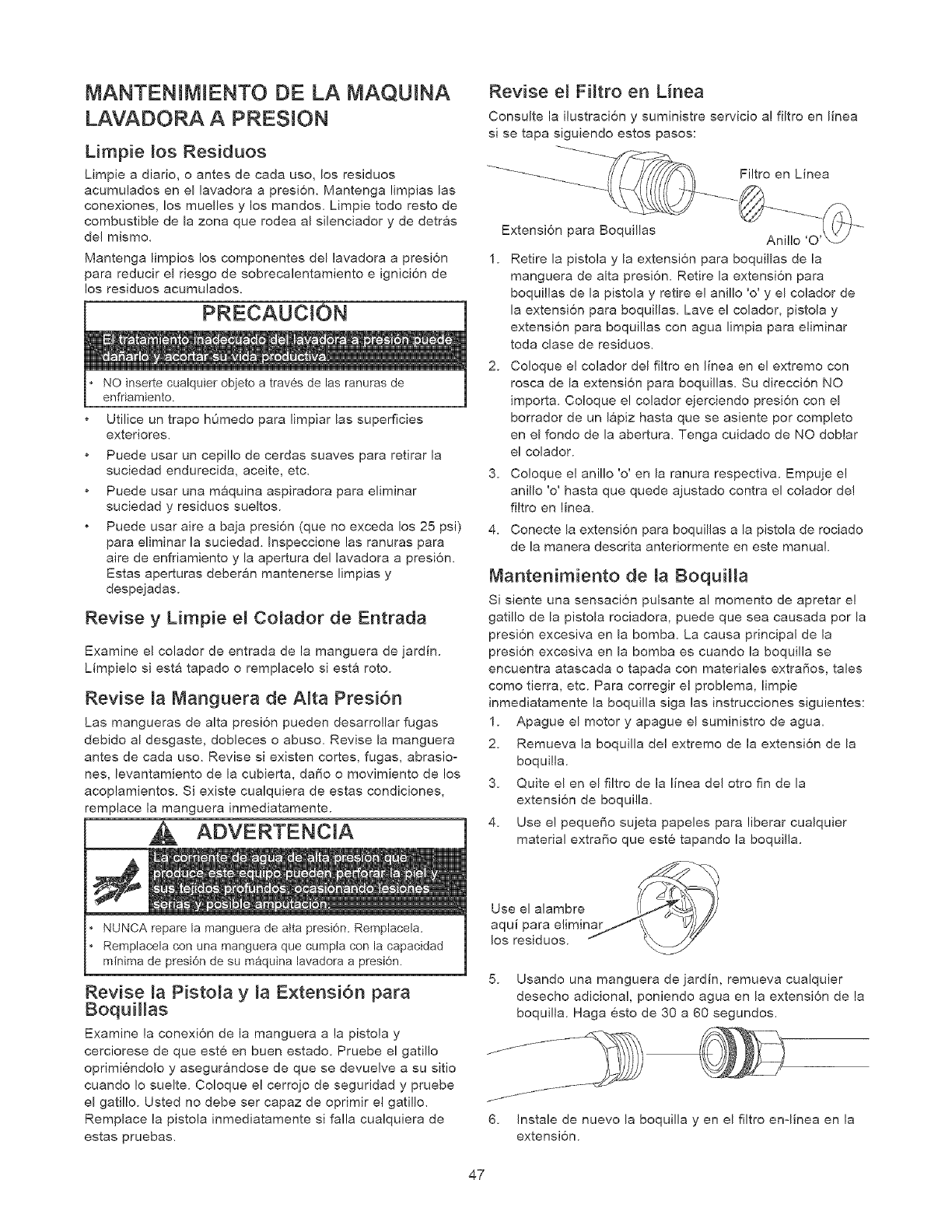

PRESSURE WASHER

C_ean Debris

Daily or before use, clean accumulated debris from

pressure washer. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris.

Pressure washer parts should be kept clean to reduce

the risk of overheating and ignition of accumulated

debris.

CAUTION

DO NOT insert any objects through cooling slots.

Use a damp cloth to wipe exterior surfaces clean.

Use a soft bristle brush to loosen caked on dirt, oil,

etc.

Use a vacuum cleaner to pick up loose dirt and debris.

Use low pressure air (not to exceed 25 psi) to blow

away dirt. inspect cooling air slots and openings on

the pressure washer. These openings must be kept

clean and unobstructed.

Check and C_ean Jn_et Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

I WARNING 1

• NEVER repair high pressure hose, Replace it,

• Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Gun and Nozzle Extension

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making

sure it springs back into place when you release it. Put

trigger lock in UP position and test trigger. You should

not be able to press trigger. Replace spray gun

immediately if it fails any of these tests.

Check in-Line Fi_ter

Refer to the illustration and service the in-line filter if it

becomes dogged, as follows:

Nozzle Extension O-rinc

1. Detach spray gun from high pressure hose.

Detach nozzle extension from spray gun and

remove o-ring and screen from nozzle extension.

Flush screen, spray gun, and nozzle extension

with clean water to clear debris.

2. Place in-line filter screen into threaded end of

nozzle extension. Direction does not matter. Push

screen in with eraser end of pencil until it rests fiat

at bottom of opening. Take care to not bend

screen.

3. Place o-ring into recess. Push o-ring snugly

against in-line filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in manual.

Nozzme Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

Remove nozzle from end of nozzle extension..

Remove in-line filter from other end of nozzle

extension.

Use a small paper clip to free any foreign material

clogging or restricting nozzle.

Use wire here (/_-4_\ )))

to remove _\\ _ _?//_

debris, f

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension.

Back flush between 30 to 60 seconds.

6. Reinstallnozzleandin-linefilterintonozzle

extension.

7. Reconnectnozzleextensionto spraygun.

8. Reconnectwatersupply,turnonwater,andstart

engine.

9. Testpressurewasherbyoperatingwitheach

quickconnectnozzle.

O-Ring Maintenance

Purchase an O-Ring Repair Kit at your local Sears or by

calling 1-800-4-MY-HOME (469-4663) or online at

w,,_^,_/.sears.com,it is not included with the pressure

washer. This kit includes replacement o-dngs, rubber

washer and water inlet filter. Refer to the instruction

sheet provided in the kit to service your unit's o-rings.

WARNING 1

• NEVER repair leaking connections with sealant of any

kind, Replace o-ring or seal.

Pump Maintenance

Changing Pump Oil

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase an approved bottle of

pump oil by calling 1=800=4=MY-HOME (469-4663} or

online at www.sears.com.

Change pump oil as follows:

1. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump

oil cap between high pressure outlet and garden

hose inlet.

3. Tilt pressure washer to drain oil into an approved

container until it drips slowly from pump.

4. Tilt pressure washer in opposite direction and

empty premeasured pump oil bottle into same

opening (a small funnel may be helpful).

5. Install black pump oil cap and tighten firmly.

6. Set pressure washer in upright position. Add fuel

and engine oil.

ENGINE MAINTENANCE

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

• Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester,

DO NOT check for spark with spark plug removed.

Oil Recommendations

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

1. Choose a viscosity according to the following table:

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Synthetic oil meeting ILSAC GF-2, API

certification mark and API service symbol with "SJ/CF

ENERGY CONSERVING" or higher, is an acceptable

oil at all temperatures. Use of synthetic oil does not

alter required oil change intervals.

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible engine

bore damage due to inadequate lubrication.

CheckingOilLevel

Oillevelshouldbecheckedpriortoeachuseorat least

every5hoursofoperation.Keepoillevelmaintained.

1. Makesurepressurewasherisonalevelsurface.

2. Removeoildipstickandwipedipstickwithclean

cloth.Replaceandtightendipstick.Removeand

andcheckoillevel.

3. Verifyoil isat"Full"markondipstick.Replaceand

tightendipstick.

AddingEngBneOil

1. Makesurepressurewasherisonalevelsurface.

2. Checkoillevelasdescribedin"CheckingOilLevel".

3. if needed,slowlypouroilintooilfillopeningto the

"Full"markondipstick.DONOToverfill.

4. Replaceandtightendipstick.

ChangingEngBneOil

Changeengineoilafterthefirst5 hoursandevery

50hoursthereafter.Ifyouareusingyourpressure

washerunderextremelydirtyordustyconditions,orin

extremelyhotweather,changeoil moreoften.

cAuTIO, j

3. Clean area around oil fill, remove oil fill

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug. When crankcase is

empty, return pressure washer to upright position.

5. Slowly pour recommended oil (about 22 oz.) into

oil fill opening. Pause to permit oiJ to settle. FilJto

"Full" mark on dipstick.

6. Wipe dipstick clean each time oil level is checked.

DO NOT overfill.

7. Replace and tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnect spark plug wire to spark plug.

Service Air CReaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

To service the air cgeaner, foffow these steps:

1. Loosen two screws and lift off cover.

Cover

• Used motor oil has been shown to cause skin cancer in

certain laboratory animals,

• Thoroughly wash exposed areas with soap and water,

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change off while engine is stffl warm from running, as

foffows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

Two Screws

Cartridge

Base

2. Carefully remove air cleaner from base.

3. Install clean (or new) air cleaner in base. Air

cleaner must fit securely in base.

4. Place cover over air cleaner and tighten screws.

NOTE: You can purchase new air filter elements by

calling 1-800-4-MY-HOME (469-4663).

Service Spark Pmug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are worn, or if

insulator is cracked or chipped.

4. For replacement use either the standard resistor

spark plug, Champion RC12YC or the long life

platinum spark plug, Champion RC12PYP.

5. Check electrode gap with wire feeler gauge and

set gap at 0.020 inches (0.50mm), if necessary.

zJ _..... _ ..............

6. Install spark plug, tighten securely.

NOTE: You can purchase a new spark plug by calling

1-800-4-MY-HOME (469-4663).

Spark Attester Service

Your engine is not factory-equipped with a spark attester.

in some areas, it is illegal to operate an engine without a

spark attester. Check local laws and regulations. A spark

arrester is available from your nearest Sears service

center. If you need to order a spark attester, please call

1-800-4-1_IY-HOME (469-4663}.

The spark arrester must be serviced every 50 hours to

keep it functioning as designed.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to coo! before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark attester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

If the engine has been running, the muffler will be very

hot. Allow the muffler to cool before servicing the

spark arrester.

• Remove spark attester screen for cleaning and

inspection.

• Replace if screen is damaged.

Air Cooling System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you

have a Sears or other qualified service dealer clean

the cooling system per recommended intervals (see

"Maintenance Schedule" on page 16). Equally

important is to keep top of engine free from debris.

See "Clean Debris".

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. Follow these

procedures after every use:

1. Flush detergent siphoning tube by placing the filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Shut off engine, let it cool, then remove all hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all liquids by pulling recoil handle

about 6 times. This should remove most liquid in

pump.

5. if storing for more than 30 days see "Long Term

Storage" on next page.

6. Coil high pressure hose and inspect it for damage.

Cuts in hose or fraying could result in leaks and

loss of pressure. Should any damage be found,

replace hose. DO NOT attempt to repair a

damaged hose. Replace hose with genuine Sears

part.

7. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension. Use a rag to wipe off

the hose.

8. Coil hose and properly hang it on hook provided

on accessory tray.

9. Reconnect spark plug wire to spark plug.

10. Store unit in a clean, dry area.

WARNING

WINTER STORAGE

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable.

*Freeze damage is not covered under warranty.

To protect the unBtfrom freezing temperatures:

1. Flush detergent siphoning tube by placing filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

3. Use pump saver, available at Sears retail item

71-74403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

4. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into

hose. Pull recoil handle twice. Disconnect 3-foot

hose.

WHEN STORING FUEL OR EQUIPMENT WiTH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WHEN DRAJNBNGFUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap, Loosen cap slowly to

relieve pressure in tank.

Drain fuel tank outdoors,

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke,

LONG TERM STORAGE

if you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

it is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote

fuel deterioration during storage. Engine and fue[ can

be stored up to 24 months with additive.

• Add fue[ additive following manufacturer's

instructions.

• Make sure you have water supply to pump inlet

connected and turned ON.

• Run the engine outdoors for several minutes to be

sure that treated fuel has replaced the untreated

fuel in the carburetor.

If fuel additive is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oi[

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing

Engine Oil" on page 19.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1/2 oz. of clean

engine oil into the cylinder. Cover spark plug hole

with rag. Pui[ recoil handle slowly to distribute oil.

Avoid spray from spark plug hole.

• Instal[ spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 71-74403, is

available as an optional accessory. [t is not included

with the pressure washer.

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable,

, Freeze damage is not covered under warranty.

To use the pump saver:

,_ CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

WARNING

DO NOT place a storage cover over a hot pressure

washer,

Let equipment coo! for a sufficient time before placing

the cover on the equipment.

Prob(em

Pump has followingproblems:

failureto produce pressure,

erraticpressure_chattering_loss

of pressure, low water volume.

Detergent fa((sto mix with spray.

Cause

Low pressure nozz(e installed.

Water inlet is blocked.

3. )nadequate water supp(y.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supp(y is over 100°F.

7. High pressure hose is blocked

or leaks.

8. Gun leaks.

9. Nozz(e is obstructed.

10. Pump (s fau(ty.

Detergent siphoning tube is not

submerged.

Chemica( filter is clogged or

cracked.

3. Dirty (nqine filter.

4. High pressure nozz(e (nsta((ed.

Eng(ne runs good at no-(oad but Engine speed (s too slow.

"bogs" when load is added.

Engine wi()not start; or stars

and runs rough.

Engine shuts down during

operation.

EngBne lacks power.

EngBne "hunts" or faiters.

Correction

Replace nozzle with high

pressure nozzle.

Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch

leak.

5. Check and clean inlet hose

strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. C)ean nozzle.

10. Contact Sears service facility.

insert detergent siphoning tube

into detergent.

Clean or replace filter/detergent

siphoning tube.

3. See "Check In-Line Filter".

4. Replace nozzle with low

pressure nozzle.

Low oil )eve(.

Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected

to spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

9. Excessively rich fuel mixture.

10. Intake valve stuck open or

closed.

Move throttle control to FAST

position. (f engine still "bogs down",

contact Sears service facility.

Fill crankcase to proper level.

Clean or replace air cleaner.

3. Fill fuel tank.

4. Drain gas tank; fill with fresh

fuel.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Drain gas tank; fill with fresh

fuel.

8. Open choke fully and crank

engine.

9. Contact Sears service facility.

10. Contact Sears service facility.

11. Engine has lost compression.

Out of gasoline.

Dirty air filter.

Choke is opened too soon.

11. Contact Sears service facility.

F(((fuel tank.

Replace air filter.

Move choke to halfway position until

engine runs smoothly.

CRAFTSMAN 2900 PSE Pressure Washer 580.752410

Main Unit m Exploded View and Parts List

900 \\

Item Part #

1 196614GS

2 R196526GS

3 195880GS

195964GS

4 196138GS

5 192133GS

6 192131GS

7 192050GS

8 30809GS

9 195970GS

10 195889GS

195851ZZGS

195842AAGS

195842XG S

195842RGS

Description Item

ASSY, Base 11

HANDLE 12

ASSY, Billboard 13

CLIP, Tree 14

HOSE 15

KIT, Engine Mounting Hardware 16

KIT, Pump Mounting Hardware 17

KIT, E-Ring 900

GROMMET

ASSY, Extension

KIT, Nozzles

NOZZLE, QC, Black

NOZZLE, QC, Red

NOZZLE, QC, Orange

NOZZLE, QC, Yellow

Optional Accessories Not Hlustrated

5097D

7175187GS

7175197GS

7175199GS

190249GS

7175116GS

7174400GS

100513GS

7174402GS

7174403GS

7174300GS

7174301GS

7174302GS

7174303GS

7174307GS

Part #

B3263GS

B2203GS

192310GS

196439GS

194298GS

23139DGS

198164GS

NSP

Description

GUN

KIT, Handle Connector

KIT, Vibration Mount

KIT, Wheel

VALVE, Thermal Relief

KEY

ASSY, Pump (see page 25)

ENGINE (129612=0114-E1)

Items Not Hlustrated

AB3061BGS BOTTLE, Oil

195855GS MANUAL, Operator'ss

194256GS KIT, Tag Warning w/Clip

87815GS GOGGLES

Fresh Start Cartridge

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit

25' Replacement Hose

O Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

Pump Saver

House Wash Concentrate (makes 4 gallons)

Deck Wash Concentrate (makes 2 gallons)

Vehicle/Boat Wash Concentrate (makes 4 gallons)

Degreaser Concentrate (makes 4 gallons)

Mold/Mildew Concentrate (makes 2 gallons)

CRAFTSMAN 2900 PSi Pressure Washer 580.752410

Pump m Exploded View and Parts List

Item

0 O

Part #

190571GS

190574GS

190578GS

190581GS

194298GS

190594GS

190588GS

190589GS

193808GS

193806GS

190592GS

190593GS

Description

CAP, Oil

MANIFOLD

CAP, 1/8

RELIEF, THERMAL

KIT, UNLOADER

KIT, WATER INLET, ANODIZED

KIT, OUTLET, ANODIZED

KIT, HEAD BRASS

KIT, CHECK VALVES

KIT, INLET CHECK

KIT, CHEMICAL INJECTION

1tern Part # Description

H 193807GS KIT, SEAL SET

J 189971GS KIT, CHEMICAL HOSE

K 193971GS KIT, PIPE FFTING

L 193972GS KIT, UNLOADER SEAT

1terns Not Hlustrated

190585GS OIL BOTTLE

B2384GS FILTER, Inlet

186452GS FILTER, Inlet, Bag of 10

NOTE: Items A z L are service kits and include all

parts shown within the box.

ENGINE, 7 HP, Briggs and Stratton, 129612 - E×p[oded View

10221_

238O _

51A

993

1029 830

sos

615 O

404 @

616

914_

_1022

635 _

914A_

30(_

307

27o

1095 VALVE GASKET SET

883

868(_

51A

IO22

i 163_ 7_

51 _ 993

24 [_

ENGINE, 7 HP, Briggs and Stratton, 129612 - E×p[oded View

365

967

524

445

443

9 _,

137__

276

_76z _

259 @

163

842

670

334

843 _9

188

883_ _1.2_

190_

51A

977 CARBURETOR GASKET SET

137 276

633 @

633A @

ENGINE, 7 HP, Briggs and Stratton, 129612 - E×p[oded View

__ 6s_ 5s

55 _ 592 @

1210 I

----[

459 _ 60

689 ¢_

456

597

121 CARBURETOR OVERHAUL KiT

276 _ 104% _

633 @ 51

633A @

51A_ 127_

163 _ 137

356

78 592 ®

358 ENGINE GASKET SET

_.o@ B68_

3@ 9 51 163

332

324

1005

ENGINE, 7

Item Part#

1 697893

2 399269

3 299819

4 498983

5 695276

7 695166

8 495786

9 699833

10 691125

1! 691260

11A 692937

12 692232

13 691137

15 691680

16 691457

20 399781

22 691092

23 790116

24 222698

25 790359

694168

26 790360

692786

27 691866

28 499423

29 499424

32 691664

32A 695759

33 499642

34 499641

35 691304

36 691304

37 694086

40 692194

43 691997

45 690977

46 694039

51 692668

51A 892799

55 691421

58 691921

60 281434

65 690837

78 691108

95 691636

97 499682

104 691242

108 691182

109 499681

117 694250

118 498667

121 692703

125 698055

127 894468

130 691203

133 398187

134 398188

137 693981

163 691894

187 691050

791666

188 691147

190 690940

192 694543

202 691303

209 691290

222 692618

227 690783

238 691300

259 691189

276 271716

287 690940

300 697590

304 499676

305 691108

306 691232

307 690345

324 695161

332 690662

HP, Briggs and Stratton, 129612 - PaAs List

Description Item Part #

Cylinder Assembly 333 802574

Kit-Bushing/Seal (Magneto Side) 334 691061

£ Seal-OH (Magneto Side) 337 692051

Sump-Engine 356 692390

Head-Cylinder 358 694090

£ 1 Gasket-Cylinder Head 363 19069

Breather Assembly 365 691136

£ Gasket-Breather 404 690272

Screw (Breather Assembly) 425 690244

Tube-Breather 443 690255

Tube-Breather 445 697029

£ Gasket-Crankcase 456 692299

Screw (Cylinder Head) 459 281505

Plug-Oil Drain 505 691251

Crankshaft 523 499621

£ Seal-Oi! (PTO Side) 524 692296

Screw (Engine Sump) 525 495265

Flywheel 562 691119

Key-Flywheel 584 697734

Piston Assembly (Standard) 585 691879

Piston Assembly 0020" Oversize) 592 690800

Ring Set (Standard) 597 691696

Ring Set %020" Oversize) 601 95162

Lock-Piston Pin 608 497680

Pin-Piston 613 691108

Rod-Connecting 613A 691140

Screw (Connecting Rod) 615 690340

Screw(Connecting Rod) 616 698801

Valve-Exhaust 619 691108

Valve-Intake 621 692310

Spring-Valve (Intake) 633 693867

Spring-Valve (Exhaust) 633A 691321

Guard-Flywheel 635 66538

Retainer-Valve 670 692294

Slinger-Governor/Oil 684 690345

TappetWalve 689 691855

Camshaft 692 690572

£ :!t:1" Gasket-Intake 718 690959

£ _: 1" Gasket-intake 741 790345

Housing-Rewind Starter 830 694544

Rope-Starter (Cut to Required Length) 832 691466

Grip-Starter Rope 836 691147

Screw (Rewind Starter) 836A 697551

Screw (Flywheel Guard) 842 691031

Screw (Throttle Valve) 843 691884

Shaft-Throttle 847 692047

Pin-Float Hinge 851 493880

Valve-Choke 868 692044

Shaft-Choke 883 691893

Jet-Main (Standard) 886 696268

Jet-Main (High Altitude) 914 691108

Kit-Carburetor Overhaul 914A 691127

Carburetor

Plug-Welch 921 699633

Valve-Throttle 957 699985

Float-Carburetor 966 690243

Kit-Needle/Seat 967 273356

$ Gasket-Float Bowl 968 691342

£ _ 1" Gasket-Air Cleaner 969 691138

Line-Fuel (Used Before Date Code 05071800) 972 699374

Line-Fuel (Used After Date Code 05071700) 975 493640

Screw (Control Bracket) 977 692704

Screw (Fue! Tank) 993 694088

Bali-Rocker Arm 1005 691346

Link-Mechanical Governor 1022 691890

Spring-Governor 1023 499624

Bracket-Control 1026 692045

Lever-Governor Control 1029 691230

CapWalve 1034 691343

Bracket-Casing Clamp 1059 692311

_: Washer-Sealing 1095 694091

Screw (Dipstick Tube) 1102 691255

Muffler 1210 498144

Housing-Blower 1211 498144

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Description

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Wire-Stop

Gasket Set-Engine

Puller-Flywheel

Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw (Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Retainer-Spring

Plate-Pawl Friction

Nut (Governor Control Lever)

Dipstick

£ SeaI-O Ring (Dipstick)

Dipstick Tube

Bolt (Governor Control Lever)

Cover-Breather Passage

£ Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

Screw (Cylinder Head Plate)

Switch-Stop

$ Seal-Choke/Throttle Shaft

Boot-Spark Plug

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

SpringoDetent

PimLocating

Gear-Timing

Stud-Rocker Arm

Guard-Muffler

Screw (Muffler Guard)

£ SeaI-O Ring (Dipstick Tube)

Lever-Sleeve

Dipstick/Tube Assembly

Terminal-Spark Plug

£ 1" Seal-Valve

£ 1" Gasket-Exhaust

Gasket Kit-Cylinder Head/Plate

Screw (Rocker Cover)

Screw (Rocker Cover)(Assemble in #1 and

# 2 Positions)

Cover, Blower Housing

Cap-Fue! Tank

Base-Air Cleaner Primer

Filter-Pre Cleaner

Cover-Air Cleaner

Screw (Blower Housing Cover)

Tank-Fuel

Bowl-Float

Gasket Set-Carburetor

£ 1"Gasket-Cylinder Head Plate

Fan-Flywheel

£ 1"Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Rocker Arm

Guide-Push Rod

Kit-Screw/Washer

Gasket Set-Valve

Pilot-Guide

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

£-Included in Engine Gasket Set, Item # 358

-Included in Carburetor Overhaul Kit, Item # 121

$-Included in Carburetor Gasket Set, Item # 977

1"-Included in Valve Gasket Set, Item # 1095

Sears, Roebuckand Co., U.S.A. (Sears), the California Air Resources Board (CARB) and

the United States Environmental Protection Agency (U.S.EPA)

Emissions Control System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

The California Air Resources Board (CARB), U.S. EPA and

Sears are pleased to explain the Emissions Control System

Warranty on your small offroad engine (SORE). In

California, new small offroad engines model year 2006 and

later must be designed, built and equipped to meet the

State's stringent anti-smog standards.

Elsewhere in the United States, new non-road, spark-ignition

engines certified for model year 1997 and later must meet

similar standards set forth by the U.S. EPA. Sears must

warrant the emissions control system on your engine for the

periods of time listed below, provided there has been no abuse,

neglect or improper maintenance of your small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may be connectors and

other emissions related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Coverage

Small off-road engines are warranted relative to emissions

control parts defects for a period of two years, subject to

provisions set forth below. If any covered part on your engine

is defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in your

Operating and Maintenance Instructions. Sears recommends

that you retain al! your receipts covering maintenance on

your small off-road engine, but Sears cannot deny warranty

solely for the lack of receipts or for your failure to ensure the

performance of all scheduled maintenance.

As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an Authorized Sears Service Dealer as soon as a

problem exists.

The undisputed warranty repairs should be completed in a

reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights

and responsibilities, you should contact a Sears Service

Representative at 1-800=469-4663.

The emissions warranty is a defects warranty. Defects are

judged on normal engine performance. The warranty is not

related to an in-use emissions test.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Provisions

The following are specific provisions relative to your

Emissions Control Defects Warranty Coverage. It is in

addition to the Sears engine warranty for non=regulated

engines found in the Operating and Maintenance Instructions.

1, Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fuel Pump

Fuel line, fuel line fittings, clamps

b. Air induction System

Air cleaner

intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system, Pulse valve

e. Miscellaneous items

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

purchaser that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an Authorized Sears Service Dealer.

4. Claims and Coverage Exclusions

Warranty claims shall be flied in accordance with the

provisions of the Sears Engine Warranty Policy.

Warranty coverage shall be excluded for failures

of Warranted Parts which are not original Sears parts or

because of abuse, neglect or improper maintenance as

set forth in the Sears Engine Warranty Policy. Sears is

not liable to cover failures of Warranted Parts caused by

the use of add-on, non=original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

'repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part which

is scheduled for replacement as required maintenance

shall be warranted as to defects only for the period of time

up to the first scheduled replacement for that part. Any

replacement part that is equivalent in performance and

durabilitymay be used in the performance of any

maintenance or repairs. The owner is responsible for the

performance of all required maintenance, as defined in the

Sears Operating and Maintenance Instructions.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranted Part still under warranty.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a menu of pre=recorded messages offering you product

maintenance information.

Emissions Durability Period and Air index

Information On Your Engine Emissions Labe_

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walkobehind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air hdex is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine

Emissions Compliance Labe_

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance labe! indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category' C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The

displacement of this engine is 190 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

[_0NOTruninencBoaedarea.

GARANTIA ................................ 32

INSTRUCCIONES DE SEGURIDAD ......... 32z35

CARACTER{STICAS Y CONTROLES .......... 36

MONTAJE .............................. 37z39

OPERACION ........................... 40_44

ESPECIFICACIONES ....................... 45

MANTENIMENTO ....................... 46_50

ALMACENAMENTO ..................... 51_52

REPARACION DE DANOS REPUESTOS ....... 53

GARANTIA DEL CONTROL DE EMISIONES . .54_55

COMO ORDENAR PARTES .PAGINA POSTERIOR

GARANT_A L_M_TADA DE LA MAQU_NA LAVADORA DE ALTA PRESTON CRAFTSMAN

Durante un ado a partir de la fecha de compra, Sears reparara, sin cargo arguno, cualquier defecto en material y mano de

obra, siempre y cuando esta maquina lavadora de alta presion Craftsman haya sido mantenida y puesta en funcionamiento

de acuerdo a las instrucciones suministradas en e! manual del operario.

Siesta maquina lavadora es usada para fines comerciales, la garanfia se aplicara tan solo por 90 dias a partir de la fecha

de compra. Si esta maquina lavadora de alta presi6n es usada para arquiler, la garantia se aplicara tan solo por 30 dias

despues de la fecha de compra.

Esta garantia no cubre:

Elementos perecederos como bujias o filtros de aire, los cuales se desgastan con el uso normal.

Reparaciones necesarias debido al abuso o negligencia del operador, incluyendo daF_os ocasionados per la ausencia de

suministro de agua a la bomba o por no mantener e! equipo de acuerdo a las instrucciones contenidas en el manual del

operario.

El servicio de garant{a se hace efectivo devolviendo la maquina lavadora de alta presi6n a! centro de servicio o distribuidor

Sears mas cercano en los Estados Unidos.

Esta garant{a le proporciona derechos legales especificos; usted tambien puede tener otros derechos, los cuales varian de

estado a estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, mL60179

Este es e[ simbo[o de a[erta de seguridad. Es usado para indicar[e situaciones con peHgros potenciales de

lesion para empersonal Siga las instrucciones de todos toe mensajes de seguridad que aparecen despues de

este simbo[o para evitar poeibles [esiones o muerte.

r.... Lea este manual minuciosamente y conozca a

.... fondo [as partes y e[ funcionamiento de su

m&quina tavadora a presi6n. Conozca sus

aplicaciones, sue limitaciones y los peligros

involucrados.

El simbolo de alerta de seguridad (_) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCiON), un

mensaje por escrito o una ilustraci6n, para alertarlo acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo e! cual, si no se evita, causar_ la

muerte o una herida grave. ADVERTENCIA indica un desgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCl6N indica un riesgo, e! cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCI6N, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en e! daSo del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

Simbolos de Pe_igro y Significados

Gases T6xicos Quimico Petigroso Descarga Et6ctrica

Superficies Resbalosas Caer Inyecci6n Liquida

Fuego Explosi6n Superficie Caliente

Partes en Movimiento Objetos Voladores Contragotpe

E[ escape dei motor de este producto contiene

eiementos qu[micos reconocidos en ei Estado de

California pot producir c&ncer, defectos de nacimiento

u otros dagos de tipo reproduetivo.

PELIGRO

La tapa de combustible FreshStart TM esta dise_ada para sostener

un cartucho el cual contiene el estabilizador de combustible.

EN CASO DE SER INGERIDO, tlame un medico

inmediatamente. No induzca et v6mito. En caso de inhalaci6n

satir al aire tibre. En caso de contacto con los ojos o con la piel,

lavar abundantemente con agua durante 15 minutos.

Atmacene los cartuchos sin abrir en un area fresca, seca y bien

ventilada. Mantenga e! cartucho abierto en ta tapa de

combustible, y la tapa de combustible cerrada en el tanque de

combustible cuando no este en uso.

En caso de la emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para ta informaci6n

material de la seguridad.

*_EIestabilizador de combustible contiene 2,6-di-tert-buti_fenol(128-39-2) y

destilado de petr61eoalifatico (64742-47-8)

, ADVERTENCIA

//////_BY_

Opere et lavadora de presi6n SOLAMENTE al aire fibre.

Asegarese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en et que puedan acumutarse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

Utilice un respirador o mascara siempre que exista ta

posibitidad de inhalar vapores.

Lea todas tas instrucciones de ta mascara para asegurarse de

que le brindara la protecci6n necesaria contra la inhalaci6n de

vapores nocivos.

, ADVERTENCIA

CUANDO ANADA COMBUSTIBLE O VACiE EL

DEP6SITO

Apague et lavadora de presi6n (posici6n OFF) y d6jelo enfriar al

menos pot 2 minutos antes de remover la tapa de la

combustible. Afloje la tapa tentamente para dejar que ta presi6n

salga det tanque.

Llene o vacie et dep6sito de combustible a ta intemperie.

NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

;UANDO PONGA EN FUNCIONAMIENTO EL EQUIPO

Compruebe que la bujia, el silenciador, el tap6n del dep6sito de

combustible y el fittro de aire estan instalados.

NO arranque el motor sin la bujia instatada.

Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

• NO incline et motor o el equipo, de tal manera que la

combustible se pueda derramar.

• NO rocie liquidos inflamables.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare et equipo con el tanque de combustible

vacio, o con la valvuta para apagar el combustible, apagada

(posici6n OFF).

• Desconecte el cable de la bujia.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de catderas, estufas, catentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de ta combustible.

Mantenga el chorro de! agua alejado de atambrados etectricos,

de Io contrado podrian ocumr descargas el6ctricas fatales.

, ADVERTENCJA

Antes de arrancar el motor, apunte StEMPRE con la pistota

rociadora hacia una direcci6n segura y apriete et gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaciOn, tire rapidamente de 6t

para evitar su retroceso.

DespuOs que cada tentativa que empieza, donde motor fatla de

correr, siempre se_alar el fusil en la direcciOn segura y eJ

disparador del fusil del rodo deJestruj6n para liberar ta presi6n atta.

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta

superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina iavadora a

presi6n desde una escalera, andamio o cualquier superficJe

relativamente inestable.

El area de limpieza debera tener inctinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Opere y atmacene esta unidad sobre una superficie estable.

Sujete ta pistola de ta hidrotavadora firmemente con ambas

manos cuando utilice et rociado a alta presiOn. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia atras.

NUNCA apunte la pistola a la gente, animates o plantas.

NO permita en ningOn momento que NtNOS operen la maquina

tavadora a presiOn.

NUNCA repare ta manguera de alta presiOn. Remptaceta.

Mantenga conectada ta manguera a la maquina o a la pistota de

rociado cuando el sistema este presurizado.

SIEMPRE que pare et motor, apunte con la pistola rociadora

hacia una direcciOn segura y apnete et gatillo para descargar ta

presiOn y evitar et retroceso. Active el seguro det gatillo cuando

no utitice ta pistota.

ADVERTENCiA

NO toque las superficies calientes y evite tos gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocado.

Deje un espacio minimo de 152 cm (5 pies) atrededor dei

tavadora a presi6n, incluida ta parte superior.

El C0digo de Normativa Federat (CFR, Titulo 36: Parques,

Bosques y Propiedad PQblica) obtiga a instaJar una pantatta

apagachispas en los equipos con motor de combustion interno

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En et Estado de California, la ley exige el uso de

una pantalla apagachispas (SecciOn 4442 del COdigo de

Recursos PQblicos de California). En otros estados puede haber

teyes simiJares en vigor.

NO use ropa suetta, joyas o etementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

Ate para arriba el pelo largo y quite ta joyeria.

• Siempre use protecci6n para los ojos cuando utitice este equipo

o cuando este cerca de donde se este usando el equipo.

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUINA LAVADORA DE PRESJON

Siempre desconecte el alambre de la bujfa y cot6quelo donde

no pueda entrar en contacto con ta bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utilice un comprobador de bujfas homologado.

NO comprueba la chispa sin ta bujia instalada.

• NO ]uegue con partes que puedan aumentar o disminuir ta

vetocidad de mando.

• NO opere la maquina lavadora a presiOn con un valor de

presi6n superior a su clasificaci6n de presi6n.

NO asegure la pistota de rociado en la posici6n (open = abierto).

NO abandone la pistota de rociado cuando la maquina est6 en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatitto o protecci6n para gatilto en su lugar yen buenas

condiciones.

Siempre aseg0rese de que la pistola de rociado, boquittas y

accesorios est6n conectados correctamente.

NO dirija la pistola rociadora hacia un cristal cuando utitice ta

boquitta MAX (punta de alfiter).

NUNCA apunte ta pistola a ptantas.

Si usted tiene atguna pregunta acerca de tas finalidades de uso

del generador, preg0ntete a su concesionario o contacte a Sears.

NUNCA deberan ser operadas tas unidades con partes rotas o

ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ning0n dispositivo de seguddad de esta maquina.

Antes de poner en marcha ta maquina lavadora a presi6n en

ctima frio, revise todas tas partes del equipo y asegOrese de

que no se haya formado hielo sobre etlas.

NUNCA mueva la maquina hatando la manguera de atta

presi6n. Utilice la manija que viene con ta unidad.

Revise que et sistema de combustible no presente fugas o signos

de deterioro, como mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque daF_ados. Corri]a

todos los defectos antes de operar la maquina lavadora a presi6n.

El equipo de alta presi6n esta disefiado para ser utitizado

UNICAMENTE con tas partes autorizadas Sears. Si utitiza este

equipo con pares que no cumptan con las especificaciones

minimas, el usuario asume todos los riesgos y responsabilidades.

CONOZCA SU MAQUiNA LAVADORA DE ALTA PRESION

....... . Lea e[ manual de[ operario y Bas reglas de seguridad antes de porter en marcha su sistema de Hmpieza.

Compare laa ilustraciones con su aistema de limpieza para familiadzarse con las ubicaciones de los diferentes

controles y ajustes. Guarde este manuar para referencias futuras,

Pistola de Rociado Boquillas ProjectPro TM

Calcomania Ejemplar de Datos

Extension para Boquillas

con Conexi6n Rapida

Arrancador de Retroceso

Tapa de la Gasolina

Filtro de Aire _/

/ /

Palanca de Regulaci6n

Manguera de AIta Presion

Tapa dei

Deposito del

Aceite

Entrada de Agua

Toma de Alta Presion

Perilla de! Cebador

Bomba equipped with

Automatico se Enfria Sistema

Arrancador de Retroceso = Usado para arrancar el motor

manualmente.

Autom_fico se Enfria Sistema - Los ciclos regan por

bomba cuando agua arcanza 125°-155°F. Entibiar agua

descargara de la bomba en e! suelo, Este sistema previene

el da6o interno de bomba,

Bomba - Desarrolla alta presion de agua,

Boquillas ProjectPro TM - Inyeccion de productos

detergentes, Max, General, y Suave para distintas

aplicaciones de limpieza.

Calcomania Ejemplar de Datos - Proporciona e! modelo y

el nOmero de serie de arandela de presi6n, Tenga por favor

estos prontamente disponible cuando Ilamar para la ayuda,

Entrada de Agua = Conexion para la manguera de jardin.

Extensi6n para Boqui[[as con Conexi6n R_pida = Le

permite usar cuatro boquillas de rociado diferentes,

FHtro de Aire - E! elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en el motor.

FHtro y Tubo para Recolecci6n de Detergente - Usado

para succionar detergente de la botella de quimicos a la

corriente de agua de baja presidn,

/Filtro y Tubo para

Recolecci6n de Detergente

Manguera de AIta Presi6n - Conecte un extremo a la

pistola de rociado y e! otro extremo a la toma de alta

presi6n.

Palanca de Regulaci6n - Co!oca e! motor en modo de

arranque para el arrancador de retroceso y detiene e! motor

en funcionamiento.

Perilla del Cebador - Usada para arranque de motores

fdos,

Pistola de Rociado - Controla la aplicaci6n de agua sobre

la superficie de limpieza con e! gati!lo. Incluye cerrojo de

seguridad.

Tapa de maGasolina - Llene el motor con gasolina regular

sin contenido de plomo en este punto,

Tapa dem Dep6sito dem Aceite - Llene el motor con aceite

aqui,

Toma de Alta Presi6n = Conexion para la manguera de

alta presion.

Su maquina lavadora a presion requiere de cierto ensamble

y estara lista para set usada Onicamente despues de haber

depositado el combustible y e! aceite recomendado.

Si tiene probiemas con e[ ensamb[e de su m_quina

lavadora a presi6n, Hame a la minea de ayuda de Ba

m_quina mavadora a presi6n al 1o800°222=3136.

mMPORTANTE: Cualquier intento de hacer funcionar el

motor sin haber depositado e! aceite recomendado resultar&

en falla de! mismo.

RETIRE LA MAQUINA LAVADORA A

PRESION DE LA CAJA

Retire la caja de partes enviada con su maquina lavadora

a presi6n.

Corte dos esquinas en los extremos del cart6n desde la

parte superior hasta la parte inferior, de tal manera que el

pane! pueda set doblado en forma plana.

Saque la maquina lavadora a presi6n de la caja.

Revise la caja para ver si existen partes sueltas adicionales.

CONTENIDO DE LA CAJA

Revise el contenido de la caja. Si alguna de las partes no

esta presente o esta da_ada, Ilame a la linea de ayuda de

la maquina lavadora a presi6n a! 1-800o222-3136.

La unidad principal

Manubrio

Bandeja accesoria

La manguera de alta presi6n

Pistola de rociado

Extensi6n de la lanza con las piezas de conexi6n rapida

Aceite para motor

Bolsa de accesorios (incluye Io siguiente):

Manual de! operario

Tarjeta de registro del propietado

Bolsa con 4 boqui!las de conexiones rapidas

multico!ores

Cartucho de combustible para mejorar el arranque

Piezas para la manubrio (incluye Io siguiente):

Perno del Soporte (2)

Perilla Plastica (2)

Pinzas de arbol (4)

Familiaricese con cada parte antes de ensamblar la

maquina lavadora a presi6n. Compare el contenido con la

ilustraci6n de la pagina 36. Si alguna de la partes NO esta

presente o se encuentra daSada, Ilame a la linea de ayuda

de la maquina lavadora a presi6n al !o800o222o3136.

MONTAJE DE LA MAQUINA

LAVADORA A PRESTON

La gran mayoria de su m&quina lavadora a presi6n Craftsman

ha sido ensamblada en la fabrica. Sin embargo, usted debera

Ilevar a cabo los siguientes procedimientos antes de porter en

funcionamiento su maquina lavadora a presi6n:

1. Llene y mande en tarjeta de matricula.

2. Conecte manubrio a unidad principal, entonces conecte

bandeja accesoria a manubrio.

3. Deposite aceite en la caja del cigOet3al de!l motor.

4. Deposite combustible en el tanque.

5. Conecte la manguera de alta presi6n a la pistola de

rociado y a la bomba.

6. Conecte e! suministro de agua a la bomba.

7. Conecte boquilla la extensi6n al pistola rociadora.

8. Seleccione una boquilla ProjectPro TM con conector

rapido y conectela al prolongador de la boquilla.

Conecte el Manubrio y Bandeja Accesoria

1. Coloque e! manubrio sobre los soportes del manubrio

que ya se encuentran conectados a la unidad principal.

AsegOrese de que los orificios en el manubrio esten

alineados con los orificios en los soportes del manubrio.

L. Manubrio I,

Alineados

Orificios L .J

NOTA: Ta! vez sea necesario mover los soportes del

manubrio de un lado a otto para alinear e! manubrio de tal

manera que pueda deslizarse sobre los soportes de! mismo

manubrio.

2. Inserte el pemo de! soportes a traves del orificios dei

manubrio y fije la perillas de plastico. Apriete la perillas

manualmente.

Co!oque la bandeja de accesodos sobre los orificios del

asa (vista desde la parte delantera de la unidad). Presione

las pinzas de arbol para introducirlas en los orificios hasta

que queden a nivel con la bandeja de accesorios.

, i

...../)i i

Inserte las boquillas de colores ProjectPro TM y el resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios. Consulte "Como Usar la

Bandeja de Accesorios".

Agregue Aceite de Motor

iPRECAUCI6N! Si intenta arrancar el motor antes de

Ilenarlo con el aceite recomendado, puede provocar una

averia.

1. Coloque la lavadora a presi6n en una superficie plana y

nivelada.

2. Limpie la zona de alrededor del tapon de Ilenado de aceite

y quite la vari!la de nivel de aceite.

3. Con la ayuda de un embudo (opcional), vierta

lentamente todo el contenido de la bote!la de aceite

(0,53 I _ 18 onzas) pot el orificio de Ilenado de aceite.

4. Vuelva a colocarla y ajOstela en su posici6n.

NOTA: Consulte la secci6n 'Aceite", en la pagina 48, para

ver las recomendaciones relativas al aceite.

Agregue Gasolina

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones de! motor).

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE

Apague el tavadora a presi6n (posici6n OFF) y d@ielo enfriar al

menos por 2 minatos antes de remover ta tapa de ta

combustible. Afloje ta tapa lentamente para dejar que ta presi6n

satga del tanqae.

Ltene el dep6sito de combustible a la intemperie.

NO ttene demasiado et tanque. Permita at menos espacio para

la expansi6n det combustible.

Mantenga la combustible atejada de chispas, llamas abiertas,

pilotos, calory otras faentes de ignici6n.

NO encienda an cigarrilto o fame.

Utilice gasolina normal sin p!omo, limpia y nueva con un

minimo de 85 octanos. NO utilice combustible que

contenga metano! ni mezcle aceite con combustible.

2. Limpie el area alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene el tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de Ilenado.

JNNNNNNNNNNNNNNN/

NNNNNNNNNNNNNNN_

_NNNNNNNNNNNNNNN/

4. Instale la tapa del tanque de combustible y limpie la

gasolina que se haya derramado.

iPRECAUCION! Los combustibles con mezcla de alcohol

(gasoho!, etanol o metanol) pueden atraer la humedad y

provocar la separaci6n y formaci6n de &cidos durante el

almacenamiento. Los gases &cidos pueden dafiar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de problemas, vacie el circuito de

combustible cuando vaya a almacenar la unidad durante

30 dias o mas. Vacie el dep6sito de combustible, arranque el

motor y dejelo funcionar hasta que los conductos de

combustible y e! carburador queden vacios. Utilice combustible

nuevo la proxima temporada. Para obtener mas informacion a!

respecto, consulte "Almacenamiento" en la paginas 51o52.

NUNCA utilice productos limpiadores para motores o

carburadores en el deposito de combustible, ya que podrian

provocar da5os permanentes.

Tap6n de Combustible para Me]orar et Arranque

El uso de conservante de combustible mantiene el

combustible en buen estado y limpia los carburadores, Io

que facilita el arranque en todas las estaciones de! aBo. El

nuevo tapon de combustible gotea automaticamente

conservante concentrado en e! deposito de combustible.

PELIGRO

EN CASO DE SER tNGERIDO, ttame an medico inmediatamente.

En caso de ta emergencia, contacte a an medico

inmediatamente y llama 1-800-424-9300 para la informaci6n

material de ta seguridad.

**El estabilizador de combustible contiene 2,6-di-tert-butilfenol (128-39-2) y

destHadode petr61eoalifatico (64742-47-8).

1. Introduzca el cartucho en el tap6n.

2. Presione hasta que el cartucho encaje en su posicion.

3. Retire la lengOeta para dejar la membrana al descubierto.

IMPORTANTE: NO retire el cierre plateado del otro lado.

4. Vuelva a co!ocar el tapon de combustible en e! dep6sito.

5. Compruebe peri6dicamente el cartucho para asegurarse

de que siga conteniendo estabilizador de combustible. Si

esta vacio, cambie el cartucho pot uno nuevo.

Conecte la Manguera y e[ Suministro de

Agua a la Bomba

IMPORTANTE: Usted deber& conectar todas las mangueras

antes de darle arranque al motor. La bomba resultar&

dahada si arranca e! motor sin tener todas las mangueras

conectadas y e! suministro agua abierto.

1. Desenrro!le la manguera de alta presi6n y conecte un

extremo de la manguera a la base de la pistola de

rociado, Apriete con Ja mano.

5. Conecte la manguera de jardin (no exceder 50 pies en

la Iongitud) a la entrada del agua. Apriete con la mano.

PRECAUCION

El darho a la lavadora a presi6n, resuttado de ta desatenci6n a

esta precauci6n, no ser4_ cubierto por la garantia.

6. ABRA el suministo del agua y abra la valvula de

suministro para purgar la sistema de bomba de aire y

impureza.

2. Conecte el otro extremo de la manguera de alta presi6n

a la salida de alta presion de la bomba. Apriete con la

mano.

3. Antes de que conecte la manguera de jardin a la

entrada de agua, inspeccione el colador de la entrada.

Limpie el colador si tiene residuos o solicite su

remplazo siesta daffado. Refi@ase a la seccion

' Mantenimiento de los Anillos 'O'" si la colador de la

entrada se daffado. NO haga funcionar la m_quina

[avadora a presi6n si e[ co[ador de la entrada est&

da_ado.

Inspeccione la

rejilla de entrada,

NO la use si esta

daffada, limpiela

si se encuentra

sucia.

4. Haga correr el agua a traves de la manguera de su

jardin por 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte el agua.

IMPORTANTE: Hace NO agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando est6 cerca de donde se est6 usando et equipo.

Antes de dade arranque a ta m4_quina lavadora a presi6n,

aseg0rese de usar protecci6n adecuada para los ojos.

L[STA DE REVISION PREViA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

1. Revise que haya sido depositado aceite y este a[ nive[

correcto en la caja del cig0effal del motor.

2. Deposite la gasolina adecuada en e! tanque del

combustible.

3. Revise que todas las conexiones de las mangueras

(alta presion y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o daffo

de la manguera de alta presi6n.

4. Proporcione el suministro de agua adecuado (que no

exceda los 100°F).

5. AsegOrese de leer [as secciones "Reglas de Seguridad"

y "Operaci6n" antes de usar la maquina lavadora a

presi6n.

6. Siva a encender la unidad despues de haber estado

almacenada, consulte la seccion "AImacenamiento" en

la paginas 51o52.

COMO USAR SU MAQUINA

LAVADORA A PRESTON

Si tiene problemas operando su m&quina lavadora a

presion, por favor Ilame a la linea de ayuda para maquinas

lavadoras a presi6n al 1o800o222o3136.

Ubicaci6n de_ Lavadora a Presi6n

Espacio Libre A[rededor de[ Lavadora a Presi6n

,& ADVEm'ENCmA 1

* De]e un espacio minimo de 152 cm (5 pies) alrededor del

lavadora a presi6n, incluida la parte superior.

SitOe e! lavadora a presi6n en una zona bien ventilada que

permita la eliminaci6n de los gases de escape mortales. No

instale e! lavadora a presi6n en lugares en los que los gases

de escape se puedan acumular o entrar en un edificio que

pueda estar ocupado. Aseg0rese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de

aire de ventilaci6n u otras aberturas en un espacio cerrado

en el que puedan acumularse. Tenga en cuenta los vientos

y las cordente de aire preponderantes cuando elija la

ubicaci6n del lavadora a presi6n.

ADVERTENCIA

Opere et lavadora de presi6n SOLAMENTE a! aire libre.

Aseg0rese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en el que puedan acumutarse.

NO opere et lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

C6mo Darle Arranque a su M_quina

Lavadora a Presi6n

Para darle arranque a su maquina lavadora a presi6n

movida a motor por primera vez, siga estas instrucciones

paso a paso. Esta informaci6n acerca del arranque inicia!

tambien se aplica cuando vaya a darle arranque al motor

despues de haber dejado de la m&quina lavadora a presi6n

fuera de uso pot al menos un dia.

1. Coloque la m&quina lavadora a presi6n en un area

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.7 ga!ones por

minuto en no menos que 20 PSI en el fin de arandela

de presi6n de la manga del jardJn.

2. Revise que la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rociado y a la

bomb& Vea "Armado de Su Maquina Lavadora a Presi6n'.

3. AsegOrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Aprietela con la mano. Abra el suministro de agua.

PRECAUCION

Et daBo a la tavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

5. Presione e! disparador en la pistola para purgar de aire

e impurezas el sistema de bombeo.

6. Acople la boquilla de extensi6n a la pistola aspersora.

Aprietela manualmente.

Elija la boquilla ProjectPro TM que desee usar, tire hacia

atras del anillo del pro!ongador de la boquilla, inserte la

boqui!la y suelte el anillo. Tire de la boquilla para

comprobar que esta bien montada. Consulte 'Como

usar el sistema de boquillas ProjectPro TM''.

Tipica Lavadora a

Presi6n Mostrada

8. Fije e! pestillo de seguridad al disparador de la pistola

aspersora.

Cerrojo de

Seguridad

Salida de! Escape

9. Mueva e! control de la valvula de regulacion a la

posici6n "Rapido" ("Fast"), que se distingue con la

figura de un conejo.

Valvula de Regulaci6n

Palanca Estranguladora

'\\\ \

10. Mueva la palanca estranguladora a la poslci6n

"Ahogado" ("Choke").

NOTA: En el caso de que el motor este caliente, asegOrese

de que la palanca estranguladora se encuentre en la

posicion "En marcha" ("Run").

11. Cuando arranque el motor, co!oquese en la posicion

que se recomienda a continuaci6n. Sujete la manija y

hale ligeramente la manija del arranque hasta que

sienta cierta resistencia. Despues halela rapidamente.

12. Jale la cuerda de arranque lentamente. NO permita que

la cuerda regrese bruscamente en contra de! arrancador.

ADVERTENCIA

Antes de arrancar et motor, apunte StEMPRE con ta pistota

rociadora hacia una direcci6n segura y apriete et gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de 6t

para evitar su retroceso.

Despu6s que cada tentativa que empieza, donde motor fatla de

correr, siempre sefialar el fusil en la direcci6n segura y el

disparador del fusil del rocio det estruj6n para liberar la presi6n atta.

13. Cuando arranque el motor, mueva lentamente la

palanca estranguladora a la posici6n "En marcha"

("Run"). Si el motor falla, mueva la palanca

estranguladora a la posici6n "Ahogado" ("Choke"), y

despues a la posicion "En marcha" ("Run").

14. Si los fuegos de motor, pero no continOa correr,

presione el disparador en la pistola para aliviar la

presi6n interna de bomba. Mueva la palanca

estranguladora a la posici6n "En marcha" ("Run"), y

repite los pasos 11 por 13.

IMPORTANTE: Si el motor se desborda, coloque la palanca

estranguladora en la posicion "Run" e intente arrancar!o

hasta conseguirlo.

NOTA: Siempre mantenga la control de valvula de

regulaci6n en el "R&pido" ("Fast") posicione cuando operar

la arandela de la presion.

ADVERTENCIA

NO toque las superficies calientes y evite tos gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocado.

Deje un espacio minimo de 152 cm (5 pies) atrededor dei

tavadora a presi6n, incluida ta parte superior.

El C6digo de Normativa Federal (CFR, Titulo 36: Parques,

Bosques y Propiedad PL_blica) obtiga a instatar una pantatta

apagachispas en los equipos con motor de combusti6n interno

a manteneria en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En et Estado de California, la ley exige el uso de

una pantalla apagachispas (Secci6n 4442 del C6digo de

Recursos PL_blicos de California). En otros estados puede haber

teyes similares en vigor.

C6mo Detener su M_quina Lavadora a

Presi6n

1. Espere que el motor descanse.

2. Mueva la valvula de regulaci6n a la posici6n "Stop"

("Parado").

t O coloque la patanca estranguladora en ta posici6n "Choke"

para parar et motor.

3. SIEMPRE fusil de punto en una direcci6n segura y el

disparador del fusil del rocio del estruj6n para Iiberar la

presi6n retenida de la pleamar.

• Mantenga conectada la manguera a ta maquina o a la pistola de

rociado cuando el sistema este presurizado.

• SIEMPRE que pare el motor, apunte con ta pistota rociadora

hacia una direcci6n segura y apriete el gatitlo para descargar la

presi6n y evitar el retroceso. Active el seguro del gatitlo cuando

no utilice la pistola.

4. Active el seguro del gatillo de la pistola rociadora

cuando no la utilice.

Utilizaci6n de la Bandeja de Accesorios

La unidad esta equipada con una bandeja de accesorios

con habitaculos para guardar la pistola rociadora, el

pro!ongador de la boquilla y las boqui!las ProjectPro TM. La

parte delantera de la bandeja tambien incluye un gancho

para sujetar la manguera de alta presi6n.

NOTA: El orificio adicional de la bandeja permite guardar un

cepillo. La pinza adicional de la bandeja permite guardar

una boquilla turbo. La limpiadora a presion NO incluye el

cepillo ni la boquilla turbo Puede adquidr estos elementos

como accesorios opcionales,

1. Pase e! prolongador de la boquilla por el orificio de la

bandeja de accesorios segOn se indica.

Tipica Lavadora a

Presi6n Mostrada

C6mo Usar el Sistema de Boquillas

ProjectPro TM

El conector rapido de! pro!ongador de la boquil]a permite

cambiar la boquilla y montar una de las cuatro diferentes que

incluye el sistema ProjectPro TM. Las boquillas ProjectPro TM

varian el presi6n y patron de rociado como se muestra.

'_'_//_/ La Presi6n Baja

Negra

Usada para

aplicar detergente

La Presi6n Alta

Suave General Max

40 ° Amarillo 15 ° Naranja 0° Roja

2350 PS! 2800 PSI 2900 PSI

2.7 GPM 2.5 GPM 2.3 GPM

Para cambiar las boquiltas ProjectPro TM, siga estas

instrucciones:

1. Co!oque e! pestillo de seguridad de la pistola de rociado.

NUNCA intercambie boquilla ProjectPro TM sin haber asegurado

el cerrojo de seguridad del gatilto.

NO tuerza boquilta ProjectPro TM al rociar.

2. Coloque la pistola rociadora en el orificio situado a la

derecha de la bandeja de accesorios.

3. Cuelgue la manguera de alta presi6n del gancho

situado en la parte delantera de la bandeja de

accesorios, como se muestra.

4. Inserte las boquillas de colores ProjectPro TM y e! resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios.

Desplace hacia atras el ani!lo del conector rapido y tire

de las boquillas ProjectPro TM. Guarde las boquillas

ProjectPro TM en el soporte de la bandeja de accesorios.

Elija la boquilla ProjectPro TM que desee:

Para un enjuagado suave (baja presion y mayor

caudal), para una limpieza suave de

coches/camiones, barcos, RVs, muebles de jardin,

cortacespedes, etc, seleccione la boquilla

ProjectPro TM amarilla de suave.

Para un enjuagado de maxima potencia (alta

presion y bajo caudal), para superficies rebeldes o

de difici! acceso, como superficies de plantas altas,

eliminaci6n de pintura, manchas de aceite,

eliminaci6n de 6xido u otras sustancias dificiles

(alquitran, resina, grasa, cera, etc.), seleccione la

boquilla ProjectPro TM roja de maxima.

Para un enjuagado general (media presion y medio

caudal), idoneo para la mayoda de las limpiezas,

como revestimientos exteriores, patios de ladrillo,

suelos de madera, entradas, aceras, sue!os de

garaje, etc., seleccione la boqui!la ProjectPro TM

naranja de general.

Para aplicar productos detergente o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la

boquilla de detergente ProjectPro TM negra.

4. Desplace hacia atras el anillo, inserte la boqui!la

ProjectPro TM elegida y suelte e! anillo. Tire de la boqui!la

ProjectPro TM para comprobar que esta bien montada.

5. Para una limpieza mas efectiva, mantenga la boquilla

de rociado de 8 a 24 pulgadas de la superficie de

limpieza. Si coloca la boquilla muy cerca, podria dagar

la superficie que esta limpiando.

6. NO coloque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

Limpieza y Apmicaci6n de[ Detergente

[MPORTANTE: Utiiice detergentes dise_ados

espec[ficamente para m&quinas lavadoras a presi6n. Los

detergentes caseros podrian dafiar la bomba.

PRECAUCKSN

•Arrancar el motor sin tener todas las mangueras conectadas y

sin e! suministro de agua ABtERTO (ON) causara el da_o de

ta bomb&

•El da_o a la lavadora a presi6n, resuttado de ta desatenci6n a

esta precauci6n, no sera cubierto por ta garantia.

Para aplicar el detergente, siga los siguientes pasos:

1. Revise el uso de la boquilla ProjectPro TM,

2. Prepare la soluci6n detergente siguiendo las

instrucciones de! fabricante.

3. Coloque el extremo con el filtro del tubo para succion

de detergente en el recipiente del detergente.

PRECAUCKSN

•Cuando coioque e! fittro en la botetta det quimico, coloque el

tubo de manera que no entre en contacto accidentalmente con

el silenciador caliente.

4. AsegOrese de que la boquilla de detergente

ProjectPro TM negra est& montada.

NOTA: NO se puede apIicar detergente con las boquillas de

alta presi6n (Amaritta, Naranja y Roja).

5. AsegOrese que la manguera de jardin este conectada a

la entrada del agua. Revise que la manguera de aIta

presi6n este conectada a la pistola de rociado y a la

bomba. Dele arranque a! motor.

6. Aplique el detergente sobre la superficie seca,

comenzando en la parte inferior del area y dirigiendose

hacia arriba, utilizando movimientos largos, parejos y

superpuestos.

7. Permita que el detergente penetre de 3 a 5 minutos

antes de enjuagar. Vuelva a aplicar cuando sea

necesario para evitar que la superficie se seque. No

permita que el detergente se seque. Si permite que ei

detergente se seque, la superficie podria quedar con

manchas.

[MPORTANTE: Usted deber& lavar el sistema de inyecci6n de

quimicos despues de cada uso colocando el filtro en un balde

de agua limpia y haciendo funcionar la maquina lavadora a

presidn de 1 a 2 minutos en el modo de baja presidn.

Enjuage de [a M_quina Lavadora a

Presion

Para Enjuage:

1. Coloque e! cerrojo de seguridad a la pistola de rociado.

2. Retire la boquilla de detergente negra del prolongador

de la boquilla.

3. Seleccione e instale la boquilla de alta presion deseada

conforme alas instrucciones de la secci6n 'C6mo Usar

e! Sistema de Boquillas ProjectPro _M',

4. Mantenga la pistola de rociado a una distancia segura

del area que planea rociar.

ADVERTENC[A

Mantenga ta boquitla de rociado de 8 a 24 pulgadas de la

superficie de timpieza.

Opere y almacene esta unidad sobre una superficie estabte.

Sea extremadamente cuidadoso si usa la maquina tavadora a

presi6n desde una escalera, andamio o cualquier superficie

retativamente inestabte.

Sujete la pistota de la hidrolavadora firmemente con ambas

manos cuando utilice el rociado a atta presi6n. De esta manera

evitara tesiones producidas por el posibie golpe de ta pistola

hacia atras.

5. Aplique un rociado de alta presi6n en un &rea pequefia,

despues revise si la superficie presenta daffos. Si no

encuentra daffos, puede continuar con el trabajo de

limpieza.

6. Comience en la parte superior del area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para la limpieza.

Limpiando e[ Tubo

Si usted uso ei tubo, usted debe lavarlo con agua limpia

antes de parar el motor.

1. Co[oque el filtro y la inyeccion quimica en un balde

Ileno de agua limpia.

2. Conecte la boquilla de detergente ProjectPro TM negra

de baja presi6n.

3. Lave de 1 a 2 minutos.

4. Apague el motor.

[MPORTANTE: Apagando e! motor, simplemente no soltara

la presion en el sistema. Cuando e[ motor se ha apagado,

apriete e[ gatil[o en [a pistoma rociadora para deshacerse

de [a presi6n en [a manguera,

Sistema de Enfriamiento Autom_tico

(A[ivio T_rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°_155°F si hace funcionar el

motor de su maquina lavadora a presi6n de 3 a 5 minutos

sin oprimir el gati!lo de la pistola de rociado. El sistema de

enfriamiento automatica se activa a esta temperatura y

enfria la bomba descargando agua caliente en e! piso,

evitando asi el daffo interno de la bomba.

INFORMACION Tg:CNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de valvulas en cabeza (OHV),

refrigerado por aire y de baja emisi6n.

En e! Estado de California, los motores de la sede 120000

hart obtenido la certificacion del California Air Resources

Board (Consejo de recursos de aire de California) de

cumplimiento de la normativa sobre emisiones durante

125 horas. Esta certificaci6n no supone para el comprador,

el propietario o el usuario ninguna garanfia adicional en Io

relativo al rendimiento y a la vida Oti! del motor. Las

garantias del motor atafien exclusivamente al producto y a

las emisiones que se declaran en este manual.

Potencia Nominal

Los valores de potencia nominal de un modelo de motor se

establecen en primer lugar con el codigo J1940

(Procedimiento de valoraci6n de potencia y par de

pequet'ios motores, Revision 2002-05) de la SAE (Society of

Automotive Engineers, Sociedad de ingenieros de

automocion). Dada la amplia variedad de productos que

utilizan nuestros motores y la multitud de factores

ambientales que pueden afectar a su funcionamiento, el

motor que ha adquiddo puede no Ilegar a desarro!lar su

potencia nominal cuando se utilice con un aparato mec&nico

(potencia real "in situ"). Esta diferencia se debe, entre otros,

a los siguientes factores: diferencias de altitud, temperatura,

presion barometrica, humedad, combustible, lubricaci6n del

motor, ve!ocidad maxima controlada del motor, vadaciones

entre distintos motores de! mismo modelo, disefio del equipo

mecanico utilizado, manera de hacer funcionar e! motor,

rodaje de! motor para reducir la friccion y limpiar las

camaras de combusti6n, ajustes de las valvulas y el

carburador, etc. Los valores de potencia nominal tambien se

puede ajustar en funcion de las comparaciones con otros

motores similares utilizados en aplicaciones similares, pot Io

que no coincidira necesariamente con los valores que se

obtienen al aplicar los codigos mencionados.

ESPECIFICACtONES DEL

PRODUCTO

Espec!f!caciones de la M_quina Lavadora

a 'res on

Presion de salida maxima ................... 2,900 PSI

Caudal maximo ............................ 2.7 GPM

Mezcla de quimicos ............ Use segOn instrucciones

Temperatura del suministro

de agua ..................... Que no exceda los 100°F

Peso que Embarca ........................... 74 Ibs.

Especificaciones del Motor

Cabal!os de Fuerza ...................... 7 a 3600 rpm

Diametro de camisa ............. 68 mm (2,69 pulgadas)

Carrera ....................... 52 mm (2,04 pulgadas)

Desplazamiento ................ 190 cc (11,58 pulgadas)

Bujia

Resistor: ....................... Champion RC12YC

Platino de Larga Duracion ........ Champion RC12PYP

Calibrar Separacion a: ........ 0.020 pulgadas (0.50ram)

Entrehierro del inducido: ................. 0,15o0,36 mm

(0,006-0,014

pulgadas)

Holgura de la valvula con muelles de valvula instalados y

pist6n de 6 mm (0,25 pulgadas) pasado e! punto muerto

superior (comprobar con el motor en frio)

Admision .......... 0,10-0,15 mm (0,004-0,006 pulgadas)

Escape ........... 0,10-0,20 mm (0,004-0,008 pulgadas)

Capacidad de Gasolina ............... 1,5 I (1.6 Cuartos)

Capacidad de Aceite .................. 0,65 I (22 fl. oz.)

Tipo de Aceite

Sobre 40°F ............................... SAE 30

Debajo 40°F .................. SAE 5W-30 o 10W-30

NOTA: Para un mejor funcionamiento, la carga de potencia

no debe superar el 85% de la potencia nominal. La potencia

de! motor se reducira un 3,5% por cada 300 metros

(1.000 pies) de altitud y un 1% por cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionara satisfactoriamente en un

angu!o de hasta 15 °.

RESPONSABtLIDADES DEL PROPIETARIO

Siga el programa de mantenimiento segOn e! n0mero de horas o seg0n e! calendario, Io que suceda primero.

Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuaci6n.

CALENDARIO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME INTERVALO DE OPERACI6N POR HORA

CUMPLA CON EL SERVICIO NORMAL FECHAS DE SERVICIO

Antes de Cada 25 Cada 50 Cada 100

TAREA DE MANTENIMIENTO Cada Uso Horas o a A_o Horas o a Afio Horas o al Afio

LAVADORA A PRESI6N X_

Revise/limpie el filtrode laentradade agua

Revise la manguera de a_tapresi6n X

Revise la manguera deedetergente X

Revise la pistola aspersora y verifique que X

no haya fugas en el ensamblaje

Purgue la bomba de aire y de contaminantes X

Cambio del aceite de la bomba X

Prepare Eabomba para almacenarla a Vea "Atmacenamiento" en Eapaginas 51-52

menos de 32°F

Motor X

Verificar el nivel de aceite

Limpie Eosresidues X

Cambiar el aceite del motor X2

Servicio al filtro de aire X3

Servicio a la bujfa X

Servicio al sistema de la bujfa X

Limpie el sistema de refrigeracion X_

Prepar almacenamiento Si la unidad permanecera sin uso por mas de 30 dias.

Limpiar si esta obstruido. Remplazar si esta perforado o roto.

2 Cambiar et aceite despu6s de tas primeras (5) horas y despu6s cada 50 horas.

Hacer et cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o polvo.

Remptazar mas a menudo bajo condiciones de suciedad o polvo.

RECOMENDACIONES GENERALES

El mantenimiento peri6dico mejorara el rendimiento y

prolongara la vida Qtil del lavadora a presi6m Acuda a un

distribuidor autodzado de Sears para reparar la unidad.

La garantia de la maquina lavadora a presion NO cubre los

elementos que han sido sujetos a abuso o negligencia por

parte del operador. Para hacer valida la cobertura total de la

garantia, el operador debera mantener la lavadora de

presi6n tal y como se indica en e! manual, incluyendo su

adecuado almacenamiento, como se describe en la seccion

"Almacenamiento" en la paginas 51-52.

Algunos ajustes tendran que hacerse peri6dicamente para

mantener adecuadamente su maquina lavadora a presion.

Todos los servicios y ajustes deber&n hacerse por Io menos

una vez en cada estaci6n. Siga las instrucciones de la tabla

"Programa de Mantenimiento" descrita anteriormente.

NOTA: Una vez a! aSo, usted debera limpiar o remplazar la

bujia y e! filtro de aire. Una bujia nueva y un filtro de aire

limpio garantizan una mezcla de combustible-aire adecuada

y le ayuda a su motor a funcionar mejor y a tener una vida

Otil m&s pro!ongada.

Si equip6 con Ilantas que se pode hinchar, mantenga la

presi6n aerea en el valor marcado en la Ilanta o dentro de

15 y 40 psi.

CONTROL DE EMISIONES

Cualquier establecimiento o individuo especializado en la

reparacion de motores que no sean de automocion puede

encargarse del mantenimiento, la sustituci6n y la reparaci6n

de los dispositivos y sistemas de control de emisiones.

ANTES DE CADA USO

1. Revise e! nivel de aceite del motor.

2. Limpie los residuos.

3. Revise si existen daSos en el colador de la entrada de

agua.

4. Revise si existen dados en el filtro en linea.

5. Revise si existen fugas en la manguera de alta presi6n.

6. Revise si existen daSos en los filtros de quimicos.

7. Revise si existen fugas en e! conjunto de la extensi6n

para boquillas y pistola.

8. Elimine e! aire y los contaminantes de la bomba.

MANTENIMIENTO DE LA MAQUINA

LAVADORA A PRESION

Limpie los Residuos

Limpie a diario, o antes de cada use, los residuos

acumulados en el lavadora a presi6n. Mantenga limpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detras

del mismo.

Mantenga limpios los componentes del lavadora a presi6n

para reducir el riesgo de sobrecalentamiento e ignici6n de

los residuos acumulados.

PRECAUCtON

•NO inserte cualquier objeto a trav6s de las ranuras de

enfriamiento.

Utilice un trapo hOmedo para limpiar las superficies

exteriores.

Puede usar un cepi!lo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

Puede usar aire a baja presion (que no exceda los 25 psi)

para eliminar la suciedad. Inspeccione las ranuras para

aire de enfriamiento y la apertura del lavadora a presi6n.

Estas aperturas deberan mantenerse limpias y

despejadas.

Revise y Limpie el Colador de Entrada

Examine el colador de entrada de la manguera de jardin.

Limpie!o si esta tapado o remplacelo si esta roto.

Revise la Manguera de Alta Presi6n

Las mangueras de alta presion pueden desarrollar fugas

debido al desgaste, dobleces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas, abrasio-

nes, levantamiento de la cubierta, dafio o movimiento de los

acoplamientos. Si existe cualquiera de estas condiciones,

remplace la manguera inmediatamente.

•NUNCA repare la manguera de atta presi6n. Remplacela.

•Remplacela con una manguera que cumpla con la capacidad

minima de presi6n de su maquina lavadora a presi6n.

Revise la Pisto_a y _a Extensi6n para

BoquiHas

Examine la conexi6n de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe el gatillo

oprimiendolo y asegurandose de que se devuelve a su sitio

cuando !o suelte. Coloque e! cerrojo de seguridad y pruebe

el gati!lo. Usted no debe ser capaz de oprimir el gatillo.

Remplace la pistola inmediatamente si falla cualquiera de

estas pruebas.

Revise el FHtro en Unea

Consulte la ilustracion y suministre servicio a! filtro en linea

si se tapa siguiendo estos pasos:

Filtro en Linea

Extension para Boquillas Anillo 'O

1. Retire la pistola y la extension para boquillas de la

manguera de alta presion. Retire la extension para

boquillas de la pistola y retire e! anil]o 'o' y el colador de

la extension para boquillas. Lave el colador, pistola y

extensi6n para boquillas con agua limpia para eliminar

toda clase de residuos.

2. Co!oque e! colador del filtro en linea en e! extremo con

rosca de la extension para boquillas. Su direcci6n NO

importa. Co!oque e! colador ejerciendo presi6n con el

borrador de un I&piz hasta que se asiente por completo

en el fondo de la abertura. Tenga cuidado de NO doblar

el colador.

3. Co!oque e! anillo 'o' en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador de!

filtro en linea.

4. Conecte la extension para boquillas a la pistola de rociado

de la manera descrita anteriormente en este manual.

Mantenimiento de la BoquiHa

Si siente una sensacion pulsante al momento de apretar e!

gatillo de la pistola rociadora, puede que sea causada por la

presion excesiva en la bomba. La causa principal de la

presion excesiva en la bomba es cuando la boquilla se

encuentra atascada o tapada con materiales extrafios, tales

como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la boquilla de! extremo de la extension de la

boqui!la.

3. Quite el en el filtro de la linea del otro fin de la

extension de boquilla.

4. Use e! pequefio sujeta papeles para liberar cualquier

material extrafio que este tapando la boquilla.

Use el alambre /t_._/ //j

aqui para eliminar_ _ _//

los residues. /

5. Usando una manguera de jardin, remueva cualquier

desecho adicional, poniendo agua en la extension de la

boqui!la. Haga esto de 30 a 60 segundos.

6. Instale de nuevo la boquilla yen el filtro enolinea en la

extensi6n.

7. Conecte de nuevo la extensi6n de la boqui!la a la

pistola rociadora.

8. Conecte de nuevo e! suministro de agua, prenda el

agua, y encienda e! motor.

9. Pruebe el lavador a presion al hacer funcionar con cada

una de las boquilla de conexiones rapidas que viene

con el lavador a presion.

Mantenimiento de _os Anillos 'O'

Compre una O-Juego de Reparacion de Anillo en sus Sears

locales o Ilamando IoS00o366opART o en linea en

www.sears.com. No se incluye con la arandela de la

presi6n. Este juego incluye los anillos del reemplazo O,

arandela de caucho y filtro de cala de agua. Refi@ase a la

hoja de la instrucci6n proporcionada en el juego para

atender a su unidad'los anillos de s O. 1

• NUNCA utitice ningQn tipo de sellador para reparar una fuga en

una conexi6n. Sustituya la junta t6rica o ta junta.

Mantenimiento de la Bomba

Oambio de[ aeeite de la bomba

Cambie el aceite cada 50 horas o una vez al a_o, Io que

suceda antes.

NOTA: Debe adquirir una bote!la de aceite para la bomba

Ilamando al Io800o366oPART o en linea en www.sears.com.

Cambie e[ aeeite como se indica a continuaci6n:

1. Vacie el aceite del motor y e! combustible de la

limpiadora a presion.

2. Use una 8mm Have allen para extraer el tapon negro de

aceite de la bomba que hay entre la salida de presion y

la entrada de la manguera de riego.

Tapon de

Aceite

3. Incline la limpiadora a presi6n hacia un lado para que

vaciar completamente la bomba de aceite, y vierta este

en un recipiente homologado.

4. Incline la Ilmpiadora a presi6n hacia el lado contrario y Ilene

la bomba con el aceite recomendado a traves de! mismo

orificio (puede utilizar para ello un embudo peque_o).

5. Instale el tapon negro de aceite de la bombay aprietelo

firmemente.

6. Coloque la limpiadora de presion en su posici6n normal

(de pie). Afiada combustible y aceite de motor.

MANTENtMtENTO DEL MOTOR

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUJNA LAVADORA DE PRESl6N

• Siempre desconecte el atambre de ta bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utitice un comprobador de bujias homotogado.

NO comprueba la chispa sin la bujia instalada.

Aceite

Recomendaciones sobre el aceite

NOTA: Cuando agregue aceite al compartimiento del motor,

utilice 0nicamente aceite detergente de alta calidad, designado

con la clasificaci6n API de servicio SF, SG, SH, SJ o superior.

NO use aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabla siguiente:

Temperaturas de Uso Esperadas

NOTA: Todo aceite sintetico que cumpla las

especificaciones JLSAC GF-2, con marca de certificacion

API y con simbolo de servicio API con "SJ/CF ENERGY

CONSERVING" o superior es un aceite aceptable a todas

las temperaturas. El uso de aceite sintetico no altera los

intervalos de cambio de aceite indicados.

* El uso de aceites multigrado (5Wo30, 10W-30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionara un

consumo de aceite mayor al normal. Cuando utilice un

aceite multigrado, revise con mayor frecuencia el nive! de

aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionara que el arranque sea mas dificil e

incluso que se desbiele el motor debido a su inadecuada

lubricacion interna.

Comprobaci6n de[ Nive[ de Aceite

Compruebe e! nivel de aceite antes de cada uso o cada

5 horas de funcionamiento, como minimo. Rellene si es

neoesario.

1. Coloque el lavadora a presi6n sobre una superficie

nivelada.

2. Retire la varilla de medici6n y limpie la varilla de

medicion. Instate el varilla de medicion, apriete

firmemente, Quite y verifique nivel del aceite.

3. Compruebe que el aceite hasta la marca "FuH" de la

varilla de medici6n. Instale e! varilla de medici6n, apriete

firmemente,

LLENO

Adici6n de Aceite del Motor

1. Coloque eJ lavadora a presi6n sobre una superficie

nivelada.

2. Compruebe el nivel de aceite tal como se indica en la

secci6n "Comprobaci6n del nivel de aceite".

3. Sies necesario, vierta lentamente aceite por el orificio

de Ilenado hasta la marca "Fuji" de la variila de medici6n.

NO llene excesivamente.

4. Instale el varilla de medici6n, apriete firmemente,

Cambio de Aceite del Motor

Cambie el aceite despues de las primeras 5 horas de

operaci6n. Cambie el aceite y eJ filtro cada 50 horas de ese

momento en adelante. Siesta utilizando su generador bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga e! cambio de aceite mas

frecuentemente,

PRECAUCieN

• El aceite usado del motor ha side mostrado at cancer de ta piel

de la causa en ciertos animates det laboratorio.

• Completamente lavado expuso areas con el jab6n y el agua.

MANTENER FUERA DEL ALCANCE DE LOS

NI_4OS, NO CONTAMINE. CONSERVE LOS

RECURSOS. DEPOSITE EL ACEITE USADO EN

UN PUNTO DE RECOGIDA.

Cambie el aceite cuando el motor siga estando caHente

despa_s de haber funcionado:

1. Drene el tanque del combustible hacienda funcionar la

m&quina lavadora a presi6n hasta que el tanque este

vacio.

2. Desconecte alambre de bujia y Io mantiene lejos de!

bujia.

3. Limpie el area aJrededor de la abertura para !lenado de

aceite, retire la varilla de medici6n. Limpie la varilla de

medici6n,

4. Incline su maquina lavadora a presi6n para drenar el

aceite a traves de! orificio de Ilenado en un recipiente

adecuado asegurandose de inclinar la unidad hacia el

lado opuesto de la bujia. Cuando la caja del cigOe5al

este vacia, vuelva a co!ocar la m&quina lavadora a

presi6n en posici6n vertical

5. Vierta lentamente unos 0,65 litros (22 onzas) de aceite

por el orificio. Deposite el aceite recomendado hasta la

marca "Full" de la varilla de medici6n.

6. Limpie la varilla de medici6n cada vez nive! del aceite

se verifica. NO aSada aceite en exceso,

7. Instale la varilla de medici6n, apriete firmemente.

8. Limpie los residuos de aceite,

9. Conecte de nuevo alambre de bujia a! bujia.

Servicio de_ Depurador de Aire

Su motor no funcionar& adecuadamente y puede dadarse si

usted Io hace funcionar con un depurador de aire sucio.

Suministre servicio a! depurador de aire una vez cada

25 horas de operaci6n o una vez por also, Jo que suceda

primero, Suministre servicio mas frecuentemente si la

unidad funciona bajo condiciones de mucha suciedad o

polvo. Los repuestos se encuentran disponibles en su centro

de servicio local Sears.

Para saministrar servicio a[ depurador de aire, aiga Jos

siguientea pasos:

1. Afloje dos tornillos y levante lejos cubierta.

iDos Tornillos

Cubierta

Cartucho

2. Retire cuidadosamente aire limpiador de la base.

3. Instale limpie (o nuevo) limpiador de aire en la base. El

limpiador a@eo debe quedar seguramente en base.

4. La cubierta del lugar sobre limpiador de aire y aprieta

los tornil!os.

NOTA: Usted puede comprar los elementos del filtro de aire

nuevos Ilamando al l°800o366°PART,

Rempmace la Bu]ia

Remplace la bujia anualmente o cada 100 horas de

operaci6n.

1. Limpie el area alrededor de la bujia y retirela.

2. Retire y revise la bujia.

3. Para el uso del reemplazo o e! bujia uniforme de la

chispa de re6stato, e! Champion RC12YC o el bujia

largo de la chispa de platino de vida, el Champion

RC12PYP.

4. Revise la separaci6n del electrodo con un caribrador de

alambre y ajuste la separaci6n a 0.020 pulgadas

(0.50 mm), si es necesario.

5. Instale la bujia y aprietela firmemente,

NOTA: Puede adquirir nuevos bujia al nOmero telef6nico

lo800o366opART,

Servicio del Apagachispas

El motor de su unidad no viene equipado de fabrica con un

apagachispas. En ciertas areas, es ilegal operar motores

que no tengan apagachispas. Revise las leyes y

regulaciones Iocales_ Si necesita apagachispas, Io puede

comprar en su centro de servicio Sears mas cercano, Para

obtener e! nOmero de parte Ilame al !oS00o366opART,

Debera suministrarle servicio al apagachispas cada

50 horas para conservarlo en buenas condiciones de

funcionamiento.

S{ el motor ha estado funcionando, e! silenciador estara

bastante caJiente, Deje que e! silenciador se enfrie para

poder darle servicio al apagachispas.

ADVERTENCIA

NO toque las superficies catientes.

Permita que e! equipo se enfrie antes de tocado.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

det lavadora a presi6n, para facititar la ventitaci6n y et

mantenimiento del lavadora a presi6n.

En et estado de California es obligatorio, seg0n la tey, el uso de

apagachispas (SecciOn 4442 del C6digo de Recursos P0bticos de

California). Otros estados pueden tener leyes similares. Las teyes

federates se aplican en tierras federales. Si equipa et silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

Retire la pantalla de! apagachispas para limpieza e

inspecci6n.

Remplace la pantalla siesta dadada.

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas

de refrigeraci6n del cilindro y pasar inadvertidos mientras no

se desmonte parcialmente el motor, Recomendamos que

encargue la limpieza del sistema de refrigeracion a un

distribuidor autorizado de servicio Sears siguiendo los

intervalos recomendados (consulte la seccion "CaJendario

de Mantenimiento" en la pagina 46). Es igualmente

importante que no se acumulen residuos en el motor,

Consulte la secci6n "Limpie los Residuos",

DESPUES DE CADA USO

No deber& haber agua en la unidad por largos periodos de

tiempo. Los sedimentos de minerales se pueden depositar

en partes de la bombay "congelar" su funcionamiento.

Lleve a cabo estos procedimientos despues de cada uso:

1. Lave el tubo de succi6n de detergente colocando el

filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la maquina lavadora a presi6n en e!

modo de baja presion. Lave pot un minuto o dos

minutos.

2. Apague e! motor y dejelo enfriar, despues retire todas

las mangueras.

3. Desconecte el alambre de la bujia.

4. Saque todos los liquidos de la bomba halando la

manija de retroceso aproximadamente 6 veces. Esto

debera evacuar la mayoria de! liquido de la bomba.

5. Si planea almacenar la unidad por mas de 30 dias, vea

la secci6n "Almacenamiento Pro!ongado" en pr6xima

pagina.

6. Revise la manguera de alta presi6n para vet si

presenta dal_os. Los cortes en la manguera o el

desgaste de la misma pueden ocasionar fugas y

perdida de presi6n. Si encuentra algOn da_o, remplace

la manguera. No intente reparar una manguera da_ada.

Remplace la manguera con la parte Sears genuina.

7. Desconecte manga de! fusi! del rocio y salida alta de

presion en la bomba. DesagOe agua de la manga, dei

fusil, y de la extensi6n de boquilla. Use un harapo para

quitar la manga.

8. Enrolle la manguera y cueiguela del gancho situado en

el bandeja de accesorios.

9. Vuelva a conectar el alambre a la bujia.

10. AImacene la unidad en una area limpia y seca.

ADVERTENCIA

ALMACENAMtENTO PARA

INWERNO

PRECAUCION

• Si no Io hace, da_ara permanentemente ta bomba y la unidad

no podra funcionar.

• La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

Para proteger la unidad de las temperaturas de

congelamiento:

1. Lave el tubo de succi6n de detergente colocando el

filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la maquina lavadora a presi6n en el

modo de baja presi6n. Lave por un minuto o dos

minutos.

2. Saque todos los liquidos de la bomba halando la

manija de retroceso aproximadamente 6 veces. Esto

debera evacuar la mayoria del liquido de la bomba.

3. Utilice un protector de bomba, disponible en Sears con

e! nOmero de catalogo 71-74403, para cuidar la bomba.

Aquel protege a la unidad contra el congelamiento y

lubrica tanto los pistones como los empaques.

4. Si el protector de bomba no esta disponible, conecte un

tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongelante RV (anticongelante sin

alcohol) en la manguera. Jale la manija de arranque

dos veces. Desconecte despu6s la manguera de 3

pies.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Atmacene atejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos etectrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ettos pueden

encender tos vapores de la combustible.

CUANDO VACiE EL DEPeSlTO DE COMBUSTIBLE

Apague el tavadora de presiOn (posici6n OFF) y d6jelo enfriar al

menos por 2 minutos antes de remover ta tapa de ta

combustible. Afloje la tapa lentamente para dejar que ta presi6n

satga del tanque.

Vacie el dep6sito de combustible a la intemperie.

Mantenga la combustible atejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarritto o fume.

ALMACENAMIENTO PROLONGADO

Si usted no planea usar la maquina lavadora a presi6n por

mas de 30 dias, debera preparar el motor para un

almacenamiento pro!ongado.

Es importante evitar la formaci6n de depositos de goma en

las partes esenciales de! sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque

de! combustible durante el almacenamiento. Tambien, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasoho!, etanol o metano!) pueden atraer

la humedad, Io que Ileva a la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina acida puede

dafiar e! sistema del combustible de un motor durante el

almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

Siva a usar aditivo para combustible, !lene el tanque de

combustible con gasolina fresca. Si el tanque esta

parcialmente Ileno, el aire de! tanque va a promover ei

deterioro del combustible durante el almacenamiento. El

motor y el combustible pueden ser almacenados hasta

24 meses con aditivo.

Deposite el aditivo para combustible siguiendo las

instrucciones del fabricante.

AsegOrese de tener conectado y ABIERTO el suministro

de agua a la entrada de la bomba.

Ponga en funcionamiento e! motor en un area

descubierta por varios minutos para asegurarse de que la

gasolina tratada ha remplazado la gasolina no tratada de!

carburador.

Si no usa aditivo para combustible, retire todo el

combustible del tanque y haga funcionar el motor hasta que

se detenga pot faita de combustible.

Cambio de Aceite

Con e! motor todavia caliente, drene e! aceite de la caja de!

cigQeSal. Vuelva a Ilenar!o con e! grado de aceite

recomendado. Vea "Cambio de Aceite de! Motor" en la

p&gina 48.

Aceite el Di_metro Interior del Cilindro

Retire la bujia. Rocie aproximadamente 1/2 onza de

aceite limpio para motor dentro del cilindro. Cubra el

orificio de la bujia con un trapo. Hale la manija de

retroceso lentamente para distribuir el aceite. Evite el

rociado del orificio de la bujia.

Instale la bujia. NO conecte e! alambre de la bujia.

Protecci6n de la Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congelar el da_o y lubrica embo!os y sellos.

NOTA: El protector de la bomba, nOmero de item Sears

nOmero 71-74403, estan disponible s61o como un accesorio

opcional. No es incluido con la arandela de la presi6n.

PRECAUCION

• Si no Io hace, da_ara permanentemente la bomba y la unidad

no podra funcionar.

• La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

At uso el salvador de bomba:

Siempre protecci6n de ojo de uso cuando se usa PumpSaver.

1. Conecte manga en el salvador de bomba puede a la

cala de la bomba.

2. El empuj6n en puede la cima a distribuye bomba

salvador.

3. Cuando liquido de salvador de bomba comienza a la

salida de la bomba de la salida, la bomba es protegida.

4. Quite bomba salvador de la cala de bomba.

OTROS

NO almacene gasolina de una estaci6n a otra.

Si es posible, almacene su unidad en un recinto cerrado

y cObrala para protegerla del polvo y la suciedad.

ASEGURESE DE VACIAR EL TANQUE DEL

COMBUSTBBLE,

NO coloque una cubierta encima de un tavadora de presi6n

caliente.

Deje que la unidad se enfrie to suficientemente antes de que le

coloque ta cubierta.

Prob[ema

La bomba presenta los

siguientes prob[emas: no

produce presi6n o produce

una presi6n errada,

traqueteo, p_rd[da de

presi6n, ba]o voJumen de

agua.

E[ detergente no se mezc[a

con eJ rociado.

E[ motor funciona bien

cuando no tiene cargas,

pero funciona °'ma[" cuando

se coneeta una carga.

E[ motor no arranca; o

arranca y funciona real.

Causa

1, Esta usando la boquilla de baja presi6n

(negra).

2. La entrada de agua esta bloqueada,

3, Suministro de agua inadecuado.

4, La manguera de entrada est& doblada

o presenta fugas,

5, El colador de la manguera de la

entrada de agua esta tapado.

6, El suministro de agua est& por encima

de los 100°F,

7, La manguera de alta presion esta

bloqueada o presenta fugas.

8, La pistola presenta fugas,

9, La boquilla esta obstruida,

10. Bomba defectuosa.

1, El tubo de succi6n de detergente no

esta sumergido,

2, El filtro de quimicos esta tapado.

3, Sucio en el filtro de la ![nea.

4, Est& usando la boquilla de alta presi6n.

La velocidad del motor es demasiado lenta,

1, Bajo nivel de aceite,

2, Depurador de aire sucio.

3, Sin gasolina.

4, Gasolina vieja.

5, El alambre de la bujJa no esta

conectado a la bujJa.

6, BujJa mala,

7, Agua en la gasolina.

8, Estrangulacion excesiva o inundado,

9, Mezcla de combustible demasiado rica,

10. Valvula de entrada trabada en la

posici6n abierta o cerrada.

11. El motor ha perdido compresion.

Soluci6n

1. Cambie la boqui!la a una de las tres

boquilla de alta presi6n.

2. Limpie la entrada.

3. Proporcione flujo de agua adecuado,

4. Estire la manguera de entrada, coloque un

parche en la fuga,

5. Revise y limpie el colador de la manguera

de entrada,

6. Proporcione suministro de agua mas fria.

7. Retire las obstrucciones de la manguera

de salida.

8. Remplace la pistola,

9. Limpie la boquilla,

10, P6ngase en contacto con e! centro de

servicio Sears,

1. Coloque el tubo de succi6n de detergente

en el detergente.

2. Limpie o remplace el filtro/tubo de succi6n

de detergente.

3. Vea "Cheque En e! Filtro de la Linea",

4. Use la boquilla de baja presi6n (negra).

Mueva el control de la valvula de regulaci6n a

la posici6n FAST (RAPIDO). Si e! motor

continua funcionando mal, pongase en

contacto con et centro de servicio Sears.

1. Llene la caja de! cigQeSa! hasta el nivel

correcto.

2. Limpie o remplace el depurador de aire.

3. Llene e! tanque de combustible.

4. Drene el tanque de gasoIina; llenelo con

combustible fresco,

5. Conecte el alambre a la bujia.

1, Sin gasolina.

E[ motor se apaga durante

la operaci6n. 2, Bajo nivel de aceite,

E! motor no tiene fuerza. Filtro de aire sucio. Remplace e! filtro de aire,

Cebador abierto demasiado rapido.E[ motor intenta estabi[izarse

o su funcionamiento no es

constante.

6. Remplace la bujJa.

7. Drene el tanque de gasolina; llene!o con

combustible fresco,

8. Abra el cebador por completo y haga girar

e! motor.

9. Pongase en contacto con el centro de

servicio Sears,

10, P6ngase en contacto con el centro de

servicio Sears,

11, P6ngase en contacto con e[ centro de

servicio Sears,

1. Llene e! tanque de combustible.

2. Llene la caja de! cigQeSal hasta e! nive!

correcto.

Mueva el cebador a la posici6n intermedia

hasta que e! motor funcione normalmente,

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre e! Aire de

California, CARB, por sus sigJas en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambienta[ de EE.UU., EPA, pot sus sig[as en ingles).

Declaraci6n de garantia del sistema de control de ernisiones

(derechos y obligaciones del propietado para Ja garantia contra defectos)

California Air Resources Board (CARB), U.S. EPA y Sears le explican a

continuaci6n la garanga del sistema de control de emisiones de su

peque_o motor para m_quinas de seP¢icio (SORE, Small Offroad Engine).

En California, los mode[os de pequeffos motores para mSquinas de

servicio a partir de[ afro 2006 deben estar dise_ados, fabricados y

equipados conforme a los exigentes est_ndares de lucha contra ta

contaminaci6n del Estado.

En otras regiones de Estados Unidos, los nuevos motores para

interiores de ignici6n por chispa certificados para modelos afro 1997 y

posteriores deben cumplir con normas similares establecidas pot la EPA

de EE.UU. Sears debe garantizar el sistema de control de emisiones de

su motor para los pedodos indicados a continuaci6n, siempre y cuando

no se haya abusado, descuidado o dado mantenimiento incorrecto aJ

motor pequeffo para exteriores

Su sistema de control de emisionas incluye piezas como et carburador_ el

filtro de aire, el sistema de arranque, el tubo de combustibJe_ el silenciador

y el convertidor catalitico. Tambi6n puede incluir conectores y otros

conjuntos reJacionados con las emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garant[a,

Sears reparar_ el motor pequeF_o para exteriores sin costo aiguno,

inciuyendo el diagndstico, las partes de repuesto y la mano de obra.

Cobertura de la garantia de Sears, Roebuck and Co, contra

defectos en el controJ de emisiones

Los peque_os motores para maquinas de servicio estSn garantizados

contra defectos de las piezas de control de emisiones durante un periodo

de dos afios, conforme a [as siguientes disposiciones. Si cualquier pieza del

motor con cobertura es defectuosa, ser_ reparada o sustituida por Sears

Responsabilidades del propietario para la garantia

Como propietado del motor peque_o para exteriores, usted es

responsabJe de realizar [as actividades de mantenimiento requeridas que

se indican en tnstrucciones de uso y mantenimiento. Sears recomienda

que consen_'e todos los recibos que cubran el mantenimiento de su motor

pequeffo para exteriores, pero Sears no puede negar la garantia

solamente pot la faita de recibos ni pot su imposibi[idad de garantizar la

realizaci6n de todas [as actividades de mantenimiento programadas

Como propietario del motor peque_o para exteriores, usted siempre

debe tener en cuenta que Sears podr_ negar [a cobertura de la garantfa

si su motor peque_o para exteriores o una parte del mismo presenta

failas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas

Usted es responsable de presentar su motor pequeffo para exteriores a

un distribuidor autorizado de servicio de Sears aprobado tan pronto

como se presente el problema.

Las reparaciones cubiertas pot la garantfa se Ilevaran a cabo en un

plazo razonable_ no superior a 30 d[as en ningQn caso.

Si tiene alguna pregunta con respecto a sus derechos y

responsabilidades para {a garantfa_ p6ngase en contacto con un

representante de servicio Sears al 1-800-469-4663.

La garant[a de emisiones es una garantia contra defectos. Los defectos

se juzgan en funcidn del rendimiento normal del motor. La garantia no

dependera de ninguna prueba de emisiones en funcionamiento.

Disposiciones de la garant[a de Sears, Roebuck and Co, contra

defectos en el control de emisiones

Las siguientes son disposiciones especificas relacionadas con la

cobertura de la garantfa contra defectos en el control de emisiones. Se

a_ade a la garantfa de motores de Sears para motores no regulados,

que figura en las Instrucciones de uso y mantenimiento.

1 Partes garantizadas

La cobertura bajo esta garantfa ineluye solamente aquellas partes

que se enumeran a continuaci6n ([as partes deJ sistema de control

de emisiones) en la medida que dichas partes hayan estado

presentes en el motor adquirido.

a Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio

Carburador y partes intemas

Bomba de combustible

Tubo de combustible, acoplamientos de[ tubo de combustible,

abrazaderas

b Sistema de inducci6n de aire

Filtro de aire

CoJector de entrada

c. Sistema de ignicidn

Bujias

Sistema de ignici6n pot magneto

d Sistema catalizador

Convertidor catalitico

Colector de escape

Sistema de inyecci6n de aire o v_lvula pot impulsos

e Distintos eJementos utilizados en los sistemas anteriores

V_lvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo

Conectores y conjuntos

2. Vigencia de [a cobertura

Sears garantiza al propietario inicia[ y a cada comprador

subsiguiente que las partes garantizadas estar&n libres de defectos

en material yen mano de obra, que ocasionen faIlas de las partes

garantizadas durante un per[odo de dos afros a partJr de la fecha

en que el motor sea entregado al comprador minorista

3. No habr& cargos

La reparaci6n o reempJazo de cuaJquier parte garantizada se

realizar& sin cargo alguno para el propietado, incluyendo [a mano de

obra de diagn6stico que derive en la determinaci6n de que una parte

garantizada esta defectuosa, si la labor de dJagn6stJco se realiza en

un Centro de senvicio Sears aprobado.

4. Rec[amos y exc[usiones de cobertura

Los reclamos vinculados con la garantia se presentar&n conforme a

[as disposiciones de la P6liza de garantJa de Sears. La cobertura de

[a garantfa se excluira para aquellas fallas de partes garantizadas

que no sean partes ofiginales de Sears o debido a abuso, descuido

o mantenimiento incorrecto, segQn se establece en la P61iza de

garantfa de motores de Sears. Sears no es responsabie pot la

cobertura de fa[ias de partes garantizadas ocasionadas pot el uso

de partes adicionales, no originales o modificadas.

5. Mantenimiento

Cuaiquier parte garantizada cuyo reempiazo no est6 programado

como mantenimiento requerido o que est6 programada 0nicamente

para inspecci6n frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estar_ garantizada en cuanto a defectos

por el periodo de [a garantfa. Cualquier parte garantizada cuyo

reempiazo est@ programado como mantenimiento requerido tendr_

solamente una garantJa contra defectos 0nicamente pot el periodo

hasta el primer reemplazo programado para esa parte. Se podr_

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparaci6n. El propietario es responsable de

realizar todo el mantenimiento requerido_ segOn se define en

instrucciones de uso y mantenimiento de Sears.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar_ a {a faila de cuaIquier

componente del motor provocada pot un desperfecto en cuaIquier

parte garantizada que siga gozando de la cobertura de la garantia.

En EE.UU. y Canad& contamos con una linea de emergeneia las 24 horas (1-800-469-4663), que ofrece un menO de mensajes pregrabados con

informaci6n sobre mantenimiento de productos.

Jnformaci6n Sobre emPeriodo de

Durabilidad de masEmisiones y e_ indice

de Aire en _a Etiqueta de Emisiones de_

Motor

Los motores con certificaci6n de cumplimiento de la

normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informaci6n sobre

el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante de! motor ofrece esta informaci6n al

consumidor mediante etiquetas de emisiones.

El Per[odo de DurabHidad de [as Emisiones indica e!

n0mero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento, Se

utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor esta certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

ProJongado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de

DurabiHdad de las Emisiones de un motor con

clasificaci6n intermedia equivaldria a 10-12 afios,

El indice de Aire es un valor calculado que indica el nivel

relativo de emisiones de una gama concreta de motores.

Cuanto menor es el indice de Aire, mas limpio es el motor.

Esta informacion se presenta en forma gr&fica en la etiqueta

de emisiones,

Periodo de Cump_imiento de _a Normativa

de Emisiones en ia Etiqueta de

CumpHmiento de Emisiones dem Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de la fase 2 de las

normas sobre emisiones de la United States Environmental

Protection Agency (USEPA, Agencia estadounidense de

protecci6n del medioambiente ). En e! caso de los motores

con certificaci6n de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nOmero de horas de

funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C = 125 horas, B =

250 horas y A = 500 horas, Para motores de 225 cc o mas,

Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

La clasificacion de este motor es moderado, con un indice

de aire de 3. El periodo de cumplimiento de la normativa

sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 190 cc.

A continuaci6n se muestra una representaci6n generica de

la etiqueta de emisiones tipica de un motor certificado.

iiiiiiiiiiiiiiiii!! VoorHome :::::::::::::::

For repair-in your home -of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it[ ...............

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself. ...............

For Sears professional installation of home appliances

and items like garage door openers and water heaters. ...............

1-800-4-MY-HOME ® (1-8oo-469-4663)

wwwmears,com www.sears.ca

www.sea rs.com

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMama de Fabrica /SMMama de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC ® Sears Brands, LLC

Craftsman 580752410 User Manual PRESSURE WASHER Manuals And Guides L0511371

CRAFTSMAN Power Washer, Gas Manual L0511371 CRAFTSMAN Power Washer, Gas Owner's Manual, CRAFTSMAN Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
