Operator's Manual

PRESSU WASHE

7.0 GROSS HORSEPOWER

3000 PSI

2.3 GPM

Model No. 580.752420

HOURS: Mort. - Fri. 8a.m. to 5 p.m. (CT)

!_!Ji WARNING

Before using this product, read this

manual and follow all Safety Rules

and Operating Instructions.

ADVERTENCIA

Antes de utilizar el producto, lea este

manual y siga todas las Reglas de

Seguridad eInstrucciones de Uso.

Sears, Roebuck and Co., Hoffman Estates, [L 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Pall No. 199030GS Draft 1 (03,24,2006)

• Safety

,Assembly

• Operation

•Maintenance

• Parts

• Espa5ol, p, 32

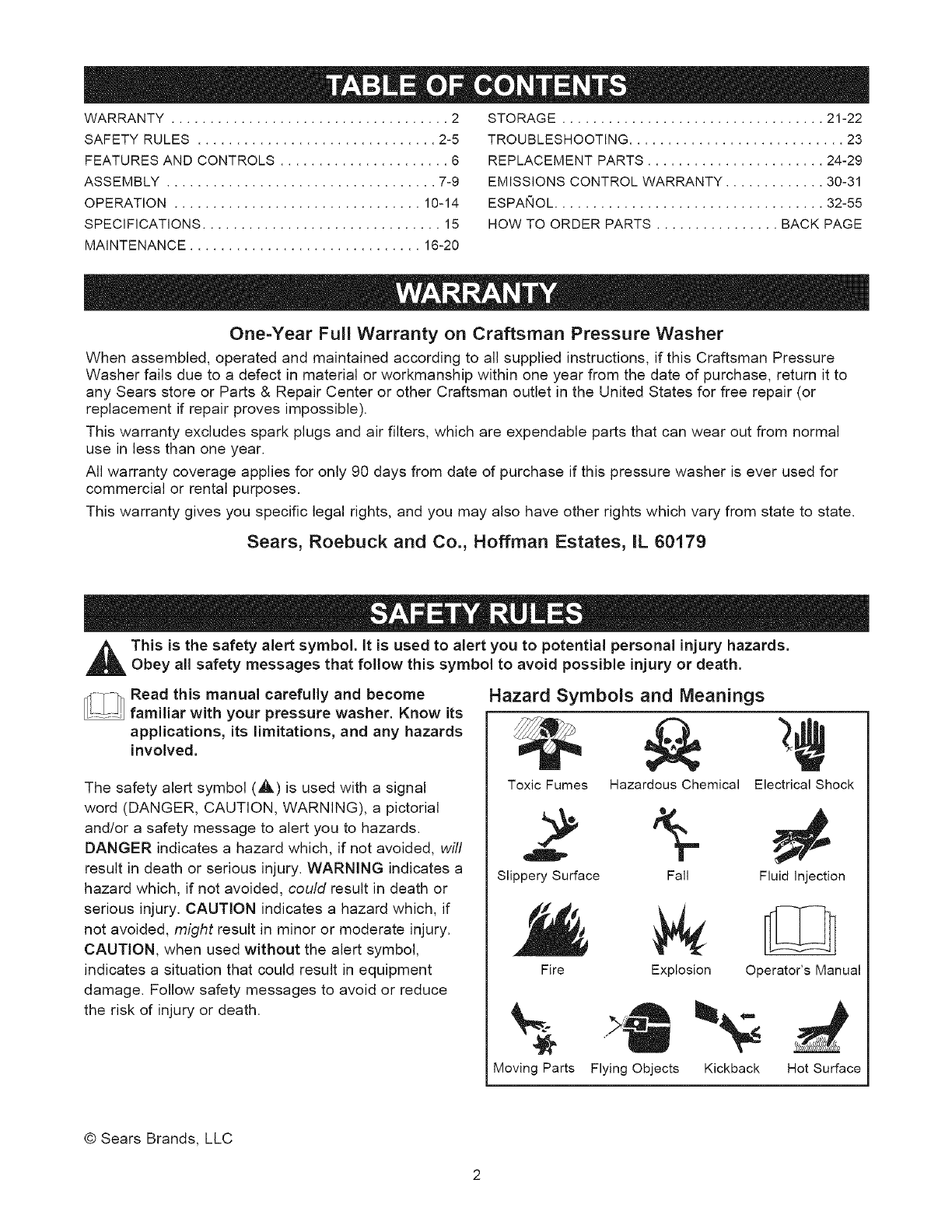

WARRANTY .................................... 2

SAFETY RULES ............................... 2-5

FEATURES AND CONTROLS ...................... 6

ASSEMBLY ................................... 7-9

OPERATION ................................ 10-14

SPECIFICATIONS ............................... 15

MAINTENANCE .............................. 16-20

STORAGE .................................. 21-22

TROUBLESHOOTING ............................ 23

REPLACEMENT PARTS ....................... 24-29

EMISSIONS CONTROL WARRANTY ............. 30-31

ESPANOL ................................... 32-55

HOW TO ORDER PARTS ................ BACK PAGE

One=Year Full Warranty on Craftsman Pressure Washer

When assembled, operated and maintained according to all supplied instructions, if this Craftsman Pressure

Washer fails due to a defect in material or workmanship within one year from the date of purchase, return it to

any Sears store or Parts & Repair Center or other Craftsman outlet in the United States for free repair (or

replacement if repair proves impossible).

This warranty excludes spark plugs and air filters, which are expendable parts that can wear out from normal

use in less than one year.

All warranty coverage applies for only 90 days from date of purchase if this pressure washer is ever used for

commercial or rental purposes.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

,_ This is the safety alert symbol, it is used to alert you to potential personal injury hazards.

Obey all safety messages that follow this symbol to avoid possible injury or death.

_Read this manual carefully and become

familiar with your pressure washer. Know its

applications, its limitations, and any hazards

involved.

The safety alert symbol (&) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage, Follow safety messages to avoid or reduce

the risk of injury or death,

Hazard Symbols and Meanings

Toxic Fumes Hazardous Chemical

25-

Slippery Surface Fall

Fire Explosion

Electrical Shock

Fluid Injection

Operator's Manual

Moving Parts Flying Objects Kickback Hot Surface

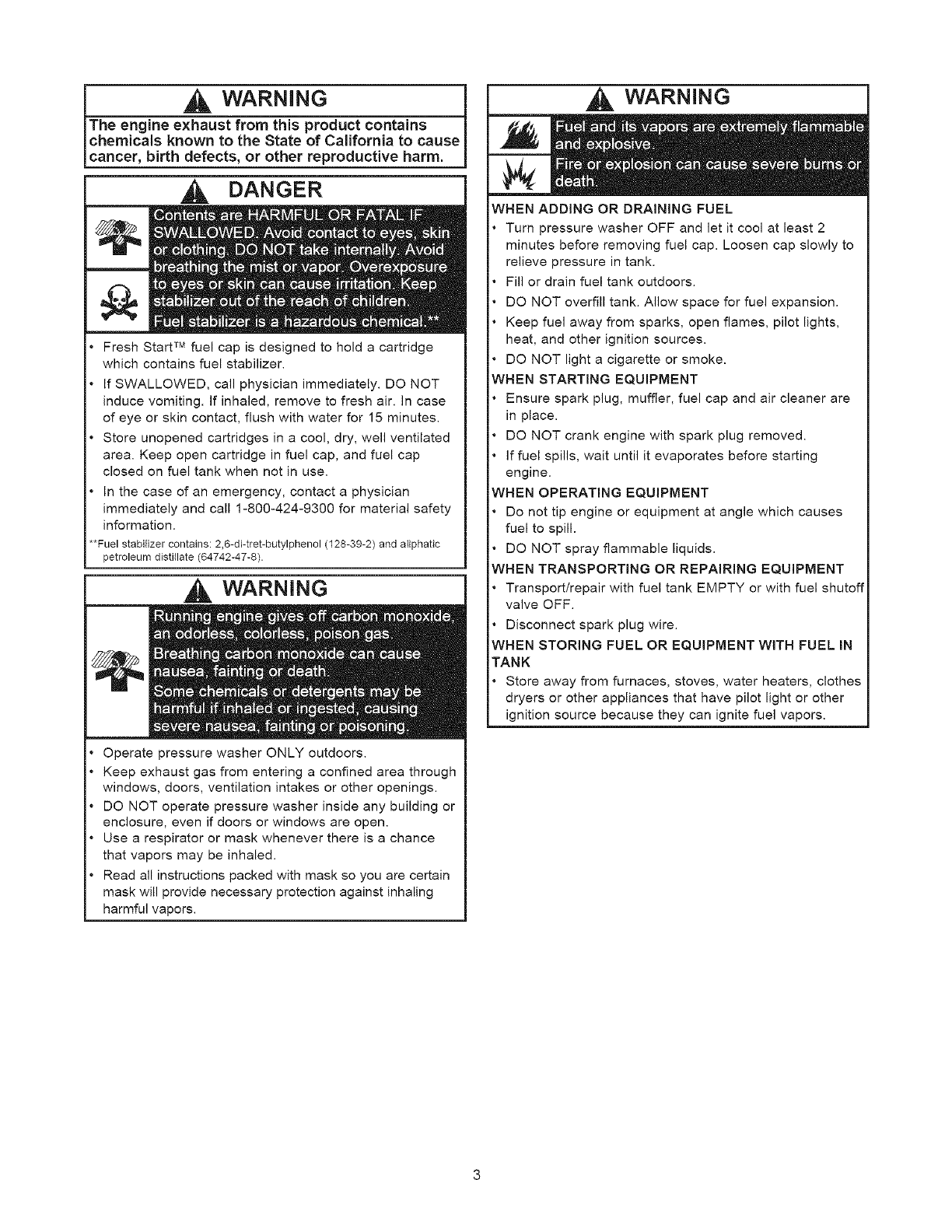

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

DANGER

Fresh Start TM fuel cap is designed to hold a cartridge

which contains fuel stabilizer.

If SWALLOWED, call physician immediately. DO NOT

induce vomiting. If inhaled, remove to fresh air. In case

of eye or skin contact, flush with water for 15 minutes.

Store unopened cartridges in a cool, dry, well ventilated

area. Keep open cartridge in fuel cap, and fuel cap

closed on fuel tank when not in use.

In the case of an emergency, contact a physician

immediately and call 1-800-424-9300 for material safety

information.

**Fuel stabilizer contains: 2,6-dFtret-butylphenol (128-39-2) and aliphatic

petroleum distillate (64742-47-8).

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

WARNING

WHEN ADDING OR DRAINING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATING EQUIPMENT

•Do not tip engine or equipment at angle which causes

fuel to spill.

• DO NOT spray flammable liquids.

WHEN TRANSPORTING OR REPAIRING EQUIPMENT

• Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

• Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WARNING

in safe direction and squeeze sprayALWAYS point gun

gun tdgger, to release pressure and avoid kickback each

time, before starting engine. Engage tdgger lock when

not in use.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in a safe direction and squeeze spray

gun tdgger to release high pressure.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when gun kicks back.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Cleaning area should have adequate slopes and drainage

to reduce possibility of falls due to slippery surfaces.

Be extremely careful if you must use pressure washer from a

ladder, scaffolding or any other relatively unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when gun kicks back.

WARNING

• Keep water spray away from electric wiring or fatal

electric shock may result.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seal.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

IWARNING

• Always wear safety goggles when using this equipment

or in vicinity of where equipment is in use.

• Before starting the pressure washer, be sure you are

wearing adequate safety goggles.

iWARNING

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

CAUTION

• DO NOT tamper with governed speed.

• DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when using MAX (pin

point) nozzle.

NEVER aim spray gun at plants.

CAUTION

If you have questions about intended use, ask dealer or

contact Sears.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on hoses. Use handle

provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer.

This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes all risks and liabilities.

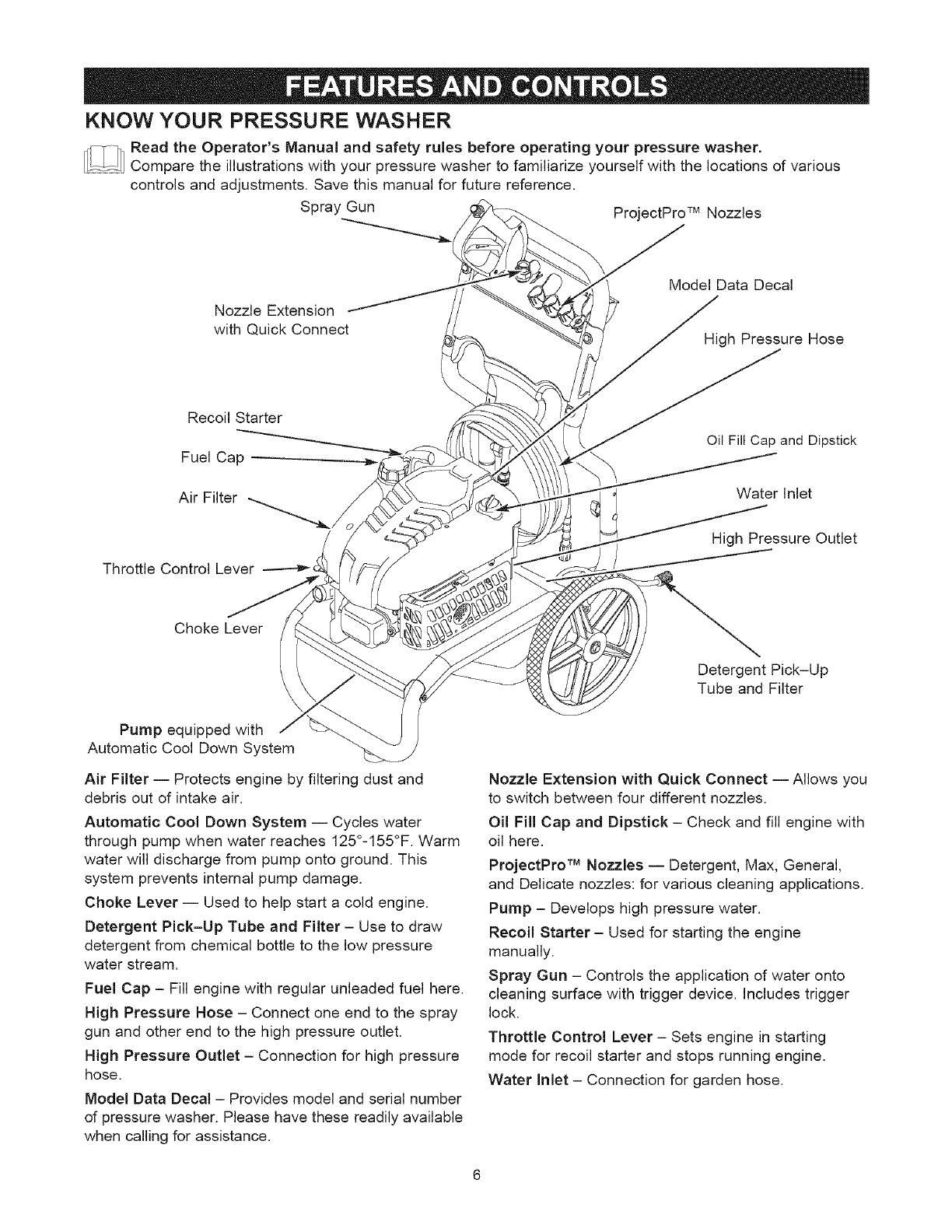

KNOW YOUR PRESSURE WASHER

I! ii!1Read the Operator'sManual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various

controls and adjustments. Save this manual for future reference.

Spray Gun ProjectPro TM Nozzles

Nozzle Extension

with Quick Connect

Model Data Decal

High Pressure Hose

Recoil Starter

Fuel Cap

Air Filter

Throttle Control Lever _

Oil Fill Cap and Dipstick

Water Inlet

High Pressure Outlet

Choke Lever

Pump equipped with

Automatic Cool Down System

Air Filter -- Protects engine by filtering dust and

debris out of intake air.

Automatic Cool Down System -- Cycles water

through pump when water reaches 125°-155°F. Warm

water will discharge from pump onto ground. This

system prevents internal pump damage.

Choke Lever iUsed to help start a cold engine.

Detergent Pick-Up Tube and Filter - Use to draw

detergent from chemical bottle to the low pressure

water stream.

Fuel Cap - Fill engine with regular unleaded fuel here.

High Pressure Hose - Connect one end to the spray

gun and other end to the high pressure outlet.

High Pressure Outlet - Connection for high pressure

hose.

Model Data Decal - Provides model and serial number

of pressure washer. Please have these readily available

when calling for assistance.

Detergent Pick-Up

Tube and Filter

Nozzle Extension with Quick Connect iAllows you

to switch between four different nozzles.

Oil Fill Cap and Dipstick - Check and fill engine with

oil here.

ProjectPro TM Nozzles -- Detergent, Max, General,

and Delicate nozzles: for various cleaning applications.

Pump - Develops high pressure water.

Recoil Starter - Used for starting the engine

manually.

Spray Gun - Controls the application of water onto

cleaning surface with trigger device. Includes trigger

lock.

Throttle Control Lever- Sets engine in starting

mode for recoil starter and stops running engine.

Water Inlet - Connection for garden hose.

Yourpressurewasherrequiressomeassemblyandis

readyforuseonlyafterit hasbeenproperlyserviced

withtherecommendedoil andfuel.

if you have any problems with the assembly of

your pressure washer, please call the pressure

washer helpline at 1-800-222-3136.

REMOVE PRESSURE WASHER

FROM CARTON

• Slice two corners at the end of carton from top to

bottom so the panel can be folded down flat.

•Remove fillers, accesories and parts bag shipped

with your pressure washer.

• Roll pressure washer out open end of carton.

Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged,

call the pressure washer helpline at 1-800-222-3136.

The main unit

Handle

Accessory tray

Spray gun

High pressure hose

Nozzle extension with quick connect fitting

Engine oil

Parts bag (which includes items listed below)

Operator's manual

Registration card

•Bag containing 4 multi-colored ProjectPro TM

nozzles

•Fresh Start TM fuel cartridge

•Handle fastening hardware kit (which includes):

•Carriage bolt (2)

•Plastic knobs (2)

•Tree Clips (4)

Become familiar with each piece before assembling

the pressure washer. Check all contents against the

illustration on page 6. If any parts are missing or

damaged, call the pressure washer helpline at

1-800-222-3136.

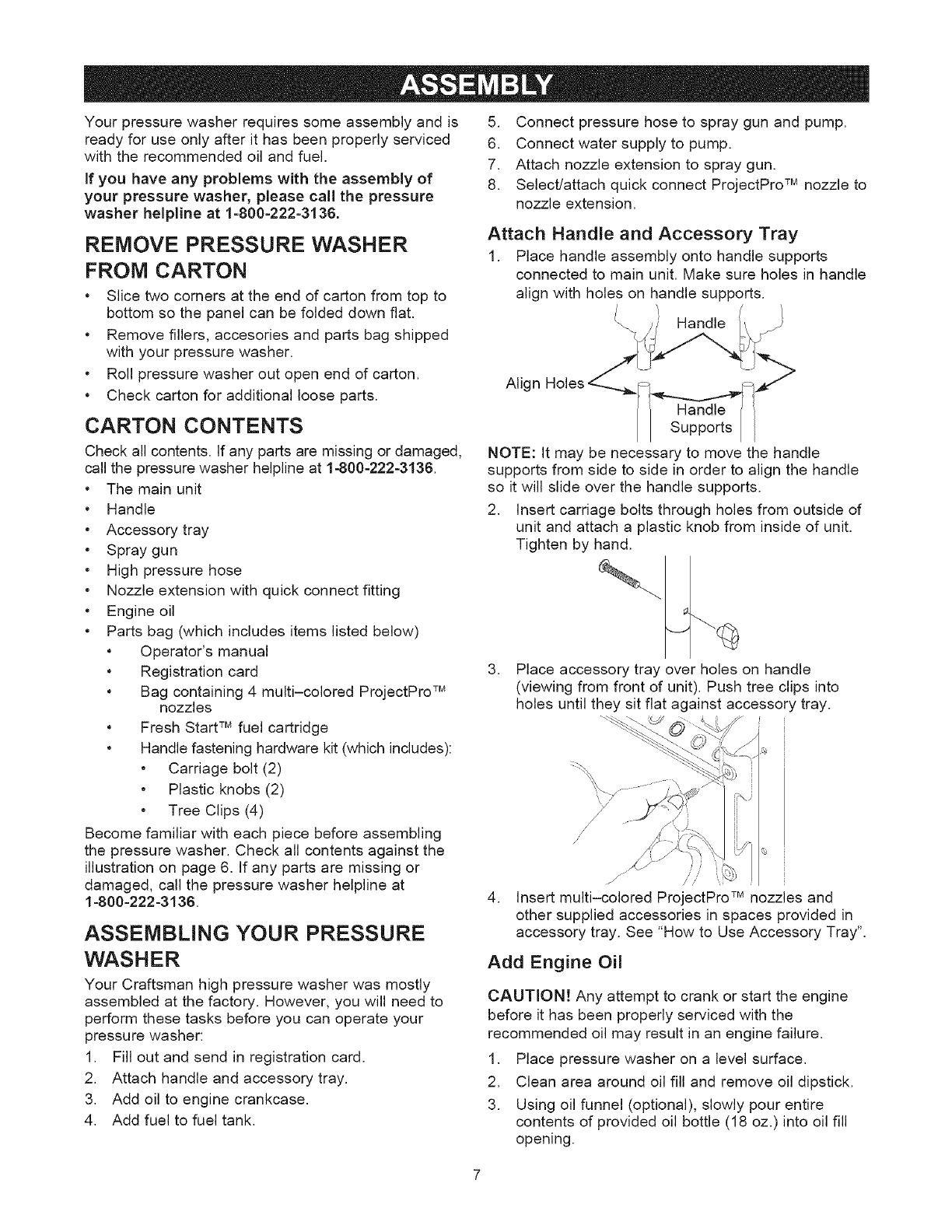

ASSEMBLING YOUR PRESSURE

WASHER

Your Craftsman high pressure washer was mostly

assembled at the factory. However, you will need to

perform these tasks before you can operate your

pressure washer:

1. Fill out and send in registration card.

2. Attach handle and accessory tray.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect pressure hose to spray gun and pump.

6. Connect water supply to pump.

7. Attach nozzle extension to spray gun.

8. Select/attach quick connect ProjectPro TM nozzle to

nozzle extension.

Attach Handle and Accessory Tray

1. Place handle assembly onto handle supports

connected to main unit. Make sure holes in handle

align with holes on handle supports.

Handle

Align Holes _,.___,._.,___- l_

l/ Handlel/

Supports I

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of

unit and attach a plastic knob from inside of unit.

Tighten by hand.

3. Place accessory tray over holes on handle

(viewing from front of unit). Push tree clips into

holes until they sit flat against accessory tray.

//TM

4. Insert multi-colored ProjectPro TM nozzles and

other supplied accessories in spaces provided in

accessory tray. See "How to Use Accessory Tray".

Add Engine Oil

CAUTION! Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

1. Place pressure washer on a level surface.

2. Clean area around oil fill and remove oil dipstick.

3. Using oil funnel (optional), slowly pour entire

contents of provided oil bottle (18 oz.)into oil fill

opening.

4. Replaceoildipstickandfullytighten.

NOTE:Seethesection"Oil"onpage18toreviewoil

recommendations.

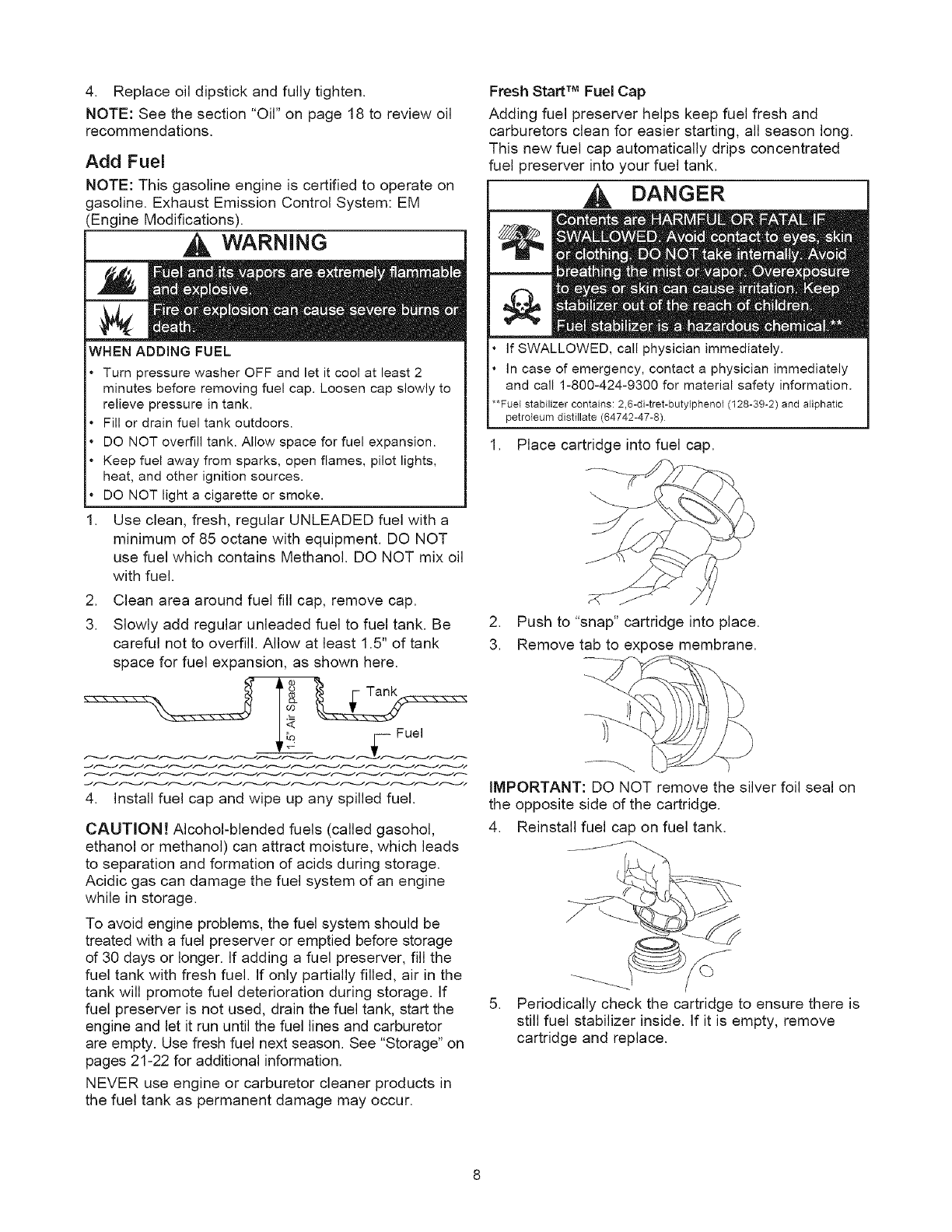

Add Fuel

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 85 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow at least 1.5" of tank

space for fuel expansion, as shown here.

4. Install fuel cap and wipe up any spilled fuel.

CAUTION! Alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

treated with a fuel preserver or emptied before storage

of 30 days or longer. If adding a fuel preserver, fill the

fuel tank with fresh fuel. If only partially filled, air in the

tank will promote fuel deterioration during storage. If

fuel preserver is not used, drain the fuel tank, start the

engine and let it run until the fuel lines and carburetor

are empty. Use fresh fuel next season. See "Storage" on

pages 21-22 for additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

Fresh Start TM Fuel Cap

Adding fuel preserver helps keep fuel fresh and

carburetors clean for easier starting, all season long.

This new fuel cap automatically drips concentrated

fuel preserver into your fuel tank.

DANGER

• If SWALLOWED, call physician immediately.

• In case of emergency, contact a physician immediately

and call 1-800-424-9300 for material safety information.

•*Fuel stabilizer contains: 2,6-di-tret-butylphenol (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

Place cartridge into fuel cap.

2. Push to "snap" cartridge into place.

3. Remove tab to expose membrane.

IMPORTANT: DO NOT remove the silver foil seal on

the opposite side of the cartridge.

4. Reinstall fuel cap on fuel tank.

5. Periodically check the cartridge to ensure there is

still fuel stabilizer inside. If it is empty, remove

cartridge and replace.

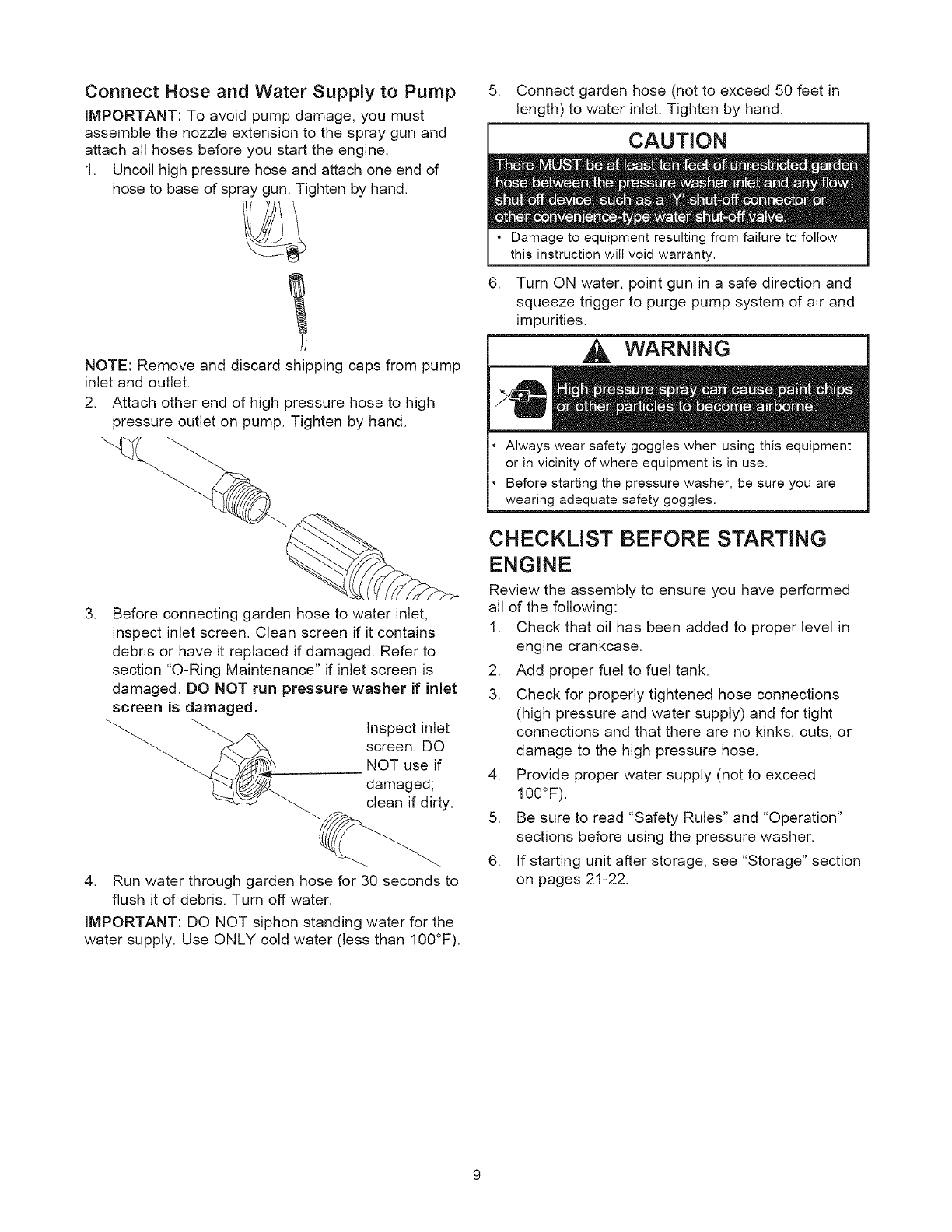

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

NOTE: Remove and discard shipping caps from pump

inlet and outlet.

2. Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

.Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. Refer to

section "O-Ring Maintenance" if inlet screen is

damaged. DO NOT run pressure washer if inlet

screen is damaged.

Inspect inlet

screen. DO

NOT use if

damaged;

clean if dirty.

4. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

5. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

• Damage to equipment resulting from failure to follow

this instruction will void warranty.

.Turn ON water, point gun in a safe direction and

squeeze trigger to purge pump system of air and

impurities.

WARNING

Always wear safety goggles when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate safety goggles.

CHECKLIST BEFORE STARTING

ENGINE

Review the assembly to ensure you have performed

all of the following:

1. Check that oil has been added to proper level in

engine crankcase.

2. Add proper fuel to fuel tank.

3. Check for properly tightened hose connections

(high pressure and water supply) and for tight

connections and that there are no kinks, cuts, or

damage to the high pressure hose.

4. Provide proper water supply (not to exceed

IO0°F).

5. Be sure to read "Safety Rules" and "Operation"

sections before using the pressure washer.

6. If starting unit after storage, see "Storage" section

on pages 21-22.

HOW TO USE YOUR PRESSURE

WASHER

If you have any problems operating your pressure

washer, please call the pressure washer helpline at

1-800-222-3136.

Pressure Washer Location

Pressure Washer Clearance

i WARNING i

• Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Place pressure washer outdoors. DO NOT place

pressure washer where exhaust gas could accumulate

and enter inside or be drawn into a potentially

occupied building. Ensure exhaust gas is kept away

from any windows, doors, ventilation intakes or other

openings that can allow exhaust gas to collect in a

confined area. Prevailing winds and air currents

should be taken into consideration when positioning

)ressure washer.

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

To Start Your Pressure Washer

To start your engine-powered pressure washer for the

first time, follow these instructions step-by-step. This

starting information also applies whenever you start

the engine after you have let the pressure washer sit

idle for at least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.7 gallons per minute and no less than

20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected

to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump.

5. Turn ON water, point gun in a safe direction and

squeeze trigger to purge pump system of air and

impurities.

CAUTION

•Damage to equipment will result from failure to follow

this instruction.

6. Attach nozzle extension to spray gun. Tighten by

hand.

7. Choose ProjectPro TM nozzle you want to use, pull

back on collar of nozzle extension, insert nozzle

and release collar. Tug on nozzle to make sure it

is securely in place. See "How to Use

ProjectPro TM Nozzle System".

,Engage trigger lock to spray gun trigger.

_ Trigger Lock

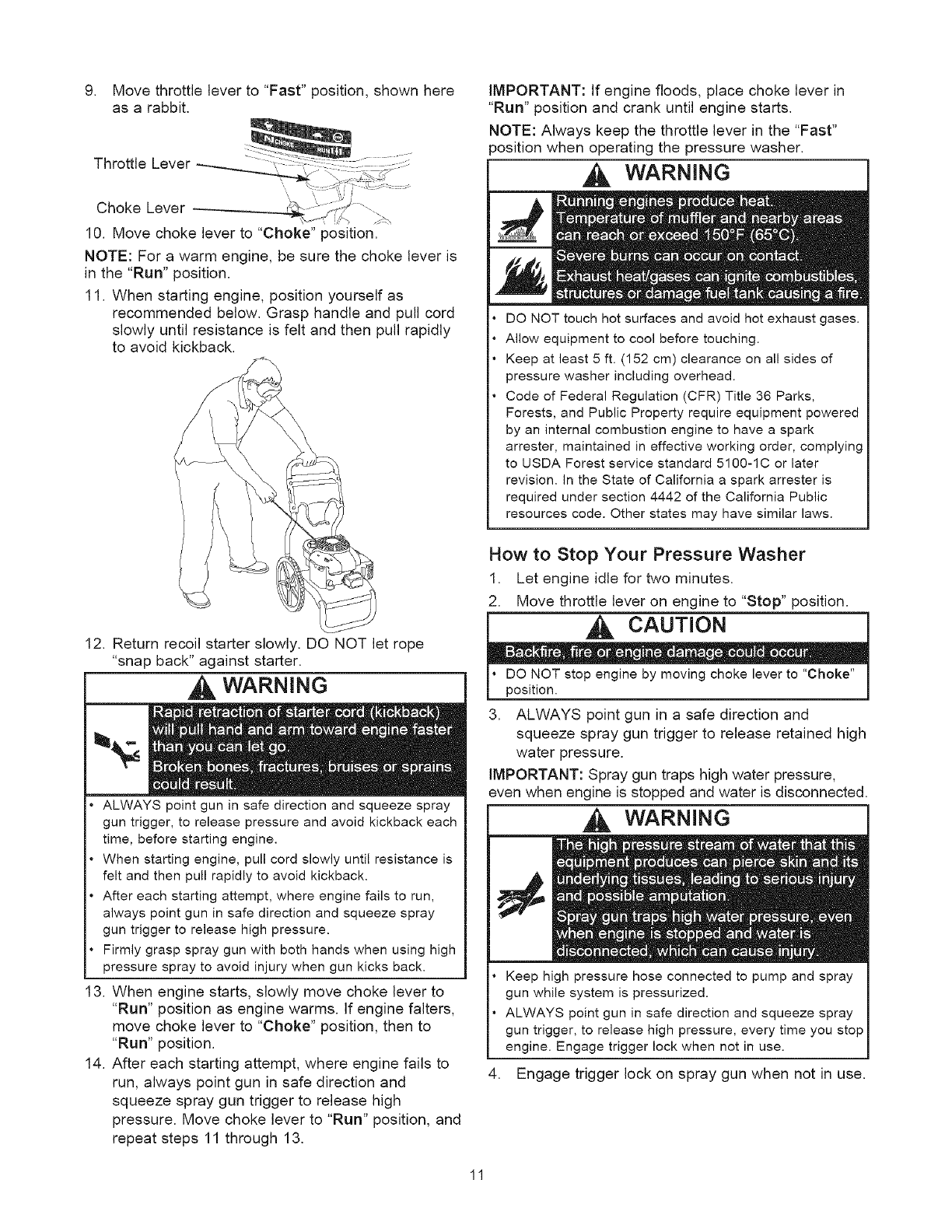

9. Movethrottleleverto"Fast"position,shownhere

asa rabbit.

ThrottleLever

ChokeLever

\\ \

10. Move choke lever to "Choke" position.

NOTE: For a warm engine, be sure the choke lever is

in the "Run" position.

11. When starting engine, position yourself as

recommended below. Grasp handle and pull cord

slowly until resistance is felt and then pull rapidly

to avoid kickback.

12. Return recoil starter slowly. DO NOT let rope

"snap back" against starter.

WARNING

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release pressure and avoid kickback each

time, before starting engine.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in safe direction and squeeze spray

gun trigger to release high pressure.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when gun kicks back.

3. When engine starts, slowly move choke lever to

"Run" position as engine warms. If engine falters,

move choke lever to "Choke" position, then to

"Run" position.

14. After each starting attempt, where engine fails to

run, always point gun in safe direction and

squeeze spray gun trigger to release high

pressure. Move choke lever to "Run" position, and

repeat steps 11 through 13.

IMPORTANT: If engine floods, place choke lever in

"Run" position and crank until engine starts.

NOTE: Always keep the throttle lever in the "Fast"

_osition when operating the pressure washer.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

How to Stop Your Pressure Washer

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

L DO NOT stop engine by moving choke lever to "Choke"

position.

3. ALWAYS point gun in a safe direction and

squeeze spray gun trigger to release retained high

water pressure.

IMPORTANT: Spray gun traps high water pressure,

even when engine is stopped and water is disconnected.

WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

4. Engage trigger lock on spray gun when not in use.

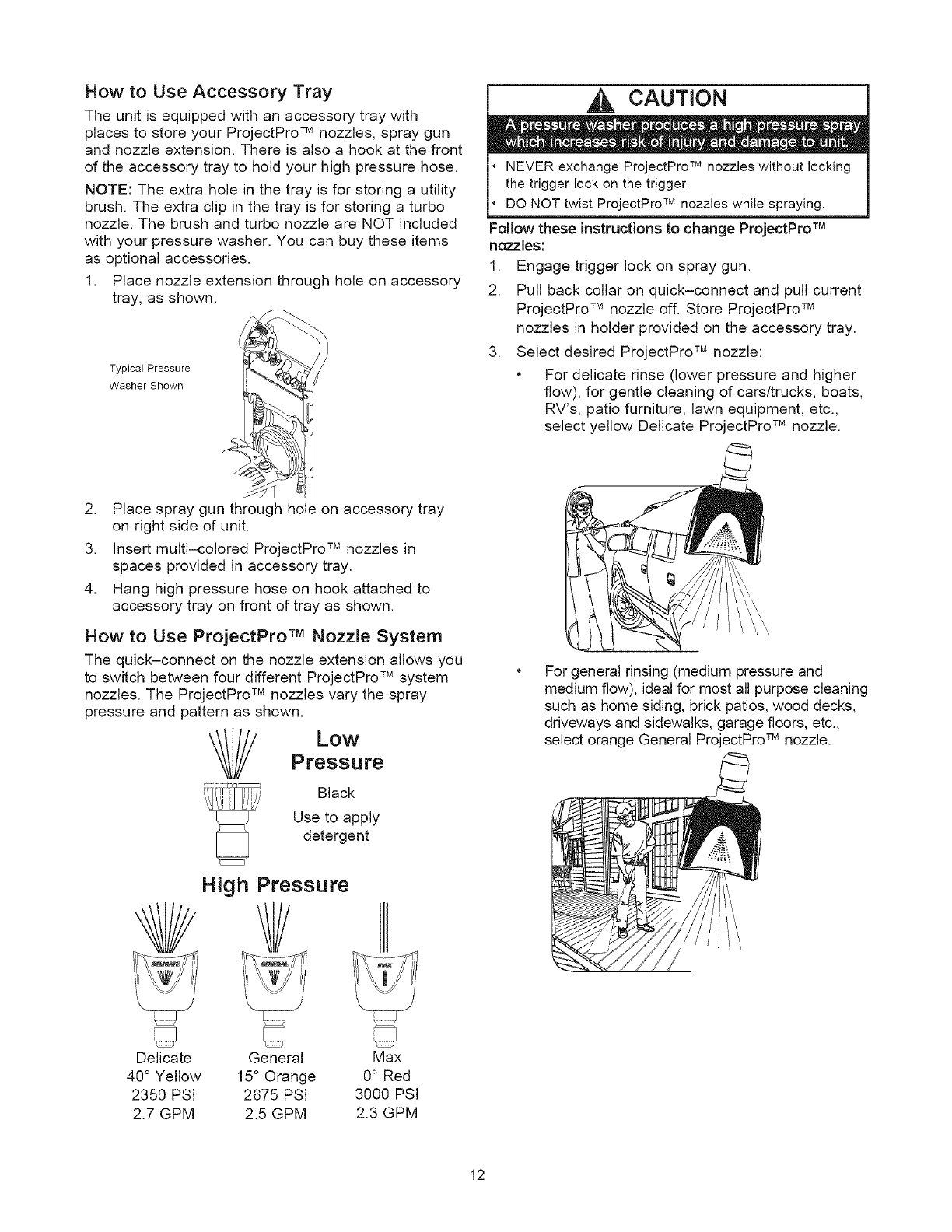

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your ProjectPro TM nozzles, spray gun

and nozzle extension. There is also a hook at the front

of the accessory tray to hold your high pressure hose.

NOTE: The extra hole in the tray is for storing a utility

brush. The extra clip in the tray is for storing a turbo

nozzle. The brush and turbo nozzle are NOT included

with your pressure washer. You can buy these items

as optional accessories.

1. Place nozzle extension through hole on accessory

tray, as shown.

Typical Pressure

Washer Shown

CAUTION

NEVER exchange ProjectPro TM nozzles without locking

the trigger lock on the trigger.

DO NOT twist ProjectPro TM nozzles while spraying.

Follow these instructions to change ProjectPro TM

nozzles:

1. Engage trigger lock on spray gun.

2. Pull back collar on quick-connect and pull current

ProjectPro TM nozzle off. Store ProjectPro TM

nozzles in holder provided on the accessory tray.

3. Select desired ProjectPro TM nozzle:

• For delicate rinse (lower pressure and higher

flow), for gentle cleaning of cars/trucks, boats,

RV's, patio furniture, lawn equipment, etc.,

select yellow Delicate ProjectPro TM nozzle.

2. Place spray gun through hole on accessory tray

on right side of unit.

3. Insert multi-colored ProjectPro TM nozzles in

spaces provided in accessory tray.

4. Hang high pressure hose on hook attached to

accessory tray on front of tray as shown.

How to Use ProjectPro TM Nozzle System

The quick-connect on the nozzle extension allows you

to switch between four different ProjectPro TM system

nozzles. The ProjectPro TM nozzles vary the spray

pressure and pattern as shown.

Low

Pressure

Black

Use to apply

detergent

For general rinsing (medium pressure and

medium flow), ideal for most all purpose cleaning

such as home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.,

select orange General ProjectPro TM nozzle.

High Pressure

Delicate

40 ° Yellow

2350 PSI

2.7 GPM

General Max

15° Orange 0° Red

2675 PSI 3000 PSI

2.5 GPM 2.3 GPM

Formaximumrinsing(higherpressureand

lowerflow),forstubbornorhardto reach

surfacesuchassecondstorysurfaces,paint

removal,oilstains,rustremovalorother

stubbornsubstances(tar,gum,grease,wax,

etc.),selectredMaxProjectProTM nozzle.

To apply detergent, applies project specific

cleaners to help break down stubborn dirt and

grime on a variety of surfaces, select black

ProjectPro TM cleaning detergent nozzle.

4. Pull back on collar, insert selected ProjectPro TM

nozzle and release collar. Tug on ProjectPro TM

nozzle to make sure it is securely in place.

5. For most effective cleaning, keep ProjectPro TM

nozzle from 8 to 24 inches away from cleaning

surface. If you get the nozzle too close, you may

damage the cleaning surface.

6. DO NOT get closer than 6 inches when cleaning tires.

Cleaning and Applying Chemical

iMPORTANT: Use chemicals designed specifically

for pressure washers. Household detergents could

damage the pump.

CAUTION

Starting the engine without all the hoses connected and

without the water turned ON will damage the pump.

Damage to equipment resulting from failure to fellow this

instruction will void warranty.

To apply detergent follow these steps:

1. Review ProjectPro TM nozzle use.

2. Prepare detergent solution as required by

manufacturer.

3. Place filter end of detergent siphoning tube into

detergent container.

CAUTION

When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently

contacting the hot muffler.

4. Make sure black ProjectPro TM cleaning detergent

nozzle is installed.

NOTE: Detergent cannot be applied with the high

pressure nozzles (Yellow, Orange or Red).

5. Make sure garden hose is connected to water

inlet. Check that high pressure hose is connected

to spray gun and pump and start engine.

6. Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

7. Allow detergent to soak in between 3-5 minutes

before washing and rinsing. Reapply as needed to

prevent surface from drying. DO NOT allow

detergent to dry on (prevents streaking).

IMPORTANT: You must flush the chemical injection

system after each use by placing the filter into a

bucket of clean water, then run the pressure washer in

low pressure for 1-2 minutes.

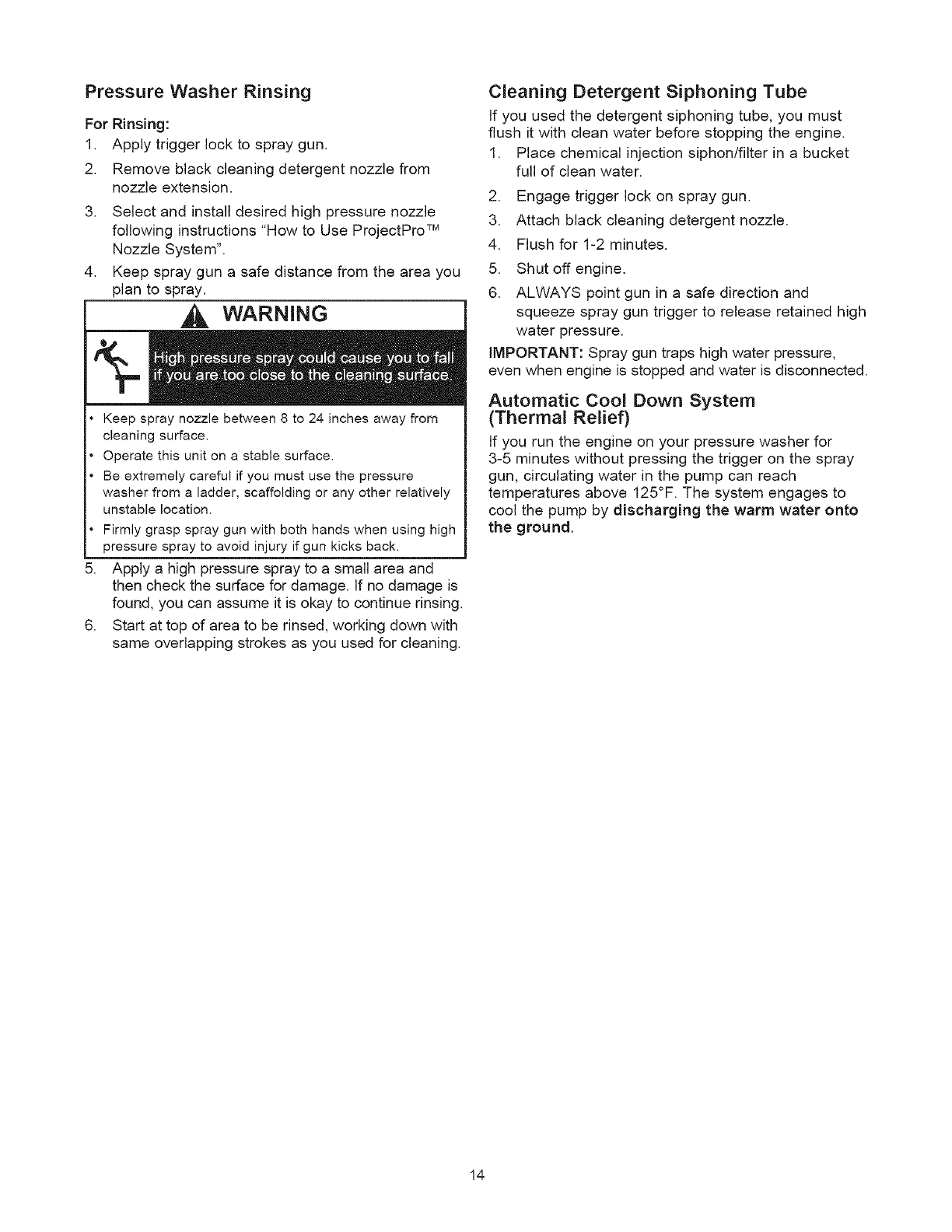

Pressure Washer Rinsing

For Rinsing:

1. Apply trigger lock to spray gun.

2. Remove black cleaning detergent nozzle from

nozzle extension.

3. Select and install desired high pressure nozzle

following instructions "How to Use ProjectPro TM

Nozzle System".

4. Keep spray gun a safe distance from the area you

plan to spray.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

5. Apply a high pressure spray to a small area and

then check the surface for damage. If no damage is

found, you can assume it is okay to continue rinsing.

6. Start at top of area to be rinsed, working down with

same overlapping strokes as you used for cleaning.

Cleaning Detergent Siphoning Tube

If you used the detergent siphoning tube, you must

flush it with clean water before stopping the engine.

1. Place chemical injection siphon/filter in a bucket

full of clean water.

2. Engage trigger lock on spray gun.

3. Attach black cleaning detergent nozzle.

4. Flush for 1-2 minutes.

5. Shut off engine.

6. ALWAYS point gun in a safe direction and

squeeze spray gun trigger to release retained high

water pressure.

iMPORTANT: Spray gun traps high water pressure,

even when engine is stopped and water is disconnected.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray

gun, circulating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground,

ENGINE TECHNICAL INFORMATION

This is a single cylinder, overhead valve (OHV), air

cooled engine. It is a low emissions engine.

In the State of California, Model Series 120000

engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties

with respect to the performance or operational life of

this engine. The engine is warranted solely according

to the product and emissions warranties stated

elsewhere in this manual.

Power Ratings

* The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipment, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a piece of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular piece of power equipment, the manner in

which the engine is operated, engine run-in to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines utilized

in similar applications, and will therefore not

necessarily match the values derived using the

foregoing codes.

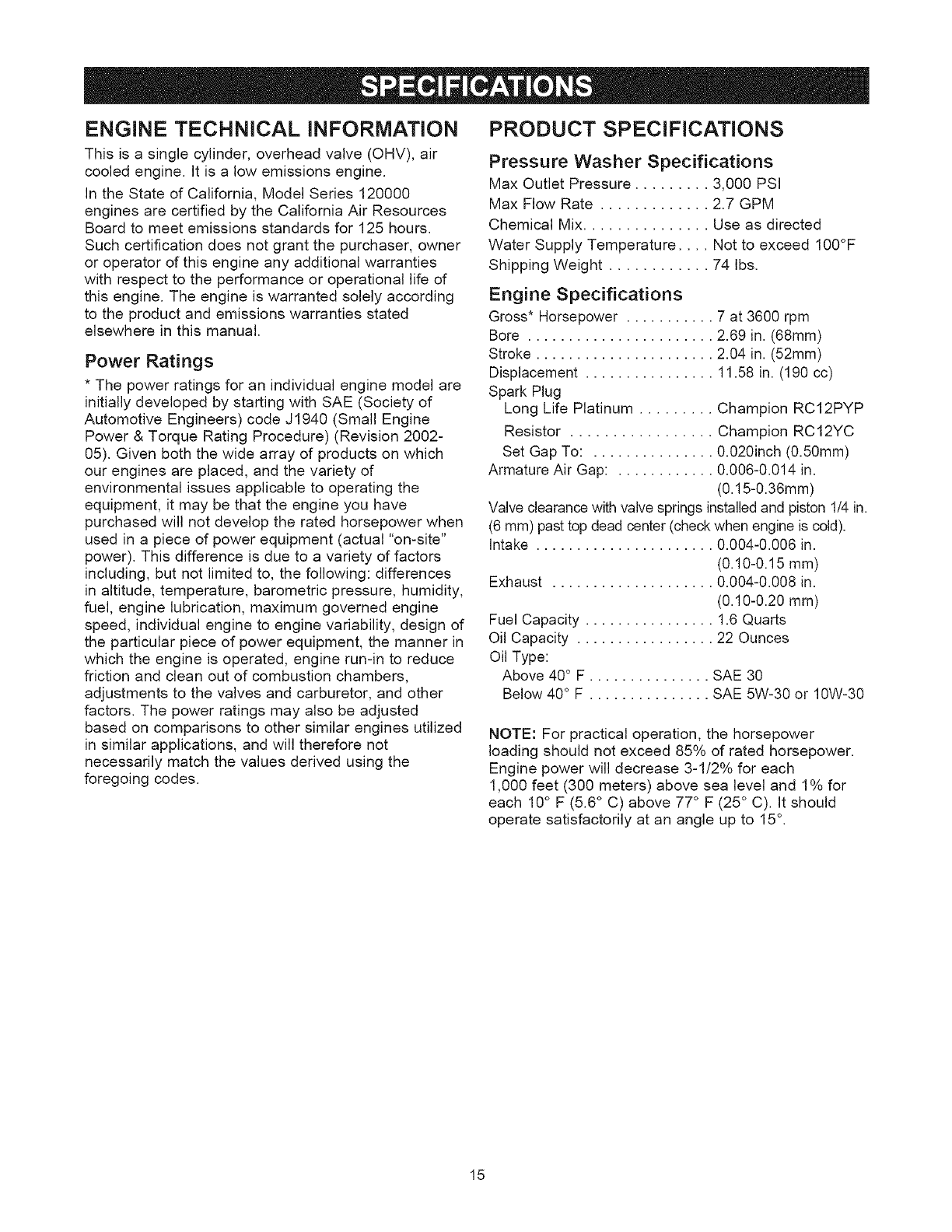

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Max Outlet Pressure ......... 3,000 PSI

Max Flow Rate ............. 2.7 GPM

Chemical Mix............... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ............ 74 Ibs.

Engine Specifications

Gross* Horsepower ........... 7 at 3600 rpm

Bore ....................... 2.69 in. (68mm)

Stroke ...................... 2.04 in. (52mm)

Displacement ................ 11.58 in. (190 cc)

Spark Plug

Long Life Platinum ......... Champion RC12PYP

Resistor ................. Champion RC12YC

Set Gap To: ............... 0.020inch (0.50ram)

Armature Air Gap: ............ 0.006-0.014 in.

(0.15-0.36mm)

Valve clearance with valve springs installedand piston 1/4 in.

(6 mm) past top dead center (check when engine is cold).

Intake ...................... 0.004-0.006 in.

(0.10-0.15 mm)

Exhaust .................... 0.004-0.008 in.

(0.10-0.20 mm)

Fuel Capacity ................ 1.6 Quarts

Oil Capacity ................. 22 Ounces

Oil Type:

Above 40° F ............... SAE 30

Below 40° F ............... SAE 5W-30 or 10W-30

NOTE: For practical operation, the horsepower

loading should not exceed 85% of rated horsepower.

Engine power will decrease 3-1/2% for each

1,000 feet (300 meters) above sea level and 1% for

each 10° F (5.6 ° C) above 77° F (25 ° C). It should

operate satisfactorily at an angle up to 15°.

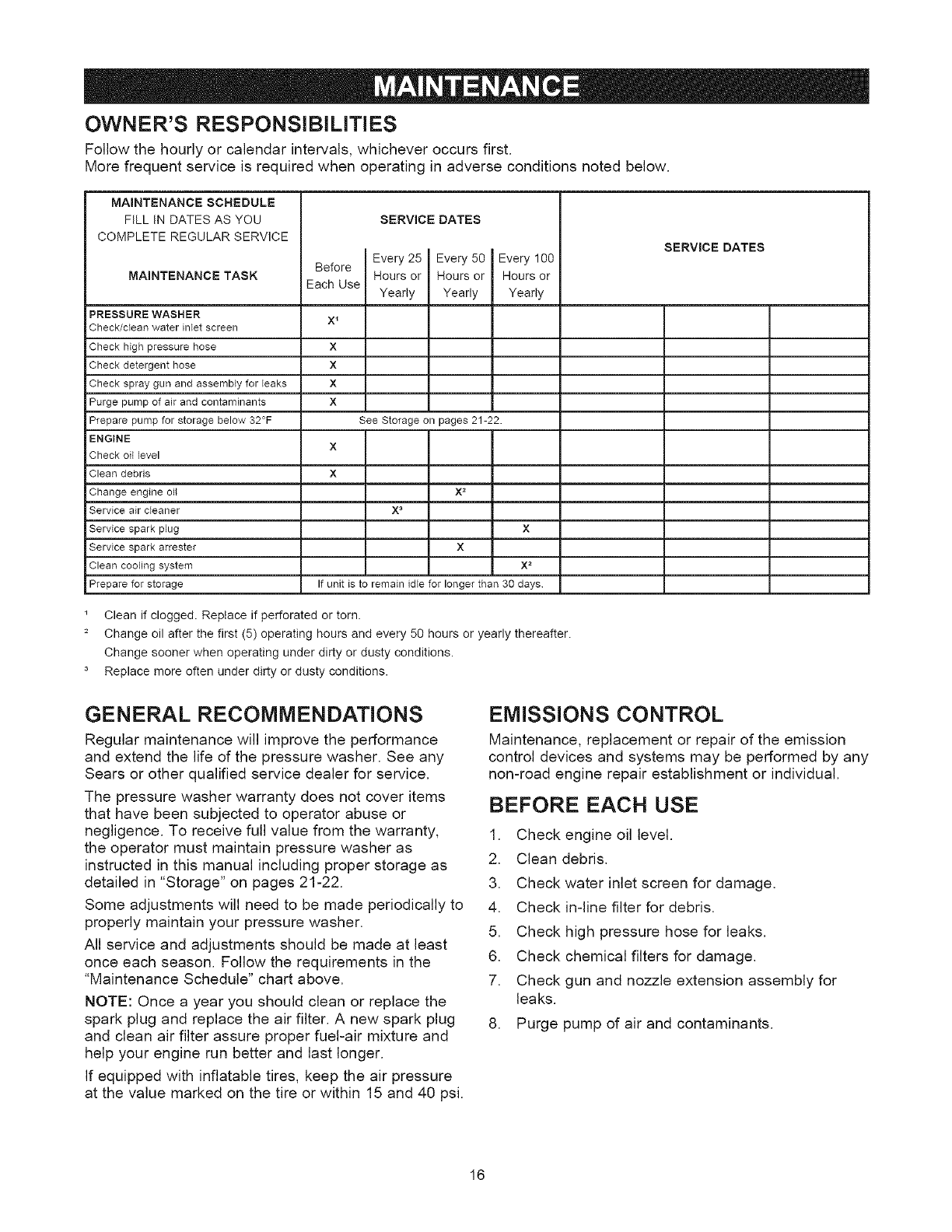

OWNER'S RESPONSIBILITIES

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below,

MAINTENANCE SCHEDULE

FILL IN DATES AS YOU

COMPLETE REGULAR SERVICE

MAINTENANCE TASK

PRESSURE WASHER

Check/clean water inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly for leaks

Purge pump of air and contaminants

Prepare pump for storage below 32°F

ENGINE

Before

Each Use

x _

SERVICE DATES

Every 25 Every 50 I Every 100

Hours or Hours or Hours or

Yearly Year y Yearly

See Storage on pages 21-22.

SERVICE DATES

Check oil level

Clean debris

Change engine oH

Service air cleaner

Service spark plug

Service spark arrester

Clean cooling system

Prepare for storage

X 2

X 3

X 2

If unit is to remain idle for longer than 30 days

1 Clean if clogged. Replace if perforated or torn.

2 Change oil after the first (5) operating hours and every 50 hours or yearly thereafter.

Change sooner when operating under dirty or dusty conditions.

Replace more often under dirty or dusty conditions.

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance

and extend the life of the pressure washer. See any

Sears or other qualified service dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 21-22.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

If equipped with inflatable tires, keep the air pressure

at the value marked on the tire or within 15 and 40 psi.

EMISSIONS CONTROL

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check in-line filter for debris.

5. Check high pressure hose for leaks.

6. Check chemical filters for damage.

7. Check gun and nozzle extension assembly for

leaks.

8. Purge pump of air and contaminants.

PRESSURE WASHER

MAINTENANCE

Clean Debris

Daily or before use, clean accumulated debris from

pressure washer. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris.

Pressure washer parts should be kept clean to reduce

the risk of overheating and ignition of accumulated

debris.

•Use a damp cloth to wipe exterior surfaces clean.

•Use a soft bristle brush to loosen caked on dirt, oil,

etc.

Use a vacuum cleaner to pick up loose dirt and debris.

Use low pressure air (not to exceed 25 psi) to blow

away dirt. Inspect cooling air slots and openings on

the pressure washer. These openings must be kept

clean and unobstructed.

Check and Clean Inlet Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

IWARNING 1

• NEVER repair high pressure hose. Replace it.

• Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Gun and Nozzle Extension

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making

sure it springs back into place when you release it. Put

trigger lock in UP position and test trigger. You should

not be able to press trigger. Replace spray gun

immediately if it fails any of these tests.

Check In-Line Filter

Refer to the illustration and service the in-line filter if it

becomes clogged, as follows:

In-line Filter

Nozzle Extension O-rinc

1. Detach spray gun from high pressure hose.

Detach nozzle extension from spray gun and

remove o-ring and screen from nozzle extension.

Flush screen, spray gun, and nozzle extension

with clean water to clear debris.

2. Place in-line filter screen into threaded end of

nozzle extension. Direction does not matter. Push

screen in with eraser end of pencil until it rests flat

at bottom of opening. Take care to not bend

screen.

3. Place o-ring into recess. Push o-ring snugly

against in-line filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in manual.

Nozzle Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

Remove nozzle from end of nozzle extension.,

Remove in-line filter from other end of nozzle

extension.

Use a small paper clip to free any foreign material

clogging or restricting nozzle.

Use wire here II_,_,,_\}J

to remove /\\ _ -t_/Jf_

debns. /

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension.

Back flush between 30 to 60 seconds.

6. Reinstallnozzleandin-linefilterintonozzle

extension.

7. Reconnectnozzleextensionto spraygun.

8. Reconnectwatersupply,turnonwater,andstart

engine.

9. Testpressurewasherbyoperatingwitheach

quickconnectnozzle.

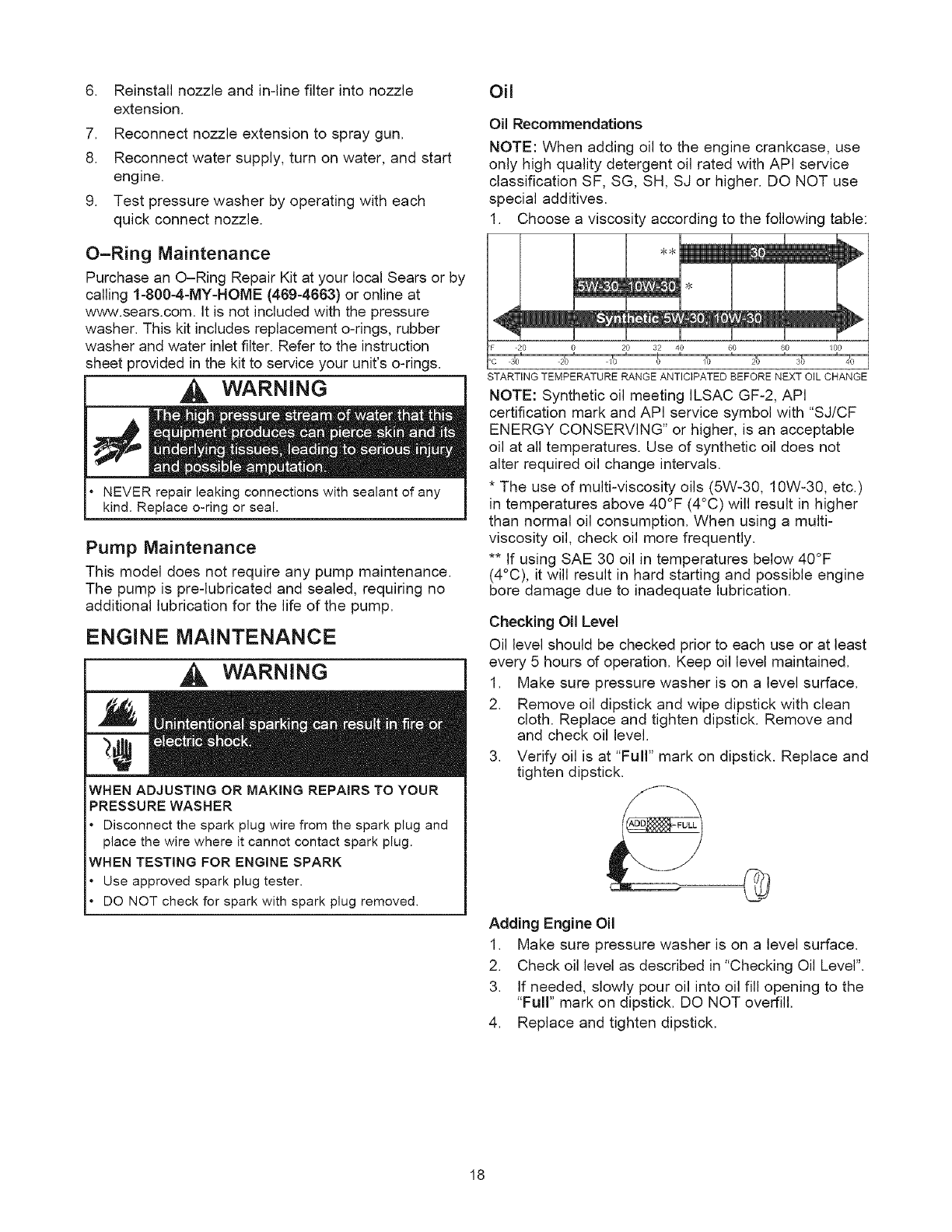

O-Ring Maintenance

Purchase an O-Ring Repair Kit at your local Sears or by

calling 1-800-4-MY-HOME (469-4663) or online at

www.sears.com. It is not included with the pressure

washer. This kit includes replacement o-rings, rubber

washer and water inlet filter. Refer to the instruction

sheet provided in the kit to service your unit's o-rings.

iWARNING i

• NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seal.

Pump Maintenance

This model does not require any pump maintenance.

The pump is pre-lubricated and sealed, requiring no

additional lubrication for the life of the pump.

ENGINE MAINTENANCE

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

Oil

Oil Recommendations

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

Choose a viscosity according to the following table:

>F 20 0 20 32 40 60 80 100

°C 30 20 _0 0 /0 20 30 40

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Synthetic oil meeting ILSAC GF-2, API

certification mark and API service symbol with "SJ/CF

ENERGY CONSERVING" or higher, is an acceptable

oil at all temperatures. Use of synthetic oil does not

alter required oil change intervals.

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible engine

bore damage due to inadequate lubrication.

Checking Oil Level

Oil level should be checked prior to each use or at least

every 5 hours of operation. Keep oil level maintained.

1. Make sure pressure washer is on a level surface.

2. Remove oil dipstick and wipe dipstick with clean

cloth. Replace and tighten dipstick. Remove and

and check oil level.

3. Verify oil is at "Full" mark on dipstick. Replace and

tighten dipstick.

Adding Engine Oil

1. Make sure pressure washer is on a level surface.

2. Check oil level as described in "Checking Oil Level".

3. If needed, slowly pour oil into oil fill opening to the

"Full" mark on dipstick. DO NOT overfill.

4. Replace and tighten dipstick.

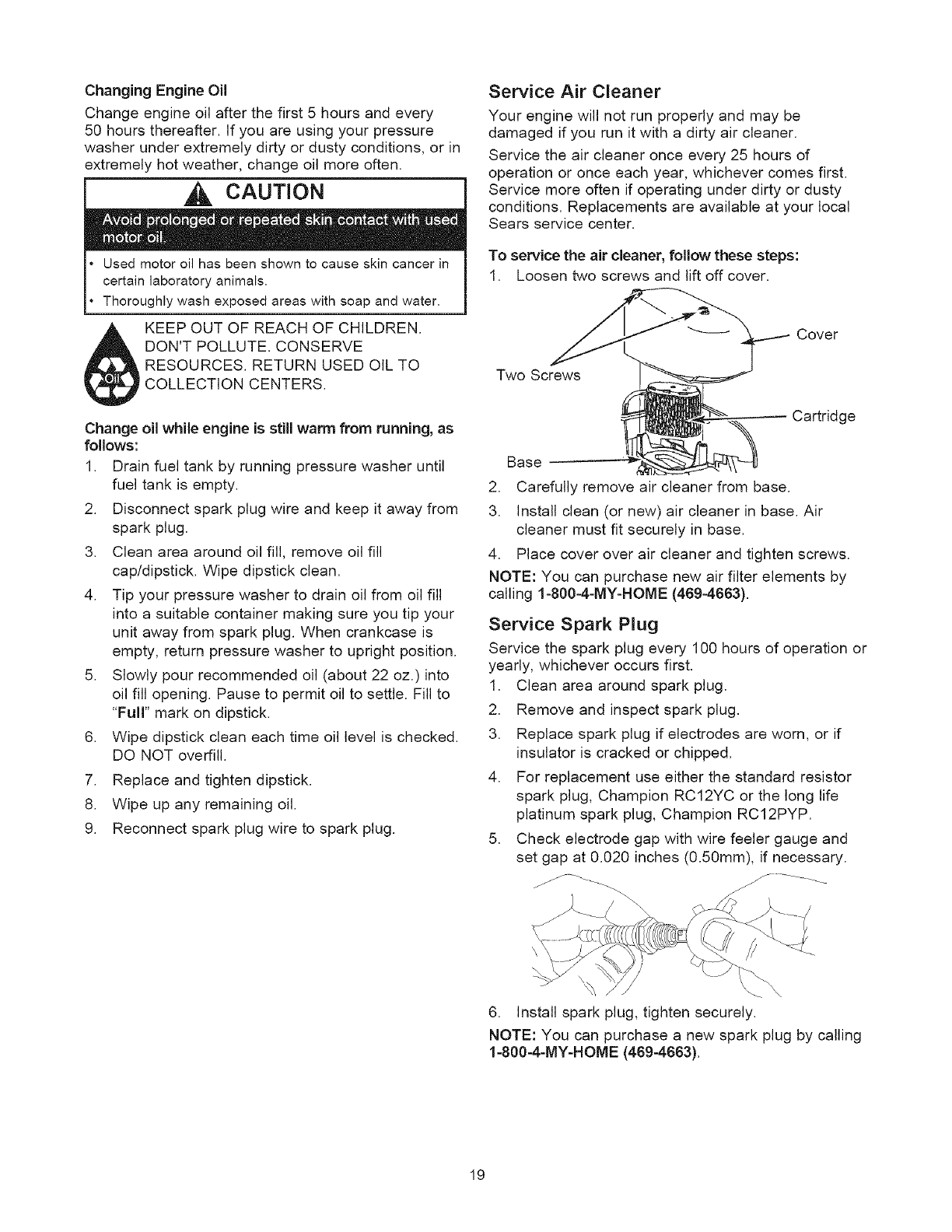

ChangingEngineOil

Changeengine oil after the first 5 hours and every

50 hours thereafter. If you are using your pressure

washer under extremely dirty or dusty conditions, or in

extremely hot weather, change oil more often.

j A CAUTIO.

•Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

•Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN,

DON'T POLLUTE, CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS,

Change oil while engine is still warm from running, as

follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill, remove oil fill

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug. When crankcase is

empty, return pressure washer to upright position.

5. Slowly pour recommended oil (about 22 oz.) into

oil fill opening. Pause to permit oil to settle. Fill to

"Fulr' mark on dipstick.

6. Wipe dipstick clean each time oil level is checked.

DO NOT overfill.

7. Replace and tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnect spark plug wire to spark plug.

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

j Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

To service the air cleaner, follow these steps:

1. Loosen two screws and lift off cover.

Two Screws

Cover

Cartridge

Base -

2. Carefully remove air cleaner from base.

3. Install clean (or new) air cleaner in base. Air

cleaner must fit securely in base.

4. Place cover over air cleaner and tighten screws.

NOTE: You can purchase new air filter elements by

calling 1-800-4-MY-HOME (469-4663).

Service Spark Plug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are worn, or if

insulator is cracked or chipped.

4. For replacement use either the standard resistor

spark plug, Champion RC12YC or the long life

platinum spark plug, Champion RC12PYP.

5. Check electrode gap with wire feeler gauge and

set gap at 0.020 inches (0.50mm), if necessary.

6. Install spark plug, tighten securely.

NOTE: You can purchase a new spark plug by calling

1-800-4-MY-HOME (469-4663).

Spark Attester Service

Your engine is not factory-equipped with a spark arrester.

In some areas, it is illegal to operate an engine without a

spark arrester. Check local laws and regulations. A spark

arrester is available from your nearest Sears service

center. If you need to order a spark arrester, please call

1-800-4-MY-HOME (469-4663).

The spark arrester must be serviced every 50 hours to

keep it functioning as designed.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

If the engine has been running, the muffler will be very

hot. Allow the muffler to cool before servicing the

spark arrester.

• Remove spark arrester screen for cleaning and

inspection.

• Replace if screen is damaged.

Air Cooling System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you

have a Sears or other qualified service dealer clean

the cooling system per recommended intervals (see

"Maintenance Schedule" on page 16). Equally

important is to keep top of engine free from debris.

See "Clean Debris".

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. Follow these

procedures after every use:

1. Flush detergent siphoning tube by placing the filter

into a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Shut off engine, turn off water supply, point gun in

a safe direction and squeeze trigger to relieve

trapped pressure, engage trigger lock on spray gun

and let engine cool.

WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

3. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension. Use a rag to wipe off

the hose.

4. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

5. Coil high pressure hose and properly hang it on

hook provided on accessory tray.

Store unit in a clean, dry area.

If storing for more than 30 days see "Long Term

Storage" on next page.

WARNING

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WINTER STORAGE

CAUTION

• Failure to do so will permanently damage your pump

and render your unit inoperable.

• Freeze damage is not covered under warranty.

To protect the unit from freezing temperatures:

1. Follow steps 1-5 in the previous section "After

Each Use".

2. Use pump saver, available at Sears retail item

71-74403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

3. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into

hose. Pull recoil handle twice. Disconnect 3-foot

hose.

4. Store unit in a clean, dry area.

LONG TERM STORAGE

If you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Preserver:

Fill the fuel tank with fresh fuel allowing at least 1.5" of

tank space for fuel expansion as shown on page 8,

when using a fuel preserver cartridge with the fresh

start fuel cap. If only partially filled, air in the tank will

promote fuel deterioration during storage. Engine and

fuel can be stored up to 6 months with fuel preserver.

• Check level of fuel preserver cartridge. Fuel

preserver is dark in color.

• If cartridge is almost empty or empty, replace with

a new fuel preserver cartridge following the

instructions in "Fresh Start TM Fuel Cap" on page 8.

If fuel preserver is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing

Engine Oil" on page 19.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1/2 oz. of clean

engine oil into the cylinder. Cover spark plug hole

with rag. Pull recoil handle slowly to distribute oil.

Avoid spray from spark plug hole.

• Install spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 71-74403, is

available as an optional accessory. It is not included

with the pressure washer.

CAUTION

• Failure to do so will permanently damage your pump

and render your unit inoperable.

• Freeze damage is not covered under warranty.

To use the pump saver:

CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

* DO NOT store fuel from one season to another.

* If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

WARNING

DO NOT place a storage cover over a hot pressure

washer.

Let equipment cool for a sufficient time before placing

the cover on the equipment.

Problem Cause

Pump has following problems:

failure to produce pressure,

erratic pressure, chattering, loss

of pressure, low water volume.

Detergent fails to mix with spray.

1. Low pressure nozzle installed.

2. Water inlet is blocked.

3. Inadequate water supply,

4. Inlet hose is kinked or leaking,

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked

or leaks,

8. Gun leaks,

9. Nozzle is obstructed,

10. Pump is faulty,

1, Detergent siphoning tube is not

submerged,

2. Chemical filter is clogged or

cracked,

3. Dirty in-line filter,

4. High pressure nozzle installed,

Correction

1. Replace nozzle with high

pressure nozzle.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch

leak.

5. Check and clean inlet hose

strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean nozzle.

10. Contact Sears service facility.

1, Insert detergent siphoning tube

into detergent,

2. Clean or replace filter/detergent

siphoning tube.

3. See "Check In-Line Filter",

4. Replace nozzle with low

pressure nozzle,

Engine runs good at no-load but Engine speed is too slow. Move throttle control to FAST

position, If engine still "bogs down",

"bogs" when load is added, contact Sears service facility,

Engine will not start; or starts

and runs rough.

1. Low oil level,

2. Dirty air cleaner,

3. Out of fuel,

4. Stale fuel,

5. Spark plug wire not connected

to spark plug.

6. Bad spark plug.

7. Water in fuel,

8. Overchoking.

9. Excessively rich fuel mixture, 9.

Engine shuts down during Out of fuel, Fill

operation.

Engine lacks power. Dirty air filter,

Choke is opened too soon,

Engine "hunts" or falters.

1. Fill crankcase to proper level.

2. Clean or replace air cleaner,

3. Fill fuel tank,

4. Drain fuel tank; fill with fresh

fuel,

5. Connect wire to spark plug,

6. Replace spark plug.

7. Drain fuel tank; fill with fresh

fuel,

8. Open choke fully and crank

engine,

Contact Sears service facility,

fuel tank,

Replace air filter,

Move choke to halfway position until

engine runs smoothly,

CRAFTSMAN 3000 PSi Pressure Washer 580.752420

Main Unit m Exploded View and Parts List

2_ 47

900

F ¸_¸_ 9

item Part # Description

1 196811GS ASSY, Base

2 M196526GS HANDLE

3 199626GS KIT, Billboard (with clips)

195964GS CLIP, Tree

4 196138GS HOSE

5 192133GS KIT, Engine Mounting Hardware

6 192131GS KIT, Pump Mounting Hardware

7 192050GS KIT, E-Ring

8 30809GS GROMMET

9 195970GS ASSY, Extension

10 195889GS KIT, Nozzles

195851ZZGS NOZZLE, QC, Black

195842AAGS NOZZLE, QC, Red

195842XGS NOZZLE, QC, Orange

195842RGS NOZZLE, QC, Yellow

Optional Accessories Not illustrated

5097D

7175187GS

7175197GS

7175199GS

190249GS

7175116GS

7174400GS

100513GS

7174402GS

7174403GS

7174300GS

7174301GS

7174302GS

7174303GS

7174307GS

Item Part # Description

11 B3263GS GUN

12 B2203GS KIT, Handle Connector

13 192310GS KIT, Vibration Mount

14 196439GS KIT, Wheel

15 194298GS VALVE, Thermal Relief

16 23139DGS KEY

17 198164GS ASSY, Pump (see page 25)

900 NSP ENGINE (129612-0114-E1)

items Not Illustrated

AB3061BGS BOTTLE, Oil

199030GS MANUAL, Operator's

194256GS KIT, Tag Warning w/Clip

87815GS GOGGLES

Fresh Start Cartridge

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit

25' Replacement Hose

O Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

Pump Saver

House Wash Concentrate (makes 4 gallons)

Deck Wash Concentrate (makes 2 gallons)

Vehicle/Boat Wash Concentrate (makes 4 gallons)

Degreaser Concentrate (makes 4 gallons)

Mold/Mildew Concentrate (makes 2 gallons)

CRAFTSMAN 3000 PSi Pressure Washer 580.752420

Pump m Exploded View and Parts List

item

Part #

190571GS

190574GS

190578GS

190581GS

194298GS

190594GS

190588GS

190589GS

193808GS

193806GS

190592GS

190593GS

Description

CAP, Oil

MANIFOLD

CAP, 1/8

RELIEF, THERMAL

KIT, UNLOADER

KIT, WATER INLET, ANODIZED

KIT, OUTLET, ANODIZED

KIT, HEAD BRASS

KIT, CHECK VALVES

KIT, INLET CHECK

KIT, CHEMICAL INJECTION

Item Part # Description

H 193807GS KIT, SEAL SET

J 189971GS KIT, CHEMICAL HOSE

K 193971GS KIT, PIPE FITTING

L 193972GS KIT, UNLOADER SEAT

Items Not illustrated

190585GS OIL BOTTLE

B2384GS FILTER, Inlet

186452GS FILTER, Inlet, Bag of 10

NOTE: Items A - L are service kits and include all

parts shown within the box.

ENGINE, 7HP, Briggs and Stratton, 129612 - Exploded View

1029 830

505@

616

615 @

404 @

1022 %

914_

10231 1022

993 7

584

10_

32_

307 g

1095 VALVE GASKET SET

1022{

74! _

24 [_

1!02@

ENGINE, 7HP, Briggs and Stratton, 129612 = Exploded View

365 108

163

287

633 @

692

[

967

445

524

1633AI__

51A

9661

443

11A_

97S1_

137_

276 @

259@

163

842

670

334

190

843

188

613_ _'___

BB3_ __

51#

977 CARBURETOR GASKET SET

137 276@

633@

633A@

ENGINE, 7HP, Briggs and Stratton, 129612 - Exploded View

55 592 ®

1210 I

----I

4s9

689 0

456

597

121 CARBURETOR OVERHAUL KIT

276 _ I04_

633 _ 51

633A (_ 134[_

51A_ 127( _

163 _ 137

356

305

78 592 ®

358 ENGINE GASKET SET

868

883

332

324

1005

ENGINE, 7

Item Part#

1 697893

2 399269

3 299819

4 498983

5 895276

7 695166

8 495786

9 899833

10 891125

11 691260

11A 692937

12 892232

13 691137

15 891680

16 891457

20 399781

22 691092

23 790116

24 222698

25 790359

694168

26 790360

692786

27 691866

28 499423

29 499424

32 691664

32A 695759

33 499642

34 499641

35 691304

36 691304

37 694086

40 692194

43 691997

45 690977

46 694039

51 692668

51A 692799

55 691421

58 691921

60 281434

65 690837

78 691108

95 691636

97 499682

104 691242

108 691182

109 499681

117 694250

118 498667

121 692703

125 698055

127 694468

130 691203

133 398187

134 398188

137 693981

163 691894

187 691050

791666

188 691147

190 690940

192 694543

202 691303

209 691290

222 692618

227 690783

238 691300

259 691189

276 271716

287 690940

300 697590

304 499676

305 691108

306 691232

307 690345

324 695161

332 690662

HP, Briggs and Stratton, 129612 = PaAs List

Description Item Part #

Cylinder Assembly 333 802574

Kit-Bushing/Seal (Magneto Side) 334 691061

£ Seal-Oil (Magneto Side) 337 692051

Sump-Engine 356 692390

Head-Cylinder 358 694090

£ 1 Gasket-Cylinder Head 363 19069

Breather Assembly 365 691136

£ Gasket-Breather 404 690272

Screw (Breather Assembly) 425 690244

Tube-Breather 443 690255

Tube-Breather 445 697029

£ Gasket-Crankcase 456 692299

Screw (Cylinder Head) 459 281505

Plug-Oil Drain 505 691251

Crankshaft 523 499621

£ Seal-Oil (PTO Side) 524 692296

Screw (Engine Sump) 525 495265

Flywheel 562 691119

Key-Flywheel 584 697734

Piston Assembly (Standard) 585 691879

Piston Assembly (.020" Oversize) 592 690800

Ring Set (Standard) 597 691696

Ring Set (.020" Oversize) 601 95162

Lock-Piston Pin 608 497680

Pin-Piston 613 691108

Rod-Connecting 613A 691140

Screw (Connecting Rod) 615 690340

Screw(Connecting Rod) 616 698801

Valve-Exhaust 619 691108

Valve-intake 621 692310

Spring-Valve (intake) 633 693867

Spring-Valve (Exhaust) 633A 691321

Guard-Flywheel 635 66538

Retainer-Valve 670 692294

Slinger-Governor/Oil 684 690345

Tappet-Valve 689 691855

Camshaft 692 690572

£ _: 1" Gasket-Intake 718 690959

£ $1" Gasket-intake 741 790345

Housing-Rewind Starter 830 694544

Rope-Starter (Cut to Required Length) 832 691466

Grip-Starter Rope 836 691147

Screw (Rewind Starter) 836A 697551

Screw (Flywheel Guard) 842 691031

Screw (Throttle Valve) 843 691884

Shaft-Throttle 847 692047

Pin-Float Hinge 851 493880

Valve-Choke 868 692044

Shaft-Choke 883 691893

Jet-Main (Standard) 886 696268

Jet-Main (High Altitude) 914 691108

Kit-Carburetor Overhaul 914A 691127

Carbu retor

Plug-Welch 921 699633

Valve-Throttle 957 699985

Float-Carburetor 966 690243

_- Kit-Needle/Seat 967 273356

_: Gasket-Float Bowl 968 691342

£ $1" Gasket-Air Cleaner 969 691138

Line-Fuel (Used Before Date Code 05071800) 972 699374

Line-Fuel (Used After Date Code 05071700) 975 493640

Screw (Control Bracket) 977 692704

Screw (Fuel Tank) 993 694088

Bali-Rocker Arm 1005 691346

Link-Mechanical Governor 1022 691890

Spring-Governor 1023 499624

Bracket-Control 1026 692045

Lever-Governor Control 1029 691230

Cap-Valve 1034 691343

Bracket-Casing Clamp 1059 692311

_: Washer-Sealing 1095 694091

Screw (Dipstick Tube) 1102 691255

Muffler 1210 498144

Housing-Blower 1211 498144

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Description

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Wire-Stop

Gasket Set-Engine

Puller-Flywheel

Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw (Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Retainer-Spring

Plate-Pawl Friction

Nut (Governor Control Lever)

Dipstick

£ SeaI-O Ring (Dipstick)

Dipstick Tube

Bolt (Governor Control Lever)

Cover-Breather Passage

£ Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

Screw (Cylinder Head Plate)

Switch-Stop

$ Seal-Choke/Throttle Shaft

Boot-Spark Plug

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Spring-Detent

Pro-Locating

Gear-Timing

Stud-Rocker Arm

Guard-Muffler

Screw (Muffler Guard)

£ SeaI-O Ring (Dipstick Tube)

Lever-Sleeve

Dipstick/Tube Assembly

Terminal-Spark Plug

£ 1 Seal-Valve

£ 1 Gasket-Exhaust

Gasket Kit-Cylinder Head/Plate

Screw (Rocker Cover)

Screw (Rocker Cover)(Assemble in #1 and

# 2 Positions)

Cover, Blower Housing

Cap-Fuel Tank

Base-Air Cleaner Primer

Filter-Pre Cleaner

Cover-Air Cleaner

Screw (Blower Housing Cover)

Tank-Fuel

Bowl-Float

Gasket Set-Carburetor

£ 1 Gasket-Cylinder Head Plate

Fan-Flywheel

£ 1 Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Rocker Arm

Guide-Push Rod

Kit-Screw/Washer

Gasket Set-Valve

Pilot-Guide

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

£ - Included in Engine Gasket Set, item # 358

- Included in Carburetor Overhaul Kit, Item # 121

- Included in Carburetor Gasket Set, item # 977

1 - Included in Valve Gasket Set, Item # 1095

Sears, Roebuckand Co., U.S.A.(Sears),the California Air ResourcesBoard (CARE3)and

the United States Environmental Protection Agency (U.S.EPA)

Emissions Control System Warranty Statement

(Owner's DefectWarranty Rights and Obligations)

The California Air Resources Board (CARB), U.S. EPA and

Sears are pleased to explain the Emissions Control System

Warranty on your small offroad engine (SORE). In

California, new small offroad engines model year 2006 and

later must be designed, built and equipped to meet the

State's stringent anti-smog standards.

Elsewhere in the United States, new non-road, spark-ignition

engines certified for model year 1997 and later must meet

similar standards set forth by the U.S. EPA. Sears must

warrant the emissions control system on your engine for the

periods of time listed below, provided there has been no abuse,

neglect or improper maintenance of your small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may be connectors and

other emissions related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Coverage

Small off-road engines are warranted relative to emissions

control parts defects for a period of two years, subject to

provisions set forth below, if any covered part on your engine

is defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in your

Operating and Maintenance instructions. Sears recommends

that you retain all your receipts covering maintenance on

your small off-road engine, but Sears cannot deny warranty

solely for the lack of receipts or for your failure to ensure the

performance of all scheduled maintenance.

As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an Authorized Sears Service Dealer as soon as a

problem exists.

The undisputed warranty repairs should be completed in a

reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights

and responsibilities, you should contact a Sears Service

Representative at 1-800-469-4663.

The emissions warranty is a defects warranty. Defects are

judged on normal engine performance. The warranty is not

related to an in-use emissions test.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Provisions

The following are specific provisions relative to your

Emissions Control Defects Warranty Coverage. It is in

addition to the Sears engine warranty for non-regulated

engines found in the Operating and Maintenance Instructions.

1. Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fuel Pump

Fuel line, fuel line fittings, clamps

b. Air induction System

Air cleaner

Intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system, Pulse valve

e. Miscellaneous Items

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

purchaser that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an Authorized Sears Service Dealer.

4. Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the

provisions of the Sears Engine Warranty Policy.

Warranty coverage shall be excluded for failures

of Warranted Parts which are not original Sears parts or

because of abuse, neglect or improper maintenance as

set forth in the Sears Engine Warranty Policy. Sears is

not liable to cover failures of Warranted Parts caused by

the use of add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

"repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part which

is scheduled for replacement as required maintenance

shall be warranted as to defects only for the period of time

up to the first scheduled replacement for that part. Any

replacement part that is equivalent in performance and

durabilitymay be used in the performance of any

maintenance or repairs. The owner is responsible for the

performance of all required maintenance, as defined in the

Sears Operating and Maintenance Instructions.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranted Part still under warranty.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a menu of pre-recorded messages offering you product

maintenance information.

Emissions Durability Period and Air Index

Information On Your Engine Emissions Label

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air Index is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine

Emissions Compliance Label

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance label indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The

displacement of this engine is 190 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

Enginesemitcarbonmonoxide,

DONOTruninenclosedarea,

GARANTIA ................................ 32

INSTRUCCIONES DE SEGURIDAD ......... 32-35

CARACTERiSTICAS Y CONTROLES .......... 36

MONTAJE .............................. 37-39

OPERACION ........................... 40-44

ESPECIFICACIONES ....................... 45

MANTENIMIENTO ....................... 46-50

ALMACENAMIENTO ..................... 51-52

REPARACION DE DANOS REPUESTOS ....... 53

GARANTIA DEL CONTROL DE EMISIONES . .54-55

COMO ORDENAR PARTES .PAGINA POSTERIOR

Garantia completa de un aSo de la lavadora a presi6n Craftsman

Si, tras haberla montado, utilizado y mantenido de acuerdo con todas las instrucciones facilitadas, la limpiadora a presion

Craftsman falla debido a defectos de materiales o de mano de obra en el plazo de un aSo a partir de la fecha de compra,

devuelvala a cualquier almacen Sears, punto de venta de Craftsman o centro de reparaci6n y repuestos de Sears de los

Estados Unidos para su reparacion gratuita o, en caso de que esta no sea posible, para su sustitucion.

Esta garantia excluye las bujias y los filtros de aire, ya que son recambios que pueden desgastarse en menos de un aSo en

condiciones de use normales.

El periodo de garantia se reducira a 90 dias desde la fecha de compra si la limpiadora a presion se utiliza en algOn

momento con fines comerciales o de alquiler.

Esta garantia le otorga determinados derechos legales yes posible que tenga otros derechos que pueden variar de un pals

o estado a otro.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179

,_ Este es el simbolo de alerta de seguridad. Es usado para indicarle situaciones con peligros potenciales de

lesion para el personal. Siga las instrucciones de todos los mensajes de seguridad que aparecen despues de

este simbolo para evitar posibles lesiones o muerte.

___-i! 1 Lea este manual minuciosamente y conozca a

....:..... fondo las partes y el funcionamiento de su

m&quina lavadora a presi6n. Conozca sus

aplicaciones, sus limitaciones y los peligros

involucrados.

El simbolo de alerta de seguridad (_) es usado con una

palabra (PELIGRO, ADVERTENClA, PRECAUCION), un

mensaje por escrito o una ilustracion, para alertarlo acerca

de cualquier situacion de peligro que pueda existir.

PELIGRO indica un riesgo el cual, si no se evita, causar# la

muerte o una herida grave. ADVERTENClA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCl6N indica un riesgo, el cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUClON, cuando se usa sin el simbole de alerta,

indica una situacion que podria resultar en el daSo del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

Simbolos de Peligro y Significados

Gases T6xicos

Superficies Resba!osas

Quimico Peligroso

Caer

Partes en Movimiento Objetos Voladores

Descarga Etectrica

Inyecci6n Liquida

Superficie Catiente

Fuego Explosi6n Manual del Operario Contragolpe

ADVERTENCIA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California pot producir c&ncer, defectos de nacimiento

u otros da_os de tipo reproductivo.

PELIGRO

La tapa de combustible FreshStart TM esta dise_ada para sostener

un cartucho el cual contiene el estabilizador de combustible.

EN CASO DE SER INGERIDO, tlame un medico

inmediatamente. No induzca el vdmito. En case de inhalaci6n

salir al mire fibre. En case de contacto con los ojos o con ta piel,

lavar abundantemente con agua durante 15 minutos.

Almacene los cartuchos sin abrir en un area fresca, seca y bien

ventilada. Mantenga el cartucho abierto en la tapa de

combustible, y la tapa de combustible cerrada en el tanque de

combustible cuando no este en uso.

En case de la emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para ta informacidn

material de la seguridad.

**El estabilizador de combustible contiene 2,6-di-tert-butHfenol(128-39-2) y

destilado de petr61eoalifatico (64742-47-8)

ADVERTENCIA

Opere el lavadora de presi6n SOLAMENTE al mire tibre.

AsegQrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de mire de ventilacidn u otras

aberturas en un espacio cerrado en el que puedan acumularse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

Utilice un respirador o mascara siempre que exista ta

posibitidad de inhalar vapores.

Lea todas tas instrucciones de ta mascara para asegurarse de

que le brindar_ ta proteccidn necesaria contra la inhatacidn de

vapores nocivos.

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE O VACiE EL

DEP6SITO

Apague el lavadora de presi6n (posici6n OFF) y dejelo enfriar at

menos per 2 minutes antes de remover la tapa de la

combustible. Afloje la tapa tentamente para dejar que ta presi6n

salga del tanque.

Llene o vacie el dep6sito de combustible a la intemperie.

NO Ilene demasiado e! tanque. Permita al menos espacio para

ta expansi6n de! combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

_UANDO PONGA EN FUNCIONAMIENTO EL EQUIPO

Compruebe que la bujia, el silenciador, el tap6n det dep6sito de

combustible y el fittro de mire estan instalados.

NO arranque el motor sin la bujia instalada.

Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

° NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

°NO rocie liquidos inflamables.

CUANDO TRANSPORTE O REPARE EL EQUIPO

°Transporte o repare el equipo con el tanque de combustible

vacio, o con ta valvuta para apagar el combustible, apagada

(posici6n OFF).

*Desconecte el cable de la bujia.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodom_sticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de ta combustible.

ADVERTENCIA

Mantenga el chorro del agua alejado de alambrados electricos,

de Io contrario podrian ocurrir descargas electricas fatates.

ADVERTENCIA

Antes de arrancar el motor, apunte SIEMPRE con ta pistola

rociadora hacia una direcci6n segura y apriete el gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de _I

para evitar su retrooeso.

Si el motor arranca y deja de funcionar o si la resistencia

aumenta al tirar del cable en intentos sucesivos de arranque,

apriete el gatilto de la pistola rociadora.

Sujete firmemente la pistola rociadora con ambas manes

cuando aplique un rociado a alta presi6n para evitar lesiones

cuando se produzca el retroceso de la pistola.

ADVERTENCIA

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta

superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escalera, andamio o cuatquier superficie

relativamente inestable.

El area de limpieza debera tener inclinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Opere y atmacene esta unidad sobre una superficie estable.

Sujete firmemente la pistola rociadora con ambas manes

cuando aplique un rociado a alta presi6n para evitar lesiones

cuando se produzca el retroceso de la pistola.

ADVERTENCIA

NUNCA apunte ta pistola a la gente, animales o plantas.

NO permita en ning0n momento que Nli_OS operen ta maquina

tavadora a presi6n.

NUNCA repare ta manguera de alta presi6n. Remplacela.

NUNCA utilice ning0n tipo de sellador para reparar una fuga en

una conexi6n. Sustituya ta junta t6rica o ta junta.

Mantenga conectada la manguera a la maquina o a la pistola de

rociado cuando el sistema este presurizado.

Siempre que pare el motor, apriete el gatillo de ta pistola

rociadora para descargar la presi6n. Active el seguro del gatilto

de la pistola rociadora.

ADVERTENCIA

NO toque las superficies catientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocarto.

Deje un espacio minimo de I52 cm (5 pies) atrededor det

tavadora a presidn, inctuida la parte superior.

El C6digo de Normativa Federal (CFR, Titulo 36: Parques,

Bosques y Propiedad P0blica) obliga a instatar una pantatla

apagachispas en los equipos con motor de combusti6n interne

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En el Estado de California, la ley exige el uso de

una pantalla apagachispas (Secci6n 4442 del C6digo de

Recursos P0blicos de California). En otros estados puede haber

teyes similares en vigor.

iADVERTENCIA

• NO use ropa suelta, joyas o elementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

• Ate para arriba el pelo largo y quite ta joyeria.

IADVERTENClA

• Utilice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de deride se esta utilizando.

• Antes de poner en marcha la limpiadora a presi6n, asegOrese

de ttevar gafas de protecci6n adecuadas.

ADVERTENClA

CUANDO AJUSTE O HAGA REPA,RAClONES A SU

MAQUINA LAVADORA DE PRESION

Siempre desconecte el alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRU_:BE LA BUJiA DEL MOTOR

Utilice un comprebador de bujias hemologade.

NO comprueba la chispa sin ta bujia instalada.

PRECAUCION

• NO juegue con partes que puedan aumentar o disminuir ta

velocidad de mando.

• NO opere la maquina lavadora a presi6n con un valor de

presi6n superior a su clasificaci6n de presi6n.

PRECAUCION

NO asegure la pistola de rociado en la posicidn (open = abierto).

NO abandone la pistola de rociado cuando ta maquina este en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatitto o proteccidn para gatilto en su tugar yen buenas

condiciones.

Siempre aseg_rese de que la pistola de rociado, boquittas y

accesorios est_n conectados correctamente.

PRECAUCl0N

NO dirija la pistola rociadora hacia un crista! cuando utilice ta

bequitta MAX (punta de alfiter).

NUNCA apunte ta pistola a ptantas.

PRECAUClON

Si usted tiene atguna pregunta acerca de tas finalidades de use

del generador, pregOntele a su concesionario o contacte a Sears.

NUNCA deberan ser operadas las unidades con partes rotas o

ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ningOn dispositivo de seguridad de esta mSquina.

Antes de porter en marcha ta maquina lavadora a presi6n en

ctima frio, revise todas tas partes del equipo y asegL_rese de

que no se haya formado hielo sobre elias.

NUNCA mueva la maquina halando la manguera de aIta

presi6n. Utilice la manija que viene con la unidad.

Revise que el sistema de combustible no presente fugas o signos

de deterioro, coma mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque dafiados. Corrija

todos los defectos antes de operar la maquina lavadora a presi6n.

El equipo de alta presi6n esta dise_ado para ser utilizado

UNICAMENTE con tas partes autorizadas Sears. Si utiliza este

equipo con partes que no cumplan con las especificaciones

minimas, el usuario asume todos los riesgos y responsabilidades.

CONOZCA SU MAQUINA LAVADORA DE ALTA PRESiON

Lea el manual del operario y las reglas de seguridad antes de poner en marcha su lavadora apresi6n.

.... Compare las ilustraciones con su sistema de limpieza para familiarizarse con las ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

Boquillas ProjectPro TM

Pistola de Rociado

Calcomania Ejemplar de Datos

Extensi6n para Boquillas

con Conexi6n Rapida

Arrancador de Retroceso

Tapa de la Gasolina

Filtro de Aire

Manguera de Alta Presion

Tapa del

Deposito del

Aceite

Entrada de Agua

Toma de Alta Presion

Palanca de Regulacion

Perilla del Cebador

\/ /

Bomba equipped with

Autom&tico se Enfria Sistema

/Filtro y Tube para

Recoleccion de Detergente

Arrancador de Retroceso - Usado para arrancar el motor

manualmente.

Autom&tico se Enfria Sistema - Los ciclos regan por

bomba cuando agua alcanza 125°-155°F. Entibiar agua

descargar& de la bomba en el suelo. Este sistema previene

el da5o interne de bomba.

Bomba - Desarrolla alta presion de agua.

Boquillas ProjectPro TM - Inyecci6n de productos

detergentes, Max, General, y Suave para distintas

aplicaciones de limpieza.

Calcomania Ejemplar de Datos - Proporciona el modelo y

el nOmero de serie de arandela de presion. Tenga per favor

estos prontamente disponible cuando Ilamar para la ayuda.

Entrada de Agua - Conexion para la manguera de jardin.

Extensi6n para Boquillas con Conexi6n R_pida - Le

permite usar cuatro boquillas de rociado diferentes.

Filtro de Aire - El elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en el motor,

Filtro y Tubo para Recolecci6n de Detergente -Usado

para succionar detergente de la botella de quimicos a la

corriente de agua de baja presion.

Manguera de Alta Presi6n -Conecte un extreme a la

pistola de rociado y el otro extremo a la toma de alta

presi6n.

Palanca de Regulaci6n - Coloca el motor en mode de

arranque para el arrancador de retroceso y detiene el motor

en funcionamiento.

Perilla del Cebador - Usada para arranque de motores

fries.

Pistola de Rociado - Controla la aplicaci6n de agua sobre

la superficie de limpieza con el gatillo. Incluye cerrojo de

seguridad.

Tapa de la Gasolina - Llene el motor con gasolina regular

sin contenido de plomo en este punto.

Tapa del Dep6sito del Aceite - Llene el motor con aceite

aqui.

Toma de Alta Presi6n - Conexi6n para la manguera de

alta presi6n.

Su m&quina lavadora a presion requiere de cierto ensamble

y estara lista para ser usada Onicamente despues de haber

depositado el combustible y el aceite recomendado.

Si tiene problemas con el ensamble de su m_quina

lavadora a presi6n, Ilarne a la linea de ayuda de la

m_quina lavadora a presi6n al 1=800-222=3136.

IMPORTANTE: Cualquier intento de hacer funcionar el

motor sin haber depositado el aceite recomendado resultara

en falla del mismo.

RETIRE LA MAQUINA LAVADORA A

PRESION DE LA CAJA

Retire la caja de partes enviada con su maquina lavadora

a presion.

Corte dos esquinas en los extremos del carton desde la

parte superior hasta la parte inferior, de tal manera que el

panel pueda ser doblado en forma plana.

Saque la maquina lavadora a presion de la caja.

Revise la caja para ver si existen partes sueltas adicionales.

CONTENIDO DE LA CAJA

Revise el contenido de la caja. Si alguna de las partes no

esta presente o esta dafiada, Ilame a la linea de ayuda de

la m&quina lavadora a presion al 1-800=222-3136.

La unidad principal

Manubrio

Bandeja accesoria

La manguera de alta presion

Pistola de rociado

Extension de la lanza con las piezas de conexion r&pida

Aceite para motor

Bolsa de accesorios (incluye Io siguiente):

Manual del operario

Tarjeta de registro del propietario

Bolsa con 4 boquillas de conexiones r&pidas

multicolores

Cartucho de combustible para mejorar el arranque

Piezas para la manubrio (incluye Io siguiente):

Perno del Soporte (2)

Perilla Plastica (2)

Pinzas de &rbol (4)

3. Deposite aceite en la caja del cigOer_al del motor.

4. Deposite combustible en el tanque.

5. Conecte la manguera de alta presion a la pistola de

rociado y a la bomba.

6. Conecte el suministro de agua a la bomba.

7. Conecte boquilla la extension al pistola rociadora.

8. Seleccione una boquilla ProjectPro TM con conector

r&pido y conectela al prolongador de la boquilla.

Conecte el Manubrio y Bandeja Accesoria

1. Coloque el manubrio sobre los soportes del manubrio

que ya se encuentran conectados a la unidad principal.

AsegOrese de que los odficios en el manubrio esten

alineados con los orificios en los soportes del manubrio.

L 4// Manubrio I_ J

'; ecTd°s

NOTA: Tal vez sea necesario mover los soportes del

manubrio de un lado a otro para alinear el manubrio de tal

manera que pueda deslizarse sobre los soportes del mismo

manubrie.

2. Inserte el perno del soportes a traves del orificios del

manubrio y fije la perillas de plastico. Apriete la perillas

manualmente.

Coloque la bandeja de accesorios sobre los orificios del

asa (vista desde la parte delantera de la unidad). Presione

las pinzas de arbol para introducirlas en los orificios hasta

que queden a nivel con la bandeja de accesorios.

Familiaricese con cada parte antes de ensamblar la

maquina lavadora a presion. Compare el contenido con la

ilustracion de la pagina 36. Si alguna de la partes NO esta

presente o se encuentra dafiada, Ilame a la linea de ayuda

de la maquina lavadora a presion al 1=800-222-3136.

MONTAJE DE LA MAQUINA

LAVADORA APRESION

La gran mayoria de su maquina lavadora a presion Craftsman

ha sido ensamblada en la fabrica. Sin embargo, usted debera

Ilevar a cabo los siguientes procedimientos antes de poner en

funcionamiento su m&quina lavadora a presion:

1. Llene y mande en tarjeta de matricula.

2. Conecte manubrio a unidad principal, entonces conecte

bandeja accesoria a manubrio.

Inserte las boquillas de colores ProjectPro TM y el resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios. Consulte "Como Usar la

Bandeja de Accesorios".

Agregue Aceite de Motor

iPRECAUCION! Si intenta arrancar el motor antes de

Ilenarlo con el aceite recomendado, puede provocar una

averia.

1. Coloque la lavadora a presion en una superficie plana y

nivelada.

2. Limpie la zona de alrededor del tapon de Ilenado de aceite

y quite la varilla de nivel de aceite.

3. Con la ayuda de un embudo (opcional), vierta

lentamente todo el contenido de la botella de aceite

(0,53 I - 18 onzas) por el orificio de Ilenado de aceite.

4. Vuelva a colocarla y aj_stela en su posicion.

NOTA: Consulte la seccion "Aceite', en la pagina 48, para

ver las recomendaciones relativas al aceite.

Agregue Gasolina

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones del motor).

ADVERTENClA

CUANDO A_IADA COMBUSTIBLE

Apague el lavadora a presi6n (posici6n OFF) y d_jelo enfriar a!

menos por 2 minutos antes de remover ta tapa de ta

combustible. Afloje ta tapa lentamente para dejar que ta presi6n

salga del tanque.

Llene el dep6sito de combustible a la intemperie.

NO tlene demasiado el tanque. Permita at menos espacio para

la expansi6n del combustible.

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

Utilice gasolina normal sin plomo, limpia y nueva con un

minimo de 85 octanos. NO utilice combustible que

contenga metanol ni mezcle aceite con combustible.

2. Limpie el &rea alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene el tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de Ilenado.

JNNNNNNNNNNNNNNN/

NNNNNNNNNNNNNNN_

_NNNNNNNNNNNNNNN/

4. Instale la tapa del tanque de combustible y limpie la

gasolina que se haya derramado.

iPRECAUClON! Los combustibles con mezcla de alcohol

(gasohol, etanol o metanol) pueden atraer la humedad y

provocar la separaci6n y formaci6n de acidos durante el

almacenamiento. Los gases acidos pueden daSar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de problemas, vacie el circuito de

combustible cuando vaya a almacenar la unidad durante

30 dias o m&s. Vacie el dep6sito de combustible, arranque el

motor y dejelo funcionar hasta que los conductos de

combustible y el carburador queden vacios. Utilice combustible

nuevo la pr6xima temporada. Para obtener mas informaci6n al

respecto, consulte "AImacenamiento" en la p&ginas 51-52.

NUNCA utilice productos limpiadores para motores o

carburadores en el deposito de combustible, ya que podrian

provocar dafios permanentes.

Tap6n de Combustible para Mejorar el Arranque

El uso de conservante de combustible mantiene el

combustible en buen estado y limpia los carburadores, Io

que facilita el arranque en todas las estaciones del afio. El

nuevo tap6n de combustible gotea automaticamente

conservante concentrado en el deposito de combustible.

PELIGRO

*EN CASO DE SER INGERIDO, ttame un medico inmediatamente.

*En caso de ta emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para la informaci6n

material de ta seguridad.

**El estabilizador de combustible contiene 2,6-di-tert-butilfenol (128-39-2) y

destilado de petroleo alifatico (64742-47-8).

Introduzca el cartucho en el tapon.

Presione hasta que el cartucho encaje en su posicion.

3. Retire la leng0eta para dejar la membrana al descubierto.

IMPORTANTE: NO quite el precinto plateado del lado

opuesto del cartucho.

4. Vuelva a colocar el tapon de combustible en el deposito.

5. Compruebe periodicamente el cartucho para asegurarse

de que siga conteniendo estabilizador de combustible. Si

est& vacio, cambie el cartucho por uno nuevo.

Conecte la Manguera y el Suministro de

Agua ala Bomba

IMPORTANTE: Usted debera conectar todas las mangueras

antes de darle arranque al motor. La bomba resultara

dafiada si arranca el motor sin tener todas las mangueras

conectadas y el suministro agua abierto.

1. Desenrrolle la manguera de alta presi6n y conecte un

extremo de la manguera a la base de la pistola de

rociado. Apriete con la mano.

2. Conecte el otro extreme de la manguera de alta presion

ala salida de alta presion de la bomba. Apriete con la

mane.

3. Antes de que conecte la manguera de jardin a la

entrada de agua, inspeccione el colador de la entrada.

Limpie el colador si tiene residuos o solicite su

remplazo siesta dafiado. Refierase a la secci6n

"Mantenimiento de los Anillos 'O'" si la colador de la

entrada se dafado. NO haga funcionar la m_quina

lavadora a presi6n si el colador de la entrada est&

da5ado.

Inspeccione la

rejilla de entrada.

NO la use siesta

dafiada, limpiela

si se encuentra

sucia.

4. Haga correr el agua a traves de la manguera de su

jardin pot 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte el agua.

IMPORTANTE: Hace NO agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

5. Conecte la manguera de jardin (no exceder 50 pies en

la Iongitud) a la entrada del agua. Apriete con la mano.

PRECAUCIC)N

*El daSo a la lavadora a presidn, resultado de la desatenci6n a

esta precaucidn, no sera cubierto por ta garantia.

6. ABRA el agua, apunte con la pistola hacia una direccion

segura y apriete el gatillo para eliminar el aire y las

impurezas del sistema de bombeo.

ADVERTENClA

Utitice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de donde se esta utitizando.

Antes de poner en marcha la timpiadora a presi6n, asegOrese

de Ilevar gafas de protecci6n adecuadas.

LISTA DE REVISION PREVlA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

1. Revise que haya sido depositado aceite y este al nivel

correcto en la caja del cig0efial del motor.

2. Deposite la gasolina adecuada en el tanque del

combustible.

3. Revise que todas las conexiones de las mangueras

(alta presion y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o daSo

de la manguera de alta presion.

4. Proporcione el suministro de agua adecuado (que no

exceda los 100°F).

5. AsegL_rese de leer las secciones "Reglas de Seguridad"

y "Operacion" antes de usar la maquina lavadora a

presion.

6. Siva a encender la unidad despues de haber estado

almacenada, consulte la seccion "Almacenamiento" en

la paginas 51-52.

COMO USAR SU MAQUINA

LAVADORA A PNESIC)N

Si tiene problemas operando su maquina lavadora a

presion, por favor Ilame a la linea de ayuda para maquinas

lavadoras a presion al 1-800-222-3136.

Ubicaci6n del Lavadora a Presi6n

Espacio Libre Alrededor del Lavadora aPresi6n

I ADVERTENCIA i

•Deje un espacio minimo de 152 cm (5 pies) alrededor del

lavadora a presi6n, incluida la parte superior.

SitOe el lavadora a presion en una zona bien ventilada que

permita la eliminacion de los gases de escape mortales. No

instale el lavadora a presion en lugares en los que los gases

de escape se puedan acumular o entrar en un edificio que

pueda estar ocupado. AsegL]rese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de

aire de ventilacion u otras aberturas en un espacio cerrado

en el que puedan acumularse. Tenga en cuenta los vientos

y las corriente de aire preponderantes cuando elija la

ubicacion del lavadora a presion.

ADVERTENCIA

Opere el lavadora de presi6n SOLAMENTE al aire tibre.

AsegQrese de que tos gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en el que puedan acumularse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

C6mo Darle Arranque a su M_quina

Lavadora aPresi6n

Para darle arranque a su m&quina lavadora a presi6n

movida a motor por primera vez, siga estas instrucciones

paso a paso. Esta informacion acerca del arranque inicial

tambien se aplica cuando vaya a darle arranque al motor

despues de haber dejado de la maquina lavadora a presion

fuera de uso por al menos un dia.

1. Coloque la maquina lavadora a presion en un &rea

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.7 galones pot

minuto en no menos que 20 PSI en el fin de arandela

de presion de la manga del jardin.

2. Revise que la manguera de alta presion se encuentre

conectada firmemente a la pistola de rociado y a la

bomba. Vea "Armado de Su M&quina Lavadora a Presion".

3. AsegQrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Aprietela con la mano.

5. Abra el agua, apunte con la pistola hacia una direccion

segura y apriete el gatillo para eliminar el aire y las

impurezas del sistema de bombeo.

PRECAUCION

Et dafio a ta tavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto per la garantia.

6. Acople la boquilla de extension a la pistola aspersora.

Aprietela manualmente.

Elija la boquilla ProjectPro TM que desee usar, tire hacia

atras del anillo del prolongador de la boquilla, inserte la

boquilla y suelte el anillo. Tire de la boquilla para

comprobar que esta bien montada. Consulte "Como

usar el sistema de boquillas ProjectPro TM''.

Fije el pestillo de seguridad al disparador de la pistola

aspersora.

__-_._ Cerrojo de

Seguridad

9. Mueva el control de la v&lvula de regulacion a la

posicion "Rapido" ("Fast"), que se distingue con la

figura de un conejo.

Valvula de Regulacion

Palanca Estranguladora

10. Mueva la palanca estranguladora a la posicion

"Ahogado" ("Choke").

NOTA: En el caso de que el motor este caliente, asegQrese

de que la palanca estranguladora se encuentre en la

posicion "En marcha" ("Run").

11. Cuando arranque el motor, coloquese en la posicion

que se recomienda a continuacion. Sujete la manija y

hale ligeramente la manija del arranque hasta que

sienta cierta resistencia. Despues h&lela r&pidamente.

12. Jale la cuerda de arranque lentamente. NO permita que

la cuerda regrese bruscamente en contra del arrancador.

ADVERTENCIA

Antes de arrancar el motor, apunte SIEMPRE con ta pistola

rociadora hacia una direcci6n segura y apriete el gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de _!

para evitar su retroceso.

Despues que cada tentativa que empieza, donde motor falla de

correr, siempre se_alar el fusil en la direcci6n segura y el

disparador del fusil del rocio del estruj6n para liberar la presi6n alta.

Sujete firmemente ta pistola rociadora con ambas manos cuando

aplique un rociado a alta presi6n para evitar lesiones cuando se

produzca el retroceso de ta pistola.

13. Cuando arranque el motor, mueva lentamente la

palanca estranguladora a la posicion "En marcha"

("Run"). Si el motor falla, mueva la palanca

estranguladora a la posicion "Ahogado" ("Choke"), y

despues a la posicion "En marcha" ("Run").

14. Si los fuegos de motor, pero no continQa correr,

presione el disparador en la pistola para aliviar la

presion interna de bomba. Mueva la palanca

estranguladora a la posicion "En marcha" ("Run"), y

repite los pasos 11 por 13.

IMPORTANTE: Si el motor se desborda, coloque la palanca

estranguladora en la posicion "Run" e intente arrancarlo

hasta conseguirlo.

NOTA: Siempre mantenga la control de valvula de

regulacion en el "R&pido" ("Fast") posicione cuando operar

la arandela de la presion.

ADVERTENClA

NO toque las superficies catientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocarto.

Deje un espacio minimo de 152 cm (5 pies) alrededor del

tavadora a presi6n, inctuida ta parte superior.

El C6digo de Normativa Federal (CFR, Titulo 36: Parques,

Bosques y Propiedad PL_blica) obliga a instalar una pantalla

apagachispas en los equipos con motor de combusti6n interno

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En el Estado de California, la ley exige el uso de

una pantalla apagachispas (Secci6n 4442 del C6digo de

Recursos POblicos de California). En otros estados puede haber

teyes similares en vigor.

C6mo Detener su M_quina Lavadora a

Presi6n

1. Espere que el motor descanse.

2. Mueva la v&lvula de regulacion a la posicion "Stop"

("Parado").

L O coloque la palanca estranguladora en ta posici6n "Choke"

para parar el motor.

3. SlEMPRE fusil de punto en una direcci6n segura y el

disparador del fusil del rocio del estrujon para liberar la

presion retenida de la pleamar.

IMPORTANTE: La pistola rociadora contiene agua a alta

presion incluso con el motor parado y el agua desconectada.

i,_ ADVERTENCIA

• Mantenga conectada la manguera a ta maquina o a ta pistola de

rociado cuando el sistema este presurizado.

•StEMPRE que pare el motor, apunte con ta pistola rociadora

hacia una direcci6n segura y apriete el gatillo para descargar la

presi6n y evitar el retroceso. Active el seguro del gatitlo cuando

no utilice la pistola.

4. Active el seguro del gatillo de la pistola rociadora

cuando no la utilice.

Utilizaci6n de la Bandeja de Accesorios

La unidad esta equipada con una bandeja de accesorios

con habitaculos para guardar la pistola rociadora, el

prolongador de la boquilla y las boquillas ProjectPro TM. La

parte delantera de la bandeja tambien incluye un gancho

para sujetar la manguera de alta presion.

NOTA: El orificio adicional de la bandeja permite guardar un

cepillo. La pinza adicional de la bandeja permite guardar

una boquilla turbo. La limpiadora a presion NO incluye el

cepillo ni la boquilla turbo Puede adquirir estos elementos

como accesorios opcionales.

1. Pase el prolongador de la boquilla por el orificio de la

bandeja de accesorios seg0n se indica.

Tipica Lavadora a

Presi6n Mostrada

iC6mo Usar el Sistema de Boquillas

ProjectPro TM

El conector rapido del prolongador de la boquilla permite

cambiar la boquilla y montar una de las cuatro diferentes que

incluye el sistema ProjectPro TM. Las boquillas ProjectPro TM

varian el presion y patron de rociado como se muestra.

_Jy/ La Presi6n Baja

Negra

Usada para

aplicar detergente

La Presi6n Alta

Suave General Max

40 ° Amarillo 15 ° Naranja 0 ° Roja

2350 PSI 2675 PSI 3000 PSI

2.7 GPM 2.5 GPM 2.3 GPM

Para cambiar las boquillas ProjectPro TM, siga estas

instrucciones:

1. Coloque el pestillo de seguridad de la pistola de rociado.

,_ PRECAUCION

NUNCA intercambie boquilla ProjectPro TM sin haber asegurado

el cerrojo de seguridad del gatilto.

NO tuerza boquilta ProjectPro TM al rociar.

2. Coloque la pistola rociadora en el orificio situado a la

derecha de la bandeja de accesorios.

3. Cuelgue la manguera de alta presi6n del gancho

situado en la parte delantera de la bandeja de

accesorios, como se muestra.

4. Inserte las boquillas de colores ProjectPro TM y el resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios.

Desplace hacia atr&s el anillo del conector r&pido y tire

de las boquillas ProjectPro TM. Guarde las boquillas

ProjectPro TM en el soporte de la bandeja de accesorios.

Elija la boquilla ProjectPro TM que desee:

Para un enjuagado suave (baja presi6n y mayor

caudal), para una limpieza suave de

coches/camiones, barcos, RVs, muebles de jardin,

cortacespedes, etc., seleccione la boquilla

ProjectPro TM amarilla de suave.

Para un enjuagado de m&xima potencia (alta

presion y bajo caudal), para superficies rebeldes o

de dificil acceso, como superficies de plantas altas,

eliminacion de pintura, manchas de aceite,

eliminacion de oxido u otras sustancias dificiles

(alquitr&n, resina, grasa, cera, etc.), seleccione la

boquilla ProjectPro TM roja de maxima.

Para un enjuagado general (media presion y medio

caudal), idoneo para la mayoria de las limpiezas,

como revestimientos exteriores, patios de ladrillo,

suelos de madera, entradas, aceras, suelos de

garaje, etc., seleccione la boquilla ProjectPro TM

naranja de general.

Para aplicar productos detergente o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la

boquilla de detergente ProjectPro TM negra.

Desplace hacia atr&s el anillo, inserte la boquilla

ProjectPro TM elegida y suelte el anillo. Tire de la boquilla

PrejectPre TM para comprobar que esta bien montada.

Para una limpieza m&s efectiva, mantenga la bequilla

de rociado de 8 a 24 pulgadas de la superficie de

limpieza. Si coloca la boquilla muy cerca, podria dafiar

la superficie que esta limpiando.

NO coloque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

Limpieza yAplicaci6n del Detergente

IMPORTANTE: Utilice detergentes diseSados

especificamente para m_quinas lavadoras a presi6n, Los

detergentes caseros podrian dafiar la bomba.

I PRECAUCION 1

°Arrancar el motor sin tener todas tas mangueras conectadas y

sin el suministro de agua ABIERTO (ON) causara el dafio de

ta bomba.

*El da_o a la lavadora a presidn, resultado de la desatenci6n a

esta precaucidn, no sera cubierto por ta garantia.

Para aplicar el detergente, siga los siguientes pasos:

1. Revise el uso de la boquilla ProjectPro TM.

2. Prepare la solucion detergente siguiendo las

instrucciones del fabricante.

3. Coloque el extremo con el filtro del tubo para succion

de detergente en el recipiente del detergente.

I PRECAUCION 1

• Cuando coloque el fittro en la botella del quimico, coloque el

tubo de manera que no entre en contacto accidentatmente con

el silenciador caliente.

4. AsegOrese de que la boquilla de detergente

ProjectPro TM negra esta montada.

NOTA: NO se puede aplicar detergente con las boquillas de

alta presion (Amarilla, Naranja y Roja).

5. AsegOrese que la manguera de jardin este conectada a

la entrada del agua. Revise que la manguera de alta

presion este conectada a la pistola de rociado y a la

bomba. Dele arranque al motor.

6. Aplique el detergente sobre la superficie seca,

comenzando en la parte inferior del &rea y dirigiendose

hacia arriba, utilizando movimientos largos, parejos y

superpuestos.

7. Permita que el detergente penetre de 3 a 5 minutos

antes de enjuagar. Vuelva a aplicar cuando sea

necesario para evitar que la superficie se seque. No

permita que el detergente se seque. Si permite que el

detergente se seque, la superficie podria quedar con

manchas.

IMPORTANTE: Usted debera lavar el sistema de inyeccion de

quimicos despues de cada uso colocando el filtro en un balde

de agua limpia y haciendo funcionar la maquina lavadora a

presion de 1 a 2 minutes en el modo de baja presion.

Enjuage de la M_quina Lavadora a

Presion

Para Enjuage:

1. Coloque el cerrojo de seguridad a la pistola de rociado.

2. Retire la boquilla de detergente negra del prolongador

de la boquilla.

3. Seleccione e instale la boquilla de alta presion deseada

conforme alas instrucciones de la seccion "Como Usar

el Sistema de Boquillas ProjectPro TM''.

4. Mantenga la pistola de rociado a una distancia segura

del area que planea rociar.

ADVERTENCIA

Mantenga ta boquitla de rociado de 8 a 24 pulgadas de la

superficie de timpieza.

Opere y almacene esta unidad sobre una superficie estable.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestable.

Sujete la pistola de la hidrolavadora firmemente con ambas

manos cuando utilice el rociado a atta presi6n. De esta manera

evitar8 lesiones producidas por el posible golpe de ta pistola

hacia atras.

5. Aplique un rociado de alta presi6n en un area pequeSa,

despues revise si la superficie presenta daSos. Si no

encuentra dafios, puede continuar con el trabajo de

limpieza.

6. Comience en la parte superior del area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para la limpieza.

Limpiando el Tubo

Si usted uso el tubo, usted debe lavarlo con agua limpia

antes de parar el motor.

1. Coloque el filtro y la inyeccion quimica en un balde

Ileno de agua limpia.

2. Coloque el cerrojo de seguridad a la pistola de rociado.

3. Conecte la boquilla de detergente ProjectPro TM negra

de baja presion.

4. Lave de 1 a 2 minutos.

5. Apague el motor.

6. SIEMPRE fusil de punto en una direcci6n segura y el

disparador del fusil del rocio del estrujon para liberar la

presion retenida de la pleamar.

IMPORTANTE: La pistola rociadora contiene agua a alta

presion incluso con el motor parado y el agua

desconectada.

Sistema de Enfriamiento Autom_tico

(Alivio T_rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el

motor de su maquina lavadora a presion de 3 a 5 minutos

sin oprimir el gatillo de la pistola de rociado. El sistema de

enfriamiento automatica se activa a esta temperatura y

enfria la bomba descargando agua caliente en el piso,

evitando asi el dafio interno de la bomba.

INFORMACION TECNICA SOBRE EL ESPECIFICACIONES DEL

MOTOR PRODUCTO

El motor es de uno cilindros, de v&lvulas en cabeza (OHV),

refrigerado por aire y de baja emisi6n.

En el Estado de California, los motores de la serie 120000

hart obtenido la certificaci6n del California Air Resources

Board (Consejo de recursos de aire de California) de

cumplimiento de la normativa sobre emisiones durante

125 horas. Esta certificacion no supone para el comprador,

el propietario o el usuario ninguna garantia adicional en Io

relativo al rendimiento y a la vida Qtil del motor. Las

garantias del motor ata_en exclusivamente al producto y a

las emisiones que se declaran en este manual.

Potencia Nominal

*Los valores de potencia nominal de un modelo de motor

se establecen en primer lugar con el codigo J1940

(Procedimiento de valoracion de potencia y par de

pequefios motores, Revision 2002-05) de la SAE (Society of

Automotive Engineers, Sociedad de ingenieros de

automocion). Dada la amplia variedad de productos que

utilizan nuestros motores y la multitud de factores

ambientales que pueden afectar a su funcionamiento, el

motor que ha adquirido puede no Ilegar a desarrollar su

potencia nominal cuando se utilice con un aparato mecanico

(potencia real "in situ"). Esta diferencia se debe, entre otros,

a los siguientes factores: diferencias de altitud, temperatura,

presion barometrica, humedad, combustible, lubricacion del

motor, velocidad maxima controlada del motor, variaciones

entre distintos motores del mismo modelo, disefio del equipo

mec&nico utilizado, manera de hacer funcionar el motor,

rodaje del motor para reducir la friccion y limpiar las

camaras de combustion, ajustes de las valvulas y el

carburador, etc. Los valores de potencia nominal tambien se

puede ajustar en funcion de las comparaciones con otros

motores similares utilizados en aplicaciones similares, por Io

que no coincidira necesariamente con los valores que se

obtienen al aplicar los codigos mencionados.

Espec!f!caciones de la M_quina Lavadora

a P'res|on

Presion de salida maxima ................... 3,000 PSi

Caudal m&ximo ............................ 2.7 GPM

Mezcla de quimicos ............ Use segQn instrucciones

Temperatura del suministro

de agua ..................... Que no exceda los 100°F

Peso que Embarca ........................... 74 Ibs.

Especificaciones del Motor

Caballos de Fuerza de Grueso* . ........... 7 a 3600 rpm

Diametro de camisa ............. 68 mm (2,69 pulgadas)

Carrera ....................... 52 mm (2,04 pulgadas)

Desplazamiento ................ 190 cc (11,58 pulgadas)

Bujia

Resistor: ....................... Champion RC12YC

Platino de Larga Duracion ........ Champion RC12PYP

Calibrar Separacion a: ........ 0.020 pulgadas (0.50mm)

Entrehierro del inducido: ................. 0,15-0,36 mm

(0,006-0,014

pulgadas)

Holgura de la valvula con muelles de valvula instalados y

piston de 6 mm (0,25 pulgadas) pasado el punto muerto

superior (comprobar con el motor en frio)

Admision .......... 0,10-0,15 mm (0,004-0,006 pulgadas)

Escape ........... 0,10-0,20 mm (0,004-0,008 pulgadas)

Capacidad de Gasolina ............... 1,51(1.6 Cuartos)

Capacidad de Aceite .................. 0,65 I (22 fl. oz.)

Tipo de Aceite

Sobre 40°F ............................... SAE 30

Debajo 40°F .................. SAE 5W-30 o 10W-30

NOTA: Para un mejor funcionamiento, la carga de potencia

no debe superar el 85% de la potencia nominal. La potencia

del motor se reducira un 3,5% por cada 300 metros

(1.900 pies) de altitud y un 1% por cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionara satisfactoriamente en un

angulo de hasta 15 °.

RESPONSABILIDADES DEL PROPIETARIO

Siga el programa de mantenimiento seg0n el nOmero de horas o segQn el calendario, Io que suceda primero.

Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuacion.

CALENDARIO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME INTERVALO DE OPERACI6N POR HORA

CUMPLA CON EL SERVICIO NORMAL FECHAS DE SERVICIO

Antes de Cada 25 Cada 50 Cada 100

TAREA DE MANTENIMIENTO Cada Use Horas o a A_o Horas o a A_o Horas o al A_o

LAVADORA A PRESI6N X_

Revise/limpie el filtro de la entrada de agua

Revise la manguera de alta presion X

Revise la manguera del detergente X

Revise la pistola aspersora y verifique que X

no haya fugas en el ensamblaje

Purgue la bomba de aire y de contaminantes X

Prepare la bomba para almacenarla a Yea "AImacenamiento" en la paginas 51-52

menos de 32°F

Motor X

Verificar el nivel de aceite

Limpie los residues X

Cambiar el aceite del motor X2

Servicio al filtro de aire X3

Servicio a la bujia X

Servicio al sistema de la bujia X

Limpie el sistema de refrigeraci6n X 2

Prepar almacenamiento Si la unidad permanecera sin uso por mas de 30 dias.

Limpiar siesta obstruido. Remplazar si esta perforado o roto.

Cambiar el aceite despues de tas primeras (5) horas y despues cada 50 horas.

Hacer el cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o polvo.

Remplazar mas a menudo bajo condiciones de suciedad o polvo.

RECOMENDACIONES GENERALES

El mantenimiento peri6dico mejorar& el rendimiento y

prolongar& la vida Qtil del lavadora a presi6n. Acuda a un

distribuidor autorizado de Sears para reparar la unidad.

La garantia de la maquina lavadora a presion NO cubre los

elementos que han sido sujetos a abuso o negligencia por

parte del operador. Para hacer valida la cobertura total de la

garantia, el operador debera mantener la lavadora de

presi6n tal y como se indica en el manual, incluyendo su

adecuado almacenamiento, como se describe en la seccion

"Almacenamiento" en la paginas 51-52.

Algunos ajustes tendran que hacerse peri6dicamente para

mantener adecuadamente su maquina lavadora a presi6n.

Todos los servicios y ajustes deberan hacerse por Io menos

una vez en cada estacion. Siga las instrucciones de la tabla

"Programa de Mantenimiento" descrita anteriormente.

NOTA: Una vez al a_o, usted debera limpiar o remplazar la

bujia y el filtre de aire. Una bujia nueva y un filtro de aire

limpio garantizan una mezcla de combustible-aire adecuada

y le ayuda a su motor a funcionar mejer y a tener una vida

Qtil mas prolongada.

Si equipo con Ilantas que se pode hinchar, mantenga la

presion aerea en el valor marcado en la Ilanta o dentro de

15 y 40 psi.

CONTROL DE EMISIONES

Cualquier establecimiento o individuo especializado en la

reparacion de motores que no sean de automocion puede

encargarse del mantenimiento, la sustitucion y la reparacion

de los dispositivos y sistemas de control de emisiones.

ANTES DE CADA USO

1. Revise el nivel de aceite del motor.

2. Limpie los residuos.

3. Revise si existen da5os en el colador de la entrada de

agua.

4. Revise si existen daSos en el filtro en linea.

5. Revise si existen fugas en la manguera de alta presion.

6. Revise si existen daSos en los filtros de quimicos.

7. Revise si existen fugas en el conjunto de la extension

para boquillas y pistola.

8. Elimine el aire y los contaminantes de la bomba.

MANTENIMIENTO DE LA MAQUINA

LAVADORA A PRESION

Limpie los Residuos

Limpie a diario, o antes de cada uso, los residuos

acumulados en el lavadora a presion. Mantenga limpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detras

del mismo.

Mantenga limpios los componentes del lavadora a presion

para reducir el riesgo de sobrecalentamiento e ignicion de

los residuos acumulados.

PRECAUCION

• NO inserte cualquier objeto a traves de las ranuras de

enfriamiento.

Utilice un trapo hOmedo para limpiar las superficies

exteriores.

Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

Puede usar aire a baja presion (que no exceda los 25 psi)

para eliminar la suciedad. Inspeccione las ranuras para

aire de enfriamiento y la apertura del lavadora a presion.

Estas aperturas deberan mantenerse limpias y

despejadas.

Revise y Limpie el Colador de Entrada

Examine el colador de entrada de la manguera de jardin.

Limpielo siesta tapado o remplacelo siesta roto.

Revise la Manguera de Alta Presi6n

Las mangueras de alta presion pueden desarrollar fugas

debido al desgaste, dobleces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas, abrasio-

nes, levantamiento de la cubierta, dai_o o movimiento de los

acoplamientos. Si existe cualquiera de estas condiciones,

remplace la manguera inmediatamente.

IADVERTENCIA 1

•NUNCA repare la manguera de atta presi6n. Remplacela.

•Remplacela con una manguera que cumpla con la capacidad

minima de presi6n de su maquina lavadora a presi6n.

Revise la Pistola y la Extensi6n para

Boquillas

Examine la conexion de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe el gatillo

oprimiendolo y asegurandose de que se devuelve a su sitio

cuando Io suelte. Coloque el cerrojo de seguridad y pruebe

el gatillo. Usted no debe ser capaz de oprimir el gatillo.

Remplace la pistola inmediatamente si falla cualquiera de

estas pruebas.

Revise el Filtro en Linea

Consulte la ilustracion y suministre servicio al filtro en linea

si se tapa siguiendo estos pasos:

Filtro en Linea

Extension para Boquillas Anillo 'O

1. Retire la pistola y la extension para boquillas de la

manguera de alta presi6n. Retire la extension para

boquillas de la pistola y retire el anillo 'o' y el colador de

la extension para boquillas. Lave el colador, pistola y

extension para boquillas con agua limpia para eliminar

toda clase de residuos.

2. Coloque el colador del filtro en linea en el extremo con

rosca de la extension para boquillas. Su direccion NO

import& Coloque el colador ejerciendo presion con el

borrador de un I&piz hasta que se asiente pot completo

en el rondo de la abertura. Tenga cuidado de NO doblar

el colador.

3. Coloque el anillo 'o' en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador del

filtro en linea.

4. Conecte la extension para boquillas a la pistola de rociado

de la manera descrita anteriormente en este manual.

Mantenimiento de la Boquilla

Si siente una sensacion pulsante al momento de apretar el

gatillo de la pistola rociadora, puede que sea causada por la

presion excesiva en la bomba. La causa principal de la

presion excesiva en la bomba es cuando la boquilla se

encuentra atascada o tapada con materiales extra_os, tales

como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la boquilla del extremo de la extension de la

boquilla.

3. Quite el en el filtro de la linea del otro fin de la

extension de boquilla.

4. Use el peque_o sujeta papeles para liberar cualquier

material extrafio que este tapando la boquilla.

Use el alambre /tj,--'_'..__/ JJ

aqui para eliminar_,,, --_ \\ _/_f

los residuos, i-

5. Usando una manguera de jardin, remueva cualquier

desecho adicional, poniendo agua en la extension de la

boquilla. Haga esto de 30 a 60 segundos.

6. Instale de nuevo la boquilla yen el filtro emlinea en la

extension.

7. Conecte de nuevo la extension de la boquilla a la

pistola rociadora.

8. Conecte de nuevo el suministro de agua, prenda el

agua, y encienda el motor.

9. Pruebe el lavador a presion al hacer funcionar con cada

una de las boquilla de conexiones rapidas que viene

con el lavador a presion.

Mantenimiento de los Anillos 'O'

Compre una O-Juego de Reparacion de Anillo en sus Sears

locales o Ilamando 1-800=4-MY-HOME (469-4663) o en linea

en www.sears.com. No se incluye con la arandela de la

presion. Este juego incluye los anillos del reemplazo O,

arandela de caucho y filtro de cala de agua. Refierase a la

hoja de la instruccion proporcionada en el juego para

atender a su unidad'los anillos de s O.

IADVERTENCIA 1

•NUNCA utiiice ningQn tipo de sellador para reparar una fuga en

una conexi6n. Sustituya la junta t6rica o ta junta.

Mantenimiento de la Bomba

Esto modelo no requiere cualquier conservacion de bomba.

La pompe est pr6-1ubrifiee et scellee, et il n'est pas

necessaire de la lubrifier a nouveau.

MANTENIMIENTO DEL MOTOR

ADVERTENCIA

CUANDO AJUSTE OHAGA REPARACiONES A SU

MAQUINA LAVADORA DE PRESION

oSiempre desconecte el alambre de la bujia y ool6quelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utitice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujia instatada.

Aceite

Recomendaciones sobre el aceite

NOTA: Cuando agregue aceite al compartimiento del motor,

utilice _nicamente aceite detergente de alta calidad, designado

con la clasificacion API de servicio SF, SG, SH, SJ o superior.

NO use aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabla siguiente:

>F 20 0 20 32 40 60 80 100

°C 30 20 l0 0 /0 20 30 40

Temperaturas de Uso Esperadas

NOTA: Todo aceite sintetico que cumpla las

especificaciones ILSAC GF-2, con marca de certificacion

API y con simbolo de servicio API con "SJ/CF ENERGY

CONSERVING" o superior es un aceite aceptable a todas

las temperaturas. El uso de aceite sintetico no altera los

intervalos de cambio de aceite indicados.

* El uso de aceites multigrado (5W-30, 10W-30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionara un

consumo de aceite mayor al normal. Cuando utilice un

aceite multigrado, revise con mayor frecuencia el nivel de

aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionara que el arranque sea mas dificil e

incluso que se desbiele el motor debido a su inadecuada

lubricacion interna.

Comprobaci6n del Nivel de Aceite

Compruebe el nivel de aceite antes de cada use o cada

5 horas de funcionamiento, como minimo. Rellene si es

necesario.

1. Coloque el lavadora a presion sobre una superficie

nivelada.

2. Retire la varilla de medicion y limpie la varilla de

medicion. Instale el varilla de medici6n, apriete

firmemente. Quite y verifique nivel del aceite.

3. Compruebe que el aceite hasta la marca "Full" de la

varilla de medicion. Instale el varilla de medicion, apriete

firmemente.

DEPOSlTA_ LLENO

Adici6n de Aceite del Motor

Coloque el lavadora a presi6n sobre una superficie

nivelada.

Compruebe el nivel de aceite tal como se indica en la

secci6n "Comprobaci6n del nivel de aceite".

Si es necesario, vierta lentamente aceite pot el orificio

de Ilenado hasta la marca "Full" de la varilla de medici6n.

NO Ilene excesivamente.

Instale el varilla de medicion, apriete firmemente.

Cambio de Aceite del Motor

Cambie el aceite despues de las primeras 5 horas de

operacion. Cambie el aceite y el filtro cada 50 horas de ese

momento en adelante. Siesta utilizando su generador bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga el cambio de aceite mas

frecuentemente.

I PRECAUCION

• Et aceite usado del motor ha side mostrado al cancer de ta piel

de ta causa en ciertos animales del laboratorio.

• Completamente tavado expuso areas con el jab6n y e! agua.

MANTENER FUERA DEL ALCANCE DE LOS

NINOS. NO CONTAMINE. CONSERVE LOS

RECURSOS. DEPOSlTE EL ACEITE USADO EN

UN PUNTO DE RECOGIDA.

Cambie el aceite cuando el motor siga estando caliente

despu_s de haber funcionado:

1. Drene el tanque del combustible haciendo funcionar la

maquina lavadora a presion hasta que el tanque este

vacio.

2. Desconecte alambre de bujia y Io mantiene lejos del

bujia.

3. Limpie el &rea alrededor de la abertura para Ilenado de

aceite, retire la varilla de medicion. Limpie la varilla de

medicion.

4. Incline su m&quina lavadora a presion para drenar el

aceite a traves del orificio de Ilenado en un recipiente

adecuado asegur&ndose de inclinar la unidad hacia el

lado opuesto de la bujia. Cuando la caja del cigQet_al

este vacia, vuelva a colocar la maquina lavadora a

presion en posicion vertical.

5. Vierta lentamente unos 0,65 litros (22 onzas) de aceite

por el orificio. Deposite el aceite recomendado hasta la

marca "Full" de la varilla de medicion.

6. Limpie la varilla de medicion cada vez nivel del aceite

se verifica. NO aSada aceite en exceso.

7. Instale la varilla de medicion, apriete firmemente.

8. Limpie los residuos de aceite.

9. Conecte de nuevo alambre de bujia al bujia.

Servicio del Depurador de Aire

Su motor no funcionara adecuadamente y puede daSarse si

usted Io hace funcionar con un depurador de aire sucio.

Suministre servicio al depurador de aire una vez cada

25 horas de operacion o una vez pot aSo, Io que suceda

primero. Suministre servicio m&s frecuentemente si la

unidad funciona bajo condiciones de mucha suciedad o

polvo. Los repuestos se encuentran disponibles en su centro

de servicio local Sears.

Para suministrar servicio al depurador de aire, siga los

siguientes pasoe:

1. Afloje dos tornillos y levante lejos cubierta.

IDos Tornillos

Cubierta

Cartucho

2. Retire cuidadosamente aire limpiador de la base.

3. Instale limpie (o nuevo) limpiador de aire en la base. El

limpiador aereo debe quedar seguramente en base.

4. La cubierta del lugar sobre limpiador de aire y aprieta

los tornillos.

NOTA: Usted puede comprar los elementos del filtro de aire

nuevos Ilamando al 1-800-4-MY-HOME (469=4663).

Remplace la Bujia

Remplace la bujia anualmente o cada 100 horas de

operacion.

1. Limpie el &rea alrededor de la bujia y retirela.

2. Retire y revise la bujia.

3. Para el uso del reemplazo o el bujia uniforme de la

chispa de reostato, el Champion RC12YC o el bujia

largo de la chispa de platino de vida, el Champion

RC 12PYP.

4. Revise la separacion del electrodo con un calibrador de

alambre y ajuste la separacion a 0.020 pulgadas

(0.50 mm), si es necesario.

5. Instale la bujia y aprietela firmemente.

NOTA: Puede adquirir nuevos bujia al nOmero telefonico

1-800=4-MY-HOME (469-.4663).

Servicio del Apagachispas

El motor de su unidad no viene equipado de fabrica con un

apagachispas. En ciertas areas, es ilegal operar motores

que no tengan apagachispas. Revise las leyes y

regulaciones locales. Si necesita apagachispas, Io puede

comprar en su centro de servicio Sears mas cercano. Para

obtener el nemero de parte Ilame al 1-800=4=MY-HOME

(469=4663).

Deber& suministrarle servicio al apagachispas cada

50 horas para conservarlo en buenas condiciones de

funcionamiento.

Si el motor ha estado funcionando, el silenciador estar&

bastante caliente. Deje que el silenciador se enfrie para

poder darle servicio al apagachispas.

ADVERTENCIA

NO toque las superficies calientes.

Permita que el equipo se enfrie antes de tocarto.

El lavadora a presi6n debe estar situado a un minimo de

I52 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

del lavadora a presi6n, para facititar la ventitaci6n y el

mantenimiento del lavadora a presi6n.

En el estado de California es obligatorio, segL_n la tey, el uso de

apagachispas (Secci6n 4442 del C6digo de Recursos P_bticos de

California). Otros estados pueden tener leyes similares. Las leyes

federales se aplican en tierras federales. Si equipa e! silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

traves de su distribuidor de servicio autorizado Sears.

Retire la pantalla del apagachispas para limpieza e

inspeccion.

Remplace la pantalla si esta daSada.

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas

de refrigeracion del cilindro y pasar inadvertidos mientras no

se desmonte parcialmente el motor. Recomendamos que

encargue la limpieza del sistema de refrigeracion a un

distribuidor autorizado de servicio Sears siguiendo los

intervalos recomendados (consulte la seccion "Calendario

de Mantenimiento" en la p&gina 46). Es igualmente

importante que no se acumulen residuos en el motor.

Consulte la seccion "Limpie los Residuos".

DESPUES DE CADA USO

No debera haber agua en la unidad por largos periodos de

tiempo. Los sedimentos de minerales se pueden depositar

en partes de la bomba y "congelar" su funcionamiento.

Lleve a cabo estos procedimientos despues de cada uso:

1. Lave el tubo de succion de detergente colocando el

filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la m&quina lavadora a presion en el

modo de baja presion. Lave por un minuto o dos

minutos.

2. Pare el motor, cierre la alimentacion de agua, apunte

con la pistola rociadora hacia una direcci6n segura y

apriete el gatillo para descargar la presion, active el

seguro del gatillo de la pistola rociadora y deje enfriar

el motor.

iADVERTENCIA i

• Mantenga conectada la manguera a la mSquina o a ta pistola de

rociado cuando el sistema este presurizado.

• Siempre que pare el motor, apriete el gatillo de la pistola

rociadora para descargar ta presi6n. Active el seguro del gatillo

de ta pistola rociadora.

3. Desconecte manga del fusil del rocio y salida alta de

presion en la bomba. DesagL_e agua de la manga, del

fusil, y de la extension de boquilla. Use un harapo para

quitar la manga.

4. Saque todos los liquidos de la bomba halando la

manija de retroceso aproximadamente 6 veces. Esto

debera evacuar la mayoria del iiquido de ia bomba.

5. Enrolle la manguera y cuelguela del gancho situado en

el bandeja de accesorios.

Almacene la unidad en una area iimpia y seca.

Si pianea almacenar la unidad por mas de 30 dias, vea

la seccion "Almacenamiento Prolongado" en proxima

pagina.

ADVERTENCIA

CUANDO ALMACENE OGUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodom_sticos que

posean pilotos u otras fuentes de ignicidn, porque ellos pueden

encender los vapores de ta combustible.

ALMACENAMIENTO PARA

INVIERNO

PRECAUClON

.Si no Io hace, da_ara permanentemente ta bombay ta unidad

no podra funcionar.

.La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

Para proteger la unidad de las temperaturas de

congelamiento:

1. Siga los pasos 1-5 en la seccion previa "Despues de

Cada Uso".

2. Utilice un protector de bomba, disponible en Sears con

el nOmero de catalogo 71-74403, para cuidar la bomba.

Aquel protege a la unidad contra el congelamiento y

lubrica tanto los pistones como los empaques.

3. Si el protector de bomba no esta disponible, conecte un

tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongelante RV (anticongelante sin

alcohol) en la manguera. Jale la manija de arranque

dos veces. Desconecte despues la manguera de

3 pies.

4. Almacene la unidad en una area limpia y seca.

ALMACENAMIENTO PROLONGADO

Si usted no planea usar la m&quina lavadora a presion por

m&s de 30 dias, debera preparar el motor para un

almacenamiento prolongado.

Es importante evitar la formacion de depositos de goma en

las partes esenciales del sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque

del combustible durante el almacenamiento. Tambien, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasohol, etanol o metanol) pueden atraer

la humedad, Io que Ileva a la separacion y formacion de

acidos durante el almacenamiento. La gasolina &cida puede

dafiar el sistema del combustible de un motor durante el

almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

Llene el deposito con combustible nuevo y deje

aproximadamente 3,8 cm (1,5") de espacio para permitir la

expansion del combustible, como se muestra en la pagina 38,

cuando utiliza un cartucho de aditivo para el combustible con

el tapon Fresh Start TM. Si solo se Ilena parcialmente, el aire

contenido en el deposito favorecera el deterioro del

combustible durante el almacenamiento. El motor y el

combustible se pueden almacenar hasta 6 meses con aditivo.

Compruebe el nivel del cartucho de aditivo para el

combustible. El aditivo es de color oscuro.

Si el cartucho esta vacio o casi vacio, cambielo por otro

nuevo conforme alas instrucciones de la seccion "Tapon

de combustible Fresh Start 7,M'',en la pagina 38.

Si no usa aditivo para combustible, retire todo el

combustible del tanque y haga funcionar el motor hasta que

se detenga por falta de combustible.

Cambio de Aceite

Con el motor todavia caliente, drene el aceite de la caja del

cigL_eSal. Vuelva a Ilenarlo con el grado de aceite

recomendado. Vea "Cambio de Aceite del Motor" en la

pagina 48.

Aceite el Di_metro Interior del Cilindro

Retire la bujia. Rocie aproximadamente 1/2 onza de

aceite limpio para motor dentro del cilindro. Cubra el

orificio de la bujia con un trapo. Hale la manija de

retroceso lentamente para distribuir el aceite. Evite el

rociado del orificio de la bujia.

Instale la bujia. NO conecte el alambre de la bujia.

Protecci6n de la Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congelar el daSo y lubrica embolos y sellos.

NOTA: El protector de la bomba, nOmero de item Sears

nOmero 71-74403, estan disponible solo como un accesorio

opcional. No es incluido con la arandela de la presion.

PRECAUCI()N

*Si no Io hace, da_ara permanentemente ta bombay ta unidad

no podr8 funcionar.

.La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

AI uso el salvador de bomba:

PRECAUCl0N

Siempre de ojo de uso cuando se usa PumpSaver.

1. Conecte manga en el salvador de bomba puede a la

cala de la bomba.

2. El empujon en puede la cima a distribuye bomba

salvador.

3. Cuando liquido de salvador de bomba comienza a la

salida de la bomba de la salida, la bomba es protegida.

4. Quite bomba salvador de la cala de bomba.

OTROS

NO almacene gasolina de una estacion a otra.

Si es posible, almacene su unidad en un recinto cerrado

y cQbrala para protegerla del polvo y la suciedad.

ASEGURESE DE VAClAR EL TANQUE DEL

COMBUSTIBLE.

ADVERTENCIA

NO coloque una cubierta encima de un tavadora de presi6n

caliente.

Deje que la unidad se enfrie to suficientemente antes de que le

coloque ta cubierta.

Problerna

La bornba presenta los

siguientes problernas: no

produce presi6n o produce

una presi6n errada,

traqueteo, p_rdida de

presi6n, bajo volurnen de

agua,

El detergente no se rnezcla

con el rociado.

El motor funciona bien

cuando no tiene cargas,

pero funciona "rnal" cuando

se conecta una carga.

El motor no arranca; o

arranca y funciona rnal,

Causa

1. Esta usando la boquilla de baja presi6n

(negra).

2. La entrada de agua est& bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada esta doblada

o presenta fugas.

5. El colador de la manguera de la

entrada de agua esta tapado.

6. El suministro de agua esta por encima

de los 100°F.

7. La manguera de alta presion esta

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La boquilla esta obstruida.

10. Bomba defectuosa.

1. El tubo de succi6n de detergente no

est& sumergido.

2. El filtro de quimicos esta tapado.

3. Sucio en el filtro de la linea.

4. Esta usando la boquilla de alta presi6n.

La velocidad del motor es demasiado lenta.

1. Bajo nivel de aceite.

2. Depurador de aire sucio.

3. Sin gasolina.

4. Gasolina vieja.

5. El alambre de la bujia no esta

conectado a la bujia.

6. Bujia mala.

7. Agua en la gasolina.

Estrangulacion excesiva o inundado.

Mezcla de combustible demasiado rica.

SoluciSn

1. Cambie la boquilla a una de las tres

boquilla de alta presion.

2. Limpie la entrada.

3. Proporcione flujo de agua adecuado.

4. Estire la manguera de entrada, coloque un

parche en la fuga.

5. Revise y limpie el colador de la manguera

de entrada.

6. Proporcione suministro de agua mas fria.

7. Retire las obstrucciones de la manguera

de salida.

8. Remplace la pistola.

9. Limpie la boquilla.

10. Pongase en contacto con el centro de

servicio Sears.

1. Coloque el tubo de succion de detergente

en el detergente.

2. Limpie o remplace el filtro/tubo de succion

de detergente.

3. Yea "Cheque En el Filtro de la Linea".

4. Use la boquilla de baja presion (negra).

Mueva el control de la valvula de regulacion a

la posicion FAST (RAPIDO). Si el motor

continua funcionando mal, p6ngase en

contacto con el centro de servicio Sears.

1. Llene la caja del cig0eSal hasta el nivel

correcto.

2. Limpie o remplace el depurador de aire.

3. Llene el tanque de combustible.

4. Drene el tanque de gasolina; Ilenelo con

combustible fresco.

5. Conecte el alambre a la bujia.

1. Sin gasolina.

El motor se apaga durante

la operaci6n. 2. Bajo nivel de aceite.

El motor no tiene fuerza. Filtro de aire sucio. Remplace el filtro de aire.

Cebador abierto demasiado rapido.El motor intenta estabilizarse

o su funcionarniento no es

constante.

6. Remplace la bujia.

7. Drene el tanque de gasolina; Ilenelo con

combustible fresco.

8. Abra el cebador por completo y haga girar

el motor.

9. Pongase en contacto con el centro de

servicio Sears.

1. Llene el tanque de combustible.

2. Llene la caja del cig0e_al hasta el nivel

correcto.

Mueva el cebador a la posicion intermedia

hasta que el motor funcione normalmente.

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre el Aire de

California, BARB, por sus siglas en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambiental de EE.UU., EPA, por sus siglas en ingles).

Declaraci6n de garantia del sistema de control de emisiones

(derechos y obligaciones del propietario para la garantia contra defectos)

California Air Resources Board (CARB), U.S. EPA y Sears le explican a

continuaci6n la garantia del sistema de control de emisiones de su

peque_o motor para maquinas de servicio (SORE_ Small Offroad Engine).

En California, los modelos de peque_os motores para maquinas de

servicio a partir del a_o 2006 deben estar dise_ados, fabricados y

equipados conforme a tos exigentes estandares de lucha contra la

contaminaci6n det Estado.

En otras regiones de Estados Unidos, tos nuevos motores para

interiores de ignici6n por chispa certificados para modelos a_o 1997 y

posteriores deben cumplir con normas similares establecidas por la EPA

de EE.UU. Sears debe garantizar el sistema de control de emisiones de

su motor para los periodos indicados a continuaci6n, siempre y cuando

no se haya abusado, descuidado o dado mantenimiento incorrecto at

motor pequeSo para exteriores.

Su sistema de control de emisiones incluye piezas como et carburador, el

flltro de aire, el sistema de arranque, el tubo de combustible, el silenciador

y el convertidor catalitico. Tambien puede incluir conectores y otros

conjuntos relacionados con las emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garantia,

Sears reparara el motor pequeSo para exteriores sin costo atguno,

incluyendo el diagn6stico, las partes de repuesto y la mano de obra.

Cobertura de la garantia de Sears, Roebuck and Co, contra

defeetoe en el control de emisiones

Los pequeSos motores para maquinas de servicio estan garantizados

contra defectos de las piezas de control de emisiones durante un pedodo

de dos a5os, conforme alas siguientes disposiciones. Si cualquier pieza dei

motor con cobertura es defectuosa, sera reparada o sustituida por Sears.

Responsabilidades del propietario para la garantia

Como propietario del motor pequeSo para exteriores, usted es

responsable de realizar las actividades de mantenimiento requeridas que

se indican en tnstrucciones de uso y mantenimiento. Sears recomienda

que conserve todos los recibos que cubran el mantenimiento de su motor

pequeSo para exteriores, pero Sears no puede negar la garantia

solamente pot la fatta de recibos ni por su imposibiiidad de garantizar la

realizaci6n de todas las actividades de mantenimiento programadas.

Como propietario del motor pequeSo para exteriores, usted siempre

debe tener en cuenta que Sears podra negar la cobertura de la garantia

si su motor pequeSo para exteriores o una parte dei mismo presenta

fatlas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas.

Usted es responsable de presentar su motor pequefio para exteriores a

un distribuidor autorizado de servicio de Sears aprobado tan pronto

como se presente el problem&

Las reparaciones cubiertas por la garantia se Itevaran a cabo en un

plazo razonable, no superior a 30 dias en ningQn caso.

Si tiene atguna pregunta con respecto a sus derechos y

responsabilidades para la garantia, p6ngase en contacto con un

representante de servicio Sears al 1-800-469-4663.

La garantia de emisiones es una garantia contra defectos. Los defectos

se juzgan en funci6n del rendimiento normal del motor. La garantia no

dependera de ninguna prueba de emisiones en funcionamiento.

Oisposiciones de la garantia de Sears, Roebuck and Co, contra

defeetos en el controt de emisionee

Las siguientes son disposiciones especificas relacionadas con la

cobertura de la garantia contra defectos en el control de emisiones. Se

al_ade a la garantia de motores de Sears para motores no regulados,

que figura en las tnstrucciones de uso y mantenimiento.

1. Partes garantizadas

La cobertura bajo esta garantia inctuye solamente aquellas partes

que se enumeran a continuaci6n (las partes del sistema de control

de emisiones) en la medida que dichas partes hayan estado

presentes en el motor adquirido.

a. Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio

Carburador y partes internas

Bomba de combustible

Tubo de combustible, acoplamientos del tubo de combustible,

abrazaderas

b. Sistema de inducci6n de aire

Filtro de aire

Cotector de entrada

c. Sistema de ignici6n

Bujias

Sistema de ignici6n por magneto

d. Sistema catatizador

Convertidor catalitico

Colector de escape

Sistema de inyecci6n de aire o valvula pot impulsos

e. Distintos elementos utilizados en los sistemas anteriores

Valvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo

Conectores y conjuntos

2. Vigeneia de la cobertura

Sears garantiza al propietario inicial y a cada comprador

subsiguiente que las partes garantizadas estaran libres de defectos

en material yen mano de obra, que ocasionen fallas de las partes

garantizadas durante un periodo de dos aSos a partir de la fecha

en que el motor sea entregado al comprador minorista.

3. No habr& cargos

La reparaci6n o reemplazo de cualquier parte garantizada se

realizara sin cargo alguno para el propietario, incluyendo la mano de

obra de diagn6stico que derive en la determinaci6n de que una parte

garantizada esta defectuosa, si la labor de diagn6stico se realiza en

un Centro de servicio Sears aprobado.

4. Reclamos y exclusiones de cobertura

Los reclamos vinculados con la garantia se presentaran conforme a

las disposiciones de la P61iza de garantia de Sears. La cobertura de

la garantia se excluira para aquetlas fallas de partes garantizadas

que no sean partes originales de Sears o debido a abuso, descuido

o mantenimiento incorrecto, segQn se establece en la P61iza de

garantia de motores de Sears. Sears no es responsabte por la

cobertura de fallas de partes garantizadas ocasionadas pot el uso

de partes adicionales, no originales o modificadas.

5. IVtantenimiento

Cuatquier parte garantizada cuyo reemplazo no est_ programado

como mantenimiento requerido o que est_ programada L_nicamente

para inspecci6n frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estara garantizada en cuanto a defectos

por el periodo de la garantia. Cualquier parte garantizada cuyo

reemplazo este programado como mantenimiento requerido tendra

solamente una garantia contra defectos Onicamente por el periodo

hasta el primer reemplazo programado para esa parte. Se podra

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivatentes, al realizar cualquier actividad de

mantenimiento o reparaci6n. El propietario es responsable de

realizar todo el mantenimiento requerido, seg0n se define en

lnstrucciones de uso y mantenimiento de Sears.

6. Cobertura coneiguiente

La cobertura bajo la presente se ampliara a la falla de cualquier

componente del motor provocada por un desperfecto en cualquier

parte garantizada que siga gozando de la cobertura de la garantia.

En EE.UU. y Canada contamos con una linea de emergencia las 24 horas (1-800-469-4663), que ofrece un menu de mensajes pregrabados con

informaci6n sobre mantenimiento de productos.

Informaci6n Sobre el Periodo de

Durabilidad de las Emisiones y el indice

de Aire en la Etiqueta de Emisiones del

Motor

Los motores con certificaci6n de cumplimiento de la

normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informacion sobre

el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante del motor ofrece esta informacion al

consumidor mediante etiquetas de emisiones.

El Periodo de Durabilidad de las Emisiones indica el

nOmero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento. Se

utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor est& certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

Prolongado: El motor est& certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de

Durabilidad de las Emisiones de un motor con

clasificacion intermedia equivaldria a 10-12 aSos.

El indice de Aire es un valor calculado que indica el nivel

relativo de emisiones de una gama concreta de motores.

Cuanto menor es el indice de Aire, m&s limpio es el motor.

Esta informacion se presenta en forma grafica en la etiqueta

de emisiones.

Periodo de Cumplimiento de la Normativa

de Emisiones en la Etiqueta de

Curnplimiento de Emisiones del Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de la fase 2 de las

normas sobre emisiones de la United States Environmental

Protection Agency (USEPA, Agencia estadounidense de

proteccion del medioambiente ). En el caso de los motores

con certificacion de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nOmero de horas de

funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C = 125 horas, B =

250 horas y A = 500 horas. Para motores de 225 cc o m&s,

Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

La clasificacion de este motor es moderado, con un indice

de aire de 3. El periodo de cumplimiento de la normativa

sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 190 cc.

A continuacion se muestra una representacion generica de

la etiqueta de emisiones tipica de un motor certificado.

Enginesomitcarbonmonoxide,

DONOTruninenclosedarea.

_::__________#IIIII_IIIIIIHI_:_I_ _iiiiiH_:__HiiiiiHiiH_H#iiiiH_'_

[i_i[[[[ii[[[!![[[ii[[[ii[[[ii[[[ii[[ii_ _:_Uiiiiii[[!!ii!!iiiiiiiiii[[iiii

[i_i[[[%[ii[[[ii[[[[i[[!i_' %[[iiiiii_ii[[!!iiii[[

Your Home

Forrepair-inyourhome -of all majorbrandappliances,

lawn and garden equipment, or heating and cooling systems,

nomatterwhomadeit, nomatterwhosoldit! ......................

Forthereplacementparts, accessoriesand .....................

owner'smanualsthatyou needtodo-it-yourself. ............................................

For Sears professional installation of home appliances

anditemslikegaragedooropenersandwaterheaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.comwww.sea,_.c_

Our Home ........

Forrepairofcarry-in itemslikevacuums, lawnequipment,

and electronics, call or go on-line for the location of your nearest ¢

Sears Parts& RepairCenter.

1-800-488-1222

Call anytime, dayor night (U.S.A. only)

www._ears.com

iHiiiiiiiiiiiiiiiiiiiiiil iii_iiiiiHiiiiiiiiiiiii!!i_

i_,_iiii_iiiiiiiiiiiiii_ii_ iiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiii!1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada) iiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiHiiiHiiii_iiiii_iii...............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................iii_iiiiii_iiiiHiiii_iii!iii_

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiPara pedirservicio de reparaci6n Au Canada pourservce en fran_as iiiiiiiiiiiiii!ii!iiiiiiiillI

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiadomicilio, yparaordenarpiezas: 1 800 LE FOYER MC iiiiiiii!iiiiii!iiiiii!!iii

iiiii 1-888-SU-HOGAR ® (1-800-533-6937)

i!!ii!!!!!!!!!!!!!!!!!!!!!!ilI.... (1-888-784-6427) www.sears.ca

................................Se /rs

_i!!iiiiiiii[[iiiiiii[i[i!!iiiiiiii!_H,...... ,:iiiiiiii[ii[iiii[[ii!!!![ii[iiiiii[[ii!'

......_H_ii!!ill_i_ii_ii!ii_!iiii_i_iiii_!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!!ii!iiii!ii!i

TM SM

® Registered Trademark /Trademark /Service Mark of Sears Brands, LLC

® Marca Registrada /Marca de Fabrics /aM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /Marque ddposde de Sears Brands, LLC ® Sears Brands, LLC

Craftsman 580752420 User Manual PRESSURE WASHER Manuals And Guides L0604841

CRAFTSMAN Power Washer, Gas Manual L0604841 CRAFTSMAN Power Washer, Gas Owner's Manual, CRAFTSMAN Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
