Owner's Manua_

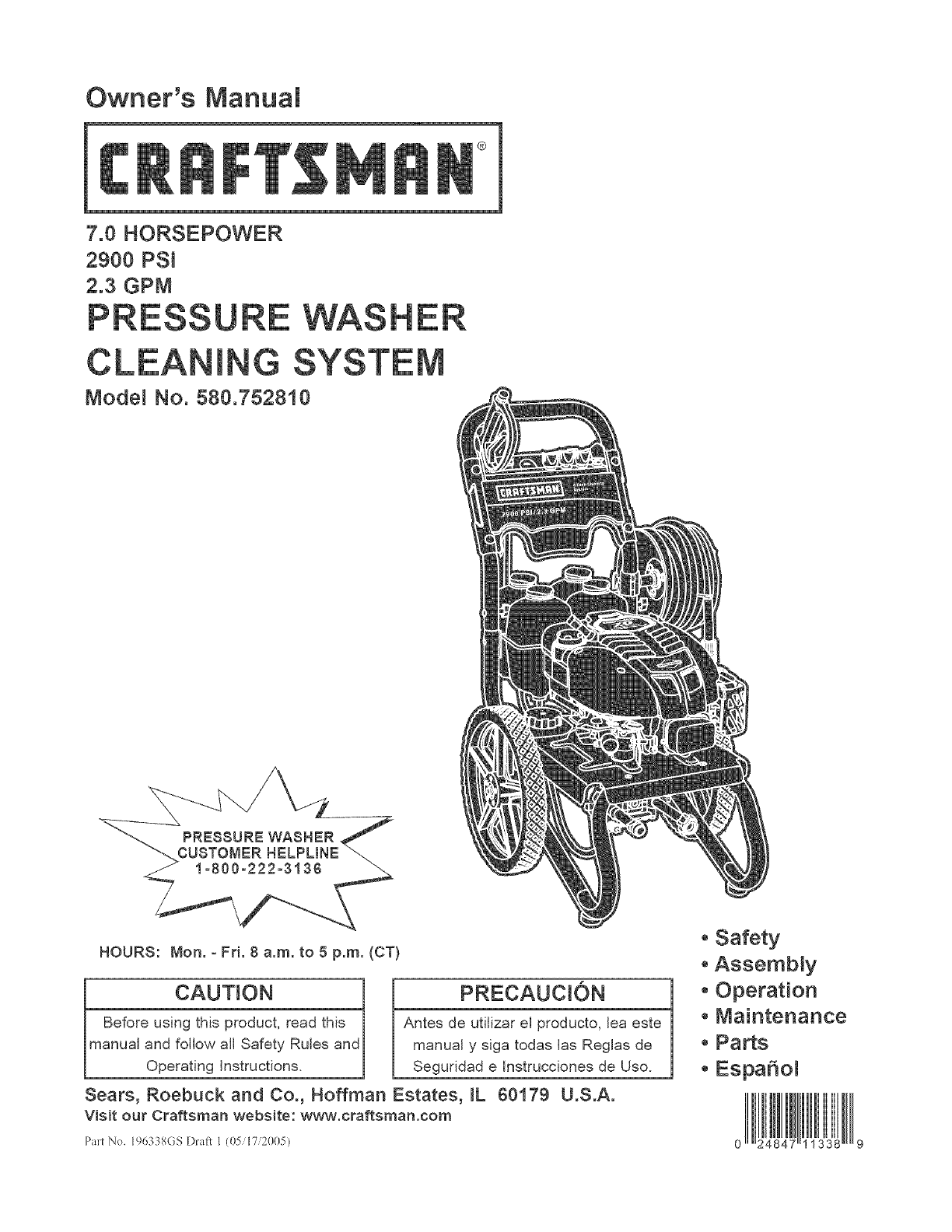

7.0 HORSEPOWER

2900 PSI

2.3 GPM

HOURS: Mort. - Fri. 8 a.m. to 5p.m. (CT)

CAUTION

Before using this product, read this

manual and follow all Safety Rules and

Operating instructions.

Sears, Roebuck and Co., Hoffman Estates, _L 60179 U.S.A.

Visit our Craftsman website: wv_w.craftsman.com

Part No. 19633gGS Draft I (0517/2005)

PRECAUCtON

Antes de utilizar el producto, lea este

manual y siga todas las Reglas de

Seguridad e Instrucciones de Uso.

, Safety

, Assembly

, Operation

° Maintenance

,Parts

.Espa_o_

WARRANTY .................................... 2

SAFETY RULES ............................... 2-4

FEATURES AND CONTROLS ...................... 5

ASSEMBLY ................................... 6-8

OPERATION ................................. 9-13

SPECIFICATIONS ............................... 14

MAINTENANCE .............................. 15-18

STORAGE .................................. 19-20

TROUBLESHOOTING ............................ 21

REPLACEMENT PARTS ....................... 22-29

EMISSION CONTROL WARRANTY .............. 30-31

ESPAIqOL ................................... 32-55

HOW TO ORDER PARTS ................ BACK PAGE

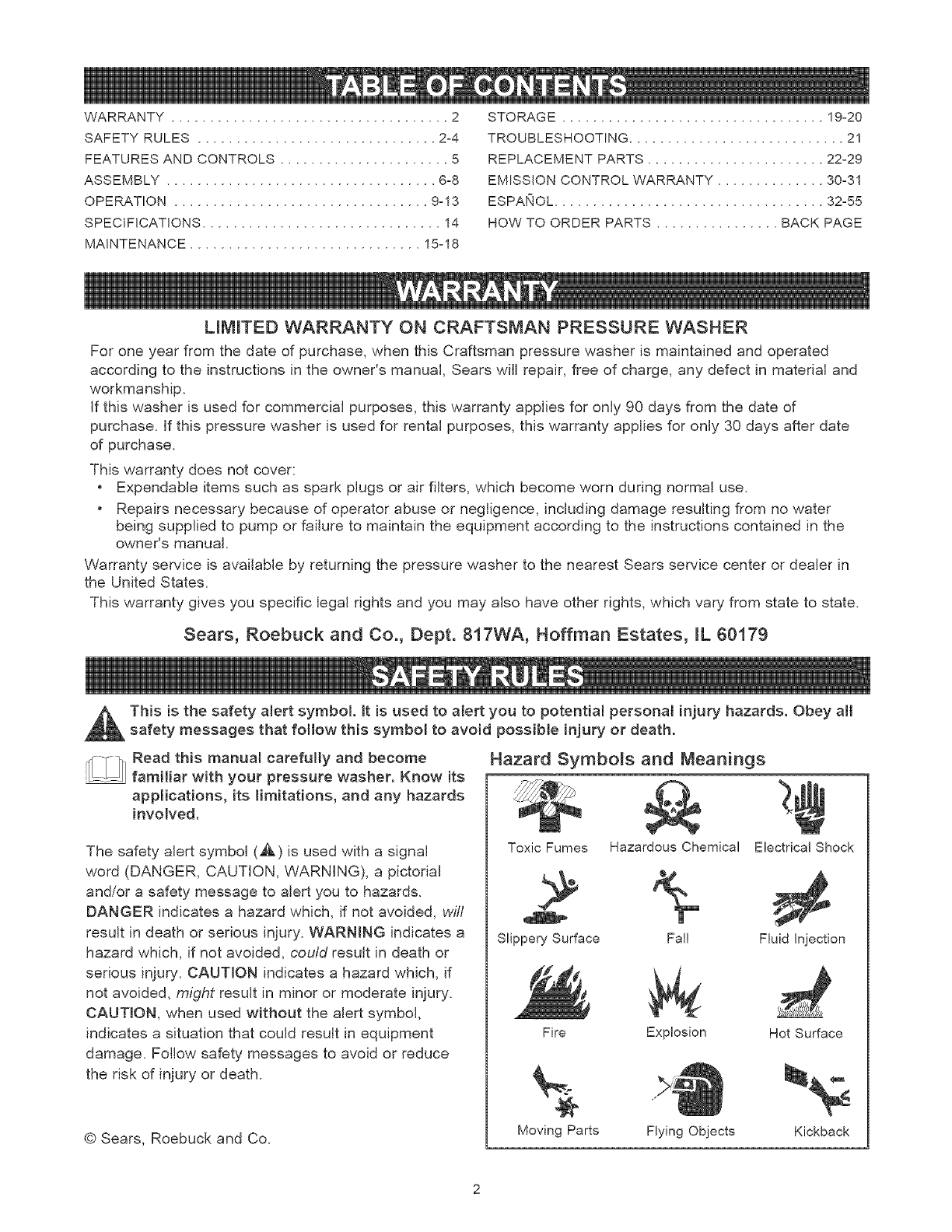

UM_TED WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, when this Craftsman pressure washer is maintained and operated

according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and

workmanship.

if this washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase, if this pressure washer is used for rental purposes, this warranty applies for only 30 days after date

of purchase.

This warranty does not cover:

•Expendable items such as spark plugs or air filters, which become worn during normal use.

•Repairs necessary because of operator abuse or negligence, including damage resulting from no water

being supplied to pump or failure to maintain the equipment according to the instructions contained in the

owner's manual.

Warranty service is available by returning the pressure washer to the nearest Sears service center or dealer in

the United States.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, _L 60179

This is the safety alert symbol, it is used to alert you to potential petsonat injury hazards. Obey aH

safety messages that follow this symbol to avoid possible injury or death.

_- !-JJl Read this manual carefully and become

familiar with your pressure washer. Know its

applications, its limitations, and any hazards

involved.

The safety alert symbol (,&) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, wifl

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, cou/d result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

@ Sears, Roebuck and Co.

Hazard Symbols and Meanings

Toxic Fumes Hazardous Chemical Electrical Shock

Slippery Surface Fal! Fluid Injection

Fire Exp!osion Hot Surface

Moving Parts Flying Objects Kickback

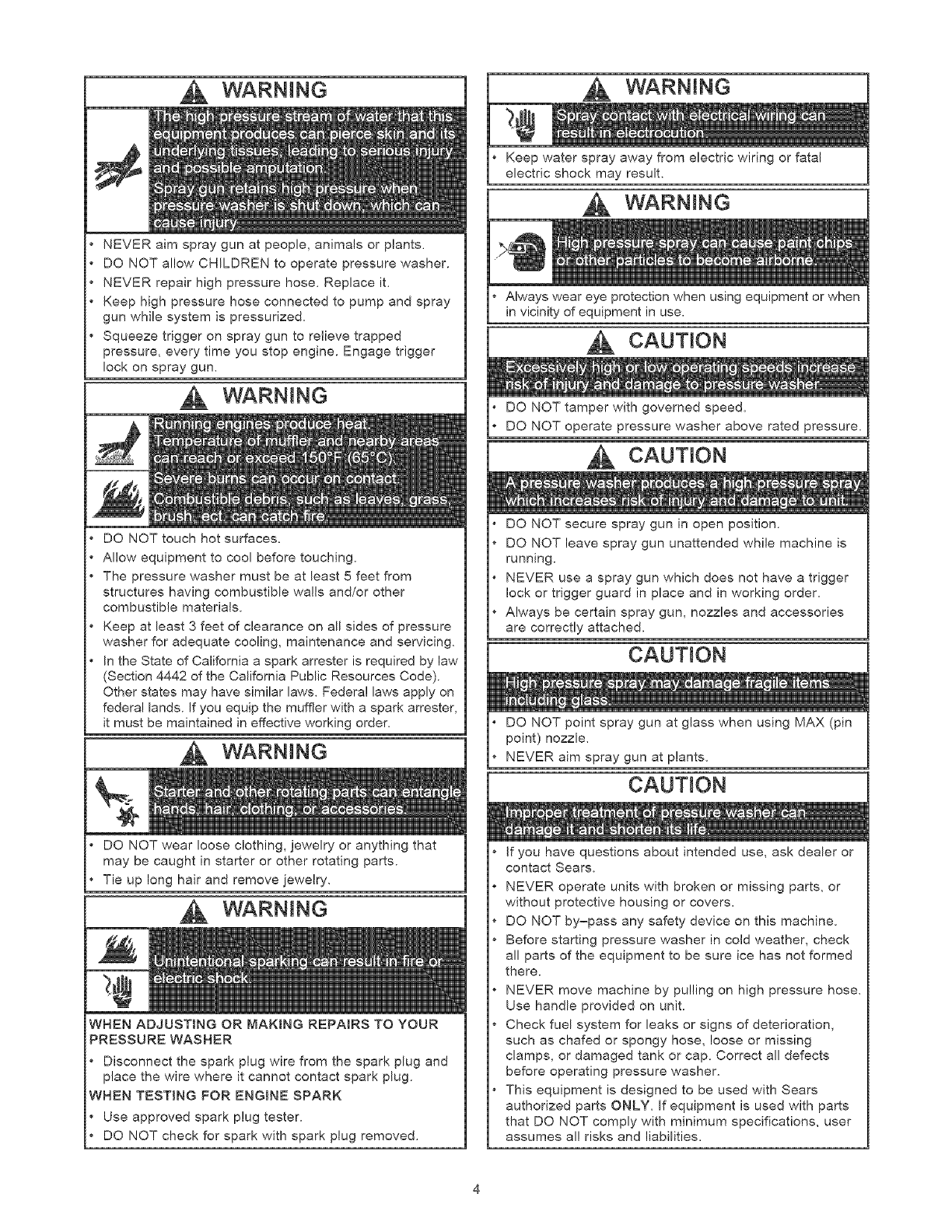

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure.

Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Cleaning area should have adequate slopes and

drainage to reduce possibility of falls due to slippery

surfaces.

Be extremely careful if you must use pressure washer

from a ladder, scaffolding or any other relatively unstable

location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased

resistance is felt during starting pull attempts, squeeze

trigger on spray gun.

Fresh Start TM fuel cap is designed to hold a cartridge

which contains fuel stabilizer.

If SWALLOWED, call physician immediately. DO NOT

induce vomiting. If inhaled, remove to fresh air. In case

of eye or skin contact, flush with water for 15 minutes.

Store unopened cartridges in a coo!, dry, well ventilated

area. Keep open cartridge in fue! cap, and fue! cap

closed on fuel tank when not in use.

In the case of an emergency, contact a physician

immediately and cal! 1o800o424o9300 for material safety

information.

_Fuel stabilizer contains: 2,6-di-tret-butylpheno{ (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

WARNING

WHEN ADDING OR DRAINING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fue! cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATING EQUIPMENT

*Do not tip engine or equipment at angle which causes

fuel to spill.

, DO NOT spray flammable liquids.

WHEN TRANSPORTING OR REPAIRBNG EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

*Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fue! vapors.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger

lock on spray gun.

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

WARNING

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WARNING

WHEN ADJUSTING OR MAKmNG REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

WARNING

Keep water spray away from electric wiring or fatal

electric shock may result.

WARNING

*Always wear eye protection when using equipment or when

in vicinity of equipment in use.

CAUTION

• DO NOT tamper with governed speed.

•DO NOT operate pressure washer above rated pressure.

CAUTION

• DO NOT secure spray gun in open position.

•DO NOT leave spray gun unattended while machine is

running.

• NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

•Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

• DO NOT point spray gun at glass when using MAX (pin

point) nozzle.

NEVER aim spray gun at plants.

CAUTION

*If you have questions about intended use, ask dealer or

contact Sears.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer.

, This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes al! risks and liabilities.

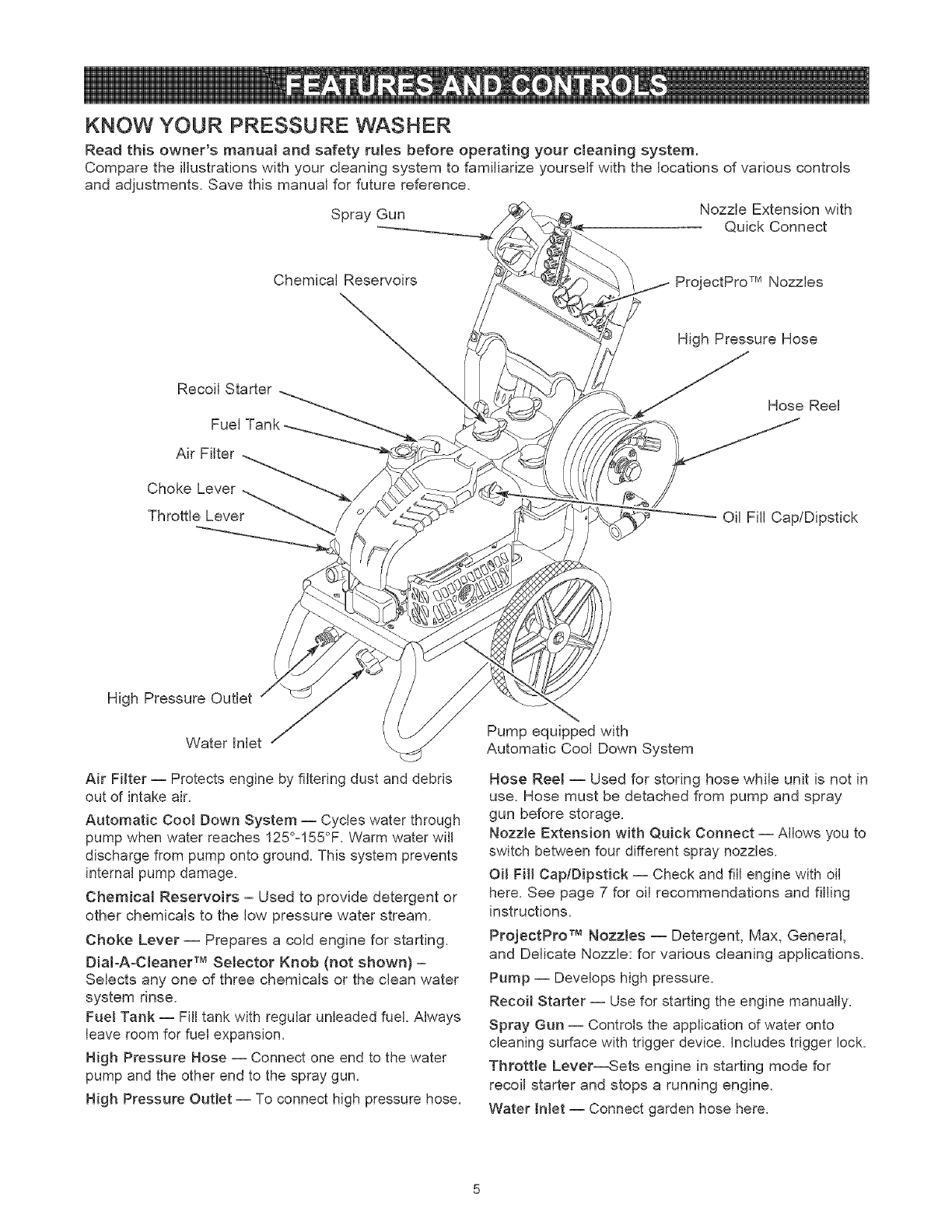

KNOW YOUR PRESSURE WASHER

Read this owner's manual and safety rules before operating your cleaning system,

Compare the illustrations with your cleaning system to familiarize yourself with the locations of various controls

and adjustments. Save this manual for future reference.

Spray Gun Nozzle Extension with

Quick Connect

Chemical Reservoirs ProjectPro TM Nozzles

High Pressure Hose

Recoil Starter

Fuel Tank

Air Filter

Choke Lever _

Throttle Lever

Hose Reel

Oil Fill Cap/Dipstick

High Pressure Outlet

Water inlet

Air Filter -- Protects engine by filtering dust and debris

out of intake air.

Automatic Cool Down System -- Cycles water through

pump when water reaches 125°-155°F. Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.

Chemical Reservoirs = Used to provide detergent or

other chemicals to the low pressure water stream.

Choke Lever -- Prepares a cold engine for starting.

Dial-A-Cleaner TM Selector Knob (not shown) =

Selects any one of three chemicals or the clean water

system rinse.

Fuel Tank -- Fill tank with regular unleaded fuel. Always

leave room for fuel expansion.

High Pressure Hose -- Connect one end to the water

pump and the other end to the spray gun.

High Pressure Outlet -- To connect high pressure hose.

Pump equipped with

Automatic Cool Down System

Hose Reel -- Used for storing hose while unit is not in

use. Hose must be detached from pump and spray

gun before storage.

Nozzle Extension with Quick Connect -- Allows you to

switch between four different spray nozzles.

Oil Fill Cap/Dipstick -- Check and fill engine with oil

here. See page 7 for oil recommendations and filling

instructions.

ProjectPro TM Nozzles -- Detergent, Max, General,

and Delicate Nozzle: for various cleaning applications.

Pump -- Develops high pressure.

Recoil Starter -- Use for starting the engine manually.

Spray Gun -- Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

Throttle Lever--Sets engine in starting mode for

recoil starter and stops a running engine.

Water Inlet -- Connect garden hose here.

Yourcleaningsystemrequiressomeassemblyandis

readyforuseonlyafterit hasbeenproperlyserviced

withtherecommendedoil andfuel.

If youhaveanyproblemswiththeassemblyof

yourpressurewasher,pleasecallthe pressure

washerhelplineat 1-800-222-3136.

iMPORTANT:Anyattemptto runtheenginebeforeit

hasbeenservicedwiththerecommendedoilwinresult

in an engine failure.

REMOVE PRESSURE WASHER

FROM CARTON

1. Slice two corners at the end of carton from top to

bottom so the panel can be folded down flat.

2. Remove hose reel box, fillers, and parts bag

shipped with cleaning system.

3. Remove spray gun, nozzle extension, and engine

oil from fillers.

4. RoN cleaning system out open end of carton.

5. Check carton for additional loose parts.

CARTON CONTENTS

Check aN contents. If any parts are missing or damaged,

can the pressure washer helpNne at 1-800-222-3136.

Main Unit with Chemical Reservoir Assembly

Handle

Accessory Tray

Hose Reel Components

High Pressure Hose

Spray Gun

Nozzle Extension with Quick Connect Fitting and

Tip Holder

• Oil Bottle

• Parts Bag (which includes the following):

• Owner's Manual

• Owner's Registration Card

• Bag containing 4 multi-colored ProjectPro TM

nozzles

• Fresh Start TM Fuel Cartridge

•Handle Fastening Hardware Kit (which includes):

•Carriage Bolts (2)

•Plastic Knobs (2)

•Tree Clips (4)

Become familiar with each piece before assembling the

pressure washer. Identify all contents with the iNustration

on page 5. If any parts are missing or damaged, call the

pressure washer helpNne at 1o800o222o3136.

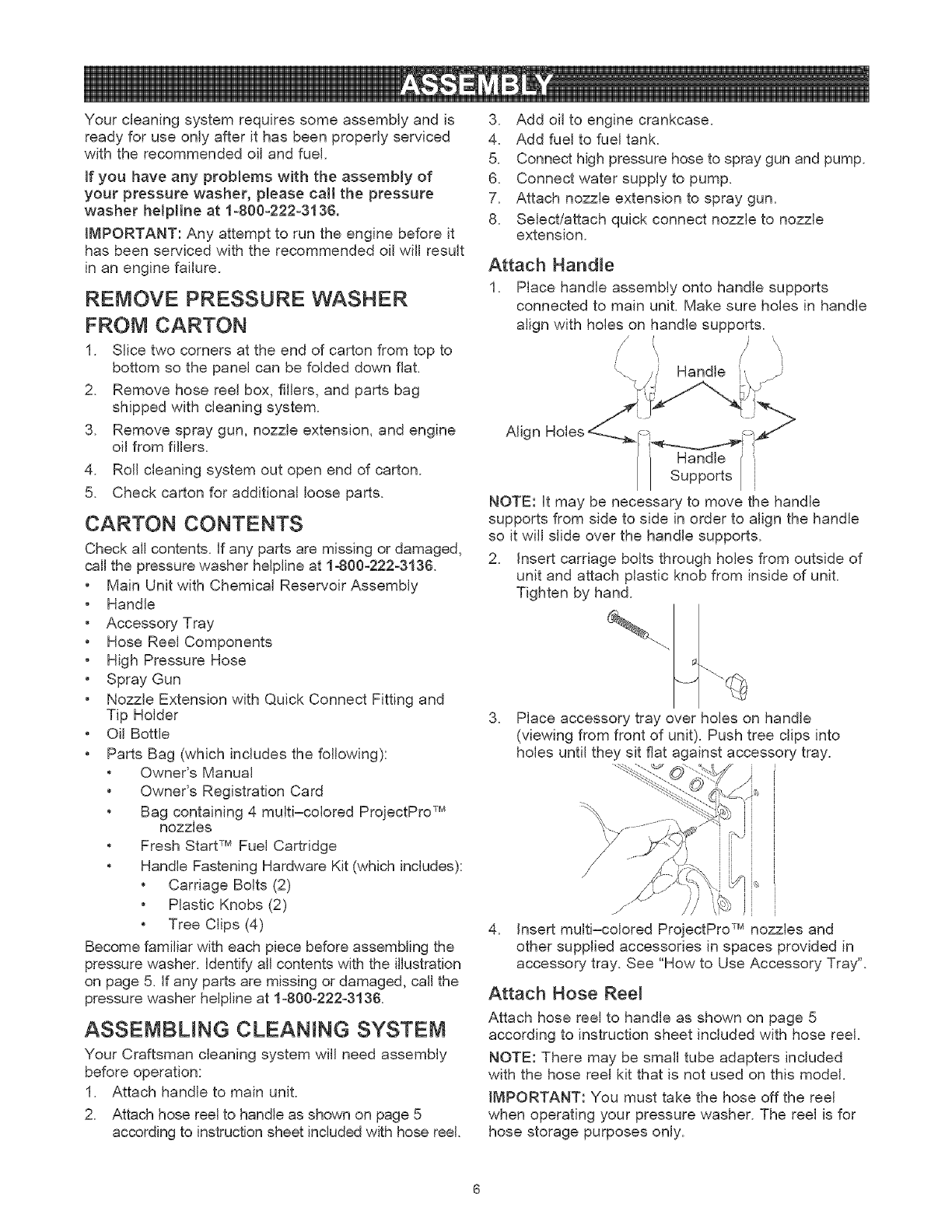

ASSEMBLING CLEANING SYSTEM

Your Craftsman cleaning system will need assembly

before operation:

1. Attach handle to main unit.

2. Attach hose reel to handle as shown on page 5

according to instruction sheet included with hose reel.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect high pressure hose to spray gun and pump.

6. Connect water supply to pump.

7. Attach nozzle extension to spray gun.

8. Select/attach quick connect nozzle to nozzle

extension.

Attach Handle

1. Place handle assembly onto handle supports

connected to main unit. Make sure holes in handle

align with holes on handle supports.

\ Handle '

Align Holes _,_/'/>

¢i Handle/

// Supports/

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of

unit and attach plastic knob from inside of unit.

Tighten by hand.

3. Place accessory tray over holes on handle

(viewing from front of unit). Push tree clips into

holes until they sit flat against accessory tray.

.... // t

Insert multi-colored ProjectPro TM nozzles and

other supplied accessories in spaces provided in

accessory tray. See "How to Use Accessory Tray".

Attach Hose Reel

Attach hose reel to handle as shown on page 5

according to instruction sheet included with hose reel.

NOTE: There may be small tube adapters included

with the hose reel kit that is not used on this model.

IMPORTANT: You must take the hose off the reel

when operating your pressure washer. The reel is for

hose storage purposes only.

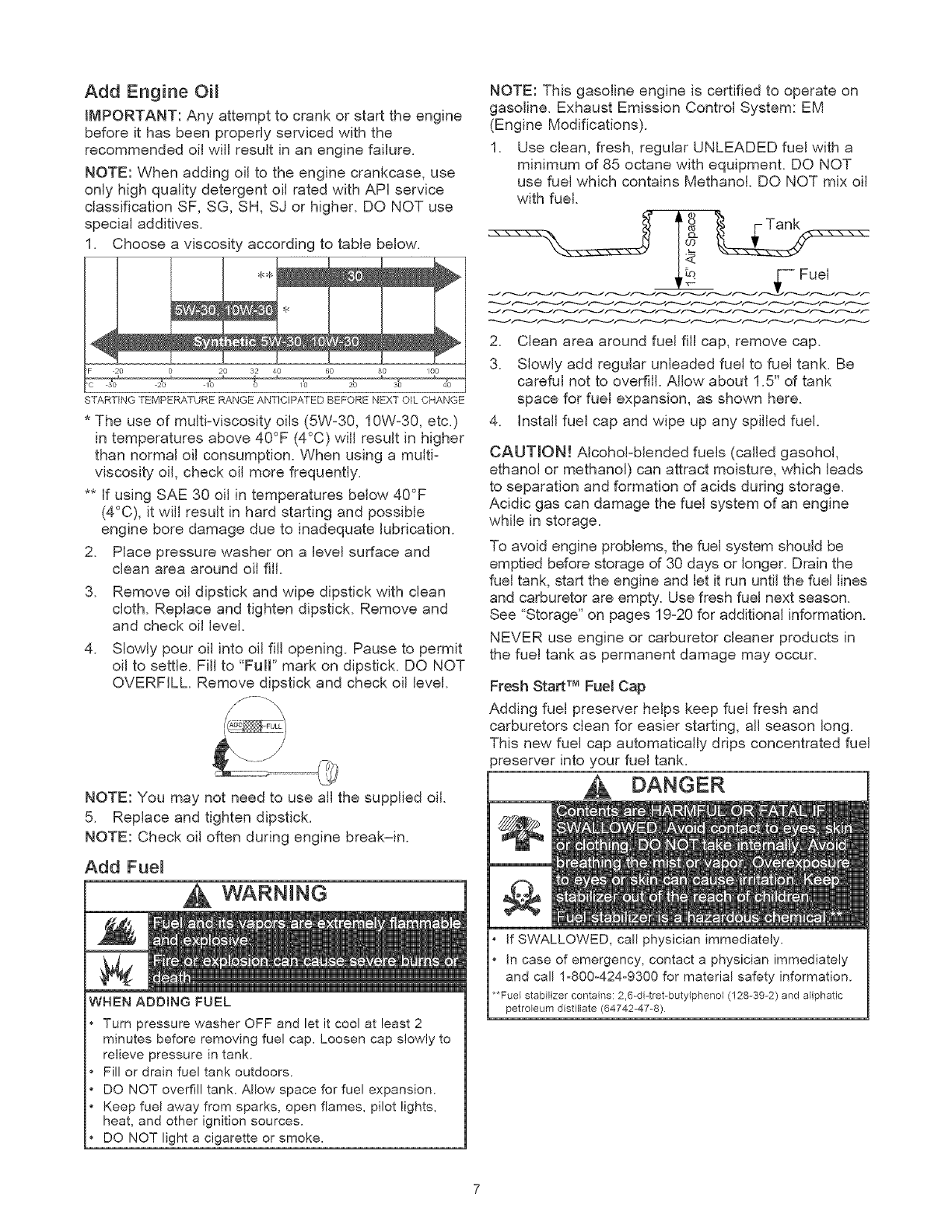

Add Engine OH

IMPORTANT: Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil will result in an engine failure.

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

1. Choose a viscosity according to table below.

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil, check oil more frequently.

** if using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible

engine bore damage due to inadequate lubrication.

2. Place pressure washer on a level surface and

clean area around oil fill.

3. Remove oil dipstick and wipe dipstick with clean

cloth. Replace and tighten dipstick. Remove and

and check oil level.

4. Slowly pour oil into oil fill opening. Pause to permit

oil to settle. Fill to "Full" mark on dipstick. DO NOT

OVERFILL. Remove dipstick and check oil level.

NOTE: You may not need to use aJJthe supplied oil

5. Replace and tighten dipstick.

NOTE: Check oil often during engine break-in.

Add Fuel

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 85 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

Lo Fuel

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow about 1.5" of tank

space for fuel expansion, as shown here.

4. Install fuel cap and wipe up any spilled fuel.

CAUTRON! AIcohoFblended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season.

See "Storage" on pages 19-20 for additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

Fresh Start TM Fuel Cap

Adding fuel preserver helps keep fuel fresh and

carburetors clean for easier starting, all season long.

This new fuel cap automatically drips concentrated fuel

oreserver into your fuel tank.

• If SWALLOWED, call physician immediately.

•In case of emergency, contact a physician immediately

and call 1-800-424-9300 for material safety information.

•*Fuel stabilizer contains: 2,6-dFtret-butylphenol (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

1. Place cartridge into fuel cap.

2. Push to "snap" cartridge into place.

3. Remove tab to expose membrane.

IMPORTANT: DO NOT remove the silver foil seal on

the opposite side.

4. Reinstall fuel cap on fuel tank.

f Jr

Periodically check the cartridge to ensure there is

still fuel stabilizer inside, if it is empty, remove

cartridge and replace.

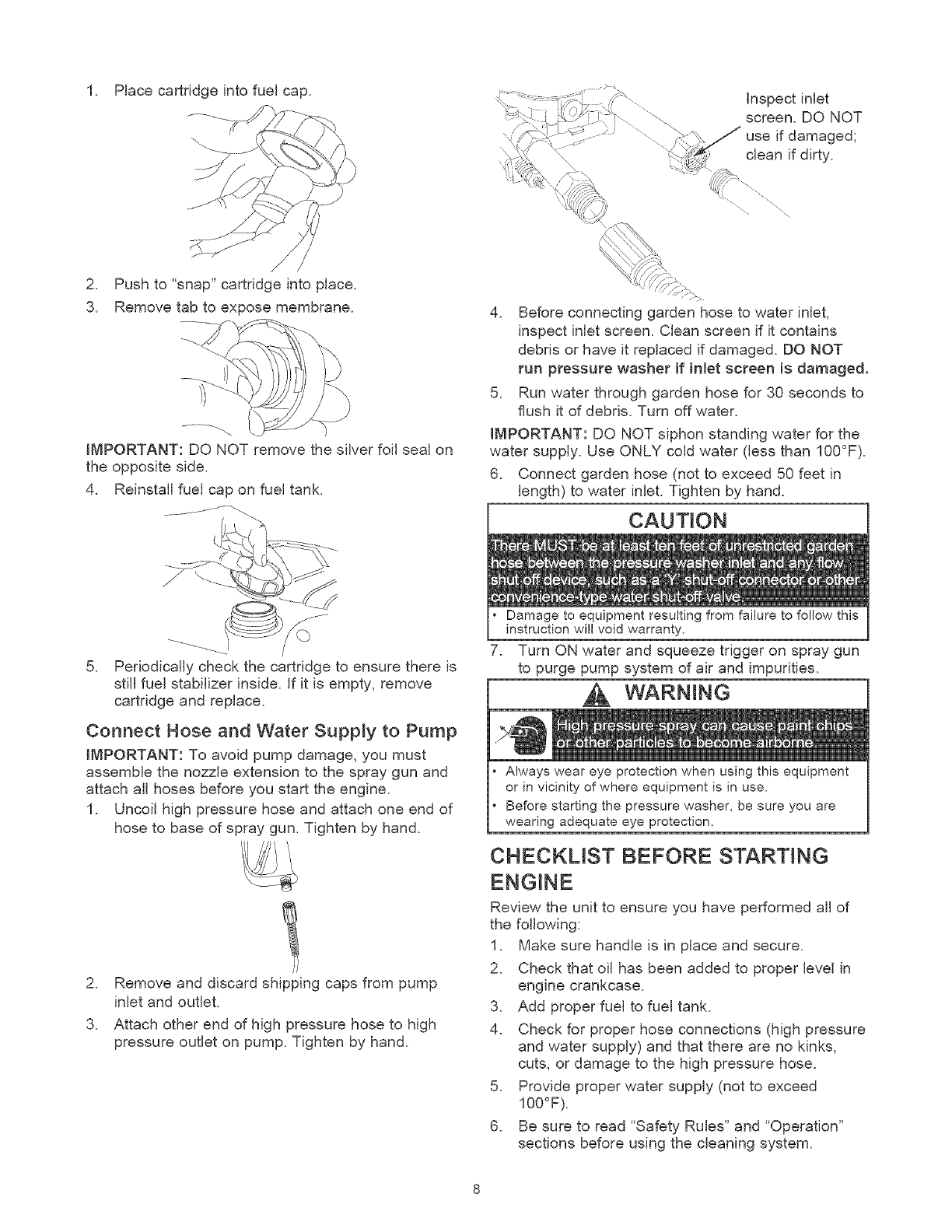

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

Inspect inlet

screen. DO NOT

use if damaged;

clean if dirty.

4. Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. DO NOT

run pressure washer if inlet screen is damaged.

5. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

6. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

Damage to equipment resulting from failure to follow this

instruction will void warranty.

Turn ON water and squeeze trigger on spray gun

to purge pump system of air and impurities.

WARNING

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate eye protection.

CHECKLIST BEFORE STARTING

2. Remove and discard shipping caps from pump

inlet and outlet.

3. Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

Review the unit to ensure you have performed all of

the following:

1. Make sure handle is in place and secure.

2. Check that oil has been added to proper level in

engine crankcase.

3. Add proper fuel to fuel tank.

4. Check for proper hose connections (high pressure

and water supply) and that there are no kinks,

cuts, or damage to the high pressure hose.

5. Provide proper water supply (not to exceed

100°F).

6. Be sure to read "Safety Rules" and "Operation"

sections before using the cleaning system.

HOW "TO USE YOUR CLEANING

SYSTEM

if you have any problems operating your pressure

washer, please caJJthe pressure washer heJpline at

1-800-222-3136.

Pressure Washer Location

Pressure Washer Clearance

WARNING

Operate pressure washer ONLY outdoors,

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings,

DO NOT operate pressure washer inside any building or

enclosure,

The pressure washer must be at least 5 ft. (152 cm)

from structures having combustible walls and/or other

combustible materials. Leave at least 3 ft. (92 cm) aJJ

around pressure washer including overhead, for

adequate cooling, maintenance and servicing.

Place pressure washer in a weJJventilated area, which

wiJJallow for removaJ of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could

accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is

kept away from any windows, doors, ventilation

intakes or other openings that can allow exhaust gas

to collect in a confined area. Prevailing winds and air

currents should be taken into consideration when

positioning pressure washer.

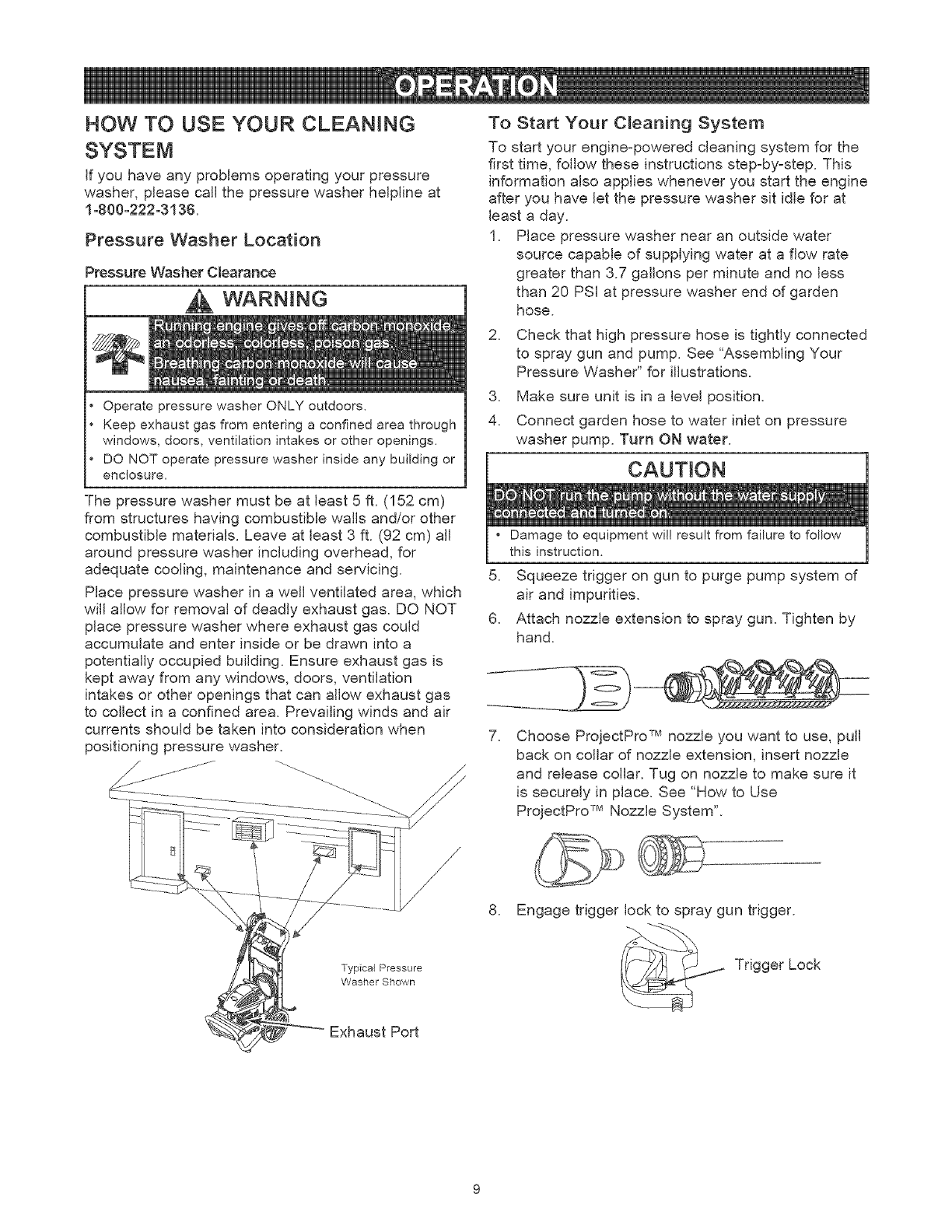

To Start Your C_eaning System

To start your engine-powered cleaning system for the

first time, follow these instructions step-by-step. This

information also applies whenever you start the engine

after you have let the pressure washer sit idle for at

least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.7 gallons per minute and no Jess

than 20 PSI at pressure washer end of garden

hose.

2. Check that high pressure hose is tightly connected

to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water.

CAUTION

• Damage to equipment will result from failure to follow

this instruction.

5. Squeeze trigger on gun to purge pump system of

air and impurities.

6. Attach nozzle extension to spray gun. Tighten by

hand.

.Choose ProjectPro TM nozzle you want to use, pull

back on collar of nozzle extension, insert nozzle

and release collar. Tug on nozzle to make sure it

is securely in place. See "How to Use

ProjectPro TM Nozzle System".

8. Engage trigger lock to spray gun trigger.

Typical Pressure

Washer Shown

Trigger Lock

Exhaust Port

9. Movethrottleleverto"Fast"position,shownhere

asa rabbit.

10.Movechokeleverto"Choke"position.

NOTE:Forawarmengine,besurethechokeleveris

inthe"Run"position.

11.Grasphandleandpullrecoilstarterlightlyuntilyou

feelsomeresistance,thenpullbriskly.

wAR.a.G ]

When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased

resistance is felt during starting pull attempts, squeeze

trigger on spray gun.

2. Return recoil starter slowly. DO NOT let rope

"snap back" against starter.

13. When engine starts, slowly move choke lever to

"Run" position as engine warms, if engine falters,

move choke lever to "Choke" position, then to

"Run" position.

14. if engine fires, but does not continue to run,

squeeze trigger on spray gun to relieve internal

pump pressure. Move choke lever to "Run"

position, and repeat steps 11 through 13.

IMPORTANT: If engine floods, place choke lever in

"Run" position and crank until engine starts.

NOTE: Always keep the throttle lever in the "Fast"

oosition when operating the pressure washer.

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The pressure washer must be at least 5 feet from structures

having combustible walls and/or other combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark attester is required by law

(Section 4442 of the California Public Resources Code). Other

states may have similar laws. Federal laws apply on federal

lands, if you equip the muffler with a spark attester, it must be

maintained in effective working order.

How to Stop Your C_eaning System

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

CAUTION

DO NOT stop engine by moving choke lever to "Choke"

position. Backfire, fire or engine damage could occur.

3. Squeeze trigger on spray gun to relieve

trapped pressure in hose to avoid injury.

NOTE: A small amount of water will squirt out when

3ressure is released.

WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger

lock on spray gun.

4. Rotate the Dial-A-Cleaner TM selector knob to

the OFF position to prevent chemicat leakage.

5. Engage trigger lock on spray gun when not in use.

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your ProjectPro TM nozzles, spray gun

and nozzle extension.

NOTE: The extra hole in the tray is for storing a utility

brush. The extra clip in the tray is for storing a turbo

nozzle. The brush and turbo nozzle are NOT included

with your pressure washer. You can buy these items

as optional accessories.

1. Place nozzle extension through hole on accessory

tray, as shown.

2. Place spray gun through hole on accessory tray

on right side of unit.

3. Insert multi=colored ProjectPro TM nozzles in

spaces provided in accessory tray.

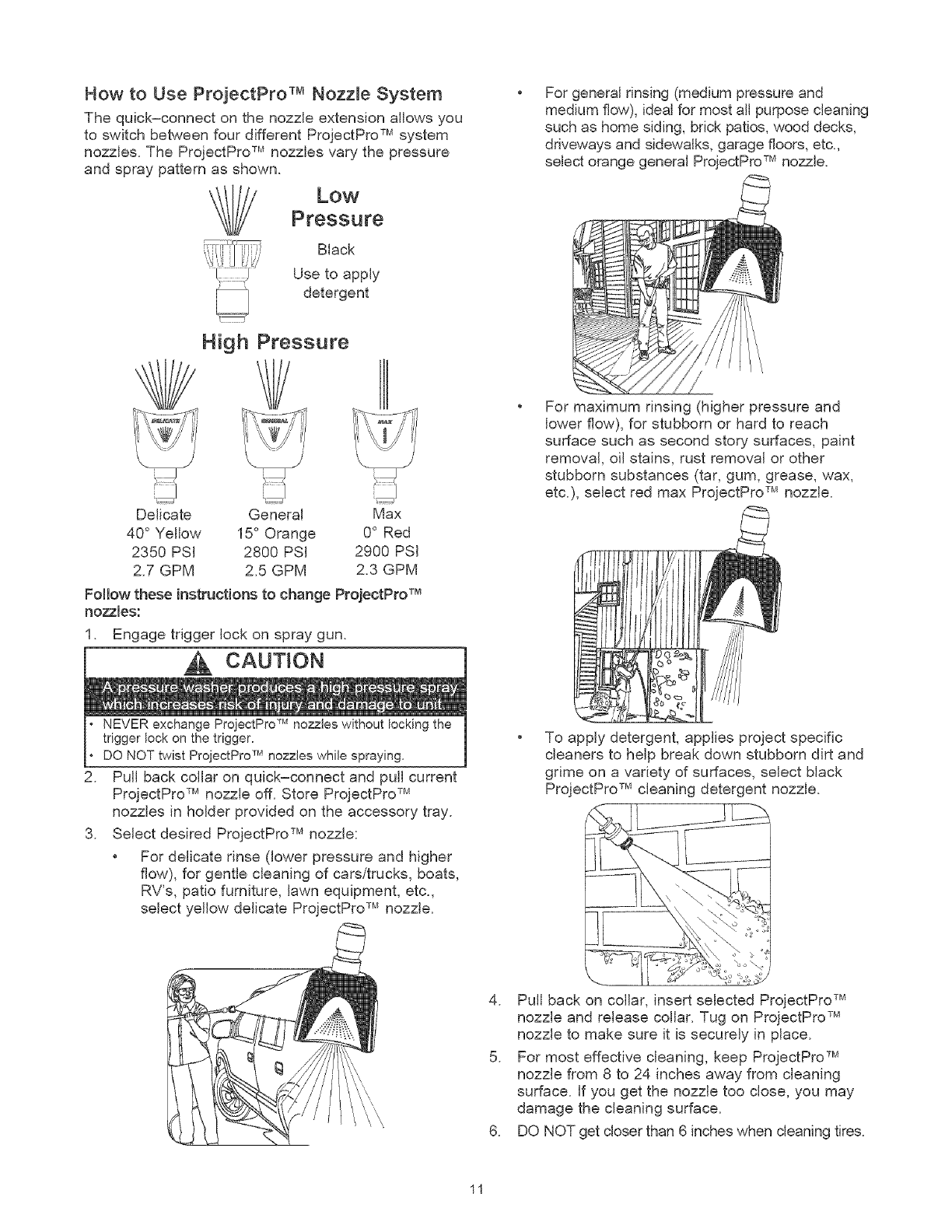

How to Use ProjectPro TM Nozzle System

The quick-connect on the nozzle extension allows you

to switch between four different ProjectPro TM system

nozzles. The ProjectPro TM nozzles vary the pressure

and spray pattern as shown.

Low

Pressure

Black

Use to apply

detergent

High Pressure

Delicate General Max

40 ° Yellow 15° Orange 0° Red

2350 PSI 2800 PSI 2900 PSI

2.7 GPM 2.5 GPM 2.3 GPM

Foi!ow these instructions to change ProjectPro TM

no711es:

1. Engage trigger lock on spray gun.

l cAuTmO. 1

For general rinsing (medium pressure and

medium flow), ideal for most all purpose cleaning

such as home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.,

select orange general ProjectPro TM nozzle.

For maximum rinsing (higher pressure and

lower flow), for stubborn or hard to reach

surface such as second story surfaces, paint

removal oil stains, rust removal or other

stubborn substances (tar, gum, grease, wax,

etc.), select red max ProjectPro TM nozzle.

°NEVER exchange ProjectPro TM nozzles without locking the

trigger lock on the trigger.

•DO NOT twist ProiectPro TM nozzles while spraying.

2. Pull back collar on quick-connect and pull current

ProjectPro TM nozzle off. Store ProjectPro TM

nozzles in holder provided on the accessory tray.

3. Select desired ProjectPro TM nozzle:

• For delicate rinse (lower pressure and higher

flow), for gentle cleaning of cars/trucks, boats,

RV's, patio furniture, lawn equipment, etc.,

select yellow delicate ProjectPro TM nozzle.

To apply detergent, applies project specific

cleaners to help break down stubborn dirt and

grime on a variety of surfaces, select black

ProjectPro TM cleaning detergent nozzle.

4. Pull back on collar, insert selected ProjectPro TM

nozzle and release collar. Tug on ProjectPro TM

nozzle to make sure it is securely in place.

5. For most effective cleaning, keep ProjectPro TM

nozzle from 8 to 24 inches away from cleaning

surface, if you get the nozzle too close, you may

damage the cleaning surface.

6. DO NOT get closer than 6 inches when cleaning tires.

Cleaning and AppRying Detergent

IMPORTANT: Use detergents designed specifically

for pressure washers. Household detergents could

damage the pump.

Up to three (3) different solutions can be carried with

the cleaning system at one time. To apply detergent

follow these steps:

1. Prepare detergent solution as required by

manufacturer. Fill chemical reservoir(s) with

prepared solution as needed. Label tanks with

provided tank labels.

Pour detergent into one of

the tanks labeled A, B, C.

System Rinse

Reservoir

2. Rotate the DialoAoCleaner TM selector knob to letter

corresponding to desired reservoir.

NOTE: Each chemical reservoir holds two quarts.

3. Make sure black ProjectPro TM cleaning detergent

nozzle is installed.

NOTE: Detergent cannot be applied with the high

pressure nozzles (Yellow, Orange or Red).

4. Make sure garden hose is connected to water inlet

and water supply is turned on. Check that high

pressure hose is connected to spray gun and

pump; start engine.

iCAUTION

• Starting the engine without all the hoses connected and

without the water turned ON will damage the pump.

• Damage to equipment resulting from failure to follow this

instruction will void warranty.

5. Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

6. Allow detergent to soak in between 3-5 minutes

before washing and rinsing. Reapply as needed to

prevent surface from drying. DO NOT allow

detergent to dry on (prevents streaking).

Pressure Washer Rinsing

After detergent is applied, scour the surface and rinse

it clean as follows:

1. Apply trigger lock to spray gun.

2. Remove black ProjectPro TM cleaning detergent

nozzle from nozzle extension.

3. Select and install desired ProjectPro TM nozzle, as

described in "How to Use ProjectPro TM Nozzle

System".

4. Keep spray gun a safe distance from spray

surface.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

Apply a high pressure spray to a small area and

then check the surface for damage. If no damage,

proceed to step 6.

Start at top of area to be rinsed, working down

with same overlapping strokes used for cleaning.

Rinse System After Every Use

It is imperative that the detergent dispensing system

be rinsed after each use to prevent clogging or leaks:

1. Fill System Rinse reservoir with clean water.

2. Before disconnecting water supply, start your

cleaning system.

3. Make sure black ProjectPro TM cleaning detergent

nozzle is installed.

4. Rotate the DialoA-Cleaner TM selector knob to letter

corresponding to System Rinse tank. As clean

rinse water is drawn through the system, continue

the flow until no detergent foam is observed.

5. Rotate the D{al-A-Cleaner TM selector knob to

the OFF position when finished to prevent

chernica_ leakage.

How to Use the Hose Reel

Your cleaning system is equipped with a hose reel

designed to store the hose when unit is not in use.

See "Prepare Unit for Storage" for long term storage of

more than 30 days.

After each use:

1. Disconnect hose from spray gun and high

pressure outlet on pump.

2. Drain water from hose.

3. Slide one end of hose into hole on hose reel. Turn

hose reel with handle to coil hose onto reel.

Tips

• NEVER use garden hose inlet to siphon detergent

OF wax.

• if you hold the spray nozzle too far away from the

object being cleaned, washing will not be as

effective.

• Always store the cleaning system with the Dial-A-

Cleaner TM selector knob in the OFF position.

Automatic Cool Down System

(Thermal ReLief}

if you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray

gun, circulating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground.

IMPORTANT: DO NOT use your cleaning system with

the hose coiled onto the hose reel. The hose reel is for

storage purposes only.

ENGINE TECHNICAL INFORMATION

This is a single cylinder, overhead valve (OHV), air

cooled engine, it is a low emissions engine.

in the State of California, Model Series 120000

engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties

with respect to the performance or operational life of

this engine. The engine is warranted solely according

to the product and emissions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipment, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a piece of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular piece of power equipment, the manner in

which the engine is operated, engine run-in to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines utilized

in similar applications, and will therefore not

necessarily match the values derived using the

foregoing codes.

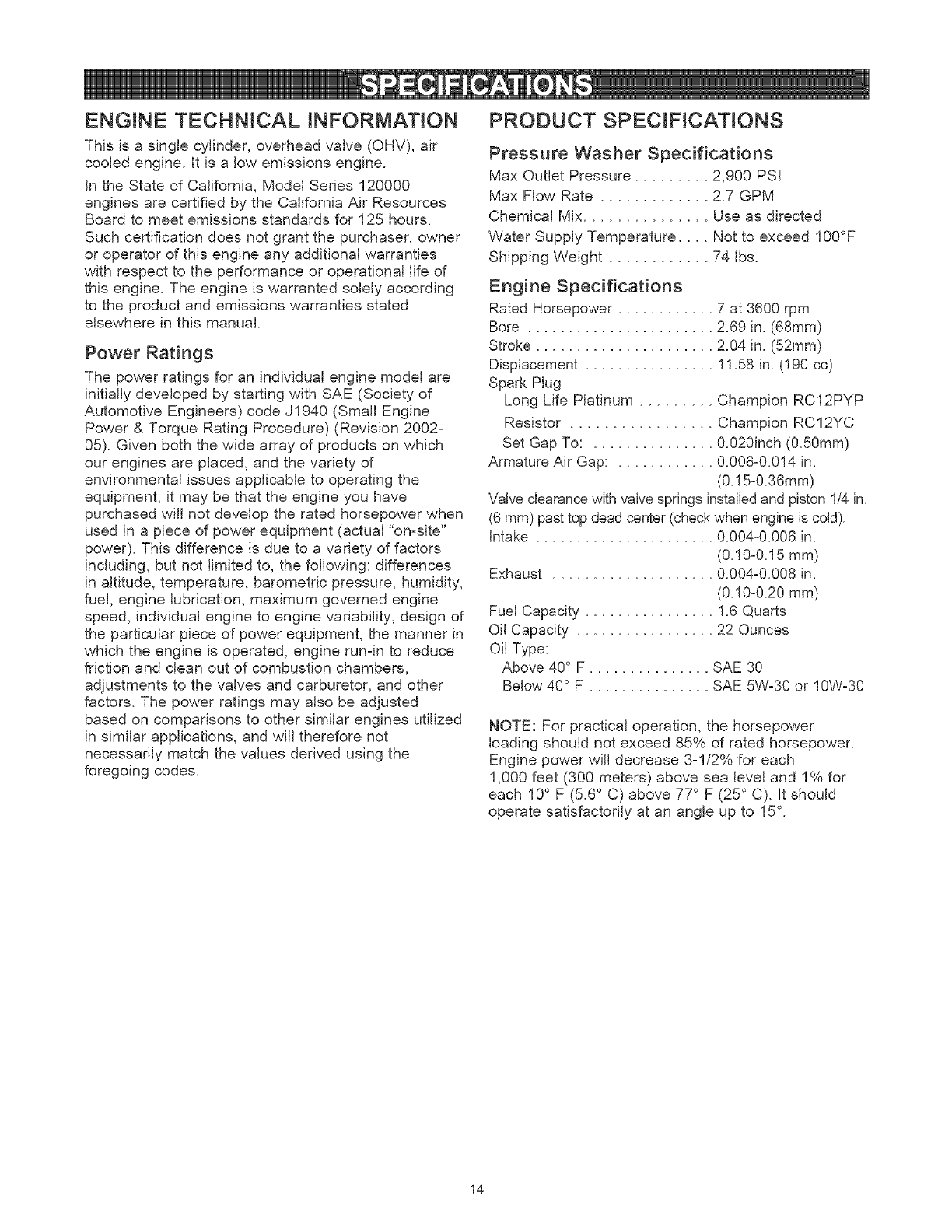

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Max Outlet Pressure ......... 2,900 PSI

Max Flow Rate ............. 2.7 GPM

Chemical Mix............... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ............ 74 Ibs.

Engine Specifications

Rated Horsepower ............ 7 at 3600 rpm

Bore ....................... 2.69 in. (68mm)

Stroke ...................... 2.04 in. (52mm)

Displacement ................ 11.58 in. (190 cc)

Spark Plug

Long Life Platinum ......... Champion RC12PYP

Resistor ................. Champion RC12YC

Set Gap To: ............... 0.020inch (0.50mm)

Armature Air Gap: ............ 0.006o0.0!4 in.

(0.15-0.36mm)

Valve clearance with valve springs installedand piston 1/4 in.

(6 mm) past top dead center (check when engine is cold).

intake ...................... 0.004°0.006 in.

(0.10o0.15 ram)

Exhaust .................... 0.004-0.008 in.

(0.10-0.20 ram)

Fuel Capacity ................ 1.6 Quarts

Oil Capacity ................. 22 Ounces

Oil Type:

Above 40° F ............... SAE 30

Below 40° F ............... SAE 5W-30 or 10W-30

NOTE: For practical operation, the horsepower

loading should not exceed 85% of rated horsepower.

Engine power will decrease 3-1/2% for each

1,000 feet (300 meters) above sea level and 1% for

each 10° F (5.6 ° C) above 77° F (25 ° C). It should

operate satisfactorily at an angle up to 15°.

OWNER'S RESPONSIBIUTIES

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

_,IABNTENANCE SCHEDULE

FtLL tN DATES AS YOU

COMPLETE REGULAR SERVICE

MAtNTENANCE TASK

PRESSURE WASHER

Check/clean water inlet screen

Check high pressure hose

Check chemical tanks and fiEters

Check spray gun and assembly for Eeaks

Purge pump of air and contaminants

Change pump o;I

Prepare pump for storage below 32°F

ENGINE

Before

1Each Use

x _

SERVICE DATES

Every 25 Every 50 I Every 100

Hours or Hours or Hours or

Yearly Year y Yearly

See Storage on pages 19-20

SERVICE DATES

Check oil level

Clean debris

Change engine oil

Service air cleaner

Service spark plug

Service spark arrester

Clean coo_ing system

Prepare for storage

X 2

X s

X 2

If unit is to remain idle for longer than 30 days.

Clean if clogged. Replace if perforated or torn.

Change oil after the first (5) operating hours and every 50 hours or yearly thereafter.

Change sooner when operating under dirty or dusty conditions.

Reptace more often under dirty or dusty conditions.

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance

and extend the life of the pressure washer. See any

authorized Sears dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 19-20.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

EM SSION CONTROL

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check in-line filter for debris.

5. Check high pressure hose for leaks.

6. Check chemical tanks and filters for damage.

7. Check gun and nozzle extension assembly for

leaks.

8. Purge pump of air and contaminants.

PRESSURE WASHER MAINTENANCE

Cban Debris

Daily or before use, clean accumulated debris from

cleaning system. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris.

Cleaning system parts should be kept clean to reduce

the risk of overheating and ignition of accumulated

debris.

CAUTION

•DO NOT insert any objects through cooling slots.

• Use a damp cloth to wipe exterior surfaces clean.

• Use a soft bristle brush to loosen caked on dirt, oil,

etc.

• Use a vacuum cleaner to pick up loose dirt and debris.

• Use low pressure air (not to exceed 25 psi) to blow

away dirt. Inspect cooling air slots and openings on

the pressure washer. These openings must be kept

clean and unobstructed.

Check and Clean Inlet Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

I WARNING 1

• NEVER repair high pressure hose, Replace it,

• Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Chemical Reservoirs

Tank covers should snap cleanly onto tank. Ensure

chemical labels correctly identify tank contents.

Ensure that the System Rinse tank is filled with clean

water. Ensure that DiaFA-Cleaner TM selector knob

rotates freely between each position. Examine the

tanks and replace if the filter is clogged.

Check Gun and Nozzle Extension

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making

sure it springs back into place when you release it. Put

safety latch in UP position and test trigger. You should

not be able to press trigger. Replace spray gun

immediately if it fails any of these tests.

Check In-Line Filter

Refer to the illustration and service the inqine filter if it

becomes clogged, as follows:

Nozzle

Extension O-ring

.Detach spray gun and nozzle extension from high

pressure hose. Detach nozzle extension from

spray gun and remove o-dng and screen from

nozzle extension. Flush screen, spray gun, and

nozzle extension with clean water to clear debris.

2. Place in-line filter screen into threaded end of nozzle

extension. Direction does not matter. Push screen in

with eraser end of pencil until it rests flat at bottom

of opening. Take care to not bend screen.

3. Place o-dng into recess. Push o-ring snugly

against in-line filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in manual.

NozzLe Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

2. Remove nozzle from end of nozzle extension.

3. Remove inqine filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material

clogging or restricting nozzle.

Use wire here (/._>_,,Ll_\ )]J

toremove

debris, f

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension.

Back flush between 30 to 60 seconds.

6. Reinstall nozzle and inqine filter into nozzle

extension.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start

engine.

9. Test pressure washer by operating with each

quick connect nozzle.

O-Ring Maintenance

Purchase an O-Ring Repair Kit at your local Sears or by

calling 1-800-366-PART or online at www.sears.com. It

is not included with the pressure washer. This kit

includes replacement o-rings, rubber washer and water

inlet filter. Refer to the instruction sheet provided in the

kit to service your unit's o-rings.

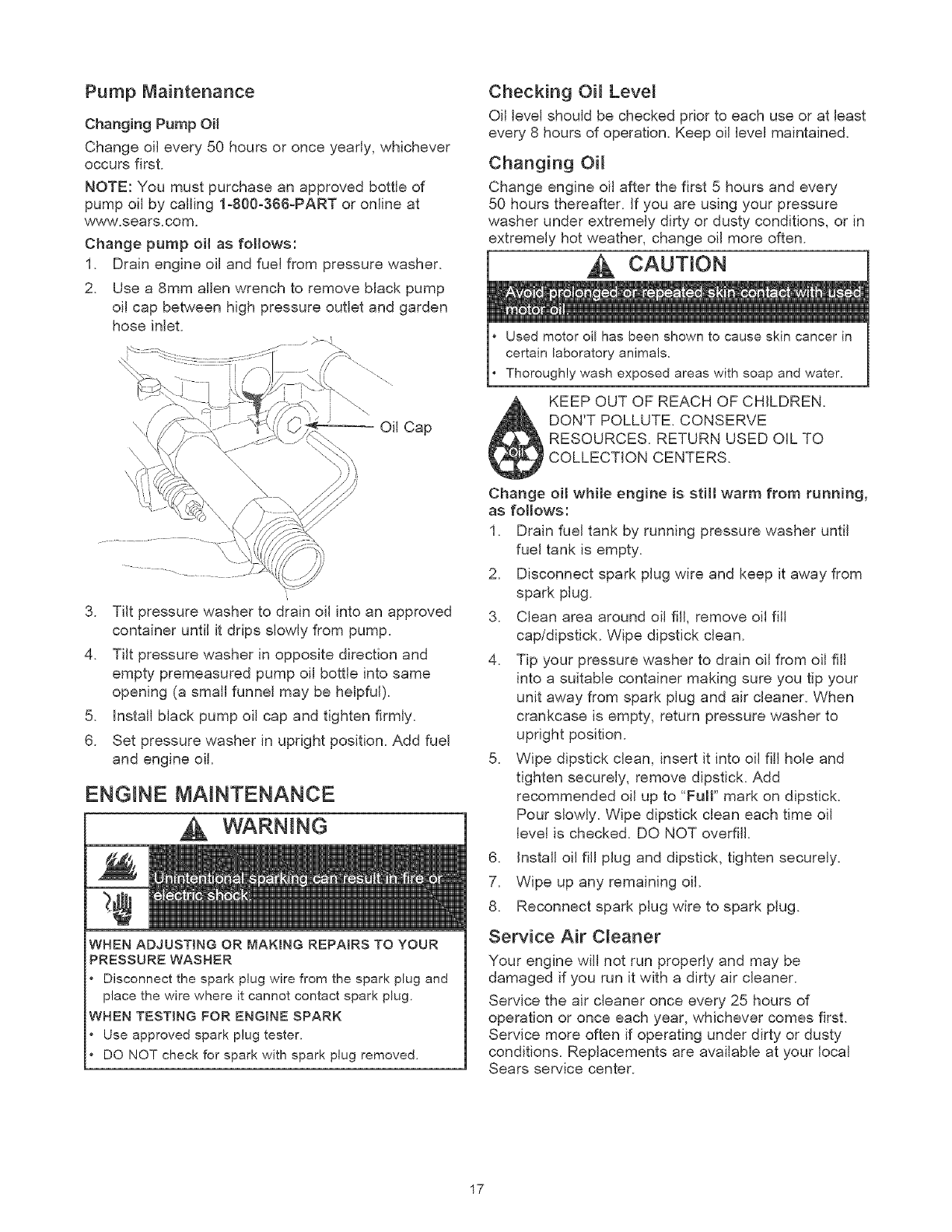

Pump Maintenance

Changing Pump OH

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase an approved bottle of

pump oil by calling 1-800-366-PART or online at

www.sears.com.

Change pump oi! as follows:

1. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump

oil cap between high pressure outlet and garden

hose inlet. .... p d\

9Oil Cap

Tilt pressure washer to drain oil into an approved

container until it drips slowly from pump.

Tilt pressure washer in opposite direction and

empty premeasured pump oil bottle into same

opening (a small funnel may be helpful).

Install black pump oil cap and tighten firmly.

Set pressure washer in upright position. Add fuel

and engine oil.

ENGINE MAINTENANCE

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed,

Checking Oi_ Leve_

Oil level should be checked prior to each use or at least

every 8 hours of operation. Keep oil level maintained.

Changing Oil

Change engine oil after the first 5 hours and every

50 hours thereafter, if you are using your pressure

washer under extremely dirty or dusty conditions, or in

extremely hot weather, change oil more often.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals,

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change oit while engine is still warm from running,

as follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill, remove oil fill

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug and air cleaner. When

crankcase is empty, return pressure washer to

upright position.

5. Wipe dipstick clean, insert it into oil fill hole and

tighten securely, remove dipstick. Add

recommended oil up to "Full" mark on dipstick.

Pour slowly. Wipe dipstick clean each time oil

level is checked. DO NOT overfill.

6. Install oil fill plug and dipstick, tighten securely.

7. Wipe up any remaining oil.

8. Reconnect spark plug wire to spark plug.

Service Air CReaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

To service the air cleaner, follow these steps:

1. Loosen two screws and lift off cover.

Two Screws _ .... Cover

Cartridge

Base . _ I_

2. Carefully remove air cleaner from base.

3. Install clean (or new) air cleaner in base. Air

cleaner must fit securely in base.

4. Place cover over air cleaner and tighten screws.

NOTE: You can purchase new air filter elements by

calling 1-800-366-PART.

Service Spark Pmug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are worn, or if

insulator is cracked or chipped.

4. For replacement use either the standard resistor

spark plug, Champion RC12YC or the long life

platinum spark plug, Champion RC12PYP.

5. Check electrode gap with wire feeler gauge and

set gap at 0.020 inches (0.50mm), if necessary.

6. Install spark plug, tighten securely.

NOTE: You can purchase a new spark plug by calling

1-800-366-PART.

Carburetor

if you think your carburetor needs adjusting, see your

nearest Sears service center. Engine performance

may be affected at altitudes above 3000 feet. For

operation at higher elevations, contact your nearest

Sears service center.

Spark Arrester Service

Your engine is not factory-equipped with a spark

arrester. In some areas, it is illegal to operate an

engine without a spark arrester. Check local laws and

regulations. A spark arrester is available from your

nearest Sears service center. If you need to order a

spark arrester, please call 1-800-366-PART.

The spark arrester must be serviced every 50 hours to

keep it functioning as designed.

If the engine has been running, the muffler will be very

hot. Allow the muffler to cool before servicing the

spark arrester.

WARN NG

DO NOT touch hot surfaces.

Allow equipment to coo! before touching.

The pressure washer must be at least 5 feet from

structures having combustible walls and/or other

combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

in the State of California a spark arrester is required by law

(Section 4442 of the California Public Resources Code).

Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

Remove spark arrester screen for cleaning and

inspection.

Replace if screen is damaged.

Air Coo_ing System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you

have an authorized Sears service dealer clean the

cooling system per recommended intervals (see

"Maintenance Schedule" on page 15). Equally

important is to keep top of engine free from debris.

See "Clean Debris".

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. FolJow these

procedures after every use:

1. Flush chemical system by selecting system rinse

tank and run pressure washer with black detergent

nozzle. Flush for one minute or until detergent is

cleared from system.

2. Shut off engine and let it cool, then remove aJJ

hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid inpump.

5. Rotate the Dial-A-Cleaner TM selector knob to the

OFF position.

6. Coil high pressure hose and inspect it for damage.

Cuts in hose or fraying could result in leaks and

loss of pressure. Should any damage be found,

replace hose. DO NOT attempt to repair a

damaged hose. Replace hose with genuine

Craftsman part.

7. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension and wipe off hose with

a rag.

8. Slide one end of hose into hole on hose reel. Turn

hose reel with handle to coil hose onto reel.

9. Reconnect spark plug wire to spark plug.

10. Store system in a clean, dry area.

WARNING

WHEN STORING FUEL OR EQUIPMENT WiTH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WHEN DRAINBNGFUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Drain fuel tank outdoors.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

WINTER STORAGE

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable.

*Freeze damage is not covered under warranty.

To protect the unit from freezing temperatures:

1. Empty alJ chemical reservoirs as follows:

a. Disconnect hose connected to chemical inject

fitting on pump. Place end of hose into

suitable container.

b. Move selector knob to Tank A and open that

tank's cover. Gravity should shortly empty

tank contents into container.

c. When tank is empty, repeat step (b) for tanks

B and C, using different container for each

chemical.

d. Reconnect hose to chemical inject fitting on

pump. Add 0.5 quart of clean fresh water to

each tank and close tank's covers.

2. Flush chemical system by selecting a tank and run

pressure washer with with black detergent nozzle.

Flush until each tank is empty, then switch

selector knob to next tank. The last tank to be

emptied must be the System Rinse tank.

3. Shut off engine and let it cool, then remove high

pressure and garden hoses. Disconnect spark

plug wire from spark plug.

4. Empty pump of alJ pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

5. Use pump saver, avaiJable at Sears retail item

71-74403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

6. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter.

Pour RV-antifreeze (antifreeze without alcohol)

into hose. PulJ recoil handle twice. Disconnect 3-

foot hose.

LONG TERM STORAGE

if you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

it is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote

fuel deterioration during storage. Engine and fue[ can

be stored up to 24 months with additive.

• Add fuel additive following manufacturer's

instructions.

• Make sure you have water supply to pump inlet

connected and turned ON.

• Run the engine outdoors for several minutes to be

sure that treated fuel has replaced the untreated

fuel in the carburetor.

If fuel additive is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing Oil" on

page 17.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1/2 ounce of

dean engine oil into the cylinder. Cover spark plug

hole with rag. Pull recoil handle slowly to distribute

oil. Avoid spray from spark plug hole.

• Instal[ spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 71-74403, is

available as an optional accessory. [t is not included with

the pressure washer.

CAUTION

*Failure to do so will permanently damage your pump

and render your unit inoperable,

*Freeze damage is not covered under warranty.

To use the pump saver:

,_ CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

WARN[NG

DO NOT place a storage cover over a hot pressure

washer,

Let equipment cool for a sufficient time before placing

the cover on the equipment.

Problem

Pump has following

problems: failure to produce

pressure, erratic pressure,

chattering, loss of pressure,

low water volume.

Detergent falls to mix with

spray.

Engine runs good at noqoad

but "bogs" when load is

added.

Engine witl not start; or

starts and runs rough.

Cause

1. Low pressure nozzle installed.

2. Water inlet is blocked.

3. inadequate water supply.

4. inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked

or leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10.

Correction

1. Replace nozzle with high pressure

nozzle.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in high pressure hose

or replace hose.

8. Replace gun.

9. Clean nozzle.

Pump is faulty. 10.

Detergent line is collapsed or 1.

kinked.

Chemical tank filter is clogged. 2.

Inqine filter is dirty. 3.

High pressure spray tip 4.

installed.

Dial=a=Cleaner TM knob is in off 5.

position.

Engine speed is too slow.

1. Dirty air cleaner.

2. Out of gasoline.

3. Stale gasoline.

4. Spark plug wire not connected

to spark plug.

5. Bad spark plug.

6. Water in gasoline.

7. Overchoking.

8. Excessively rich fuel mixture.

Engine shuts down during Out of gasoline.

operation.

Engine lacks power. Dirty air filter.

Choke is opened too soon.

Contact Sears service facility.

Repair or replace detergent line.

Replace tank.

See "Check In=Line Filter".

Replace spray tip with low pressure

spray tip.

Rotate knob for desired chemical.

Move throttle control to FAST position. If

engine still "bogs down", contact Sears

service facility.

1. Clean or replace air cleaner.

2. Fill fuel tank.

3. Drain gas tank; fill with fresh fuel.

4. Connect wire to spark plug.

Engine "hunts" or falters.

5. Replace spark plug.

6. Drain gas tank; fill with fresh fuel.

7. Open choke fully and crank engine.

8. Contact Sears service facility.

Fill fuel tank.

Replace air filter.

Move choke to halfway position until

engine runs smoothly.

CRAFTSMAN 2900 PSI Cleaning System 580.752810

Main Unit m E×ploded View

85 %

CRAFTSMAN 2900 PSI C_eaning System 580.752810

Main Unit m Parts List

Item Part #

1 196948GS

2 M194122GS

3 196949GS

195964GS

4 195189GS

5 195026GS

6 192131GS

7 192133GS

8 B2203GS

9 30809GS

10 192050GS

11 194298GS

12 192961GS

13 192149GS

14 194063GS

15 194064GS

16 194627GS

17 B3577HGS

18 AI040JGS

19 192310GS

20 195889GS

195851ZZGS

195842AAGS

195842XG S

195842RGS

21 194076GS

22 192648GS

23 192199GS

24 B3263GS

25 196138GS

26 23139DGS

27 194059GS

28 196439GS

900 NSP

Description

ASSY, Base

HANDLE

ASSY, Billboard w/Clips

Clip, Tree

ASSY, Chemical Tank

WIREFORM

KIT, Pump Mounting Hardware

KIT, Engine Mounting Hardware

KIT, Handle Connector

GROMMET

E-RiNG

VALVE, Thermal Relief

LABEL TAGS, 1 sheet Chemical Tank

KIT, Concentrate, 3 Bottle

KIT, Knob, 4-Way Valve

KIT, Subassy, Valve 4-way

KIT, Wireform Hardware

HOSE, Subassy.(cut to length)

HOSE, Chemical 18"

KIT, Vibration Mount

KIT, Nozzles

NOZZLE, QC, Black

NOZZLE, QC, Red

NOZZLE, QC, Orange

NOZZLE, QC, Yellow

KIT, Caps, Chemical Containers

ASSY, Hose Reel

ASSY, Extension, w/Nozzle Holder

GUN

HOSE

KEY

ASSY, Pump (see pages 24-25)

KIT, Wheel

ENGINE (129612-0114-E1)

Items Not Hlustrated

Part # Description

AB3061BGS OIL BOTTLE

196338GS MANUAL, Owners

194256GS KIT, Tag Warning

195454GS AXLE, 1/2"

87815GS GOGGLES

Optiona{ Accessories Not Illustrated

5097D

7175187GS

7175197GS

7175199GS

190249GS

7175116GS

7174400 GS

100513GS

7174402GS

7174403GS

7174300 GS

7174301GS

7174302 GS

7174303GS

7174307GS

Fresh Start Cartridge

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit

25' Replacement Hose

O Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Hose Reel

Pump Saver

House Wash Concentrate (makes 4 gallons)

Deck Wash Concentrate (makes 2 gallons)

Vehicle/Boat Wash Concentrate (makes 4 gallons)

Degreaser Concentrate (makes 4 gallons)

Mold/Mildew Concentrate (makes 2 gallons)

CRAFTSMAN 2900 PSi C_eaning System 580.752810

Pump m Exploded View

j° ½

CRAFTSMAN 2900 PSI C_eaning System 580.752810

Pump m Parts List

Item Part # Description

19 190571GS

28 190574GS

45 190578GS

62 190581GS

76 194298GS

77 190585GS

A 190594GS

B 190588GS

C 190589GS

D 193808GS

E 193806GS

F 190592GS

G 190593GS

H 193807GS

J 189971GS

K 193971GS

L 193972GS

CAP, Oil

MANIFOLD

CAP, 1/8

THERMAL RELIEF

OIL BOTTLE (not shown)

KIT.

UNLOADER

WATER iNLET, ANODIZED

OUTLET, ANODIZED

HEAD BRASS

CHECK VALVES

INLET CHECK

CHEMICAL iNJECTiON

SEAL SET

CHEMICAL HOSE

PIPE FITTING

UNLOADER SEAT

NOTE: items A -L are service kits and include all parts shown within the box.

ENGINE, 7 HP, Briggs and Stratton, 129612 - E×p[oded View

10221_

238O _

51A

993

1029 830

sos

615 O

404 @

616

914_

_1022

635 _

914A_

30(_

307

27o

1095 VALVE GASKET SET

883

868(_

51A

IO22

i 163_ 7_

51 _ 993

24 [_

ENGINE, 7 HP, Briggs and Stratton, 129612 - E×p[oded View

365

967

524

445

443

9 _,

137__

276

_76z _

259 @

163

842

670

334

843 _9

188

883_ _1.2_

190_

51A

977 CARBURETOR GASKET SET

137 276

633 @

633A @

ENGINE, 7 HP, Briggs and Stratton, 129612 - E×p[oded View

55 592 ®

356

121_

1210 L_ _ _

3o5

459_ 60

689 _>

456

597

592 ®

121 CARBURETOR OVERHAUL KIT

276_ I04_ o_

633_ 51

633A Q

51A_ 127( _

]63 #I 137

358 ENGINE GASKET SET

BBB

883

163_

842

51A

524

332

324

1005 __

ENGINE, 7

Item Part#

1 697893

2 399269

3 299819

4 498983

5 695276

7 695166

8 495786

9 699833

10 691125

1! 691260

11A 692937

12 692232

13 691137

15 691680

16 691457

20 399781

22 691092

23 790116

24 222698

25 790359

694168

26 790360

692786

27 691866

28 499423

29 499424

32 691664

32A 695759

33 499642

34 499641

35 691304

36 691304

37 694086

40 692194

43 691997

45 690977

46 694039

51 692668

51A 892799

55 691421

58 691921

60 281434

65 690837

78 691108

95 691636

97 499682

104 691242

108 691182

109 499681

117 694250

118 498667

121 692703

125 698055

127 894468

130 691203

133 398187

134 398188

137 693981

163 691894

187 691050

188 691147

190 690940

192 694543

202 691303

209 691290

222 692618

227 690783

238 691300

259 691189

276 271716

287 690940

300 697590

304 499676

305 691108

306 691232

307 690345

324 695161

332 690662

HP, Briggs and Stratton, 129612 -

Description

Cylinder Assembly

Kit-Bushing/Seal (Magneto Side)

£ SeaI-Oi! (Magneto Side)

Sump-Engine

Head-Cylinder

£ 1 Gasket-Cylinder Head

Breather Assembly

£ Gasket-Breather

Screw (Breather Assembly)

Tube-Breather

£ Gasket-Crankcase

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

£ SeaFOi! (PTO Side)

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.020" Oversize)

Ring Set (Standard)

Ring Set (.020" Oversize)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Screw(Connecting Rod)

Valve-Exhaust

Valveqntake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

£ :!t:1" Gasketqntake

£ $1" Gasketqntake

Housing-Rewind Starter

Rope-Starter (Cut to Required Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Screw (Throttle Valve)

Shaft-Throttle

Pin-Float Hinge

Valve-Choke

Shaft-Choke

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Carburetor

Plug-Welch

Valve-Throttle

Float-Carburetor

Kit-Needle/Seat

$ Gasket-F!oat Bowl

£ :1;1" Gasket-Air Cleaner

Line-Fuel (Cut to Required Length)

Screw (Control Bracket)

Screw (Fuel Tank)

Bal!-Rocker Arm

Link-Mechanical Governor

Spring-Governor

Bracket-Control

Lever-Governor Control

Cap-Valve

Bracket-Casing Clamp

$ Washer-Sealing

Screw (Dipstick Tube)

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Pa_s List

ftem Part#

333 802574

334 691061

337 692051

356 692390

358 694090

363 19069

365 691136

404 690272

425 690244

443 690255

445 697029

456 692299

459 281505

505 691251

523 499621

524 692296

525 495265

562 691119

584 697734

585 691879

592 690800

597 691696

601 95162

608 497680

613 691108

613A 691140

615 690340

616 698801

619 691108

621 692310

633 693867

633A 691321

635 66538

670 692294

684 690345

689 691855

692 690572

718 690959

741 790345

830 694544

832 691466

836 691147

836A 697551

842 691031

843 691884

847 692047

851 493880

868 692044

883 691893

886 696268

914 691108

914A 691127

921 699633

957 699985

966 690243

967 273356

968 691342

969 691138

972 699374

975 493640

977 692704

993 694088

1005 691346

1022 691890

1023 499624

1026 692045

1029 691230

1034 691343

1059 692311

1095 694091

1102 691255

1210 498144

1211 498144

Description

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Wire-Stop

Gasket Set-Engine

Puller-Flywheel

Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw (Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Retainer-Spring

Plate-Pawl Friction

Nut (Governor Control Lever)

Dipstick

£ SeaI-O Ring (Dipstick)

Dipstick Tube

Bolt (Governor Control Lever)

Cover-Breather Passage

£ Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

Screw (Cylinder Head Plate)

Switch-Stop

$ Seal-Choke/Throttle Shaft

Boot-Spark Plug

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Spring-Detent

Pro-Locating

Gear-Timing

Stud-Rocker Arm

Guard-Muffler

Screw (Muffler Guard)

£ SeaI-O Ring (Dipstick Tube)

Lever-Sleeve

Dipstick/Tube Assembly

Terminal-Spark Plug

£ 1" Seal-Valve

£ 1" Gasket-Exhaust

Gasket Kit-Cylinder Head/Plate

Screw (Rocker Cover)

Screw (Rocker Cover)(Assemble in #1 and

# 2 Positions)

Cover, Blower Housing

Cap-Fue! Tank

Base-Air Cleaner Primer

Filter-Pre Cleaner

Cover-Air Cleaner

Screw (Blower Housing Cover)

Tank-Fue!

Bowl-Float

Gasket Set-Carburetor

£ 1" Gasket-Cylinder Head Plate

Fan-Flywheel

£ 1" Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Rocker Arm

Guide-Push Rod

Kit-Screw/Washer

Gasket SetWalve

Pilot-Guide

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

£ - Included in Engine Gasket Set, Item # 358

- Included in Carburetor Overhaul Kit, Item # 121

$ - Included in Carburetor Gasket Set, Item # 977

1"- Included in Valve Gasket Set, Item # 1095

Sears, Roebuckand Co., U.S.A. (Sears), the California Air Resources Board (CARB) and

the United States Environmenta_ Protection Agency (U.S.EPA)

Emission Contro_ System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

EMiSSiON CONTROL WARRANTY COVERAGE iS

APPLICABLE TO CERTIFIED ENGINES PURCHASED iN

CALIFORNIA iN 1995 AND THEREAFTER WHICH ARE

USED IN CALIFORNIA, AND TO CERTiFiED MODEL

YEAR 1997 AND LATER ENGINES WHICH ARE

PURCHASED AND USED ELSEWHERE IN THE UNITED

STATES (AND AFTER JANUARY 1, 2001 iN CANADA).

California and U.S. EPA Emission Control Warranty

Statement Your Warranty Rights and Obligations

The California Air Resources Board (CARB), U.S.EPA and

Sears are pleased to explain the Emission Control System

Warranty on your model year 2000 and later small off-road

engine (SORE). in California, new small off-road engines

must be designed, built and equipped to meet the State's

stringent anti-smog standards. Elsewhere in the United

States, new non-road, spark-ignition engines certified for

mode] year 1997 and later, must meet similar standards set

forth by the U.S.EPA. Sears must warrant the emission

control system on your engine for the periods of time listed

below, provided there has been no abuse, neglect, or

improper maintenance of your small off-road engine.

Your emission control system may include parts such as the

carburetor or fuel-injection system, the ignition system, and

catalytic converter. Also included may be hoses, belts,

connectors and other emission related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears Emission Controt Defects Warranty Coverage

The 1995 and later small off-road engines are warranted for

two years. If any emission-related part on your engine is

defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in this

owner's manual. Sears recommends that you retain al! your

receipts covering maintenance on your sma]! off-road

engine, but Sears cannot deny warranty solely for the lack of

receipts or for your failure to ensure the performance of al!

scheduled maintenance.

As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an approved Sears Service Center as soon as a

problem exists. The warranty repairs should be completed in

a reasonable amount of time, not to exceed 30 days.

if you have any questions regarding your warranty rights and

responsibilities, you should contact a Sears Service

Representative at 1-800-469-4663.

Sears Emission Controt Defects Warranty Provisions

The following are specific provisions relative to your

Emission Control Defects Warranty Coverage.

1. Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emission control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fue! Pump

b. Air Induction System

Air cleaner

Intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

owner that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail

purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an approved Sears Service Center.

4. Claims and Coverage Excmusions

Warranty claims shaw be flied in accordance with the

provisions of the Sears Warranty Policy. Warranty

coverage shall be excluded for failures of Warranted

Parts which are not origina! Sears parts or because of

abuse, neglect or improper maintenance as set forth in

the Sears Engine Warranty Policy. Sears is not liable to

cover failures of Warranted Parts caused by the use of

add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

"repair or replace as necessary" shall be warranted as to

defects for the warranty period. Any Warranted Part

which is scheduled for replacement as required

maintenance shall be warranted as to defects only for

the period of time up to the first scheduled replacement

for that part. Any replacement part that is equivalent in

performance and durability may be used in the

performance of any maintenance or repairs. The owner

is responsible for the performance of all required

maintenance, as defined in this owner's manual.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranty Part still under warranty.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a menu of pre-recorded messages offering you product

maintenance information.

Emissions Durability Period and Air index

Information On Your Engine Emissions Labe_

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walkobehind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air hdex is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine

Emissions Compliance Label

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance labe! indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category' C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The

diplacement of this engine is 190 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

GARANTIA .................................... 32

INSTRUCCIONES DE SEGURIDAD .............. 32-34

CARACTERiSTICAS Y CONTROLES ............... 35

MONTAJE .................................. 36-39

OPERACION ................................ 40-45

ESPECIFICACIONES ........................... 46

MANTENIMIENTO ............................ 47°50

ALMACENAMIENTO .......................... 51-52

REPARACION DE DAINOS REPUESTOS ............ 53

GARANTIA DEL CONTROL DE EMISIONES ....... 54°55

COMO ORDENAR PARTES ...... PAGINA POSTERIOR

GARANT_A L_M_TADA DE LA MAQU_NA LAVADORA DE PRESTON CRAFTSMAN

Durante un aSo a partir de la fecha de compra, Sears reparara, sin cargo alguno, cualquier defecto en material y mano de

obra, siempre y cuando esta m&quina lavadora a presi6n Craftsman haya sido mantenida y puesta en funcionamiento de

acuerdo a las instrucciones suministradas en el manual de! propietario.

Siesta maquina lavadora es usada para fines comerciales, la garantia se aplicara tan solo por 90 dias a partir de la fecha de

compra. Si esta m&quina lavadora de presi6n es usada para alquiler, la garantia se aplicar& tan solo por 30 dias despues de

la fecha de compra.

Esta garantia no cubre:

Elementos perecederos como bujias o filtros de aire, los cuales se desgastan con el uso normal.

Reparaciones necesarias debido a! abuso o negligencia del operador, incluyendo da_os ocasionados por la ausencia de

suministro de agua a la bomba o pot no mantener el equipo de acuerdo alas instrucciones contenidas en el manual de!

propietario.

El servicio de garantia se hace efectivo devolviendo la m&quina lavadora de presi6n al centro de servicio o distribuidor Sears

mas cercano en los Estados Unidos.

Esta garantia le proporciona derechos legales especificos; usted tambien puede tener otros derechos, los cuales varian de

estado a estado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Este es el simbolo de alerta de seguridad, Es usado para indiearle situaciones con peligros poteneiates de

lesion para el personal. Siga las instrucciones de todos los reensajes de seguridad que aparecen despues de

este simbolo para evitar posibles lesiones o muerte.

Lea este manual minuciosamente y conozca a

fondo las partes y el funcionamiento de su

m&quina tavadora a presi6n. Conozca sus

aplicaciones, sus limitaeiones y los peligros

involucrados.

El simbolo de alerta de seguridad (_) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCION), un

mensaje por escrito o una ilustraci6n, para alertar!o acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo e! cual, si no se evita, causar& la

muerte o una herida grave. ADVERTENCIA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUTION indica un riesgo, el cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCI6N, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en el da_o del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

Simbolos de Peligro y Significados

Gases T6xicos Quimico Petigroso Descarga Et_ctrica

Superficies Resbalosas Caer Inyecci6n Liquida

Fuego Explosi6n Superficie Caliente

Partes en Movimiento Objetos Voladores Contragolpe

E[ escape dei motor de este producto contiene

eiementos qu[micos reconocidos en ei Estado de

California pot producir c&ncer, defectos de nacimiento

u otros dagos de tipo reproduetivo.

ADVERTENCIA

/////_

Opere et lavadora de presi6n SOLAMENTE al aire tibre.

AsegQrese de que tos gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en et que puedan acumutarse.

NO opere et lavadora de presi6n dentro de un edificio o lugar

cerrado.

Utilice un respirador o mascara siempre que exista ta

posibitidad de inhalar vapores.

Lea todas tas instrucciones de ta mascara para asegurarse de

que le brindara la protecci6n necesaria contra la inhalaci6n de

vapores nocivos.

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta

superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escatera, andamio o cualquier superficie

relativamente inestable.

El area de limpieza debera tener inctinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Opere y atmacene esta unidad sobre una superficie estable.

Sujete la pistola de ta hidrotavadora firmemente con ambas

manos cuando utilice et rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia atras.

ADVERTENCiA

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de 6t

para evitar su retroceso.

Si el motor arranca y deja de funcionar o si la resistencia

aumenta al tirar del cable en intentos sucesivos de arranque,

apriete el gatilto de la pistola rociadora.

PELJGRO

La tapa de combustible FreshStart TM esta disefiada para sostener

un cartucho et cuat contiene et estabitizador de combustible.

EN CASO DE SER tNGERtDO, Itame un medico

inmedJatamente. No induzca el v6mito. En caso de inhataci6n

salir at aire libre. En caso de contacto con los ojos o con la piel,

tavar abundantemente con agua durante 15 minutos.

Almacene los cartuchos sin abrir en un area fresca, seca y bien

ventitada. Mantenga et cartucho abierto en la tapa de

combustible, y ta tapa de combustible cerrada en el tanque de

combustible cuando no est6 en uso.

En caso de la emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para la informaci6n

material de ta seguridad.

_EIestabilizador de combustible contiene 2,6-di-tert-butilfeno{ (128-39-2) y

desti{ado de petr61eoalifatico (64742-47-8).

ADVERTENCJA

CUANDO ANADA COMBUSTIBLE O VACiE EL

DEPOS_TO

Apague el lavadora de presi6n (posici6n OFF) y d6jelo enfriar al

menos por 2 minutos antes de remover la tapa de la

combustible. Afloje la tapa tentamente para dejar que ta presi6n

salga det tanque.

Llene o vacie et dep6sito de combustible a ta intempede.

NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

;UANDO PONGA EN FUNCIONAM_ENTO EL EQUmPO

Compruebe que la bujia, el sitenciador, el tap6n del dep6sito de

combustible y el fittro de aire estan instalados.

NO arranque el motor sin la bujia instatada.

Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

NO incline et motor o el equipo, de tal manera que la

combustible se pueda derramar.

• NO rocie liquidos inflamables.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare et equipo con el tanque de combustible

vacio, o con ta valvuta para apagar el combustible, apagada

(posici6n OFF).

• Desconecte el cable de la bujia.

CUANDO ALMAC_=NE O GUARDI= _=L _=QUmPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de catderas, estufas, catentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de ta combustible.

NUNCA apunte la pistola a ta gente, animales o ptantas.

NO permita en ningOn momento que NINOS operen la maquina

lavadora a presi6n.

NUNCA repare la manguera de alta presi6n. Remplacela.

Mantenga conectada la manguera a ta maquina o a la pistola de

rociado cuando el sistema este presurizado.

Siempre que pare el motor, apriete el gatitlo de la pistola

rociadora para descargar la presi6n. Active et seguro det gatillo

de la pistola rociadora.

ADVERTENCIA

NO toque tas superficies calientes.

Permita que et equipo se enfde antes de tocarlo.

Et lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) atrededor de ta carcasa

del tavadora a presi6n, para facititar la ventilaci6n y el

mantenimiento det lavadora a presi6n.

En el estado de California es obtigatodo, segQn ta ley, et uso de

apagachispas (Secci6n 4442 det C6digo de Recursos PL_blicosde

California). Otros estados pueden tenet leyes similares. Las leyes

federales se aptican en tierras federales. Si equipa el silenciador

con un apagachispas, este debera set mantenido en buenas

condiciones de trabajo. Usted puede ordenar et apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

• NO use ropa suelta, joyas o etementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

• Ate para arriba et pelo largo y quite ta ]oyeria.

CUANDO AJUSTE O HAGA REPARAC!ONES A SU

MAQUINA LAVADORA DE PRESI6N

Siempre desconecte el alambre de la bujia y col6queto donde

no pueda entrar en contacto con ta bujia.

CUANDO PRU_=B _:: LA BUJiA D_=L MOTOR

Utilice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujia instalada.

Mantenga el chorro del agua alejado de atambrados electricos,

de Io contrado podrian ocumr descargas el6ctricas fatales.

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando est_ cerca de donde se est6 usando et equipo.

NO juegue con partes que puedan aumentar o disminuir la

velocidad de mando.

NO opere ta maquina tavadora a presi6n con un valor de

presi6n superior a su ctasificaci6n de presi6n.

NO asegure la pistota de rociado en la posici6n (open = abierto).

NO abandone la pistola de rociado cuando la maquina est6 en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatitto o protecci6n para gatilto en su tugar yen buenas

condiciones.

Siempre asegQrese de que la pistola de rociado, boquittas y

accesorios est6n conectados correctamente.

PRECAUCtON

NO didja la pistola rociadora hacia un cristal cuando utilice ta

boquitta MAX (punta de alfiter).

NUNCA apunte ta pistola a plantas.

PRECAUCION

Si usted tiene atguna pregunta acerca de tas finalidades de uso

del generador, pregQntete a su concesionario o contacte a Sears.

NUNCA deberan ser operadas tas unidades con partes rotas o

ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ningQn dispositivo de seguddad de esta maquina.

Antes de poner en marcha ta maquina lavadora a presi6n en

ctima frio, revise todas tas partes del equipo y asegQrese de

que no se haya formado hielo sobre elias.

NUNCA mueva la maquina hatando la manguera de atta

presi6n. Utilice la manija que viene con ta unidad.

Revise que et sistema de combustible no presente fugas o signos

de deterioro, como mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque daF_ados. Corrija

todos los defectos antes de operar la maquina lavadora a presi6n.

El equipo de alta presi6n esta dise_ado para ser utilizado

UNICAMENTE con las partes autorizadas Sears. Si utiliza este

equipo con partes que no cumptan con las especificaciones

minimas, el usuario asume todos los riesgos y responsabilidades.

CONOZCA SU MAQUtNA S[STEMA DE LiMP[EZA

Lea e[ manual de[ propietario y [as reg[as de seguridad antes de porter en marcha su sistema de [impieza.

Compare las i!ustraciones con su sistema de limpieza para familiarizarse con !as ubicaciones de los diferentes controles y

ajustes. Guarde este manua! para referencias futuras.

Pistola de Rociado Extension para Boquillas

con Conexion Rapida

Recipientes para

Quimicos

Boquilias ProjectPro TM

Manguera de AIta Presion

Arrancador de Retroceso

Tanque del Combustible

Carrete de

la Manguera

Filtro de Aire

Perilla de[ Cebador

Tapa de! Dep6sito

de[ Aceite

Palanca de Contro! de la

Valvula de Regulaci6n

Toma de AIta Presion

Entrada de Agua

Arrancador de Retroceso = Usado para arrancar el motor

manualmente.

Autom&tico se Enfria Sistema - Los ciclos regan por

bomba cuando agua alcanza 125°o155°F. Entibiar agua

descargara de la bomba en el suelo. Este sistema previene

el daffo interno de bomba.

Bomba = Desarrolla alta presion de agua.

Boquilias ProjectPro TM - !nyecci6n de productos

detergentes, Max, Genera!, y Suave para distintas

aplicaciones de limpieza.

Carrete de Ba Manguera - Usado para almacenar la

manguera cuando la unidad no esta siendo usada. La

manguera debera set desconectada de la bombay la pistoIa

antes de almacenarla.

Entrada de Agua = Conexion para la manguera de jardin.

Extensi6n para Boqui[[as con Conexi6n R_pida =Le

permite usar cuatro boquillas diferentes.

FHtro de Aire - El elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en e! motor.

Manguera de A[ta Presi6n = Conecte un extremo a la

pistola de rociado y el otto extremo a la toma de alta presi6n.

Bomba equipado con Automatico

se Enfria Sistema

Pa[anca de Control de [a V&[vu[a de Regu[aci6n =Co!oca

el motor en modo de arranque para el arrancador de

retroceso y detiene el motor en funcionamiento.

Perii[a de[ Cebador = Usada para arranque de motores frios.

Peri[[a Se[ectora Dia[oAoC[eaner TM (no mostrado) =

Selecciona cualquiera de los tres quimicos o el enjuague de!

sistema de agua limpia.

Pistola de Rociado = Controla la aplicaci6n de agua sobre

la superficie de limpieza con e! gati!lo. Incluye cerrojo de

seguridad.

Recipientes para Qu[micos = Usado para proporcionar

detergente u otros quimicos a la corriente de agua de baja

presion.

Tanque de[ Combustibme = Llene el tanque con gasolina

regular sin contenido de plomo en este punto.

Tapa de[ Dep6sito de[ Aceite = LIene el motor con aceite

aqu[. Vea la p&gina 37 para las recomendaciones del aceite.

Toma de Alta Presi6n = Conexi6n para la manguera de

alta presion.

Su sistema de limpieza requiere de cierto ensamble y estar&

lista para ser usado Onicamente despues de haber

depositado e! combustible y e! aceite recomendado.

Si tiene prob[emas con e[ ensamb[e de su m_quina

lavadora a presi6n, mlame a la minea de ayuda de Ba

m&quina mavadora a presi6n al 1o800o222o3136.

mMPORTANTE: Cualquier intento de hacer funcionar el

motor sin haber depositado e! aceite recomendado resultar&

en falla de! mismo.

RETIRE LA MAQUmNA LAVADORA A

PRESTON DE LA CAJA

1. Abra la caja y corte dos esquinas opuestas a la manija

guia de la parte superior a la inferior de tal forma que el

panel pueda ser doblado hacia abajo.

2. Retire la caja del carrete de la manguera, material de

relleno y la bolsa de repuestos enviada con el sistema

de limpieza.

3. Retire pistola aspersora, extension de boquilla y aceite

para motor de material de re!leno.

4. Saque el sistema de limpieza de la caja.

5. Revise la caja para ver si existen partes sueltas

adicionales.

CONTENIDO DE LA CAJA

Revise el contenido de la caja. Si alguna de las partes no

esta presente o esta da_ada, Ilame a la linea de ayuda de la

maquina lavadora a presi6n a! 1o800o222o3136.

La unidad principal con conjunto de! deposito de

productos quimicos

Manubrio

Bandeja accesoria

Los componentes dei carrete de la manguera

La manguera de alta presion

Pistola de rociado

Extensi6n de la boquilla con conector rapido y soporte

para puntas

Aceite para motor

Bolsa de partes (incluye los elementos descritos a

continuaci6n)

Manual del operador

Tarjeta de la matricula

Bolsa con 4 boquillas de conexiones rapidas

multico!ores

Cartucho de combustible para mejorar e! arranque

Piezas para la manubrio (incluye Io siguiente):

Pernos del Soporte (2)

Perilla Plastica (2)

Pinzas de arbol (4)

Familiaricese con cada parte antes de ensamblar la

maquina lavadora a presi6n. Compare el contenido con la

ilustracion de la pagina 35. Si alguna de la partes no esta

presente o se encuentra daSada, Ilame a la linea de ayuda

de la maquina lavadora a presi6n al 1o800o222o3136.

MONTAJE DEL SlSTEMA DE

Usted debera Ilevar a cabo los siguientes procedimientos

antes de poner en funcionamiento su sistema de limpieza:

1. Conecte manubrio a unidad principal.

2. Conecte la carrete de la manguera a manubrio como

mostrado en la pagina 35 segOn hoja de instrucci6n

incluy6 con carrete de la manguera.

3. A_ada aceite a] motor.

4. A_ada gasolina al tanque de combustible.

5. Conecte manguera a alta presi6n a pistola rociadora y a

bomba.

6. Conecte el suministro de agua a bomba.

7. Conecte boquilla la extension al pistola rociadora.

8. Selecto/conecta rapido conecta boquilla a la extension

de la boquilla.

Conecte e_ Manubrio

1. Coloque e! manubrio sobre los soportes del mismo que

ya estan adheridos a la unidad principal. AsegOrese de

que los orificios en el manubrio esten alineados con los

orificios en los soportes de! mismo manubrio.

/ Manubrio

Alinear

Orificios

Soportes de!

Manubrio

NOTA: Tal vez sera necesario mover los soportes del

manubrio de un lado a otro para alinear el manubrio de tal

manera que pueda deslizarse sobre los soportes del mismo

manubrio.

2. Inserte e! perno dei soporte a traves de los orificios

desde fuera de la unidad y sujete una perilla de plastico

desde el interior de la misma unidad. Apriete

manualmente.

3. Coloque la bandeja de accesorios sobre los orificios del 3.

asa (vista desde la parte delantera de la unidad).

Presione las pinzas de arbol para introducirlas en los

orificios hasta que queden a nivel con la bandeja de 4.

accesorios.

..../

Inserte las boquillas de colores ProjectPro TM y e! resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios. Consulte "Como Usar la

Bandeja de Accesorios".

Montaje del Carretel de Manguera

Conecte la carrete de la manguera a manubrio como

mostrado en la pagina 35 segOn hoja de instruccion incluy6

con carrete de la manguera.

NOTA: Puede haber alguna ferreteda incluida con el juego

de carrete de manga que no se usa en este modelo.

IMPORTANTE: NO use la maquina lavadora a presi6n

teniendo la manguera enro!lada en el carrete. El carrete es

Onicamente para su almacenamiento.

Agregue Aceite de Motor

IMPORTANTE: Cualquier intento de hacer girar o arrancar

el motor antes de que se haya depositado el aceite

recomendado puede resultar en falla del motor.

NOTA: Cuando agregue aceite al compartimiento del motor,

utilice Onicamente aceite detergente de alta calidad, designado

con la clasificaci6n API de servicio SF, SG, SH, SJ o superior.

NO use aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabla

siguiente.

Temperaturas de Uso Esperadas

* El uso de aceites multigrado (5Wo30, 10W-30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionar& un consumo

de aceite mayor al normal. Cuando utilice un aceite multigrado,

revise con mayor frecuencia el nivel de aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionar& que el arranque sea m&s dificil e

incluso que se desbieie e! motor debido a su inadecuada

lubricaci6n interna.

2. SitOe el lavadora a presion en una superficie plana y

limpie la zona de alrededor del tapon de Ilenado de

aceite.

Quite la varilla de nivel de aceite y limpiela con un trapo

limpio. Vueiva a colocarla y ajOstela en su posici6n.

S&quela de nuevo y compruebe el nive! de aceite.

Vierta lentamente aceite en la abertura de lienado.

Haga pausas para permitir que e! aceite se deposite.

Llene hasta la marca "Full" (lleno) de la varilla de nivel.

NO AINADA ACEITE EN EXCESO. Saque la varilla y

compruebe e! nive! de aceite.

LLENO

NOTA: Usted no puede necesitar utilizar todo el aceite

suministrado.

5. Vuelva a co!ocada y ajOstela en su posici6n.

NOTA: Revise e! aceite frecuentemente durante e!

despegue de! motor.

Agregue Gasolina

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones de! motor).

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE

Apague et lavadora a presiOn (posici6n OFF) y d6jeto enfriar al

menos pot 2 minutos antes de remover la tapa de la

combustible. Afloje la tapa tentamente para dejar que ta presi6n

salga del tanque.

Llene et dep6sito de combustible a ta intemperie.

NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

1. Utilice gasolina normal sin p!omo, limpia y nueva con un

minimo de 85 octanos. NO utilice combustible que

contenga metano! ni mezcle aceite con combustible.

2. Limpie el area alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene el tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de Ilenado.

4. Instale la tapa del tanque de combustible y limpie la

gasolina que se haya derramado.

iPRECAUCION! Los combustibles con mezcla de alcohol

(gasoho!, etanol o metanol) pueden atraer la humedad y

provocar la separaci6n y formacion de &cidos durante el

almacenamiento. Los gases &cidos pueden daSar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de problemas, vacie el circuito de

combustible cuando vaya a almacenar la unidad durante

30 dias o mas. Vacie el dep6sito de combustible, arranque

el motor y dejelo funcionar hasta que los conductos de

combustible y e! carburador queden vacios. Utilice

combustible nuevo la pr6xima temporada. Para obtener mas

informaci6n al respecto, consulte "Almacenamiento" en la

p&ginas 51-52_

NUNCA utilice productos limpiadores para motores o

carburadores en el deposito de combustible, ya que podfian

provocar dafios permanentes.

Tap6n de Combustible para Mejorar el Arranque

El uso de conservante de combustible mantiene el

combustible en buen estado y limpia los carburadores, !o

que facilita e! arranque en todas las estaciones dei a_o. El

nuevo tap6n de combustible gotea automaticamente

conservante concentrado en e! dep6sito de combustible.

PELIGRO

EN CASO DE SER INGERIDO, Ilame un medico inmediatamente.

En caso de la emergencia, contacte a un m6dico

inmediatamente y llama 1-800-424-9300 para la informaci6n

material de la seguridad.

*_EIestabilizador de combustible contiene 2,6-di4ert-buti_fenol(128-39-2) y

destilado de petroleo alifatico (64742-47-8)

Introduzca el cartucho en el tapon.

,/ /

3. Retire la lengOeta para dejar la membrana a!

descubierto.

IMPORTANTE: NO retire el cierre plateado del otro lado.

4. Vuelva a co!ocar el tap6n de combustible en el

dep6sito.

Compruebe peri6dicamente el cartucho para

asegurarse de que siga conteniendo estabilizador de

combustible. Si esta vacio, cambie el cartucho pot uno

nuevo,

Conecte la Manguera y el Suministro de

Agua a la Bomba

IMPORTANT_=: Usted debera armar la extension para

boquillas y conectar todas las mangueras antes de dade

arranque al motor. La bomba resultara da_ada si arranca e!

motor sin tener todas las mangueras conectadas y e!

suministro agua abierto.

1. Desenrrolle la manguera de alta presion y conecte un

extremo de la manguera a la base de la pistola de

rociado. Apriete con la mano.

2. Retire y deseche todos los tapones de transporte de la

bomba antes de conectar las mangueras.

2. Presione hasta que el cartucho encaje en su posici6n.

3. Conecte el otro extremo de la manguera de alta presi6n

a la salida de alta presi6n de la bomba. Apriete con la

mano.

Inspeccione la

reji!la de entrada.

NO la use siesta

daBada, limpiela si

se encuentra sucia.

6. Conecte la manguera de jardin (no exceder 50 pies en

la Iongitud) a la entrada del agua. Apriete con la mano.

PRECAUCION

• El da_o a la lavadora a presi6n, resuttado de ta desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

7. ABRA el suministo del agua y abra la valvula de

suministro para purgar la sistema de bomba de aire y

impureza.

4. Antes de que conecte la manguera de jardin a la

entrada de agua, inspeccione e! colador de la entrada.

Limpie e! colador si tiene residuos o solicite su remplazo

siesta daBado, Refierase a la seccion 'Mantenimiento

de los Anillos 'O'" si la colador de la entrada se da_ado.

NO haga funcionar [a m_quina [avadora a presi6n si

et colador de la entrada est_ da_ado.

5. Haga cotter el agua a traves de la manguera de su

jardin pot 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte el agua.

IMPORTANTE: Hace NO agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fda (menos que

100°F).

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando este cerca de donde se est6 usando et equipo.

Antes de dade arranque a ta maquina tavadora a presi6n,

aseg0rese de usar protecci6n adecuada para los ojos.

LISTA DE REVtStON PREVIA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

1. Revise que los sujetadores de! carrete de la manguera

esten apretados.

2. Revise que haya sido depositado aceite y este a! nivel

correcto en la caja de! cig0e_al de! motor.

3. Deposite la gasolina adecuada en el tanque del

combustible.

4. Revise que todas las conexiones de las mangueras

(alta presion y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o da_o

de la manguera de alta presi6n.

5. Proporcione el suministro de agua adecuado (que no

exceda los 100°F).

6. Aseg0rese de leer las secciones 'Reglas de Seguridad"

y "Operacion" antes de usar el sistema de limpieza.

COMO USAR SU StSTEMA DE

Si tiene problemas con el funcionamiento de su maquina

lavadora a presion, pot favor Ilame a la linea de ayuda de la

maquina lavadora a presi6n a! 1o800o222o3136.

Ubicaci6n del Lavadora a Presi6n

Espacio Libre A[rededor de[ Lavadora a Presi6n

ADVERTENCIA

Opere et lavadora de presi6n SOLAMENTE al aire fibre.

AsegOrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en et que puedan acumutarse.

NO opere et lavadora de presi6n dentro de un edificio o lugar

cerrado.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles

y/o otras materias combustibles. Mantenga un minimo de

92 cm (3 pies) alrededor del lavadora a presi6n, incluido la

parte superior, para facilitar la ventilaci6n y el mantenimiento

del lavadora a presi6n.

SitOe e! lavadora a presion en una zona bien ventilada que

permita la eiiminaci6n de los gases de escape mortales. No

instale e! lavadora a presion en lugares en los que los gases

de escape se puedan acumular o entrar en un edificio que

pueda estar ocupado. AsegQrese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de

aire de ventilacion u otras aberturas en un espacio cerrado

en el que puedan acumularse. Tenga en cuenta los vientos

y las corriente de aire preponderantes cuando elija la

ubicaci6n del lavadora a presion.

Para Porter en Marcha e_ Sistema de

Limpieza

Para darle arranque a su sistema de limpieza movido a

motor por primera vez, siga estas instrucciones paso a

paso. Esta informaci6n acerca de la puesta en marcha

inicial tambien es valida para cuando vaya a darle arranque

al motor despues de haberlo dejado la maquina lavadora a

presion fuera de funcionamiento por Io menos un dia.

1. Coloque la maquina lavadora a presion en un area

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.7 ga!ones por

minuto en no menos que 20 PSI en el fin de arandela

de presion de la manga de! jardin.

2. Revise que la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rociado y a la

bomba. Vea "Armado de Su Maquina Lavadora a Presion'.

3. AsegQrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Aprietela con la mane. Abra el suministro de agua.

PRECAUCt0N

• Et daF_oa ta tavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

5. Presione el disparador en la pistola para purgar de aire

e impurezas el sistema de bombeo.

6. Acopie la boqui!la de extensi6n a la pistola aspersora.

Aprietela manualmente.

Elija la boquilla ProjectPro TM que desee usar, tire hacia

atras del anillo del pro!ongador de la boquilla, inserte la

boqui!la y suelte el anillo. Tire de la boquilla para

comprobar que esta bien montada. Consulte 'C6mo

usar el sistema de boquillas ProjectProTM'L

8. Fije e! pestillo de seguridad al disparador de la pistola

aspersora.

Tipica Lavadora a

Presi6n Mostrada Cerrojo de

Seguridad

Salida de! Escape

9. Mueva el control de la valvula de admisi6n a la posici6n

"Rapido" ("Fast"), que se distingue con la figura de un

conejo.

V&lvula de Regulaci6n

Palanca Estranguladora

\\\, \

10. Mueva la palanca del ahogador a la posici6n "Ahogado"

("Choke").

NOTA: En el caso de que el motor este caliente, asegOrese

de que la palanca der ahogador se encuentre en la posici6n

"En marcha" ("Run").

11. Sujete la manija y hale ligeramente la manija del

arranque hasta que sienta cierta resistencia. Despues

halela rapidamente.

ADVERTENCIA

Cuando arranque el motor, tire lentamente de! cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de 6t

para evitar su retrooeso.

Si el motor arranca y deja de funcionar o si ta resistencia

aumenta al tirar del cabte en intentos sucesivos de arranque,

apriete el gatitto de la pistola rociadora.

12. Jale la cuerda de arranque lentamente. NO permita que

la cuerda regrese bruscamente en contra de! arrancador.

13. Cuando arranque el motor, mueva lentamente ra

paranca estranguladora a la posicion "En marcha"

("Run"). Si e! motor falla, mueva la palanca

estranguladora a la posici6n "Ahogado" ("Choke"), y

despues a la posici6n "En marcha" ("Run").

14. Si los fuegos de motor, pero no continOa correr,

presione el disparador en la pistola para aliviar la

presi6n interna de bomba. Mueva la palanca

estranguladora a la posici6n "En marcha" ("Run"), y

repite los pasos 11 por 13.

IMPORTANTE: Si el motor se desborda, coloque la paianca

estranguladora en la posici6n "Run" e intente arrancarlo

hasta conseguirlo.

NOTA: Siempre mantenga la control de valvula de

regulaci6n en el "R&pido" ('Fast") posicione cuando operar

la arandela de la presion.

ADVERTENCIA

NO toque las superficies catientes.

Permita que el equipo se enfrie antes de tocado.

El lavadora a presiOn debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

det lavadora a presi6n, para facititar la ventitacidn y et

mantenimiento del lavadora a presi0n.

En et estado de California es obligatorio, segQn la tey, el uso de

apagachispas (SecciOn 4442 del C6digo de Recursos PQblicos de

California). Otros estados pueden tener leyes similares. Las teyes

federates se aplican en tierras federales. Si equipa et silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

C6mo Detener su Sistema de Limpieza

1. Espere que el motor descanse.

2. Mueva la palanca de control a la posici6n "Stop"

("Parado").

NO coloque la patanca estranguladora en la posicion "Choke"

para parar et motor. El motor podria petardear, incendiarse o

da5arse.

3. Apriete e[ gati[[o de [a pistola rociadora para

descargar la presi6n de [a manguera a fin de evitar

[esiones.

NOTA: Observara una peque_a cantidad de agua cuando

elimine la presi6n.

Mantenga conectada ta manguera a la maquina o a la pistola de

rociado cuando el sistema est6 presurizado.

Siempre que pare el motor, apdete el gatillo de ta pistola

rociadora para descargar la presi6n. Active el seguro del gatitto

de la pistola rociadora.

4. Mueva maperiHa selectora DiaI-AoCmeaner TM a ma

posici6n OFF para evitar [a fuga de[ quimico.

5. Active el seguro del gati!lo de la pistola rociadora

cuando no la utilice.

UtHizaci6n de [a Bandeja de Accesorios

La unidad est& equipada con una bandeja de accesorios

con habit&cu!os para guardar la pistola rociadora, el

pro!ongador de la boquilla y las boquillas ProjectPro TM.

NOTA: El orificio adicional de la bandeja permite guardar un

cepillo. La pinza adicional de la bandeja permite guardar

una boquilla turbo. La limpiadora a presion NO incluye el

cepillo ni la boquilla turbo Puede adquirir estos elementos

como accesorios opcionales,

1. Pase e! prolongador de la boquilla por el orificio de la

bandeja de accesorios segQn se indica.

T[pica Lavadora a

Pres[on Mostrada

2. Coloque la pistola rociadora en el orificio situado a la

derecha de la bandeja de accesorios.

3. Inserte las boquillas de colores ProjectPro TM y e! resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios.

C6mo Usar e[ Sistema de Boqui[[as

ProjectPro TM

El conector rapido de! pro!ongador de la boquilla permite

cambiar la boquilla y montar una de las cuatro diferentes que

incluye el sistema ProjectPro TM. Las boquillas ProjectPro TM

var[an el presi6n y patron de rociado como se muestra.

_ly La Presi6n Baja

Negra

Usada para

aplicar qu[micos

La Presi6n A[ta

Suave General Max

40 ° Amarillo 15 ° Naranja 0 ° Roja

2350 PS! 2800 PSI 2900 PSI

2.7 GPM 2.5 GPM 2.3 GPM

Para cambiar Bas boqui[[as ProjectPro TM, siga estas

instrucciones:

1. Co[oque e! pestillo de seguridad de la pistola de rociado.

NUNCA intercambie boquilla ProjectPro TM sin haber asegurado

el cerrojo de seguridad del gatitlo.

NO tuerza boquilta ProjectPro TM al rociar.

Desplace hacia atras el ani!lo del conector rapido y tire

de las boquillas ProjectPro TM. Guarde las boquillas

ProjectPro TM en el soporte de la bandeja de accesorios.

Elija la boquilla ProjectPro TM que desee:

Para un enjuagado suave (baja presion y mayor

caudal), para una limpieza suave de

coches/camiones, barcos, RVs, muebles de jardin,

cortacespedes, etc, seleccione la boquilla

ProjectPro TM amarilla de suave.

Para un enjuagado de maxima potencia (alta

presion y bajo caudal), para superficies rebeldes o

de difici! acceso, como superficies de plantas altas,

eliminaci6n de pintura, manchas de aceite,

eliminaci6n de 6xido u otras sustancias dificiles

(alquitran, resina, grasa, cera, etc.), seleccione la

boquilla ProjectPro TM roja de max.

Para un enjuagado general (media presion y medio

caudal), idoneo para la mayoda de las limpiezas,

como revestimientos exteriores, patios de ladrillo,

suelos de madera, entradas, aceras, sue!os de

garaje, etc., seleccione la boqui!la ProjectPro TM

naranja de general.

Para aplicar productos detergente o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la

boquilla de detergente ProjectPro TM negra.

4. Desplace hacia atras el anillo, inserte la boqui!la

ProjectPro TM elegida y suelte e! anillo. Tire de la boqui!la

ProjectPro TM para comprobar que esta bien montada.

5. Para una limpieza mas efectiva, mantenga la boquilla

de rociado de 8 a 24 pulgadas de la superficie de

limpieza. Si coloca la boquilla muy cerca, podria dagar

la superficie que esta limpiando.

6. NO coloque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

Limpieza y Aplicaci6n de_ Detergente

IMPORTANTE: Utilice detergentes dise_ados

especificamente para m&quinas lavadoras a presi6n. Los

detergentes caseros podrian daBar la bomba.

Se pueden tener hasta tres (3) diferentes soluciones en el

sistema de limpieza al mismo tiempo. Para aplicar el

detergente, siga los siguientes pasos:

1. Prepare la soluci6n quimica siguiendo las instrucciones

del fabricante del quimico, Llene el recipiente(s) del

quimico con la soluci6n preparada. Co!oque !os r6tulos

suministrados en los tanques correspondientes,

Vierta el quimico en uno de !os tanques

marcado con la letra A, B, C,

Recipiente

para Enjuague

del Sistema

NOTAS: Cada dep6sito tiene una capacidad de 1,9 litros.

2. Gire la perilla selectora DialoAoCleaner TM y co!6quela en

la letra que corresponda a! recipiente que desea usar.

3. AsegOrese de que la boquilla de detergente

ProjectPro TM negra est& montada.

NOTA: NO se puede aplicar detergente con las boquillas de

alta presi6n (Amarilla, Naranja y Roja).

4. AsegOrese que la manguera de jardin este conectada a

la entrada del agua. Revise que la manguera de alta

presi6n este conectada a la pistola de rociado y a la

bomba. Dele arranque al motor.

I PRECAUCtON

• Arrancar el motor sin tener todas tas mangueras conectadas y

sin el suministro de agua ABERTO (ON) causara el daho de

ta bomba.

El daho a la lavadora a presi6n, resuttado de ta desatencJ6n a

esta precauci6n, no sera cubierto por ta garantia.

Aplique el detergente sobre la superficie seca,

comenzando en la parte inferior deJ area y dirigiendose

hacia arriba, utilizando movimientos largos, parejos y

superpuestos.

Permita que el detergente penetre de 3 a 5 minutos

antes de enjuagar. Vuelva a aplicar cuando sea

necesario para evitar que la superficie se seque. NO

permita que el detergente se seque. Si permite que el

detergente se seque, la superficie podria quedar con

manohas.

Lavado y Enjuague de la Superficie

Despues de haber aplicado e! detergente, lave la superficie

con agua a alta presion y despues enjuaguela hasta que

este limpia de la siguiente manera:

1. Coloque e! cerrojo de seguridad a la pistola de rociado.

2. Retire la boquilla de detergente negra dei pro!ongador

de la boquilla.

3. Seleccione e instale la boquilla de alta presion deseada

conforme a las instrucciones de la seccion 'C6mo Usar

e! Sistema de Boquillas ProjectPro _M',

4. Mantenga la pistola de rociado a una distancia segura

del area que planea rociar.

ADVERTENCJA

Mantenga ta boquitla de rociado de 8 a 24 putgadas de la

superficie de timpieza.

Opere y almacene esta unidad sobre una supedicie estabte.

Sea extremadamente cuidadoso si usa la maquina tavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestabte.

Sujete la pistota de la hidrolavadora firmemente con ambas

manos cuando utilice el rociado a atta presi6n. De esta manera

evitara tesiones producidas por et posibIe gotpe de ta pistola

hacia atras.

5. Aplique un rociado de alta presi6n a una pequel_a zona

y luego compruebe si se ha producido algOn tipo de

daSo. Si no aprecia dafios, continOe en el paso 6.

6. Comience en la parte superior del area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para la limpieza.

Enjuague e_ Sistema Despu_s de Carla Uso

Es muy importante que el sistema dispensador de quimicos

sea enjuagado despues de cada uso para evitar que se tape

o que presente fugas:

1. Llene el recipiente para Enjuague del Sistema con agua

limpia.

2. Antes de desconectar el suministro de agua, ponga en

funcionamiento el sistema de limpieza.

3. AsegOrese de que la puntas de rociado negra este

instalada en la extensi6n para boqui!las,

4. Coloque la perilla selectora Dial-A-Cleaner TM en la letra

que corresponda al tanque de Enjuague del Sistema. A

medida que el agua de enjuague limpia circula por el

sistema, permita que dicha circulaci6n continue hasta

que deje de observar espuma de detergente.

5. Mueva [a perH[a se[ectora Dia[oAoC[eaner TM a [a

posici6n OFF cuando termine para evitar la fuga de

quimicos.

C6mo Usar el Carrete de la Manguera

La limpiadora a presi6n esta equipada con un carrete! de

manguera dise_ado para guardar la manguera cuando no

se utiliza la unidad. Consulte el apartado "Preparaci6n de la

Unidad para el Almacenamiento" para periodos prolongados

de almacenamiento (de mas de 30 dias).

Despu_s de cada uso:

1. Desconecte la manguera de la pistola de rociado y de

la salida de alta presi6n de la bomba.

2. Vacie el agua del interior de la manguera,

3. Deslice un extremo de la manguera en el interior del

orificio del carretel de manguera. Gire el carretel de

manguera con e! asa para enro!lar la manguera en e!

carrete!.

Sugerencias

NUNCA use la entrada de la manguera de ]ardin para

succionar detergente o cera,

Si tiene la boquilla de rociado demasiado lejos de la

superficie que est& limpiando, la limpieza no ser& tan

efectiva,

Siempre almacene el sistema de limpieza con la perilla

selectora Dial-A-Cleaner TM en la posici6n 'OFF",

Sistema de Enfriamiento Autom_tico

(Alivio T6rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el

motor de su m&quina lavadora a presion de 3 a 5 minutos

sin oprimir el gati!lo de la pistola de rociado. El sistema de

enfriamiento autom&tico se activa a esta temperatura y

enfria la bomba descargando agua caliente en e! piso,

evitando asi el daSo interno de la bomba,

IMPORTANTE: NO USE la limpiadora a presion con la

manguera enro!lada en el carretel de manguera, El carrete!

de manguera s61o debe usarse con fines de

almacenamiento.

INFORMACION Tg:CNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de valvulas en cabeza (OHV),

refrigerado por aire y de baja emisi6n.

En e! Estado de California, los motores de la serie 120000

hart obtenido la certificacion del California Air Resources

Board (Consejo de recursos de aire de California) de

cumplimiento de la normativa sobre emisiones durante

125 horas. Esta certificaci6n no supone para el comprador,

el propietario o el usuario ninguna garanfia adicional en Io

relativo al rendimiento y a la vida Oti! del motor. Las

garantias del motor atafien exclusivamente al producto y a

las emisiones que se declaran en este manual.

Potencia Nominal

Los valores de potencia nominal de un modelo de motor se

establecen en primer lugar con el codigo J1940

(Procedimiento de valoraci6n de potencia y par de

pequet'ios motores, Revision 2002-05) de la SAE (Society of

Automotive Engineers, Sociedad de ingenieros de

automoci6n). Dada la amplia variedad de productos que

utilizan nuestros motores y la multitud de factores

ambientales que pueden afectar a su funcionamiento, el

motor que ha adquiddo puede no Ilegar a desarro!lar su

potencia nominal cuando se utilice con un aparato mecanico

(potencia real "in situ"). Esta diferencia se debe, entre otros,

a los siguientes factores: diferencias de altitud, temperatura,

presi6n barometrica, humedad, combustible, lubricaci6n del

motor, ve!ocidad maxima controlada del motor, variaciones

entre distintos motores del mismo modelo, disefio del equipo

mecanico utilizado, manera de hacer funcionar el motor,

rodaje de! motor para reducir la fricci6n y limpiar las

camaras de combusti6n, ajustes de las valvulas y el

carburador, etc. Los valores de potencia nominal tambien se

puede ajustar en funci6n de las comparaciones con otros

motores similares utilizados en aplicaciones similares, pot Io

que no coincidira necesariamente con los valores que se

obtienen al aplicar los codigos mencionados.

ESPECIFICACtONES DEL

PRODUCTO

Espec!f!caciones de la M_quina Lavadora

a 'res on

Presion de salida maxima ................... 2,900 PSI

Caudal maximo ............................ 2.7 GPM

Mezcla de quimicos ............ Use segOn instrucciones

Temperatura del suministro

de agua ..................... Que no exceda los 100°F

Peso que Embarca ........................... 74 Ibs.

Especificaciones del Motor

Cabal!os de Fuerza ...................... 7 a 3600 rpm

Diametro de camisa ............. 68 mm (2,69 pulgadas)

Carrera ....................... 52 mm (2,04 pulgadas)

Desplazamiento ................ 190 cc (11,58 pulgadas)

Bujia

Resistor: ....................... Champion RC12YC

Platino de Larga Duracion ........ Champion RC12PYP

Calibrar Separacion a: ........ 0.020 pulgadas (0.50ram)

Entrehierro del inducido: ................. 0,15o0,36 mm

(0,006-0,014

pulgadas)

Holgura de la valvula con muelles de valvula instalados y

pist6n de 6 mm (0,25 pulgadas) pasado e! punto muerto

superior (comprobar con el motor en frio)

Admision .......... 0,10-0,15 mm (0,004-0,006 pulgadas)

Escape ........... 0,10-0,20 mm (0,004-0,008 pulgadas)

Capacidad de Gasolina .................... 1.6 Cuartos

Capacidad de Aceite .............. 0.65 litros (22 onzas)

Tipo de Aceite

Sobre 40°F ............................... SAE 30

Debajo 40°F .................. SAE 5W-30 o 10W-30

NOTA: Para un mejor funcionamiento, la carga de potencia

no debe superar el 85% de la potencia nominal. La potencia

de! motor se reducira un 3,5% por cada 300 metros

(1.000 pies) de altitud y un 1% por cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionara satisfactoriamente en un

angu!o de hasta 15 °.

RESPONSABILIDADES DEL PROPtETARtO

Siga el programa de mantenimiento segOn e! nOmero de horas o seg0n e! calendario, !o que suceda primero. Se requiere

de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuaci6n.

CALENDARIO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME INTERVALO DE OPERACION POR NORA

CUMPLA CON EL SERVICIO NORMAL FECNAS DE SERVICIO

Antes de Cada 25 Cada 50 Cada 100

TAREA DE MANTENIMIENTO Cada Use Horas o a A_o Horas o a Afio Horas o al Afio

LAVADORA A PRESK)N X_

Revise/limpieel filtrode laentradade agua

Revise la manguera de atta presi6n X

Rev{sela manguera del detergente X

Revise la pistola aspersora y verFique que X

no haya fugas en el ensamblaje

Purguela bomba de aire y de contaminantes X

Cambio del aceite de la bomba X

Prepare Eabomba para almacenarla a Vea "AImacenamiento" en Eapaginas 51-52

menos de 32°F

Motor X

VerFicar el nivel de aceite

Limpie Eesresidues X

Cambiar el aceite del motor X2

Servicio al filtro de aire X_

Serv{cio a la bujia X

Serv{cio al sistema de la bujia X

Limpie el sistema de refrigeracion X_

Prepar almacenamiento Si la unidad permanecera sin use por mas de 30 dias.

Limpiar si esta obstruido Rempiazar si esta perforado o rote

2 Cambiar el aceite despucs de las primeras (5) horas y despucs cada 50 horas.

Hacer el cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o polvo.

3 Remplazar mas a menude baje condiciones de suciedad o polvo.

RECOMENDACIONES GENERALES encargarse del mantenimiento, la sustituci6n y la reparaci6n

de los dispositivos y sistemas de control de emisiones.

El mantenimiento peri6dico mejorara el rendimiento y

prolongara lavida Otildel lavadora a presi6n,Acuda a un ANTES DE CADA USO

distribuidor autarizado de Sears para reparar la unidad.

La garantia de la maquina lavadora a presion NO cubre los

elementos que han sido sujetos a abuso o negligencia por

parte del operador. Para hacer valida la cobertura total de la

garantia, el operador deber& mantener la lavadora de

presi6n tal y como se indica en e! manual, incluyendo su

adecuado almacenamiento, como se describe en la seccion

"Almacenamiento" en la paginas 51-52.

Algunos ajustes tendran que hacerse peri6dicamente para

mantener adecuadamente su maquina lavadora a presion.

Todos los servicios y ajustes deber&n hacerse por Io menos

una vez en cada estaci6n. Siga las instrucciones de la tabla

"Programa de Mantenimiento" descrita anteriormente.

1. Revise e! hive! de aceite del motor.

2. Limpie los residuos.

3. Revise si existen dados en e! colador de la entrada de

agua.

4. Revise si existen da6os en el filtro en linea.

5. Revise si existen da_os en los filtros y tanques de

quimicos,

6. Revise siexisten daF_os en los filtrosde quimicos.

7. Revise siexisten fugas en e!conjunto de la extensi6n

para boquiIlasy pistola,

8. EIimine elaire y los contaminantes de la bomba.

NOTA: Una vez al a_a, usted debera limpiar o remplazar la

bujia y e! filtro de aire. Una bujia nueva y un filtro de aire

Iimpio garantizan una mezcla de combustible-aire adecuada

y le ayuda a su motor a funcionar mejor y a tener una vida

Otil mas pro!ongada.

CONTROL DE EMlSIONES

Cualquier establecimiento a individuo especializado en la

reparacion de motores que no sean de automocion puede

MANTEN MtENTO DE LA MAQUmNA

LAVADORA A PRESION

Limpie _os Residuos

Limpie a diario, o antes de cada usa, los residuas

acumulados en el lavadora a presi6n. Mantenga limpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detras

de! mismo.

Mantenga limpios los componentes del lavadora a presion

para reducir el riesgo de sobrecalentamiento e ignicion de

los residuos acumulados.

Revise e_ Fi_tro en Linea

Consulte la ilustracion y suministre servicio a! filtro en linea

si se tapa siguiendo estos pasos:

• NO inserte cualquier objeto a trav6s de las ranuras de

enfriamiento.

Utilice un trapo hOmedo para limpiar las superficies

exteriores.

Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

Puede usar una m&quina aspiradora para eliminar

suciedad y residuos sueltos.

Puede usar aire a baja presion (que no exceda los 25 psi)

para eliminar la suciedad. Inspeccione las ranuras para

aire de enfriamiento y la apertura del lavadora a presi6n.

Estas aperturas deber&n mantenerse limpias y

despejadas.

Revise y L[rnpie el Co_ador de Entrada

Examine el colador de entrada de la manguera de ]ardin.

Limpie!o si est& tapado o remplacelo si est& roto.

Revise la Manguera de AIta Presi6n

Las mangueras de alta presi6n pueden desarrollar fugas

debido a! desgaste, dobleces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas,

abrasiones, levantamiento de la cubierta, da_o o movimiento

de los acoplamientos. Si existe cualquiera de estas

condiciones, remplace la manguera inmediatamente. 1

• NUNCA repare la manguera de alta presidn. Remplacela.

• Remplacela con una manguera que cumpta con la capacidad

minima de presi6n de su maquina lavadora a presiSn.

Revise _os Recipientes de _os Quimicos

Las cubiertas de los tanques deben ajustar firmemente en e!

tanque. AsegOrese que los r6tulos de los quimicos

identifiquen correctamente el contenido del tanque.

AsegOrese que ei tanque de Enjuague de! Sistema este

Ileno con agua limpia. AsegOrese que la perilla selectora

Dia!-A-Cleaner TM gire sin problemas entre posiciones.

Examine los tanques y remplace si e! filtro esta tapado.

Revise _a Pisto_a y _a Extensi6n para

BoquiHas

Examine la conexi6n de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe el gatillo

oprimi6ndolo y asegurandose de que se devuelve a su sitio

cuando Io suelte. Coloque el cerro]o de seguridad en la

posici6n UP y pruebe el gatillo. Usted no debe ser capaz de

oprimir el gatillo. Remplace la pistola inmediatamente si falla

cualquiera de estas pruebas.

Filtro en linea

Extension para boquillas

1. Retire la pistola y la extensi6n para boquillas de la

manguera de alta presion. Retire la extension para

boquillas de la pistola y retire e! anillo 'o' y e! colador de

la extensi6n para boquillas. Lave el colador, pistola y

extensi6n para boquillas con agua limpia para eliminar

toda clase de residuos.

2. Coloque el colador del filtro en linea en el extremo con rosca

de la extension para boquillas. Su direcci6n no importa.

Coloque el colador ejerciendo presion con el borrador de un

lapiz hasta que se asiente pot completo en el fondo de la

abertura. Tenga cuidado de no doblar el colador.

3. Co!oque e! anillo 'o'en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador de!

filtro en linea.

4. Conecte la extensi6n para boquillas a la pistola de rociado

de la manera descrita anteriormente en este manual.

Mantenirniento de _a BoquiHa

Si siente una sensaci6n pulsante al momento de apretar el

gatillo de la pistola rociadora, puede que sea causada por la

presi6n excesiva en la bomba. La causa principal de la

presion excesiva en la bomba es cuando la boquilla se

encuentra atascada o tapada con materiales extraSos, tales

como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la boquilla de! extremo de la extension de la

boqui!la.

3. Quite el en el filtro de la linea del otro fin de la

extensi6n de boquilla.

4. Use e! pequeSo sujeta papeles para liberar cualquier

material extrafio que este tapando la boquilla.

Use el alambre /[_/-_.%L_./ ///

aqui para eliminar/\\ yy/

los residues. /

5. Usando una manguera de jardin, remueva cualquier

desecho adicional, poniendo agua en la extension de la

boqui!la. Haga esto de 30 a 60 segundos.

6. Instale de nuevo la boquilla y en el filtro enolinea en la

extensi6n.

7. Conecte de nuevo la extensi6n de la boqui!la a la

pistola rociadora.

8. Conecte de nuevo e! suministro de agua, prenda el

agua, y encienda e! motor.

9. Pruebe el lavador a presion al hacer funcionar con cada

una de las boquilla de conexiones rapidas que viene

con el lavador a presion.

Mantenimiento de los Anillos 'O'

Compre una O-Juego de Reparacion de Anillo en sus Sears

locales o Ilamando IoS00o366opART o en linea en

www.sears.com. No se incluye con la arandela de la

presi6m Este juego incluye los anillos del reemplazo O,

arandela de caucho y filtro de cala de agua. Refi6rase a la

hoja de la instrucci6n proporcionada en el juego para

atender a su unidad'los anillos de s O.

Mantenimiento de la Bomba

Cambio de[ aceite de la bomba

Cambie el aceite cada 50 horas o una vez al a_o, Io que

suceda antes.

NOTA: Debe adquirir una bote!la de aceite para la bomba

Ilamando al IoS00o366opART o en linea en www.sears.com.

Cambie el aceite como se indica a continuaci6n:

1. Vacie el aceite del motor y e! combustible de la

limpiadora a presion.

2. Use una 8mm Have allen para extraer el tapon negro de

aceite de la bomba que hay entre la salida de presion y

la entrada de la manguera de riego.

Tap6n de

Aceite

.... . ...... /

3. Incline la limpiadora a presi6n hacia un lado para que

vaciar completamente la bomba de aceite, y vierta este

en un recipiente homologado.

4. Incline la limpiadora a presi6n hacia el lado contrario y Ilene

la bomba con el aceite recomendado a traves del mismo

orificio (puede utilizar para clio un embudo peque_o).

5. Instale el tap6n negro de aceite de la bombay apri6telo

firmemente.

6. Coloque la limpiadora de presi6n en su posici6n normal

(de pie). ABada combustible y aceite de motor.

MANTENtMtENTO DEL MOTOR

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUINA LAVADORA DE PRESl6N

• Siempre desconecte et atambre de ta bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utitice un comprobador de bujias homotogado.

NO comprueba la chispa sin la buj[a instalada.

Revisi6n de[ Nivel de[ Aceite

El nive! de! aceite debera ser revisado antes de cada uso o

al menos cada 5 horas de operaci6n. Conserve e! nivel del

aceite.

Cambio de Aceite

Cambie el aceite del motor despues de las primeras 5 horas

y cada 50 horas, o anualmente, a partir de ese momento. Si

esta utilizando su maquina lavadora a presi6n bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga el cambio de aceite cada 25 horas.

El aceite usado det motor ha sido mostrado al cancer de la piel

de la causa en ciertos animales del laboratorio.

Comptetamente lavado expuso areas con el jab6n y el agua.

MANTENGA FUERA DE ALCANCE DE

NINOS. NO CONTAMINE. CONSERVE los

RECURSOS. VUELVA ACEITE USADO A [a

COLECCION CENTRA.

Cambie e[ aceite con e[ motor ca[iente despu_s de[

funcionamiento, como se indica a continuaci6n:

1. Drene e! tanque de! combustible haciendo funcionar la

maquina lavadora a presi6n hasta que el tanque este

vacio.

2. Desconecte alambre de bujia y Io mantiene lejos de!

bujia.

3. Limpie el area alrededor de la abertura para !lenado de

aceite, retire la varilla de medici6n/tapa del aceite.

Limpie la varilla de medicion.

4. Incline su maquina lavadora a presi6n para drenar el

aceite a traves de! orificio de Ilenado en un recipiente

adecuado asegurandose de inclinar la unidad hacia el

lado opuesto de la bujia. Cuando la caja de[ cigOeffal

este vacia, vuelva a co!ocar la m&quina lavadora a

presi6n en posicion vertical.

5. Limpie la vari!la de medici6n, ins6rtela en e! orificio de

Ilenado y aprietela firmemente; despu6s, vuelva a retirar la

varilla de medici6n. Deposite el aceite recomendado hasta

la marca "Full" de la varilla de medici6n. Deposite el aceite

lentamente. Limpie la varilla de medicion cada vez que

revise el nive! del aceite. NO Ilene excesivamente.

6. Instale el tap6n del orificio de Ilenado y la varilla de

medici6n, apriete firmemente.

7. Limpie los residuos de aceite.

8. Conecte de nuevo alambre de bujia al bujia.

Servicio del Depurador de Aire

Su motor no funcionara adecuadamente y puede daBarse si

usted Io hace funcionar con un depurador de aire sucio.

Suministre servicio al depurador de aire una vez cada

25 horas de operacion o una vez por a_o, !o que suceda

primero. Suministre servicio mas frecuentemente si la

unidad funciona bajo condiciones de mucha suciedad o

polvo. Los repuestos se encuentran disponibles en su centro

de servicio local Sears.

Para suministrar servicio al depurador de aire, siga los

siguientes pasos:

1. Afloje dos tornillos y levante lejos cubierta.

Dos Tornillos

Cubierta

Cartucho

2. Retire cuidadosamente aire limpiador de la base.

3. Instale limpie (o nuevo) limpiador de aire en la base. El

limpiador aereo debe quedar seguramente en base.

4. La cubierta del lugar sobre limpiador de aire y aprieta

los tornillos.

NOTA: Usted puede comprar los elementos de! filtro de aire

nuevos Ilamando al 1oS00o366oPART.

Remplace _a Bujia

Remplace la bujia anualmente o cada 100 horas de operaci6n.

1. Limpie el area alrededor de la bujia y retirela.

2. Retire y revise la bujia.

3. Para el uso del reemplazo o el bujia uniforme de la

chispa de reostato, e! Champion RC12YC o e! bujia

largo de la chispa de platino de vida, el Champion

RC12PYP.

4. Revise la separaci6n del electrodo con un calibrador de

alambre y ajuste la separacion a 0.020 pulgadas

(0.50 mm), si es necesario.

5. Instale la bujia y aprietela firmemente.

NOTA: Puede adquirir nuevos bujia al nOmero telef6nico

1oS00o366opART.

Carburador

Si usted cree que su carburador necesita ajuste, visite su

centro de servicio Sears mas cercano. El funcionamiento de!

motor podria resultar afectado a altitudes pot encima de

3000 pies, Para operaciones a elevaciones mayores, p6ngase

en contacto con el centro de servicio Sears mas cercano.

Servicio del Apagachispas

El motor de su unidad no viene equipado de fabrica con un

apagachispas. En ciertas areas, es ilegal operar motores

que no tengan apagachispas. Revise las leyes y

regulaciones locales. Si necesita apagachispas, !o puede

comprar en su centro de servicio Sears mas cercano. Para

obtener e! nOmero de parte Ilame al Io800o366oPART.

Debera suministrarle servicio al apagachispas cada

50 horas para conservarlo en buenas condiciones de

funcionamiento,

Si el motor ha estado funcionando, el silenciador estara

bastante caliente. Deje que el silenciador se enfrie para

)oder darle servicio al apagachispas.

ADVERTENCIA

NO toque las superficies catientes.

Permita que e! equipo se enfrie antes de tocado.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

det lavadora a presi6n, para facititar la ventilaci6n y et

mantenimiento del lavadora a presi6n.

En et estado de California es obligatodo, segQn la tey, el uso de

apagachispas (Secci6n 4442 del C6digo de Recursos PQbticos de

California). Otros estados pueden tener leyes similares. Las teyes

federates se aplican en tierras federales. Si equipa et sitenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

traves de su distribuidor de servicio autorizado Sears.

Retire la panta!la del apagachispas para limpieza e

inspeccion.

Remplace la pantalla si esta da_ada.

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas

de refrigeraci6n del cilindro y pasar inadvertidos mientras no

se desmonte parcialmente el motor. Recomendamos que

encargue la limpieza dei sistema de refrigeraci6n a un

distribuidor autorizado de servicio Sears siguiendo los

intervalos recomendados (consulte la seccion "Calendario

de Mantenimiento" en la pagina 46)_ Es igualmente

importante que no se acumulen residuos en el motor.

Consulte la seccion "Limpie los Residuos".

DESPUES DE CADA USO

No deber& haber agua en la unidad por largos periodos de

tiempo. Los sedimentos de minerales se pueden depositar

en partes de la bomba y "congelar" su funcionamiento. Lleve

a cabo estos procedimientos despues de cada uso:

1. Lave el sistema de quimicos seleccionando el tanque

de en]uague del sistema y haciendo funcionar la

maquina lavadora a presion con la punta de rociado

negra en el modo de baja presi6n. Lave por un minuto o

hasta que se haya eliminado el quimico de! sistema.

2. Apague e! motor y dejelo enfriar, despues retire todas

las mangueras.

3. Desconecte el alambre de la bu]ia.

4. Saque todos los liquidos de la bomba halando la manila

de retroceso aproximadamente 6 veces. Esto debera

evacuar la mayoria del liquido de la bomba.

5. Gire la perilla selectora Dial-A-Cleaner TM a la posici6n

OFF.

6. Revise la manguera de alta presi6n para vet si presenta

daSos. Los cortes en la manguera o e! desgaste de la

misma pueden ocasionar fugas y p6rdida de presion. Si

encuentra algOn dafio, remplace la manguera. NO

intente reparar una manguera da_ada. Remplace la

manguera con la parte Sears genuina.

7. Desconecte manga de! fusil del rocio y salida alta de

presi6n en la bomba. DesagOe agua de la manga, del

fusil, y de la extensi6n de boquilla. Use un harapo para

quitar la manga.

8. Pase un extremo de la manguera por el orificio del

carrete de la manguera. Haga girar e! carrete con la

manija para enrollar la manguera en el carrete.

9. Vuelva a conectar el alambre a la bujia.

10. AImacene la unidad en una area limpia y seca.

ADVERTENCIA

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Atmacene atejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos etectrodomesticos que

posean pilotos u otras fuentes de igniciOn, porque ettos pueden

encender tos vapores de la combustible.

CUANDO VACiE EL DEPOSITO DE COMBUSTIBLE

Apague el tavadora de presi6n (posici6n OFF) y d6jelo enfriar al

menos por 2 minutos antes de remover ta tapa de ta

combustible. Afloje la tapa lentamente para dejar que ta presi6n

satga del tanque.

Vacie el dep6sito de combustible a ta intemperie.

Mantenga la combustible atejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignici6n.

NO encienda un cigarritto o fume.

ALMACENAMtENTO PARA

INVJERNO

PRECAUCI0N

• Si no Io hace, da_ara permanentemente ta bombay la unidad

no podra funcionar.

•La garantia no cubre el da_o de la unidad ocasionado por

congelamiento.

Para proteger [a unidad de [as temperaturas de

conge[amiento:

1. Vacie todos los recipientes de quimicos de la siguiente

manera:

a. Desconecte la manguera conectada al adaptador de

inyecci6n de quimicos de la bomba. Coloque e!

extremo de la manguera en un recipiente adecuado.

b. Mueva la perilla selectora a! Tanque A y abra la

cubierta de! tanque. La fuerza de gravedad se

encargara de vaciar el contenido de[ tanque en e!

recipiente.

c. Cuando e! tanque este vac[o, repita e! paso (b) para

los tanque B y C, utilizando un recipiente diferente

para cada quimico.

d. Vuelva a conectar la manguera a! adaptador de

inyecci6n de quimicos de la bomba. A_ada 0.5 litros

de agua limpia a cada tanque y cierre las cubiertas

de los tanques.

2. Enjuague el sistema de quimicos seleccionando un

tanque y ponga en funcionamiento la maquina lavadora

a presi6n con la punta de rociado negra en el modo de

ba]a presion. En]uague hasta que cada tanque este

vacio, despues mueva la perilla selectora al siguiente

tanque. El Oltimo tanque que se debe vaciar es el

tanque de En]uague del Sistema.

3. Apague el motor y permita refrescar, entonces quita

mangas altas de presi6n y ]ardin. Desconecte el

alambre de la bujia.

4. Vacie todos los liquidos presentes en la bomba,

halando la manecilla de retroceso hasta seis veces.

Esto deberia remover la mayor parte de los liquidos

presentes en la bomba.

5. Utilice un protector de bomba, disponible en Sears con

e! nOmero de catalogo 71-74403, para cuidar la bomba.

Aqu61 protege a la unidad contra el congelamiento y

lubrica tanto los pistones como los empaques.

6. Si el protector de bomba no esta disponible, conecte un

tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongelante RV (anticongelante sin

alcohol) en la manguera. Jale la manila de arranque

dos veces. Desconecte despues la manguera de 3 pies.

ALMACENAMIENTO PROLONGADO

Si usted no planea usar la maquina lavadora a presi6n por

mas de 30 dias, debera preparar el motor para un

almacenamiento pro!ongado.

Es importante evitar la formaci6n de dep6sitos de goma en

las partes esenciales de! sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque

de! combustible durante el almacenamiento. Tambien, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasoho!, etanol o metano!) pueden atraer

la humedad, Io que Ileva a la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina acida puede

dafiar e! sistema del combustible de un motor durante el

almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

Si va a usar aditivo para combustible, !lene el tanque de

combustible con gasolina fresca. Si el tanque esta

parcialmente Ileno, el aire de! tanque va a promover ei

deterioro del combustible durante el almacenamiento. El

motor y el combustible pueden ser almacenados hasta

24 meses con aditivo.

Deposite el aditivo para combustible siguiendo las

instrucciones del fabricante.

AsegOrese de tener conectado y ABIERTO el suministro

de agua a la entrada de la bomba.

Ponga en funcionamiento e! motor en un area

descubierta por varios minutos para asegurarse de que la

gasolina tratada ha remplazado la gasolina no tratada de!

carburador.

Si no usa aditivo para combustible, retire todo el

combustible del tanque y haga funcionar el motor hasta que

se detenga pot fa]ta de combustible.

Cambio de Aceite

Con e! motor todavia caliente, drene e! aceite de la caja de!

cig(Je5al. Vuelva a Ilenar!o con e! grado de aceite

recomendado. Vea "Cambio de Aceite" en la pagina 49.

Aceite e_ Di_metro Interior de_ Cilindro

Retire la bujia. Rocie aproximadamente 1/2 onza de

aceite limpio para motor dentro del cilindro. Cubra el

orificio de la bujia con un trapo. Hale la manija de

retroceso lentamente para distribuir el aceite. Evite el

rociado del orificio de la bujia.

Instale la bujia. NO conecte e! alambre de la bujia.

Protecci6n de la Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congelar el da_o y lubrica embo!os y sellos.

NOTA: El protector de la bomba, nOmero de item Sears

nOmero 71-74403, estan disponible s61o como un accesorio

opcional. NO es incluido con la arandela de la presi6n.

PRECAUCI6N

• Si no Io hace, da_ar4_ permanentemente ta bombay la unidad

no podr4_ funcionar.

• La garantia no cubre el dar_o de ta unidad ocasionado por

congelamiento.

At uso el salvador de bomba:

Siempre protecci6n de ojo de use cuando se usa bomba salvador.

1. Conecte manga en el salvador de bomba puede a la

cala de la bomba.

2. El empuj6n en puede la cima a distribuye bomba

salvador.

3. Cuando liquido de salvador de bomba comienza a la

sa]ida de la bomba de la salida, la bomba es protegida.

4. Quite bomba salvador de la ca]a de bomba.

OTROS

NO almacene gasolina de una estaci6n a otra.

Si es posible, almacene su unidad en un recinto cerrado

y cObrala para protegerla del polvo y la suciedad.

ASEGURESE DE VACIAR EL TANQUE DEL

COMBUSTIBLE

NO coloque una cubierta encima de un tavadora de presi6n

caliente.

Deje que la unidad se enfrie to suficientemente antes de que le

coloque ta cubierta.

Prob[ema

La bomba presenta los

siguientes probJemas: no

produce presi6n, produce una

presi6n errada, traqueteo,

p_rdida de presi6n, bajo

voJumen de agua.

E[ detergente no se mezc[a

con e[ rociado.

E[ motor funciona bien

cuando no tiene cargas, pero

funciona "maJ" cuando se

coneota una carga.

E[ motor no arranca; o

arranca y funciona real.

Causa

1. Esta usando la boquilla de baja

presi6n (negra)_

2, La entrada de agua esta bloqueada,

3. Suministro de agua inadecuado.

4, La manguera de entrada esta

doblada o presenta fugas.

5. El colador de la manguera de entrada

esta tapado,

6. El suministro de agua esta por

encima de los 100°F.

7. La manguera de alta presi6n esta

bloqueada o presenta fugas.

8, La pistola presenta fugas.

9, La boquilla esta obstruida.

10. Bomba defectuosa.

1. La linea detergente se ha obstruido o

esta doblada,

2, El filtro del tanque de los qu[micos

esta tapado.

3. Sucio en el filtro de la linea.

4. Esta usando la punta de rociado de

alta presi6n.

5. La perilla Dial-a-Cleaner TM esta en la

posici6n de apagado

La velocidad de! motor es demasiado

lenta.

1. Depurador de aire sucio.

2, Sin gasolina,

3. Gasolina vieja,

4. El alambre de la bujia no esta

conectado a la bujia.

5, Bujia mala.

6. Agua en la gasolina,

7. Estrangulaci6n excesiva,

8. Mezcla de combustible demasiado

rica.

_=[motor se apaga durante [a Sin gasolina.

operaci6n.

E[ motor no tiene fuerza, Filtro de aire sucio.

Cebador ab[erto demasiado r&pido

E[ motor intenta estabiJizarse

o su funcionamiento no es

constante.

SoJuci6n

1. Cambie la boqui!la a una de las tres

boquilla de aIta presi6n.

2, Limpie la entrada,

3, Proporcione flujo de agua adecuado.

4. Estire la manguera de entrada, coloque

un parche en la fuga.

5, Revise y limpie el colador de la

manguera de entrada.

6. Proporcione suministro de agua mas fria.

7. Retire las obstrucciones de la manguera

de salida.

8. Remplace la pistola,

9, Limpie la boquilla.

10. Pongase en contacto con el centro de

servicio Sears.

1, Repare o remplace la linea del

detergente,

2, Remplace el tanque.

3. Vea "Cheque En e! Filtro de la Linea".

4. Use la punta de rociado de baja presion

(negra),

5. Gire la perilla a la posici6n del quimico

que desea,

Mueva el control de la valvula de regulacion a

la posici6n FAST (RAPIDO). Si el motor

continua funcionando mal, pongase en

contacto con el centro de servicio Sears,

1, Limpie o remplace el depurador de aire,

2_ Llene el tanque de combustible.

3. Drene el tanque de gasolina; Ilene!o con

combustible fresco.

4, Conecte el alambre a la bujia,

5. Remplace la buj[a,

6. Drene el tanque de gasolina; Ilenelo con

combustible fresco.

7, Abra el cebador por completo y haga

girar e! motor.

8. P6ngase en contacto con el centro de

servicio Sears.

Llene e! tanque de combustible.

Remplace el filtro de aire,

Mueva el cebador a la posici6n intermedia

hasta que el motor funcione normalmente,

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre e! Aire de

California, CARB, por sus siglas en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambiental de EE.UU., EPA, pot sus sigJas en ingJ&s).

Declaraci6n de garantia del sistema de control de emisiones

(derechos y obligaciones del propietario para la garantia contra defectos)

LA COBERTURA DE LA GARANTiA DE CONTROL DE EMtSJONES SE

APLICA A LOS MOTORES CERTIFtCADOS ADQUtRIDOS EN

CALIFORNIA EN 1995 Y POSTERtORMENTE, QUE SE UTILICEN EN

CALIFORNIA, Y A MOTORES CERTIFtCADOS MODELO 1997 Y

POSTERIORES QUE SEAN ADQUtRJDOS Y UTILIZADOS EN OTRA

REGION DE ESTADOS UNJDOS (Y A PARTIR DEL 10 DE ENERO DE

2001, EN CANADA)

Declaraci6n de garantia sobre el control de emisiones de ta EPA de

EE.UU. y California,

El California Air Resources Board (CARB), la EPA de EE.UU. y Sears se

complacen en explicar la Garantfa para el sistema de control de emisiones

para motores pequefios para extedores (SORE) mode{os ado 2000 y

posteriores. ER California, los nuevos motores pequedos para exteriores se

deben disedar, construir y equipar para cumplir con las estrictas normas

del estado contra eI smog. En otras regiones de Estados Unidos, los

nuevos motores para interiores de ignici6n pot chispa certificados para

modelos ado 1997 y posteriores deben cumplir con normas similares

establecidas pot la EPA de EE.UU. Sears debe garantizar el sistema de

control de emisiones de su motor para los periodos indicados a

continuaci6n, siempre y cuando no se haya abusado, descuidado o dado

mantenimiento incorrecto al motor pequedo para exteriores.

Su sistema de control de emisiones podra inciuir partes como el

carburador o el sistema de inyecci6n de combustible, el sistema de

ignici6n y el convertidor catalitico. Tambi6n se pueden incluir mangueras,

correas, conectores y otros componentes reJacionados con {as emisiones

Cuando exista una condici6n que pueda ser cubierta por la garantJa,

Sears reparar& el motor pequeSo para exteriores sin costo aiguno,

incluyendo et diagndstico, las partes de repuesto y la mano de obra.

Cobertura de la garantia de Sears contra defectos en el control de

emisiones

Los motores pequefios para exteriores modelos 1995 y posteriores tienen

una garantia de dos afios. Si aiguna parte de su motor relacionada con

las emisiones est8 defectuosa, Sears la reparara o sustituir&

Responsabilidades del propietario para la garantia

Como propietario del motor pequedo para exteriores, usted es

responsable de realizar las actividades de mantenimiento requeridas

que se indican en este manual dei propietario. Sears recomienda que

conserve todos los recibos que cubran el mantenimiento de su motor

pequedo para exteriores, pero Sears no puede negar la garantfa

solamente pot la faita de recibos ni pot su imposibilidad de garantizar la

realizaci6n de todas las actividades de mantenimiento programadas.

Como propietario del motor pequedo para exteriores, usted siempre

debe tener en cuenta que Sears podr_ negar la cobertura de la garantfa

si su motor pequedo para exteriores o una parte del mismo presenta

failas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas

Usted es responsable de presentar su motor pequedo para exteriores a

un Centro de servicio Sears aprobado tan pronto como se presente et

problema. Las reparaciones bajo garanga deberan coneluirse en un

per[odo razonable, que no exceder& de 30 dias.

Si tiene atguna pregunta con respecto a sus derechos y

responsabilidades para la garantfa, p6ngase en contacto con un

representante de servicio Sears al 1-800-469-4663.

Disposiciones de la garant_a de Sears contra defectos en el control

de emisiones

Las siguientes son disposiciones especfficas retacionadas con Ja

cobertura de la garantfa contra defectos en el control de emisiones.

1 Partes garantizadas

La cobertura bajo esta garantia incluye solamente aquellas partes

que se enumeran a continuaei6n (las partes del sistema de control

de emisiones) en la medida que dichas partes hayan estado

presentes en el motor adquirido.

a Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio.

Carburador y partes internas.

Bomba de combustible.

b Sistema de inducci6n de aire.

Filtro de aire.

Cotector de entrada.

c. Sistema de ignici6n.

Bujias.

Sistema de ignici6n pot magneto

d Sistema catalizador.

Convertidor catalftico.

CoJector de escape

Sistema de inyecci6n de age o v_lvula pot impulsos.

e Distintos elementos utilizados en los sistemas anteriores

V_lvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo.

Conectores y conjuntos.

2. Vigencia de la eobertura

Sears garantiza al propietario inicial y a cada propietario

subsiguiente que las partes garantizadas estar&n libres de defectos

en material yen mano de obra, que ocasionen fallas de las partes

garantizadas durante un per[odo de dos ados a partir de la fecha

en que et motor sea entregado al comprador minorista

3. NO habr_ cargos

La reparaci6n o reempiazo de cualquier parte garantizada se

reaiizar_ sin cargo alguno para el propietario, incluyendo la mano de

obra de diagn6stico que derive en la determinaci6n de que una parte

garantizada esta defectuosa_ si la labor de diagn6stico se realiza en

un Centro de servicio Sears aprobado.

4. Reclamos y exclusiones de cobertura

Los reclamos vinculados con la garantia se presentaran conforme a

las disposiciones de la P6iiza de garantJa de Sears. La cobertura de

la garantia se excluir& para aquellas failas de partes garantizadas

que no sean partes originales de Sears o debido a abuso, descuido

o mantenimiento incorrecto_ segQn se estabtece en la P61iza de

garantfa de motores de Sears. Sears no es responsabte pot la

cobertura de falias de partes garantizadas ocasionadas pot el uso

de partes adicionales, no originales o modificadas.

5. Mantenimiento

Cuaiquier parte garantizada cuyo reemplazo no est_ programado

como mantenimiento requerido o que est_ programada Onicamente

para inspecci6n frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estar& garantizada en cuanto a defectos

por el periodo de la garantfa. Cuaiquier parte garantizada cuyo

reemplazo est& programado como mantenimiento requerido tendr&

solamente una garantia contra defectos Onicamente pot el periodo

hasta el primer reemplazo programado para esa parte. Se podr_

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparaci6n El propietario es responsable de

realizar todo el mantenimiento requerido, segOn se define en este

manual del propietario.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar_ a Ja faila de cuaiquier

componente del motor provocada pot un desperfecto en cualquier

parte garantizada que siga gozando de la cobertura de la garantia.

En EE.UU. y Canada contamos con una Jinea de emergencia las 24 horas (1-800-469-466% que ofrece un menO de mensajes pregrabados con

informaci6n sobre mantenimiento de productos.

Jnformaci6n Sobre emPeriodo de

Durabilidad de masEmisiones y e_ indice

de Aire en _a Etiqueta de Emisiones de_

Motor

Los motores con certificaci6n de cumplimiento de la

normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informaci6n sobre

el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante de! motor ofrece esta informaci6n al

consumidor mediante etiquetas de emisiones.

El Per[odo de DurabHidad de [as Emisiones indica e!

n0mero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento, Se

utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor esta certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

ProJongado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de

DurabiHdad de las Emisiones de un motor con

clasificaci6n intermedia equivaldria a 10-12 afios,

El indice de Aire es un valor calculado que indica el nivel

relativo de emisiones de una gama concreta de motores.

Cuanto menor es el indice de Aire, mas limpio es el motor.

Esta informacion se presenta en forma gr&fica en la etiqueta

de emisiones,

Periodo de Cump_imiento de _a Normativa

de Emisiones en ia Etiqueta de

CumpHmiento de Emisiones dem Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de la fase 2 de las

normas sobre emisiones de la United States Environmental

Protection Agency (USEPA, Agencia estadounidense de

protecci6n del medioambiente ). En e! caso de los motores

con certificaci6n de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nOmero de horas de

funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C = 125 horas, B =

250 horas y A = 500 horas, Para motores de 225 cc o mas,

Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

La clasificacion de este motor es moderado, con un indice

de aire de 3. El periodo de cumplimiento de la normativa

sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 190 cc.

A continuaci6n se muestra una representaci6n generica de

la etiqueta de emisiones tipica de un motor certificado.

(1-888W84-6427)

Your Home

For repair-inyour home-of aH major brand appliances

lawn and garden equipment,or heatingand coolingsystems,

no matter who made it, no matter who sold it!

For,the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MYoHOME ® (1-8004694663)

Call anytime, day or night (U.S.A. and Canada)

www,sears,com www.sears.ca

Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears ?rts & R?air Center.

1 800 488 1222

Call anytime, day or night (U.S.A. only)

www,sears°com

To purchase a protection agreement (U.S.A.)

or maintenanc: agreement (Canada)on : pro:hot ?rviced by Sears:

1 800 827 8855 (U.S.A.) 1 800 381 8885 (Canada)

Parspedirserviciodereparaci6n AuCanadapourserviceenfran ais:

a domiciRio, y pars ordenar piezas: 1.800.LE.FOYERMC

1-888-S UoHOGAR sM (1°800°533°6937)

_w.sears.ca

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Mama Registrada /TM Marca de F_brica /SM Marca de Servicio de Sears, Roebuck and Co.

Craftsman 580752810 User Manual PRESSURE WASHER Manuals And Guides L0522087

CRAFTSMAN Power Washer, Gas Manual L0522087 CRAFTSMAN Power Washer, Gas Owner's Manual, CRAFTSMAN Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
