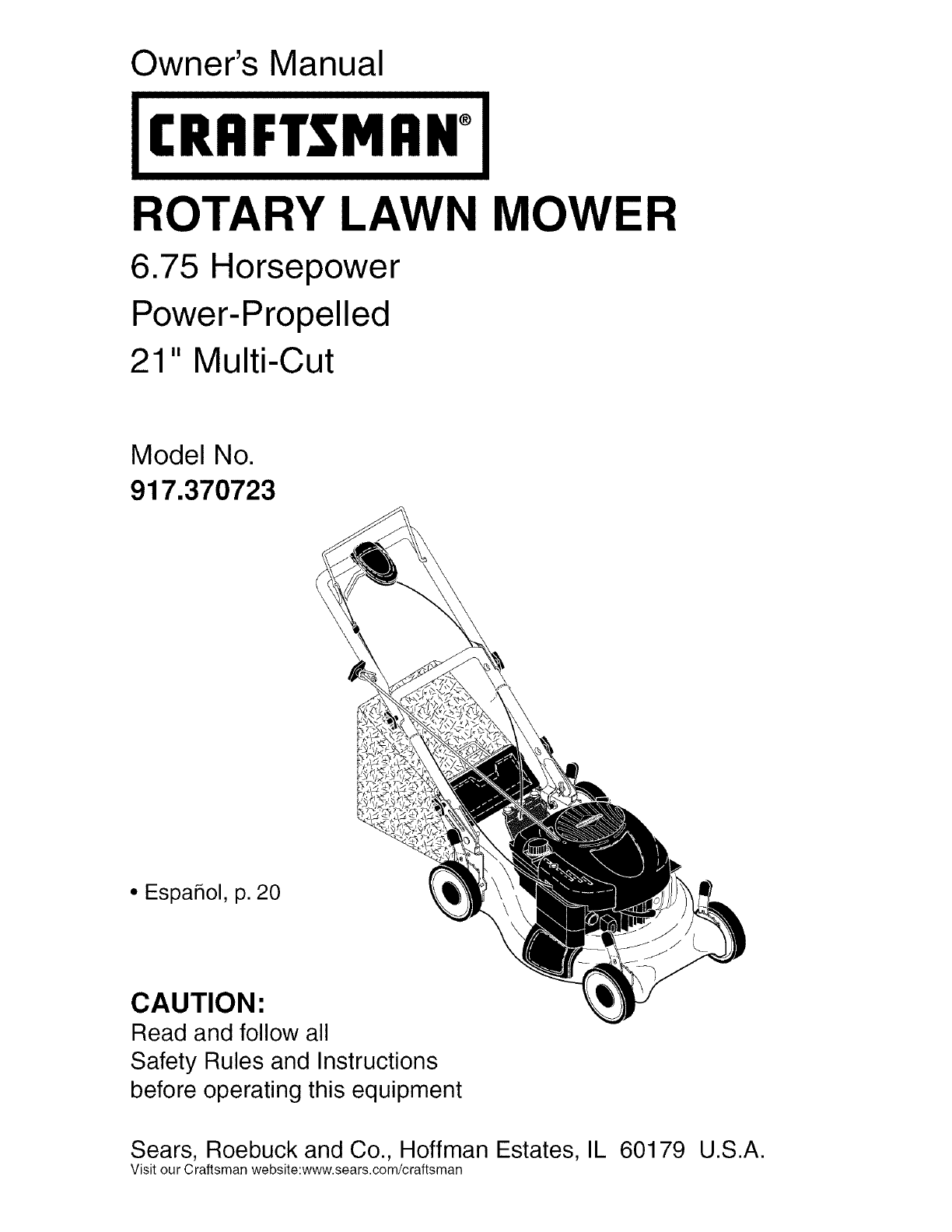

Owner's Manual
CRAFTSMAN°
ROTARY LAWN MOWER
6.75 Horsepower
Power-Propelled
21" Multi-Cut
Model No.
917.370723
• Espahol, p. 20
CAUTION:
Read and follow all
Safety Rules and Instructions
before operating this equipment
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website:www.sears.com/craftsman

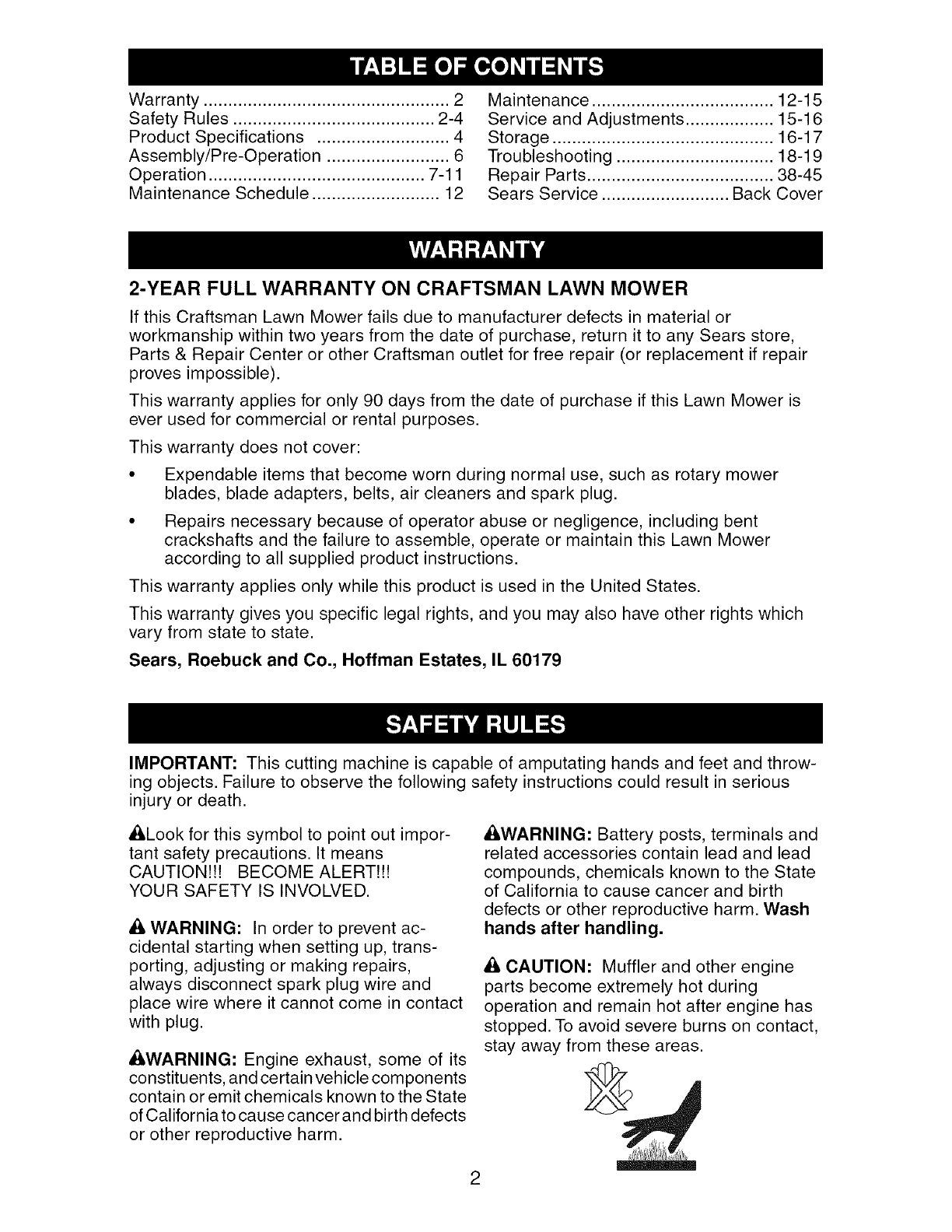

Warranty .................................................. 2
Safety Rules ......................................... 2-4
Product Specifications ........................... 4

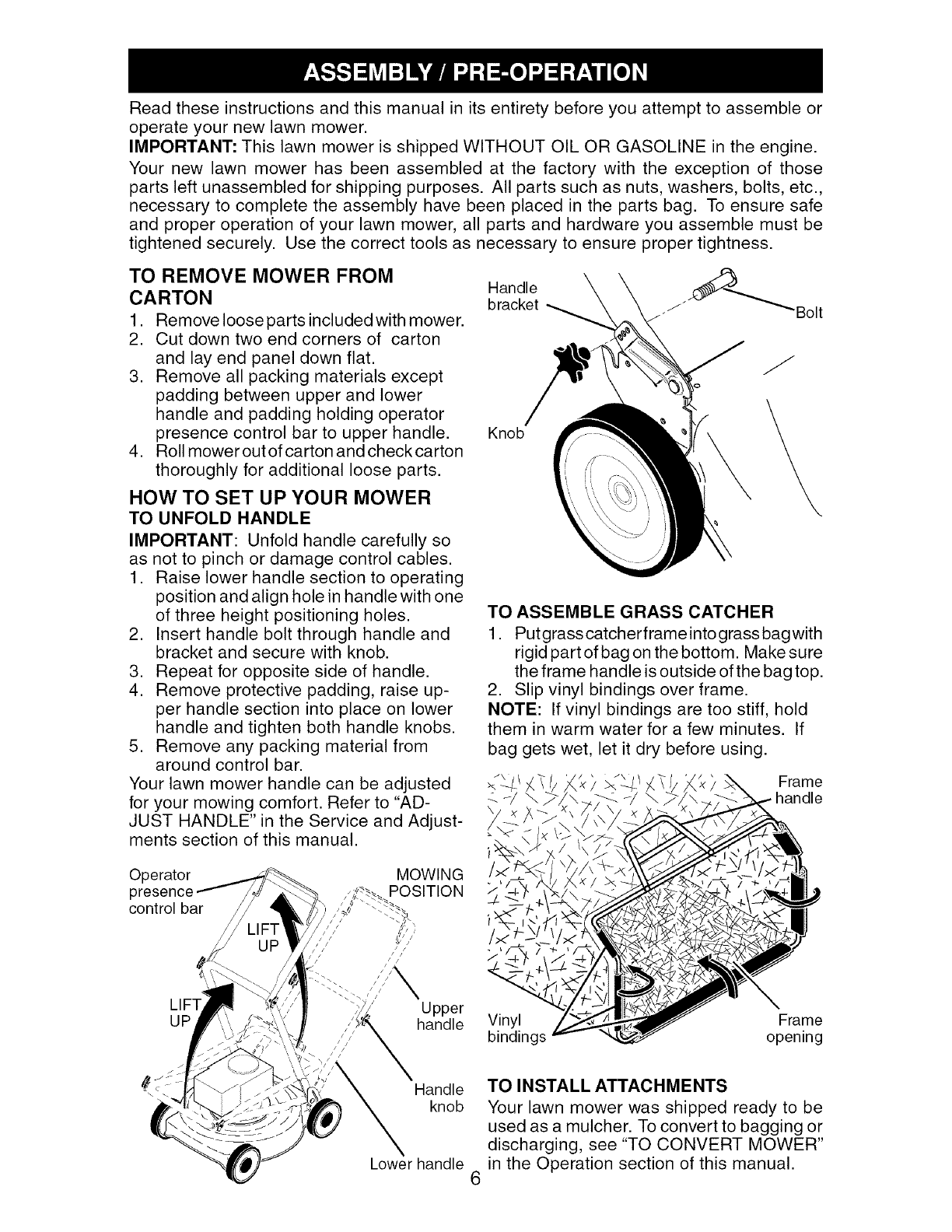

Assembly/Pre-Operation ......................... 6
Operation ............................................ 7-11
Maintenance Schedule .......................... 12
Maintenance ..................................... 12-15
Service and Adjustments .................. 15-16
Storage ............................................. 16-17
Troubleshooting ................................ 18-19
Repair Parts ...................................... 38-45
Sears Service .......................... Back Cover
2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER
If this Craftsman Lawn Mower fails due to manufacturer defects in material or
workmanship within two years from the date of purchase, return it to any Sears store,
Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair
proves impossible).
This warranty applies for only 90 days from the date of purchase if this Lawn Mower is
ever used for commercial or rental purposes.
This warranty does not cover:
Expendable items that become worn during normal use, such as rotary mower
blades, blade adapters, belts, air cleaners and spark plug.
• Repairs necessary because of operator abuse or negligence, including bent
crackshafts and the failure to assemble, operate or maintain this Lawn Mower
according to all supplied product instructions.
This warranty applies only while this product is used in the United States.
This warranty gives you specific legal rights, and you may also have other rights which
vary from state to state.
Sears, Roebuck and Co., Hoffman Estates, IL 60179
IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-
ing objects. Failure to observe the following safety instructions could result in serious
injury or death.
&Look for this symbol to point out impor-
tant safety precautions. It means
CAUTION!!! BECOME ALERT!!!
YOUR SAFETY IS INVOLVED.
A WARNING: In order to prevent ac-
cidental starting when setting up, trans-
porting, adjusting or making repairs,
always disconnect spark plug wire and
place wire where it cannot come in contact
with plug.
ACt,WARNING: Engine exhaust, some of its
constituents, and certain vehicle components
contain or emit chemicals known to the State
of California to cause cancer and birth defects
or other reproductive harm.
AWARNING: Battery posts, terminals and
related accessories contain lead and lead
compounds, chemicals known to the State
of California to cause cancer and birth
defects or other reproductive harm. Wash
hands after handling.
A CAUTION: Muffler and other engine
parts become extremely hot during
operation and remain hot after engine has
stopped. To avoid severe burns on contact,
stay away from these areas.

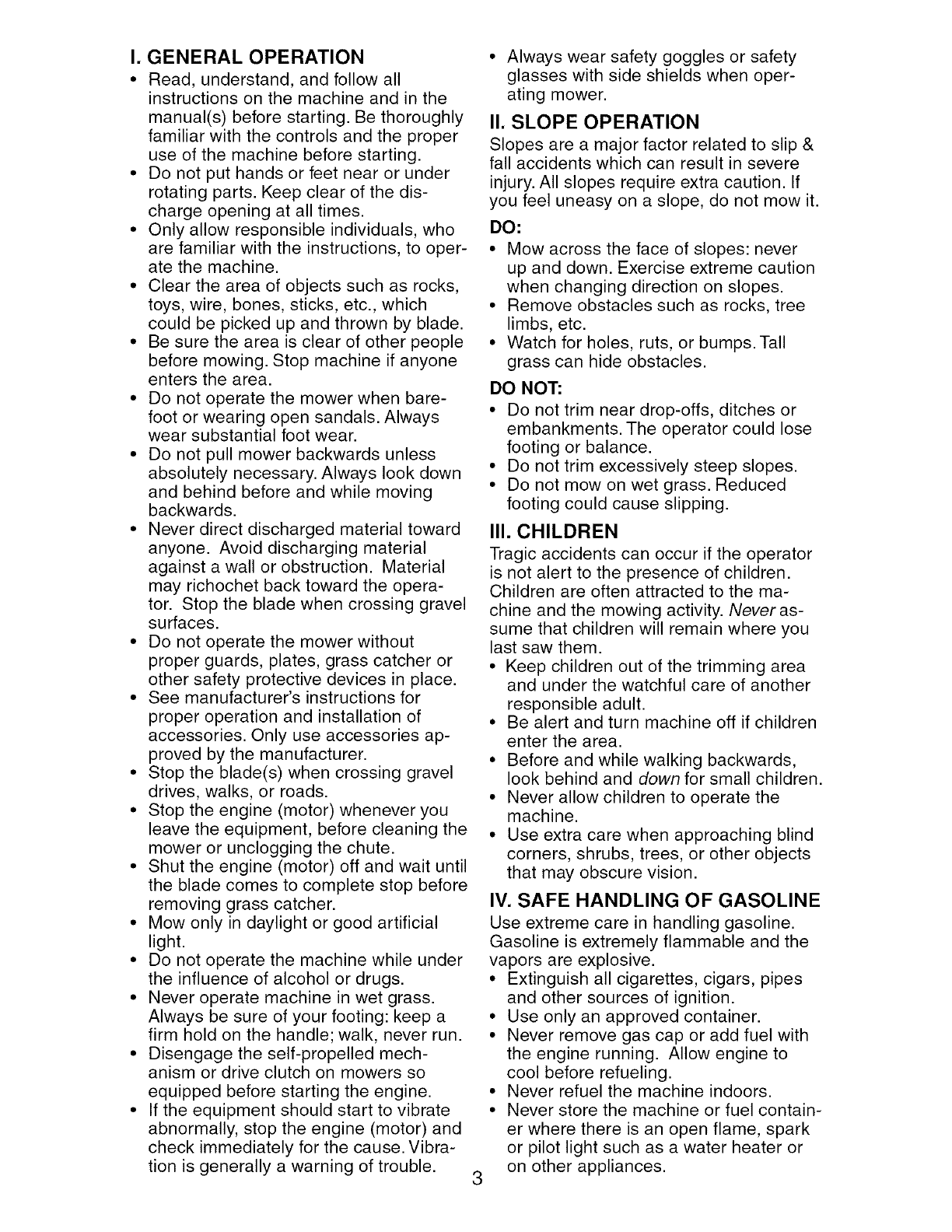

I. GENERAL OPERATION
•Read, understand, and follow all
instructions on the machine and in the
manual(s) before starting. Be thoroughly
familiar with the controls and the proper
use of the machine before starting.
• Do not put hands or feet near or under
rotating parts. Keep clear of the dis-
charge opening at all times.
•Only allow responsible individuals, who
are familiar with the instructions, to oper-
ate the machine.
• Clear the area of objects such as rocks,
toys, wire, bones, sticks, etc., which
could be picked up and thrown by blade.
• Be sure the area is clear of other people
before mowing. Stop machine if anyone
enters the area.
•Do not operate the mower when bare-
foot or wearing open sandals. Always
wear substantial foot wear.
• Do not pull mower backwards unless
absolutely necessary. Always look down
and behind before and while moving
backwards.
•Never direct discharged material toward
anyone. Avoid discharging material
against a wall or obstruction. Material
may richochet back toward the opera-
tor. Stop the blade when crossing gravel
surfaces.
•Do not operate the mower without
proper guards, plates, grass catcher or
other safety protective devices in place.
• See manufacturer's instructions for
proper operation and installation of
accessories. Only use accessories ap-
proved by the manufacturer.
•Stop the blade(s) when crossing gravel
drives, walks, or roads.
•Stop the engine (motor) whenever you
leave the equipment, before cleaning the
mower or unclogging the chute.
• Shut the engine (motor) off and wait until
the blade comes to complete stop before
removing grass catcher.
• Mow only in daylight or good artificial
light.
• Do not operate the machine while under
the influence of alcohol or drugs.
• Never operate machine in wet grass.
Always be sure of your footing: keep a
firm hold on the handle; walk, never run.
• Disengage the self-propelled mech-
anism or drive clutch on mowers so
equipped before starting the engine.
• If the equipment should start to vibrate
abnormally, stop the engine (motor) and
check immediately for the cause. Vibra-
tion is generally a warning of trouble. 3
• Always wear safety goggles or safety
glasses with side shields when oper-
ating mower.
II. SLOPE OPERATION
Slopes are a major factor related to slip &
fall accidents which can result in severe
injury. All slopes require extra caution. If
you feel uneasy on a slope, do not mow it.
DO:
• Mow across the face of slopes: never
up and down. Exercise extreme caution
when changing direction on slopes.
• Remove obstacles such as rocks, tree
limbs, etc.
•Watch for holes, ruts, or bumps. Tall
grass can hide obstacles.
DO NOT:
• Do not trim near drop-offs, ditches or
embankments. The operator could lose
footing or balance.
• Do not trim excessively steep slopes.
• Do not mow on wet grass. Reduced
footing could cause slipping.
III. CHILDREN
Tragic accidents can occur if the operator
is not alert to the presence of children.
Children are often attracted to the ma-
chine and the mowing activity. Never as-
sume that children will remain where you
last saw them.
• Keep children out of the trimming area
and under the watchful care of another
responsible adult.
•Be alert and turn machine off if children
enter the area.
•Before and while walking backwards,
look behind and down for small children.
• Never allow children to operate the
machine.
• Use extra care when approaching blind
corners, shrubs, trees, or other objects
that may obscure vision.
IV. SAFE HANDLING OF GASOLINE
Use extreme care in handling gasoline.
Gasoline is extremely flammable and the
vapors are explosive.
•Extinguish all cigarettes, cigars, pipes
and other sources of ignition.
•Use only an approved container.
• Never remove gas cap or add fuel with
the engine running. Allow engine to
cool before refueling.
• Never refuel the machine indoors.
• Never store the machine or fuel contain-
er where there is an open flame, spark
or pilot light such as a water heater or
on other appliances.
• Neverfill containersinsidea vehicle,on
a truck or trailerbed with a plastic liner.
Alwaysplacecontainerson the ground
awayfrom yourvehiclebeforefilling.
• Removegas-poweredequipmentfrom
the truck or trailer and refuel it on the
ground. Ifthis is notpossible,then
refuel suchequipmentwith a portable
container,ratherthan from a gasoline
dispensernozzle.
• Keepthe nozzleincontactwith the rim
of the fueltank or containeropeningat
all timesuntil fuelingis complete. Do
not use a nozzlelock-opendevice.
• Iffuel isspilled on clothing,change
clothingimmediately.
• Neveroverfillfuel tank. Replacegas
cap and tightensecurely.
V. GENERAL SERVICE
• Neverrun a machineinsidea closed
area.
• Nevermakeadjustmentsor repairswith
the engine (motor)running.Disconnect
the sparkplug wire,and keepthe wire
awayfrom the plug to preventaccidental
starting.
• Keepnuts and bolts,especiallyblade
attachmentbolts,tight and keepequip-
mentin goodcondition.
• Nevertamperwith safetydevices.Check
their properoperationregularly.
• Keepmachinefree of grass,leaves,or
otherdebrisbuild-up.Cleanoil or fuel
spillage.Allowmachineto cool before
storing.
• Stopand inspectthe equipmentif you
strikean object.Repair,if necessary,
beforerestarting.
• Neverattemptto makewheelheight
adjustmentswhilethe engine is running.
• Grasscatchercomponentsaresubject
to wear,damage,and deterioration,
which couldexposemovingpartsor
allowobjectsto be thrown.Frequently
checkcomponentsand replacewith
manufacturer'srecommendedparts,
when necessary.
• Mowerbladesare sharp and cancut.
Wrap the blade(s)or wear gloves,and
useextracautionwhen servicingthem.
• Donot changethe enginegovernorset-
ting or overspeedthe engine.
• Maintainor replacesafety and instruc-
tion labels,as necessary.
AWARNING: This lawn mower is equipped with an internal combustion engine and
should not be used on or near any unimproved forest-covered, brush-covered or
grass-covered land unless the engine's exhaust system is equipped with a spark
arrester meeting applicable local or state laws (if any). If a spark arrester is used, it
should be maintained in effective working order by the operator.
In the state of California the above is required by law (Section 4442 of the California
Public Resources Code). Other states may have similar laws. Federal laws apply on
federal lands. A spark arrester for the muffler is available through your nearest Sears
Parts & Repair Center (See the REPAIR PARTS section of this manual).

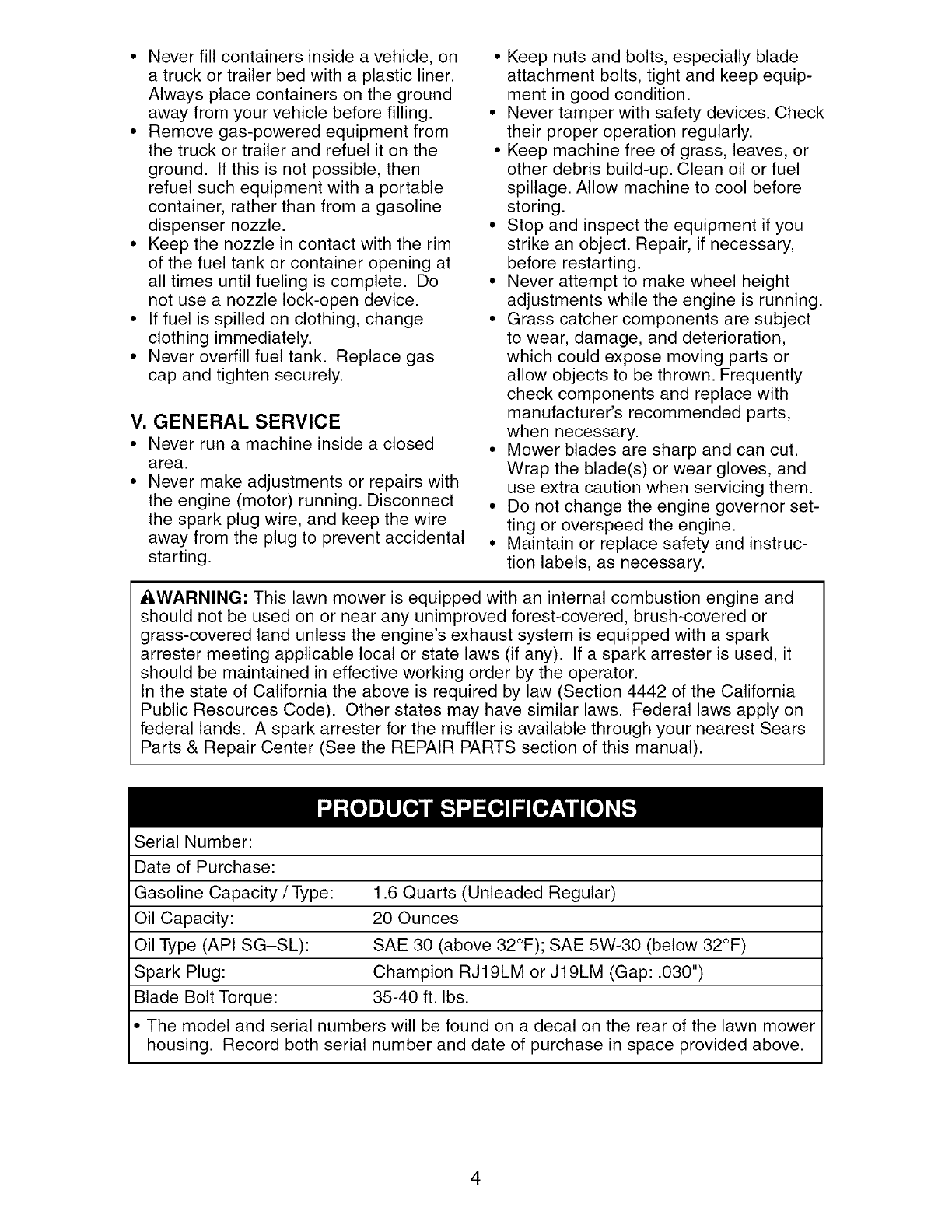

Serial Number:
Date of Purchase:
Gasoline Capacity/Type: 1.6 Quarts (Unleaded Regular)
Oil Capacity: 20 Ounces
Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)
Spark Plug: Champion RJ19LM or J19LM (Gap: .030")
Blade Bolt Torque: 35-40 ft. Ibs.
The model and serial numbers will be found on a decal on the rear of the lawn mower
housing. Record both serial number and date of purchase in space provided above.

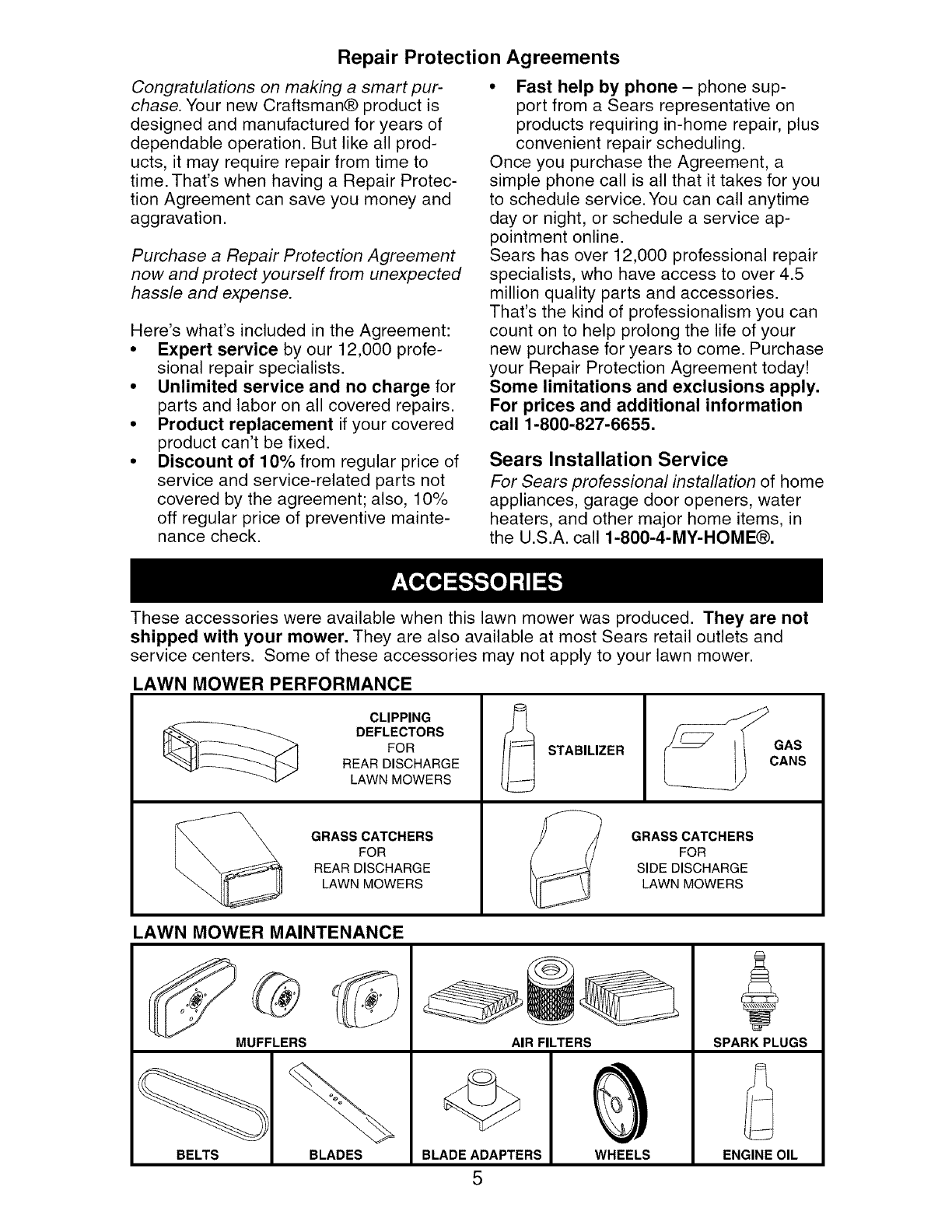

Repair Protection Agreements
Congratulations on making a smart pur-
chase. Your new Craftsman@ product is
designed and manufactured for years of
dependable operation. But like all prod-
ucts, it may require repair from time to
time. That's when having a Repair Protec-
tion Agreement can save you money and
aggravation.
Purchase a Repair Protection Agreement
now and protect yourself from unexpected
hassle and expense.
Here's what's included in the Agreement:
• Expert service by our 12,000 profe-
sional repair specialists.
• Unlimited service and no charge for
parts and labor on all covered repairs.
• Product replacement if your covered
product can't be fixed.
• Discount of 10% from regular price of
service and service-related parts not
covered by the agreement; also, 10%
off regular price of preventive mainte-
nance check.
•Fast help by phone- phone sup-
port from a Sears representative on
products requiring in-home repair, plus
convenient repair scheduling.
Once you purchase the Agreement, a
simple phone call is all that it takes for you
to schedule service. You can call anytime
day or night, or schedule a service ap-
pointment online.
Sears has over 12,000 professional repair
specialists, who have access to over 4.5
million quality parts and accessories.
That's the kind of professionalism you can
count on to help prolong the life of your
new purchase for years to come. Purchase
your Repair Protection Agreement today!
Some limitations and exclusions apply.
For prices and additional information
call 1-800-827-6655.
Sears Installation Service
For Sears professional installation of home
appliances, garage door openers, water
heaters, and other major home items, in
the U.S.A. call 1-800-4-MY-HOME®.
These accessories were available when this lawn mower was produced. They are not
shipped with your mower. They are also available at most Sears retail outlets and
service centers. Some of these accessories may not apply to your lawn mower.
LAWN MOWER PERFORMANCE
CLIPPING
DEFLECTORS
FOR
REAR DISCHARGE
LAWN MOWERS
GRASS CATCHERS
FOR
REAR DISCHARGE
LAWN MOWERS
STABILIZER
GRASS CATCHERS
FOR
SIDE DISCHARGE
LAWN MOWERS
LAWN MOWER MAINTENANCE
MUFFLERS
BELTS BLADES BLADE ADAPTERS
AIR FILTERS
WHEELS
SPARK PLUGS
ENGINE OIL
5
Read these instructions and this manual in its entirety before you attempt to assemble or
operate your new lawn mower.
IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.
Your new lawn mower has been assembled at the factory with the exception of those
parts left unassembled for shipping purposes. All parts such as nuts, washers, bolts, etc.,
necessary to complete the assembly have been placed in the parts bag. To ensure safe
and proper operation of your lawn mower, all parts and hardware you assemble must be
tightened securely. Use the correct tools as necessary to ensure proper tightness.
TO REMOVE MOWER FROM Handle
CARTON bracket
1. Remove loose parts included with mower.
2. Cut down two end corners of carton
and lay end panel down flat.
3. Remove all packing materials except
padding between upper and lower
handle and padding holding operator
presence control bar to upper handle. Knob
4. Roll mower out of carton and check carton
thoroughly for additional loose parts.
HOW TO SET UP YOUR MOWER
TO UNFOLD HANDLE
IMPORTANT: Unfold handle carefully so
as not to pinch or damage control cables.
1. Raise lower handle section to operating
position and align hole in handle with one
of three height positioning holes.
2. Insert handle bolt through handle and
bracket and secure with knob.
3. Repeat for opposite side of handle.
4. Remove protective padding, raise up-
per handle section into place on lower
handle and tighten both handle knobs.
5. Remove any packing material from
around control bar.
Your lawn mower handle can be adjusted
for your mowing comfort. Refer to "AD-
JUST HANDLE" in the Service and Adjust-
ments section of this manual.
'Bolt
TO ASSEMBLE GRASS CATCHER
1. Put grass catcher frame into grass bag with
rigid part of bag on the bottom. Make sure
the frame handle is outside of the bag top.
2. Slip vinyl bindings over frame.
NOTE: If vinyl bindings are too stiff, hold
them in warm water for a few minutes. If
bag gets wet, let it dry before using.
_J Frame
handle
OI MOWING
POSITION
control bar
///////
/ /
UP Upper
handle Vinyl
bindings
Frame
opening
Handle
knob
Lower handle
TO INSTALL ATTACHMENTS
Your lawn mower was shipped ready to be
used as a mulcher. To convert to bagging or
discharging, see "TO CONVERT MOWER"
in the Operation section of this manual.

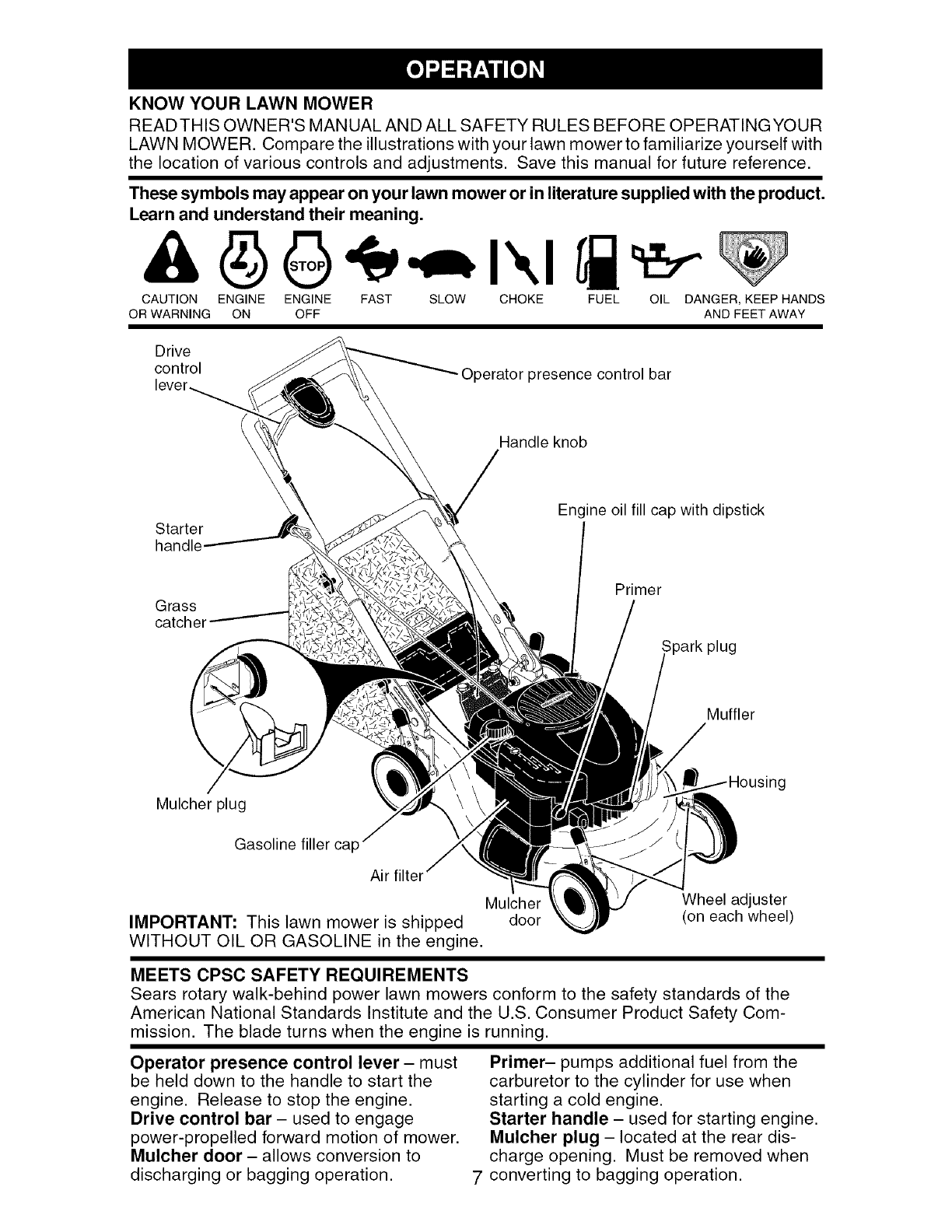

KNOWYOURLAWN MOWER
READTHISOWNER'SMANUALANDALLSAFETYRULESBEFOREOPERATINGYOUR
LAWNMOWER.Comparetheillustrationswithyourlawnmowerto familiarizeyourselfwith
the location of various controls and adjustments. Save this manual for future reference.
These symbols may appear on your lawn mower or in literature supplied with the product.
Learn and understand their meaning.
CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS
OR WARNING ON OFF AND FEET AWAY
Drive
control - Operator presence control bar
Handle knob
Starter
handle
Engine oil fill cap with dipstick
Grass
catcher
Primer
_park plug
Muffler
Mulcher plug
Gasoline filler cap
Air filter
Mulcher
IMPORTANT: This lawn mower is shipped door
WITHOUT OIL OR GASOLINE in the engine.
Wheel adjuster
(on each wheel)
MEETS CPSC SAFETY REQUIREMENTS
Sears rotary walk-behind power lawn mowers conform to the safety standards of the
American National Standards Institute and the U.S. Consumer Product Safety Com-
mission. The blade turns when the engine is running.
Operator presence control lever - must
be held down to the handle to start the
engine. Release to stop the engine.
Drive control bar - used to engage
power-propelled forward motion of mower.
Mulcher door - allows conversion to
discharging or bagging operation.
Primer- pumps additional fuel from the
carburetor to the cylinder for use when
starting a cold engine.
Starter handle - used for starting engine.
Mulcher plug - located at the rear dis-
charge opening. Must be removed when
7 converting to bagging operation.
The operationof any lawn
SAFE,GLASSESmowercan resultin foreign
objects thrownintothe
eyes,whichcan resultin
severeeyedamage.Always
wearsafety glassesor eyeshieldswhile
operatingyour lawnmoweror performing
anyadjustmentsor repairs.We recom-
mend standardsafetyglassesor a wide
vision safety maskworn overspectacles.

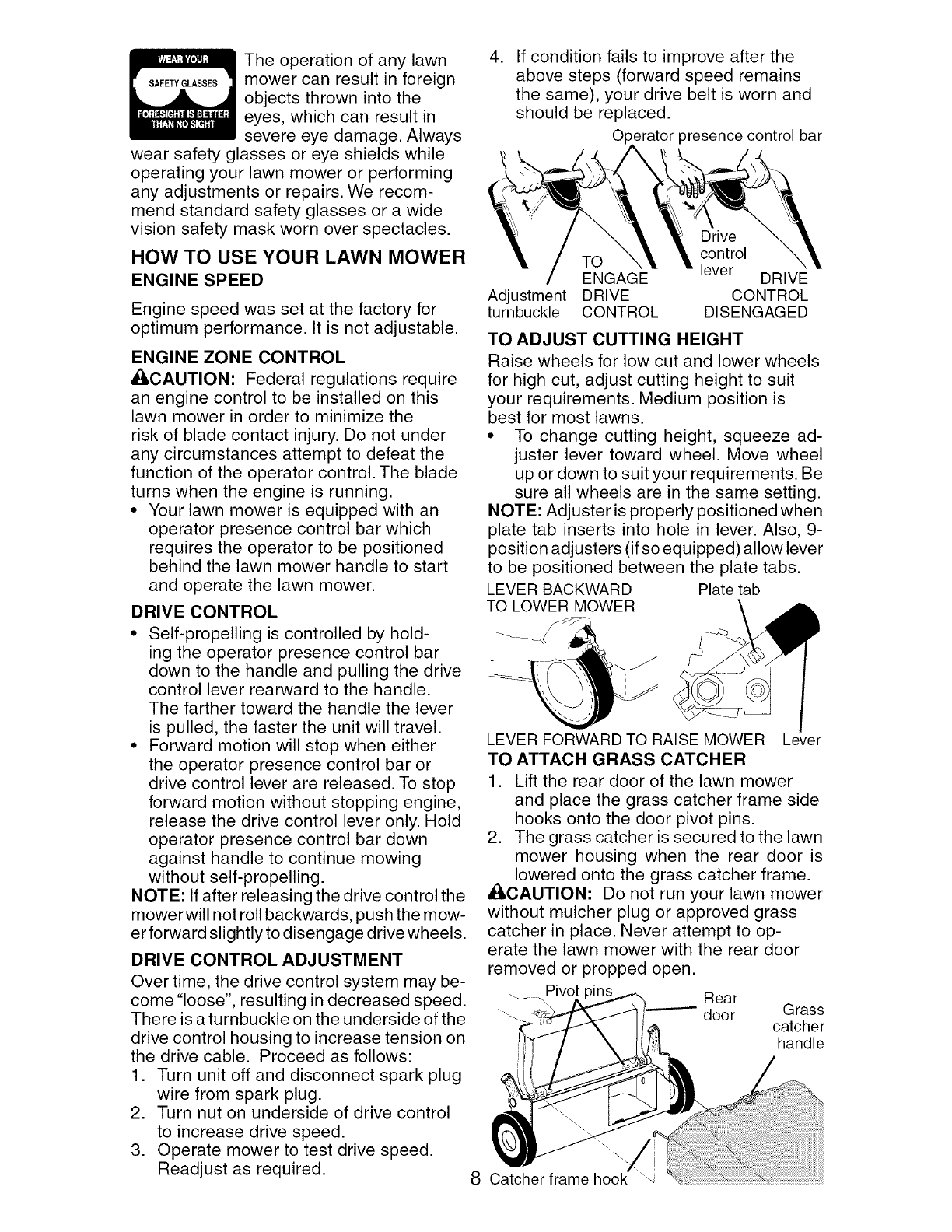

HOW TO USE YOUR LAWN MOWER
ENGINE SPEED
Engine speed was set at the factory for
optimum performance. It is not adjustable.
ENGINE ZONE CONTROL
_01,CAUTION: Federal regulations require
an engine control to be installed on this
lawn mower in order to minimize the
risk of blade contact injury. Do not under
any circumstances attempt to defeat the
function of the operator control. The blade
turns when the engine is running.
• Your lawn mower is equipped with an
operator presence control bar which
requires the operator to be positioned
behind the lawn mower handle to start
and operate the lawn mower.
DRIVE CONTROL
• Self-propelling is controlled by hold-
ing the operator presence control bar
down to the handle and pulling the drive
control lever rearward to the handle.
The farther toward the handle the lever
is pulled, the faster the unit will travel.
• Forward motion will stop when either
the operator presence control bar or
drive control lever are released. To stop
forward motion without stopping engine,
release the drive control lever only. Hold
operator presence control bar down
against handle to continue mowing
without self-propelling.
NOTE: If after releasing the drive control the
mower will not roll backwards, push the mow-
er forward slightly to disengage drive wheels.
DRIVE CONTROL ADJUSTMENT
Over time, the drive control system may be-
come "loose", resulting in decreased speed.
There is a turnbuckle on the underside of the
drive control housing to increase tension on
the drive cable. Proceed as follows:
1. Turn unit off and disconnect spark plug
wire from spark plug.
2. Turn nut on underside of drive control
to increase drive speed.
3. Operate mower to test drive speed.
Readjust as required.
,If condition fails to improve after the
above steps (forward speed remains
the same), your drive belt is worn and
should be replaced.
Oarator presence control bar
Drive
control
TO lever
ENGAGE DRIVE
Adjustment DRIVE CONTROL
turnbuckle CONTROL DISENGAGED
TO ADJUST CUTTING HEIGHT
Raise wheels for low cut and lower wheels
for high cut, adjust cutting height to suit
your requirements. Medium position is
best for most lawns.
• To change cutting height, squeeze ad-
juster lever toward wheel. Move wheel
up or down to suit your requirements. Be
sure all wheels are in the same setting.
NOTE: Adjuster is properly positioned when
plate tab inserts into hole in lever. Also, 9-
position adjusters (if so equipped) allow lever
to be positioned between the plate tabs.
LEVER BACKWARD Plate tab
TO LOWER MOWER
LEVER FORWARD TO RAISE MOWER Lever
TO ATTACH GRASS CATCHER
1. Lift the rear door of the lawn mower
and place the grass catcher frame side
hooks onto the door pivot pins.
2. The grass catcher is secured to the lawn
mower housing when the rear door is
lowered onto the grass catcher frame.
_i, CAUTION: Do not run your lawn mower
without mulcher plug or approved grass
catcher in place. Never attempt to op-
erate the lawn mower with the rear door
removed or propped open.
..... Pivot ' Rear
'-_. door Grass
catcher
handle
8 Catcher frame hook

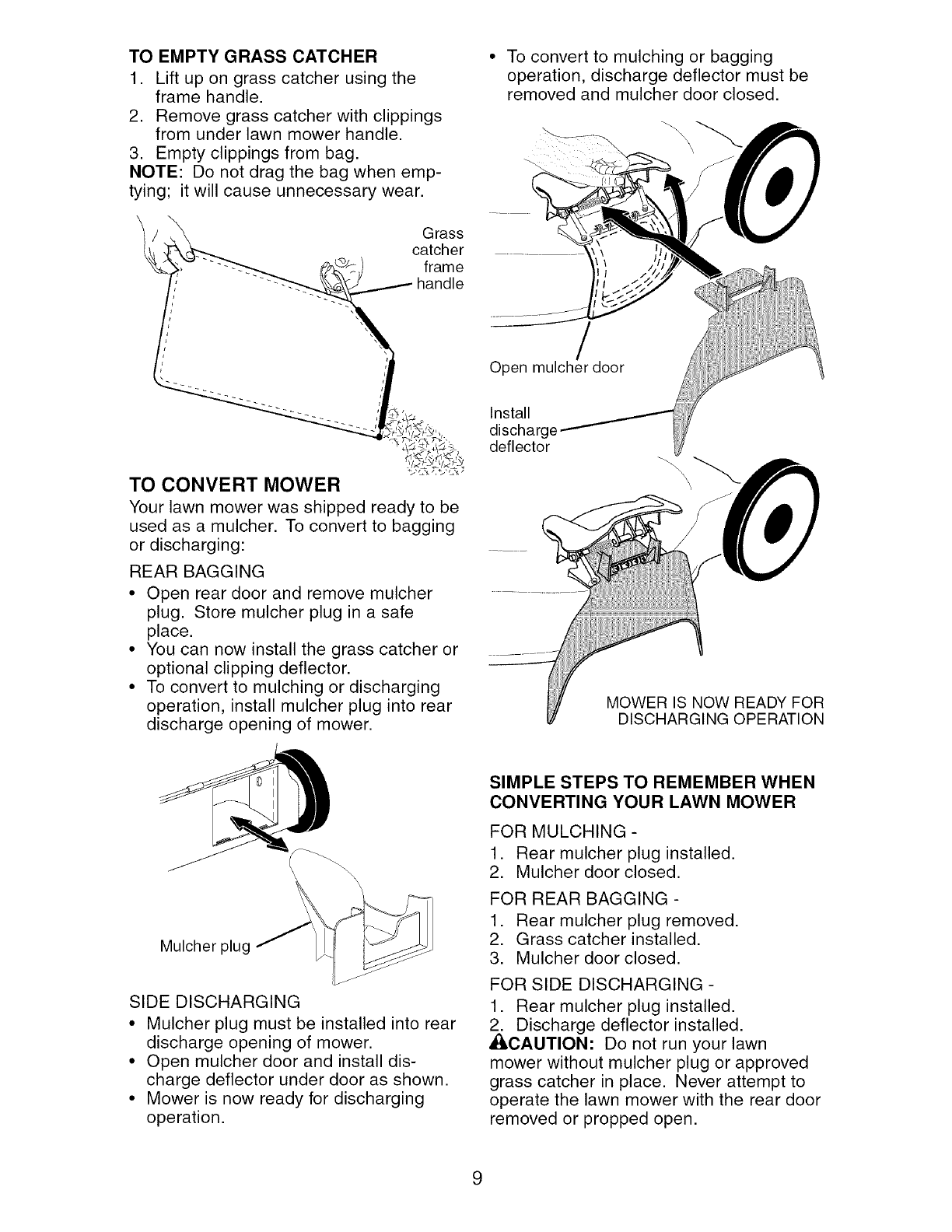

TO EMPTY GRASS CATCHER
1. Lift up on grass catcher using the
frame handle.
2. Remove grass catcher with clippings
from under lawn mower handle.
3. Empty clippings from bag.
NOTE: Do not drag the bag when emp-
tying; it will cause unnecessary wear.
Grass
catcher
frame
handle
TO CONVERT MOWER
Your lawn mower was shipped ready to be
used as a mulcher. To convert to bagging
or discharging:
REAR BAGGING
• Open rear door and remove mulcher
plug. Store mulcher plug in a safe
place.
• You can now install the grass catcher or
optional clipping deflector.
• To convert to mulching or discharging
operation, install mulcher plug into rear
discharge opening of mower.
To convert to mulching or bagging
operation, discharge deflector must be
removed and mulcher door closed.
Open mulcher door
Install
discharge
deflector
MOWER IS NOW READY FOR
DISCHARGING OPERATION
Mulcher plug
SIDE DISCHARGING
• Mulcher plug must be installed into rear
discharge opening of mower.
• Open mulcher door and install dis-
charge deflector under door as shown.
• Mower is now ready for discharging
operation.
SIMPLE STEPS TO REMEMBER WHEN
CONVERTING YOUR LAWN MOWER
FOR MULCHING -
1. Rear mulcher plug installed.
2. Mulcher door closed.
FOR REAR BAGGING -
1. Rear mulcher plug removed.
2. Grass catcher installed.
3. Mulcher door closed.
FOR SIDE DISCHARGING -
1. Rear mulcher plug installed.
2. Discharge deflector installed.
,_CAUTION: Do not run your lawn
mower without mulcher plug or approved
grass catcher in place. Never attempt to
operate the lawn mower with the rear door
removed or propped open.
9
BEFORE STARTING ENGINE
ADD OIL
Your lawnmower is shipped without oil in
the engine. For type and grade of oil to
use, see "ENGINE" in the Maintenance
section of this manual.
ACAUTION: DO NOT overfill engine with
oil, or it will smoke heavily from the muffler
on startup.
1. Be sure lawnmower is level.
2. Remove oil dipstick from oil fill spout.
3. You receive a container of oil with the
unit. Slowly pour the entire container
down the oil fill spout into the engine.
NOTE: Initial oil fill requires only 18 oz.
due to residual oil in engine from the
manufacturers 100% quality testing. When
changing oil you may need 20 oz.
4. Insert and tighten dipstick.
IMPORTANT:
• Check oil level before each use. Add oil
if needed. Fill to full line on dipstick.
• Change the oil after every 25 hours of
operation or each season. You may
need to change the oil more often
under dusty, dirty conditions. See "TO
CHANGE ENGINE Oil" in the Mainte-
nance section of this manual.
Engine
oil cap
Gasoline
filler cap
ADD GASOLINE
• Fill fuel tank to bottom of tank filler neck.
Do not overfill. Use fresh, clean, regular
unleaded gasoline with a minimum of
87 octane. Do not mix oil with gasoline.
Purchase fuel in quantities that can be
used within 30 days to assure fuel fresh-
ness.
ACAUTION: Wipe off any spilled oil or
fuel. Do not store, spill or use gasoline
near an open flame.
ACAUTION: Alcohol blended fuels
(called gasohol or using ethanol or metha-
nol) can attract moisture which leads to
separation and formation of acids during
storage. Acidic gas can damage the fuel
system of an engine while in storage. To
avoid engine problems, the fuel system
should be emptied before storage of 30
days or longer. Empty the gas tank, start
the engine and let it run until the fuel lines
and carburetor are empty. Use fresh fuel
next season. See Storage Instructions for
additional information. Never use engine
or carburetor cleaner products in the fuel
tank or permanent damage may occur.
TO STOP ENGINE
• To stop engine, release operator pres-
ence control bar.
TO START ENGINE
NOTE: Due to protective coatings on the
engine, a small amount of smoke may be
present during the initial use of the product
and should be considered normal.
1. To start a cold engine, push primer
three (3) times before trying to start.
Use a firm push. This step is not
usually necessary when starting an
engine which has already run for a few
minutes.
2. Hold operator presence control bar
down to the handle and pull starter
handle quickly. Do not allow starter
rope to snap back.
NOTE: In cooler weather it may be
necessary to repeat priming steps. In
warmer weather over priming may cause
flooding and engine will not start. If you do
flood engine, wait a few minutes before
attempting to start and do not repeat
priming steps.
10

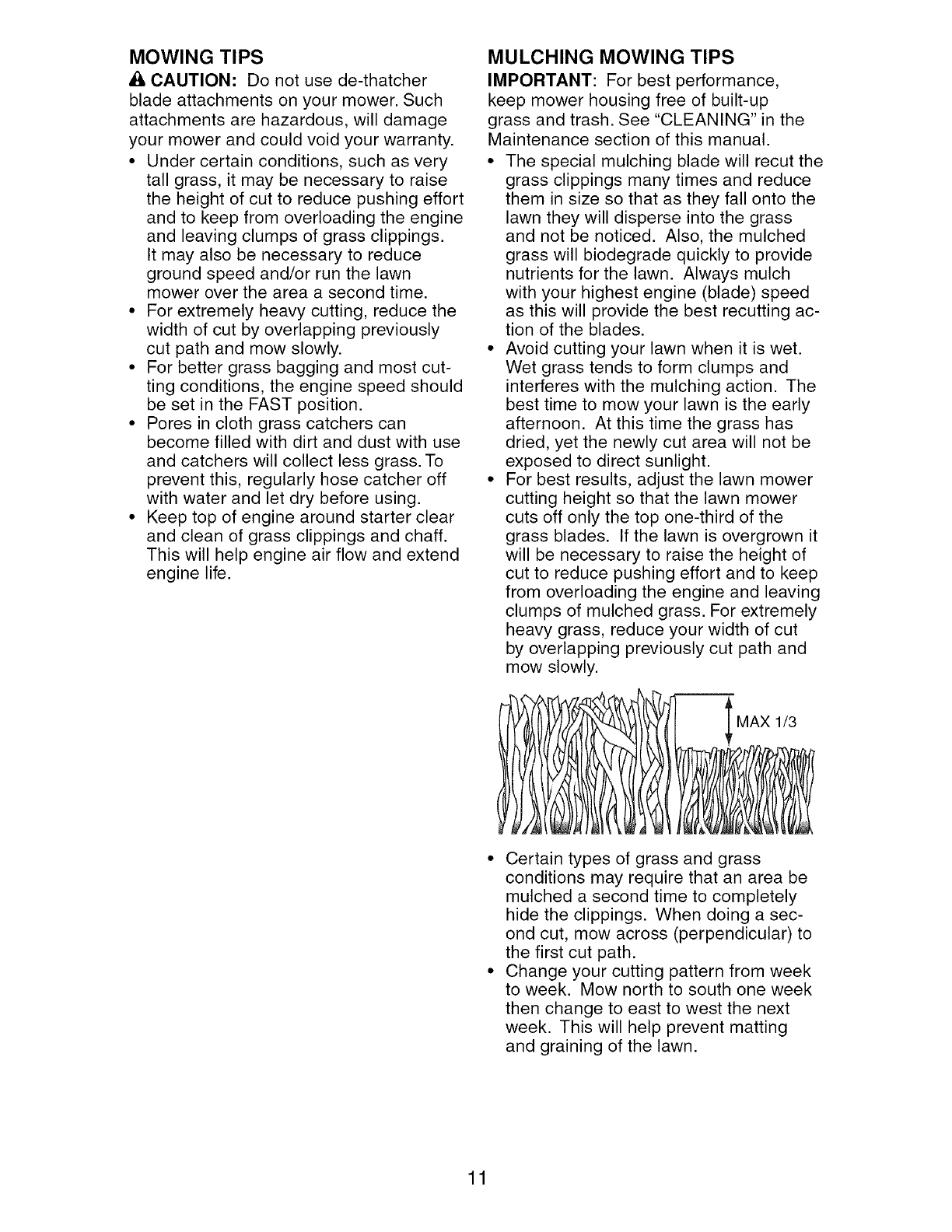

MOWING TIPS
CAUTION: Do not use de-thatcher
blade attachments on your mower. Such
attachments are hazardous, will damage
your mower and could void your warranty.
•Under certain conditions, such as very
tall grass, it may be necessary to raise
the height of cut to reduce pushing effort
and to keep from overloading the engine
and leaving clumps of grass clippings.
It may also be necessary to reduce
ground speed and/or run the lawn
mower over the area a second time.
• For extremely heavy cutting, reduce the
width of cut by overlapping previously
cut path and mow slowly.
• For better grass bagging and most cut-
ting conditions, the engine speed should
be set in the FAST position.
•Pores in cloth grass catchers can
become filled with dirt and dust with use
and catchers will collect less grass. To
prevent this, regularly hose catcher off
with water and let dry before using.
• Keep top of engine around starter clear
and clean of grass clippings and chaff.
This will help engine air flow and extend
engine life.
MULCHING MOWING TIPS
IMPORTANT: For best performance,
keep mower housing free of built-up
grass and trash. See "CLEANING" in the
Maintenance section of this manual.
• The special mulching blade will recut the
grass clippings many times and reduce
them in size so that as they fall onto the
lawn they will disperse into the grass
and not be noticed. Also, the mulched
grass will biodegrade quickly to provide
nutrients for the lawn. Always mulch
with your highest engine (blade) speed
as this will provide the best recutting ac-
tion of the blades.
• Avoid cutting your lawn when it is wet.
Wet grass tends to form clumps and
interferes with the mulching action. The
best time to mow your lawn is the early
afternoon. At this time the grass has
dried, yet the newly cut area will not be
exposed to direct sunlight.
• For best results, adjust the lawn mower
cutting height so that the lawn mower
cuts off only the top one-third of the
grass blades. If the lawn is overgrown it
will be necessary to raise the height of
cut to reduce pushing effort and to keep
from overloading the engine and leaving
clumps of mulched grass. For extremely
heavy grass, reduce your width of cut
by overlapping previously cut path and
mow slowly.
1/3
• Certain types of grass and grass
conditions may require that an area be
mulched a second time to completely
hide the clippings. When doing a sec-
ond cut, mow across (perpendicular) to
the first cut path.
• Change your cutting pattern from week
to week. Mow north to south one week
then change to east to west the next
week. This will help prevent matting
and graining of the lawn.
11

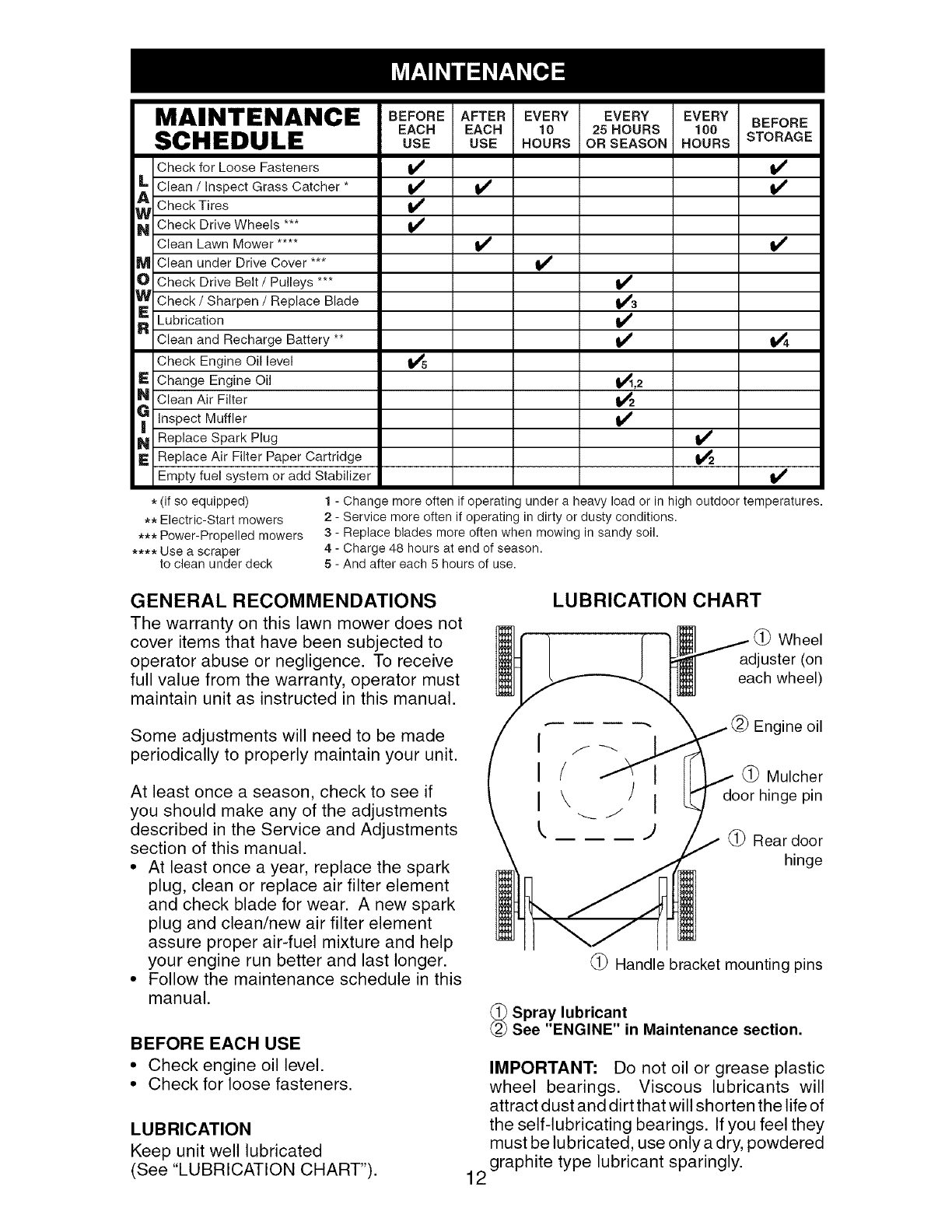

MAINTENANCE
SCHEDULE
Check for Loose Fasteners
_ Clean /Inspect Grass Catcher *
Check Tires
_ Check Drive Wheels
Clean Lawn Mower ....
M Clean under Drive Cover ***
O Check Drive Belt /Pulleys ***
W Check /Sharpen /Replace Blade
_ ubrication
Clean and Recharge Battery **
Check Engine Oil level
E Change Engine Oil
N Clean Air Filter
_ Inspect Muffler
N Replace Spark Plug
E Replace Air Filter Paper Cartridge
Empty fuel system or add Stabilizer
BEFORE AFTER EVERY EVERY EVERY BEFORE
EACH EACH 10 25HOURS 100
USE USE HOURS ORSEASON HOURS STORAGE
/,
1,4
I," v"
v' v'
V'3
1,4
V' i,/
* (if so equipped)
** Electric-Start mowers
*** Power-Propelled mowers
**** Use a scraper
to clean under deck
1 - Change more often if operating under a heavy load or in high outdoor temperatures.
2 - Service more often if operating in dirty or dusty conditions.
3 - Replace blades more often when mowing in sandy soil.
4 - Charge 48 hours at end of season.
5 - And after each 5 hours of use.
GENERAL RECOMMENDATIONS
The warranty on this lawn mower does not
cover items that have been subjected to
operator abuse or negligence. To receive
full value from the warranty, operator must
maintain unit as instructed in this manual.
Some adjustments will need to be made
periodically to properly maintain your unit.
At least once a season, check to see if
you should make any of the adjustments
described in the Service and Adjustments
section of this manual.
• At least once a year, replace the spark
plug, clean or replace air filter element
and check blade for wear. A new spark
plug and clean/new air filter element
assure proper air-fuel mixture and help
your engine run better and last longer.
• Follow the maintenance schedule in this
manual.
BEFORE EACH USE
• Check engine oil level.
• Check for loose fasteners.
LUBRICATION
Keep unit well lubricated
(See "LUBRICATION CHART").
LUBRICATION CHART
(_) Wheel
adjuster (on
each wheel)
--- -- -- "-" Engine oil
Jf-_
I(Mulcher
I \ Jdoor hinge pin
J
_" ") (_) Rear door
hinge
(_) Handle bracket mounting pins
_ Spray lubricant
See "ENGINE" in Maintenance section.
IMPORTANT: Do not oil or grease plastic
wheel bearings. Viscous lubricants will
attract dust and dirt that will shorten the life of
the self-lubricating bearings. If you feel they
must be lubricated, use only a dry, powdered
12 graphite type lubricant sparingly.
LAWN MOWER
Always observe safety rules when per-
forming any maintenance.
TIRES
• Keep tires free of gasoline, oil, or insect
control chemicals which can harm rubber.
• Avoid stumps, stones, deep ruts, sharp
objects and other hazards that may
cause tire damage.
DRIVE WHEELS
Check rear drive wheels each time you
mow to be sure they move freely. The
wheels not turning freely means trash,
grass cuttings, etc., may be inside the
drive wheel and dust cover area and must
be cleaned out to free drive wheels.
If necessary to clean the drive wheels,
check both rear wheels.
BLADE CARE
For best results, blade must be kept sharp.
Replace a bent or damaged blade.
CAUTION: Use only a replacement
blade approved by the manufacturer of
your mower. Using a blade not approved
by the manufacturer of your mower is
hazardous, could damage your mower and
void your warranty.
TO REMOVE BLADE
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Turn lawn mower on its side. Make
sure air filter and carburetor are up.
3. Use a wood block between blade and
mower housing to prevent blade from
turning when removing blade bolt.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
4. Remove blade bolt by turning counter-
clockwise.
5. Remove blade and attaching hardware
(bolt, lock washer, hardened washer).
NOTE: Remove the blade adapter and
check the key inside hub of blade adapter.
The key must be in good condition to work
properly. Replace adapter if damaged.
TO REPLACE BLADE
1. Position the blade adapter on the en-
gine crankshaft. Be sure key in adapter
and crankshaft keyway are aligned.
2. Position blade on the blade adapter
aligning the two (2) holes in the blade
with the raised lugs on the adapter.
3. Be sure the trailing edge of blade (oppo-
site sharp edge) is up toward the engine. •
4. Install the blade bolt with the lock
washer and hardened washer into
blade adapter and crankshaft. 13
5. Use block of wood between blade and
lawn mower housing and tighten the
blade bolt, turning clockwise.
• The recommended tightening torque is
35-40 ft. Ibs. /47-54 N-m.
IMPORTANT: Blade bolt is heat treated.
If bolt needs replacing, replace only with
approved bolt shown in the Repair Parts
section of this manual.
Blade adapter Key Crankshaft
keyway
Lockwasher
Blade
Blade
bolt Hardened /\
washer Trailing edge Crankshaft
TO SHARPEN BLADE
NOTE: We do not recommend sharp-
ening blade - but if you do, be sure the
blade is balanced. An unbalanced blade
will cause eventual damage to lawn
mower or engine.
• The blade can be sharpened with a file
or on a grinding wheel. Do not attempt
to sharpen while on the mower.
•To check blade balance, drive a nail into
a beam or wall. Leave about one inch of
the straight nail exposed. Place center
hole of blade over the head of the nail.
If blade is balanced, it should remain in
a horizontal position. If either end of the
blade moves downward, sharpen the
heavy end until the blade is balanced.
GRASS CATCHER
•The grass catcher may be hosed with
water, but must be dry when used.
•Check your grass catcher often for dam-
age or deterioration. Through normal
use it will wear. If catcher needs replac-
ing, replace only with approved replace-
ment catcher shown in the Repair Parts
section of this manual. Give the lawn
mower model number when ordering.
GEAR CASE
• To keep your drive system working
properly, the gear case and area around
the drive should be kept clean and free
of trash build-up. Clean under the drive
cover twice a season.
The gear case is filled with lubricant to the
proper level at the factory. The only time
the lubricant needs attention is if service
has been performed on the gear case.
• If lubricantis required,useonlyTexaco
StarplexPremium 1 Grease,Part No.
750369. Do not substitute.

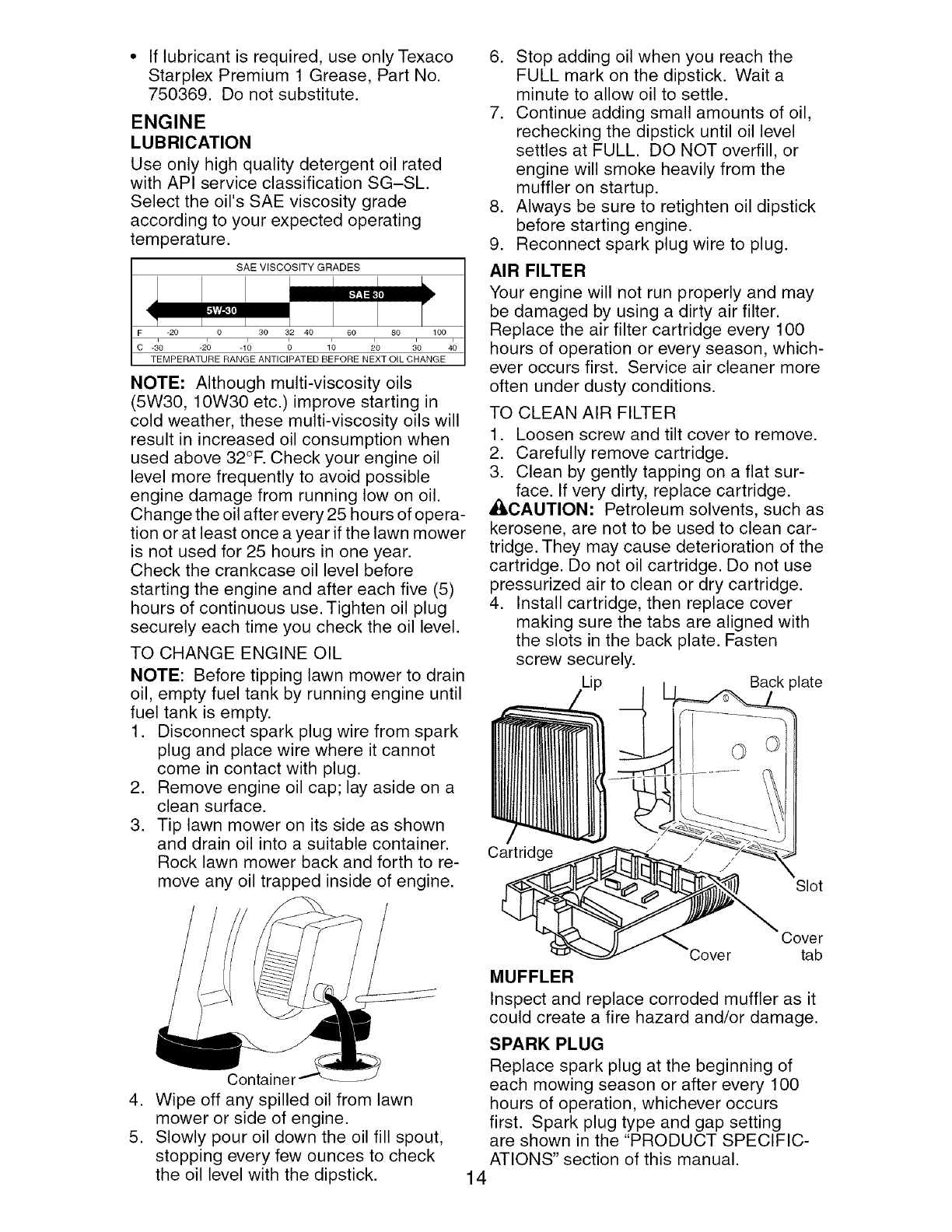

ENGINE
LUBRICATION
Use only high quality detergent oil rated
with API service classification SG-SL.
Select the oil's SAE viscosity grade
according to your expected operating
temperature.
SAE VISCOSITY GRADES t
1
F -20 0 30 32 40 60 80 100
i i i i i
C -30 -20 -10 0 1'0 20 30 40
TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE
NOTE: Although multi-viscosity oils
(5W30, 10W30 etc.)improve starting in
cold weather, these multi-viscosity oils will
result in increased oil consumption when
used above 32°R Check your engine oil
level more frequently to avoid possible
engine damage from running low on oil.
Change the oil after every 25 hours of opera-
tion or at least once a year if the lawn mower
is not used for 25 hours in one year.
Check the crankcase oil level before
starting the engine and after each five (5)
hours of continuous use. Tighten oil plug
securely each time you check the oil level.
TO CHANGE ENGINE OIL
NOTE: Before tipping lawn mower to drain
oil, empty fuel tank by running engine until
fuel tank is empty.
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Remove engine oil cap; lay aside on a
clean surface.
3. Tip lawn mower on its side as shown
and drain oil into a suitable container.
Rock lawn mower back and forth to re-
move any oil trapped inside of engine.
,
5.
Container
Wipe off any spilled oil from lawn
mower or side of engine.
Slowly pour oil down the oil fill spout,
stopping every few ounces to check
the oil level with the dipstick.
6. Stop adding oil when you reach the
FULL mark on the dipstick. Wait a
minute to allow oil to settle.
7. Continue adding small amounts of oil,
rechecking the dipstick until oil level
settles at FULL. DO NOT overfill, or
engine will smoke heavily from the
muffler on startup.
8. Always be sure to retighten oil dipstick
before starting engine.
9. Reconnect spark plug wire to plug.
AIR FILTER
Your engine will not run properly and may
be damaged by using a dirty air filter.
Replace the air filter cartridge every 100
hours of operation or every season, which-
ever occurs first. Service air cleaner more
often under dusty conditions.
TO CLEAN AIR FILTER
1. Loosen screw and tilt cover to remove.
2. Carefully remove cartridge.
3. Clean by gently tapping on a flat sur-
face. If very dirty, replace cartridge.
_iLCAUTION: Petroleum solvents, such as
kerosene, are not to be used to clean car-
tridge. They may cause deterioration of the
cartridge. Do not oil cartridge. Do not use
pressurized air to clean or dry cartridge.
4. Install cartridge, then replace cover
making sure the tabs are aligned with
the slots in the back plate. Fasten
screw securely.
Lip Back plate
/
Cart_ _ j
uover
MUFFLER
Inspect and replace corroded muffler as it
could create a fire hazard and/or damage.
Slot
Cover
tab
SPARK PLUG
Replace spark plug at the beginning of
each mowing season or after every 100
hours of operation, whichever occurs
first. Spark plug type and gap setting
are shown in the "PRODUCT SPECIFIC-
ATIONS" section of this manual.
14

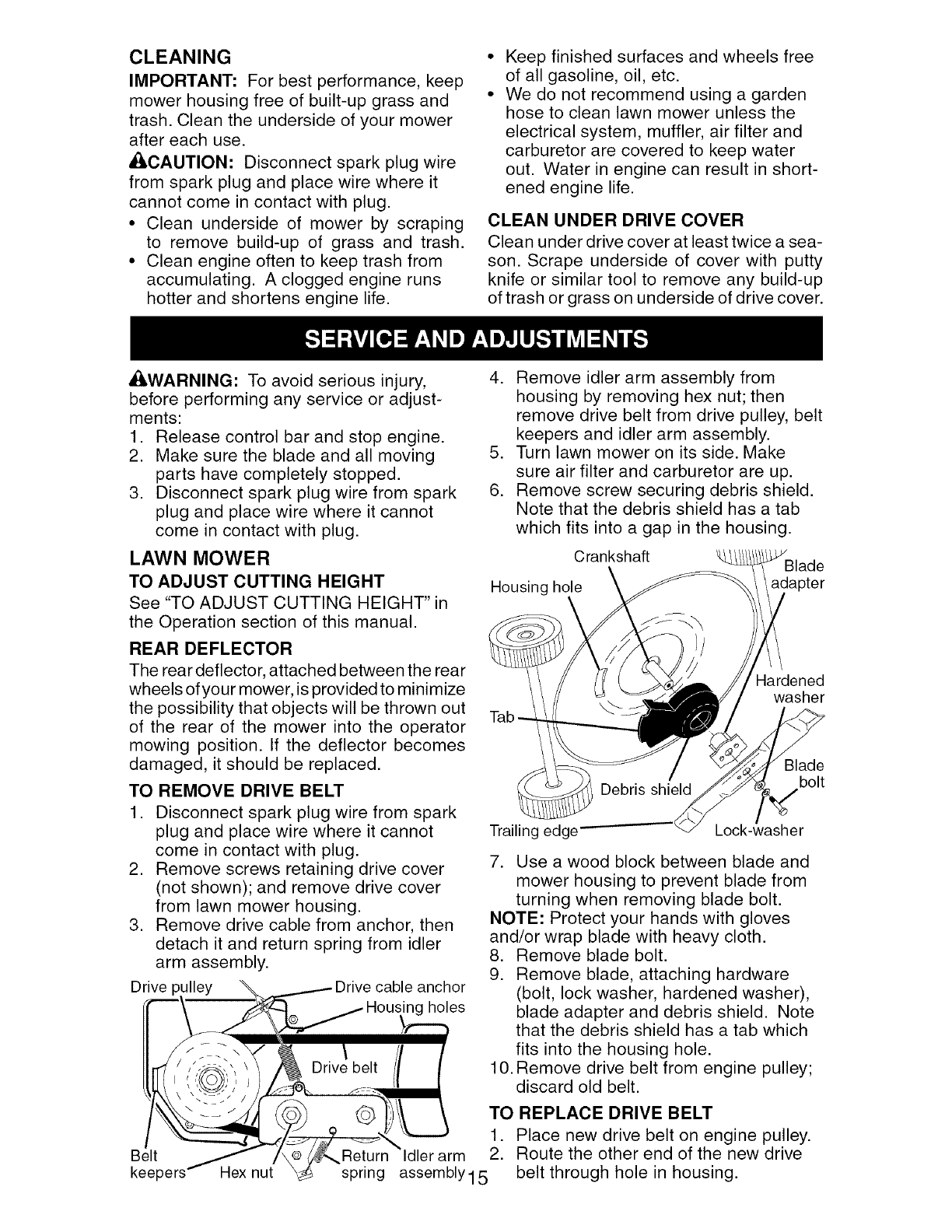

CLEANING
IMPORTANT: For best performance, keep
mower housing free of built-up grass and
trash. Clean the underside of your mower
after each use.
_CAUTION: Disconnect spark plug wire
from spark plug and place wire where it
cannot come in contact with plug.
•Clean underside of mower by scraping
to remove build-up of grass and trash.
• Clean engine often to keep trash from
accumulating. A clogged engine runs
hotter and shortens engine life.
Keep finished surfaces and wheels free
of all gasoline, oil, etc.
We do not recommend using a garden
hose to clean lawn mower unless the
electrical system, muffler, air filter and
carburetor are covered to keep water
out. Water in engine can result in short-
ened engine life.
CLEAN UNDER DRIVE COVER
Clean under drive cover at least twice a sea-
son. Scrape underside of cover with putty
knife or similar tool to remove any build-up
of trash or grass on underside of drive cover.
AWARNING: To avoid serious injury,
before performing any service or adjust-
ments:
1. Release control bar and stop engine.
2. Make sure the blade and all moving
parts have completely stopped.
3. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
4. Remove idler arm assembly from
,
6.
housing by removing hex nut; then
remove drive belt from drive pulley, belt
keepers and idler arm assembly.
Turn lawn mower on its side. Make
sure air filter and carburetor are up.
Remove screw securing debris shield.
Note that the debris shield has a tab
which fits into a gap in the housing.
LAWN MOWER
TO ADJUST CUTTING HEIGHT
See "TO ADJUST CUTTING HEIGHT" in
the Operation section of this manual.
REAR DEFLECTOR
The rear deflector, attached between the rear
wheels of your mower, is provided to minimize
the possibility that objects will be thrown out
of the rear of the mower into the operator
mowing position. If the deflector becomes
damaged, it should be replaced.
TO REMOVE DRIVE BELT
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Remove screws retaining drive cover
(not shown); and remove drive cover
from lawn mower housing.
3. Remove drive cable from anchor, then
detach it and return spring from idler
arm assembly.
Crankshaft
Housing hole adapter
Hardened
washer
Blade
bolt
Trailing edge--
7. Use a wood block between blade and
mower housing to prevent blade from
turning when removing blade bolt.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
8. Remove blade bolt.
9. Remove blade, attaching hardware
Drive ulley _ _ Drive cable anchor (bolt, lock washer, hardened washer),
j .- ous es
IIIT_',','_,' _X_ ,_ Drivebelt /[ [
/ /\o _,_,_ eturn Idler arm
keepers Hexnut_"" _ spring assemblY15
blade adapter and debris shield. Note
that the debris shield has a tab which
fits into the housing hole.
10. Remove drive belt from engine pulley;
discard old belt.
TO REPLACE DRIVE BELT
1. Place new drive belt on engine pulley.
2. Route the other end of the new drive
belt through hole in housing.
3. Return mowerto uprightposition.
4. Install new drivebelt into idler arm
assembly,thenaroundthe drive pulley.
Be surebelt is insideof belt keepers.
5. Reattachidlerarm assemblywith hex
nut previouslyremoved.
6. Turnlawn moweron its side.Make
sureair filter and carburetorareup.
7. Reattachdebrisshieldto housingwith
tab of debrisshieldin housinghole.
8. Positionbladeonthe bladeadapter
aligningthe two (2) holesin the blade
withthe raisedlugson the adapter.
9. Be surethe trailingedgeof blade(op-
positesharp edge) is up towardthe
engineas shown.
10.Installthe bladeboltwiththe lock
washerand hardenedwasherinto
bladeadapterand crankshaft.
11.Useblockof woodbetweenbladeand
lawnmowerhousingand tighten the
bladebolt,turningclockwise.
• The recommendedtighteningtorque is
35-40ft. Ibs.
IMPORTANT: Bladeboltis heattreated.
If bolt needsreplacing,replaceonly with
approvedbolt shownin the RepairParts
sectionof this manual.
12.Return mowerto uprightposition.
13.Reattachdrivecableand returnspring
to the idlerarm assembly,then reat-
tachdrive cableto anchor.
14.Reattachdrive coverwithscrew(s)
previouslyremoved.
15.Connectspark plugwire to sparkplug.

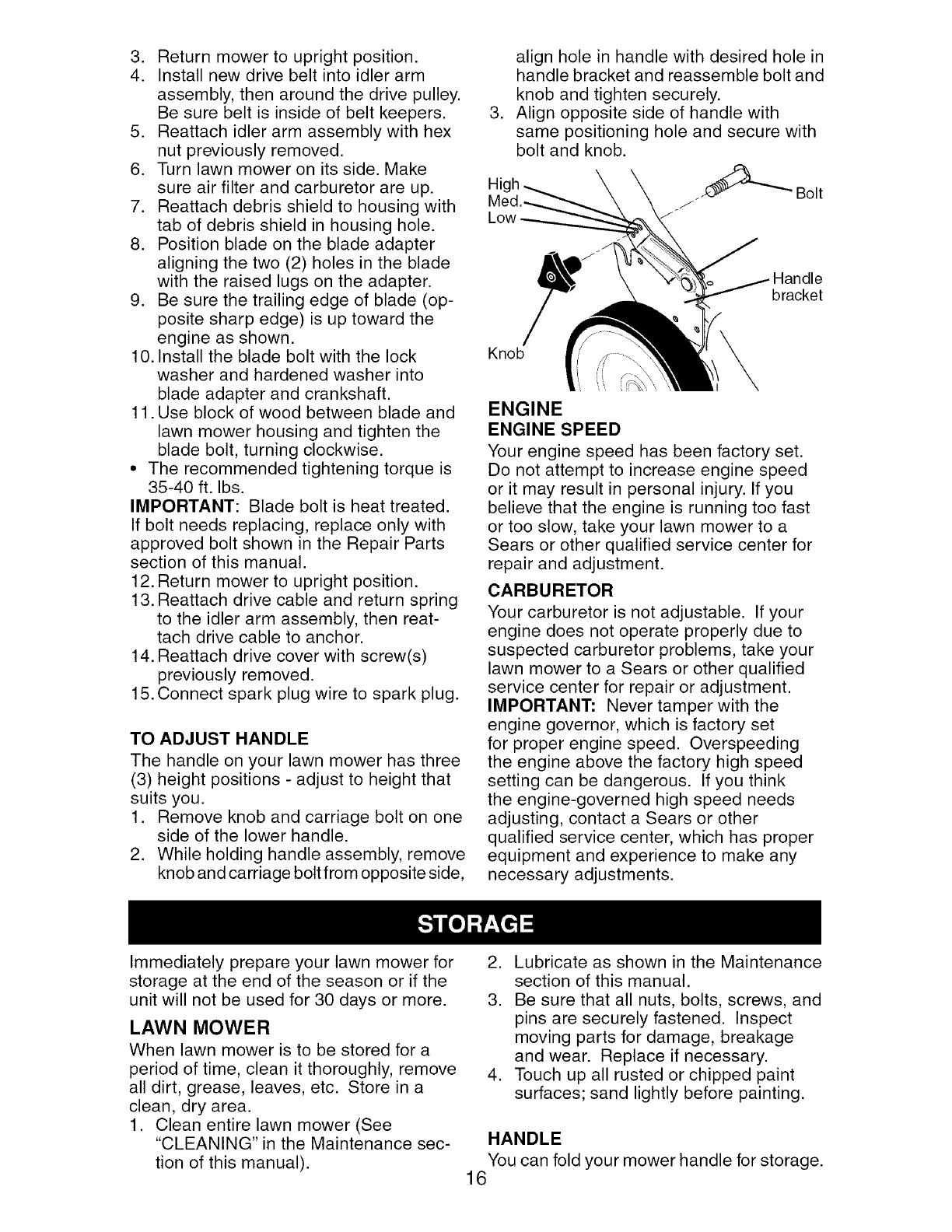

TO ADJUST HANDLE
The handle on your lawn mower has three
(3) height positions - adjust to height that
suits you.
1. Remove knob and carriage bolt on one
side of the lower handle.
2. While holding handle assembly, remove
knob and carriage bolt from opposite side,
align hole in handle with desired hole in
handle bracket and reassemble bolt and
knob and tighten securely.
3. Align opposite side of handle with
same positioning hole and secure with
bolt and knob.
Hi _ Bolt
J
Low
bracket
Knob
ENGINE
ENGINE SPEED
Your engine speed has been factory set.
Do not attempt to increase engine speed
or it may result in personal injury. If you
believe that the engine is running too fast
or too slow, take your lawn mower to a
Sears or other qualified service center for
repair and adjustment.
CARBURETOR
Your carburetor is not adjustable. If your
engine does not operate properly due to
suspected carburetor problems, take your
lawn mower to a Sears or other qualified
service center for repair or adjustment.
IMPORTANT: Never tamper with the
engine governor, which is factory set
for proper engine speed. Overspeeding
the engine above the factory high speed
setting can be dangerous. If you think
the engine-governed high speed needs
adjusting, contact a Sears or other
qualified service center, which has proper
equipment and experience to make any
necessary adjustments.
Immediately prepare your lawn mower for
storage at the end of the season or if the
unit will not be used for 30 days or more.
LAWN MOWER
When lawn mower is to be stored for a
period of time, clean it thoroughly, remove
all dirt, grease, leaves, etc. Store in a
clean, dry area.
1. Clean entire lawn mower (See
"CLEANING" in the Maintenance sec-
tion of this manual).
2. Lubricate as shown in the Maintenance
section of this manual.
3. Be sure that all nuts, bolts, screws, and
pins are securely fastened. Inspect
moving parts for damage, breakage
and wear. Replace if necessary.
4. Touch up all rusted or chipped paint
surfaces; sand lightly before painting.
HANDLE
You can fold your mower handle for storage.
16

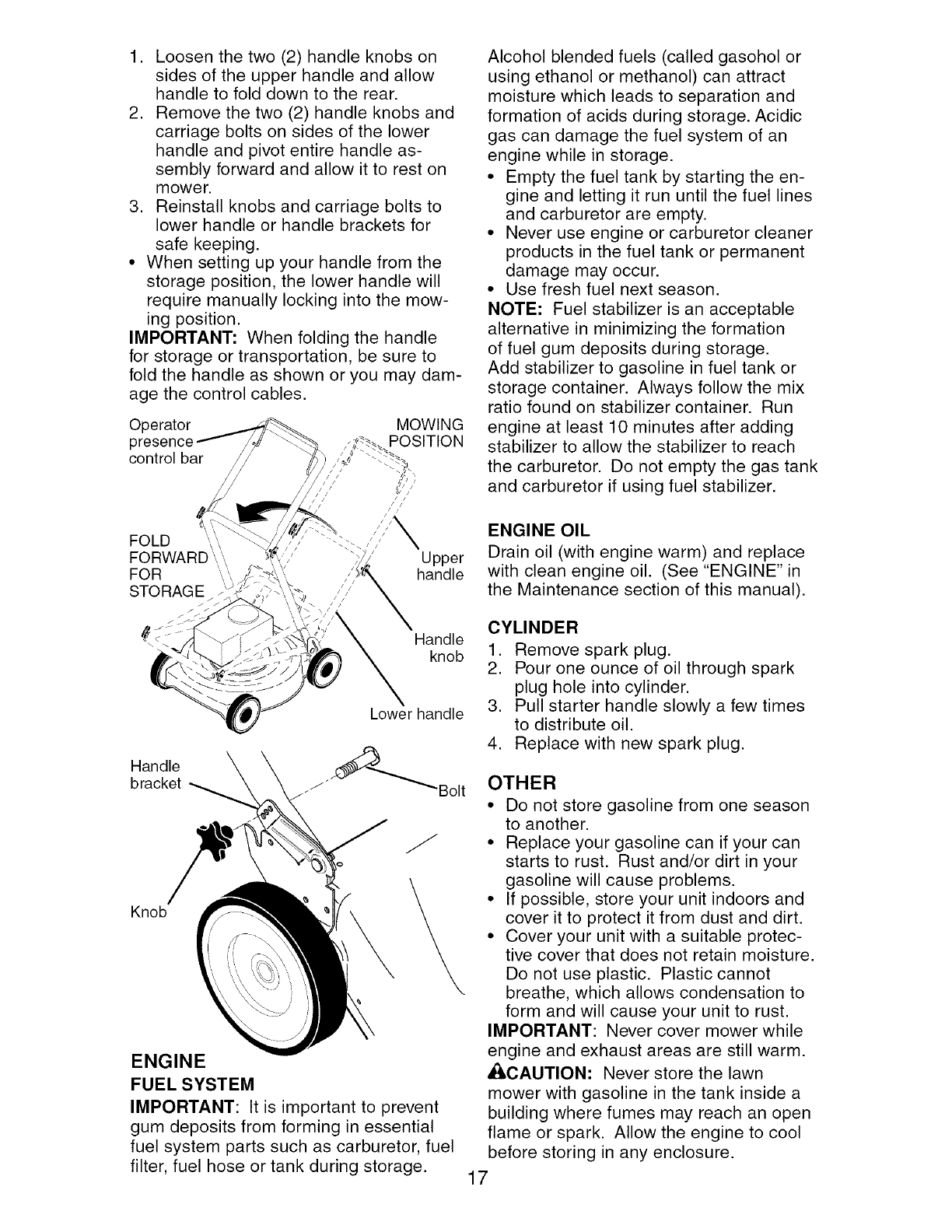

1. Loosen the two (2) handle knobs on
sides of the upper handle and allow
handle to fold down to the rear.
2. Remove the two (2) handle knobs and
carriage bolts on sides of the lower
handle and pivot entire handle as-
sembly forward and allow it to rest on
mower.
3. Reinstall knobs and carriage bolts to
lower handle or handle brackets for
safe keeping.
• When setting up your handle from the
storage position, the lower handle will
require manually locking into the mow-
ing position.
IMPORTANT: When folding the handle
for storage or transportation, be sure to
fold the handle as shown or you may dam-
age the control cables.
Operator MOWING
POSITION
control bar
Alcohol blended fuels (called gasohol or
using ethanol or methanol) can attract
moisture which leads to separation and
formation of acids during storage. Acidic
gas can damage the fuel system of an
engine while in storage.
• Empty the fuel tank by starting the en-
gine and letting it run until the fuel lines
and carburetor are empty.
• Never use engine or carburetor cleaner
products in the fuel tank or permanent
damage may occur.
• Use fresh fuel next season.
NOTE: Fuel stabilizer is an acceptable
alternative in minimizing the formation
of fuel gum deposits during storage.
Add stabilizer to gasoline in fuel tank or
storage container. Always follow the mix
ratio found on stabilizer container. Run
engine at least 10 minutes after adding
stabilizer to allow the stabilizer to reach
the carburetor. Do not empty the gas tank
and carburetor if using fuel stabilizer.
FOLD
FORWARD ",.
FOR '.
STO RAG E
ENGINE OIL
Drain oil (with engine warm) and replace
with clean engine oil. (See "ENGINE" in
the Maintenance section of this manual).
Handle
knob
Lower handle
Handle
bracket
Knob
ENGINE
FUEL SYSTEM
IMPORTANT: It is important to prevent
gum deposits from forming in essential
fuel system parts such as carburetor, fuel
filter, fuel hose or tank during storage.
CYLINDER
1. Remove spark plug.
2. Pour one ounce of oil through spark
plug hole into cylinder.
3. Pull starter handle slowly a few times
to distribute oil.
4. Replace with new spark plug.
OTHER
• Do not store gasoline from one season
to another.
•Replace your gasoline can if your can
starts to rust. Rust and/or dirt in your
gasoline will cause problems.
• If possible, store your unit indoors and
cover it to protect it from dust and dirt.
• Cover your unit with a suitable protec-
tive cover that does not retain moisture.
Do not use plastic. Plastic cannot
breathe, which allows condensation to
form and will cause your unit to rust.
IMPORTANT: Never cover mower while
engine and exhaust areas are still warm.
_CAUTION: Never store the lawn
mower with gasoline in the tank inside a
building where fumes may reach an open
flame or spark. Allow the engine to cool
before storing in any enclosure.
17
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
PROBLEM CAUSE CORRECTION
1. Dirty air filter.
2. Out of fuel.
3. Stale fuel.
4. Water in fuel.
5. Spark plug wire is
disconnected.
6. Bad spark plug.
7. Loose blade or broken
blade adapter.
8. Control bar in released
position.
9. Control bar defective.
10. Fuel valve lever (if so
equipped) in OFF position.
11 .Weak battery (if equipped).
12. Disconnected battery
connector (if equipped).
Does not start ,
2.
3.
4.
5.
6.
7.
8.
9.
Clean/replace air filter.
Fill fuel tank.
Empty fuel tank and refill tank
with fresh, clean gasoline.
Empty fuel tank and refill tank
with fresh, clean gasoline.
Connect wire to plug.
Replace spark plug.
Tighten blade bolt or
replace blade adapter.
Depress control bar to
handle.
Replace control bar.
10. Turn fuel valve lever
to the ON position.
11. Charge battery.
12. Connect battery to engine.
18
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
CAUSE
Loss of power
Poor cut -
uneven
Excessive
vibration
Starter rope
hard to pull
Grass catcher
not filling
(If so equipped)
Hard to push
PROBLEM
1.
2.
3.
4.
5.
6.
1.
2.
3.
1.
2.
1.
2.
3.
4.
1.
2.
3.
1.
2.
3.
4.
1.
2.
3.
4.
Loss of drive
or slowing of
drive speed
Rear of lawn mower
housing or cutting blade
dragging in heavy grass.
Cutting too much grass.
Dirty air filter.
Buildup of grass, leaves,
and trash under mower.
Too much oil in engine.
Walking speed too fast.
Worn, bent or loose blade.
Wheel heights uneven.
Buildup of grass, leaves
and trash under mower.
Worn, bent or loose blade.
Bent engine crankshaft.
Engine flywheel brake is on
when control bar is released.
Bent engine crankshaft.
Blade adapter broken.
Blade dragging in grass.
Cutting height too low.
Lift on blade worn off.
Catcher not venting air.
Grass is too high or wheel
height is too low.
Rear of lawn mower
housing or cutting blade
dragging in grass.
Grass catcher too full.
Handle height position not
right for you.
Belt wear.
Belt off of pulley.
Drive cable worn or broken.
"Loose" drive control system.
CORRECTION
1. Raise cutting height.
2. Raise cutting height.
3. Clean/replace air filter.
4. Clean underside of mower
housing.
5. Check oil level.
6. Cut at slower walking speed.
1. Replace blade. Tighten
blade bolt.
2. Set all wheels at same
height.
3. Clean underside of
mower housing.
1. Replace blade. Tighten
blade bolt.
2. Contact a Sears or other
qualified service center.
1. Depress control bar to
upper handle before
pulling starter rope.
2. Contact a Sears or other
qualified service center.
3. Replace blade adapter.
4. Move lawn mower to cut
grass or to hard surface.
1. Raise cutting height.
2. Replace blade.
3. Clean grass catcher.
1. Raise cutting height.
2. Raise rear of lawn mower
housing one (1) setting
higher.
3. Empty grass catcher.
4. Adjust handle height to suit.
1. Check/replace drive belt.
2. Check/reinstall drive belt.
3. Replace drive cable.
4. Adjust drive control.
19
Garantfa ......................................................... 20
Reglas de Seguridad ................................ 20-22
Especificaciones del Producto ....................... 22
Montaje /Pre-Operaci6n ............................... 24
Operaci6n ................................................. 25-29
Mantenimiento .......................................... 30-32
Programa de Mantenimiento ......................... 30
Servicio y Adjustes ................................... 33-34
Almacenamiento ....................................... 35-36
Identificaci6n de problemas ...................... 36-37
Orden de Partes ....................................... 38-45
Servicio Sears .................................. Contratapa
GARANTIA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS
Siesta Segadora Craftsman Ilega a presentar algt3n desperfecto por defectos de materiales
o fabricaci6n durante un plazo de dos aSos a partir de la fecha de compra, II_vela de vuelta a
cualquiera de las tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otro comercio donde se
vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen,
en caso que no sea posible repararla).
Siesta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantfa tendr_.
vigencia por s61o 90 dfas a partir de la fecha de compra.
La presente garantfa no cubre:
• Aquellas piezas fungibles que se desgastan por el uso normal, tales como las cuchillas rotatorias
de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujfas.
• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador,
incluidos el _.rbol del cigQeSal torcido u omisiones relativas al armado, manejo o mantenimieno de
la Segadora en un todo de acuerdo a las instrucciones provistas con el equipo.
La presente garantfa se aplicar_, solamente en tanto el artfculo sea usado en los Estados Unidos.
Esta garantfa le otorga a usted derechos legales especfficos; puede que usted tenga, adem_.s, otros
derechos, los cuales varfan de estado a estado.
Sears, Roebuck and Co., Hoffman Estates, IL 60179
IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y
de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir
lesiones graves o la muerte.
J_kBusque este sfmbolo que seSala las precau-
ciones de seguridad de importancia. Quiere
decir- iiiATENCION!N iiiESTE ALERTO!!!
SU SEGURIDAD ESTA COMPROMETIDA.
,_h',ADVERTENClA: Siempre desconecte el
alambre de la bujia y p6ngalo donde no pueda
entrar en contacto con la bujia, para evitar el
arranque por accidente, durante la preparaci6n,
el transporte, el ajuste o cuando se hacen
reparaciones.
_,ADVERTENClA: Los bornes, terminales y
accesorios relativos de la bateria contienen
plomo o compuestos de plomo, productos
quimicos conocidos en el Estaclo de California
como causa de c4tncer y defectos al nacimiento
u otros daSos reproductivos. Lavar las manos
despues de manipularlos.
_PRECAUCl0N: El tubo de escape del motor,
algunos de sus constituyentes y algunos com-
ponentes del vehiculo contienen o desprenden
productos quimicos conocidos en el Estado de
California como causa de c4tncer y defectos al
nacimiento u otros daSos reproductivos.
_,PRECAUCl0N" El silenciador y otras piezas
del motor Ilegan a sre extremadamente calien-
tes durante la operaci6n y siguen siendo cali-
entes despu_s de que el motor haya parado.
Para evitar quemaduras severas, permanezca
lejos de estas 4treas.
20
I. OPERAClON
• Antes de empezar, debe familiarizarse
completamente con los controles y el uso
correcto de la maquina. Para esto, debe leer
y comprender todas las instrucciones que
aparecen en la maquina yen los manuales
de operaci6n.
• No ponga las manos o los pies cerca o
debajo de las partes rotatorias. Mant_ngase
siempre lejos de la abertura de la descarga.
• Permita que solamente las personas re-
sponsables que est_n familiarizadas con las
instrucciones operen la m_.quina.
• Despeje el _trea de objetos tales como pie-
dras, juguetes, alambres, huesos, palos, etc.
que pueden ser recogidos y lanzados por las
cuchillas.
• Asegt3rese que el _trea no se hallen per-
sonas, antes de segar. Pare la m_.quina si
alguien entra en el _.rea.
• No opere la maquina sin zapatos o con san-
dalias abiertas. P6ngase siempre zapatos
s61idos.
• No tire de la segadora hacia atr_ts a menos
que sea absolutamente necesario. Mire
siempre hacia abajo y hacia detr_ts antes y
mientras que se mueve hacia atr_ts.
• Nunca dirigir el material descargado hacia
las personas. Evitar descargar material
contra paredes o barreras. El material puede
retornar al operador. Para la cuchilla cuando
se pasa por superficies de grava.
• No opere la segadora sin los respectivos
resguardos, las placas, el recogedor de
cesped u otros aditamentos dise ados para
su protecci6n y seguridad.
• Refi@ase alas instrucciones del fabricante
para el funcionamiento e instalaci6n de
accesorios. Use t3nicamente accesorios
aprobados por el fabricante.
• Detenga la cuchilla o las cuchillas cuando
cruce por calzadas, calles o caminos de
grava.
• Parar el motor cada vez que se abandona el
aparato, antes de limpiar la segadora o de
remover residuos del tubo.
• Apagar el motor y esperar hasta que las
cuchillas esten completamente paradas
antes de remover el receptor de hierba.
• Segar solamente con luz del dia o con una
buena luz artificial.
• No opere la m_.quina bajo la influencia del
alcohol o de las drogas.
• Nunca opere la maquina cuando la hierba
est_ mojada. Asegt3rese siempre de tener
buena tracci6n en sus pies; mantenga el
mango firmemente y camine; nunca corra.
• Desconectar el mecanismo de propulsi6n
aut6noma o el embrague de transmisi6n en
las segadoras que Io tienen antes de poner
en marcha el motor.
• Si el equipo empezara a vibrar de una
manera anormal, pare el motor y revise de
inmediato para averiguar la causa. General-
mente la vibraci6n suele indicar que existe
alguna averia.
21
• Siempre use gafas de seguridad o anteojos
con protecci6n lateral cuando opere la sega-
dora.
I1. OPERAClON SOBRE LAS CUESTAS
Los accidentes ocurren con m_ts frecuencia en
las cuestas. Estos accidentes ocurren debido a
resbaladas o caidas, las cuales pueden resultar
en graves lesiones. Operar la recortadora en
cuestas requiere mayor concentraci6n. Si se
siente inseguro en una cuesta, no la recorte.
HACER:
• Puede recortar a traves de la superficie de
la cuesta, nunca hacia arriba y hacia abajo.
Proceda con extrema precauci6n cuando
cambie de direcci6n en las cuestas.
• Renueva todos los objetos extraSos, tales
como guijarros, ramas, etc.
• Debe prestar atenci6n a hoyos, baches o
protuberancias. Recuerde que la hierba alta
puede esconder obst_.culos.
NO HACER:
• No recorte cerca de pendientes, zanjas o
terraplenes. El operador puede perder la
tracci6n en los pies o el equilibrio.
• No recorte cuestas demasiado inclinadas.
• No recorte en hierba mojada. La reducci6n
en la tracci6n de la pisada puede causar
resbalones.
III. NINOS
Se pueden producir accidentes tr_.gicos si el
operador no presta atenci6n a la presencia
de los niSos. A menudo, los niSos se sienten
atrafdos por la m_tquina y por la actividad de
la siega. Nunca suponga que los niSos van a
permanecer en el mismo lugar donde los vio
por t31timavez.
• Mantenga a los nifios alejados del _trea de
la siega y bajo el cuidado estricto de otra
persona adulta responsable.
• Est_ alerta y apague la m_tquina si hay niSos
que entran al _.rea.
• Antes y cuando este retrocediendo, mire
hacia atr_ts y hacia abajo para verificar si hay
niSos pequeSos.
• Nunca permita que los niSos operen la m_.-
quina.
• Tenga un cuidado extra cuando se acerque
a esquinas donde no hay visibilidad, a los
arbustos, _trboles u otros objetos que pueden
interferir con su Ifnea de visi6n.
IV. MANEJO SEGURO DE GASOLINA
Usar mucha atenci6n cuando se maneja gaso-
lina. La gasolina es extremamente inflamable y
los vapores son explosivos.
• Apagar todos los cigarrillos, cigarros, pipas y
otras fuentes de ignici6n.
• Usar solo un contenedor apropiado.
• Nunca quitar el tap6n de la gasolina o aSadir
carburante con el motor en marcha. Esperar
que el motor se enfrfe antes de repostar la
gasolina.
• Nuncarepostarlam_.quinaalinteriordeun
local.
• Nuncaguardarlam_.quinao elcontenedor
degasolinadondehayunallamaabierta,
chispao luzpilotocomounacalderauotros
dispositivos.
• NuncaIlenarcontenedoresenunvehiculo,en
uncami6nocaravanaconunforrodepl_.stico.
Colocarsiempreloscontenedoresenelsuelo
lejosde suvehiculoantesdeIlenar.
• Quitarequiposquefuncionancongasolina
delcami6nocaravanay repostarenel
suelo.Siestonoesposible,repostardicho
equipoconuncontenedorport_.til,m_.sbien
queconunatoberadegasolina.
• Mantenerlatoberaencontactoconelbordo
deldepdsitodecarburanteo delaapertura
delcontenedorsiemprehastaterminarel
abastecimiento.Nousarundispositivode
cierre-aperturadelatobera.
• Sielcarburantecaeenla ropaqueseIleva,
cambi_.rselainmediatamente.
• NuncaIlenarenexcesoeldepdsitode
carburante.Colocareltapdndelagasolinay
apretardemodoseguro.
V. SERVIClO
• Nunca haga funcionar una m_.quina clentro
de un _.rea cerracla.
• Nunca haga ajustes o reparaciones mientras
el motor este en marcha. Desconecte el
cable de la bujfa, y mant_ngalo a cierta
clistancia de _sta para prevenir un arranque
accidental.
• Mantenga las tuercas y los pernos, espe-
cialmente los pernos del accesorio de la
cuchilla, apretaclos y mantenga el equipo en
buenas concliciones.
• Nunca manipule de forma inclebicla los
clispositivos de seguridacl. Controle regular-
mente su funcionamiento correcto.
• Mantenga la m_.quina libre de hierba, hojas
u otras acumulaciones de clesperclicio.
Limpie los clerrames de aceite o combustible.
Permita que la m_.quina se enfrie antes de
almacenarla.
• Pare e inspeccione el equipo si le pega a un
objeto. Rep_.relo, si es necesario, antes de
hacerlo arrancar.
• En ning_n caso hay que regular la altura de
las rueclas mientras el motor est,. en marcha.
• Los componentes del receptor de la hierba
van sujetos a desgaste, clahos y cleterioro,
que pueclen exponer las partes en mov-
imiento o permitir que objetos sean clispara-
dos. Controlar frecuentemente y cuanclo sea
necesario sustituir con partes aconsejaclas
por el fabricante.
• Las cuchillas de la segadora est_.n afiladas
y pueclen cortar. Cubrir las hojas o Ilevar
guantes, y utilizar precauciones especiales
cuanclo se efect_a mantenimiento sobre las
mismas.
• No cambie el ajuste clel regulaclor clel motor
ni excecla su velociclacl.
• Mantener o sustituir las etiquetas de
seguriclacl e instrucciones, cuanclo sea
necesario.
AADVERTENClA: Este segaclora viene equipaclo con un motor de combusti6n interna y no se
clebe usar sobre, o cerca, de un terreno no clesarrollaclo cubierto de bosques, de arbustos o de
c_specl, o menos que el sistema de escape clel motor venga equipaclo con un amortiguador de
chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguaclor de
chispas, el operaclor clebe mantenerlo en concliciones de trabajo eficientes.
En el estaclo de California, la ley exige Io anterior (Secci6n 4442 clel "California Public Re-
sources Code"). Otros estaclos pueclen contar con otras leyes parecidas. Las leyes feclerales
se aplican en la tierras feclerales. Su centro de Servicio m_.s cercano tiene disponible amor-
tiguaclores de chispas para el silenciaclor (Vea la secci6n de PARTES DE REPUESTO en el
manual Ingles del dueho).
Nt_mero de Serie:
Fecha de Compra:
Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)
Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)
Capacidad de Aceite: 20 Onzas
Bujia (Abertura: .030") Champion RJ19LM o J19LM
Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.
• El nt2mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera
de la caja de la segadora. Debe registrar tanto el nt2mero de serie come la fecha de compra y
mantengalos en un lugar seguro para refencia en el futuro.
22
Acuerdos de Proteccion para la Reparacion
Congratulaciones por su buena compra. Su
nuevo producto Craftsman® est,. disefiado
y fabricado para funcionar de modo liable por
muchos afios. Pero como todos los productos,
puede necesitar alguna reparaci6n de tanto
en tanto. En este caso tener un Acuerdo de
Protecci6n para la Reparaci6n puede hacerles
ahorrar dinero y fastidios.
Compre ahora un Acuerdo de Proteccidn para
la Reparacidn y protegese de molestias y gas-
tos inesperados.
Un Acuerdo incluye los puntos siguientes:
•Servicio experto de nuestros 12.000 espe-
cialistas profesionales en la reparaci6n.
• Servicio ilimitado sin cargo alguno para
las partes y la mano de obra sobre todas las
reparaciones garantizadas.
• Sustitucibn del producto si su producto
garantizado no puede ser arreglado.
• Descuento del 10% sobre el precio cor-
riente clel servicio y de las partes relativas al
servicio no cubiertas por el acuerdo; tambien
el 10% menos sobre el precio corriente de un
control de mantenimiento preventivo.
• Ayuda rapida por telefono - soporte tele-
f6nico por parte de un representante Sears
sobre procluctos que requieren un arreglo en
casa, y ademas una programaci6n sobre los
a reglos m_.s convenientes.
Cuando se ha comprado el Acuerdo, basta con
una Ilamada telef6nica para programar el servi-
cio. Puede Ilamar cuando quiera, dia y noche o
fijar en linea una cita para obtener el servicio.
Sears tiene m_.s de 12.000 especialistas
profesionales en la reparaci6n, que tienen
acceso a mas de 4.5 millones de partes y
accesorios de calidad. Este es el tipo de
profesionalidad con que puede contar para
ayudar a alargar la vida del producto que acaba
de comprar, por muchos afios, iCompre hoy su
Acuerdo de Protecci6n para la Reparaci6n!
Se aplican algunas limitaciones y exclu-
siones. Para conocer los precios y tenet
mas informacion, Ilame al 1-800-827-6655.
Servicio de Instalacion Sears
Para la instalacidn profesional Sears de
aparatos de casa, puertas de garaje,
calentadores de agua y otros importantes
articulos para la casa, en U.S.A. Ilamar a
1-800-4-MY-HOME®.
Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al
cortacesped. Tambien estan disponibles en la mayoria de las tiendas de Sears yen los centros
de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.
RENDIMIENTO DE LA SEGADORA
DESVIADOR
DE RECORTES
PARA SEGADORAS
CON DESCARGA
TRASERA
RECOREDOR
PARA
SEGADORAS
CON DESCARGA
TRASERA
ESTABILI-
ZADORES
ENVASES
E GASOLINA
t RECOREDOR
PARA
SEGADORAS
CON DESCARGA
LATERAL
MANTENIMIENTO DE LA SEGADORA
SILENCIADORES
CORREAS CUCHILLAS
FILTROS DE AIRE
ADAPTADORES
DE CUCHILLA RUEDAS
BUJiAS
ACEITE
DEL MOTOR
23
Lea estas instrucciones y el manual completamente antes de tratar de montar u operar su segadora nueva.
IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor.
Su segadora nueva ha sido montada en la f_.brica con la excepci6n de aquellas partes que se
dejaron sin montar por razones de envio. Todas las partes como las tuercas, las arandelas, los per-
nos, etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes.
Para asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los
articulos de ferreteria que se monten tienen que ser apretados seguramente. Use las herramientas
correctas, como sea necesario, para asegurar que se aprieten adecuadamente.
PARA REMOVER LA SEGADORA DE
LA CAJA DE CARTON
1. Remueva las partes sueltas que se incluyen
con la segadora.
2. Cortelasdosesquinasdelosextremosdelacaja
de cart6n y tienda el panel del extremo piano.
3. Remueva todo el material de empaque, ex-
cepto la cuSa entre el mango superior y el
inferior, y la cuSa que sujeta la barra de los
control que exige la presencia del operador
junto con el mango superior.
4. Haga rodar la segadora hacia afuera de la
caja de cart6n y revisela cuidadosamente
para verificar si todavia quedan partes
sueltas adicionales.
COMO PREPARAR SU SEGADORA
PARA DESDOBLAR EL MANGO
IMPORTANTE: Despliegue el mango con
mucho cuidado para no pellizcar o daSar los
cables de control.
1. Levante la secci6n del mango inferior hasta
la posici6n de operaci6n y alinee el agujero
en _ste con uno de los tres agujeros para
determinar la altura en el puntal del mango.
2. Inserte el perno del mango a traves de este
y del puntal y asegt3relo con la manilla.
3. Repita el procedimiento para el lado
opuesto del mango.
4. Levante la secci6n del mango superior
hasta la posici6n de operaci6n, remueva la
cuSa protectora y apriete las manillas del
mango en forma segura.
5. Remueva el material de empaque de alred-
edor de la barra de control.
El mango de la segadora puede ajustarse
segt3n le acomode para segar. Refi_rase a
"AJUSTE DEL MANGO" en la Secci6n de Ser-
vicio y Ajustes de este manual.
Soporte
de mango Perno
Manilla
POSICION
que sxige la PARA
presencia del ,SEGAR
operador
LEVANTAR
Mango
superior
PARA MONTAR EL RECOGEDOR DE ClaSPED
1. Ponga el bastidor del recogedor de cesped
en la bolsa del cesped con la parte rigida
de la bolsa en la parte inferior. Asegt3rese
que el mango del bastidor est_ en el exte-
rior de la parte superior de la bolsa.
2. Deslice los sujetadores de vinilo sobre el
bastidor.
AVISO: Si los sujetadores de vinilo est_tn muy
duros, metalos en agua caliente por algunos
minutos. Si se moja la bolsa, d_jela que se
seque antes de usarla.
Mango del
-_ bastidor del
recogedor
S%
de vinilo _ del bastidor
PARA INSTALAR LOS ACCESORIOS
Manilla del Su segadora rue enviada lista para usarse como
una acolchadora de capa vegetal. Para conver-
mango tirla de modo que pueda ensacar o descarga,
refierase a"PARA CONVERTIR LA SEGADORA"
Mango Inferior24 en la secci6n de Operaci6n de este manual.
FAMILIARICESE CON SU SEGADORA
LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU
SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaciSn de
los diversos controles y ajustes. Guarde este manual para referencia en el futuro.
Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el
producto. Aprenda y comprenda sus signiflcados.
ATTENCION O MOTOR MOTOR R,_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS
ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS
Palanca de
control de
la impulsi6n Barra de control que exige la presencia del operador
Manilla del mango
Mango del
arrancador
Recogedor
de c_s
Tapa del deposito de aceite del
motor con varilla indicadora de nivel
Cebador
Bujfa
Tapon dela
acolchadera
Tapa del deposito de lag
Filtro
IMPORTANTE: Este cortacesped viene
SIN ACEITE O GASOLINA en motor.
Silenciador
J
Puerta de la Ajustador de la rueda
acolchadora (en cada rueda)
CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC
Nuestras segadoras a motor, que se conducen desde la parte de atr_.s, rotatorias, cumplen con los
est_.ndares de seguridad del American National Standards Institute y del U.S. Consumer Product
Safety Commission. La cuchilla gira cuando el motor est,. funcionando.
Barra de control que exige la presencia del
operado - tiene que sujetar-se abajo, junto
con el mango, para hacer arrancar la cuchilla.
Su_ltela para parar la cuchilla.
Puerta de la acolchadora - permite la conver-
si6n para la operaci6n de descarga o ensacado.
Palanca de control de la impulsi6n - se usa
para enganchar la segadora para movimiento
hacia adelante impulsada a motor.
Mango del arrancador - se usa para hacer
arrancar el motor.
Tapon de la acolchadera - situada en la
abertura de la descarga y debe ser quitada
cuando se convierte la operaci6n de ensacado
a descarga.
Cebador - bombea combustible adicional
desde el carburador al cilindro para uso cuando
25 se necesita hacer arrancar un motor frio.
Laoperacidndecualquiersega-
dorapuedehacerquesalten
objetosextra_osdentrodesus
ojos,Ioquepuedeproducir
da_osgravesen_stos.Siempre
useanteojosdeseguridado protecci6npara
losojosmientrasoperesusegadorao cuando
hagaajusteso reparaciones.Recomendamos
gafasounamascaradeseguridaddevisi6n
ampliadeseguridadusadasobrelasgafas.
COMO USAR SU SEGADORA
VELOCIDAD DEL MOTOR
La velocidad del motor se estableci6 en la f_.-
brica para un rendimiento 6ptimo. La velocidad
no se puede ajustar.
NTROL DE ZONA DEL MOTOR
PRECAUCION: Las regulaciones federales
exigen que se instale un control para el motor
en esta segadora para reducir a un minimo el
riesgo de lesionarse debido al contacto con la
cuchilla. Por ningt3n motivo trate de eliminar
la funci6n del control del operador. La cuchilla
gira cuando el motor est,. funcionando.
• Su segadora viene equipada con una barra
de controles que exigen la presencia del
operador, Io que requiere que el operador
este detr_.s del mango de la segadora para
hacerla arrancar y operarla.
CONTROL DE LA IMPULSION
• La autopropulsi6n se controla manteniendo
la palanca de mando operador presente
abajo hacia el mango y tirando la palanca de
accionamiento atr_.s hacia el mango. Cuanto
m_ts lejos se tira la palanca hacia el mango,
m_.s r_tpida ira la unidad.
• El movimiento hacia adelante se detiene
cuando sea la palanca de mando operador
presente o la palanca de accionamiento se
sueltan. Para detener el movimiento hacia
adelante sin apagar el motor, soltar s61o
la palanca de accionamiento. Mantener la
palanca de mando operador presente abajo
contra el mango para continuar a cortar sin
autopropulsi6n.
AVlSO" Si despu_s haber desenganchado de la
palanca de control, la segadora no roda hacia
atr_ts, empuje la segadora un poco hacia adelante
para desenganchar las ruedas de la impulsi6n.
AJUSTE DEL MANDO
Ocasionalmente, el sistema de mando puede
"aflojarse", provocando una disminuci6n de la
velocidad. Hay un torniquete en la parte trasera
de la sede del mando para apretar la tensi6n
del cable. Proceder de la siguiente manera:
1. Apagar la unidad y desconectar el cable de
bujia de la bujia.
2. Vuelta el tuerca en la parte inferior del
mando de transmisi6n para aumentar la
velocidad del mecanismo.
3. Opere la segadora para probar la velocidad
del mecanismo. Reajuste segt3n Io requerido.
4. Si las condiciones no mejoran despu_s
de los pasos descritos (la velocidad hacia
adelante queda la misma), la correa de
transmisi6n est,. desgastada y tiene que ser
sustituida. 26
Barra de control que la presencia del operador
Control de
la impulsi6n
PARA
Torniquete ENGANCHAR EL CONTROL DE LA
ajuste CONTROL DE LA IMPULSION
IMPULSION DESENGANCHADO
PARA AJUSTAR LA ALTURA DE CORTE
Levante las ruedas para el corte bajo y baje las
ruedas para el corte alto., ajuste la altura de
corte para que se acomode a sus requisitos. La
posici6n del medio es la mejor para la mayoria
de los c_spedes.
• Para cambiar la altura de corte, empuje la
palanca del ajustador hacia la rueda. Mueva la
rueda hacia arriba o hacia abajo de modo que
se acomode a sus requisitos. Asegt3rese que
todas las ruedas queden igualmente ajustadas.
AVlSO: El ajustador esta correctamente colocado
cuando las orejas de la placa est_.n insertadas en
el agujero del mango. Tambien, los ajustes de 9
posiciones (si equipado) permiten que el mango
pueda ser movido entre las orejas de la placa.
PALANCAHACIA ATRAS Mango
PARA BAJAR EL CORTACESPED
as
de la
placa
PALANCA
HACIA
ADELANTE PARALEVANTARELCORTACESPED
PARA MONTAR Y ADJUNTAR EL RECOGE-
DOR DE ClaSPED
1. Levante la puerta trasera del cortacesped
y colocar los ganchos del armazon de la
recolectora de hierba en los pasadores del
quicio de la puerta.
2. El recogedor de c_sped queda asegurado
en la caja de la segadora cuando se baja la
puerta trasera para descansar en el basti-
,dor del recogedor de cesped.
PRECAUClON: No haga funcionar su sega-
dora sin el planco o tap6n de la acolchadera
o sin el recogedor de c_sped, aprobados, en
su lugar. Nunca trate de operar la segadora
cuando se ha removido la puerta trasera o
cuando est,. un poco abierta.
Pasador del Jincio Gancho Mango del
lateral del bastidor del
bastidor del recogedor
recogedor de cesped
\. i
Puerta trasera
PARA VACIAR EL RECOGEDOR DE
CCSPED
1. Levante el recogedor de cesped usando el
mango del bastidor.
2. Remueva el recogedor de c_sped, con los
recortes, de debajo del mango de la segadora.
3. Vacie los recortes de la bolsa.
AVlSO: No arrastre la bolsa cuando la vacie;
se producir_, un desgaste innecesario.
Mango del
bastidordel
recogedor
cesped
PARA CONVERTIR LA SEGADORA
Su segadora rue enviada lista para usarse
como acolchadora de capa vegetal. Para
convertirla a una operaci6n de ensacado o de
descarga:
SEGADORAS CON DESCARGA TRASERA
• Abra la puerta trasera y remueva la tapdn
acolchadora. Gu_.rdela en un lugar seguro.
• Ahora puede instalar el recogedor o el des-
viador de recortes opcional.
• Para volver a la operaci6n de acolchamiento
o descarga, el tap6n acolchador en la aber-
tura de descarga de la segadora.
Para convertir a la operaci6n de ensacado
o de descarga, el desviador de la descarga
debe ser removido y la protecci6n contra la
descarga debe estar cerrada.
........................
Desviador de
la descarga
LA SEGADORA
ESTA LISTA PARA LA
OPERAClON DE LA DESCARGA
PASOS SIMPLES DE RECORDAR
CUANDO CONVIERTA SU SEGADORA
Tap6n
acolchadora --
SEGADORAS CON DESCARGA LATERAL
• La tap6n acolchadora debe ser instalada ad-
entro de la abertura de la descarga trasera.
• Abra la protecci6n contra la descarga y
instale el desviador de contra la descarga
debajo de la protecci6n como se muestra.
• La segadora esta lista para la operaci6n de
la descarga.
PARA ACOLCHAMIENTO -
1. La plancha acolchadora trasera instalada.
2. La protecci6n contra la descarga cerrada.
PARA ENSACAMIENTO TRASERO -
1. La plancha acolchadora trasera removida.
2. Recogedor del cesped instalado.
3. La protecci6n contra la descarga cerrada.
PARA DESCARGA LATERAL-
1. La plancha acolchadora trasera instalada.
,_La desviador de la descarga instalada.
PRECAUCl0N: No haga funcionar su
segadora sin la placa de la acolchadora o sin
el recogedor cesped aprobados en su lugar.
Nunca trate de operar la segadora cuando se
halla removido la puerta trasera o cuando se
ha removido a puerta trasera o cuando est,. un
poco abierta.
27
ANTES DE HACER ARRANCAR EL
MOTOR
AGREGUE ACEITE
Su segadora fue enviada sin aceite en el motor.
Para el tipo y el graclo clel aceite a utilizar, vea
el "MOTOR" en la secci6n clel Mantenimiento
de este manual.
_PRECAUCl0N: NO sobrellene el motor con
aceite, o fumar_, pesa clemante clel silenciaclor
cuanclo Io valla a arrancar.
1. Aseg_rese que la segadora este nivelacla.
2. Remueva la varila mecliclora de aceite clel
tubo de clesarga de aceite.
3. Ustecl recibe un envase de aceite con la
uniclacl. Vierta lentamente el envase entero
de aceite en el tubo de relleno clel motor.
AVISO: El terrapl_n inicial clel aceite requiere
solamente 18 onzas clebiclo al aceite residual
en el motor de la prueba de caliclacl de 100%
clel fabricante. AI cambiar el aceite puecle
necesitar 20 onzas.
4. Inserte y apriete la varilla mecliclora de
aceite.
IMPORTANTE:
• Revise el nivel clel aceite antes de cacla uso.
Agregue aceite si es necesario. Llene hasta
la linea de Ileno en la varilla mecliclora de
nivel.
• Cambie el aceite clespu_s de 25 horas de
operaci6n o una vez por temporacla. Puecle
necesitar cambiar el aceite m_.s a menuclo
cuanclo las concliciones son polvorosas o su-
cias. Vea "PARA CAMBIAR EL ACEITE DEL
MOTOR" en la seccion de Mantenimiento de
este manual.
Tapa del
deposito de
aceite
Tapa del
rellenador
de
gasolina
Cebador
AGREGUE GASOLINA
• Llene el estanque de combustible hasta la
parte inferior clel cuello de relleno clel es-
tanque de gasolina. No Io Ilene clemasiaclo.
Use gasolina regular, sin plomo, nueva y lim-
pia con el minimo de 87 octanos. No mezcle
el aceite con la gasolina. Para asegurar
que la gasolina utilizacla sea fresca compre
estanques los cuales pueclan ser utilizaclos
clurante los primeros 30 elias.
_kPRECAUCl0N: Limpie el aceite o el
combustible derramaclo. No almacene, derrame
o use gasolina cerca de una llama expuesta.
,_kPRECAUCl0N: Los combustibles
mezclaclos con alcohol (conociclos como
gasohol, o el uso de etanol o metanol) pueclen
atraer la humeclacl, la que conduce a la
separaci6n y formaci6n de _.ciclos clurante el
almacenamiento. La gasolina aciclica puecle
daSar el sistema clel combustible de un motor
durante el almacenamiento. Para evitar los
problemas con el motor, se clebe vaciar el
sistema clel combustible antes de guarclarlo
por un perioclo de 30 elias o m_.s. Vacie el
estanque clel combustible, haga arrancar el
motor y h_.galo funcionar hasta que las lineas
clel combustible y el carburaclor queclen vacios.
La pr6xima temporacla use combustible nuevo.
Vea las Instrucciones Para El Almacenamiento
para m_.s informaci6n. Nunca use productos de
limpieza para el motor o para el carburador en
el estanque clel combustible pues se pueclen
producir da_os permanentes.
PARA PARAR EL MOTOR
• Para parar el motor, suelte la barra de con-
troles que exigen la presencia clel operaclor.
PARA HACER ARRANCAR EL MOTOR
AVISO: Debiclo a las capas protectoras clel mo-
tor, una cantidad peque_a de humo puede es-
tar presente durante el uso inicial del producto
y se debe considerar normal.
1. Para hacer arrancar un motor frio, empuje
el cebador tres (3) veces antes de tratarlo.
Empuje firmemente. Este paso normal-
mente no es necesario cuando se hace
arrancar un motor que ya ha estado funcio-
nando por unos cuantos minutos.
2. Sujete la barra de controles que exigen la
presencia del operador abajo en el mango
y tire el mango del arrancador r_.pidamente.
No permita que el cord6n arrancador se
devuelva abruptamente.
AVISO: En climas m_.s frios puede que sea
necesario repetir los pasos del cebado. En cli-
mas m_.s calurosos el cebar demasiado puede
producir el ahogo y el motor no va a arrancar.
Si se ahoga el motor espere unos cuantos
minutos antes de tratar de hacerlo arrancar y
no repita los pasos del cebado.
28
ONSEJOS PARA SEGAR
PRECAUCION: No utilizar dispositivos anti-
paja de la hoja en la segadora ya que estos
accesorios son peligrosos, pueden daSar su
segadora y anular su garantfa.
• Bajo ciertas condiciones, tal como c_sped
muy alto, puede ser necesario el elevar
la altura del corte para reducir el esfuerzo
necesario para empujar la segadora y para
evitar sobrecargar el motor, dejando mon-
tones de recortes de cesped. Puede que sea
necesario reducir la velocidad del recorrido
y/o haga funcionar la segadora sobre el _.rea
por segunda vez.
• Para un corte muy pesado, reduzca el ancho
del corte pasando parcialmente por encima
del lugar anteriormente cortado y siegue
lentamente.
• Para un mejor ensacado del cesped y para la
mayoria de las condiciones de corte, la velo-
cidad del motor debe ajustarse a la posici6n
de R,_,PIDO.
• Los poros en los recogedores de c_sped de
tela pueden Ilenarse con mugre y polvo con
el uso y los recogedores recaudar_.n menos
cesped. Para evitar _ste, rocie el recogedor
con la manguera de agua regularmente y
d_jelo secarse antes de usarlo.
• Mantenga la parte superior del motor, alred-
edor del arrancador, despejada y sin recortes
de cesped y paja. Esto ayudar_, el flujo del
aire del motor y extender,, su duraci6n.
CONSEJOS PARA SEGAR YACOLCHAR
IMPORTANTE: Para obtener el mejor
rendimiento mantenga la caja de la segadora
sin acumulacion de cesped y basura. Vea
"LIMPIEZA" en la seccion de Mantenimento de
este manual.
• La cuchilla acolchadora especial va a volver
a cortar los recortes de c_sped muchas
veces, y los reduce en tamaSo, de modo que
si se caen en el cesped se van a dispesar
entre _ste y no se van a notar. Tambi_n, el
c_sped acolchado se va a deshacer r_tpidam-
ente entregando substancias nutritivas para
el c_sped. Siempre acolche con la velocidad
del motor (cuchilla) m_.s alta, pues asi se
obtendr_t la mejor acci6n de recorte de las
cuchillas.
• Evite cortar el c_sped cuando este mojado.
El cesped mojado tiende a formar montones
e interfiere con la acci6n de acolchaclo.
La mejor hora para segar el c_sped es
temprano en la tarde. A esa hora este se ha
secado y el _.rea recien cortacla no quedar_t
expuesta al sol directo.
• Para obtener los mejores resultados, ajuste
la altura del corte de la segadora de modo
que _sta corte solamente el tercio superior
de las hojas de c_sped. En el caso de que el
c_sped haya crecido demasiado, puede ser
necesario el elevar la altura del corte para
reducir el esfuerzo necesario para empujar la
segadora y para evitar sobrecargar el motor,
dejando montones de recortes de c_sped.
Para un cesped muy pesado, reduzca el an-
cho del corte pasando por encima del lugar
anteriormente cortado y siegue lentamente.
MAX 1/3
• Ciertos tipos de cesped y sus condiciones
pueden exigir que un _.rea tenga que ser
acolchada por segunda vez para esconder
completamente los recortes. Cuando se haga
el segundo corte, siegue atravesado (en
forma perpendicular) a la pasada del primer
corte.
• Cambie su patr6n de corte de semana a
semana. Siegue de norte a sur una semana
y luego cambie de este a oeste la pr6xima
semana. Esto evitar_, que el c_sped se
enrede y cambie de direcci6n.
29
PROGRAMA DE
MANTENIMIENTO
Revisar si hay Sujetadores Sueltos
S Limpiar/Inspeccionar el Recogedor de C6sped *
EControlar los Neum&.ticos
G Controlar las Ruedas Motrices ***
jl_ Limpiar la Segadora ....
[_ Limpiar debajo la Cubierta de la Transmisi6n ***
O Revisar las Correas y las Poleas Irnpulsadas ***
R Revisar /Afilar /Cambiar la Cuchilla
il_ Lubricaci6n
Limpiar /Recargar la Bateria **
Revisar el nivel del Aceite
MCambiar el Aceite del motor
O Limpiar el Filtro de Aire
ANTES DESPUES CADA CADA CADA ANTES DEL
DE CADAiDE CADA 10 25HORAS O 100 ALMACE=
USO USO HORAS TEMPORADA HORAS NAMIENTO
v' v'
v' v'
v'3
V_,2
T Inspeccionar el Silenciador
Carnbiar la Bujia 1_#1,.
t4
R Carnbiar el Cartucho de Papel del Filtro de Aire
Vaciar el sistema del carburante
o a_adir un estabilizador de carburante.
*(s] viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,
** Segadoras con Arranque EI6ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas,
*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas m_s a menudo cuando siegue en terreno arenoso.
**** Utilizar una rasqueta para limpiar 4 - Cargar pot 48 horas al fin de la temporada.
debajo de la cubierta del cortacesped 5 - Y despu_s de 5 horas de funcionamiento,
RECOMENDACIONES GENERALES
La garantia de esta segadora no cubre los
articulos que han estado sujetos al abuso o a
la negligencia del operador. Para recibir todo
el valor de la garantia, el operador tiene que
mantener la segadora segt3n las instrucciones
descritas en este manual.
Hay algunos ajustes que se tienen que hacer
en forma peri6dica para poder mantener su
unidad adecuadamente.
AI menos una vez cada estaci6n comprobar
si es necesario efectuar los ajustes descritos
en las secciones de Servicio y Ajustes de este
manual.
TABLA DE LUBRICACION
(_) Ajustador
de la rueda
_) Aceite
del motor
(_ Bisagra
e la puerta
de la acol-
chadora
(_ Bisagra de
puerta traser
• Una vez al a_o, cambie la bujia, limpie o
cambie el elemento del filtro de aire y revise
si la cuchilla est,. desgastada. Una bujia
nueva y un elemento del filtro de aire limpio/
nuevo aseguran la mezcla de aire-com-
bustible adecuada y ayudan a que su motor
funcione mejor y que dure mas.
• Siga el programa de mantenimiento en este
manual.
(_) Clavija de montaje del puntal del mango
_i_ Rocie el lubricante
Vea "MOTOR" en la seccion de Mantenimiento
ANTES DE CADA USO
• Revise el nivel del aceite del motor.
• Revise si hay sujetadores sueltos.
LUBRICACION
Mantenga la unidad bien lubricada
(vea la "TABLA DE LUBRICACION").
IMPORTANTE: No aceite o engrase los roda-
mientos de la rueda de plastico. Los lubricantes
viscosos atearan polvo y mugre, Io acortara la
duracion de los rodamientos autolubricantes. Si
cree que tienen que lubricarse, use Iosamente
un lubricante tipo crafito, de polvo seco, en
forma moderada.
30
SEGADORA
Siempre observe las reglas de seguridad cu-
ando haga el mantenimiento.
LLANTAS
•Mantenga las Ilantas sin gasolina, aceite o
substancias qufmicas para control de insec-
tos que pueden da_ar la goma.
• Evite los tocones, las piedras, las grietas pro-
fundas, los objetos afilados y otros peligros
que pueden dahar alas Ilantas.
RUEDAS DE IMPULSION
Revise las ruedas de impulsi6n traseras cada
vez antes de segar, para asegurarse de que se
mueven libremente. Si las ruedas no giran li-
bremente quiere decir que hay basura, recortes
de cesped, etc. dentro del Area de las ruedas
de impulsi6n y de la cubierta contra el polvo y
tienen que limpiarse para liberarlas.
Es necesario limpiar las ruedas de impulsi6n;
revise ambas ruedas traseras.
CUIDADO DE LA CUCHILLA
Para obtener los mejores resultados, la cuchilla
de la segadora tienen que mantenerse afilada.
Cambie la cuchilla doblada o dahada.
_I:_PRECAUClON: Usar solamente la hoja
de repuesto aprobada por el fabricante de su
cortacesped. Usar una hoja no aprobada por el
fabricante de su cortacesped es peligroso, pu-
ede da_ar su cortac_sped y anular su garantia.
PARA REMOVER LA CUCHILLA
1. Desconecte el alambre de la bujia y p6n-
galo en donde no pueda entrar en contacto
con esta.
2. Haga descansar la segadora en su lado.
Asegt3rese que el filtro de aire y que el
carburador queden mirando hacia arriba.
3. Use un bloque de madera entre la cuchilla
y la caja de la segadora para evitar que la
cuchilla gire cuando se le quite el perno.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
4. Remueva el perno de la cuchilla gir_.ndolo
en el sentido contrario en que giran las
manillas del reloj.
5. Remueva la cuchilla y los articulos de fer-
reteria adjuntadores (el perno, la arandela
de seguridad y la arandela endurecida).
AVISO: Remueva el adaptador de la cuchilla y
revise el cubo interior de la ranura del adaptador
de la cuchilla. La ranura tiene que estar en buenas
condiciones para que funcione en forma adec-
uada. Cambie el adaptador si est,. da_ado.
PARA CAMBIAR LA CUCHILLA
1. Ponga el adaptador de la cuchilla en el
cigue_al del motor. Asegt3rese que la ranura
del adaptador y que el chavetero del cigue-
5al est_n alineados.
2. Ponga la cuchilla en el adaptador de _sta
alineando los dos (2) agujeros en la cuchilla
con las salientes elevadas en el adaptador.
3. Asegt3rese de que el borde de salida de
la cuchilla (opuesto al borde afilado) este
hacia arriba hacia el motor.
4. Instale el perno de la cuchilla con la aran-
dela de seguridad y la arandela endurecida
en el adaptador de la cuchilla y el cigue_al. 31
5. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla gir_.ndolo en el sentido en que
giran las manillas del reloj.
• La torsi6n para apretar recomendada es de
35 - 40 pies libras.
IMPORTANTE: El perno de la cuchilla es
tratado a calo. Si es necesario sustituir los
pernos, sustituirlos s61o con pernos aprobados
mostrados en la secci6n Partes de Reparaci6n
de este manual.
Adaptador de Ranura Chavetero del
la cuchilla _iguenal
Arandela de
seguridad
Perno Arandela
de la endurecida
cuchilla Borde de salida :iguenal
PARA AFILAR LA CUCHILLA
AVISO: No recomendamos el afilar la cuchilla
- pero si Io hace, asegt3rese de que quede bal-
anceada. Una cuchilla que no est,. balanceada
va a producir eventualmente daSo en la sega-
dora o en el motor.
• La cuchilla puede afilarse con una lima o en
una rueda rectificadora. No trate de afilarla
mientras se encuentra en la segadora.
• Para revisar el balance de la cuchilla, clave
un clavo en una viga o en la pared. Deje
alrededor de una pulgada de un clavo recto
expuesto. Ponga el agujero central de la
cuchilla sobre la cabeza del clavo. Si la
cuchilla est,. balanceada debe permanecer
en la posici6n horizontal. Si cualquiera de
los extremos de la cuchilla se mueve hacia
abajo, afile el extremo pesado hasta que
_sta quede balanceada.
RECOGEDOR DE ClaSPED
• El recogedor de cesped puede ser rociado
con el agua de la manguera pero tiene que
estar seco cuando se vaya a usar.
• Revise su recogedor de c_sped a menudo
para verificar si est,. da_ado o deteriorado.
Se va a desgastar con el uso normal. Si se
necesita cambiar el recogedor, c_tmbielo
solamente por uno que sea aprobado por el
fabricante. De el nt3mero del modelo de la
segadora cuando Io ordene.
CAJA DE ENGRANAJES
• Para mantener el sistema de impulsi6n
funcionando en forma adecuada, la caja
de engranajes y el Area alrededor de la
impulsi6n tienen que mantenerse limpias y
sin acumulaci6n de basura. Limpie debajo
de la cubierta de la impulsi6n dos veces por
temporada.
• LacajadeengranajesseIlenaconlubricante
hastaelniveladecuadoenlaf_.brica.La
t3nicavezqueellubricantenecesitaatenci6n
escuandoselehaprestadoservicioa la
cajadeengranajes.
• Sisenecesitalubricante,usesolamente
GrasaTexacoStarplexPremium1,ParteNo.
750369.Nousesubstitutos.
MOTOR
LUBRIOAOION
Usesolamenteaceitededetergentedealtacali-
dadclasificadoconlaclasificaci6nSG-SLdeser-
vicioAPI.SeleccionelacalidaddeviscosidadSAE
segt3nsu temperaturadeoperaci6nesperada.
CALIDADES DE VISCOSIDAD DE SAE
F -20 0 30 32 40 60 80 100
C -10 _20 _10 0 1'0 20 10 40
GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE
AVISO: A pesar de que los aceites de multi-
viscosidad (5W30, 10W30, etc.) mejoran el
arranque en clima frio, estos aceites de mul-
tiviscosidad van ha aumentar el consumo de
aceite cuando se usan en temperaturas sobre
32 ° R Revise el nivel del aceite del motor m_.s a
menudo, para evitar un posible daSo en el mo-
tor, debido a que no tiene suficiente aceite.
Cambie el aceite despues de 25 horas de
operaci6n o por Io menos una vez al aSo si la
segadora se utiliza menos 25 horas el aho.
Revise el nivel del aceite del c_trter antes de
arrancar el motor y despues de cada cinco (5)
horas de uso continuado. Apriete el tap6n del
aceite en forma segura cada vez que revise el
nivel del aceite.
PARA CAMBIAR EL ACEITE DEL MOTOR
AVlSO: Antes de inclinar la segadora para dre-
nar el aceite, drene el tanque de combustible
haciendo correr el motor hasta que el tanque
est_ vacio.
1. Desconecte el alambre de la bujia y
p6ngalo de modo que no pueda entrar en
contacto con _sta.
2. Remueva la tapa del dep6sito del aceite;
dejela a un lado en una superficie limpia.
3. Incline la cortadora de cesped por este
costado tal como se muestra y purgue el
aceite en un recipiente id6neo. Mueva la
segadora de atr_ts para adelante para re-
mover todo el aceite que se haya quedado
atrapado dentro del motor.
4. Limpie todo el aceite derramado en la sega-
dora y en el lado del motor.
5. Echar aceite despacio en el conducto del
aceite, par_tndose a intervalos regulares para
controlar el nivel del aceite con la varilla.
6. Parar de a_adir aceite cuando se alcanza la
sepal de Ileno (FULL) en la varilla. Esperar un
minuto para dejar que el aceite se arregle.
7. Contint3e agregando cantidades pequeas
de aceite y vuelva a inspeccionar la varilla
medidora settles del nivel de aciete en Ileno
(FULL). NO sobrellene el motor con aceite,
o fumar_, pesa demante del silenciador
cuando Io valla a arrancar.
8. Asegt3rese de apretar la varilla medidora
del aceite antes de arrancar el motor.
9. Vuelva a conectar el alambre de la bujia a esta.
FILTRO DE AIRE
Su motor puede sufrir averias y funcionar de
manera incorrecta con un filtro del aire sucio.
Sustituir el papel del cartucho una vez al aho
o tras 100 horas de funcionamiento, m_ts a
menudo si se utiliza en condiciones de sucie-
dad y polvo particulares.
PARA LIMPIAR EL FILTRO DE AIRE
1. Suelte el tornillo e incline la cubierta para
removerlo.
2. Cuidadosamente, remueva el cartucho.
3. Limpielo golpe_tndolo suavemente en una
superficie plana. Si est,. muy sucio cambie
el cartucho.
_PRECAUCION: Los solventes de petrdleo,
tales como el keroseno, no se deben usar para
limpiar el cartucho. Pueden producir el deterioro
de este. No aceite el cartucho. No use aire a
presidn para limpiarlo o secarlo.
4. Instale el cartucho, luego vuelva a poner la
cubierta asegur_.ndose que las orejas est_n
alineadas con las ranuras en la plancha
trasera. Apriete el tornillo en forma segura.
Labio Plancha trasera
Cartucho
j/
Ranuras
Envase
as de
Cubierta la cubierta
SILENClADOR
Inspeccione y cambie el silenciador si est,. corroi-
do puede producir un peligro de incendio y/o daSo.
BUJIA
Cambie el bujia al comienzo de cada tempo-
rada de siega o despu_s de cada 100 horas
de operaci6n, Io que suceda primero. El tipo
de bujia y el ajuste de la abertura aparecen en
"ESPECIFICACIONES DEL PRODUCTO" en la
32secci6n de Mantenimiento de este manual.
LIMPIEZA
IMPORTANTE: Para obtener el mejor rendimiento,
mantenga la caja de la segadora sin acumulacion
de cesped y basura. Limpin la parte de abajo de
su segadora despues de cada uso.
_IPRECAUClON: Desconecte el alambre de
la bujfa y p6ngalo en donde no pueda entrar en
contacto con esta.
•Limpie la parte inferior de su segadora
rasp_tndola para remover la acumulaci6n de
cesped y basura.
• Limpie el motor a menudo para evitar que
se acumule la basura. Un motor tapado fun-
ciona m_.s caliente y se acorta su duraci6n.
• Mantenga las superficies pulidas y las rue-
das sin gasolina, aceite, etc.
No recomendamos el uso de una manguera
de jardfn para limpiar la segadora a menos
que el sistema electrico, el silenciador, el
filtro de aire y el carburador est_n tapados
para evitar que les entre el agua. El agua en
el motor puede acortar la duraci6n de este.
LIMPIE DEBAJO DE LA CUBIERTA DE LA
IMPULSION
Limpie debajo de la cubierta de la impulsi6n
por Io menos dos veces cada temporada.
Raspe debajo de la cubierta con un cuchillo
para masilla o con una herramienta parecida,
para remover toda acumulaci6n de cesped o
basura en la parte inferior de la cubierta de la
impulsi6n.
_ADVERTENClA: Para evitar lesi6nes serias,
antes de dar calquier servico o de hacer ajustes:
1. Suelte la barra de control y pare el motor.
2. Asegt3rese que lacuchillayquetodaslas partes
movibles se hayan detenido completamente.
3. Desconecte elalamb rede la buj fay p6ngalo en
donde no pueda entrar en contacto con _sta.
SEGADORA
PARA AJUSTAR LA ALTURA DE CORTE
Vea "PARA AJUSTAR LA ALTURA DE CORTE"
en la secci6n de Operaci6n de este manual.
4. Quitar el conjunto de la palanca de
transmisi6n del bastidor quitando la tuerca
hexagonal; luego quitar la correa de mando
de la polea de mando, los dispositivos de
fijaci6n de la correa y el conjunto de la
palanca de transmisi6n.
5. Haga descansar la segadora en su lado.
Asegt3rese que el filtro de aire y que el
carburador queden mirando hacia arriba.
6. Quitar el tornillo que fija la pantalla de los
escombros. Noten que la pantalla de los
escombros tiene una lengQeta que se intro-
duce en un orificio del bastidor.
DESVIADOR TRASERO
Se proporciona un desviador trasero, adjunto
entre las ruedas traseras de su segadora, para
reducir a un mfnimo la posibilidad que objetos
sean lanzados hacia afuera de la parte trasera
de la segadora, en la posici6n en donde se
encuentra el operador. Si se dafia el desviador
debe cambiarse.
Ciguefial
Orificio en el bastidor
PARA REMOVER LA CORREA DE IMPULSION
1. Desconecte el alambre de la bujfa y p6n-
galo en donde no pueda entrar en contacto OrE
con esta.
2. Quitar los tornillos que sujetan la tapa del
mando (no mostrado); y quitar la tapa del
mando del bastidor del cortac_sped.
3. Quitar el cable del mando de la ancla, luego Borde de
separar el cable y el resorte de vuelta del
conjunto palanca de transmisi6n.
Poleade mando _ / Cable de mando ancla
_'_\__ .,Orificios en el bastidor
II
tIUi ', /_%mando (I /
o7t\ \
._/_
Dispositivo _..-"'f /X@ _ El "Conjunto
de fijaci6n'''_^''_f // _--resorte palanca de
Tuercahexagonal de vuelta transmisi6n
Adaptador
de la
cuchilla
Arandela de
endurecida
Perno
de la
cuchilla
Arandela
de seguridad
7. Use un bloque de madera entre la cuchilla
y la caja de la segadora para evitar que la
cuchilla gire cuando se le quite el perno.
AVlSO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
8. Remueva el perno de la cuchilla.
9. Quitar la cuchilla y todos los dispositivos de
fijaci6n (perno, arandela de freno, arandela
templada), adaptador de la cuchilla y pantalla
de los escombros. Noten que la pantalla
de los escombros tiene una lengQeta que se
introduce en un orificio del bastidor.
10. Quitar la correa de polea del motor; eliminar
la correa vieja.
33
PARA CAMBIAR LA CORREA DE IMPULSION
1. Colocar la nueva correa de polea del motor.
2. Colocar la otra extremidad de la nueva correa
de manclo a traves del orificio en el bastidor.
3. Volver a colocar el cortacesped en posici6n
vertical.
4. Instalar la nueva correa de mando en el
conjunto de la palanca de transmisi6n,
luego alrededor de la polea de mando. Ase-
gurarse de que la correa se halle al interior
de los dispositivos de fijaci6n de la correa.
5. Volver a colocar la conjunto de la palanca
de transmisi6n con el tuerca hexagonal
precedentemente quitados.
6. Haga descansar la segadora en su lado.
AsegtJrese que el filtro de aire y que el
carburador queden mirando hacia arriba.
7. Fijar otra vez la pantalla de los escombros
al bastidor con la leng0eta de la pantalla
de los escombros se halle en el orificio del
bastidor.
8. Ponga la cuchilla en el adaptador de esta
alineando los dos (2) agujeros en la cuchilla
con las salientes elevadas en el adaptador.
9. Aseg0rese de que el borde de salida de
la cuchilla (opuesto al borde afilado) est_
hacia arriba hacia el motor.
10. Instale el perno de la cuchilla con la aran-
dela de seguridad y la arandela endurecida
en el adaptador de la cuchilla y el cigue_al.
11. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla gir_.ndolo en el sentido en que
giran las manillas del reloj.
• La torsi6n para apretar recomendada es de
35 - 40 pies libras.
IMPORTANTE: El perno de la cuchilla es
tratado a calo. Si es necesario sustituir los
pernos, sustituirlos s61o con pernos aprobados
mostrados en la secci6n Partes de Reparaci6n
de este manual.
12. Volver a colocar el cortac_sped en posici6n
vertical.
13. Volver a colocar el cable del mando y el re-
sorte de vuelta en el conjunto de la palanca
de transmisi6n, luego fijar el cable de mando
al ancla.
14. Volver a colocar la tapa del mando con los
tornillos precedentemente quitados.
15. Conectar el hilo de la bujia de encendido a
la bujia de encendido.
PARA AJUSTAR EL MANGO
El mango de su segadora cuenta con tres (3)
posiciones de altura - ajtJstelo a la altura que le
acomode.
1. Remueva la manilla y el perno portador en
un lado del mango inferior.
Manilla
2. AI mismo tiempo que sujeta el conjunto del
mango, remueva la manilla y el perno porta-
dor del lado opuesto, alinee el agujero en el
mango con el agujero deseado en el puntal
del mango y vuelva a montar el perno y la
manilla y aprietelos en forma segura.
3. Alinee el lado opuesto del mango con el
agujero de la misma posici6n y asegtJrelos
con el perno y la manilla.
/Perno
Puntal
del man_
Alta
MOTOR
VELOCIDAD DEL MOTOR
La velocidad del motor ha sido ajustacla en
la f_.brica. No trate de aumentar la velocidad
del motor pues se pueden proclucir lesiones
personales. Si cree que el motor est,. funcio-
nando demasiado r_.pido o demasiado lento,
Ileve su segadora a mas con su centro de
servicio Sears o con un otro centro de servicio
cualificado.
CARBURADOR
Su carburador no es ajustable. Si su motor no
ester funcionando en forma adecuada debido
a problemas que se sospecha vienen del carbu-
rador, Ileve su segadora a contacto con su cen-
tro de servicio Sears o con un otro centro de
servicio cualificado para repararla y/o ajustarla.
IMPORTANTE: Nunca manipule el regulador
del motor, el que ha sido ajustado en la f_.brica
para la velocidad del motor adecuada. Puede
ser peligroso hacer funcionar el motor a una
velocidad por sobre el ajuste de alta velocidad
de la f_.brica. Si cree que la velocidad alta regu-
lada del motor necesita ajuste, contacto con su
centro de servicio Sears o con un otro centro
de servicio cualificado, el que cuenta con el
equipo adecuado y la experiencia para hacer
los ajustes necesarios.
34
Inmediatamente prepare su segadora para el
almacenamiento al final de cada temporada o si
la unidad no se va a usar por 30 dias o m_.s.
SEGADORA
Cuando se va a guardar la segadora por cierto
periodo de tiempo, limpiela cuidadosamente,
remueva toda la mugre, la grasa, las hojas, etc.
Gu_.rdela en un Area limpia y seca.
1. Limpie toda la segadora (Vea"LIMPIEZA"
en la secci6n de Mantenimiento de este
manual).
2. Lubriquela segtJn se muestra en la secci6n
de Mantenimiento de este manual.
3. AsegtJrese de que todas las tuercas y
clavijas y todos los pernos y tornillos est_n
apretados en forma segura. Inspeccione
las partes que se mueven para verificar si
est_.n daSadas, quebradas o desgastadas.
C_.mbielas si es necesario.
4. Retoque todas las superficies que est_n
oxidadas o con la pintura picada; use una
lija antes de pintar.
MANGO
Puede doblar el mango de su segadora para el
almacenamiento.
1. Suelte las dos (2) manillas del mango en
cada lado del mango superior y permita que
el mango se doble hacia detras.
2. Remueva las dos (2) manillas y los pernos
de cada lado del mango inferior y pivote el
conjunto entero del mango hacia delante y
permita le que se descanse sobre la sega-
dora.
3. Vuelva a poner las manillas y los pernos al
mango inferior o a los puntales del mango
para la seguridad.
• Cuando prepare su mango a partir de la
posici6n de almacenamiento, el mango infe-
rior nesecitara cerrarlo manualmente para la
posici6n de sega.
IMPORTANTE: Cuando doble el mango para el
almacenamiento o el transporte, asegt3rese que
Io doble segt3n se muestra o purde daSar los
cables de control.
Barra de control
que exige
presencia del
operador
Soporte
de mango
DOBLAR
HACIA
ADELANTE \
PARA \
ALMACENAR \
Perno
Manilla
MOTOR
SISTEMA DE COMBUSTIBLE
IMPORTANTE: Es importante evitar que se
formen dep6sitos de goma en partes funda-
mentales del sistema de combustible tales
como el carburador, el filtro del combustible,
la manguera del combustible o en el estanque
durante el almacenamiento. Los combustibles
mezclados con alcohol (conocido como gasohol
o que tienen etanol o metanol) pueden atraer
humedad, Io que conduce a la separacion y a la
formacion de acidos durante el almacenamien-
to. La gasolina acidica puede dahar el sistema
de combustible de un motor durante el periodo
de almacenamiento.
• Vaciar el dep6sito del carburante poniendo
en marcha el motor y dej_.ndolo funcionar
hasta que el carburante termine y el
carburador est_ vacio.
• Nunca use los productos para limpieza del
carburador o del motor en el estanque de
combustible pues se pueden producir daSos
permanentes.
• Use combustible nuevo la pr6xima tempo-
rada.
AVlSO: El estabilizador de combustible es una
POSlCl0N alternativa aceptable para reducir a un minimo
PARA la formaci6n de depdsitos de goma en el com-
SEGAR bustible durante el periodo de almacenamiento.
Agregue estabilizador a la gasolina en el
estanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporci6n de
mezcla que se encuentra en el envase del esta-
bilizador. Haga funcionar el motor por Io menos
Mango 10 minutos despues de agregar el estabilizador,
superior para permitir que este Ilegue al carburador. No
drene la gasolina del estanque de gasolina y el
carburador si se est,. usando estabilizador de
combustible.
Manilla del ACEITE BEL MOTOR
mango Drene el aceite (con el motor caliente) y
c_tmbielo con aceite de motor limpio. (Vea "MO-
TOR" en la secci6n de Mantenimiento de este
Mango inferior manual.)
35
ClLINDRO
1. Remueva la bujfa.
2. Vade 29 ml (una onza) de aceite a trav_s
del agujero de la bujfa en el cilindro.
3. Tire la manilla de arranque lentamente unas
cuantas veces para distribuir el aceite.
4. Cambie por una bujfa nueva.
OTROS
• No guarde la gasolina de una temporada a la
otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidaci6n y/o la mugre en
su gasolina producir_.n problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y ct3brala para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector
adecuado que no retenga la humedad. No
use pl_tstico. El pl_tstico no puede respirar, Io
que permite la formaci6n de condensaci6n,
Io que producir_, la oxidaci6n de su unidad.
IMPORTANTE: Nunca cubra la segadora mien-
tras el motor y las areas de escape to davia
estan calientes.
_,PRECAUClON: Nunca almacene la sega-
dora con gasolina en el estanque dentro de un
edificio en donde los gases pueden alcanzar
una llama expuesta o una chispa. Permita que
se enfrfe el motor antes de alma-cenarla en
algt3n recinto cerrado.
SOLUCION DE PROBLEMAS - Vea la seccion apropiada en el manual amenos que
este dirigido a un centro de servico Sears.
CAUSAPROBLEMA
No arranca
Falta de
fuerza
1. Filtro de aire sucio.
2. Sin combustible.
3. Combustible rancio.
4. Agua en el combustible.
5. Alambre de la bujia desconectado.
6. Bujia mala.
7. Cuchilla suelta o adaptador
de la cuchilla quebrado.
8. Barra de control en la
posici6n suelta.
9. Barra de control defectuosa.
10. V_.lvula del combustible (si equ-
ipada) est,. en la posici6n OFR
11. Bateria debi (si equipada).
12. Desconecte el conector
de la bateria (si equipada).
1. Cuchilla desgastada, doblada
o suelta.
2. Altura de las ruedas dispareja.
3. Velocidad del motor lenta.
4. Acumulaci6n de c_sped, hojas o
basura debajo de la segadora.
5. Demasiado aceite en motor.
6. Velocidad de recorrido
demasiado r_.pida.
CORRECClON
1. Limpie/cambie el filtro de aire.
2. Llene el estanque de combustible.
3. Drene el estanque de combustible
y vuelva a Ilenar el estanque con
gasolina nueva.
4. Drene el estanque de combustible
y vuelva a Ilenar el estanque con
gasolina nueva.
5. Conecte el alambre a la bujfa.
6. Cambie la bujfa.
7. Apriete el perno de la cuchilla
cambie el adaptador de la cuchilla.
8. Presione la barra de control
hacia el mango.
9. Cambie la barra de control.
10. Gire a la v_.lvula del combustible
a la posici6n ON.
11. Cague la baterfa.
12. Conecte la baterfa al motor.
1. Eleve la altura de corte.
2. Eleve la altura de corte.
3. Limpie/cambie el filtro de aire.
4. Limpie la parte inferior de la
caja de la segadora.
5. Revise el nivel del aceite.
6. Corte a una velocidad de
recorrido m_.s lenta.
36
SOLUCION DE PROBLEMAS - Vea la seccion apropiada en el manual amenos que
PROBLEMA
Mal corte-
disparejo
este dirigido a un centro de servico Sears.
CAUSA
1. Cuchilla desgastada, doblada
o suelta.
2. Altura de las ruedas dispareja.
Vibracion
excesiva
Cordon
arrancador
dificil de tirar
Recogedorde
cesped no se
Ilena(siviene
equipado)
Dificil de
empujar
Perdida de
impulsion
o retardase
de la
velocidad
3. Acumulaci6n de cesped, hojas o
basura debajo de la segadora.
1. Cuchilla desgastada, doblada
o suelta.
2. Ciguefial del motor doblado.
1. El freno del volante del motor
est,. aplicado cuando se
suelta la barra de control.
2. Ciguefial del motor doblado.
3. Adaptador de la cuchilla quebrado.
4. La cuchilla se arrastra en
el cesped.
1. Altura de corte demasiado baja.
2. Levantamiento de la cuchilla
desgastado.
3. Recogedor sin ventilaci6n de aire.
1. El c_sped est,. demasiado alto o la
altura de la rueda demasiado baja.
2. Parte trasera de la
caja/cuchilla de la segadora
arrastr_.ndose en el c_sped.
3. Recogedor de cesped
demasiado Ileno.
4. Posici6n de la altura del mango
no adecuada para usted.
1. Desgaste de la correa.
2. La correa est,. fuera de la polea.
3. Cable de la impulsi6n usado o roto.
4. El sistema de control del
mecanismo impulsor "suelto".
CORRECCION
1. Cambie la cuchilla. Apriete el perno
de la cuchilla.
2. Ajuste todas las ruedas a la misma
altura.
3. Limpie la parte inferior de la
caja de la segadora.
1. Cambie la cuchilla. Apriete el
perno de la cuchilla.
2. P6ngase en contacto con su centro
de servicio Sears o con un otro
centro de servicio cualificado.
1. Presione la barra de control
hacia el mango superior antes
de tirar el cord6n arrancador.
2. P6ngase en contacto con su centro
de servicio Sears o con un otro
centro de servicio cualificado.
3. Cambie el adaptador de la cuchilla.
4. Mueva la segadora a un lugar
en donde el c_sped ha sido
cortado o a una superficie firme
para hacer arrancar el motor.
1. Eleve la altura de corte.
2. Cambie las cuchillas.
3. Limpie el recogedor de cesped.
1. Eleve la altura de corte.
2. Eleve la parte trasera de la caja de
la segadora (1) un lugar m_.s alto.
3. Vacie el recogedor de cesped.
4. Ajuste la altura del mango de
modo que le acomode.
1. Revise/cambie la correa de
impulsi6n.
2. Revise/vuelva a instalar la
3. Cambie el cable de la impulsi6n.
4. Ajuste el control del mecanismo
impulsor.
37
O3
O0
18
14
CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.370723
39
27
16
4O
28
45
47 19
I
35
31
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.370723
o,_
KEY PART KEY PART
NO. NO. DESCRIPTION NO. NO.
1 194577X479 Handle, Upper 25 161333
2 193664X479 Handle, Lower 26 163409
3 186053 Spring, Rear Door, RH 27 192876
4 194788 Rope Guide 28 88652
5 132004 Nut, Hex, with 29 191221
Lockwasher Insert 1/4-20 30 189179
6 66426 Wire, Tie 31 189028
7 191574 Bolt, Handle 5/16-18 x 2-5/8 32 851074
8 189713X428 Knob, Handle 33 850263
9 194580X428 Control Bar 34 851084
12 51793 Cotter, Hairpin 35 188786
13 186052 Spring, Rear Door, LH 36 192325
14 750634 Screw 37 150406
15 850733X004 Bracket, Upstop 38 -- -
16 185855X428 Rear Door Assembly
17 184193 Bolt, Rear Door
18 198170 Plug, Mulcher 39 403270
19 403269 Kit, Housing 40 194644
20 192980X479 Handle Bracket Asembly, LH 41 404763
21 192979X479 Handle Bracket Assembly, RH 42 54583
22 150078 Screw, Hex Washer Head 45 183058X428
23 163183 Bolt, Hex Head 5/16-18 x 5/8 46 169699X428
24 73800500 Nut, Hex, with 47 88349
Lockwasher Insert 5/16-18
KEY PART
DESCRIPTION NO. NO. DESCRIPTION
Baffle, Side 48 188839X004 Mounting Bracket,
Screw #12 x 5/8 Debris Shield
Skirt, Rear 50 57808 Screw
Screw, Hinge 1/4-20 x 1.25 51 193791 Pulley, Idler
Cable, Operator Presence 52 145212 Flanged Nut
Blade Adapter /Pulley 53 155552 Locknut
Blade, 21" 54 193792X004 Idler Arm
Washer 55 166043 Idler Pulley
Washer, Lock 56 160829 Shoulder Bolt
Bolt, Hex Head 57 193315 Bracket Assembly
Debris Shield 60 182226 Spring, Return
Bolt 96 197991 Clip, Cable
Bolt, Engine - - 404764 Warning Decal
Engine, Briggs & Stratton, (not shown)
Model Number 125K02- - - 407161 Owner's Manual,
0658-E1 (See Breakdown) English /Spanish
Grassbag
Frame, Grassbag Available accessories
Danger Decal (not included with lawn mower):
Screw - - 71 33623 Gas Can
Mulcher Door Assembly (2.5 Gallon Container)
Discharge Guard - - 71 33500 Fuel Stabilizer
Nut, Hex - - 71 33000 SAE 30W Oil
(20 Ounce Bottle)
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
47
33
32
CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.370723
16 19
43
29
28
_ 30
19
28
15 30
22
"f 29
\.11 41 40
33
\ \
\ \
\ \
\ ,,
\
\
\
\
\ \\ //
_23 t 27
18
21
\
2O
17
2O
6O
19
24
57
33
21 40
4:_
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.370723
KEY PART
NO. NO.
1 195989
2 195745
3 187353
4 188281
5 195744
6 181698
7 400235X479
8 184987
9 196002
10 194212
11 188291
12 187653
13 193354
14 193443
15 197235
16 197234
17 166785
18 168360X004
19 701037
20 160835X007
21 160828
22 169911
23 186578X004
24 186577X004
25 199775X428
26 750634
27 183901
KEY PART
DESCRIPTION NO. NO. DESCRIPTION
Drive Control Assembly (Includes Cable) 28 12000058
Cover, Top 29 189403
Pulley 30 73800400
Lever, Drive Control 31 175098
Cover, Bottom 32 193912X460
Screw 33 83923
Mounting Bracket 34 175103
Cap, Bottom 35 175105
Cable, Drive 36 175104
Decal, Drive Control Operation 37 184172
Spring, Torsion 38 175102
Screw 40 193909X460
Gear Case Assembly, Complete 41 188330
Pulley, Drive 43 188331
Kit, Wheel Adjuster Assembly, RH 44 183688
(Includes Knob and Bearing) 47 67725
Kit, Wheel Adjuster Assembly, LH 51 187530
(Includes Knob and Bearing) 52 187531
Nut, Hex 53 187532
Spring, Selector 54 187533
Knob, Selector Spring 55 183505
Bracket, Wheel Adjusting 56 183506
Bolt, Shoulder, Hex Head 57 183508
Bearing, Ball 58 183509
Axle Arm Assembly, RH 59 183511
Axle Arm Assembly, LH 60 197385
Cover, Drive 61 183513
Screw, Threaded, Rolled #10-25 x .50 62 183514
Spacer * Use Dow Corning
E-Ring 7/16
Cover, Dust, Wheel
Nut, Hex
Pawl
Wheel & Tire Assembly, Rear 8 x 1-3/4
Nut, Flangelock 3/8-16
Gear
Retainer, Drive, LH
Disc, Drive
Seal, Friction
Retainer, Drive, RH
Wheel & Tire Assembly, Front 8 x 1-3/4
Pinion Assembly, RH
Pinion Assembly, LH
V-Belt
Washer
* Case, Lower
*Case, Upper
Gear, 24 Teeth
Shaft, Input
Wire, Formed
Bearing, Ball
Seal, Output Shaft
Washer
Bushing
Shaft, Output
Screw
Seal, Input Shaft
#709 to reseal Gear Case Halves.
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0658-E1
684
11
I 1330 REPAIR MANUAL I 1_8
7180
20@
10_
306
307_
42
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0658-E1
968 445
633 0
127_ 130
617
276 _____
977 CARBURETOR
GASKET SET
745
358 ENGINE GASKET SET
3_20 _842_-_ 524
)6i163
1
443_
668
365_
121 CARBURETOR OVERHAUL KIT
505_
334_
48
43
BRIGGS & STRATTON 4-CYCLE ENGINE
9211
670_
9721
190
I 1036 EMISSIONS LABEL I
MODEL NUMBER 125K02-0658-E1
304 332_ 564_
455 604
6081
55
KEY PART
NO. NO.
1 697322
2 399269
3 299819s
4 493279
5 691160
7 692249
8 695250
9 696125
10 691125
11 691781
12 692232
13 690912
15 691680
16 691450
20 399781s
22 691092
23 691987
24 222698s
25 790359
-- 791326
26 790360
-- 791324
27 691866
KEY PART
DESCRIPTION NO. NO.
Cylinder Assembly 28 499423
Kit-Bushing/Seal 29 499424
• Seal-Oil (Magneto Side) 32 691664
Sump-Engine 32A 695759
Head-Cylinder 33 262651 s
• Gasket-Cylinder Head 34 262652s
Breather Assembly 35 691270
Gasket-Breather 36 691270
Screw (Breather Assembly) 37 694086
Tube-Breather 40 692194
• Gasket-Crankcase 43 691997
Screw (Cylinder Head) 45 690548
Plug-Oil Drain 46 691449
Crankshaft 48 498829
• Seal-Oil (PTO Side) 50 497465
Screw (Engine Sump) 51 272199s
Flywheel 54 691650
Key-Flywheel 55 691421
Piston Assembly (Standard) 58 697316
Piston Assembly 60 281434s
(.020" Oversize) 65 690837
Ring Set (Standard) 78 691108
Ring Set (.020" Oversize) 81 691740
Lock-Piston Pin 95 691636
44
363
65
58
592 _
60
689 d_
456
597 _
L
DESCRIPTION
Pin-Piston
Rod-Connecting
Screw (Connecting Rod)
Screw (Connecting Rod)
Valve-Exhaust
Valve-I ntake
Spring-Valve (Intake)
Spring-Valve (Exhaust)
Guard-Flywheel
Retainer-Valve
Slinger-Governor/Oil
Tappet-Valve
Camshaft
Short Block
Manifold-Intake
Gasket-Intake
Screw (Intake Manifold)
Housing-Rewind Starter
Rope-Starter (Cut to Fit)
Grip-Starter Rope
Screw (Rewind Starter)
Screw (Flywheel Guard)
Lock-Muffler Screw
Screw (Throttle Valve)
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0658-E1
KEY PART KEY PART
NO. NO. DESCRIPTION NO. NO. DESCRIPTION
97 696565 Shaft-Throttle 601 791850 Clamp-Hose
104 691242 O Pin-FloatHinge 604 698588 Cover-Control
117 494870 Jet-Main (Standard) 608 497680 Starter-Rewind
121 498260 Kit-Carburetor Overhaul 613 691340 Screw (Muffler)
125 790821 Carburetor 615 690340 Retainer-Governor Shaft
127 694468 O Plug-Welch 616 698801 Crank-Governor
130 696564 Valve-Throttle 617 270344s .O:1: Seal (Intake Manifold)
133 398187 Float-Carburetor 621 692310 Switch-Stop
134 398188 O Valve-Needle/Seat 633 691321 O:1:Seal-Throttle Shaft
137 693981 O:1:Gasket-Float Bowl 635 66538s Boot-Spark Plug
163 272653s *O:1: Gasket-Air Cleaner 668 493823 * Spacer (Includes 2)
187 791766 Line-Fuel (Cutto Fit) 670 692294 Spacer-FuelTank
188 693399 Screw (Control Bracket) 684 690345 Screw (Breather Cover)
190 690940 Screw (Fuel Tank) 689 691855 Spring-Friction
202 691829 Link-MechanicalGovernor 718 690959 Pin-Locating
209 699056 Spring-Governor 741 790345 Gear-Timing
222 791128 Bracket-Control 745 691648 Screw (Brake)
227 690783 Control Lever-Governor 842 691031 * SeaI-O Ring (Dipstick Tube)
276 271716 O:1: Sealing Washer 847 692047 Assembly-Dipstick/Tube
287 690940 Screw (Dipstick Tube) 851 493880s Terminal-Spark Plug
300 692038 Muffler 868 697338 Seal-Valve
304 695892 Housing-Blower 869 691155 Seat-Valve (Intake)
305 691108 Screw (Blower Housing) 870 690380 Seat-Valve (Exhaust)
306 690450 Shield-Cylinder 871 262001 Bushing-Guide (Exhaust)
307 690345 Screw (Cylinder Shield) -- 63709 Bushing-Guide (Intake)
455 791960 Cup-Flywheel 921 698587 Cover-Blower Housing
332 690662 Nut(Flywheel) 922 692135 Spring-Brake
333 790817 Armature-Magneto 923 695891 Brake
334 691061 Screw (Armature Magneto) 957 699985 Cap-Fuel Tank
337 802592s Plug-Spark 966 792040 Base-Air Cleaner Primer
356 692390 Wire-Stop 968 692298 Cover-Air Cleaner
358 497316 Engine Gasket Set 969 690700 Screw (Blower Cover)
363 19069 Flywheel Puller 972 699374 Tank-Fuel
365 692524 Screw (Carburetor) 975 493640 Bowl-Float
383 89838s Wrench-Spark Plug 976 496115 Primer-Carburetor
404 690272 Washer (Governor Crank) 977 498261 Set-Carburetor Gasket
425 690670 Screw (Air Cleaner Cover) 1036 792156 Label-Emissions
443 692523 Screw (Air Cleaner Base) 1059 692311 Kit-Screw/Washer
445 491588s Filter-Air Cleaner Cartridge 1210 498144 Pulley/Spring Assy. (Pulley)
456 692299 Plate-Pawl Friction 1211 498144 Pulley/Spring Assy. (Spring)
459 281505s PawI-Ratchet 1329 125K02-0525 Replacement Engine
505 691251 Nut (Gov. Control Lever) 1330 270962 Repair Manual
523 499621 Dipstick - - 398067 Spark Arrester
524 692296 * SeaI-DipstickTube (available accessory)
525 495265 Tube-Dipstick
529 691923 Grommet * Included in Engine Gasket Set, Key No. 358
562 691119 Bolt (Gov. Control Lever)
564 698589 Screw (Control Cover) O Included in Carb. Overhaul Kit, Key No. 121
584 697734 Cover-Breather Passage
585 691879 • Gasket-Breather Passage :1: Included in Carb. Gasket Set, Key No. 977
592 690800 Nut (Rewind Starter)
597 691696 Screw (Pawl Friction Plate) NOTE: All component dimensions given in U.S.
inches. 1 inch = 25.4 mm
45
SERVICE NOTES
46
SERVICE NOTES
47
Your Home
For repair - in your home - of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME ® Anytime, day or night
(1-800469-4663) (U.S.A. and Canada)
www.sears.com www.sears.ca
Our Home
For repair of carry-in products like vacuums, lawn equipment,
and electronics, call or go on-line for the nearest
Sears Parts and Repair Center.
1-800-488-1222 Anytime, day or night (U.S.A. only)
www.sears.com
To purchase a protection agreement (U.S.A.)
or maintenance agreement (Canada) on a product serviced by Sears:
1400-827-6655 (U.S.A.) 1-800-361-6665 (Canada)
Para pedir servicio de reparaci6n
a domicilio, y para ordenar piezas:
1-888=SU-HOGAR ®
(1-888#84-6427)
Au Canada pour service en franq.ais:
1-800-LE-FOYER Mc
(14300-533-6937)
www.sears.ca
©SearsBrands,LLC
® Registered Trademark /TMTrademark /sMService Mark of Sears Brands, LLC
® Marca Registrada /TMMarca de Fabrica /SMMarca de Servicio de Sears Brands, LLC
MCMarque de commerce /MDMarque depos6e de Sears Brands, LLC
407161 05.16.06 BY Printed in U.S.A.
