Owner's Manual

OTARY LAWN MOWER

725 Series Briggs

Power-Propelled

22" Multi-Cut

& Stratton Engine

Model No.

917.370920

•EspaSol, p. 20

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears Brands Management Corp., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

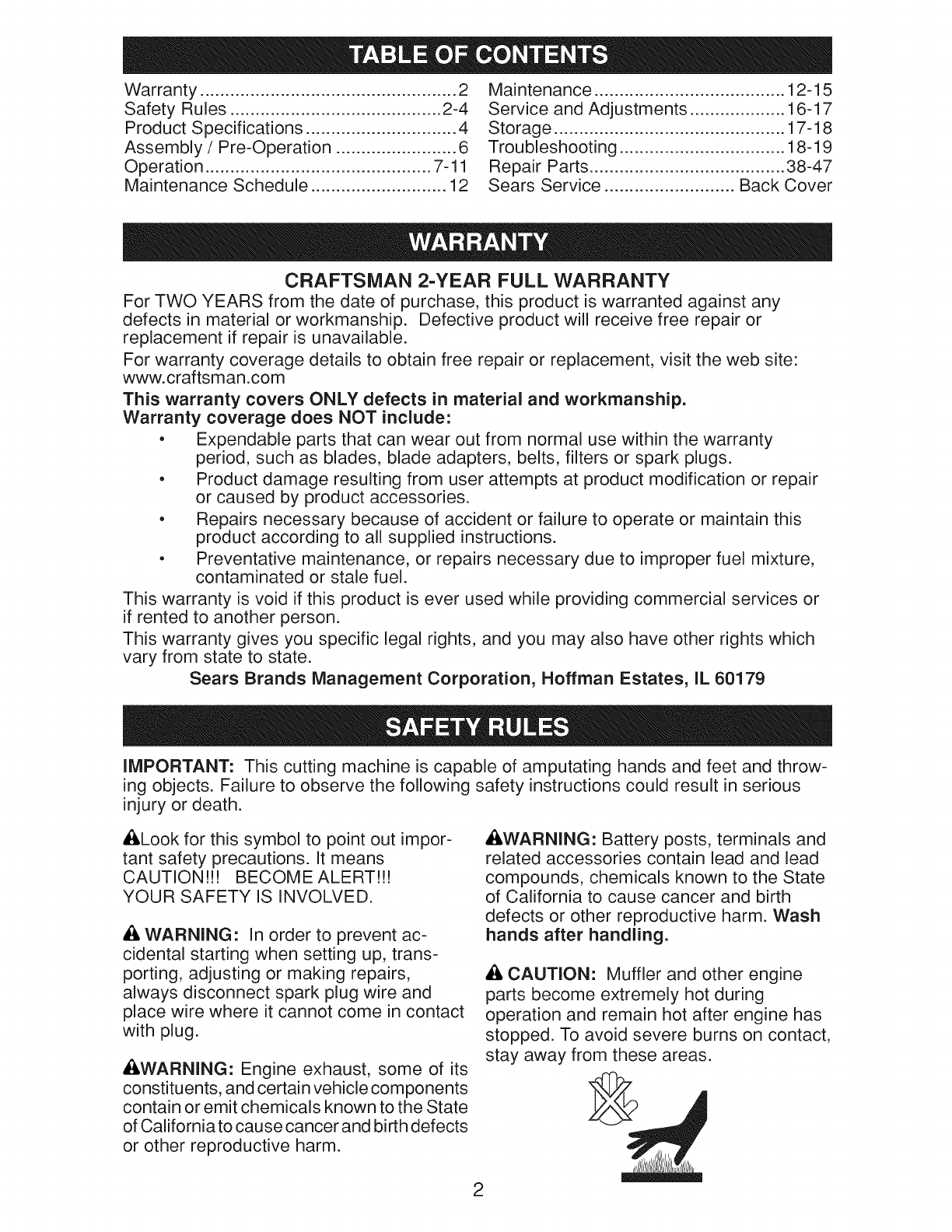

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-11

Maintenance Schedule ........................... 12

Maintenance ...................................... 12-15

Service and Adjustments ................... 16-17

Storage .............................................. 17-18

Troubleshooting ................................. 18-19

Repair Parts ....................................... 38-47

Sears Service .......................... Back Cover

CRAFTSMAN 2=YEAR FULL WARRANTY

For TWO YEARS from the date of purchase, this product is warranted against any

defects in material or workmanship. Defective product will receive free repair or

replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web site:

www.craftsman.com

This warranty covers ONLY defects in material and workmanship.

Warranty coverage does NOT include:

• Expendable parts that can wear out from normal use within the warranty

period, such as blades, blade adapters, belts, filters or spark plugs.

• Product damage resulting from user attempts at product modification or repair

or caused by product accessories.

• Repairs necessary because of accident or failure to operate or maintain this

product according to all supplied instructions.

• Preventative maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or

if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_i:i,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

_I,WARNING" Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION" Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

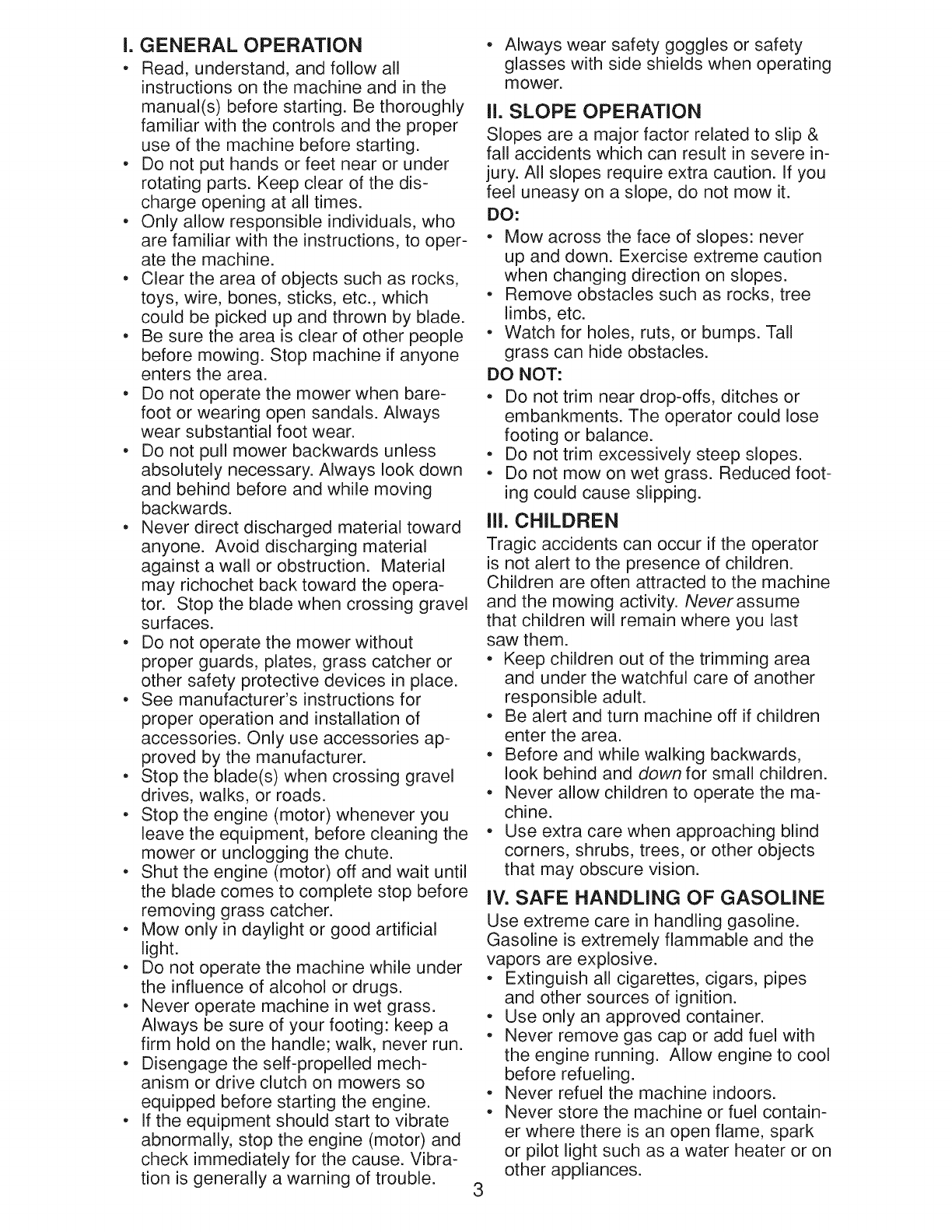

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

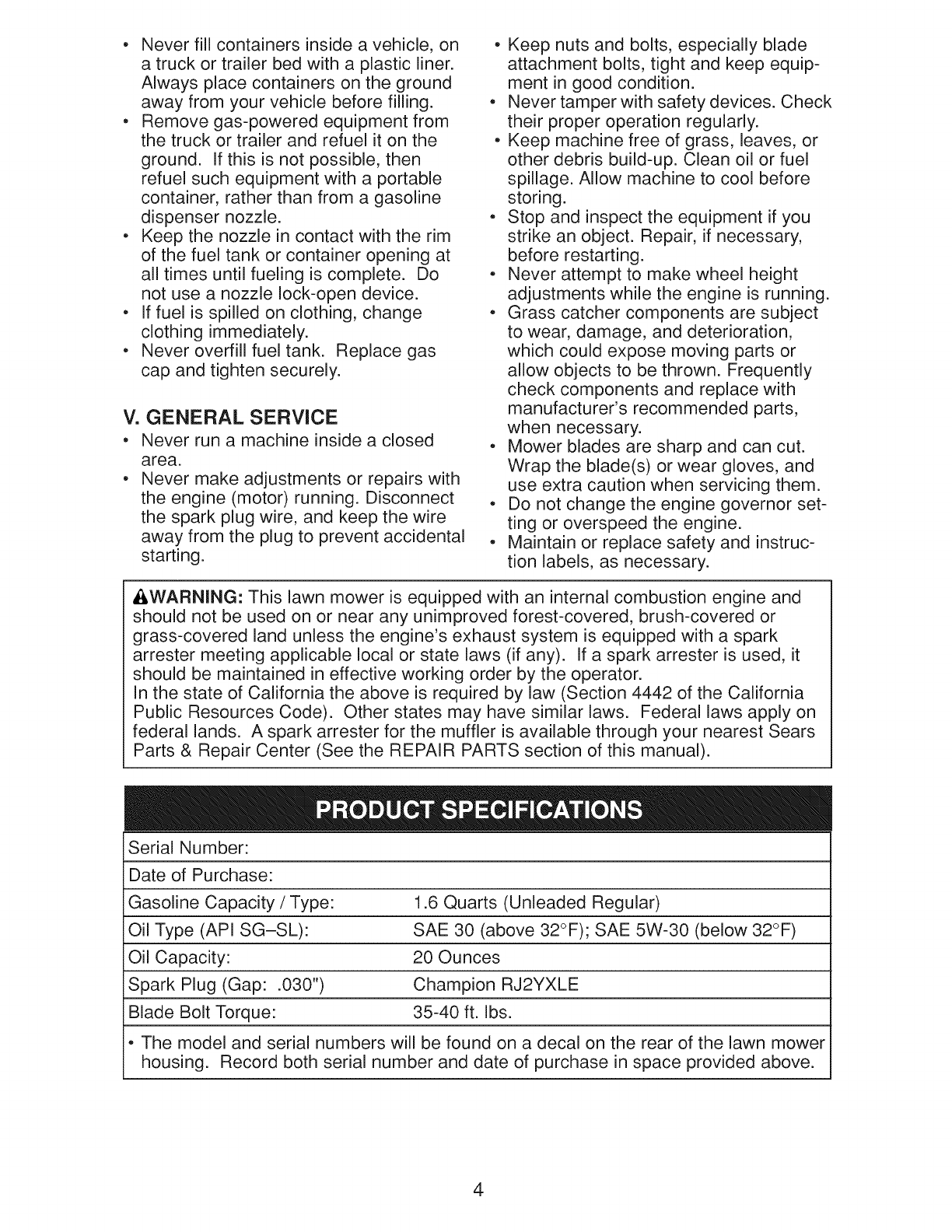

&WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ2YXLE

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

•Unlimited service and no charge for

parts and labor on all covered repairs.

•Product replacement if your covered

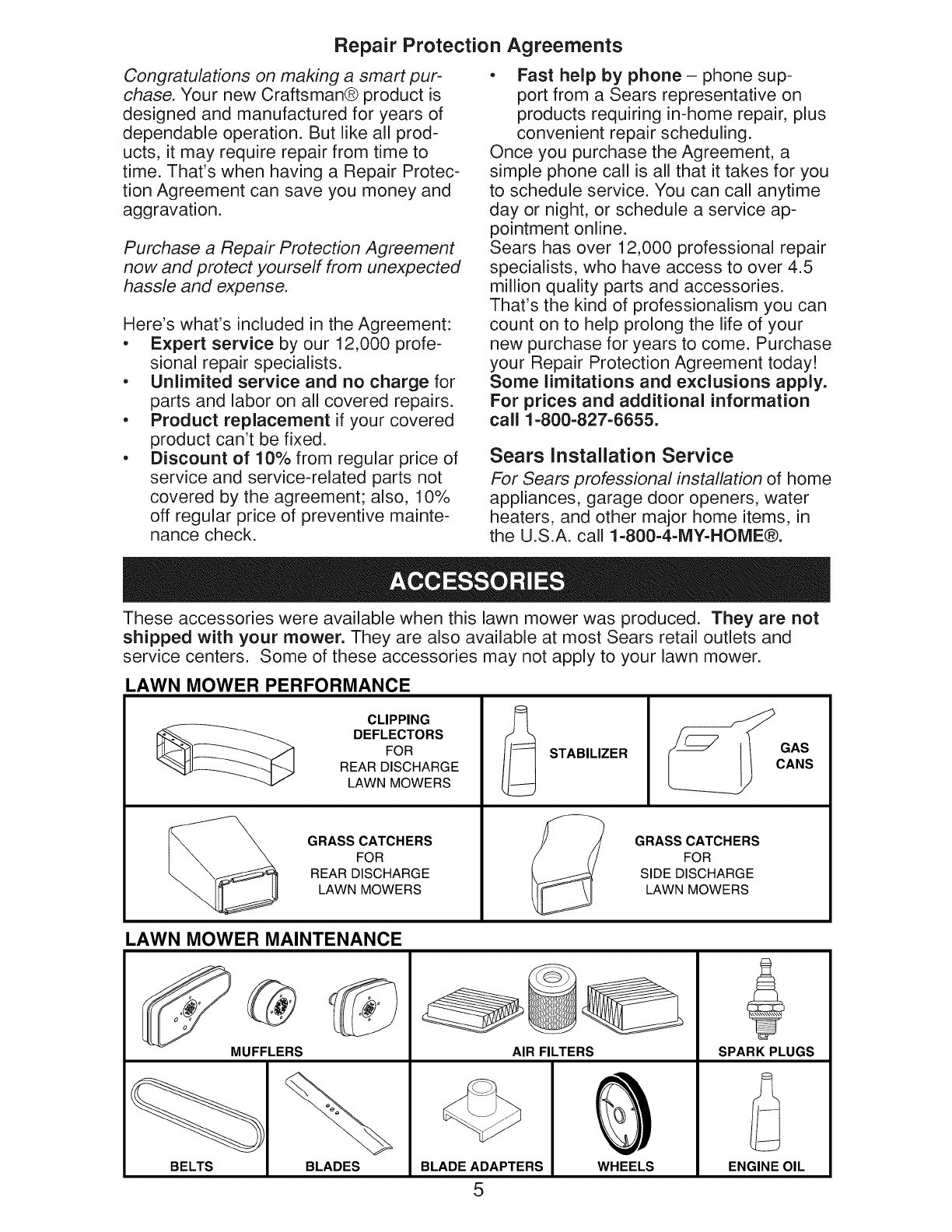

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY=HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

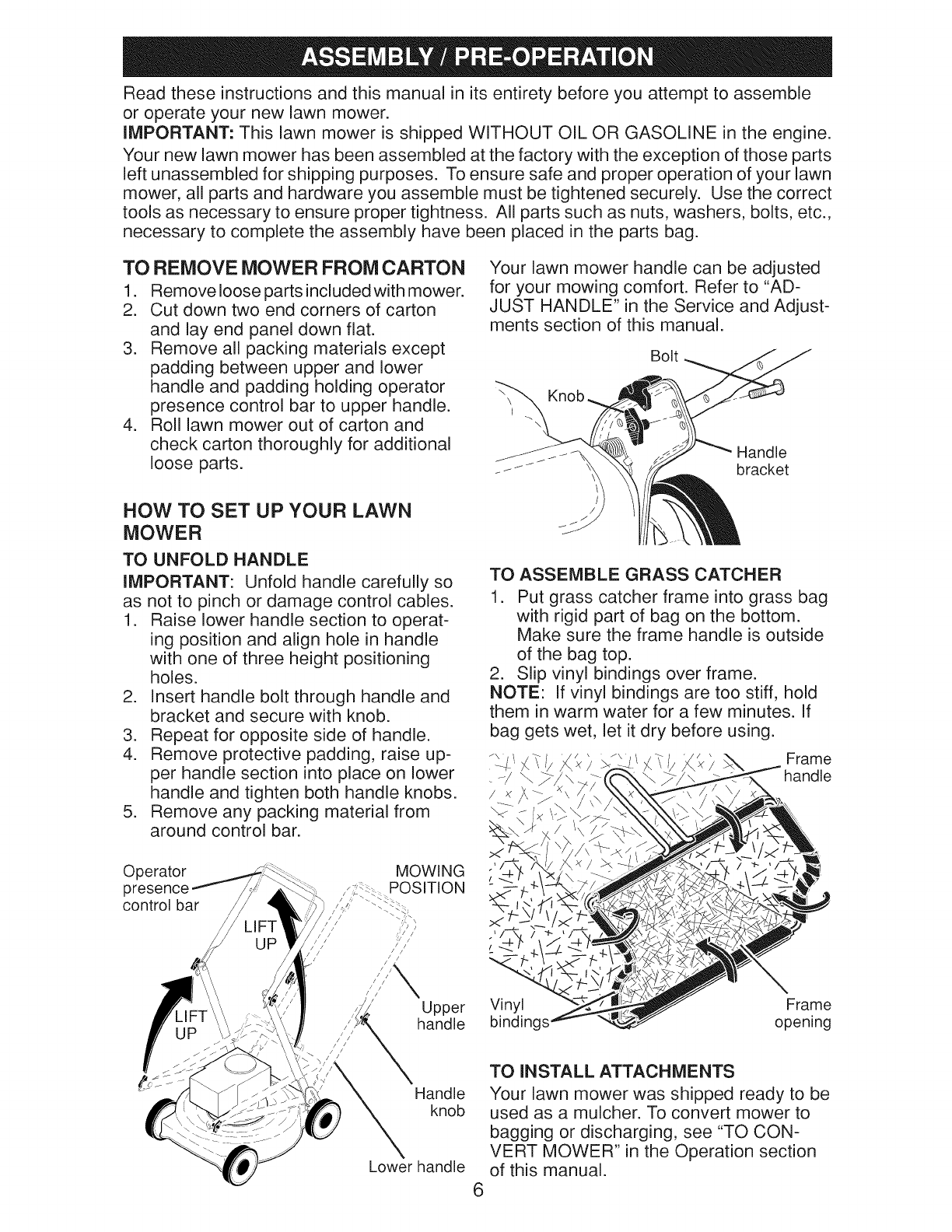

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and align hole in handle

with one of three height positioning

holes.

2. Insert handle bolt through handle and

bracket and secure with knob.

3. Repeat for opposite side of handle.

4. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

5. Remove any packing material from

around control bar.

Operator MOWING

presence POSITION

control bar /

///!

//////

Upper

handle

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Bolt

)

Handle

bracket

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

IiI

Handle

knob

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

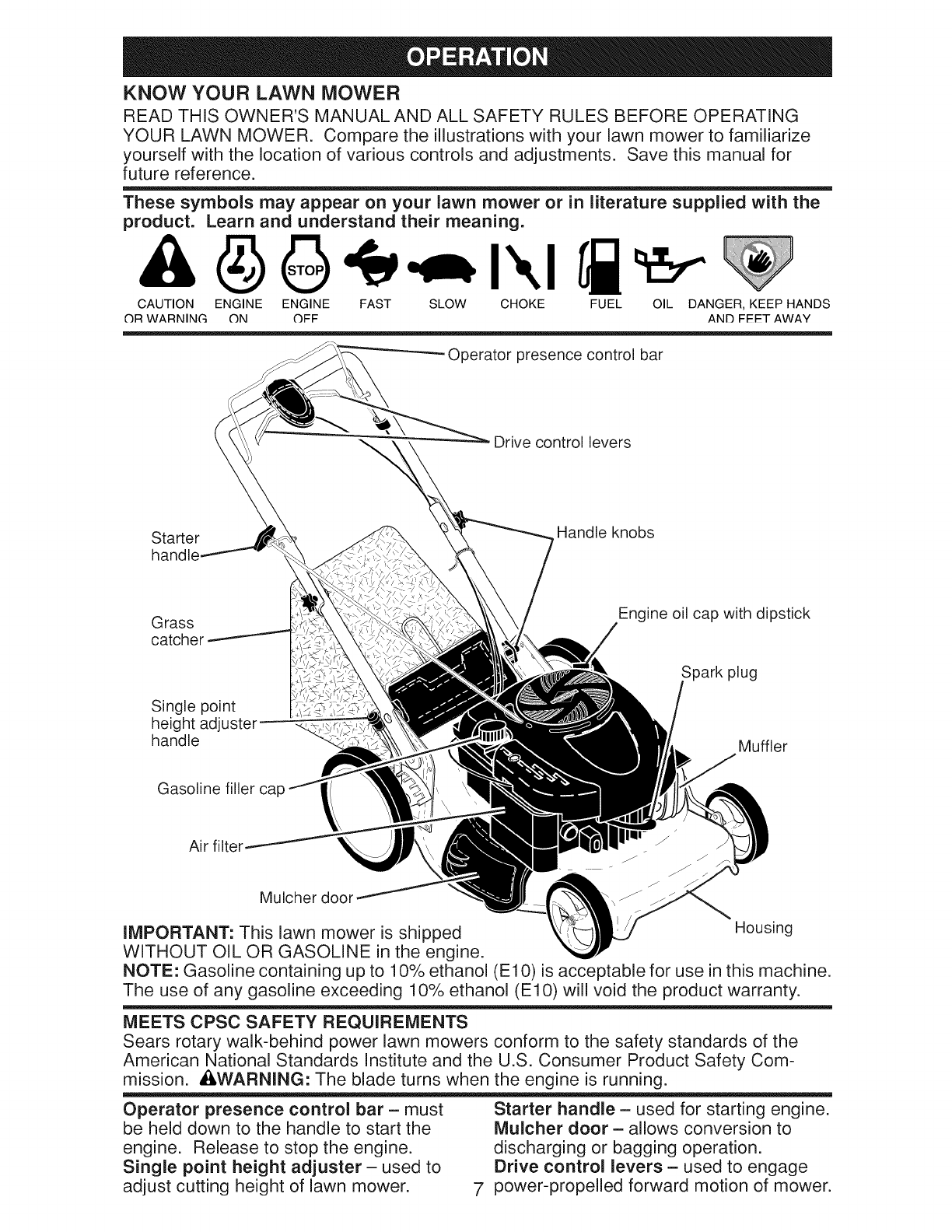

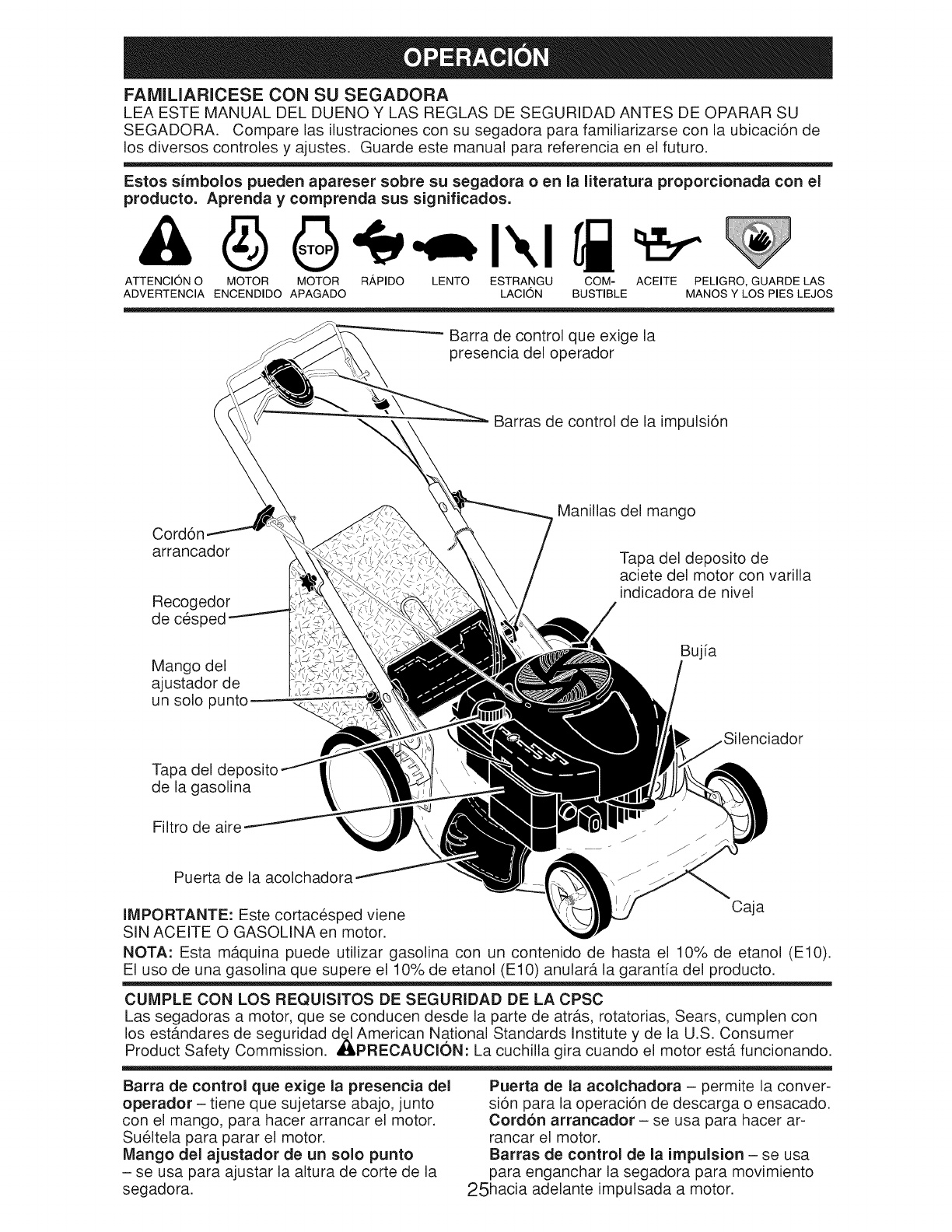

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive control levers

Starter

handle

Handle knobs

Grass

catche

Engine oil cap with dipstick

Spark plug

Single point

height adjuster

handle

Gasoline filler ca

Air filter

Muffler

Mulcher doo

IMPORTANT: This lawn mower is shipped Housing

WITHOUT OIL OR GASOLINE in the engine.

NOTE: Gasoline containing up to 10% ethanol (El0) is acceptable for use in this machine.

The use of any gasoline exceeding 10% ethanol (El0) will void the product warranty.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. ,AWARNING: The blade turns when the engine is running.

Operator presence control bar- must Starter handle - used for starting engine.

be held down to the handle to start the Mulcher door - allows conversion to

engine. Release to stop the engine, discharging or bagging operation.

Single point height adjuster - used to Drive control levers - used to engage

adjust cutting height of lawn mower. 7 power-propelled forward motion of mower.

The operation of any lawn

SAFETYGLASSESmower can result in foreign

objects thrown into the eyes,

which can result in severe

eye damage. Always wear

safety glasses or eye shields while oper-

ating your lawn mower or performing any

adjustments or repairs. We recommend a

standard safety glasses or wide vision safety

mask worn over spectacles.

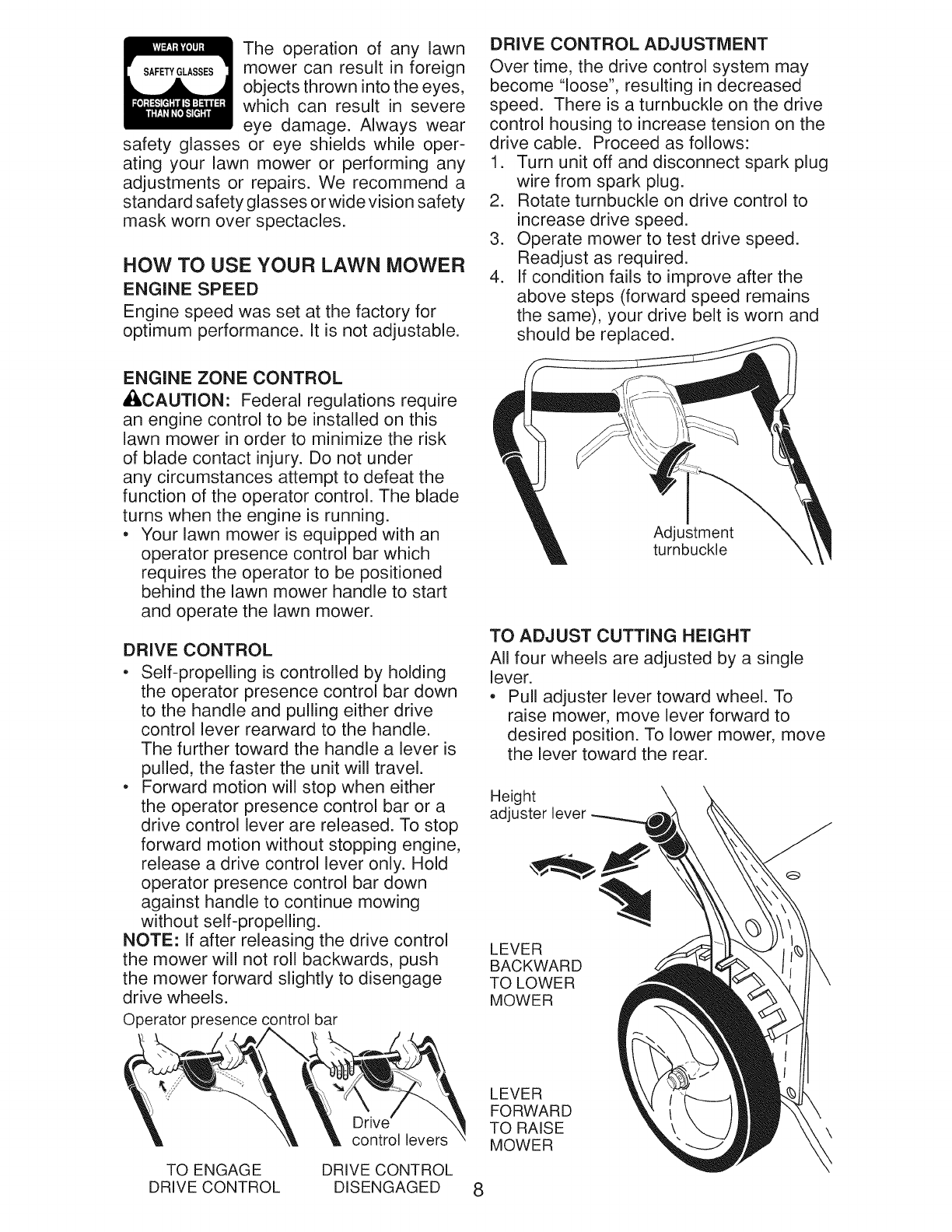

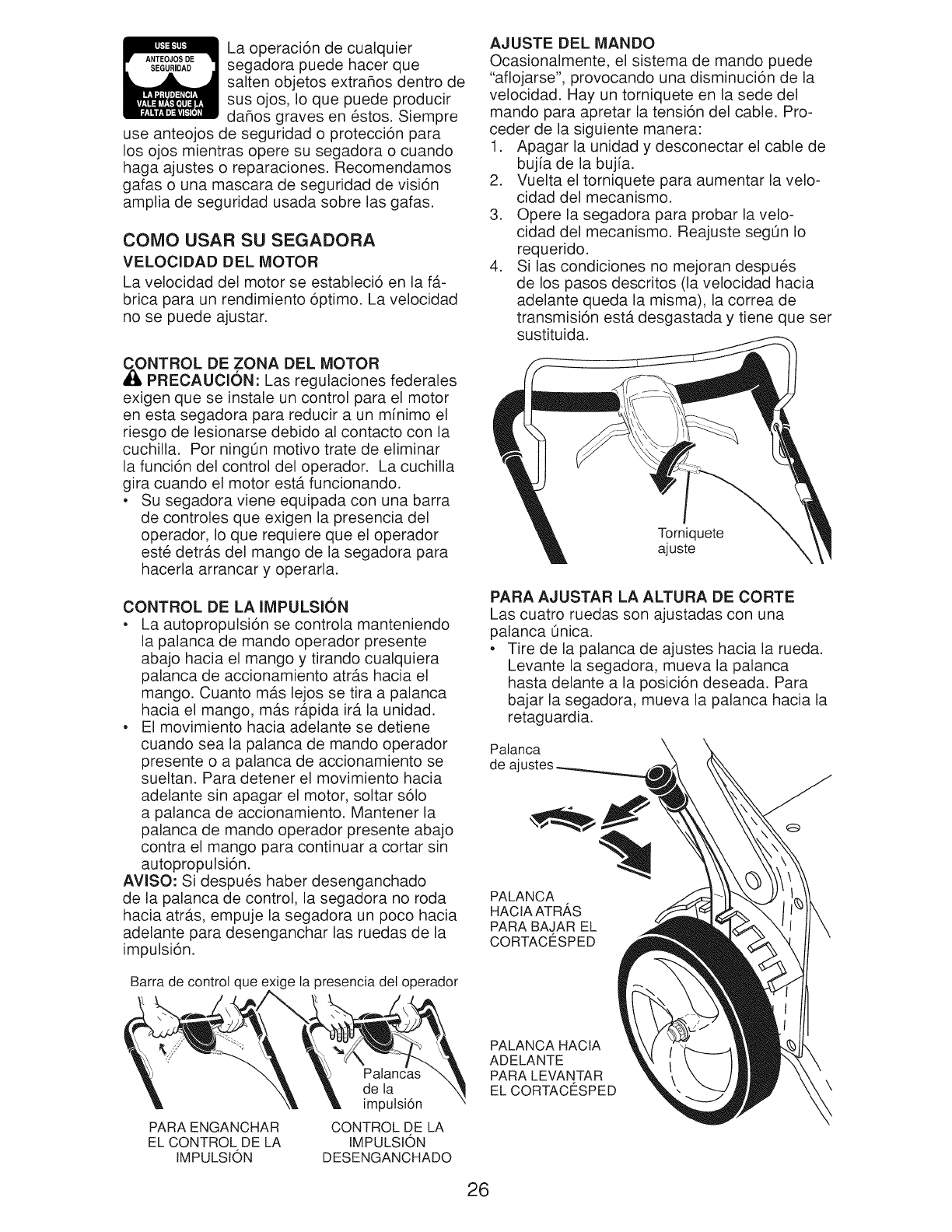

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the drive

control housing to increase tension on the

drive cable. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Rotate turnbuckle on drive control to

increase drive speed.

3. Operate mower to test drive speed.

Readjust as required.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

ENGINE ZONE CONTROL

_k.CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pulling either drive

control lever rearward to the handle.

The further toward the handle a lever is

pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or a

drive control lever are released. To stop

forward motion without stopping engine,

release a drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

Operator presence control bar

Adjustment

turnbuckle

TO ADJUST CUTTING HEIGHT

All four wheels are adjusted by a single

lever.

• Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower, move

the lever toward the rear.

Height

adjuster lever

LEVER

BACKWARD

TO LOWER

MOWER

rive

control levers

LEVER

FORWARD

TO RAISE

MOWER

TO ENGAGE DRIVE CONTROL

DRIVE CONTROL DISENGAGED 8

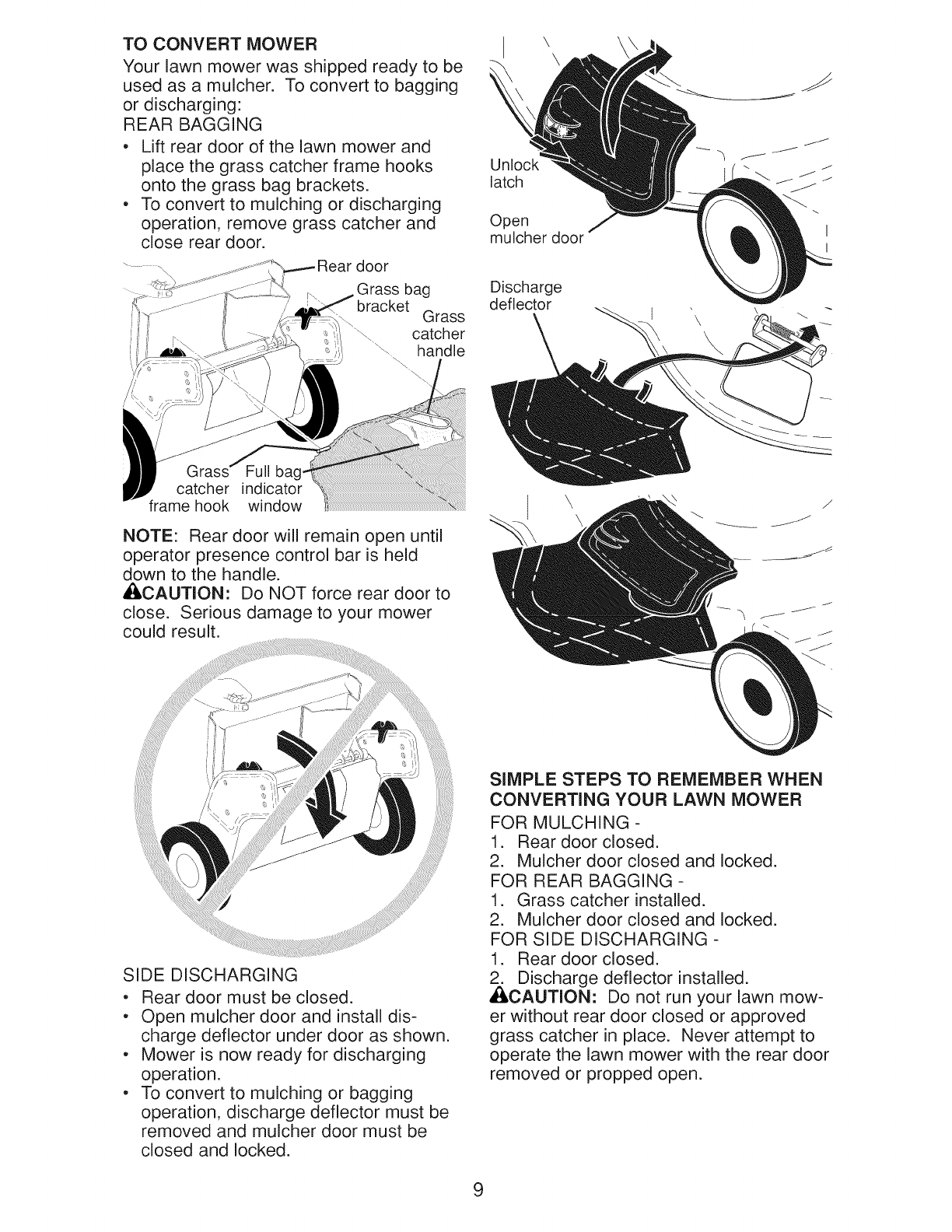

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

*Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the grass bag brackets.

*To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

door

Grass bag

bracket Grass

catcher

'\ handle

Full bac

catcher indicator

frame hook window

NOTE: Rear door will remain open until

operator presence control bar is held

down to the handle.

ACAUTION: Do NOT force rear door to

close. Serious damage to your mower

could result.

Open I

mulcher door I

Discharge

deflector

SIDE DISCHARGING

*Rear door must be closed.

*Open mulcher door and install dis-

charge deflector under door as shown.

*Mower is now ready for discharging

operation.

*To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed and locked.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed and locked.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed and locked.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

ACAUTION: Do not run your lawn mow-

er without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

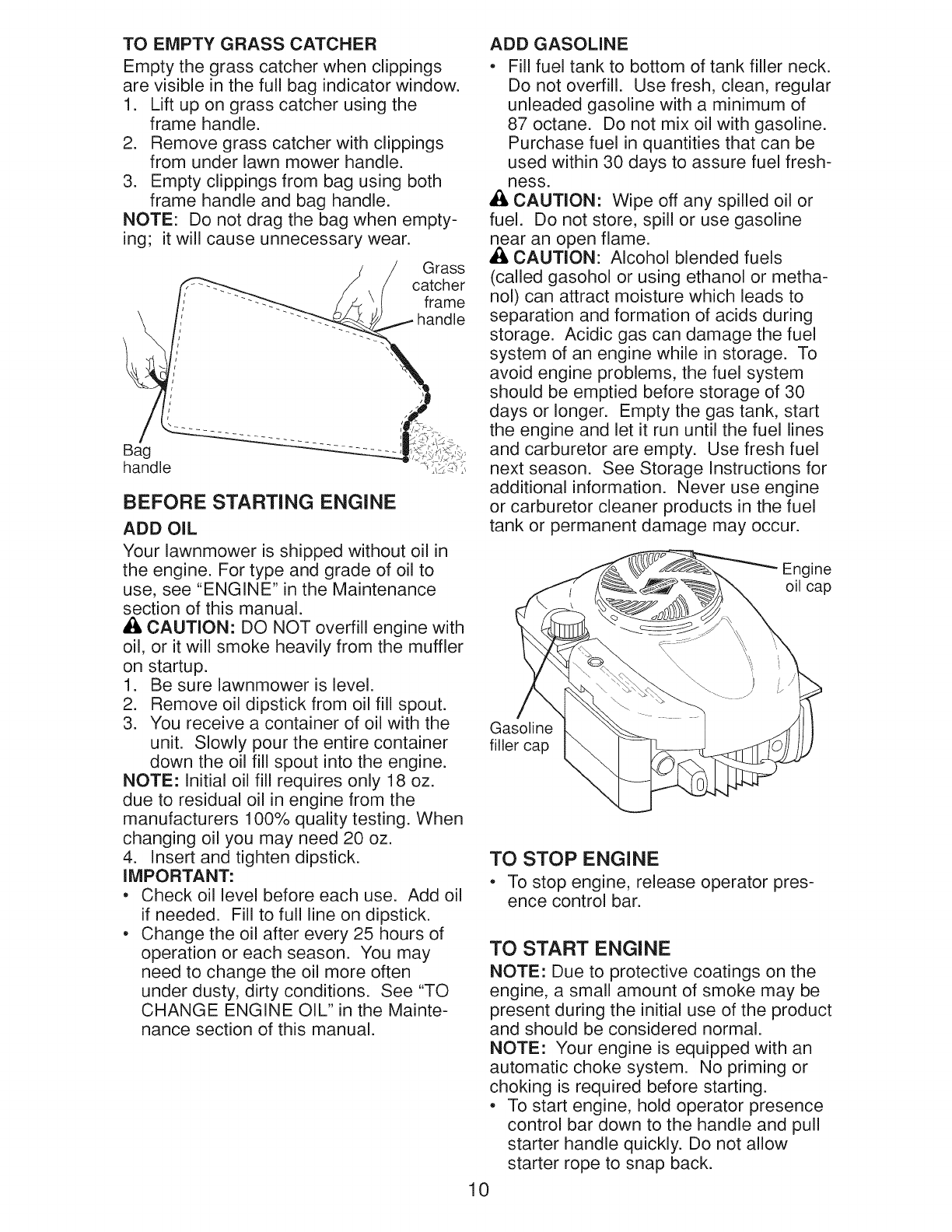

TO EMPTY GRASS CATCHER

Empty the grass catcher when clippings

are visible in the full bag indicator window.

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

• i, CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

A CAUTION" Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

&CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

TO STOP ENGINE

* To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

* To start engine, hold operator presence

control bar down to the handle and pull

starter handle quickly. Do not allow

starter rope to snap back.

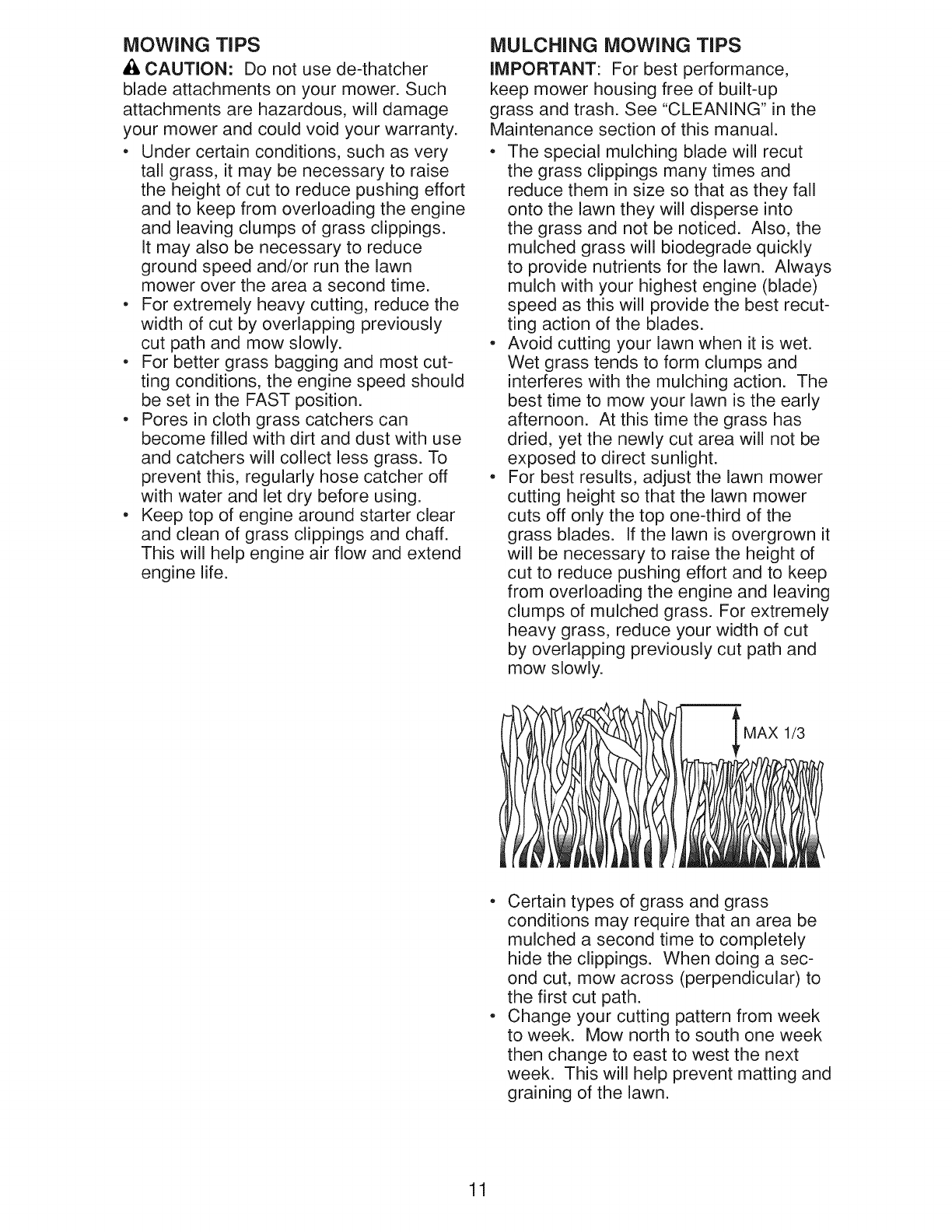

MOWING TiPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

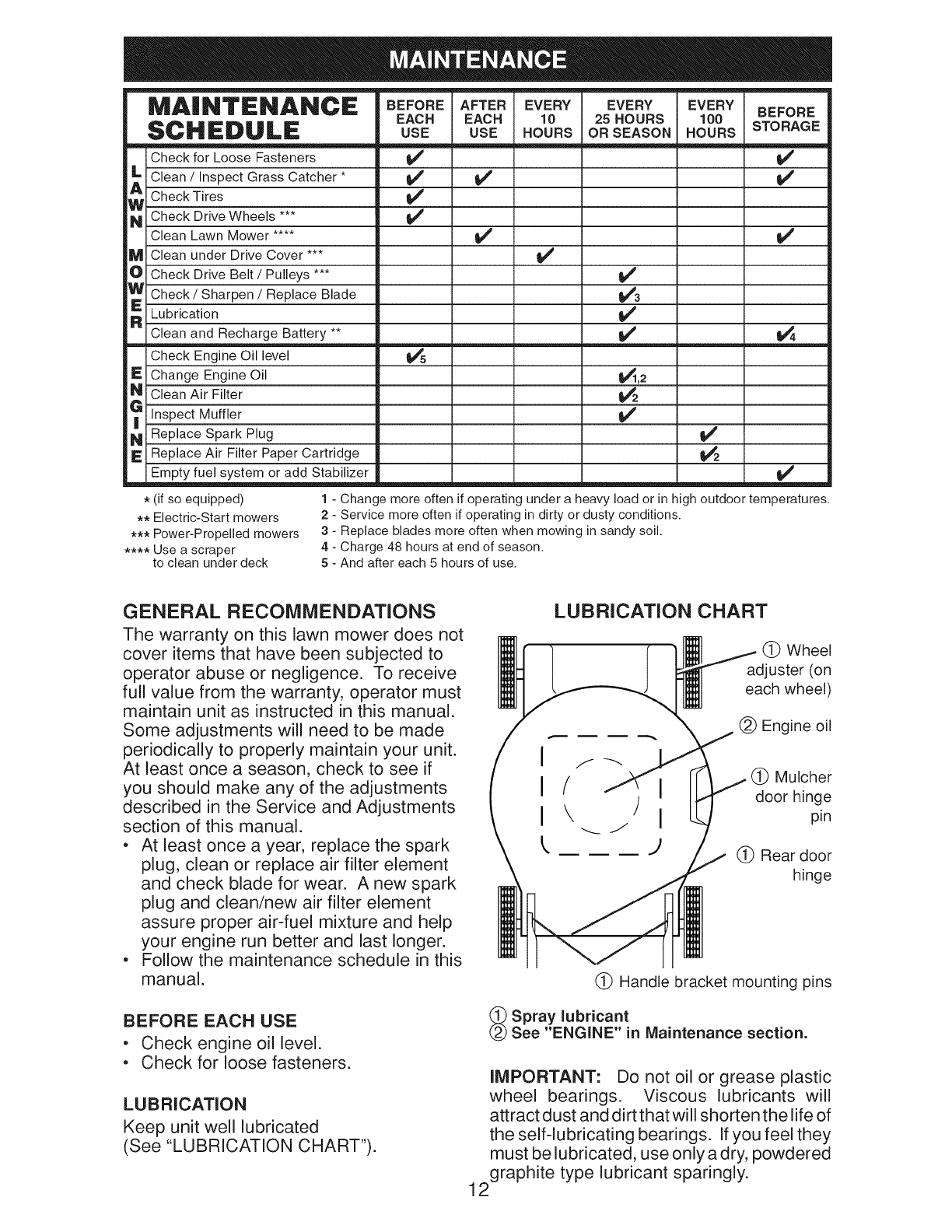

MAINTENANCE BEFOREAFTEREVERY

EACH EACH 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels I_

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

IE Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

EVERY EVERY BEFORE

25 HOURS 100

OR SEASON HOURS STORAGE

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1-Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

•At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

•Follow the maintenance schedule in this

manual.

BEFORE EACH USE

•Check engine oil level.

•Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

(_ Engine oil

(_ Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

(_) Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

2graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check rear drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are inthe drive wheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both rear wheels.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace a bent or damaged blade.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

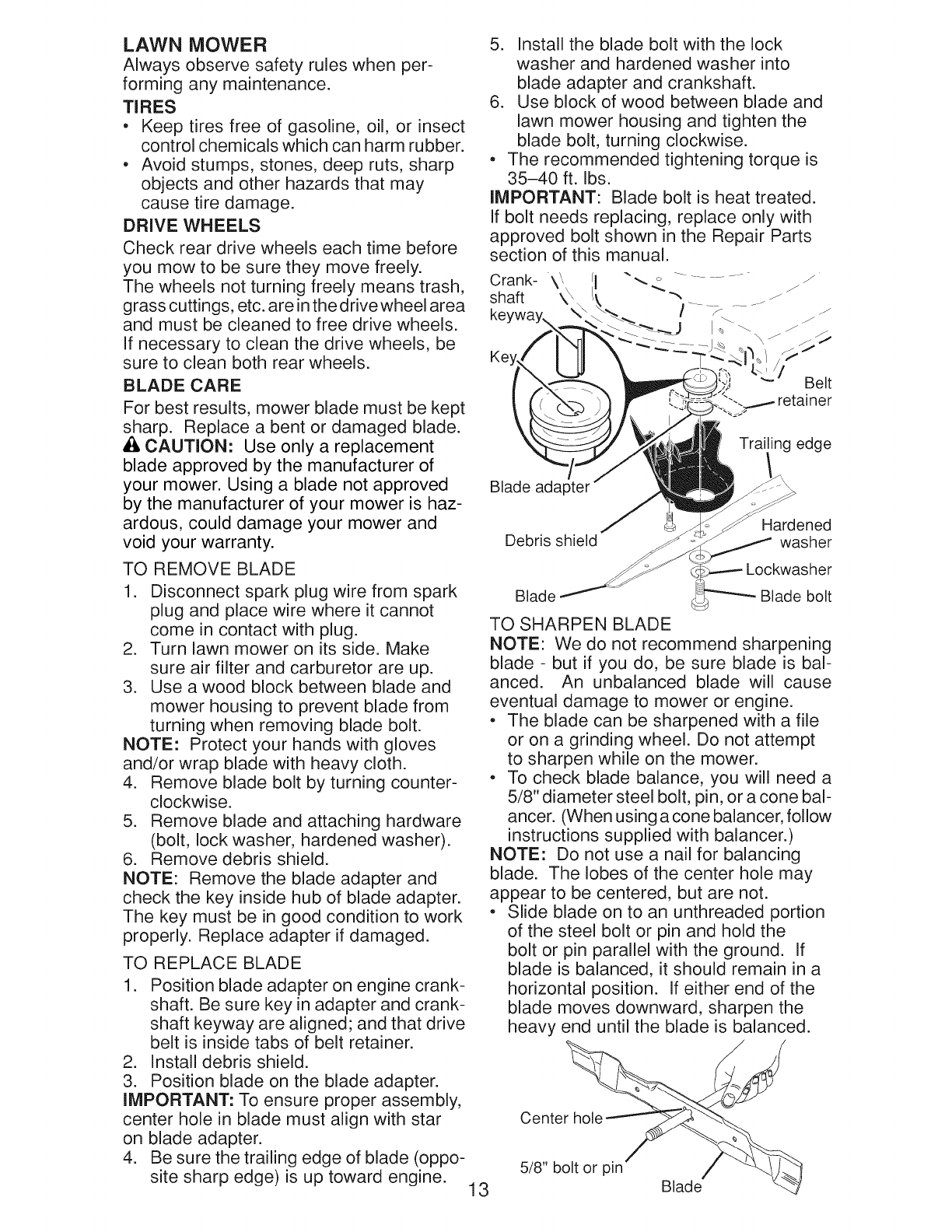

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

6. Remove debris shield.

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position blade adapter on engine crank-

shaft. Be sure key in adapter and crank-

shaft keyway are aligned; and that drive

belt is inside tabs of belt retainer.

2. Install debris shield.

3. Position blade on the blade adapter.

IMPORTANT: To ensure proper assembly,

center hole in blade must align with star

on blade adapter.

4. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward engine. 13

5. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

6. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Belt

Trailing edge

Blade adapter

Hardened

Debris shield washer

Blade Blade bolt

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure blade is bal-

anced. An unbalanced blade will cause

eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, you will need a

5/8" diameter steel bolt, pin, or a cone bal-

ancer. (When using a cone balancer, follow

instructions supplied with balancer.)

NOTE: Do not use a nail for balancing

blade. The lobes of the center hole may

appear to be centered, but are not.

• Slide blade on to an unthreaded portion

of the steel bolt or pin and hold the

bolt or pin parallel with the ground. If

blade is balanced, it should remain in a

horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Center hole

5/8" bolt or pin Blade

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

.Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

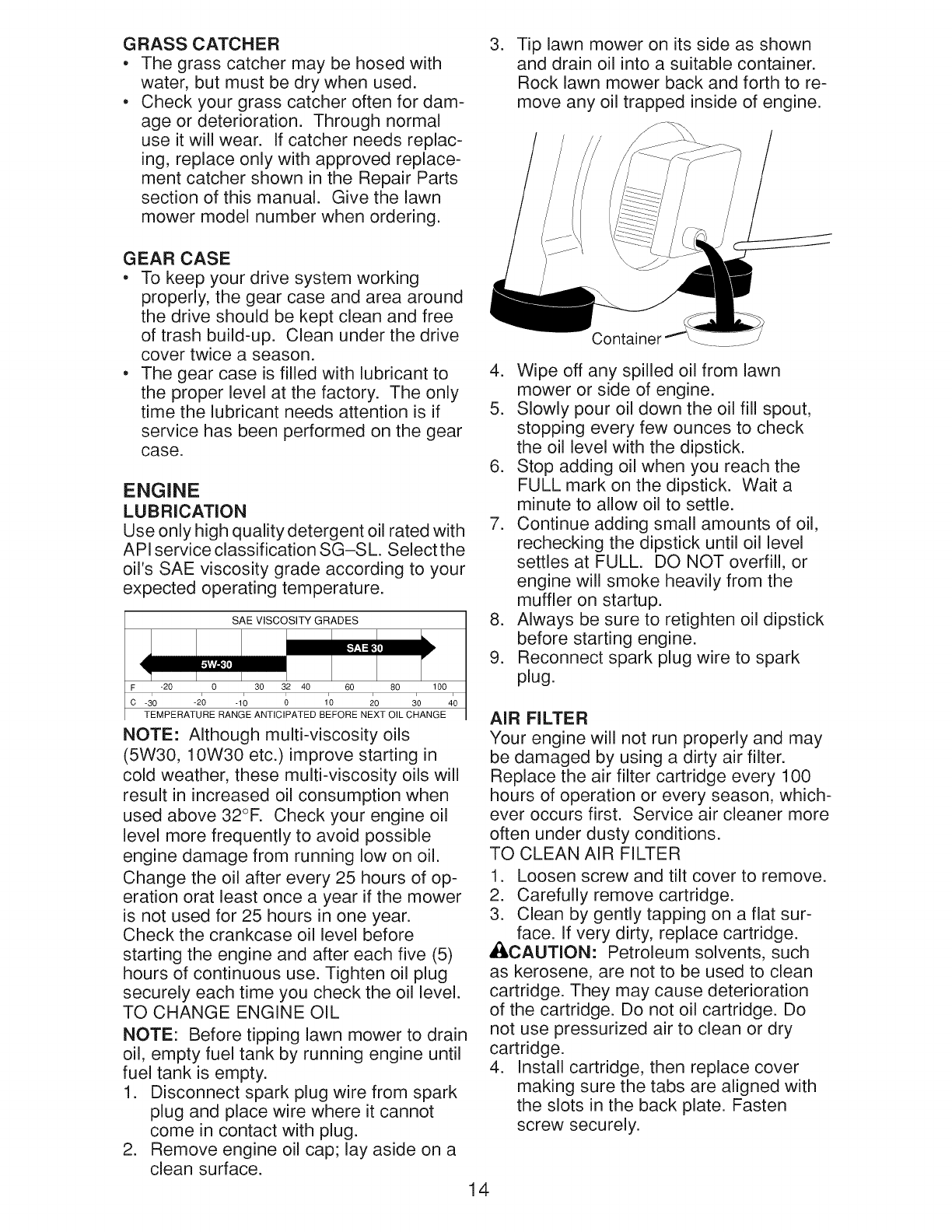

GEAR CASE

*To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

*The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

C -30 -20 -1; ; 1'0 20 10 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check

the oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

_i face. If very dirty, replace cartridge.

CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

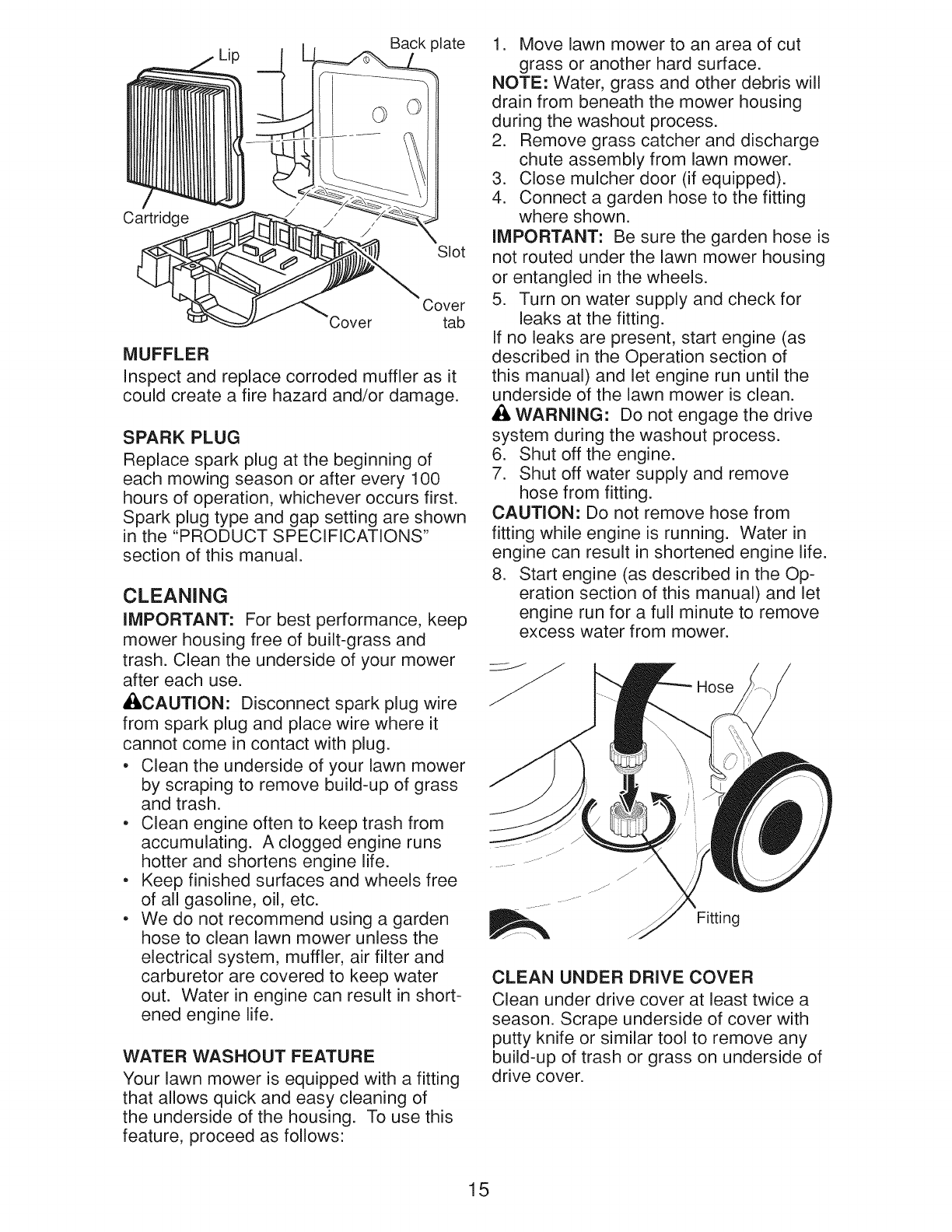

Lip Back plate

Cart_ _ /' ,sot

"-,-z _" Cover

Cover tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are shown

in the "PRODUCT SPECIFICATIONS"

section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

&CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

•Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

•Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

•Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

WATER WASHOUT FEATURE

Your lawn mower is equipped with a fitting

that allows quick and easy cleaning of

the underside of the housing. To use this

feature, proceed as follows:

1. Move lawn mower to an area of cut

grass or another hard surface.

NOTE: Water, grass and other debris will

drain from beneath the mower housing

during the washout process.

2. Remove grass catcher and discharge

chute assembly from lawn mower.

3. Close mulcher door (if equipped).

4. Connect a garden hose to the fitting

where shown.

IMPORTANT: Be sure the garden hose is

not routed under the lawn mower housing

or entangled in the wheels.

5. Turn on water supply and check for

leaks at the fitting.

If no leaks are present, start engine (as

described in the Operation section of

this manual) and let engine run until the

underside of the lawn mower is clean.

_k WARNING: Do not engage the drive

system during the washout process.

6. Shut off the engine.

7. Shut off water supply and remove

hose from fitting.

CAUTION: Do not remove hose from

fitting while engine is running. Water in

engine can result in shortened engine life.

8. Start engine (as described in the Op-

eration section of this manual) and let

engine run for a full minute to remove

excess water from mower.

Hose

Fitting

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

• ILWARNING" To avoid serious injury, before performing any service and adjustments

1. Release control bar and stop engine.

2. Make sure the blade and all moving parts have completely stopped.

3. Disconnect spark plug wire from spark plug and place wire where it cannot come in

contact with plug.

LAWN MOWER TO REPLACE DRIVE BELT

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels of your mower, isprovided to minimize

the possibility that objects will be thrown out

of the rear of the mower into the operator

mowing position. If the deflector becomes

damaged, it should be replaced.

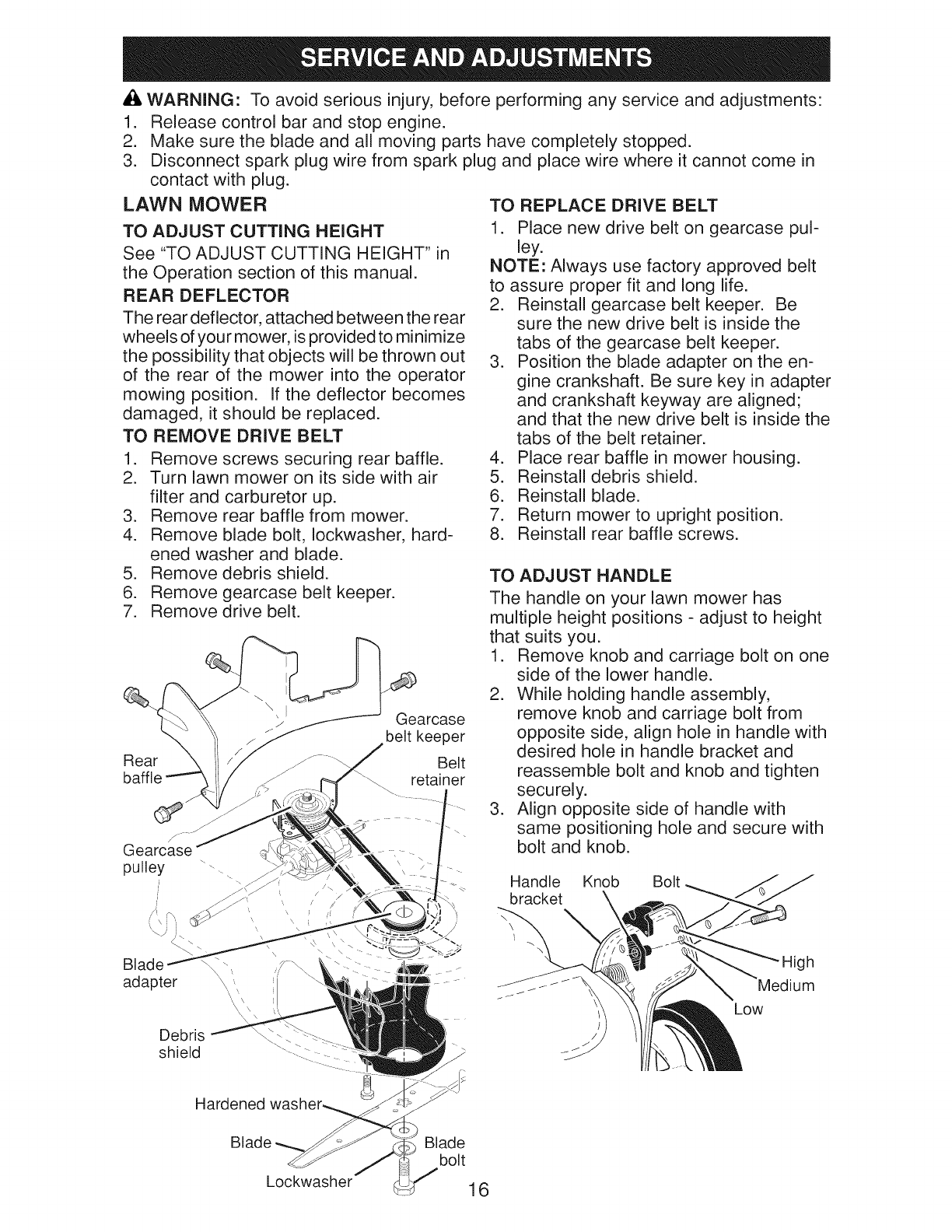

TO REMOVE DRIVE BELT

1. Remove screws securing rear baffle.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove rear baffle from mower.

4. Remove blade bolt, Iockwasher, hard-

ened washer and blade.

5. Remove debris shield.

6. Remove gearcase belt keeper.

7. Remove drive belt.

Gearcase

belt keeper

Rear Belt

baffle retainer

Gearcase

pulley

1. Place new drive belt on gearcase pul-

ley.

NOTE: Always use factory approved belt

to assure proper fit and long life.

2. Reinstall gearcase belt keeper. Be

sure the new drive belt is inside the

tabs of the gearcase belt keeper.

3. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned;

and that the new drive belt is inside the

tabs of the belt retainer.

4. Place rear baffle in mower housing.

5. Reinstall debris shield.

6. Reinstall blade.

7. Return mower to upright position.

8. Reinstall rear baffle screws.

TO ADJUST HANDLE

The handle on your lawn mower has

multiple height positions - adjust to height

that suits you.

1. Remove knob and carriage bolt on one

side of the lower handle.

2. While holding handle assembly,

remove knob and carriage bolt from

opposite side, align hole in handle with

desired hole in handle bracket and

reassemble bolt and knob and tighten

securely.

3. Align opposite side of handle with

same positioning hole and secure with

bolt and knob.

Handle Knob Bolt

bracket

Low

Debris

shield

Hardened

Blade

Lockwasher

Blade

bolt

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Sears or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

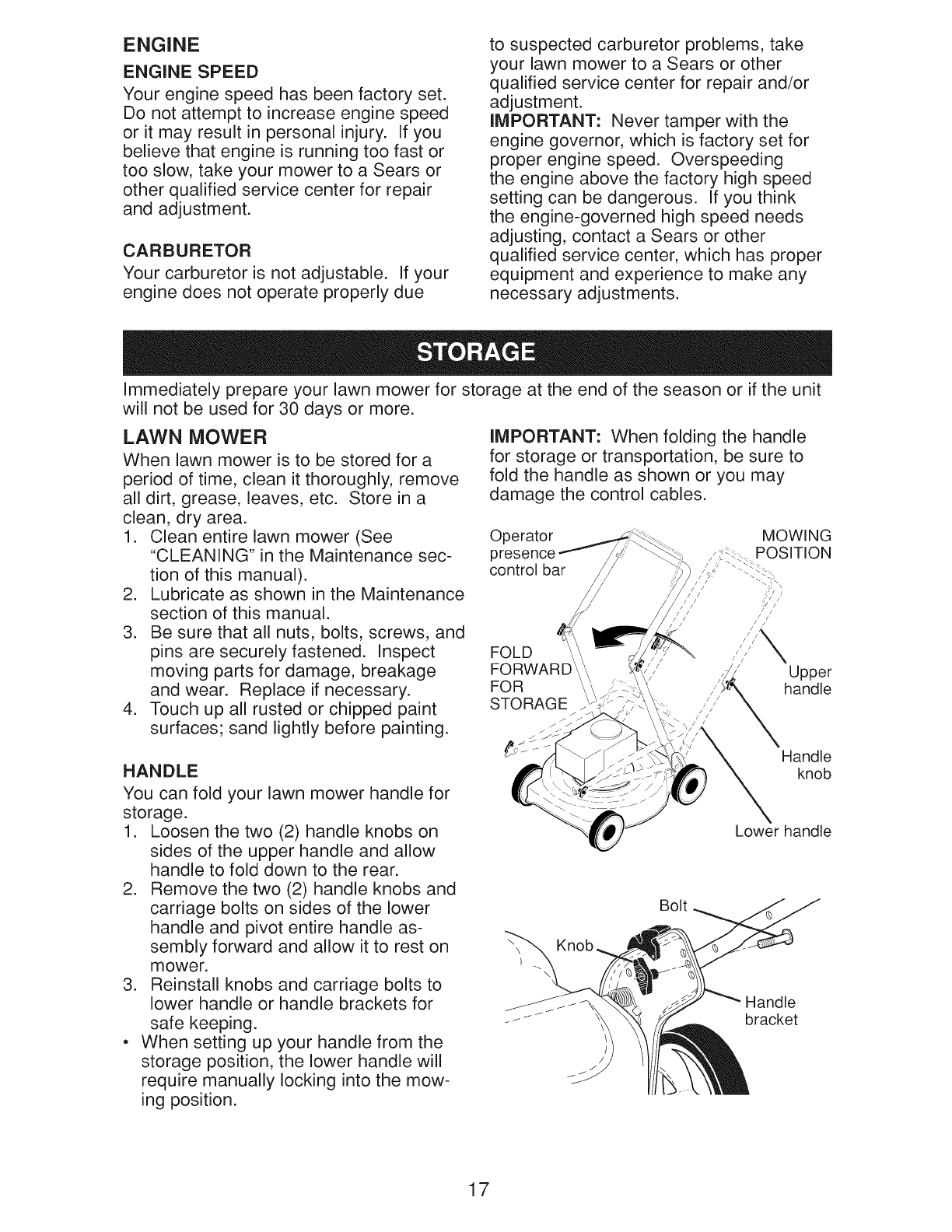

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Remove the two (2) handle knobs and

carriage bolts on sides of the lower

handle and pivot entire handle as-

sembly forward and allow it to rest on

mower.

3. Reinstall knobs and carriage bolts to

lower handle or handle brackets for

safe keeping.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the mow-

ing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator MOWING

f POSITION

control bar

/7 1/

//// 7///

/////

FOLD /'/' X

FORWARD ,',' Upper

FOR handle

STORAGE

Handle

knob

Lower handle

Bolt

Handle

bracket

ENGINE

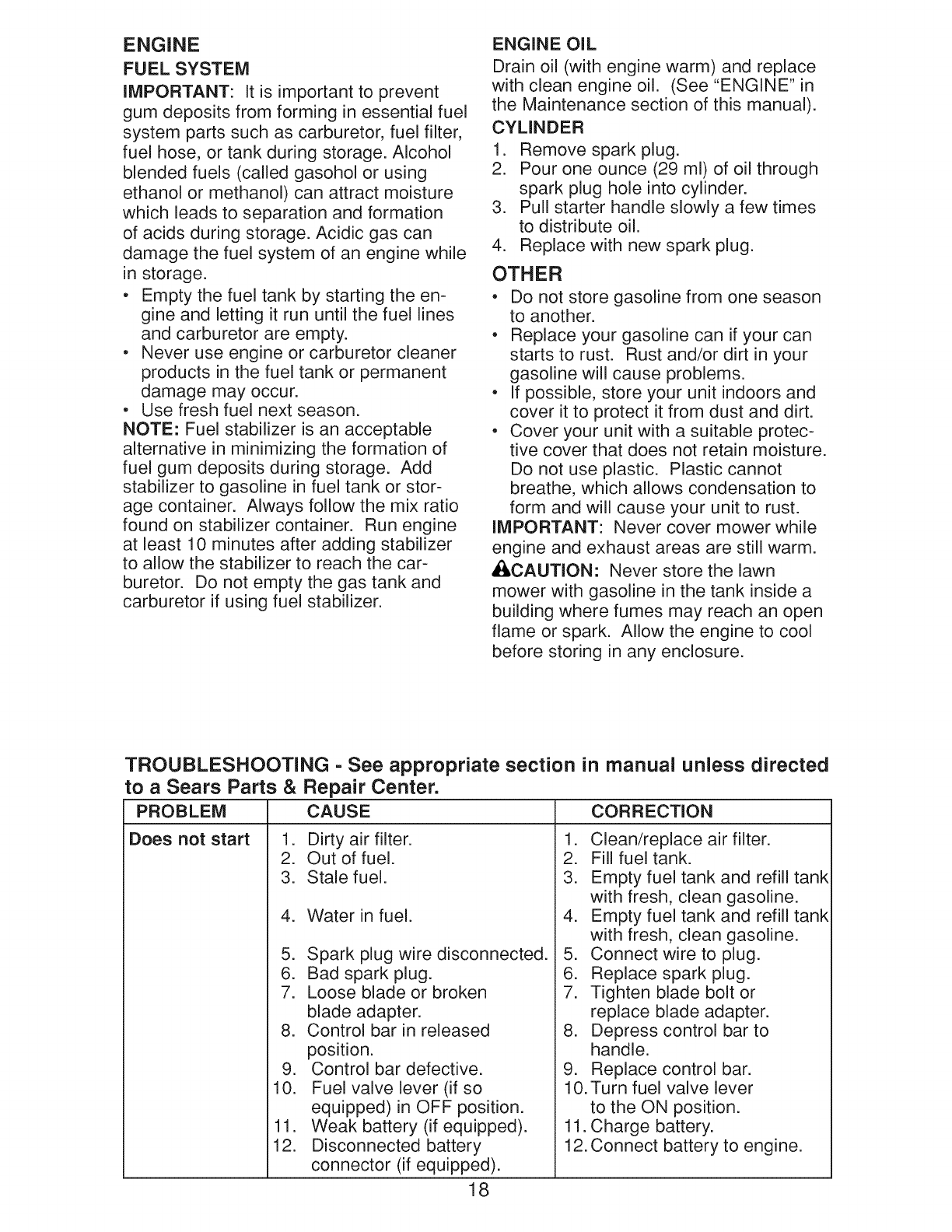

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine while

in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

&CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING =See appropriate section in manual unless directed

to aSears Parts & Repair Center.

CAUSEPROBLEM

Loss of power

Poor cut =

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

Loss of drive

or sJowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

HEED MORE HELP?

You'll find the answer and more on managemyhome.com -for free!

•Find this and all your other product manuals online.

•Get answers from our team of home experts.

•Get a personalized maintenance plan for your home.

•Find information and tools to help with home projects.

19 brought to you by Sears

Garanfia ......................................................... 20

Reglas de Seguridad ................................ 20-22

Especificaciones del Producto ....................... 22

Montaje /Pre-Operaci6n ............................... 24

Operaci6n ................................................. 25-29

Mantenimiento .......................................... 30-33

Programa de Mantenimiento ......................... 30

Servicio y Adjustes ................................... 34-35

AImacenamiento ....................................... 35-36

Identificaci6n de problemas ...................... 36-37

Partes de repuesto .................................. 38-47

Servicio Sears .................................. Contratapa

GARANTiA DE MANO DE OBRA COMPLETA CRAFTSMAN DE 2 ANOS

Durante DOS ANOS a partir de la fecha de compra, este producto esta. garantizado

contra cualquier defecto de material o mano de obra. El producto defectuoso recibir_.

una reparacion o un reemplazo en forma gratuita si la reparacion no es posible.

Para conocer los detalles de la cobertura de la garantia con el fin de obtener una

reparacion o un reemplazo en forma gratuita, visite el sitio web: www.craftsman.com

Esta garantia SOLO cubre defectos de material y mano de obra.

La cobertura de la garantia NO incluye:

• Partes que se pueden gastar por el uso normal dentro del periodo de garantia,

como cuchillas, adaptadores de cuchillas, correas, filtros o bujias.

• DaSo del producto que sea resultado de los intentos del usuario por modificar

o reparar el producto o a causa de los accesorios del producto.

• Reparaciones necesarias por accidente o falla al operar o dar mantenimiento a

este producto, de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo o reparaciones necesarias debido a una mezcla de

combustible inapropiada, contaminada o inservible.

Esta garantia ser_. nula si el producto se usa alguna vez mientras se proveen servicios

comerciales o si se renta a otra persona.

Esta garantia le otorga derechos legales especificos, adem_.s que de puede tener otros

derechos que varian de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

iMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este s[mbolo que sehala las precau-

clones de seguridad de importancia. Quiere

decir - iiiATENCION!!! i iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_I, ADVERTENCIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bater[a contienen

plomo o compuestos de plomo, productos

qu[micos conocidos en el Estado de California

como causa de c_.ncer y defectos al nacimiento

u otros dahos reproductivos. Lavar las manos

despues de manipularlos.

_ILPRECAUCi0N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del veh[culo contienen o desprenden

productos qu[micos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros dahos reproductivos.

_PRECAUCiON: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _.reas.

I. OPERACION

•Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina y en los manuales

de operaci6n.

•No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

•Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la m_.quina.

•Despeje el b.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

cuchillas.

•Aseg0rese que el b.rea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

alguien entra en el _.rea.

•No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

•No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrb.s antes y

mientras que se mueve hacia atr_.s.

•Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

•No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

•Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados pot el fabricante.

•Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

•Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

•Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

•Segar solamente con luz del d[a o con una

buena luz artificial.

•No opere la mb.quina bajo la influencia del

alcohol o de las drogas.

•Nunca opere la maquina cuando la hierba

est_ mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

•Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

•Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna aver[a.

•Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o cafdas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

•Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

•Renueva todos los objetos extraflos, tales

como guijarros, ramas, etc.

•Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstb.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

•No recorte cuestas demasiado inclinadas.

•No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los niflos. A menudo, los niflos se sienten

atra[dos pot la m_.quina y pot la actividad de

la siega. Nunca suponga que los niflos van a

permanecer en el mismo lugar donde los vio

pot 01tima vez.

• Mantenga a los niflos alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

•Est6 alerta y apague la m_.quina si hay niflos

que entran al b.rea.

•Antes y cuando este retrocediendo, mire

hacia atrb.s y hacia abajo para verificar si hay

niflos pequeflos.

•Nunca permita que los niflos operen la m_.-

quina.

•Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que pueden

interferir con su I[nea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente infiamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

•Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o afladir

carburante con el motor en marcha. Esperar

que el motor se enfr[e antes de repostar la

gasolina.

• Nuncarepostarlam_.quinaalinteriordeun

local.

• Nuncaguardarlam_.quinao elcontenedor

degasolinadondehayunallamaabierta,

chispao luzpilotocomounacalderauotros

dispositivos.

• NuncaIlenarcontenedoresenunveh[culo,

enuncami6no caravanaconunforrode

plb.stico.Colocarsiempreloscontenedores

enelsuelolejosdesuveh[culoantesde

Ilenar.

• Quitarequiposquefuncionancongasolina

delcami6no caravanay repostarenel suelo.

Siestonoesposible,repostardichoequipo

conuncontenedorportb.til,m_.sbienquecon

unatoberadegasolina.

• Mantenerlatoberaencontactoconelbordo

deldep6sitodecarburanteode laapertura

delcontenedorsiemprehastaterminarel

abastecimiento.Nousarundispositivode

cierre-aperturadelatobera.

• Sielcarburantecaeenlaropaquese Ileva,

cambiArselainmediatamente.

• NuncaIlenarenexcesoeldep6sitode

carburante.Colocareltap6ndelagasolinay

apretardemodoseguro.

V. SERVlClO

• Nuncahagafuncionarunam_.quinadentro

deun_.reacerrada.

• Nuncahagaajusteso reparacionesmientras

el motorest_enmarcha.Desconecteel

cabledela buj[a,y mant_ngaloacierta

distanciade 6staparaprevenirunarranque

accidental.

• Mantengalastuercasy lospernos,espe-

cialmentelospernosdelaccesoriodela

cuchilla,apretadosy mantengaelequipoen

buenascondiciones.

• Nuncamanipuledeformaindebidalos

dispositivosdeseguridad.Controleregular-

mentesufuncionamientocorrecto.

• Mantengalamb.quinalibredehierba,hojas

uotrasacumulacionesdedesperdicio.

Limpielosderramesdeaceiteocombustible.

Permitaquelam_.quinaseenfr[eantesde

almacenarla.

• Paree inspeccioneelequiposilepegaa un

objeto.Rep_.relo,siesnecesario,antesde

hacerloarrancar.

• EnningOncasohayqueregularlaalturade

lasruedasmientraselmotorestb.enmarcha.

• Loscomponentesdelreceptordela hierba

vansujetosa desgaste,dahosy deterioro,

quepuedenexponerlaspartesenmov-

imientoo permitirqueobjetosseandispara-

dos.Controlarfrecuentementey cuandosea

necesariosustituirconpartesaconsejadas

potelfabricante.

•Las cuchillas de la segadora estb.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect0a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_I,ADVERTENCIA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

c6sped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio m_.s cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingl6s del dueho).

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin PIomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Buj[a (Abertura: .030") Champion RJ2YXLE

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estb. disehado

y fabricado para funcionar de modo fiable pot

muchos ahos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

•Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede set arreglado.

•Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas pot el acuerdo; tambi6n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida pot telefono - soporte tele-

f6nico pot parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y ademb.s una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dfa y noche o

fijar en Ifnea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especiaNstas

profesionales en la reparaci6n, que tienen

acceso a m_.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos ahos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones yexclu-

siones. Para conocer los precios y tenet

mas information, Ilame al 1=800=827-6655.

Servicio de Instalaci6n Sears

Para la insta/acidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para la casa, en U.S.A. Ilamar a

1-800=4-MY=HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n est_.n disponibles en la mayorfa de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

EGASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE" Este cortac_sped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la f_.brica con la excepci6n de aquellas partes que se de-

jaron sin montar por razones de envio. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los arficulos

de ferreteria que se monten tienen que set apretados seguramente. Use las herramientas correctas,

como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Cortelasdosesquinasdelosextremosdelacaja

de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y _1

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

El mango de la segadora puede ajustarse

segOn le acomode para segar. Refi@ase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Perno

,porte

de mango

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante la secci6n del mango inferior hasta

la posici6n de operaci6n y alinee el agujero

en _ste con uno de los tres agujeros para

determinar la altura en el puntal del mango.

2. Inserte el perno del mango a trav_s de 6ste

y del puntal y asegOrelo con la manilla.

3. Repita el procedimiento para el lado

opuesto del mango.

4. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuba protectora y apriete las manillas del

mango en forma segura.

5. Remueva el material de empaque de alred-

edor de la barra de control.

Barra de control

que sxige

presencia del

operador

POSICION

PARA

SEGAR

PARA MONTAR EL RECOGEDOR DE

Co:SPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior. AsegOrese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estb.n muy

duros, m6talos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

LEVAN-

TAR

Manilla del

mango

Mango Inferior24

Sujetadore_ Abertura

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi@ase a "PARA CONVERTIR

LA SEGADORA" en la secci6n de Operaci6n

de este manual.

FAIVlILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENClA ENCENDIDO APAGADO LAOION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

_ Barras de control de la impulsi6n

Cord6

arrancador

Recogedor

de cesped

Manillas del mango

Tapa del deposito de

aciete del motor con varilla

indicadora de nivel

Mango del

ajustador de

un solo I:

Tapa del deposito

de la gasolJna

Filtro de aire

Puerta de la acolchadora

Bujia

IMPORTANTE: Este cortac_sped viene Caja

SIN ACEITE O GASOLINA en motor.

NOTA" Esta m_.quina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0).

El uso de una gasolJna que supere el 10% de etanol (El0) anular_, la garanfia del producto.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrb.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad de l American National Standards Institute y de la U.S. Consumer

Product Safety Commission. 4Bi,PREOAUOION: La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Mango del ajustador de un solo punto

- se usa para ajustar la altura de corte de la

segadora.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado.

Cordon arrancador - se usa para hacer ar-

rancar el motor.

Barras de control de la impulsion - se usa

para enganchar la segadora para movimiento

25hacia adelante impulsada a motor.

Laoperaci6ndecualquier

segadorapuedehacerque

saltenobjetosextraflosdentrode

susojos,Ioquepuedeproducir

daflosgravesen_stos.Siempre

useanteojosdeseguridado protecci6npara

losojosmientrasoperesusegadorao cuando

hagaajusteso reparaciones.Recomendamos

gafaso unamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fb.-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

,_ PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningOn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor estb. funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detrb.s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando cualquiera

palanca de accionamiento atr_.s hacia el

mango. Cuanto m_.s lejos se tira a palanca

hacia el mango, mb.s r_.pida ir_. la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o a palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o

a palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopropulsi6n.

AVISO: Si despu6s haber desenganchado

de la palanca de control, la segadora no roda

hacia atrb.s, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

Barra de control que exige la presencia del operador

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminuci6n de la

velocidad. Hay un torniquete en la sede del

mando para apretar la tensi6n del cable. Pro-

ceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujfa de la bujfa.

2. Vuelta el torniquete para aumentar la velo-

cidad del mecanismo.

3. Opere la segadora para probar la velo-

cidad del mecanismo. Reajuste seg0n Io

requerido.

4. Si las condiciones no mejoran despu_s

de los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmisi6n est,. desgastada y tiene que set

sustituida.

Torniquete

ajuste

PARA AJUSTAR LA ALTURA DE CORTE

Las cuatro ruedas son ajustadas con una

palanca 0nica.

• Tire de la palanca de ajustes hacia la rueda.

Levante la segadora, mueva la palanca

hasta delante a la posici6n deseada. Para

bajar la segadora, mueva la palanca hacia la

retaguardia.

Palanca

de ajustes

PALANCA

HACIA ATRAS

PARA BAJAR EL

CORTACESPED

PARA ENGANCHAR

EL CONTROL DE LA

IMPULSION

Palanc

de la

impulsi6n

CONTROL DE LA

IMPULSION

DESENGANCHADO

PALANCA HACIA

ADELANTE

PARA LEVANTAR

EL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertida a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortac6sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los soporte del

recogedor de c_sped.

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

trasera

Soporte det recogedor

de c6sped Mango del

bastidor det

recogedor

c6sped

lateral det lndicador)

bastidor del de botsa

recogedor Ilena

AVlSO: Le puerta trasara seguirb, siendo abi-

erto hasta la barra de control que exige la pres-

encia del operador se mantiene a la mango.

PREOAUOION: No fuerce la puerta trasera

para cerrarse. El daho grave a su segadora

podia resultar.

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!i!!

iiiiiiiiiiiiii_j

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe set removido y la protecci6n contra la

descarga debe estar cerrada y trabado.

Abierto la

proteccid

contra la

descarga

Desviador

de la descarga \

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La puerta trasera cerrada.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA ENSACAMIENTO TRASERO -

1. Recogedor del c_sped instalado.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA DESCARGA LATERAL-

1. La puerta trasera cerrada.

2. La desviador de la descarga instalada.

Ai_ PREOAUOION: No haga funcionar su

segadora sin la placa de la acolchadora sin

el recogedor c_sped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est,. un

poco abierta.

PARA VAClAR EL RECOGEDOR DE

CE_SPED

Vacie el recogedor de c6sped cuando los

recortes son visibles en la ventana Ilena del

indicador de bolsa liana.

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c6sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vac[e los recortes de la bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

Mango det

bastidor

del

edor

de c6sped

Mango de c6sped

ANTES DE HACER

ARRANCAR EL MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

&PRECAUCION: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVISO: El terrapl_n inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la I[nea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 d[as.

AI_PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PREOAUOION: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de b.cidos durante el

almacenamiento. La gasolina ac[dica puede

daflar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

pot un per[odo de 30 d[as o mb.s. Vac[e el

estanque del combustible, haga arrancar el

motor y hb.galo funcionar hasta que las I[neas

del combustible y el carburador queden vac[os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El AImacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daflos permanentes.

-Tapa del

deposito de

aceite

Tapa det

retlenador

gasotina

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefla de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

AVlSO: Su motor viene equipado con un

sistema de estrangulaci6n autom_.tico. No

requiere set cebado o obturado antes de

arrancar.

•Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador r_.pidamente. No permita que

el cord6n arrancador se devuelva abruptam-

28 ente.

Siseahogael motorespereunoscuantos

mJnutosantesdetratardehacerloarrancary

norepitalospasosdelcebado.

CONSEJOS PARA SEGAR

AI:_PRECAUCl0N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dahar su

segadora y anular su garant[a.

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede set necesario el elevar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c6sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el _.rea

pot segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente pot encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayor[a de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,&PIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarb.n menos

c6sped. Para evitar 6ste, rode el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarb, el fiujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAFI Y ACOL-

CHAR

iMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c6sped muchas

veces, y los reduce en tamaho, de modo que

si se caen en el c6sped se van a dispesar

entre 6ste y no se van a notar. Tambi6n, el

c_sped acolchado se va a deshacer rb.pidam-

ente entregando substancias nutritivas para

el c6sped. Siempre acolche con la velocidad

del motor (cuchilla) m_.s alta, pues as[ se

obtendrb, la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c6sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _.rea reci_n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

c6sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un c6sped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anterJormente cortado y sJegue lentamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un Area tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c6sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTEN|M|ENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped * _#P

E Controlar los Neumaticos

G Controlar las Ruedas Motrices *** _#_

ALimpiar la Segadora ....

Limpiar debajo la Cubierta de la Transmisidn ***

Revisar las Correas y las Poleas Impulsadas ***

R Revisar /Afilar /Cambiar la Cuchilla

j_ Lubricacidn

i Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite _#_

_'_ Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujia

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a5adir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

v' v'

v'3

v' v'

,(si viene equipado) 1 - Cambiar mb.s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque EI6ctrico 2 - Dar servicio mb.s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propumsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_** Utimizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de h temporada.

debajo de la cubierta del cortac_sped 5 - Y despues de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garanfia de esta segadora no cubre los

arficulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garanfia, el operador tiene que

mantener la segadora segL_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aho, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estA desgastada. Una buj[a

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mb.s.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

(_) Aceite del

motor

(_ Bisagra

la puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRJCACl0N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

(_ Rocie el Jubricante

(_) Yea "MOTOR" en la seccion de Mantenirniento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dahar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dahar a las Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n traseras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de c_sped, etc. en el Area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas traseras.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

mbie la cuchilla doblada o dahada.

PRECAUCION: Usar solamente la cuchilla

de repuesto aprobada por el fabricante de su

segadora. Usar una cuchilla no aprobada por

el fabricante de su segadora es peligroso, pu-

ede dahar su segadora y anular su garanfia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6ngalo en

donde no pueda entrar en contacto con 6sta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el car-

burador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girb.ndolo en

el sentido contrario en que giran las manillas

del reloj.

5. Remueva la cuchilla y los arficulos de fer-

reterfa adjuntadores (el perno, la arandela de

seguridad y la arandela endurecida).

6. Remueva el cubierta de la caja de engranajes.

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador

de la cuchilla. La ranura tiene que estar en buenas

condiciones para que funcione en forma adec-

uada. Cambie el adaptador si estb. dahado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguehal del motor. AsegLirese que la ranura

del adaptador y que el chavetero del cigue-

hal est_n alineados. Asegurarse de que la

correa se halle al interior de los dispositivos

de retenci6n de correa.

2. Instale el cubierta de la caja de engranajes.

3. Ponga la cuchilla en el adaptador.

IMPORTANTE: Para asegurar la instalacion ap-

ropiada, posicione el agujero central de la cuchilla

con la estrella del conjunto del adaptador.

4. Aseg0rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est6 hacia

arriba hacia el motor. 31

5. Instale el perno de la cuchilla con la arandela

de seguridad y la arandela endurecida en el

adaptador de la cuchilla y el ciguehal.

6. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_.ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Chavetero \\ \ _ "_ / /

det ciguenal \\ /.... -f_ .... / /

\J _,,-

Ranura _1" //,i

de correa

Borde de salida

Adaptador d

Cubierta de la caja

de engranajes

PARA AFILAR LA CUCHILLA

Arandeta

endurecida

Arandela de

uridad

de la

cuchilla

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegLirese de que quede bal-

anceada. Una cuchilla que no estb. balanceada

va a producir eventualmente daho en la sega-

dora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, va a

necesitar un perno de acero de 5/8", una

clavija o un balanceador c6nico. (Cuando se

use un balanceador c6nico, siga las instruc-

ciones que vienen con el balanceador.)

AVlSO: No use un elavo para balancear la

cuchilla. Los 16bulos del agujero central pueden

aparecer como centrados, pero no Io estb.n.

• Deslice la cuchilla en una parte no roscada

del perno de acero o clavija y sujete el perno

o la clavija paralelo al suelo. Si la cuchilla estb.

balanceada, debe permanecer en la posici6n

horizontal. Si cualquiera de los extremos de la

cuchilla se mueva hacia abajo, afile el extremo

pesado hasta que 6sta quede balanceada.

Agujero central

Perno de la

cuchilta de 5/8" Cuchilta

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si estb. daflado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el nOmero del modelo de la

segadora cuando Io ordene.

Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

Incline la cortadora de c6sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el Area alrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fb.brica. La

0nica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

MOTOR

LUBRiCAClON

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SG-SL

de servicio API. Seleccione la calidad de visco-

sidad SAE seg0n su temperatura de operaci6n

esperada.

CALIDADES DE VlSCOSIDAD DE SAE

F -20 0 30 32 40 60 80 100

C -30 -2; -1; ; 1'0 20 30 4;

_AMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima if[o, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° R Revise el nivel del aceite del motor mb.s

a menudo, para evitar un posible daflo en el

motor, debido a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o pot Io menos una vez al aflo si la

segadora se utiliza menos 25 horas el aflo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nat el aceite, drene el tanque de combustible

haciendo cotter el motor hasta que el tanque

est6 vacio.

1. Desconecte el alambre de la buj[a y

p6ngalo de modo que no pueda entrar en

contacto con 6sta.

Envase/_- ....... /'

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par_tndose a intervalos regulates

para controlar el nivel del aceite con la

varilla.

6. Parar de afladir aceite cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar

un minuto para dejar que el aceite se ar-

regle.

7. ContinOe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la buj[a a

6sta.

FILTRO DE AIRE

Su motor puede sufrir aver[as y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aflo

o tras 100 horas de funcionamiento, mb.s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. L[mpielo golpeb.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie el

cartucho.

Ai_,PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de _ste. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurb.ndose que las orejas est6n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio Plancha trasera

Cartucho

Ranuras

;jas de

Cubierta la cubierta

SlLENClADOR

Inspeccione y cambie el silenciador si est,.

corroido puede producir un peligro de incendio

y/o daho.

BUJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despu6s de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de

carla uso.

_PRECAUCION: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

•Haga descansar la segadora en su lado.

AsegL_rese que el filtro de aire y que el car-

burador queden mirando hacia arriba. Limpie

la parte inferior de su segadora rasp_.ndola

para remover la acumulaci6n de c6sped y

basura.

•Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mb.s caliente y se acorta su duraci6n.

•Mantenga las superficies pulidas y las rue-

alas sin gasolina, aceite, etc.

•No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

DERRUBIO DEL AGUA

Su cortac_spedes de c_sped se equipa de una

guarnici6n que permita la limpieza rb.pida y

fb.cil del superficie inferior de la cubierta. Para

utilizar esta caracteristica, siga de la forma

1. Mueva el cortac6spedes de c6sped a un

_trea de la hierba cortada o de otra superfi-

cie dura.

NOTA: El agua, la hierba y la otra ruina escur-

rirb.n debajo de la cubierta del cortac6spedes

durante el proceso del derrubio.

2. Quite el colector de la hierba y descargue

el montaje del canal inclinado del cortac6s-

pedes de c6sped.

3. Cierre la puerta del mulcher (si est,. equi-

pado).

4. Conecte una manguera del jardin con la

guarnici6n donde demostrado.

IMPORTANTE: Sea seguro que la manguera

del jardin no est,. encaminada debajo de la

cubierta del cortac_spedes de c6sped ni que

est,. enredada en las ruedas.

5. Gire el abastecimiento y la comprobaci6n

para de agua escapes en la guarnici6n.

Si no hay escapes presentes, encienda el

motor (seg0n Io descrito en la secci6n de la

operaci6n de este manual) y deje el motor

funcionar hasta que el superficie inferior del

cortac6spedes de c6sped estb. limpio.

,_IkADVERTENCiA: No contrate el sistema de

impulsi6n durante el proceso del derrubio.

6. Apague el motor.

7. Apague el abastecimiento de agua y quite

la manguera de la guarnici6n.

PREOAUOION: No quite la manguera de la

guarnici6n mientras que el motor estA funciona-

ndo. El agua en motor puede dar lugar a vida

acortada del motor.

8. Encienda el motor (segOn Io descrito en la

secci6n de la operaci6n de este manual)

y deje el motor funcionar por un minuto

completo para quitar exceso de agua del

cortac6spedes.

Guarnici6n

LIMPIE DEBAJO DE LA CUBIERTA DE LA

iMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_ADVERTENCiA: Para evitar lesi6nes serias, antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg0rese que la cuchilla y que todas las partes movibles se hayan detenido completamente.

3. Desconecte el alambre de la bujfa y p6ngalo en donde no pueda entrar en contacto con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daha el desviador

debe cambiarse.

PARA REMOVER CORREA DE IMPULSI0N

1. Remueva los pernos aseg0rela el bafie pos-

terior.

2. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la bafie posterior de la segadora.

4. Remueva perno de la cuchilla, arandela de

seguridad, arandela endurecida y cuchilla.

5. Remueva la cubierta de la caja de en-

granajes.

6. Remueva la fijador de la correa.

7. Remueva la correa.

Bafie

Fijador de la

correa

Retenci6n de

la correa

PARA CAMBIAR CORREA DE IMPULSION

1. Colocar la nueva correa de fijador de la cot-

tea.

NOTA: Siempre use la correa aprobada pot la

f_.brica para asegurarse que calce y dure.

2. Reinstale la fijador de la correa. Asegu-

rarse de que la nueva correa se halle al

interior de los dispositivos de fijador de la

correa.

3. Ponga el adaptador de la cuchilla en el

ciguehal del motor. AsegOrese que la

ranura del adaptador y que el chavetero del

ciguehal est_n alineados; y la nueva correa

se halle al interior de los dispositivos de

retenci6n de la correa.

4. Inserto la

5. Reinstale

granajes.

6. Reinstale

7. Vuelva la

8. Reinstale

posterior.

bafle posterior en la segadora.

la cubierta de la caja de en-

la cuchilla.

segadora a la posici6n vertical.

los pernos aseg0rela el bafie

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con mOltiple

posiciones de altura - ajOstelo a la altura que le

acomode.

1. Remueva la manilla y el perno portador en

un lado del mango inferior.

2. AI mismo tiempo que sujeta el conjunto del

mango, remueva la manilla y el perno porta-

dor del lado opuesto, alinee el agujero en el

mango con el agujero deseado en el puntal

del mango y vuelva a montar el perno y la

manilla y apri6telos en forma segura.

3. Alinee el lado opuesto del mango con el

agujero de la misma posici6n y aseg0relos

con el perno y la manilla.

Potea de

la caja de "--

engranajes

\ _'_ ',

\ i

_'\

Ada

de la

cuchilla _", x

Cubierta

la caja de

engranajes

Puntal del Manilla Perno

maR(

)

Baja

Perno

de la

Arandeta de seguridad 34

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fb.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funcio-

nando demasiado r_.pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otto centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no est,. funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otto

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fb.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la

unidad no se va a usar pot 30 d[as o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un _.rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

la secci6n de Mantenimento de este manual).

2. Lubrfquela seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_tn dahadas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Remueva las dos (2) manillas y los pernos

de cada lado del mango inferior y pivote el

conjunto entero del mango hacia delante y

permita le que se descanse sobre la sega-

dora.

3. Vuelva a poner las manillas y los pernos al

mango inferior o a los puntales del mango

para la seguridad.

•Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble segLin se muestra o purde dahar los

cables de control.

Barra de control POSICION

que exige PARA

presencia det SEGAR

operador -_._

) /

OOBLAR /Jj/

HACIA /J/J

ADELANTE Mango

PARA superior

ALMACENAR

Manilla del

mango

Mango inferior

Perno

)

,porte

de mango

MOTOR

SISTEMA DE COMBUSTIBLE

iMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

•Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejb.ndolo funcionar

hasta que el carburante termine y el

carburador est6 vac[o.

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dahos

permanentes.

•Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un m[nimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el per[odo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despu6s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.m-

bielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

CILINDRO

1. Remuevala bujfa.

2. Vac[e una onza (29 ml) de aceite a trav_s

del agujero de la buj[a en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva buj[a.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidaci6n y/o la mugre en su

gasolina producirb.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cLibrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plb.stico. El plb.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

,_PRECAUCION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en algOn recinto cerrado.

SOLUCION DE PROBLEMAS - Yea ia secci6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

PROBLEMA CAUSA CORRECCION

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujfa mala.

NO arranca 1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujfa.

6. Cambie la bujfa.

SOLUCION DE PROBLEIVlAS - Yea ia secci6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca

(continuado)

Falta de

fuerza

Mal corte-

disparejo

Vibracion

excesiva

Cord6n

arrancador

dificil de tirar

Recogedorde

cesped no se

llena(siviene

equipado)

Dificil de

empujar

Perdida de

impulsi6n

oretardase

de la

velocidad

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) est,. en la posici6n OFF.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

1. El freno del volante del motor

estb. aplicado cuando se

suelta la barra de control.

2. Ciguehal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped estb. demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el c_sped.

3. Recogedor de c6sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est,. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECClON

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_.lvula del combustible

a la posici6n ON.

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.370920

J 58

// //

96 56

39 22

52 \

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,3"/0920

KEY PART KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

1 427616X479 Upper Handle 30 439332 Grassbag 51 430599 Front Baffle

2 438392 Cable, Engine Zone Control /31 446432 Frame, Grass Catcher 52 404763 Decal, Danger

Rear Door Prop 32 419944X007 Latch, Mulcher Door 53 17000510 Screw, Hex Head 5-16-18

3 429930X004 Bracket, Upstop 33 420019 Mulcher Door 56 17411312 Screw, Hex Washer Head

5 66426 Wire Tie 34 419946X615 Bracket, Grassbag #13 x 3/4

6 182398 Handle Knob, Star 36 175735 Hinge Bracket Assembly 57 155377 Nut, Hex

7 178848 Screw #10-16 x 5/8 38 419942X428 Discharge Deflector 58 437517X479 Lower Handle

8 427611X428 Control Bar 39 442470X479 Handle Bracket, LH 59 191574 Handle Bolt

9 430653 Rear Door Assembly 40 438526X479 Handle Bracket, RH 62 431913X004 Belt Retainer

co 11 425575 Hairpin, Door!Handle Pivot 41 150406 Screw, Dogpoint 3/8-16x 1-1/8 63 178848 Screw #10-16x 5/8

12 189713X428 Handle Knob, Standard 42 193000 Spring, Torsion 64 - - - Engine, Briggs & Stratton,

13 437516 Plug, Handle Bar 43 191730 Nut, Hex, Nylock Model Number 128M02-

17 431238 Rear Baffle 44 431946 Kit, Lawn Mower Housing 1612-F1 (See Breakdown)

18 132004 Keps Locknut 1/4-20 45 175650 Rod, Hinge 83 750097 Screw, Hex Washer Head

19 194788 Rope Guide 46 421782 Blade Adapter /Pulley 84 428124 Fastener, Push

20 444537 Rear Skirt 47 421825 Blade, 22" 85 429801X004 Mounting Bracket,

21 419949 Spring, Rear Door, LH, Black 48 851074 Washer, Hardened Rear Skirt

22 141841 Screw, Panhead, Torx #20 49 850263 Washer, Helical 96 197991 Clip, Cable

24 419948 Spring, Rear Door, RH, Grey 50 851084 Screw, Machine, Hex Head 97 431881X004 Bracket, Belt Guide

26 419945 Screw, Rear Door/Handle Pivot 3/8-24 x 1-3/8 Grade 8 - - 446688 Owner's Manual,

28 72250505 Bolt, Carriage 5/16-18 x 5/8 English /Spanish

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

_MPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

((,

\ \

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917=370920

41 31

.............32

55............_ -..>

13 .............. /

................35

17 33

3415

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,3"/0920

KEY PART

NO. NO. DESCRiPTiON

KEY PART

DESCRiPTiON NO. NO.

1 430971 Drive Control Assembly 32 428780X428 Wheel & Tire Assembly, Rear, 11"

(Includes Speed Selector and Cable) 33 409148 Nut, Flangelock 3/8-16

9 431650 Cable, Drive (Includes Speed Selector) 34 197480 O-Ring

10 429544X479 Mounting Bracket, Drive Control 35 430598 Axle, Rear

11 17411312 Screw 36 441833X004 Axle, Front

12 73940800 Nut, Hex 37 163409 Screw, Hi-Lo Thread, 12 x 5/8

13 434564 Gear Case Assembly, Complete 38 191730 Nut, Hex

14 194128 Pulley, Drive 39 407059 Bolt

15 88348 Washer, Flat 40 400249X460 Wheel & Tire Assembly, Front, 8"

16 428782X428 Rod, Connecting 41 428783 Pinion

17 751153 Nut, Hex 44 421527 Belt, Drive

18 436459 Kit, Selector Assembly 48 421114 Kit, Water Washout Assembly

19 430697X615 Knob, WheelAdjuster 49 419735 Fitting, Water Washout

20 427023 Debris Shield 50 415585 Washer, Lock, internal Tooth

21 435242 Anchor 51 415586 Locknut, Hex, with O-Ring

23 428990 Wheel Axle Assembly, LH 55 406558 Spring, Tension

24 433511 Bracket, Height Adjustment 56 428797X460 Hubcap

25 421515X004 Mounting Bracket, Debris Shield 57 409149 Locknut, Hex, Flanged

26 421516X004 Belt Keeper 58 435241 Bolt, Shoulder

28 12000058 E-Ring 7/16 59 441786X004 Support Bracket

29 428781 Cover, Dust, Wheel 61 181698 Screw

30 17000510 Screw, Hex Head 5/16-18 62 197991 Clip, Cable

31 404845 Pawl, Drive 63 428124 Fastener, Push

85 439077 Support Bracket, Front Axle

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

_MPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128M02=1612=F1

337 _#_

25J 27 C#

718 [o]

868 _

615 _-_

404 @

616 i

24Q

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 128M02=1612-F1

365'_

163

127 _

130

190

957

67 601

188 725

222

209 ._ ._

<__J 202 '_' _

445

443

163

11A

1386

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128M02=1612=F1

I 1036 EMISSIONS LABEL I

1210

459 _r__k .

689 "__-_

456

597 _

745 332 _,

455

\635

334

356 ....... "_-;_'!_

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 128M02=1612-F1

121 CARBURETOR OVERHAUL KIT

104 _'_>' 163 J_i! 617

127_ 137

358 ENGINE GASKET SET

163

524 _

617

883

585

1095 VALVE GASKET SET

Engine Power Rating information

The gross power rating for individual gas engine models is labeled in accordance with SAE (So-

ciety of Automo-tive Engineers) code J11940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision

2002-5). Actual gross engine power will be lower and is affected by, among other things, ambi-

ent operating conditions and engine-to-engine variability. Given both the wide array of products

on which engines are placed and the variety of environmental issues applicable to operating the

equipment, the gas engine will not develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net horsepower). This difference is due to a variety of factors

including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel

pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude),

and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine.

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 128M02=1612=F1

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

1 590401 Cylinder Assembly 48 N/A Short Block

3 299819s Seal-Oil (Magneto Side) 50 796703 Manifold-intake

4 493279 Sump-Engine 51 796704 Gasket-intake

5 590411 Head-Cylinder 54 691650 Screw (intake Manifold)

7 799875 Gasket-Cylinder Head 55 691421 Housing-Rewind Starter

8 590395 Breather Assembly 58 697316 Rope-Starter

9 699472 Gasket-Breather 60 795426 Grip-Starter Rope

10 691125 Screw 65 690837 Screw (Rewind Starter)

(Breather Assembly) 78 691108 Screw (Flywheel Guard)

11 691781 Tube-Breather 81 691740 Lock-Muffler Screw

11A 691923 Tube-Breather 89 692348 Plug-Oil (Cylinder)

(Air Cleaner Primer Base) 97 696565 Shaft-Throttle

12 692232 Gasket-Crankcase 104 797622 Pin-Float Hinge

13 590422 Screw (Cylinder Head) 108 795935 Valve-Choke

15 691680 Plug-Oil Drain 109 795936 Shaft-Choke

16 797017 Crankshaft 117 590440 Jet-Main (Standard)

20 399781s Seal-Oil (PTO Side) 121 498260 Kit-Carburetor Overhaul

22 691092 Screw 125 799866 Carburetor

(Crankcase Cover/Sump) 127 694468 Plug-Welch

23 691987 Flywheel 130 696564 Valve-Th rottle

24 222698s Key-Flywheel 133 398187 Float-Carburetor

25 590404 Piston Assembly (Standard) 134 398188 Kit-Needle/Seat

590405 Piston Assembly 137 796610 Gasket-Float Bowl

(.020" Oversize) 141 796193 Kit-Choke Shaft

26 590402 Ring Set (Standard) 163 795629 Gasket-Air Cleaner

590403 Ring Set (.020" Oversize) 180 590490 Tank-Fuel

27 691588 Lock-Piston Pin 187 791766 Line-Fuel

28 298909 Pin-Piston (Cut To Required Length)

29 797306 Rod-Connecting 188 693999 Screw (Control Bracket)

32 691664 Screw (Connecting Rod) 190 690940 Screw (Fuel Tank)

(1/4-28 x 1.09) 202 691829 Link-Mechanical Governor

32A 695759 Screw (Connecting Rod) 209 699056 Spring-Governor (No Color)

(1/4-28 x 1.52) 222 793754 Bracket-Control

33 590394 Valve-Exhaust 227 690783 Lever-Governor Control

34 590393 Valve- Intake 276 271716 Washer-Seali ng

35 691270 Spring-Valve (intake) 287 690940 Screw (Dipstick Tube)

36 691270 Spring-Valve (Exhaust) 291 790830 Thermostat

37 793756 Guard-Flywheel 300 790828 Muffler

40 692194 Retainer-Valve 304 790826 Housing-Blower

43 691997 Slinger-Governor/Oil 305 691108 Screw (Blower Housing)

45 690548 Tappet-Valve 306 790836 Shield-Cylinder

46 590463 Camshaft 307 690345 Screw (Cylinder Shield)

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 128M02=1612=F1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRiPTiON

332 690662

333 590454

334 691061

337 591040

356 692390

358 590508

365 691688

404 690272

425 690670

443 692523

445 491588s

455 791960

456 692299

459 281505s

5O5 691251

523 499621

524 692296

525 495265

562 691119

584 697734

585 691879

592 690800

597 691696

601 791850

608 497680

613 790833

615 690340

616 698801

617 270344s

621 692310

633 691321

633A 693867

635 66538s

684 690345

689 691855

718 690959

725 590460

Nut (Flywheel) 741

Armature-Magneto 745

Screw (Magneto Armature) 842

Plug-Spark 847

Wire-Stop 851

Gasket Set-Engine 868

Screw (Carburetor) 869

Washer (Governor Crank) 870

Screw (Air Cleaner Cover) 871

Screw 883

(Air Cleaner Primer Base) 922

Filter-Air Cleaner Cartridge 923

Cup-Flywheel 957

Piate-Pawl Friction 966

Pawi- Ratchet 968

Nut (Governor Control Lever) 975

Dipstick 1036

Seal- Dipstick Tube

Tube-Dipstick

Bolt (Governor Control Lever)

Cover-Breather Passage

Gasket

(Breather Passage)

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose (Green)

Starter-Rewind 1

Screw (Muffler) 1

Retainer-Governor Shaft 1

Crank-Governor 1

SeaI-O Ring (intake Manifold) 1

Switch-Stop (Brake)

Seal-Choke/Throttle Shaft

(Throttle Shaft)

Seal-Choke/Throttle Shaft

(Choke Shaft)

Boot-Spark Plug

Screw

(Breather Passage Cover)

Spring-Friction

Pin-Locating

Shield-Heat

797521

691648

691031

692047

493880s

697338

691155

690380

590409

691881

692135

796136

591003

795259

692298

796611

Gear-Timing

Screw (Brake)

SeaI-O Ring (Dipstick Tube)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Seat-Valve (intake)

Seat-Valve (Exhaust)

Bushing-Valve Guide

Gasket-Exhaust

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Bowl-Fuel

Label-Emissions (Available

from any Briggs & Stratton

Authorized Dealer)

1058 277039TRI Operator's Manual

1059 692311 Kit-Screw/Washer (Fuel Tank)

1095 590507 Gasket Set-Valve

1210 498144 Pulley/Spring Assembly

(Pulley)

1211 498144 Pulley/Spring Assembly

(Spring)

329 128M02-0025-F1 Replacement Engine

330 270962 Repair Manual

386 790848 Vane-Air

387 790849 Spring-Air Vane

388 790850 Screw (Air Vane)

- - 398067 Spark Arrester

(available accessory)

Carburetor Overhaul Kit Key No. 121

Engine Gasket Set Key No. 358

Valve Gasket Set Key No. 1095

NOTE: Allcomponentdimensions givenin U.S.

inches. 1 inch = 25.4 mm

NEED HOR£ HELP?

Youq_[find the a_swer at@ more on managemyhO_eoCO_ - for fr'ee!

o Find this and aLLyour other product manuals online.

o Get answers from our team of home experts.

o Get a personalized maintenance plan for your home.

o Find information and tools to heLp with home projects.

brought to you by Sears

Your Home

For repair - in your home -of aH major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800=827-6655 (U.S.A.) 1-800=361-6665 (Canada)

446688

Para pedirservicio de reparaci6n

a domicilio,y paraordenar piezas:

1-888_U-HOG/_ ®

(1-888-784-6427)

Serifs

Au Canada pour serviceen frangais:

1-800-LE-FOYERMc

(1-800-533-6937)

www.sears.ca

TM SM

® Registered Trademark /Trademark /Service Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabrica /Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d6pos_e de Sears Brands, LLC

11.04.11 BY Printed in U.S.A.

Craftsman 917370920 User Manual MOWER Manuals And Guides 1112258L

Navigation menu

Versions of this User Manual:

Views

Navigation
