Owner's Manual

(RRFTSMRN °

ROTARY LAWN MOWER

6.75 Horsepower

Power-Propelled

22" Multi-Cut

Model No.

917.376583

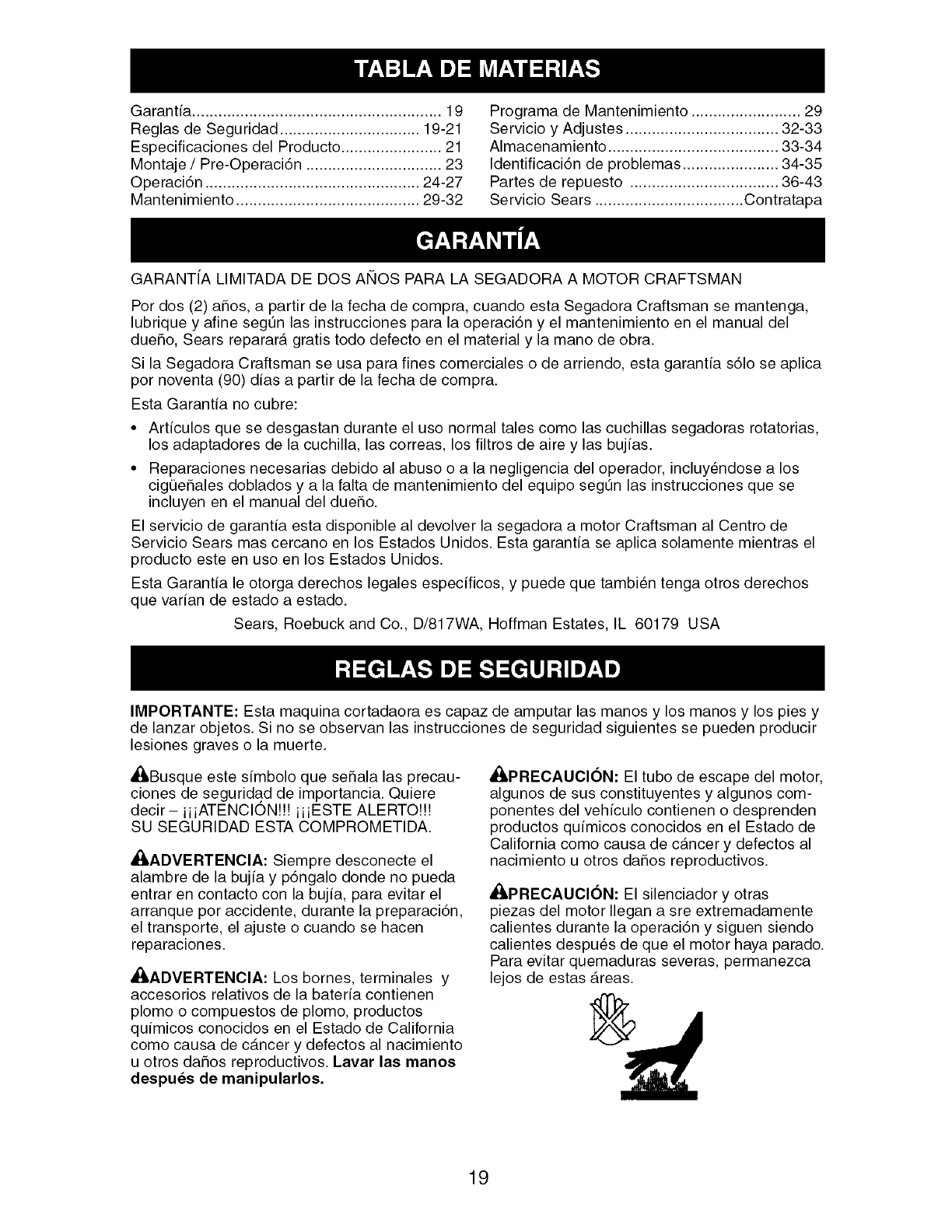

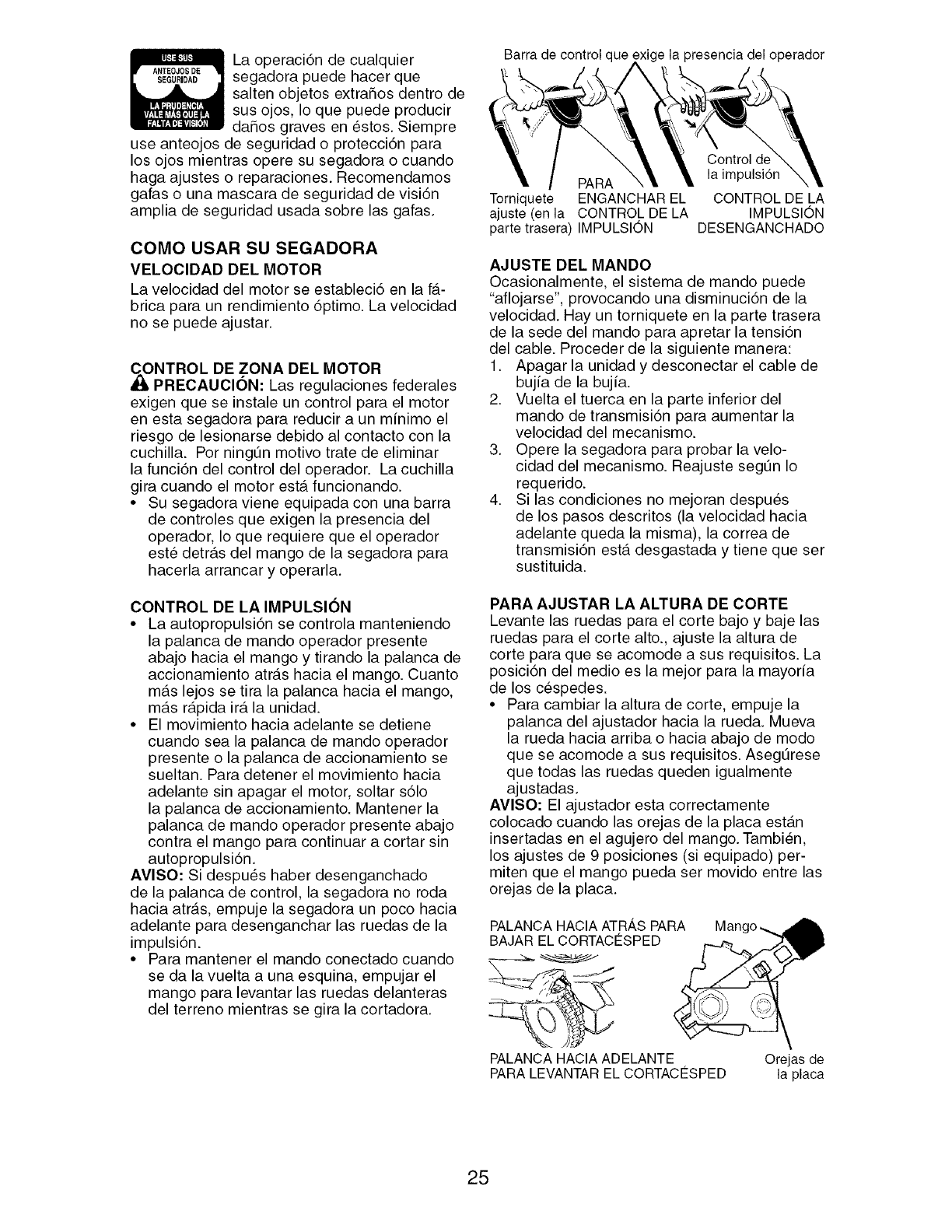

• Espahol, p. 19

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

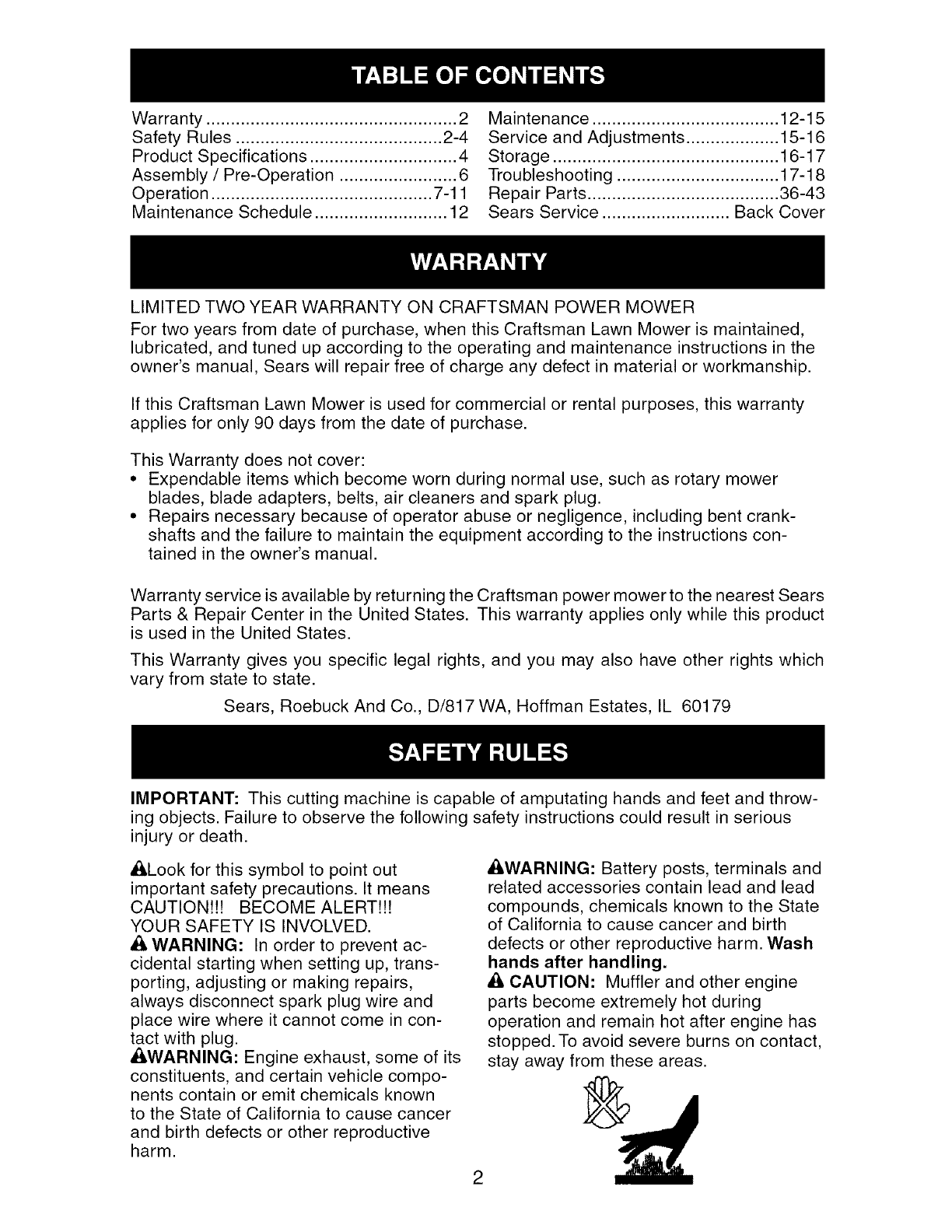

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

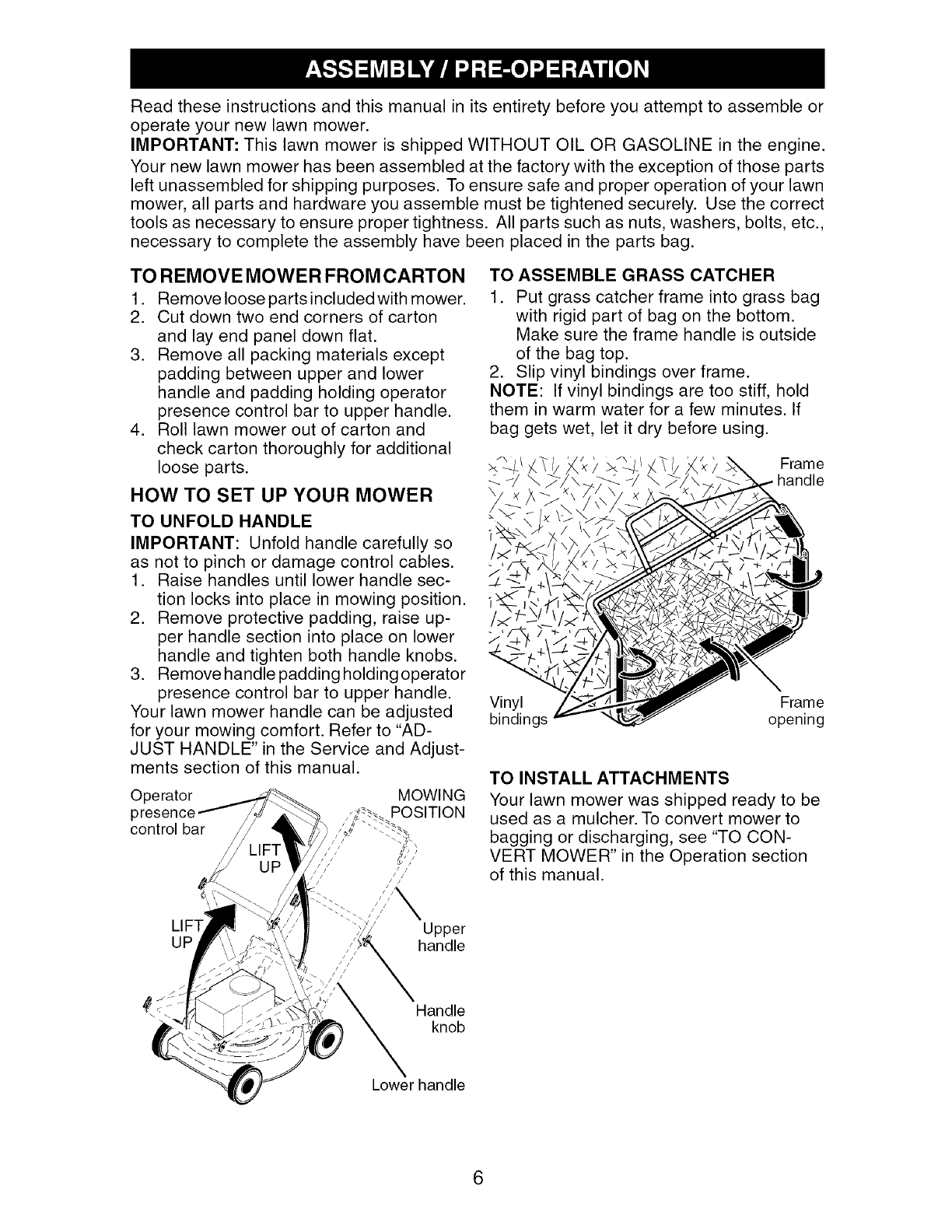

Assembly /Pre-Operation ........................ 6

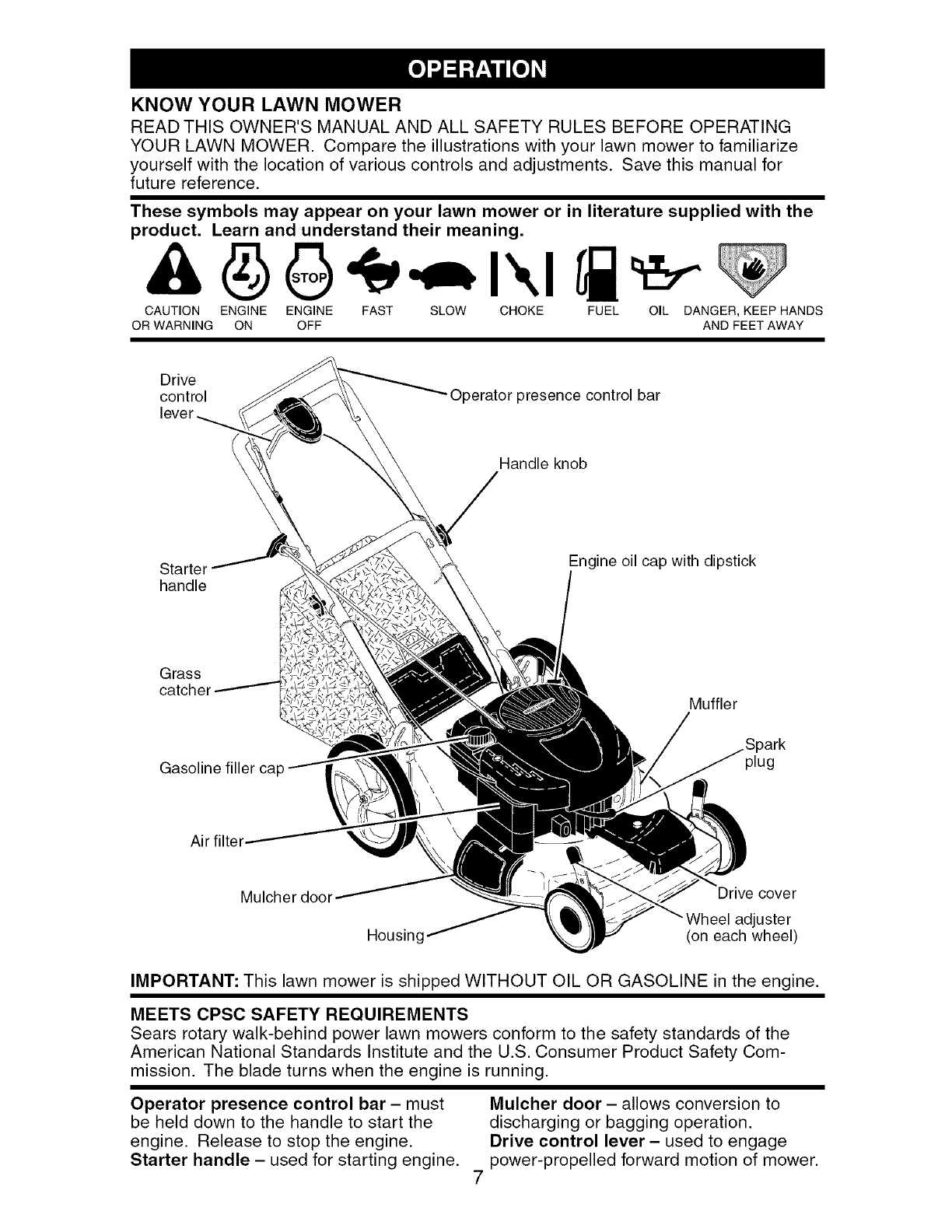

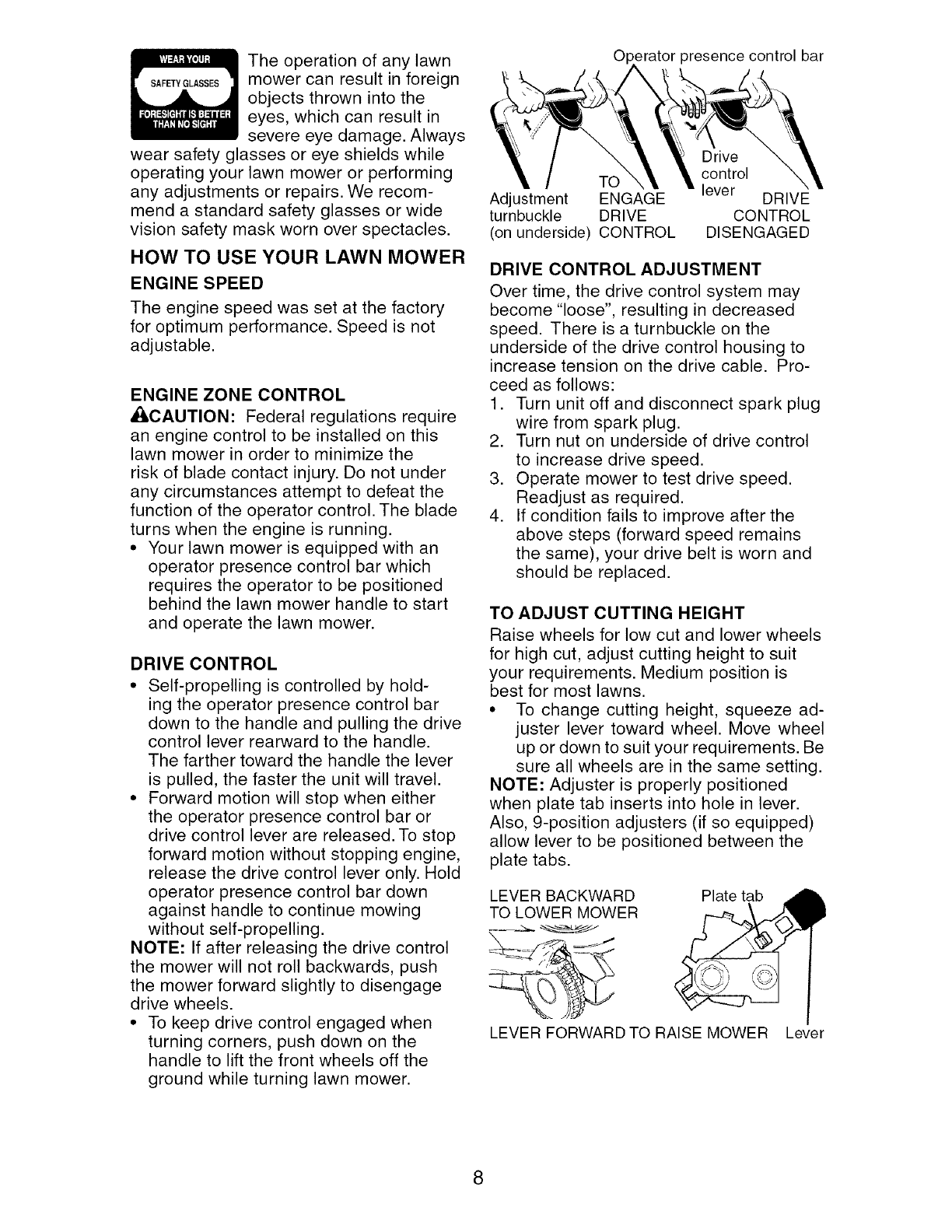

Operation ............................................. 7-11

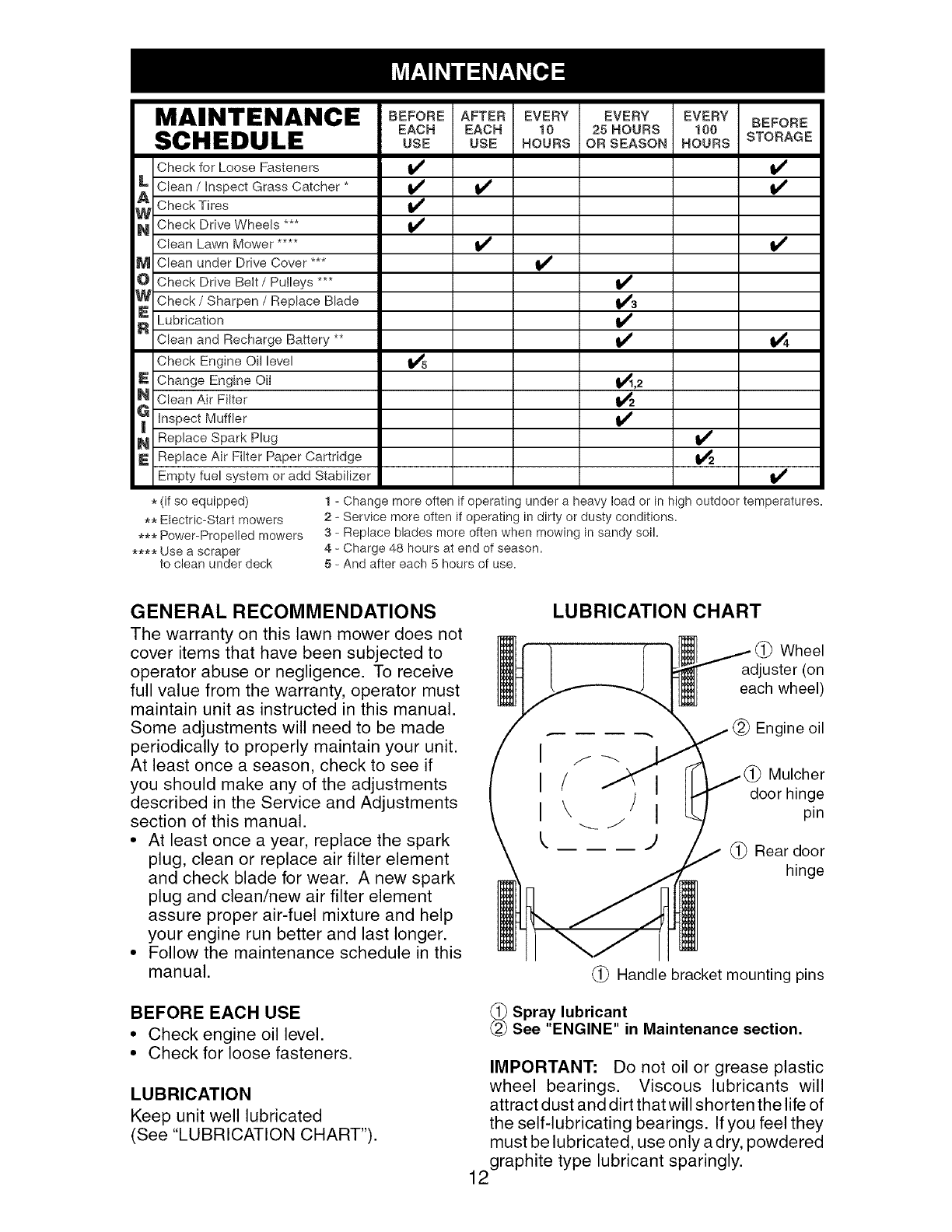

Maintenance Schedule ........................... 12

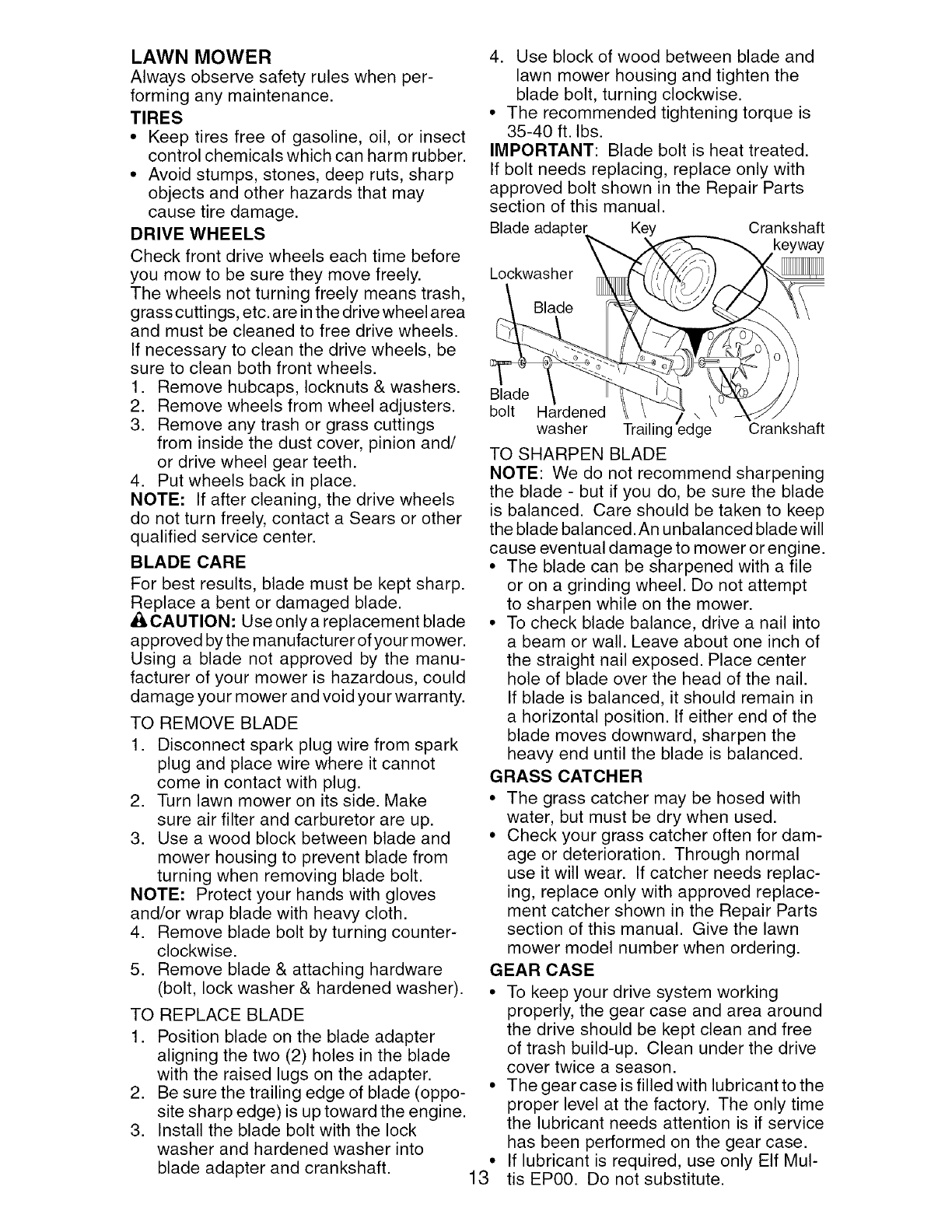

Maintenance ...................................... 12-15

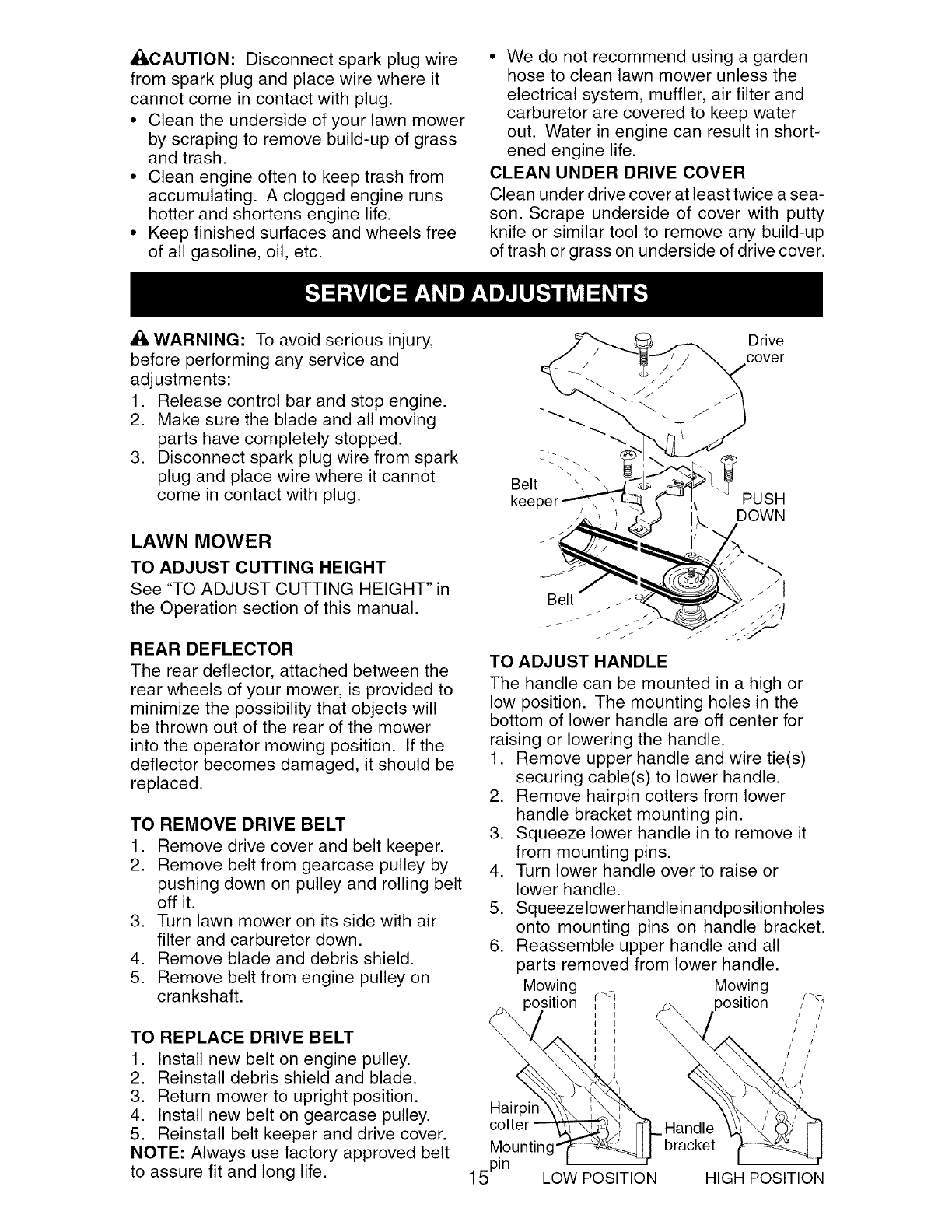

Service and Adjustments ................... 15-16

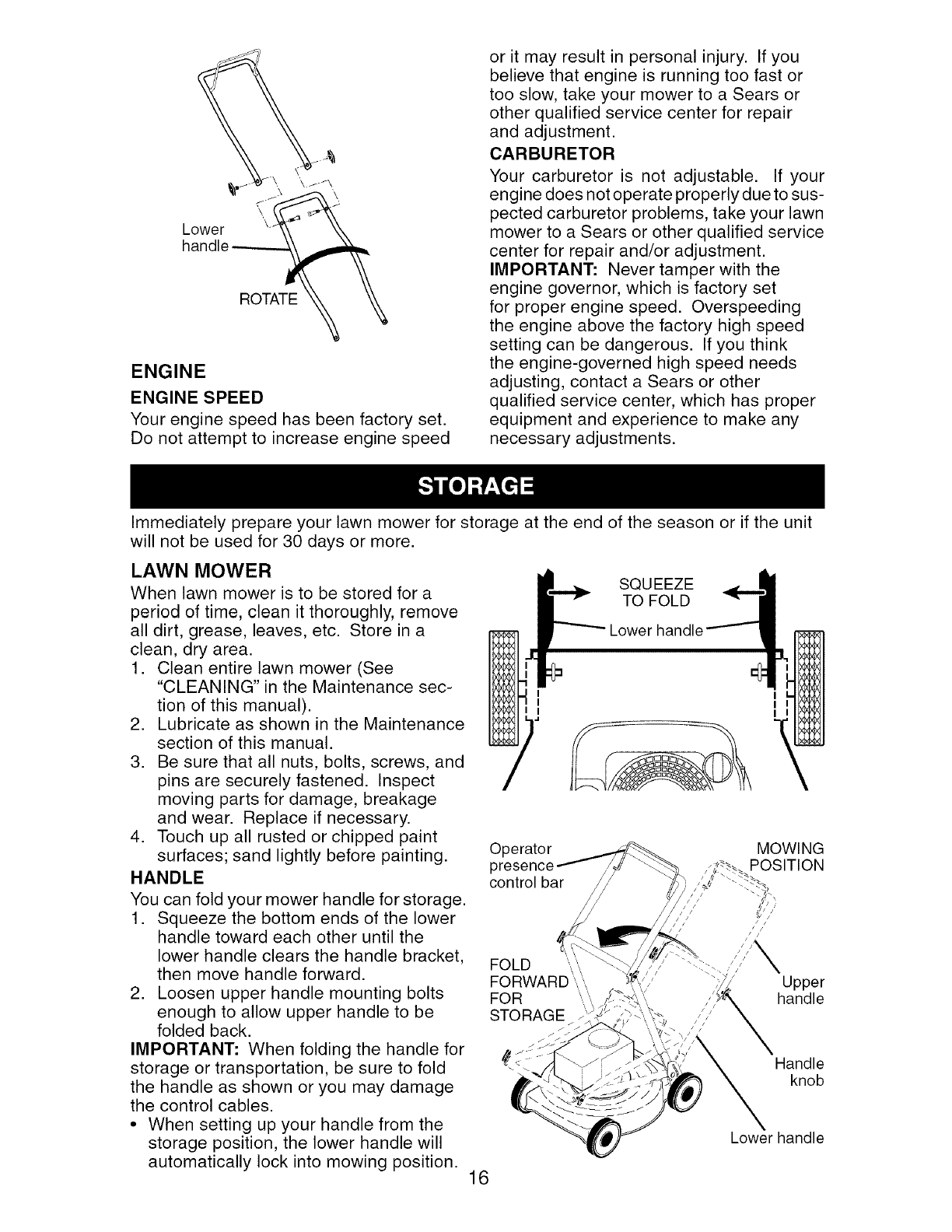

Storage .............................................. 16-17

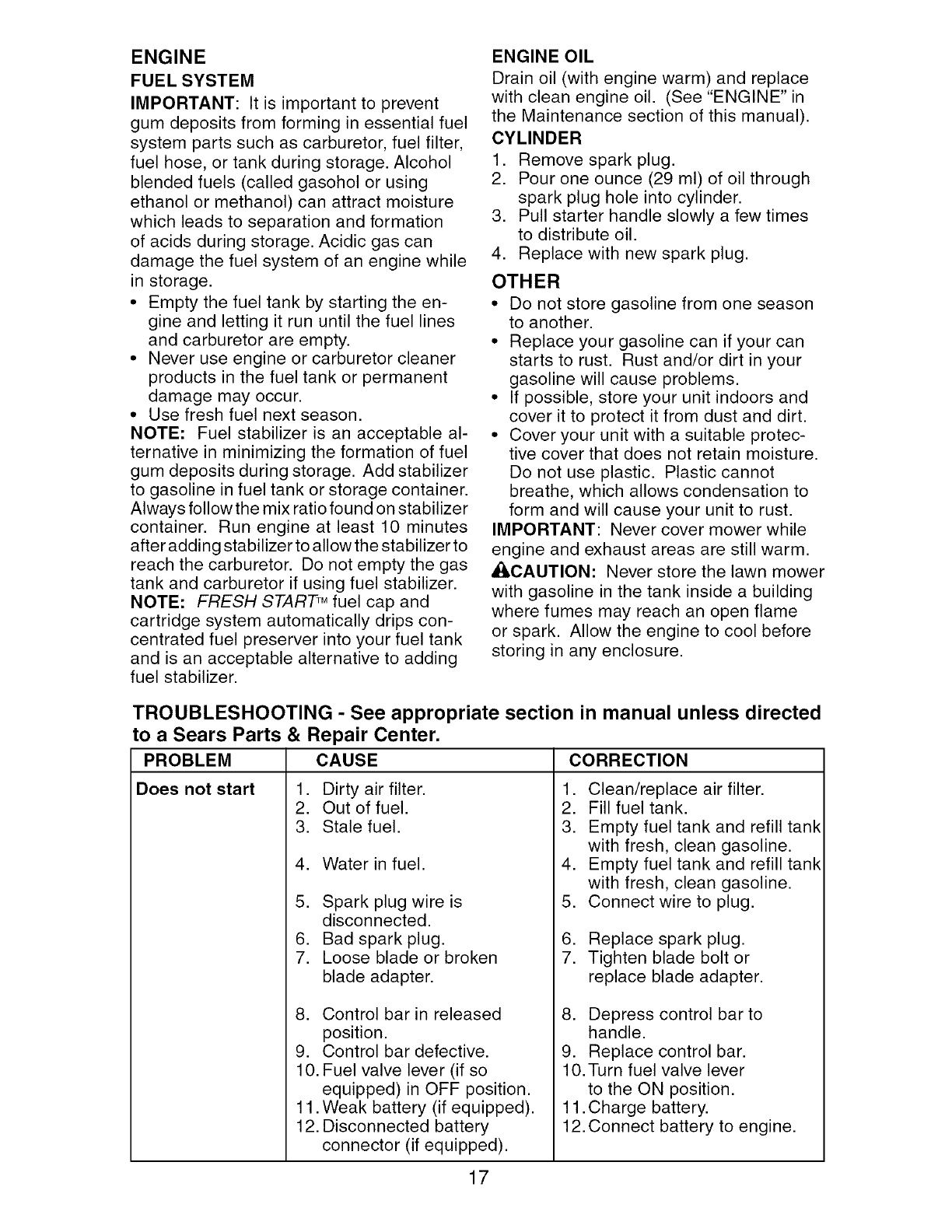

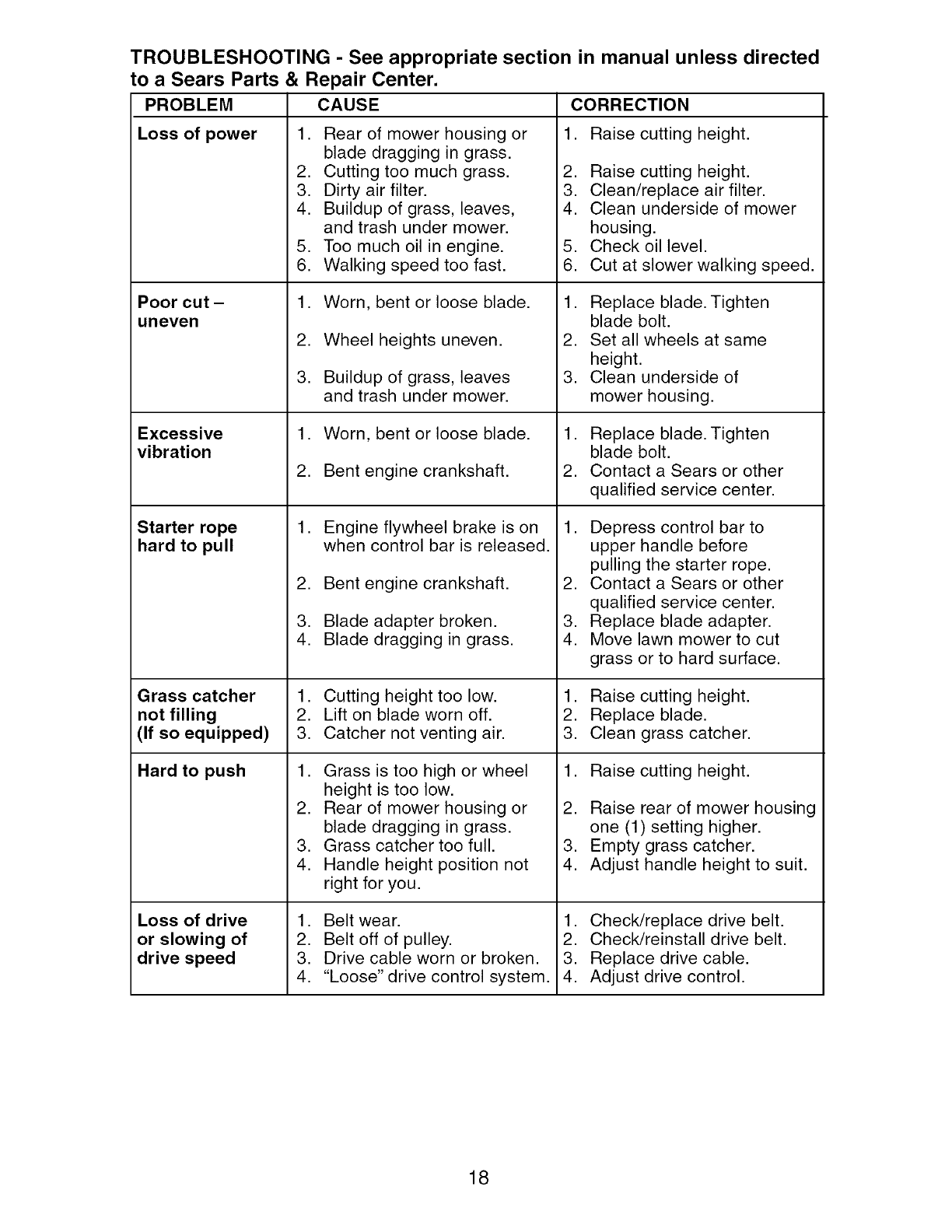

Troubleshooting ................................. 17-18

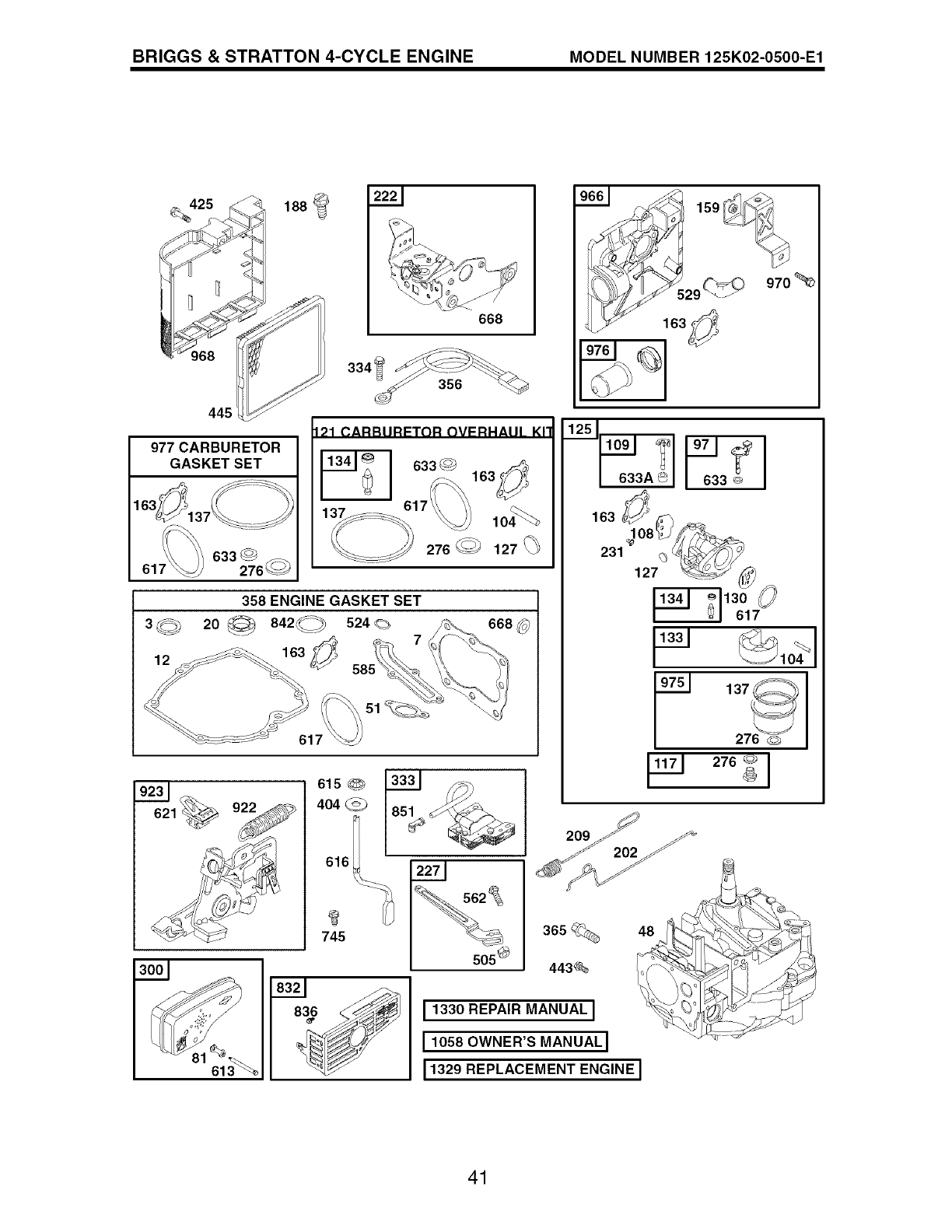

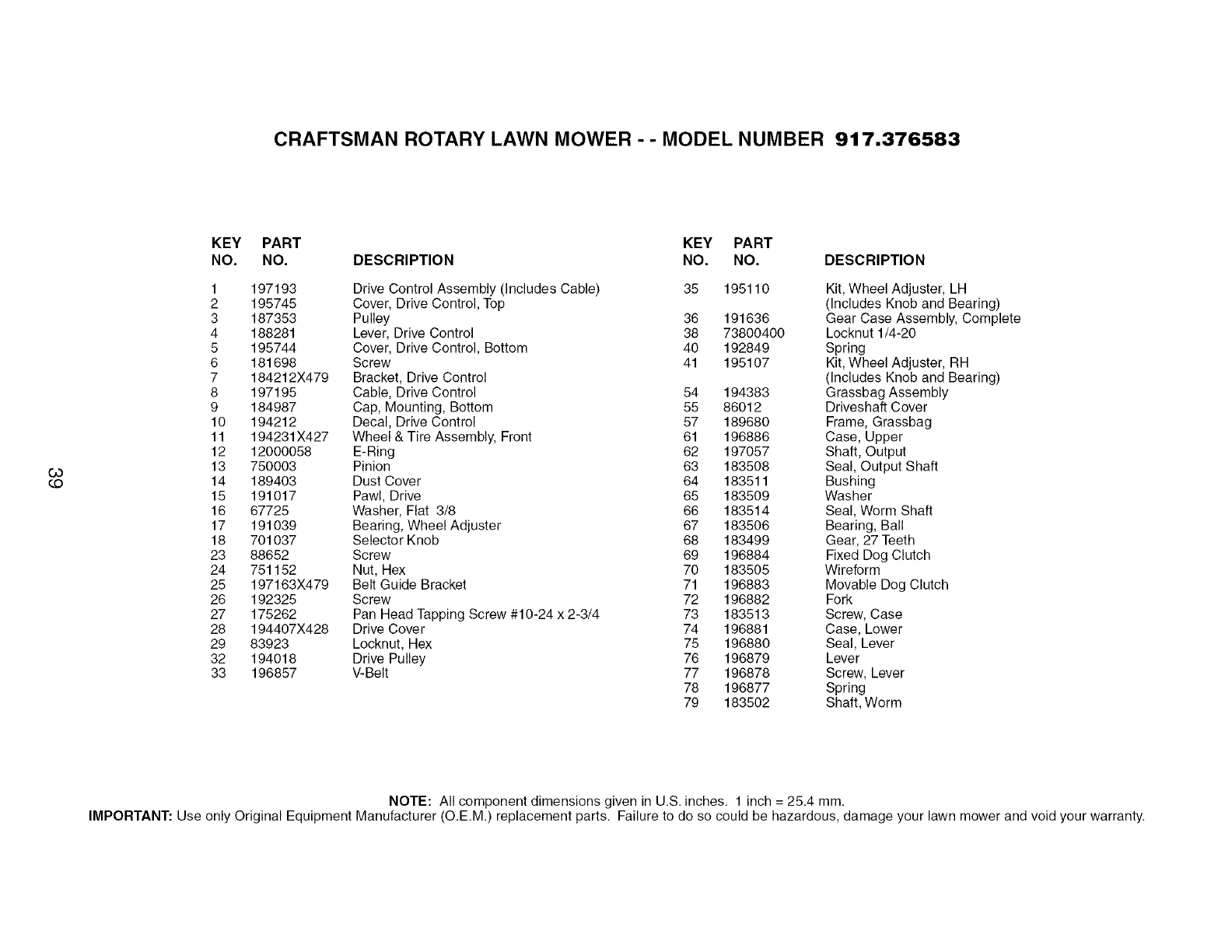

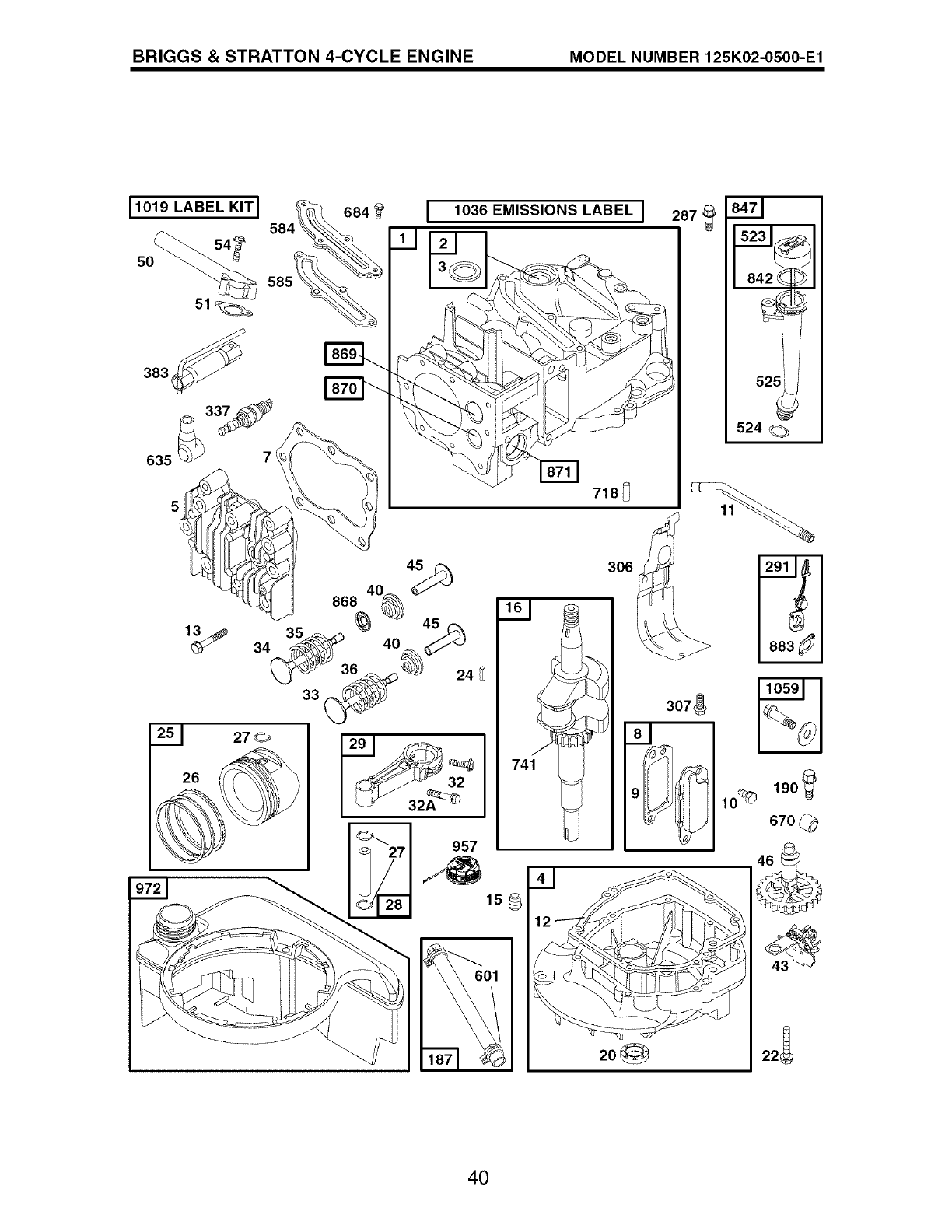

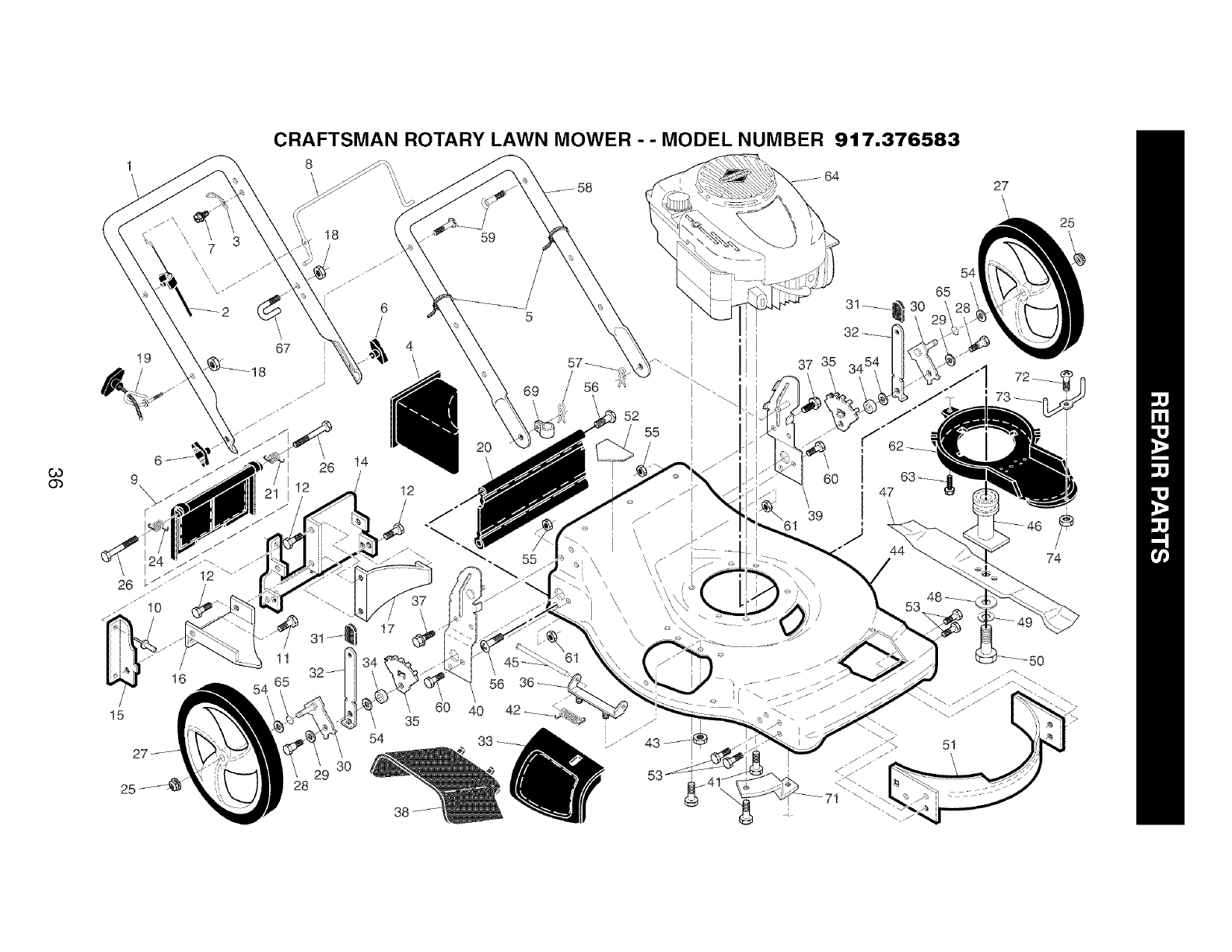

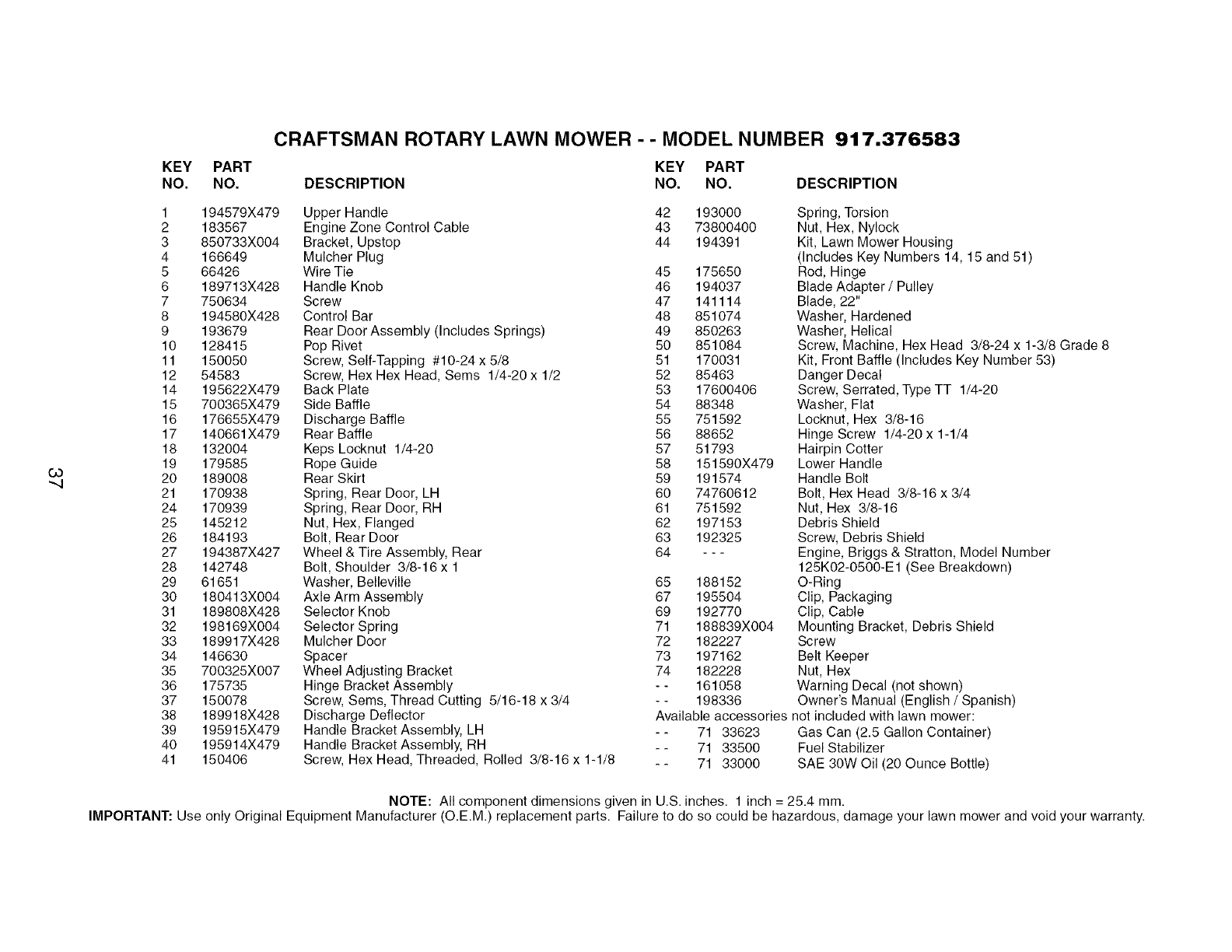

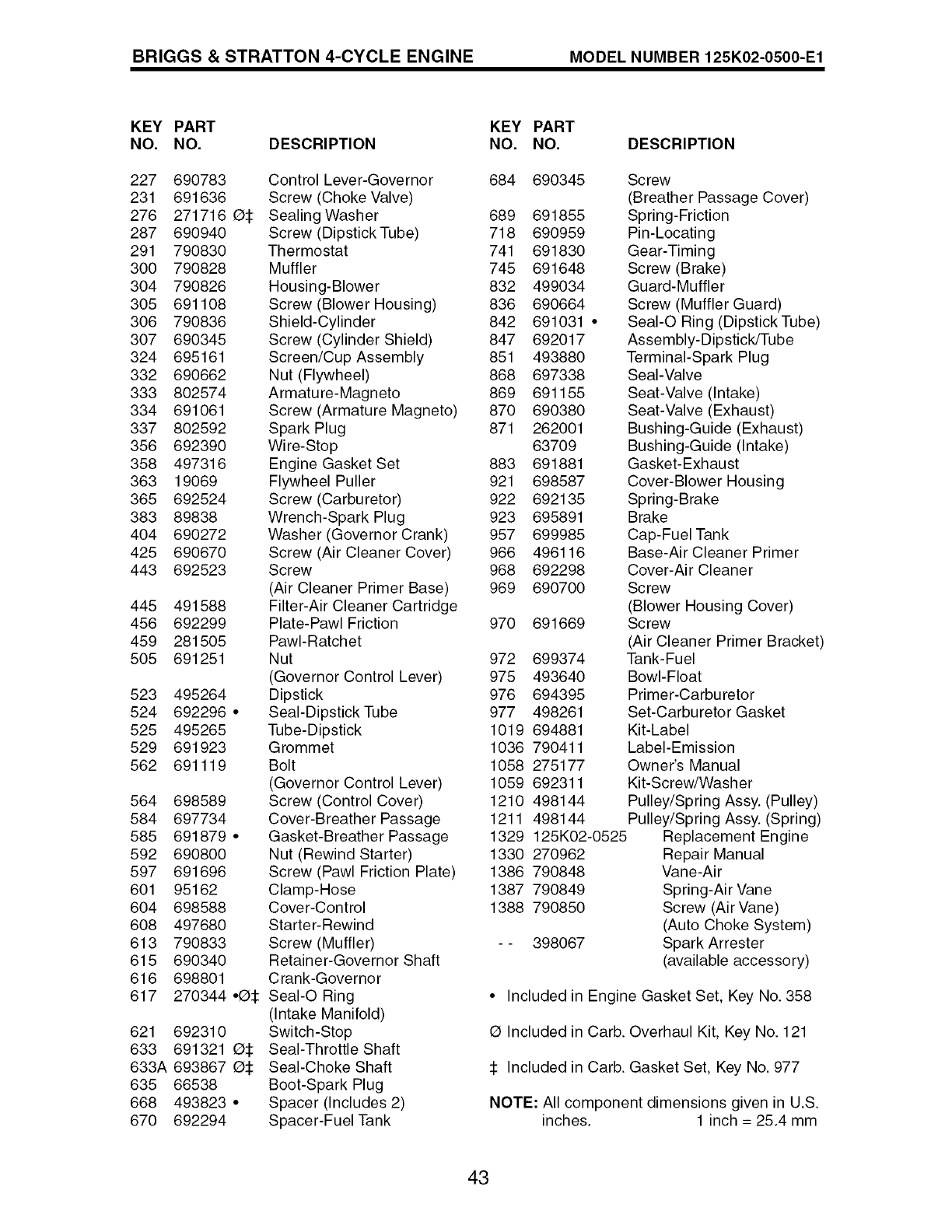

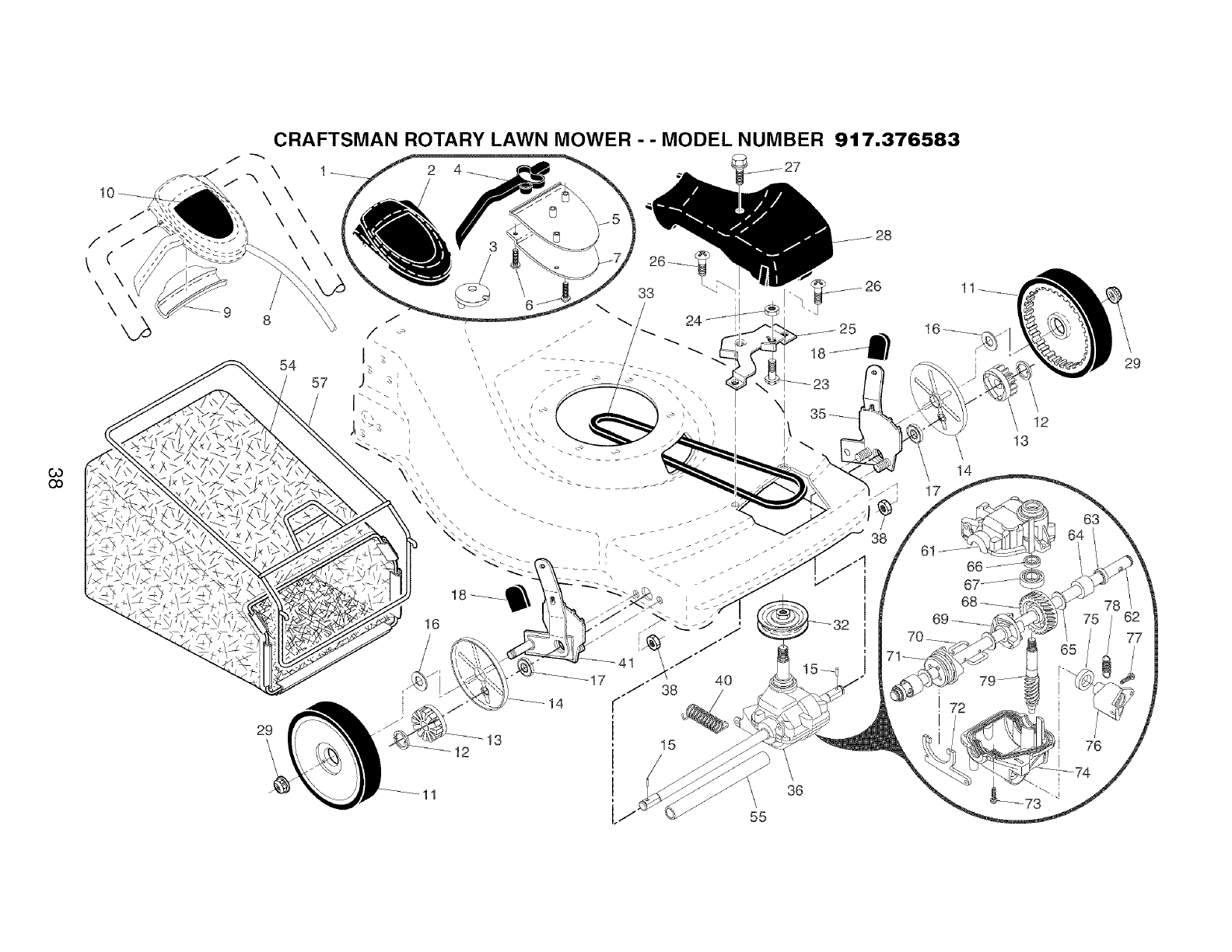

Repair Parts ....................................... 36-43

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

A WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

AWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

&WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

ACAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

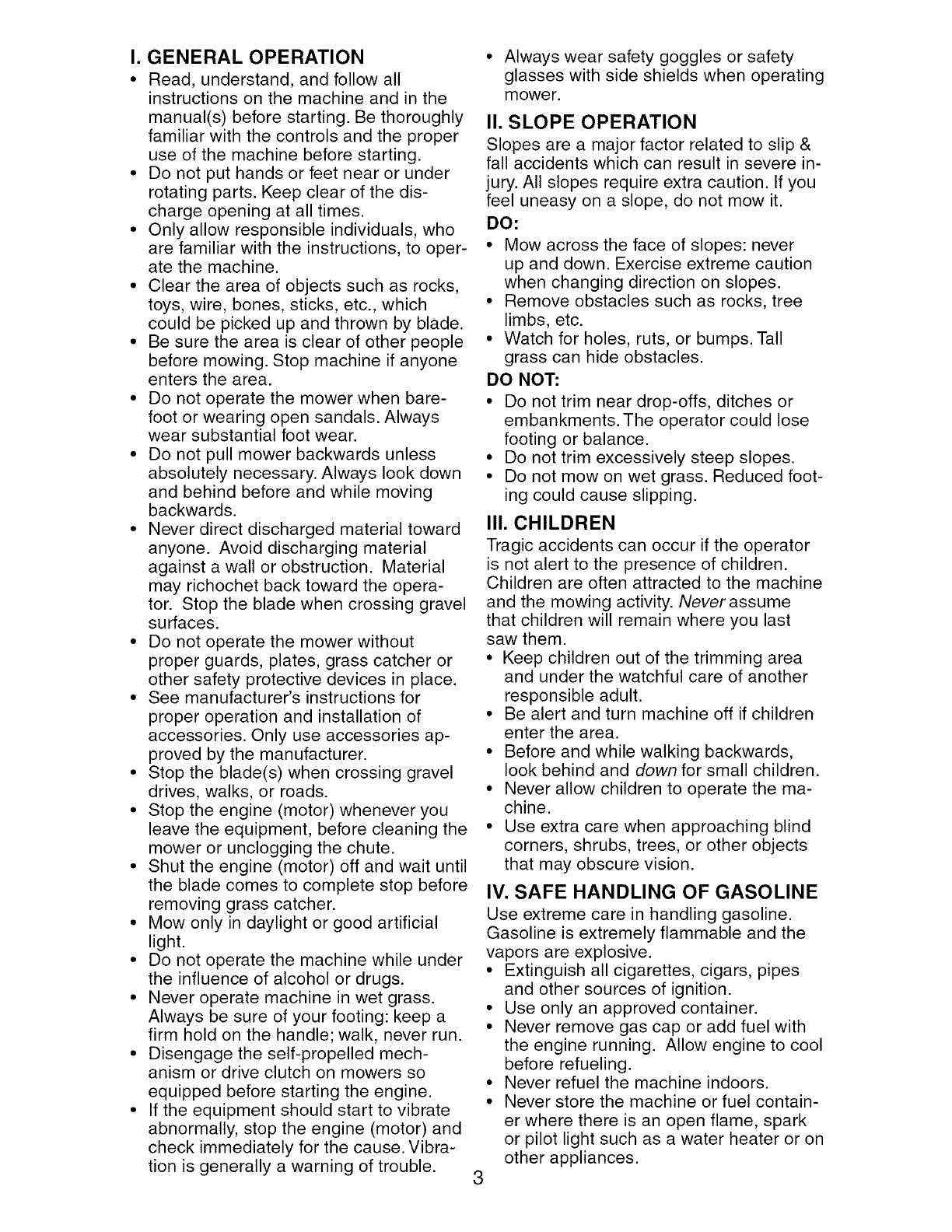

I. GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

•Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

•Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

•Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

•Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

•Never allow children to operate the ma-

chine.

•Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

•Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

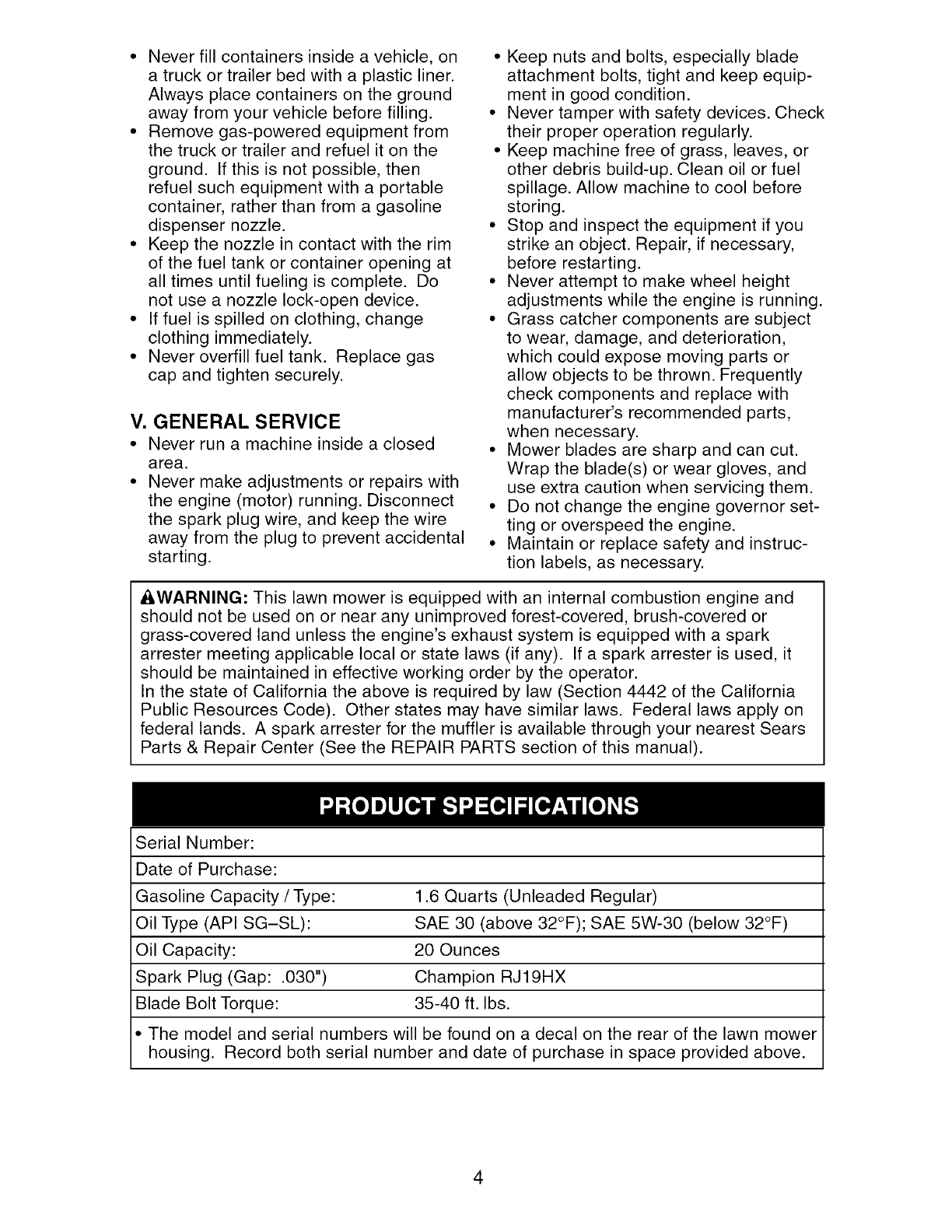

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19HX

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

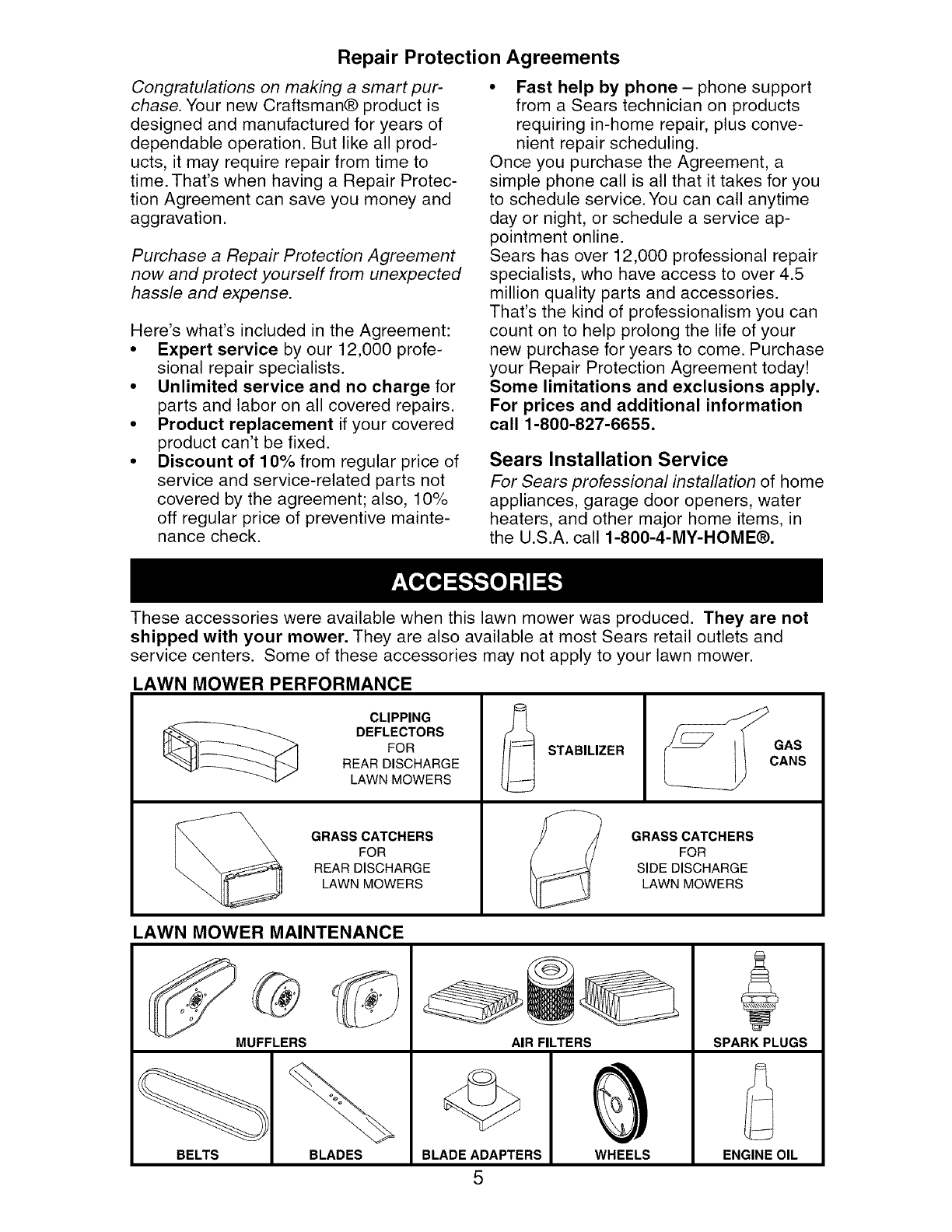

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman@ product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

•Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

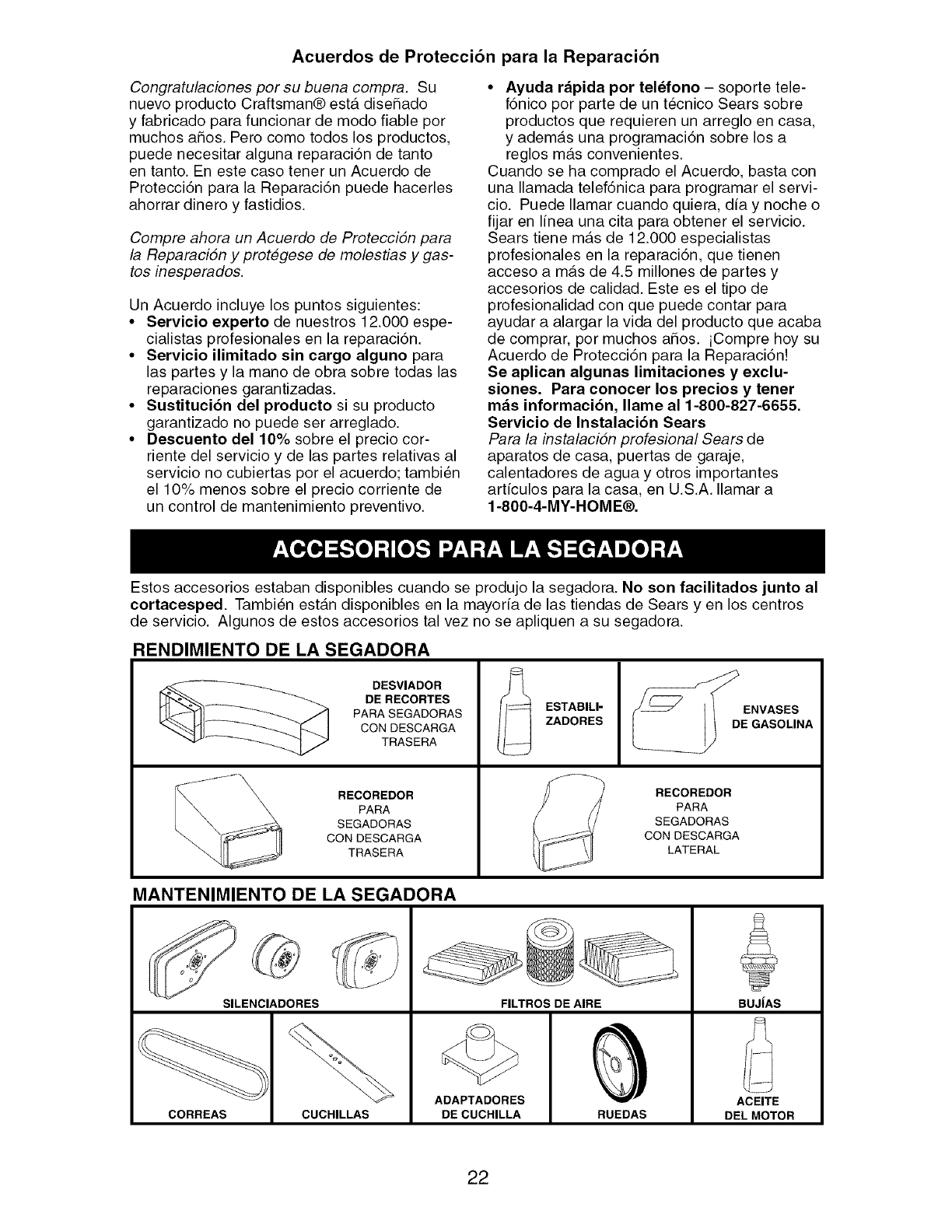

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

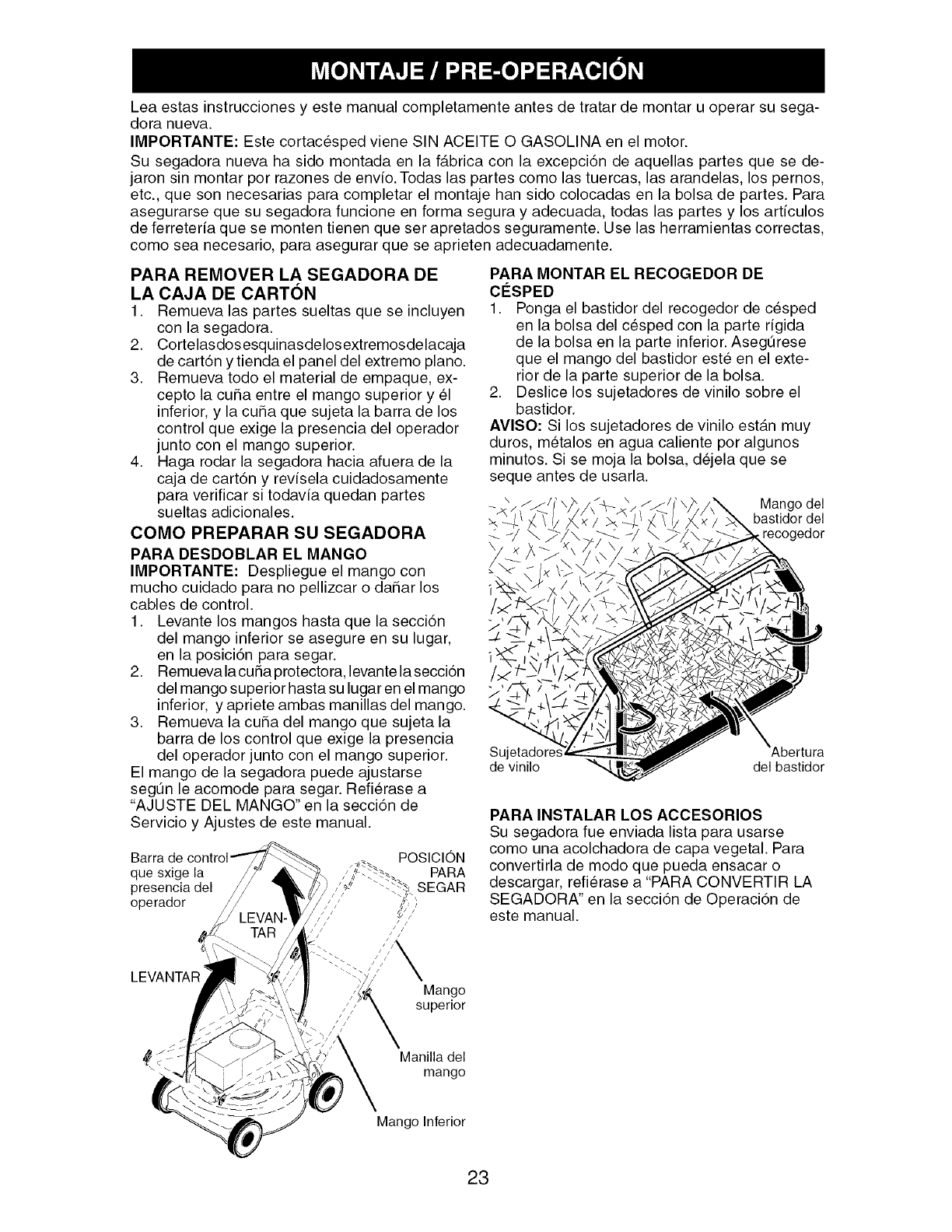

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

I POSITION

control bar

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

UP Upper

handle

Handle

knob

Lower handle

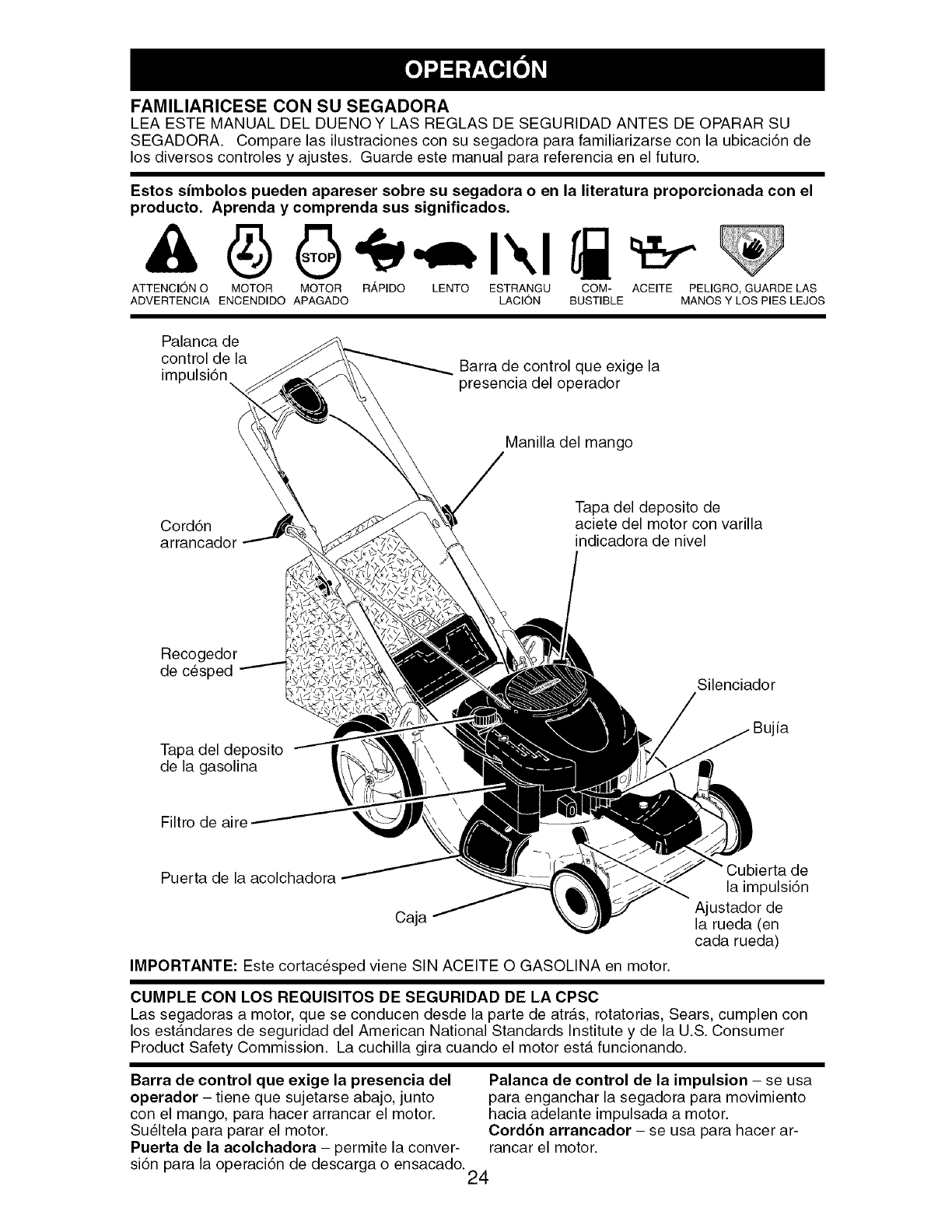

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

control •Operator presence control bar

Handle knob

Startel

handle

Engine oil cap with dipstick

Grass

catchel

Gasoline filler ca

Air filter

Mulcher dool

Housin(

Muffler

)ark

plug

Drive cover

_Theel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever- used to engage

power-propelled forward motion of mower.

The operationof anylawn

SAFETYGLASSESmowercan resultinforeign

objectsthrown into the

eyes, which can result in

severe eye damage. Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINESPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

• il,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To stop

forward motion without stopping engine,

release the drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

• To keep drive control engaged when

turning corners, push down on the

handle to lift the front wheels off the

ground while turning lawn mower.

O erator presence control bar

Drive

control

TO Ieve r

Adjustment ENGAGE DRIVE

turnbuckle DRIVE CONTROL

(on underside) CONTROL DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the

underside of the drive control housing to

increase tension on the drive cable. Pro-

ceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Turn nut on underside of drive control

to increase drive speed.

3. Operate mower to test drive speed.

Readjust as required.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD Plate tab

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

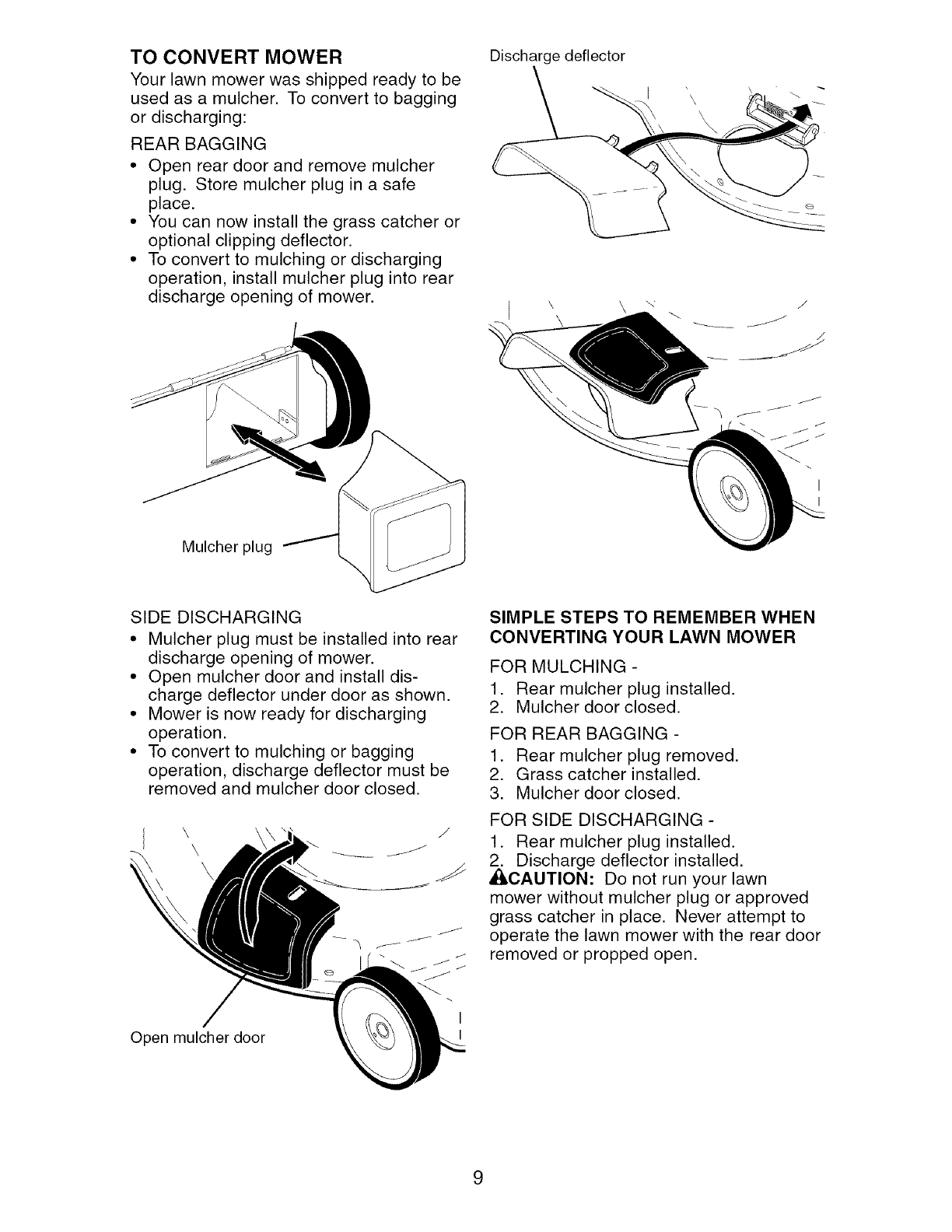

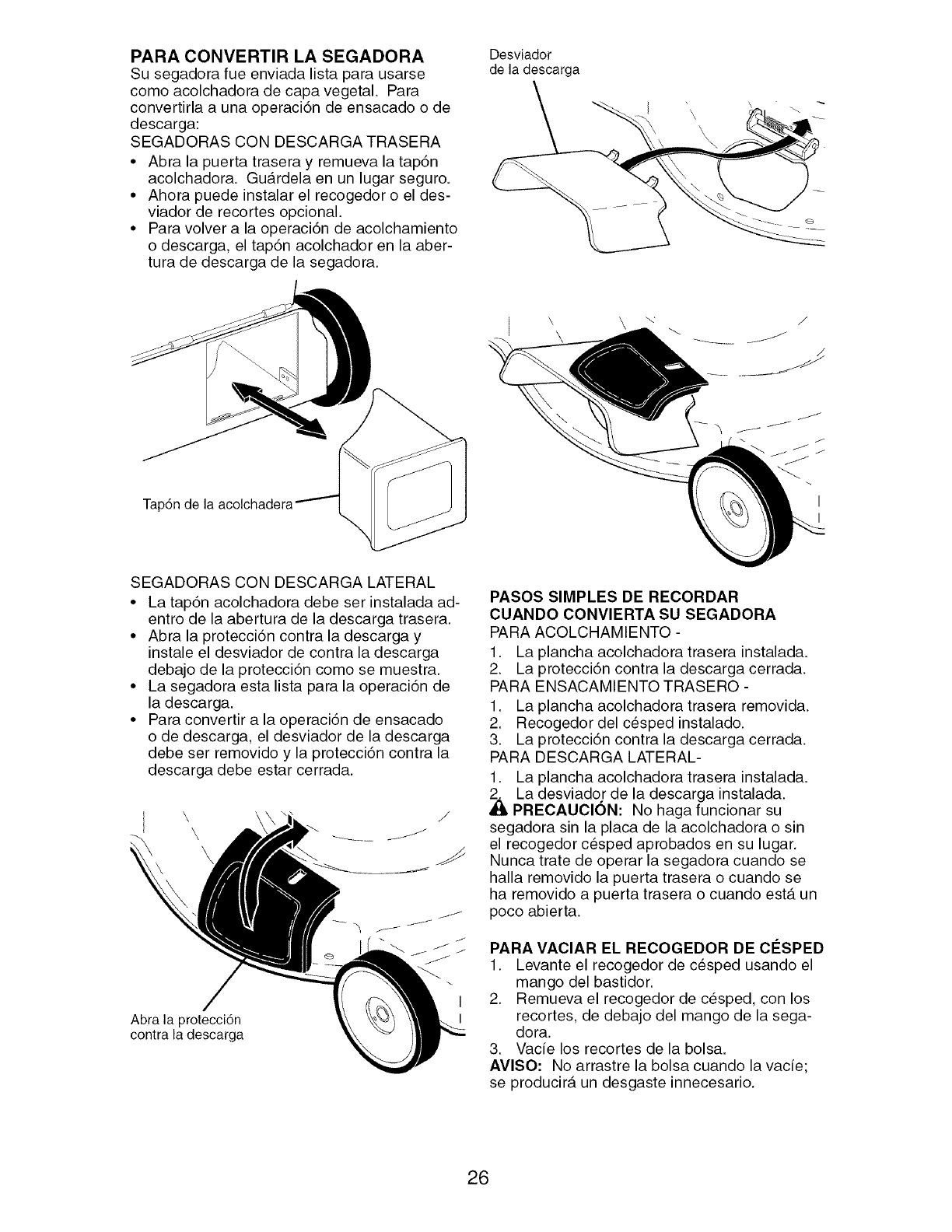

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install the grass catcher or

optional clipping deflector.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Mulcher plug

Discharge deflector

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

2. Discharge deflector installed.

_I_CAUTION: Do not run your lawn

mower without mulcher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

Open mulcher door

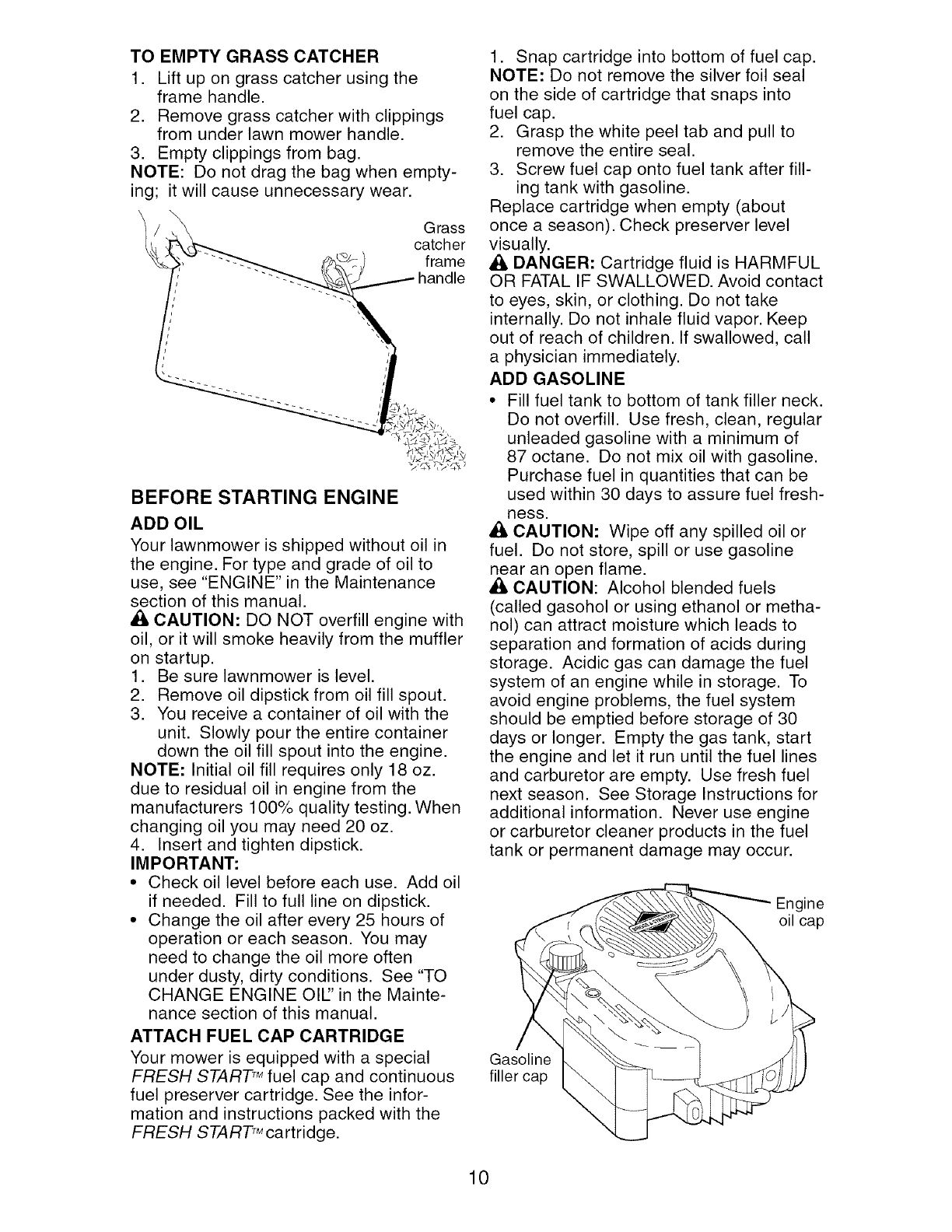

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

\Grass

catcher

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_, CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE Oil" in the Mainte-

nance section of this manual.

ATTACH FUEL CAP CARTRIDGE

Your mower is equipped with a special

FRESH START TM fuel cap and continuous

fuel preserver cartridge. See the infor-

mation and instructions packed with the

FRESH START TM cartridge.

1. Snap cartridge into bottom of fuel cap.

NOTE: Do not remove the silver foil seal

on the side of cartridge that snaps into

fuel cap.

2. Grasp the white peel tab and pull to

remove the entire seal.

3. Screw fuel cap onto fuel tank after fill-

ing tank with gasoline.

Replace cartridge when empty (about

once a season). Check preserver level

visually.

A DANGER: Cartridge fluid is HARMFUL

OR FATAL IF SWALLOWED. Avoid contact

to eyes, skin, or clothing. Do not take

internally. Do not inhale fluid vapor. Keep

out of reach of children. If swallowed, call

a physician immediately.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

• I, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

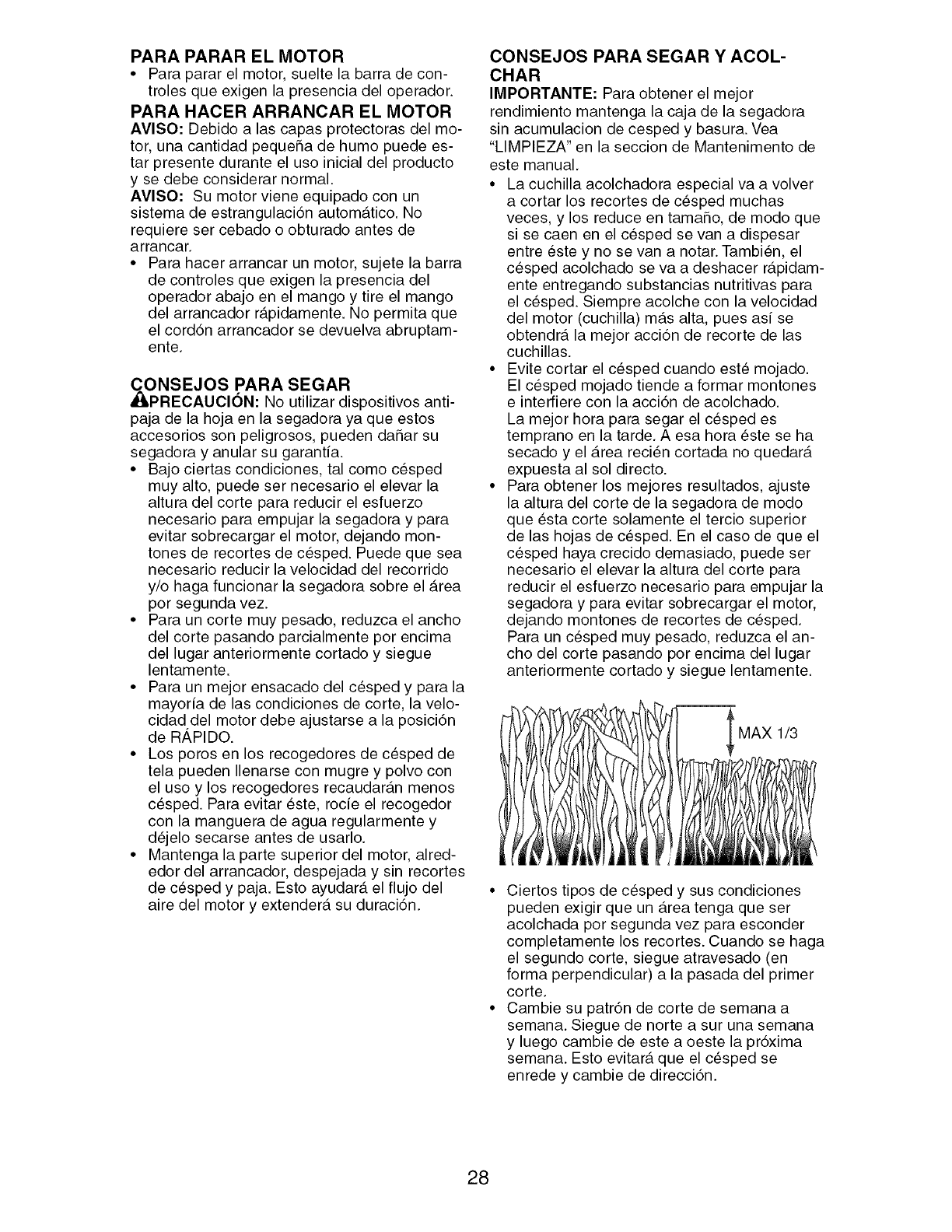

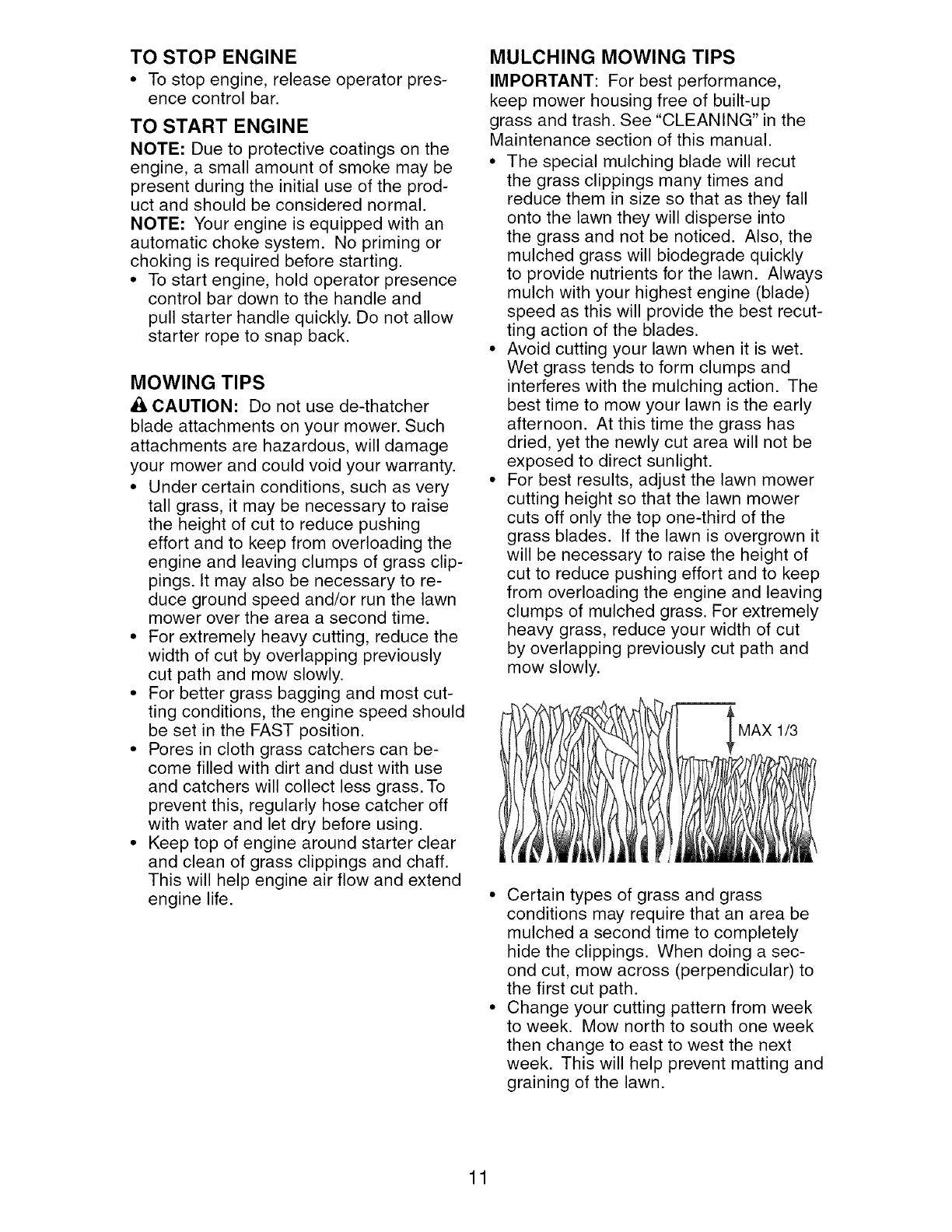

TO STOP ENGINE

•To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

• To start engine, hold operator presence

control bar down to the handle and

pull starter handle quickly. Do not allow

starter rope to snap back.

MOWING TIPS

CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAXI_

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Putleys ***

W Check /Sharpen /Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

1,4

I/ v'

1,4

I/ I/

* (if so equipped)

** Electric_Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 _ Change more often if operating under a heavy load or in high outdoor temperatures.

2 _ Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

(

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

(_) Engine oil

Mulcher

door hinge

(_) Rear door

hinge

(_) Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

BLADE CARE

For best results, blade must be kept sharp.

Replace a bent or damaged blade.

A CAUTION: Use only a replacement blade

approved by the manufacturer of your mower.

Using a blade not approved by the manu-

facturer of your mower is hazardous, could

damage your mower and void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade & attaching hardware

(bolt, lock washer & hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo- •

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft. 13 •

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Key Crankshaft

Lockwasher A _,L _L///

Bade'

bolt Hardened

washer Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced. Care should be taken to keep

the blade balanced. An unbalanced blade will

cause eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

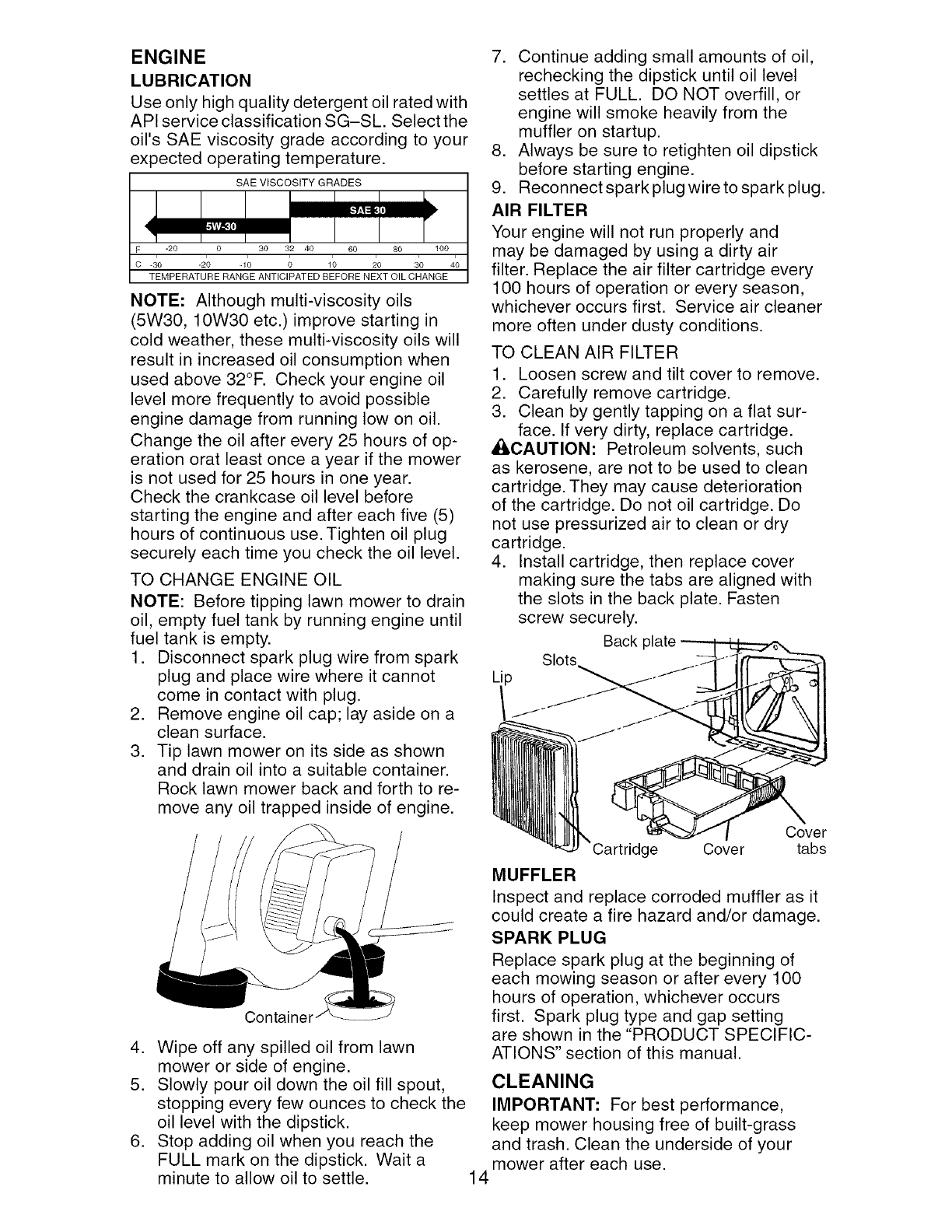

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

-20 0 30 32 40 60 80 100

-30 -20 -10 0 10 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

ACAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back I

Slots

Lip

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

_kCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a sea-

son. Scrape underside of cover with putty

knife or similar tool to remove any build-up

of trash or grass on underside of drive cover.

A WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover and belt keeper.

2. Remove belt from gearcase pulley by

pushing down on pulley and rolling belt

off it.

3. Turn lawn mower on its side with air

filter and carburetor down.

4. Remove blade and debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall belt keeper and drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

D rive

cover

Belt

keepel PUSH

DOWN

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeezelowerhandleinand position holes

onto mounting pins on handle bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

/ /

HIGH POSITION

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into mowing position.

SQU EEZE

TO FOLD

Lower

Operator MOWING

presence POSITION

control bar /'

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine while

in storage.

•Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer

to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer

container. Run engine at least 10 minutes

after adding stabilizer to allow the stabilizer to

reach the carburetor. Do not empty the gas

tank and carburetor if using fuel stabilizer.

NOTE: FRESH START TM fuel cap and

cartridge system automatically drips con-

centrated fuel preserver into your fuel tank

and is an acceptable alternative to adding

fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

Repair Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

,Control bar in released

position.

Control bar defective.

to a Sears Parts &

PROBLEM

Does not start

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSE

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

PROBLEM

Loss of drive

or slowing of

drive speed

Rear of mower housing or

blade dragging in grass.

Cutting too much grass.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

Rear of mower housing or

blade dragging in grass.

Grass catcher too full.

Handle height position not

right for you.

Belt wear.

Belt off of pulley.

Drive cable worn or broken.

"Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

Garantfa ......................................................... 19

Reglas de Seguridad ................................ 19-21

Especificaciones del Producto ....................... 21

Montaje /Pre-Operaci6n ............................... 23

Operaci6n ................................................. 24-27

Mantenimiento .......................................... 29-32

Programa de Mantenimiento ......................... 29

Servicio y Adjustes ................................... 32-33

Almacenamiento ....................................... 33-34

Identificaci6n de problemas ...................... 34-35

Partes de repuesto .................................. 36-43

Servicio Sears .................................. Contratapa

GARANT[A LIMITADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segt3n las instrucciones para la operaci6n y el mantenimiento en el manual del

dueSo, Sears reparar_, gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61o se aplica

por noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cigQeSales doblados y a la falta de mantenimiento del equipo segt3n las instrucciones que se

incluyen en el manual del duefio.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centro de

Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente mientras el

producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambien tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este simbolo que seSala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENCION!!! iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_I:_ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_kADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estaclo de California

como causa de c_tncer y defectos al nacimiento

u otros dafios reproductivos. Lavar las manos

despu_s de manipularlos.

_kPRECAUCl6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de c_tncer y defectos al

nacimiento u otros dafios reproductivos.

,_PRECAUCl6N" El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

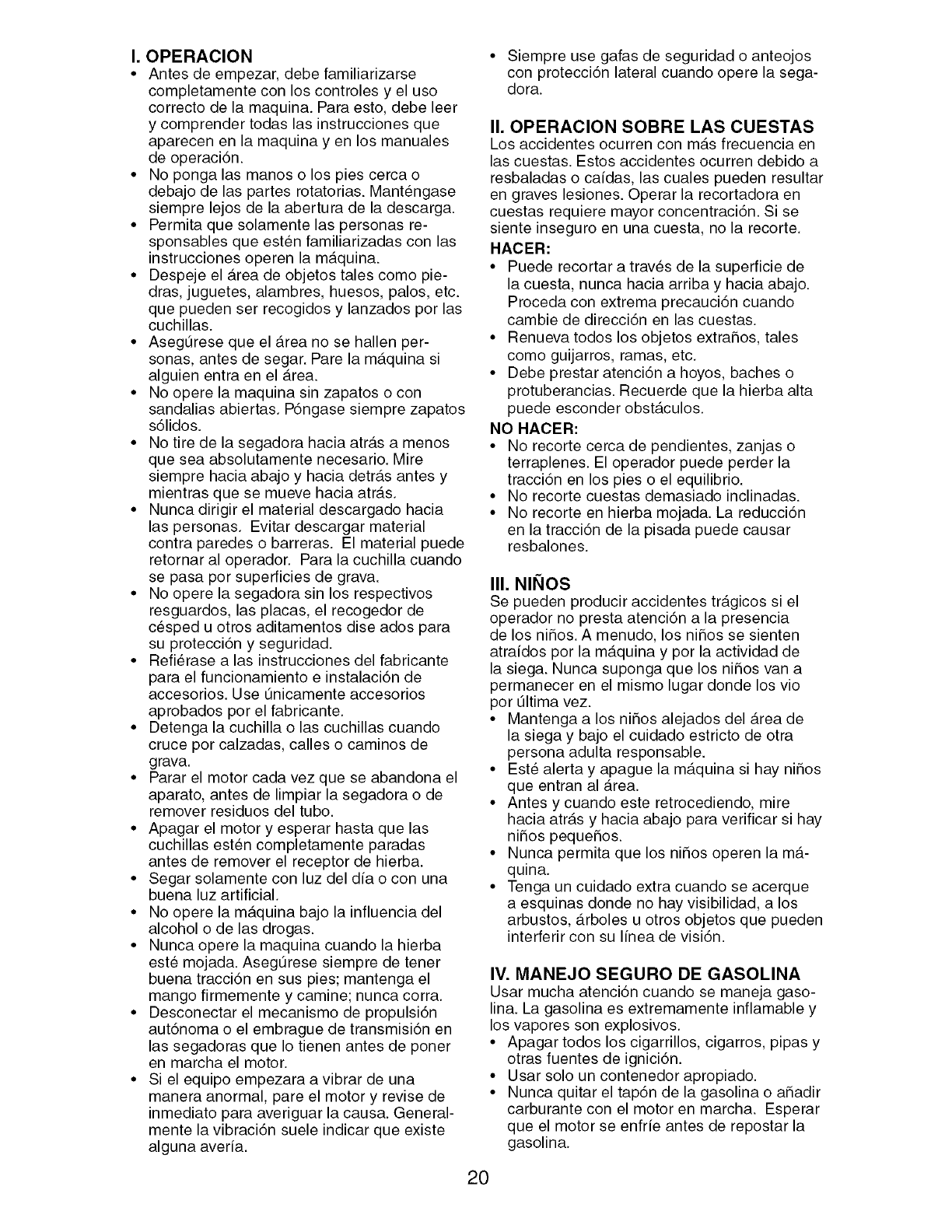

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la m_tquina.

• Despeje el _.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegtJrese que el _trea no se hallen per-

sonas, antes de segar. Pare la m_tquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

sdlidos.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_ts antes y

mientras que se mueve hacia atr_.s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use tJnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la m_.quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegtJrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_tculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

ii1.NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la m_tquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Wtima vez.

• Mantenga a los niSos alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la m_.quina si hay niSos

que entran al Area.

• Antes y cuando este retrocediendo, mire

hacia atr_ts y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los niSos operen la m_.-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _trboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o aSadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

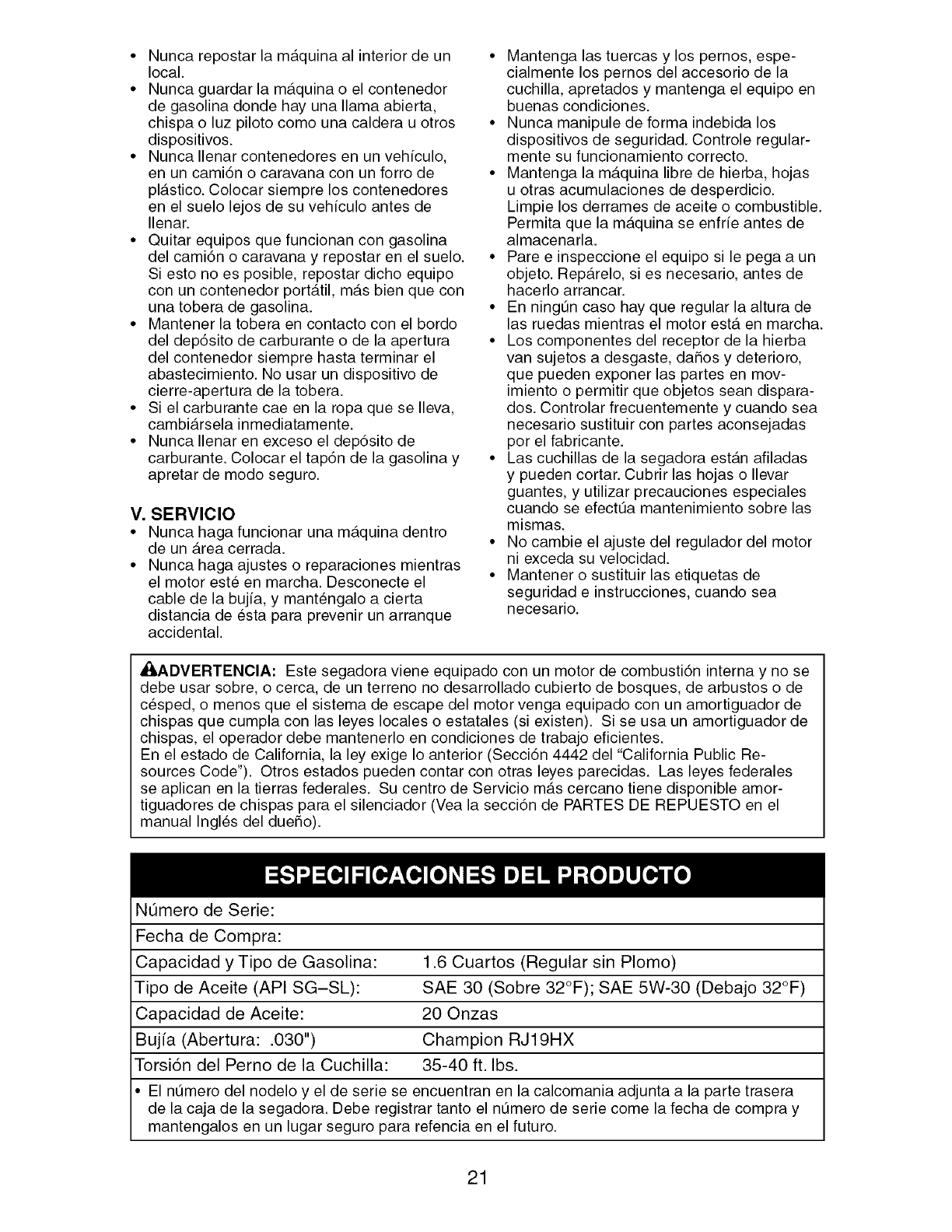

•Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_.quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

pl_.stico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor port_.til, m_.s bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del depdsito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el depdsito de

carburante. Colocar el tapdn de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una m_.quina clentro

de un _.rea cerracla.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujfa, y mant_ngalo a cierta

clistancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretaclos y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma inclebicla los

clispositivos de seguriclacl. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de clesperclicio.

Limpie los clerrames de aceite o combustible.

Permita que la m_.quina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor est,. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora est_.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectOa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

AADVERTENClA: Este segadora viene equipado con un motor de combusti6n interna y no se

clebe usar sobre, o cerca, de un terreno no clesarrollaclo cubierto de bosques, de arbustos o de

cespecl, o menos que el sistema de escape clel motor venga equipaclo con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguaclor de

chispas, el operaclor debe mantenerlo en concliciones de trabajo eficientes.

En el estaclo de California, la ley exige Io anterior (Secci6n 4442 clel "California Public Re-

sources Code"). Otros estaclos pueclen contar con otras leyes pareciclas. Las leyes feclerales

se aplican en la tierras feclerales. Su centro de Servicio m_.s cercano tiene disponible amor-

tiguaclores de chispas para el silenciaclor (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingles clel clueSo).

N_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19HX

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El n_mero clel noclelo y el de serie se encuentran en la calcomania acljunta a la parte trasera

de la caja de la segaclora. Debe registrar tanto el n_mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Proteccibn para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® est,. dise_ado

y fabricado para funcionar de modo liable por

muchos a_os. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n del producto si su proclucto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente clel servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda r_pida por tel_fono - soporte tele-

f6nico por parte de un tecnico Sears sobre

productos que requieren un arreglo en casa,

y adem_.s una programaci6n sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos aSos. iCompre hoy su

Acuerclo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

m_s informaci6n, Ilame al 1-800-827-6655.

Servicio de Instalaci6n Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi_n estan clisponibles en la mayoria de las tienclas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJIAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la f_.brica con la excepci6n de aquellas partes que se de-

jaron sin montar por razones de envio. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los articulos

de ferreteria que se monten tienen que ser apretados seguramente. Use las herramientas correctas,

como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Cortelasdosesquinasdelosextremosdelacaja

de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuSa entre el mango superior y el

inferior, y la cuSa que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuSa protectora, levante la secci6n

del mango superior hasta su lugar en el mango

inferior, y apriete ambas manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de POSICION

que sxige la PARA

presencia del SEGAR

operador

PARA MONTAR EL RECOGEDOR DE

ClaSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior. Aseg0rese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est_.n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

Mango del

>. bastidor del

recogedor

Sujetador(

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi_rase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

LEVANTAR '

Mango

superior

_ - Manilla del

mango

Mango Inferior

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Palanca de

control de la

impulsi6n Barra de control que exige la

presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con varilla

indicadora de nivel

Recogedor

de c_sped

Tapa del deposito

de la gasolina

Filtro de aire

Puerta de la acolchadora

Caja

IMPORTANTE" Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUlSITOS DE SEGURIDAD DE LA CPSC

Silenciador

Bujia

la impulsi6n

Ajustador de

la rueda (en

cada rueda)

Las segadoras a motor, que se conducen desde la parte de atr_.s, rotatorias, Sears, cumplen con

los estgtndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del Palanca de control de la impulsion - se usa

operador - tiene que sujetarse abajo, junto para enganchar la segadora para movimiento

con el mango, para hacer arrancar el motor, hacia adelante impulsada a motor.

Sueltela para parar el motor. Cordbn arrancador - se usa para hacer ar-

Puerta de la acolchadora - permite la conver- rancar el motor.

si6n para la operaci6n de descarga o ensacado. 24

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra_os dentro de

sus ojos, Io que puede producir

da_os graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

galas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las galas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_.-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt3n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor esterfuncionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detr_.s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atr_.s hacia el mango. Cuanto

m_ts lejos se tira la palanca hacia el mango,

m_.s r_tpida ir_. la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o

la palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopropulsi6n.

AVlSO: Si despu_s haber desenganchado

de la palanca de control, la segadora no roda

hacia atr_ts, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

Barra de control que oresencia del operador

PARA

Torniquete ENGANCHAR EL

ajuste (en la CONTROL DE LA

parte trasera) IMPULSION

Control de

la impulsi6n

CONTROL DE LA

IMPULSION

DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse', provocando una disminuci6n de la

velocidad. Hay un torniquete en la parte trasera

de la sede del mando para apretar la tensi6n

del cable. Proceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Vuelta el tuerca en la parte inferior del

mando de transmisi6n para aumentar la

velocidad del mecanismo.

3. Opere la segadora para probar la velo-

cidad del mecanismo. Reajuste segt3n Io

requerido.

4. Si las condiciones no mejoran despues

de los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmisi6n est,. desgastada y tiene que ser

sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustaclor hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Asegt3rese

que todas las rueclas queden igualmente

ajustadas.

AVlSO: El ajustaclor esta correctamente

colocado cuando las orejas de la placa est_.n

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango 3ueda ser movido entre las

orejas de la placa.

PALANCAHACIA ATRASPARA

BAJAR EL CORTACESPED

PALANCAHACIAADELANT[

PARALEVANTAREL CORTACESPED

Man(

Orejas de

la placa

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta trasera y remueva la tap6n

acolchadora. Gu_.rdela en un lugar seguro.

• Ahora puede instalar el recogedor o el des-

viador de recortes opcional.

• Para volver a la operaci6n de acolchamiento

o descarga, el tap6n acolchador en la aber-

tura de descarga de la segadora.

Desviador

de la descarga

Tap6n

SEGADORAS CON DESCARGA LATERAL

• La tap6n acolchadora debe ser instalada ad-

entre de la abertura de la descarga trasera.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n come se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra la protecci6n

contra la descarga

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

_La desviador de la descarga instalada.

PRECAUCION: No haga funcionar su

segadora sin la placa de la acolchadora o sin

el recogedor cesped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est,. un

poco abierta.

PARA VACIAR EL RECOGEDOR DE ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa.

AVISO" No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

Mango del

bastidor del

recogedor

ANTES DE HAOER ARRANOAR EL

MOTOR

AGREGUE ACEITE

Su segadora rue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora este nivelacla.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVlSO: El terrapl_n inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puecle

necesitar 20 onzas.

4. Inserte y apriete la varilla meclidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

FIJAR EL CARTUCHO DEL TAPON DEL

CARBURANTE

Su cortac_sped est,. dotado de un tapdn del

carburante y un cartucho preservador de carbu-

rante continuo especial FRESH START M.Vease

la informaci6n y las instrucciones contenidas en

el cartucho FRESH STAR-PM.

1. Fijar el cartucho en el fondo del tapdn del

carburante.

NOTA: No quitar el papel plateaclo de precinto

en el lado del cartucho que se fija en el tapdn

del carburante.

2. Agarrar la etiqueta blanca removible y tirar

para quitar el entero precinto.

3. Enrocar el tap6n del carburante en el

dep6sito del carburante despu_s de Ilenar

el dep6sito con gasolina.

Sustituir el cartucho cuando est,. vacio (aproxi-

madamente uno cada temporada). Controlar

visualmente el nivel del preservador.

PELIGRO: El fluido del cartucho es

DANINO O LETAL SI SE TRAGA. Evitar el

contacto con los ojos, la piel o la ropa. No asirlo

internamente. No inhalar el vapor del fluido.

Mantener lejos del alcance de los nifios. Si se

traga, Ilamar inmediatamente al m_dico.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizaclos

_iLdurante los primeros 30 dias.

PRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_I_PRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de _.cidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o m_.s.Vacie el

estanque del combustible, haga arrancar el

motor y h_.galo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

/apa del

deposito de

aceite

Tapa del

rellenador

gasolina

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVlSO: Debido alas capas protectoras del mo-

tor, una cantidad peque_a de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

AVlSO: Su motor viene equipado con un

sistema de estrangulaci6n autom_.tico. No

requiere ser cebado o obturado antes de

arrancar.

• Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador r_.pidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

_ONSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el Area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,_,PIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_.n menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_, el flujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambi_n, el

c_sped acolchado se va a deshacer r_.pidam-

ente entregando substancias nutritivas para

el c_sped. Siempre acolche con la velocidad

del motor (cuchilla) m_.s alta, pues asi se

obtendr_, la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora _ste se ha

secado y el _.rea reci_n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que el

c_sped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAXI_

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un Area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c_sped se

enrede y cambie de direcci6n.

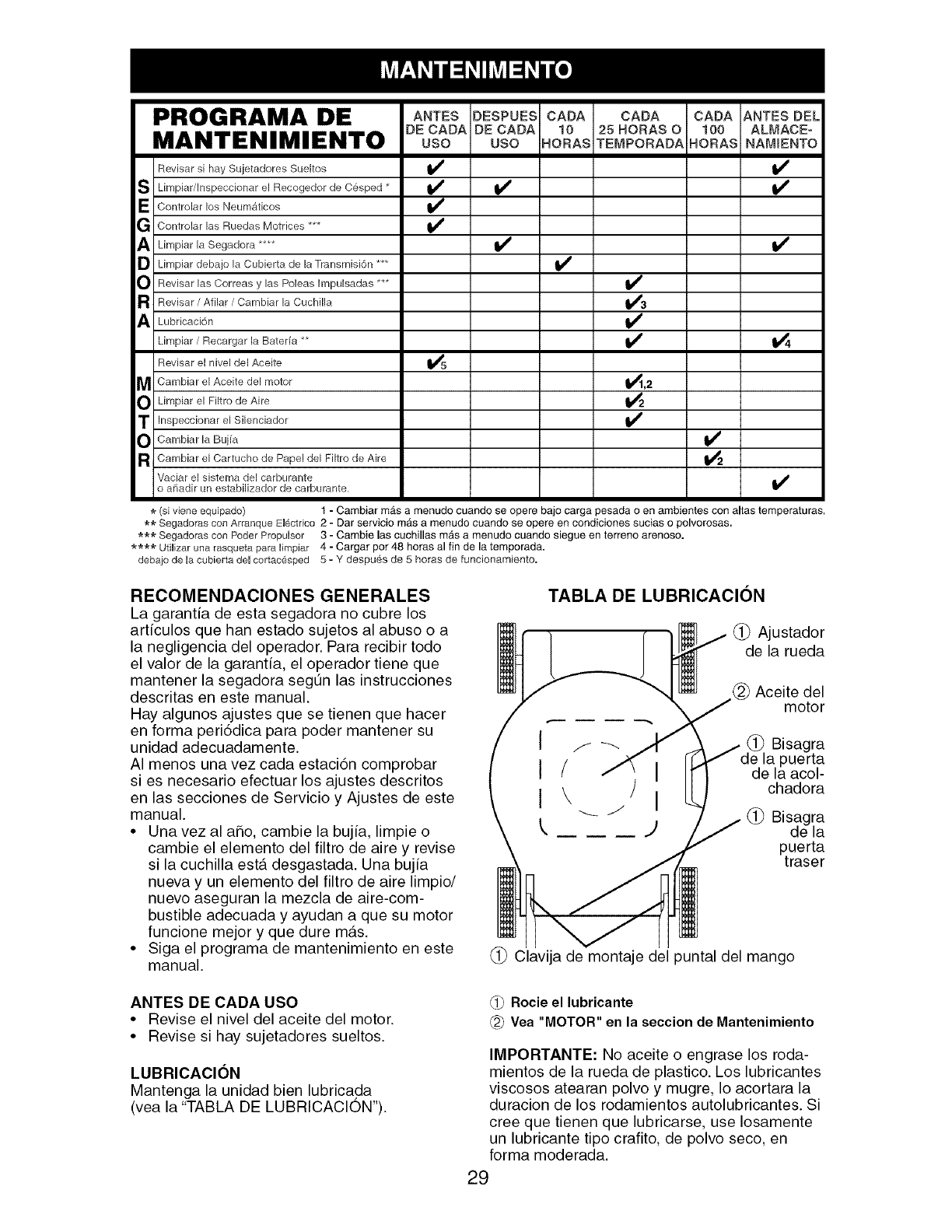

PROGRAMA DE

MANTENIMIENTO

Revisar si hay Sujetadores Sueltos

SLimpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neumaticos

GControlar las Ruedas Motrices ***

ALimpiar la Segadora ....

DLimpiar debajo la Cubierta de la Transmisi6n ***

0 Revisar las Correas y las Poleas Impulsadas ***

RRevisar /Afilar /Cambiar la Cuchilla

ALubricaci6n

Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite

MCambiar el Aceite del motor

0 Limpiar el Filtro de Aire

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADAiDE CADA 10 25HORAS O 100 ALMACE-

USO USO NORAS TEMPORADA HORAS NAMmENTO

_,2

TInspeccionar el Silenciador

Cambiar la Buj[a 1_#1,.

RCambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante.

*(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

_,-_,-Segadoras con Arranque EH_ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas mAs a menudo cuando siegue en terreno arenoso.

**** UtiHizaruna rasqueta para Himpiar 4-Cargar por 48 horas al fin de la temporada.

debajo de Uacubierta deUcortac6sped 5 =Y despues de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segOn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al a_o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

Aceite del

motor

(_ Bisagra

e la puerta

de la acol-

chadora

@ Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

Rocie el lubricante

@Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

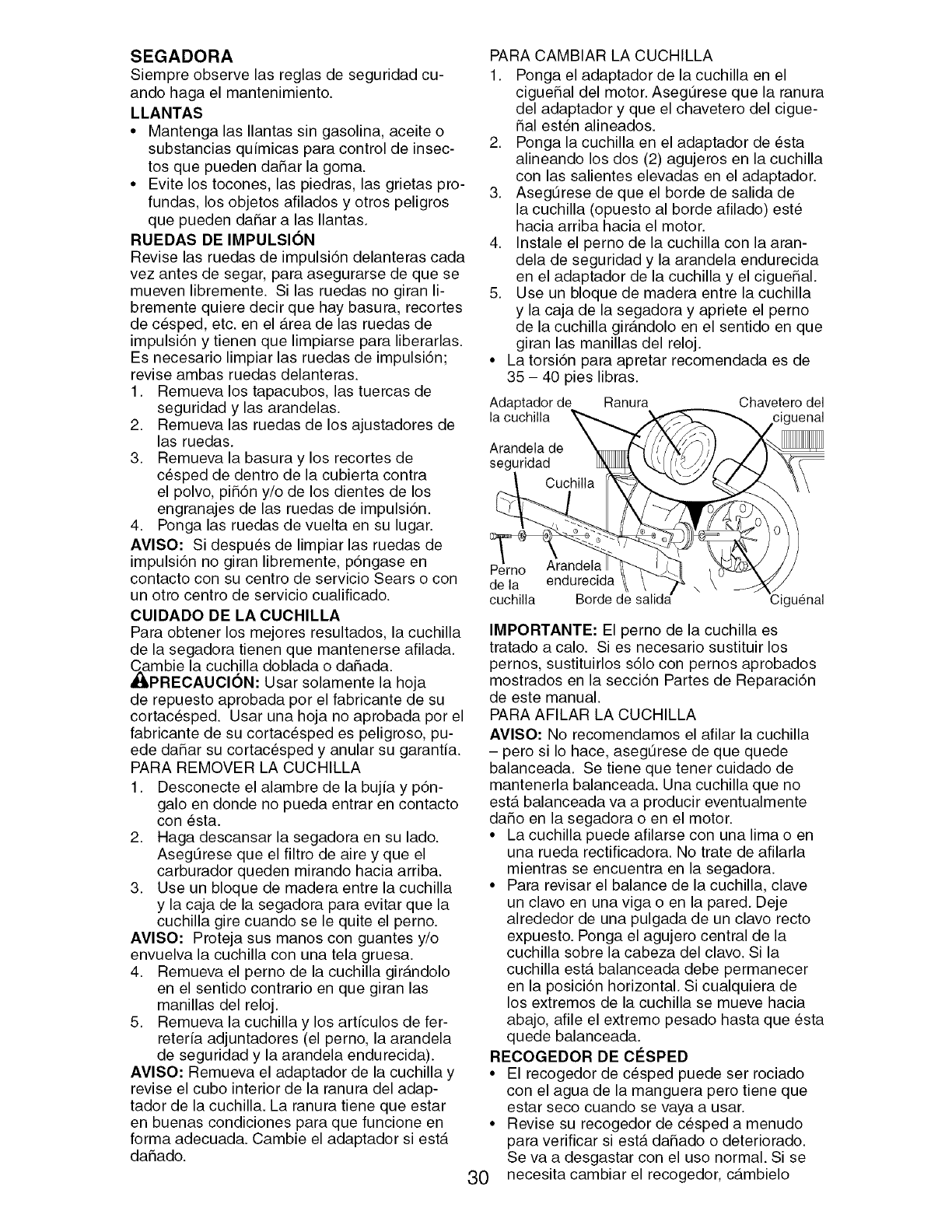

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de insec-

tos que pueden da_ar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden da_ar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de c_sped, etc. en el Area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cesped de dentro de la cubierta contra

el polvo, pi_6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otro centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

mbie la cuchilla doblada o da_ada.

PRECAUCION: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

ede da_ar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con _sta.

2. Haga descansar la segadora en su lado.

Asegt3rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO" Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_tndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVISO" Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adap-

tador de la cuchilla. La ranura tiene que estar

en buenas condiciones para que funcione en

forma adecuada. Cambie el adaptador si est,.

da_ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigue_al del motor. Asegt3rese que la ranura

del adaptador y que el chavetero del cigue-

_al est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. Asegt3rese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_tndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

Adaptador de Ranura Chavetero del

la cuchilla _iguenal

Arandela de

seguridad

Perno Arandela

de la endurecida

cuchilla Borde de salida :iguenal

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

PARA AFILAR LA CUCHILLA

AVISO" No recomendamos el afilar la cuchilla

- pero si Io hace, asegt3rese de que quede

balanceada. Se tiene que tener cuidado de

mantenerla balanceada. Una cuchilla que no

est,. balanceada va a producir eventualmente

da_o en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla ester balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE CESPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar si est,. da_ado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. De el nt3mero del modelo de la

segadora cuando Io ordene.

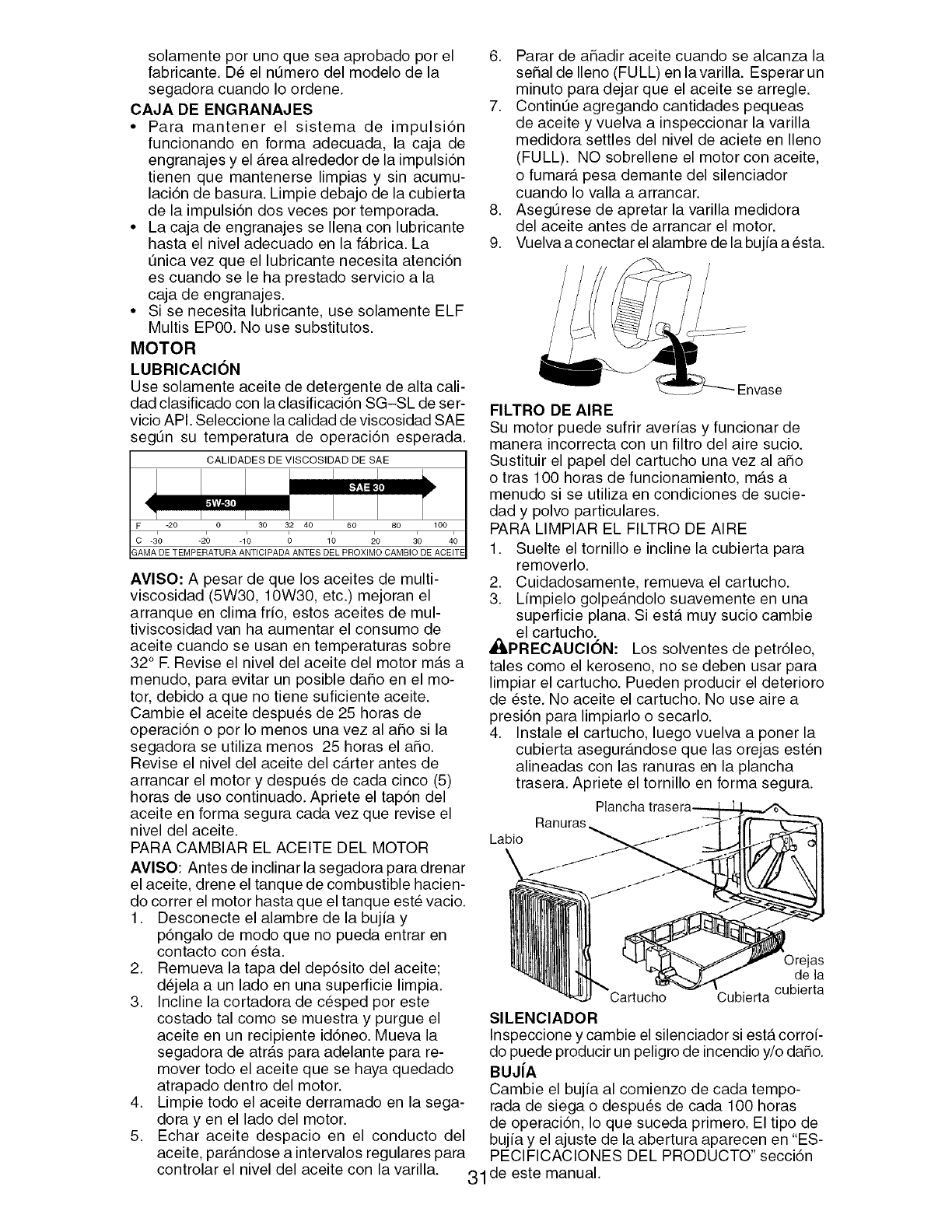

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el _trea alrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la f_tbrica. La

t3nica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente ELF

Multis EP00. No use substitutos.

MOTOR

LUBRICAOION

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segt3n su temperatura de operaci6n esperada.

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor m_ts a

menudo, para evitar un posible da_o en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

segadora se utiliza menos 25 horas el a_o.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque este vacio.

1. Desconecte el alambre de la bujia y

pdngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del depdsito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par_tndose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de a_adir aceite cuando se alcanza la

sepal de Ileno (FULL) en lavarilla. Esperar un

minuto para dejar que el aceite se arregle.

7. Contint3e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

8. Asegt3rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a _sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al a_o

o tras 100 horas de funcionamiento, m_.s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

_kPRECAUCI6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de _ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegur_tndose que las orejas est_n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Ranuras

Labio

de la

cubierta

Cubierta

SILENClADOR

Inspeccione y cambie el silenciador si est,. corroi-

do puede producir un peligro de incendio y/o daSo.

BUJiA

Cambie el bujfa al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

31 de este manual.

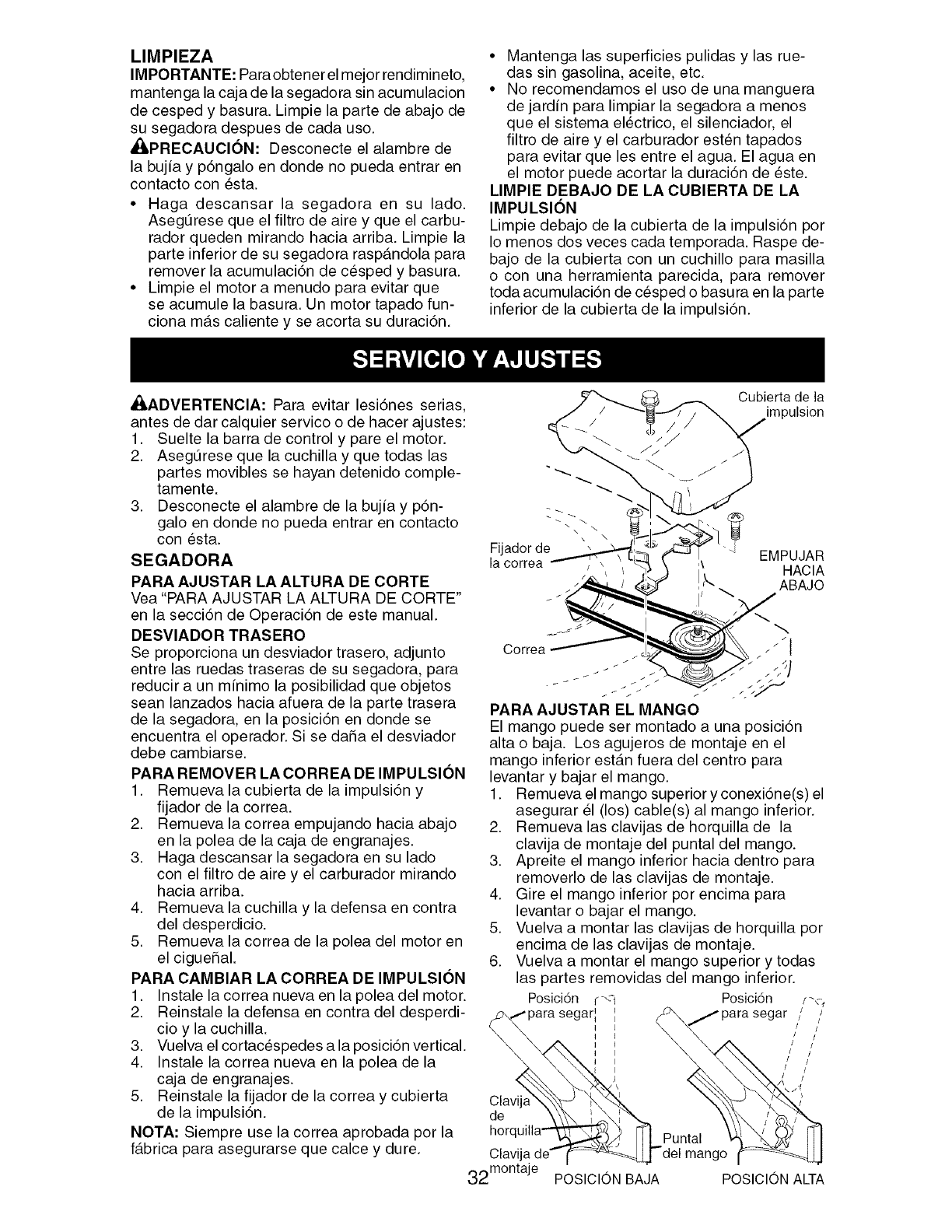

LIMPIEZA

IMPORTANTE: Paraobtener el mejor rendimineto,

mantenga la caja de la segaclora sin acumulacion

de cespecl y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

,_IPRECAUCl6N: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar en

contacto con esta.

•Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segaclora rasp_.ndola para

remover la acumulaci6n de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n por

Io menos dos veces cada temporada. Raspe de-

bajo de la cubierta con un cuchillo para masilla

o con una herramienta parecida, para remover

toda acumulaci6n de cesped o basura en la parte

inferior de la cubierta de la impulsi6n.

_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Remueva la cubierta de la impulsi6n y

fijador de la correa.

2. Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchilla y la defensa en contra

del desperdicio.

5. Remueva la correa de la polea del motor en

el cigueSal.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del motor.

2. Reinstale la defensa en contra clel desperdi-

cio y la cuchilla.

3. Vuelva el cortac_spedes a la posici6n vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la fijador de la correa y cubierta

de la impulsi6n.

NOTA: Siempre use la correa aprobada por la

f_.brica para asegurarse que calce y dure.

Cubierta de la

impulsion

Fijador de EMPUJAR

la correa '\ HACIA

!_ ABAJO

Correa -" "1

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posiciGn

alta o baja. Los agujeros de montaje en el

mango inferior est_.n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superioryconexi6ne(s) el

asegurar _1(los) cable(s) al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posici6n c-_ Posici6n r_-_

"1I _/parasegar / /

II I/ II

1 / /

/I I iI

/1\ i I/

Clavij _) / )

de / /

uo o, III

mango _--_

POSICION BAJA POSICION AkTA

Clavija

32montaje

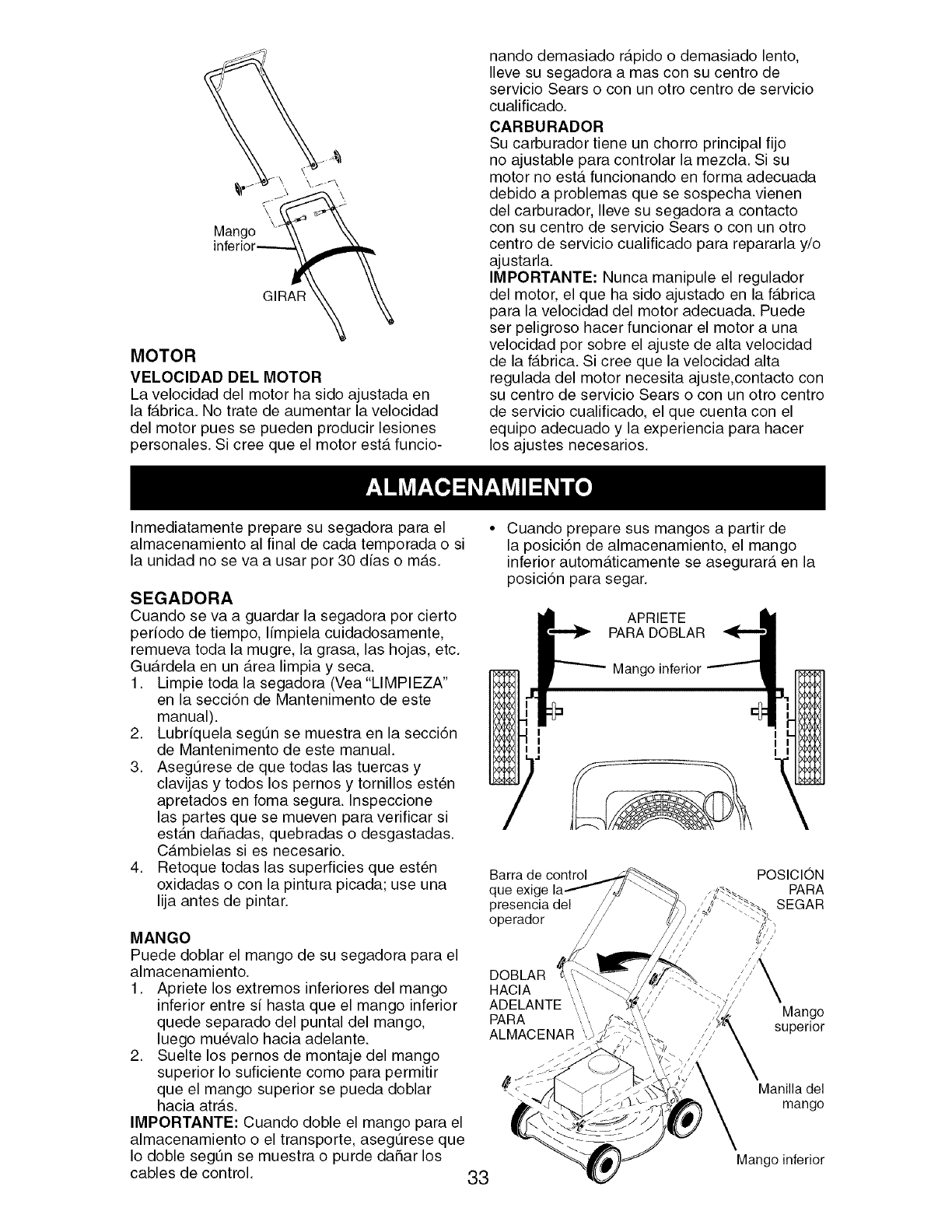

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la f_.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funcio-

nando demasiado r_.pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no ester funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE" Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_tbrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o m_ts.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un Area limpia y seca.

1. Limpie toda la segadora (Vea"LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segt3n se muestra en la secci6n

de Mantenimento de este manual.

3. Asegt3rese de que todas las tuercas y

clavijas y todos los pernos y tornillos est_n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_.n da_adas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom_.ticamente se asegurar_, en la

posici6n para segar.

APRIETE

PARA DOBLAR

Mango inferior

Barra de control POSICION

que exige PARA

presencia del SEGAR

operador

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia at r_.s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegt3rese que

Io doble segt3n se muestra o purde daSar los

cables de control. 33

DOBLAR

HACIA

ADELANTE

PARA

ALMACENAR

////

Mango

superior

Manilla del

mango

Mango inferior

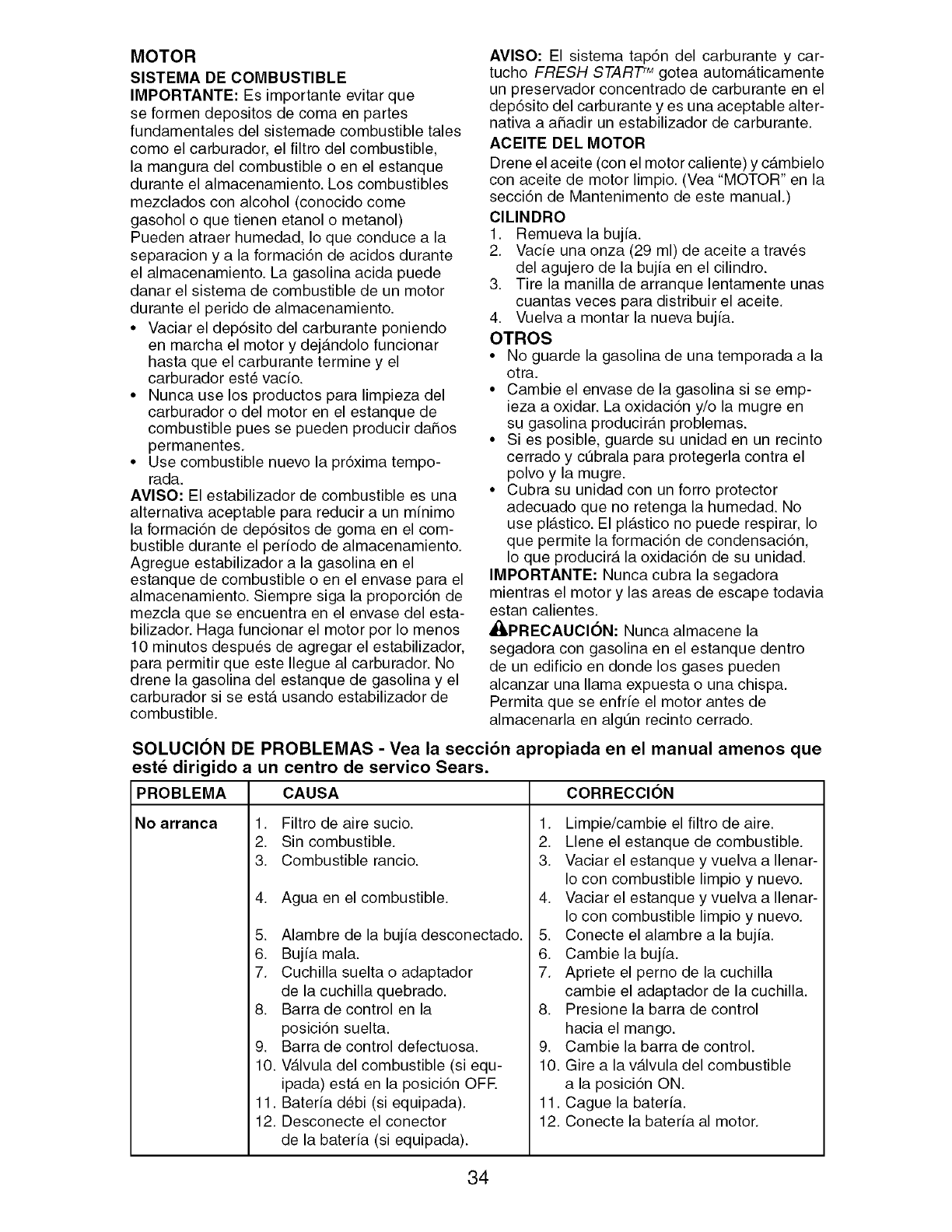

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el

carburador est_ vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de depdsitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

AVISO: El sistema tap6n del carburante y car-

tucho FRESH START Mgotea autom_.ticamente

un preservador concentrado de carburante en el

dep6sito del carburante yes una aceptable alter-

nativa a afiadir un estabilizador de carburante.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a trav_s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y ct3brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

,_kPRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algOn recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) est,. en la posici6n OFR

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_.lvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

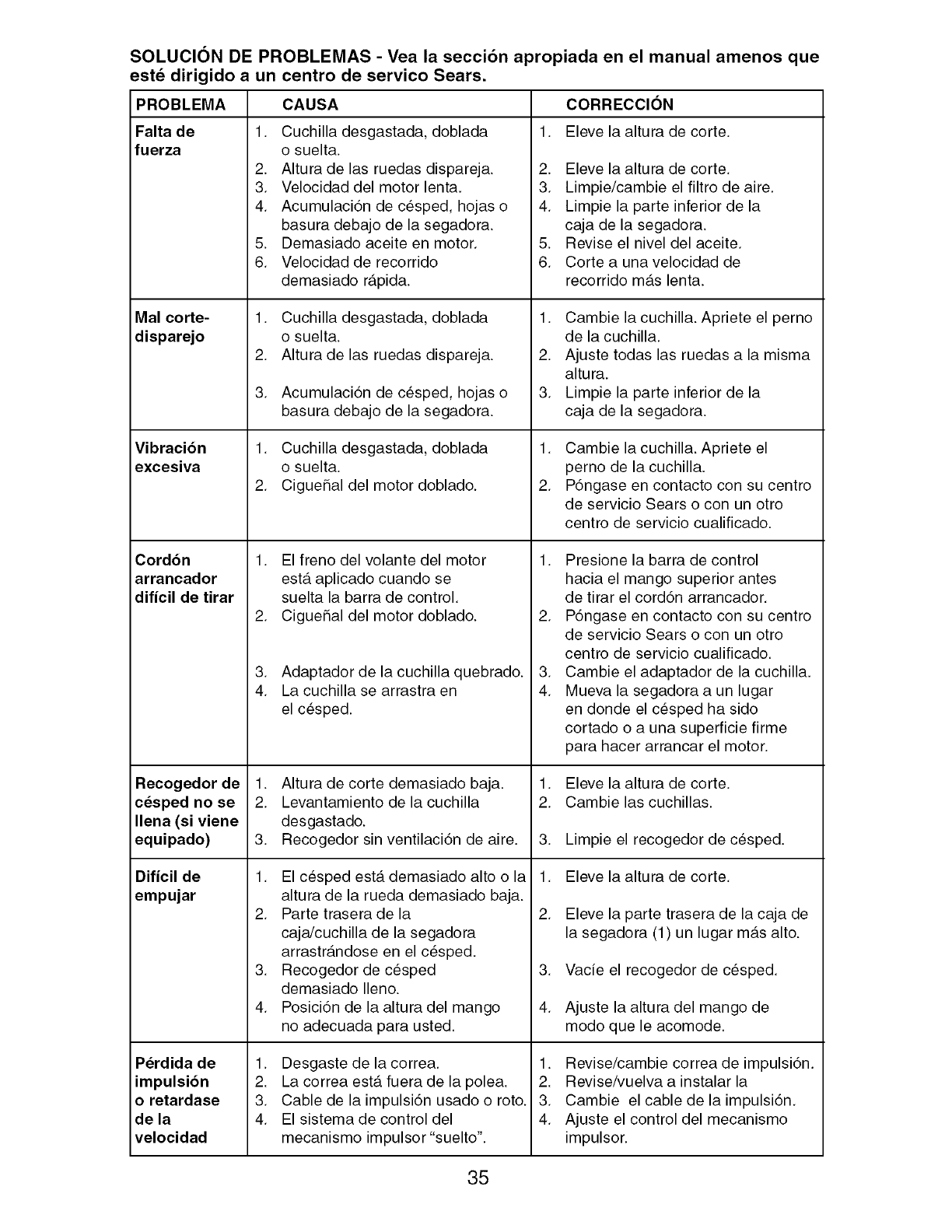

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

Cordbn

arrancador

dificil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equipado)

Dificil de

empujar

P_rdida de

impulsibn

o retardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

est,. aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cesped esterdemasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el c_sped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est,. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

O'b

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376583

864

• 55

48-

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376583

b,)

.,,,j

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

1 194579X479 Upper Handle 42 193000

2 183567 Engine Zone Control Cable 43 73800400

3 850733X004 Bracket, Upstop 44 194391

4 166649 Mulcher Plug

5 66426 Wire Tie 45 175650

6 189713X428 Handle Knob 46 194037

7 750634 Screw 47 141114

8 194580X428 Control Bar 48 851074

9 193679 Rear Door Assembly (Includes Springs) 49 850263

10 128415 Pop Rivet 50 851084

11 150050 Screw, Self-Tapping #10-24 x 5/8 51 170031

12 54583 Screw, Hex Hex Head, Sems 1/4-20 x 1/2 52 85463

14 195622X479 Back Plate 53 17600406

15 700365X479 Side Baffle 54 88348

16 176655X479 Discharge Baffle 55 751592

17 140661 X479 Rear Baffle 56 88652

18 132004 Keps Locknut 1/4-20 57 51793

19 179585 Rope Guide 58 151590X479

20 189008 Rear Skirt 59 191574

21 170938 Spring, Rear Door, LH 60 74760612

24 170939 Spring, Rear Door, RH 61 751592

25 145212 Nut, Hex, Flanged 62 197153

26 184193 Bolt, Rear Door 63 192325

27 194387X427 Wheel & Tire Assembly, Rear 64 - - -

28 142748 Bolt, Shoulder 3/8-16x 1

29 61651 Washer, Belleville 65 188152

30 180413X004 Axle Arm Assembly 67 195504

31 189808X428 Selector Knob 69 192770

32 198169X004 Selector Spring 71 188839X004

33 189917X428 Mulcher Door 72 182227

34 146630 Spacer 73 197162

35 700325X007 Wheel Adjusting Bracket 74 182228

36 175735 Hinge Bracket Assembly - - 161058

37 150078 Screw, Sems, Thread Cutting 5/16-18 x 3/4 - - 198336

38 189918X428 Discharge Deflector

39 195915X479 Handle Bracket Assembly, LH

40 195914X479 Handle Bracket Assembly, RH

41 150406 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1-1/8

DESCRIPTION

Spring, Torsion

Nut, Hex, Nylock

Kit, Lawn Mower Housing

(Includes Key Numbers 14, 15 and 51)

Rod, Hinge

Blade Adapter /Pulley

Blade, 22"

Washer, Hardened

Washer, Helical

Screw, Machine, Hex Head 3/8-24 x 1-3/8 Grade 8

Kit, Front Baffle (Includes Key Number 53)

Danger Decal

Screw, Serrated, Type TT 1/4-20

Washer, Flat

Locknut, Hex 3/8-16

Hinge Screw 1/4-20 x 1-1/4

Hairpin Cotter

Lower Handle

Handle Bolt

Bolt, Hex Head 3/8-16 x 3/4

Nut, Hex 3/8-16

Debris Shield

Screw, Debris Shield

Engine, Briggs & Stratton, Model Number

125K02-0500-E 1 (See Breakdown)

O-Ring

Clip, Packaging

Clip, Cable

Mounting Bracket, Debris Shield

Screw

Belt Keeper

Nut, Hex

Warning Decal (not shown)

Owner's Manual (English /Spanish)

Available accessories not included with lawn mower:

- - 71 33623 Gas Can (2.5 Gallon Container)

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

/_ \ 1

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376583

2 4

\ \ \ ,

\ \\

/'! I

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376583

b,)

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 197193 Drive Control Assembly (Includes Cable) 35 195110 Kit, Wheel Adjuster, LH

2 195745 Cover, Drive Control, Top (Includes Knob and Bearing)

3 187353 Pulley 36 191636 Gear Case Assembly, Complete

4 188281 Lever, Drive Control 38 73800400 Locknut 1/4-20

5 195744 Cover, Drive Control, Bottom 40 192849 Spring

6 181698 Screw 41 195107 Kit, Wheel Adjuster, RFI

7 184212X479 Bracket, Drive Control (Includes Knob and Bearing)

8 197195 Cable, Drive Control 54 194383 Grassbag Assembly

9 184987 Cap, Mounting, Bottom 55 86012 Driveshaft Cover

10 194212 Decal, Drive Control 57 189680 Frame, Grassbag

11 194231 X427 Wheel & Tire Assembly, Front 61 196886 Case, Upper

12 12000058 E-Ring 62 197057 Shaft, Output

13 750003 Pinion 63 183508 Seal, Output Shaft

14 189403 Dust Cover 64 183511 Bushing

15 191017 Pawl, Drive 65 183509 Washer

16 67725 Washer, Flat 3/8 66 183514 Seal, Worm Shaft

17 191039 Bearing, Wheel Adjuster 67 183506 Bearing, Ball

18 701037 Selector Knob 68 183499 Gear, 27 Teeth

23 88652 Screw 69 196884 Fixed Dog Clutch

24 751152 Nut, Hex 70 183505 Wireform

25 197163X479 Belt Guide Bracket 71 196883 Movable Dog Clutch

26 192325 Screw 72 196882 Fork

27 175262 Pan Head Tapping Screw #10-24 x 2-3/4 73 183513 Screw, Case

28 194407X428 Drive Cover 74 196881 Case, Lower

29 83923 Locknut, Hex 75 196880 Seal, Lever

32 194018 Drive Pulley 76 196879 Lever

33 196857 V-Belt 77 196878 Screw, Lever

78 196877 Spring

79 183502 Shaft, Worm

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

11019 LABEL KIT I

51_

383_

635

684 [

718_

306

307_

2o_

524

10_; _ 190_

670

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

188

445

977 CARBURETOR

GASKET SET

633 _ f-

61'; 276_

334

668

356

121 CARBURETOR OVERHAUL KI"

358 ENGINE GASKET SET

3_;_ 20 _842_;_ 524

163

I 633A _633 ®

163

231

I 1330 REPAIR MANUAL I

_1_ _ I 1058 OWNER'S MANUAL I

613 _11329 REPLACEMENT ENGINE I

617

276_ j

276

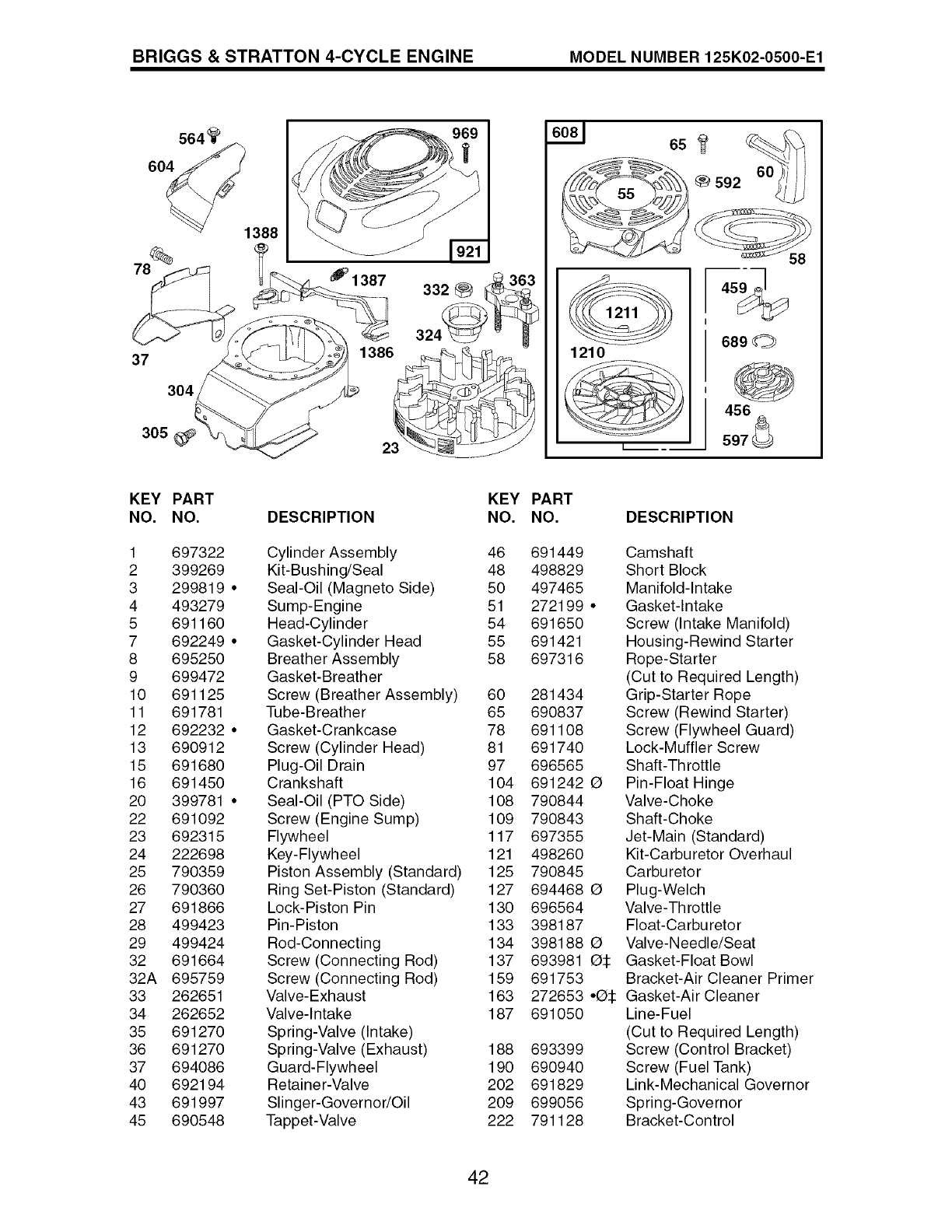

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

564_

6O4

304

305

1388

1387 332 _

_592

1210

L.._ _ _"

689 O

KEY

NO.

32A

PART

NO.

697322

399269

299819

493279

691160

692249

695250

699472

691125

691781

692232

690912

691680

691450

399781

691092

692315

222698

790359

790360

691866

499423

499424

691664

695759

262651

262652

691270

694086

692194

691997

690548

KEY PART

DESCRIPTION NO. NO.

Cylinder Assembly 46 691449

Kit-Bushing/Seal 48 498829

Seal-Oil (Magneto Side) 50 497465

Sump-Engine 51 272199

Head-Cylinder 54 691650

Gasket-Cylinder Head 55 691421

Breather Assembly 58 697316

Gasket-Breather

Screw (Breather Assembly) 60 281434

Tube-Breather 65 690837

Gasket-Crankcase 78 691108

Screw (Cylinder Head) 81 691740

Plug-Oil Drain 97 696565

Crankshaft 104 691242

Seal-Oil (PTO Side) 108 790844

Screw (Engine Sump) 109 790843

Flywheel 117 697355

Key-Flywheel 121 498260

Piston Assembly (Standard) 125 790845

Ring Set-Piston (Standard) 127 694468

Lock-Piston Pin 130 696564

Pin-Piston 133 398187

Rod-Connecting 134 398188

Screw (Connecting Rod) 137 693981

Screw (Connecting Rod) 159 691753

Valve-Exhaust 163 272653

Valve-Intake 187 691050

Spring-Valve (Intake)

Spring-Valve (Exhaust) 188 693399

Guard-Flywheel 190 690940

Retainer-Valve 202 691829

Slinger-Governor/Oil 209 699056

Tappet-Valve 222 791128

DESCRIPTION

Camshaft

Short Block

Manifold-Intake

• Gasket-Intake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter

(Cut to Required Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

Shaft-Th rottle

O Pin-Float Hinge

Valve-Choke

Shaft-Choke

Jet-Main (Standard)

Kit-Carburetor Overhaul

Carburetor

O Plug-Welch

Valve-Th rottle

Float-Carburetor

O Valve-Needle/Seat

O:1: Gasket-Float Bowl

Bracket-Air Cleaner Primer

•O:1: Gasket-Air Cleaner

Line-Fuel

(Cut to Required Length)

Screw (Control Bracket)

Screw (Fuel Tank)

Link-Mechanical Governor

Spring-Governor

Bracket-Control

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

KEY PART

NO. NO. DESCRIPTION

227 690783

231 691636

276 271716

287 690940

291 790830

300 790828

304 790826

305 691108

306 790836

307 690345

324 695161

332 690662

333 802574

334 691061

337 802592

356 692390

358 497316

363 19069

365 692524

383 89838

404 690272

425 690670

443 692523

445 491588

456 692299

459 281505

505 691251

523 495264

524 692296

525 495265

529 691923

562 691119

564 698589

584 697734

585 691879

592 690800

597 691696

601 95162

604 698588

608 497680

613 790833

615 690340

616 698801

617 270344

621 692310

633 691321

633A 693867

635 66538

668 493823

670 692294

Control Lever-Governor

Screw (Choke Valve)

aS Sealing Washer

Screw (Dipstick Tube)

Thermostat

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Armature-Magneto

Screw (Armature Magneto)

Spark Plug

Wire-Stop

Engine Gasket Set

Flywheel Puller

Screw (Carburetor)

Wrench-Spark Plug

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw

(Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Plate-Pawl Friction

PawI-Ratchet

Nut

(Governor Control Lever)

Dipstick

• Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt

(Governor Control Lever)

Screw (Control Cover)

Cover-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

•O_ SeaI-O Ring

(Intake Manifold)

Switch-Stop

G:I: Seal-Throttle Shaft

G$ Seal-Choke Shaft

Boot-Spark Plug

• Spacer (Includes 2)

Spacer-Fuel Tank

KEY PART

NO. NO. DESCRIPTION

684 690345 Screw

(Breather Passage Cover)

689 691855 Spring-Friction

718 690959 Pin-Locating

741 691830 Gear-Timing

745 691648 Screw (Brake)

832 499034 Guard-Muffler

836 690664 Screw (Muffler Guard)

842 691031 • SeaI-O Ring (Dipstick Tube)

847 692017 Assembly-Dipstick/Tube

851 493880 Terminal-Spark Plug

868 697338 Seal-Valve

869 691155 Seat-Valve (Intake)

870 690380 Seat-Valve (Exhaust)

871 262001 Bushing-Guide (Exhaust)

63709 Bushing-Guide (Intake)

883 691881 Gasket-Exhaust

921 698587 Cover-Blower Housing

922 692135 Spring-Brake

923 695891 Brake

957 699985 Cap-Fuel Tank

966 496116 Base-Air Cleaner Primer

968 692298 Cover-Air Cleaner

969 690700 Screw

(Blower Housing Cover)

970 691669 Screw

(Air Cleaner Primer Bracket)

972 699374 Tank-Fuel

975 493640 Bowl-Float

976 694395 Primer-Carburetor

977 498261 Set-Carburetor Gasket

1019 694881 Kit-Label

1036 790411 Label-Emission

1058 275177 Owner's Manual

1059 692311 Kit-Screw/Washer

1210 498144 Pulley/Spring Assy. (Pulley)

1211 498144 Pulley/Spring Assy. (Spring)

1329 125K02-0525 Replacement Engine

1330 270962 Repair Manual

1386 790848 Vane-Air

1387 790849 Spring-Air Vane

1388 790850 Screw (Air Vane)

(Auto Choke System)

- - 398067 Spark Arrester

(available accessory)

• Included in Engine Gasket Set, Key No. 358

Included in Carb. Overhaul Kit, Key No. 121

Included in Carb. Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the repRacement parts, accessories and

owner's manuals that you need to doqt-yourseF.

For Sears professional installation of home appliances

and items tike garage door openers and water heaters.

(1-800-469-4663)

www.sears.com

Anytime, day or night

(U+S.A. and Canada)

www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime+ day or night (U.S.A. on+y)

WWW,SeaFs,COM

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800+827°6655 (u+sA) 1-800+361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784_6427)

Au Canada pour serviceen frangais:+i+i+i+i+i+i+i+i+i+i+i+i+i+i

I+800-LE.FOYER Mc

(1-800-533-6937)

www,sears+ca

02410

® Registered Trademark /TMTrademark /sM Service Mark of Sears, Roebuck and Co.

® Marca Registrada /TNMarca de Fabrica /sN Marca de Servicio de Sears, Roebuck and Co.

Nc Marque de commerce /MSMarque deposee de Sears, Roebuck and Co.

198336 03.17.05 BY Printed in U.S.A.

Craftsman 917376583 User Manual ROTARY MOWER Manuals And Guides L0503416

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0503416 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
