Owner's Manual

CRRFTSMRN°

ROTARY LAWN MOWER

650 Series Briggs & Stratton Engine

Power-Propelled

Electric Start

22" Multi-Cut

Model No.

917.376742

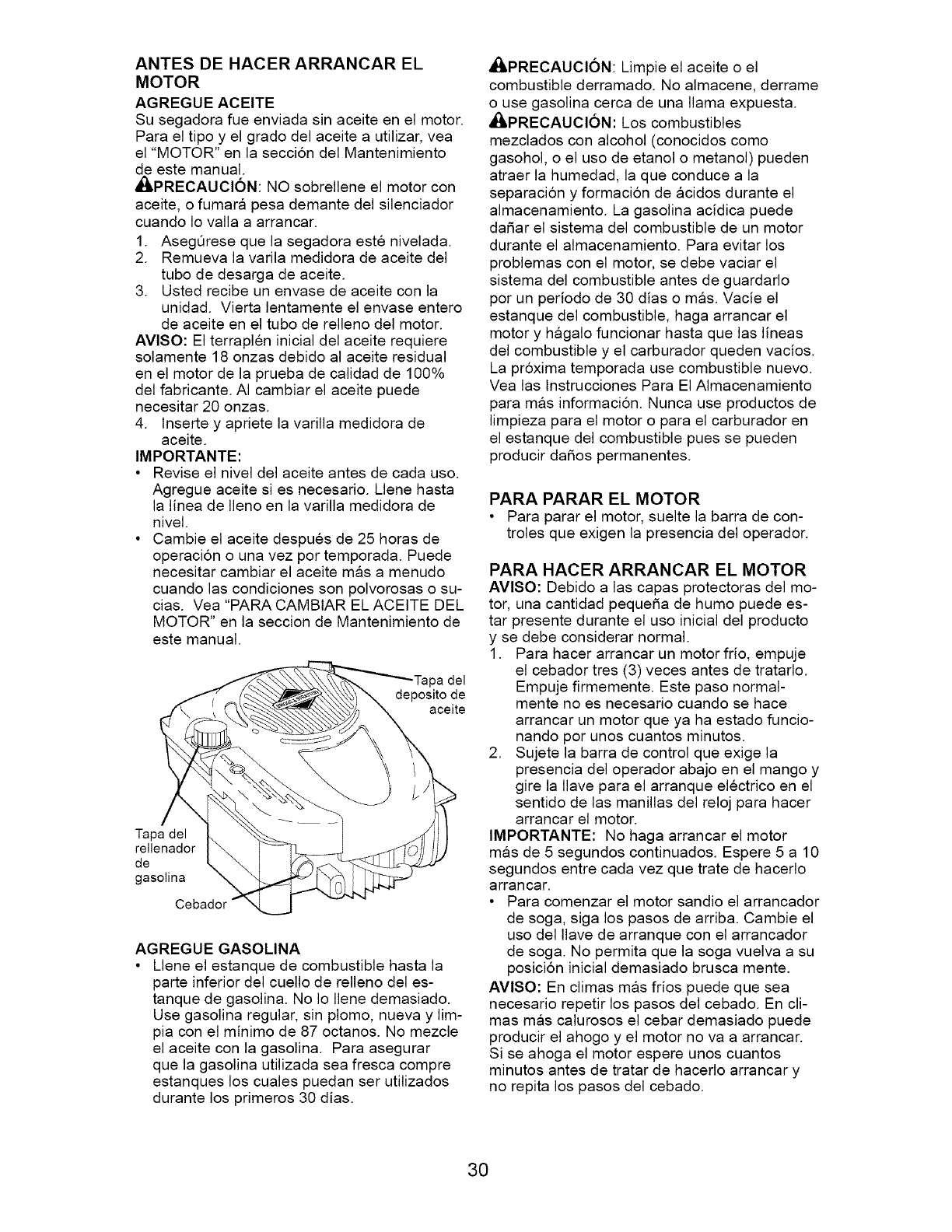

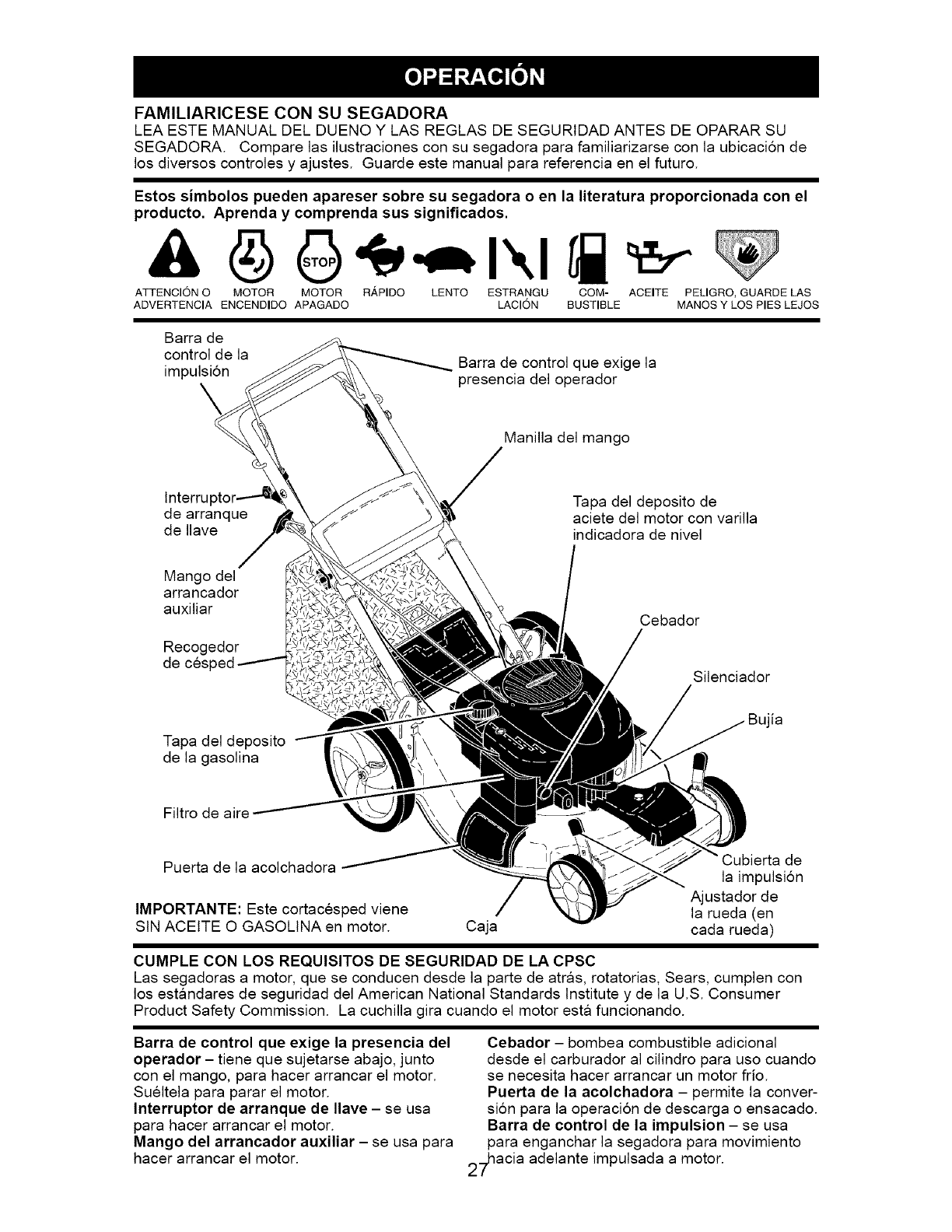

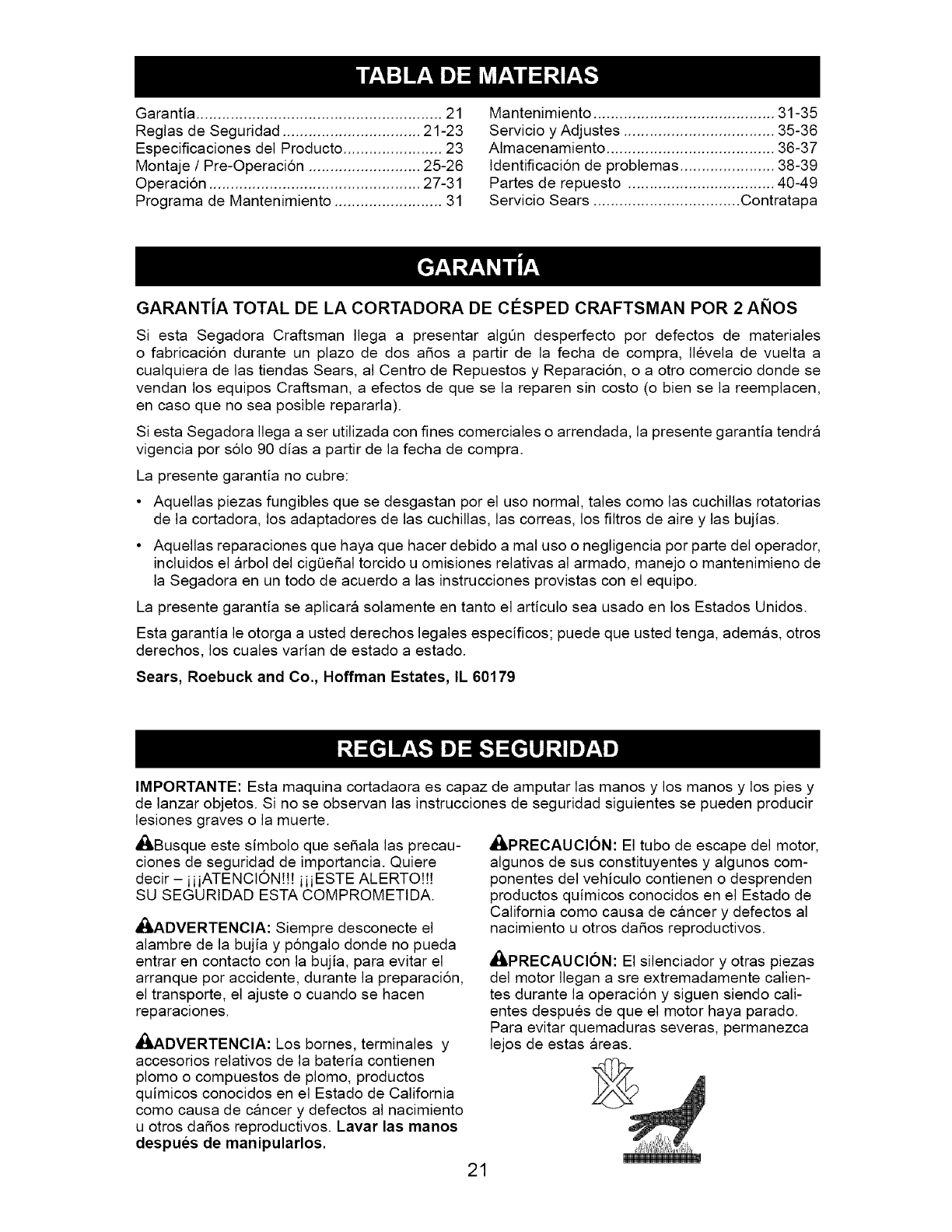

•EspaSol, p. 21

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman U.S.A.

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

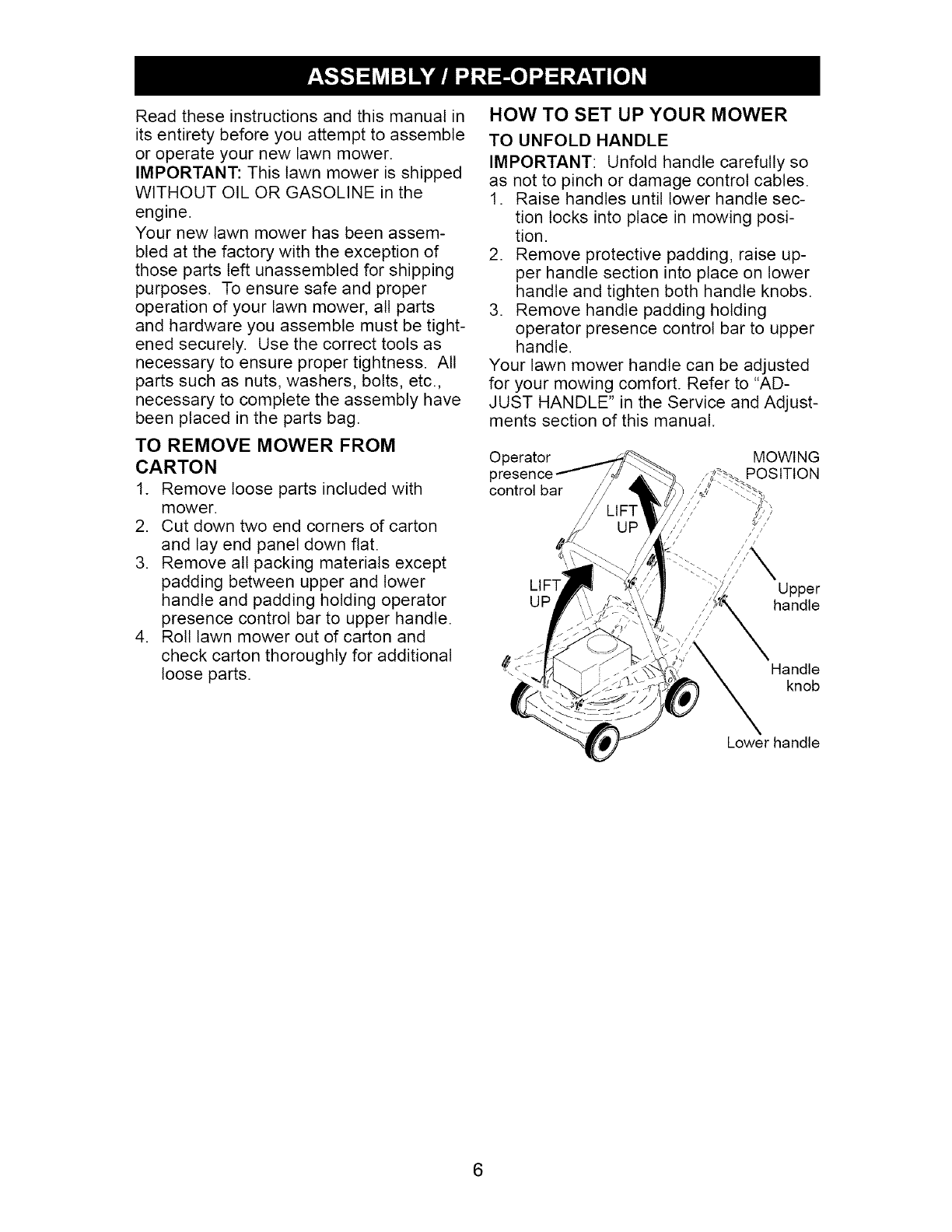

Assembly /Pre-Operation ..................... 6-7

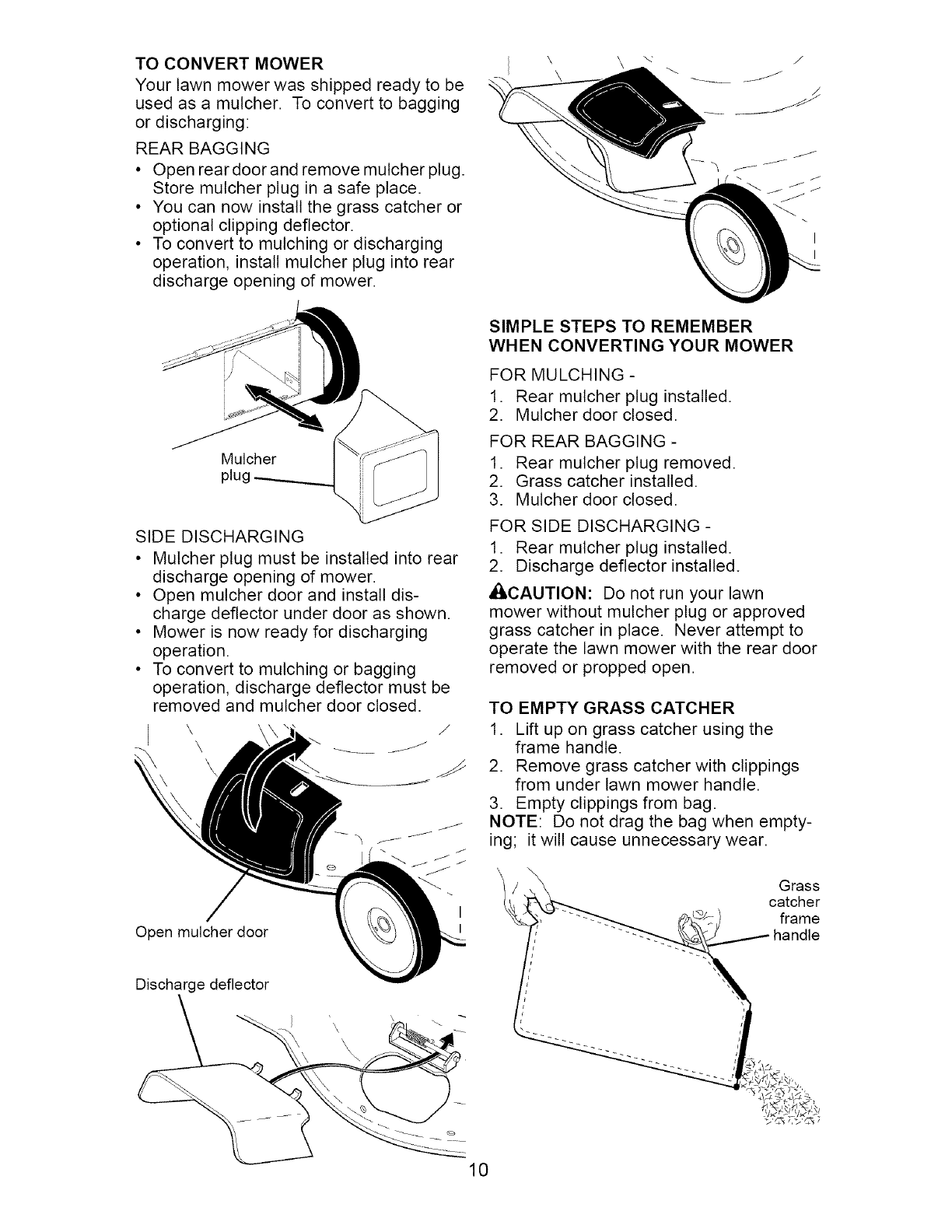

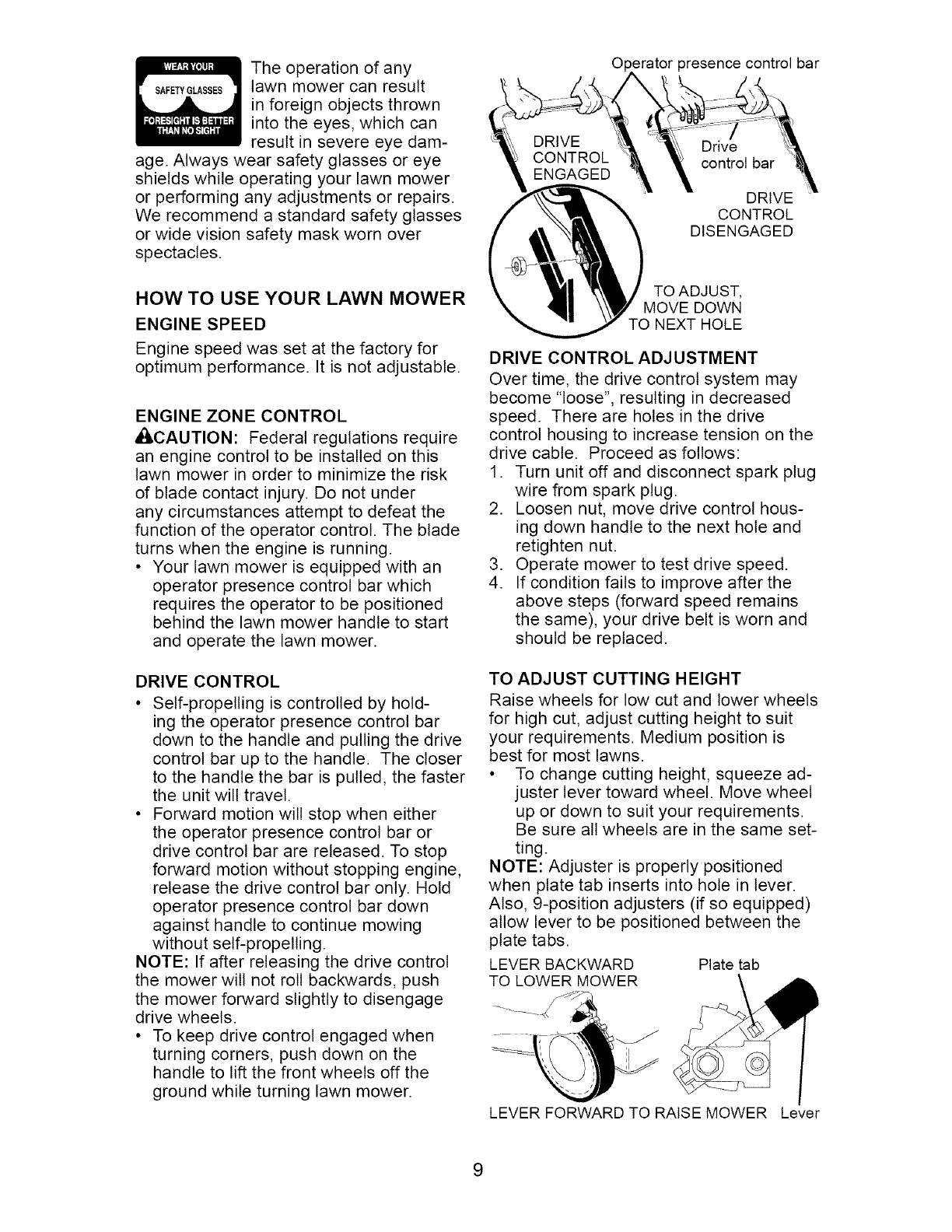

Operation ............................................. 8-12

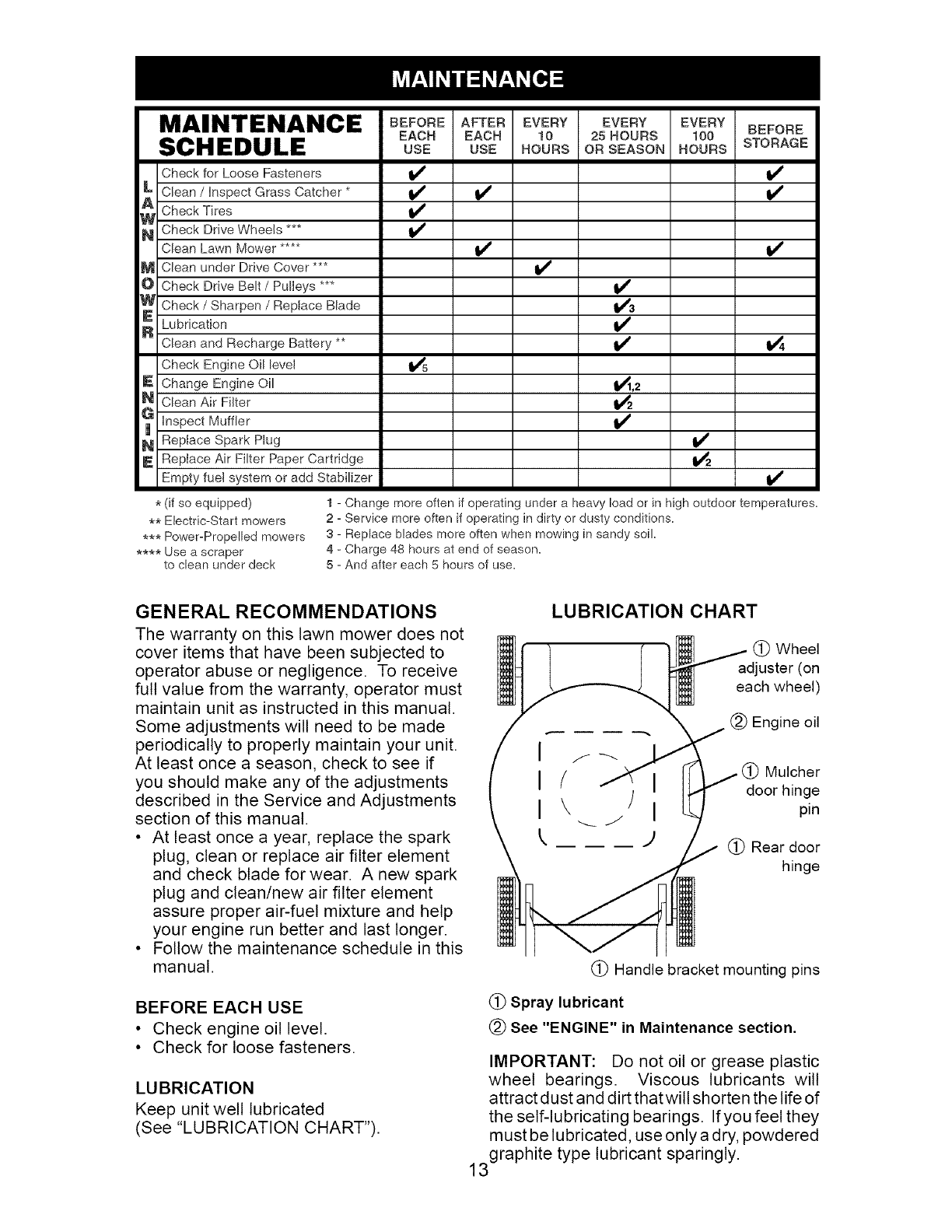

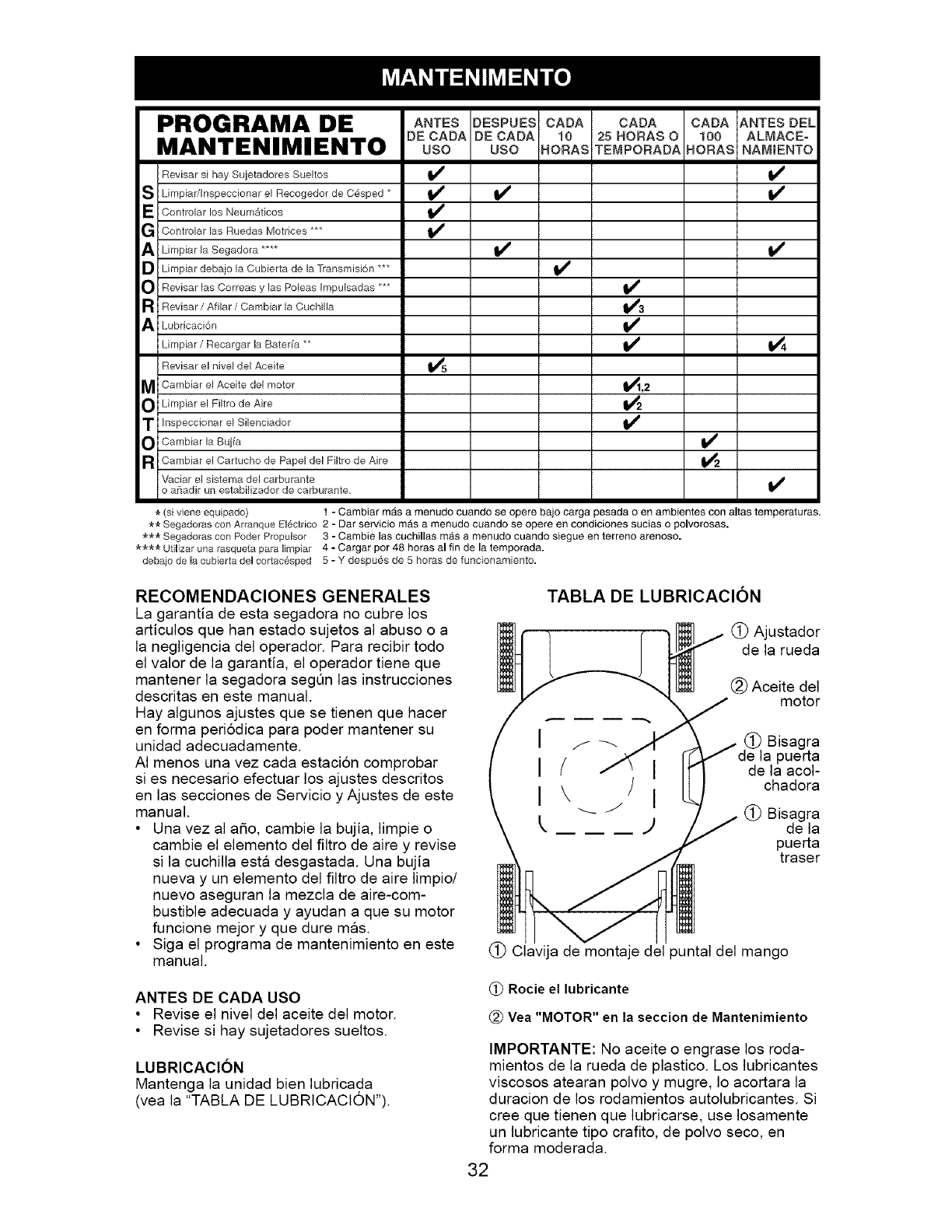

Maintenance Schedule ........................... 13

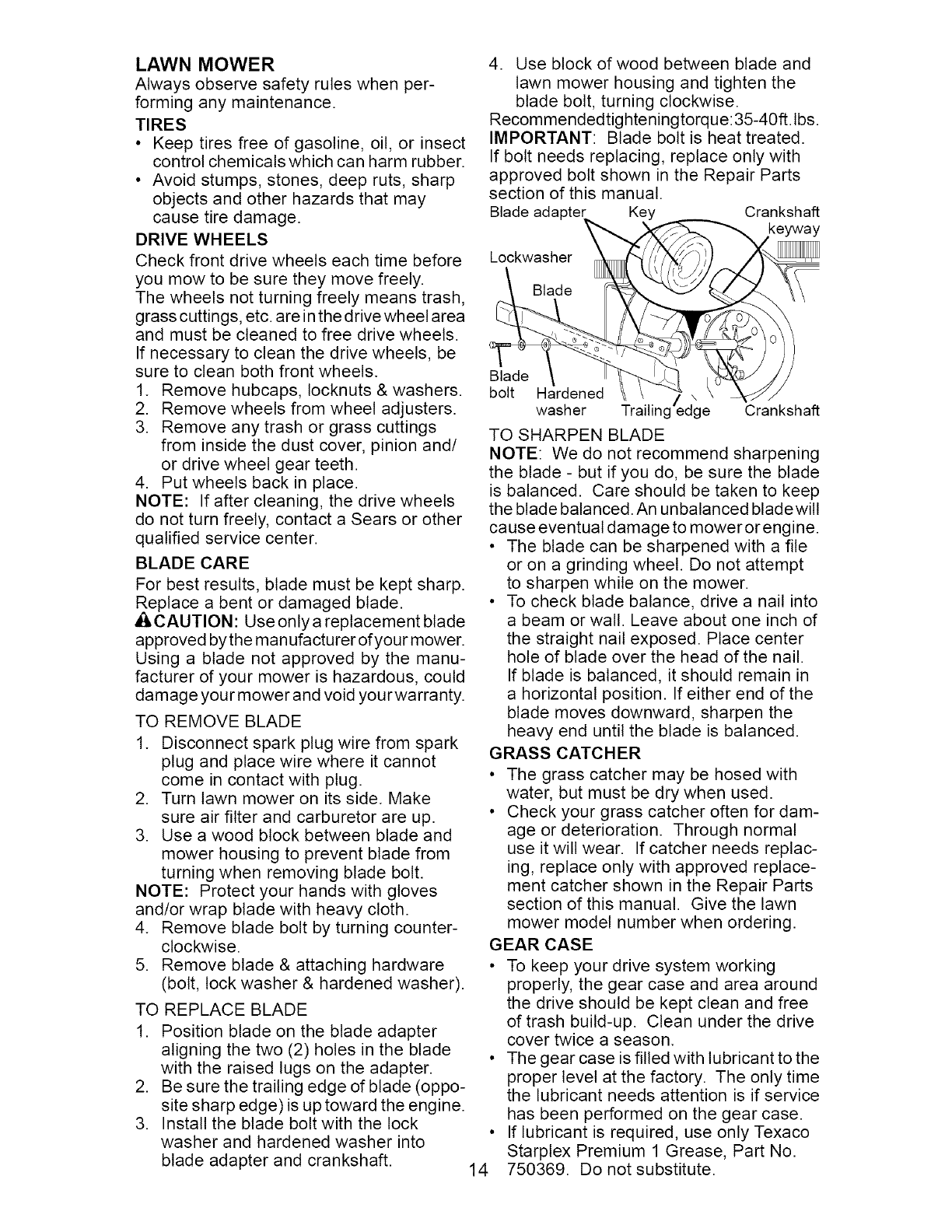

Maintenance ...................................... 13-16

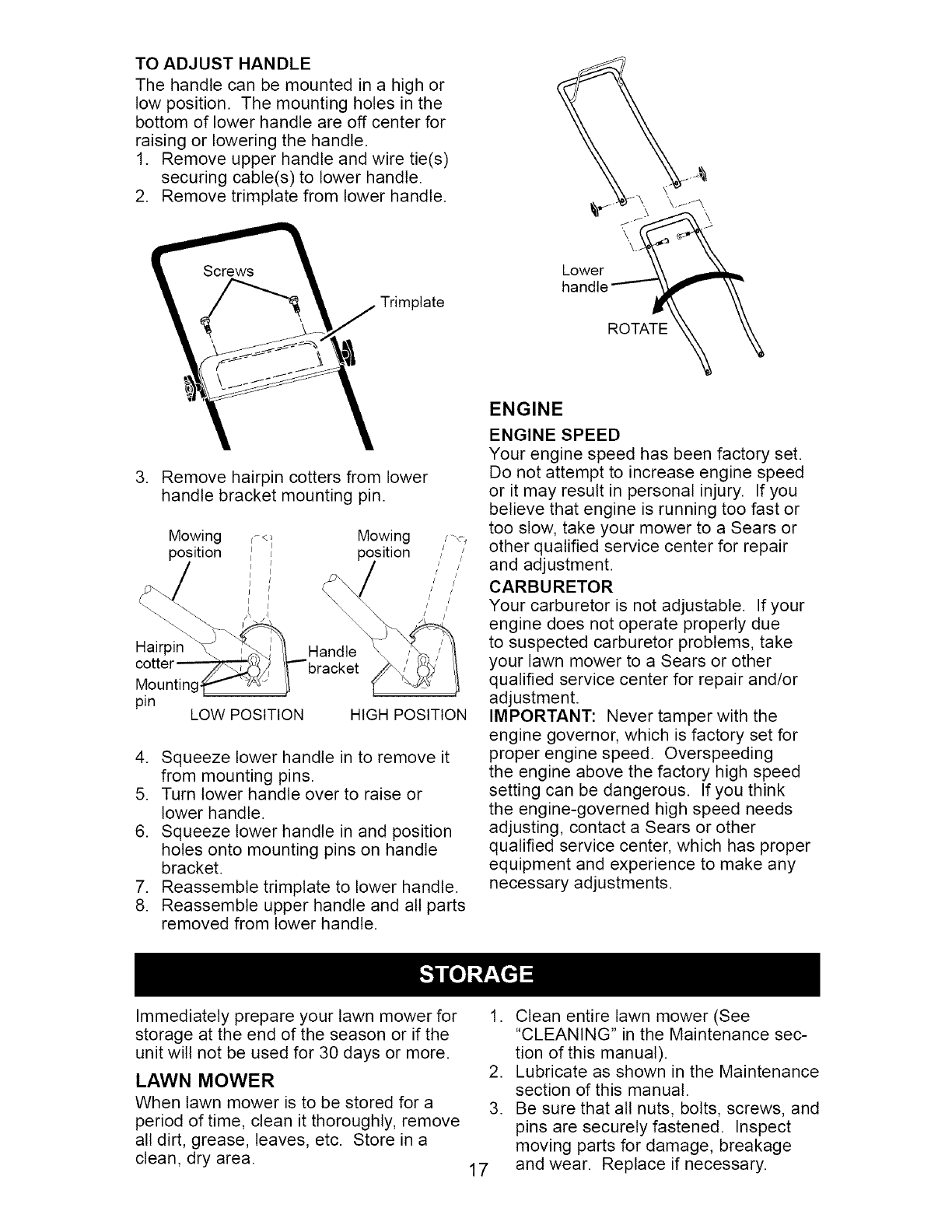

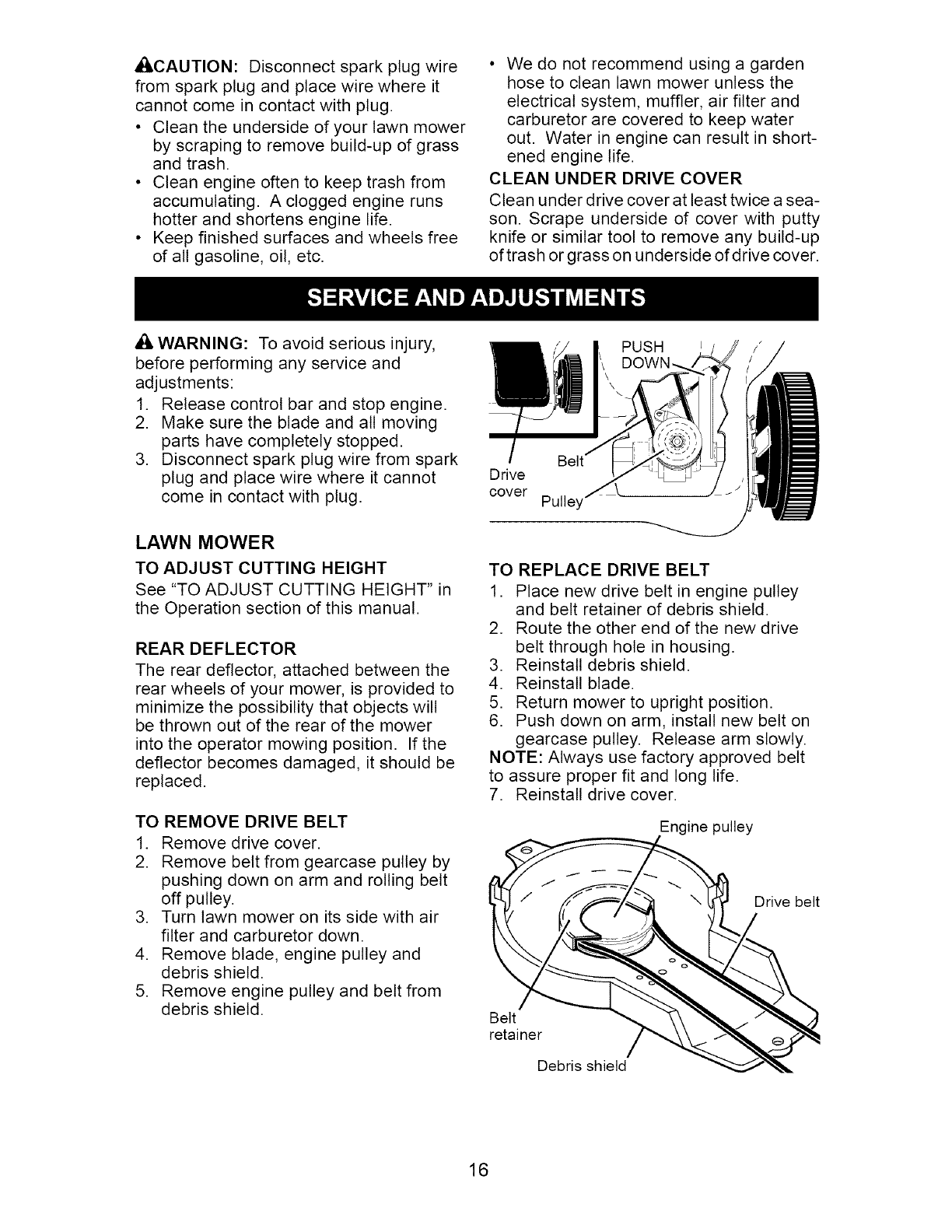

Service and Adjustments ................... 16-17

Storage .............................................. 17-18

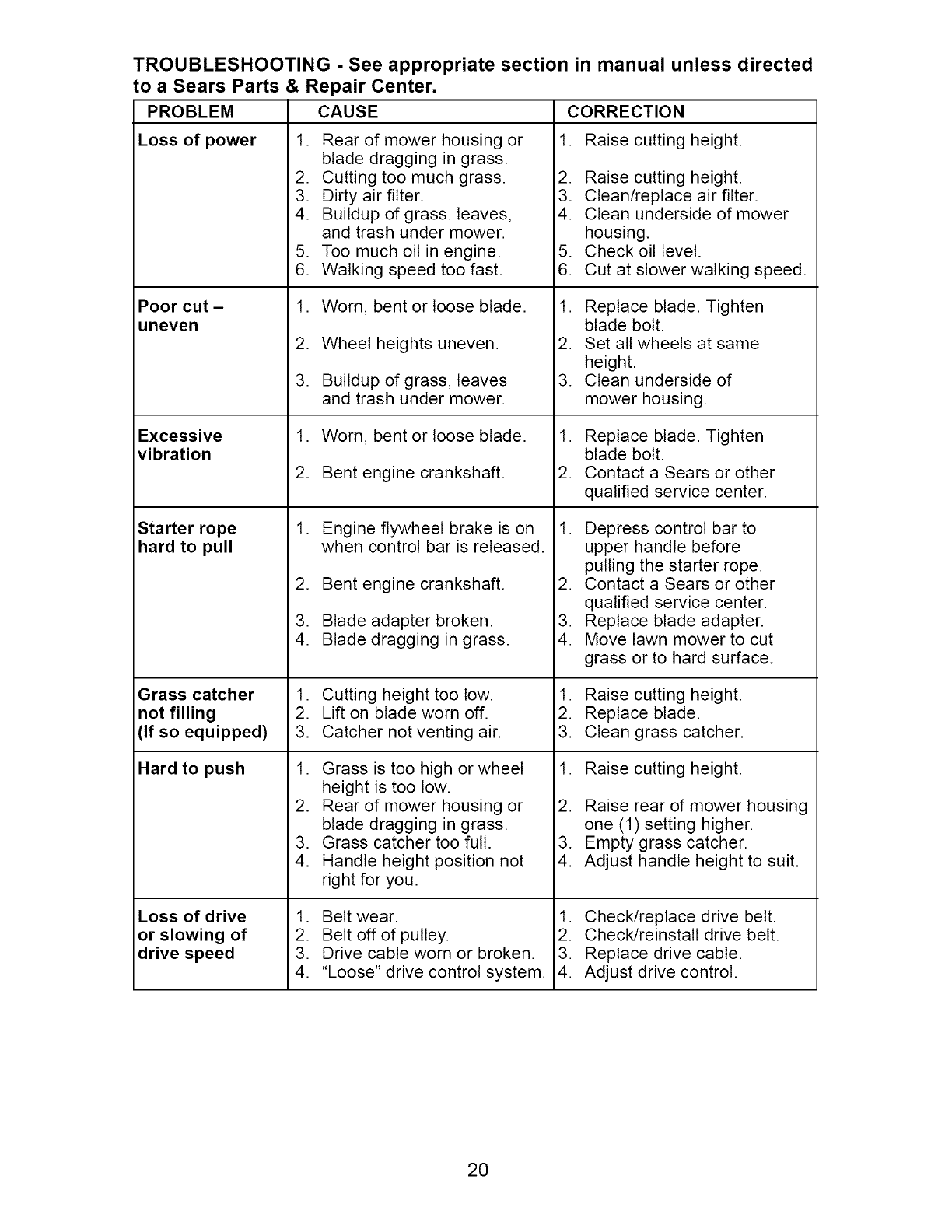

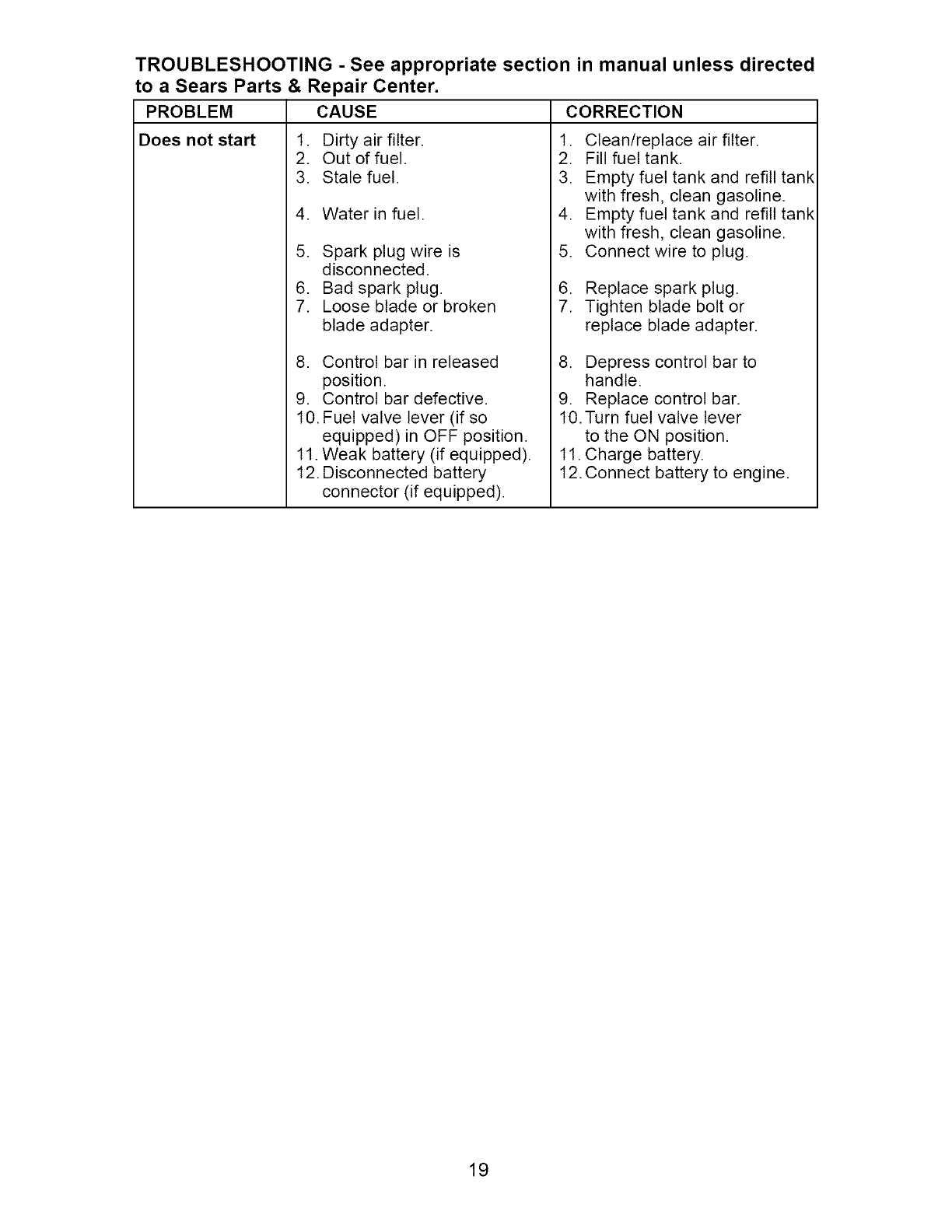

Troubleshooting ................................. 19-20

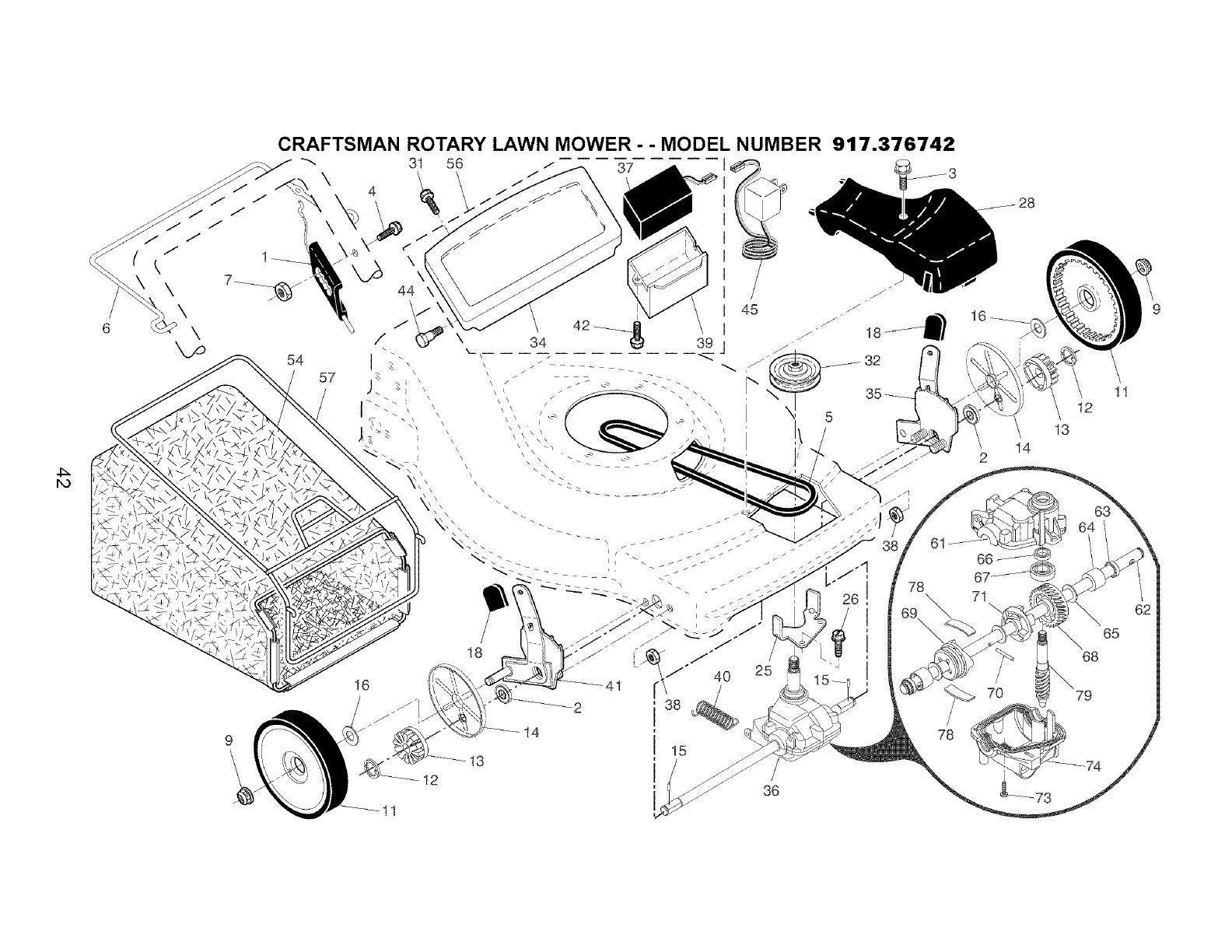

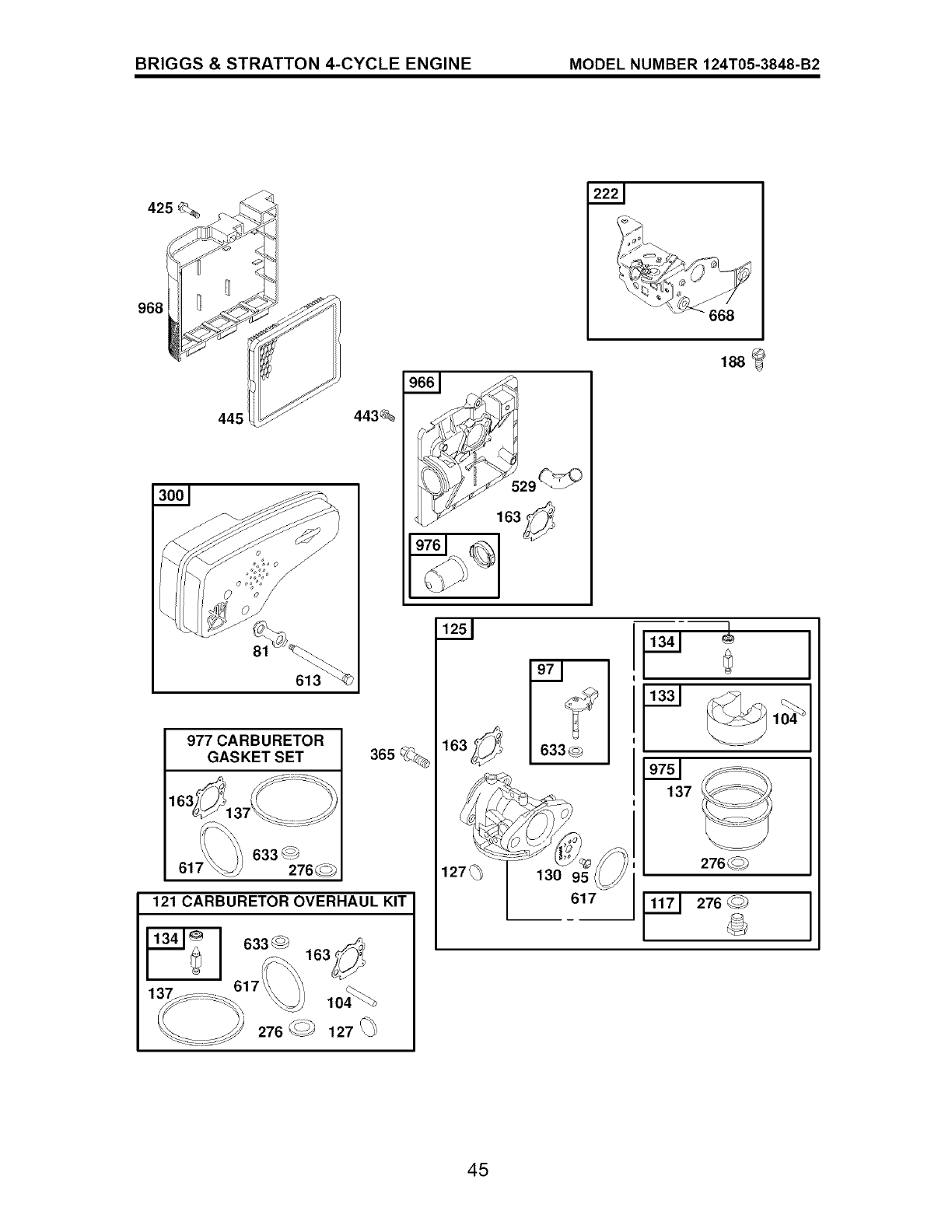

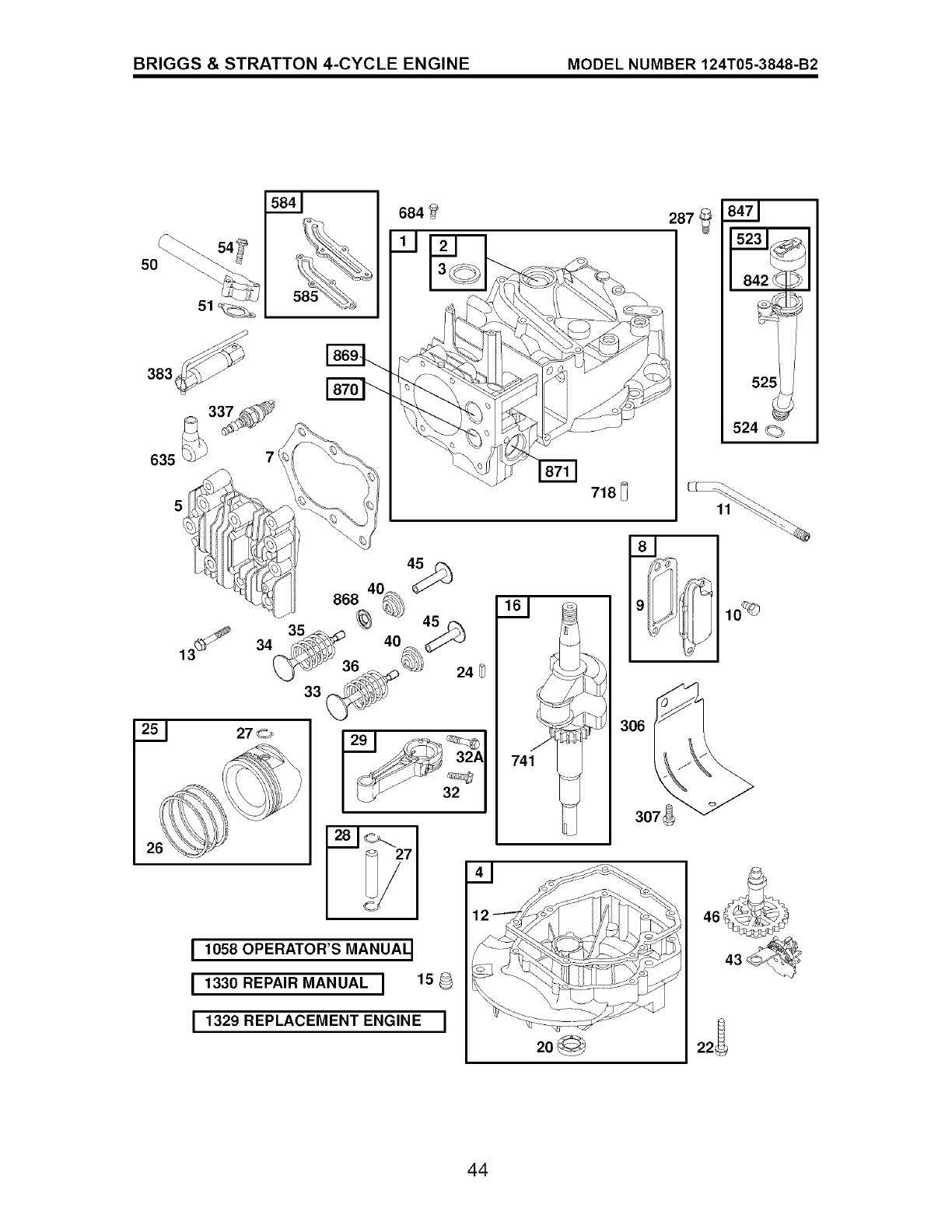

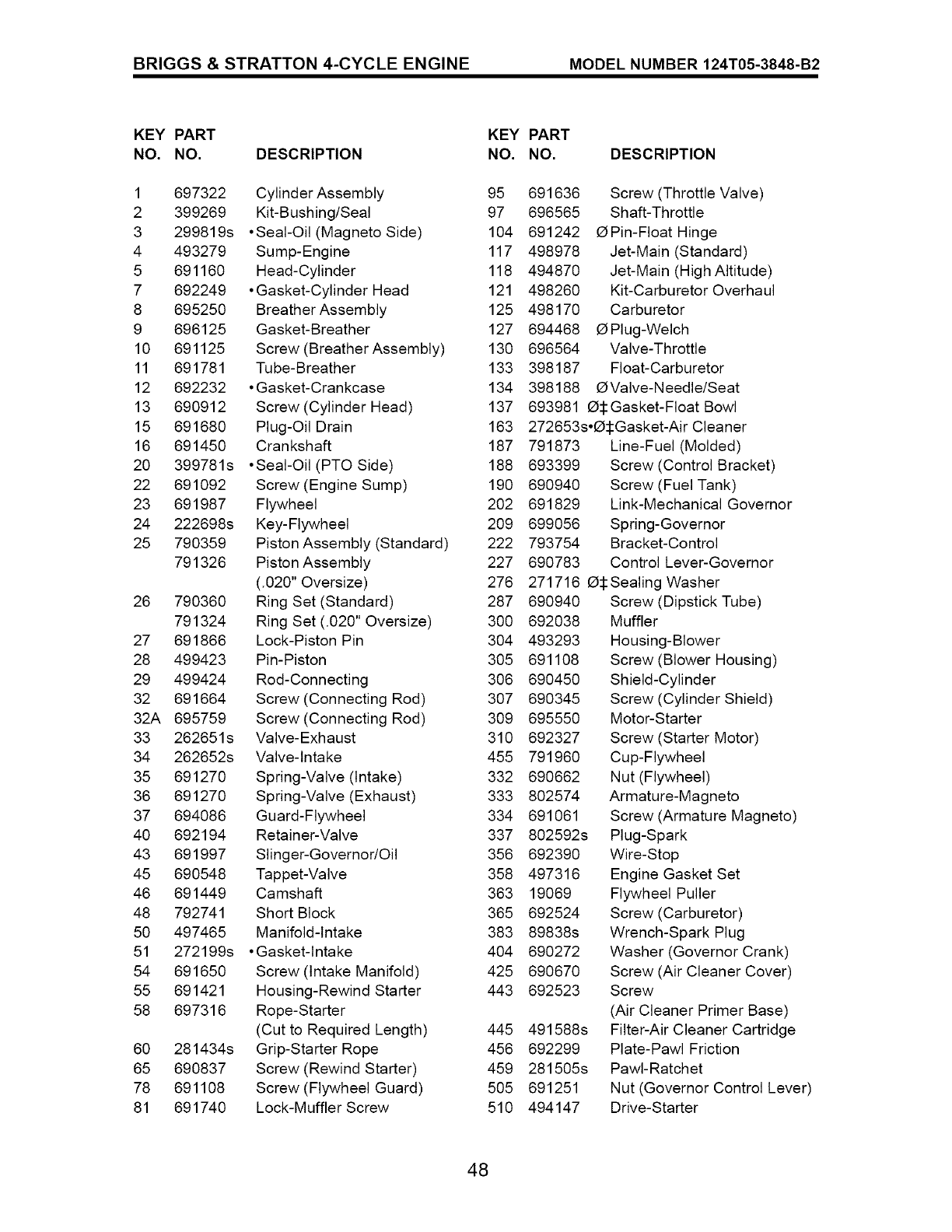

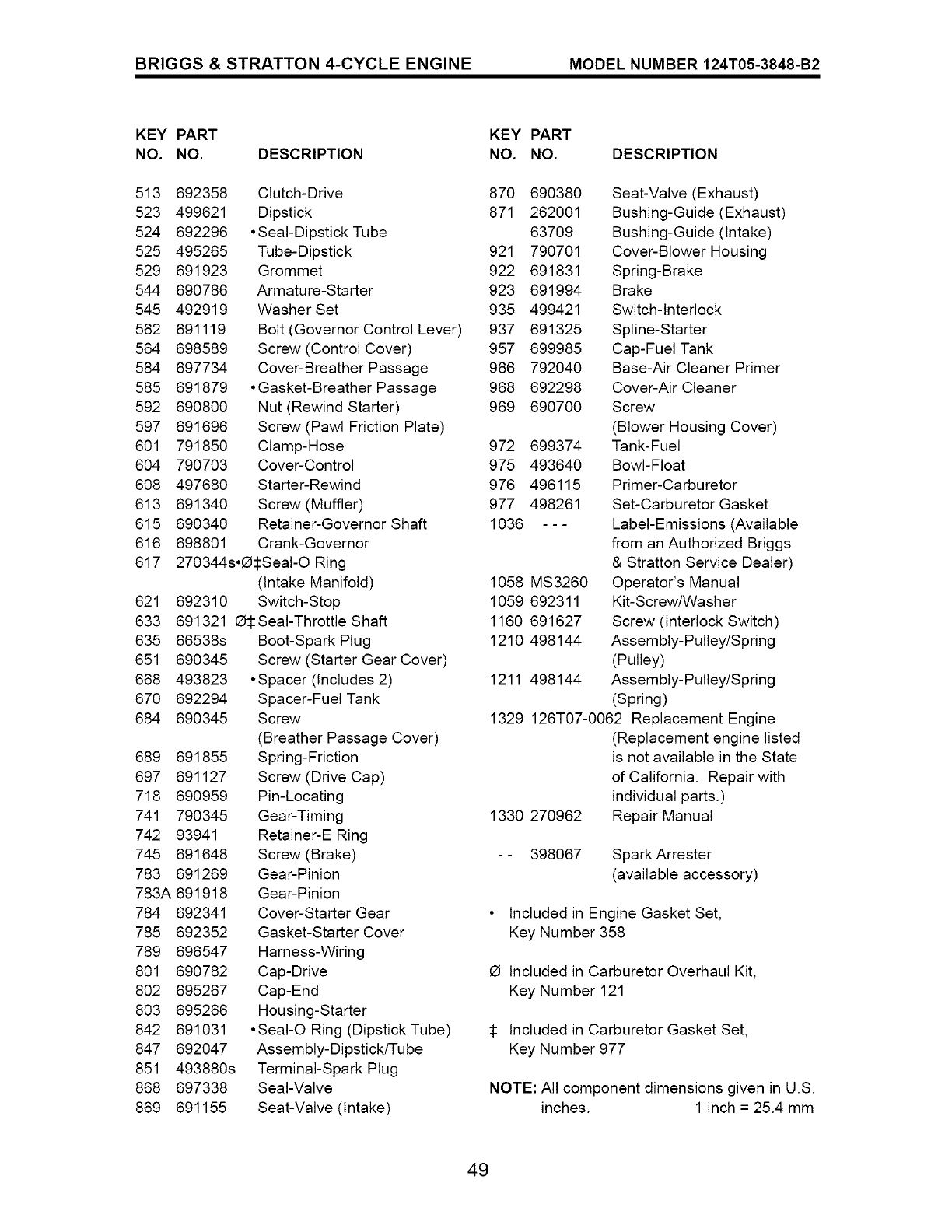

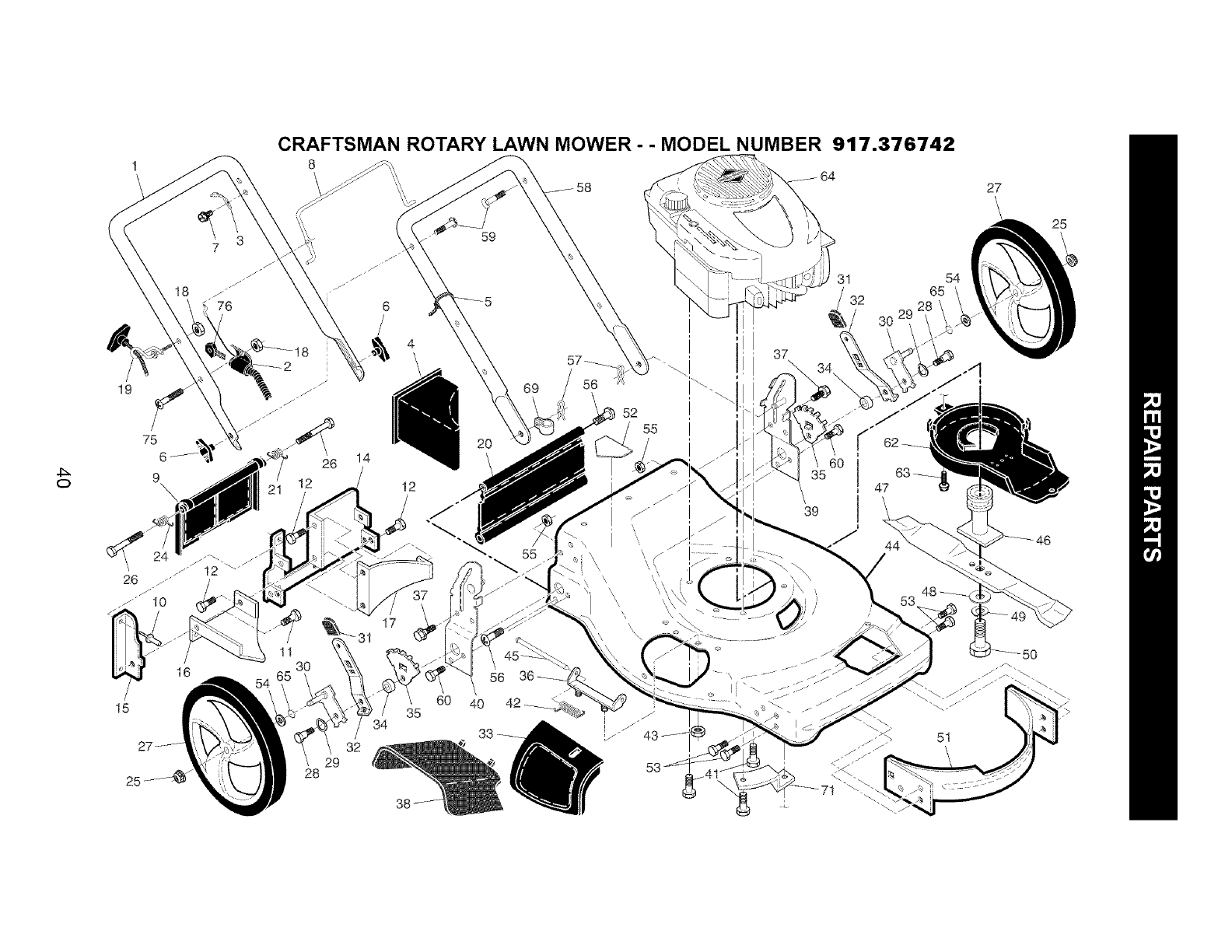

Repair Parts ....................................... 40-49

Sears Service .......................... Back Cover

2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible).

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes.

This warranty does not cover:

• Expendable items that become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions.

This warranty applies only while this product is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTIONH! BECOME ALERTN!

YOUR SAFETY IS INVOLVED.

_i, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

_WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

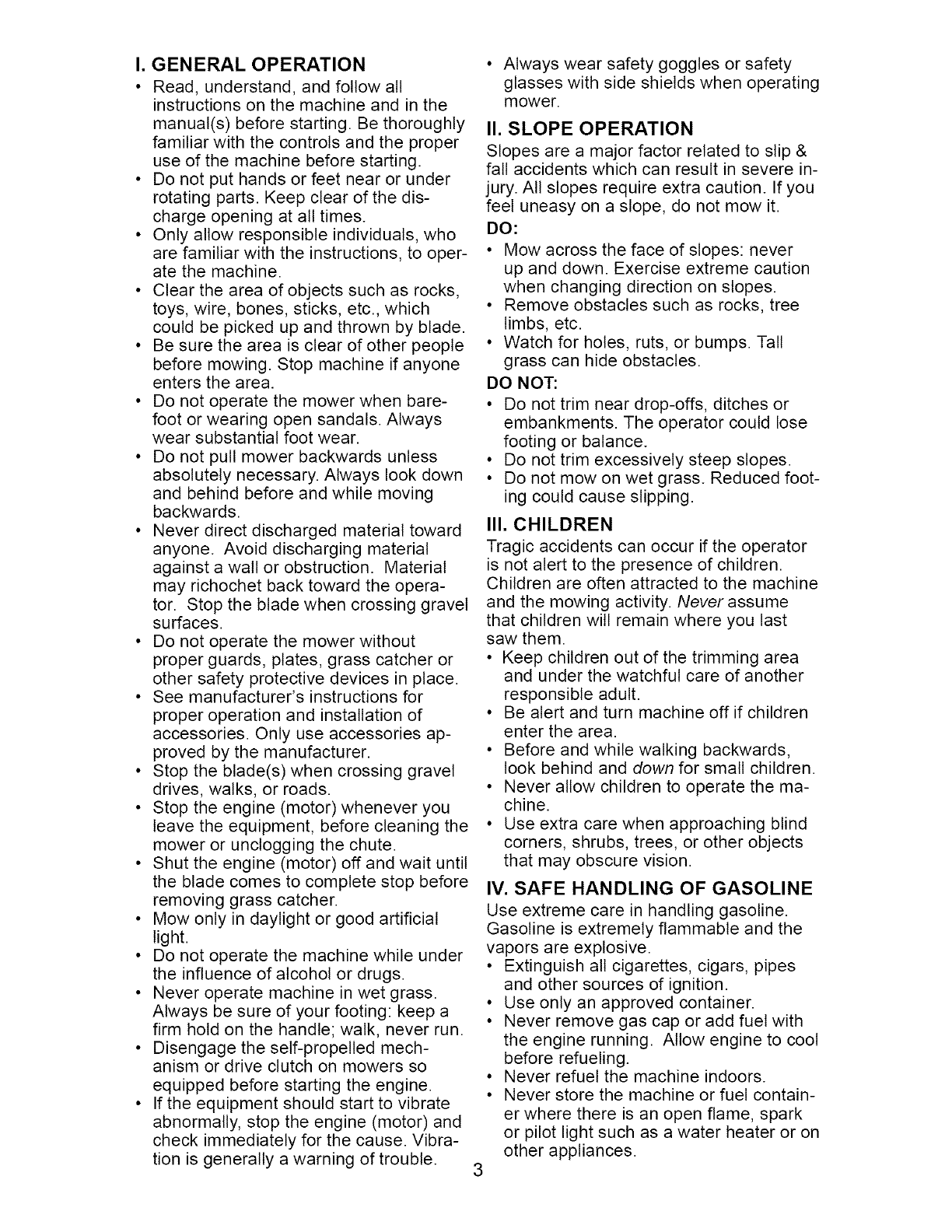

I. GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Neverfill containersinsidea vehicle,on

a truck or trailer bedwitha plasticliner.

Always placecontainerson the ground

awayfrom yourvehiclebeforefilling.

• Removegas-poweredequipmentfrom

thetruck or trailerand refuel it on the

ground. Ifthis is notpossible,then

refuelsuchequipmentwith a portable

container,ratherthanfrom a gasoline

dispensernozzle.

• Keepthe nozzlein contactwith the rim

of the fueltank or containeropeningat

all times untilfueling iscomplete. Do

not usea nozzlelock-opendevice.

• Iffuel isspilled on clothing,change

clothingimmediately.

• Neveroverfillfuel tank. Replacegas

capand tightensecurely.

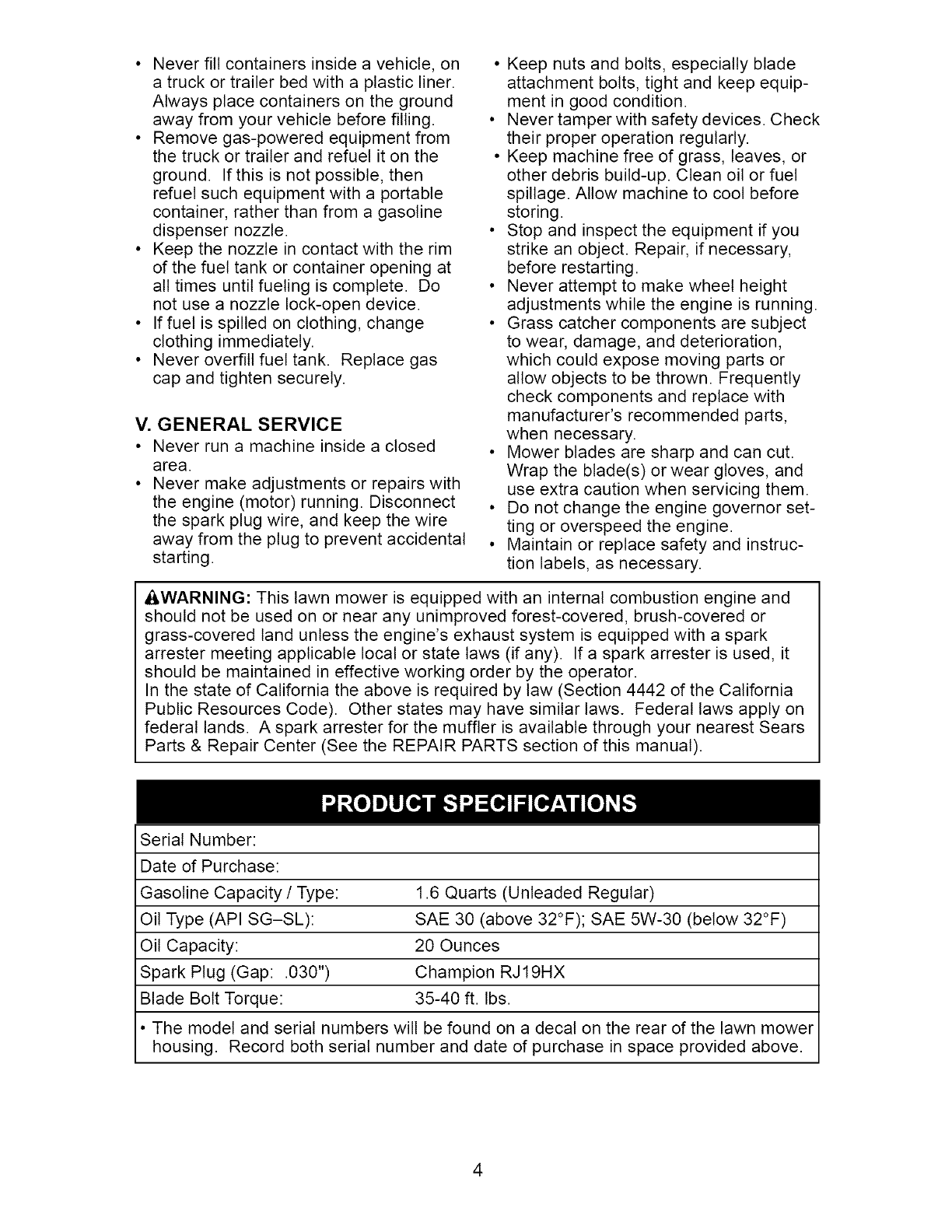

V. GENERAL SERVICE

• Neverruna machineinsidea closed

area.

• Nevermakeadjustmentsor repairswith

theengine (motor)running.Disconnect

thesparkplugwire,and keepthewire

awayfromthe plugto preventaccidental

starting.

• Keepnutsand bolts,especiallyblade

attachmentbolts,tight and keepequip-

mentin goodcondition.

• Nevertamperwithsafetydevices.Check

theirproperoperationregularly.

• Keepmachinefree of grass, leaves,or

otherdebrisbuild-up.Cleanoil or fuel

spillage.Allow machineto coolbefore

storing.

• Stopand inspectthe equipmentif you

strikean object.Repair,if necessary,

beforerestarting.

• Neverattemptto makewheelheight

adjustmentswhiletheengine is running.

• Grasscatchercomponentsaresubject

to wear,damage,anddeterioration,

whichcouldexposemovingpartsor

allowobjectsto be thrown.Frequently

checkcomponentsand replacewith

manufacturer'srecommendedparts,

when necessary.

• Mowerbladesare sharpand can cut.

Wrapthe blade(s)orwear gloves,and

useextra cautionwhenservicingthem.

• Donot changethe enginegovernorset-

tingor overspeedthe engine.

• Maintainor replacesafetyand instruc-

tion labels,as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19HX

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

4

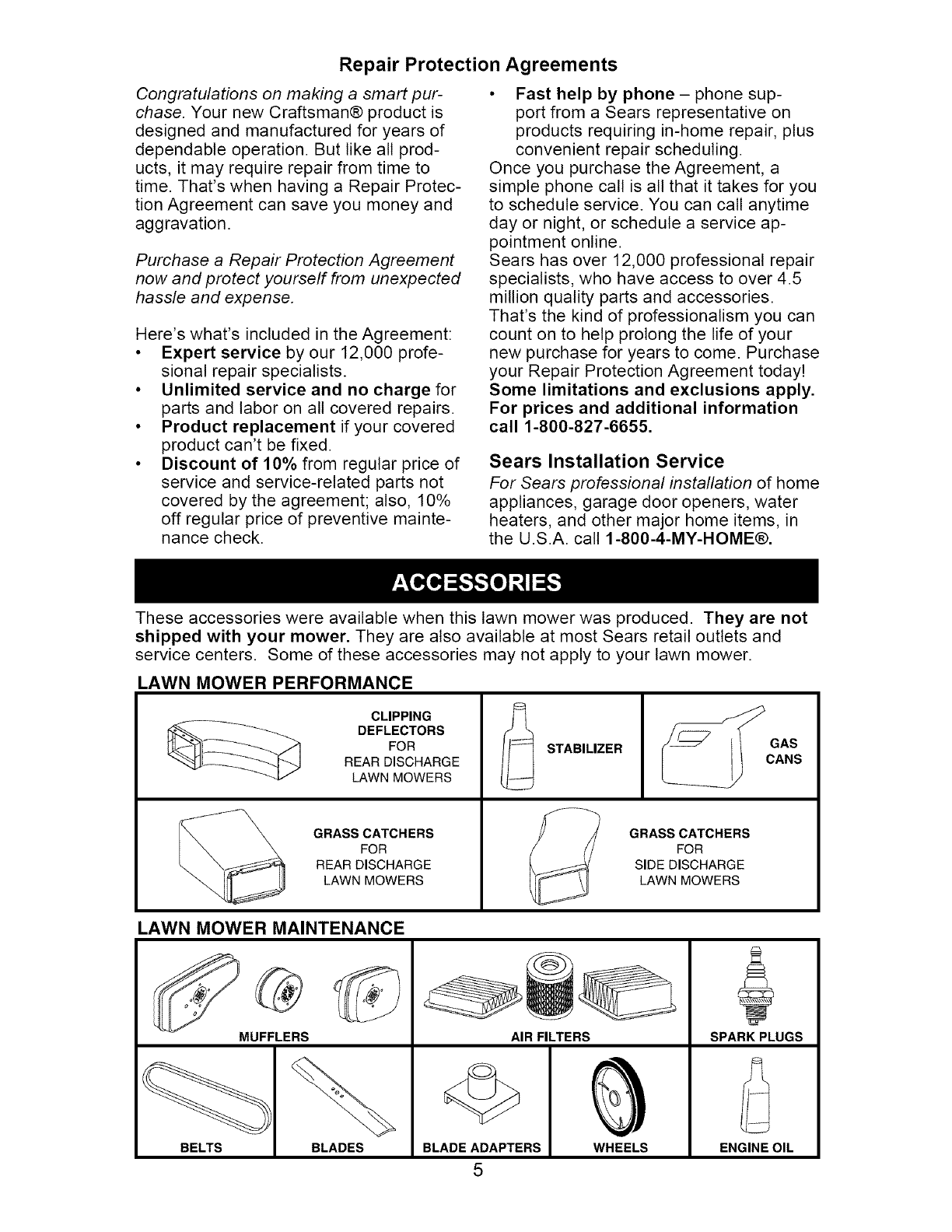

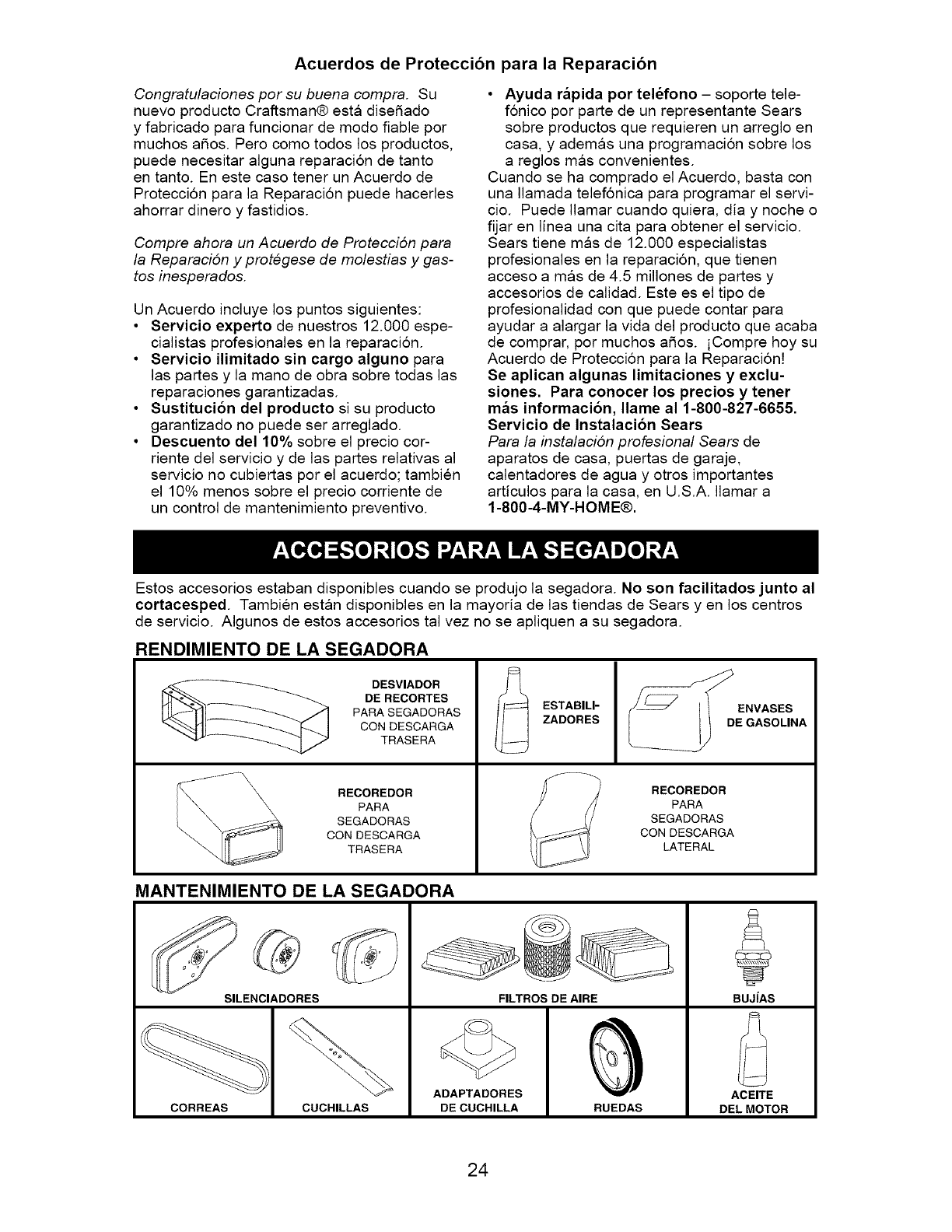

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS

5

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be tight-

ened securely. Use the correct tools as

necessary to ensure proper tightness. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

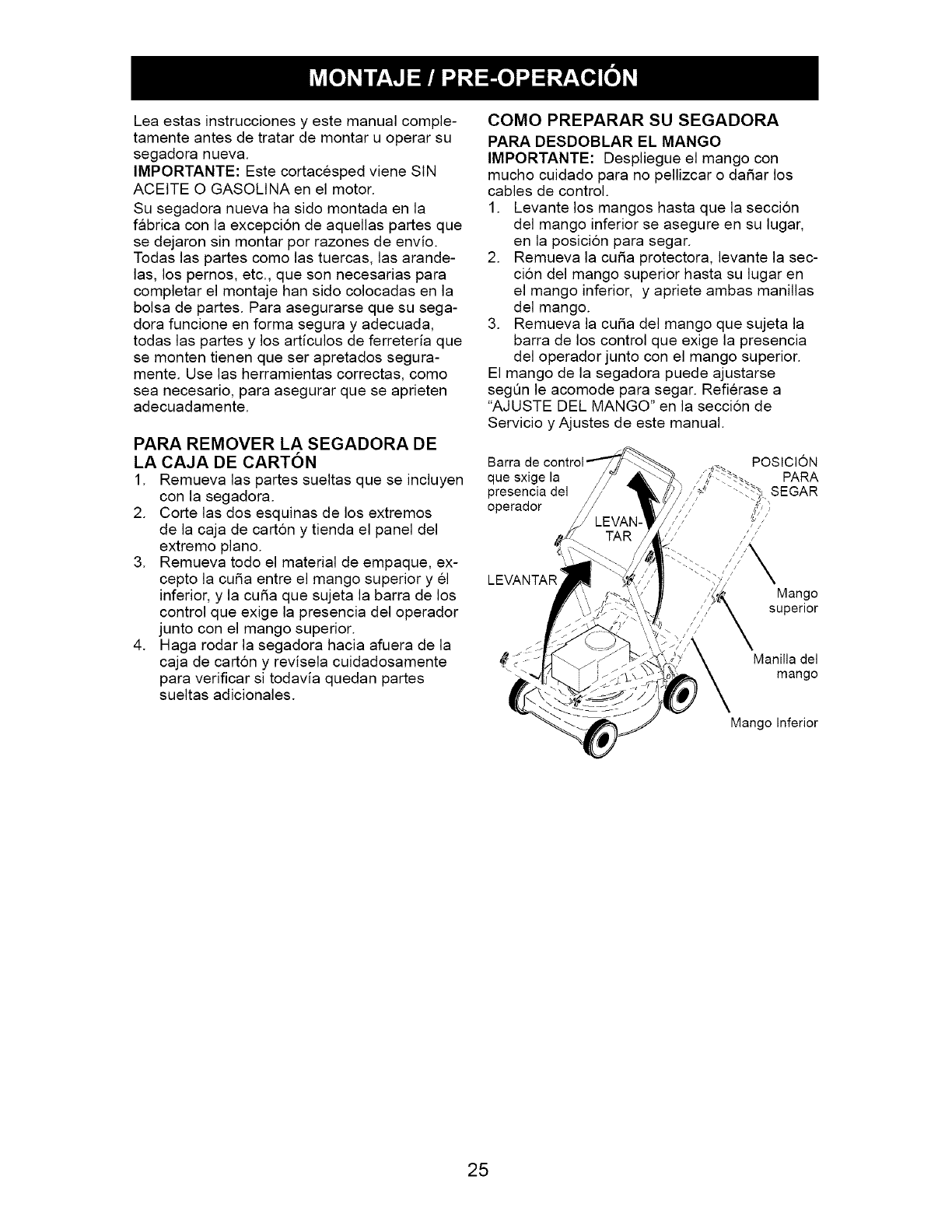

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing posi-

tion.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

I POSITION

control bar

/ //

/ /

Upper

UP handle

Handle

knob

Lower handle

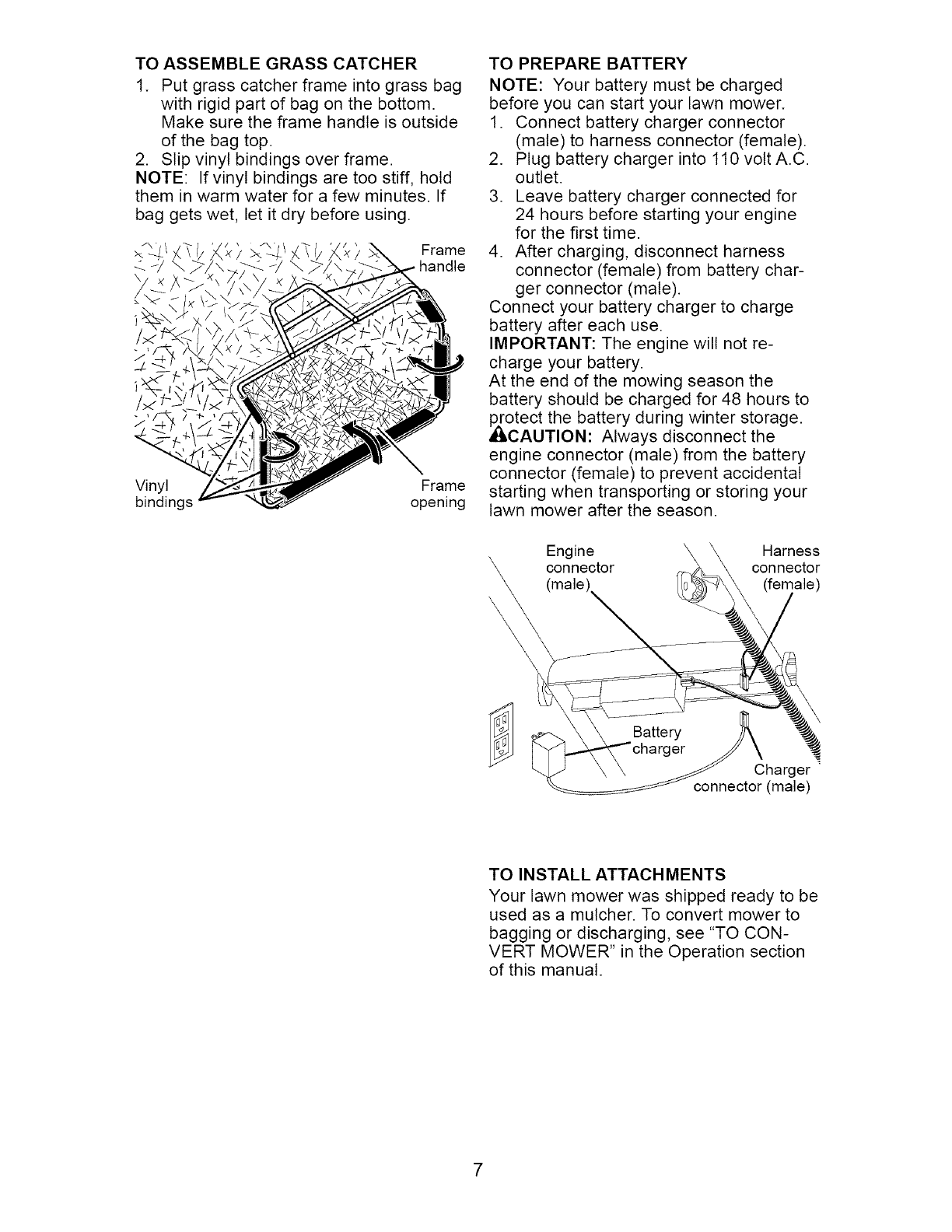

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO PREPARE BATTERY

NOTE: Your battery must be charged

before you can start your lawn mower.

1. Connect battery charger connector

(male) to harness connector (female).

2. Plug battery charger into 110 volt A.C.

outlet.

3. Leave battery charger connected for

24 hours before starting your engine

for the first time.

4. After charging, disconnect harness

connector (female) from battery char-

ger connector (male).

Connect your battery charger to charge

battery after each use.

IMPORTANT: The engine will not re-

charge your battery.

At the end of the mowing season the

battery should be charged for 48 hours to

,_otect the battery during winter storage.

CAUTION: Always disconnect the

engine connector (male) from the battery

connector (female) to prevent accidental

starting when transporting or storing your

lawn mower after the season.

\\

\\\

Engine Harness

connector connector

ale)

Charger

connector (male)

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

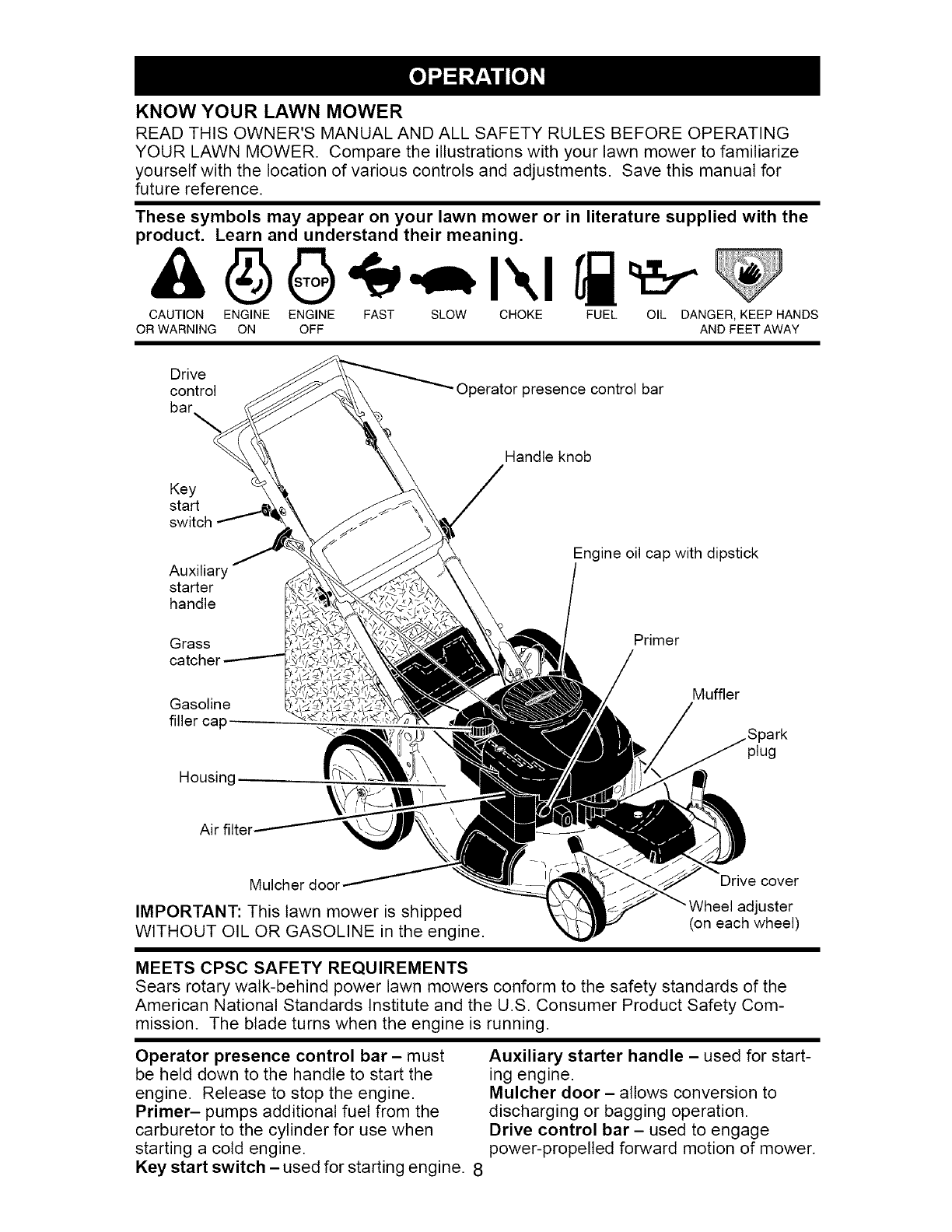

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

control

bar - Operator presence control bar

Handle knob

Key

start

switch

Auxiliary

starter

handle

Engine oil cap with dipstick

Grass Primer

catcher

Gasoline

filler cap .......

Housing .......

Air filter

Mulcher dool

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Muffler

plug

Drive cover

Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Key start switch - used for starting engine. 8

Auxiliary starter handle - used for start-

ing engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control bar - used to engage

power-propelled forward motion of mower.

Theoperationof any

SAFETYGLASSESlawn mowercan result

inforeignobjectsthrown

intothe eyes,which can

resultinsevere eyedam-

age.Alwayswearsafetyglassesor eye

shieldswhileoperatingyour lawnmower

or performinganyadjustmentsor repairs.

We recommenda standardsafetyglasses

or wide visionsafetymaskworn over

spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

_I_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control bar up to the handle. The closer

to the handle the bar is pulled, the faster

the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control bar are released. To stop

forward motion without stopping engine,

release the drive control bar only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

• To keep drive control engaged when

turning corners, push down on the

handle to lift the front wheels off the

ground while turning lawn mower.

O presence control bar

Drive

control bar

DRIVE

CONTROL

DISENGAGED

TO ADJUST,

MOVE DOWN

TO NEXT HOLE

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There are holes in the drive

control housing to increase tension on the

drive cable. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Loosen nut, move drive control hous-

ing down handle to the next hole and

retighten nut.

3. Operate mower to test drive speed.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD Plate tab

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

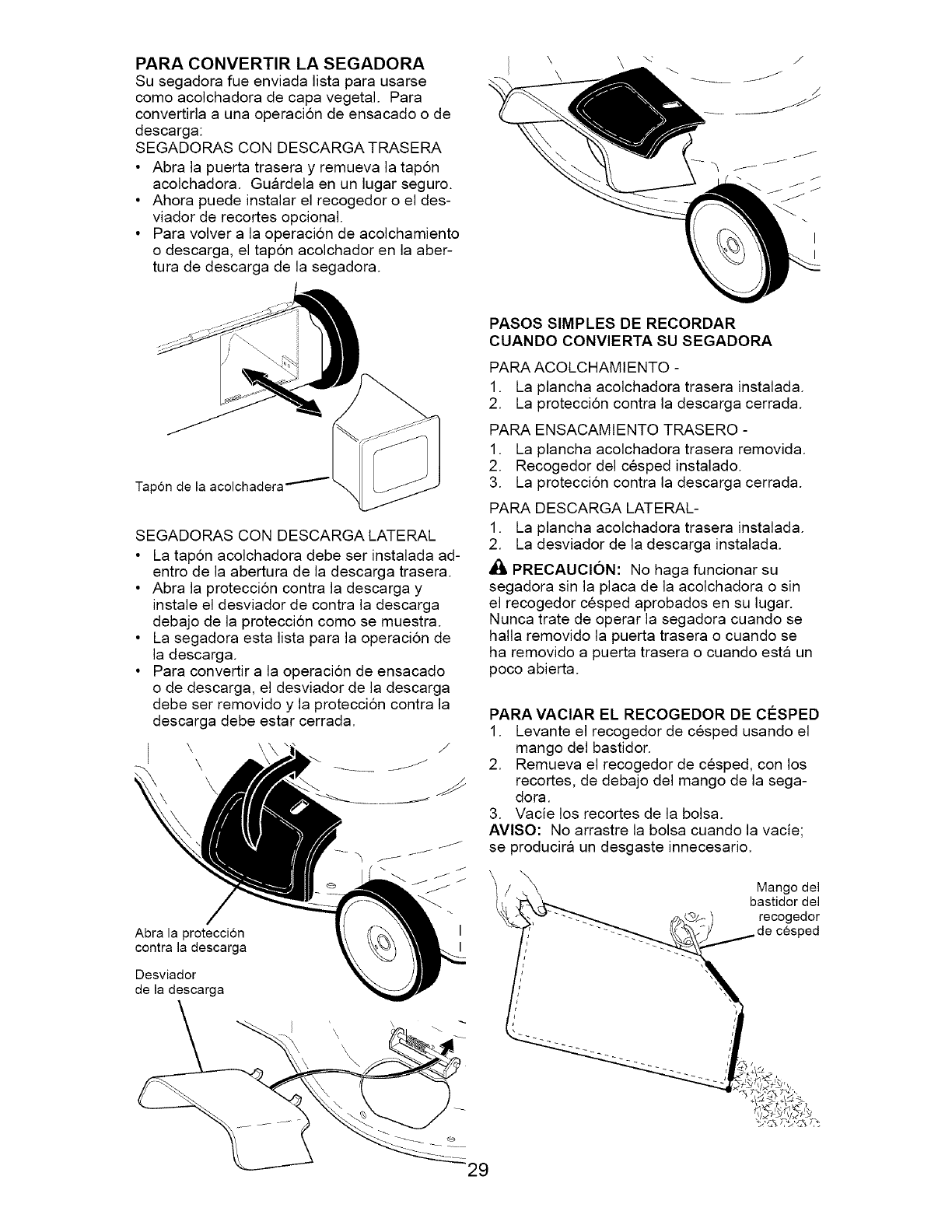

TO CONVERTMOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open reardoorand remove mulcher plug.

Store mulcher plug in a safe place.

• You can now install the grass catcher or

optional clipping deflector.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

/

Mulcher

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

\/

Open mulcher door

I

I

Discharge deflector

\

SIMPLE STEPS TO REMEMBER

WHEN CONVERTING YOUR MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

2. Discharge deflector installed.

_I_CAUTION: Do not run your lawn

mower without mulcher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

10

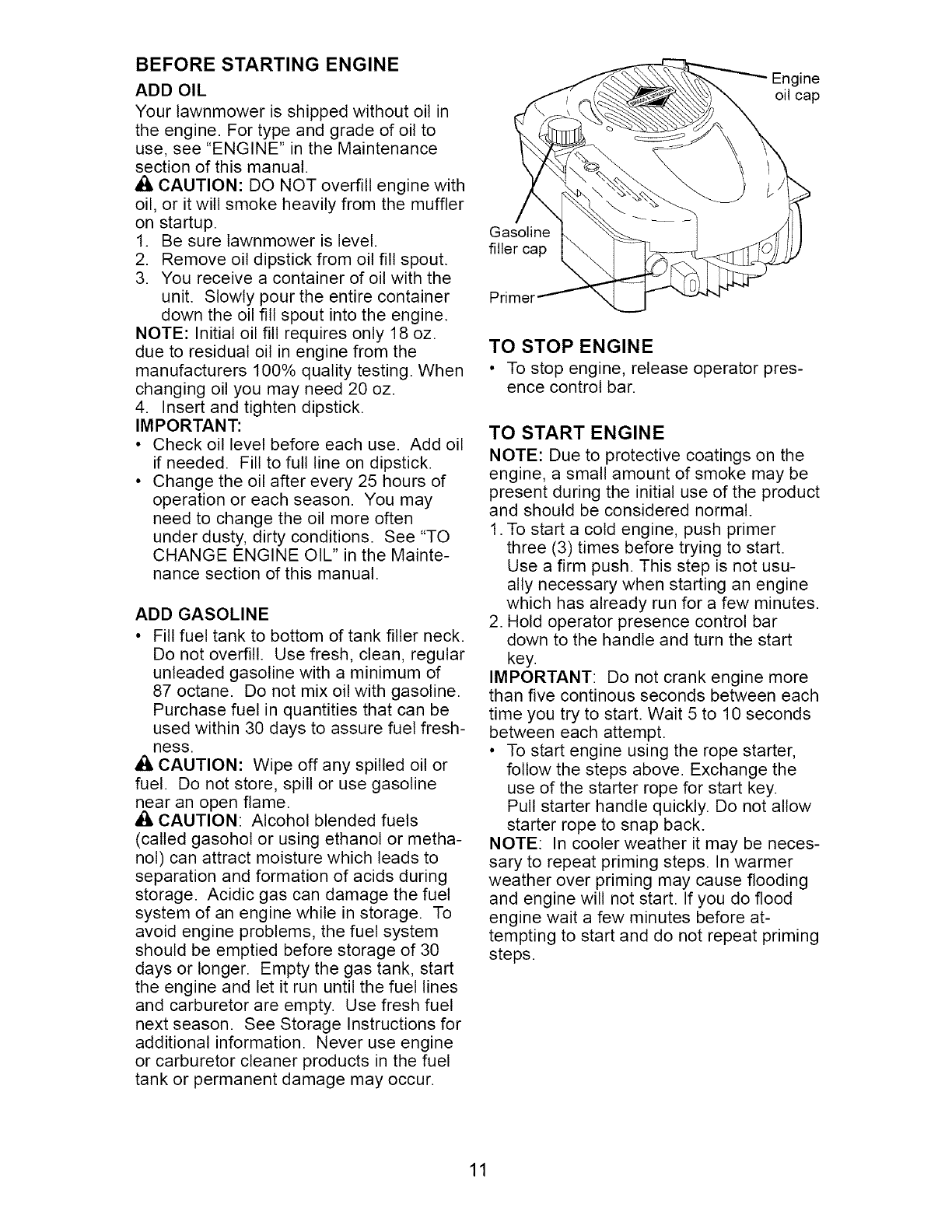

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A_, CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not usu-

ally necessary when starting an engine

which has already run for a few minutes.

2. Hold operator presence control bar

down to the handle and turn the start

key.

IMPORTANT: Do not crank engine more

than five continous seconds between each

time you try to start. Wait 5 to 10 seconds

between each attempt.

• To start engine using the rope starter,

follow the steps above. Exchange the

use of the starter rope for start key.

Pull starter handle quickly. Do not allow

starter rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine wait a few minutes before at-

tempting to start and do not repeat priming

steps.

11

MOWING TIPS

A& CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

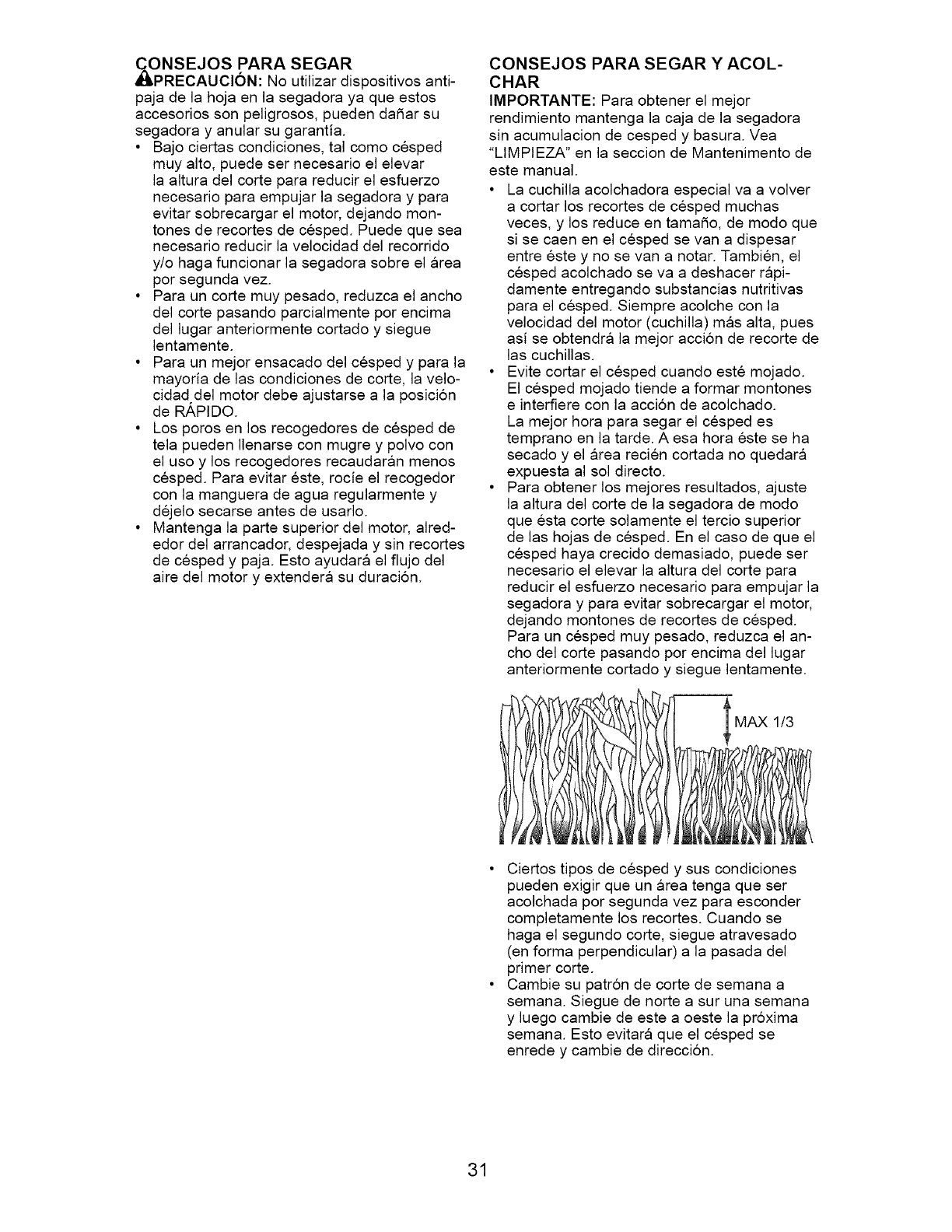

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

12

SCHEDULE

Check for Loose Fasteners

L Clean /Inspect Grass Catcher *

_ Check Tires

N Check Drive Wheels ***

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

_ heck /Sharpen /Replace Blade

Lubrication

Clean and Recharge Battery **

Check Engine Oil level

_' Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY

EACH EACH 10 25HOURS 100 BEFORE

USE USE HOURS OR SEASON HOURS STORAGE

I/3

I/

I/

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil,

4-Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LU BRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

(_) Engine oil

Mulcher

door hinge

pin

(_ Rear door

hinge

(_) Handle bracket mounting pins

Spray lubricant

_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

3graphite type lubricant sparingly.

1

LAWN MOWER

Alwaysobservesafety ruleswhenper-

forminganymaintenance.

TIRES

• Keep tiresfree of gasoline,oil, or insect

controlchemicalswhichcanharmrubber.

• Avoid stumps,stones,deepruts, sharp

objectsand other hazardsthat may

causetire damage.

DRIVEWHEELS

Checkfront drivewheelseachtime before

you mowto be suretheymovefreely.

The wheelsnot turningfreelymeanstrash,

grasscuttings,etc.areinthedrivewheelarea

and mustbe cleanedto free drivewheels.

If necessaryto cleanthedrive wheels,be

sureto cleanbothfrontwheels.

1. Removehubcaps,Iocknuts& washers.

2. Removewheelsfrom wheeladjusters.

3. Removeany trash or grass cuttings

from insidethe dust cover,pinionand/

or drive wheelgear teeth.

4. Putwheelsbackin place.

NOTE: Ifafter cleaning,the drivewheels

do notturnfreely,contacta Searsor other

qualifiedservicecenter.

BLADE CARE

For bestresults,blademustbe keptsharp.

Replacea bentor damagedblade.

A CAUTION:Useonlyareplacementblade

approvedbythemanufacturerofyourmower.

Usinga bladenot approvedby the manu-

facturerof your mowerishazardous,could

damageyourmowerandvoidyourwarranty.

TO REMOVEBLADE

1. Disconnectspark plugwire fromspark

plug and placewire where it cannot

come incontactwith plug.

2. Turnlawn moweron its side. Make

sure airfilter andcarburetorareup.

3. Usea wood blockbetweenbladeand

mowerhousingto preventbladefrom

turningwhen removingbladebolt.

NOTE: Protectyour handswith gloves

and/orwrap bladewith heavycloth.

4. Removeblade boltbyturningcounter-

clockwise.

5. Removeblade& attachinghardware

(bolt, lockwasher& hardenedwasher).

TO REPLACEBLADE

1. Positionbladeon the bladeadapter

aligningthe two (2) holesinthe blade •

withthe raisedlugs onthe adapter.

2. Besurethetrailingedgeof blade(oppo-

sitesharpedge)isuptowardtheengine.

3. Installthe bladeboltwith the lock

washerand hardenedwasherinto

bladeadapterand crankshaft. 14

4. Use blockof wood betweenbladeand

lawnmowerhousingand tightenthe

bladebolt,turningclockwise.

Recommendedtighteningtorque:35-40ft.lbs.

IMPORTANT: Bladeboltis heattreated.

If boltneedsreplacing,replaceonly with

approvedboltshownin the RepairParts

sectionof this manual.

Bladeadapter Key Crankshaft

Lockwasher_ __

BI°itde H!rdee_ed "" Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced. Care should be taken to keep

the blade balanced. An unbalanced bladewill

cause eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

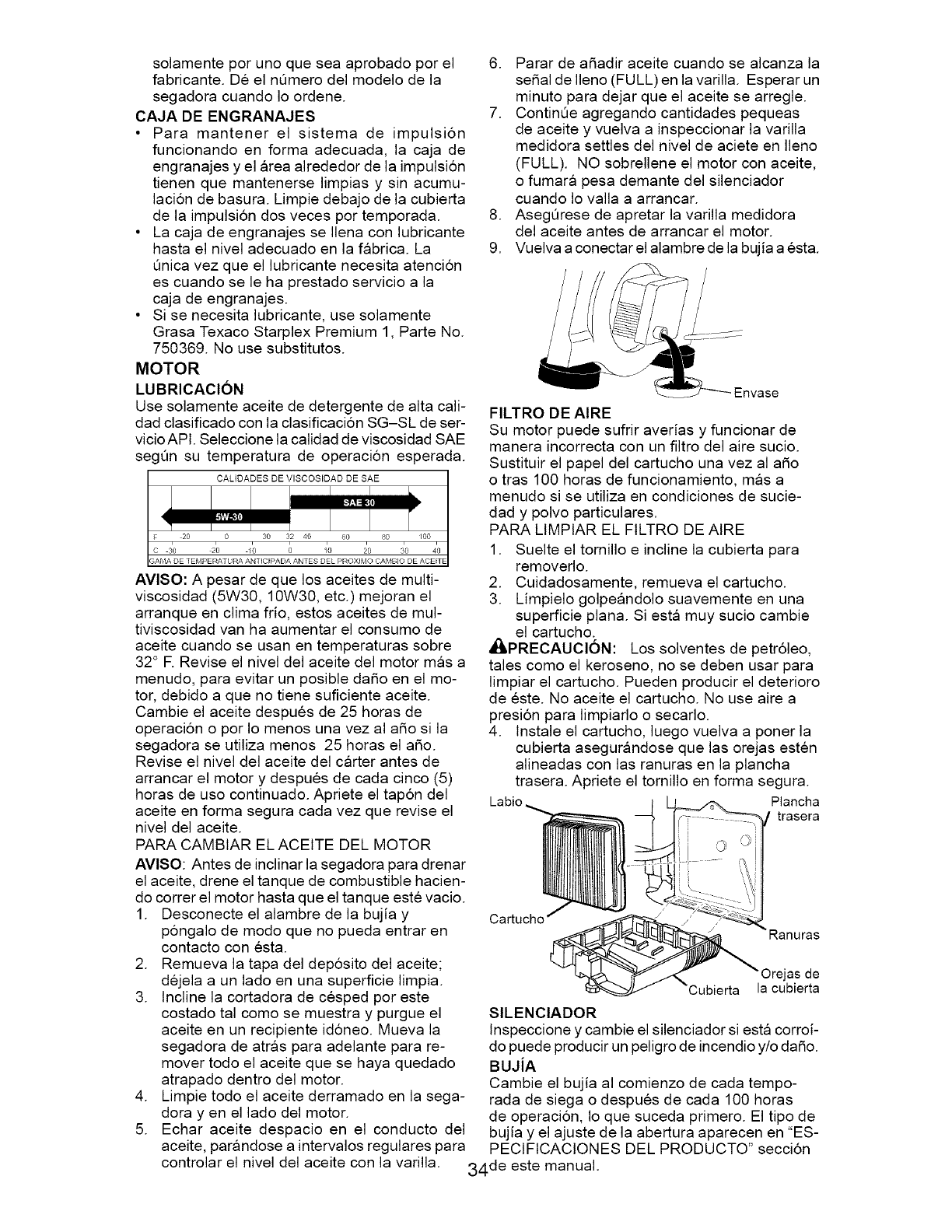

The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

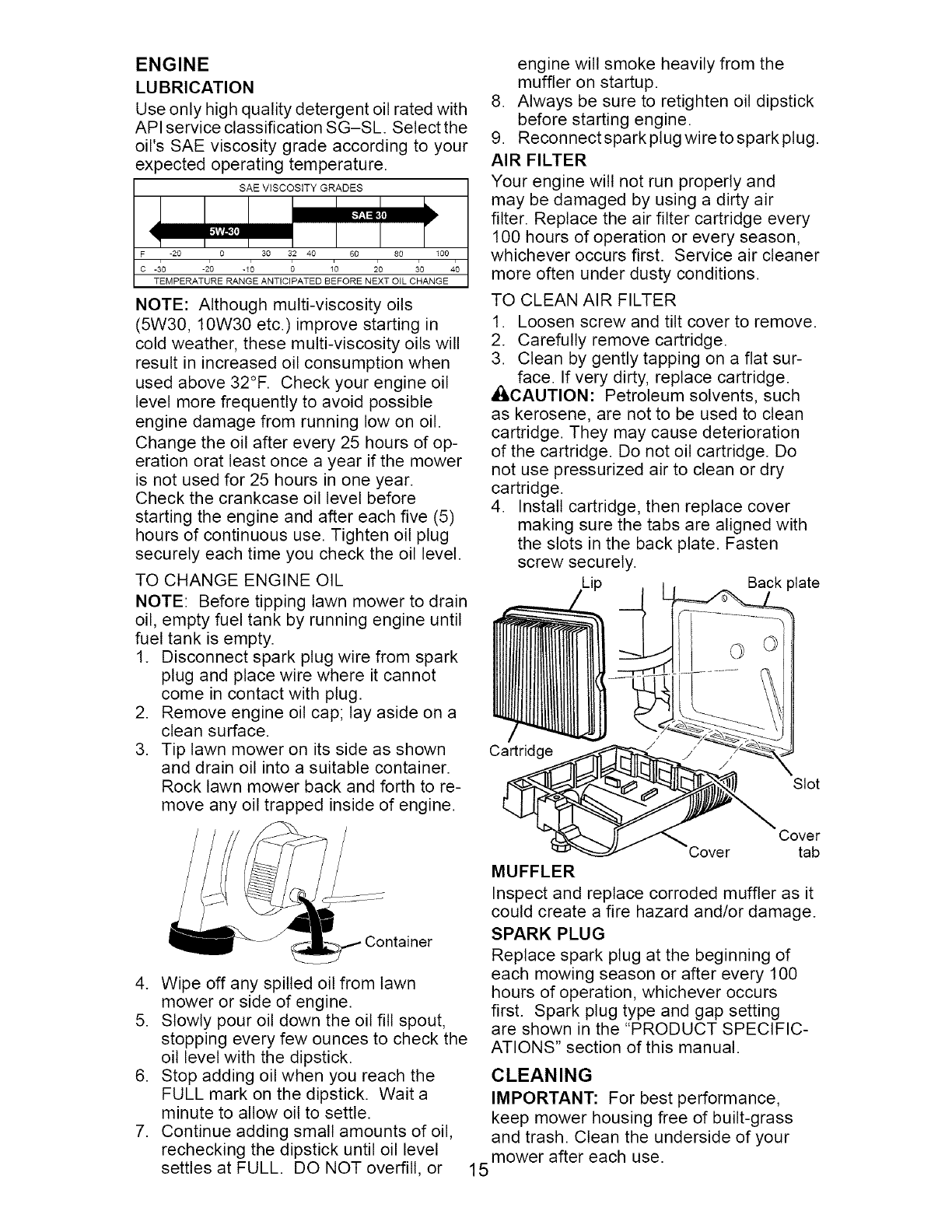

ENGINE

LU BRICATION

Use only high quality detergent oil rated with

API service classification SG-SL Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F-20 0 30 32 40 60 80 100

TEMPERATURE RANGE ANTiCiPATED BEFORE NEXT OiL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

AI:;I,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

.Lip Back plate

15

/

Cartridge _ /,

___r _ Slot

Cover

tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

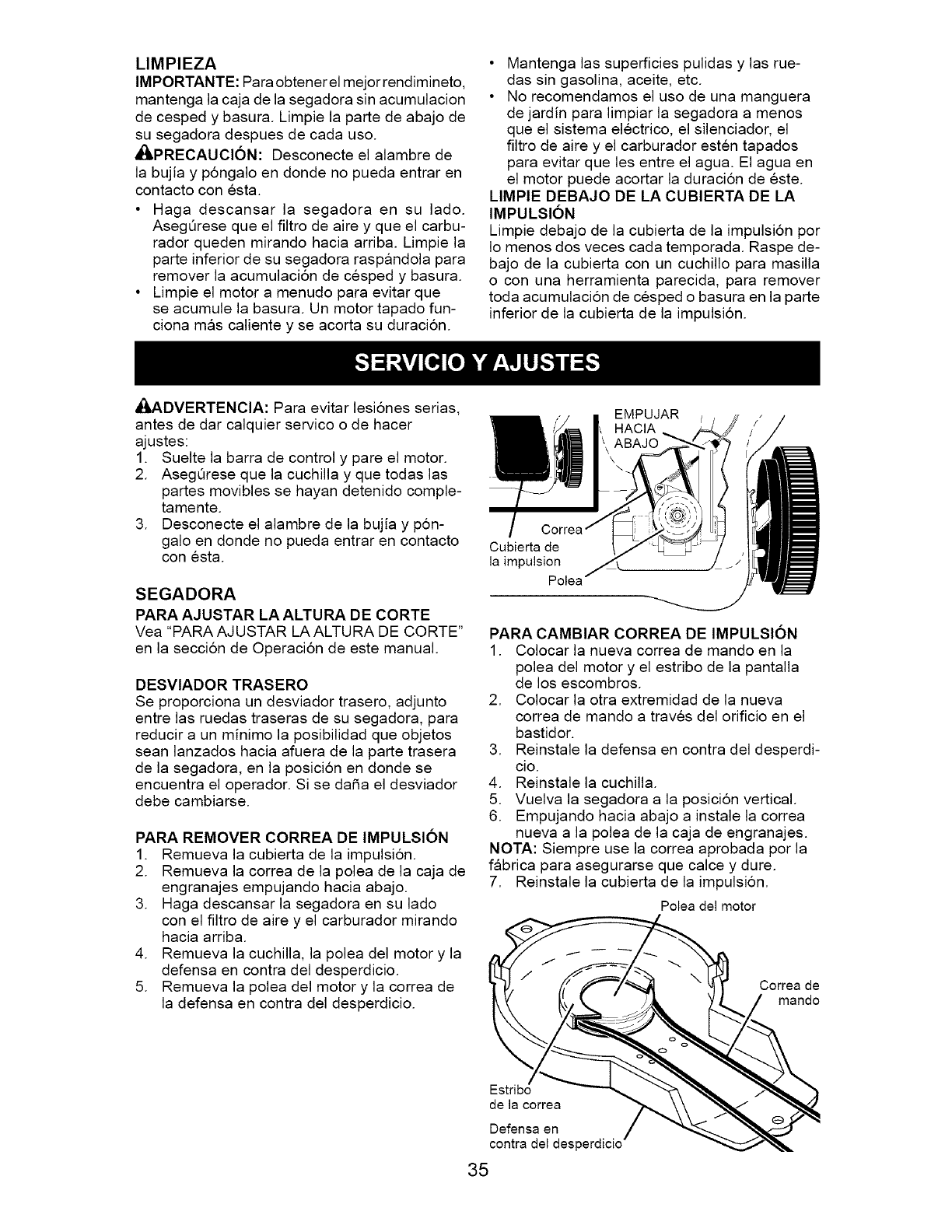

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

ACAUTION: Disconnectsparkplugwire

from sparkplugand placewirewhere it

cannotcomein contactwithplug.

• Cleanthe undersideof yourlawn mower

by scrapingto removebuild-upof grass

and trash.

• Cleanengineoftento keeptrashfrom

accumulating.A cloggedengineruns

hotterandshortensenginelife.

• Keepfinishedsurfacesandwheelsfree

of all gasoline,oil,etc.

• We do not recommendusinga garden

hoseto cleanlawnmowerunlessthe

electricalsystem,muffler,airfilter and

carburetorare coveredto keepwater

out. Water inenginecan resultin short-

enedenginelife.

CLEAN UNDERDRIVECOVER

Cleanunderdrivecoveratleasttwiceasea-

son. Scrapeundersideof cover with putty

knifeor similartoolto removeany build-up

oftrashorgrassonundersideofdrivecover.

_, WARNING: Toavoidseriousinjury,

beforeperforminganyserviceand

adjustments:

1. Releasecontrolbar and stopengine.

2. Makesurethe bladeandall moving

parts havecompletelystopped.

3. Disconnectspark plugwire fromspark

plug and placewire where it cannot

come incontactwith plug.

Drive

cover Pulley

PUSH

DOWN -..

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover.

2. Remove belt from gearcase pulley by

pushing down on arm and rolling belt

off pulley.

3. Turn lawn mower on its side with air

filter and carburetor down.

4. Remove blade, engine pulley and

debris shield.

5. Remove engine pulley and belt from

debris shield.

TO REPLACE DRIVE BELT

1. Place new drive belt in engine pulley

and belt retainer of debris shield.

2. Route the other end of the new drive

belt through hole in housing.

3. Reinstall debris shield.

4. Reinstall blade.

5. Return mower to upright position.

6. Push down on arm, install new belt on

gearcase pulley. Release arm slowly.

NOTE: Always use factory approved belt

to assure proper fit and long life.

7. Reinstall drive cover.

Engine pulley

Drive belt

Belt

retainer

Debris shield

16

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove trimplate from lower handle.

Trimplate

,Remove hairpin cotters from lower

handle bracket mounting pin.

Mowing Mowing

position position

Hairpin

Mounting,

pin LOW POSITION

Handle

HIGH POSITION

4. Squeeze lower handle in to remove it

from mounting pins.

5. Turn lower handle over to raise or

lower handle.

6. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

7. Reassemble trimplate to lower handle.

8. Reassemble upper handle and all parts

removed from lower handle.

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Sears or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

17 and wear. Replace if necessary.

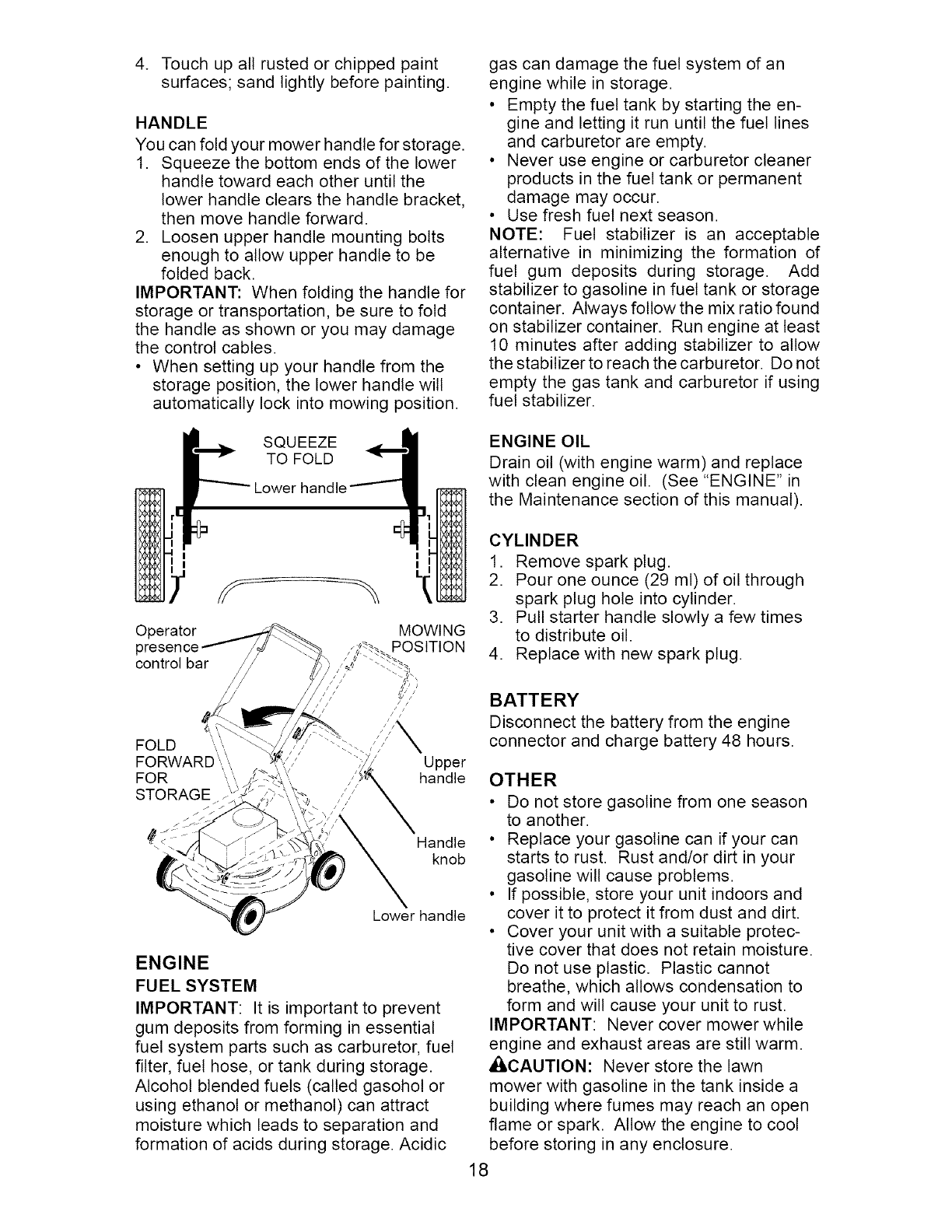

4. Touchup all rustedor chippedpaint

surfaces;sand lightlybeforepainting.

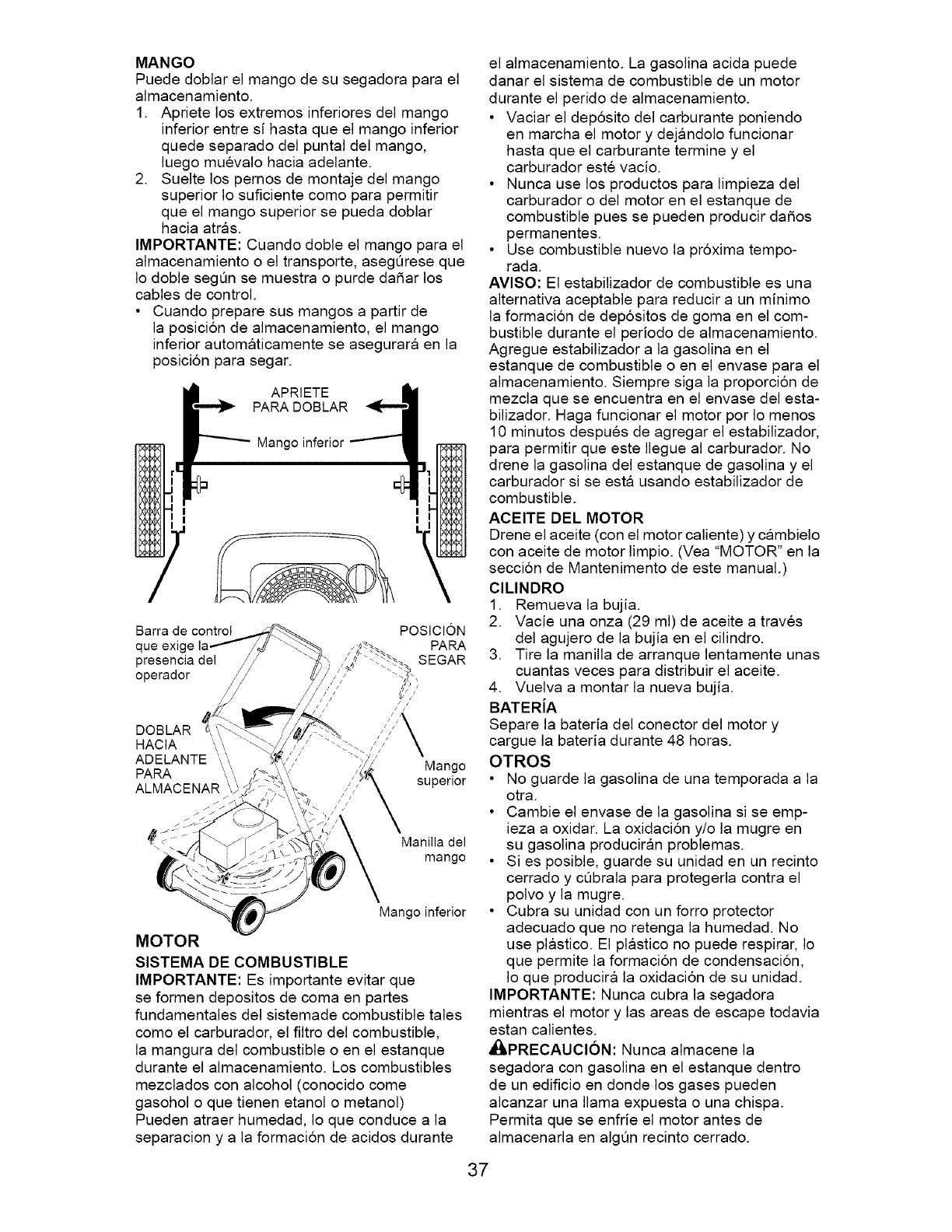

HANDLE

Youcanfoldyourmowerhandleforstorage.

1. Squeezethe bottomends of the lower

handletowardeach otheruntilthe

lowerhandleclearsthe handlebracket,

then movehandleforward.

2. Loosenupperhandlemountingbolts

enoughto allowupperhandleto be

foldedback.

IMPORTANT:Whenfoldingthe handlefor

storageor transportation,be sureto fold

the handleas shownor youmaydamage

the controlcables.

• Whensettingupyourhandlefrom the

storageposition,the lowerhandlewill

automaticallylockintomowingposition.

gascandamagethe fuelsystemof an

enginewhileinstorage.

• Emptythe fueltank by startingthe en-

gineand lettingit rununtil thefuel lines

andcarburetorareempty.

• Neveruseengine or carburetorcleaner

productsinthe fueltank or permanent

damagemayoccur.

• Usefreshfuel nextseason.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizingthe formation of

fuel gum deposits during storage. Add

stabilizerto gasolineinfueltank or storage

container.Alwaysfollowthe mixratiofound

onstabilizercontainer. Runengineat least

10 minutesafter adding stabilizerto allow

thestabilizertoreachthecarburetor.Donot

emptythe gas tankand carburetorif using

fuel stabilizer.

SQUEEZE

TO FOLD

Lower handle-"""-

L

Operator MOWING

I: POSITION

control bar

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

FOLD ,J X

FORWARD Upper

FOR '\ handle

STORAGE

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

B ATT E RY

Disconnect the battery from the engine

connector and charge battery 48 hours.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

18

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

19

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

Loss of drive

or slowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

,Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

20

Garantia ......................................................... 21

Reglas de Seguridad ................................ 21-23

Especificaciones del Producto ....................... 23

Montaje /Pre-Operaci6n .......................... 25-26

Operaci6n ................................................. 27-31

Programa de Mantenimiento ......................... 31

Mantenimiento .......................................... 31-35

Servicio y Adjustes ................................... 35-36

Almacenamiento ....................................... 36-37

Identificaci6n de problemas ...................... 38-39

Partes de repuesto .................................. 40-49

Servicio Sears .................................. Contratapa

GARANTIA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS

Si esta Segadora Craftsman Ilega a presentar algQn desperfecto por defectos de materiales

o fabricaci6n durante un plazo de dos aSos a partir de la fecha de compra, Ilevela de vuelta a

cualquiera de las tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otro comercio donde se

vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen,

en caso que no sea posible repararla).

Si esta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantia tendra

vigencia por s61o 90 dias a partir de la fecha de compra.

La presente garantia no cubre:

• Aquellas piezas fungibles que se desgastan por el uso normal, tales como las cuchillas rotatorias

de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujias.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador,

incluidos el arbol del cigQeSal torcido u omisiones relativas al armado, manejo o mantenimieno de

la Segadora en un todo de acuerdo alas instrucciones provistas con el equipo.

La presente garantia se aplicara solamente en tanto el articulo sea usado en los Estados Unidos.

Esta garantia le otorga a usted derechos legales especificos; puede que usted tenga, ademas, otros

derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_lbBusque este simbolo que se5ala las precau-

ciones de seguridad de importancia. Quiere

decir -jiiATENCION!!! ijiESTE ALERTO!!!

SU SEGURtDAD ESTA COMPROMETIDA.

_ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

dlI_ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da5os reproductivos. Lavar las manos

despues de manipularlos.

A0kPRECAUCI(SN: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros da5os reproductivos.

_,PRECAUCI(_)N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

21 "I

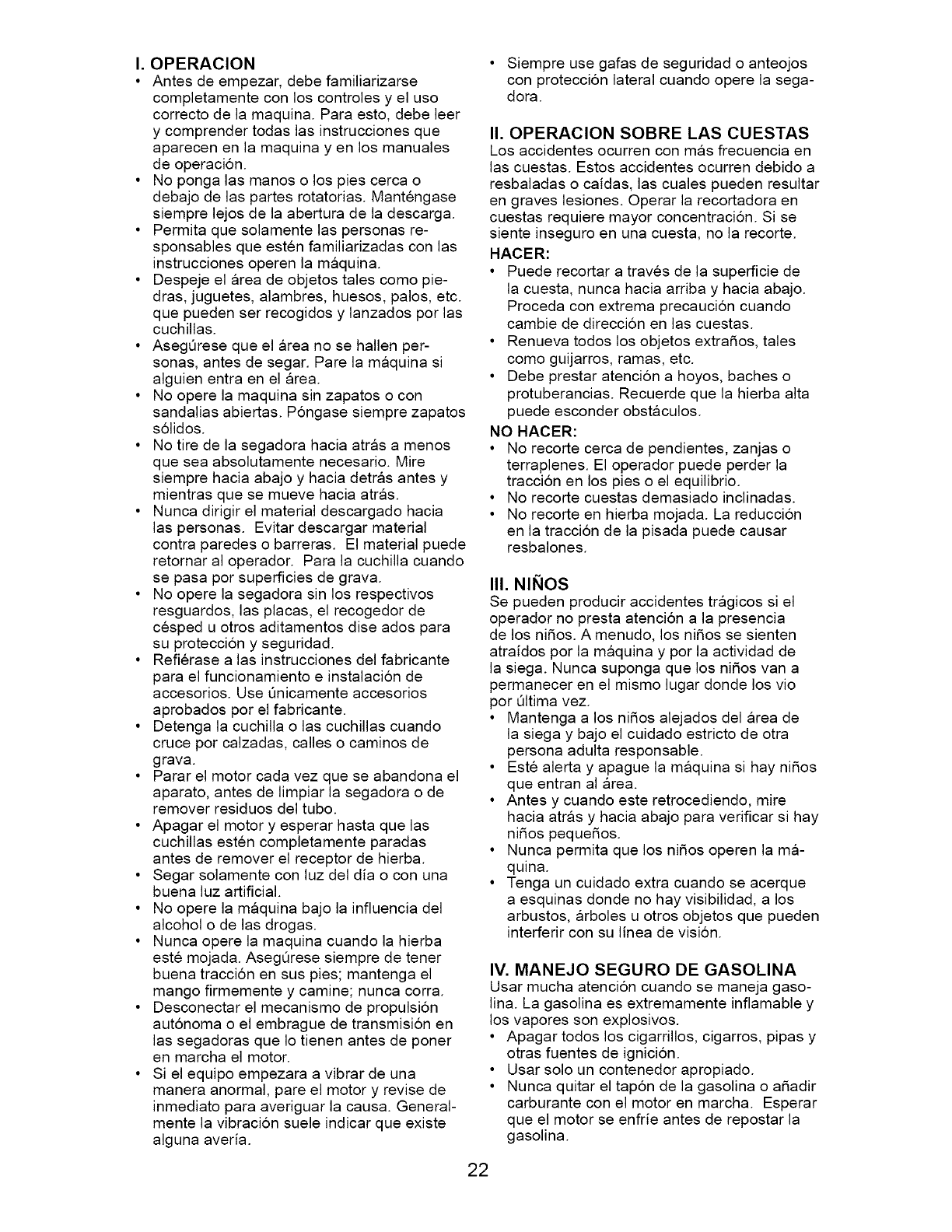

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operacion.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su proteccion y seguridad.

• Refi@ase a las instrucciones del fabricante

para el funcionamiento e instalacion de

accesorios. Use Qnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsion

aut6noma o el embrague de transmision en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibracion suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucion cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extra5os, tales

como guijarros, ramas, etc.

• Debe prestar atencion a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

traccion en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reduccion

en la traccion de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los ni5os. A menudo, los ni5os se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Qltima vez.

• Mantenga a los ni5os alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay niSos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

niSos peque5os.

• Nunca permita que los ni5os operen la ma-

quina.

• Tenga un cuidado extra cuando se acerque

aesquinas donde no hay visibilidad, a los

arbustos, _lrboles u otros objetos que pueden

interferir con su linea de vision.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignicion.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o a_adir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

22

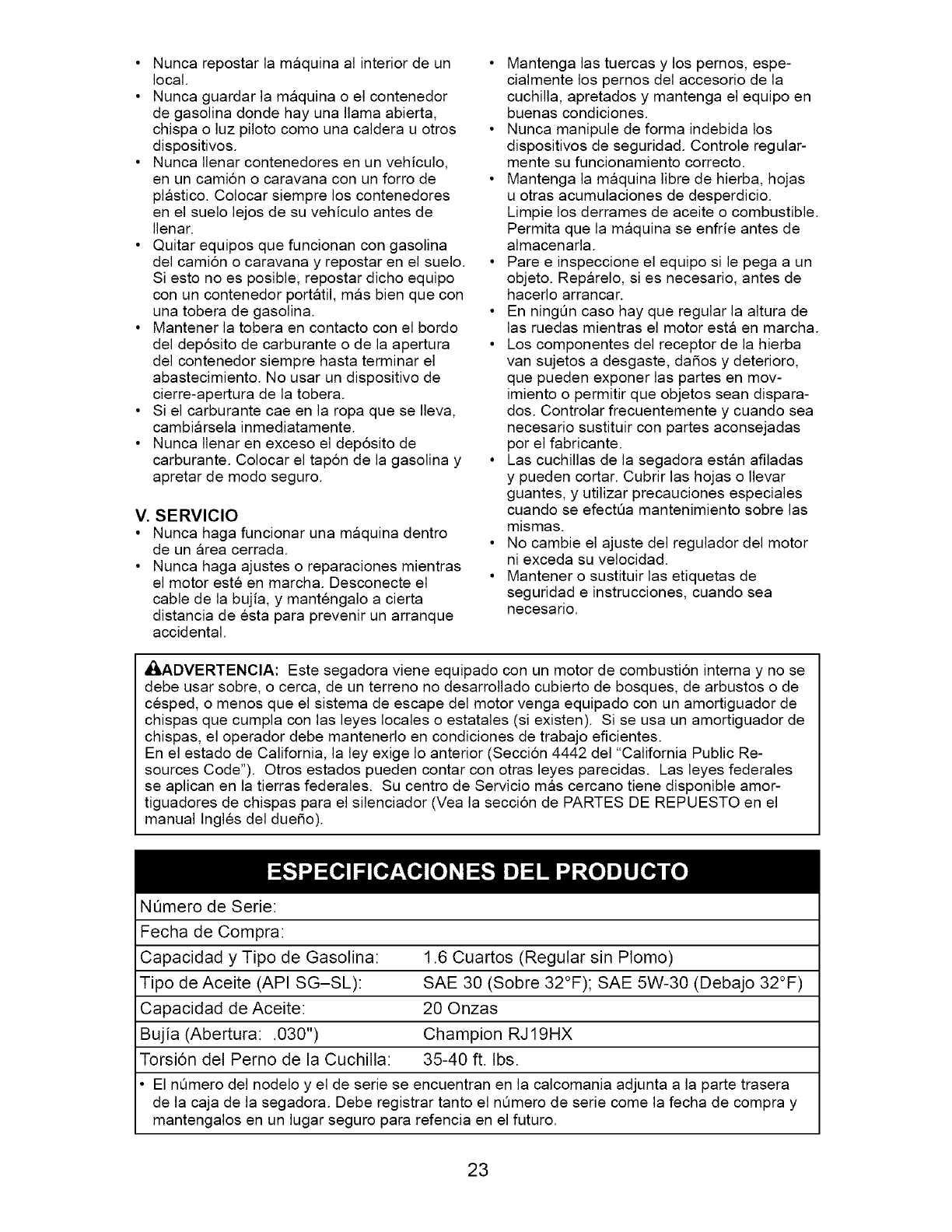

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

plastico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del camion o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portatil, mas bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del deposito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVICIO

• Nunca haga funcionar una maquina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningQn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectQa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_ADVERTENCIA: Este segadora viene equipado con un motor de combustion interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Seccion 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la seccion de PARTES DE REPUESTO en el

manual Ingles del dueSo).

Numero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19HX

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

23

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ esta diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Proteccion para la Reparacion puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparacion.

•Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

•Sustitucion del producto si su producto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda r&pida por telefono - soporte tele-

fonico por parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y ademas una programacion sobre los

a reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telefonica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparacion, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos a5os. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

m&s informacion, Ilame al 1-800-827-6655.

Servicio de Instalacion Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped Tambien estan disponibles en la mayoria de las tiendas de Sears y en los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

?_I"-_-_ RECOREDOR

_, X\ SEGADORAsPARA

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

?1 CONDESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJiAS

ACEITE

DEL MOTOR

24

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLtNA en el motor.

Su segadora nueva ha sido montada en la

fabrica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteda que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y el

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuba protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la seccion de

Servicio y Ajustes de este manual.

Barra POSICION

que sxige la PARA

presencia del h SEGAR

operador

LEVANTAR

// /

JJ\

//

J

Mango

superior

Manilla del

mango

Mango Inferior

25

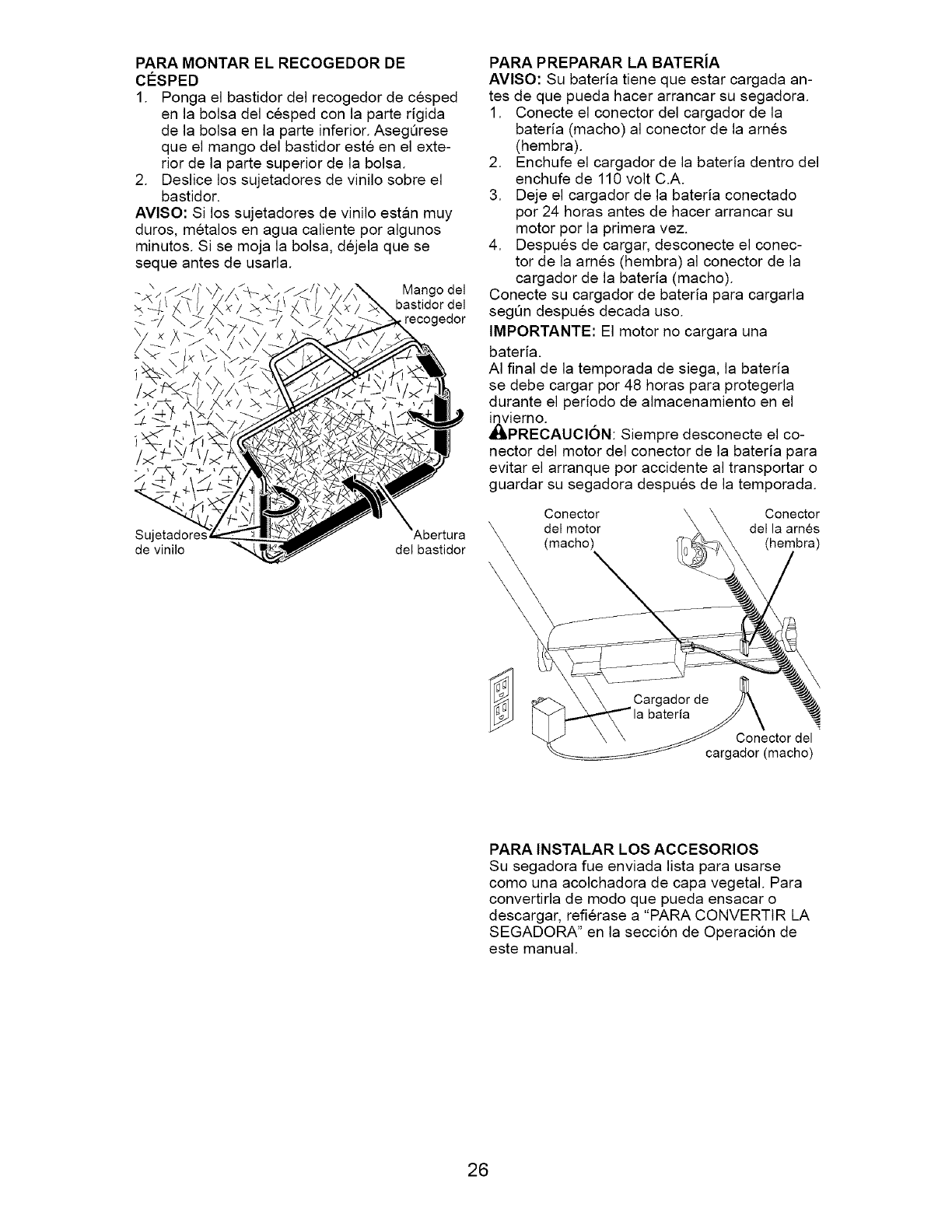

PARA MONTAR EL RECOGEDOR DE

CO:SPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. AsegQrese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estan muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidor de]

recogedor

Sujetador_ Abertura

de vinilo del bastidor

PARA PREPARAR LA BATERJA

AVISO: $u bateria tiene que estar cargada an-

tes de que pueda hacer arrancar su segadora.

1. Conecte el conector del cargador de la

bateda (macho) al conector de la arnes

(hembra).

2. Enchufe el cargador de la bateria dentro del

enchufe de 110 volt C.A.

3. Deje el cargador de la bateria conectado

por 24 horas antes de hacer arrancar su

motor por la primera vez.

4. Despues de cargar, desconecte el conec-

tor de la arnes (hembra) al conector de la

cargador de la bateria (macho).

Conecte su cargador de bateda para cargarla

segQn despues decada uso.

IMPORTANTE: El motor no cargara una

bated&

AI final de la temporada de siega, la bateda

se debe cargar por 48 horas para protegeda

durante el periodo de almacenamiento en el

invierno.

_PRECAUCl6N: Siempre desconecte el co-

nector del motor del conector de la bateria para

evitar el arranque por accidente al transportar o

guardar su segadora despues de la temporada.

'\ \\

Conector Conector

del motor della arnes

(macho) (hembra)

Conector del

cargador (macho)

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la seccion de Operacion de

este manual.

26

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURtDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicacion de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de

control de la

impulsion Barra de control que exige la

presencia del operador

Manilla del mango

Interru

de arranque

de Ilave

Tapa del deposito de

aciete del motor con varilla

indicadora de nivel

Mango del

arrancador

auxiliar

Recogedor

de cest

Cebador

Silenciador

Tapa del deposito

de la gasolina

Filtro de aire

Puerta de la acolchadora

IMPORTANTE: Este cortacesped viene

SIN ACEtTE O GASOLINA en motor. Caja

la impulsion

Ajustador de

la rueda (en

cada rueda)

CUMPLE CON LOS REQUISlTOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Interruptor de arranque de Ilave - se usa

para hacer arrancar el motor.

Mango del arrancador auxiliar - se usa para

hacer arrancar el motor.

Cebador -bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Puerta de la acolchadora - permite la conver-

sion para la operacion de descarga o ensacado.

Barra de control de la impulsion - se usa

para enganchar la segadora para movimiento

2_,haciaf adelante impulsada a motor.

Laoperaciondecualquier

segadorapuedehacerque

saltenobjetosextraSosdentrode

susojos,Ioquepuedeproducir

daSosgravesenestos.Siempre

useanteojosdeseguridado proteccionpara

losojosmientrasoperesusegadorao cuando

hagaajustesoreparaciones.Recomendamos

gafasounamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

COMOUSARSU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se establecio en la fa-

brica para un rendimiento optimo. La velocidad

no se puede ajustar.

Barra de control que exige la presencia del operador

Barra de

accionamiento

CONTROL DELA

IMPULSION

DESENGANCHADO

PARA AJUSTAR

MUEVA HACIA EL

PROXIMO AGUJERO

_NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning0n motivo trate de eliminar

la funcion del control del operador. La cuchilla

gira cuando el motor esta funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsion se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la barra de

accionamiento hasta la mango. Cuanto mas

cercano se tira la barra hacia el mango, mas

rapida ira la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la barra de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o la

barra de accionamiento. Mantener la palanca

de mando operador presente abajo contra el

mango para continuar a cortar sin autopro-

pulsion.

AVlSO: Si despues haber desenganchado

de la palanca de control, la segadora no roda

hacia atras, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsion.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminuci6n de la

velocidad. Hay agujeros en la sed del mando

para apretar la tension del cable. Proceder de

la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Afloje la tuerca, mueva el mando la cubierta

del control de la impulsi6n al pr6ximo agu-

jero y apriete otra vez la tuerca.

3. Opere la segadora para probar la velocidad

del mecanismo.

4. Si las condiciones no mejoran despues de

los pasos descritos (la velocidad hacia adelante

queda la misma), la correa de transmision esta

desgastada y tiene que ser sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posicion del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Aseg0rese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA HAClAATRAS .Mango

PARA BAJAR EL CORTACESPED

.... i- _

PALAN2 p,aca

HACIA

ADELANTE PARA LEVANTAR EL CORTAC¢:SPED

28

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta trasera y remueva la tapon

acolchadora. Guardela en un lugar seguro.

• Ahora puede instalar el recogedor o el des-

viador de recortes opcional.

• Para volver a la operacion de acolchamiento

o descarga, el tapon acolchador en la abet-

tufa de descarga de la segadora.

\/

SEGADORAS CON DESCARGA LATERAL

• La tapon acolchadora debe ser instalada ad-

entro de la abertura de la descarga trasera.

• Abra la proteccion contra la descarga y

instale el desviador de contra la descarga

debajo de la proteccion como se muestra.

• La segadora esta lista para la operacion de

la descarga.

• Para convertir a la operacion de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la proteccion contra la

descarga debe estar cerrada.

Abra la protecci6n

contra la descarga

Desviador

de la descarga

\

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMI ENTO -

1. La plancha acolchadora trasera instalada.

2. La proteccion contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La proteccion contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

2. La desviador de la descarga instalada.

PRECAUCION: No haga funcionar su

segadora sin la placa de la acolchadora o sin

el recogedor cesped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando esta un

poco abierta.

PARA VACIAR EL RECOGEDOR DE CleSPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

Mango del

bastidordel

recogedor

-'_ cesped

29

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utiNzar, vea

el "MOTOR" en la seccion del Mantenimiento

de este manual.

_PRECAUCl6N: NO sobreNene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io vaNa a arrancar.

1. AsegQrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVlSO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la variNa medidora de

aceite.

IMPORTANTE:

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despues de 25 horas de

operacion o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEtTE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Lpa del

deposito de

aceite

Tapa del

rellenador

de

gasolina

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dias.

_PRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_IPRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separacion y formacion de acidos durante el

almacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las lnstrucciones Para El AImacenamiento

para mas informacion. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir da5os permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad peque_a de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de control que exige la

presencia del operador abajo en el mango y

gire la Nave para el arranque electrico en el

sentido de las manillas del reloj para hacer

arrancar el motor.

IMPORTANTE: No haga arrancar el motor

mas de 5 segundos continuados. Espere 5 a 10

segundos entre cada vez que trate de hacerlo

arrancar.

• Para comenzar el motor sandio el arrancador

de soga, siga los pasos de arriba. Cambie el

uso del Nave de arranque con el arrancador

de soga. No permita que la soga vuelva a su

posicion inicial demasiado brusca mente.

AVlSO: En climas mas frios puede que sea

necesario repetir los pasos del cebado. En cli-

mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

30

ONSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantla.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayorfa de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posicion

de RAPIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocle el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, aired-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duracion.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPtEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapi-

damente entregando substancias nutritivas

para el cesped. Siempre acolche con la

velocidad del motor (cuchilla) mas alta, pues

asf se obtendra la mejor accion de recorte de

las cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

einterfiere con la accion de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado

(en forma perpendicular) a la pasada del

primer corte.

• Cambie su patron de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direccion.

31

PROGRAMA DE ANTEsDESPUEScADA CADA CADAANTESDEL

DECADADECADA 2S,ORASO100 ALMACE-

MANTENIMIENTO uso uso .ORASTEMPORADA.ORAS.AMIENTO

Revisar si hay Sujetadores Sue_tos

S Limpiar/Inspeccionar el Recogedor de C_sped *

E Controlar los NeumAticos

G Controlar las Ruedas Motrices ***

ALimpiar _aSegadora ....

DLimpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas _mpu_sadas ***

R Revisar /Afilar /Cambiar la Cuchilla

A Lubricaci6n

Limpiar /Recargar la Bateffa **

Revisar el nive_ del Aceite

MCambiar el Aceite de_ motor

O Limpiar el Filtro de Aire

T Inspeccionar e_Silenciador

O Cambiar la Bujia

R Cambiar el Cartucho de Pape_ del Filtro de Aire

Vaciar el sistema del carburante

o a_iadir un estabilizador de carburante,

_,2

14

V'

v'

(s{ viene equipado) 1 - Cambiar m&s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

_ Segadoras con Arranque EI6ctrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

_ Segadoras con Poder Propulsor 3 - Carnbie las cuchillas mas a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de _acubierta de_cortac_sped 5 = Y despu_s de 5 horas de funcionamiento=

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma periodica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estacion comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al ado, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICAClON

(_ Ajustador

de la rueda

(_) Aceite del

motor

(_) Bisagra

puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRtCACION").

(_ Rocie el lubricante

(_) Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

32

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden dafiar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar a las Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. en el area de las ruedas de

impulsion y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsion;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cesped de dentro de la cubierta contra

el polvo, pifi6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despues de limpiar las ruedas de

impulsion no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otro centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o dafiada.

_PRECAUCl6N: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

ede dafiar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVIS0: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adap-

tador de la cuchilla. La ranura tiene que estar

en buenas condiciones para que funcione en

forma adecuada. Cambie el adaptador siesta

dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguefial del motor. AsegQrese que la ranura

del adaptador y que el chavetero del cigue-

fial esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguefial.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

Adaptador de Ranura Chavetero del

la cuchilla "uenal

Arandela de

seguridad

Perno Arandela

de la endurecida

cuchilla Borde de salida" iguenal

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la seccion Partes de Reparacion

de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegQrese de que quede

balanceada. Se tiene que tener cuidado de

mantenerla balanceada. Una cuchilla que no

esta balanceada va a producir eventualmente

dafio en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posicion horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE CO:SPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar siesta dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

33

solamente por uno que sea aprobado por el

fabricante. De el nOmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsion

funcionando en forma adecuada, la caja de

engranajes y el area alrededor de la impulsion

tienen que mantenerse limpias y sin acumu-

lacion de basura. Limpie debajo de la cubierta

de la impulsion dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fabrica. La

Onica vez que el lubricante necesita atencion

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte No.

750369. No use substitutos.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificacion SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operacion esperada.

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° E Revise el nivel del aceite del motor mas a

menudo, para evitar un posible dado en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operacion o por Io menos una vez al ado si la

segadora se utiliza menos 25 horas el ado.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de adadir aceite cuando se alcanza la

sedal de Ileno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumara pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectarel alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al ado

o tras 100 horas de funcionamiento, mas a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo eincline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plan& Siesta muy sucio cambie

el cartucho.

_,PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de este. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurandose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio | _ Plancha

i( ! "_ trasera

_ ',,iJ

Cartucho _ Ranuras

L_._ _......_ "Orejas de

"Cubierta la cubierta

SILENClADOR

Inspeccione y cambie el silenciador siesta corroi-

do puede producir un peligro de incendio y/o dado.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operacion, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" seccion

34de este manual.

LIMPIEZA

IMPORTANTE:Paraobtenerelmejorrendimineto,

mantengalacajadelasegadorasinacumulacion

decespedy basura.Limpielapartedeabajode

susegadoradespuesdecadauso.

_PRECAUCl6N: Desconecteelalambrede

labujiay p6ngaloendondenopuedaentraren

contactoconesta.

• Hagadescansarla segadoraen su lado.

AsegQresequeelfiltrodeairey queelcarbu-

radorquedenmirandohaciaarriba.Limpiela

parteinferiordesusegadoraraspandolapara

removerlaacumulaci6ndecespedy basura.

• Limpieelmotoramenudoparaevitarque

seacumulelabasura.Unmotortapadofun-

cionamascalientey seacortasuduraci6n.

• Mantengalassuperficiespulidasy lasrue-

dassingasolina,aceite,etc.

• Norecomendamoselusodeunamanguera

dejardinparalimpiarlasegadoraamenos

queelsistemaelectrico,elsilenciador,el

filtrodeairey elcarburadorestentapados

paraevitarquelesentreelagua.Elaguaen

elmotorpuedeacortarladuraci6ndeeste.

LIMPIEDEBAJODELACUBIERTADELA

IMPULSION

Limpiedebajodelacubiertadelaimpulsionpor

Iomenosdosvecescadatemporada.Raspede-

bajodelacubiertaconuncuchilloparamasilla

o conunaherramientaparecida,pararemover

todaacumulaci6ndecespedobasuraen la parte

inferior de la cubierta de la impulsion.

_=ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la seccion de Operacion de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se dafia el desviador

debe cambiarse.

PARA REMOVER CORREA DE IMPULSION

1. Remueva la cubierta de la impulsi6n.

2. Remueva la correa de la polea de la caja de

engranajes empujando hacia abajo.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchilla, la polea del motor y la

defensa en contra del desperdicio.

5. Remueva la polea del motor y la correa de

la defensa en contra del desperdicio.

EMPUJAR I

HACIA .

ABAJO

Cubierta de

la impulsion

Polea

PARA CAMBIAR CORREA DE IMPULSION

1. Colocar la nueva correa de mando en la

polea del motor y el estribo de la pantalla

de los escombros.

2. Colocar la otra extremidad de la nueva

correa de mando a traves del orificio en el

bastidor.

3. Reinstale la defensa en contra del desperdi-

cio.

4. Reinstale la cuchilla.

5. Vuelva la segadora a la posici6n vertical.

6. Empujando hacia abajo a instale la correa

nueva a la polea de la caja de engranajes.

NOTA: Siempre use la correa aprobada por la

fabrica para asegurarse que calce y dure.

7. Reinstale la cubierta de la impulsion.

Polea del motor

Correa de

mando

Estribo

de la correa

Defensa en

contra del desperdicio

35

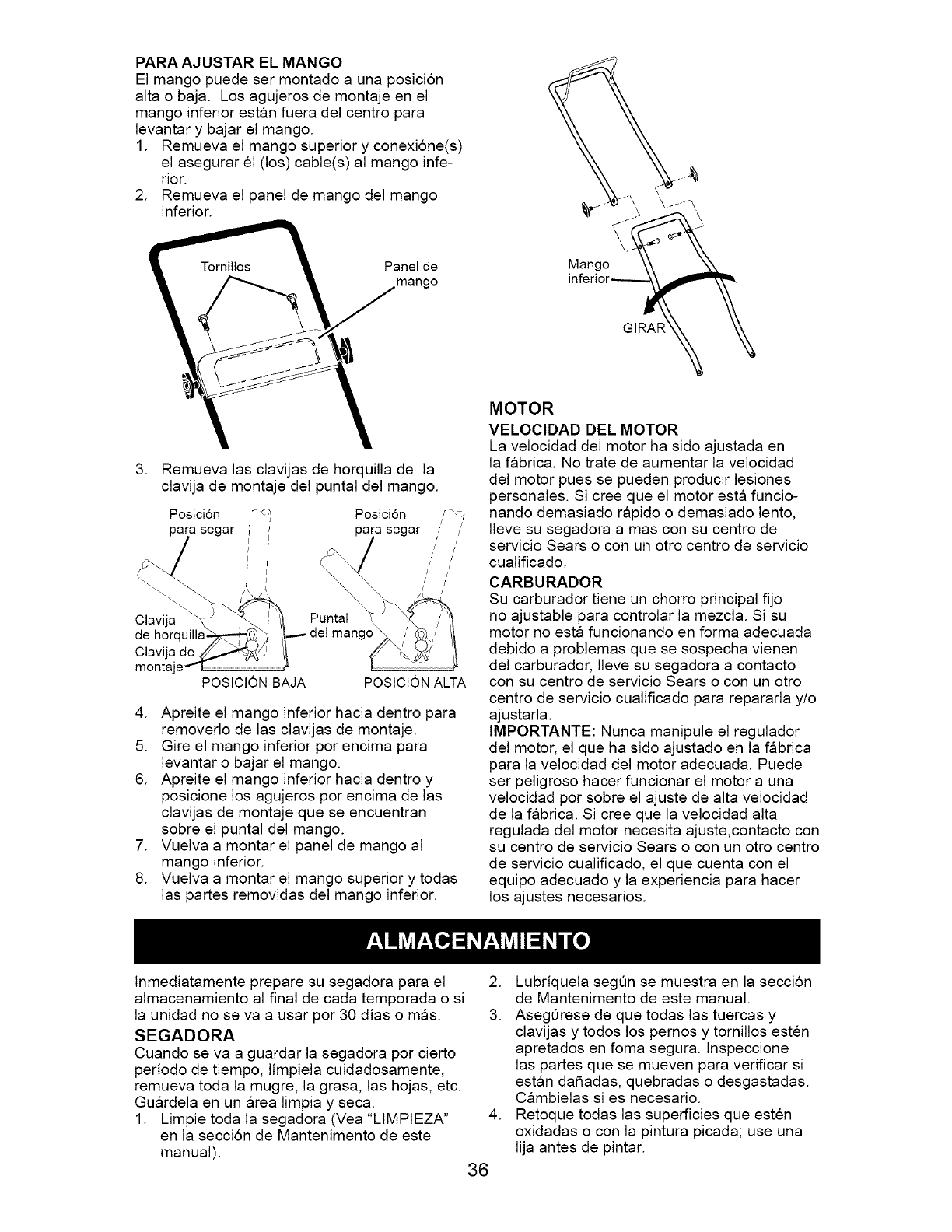

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar el (los) cable(s) al mango infe-

rior.

2. Remueva el panel de mango del mango

inferior.

Tornillos Panel de

mango

.Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

Posici6n

pa

Clavija

de horquilla

Clavija de

montaj

POSICION BAJA POSICION ALTA

4. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

5. Gire el mango inferior por encima para

levantar o bajar el mango.

6. Apreite el mango inferior hacia dentro y

posicione los agujeros por encima de las

clavijas de montaje que se encuentran

sobre el puntal del mango.

7. Vuelva a montar el panel de mango al

mango inferior.

8. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

\

Mango

GIRAR

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fabrica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor esta funcio-

nando demasiado rapido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no esta funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual). 36

2. Lubriquela segQn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura, lnspeccione

las partes que se mueven para verificar si

estan da5adas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pemos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde dafiar los

cables de control.

• Cuando prepare sus mangos a partir de

la posicion de almacenamiento, el mango

inferior automaticamente se asegurara en la

posicion para segar.

APRIETE

PARA DOBLAR

"'"- Mango inferior

Barra de control

que exige

presencia del

operador

POSICION

PARA

SEGAR

DOBLAR

HACIA

ADELANTE ",

PARA '_

ALMACENAR \,

///

Mango

superior

Manilla del

mango

Mango inferior

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formacion de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporcion de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

BATERIA

Separe la bateria del conector del motor y

cargue la bateria durante 48 horas.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cQbrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formaci6n de condensacion,

Io que producira la oxidacion de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algQn recinto cerrado.

37

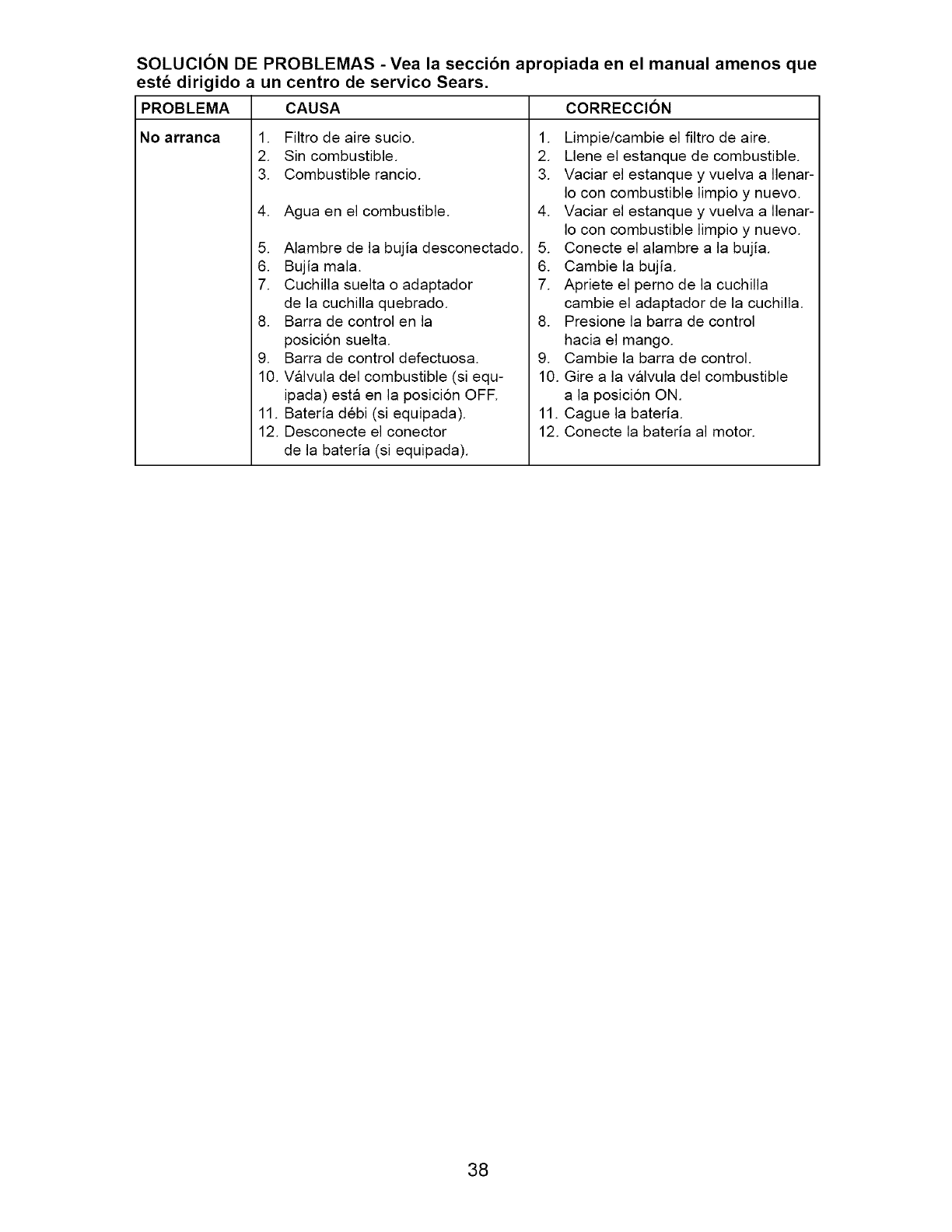

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1.

2.

3.

4.

Filtro de aire sucio.

Sin combustible.

Combustible rancio.

Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) esta en la posici6n OFF.

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

38

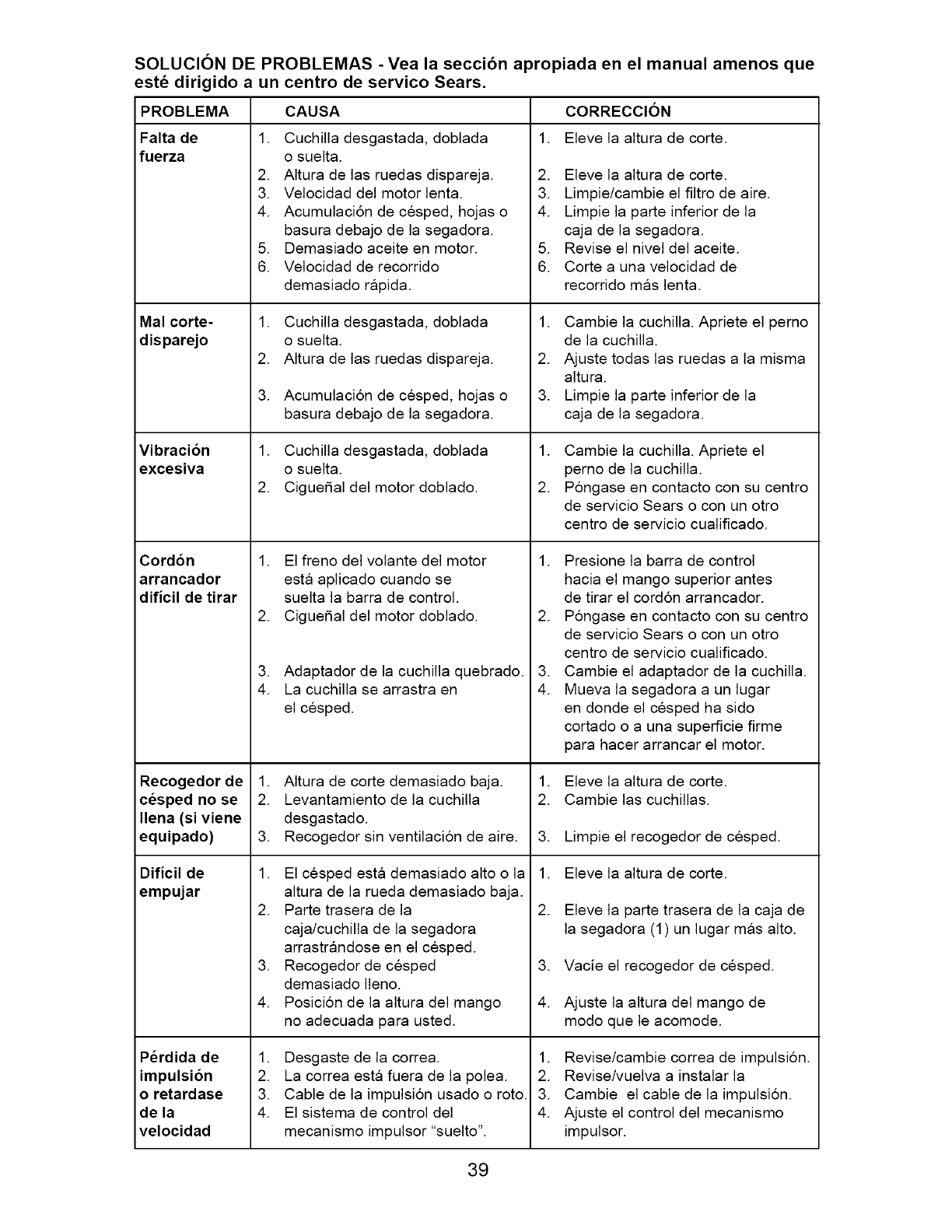

SOLUCION DE

est_ dirigido a

PROBLEMA

Falta de 1.

fuerza

2.

3.

4.

5.

6.

Mal corte- 1.

disparejo 2.

3.

Vibraci6n 1.

excesiva

2.

Cord6n 1.

arrancador

dificil de tirar

2.

3.

4.

Recogedor de 1.

cesped nose 2.

Ilena (si viene

equipado) 3.

Dificil de 1.

empujar 2.

3.

4.

Perdida de 1.

impulsion 2.

o retardase 3.

de la 4.

velocidad

PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

un centro de servico Sears.

CAUSA CORRECCION

1. Eleve la altura de corte.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Acumulacion de cesped, hojas o

basura debajo de la segadora.

Cuchilla desgastada, doblada

o suelta.

CigueSal del motor doblado.

El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

CigueSal del motor doblado.

Adaptador de la cuchilla quebrado.

La cuchilla se arrastra en

el cesped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilacion de aire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

Desgaste de la correa.

La correa esta fuera de la polea.

Cable de la impulsi6n usado o roto.

El sistema de control del

mecanismo impulsor "suelto".

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsion.

4. Ajuste el control del mecanismo

impulsor.

39

CRAFTSMAN ROTARY LAWN MOWER- - MODEL NUMBER 917.37674:2

8

27

O

19

9\

15

11

59

26 14

17

52

55

34

32

29

28

35

56

60 40 42

37

39

I

44

48

25

51

CRAFTSMAN ROTARY LAWN MOWER- - MODEL NUMBER 917.376742

KEY

NO.

1

2

3

4

5

6

7

8

9

10

11

4_12

14

15

16

17

18

19

2O

21

24

25

26

27

28

PART KEY PART

NO. DESCRIPTION NO. NO.

194200X479 Upper Handle 29 401630

189686 Key Start Switch 30 401180X004

(Includes Key) 31 701037

850733X004 Bracket, Upstop 32 401626X004

166649 Mulcher Plug 33 189917X428

66426 Wire Tie 34 401629

189713X428 Handle Knob 35 700325X005

750634 Screw 36 175735

194199X428 Control Bar 37 150078

401813X428 Rear Door Assembly

128415 Pop Rivet 38 402574X428

150050 Screw, Self-Tapping 39 195915X479

#10-24 x 5/8 40 195914X479

54583 Screw, Hex Hex Head, 41 150406

Sems 1/4-20 x 1/2

195622X479 Back Plate 42 193000

410545X479 Side Baffle 43 73800400

176655X479 Discharge Baffle 44 414523

140661X479 Rear Baffle

132004 Keps Locknut 1/4-20 45 175650

194788 Rope Guide 46 194037

189008 Rear Skirt 47 406707

405421 Spring, Rear Door, LH 48 851074

405423 Spring, Rear Door, RH 49 850263

409149 Nut, Hex, Flanged 50 851084

184193 Bolt, Rear Door

407773X427 Wheel & Tire Assembly, Rear 51 170031

142748 Bolt, Shoulder 3/8-16 x 1

KEY PART

DESCRIPTION NO. NO.

Washer, Curved, Cylindrical 52 404763

Axle Arm Assembly 53 17600406

Selector Knob 54 88348

Selector Spring 55 751592

Mulcher Door 56 88652

Spacer 57 51793

Wheel Adjusting Bracket 58 400512X479

Hinge Bracket Assembly 59 191574

Screw, Sems, Thread Cutting 60 74760612

5/16-18 x 3/4 62 405842

Discharge Deflector 63 192325

Handle Bracket Assembly, LH 64 -- -

Handle Bracket Assembly, RH

Screw, Hex Head, Threaded,

Rolled 3/8-16 x 1-1/8 65 197480

Spring, Torsion 69 197991

Nut, Hex, Nylock 71 188839X004

Kit, Mower Housing (Includes

Key Numbers 14, 15 and 51) 75 186159

Rod, Hinge 76 180331

Blade Adapter /Pulley - - 404764

Blade, 22" -- 413696

Washer, Hardened

Washer, Helical

Screw, Machine, Hex Head

3/8-24 x 1-3/8 Grade 8

Kit, Front Baffle

(Includes Key Number 53)

DESCRIPTION

Danger Decal

Screw, Serrated, TT 1/4-20

Washer, Flat

Nut, Hex 3/8-16

Hinge Screw 1/4-20 x 1-1/4

Hairpin Cotter

Lower Handle

Handle Bolt

Bolt, Hex Head 3/8-16 x 3/4

Debris Shield

Screw, Debris Shield

Engine, Briggs & Stratton,

Model Number 124T05-

3848-B2 (See Breakdown)

O-Ring

Clip, Cable

Mounting Bracket,

Debris Shield

Screw

Key

Warning Decal (not shown)

Owner's Manual

Available accessories not included with mower:

-- 71 33623 Gas Can

(2.5 Gallon Container)

-- 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.EM.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

4_

I"0

\

\

CRAFTSMAN ROTARY LAWN MOWER- - MODEL NUMBER 917.37674:2

"_, 31 56 /37

\/./"

4

44 _

45

12

1t

\

\

\

\\

\ \

\ \

\\

13

14

15

36

28

13

14

2

12

11

CRAFTSMAN ROTARY LAWN MOWER- - MODEL NUMBER 917.376742

4_

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 407816 Drive Control Assembly (Includes Cable) 38 73800400 Locknut 1/4-20

2 191039 Bearing, Wheel Adjuster 39 186237 Battery Box

3 175262 Pan Head Tapping Screw #10-24 x 2-3/4 40 406558 Spring

4 199687 Locknut, Hex 41 408861 Kit, Wheel Adjuster, RH

5 196857 V-Belt (Includes Knob and Bearing)

6 194185X615 Bar, Drive Control 42 17411308 Screw, Battery Box

7 191730 Nut, Hex, Flangelock 44 175551 Screw, Trimplate

9 409148 Locknut, Hex 45 190097 Charger, Battery

11 407755X427 Wheel & Tire Assembly, Front 54 410276 Grassbag Assembly

12 12000058 E-Ring 56 191252 Trimplate, Battery & Battery Box Assembly

13 403849 Pinion 57 407454 Frame, Grassbag

14 189403 Dust Cover 61 410726 Case, Upper

15 404845 Pawl, Drive 62 410728 Shaft, Output

16 67725 Washer, Flat 3/8 63 183508 Seal, Output Shaft

18 701037 Selector Knob 64 183511 Bushing

25 404843X004 Belt Keeper 65 183509 Washer

26 163409 Screw, Hi-Lo Thread #12 x 5/8 66 183514 Seal, Worm Shaft

28 194407X428 Drive Cover 67 183506 Bearing, Ball

31 141841 Screw, Trimplate 68 410729 Gear, 28 Teeth

32 194018 Pulley, Drive 69 410732 Fixed Dog Clutch

34 411190 Trimplate 70 410733 Pin

35 408862 Kit, Wheel Adjuster, LH 71 410730 Movable Dog Clutch

(Includes Knob and Bearing) 73 183513 Screw, Case

36 404834 Gear Case Assembly, Complete 74 410734 Case, Lower

37 189589 Battery 78 410731 Spring, Leaf

79 410727 Shaft, Worm

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.EM.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T05-3848-B2

684

635

5

868 40_,4_

35 _ _ 45

I1058 OPERATOR'S MANUAq

I 1330REPAIRMANUALI 15G

I 1329 REPLACEMENT ENGINE I

718

287_

524

lO_

306

307_

22_

44

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T05-3848-B2

425

968

445 443_

3001

613

977 CARBURETOR

GASKET SET 365_

121 CARBURETOR OVERHAUL KIT

163_

127_

971

633

130

137

276_

617 1

45

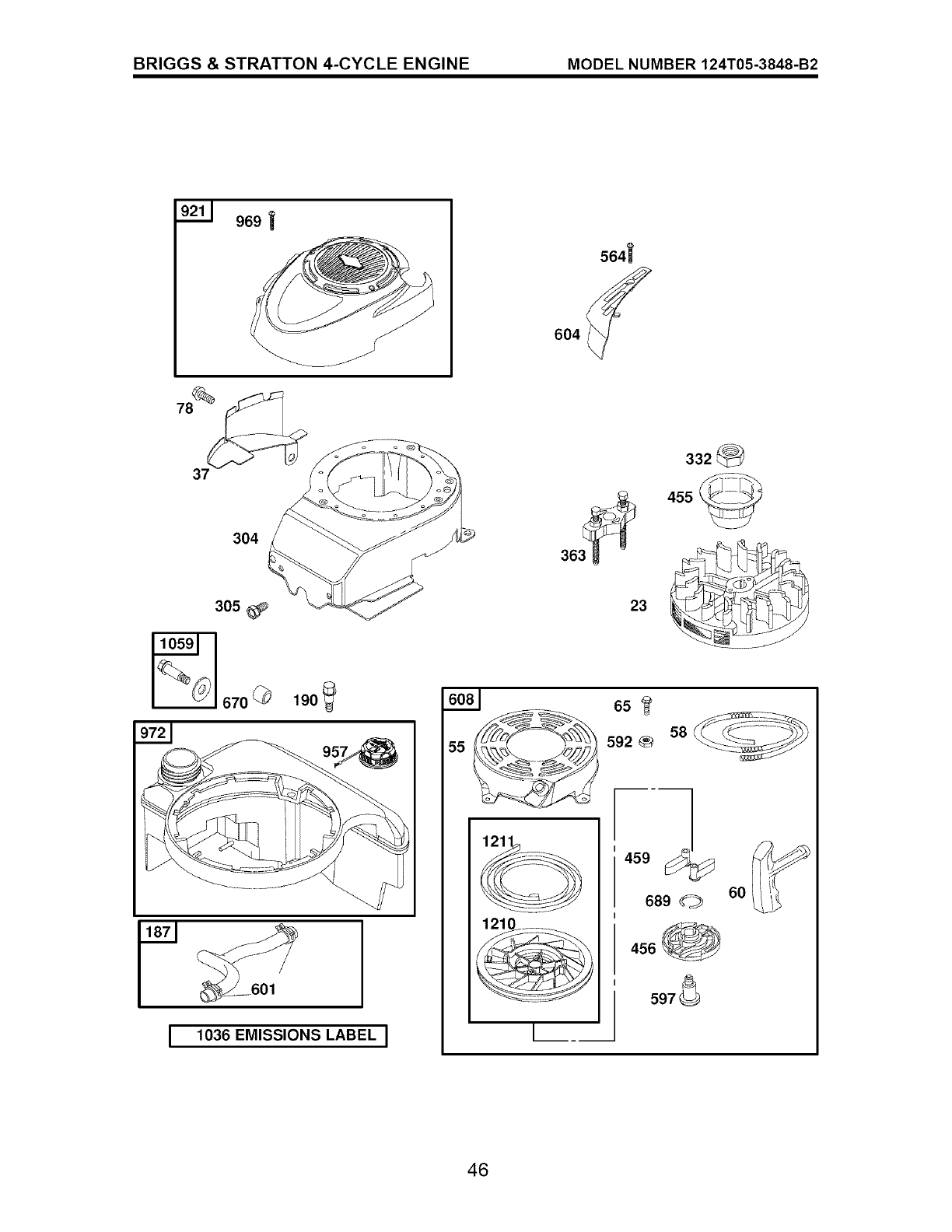

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T05-3848-B2

9211

969 ]

604

304

305

_670

9721

190_

I

601

1036 EMISSIONS LABEL I

I

332 @

65

58

592

689 0

456 @

597 _

60

46

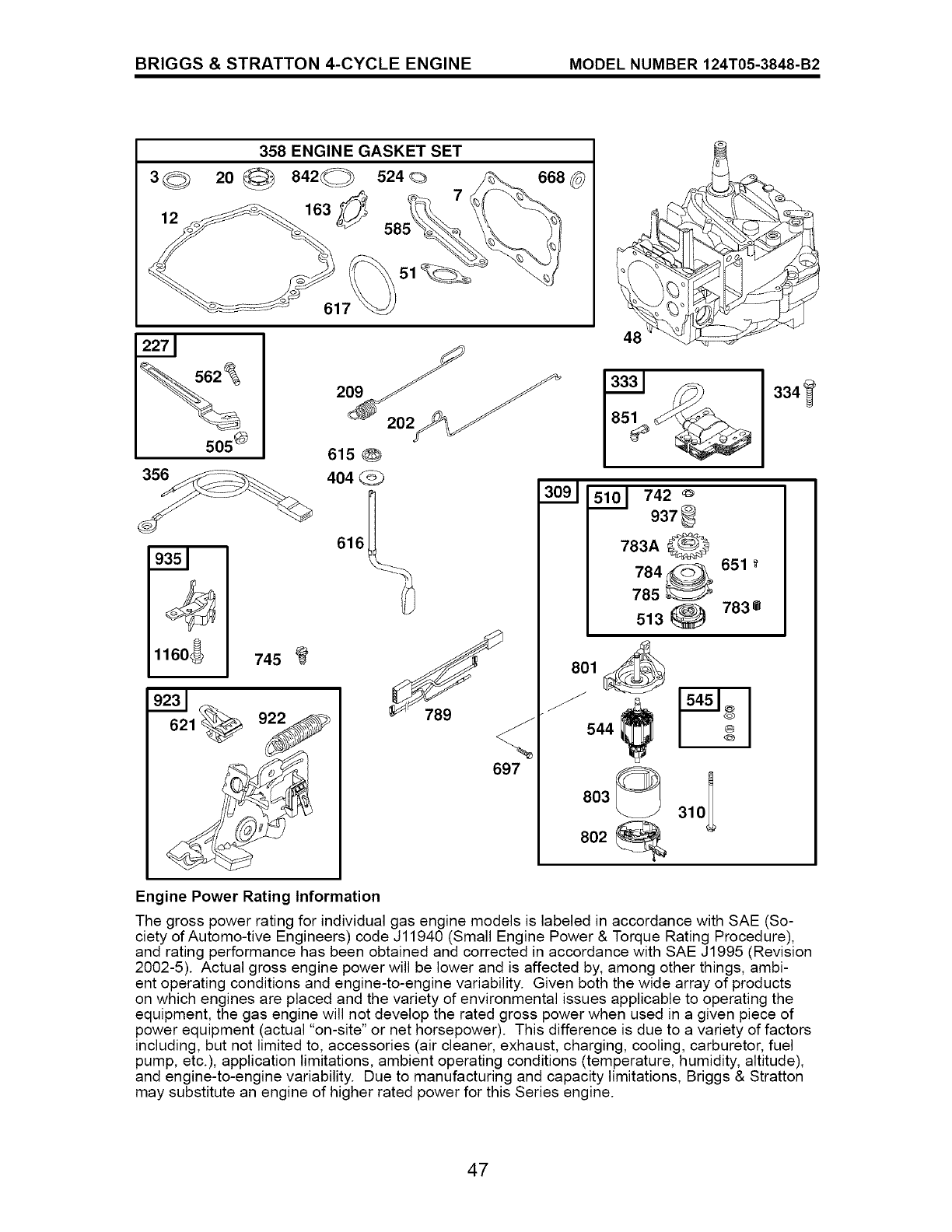

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T05-3848-B2

358 ENGINE GASKET SET

3© 20 524<> 668

562_

1160_ 745

617_ 51_

231 _

621

615 @

404

616_

697

48

510 1 742 _

937

783A O

784_ 651

785

513 _783_

80,

544

803

802

3101

334_

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (So-

ciety of Automo-tive Engineers) code Jl1940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision

2002-5). Actual gross engine power will be lower and is affected by, among other things, ambi-

ent operating conditions and engine-to-engine variability. Given both the wide array of products

on which engines are placed and the variety of environmental issues applicable to operating the

equipment, the gas engine will not develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net horsepower). This difference is due to a variety of factors

including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel

pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude),

and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine.

47

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T05-3848-B2

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819s ,Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 •Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 •Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 691450 Crankshaft

20 399781s ,Seal-Oil (PTO Side)

22 691092 Screw (Engine Sump)

23 691987 Flywheel

24 222698s Key-Flywheel

25 790359 Piston Assembly (Standard)

791326 Piston Assembly

(.020" Oversize)

26 790360 Ring Set (Standard)

791324 Ring Set (.020" Oversize)

27 691866 Lock-Piston Pin

28 499423 Pin-Piston

29 499424 Rod-Connecting

32 691664 Screw (Connecting Rod)

32A 695759 Screw (Connecting Rod)

33 262651s Valve-Exhaust

34 262652s Valve-Intake

35 691270 Spring-Valve (Intake)

36 691270 Spring-Valve (Exhaust)

37 694086 Guard-Flywheel

40 692194 Retainer-Valve

43 691997 Slinger-Governor/Oil

45 690548 Tappet-Valve

46 691449 Camshaft

48 792741 Short Block

50 497465 Manifold-Intake

51 272199s oGasket-tntake

54 691650 Screw (Intake Manifold)

55 691421 Housing-Rewind Starter

58 697316 Rope-Starter

(Cut to Required Length)

60 281434s Grip-Starter Rope

65 690837 Screw (Rewind Starter)

78 691108 Screw (Flywheel Guard)

81 691740 Lock-Muffler Screw

KEY

NO.

95

97

1O4

117

118

121

125

127

130

133

134

137

163

187

188

190

202

209

222

227

276

287

300

304

305

306

307

309

310

455

332

333

334

337

356

358

363

365

383

404

425

443

445

456

459

505

510

PART

NO. DESCRIPTION

691636 Screw (Throttle Valve)

696565 Shaft-Throttle

691242 OPin-Float Hinge

498978 Jet-Main (Standard)

494870 Jet-Main (High Altitude)

498260 Kit-Carburetor Overhaul

498170 Carburetor

694468 O Plug-Welch

696564 Valve-Throttle

398187 Float-Carburetor

398188 OValve-Needle/Seat

693981 O:l:Gasket-FIoat Bowl

272653s°O:l:Gasket-Air Cleaner

791873

693399

690940

691829

699056

793754

690783

271716

690940

692038

493293

691108

690450

690345

695550

692327

791960

690662

802574

691061

802592s

692390

497316

19069

692524

89838s

690272

690670

692523

491588s

692299

281505s

691251

494147

Line-Fuel (Molded)

Screw (Control Bracket)

Screw (Fuel Tank)

Link-Mechanical Governor

Spring-Governor

Bracket-Control

Control Lever-Governor

O:1:Sealing Washer

Screw (Dipstick Tube)

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Motor-Starter

Screw (Starter Motor)

Cup-Flywheel

Nut (Flywheel)

Armature-Magneto

Screw (Armature Magneto)

Plug-Spark

Wire-Stop

Engine Gasket Set

Flywheel Puller

Screw (Carburetor)

Wrench-Spark Plug

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw

(Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Plate-Pawl Friction

PawI-Ratchet

Nut (Governor Control Lever)

Drive-Starter

48

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T05-3848-B2

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

513 692358 Clutch-Drive 870 690380

523 499621 Dipstick 871 262001

524 692296 •Seal-Dipstick Tube 63709

525 495265 Tube-Dipstick 921 790701

529 691923 Grommet 922 691831

544 690786 Armature-Starter 923 691994

545 492919 Washer Set 935 499421

562 691119 Bolt (Governor Control Lever) 937 691325

564 698589 Screw (Control Cover) 957 699985

584 697734 Cover-Breather Passage 966 792040

585 691879 ,Gasket-Breather Passage 968 692298

592 690800 Nut (Rewind Starter) 969 690700

597 691696 Screw (Pawl Friction Plate)

601 791850 Clamp-Hose 972 699374

604 790703 Cover-Control 975 493640

608 497680 Starter-Rewind 976 496115

613 691340 Screw(Muffler) 977 498261

615 690340 Retainer-Governor Shaft 1036 - - -

616 698801 Crank-Governor

617 270344s•O:l:SeaI-O Ring

(Intake Manifold) 1058 MS3260

1059 692311

1160 691627

1210 498144

621 692310 Switch-Stop

633 691321 O:l:SeaI-Throttle Shaft

635 66538s Boot-Spark Plug

651 690345 Screw (Starter Gear Cover)

668 493823 ,Spacer (Includes 2)

670 692294 Spacer-Fuel Tank

684 690345 Screw

(Breather Passage Cover)

689 691855 Spring-Friction

697 691127 Screw (Drive Cap)

718 690959 Pin-Locating

741 790345 Gear-Timing

742 93941 Retainer-E Ring

745 691648 Screw (Brake)

783 691269 Gear-Pinion

783A 691918 Gear-Pinion

784 692341 Cover-Starter Gear

785 692352 Gasket-Starter Cover

789 696547 Harness-Wiring

801 690782 Cap-Drive

802 695267 Cap-End

803 695266 Housing-Starter

842 691031 •SeaI-O Ring (Dipstick Tube)

847 692047 Assembly-Dipstick/Tu be

851 493880s Terminal-Spark Plug

868 697338 Seal-Valve

869 691155 Seat-Valve (Intake)

DESCRIPTION

1211 498144

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Switch-Interlock

Spline-Starter

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw

(Blower Housing Cover)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Label-Emissions (Available

from an Authorized Briggs

& Stratton Service Dealer)

Operator's Manual

Kit-Screw/Washer

Screw (Interlock Switch)

Assembly-Pulley/Spring

(Pulley)

Assembly- Pulley/Spring

(Spring)

1329 126T07-0062 Replacement Engine

(Replacement engine listed

is not available in the State

of California. Repair with

individual parts.)

1330 270962 Repair Manual

-- 398067 Spark Arrester

(available accessory)

• Included in Engine Gasket Set,

Key Number 358

O Included in Carburetor Overhaul Kit,

Key Number 121

:1: Included in Carburetor Gasket Set,

Key Number 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

49

SERVICE NOTES

5O

SERVICE NOTES

51

iiiiiiiiiiiiiiiiiiiii_i_

iiiiiiiiiiiiiiiiiiii_

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

I-800o4°MYoHOME ® Anytime, day or night

(1=800-469-4663) (U,S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-t222 Anytime, day or night (U,S,A, only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

t-800-827-6655 (U.S.A.) t-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domidlio, y para ordenar piezas:

Io888..SU-HOGAR ®

(1-88&784_27)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www,s@ars,ca

© Sears Brands, LLC

® Registered Trademark /TMTrademark /SM Service Mark of Sears Brands, LLC

® Marca Registrada /TM Marca de Fabrica /sM Marca de Servicio de Sears Brands, LLC

Mc Marque de commerce /MD Marque d6pos6e de Sears Brands, LLC

413696 04.25.07 BY Printed in U.S.A.
