Owner's Manual

(RRFTSMRN °

ROTARY LAWN MOWER

5.5 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.377942

• Espahol, p. 20

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

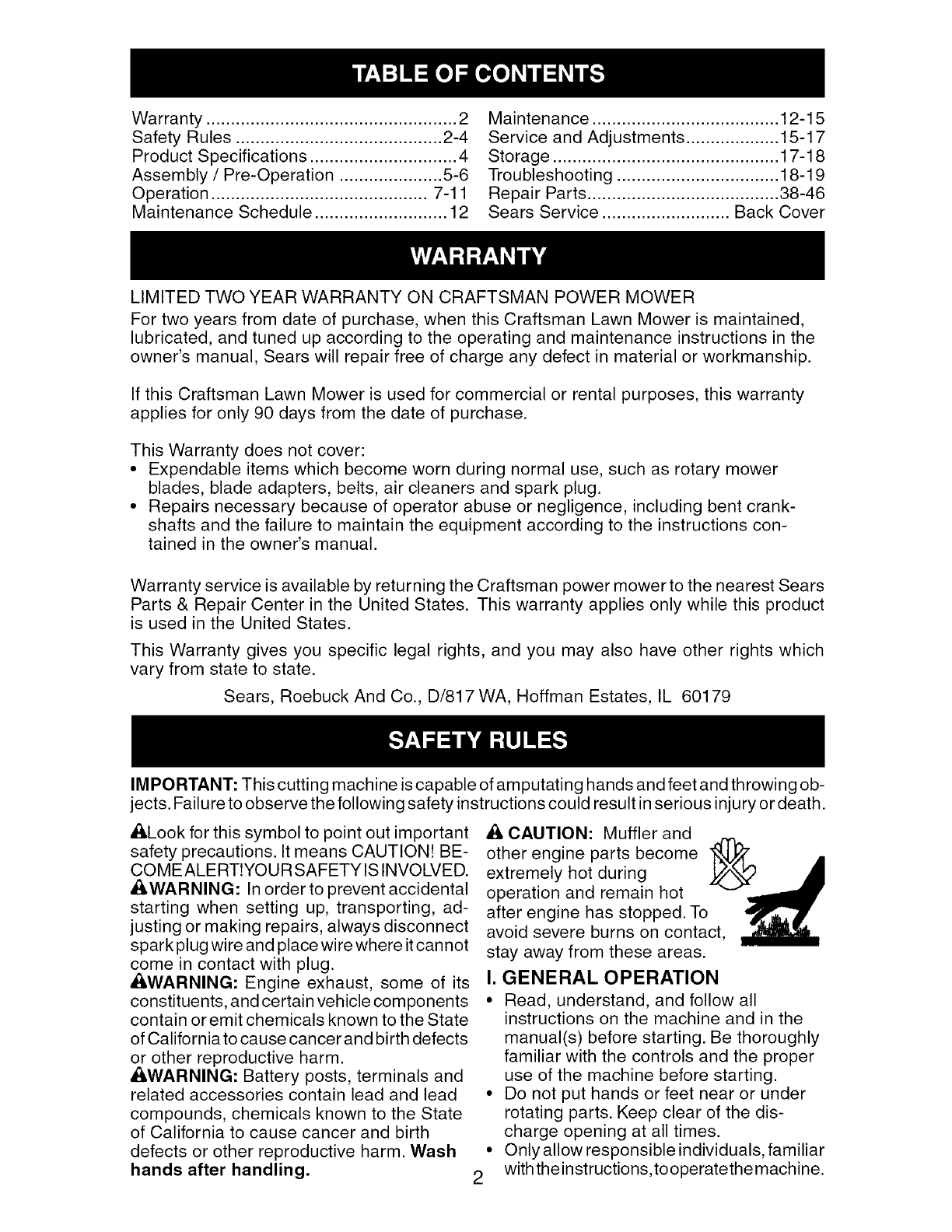

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ..................... 5-6

Operation ............................................ 7-11

Maintenance Schedule ........................... 12

Maintenance ...................................... 12-15

Service and Adjustments ................... 15-17

Storage .............................................. 17-18

Troubleshooting ................................. 18-19

Repair Parts ....................................... 38-46

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throwing ob-

jects. Failu re to observe the following safety instructions could result in serious injury or death.

ALook for this symbol to point out important

safety precautions. It means CAUTION! BE-

CO M E ALE RT!YOU R SAFETY IS INVOLVED.

&WARNING: In order to prevent accidental

starting when setting up, transporting, ad-

justing or making repairs, always disconnect

spark plug wi re and place wi re where it can not

come in contact with plug.

A&WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

_k,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_I, CAUTION: Muffler and

other engine parts become

extremely hot during

operation and remain hot

after engine has stopped. To

avoid severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

Only allow responsible individuals, familiar

with theinstructions,tooperatethemachine.

• Clearthe areaof objectssuch as rocks,

toys,wire,bones,sticks,etc., which

could bepickedup and thrownby blade.

• Be sure the area is clear of otherpeople

before mowing.Stop machineif anyone

entersthe area.

• Do not operatethe mowerwhen bare-

foot or wearingopen sandals.Always

wearsubstantialfoot wear.

• Do not pull mowerbackwardsunlessab-

solutelynecessary.Alwayslookdownand

behindbeforeandwhilemovingbackwards.

• Never direct dischargedmaterial toward

anyone.Avoiddischargingmaterialagainst

a wall or obstruction. Materialmay richo-

chet back toward the operator. Stop the

bladewhencrossinggravelsurfaces.

• Do not operatethe mowerwithout

properguards, plates,grasscatcher or

othersafety protectivedevicesin place.

• Seemanufacturer'sinstructionsfor

properoperationand installationof

accessories.Only useaccessoriesap-

provedbythe manufacturer.

• Stopthe blade(s)whencrossinggravel

drives,walks,or roads.

• Stopthe engine (motor)wheneveryou

leavethe equipment,beforecleaningthe

moweror uncloggingthe chute.

• Shutthe engine (motor)off and wait until

the bladecomesto completestop before

removinggrasscatcher.

• Mowonly in daylight/good artificial light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety glass-

es with side shields when operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate mower.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do not

use a nozzle lock-open device.

If fuel is spilled on clothing, change

clothing immediately.

Never overfill fuel tank. Replace gas cap

and tighten securely.

V. GENERAL SERVICE

• Neverrun machineinside a closed area.

• Never makeadjustmentsor repairswith

theengine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from plug to prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel spill-

age. Allow machine to cool before storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

Serial Number:

Date of Purchase:

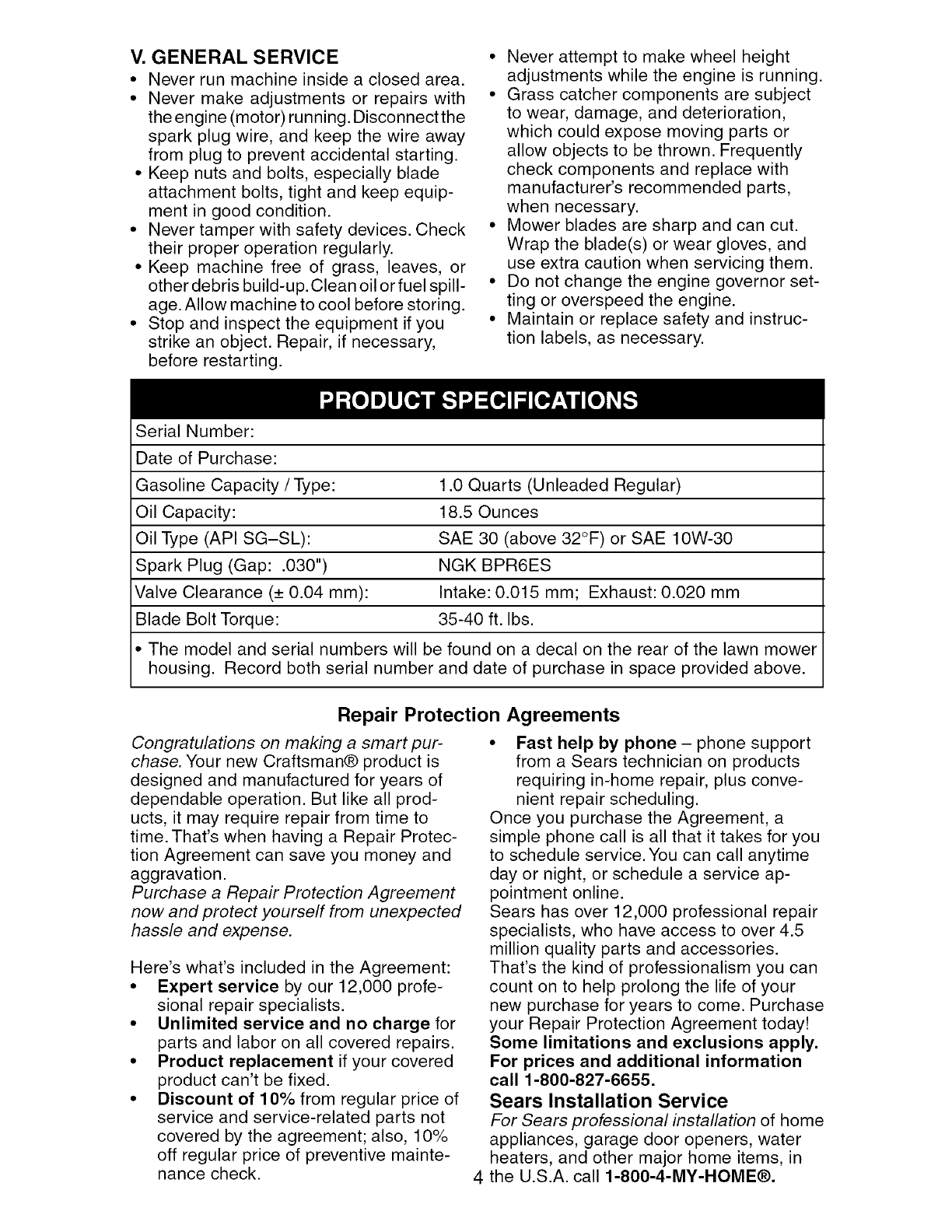

Gasoline Capacity/Type: 1.0 Quarts (Unleaded Regular)

Oil Capacity: 18.5 Ounces

Oil Type (API SG-SL): SAE 30 (above 32°F) or SAE 10W-30

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (_+0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

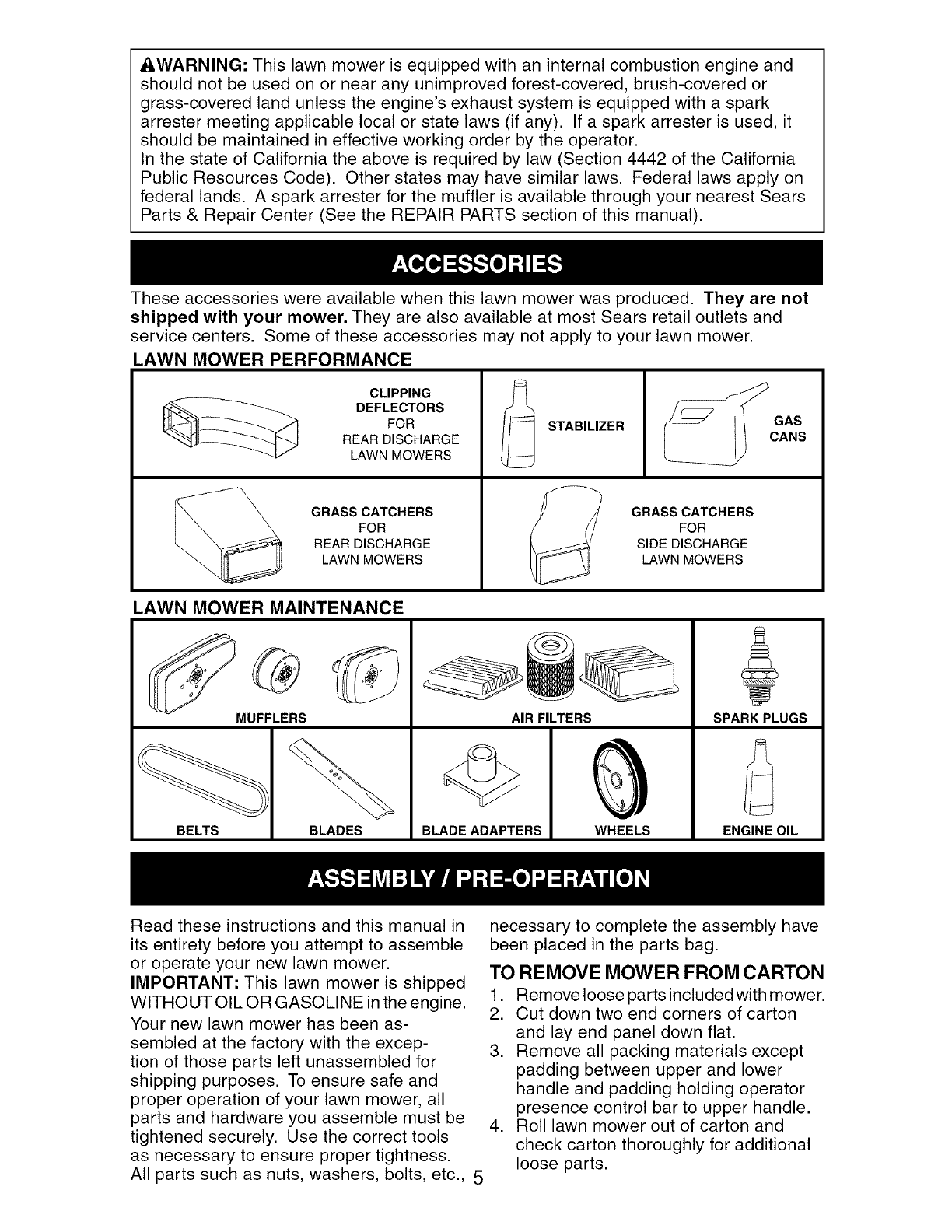

_,WARNING:This lawnmoweris equippedwith an internalcombustionengineand

shouldnot be used onor near any unimprovedforest-covered,brush-coveredor

grass-coveredland unlessthe engine'sexhaustsystem is equippedwitha spark

arrestermeetingapplicablelocal or statelaws (if any). If a sparkarresteris used,it

shouldbe maintainedineffectiveworking order by the operator.

Inthe state of Californiathe aboveis requiredby law (Section4442 of the California

PublicResourcesCode). Otherstates mayhavesimilar laws. Federallawsapplyon

federallands. A sparkarrester for the muffleris availablethroughyour nearestSears

Parts & RepairCenter (Seethe REPAIRPARTSsectionof this manual).

Theseaccessorieswere availablewhen this lawnmowerwasproduced. They are not

shipped with your mower. Theyare also availableat most Sears retailoutlets and

servicecenters. Someof these accessoriesmaynot applyto your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc., 5

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

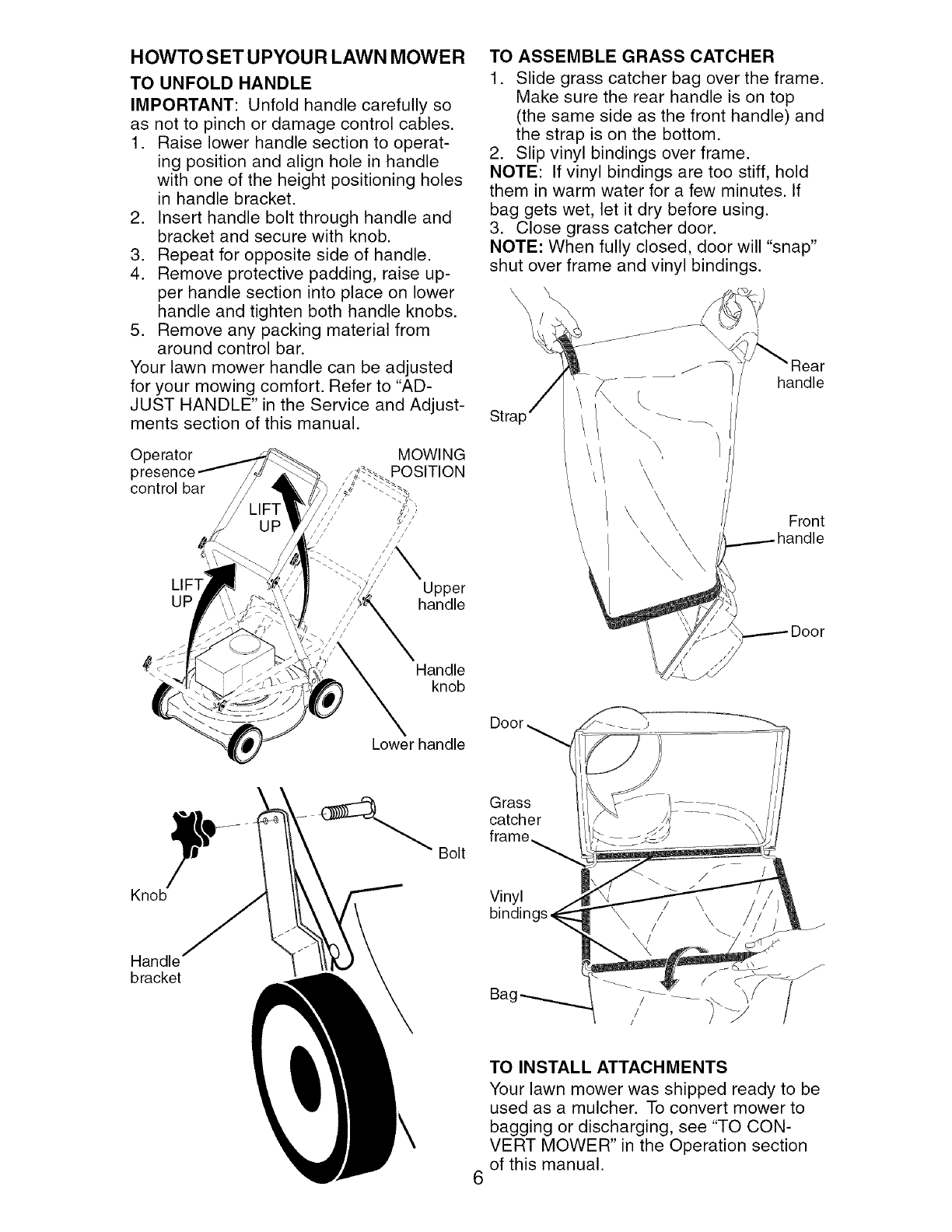

HOWTO SET UPYOUR LAWN MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and align hole in handle

with one of the height positioning holes

in handle bracket.

2. Insert handle bolt through handle and

bracket and secure with knob.

3. Repeat for opposite side of handle.

4. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

5. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

I POSITION

control bar

UP Upper

handle

Handle

knob

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Slide grass catcher bag over the frame.

Make sure the rear handle is on top

(the same side as the front handle) and

the strap is on the bottom.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

3. Close grass catcher door.

NOTE: When fully closed, door will "snap"

shut over frame and vinyl bindings.

\\\\\

handle

Stra \

\\\

Front

Door_

Knob

Handle

bracket

Bolt

Grass

catcher

frame_

Vinyl

bindinc

ga(

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive control lever

Starter

handle

Grass

catchel

Engine oil cap

with di_

knob

Gasoline filler cap

Fuel valve lever

Air filter Dual

point

height

adjuster

lever

Muffler

Mulcher door

Housing Spark plug

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

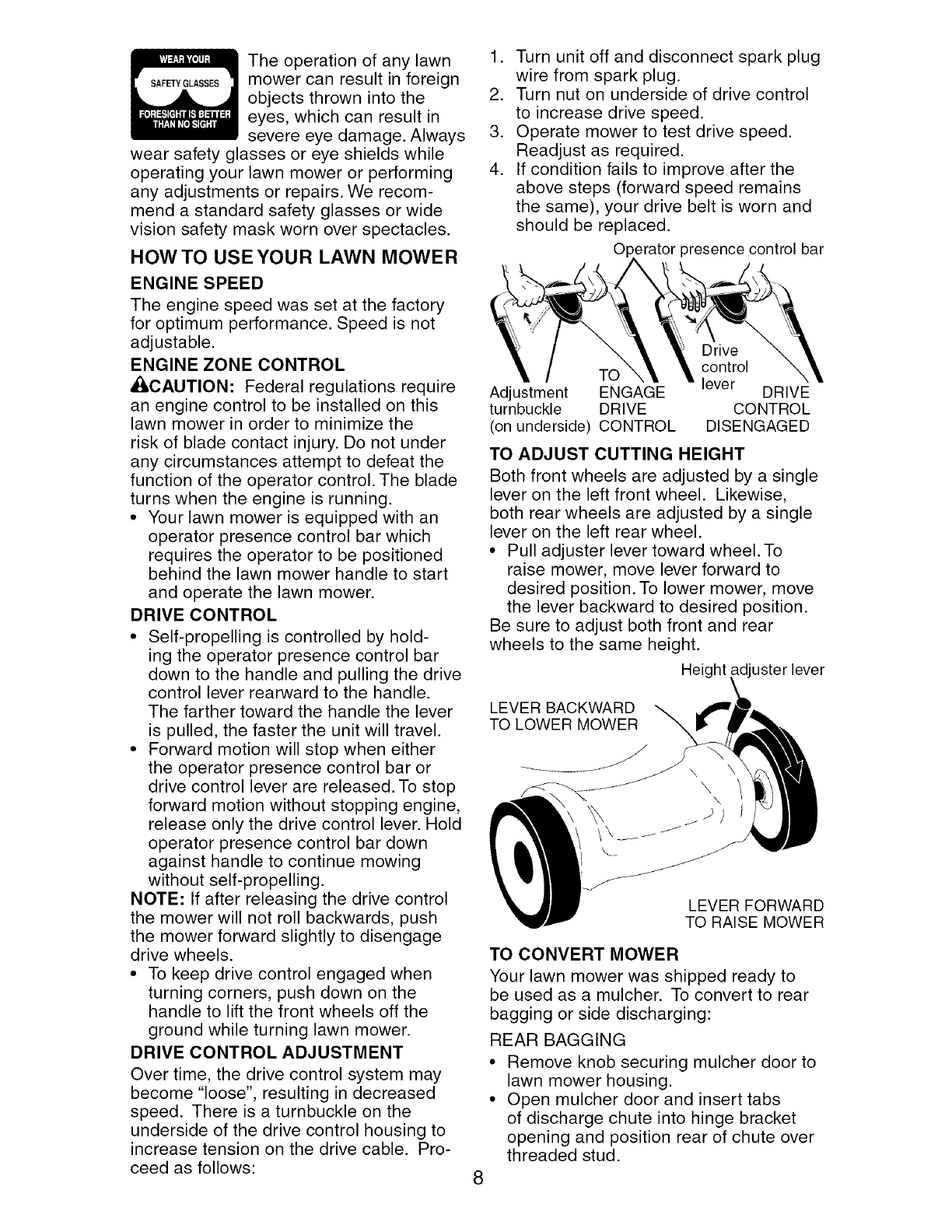

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Drive control lever - used to engage

power-propelled forward motion of mower.

Starter handle - used for starting engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Dual point height adjuster - used to

adjust cutting height of lawn mower.

The operationof anylawn

SAFETYGLASSESmowercan result in foreign

objectsthrown into the

eyes, which can result in

severe eye damage. Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

_IbCAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To stop

forward motion without stopping engine,

release only the drive control lever. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

• To keep drive control engaged when

turning corners, push down on the

handle to lift the front wheels off the

ground while turning lawn mower.

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the

underside of the drive control housing to

increase tension on the drive cable. Pro-

ceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Turn nut on underside of drive control

to increase drive speed.

3. Operate mower to test drive speed.

Readjust as required.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

O erator presence control bar

Drive

control

TO lever

Adjustment ENGAGE DRIVE

turnbuckle DRIVE CONTROL

(on underside) CONTROL DISENGAGED

TO ADJUST CUTTING HEIGHT

Both front wheels are adjusted by a single

lever on the left front wheel. Likewise,

both rear wheels are adjusted by a single

lever on the left rear wheel.

• Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower, move

the lever backward to desired position.

Be sure to adjust both front and rear

wheels to the same height.

Height aster lever

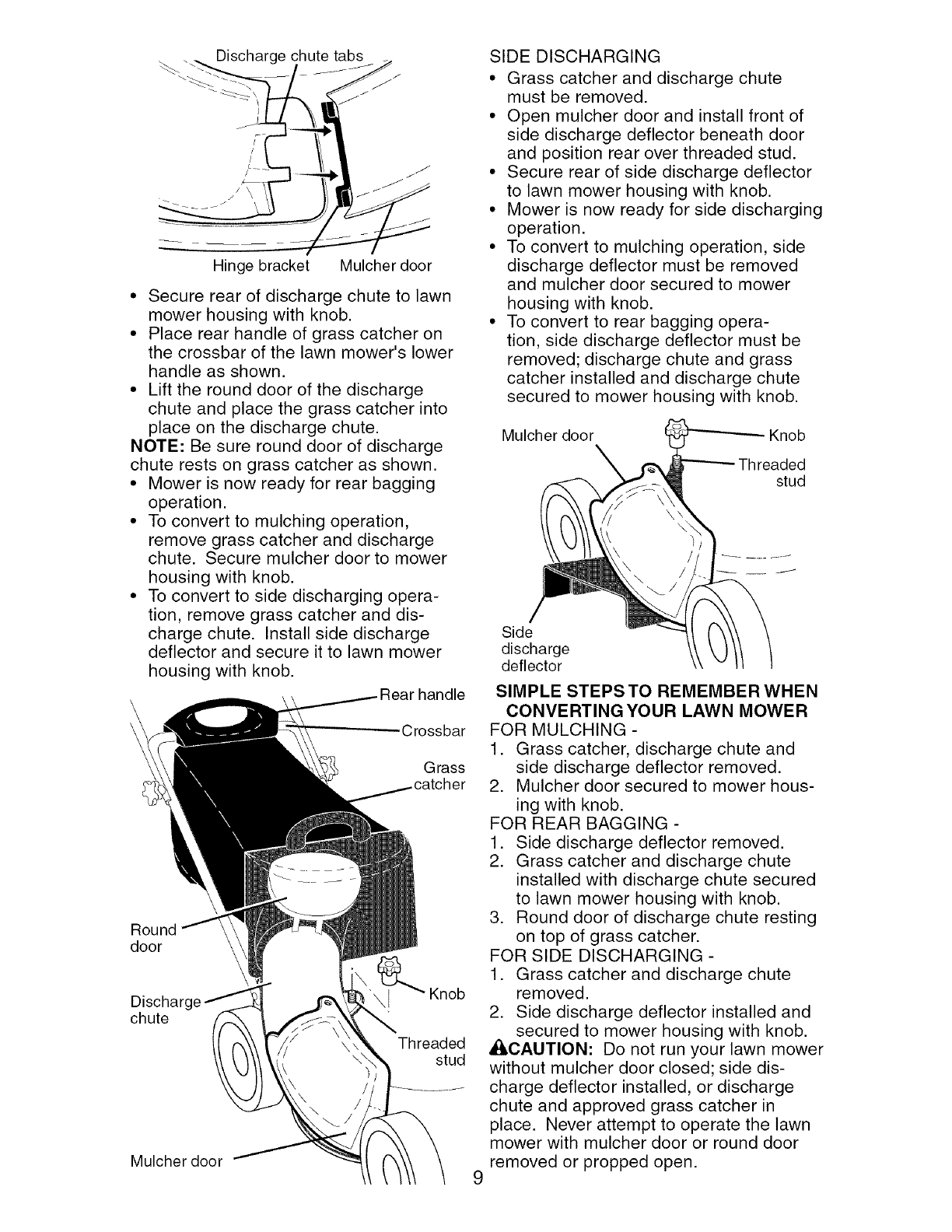

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to rear

bagging or side discharging:

REAR BAGGING

• Remove knob securing mulcher door to

lawn mower housing.

• Open mulcher door and insert tabs

of discharge chute into hinge bracket

opening and position rear of chute over

threaded stud.

Hinge bracket Mulcher door

• Secure rear of discharge chute to lawn

mower housing with knob.

• Place rear handle of grass catcher on

the crossbar of the lawn mower's lower

handle as shown.

• Lift the round door of the discharge

chute and place the grass catcher into

place on the discharge chute.

NOTE: Be sure round door of discharge

chute rests on grass catcher as shown.

• Mower is now ready for rear bagging

operation.

• To convert to mulching operation,

remove grass catcher and discharge

chute. Secure mulcher door to mower

housing with knob.

• To convert to side discharging opera-

tion, remove grass catcher and dis-

charge chute. Install side discharge

deflector and secure it to lawn mower

housing with knob.

Crossbar

Grass

Round

door

Discharc

chute

Threaded

stud

Mulcher door

SIDE DISCHARGING

• Grass catcher and discharge chute

must be removed.

• Open mulcher door and install front of

side discharge deflector beneath door

and position rear over threaded stud.

• Secure rear of side discharge deflector

to lawn mower housing with knob.

• Mower is now ready for side discharging

operation.

• To convert to mulching operation, side

discharge deflector must be removed

and mulcher door secured to mower

housing with knob.

• To convert to rear bagging opera-

tion, side discharge deflector must be

removed; discharge chute and grass

catcher installed and discharge chute

secured to mower housing with knob.

Mulcher door

stud

Side

discharge

deflector

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Grass catcher, discharge chute and

side discharge deflector removed.

2. Mulcher door secured to mower hous-

ing with knob.

FOR REAR BAGGING -

1. Side discharge deflector removed.

2. Grass catcher and discharge chute

installed with discharge chute secured

to lawn mower housing with knob.

3. Round door of discharge chute resting

on top of grass catcher.

FOR SIDE DISCHARGING -

1. Grass catcher and discharge chute

removed.

2. Side discharge deflector installed and

secured to mower housing with knob.

_CAUTION: Do not run your lawn mower

without mulcher door closed; side dis-

charge deflector installed, or discharge

chute and approved grass catcher in

place. Never attempt to operate the lawn

mower with mulcher door or round door

removed or propped open.

TO EMPTY GRASS CATCHER

1. Open round door of discharge chute to

move starter rope out and away from

grass catcher.

"X Front

OPEN

Round Starter

door rope

2. Remove grass catcher with clippings

from lawn mower using both front and

rear handles.

3. Empty clippings from grass catcher

using both rear handle and strap. The

weight of the grass will open the door.

4. Snap door shut over frame before

installing grass catcher on mower.

NOTE: Do not drag the grass catcher when

emptying; it will cause unnecessary wear.

Rear

handle

Strap

Front

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_J, CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OI1" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

• b,CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Oil fill cap/

dips

Gasoline

filler cap

Upper

mark mark

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar. Wait until blade and

all moving parts have stopped and turn

fuel valve to OFF position if you do not

intend to restart the engine soon.

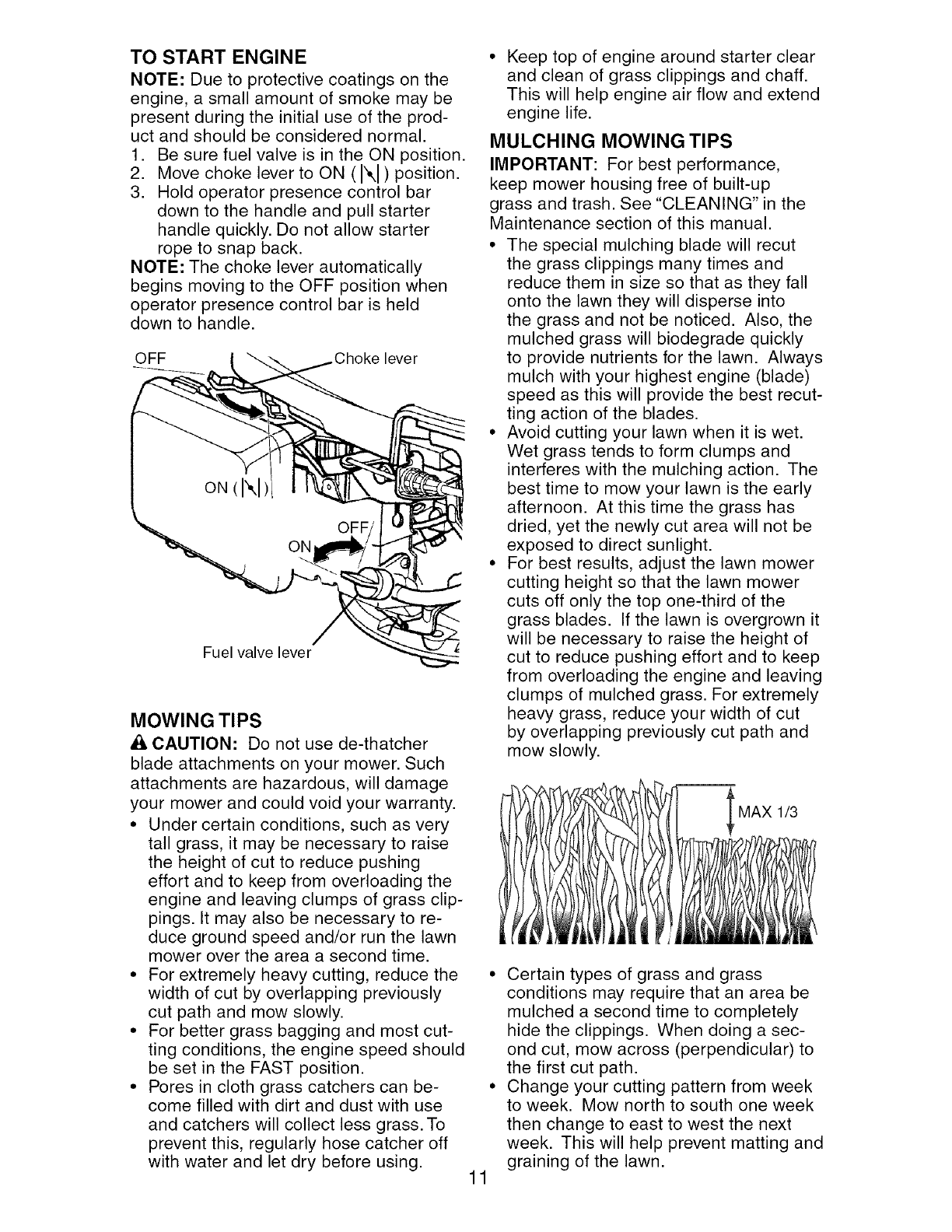

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. Be sure fuel valve is in the ON position.

2. Move choke lever to ON (N) position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: The choke lever automatically

begins moving to the OFF position when

operator presence control bar is held

down to handle.

OFF lever

Fuel valve lever

MOWING TIPS

CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using. 11

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

•Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

•For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heaw grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAXI_

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

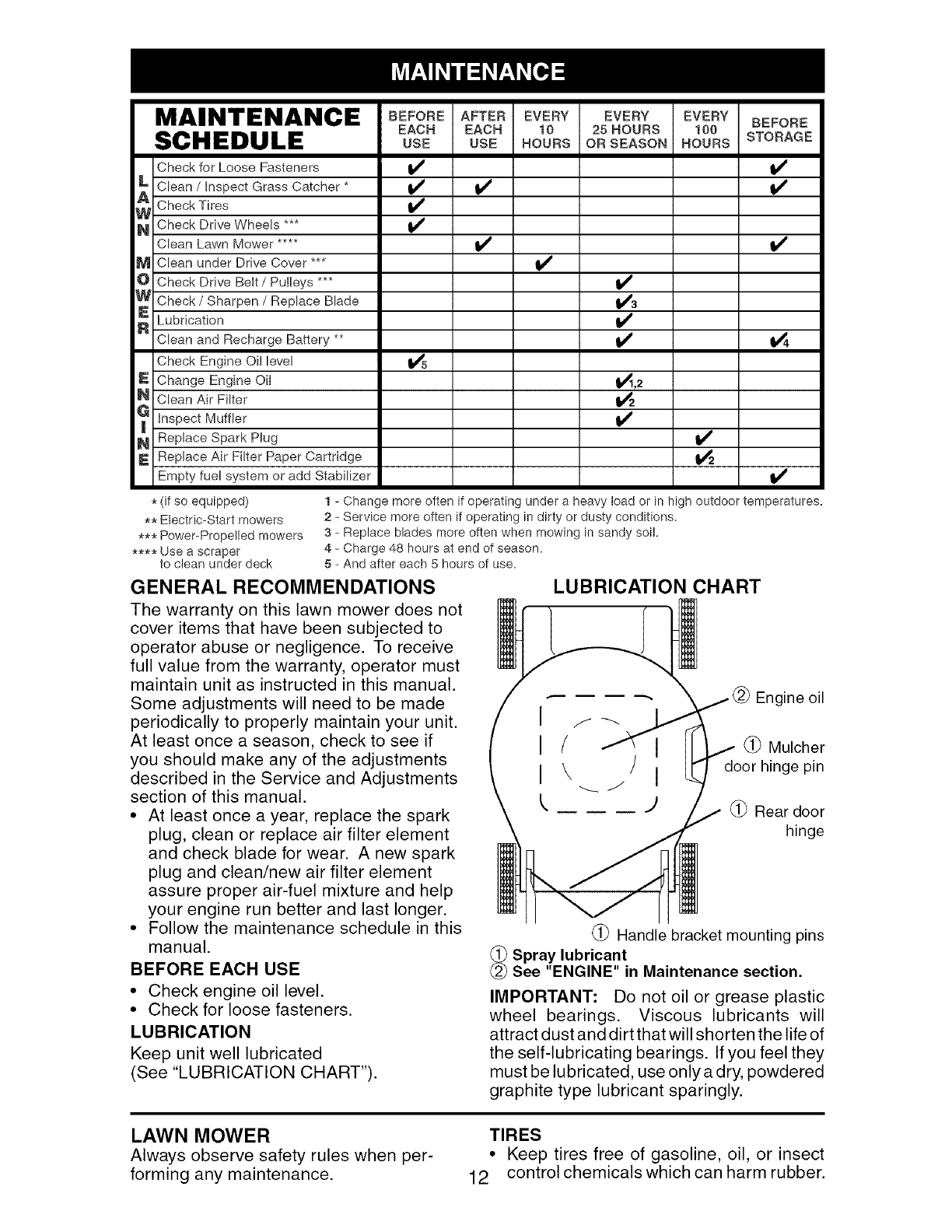

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Putleys ***

W Check /Sharpen /Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

_,2

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 _ Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(Engine oil

(_) Mulcher

door hinge pin

(_) Rear door

hinge

(_) Handle bracket mounting pins

_Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

12 control chemicals which can harm rubber.

• Avoidstumps,stones,deepruts,sharp

objectsand other hazardsthat may

cause tire damage.

DRIVEWHEELS

Checkrear drive wheelseach timeyou

mowto be surethey movefreely.The

wheelsnot turning freelymeanstrash,

grasscuttings,etc., maybe insidethe

drivewheel and dustcoverarea and must

becleaned outto free drive wheels.

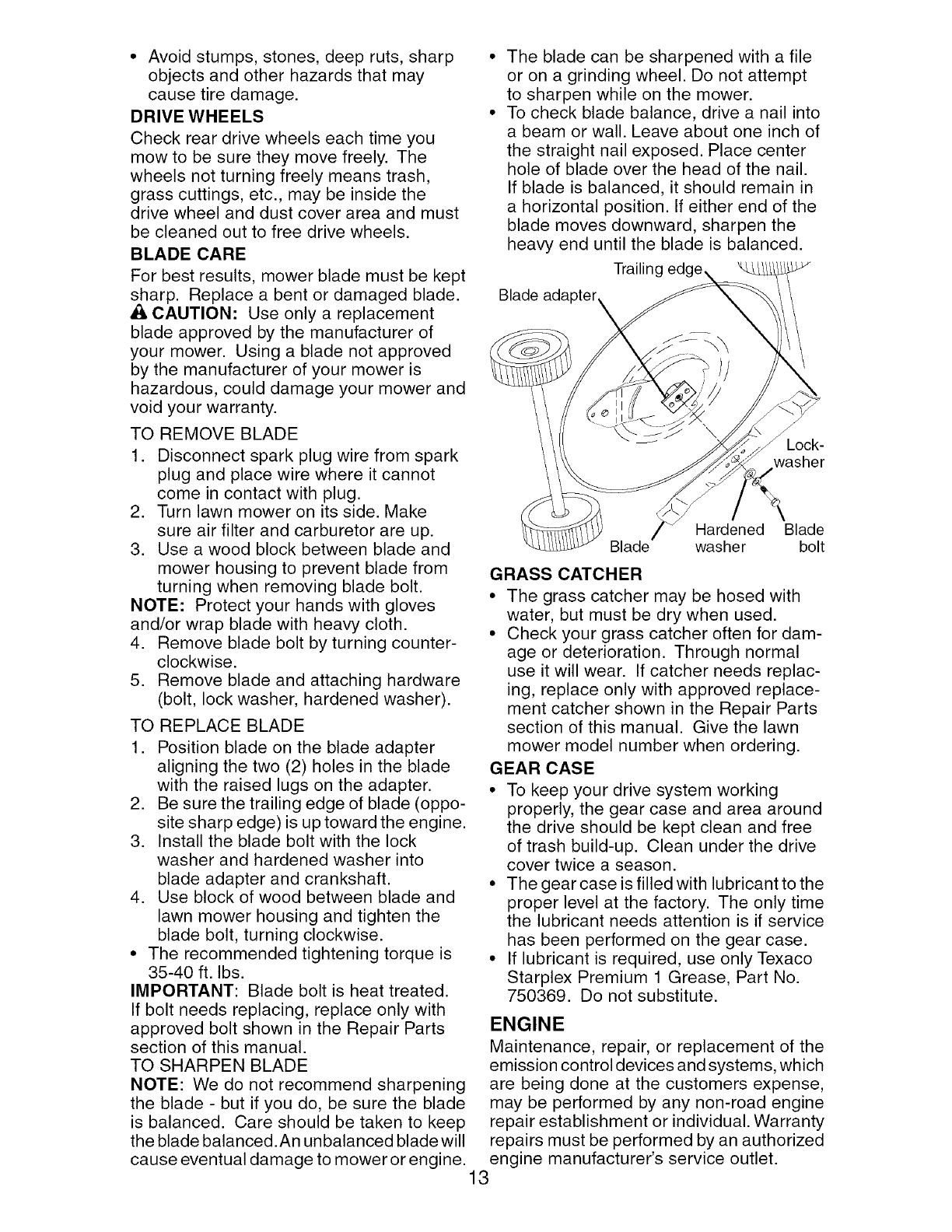

BLADE CARE

Forbest results,mowerblademustbe kept

sharp. Replacea bent or damagedblade.

_, CAUTION: Useonly a replacement

bladeapprovedby the manufacturerof

your mower. Usinga bladenotapproved

bythe manufacturerof your moweris

hazardous,coulddamageyour mowerand

void yourwarranty.

The bladecan be sharpenedwitha file

or on a grindingwheel.Donot attempt

to sharpen while on the mower.

Tocheck bladebalance,drivea nail into

a beam or wall. Leaveabout one inch of

the straightnail exposed.Placecenter

holeof bladeoverthe headof the nail.

If bladeis balanced,it shouldremainin

a horizontalposition.If either end of the

blademovesdownward,sharpenthe

heavyend until the bladeis balanced.

Trailing

Blade adapter,

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced. Care should be taken to keep

the blade balanced.An unbalanced blade will

cause eventual damage to mower or engine.

Lock-

washer

HaVened Blade

Blade washer bolt

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

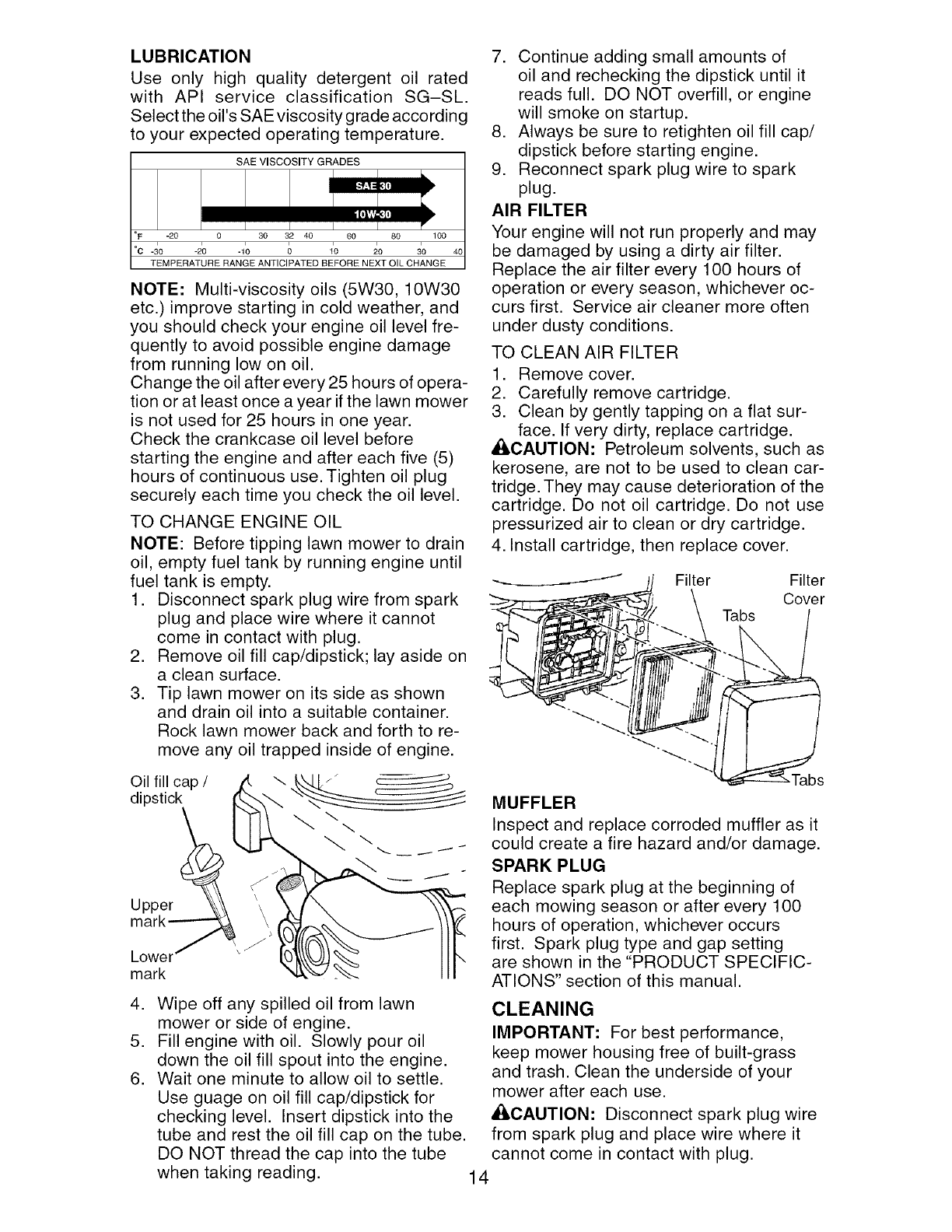

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade according

to your expected operating temperature.

SAE VISCOSITY GRADES

°F -20 0 30 32 40 60 80 100

°c -_o -_ -1_ _ _ _o _o

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of opera-

tion or at least once a year if the lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove oil fill cap/dipstick; lay aside on

a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil fill cap/

dipstick before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

AI:_OAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Filter

i Tabs

Filter

Cover

Oil fill cap /

dipstick

Upper _

mark-_

Lower" _"

mark

Wipe off any spilled oil from lawn

mower or side of engine.

Fill engine with oil. Slowly pour oil

down the oil fill spout into the engine.

Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into the

tube and rest the oil fill cap on the tube.

DO NOT thread the cap into the tube

when taking reading.

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

_I, CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Cleanthe undersideof your lawnmower

by scrapingto removebuild-upof grass

and trash.

• Cleanengineoften to keeptrashfrom

accumulating. A cloggedengine runs

hotterand shortensenginelife.

• Keepfinished surfacesand wheelsfree

of all gasoline,oil,etc.

• We do not recommendusinga garden

hose to clean lawnmower unlessthe

electricalsystem,muffler,airfilter and

carburetorare coveredto keep water

out. Waterin enginecan resultin short-

ened enginelife.

CLEAN UNDERDRIVECOVER

Cleanunderdrive cover at leasttwicea

season.Scrapeundersideof coverwith

putty knifeor similartool to removeany

build-upof trash or grasson undersideof

drive cover.

AWARNING: Toavoidseriousinjury,before

performingany serviceand adjustments:

1. Releasecontrolbar and stopengine.

2. Makesure the bladeand all moving

parts havecompletelystopped.

3. Disconnectspark plugwire from spark

plug and placewire where it cannot

comein contactwith plug.

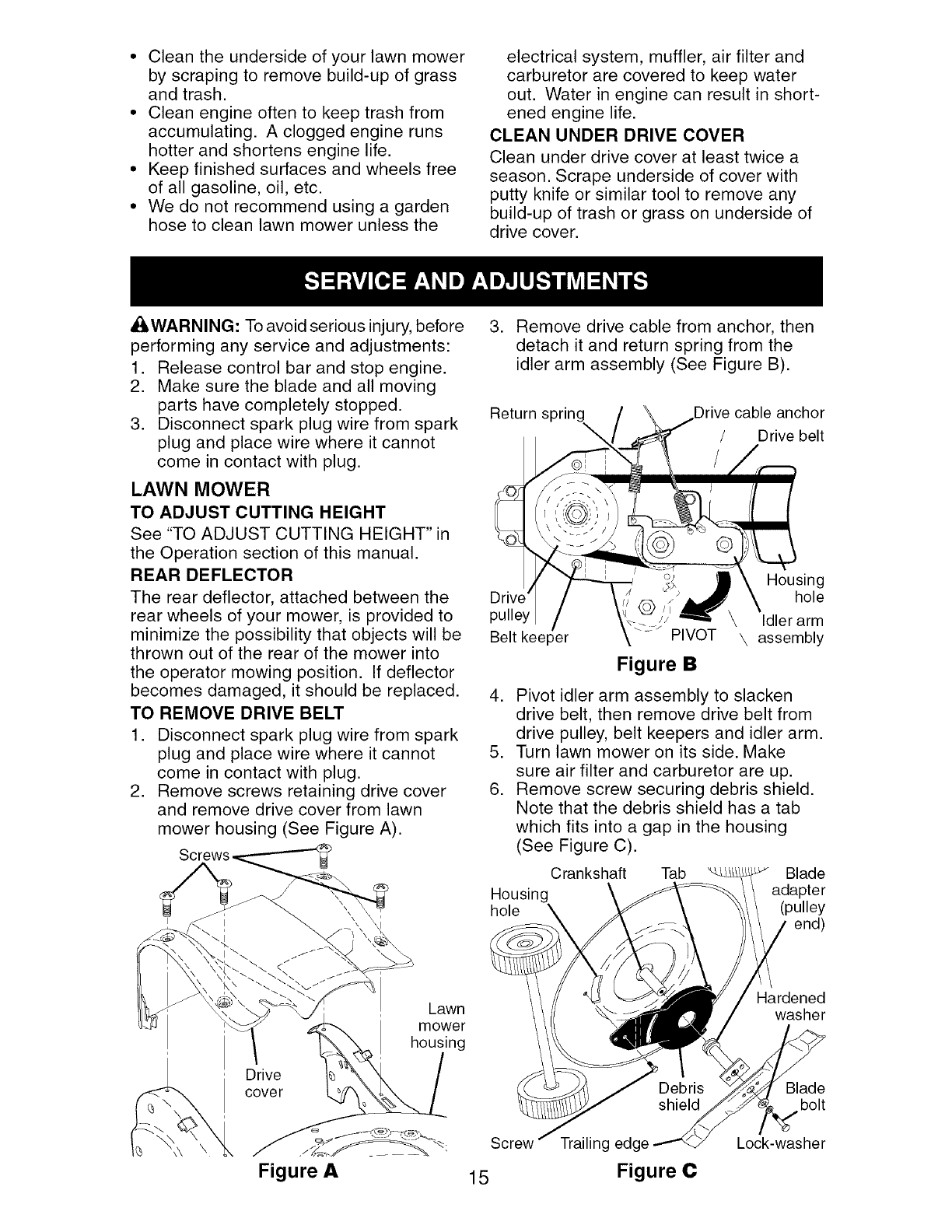

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will be

thrown out of the rear of the mower into

the operator mowing position. If deflector

becomes damaged, it should be replaced.

TO REMOVE DRIVE BELT

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove screws retaining drive cover

and remove drive cover from lawn

mower housing (See Figure A).

3. Remove drive cable from anchor, then

detach it and return spring from the

idler arm assembly (See Figure B).

Return spring 3rive cable anchor

/Drive belt

Housing

hole

pulley Idler arm

Belt keeper -- PIVOT \ assembly

Figure B

4. Pivot idler arm assembly to slacken

drive belt, then remove drive belt from

drive pulley, belt keepers and idler arm.

5. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

6. Remove screw securing debris shield.

Note that the debris shield has a tab

which fits into a gap in the housing

(See Figure C).

Crankshaft Tab Blade

Housing adapter

hole \ (pulley

end)

Hardened

washer

Drive

cover

Lawn

mower

housing

.%_._ _- Screw

Figure A15

Blade

shield bolt

Trailing edge

Figure C

Lock-washer

7. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

8. Remove blade bolt.

9. Remove blade, attaching hardware

(bolt, lock washer and hardened wash-

er), blade adapter and debris shield as

one assembly.

10. Remove drive belt from blade adapter

and debris shield; discard old belt.

TO REPLACE DRIVE BELT

1. Place new drive belt in the belt retainer

of the debris shield. Be sure to route

belt between belt keepers and through

slot (See Figure D).

Belt Tab

Belt

kee

Drive

belt

Debris

Slot shield

Figure D

2. Route the other end of the new drive

belt through hole in housing.

3. Reattach debris shield to housing with

screw previously removed. Be sure tab

of debris shield is in gap of housing.

4. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

5. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine (See Figure C).

6. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

7. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

8. Return mower to upright position.

9. Install new drive belt into idler arm

assembly, then around the drive pulley.

Be sure belt is inside of belt keepers

(See Figure B).

NOTE: Pulling on the drive belt (to install

it on the drive pulley) will cause the other

end of the belt to free itself from the debris

shield retainer and properly seat itself in

groove of pulley end of the blade adapter.

10. Reattach drive cable and return spring

to the idler arm assembly, then reat-

tach drive cable to anchor.

11. Reattach drive cover with screws previ-

ously removed.

12. Connect spark plug wire to spark plug.

TO ADJUST HANDLE

The handle on your lawn mower has

multiple height positions - adjust to height

that suits you.

1. Remove knob and carriage bolt on left

side of the lower handle.

2. While holding handle assembly, re-

move knob and carriage bolt from right

side. Align hole in handle with desired

hole in handle bracket, then reassem-

ble bolt and knob and tighten securely.

3. Align left side of handle with same po-

sitioning hole as right side and secure

with bolt and knob.

Knob _4_,,_ Bolt

Low

Handle

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

Immediately prepare your lawn mower for

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces. Be sure to sand surface

lightly before painting.

Operator MOWING

I POSITION

control bar

FOLD

FORWARD ',,

FOR

STORAGE /

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Remove the two (2) handle knobs and

carriage bolts on sides of the lower

handle and pivot entire handle as-

sembly forward and allow it to rest on

mower.

3. Reinstall knobs and carriage bolts to

lower handle or handle brackets for

safe keeping.

•When setting up your handle from the

storage position, you must manually

lock lower handle into mowing position.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold it

as shown or you may damage the control

cables. 17

Knob

Handle

bracket

////

Upper

handle

Handle

knob

Lower handle

Bolt

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine while

in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer

to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer

container. Run engine at least 10 minutes

after adding stabilizer to allow the stabilizer to

reach the carburetor. Do not empty the gas

tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

ACAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

Repair Center.

CAUSE

Dirty air filter.

Out of fuel.

Stale fuel.

to a Sears Parts &

PROBLEM

Does not start

Water in fuel.

Spark plug wire is

disconnected.

Bad spark plug.

Loose blade or broken

blade adapter.

Control bar in released

position.

Control bar defective.,

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSE

Loss of power

Poor cut-

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

PROBLEM

Loss of drive

or slowing of

drive speed

Rear of mower housing or

blade dragging in grass.

Cutting too much grass.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

Rear of mower housing or

blade dragging in grass.

Grass catcher too full.

Handle height position not

right for you.

Belt wear.

Belt off of pulley.

Drive cable worn or broken.

"Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

Garantfa ......................................................... 20

Reglas de Seguridad ................................ 20-22

Montaje /Pre-Operaci6n .......................... 23-24

Operaci6n ................................................. 25-29

Mantenimiento .......................................... 30-33

Programa de Mantenimiento ......................... 31

Especificaciones del Producto ....................... 22

Servicio y Adjustes ................................... 33-35

Almacenamiento ....................................... 35-36

Identificaci6n de problemas ...................... 36-37

Partes de repuesto .................................. 38-46

Servicio Sears .................................. Contratapa

GARANT[A LIMITADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) ahos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y aline segt3n las instrucciones para la operaci6n y el mantenimiento en el manual del

dueSo, Sears reparar_, gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61o se aplica

por noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

•Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cigQe_ales doblados y a la falta de mantenimiento del equipo segt3n las instrucciones que se

incluyen en el manual del due_o.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centro de

Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente mientras el

producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambien tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

,_LBusque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENCION!!! iiiESTE ALERTO!!!

,_IU SEGURIDAD ESTA COMPROMETIDA.

ADVERTENCIA: Siempre desconecte el alam-

bre de la bujia y p6ngalo donde no pueda entrar

en contacto con la bujia, para evitar el arranque

por accidente, durante la preparaci6n, el trans-

_rte, el ajuste o cuando se hacen reparaciones.

ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros daSos reproductivos. Lavar las manos

,_spu_s de manipularlos.

PRECAUClON: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estaclo de

California como causa de c_tncer y defectos al

_cimiento u otros daSos reproductivos.

PRECAUClON: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y

siguen siendo calientes

despu_s de que el motor

haya parado. Para evitar

quemaduras severas,

permanezca lejos de estas Areas.

I. OPERACION

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la m_.quina.

• Despeje el Area de objetos tales como piedras,

juguetes, alambres, huesos, palos, etc. que pu-

eden ser recogidos y lanzados por las cuchillas.

• Asegt3rese que el _trea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

20 alguien entra en el Area.

• Nooperelamaquinasinzapatosoconsanda-

liasabiertas.P6ngasesiemprezapatoss61idos.

• Notiredelasegadorahaciaatr_tsa menos

queseaabsolutamentenecesario.Mire

siemprehaciaabajoy haciadetr_.santesy

mientrasquesemuevehaciaatr_.s.

• Nuncadirigirelmaterialdescargadohacia

laspersonas.Evitardescargarmaterial

contraparedeso barreras.Elmaterialpuede

retornaraloperador.Paralacuchillacuando

sepasaporsuperficiesdegrava.

• Nooperela segadorasinlosrespectivos

resguardos,lasplacas,el recogedorde

cespeduotrosaditamentosdiseadospara

suprotecci6ny seguridad.

• Refi_rasealas instruccionesdelfabricante

paraelfuncionamientoe instalaci6nde

accesorios.UsetJnicamenteaccesorios

aprobadosporelfabricante.

• Detengalacuchillaolascuchillascuandocruce

porcalzadas,calleso caminosdegrava.

• Pararelmotorcadavezqueseabandonael

aparato,antesdelimpiarlasegadorao de

removerresiduosdeltubo.

• Apagarelmotory esperarhastaquelas

cuchillasestencompletamenteparadas

antesderemoverelreceptordehierba.

• Segarsolamenteconluzdeldiao conuna

buenaluzartificial.

• Nooperela m_.quinabajola influenciadel

alcoholodelasdrogas.

• Nuncaoperela maquinacuandolahierba

est_mojada.AsegtJresesiempredetener

buenatracci6nensuspies;mantengael

mangofirmementey camine;nuncacorra.

• Desconectarelmecanismodepropulsi6n

aut6nomao elembraguedetransmisi6nen

lassegadorasqueIotienenantesdeponer

enmarchaelmotor.

• Sielequipoempezaraavibrardeunamanera

anormal,pareelmotory revisedeinmediato

paraaveriguarla causa.Generalmentelavi-

braci6nsueleindicarqueexistealgunaaveria.

• Siempreusegafasdeseguridadoanteojoscon

protecci6nlateralcuandooperelasegadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_tculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n en la

tracci6n de la pisada puede causar resbalones.

III. NINOS

Se pueden producir accidentes tr_.gicos si el op-

erador no presta atenci6n a la presencia de los

niSos. A menudo, los niSos se sienten atraidos por

la m_.quina y por la actividad de la siega. Nunca

suponga que los niSos van a permanecer en el

mismo lugar donde los vio por tJltima vez.

• Mantenga a los ni_os alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la m_tquina si hay niSos

que entran al Area.

• Antes y cuando este retrocediendo, mire

hacia atr_.s y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los niSos operen la m_.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o aSadir

carburante con el motor en marcha. Esperar que

el motor se enfrie antes de repostar la gasolina.

• Nunca repostarla m_.quinaal interiorde un local.

• Nunca guardar la m_.quina o el contenedor de

gasolina donde hay una llama abierta, chispa o

luz piloto como una caldera u otros dispositivos.

• Nunca Ilenar contenedores en un vehiculo, en

un cami6n o caravana con un forro de pl_.stico.

Colocar siempre los contenedores en el suelo

lejos de su vehiculo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor port_.til, m_.s bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_trsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVICIO

• Nunca haga funcionar una m_.quina dentro

de un _.rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est_ en marcha. Desconecte el cable

de la bujia, y mantengalo a cierta distancia de

_sta para prevenir un arranque accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m_.quina se enffie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ningt3n case hay que regular la altura de

las ruedas mientras el motor ester en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro, que

pueden exponer las partes en movimiento o

permitir que objetos sean disparados. Controlar

frecuentemente y cuando sea necesario susti-

tuir con partes aconsejadas per el fabricante.

• Las cuchillas de la segadora est_tn afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

efectt3a mantenimiento sobre las mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguridad

e instrucciones, cuando sea necesario.

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo)

Capacidad de Aceite: 18.50nzas

Tipo de Aceite (API SG-SL): SAE 30 (Debajo 0°C/32°F) o SAE 10W30

Bujia (Abertura: .030") NGK BPR6ES

Tolerancia de V_.lvula (_+0.004 mm) Admisi6n: 0.015 mm; Descarga: 0.020 mm

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nt3mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nt3mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el future.

Acuerdos de Proteccibn para la Reparacibn

Congratulaciones per su buena compra. Su

nuevo producto Craftsman® est,. dise_ado

y fabricado para funcionar de mode fiable per

muchos a_os. Pero come todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este case tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y prot#gese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mane de obra sobre todas las

reparaciones garantizadas.

• Sustitucibn del producto si su producto

garantizado no puede ser arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas per el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventive.

Ayuda r_pida por tel_fono - soporte tele-

f6nico per parte de un tecnico Sears sobre

productos que requieren un arreglo en casa,

y adem_ts una programaci6n sobre los a

reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_ts de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, per muchos a_os. iCompre hey su

Acuerdo de Protecci6n para la Reparaci6n!

Se apliean algunas limitaciones y exclu-

siones. Para conocer los precios y tener

m_s informacibn, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalacidn profesienal Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

_ADVERTENClA: Este segaclora viene equipaclo con un motor de combusti6n interna y no se

clebe usar sobre, o cerca, de un terreno no clesarrollaclo cubierto de bosques, de arbustos o de

c_specl, o menos que el sistema de escape clel motor venga equipaclo con un amortiguaclor de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguaclor de

chispas, el operaclor clebe mantenerlo en concliciones de trabajo eficientes.

En el estaclo de California, la ley exige Io anterior (Secci6n 4442 clel "California Public Re-

sources Code"). Otros estaclos pueclen contar con otras leyes pareciclas. Las leyes feclerales

se aplican en la tierras feclerales. Su centro de Servicio m_.s cercano tiene clisponible amor-

tiguaclores de chispas para el silenciaclor (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingles del due_o).

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambien est_.n clisponibles en la mayoria de las tienclas de Sears y en los centros de

servicio. Algunos de estos accesorios tal vez no se apliquen a su segaclora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

__ RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

___D ENVASES

EGASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJJAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_.brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuSa entre el mango superior y _1

inferior, y la cuSa que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante la secci6n del mango inferior hasta

la posici6n de operaci6n y alinee el agujero

en este con uno de los agujeros para deter-

minar la altura en el puntal del mango.

2. Inserte el perno del mango a traves de este

y del puntal y asegQrelo con la manilla.

3. Repita el procedimiento para el lado

opuesto del mango.

4. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuSa protectora y apriete las manillas del

mango en forma segura.

5. Remueva el material de empaque de alred-

edor de la barra de control.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refi@ase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barrade POSICION

que sxige la PARA

presenciadel s, , SEGAR

operador , '

///

////

LEVANTAR ' Mango

superior

Manilla del

mango

PARA MONTAR EL RECOGEDOR DE

ClaSPED

1. Deslizar el saco de la hierba sobre el

armaz6n. Asegurarse de que el mango

trasero este arriba (el mismo lado que el

mango delantero) y la abrazadera abajo.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est_.n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

3. Cerrar la puerta del dep6sito de hierba.

AVlSO: Cuando ester completamente cerrada,

la puerta se cerrar_, con un disparo sobre el

armaz6n y los elementos de fijaci6n en vinilo.

\\\\\

Correa \ /

Mango

posterior

Mango

Mango Inferior Puerta_

Manilla

Soporte

de mango

El bastidor

del

recogedor

Perno

Sujetadores

de vinilo

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descarga, refi@ase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Palanca de control de la impulsi6n

Cord6n

arrancador

Recogedor

de c_st

Tapa del deposito

de aciete del motor

con varilla

indicadora de nivel

Manilla del mango

Tapa del deposito

de la gasolina

V_.lvula del

combustible

Filtro de aire

Mango del

ajustador

de un

duel punto

Silenciador

Puerta de la acolchadora

Caja Bujia

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Palanca de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Cordbn arrancador - se usa para hacer ar-

rancar el motor.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado.

Mango del ajustador de un duel punto- se usa

para ajustar la altura de corte de la segadora.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extraffos dentro de

sus ojos, Io que puede producir

daffos graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

galas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_.-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt3n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est,. funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detr_.s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atr_.s hacia el mango. Cuanto

m_ts lejos se tira la palanca hacia el mango,

m_.s r_tpida ira la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o

la palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopropulsi6n.

AVISO" Si despues haber desenganchado

de la palanca de control, la segadora no roda

hacia atr_ts, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminuci6n de la

velocidad. Hay un torniquete en la parte trasera

de la sede del mando para apretar la tensi6n

del cable. Proceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Vuelta el tuerca en la parte inferior del

mando de transmisi6n para aumentar la

velocidad del mecanismo.

3. Opere la segadora para probar la velocidad

4. Si las condiciones no mejoran despu_s de los

pasos descritos (la velocidad hacia adelante

queda la misma), la correa de transmisi6n

est,. desgastada y tiene que ser sustituida.

Barrade control que oresenciadel operador

PARA

Torniquete ENGANCHAR EL

ajuste (en la CONTROL DE LA

parte trasera) IMPULSION

Control de

la impulsi6n

CONTROL DE LA

IMPULSION

DESENGANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Las dos ruedas delanteras se ajustan a traves

de una t3nica palanca en la rueda delantera

izquierda. Asimismo, las dos ruedas traseras

se ajustan a traves de una t3nica palanca en la

rueda trasera izquierda.

• Tire de la palanca de ajustes hacia la rueda. Le-

vante la segadora, mueva la palanca hasta del-

ante a la posici6n deseada. Para bajar la sega-

dora, mueva la palanca hacia la retaguardia.

Asegurarse de que las dos ruedas delanteras y

traseras est_n reguladas a la misma altura.

igo

PALANCAHACIA

ATRASPARA BAJAR

ELCORTACESPED

PALANCA HACIA ADELANTE

PARA LEVANTAR EL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse

come acolchadora de capa vegetal. Para con-

vertirla a una operaci6n de ensacado posterior

o de descargar lateral:

SEGADORAS CON DESCARGA TRASERA

• Quitar el pomo que fija la puerta del acaba-

dor al bastidor del cortacesped.

• Abrir la puerta del acabador e introducir

las lengQetas del tube de descarga en la

apertura de la brida de la articulaci6n y

colocar la parte trasera del tube sobre el

pasador roscado.

LengQetasdel tubo de descarga

del mecanismo. Reajuste segt3n Io requerido.26Soport e de articulacion Puerta de la acolchadora

• Fijar la parte trasera del canal de descarga al

bastidor del cortac_sped a trav_s del pomo.

• Colocar el mango trasero del dep6sito de

hierba en la alzaprima del mango inferior del

cortacesped como mostrado.

• Alzar la puerta redonda del canal de eyec-

ci6n y colocar el dep6sito de hierba en el

canal de eyecci6n.

AVlSO: Asegurarse de que la puerta redonda

del canal de eyecci6n se apoye en el dep6sito

de hierba como mostrado.

• Ahora el cortac_sped est,. listo para la oper-

aci6n de ensacado trasero.

• Para convertir en la operaci6n de acabado,

quitar el dep6sito de hierba y el canal de

eyecci6n. Fijar la puerta del acabador al

bastidor del cortacesped a traves del pomo.

• Para convertir en la operaci6n de descarga,

quitar el dep6sito de hierba y el canal de

eyecci6n. Instalar el deflector de descarga

lateral y fijarlo al bastidor del cortac_sped a

trav_s del pomo.

Mango posterior

transversal

del mango inferior

El recogedor

de cesped

• Fijar la parte trasera del deflector de des-

carga lateral al bastidor del cortac_sped a

traves del pomo.

• Ahora el cortac_sped est,. listo para la oper-

aci6n de descarga.

• Para convertir a la operaci6n de acabado,

hay que quitar el deflector de descarga lat-

eral y fijar la puerta del acabador al bastidor

del cortac_sped a trav_s del pomo.

• Para convertir en la operaci6n de ensacado

trasero, hay que quitar el deflector de des-

carga lateral; instalar el canal de eyecci6n y el

dep6sito de hierba y fijar el canal de descarga

al bastidor del cortac_sped a trav_s del pomo.

Puerta dela Manilla

acolchadora Pasador

roscado

Desviador de

la descarga

redonda

Canal

inclinado de

la descarga

Manilla

Pasador

roscado

Puerta de la acolchadora

SEGADORAS CON DESCARGA LATERAL

• Hay que quitar el dep6sito de hierba y el

canal de eyecci6n.

• Abrir la puerta de la puerta del acabador e

instalar la parte delantera del deflector de

descarga lateral debajo la puerta y colocar el

parte trasero en la esp_.rrago fileteado.

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. El dep6sito de hierba, el canal de eyecci6n

y el deflector de descarga lateral quitados.

2. La puerta del acabador fijada al bastidor del

cortac_sped a trav_s del pomo.

PARA ENSACAMIENTO TRASERO -

1. Deflector de descarga lateral quitado.

2. El dep6sito de hierba y el canal de eyecci6n

instalados con el canal de eyecci6n fijado al

bastidor del cortacesped a traves del pomo.

3. La puerta redonda del canal de descarga

apoyada sobre la parte superior del

dep6sito de hierba.

PARA DESCARGA LATERAL-

1. El dep6sito de hierba y el canal de eyecci6n

quitados.

2. El deflector de descarga lateral instalados y

fijados al bastidor del cortacesped a trav_s

del pomo.

_l_ PREOAUOION" No haga funcionar su sega-

dora sin la puerta trasera se cerr6, desviador de

la descarga instalada, o sin el canal inclinado

de la descarga o el recogedor c_sped aproba-

dos en su lugar. Nunca trate de operar la sega-

dora cuando se ha removido a puerta trasera o

puerta redonda cuando est,. un poco abierta.

PARA VAClAR EL RECOGEDOR DE ClaSPED

1. Abierto la puerta redonda del canal incli-

nado de la descarga para mover la cuerda

del arrancador hacia fuera y lejos des de el

recogedor de cSsped.

" Mango

X anterior

ABIERTO

Puerta

redonda Cuerda del

arrancador

2. Remueva el recogedor de cesped, con los

recortes, de la segadora usando tanto el

mango anterior como 51mango posterior.

3. Vacie los recortes de el recogedor de

cSsped usando tanto el mango posterior

como 51correa. El peso de la hierba abrir_.

la puerta.

4. Cerrar fuerte la puerta en el armaz6n antes

de instalar de dep6sito de hierba en el

cortacesped.

AVlSO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

Correa

Mango

posterior

\ \\\\

Mango

1. Asegt3rese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despuSs de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea"PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

Ai durante los primeros 30 dias.

PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_b,PRECAUCl6N: Los combustibles mezclados

con alcohol (conocidos como gasohol, o el uso

de etanol o metanol) pueden atraer la humedad,

la que conduce a la separaciSn y formaciSn de

_.cidos durante el almacenamiento. La gasolina

addica puede dafiar el sistema del combustible

de un motor durante el almacenamiento. Para

evitar los problemas con el motor, se debe vaciar

el sistema del combustible antes de guardarlo por

un periodo de 30 dias o m_.s.Vacie el estanque

del combustible, haga arrancar el motor y h_.galo

funcionar hasta que las lineas del combustible y el

carbu rador queden vacios. La prSxima temporada

use combustible nuevo.Vea las Instrucciones Para

El Almacenamiento para m_.s informaci6n. Nunca

use productos de limpieza para el motor o para el

carburador en el estanque del combustible pues

se pueden producir dafios permanentes.

Puerta

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

Tapa del deposito

de aceite

con

varilla

nivel

Marca

superior Marca

28 inferior

Tapa del

rellenador

de gasolina

PARA PARAR EL MOTOR

•Para parar el motor y si no intenta ponerlo en

marcha de nuevo, alivie la barra de control

que exige la presencia del operador. Espere

hasta que la cuchilla y todas las piezas m6-

viles se hallan parado y mueva la v_.lvula del

combustible a la posicion APAGADO (OFF).

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que v_.lvula del combustible este

en la posicidn ON.

2. Mueva la palanca de la estrangulaci6n a la

posici6n de ON (I',,I)

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r_.pidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVlSO: La palanca de la estrangulaci6n

comienza a moverse autom_.ticamente a la

posici6n de APAGADO (OFF) cuando la barra

del control de la presencia del operador se

mantiene hacia el mango.

APAGADO Palanca de la

(OFF) estrangulaci6n

Valvula del combustible

• Los poros en los recogedores de c6sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_.n menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua, regularmente, y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudar_, el flujo del

aire del motor y extender_t su duraci6n.

CONSEJOS PARA SEGARY ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de c6sped muchas veces, y

los reduce en tamaSo, de modo que si se caen

en el cesped se van a dispesar entre 6ste y no

se van a notar. Tambien, el c6sped acolchado

se va a deshacer r_.pidamente entregando

substancias nutritivas para el cesped. Siempre

acolche con la velocidad del motor (cuchilla)

m_.s alta, pues asi se obtendr_, la mejor acci6n

de recorte de las cuchillas.

• Evite cortar el c6sped cuando est6 mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora 6ste se ha

secado y el Area recien cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c6sped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

_0NSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c6sped. Puede que sea •

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el _.rea

por segunda vez.

• Para un corte muy pesado, reduzca el ancho del

corte pasando parcialmente por encimadel lugar

anteriormente cortado y siegue lentamente. •

• Para un mejor ensacado del c6sped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,_,PIDO. 29

MAXI_

Ciertos tipos de c6sped y sus condiciones

pueden exigir que un Area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en forma

perpendicular) a la pasada del primer corte.

Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTENIMIENTO

Revisar si hay Sujetadores Sueltos

SLimpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neum_:_ticos

GControlar las Ruedas Motrices ***

ALimpiar la Segadora ....

DLimpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

a Revisar /Afilar /Cambiar la Cuchilla

ALubricaci6n

Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite

MCambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujfa

a Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o afiadir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADAiOE CADA 10 25HORAS O 100 ALMACE-

USO USO NORAS TEMPORADA HORAS NAMIENTO

_,2

,(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

** Segadoras con Arranque Electrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar pot 48 horas al fin de la ternporada.

debajo de la cubierta del cortac#sped 5 =Y despu6s de 5 horas de funcionamiento,

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segOn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cacla estaci6n comprobar

si es necesario efectuar los ajustes clescritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al a_o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICAClON").

TABLA DE LUBRICACION

_) Aceite

del motor

(_ Bisagra

e ia puerta

de la acol-

chadora

(_ Bisagra de

puerta traser

(_) Clavija de montaje del puntal del mango

_1_Rocie el lubricante

@Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los rodamien-

tos de la rueda de plastico. Los lubricantes visco-

sos atearan polvo y mugre, Io acortara la duracion

de los rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un lubrican-

te tipo crafito, de polvo seco, en forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

30 tos que pueden daSar la goma.

• Evitelostocones,laspiedras,lasgrietaspro-

fundas,losobjetosafiladosy otrospeligros

quepuedendaSaralas Ilantas.

RUEDASDEIMPULSION

ReviselasruedasdeimpulsiSntraserascada

vezantesde segar,paraasegurarsedequese

muevenlibremente.Silasruedasnogiranli-

brementequieredecirquehaybasura,recortes

dec_sped,etc.dentrodel_.readelasruedas

deimpulsiSny dela cubiertacontraelpolvoy

tienenquelimpiarseparaliberarlas.

CUlDADODELACUCHILLA

Paraobtenerlosmejoresresultados,la cuchilla

delasegadoratienenquemantenerseafilada.

CambielacuchilladobladaodaSada.

_PRECAUCl6N:Usarsolamentelahoja

derepuestoaprobadaporelfabricantedesu

cortac_sped.Usarunahojanoaprobadaporel

fabricantedesucortac_spedespeligroso,pu-

ededaharsucortac_spedy anularsugarantfa.

PARAREMOVERLACUCHILLA

1. DesconecteelalambredelabujfaypSngaloen

dondenopuedaentrarencontactocon_sta.

2. Hagadescansarlasegadoraensulado.

Asegt3resequeelfiltrodeairey queel

carburadorquedenmirandohaciaarriba.

3. Useunbloquedemaderaentrelacuchilla

y lacajadela segadoraparaevitarquela

cuchillagirecuandoselequiteelperno.

AVlSO:Protejasusmanosconguantesy/o

envuelvalacuchillaconunatelagruesa.

4. Remuevaelpernodelacuchillagir_.ndolo

enelsentidocontrarioenquegiranlas

manillasdelreloj.

5. Remuevalacuchillay losartfculosdefer-

reterfaadjuntadores(elperno,laarandela

deseguridady la arandelaendurecida).

PARACAMBIARLACUCHILLA

1. Pongalacuchillaeneladaptadorde_sta

alineandolosdos(2)agujerosenlacuchilla

conlassalienteselevadaseneladaptador.

2. Aseg0resedequeelbordedesalidade

lacuchilla(opuestoalbordeafilado)est_

haciaarribahaciaelmotor.

3. Instaleelpernodelacuchillaconlaaran-

delade seguridady la arandelaendurecida

eneladaptadordelacuchillay el cigueSal.

4. Useunbloquedemaderaentrelacuchilla

y lacajadela segadoray aprieteelperno

delacuchillagir_.ndoloenelsentidoenque

giranlasmanillasdelreloj.

• Latorsi6nparaapretarrecomendadaesde

35- 40pieslibras.

IMPORTANTE:Elpernodelacuchillaes

tratadoacalo.Siesnecesariosustituirlos

pernos,sustituirlossSIoconpernosaprobados

mostradosenlasecciSnPartesdeReparaciSn

deestemanual.

PARAAFILARLACUCHILLA

AVlSO:Norecomendamoselafilarlacuchilla

- perosiIohace,asegt3resede quequede

balanceada.Setienequetenercuidadode

mantenerlabalanceada.Unacuchillaqueno

est,.balanceadavaa producireventualmente

da_oenlasegadorao enelmotor.

• Lacuchillapuedeafilarseconunalimao en

unaruedarectificadora.Notratedeafilarla

mientrasseencuentraenlasegadora.

• Pararevisarelbalancedelacuchilla,claveun

clavoenunavigaoenlapared.Dejealrededor

de unapulgadade unclavorectoexpuesto.

Pongaelagujerocentraldelacuchillasobrela

cabezadelclavo.Silacuchillaest,.balanceada

debepermanecerenlaposici6nhorizontal.Si

cualquieradelosextremosdela cuchillase

muevehaciaabajo,afileel extremopesado

hastaqueestaquedebalanceada.

Borde de

Adaptador salida

de la cuchilla

Arandela

de se-

Arandel_ Perno de

Cuchilla endurecida la cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si est,. dahado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_tmbielo

solamente por uno que sea aprobado por el

fabricante. D_ el nt3mero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el Area alrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la f_tbrica. La

t3nica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte No.

750369. No use substitutos.

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser realizados por un establecimiento de

31 servicio de reparaci6n de motor autorizado.

LUBRICACION

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segtJn su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

_I,]

°F -20 0 30 32 40 60 80

°c -3o -2_ -_o ;_ _o 100

0 40

IAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVISO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio,

y revise el nivel del aceite del motor menudo,

para evitar un posible da_o en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

segadora se utiliza menos 25 horas el a_o.

Revise el nivel del aceite del c_.rter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tapdn del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nar el aceite, drene el tanque de combustible

haciendo correr el motor hasta que el tanque

este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Tapa del

deposito de

aceite con

varilla de

nivel

Marca_

Marca

inferior

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Rellene el motor con aceite. Vierta lentamente

el aceite en el tubo de relleno del motor.

Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

depdsito para relleno del aceite en el tubo

al leer las medidas. No enrosque el tapdn

cuando este tomando una lectura.

7. Contint3e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_t

cuando Io valla a arrancar.

8. Asegt3rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a

_sta.

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, m_ts a menu-

do si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielo golpe_.ndolo suavemente en una

superficie plana. Si ester muy sucio cambie

el cartucho.

_PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de este. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Cartucho Cubierta

del fiitro

Orejas de aire

Orejas

SILENClADOR

Inspeccione y cambie el silenciador si est,. corrof-

do puede producir un peligro de incendio y/o daSo.

BUJ{A

Oambie el bujia al comienzo de cada tempo-

rada de siega odespu_s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIIVlPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_PRECAUCI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspgtndola para

32 remover la acumulaci6n de cesped y basura.

Limpieelmotora menudoparaevitarque

seacumulelabasura.Unmotortapadofun-

cionam_.scalientey seacortasuduraci6n.

Mantengalassuperficiespulidasy lasrue-

dassingasolina,aceite,etc.

Norecomendamoselusodeunamanguera

dejardinparalimpiarlasegadoraa menos

queelsistemael_ctrico,el silenciador,el

filtrodeairey elcarburadorestentapados

paraevitarquelesentreelagua.Elaguaen

elmotorpuedeacortarladuraci6nde_ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de cesped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegt3rese que lacuchillayque todas las partes

movibles se hayan detenido completamente.

3. Desconecte el alambre de la bujiay p6ngalo en

donde no pueda entrar en contacto con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con _sta.

2. Quitar los tornillos que sujetan la tapa del

mando y quitar la tapa del mando del basti-

dor del cortacesped (Vea la Figure A).

El resorte

de vuelta_

Cable de mando ancla

Correa de mando

/Orificio en el

bastidor

mando Dispositivo

de fijaci6n

o_ _I

_'_ i Conjunto

/ _ palanca de

/// ,_,_d \transmisi6n

_ _-s EMPERNAR \

Figure B

4. Empernar el conjunto palanca de transmis-

i6n para aflojar la correa de mando, luego

quitar la correa de mando de la polea de

mando, los dispositivos de fijaci6n de la cor-

rea y la palanca de transmisi6n.

5. Haga descansar la segadora en su lado.

Asegt3rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

6. Quitar el tornillo que fija la pantalla de

los escombros. Noten que la pantalla de

los escombros tiene una lengQeta que se

introduce en un orificio del bastidor (Vea la

Figure C).

CigueSal Oreja

Orificio en Adaptador

el bastidor de la

cuchilla

Bastidor del

cortac_sped

Tapa del

mando

Tornillo

Figure A

Quitar el cable del mando de la ancla, luego

separar el cable y el resorte de vuelta del

conjunto palanca de transmisi6n (Vea la

Figure B). 33

los escombros

Borde de salida

Figure C

Arandela de

endurecida

_erno

de la

cuchilla

Arandela

de seguridad

7. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO" Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

8. Remueva el perno de la cuchilla.

9. Quitar la cuchilla y todos los dispositivos de

fijaci6n (perno, arandela de freno, arandela

templada), adaptador de la cuchilla y pantalla

de los escombros como un tJnico conjunto.

10. Quitar la correa de mando del adaptador de

la cuchilla y la pantalla de los escombros;

eliminar la correa vieja.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Colocar la nueva correa de mando en el

estribo de la pantalla de los escombros.

Asegurarse de colocar la correa entre los

dispositivos de fijaci6n de la correa y las

ranuras como mostrado (Vea la Figure D).

Estribo de la correa_ reja

Dispositivos

de f

Correa

mando

Pantalla de los

Ranura escombros

Figure D

2. Colocar la otra extremidad de la nueva

correa de mando a traves del orificio en el

bastidor.

3. Fijar otra vez la pantalla de los escombros

al bastidor con el tornillo precedentemente

quitado. Asegurarse de que la lengQeta de

la pantalla de los escombros se halle en el

orificio del bastidor.

4. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

5. AsegtJrese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est_ hacia

arriba hacia el motor (Vea la Figure C).

6. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguefial.

7. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_.ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

8. Volver a colocar el cortac_sped en posici6n

vertical.

9. Instalar la nueva correa de mando en el

conjunto de la palanca de transmisidn,

luego alrededor de la polea de mando. Ase-

gurarse de que la correa se halle al interior

de los dispositivos de fijaci6n de la correa

(Vea la Figure B).

NOTA: Tirando la correa de mando (para

instalarla en la polea de mando) provocar_, la

liberaci6n de la otra extremidad de la correa

del estribo de la pantalla de los escombros y

entrar en contacto con el cabo de la polea del

adaptador de la cuchilla.

10. Volver a colocar el cable del mando y el re-

sorte de vuelta en el conjunto de la palanca

de transmisi6n, luego fijar el cable de mando

al ancla.

11. Volver a colocar la tapa del mando con los

tornillos precedentemente quitados.

12. Conectar el hilo de la bujia de encendido a

la bujia de encendido.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con mt31tipleposi-

cionesdealtura-ajt3steloalaalturaqueleacomode.

1. Remueva la manilla y el perno portador en

un lade del mango inferior.

2. AI mismo tiempo que sujeta el conjunto del

mango, remueva la manilla y el perno porta-

dor del lade opuesto. Alinee el agujero en el

mango con el agujero deseado en el puntal

del mango y vuelva a montar el perno y la

manilla y apri_telos en forma segura.

3. Alinee el lade opuesto del mango con el

agujero de la misma posici6n y asegt3relos

con el perno y la manilla.

Manilla

Alta

mango

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados per cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser realizados per un establecimiento de

servicio de reparaci6n de motor autorizado.

VELOCIDAD DEL MOTOR

La velocidad del motor ha side ajustada en la f_.-

brica. No trate de aumentar la velocidad del motor

;.5-4pues se pueden producir lesiones personales. Si

creequeel motoresterfuncionandodemasiado

r_.pidoo demasiadolento,Ilevesu segadoraa

masconsucentrode servicioSearso con un

otrocentrodeserviciocualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

est,. funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su cen-

tro de servicio Sears o con un otro centro de

servicio cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_.brica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste, contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un Area limpia y seca.

1. Limpie toda la segadora (Vea"LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segtJn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegtJrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est_n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_.n da_adas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Remueva las dos (2) manillas y los pernos de

cada lado del mango inferior y pivote el con-

junto entero del mango hacia delante y per-

mita le que se descanse sobre la segadora.

3. Vuelva a poner las manillas y los pernos al

mango inferior o a los puntales del mango

para la seguridad.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegtJrese que

Io doble segtJn se muestra o purde daSar los

cables de control.

Barra de control POSICION

que exige PARA

presencia del , SEGAR

operador )/,

// /

DOBLAR

HACIA

ADELANTE

PARA '.,

ALMACENAR ',

////

/ /

Mango

superior

Manilla del

mango

Mango inferior

Manilla

Perno

Soporte

de mango

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible, la

mangura del combustible o en el estanque durante

el almacenamiento. Los combustibles mezclados

con alcohol (conocido come gasohol o que tienen

etanol o metanol) Pueden atraer humedad, Io

que conduce a la separacion y a la formaci6n de

acidos durante el almacenamiento. La gasolina

acida puede danar el sistema de combustible de

un motor durante el perido de almacenamiento.

•Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el

carburador este vado.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el perfodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_.mbielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vade una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c_brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_kPRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en alg_n recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) est.. en la posici6n OFR

11. Bateria d_bi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_.lvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

SOLUCION DE PROBLEMAS -Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

Cordbn

arrancador

dificil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equipado)

Dificil de

empujar

P_rdida de

impulsibn

o retardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

est,. aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cesped esterdemasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el cesped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est,. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377942

(30

i I

47 35

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377942

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 188505X418 Handle, Grassbag, Rear 34 187063X479

2 65322 Hairpin Cotter 35 185588

3 183483 Rod, Rear Handle, Grassbag 36 183465

4 194175 Grassbag 37 185996

5 188506 Frame, Grassbag 38 187064X479

6 12000014 E-Ring 39 191574

7 188498X418 Door, Grassbag 40 66426

8 183479 Rod, Pivot 42 183464X479

9 72140405 Bolt, Carriage, Grade 5, 1/4-20 x 5/8 43 183474

10 73800400 Nut, Hex 44 182748

11 188359X479 Tube, Rear Skirt 45 184576

12 190815X428 Skirt, Rear 46 197740

13 194172X418 Cover, Front 47 750634

14 184572 Screw, Hex Washer Head #13-16 x 5/8 48 86899X004

15 150406 Bolt, Engine Mounting 49 132004

16 189028 Blade, 21" 50 188501

17 851074 Washer, Hardened 51 193849

18 850263 Washer, Lock 52 - - -

19 191760 Bolt, Hex Head, Grade 8

20 186766 Adapter, Blade 53 194174

21 188510X428 Debris Shield

22 17600406 Screw, Hex Head, Serrated, Type TT 1/4-20 54 189014

23 183609 Mounting Bracket, Mulcher Door

24 751152 Nut, Hex, Flangelock 1/4-20 55 188628

25 183445 Rod, Hinge 56 12000058

26 183446 Spring, Mulcher Door - - 161058

27 85463 Decal, Danger - - 197228

28 188507X418 Mulcher Door

29 183447 Knob

30 188497X418 Door, Discharge Chute

31 183478 Spring, Door, Discharge Chute - - 71 33623

32 183445 Rod, Door, Discharge Chute - - 71 33500

33 188504X418 Discharge Chute, Plastic -- 71 33000

Adjustment Bracket, Lower Handle, LH

Knob, Star

Bolt, Shoulder

Deflector, Discharge

Adjustment Bracket, Lower Handle, RH

Bolt, Handle

Wire Tie

Handle Assembly, Lower

Bail, Control

Grip, Foam

Handle Assembly, Upper (Includes Foam Grip)

Cable, Engine Zone Control

Screw

Bracket, Upstop

Nut, Hex 1/4-20

Rope Guide

Kit, Housing

Engine, Honda, Model Number

GCV160-AS3A (See Breakdown)

Grassbag Assembly, Complete

(Consists of Key Numbers 1-8)

Discharge Chute Assembly, Complete

(Consists of Key Numbers 30-33)

Stud, Shoulder, T45

E-Ring, T45

Decal, Warning (not shown)

Owner's Manual

Available accessories not included with lawn mower:

Gas Can (2.5 Gallon Container)

Fuel Stabilizer

SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

4:_

[

\\\

9 32

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377942

29 19

I49

i i\ 38

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377942

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 196785 Drive Control Assembly, Complete 28 160829 Bolt, Hex Head, Shoulder 5/16-18 x 1/2

(Consists of Key Numbers 2 through 7) 29 17060410 Screw 1/4-20 x 1/16

2 195745 Cover, Drive Control, Top 30 183457 Cover, Dust, Wheel

3 187353 Pulley, Drive Control 31 88348 Washer, Flat 3/8

4 190038 Lever, Drive Control (red) 32 192622 Wheel Assembly, Rear 9 x 2-1/4

5 195744 Cover, Drive Control, Bottom 33 83923 Nut, Hex, Flangelock 3/8-16

6 181698 Screw, Torx Head #8 x 5/8 34 183442 Hubcap

7 184212X479 Bracket, Mounting, Drive Control 35 185994 Knob

8 184987 Cap, Drive Control, Bottom 36 188291 Spring, Torsion

9 197011 Cable, Drive Control 37 175098 Pawl

10 188356X418 Cover Assembly, Drive 38 12000058 E-Ring

11 184571 Screw, Hex Washer Head 1/4-20 x 1/2 39 175103 Gear

12 12000012 Ring, Retaining 40 175105 Retainer, Drive, LH

13 194186 Screw, Hex Head 1/4-20 41 175104 Disc, Drive

14 187120 Bearing /Axle Support 42 184172 Seal, Friction

15 188294 Gear Case Assembly (See Breakdown) 43 188508X004 Lever, Selector, Wheel Height, Rear

16 194124 Spring, Return 44 188509X004 Lever, Selector, Wheel Height, Front

17 194438 Idler Bracket Assembly 46 192232 Wheel Assembly, Front 9 x 2-1/4

18 163409 Screw, Hi-Lo Thread #12 x 5/8 47 183438 Bushing, Front Axle

19 194128 Pulley, Drive 48 169675 Retainer, Hairpin Cotter

21 132004 Locknut, Hex 1/4-20 49 192431X004 Torque Shaft Assembly, Front

22 193791 Pulley Assembly, Idler 50 183688 Belt, Drive

23 188152 O-Ring 51 188331 Pinion Assembly, LH

24 145212 Nut, Hex, Flangelock, Special Thread 52 175102 Retainer, Drive, RH

25 73930500 Nut, Hex, Lock 53 192138X004 Rear Axle Assembly

26 194123X004 Idler Arm 54 188330 Pinion Assembly, RH

27 166043 Pulley, Idler 55 194212 Decal, Drive Control

69 751068 Bearing, Ball (Wheel)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

LABEL J

FAN COVER I

E-14

12- 5

AIR CLEANER I

E_3_

CHOKE I

12 7_10

CAMSHAFT PULLEY

t3-_

[14

CARBURETOR I

1_ _3 1_

RECOIL STARTER J

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

LABELS

KEY PART

NO. NO. DESCRIPTION

9 7400187 Mark, Choke Indication

CHOKE

KEY PART

NO. NO. DESCRIPTION

1 7257157 Seal, Choke Lever

2 4209581 Spring, Cable Return

3 7257165 Lever, Choke

4 7257173 Base Comp., Choke

5 7257181 Spring, Choke Lever

6 7257199 Hook, Choke Spring

7 7257207 Plate, Choke

8 7229867 Rod, Stop

9 0747733 Bolt, Flange #6 x 16

10 3674413 Screw, Tapping #4 x 8 (PO)

11 2544690 Screw, Pan Head #5 x 19

12 0369017 Screw, Pan Head #4 x 8

13 0636951 Nut, Flange 5 mm

FAN COVER

KEY PART

NO. NO. DESCRIPTION

1 3683646 Rubber Supporter (107 mm)

2 7357379 Cock Assembly, Fuel

3 5189352 Bracket, Fuel Cock

4 6673289 Cap Assembly, Fuel Tank

5 5580469 Tube, Fuel

6 7399371 Cover Comp., Fan (T89)

8 6978399 Collar, Fuel Cock

9 5581004 Bolt, Stud

10 0671636 Screw, Washer Head #5 x 10

11 6754279 Tube, Fuel Tank

12 0250647 Clip, Tube (B8)

13 0250985 Clip, Tube (1310)

14 0053447 Clip, Tube (C9)

RECOIL STARTER

KEY PART

NO. NO. DESCRIPTION

Starter Assembly, Recoil

Grip, Starter

Rope, Recoil Starter

Nut, Flange 6 mm

1 6092886

8 5580634

9 5580642

11 6478812

CAMSHAFT PULLEY

KEY PART

NO. NO. DESCRIPTION

1 7049679

2 5580063

3 7058985

4 5580089

5 5580097

6 5580105

7 5580113

8 5580121

9 5580139

10 1426980

11 0294819

12 0004598

13 6315873

14 6839831

Pulley Comp., Camshaft

Shaft, Cam Pulley

Belt, Timing (84HU7 G200)

Rocker Arm, Intake Valve

Rocker Arm, Exhaust Valve

Shaft, Rocker Arm

Valve, Intake

Valve, Exhaust

Spring, Valve

Retainer, Intake Valve Spring

Screw, Tappet Adjusting

Nut, Tappet Adjusting

ORing 6.8 x 1.9 (ARAI)

Seal, Valve Stem

CARBURETOR

KEY PART

NO. NO.

1 3088416

2 5580162

3 3465879

5 1441518

7 7301138

8 5580212

9 5580220

10 5580238

11 5580246

12 4581120

13 5580253

14 5580535

15 0639419

16 0635474

0635482

0636126

17 1672187

AIR CLEANER

DESCRIPTION

Packing Set

Float Set

Chamber Set, Float

Screw Set

Carburetor Asssembly (BB62G A)

Valve, Float

Nozzle, Main

Insulator, Carburetor

Packing, Insulator

Packing, Carburetor

Guide Comp., Air

Screw, Pan Head #5 x 6

Jet, Main #60

Jet, Main #62

Jet, Main #65

Screw Set, Drain

KEY PART

NO. NO.

1 5720289

2 6718159

3 5580410

5 5664560

6 6673255

7 5580964

8 2374742

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assembly, Air Cleaner

Packing, Air Cleaner

Cover, Air Cleaner

Bolt, Flange #6 x 86 (CT200)

Bolt, Flange #6 x 14

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

CYLINDER BARRELJ

PISTON CONNECTING RODJ

CRANKSHAFT J OIL PAN I

_23

_ i ,2,Oo,,_

MUFFLER

(_13 21 11

FLYWHEEL

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

FLYWHEEL

KEY PART

NO. NO. DESCRIPTION

1 0348433

3 6859722

4 6859714

5 6315816

6 5580683

8 5580790

10 0803619

11 1725050

12 0671552

13 0442038

15 0485946

16 1510361

19 1824630

20 1240845

21 7301591

Key, Special, Woodruff #25 x 18

Coil Assembly, Ignition

Flywheel Assembly

Cord, Stop Switch

Switch Assembly, Engine Stop

Spring, Brake Lever

Bolt, Flange #6 x 14 (CT200)

Bolt, Flange #6 x 23 (CT200)

Bolt, Flange #6 x 20 (CT200)

Nut, Special 14 mm

Screw, Washer Head #4x12

Washer, Plain 4 mm

Clip A, Cable

Grommet A, Rear Cover

Brake Sub-Assembly

CYLINDER BARREL

KEY PART

NO. NO. DESCRIPTION

6842413

2399780

5579990

5580006

0636845

0803619

5581038

1441112

1899848

Barrel Assembly, Cylinder

Clip, Valve Guide

Cover, Head

Cover Comp., Breather

Bolt, Flange #6 x 12 (CT200)

Bolt, Flange #6 x 14 (CT200)

Oil Seal 25A x 62 x 6

Plug, Spark (BPR6ES) (NGK)

Guide, Exhaust Valve (O.S.)

PISTON /CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

5580014

1426576

5580022

1431055

2605517

5655949

7154727

Piston

Pin, Piston

Rod Assembly, Connecting

Bolt, Connecting Rod

Clip, Piston Pin 13 mm

Ring Set, Piston (Riken)

Ring Set, Piston (Teikoku)

CRANKSHAFT

KEY PART

NO. NO,

3 5664495

5 5581012

OIL PAN

KEY PART

NO. NO.

1 6771489

2 5716915

4 1452754

5 5664503

6 5664511

8 6384341

9 6384333

10 5580287

11 5580295

12 1427244

13 1427251

14 5580303

15 0803619

16 0748111

17 2413862

18 2456697

19 5581046

20 1377704

21 0345900

22 0115527

23 1417369

MUFFLER

KEY PART

NO. NO,

1 5580485

2 5664610

3 5580972

4 0636845

5 5737457

6 5656012

7 5611397

8 1431121

DESCRIPTION

Crankshaft Comp.

Washer, Thrust

DESCRIPTION

Pan Assembly, Oil

Gauge Assembly, Oil Level

Packing, Oil Filler cap

Extension, Oil Filler

Washer, Extension Rock

Shaft Comp., Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt, Flange #6 x 14 (CT200)

Bolt, Flange #6 x 25

Washer, Thrust 6 mm

Clip, Governor Holder

Oil Seal 28 x 41.25 x 6

ORing 14.8 x 2.4 (NOK)

Washer, Plain 6 mm

Pin, Lock 8 mm

Dowel Pin #8 x 20

DESCRIPTION

Muftler Comp.

Protector, Muffler (CBU)

Bolt, Flange #6 x 79 (CT200)

Bolt, Flange #6 x 12 (CT200)

Gasket, Muffler

Arrester, Spark

Plate, Arrester Number

Screw, Tapping #4 x 6

CRAFTSMAN ROTARY LAWN MOWER --MODEL NUMBER 917.377942

GEAR CASE ASSEMBLY - - PART NUMBER 188294

....... 12

KEY PART

NO. NO. DESCRIPTION

1 187530 Case, Lower

2 191245 Case, Upper

3 187532 Gear, 24 Teeth

4 191246 Shaft, Worm

5 183505 Wireform

6 183506 Bearing, Ball

7 183508 Seal, Output Shaft

8 183509 Washer

9 183511 Bushing

10 191247 Shaft, Output

11 183513 Screw

12 183514 Seal, Worm Shaft

- - 750369 Grease, Texaco Starplex Premium 1

(Do not substitute) (1.4 ounce capacity)

NOTE: All component dimensions given in U.S. inches. 1 inch =25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your lawn mower and void your warranty.

SERVICE NOTES

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yoursetf.

For Sears professional instaflation of home appliances

and items tike garage door openers and water heaters.

(1-800-469-4663)

www.sears.com

Anytime, day or night

(U,S.A. and Canada)

www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime+ day or night (U.S.A. only)

WWW,SeaFs,COM

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827°6855 (u.s.A)

Para pedir servicio de reparaciTn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1_888o784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en frangais:

1-800-LE.FOYER Me

(1+00-533-+ 37)

www.sears.ca

02410

® Registered Trademark /TM Trademark /sM Service Mark of Sears, Roebuck and Co+

® Marca Registrada /TMMarca de F_brica /sM Marca de Servicio de Sears, Roebuck and Co+

MCMarque de commerce /MDMarque depos6e de Sears, Roebuck and Co+

197228 02.23.05 BY Printed in U.S.A.

Craftsman 917377942 User Manual MOWER Manuals And Guides L0503131

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0503131 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
