Owner's Manual

ICRIIFTSMHN°J

ROTARY LAWN MOWER

6.25 Horsepower

Power-Propelled

21" Rear Discharge

Model No.

917.378341

CAUTION:

Read and follow all

Safety Rules and Instructions

beforeoperatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website:www.sears.com/craftsman

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly /Pre-Operation .................... 5

Operation ........................................... 6-9

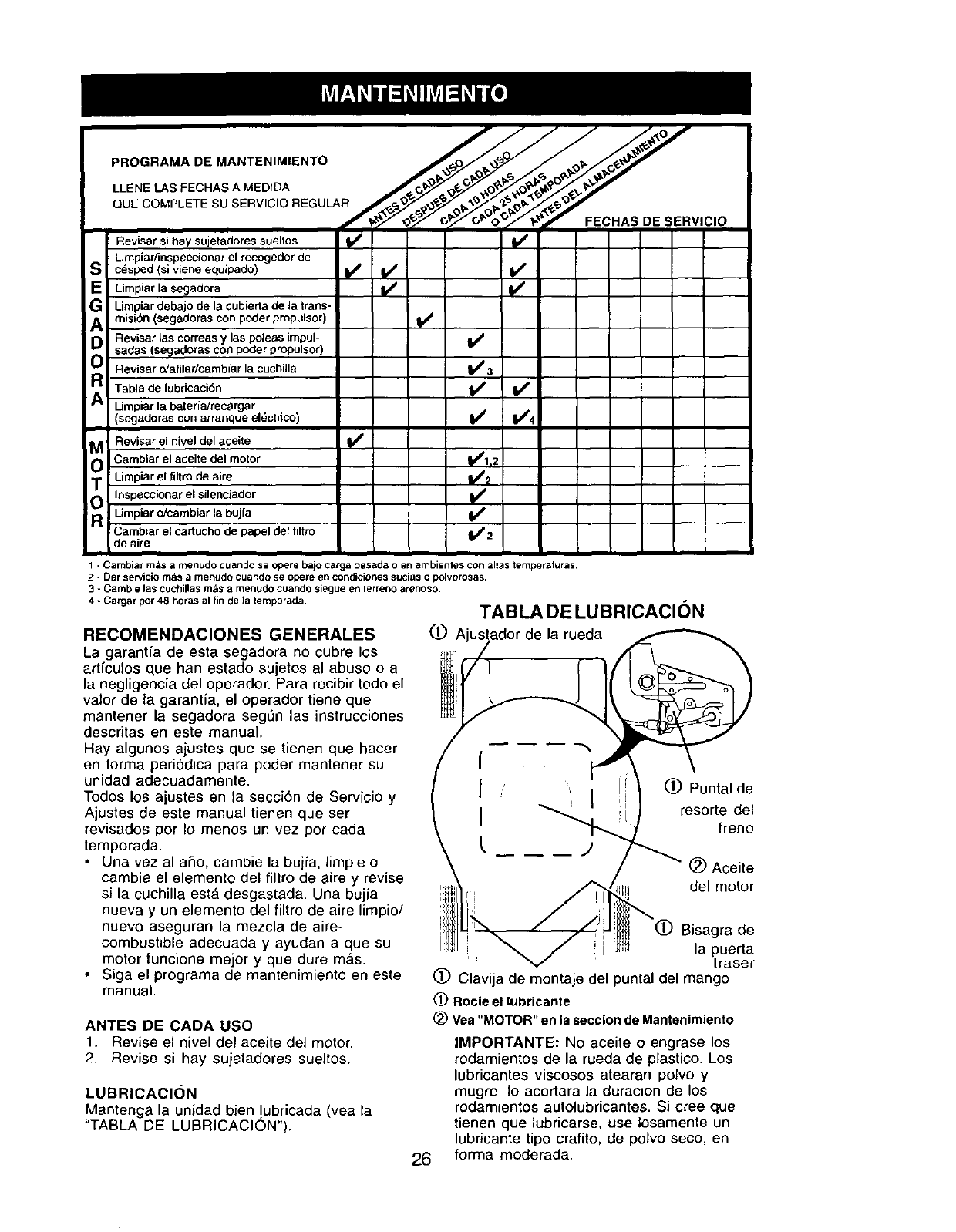

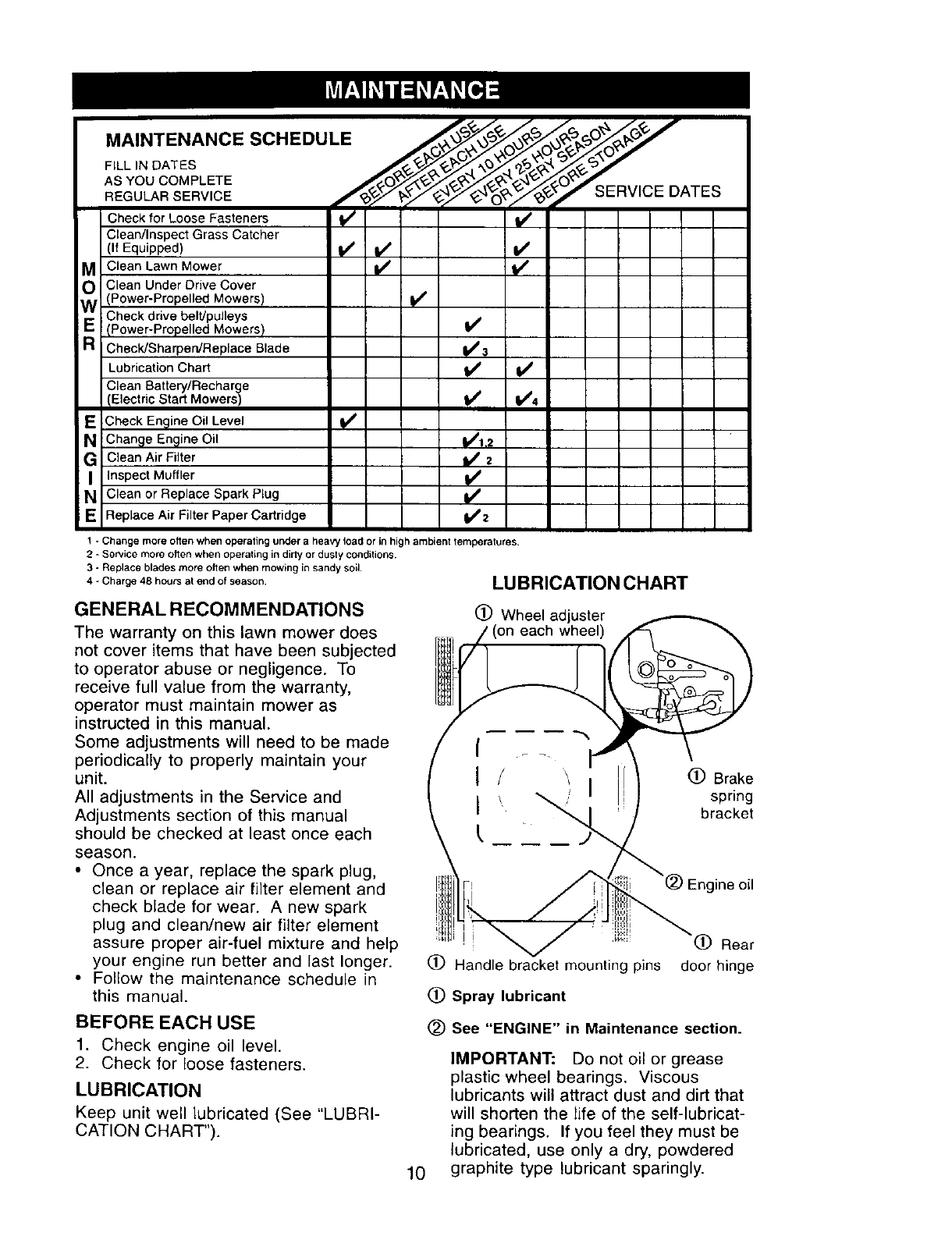

Maintenance Schedule ...................... 10

Maintenance ................................. 10-13

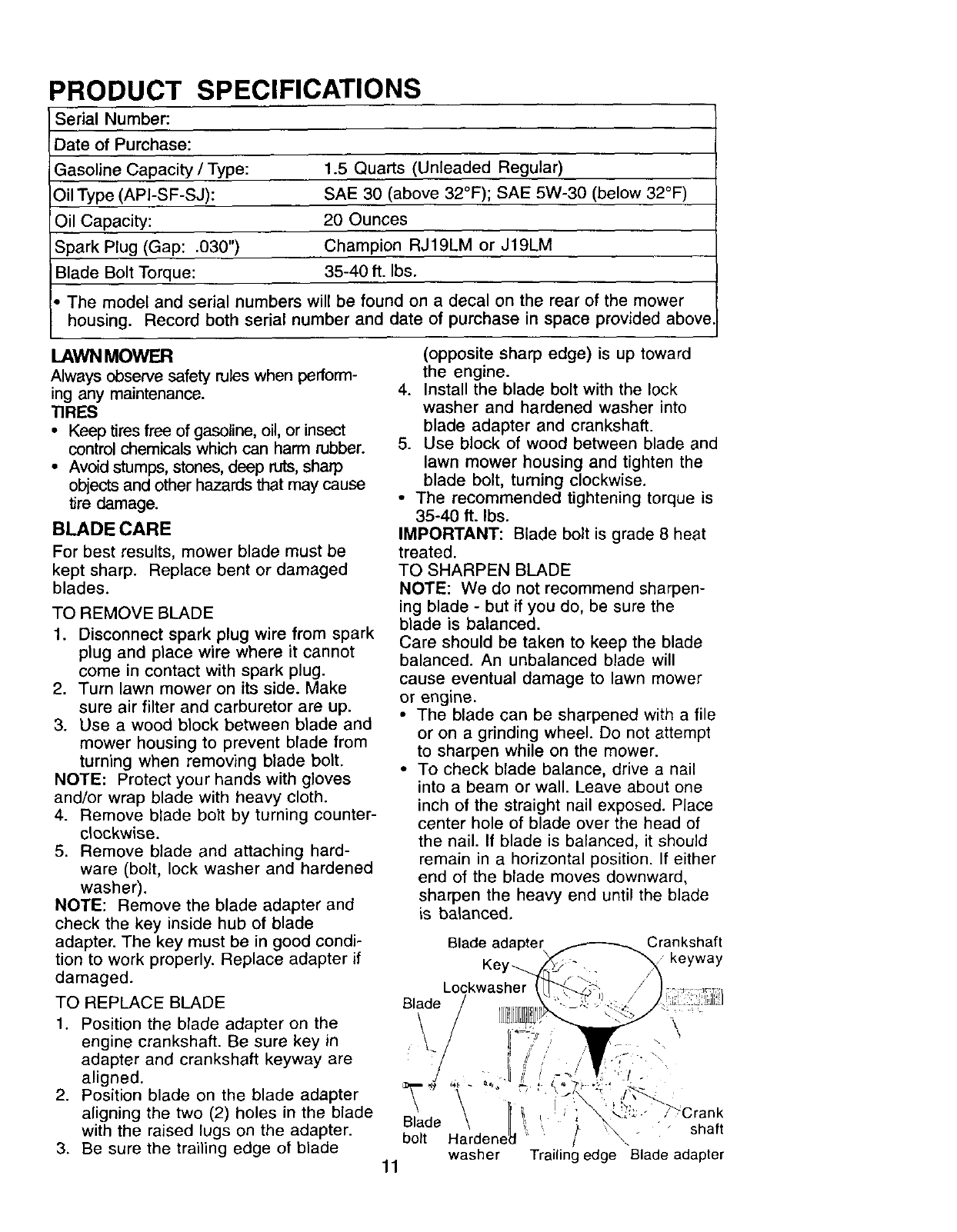

Product Specifications ........................ 11

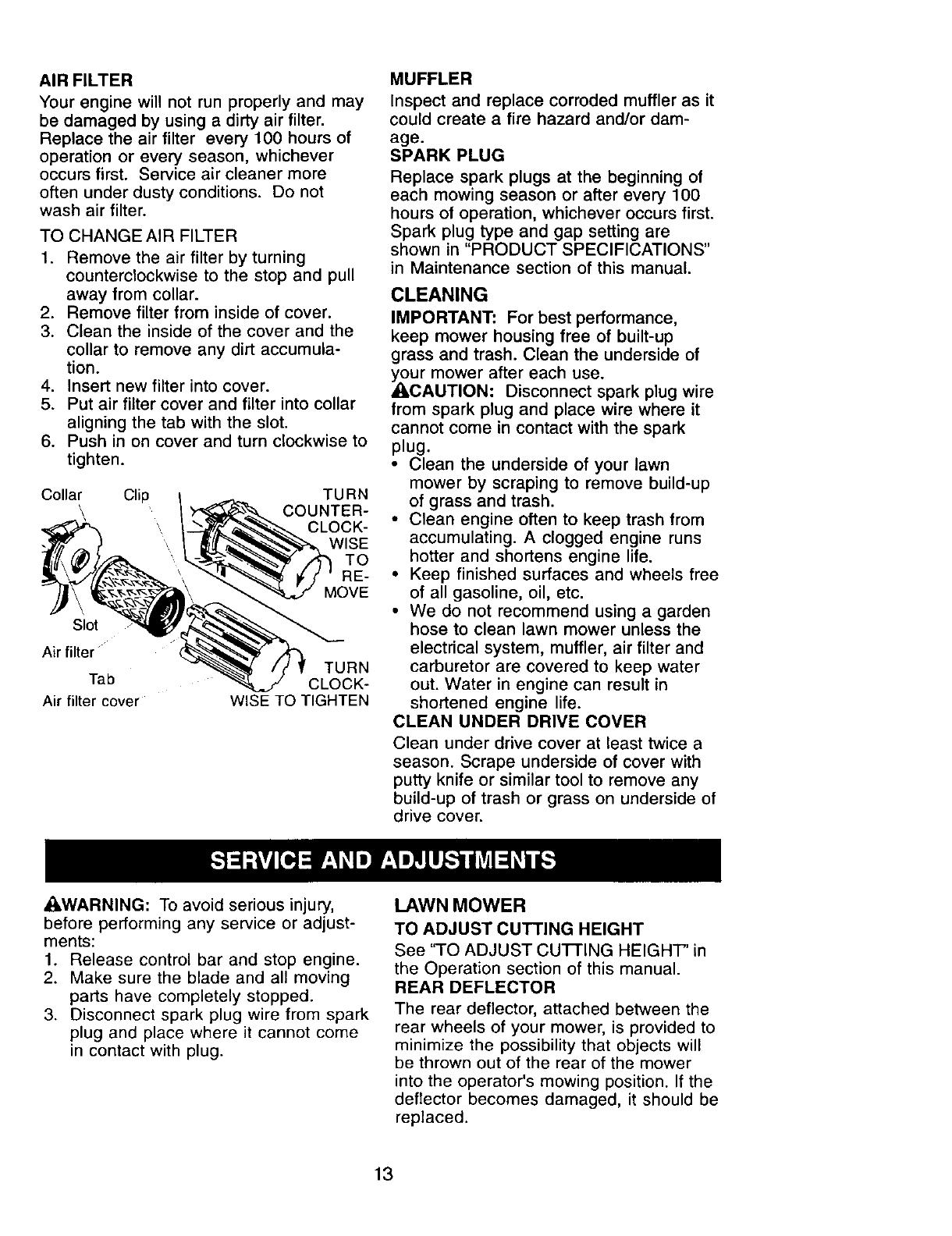

Service and Adjustments .............. 13-15

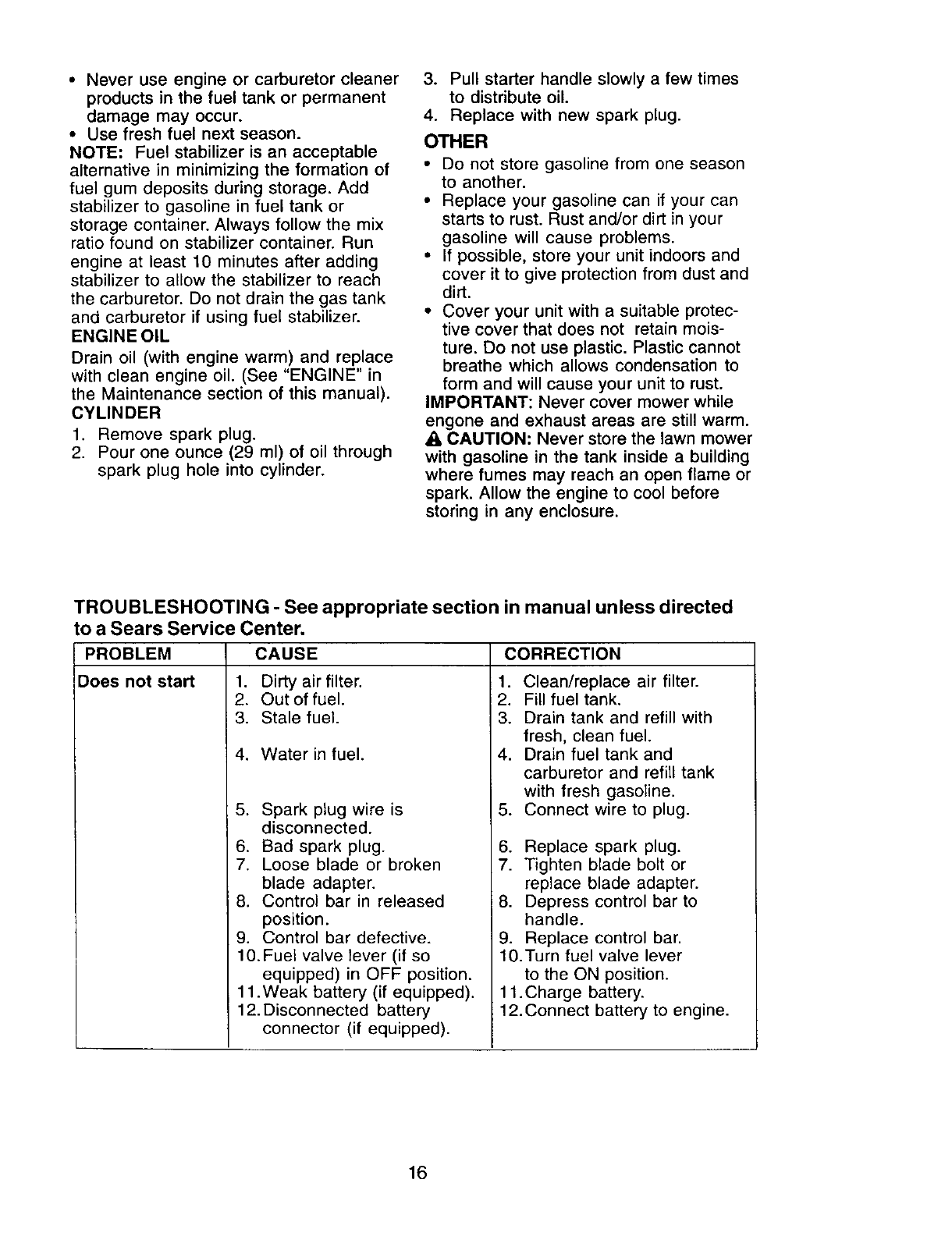

Storage ......................................... 15-16

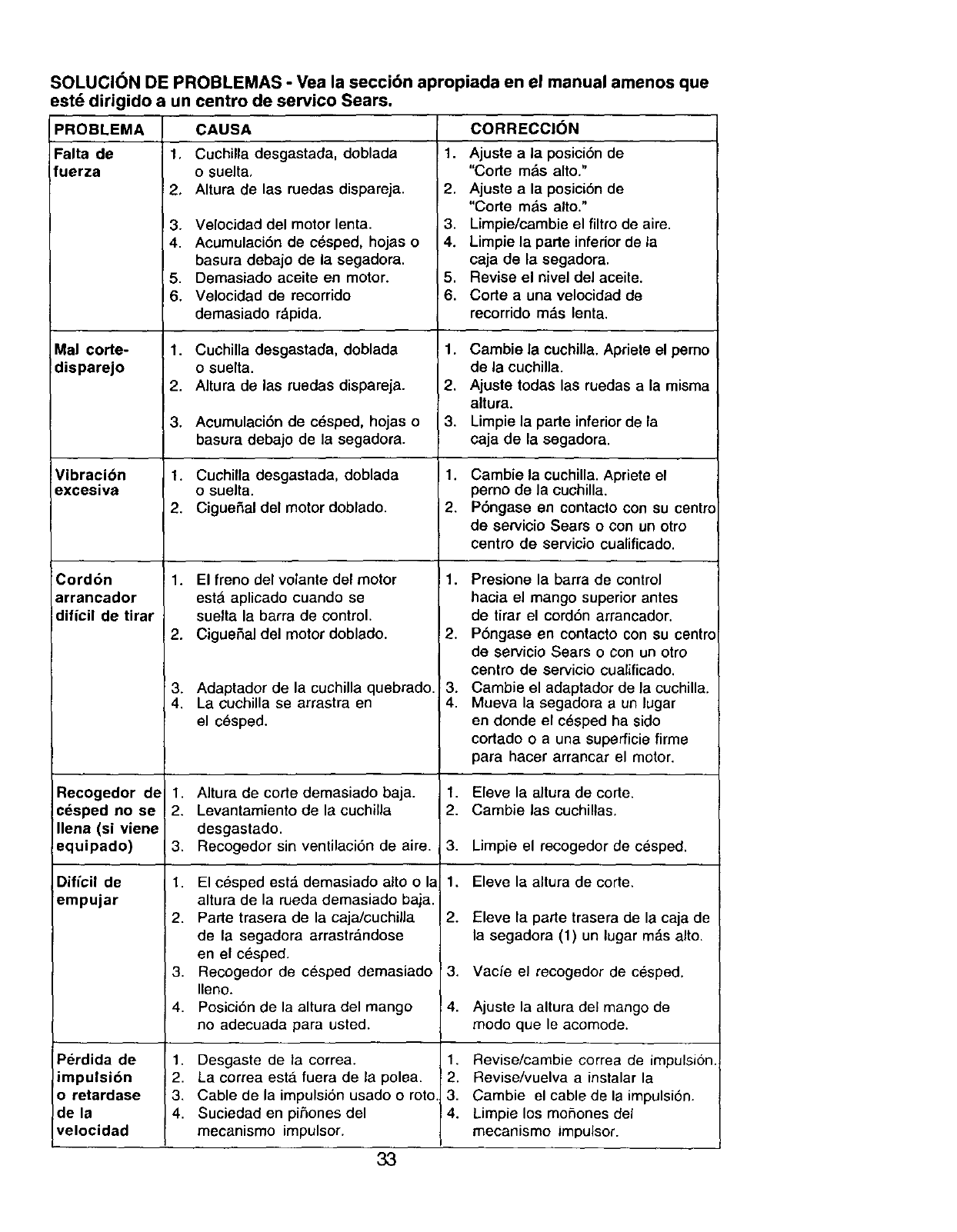

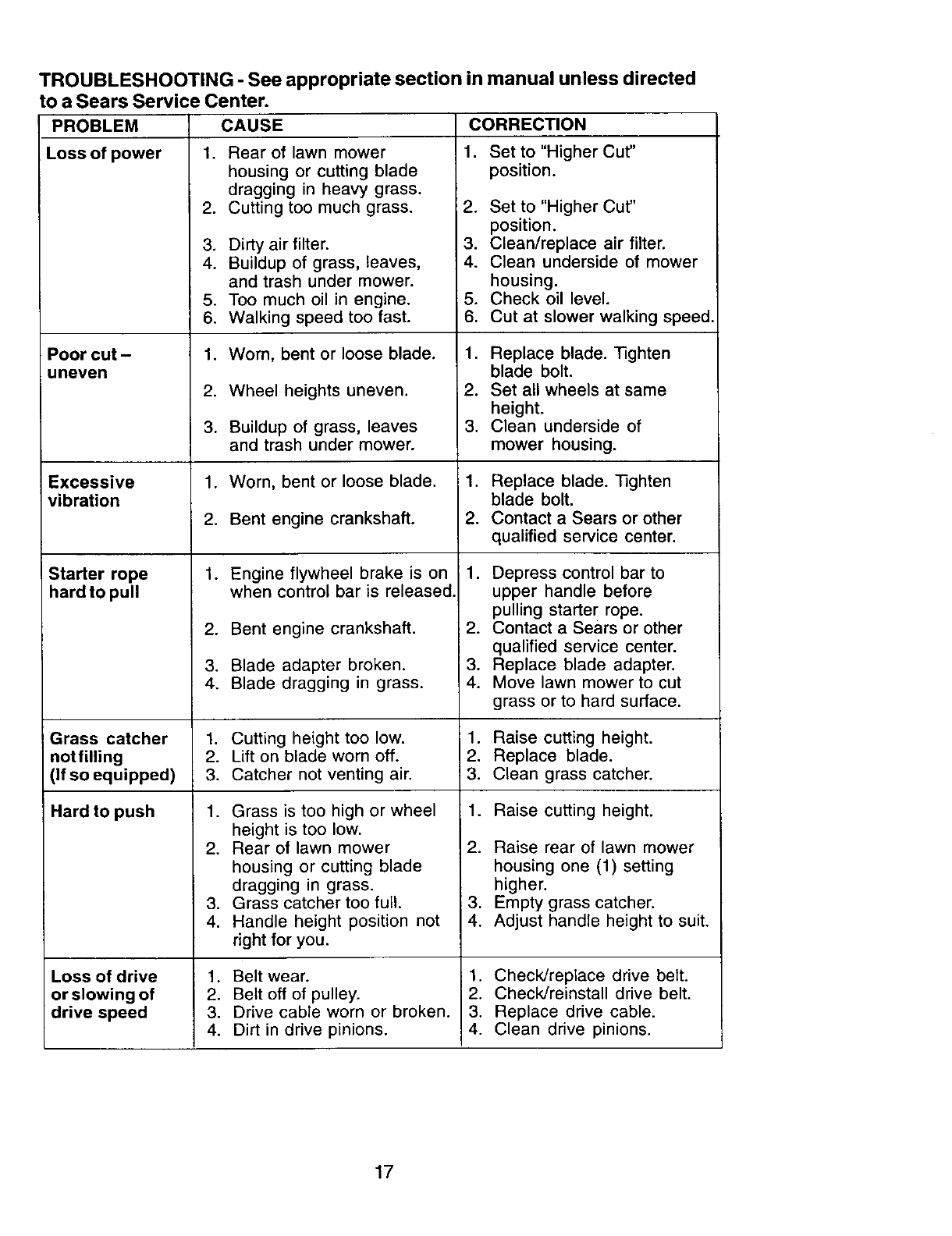

Troubleshooting ........................... 16-17

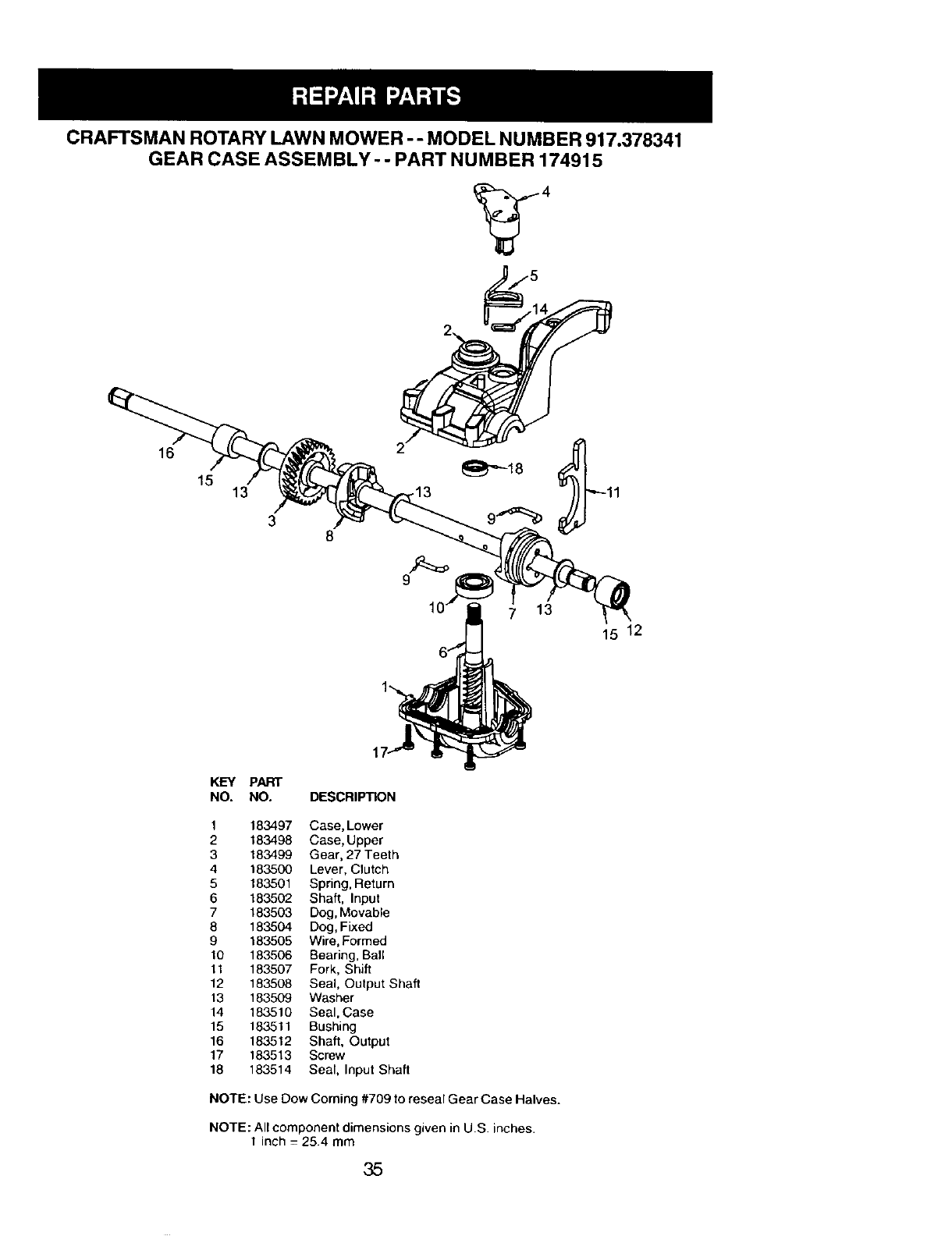

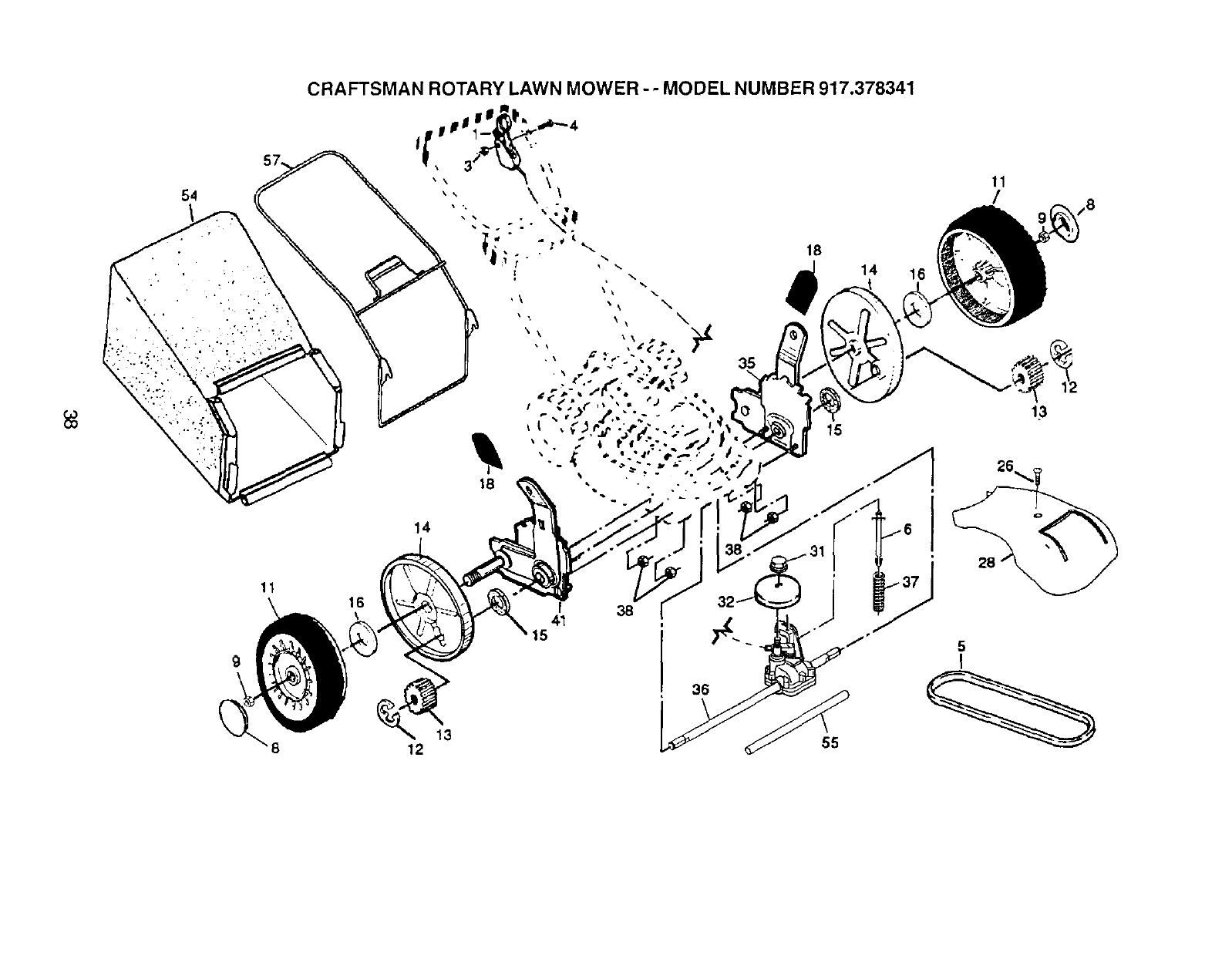

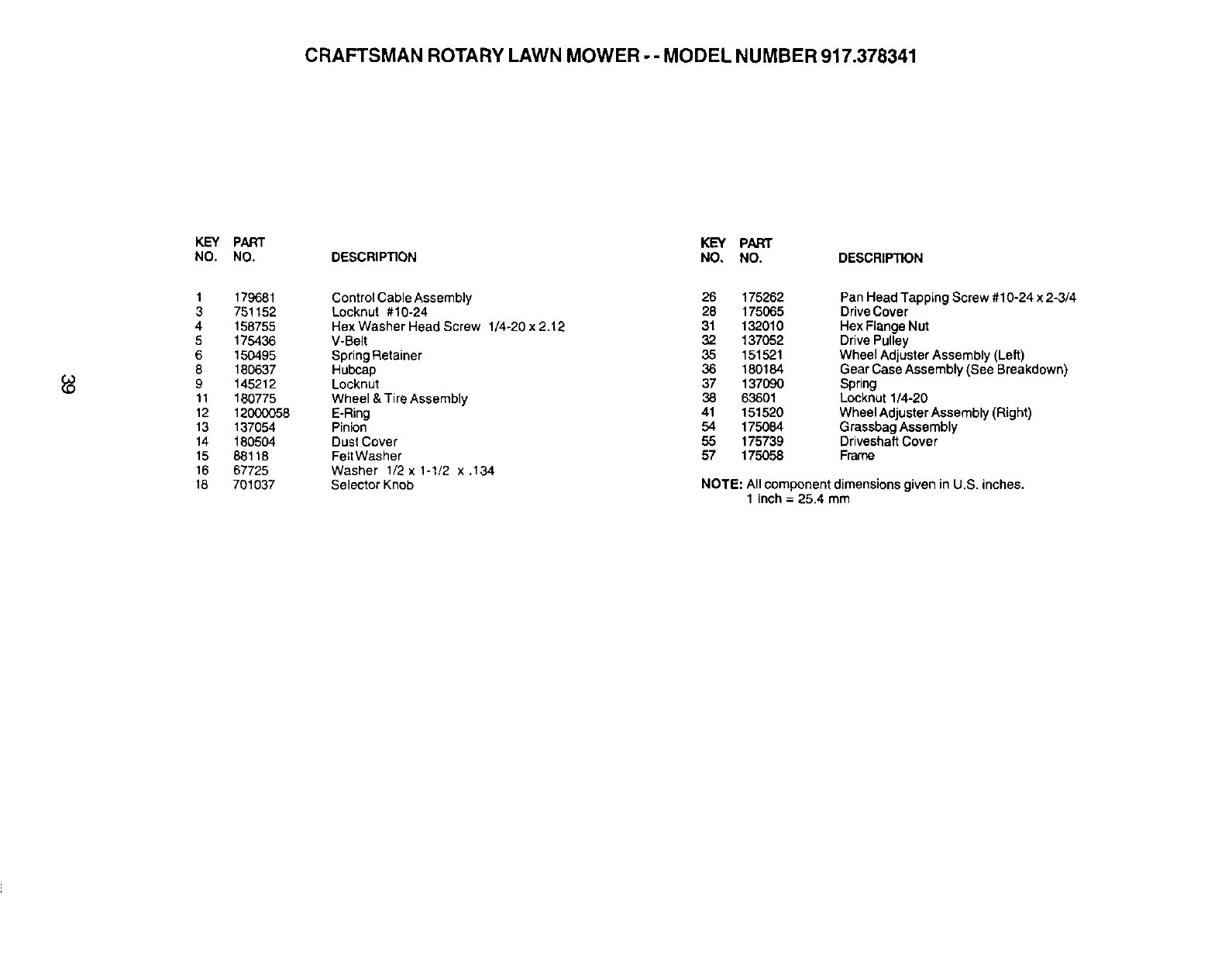

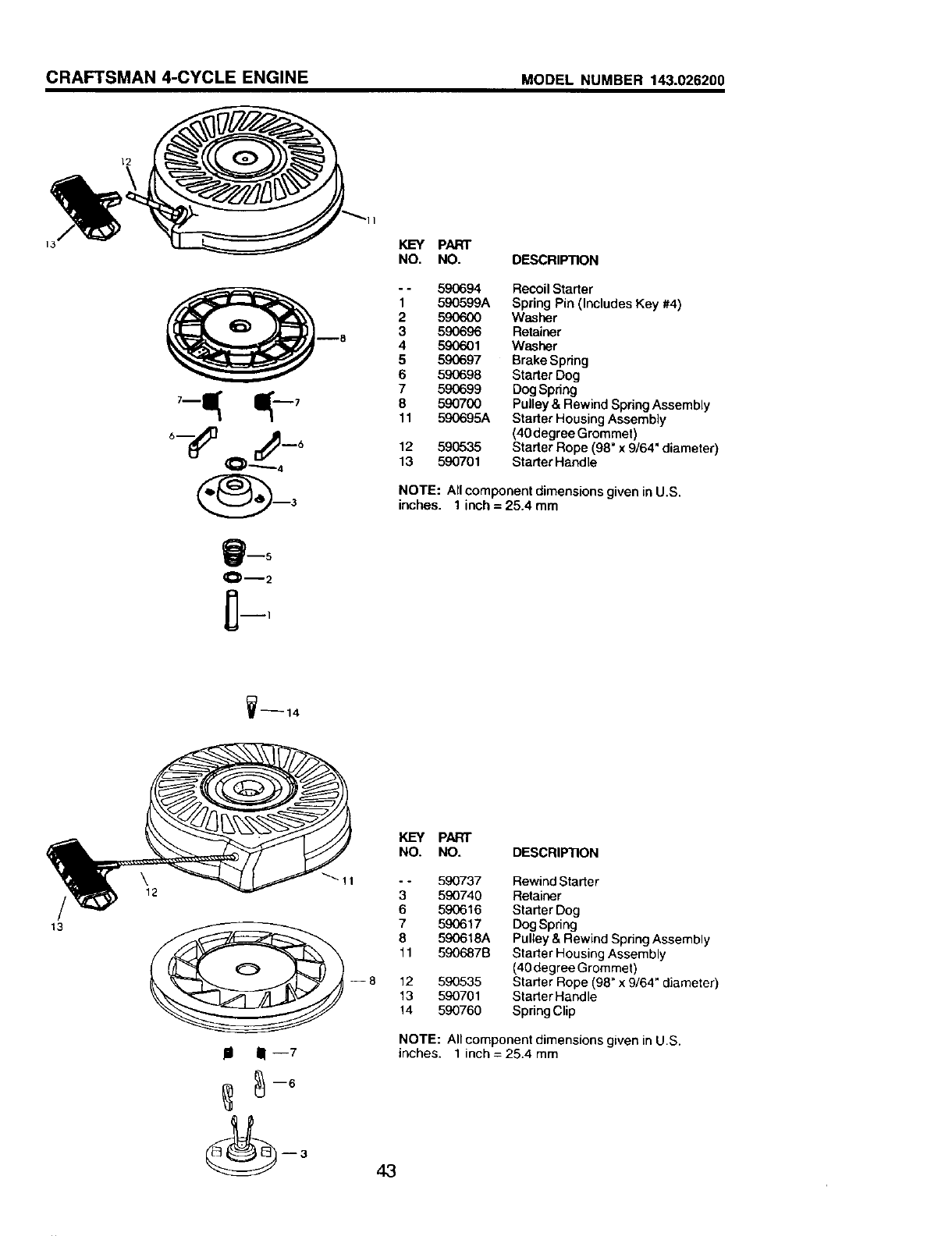

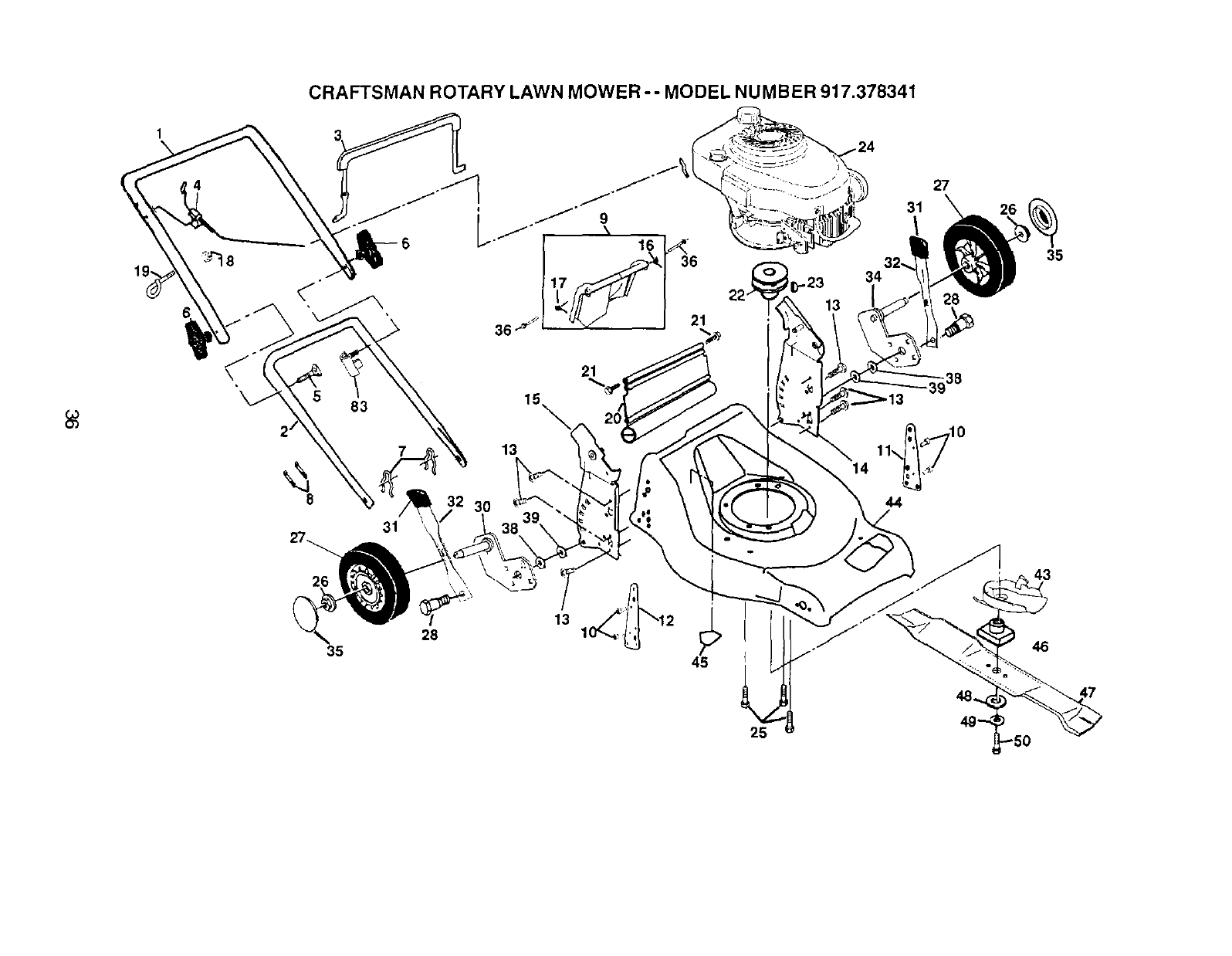

Repair Parts .................................. 34-43

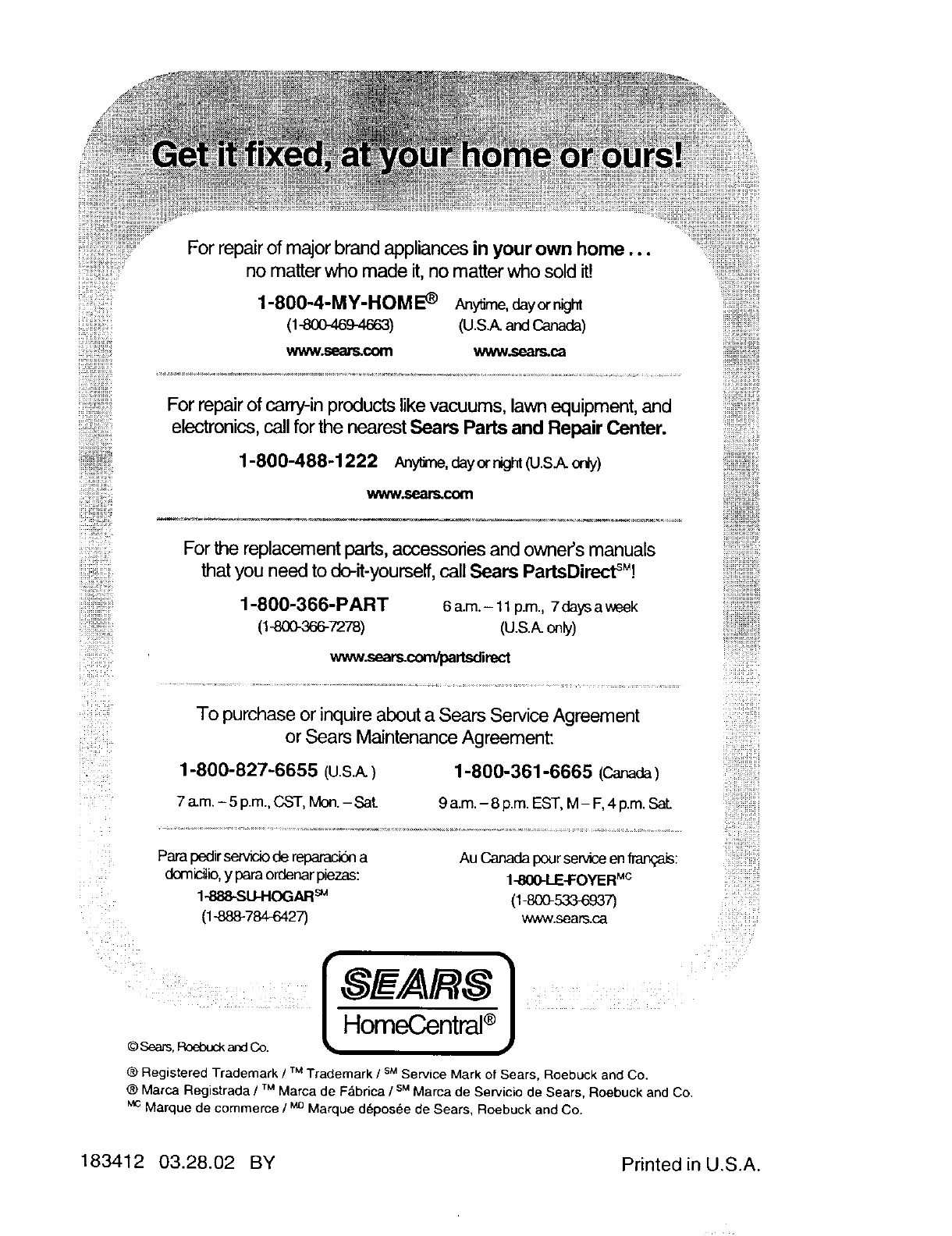

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

•Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

•Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

4_Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERTH! YOUR

SAFETY IS INVOLVED.

• 1,CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_1, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

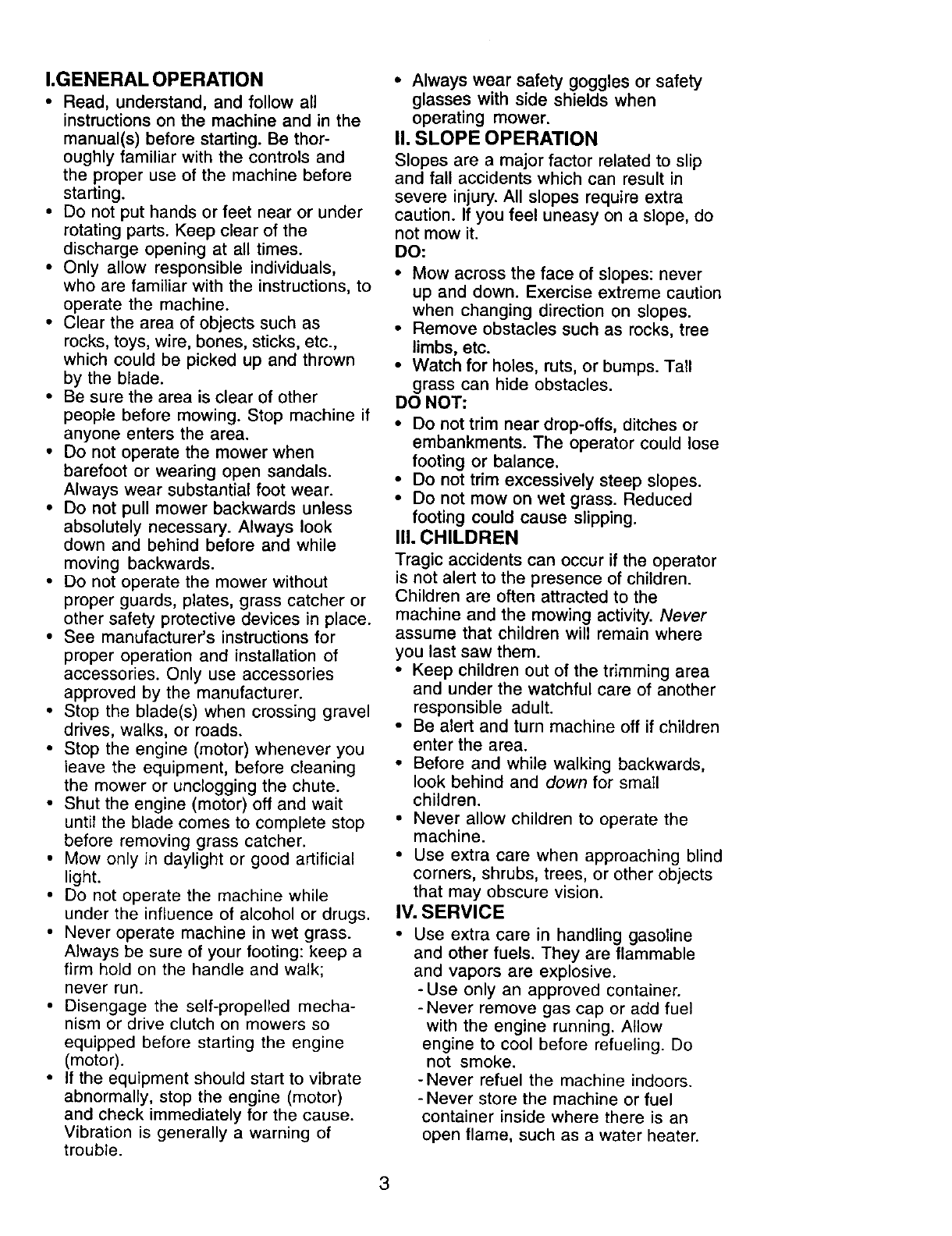

I.GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

•Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

•Always wear safety goggles or safety

glasses with side shields when

operating mower.

I1. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

•Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

•Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

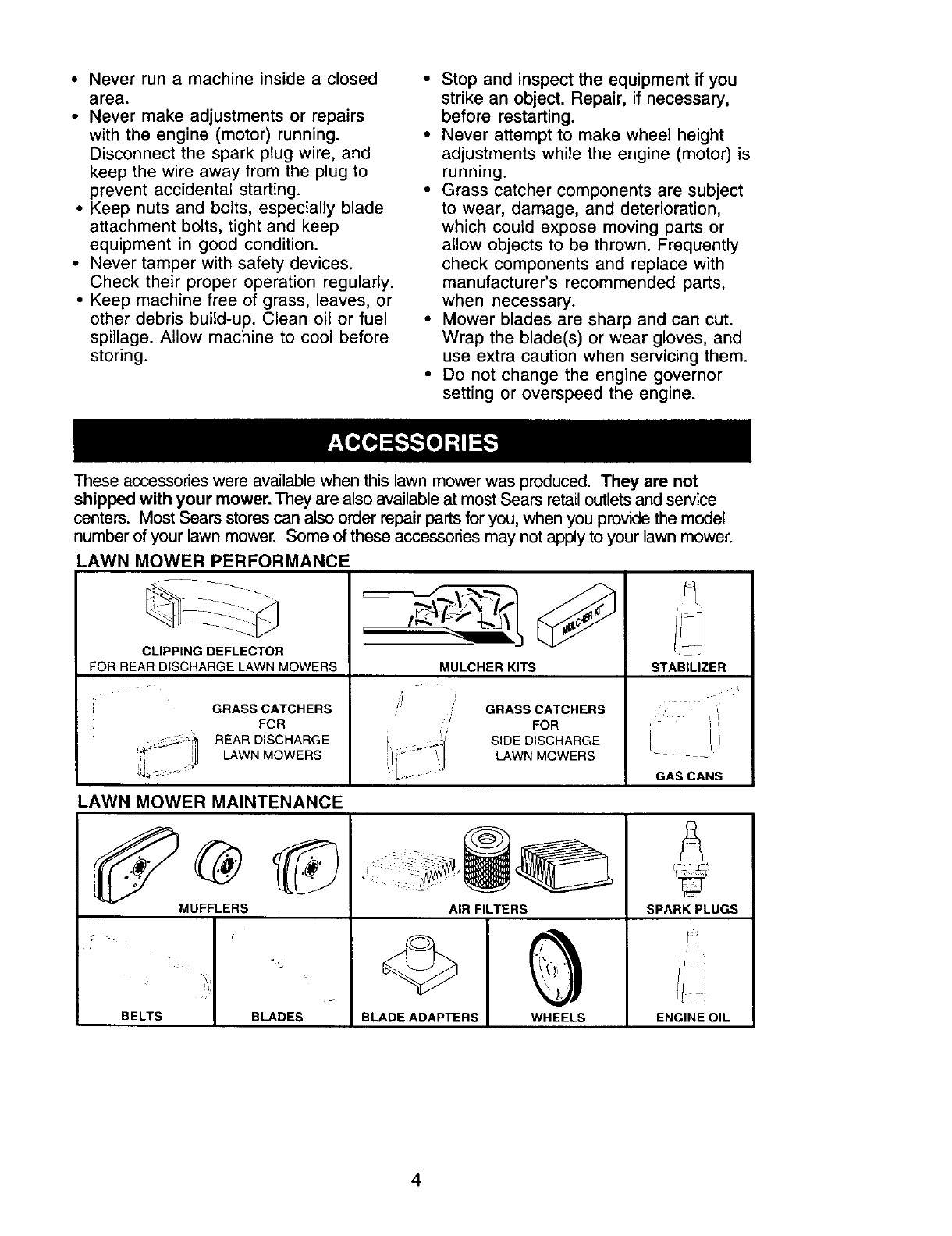

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

IGRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABILIZER

, ! I

i I,i

' _ GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

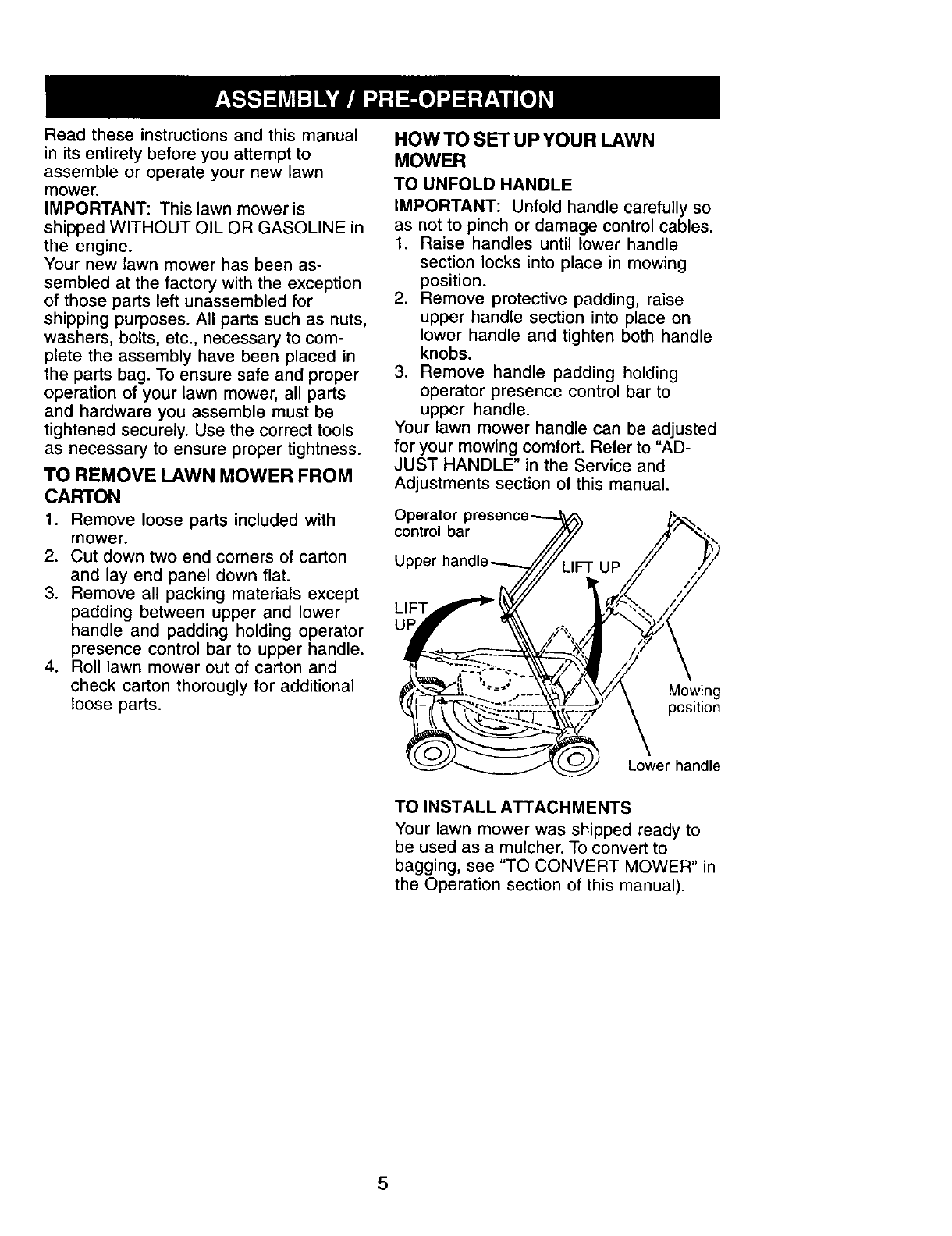

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator

control bar

Upper

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mutcher. To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual).

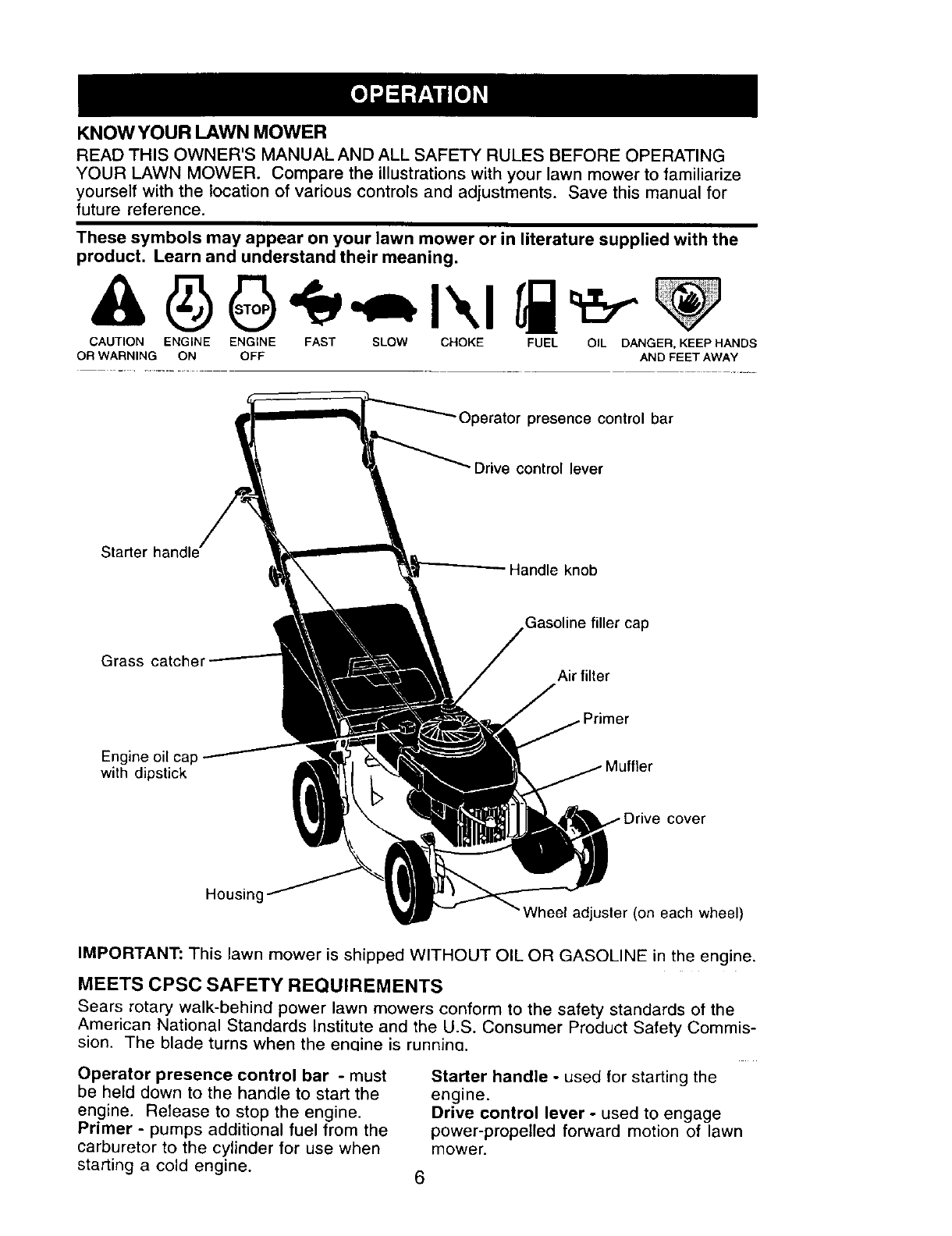

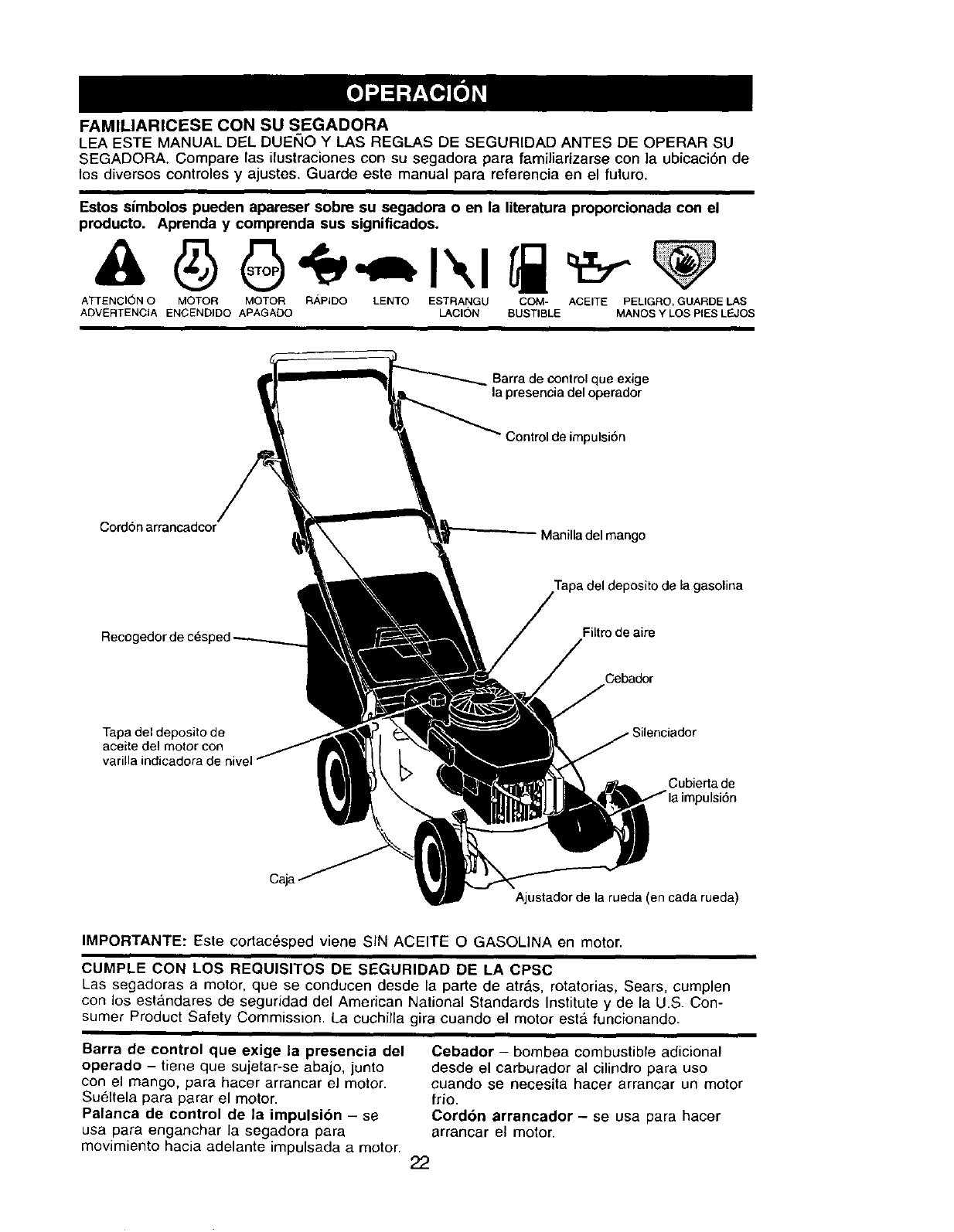

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning•

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

•Drive control lever

Starter handle" knob

Grass catche

Gasoline filler cap

Air filter

Engine oil cap

with dipstick

cover

Housing

_/heel adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the enaine is runnina.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine. 6

Starter handle o used for starting the

engine.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

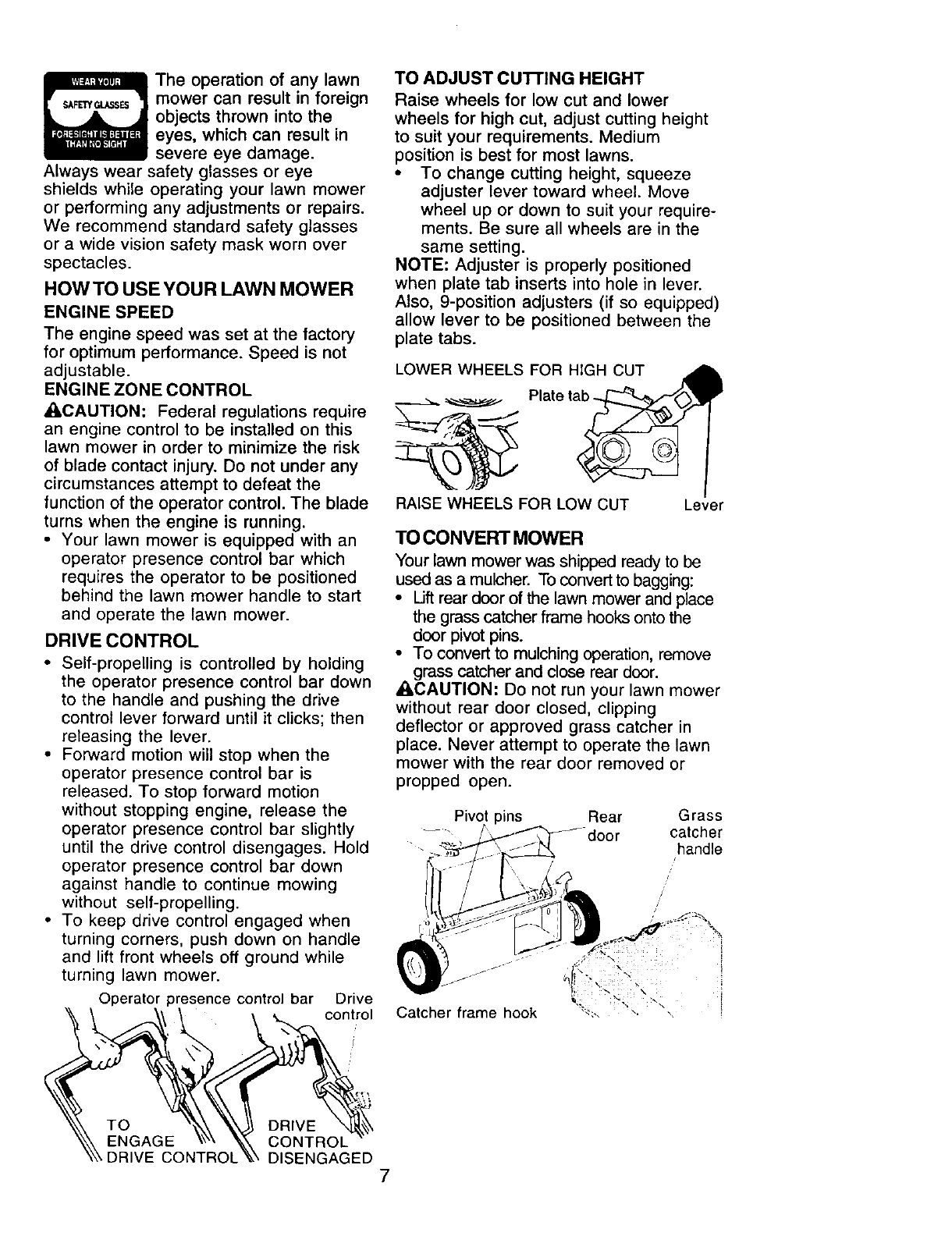

The operationof any lawn

mowercan resultinforeign

objectsthrown intothe

eyes,which can resultin

severeeye damage.

Alwayswear safetyglassesor eye

shieldswhile operatingyour lawn mower

or performinganyadjustmentsor repairs.

We recommendstandardsafetyglasses

or a widevisionsafetymaskworn over

spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

_kCAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

• Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

• To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

Operator presence control bar Drive

control

TO ADJUST CU'I-rlNG HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

_ Plate tab

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

•Lift rear door of the lawn mower and place

the grass catcher frame hooks onto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

A, CAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear Grass

catcher

handle

Catcher frame hook

DRIVE

ENGAGE CONTROL

DRIVE CONTROL DISENGAGED 7

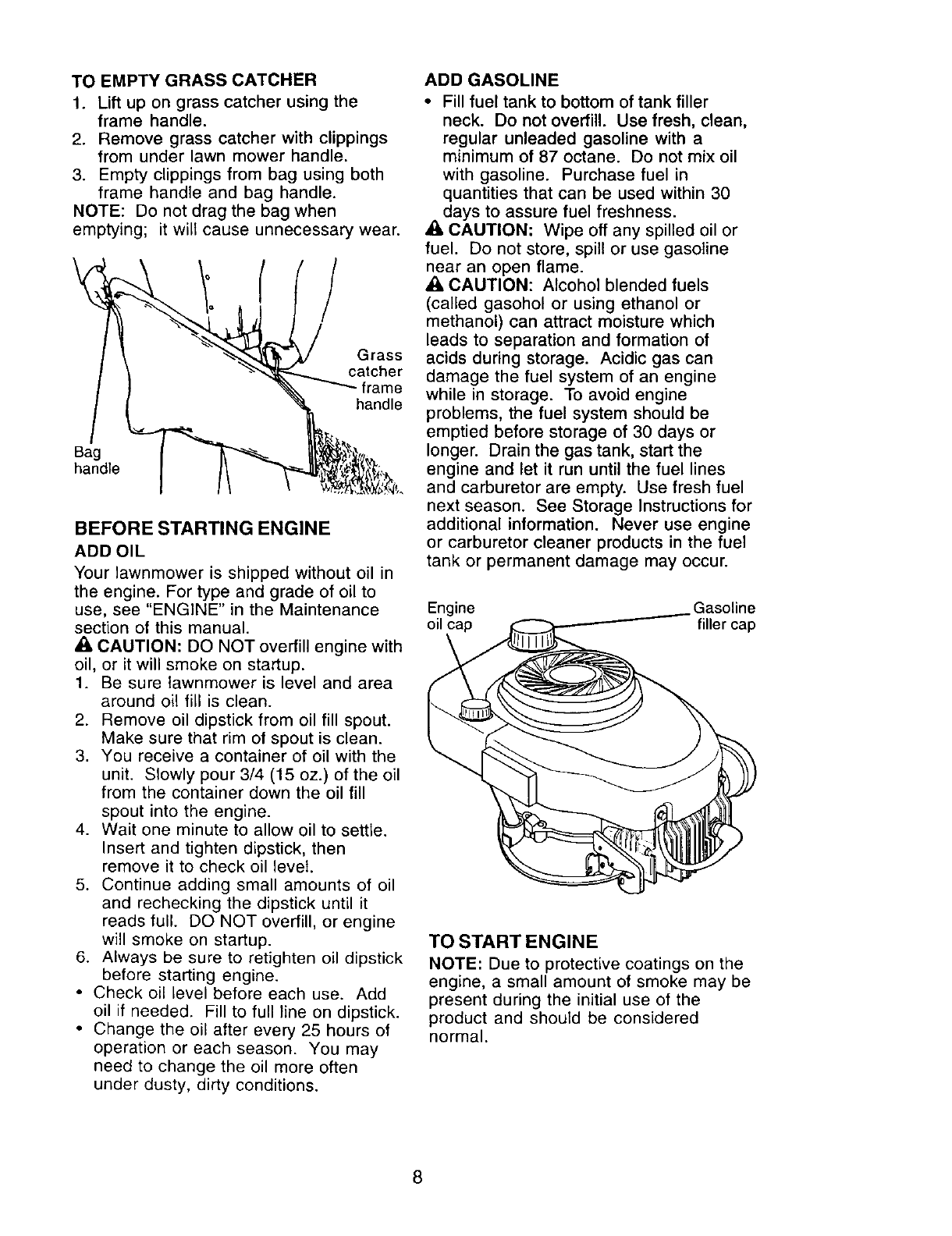

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it wilf cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_, CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure tawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

_qLCAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

ACAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine Gasoline

oil cap filler cap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

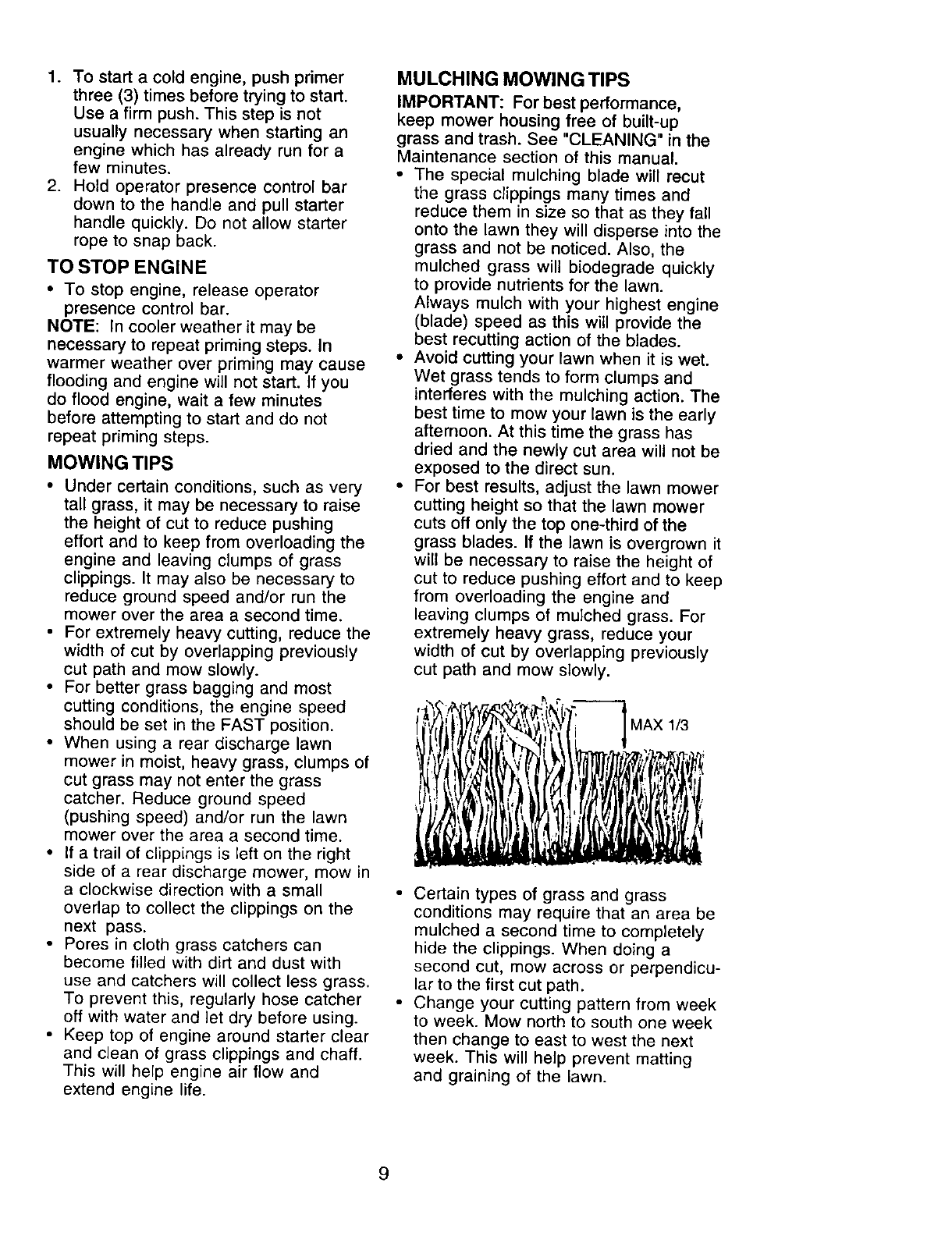

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

•If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

•Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biedegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this wit1 provide the

best recutting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

MAXI_

- Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

•Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

sc. ou

YOUCOMPLETE

Checkfor Loose Fasteners _ V'

Clean/Inspect Grass Catcher

(If Equipped) i,/ _ I'_

MClean Lawn Mower

O Clean Under Drive Cover

(Power-Propelled Mowers)

Check drive belt/pulleys

E(Power-Propelled Mowers) ll/

Check/Sharpen/Replace Blade _3

Lubrication Chart I_

Clean Battery/Recharge

!Electric Start Mowers ! I_ I/4

E Check Engine Oil Level _,I

NChange Engine Oil _l,g

GClean Air Filter Ii/ 2

I Inspect Muffler

N Clean or Replace Spark Plug

EReplaceAirFilterPaperCartridge I_z

....

_" SERVICE DATES

1- Change more often when operating under a heavy load or inhigh ambient temperatures.

2- SerVice more often when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hOUrSal end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFOREEACHUSE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

1_ Wheel adjuster

_n each wheel)

(_) Brake

spring

bracket

Engine oil

(_) Rear

Handle bracket mounting pins door hinge

Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

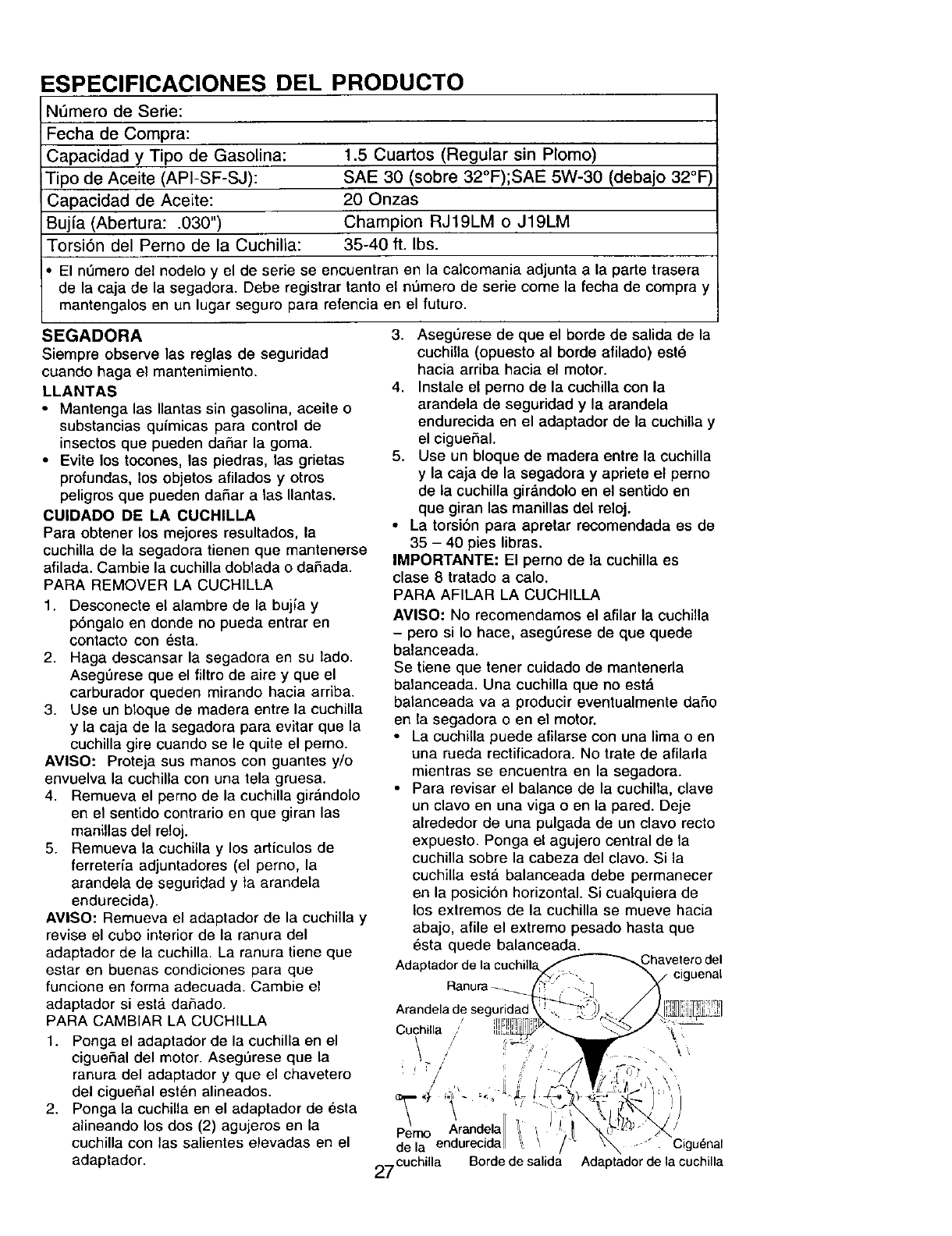

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.5 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

•Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

•Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adaptel Crankshaft

keyway

washer

!:;" _Crank

shaft

Trailing edge Blade adapter

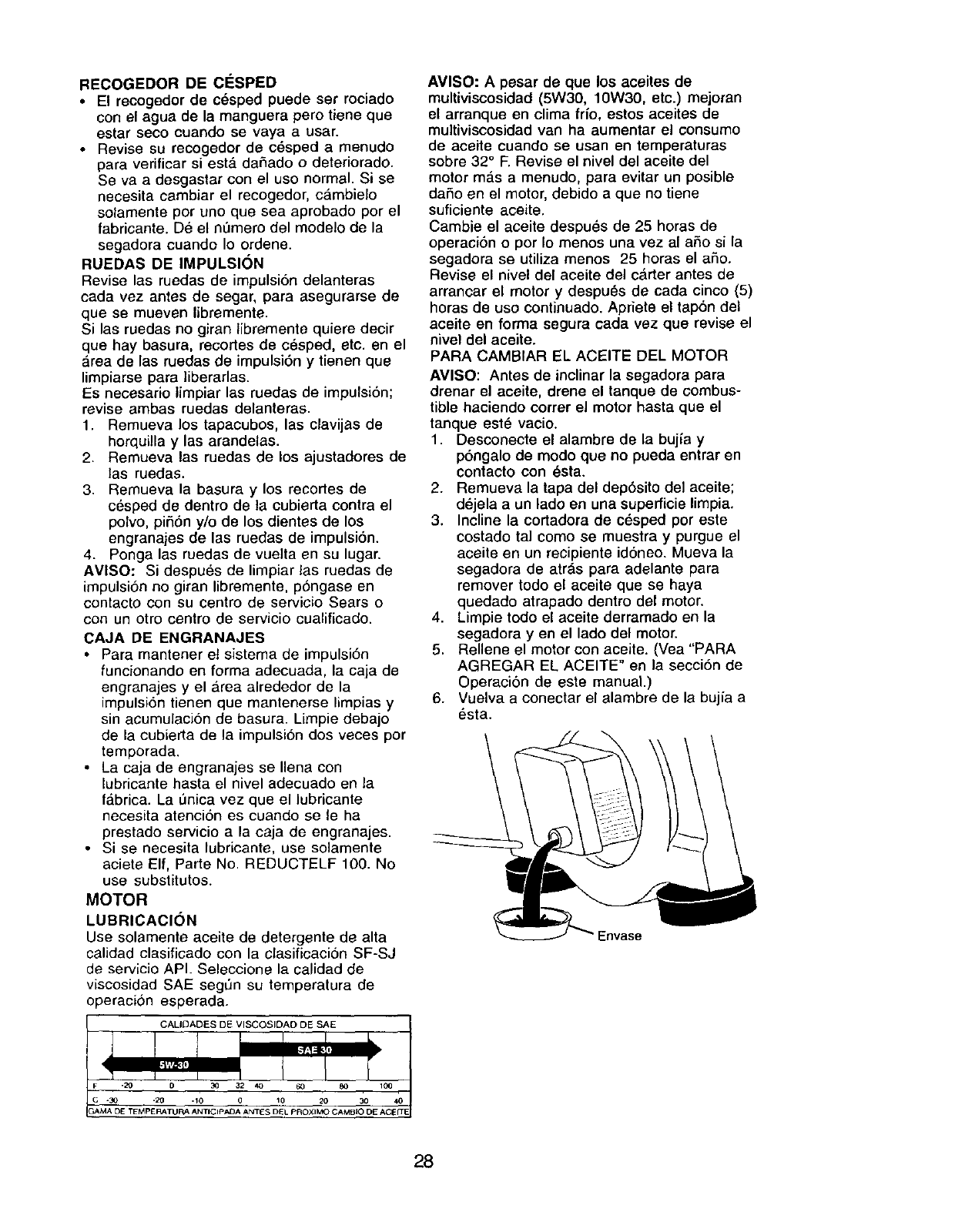

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Elf

brand oil, Part No. REDUCTELF 100.

Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°R Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

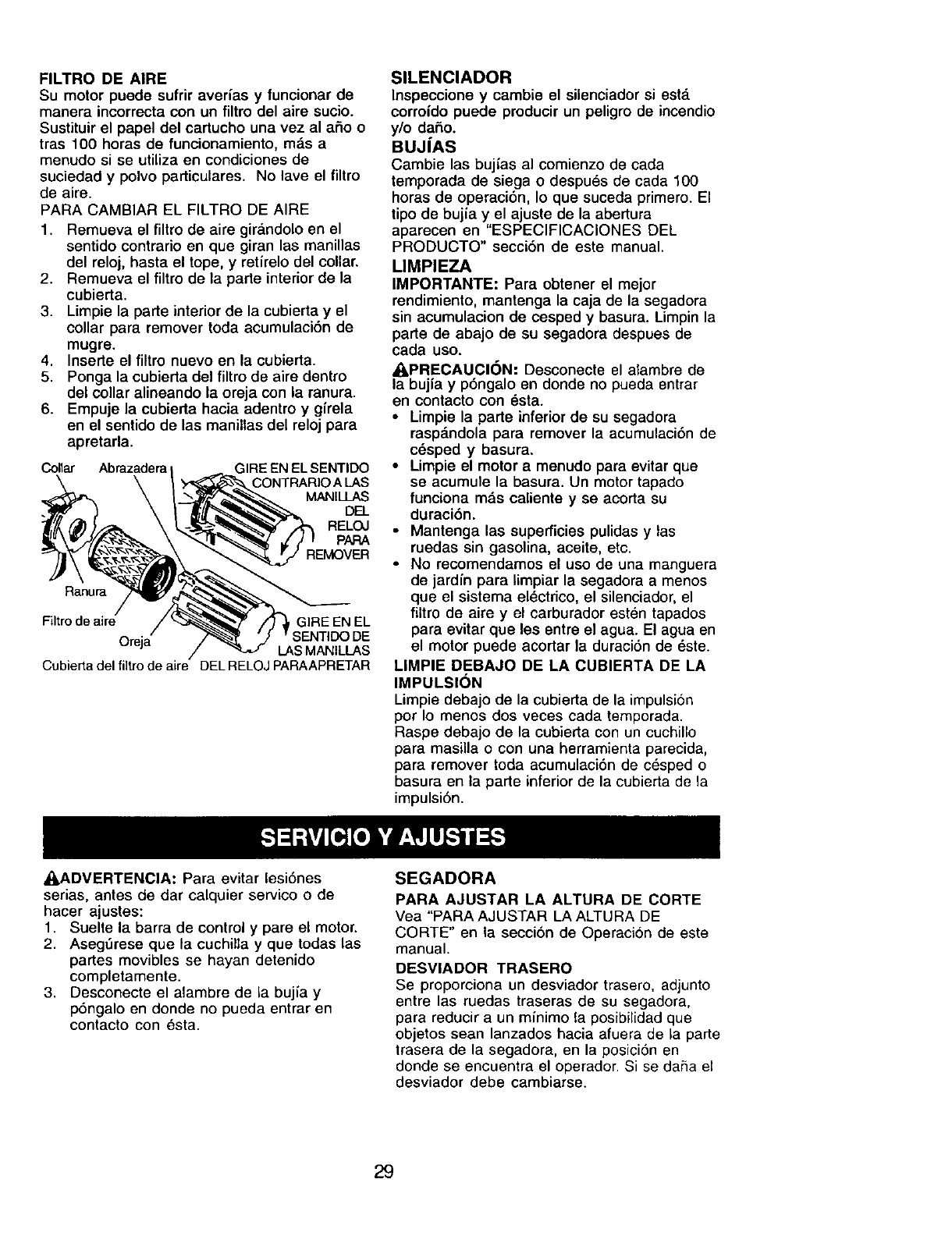

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions. Do not

wash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning

counterclockwise to the stop and pull

away from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn clockwise to

tighten.

Collar Clip I

TURN

COUNTER-

CLOCK-

WISE

RE-

MOVE

Slot

Air filter"

Tab

Air filter cover

TURN

CLOCK-

WISE TO TIGHTEN

MUFFLER

Inspectand replace correded mufflerasit

could create afire hazard and/ordam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

•Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

•Clean engine often to keep trash from

accumulating. Aclogged engine runs

hotter and shortens engine life.

•Keep finished surfaces and wheels free

of all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

AWARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CU-I-IING HEIGHT' in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

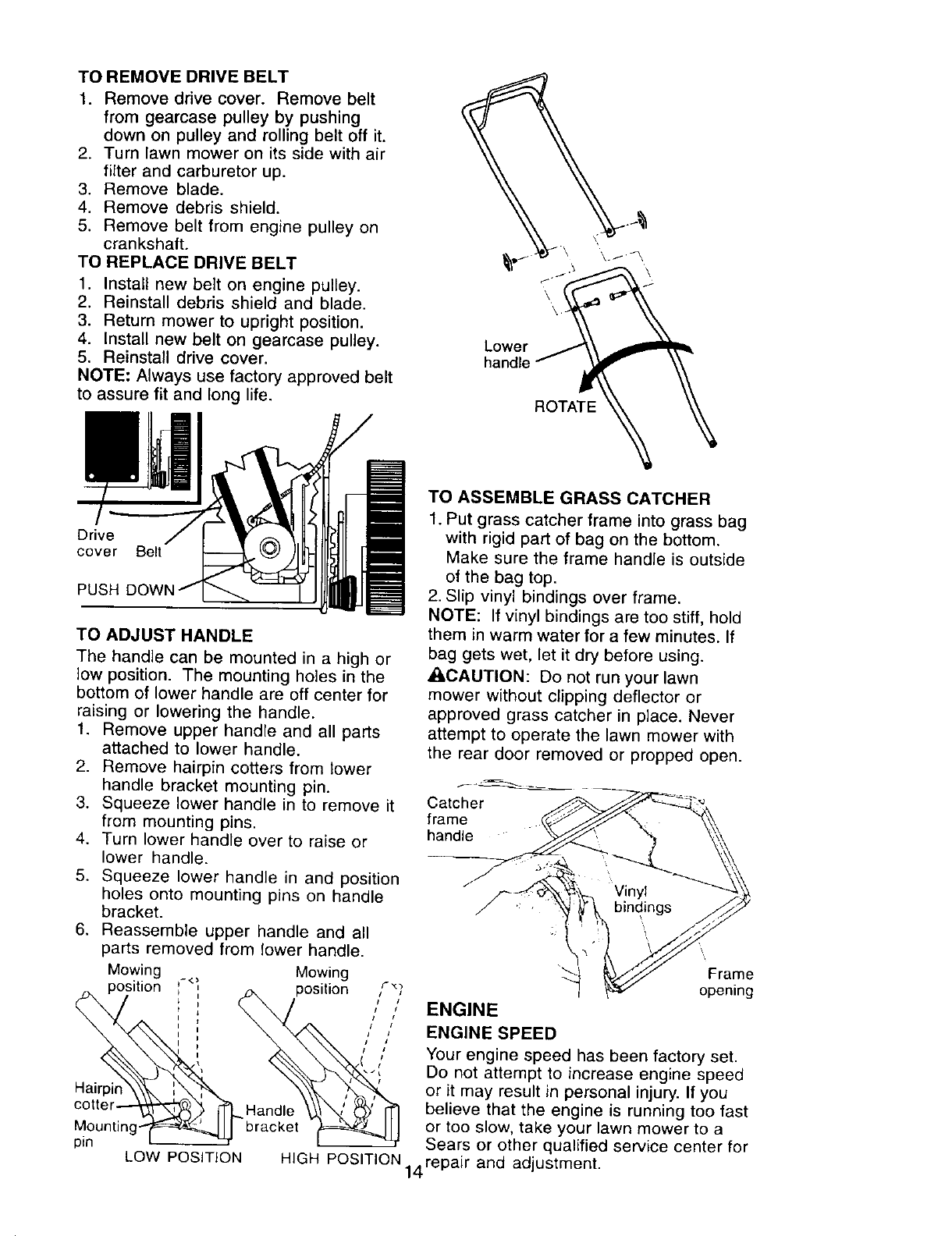

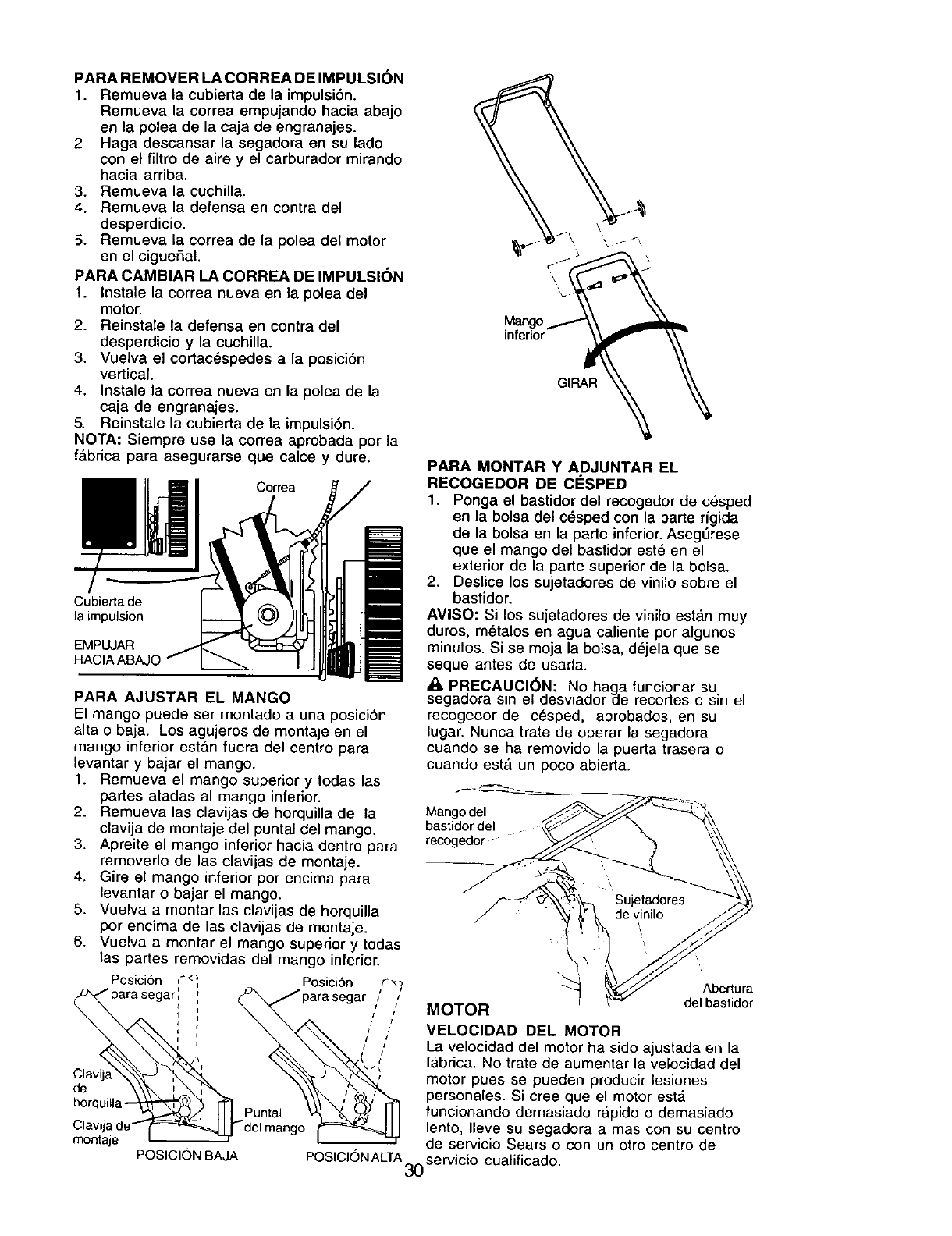

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

tilter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Lower

handle

TO ASSEMBLE GRASS CATCHER

Drive

cover Belt

PUSH D

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mowing Mowing

position _ _ f_, 3OSlllOn / x_

tI I

/ /

I/iI /

iIII I I

*" i _\ II

,airpin'X_ _ _x'x._'_ \_' _,_./

cot,er and,o

Mounting. _=_J bracket

pin _ L

LOW POSITION

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_,CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

\Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

HiGH POSITION 14repair and adjustment.

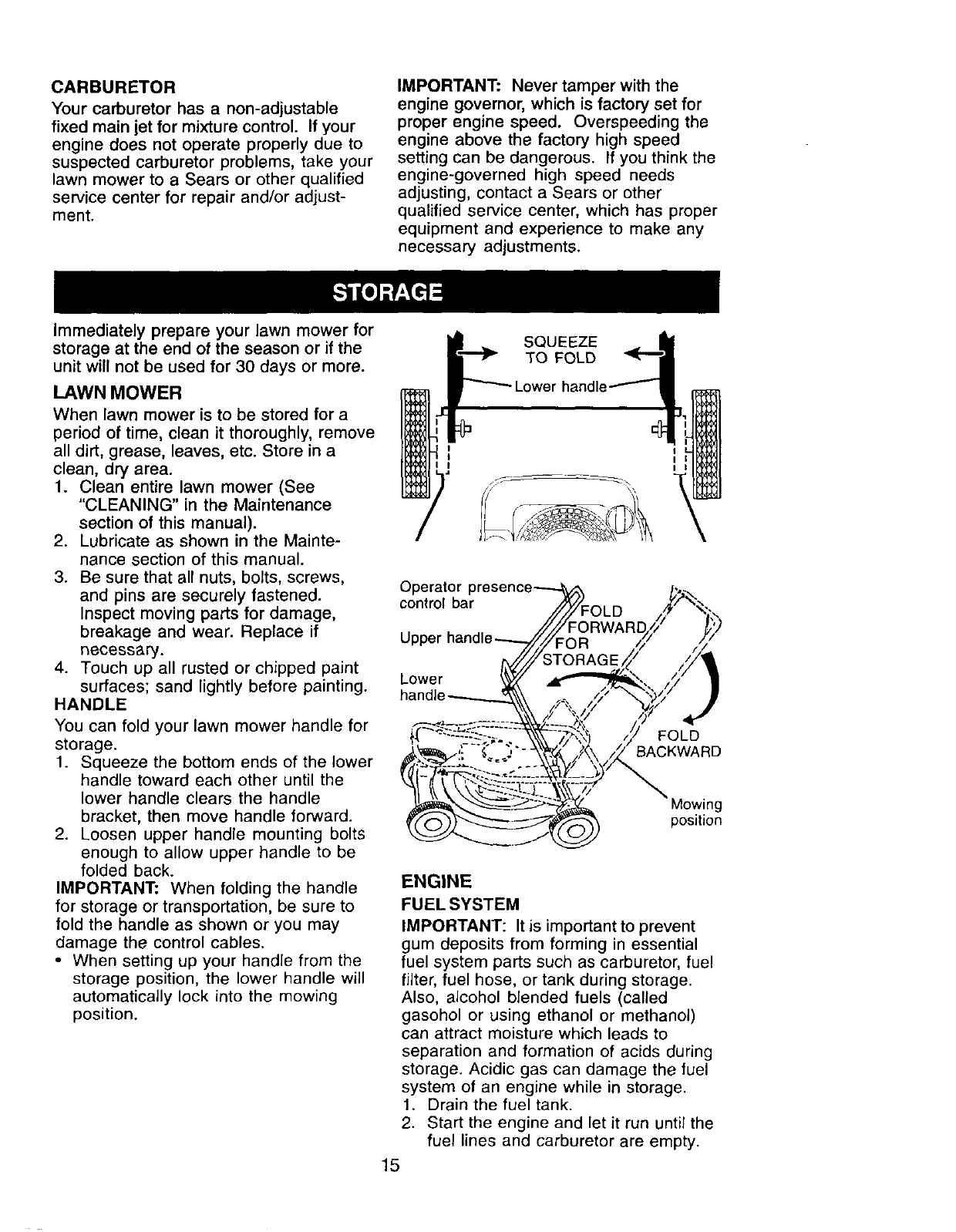

CARBURETOR

Yourcarburetorhas anon-adjustable

fixed main jet for mixture control. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator I

control bar

Lower

FOLD

BACKWARD

position

ENGINE

FUELSYSTEM

IMPORTANT: Itis important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain mois-

ture. Do not use plastic. Plastic cannot

breathe which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

A CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section

to a Sears Service Center.

in manual unless directed

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10.Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12.Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact aSears or other

qualified service center.

i1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfilling 2. Lift on blade worn off. 2. Replace blade.

(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

Loss of drive

or slowing of

drive speed

1. Belt wear.

2. Belt oft of pulley.

3. Drive cable worn or broken.

4. Dirt in drive pinions.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Clean drive pinions.

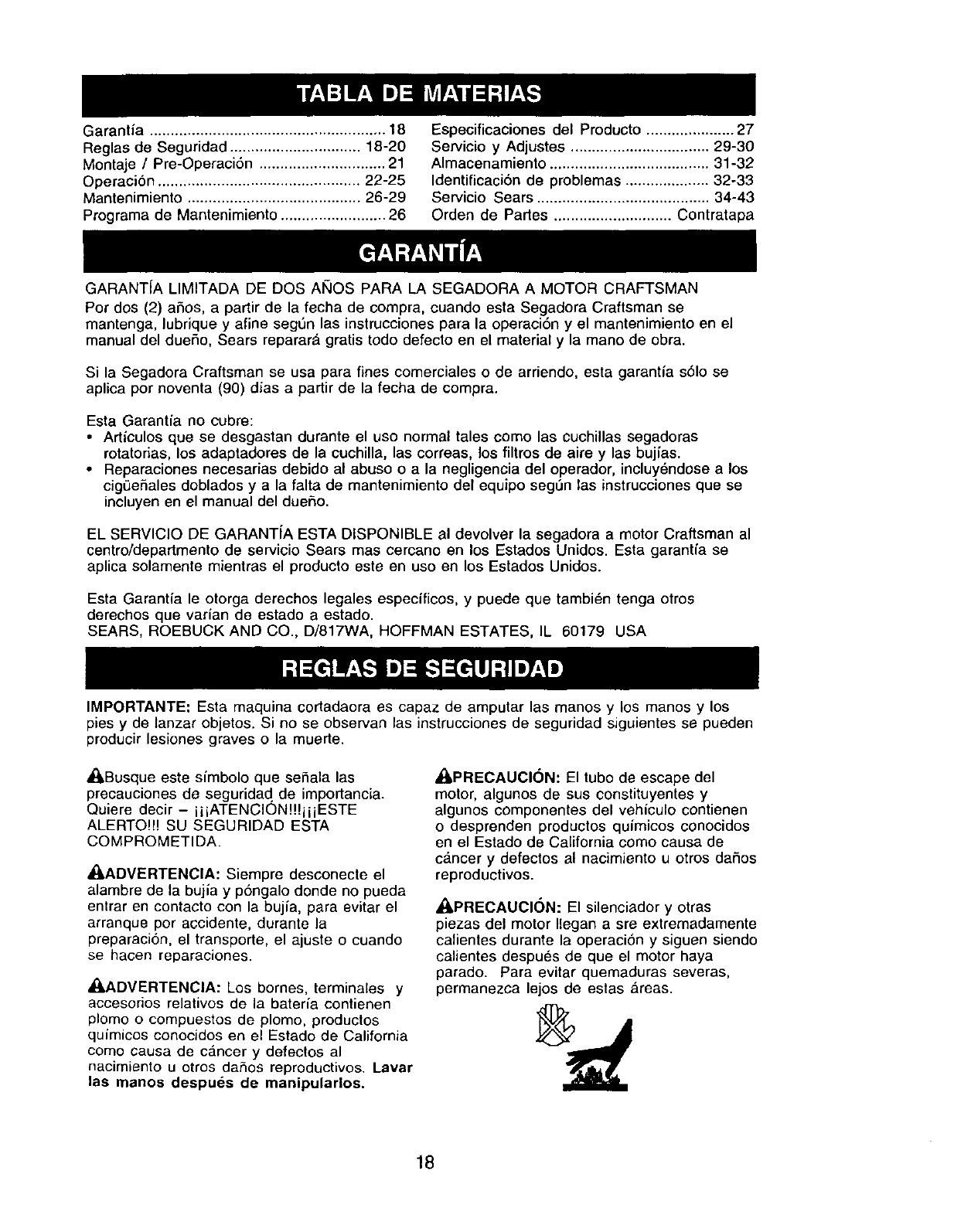

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-20

Montaje /Pre-OperaciSn .............................. 21

Operacion ................................................ 22-25

Mantenimiento ......................................... 26-29

Programa de Mantenimiento ......................... 26

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Servicio Sears ......................................... 34-43

Orden de Partes ............................ Contratapa

GARANT[A LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg_n las instrucciones para la operaci6n y el mantenimiento en el

manual del duefio, Sears reparara gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61o se

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cig0efiales doblaclos y a la falta de mantenimiento del equipo seg0n las instrucciones que se

incluyen en el manual del duefio.

EL SERVICIO DE GARANTiA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantia se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especificos, y puede que tambi_n tenga otros

derechos que varian de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves o la muede.

• IBusque este simbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir - iiiATENCION!!!iiiESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_ADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

_IADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de c&ncer y defectos al

nacimiento u otros dafios reproductivos. Lavar

las manos despues de manipularlos.

_PRECAUCI(_N: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehiculo contienen

o desprenden productos quimicos conocidos

en el Estado de California como causa de

c_.ncer y defectos al nacimiento u otros dafios

reproductivos.

_IPRECAUCl6N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operacion y siguen siendo

calientes despues de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas areas.

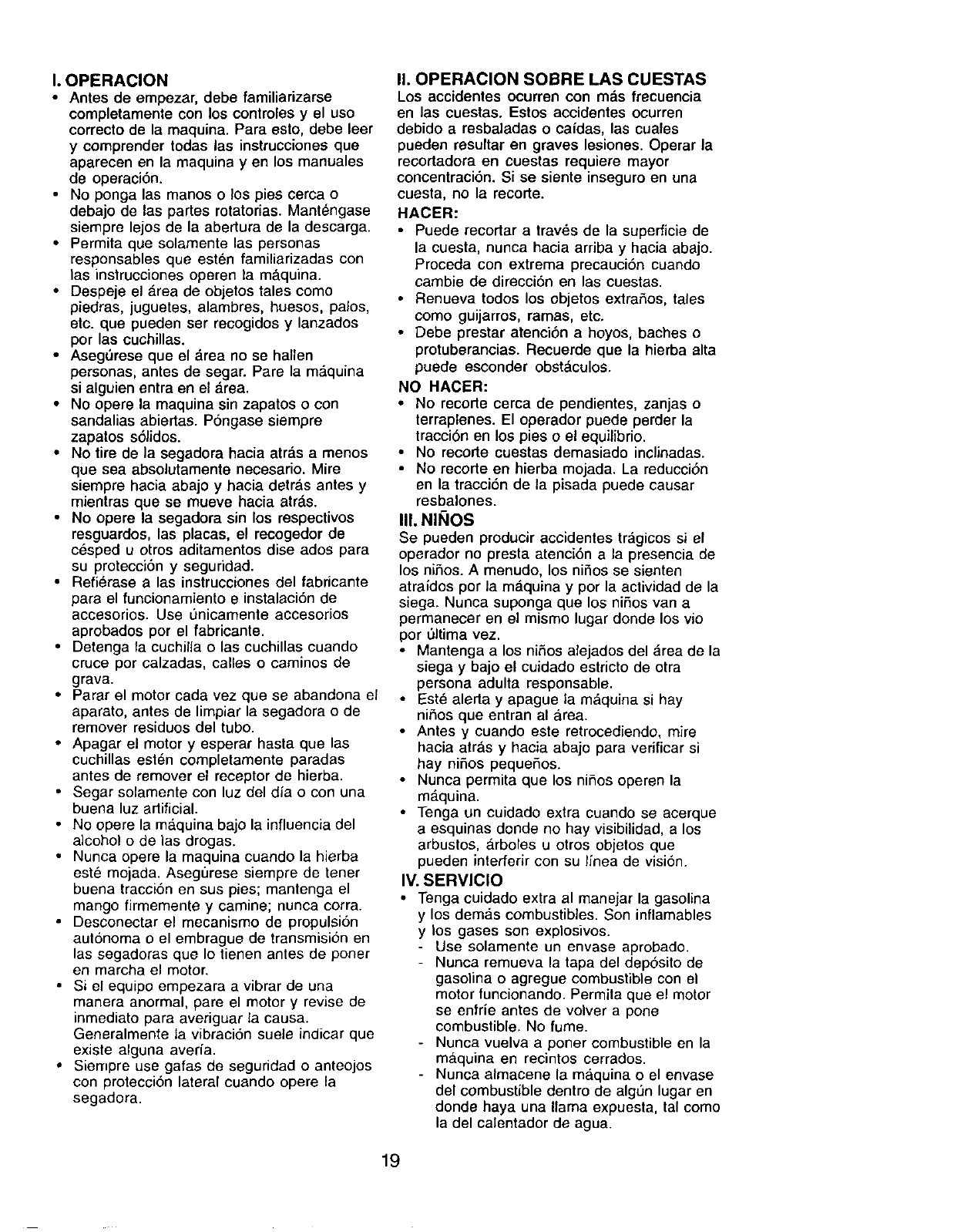

I. OPERACION

•Antes de empezar, debe familiarizarse

eompletamente con los controles y el use

correcto de la maquina. Para esto, debe leer

y eomprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

No ponga las manes o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est6n familiarizadas con

las instrucciones operen la m&quina.

• Despeje el &rea de objetos tales come

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

per las cuchillas.

• Asegt)rese que el &rea no se hallen

personas, antes de segar. Pare la m_quina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr_.s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Onicamente accesorios

aprobados per el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce per calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residues del tube.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

•Segar solamente con luz del dia o con una

buena luz artificial.

• No epere la m&quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. Asegt]rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsion

autonoma oel embrague de transmisi6n en

las segadoras que Io tienen antes de porter

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente ta vibraci6n suele indicar que

existe alguna averia.

• Siernpre use gatas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_s frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o caidas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recede.

HACER:

• Puede recortar a travds de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Procecla con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

come guijarros, ramas, etc.

•Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstdculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies oel equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a la presencia de

los nifios. A menudo, los nifios se sienten

atrafdos per la mdquina y per la actividad de la

siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vie

per t_ltimavez.

• Mantenga a los nifios alejados del _rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la rn&quina si hay

nifios que entran al area.

• Antes y cuaaclo este retrocediendo, mire

hacia arras y hacia abajo para verificar si

hay nifios pequefios.

• Nunca permita que los niflos operen la

m_.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que

pueden interferir con su Ifnea de visi6n.

IV. SERVIClO

• Tenga cuidado extra al manejar la gasolina

y los dem_.s combustibles. Son inflamables

y los gases son explosives.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m#,quina en recintos cerrados.

- Nunca almacene la maquina o el envase

del combustible dentro de alg_n lugar en

donde haya una llama expuesta, tal come

la del calentador de agua.

•Nunca haga funcionar una maquina dentro

de un &rea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujfa, y

mant6ngalo a cierta distancia de _sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

•Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funeionamiento correcto.

• Mantenga la m&quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la maquina se enfrie antes

de almacenarla.

Pare e inspeccione el equipo si le pega a un

objeto. Rep&relo, si es necesario, antes de

hacerlo arrancar.

En ning_n case hay que regular la altura de

las ruedas mientras el motor est& en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas per el fabricante.

• Las cuchillas de la segadora est_.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

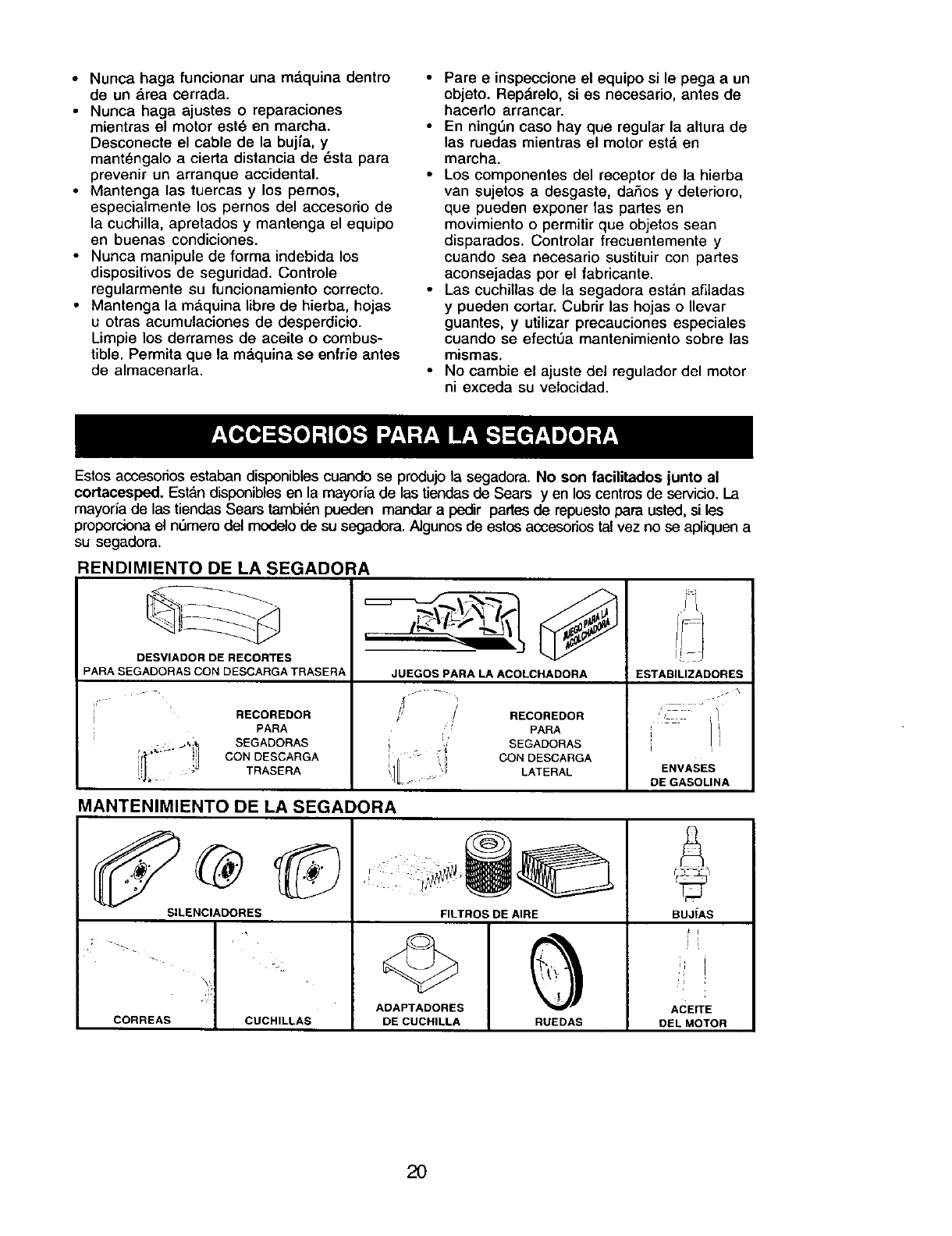

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Est&n disponibles en la mayoda de las tiendas de Sears yen los centros de servicio. La

mayoda de las tiendas Sears tambi_n pueden mandar a pedir partes de repuesto para usted, si les

proporciona el n_mero del modelo de su segadera. AJgunosde estos accesorios tal vez no se apliquen a

su segadora.

RENDIMIENTO DE LA SEGADORA

_J t[-

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA JUEGOS PARA LA ACOLCHADORA ESTABILIZADORES

RECOREDOR /_ /RECOREDOR '_-_ i /

PARA 'PARA

r ;_-_'_- _'_i!_ SEGADORAS '' SEGADORAS L

!il iJ CO.TnAsE.AOESCA.O CO.L TE. LOESO .G, .V,SO

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ_AS

ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS eEL MOTOR

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE" Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

Mbrica con la excepci6n de aquellas partes

que se dejaron sin montar per razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreteria que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cartbn y tienda el panel del

extreme plane.

3. Remueva todo el material de empaque,

excepto la curia entre el mango superior y

_1inferior, y la curia que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavfa quedan partes

sue]tas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no peUizcar o dafiar los

cables de control.

1. Levante los mangos basra que la secci6n

del mango inferior se asegure en su lugar,

en la posicion para segar.

2. Remueva la curia protectora, levante ta

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Seccibn de

Servicio y Ajustes de este manual.

_mi_:seuCp_'_' quesxige',_esencia delcP_ r"

Mang°'nferior,._v/i/'///_ANTA R/"_:}'

__ _'Y \Posici6n

__ pa a sega

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

come una acolchadora de capa vegetal. Para

convertirla de mode que pueda ensacar,

refi_rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operacibn de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO YI.AS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para farniliarizarse con la ubicaci6n de

los diversos coetroles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

AI_FENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE [,AS

ADVERTENClA ENCENDIDO APAGAOO LACl0N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

3ontrol de impulsion

Cord6n arrancadcor Manilla del mango

gasolina

Filtrode aire

C,ebador

Tapa del deposito de

aceite del motor con

varilla indicadora de nivel

Cubierta de

Caja

Ajustador de la rueda (en cada rueda)

IMPORTANTE: Este cortac6sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUlSlTOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr&s, rotatorias, Sears, cumplen

con los estandares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operado -tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Palanea de control de la impulsion - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada a motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

frio.

CordOn arrancador - se usa para hacer

arrancar el motor.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extraSos dentro

de sus ojos, Io que puede

producir da_5osgraves en _stos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre las gafas.

COMe USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se establecio en la

f_.brica para un rendimiento 6ptimo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

,_I,PRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Per ningt_nmotive trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor est_ funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presenoia del

operador, Io que requiere que el operador

est_ detr_.s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autoimpulsi6n se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la palanca.

•El movimiento hacia adelante parar& cuando

la barra de control que exige la presencia

del eperador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco hasta que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige la

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsi6n.

• Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo at girar la segadora.

Barrade controlque exige la presenciadel operador

\\ \ __\\ _ \ _ Control

'_- _ Jf'_._. _ _ _, \._;_xdelaim-

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto,, ajuste la altura

de code para que se acomode asus

requisitos. La posici6n del medio es la mejor

para la mayoria de los c_spedes.

•Para eambiar la altura de corte, empuje la

palanca del ajustador hacia ta rueda. Mueva

la rueda hacia arriba o hacia abajo de mode

que se acomode a sus requisites.

Aseg6rese que todas las ruedas queden

igualmente ajustadas.

AMISO: El ajustador esta correctamente

colooado cuando las orejas de la plaoa est_.n

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PARAUNCORTEALTO, Orejasde la I

BAJELASRUEDAS

Mango

PARAUNCORTEBAJO,LEVANTELASRUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal, Para

convertir la a una operaci6n de ensacado:

•Levantar la puerta trasera de cortac_sped y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercai6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

_PRECAUCION: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de recortes o sin el recogedor de

c6sped, aprobados, en su lugar. Nunca irate

de operar la segadora cuando se ha removido

la puerta trasera o cuando esta un poco

abierta.

Pasador deh Jincio Mango del

trasera bastidor del

_ recogedor

de cesped

Gancho lateral del

bastidor del recogedor

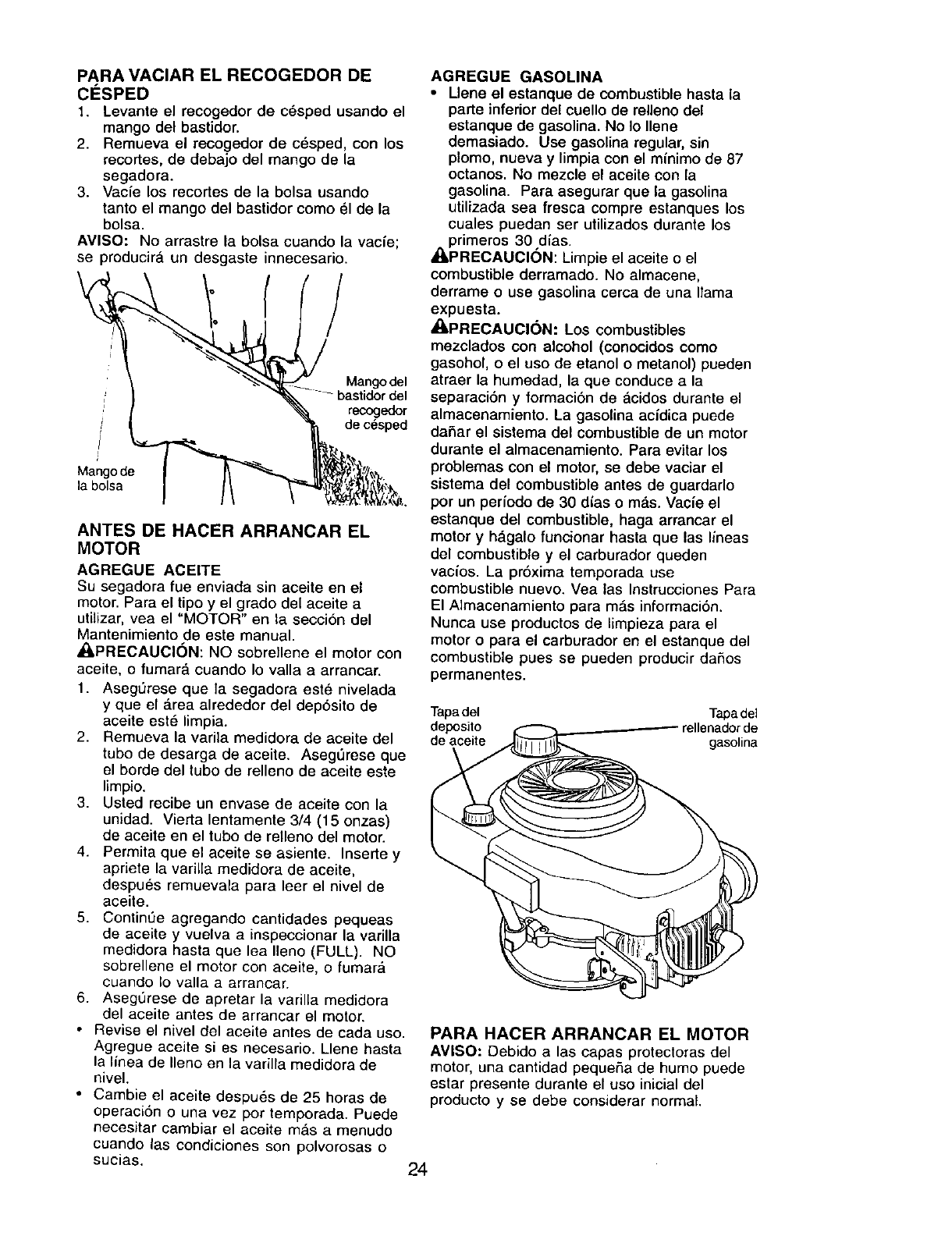

PARA VACIAR EL RECOGEDOR DE

CleSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor como el de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producir& un desgaste innecesario.

Mango del

bastidor del

recogedor

de cesped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora rue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utilizar, vea el "MOTOR" en la seccion del

Mantenimiento de este manual.

,i_PRECAUCI(_N: NO sobrellene el motor con

aceite, o fumard cuando Io valla a arrancar.

1. Aseg_rese que la segadora est6 nivelada

y que el _.rea alrededor del dep6sito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. Aseg6rese que

el borde del tube de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despu_s remuevala para leer el nivel de

aceite.

5. Contin6e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_

cuando Io valla a arrancar.

6. Aseg6rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilra medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

•Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el minimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

primeros 30 dias.

_PRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

_I, PRECAUCI(_N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaeiar el

sistema del combustible antes de guardarlo

por un periodo de 30 dlas o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las Iineas

del combustible y el carburador queden

vaclos. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El AImacenamiento para m_,s informaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir daflos

permanentes.

Tapa del Tapa del

deposito ellenador de

de aceite gasolina

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal

1. Para hacer arranear un motor frfo, empuje

el cebador tres (3) veces antes de

tratarlo. Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando pot unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r&pidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

•Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas m_s fr{os puede que sea

necesario repetir los pasos del cebado. En

climas m_s calurosos el cebar demasiado

puede producir el ahogo yel motor no vaa

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

•Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de reeortes de c_sped. Puede

que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el _.rea por segunda vez.

•Para un corte muy pesado, reduzca el

ancho del code pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

•Para un mejor ensacado del c_sped y para

la mayoria de Ins condiciones de code, la

velocidad del motor debe ajustarse a la

posici6n de RAPIDO.

• Cuando use una segadora con descarga

trasera en c_sped h6medo y pesado, los

montones del cesped cortado puede que

no entree en el recogedor de cesped.

Reduzca la velocidad del recorrido

(velocidad de empuje) y/o haga funcionar la

segadora sobre el _.rea por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

Ins manillas del reloj, solapando un poco

para recaudar los recortes en la proxima

pasada.

• Los poros en los recogedores de c6sped

de tela puedee Ilenarse con mugre y polvo

con el uso y los recogedores recaudar_.n

menos c_sped. Para evitar este, rocie el

recogedor con la manguera de agua

regularmente y d_jelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de cesped y paja. Esto ayudara el

flujo del aire del motor y extendera su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendirniento mantenga la caja de la segadora

sin acumulaeion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

• La cuchilla acolchadora especial vaa volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de mode

que si se caen en el cesped se van a

dispersar entre este y no se van a notar.

Tambi_n, el c_sped acolchado se vaa

deshacer r_.pidamente entregando

substancias nutritivas para el c6sped.

Siempre acolche con la velocidad del motor

(cuchilla) m&s alta, pues asi se obtendr& la

mejor acci6n de recorte de Ins cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor horn para segar el c6sped es

temprano en la tarde. A esa horn _ste se ha

secado y el &rea reci_n cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que 6sta code solamente el tercio superior

de Ins hojas de c6sped. En el caso de que

el cesped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de c_sped. Para un cesped muy

pesado, reduzca el ancho del code

pasando por encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

• Cienos tipos de cesped y sus condiciones

pueden exigir queun &rea tenga que ser

aeolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo code, siegue atravesado o

ee forma perpendicular a la pasada del

primer corte.

• Cambie su patron de corte de semana a

semana. Siegue de node a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el cesped se

enrede y cambie de direcci6n.

,.OO.A.,°E°,.TE.°E.,O

Revisar si hay sujetadores sueltos _

Lirnpiar/inspeccionar el recogeder de

Sc,sped (si viene equipado) _* _ $

Lirnpiar la segadora

GLirnpiar debajo de la cubierta de la trans-

Amisi6n (segadoras con poder propulsor)

_) Revisar las correas y las poleas impul- I_

sadas (se_adoras con poder propuisor)

Revisar o!afilar/carnbiar la cuchilla Ik_ 3

a Tabla de lubricaci6n $

Umpiar la baterfa/recargar

(segadoras con arranque el_cldco) if 4

, Revisar el nivel del acede _,_

Cambiar el aceite del molor _11,2

oT Limpiar el filtro de aim _2

Inspeccionar el silenciador

R Umpiar o/cambiar la bujfa

Cambiar el cartucho de papel del filtro 2

de aire

1-Cambia[ mAs a rnenudo cuando se opere bajo carga pesada oen ambientes con alias ternperaturas.

2 - Dar servicio rn_s a menudo cuando se opere en condiciones sucias o polvorosas.

3-Cambie las cuchillas rn&sa rnenudo cuando siegue en lerreno arenoso,

4 - Cargar por 48 horas al fin de la ternporada.

RECOMENDACIONES GENERALES

La garantfa de esta segadora no cubre los

artfculos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garanfia, el operador tiene que

rnantener la segadora seg6n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forrna peri6dica para poder rnantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que set

revisados por Io menos un vez por cada

ternporada.

•Una vez al aSo, carnbie la bujia, limpie o

carnbie el elernento del filtro de aire y revise

si la cuchilla est#. desgastada. Una bujia

nueva y un elemento del filtro de aire lirnpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure m&s.

• Siga el prograrna de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien !ubricada (vea la

"TABLA DE LUBRICACION").

TABLA DE LUBRICACI(_N

(_ Ajustador de la rueda

(_) Puntal de

resorte del

freno

(_ Aceite

del motor

Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Rocie el lubricante

(2_ Vea "MOTOR" en la section de Mantenimiento

IMPORTANTE: No aceite oengrase los

rodamientos de la rueda de plastioo. Los

lubricantes viscosos atearan polvo y

mugre, to acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma rnoderada.

ESPECIFICACIONES DEL PRODUCTO

N0mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.5 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El n0mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n0mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden dafiar la goma.

•Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejoree resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o dafiada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con esta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir&ndoto

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y ta arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador siesta, daflado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguefial del motor. Aseg0rese que la

ranura del adaptador y que el chavetero

del ciguefial esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Aseg6rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchina con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguefial.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_,ndolo en el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AMISO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg6rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est_l

balanceada va a producir eventualmente dafio

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchina, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posicion horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

Adaptador de la cuchilla 3haveterodel

/ciguenat

Cuchilla /'

i:f ,,, \ '

:' /,, o i,'i

Pemo Arandela

de la endurecida ;i - -" Ciguenal

27cuchilla Bordede salida Adaptador de lacuchilla

RECOGEDOR DE ClaSPED

•El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya ausar.

•Revise su recogedor de c_sped a menudo

para verificar si esV, dafiado odeteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. De el n_mero del modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsion delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c6sped, etc. en el

area de las ruedas de impulsi6n y tienen que

limpiarse pare liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c6sped de dentro de la cubierta contra el

polvo, pifi6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servioio Sears o

con un otro centro de servicio cualificado.

CAJA DE ENGRANAJES

•Para mantener et sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes yel &tea alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsion dos veces por

temporada.

•La caja de engranajes se Ilena con

lubricante hasta el nivel adecuado en la

fabrica. La unica vez que el lubricante

necesita atenci6n es cuando se le ha

prestado servicio a la caja de engranajes.

• Si se necesita lubficante, use solamente

aciete Elf, Parte No. REDUCTELF 100. No

use substitutos.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alia

caliclad clasificado con la clasificacion SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE segQn su temperatura de

operacion esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima frfo, estos aceites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32°F. Revise el nivel del aceite del

motor m&s amenudo, para evitar un posible

dafio en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del c_.rterantes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor basra que el

tanque est_ vacio.

1. Desconecte el alambre de la bujla y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia,

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujfa a

_sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, m&s a

menudo si se utiliza en condiciones de

suciedad y polvo particulares. No lave el filtro

de aire.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aire gir&ndolo en el

sentido contrario en que giran las manillas

del reloj, hasta el tope, y retfrelo del collar.

2. Remueva el filtro de la parle interior de la

cubierta.

3. Limpie la parte interior de la cubierta y el

collar para remover toda acumulaci6n de

mugre,

4. Insede el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtrode aire dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubieda hacia adentro ygfrela

en el sentido de las manillas del reloj para

apretarla.

Collar Abrazadera, GIRE EN EL SENTIDO

CONTRAR]O A LAS

MANILLAS

DEL

RELOJ

PAPA

REMOVER

F{anura

Filtro de aire GIRE EN EL

Oreja LAS MANILLAS

Cubierta del filtro de aire DELRELOJ PARAAPRETAR

SILENOIADOR

Inspeccione y cambie el silenciador si est,.

corroido puede producir un peligro de incendio

y/o daSo.

BUJiAS

Cambie las bujlas al comienzo de cada

temporada de siega o despu_s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujia y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

MMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parle de abajo de su segadora despues de

cada uso.

_IPRECAUCl6N: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar

en contacto con _sta.

•Limpie la parte inferior de su segadora

rasp_ndola para remover la acumulaci6n de

c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado

funciona m&s caliente yse acorta su

duraci6n.

•Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

pot Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c6sped o

basura en ta parte inferior de la cubierta de la

impulsi6n.

_,ADVERTENClA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg6rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la seccion de Operacion de este

manual.

DESMIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un mfnimo la posibilidad que

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se daSa el

desviador debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando haeia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lade

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defensa en eontra del

desperdioio.

5. Remueva la correa de la polea del motor

en el ciguefial.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del

motor.

2. Reinstale la defensa en contra del

desperdicio y la cuchilla.

3. Vuelva el cortae_spedes a la posici6n

vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsibn.

NOTA: Siempre use la correa aprobada per la

f_.brica para asegurarse que calce y dure.

Coffea

Cubie_ade

laimpulsion

EMPUJAR

HACIAABAJO

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est_.n fuera del centre para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar o bajar el mango.

5. Vuelva a mentar las clavijas de horquilla

per encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posicion _-< Posic on r,_

para segarll _ Jpara segar ,' 7

jl jl

O,av

Clavijade- _ _delrnango t= -Z ll

montaje --.r I

inferior

GIRAR

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del c_sped con la parle rfgida

de la bolsa en la parte inferior. AsegSrese

que el mango del bastidor este en el

exterior de la parte superior de la bolsa.

2. Destice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estan muy

duros, m_talos en agua caliente per algunos

minutes. Si se moja la bolsa, dejela que se

seque antes de usarla.

PRECAUClON: No haga funcionar su

segadora sin el desviador _le recedes o sin el

recogedor de cesped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando estA un poco abierta.

Mango del

bastidordel . . (

recogedor

"_ Abertura

MOTOR del bastidor

MELOClDAD DEL MOTOR

La velocidad del motor ha side ajustada en la

f&brica. No irate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor est_i

funcionando demasiado rapido o demasiado

lento, Ileve su segadora a mas con su centre

de servicio Sears o con un otro centre de

POSICION BAJA POSICION ALTA 30 servicio cualificado.

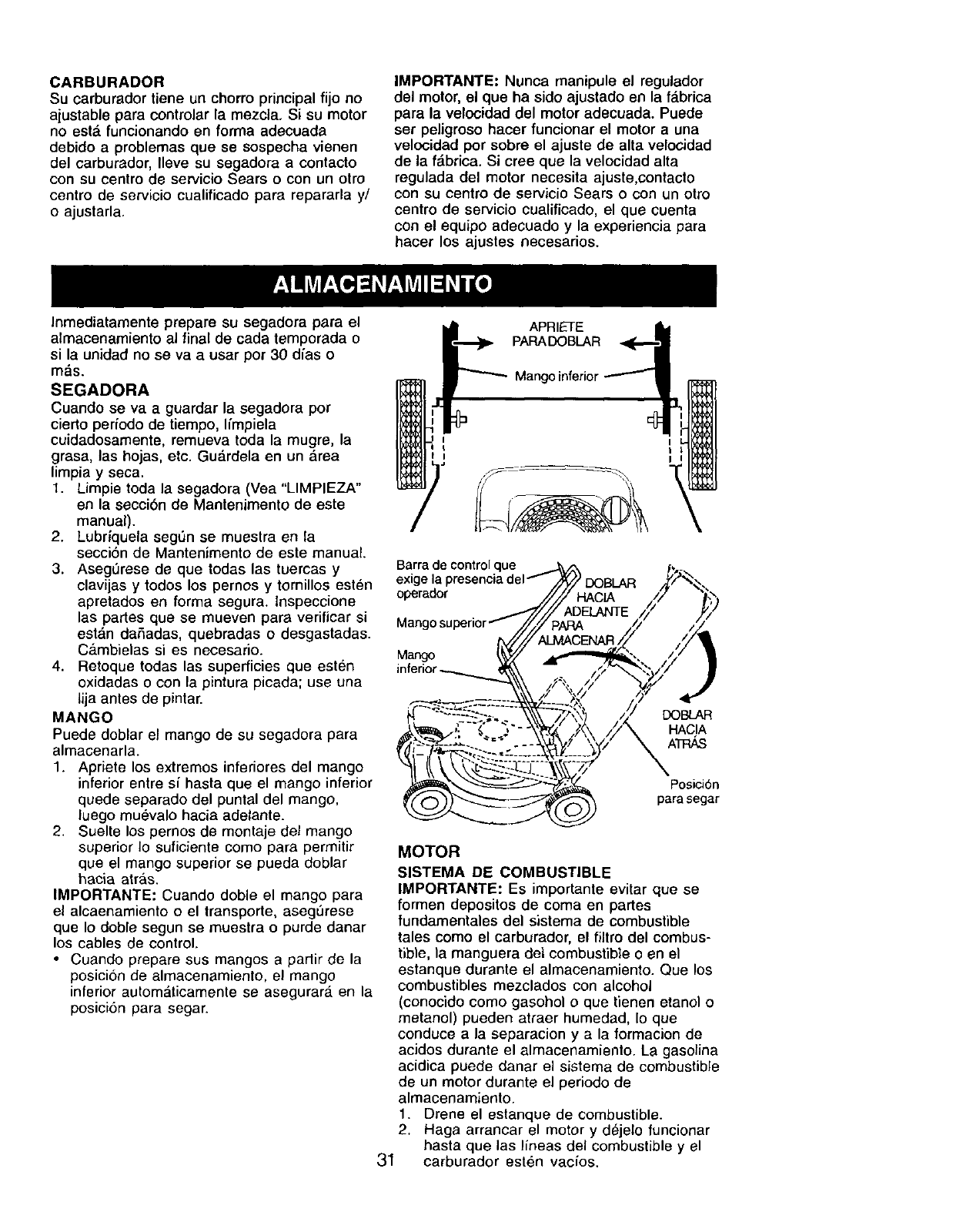

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no est& funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/

o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f&brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otro

centro de servicio eualificado, el que cuenta

con el equipo adecuado y la experiencJa para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o

m&s.

SEGADORA

Cuando se va a guardar la segadora por

cierto per/odo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu_,rdela en un &rea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la seccibn de Mantenimento de este

manual).

2. Lubrlquela segdn se muestra en la

secci6n de Mantenimento de este manual.

3. Asegdrese de que todas las tuercas y

clavijas y todos los pernos y tornillos estbn

apretados en forma segura, lnspeccione

las partes que se mueven para verificar si

estdn da,Sadas, quebradas o desgastadas.

Cbmbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el lransporte, asegdrese

que Io doble segun se muestra o purde danar

los cables de control.

•Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior autom&ticamente se asegurara, en la

posici6n para segar.

APRIETE

PARADOBLAR

Mango inferior

Barra de control que

exige la

operador DOBLAR

Mango

DOBLAR

HACIA

ATRAS

Posici6n

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combus-

tible, la manguera det combustible o en el

estanque durante el almacenamiento. Que los

combustibles mezclados con alcohol

(conocido como gasohol o que tienen etanol o

metanol) pueden atraer humedad, Io que

conduce a la separacion yala formacion de

acidos durante el almacenamiento. La gasolina

acidica puede danar el sistema de combustible

de un motor durante el periodo de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor ydejelo funcionar

hasta que las Ifneas del combustible y el

31 carburador esten vacios.

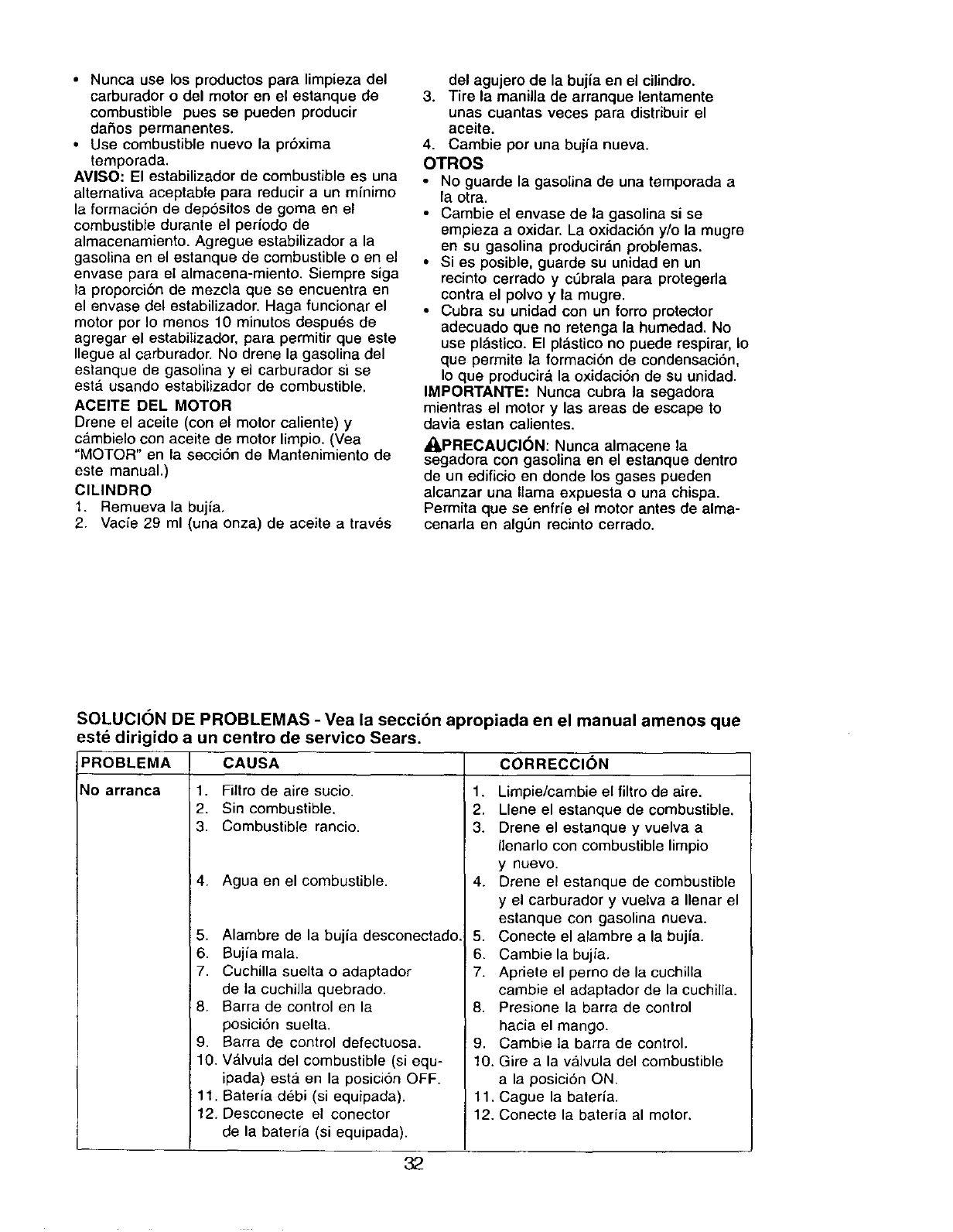

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

da_os permanentes.

•Use combustible nuevo la pr6xima

temporada.

AMISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

esianque de gasolina y ei carburaclor si se

est#. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cAmbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantenimiento de

este manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vacfe 29 ml (una onza) de aceite a tray,s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie por una bujfa nueva.

OTROS

No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y c6brala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico. El pl&stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir;_ la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

_PRECAUGI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enffie el motor antes de alma-

cenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est_ dirigido un

PROBLEMA

No arranca

centro de servico Sears.

CAUSA

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de ta cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. E}arra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) esta. en la posici6n OFF.

11. Bateria debi (si equipada).

12. Desconecte el conecter

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujia.

6. Cambiela bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

11. Cague la baleria.

12. Conecte la baterfa al motor.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears,

CAUSA

Cuchilla desgastada, doblada

osuelta,

Altura de las ruedas dispareja.

PROBLEMA

Falta de 1.

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

Cord6n

arrancador

dificil de tirar

Recogedor de 1.

cdsped no se 2.

Ilena (si viene

equipado) 3.

Diflcil de 1.

empujar 2.

Perdida de 1.

impulsion 2.

o retardase 3.

de la 4.

velocidad

Velocidad del motor lenta.

Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

! 1. El freno del volante del motor

est_l aplicado cuando se

Isuelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cSsped.

Altura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El c_sped est& demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la cajaJcuchilla

de la segadora arrastr&ndose

en el cesped.

Recogedor de cesped demasiado

Ileno.

Posici6n de la altura del mango

no adecuada para usted.

Desgaste de la correa.

La correa est,. fuera de la polea.

Cable de la impulsi6n usado o roto.

Suciedad en pifiones del

mecanismo impulsor.

CORRECCION

1. Ajuste ala posici6n de

"Corte mds alto."

2. Ajuste a la posici6n de

"Code mas alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parle inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_,s lenta.

1. Cambie la cuchilla. Apriete el pemo

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parle inferior de la

caja de la segadora.

Cambie la cuchilla. Apriete el

perno de la cuehilla.

P6ngase en contacto con su centre

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centre

de servicio Sears ocon un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora aun lugar

en donde el cdsped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de code.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m&s alto.

3. Vacie el recogedor de c_sped.

4. Ajuste la altura del mango de

mode que le acomode.

1. Revise/cambie correa de impulsion

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Limpie los mofiones del

mecanismo impulsor.

SERVICE NOTES

CRAFTSMAN ROTARY LAWN MOWER --MODEL NUMBER 917.378341

GEAR CASE ASSEMBLY-- PART NUMBER 174915

15 12

KEY PART

NO. NO. DESCRIPTION

1 183497 Case, Lower

2 183498 Case, Upper

3 183499 Gear, 27Teeth

4 183500 Lever, Clutch

5 183501 Spring, Return

6 183502 Shaft, Input

7 183503 Dog, Movable

8 183504 Dog, Fixed

9 183505 Wire, Formed

10 183506 Bearing, Ball

11 183507 Fork, Shift

12 183508 Seal, Output Shaft

13 183509 Washer

14 183510 Seal,Case

15 183511 Bushing

16 183512 Shaft, Output

17 183513 Screw

18 183514 Seal, Input Shaft

NOTE: Use Dow Coming #709 to reseal Gear Case Halves.

NOTE: All component dimensions given in U.S. inches.

I inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378341

-23

32-,

L2 30

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378341

KEY

NO.

PART

NO.

183230X479

151721X479

180955

156577

131959

136376

51793

66426

150479

128415

175069X479

175070X479

17060410

175082X479

175081X479

180071

180072

132004

179585

178398

88652

85543

87677

15O406

83923

150341

175231

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle

LowerHandle

Control Bar

Engine Zone Control Cable

Handle Bolt

Handle Knob

Hairpin Cotter

Wire Tie

Rear Door Kit (Incl. Key #16 & 17)

Pop Rivet

Support Bracket LH

Support Bracket RH

Screw 14-20 x 5/8

Handle Bracket Assembly (Left)

Handle Bracket Assembly (Right)

Spring LH

Spring RH

Keps Locknut 1/4-20

RopeGuide

Rear Skirt

Hinge Screw 1/4-20 x 1-1/4

Engine Pulley

Hi-Pro Key #505

Engine, Craftsman, Model Number

143.026200 (See Breakdown)

Hex Head Thread Rolling Srew 3/8-16 x 1-1/8

Hex Flange Nut

Wheel

Shoulder Bolt 5/16-18 x .33

30 165761X004 Axle Arm Assembly RR

31 701037 Selector Knob

32 175060)(004 Selector Spring

34 165762X004 Axle Arm Assembly LR

35 180637 Hubcap

36 165912 Bolt

38 176185 Washer, Step

39 176235 Pushnut

43 175083 Bottom Belt Cover

44 181225 Lawn Mower Housing (Incl. Key #1O, 11,12& 45)

45 85463 Danger Deal

46 851514 Blade Adapter

47 175064 Blade21"

48 851074 HardenedWasher

49 850263 Helical Washer 3/8-24 x1-3/8 Gr. 8

50 851084 Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

83 165108 Bracket, Anti-Fold

- - 161058 Warning Decal (Not Shown)

- - 183412 Owner's Manual (English/Spanish)

Available accessories not includedwith lawn mower:

.°

917,33314

71 33623

71 33500

71 33000

Clipping Deflector (Available in Service Dept. only)

Gas Can

Fuel Stabilzer

SAE 30W Oil (20 oz.)

NOTE: All component dimensions given inU.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.378341

14 16

/,8

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378341

KEY PART

NO. NO. KEY PART

DESCRIPTION NO, NO. DESCRIPTION

179681

751152

158755

175436

150495

180637

145212

11 180775

12 12000058

13 137054

14 180504

15 88118

16 67725

18 701037

Control Cable Assembly 26 175262

Locknut #10-24 28 175065

Hex Washer Head Screw 1/4-20 x 2.12 31 132010

V-Belt 32 137052

Spring Retainer 35 151521

Hubcap 36 180184

Locknut 37 137090

Wheel & Tire Assembly 38 63601

E-Ring 41 151520

Pinion 54 175084

Dust Cover 55 175739

FeltWasher 57 175058

Washer 1/2 x 1-1/2 x .134

Selector Knob

Pan Head Tapping Screw #10-24 x 2-3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Wheel Adjuster Assembly (Left)

Gear Case Assembly (See Breakdown)

Spring

Locknut 1/4-20

Wheel Adjuster Assembly (Right)

Grassbag Assembly

Driveshaft Cover

Frame

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026200

9O0

400

126

120

416_ [ 119

275-

151A

41 45

309A

"_ 311A ,

241 238

245

250

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026200

KEY PART

NO. NO. DESCRIPTION

1 37465 Cylinder (Includes Key Numbers

2, 20 and 150)

2 26727 Dowel Pin

6 33734 BreatherElement

7 36557 Breather Assembly (Includes Key

Numbers 6 and 12A)

12 36775 BreatherTube

12A 36558 Breather Cover & Tube

(Includes Key Number 12B)

12B 36694 BreatherTube Elbow

14 28277 Washer

15 30589 Governor Rod

(Includes Key Number 14)

16 34839A Governor Lever

17 31335 Governor Lever Clamp

18 651018 Screw, T-15, #8-32 x 19/64"

19 36281 Extension Spring

20 32600 Oil Seal

30 37464 Crankshaft

40 40027 Piston, Pin &Ring Set (Standard)

41 40042 Piston & Pin Assembly (Standard)

(Includes Key Number 43)

42 40006 Ring Set (Standard)

43 20381 Piston Pin Retaining Ring

45 36777 Connecting Rod Assembly

(Includes Key Number 46)

46 32610A Connecting Rod Bolt

48 27241 Valve Lifter

50 37460 Camshaft (Exhaust MCR)

(Includes Key Number 104)

52 29914 Oil Pump Assembly

69 37609 * Mounting Flange Gasket

70 37608 Mounting Flange (Includes Key

Numbers 72-83, 306,309A, 311A)

72 37614 Oil Drain Plug

75 27897 Oil Seal

80 30574A Governor Shaft

81 30590A Washer

82 30591 Governor Gear Assembly

(Includes Key Number 81)

83 30588A Governor Spool

86 650488 Screw, 1/4-20 x 1-1/4"

89 611004 Flywheel Key

90 611112 Flywheel

92 650815 Belleville Washer

93 650816 Flywheel Nut

100 34443C Solid State Ignition

101 610118 Spark Plug Cover

103 651007 Screw, T-15, #10-24 x15/16"

104 37480 Cam Bushing

110 37047 GroundWire

1193 6787 * Cylinder Head Gasket

120 36825 Cylinder Head

125 36780 Exhaust Valve (1/32" OS)

(Includes Key Number 151)

125 37288 Exhaust Valve (Standard)

(Includes Key Number 151)

126 37289 Intake Valve (Standard) (Includes

Key Numbers 151 and 151A)

130 6021A Screw, 5/16-18 x 1-7/16"

135 35395 Resistor Spark Plug (RJ19LM)

150 31672 Valve Spring

151 31673 Valve SpringCap

151A 40017 Intake Valve Seal

169 36783 * Valve Cover Gasket

172 36784 Valve Cover

174 30200 Screw, #10-24 x 9/16"

KEY PART

NO. NO. DESCRIPTION

178 29752 Nut & Lock Washer, 1/4-28

182 6201 Screw, 1/4-28 x7/8"

184 26756 * Carburetor To Intake Pipe Gasket

185 36785 Intake Pipe

186 32653 Governor Link

189 650839 Screw, 1/4-20 x 3/8"

191 36559A S.E. Brake Bracket

(Includes Key Number 195)

195 610973 Terminal

207 34336 Throttle Link

216 33086 R.P.M. Adjusting Lever

223 650451 Screw, 1/4-20 x 1"

224 36786 * Intake Pipe Gasket

238 650932 Screw, #10-32 x 49/64"

239 34338 * AirCleanerGasket

241 36919 Air Cleaner Collar

245 36905 Air Cleaner Filter

250 37122 Air Cleaner Cover

260 36980 Blower Housing

261 30200 Screw, #10-24 x 9/16"

262 650831 Screw, 1/4-20 x 1/2=

275 37498 Muffler

277 650988 Screw, 1/4-20 x 2-9/32"

279 28763 Screw, #10-32 x 39/64

280 37717 Heat Shield

285 35000A Starter Cup

287 650926 Screw, #6-32 x 21/64"

290 29774 Fuel Line

292 26460 Fuel Line Clamp

298 28763 Screw, #10-32 x 39/64"

300 36916 Fuel Tank (Includes Key

Numbers 292 and 301)

301 37656 Fuel Cap (Black)

305 35647 Oil Fill Tube

306 37610 * O-Ring

307 35499 =O"-Ring

309 650562 Screw, #10-32 x 1/2"

309A 650783 Screw, #10-24 x 3/4"

310 35648 Dipstick

311A 37611 Hold Down Bracket

313 34080 Spacer

355 590701 Starter Handle

370 37269 Name Decal

370A 36261 Instruction Decal

370C 37318 Primer Decal (3X)

370K 36695 Starter Decal

380 640303 Carburetor

(Includes Key Number 184)

390 590737 Rewind Starter

400 37613 Gasket Set

(Includes All Items Marked *)

416 36085 Spark Arrestor Kit (Optional)

(Includes Key Number 417)

417 650760 Screw, #8-32 x 3/8" (Optional)

900 750865A Replacement S/B

(order from 71-999)

9007 50867A Replacement Engine (order from

71-999) (Not available inCalifornia)

RPM Settings: Low Speed: 1900-2100

High Speed: 3000-3200

NOTE: This engine could have been built with

Starter #590694.

NOTE: All component dimensions given in U.S.

inches. 1inch =25.4 mm

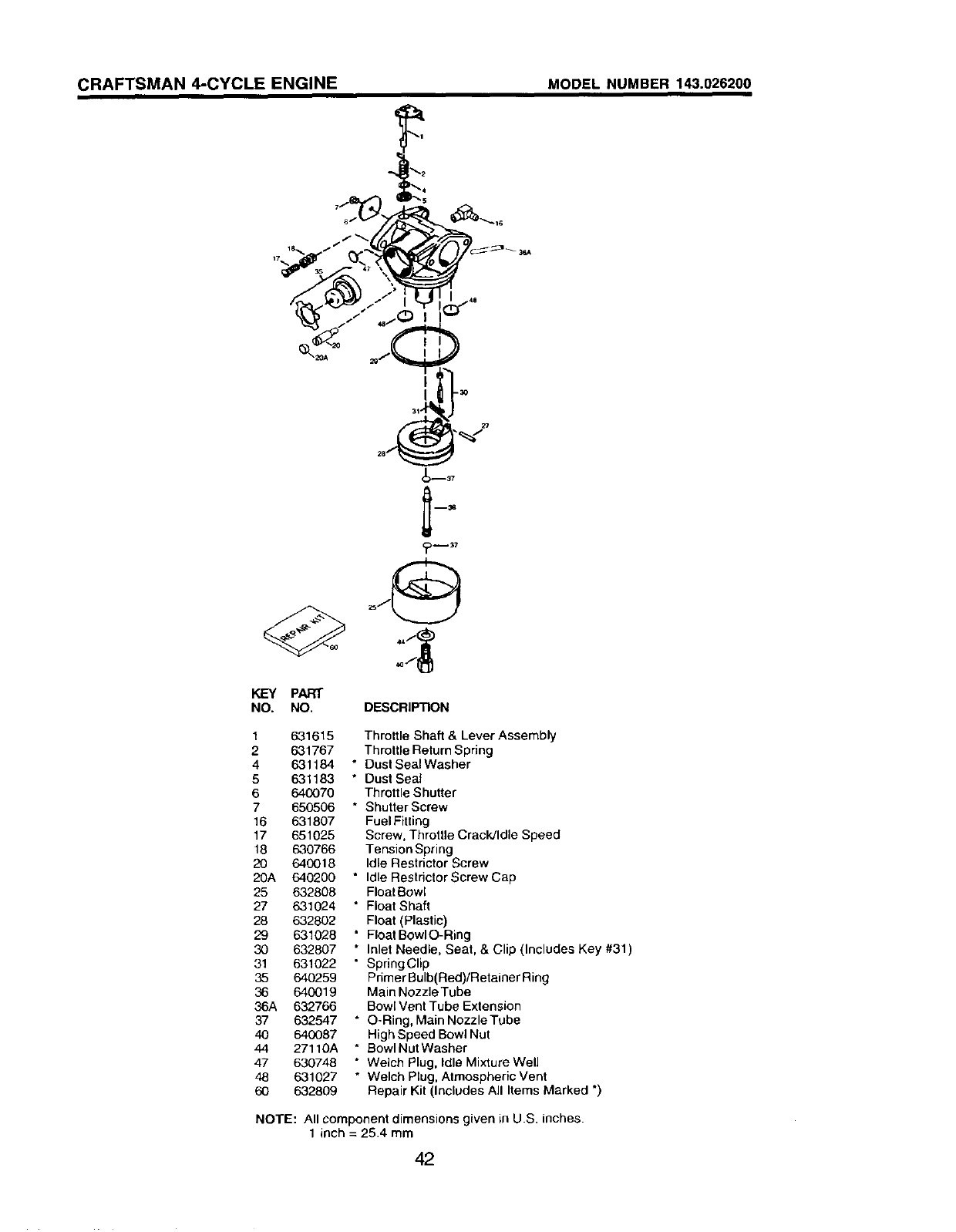

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026200

KEY PART

NO. NO. DESCRIPTION

1 631615

2 631767

4 631184

5 631183

6 640070

7650506

16 631807

17 651025

18 630766

20 640018

20A 640200

25 632808

27 631024

28 632802

29 631028

30 632807

31 631022

35 640259

36 640019

36A 632766

37 632547

40 640087

44 27110A

47 630748

48 631027

60 632809

Throttle Shaft & Lever Assembly

Throttle Return Spring

* Dust SealWasher

• Dust Seal

Throttle Shutter

• Shutter Screw

Fuel Fitting

Screw, Throttle Crack/Idle Speed

Tension Spring

Idle Restrictor Screw

"Idle Restdctor Screw Cap

Float Bow[

* Float Shaft

Float (Plastic)

•Float BowlO-Ring

* Inlet Needle, Seat, & Clip (Includes Key #31)

• Spring Clip

Primer Bulb(Red)/Retainer Ring

Main NozzleTube

Bow[ Vent Tube Extension

* O-Ring, Main NozzleTube

High Speed Bowl Nut

* BowINut Washer

• Welch Plug, Idle Mixture Well

• Welch Plug, Atmospheric Vent

Repair Kit (Includes All Items Marked *)

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER143.026200

13 KEY PART

NO. NO. DESCRIPTION

--590694 Recoil Starter

1590599A Spring Pin (Includes Key #4)

2590600 Washer

3590696 Retainer

4 590601 Washer

5 590697 Brake Spring

6 590698 Starter Dog

7 590699 Dog Spdng

8590700 Pulley & Rewind Spring Assembly

11 590695A Starter Housing Assembly

(40 degree Grommet)

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 Starter Handle

NOTE: All component dimensionsgiven in U.S.

inches. 1 inch = 25.4 mm

_--14

--8 12

m II--7

_--a 4,3

KEY PART

NO. NO. DESCRIPTION

--590737 Rewind Starter

3 5£0740 Retainer

6 590616 Starter Dog

7 590617 DogSpdng

8 590618A Pulley & Rewind Spring Assembly

11 590687B Starter Housing Assembly

(40 degree Grommet)

5£0535 Starter Rope (98" x 9/64" diameter)

5£0701 Starter Handle

590760 Spring Clip

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

_ii_!_i!_i_i__!/

i i;_i_i_i=¸

bl _i_!iiiii_}_i_I

_"_!!i_!!iiiiiiiiiii!iiiiiii!

For repair of major brand appliances in your own home

no matter who made it, no matter who sold it!

HOME ® Any_medayornight ......................

1 800 4 MY .................

(1-800-469-4663) (U.S.A.and Canada) ..............

!iiiii!i!_ii!:!ii!i_

For repair of carry-in products like vacuums, lawn equipment, and

electronics, call for the nearest Sears Parts and Repair Center. i_i_i_iiii_i!iiil}i!iii!

1-800-488-1222 Anytime, day or night (U.S.A.only)

Forthe replacement parts accessories and owner's manuals ......

that you need to do-it-yourself, call Sears PartsDirectS_] ;_,

1-800-366-PART 6 a.m.- 11p.m., 7days aweek _i;';L

(_-8oe-366-7278) (u.s.A.on_y) :'i:_:

www.sears._:_m/partsdirect

TO purchase or inquire about a Sears Service Agreement

Sears Maintenance Agreement:

1-800-827-6655 (u.s.A.) 1-800-361-6665 (Canada)

7 a.m.- 5 pro., CST, Mon.-Sat 9a.m.- 8p.m. EST, M-F, 4pm.. Sat. •

Para pedirserviciode repara_ a Au Canada pour senaceen franq.ais:

dora_lio. y para ordenar piezas: 1.800_LE.FOYERMC

1-888-SU-HOGARsu (1-800-533-6937)

(1-888-784-6427) WWW.Sears.ca

[ "]

H°meCentral® J

® Registered Trademark /T_ Trademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /T_ Marca de Fabrica /SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce /MOMarque d_posee de Sears, Roebuck and Co.

183412 03.28.02 BY Printed in U.S.A.

Craftsman 917378341 User Manual LAWN MOWER Manuals And Guides L0204066

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0204066 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
