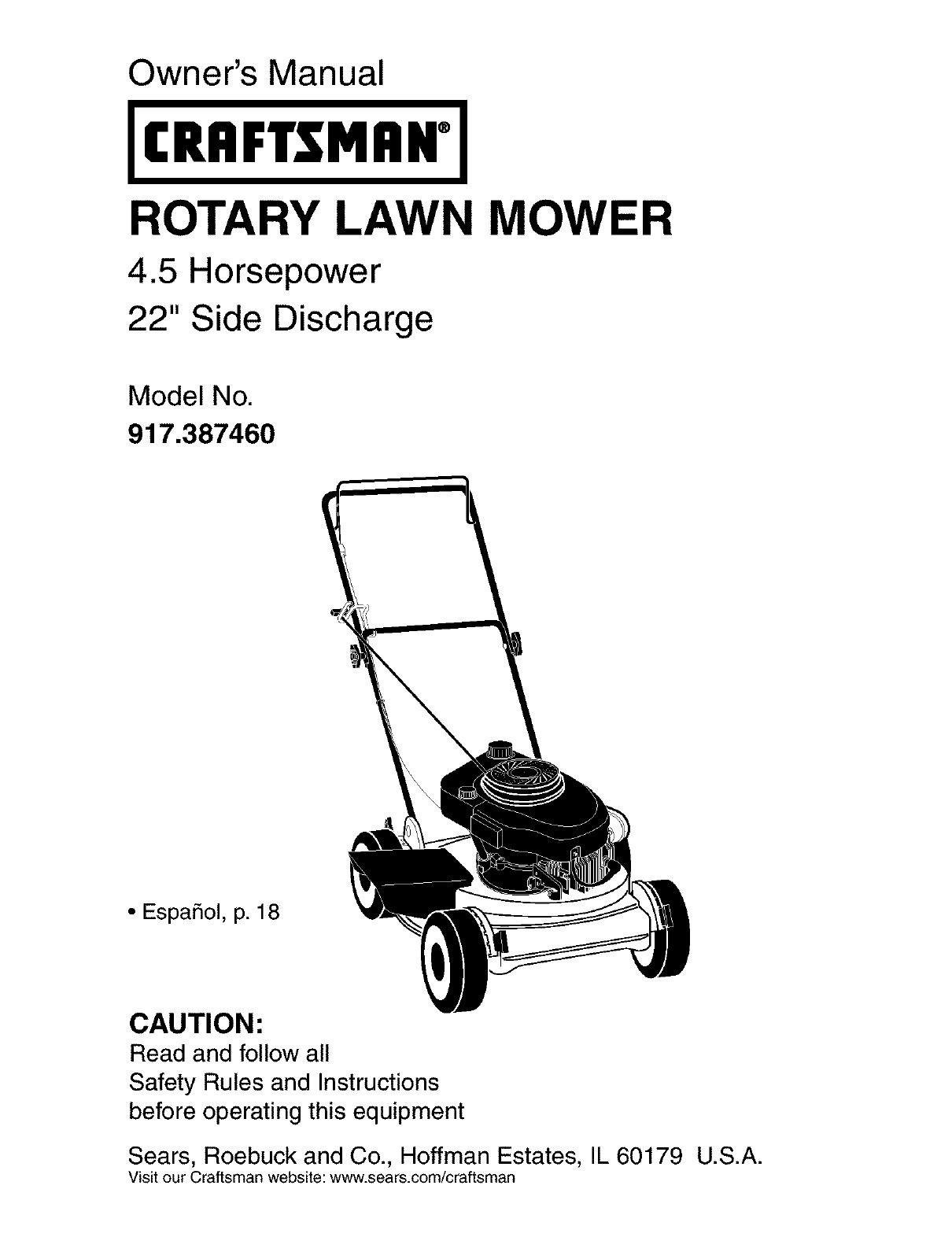

Owner's Manual

JCRHFTSMRN°J

ROTARY LAWN MOWER

4.5 Horsepower

22" Side Discharge

Model No.

917.387460

•EspaSol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

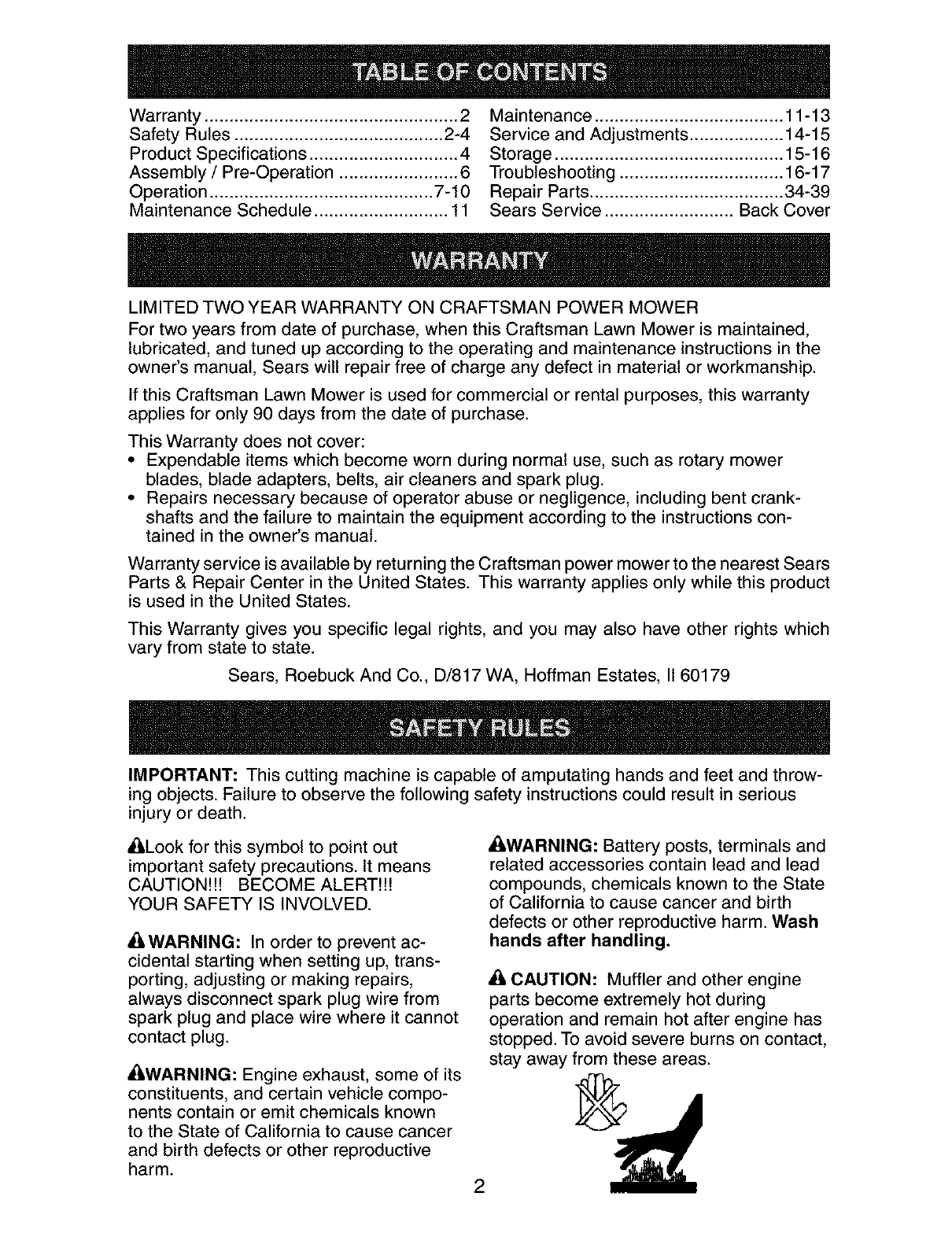

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................. 7-10

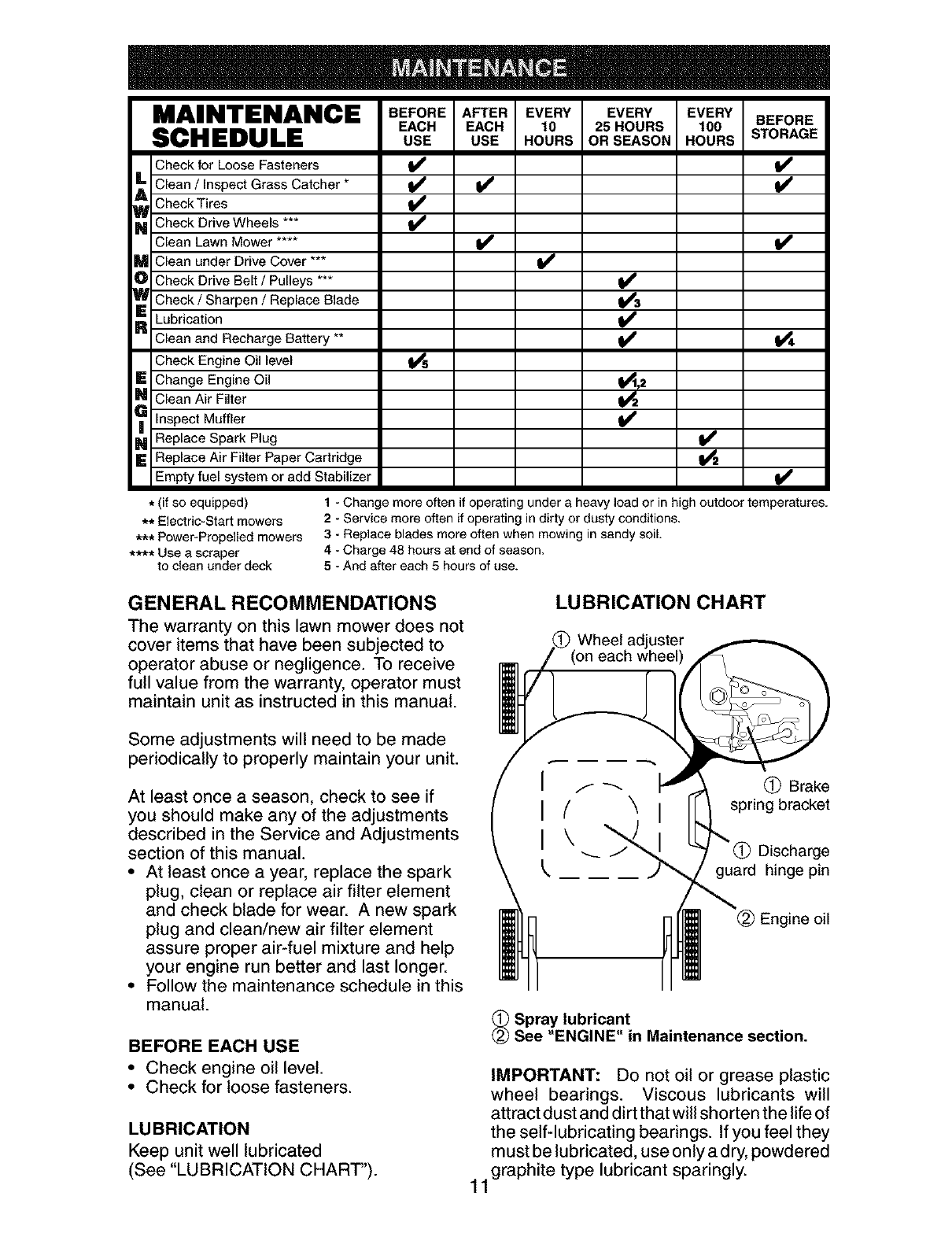

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

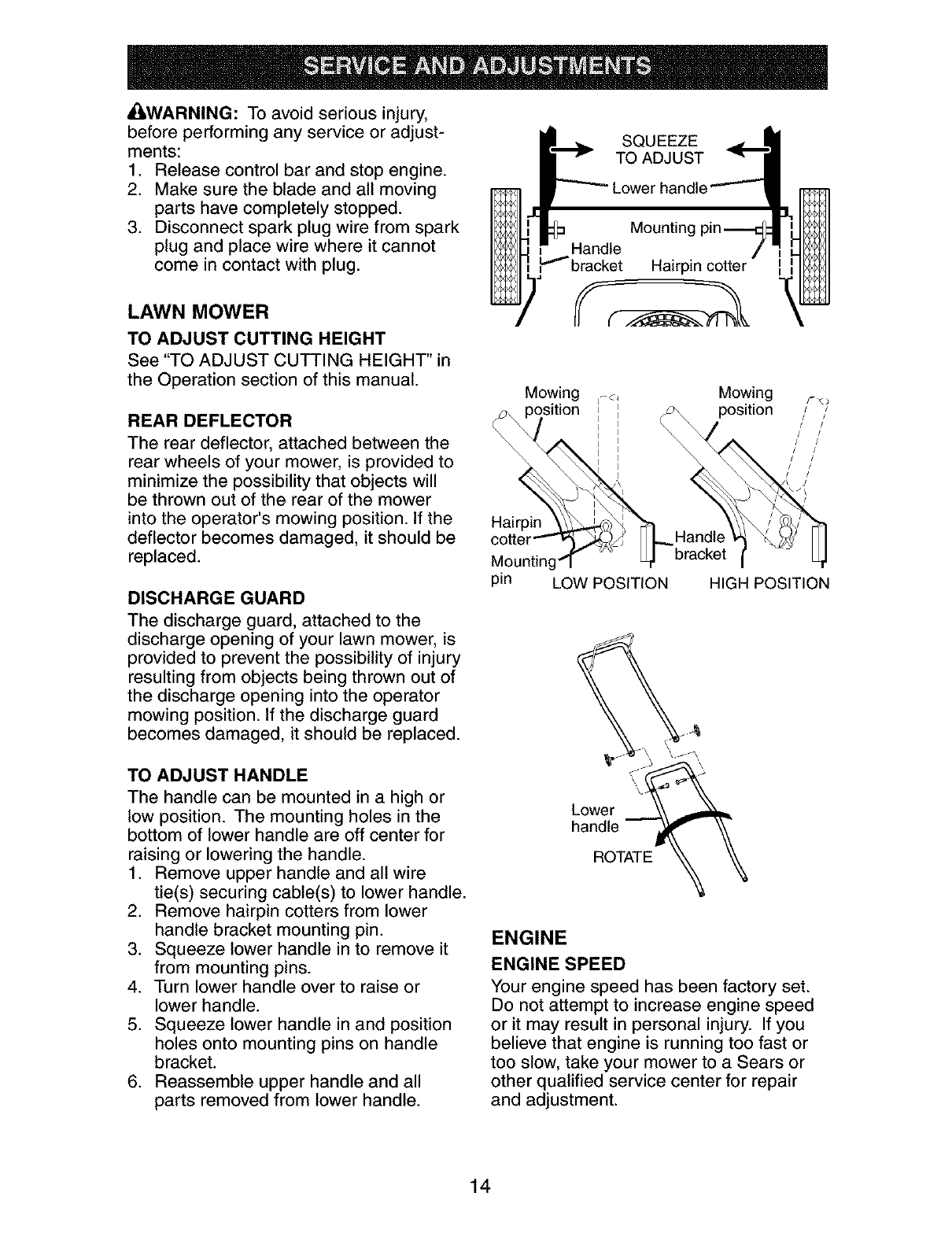

Service and Adjustments ................... 14-15

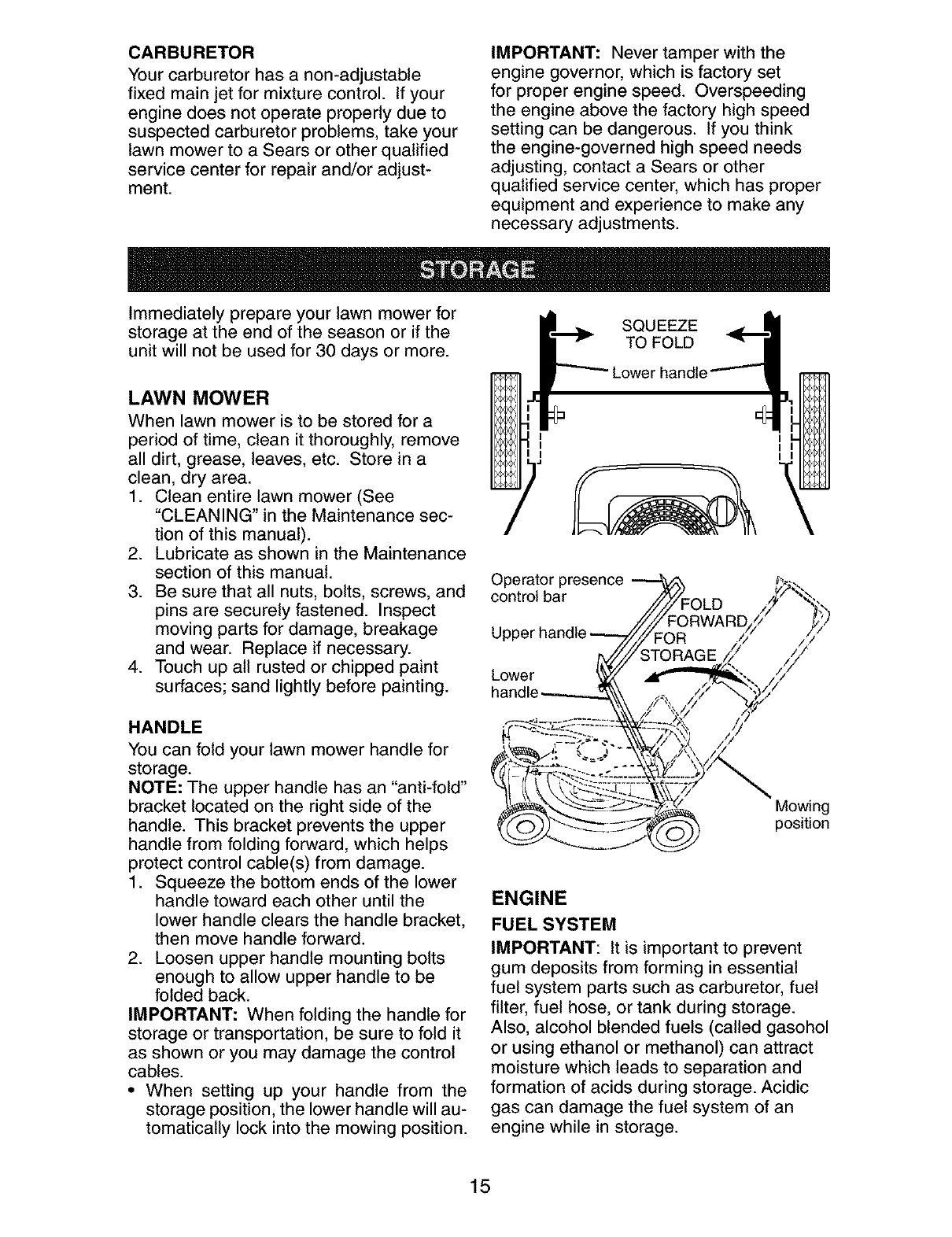

Storage .............................................. 15-16

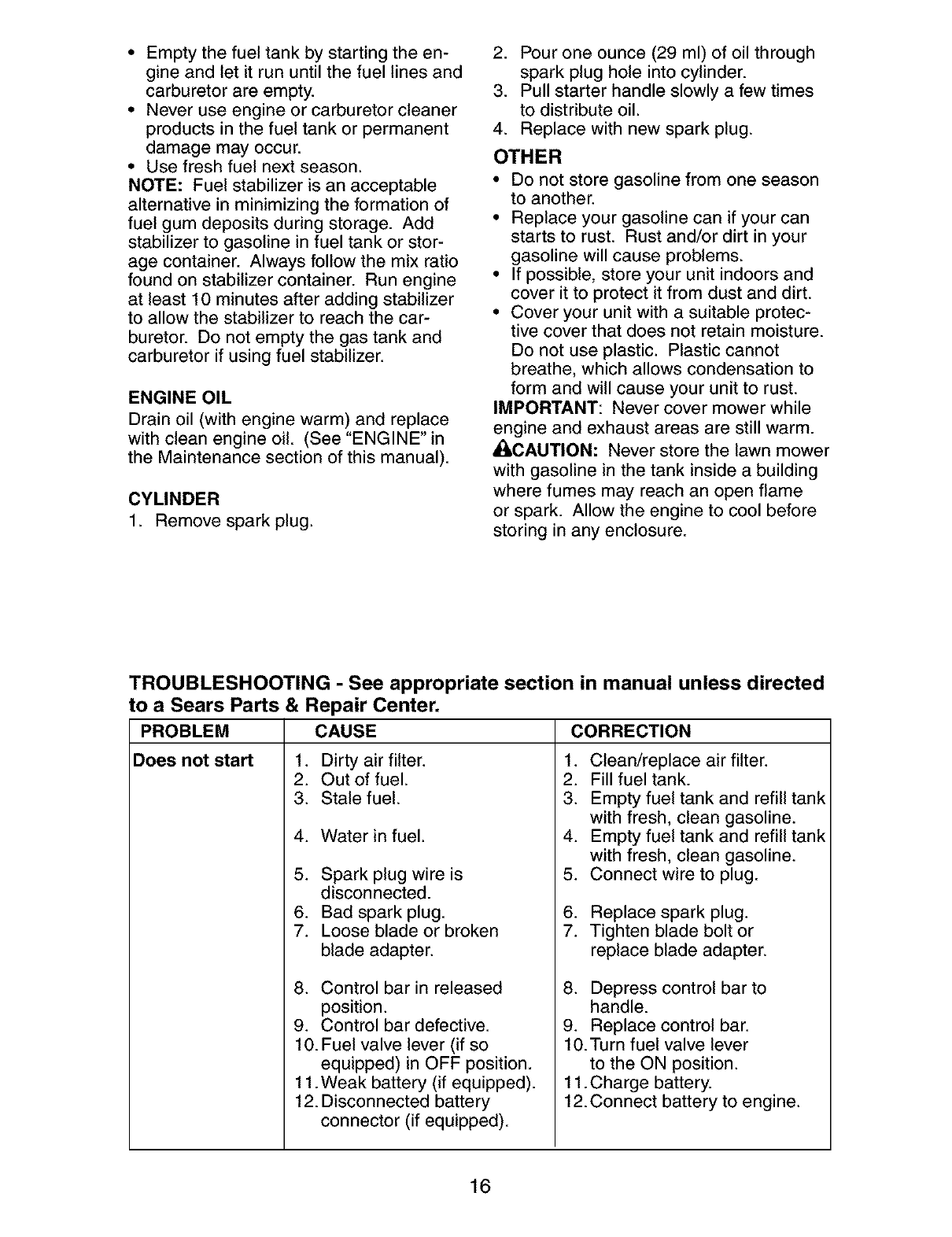

Troubleshooting ................................. 16-17

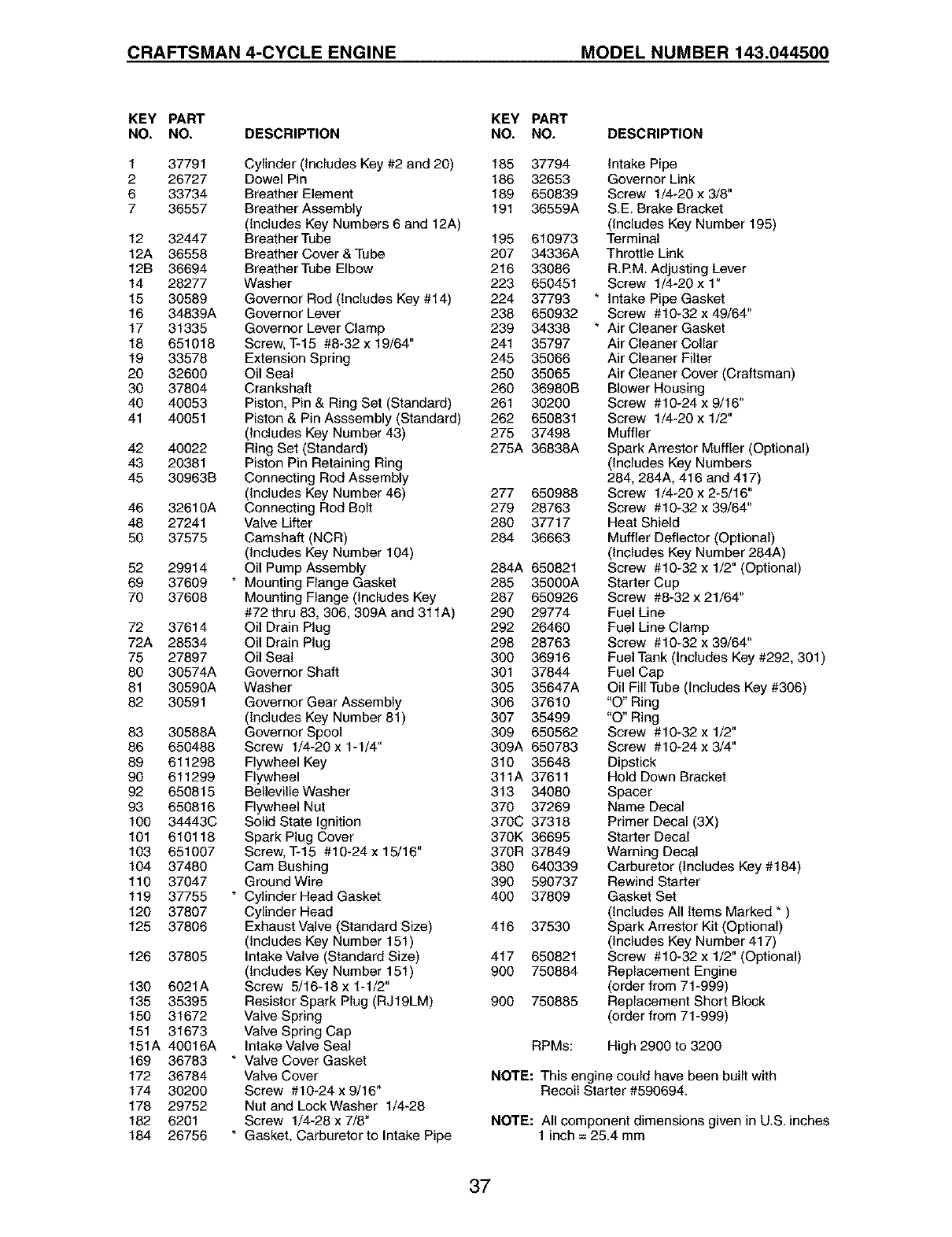

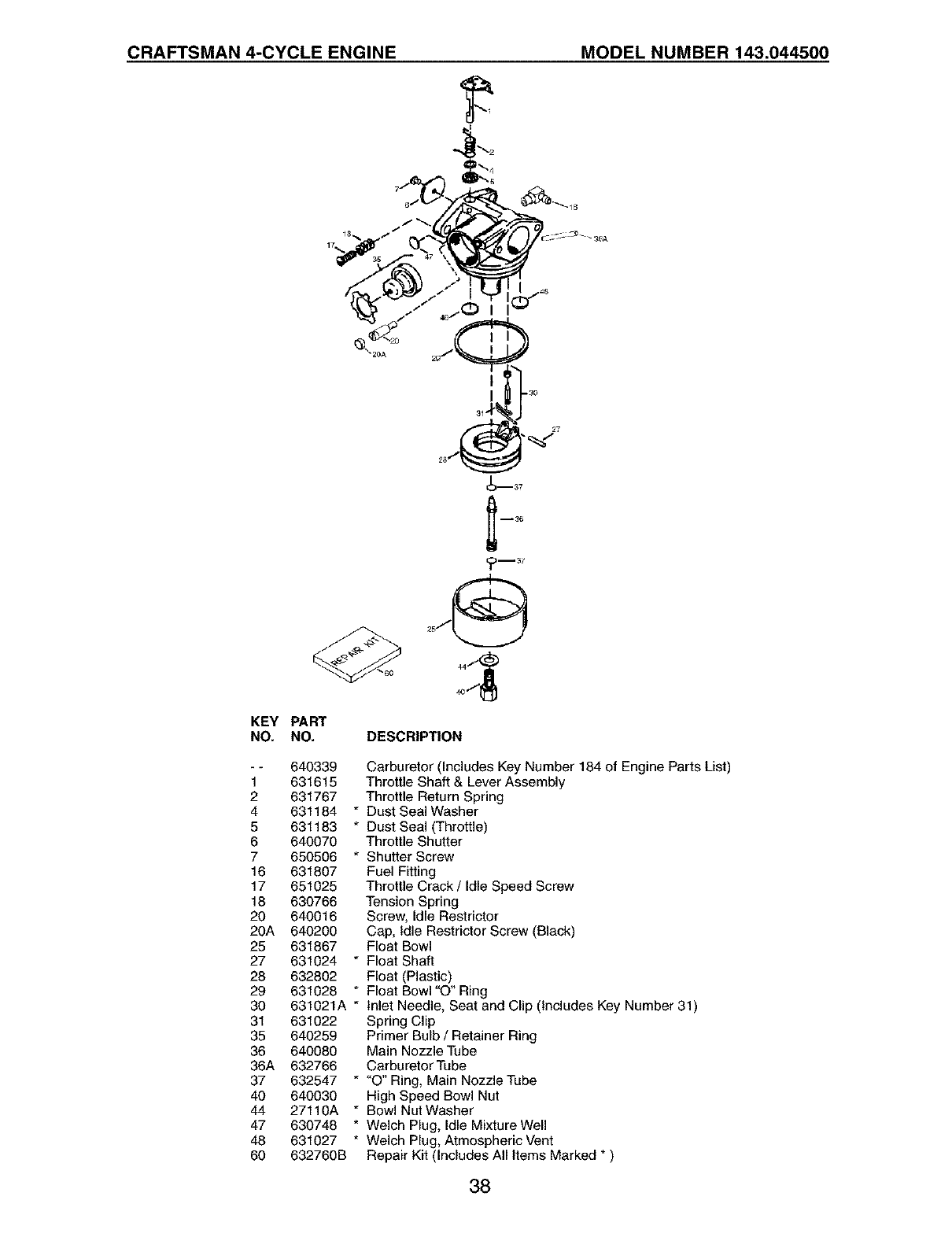

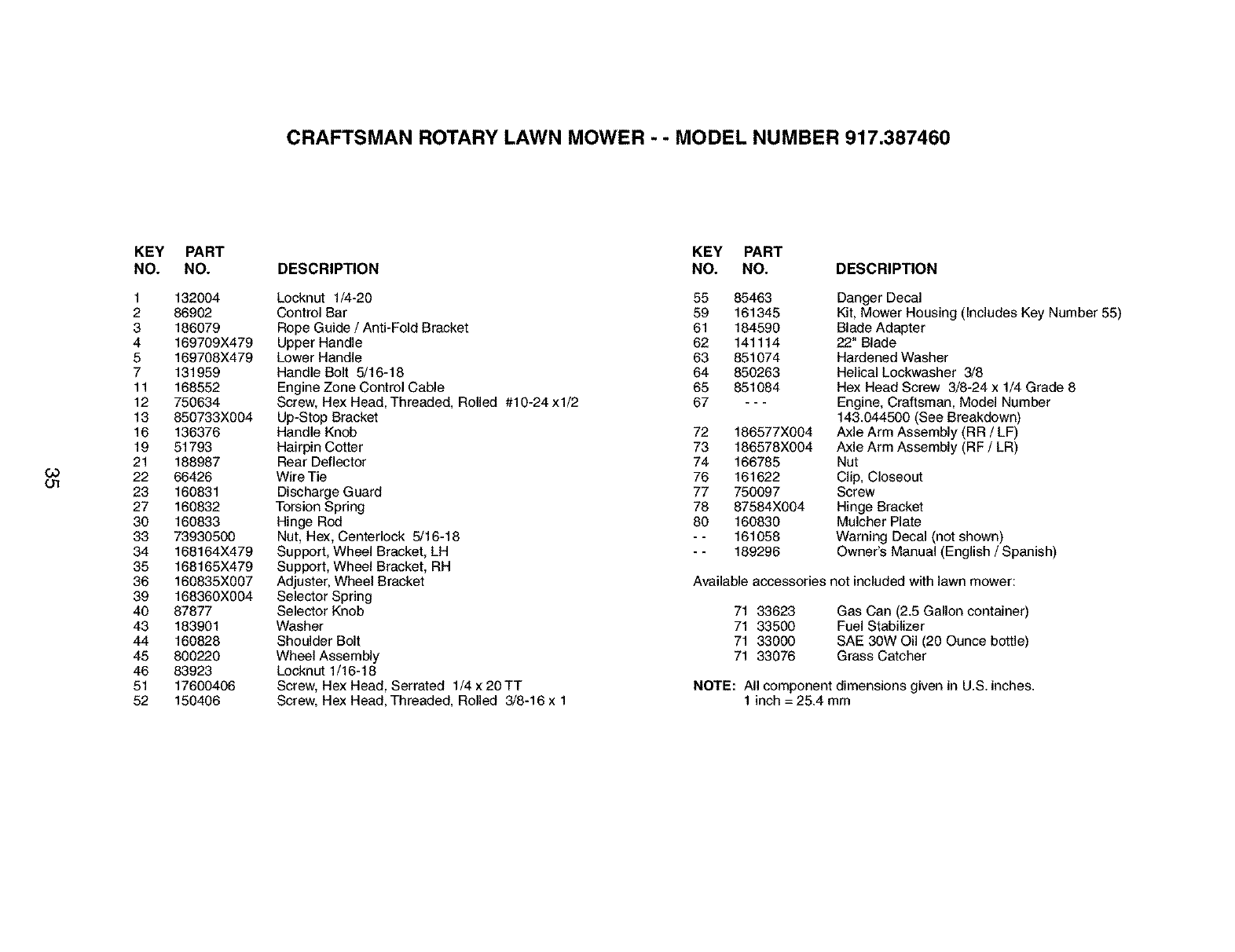

Repair Parts ....................................... 34-39

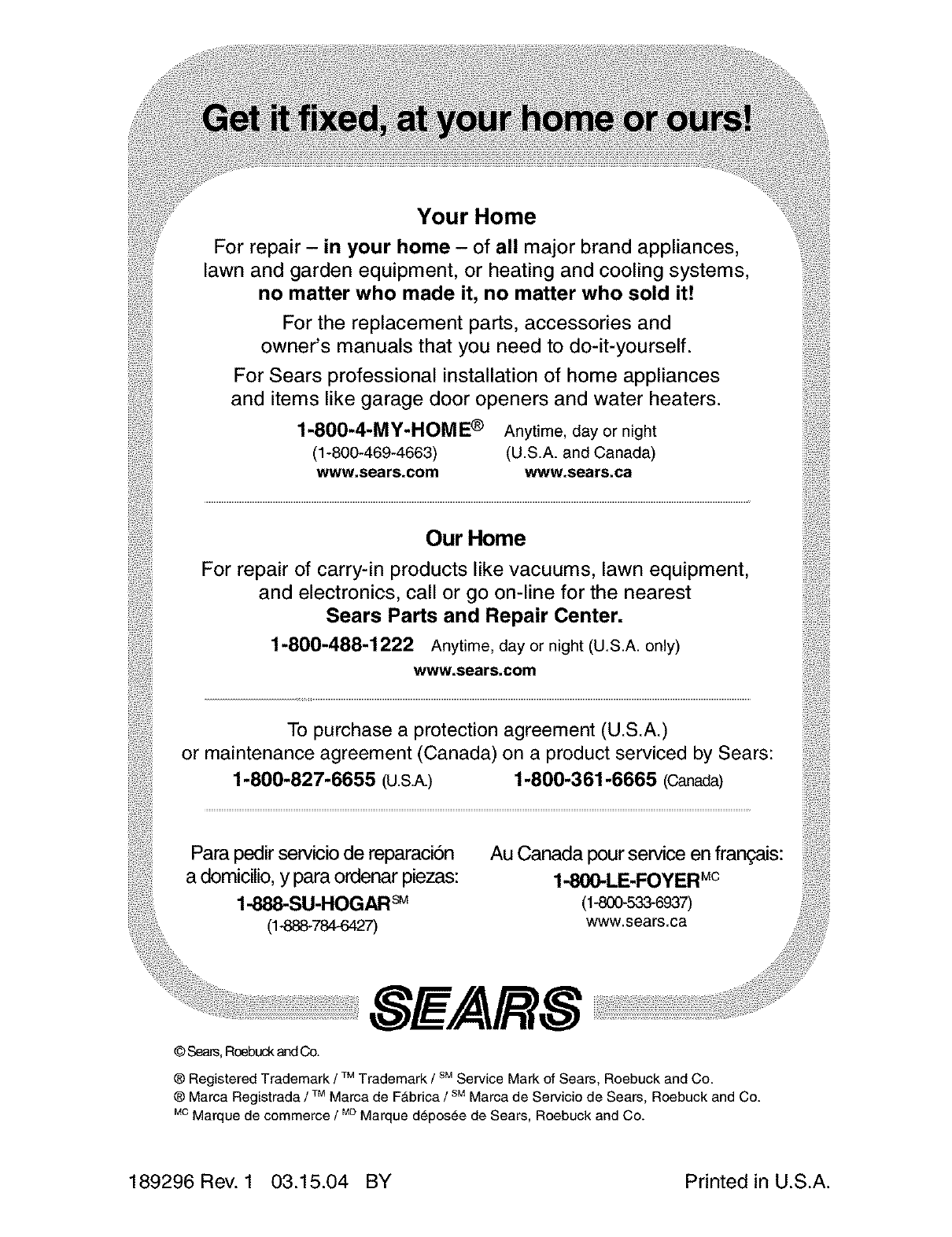

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, II 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H

YOUR SAFETY IS INVOLVED.

&WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire from

spark plug and place wire where it cannot

contact plug.

_:i,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm. 2

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

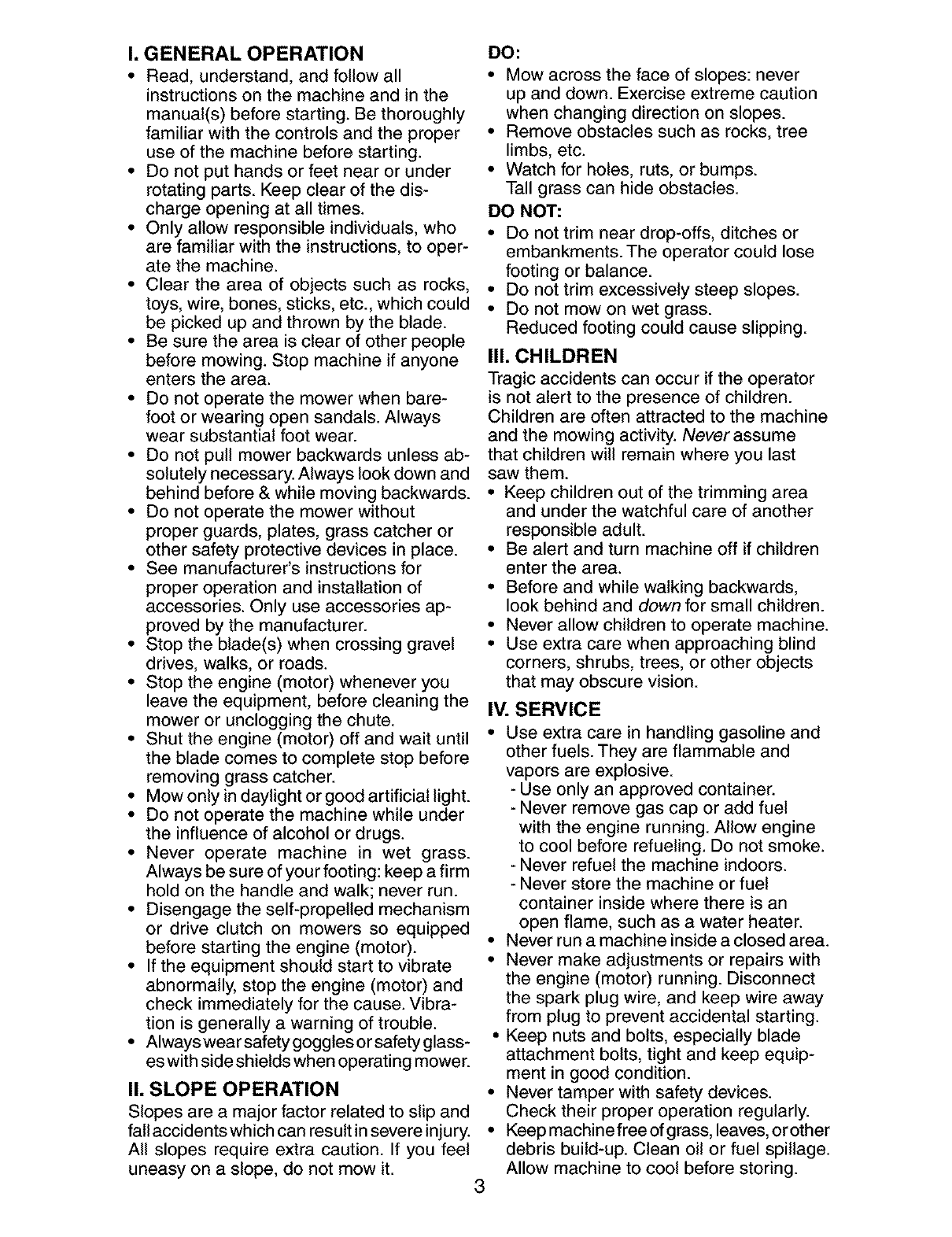

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which could

be picked up and thrown by the blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless ab-

solutely necessary. Always look down and

behind before & while moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a firm

hold on the handle and walk; never run.

• Disengage the self-propelled mechanism

or drive clutch on mowers so equipped

before starting the engine (motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety glass-

eswith side shields when operating mower.

II. SLOPE OPERATION •

Slopes are a major factor related to slip and

fall accidents which can result insevere injury. •

All slopes require extra caution. If you feel

uneasy on a slope, do not mow it. 3

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps.

Tall grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass.

Reduced footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off if children

enter the area.

•Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow engine

to cool before refueling. Do not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep wire away

from plug to prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

Never tamper with safety devices.

Check their proper operation regularly.

Keep machinefreeof grass, leaves, orother

debris build-up. Clean oil or fuel spillage.

Allow machine to cool before storing.

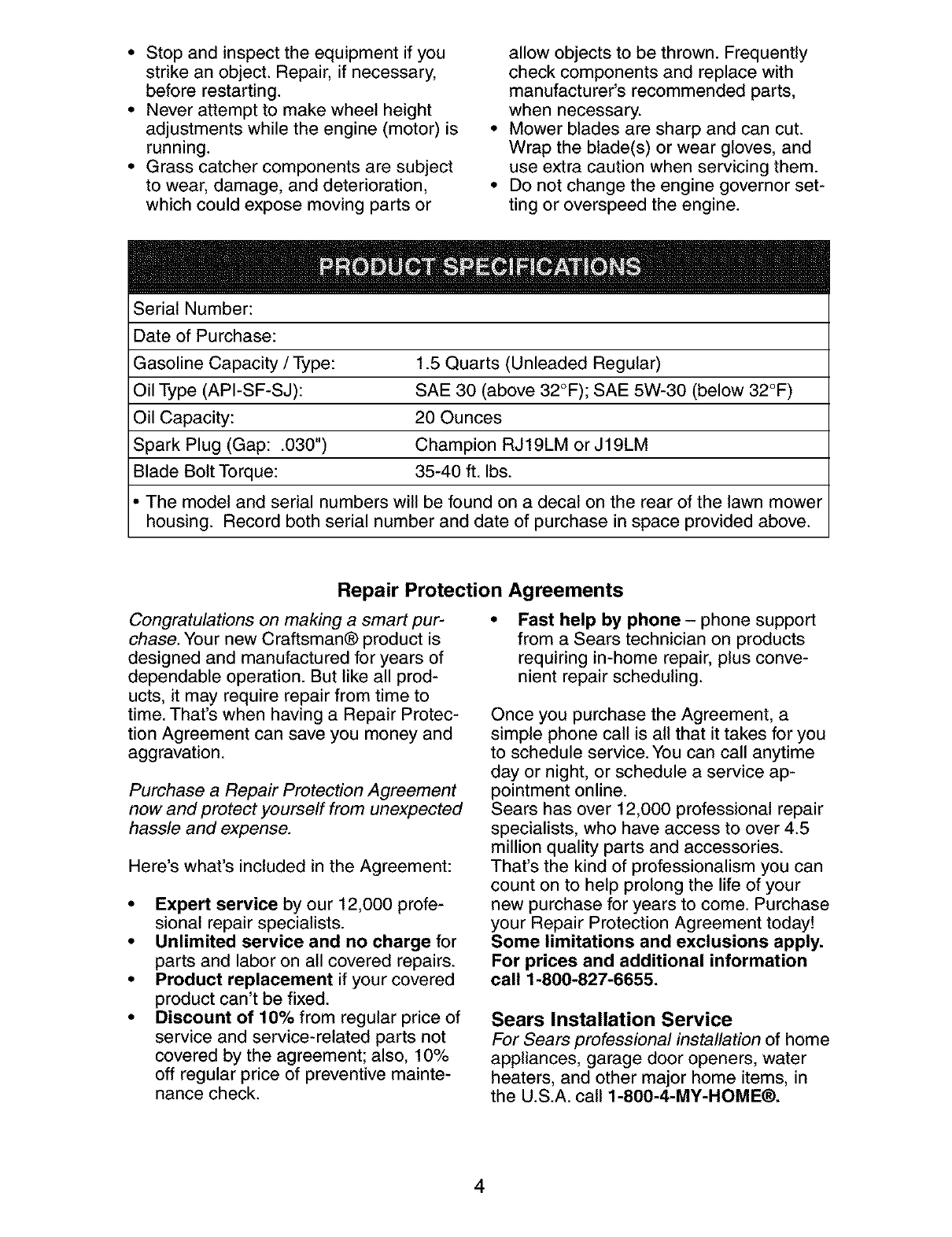

• Stop and inspectthe equipmentif you

strike anobject.Repair,if necessary,

before restarting.

• Neverattemptto makewheelheight

adjustmentswhilethe engine (motor)is

running.

• Grass catchercomponentsare subject

to wear,damage,and deterioration,

whichcould exposemovingpartsor

Serial Number:

allowobjectsto bethrown.Frequently

checkcomponentsand replacewith

manufacturer'srecommendedparts,

when necessary.

• Mowerbladesaresharp and can cut.

Wrapthe blade(s)or weargloves,and

useextracautionwhen servicingthem.

• Donot changethe engine governorset-

tingor overspeedthe engine.

Dateof Purchase:

GasolineCapacity/Type: 1.5 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

•Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

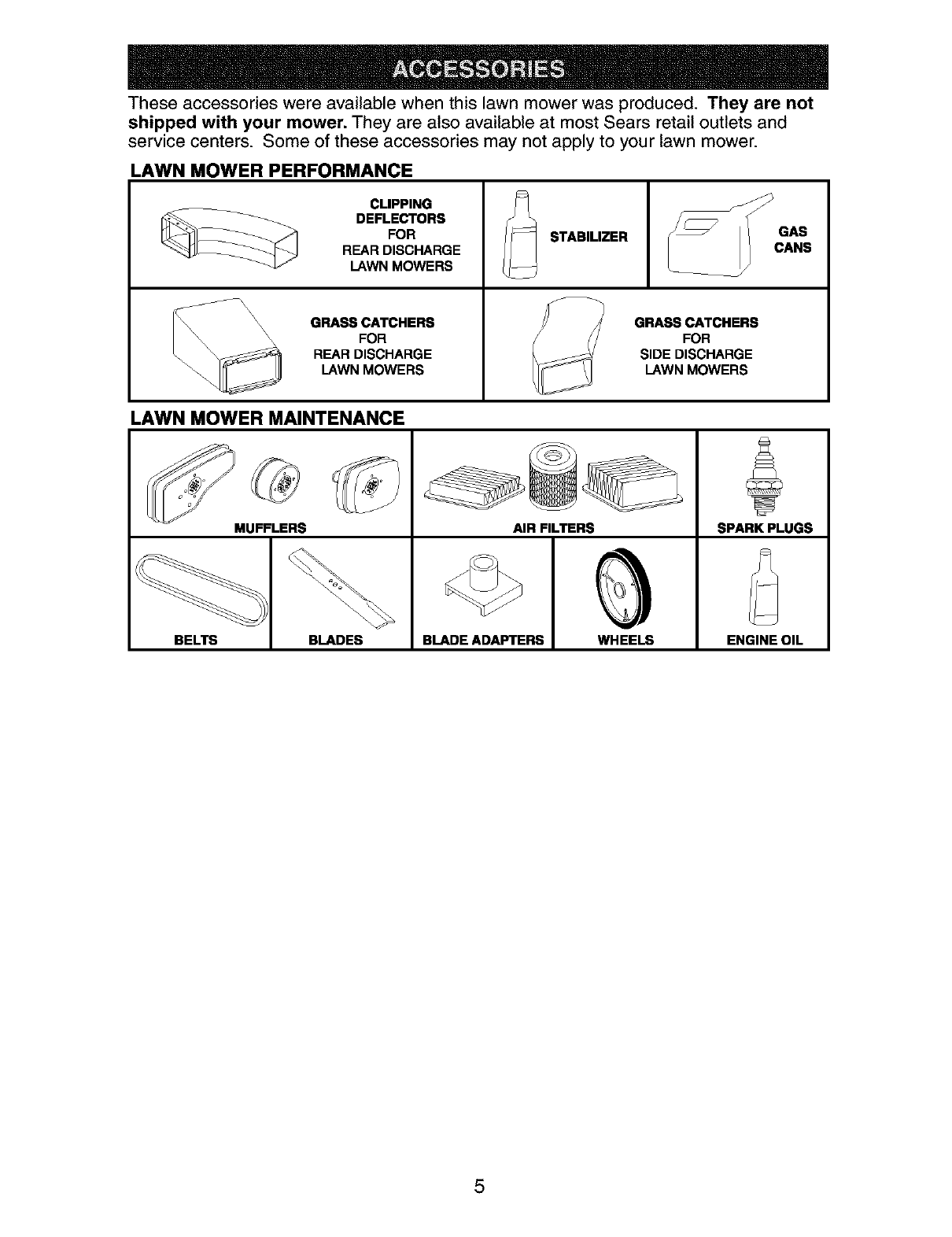

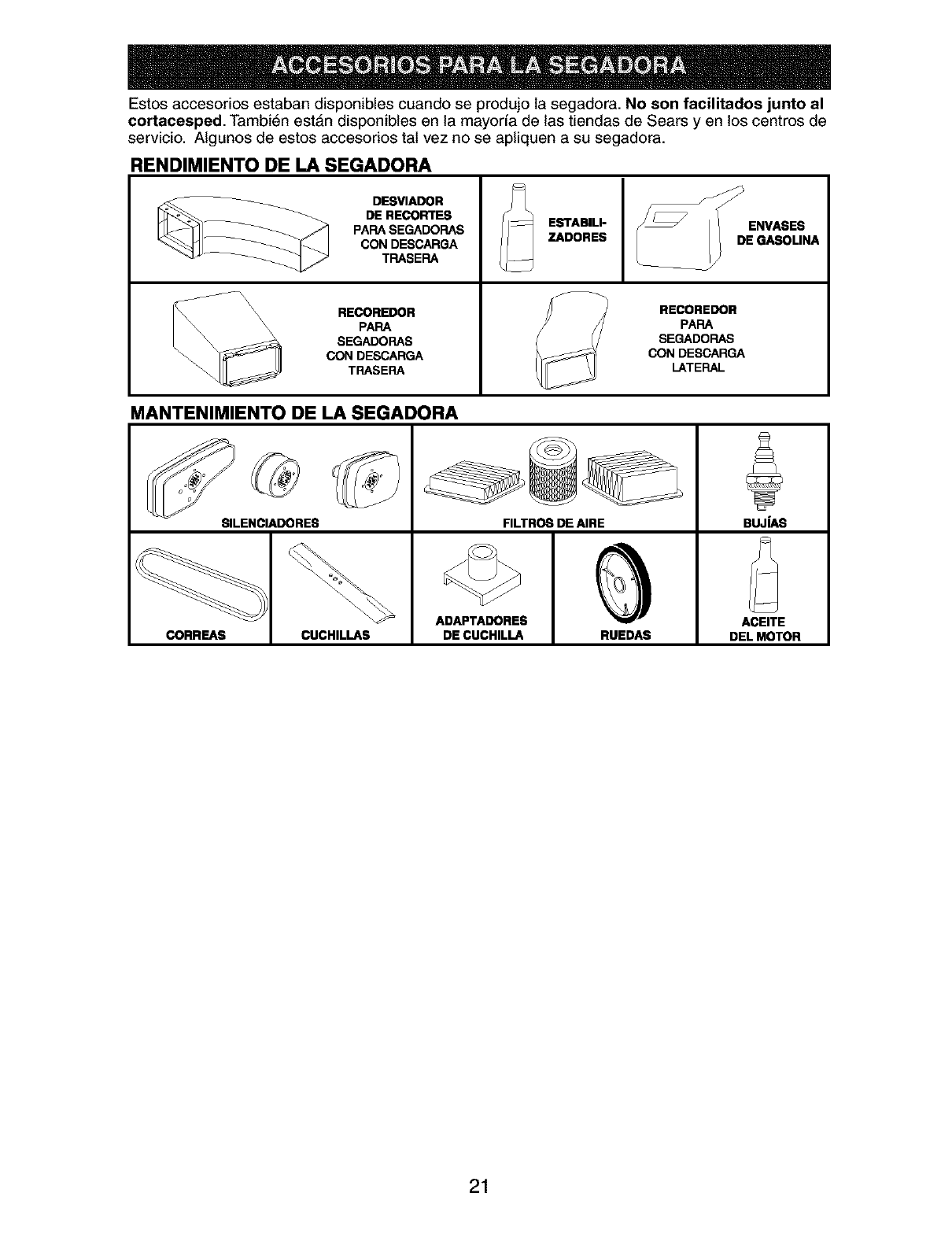

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

__ DEFLECTORS --

FOR -- STABILIZER

REAR DISCHARGE

LAWN MOWERS ,\

\\ GRASS CATCHERS GRASS CATCHERS

_\\ \\\ FOR FOR

REAR DISCHARGE SIDE DISCHARGE

LAWN MOWERS LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

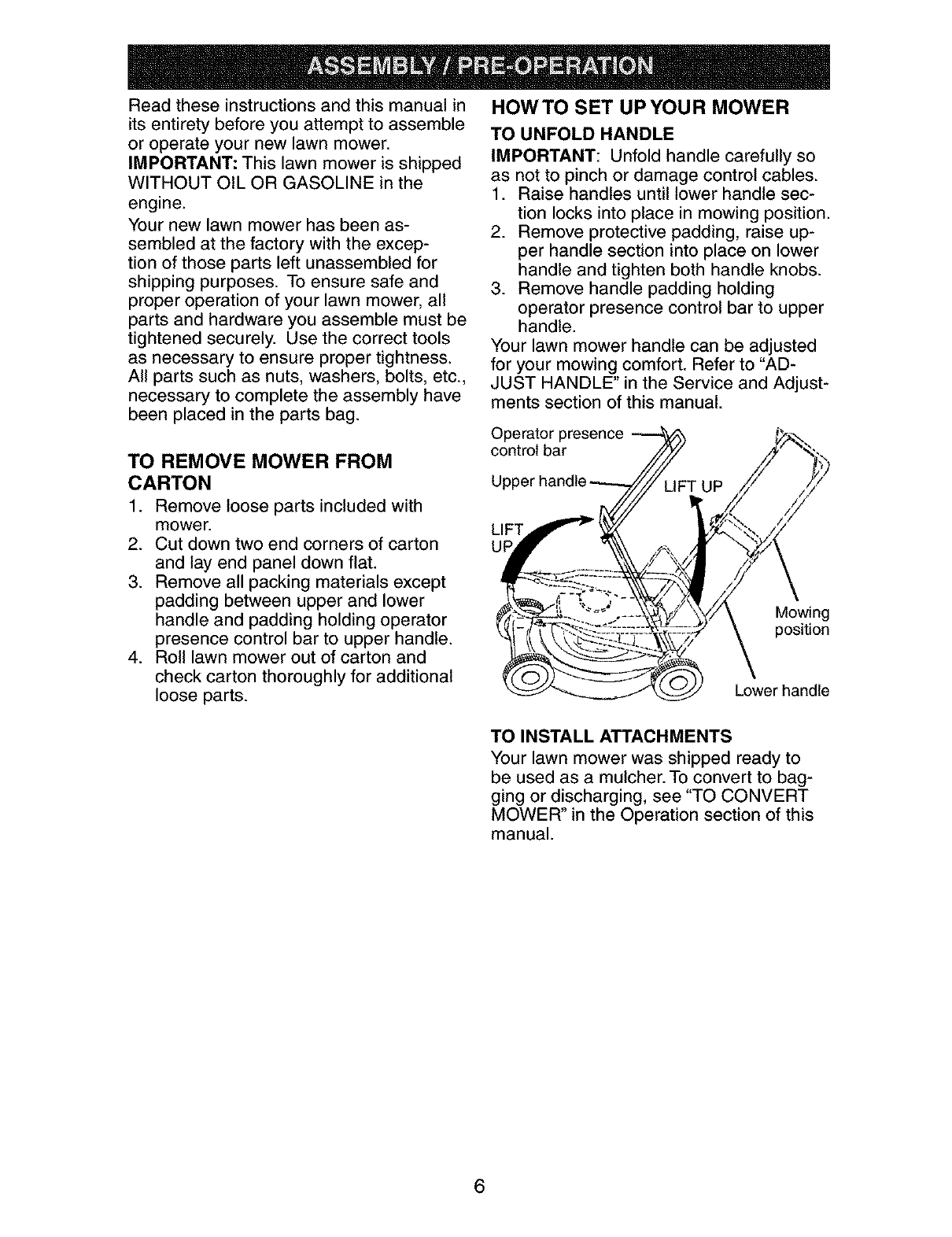

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

f. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

LIFT

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual.

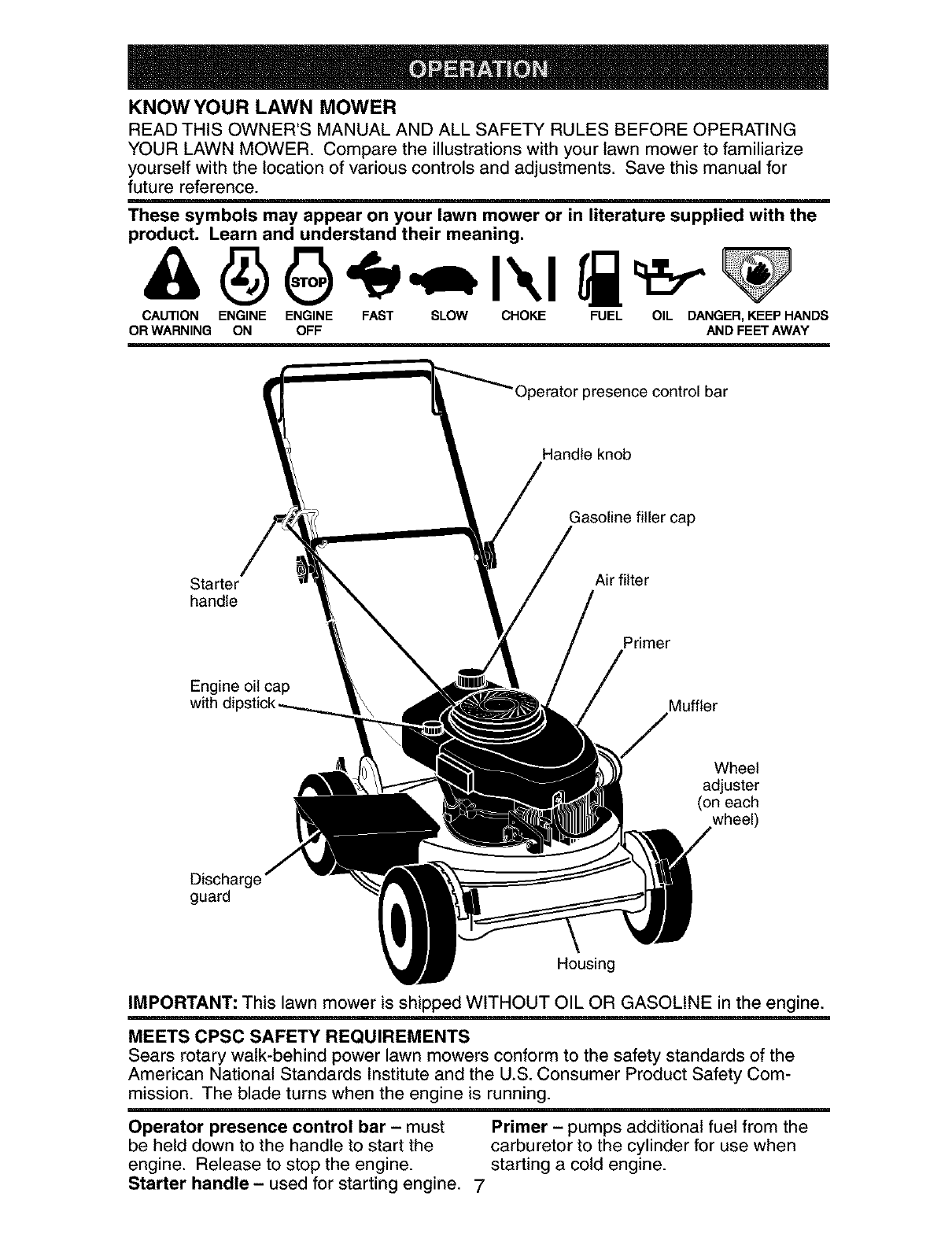

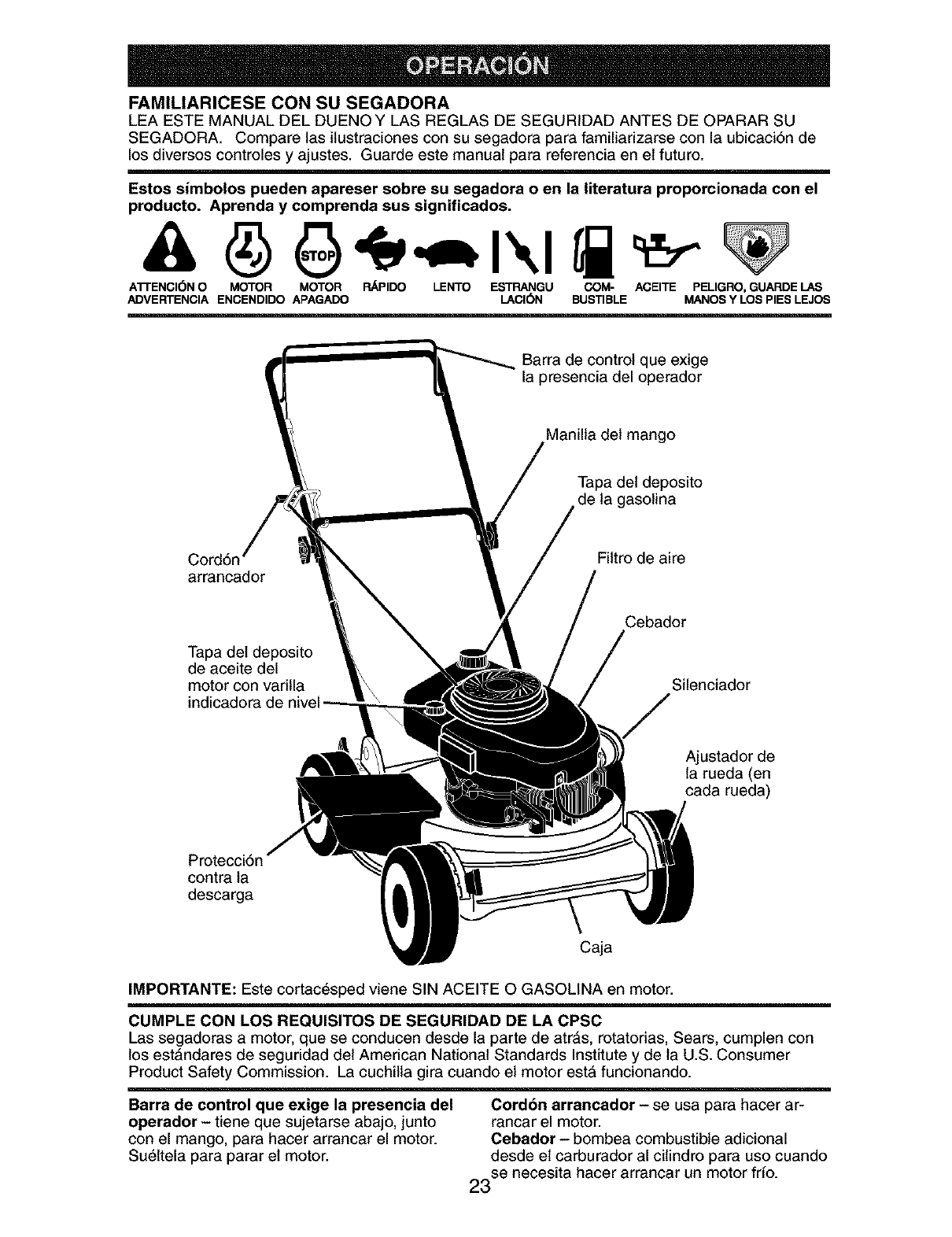

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER,KEEPHANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Handle knob

Gasoline filler cap

Starter Air filter

handle

Primer

Engine oil cap

with Muffler

Wheel

adjuster

(on each

wheel)

Discharge

guard

Housing

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine. 7

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operationof anylawn

mowercan resultin foreign

objectsthrown intothe

eyes,whichcan result in

severeeyedamage.Always

wear safetyglassesor eyeshieldswhile

operatingyour lawnmoweror performing

any adjustmentsor repairs.We recom-

menda standardsafetyglassesor wide

vision safetymaskworn overspectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

• I,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD TO LOWER

_ MOWER

FORWARD TO RAISE MOWER

Lever

Plate

tab

TO CONVERT MOWER

Your mower is shipped ready to be used

as a mulcher. To convert to bagging or

discharging:

• Lift discharge guard and remove

mulcher plate.

• Mower can now be used for side dis-

charge or optional grass catcher can be

attached.

• To return to mulching operation, simply

reinstall mulcher plate as shown.

_CAUTION: Do not run your lawn mower

without discharge guard, approved grass

catcher or mulcher plate in place.

Discharge

Housing Hooks

opening

Mulcher

Tab

Hinge rod

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL:' in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

• I, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

_ar an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Gasoline

filler cap

Engine

oil cap

TO STOP ENGINE

•To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

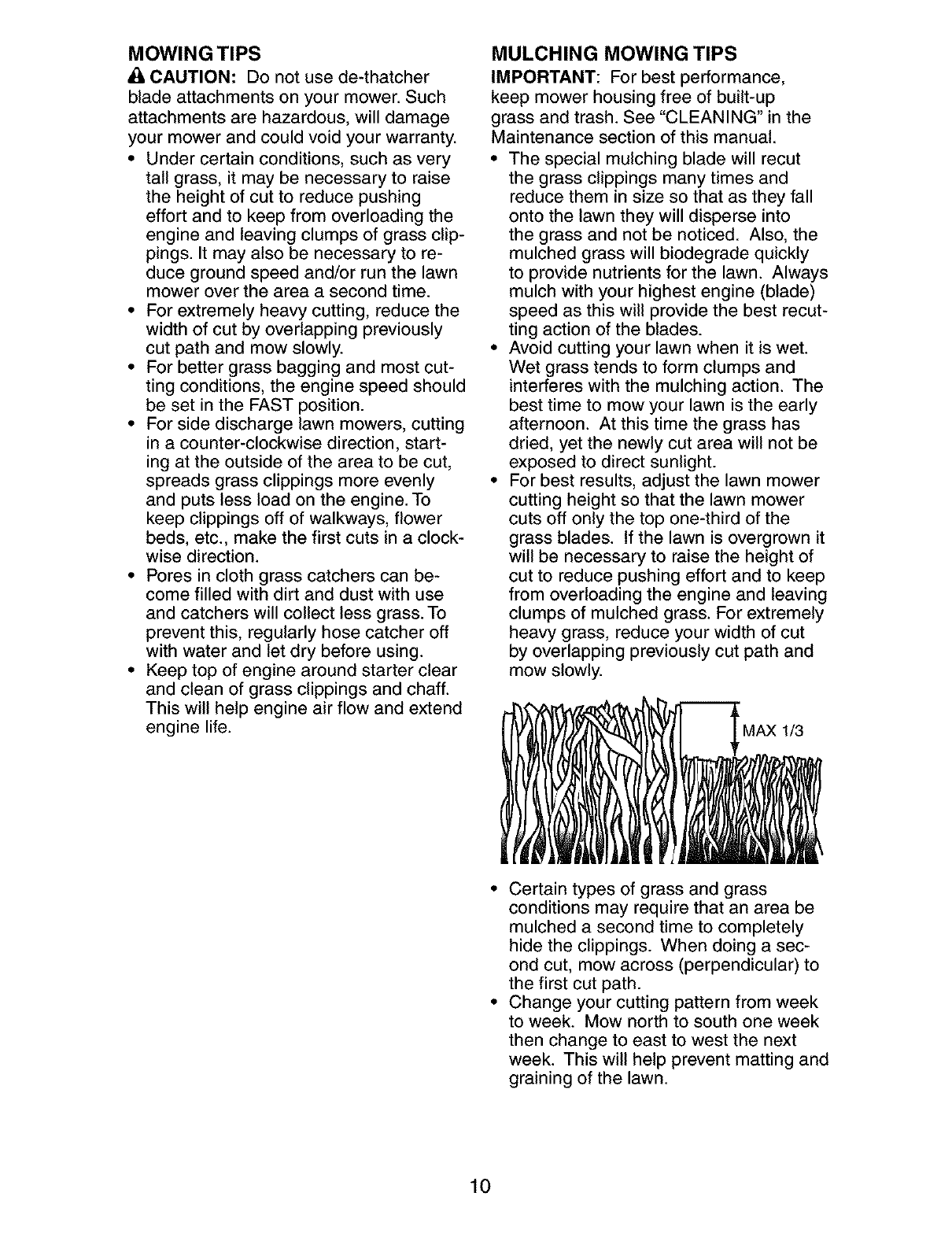

MOWING TIPS

CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• For side discharge lawn mowers, cutting

in a counter-clockwise direction, start-

ing at the outside of the area to be cut,

spreads grass clippings more evenly

and puts less load on the engine. To

keep clippings off of walkways, flower

beds, etc., make the first cuts in a clock-

wise direction.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

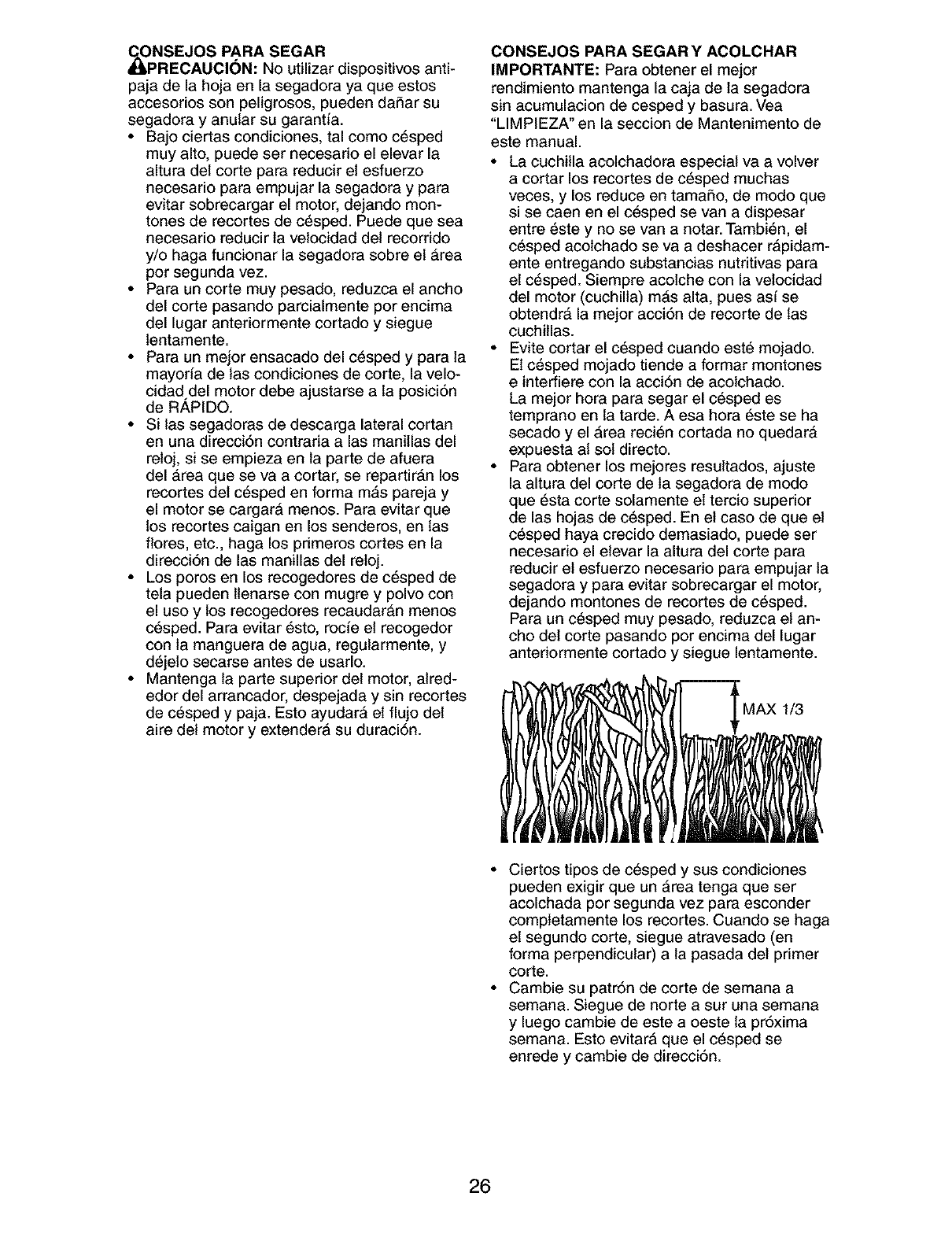

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

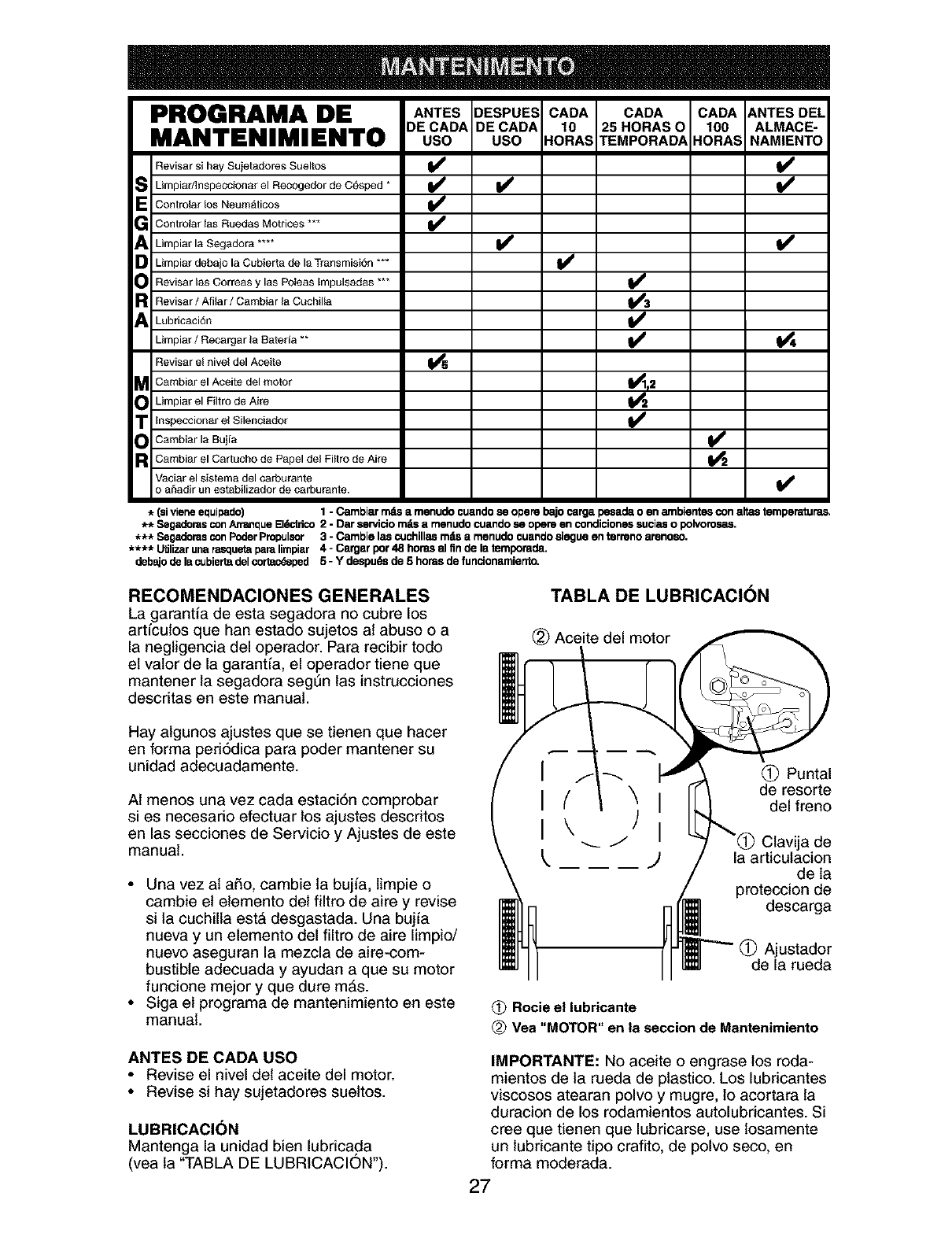

MAINTENANCE BEFOREAPTEREVERY EVERY EVERYBEFORE

EACH EACH 10 25HOURS 100

SCHEDULE USE USE HOURS ORSEASON HOURS STORAGE

Check for Loose Fasteners

LClean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

D Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

_ Clean Air Filter

Inspect Muffler

_1 Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

i/ i/

t_,2

*(if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1- Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel adjuster

on each wheel)

(\Brake

spring bracket

Discharge

guard hinge pin

_Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

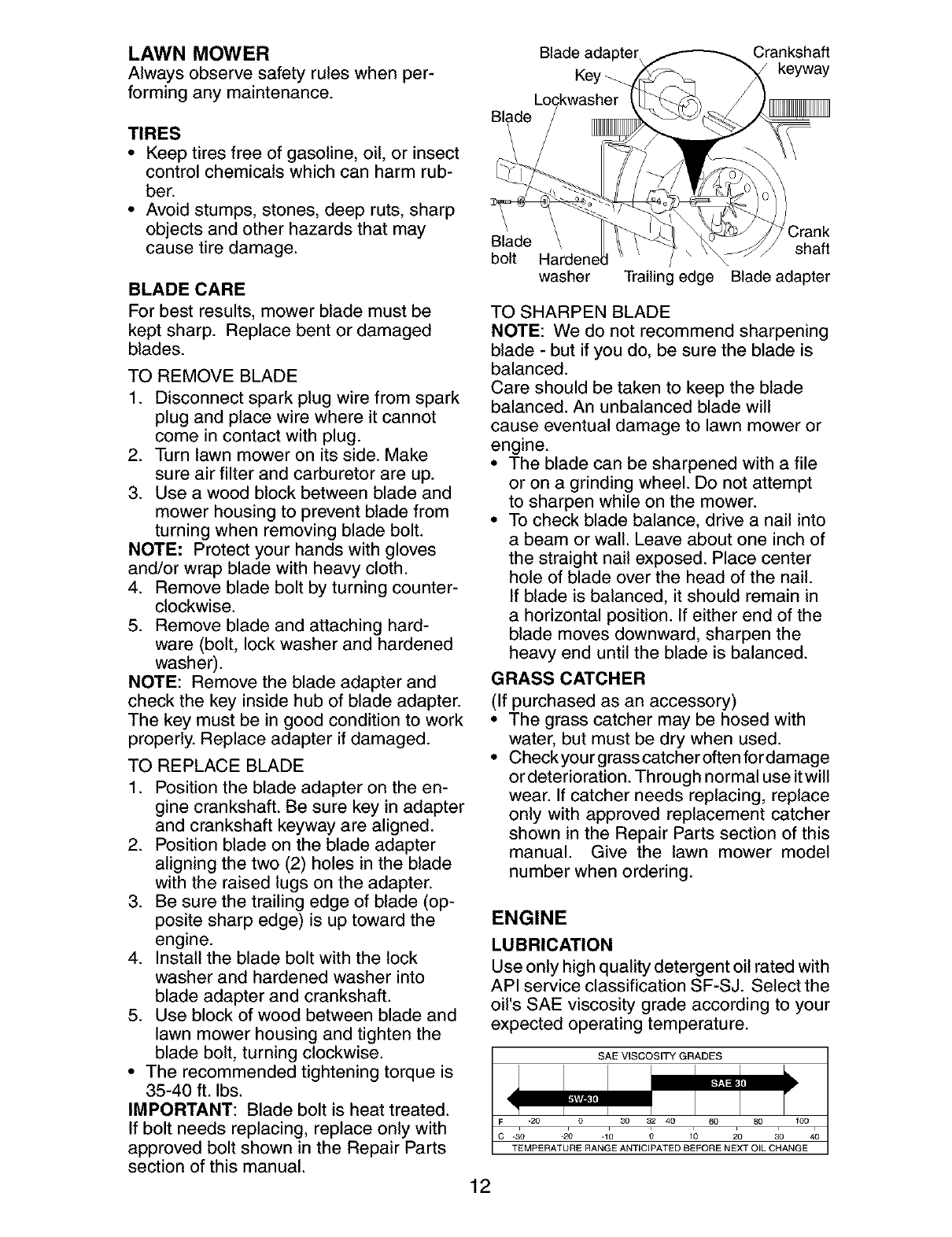

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

•Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

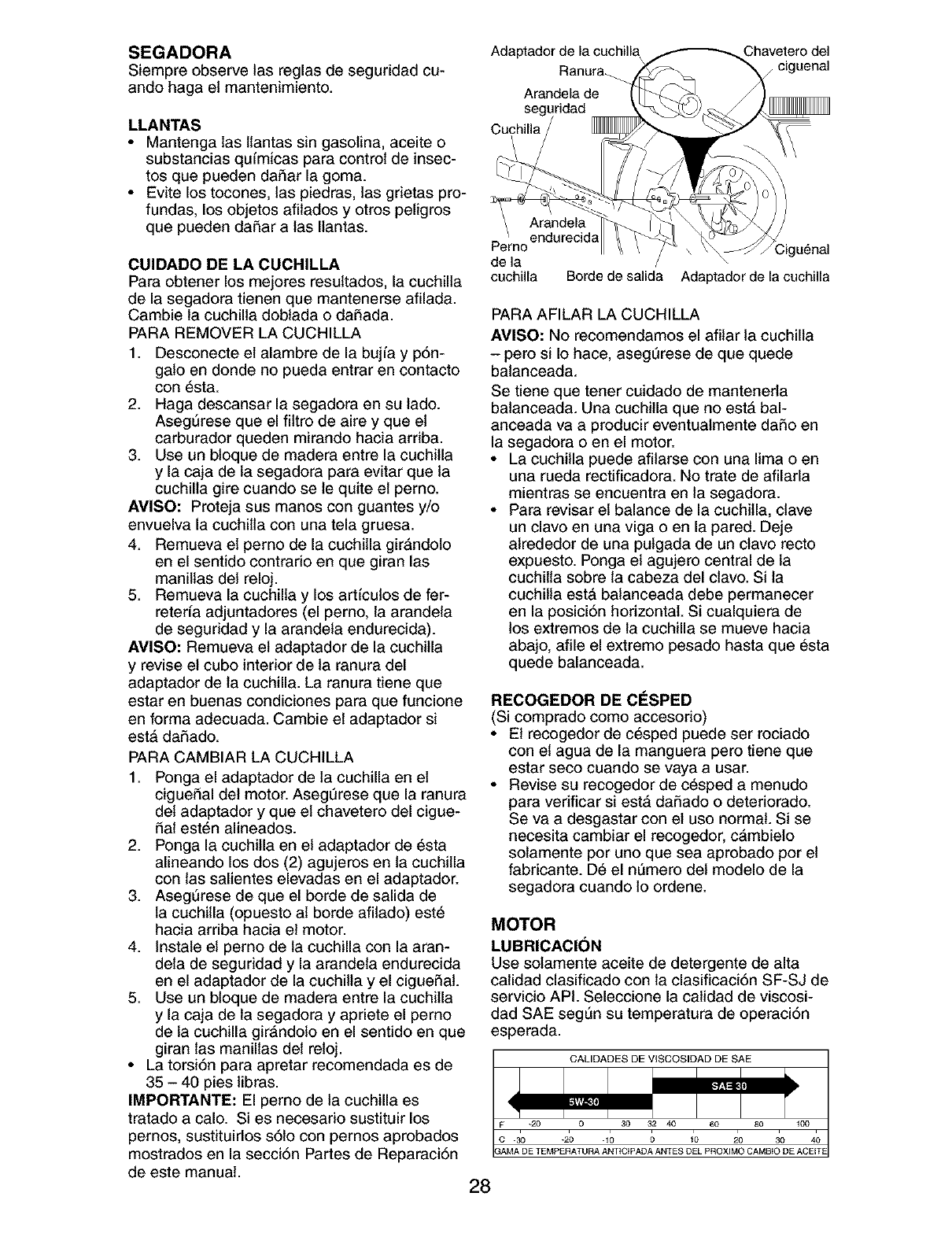

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where Stcannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Crankshaft

Key _ keyway

Blade

Blade shaft

bolt /\

washer Trailing edge Blade adapter

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

(If purchased as an accessory)

• The grass catcher may be hosed with

water, but must be dry when used.

• Checkyour grass catcher often for damage

or deterioration. Through normal use it will

wear. If catcher needs replacing, replace

only with approved replacement catcher

shown in the Repair Parts section of this

manual. Give the lawn mower model

number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VtSCOSITY GRADES

lO0

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT G_L CHANGE

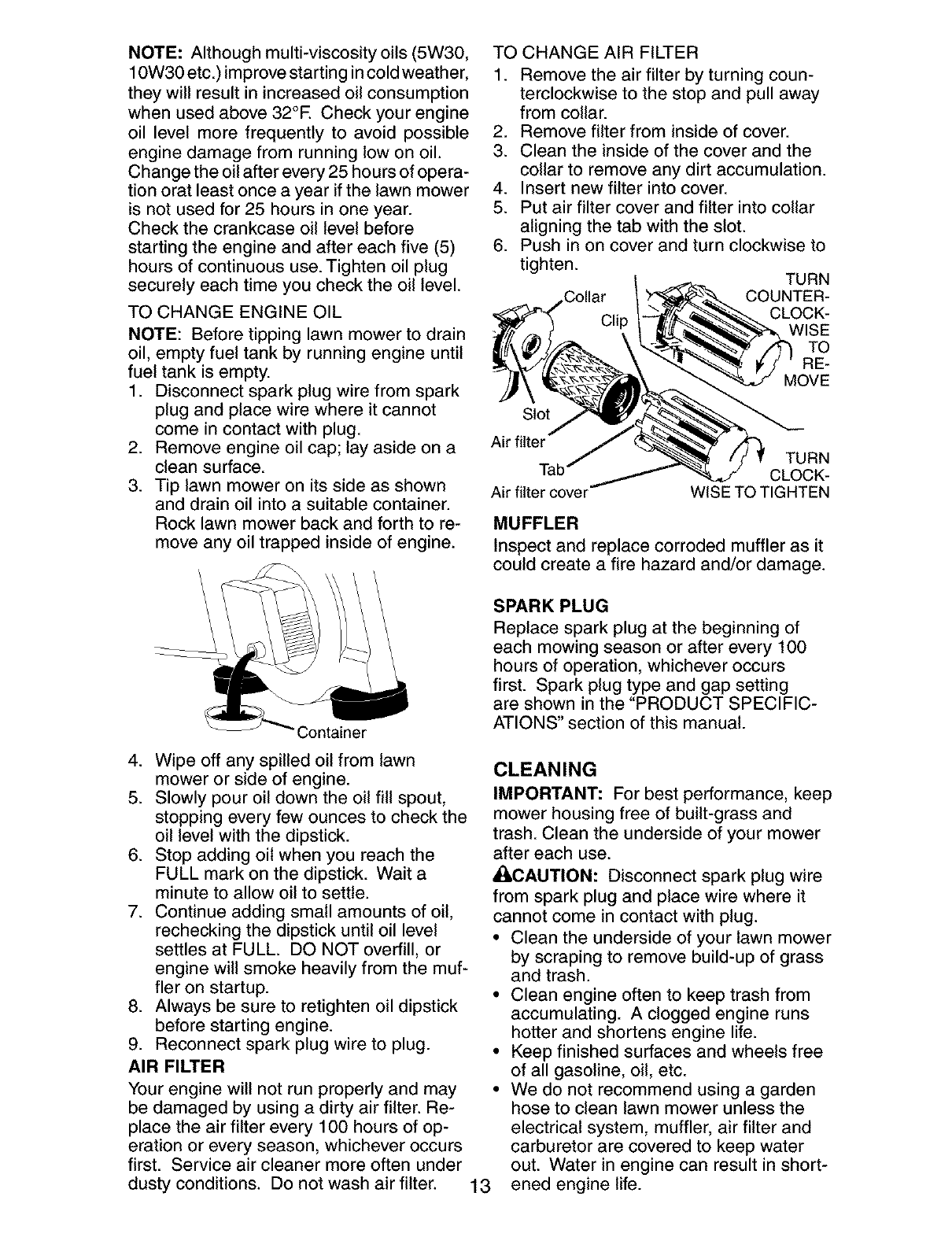

NOTE: Although multi-viscosity oils (5W30,

10W30 etc.) improve starting incold weather,

they will result in increased oil consumption

when used above 32°E Check your engine

oil level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of opera-

tion orat least once a year if the lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the muf-

fler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter. Re-

place the air filter every 100 hours of op-

eration or every season, whichever occurs

first. Service air cleaner more often under

dusty conditions. Do not wash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning coun-

terclockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumulation.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn clockwise to

tighten. TURN

Collar COUNTER-

CLOCK-

WISE

RE-

MOVE

Slot

Air filter TURN

Tab CLOCK-

Air filter cover WISE TO TIGHTEN

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

_i, CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

AqLWARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

DISCHARGE GUARD

The discharge guard, attached to the

discharge opening of your lawn mower, is

provided to prevent the possibility of injury

resulting from objects being thrown out of

the discharge opening into the operator

mowing position. If the discharge guard

becomes damaged, it should be replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

'_ TO ADJUST "_

_Lower handle

I L,"•Mounting pin -......._

I_, U Handle /

',Fbracket Hairpin cotter

Mowing

cotter _ /

Mountin, "_

pin LOW POSITION

HIGH POSITION

Lower

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor has a non-adjustable

fixed main jet for mixture control. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold it

as shown or you may damage the control

cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Operator presence

control bar

Lower

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and let it run until the fuel lines and

carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_I, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

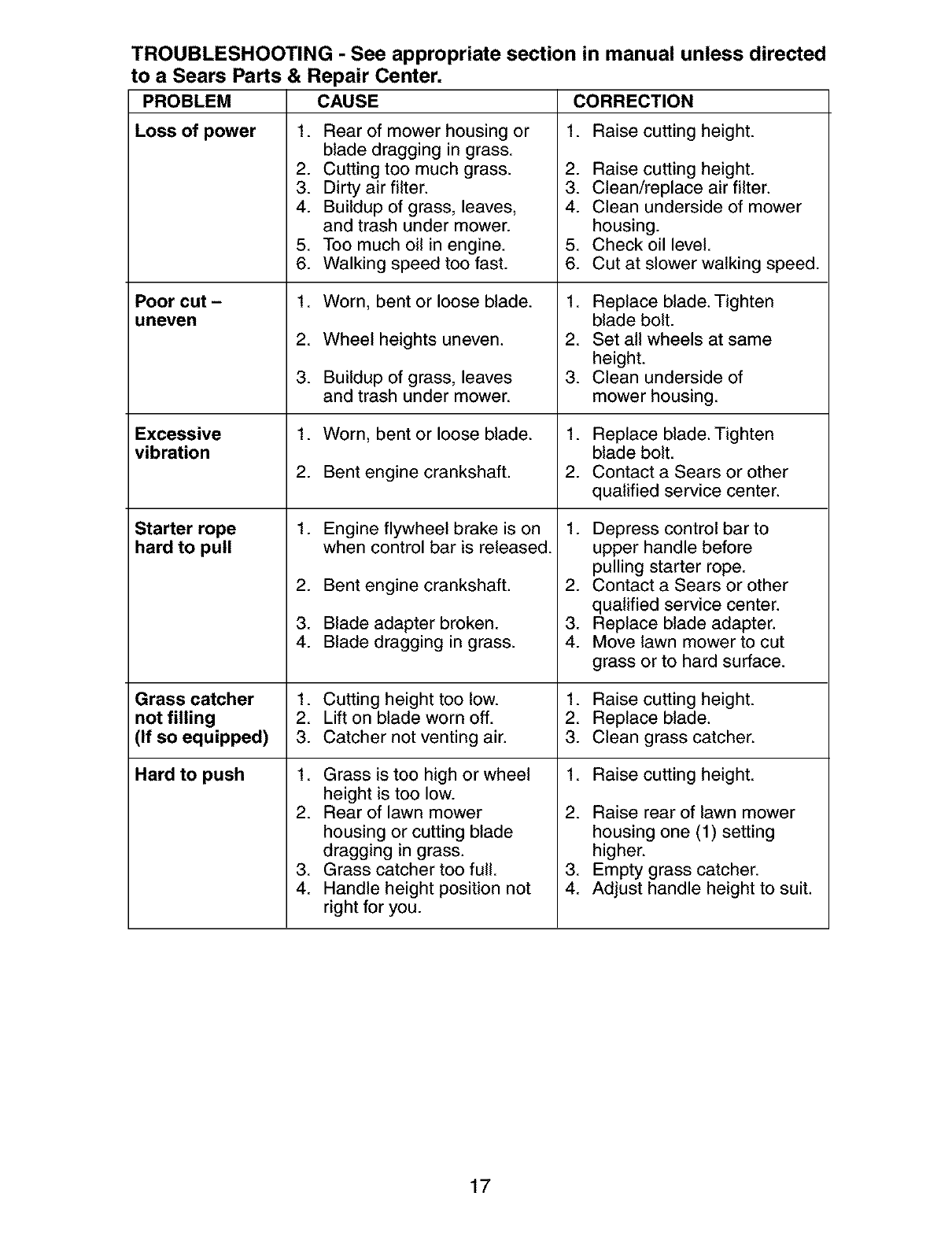

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Loss of power 1. Rear of mower housing or

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Raise cutting height.

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. 1. Raise cutting height.

not filling 2. 2. Replace blade.

(If so equipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

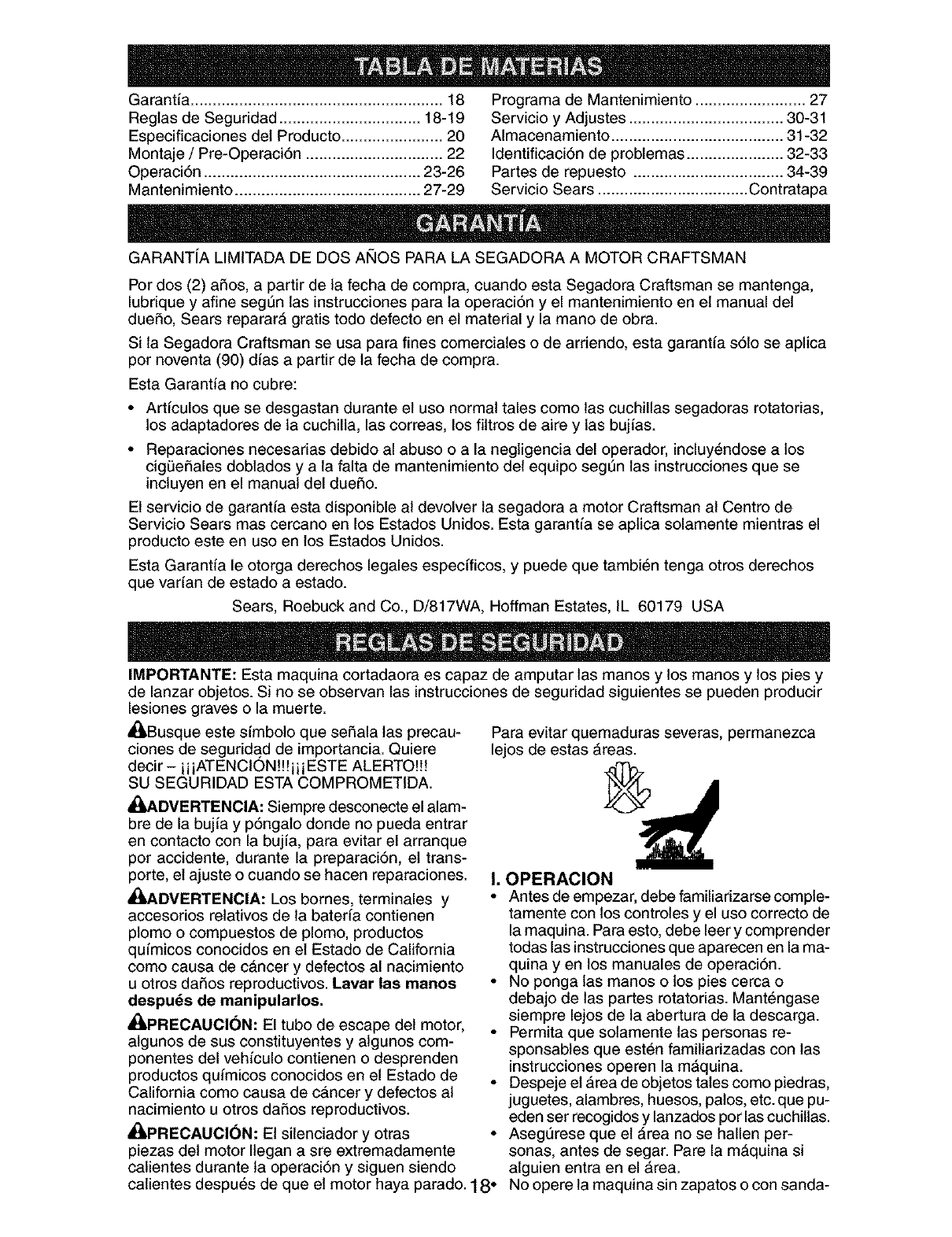

Garantia ......................................................... 18 Programa de Mantenimiento ......................... 27

Reglas de Seguridad ................................ 18-19 Servicio y Adjustes ................................... 30-31

Especificaciones det Producto ....................... 20 Almacenamiento ....................................... 31-32

Montaje /Pre-Operaci6n ............................... 22 Identificaci6n de problemas ...................... 32-33

Operaci6n ................................................. 23-26 Partes de repuesto .................................. 34-39

Mantenimiento .......................................... 27-29 Servicio Sears .................................. Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento en el manual del

dueSo, Sears repararA gratis todo defecto en el material y la mane de obra.

Si la Segadora Craftsman se usa para fines comerciates o de arriendo, esta garantia s61o se aplica

per noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Arficulos que se desgastan durante el use normal tales come las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuse o a la negligencia del operador, incluy_ndose a los

cigeeSales doblados y a la falta de mantenimiento del equipo segSn las instrucciones que se

inctuyen en el manual del dueSo.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centre de

Servicio Sears mas cercano en los Estados Unidos. Esta garantfa se aplica solamente mientras el

producto este en use en los Estados Unidos.

Esta Garanfia le otorga derechos legales especfficos, y puede que tambi6n tenga otros derechos

que varfan de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_,Busque este sfmbolo que sefala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENCION!!!iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_aLDVERTENCIA: Siempre desconecte el alam-

bre de la bujia y p6ngalo donde no pueda entrar

en contacto con la bujfa, para evitar el arranque

per accidente, durante la preparaci6n, et trans-

porte, el ajuste o cuando se hacen reparaciones.

,_.ADVERTENCIA: Los bornes, terminales y

accesorios relatives de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

come causa de cancer y defectos al nacimiento

u otros daSos reproductivos. Lavar lae manes

despu_e de manipularlos.

,_.PRECAUCI6N: El tube de escape del motor, •

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de •

California come causa de cancer y defectos al

nacimiento u otros daSos reproductivos.

_PRECAUCI(_N: Et silenciador y otras •

piezas del motor Ilegan a sre extremadamente

calientes durante ta operaci6n y siguen siendo

catientes despu6s de que el motor haya parade. 18•

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

I. OPERACION

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y el use correcto de

la maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operaci6n.

• No ponga las manes o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

Permita que solamente tas personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la mAquina.

Despeje el Area de objetos tales come piedras,

juguetes, alambres, huesos, palos, etc. que pu-

eden ser recogidos y lanzados per las cuchillas.

Asegt]rese que el Area no se hallen per-

sonas, antes de segar. Pare la mAquina si

alguien entra en el Area.

No opere la maquina sin zapatos o con sanda-

liasabiertas.P6ngasesiemprezapatoss61idos.

• Notiredelasegadorahaciaatr_sa menos

queseaabsolutamentenecesario.Mire

siemprehaciaabajoy haciadetr&santesy

mientrasquesemuevehaciaatr&s.

• Nooperelasegadorasinlos respectivos

resguardos,lasplacas,elrecogedorde

c6speduotrosaditamentosdiseadospara

suprotecci6ny seguridad.

• Refi_rasealas instruccionesdetfabricante

paraelfuncionamientoeinstataci6nde

accesorios.UsetJnicamenteaccesorios

aprobadosporelfabricante.

• Detengalacuchillaolascuchillascuandocruce

porcatzadas,callesocaminosdegrava.

• Pararelmotorcadavezqueseabandonael

aparato,antesdelimpiarlasegadoraode

removerresiduosdeltubo.

• Apagarel motory esperarhastaquelas

cuchillasest_ncompletamenteparadas

antesderemoverel receptordehierba.

• Segarsolamenteconluzdeldfaoconuna

buenaluzartificial.

• Nooperelam&quinabajolainfluenciadel

alcoholo delasdrogas.

• Nuncaoperelamaquinacuandolahierba

est_mojada.Asegt]resesiempredetener

buenatracci6nensuspies;mantengael

mangofirmementeycamine;nuncacorra.

• Desconectarelmecanismodepropulsi6n

aut6nomao elembraguedetransmisi6nen

lassegadorasqueIotienenantesdeponer

enmarchaelmotor.

• Sielequipoempezaraavibrar de una manera

anormal, pare el motor y revise de inmediato

para averiguar la causa. Generatmente la vi-

braci6n suele indicar que existe alguna averfa.

• Siempre use gafas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en •

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER: •

• Puede recortar a tray,s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando •

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc. •

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta •

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas. •

• No recorte en hierba mojada. La reducci6n en la

tracci6n de la pisada puede causar resbalones.

III. NII_IOS

Se pueden producir accidentes tr&gicos si el op- •

erador no presta atenci6n a la presencia de los 19

nifios. A menudo, los nifios se sienten atraidos por

la m&quina y por la actividad de la siega. Nunca

suponga que los nifios van a permanecer en el

mismo lugar donde los vio pot 51tima vez.

• Mantenga a los nifios alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la mAquina si hay nifios

que entran at Area.

• Antes y cuando este retrocediendo, mire

hacia atrAs y hacia abajo para verificar si hay

nifios pequefios.

• Nunca permita que los nifios operen la mAquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. SERMIClO

• Tenga cuidado extra al manejar la gasolina y

los dem&s combustibles. Son inflamables y

los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

- Nunca vuelva a poner combustible en la

mAquina en recintos cerrados.

- Nunca atmacene la m_quina o el envase

del combustible dentro de atg_n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mAquina dentro

de un Area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el cable

de la bujia, y mant_ngato a cierta distancia de

6sta para prevenir un arranque accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

Mantenga ta m_quina libre de hierba, hojas u

otras acumulaciones de desperdicio. Limpie los

derrames de aceite o combustible. Permita que

la m_quina se enfrie antes de almacenarla.

Pare e inspeccione el equipo si le pega a un

objeto. RepArelo, si es necesario, antes de

hacerlo arrancar.

En ningQn caso hay que regular la altura de

las ruedas mientras el motor est& en marcha.

Los componentes del receptor de la hierba

van sujetos a desgaste, dafios y deterioro, que

pueden exponer las partes en movimiento o

permitir que objetos sean disparados. Controlar

frecuentemente y cuando sea necesario susti-

tuir con partes aconsejadas por el fabricante.

Las cuchillas de la segadora estAn afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

efecttJa mantenimiento sobre las mismas.

No cambie el ajuste del regulador del motor

ni exceda su velocidad.

N6mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.5 Cuartos (Regular sin PIomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

TorsiSn del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nSmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nSmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estA diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparacidn de tanto

en tanto. En este case tener un Acuerdo de

Proteccidn para la Reparacidn puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de ProtecciSn para

la ReparaciSn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaciSn.

• Servicio ilimitado sin cargo alguno para

las partes y ta mano de obra sobre todas las

reparaciones garantizadas.

•Sustitucion del producto si su producto

garantizado no puede ser arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventive.

•Ayuda rapida por telefono - soporte tele-

fdnico per parte de un t6cnico Sears sobre

productos que requieren un arreglo en casa,

y adem#,s una programacidn sobre los a

reglos mAs convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telefdnica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m#,s de 12.000 especialistas

profesionales en la reparaciSn, que tienen

acceso a mAs de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida det producto que acaba

de comprar, por muchos aSos. iCompre hoy su

Acuerdo de Proteccidn para la Reparacidn!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

mas informacion, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para ta casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

¢ortacesped. Tambi6n estAn disponibles en la mayorfa de las tiendas de Sears yen los centros de

servicio. Algunos de estos accesorios tat vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVlADOR

DE RECOITTES

PARA SEGADORAS

CON DESCARGA

TRASERA

\\ RECOREDOR

_\\ \\ PAPA

SEGADORAS

CON DESCARGA

TFIASEFIA

ESTABILI-

ZADORES

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJIAS

ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fAbrica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, tas arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los artfculos de ferreter[a que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se inctuyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo plane.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y 51

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con et mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todav[a quedan partes

sueltas adicionates.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apdete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

det operador junto con el mango superior.

El mango de la segadora puede ajustarse

segt_n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de control que la presencia del operador

Mango superior

Mango Inferior

LEVANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A'n'ENCI(_N OMOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(SN BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Tapa del deposito

de la gasolina

Cord6n Filtro de aire

arrancador

Tapa del deposito

de aceite del

motor con varilla

Cebador

Silenciador

Ajustador de

la rueda (en

cada rueda)

Protecci6n

contra la

descarga

C_ja

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen con

los est&ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor estA funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Cordon arrancador - se usa para hacer ar-

rancar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frfo.

La operaci6n de cualquier

segadora puede hacer que

satten objetos extraSos dentro de

sus ojos, Io que puede producir

daSos graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

_NTROL DE ZONA DEL MOTOR

PRECAUClON: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt]n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est& funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est6 detrAs del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayorfa

de los c6spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia ta rueda. Mueva la

rueda hacia arriba o hacia abajo de modo que

se acomode a sus requisitos. Aseg_rese que

todas las ruedas queden igualmente ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est#,n

insertadas en et agujero det mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCAHACIA ATRAS

PARABAJAR EL CORTACESPED

PALANCA HACIA ADELANTE

PARA LEVANTAR EL CORTACESPED

Orejas

de la

placa

PARA CONVERTIR LA SEGADORA

Su segadora es enviada para usarse como

acolchadora. Para convertida a una operaci6n

de ensacado o de descarga:

• Levante la protecci6n contra la descarga y

remueva la plancha acolchadora.

• Ahora la segadora se puede usar con

descarga lateral o se le puede adjuntar el

recogedor de c_sped opcional.

• Para volver a la operaci6n de acolchamiento,

simplemente vuelva a instalar la plancha

_lapCOlchadora ,segt_nse muestra.

RECAUCION: No haga funcionar la sega-

dora sin la protecci6n contra la descarga, el

recogedor de c_sped o la plancha acolchadora,

aprobados, en su lugar.

Abra la protecci6n

contra la descarga

Abertura del

bastidor Ganchos

Oregas

Varilla de articulaci6n

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCI(_N: NO sobrellene el motor con

aceite, o fumar& pesa demante del silenciador

cuando Io valla a arrancar.

1. Aseg=3rese que la segadora est6 nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tube de relleno del motor.

AVISO: El terrapl6n inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabdcante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apdete la varilla medidora de

aceite.

IMPORTANTE:

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de lleno en la varilla medidora de nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez per temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io llene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el m[nimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que ta gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

,4_durante los primeros 30 dias.

PRECAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PRECAUCION: Los combustibles

mezctados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con et motor, se debe vaciar el

sistema del combustible antes de guardado

por un perfodo de 30 dfas o m&s. Vacie el

estanque del combustible, haga arrancar el

motor y h&galo funcionar hasta que las lineas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para mAs informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

apa del

rellenador

de gasolina

Tapa del

deposito

de aceite

PARA PARAR EL MOTOR

• Para parar el motor, sueite la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AMISO: Debido a las capas protectoras del mo-

tor, una cantidad pequeiSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor if[o, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando per unos cuantos minutos.

2. Sujete la barra de controies que exigen la

presencia del operador abajo en el mango

y tire el mango det arrancador r&pidamente.

No permita que et cord6n arrancador se

devuelva abruptamente.

AMISO: En climas mAs fries puede que sea

necesario repetir los pasos del cebado. En cli-

mas m&s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutes antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

CONSEJOS PARA SEGAR

_PRECAUCI6N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el &rea

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayoria de tas condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de RAPIDO.

• Si las segadoras de descarga lateral cortan

en una direcci6n contrada alas manillas del

reloj, si se empieza en la parte de afuera

del _,rea que se va a cortar, se repartir&n los

recortes del c_sped en forma m;_s pareja y

el motor se cargar;_ menos. Para evitar que

los recortes caigan en los senderos, en las

flores, etc., haga los primeros cortes en la

direcci6n de las manillas del reloj.

• Los pores en los recogedores de c6sped de

tela pueden llenarse con mugre y polvo con

el uso y los recogedores recaudar&n menos

c_sped. Para evitar 6sto, rocie el recogedor

con la manguera de agua, regularmente, y

d6jelo secarse antes de usarlo.

• Mantenga ta parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_ el flujo del

aire del motor y extender& su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el c_sped se van a dispesar

entre 6ste y no se van a notar. Tambi_n, el

c_sped acolchado se va a deshacer r&pidam-

ente entregando substancias nutritivas para

el c_sped. Siempre acolche con la vetocidad

del motor (cuchilla) m_,s alta, pues asf se

obtendr& la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est6 mojado.

El c6sped mojado tiende a formar montones

einterfiere con la acci6n de acolchado.

La meier hora para segar el c_sped es

temprano en la tarde. A esa hera 6ste se ha

secado y el &rea reci_n cortada no quedar&

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de ta segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el case de que el

c_sped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesado para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Para un c_sped muy pesado, reduzca el an-

cho del corte pasando per encima del lugar

anteriormente cortado y siegue lentamente.

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un &rea tenga que set

acolchada per segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste ta pr6xima

semana. Esto evitar& que el c_sped se

enrede y cambie de direcci6n.

PROGRAMA DE CADA A.TESDEL

MANTENIMIENTO DEUSOCADA TEMPORADA2SRORASO ALMACE-

SUmpiadlnspeccionar el RecogedordeC_sped * I_

Controlar tos Neum_ticos _V'

i_ Controlar tas Ruedas Mortices ***

Umpiar la Segadora .... I_

_) Limpiar debajo la Cubierta de la TransmisiSn *** I_

Revisar las Correas y las Poteas Impulsadas *** _v

RRevisar /Afitar /Cambiar la Cuchilta

Lubricaci6n

Umpiar /Recargar la Bateria ** _

Revisar el nivel del Aceite I1_

_ Cambiar el Aceite del motor _r 2

Umpiar el Filtro de Aire

_) nspeccionar el Silenciador

Cambiar la Bujia

RCambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante =J

o aSadir un estabilizador de carburante. Iw

* (si viene equipado) 1 - Cambiar rn_s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Ananque Eldctdco 2 -Dar servido m_tsa menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 -Cambie las cuchillas mds a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 -Cargar pot 48 horas al fin de la temporada,

debajo de la cubierta del cortacd6ped 5 -Y despu6s de 5 horns de funcionamiento,

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos at abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora seg=3nlas instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma periSdica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaciSn comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est& desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure m_,s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

TABLA DE LUBRICACION

(_) Aceite del motor

(_ Puntal

de resorte

del freno

Clavija de

la articulacion

de la

proteccion de

descarga

(_ Ajustador

de la rueda

Rocie el lubricante

Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, lo acortara la

duracion de los rodamientos autolubdcantes. Si

cree que tienen que lubricarse, use losamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

•Mantenga las llantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dai_ar la goma.

• Evite los tocones, las piedras, las gdetas pro-

fundas, los objetos afilados y otros peligros

que pueden daiSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con 6sta.

2. Haga descansar la segadora en su lado.

AsegSrese que el filtro de aire y que et

carburador queden mirando hacia ardba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando sete quite el perno.

AVISO: Proteja sus manes con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girAndolo

en el sentido contrado en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de fer-

reteria adjuntadores (el perno, la arandela

de seguddad y la arandela endurecida).

AVISO: Remueva el adaptador de la cuchilla

y revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que funcione

en forma adecuada. Cambie el adaptador si

est& daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg0rese que la ranura

det adaptador y que el chavetero del cigue-

5al est6n alineados.

2. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la cuchilla

con tas salientes elevadas en el adaptador.

3. AsegSrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguddad y la arandela endurecida

en el adaptador de la cuchilla y el cigueSaL

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir#,ndolo en el sentido en que

giran las manillas det reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Adaptador de la cuchilla

Ranura_

Arandela de

seguridad

Cuchilla

Chavetero del

ciguenal

\ Arandela

Perno

de la /

cuchilla Borde de salida

J6nal

Adaptador de la cuchilla

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegt]rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est#, bal-

anceada va a producir eventualmente daSo en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clave recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si ta

cuchilla est#, balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extreme pesado hasta que 6sta

quede balanceada.

RECOGEDOR DE ClaSPED

(Si comprado como accesorio)

• El recogedor de c6sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para vedficar si estA daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cAmbielo

solamente por uno que sea aprobado por el

fabricante. D6 el n_mero del modelo de la

segadora cuando lo ordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ de

servicio API. Seleccione la calidad de viscosi-

dad SAE segSn su temperatura de operaci6n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frfo, estos aceites de mul-

tiviscosidad van ha aumentar el consume de

aceite cuando se usan en temperaturas sobre

32° E Revise el nivel del aceite del motor mas a

menudo, para evitar un posible daSo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivet del aceite del c&rter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AMISO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngato de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lade en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrAs para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Envase

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par&ndose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de aSadir aceite cuando se alcanza la

sei_at de lleno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinSe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumar& pesa demante del silenciador

cuando 1ovalla a arrancar.

8. Aseg_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuetva a conectar el alambre de la bujfa a

_sta. ,

FILTRO DE .,&IRE

Su motor puede sufrir averfas y funcionar de •

manera incorrecta con un filtro del aire sucio.

Sustituir el papet del cartucho una vez al aSo o

tras 100 horas de funcionamiento, mas a menu-

do si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire. 29

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aire gir#,ndolo en el

sentido contrario en que giran las manillas

del reloj, hasta el tope, y retffelo del collar.

2. Remueva el filtro de la parte interior de la

cubierta.

3. Limpie la parte interior de ta cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aire dentro

del collar alineando la oreja con ta ranura.

6. Empuje la cubierta hacia adentro y girela

en el sentido de las manillas del reloj para

apretarla.

Collar Abrazadera IIRE EN EL SENTIDO

MANILLAS

DEL

RELOJ

PARA

REMOVER

Ranura

Filtro de aire r GIRE EN EL

)DE

LAS MANILLAS

filtro de aire DEL RELOJ PARA APRETAR

SlLENClADOR

Inspeccione y cambie et silenciador si est&

corroido puede producir un peligro de incendio

y/o daSo.

BUJ|A

Cambie et bujia at comienzo de cada tempo-

rada de siega o despu6s de cada 100 horas

de operaci6n, 1oque suceda primero. El tipo de

bujfa y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO °secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el meier

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de

cada uso.

_ilLPREOAUCION: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar en

contacto con 6sta.

• Haga descansar la segadora en su lado.

AsegtJrese que el filtro de aire y que el car-

burador queden mirando hacia arriba. Limpie

la parte inferior de su segadora rasp_ndola

para remover la acumulaci6n de c_sped y

basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m&s catiente y se acorta su duraci6n.

Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

_._,DVERTENCIA:Paraevitarlesi6nesserias,

antesdedarcalquierservicoodehacer

ajustes:

1. Sueltela barradecontroly pareel motor.

2. Asegt]resequela cuchillay quetodaslas

partesmoviblessehayandetenidocomple-

tamente.

3. Desconecteelalambredetabujfay p6n-

galoendondenopuedaentrarencontacto

con6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE °

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo ta posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PROTECClON CONTRA LA DESCARGA

Se proporciona una protecci6n contra la des-

carga, adjunta a la abertura de descarga de su

segadora, para evitar la posibilidad que objetos

sean lanzados hacia afuera de la abertura de

descarga, en la posici6n en donde se encuen-

tra el operador. Si se daSa la protecci6n contra

la descarga debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est_,n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar 61(los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

ctavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

i_ _ Mango inferior_ .1_

]_H 0=PuntalClavija de montaje_ "I

ju"_'delmango Clavijade horquilla i i

Posici6n

Clavija

Puntal

Posici6n F_

segar //

I I

montaje POSICI_N BAJA POStCION ALTA

Mango

GIRAR

MOTOR

VELOCIDAD DEL MOTOR

La vetocidad del motor ha sido ajustada en la f_,-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor est,, funcionando demasiado

rApido o demasiado lento, Ileve su segadora a

mas con su centre de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no est& funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, lleve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cuatificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

det motor, el que ha sido ajustado en la fAbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabric& Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centre

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

GuArdeta en un Area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

la seccidn de Mantenimento de este manual).

2. Lubriquela seg_n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

ctavijas y todos los pernos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estan daSadas, quebradas o desgastadas.

C&mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 51(los) cable(s) de control contra

cualquier da_o.

1. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado det puntal del mango,

luego mu_valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegtJrese que

Io doble segt]n se muestra o purde daSar los

cables de control.

• Cuando prepare sus mangos a partir de

la posiciSn de almacenamiento, el mango

inferior automAticamente se asegurarA en la

posici6n para segar.

APRIETE II

PARA DOBLAR _"_

Mango inferior _ I

Barra de control que

operador

Mang

Mango

Posicidn

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el atmacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formacidn de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej#,ndolo funcionar

hasta que el carburante termine y el

carburador est_ vacfo.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AMISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en et com-

bustible durante el perfodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

atmacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar et motor por Io menos

10 minutes despu6s de agregar el estabilizador,

para permitir que este Ilegue at carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se estA usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_,mbielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de aceite a tray,s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producirAn problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y ct]brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_,stico. El pl_stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir#, ta oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan catientes.

_IPREOAUCI(_N: Nunca atmacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en atg=3nrecinto cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. VAlvula del combustible (si equ-

ipada) est& en la posici6n OFE

11. Baterfa d6bi (si equipada).

12. Desconecte el conector

de la baterfa (si equipada).

CORRECCI(_N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

5. Conecte el atambre a la bujfa.

6. Cambie la bujfa.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vAlvula del combustible

a la posici6n ON.

11. Cague la baterfa.

12. Conecte la baterfa al motor.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracion

excesiva

Cordbn

arrancador

dificil de tirar

Recogedor de

cdsped no se

Ilena (si viene

equipado)

Dificil de

empujar

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rApida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueiSal del motor doblado.

1. El freno del volante del motor

estA aplicado cuando se

suelta la barra de control.

2. CigueiSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped est#, demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrAndose en el c_sped.

3. Recogedor de c6sped

demasiado lleno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCI()N

1. Eleve la attura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mAs lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde et c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve ta altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la attura de corte.

2. Eteve la parte trasera de la caja de

la segadora (1) un lugar m&s alto.

3. Vacfe el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

03 5

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.387460

•67

45 40

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.387460

KEY

NO.

PART

NO.

132004

86902

186079

169709X479

169708X479

131959

168552

750634

850733X004

136376

51793

188987

66426

160831

160832

160833

73930500

168164X479

168165X479

160835X007

168360X004

87877

183901

160828

800220

83923

17600406

150406

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Locknut 1/4-20

Control Bar

Rope Guide /Anti-Fold Bracket

Upper Handle

Lower Handle

Handle Bolt 5/16-18

Engine Zone Control Cable

Screw, Hex Head, Threaded, Rolled #10-24 xl/2

Up-Stop Bracket

Handle Knob

Hairpin Cotter

Rear Deflector

Wire Tie

Discharge Guard

Torsion Spring

Hinge Rod

Nut, Hex, Centerlock 5/16-18

Support, Wheel Bracket, LH

Support, Wheel Bracket, RH

Adjuster, Wheel Bracket

Selector Spring

Selector Knob

Washer

Shoulder Bolt

Wheel Assembly

Locknut 1/16-18

Screw, Hex Head, Serrated 1/4 x 20 TT

Screw, Hex Head, Threaded, Rolled 3/8-16 x 1

55 85463

59 161345

61 184590

62 141114

63 851074

64 850263

65 851084

67 ---

72 186577X004

73 186578X004

74 166785

76 161622

77 750097

78 87584X004

80 160830

-- 161058

-- 189296

Danger Decal

Kit, Mower Housing (Includes Key Number 55)

Blade Adapter

22" Blade

Hardened Washer

Helical Lockwasher 3/8

Hex Head Screw 3/8-24 x 1/4 Grade 8

Engine, Craftsman, Model Number

143.044500 (See Breakdown)

Axle Arm Assembly (RR /LF)

Axle Arm Assembly (RF /LR)

Nut

Clip, Closeout

Screw

Hinge Bracket

Mulcher Plate

Warning Decal (not shown)

Owner's Manual (English /Spanish)

Available accessories not included with lawn mower:

71 33623

71 33500

71 33000

71 33076

Gas Can (2.5 Gallon container)

Fuel Stabilizer

SAE 30W Oil (20 Ounce bottle)

Grass Catcher

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.044500

4O0

130

182 19

223....

182 /

185

135

120

186

O-370K

900

103.

126 101

151A

43 45

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.044500

KEY PART

NO. NO. DESCRIPTION KEY PART

NO. NO. DESCRIPTION

1 37791 Cylinder (Includes Key #2 and 20) 185 37794

2 26727 Dowel Pin 186 32653

6 33734 Breather Element 189 650839

7 36557 Breather Assembly 191 36559A

(Includes Key Numbers 6 and 12A)

12 32447 Breather Tube 195 610973

12A 36558 Breather Cover &Tube 207 34336A

12B 36694 BreatherTube Elbow 216 33086

14 28277 Washer 223 650451

15 30589 Governor Rod (Includes Key #14) 224 37793

16 34839A Governor Lever 238 650932

17 31335 Governor Lever Clamp 239 34338

18 651018 Screw, T-15 #8-32x19/64" 241 35797

19 33578 Extension Spring 245 35066

20 32600 Oil Seal 250 35065

30 37804 Crankshaft 260 36980B

40 40053 Piston, Pin & Ring Set (Standard) 261 30200

41 40051 Piston & Pin Asssembly (Standard) 262 650831

(Includes Key Number 43) 275 37498

42 40022 Ring Set (Standard) 275A 36838A

43 20381 Piston Pin Retaining Ring

45 30963B Connecting Rod Assembly

(Includes Key Number 46) 277 650988

46 32610A Connecting Rod Bolt 279 28763

48 27241 Valve Lifter 280 37717

50 37575 Camshaft (NCR) 284 36663

(Includes Key Number 104)

52 29914 Oil Pump Assembly 284A 650821

69 37609 * Mounting Flange Gasket 285 35000A

70 37608 Mounting Flange (Includes Key 287 650926

#72 thru 83, 306, 309A and 311A) 290 29774

72 37614 Oil Drain Plug 292 26460

72A 28534 Oil Drain Plug 298 28763

75 27897 Oil Seal 300 36916

80 30574A Governor Shaft 301 37844

81 30590A Washer 305 35647A

82 30591 Governor Gear Assembly 306 37610

(Includes Key Number 81) 307 35499

83 30588A Governor Spool 309 650562

86 650488 Screw 1/4-20 x 1-1/4" 309A 650783

89 611298 Flywheel Key 310 35648

90 611299 Flywheel 311A 37611

92 650815 Belleville Washer 313 34080

93 650816 Flywheel Nut 370 37269

100 34443C Solid State Ignition 370C 37318

101 610118 Spark Plug Cover 370K 36695

103 651007 Screw, T-15 #10-24x15/16" 370R 37849

104 37480 Cam Bushing 380 640339

110 37047 GroundWire 390 590737

119 37755 * Cylinder Head Gasket 400 37809

120 37807 Cylinder Head

125 37806 Exhaust Valve (Standard Size) 416 37530

(Includes Key Number 151)

126 37805 Intake Valve (Standard Size) 417 650821

(Includes Key Number 151) 900 750884

130 6021A Screw 5/16-18x 1-1/2"

135 35395 Resistor Spark Plug (RJ19LM) 900 750885

150 31672 Valve Spring

151 31673 Valve Spring Cap

151A 40016A Intake Valve Seal

169 36783 * Valve Cover Gasket

172 36784 Valve Cover

174 30200 Screw #10-24 x 9/16"

178 29752 Nut and LockWasher 1/4-28

182 6201 Screw 1/4-28 x 7/8"

184 26756 * Gasket, Carburetor to Intake Pipe

Intake Pipe

Governor Link

Screw 1/4-20 x 3/8"

S.E. Brake Bracket

(Includes Key Number 195)

Terminal

Throttle Link

R.P.M. Adjusting Lever

Screw 1/4-20 x 1"

* Intake Pipe Gasket

Screw #10-32 x 49/64"

* Air Cleaner Gasket

Air Cleaner Collar

Air Cleaner Filter

Air Cleaner Cover (Craftsman)

Blower Housing

Screw #10-24 x 9/16"

Screw 1/4-20 x 1/2"

Muffler

Spark Arrestor Muffler (Optional)

(Includes Key Numbers

284, 284A, 416 and 417)

Screw 1/4-20 x 2-5/16"

Screw #10-32 x 39/64"

Heat Shield

Muffler Deflector (Optional)

(Includes Key Number 284A)

Screw #10-32 x 1/2" (Optional)

Starter Cup

Screw #8-32 x 21/64"

Fuel Line

Fuel Line Clamp

Screw #10-32 x 39/64"

Fuel Tank (Includes Key #292, 301 )

Fuel Cap

Oil Fill Tube (Includes Key #306)

"O" Ring

Screw #10-32 x 1/2"

Screw #10-24 x 3/4"

Dipstick

Hold Down Bracket

Spacer

Name Decal

Primer Decal (3X)

Starter Decal

Warning Decal

Carburetor (Includes Key #184)

Rewind Starter

Gasket Set

(Includes All Items Marked * )

Spark Arrestor Kit (Optional)

(Includes Key Number 417)

Screw #10-32 x 1/2" (Optional)

Replacement Engine

(order from 71-999)

Replacement Short Block

(order from 71-999)

RPMs: High 2900 to 3200

NOTE: This engine could have been built with

Recoil Starter #590694.

NOTE: All component dimensions given in U.S. inches

1inch =25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.044500

,r-

20A

KEY PART

NO. NO. DESCRIPTION

-- 640339

1 631615

2 631767

4 631184

5 631183

6 64O07O

7 650506

16 631807

17 651025

18 630766

20 640016

20A 640200

25 631867

27 631024

28 632802

29 631028

30 631021A

31 631022

35 640259

36 640080

36A 632766

37 632547

40 640030

44 27110A

47 630748

48 631027

60 632760B

Carburetor (Includes Key Number 184 of Engine Parts List)

Throttle Shaft & Lever Assembly

Throttle Return Spring

* Dust Seal Washer

* Dust Seal (Throttle)

Throttle Shutter

* Shutter Screw

Fuel Fitting

Throttle Crack /Idle Speed Screw

Tension Spring

Screw, Idle Restrictor

Cap, Idle Restrictor Screw (Black)

Float Bowl

* Float Shaft

Float (Plastic)

* Float Bowl "O" Ring

* Inlet Needle, Seat and Clip (Includes Key Number 31)

Spring Clip

Primer Bulb /Retainer Ring

Main Nozzle Tube

Carburetor Tube

* "On Ring, Main Nozzle Tube

High Speed Bowl Nut

* Bowl Nut Washer

* Welch Plug, Idle Mixture WeB

* Welch Plug, Atmospheric Vent

Repair Kit (Includes All Items Marked * )

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.044500

_"ql

KEY PART

NO. NO. DESCRIPTION

- - 590694 Recoil Starter

1 590599A Spring Pin (Includes Key Number 4)

2 590600 Washer

3 590696 Retainer

4 590601 Washer

5 590697 Brake Spring

6 590698 Starter Dog

7 590699 Dog Spring

8 590700 Pulley & Rewind Spring Assembly

11 590695A Starter Housing Assembly

(40 degree Grommet)

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 Starter Handle

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

\, 11

KEY PART

NO. NO. DESCRIPTION

--590737 Rewind Starter

3 590740 Retainer

6 590616 Starter Dog

7 590617 Dog Spring

8 590618A Pulley & Rewind Spring Assembly

11 590687B Starter Housing Assembly

(40 degree Grommet)

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 Starter Handle

14 590760 Spring Clip

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www,seats.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u.s.,% 1-800-361-6665 (Canada)

Para pedir servicio de reparaciSn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

Au Canada pour service en fran_2,ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

SEAR6

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /TMMarca de FAbrica /SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce /MDMarque d_pos_e de Sears, Roebuck and Co.

189296 Rev. 1 03.15.04 BY Printed in U.S.A.

Craftsman 917387460 User Manual LAWN MOWER Manuals And Guides L0403299

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0403299 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
