Owner's Manual

ICRflFTSMfl I

ROTARY LAWN MOWER

675 Series Briggs & Stratton Engine

21" Multi-Cut

Model No.

917.388440

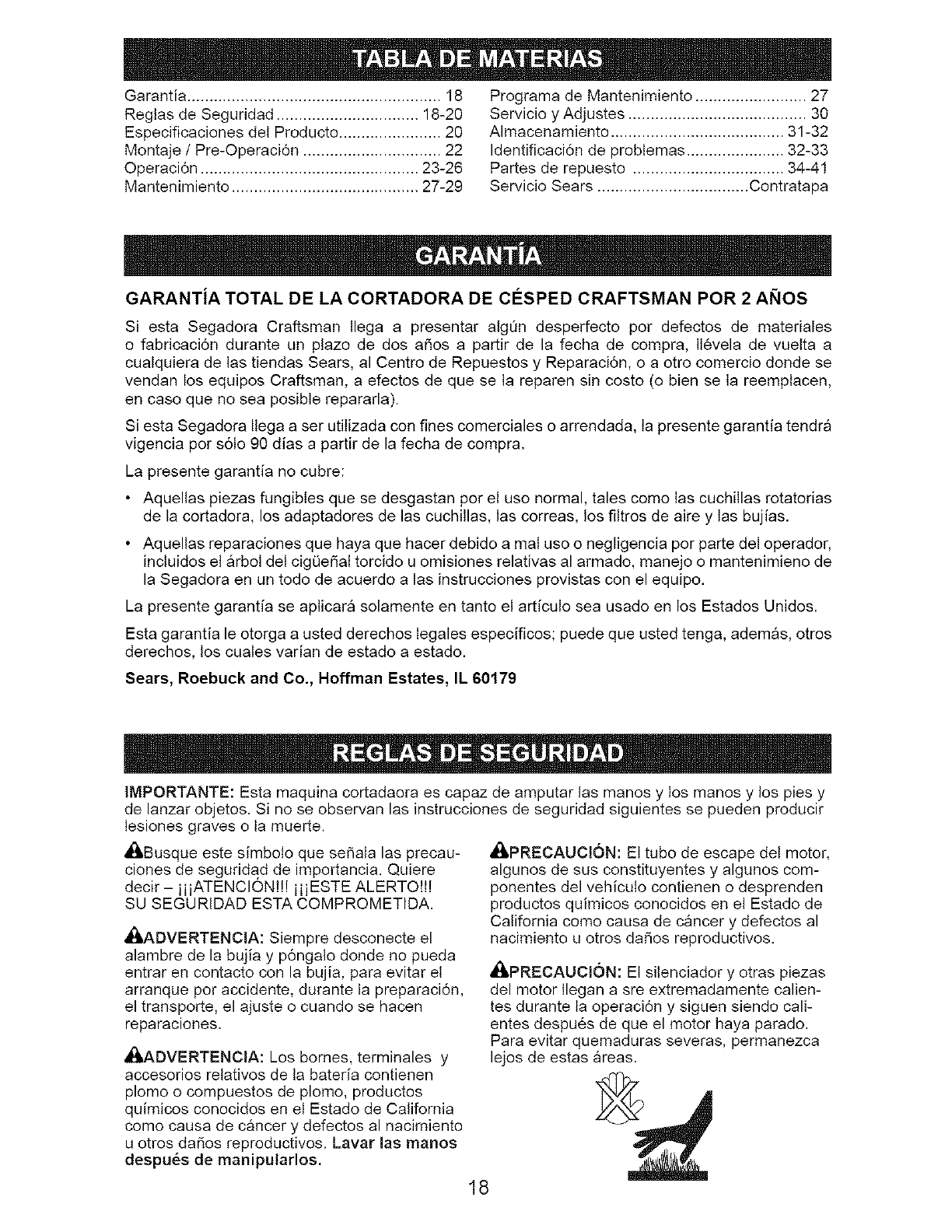

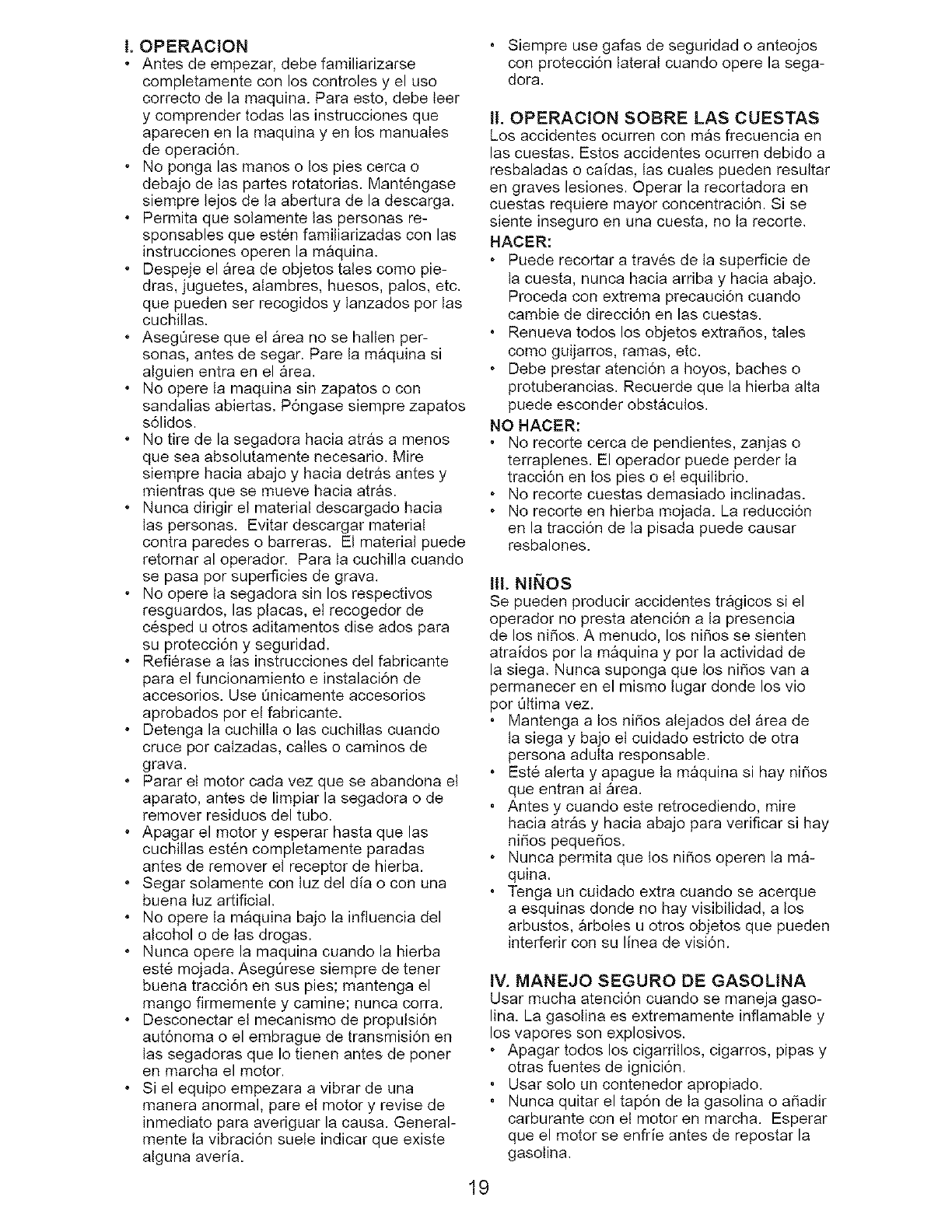

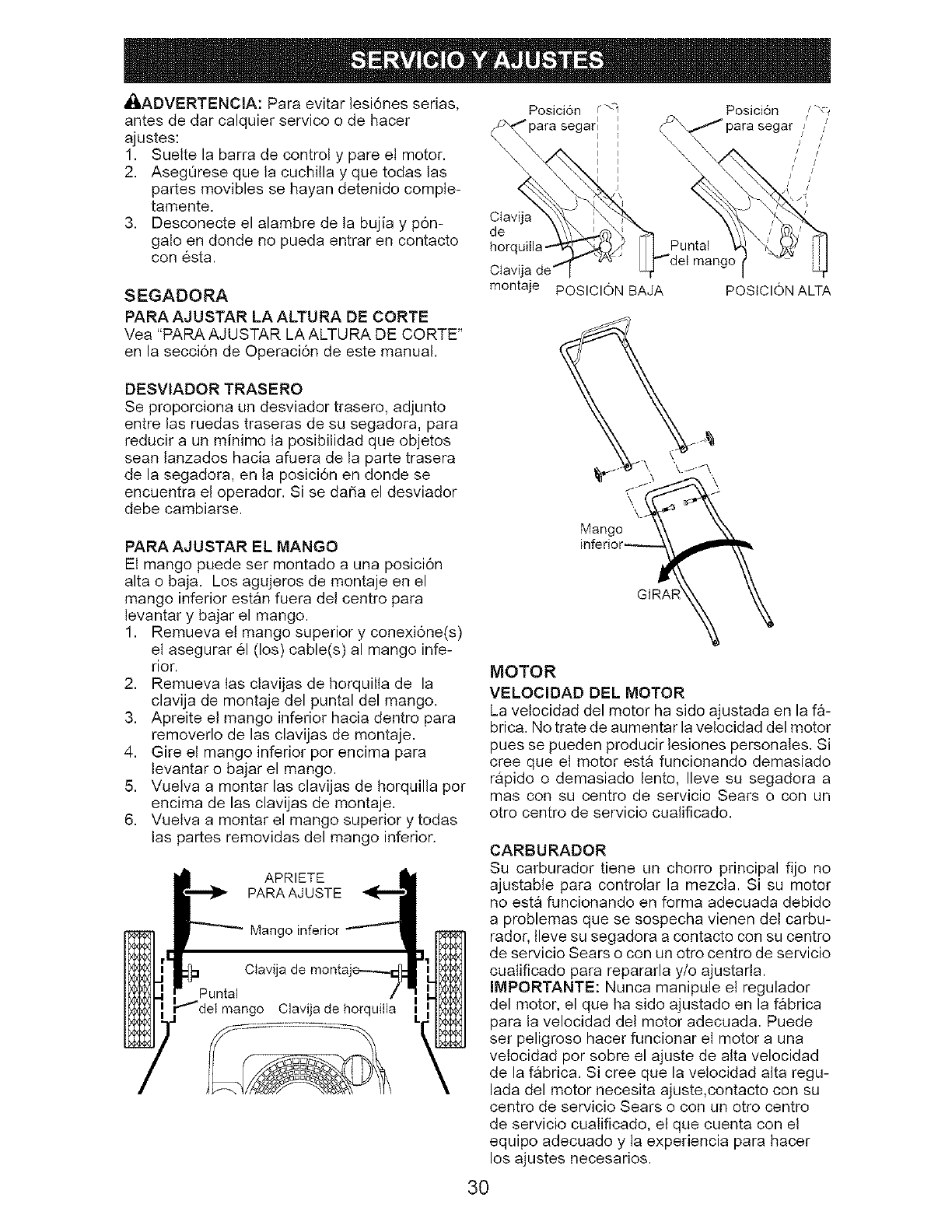

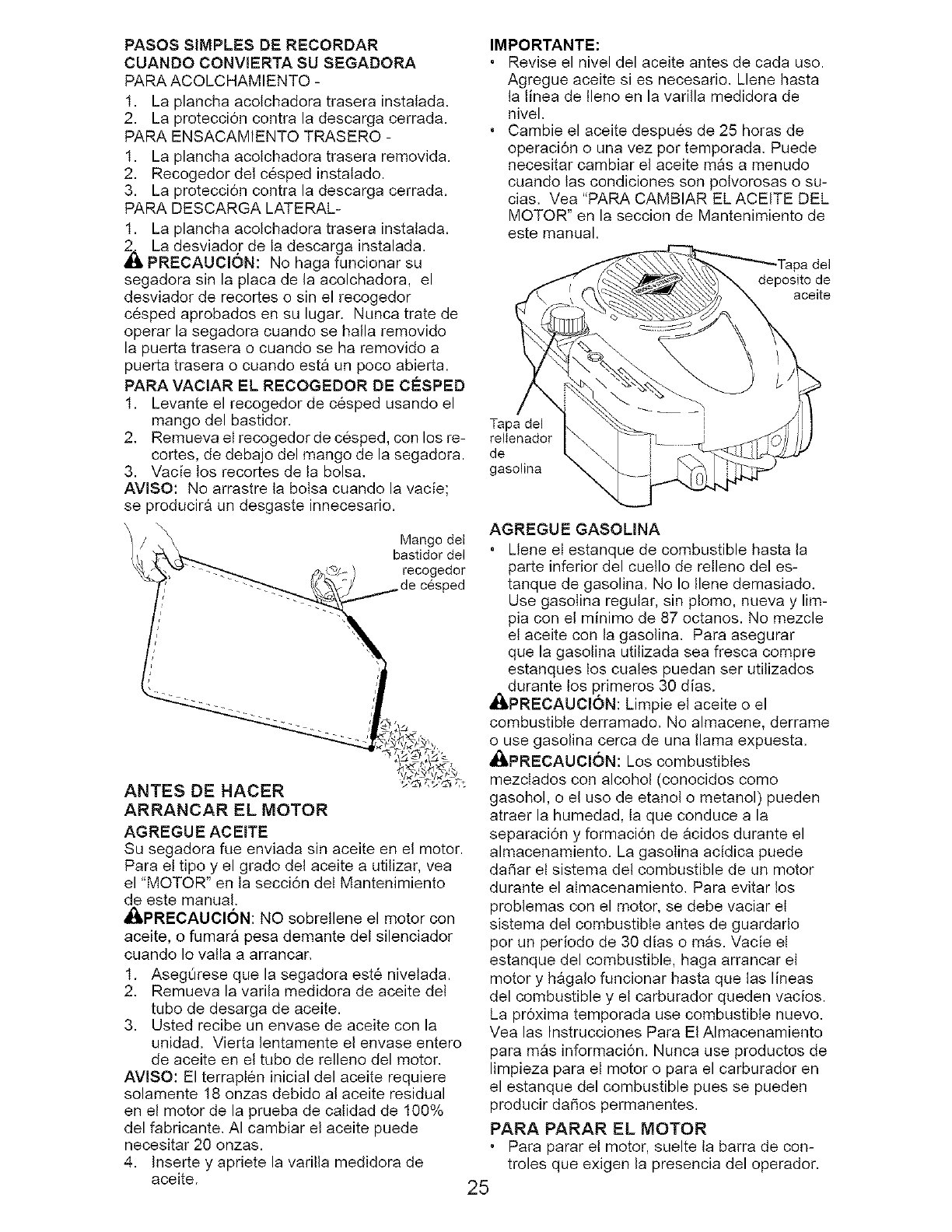

•Espa_ol, p. 18

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

z==zz==

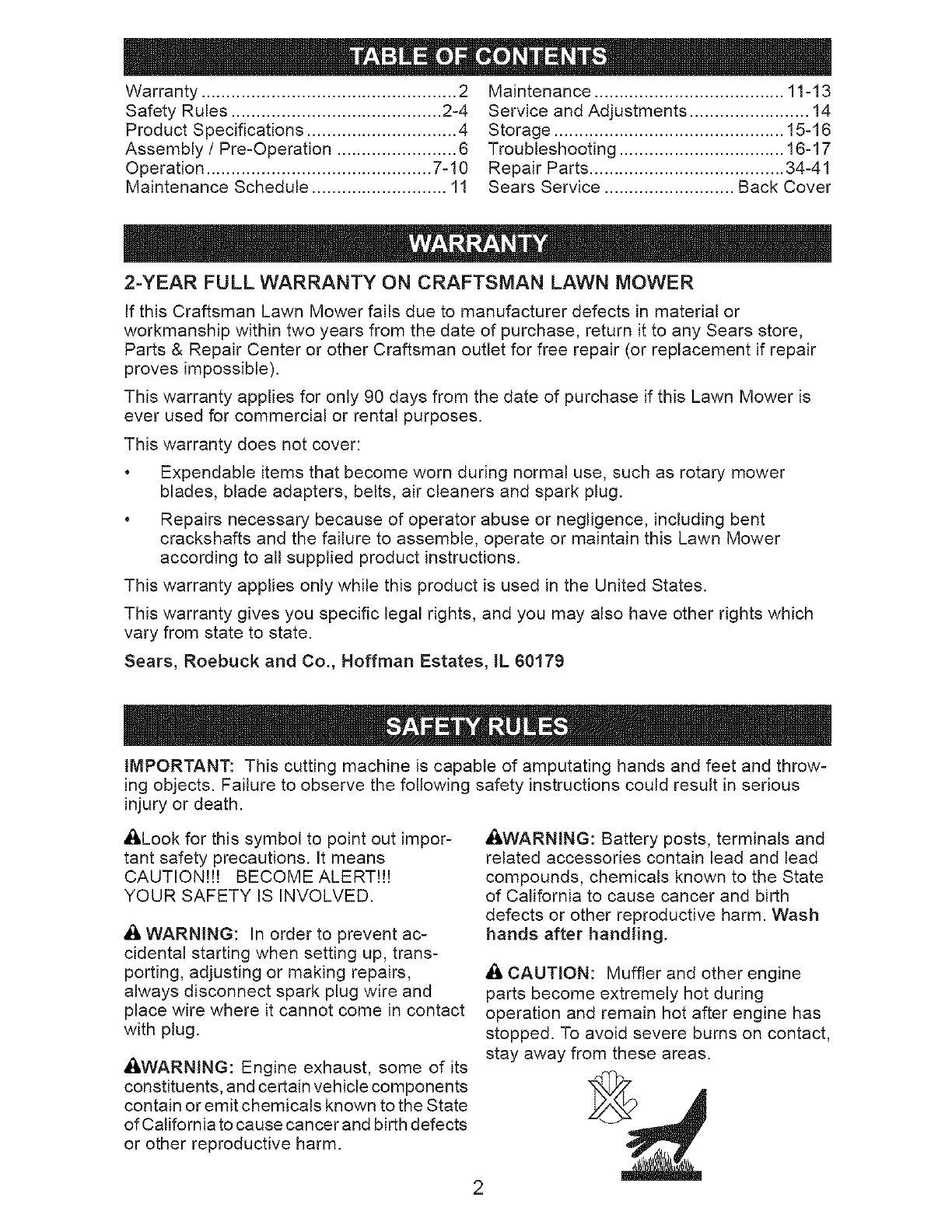

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

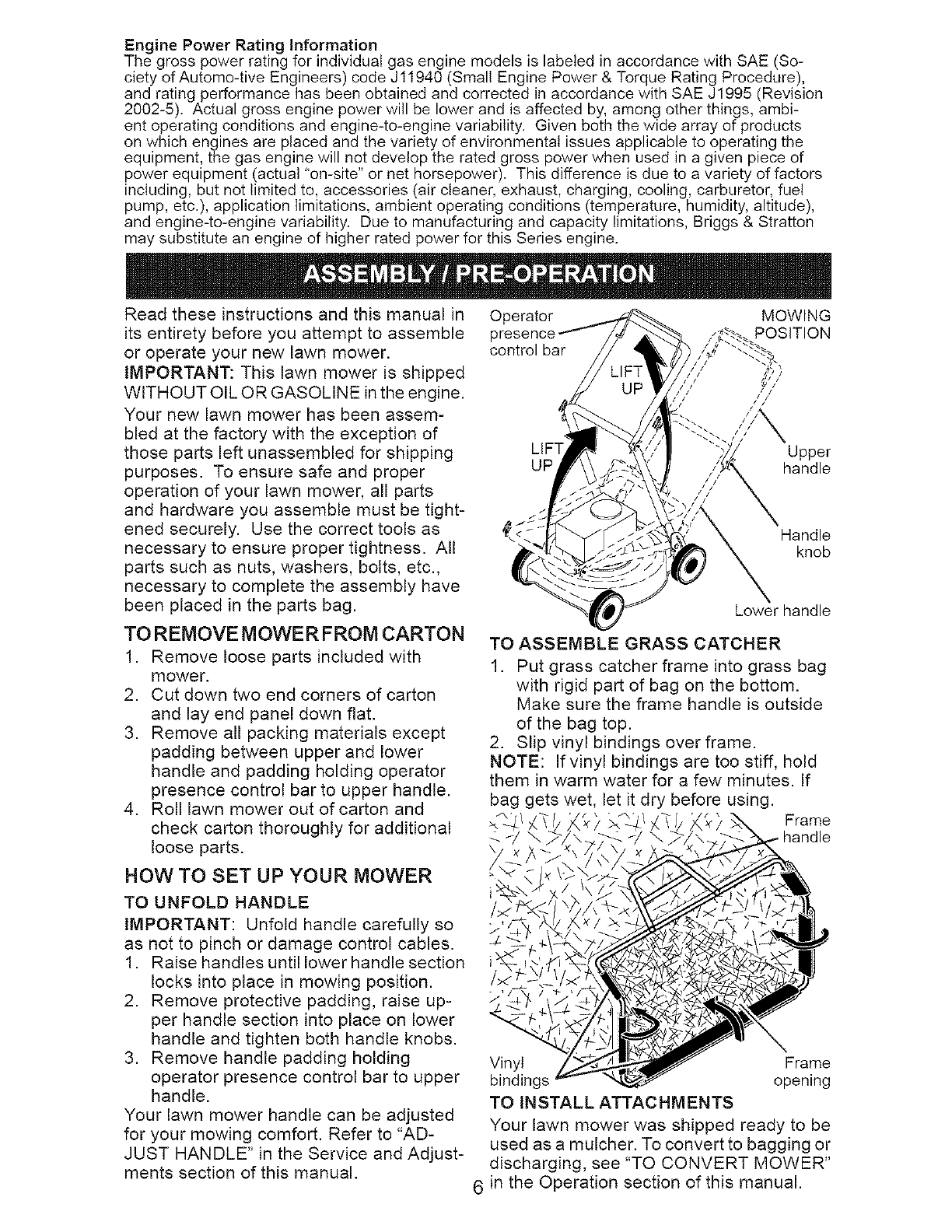

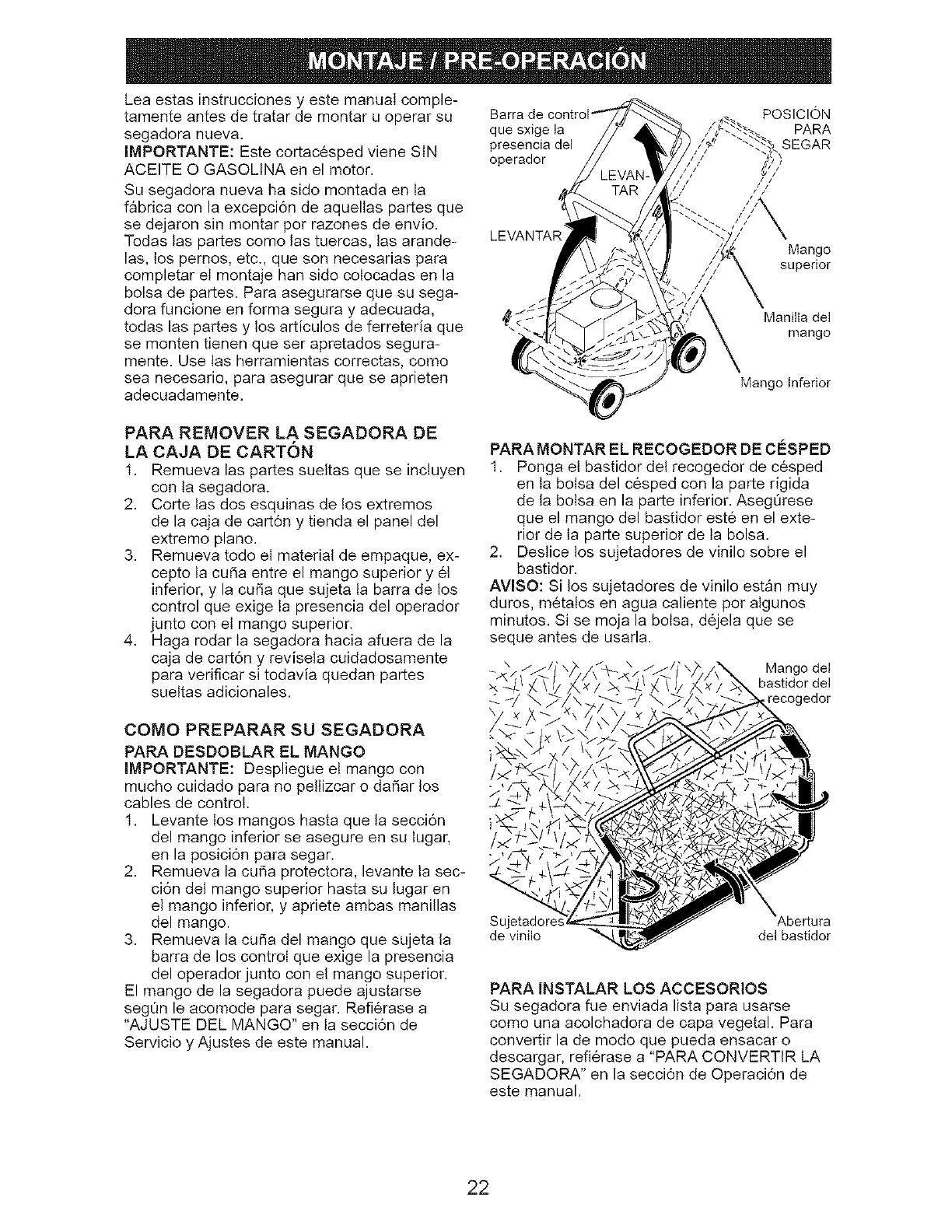

Assembly /Pre-Operation ........................ 6

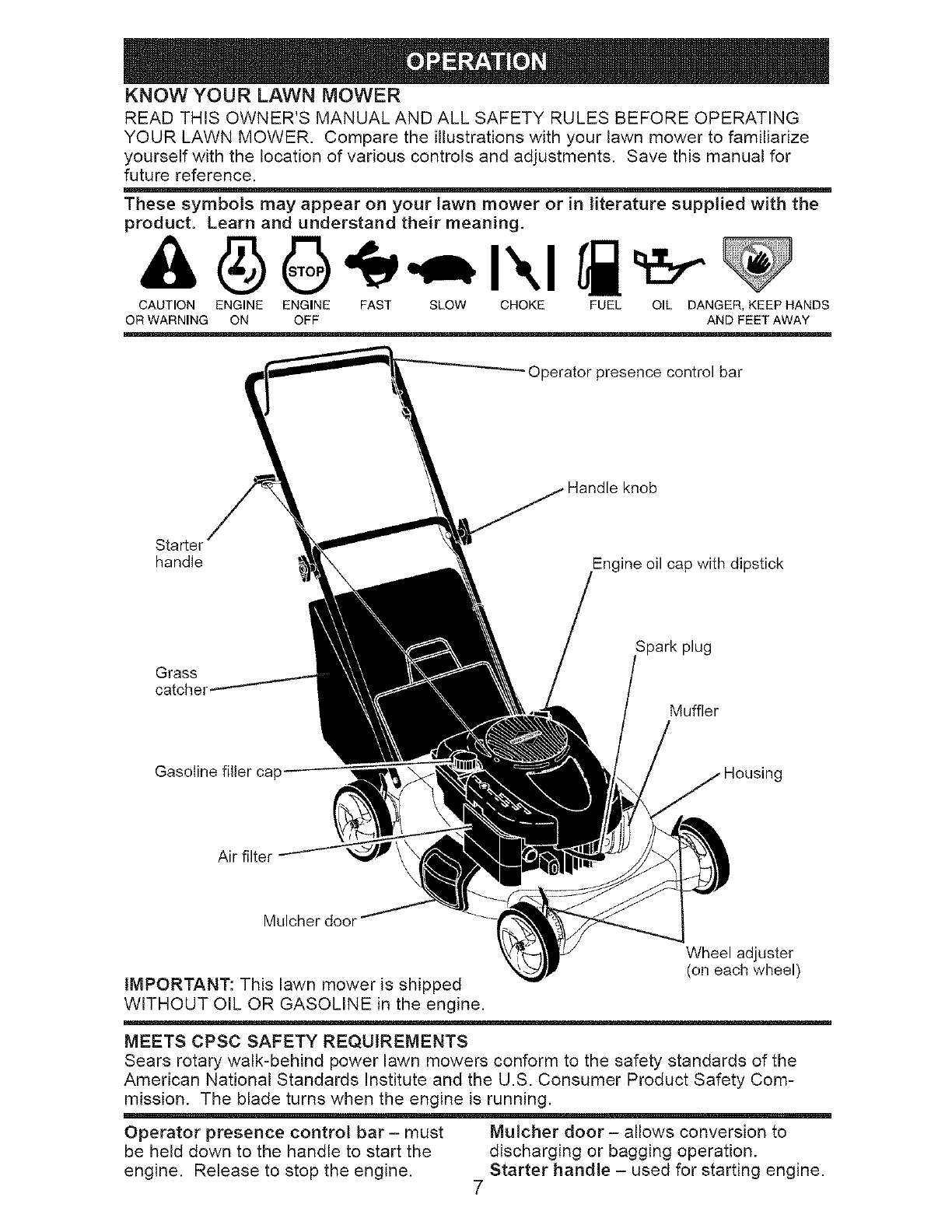

Operation ............................................. 7-10

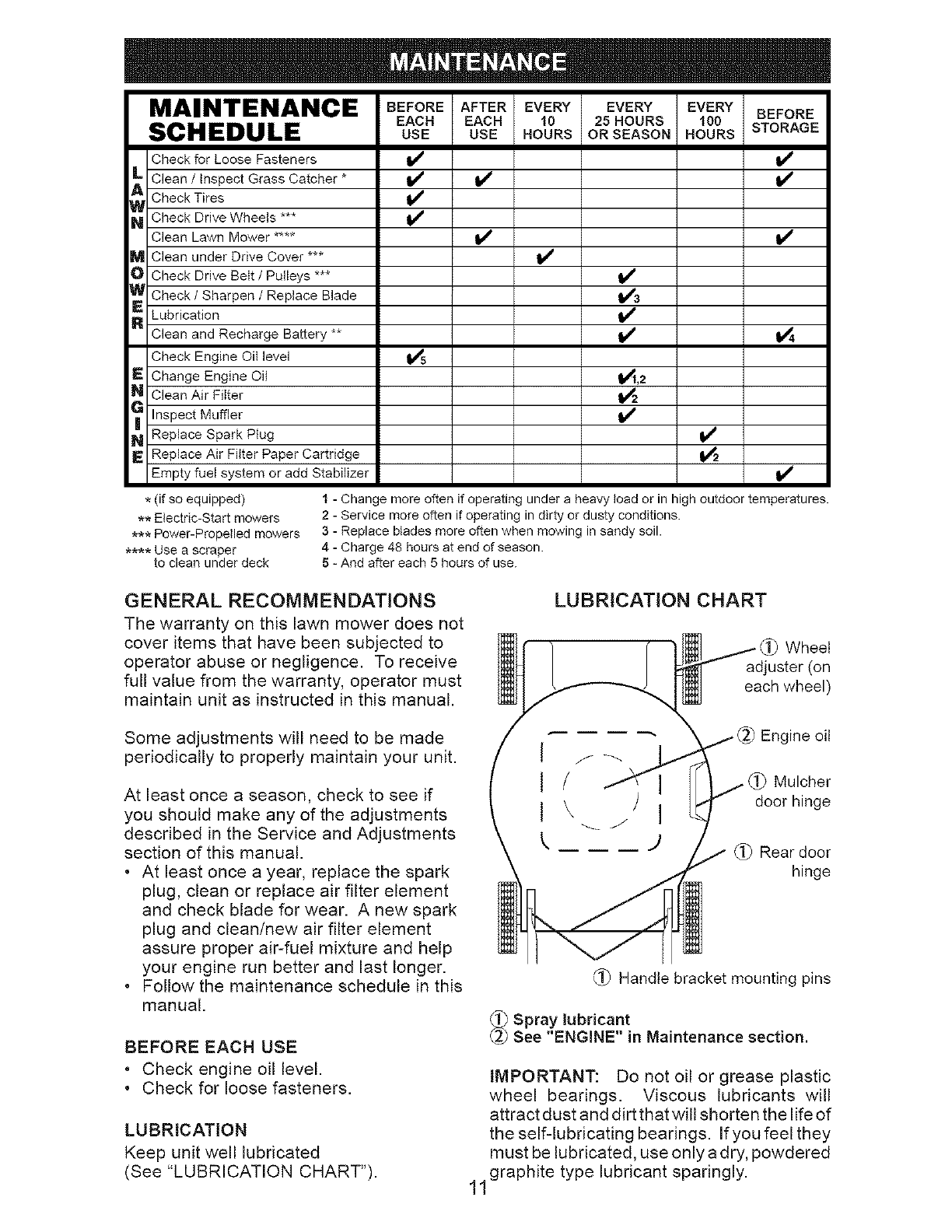

Maintenance Schedule ........................... 11

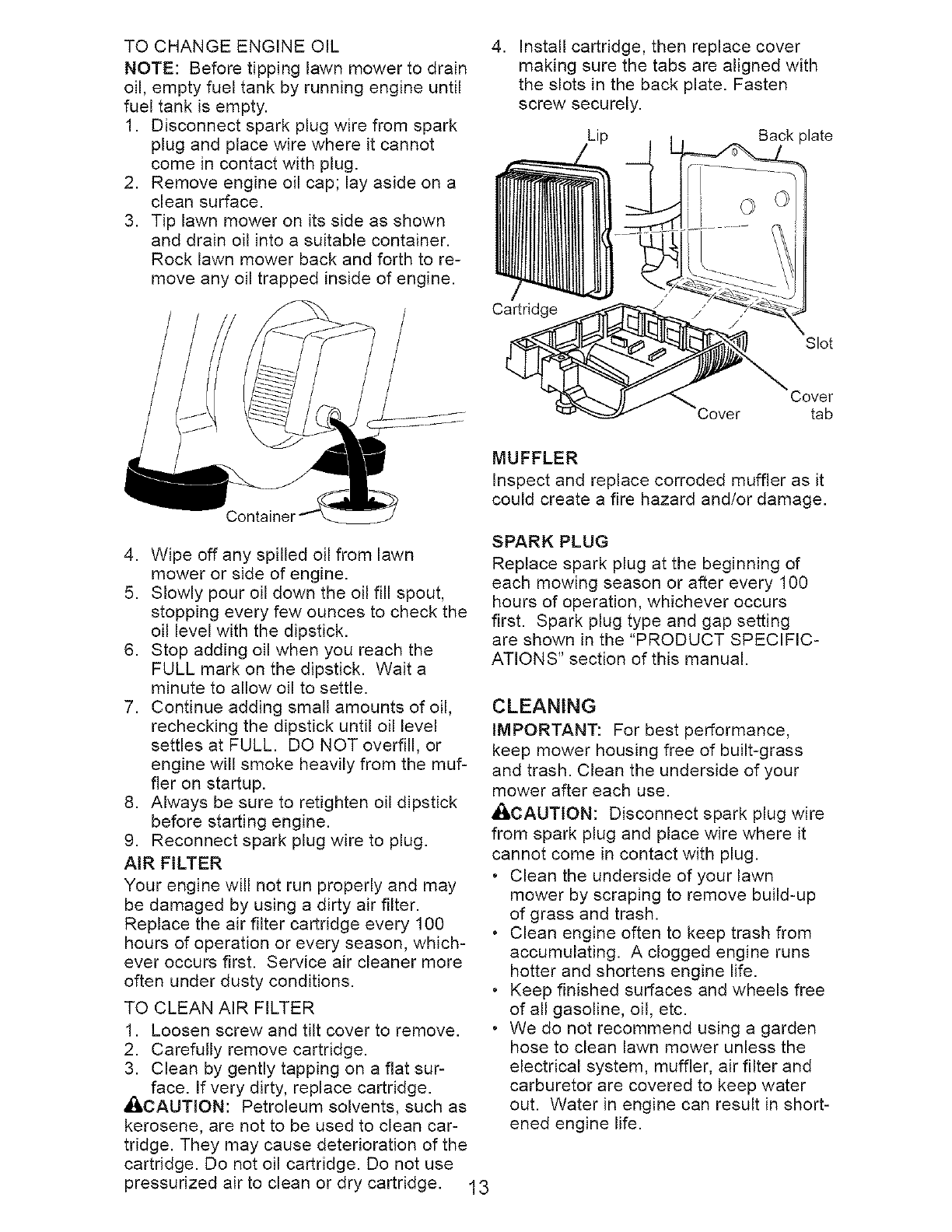

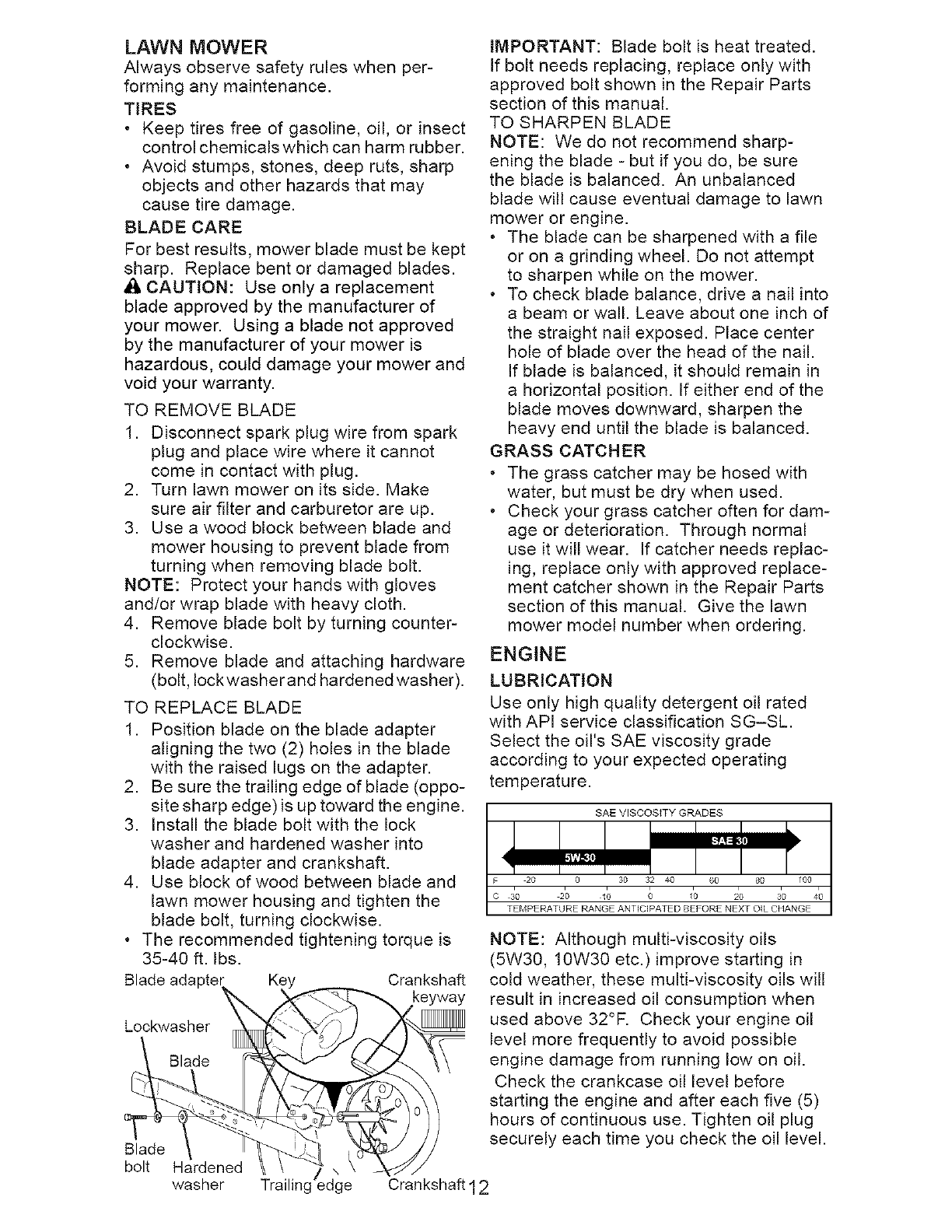

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

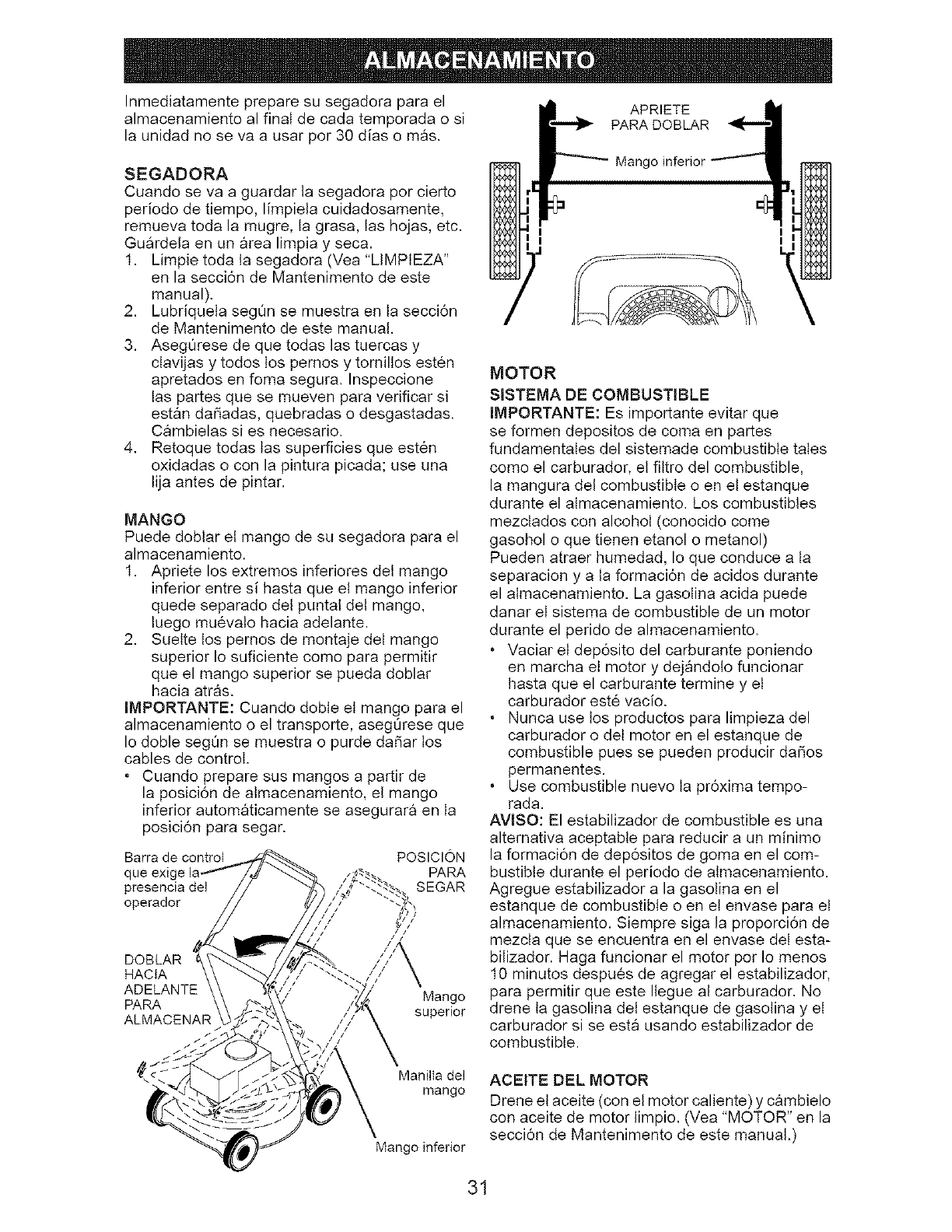

Storage .............................................. 15-16

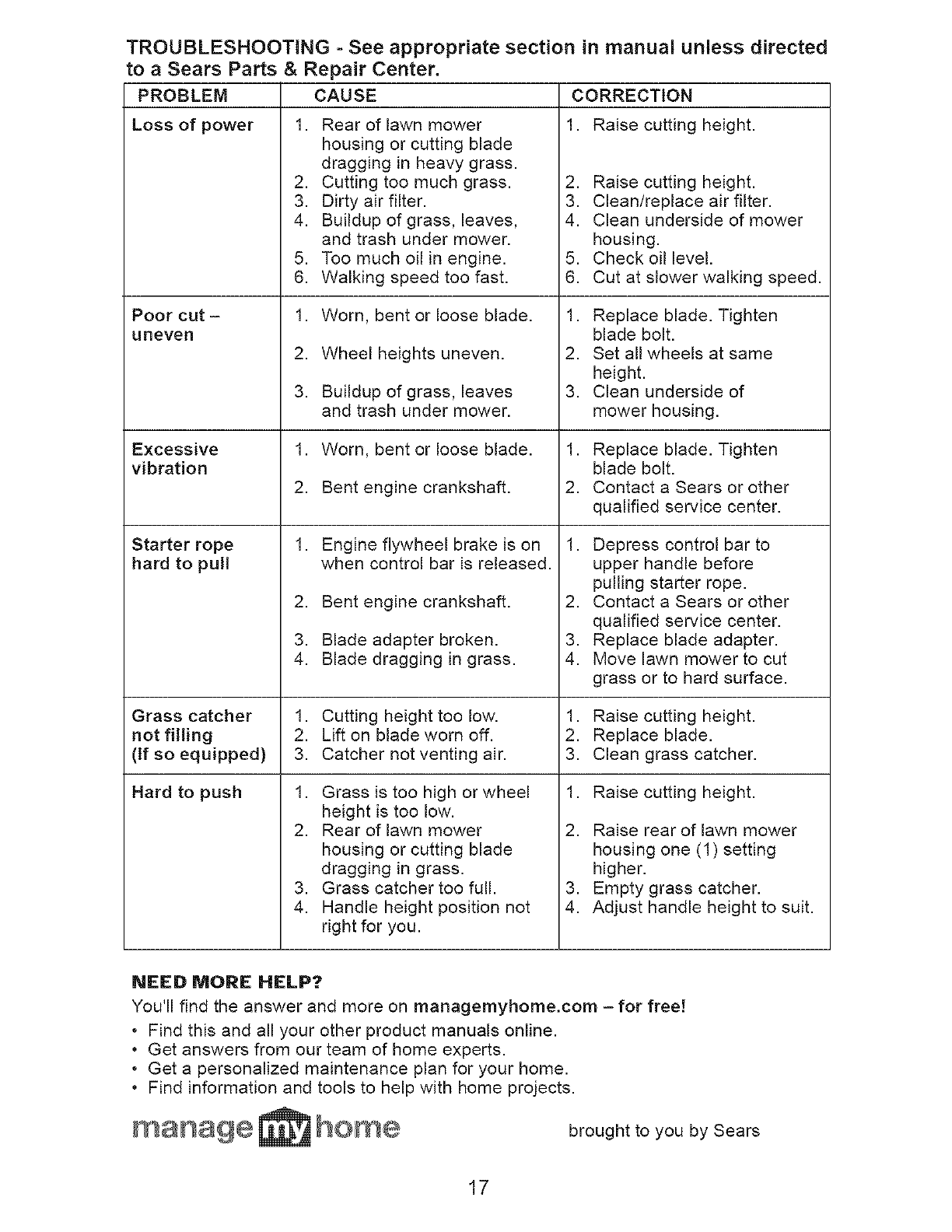

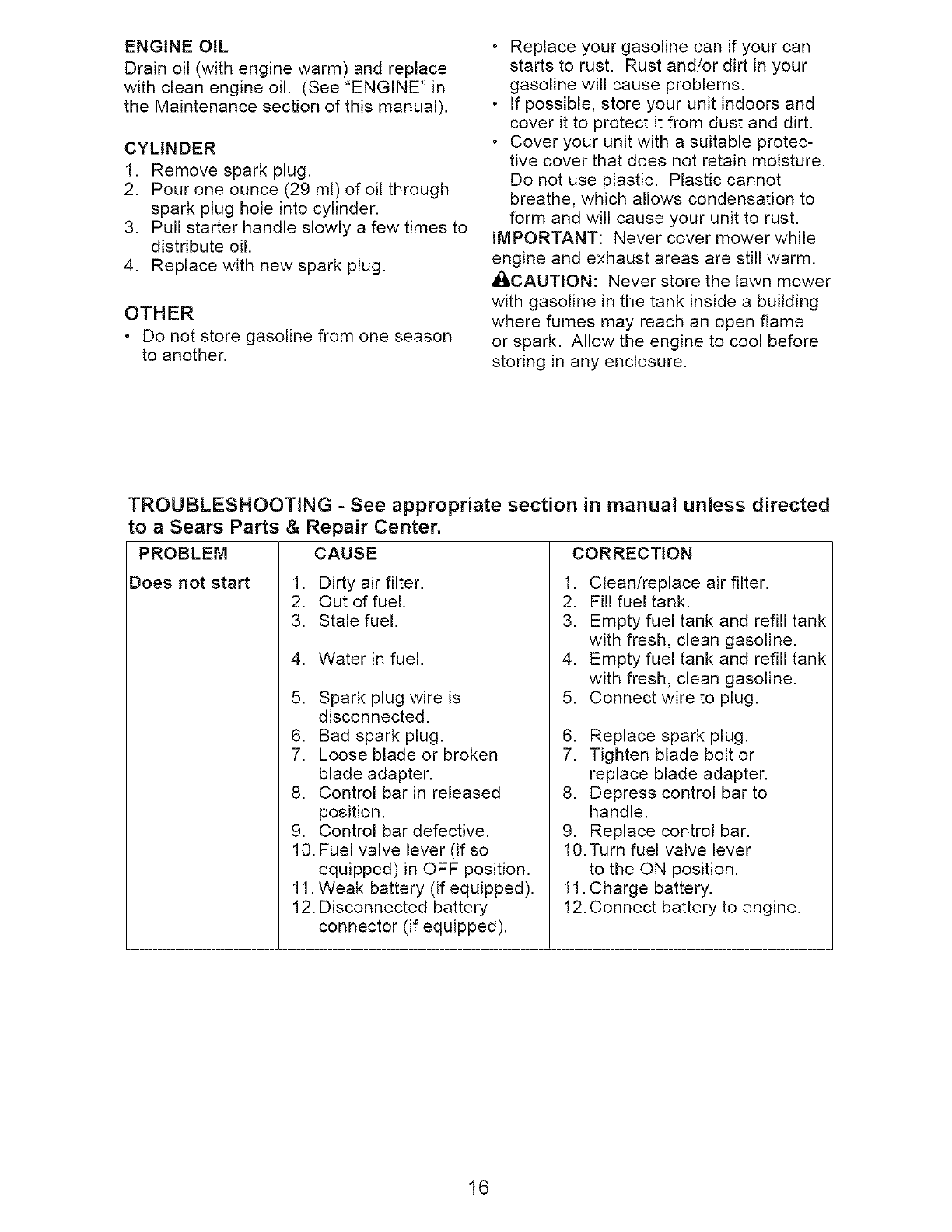

Troubleshooting ................................. 16-17

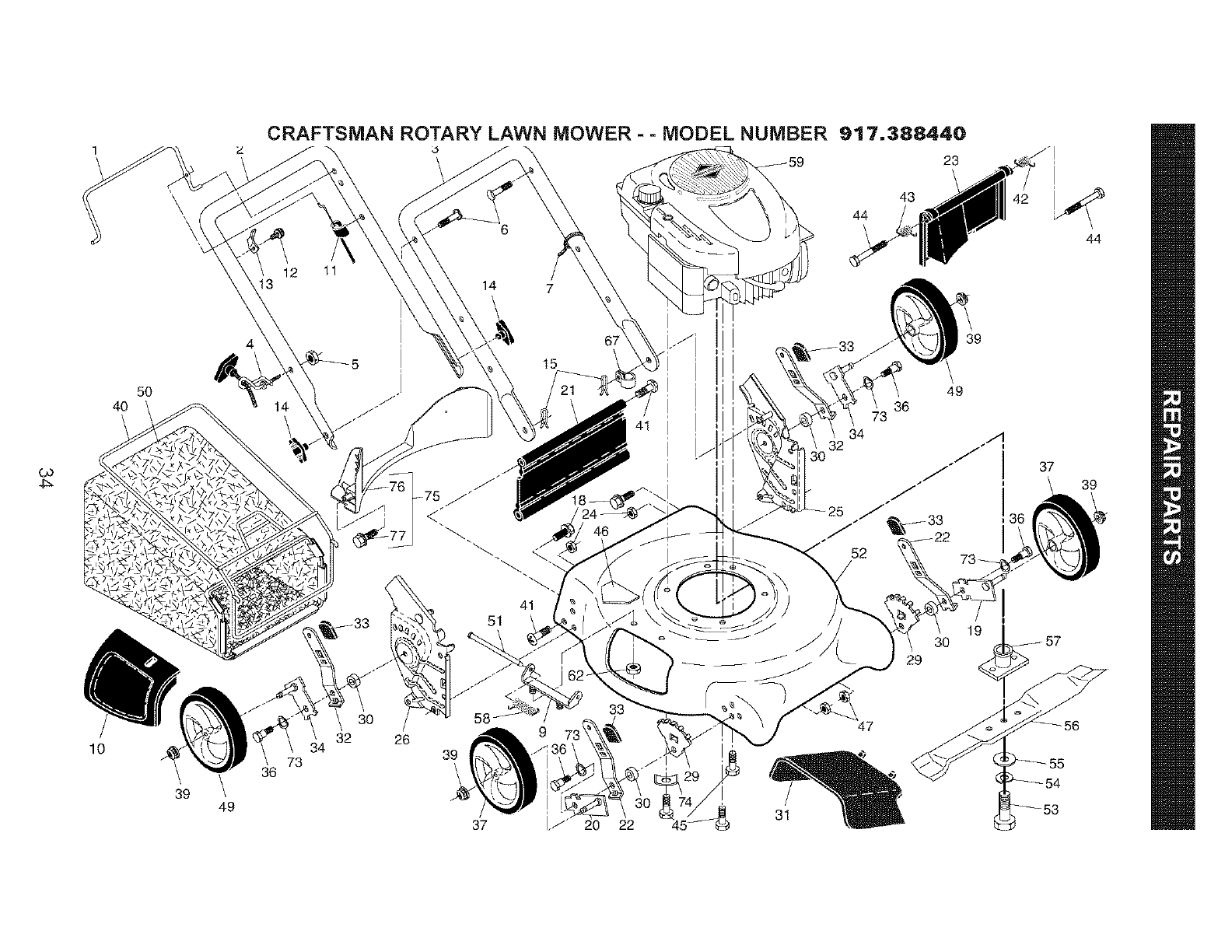

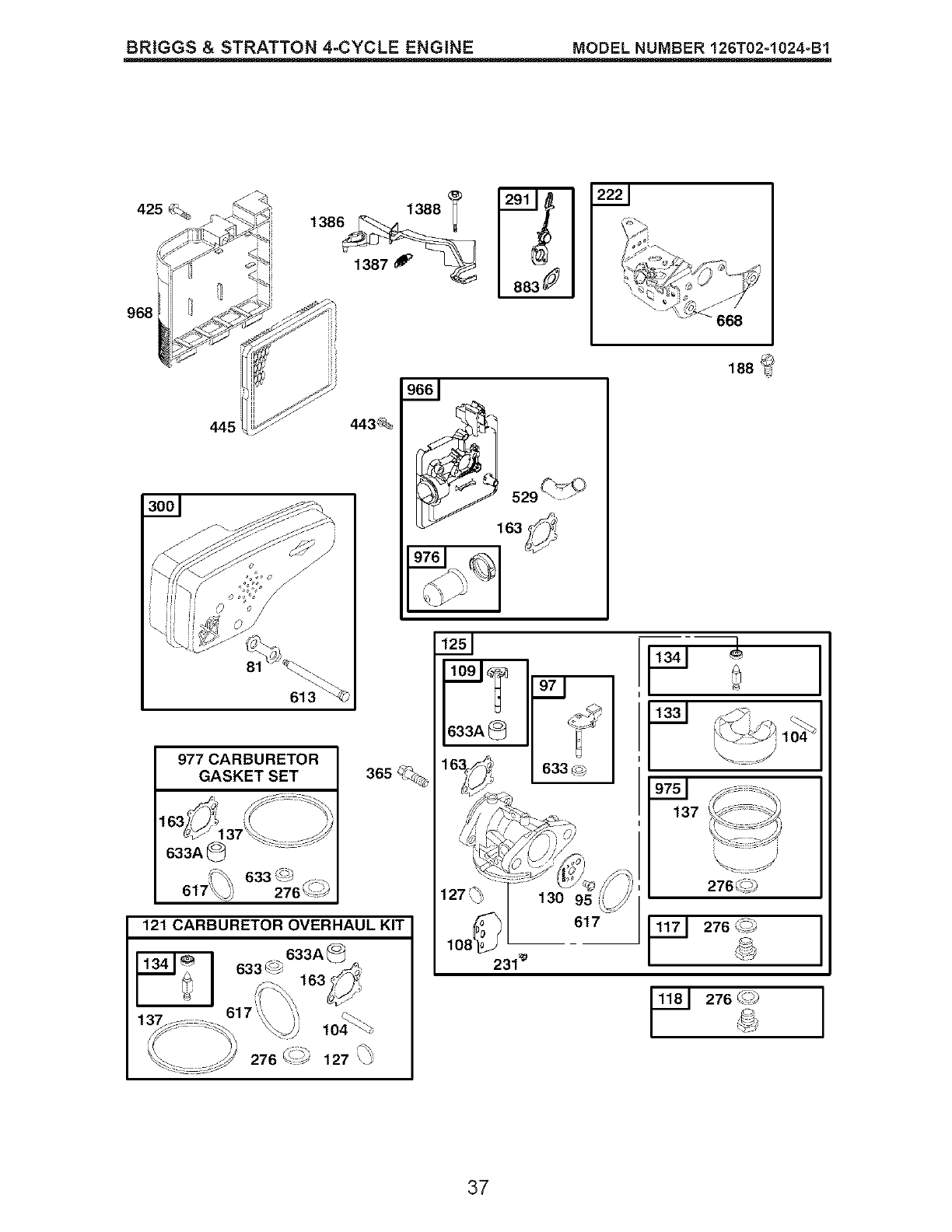

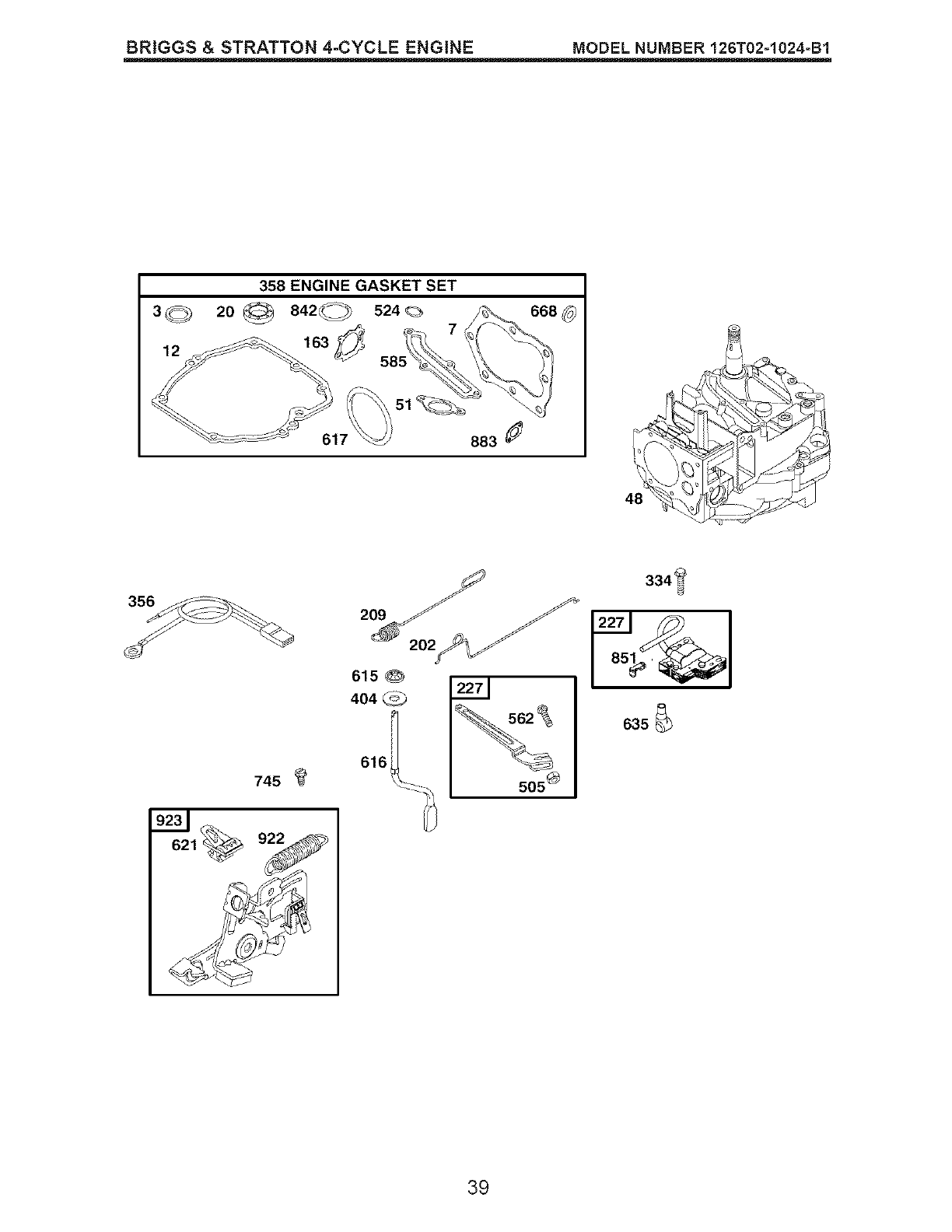

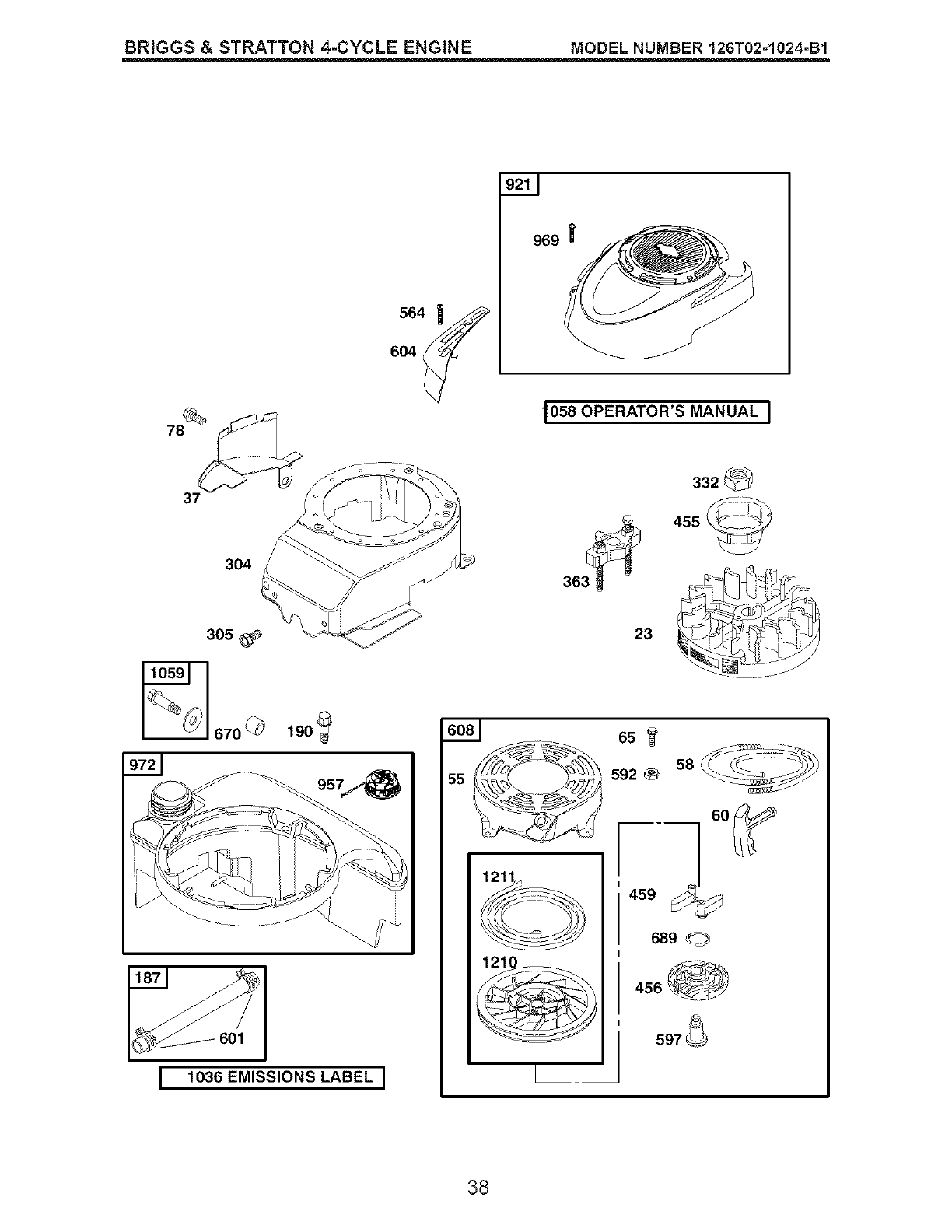

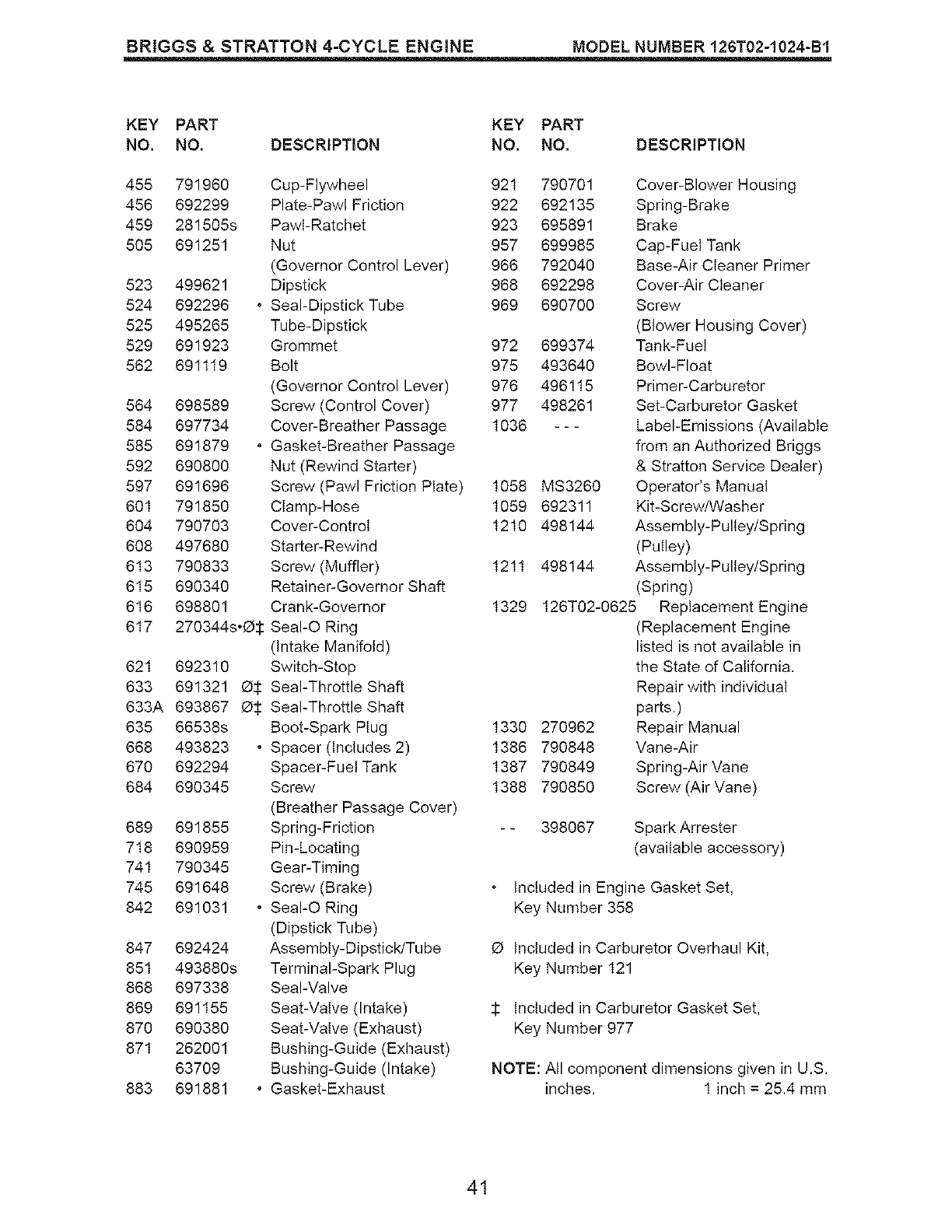

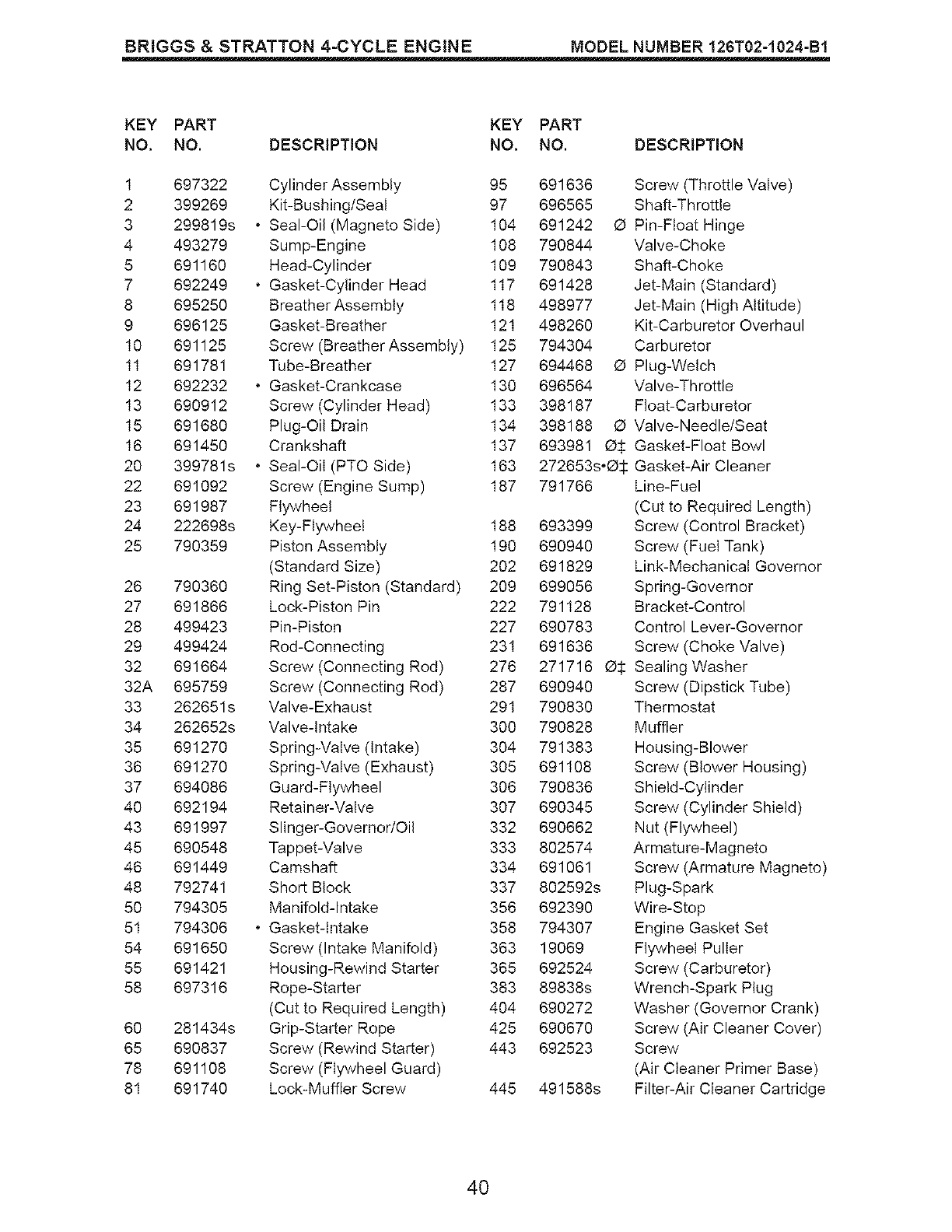

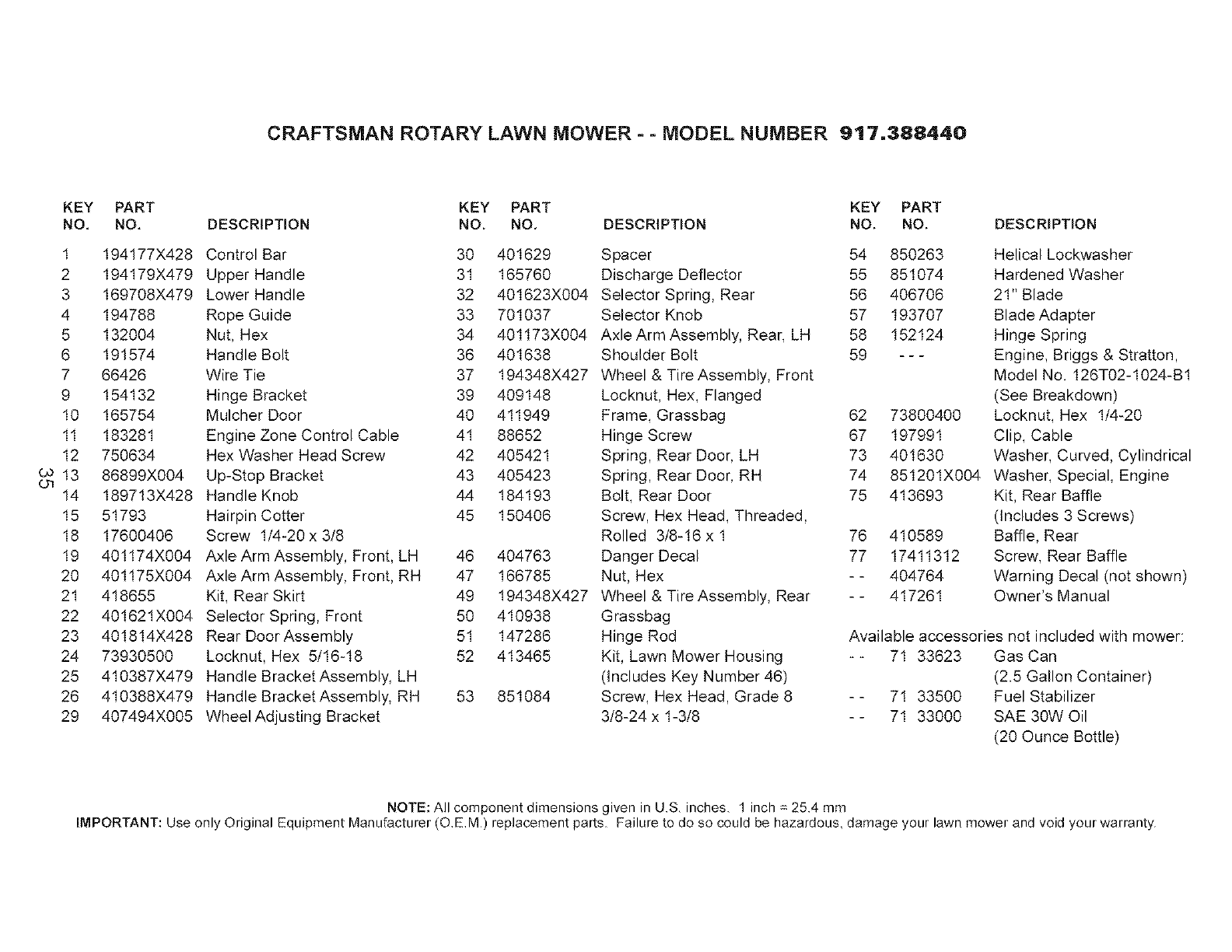

Repair Parts ....................................... 34-41

Sears Service .......................... Back Cover

2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible),

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes,

This warranty does not cover:

Expendable items that become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions.

This warranty applies only while this product is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

AWARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

AWARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

,It_WARNtNG: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

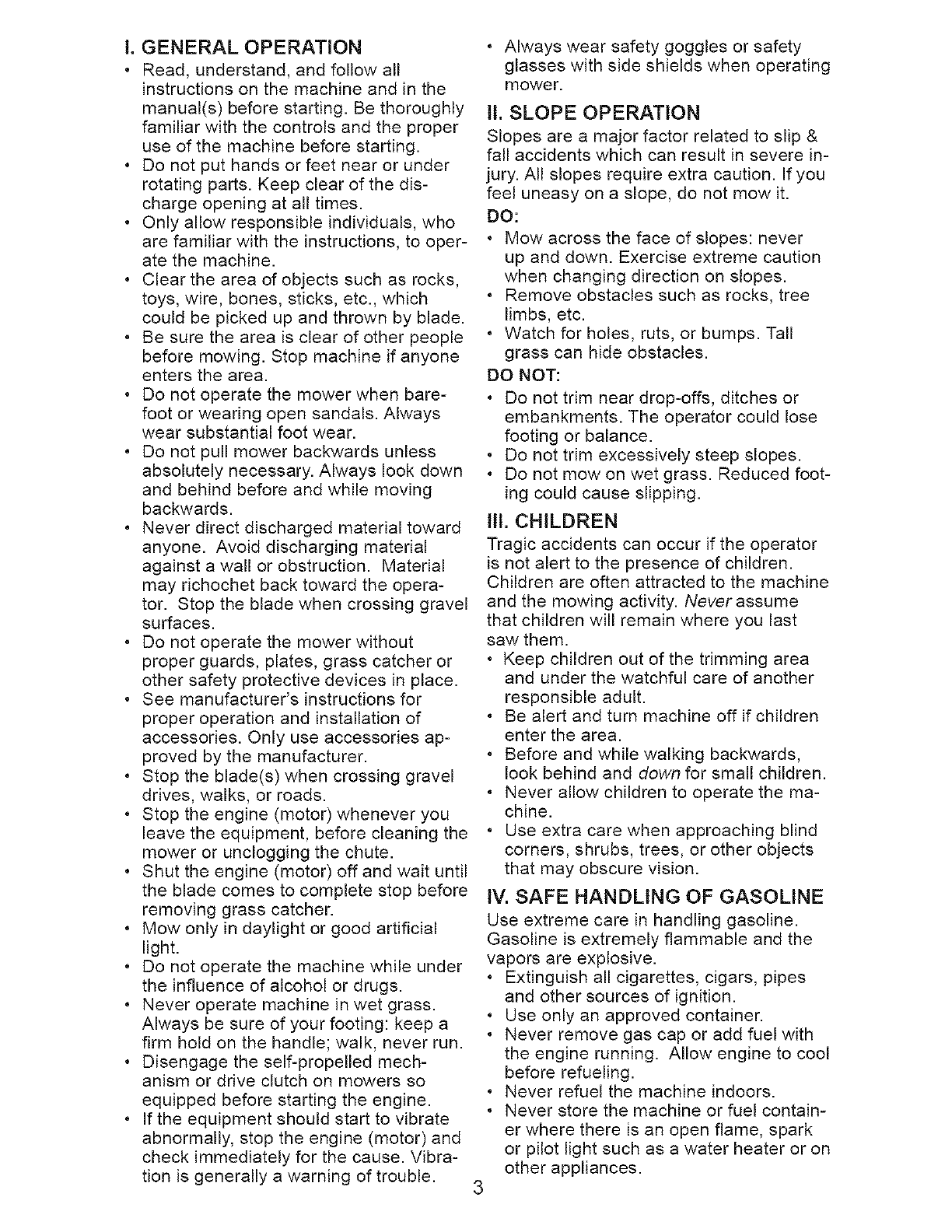

i. GENERALOPERATION

Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

•Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

°Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

° Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

° Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

° Mow only in daylight or good artificial

light.

•Do not operate the machine while under

the influence of alcohol or drugs.

° Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

° Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

° Always wear safety goggles or safety

glasses with side shields when operating

mower.

If.SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

° Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

° Remove obstacles such as rocks, tree

limbs, etc.

° Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

Ill. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off if children

enter the area.

°Before and while walking backwards,

look behind and down for small children.

•Never allow children to operate the ma-

chine.

°Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

I_ SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

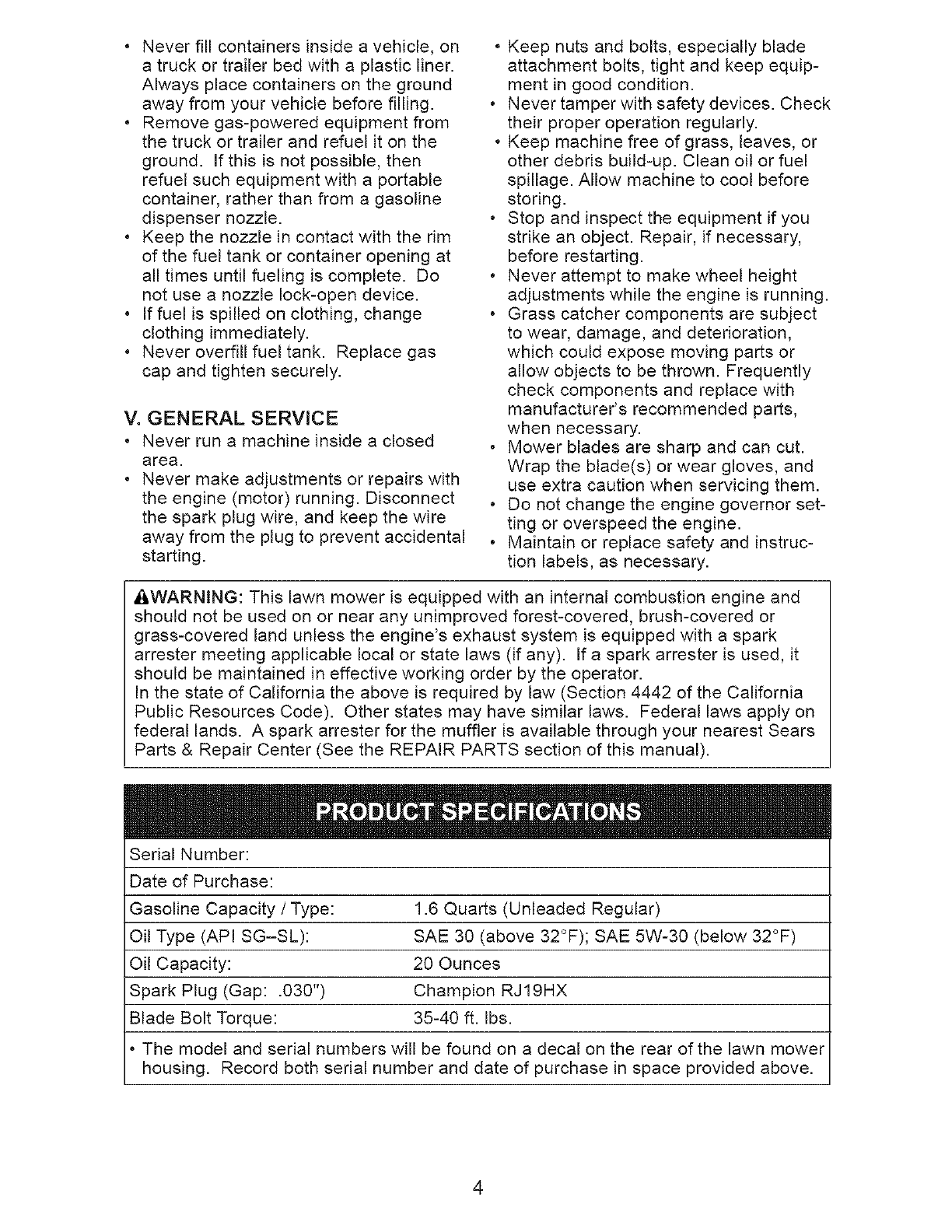

• Never fill containersinside a vehicle, on •

a truck or trailer bed with a plastic liner.

Always place containerson the ground

away from your vehicle before filling.

Removegas-poweredequipmentfrom

the truck or trailer and refuel it onthe

ground. If this is not possible,then

refuel such equipmentwith a portable

container,ratherthan from a gasoline

dispenser nozzle.

• Keep the nozzle incontact with the rim

of the fueltank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

If fuel is spilled on clothing, change •

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

° Never run a machine inside a closed

area.

° Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

Never tamper with safety devices. Check

their proper operation regularly.

Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

Never attempt to make wheel height

adjustments while the engine is running.

Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts OF

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

Do not change the engine governor set-

ting or overspeed the engine.

Maintain or replace safety and instruc-

tion labels, as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19HX

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

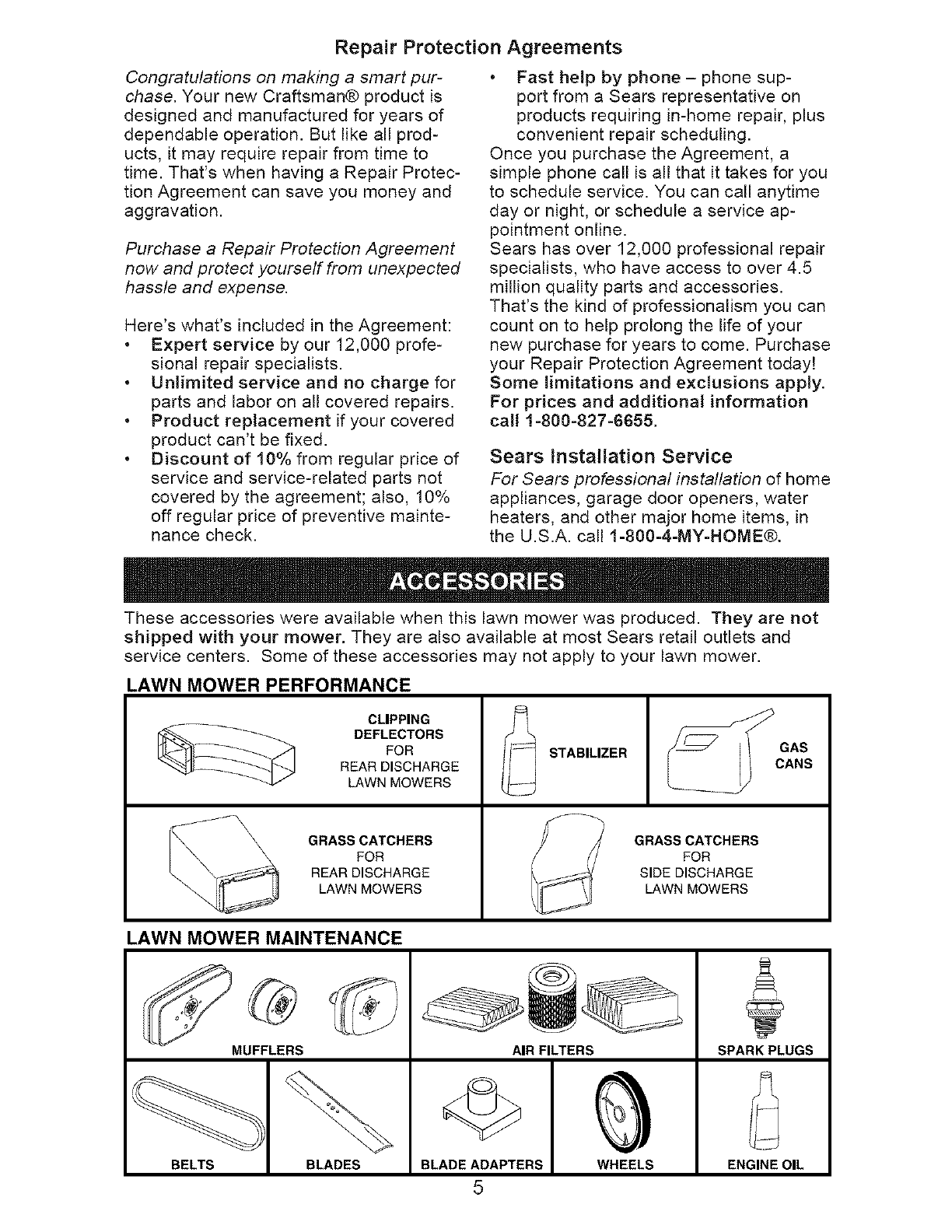

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

Expert service by our 12,000 profe-

sional repair specialists.

Unlimited service and no charge for

parts and labor on all covered repairs.

Product replacement if your covered

product can't be fixed.

Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

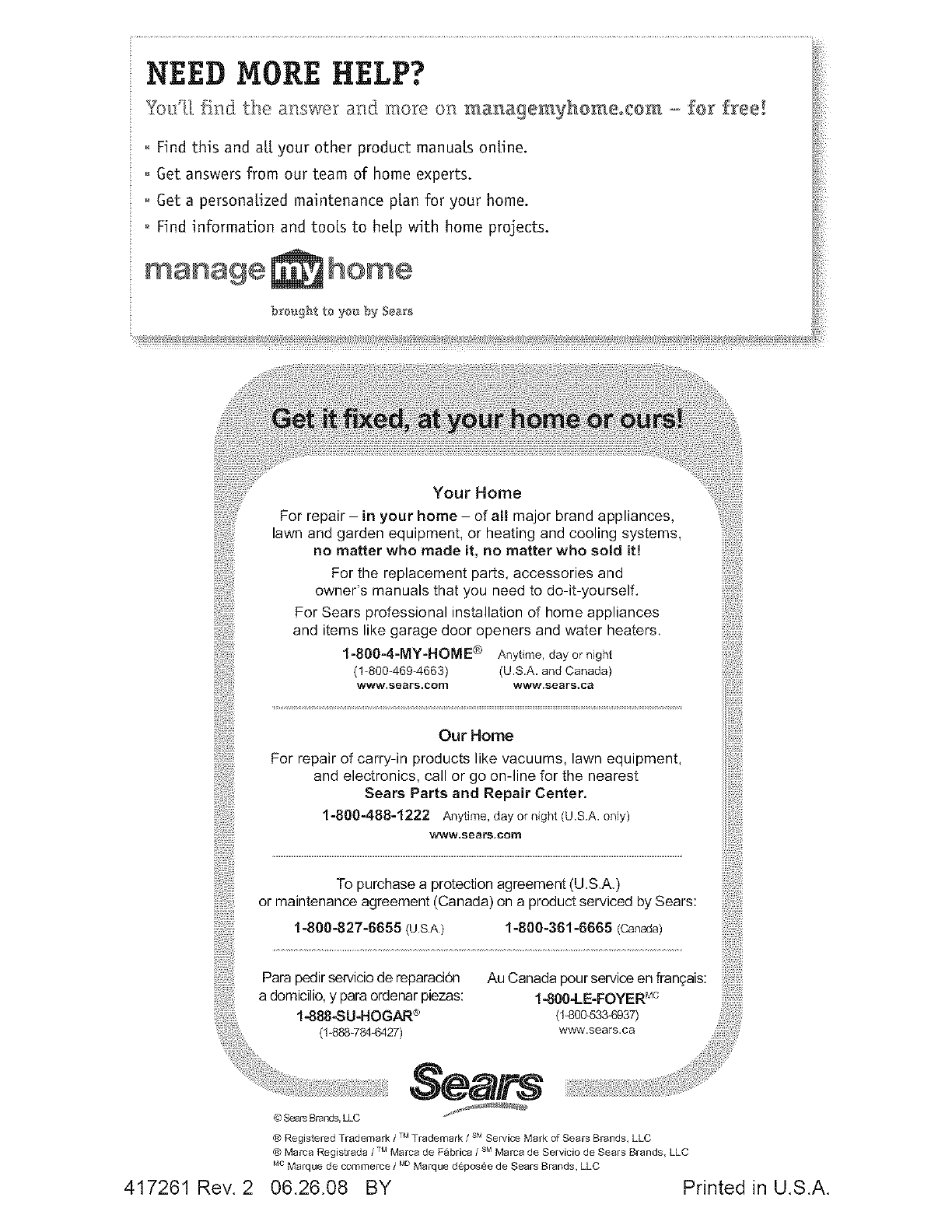

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call I=800-4-MY-HOME®.

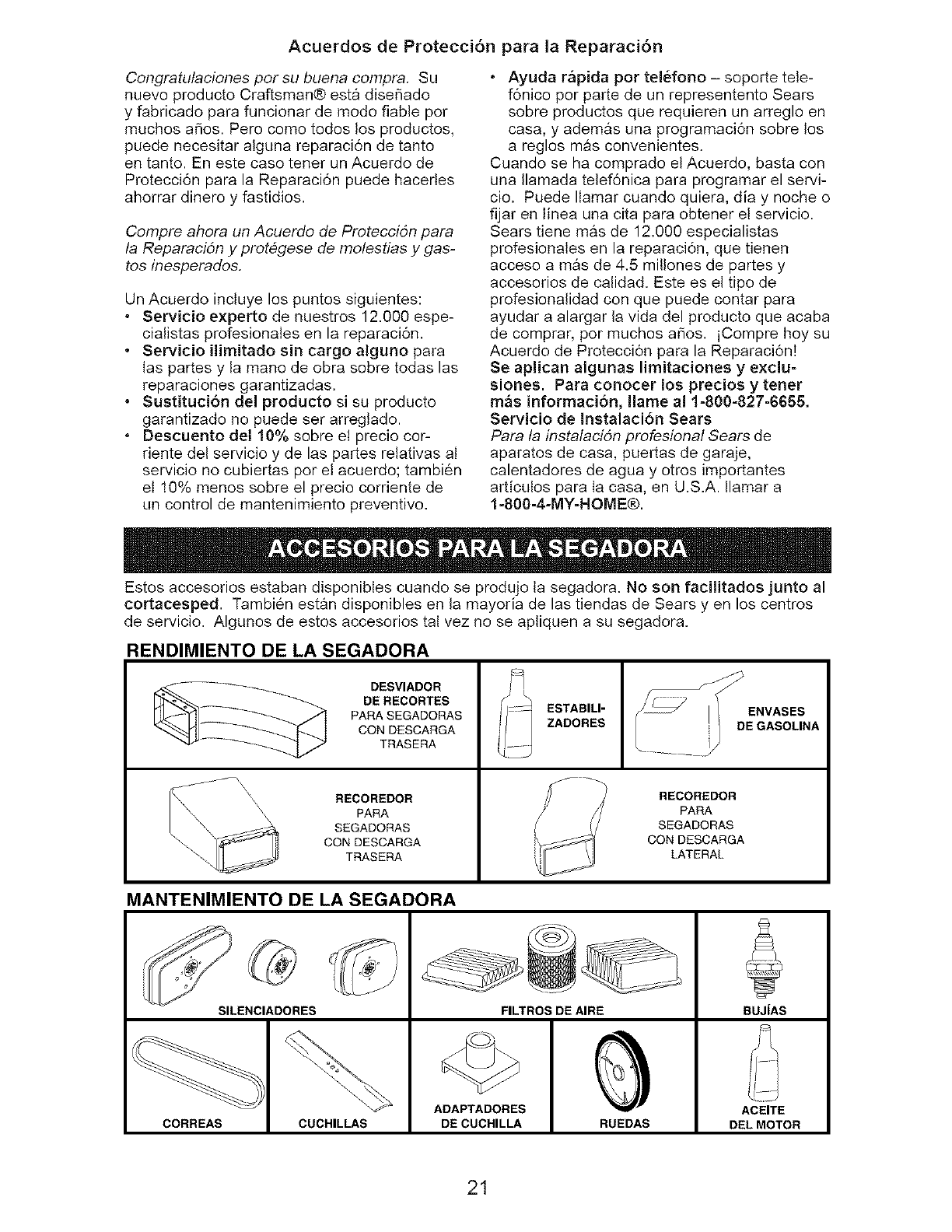

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

-- STABILIZER _GAS

CANS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS

BELTS BLADES BLADE ADAPTERS WHEELS

SPARK PLUGS

ENGINE OIL

Engine Power Rating Information

The gross power rating for individuaI gas engine models is labeled in accordance with SAE (So-

ciety of Automo-tive Engineers) code Jl1940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE J 1995 (Revision

2002-5). Actual gross engine power will be lower and is affected by, among other things, ambi-

ent operating conditions and engine-to-engine variability. Given both the wide array of products

on which engines are placed and the variety of environmental issues applicable to operating the

equipment, the gas engine will not develop the rated gross power when used in a given piece of

power equipment (actua! "on-site" or net horsepower). This difference is due to a variety of factors

including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel

pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude),

and engine-to-engine variability= Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine.

Read these instructions and this manual in Operator

its entirety before you attempt to assemble t

or operate your new lawn mower, control bar

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping UP

purposes. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be tight-

ened securely. Use the correct tools as

necessary to ensure proper tightness. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle section

locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

MOWING

POSITION

//_//

Upper

handle

Handle

knob

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Frame

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging or

discharging, see "TO CONVERT MOWER"

6 in the Operation section of this manual.

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbots may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

knob

Starter

handle Engine oil cap with dipstick

Grass

Gasoline fitler cap

Air filter

plug

Muffler

Mulcher door

Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must Mulcher door - allows conversion to

be held down to the handle to start the discharging or bagging operation.

engine. Release to stop the engine. Starter handle - used for starting engine.

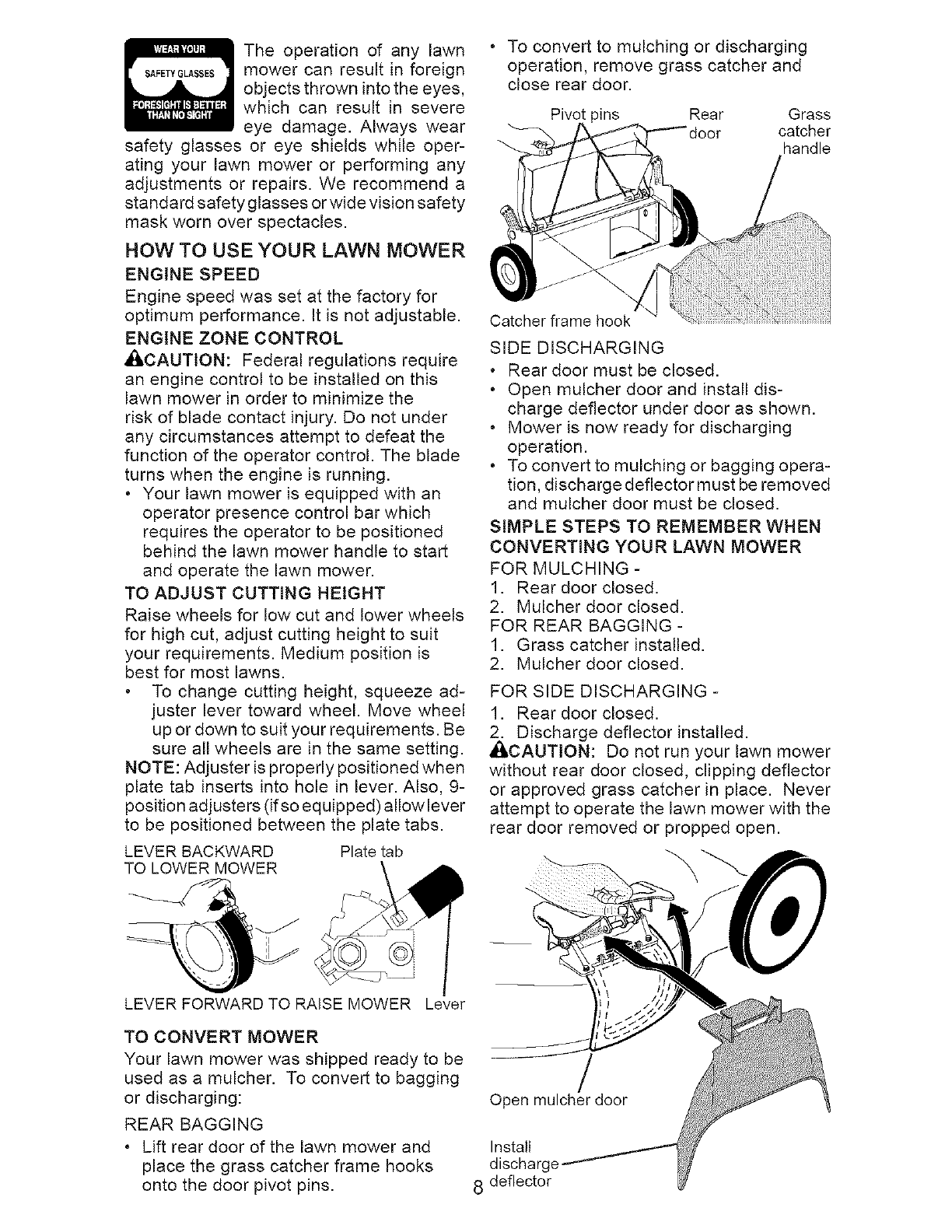

The operation of any lawn

mower can result in foreign

objects thrown into the eyes,

which can result in severe

eye damage, Always wear

safety glasses or eye shields while oper-

ating your lawn mower or performing any

adjustments or repairs, We recommend a

standard safety glasses or wide vision safety

mask worn over spectacles,

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements, Medium position is

best for most lawns,

To change cutting height, squeeze ad-

juster lever toward wheel, Move wheel

up or down to suit your requirements, Be

sure all wheels are in the same setting,

NOTE: Adjuster is properly positioned when

plate tab inserts into hole in lever, Also, 9-

position adjusters (if so equipped) allow lever

to be positioned between the plate tabs,

LEVER BACKWARD Plate tab

TO LOWER MOWER

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot Dins Rear Grass

catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging opera-

tion, discharge deflector must be removed

and mulcher door must be closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed,

2. Mulcher door closed,

FOR REAR BAGGING-

1, Grass catcher installed,

2. Mulcher door closed,

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

ACAUTION: De not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with the

rear door removed or propped open.

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as amulcher. To convert to bagging

or discharging:

REAR BAGGING

•Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

Open mulcher door

Install

discharge

8 deflector

MOWER IS NOW READY FOR

DISCHARGING OPERATION

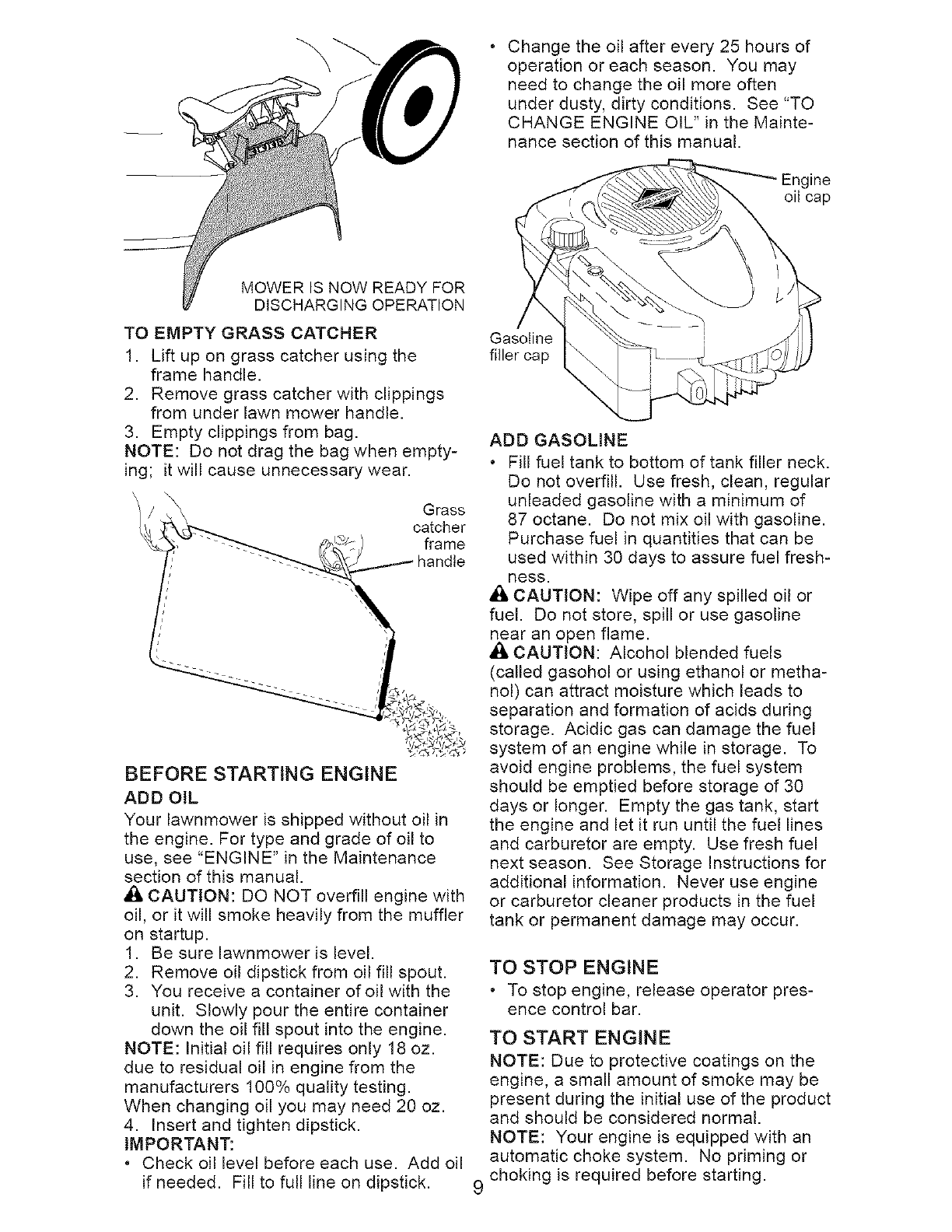

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_i_ CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container ofoil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing.

When changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed, Fill to full line on dipstick,

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

Engine

oil cap

Gasoline

filler cap

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

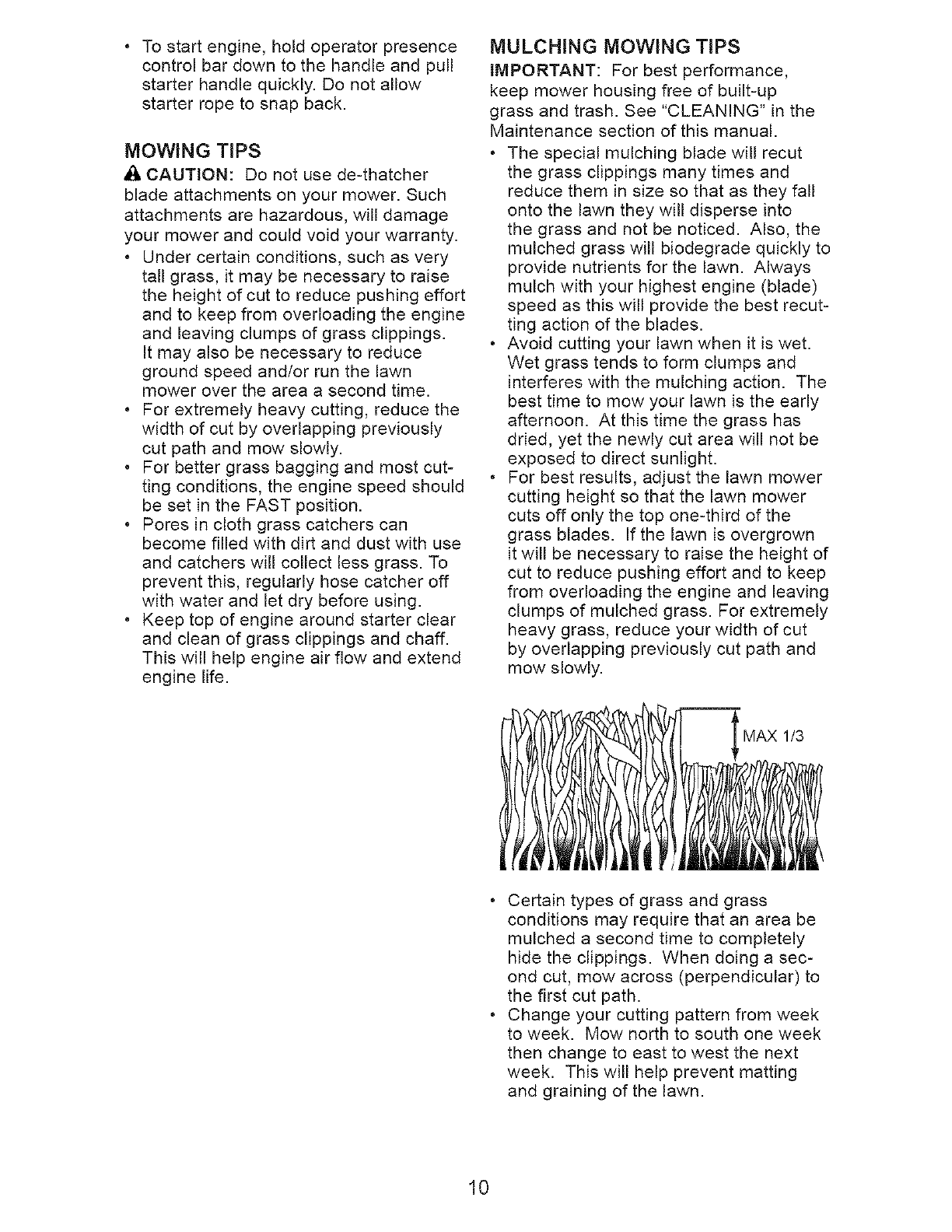

• To start engine, hold operator presence

control bar down to the handleand pull

starter handlequickly. Do not allow

starter rope to snap back.

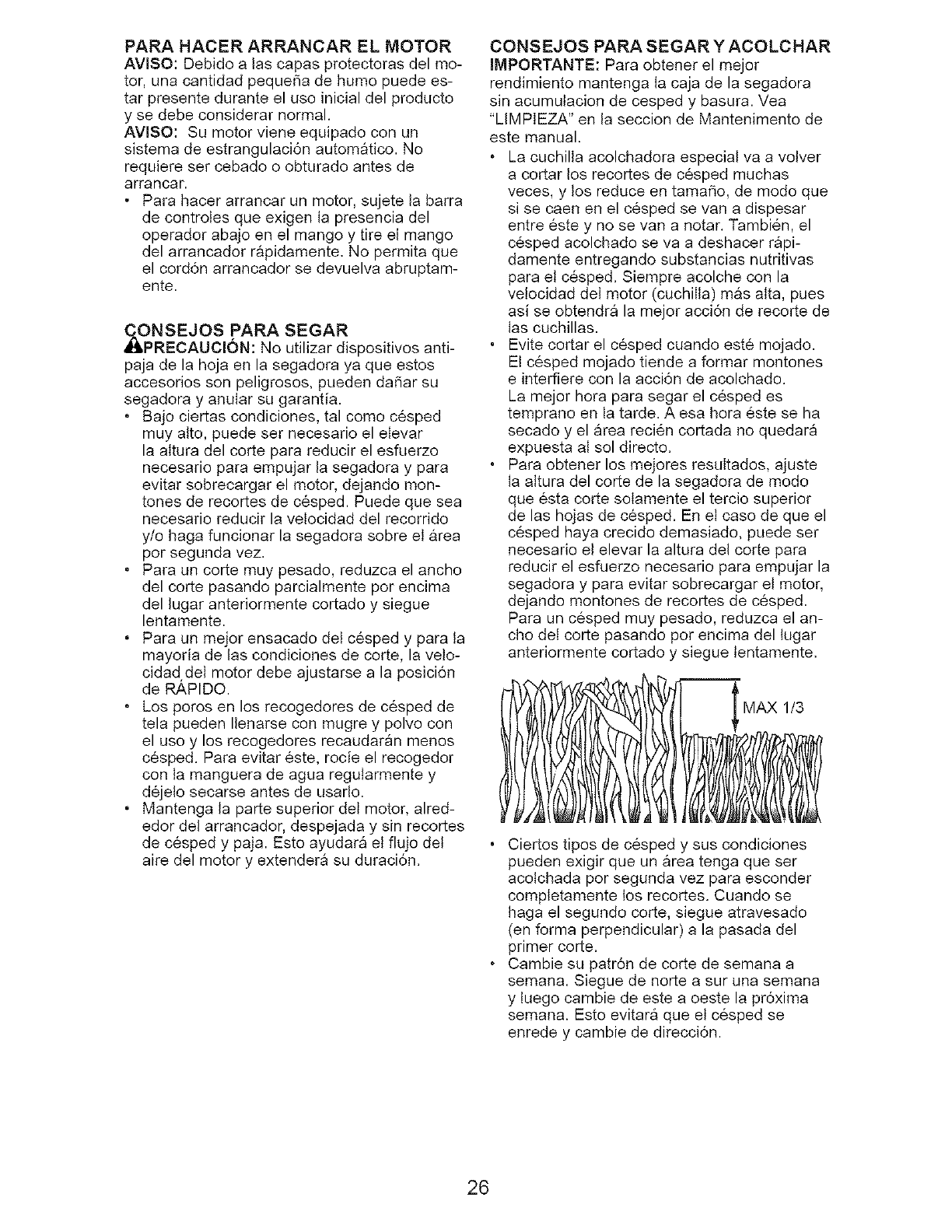

MOWING TIPS

_i, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

Under certain conditions, such as very

tail grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

iMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

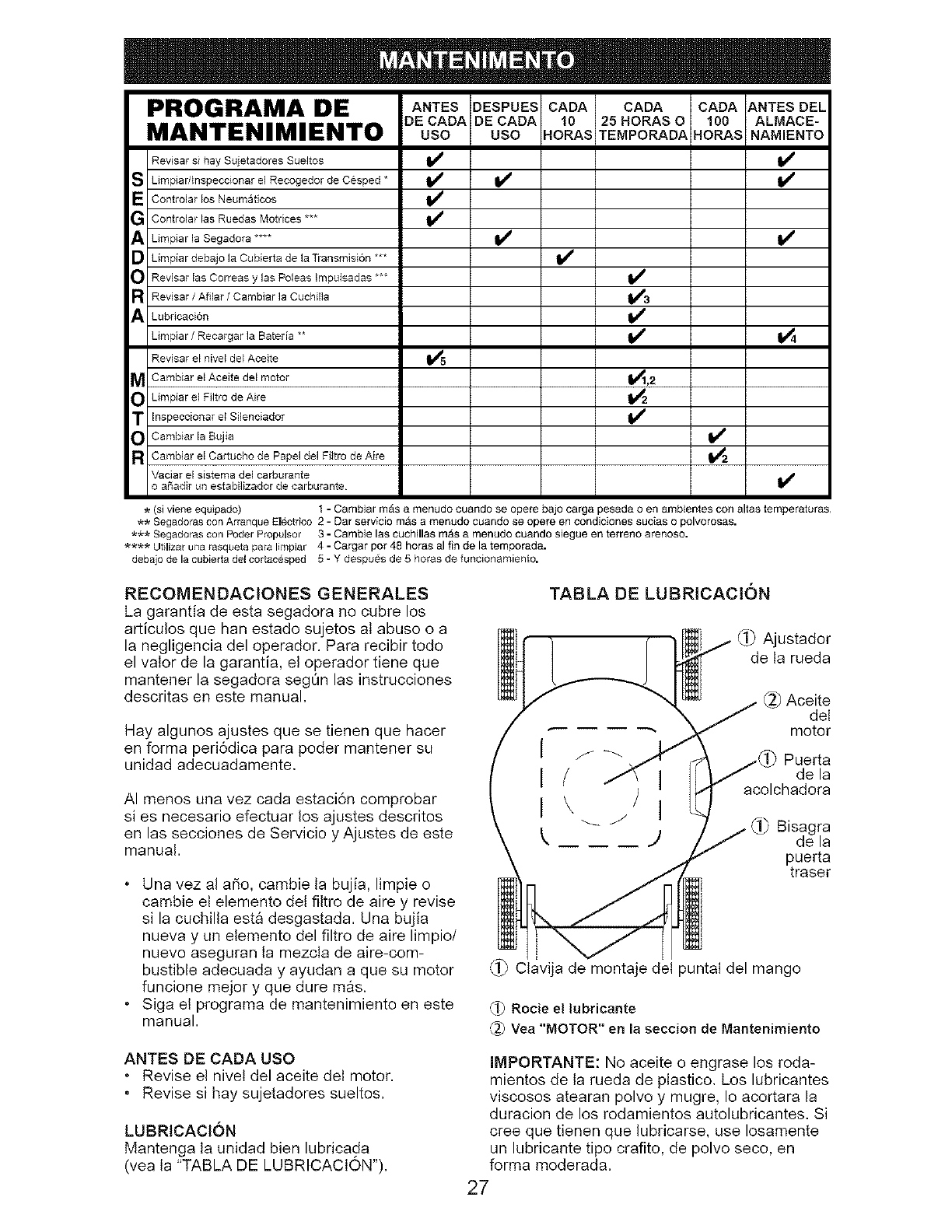

MAINTENANCE BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH I0 25 HOURS 100 STORAGE

SCHEDULE USE USE HOURS ORSEASON HOURS

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

v' _'

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

Follow the maintenance schedule in this

manual.

BEFORE EACH USE

•Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

ine oil

Mulcher

door hinge

k_ Rear door

hinge

k_ Handle bracket mounting pins

_2 Spray lubricant

See "ENGINE" in Maintenance section.

iMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

LAWN MOWER

Always observe safety ruleswhen per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber•

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage•

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth•

4. Remove blade bolt by turning counter-

clockwise•

5. Remove blade and attaching hardware

(bolt, Iockwasherand hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter•

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine•

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft•

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise•

• The recommended tightening torque is

35-40 ft. Ibs.

Blade adapte

Lockwasher

Blade

bolt Hardened ••f \

washer Trailing edge

Crankshaft

:eyway

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure

the blade is balanced. An unbalanced

blade will cause eventual damage to lawn

mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

The grass catcher may be hosed with

water, but must be dry when used•

Check your grass catcher often for dam-

age or deterioration• Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual• Give the lawn

mower model number when ordering•

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAEVISCOStTYGRADES

F 20 0 30 32 40 60 80 100

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level•

Crankshaft 12

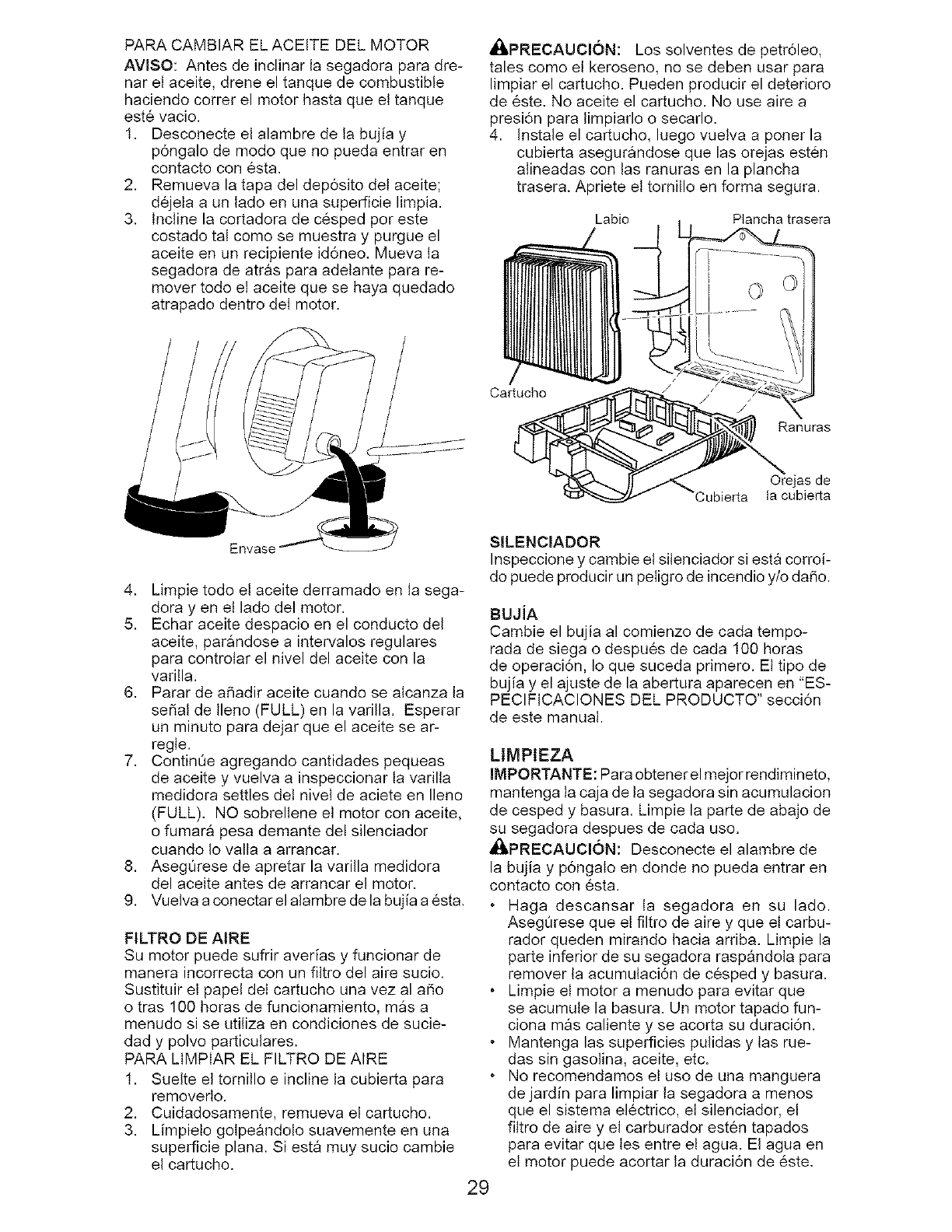

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

,Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back plate

_. Slot

Cover

tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the muf-

fler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove. •

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge. 13

SPARK PLUG

Replace spark plug at the beginning d

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

_,WARNING: To avoid serious injury,

before performingany service and

adjustments:

1. Release control bar and stop engine.

2. Makesure the bladeand all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

Mowing r -q Mowing

position position

cotter _ t,.._Handle

Mounting"1 L) bracket

pin LOW POSITION HIGH POSITION

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

Lower

handle

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle

Mountinc

Hairpin cotter

;L/ t

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is net adjustable, If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment,

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed, Overspeeding

the engine above the factory high speed

setting can be dangerous, If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments,

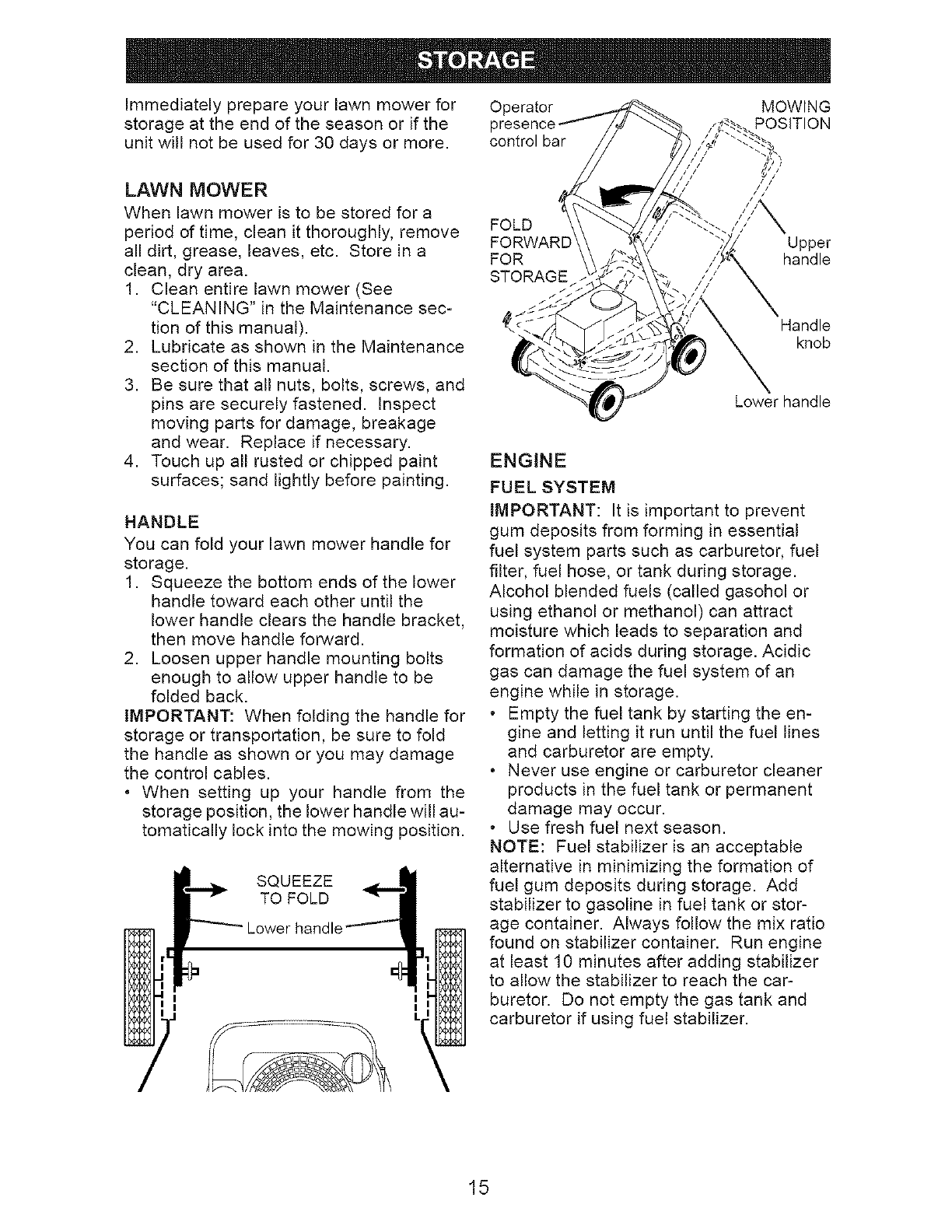

Immediately prepare your lawn mower for Operator

storage at the end of the season or if the t

unit will not be used for 30 days or more. control bar

MOWING

POSITION

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

p_.._. QUEEZE

TO FOLD

Lower handle

FOLD

FORWARC Upper

FOR handle

STORAGE

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

° Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

° Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

° Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

° Do not store gasoline from one season

to another.

Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_CAUTtON: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected,

6. Bad spark plug,

7. Loose blade or broken

blade adapter,

8. Control bar in released

position,

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height,

3. Clean underside of

mower housing,

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center,

3. Replace blade adapter,

4. Move lawn mower to cut

grass or to hard surface,

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling 2. Lift on blade worn off. 2. Replace blade.

(ff so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

HEED MORE HELP?

You'll find the answer and more on managemyhome,com - for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

brought to you by Sears

Garantia ......................................................... 18

Regtas de Seguridad ................................ 18-20

Especificaciones det Producto ....................... 20

Montaje /Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

Almacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-41

Servicio Sears .................................. Contratapa

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 AI_IOS

Siesta Segadora Craftsman Ilega a presentar algQn desperfecto pot defectos de materiales

o fabricaci6n durante un plazo de dos afios a partir de la fecha de compra, 116vela de vuelta a

cualquiera de las tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otto comercio donde se

vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen,

en case que no sea posible repararla).

Siesta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantia tendra

vigencia pot s61o 90 dias a partir de la fecha de compra.

La presente garantia no cubre:

• Aquellas piezas fungibles que se desgastan pot el uso normal, tales como las cuchillas rotatorias

de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujias.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador,

incluidos el arbol del cigQefia! torcido u omisiones relativas al armado, manejo o mantenimieno de

la Segadora en un todo de acuerdo alas instrucciones provistas con el equipo.

La presente garantia se aplicar_ solamente en tanto el articalo sea usado en los Estados Unidos.

Esta garantia le otorga a usted derechos legales especificos; puede que usted tenga, ademas, otros

derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manes y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

tesiones graves o la muerte.

_l_Busque este simboto que sefiata las precau-

clones de seguridad de importancia. Quiere

decir - iiiATENClON!H iiiESTE ALERTO!H

SU SEGURIDAD ESTA COMPROMETIDA.

_ADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar et

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_I_,ADVERTENCIA: Los bornes, terminales y

accesorios retativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros dafios reproductivos. Lavar las manos

despues de manipu_arlos.

_PRECAUCI6N: El tube de escape det motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros dafios reproductivos.

_,PRECAUCI6N: Et silenciador y otras piezas

del motor llegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

I. OPERACtON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuaies

de operaci6n.

No ponga las manes o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la maquina.

Despeje el area de objetos tales come pie-

dras, juguetes, aiambres, huesos, palos, etc.

que pueden ser recogidos y tanzados por tas

cuchiilas.

• AsegQrese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

atguien entra en el area.

No opere ta maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

Nunca didgir el material descargado hacia

tas personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para ta cuchilla cuando

se pasa por superficies de grava.

No opere ta segadora sin los respectivos

resguardos, las placas, et recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

Refierase a tas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados por et fabricante.

Detenga la cuchilIa o las cuchiltas cuando

cruce per caIzadas, calles o caminos de

grava.

Parar el motor cada vez que se abandona et

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena tuz artificial.

No opere la m_quina bajo la influencia del

alcohol o de tas drogas.

Nunca opere la maquina cuando la hierba

est6 mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

Desconectar el mecanismo de proputsi6n

aut6noma o el embrague de transmisi6n en

tas segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suete indicar que existe

aIguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

1t. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, tas cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

•Puede recortar a traves de ta superficie de

ta cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

come guijarros, ramas, etc.

°Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder ta

tracci6n en los pies o et equilibrio.

° No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a ta presencia

de los niSos. A menudo, los niSos se sienten

atraidos pot la m_quina y pot la actividad de

la siega. Nunca suponga que los nii_os van a

permanecer en el mismo lugar donde los vio

por Oitima vez.

• Mantenga a los niSos atejados del area de

ta siega y bajo et cuidado estricto de otra

persona adulta responsable.

° Est_ alerta y apague ta maquina si hay nirhos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atr_s y hacia abajo para verificar si hay

niSos pequedos.

° Nunca permita que los nidos operen la mg-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arbotes u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

° Apagar todos los cigarrilIos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de ta gasolina o afiadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasotina.

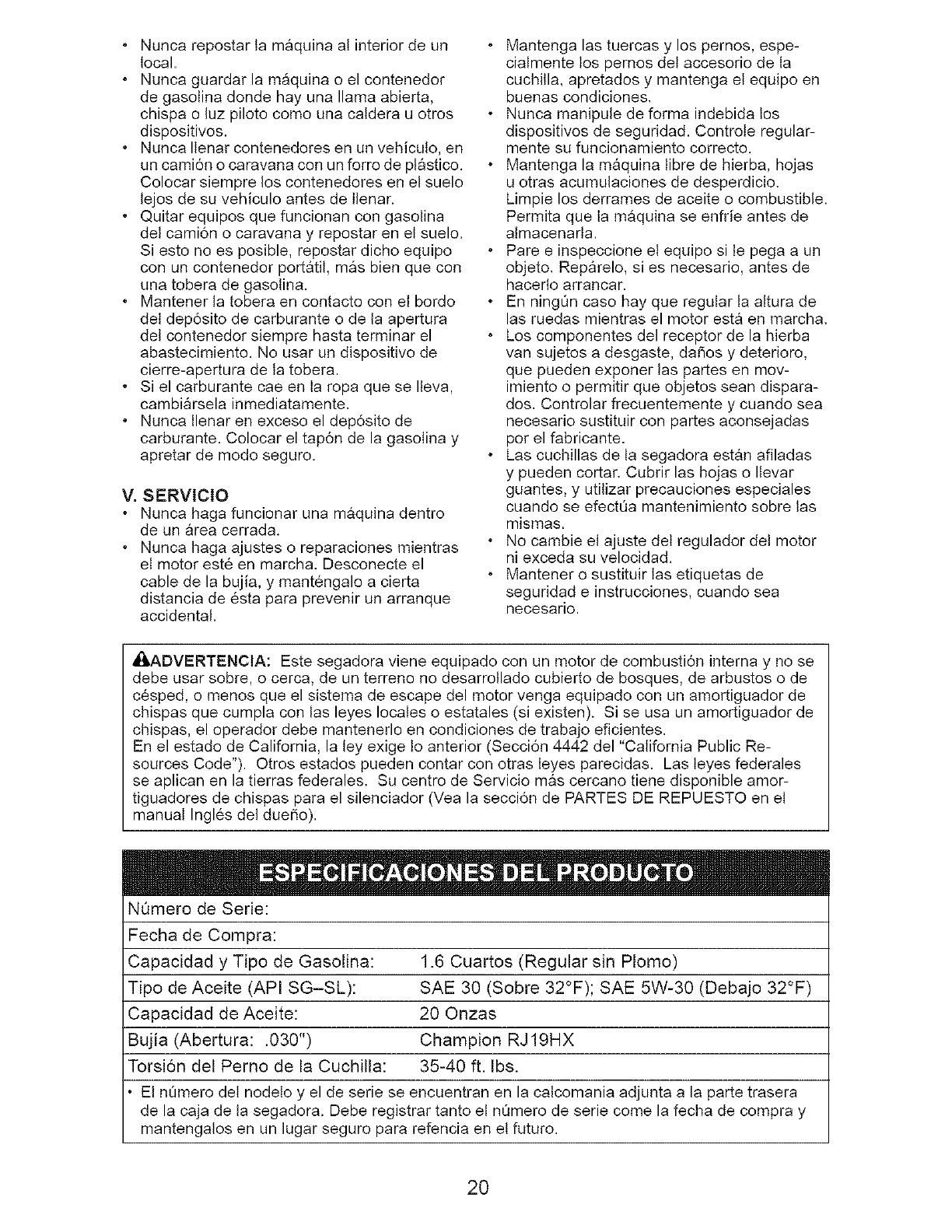

.Nunca repostar ta maquina at interior de un

local.

Nunca guardar la m_quina o el contenedor

de gasotina donde hay una llama abierta,

chispa o luz piloto como una catdera u otros

dispositivos.

•Nunca Ilenar contenedores en un vehicuio, en

un cami6n o caravana con un forro de plastico.

Colocar siempre los contenedores en el suelo

lejos de su vehiculo antes de tJenar.

•Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en et suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portAtit, mas bien que con

una tobera de gasotina.

•Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

det contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

•Si el carburante cae en la ropa que se Ileva,

cambi_rsela inmediatamente.

.Nunca tlenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasotina y

apretar de modo seguro.

V. SERVIClO

•Nunca haga funcionar una m&quina dentro

de un area cerrada.

°Nunca haga ajustes o reparaciones mientras

et motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

Mantenga las tuercas y los pernos, espe-

ciaImente los pernos det accesorio de ta

cuchilla, apretados y mantenga et equipo en

buenas condiciones.

Nunca manipule de ferma indebida los

dispositivos de seguridad. ControIe regular-

mente su funcionamiento correcto.

Mantenga la m&quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

atmacenarla.

Pare e inspeccione et equipo si te pega a un

objeto. RepArelo, si es necesario, antes de

hacerlo arrancar.

En ning0n caso hay que regular la altura de

las ruedas mientras el motor est_ en marcha.

Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exporter las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Itevar

guantes, y utilizar precauciones especiales

cuando se efectOa mantenimiento sobre tas

mismas.

No cambie el ajuste det regulador del motor

ni exceda su velocidad.

Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_I_ADVERTENClA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la tey exige lo anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras teyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en et

manual Ingles del due_o).

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin PIomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19HX

Torsion del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nt_mero det nodeIo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto et nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en et futuro.

Acuerdos de Protecci6n para Ja ReparacJ6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ esta dise_ado

y fabricado para funcionar de modo fiable pot

muchos a_os. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacertes

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para

la ReparaciOn y prot&gese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

. Servicio experto de nuestros 12.000 espe-

cialistas profesionates en la reparaci6n.

• ServJcJo ilimJtado sin cargo alguno para

tas partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n del producto si su producto

garantizado no puede ser arreglado.

Descuento del 10% sobre et precio cor-

riente del servicio y de las partes retativas at

servicio no cubiertas por et acuerdo; tambien

et 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida por telefono - soporte tele-

f6nico por parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y ademas una programaci6n sobre los

a reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener et servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos aSos. iCompre boy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

m_ls informacion, iiame ai 1-800=827-6655,

ServJcio de Instalaci6n Sears

Para la instalaciOn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articutos para ta casa, en U.S.A. Ilamar a

1=800-4°MY-HOME®.

Estos accesorios estaban disponibies cuando se produjo ia segadora. No son facJlitados junto al

cortacesped. Tambien estan disponibles en Ja mayoria de las tiendas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se aptiquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

r__ENVASES

i_ DEGASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES % i

DE CUCHILLA RUEDAS

BUJIAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su Barra de

segadora nueva, que sxige la

IMPORTANTE: Este cortacesped viene SIN presencia del

operador

ACEITE O GASOLINA en el motor.

POSlCION

PARA

SEGAR

Su segadora nueva ha sido montada en la

fabrica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido cotocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

LEVANTAR

Mango

superior

Manilta del

mango

Mango inferior

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes suettas que se incluyen

con la segadora.

2. Corte tas dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y el

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con et mango superior.

4. Haga rodar ta segadora hacia afuera de la

caja de cart6n y reviseIa cuidadosamente

para verificar si todavia quedan partes

suettas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue et mango con

mucho cuidado para no peltizcar o dariar tos

cables de control.

1. Levante los mangos hasta que ta secci6n

del mango inferior se asegure en su tugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante ta sec-

ci6n deI mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seglJn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

PARA MONTAR EL RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de c6sped

en ta botsa del c6sped con la parte rigida

de la botsa en la parte inferior. AsegOrese

que el mango del bastidor este en el exte-

rior de la parte superior de ta bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estan muy

duros, metatos en agua caliente pot atgunos

minutos. Si se moja la botsa, d_jela que se

seque antes de usarla.

Mango del

bastidordel

recogedor

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertir la de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARtCESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diverses controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con e!

producto. Aprenda y comprenda sus significados,

ATTENCION O MOTOR MOTOR R_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manitla del mango

Cord6n

arrancador Tapa del deposito de

aciete del motor con

varitla indicadora de nivel

Recogedor

de c6s I

Bujia

Silenciador

Tapa deJ deposito Caja

de la gasoiina

Filtro de aire

Puerta de ta

Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SiN ACEITE O GASOLiNA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde ta parte de atras, rotatorias, Sears, cumplen con

los estandares de segundad del American National Standards institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del Cordon arrancador - se usa para hacer ar-

operador - tiene que sujetarse abajo, junto rancar el motor.

con et mango, para hacer arrancar el motor, Puerta de ia acolchadora - permite la conversi6n

Su6ttela para parar el motor, para ta operaci6n de descarga o ensacado.

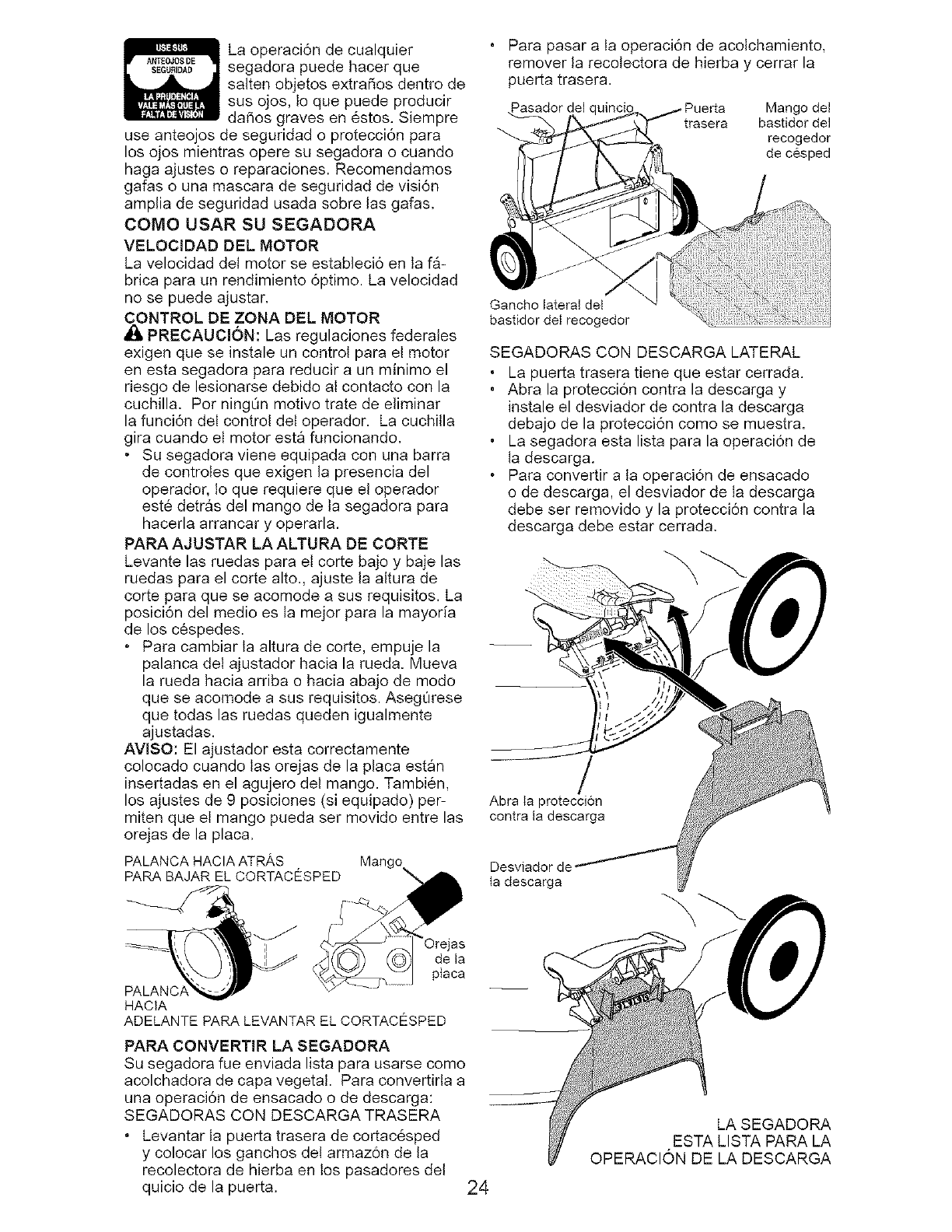

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro de

sus ojos, lo que puede producir

dafios graves en estos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_i, PRECAUCION: Las regulaeiones federales

exigen que se instale un control para et motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido at contacto con la

cuchilla. Per ningQn motive trate de eliminar

la funci6n del control det operador. La cuchilla

gira cuando et motor esta funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, lo que requiere que el operador

este detras del mango de ta segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para et corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es ta mejor para la mayoria

de los c6spedes.

•Para cambiar la altura de corte, empuje la

palanca det ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de mode

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AViSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de g posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA HACIA ATR,_,S Mange

PARA BAJAR EL CORTACESPED

de la

pIaca

PALANC!

HACtA

ADELANTE PARA LEVANTAR EL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

•Levantar la puerta trasera de cortacesped

y colocar los ganchos dei armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la operaci6n de acolchamiento,

remover la recotectora de hierba y cerrar la

puerta trasera.

_or del_ Mango del

trasera bastidordel

recogedor

de cesped

Gancho lateral deI

bastidor deI recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

ta descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra la protecci6n

contra la descarga

Desviador de

ta descarga

LA SEGADORA

ESTA LISTA PARA LA

OPERACION DE LA DESCARGA

PASOSSIMPLESDE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La plancha acolchadora trasera instatada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acoIchadora trasera removida.

2. Recogedor del cesped instaIado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instaIada.

_liLa desviador de la descarga instalada.

PRECAUClON: No haga funcionar su

segadora sin la placa de la acolchadora, el

desviador de recortes o sin el recogedor

cesped aprobados en su lugar. Nunca trate de

operar la segadora cuando se halla removido

la puerta trasera o cuando se ha removido a

puerta trasera o cuando esta un poco abierta.

PARA VAClAR EL RECOGEDOR DE CESPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

21 Remueva el recogedor de cesped, con los re-

cortes, de debajo del mango de la segadora.

3. Vac{e los recortes de la bolsa.

AVISO: No arrastre la botsa cuando la vacie;

se producira un desgaste innecesario.

Mango del

bastidor del

recogedor

ANTES DE HACER _'<

ARRANCAR EL MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para et tipo y el grado del aceite a utitizar, yea

el "MOTOR" en la secci6n det Mantenimiento

de este manual.

_PRECAUCI6N: NO sobrellene el motor con

aceite, o fumar& peea demante del silenciador

cuando Io valla a arrancar.

1. Asegt_rese que la segadora est6 nivelada.

21 Remueva la varila medidora de aceite det

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en et tubo de relleno del motor.

AVISO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de catidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

ta tinea de tleno en la varilla medidora de

nivel.

•Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Yea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

_pa del

deposito de

aceite

Tapa del

reltenador

gasolina

AGREGUEGASOMNA

• Llene et estanque de combustible hasta la

parte inferior del cuello de reIleno del es-

tanque de gasolina. No Io llene demasiado.

Use gasotina regular, sin ptomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

et aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dias.

_,PRECAUCI6N: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_qLPRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanot o metanol) pueden

atraer la humedad, ta que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar et

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y et carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Yea las Instrucciones Para Et Almacenamiento

para m&s informaci6n. Nunca use productos de

limpieza para et motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

PARA PARAR EL MOTOR

• Para parar et motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVlSO: Debido a las capas protectoras del mo-

tor, una cantidad pequeha de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

AVlSO: Su motor viene equipado con un

sistema de eetrangulaci6n automatico. No

requiere set cebado o obturado antes de

arranoar.

• Para hacer arrancar un motor, sujete la barra

de controles que exigen ta presencia del

operador abajo en el mango y tire el mango

del arrancador rapidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

_I_OpNSEJOS .PARA SEGAR

RECAUCiON: No utilizar dispositivoe anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosoe, pueden daSar su

segadora y anutar su garantia.

•Bajo ciertae condiciones, tal como cesped

muy alto, puede ser necesario el eievar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c6sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre et area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la veto-

cidad det motor debe ajustarse a la posici6n

de RAPIDO.

• Los poros en los recogedores de cesped de

tela pueden llenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con Ia manguera de agua regularmente y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior det motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudar_ et flujo det

aire del motor y extendera su duraci6n.

CONSEJOS PARA $EGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga ta caja de la segadora

sin acumulacion de cesped y basura. Yea

"LIMPiEZA" en la seccion de Mantenimento de

este manual.

•La cuchilla acolchadora especiat va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamafio, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer r_pi-

damente entregando substancias nutritivas

para et c6sped. Siempre acolche con la

velocidad det motor (cuchiila) m&s alta, pues

asi se obtendra la mejor acci6n de recorte de

tas cuchillas.

•Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta aI sol directo.

•Para obtener los mejores resultados, ajuste

ia aitura del corte de la segadora de modo

que esta corte sotamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar et motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho dei corte pasando por encima del tugar

anteriormente cortado y siegue tentamente.

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un &rea tenga que ser

acotchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado

(en forma perpendicular) a la pasada del

primer corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que et cesped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

MANTENIMIENTO uso uso HORASTEMPORADAHORASNAMIENTO

Revisar si hay Sujetadores Sueltos _1_ _1_

S Limpiar/Inspeccionar el Recogedor de Cesped * I_

EControlar Los Neumaticos

G Controlar las Ruedas Motrices ***

Limpiar la Segadora .... I_ If

DLimpiar debajo la Cubierta de la Transmisi6n *** I_

O Revisar Las Correas y las Poleas Jmputsadas ***

A Lubdcacion

Limpiar /Re If

Revisar eEn 1_5

_ Cambiar el _ 1_,2

Limpiar el F I_

Inspecciona

Cambiar la Bujia

Revisar /Afilar /Cambiar la CuchiHa

Limpiar /Recargar la Bateria ** I_

Revisar eEnive_ de_ Aceite

Cambiar el Aceite del motor

Limpiar el Filtro de Aire

Inspecoionar e_Silenciador

Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o aSadir un estabilizador de carburante i/

*(si viene equipado) 1 -Cambiar mAs a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

** Segadoras con Arranque El_ctrico 2 - Dar servicio m_s a menudo cuando se opere en condiciones sucias o polvorosas.

*_* Segadoras con Poder Propulsor 3 - Cambie las ouohillas mAs a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despues de 5 horas de funcionarniento.

RECOIVlENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instruccionee

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al ado, cambie la bujia, limpie o

cambie et elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un etemento del filtro de aire limpio/

nuevo aseguran ta mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga et programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivet del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI6N

Mantenga la unidad bien lubricada

(vea ta "TABLA DE LUBRICACION").

TABLA DE LUBRICACI6N

_) Ajustador

de la rueda

Aceite

deI

motor

Puerta

de la

acolchadora

Bisagra

de la

puerta

traser

Clavija de montaje del puntal del mango

_ Rocie el lubricante

Yea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las regIas de seguridad cu-

ando haga et mantenimiento,

LLANTAS

• Mantenga las IIantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden da_ar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afiIados y otros peligros

que pueden dafiar alas ltantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

_mbie ta cuchilla doblada o da_ada.

PRECAUClON: Usar solamente la hoja

de repuesto aprobada pot et fabricante de su

cortacesped. Usar una hoja no aprobada por et

fabricante de su cortac6sped es peligroso, pu-

ede da_ar su cortac6sped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con 6sta.

2. Haga descansar la segadora en su lado.

AsegQrese que el fittro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre ta cuchilla

y la caja de Ja segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilta y los articulos de fer-

reteria adjuntadores (el pemo, la arandeta

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilta en el adaptador de esta

atineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en et adaptador.

2. AsegQrese de que el borde de satida de

ta cuchilla (opuesto aI borde afilado) este

hacia arriba hacia el motor.

3. Instale et perno de la cuchilla con la aran-

dela de seguridad y ta arandela endurecida

en el adaptador de la cuchilla y el cigue_al.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

Adaptador de Ranura Chavetero del

ia cuchilla ciguenal

ArandeLa de

seguridad

Pemo Arandela

de ta endurecida

cuchilLa Borde de saLid#

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61o con pernos aprobados mostrados

en Iasecci6n Partes de Reparaci6n de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilarla cuchitJa- pero

si to hace, asegt]rese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchitla que no esta bal-

anceada va a producir eventualmente da_o en

la segadora o en el motor.

• La cuchilla puede afitarse con una lima o en

una rueda rectificadora. No trate de afilarta

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilia, clave un

clavo en una viga o en ta pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavo. Si la cuchilta esta balanceada

debe permanecer en ta posici6n horizontal. Si

cuatquiera de los extremos de ta cuchilla se

mueve hacia abajo, afile el extremo pesado

hasta que 6sta quede balanceada.

RECOGEDOR DE CESPED

• El recogedor de cesped puede ser rociado

con et agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para verificar siesta da_ado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambieto

solamente pot uno que sea aprobado pot el

fabricante. De el nQmero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta call-

dad clasificado con ta ctasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operaci6n esperada.

CALIDADES DE VISCOS_DAD DE SAE

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar et consumo de

aceite cuando se usan en temperaturas sobre

32 ° F. Revise el nivel del aceite del motor mas a

menudo, para evitar un posible da_o en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operaci6n o pot to menos una vez al a_o si la

segadora se utiliza menos 25 horas el a_o.

Revise et nivel del aceite det c_rter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n det

Ciguenal aceite en forma segura cada vez que revise el

28nivet del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nar et aceite, drene el tanque de combustible

haciendo correr el motor hasta que et tanque

est6 vacio.

1. Desconecte el alambre de ta bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito det aceite;

dejeta a un tade en una superficie limpia.

3. Incline la cortadora de cesped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva ta

segadora de atras para adelante para re-

mover todo et aceite que se haya quedado

atrapado dentro deI motor.

_PRECAUCI6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de 6ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurandose que las orejas esten

aIineadas con tas ranuras en la plancha

trasera. Apriete et tornillo en forma segura.

Labio Ptancha trasera

Cartucho

Cubierta

Ranuras

o.,

rejas de

la cubierta

Envase

4. Limpie todo el aceite derramado en ta sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulates

para controtar el nivel del aceite con la

varilla.

6. Parar de a_adir aceite cuando se aIcanza ta

se_at de tleno (FULL) en la varilla. Esperar

un minuto para dejar que el aceite se ar-

regte.

7. ContinOe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilta

medidora settles det nivel de aciete en Ileno

(FULL). NO sobrellene et motor con aceite,

o fumara pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al a_o

o tras 100 horas de funcionamiento, mas a

menudo si se utitiza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerto.

2. Cuidadosamente, remueva el cartucho.

3. Limpieto gotpeandolo suavemente en una

superficie plan& Siesta muy sucio cambie

et cartucho.

SILENCIADOR

Inspeccione y cambie et silenciador si est_ corroi-

do puede producir un petigro de incendio y/o daSo.

8UJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 heras

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el meier rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada use.

_,PRECAUCI6N: Desconecte el alambre de

la bujia y p6ngaIo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegOrese que et filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp&ndola para

remover la acumulaci6n de c&sped y basura.

• Limpie et motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos et uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

fittro de aire y el carburador esten tapados

para evitar que tes entre et agua. El agua en

et motor puede acortar ta duraci6n de este.

_ADVERTENClA:Paraevitarlesi6nesserias,

antesdedarcalquierserviceo dehacer

ajustes:

1. Sueltelabarradecontroly pareel motor.

2. AsegQresequetacuchillayquetodaslas

partesmoviblessehayandetenidocompIe-

tamente.

3. Desconecteelalambredetabujiay p6n-

galoendondenopuedaentrarencontacto

con6sta.

SEGADORA

Ctavij_

horquiila

Ctavi

montaje

Posici6n r _i Posici6n

segarI segar

POSICION BAJA

Puntal

tgo

POStCION ALTA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de ta parte trasera

de la segadora, en la posici6n en donde se

encuentra e! operador. Si se da_a el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

Et mango puede ser montado a una posici6n

alta e baja. Los agujeros de montaje en el

mango inferior est&n fuera del centro para

tevantar y bajar el mango.

1. Remueva e! mango superior y conexi6ne(s)

el asegurar 51 (los) cable(s) al mango infe-

rior.

2. Remueva tas clavijas de horquilta de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

remeverle de las clavijas de montaje.

4. Gire el mango inferior por encima para

tevantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilia pot

encima de las clavijas de montaje,

6. Vuetva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

inferior

Mango

GIRAF

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fa-

brica. No trate de aumentar la vetocidad del motor

pues se pueden producir lesiones personates. Si

cree queet motor esta funcionando demasiado

r_pido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcta. Si su motor

no est& funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rader, tleve su segadora a contacto con su centro

de servicio Sears o con un otro centre de servicio

cualificado para repararla y/o ajustaMa.

IMPORTANTE: Nunca manipule et regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad det motor adecuada. Puede

set peligroso hacer funcionar et motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la vetocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otto centre

de servicio cuaIificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto [L

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, ta grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segQn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

ctavijas y todos los pernos y torniltos esten

apretados en foma segura. Inspeccione MOTOR

tas partes que se mueven para verificar si

ester dafiadas, quebradas o desgastadas.

C_mbielas si es necesario.

4. Retoque todas tas superficies que est6n

oxidadas o con la pintura picada; use una

tija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores det mango

inferior entre si hasta que et mango inferior

quede separado del puntal del mango,

tuego mu6valo hacia adelante.

2. Suette los pernos de montaje det mango

superior Io suficiente come para permitir

que el mango superior se pueda doblar

hacia atr_s.

IMPORTANTE: Cuando dobte et mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde da_ar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automaticamente se asegurara en la

posici6n para segar.

Barra de control POSICION

que exig_ PARA

presencia del h SEGAR

operador /, ,

DOBLAR

HACiA

ADELANTE

PARA

ALMACENAF

Mango

superior

APRIETE II

PARAD©BLAR _'_

Mango inferior _

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se former depositos de coma en partes

fundamentaIes del sistemade combustible tales

como el carburador, el fittro del combustible,

la mangura del combustible o en et estanque

durante el aImacenamiento. Los combustibles

mezctados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el atmacenamiento. La gasotina acida puede

danar et sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandoto funcionar

hasta que el carburante termine yet

carburador est6 vacio.

• Nunca use los productos para limpieza del

carburador o det motor en el estanque de

combustible pues se pueden producir dar_os

permaReRtes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptabte para reducir aun minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de aImacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en et envase para et

almacenamiento. Siempre siga la proporci6n de

mezcta que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor pot Io meres

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene ta gasolina det estanque de gasotina y ei

carburador si se esta usando estabilizador de

combustible.

Manilla del

mango

Mango inferior

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

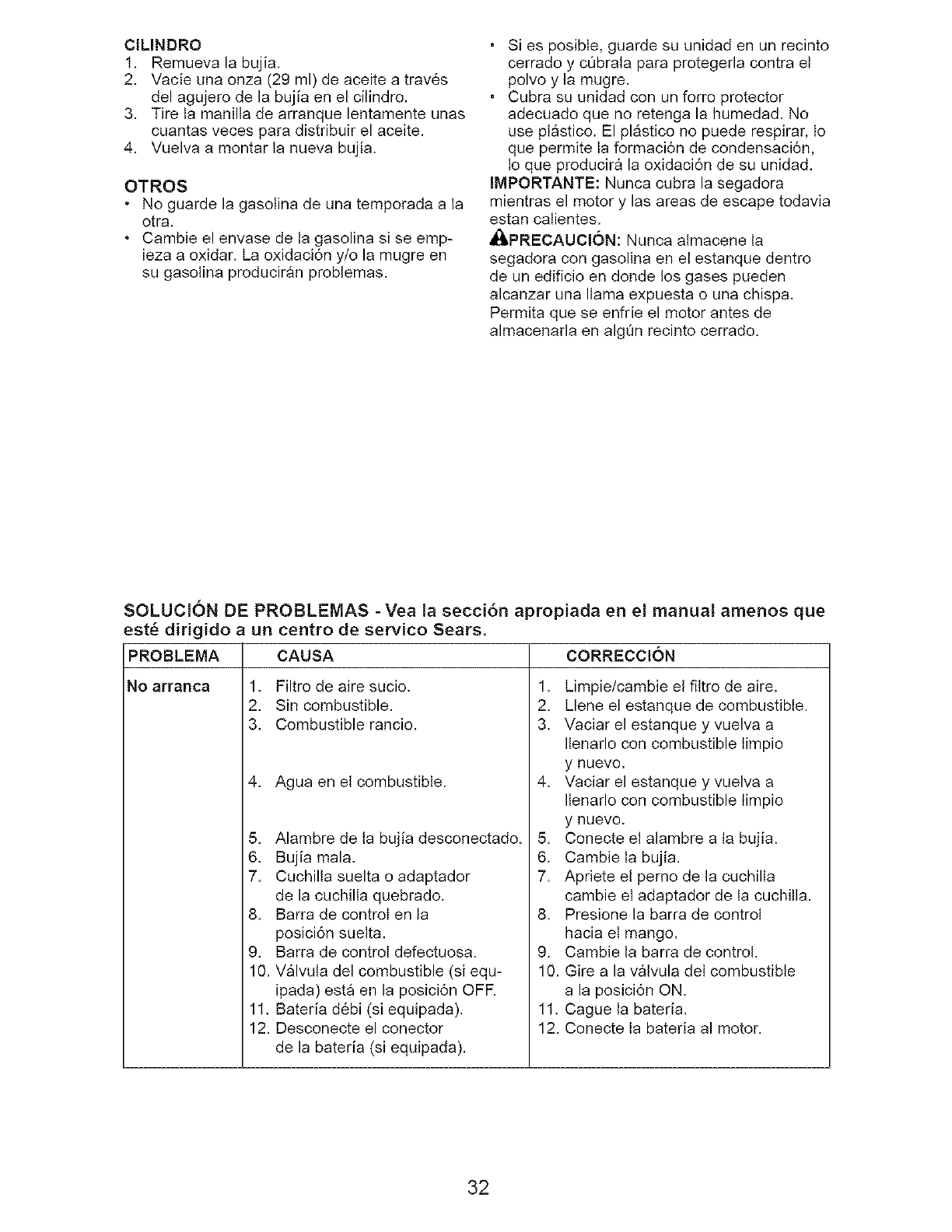

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire ta manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar ta nueva bujia.

OTROS

•No guarde la gasotina de una temporada a ta

otra.

• Cambie el envase de ta gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasotina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El pl_stico no puede respirar, lo

que permite ta formaci6n de condensaci6n,

to que producir9 la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCl6N: Nunca atmacene ta

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algOn recinto cerrado.

SOLUCI()N DE PROBLEMAS - Vea la secci6n apropiada en et manuaJ amenos que

un centro de servico Sears.

CAUSA

Filtro de aire sucio.

Sin combustible.

Combustible rancio.

est6 dirigido a

PROBLEMA

No arranca 1.

4. Agua en el combustible.

5. Alambre de ta bujia desconectado.

6. Bujia mala.

7. Cuchilta suelta o adaptador

de la cucMIIa quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvuta del combustible (si equ-

ipada) esta en la posici6n OFR

11. Bateria d6bi (si equipada),

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible timpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible timpio

y nuevo.

5. Conecte el alambre a ta bujia.

6. Cambie la bujia.

7. Apriete e! perno de la cuchilIa

cambie el adaptador de la cucMtla.

8. Presione la barra de control

hacia et mango.

9. Cambie la barra de control.

10. Gire a la valvula det combustible

a la posici6n ON.

11. Cague la bated&

12. Conecte ta bateria al motor.

SOLUClON DE PROBLEMAS - Yea la secci6n apropJada en el manual amenos que

PROBLEMA

Falta de

fuerza

est_ dirigido a un centro de servico Sears.

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Vetocidad del motor lenta.

4. Acumutaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rapida.

Mal corte-

disparejo 2.

Vibraci6n 1.

excesiva

Cordon 1.

arrancador

dificil de tirar 2.

Recogedor de 1.

c@sped no se 2.

IJena (si viene

equipado) 3.

Dificil de 1.

empujar 2.

1. Cuchilla desgastada, doblada

o suetta.

Altura de las ruedas dispareja.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

Cuchilla desgastada, doblada

o suetta.

CigueSal deI motor dobJado.

El freno del volante det motor

esta apticado cuando se

suetta la barra de control.

CigueSal det motor doblado.

Adaptador de la cuchitla quebrado.

La cuchilla se arrastra en

et cesped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventitaci6n de mire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el c6sped.

Recogedor de cesped

demasiado lleno.

Posici6n de ta attura del mango

no adecuada para usted.

CORRECCION

1. Ajuste a la posici6n de

"Corte mas alto."

2. Ajuste a la posici6n de

"Corte mas alto."

3. Limpie/cambie el filtro de mire.

4. Limpie ta parte inferior de la

caja de ta segadora.

5. Revise el nivel del aceite.

6. Corte a una vetocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete et perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de ta segadora.

1. Cambie la cuchilla. Apriete et

perno de Ja cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione ta barra de control

hacia el mango superior antes

de tirar et cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilia.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie et recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.388440

13 12 11

3_6 73

26 _9

49 31

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.388440

KEY PART KEY PART KEY PART

NO, NO, DESCRIPTION NO. NO, DESCRIPTION NO. NO,

1 194177X428 Control Bar 30 401629 Spacer 54 850263

2 194179X479 Upper Handle 31 165760 Discharge Deflector 55 851074

3 169708X479 Lower Handle 32 401623X004 Selector Spring, Rear 56 406706

4 194788 Rope Guide 33 701037 Selector Knob 57 193707

5 132004 Nut, Hex 34 401173X004 Axle Arm Assembly, Rear, LH 58 152124

6 191574 Handle Bolt 36 401638 Shoulder Bolt 59 - - -

7 66426 Wire Tie 37 194348X427 Wheel & Tire Assembly, Front

9 154132 Hinge Bracket 39 409148 Locknut, Hex, Flanged

10 165754 Mulcher Door 40 411949 Frame, Grassbag 62 73800400

1I 183281 Engine Zone Control Cable 41 88652 Hinge Screw 67 197991

t2 750634 Hex Washer Head Screw 42 405421 Spring, Rear Door, LH 73 401630

co 13 86899X004 Up-Stop Bracket 43 405423 Spring, Rear Door, RH 74 851201X004

o_ 14 189713X428 Handle Knob 44 184193 Bolt, Rear Door 75 413693

15 51793 Hairpin Cotter 45 150406 Screw, Hex Head, Threaded.

18 17600406 Screw 1/4-20 x 3/8 Rolled 3/8-16 x 1 76 410589

19 401174X004 Axle Arm Assembly, Front, LH 46 404763 Danger Decal 77 17411312

20 401175X004 Axle Arm Assembly, Front, RH 47 166785 Nut, Hex -- 404764

2I 418656 Kit, Rear Skirt 49 194348X427 Wheel & Tire Assembly, Rear - - 417261

22 401621X004 Selector Spring, Front 50 410938 Grassbag

23 401814X428 Rear DoorAssembly 51 147286 Hinge Rod

24 73930500 Locknut, Hex 5t16-18 52 413465 Kit, Lawn Mower Housing

25 410387X479 Handle Bracket Assembly, LH (includes Key Number 46)

26 4t0388X479 Handle Bracket Assembly, RH 53 851084 Screw, Hex Head, Grade 8

29 407494X005 Wheel Adjusting Bracket 318-24 x 1-3t8

DESCRIPTION

Helical Lockwasher

Hardened Washer

21" Blade

Blade Adapter

Hinge Spring

Engine, Briggs & Stratton,

Model No. 126T02-1024-B1

(See Breakdown)

Locknut, Hex I/4-20

Clip, Cable

Washer, Curved, Cylindrical

Washer, Special, Engine

Kit, Rear Baffle

(includes 3 Screws)

Baffle, Rear

Screw, Rear Baffle

Warning Decal (not shown)

Owner's Manual

Available accessories not included with mower:

-- 71 33623 Gas Can

(2.5 Gallon Container)

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil

(20 Ounce Bottle)

NOTE: All component dimensions given in US, inches 1 inch =254 mm

IMPORTANT: Use only Original Equipment Manufacturer (O,E,M) replacement parts, Failure to do so could be hazardous damage your lawn mower and void your warranty

BRIGGS &STRATTON 4-CYCLE ENGINE MODEL NUMBER 126T02-1024-B1

501

684 _ 287

251 27C'>

I,_ 3=/

718 j

306

741

307

i f

524 "_

lO_

I1330 REPAIR MANUAl. I 15E_

22_

BRIGGS &STRATTON 4-CYCLE ENGINE MODEL NUMBER 126T02-1024-B1

968 668

445 443_

977 CARBURETOR

GASKET SET

633A

633 _ C_\_

276 _;_

121 CARBURETOR OVERHAUL KIT

_-<_633A @

633 _

104_

276_ 127 \_

16 633_

137

188

BRIGGS &STRATTON 4-CYCLE ENGINE MODEL NUMBER 126T02-1024-B1

9211

564 J

6O4

t058 OPERATOR'S MANUAL I

304

601

1036 EMISSIONS LABEL ]

332

3_ 455

s92® ss__

1210 ___

459

689 _

597_

BRIGGS &STRATTON 4-CYCLE ENGINE MODEL NUMBER 126T02-1024-B1

358 ENGINE GASKET SET

617 883 _

745

635

BRtGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 126T02-1024-B1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 697322 Cylinder Assembly 95 691636 Screw (Throttle Valve)

2 399269 Kit-Bushing/SeaI 97 696565 Shaft-Throttle

3 299819s • SeaI-Oit (Magneto Side) 104 691242 gl Pin-Float Hinge

4 493279 Sump-Engine 108 790844 Valve-Choke

5 691160 Head-Cylinder 109 790843 Shaft-Choke

7 692249 • Gasket-Cylinder Head 117 691428 Jet-Main (Standard)

8 695250 Breather Assembly 118 498977 Jet-Main (High Altitude)

9 696125 Gasket-Breather 121 498260 Kit-Carburetor Overhaul

10 691125 Screw (Breather Assembly) 125 794304 Carburetor

11 691781 Tube-Breather 127 694468 _ Plug-Welch

12 692232 • Gasket-Crankcase 130 696564 Valve-Throttle

13 690912 Screw (Cylinder Head) 133 398187 Float-Carburetor

15 691680 Plug-Oil Drain 134 398188 _ Valve-Needle/Seat

16 691450 Crankshaft 137 693981 US Gasket-Float Bowl

20 399781s • Seal-Oil (PTO Side) 163 272653s._: Gasket-Air Cleaner

22 691092 Screw (Engine Sump) 187 791766 Line-Fuel

23 691987 Flywheel (Cut to Required Length)

24 222698s Key-Flywheel 188 693399 Screw (Control Bracket)

25 790359 Piston Assembly 190 690940 Screw (Fuel Tank)

(Standard Size) 202 691829 Link-Mechanical Governor

26 790360 Ring Set-Piston (Standard) 209 699056 Spring-Governor

27 691866 Lock-Piston Pin 222 791128 Bracket-Control

28 499423 Pin-Piston 227 690783 Control Lever-Governor

29 499424 Rod-Connecting 231 691636 Screw (Choke Valve)

32 691664 Screw (Connecting Rod) 276 271716 _:J: Sealing Washer

32A 695759 Screw(Connecting Rod) 287 690940 Screw (Dipstick Tube)

33 262651 s Valve-Exhaust 291 790830 Thermostat

34 262652s Valve-Intake 300 790828 Muffler

35 691270 Spring-Valve (intake) 304 791383 Housing-Blower

36 691270 Spring-Valve (Exhaust) 305 691108 Screw (Blower Housing)

37 694086 Guard-Flywheel 306 790836 Shield-Cylinder

40 692194 Retainer-Valve 307 690345 Screw (Cylinder Shield)

43 691997 Slinger-Governor/Oil 332 690662 Nut (Flywheel)

45 690548 Tappet-Valve 333 802574 Armature-Magneto

46 691449 Camshaft 334 691061 Screw (Armature Magneto)

48 792741 Short Block 337 802592s Plug-Spark

50 794305 Manifold-Intake 356 692390 Wire-Stop

51 794306 . Gasket-intake 358 794307 Engine Gasket Set

54 691650 Screw (Intake Manifold) 363 19069 Flywheel Puller

55 691421 Housing-Rewind Starter 365 692524 Screw (Carburetor)

58 697316 Rope-Starter 383 89838s Wrench-Spark Plug

(Cut to Required Length) 404 690272 Washer (Governor Crank)

60 281434s Grip-Starter Rope 425 690670 Screw (Air Cleaner Cover)

65 690837 Screw (Rewind Starter) 443 692523 Screw

78 691108 Screw (Flywheel Guard) (Air Cleaner Primer Base)

81 691740 Lock-Muffler Screw 445 491588s Filter-Air Cleaner Cartridge

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 126T02-1024-B1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO, DESCRIPTION

455 791960 Cup-Flywheel 921 790701 Cover-Blower Housing

456 692299 Plate-Pawl Friction 922 692135 Spring-Brake

459 281505s Pawt-Ratchet 923 695891 Brake

505 691251 Nut 957 699985 Cap-Fuel Tank

(Governor Control Lever) 966 792040 Base-Air Cleaner Primer

523 499621 Dipstick 968 692298 Cover-Air Cleaner

524 692296 • Seal-Dipstick Tube 969 690700 Screw

525 495265 Tube-Dipstick (Blower Housing Cover)

529 691923 Grommet 972 699374 Tank-Fuel

562 691119 Bolt 975 493640 Bowl-Float

(Governor Control Lever) 976 496115 Primer-Carburetor

564 698589 Screw (Control Cover) 977 498261 Set-Carburetor Gasket

584 697734 Cover-Breather Passage 1036 - - - Label-Emissions (Available

585 691879 o Gasket-Breather Passage from an Authorized Briggs

592 690800 Nut (Rewind Starter) & Stratton Service Dealer)

597 691696 Screw (Pawl Friction Plate) 1058 MS3260 Operator's Manual

601 791850 Clamp-Hose 1059 692311 Kit-Screw/Washer

604 790703 Cover-Control 1210 498144 Assembly-Pulley/Spring

608 497680 Starter-Rewind (Pulley)

613 790833 Screw (Muffler) 1211 498144 Assembly-Pulley/Spring

615 690340 Retainer-Governor Shaft (Spring)

616 698801 Crank-Governor 1329 t26T02-0625 Replacement Engine

617 270344s*_: SeaI-O Ring (Replacement Engine

(intake Manifold) listed is not available in

621 692310 Switch-Stop the State of California.

633 691321 {b$ Seal-Throttle Shaft Repair with individual

633A 693867 95 SeaI-ThrottleShaft parts.)

635 66538s Boot-Spark Plug 1330 270962 Repair Manual

668 493823 . Spacer (includes 2) 1386 790848 Vane-Air

670 692294 Spacer-Fuel Tank 1387 790849 Spring-Air Vane

684 690345 Screw 1388 790850 Screw (Air Vane)

(Breather Passage Cover)

689 691855 Spring-Friction - - 398067 Spark Arrester

718 690959 Pin-Locating (available accessory)

741 790345 Gear-Timing

745 691648 Screw (Brake) Included in Engine Gasket Set,

842 691031 o SeaI-O Ring Key Number 358

(Dipstick Tube)

847 692424 Assembly-Dipstick/Tube G Included in Carburetor Overhaul Kit,

851 493880s Terminal-Spark Plug Key Number 121

868 697338 Seal-Valve

869 691155 Seat-Valve (Intake) :!: Included in Carburetor Gasket Set,

870 690380 Seat-Valve (Exhaust) Key Number 977

871 262001 Bushing-Guide (Exhaust)

63709 Bushing-Guide (Intake) NOTE: Atl component dimensions given in U.S.

883 691881 . Gasket-Exhaust inches. 1 inch = 25.4 mm

SERVICE NOTES

NEED HORE HELP?

_f%uq_lfi_]dtheamswe;[a@ mo_eon managem,yhomeo{om - forfree!

,° Find this and all your other product manuats online.

Get answers from our team of home experts.

° Get a personalized maintenance plan for your home.

Find information and tools to help with home projects,

b_ought to _,e_;#y Sears

Your Home

For repair - in your home - of al! major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(I-800-469-4663) (U.S.A. and Canada)

417261 Rev. 2

@Seas Bra_ds, LLC

® Registered Trademark /TM Trademark /s*_Service Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabdca /SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d@posee de Sears Brands, LLC

06.26.08 BY Printed in U.S.A.

Craftsman 917388440 User Manual MOWER Manuals And Guides L0807373

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0807373 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
