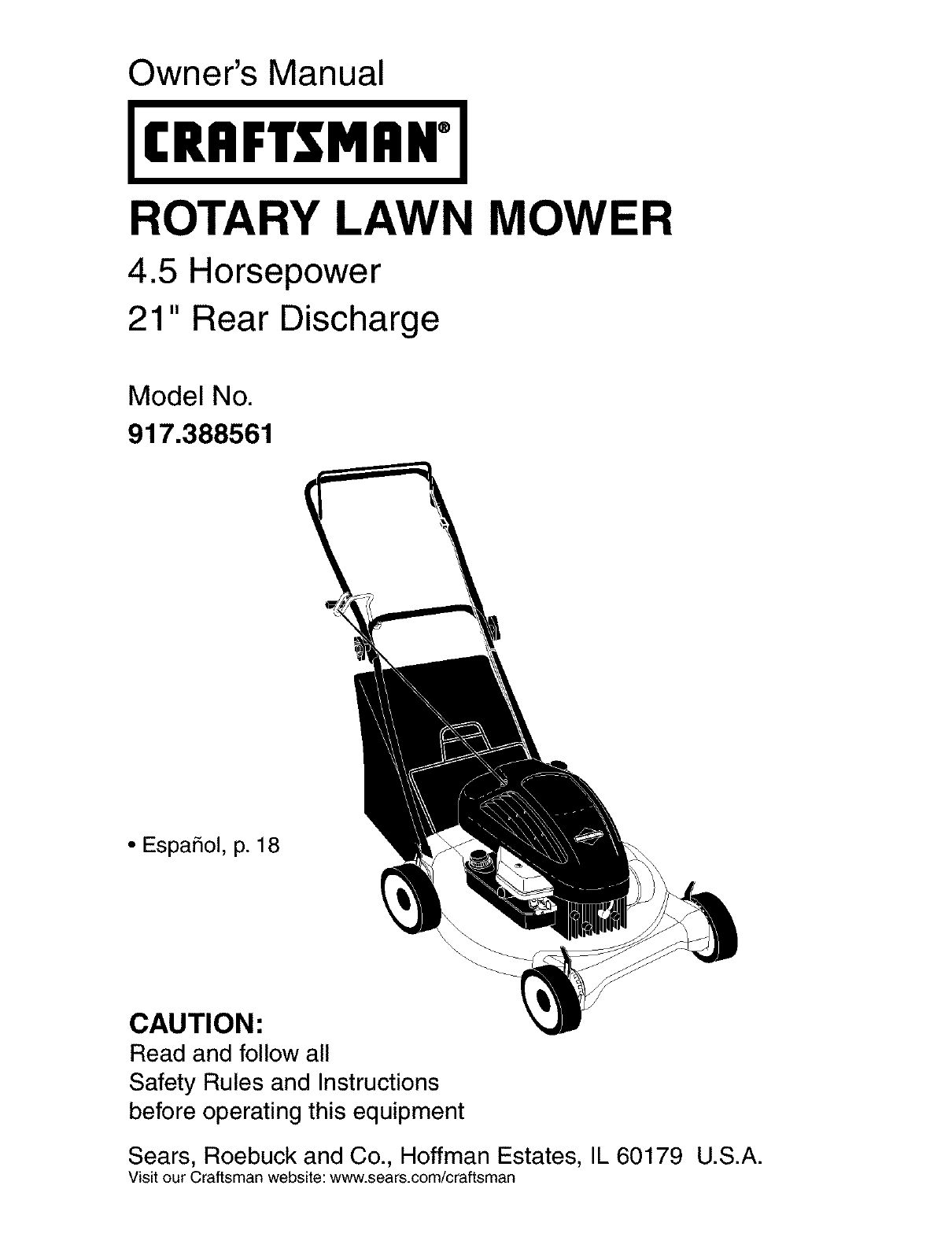

Owner's Manual
JCRHFTSMRN°J
ROTARY LAWN MOWER
4.5 Horsepower
21" Rear Discharge
Model No.
917.388561
•EspaSol, p. 18
CAUTION:
Read and follow all
Safety Rules and Instructions
before operating this equipment
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.sears.com/craftsman

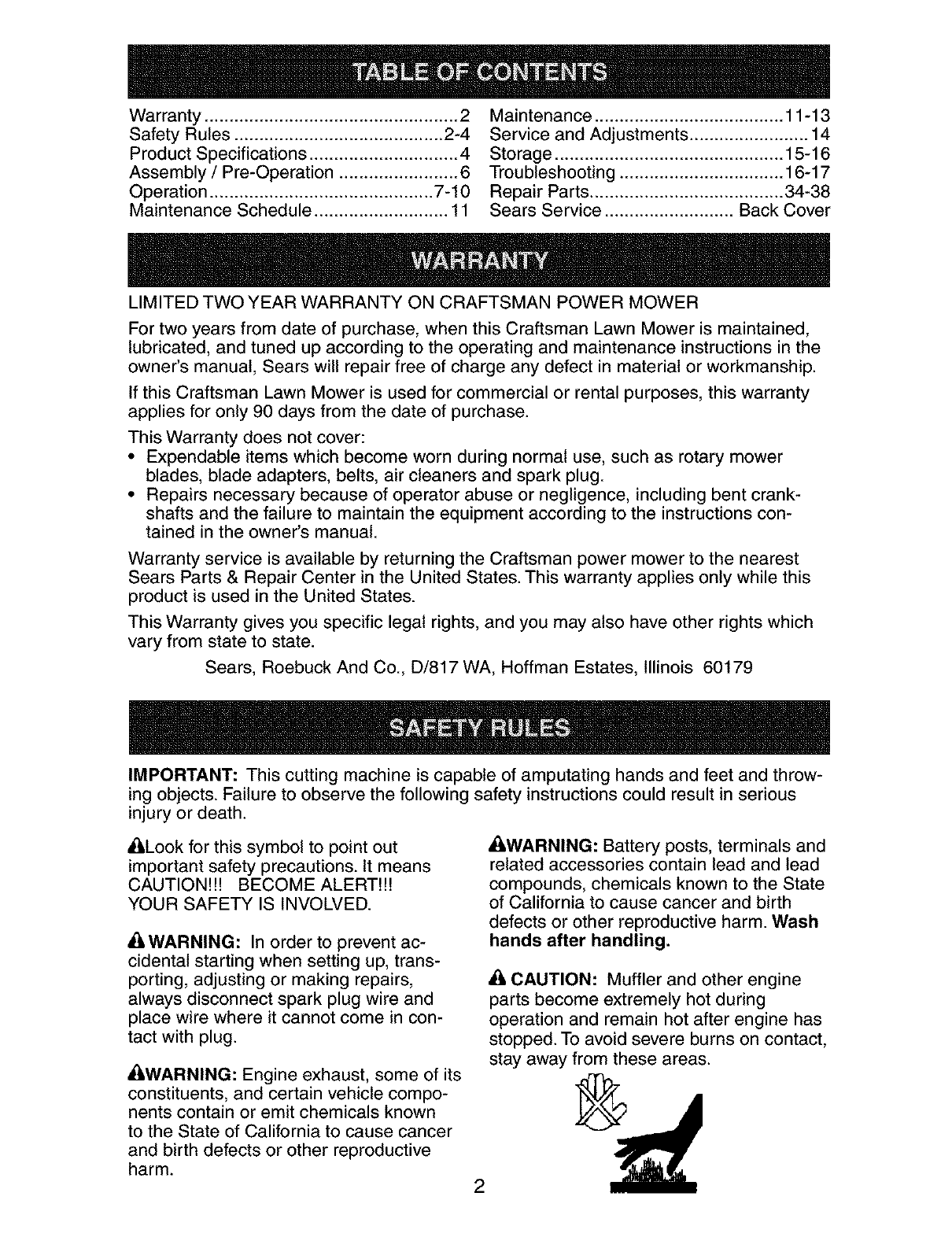

Warranty ................................................... 2
Safety Rules .......................................... 2-4
Product Specifications .............................. 4
Assembly /Pre-Operation ........................ 6
Operation ............................................. 7-10

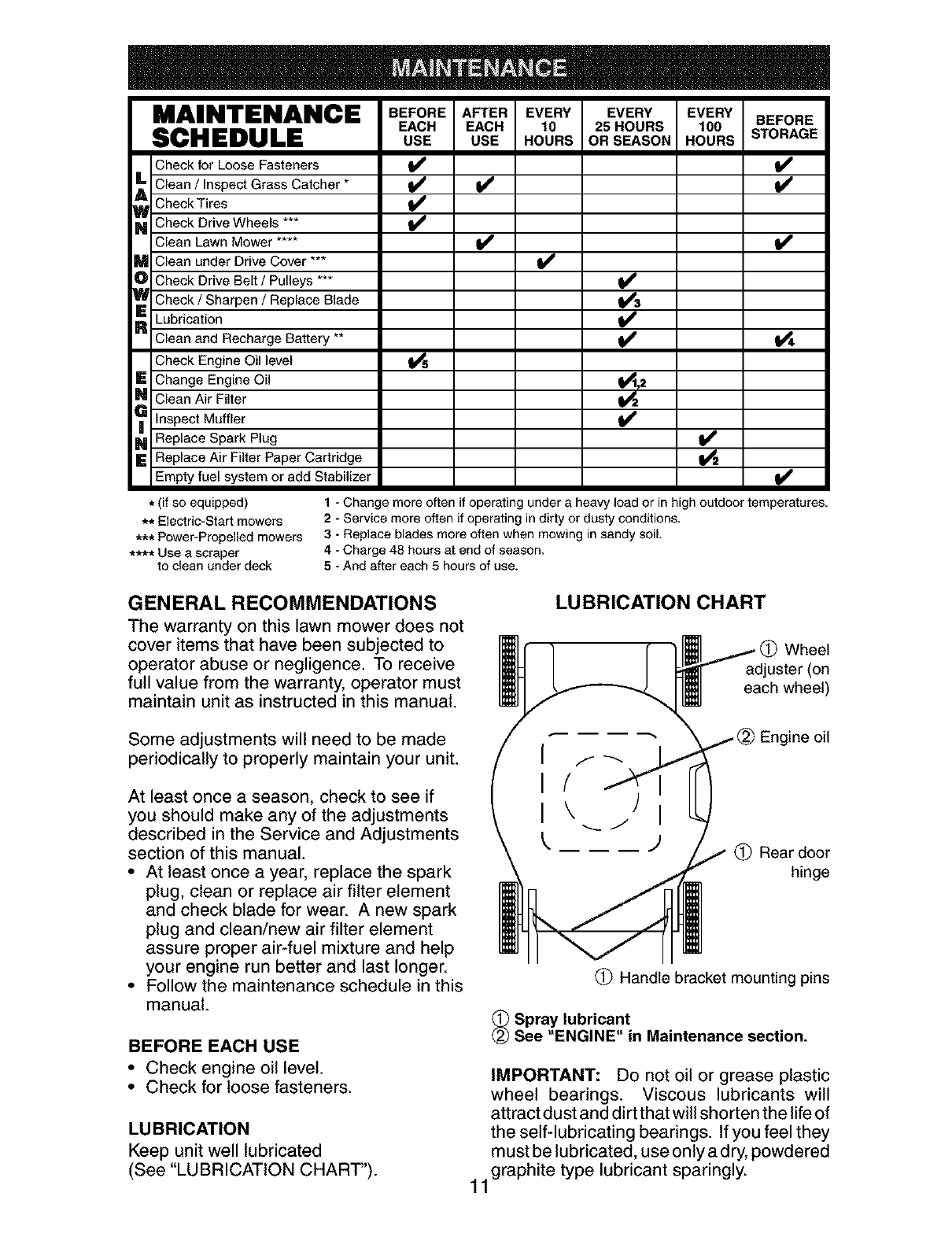

Maintenance Schedule ........................... 11
Maintenance ...................................... 11-13
Service and Adjustments ........................ 14
Storage .............................................. 15-16

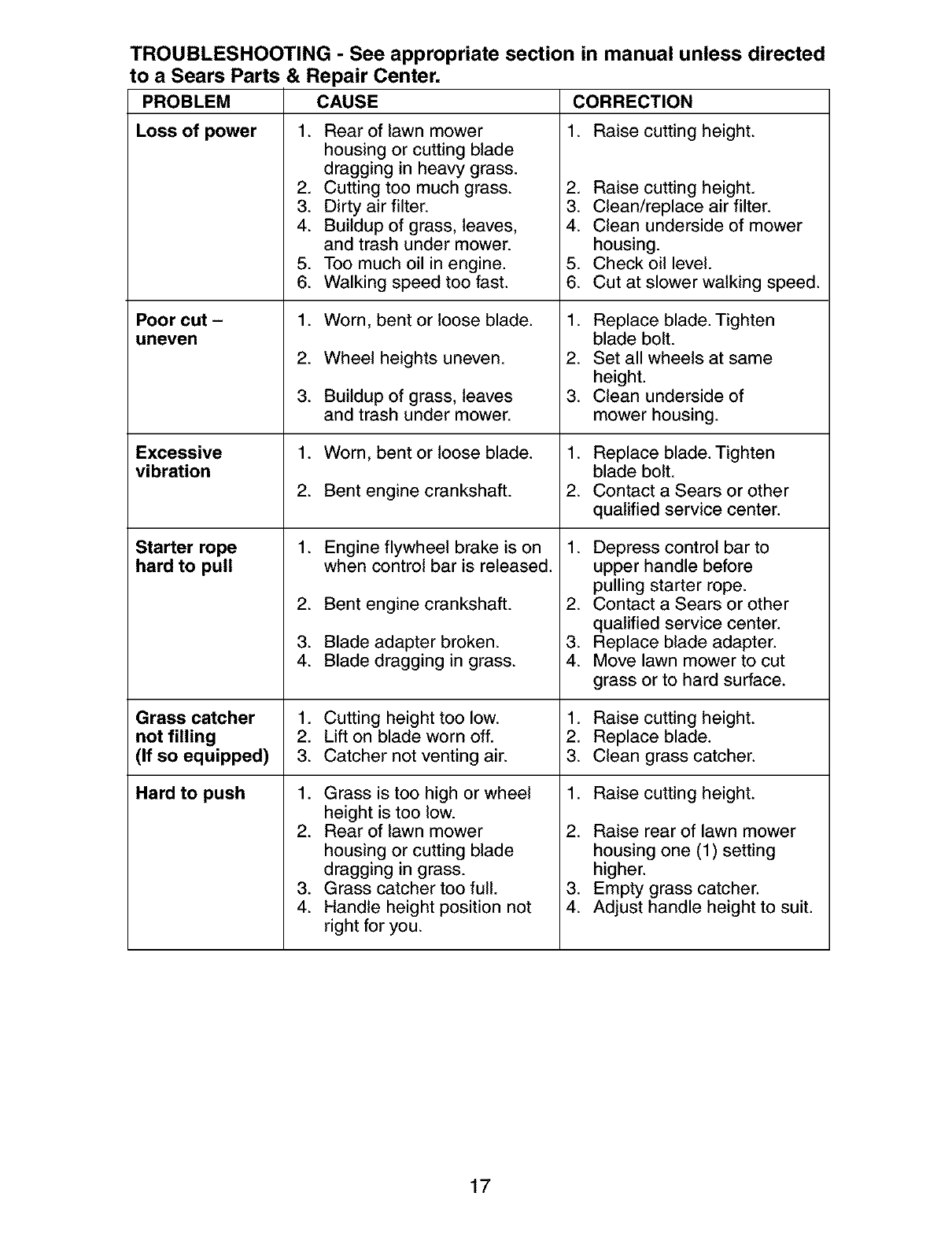

Troubleshooting ................................. 16-17
Repair Parts ....................................... 34-38
Sears Service .......................... Back Cover
LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER
For two years from date of purchase, when this Craftsman Lawn Mower is maintained,
lubricated, and tuned up according to the operating and maintenance instructions in the
owner's manual, Sears will repair free of charge any defect in material or workmanship.
If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty
applies for only 90 days from the date of purchase.
This Warranty does not cover:
• Expendable items which become worn during normal use, such as rotary mower
blades, blade adapters, belts, air cleaners and spark plug.
• Repairs necessary because of operator abuse or negligence, including bent crank-
shafts and the failure to maintain the equipment according to the instructions con-
tained in the owner's manual.
Warranty service is available by returning the Craftsman power mower to the nearest
Sears Parts & Repair Center in the United States. This warranty applies only while this
product is used in the United States.
This Warranty gives you specific legal rights, and you may also have other rights which
vary from state to state.
Sears, Roebuck And Co., D/817 WA, Hoffman Estates, Illinois 60179
IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-
ing objects. Failure to observe the following safety instructions could result in serious
injury or death.
_,Look for this symbol to point out
important safety precautions. It means
CAUTION!H BECOME ALERT!H
YOUR SAFETY IS INVOLVED.
&WARNING: In order to prevent ac-
cidental starting when setting up, trans-
porting, adjusting or making repairs,
always disconnect spark plug wire and
place wire where it cannot come in con-
tact with plug.
_:i,WARNING: Battery posts, terminals and
related accessories contain lead and lead
compounds, chemicals known to the State
of California to cause cancer and birth
defects or other reproductive harm. Wash
hands after handling.
_,WARNING: Engine exhaust, some of its
constituents, and certain vehicle compo-
nents contain or emit chemicals known
to the State of California to cause cancer
and birth defects or other reproductive
harm. 2
_, CAUTION: Muffler and other engine
parts become extremely hot during
operation and remain hot after engine has
stopped. To avoid severe burns on contact,
stay away from these areas.

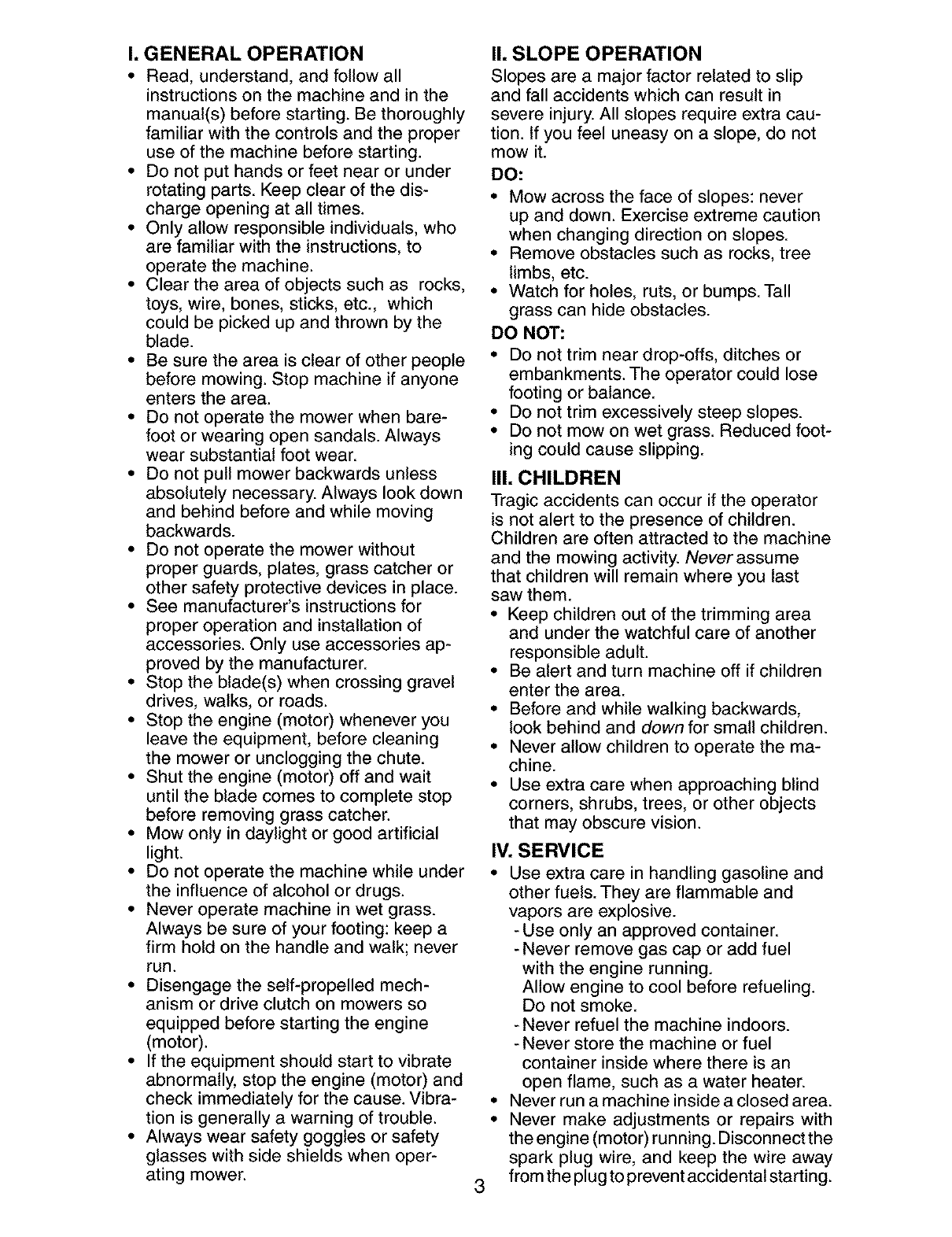

I. GENERAL OPERATION
• Read, understand, and follow all
instructions on the machine and in the
manual(s) before starting. Be thoroughly
familiar with the controls and the proper
use of the machine before starting.
• Do not put hands or feet near or under
rotating parts. Keep clear of the dis-
charge opening at all times.
• Only allow responsible individuals, who
are familiar with the instructions, to
operate the machine.
• Clear the area of objects such as rocks,
toys, wire, bones, sticks, etc., which
could be picked up and thrown by the
blade.
• Be sure the area is clear of other people
before mowing. Stop machine if anyone
enters the area.
• Do not operate the mower when bare-
foot or wearing open sandals. Always
wear substantial foot wear.
• Do not pull mower backwards unless
absolutely necessary. Always look down
and behind before and while moving
backwards.
• Do not operate the mower without
proper guards, plates, grass catcher or
other safety protective devices in place.
• See manufacturer's instructions for
proper operation and installation of
accessories. Only use accessories ap-
proved by the manufacturer.
• Stop the blade(s) when crossing gravel
drives, walks, or roads.
• Stop the engine (motor) whenever you
leave the equipment, before cleaning
the mower or unclogging the chute.
• Shut the engine (motor) off and wait
until the blade comes to complete stop
before removing grass catcher.
• Mow only in daylight or good artificial
light.
• Do not operate the machine while under
the influence of alcohol or drugs.
• Never operate machine in wet grass.
Always be sure of your footing: keep a
firm hold on the handle and walk; never
run.
• Disengage the self-propelled mech-
anism or drive clutch on mowers so
equipped before starting the engine
(motor).
• If the equipment should start to vibrate
abnormally, stop the engine (motor) and
check immediately for the cause. Vibra-
tion is generally a warning of trouble.
• Always wear safety goggles or safety
glasses with side shields when oper-
ating mower. 3
II. SLOPE OPERATION
Slopes are a major factor related to slip
and fall accidents which can result in
severe injury. All slopes require extra cau-
tion. If you feel uneasy on a slope, do not
mow it.
DO:
• Mow across the face of slopes: never
up and down. Exercise extreme caution
when changing direction on slopes.
• Remove obstacles such as rocks, tree
limbs, etc.
• Watch for holes, ruts, or bumps. Tall
grass can hide obstacles.
DO NOT:
• Do not trim near drop-offs, ditches or
embankments. The operator could lose
footing or balance.
• Do not trim excessively steep slopes.
• Do not mow on wet grass. Reduced foot-
ing could cause slipping.
III. CHILDREN
Tragic accidents can occur if the operator
is not alert to the presence of children.
Children are often attracted to the machine
and the mowing activity. Never assume
that children will remain where you last
saw them.
• Keep children out of the trimming area
and under the watchful care of another
responsible adult.
• Be alert and turn machine off if children
enter the area.
• Before and while walking backwards,
look behind and down for small children.
• Never allow children to operate the ma-
chine.
• Use extra care when approaching blind
corners, shrubs, trees, or other objects
that may obscure vision.
IV. SERVICE
•Use extra care in handling gasoline and
other fuels. They are flammable and
vapors are explosive.
-Use only an approved container.
-Never remove gas cap or add fuel
with the engine running.
Allow engine to cool before refueling.
Do not smoke.
-Never refuel the machine indoors.
-Never store the machine or fuel
container inside where there is an
open flame, such as a water heater.
•Never run amachine inside a closed area.
•Never make adjustments or repairs with
the engine (motor) running. Disconnectthe
spark plug wire, and keep the wire away
from the plug toprevent accidental starting.
• Keepnutsand bolts,especiallyblade
attachmentbolts,tight and keep equip-
mentin good condition.
• Nevertamperwithsafetydevices.Check
their properoperationregularly.
• Keep machine free of grass, leaves, or
otherdebrisbuild-up.Cleanoilorfuel spill-
age.Allowmachinetocool beforestoring.
• Stop and inspectthe equipmentif you
strike anobject.Repair,if necessary,
before restarting.
• Neverattempttomakewheelheightadjust-
mentswhiletheengine(motor)isrunning.
• Grasscatchercomponentsare subject
to wear,damage,and deterioration,
whichcouldexposemovingparts or
allowobjectsto bethrown.Frequently
checkcomponentsand replacewith
manufacturer'srecommendedparts,
when necessary.
• Mowerbladesare sharp and can cut.
Wrapthe blade(s)or weargloves,and
useextracautionwhen servicingthem.
• Donot changethe engine governorset-
tingor overspeedthe engine.

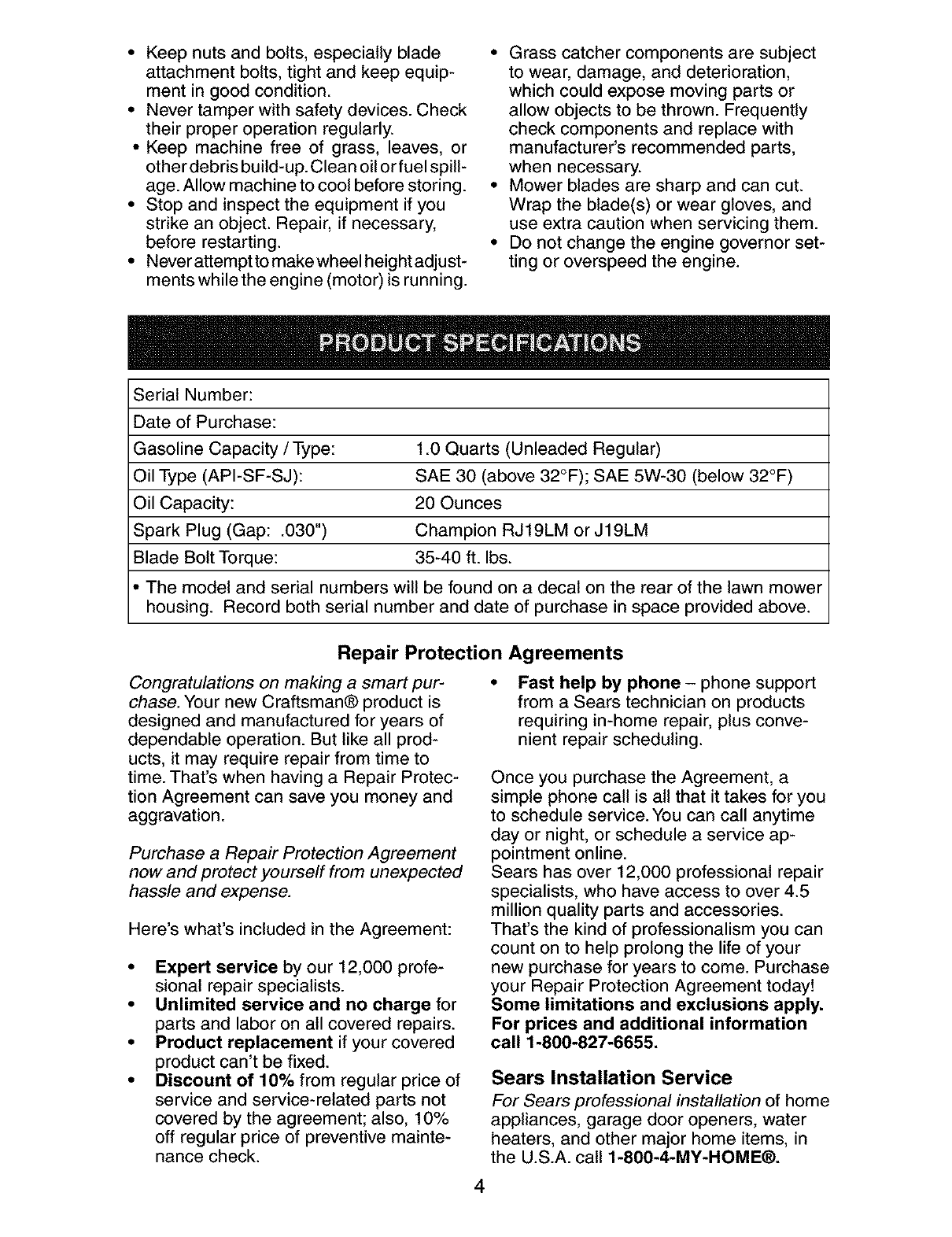

Serial Number:
Dateof Purchase:
GasolineCapacity/Type: 1.0 Quarts (Unleaded Regular)
Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)
Oil Capacity: 20 Ounces
Spark Plug (Gap: .030") Champion RJ19LM or J19LM
Blade Bolt Torque: 35-40 ft. Ibs.
The model and serial numbers will be found on a decal on the rear of the lawn mower
housing. Record both serial number and date of purchase in space provided above.
Repair Protection Agreements
Congratulations on making a smart pur-
chase. Your new Craftsman® product is
designed and manufactured for years of
dependable operation. But like all prod-
ucts, it may require repair from time to
time. That's when having a Repair Protec-
tion Agreement can save you money and
aggravation.
Purchase a Repair Protection Agreement
now and protect yourself from unexpected
hassle and expense.
Here's what's included in the Agreement:
•Expert service by our 12,000 profe-
sional repair specialists.
• Unlimited service and no charge for
parts and labor on all covered repairs.
• Product replacement if your covered
product can't be fixed.
• Discount of 10% from regular price of
service and service-related parts not
covered by the agreement; also, 10%
off regular price of preventive mainte-
nance check.
Fast help by phone - phone support
from a Sears technician on products
requiring in-home repair, plus conve-
nient repair scheduling.
Once you purchase the Agreement, a
simple phone call is all that it takes for you
to schedule service. You can call anytime
day or night, or schedule a service ap-
pointment online.
Sears has over 12,000 professional repair
specialists, who have access to over 4.5
million quality parts and accessories.
That's the kind of professionalism you can
count on to help prolong the life of your
new purchase for years to come. Purchase
your Repair Protection Agreement today!
Some limitations and exclusions apply.
For prices and additional information
call 1-800-827-6655.
Sears Installation Service
For Sears professional installation of home
appliances, garage door openers, water
heaters, and other major home items, in
the U.S.A. call 1-800-4-MY-HOME®.
4

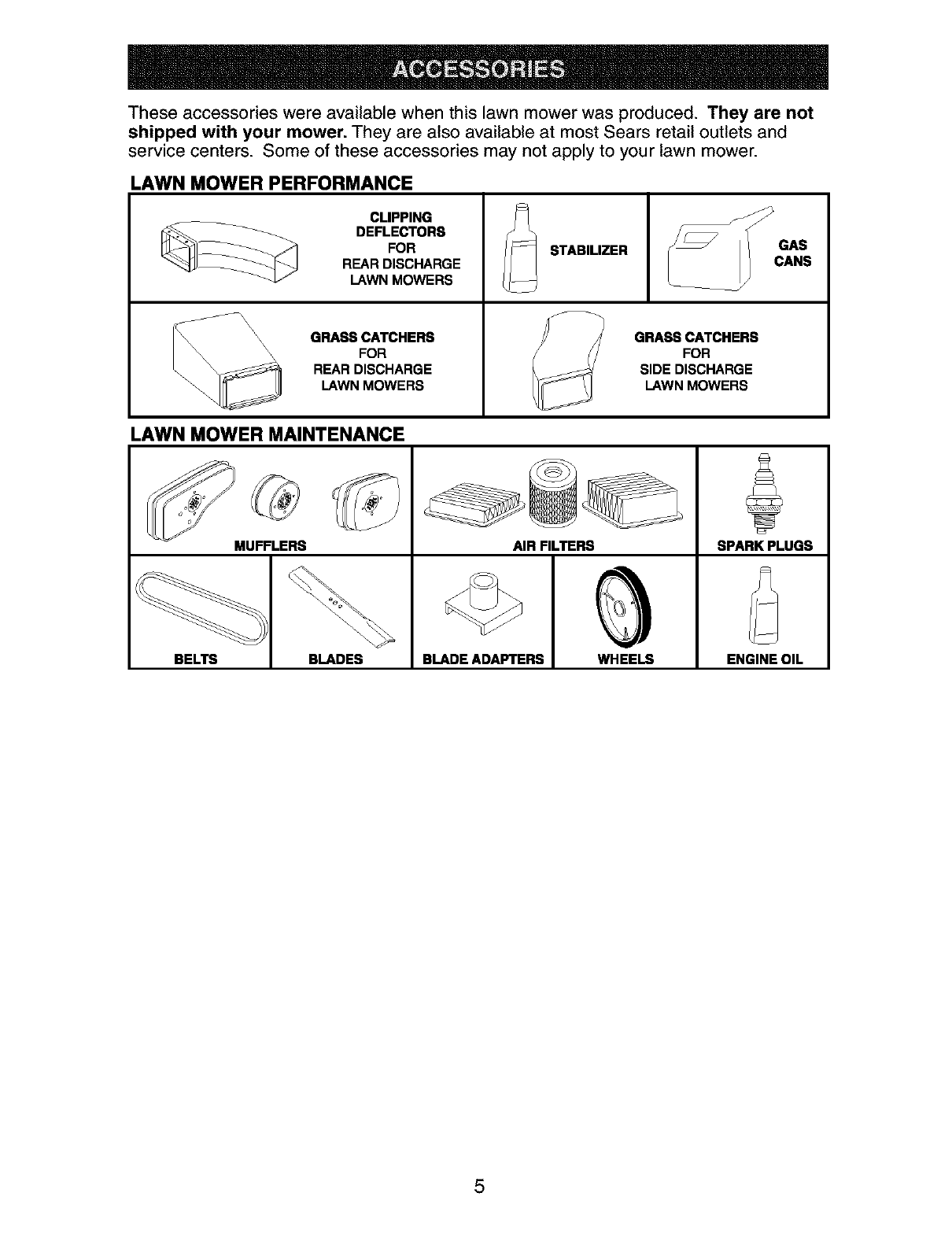

These accessories were available when this lawn mower was produced. They are not
shipped with your mower. They are also available at most Sears retail outlets and
service centers. Some of these accessories may not apply to your lawn mower.
LAWN MOWER PERFORMANCE
CLIPPING
___ DEFLECTORS __
FOR -- STABILIZER
REAR DISCHARGE
LAWN MOWERS i\
\\ GRASS CATCHERS GRASS CATCHERS
_\\ \\ FOR FOR
REAR DISCHARGE SIDE DISCHARGE
LAWN MOWERS LAWN MOWERS
LAWN MOWER MAINTENANCE
MUFFLERS AIR FILTERS SPARK PLUGS
BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL
5

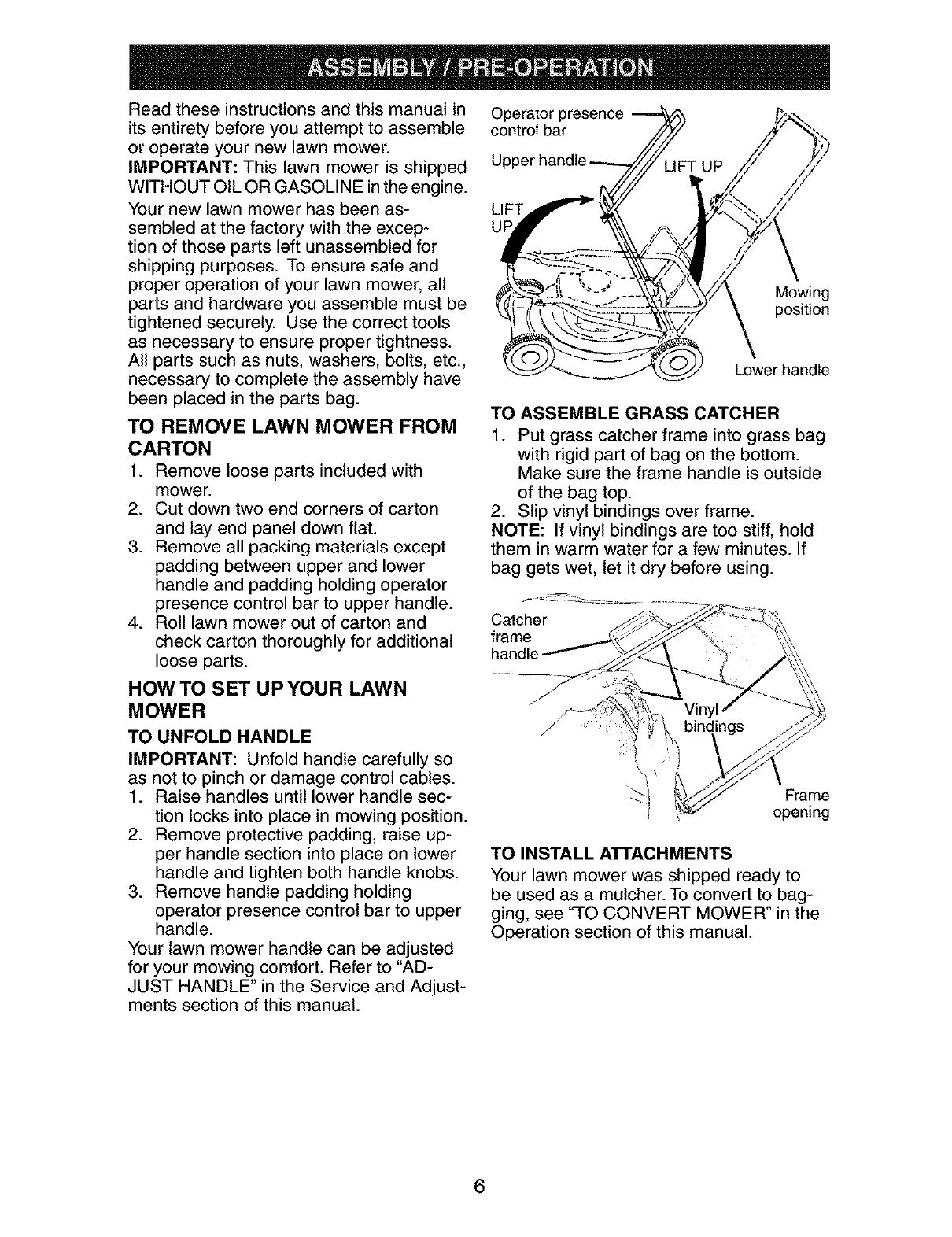

Read these instructions and this manual in
its entirety before you attempt to assemble
or operate your new lawn mower.
IMPORTANT: This lawn mower is shipped
WITHOUT OIL OR GASOLINE in the engine.
Your new lawn mower has been as-
sembled at the factory with the excep-
tion of those parts left unassembled for
shipping purposes. To ensure safe and
proper operation of your lawn mower, all
parts and hardware you assemble must be
tightened securely. Use the correct tools
as necessary to ensure proper tightness.
All parts such as nuts, washers, bolts, etc.,
necessary to complete the assembly have
been placed in the parts bag.
TO REMOVE LAWN MOWER FROM
CARTON
1. Remove loose parts included with
mower.
2. Cut down two end corners of carton
and lay end panel down flat.
3. Remove all packing materials except
padding between upper and lower
handle and padding holding operator
presence control bar to upper handle.
4. Roll lawn mower out of carton and
check carton thoroughly for additional
loose parts.
HOWTO SET UPYOUR LAWN
MOWER
TO UNFOLD HANDLE
IMPORTANT: Unfold handle carefully so
as not to pinch or damage control cables.
1. Raise handles until lower handle sec-
tion locks into place in mowing position.
2. Remove protective padding, raise up-
per handle section into place on lower
handle and tighten both handle knobs.
3. Remove handle padding holding
operator presence control bar to upper
handle.
Your lawn mower handle can be adjusted
for your mowing comfort. Refer to "AD-
JUST HANDLE" in the Service and Adjust-
ments section of this manual.
Operator presence
control bar
LIFT
UF
Mowing
position
Lower handle
TO ASSEMBLE GRASS CATCHER
1. Put grass catcher frame into grass bag
with rigid part of bag on the bottom.
Make sure the frame handle is outside
of the bag top.
2. Slip vinyl bindings over frame.
NOTE: If vinyl bindings are too stiff, hold
them in warm water for a few minutes. If
bag gets wet, let it dry before using.
Catcher
frame
handle
/
/
Et Frame
opening
TO INSTALL ATTACHMENTS
Your lawn mower was shipped ready to
be used as a mulcher. To convert to bag-
ging, see "TO CONVERT MOWER" in the
Operation section of this manual.
6

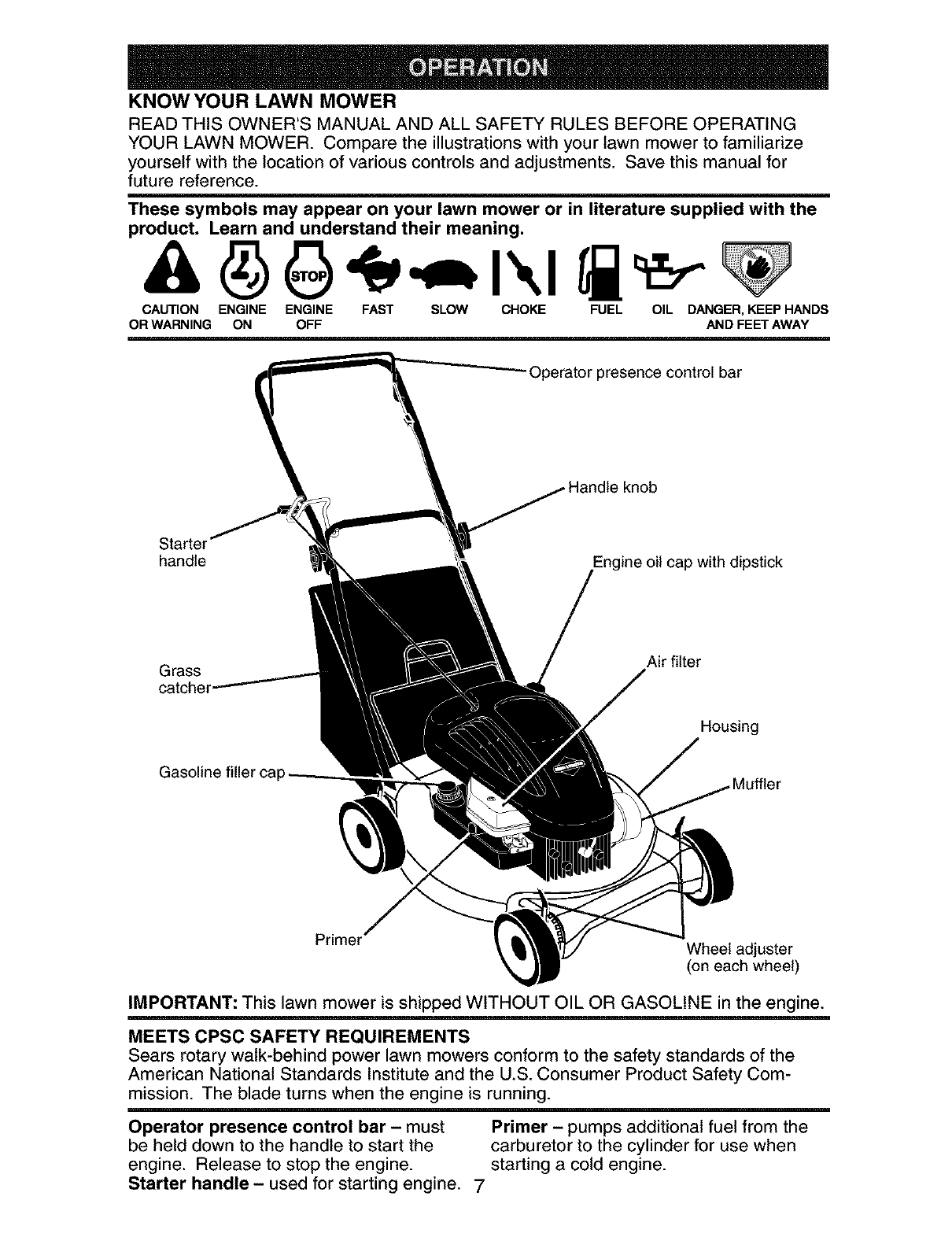

KNOW YOUR LAWN MOWER
READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING
YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize
yourself with the location of various controls and adjustments. Save this manual for
future reference.
These symbols may appear on your lawn mower or in literature supplied with the
product. Learn and understand their meaning.
CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS
OR WARNING ON OFF AND FEET AWAY
Operator presence control bar
Starter
handle ine oil cap with dipstick
Grass
Gasoline filler ca_
Air filter
Housing
Primer Wheel adjuster
(on each wheel)
IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.
MEETS CPSC SAFETY REQUIREMENTS
Sears rotary walk-behind power lawn mowers conform to the safety standards of the
American National Standards Institute and the U.S. Consumer Product Safety Com-
mission. The blade turns when the engine is running.
Operator presence control bar - must
be held down to the handle to start the
engine. Release to stop the engine.
Starter handle - used for starting engine. 7
Primer - pumps additional fuel from the
carburetor to the cylinder for use when
starting a cold engine.
The operationof anylawn
mowercan resultin foreign
objectsthrown intothe
eyes,whichcan resultin
severeeyedamage.Always
wear safetyglassesor eyeshieldswhile
operatingyour lawnmoweror performing
any adjustmentsor repairs.We recom-
menda standardsafetyglassesor wide
vision safetymaskworn overspectacles.

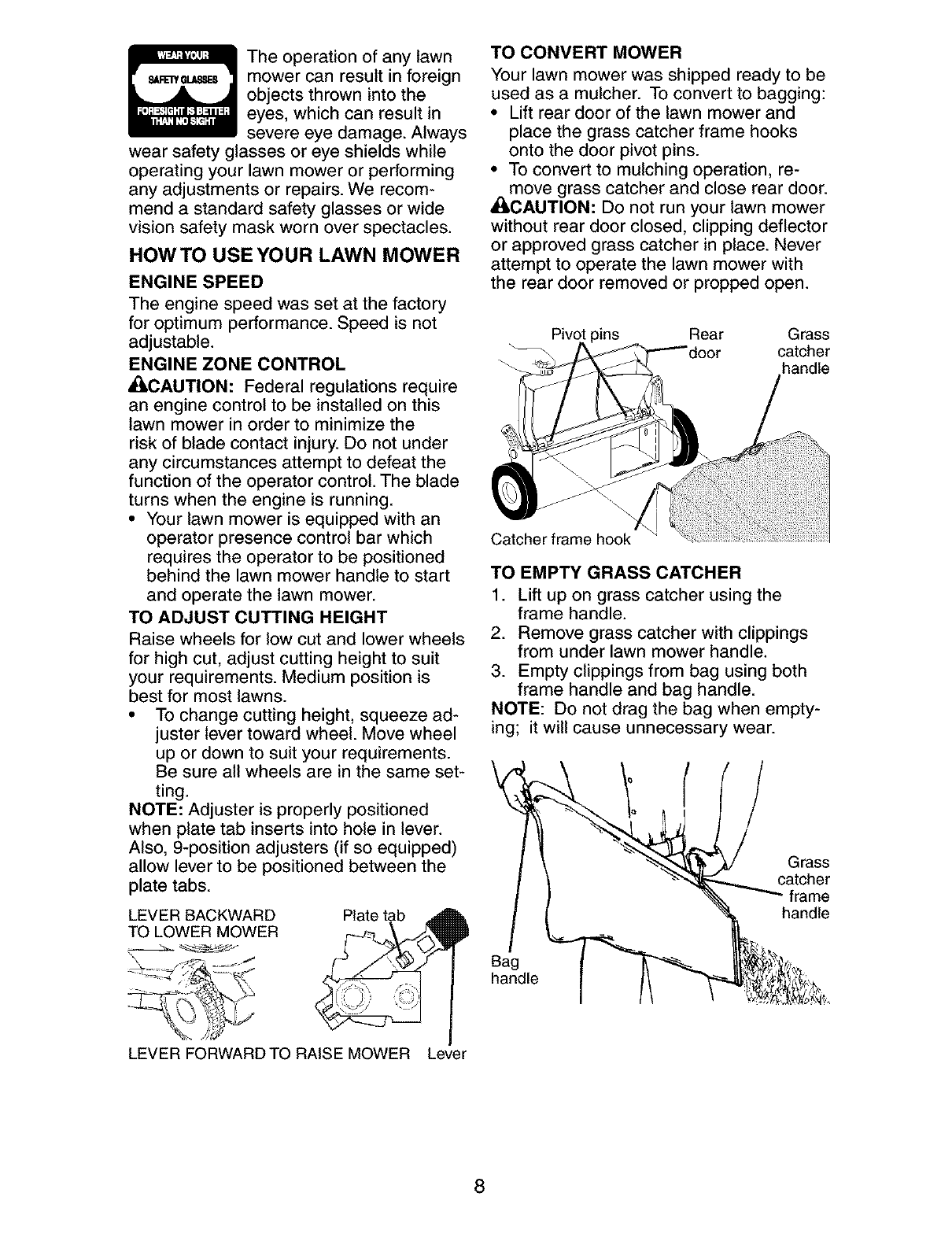

HOWTO USEYOUR LAWN MOWER
ENGINE SPEED
The engine speed was set at the factory
for optimum performance. Speed is not
adjustable.
ENGINE ZONE CONTROL
[LCAUTION: Federal regulations require
an engine control to be installed on this
lawn mower in order to minimize the
risk of blade contact injury. Do not under
any circumstances attempt to defeat the
function of the operator control. The blade
turns when the engine is running.
• Your lawn mower is equipped with an
operator presence control bar which
requires the operator to be positioned
behind the lawn mower handle to start
and operate the lawn mower.
TO ADJUST CUTTING HEIGHT
Raise wheels for low cut and lower wheels
for high cut, adjust cutting height to suit
your requirements. Medium position is
best for most lawns.
• To change cutting height, squeeze ad-
juster lever toward wheel. Move wheel
up or down to suit your requirements.
Be sure all wheels are in the same set-
ting.
NOTE: Adjuster is properly positioned
when plate tab inserts into hole in lever.
Also, 9-position adjusters (if so equipped)
allow lever to be positioned between the
plate tabs.
LEVER BACKWARD
TO LOWER MOWER
LEVER FORWARDTO RAISE MOWER Lever
TO CONVERT MOWER
Your lawn mower was shipped ready to be
used as a mulcher. To convert to bagging:
• Lift rear door of the lawn mower and
place the grass catcher frame hooks
onto the door pivot pins.
• To convert to mulching operation, re-
move grass catcher and close rear door.
CAUTION: Do not run your lawn mower
without rear door closed, clipping deflector
or approved grass catcher in place. Never
attempt to operate the lawn mower with
the rear door removed or propped open.
Rear Grass
-'=-'door catcher
Catcher frame hook
TO EMPTY GRASS CATCHER
1. Lift up on grass catcher using the
frame handle.
2. Remove grass catcher with clippings
from under lawn mower handle.
3. Empty clippings from bag using both
frame handle and bag handle.
NOTE: Do not drag the bag when empty-
ing; it will cause unnecessary wear.
Grass
catcher
frame
handle
Bag
handle
8
BEFORE STARTING ENGINE
ADD OIL
Your lawnmower is shipped without oil in
the engine. For type and grade of oil to
use, see "ENGINE" in the Maintenance
section of this manual.
CAUTION: DO NOT overfill engine with
oil, or it will smoke heavily from the muffler
on startup.
1. Be sure lawnmower is level.
2. Remove oil dipstick from oil fill spout.
3. You receive a container of oil with the
unit. Slowly pour the entire container
down the oil fill spout into the engine.
NOTE: Initial oil fill requires only 18 oz.
due to residual oil in engine from the
manufacturers 100% quality testing. When
changing oil you may need 20 oz.
4. Insert and tighten dipstick.
IMPORTANT:
• Check oil level before each use. Add oil
if needed. Fill to full line on dipstick.
• Change the oil after every 25 hours of
operation or each season. You may
need to change the oil more often
under dusty, dirty conditions. See "TO
CHANGE ENGINE OIL' in the Mainte-
nance section of this manual.
ADD GASOLINE
• Fill fuel tank to bottom of tank filler neck.
Do not overfill. Use fresh, clean, regular
unleaded gasoline with a minimum of
87 octane. Do not mix oil with gasoline.
Purchase fuel in quantities that can be
used within 30 days to assure fuel fresh-
ness.
• I, CAUTION: Wipe off any spilled oil or
fuel. Do not store, spill or use gasoline
_ar an open flame.
CAUTION: Alcohol blended fuels
(called gasohol or using ethanol or metha-
nol) can attract moisture which leads to
separation and formation of acids during
storage. Acidic gas can damage the fuel
system of an engine while in storage. To
avoid engine problems, the fuel system
should be emptied before storage of 30
days or longer. Empty the gas tank, start
the engine and let it run until the fuel lines
and carburetor are empty. Use fresh fuel
next season. See Storage Instructions for
additional information. Never use engine
or carburetor cleaner products in the fuel
tank or permanent damage may occur.
Gasoline
filler cap oil cap
Primer
TO STOP ENGINE
•To stop engine, release operator pres-
ence control bar.
TO START ENGINE
NOTE: Due to protective coatings on the
engine, asmall amount of smoke may be
present during the initial use of the prod-
uct and should be considered normal.
1. To start a cold engine, push primer
three (3) times before trying to start.
Use a firm push. This step is not
usually necessary when starting an
engine which has already run for afew
minutes.
2. Hold operator presence control bar
down to the handle and pull starter
handle quickly. Do not allow starter
rope to snap back.
NOTE: In cooler weather it may be neces-
sary to repeat priming steps. In warmer
weather over priming may cause flooding
and engine will not start. If you do flood
engine, wait a few minutes before attempt-
ing to start and do not repeat priming
steps.
9

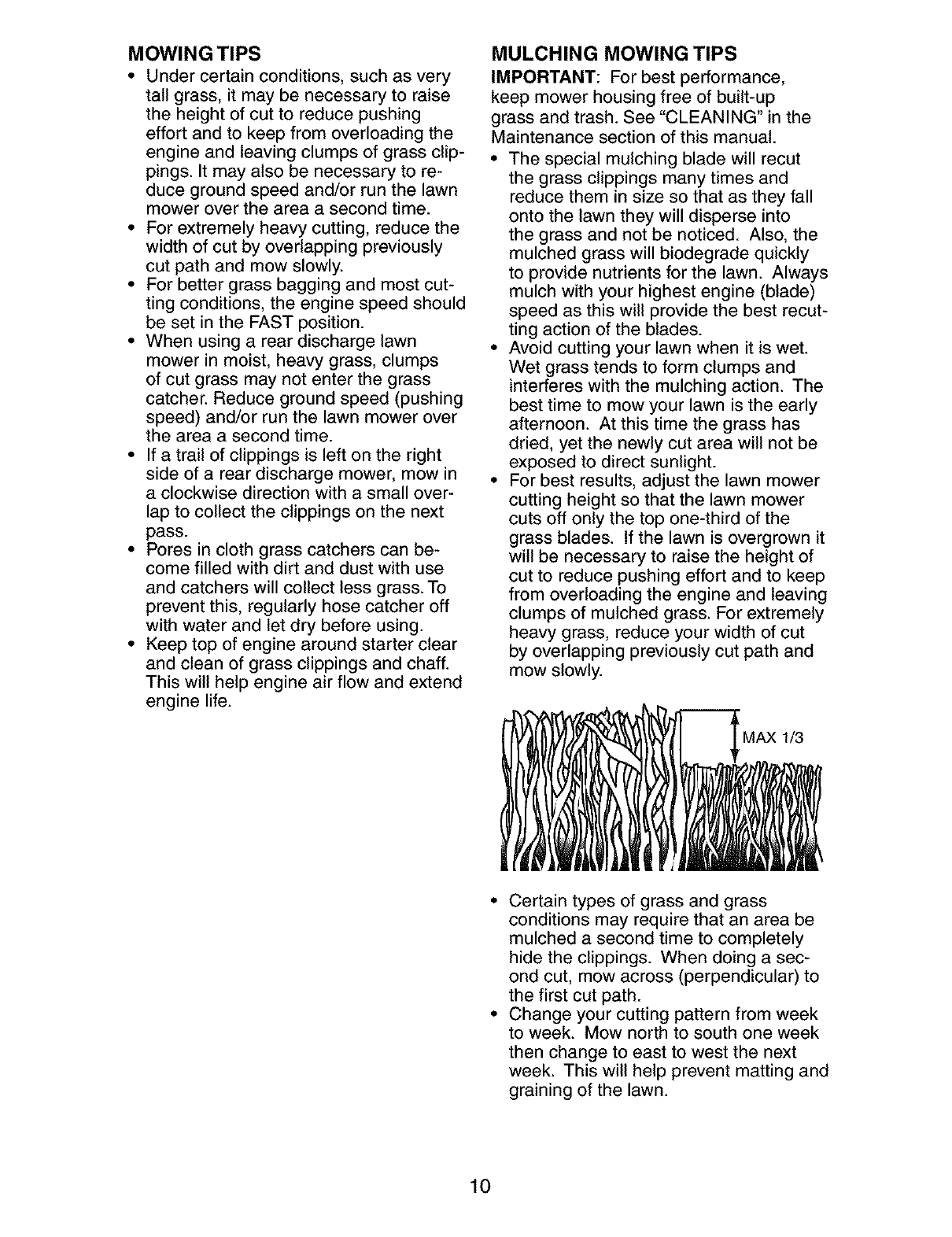

MOWING TIPS
• Under certain conditions, such as very
tall grass, it may be necessary to raise
the height of cut to reduce pushing
effort and to keep from overloading the
engine and leaving clumps of grass clip-
pings. It may also be necessary to re-
duce ground speed and/or run the lawn
mower over the area a second time.
• For extremely heavy cutting, reduce the
width of cut by overlapping previously
cut path and mow slowly.
• For better grass bagging and most cut-
ting conditions, the engine speed should
be set in the FAST position.
• When using a rear discharge lawn
mower in moist, heavy grass, clumps
of cut grass may not enter the grass
catcher. Reduce ground speed (pushing
speed) and/or run the lawn mower over
the area a second time.
• If a trail of clippings is left on the right
side of a rear discharge mower, mow in
a clockwise direction with a small over-
lap to collect the clippings on the next
pass.
• Pores in cloth grass catchers can be-
come filled with dirt and dust with use
and catchers will collect less grass. To
prevent this, regularly hose catcher off
with water and let dry before using.
• Keep top of engine around starter clear
and clean of grass clippings and chaff.
This will help engine air flow and extend
engine life.
MULCHING MOWING TIPS
IMPORTANT: For best performance,
keep mower housing free of built-up
grass and trash. See "CLEANING" in the
Maintenance section of this manual.
• The special mulching blade will recut
the grass clippings many times and
reduce them in size so that as they fall
onto the lawn they will disperse into
the grass and not be noticed. Also, the
mulched grass will biodegrade quickly
to provide nutrients for the lawn. Always
mulch with your highest engine (blade)
speed as this will provide the best recut-
ting action of the blades.
• Avoid cutting your lawn when it is wet.
Wet grass tends to form clumps and
interferes with the mulching action. The
best time to mow your lawn is the early
afternoon. At this time the grass has
dried, yet the newly cut area will not be
exposed to direct sunlight.
• For best results, adjust the lawn mower
cutting height so that the lawn mower
cuts off only the top one-third of the
grass blades. If the lawn is overgrown it
will be necessary to raise the height of
cut to reduce pushing effort and to keep
from overloading the engine and leaving
clumps of mulched grass. For extremely
heavy grass, reduce your width of cut
by overlapping previously cut path and
mow slowly.
• Certain types of grass and grass
conditions may require that an area be
mulched a second time to completely
hide the clippings. When doing a sec-
ond cut, mow across (perpendicular) to
the first cut path.
• Change your cutting pattern from week
to week. Mow north to south one week
then change to east to west the next
week. This will help prevent matting and
graining of the lawn.
10
MAINTENANCE BEFOREAPTEREVERY EVERY EVERYBEFORE
EACH EACH 10 25HOURS 100
SCHEDULE USE USE HOURS ORSEASON HOURS STORAGE
Check for Loose Fasteners
LClean /Inspect Grass Catcher *
Check Tires
_ Check Drive Wheels
Clean Lawn Mower ....
M Clean under Drive Cover ***
D Check Drive Belt /Pulleys ***
_ Check /Sharpen /Replace Blade
R Lubrication
Clean and Recharge Battery **
Check Engine Oil level
E Change Engine Oil
_ Clean Air Filter
Inspect Muffler
_1 Replace Spark Plug
E Replace Air Filter Paper Cartridge
Empty fuel system or add Stabilizer
i/ i/
i/
t/
t_,2
*(if so equipped)
** Electric-Start mowers
*** Power-Propelled mowers
**** Use a scraper
to clean under deck
1- Change more often if operating under a heavy load or in high outdoor temperatures.
2 - Service more often if operating in dirty or dusty conditions.
3 - Replace blades more often when mowing in sandy soil.
4 - Charge 48 hours at end of season.
5 - And after each 5 hours of use.
GENERAL RECOMMENDATIONS
The warranty on this lawn mower does not
cover items that have been subjected to
operator abuse or negligence. To receive
full value from the warranty, operator must
maintain unit as instructed in this manual.
LUBRICATION CHART
Wheel
adjuster (on
each wheel)
Some adjustments will need to be made
periodically to properly maintain your unit.
At least once a season, check to see if
you should make any of the adjustments
described in the Service and Adjustments
section of this manual.
• At least once a year, replace the spark
plug, clean or replace air filter element
and check blade for wear. A new spark
plug and clean/new air filter element
assure proper air-fuel mixture and help
your engine run better and last longer.
• Follow the maintenance schedule in this
manual.
BEFORE EACH USE
• Check engine oil level.
• Check for loose fasteners.
LUBRICATION
Keep unit well lubricated
(See "LUBRICATION CHART").
J
ine oil
Rear door
hinge
Handle bracket mounting pins
_Spray lubricant
See "ENGINE" in Maintenance section.
IMPORTANT: Do not oil or grease plastic
wheel bearings. Viscous lubricants will
attract dust and dirt that will shorten the life of
the self-lubricating bearings. If you feel they
must be lubricated, use only a dry, powdered
11graphite type lubricant sparingly.
LAWN MOWER
Always observe safety rules when per-
forming any maintenance.
TIRES
• Keep tires free of gasoline, oil, or insect
control chemicals which can harm rubber.
• Avoid stumps, stones, deep ruts, sharp
objects and other hazards that may
cause tire damage.

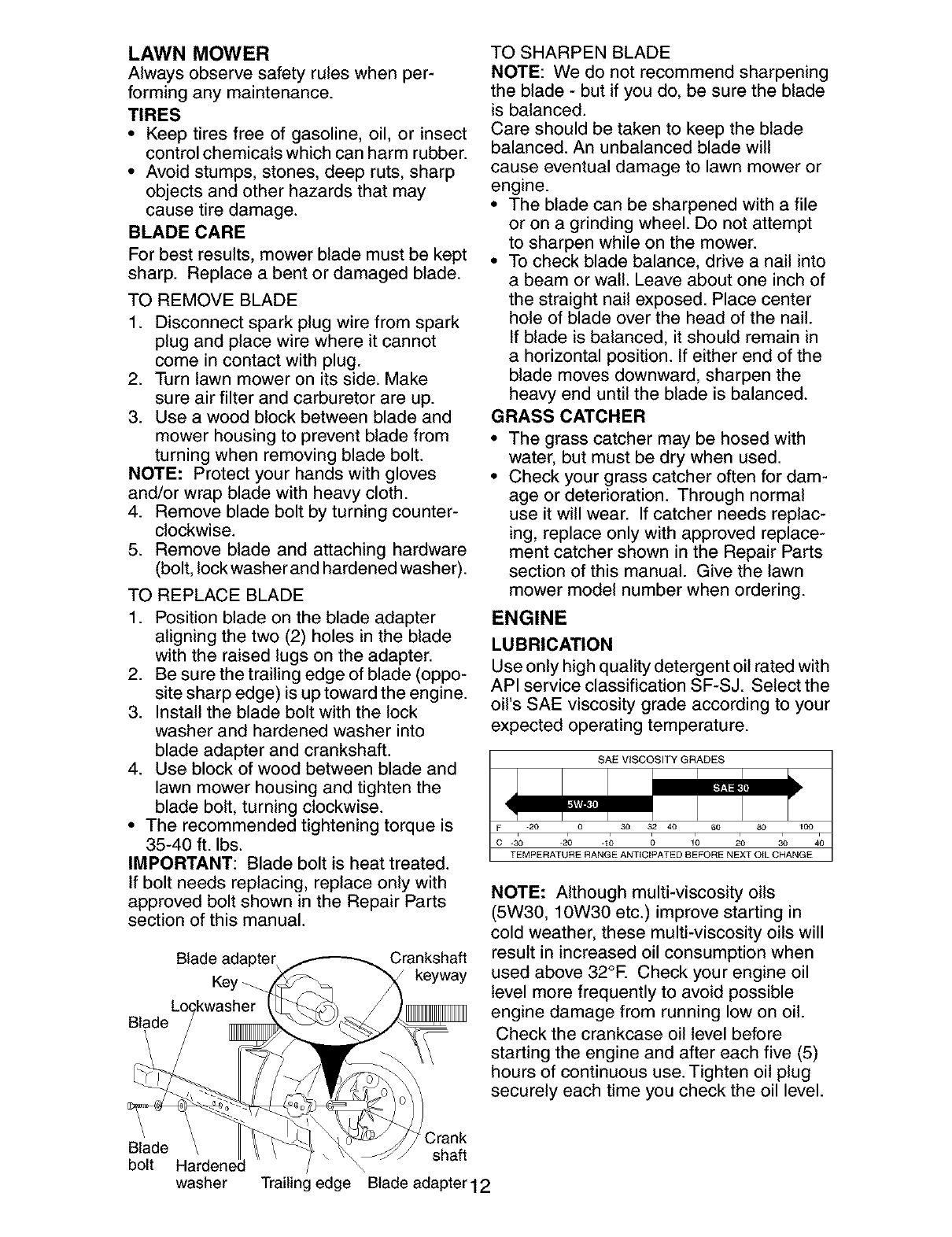

BLADE CARE
For best results, mower blade must be kept
sharp. Replace a bent or damaged blade.
TO REMOVE BLADE
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Turn lawn mower on its side. Make
sure air filter and carburetor are up.
3. Use a wood block between blade and
mower housing to prevent blade from
turning when removing blade bolt.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
4. Remove blade bolt by turning counter-
clockwise.
5. Remove blade and attaching hardware
(bolt, lock washer and hardened washer).
TO REPLACE BLADE
1. Position blade on the blade adapter
aligning the two (2) holes in the blade
with the raised lugs on the adapter.
2. Be sure the trailing edge of blade (oppo-
site sharp edge) is up toward the engine.
3. Install the blade bolt with the lock
washer and hardened washer into
blade adapter and crankshaft.
4. Use block of wood between blade and
lawn mower housing and tighten the
blade bolt, turning clockwise.
• The recommended tightening torque is
35-40 ft. Ibs.
IMPORTANT: Blade bolt is heat treated.
If bolt needs replacing, replace only with
approved bolt shown in the Repair Parts
section of this manual.
Blade adapter Crankshaft
Key _ keyway
Blade
Blade shaft
bolt Hardene /\
washer Trailing edge Blade adapter 12
TO SHARPEN BLADE
NOTE: We do not recommend sharpening
the blade - but if you do, be sure the blade
is balanced.
Care should be taken to keep the blade
balanced. An unbalanced blade will
cause eventual damage to lawn mower or
engine.
• The blade can be sharpened with a file
or on a grinding wheel. Do not attempt
to sharpen while on the mower.
• To check blade balance, drive a nail into
a beam or wall. Leave about one inch of
the straight nail exposed. Place center
hole of blade over the head of the nail.
If blade is balanced, it should remain in
a horizontal position. If either end of the
blade moves downward, sharpen the
heavy end until the blade is balanced.
GRASS CATCHER
The grass catcher may be hosed with
water, but must be dry when used.
Check your grass catcher often for dam-
age or deterioration. Through normal
use it will wear. If catcher needs replac-
ing, replace only with approved replace-
ment catcher shown in the Repair Parts
section of this manual. Give the lawn
mower model number when ordering.
ENGINE
LUBRICATION
Use only high quality detergent oil rated with
API service classification SF-SJ. Select the
oil's SAE viscosity grade according to your
expected operating temperature.
SAE VISCOSITY GRADES
20 0 30 32 40 60 80 100
.30 -20 do 0 10 20 30 40
TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE
NOTE: Although multi-viscosity oils
(5W30, 10W30 etc.) improve starting in
cold weather, these multi-viscosity oils will
result in increased oil consumption when
used above 32°F. Check your engine oil
level more frequently to avoid possible
engine damage from running low on oil.
Check the crankcase oil level before
starting the engine and after each five (5)
hours of continuous use. Tighten oil plug
securely each time you check the oil level.

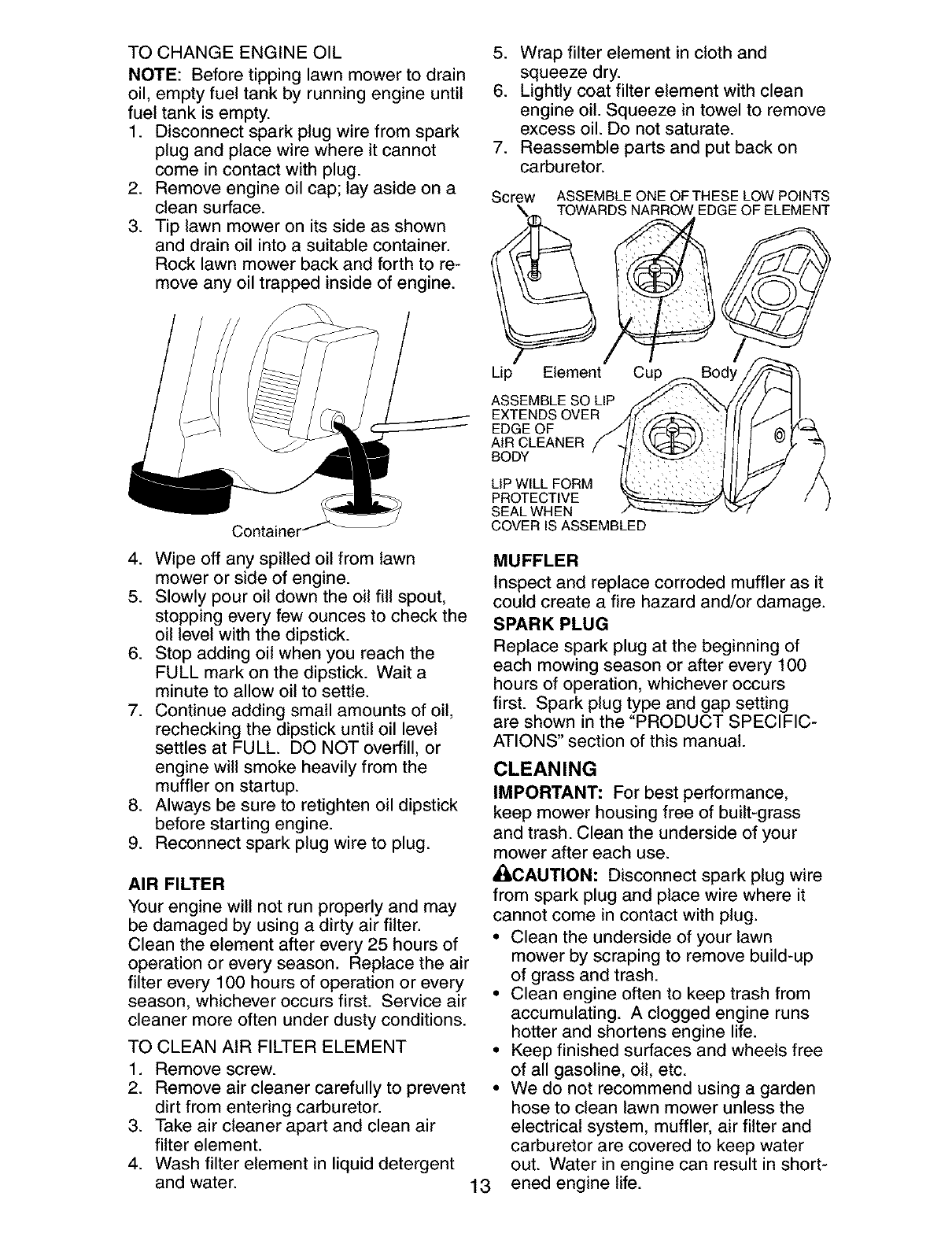

TO CHANGEENGINEOIL
NOTE: Beforetipping lawnmowerto drain
oil, emptyfueltank by runningengine until
fueltank isempty.
1. Disconnectsparkplugwire from spark
plug and placewire where it cannot
comein contactwith plug.
2. Removeengine oil cap;lay asideon a
cleansurface.
3. Tip lawn moweron its side as shown
and drain oil into a suitablecontainer.
Rocklawn mowerbackand forth to re-
moveanyoil trapped insideof engine.
Container _
4. Wipe off any spilled oil from lawn
mower or side of engine.
5. Slowly pour oil down the oil fill spout,
stopping every few ounces to check the
oil level with the dipstick.
6. Stop adding oil when you reach the
FULL mark on the dipstick. Wait a
minute to allow oil to settle.
7. Continue adding small amounts of oil,
rechecking the dipstick until oil level
settles at FULL. DO NOT overfill, or
engine will smoke heavily from the
muffler on startup.
8. Always be sure to retighten oil dipstick
before starting engine.
9. Reconnect spark plug wire to plug.
AIR FILTER
Your engine will not run properly and may
be damaged by using a dirty air filter.
Clean the element after every 25 hours of
operation or every season. Replace the air
filter every 100 hours of operation or every
season, whichever occurs first. Service air
cleaner more often under dusty conditions.
TO CLEAN AIR FILTER ELEMENT
1. Remove screw.
2. Remove air cleaner carefully to prevent
dirt from entering carburetor.
3. Take air cleaner apart and clean air
filter element.
4. Wash filter element in liquid detergent
and water.
5. Wrap filter element in cloth and
squeeze dry.
6. Lightly coat filter element with clean
engine oil. Squeeze in towel to remove
excess oil. Do not saturate.
7. Reassemble parts and put back on
carburetor.
13
Screw
ki
ASSEMBLE ONE OF THESE LOW POINTS
\..,. TOWARDS NARROW EDGE OF ELEMENT
Element Cup
ASSEMBLE SO LIP
EXTENDS OVER
EDGE OF
AIR CLEANER
BODY
LIP WILL FORM
PROTECTIVE
SEAL WHEN
COVER IS ASSEMBLED
MUFFLER
Inspect and replace corroded muffler as it
could create a fire hazard and/or damage.
SPARK PLUG
Replace spark plug at the beginning of
each mowing season or after every 100
hours of operation, whichever occurs
first. Spark plug type and gap setting
are shown in the "PRODUCT SPECIFIC-
ATIONS" section of this manual.
CLEANING
IMPORTANT: For best performance,
keep mower housing free of built-grass
and trash. Clean the underside of your
mower after each use.
AqLCAUTION: Disconnect spark plug wire
from spark plug and place wire where it
cannot come in contact with plug.
• Clean the underside of your lawn
mower by scraping to remove build-up
of grass and trash.
• Clean engine often to keep trash from
accumulating. A clogged engine runs
hotter and shortens engine life.
• Keep finished surfaces and wheels free
of all gasoline, oil, etc.
• We do not recommend using a garden
hose to clean lawn mower unless the
electrical system, muffler, air filter and
carburetor are covered to keep water
out. Water in engine can result in short-
ened engine life.
I'IWARNING: To avoidseriousinjury,
beforeperformingany service and
adjustments:
1. Releasecontrol bar and stop engine.
2. Makesure the blade and all moving
parts havecompletelystopped.
3. Disconnectspark plugwire from spark
plug and placewire where it cannot
comein contactwith plug.
LAWN MOWER

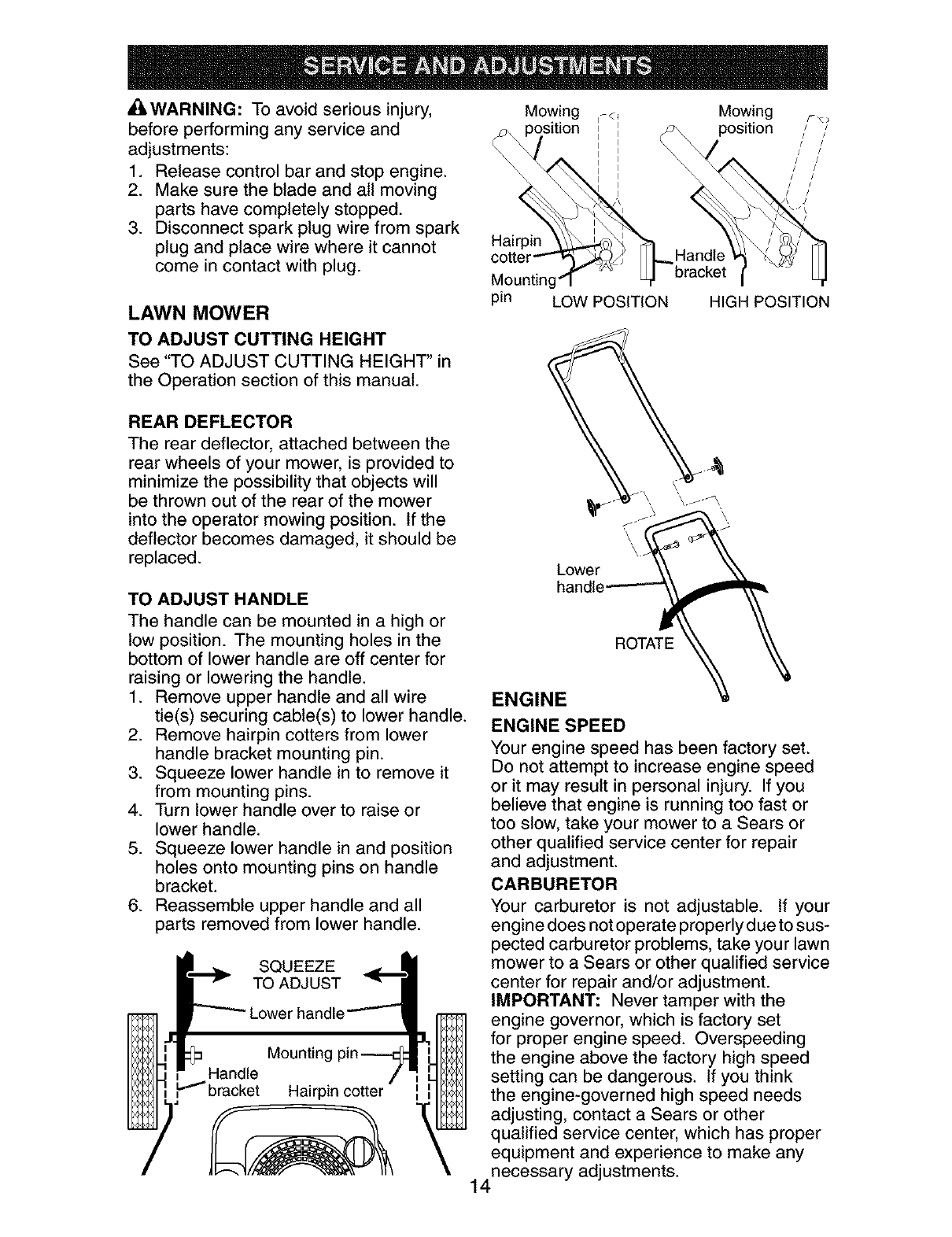

TO ADJUST CUTTING HEIGHT
See "TO ADJUST CUTTING HEIGHT' in
the Operation section of this manual.
Mowing
cotter _ i
Mountin, "1
pin LOW POSITION
II
i I
I
I i
I
II
I
HIGH POSITION
REAR DEFLECTOR
The rear deflector, attached between the
rear wheels of your mower, is provided to
minimize the possibility that objects will
be thrown out of the rear of the mower
into the operator mowing position. If the
deflector becomes damaged, it should be
replaced.
TO ADJUST HANDLE
The handle can be mounted in a high or
low position. The mounting holes in the
bottom of lower handle are off center for
raising or lowering the handle.
1. Remove upper handle and all wire
tie(s) securing cable(s) to lower handle.
2. Remove hairpin cotters from lower
handle bracket mounting pin.
3. Squeeze lower handle in to remove it
from mounting pins.
4. Turn lower handle over to raise or
lower handle.
5. Squeeze lower handle in and position
holes onto mounting pins on handle
bracket.
6. Reassemble upper handle and all
parts removed from lower handle.
SQUEEZE
'_ TO ADJUST "_
Lower handle"_"'_"
_ ::_ Handle Mounting pin.-_:
I bracket Hairpin cotter
Lower
handle.
ROTATE
ENGINE
ENGINE SPEED
Your engine speed has been factory set.
Do not attempt to increase engine speed
or it may result in personal injury. If you
believe that engine is running too fast or
too slow, take your mower to a Sears or
other qualified service center for repair
and adjustment.
CARBURETOR
Your carburetor is not adjustable. If your
engine does not operate properly due to sus-
pected carburetor problems, take your lawn
mower to a Sears or other qualified service
center for repair and/or adjustment.
IMPORTANT: Never tamper with the
engine governor, which is factory set
for proper engine speed. Overspeeding
the engine above the factory high speed
setting can be dangerous. If you think
the engine-governed high speed needs
adjusting, contact a Sears or other
qualified service center, which has proper
i equipment and experience to make any
\necessary adjustments.

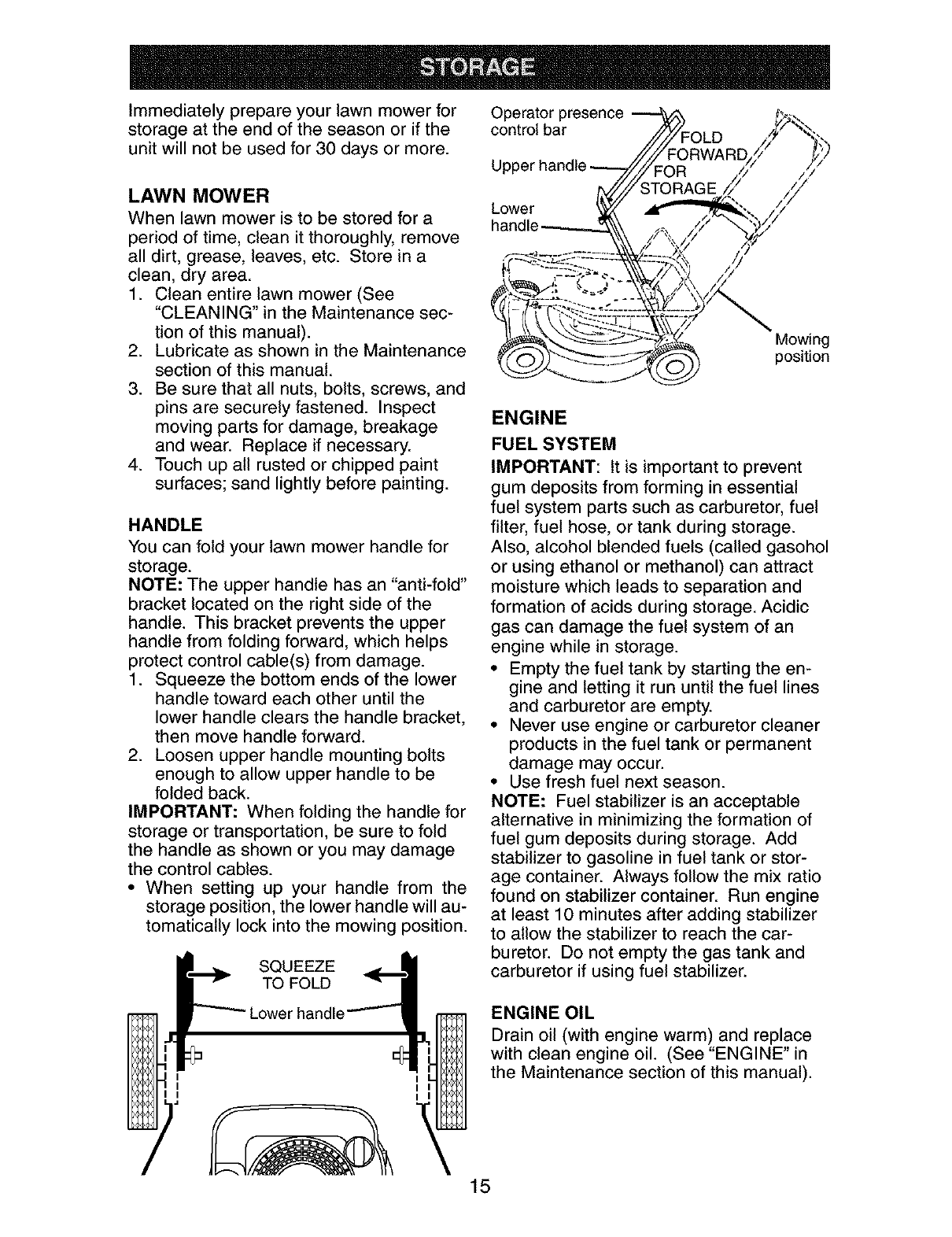

14
Immediatelyprepareyourlawn mowerfor
storageat the end of the seasonor if the
unitwill not be usedfor30 days or more.
LAWN MOWER
When lawn mower is to be stored for a
period of time, clean it thoroughly, remove
all dirt, grease, leaves, etc. Store in a
clean, dry area.
1. Clean entire lawn mower (See
"CLEANING" in the Maintenance sec-
tion of this manual).
2. Lubricate as shown in the Maintenance
section of this manual.
3. Be sure that all nuts, bolts, screws, and
pins are securely fastened. Inspect
moving parts for damage, breakage
and wear. Replace if necessary.
4. Touch up all rusted or chipped paint
surfaces; sand lightly before painting.
HANDLE
You can fold your lawn mower handle for
storage.
NOTE: The upper handle has an "anti-fold"
bracket located on the right side of the
handle. This bracket prevents the upper
handle from folding forward, which helps
protect control cable(s) from damage.
1. Squeeze the bottom ends of the lower
handle toward each other until the
lower handle clears the handle bracket,
then move handle forward.
2. Loosen upper handle mounting bolts
enough to allow upper handle to be
folded back.
IMPORTANT: When folding the handle for
storage or transportation, be sure to fold
the handle as shown or you may damage
the control cables.
• When setting up your handle from the
storage position, the lower handle will au-
tomatically lock into the mowing position.
SQUEEZE
TO FOLD
Lower handle"_-"-
\15
Operator presence
control bar
Lower
Mowing
position
ENGINE
FUEL SYSTEM
IMPORTANT: It is important to prevent
gum deposits from forming in essential
fuel system parts such as carburetor, fuel
filter, fuel hose, or tank during storage.
Also, alcohol blended fuels (called gasohol
or using ethanol or methanol) can attract
moisture which leads to separation and
formation of acids during storage. Acidic
gas can damage the fuel system of an
engine while in storage.
• Empty the fuel tank by starting the en-
gine and letting it run until the fuel lines
and carburetor are empty.
• Never use engine or carburetor cleaner
products in the fuel tank or permanent
damage may occur.
• Use fresh fuel next season.
NOTE: Fuel stabilizer is an acceptable
alternative in minimizing the formation of
fuel gum deposits during storage. Add
stabilizer to gasoline in fuel tank or stor-
age container. Always follow the mix ratio
found on stabilizer container. Run engine
at least 10 minutes after adding stabilizer
to allow the stabilizer to reach the car-
buretor. Do not empty the gas tank and
carburetor if using fuel stabilizer.
ENGINE OIL
Drain oil (with engine warm) and replace
with clean engine oil. (See "ENGINE" in
the Maintenance section of this manual).
CYLINDER
1. Remove spark plug.
2. Pour one ounce (29 ml) of oil through
spark plug hole into cylinder.
3. Pull starter handle slowly a few times to
distribute oil.
4. Replace with new spark plug.
OTHER
•Do not store gasoline from one season
to another.
• Replace your gasoline can if your can
starts to rust. Rust and/or dirt in your
gasoline will cause problems.
• If possible, store your unit indoors and
cover it to protect it from dust and dirt.
• Cover your unit with a suitable protec-
tive cover that does not retain moisture.
Do not use plastic. Plastic cannot
breathe, which allows condensation to
form and will cause your unit to rust.
IMPORTANT: Never cover mower while
engine and exhaust areas are still warm.
_[I,CAUTION: Never store the lawn mower
with gasoline in the tank inside a building
where fumes may reach an open flame
or spark. Allow the engine to cool before
storing in any enclosure.

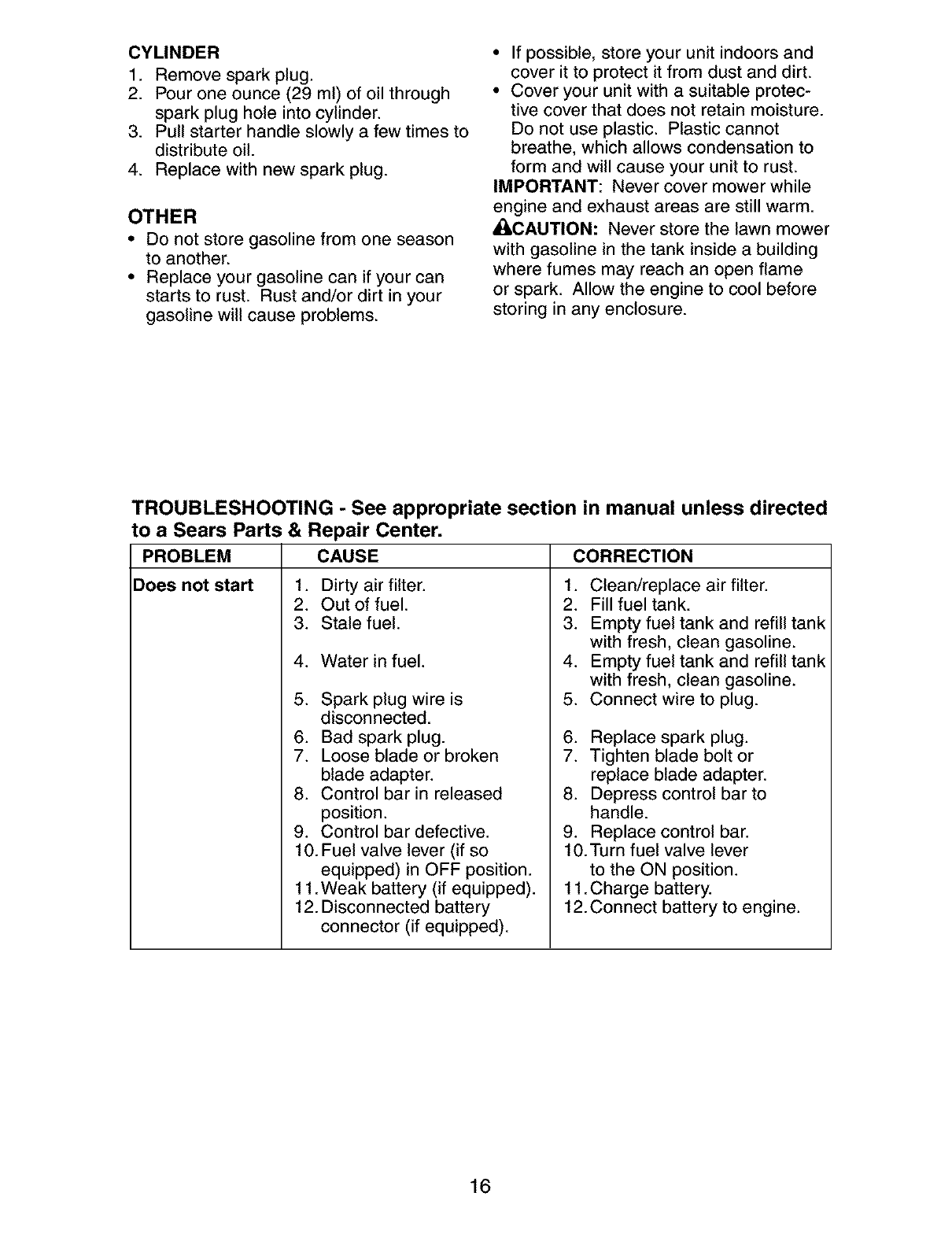

TROUBLESHOOTING -See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
PROBLEM CAUSE CORRECTION
Does not start 1. Dirty air filter. 1. Clean/replace air filter.
2. Out of fuel.
3. Stale fuel.
4. Water in fuel.
5. Spark plug wire is
disconnected.
6. Bad spark plug.
7. Loose blade or broken
blade adapter.
8. Control bar in released
position.
2_
3.
4.
5.
6.
7.
8.
Fill fuel tank.
Empty fuel tank and refill tank
with fresh, clean gasoline.
Empty fuel tank and refill tank
with fresh, clean gasoline.
Connect wire to plug.
Replace spark plug.
Tighten blade bolt or
replace blade adapter.
Depress control bar to
handle.
9. Control bar defective.
10. Fuel valve lever (if so
equipped) in OFF position.
11. Weak battery (if equipped).
12. Disconnected battery
connector (if equipped).
9. Replace control bar.
10. Turn fuel valve lever
to the ON position.
11. Charge battery.
12. Connect battery to engine.
16
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
PROBLEM CAUSE
Loss of power 1. Rear of lawn mower
Poor cut -
uneven
Excessive
vibration
Starter rope
hard to pull
CORRECTION
1. Raise cutting height.
housing or cutting blade
dragging in heavy grass.
2. Cutting too much grass.
3. Dirty air filter.
4. Buildup of grass, leaves,
and trash under mower.
5. Too much oil in engine.
6. Walking speed too fast.
1. Worn, bent or loose blade.
2. Wheel heights uneven.
3. Buildup of grass, leaves
and trash under mower.
1. Worn, bent or loose blade.
2. Bent engine crankshaft.
1. Engine flywheel brake is on
when control bar is released.
2. Bent engine crankshaft.
3. Blade adapter broken.
4. Blade dragging in grass.
Cutting height too low.
Lift on blade worn off.
Catcher not venting air.
Grass is too high or wheel
height is too low.
2. Rear of lawn mower
housing or cutting blade
dragging in grass.
3. Grass catcher too full.
4. Handle height position not
right for you.
2. Raise cutting height.
3. Clean/replace air filter.
4. Clean underside of mower
housing.
5. Check oil level.
6. Cut at slower walking speed.
1. Replace blade. Tighten
blade bolt.
2. Set all wheels at same
height.
3. Clean underside of
mower housing.
1. Replace blade. Tighten
blade bolt.
2. Contact a Sears or other
qualified service center.
1. Depress control bar to
upper handle before
pulling starter rope.
2. Contact a Sears or other
qualified service center.
3. Replace blade adapter.
4. Move lawn mower to cut
grass or to hard surface.
Grass catcher 1. 1. Raise cutting height.
not filling 2. 2. Replace blade.
(If so equipped) 3. 3. Clean grass catcher.
Hard to push 1. 1. Raise cutting height.
2. Raise rear of lawn mower
housing one (1) setting
higher.
3. Empty grass catcher.
4. Adjust handle height to suit.
17
Garantia ......................................................... 18
Reglas de Seguridad ................................ 18-20
Especificaciones del Producto ....................... 20
Montaje /Pre-Operaci6n ............................... 22
Operaci6n ................................................. 23-26
Mantenimiento .......................................... 27-29
Programa de Mantenimiento ......................... 27
Servicio y Adjustes ........................................ 30
Almacenamiento ....................................... 31-32
Identificaci6n de problemas ...................... 32-33
Partes de repuesto .................................. 34-38
Servicio Sears .................................. Contratapa
GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN
Per dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,
lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento en el manual del
dueSo, Sears repararA gratis todo defecto en el material y la mane de obra.
Si la Segadora Craftsman se usa para fines comerciates o de arriendo, esta garantia s61o se aplica
per noventa (90) dias a partir de la fecha de compra.
Esta Garantia no cubre:
• Articulos que se desgastan durante el use normal tales come las cuchillas segadoras rotatorias,
los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.
• Reparaciones necesarias debido al abuse o a la negligencia del operador, incluy_ndose a los
cigee5ales doblados y a la falta de mantenimiento del equipo segSn las instrucciones que se
inctuyen en el manual del due5o.
El servicio de garantfa esta disponibie al devolver la segadora a motor Craftsman al Centro/Depart-
mento de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente
mientras el producto este en use en los Estados Unidos.
Esta Garanfia le otorga derechos legales especfficos, y puede que tambi6n tenga otros derechos
que varfan de estado a estado.
Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA
IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los pies y
de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir
lesiones graves o la muerte.
_Busque este simbolo que se_ala las precau-
clones de seguridad de importancia. Quiere
decir - ii iATENCION!% i ESTE ALERTO!!!
SU SEGURIDAD ESTA COMPROMETIDA.
d_haLDVERTENCI.,&:Siempre desconecte el
alambre de la bujfa y p6ngato donde no pueda
entrar en contacto con la bujfa, para evitar et
arranque per accidente, durante la preparaci6n,
el transporte, el ajuste o cuando se hacen
reparaciones.
_DVERTENClA: Los bornes, terminales y
accesorios relatives de la bateria contienen
plomo o compuestos de plomo, productos
qu[micos conocidos en el Estado de California
come causa de cancer y defectos al nacimiento
u otros daSos reproductivos. Lavar lae manes
despu_e de manipularloe.
_[ILPRECAUCI(_N: El tube de escape del motor,
algunos de sus constituyentes y algunos com-
ponentes del vehfculo contienen o desprenden
productos qufmicos conocidos en el Estado de
California come causa de cancer y defectos at
nacimiento u otros daSos reproductivos.
_PRECAUCl0N: El silenciador y otras
piezas del motor llegan a sre extremadamente
calientes durante la operaci6n y siguen siendo
calientes despu_s de que el motor haya parade.
Para evitar quemaduras severas, permanezca
lejos de estas Areas.
18
I. OPERAClON
• Antes de empezar, debe familiarizarse comple-
tamente con los controles y el uso correcto de
la maquina. Para esto, debe leer y comprender
todas las instrucciones que aparecen en la ma-
quina yen los manuales de operaci6n.
• No ponga las manos o los pies cerca o
debajo de las partes rotatorias. Mant6ngase
siempre lejos de la abertura de la descarga.
• Permita que solamente las personas re-
sponsables que est6n familiarizadas con las
instrucciones operen la mAquina.
• Despeje el Area de objetos tales como pie-
dras, juguetes, alambres, huesos, palos, etc.
que pueden ser recogidos y lanzados por las
cuchillas.
• AsegSrese que el Area no se hallen per-
sonas, antes de segar. Pare la mAquina si
alguien entra en el Area.
• No opere la maquina sin zapatos o con sanda-
lias abiertas. P6ngase siempre zapatos s61idos.
• No tire de la segadora hacia atrAs a menos
que sea absolutamente necesado. Mire
siempre hacia abajo y hacia detrAs antes y
mientras que se mueve hacia atrAs.
• No opere la segadora sin los respectivos
resguardos, las placas, el recogedor de
c6sped u otros aditamentos dise ados para
su protecci6n y seguridad.
• Refi_rase alas instrucciones det fabricante
para el funcionamiento e instataci6n de
accesorios. Use t_nicamente accesorios
aprobados por el fabricante.
• Detenga la cuchilla o las cuchillas cuando cruce
por catzadas, calles o caminos de grava.
• Parar el motor cada vez que se abandona el
aparato, antes de limpiar la segadora o de
remover residuos del tubo.
• Apagar el motor y esperar hasta que las
cuchillas est_n completamente paradas
antes de remover el receptor de hierba.
• Segar solamente con luz del dfa o con una
buena luz artificial.
• No opere la mAquina bajo la influencia del
alcohol o de las drogas.
• Nunca opere la maquina cuando la hierba
est_ mojada. Asegt]rese siempre de tener
buena tracci6n en sus pies; mantenga el
mango firmemente y camine; nunca corra.
• Desconectar el mecanismo de propulsi6n
aut6noma o el embrague de transmisi6n en
las segadoras que Io tienen antes de poner
en marcha el motor.
• Si el equipo empezara a vibrar de una
manera anormal, pare el motor y revise de
inmediato para averiguar la causa. General-
mente la vibraci6n suele indicar que existe •
alguna averia.
• Siempre use gafas de seguridad o anteojos con •
protecci6n lateral cuando opere la segadora.
II. OPERACION SOBRE LAS CUESTAS
Los accidentes ocurren con mAs frecuencia en
las cuestas. Estos accidentes ocurren debido a
resbaladas o caidas, las cuales pueden resultar •
en graves lesiones. Operar la recortadora en
cuestas requiere mayor concentraci6n. Si se
siente inseguro en una cuesta, no la recorte. 19
HACER:
• Puede recortar a trav6s de la superficie de
la cuesta, nunca hacia ardba y hacia abajo.
Proceda con extrema precauci6n cuando
cambie de direcci6n en las cuestas.
• Renueva todos los objetos extraSos, tales
como guijarros, ramas, etc.
• Debe prestar atenci6n a hoyos, baches o
protuberancias. Recuerde que la hierba alta
puede esconder obstAculos.
NO HACER:
• No recorte cerca de pendientes, zanjas o
terraplenes. El operador puede perder la
tracci6n en los pies o el equilibrio.
• No recorte cuestas demasiado inclinadas.
• No recorte en hierba mojada. La reducci6n
en la tracci6n de la pisada puede causar
resbalones.
III. NINOS
Se pueden producir accidentes trAgicos si el
operador no presta atenci6n a la presencia
de los niSos. A menudo, los niSos se sienten
atraidos por la maquina y por la actividad de
la siega. Nunca suponga que los niSos van a
permanecer en el mismo lugar donde los vio
por _ltima vez.
• Mantenga a los niSos alejados del Area de
la siega y bajo el cuidado estricto de otra
persona adulta responsable.
• Est6 alerta y apague la maquina si hay niSos
que entran at Area.
• Antes y cuando este retrocediendo, mire
hacia atrAs y hacia abajo para verificar si hay
niSos pequeSos.
• Nunca permita que los ni_os operen la mAquina.
• Tenga un cuidado extra cuando se acerque
a esquinas donde no hay visibilidad, a los
arbustos, Arboles u otros objetos que pueden
interferir con su linea de visi6n.
IV. SERMIClO
• Tenga cuidado extra al manejar la gasolina y
los demAs combustibles. Son inflamables y
los gases son explosivos.
- Use solamente un envase aprobado.
- Nunca remueva la tapa del dep6sito de
gasolina o agregue combustible con el mo-
tor funcionando. Permita que el motor se
enfrfe antes de volver a pone combustible.
No fume.
- Nunca vuelva a poner combustible en la
mAquina en recintos cerrados.
- Nunca almacene la mAquina o el envase
del combustible dentro de algt]n lugar en
donde haya una llama expuesta, tat como
la del calentador de agua.
Nunca haga funcionar una mAquina dentro
de un Area cerrada.
Nunca haga ajustes o reparaciones mientras
el motor est_ en marcha. Desconecte et
cable de la bujfa, y mant_ngalo a cierta
distancia de 6sta para prevenir un arranque
accidental.
Mantenga las tuercas y los pernos, espe-
cialmente los pernos del accesorio de la
cuchilla, apretados y mantenga el equipo en
buenas condiciones.
• Nuncamanipuledeformaindebidalos
dispositivosdeseguridad.Controleregular-
mentesufuncionamientocorrecto.
• Mantengalam&quinalibredehierba,hojas
uotrasacumulacionesdedesperdicio.
Limpielosderramesdeaceiteo combustible.
Permitaquelam&quinaseenfrfeantesde
almacenarla.
• Paree inspeccioneelequiposile pegaa un
objeto.Rep&relo,siesnecesario,antesde
hacerloarrancar.
• Enningt]ncasohayqueregularla alturade
lasruedasmientrasel motorestAenmarcha.
• Loscomponentesdelreceptordelahierba
vansujetosadesgaste,daSosy detedoro,
quepuedenexponerlaspartesenmov-
imientoo permitirqueobjetosseandispara-
dos.Controlarfrecuentementey cuandosea
necesadosustituirconpartesaconsejadas
perelfabricante.
• Lascuchillasdelasegadoraest#,nafiladasy
puedencortar.Cubrirlashojasollevarguantes,
y utilizarprecaucionesespecialescuandose
efectt_amantenimientosobrelasmismas.
• Nocambieelajustedelreguladordelmotor
niexcedasuvelocidad.
Nt_mero de Serie:
Fecha de Compra:
Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo)
Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)
Capacidad de Aceite: 20 Onzas
Bujfa (Abertura: .030") Champion RJ19LM o J19LM
Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.
El nt]mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera
de ta caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y
mantengatos en un lugar seguro para refencia en el futuro.
Acuerdos de Protecci6n para la Reparaci6n
Congratulaciones por su buena compra. Su
nuevo producto Craftsman® estA diseSado
y fabricado para funcionar de modo fiable por
muchos aSos. Pero como todos los productos,
puede necesitar alguna reparaci6n de tanto
en tanto. En este caso tener un Acuerdo de
Protecci6n para la Reparaci6n puede hacerles
ahorrar dinero y fastidios.
Compre ahora un Acuerdo de ProtecciSn para
la ReparaciSn y prot&gese de molestias y gas-
tos inesperados.
Un Acuerdo incluye los punto$ $iguientes:
• Servicio experto de nuestros 12.000 espe-
cialistas profesionales en la reparaci6n.
• Servicio ilimitado sin cargo alguno para
las partes y ta mano de obra sobre todas las
reparaciones garantizadas.
• Sustitucion del producto si su producto
garantizado no puede ser arreglado.
•Descuento de110% sobre el precio cor-
riente del servicio y de las partes relativas al
servicio no cubiertas por el acuerdo; tambi_n
el 10% menos sobre el precio corriente de
un control de mantenimiento preventive.
•Ayuda rapida por telefono - soporte tele-
f6nico per parte de un t6cnico Sears sobre
productos que requieren un arreglo en casa,
y adem#,s una programaci6n sobre los a
reglos mAs convenientes.
Cuando se ha comprado el Acuerdo, basta con
una Ilamada telef6nica para programar el servi-
cio. Puede Ilamar cuando quiera, alia y noche o
fijar en linea una cita para obtener el servicio.
Sears tiene m#,s de 12.000 especialistas
profesionales en la reparaci6n, que tienen
acceso a mAs de 4.5 millones de partes y
accesorios de calidad. Este es el tipo de
profesionalidad con que puede contar para
ayudar a alargar la vida det producto que acaba
de comprar, por muchos aSos. iCompre hoy su
Acuerdo de Protecci6n para la Reparaci6n!
Se aplican algunas limitaciones y exclu-
siones. Para conocer los precios y tener
mas informacion, Ilame al 1-800-827-6655.
Servicio de Instalacibn Sears
Para la instalaci6n profesional Sears de
aparatos de casa, puertas de garaje,
calentadores de agua y otros importantes
artfculos para ta casa, en U.S.A. Ilamar a
1-8OO-4-MY-HOME®.
20
Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al
cortacesped. Tambi6n estAn disponibles en la mayorfa de las tiendas de Sears y en los centros de
servicio. Algunos de estos accesorios tat vez no se apliquen a su segadora.
RENDIMIENTO DE LA SEGADORA
DE RECORTES
PARASEGADORAS
CONDESCARGA
TRASERA
\\ RECOREDOR
_\\ \\ PARA
SEGADORAS
CONDESCARGA
TRASERA
ESTABILI-
ZADORES
RECOREDOR
PARA
SEGADORAS
CON DESCARGA
LATERAL
MANTENIMIENTO DE LA SEGADORA
SILENCIADORES FILTROS DE AIRE BUJ[AS
ADAFrA_RES ACEI_
CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR
21
Lea estas instrucciones y este manual comple-
tamente antes de tratar de montar u operar su
segadora nueva.
IMPORTANTE: Este cortac_sped viene SIN
ACEITE O GASOLINA en el motor.
Su segadora nueva ha side montada en la
f&brica con la excepci6n de aquellas partes que
se dejaron sin montar por razones de envfo.
Todas tas partes como las tuercas, tas arande-
las, los pernos, etc., que son necesadas para
completar el montaje han side colocadas en la
bolsa de partes. Para asegurarse que su sega-
dora funcione en forma segura y adecuada,
todas las partes y los artfculos de ferreterfa que
se monten tienen que ser apretados segura-
mente. Use las herramientas correctas, como
sea necesario, para asegurar que se aprieten
adecuadamente.
PARA REMOVER LA SEGADORA DE
LA CAJA DE CARTON
1= Remueva las partes sueltas que se incluyen
con la segadora.
2. Corte las dos esquinas de los extremos
de la caja de cart6n y tienda el panel del
extremo piano.
3. Remueva todo el material de empaque, ex-
cepto la cu_a entre el mango superior y _1
inferior, y la cu_a que sujeta la barra de los
control que exige la presencia del operador
junto con el mango superior.
4. Haga rodar la segadora hacia afuera de la
caja de cart6n y revfsela cuidadosamente
para verificar si todavia quedan partes
sueltas adicionales.
COMO PREPARAR SU SEGADORA
PARA DESDOBLAR EL MANGO
IMPORTANTE: Despliegue el mango con
mucho cuidado para no pellizcar o daSar los
cables de control.
1. Levante los mangos hasta que la secci6n
del mango inferior se asegure en su lugar,
en la posici6n para segar.
2. Remueva la cuSa protectora, levante la sec-
ci6n del mango superior hasta su lugar en
el mango inferior, y apriete ambas manillas
del mango.
3. Remueva la cuSa del mango que sujeta la
barra de los control que exige la presencia
det operador junto con el mango superior.
El mango de la segadora puede ajustarse
segt_n le acomode para segar. Refi_rase a
"AJUSTE DEL MANGO" en la secci6n de
Servicio y Ajustes de este manual.
Barra de control que
Mango superior
Mango Inferior
LEVANTAR
la presencia del operador
Posici6n
para segar
PARA MONTAR EL RECOGEDOR DE ClaSPED
1. Ponga el bastidor del recogedor de c6sped
en la bolsa del c_sped con la parte rfgida
de la bolsa en la parte inferior. Asegt]rese
que el mango del bastidor est_ en el exte-
rior de la parte superior de la bolsa.
2. Destice los sujetadores de vinilo sobre el
bastidor.
AVlSO: Si los sujetadores de vinilo est&n muy
duros, m6talos en agua catiente por algunos
minutos. Si se moja la bolsa, d6jela que se
seque antes de usarla.
Mango del
bastidor del
recogedor
Abertura
del bastidor
PARA INSTALAR LOS ACCESORIOS
Su segadora fue enviada Iista para usarse
como una acolchadora de capa vegetal. Para
convertida de modo que pueda ensacar,
refi_rase a "PARA CONVERIR LA SEGADORA"
en la secci6n de Operaci6n de este manual.
22
FAMILIARICESE CON SU SEGADORA
LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU
SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de
los diversos controles y ajustes. Guarde este manual para referencia en el futuro.
Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el
producto. Aprenda y comprenda sus significados.
A'n'ENCI(_N OMOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS
ADVERTENCIA ENCENDIDO APAGADO LACI(SN BUSTIBLE MANOS Y LOS PIES LEJOS
Barra de control que exige la
presencia del operador
Manilla del mango
Cord6n
arrancador
Recogedor
de c6sped
de la gasolina
Tapa del deposito de
aciete det motor con
varilla indicadora de nivel
Filtro de aire
Caja
Cebado _ustador de la rueda
(en cada rueda)
IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.
CUMPLE CON LOS REQUISlTOS DE SEGURIDAD DE LA CPSC
Las segadoras a motor, que se conducen desde la parte de atr&s, rotatorias, Sears, cumplen con
los est&ndares de seguridad del American National Standards Institute y de la U.S. Consumer
Product Safety Commission. La cuchilla gira cuando el motor estA funcionando.
Barra de control que exige la presencia del
operador - tiene que sujetarse abajo, junto
con el mango, para hacer arrancar el motor.
Su_ltela para parar el motor.
Cordon arrancador - se usa para hacer ar-
rancar el motor.
Cebador - bombea combustible adicional
desde el carburador al cilindro para uso cuando
se necesita hacer arrancar un motor frio.
23
La operaci6n de cualquier
segadora puede hacer que
satten objetos extraSos dentro de
sus ojos, Io que puede producir
daSos graves en _stos. Siempre
use anteojos de seguridad o protecci6n para
los ojos mientras opere su segadora o cuando
haga ajustes o reparaciones. Recomendamos
gafas o una mascara de seguridad de visi6n
amplia de seguridad usada sobre las gafas.
COMO USAR SU SEGADORA
VELOCIDAD DEL MOTOR
La velocidad del motor se estableci6 en la f_-
brica para un rendimiento 6ptimo. La velocidad
no se puede ajustar.
dI_NTROL DE ZONA DEL MOTOR
PRECAUClON: Las regulaciones federales
exigen que se instale un control para el motor
en esta segadora para reducir a un mfnimo el
riesgo de lesionarse debido al contacto con la
cuchilla. Por ningt]n motivo trate de eliminar
la funci6n del control del operador. La cuchilla
gira cuando el motor est& funcionando.
•Su segadora viene equipada con una barra
de controles que exigen la presencia del
operador, Io que requiere que el operador
est6 detrAs del mango de la segadora para
hacerla arrancar y operarla.
PARA AJUSTAR LA ALTURA DE CORTE
Levante las ruedas para el corte bajo y baje las
ruedas para el corte alto., ajuste la altura de
corte para que se acomode a sus requisitos. La
posici6n del medio es la mejor para la mayorfa
de los c_spedes.
• Para cambiar la altura de corte, empuje la
palanca del ajustador hacia la rueda. Mueva
la rueda hacia arriba o hacia abajo de modo
que se acomode a sus requisitos. Aseg=3rese
que todas las ruedas queden igualmente
ajustadas.
AMISO: El ajustador esta correctamente
colocado cuando las orejas de la placa est#,n
insertadas en et agujero det mango. Tambi_n,
los ajustes de 9 posiciones (si equipado) per-
miten que el mango pueda ser movido entre las
orejas de la placa.
PARA UN CORTE ALTO, Orejas de la
BAJE LAS RUEDAS
Mango
PARA UN CORTE BAJO, LEVANTE LAS RUEDAS
PARA CONVERTIR LA SEGADORA
Su segadora fue enviada lista para usarse
como acolchadora de capa vegetal. Para con-
vertir la a una operaci6n de ensacado:
• Levantar la puerta trasera de cortac_sped
y colocar los ganchos del armaz6n de la
recolectora de hierba en los pasadores del
quicio de ta puerta.
• Para pasar a la opercai6n de acolchamiento,
remover la recolectora de hierba y cerrar la
_ipuerta trasera.
PRECAUCION: No haga funcionar su sega-
dora sin puerta trasera cerrada o el desviador
de recortes o sin el recogedor de c6sped,
aprobados, en su lugar. Nunca trate de operar
la segadora cuando se ha removido la puerta
trasera o cuando estA un poco abierta.
Pasador del Mango del
trasera bastidor del
recogedor
de c6sped
Gancho lateral del
bastidor del recogedor
PARA VACIAR EL RECOGEDOR DE ClaSPED
1. Levante el recogedor de c_sped usando el
mango del bastidor.
2. Remueva el recogedor de c_sped, con los
recortes, de debajo del mango de la sega-
dora.
3. Vac[e los recortes de la bolsa usando tanto
et mango del bastidor como 61de la bolsa.
AMISO: No arrastre la bolsa cuando la vacfe;
se producir& un desgaste innecesario.
) del
recogedor
de c6sped
Mango de
la bolsa
24
ANTES DE HACER ARRANCAR EL
MOTOR
AGREGUE ACEITE
Su segadora fue enviada sin aceite en el motor.
Para el tipo y el grado del aceite a utilizar, vea
el "MOTOR" en la secci6n del Mantenimiento de
este manual.
_PRECAUCI(_N: NO sobrellene el motor con
aceite, o fumar& pesa demante del silenciador
cuando Io valla a arrancar.
1. Aseg=3rese que la segadora est6 nivelada.
2. Remueva la varila medidora de aceite del tubo
de desarga de aceite.
3. Usted recibe un envase de aceite con la
unidad. Vierta lentamente el envase entero
de aceite en el tube de relleno del motor.
AVISO: El terrapl6n inicial del aceite requiere
solamente 18 onzas debido al aceite residual
en el motor de la prueba de calidad de 100%
del fabricante. AI cambiar el aceite puede
necesitar 20 onzas.
4. Inserte y apriete la varilla medidora de
aceite.
IMPORTANTE:
•Revise el nivel del aceite antes de cada uso.
Agregue aceite si es necesario. Llene hasta la
lfnea de lleno en la varilla medidora de nivel.
• Cambie el aceite despu6s de 25 horas de
operaci6n o una vez per temporada. Puede
necesitar cambiar el aceite m&s a menudo
cuando las condiciones son polvorosas o su-
cias. Vea "PARA CAMBIAR EL ACEITE DEL
MOTOR" en la seccion de Mantenimiento de
este manual.
AGREGUE GASOLINA
• Llene el estanque de combustible hasta
la parte inferior del cuello de relleno del
estanque de gasolina. No Io llene demasiado.
Use gasolina regular, sin plomo, nueva y lim-
pia con el m[nimo de 87 octanos. No mezcle
el aceite con la gasolina. Para asegurar
que ta gasolina utilizada sea fresca compre
estanques los cuales puedan ser utilizados
,4_durante los primeros 30 dfas.
PREOAUOION: Limpie el aceite o el
combustible derramado. No almacene, derrame
o use gasolina cerca de una llama expuesta.
_PRECAUOI(_N: Los combustibles
mezclados con alcohol (conocidos come
gasohol, o el uso de etanol o metanol) pueden
atraer la humedad, ta que conduce a la
separaci6n y formaci6n de &cidos durante el
almacenamiento. La gasolina acfdica puede
daSar el sistema del combustible de un motor
durante et almacenamiento. Para evitar los
problemas con el motor, se debe vaciar el
sistema del combustible antes de guardarlo
por un perfodo de 30 dias o m_,s. Vacfe el
estanque del combustible, haga arrancar el
motor y h_,galo funcionar hasta que las lfneas
del combustible y el carburador queden vacfos.
La pr6xima temporada use combustible nuevo.
Vea las Instrueciones Para El Almaeenamiento
para mAs informaci6n. Nunca use productos de
limpieza para el motor o para el carburador en
el estanque del combustible pues se pueden
producir daSos permanentes.
rapa del
deposito
de aceite
Cebador
Tapa del
rellenador de
gasolina
PARA PARAR EL MOTOR
• Para parar el motor, suelte la barra de con-
troles que exigen la presencia del operador.
PARA HACER ARRANCAR EL MOTOR
AVI$O: Debido alas capas protectoras del mo-
tor, una cantidad pequeiSa de humo puede es-
tar presente durante el use inicial del producto
y se debe considerar normal.
1. Para hacer arrancar un motor fifo, empuje
el cebador tres (3) veces antes de tratarlo.
Empuje firmemente. Este paso normal-
mente no es neoesario ouando se haoe
arrancar un motor que ya ha estado funcio-
nando per unos cuantos minutos.
2. Sujete la barra de controtes que exigen la
presencia del operador abajo en el mango
y tire el mango det arrancador r&pidamente.
No permita que et cord6n arrancador se
devuelva abruptamente.
AVISO: En climas mAs frfos puede que sea
necesario repetir los pasos del cebado. En cli-
mas m&s calurosos el cebar demasiado puede
producir el ahogo y el motor no va a arrancar.
Si se ahoga el motor espere unos cuantos
minutes antes de tratar de hacerlo arrancar y
no repita los pasos del cebado.
25
CONSEJOS PARA SEGAR
•Bajo ciertas condiciones, tal como c_sped
muy alto, puede ser necesario el elevar la
altura del corte para reducir el esfuerzo
necesario para empujar la segadora y para
evitar sobrecargar el motor, dejando mon-
tones de recortes de c_sped. Puede que sea
necesario reducir la velocidad del recorrido
y/o haga funcionar la segadora sobre el Area
por segunda vez.
• Para un corte muy pesado, reduzca el ancho
del corte pasando parcialmente por encima
del lugar anteriormente cortado y siegue
lentamente.
• Para un mejor ensacado del c_sped y para la
mayoria de tas condiciones de corte, la velo-
cidad del motor debe ajustarse a la posici6n
de R_,PIDO.
• Cuando use una segadora con descarga
trasera en c6sped hSmedo y pesado, los
montones del c6sped cortado puede que no
entren en el recogedor de c6sped. Reduzca
la velocidad del recorddo (vetocidad de em-
puje) y/o haga funcionar la segadora sobre el
&rea por segunda vez.
• Si queda una huella de cortes en el lado
derecho de una segadora con descarga
trasera, siegue en la direcci6n en que giran
las manillas del reloj, solapando un poco
para recaudar los recortes en la pr6xima
pasada.
• Los poros en los recogedores de c6sped de
tela pueden llenarse con mugre y polvo con
el uso y los recogedores recaudar_n menos
c6sped. Para evitar 6ste, rocie et recogedor
con la manguera de agua regularmente y
d6jelo secarse antes de usarlo.
• Mantenga ta parte superior del motor, alred-
edor del arrancador, despejada y sin recortes
de c_sped y paja. Esto ayudar_ el flujo del
aire del motor y extender& su duraci6n.
CONSEJOS PARA SEGAR Y ACOL-
CHAR
IMPORTANTE: Para obtener el mejor
rendimiento mantenga la caja de la segadora
sin acumulacion de cesped y basura. Vea
"LIMPIEZA" en la seccion de Mantenimento de
este manual.
• La cuchilla acolchadora especial va a volver
a cortar los recortes de c_sped muchas
veces, y los reduce en tamaSo, de modo que
si se caen en el c6sped se van a dispesar
entre 6ste y no se van a notar. Tambi6n, el
c_sped acolchado se va a deshacer r&pidam-
ente entregando substancias nutritivas para
el c6sped. Siempre acolche con la vetocidad
del motor (cuchilla) m_,s alta, pues asf se
obtendr& la mejor acci6n de recorte de las
cuchillas.
• Evite cortar el c_sped cuando est6 mojado.
El c6sped mojado tiende a formar montones
einterfiere con la acci6n de acolchado.
La mejor hora para segar el c_sped es
temprano en la tarde. A esa hora 6ste se ha
secado y el Area reci6n cortada no quedar&
expuesta al sol directo.
• Para obtener los mejores resultados, ajuste
la altura del corte de ta segadora de modo
que _sta corte solamente el tercio superior
de las hojas de c_sped. En el caso de que el
c_sped haya crecido demasiado, puede ser
necesario el elevar la altura del corte para
reducir el esfuerzo necesado para empujar la
segadora y para evitar sobrecargar el motor,
dejando montones de recortes de c_sped.
Para un c_sped muy pesado, reduzca el an-
cho del corte pasando por encima del lugar
anteriormente cortado y siegue lentamente.
• Ciertos tipos de c6sped y sus condiciones
pueden exigir que un &rea tenga que set
acolchada por segunda vez para esconder
completamente los recortes. Cuando se haga
el segundo corte, siegue atravesado (en
forma perpendicular) a la pasada del primer
corte.
• Cambie su patr6n de corte de semana a
semana. Siegue de norte a sur una semana
y luego cambie de este a oeste ta pr6xima
semana. Esto evitarA que el c_sped se
enrede y cambie de direcci6n.
26
PROGRAMA DE CADA A.TESDEL
MANTENIMIENTO DEUSOCADA TEMPORADA2S.ORASO ALMACE-
ES Umpiadlnspeccionar el RecogedordeC_sped *
Controlar tos Neum_ticos
Controlar tas Ruedas Mortices ***
Umpiar la Segadora .... Vp
_ mpiar debajo la Cubierta de la TransmisiSn ***
Revisar las Correas y las Poteas Impulsadas *** •Jr
Revisar /Afitar /Cambiar la Cuchilta
Lubricaci6n
Umpiar /Recargar la Bateria ** _
Revisar el nivel del Aceite
_ ambiar el Aceite del motor _2
Umpiar el Filtro de Aire
_ nspeccionar el Silenciador
Cambiar la Bujia _#2
RCambiar el Cartucho de Papel des FiStro de Aire
Vaciar el sistema del carburante =J
o aSadir un estabilizador de carburante.
* (si viene equipado) 1 - Cambiar rnds a menudo cuando se opere bajo carga pesada o en ambientes con altas temperatures.
** Segadoms con Ananque El_,t dco 2 -Dar servido mds a menudo cuando se opere en condiciones sucias o polvorosas.
*** Sagadoras con Poder Pmpulsor 3 -Cambie las c_Jchillasrn_s a menudo cuando siegue en terreno arenoso.
**** U_lizar una rasquata para limpiar 4 - Cargar por 48 horas al fin de la temporada.
debaJode la cublarta del cortacdsped 5 -Y despuds de 5 horns de fgncionarnierdo.
RECOMENDACIONES GENERALES
La garantia de esta segadora no cubre los
articulos que han estado sujetos at abuso o a
la negligencia del operador. Para recibir todo
el valor de la garantia, el operador tiene que
mantener la segadora seg=3nlas instrucciones
descritas en este manual.
Hay algunos ajustes que se tienen que hacer
en forma periSdica para poder mantener su
unidad adecuadamente.
AI menos una vez cada estaciSn comprobar
si es necesario efectuar los ajustes descritos
en las secciones de Servicio y Ajustes de este
manual.
• Una vez al aSo, cambie la bujia, limpie o
cambie el elemento del filtro de aire y revise
si la cuchilla est& desgastada. Una bujia
nueva y un elemento del filtro de aire limpio/
nuevo aseguran la mezcla de aire-com-
bustible adecuada y ayudan a que su motor
funcione mejor y que dure m_,s.
• Siga el programa de mantenimiento en este
manual.
TABLA DE LUBRICACION
,,,- (_ Ajustador
de la rueda
(_) Aceite
del
motor
Bisagra
de la
puerta
traser
(_ Ciavija de montaje del puntal del mango
Rocie el lubricante
Vea "MOTOR" en la seccion de Mantenimiento
ANTES DE CADA USO
• Revise el nivel del aceite del motor.
• Revise si hay sujetadores sueltos.
LUBRICACI(_N
Mantenga la unidad bien lubricada
(vea la "TABLA DE LUBRICACION").
IMPORTANTE: No aceite o engrase los roda-
mientos de la rueda de plastico. Los lubricantes
viscosos atearan polvo y mugre, lo acortara la
duracion de los rodamientos autolubdcantes. Si
cree que tienen que lubricarse, use losamente
un lubricante tipo crafito, de polvo seco, en
forma moderada.
27
SEGADORA
Siempre observe las reglas de seguridad cu-
ando haga el mantenimiento.
LLANTAS
•Mantenga las llantas sin gasolina, aceite o
substancias qu[micas para control de insec-
tos que pueden dafiar la goma.
• Evite los tocones, las piedras, las gdetas pro-
fundas, los objetos afilados y otros peligros
que pueden dafiar alas Ilantas.
CUIDADO DE LA CUCHILLA
Para obtener los mejores resultados, la cuchilla
de la segadora tienen que mantenerse afilada.
Cambie la cuchilla doblada o dafiada.
PARA REMOVER LA CUCHILLA
1. Desconecte el alambre de la buj[a y p6ngalo en
donde no pueda entrar en contacto con 6sta.
2. Haga descansar la segadora en su lado.
AsegSrese que el filtro de aire y que et
carburador queden mirando hacia ardba.
3. Use un bloque de madera entre la cuchilla
y la caja de la segadora para evitar que la
cuchilla gire cuando sete quite el perno.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
4. Remueva el perno de la cuchilla gir&ndolo
en el sentido contrado en que giran las
manillas del reloj.
5. Remueva la cuchilla y los art[culos de fer-
reter[a adjuntadores (el perno, la arandela
de seguddad y la arandela endurecida).
PARA CAMBIAR LA CUCHILLA
1. Ponga la cuchilla en el adaptador de _sta
alineando los dos (2) agujeros en la cuchilla
con tas salientes elevadas en el adaptador.
2. AsegSrese de que el borde de salida de
la cuchilla (opuesto at borde afilado) est6
hacia arriba hacia el motor.
3. Instale el perno de la cuchilla con la aran-
dela de seguddad y la arandela endurecida
en el adaptador de la cuchilla y el ciguefiaL
4. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla gir#,ndolo en el sentido en que
giran las manillas det reloj.
• La torsi6n para apretar recomendada es de
35 - 40 pies libras.
IMPORTANTE: El perno de la cuchilla es tratado
a calo. Si es necesario sustituir los pernos,
sustituirlos s61ocon pernos aprobados mostrados
en la secci6n Partes de Reparaci6n de este manual.
/ciguenal
Cuchilla
P rn Arandela
e o
de la endurectda
cuchilla Borde de salida
PARA AFILAR LA CUCHILLA
AVISO: No recomendamoselafilarlacuchilla-pero
silo hace, asegQrese de que quede balanceada.
Se tiene que tener cuidado de mantenerla
balanceada. Una cuchilla que no est& bal-
anceada va a producir eventuatmente dafio en
la segadora o en el motor.
• La cuchilla puede afilarse con una lima o en
una rueda rectificadora. No trate de afilarla
mientras se encuentra en la segadora.
• Para revisar el balance de la cuchilla, clave
un clavo en una viga o en la pared. Deje
alrededor de una pulgada de un clave recto
expuesto. Ponga el agujero central de la
cuchilla sobre la cabeza del clavo. Si ta
cuchilla est#, balanceada debe permanecer
en la posici6n horizontal. Si cualquiera de
los extremos de la cuchilla se mueve hacia
abajo, afile et extreme pesado hasta que 6sta
quede balanceada.
RECOGEDOR DE CESPED
• El recogedor de c6sped puede ser rociado
con el agua de la manguera pero tiene que
estar seco cuando se vaya a usar.
• Revise su recogedor de c_sped a menudo
para verificar siestA dafiado o deteriorado.
Se va a desgastar con el use normal. Si se
necesita cambiar el recogedor, cambielo
sotamente por uno que sea aprobado por el
fabricante. D_ el nt]mero del modelo de la
segadora cuando Io ordene.
MOTOR
LUBRICACION
Use solamente aceite de detergente de alta cali-
dad clasificado con la clasificaci6n SF-SJ de ser-
vicio API. Seleccione la calidad de viscosidad SAE
segen su temperatura de operaci6n esperada.
AVISO: A pesar de que los aceites de multi-
viscosidad (5W30, 10W30, etc.) mejoran el
arranque en clima fifo, estos aceites de mul-
tiviscosidad van ha aumentar el consumo de
aceite cuando se usan en temperaturas sobre
32 ° E Revise el nivel del aceite del motor mas a
menudo, para evitar un posible dafio en el mo-
tor, debido a que no tiene suficiente aceite.
Cambie el aceite despu6s de 25 horas de
operaci6n o por Io menos una vez al afio si la
segadora se utiliza menos 25 horas el afio.
Revise el nivel del aceite del c&rter antes de
arrancar el motor y despu6s de cada cinco (5)
horas de uso continuado. Apriete el tap6n del
aceite en forma segura cada vez que revise el
nivel del aceite.
Cigu_nal
Adaptador de la cuchilla 28
PARA CAMBIAR EL ACEITE DEL MOTOR
AMISO: Antes de inclinar la segadora para drenar
el aceite, drene el tanque de combustible hacien-
do correr el motor hasta que el tanque est6 vacio.
1. Desconecte el alambre de la bujfa y
p6ngato de modo que no pueda entrar en
contacto con 6sta.
2. Remueva la tapa del dep6sito del aceite;
d6jela a un lade en una superficie limpia.
3. Incline la cortadora de c6sped por este
costado tal como se muestra y purgue el
aceite en un recipiente id6neo. Mueva la
segadora de atrAs para adelante para re-
mover todo el aceite que se haya quedado
atrapado dentro del motor.
4. Limpie todo el aceite derramado en la sega-
dora yen el lado del motor.
5. Echar aceite despacio en el conducto del
aceite, par_ndose a intervalos regulares para
controlar el nivel del aceite con la varilla.
6. Parar de aSadir aceite cuando se alcanza la
seSat de lleno (FULL) en la varilla. Esperar un
minuto para dejar que el aceite se arregle.
7. ContinSe agregando cantidades pequeas
de aceite y vuelva a inspeccionar la varilla
medidora settles del nivel de aciete en Ileno
(FULL). NO sobrellene el motor con aceite,
o fumar& pesa demante del silenciador
cuando lo valla a arrancar.
8. Aseg_rese de apretar la varilla medidora
del aceite antes de arrancar el motor.
9. Vuelva a conectar el atambre de la bujfa a 6sta.
FILTRO DE AIRE
Su motor puecte sufrir averfas y funcionar de
manera incorrecta con un filtro del aire sucio.
Limpie el elemento cada 25 horas de oper-
aci6n. Sustituir el papel del cartucho una vez
at aSo o tras 100 horas de funcionamiento,
mAs a menudo si se utiliza en condiciones de
suciedad y polvo particulares.
PARA LIMPIAR EL FILTRO DE AIRE
1. Remueva eltornillo.
2. Remueva el filtro de aire, cuidadosamente,
para evitar que la mugre entre en el carbu-
rador.
3. Desarme el filtro de aire y limpie el el-
emento del filtro de aire.
4. Lave el elemento del filtro en detergente
liquido y agua.
5. Envuelva el elemento del filtro en una tela y
s6quelo apretAndolo.
6. Cubra el elemento del filtro con una capa
delgada de aceite de motor limpio. Apri6telo
en una toalla para remover el aceite en
exceso. No lo sature.
7. Vuelva a montar las partes y p6ngalas de
vuelta en el carburador.
29
Tornillo MONTE UNO DE ESTOS PUNTOS BAJOS
! oOSTO
Labic Elemento Taza Cuer )/_
MONTELO DE MODO_ 2
QUE EL LABIO SE ./'_]_ /_"
EXTtENDA
EL BORDE DEL/" _{ _,..--_--,_)
CUERPO DEL '[_
F,'TROOEA,RE/Ii/ : ,, 1
EL LABIO FORM- _\.'..! \_
ARA UN SELLO_ .
PROTECTORCUANDO SE MONTE LA CUBIERTA
SILENCIADOR
Inspeccione y cambie el silenciador si est#, corrof-
do puede producir un peligro de incendio y/o daSo.
BUJ|A
Cambie et bujia at comienzo de cada tempo-
rada de siega o despu6s de cada 100 horas
de operaci6n, 1oque suceda primero. El tipo de
bujfa y el ajuste de ta abertura aparecen en "ES-
PECIFICACIONES DEL PRODUCTO °secci6n
de este manual.
LIMPIEZA
IMPORTANTE: Para obtener el mejor rendimineto,
mantenga la caja de la segadora sin acumulacion
de cesped y basura. Limpie la parte de abajo de
su segadora despues de cada use.
_ILPRECAUCION: Desconecte el alambre de
la bujfa y p6ngalo en donde no pueda entrar en
contacto con 6sta.
•Haga descansar la segadora en su lado.
Asegt_rese que et filtro de aire y que el carbu-
rador queden mirando hacia arriba. Limpie la
parte inferior de su segadora rasp&ndola para
remover la acumulaci6n de c6sped y basura.
• Limpie el motor a menudo para evitar que
se acumule la basura. Un motor tapado fun-
ciona m&s catiente y se acorta su duraci6n.
• Mantenga las superficies pulidas y las rue-
das sin gasolina, aceite, etc.
• No recomendamos el uso de una manguera
de jardin para limpiar la segadora a menos
que el sistema el6ctrico, el silenciador, el
filtro de aire y el carburador est6n tapados
para evitar que les entre el agua. El agua en
el motor puede acortar la duraci6n de 6ste.
_._,DVERTENCIA: Para evitar lesi6nes serias,
antes de dar calquier servico o de hacer
ajustes:
1. Suelte la barra de control y pare el motor.
2. Asegt]rese que la cuchilla y que todas las
partes movibles se hayan detenido comple-
tamente.
3. Desconecte el alambre de ta bujfa y p6n-
galo en donde no pueda entrar en contacto
con 6sta.
SEGADORA
PARA AJUSTAR LA ALTURA DE CORTE
Vea "PARA AJUSTAR LA ALTURA DE CORTE °
en la secci6n de Operaci6n de este manual.
Posici6n
I
I
I
I
I
Clavija
de
montaje POSICION BAJA
Puntal
Posici6n r,<_
segar / /
/
I I
I
II
I
I
POStCION ALTA
DESVIADOR TRASERO
Se proporciona un desviador trasero, adjunto
entre las ruedas traseras de su segadora, para
reducir a un mfnimo ta posibilidad que objetos
sean lanzados hacia afuera de la parte trasera
de la segadora, en la posiciSn en donde se
encuentra el operador. Si se daSa el desviador
debe cambiarse.
PARA AJUSTAR EL MANGO
El mango puede ser montado a una posici6n
alta o baja. Los agujeros de montaje en el
mango inferior est#,n fuera del centro para
levantar y bajar el mango.
1. Remueva el mango superior y conexi6ne(s)
el asegurar 61(los) cable(s) al mango infe-
rior.
2. Remueva las clavijas de horquilla de la
ctavija de montaje del puntal del mango.
3. Apreite el mango inferior hacia dentro para
removerlo de las clavijas de montaje.
4. Gire el mango inferior per encima para
levantar o bajar el mango.
5. Vuelva a montar las clavijas de horquilla por
encima de las clavijas de montaje.
6. Vuelva a montar el mango superior y todas
las partes removidas del mango inferior.
APRIETE
_"_ PARA AJUSTE
"'"-" Mango inferior i
I_H 0=Punta' Clavija de m°ntaje_
=i''_del mango Clavija de horquilla
Mango
GIRAF
MOTOR
VELOCIDAD DEL MOTOR
La vetocidad del motor ha sido ajustada en la f&-
brica. No trate de aumentar la velocidad del motor
pues se pueden producir lesiones personales. Si
cree que el motor est& funcionando demasiado
r&pido odemasiado lento, Ileve su segadora a
mas con su centre de servicio Sears o con un
otro centro de servicio cualificado.
CARBURADOR
Su carburador tiene un chorro principal fijo no
ajustable para controlar la mezcla. Si su motor
no est#, funcionando en forma adecuada debido
a problemas que se sospecha vienen del carbu-
rador, Ileve su segadora a contacto con su centre
de servicio Sears o con un otro centro de servicio
cuatificado para repararla y/o ajustarla.
IMPORTANTE: Nunca manipule el regulador
det motor, el que ha side ajustado en la fAbrica
para la velocidad del motor adecuada. Puede
ser peligroso hacer funcionar el motor a una
velocidad por sobre el ajuste de alta velocidad
de la f_,brica. Si cree que la velocidad alta regu-
lada del motor necesita ajuste,contacto con su
centro de servicio Sears o con un otro centre
de servicio cualificado, el que cuenta con el
equipo adecuado y la experiencia para hacer
los ajustes necesarios.
30
Inmediatamente prepare su segadora para el
almacenamiento al final de cada temporada o si
la unidad no se va a usar por 30 dias o mas.
SEGADORA
Cuando se va a guardar la segadora por cierto
periodo de tiempo, limpiela cuidadosamente,
remueva toda la mugre, la grasa, las hojas, etc.
GuArdeta en un Area limpia y seca.
1. Limpie toda ta segadora (Vea "LIMPIEZA"
en ta secci6n de Mantenimento de este
manual).
2. Lubriquela segSn se muestra en la secci6n
de Mantenimento de este manual.
3. Aseg_rese de que todas las tuercas y
ctavijas y todos los pernos y tornillos est6n
apretados en foma segura. Inspeccione
las partes que se mueven para vedficar si
estan dafiadas, quebradas o desgastadas.
C&mbielas si es necesado.
4. Retoque todas las superficies que est6n
oxidadas o con la pintura picada; use una
lija antes de pintar.
MANGO
Puede doblar el mango de su segadora para el
almacenamiento.
NOTA: El mango superior tiene un soporte
"contra-dobla" situado en el lado derecho
del mango. Este soporte evita que el mango
superior doble hacia adelante, Io cual ayuda
a proteger 51(los) cable(s) de control contra
cualquier dafio.
1. Apdete los extremes inferiores del mango
inferior entre s[ hasta que el mango inferior
quede separado det puntal del mango,
luego mu_valo hacia adelante.
2. Suelte los pernos de montaje del mango
superior Io suficiente como para permitir
que el mango superior se pueda doblar
hacia atr_s.
IMPORTANTE: Cuando doble el mango para el
almacenamiento o el transporte, asegt_rese que
Io doble segt]n se muestra o purde dafiar los
cables de control.
•Cuando prepare sus mangos a partir de
la posici6n de almacenamiento, el mango
inferior automAticamente se asegurarA en la
posici6n para segar.
APRIETE
PARA DOBLAR
inferio
Barra de control que
operador
Mang
Mango
Posici6n
para segar
MOTOR
SISTEMA DE COMBUSTIBLE
IMPORTANTE: Es importante evitar que
se formen depositos de coma en partes
fundamentales del sistemade combustible tales
come el carburador, el filtro del combustible,
la mangura del combustible o en el estanque
durante el atmacenamiento. Los combustibles
mezclados con alcohol (conocido come
gasohol o que tienen etanol o metanol)
Pueden atraer humedad, Io que conduce a la
separacion y a la formaci6n de acidos durante
el almacenamiento. La gasolina acida puede
danar el sistema de combustible de un motor
durante el perido de almacenamiento.
• Vaciar el dep6sito del carburante poniendo
en marcha el motor y dej&ndolo funcionar
hasta que el carburante termine y el
carburador est6 vac[o.
• Nunca use los productos para limpieza del
carburador o del motor en el estanque de
combustible pues se pueden producir dafios
permanentes.
• Use combustible nuevo la pr6xima temporada.
AVlSO: El estabilizador de combustible es una
alternativa aceptable para reducir a un mfnimo
la formaci6n de dep6sitos de goma en el com-
bustible durante el perfodo de almacenamiento.
Agregue estabilizador a la gasolina en el
estanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporci6n de
mezcla que se encuentra en el envase del esta-
bilizador. Haga funcionar el motor per Io menos
10 minutos despu6s de agregar el estabilizador,
para permitir que este Ilegue al carburador. No
drene la gasolina del estanque de gasolina y el
carburador si se est& usando estabilizador de
combustible.
ACEITE DEL MOTOR
Drene el aceite (con el motor caliente) y c_mbielo
con aceite de motor limpio. (Vea "MOTOR" en la
secci6n de Mantenimento de este manual.)
31
CILINBRO
1. Remueva la bujia.
2. Vacfe una onza (29 ml) de aceite a trav_s
del agujero de la bujfa en el cilindro.
3. Tire la manilla de arranque lentamente unas
cuantas veces para distribuir el aceite.
4. Vuelva a montar la nueva bujfa.
OTROS
• No guarde la gasolina de una temporada a la
otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidaci6n y/o la mugre en
su gasolina producir&n problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y cQbrata para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector
adecuado que no retenga la humedad. No
use pl_,stico. El pl_stico no puede respirar, Io
que permite la formaci6n de condensaci6n,
Io que producir#, ta oxidaci6n de su unidad.
IMPORTANTE: Nunca cubra la segadora
mientras el motor y las areas de escape todavia
estan catientes.
_[ILPREOAUCI(_N: Nunca atmacene la
segadora con gasolina en el estanque dentro
de un edificio en donde los gases pueden
alcanzar una llama expuesta o una chispa.
Permita que se enfrie el motor antes de
almacenarla en atg=3nrecinto cerrado.
SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que
est_ dirigido a un centro de servico Sears.
PROBLEMA CAUSA
No arranca 1. Filtro de aire sucio.
2. Sin combustible.
3. Combustible rancio.
4. Agua en el combustible.
5. Alambre de la bujia desconectado.
6. Bujia mala.
7. Cuchilla suelta o adaptador
de la cuchilla quebrado.
8. Barra de control en la
posici6n suelta.
9. Barra de control defectuosa.
10. V&lvula del combustible (si equ-
ipada) est& en la posici6n OFE
11. Bater[a d6bi (si equipada).
12. Desconecte el conector
de la bater[a (si equipada).
CORRECCI(_N
1. Limpie/cambie el filtro de aire.
2. Llene el estanque de combustible.
3. Vaciar el estanque y vuelva a
llenarlo con combustible limpio
y nuevo.
4. Vaciar el estanque y vuelva a
llenarlo con combustible limpio
y nuevo.
5. Conecte el alambre a la bujia.
6. Cambie la buj[a.
7. Apriete el perno de la cuchilla
cambie el adaptador de la cuchilla.
8. Presione la barra de control
hacia el mango.
9. Cambie la barra de control.
10. Gire a la vAtvula del combustible
a la posici6n ON.
11. Cague la bater[a.
12. Conecte la bater[a al motor.
32
SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que
estd dirigido a un centro de servico Sears.
CAUSA CORRECCION
PROBLEMA
Falta de
fuerza
Mal corte-
disparejo
Vibracibn
excesiva
Cordbn
arrancador
diffcil de tirar
Recogedor de
cdsped no se
Ilena (si viene
equipado)
Dificil de
empujar
1. Cuchilla desgastada, doblada
o suelta.
2. Altura de las ruedas dispareja.
3. Velocidad del motor lenta.
4. Acumulaci6n de c_sped, hojas o
basura debajo de la segadora.
5. Demasiado aceite en motor.
6. Velocidad de recorrido
demasiado rApida.
1. Cuchilla desgastada, doblada
o suelta.
2. Altura de las ruedas dispareja.
3. Acumulaci6n de c_sped, hojas o
basura debajo de la segadora.
1. Cuchilla desgastada, doblada
o suelta.
2. CigueSal del motor doblado.
1. El freno det volante del motor
estA aplicado cuando se
suelta la barra de control.
2. CigueSal del motor doblado.
3. Adaptador de la cuchilla quebrado.
4. La cuchilla se arrastra en
el c_sped.
1. Altura de corte demasiado baja.
2. Levantamiento de la cuchilla
desgastado.
3. Recogedor sin ventilaci6n de aire.
1. El c_sped est& demasiado alto o la
altura de la rueda demasiado baja.
2. Parte trasera de la
cajaJcuchilla de la segadora
arrastr&ndose en el c6sped.
3. Recogedor de c_sped
demasiado Ileno.
4. Posici6n de la altura del mango
no adecuada para usted.
1. Ajuste a la posici6n de
"Corte m&s alto"
2. Ajuste a la posici6n de
"Corte m&s alto"
3. Limpie/cambie el filtro de aire.
4. Limpie la parte inferior de la
caja de la segadora.
5. Revise el nivel del aceite.
6. Corte a una velocidad de
recorrido m&s lenta.
1. Cambie la cuchilla. Apriete el perno
de la cuchilla.
2. Ajuste todas las ruedas a la misma
attura.
3. Limpie la parte inferior de la
caja de la segadora.
1. Cambie la cuchilla. Apriete el
perno de la cuchilla.
2. P6ngase en contacto con su centre
de servicio Sears o con un otro
centre de servicio cuatificado.
1. Presione la barra de control
hacia el mango superior antes
de tirar el cord6n arrancador.
2. P6ngase en contacto con su centre
de servicio Sears o con un otro
centre de servicio cuatificado.
3. Cambie el adaptador de la cuchilla.
4. Mueva la segadora a un lugar
en donde el c_sped ha side
cortado o a una superficie firme
para hacer arrancar el motor.
1. Eleve la altura de corte.
2. Cambie las cuchillas.
3. Limpie el recogedor de c_sped.
1. Eleve la altura de corte.
2. Eleve la parte trasera de la caja de
la segadora (1) un lugar mAs alto.
3. Vacfe el recogedor de c6sped.
4. Ajuste la altura del mango de
modo que le acomode.
33
03
4_
2\
71
4
\
11
3
CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917.388561
23
\44
21
59
34
41
24
729 30
39
38
32
37
40
39 37 38
48 26 36
39
27
3O
20
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388561
03
KEY
NO.
1
2
3
4
6
7
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
29
30
32
33
34
36
37
39
PART
NO.
86902
169709X479
169708X479
186079
191574
66426
176556
750634
86899X004
189713X428
51793
165946X479
17600406
186577X004
186578X004
188987
168360X004
186612
73930500
166111X479
166112X479
851856
160835X007
183901
169421X004
87877
186576X004
160828
192262
83923
KEY PART
DESCRIPTION NO. NO. DESCRIPTION
Control Bar 40 188813
Upper Handle 41 88652
Lower Handle 42 165766
Rope Guide /Anti-Fold Bracket 43 165767
Handle Bolt 44 184193
Wire Tie 45 150406
Engine Zone Control Cable 46 85463
Hex Washer Head Screw 48 186575X004
Up-Stop Bracket 50 189262
Handle Knob 52 166872
Hairpin Cotter
Support Bracket 53 851084
Screw 54 850263
Axle Arm Assembly, LF 55 851074
Axle Arm Assembly, RF 56 189028
Rear Skirt 57 851514
Selector Spring, Front 59 - - -
Rear Door Assembly Kit (Includes Springs)
Locknut 5/16-18 71 132004
Handle Bracket Assembly, LH - - 161058
Handle Bracket Assembly, RH - - 192320
Screw 1/4-20 x 3/8
Wheel Adjusting Bracket, Front
Washer
Selector Spring, Rear
Selector Knob
Axle Arm Assembly, LR
Shoulder Bolt 5/16-18
Wheel Assembly
Flanged Locknut
Frame, Grassbag
Hinge Screw
Spring, LH
Spring, RH
Door Bolt
Hex Head Thread Rolling Screw 3/8-16 x 1
Danger Decal
Axle Arm Assembly, RR
Grassbag
Kit, Housing Assembly
(Includes Key Numbers 17, 18 and 46)
Hex Head Screw 3/8-24 x 1-3/8 Grade 8
Helical Lockwasher
Hardened Washer
21" Blade
Blade Adapter
Engine, Briggs & Stratton, Model Number
10M902-0367-E1 (See Breakdown)
Nut, Hex
Warning Decal (not shown)
Owner's Manual
Available accessories not included with lawn mower:
71 33623 Gas Can (2.5 Gallon Container)
71 33500 Fuel Stabilizer
71 33000 SAE 30W Oil (20 Ounce Bottle)
71 33088 Clipping Deflector
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10M902-0367-E1
535
7
383
337f
251
11
306
307_
615
404 _
616
45_
,0 1
[48 SHORT BLOCK I 15
161
635 _24
741
718
_L_ 505
842@
52 525_
287_,_
5240
@
202 f
10_
358 ENGINE GASKET SET
524©
163@ 51
20_
3@
36
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10M902-0367-E1
901_ 163_
393 390
612
724 0
6397_3o0
617
1218
969
365
745
745A
11019 LABEL KIT] 356 J_>_
1058 OWNER'S MANUAL I
55 592 _58
6o_
1211_
1210@
t
r
I
]
459_
689o
456 @
597_
1329 REPLACEMENT ENGINE]
1036 EMISSION LABEL ]
1330 REPAIR MANUAL ]
304
305_
7296
F_ 621_1
_922_ J
2o9_
300
334 _'
12_'8
836 1277_
332_
455_
37A
37
37
BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10M902-0367-E1
KEY PART KEY PART
NO. NO. DESCRIPTION NO. NO. DESCRIPTION
1 699650
2 399269
3 299819
4 698691
5 690386
7 698717
8 699640
9 695890
10 691666
11 691245
12 692218
13 691697
15 691680
16 691472
19 293709
20 391483
22 691662
23 692009
24 222698
25 699657
26 699658
27 691588
28 699659
29 699654
32 691664
33 296676
34 296677
35 690520
36 690520
37 697403
37A 690482
40 692194
43 697799
45 691762
46 691998
46 ---
50 699644
51 699649
54 691111
55 692144
58 697316
60 691915
65 690837
73 699850
90 790206
97 691931
130 691190
163 271139
180 494406
190 692198
190A 691697
202 698835
209 698726
222 698725
227 697402
287 691002
300 394569
304 697411
305 692198
306 690400
307 690345
332 690662
333 496914
334 691061
337 802592
356 692390
358 699933
Cylinder Assembly 363 19069 Flywheel Puller
Bushing/Seal Kit (PTO Side) 365 790029 Screw (Carburetor)
• Seal-Oil (PTO Side) 383 89838 Wrench-Spark Plug
Sump-Engine 390 691839 Spring-Choke Diaphragm
Head-Cylinder 393 691837 Screen-Carburetor
• Gasket-Cylinder Head 394 495770 Diaphragm-Carburetor
Breather Assembly 404 690272 Washer (Governor Crank)
(Includes Gasket) 455 691236 Cup-Flywheel
• Gasket-Breather 456 692299 Retainer-Spring
Screw (Breather Assembly) 459 281505 PawI-Ratchet
Tube-Breather 505 691251 Nut (Governor Control Lever)
• Gasket-Crankcase 523 692040 Dipstick
Screw (Cylinder Head) 524 691876 • SeaI-DipstickTube
Plug-Oil Drain 525 691320 Tube-Dipstick
Crankshaft 529 692189 Grommet
Bushing/Seal Kit (Magneto Side) 534 691417 Screw (Air Cleaner)
• Seal-Oil (Magneto Side) 535 698369 Filter-Air
Screw (Engine Sump) 536 698472 Cleaner-Air
Flywheel 562 691119 Screw (Governor Control Lever)
Key-Flywheel 592 690800 Nut (Rewind Starter)
Piston Assembly (Standard) 597 691696 Screw (Ratchet Pawl)
Ring Set (Standard) 608 499706 Starter-Rewind
Lock-Piston Pin 612 496046 Tube-Pickup
Pin-Piston (Standard) 615 690340 Retainer-Governor Shaft
Rod-Connecting 617 270344 SeaI-O Ring (Intake Manifold)
Screw (Connecting Rod) 621 692310 Switch-Stop
Valve-Exhaust 633 691321 Seal-Choke/Throttle Shaft
Valve-Intake 635 66538 Boot-Spark Plug
Spring-Valve (Intake) 670 691633 Spacer-Fuel Tank
Spring-Valve (Exhaust) 689 691855 Spring-Friction
Guard-Flywheel 718 499047 Pin-Locating
Guard-Flywheel 718A 690959 Pin-Locating
Retainer-Valve 724 697478 Link-Starter Switch
Slinger-Governor/Oil 729 690586 Clip-Wire
Tappet-Valve 741 691805 Gear-Timing
Gear-Cam 745 691146 Screw (Brake)
Short Block (N/A) 745A 690859 Screw (Brake)
Manifold-Intake 832 699670 Guard-Muffler
• Gasket-Intake 836 690664 Screw (Muffler Guard)
Screw (Intake Manifold) 842 691870 SeaI-O Ring (Dipstick)
Housing-Rewind Starter 847 691440 Dipstick/Tube Assembly
Rope-Starter 851 493880 Terminal-Spark Plug
Grip-Starter Rope 868 697338 Seal-Valve
Screw (Rewind Starter) 869 699641 Seat-Valve (Intake)
Screen-Rotating 870 699642 Seat-Valve (Exhaust)
Carburetor 871 699643 Bushing-Guide (Exhaust)
Shaft-Throttle 913 494409 Seat-Check Valve
Valve-Throttle 921 698709 Cover-Blower Housing
• Gasket-AirCleaner 922 692135 Spring-Brake
Tank-Fuel 923 691487 Brake
Screw (Fuel Tank) 957 497929 Cap-Fuel Tank (Plastic)
Screw (Fuel Tank) 969 694046 Screw (Blower Housing Cover)
Link-Mechanical Governor 976 694394 Primer-Carburetor
Spring-Governor 1019 699934 Label Kit
Bracket-Control 1036 699930 Label-Emissions
Lever-Governor Control 1058 275508 Owner's Manual
Screw (Dipstick Tube) 1210 499901 Pulley/Spring Assembly (Pulley)
Muffler 1211 499901 Pulley/Spring Assembly (Spring)
Blower Housing 1218 695866 SeaI-O Ring (Carburetor)
Screw (Blower Housing) 1277 698718 Guard-Governor
Shield-Cylinder 1278 691002 Screw (Governor Guard)
Screw (Cylinder Shield) 1329 10M902-0015 Replacement Engine
Nut (Flywheel) 1330 270962 Repair Manual
Armature-Magneto
Screw (Magneto Armature) • Included in Engine Gasket Set, Key Number 358.
Plug-Spark
Wire-Stop NOTE: All component dimensions given in U.S. inches
Gasket Set-Engine 1 inch = 25.4 mm
38
SERVICE NOTES
39
Your Home
For repair - in your home - of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME _Anytime, day or night
(1-800-469-4663) (U.S.A. and Canada)
www.sears.com www.sears.ca
Our Home
For repair of carry-in products like vacuums, lawn equipment,
and electronics, call or go on-line for the nearest
Sears Parts and Repair Center.
1-800-488-1222 Anytime, day or night (U.S.A. only)
www,seats.com
To purchase a protection agreement (U.S.A.)
or maintenance agreement (Canada) on a product serviced by Sears:
1-800-827-6655 (u.s.,% 1-800-361-6665 (Canada)
Para pedir servicio de reparaciSn
a domicilio, y para ordenar piezas:
1-888-SU-HOGAR sM
Au Canada pour service en fran_2,ais:
1-800-LE-FOYER Mc
(1-800-533-6937)
www.sears.ca
SEAR6
© Sea_, Roebuck andCo.
® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.
® Marca Registrada /TMMarca de FAbrica /SMMarca de Servicio de Sears, Roebuck and Co.
MCMarque de commerce /MDMarque d_pos_e de Sears, Roebuck and Co.
192320 03.17.04 BY Printed in U.S.A.
