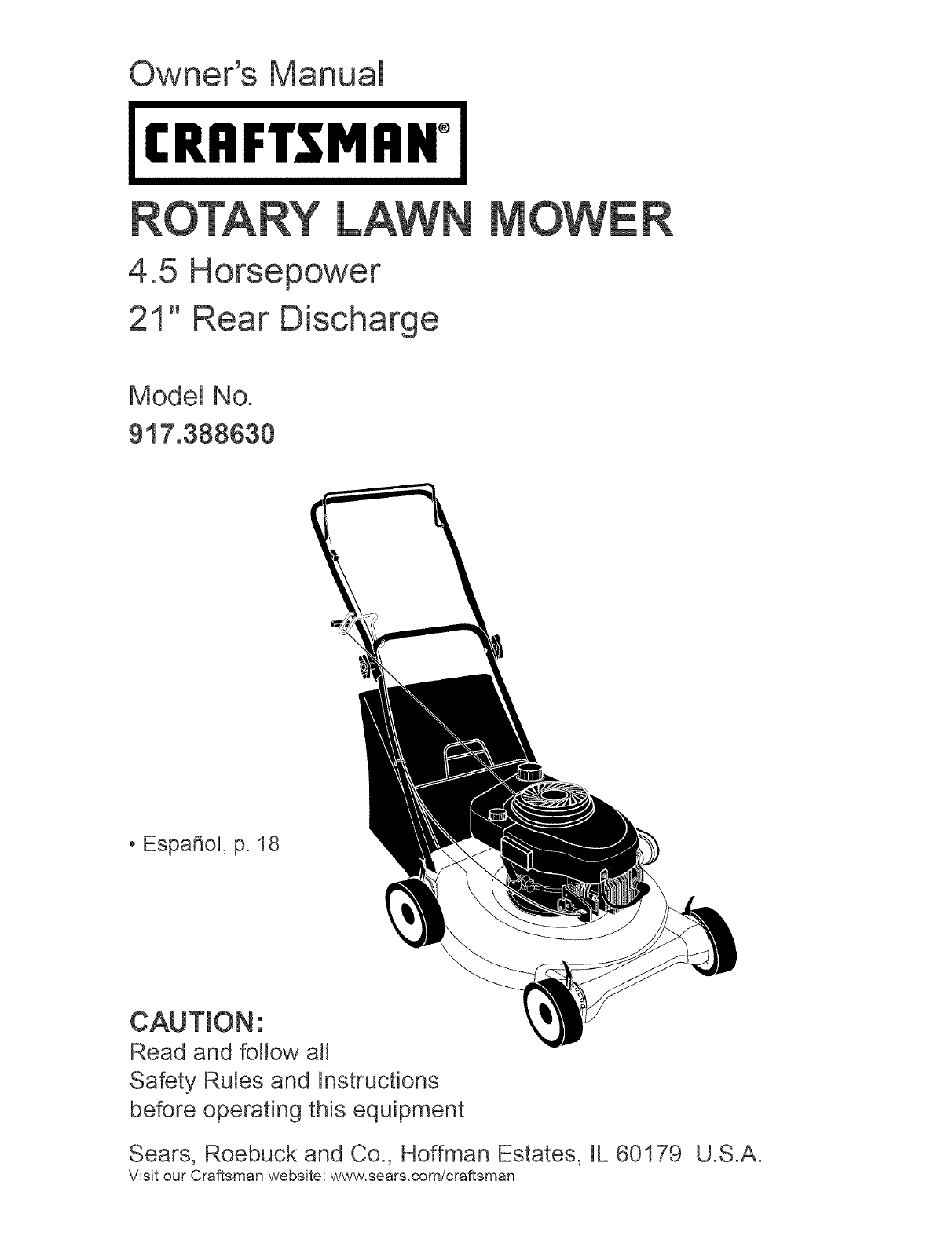

Owner's Manual

CRAFTSMAN°

4.5 Horsepower

21" Rear Discharge

Model No.

917.388630

o Espa_ol, p. 18

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

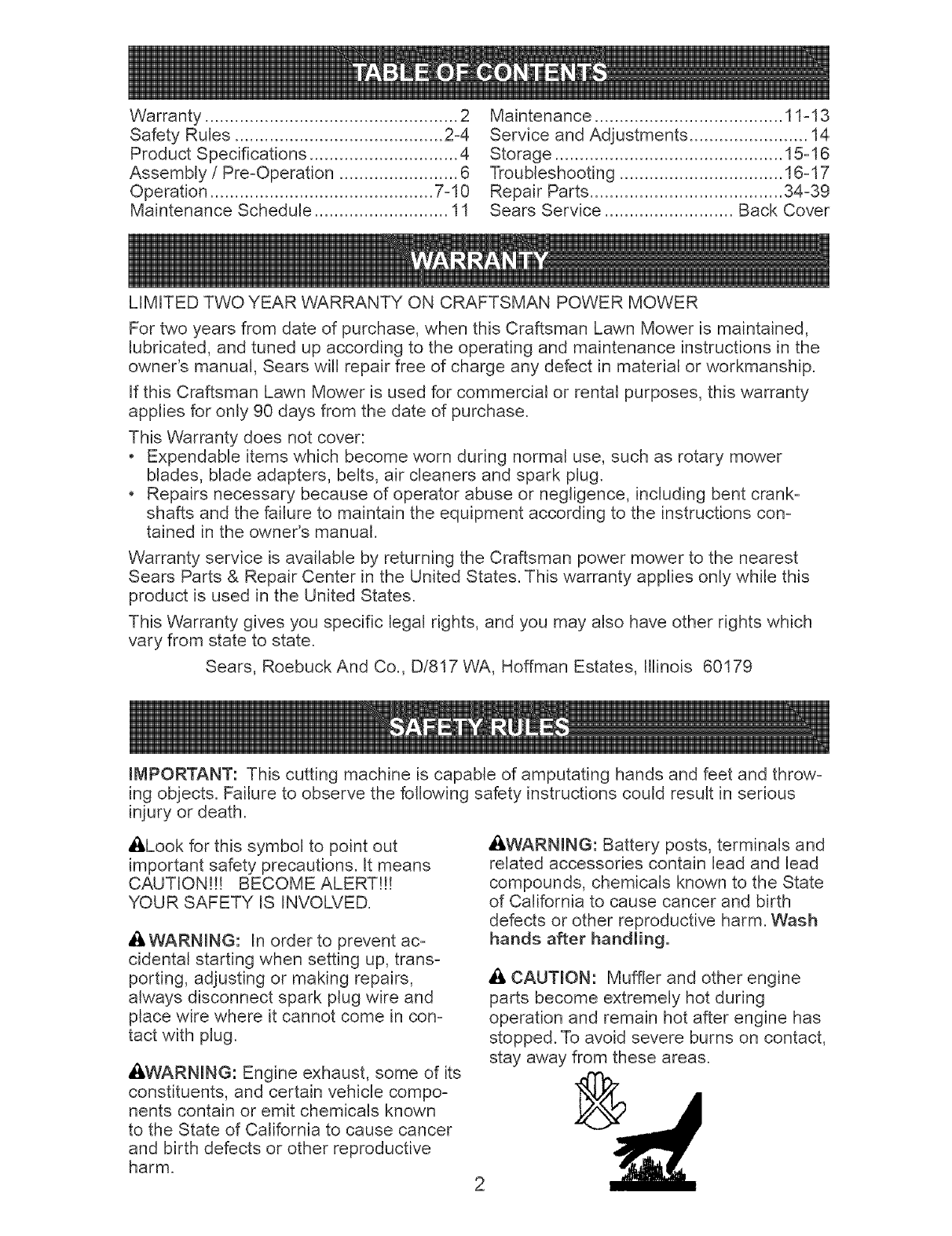

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

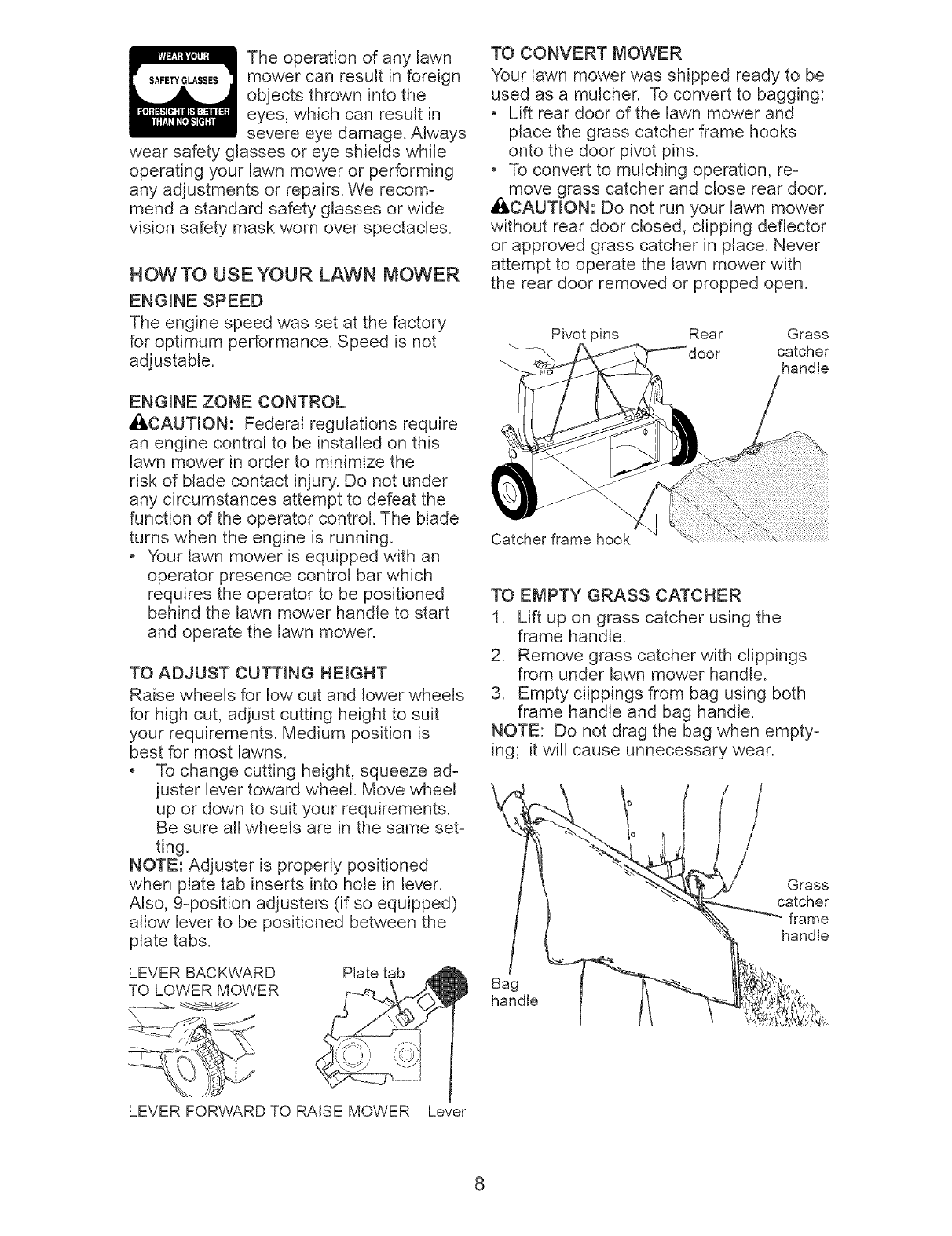

Operation ............................................. 7-10

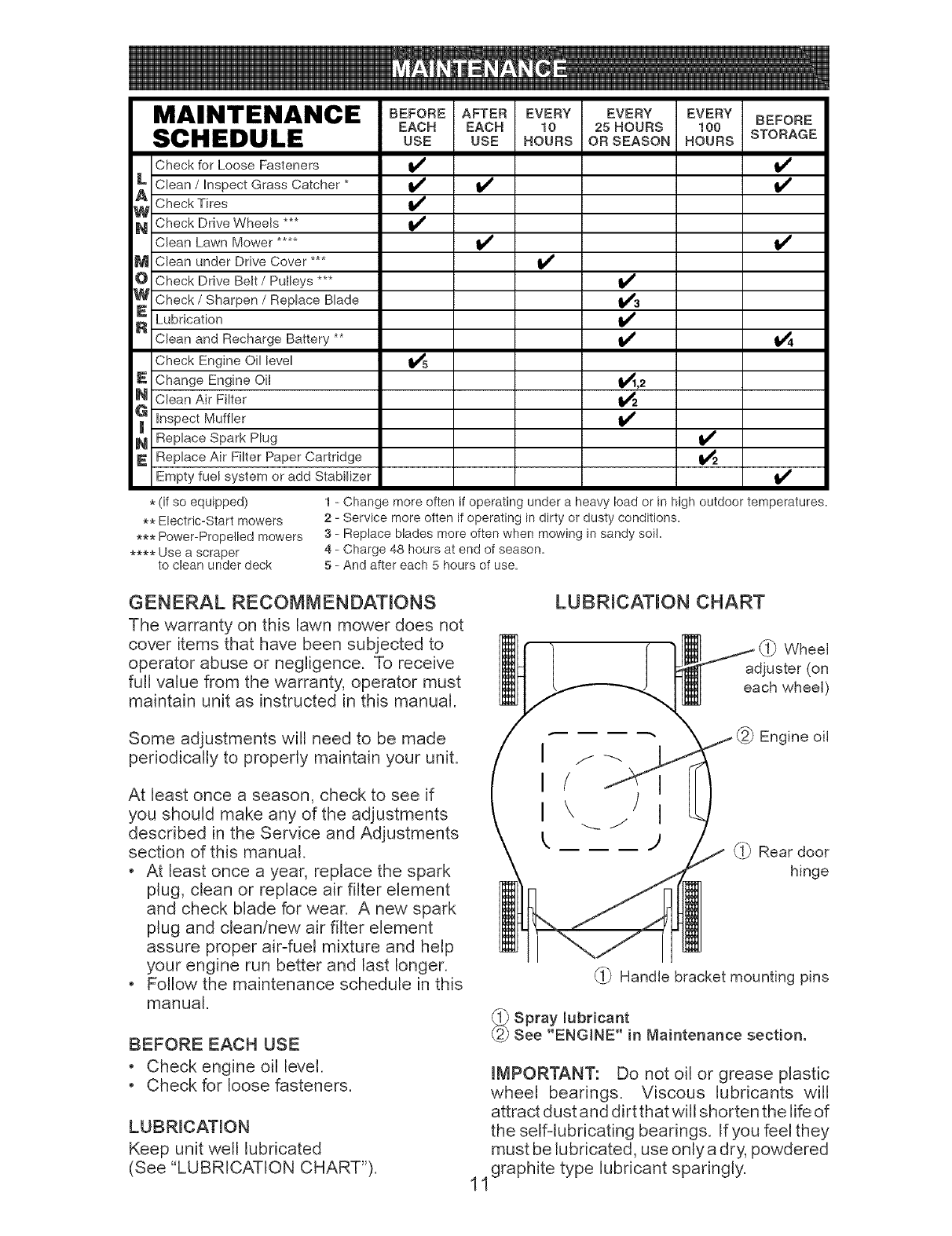

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

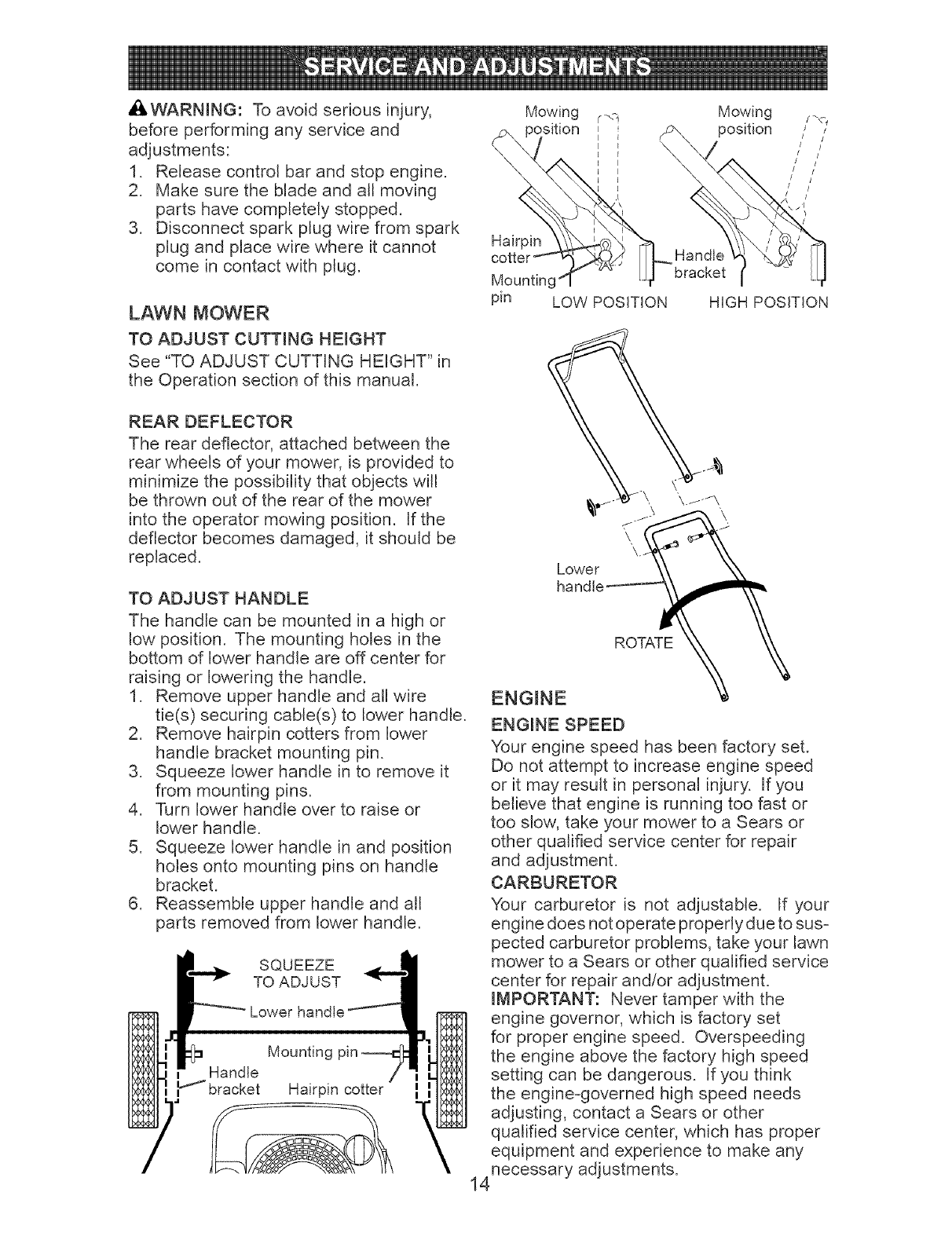

Service and Adjustments ........................ t4

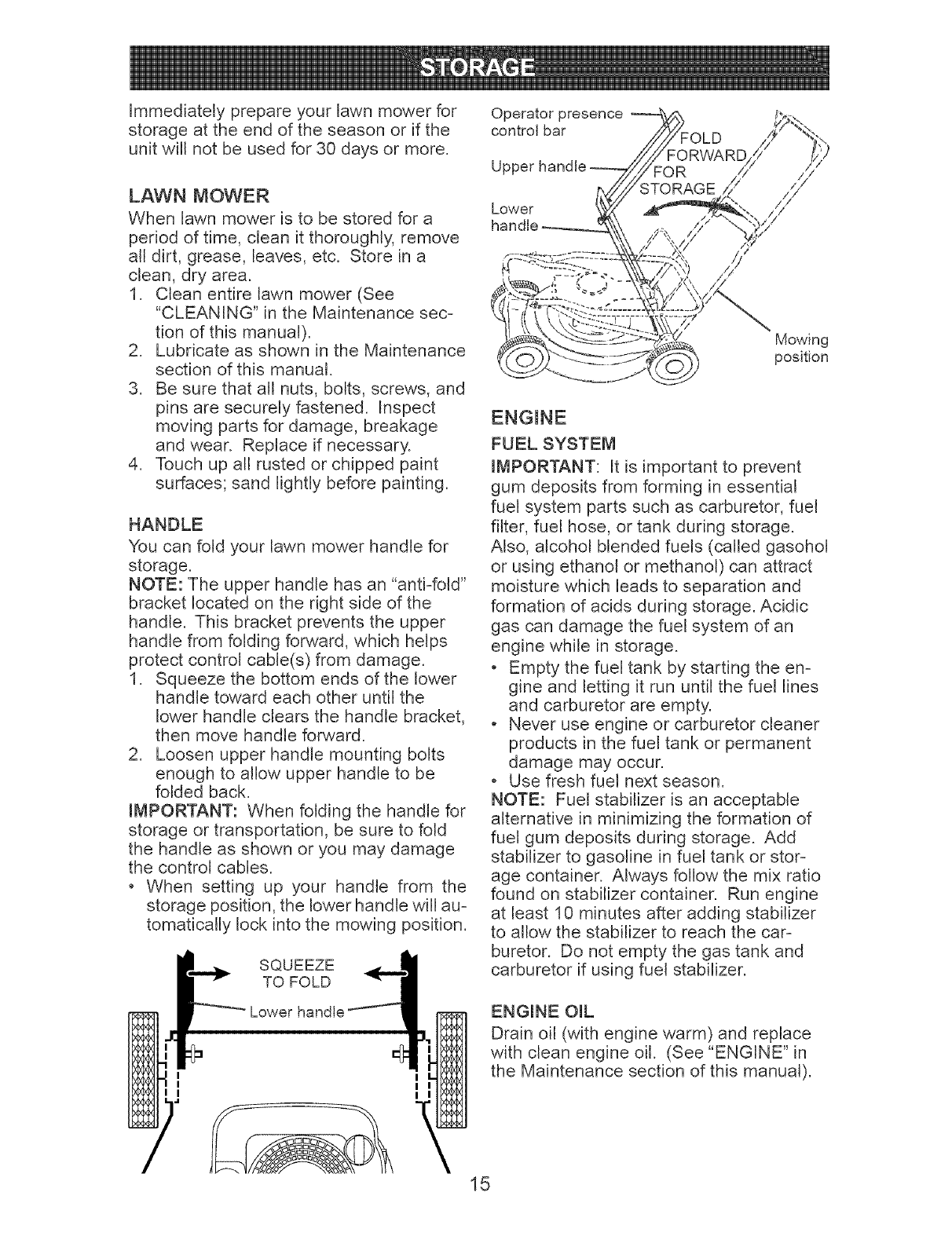

Storage .............................................. 15-t6

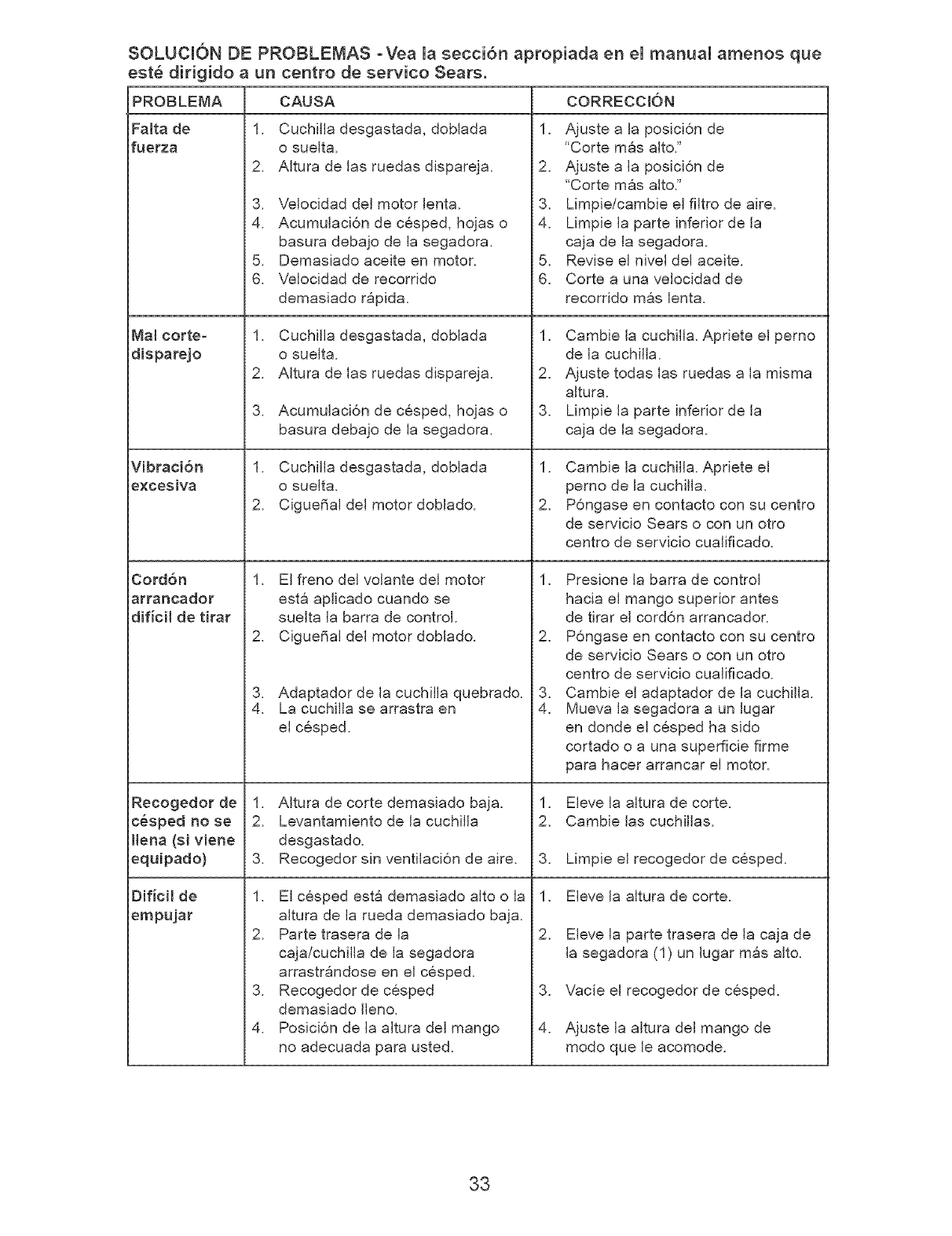

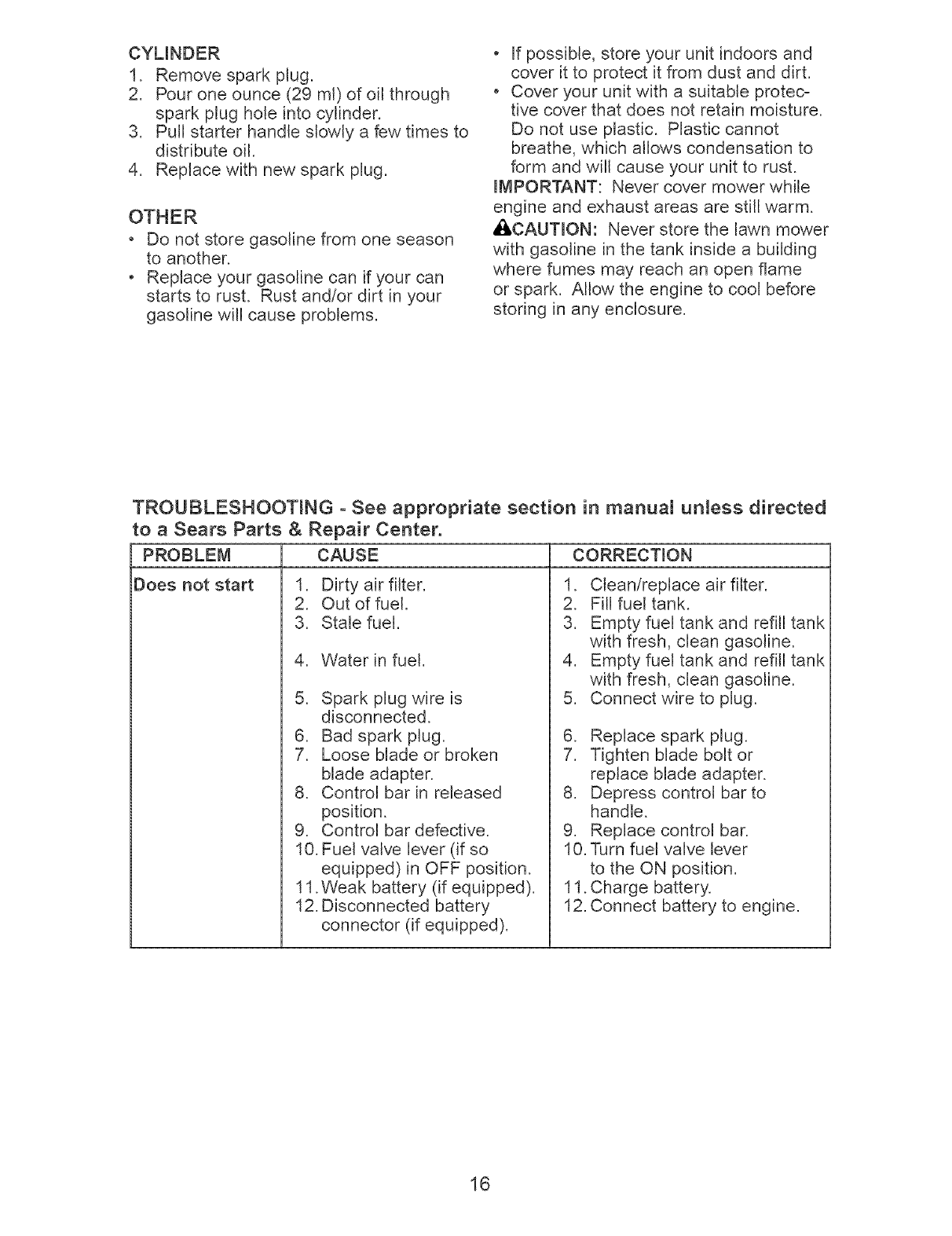

Troubleshooting ................................. 16-17

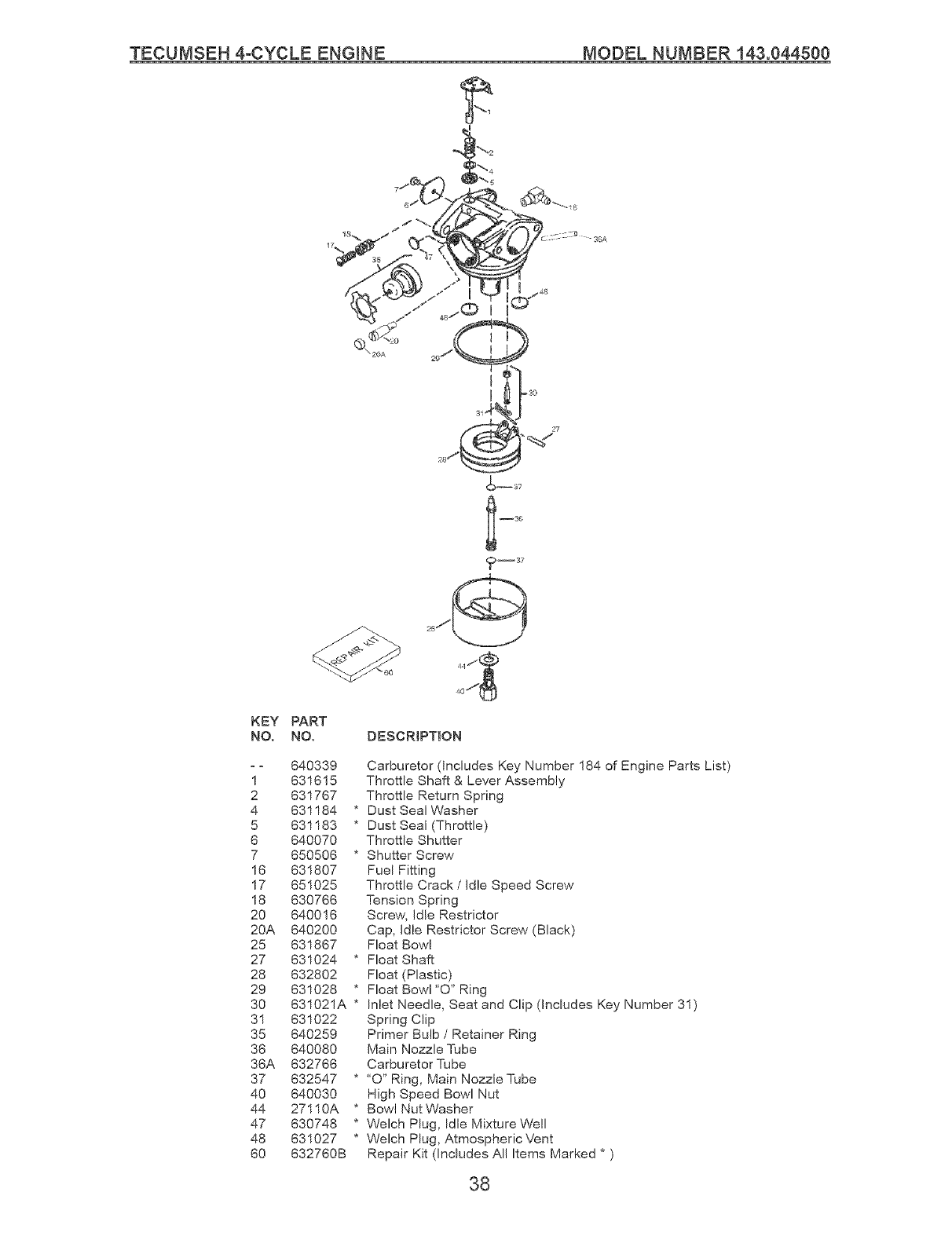

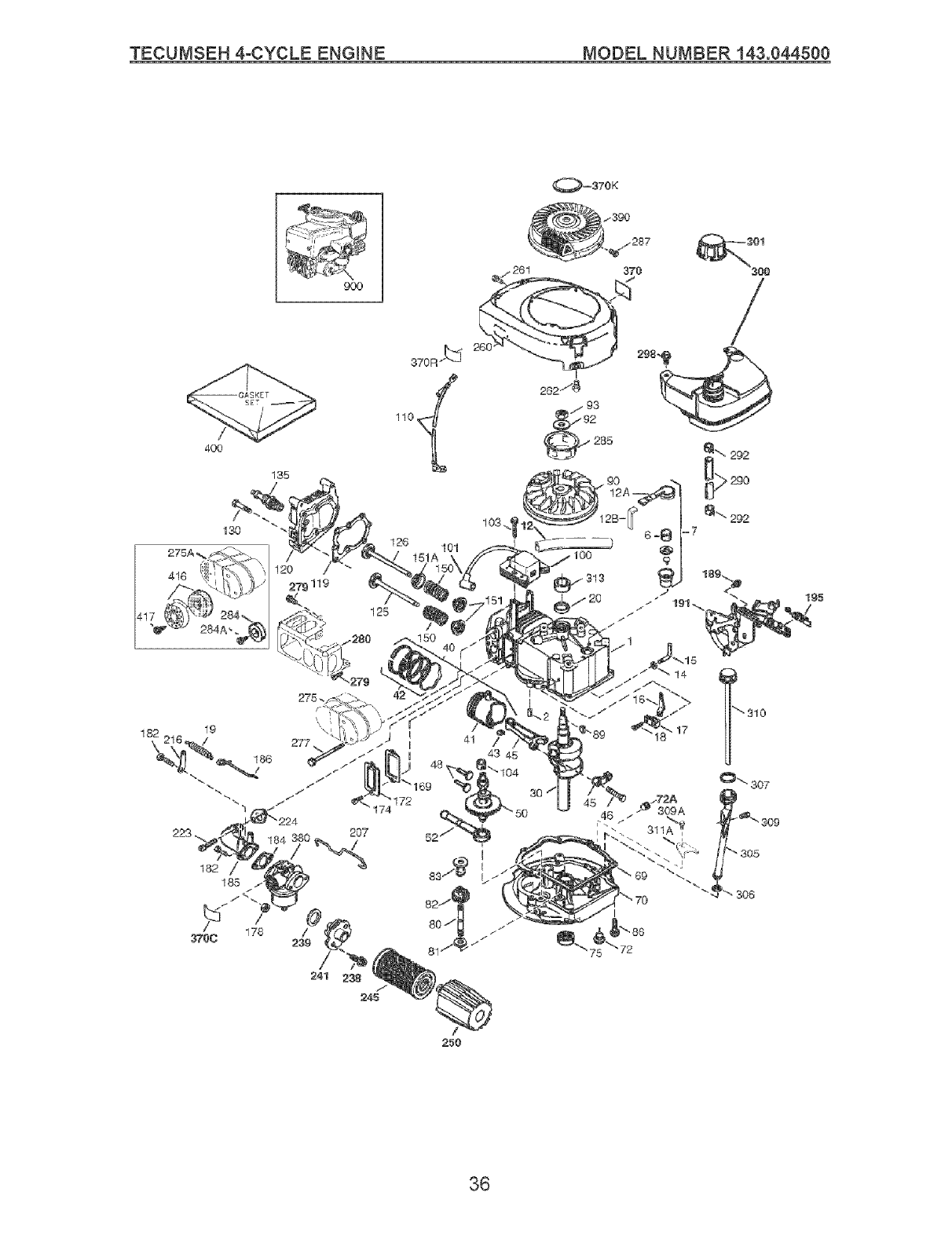

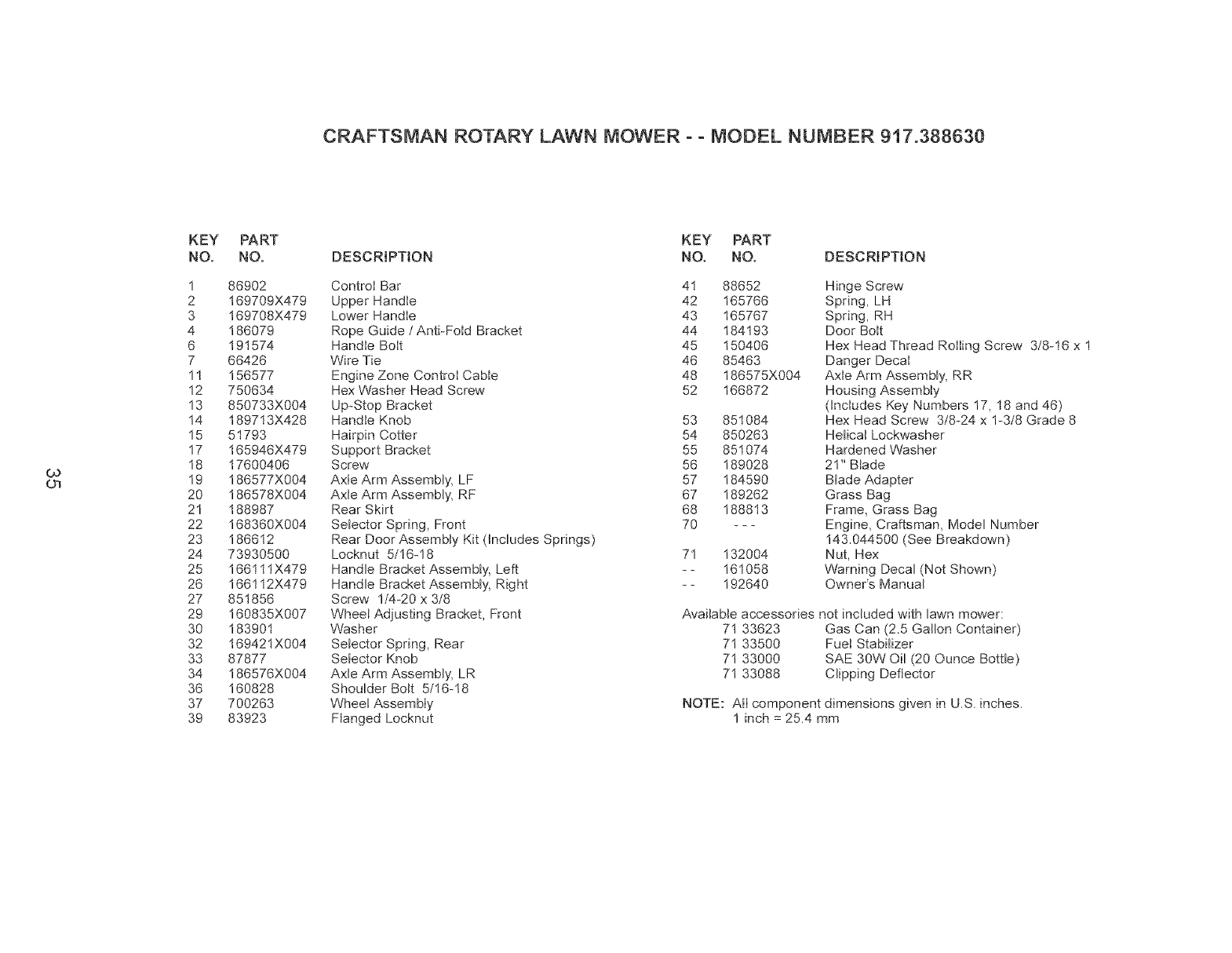

Repair Parts ....................................... 34-39

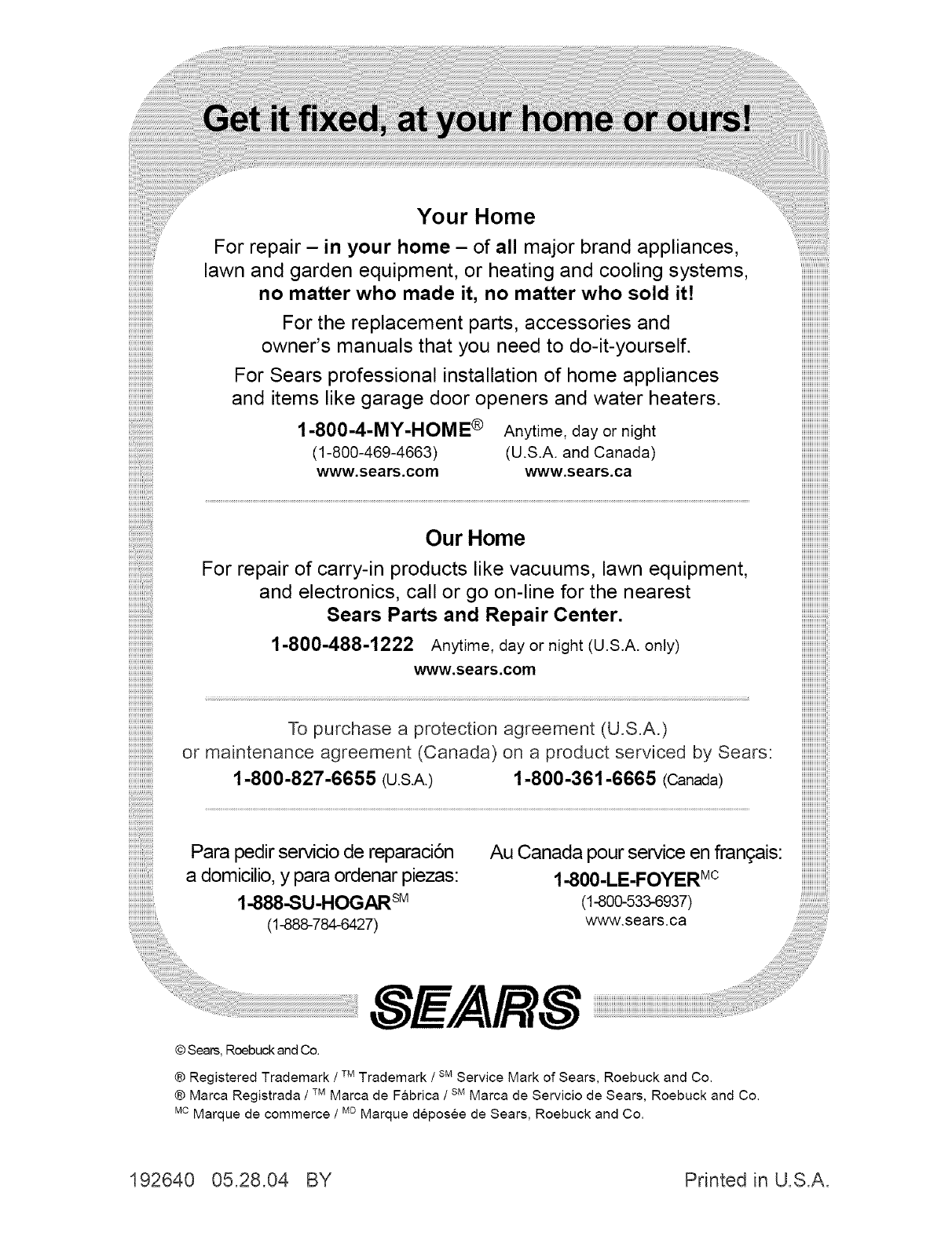

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

.Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

.Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, Illinois 60179

iMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_I, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_,WARNiNG: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

A.&WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

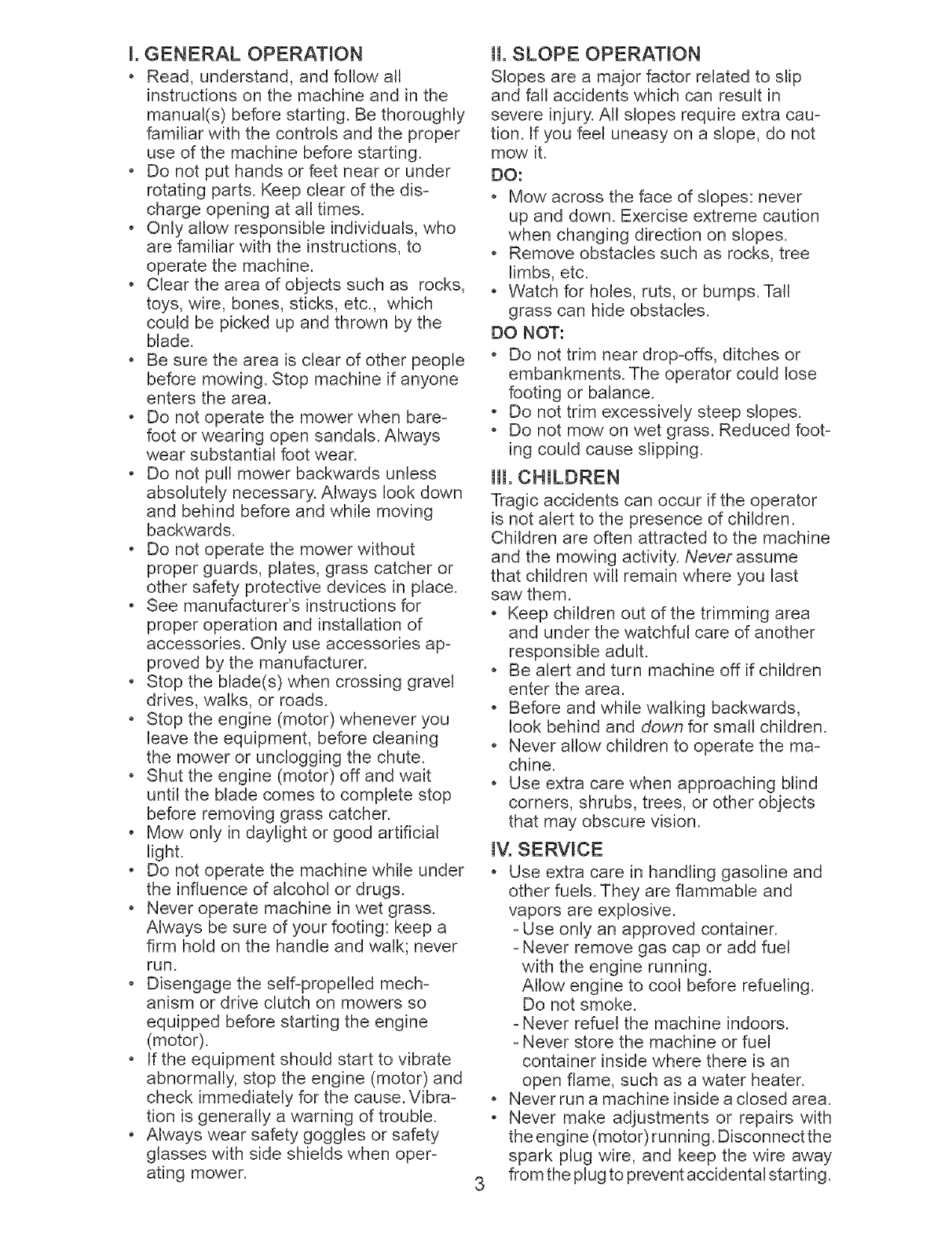

L GENERAL OPERATmON

o Read, understand,and followall

instructionson the machineand in the

manual(s)beforestarting.Bethoroughly

familiarwith the controlsand the proper

useof the machinebeforestarting.

o Do not put handsor feet nearor under

rotatingparts. Keepclearof the dis-

chargeopeningat all times.

o Only allowresponsibleindividuals,who

arefamiliarwiththe instructions,to

operatethe machine.

o Clearthe areaof objectssuch as rocks,

toys,wire, bones,sticks,etc., which

could be pickedup and thrown bythe

blade.

o Be sure the area is clear of other people

before mowing.Stop machineif anyone

entersthe area.

o Do not operatethe mowerwhen bare-

foot or wearingopen sandals.Always

wear substantialfoot wear.

o Do not pull mowerbackwardsunless

absolutelynecessary.Alwayslook down

and behind beforeandwhile moving

backwards.

o Do not operatethe mowerwithout

properguards,plates,grasscatcheror

othersafety protectivedevicesin place.

o See manufacturer'sinstructionsfor

properoperationand installationof

accessories.Only useaccessoriesap-

provedbythe manufacturer.

o Stopthe blade(s)when crossinggravel

drives,walks,or roads.

o Stopthe engine(motor)wheneveryou

leavethe equipment,beforecleaning

the moweror uncloggingthe chute.

o Shutthe engine(motor)off and wait

until the bladecomesto completestop

before removinggrass catcher.

o Mowonly indaylightor good artificial

light.

o Do not operatethe machinewhile under

the influenceof alcohol or drugs.

o Neveroperatemachinein wet grass.

Alwaysbe sureof yourfooting:keepa

firm holdon the handle andwalk;never

run.

o Disengagethe self-propelledmech-

anism or drive clutchon mowersso

equippedbeforestartingthe engine

(motor).

o Ifthe equipmentshouldstartto vibrate

abnormally,stop the engine (motor)and

checkimmediatelyfor the cause.Vibra-

tion is generallya warning of trouble.

o Alwayswear safetygoggles or safety

glasseswith side shieldswhen oper-

ating mower.

H.SLOPE OPERATmON

Slopesare a majorfactor relatedto slip

and fall accidentswhich canresultin

severeinjury.All slopesrequireextracau-

tion. Ifyou feel uneasyon a slope,do not

mowit.

DO:

o Mowacrossthe face of slopes:never

upand down.Exerciseextremecaution

when changingdirectionon slopes.

o Removeobstaclessuchas rocks,tree

limbs,etc.

o Watchfor holes,ruts,or bumps.Tall

grasscan hideobstacles.

DO NOT:

oDo not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

o Do not trim excessively steep slopes.

o Do not mow on wet grass. Reduced foot-

ing could cause slipping.

HI. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

o Keep children out of the trimming area

and under the watchful care of another

responsible adult.

o Be alert and turn machine off if children

enter the area.

o Before and while walking backwards,

look behind and down for small children.

o Never allow children to operate the ma-

chine.

o Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

inV.SERVmCE

o Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

o Never run a machine inside a closed area.

o Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

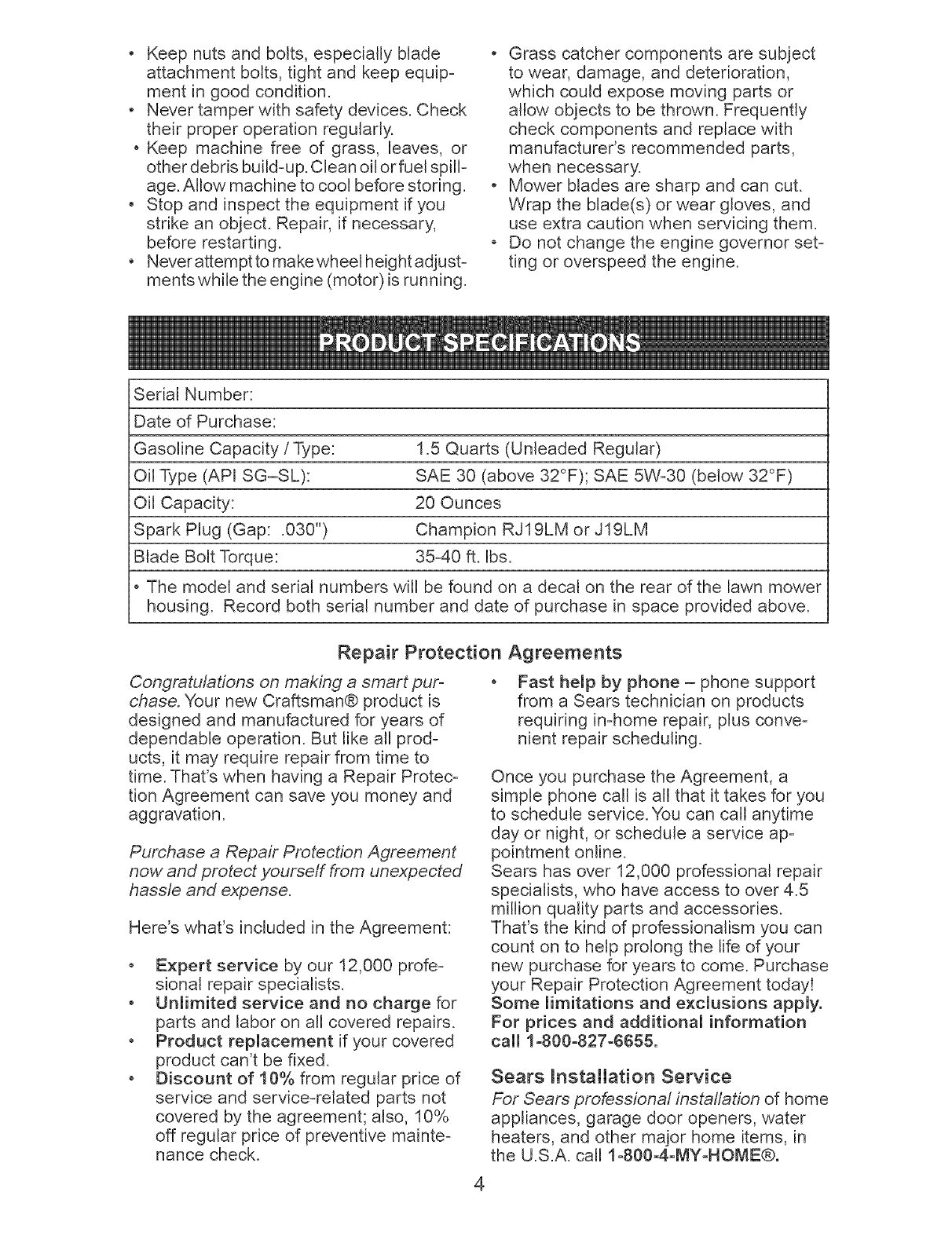

o Keep nutsand bolts,especiallyblade

attachmentbolts,tight and keep equip-

ment ingood condition.

o Nevertamperwith safetydevices.Check

their properoperationregularly.

oKeep machine free of grass, leaves, or

otherdebrisbuild-up.Cleanoilorfuel spill-

age.Allowmachineto cool beforestoring.

o Stop and inspectthe equipmentif you

strikean object.Repair,if necessary,

before restarting.

o Neverattempttomakewheelheightadjust-

meritswhiletheengine(motor)is running.

o Grasscatchercomponentsare subject

to wear,damage,and deterioration,

which couldexposemovingpartsor

allowobjectsto bethrown.Frequently

checkcomponentsand replacewith

manufacturer'srecommendedparts,

when necessary.

o Mowerbladesare sharp and can cut.

Wrap the blade(s)or wear gloves,and

useextracautionwhen servicingthem.

o Do notchangethe enginegovernorset-

ting or overspeedthe engine.

Serial Number:

Dateof Purchase:

GasolineCapacity/q_ype: t .5 Quarts (Unleaded Regular)

Oil q_ype (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

o The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourseff from unexpected

hassle and expense.

Here's what's included in the Agreement:

o Expert service by our 12,000 profe-

sional repair specialists.

o Unlimited service and no charge for

parts and labor on all covered repairs.

o Product replacement if your covered

product can't be fixed.

o Discount of t0% from regular price of

service and service-related parts not

covered by the agreement; also, t0%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can catl anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1o800o827-665&

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call l o800-4-MY-HOME®.

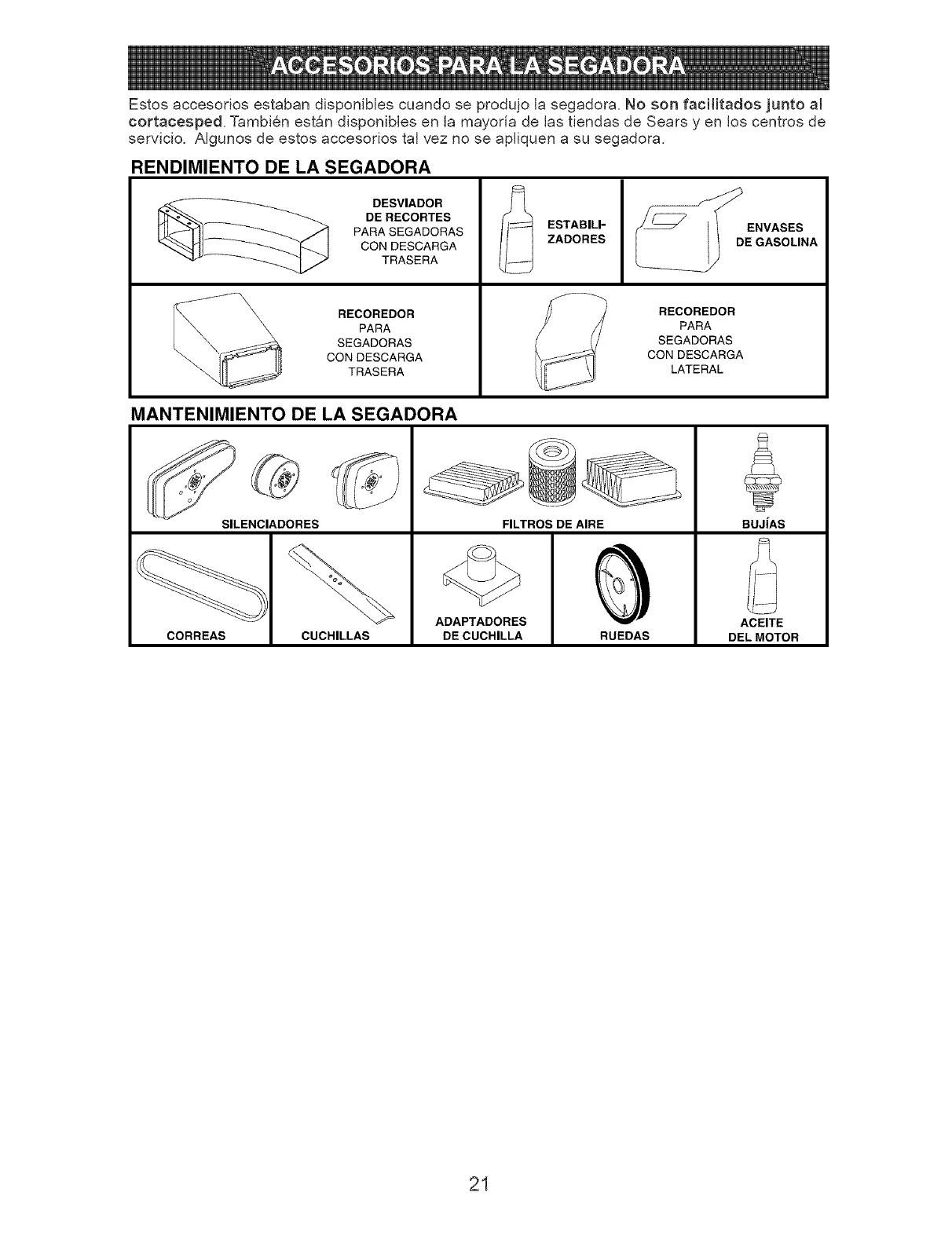

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers, Some of these accessories may not apply to your lawn mower,

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

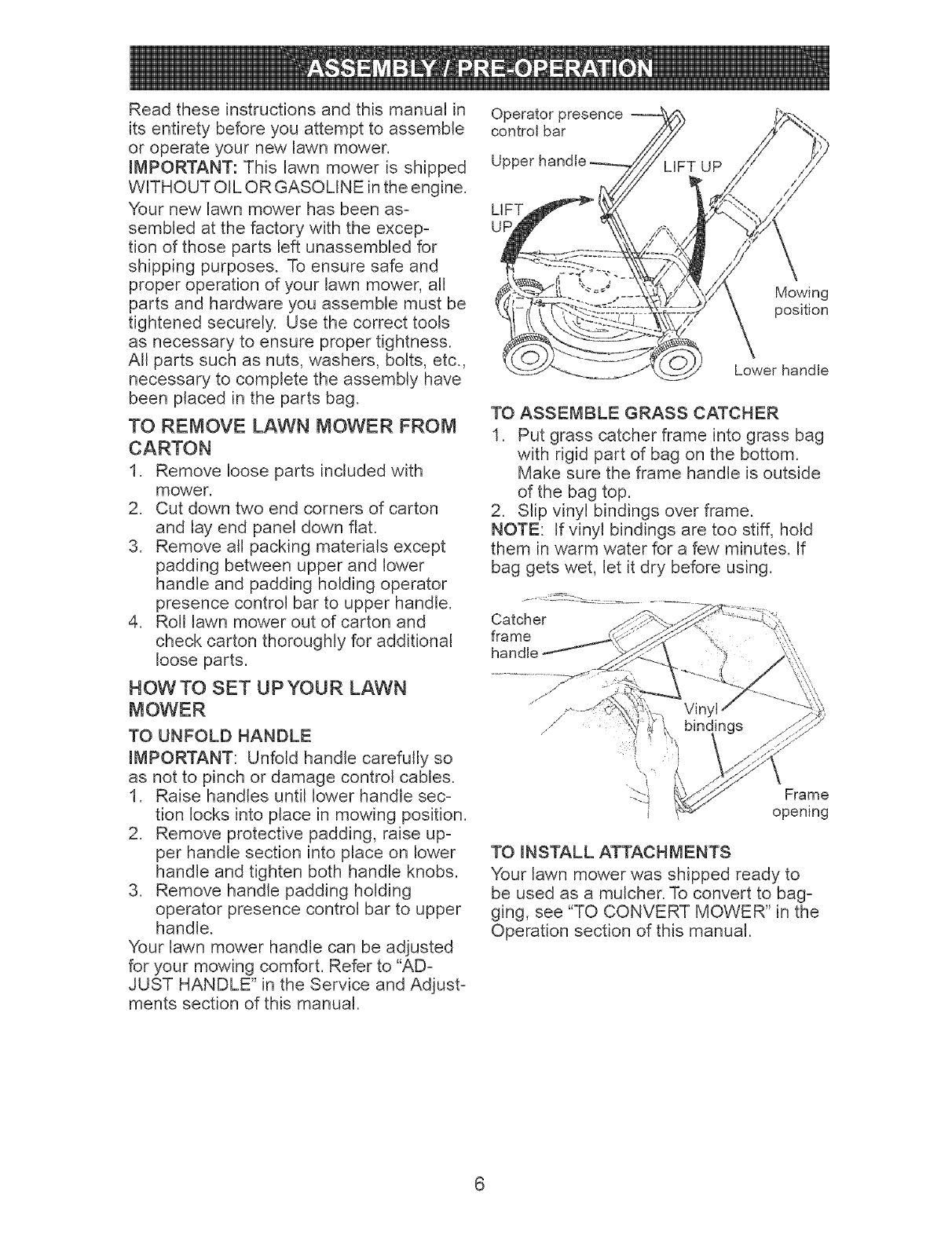

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower,

iMPORTANT: This lawn mower is shipped

WFHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as=

sembled at the factory with the excep=

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower,

2, Cut down two end corners of carton

and lay end panel down flat.

3, Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle,

4, Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts,

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

iMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec=

tion locks into place in mowing position.

2. Remove protective padding, raise up=

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD=

JUST HANDLE" in the Service and Adjust=

ments section of this manual.

Operator presence

control bar

LiFT

Mowing

position

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top,

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

Frame

opening

TO iNSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging, see "TO CONVERT MOWER" in the

Operation section of this manual,

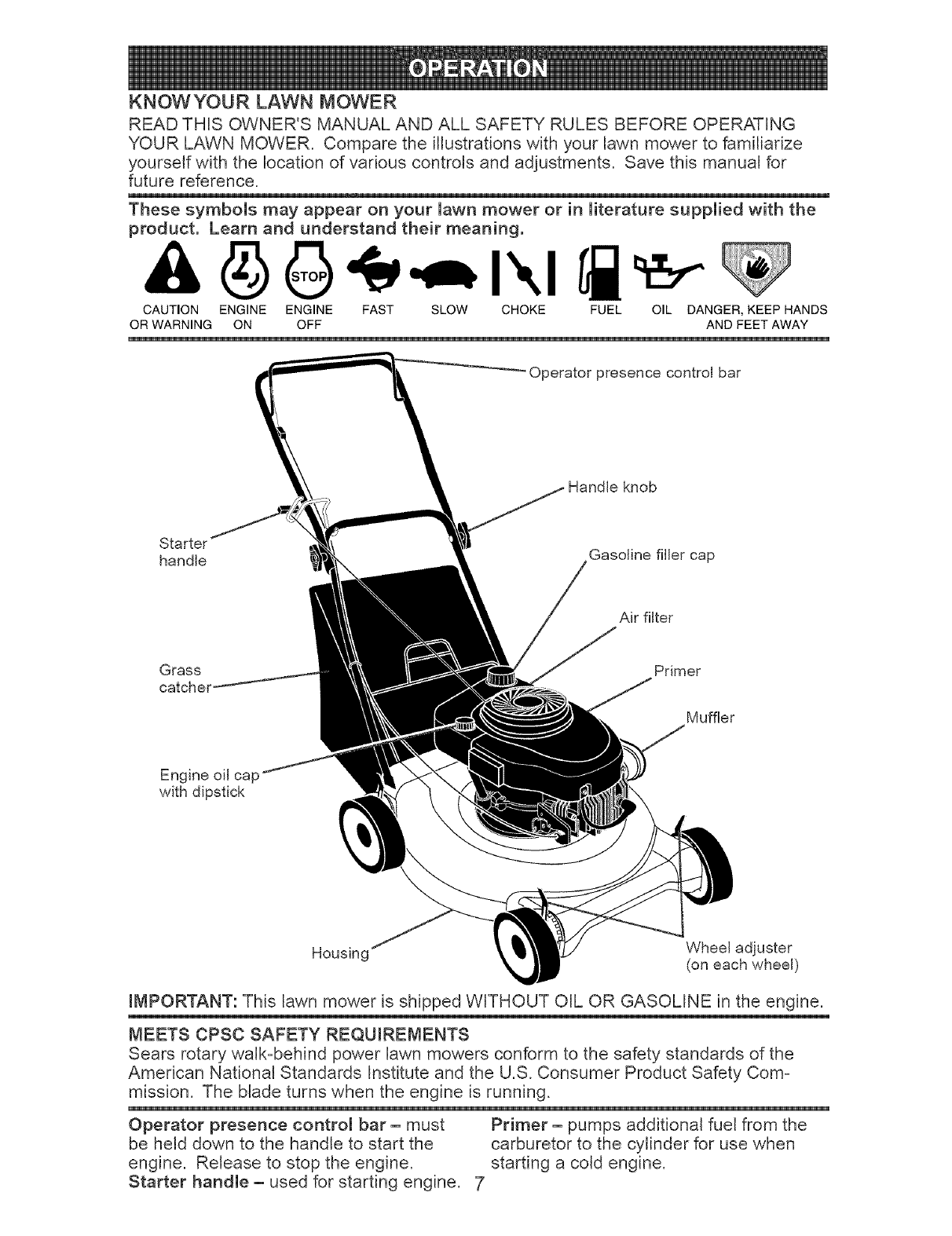

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments, Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Handle knob

Starter

handle

Grass

catcher

Gasoline filler cap

Primer

Muffler

Engine oil cap

with dipstick

Housing Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUmREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com m

mission. The blade turns when the engine is running.

Operator presence control bar- must Primer- pumps additional fuel from the

be held down to the handle to start the carburetor to the cylinder for use when

engine. Release to stop the engine, starting a cold engine,

Starter handle - used for starting engine,

The operationof any lawn

SA_ETYGLASSESmowercan resultinforeign

objectsthrown intothe

eyes,which can resultin

severeeyedamage.Always

wear safetyglassesor eyeshieldswhile

operatingyourlawnmoweror performing

anyadjustmentsor repairs.We recomm

mend a standardsafetyglassesor wide

visionsafety maskworn overspectacles.

HOW TO USE YOUR LAWN MOWER

ENGmNE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

Ai:_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

o Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEmGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

o To change cutting height, squeeze adm

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set_

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9_position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

o Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

o To convert to mulching operation, re_

move grass catcher and close rear door.

CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place, Never

attempt to operate the lawn mower with

the rear door removed or propped open,

Pivot pins Rear Grass

catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handte and bag handle.

NOTE: Do not drag the bag when empty_

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

LEVER FORWARD TO RAISE MOWER Lever

BEFORE STARTmNG ENGmNE

ADD OraL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual,

_, CAUTmON: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2, Remove oil dipstick from oil fill spout.

3, You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine,

NOTE: Initial oil fill requires only 18 oz,

due to residual oil in engine from the

manufacturers 100% quality testing, When

changing oil you may need 20 oz,

4. Insert and tighten dipstick,

IMPORTANT:

o Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

o Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL:' in the Mainte-

nance section of this manual,

ADD GASOLINE

o Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline,

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

hess,

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

• IL CAUTmON: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Gasoline

filler cap

Engine

oil cap

TO STOP ENGmNE

o To stop engine, release operator pres=

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal,

1, To start a cold engine, push primer

three (3) times before trying to start,

Use a firm push, This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2, Hold operator presence control bar

down to the handle and pull starter

handle quickly, Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps, In warmer

weather over priming may cause flooding

and engine will not start, If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps,

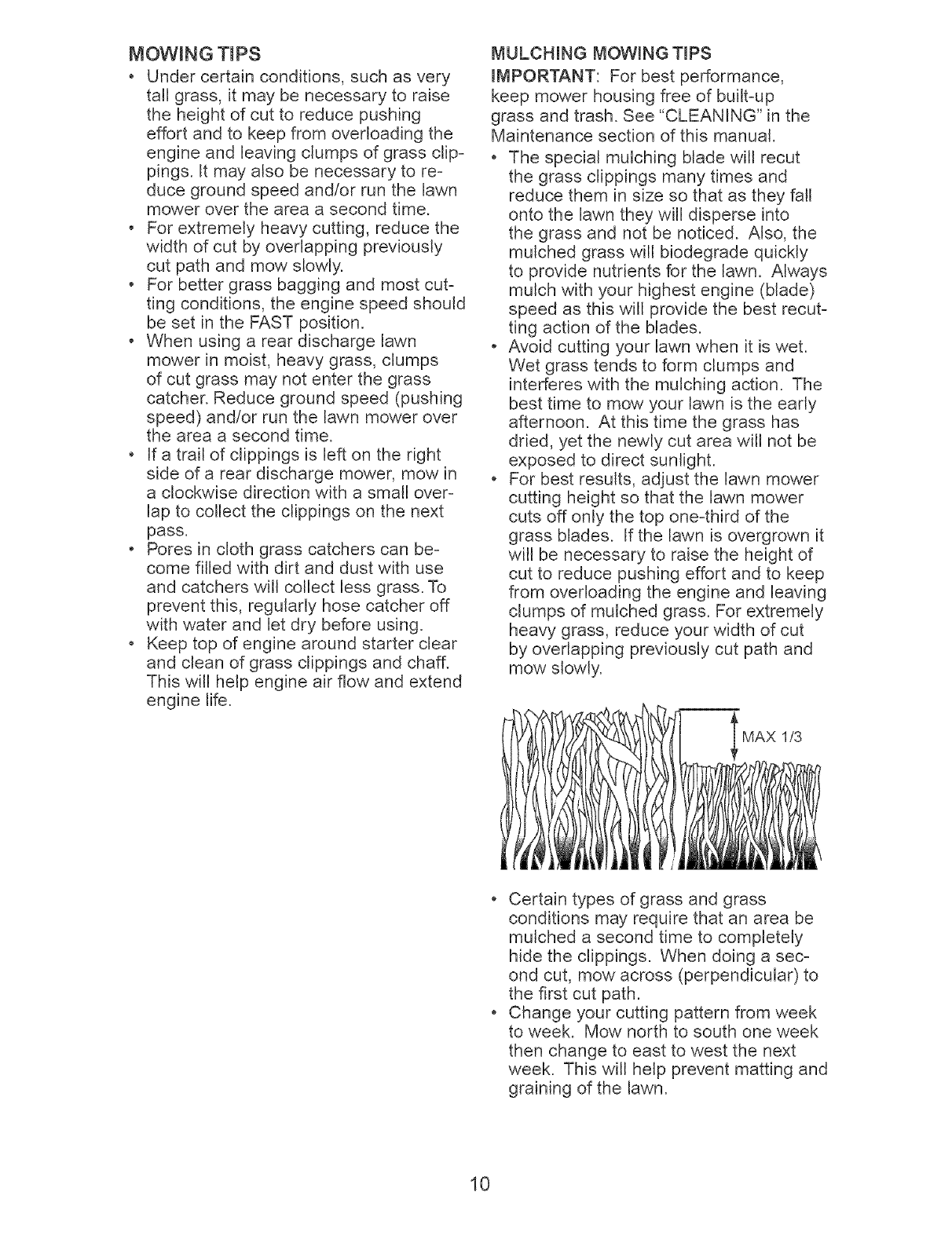

MOWING TIPS

o Undercertain conditions,such as very

tall grass,it maybe necessaryto raise

the heightof cut to reducepushing

effortand to keepfrom overloadingthe

engine and leavingclumpsof grass clip-

pings. It mayalso be necessaryto re=

duce groundspeedand/or runthe lawn

moweroverthe area a secondtime.

o For extremelyheavycutting,reducethe

widthof cut by overlappingpreviously

cut pathand mowslowly.

o For bettergrass baggingand most cut=

ting conditions,the enginespeed should

be set inthe FASTposition.

oWhen using a rear discharge lawn

mower in moist, heavy grass, clumps

of cut grass may not enter the grass

catcher. Reduce ground speed (pushing

speed) and/or run the lawn mower over

the area a second time.

o If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small over-

lap to collect the clippings on the next

pass.

oPores in cloth grass catchers can be=

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

o Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

iMPORTANT: For best performance,

keep mower housing free of built=up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

o The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut=

ting action of the blades.

oAvoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

o For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one=third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly,

1/3

o Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec=

ond cut, mow across (perpendicular) to

the first cut path.

o Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Putleys ***

W Check /Sharpen /Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

qb#_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil,

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATmONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRmCATmON CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

o At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air=fuel mixture and help

your engine run better and last longer.

o Follow the maintenance schedule in this

manual.

BEFORE EACH USE

oCheck engine oil level.

o Check for loose fasteners.

LUBRmCATION

Keep unit well lubricated

(See "LUBRICATION CHART"),

Engine oil

_1_ Rear door

hinge

_1_Handle bracket mounting pins

Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self=lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

o Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber,

o Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp, Replace a bent or damaged blade,

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

o The recommended tightening torque is

35-40 ft. Ibs.

iMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter

Key

Lockwasher

Blade /

_i /

Crankshaft

keyway

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

o The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

o To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

o The grass catcher may be hosed with

water, but must be dry when used.

o Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

LUBRmCATmON

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature,

SAE VlSCOSITY GRADES

F -20 0 30 32 40 60 80 100

c -_0 -27 -_; ; 1'0 10 _0 4?

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Blade

bolt Harden_

washer Trailing edge

Crank

shaft

Blade adapter 12

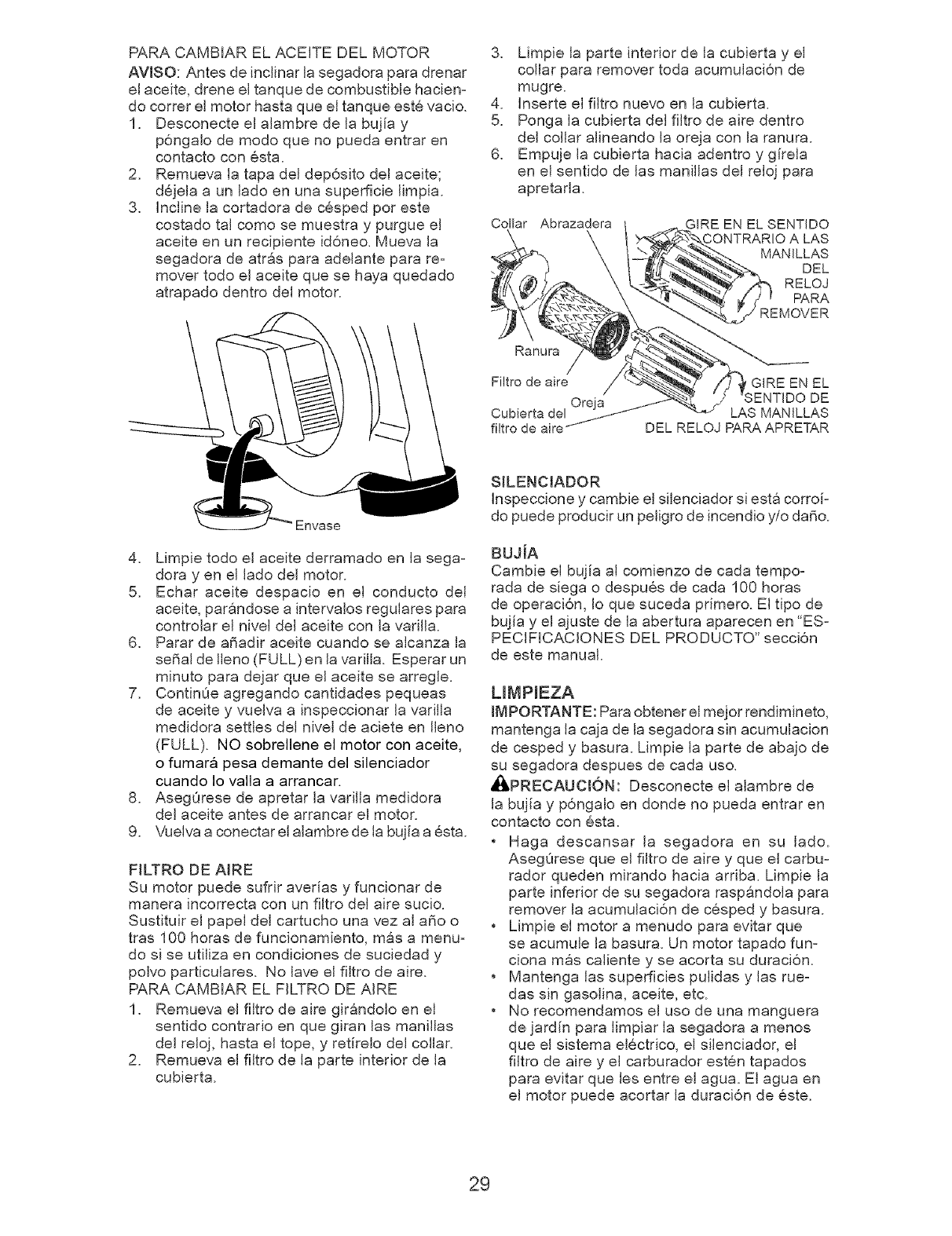

TO CHANGEENGINEOIL

NOTE: Beforetippinglawn mowerto drain

oil, emptyfuel tank by runningengine until

fuel tank is empty.

1. Disconnectspark plugwire from spark

plug and placewire where it cannot

comein contactwith plug.

2. Removeengineoil cap;lay aside on a

cleansurface.

3. Tip lawnmoweron its side as shown

and drainoil into a suitablecontainer.

Rocklawnmower backand forth to rem

moveanyoil trappedinsideof engine.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter. Rein

place the air filter every 100 hours of op:

eration or every season, whichever occurs

first. Service air cleaner more often under

dusty conditions. Do not wash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning coum

terclockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumulation.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn clockwise to

tighten.

Collar Clip

Slot

Air filter

Tab

Air filter cover

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

iMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

o Clean the underside of your lawn

mower by scraping to remove buildmup

of grass and trash.

o Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

o Keep finished surfaces and wheels free

of all gasoline, oil, etc.

o We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

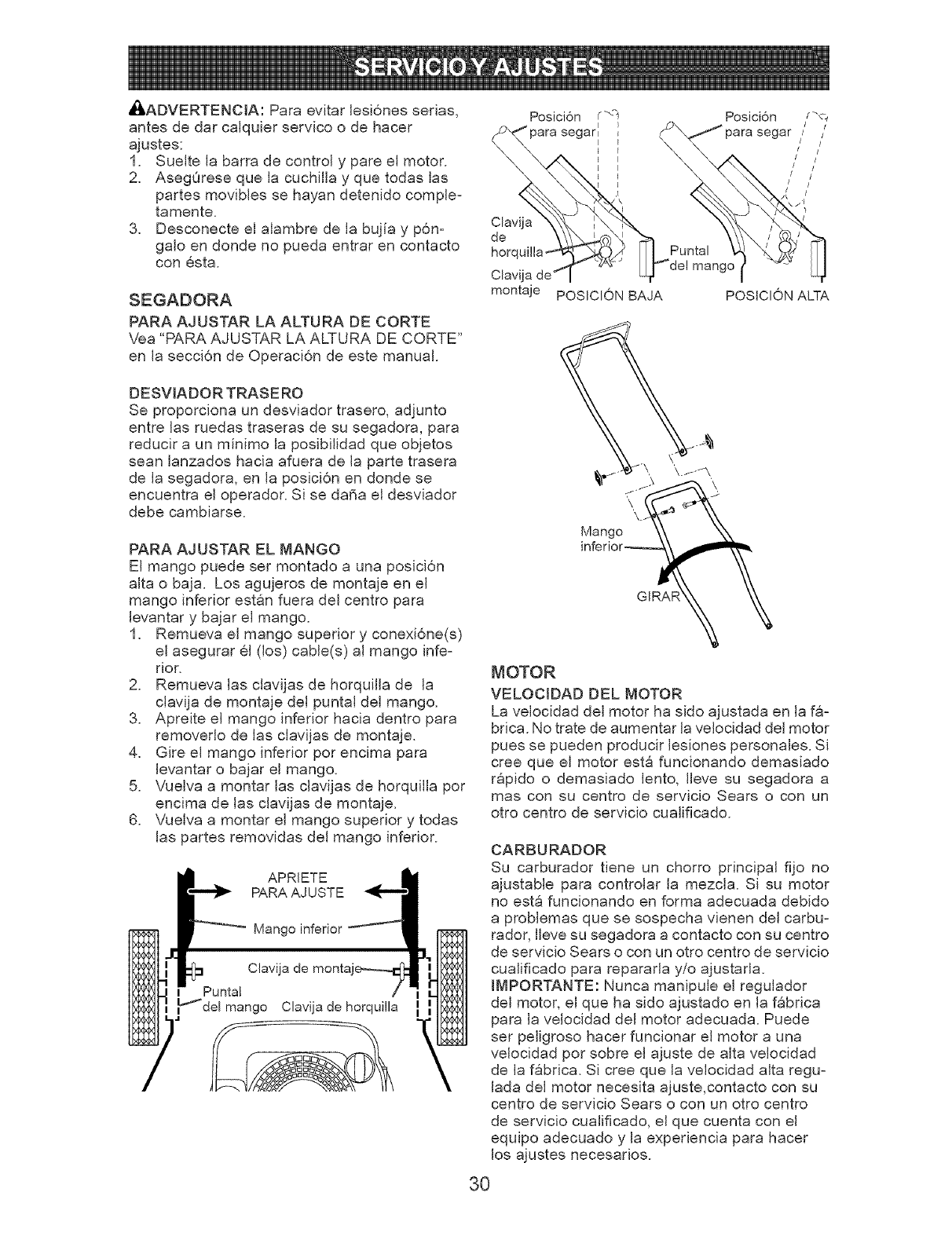

_:iI,WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

Mowing r-q Mowing

sition position

i \ <

Hairpin \

Mounting'_ __ i llJ bracket

pin LOW POSITION HIGH POSITION

// /

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle

Mounting

Handle

bracket Hairpin cotter

Lower

handle

ROTATE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediatelyprepareyour lawn mowerfor

storageat the end of the seasonor if the

unitwill not be used for 30 daysor more,

Operator presence

control bar

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc, Store in a

clean, dry area.

1, Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual),

2, Lubricate as shown in the Maintenance

section of this manual.

3, Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4, Touch up all rusted or chipped paint

surfaces; sand lightly before painting,

HANDLE

You can fold your lawn mower handle for

storage,

NOTE: The upper handle has an "anti4old"

bracket located on the right side of the

handle, This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1, Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2, Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back,

iMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

o When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position,

SQUEEZE

TO FOLD

Lower handle

Lower

Mowing

position

FUEL SYSTEM

iMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage, Acidic

gas can damage the fuel system of an

engine while in storage.

o Empty the fuel tank by starting the em

gine and letting it run until the fuel lines

and carburetor are empty,

o Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur,

o Use fresh fuel next season,

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor m

age container. Always follow the mix ratio

found on stabilizer container, Run engine

at least I0 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer,

ENGINE OraL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual),

CYUNDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

o Do not store gasoline from one season

to another.

o Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

o If possible, store your unit indoors and

cover it to protect it from dust and dirt.

o Cover your unit with a suitable protec m

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

AI:I,OAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

Repair Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

to a Sears Parts &

PROBLEM

Does not start

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTmON

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

t2. Connect battery to engine.

TROUBLESHOOTmNG - See appropriate section in manua[ unmess directed

to a Sears Parts & Repair Center.

CAUSE

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pu[[

Grass catcher

not filling

(if so equipped)

PROBLEM

Hard to push

Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

Rear of lawn mower

housing or cutting blade

dragging in grass.

Grass catcher too full.

Handle height position not

right for you.

CORRECTiON

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garanfia ......................................................... 18

RegJas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje IPre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

Almacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTiA LIMJTADA DE DOS ANOS RARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) a_os, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segOn las instrucciones para la operaci6n y eJ mantenimiento en el manual deJ

due_o, Sears reparara gratis todo defecto en el materiaJ y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garanfia s6Jo se aplica

pot noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

•Articulos que se desgastan durante el uso normal taJes como las cuchiJJas segadoras rotatorias,

los adaptadores de la cuchiHa, las correas, los filtros de aire y las bujias.

•Reparaciones necesadas debido al abuso o a la negJigencia del operador, incluyendose a los

cigLie_ales dobJados y a la falta de mantenimiento deJ equipo segOn las instrucciones que se

incluyen en el manual del due_o.

El servicio de garantia esta disponibJe al devolver la segadora a motor Craftsman al Centro/Depart-

mento de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garanfia le otorga derechos legales especificos, y puede que tambien tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D!817WA, Hoffman Estates, IL 60179 USA

JMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

,il_Ji,Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir = iiiATENCJON%iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

,IlaIADVERTENCJA: Siempre desconecte el

aJambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENC_A: Los bornes, terminales y

accesodos reJativos de la bateria contienen

pJomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da_os reproductivos. Lavar las manos

despu_s de manipularlos.

,_I,PRECAUCJ0N: El tubo de escape del motor,

aJgunos de sus constituyentes y algunos corn:

ponentes deJ vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros da_os reproductivos.

_iIPRECAUCJON: El silenciador y otras

piezas del motor lJegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

i. OPERACION

° Antes de empezar, debe familiadzarse comple-

tamente con los controles y eJ uso correcto de

la maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operaci6n.

•No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

•Permita que solamente las personas re-

sponsabies que esten familiarizadas con las

instrucciones operen la m&quina.

•Despeje el area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

cuchillas.

• Aseg0rese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. P6ngase siempre zapatos s61idos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilJa o las cuchillas cuando cruce

per calzadas, caries o caminos de grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residues del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. Asegqrese siempre de tenet

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar eJ mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use galas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

il. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m&s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extra_os, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

Ill. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los ni_os. A menudo, los ni_os se sienten

atraidos pot la maquina y pot la actividad de

la siega. Nunca suponga que los ni_os van a

permanecer en el mismo lugar donde los vio

pot Qltima vez.

• Mantenga a los ni_os alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay ni_os

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

nidos peque_os.

• Nunca permita que los ni_os operen la maquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interfedr con su linea de visi6n.

iV. SERVIClO

° Tenga cuidado extra al manejar la gasolina y

los demas combustibles. Son inflamables y

los gases son explosivos.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

Nunca vuelva a poner combustible en la

maquina en recintos cerrados.

Nunca almacene la maquina o el envase

del combustible dentro de algQn lugar en

donde haya una llama expuesta, tal como

la dei caJentador de agua.

• Nunca haga funcionar una maquina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cane de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos deJ accesodo de la

cuchilJa, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipuJe de forma indebida los

dispositivos de seguridad. Controle regular z

mente su funcionamiento correcto.

• Mantenga la maquina Jibre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

aJmacenarla.

• Pare e inspeccione eJequipo si Jepega a un

objeto. RepareJo, si es necesario, antes de

hacerJo arrancar.

• En ning0n caso hay que regular la aJtura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en mow

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por eJfabricante.

• Las cuchiJlas de Jasegadora estan afiJadas y

pueden cortar. Cubrir Jashojas o JJevarguantes,

y utiJizar precauciones especiaJes cuando se

efect0a mantenimiento sobre las mismas.

• No cambie el ajuste del regulador deJ motor

ni exceda su velocidad.

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: t .5 Cuartos (Regular sin PIomo)

Tipo de AceRe (API SG-SL): SAE 30 (Sobre 32°F); SAE 5Win30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35m40 ft. Ibs.

El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengaJos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para Ja Reparaci6n

Congratulaciones pot su buena compra. Su

nuevo producto Craftsman@ esta dise_ado

y fabricado para funcionar de modo fiable por

muchos a_os. Pete como todos los productos,

puede necesitar aiguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para Ja Reparaci6n puede hacedes

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccion para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incJuye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

ciaJistas profesionaJes en Ja reparaci6n.

• Servicio itimitado sin cargo aiguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n del producto si su producto

garantizado no puede set arregiado.

• Descuento del 10% sobre eJ precio cor-

riente del servicio y de Jas partes reJativas aJ

servicio no cubiertas por eJ acuerdo; tambi6n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

Ayuda rapida pot tel_fono - soporte teJe-

f6nico por parte de un tecnico Sears sobre

productos que requieren un arregJo en casa,

y ademas una programacidn sobre los a

regJos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una lJamada telef6nica para programar el serviz

cio. Puede liamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especiaiistas

profesionaJes en la reparaci6n, que tienen

acceso a mas de 4.5 miiJones de partes y

accesorios de calidad. Este es el tipo de

profesionaJidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, per muchos a_os. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se apiican algunas limitaciones y exclu=

siones. Para conocer Jos precios y tenet

mas informaci6n, Jtame aJ 1=800=827=6655.

Servicio de hstaJaci6n Sears

Para la instalacion profesiona/ Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articuJos para la casa, en U.S.A. lJamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facititados junto a!

cortacesped. Tambien estan disponibles en la mayoda de las tiendas de Sears yen los centros de

servicio. Algunos de estos accesodos tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJJAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual compJe-

tamente antes de tratar de montar u operar su

segadora nueva.

JMPORTANTE: Este cortacesped viene SiN

ACEFE O GASOLJNA en el motor.

Su segadora nueva ha sido montada en la

f&brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

compbtar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que set apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y el

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para vedficar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

JMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cutha protectora, levante la sec-

ci6n deJ mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

deJ operador junto con el mango superior.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de control que sxig

Mango superior

Mango Inferior

LEVANTAR

_resencia del operador

Posici6n

para segar

PARA MONTAR EL RECOGEDOR DE CE_SPED

1. Ponga el bastidor deJ recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. AsegOrese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AWSO: Si los sujetadores de viniJo estan muy

duros, metalos en agua caliente por algunos

minutos. SI se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidor del

recogedor

Abertura

de! bastidor

PARA JNSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acoichadora de capa vegetal. Para

convertida de modo que pueda ensacar,

refierase a "PARA CONVERIR LA SEGADORA"

en la secci6n de Operaci6n de este manual.

FAMmUARJCESECONSU SEGADORA

LEAESTEMANUALDELDUENOYLASREGLASDESEGURIDADANTESDEOPARARSU

SEGADORA.CompareJasiJustracionesconsusegadoraparafamiliadzarseconla ubicaci6nde

losdiversoscontroJesyajustes.GuardeestemanualparareferenciaeneJfuturo.

Estoss{mbolospuedenaparesersobresu segadorao enla Iiteraturaproporcionadaconel

producto.Aprenday comprendasussignificados.

ATTENCION O MOTOR MOTOR R_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

ManiJJa deJ mango

Cord6n

arrancador

Recogedor

de cesped

Tapa del deposito

la gasolina

de aire

Tapa del deposito

de aciete deJ

motor con vadJJa

indicadora de niveJ

SiJenciador

Caja Ajustador de Jarueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SiN ACEJTE O GASOUNA en motor.

CUMPLE CON LOS REQUJSITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde Ja parte de atras, rotatorias, Sears, cumpJen con

los estandares de seguddad deJ American National Standards Institute y de Ja U.S. Consumer

Product Safety Commission. La cuchiJJa gira cuando el motor est_ funcionando.

Barra de control que exige la presencia del Cord6n arrancador - se usa para hacer at=

operador - tiene que sujetarse abajo, junto rancar eJ motor.

con el mango, para hacer arrancar el motor. Cebador - bombea combustible adicional

Su6Jtela para parar el motor, desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra_os dentro de

sus ojos, Io que puede producir

da_os graves en estos. Siempre

use anteojos de seguddad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

galas o una mascara de seguddad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se estableci6 en la fa-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_il PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningOn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de ia segadora para

hacerla arrancar y operada.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posicidn del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia ardba o hacia abajo de modo

que se acomode a sus requisitos. AsegOrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PARA UN CORTE ALTO,

BAJE LAS RUEDAS

Orejas de la placa

Mango

PARA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para con-

vertir la a una operaci6n de ensacado:

• Levantar la puerta trasera de cortacesped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercai6n de acolchamiento,

remover la recolectora de hierba y cerrar la

i_ilLpuerta trasera-

PRECAUOION: No haga funcionar su sega-

dora sin puerta trasera cerrada o el desviador

de recortes o sin el recogedor de cesped,

aprobados> en su lugar. Nunca trate de operar

la segadora cuando se ha removido la puerta

trasera o cuando esta un poco abierta.

Pasadorde!¢ ' Puerta Mango del

trasera bastidorde!

recogedor

de cesped

Gancho lateral de!

bastidor del recogedor

PARA VAClAR EL RECOGEDOR DE CO:SPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacfe los recortes de la bolsa usando tanto

el mango del bastidor como el de la bolsa.

AWSO: No arrastre la bolsa cuando la vacfe;

se producira un desgaste innecesario.

Mango de!

del

recogedor

de cesped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secciSn del Mantenimiento de

este manual.

II:iIPRECAUClON: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora este nivelada.

2. Remueva la vadla medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVlSO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesado. Llene hasta la

Ifnea de Ileno en la vadlla medidora de nivel.

•Cambie el aceite despues de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 dfas.

PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_iI,PRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un perfodo de 30 dfas o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El AImacenamiento

para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

Tapa de!

rellenador

de gasolina

Tapa del

deposito

de aceite

PAPA PARAR EL MOTOR

° Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PAPA HACER ARRANCAR EL MOTOR

AVlSO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frfo, empuje

el cebador tres (3) veces antes de tratado.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVlSO: En climas mas frios puede que sea

necesado repetir los pasos del cebado. En cli-

mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como cesped

muy alto, puede set necesado el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recomdo

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente pot encima

del lugar antedormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para Ja

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de RAPIDO.

• Cuando use una segadora con descarga

trasera en cesped hQmedo y pesado, los

montones del cesped cortado puede que no

entren en el recogedor de cesped. Reduzca

la velocidad del recomdo (velocidad de em-

puje) y/o haga funcionar la segadora sobre el

area por segunda vez.

•Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

•Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usado.

•Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duraci6n.

CONSEJOS PARA SFGARY ACOL-

CHAR

JMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tama_o, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapidam-

ente entregando substancias nutritivas para

el cesped. Siempre acolche con la velocidad

del motor (cuchilJa) mas alta, pues asi se

obtendra la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede set

necesario el elevar la altura deJ corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho deJ corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

r l/I/4

,ti!;}

1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que set

acoJchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTEsDESPUEScADA CADA CADAANTESDEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACEo

MANTENIMIENTO uso uso .oRAsTEMPORADARORAS.AMmE.TO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neum_:_ticos

G Controlar las Ruedas Motrices ***

ALimpiar la Segadora ....

D Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

a Revisar /Afilar /Cambiar la Cuchilla

jl_ Lubricaci6n

Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite

MCambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Buj[a

a Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante,

v' i/ i/

i/3

1,4

1_,2

I/ I/

*(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

** Segadoras con Arranque EI6ctrfco 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

_** Segadoras con Poder PropuUsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_*_ Utilizar una rasqueta para lirnpiar 4 - Cargar pot 48 horas al fin de la ternporada.

debajo de la cubierta del cortac6sped 5 - Y despu6s de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segOn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma periSdica para poder mantener su

unidad adecuadamente.

TABLA DE LUBRmCACI6N

_1_Ajustador

de la rueda

Aceite

del

motor

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al a_o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchiila esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de airezcom z

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACK)N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

_1_ Bisagra

de la

puerta

traser

Clavija de montaje del puntal del mango

<i> Rocie el Bubricante

_2_Yea "MOTOR" en la section de Mantenirniento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, lo acortara la

duracion de los rodamientos autolubdcantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

•Mantenga las llantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden da_ar la goma.

•Evite los tocones, las piedras, las gdetas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o da_ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y!o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteda adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cucMIla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. AsegOrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigue_al.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61o con pernos aprobados mostrados

en lasecci6n Partes de Reparaci6n de este manual.

Adaptador de la cuchilla .3havetero de!

ciguena!

Ranura

Arandela de

Cuchi!la ,,/

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor mas a

menudo, para evitar un posible dafio en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operaci6n o pot Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

RARA AFILAR LA CUCHILLA

AVlSO: No recomendamoselafilarla cuchilla-pero

si Io hace, asegOrese de que quede balanceada.

Se tiene que tenet cuidado de mantenerla

balanceada. Una cuchilla que no esta bal-

anceada va a producir eventualmente dafio en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posicidn horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE CE_SPED

•El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

•Revise su recogedor de cesped a menudo

para verificar si esta da_ado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado pot el

fabdcante. De el nOmero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACI6N

Use solamente aceite de detergente de alta cali-

dad clasMcado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segOn su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

Perno Arandel_

de la endurecida ,Ciguenal

cuchi!la Borde de salida Adaptador de la cuchilla 28

PARA CAMBIAR EL ACEFE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que eJtanque este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

3. Limpie la parte interior de la cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte eJ filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aire dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubierta hacia adentro y girela

en el sentido de las manillas del reloj para

apretada.

Collar Abrazadera t GIRE EN EL SENTIDO

\'\ / )._i_-_'C_bNTRARIOALAS

_% \ ___ _._. MANILLAS

RELOJ

PARA

Oreja[ _ [.)\ ISENTIDO DE

Cubiertadel _ _ LAS MANILLAS

fiitro de airet- DEL RELOJ PARAAPRETAR

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de a_adir aceite cuando se alcanza la

sepal de Ileno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregb.

7. ContinOe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles deI nivel de aciete en ileno

(FULL). NO sobrellene el motor con aceite,

o fumara pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a esta.

FILTRO DE AJRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al a_o o

tras 100 horas de funcionamiento, mas a menu-

do si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aire girandolo en el

sentido contrario en que giran las manillas

del reloj, hasta el tope, y retirelo del collar.

2. Remueva el filtro de la parte interior de la

cubierta.

SILENC_ADOR

Inspeccione y cambie el sibnciador si esta corroi-

do puede producir un peligro de incendio y/o da_o.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LilVIPmEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_Ii_PRECAUCION: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspandola para

remover la acumulaci6n de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumub la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el sibnciador, el

filtro de aire y el carburador esten tapados

para evitar que bs entre el agua. El agua en

el motor puede acortar la duraci6n de este.

_I_ADVERTENCIA: Para evitar lesidnes serias,

antes de dar calquier servico o do hacer

ajustes:

1. Suelte ia barra de control y pare el motor.

2. AsegOrese que Ja cuchiiia y que todas Jas

partes movibJes se hayan detenido comple-

tamente.

3. Desconecte eJ aJambre de Jabujia y p6n-

gaJo en donde no pueda entrar en contacto

con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "RARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

Posici6n r_q

,?arasogarI

I I

/'/\1

Clavija de_ __ _[ del mango

montaje POSrCION BAJA

Posici6n

$egar /

POSICION ALTA

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibiiidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posicidn en donde se

encuentra el operador. Si se da6a el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede set montado a una posici6n

aita o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar eJ mango.

1. Remueva eJ mango superior y conexi6ne(s)

el asegurar el (los) cable(s) aJ mango infe-

rior.

2. Remueva las clavijas de horquilJa de la

cJavija de montaje del puntal del mango.

3. Apreite el mango inferior hacJa dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior pot encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquiJJa pot

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

_j _ Mango inferior _ __

" :[,,_ Clavija de montaje_ i

Punta! /

jl_'_del mango Clavija de horquilla ii

Mango

MOTOR

VELOCJDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fa-

brica. No trate de aumentar la velocidad del motor

pues se pueden producJr lesiones personales. Si

cree que el motor est4_funcionando demasiado

rapido o demasiado lento, IJeve su segadora a

mas con su centro de servicio Sears o con un

otto centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro pdncipaJ fijo no

ajustabJe para controJar la mezcJa. Si su motor

no esta funcionando en forma adecuada debido

a probJemas que se sospecha vienen del carbu-

rador, JJevesu segadora a contacto con su centre

de servicio Sears o con un otro centro de servicio

cuaJificado para reparada y/o ajustarla.

JJ_IPORTANTE: Nunca manipuJe el reguJador

deJ motor, el que ha side ajustado en Jafabrica

para Ja velocidad del motor adecuada. Puede

set peJigroso hacer funcionar el motor a una

velocidad por sobre eJ ajuste de aJta veJocidad

de Jafabrica. Si cree que JaveJocidad aJta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otto centro

de servicio cuaJificado, eJque cuenta con eJ

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora pot cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "MMPEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segOn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estan da_adas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOVA: El mango superior tiene un soporte

"contra-dobla" situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, lo cual ayuda

a proteger el (los) cable(s) de control contra

cualquier da_o.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble segOn se muestra o purde da_ar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automaticamente se asegurara en la

posiciSn para segar.

APRIETE

PARA DOBLAR

Mango inferior

Barra de control que

exige la _:

operador

Man(

Mango

DOBLAR

PosiciSn

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaciSn de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use Jos productos para Jimpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da5os

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabiJizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga Ja proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor pot Io menos

10 minutos despues de agregar el estabiJizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

CJLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

deJ agujero de Ja bujia en el ciiindro.

3. Tire Ja maniJJa de arranque Jentamente unas

cuantas veces para distribuir eJ aceite.

4. Vuelva a montar la nueva bujia.

OTROS

•No guarde Ja gasolina de una temporada a la

otra.

•Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o Ja mugre en

su gasoJina produciran probiemas.

•Si es posibJe, guarde su unidad en un recinto

cerrado y cQbraJa para protegerla contra eJ

polvo y la mugre.

•Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pJastico. EJpJastico no puede respirar, Io

que permite Jaformaci6n de condensacidn,

Joque producira Ja oxidaci6n de su unidad.

JMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan caJientes.

,_PRECAUCJ6N: Nunca almacene la

segadora con gasoJina en el estanque dentro

de un edificio en donde los gases pueden

aJcanzar una Jlama expuesta o una chispa.

Permita que se enfrie el motor antes de

aJmacenada en aJgQn recinto cerrado.

SOLUCm6N DE PROBLEMAS -Yea Ja secci6n apropiada en eJ manuaJ amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. FiJtro de aire sucio.

2. Sin combustibJe.

3. Combustible rancio.

4. Agua en el combustible.

5. Aiambre de la bujia desconectado.

6. Bujia mala.

7. CuchiJJa sueJta o adaptador

de Ja cuchiJJaquebrado.

8. Barra de controJ en la

posici6n sueJta.

9. Barra de control defectuosa.

10. VaJvuJa deJ combustible (si equ-

ipada) esta en Ja posici6n OFR

11. Bateda debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCJON

1. Limpie/cambie el fiJtro de aire.

2. LJene el estanque de combustible.

3. Vaciar el estanque y vueJva a

lJenarJocon combustible limpio

y nuevo.

4. Vaciar el estanque y vueJva a

lJenarJocon combustible limpio

y nuevo.

5. Conecte eJaJambre a la bujia.

6. Cambie Ja bujia.

7. Apriete eJ perno de Ja cuchiJJa

cambie eJ adaptador de Ja cuchiJJa.

8. Presione Ja barra de control

hacia eJ mango.

9. Cambie Ja barra de controk

10. Gire a JavaJvuJa deJ combustible

a Ja posici6n ON.

11. Cague la bateria.

12. Conecte la bateria aJ motor.

SOLUCJON DE PROBLEMAS -Yea la seccJ6n apropJada en el manual amenos que

PROBLEMA

Falta de

fuerza

est_ dJrJgJdo aun centro de servJco Sears.

CAUSA

Cuchi]]a desgastada, doblada

o sueJta.

Altura de las ruedas dispareja.

Mal corte-

disparejo

Vibraci6n

excesJva

Cord6n

arrancador

dificil de tirar

VeJocidad del motor Jenta.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

CuchiHa desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Recogedorde

c_sped no se

Ilena(siviene

equipado)

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. CuchiHa desgastada, doblada

o suelta.

2. Cigue_al del motor doblado.

1. El freno del volante de] motor

esta ap]icado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchifla quebrado.

4. La cuchilla se arrastra en

el cesped.

Altura de corte demasiado baja.

Levantamiento de la cuchiHa

desgastado.

Recogedor sin ventilaci6n de aire.

EJ cesped esta demasiado afro o Ja

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchifla de la segadora

arrastrandose en e] cesped.

Recogedor de cesped

demasiado Iieno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECCK)N

1. Ajuste a la posici6n de

"Corte mas afro."

2. Ajuste a la posici6n de

"Corte mas alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise eI nivel del aceite.

6. Corte a una velocidad de

recorddo mas lenta.

1. Cambie la cuchiiia. Apriete el perno

de Ja cuchifla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchi]la. Apriete eI

perno de JacuchiHa.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchiiia.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar eI motor.

1. Eieve la altura de corte.

2. Cambie las cuchiiias.

J3. Limpie el recogedor de c@sped.

1. Eleve la altura de corte.

2. E]eve Ja parte trasera de Ja caja de

la segadora (1) un lugar mas alto.

3. Vade el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388630

17o

23 44

4 44

25 30

37 36 3O

2O 18

CRAFTSMAN ROTARY LAWN MOWER --MODEL NUMBER 9t7.388630

KEY

NO.

PART

NO.

86902

169709X479

169708X479

186O79

191574

66426

156577

750634

850733X004

I89713X428

51793

165946X479

17600406

186577X004

186578X004

188987

168360X004

186612

73930500

166111X479

166112X479

851856

160835X007

183901

169421X004

87877

186576X004

160828

700263

83923

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Bar 41 88652

Upper Handle 42 165766

Lower Handle 43 165767

Rope Guide /Anti-Fold Bracket 44 184193

Handle Bolt 45 150406

Wire Tie 46 85463

Engine Zone Controi Cable 48 I86575X004

Hex Washer Head Screw 52 I66872

Up-Stop Bracket

Handle Knob 53 851084

Hairpin Cotter 54 850263

Support Bracket 55 851074

Screw 56 189028

Axle Arm Assembly, LF 57 184590

Axle Arm Assembly, RF 67 189262

Rear Skirt 68 188813

Selector Spring, Front 70 - - -

Rear Door Assembly Kit ({ndudes Springs)

Locknut 5/16-18 71 132004

Handle Bracket Assembly, Left - - 161058

Handle Bracket Assembly, Right - - 192640

Screw 1/4-20 x 3/8

Wheel Adjusting Bracket, Front

Washer

Selector Spring, Roar

Selector Knob

Axle Arm Assembly, LR

Shoulder Bolt 5/16-18

Wheel Assembly

Flanged Locknut

Hinge Screw

Spring, LH

Spring, RH

Door Bolt

Hex Head Thread Rolling Screw 3/8-16 x 1

Danger Decal

Axle Arm Assembly, RR

Housing Assembly

(Includes Key Numbers 17, 18 and 46)

Hex Head Screw 3/8-24 x 1-3/8 Grade 8

Helical Lockwasher

Hardened Washer

21" Blade

Blade Adapter

Grass Bag

Frame, Grass Bag

Engine, Craftsman, Model Number

143,044500 (See Breakdown)

Nut, Hex

Warning Decal (Not Shown)

Owner's Manual

Available accessories not included with lawn mower:

71 33623 Gas Can (2.5 Gallon Container)

71 33500 Fue! Stabilizer

71 33000 SAE 30W Oil (20 Ounce Bottle)

71 33088 Clipping Deflector

NOTE: AII component dimensions given in U.S. inches.

1 inch = 25.4 mm

TECUMSEH 4-CYCLE ENGINE MODEL NUMBER 143.044500

182

400

135

130 _"

275A

410 279119

284A,,

275

186

182 /

185

> ,

178

3700

900

126

1o3

lol

.J 41 :1\310

250

TECUMSEH 4-CYCLE ENGINE MODEL NUMBER 143.044500

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

1 37791 Cylinder (Includes Key #2 and 20) 185 37794

2 26727 Dowel Pin 186 32653

6 33734 Breather Element 189 650839

7 36557 Breather Assembly 191 36559A

(Includes Key Numbers 6 and 12A)

12 32447 Breather Tube 195 610973

12A 36558 Breather Cover & Tube 207 34336A

12B 36694 Breather Tube Elbow 216 33086

14 28277 Washer 223 650451

15 30589 Governor Rod (Includes Key #14) 224 37793

16 34839A Governor Lever 238 650932

17 31335 Governor Lever Clamp 239 34338

18 651018 Screw, To15 #8-32 x 19/64" 241 35797

19 33578 Extension Spring 245 35066

20 32600 Oil Seal 250 35065

30 37804 Crankshaft 260 36980B

40 40053 Piston, Pin & Ring Set (Standard) 261 30200

41 40051 Piston & Pin Asssembly (Standard) 262 650831

(Includes Key Number 43) 275 37498

42 40022 Ring Set (Standard) 275A 36838A

43 20381 Piston Pin Retaining Ring

45 30963B Connecting Rod Assembly

(Includes Key Number 48) 277 650988

46 32610A Connecting Rod Bolt 279 28763

48 27241 Valve Lifter 280 37717

50 37575 Camshaft (NCR) 284 36663

(Includes Key Number 104)

52 29914 Oil Pump Assembly 284A 650821

69 37609 * Mounting Flange Gasket 285 35000A

70 37608 Mounting Flange (Includes Key 287 650926

#72 thru 83, 306, 309A and 311A) 290 29774

72 37614 Oil Drain Plug 292 26460

72A 28534 Oil Drain Plug 298 28763

75 27897 Oil Seal 300 36916

80 30574A Governor Shaft 301 37844

81 30590A Washer 305 35647A

82 30591 Governor Gear Assembly 306 37610

(Includes Key Number 81) 307 35499

83 30588A Governor Spool 309 650562

86 650488 Screw 1/4-20x 1-1/4" 309A 650783

89 611298 Flywheel Key 310 35648

90 611299 Flywheel 311A 37611

92 650815 Belleville Washer 313 34080

93 650816 Flywheel Nut 370 37269

100 34443C Solid State Ignition 370C 37318

101 610118 Spark Plug Cover 370K 36695

103 651007 Screw, To15 #10-24 x 15/16" 370R 37849

104 37480 Cam Bushing 380 640339

110 37047 GroundWire 390 590737

119 37755 * Cylinder Head Gasket 400 37809

120 37807 Cylinder Head

125 37806 Exhaust Valve (Standard Size) 416 37530

(Includes Key Number 151 )

126 37805 Intake Valve (Standard Size) 417 650821

(Includes Key Number 151) 900 750884

130 6021A Screw 5/16-18 x !ol/2"

135 35395 Resistor Spark Plug (RJ19LM) 900 750885

150 31672 Valve Spring

151 31673 Valve Spring Cap

151A 40016A Intake Valve Seal

169 36783 * Valve Cover Gasket

172 36784 Valve Cover

174 30200 Screw #10-24 x 9/16"

178 29752 Nut and LockWasher 1/4-28

182 6201 Screw 1/4-28 x 7/8"

184 26756 *Gasket, Carburetor to Intake Pipe

DESCRIPTION

Intake Pipe

Governor Link

Screw 1/4-20 x 3/8"

S.E. Brake Bracket

(Includes Key Number 195)

Terminal

Throttle Link

R.RM. Adjusting Lever

Screw 1/4-20 x 1"

Intake Pipe Gasket

Screw #10-32 x 49/64"

Air Cleaner Gasket

Air Cleaner Collar

Air Cleaner Filter

Air Cleaner Cover (Craftsman)

Blower Housing

Screw #10-24 x 9/16"

Screw 1/4-20 x 1/2"

Muffler

Spark Arrestor Muffler (Optional)

(Includes Key Numbers

284, 284A, 416 and 417)

Screw 1/4-20 x 2o5/16"

Screw #10-32 x 39/64"

Heat Shield

Muffler Deflector (Optional)

(Includes Key Number 284A)

Screw #10-32 x 1/2" (Optional)

Starter Cup

Screw #8-32 x 21/64"

Fuel Line

Fuel Line Clamp

Screw #10-32 x 39/64"

Fue! Tank (Includes Key #292, 301 )

Fuel Cap

Oi! Fill Tube (Includes Key #306)

'O" Ring

Screw #10-32 x 1/2"

Screw #10-24 x 3/4"

Dipstick

Hold Down Bracket

Spacer

Name Decal

Primer Decal (3X)

Starter Deca!

Warning Decal

Carburetor (Includes Key #184)

Rewind Starter

Gasket Set

(Includes All Items Marked * )

Spark Arrestor Kit (Optional)

(Includes Key Number 417)

Screw #10-32 x 1/2" (Optional)

Replacement Engine

(order from 71-999)

Replacement Short Block

(order from 71-999)

RPMs: High 2900 to 3200

NOTE: This engine could have been built with

Recoil Starter #590694.

NOTE: All component dimensions given in U.S, inches

1 inch = 25.4 mm

TECUMSEH 4-CYCLE ENGINE MODEL NUMBER 143,044500

KEY PART

NO. NO. DESCRIPTION

20A

36A

640339

631615

631767

631184 *

631183 *

640070

650506 *

631807

651025

630766

640016

640200

631867

631024 *

632802

631028 *

631021A *

631022

640259

640080

632766

632547 *

640030

27110A *

630748 *

631027 *

632760B

Carburetor (includes Key Number 184 of Engine Parts List)

Throttle Shaft & Lever Assembly

Throttle Return Spring

Dust Seal Washer

Dust Seal (Throttle)

Throttle Shutter

Shutter Screw

Fuel Fitting

ThroNe Crack /Idle Speed Screw

Tension Spring

Screw, Idle Restrictor

Cap, Idle Restrictor Screw (Black)

Float Bowl

Float Shaft

Float (Plastic)

Float Bowl 'O" Ring

Inlet Needle, Seat and Clip (Includes Key Number 31)

Spring Clip

Primer Bulb /Retainer Ring

Main Nozzle Tube

Carburetor Tube

'O" Ring, Main Nozzle Tube

High Speed Bowl Nut

Bowl Nut Washer

Welch Plug, Idle Mixture Well

Welch Plug, Atmospheric Vent

Repair Kit (Includes All Items Marked * )

TECUMSEH 4-CYCLE ENGINE MODEL NUMBER 143.044500

--8

KEY PART

NO. NO, DESCRIPTION

- o 590694 Recoil Starter

1 590599A Spring Pin (Includes Key Number 4)

2 590600 Washer

3 590696 Retainer

4 590601 Washer

5 590697 Brake Spring

6 590698 Starter Dog

7 590699 Dog Spring

8 590700 Pulley & Rewind Spring Assembly

11 590695A Starter Housing Assembly

(40 degree Grommet)

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 Starter Handle

NOTE: AII component dimensions given in U.S, inches

1 inch = 25.4 mm

KEY PART

NO. NO. DESCRIPTION

...... 11 6

590737 Rewind Starter

590740 Retainer

590616 Starter Dog

590617 Dog Spring

590618A Pulley & Rewind Spring AssembJy

._f,.._.-.-._.__ 11 590687B Starter Housing Assembly

(40 degree Grommet)

(\ 12 590535 Starter Rope (98" x 9/64" diameter)

213 590701 Starter HandJe

8 14 590760 Spring Clip

NOTE: AII component dimensions given in U.S, inches

._-_:_.:_-z:-_:_:_ ..... 1 inch = 25.4 mm

_ 7

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.corn www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR SM

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /TM Marca de F&brica /SMMarca de Servicio de Sears, Roebuck and Co.

MC Marque de commerce /MDMarque depos6e de Sears, Roebuck and Co.

192640 05.28.04 BY Printed in U.S.A.

Craftsman 917388630 User Manual Gas, Walk Behind Lawnmower Manuals And Guides L0406034

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0406034 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
