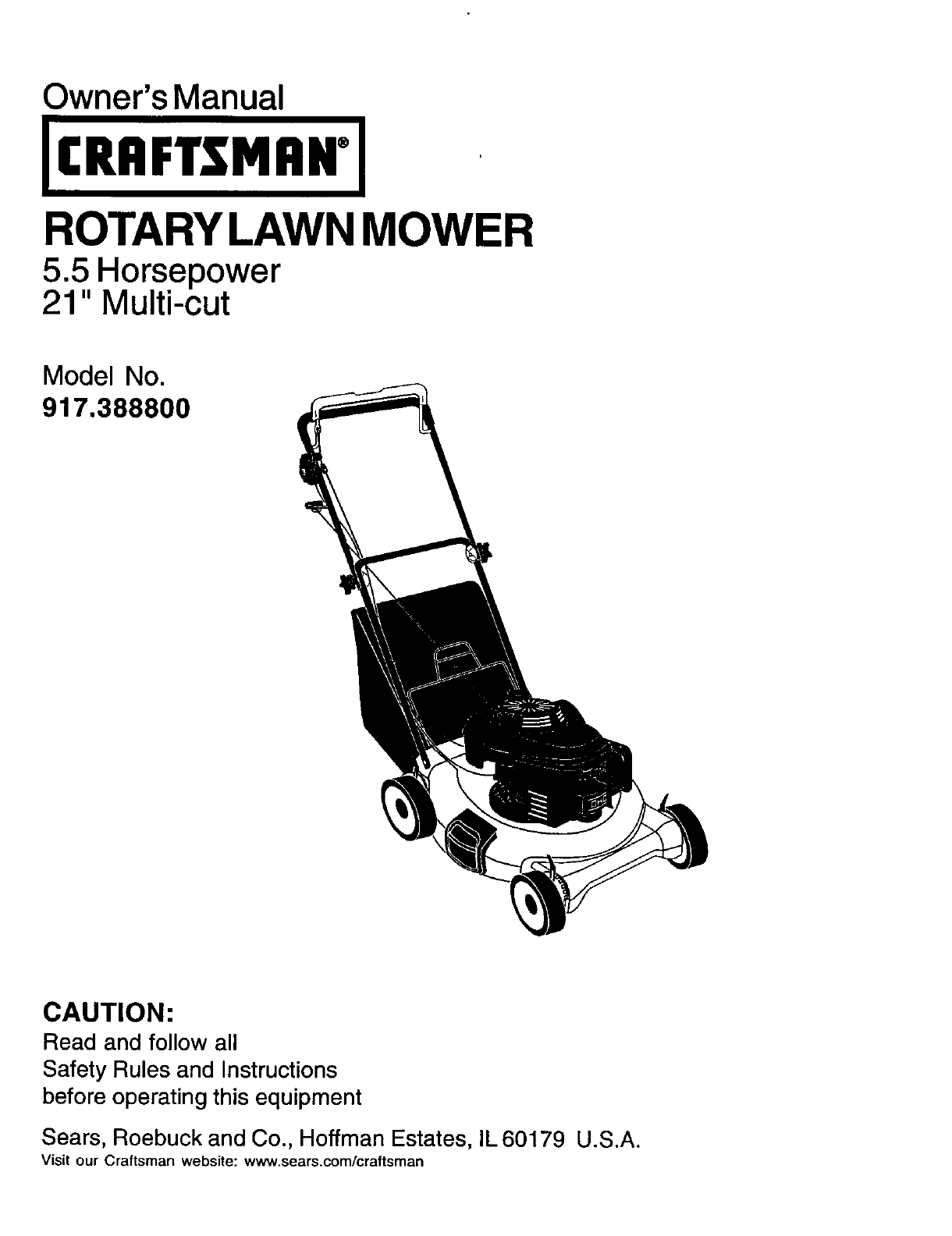

Owner's Manual

JCRRFTSMRN'J

ROTARYLAWN MOWER

5.5 Horsepower

21" Multi-cut

Model No.

917.388800

CAUTION:

Read and follow all

Safety Rules and Instructions

beforeoperatingthis equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

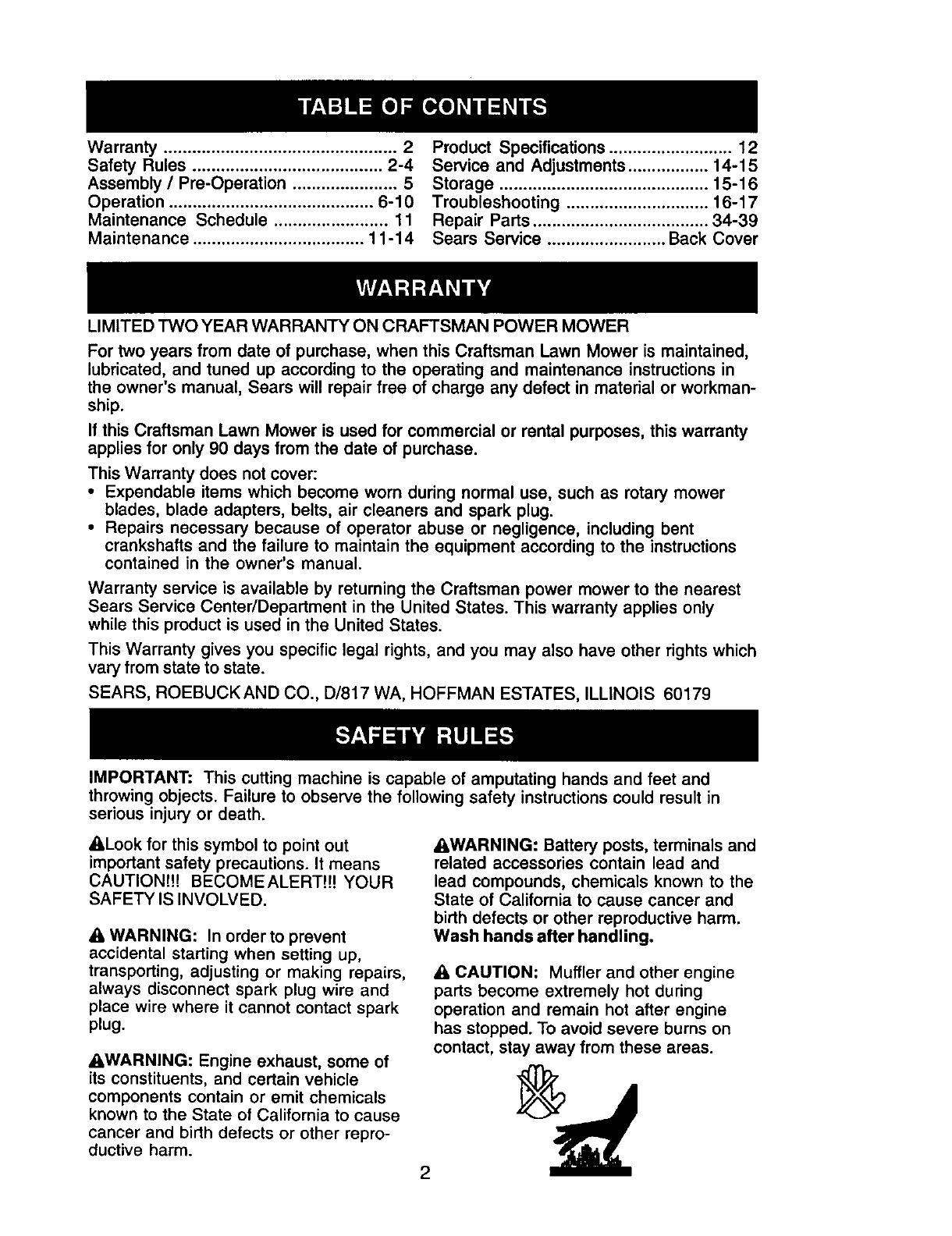

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly /Pre-Operation ...................... 5

Operation ........................................... 6-10

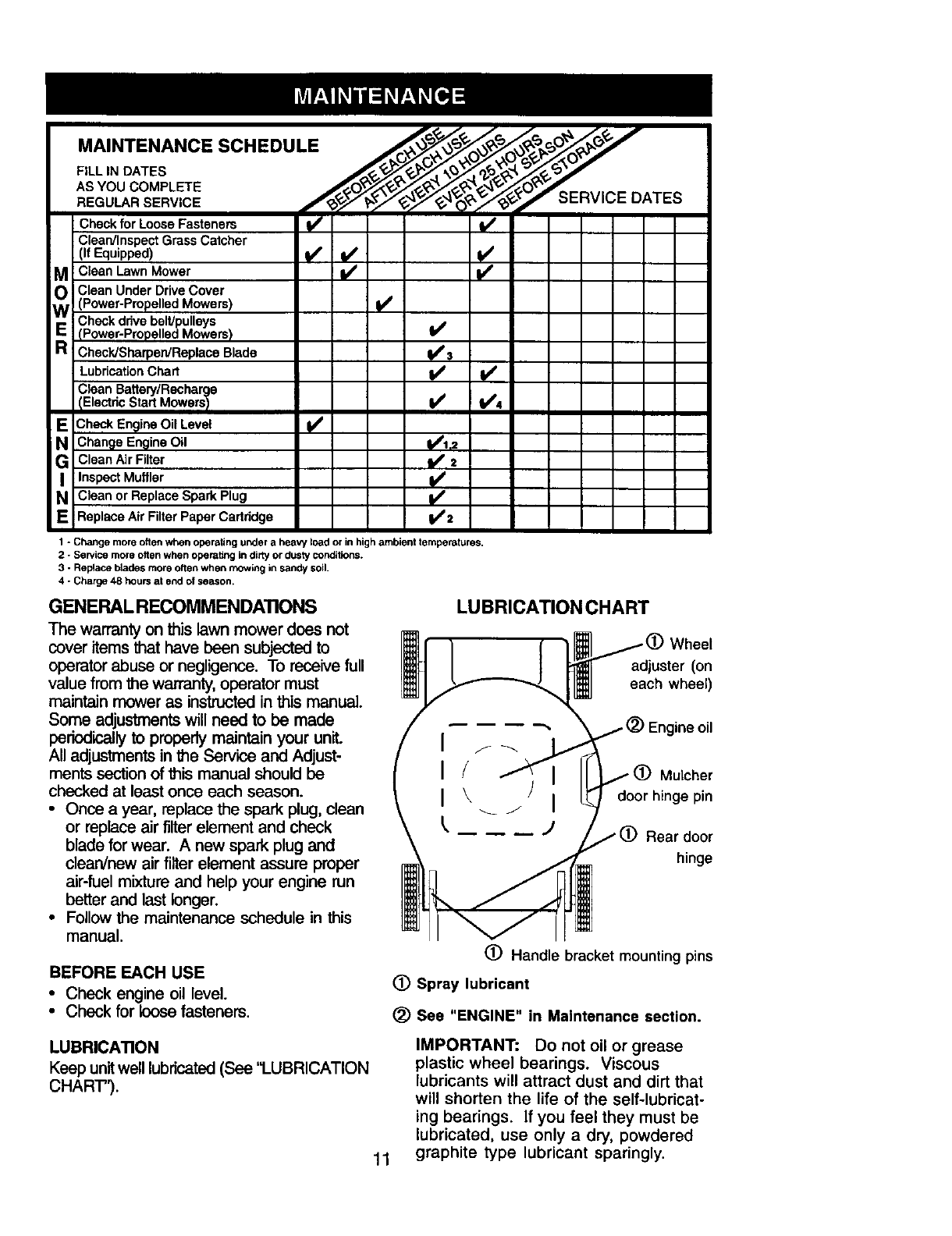

Maintenance Schedule ........................ 11

Maintenance .................................... 11-14

Product Specifications .......................... 12

Service and Adjustments ................. 14-15

Storage ............................................ 15-16

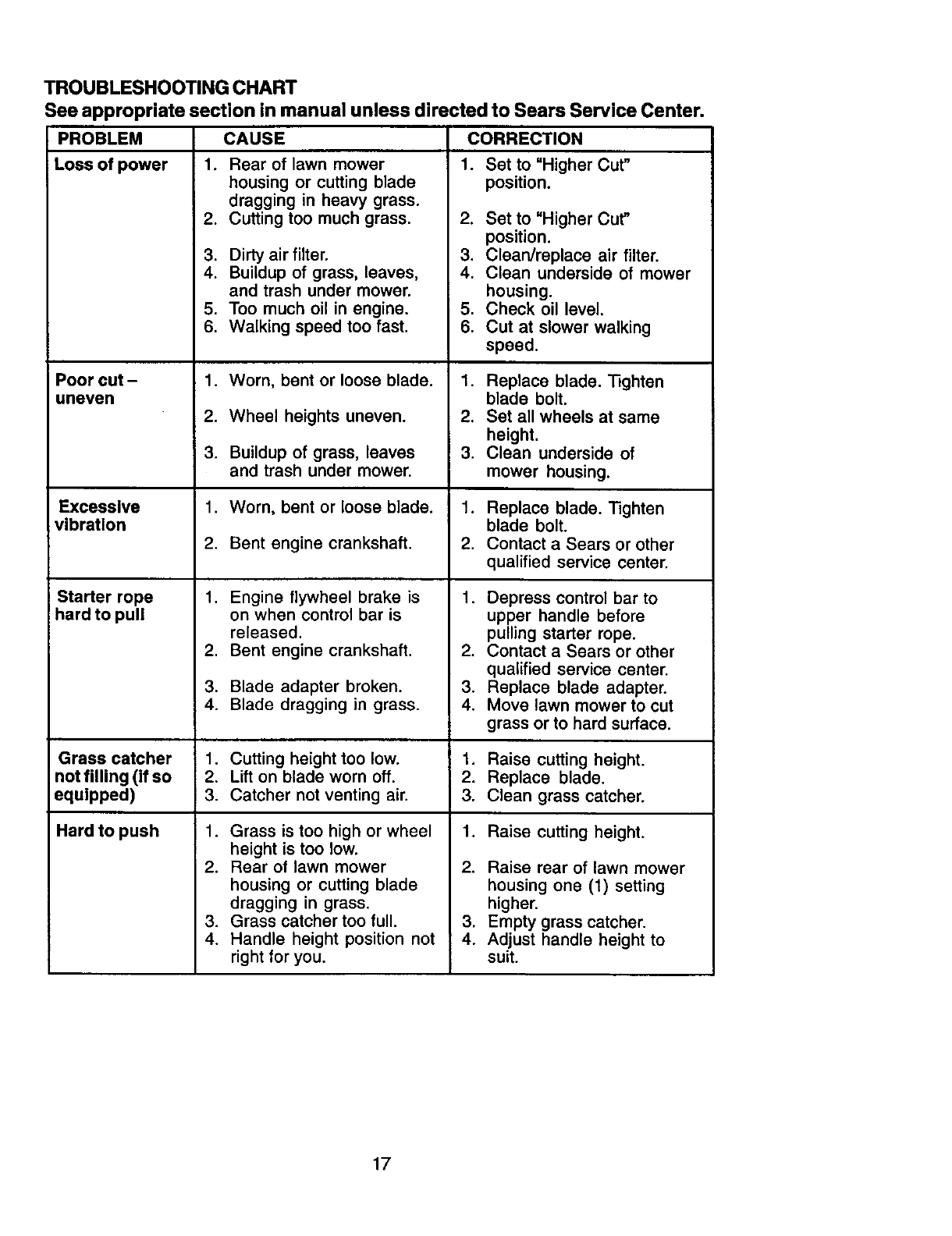

Troubleshooting .............................. 16-17

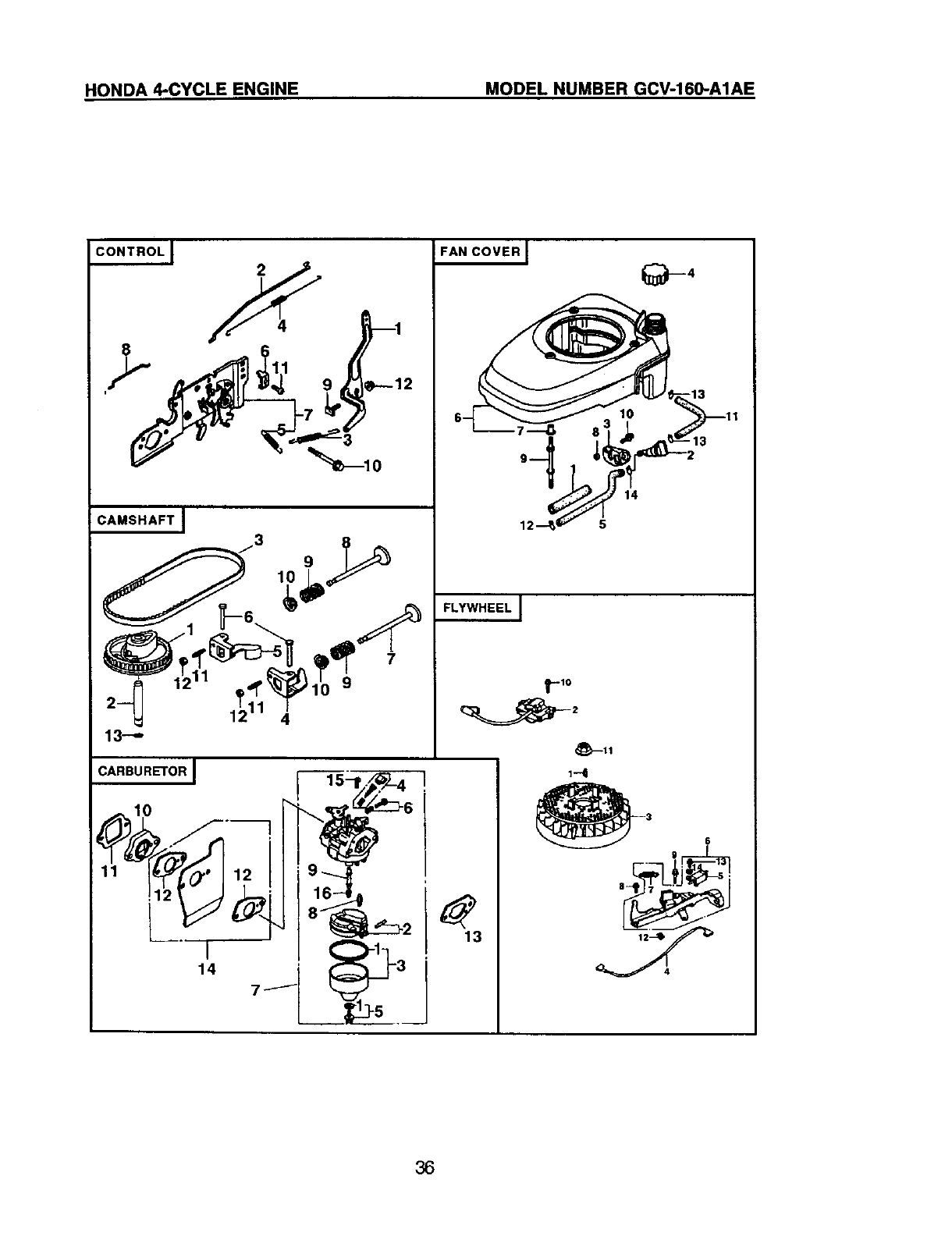

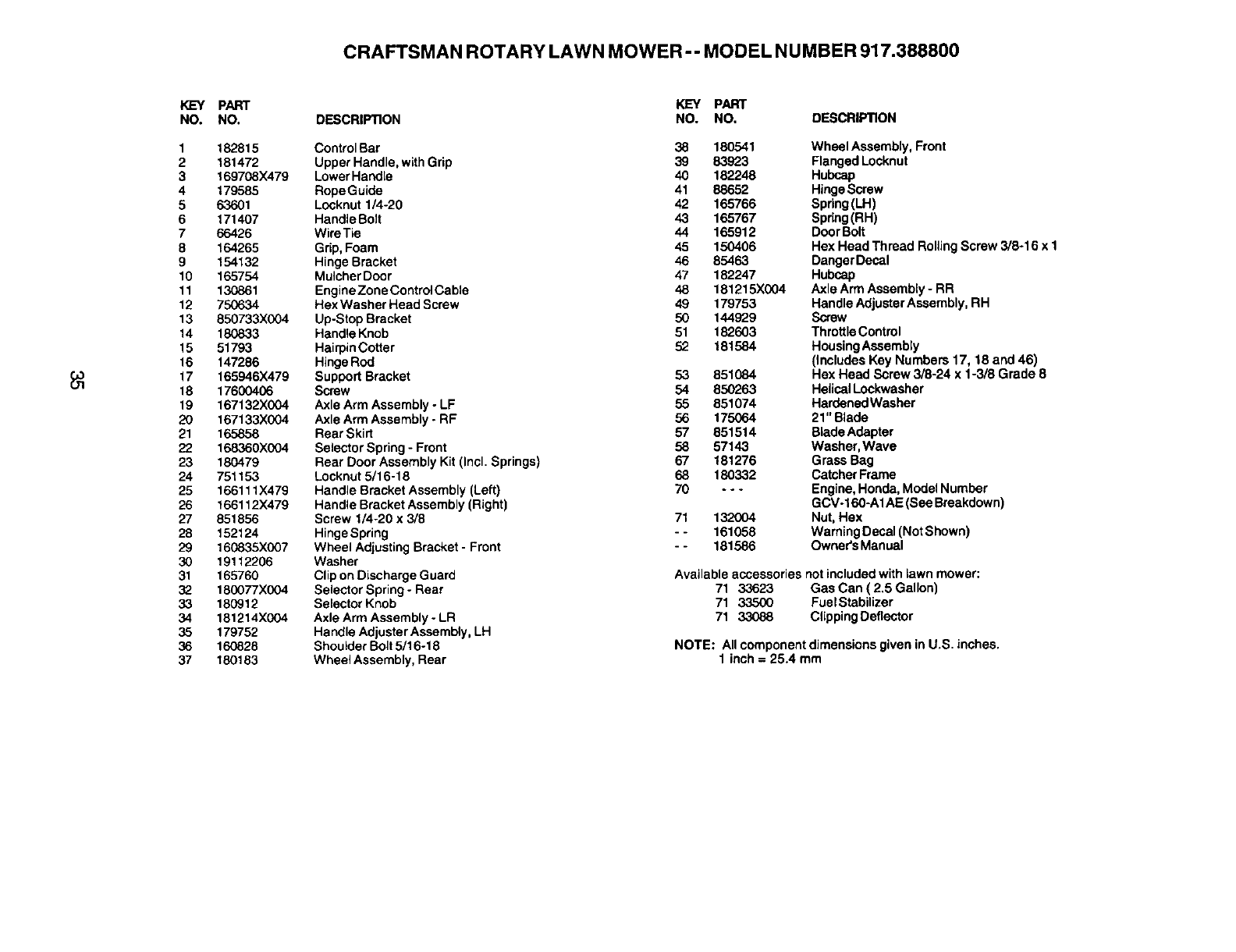

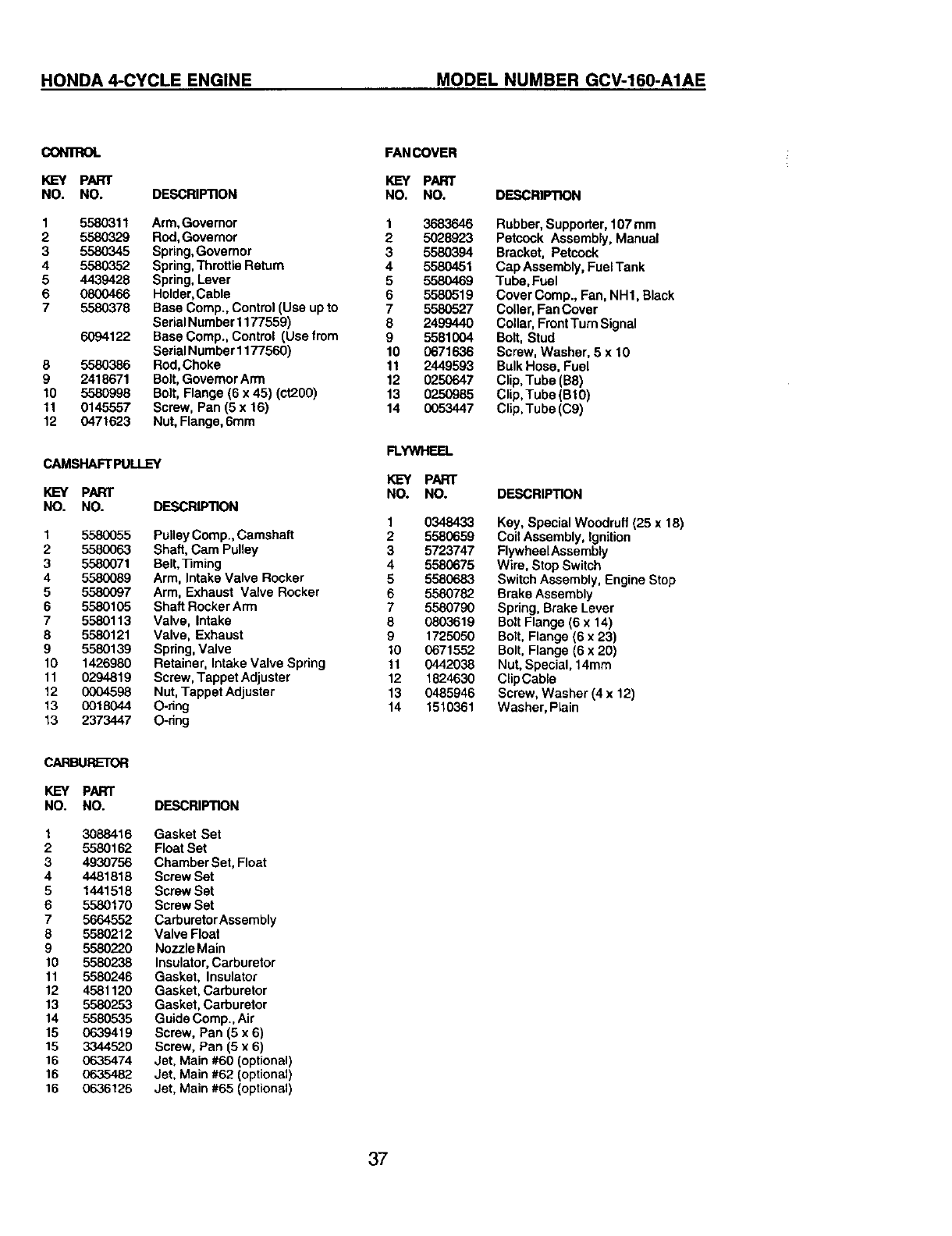

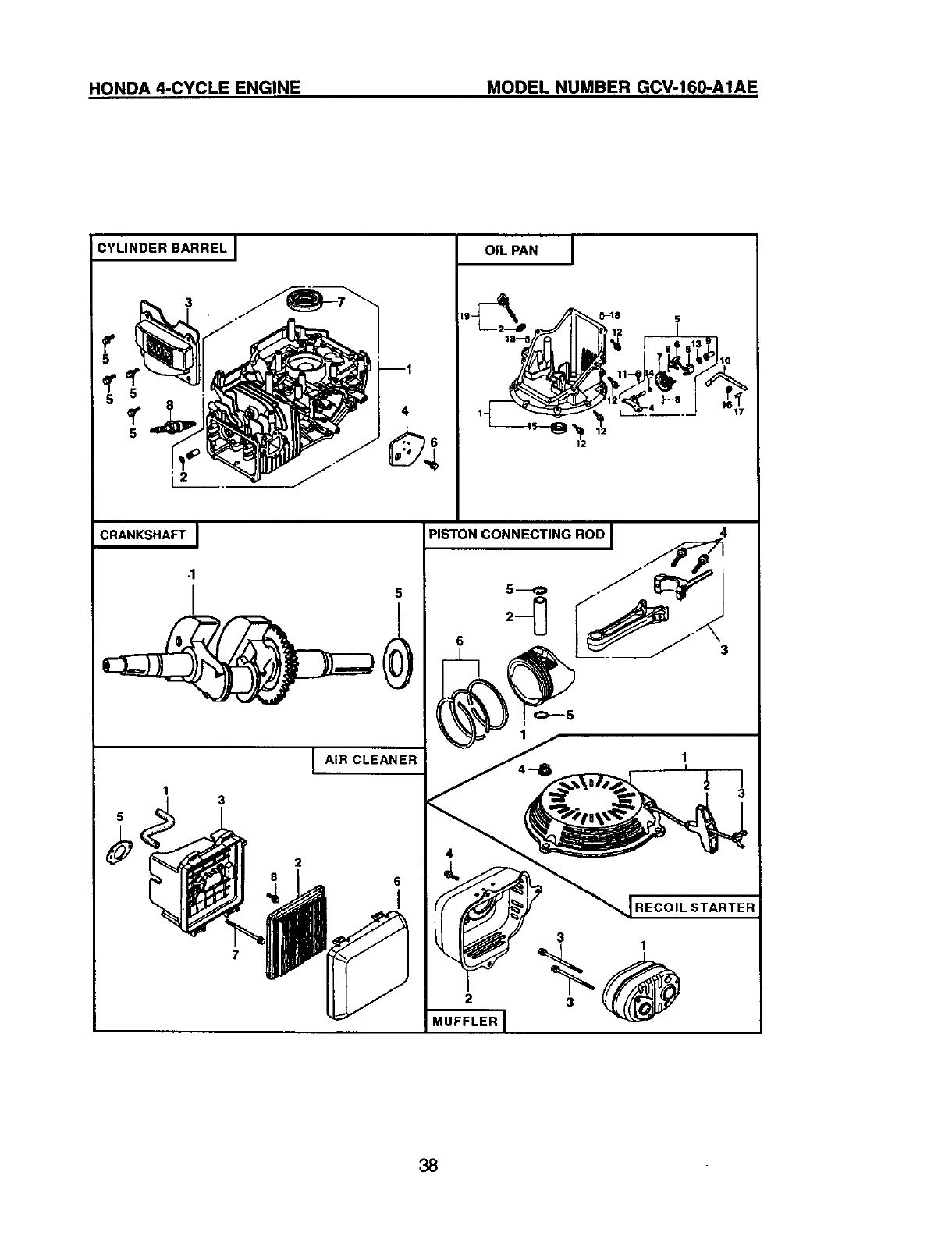

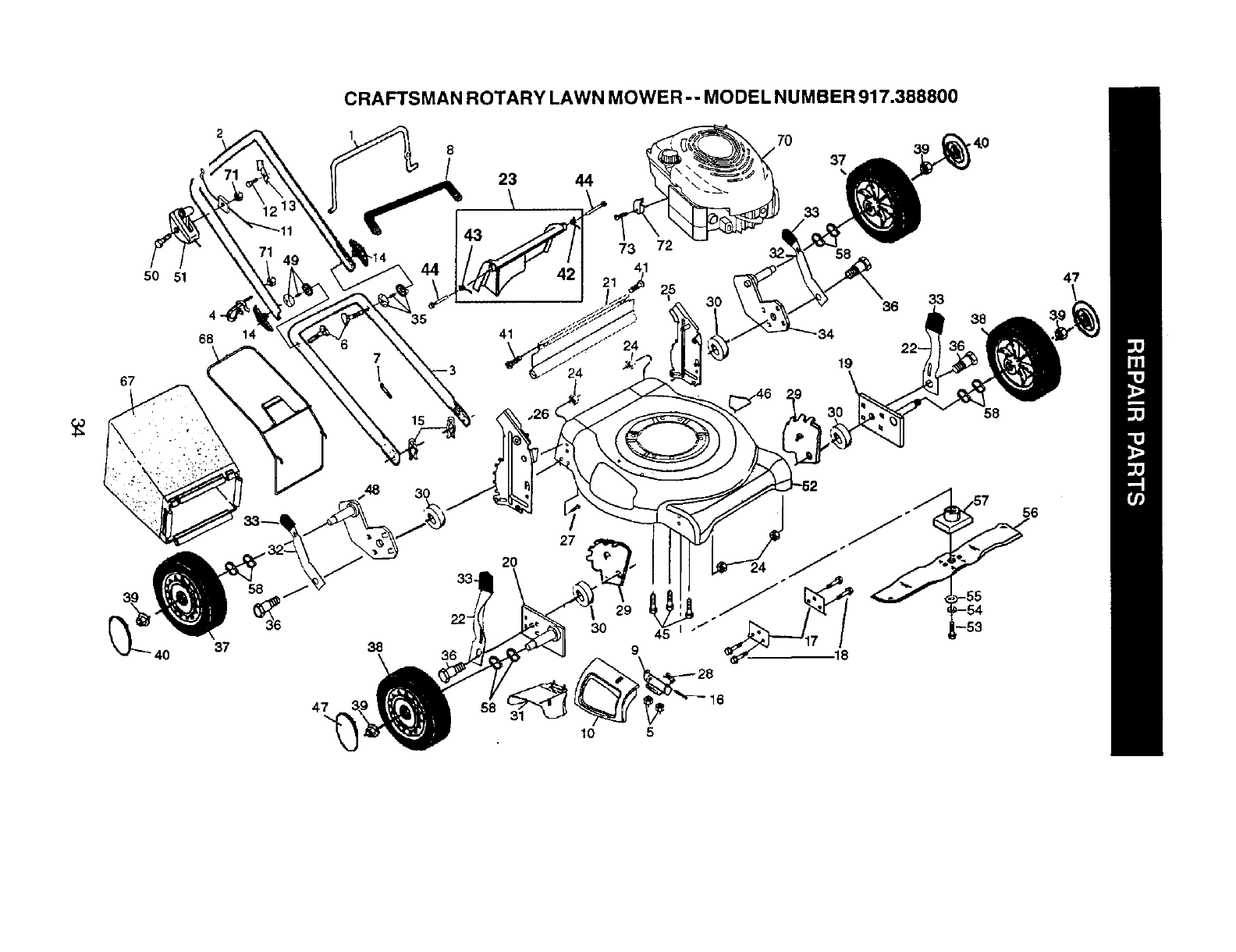

Repair Parts ..................................... 34-39

Sears Service ......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_kLook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

_1, WARNING: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

_kWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_,WARNING: Engine exhaust, some of

its constituents, and certain vehicle _J_F ,.

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

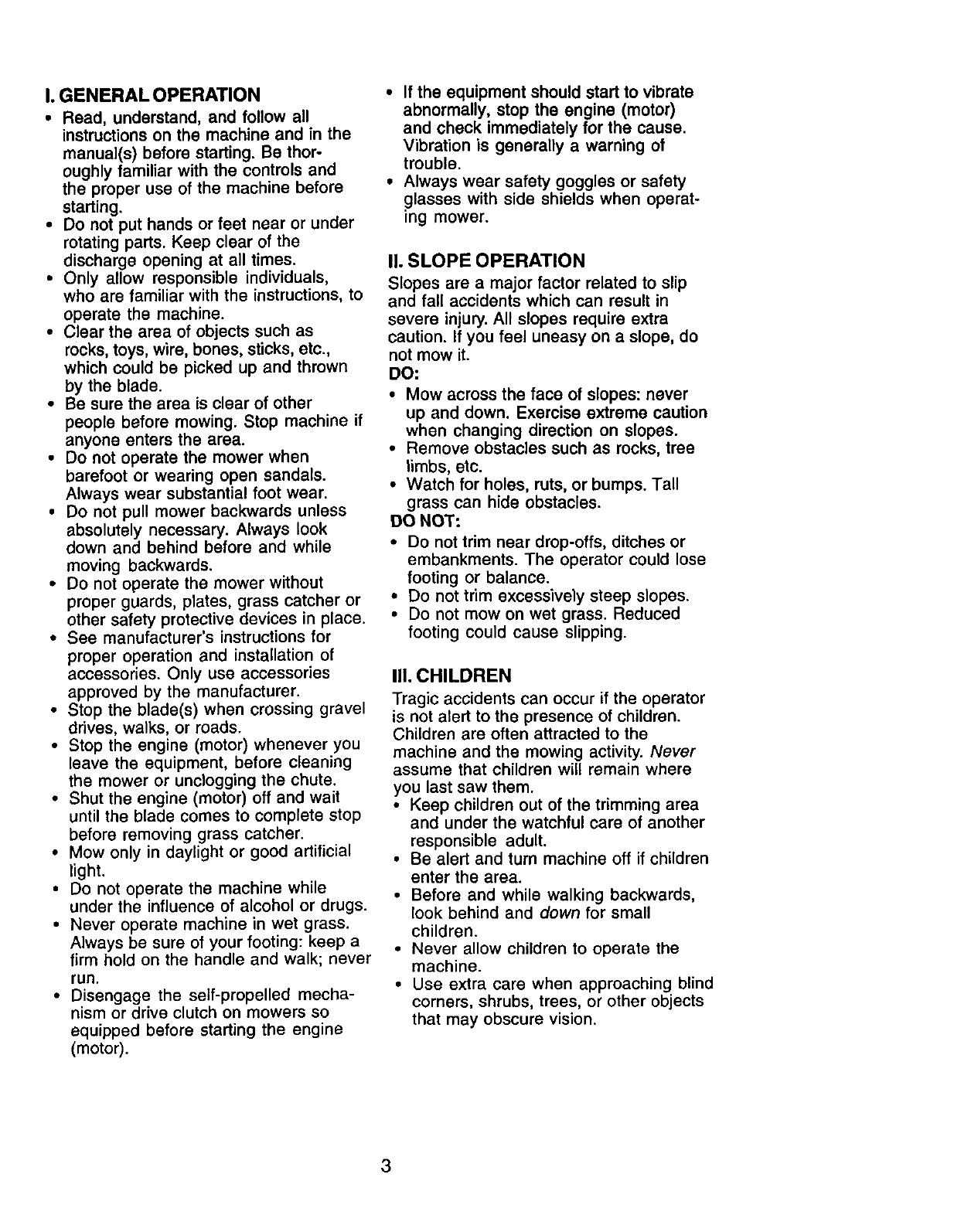

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

•Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

•Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

•If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

I1.SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury.All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

•Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

•Remove obstacles such as rocks, tree

limbs, etc.

•Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

•Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

•Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

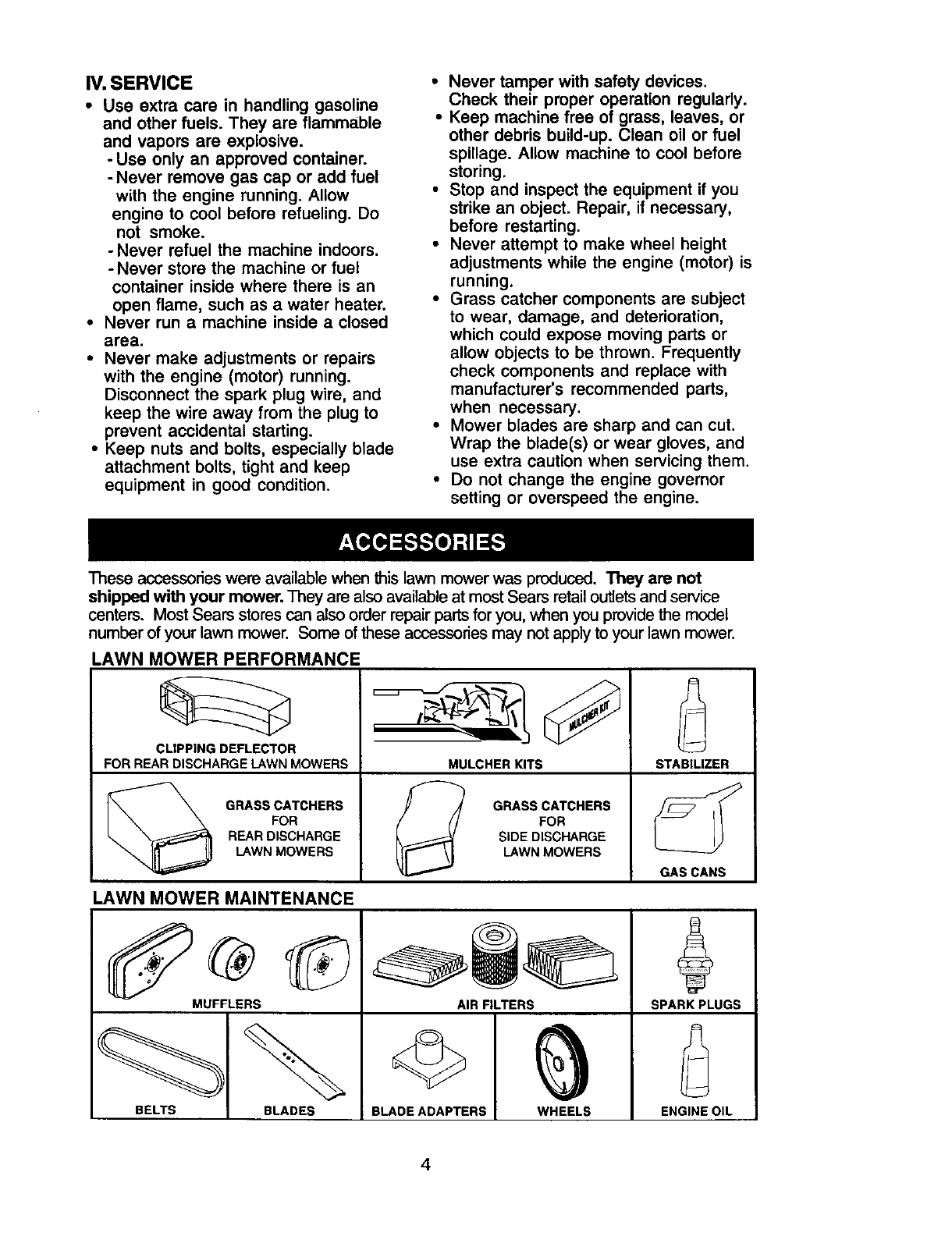

IV.SERVICE

• Useextra carein handlinggasoline

and otherfuels. They are flammable

and vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

•Never run amachine inside a closed

area.

•Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

•Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

•Never tamper with safety devices.

Check their proper operation regularly.

•Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

•Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

•Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

•Do not change the engine governor

setting or overspeed the engine.

These accessorieswere available whenthislawn mower was produced. They are not

shipped with your mower. They are alsoavailableat mostSoarsretailoutletsandservice

centers. Most Sears storescan also order repairpartsfor you,when you providethe model

numberof yourlawn mower. Some of these accessoriesmay notapplyto yourlawnmower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

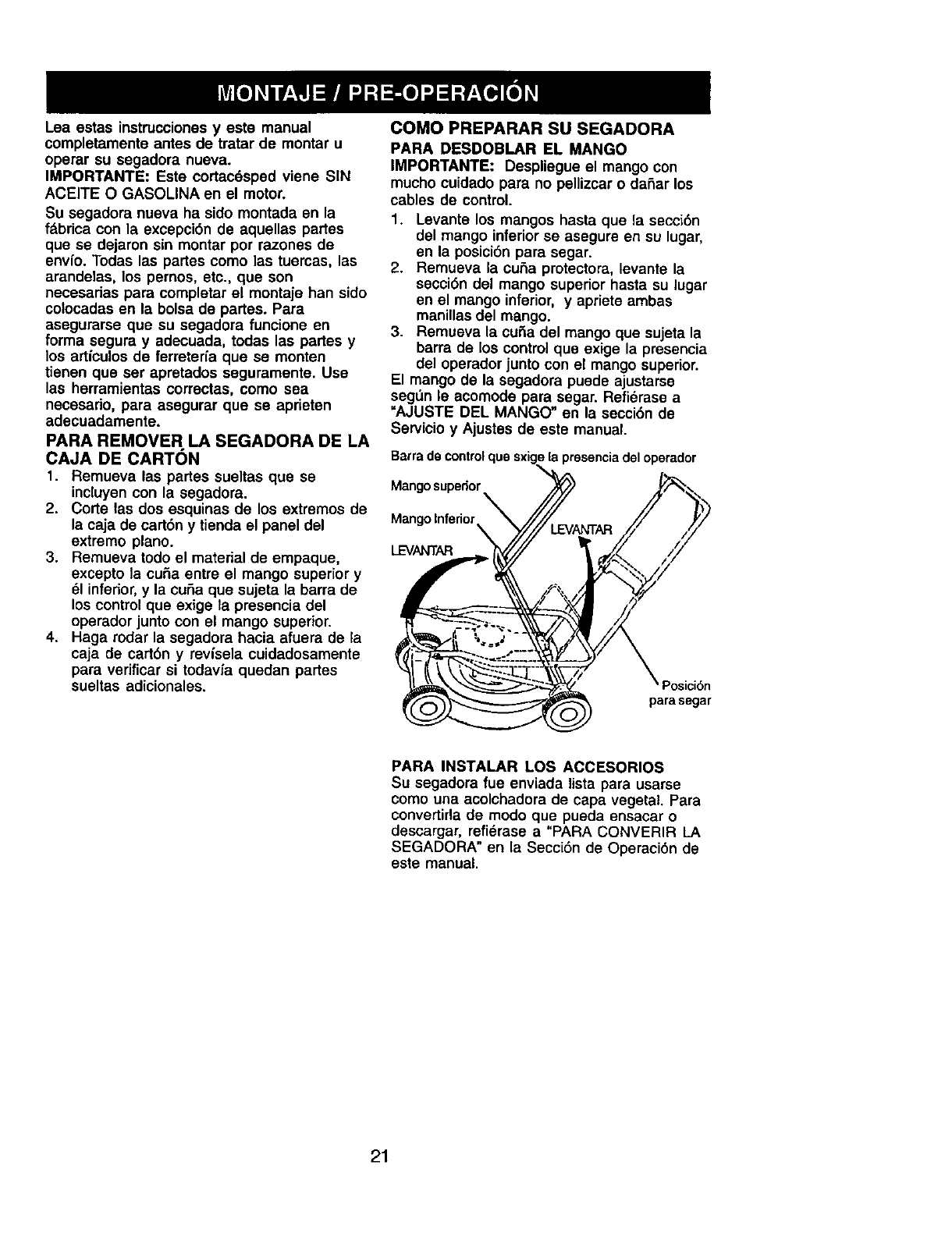

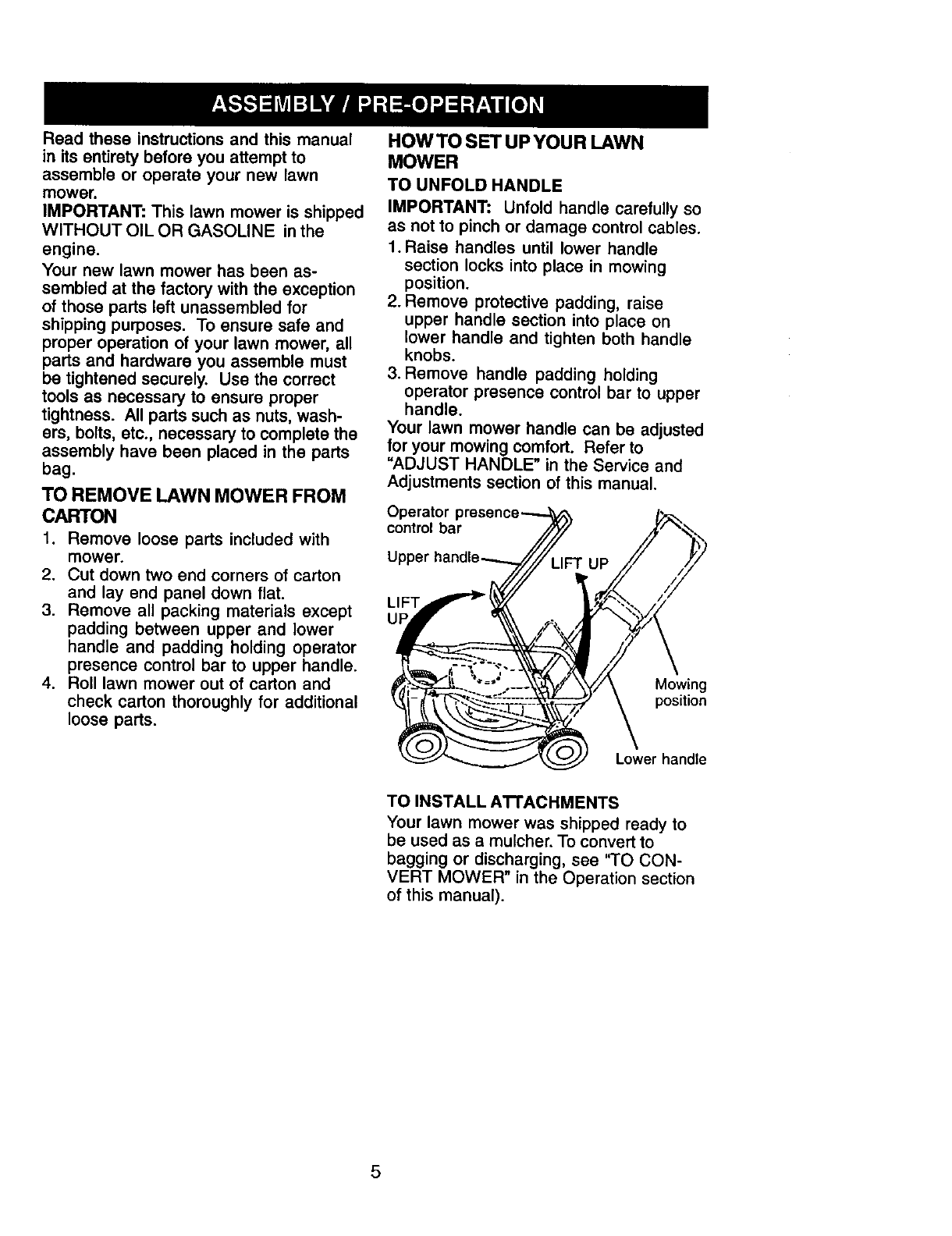

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must

be tightened securely. Use the correct

tools as necessary to ensure proper

tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the

assembly have been placed in the parts

bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to

"ADJUST HANDLE" in the Service and

Adjustments section of this manual.

Operator

control bar

Mowing

position

Lower handle

TO INSTALL A'n'ACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual).

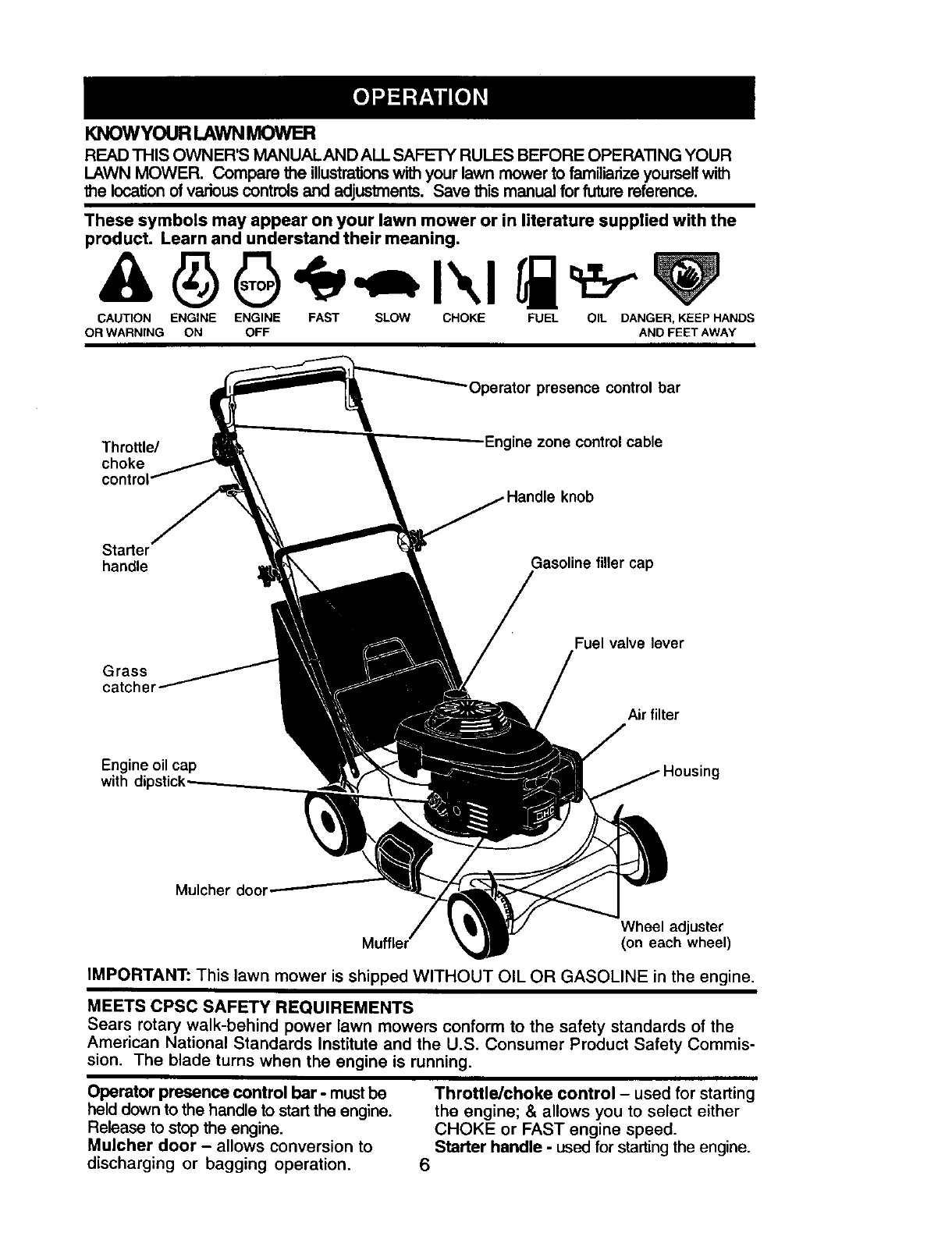

KNOWYOURLAWNMOWER

READTHISOWNER'SMANUALANDALLSAFETYRULESBEFOREOPERATINGYOUR

LAWNMOWER.Comparetheillustrationswithyourlawnmowertofamiliarizeyourselfwith

the locationofvariouscontrolsand adjustments.Save this manualfor future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning,

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

"Operator presence control bar

Throttle/

choke

gine zone control cable

Starter

handle Gasoline filler cap

Grass

catche

Fuel valve lever

Air filter

Engine oil cap

Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar -must be

held down to the handle to start the engine.

Release to stop the engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Throttle/choke control - used for starting

the engine; & allows you to select either

CHOKE or FAST engine speed.

Starter handle - used for starting the engine.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety

glasses or wide vision safety mask worn

over spectacles.

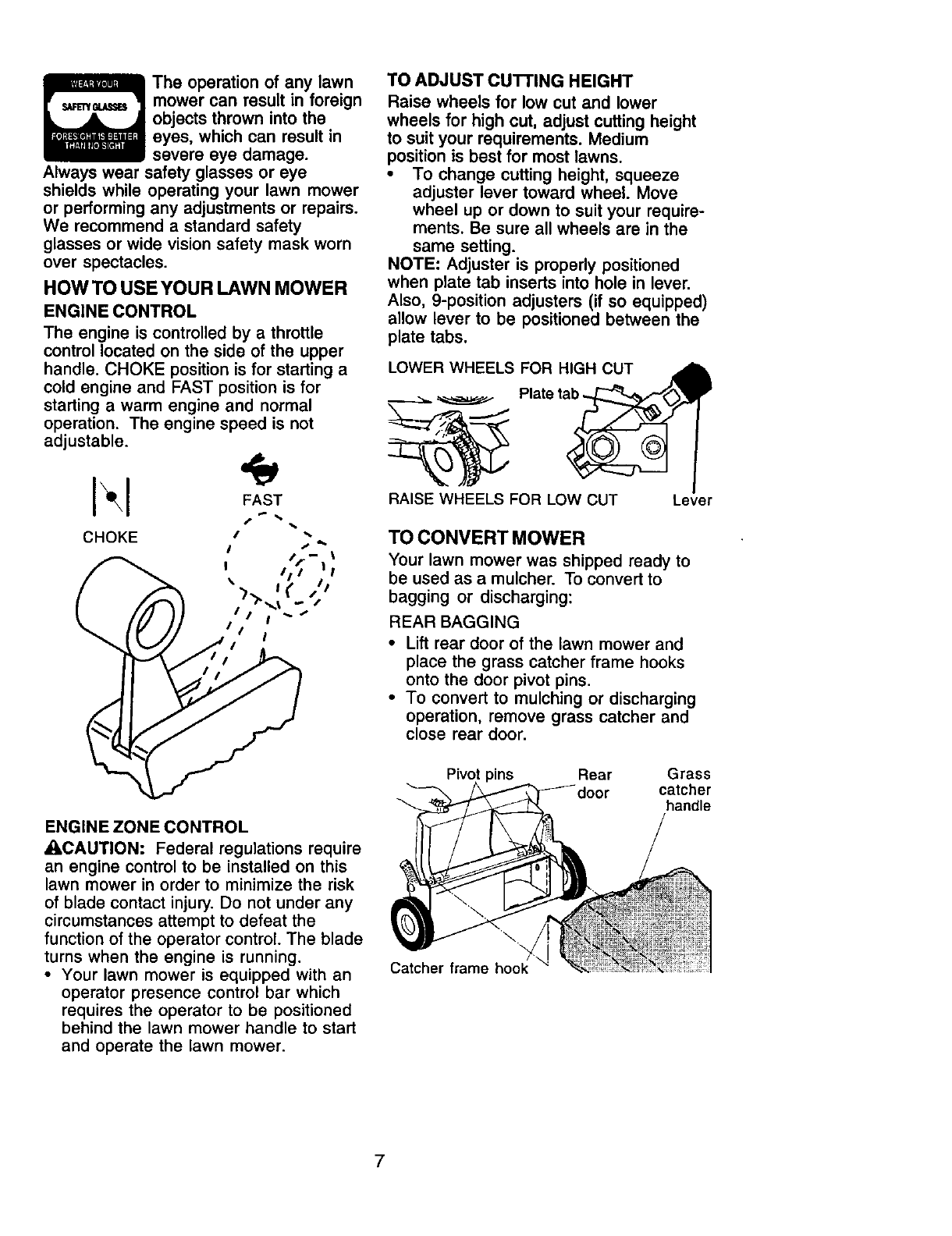

HOWTO USE YOUR LAWN MOWER

ENGINE CONTROL

The engine is controlled by a throttle

control located on the side of the upper

handle. CHOKE position is for starting a

cold engine and FAST position is for

starting a warm engine and normal

operation. The engine speed is not

adjustable.

CHOKE

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

w.,__:s:O"e"a':CO"

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging:

REAR BAGGING

•Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

•To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

ENGINE ZONE CONTROL

_I=CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

•Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

Pivot pins Rear

Catcher frame hook

Grass

catcher

handle

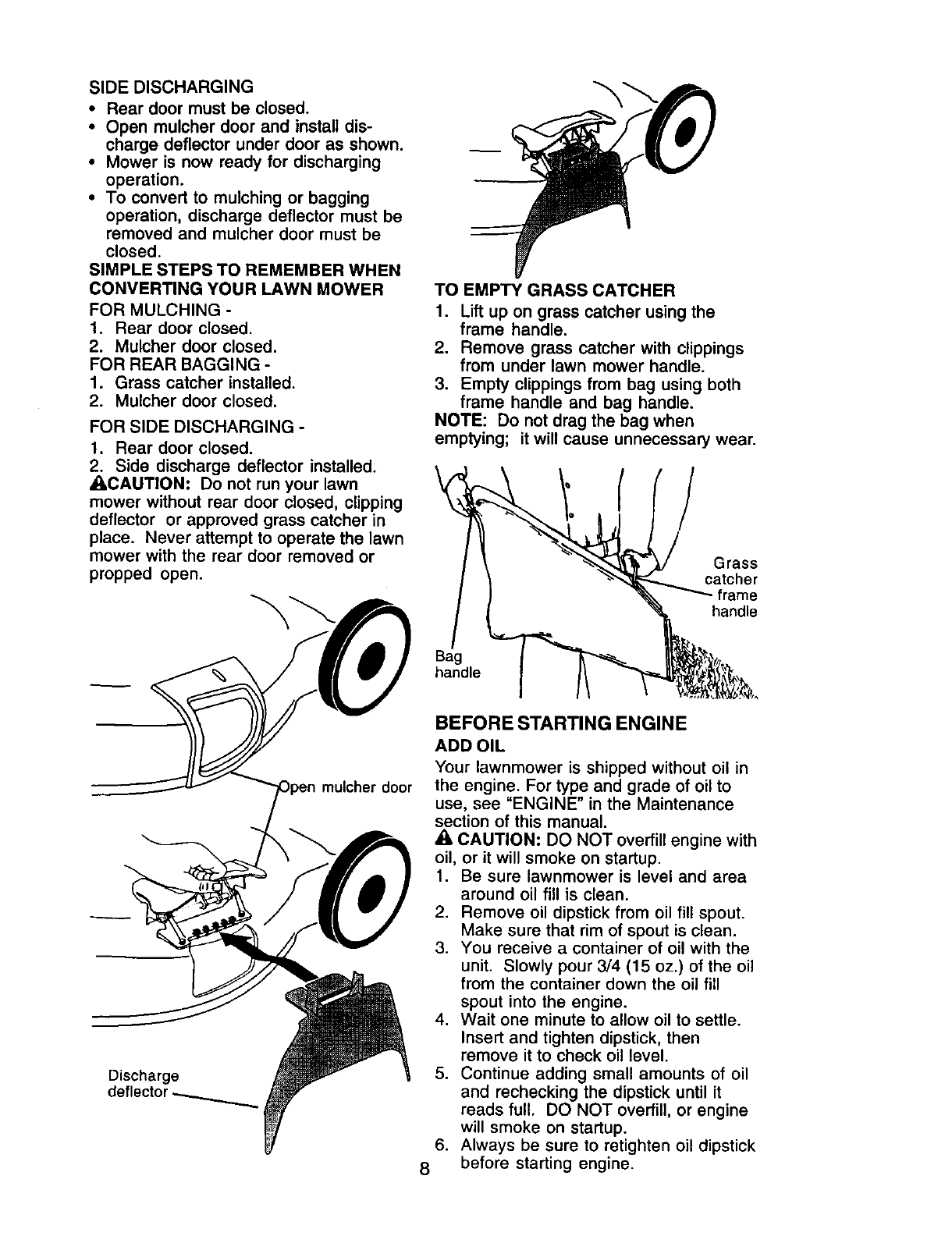

SIDE DISCHARGING

•Rear door must be closed.

•Open mulcher door and install dis-

charge deflector under door as shown.

•Mower is now ready for discharging

operation.

•To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Side discharge deflector installed.

ACAUTION: Do not run your lawn

mower without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

mulcher door

Discharge

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

ACAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

Always be sure to retighten oil dipstick

before starting engine.

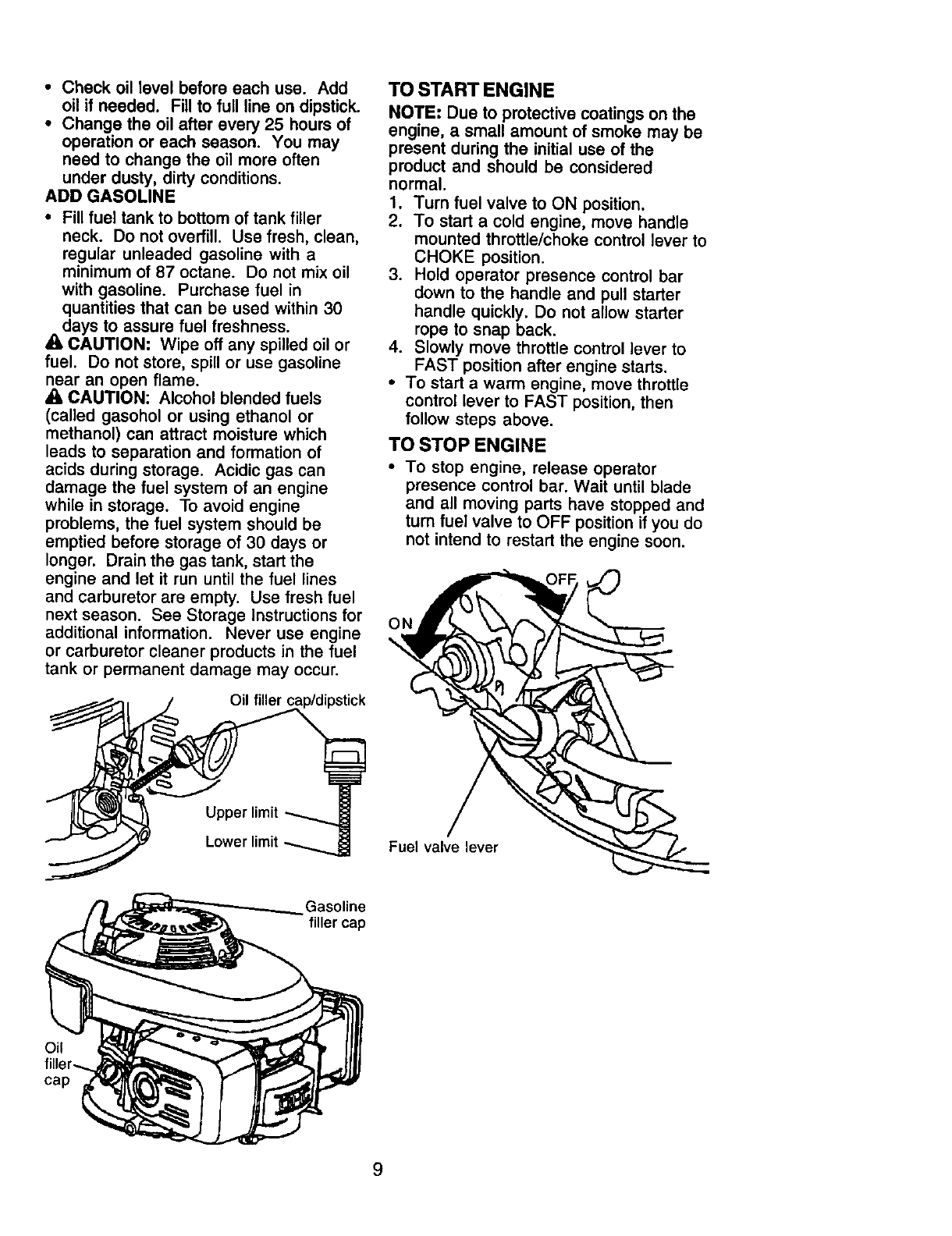

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

•Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

re.gular unleaded gasoline with a

mm_mum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

_ldays to assure fuel freshness.

CAUTION; Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

ACAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Oil filler cap/dipstick

Upper limit

Lower limit

TO START ENGINE

NOTE" Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. Turn fuel valve to ON position.

2. To start a cold engine, move handle

mounted throttle/choke control lever to

CHOKE position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

4. Slowly move throttle control lever to

FAST position after engine starts.

•To start a warm engine, move throttle

control lever to FAST position, then

follow steps above.

TO STOP ENGINE

•To stop engine, release operator

presence control bar. Wait until blade

and all moving parts have stopped and

turn fuel valve to OFF position if you do

not intend to restart the engine soon.

Fuel valve lever

Gasoline

filler cap

Oil

cap

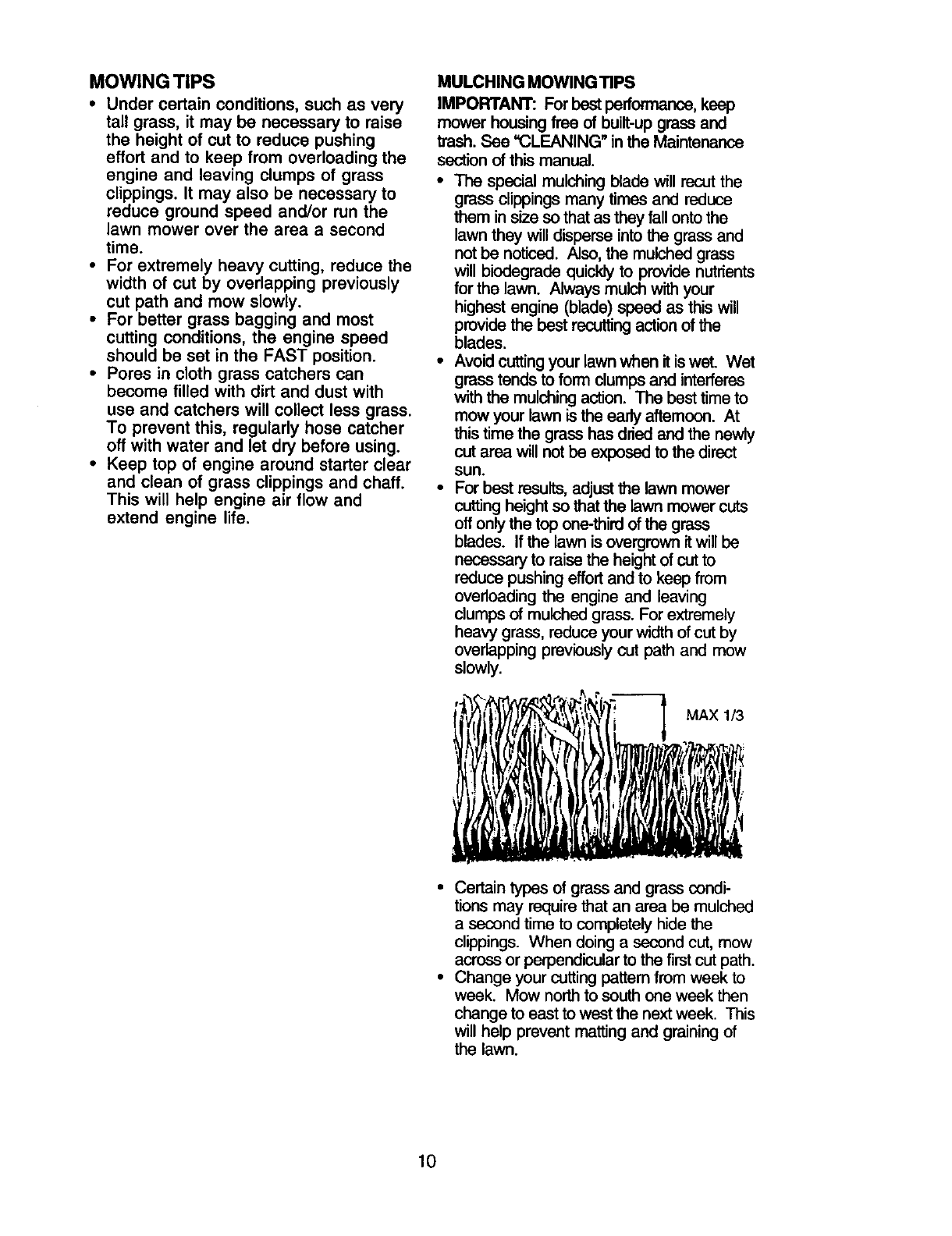

MOWING TIPS

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

bash. See "CLEANING" in the Maintenance

section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass

will biodegrade quickly to provide nutrients

for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best recutting action of the

blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early afternoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

•For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut by

overlapping previously cut path and mow

slowly.

MAXI_

•Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattem from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

Checkfor Loose Fasteners If t/

Clean/Inspect Grass Catcher

(If Equipped) I/' ql/ ¥/

M I Clean Lawn Mower v'

Ol Clean Under DriveCover(Power-PropelledMowers) I/

E Checkdrive belt/pulleys

Power-Propelled Mowers) I_

Check/Sharpen/Replace Blade _1_$

LubricationChart i/'

Clean Battery/Recharge

IElectric Start Mowers Iif 11_4

iCheck Engine Oil Level ¥1

Change Engine Oil _#'1,2

Clean Air Filter ll/2

InspectMuffler

N Clean or Replace Spark Plug

Replace Air FilterPaper Cartddge li/=

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive full

value from the warranty, operator must

maintain mower as instructed in this manual.

Some adjustments will need to be made

perindically to properly maintain your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug, clean

or replace air filter element and check

blade for wear. A new spark plug and

clean/new air filter element assure proper

air-fuel mixture and help your engine run

better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

•Check engine oil level.

•Check for loose fasteners,

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Mulcher

door hinge pin

Rear door

hinge

(_ Handle bracket mounting pins

(_) Spray lubricant

_) See "ENGINE" in Maintenance section.

LUBRICATION

Keep unit well lubricated (See "LUBRICATION

CHART'S.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

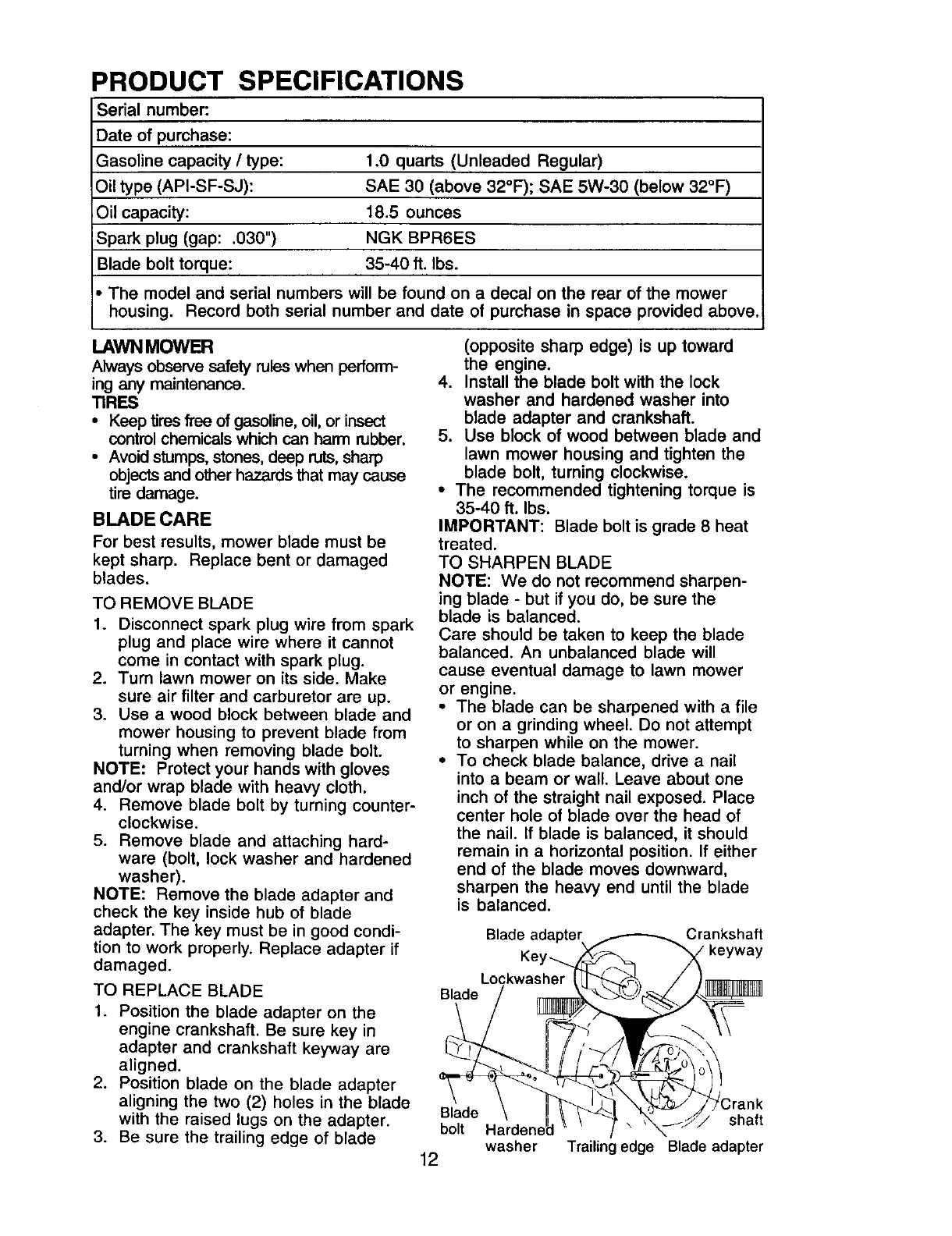

PRODUCT SPECIFICATIONS

Serial number:

Date of purchase:

Gasoline capacity /type: 1.0 quarts (Unleaded Regular)

Oil type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil capacity: 18.5 ounces

Spark plug (gap: .030") NGK BPR6ES

Blade bolt torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

•Keep _res free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

•The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adapte_

Lockwashl

Blade

Crankshaft

Blade

bolt

12 washer

shaft

Trailing edge Blade adapter

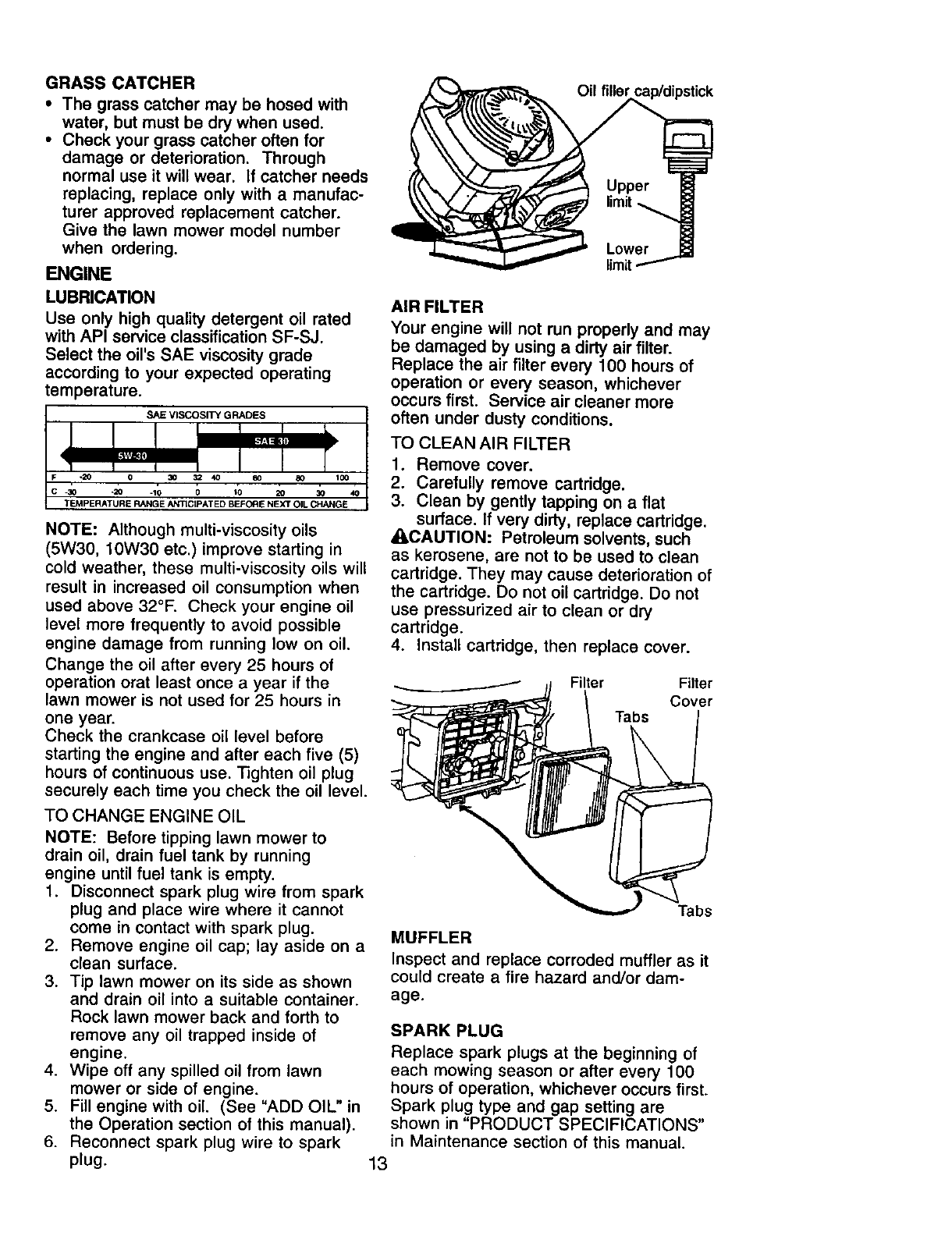

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

420 0

-30 =20 .10 0 tO 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of

operation orat least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe oft any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug. 13

Oil filler

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

_LCAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

Filter Filter

Cover

Tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT:For bestperformance,kiip

mowerhousingfree of built-grassand

trash.Cleanthe undersideof yourmower

after eachuse.

_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with spark plug.

•Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

Keep finished surfaces and wheels free

of all gasoline, oil, etc.

We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine Fife.

_k WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See 'q'O ADJUST CUi-IING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The upper handle may be adjusted to

four (4) different height positions.

1. Loosen both handle knobs only

enough to allow the upper handle to

pivot to the desired adjustment

position.

2. Tighten both handle knobs securely.

Handle

knob

Handle

knob

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for afew minutes. If

bag gets wet, let it dry before using.

A, CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

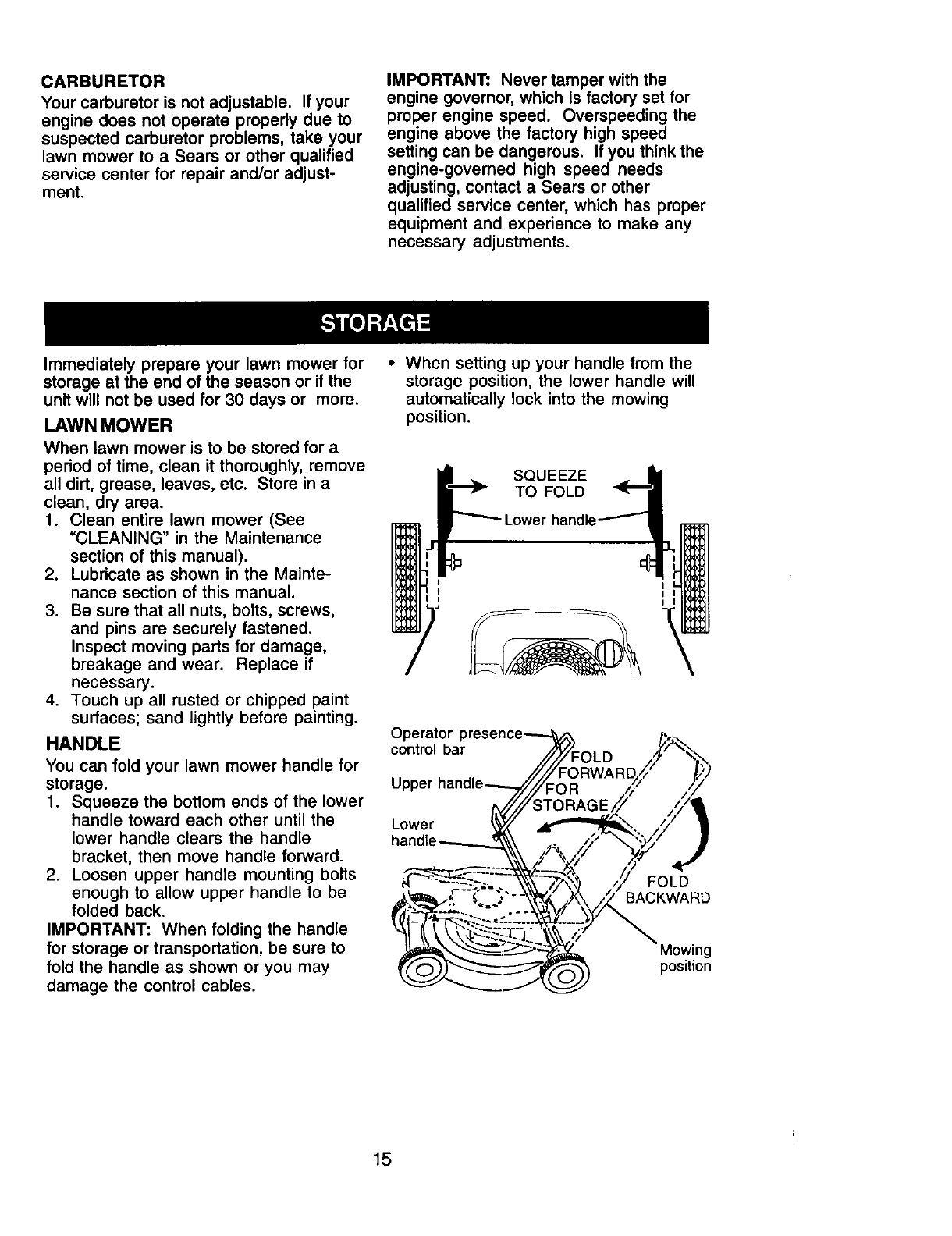

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all did, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

•When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator

control bar

Lower

handl_

FOLD

BACKWARD

Mowing

position

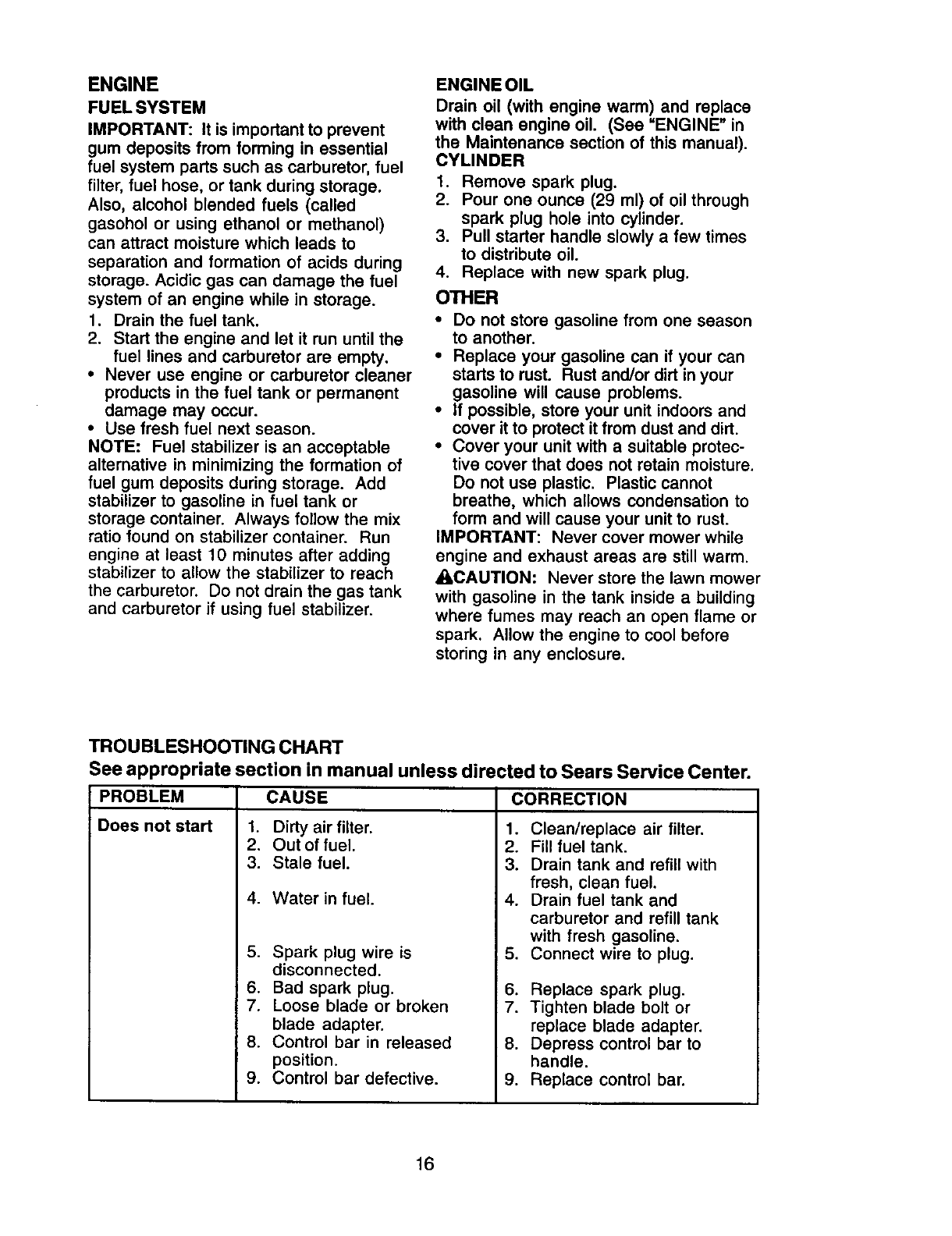

ENGINE

FUELSYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

•Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

•Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

•Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

ACAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter,

2. Out of fuel. 2. Fill fuel tank,

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

Drain tank and refill with

fresh, clean fuel.

Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CAUSE

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is

on when control bar is

released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling (if so 2. Lift on blade worn off. 2. Replace blade.

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-19

Montaje /Operaci6n ...................................... 21

Operaci6n ................................................ 23-26

Mantenimiento ............................................... 27

Programa de Mantenimiento ................... 27-30

Especificaciones del Producto ..................... 28

Servicio y Adjustes ................................. 30-31

Almacenamiento ...................................... 31-32

Identificacibn de problemas .................... 32-33

Partes de repuesto ................................. 34-39

Servicio Sears ................................ Contratapa

GARANTIA LIMITADA DE DOS A_IOS PAPA LA SEGADOPA AMOTOR CRAFTSMAN

Por dos (2) aSos, a partJrde la fecha de compra, cuande esta Segadora Craftsman se mantenga,

lubrique y atine eeg_n las instrucciones para la operacibn y el mantenimiento en el manual del duefio,

Sears reparar'&gratis todo defecto en el material y la mano de obra.

Si la SegadoraCraftsman se usa para fines comercialeso de arriendo,esta garantfas61ose apUcapor

noventa(90) dfas a partirde la fecha de compra.

Esta Garantfa no cubre:

• Artfculosque se desgastan durante el uso normaltales como las cuchillassegadorasrotatodas,los

adaptadores de la cuchilla,lascorreas,lostitirosde alre y las bujfas.

• Reparacionesnecesariasdebido al abuso o a la negligenciadel operador,incluydndosea los

c'_j0eF_lesdobladosy a la faltade mantenimiento del equiposeg_n las instruccionesque se induyen

en el manualdel due_o.

EL SERVICIO DE GARANTiA ESTADISPONIBLE al devolverla segadoraa motorCraftsmanal Centre/

Deparbnento de Servicio Sears mas cercano en los Estados Unidos.Esta garantfase aplica solamente

mientras el productoeste en uso en los EstadosUnidos.

Esta Garanffale otorgaderechoslegales especfficos,y puede que tambi_n tenga otrosderechosque

vadan de estado aestado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de segundad siguientes se pueden

producir lesiones graves o la muerte.

_.Busque este simbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir -liiATENCI(_N!!!iliESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_kADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la

preparacibn, el transporte, el ajuste o cuando

se hacen reparaciones.

_.DVERTENClA: Los bornes, terminales y

accesorios ralativos de la baterfa contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de cdncer y defectos al

nacimiento u otros daSos reproductivos. Lavar

las menos despu6s de manipularlos.

_kPRECAUCI(_N: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del veh[culo contienen

o desprenden productos quimicos conocidos

en el Estado de California como causa de

cdncer y dafectos al nacimiento u otros dafios

reproductivos.

_i, PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

catientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya

parade. Para evitar quemaduras severas,

permanezca lejos de estas dreas.

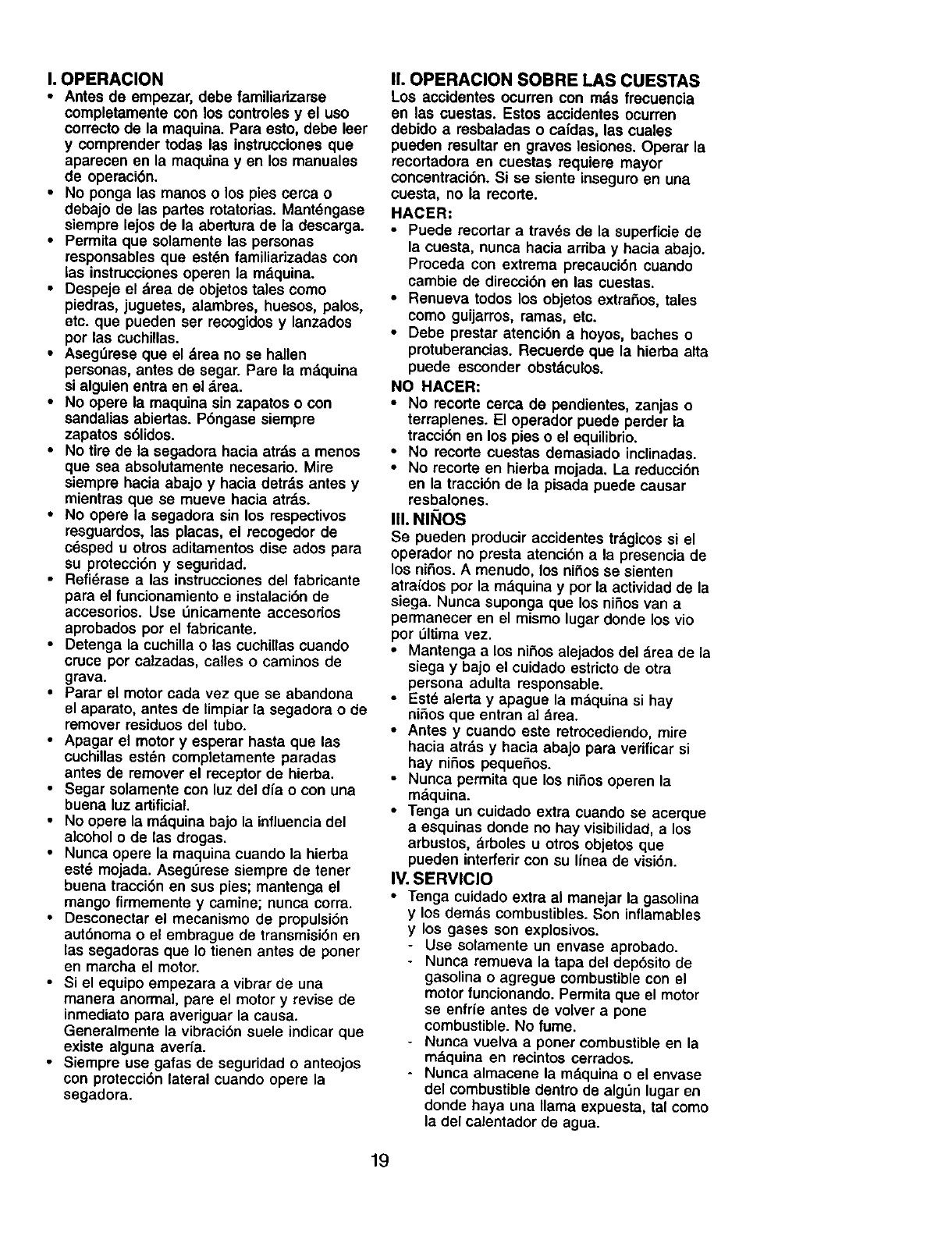

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

•No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngasa

siempre lejos de la abertura de la descarga.

•Permita que solamente las personas

responsables que est_n familiadzadas con

las instrucciones operen la m_.quina.

• Despeje el drea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. qua pueden ser recogidos y lanzados

pot las cuchillas.

•Asegl_rese que el _lrea no se hallen

personas, antes de segar. Pare la mdquina

si alguien entra en el drea.

•No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

•No tire de la segadore hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr._s antes y

mientras que se muave hacia atr._s.

•No opera la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

•Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

•Parar el motor cada vez que se abandona

el aparato, antes de limpiarla segadora o de

remover residuos del tubo.

•Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

•Segar solamente con luz del dfa o con una

buena luz artificial.

•No opare la m._quinabajo la influenciadel

alcohol o de las drogas.

•Nunca opere la maquina cuando la hierba

est_ mojada. Aseg_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

•Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras qua Io tienen antes de porter

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibreci6n suele indicar que

existe alguna averfa.

•Siempre use galas de seguridad o anteojos

con pretecci6n lateral cuando opere la

segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mds frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuastas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

•Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extra£=os,tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Reeuerde que la hierba alta

puede esconder obst_culos.

NO HACER:

•No recorte cerca de pendiantes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

•No recorte cuestas demasiado inclinadas.

•No recorte en hierba mojada. La reducci6n

en la trecci6n de la pisada puede causar

resbalones.

IlL NII_IOS

Se pueden producir accidentes trdgicos si el

operador no presta atenci6n a la presencia de

los niSos. A menudo, los ni_os sa sienten

atrafdos por la mdquina y por la actividad de la

siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Oltima vez.

•Mantenga a los ni_os alejados del drea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

•Est_ alerta y apague la m&quina si hay

niSos que entran al drea.

•Antes y cuando este retrecediendo, mire

hacia atrds y hacia abajo para verificar si

hay niSos peque_os.

•Nunca permita que los niSos operen la

mdquina.

•Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, drboles u otros objetos que

pueden interferircon su Ifnea de visi6n.

IV. SERVIClO

• Tenga cuidado extra al manejar la gasolina

y los demos combustibles. Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

mdquina en recintos cerrados.

- Nunca almacene la mdquina o el envase

del combustible dentro de alg_n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

•Nunca haga funcionar una mdquina dentro

de un drea cerrada.

•Nunca haga ajustes o reparaciones

mientras el motor estd en marcha.

Desconecte el cable de la bujfa, y

mantdngalo a cierta distancia de dsta para

prevenir un arranque accidental.

•Mantenga las tuercas y los pemos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

•Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

•Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina se enfrfe antes

de almacenada.

•Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

•En ningdn caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

•Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas pot el fabricante.

•Las cuchillas de la segadora estdn afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectda mantenimiento sobre las

mismas.

•No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados

junto al cortacesped. Tambi_n estdn disponiblas en la mayorJade las tiendas de Sears y en

los centros de servicio. La mayorfa de las tiendas Sears tambi6n pueden mandar a pedir

partes de repuesto para usted, si les proporciona el nt_mero del modelo de su segadora.

AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA JUEGOS PARA LA ACOLCHADORA

@RECOREDOR _RECOREDOR

PARA PARA

SEGADORAS ISEGADORAS

CON DESCARGA iCON DESCARGA

TRASERA LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

ESTABILIZADORES

ENVASES

DEGASOLINA

BUJiAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortac6sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepciSn de aquellas partes

que se dejaron sin montar por razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

necesadas para completar el montaje han sido

colocadas en la bolsa de panes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreterfa que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesado, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CARTON

1. Remueva las panes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cu£=aentre el mango superior y

61inferior,y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavfa quedan panes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliague el mango con

mucho cuidado para no pellizcar odahar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posicibn para segar.

2. Remueva la cuba protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_n la acomode para segar. Refierase a

=AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Mangolnfedor ,_////LANTAR /i_-/

__ parasegar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convenirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMIMARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO YI.AS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustracionesconsu sagadora para familiarizarsecon la ubicaci6nde los

diversoscontrolesy ajustes. Guarde este manual pare referenciaen el futuro.

Estos s|mbolos pueden apareser sobre su segadora o en la literatura proporcionada con

el producto. Aprenda y comprenda sus slgnificados.

A'I'rENCI_)N O MOTOR MOTOR RAPIDO LENTO ESTRANGU COMo ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOSYLOSPIESLEJOS

Control de

aceletaci6n/

estrangulaci6n

Barra de control que exige

la presencia del oparador

3ontrol de la zona del motor

Manilla del mango

Cord6n

arrancador Tapa del deposito

de la gasolina

Recogedor

de c6sped

Vdlvula del combustible

Filtro de aim

Tapa del deposito de

aciete del motor con

varilla indicadora de

Puerta de la acolchadora

Silenciador Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacdspod viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotatorias, Sears, cumplen

con los estdndares de seguridad del American National Standards Institutey de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exlge la presencia del

operador - tieneque sujetarseabajo,junto con el

mango,para hacerarrancarel motor. Su_ltela

pare parar el motor.

Puerta de la acolchadora - permite la

conversion para la operacibn de descarga o

ensacado.

Cord6n arrancador- se usa para hacer arransar

el motor.

Control de acelercion/estrangulacion - se

usa para hacer arrancar el motor y le permite

seleccionar la velocidad del motor de ya sea

ESTRANGULACI(_N oR/_PIDA.

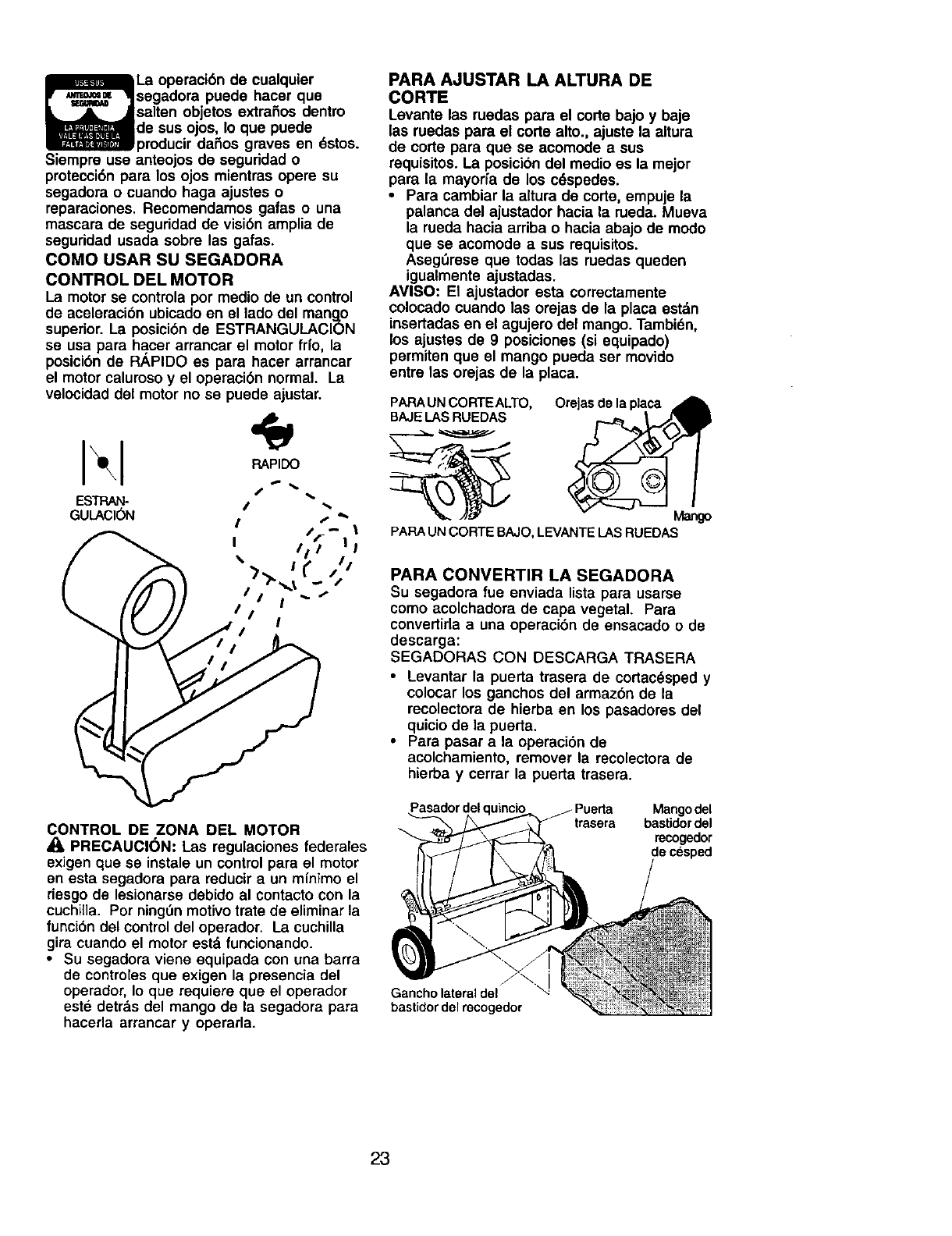

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra_os dentro

de sus ojos, Io que puede

producir da_os graves en 6stos.

Siempre use anteojos de seguridad o

pmtecci6n para los ojos mientras opera su

segadora o cuando haga ajustes o

reparaciones. Recomendamos gafas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre las galas.

COMO USAR SU SEGADORA

CONTROL DEL MOTOR

La motor se contmla por medio de un control

de aceleracion ubicado en el lado del mango

superior. La posici6n de ESTRANGULACION

se usa para hacer arrancar el motor frfo, la

posici6n de RAPIDO es para hacer arrancar

el motor caluroso y el operaci6n normal. La

velocidad del motor no se puede ajustar.

ESTRAN-

GULACION

RAPIDO

Iii I II

%'% I/ II

// !

CONTROL DE ZONA DEL MOTOR

_lb PRECAUCI(_N: Las regulaciones federales

exigen que se instale un control pare el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningdnmotivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor estd funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detr_.sdel mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR I.A ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las rueclaspara el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos. La posicibn del medio es la mejor

para la mayorfa de los cdspedes.

•Para cambiar la altura de corta, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus raquisitos.

Aseg0rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambi6n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda set movido

entre las orajas de la placa.

PARAUNCORTEALTO, Orejasdela placa

BAJELASRUEDAS

PARAUN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

•Levantar la puerta trasera de cortacdsped y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

•Para pasar a la operaci6n de

acolchamiento, remover la recolectora de

hierba ycerrar la puerta trasera.

Pasador delc ""fPuerta Mangodel

trasera bastidordel

recogedor

de cesped

Gancho lateral del

bastidor del recogedor

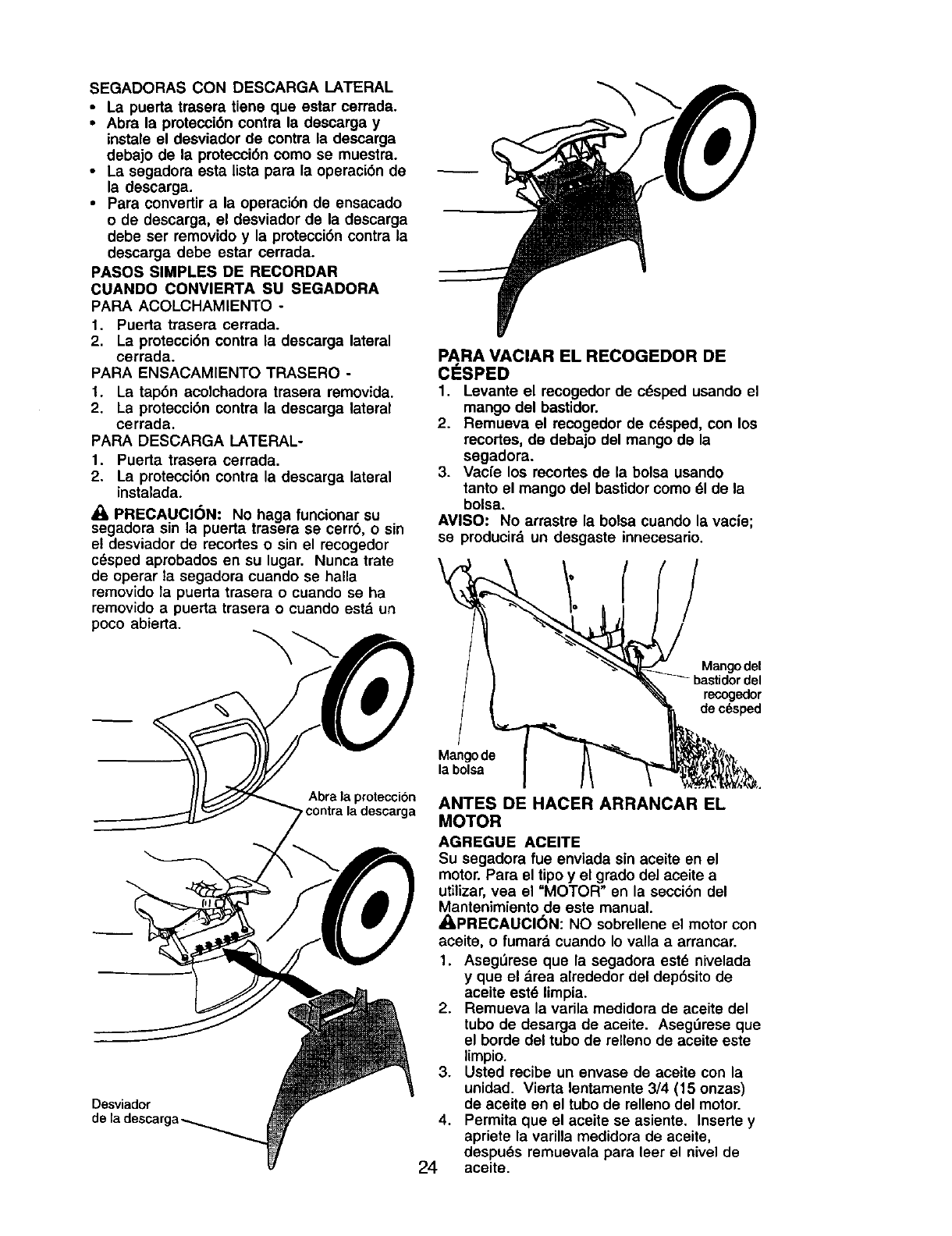

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

inatale el deaviador de contra la descarga

debajo de la protecci6n ¢omo se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga lateral

cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. La protecci6n contra la descarga lateral

cerrada.

PARA DESCARGA LATERAL-

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga lateral

instalada.

_1=PRECAUClON" No haga funcionar su

segadora sin la puerta trasera se cerr6, o sin

el desviador de recortes o sin el recogedor

c_sped aprobados en su lugar. Nunca trate

de operar ta segadora cuando se halla

removido la puerta trasera o cuando se ha

removido apuerta trasera o cuando est_ un

poco abierta.

Abra la proteccion

,contra la descarga

Desviador

PARA VACIAR EL RECOGEDOR DE

CESPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el racogedor de c_sped, con los

racortes, de debajo del mango de la

segadora.

3. Vacfe los recortes de la bolsa usando

tanto el mango del bastidor como 61de la

bolsa.

AVISO: No arrastra la bolsa cuando la vacie;

se producird un desgaste innecesario.

Mangodel

recogedor

de c6sped

Mangode

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utilizar, vea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_I, PRECAUCI6N: NO sobrellene el motor con

aceite, o fumard cuando Io valla a arrancar.

1. AsegL_rese que la segadora est_ nivelada

y que el _.rea alrededor del dep6sito de

aceite est6 limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. Asegdrase que

el borde del tubo de relleno de aceite este

limpio.

Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despu_s remuevala para leer el nivel de

aceite.

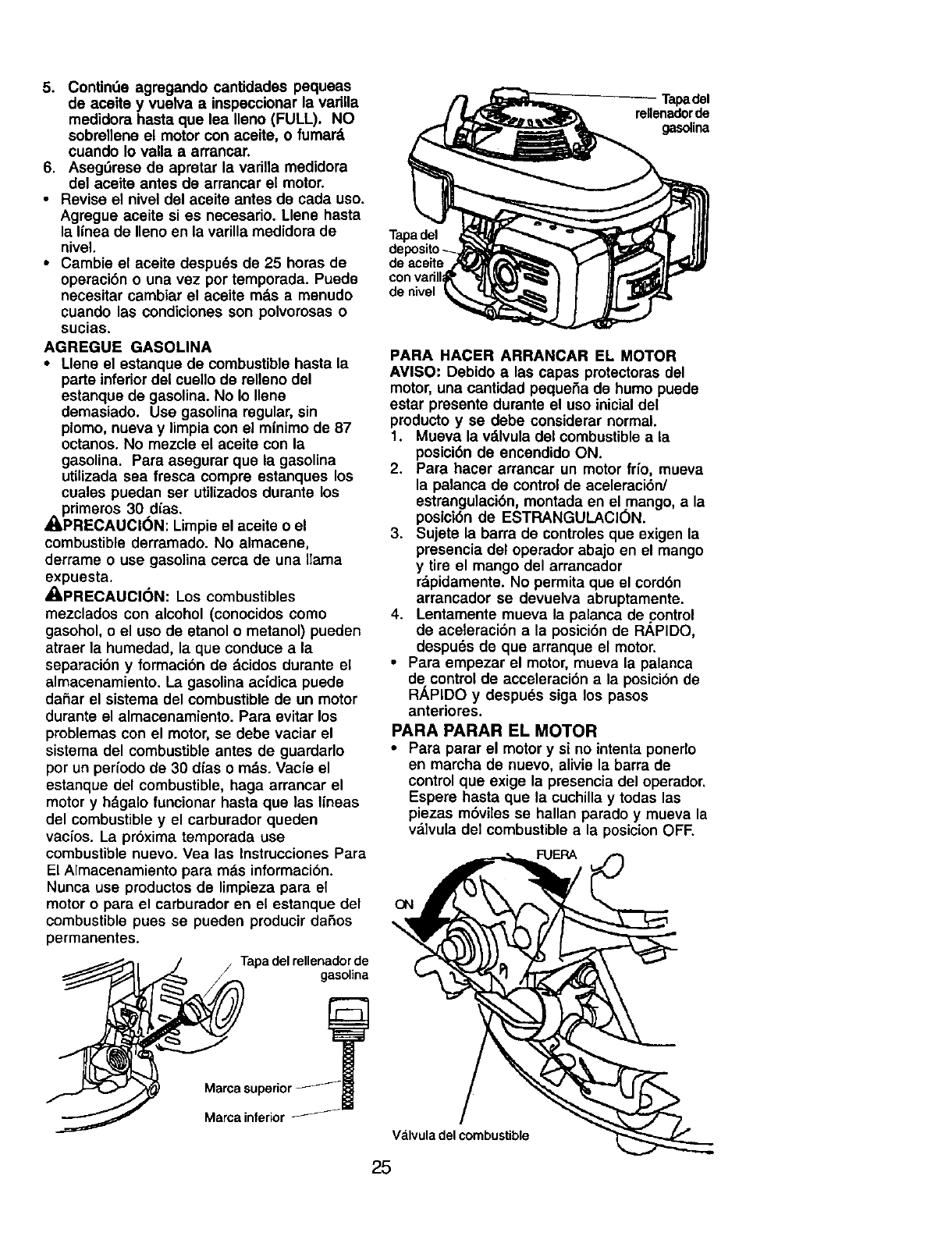

5. Continde agmgando cantidades pequeas

de aceite y vuelva ainspeccionar la vadlla

medidora hasta que lea Ileno (FULL). NO

sobmllene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. Asegdrese de apmtar la varilla medidora

del aceite antes de arrancar el motor.

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la varilla medidora de

niveL

•Cambie el aceite despuds de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

•Llene el estanque de combustible hasta la

parte inferiordel cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el m|nimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

primeros 30 dias.

,_PRECAUCI(_N: Limpieel aceite o el

combustible derramado. No almacene,

derrame o use gasonna cerca de una llama

expuesta.

_PRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedacl, la que conduce a la

separaci6n y formacibn de dcidos durante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante el almaconamiento. Para evitar los

problemas con el motor,se debe vaciar el

sistema del combustible antes de guardado

por un periodo de 30 dfas o mds. Vacfe el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las I_neas

del combustible y el carburador queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para m_.s informacibn.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir daSos

permanentes.

Tapa del rellenador de

/gasolina

Marca superior

Marca inferior _-

Tapadel

rellenadorde

gasolina

Tapa del

de aceite

de nivel

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequei_a de humo puede

estar presente durante el uso inicial del

producto y se debe consiclerar normal.

1. Mueva la vdlvula del combustible a la

posici6n de encendido ON.

2. Para hacer arrancar un motor fr_o, mueva

la palanca de control de aceleraci6n/

estrangulaci6n, montada en el mango, a la

posici6n de ESTRANGULACION.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

rdpidamente. No permita que el cord6n

arrancador se devuelva abruptamente.

4. Lentamente mueva la palanca de .control

de aceleraci6n a la posici6n de RAPIDO,

despuds do que arranque el motor.

•Para empezar el motor, mueva la palanca

de control de acceleraci6n a la posici6n de

R/_PIDO y despu_s siga los pasos

antedores.

PARA PARAR EL MOTOR

•Para parar el motor y si no intenta ponerlo

en marcha de nuevo, alivie la barra de

control que exige la pmsencia del operador.

Espere hasta que la cuchilla y todas las

piezas mbviles se hallan parado y mueva la

v_Ivula del combustible a la posicion OFF.

FUERA

Valvula del combustible

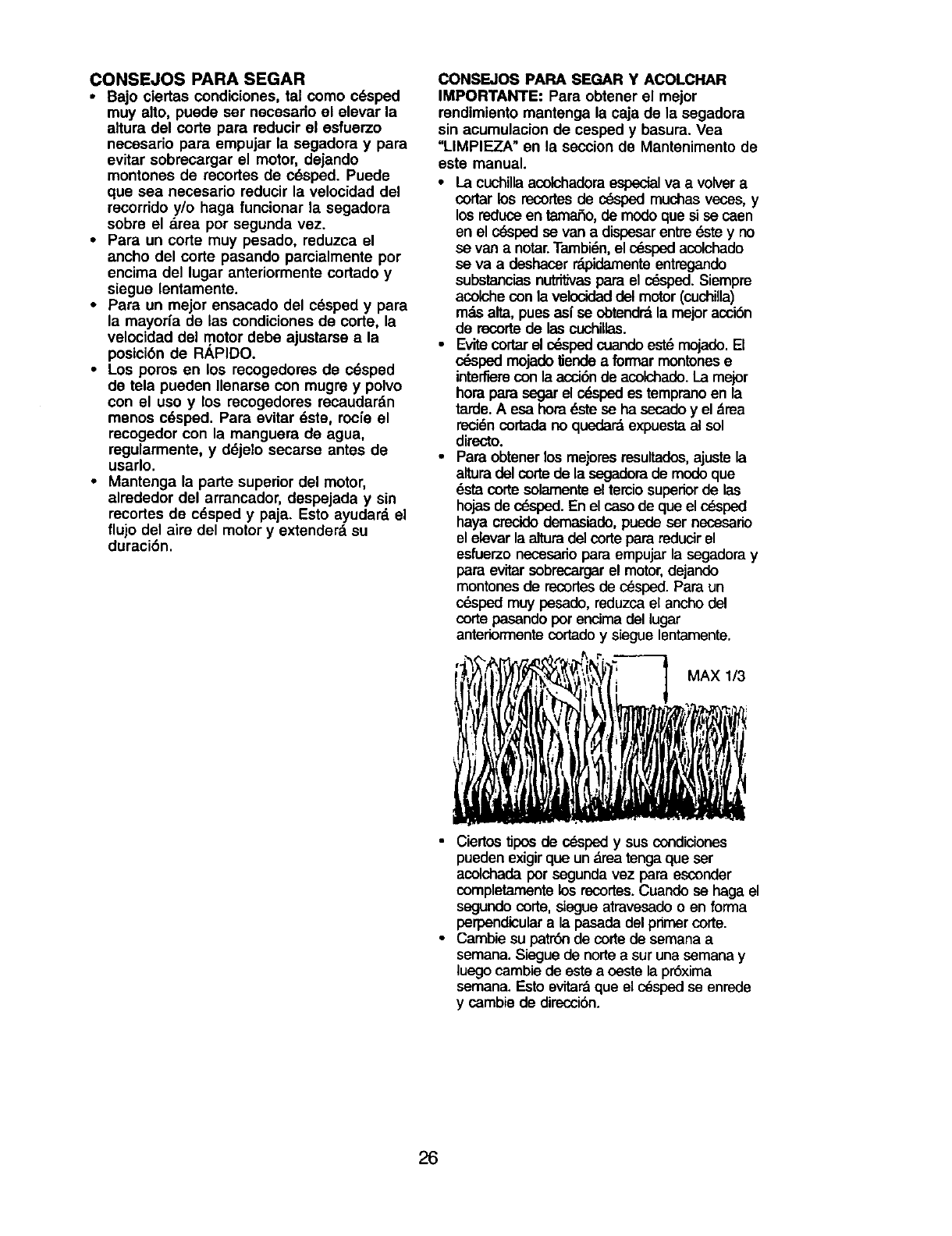

CONSEJOS PARA SEGAR

• Bajo ciertas condiclones, tal como c6sped

muy alto, puede ser necesado el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de c6sped. Puede

que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el _.rea por segunda vez.

• Para un corte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del c6sped y para

la mayorfa de las condiciones de oorte, la

velocidad del motor debe ajustarse a la

posloi6n de R_.PIDO.

• Los poros en los recogedores de c6sped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudar._n

menos c6sped. Para evitar 6ste, rocfe el

recogedor con la manguera do agua,

regularmente, y d_jelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c6sped y paja. Esto ayudar& el

flujo del aire del motor y extender& su

duraci6n.

CONSE,JOS PAPA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIF_ZA"en la seecion de Mantenimento de

este manual.

•La cuchillaacoichadoraespecialva a volvera

cortar los recortesde crispedmuchasveoss, y

losreduceen tam.o, de modeque si se caen

an el c_spedse van a dispesarentre _ste y no

se van a notar.Tambi6n,el c_.spedacolchado

se va a deshacer r'_pidamonteentregando

substanciasnutritivaspara el c_sped. Siempre

acoicha con la velocidaddel motor(cuchiUa)

m_s alta, puesasi se obtendr_la mejor acci6n

do recortede las cuchillas.

•Evite cortarel c_.spedcuandoest_ mojado.El

c_.sped mojado tiende aformar montones e

interfiere con la acci6n de acolchado. La mejor

hora para segar el c_sped es temprano en la

tarde. A esa hora 6ste se ha secado y el Area

reci6n cortada no quedar& expuesta al ,sol

directo.

• Para obtener los mejores resultados, ajuste la

altura del corte de la segadora de mode que

_sta corte solamente el tercio superior de las

hojas de c_specl. En el caso de que el c_sped

haya crecidodemasiado, puede ser necesario

el elevar la altura del corte pare reducir el

esfuerzo necesario para empujar la segadoray

pare evitar sobreosrgar el motor, dejando

montones de recortes de c_sped. Para un

c_sped muy pesado, reduzca el ancho del

corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

MAXI_

• Ciertos tJposde c_spedysus condiciones

pueden exigir que un &rea tengaque ser

acolchadaper segunda vez para esconder

completamentelos recortes.Cuando se haga el

segundocorte, siegue atravesadoo en forma

perpendiculara la pasadadel primercorte.

•Cambie su patnSnde cortede semana a

semana. Siegue de nortea sur una semana y

luegocambiede estea oeste la pnSxima

semana. Esto evitar'&que el c_sped se enrede

yosmbie de direcci6n.

I A _0_ O_ _ _0_

S RV.C,O

Revisar si hay suietadores sueltos I#! V /

Umpiar/inspeccionar el recogedor de

S c6sped (si viene equipade) _/ _ V'_

Limpiarla segadora

GA um_iar debajo de la cubierta de la trans-

misl6n (segadoras con poder propulsor) _1

oD Revisar las correas y las poleas impul-

sadas (segaderas con poder propulsor)

Revisar o/afilar/cambiar la cuchilla

R Tabla de lubricacide

Umpiar la bateria/mcargar

(segadoras con arranque eldctdco)

Revisar el nivel del aceite

Cambiar el aceite del motor

_Limpiarel filtro de aim

Insdeccionarel silenciador

RLimpiaro/cambiar la bujia

Cambiar el cartucho de papel del filtro

de aire

v'3

_1.2

I - Cambiar m&s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2=Oar sorvicio m_s a msnudo ¢uartdo SEtop6re en corldic_oRessucias o polvoros_s.

3-Cambie las cuchillas m_Lsa menudo cuando siegue en te_rBno arenoso.

4 * Cargar por 48 horas al fin de la temporada.

RECOMENDACIONES GENERALES

La garanfiade esta segadorano cubre los

artfculosque hartestadosujetosal abuso o a la

negligenciadeloperador.Para recibir todeel valor

de la garantia,el operadertieneque mantenerla

segadorasegdn las instrucciones descritas en

este manual.

Hay algunosajustesque se tienen que hacer en

forma peri_lica para podermantener su unidad

adecuademente.

Todoslosajustesen la secci6nde Servicioy

Ajustesde este manualtienen que ser revisados

por Iomenos unvez por cade temporada.

• Unavez al aSo,cambiela bujia, limpieo cambie

el elemento del filtrode aim y revisesi la cuchilla

estddesgastada.Una bujianuevay un

elemento delfiltrode alre limpio/nuevoaseguran

la mezda de aim-combustibleadecuada y

ayudana que su motorfuncione mejory que

dure mas.

• Sigael programade mantenimiento en este

manual.

TABLA DE LUBRICACI(3N

Ajustador

de la rueda

del motor

Bisagra

de la puerta

de la

acolchadora

Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

ANTES DE CADA USO

•Reviseel niveldelaceite del motor.

• Revise si hay sujetadoressueltos.

LUBRICACI(3N

Mantengala unidadbien lubdcada(vea la "TABLA

DE LUBRICACION'3,

(_ Rocie el lubricante

(_) Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

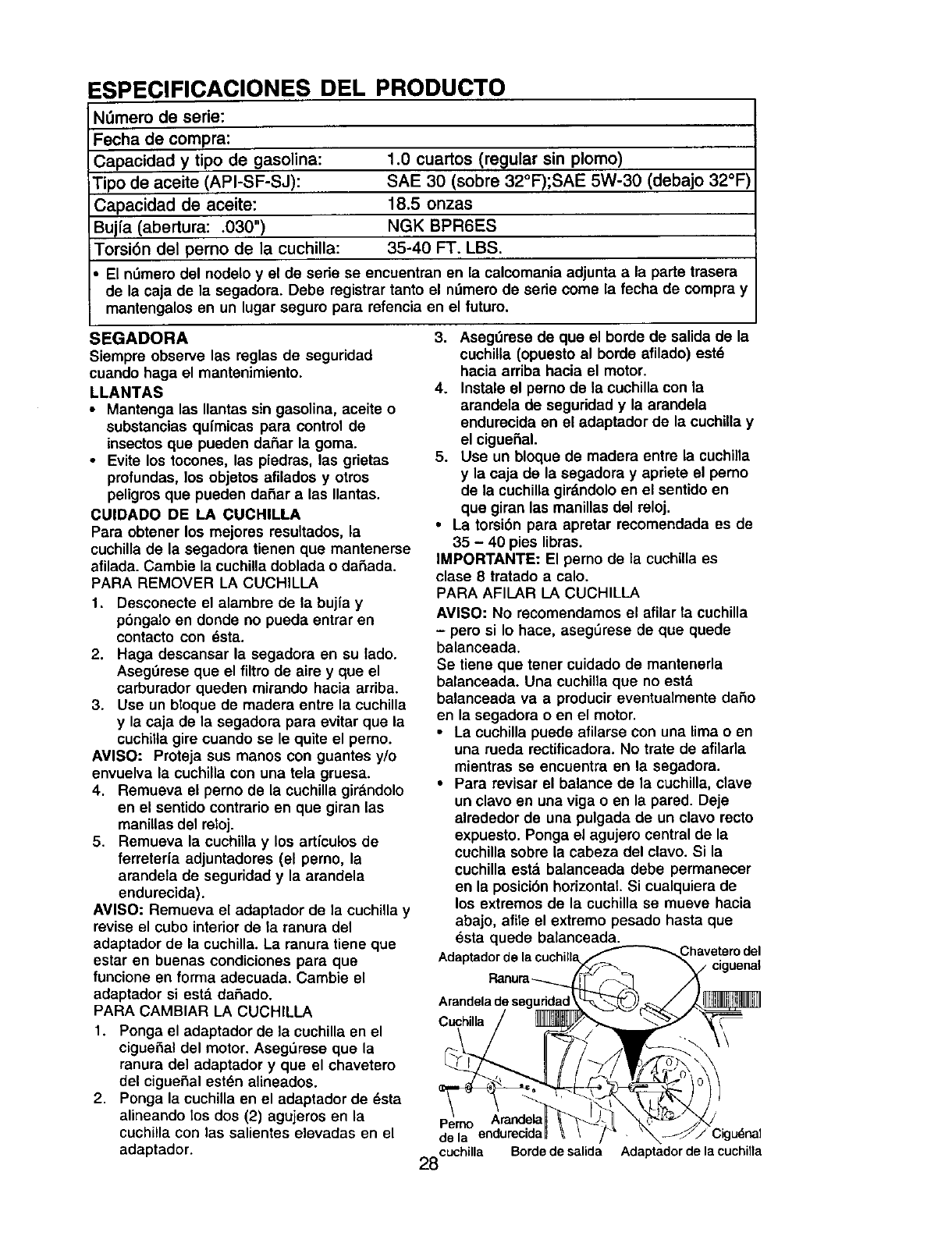

ESPEClFICAClONES DEL PRODUCTO

N_mero de serie:

Facha de compra:

Capacidad y tipo de gasolina:

Tipo de aceite (API-SF-SJ):

Capacidad de aceite:

Bujfa (abertura: .030")

Torsi6n del perno de la cuchilla:

1.0 cuartos (regular sin plomo)

SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

18.5 onzas

NGK BPR6ES

35-40 FT. LBS.

El nSmero del nodelo y el de sarie se encuentran en la calcomania adjunta ala parte traeera

de la caja de la segadora. Debe registrar tanto el nL_merode sede come la fecha de compra y

mantengalos en un lugar seguro para refencia en el future.

$EGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de

insectos qua puaden da_ar la goma.

•Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligrosque pueden da_ar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o da_ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con dsta.

2. Haga descansar la segadora en su lado.

Aseg6rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando sele quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girdndolo

en el sentido contrario en qua giran las

manillas del retoj.

5. Remueva la cuchilla y los articulos de

ferreteda adjuntadores (el pemo, la

arandeta de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Gamble el

adaptador si est,. daSado.

PARA CAMBIAR LA CUCHiLLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y que el chavetero

del cigueSal estdn alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la

cuchilla con las salientes elavadas en el

adaptador.

3. Asagdrase de qua el borde de salida de la

cuchilla (opuesto al borde afllado) est_

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida an el adaptador de la cuchUlay

el cigueSal.

5. Use un bloque de madera entre la cuchina

y la caja de la segadora y apriete el pemo

de la cuchilla girdndolo en el sentido en

qua giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegt_rese de que quede

balanceada.

Se tiene qua tener cuidado de mantenerla

balanceada. Una cuchilla que no est,.

balanceada va aproducir eventualmente daho

en la segadora o en el motor.

•La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afire el extremo pesado hasta que

esta quede balanceada. 3haveterodel

Cuchilla

Perno Arandela

de la endurecida

cuchilla Bordedesalida Adaptadorde lacuchilla

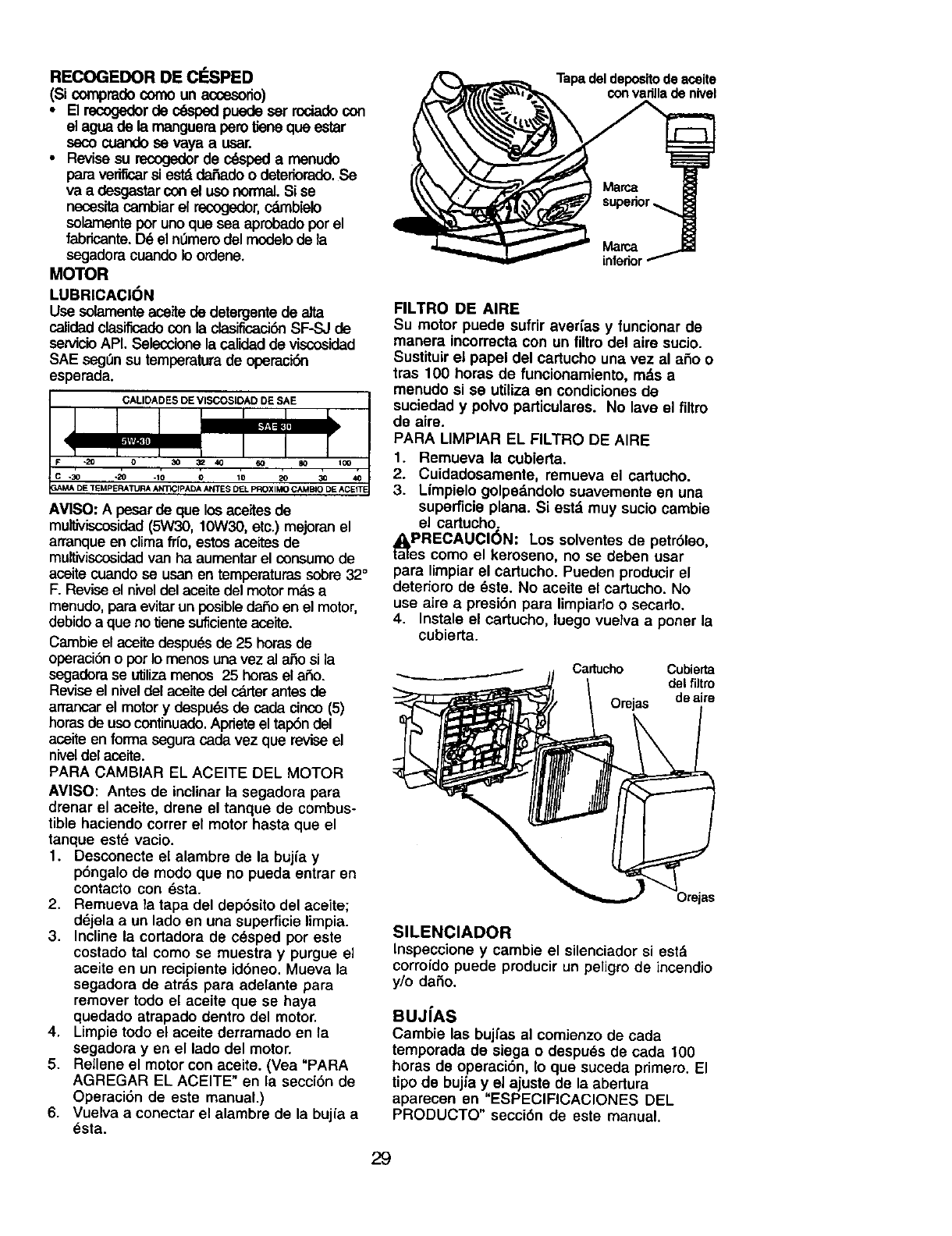

RECOGEDOR DE CESPED

(Si compmde como un accesorio)

• El recogedorde cdsped puede ser rociadocon

el agua de la manguera perolJeneque estar

seco cuandose vaya a usar.

• Revise su recogeder de cdsped a menude

para verirP,,arsi est_ daSadoo deteriorade,Se

va adesgastarconel uso normal Si se

necesitacambiar el recogedor,carnbielo

solamentepor uno que sea aprobadopot el

fabricante. D_ el n_mem del modelo de la

segadora cuando Io ordene,

MOTOR

LUBRICAClON

Use solamenteaseite de detergantede alta

calidedclasificadecon la clasificaci6nSF-SJ de

servicio API. Seleccionela calidedde viscosidad

SAE seg_n su temperaturade operack_n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVlSQ: A pesarde que losaceites de

multk,iscosided(5W30, 10W30, etc.) mejoranel

arranqueen climafrio, estosaseites de

multiviscosidedvan ha aumentarel consumode

aceite cuando se usan en temperaturas sobre 32°

F. Revise el nivel del aceite del motor m&s a

menudo, para evitar un posible dafio en el motor,

debido a que no tiene suficiente aceite.

Cambie et aceite despu_sde 25 horas de

operaci6n o por Io menos una vez al aSosi la

segadora se utJlizamenos 25 horas el ar3o.

Revise el nivel del aceite del carterantes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tapbn del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpietodo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

Tapa del depositode aceite

con vadlla de nivel

FILTRO DE AIRE

Su motor puede sufrir aver_as y iuncionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, m_.s a

menudo si se utiliza en condiciones de

suciedad y polvo particulares. No lave el filtro

de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpedndolo suavemente en una

superficie plane. Si estd muy sucio cambie

el cartucho.

_PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar

para limpiar el cartucho, Pueden producir el

detenoro de 6ste. No aceite el cartucho. No

use aire a presi6n para limpiarlo o secado.

4. Instale el ¢artucho, luego vuelva a porter la

cubierta.

Cartucho Cubierta

del filtro

Oreias de aire

SILENClADOR

Inspeccione ycambie el silenciador si est&

corroido puede producir un peligro de incendio

y/o daSo.

BUJIAS

Cambie las bujlas al comienzo de cada

temporada de siega o despu6s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujia y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

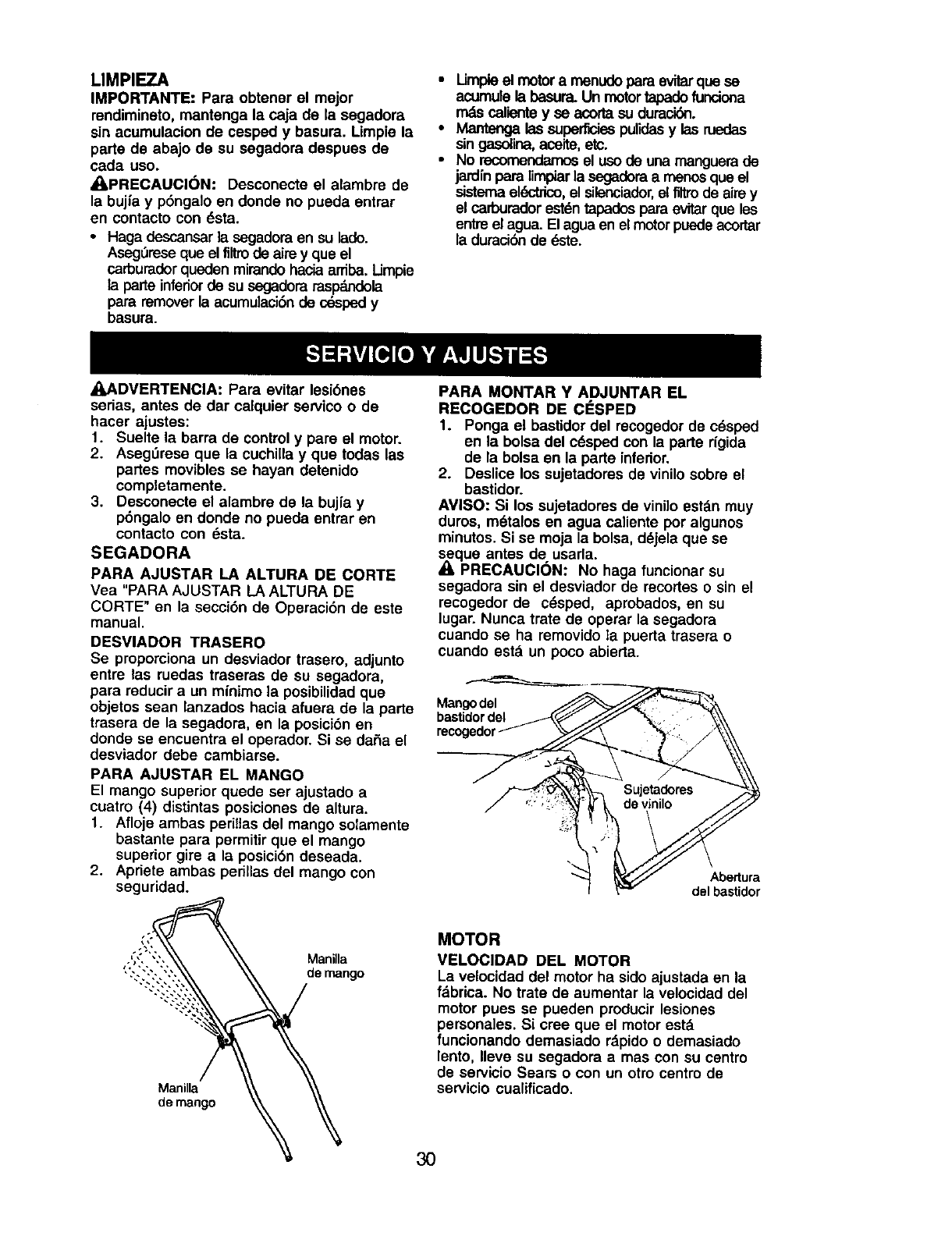

LIMPIEZA

IMPORTANTE: Para obtener el mejor

randimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie la

parte de abajo de su segadora despues de

cada uso.

_PRECAUCI(_N: Desconecte el alambre de

la bujfa y p6ngaio en donde no pueda entrar

en contacto con dsta.

•Haga descansar la segadoraen su lado.

Aseg0rese que elfiltrede aim y que el

carburador queden mirendo hacia arriba.Umpie

la palte inferior de su segadora rasp,_ndola

para remover la acumulaci6n de c6sped y

basura.

Limpie el motora menudopara evitarque se

acumule la basura.Un motor tapade funciona

mds caliente y se acorta su duraci6n.

Mantenga las superficiespulidasy las ruedas

sin gasolina,aceite,etc.

No recomendamos el uso de una rnanguera de

jardfnpara lirnpiar la segadoraa menosqueel

sistema el_Y_'trico,el silenciador,el filtrode airey

el carburadorest6n tapados paraevitarque les

entreel agua. El aguaen el motorpuede acortar

la duraci6n de _ste.

_J_.DVERTENClA: Para evitar lesi6nes

sedas, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg0rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un minimo la posibilidad que

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se dafia el

desviador debe cambiarse.

PARA AJUSTAR EL MANGO

El mango superior quede ser ajustado a

cuatro (4) distintas posiciones de altura.

1. Afloje ambas perfflas del mango solamente

bastante para permitir que el mango

superior gire a la posici6n deseada.

2. Apriete ambas pedllas del mango con

seguridad.

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c6sped con la parte dgida

de la bolsa en la parte inferior.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estan muy

duros, m6talos en agua caliente por algunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

_,, PRECAUCI(_N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando esta un poco abierta.

Mango del

bastidor del

recogedor

Abe_ura

del bastidor

Manilla

de mango

Manilla

de mango

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fabrica. No kate de aumentar la velocidad del

motor pues se pueden producir lesiones

persona]es. Si cree que el motor estd

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora a mas con su centre

de servicio Sears o con un otto centre de

servicio cualificado.

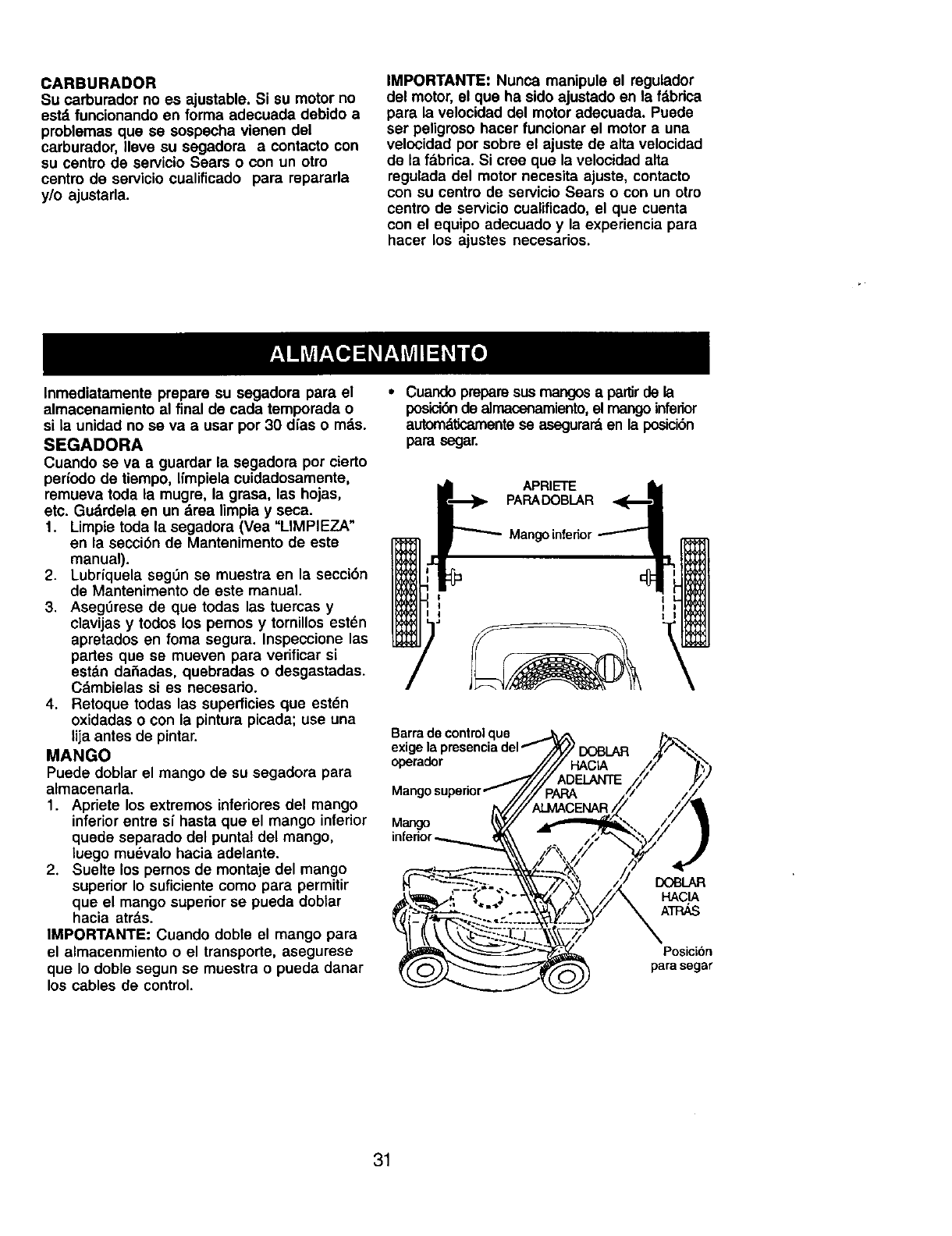

CARBURADOR

Su carburador no es ajustable. Si su motor no

estd funcionando en forma adecuada debido a

problemas que se sospecha vienen del

carburador, neve su segadora acontacto con

su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha side ajustado en la fdbrica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor auna

velocidad por sobre el ajuste de alta velocidad

de la fabdcao Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o mds.

SEGADORA

Cuando se va a guardar la segadora pot cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas,

etc. Gudrdela en un drea limpia y seca.

1. Limpie toda la segadora (Yea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela seg6n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

clavijas y todos los pemos y tornillos est_n

apretados en foma segura. Inspeccione las

partes que se mueven para verificar si

estdn dahadas, quebradas o desgastadas.

C_mbielas si es necesado.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenada.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

2. Suelte los pemos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda dobtar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el almacenmiento o el transporte, asegurese

que Io doble segun se muestra o pueda danar

los cables de control.

• Cuando prepare sus mangos apartJrde la

posici6nde elmacenamiento, el mangoinferior

automQt_nente se asegura_,en la posici6n

para segar.

APRIETE

PARADOBLAR

Mangoinfedor

Barra de controlque

exige la presencia d

operador

Mango

DOBLAR

HACIA

ATF_S

Posicibn

parasegar

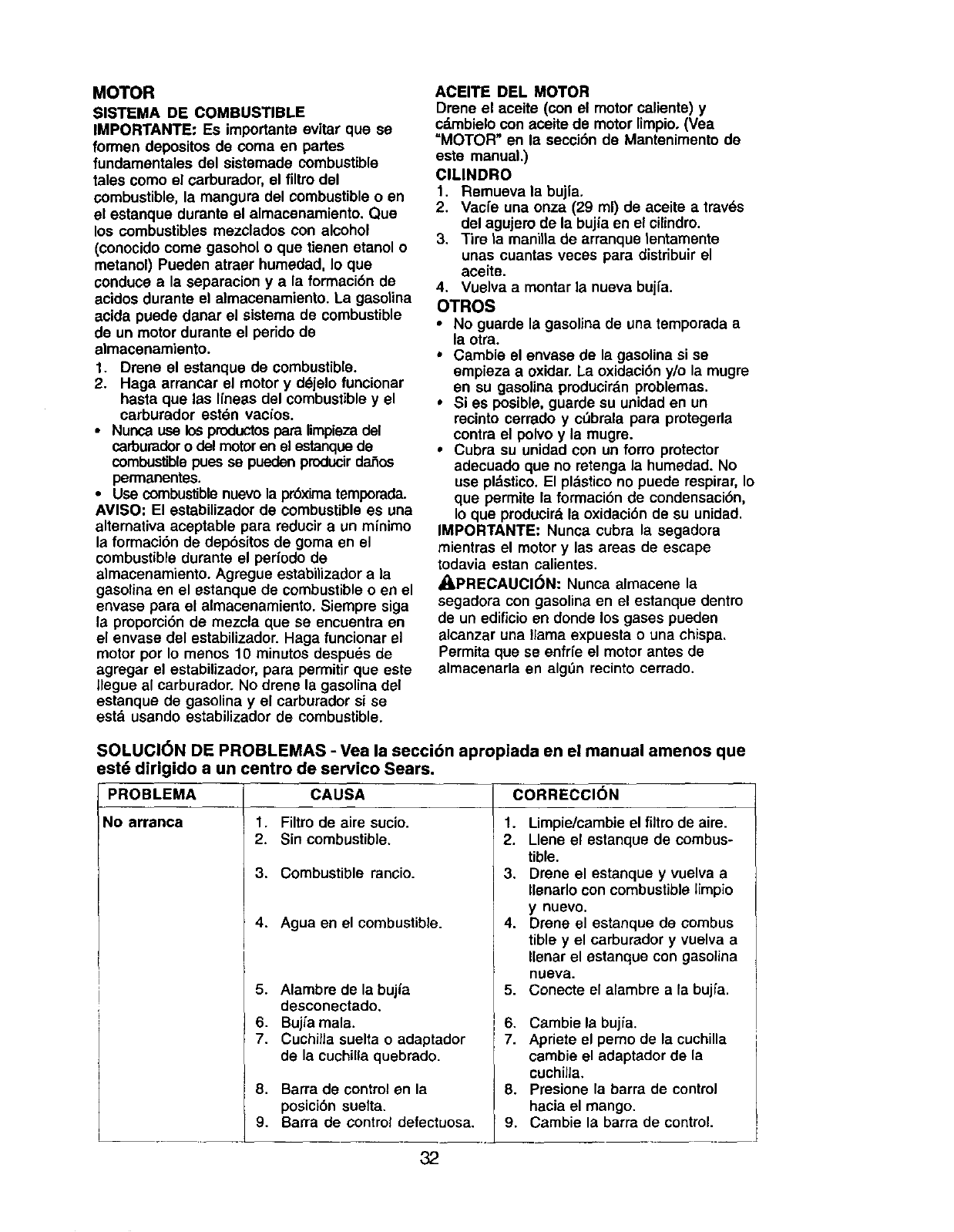

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE, Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistemade combustible

tales como el carburador, el filtre del

combustible, la mangura del combustible o en

el estanque durante el almacenamiento. Que

los combustibles mezclados con alcohol

(conocido come gasohol o que tienen etanol o

metanol) Pueden atraer humedad, Io que

conduce a la separacion y a la formaci6n de

acidos durante el almacenamiento. La gasolina

acida puede danar el sistema de combustible

de un motor durante el perido de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las Ifneas del combustible y el

carburador est_n vacios.

• Nunca use losproductos para limpiezadel

carburadoro del motoren el estanquede

combustiblepues se pueden producirdar3os

permanentes.

•Use combus'dblenuevo la p_xima temporada.

AVISO: El estabilizador de combustible es una

altemativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el

combustible durante el perfodo de

almacenamiento. Agregue estabilizador ala

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor per Io rnenos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

llegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est,. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpioo(Vea

=MOTOR" en la secci6n de Mantenimento de

este manual.)

ClLINDRO

1. Remuevala bujla.

2. Vacfe una onza (29 ml) de aceite a travds

del agujere de la buj_aen el cilindre.

3. Tire la manittade arranque tentamente

unas cuantas veces para distribuir el

aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

•No guarde la gasolina de una temporada a

la otra.

•Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y ct_brala para protegerla

contra el polvo y la mugre.

•Cubra su unidad con un forte protector

adecuado que no retenga la humedad. No

use pldstico. El pldstico no puede respirar, Io

que permite la formaci6n de condensaciSn,

Io que producir&la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape

todavia estan calientes.

,/iI,PRECAUCI_N: Nunca almacene la

segadora con gasolina en el estanque dentre

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en algtin recinto cerrado.

SOLUCI6N DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

est6 dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1. Filtre de aire sucio.

2. Sin combustible.

Combustible rancio.3.

4. Agua en el combustible.

CORRECCION

1. Limpie/cambie el filtre de aim.

2. Llene el estanque de combus-

tible.

3. Drene el estanque y vuelva a

Ilenarlo con combustiblelimpio

ynuevo.

4. Drene el estanque de combus

tible y el carburador y vuelva a

Ilenar el estanque con gasolina

nueva.

5. Conecte el alambre a la bujfa.

5. Alambre de la bujia

desconectado.

6. Bujfa mala,

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. BaKe de control defectuosa.

Cambie la bujfa.

Apriete el pemo de la cuchilla

cambie el adaptador de la

cuchilla.

Presione la barra de control

hacia el mango.

Cambie la barra de control.

PROBLEMA CORRECCION

Falta de fuerza

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped,

hojas o basura debajo

de la segadora.

5. Demasiado aceite en

el motor.

6. Velocidad de recorrido

demasiado rdpida.

Mal corte- 1.

disparejo 2.

Vibraci6n 1.

excesiva 2.

Cord6n 1.

arrancador

dificil de tirar

:_ecogedor de 1.

-esped no se

lena (si viene 2.

._quipado) 3.

[:)ificil de empujar 1.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Acumulaci6n de c_sped,

hojas o basura debajo

de la segadora.

Cuchilla desgastada, doblada

o suelta.

CigueSal del motor doblado.

El freno del volante del

motor estd aplicado

cuando se suelta la barra de

control.

Ciguehal del motor doblado.

Adaptador de la cuchilla

quebrado.

La cuchilla se arrastra en

el cesped.

Altura de code demasiado

baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n

de aire.

El c_sped estd demasiado

alto o la altura de la rueda

demasiado baja.

Parle trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c6sped.

Recogedor de c6sped

demasiado Ileno.

Posici6n de la altura clel mango

no adecuada para usted.

1. Ajuste ala posici6n de "Code

mds alto."

2. Ajuste ala posici6n de "Code

mds alto."

3. Limpie/cambie el filtro de aire.

4. Umpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_ls lenta.

1. Cambie la cuchilla.Apriete el

perno de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte inferior de la

caja de la segadora.

Cambie la cuchilla. Apriete el

perno de la cuchilla.

P6ngase en contacto con su

oentro de servicio Sears o con

un otro centro de servieio

cualificado.

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cord6n arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de code.

Cambie las cuchillas.

Limpie el recogedor de cdsped.

Eleve la altura de code.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

rnds alto.

Vacfe el recogedor de cdsped

Ajuste la altura del mango de

modo que le acomode.

50 51

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.388800

23 44

38 36

33.

3O 45

-55

-54

-53

10 5

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NU MBER 917.388800

PART

NO. NO.

1182815

2 181472

3 169708)(479

4 179585

563601

6171407

7 66426

8 164265

9 154132

10 165754

11 130861

12 750634

13 850733X004

14 180833

15 51793

16 147286

__ 17 165946X479

18 17600406

19 167132X004

20 167133X004

21 165858

22 168360X004

23 180479

24 751153

25 166111X479

26 166112)(479

27 851856

28 152124

29 160835X007

30 19112206

31 165760

32 180077X004

33 180912

34 181214X004

35 179752

36 160828

37 180183

KEY PART

DESCRIPTION NO. NO, DESCRIPTION

ControlBar 38 180541

Upper Handle, withGrip 39 83923

LowerHancile 40 182248

RopeGuide 41 88652

Locknut 1/4o20 42 165766

Handle Bolt 43 165767

WireTie 44 165912

Grip, Foam 45 150406

Hinge Bracket 46 85463

MulcherDoor 47 182247

EngineZone ControlCable 48 181215X004

Hex Washer Head Screw 49 179753

Up-Stop Bracket 50 144929

Handle Knob 51 182603

HairpinCotter 52 181584

HingeRod

Support Bracket 53 851084

Screw 54 850263

AxleArm Assembly - LF 55 851074

Axle Arm Assembly- RF 56 175064

Rear Skirt 57 851514

Selector Spring - Front 58 57143

Rear Door AssemblyKit (Incl. Springs) 67 181276

Locknut5/16-18 68 180332

Handle Bracket Assembly (Left) 70 - - -

Handle Bracket Assembly(Right)

Screw 1/4-20 x 3/8 71 132004

HingeSpring - - 161058

Wheel AdjustingBracket -Front - - 181586

Washer

Clipon Discharge Guard

Selector Spring-Rear

Selector Knob

Axle Arm Assembly-LR

Handle AdjusterAssembly, LH

ShoulderBolt 5/16-18

Wheel Assembly,Rear

Wheel Assembly,Front

Flanged Locknut

Hubcap

HingeScrew

Spring(LH)

Spring(RH)

Door Bolt

Hex Head Thread RollingScrew 3/8-16 x 1

Danger Decal

Hubcap

AxleArm Assembly- RR

Handle AdjusterAssembly, RH

Screw

ThrottleControl

HousingAssembly

(Includes Key Numbers 17, 18 and 46)

Hex Head Screw 3/8-24 x 1-3/8 Grade 8

HelicalLockwasher

HardenedWasher

21" Blade

BladeAdapter

Washer, Wave

Grass Bag

CatcherFrame

Engine,Honda, ModelNumber

GCV-160-A1 AE(See Breakdown)

Nut, Hex

Waming Decal (NotShown)

Owner'sManual

Availableaccessories not includedwith lawn mower:

71 33623 Gas Can ( 2.5 Gallon)

71 33500 Fuel Stabilizer

71 33088 ClippingDeflector

NOTE: All componentdimensionsgiven inU.S. inches.

1 inch = 25.4 mm

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

:AMSHAFT ]

211 9

CARBURETORJ

FAN COVERJ

FLYWHEEL I

_--lO

1--I

_3 8

:36

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CONmOL

I_'Y PART

NO. NO. DESCRIPTION

1 5580311

25580329

3558O345

4 5580352

5 4439428

6 080O466

7 5580378

6094122

8 558O386

9 2418671

10 5580998

11 0145557

12 0471623

Arm,Governor

Rod,Governor

Spring,Governor

Spring, ThrottleReturn

Spring, Lever

Holder,Cable

Base Comp., Control (Use upto

SerialNumber1177559)

Base Comp., Control (Use from

SerialNumber1177560)

Rod,Choke

Bolt,GovernorArm

Bolt,Flange (6 x 45) (ct2O0)

Screw, Pan (5 x 16)

Nut, Flange,6ram

CAMSHAFTPULLEY

KEY PART

NO. NO. DESCRIPTION

1 558O055

2 558oo63

35580071

45580089

55580097

65580105

7 5580113

8 5580121

9 5580139

10 1426980

11 0294819

12 0004598

13 0018044

13 2373447

Pulley Comp.,Camshaft

Shaft, Cam Pulley

Belt,33ming

Arm, Intake Valve Rocker

Arm, Exhaust Valve Rocker

Shaft Rocker Arm

Valve, Intake

Valve, Exhaust

Spring, Valve

Retainer, Intake Valve Spring

Screw, Tappet Adjuster

Nut, Tappet Adjuster

O-ring

FAN COVER

K_-Y PARI"

NO. NO.

1 3683646

2 5028923

3 5580394

4 5580451

5 558o469

6 5580519

7 5580527

82499440

9 5581004

10 0671636

1t 2449593

12 0250647

13 0250985

14 0053447

FLYWHEEL

KEY PART

NO. NO.

1 03484.33

25580659

3 5723747

45580675

55580683

6 5580782

75580790

8 o803619

9 1725050

10 0671552

11 0442038

12 1824630

13 0485946

14 1510361

DESCRIPTION

Rubber, Supporter, 107 mm

Petcock Assembly, Manual

Bracket, Petcock

Cap Assembly,Fuel Tank

Tube, Fuel

Cover Comp., Fan, NH1, Black

Coller,Fan Cover

Collar,FrontTurn Signal

Bolt, Stud

Screw, Washer, 5 x 10

BulkHose, Fuel

Clip,Tube (B8)

Clip,Tube (B10)

Clip,Tube (C9)

DESCRIPTION

Key, Special Woodruff (25 x 18)

Coil Assembly, Ignition

Flywheel Assembly

Wire, Stop Switch

Switch Assembly, Engine Stop

Brake Assembly

Spdng, Brake Lever

Bolt Flange (6 x 14)

Bolt, Flange (6 x 23)

Bolt, Flange (6 x 20)

Nut, Special, 14mm

ClipCable

Screw, Washer (4 x 12)

Washer, Plain

CARBURETOR

KEY PART

NO. NO.

t 3088416

2 5580162

3 4930756

4 4481818

5 1441518

6 5580170

7 5664552

8 5580212

9 5580220

10 5580238

11 5580246

12 4581120

13 5580253

14 5580535

15 0639419

15 3344520

16 0635474

16 0635482

16 0636126

DESCRIPTION

Gasket Set

FloatSet

Chamber Set, Float

Screw Set

CarburetorAssembly

Valve Float

Nozzle Main

Insulator,Carburetor

Gasket, Insulator

Gasket, Carburetor

Guide Comp., Air

Screw, Pan (5 x 6)

Jet, Main #60 (optional)

Jet, Main #62 (optional)

Jet, Main #65 (optional)

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CYLINDER BARREL I

OIL PAN I

CRANKSHAFT J

I AIR CLEANER

PISTON CONNECTING RODJ

RECOIL STARTER

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CYUNDERBARREL

K_'Y PART

NO. NO. DESCRIPTION

5579982 Cylinder Assembly

2399780 Clip,Valve Guide

5579990 Cover, Head

5580006 Cover Comp., Breather

0636845 Bolt, Flange (6 x 12)

0803619 Bolt, Flange (6 x 14)

5581038 Oil Seal 25.4 x 62 x 6

1441112 Spark Plug (BPR6ES NGK)

CRANKSHAFT

K_-Y PART

NO. NO. DESCRIPTION

1 5580030 CrankshaftComp. (Nl*Type)

55581012 WasherThrust

_RCLEANER

KEY PART

NO, NO. DESCRIPTION

1 5580154 Tube, Breather

2 5580402 Element, AirCleaner

3 5581410 Case Assembly,Air Cleaner

5 5664560 Gasket, Air Cleaner

65580444 Cover, Air Cleaner

7 5580964 Bolt, Flange (6 x 86)

8 2374742 Bolt, Flange (6 x 14)

PISTONCONNECTING ROD

K]EY PART

NO. NO. DESCRIPTION

5580014 Piston

1426576 Pin. Piston

5580022 Rod Assembly,Connecting

1431055 Bolt.ConnectingRod

2605517 Clip, PistonPin 13ram

5655949 RingSet, Piston (Riken)

5655956 RingSet, Piston (Teikoku)

RECOILSTARTER

KEY PART

NO. NO. DESCRIPTION

5597869 Starter Assy., Recoil,

NH1, LongRope, Black

5580634 Knob, RecoilStarter

5580642 Rope, RecoilStarter

2866341 Nut, Flange,6ram

MUFFLER

KEY PART

NO. NO. DESCRIPTION

15580485 MuffierComp.

2 5580501 Protector,Muffler

3 5580972 Bolt,Flange (6 x 79) CT200

4 0636845 Bolt,Flange (6 x 12)

5 5737457 Gasket, Muffler (Optional)

OILPAN

KEY PART

NO. NO. DESCRIPTION

15579974

24497947

45580261

5 5580279

6 5580287

7 5580295

8 1427244

9 1427251

10 5580303

11 0803619

12 0748111

13 2413862

14 2456697

15 5581046

16 0345900

17 0115527

18 1417369

19 5722996

Pan Assembly, Oil

Gasket, Oil FillerCap

Shaft Comp., Governor Holder

Governor Assembly

Weight, Governor

Holder, GovemorWeight

Pin, Governor Weight

Slider, Governor

Shaft, Govemor Arm

Bolt Flange (6 x 14)

Bolt, Flange (6 x 25)

Washer, Thrust 6mm

Clip, Governor Holder

Oil Seal (28 x 41.25 x 6)

Washer, Plain, 6mm

Pin, Lock, 8mm

Pin, Dowel (8 x 20)

Gauge Assembly, Oil Level

electronics,callforthe nearestSears Parts and Repair Center.

1-800-488-1222

For the replacement parts, accessories end owner's manuals

that you need to do-it-yourself, cell Sears PartsDirectSM!

1-800-366-PART 6a.rn.-11 p.m., 7days aweek

(1.-800-366-7278) (U.S.A. on;y)

www.sears.com/par_irect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (u.s_)

7 a.m. - 5 p.m., CS'I', Mort. - Sat.

,,,,, ,,,u u, , H, H

Para pe_r serviciode re_ a

domictio, y para o_denar piezas:

1-888-SU-HOGAR sM

(1-888-784_427)

1-800-361-6665 (Canada)

9a.m.- 8 p.m.EST, M-F, 4 p.m.Sat.

Au Canada pour _en f_:

I_..FOYER Mc

(1-800-533-6937)

WWW._,ca

®Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /TM Marca de F&brica /SMMama de Servicio de Sears, Roebuck and Co.

MCMarque de commerce /MDMarque ddpos_e de Sears, Roebuck and Co.

181586 Rev. 3 01.31.02 BY Printed in U.S.A.

Craftsman 917388800 User Manual Gas, Walk Behind Lawnmower Manuals And Guides L0202236

CRAFTSMAN Walk Behind Lawnmower, Gas Manual L0202236 CRAFTSMAN Walk Behind Lawnmower, Gas Owner's Manual, CRAFTSMAN Walk Behind Lawnmower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
