Owner's Manual

CRIIFTSMRN°

WHEEl. ED

WEEDTRIMMER

6.0 Horsepower

22 Inch Cut

Model No.

917.773708

•Espahol, p. 17

_IbCAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

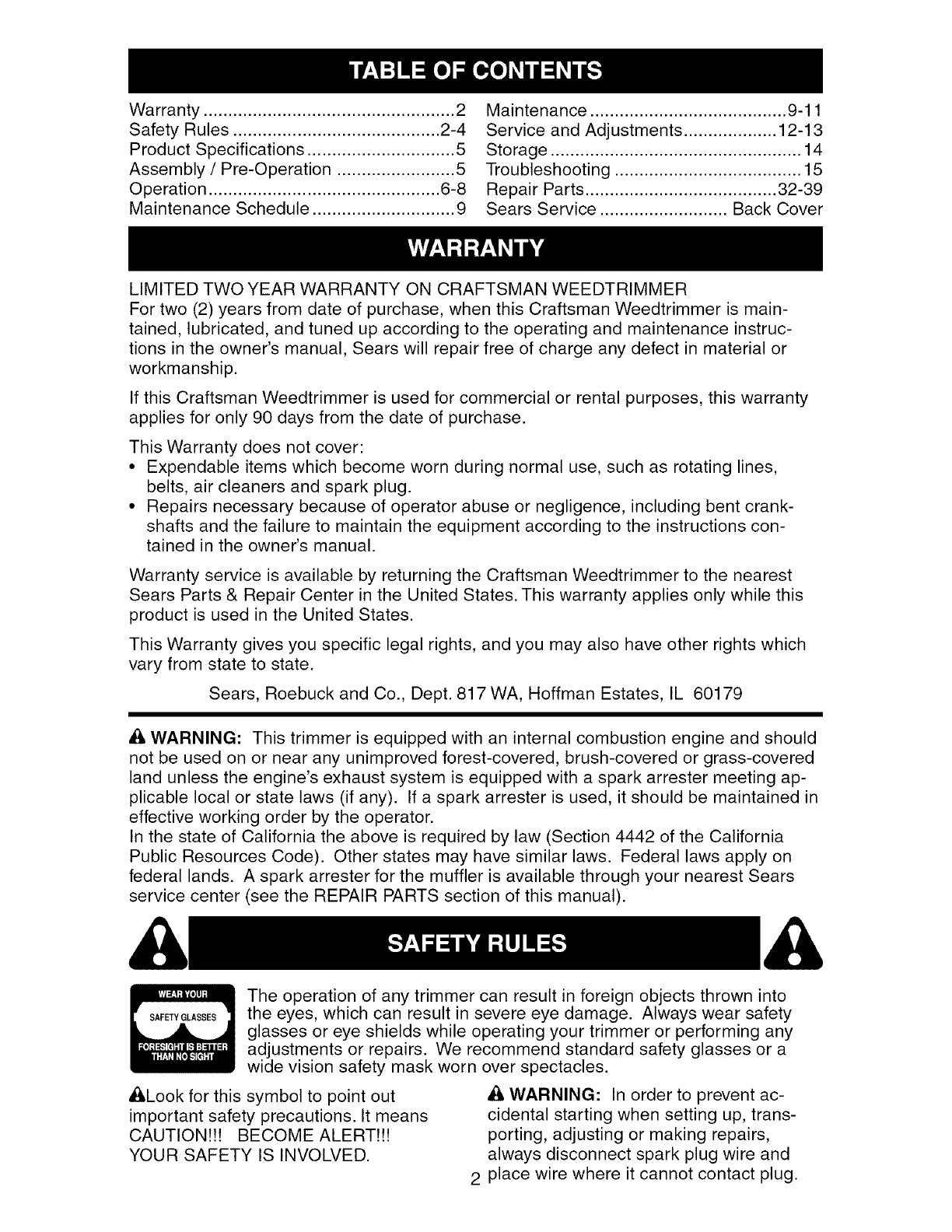

Warranty ................................................... 2

Safety Rules .......................................... 2-4

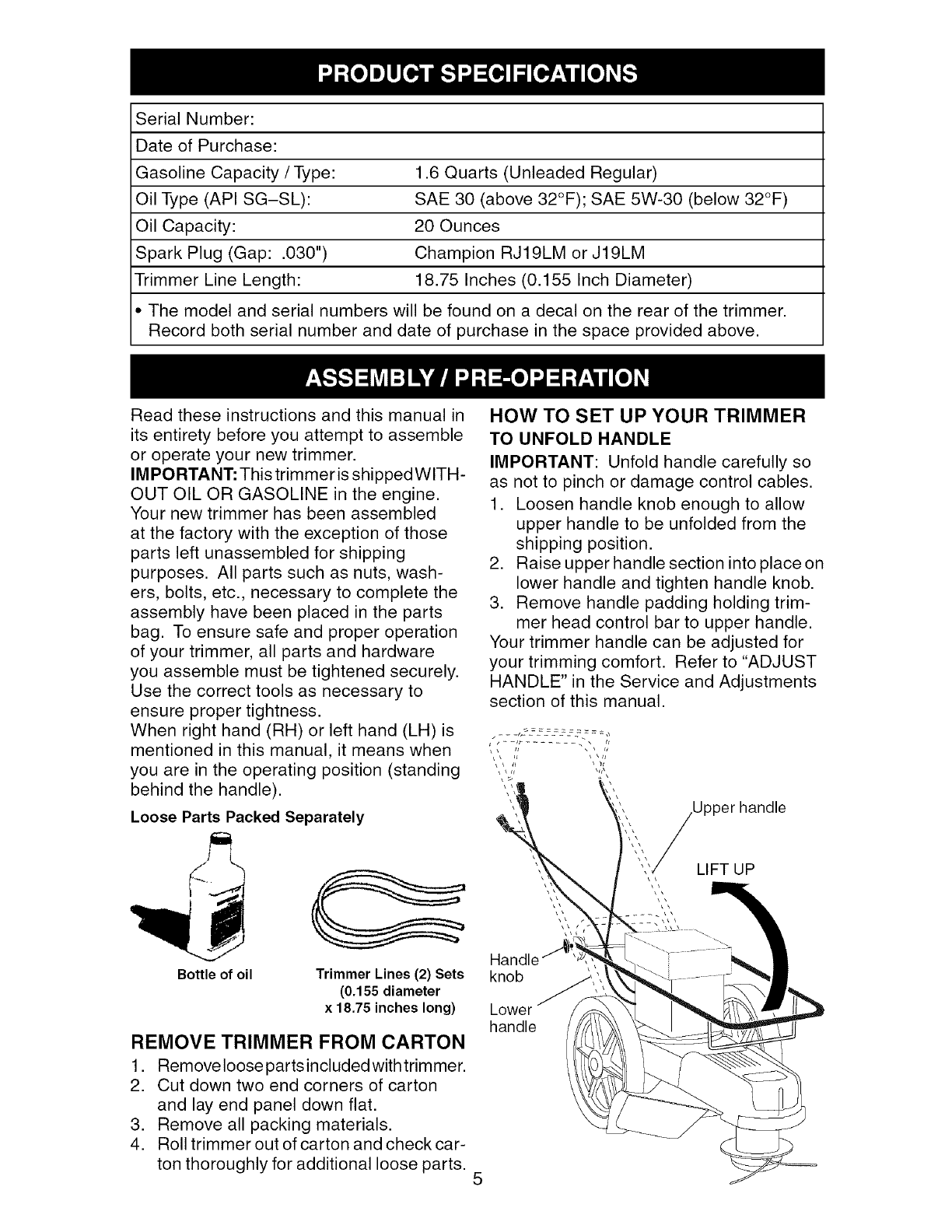

Product Specifications .............................. 5

Assembly /Pre-Operation ........................ 5

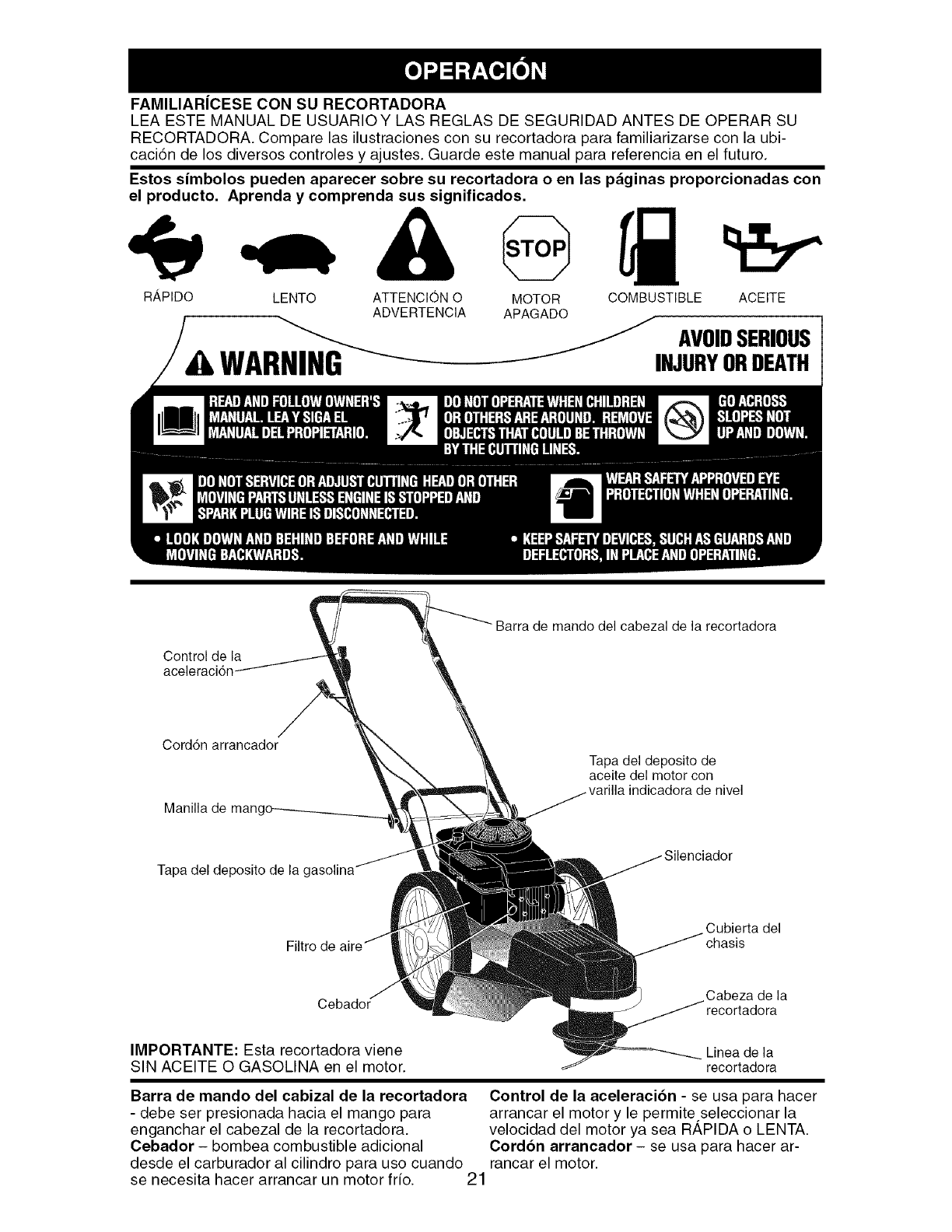

Operation ............................................... 6-8

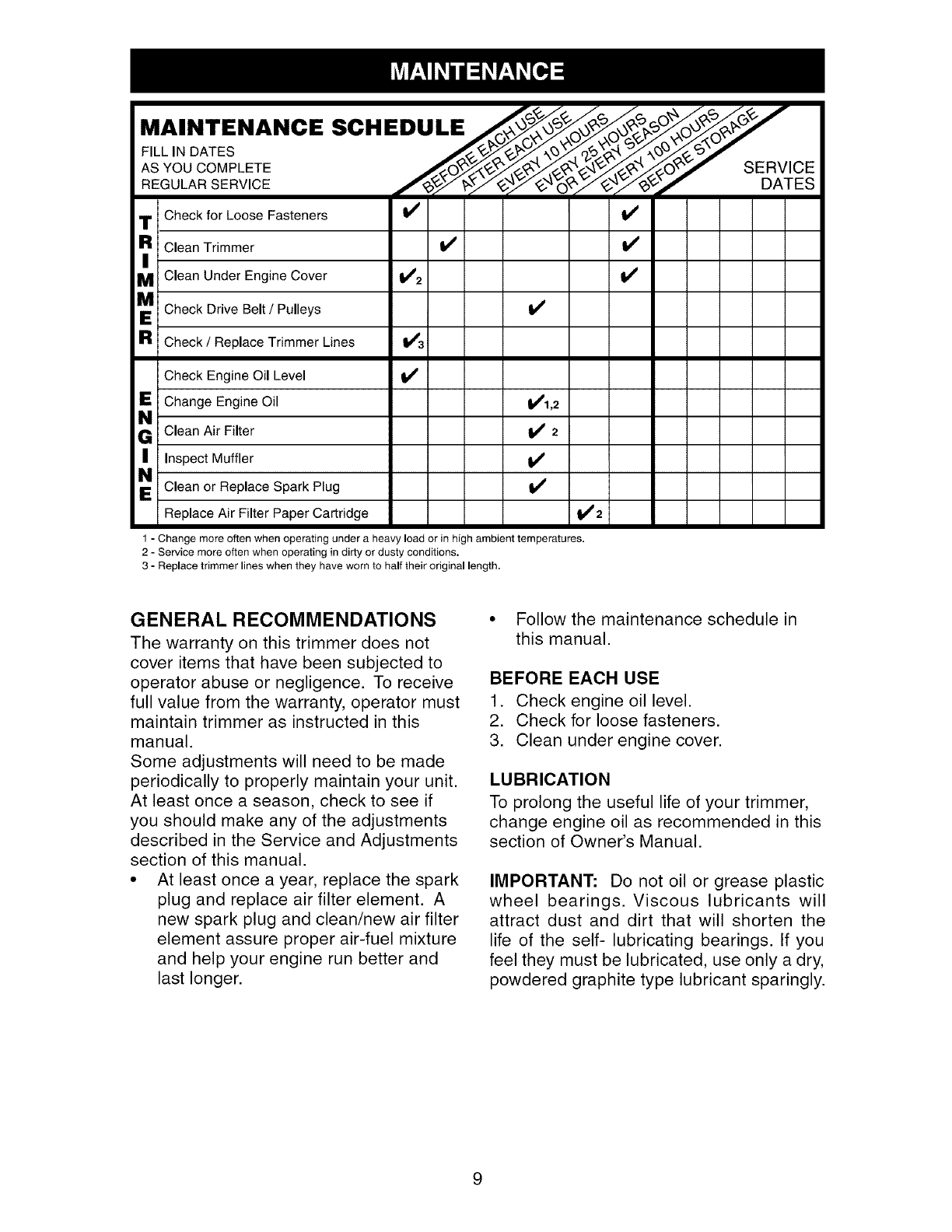

Maintenance Schedule ............................. 9

Maintenance ........................................ 9-11

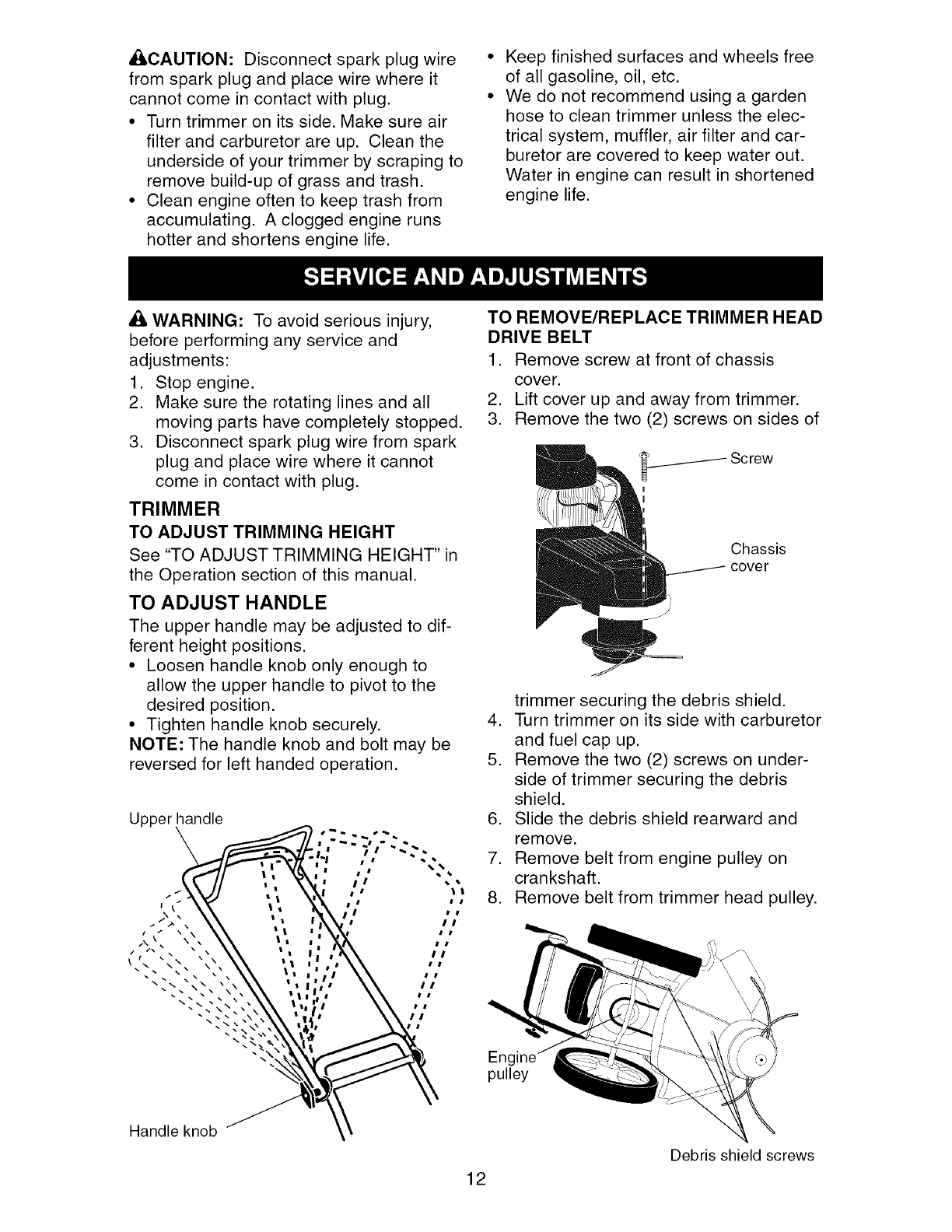

Service and Adjustments ................... 12-13

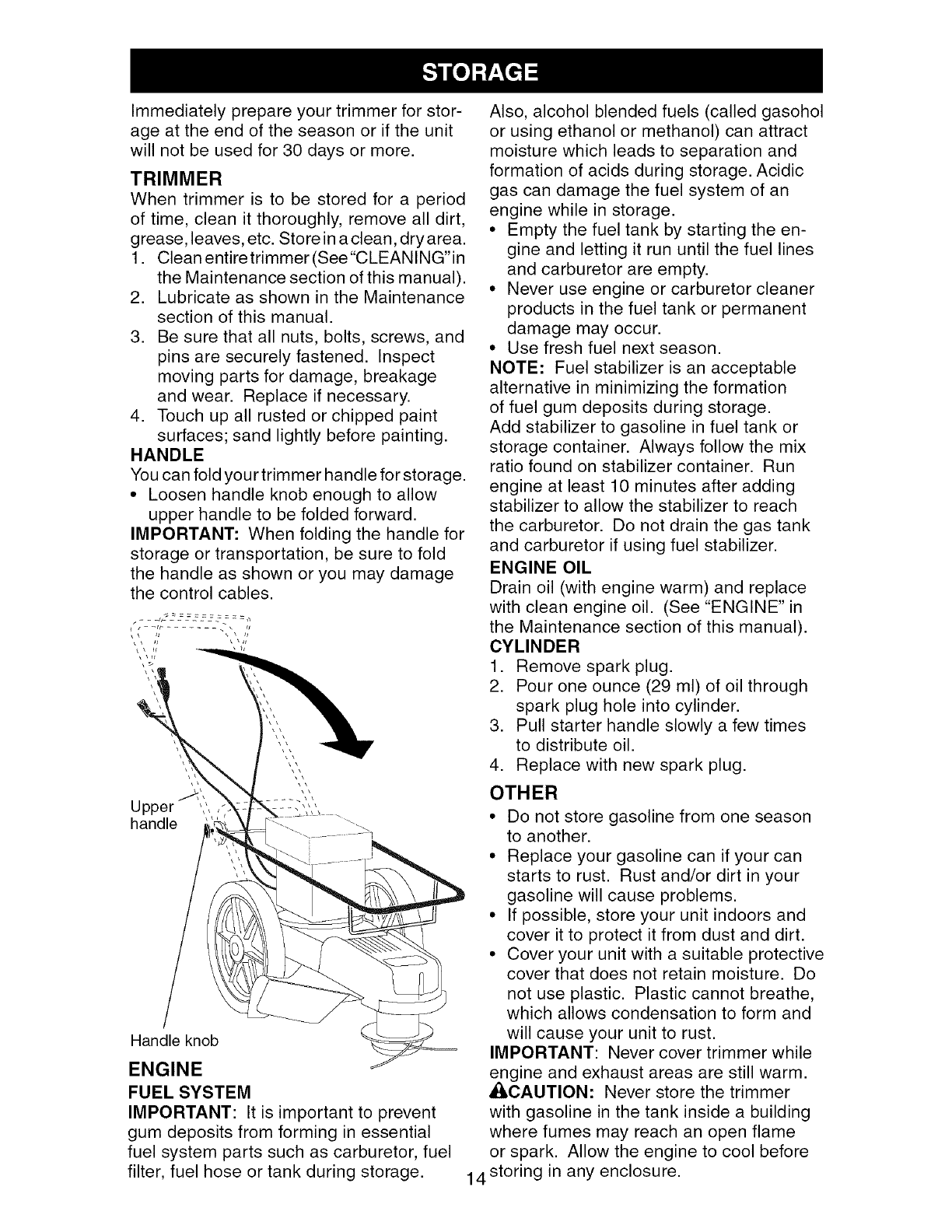

Storage ................................................... 14

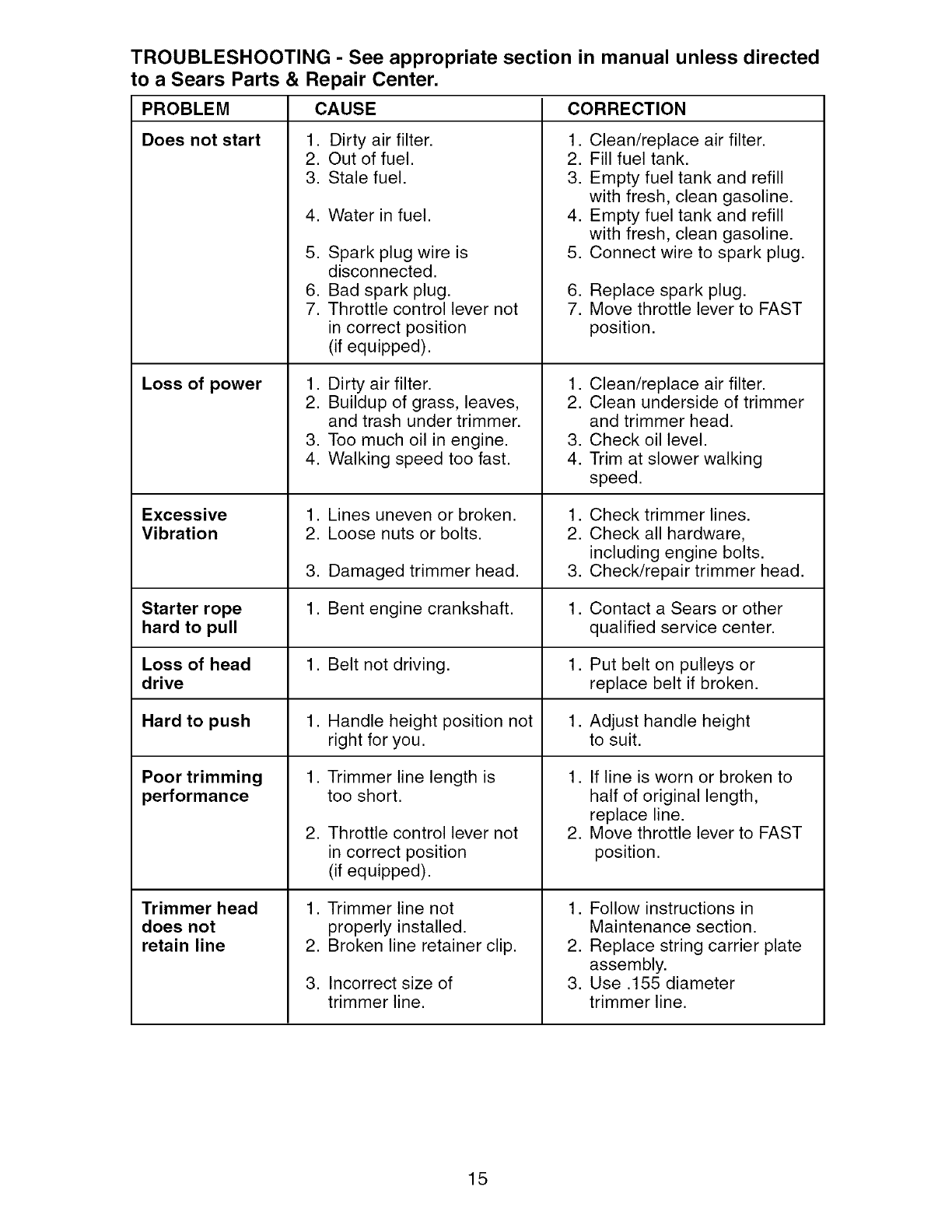

Troubleshooting ...................................... 15

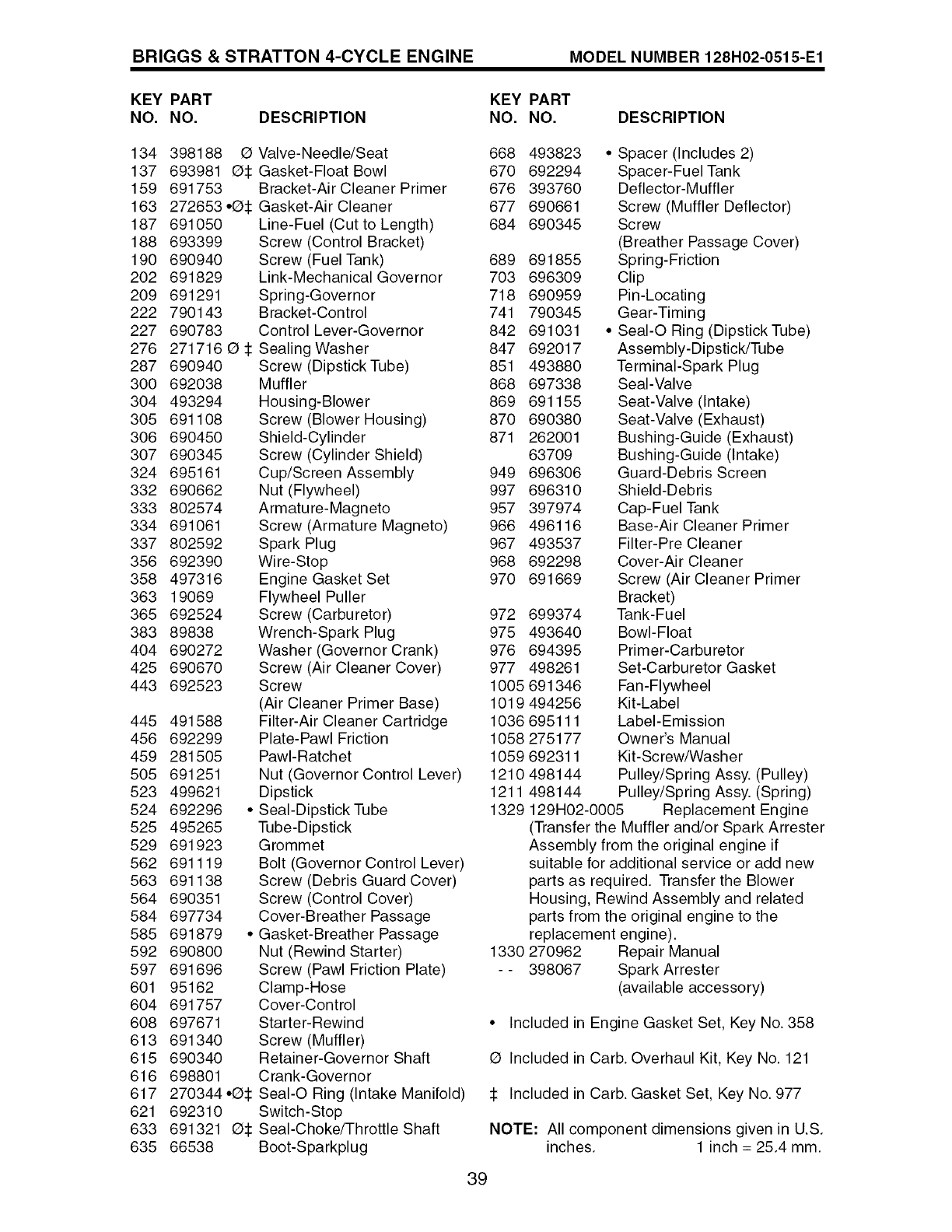

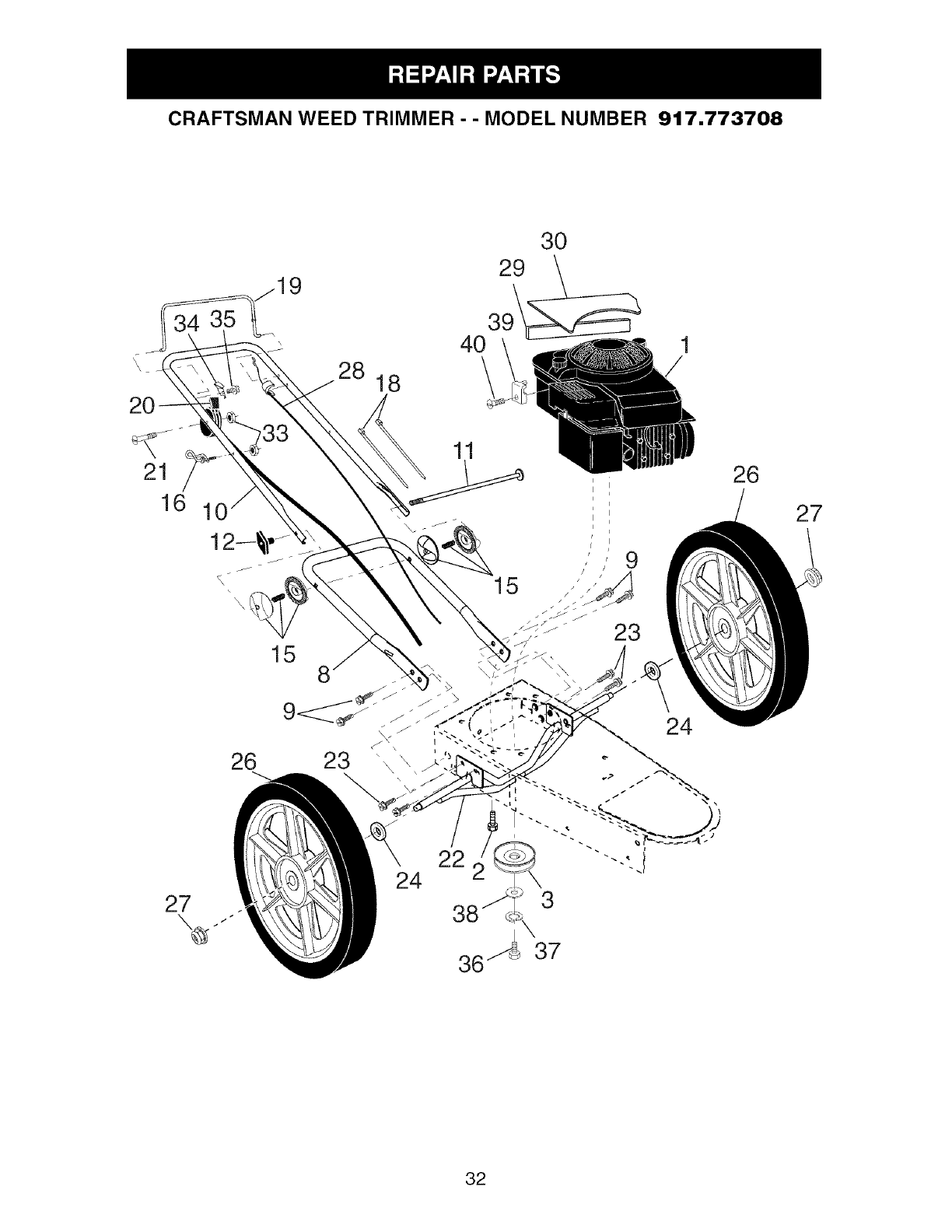

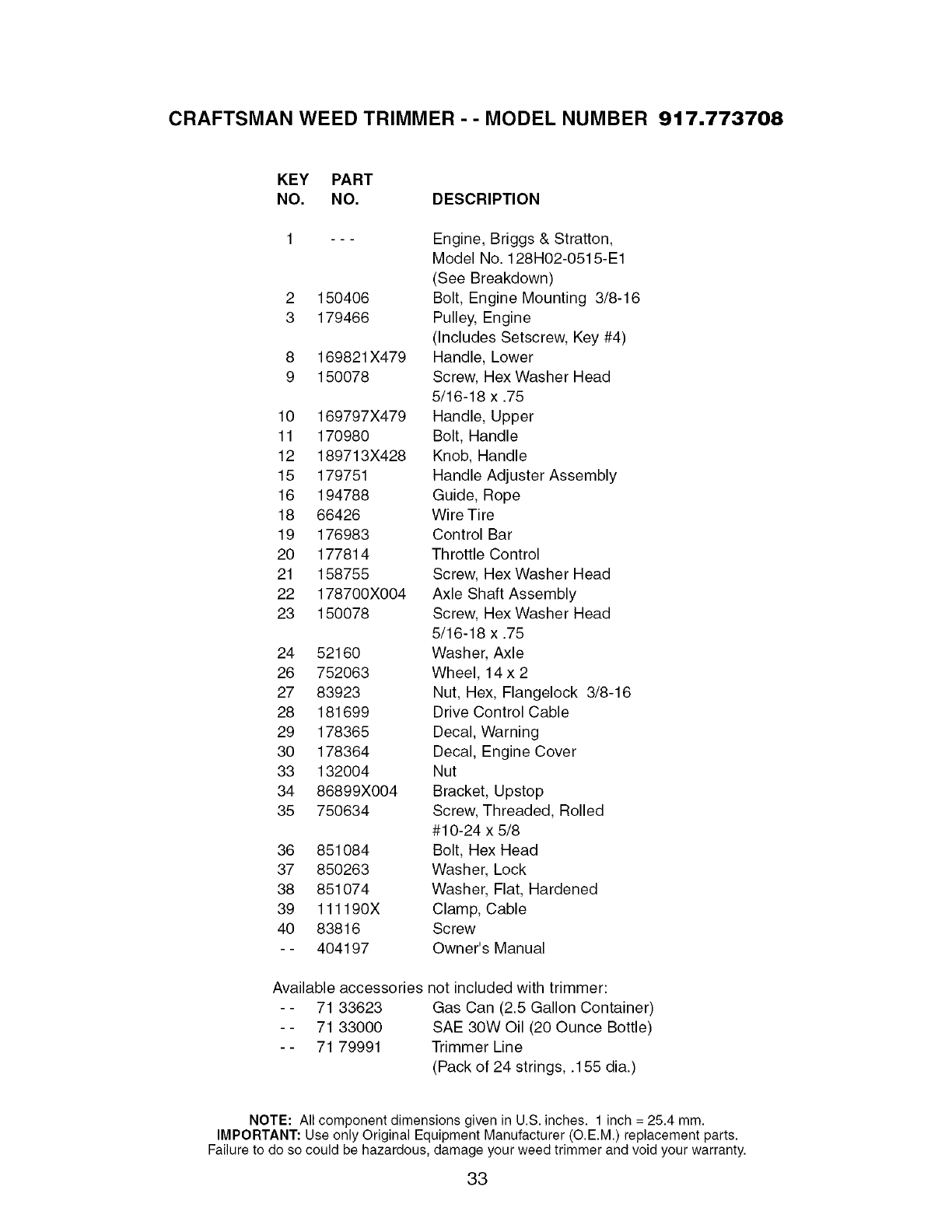

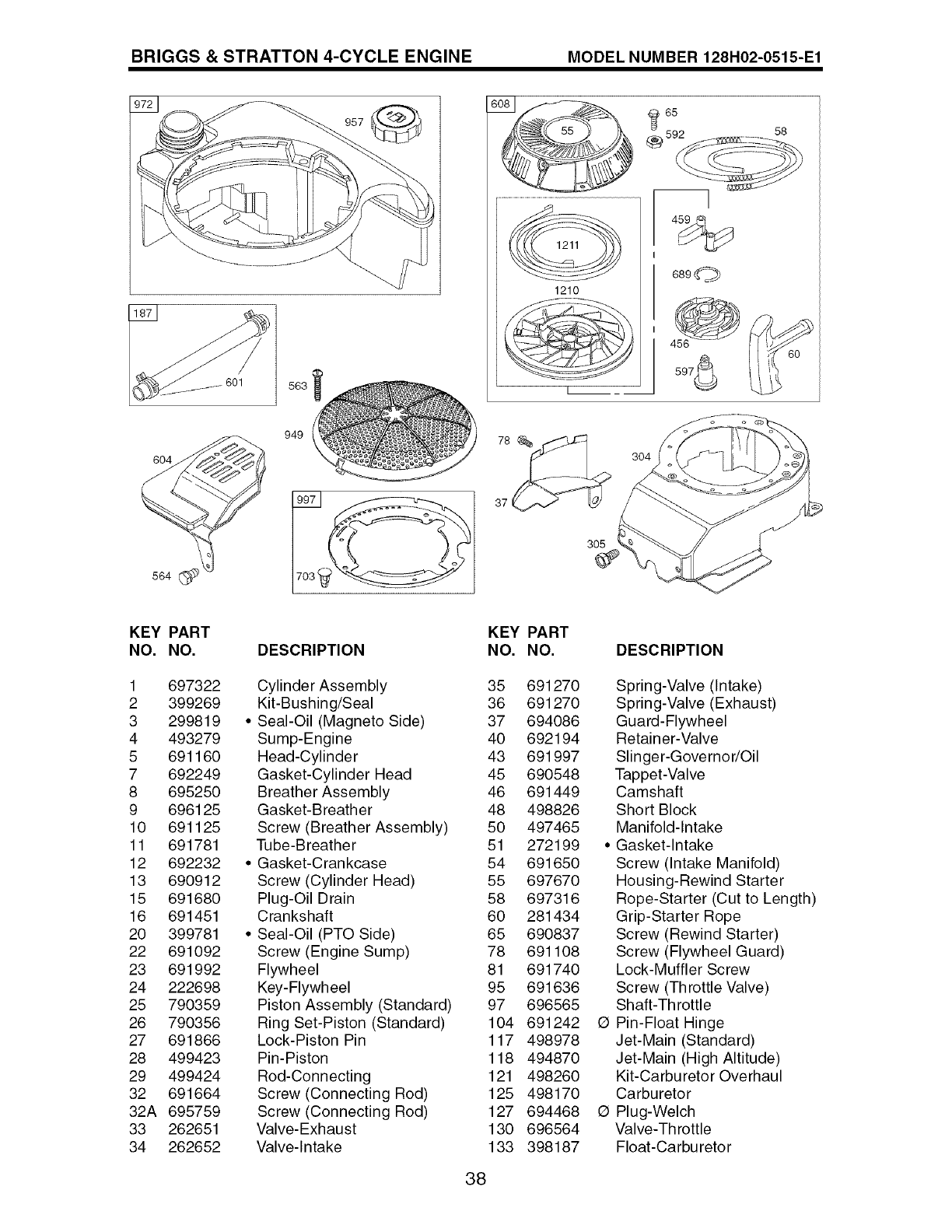

Repair Parts ....................................... 32-39

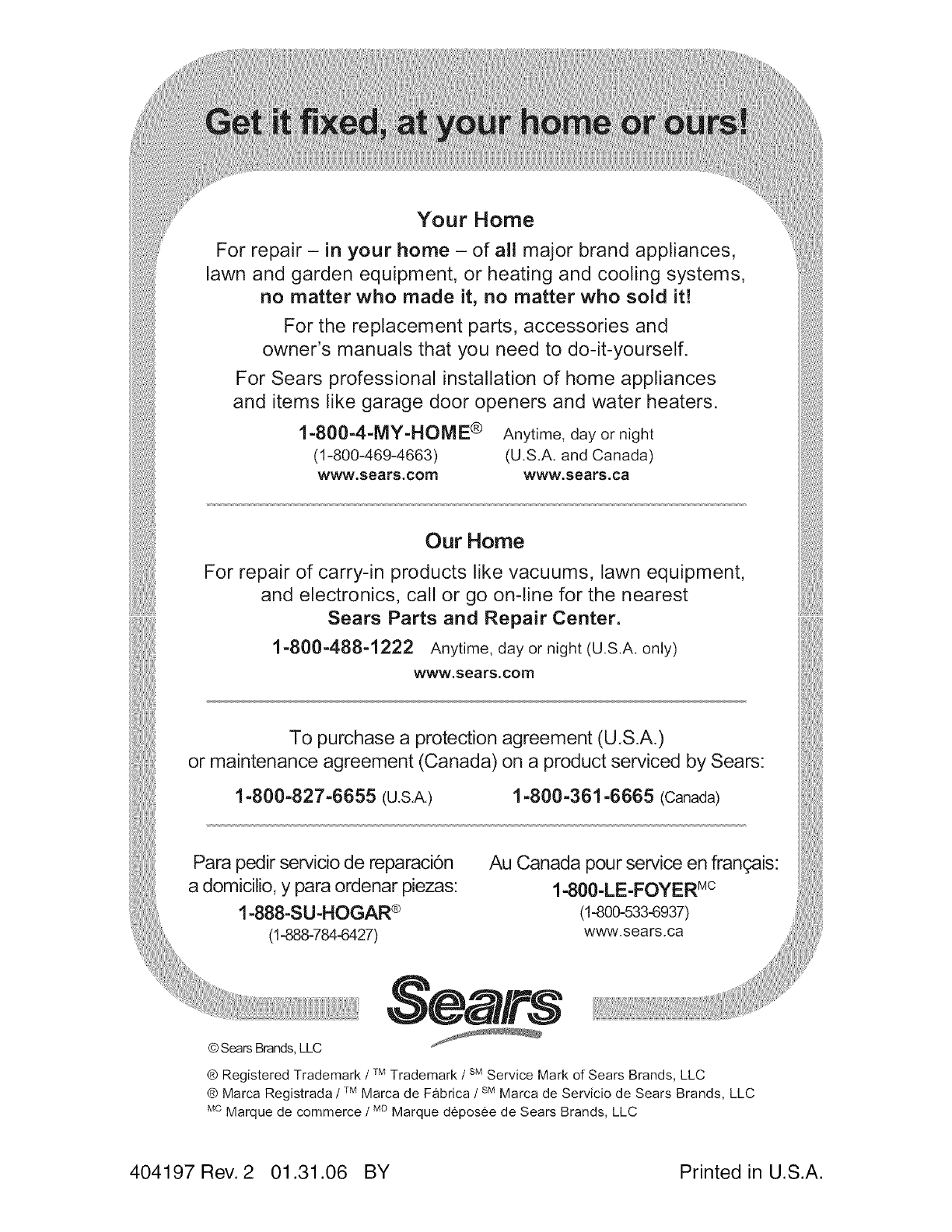

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN WEEDTRIMMER

For two (2) years from date of purchase, when this Craftsman Weedtrimmer is main-

tained, lubricated, and tuned up according to the operating and maintenance instruc-

tions in the owner's manual, Sears will repair free of charge any defect in material or

workmanship.

If this Craftsman Weedtrimmer is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotating lines,

belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman Weedtrimmer to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179

_, WARNING: This trimmer is equipped with an internal combustion engine and should

not be used on or near any unimproved forest-covered, brush-covered or grass-covered

land unless the engine's exhaust system is equipped with a spark arrester meeting ap-

plicable local or state laws (if any). If a spark arrester is used, it should be maintained in

effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

service center (see the REPAIR PARTS section of this manual).

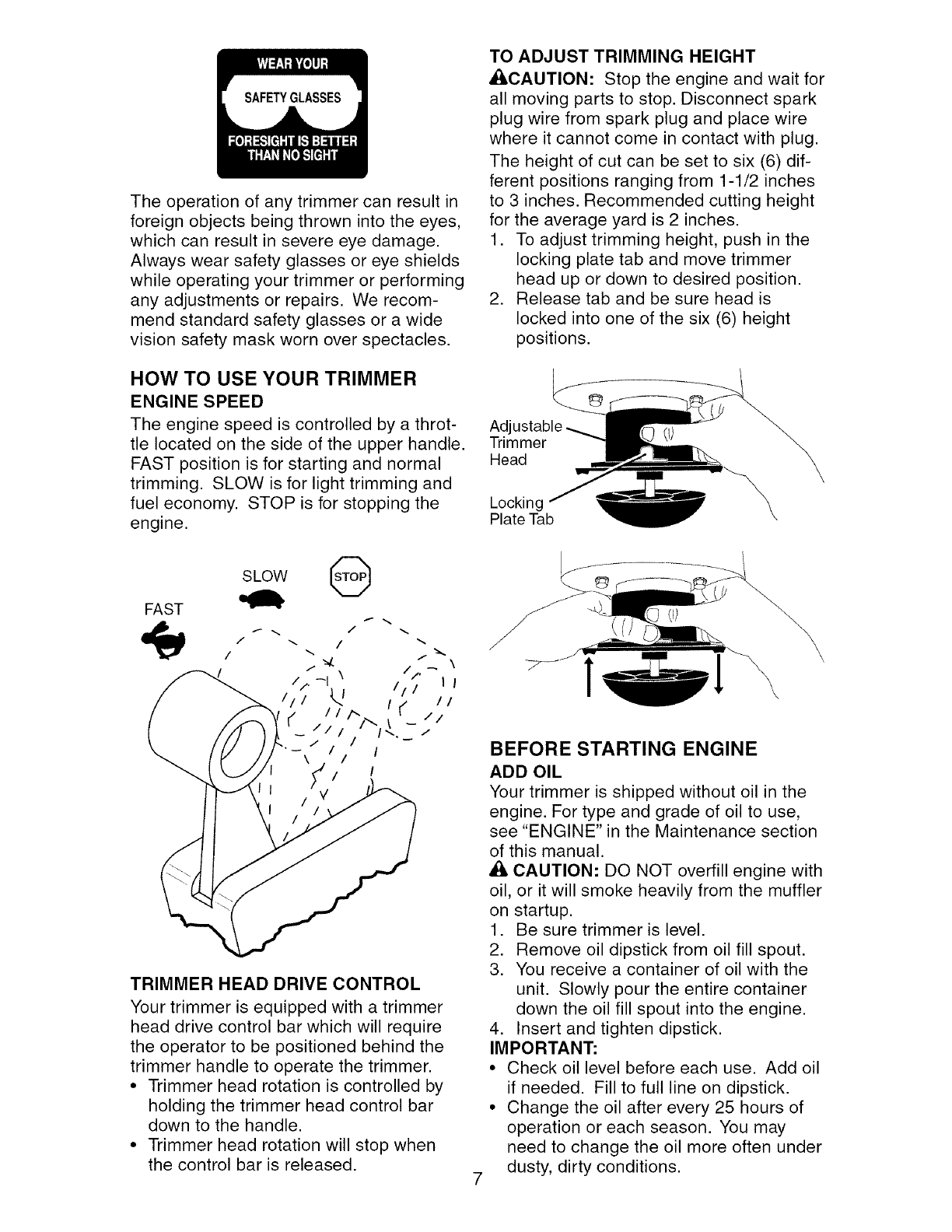

SAFETYGLASSES

_IbLook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

The operation of any trimmer can result in foreign objects thrown into

the eyes, which can result in severe eye damage. Always wear safety

glasses or eye shields while operating your trimmer or performing any

adjustments or repairs. We recommend standard safety glasses or a

wide vision safety mask worn over spectacles.

AWARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

2 place wire where it cannot contact plug.

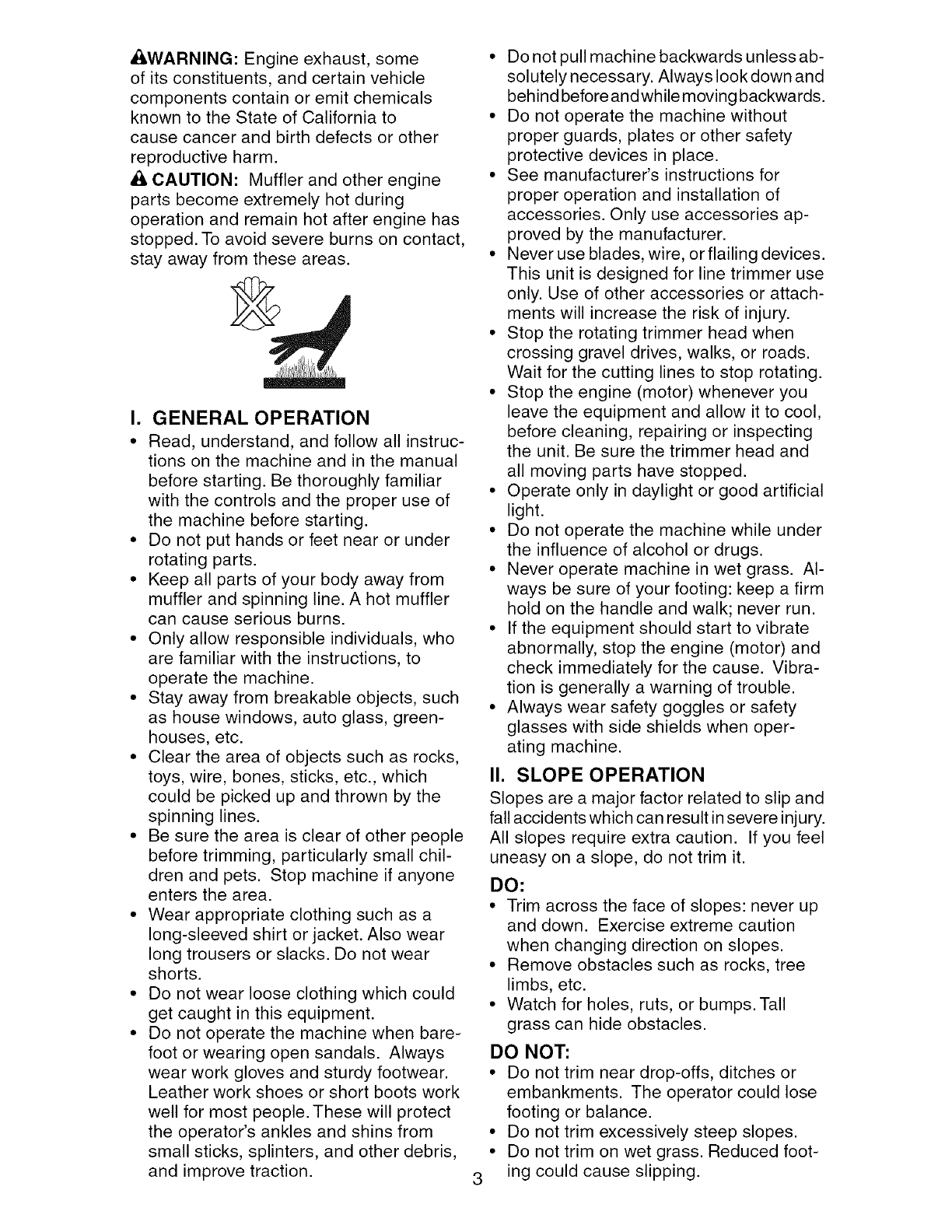

AWARNING: Engineexhaust, some

of its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to

cause cancer and birth defects or other

reproductive harm.

CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

•Read, understand, and follow all instruc-

tions on the machine and in the manual

before starting. Be thoroughly familiar

with the controls and the proper use of

the machine before starting.

• Do not put hands or feet near or under

rotating parts.

• Keep all parts of your body away from

muffler and spinning line. A hot muffler

can cause serious burns.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Stay away from breakable objects, such

as house windows, auto glass, green-

houses, etc.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

spinning lines.

• Be sure the area is clear of other people

before trimming, particularly small chil-

dren and pets. Stop machine if anyone

enters the area.

• Wear appropriate clothing such as a

long-sleeved shirt or jacket. Also wear

long trousers or slacks. Do not wear

shorts.

• Do not wear loose clothing which could

get caught in this equipment.

• Do not operate the machine when bare-

foot or wearing open sandals. Always

wear work gloves and sturdy footwear.

Leather work shoes or short boots work

well for most people. These will protect

the operator's ankles and shins from

small sticks, splinters, and other debris,

and improve traction. 3

• Do not pull machine backwards unless ab-

solutely necessary. Always look down and

behind before andwhile moving backwards.

• Do not operate the machine without

proper guards, plates or other safety

protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Never use blades, wire, or flailing devices.

This unit is designed for line trimmer use

only. Use of other accessories or attach-

ments will increase the risk of injury.

• Stop the rotating trimmer head when

crossing gravel drives, walks, or roads.

Wait for the cutting lines to stop rotating.

• Stop the engine (motor) whenever you

leave the equipment and allow it to cool,

before cleaning, repairing or inspecting

the unit. Be sure the trimmer head and

all moving parts have stopped.

• Operate only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass. Al-

ways be sure of your footing: keep a firm

hold on the handle and walk; never run.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating machine.

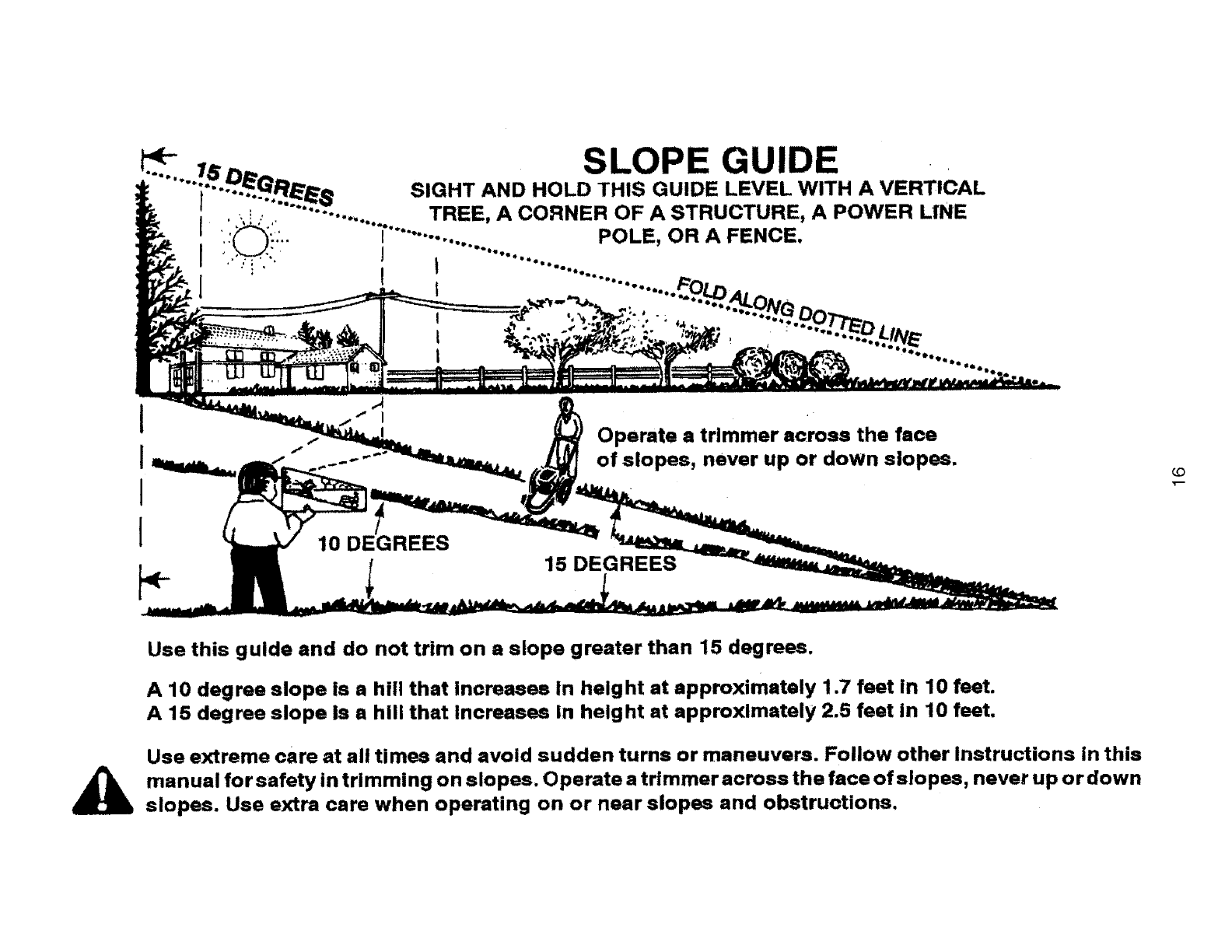

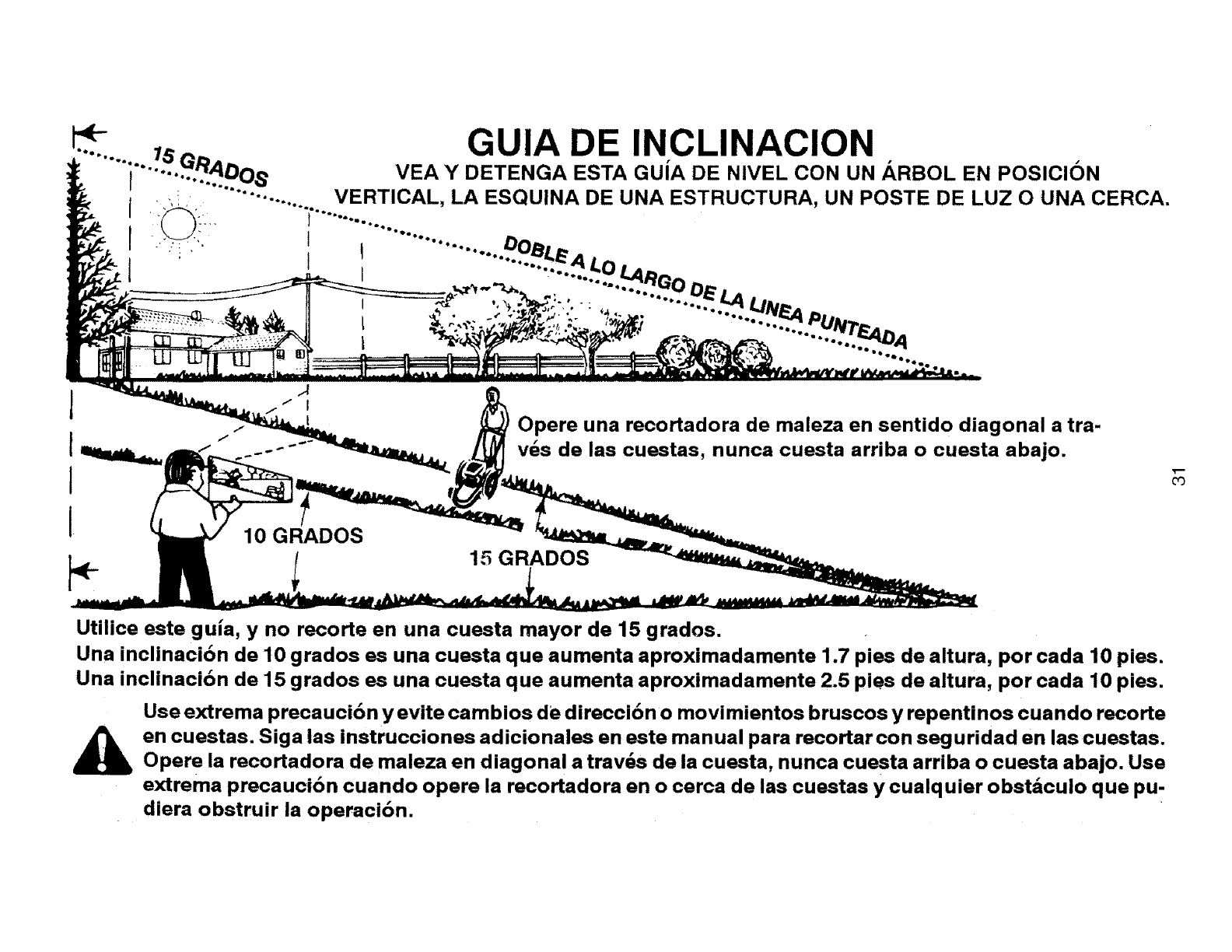

II. SLOPE OPERATION

Slopes are a major factor related to slip and

fall accidents which can result in severe injury.

All slopes require extra caution. If you feel

uneasy on a slope, do not trim it.

DO:

• Trim across the face of slopes: never up

and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not trim on wet grass. Reduced foot-

ing could cause slipping.

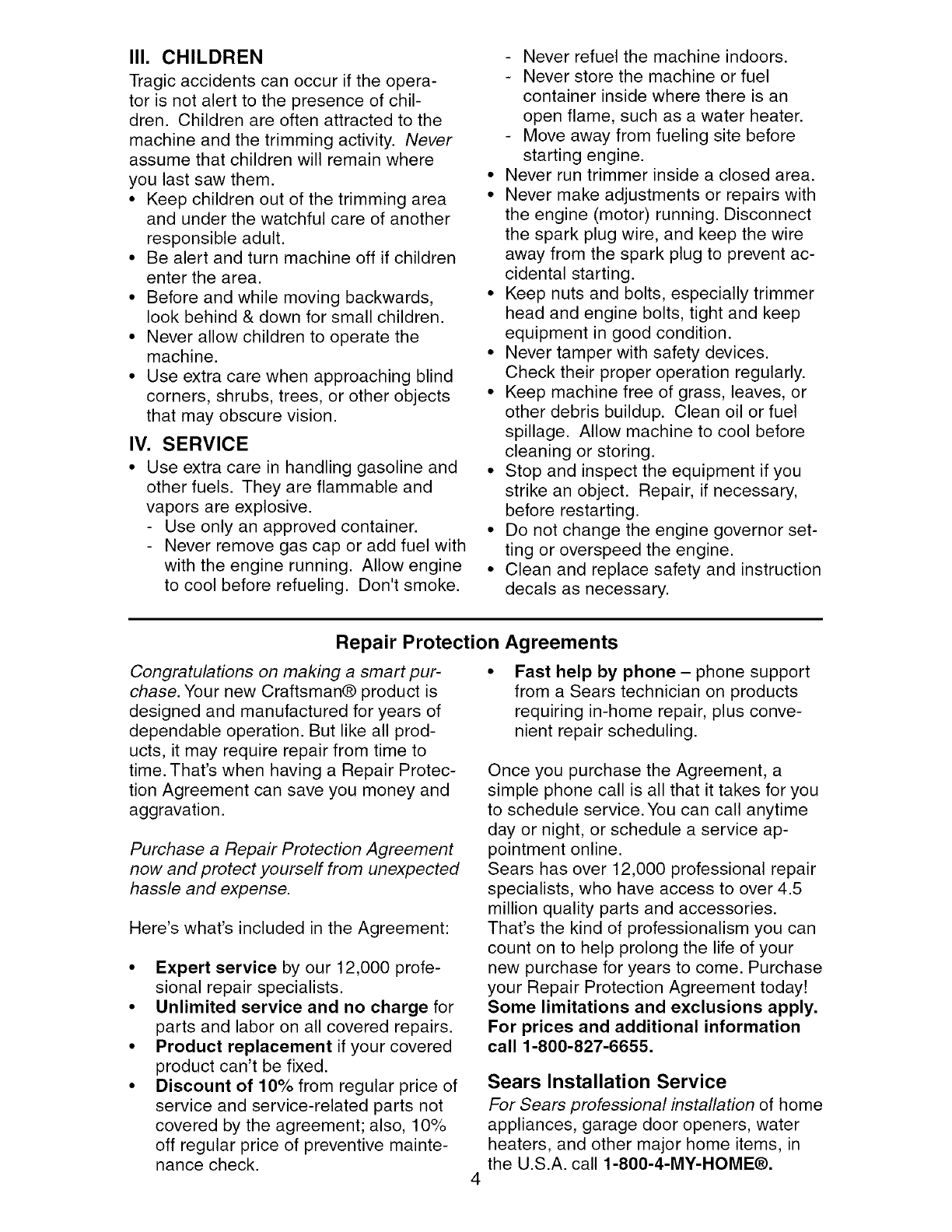

III. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of chil-

dren. Children are often attracted to the

machine and the trimming activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while moving backwards,

look behind & down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

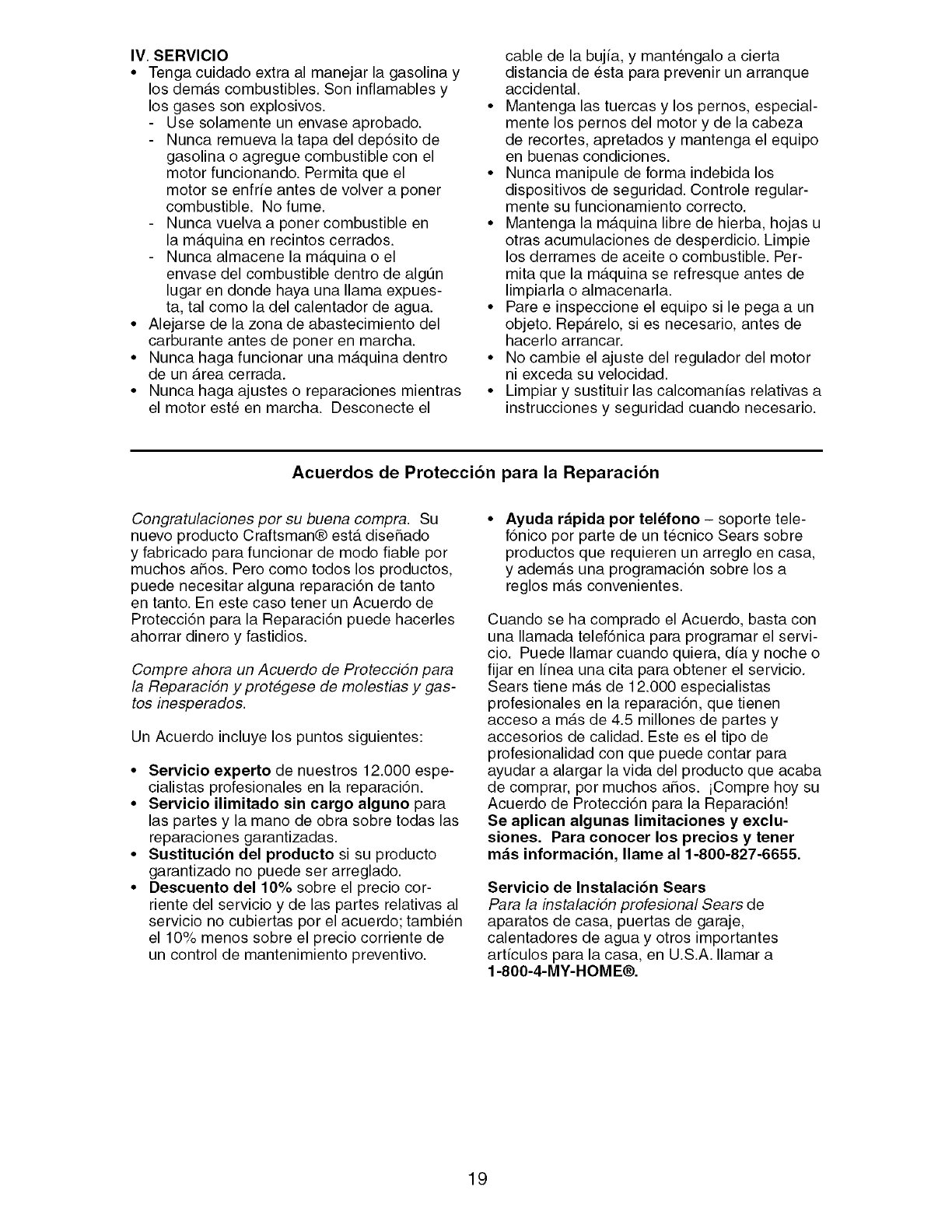

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

Use only an approved container.

Never remove gas cap or add fuel with

with the engine running. Allow engine

to cool before refueling. Don't smoke.

Never refuel the machine indoors.

Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

Move away from fueling site before

starting engine.

• Never run trimmer inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the spark plug to prevent ac-

cidental starting.

• Keep nuts and bolts, especially trimmer

head and engine bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris buildup. Clean oil or fuel

spillage. Allow machine to cool before

cleaning or storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Do not change the engine governor set-

ting or overspeed the engine.

• Clean and replace safety and instruction

decals as necessary.

Repair Protection

Congratulations on making a smart put- •

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Agreements

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

Serial Number:

Dateof Purchase:

GasolineCapacity/Type: 1.6Quarts (UnleadedRegular)

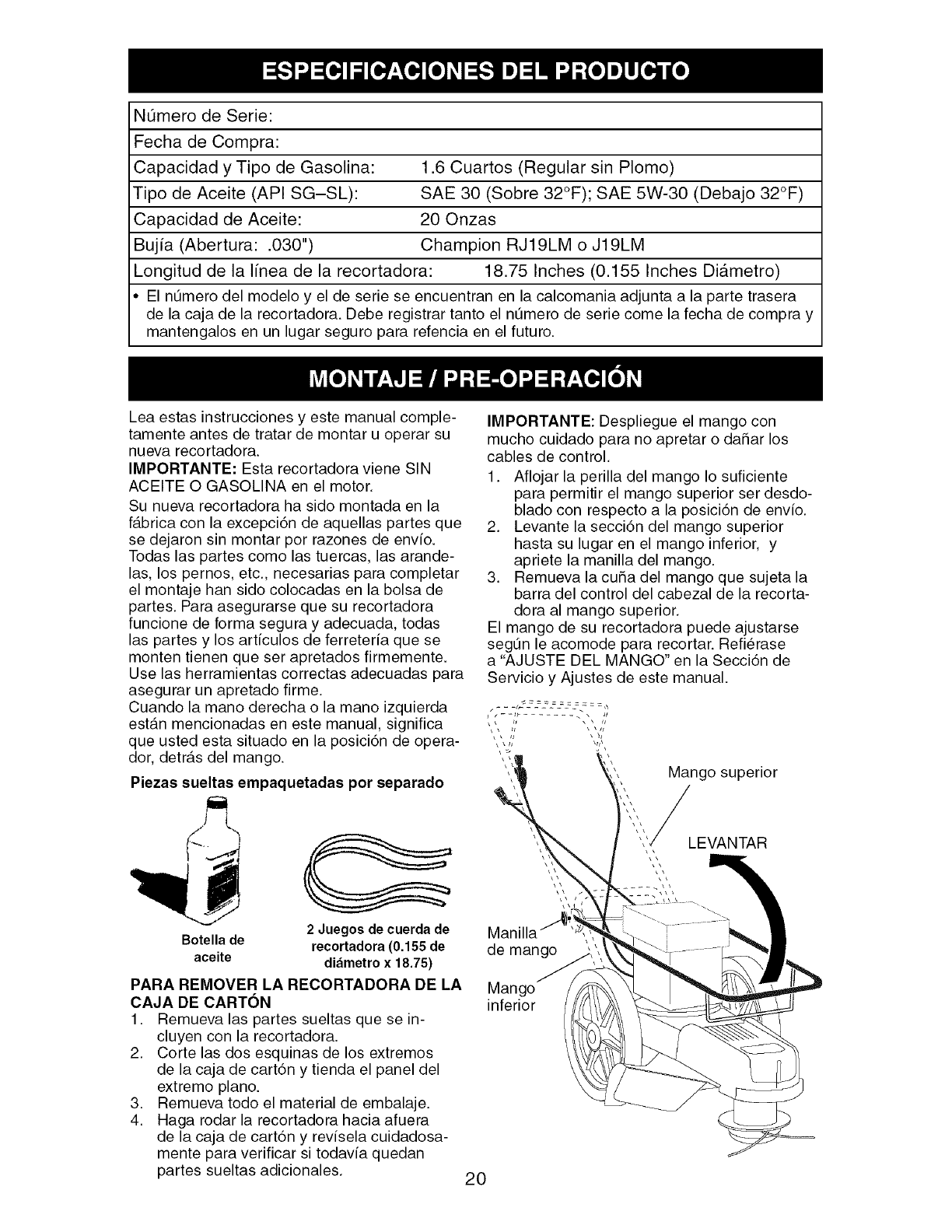

OilType(APISG-SL): SAE 30 (above32°F);SAE 5W-30(below32°F)

Oil Capacity: 20 Ounces

SparkPlug (Gap: .030") ChampionRJ19LMor J19LM

TrimmerLine Length: 18.75Inches(0.155 InchDiameter)

• The modeland serial numberswill be found ona decalon the rear of the trimmer.

Recordbothserial numberand dateof purchasein the space providedabove.

Readtheseinstructionsand this manualin

its entiretybeforeyou attemptto assemble

or operateyour newtrimmer.

IMPORTANT:ThistrimmerisshippedWITH-

OUTOIL OR GASOLINEin the engine.

Yournew trimmerhas beenassembled

at the factorywith the exceptionof those

parts left unassembledfor shipping

purposes. All parts such as nuts,wash-

ers, bolts,etc., necessaryto completethe

assemblyhavebeen placedinthe parts

bag. Toensuresafeand properoperation

of yourtrimmer,all partsand hardware

you assemblemustbe tightenedsecurely.

Usethe correcttoolsas necessaryto

ensure propertightness.

When righthand (RH)or left hand(LH)is

mentionedin this manual,it meanswhen

you are inthe operating position(standing

behindthe handle).

LoosePartsPackedSeparately

Bottle of oil Trimmer Lines (2) Sets

(0.155 diameter

x18.75 inches long)

REMOVE TRIMMER FROM CARTON

1. Remove loose parts included with trimmer.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials.

4. Roll trimmer out of carton and check car-

ton thoroughly for additional loose parts.

HOW TO SET UP YOUR TRIMMER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Loosen handle knob enough to allow

upper handle to be unfolded from the

shipping position.

2. Raise upper handle section into place on

lower handle and tighten handle knob.

3. Remove handle padding holding trim-

mer head control bar to upper handle.

Your trimmer handle can be adjusted for

your trimming comfort. Refer to "ADJUST

HANDLE" in the Service and Adjustments

section of this manual.

Handle

knob

Lower

handle

Upper handle

LIFT UP

KNOW YOUR TRIMMER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR TRIMMER. Compare the illustrations with your trimmer to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your trimmer or in literature supplied with the product. Learn

and understand their meaning.

CAUTION ENGINE OFFFAST SLOW FUEL OIL

/A WARNING G AVOIDSERIOUS

INJURYORDEATH

Trimmer head control bar

Throttle control

Starter handle Engine oil cap

with dipstick

Handle knob

Gasoline cap i

Muffler

Chassis cover

Primer

IMPORTANT: This trimmer is shipped

WITHOUT OIL OR GASOLINE in the engine.

__ Trimmer head

__==_/Trimmer line

Trimmer head control bar - must be held

down to the handle to engage trimmer

head. Release to stop the trimmer head.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Throttle control - used for starting and

stopping the engine and allows you to se-

lect either FAST or SLOW engine speed.

Starter handle - used for starting the

engine.

SAFETYGLASSES

The operation of any trimmer can result in

foreign objects being thrown into the eyes,

which can result in severe eye damage.

Always wear safety glasses or eye shields

while operating your trimmer or performing

any adjustments or repairs. We recom-

mend standard safety glasses or a wide

vision safety mask worn over spectacles.

TO ADJUST TRIMMING HEIGHT

_CAUTION: Stop the engine and wait for

all moving parts to stop. Disconnect spark

plug wire from spark plug and place wire

where it cannot come in contact with plug.

The height of cut can be set to six (6) dif-

ferent positions ranging from 1-1/2 inches

to 3 inches. Recommended cutting height

for the average yard is 2 inches.

1. To adjust trimming height, push in the

locking plate tab and move trimmer

head up or down to desired position.

2. Release tab and be sure head is

locked into one of the six (6) height

positions.

HOW TO USE YOUR TRIMMER

ENGINE SPEED

The engine speed is controlled by a throt-

tle located on the side of the upper handle.

FAST position is for starting and normal

trimming. SLOW is for light trimming and

fuel economy. STOP is for stopping the

engine.

Adj

Trimmer

Head

Locking

Plate Tab

FAST

SLOW

TRIMMER HEAD DRIVE CONTROL

Your trimmer is equipped with a trimmer

head drive control bar which will require

the operator to be positioned behind the

trimmer handle to operate the trimmer.

•Trimmer head rotation is controlled by

holding the trimmer head control bar

down to the handle.

• Trimmer head rotation will stop when

the control bar is released.

\\\\\

BEFORE STARTING ENGINE

ADD OIL

Your trimmer is shipped without oil in the

engine. For type and grade of oil to use,

see "ENGINE" in the Maintenance section

of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure trimmer is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often under

dusty, dirty conditions.

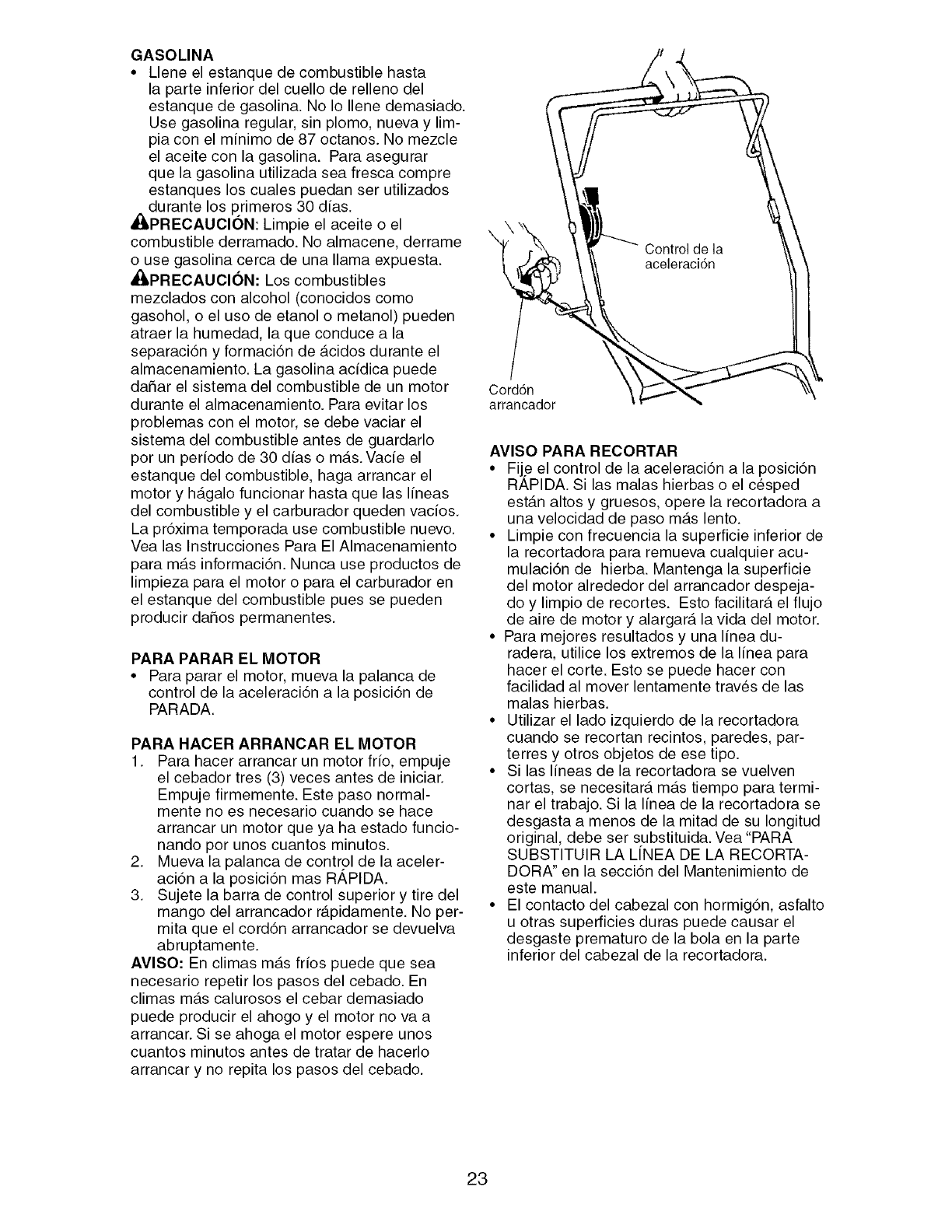

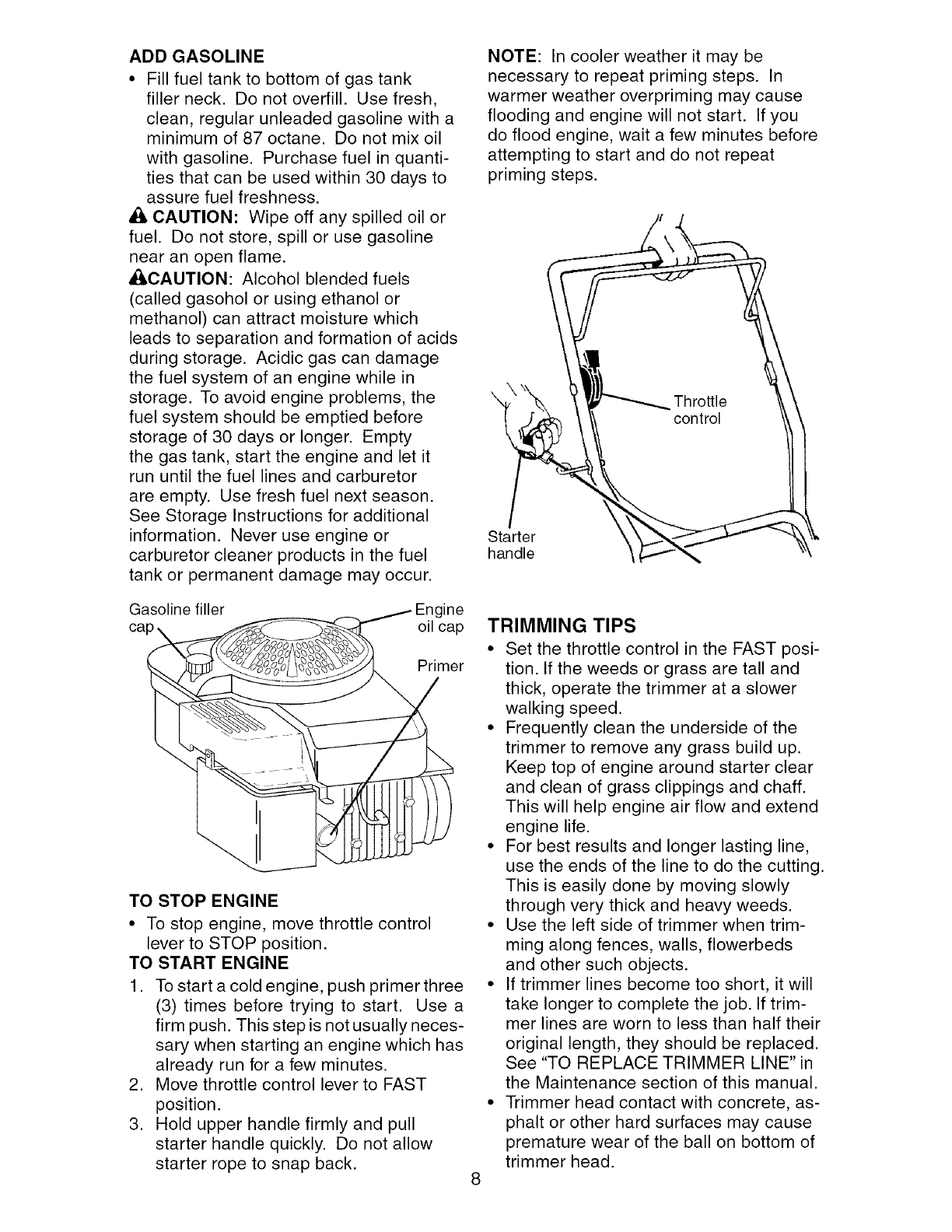

ADD GASOLINE

•Fill fuel tank to bottom of gas tank

filler neck. Do not overfill. Use fresh,

clean, regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in quanti-

ties that can be used within 30 days to

assure fuel freshness.

_, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of acids

during storage. Acidic gas can damage

the fuel system of an engine while in

storage. To avoid engine problems, the

fuel system should be emptied before

storage of 30 days or longer. Empty

the gas tank, start the engine and let it

run until the fuel lines and carburetor

are empty. Use fresh fuel next season.

See Storage Instructions for additional

information. Never use engine or

carburetor cleaner products in the fuel

tank or permanent damage may occur.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather overpriming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps.

Gasoline filler Engine

ca oil cap

Primer

TO STOP ENGINE

•To stop engine, move throttle control

lever to STOP position.

TO START ENGINE

1. To start a cold engine, push primer three

(3) times before trying to start. Use a

firm push. This step is not usually neces-

sary when starting an engine which has

already run for a few minutes.

2. Move throttle control lever to FAST

position.

3. Hold upper handle firmly and pull

starter handle quickly. Do not allow

starter rope to snap back.

TRIMMING TIPS

•Set the throttle control in the FAST posi-

tion. If the weeds or grass are tall and

thick, operate the trimmer at a slower

walking speed.

•Frequently clean the underside of the

trimmer to remove any grass build up.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

•For best results and longer lasting line,

use the ends of the line to do the cutting.

This is easily done by moving slowly

through very thick and heavy weeds.

•Use the left side of trimmer when trim-

ming along fences, walls, flowerbeds

and other such objects.

•If trimmer lines become too short, it will

take longer to complete the job. If trim-

mer lines are worn to less than half their

original length, they should be replaced.

See "TO REPLACE TRIMMER LINE" in

the Maintenance section of this manual.

•Trimmer head contact with concrete, as-

phalt or other hard surfaces may cause

premature wear of the ball on bottom of

trimmer head.

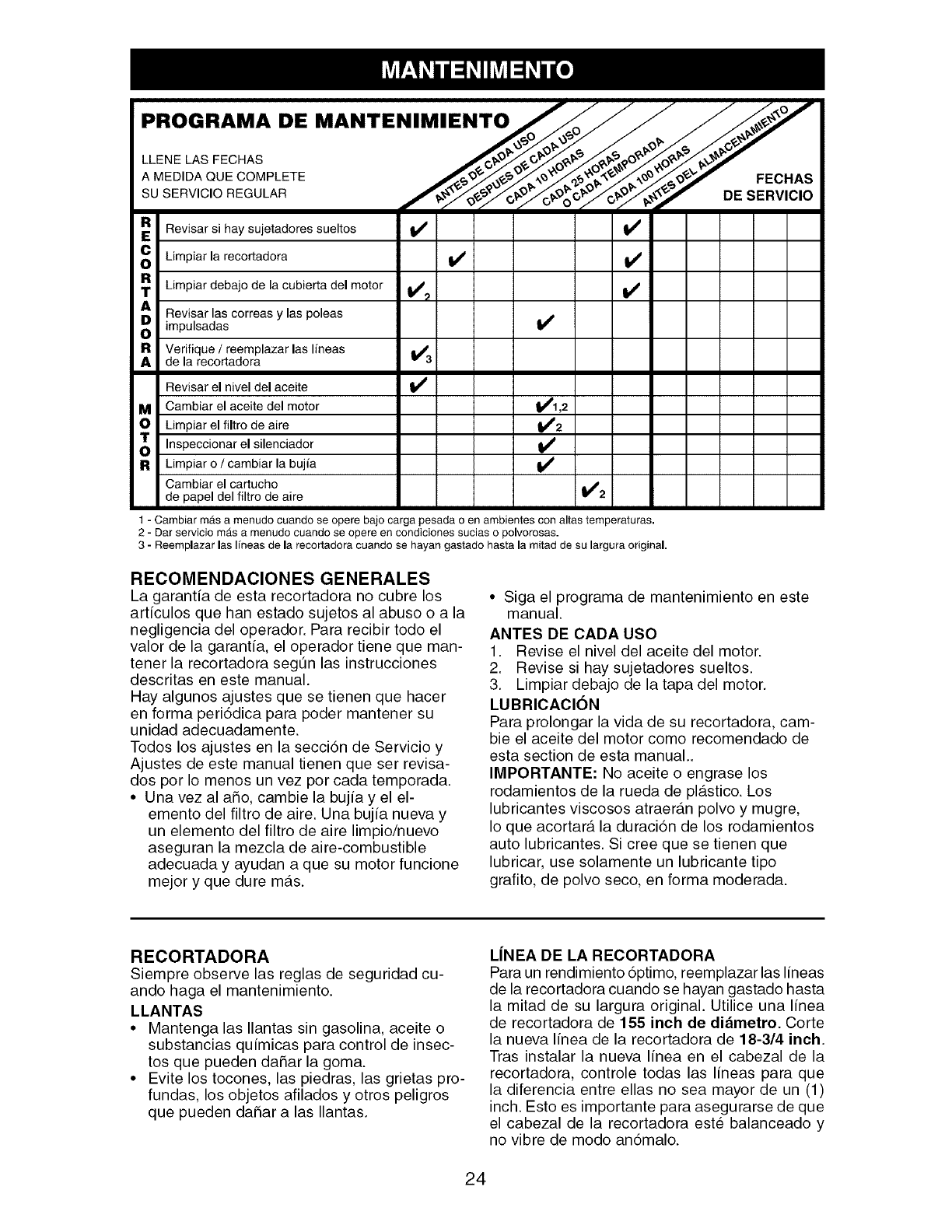

MAINTENANCE

F,LL,NDATES

AS OUOOMPLETE

REGULARSERVICE /__/_/%'4 _£'_%'4S/'_" /DATES

Check for Loose Fasteners I_ k#'

TClean Trimmer _ I_

M_ Clean Under Engine Cover t,/'2 If

Check Drive Belt /Pulleys tf

RCheck /Replace Trimmer Lines 1_3

Check Engine Oil Level I_

EChange Engine Oil 5/'1,2

Clean Air Filter I_ 2

II Inspect Muffler I_

Clean or Replace Spark Plug

Replace Air Filter Paper Cartridge 1_2

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service moreoften when operating in dirty or dusty conditions.

3 - Replace trimmer lines when they have worn to half their original length.

GENERAL RECOMMENDATIONS

The warranty on this trimmer does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain trimmer as instructed in this

manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug and replace air filter element. A

new spark plug and clean/new air filter

element assure proper air-fuel mixture

and help your engine run better and

last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

3. Clean under engine cover.

LUBRICATION

To prolong the useful life of your trimmer,

change engine oil as recommended in this

section of Owner's Manual.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the

life of the self- lubricating bearings. If you

feel they must be lubricated, use only a dry,

powdered graphite type lubricant sparingly.

TRIMMER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

TRIMMER LINE

For best results, replace trimmer lines

when they have worn to half their original

length. Use .155 inch diameter trimmer

line. Cut new trimmer line length to 18-3/4

inches. After new line is installed on

trimmer head, check all lines so they do

not vary more then one (1) inch in length.

This is important to make sure the trim-

mer head is balanced and will not vibrate

abnormally.

_WARNING: Use only the specified

trimmer line. Do not use other materials

such as wire, string, rope, etc. Wire can

break off during trimming and become a

dangerous missile that can cause serious

injury.

TO CUT LINE TO PROPER LENGTH

NOTE: Trimmer line pre-cut to proper

length is available for this unit; see the

Repair Parts section of this manual.

If trimmer line is purchased in bulk, it must

be cut to 18-3/4 inches before using. Use

the built-in length guage as follows:

1. From front of trimmer, place the end of

spooled trimmer line at the mark on the

side of the debris shield as shown.

2. Wrap trimmer line around front of chas-

sis cover to other side and cut at the

"22" mark (your unit's width of cut).

Chassis cover

TO REPLACE TRIMMER LINE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove worn trimmer line from line

carrier plate.

3. Fold new, cut to length, trimmer line

in half and insert folded end through

carrier plate opening to back side of

retainer clip.

4. With folded end of line at back side of

retainer clip, pull line outward until line

is fully seated under the retainer clip.

5. Repeat on other side of carrier plate.

6. Check all lines to be sure they are the

same length.

7. Reconnect spark plug wire to spark

plug.

Trimmer

line

Carrier plate

opening

WRAP

LINE

AROUND

Debris New

shield End of trimmer

mark spooled line line

Retainer

clip

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

F-20 0 30 32 40 60 80

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the unit

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

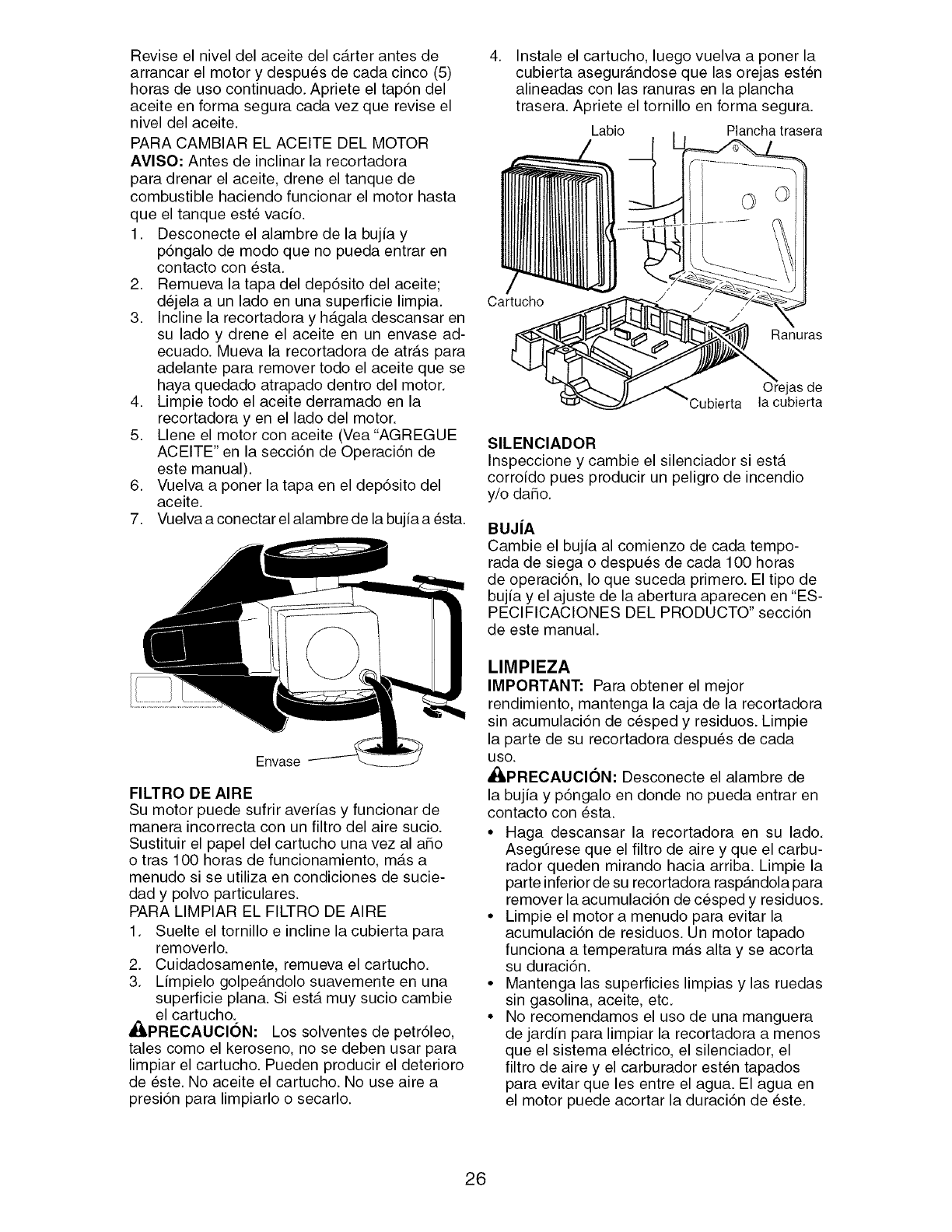

TO CHANGE ENGINE OIL

NOTE: Before tipping trimmer to drain oil,

drain fuel tank by running engine until fuel

tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip trimmer on its side as shown and

drain oil into a suitable container. Rock

trimmer back and forth to remove any

oil trapped inside of engine.

Container

4. Wipe off any spilled oil from trimmer or

side of engine.

5. Fill engine with oil (See "ADD OI1" in

the Operation section of this manual). 11

6. Replace engine oil cap.

7. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

AI_CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back plate

Cartridge

Slot

Cover

tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

trimmer free of built-up grass and trash.

Clean the underside of your trimmer after

each use.

ACAUTION: Disconnectsparkplug wire

from sparkplugand placewire whereit

cannot comein contactwithplug.

• Turntrimmeron its side.Makesure air

filter and carburetorareup. Cleanthe

undersideof your trimmerby scrapingto

removebuild-upof grass and trash.

• Cleanengineoftento keeptrashfrom

accumulating. A clogged engineruns

hotterand shortens engine life.

Keepfinishedsurfacesand wheelsfree

of all gasoline,oil, etc.

We donot recommendusinga garden

hoseto cleantrimmer unlessthe elec-

trical system,muffler,air filter andcar-

buretorarecoveredto keepwaterout.

Water inengine can resultin shortened

engine life.

A WARNING: Toavoidseriousinjury,

beforeperformingany serviceand

adjustments:

1. Stopengine.

2. Make surethe rotatinglines and all

movingparts havecompletelystopped.

3. Disconnectspark plug wire from spark

plugand placewire whereit cannot

come in contactwith plug.

TRIMMER

TO ADJUSTTRIMMINGHEIGHT

See"TOADJUSTTRIMMINGHEIGHT"in

the Operationsectionof this manual.

TO ADJUST HANDLE

The upper handlemay beadjustedto dif-

ferent heightpositions.

• Loosenhandleknob only enoughto

allowthe upperhandleto pivotto the

desiredposition.

• Tightenhandle knob securely.

NOTE:The handleknob and bolt may be

reversedfor left handedoperation.

Upper handle

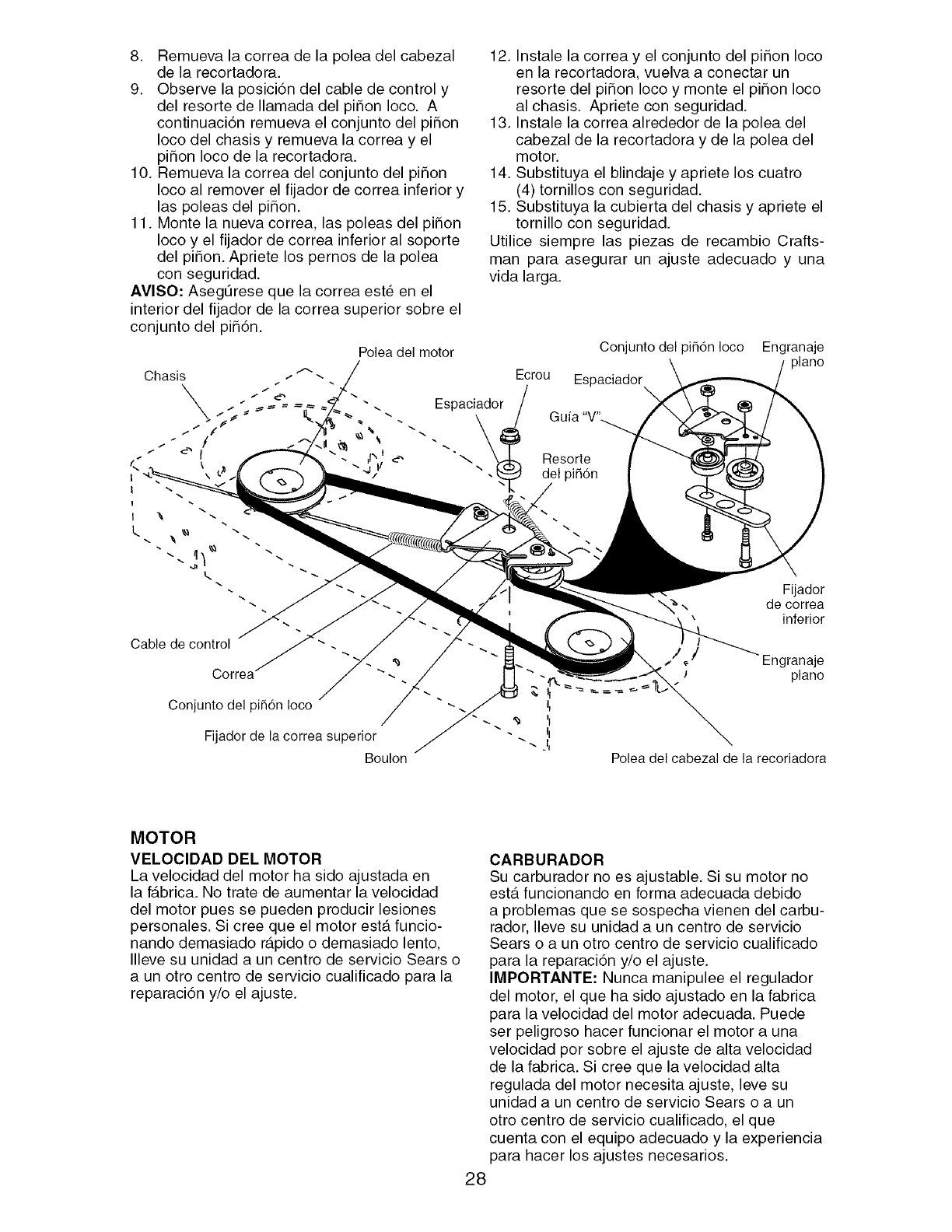

TO REMOVE/REPLACE TRIMMER HEAD

DRIVE BELT

1. Remove screw at front of chassis

cove r.

2. Lift cover up and away from trimmer.

3. Remove the two (2) screws on sides of

Chassis

trimmer securing the debris shield.

4. Turn trimmer on its side with carburetor

and fuel cap up.

5. Remove the two (2) screws on under-

side of trimmer securing the debris

shield.

6. Slide the debris shield rearward and

remove.

7. Remove belt from engine pulley on

crankshaft.

8. Remove belt from trimmer head pulley.

ED¢

pulley

Handle knob

Debris shield screws

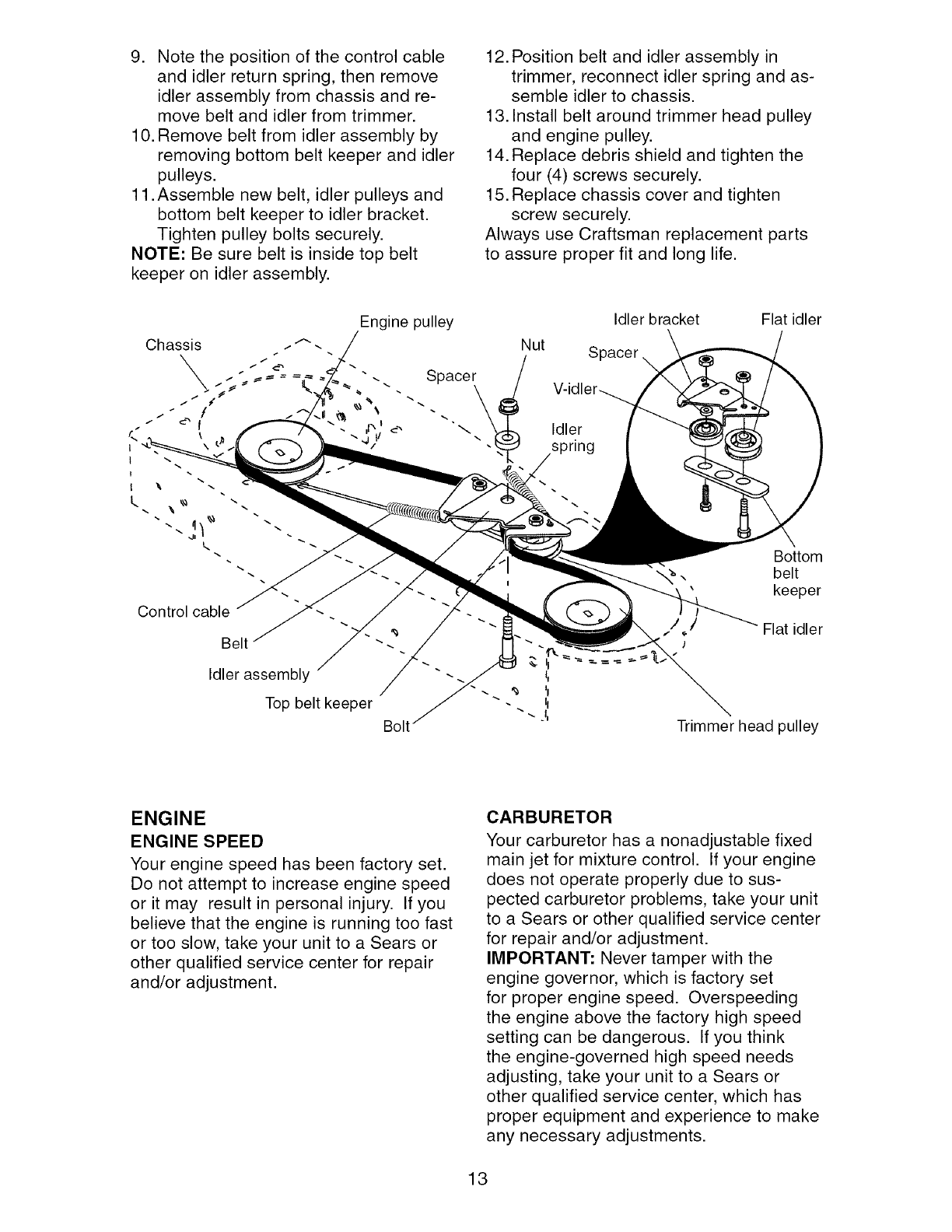

9. Note the position of the control cable

and idler return spring, then remove

idler assembly from chassis and re-

move belt and idler from trimmer.

10. Remove belt from idler assembly by

removing bottom belt keeper and idler

pulleys.

11 .Assemble new belt, idler pulleys and

bottom belt keeper to idler bracket.

Tighten pulley bolts securely.

NOTE: Be sure belt is inside top belt

keeper on idler assembly.

12. Position belt and idler assembly in

trimmer, reconnect idler spring and as-

semble idler to chassis.

13. Install belt around trimmer head pulley

and engine pulley.

14. Replace debris shield and tighten the

four (4) screws securely.

15. Replace chassis cover and tighten

screw securely.

Always use Craftsman replacement parts

to assure proper fit and long life.

Idler bracket

Spacer

Idler

spring

Flat idler

Bottom

belt

keeper

Flat idler

Trimmer head pulley

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your unit to a Sears or

other qualified service center for repair

and/or adjustment.

CARBURETOR

Your carburetor has a nonadjustable fixed

main jet for mixture control. If your engine

does not operate properly due to sus-

pected carburetor problems, take your unit

to a Sears or other qualified service center

for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, take your unit to a Sears or

other qualified service center, which has

proper equipment and experience to make

any necessary adjustments.

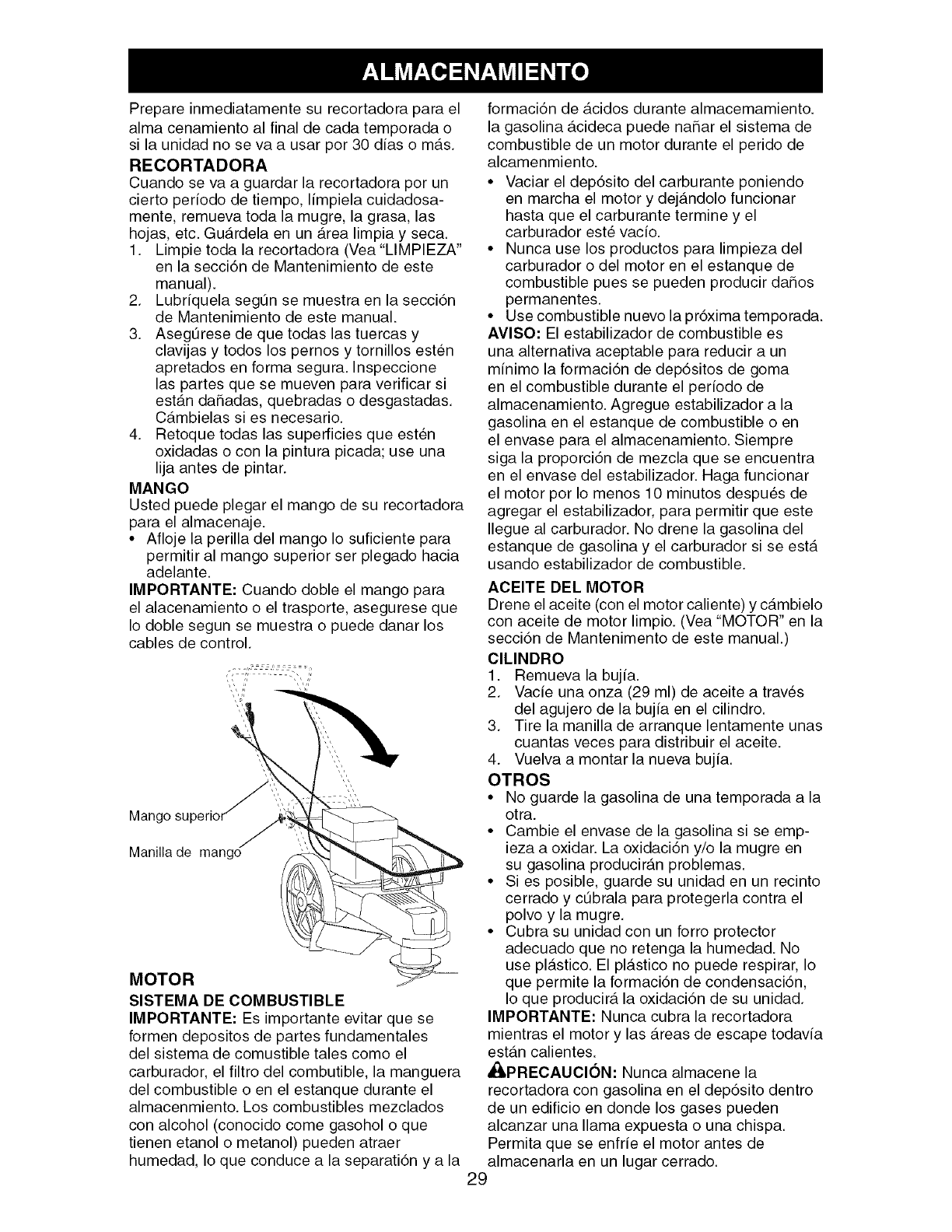

Immediately prepare your trimmer for stor-

age at the end of the season or if the unit

will not be used for 30 days or more.

TRIMMER

When trimmer is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in a clean, dry area.

1. Clean entire trimmer (See "CLEANING" in

the Maintenance section of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your trimmer handle for storage.

• Loosen handle knob enough to allow

upper handle to be folded forward.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

Upper "

handle

Handle knob

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover trimmer while

engine and exhaust areas are still warm.

_I_CAUTION: Never store the trimmer

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

14 storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

Loss of power

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Throttle control lever not

in correct position

(if equipped).

1. Dirty air filter.

2. Buildup of grass, leaves,

and trash under trimmer.

3. Too much oil in engine.

4. Walking speed too fast.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill

with fresh, clean gasoline.

4. Empty fuel tank and refill

with fresh, clean gasoline.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Move throttle lever to FAST

position.

1. Clean/replace air filter.

2. Clean underside of trimmer

and trimmer head.

3. Check oil level.

4. Trim at slower walking

speed.

Excessive 1. Lines uneven or broken. 1. Check trimmer lines.

Vibration 2. Loose nuts or bolts. 2. Check all hardware,

including engine bolts.

3. Damaged trimmer head. 3. Check/repair trimmer head.

Starter rope 1. Bent engine crankshaft. 1. Contact a Sears or other

hard to pull qualified service center.

Loss of head 1. Belt not driving. 1. Put belt on pulleys or

drive replace belt if broken.

Hard to push 1. Handle height position not 1. Adjust handle height

right for you. to suit.

1. Trimmer line length is

too short.

2. Throttle control lever not

in correct position

(if equipped).

Poor trimming

performance

Trimmer head

does not

retain line

1. Trimmer line not

properly installed.

2. Broken line retainer clip.

3. Incorrect size of

trimmer line.

If line is worn or broken to

half of original length,

replace line.

Move throttle lever to FAST

position.

1. Follow instructions in

Maintenance section.

2. Replace string carrier plate

assembly.

3. Use .155 diameter

trimmer line.

IlO DEGREES 15 DEGREES

Use this guide and do not trim on aslope greater than 15 degrees.

A 10 degree slope Is ahill that Increases In height at approximately 1.7 feet in 10 feet.

A 15 degree slope Is ahill that Increases In height at approximately 2.5 feet in 10 feet.

Use extreme care at all times and avoid sudden turns or maneuvers. Follow other Instructions in this

j_lllk manual for safety in trimming on slopes. Operate a trimmer across the face of slopes, never up or down

slopes. Use extra care when operating on or near slopes and obstructions.

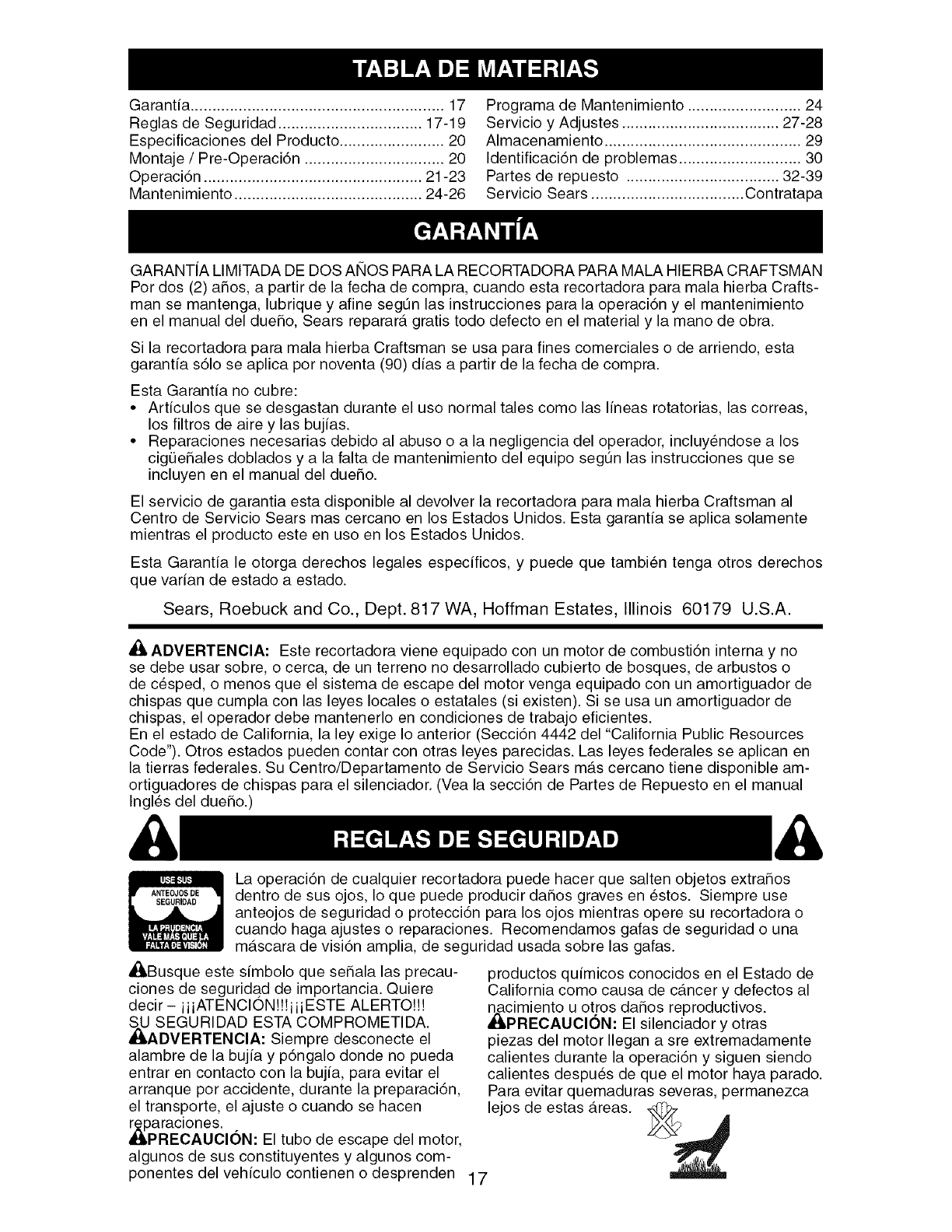

Garantfa .......................................................... 17

Reglas de Seguridad ................................. 17-19

Especificaciones del Producto ........................ 20

Montaje /Pre-Operaci6n ................................ 20

Operaci6n .................................................. 21-23

Mantenimiento ........................................... 24-26

Programa de Mantenimiento .......................... 24

Servicio y Adjustes .................................... 27-28

Almacenamiento ............................................. 29

Identificaci6n de problemas ............................ 30

Partes de repuesto ................................... 32-39

Servicio Sears ................................... Contratapa

GARANTfA LIMITADA DE DOS ANOS PARA LA RECORTADORA PARA MALA HIERBA CRAFTSMAN

Por dos (2) aSos, a partir de la fecha de compra, cuando esta recortadora para mala hierba Crafts-

man se mantenga, lubrique y afine segtJn las instrucciones para la operaci6n y el mantenimiento

en el manual del dueSo, Sears reparar_, gratis todo defecto en el material y la mano de obra.

Si la recortadora para mala hierba Craftsman se usa para fines comerciales o de arriendo, esta

garantfa s61o se aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

•Artfculos que se desgastan durante el uso normal tales como las Ifneas rotatorias, las correas,

los filtros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cigQeSales doblados y a la falta de mantenimiento del equipo segtJn las instrucciones que se

incluyen en el manual del dueSo.

El servicio de garantia esta disponible al devolver la recortadora para mala hierba Craftsman al

Centro de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambi_n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, Illinois 60179 U.S.A.

ADVERTENClA: Este recortadora viene equipado con un motor de combusti6n interna y no

se debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o

de cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Resources

Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplican en

la tierras federales. Su Centro/Departamento de Servicio Sears m_.s cercano tiene disponible am-

ortiguadores de chispas para el silenciador. (Vea la secci6n de Partes de Repuesto en el manual

Ingles del due_o.)

La operaci6n de cualquier recortadora puede hacer que salten objetos extraSos

dentro de sus ojos, Io que puede producir dahos graves en estos. Siempre use

anteojos de seguridad o proteccidn para los ojos mientras opere su recortadora o

cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o una

mascara de visidn amplia, de seguridad usada sobre las gafas.

_Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir- i iiATENCION!!!iiiESTE ALERTO!N

_ SEGURIDAD ESTA COMPROMETIDA.

ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

_llPparacl°nes, o

RECAUCION: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

productos quimicos conocidos en el Estado de

California como causa de c_.ncer y defectos al

,_icimiento u otros da_os reproductivos.

PRECAUCION: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

ponentes del vehiculo contienen o desprenden 17

I. OPERAClON GENERAL

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina y en los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias.

• Mantener todas las partes del cuerpo lejos

del silenciador del escape y la linea de ro-

taci6n. El silenciador caliente puede causar

serias quemaduras.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la m_.quina.

• Mantenerse lejos de objetos que pueden

romperse, como cristales de casa, cristales

del choche, invernaderos, etc.

• Despeje el _.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

lineas giradoras.

• Asegt_rese que el _.rea no se hallen perso-

nas, y particularmente niSos pequeSos y ca-

chorros antes de recortar. Pare la m_.quina

si alguien entra en el _.rea.

• Use ropa apropaida, tal como camisa de

manga larga o chaqueta y pantalones largos.

No use pantalones cortos shorts.

• No use ropa suelta, ya que _sta podria ator-

arse en el equipo.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. Use siempre guantes de trabajo

y calzado fuerte. Los zapatos de trabajo de

piel o botas cortas son apropiados para la

mayoria de las personas. Estos no s61oprote-

geri_tn los tobillos y espinellas del operador de

pequeSas ramas, astillas y otros desperdicios,

sino que adem_.s mejorar_tn la traccidn.

• No tire de la m_.quina hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_.s antes y

mientras que se mueve hacia atr_ts.

• No opere la maquina sin los respectivos

resguardos, placas u otros aditamentos

diseSados para su protecci6n y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use tJnicamente accesorios

aprobados por el fabricante.

• Nuca utilice cuchillas, cables o dispositivos

tipo mayal. Esta unidad ester proyectada

para fucionar solamente con una linea de

recortadora. La utilizaci6n de cualquier otro

material, acessorio o dispositivo secundario

aumenta el riesgo de lesi6nes y dafios a la

propiedad.

• Detenga la cabeza giratoria de la recorta-

dora cuando cruce por calzadas, calles o

caminos de grava. Espere que las cuerdas

de corte paren de girar.

• Pare el motor siempre que tenga que dejar el

equipo, antes de limpiar, reparar o inspeccio-

nar la unidad. AsegtJrese de que la cabeza

de la recortadora y todas las partes en

movimiento se hayan detenido.

• Opere solamente con luz del dia o con una

buena luz artificial.

• No opere la m_.quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegtJrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. Gener-

almente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la ma-

quina.

II. OPERACION EN PENDIENTE

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

SI:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_.culos.

NO:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

II1. NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la m_.quina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Wtima vez.

• Mantenga a los niSos alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la m_.quina si hay niSos

que entran al _.rea.

• Antes y durante el retroceso, mire hacia

atr_.s y hacia abajo para verificar si hay niSos

pequeSos.

• Nunca permita que los niSos operen la m_.-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. SERVlClO

• Tenga cuidado extra al manejar la gasolina y

los dem_.s combustibles. Son inflamables y

los gases son explosives.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el

motor se enfrfe antes de volver a poner

combustible. No fume.

Nunca vuelva a poner combustible en

la mdtquina en recintos cerrados.

Nunca almacene la m_tquina o el

envase del combustible dentro de algtJn

lugar en donde haya una llama expues-

ta, tal come la del calentador de agua.

• Alejarse de la zona de abastecimiento del

carburante antes de poner en marcha.

• Nunca haga funcionar una m_.quina dentro

de un _trea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, especial-

mente los pernos del motor y de la cabeza

de recortes, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas u

otras acumulaciones de desperdicio. Limpie

los derrames de aceite o combustible. Per-

mita que la m_tquina se refresque antes de

limpiarla o almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Limpiar y sustituir las calcomanias relativas a

instrucciones y seguridad cuando necesario.

Acuerdos de Proteccibn para la Reparacibn

Congratulacienes per su buena compra. Su

nuevo producto Craftsman® ester disehado

y fabricado para funcionar de mode liable per

muchos a_os. Pero come todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este case tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mane de obra sobre todas las

reparaciones garantizadas.

• Sustitucibn del producto si su producto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas per el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventive.

Ayuda r_pida per tel_fono - soporte tele-

f6nico per parte de un t_cnico Sears sobre

productos que requieren un arreglo en casa,

y adem_ts una programaci6n sobre los a

reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m_ts de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_tsde 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, per muchos aSos. iCompre hey su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

m_s informacibn, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Longitud de la Iinea de la recortadora: 18.75 Inches (0.155 Inches Dia.metro)

El n0mero del modelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la recortadora. Debe registrar tanto el n0mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

nueva recortadora.

IMPORTANTE: Esta recortadora viene SIN

ACEITE O GASOLINA en el motor.

Su nueva recortadora ha side montada en la

f_tbrica con la excepci6n de aquellas partes que

se dejaron sin montar per razones de envio.

Todas las partes come las tuercas, las arande-

las, los pernos, etc., necesarias para completar

el montaje han side colocadas en la bolsa de

partes. Para asegurarse que su recortadora

funcione de forma segura y adecuada, todas

las partes y los articulos de ferreteria que se

monten tienen que ser apretados firmemente.

Use las herramientas correctas adecuadas para

asegurar un apretado firme.

Cuando la mane derecha o la mane izquierda

est_.n mencionadas en este manual, significa

que usted esta situado en la posici6n de opera-

dor, detr_.s del mango.

Piezas sueltas empaquetadas por separado

Botellade

aceite diametrox 18.75)

PARA REMOVER LA RECORTADORA DE

CAJA DE CARTON

2 Juegos de cuerda de

recortadora (0.155 de

Remueva las partes sueltas que se in-

cluyen con la recortadora.

Corte las dos esquinas de los extremes

de la caja de cart6n y tienda el panel del

extreme plane.

Remueva todo el material de embalaje.

Haga rodar la recortadora hacia afuera

de la caja de cart6n y revisela cuidadosa-

mente para verificar si todavia quedan

partes sueltas adicionales.

IMPORTANTE: Despliegue el mango con

mucho cuidado para no apretar o daSar los

cables de control.

1. Aflojar la perilla del mango Io suficiente

para permitir el mango superior ser desdo-

blade con respecto a la posici6n de envio.

2. Levante la secci6n del mango superior

hasta su lugar en el mango inferior, y

apriete la manilla del mango.

3. Remueva la cuSa del mango que sujeta la

barra del control del cabezal de la recorta-

dora al mango superior.

El mango de su recortadora puede ajustarse

seg0n le acomode para recortar. Refi_rase

a "AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

jr--z_ ....... . \ u

,, u\ _¢

Mango superior

Manilla

de mango

Mango

inferior

LEVANTAR

FAMILIAR[CESE CON SU RECORTADORA

LEA ESTE MANUAL DE USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

RECORTADORA. Compare las ilustraciones con su recortadora para familiarizarse con la ubi-

caci6n de los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden aparecer sobre su recortadora o en las p_ginas proporcionadas con

el producto. Aprenda y comprenda sus significados.

R,g,PIDO LENTO ATTENCION O MOTOR

ADVERTENClA APAGADO

COMBUSTIBLE ACEITE

AVOIDSERIOUS

INJURYORDEATH

Control de la

- Barra de mando del cabezal de la recortadora

Cord6n arrancador

Manilla de mang

Tapa del deposito de

aceite del motor con

indicadora de nivel

Tapa del deposito de la g_

Cubierta del

chasis

Cabeza de la

recortadora

IMPORTANTE: Esta recortadora viene

SIN ACEITE O GASOLINA en el motor. Linea de la

recortadora

Barra de mando del cabizal de la recortadora

-debe ser presionada hacia el mango para

enganchar el cabezal de la recortadora.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio. 21

Control de la aceleracibn - se usa para hacer

arrancar el motor y le permite seleccionar la

velocidad del motor ya sea RAPIDA o LENTA.

Cordbn arrancador - se usa para hacer ar-

rancar el motor,

SEGURIDAD

Cabeza de

recortadora

La operaci6n de cualquier recortadora puede

hacer que salten objetos extra_os dentro de

sus ojos, Io que puede producir da_os graves

en estos. Siempre use anteojos de seguridad

o protecci6n para los ojos mientras opere su

recortadora o cuando haga ajustes o reparacio-

nes. Recomendamos gafas de seguridad o una

mascara de visi6n amplia, de seguridad usada

sobre las gafas.

COMO UTILIZAR SU RECORTADORA

CONTROL DE LA VELOCIDAD DEL MOTOR

La velocidad del motor es controlada por una

v_.lvula reguladora situada al lado del mango

superior. La posici6n R,_,PIDA es para comen-

zar y para el recorte normal. LENTO es para

el recorte ligero y economizar combustible.

PARADA es para parar el motor.

LENTO

RAPIDA "_h

II i iii I

CONTROL DE LA IMPULSION DEL CA-

BEZAL DE LA RECORTADORA

Su recortadora viene equipada con una barra

de control de la impulsi6n del cabezal de la

recortadora que requiera que el operador este

colocado detr_.s de la palanca de la recortadora

para operar la misma.

• La rotaci6n del cabezal de la recortadora se

controla manteniendo la barra de control del

cabezal hacia abajo al mango.

• La rotaci6n del cabezal de la recortadora se

parar_, cuando la barra de control sea soltada.

PARA AJUSTAR ALTURA DEL RECORTE

_I_PRECAUCI6N: Pare el motor y espere hasta

que todas la piezas m6viles se hayan detenido

completamente. Desconecte el alambre de la

bujfa de la bujfa y pdngalo en donde no pueda

entrar en contacto con esta. La altura del corte

puede ser fijada en seis (6) diversas posiciones

que se extienden a partir de 1-1/2 pulgadas a 3

pulgadas. La altura de corte recomendada para

un cercado normal es 2 pulgadas.

1. Para ajustar la altura del recorte, empuje

la aleta tabulaci6n de la placa de bloque y

mueva el cabezal de la recortadora hacia

arriba o hacia abajo a la posici6n deseada.

2. Suelte la aleta y asegOrese que el cabezal

este situado en una de las seis (6) posicio-

nes de la altura. 22

Tabulacidn

de la placa

de bloque

.J 11

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su recortadora fue enviada sin aceite en el mo-

tor. Para el tipo y el grado del aceite a utilizar,

vea el "MOTOR" en la secci6n del Mantenimien-

to de este manual.

_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegQrese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

Ifnea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m_.s a menudo cu-

ando las condiciones son polvorosas o sucias.

Tapa del rellenador de gasolina Tapa del

deposito

de aceite

GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el mfnimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

_kdurante los primeros 30 dfas.

PREOAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_kPREOAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de _.cidos durante el

almacenamiento. La gasolina addica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un pefiodo de 30 dfas o m_ts. Vade el

estanque del combustible, haga arrancar el

motor y h_tgalo funcionar hasta que las Ifneas

del combustible y el carburador queden vados.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m_ts informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, mueva la palanca de

control de la aceleraci6n a la posici6n de

PARADA.

PARA HACER ARRANCAR EL MOTOR

1. Para hacer arrancar un motor fifo, empuje

el cebador tres (3) veces antes de iniciar.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Mueva la palanca de control de la aceler-

aci6n a la posici6n mas R,_,PIDA.

3. Sujete la barra de control superior y tire del

mango del arrancador r_tpidamente. No per-

mita que el cord6n arrancador se devuelva

abruptamente.

AVlSO: En climas m_ts ffios puede que sea

necesario repetir los pasos del cebado. En

climas m_ts calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

Cord6n

arrancador

AVISO PARA RECORTAR

• Fije el control de la aceleraci6n a la posici6n

RAPIDA. Si las malas hierbas o el c6sped

est_.n altos y gruesos, opere la recortadora a

una velocidad de paso m_.s lento.

• Limpie con frecuencia la superficie inferior de

la recortadora para remueva cualquier acu-

mulaci6n de hierba. Mantenga la superficie

del motor alrededor del arrancador despeja-

do y limpio de recortes. Esto facilitar_, el flujo

de aire de motor y alargar_, la vida del motor.

• Para mejores resultados y una linea du-

radera, utilice los extremos de la linea para

hacer el corte. Esto se puede hacer con

facilidad al mover lentamente trav6s de las

malas hierbas.

• Utilizar el lado izquierdo de la recortadora

cuando se recortan recintos, paredes, par-

terres y otros objetos de ese tipo.

• Si las lineas de la recortadora se vuelven

cortas, se necesitar_, m_.s tiempo para termi-

nar el trabajo. Si la linea de la recortadora se

desgasta a menos de la mitad de su Iongitud

original, debe ser substituida. Vea "PARA

SUBSTITUIR LA LfNEA DE LA RECORTA-

DORA" en la secci6n del Mantenimiento de

este manual.

• El contacto del cabezal con hormig6n, asfalto

u otras superficies duras puede causar el

desgaste prematuro de la bola en la parte

inferior del cabezal de la recortadora.

P ROGRAMA DE MANTENIMIENTO o_f__ _ __J

s o s .v.o.o

Revisar si hay sujetadores sueltos I1_ If

Limpiar la recortadora I1_ If

Limpiar debajo de la cubierta del motor

Revisar las correas y las poleas

Oimpulsadas

RVerifique /reemplazar las lineas

Ade la recortadora

Revisar el nivel del aceite

MCambiar el aceite del motor

Limpiar el filtro de aire

OInspeccionar el silenciador

RLimpiar o /cambiar la bujia

Cambiar el cartucho

de papel del filtro de aire

!_1,2

1-Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2-Bar servJclo m_.s a menudo cuando se opere en condiciones sucias o polvorosas.

3 - Reemplazar las lineas de la recortadora cuando se hayan gastado hasta la mitad de su largura original.

RECOMENDACIONES GENERALES

La garantia de esta recortadora no cubre los

articulos que han estado sujetos al abuso o a la

negligencia del operador. Para recibir todo el

valor de la garantia, el operador tiene que man-

tener la recortadora segt]n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisa-

dos por Io menos un vez por cada temporada.

•Una vez al afio, cambie la bujia y el el-

emento del filtro de aire. Una bujia nueva y

un elemento del filtro de aire limpio/nuevo

aseguran la mezcla de aire-combustible

adecuada y ayudan a que su motor funcione

mejor y que dure m_.s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

3. Limpiar debajo de la tapa del motor.

LUBRICAClON

Para prolongar la vida de su recortadora, cam-

bie el aceite del motor como recomendado de

esta section de esta manual..

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de pl_.stico. Los

lubricantes viscosos atraer_.n polvo y mugre,

Io que acortar_, la duraci6n de los rodamientos

auto lubricantes. Si cree que se tienen que

lubricar, use solamente un lubricante tipo

grafito, de polvo seco, en forma moderada.

RECORTADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden dafiar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar alas Ilantas.

L|NEA DE LA RECORTADORA

Para un rendimiento 6ptimo, reemplazar las lineas

de la recortadora cuando se hayan gastado hasta

la mitad de su largura original. Utilice una linea

de recortadora de 155 inch de di_metro. Corte

la nueva linea de la recortadora de 18-3/4 inch.

Tras instalar la nueva linea en el cabezal de la

recortadora, controle todas las lineas para que

la diferencia entre elias no sea mayor de un (1)

inch. Esto es importante para asegurarse de que

el cabezal de la recortadora este balanceado y

no vibre de modo an6malo.

_PRECAUCl6N: Utilice s61o la linea de

recortadora recomendada. No utilice otros

materiales como cables, cuerdas, cintas,

etc. un cable podria romperse durante el

funcionamiento y volverse un peligroso cohete

que podria causar heridas serias.

PARA CORTAR LA LiNEA

A LA LONGITUD APROPIA

NOTA: La linea de la recortadora precortada

a la Iongitud apropiada ester disponible para

esta unidad; vea la secci6n de las Piezas de

Recambio de este manual.

Si la linea de la recordadora se compra a por

mayor, debe ser cortada a 18-3/4 pulgadas

antes de usar. Utilice la medida de Iongitud

incorporada como sigue:

1. Del frente de la recortadora, ponga el ex-

tremo de la linea encanillada de la recorta-

dora en la marca en la cara del blindaje de

escombros segtJn Io mostrado.

2. Envuelva la linea de la recortadora alre-

dedor del frente de la cubierta del chasis

a la otra cara y cdrtela en la marca "22"

(anchura de corte de su unidad).

Cubierta

del chasis

EN-

VUELVA

LINEA

ALREDEDOR

4. Con la extremidad de la linea plagada en el

lado trasero del clip del sujetador, empujar

la linea hacia afuera hasta que la linea est_

completamente colocada debajo del clip del

sujetador.

5. Repetir en el otro lado de la placa portante.

6. Controlar las lineas para asegurase que

sean de la misma largura.

7. Vuelva a conectar el alambre de la bujia a

esta.

Linea de la

recortadora

Apertura de la

placa portante

Clip del

sujetador

Marca del Nueva

blindaje de Extremc Ifnea de la

escombros de la Ifnea encanillada recortadora

PARA REEMPLAZAR LAS LfNEA DE LA RE-

CORTADORA

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remover la linea gastada de la placa por-

tante.

3. Plegar en dos la nueva linea cortada a la

medida e introducir la extremidad plegada a

trav_s de la placa portante abriendo el lado

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segt_n su temperatura de operaci6n esperada.

SAE VISCOSITY GRADES l

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° E Revise el nivel del aceite del motor m_ts a

menudo, para evitar un posible da_o en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

recortadora se utiliza menos 25 horas el a_o.

trasero del clip del sujetador. 25

Revise el nivel del aceite del c_trter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la recortadora

para drenar el aceite, drene el tanque de

combustible haciendo funcionar el motor hasta

que el tanque est_ vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la recortadora y h_tgala descansar en

su lado y drene el aceite en un envase ad-

ecuado. Mueva la recortadora de atr_ts para

adelante para remover todo el aceite que se

haya quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

recortadora yen el lado del motor.

5. Llene el motor con aceite (Vea"AGREGUE

ACEITE" en la secci6n de Operaci6n de

este manual).

6. Vuelva a poner la tapa en el dep6sito clel

aceite.

7. Vuelva a conectar el alambre de la bujia a _sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afio

o tras 100 horas de funcionamiento, m_.s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

AI_,PRECAUCI6N: Los solventes de petrdleo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de _ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

.Instale el cartucho, luego vuelva a poner la

cubierta asegur_.ndose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio Plancha trasera

SlLENClADOR

Inspeccione y cambie el silenciador si ester

corroido pues producir un peligro de incendio

y/o daSo.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PEClFICAClONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANT: Para obtener el mejor

rendimiento, mantenga la caja de la recortadora

sin acumulaci6n de c_sped y residuos. Limpie

la parte de su recortadora despu_s de cada

USO.

_PRECAUCl6N: Desconecte el alambre de

la bujia y pdngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la recortadora en su lado.

AsegtJrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su recortadora rasp_.ndola para

remover la acumulaci6n de cesped y residuos.

• Limpie el motor a menudo para evitar la

acumulaci6n de residuos. Un motor tapado

funciona a temperatura m_.s alta y se acorta

su duracidn.

• Mantenga las superficies limpias y las ruedas

sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la recortadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

,_ ADVERTENClA: Para evitar lesi6nes serias

ntes de dar cualquier sercicio o de hacer

ajustes:

1. Pare el motor.

2. Asegt3rese que las Ifneas rotatorias y que

todas las partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y p6ngalo

en donde no pueda entrar en contacto con

esta.

SEGADORA

PARA AJUSTAR LA ALTURA DEL RECORTE

Vea "PARA AJUSTAR LA ALTURA DEL RE-

CORTE" en la secci6n de Operaci6n de este

manual.

PARA AJUSTAR EL MANGO

El mango superior puede ser ajustado en dife-

rentes posiciones de altura

1. Afloje la perilla del mango Io suficiente para

permitir que el mango gire hasta la posici6n

deseada.

2. Apriete la perilla del mango de modo firme.

NOTA: La parrilla y la perno del mango pueden

ser invertidos para las operaciones sobre el

lado izquierdo.

Mango

superior

PARA REMOVER/AJUSTAR LA CORREA DE

IMPULSION DEL CABEZAL DE LA RE-

CORTADORA

1. Remueva el tornillo en el frente de la cubi-

erta del chasis.

2. Gire la cubierta hacia arriba y a distancia de

la recortadora.

_ Tornillo

Cubierta

chasis

3. Remueva los dos (2) tornillos de los lados

de la recortadora que aseguran el blindaje.

4. Ponga la recortadora en su lado con el

carburador y con el tapdn del combustible

hacia arriba.

5. Remueva los dos (2) tornillos de la parte

inferior de la recortadora que aseguran el

blindaje.

6. Desliza el blindaje hacia atr_ts y remuevalo.

7. Remueva la correa de la polea del motor

sobre el cigQe_al.

del

motor

Tornillos del blindaje

8. Remueva la correa de la polea del cabezal

de la recortadora.

9. Observe la posici6n del cable de control y

del resorte de Ilamada del piton Ioco. A

continuaci6n remueva el conjunto del piton

Ioco del chasis y remueva la correa y el

piton Ioco de la recortadora.

10. Remueva la correa del conjunto del piton

Ioco al remover el fijador de correa inferior y

las poleas del piton.

11. Monte la nueva correa, las poleas del piton

Ioco y el fijador de correa inferior al soporte

del piton. Apriete los pernos de la polea

con seguridad.

AVISO: Aseg0rese que la correa este en el

interior del fijador de la correa superior sobre el

conjunto del piSdn.

Polea del motor

12. Instale la correa y el conjunto del piSon Ioco

en la recortadora, vuelva a conectar un

resorte del piSon Ioco y monte el piSon Ioco

al chasis. Apriete con seguridad.

13. Instale la correa alrededor de la polea del

cabezal de la recortadora y de la polea del

motor.

14. Substituya el blindaje y apriete los cuatro

(4) tornillos con seguridad.

15. Substituya la cubierta del chasis y apriete el

tornillo con seguridad.

Utilice siempre las piezas de recambio Crafts-

man para asegurar un ajuste adecuado y una

vida larga.

Fijador de la correa superior

Boulon

Conjunto del piSdn Ioco Engranaje

piano

Espaciador \

Fijador

"-_., de correa

inferior

granaje

plane

Polea del cabezal de la recoriadora

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motor ha sido ajustacla en

la f_.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funcio-

nando demasiado r_.pido o demasiado lento,

Illeve su unidad a un centro de servicio Sears o

a un otro centro de servicio cualificaclo para la

reparaci6n y/o el ajuste.

CARBURADOR

Su carburador no es ajustable. Si su motor no

est,. funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su unidad a un centro de servicio

Sears o a un otro centro de servicio cualificado

para la reparaci6n y/o el ajuste.

IMPORTANTE: Nunca manipulee el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada clel motor necesita ajuste, leve su

unidad a un centro de servicio Sears o a un

otro centro de servicio cualificado, el que

cuenta con el equipo adecuado y la experiencia

para hacer los ajustes necesarios.

Prepareinmediatamentesurecortadoraparael

almacenamientoalfinaldecadatemporadao

silaunidadnosevaa usarpor30diaso m_.s.

RECORTADORA

Cuanclo se va a guarclar la recortaclora por un

cierto perfoclo de tiempo, Ifmpiela cuiclaclosa-

mente, remueva tocla la mugre, la grasa, las

hojas, etc. Gu_.rclela en un _.rea limpia y seca.

1. Limpie tocla la recortaclora (Vea"LIMPIEZA"

en la secci6n de Mantenimiento de este

manual).

2. Lubrfquela seg_n se muestra en la secci6n

de Mantenimiento de este manual.

3. Aseg_rese de que toclas las tuercas y

clavijas y toclos los pernos y tornillos esten

apretaclos en forma segura. Inspeccione

las partes que se mueven para verificar si

est_.n da_adas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Ustecl puecle plegar el mango de su recortaclora

para el almacenaje.

•Afloje la perilla clel mango Io suficiente para

permitir al mango superior ser plegaclo hacia

aclelante.

IMPORTANTE: Cuanclo cloble el mango para

el alacenamiento o el trasporte, asegurese que

Io cloble segun se muestra o puecle clanar los

cables de control.

Man(

Manilla de mango

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen clepositos de partes funclamentales

clel sistema de comustible tales como el

carburaclor, el filtro clel combutible, la manguera

clel combustible o en el estanque clurante el

almacenmiento. Los combustibles mezclaclos

con alcohol (conociclo come gasohol o que

tienen etanol o metanol) pueclen atraer

humeclacl, Io que conduce a la separati6n y a la

formaci6n de _.cidos durante almacemamiento.

la gasolina _.cideca puede naSar el sistema de

combustible de un motor durante el perido de

alcamenmiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el

carburador est_ vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es

una alternativa aceptable para reducir a un

minimo la formaci6n de depdsitos de goma

en el combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en

el envase para el almacenamiento. Siempre

siga la proporci6n de mezcla que se encuentra

en el envase del estabilizador. Haga funcionar

el motor por Io menos 10 minutos despues de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se est,.

usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a trav_s

clel agujero de la bujia en el cilinclro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para clistribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guarcle la gasolina de una temporacla a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la recortadora

mientras el motor y las _.reas de escape todavia

est_.n calientes.

_PRECAUCI6N: Nunca almacene la

recortaclora con gasolina en el clep6sito clentro

de un eclificio en clonde los gases pueclen

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en un lugar cerraclo.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca

P_rdida de

potencia

Vibracibn excesiva

Cordbn

arrancador

dificil de tirar

CORRECCION

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia

desconectado.

6. Bujia mala.

7. La palanca de control de la

aceleraci6n no est,. en

posici6n correcta (si existe).

1. Filtro de aire sucio.

2. Acumulaci6n de hierba, hojas

y residuos debajo de la

recortadora.

3. Demasiado aceite en

el motor.

4. Velocidad de recorrido

demasiado r_.pida.

1. Lineas irregulares o rotas.

2. Tuercas o pernos sueltos.

3. Cabezal de la recortadora

daSado.

1. CigQeSal del motor plegado.

1. Correa que no marcha.

1. Posici6n de la altura del

mango no adecuada para

usted.

1. La linea de la recortadora

es demasiado corta.

2. La palanca de control de la

aceleraci6n no est,. en

posici6n correcta (si existe).

1. Linea de la recortadora no

correctamente ins

talada/reemplazada.

2. Clip del sujetador roto.

3. Linea de la recortadora de

medida incorrecta.

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combus

tible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nueva.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Mover la palanca, de aceleraci6n

en la posici6n RAPIDA.

1. Limpie/cambie el filtro de aire.

2. Limpiar debajo de la recortadora

y del cabezal de la

recortadora.

3. Revise el nivel del aceite.

4. Corte a una velocidad de

recorrido m_ts lenta.

1. Controlar las lineas de la

recortadora.

2. Controlar toda la ferreteria,

incluidos los pernos del motor.

3. Controlar/arreglar el cabezal de

la recortadora.

.Pongase en contacto con un

centro de servicio Sears o con

un otro centro de servicio

cualificado.

P_rdida de 1. Colocar la correa en las poleas

movimiento o reemplazar la correa si est,.

del cabezal rota.

Dificil de empujar 1. Ajuste la altura del mango de

modo que le

acomode.

Rendimiento de

corte escaso

El cabezal de la

recortadora

mantiene la

linea

1. Si la linea est,. gastada o rota

hasta la mitad de su largura

original, reemplazar la linea.

2. Mover la palanca de

aceleraci6n en la posici6n

R,_,PIDA.

1. Seguir las instrucciones en la

secci6n Mantenimiento.

2. Reemplazar el conjunto de la

placa portante de la cuerda.

3. Utilizar una linea de\

recortadora de di_tmetro

.155 inch.

.- GU DE INCLINACION

I"'""_'--_-.4.D08 VEA Y DETENGA ESTA GUIA DE NIVEL CON UN ARBOL EN POSICION

i..,:... ".................. VERTICAL, LA ESQUINA DE UNA ESTRUCTURA, UN POSTE DE LUZ O UNA CERCA.

i I ..........................

t i

10GRADOS

Opere una recortadora de maleza en sentido diagonal a tra-

v_s de las cuestas, nunca cuesta arriba o cuesta abajo.

15 GRADOS

Utilice este guia, y no recorte en una cuesta mayor de 15 grados.

Una inclinaci6n de 10 grados es una cuesta que aumenta aproximadamente 1.7 pies de altura, pot cada 10 pies.

Una inclinaci6n de 15 grados es una cuesta que aumenta aproximadamente 2.5 pies de altura, por cada 10 pies.

Use extrema precauci6n y evite cambios de direcci6n o movimientos bruscos y repentinos cuando recorte

en cuestas. Siga las instrucciones adicionales en este manual para recortar con seguridad en las cuestas.

Opere la recortadora de maleza en diagonal a trav6s de ia cuesta, nunca cuesta arriba o cuesta abajo. Use

extrema precauci6n cuando opere la recortadora en o cerca de las cuestas y cualquier obst&cuio que pu-

diera obstruir la operaci6n.

CRAFTSMAN WEED TRIMMER - - MODEL NUMBER 917,773708

21 /

16 1

28 18

CRAFTSMAN WEED TRIMMER - - MODEL NUMBER 917.773708

KEY PART

NO. NO. DESCRIPTION

1 - - - Engine, Briggs & Stratton,

Model No. 128H02-0515-E1

(See Breakdown)

2 150406 Bolt, Engine Mounting 3/8-16

3 179466 Pulley, Engine

(Includes Setscrew, Key #4)

8 169821 X479 Handle, Lower

9 150078 Screw, Hex Washer Head

5/16-18 x .75

10 169797X479 Handle, Upper

11 170980 Bolt, Handle

12 189713X428 Knob, Handle

15 179751 Handle Adjuster Assembly

16 194788 Guide, Rope

18 66426 Wi re Ti re

19 176983 Control Bar

20 177814 Throttle Control

21 158755 Screw, Hex Washer Head

22 178700X004 Axle Shaft Assembly

23 150078 Screw, Hex Washer Head

5/16-18 x .75

24 52160 Washer, Axle

26 752063 Wheel, 14 x 2

27 83923 Nut, Hex, Flangelock 3/8-16

28 181699 Drive Control Cable

29 178365 Decal, Warning

30 178364 Decal, Engine Cover

33 132004 Nut

34 86899X004 Bracket, Upstop

35 750634 Screw, Threaded, Rolled

#10-24 x 5/8

36 851084 Bolt, Hex Head

37 850263 Washer, Lock

38 851074 Washer, Flat, Hardened

39 111190X Clamp, Cable

40 83816 Screw

- - 404197 Owner's Manual

Available accessories

-- 71 33623

-- 71 33000

-- 71 79991

not included with trimmer:

Gas Can (2.5 Gallon Container)

SAE 30W Oil (20 Ounce Bottle)

Trimmer Line

Pack of 24 strings, .155 dia.)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

CRAFTSMAN WEED TRIMMER .

52 51

"MODEL NUMBER 917.773708

20 44 47 21

440

19 27*

..........-.................../3

/32

/34

30*

CRAFTSMAN

KEY

NO.

WEED TRIMMER --MODEL NUMBER 917.773708

PART

NO.

174031X615

182219

173715

185476

172145X004

166042

173716

751592

166043

160829

155552

173717

174719

145212

173811

180268

57808

178848

187336

170553

149746

STD541137

STD551137

STD551037

180340

172551

174549

172520

169766X479

174543

31 174581

32 173973

33 172519

34 180338

35 182217

36 172516

37 174580

38 172523

39 180334

40 180333

41 174029

43 174042

44 404936

45 174596X479

46 17060408

47 174036

51 189006

52 178848

DESCRIPTION

Chassis Assembly

Line, Trimmer .155 diameter x 18.75 long

Screw, Self-Tapping 5/16-18 x 1

V-Belt

Bracket, Idler

Pulley, Idler, V-Groove

Bolt, Hex Head 3/8-16 x 1.25

Locknut, Hex 3/8-16

Pulley, Idler, Flat

Bolt, Shoulder

Locknut 5/16-18

Spacer

Bolt, Shoulder

Locknut, Flange

Spring, Return

Deflector, Bottom

Screw 1/4-20 x 1/2

Screw #10-24 x 3/4

Belt Keeper

Cover, Chassis, Top

Screw #10-24 x 1-3/4

Nut, Hex 3/8-24 UNF

Washer, Lock 3/8

Washer, Flat 3/8

Pulley, Driven

Spacer, Pulley

Bearing

Jackshaft

Cover, Chassis, Bottom

Spindle Housing Assembly

(* Includes Upper Bearing, Key Number 27)

Ring, Retaining, External, 17mm

Spring, Locking Plate

Locking Plate

Carrier Plate Assembly

Mow Ball Assembly

(Includes Key Numbers 27, 37 and 38)

Cover, Bearing

Ring, Retaining, Internal, 40mm

Mow Ball

Bolt, Mow Ball

Spindle Assembly, Complete

(Includes Key Numbers 22-28 and 30-39)

Spacer

Decal, Instruction

Decal, Chassis Cover

Belt Keeper, Bottom

Screw, Self-Tapping

Decal, Instruction

Deflector, Rear

Screw

NOTE: All component dimensions given in U.S. inches. 1inch = 25.4 mm.

IMPORTANT: Useonly Original Equipment Manufacturer(O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128H02-0515-E1

684

I 1329 REPLACEMENT ENGINE I

I 1019 LABEL KIT I

40 40 4

13_ 34 _'_ 868_ 24

25J 270 _ _ 32_

38_

20@

718

287

525

524 _._

I 1330 REPAIR MANUAL I

1058 OWNER'S MANUAL{ ( -_

306

19o_

307

670 @

43_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128H02-0515-E1

121 CARBURETOR OVERHAUL KIT

104

127 163

276 @

617

633 @

163

977 CARBURETOR GASKET SET

_ 276 @163 617

137 633 _

188

443 _

968

967

617

276 _

117J 276 @

5o6

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128H02-0515-E1

601 563_

1210

k__

564 [_

304

KEY PART

NO. NO.

1 697322

2 399269

3 299819

4 493279

5 691160

7 692249

8 695250

9 696125

10 691125

11 691781

12 692232

13 690912

15 691680

16 691451

20 399781

22 691092

23 691992

24 222698

25 790359

26 790356

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

34 262652

KEY PART

DESCRIPTION NO. NO.

Cylinder Assembly 35 691270

Kit-Bushing/Seal 36 691270

Seal-Oil (Magneto Side) 37 694086

Sump-Engine 40 692194

Head-Cylinder 43 691997

Gasket-Cylinder Head 45 690548

Breather Assembly 46 691449

Gasket-Breather 48 498826

Screw (Breather Assembly) 50 497465

Tube-Breather 51 272199

Gasket-Crankcase 54 691650

Screw (Cylinder Head) 55 697670

Plug-Oil Drain 58 697316

Crankshaft 60 281434

Seal-Oil (PTO Side) 65 690837

Screw (Engine Sump) 78 691108

Flywheel 81 691740

Key-Flywheel 95 691636

Piston Assembly (Standard) 97 696565

Ring Set-Piston (Standard) 104 691242

Lock-Piston Pin 117 498978

Pin-Piston 118 494870

Rod-Connecting 121 498260

Screw (Connecting Rod) 125 498170

Screw (Connecting Rod) 127 694468

Valve-Exhaust 130 696564

Valve-Intake 133 398187

DESCRIPTION

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifold-Intake

• Gasket-Intake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter (Cut to Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

Screw (Throttle Valve)

Shaft-Throttle

G Pin-Float Hinge

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Carburetor

O Plug-Welch

Valve-Th rottle

Float-Carburetor

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128H02-0515-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

134 398188 O Valve-Needle/Seat 668 493823

137 693981 O:1:Gasket-FloatBowl 670 692294

159 691753 Bracket-Air Cleaner Primer 676 393760

163 272653 •O:1:Gasket-Air Cleaner 677 690661

187 691050 Line-Fuel (Cut to Length) 684 690345

188 693399 Screw (Control Bracket)

190 690940 Screw (Fuel Tank) 689 691855

202 691829 Link-MechanicalGovernor 703 696309

209 691291 Spring-Governor 718 690959

222 790143 Bracket-Control 741 790345

227 690783 Control Lever-Governor 842 691031

276 271716 O :1:Sealing Washer 847 692017

287 690940 Screw (Dipstick Tube) 851 493880

300 692038 Muffler 868 697338

304 493294 Housing-Blower 869 691155

305 691108 Screw (Blower Housing) 870 690380

306 690450 Shield-Cylinder 871 262001

307 690345 Screw (Cylinder Shield) 63709

324 695161 Cup/ScreenAssembly 949 696306

332 690662 Nut (Flywheel) 997 696310

333 802574 Armature-Magneto 957 397974

334 691061 Screw (Armature Magneto) 966 496116

337 802592 Spark Plug 967 493537

356 692390 Wire-Stop 968 692298

358 497316 Engine Gasket Set 970 691669

363 19069 Flywheel Puller

365 692524 Screw(Carburetor) 972 699374

383 89838 Wrench-SparkPlug 975 493640

404 690272 Washer (Governor Crank) 976 694395

425 690670 Screw (Air Cleaner Cover) 977 498261

443 692523 Screw 1005 691346

(Air Cleaner Primer Base) 1019 494256

445 491588 Filter-Air Cleaner Cartridge 1036 695111

456 692299 Plate-Pawl Friction 1058 275177

459 281505 PawI-Ratchet 1059 692311

505 691251 Nut (Governor Control Lever) 1210 498144

523 499621 Dipstick 1211 498144

524 692296 • SeaI-DipstickTube 1329

525 495265 Tube-Dipstick

529 691923 Grommet

562 691119 Bolt (Governor Control Lever)

563 691138 Screw (Debris Guard Cover)

564 690351 Screw (Control Cover)

584 697734 Cover-Breather Passage

585 691879 • Gasket-Breather Passage

592 690800 Nut (Rewind Starter) 1330

597 691696 Screw (Pawl Friction Plate) - -

601 95162 Clamp-Hose

604 691757 Cover-Control

608 697671 Starter-Rewind

613 691340 Screw (Muffler)

615 690340 Retainer-Governor Shaft

616 698801 Crank-Governor

617 270344 •O:1:SeaI-O Ring (Intake Manifold)

621 692310 Switch-Stop

633 691321 O:1:SeaI-Choke/ThrottleShaft

635 66538 Boot-Sparkplug

DESCRIPTION

Spacer (Includes 2)

Spacer-Fuel Tank

Deflector-Muffler

Screw (Muffler Deflector)

Screw

(Breather Passage Cover)

Spring-Friction

Clip

Pin-Locating

Gear-Timing

SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Guard-Debris Screen

Shield-Debris

Cap-Fuel Tank

Base-Air Cleaner Primer

Filter-Pre Cleaner

Cover-Air Cleaner

Screw (Air Cleaner Primer

Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Fan-Flywheel

Kit-Label

Label-Emission

Owner's Manual

Kit-Screw/Washer

Pulley/Spring Assy. (Pulley)

Pulley/Spring Assy. (Spring)

129H02-0005 Replacement Engine

(Transfer the Muffler and/or Spark Arrester

Assembly from the original engine if

suitable for additional service or add new

parts as required. Transfer the Blower

Housing, Rewind Assembly and related

parts from the original engine to the

replacement engine).

270962 Repair Manual

398067 Spark Arrester

(available accessory)

• Included in Engine Gasket Set, Key No. 358

O Included in Carb. Overhaul Kit, Key No. 121

:1: Included in Carb. Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm.

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOlVlE ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears, com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en franc,.ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabrica /SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque depos6e de Sears Brands, LLC

404197 Rev. 2 01.31.06 BY Printed in U.S.A.

Craftsman 917773708 User Manual HIGH WHEEL WEED TRIMMER Manuals And Guides L0603111

CRAFTSMAN Line Trimmers/Weedwackers, Gas Manual L0603111 CRAFTSMAN Line Trimmers/Weedwackers, Gas Owner's Manual, CRAFTSMAN Line Trimmers/Weedwackers, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
