Owner's Manual

E I E

675 Series Briggs & Stratton Engine

22 Inch Cut

Model No.

917.773746

•EspaSol, p. 18

_IbCAUTION..

Read and follow all

Safety Rules and Instructions

before operating this equipment.

Sears Brands Management Corp., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly /Pre-Operation ........................ 6

Operation ............................................... 7-9

Maintenance Schedule ........................... 10

Maintenance ...................................... 10-13

Service and Adjustments ................... 13-14

Storage ................................................... 15

Troubleshooting ...................................... 16

Repair Parts ....................................... 34-43

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN WEEDTRIMMER

For two (2) years from date of purchase, when this Craftsman Weedtrimmer is main-

tained, lubricated, and tuned up according to the operating and maintenance instruc-

tions in the owner's manual, Sears will repair free of charge any defect in material or

workmanship.

If this Craftsman Weedtrimmer is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

•Expendable items which become worn during normal use, such as rotating lines,

belts, air cleaners and spark plug.

•Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman Weedtrimmer to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

_- WARNING" This trimmer is equipped with an internal combustion engine and should

not be used on or near any unimproved forest-covered, brush-covered or grass-covered

land unless the engine's exhaust system is equipped with a spark arrester meeting ap-

plicable local or state laws (if any). If a spark arrester is used, it should be maintained in

effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

service center (see the REPAIR PARTS section of this manual).

SAFETY GLASSES

The operation of any trimmer can result in foreign objects thrown into

the eyes, which can result in severe eye damage. Always wear safety

glasses or eye shields while operating your trimmer or performing any

adjustments or repairs. We recommend standard safety glasses or a

wide vision safety mask worn over spectacles.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

A WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

2 place wire where it cannot contact plug.

,AWARNING: Engine exhaust, some

of its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to

cause cancer and birth defects or other

reproductive harm.

_I, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

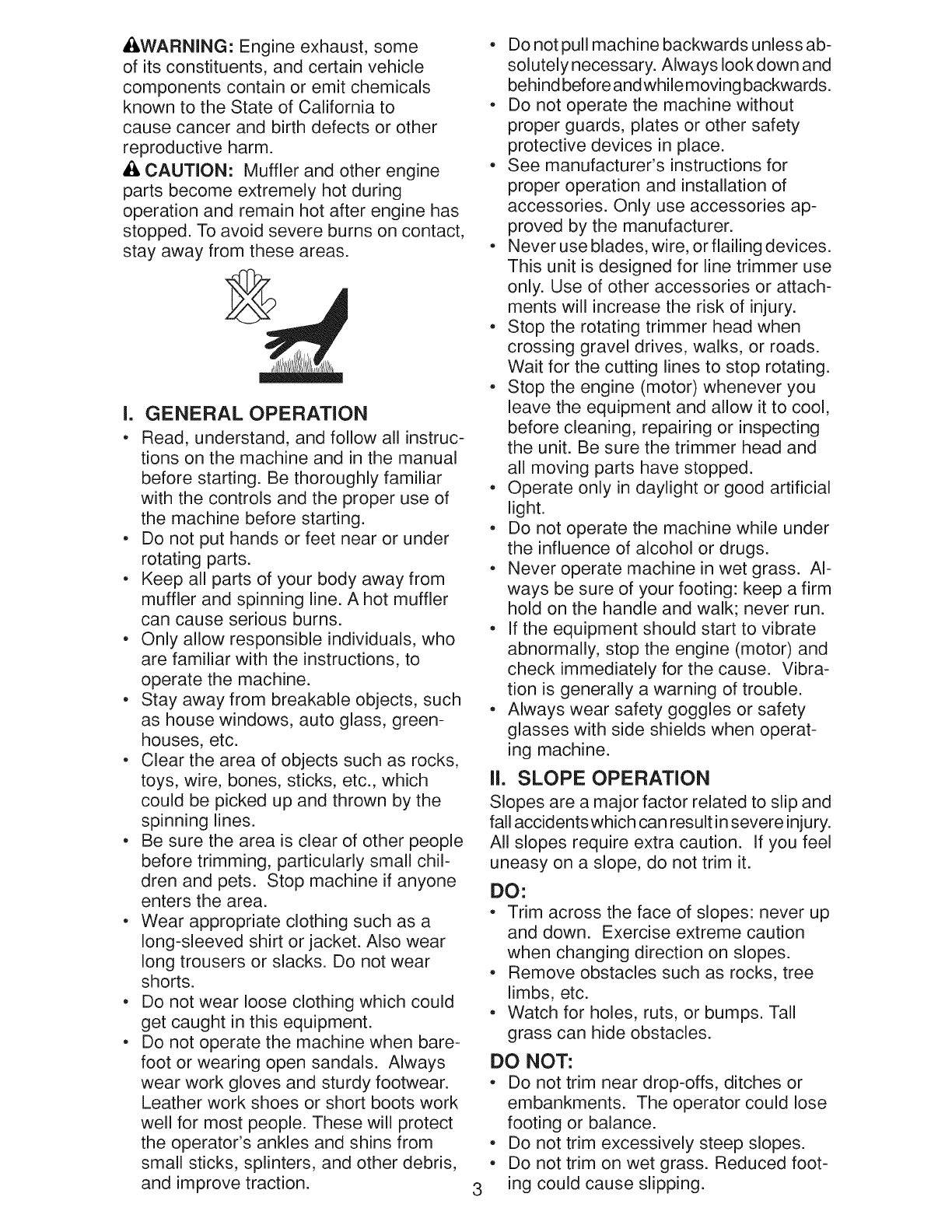

I. GENERAL OPERATION

•Read, understand, and follow all instruc-

tions on the machine and in the manual

before starting. Be thoroughly familiar

with the controls and the proper use of

the machine before starting.

•Do not put hands or feet near or under

rotating parts.

•Keep all parts of your body away from

muffler and spinning line. A hot muffler

can cause serious burns.

•Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

•Stay away from breakable objects, such

as house windows, auto glass, green-

houses, etc.

•Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

spinning lines.

•Be sure the area is clear of other people

before trimming, particularly small chil-

dren and pets. Stop machine if anyone

enters the area.

•Wear appropriate clothing such as a

long-sleeved shirt or jacket. Also wear

long trousers or slacks. Do not wear

shorts.

•Do not wear loose clothing which could

get caught in this equipment.

•Do not operate the machine when bare-

foot or wearing open sandals. Always

wear work gloves and sturdy footwear.

Leather work shoes or short boots work

well for most people. These will protect

the operator's ankles and shins from

small sticks, splinters, and other debris,

and improve traction. 3

•Do not pull machine backwards unless ab-

solutely necessary. Always Iookdown and

behind before andwhile moving backwards.

•Do not operate the machine without

proper guards, plates or other safety

protective devices in place.

•See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

•Never use blades, wire, or flailing devices.

This unit is designed for line trimmer use

only. Use of other accessories or attach-

ments will increase the risk of injury.

•Stop the rotating trimmer head when

crossing gravel drives, walks, or roads.

Wait for the cutting lines to stop rotating.

•Stop the engine (motor) whenever you

leave the equipment and allow it to cool,

before cleaning, repairing or inspecting

the unit. Be sure the trimmer head and

all moving parts have stopped.

•Operate only in daylight or good artificial

light.

•Do not operate the machine while under

the influence of alcohol or drugs.

•Never operate machine in wet grass. Al-

ways be sure of your footing: keep a firm

hold on the handle and walk; never run.

•If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

•Always wear safety goggles or safety

glasses with side shields when operat-

ing machine.

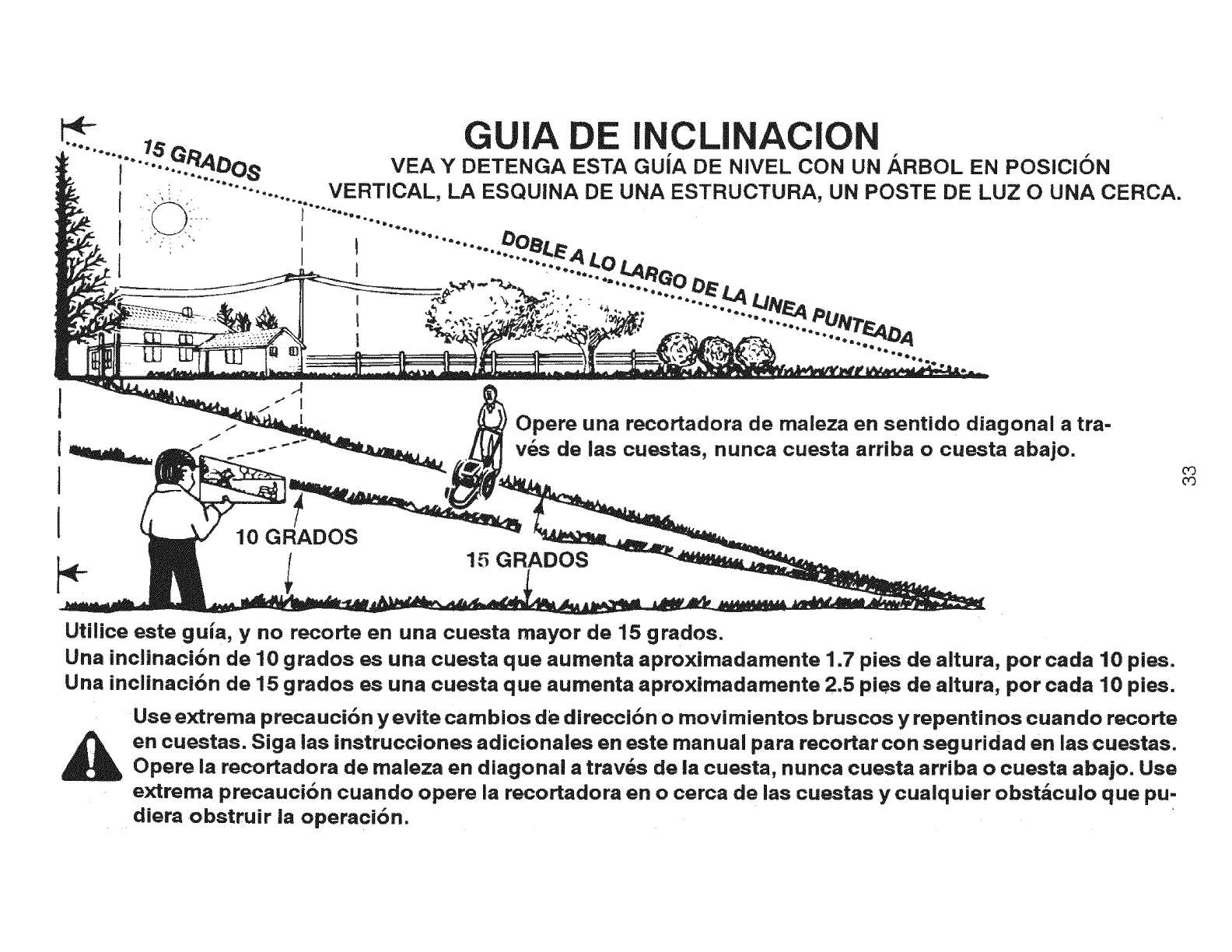

II. SLOPE OPERATION

Slopes are a major factor related to slip and

fall accidents which can result in severe injury.

All slopes require extra caution. If you feel

uneasy on a slope, do not trim it.

DO:

•Trim across the face of slopes: never up

and down. Exercise extreme caution

when changing direction on slopes.

•Remove obstacles such as rocks, tree

limbs, etc.

•Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

•Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

•Do not trim on wet grass. Reduced foot-

ing could cause slipping.

ill. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of chil-

dren. Children are often attracted to the

machine and the trimming activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while moving backwards,

look behind & down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel with

with the engine running. Allow engine

to cool before refueling. Don't smoke.

Never refuel the machine indoors.

Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

Move away from fueling site before

starting engine.

• Never run trimmer inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the spark plug to prevent ac-

cidental starting.

• Keep nuts and bolts, especially trimmer

head and engine bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris buildup. Clean oil or fuel

spillage. Allow machine to cool before

cleaning or storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Do not change the engine governor set-

ting or overspeed the engine.

• Clean and replace safety and instruction

decals as necessary.

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 18 Ounces

Spark Plug (Gap: .020") Champion RJ2YLE

Trimmer Line Length: 18.75 Inches (0.155 Inch Diameter)

• The model and serial numbers will be found on a decal on the rear of the trimmer.

Record both serial number and date of purchase in the space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

•Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1=800-827=6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call I=800-4=IVlY=HOME®.

Readthese instructionsand this manualin

its entiretybefore you attempt to assemble

or operate your new trimmer.

IMPORTANT:ThistrimmerisshippedWITH-

OUTOIL OR GASOLINEin the engine.

Yournew trimmer has been assembled

at the factory with the exceptionof those

parts left unassembledfor shipping

purposes. All parts such as nuts, wash-

ers, bolts, etc., necessaryto completethe

assemblyhave been placed inthe parts

bag. Toensure safe and properoperation

of yourtrimmer, all parts and hardware

you assemblemust be tightened securely.

Use the correct tools as necessaryto

ensure propertightness.

When right hand (RH)or left hand (LH)is

mentioned inthis manual, it meanswhen

you are in the operating position(standing

behind the handle).

Loose Parts Packed Separately

\\\\

handle

LIFT UP

Handle

knob

Lower

handle

[

Bottle of oil Trimmer Lines (2) Sets

(0.155 diameter

x 18,75 inches long)

REMOVE TRIMMER FROM CARTON

1. Remove loose parts included with trimmer.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials.

4. Roll trimmer out of carton and check car-

ton thoroughly for additional loose parts.

HOW TO SET UP YOUR TRIMMER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Loosen handle knob enough to allow

upper handle to be unfolded from the

shipping position.

2. Raise upper handle section into place on

lower handle and tighten handle knob.

3. Remove handle padding holding trim-

mer head control bar to upper handle.

Your trimmer handle can be adjusted for

your trimming comfort. Refer to "ADJUST

HANDLE" in the Service and Adjustments

section of this manual.

INSTALL STARTER ROPE

1. Loosen T-knob.

2. Place throttle control in FAST position.

3. Slowly pull engine starter rope out until

rope will slip into loop of rope guide.

4. Tighten T-knob.

Rope g ob

Engine

rope

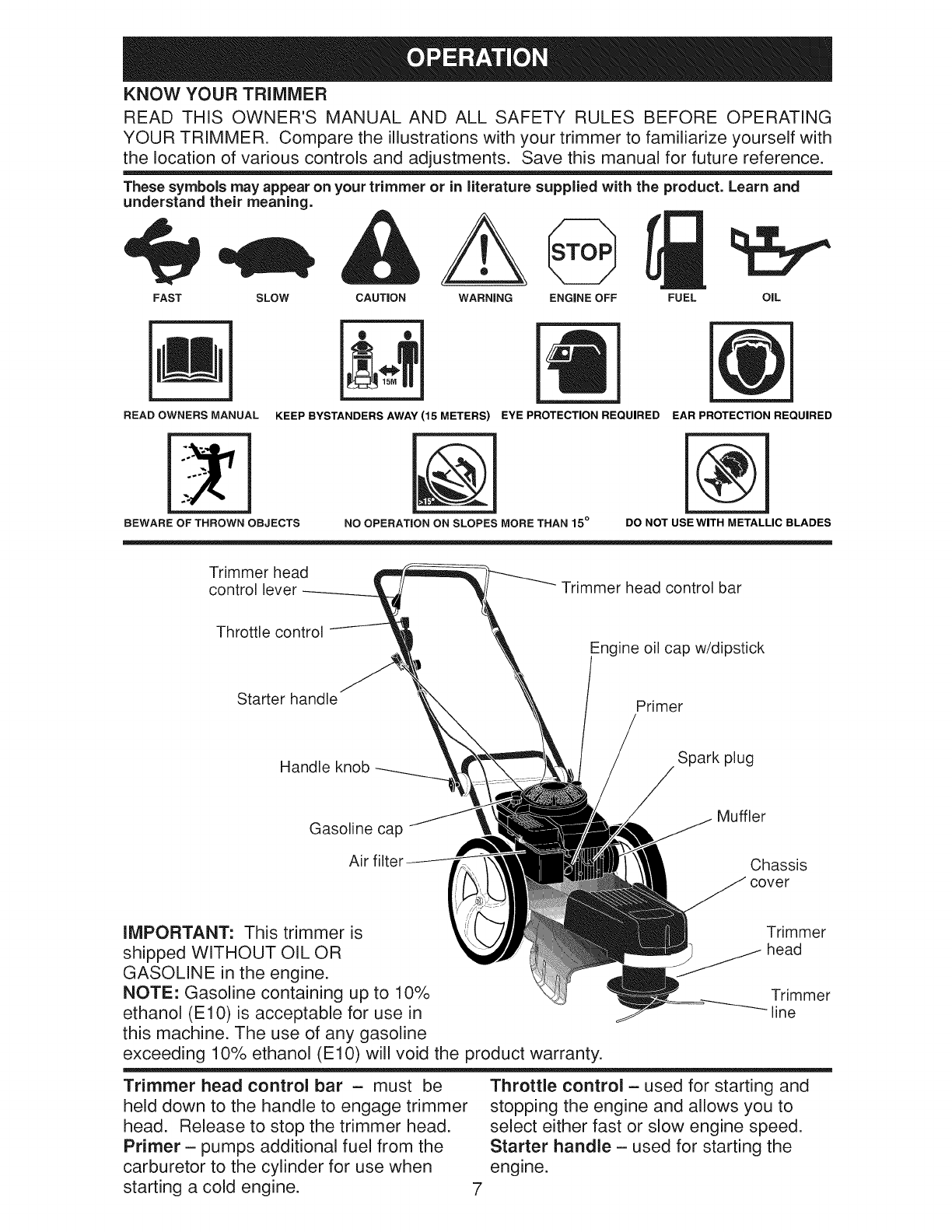

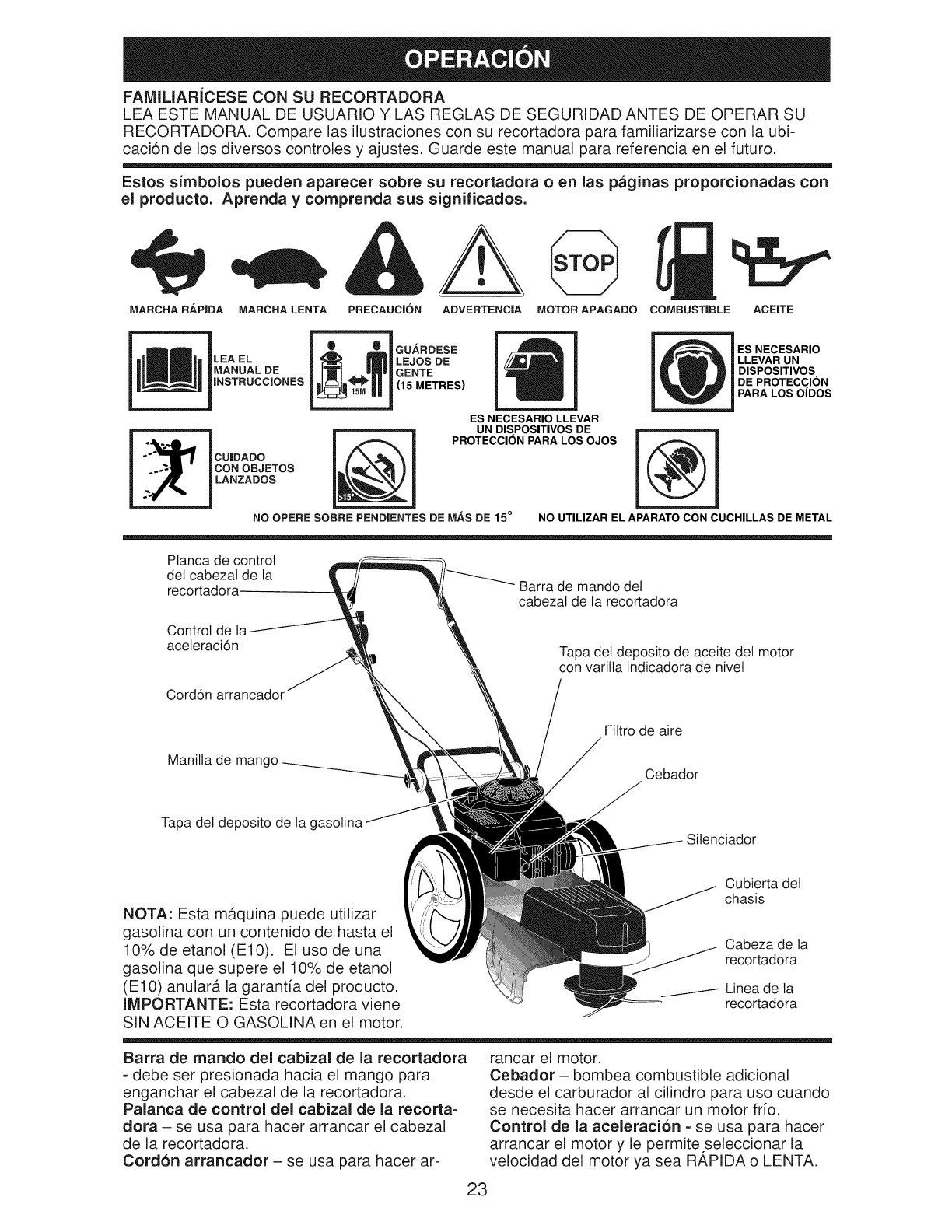

KNOW YOUR TRIMMER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR TRIMMER. Compare the illustrations with your trimmer to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your trimmer or in literature supplied with the product. Learn and

understand their meaning.

FAST SLOW CAUTION WARNING ENGINE OFF FUEL OIL

READ OWNERS MANUAL

BEWARE OF THROWN OBJECTS

KEEP BYSTANDERS AWAY (15 METERS) EYE PROTECTION REQUIRED

NO OPERATION ON SLOPES MORE THAN 15 °

EAR PROTECTION REQUIRED

DO NOT USE WITH METALLIC BLADES

Trimmer head

control lever Trimmer head control bar

Throttle control

Engine oil cap w/dipstick

Starter handle Primer

Handle knob Spark plug

Gasoline cap

Air fil

Muffler

Chassis

cover

Throttle control = used for starting and

stopping the engine and allows you to

select either fast or slow engine speed.

Starter handle - used for starting the

engine.

Trimmer head control bar = must be

held down to the handle to engage trimmer

head. Release to stop the trimmer head.

Primer = pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

IMPORTANT: This trimmer is Trimmer

shipped WITHOUT OIL OR head

GASOLINE in the engine.

NOTE: Gasoline containing up to 10% Trimmer

ethanol (El0) is acceptable for use in line

this machine. The use of any gasoline

exceeding 10% ethanol (El0) will void the product warranty.

SAFETYGLASSES

The operation of any trimmer can result in foreign objects being thrown

into the eyes, which can result in severe eye damage.

Always wear safety glasses or eye shields while operating your trimmer

or performing any adjustments or repairs. We recommend standard

safety glasses or a wide vision safety mask worn over spectacles.

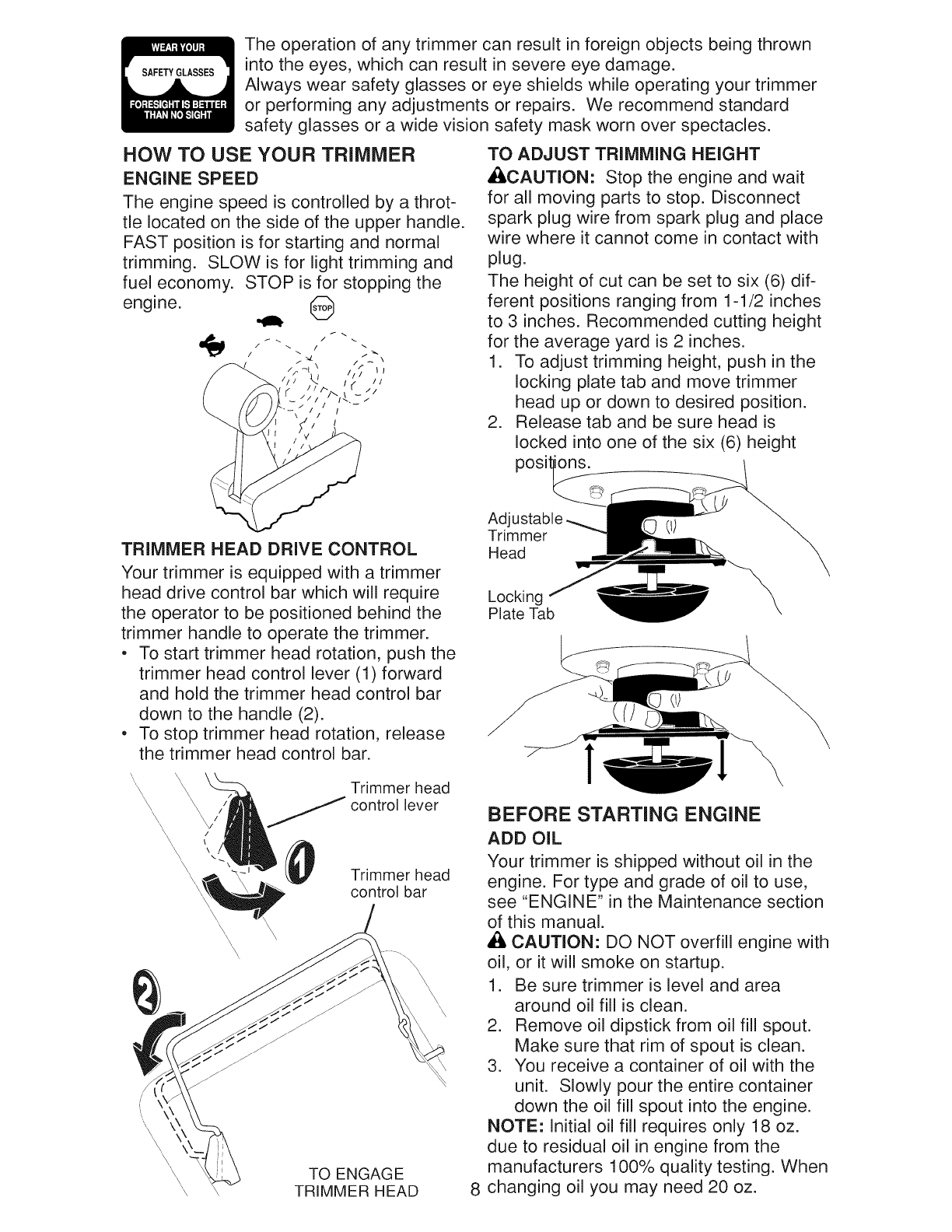

HOW TO USE YOUR TRIMMER

ENGINE SPEED

The engine speed is controlled by a throt-

tle located on the side of the upper handle.

FAST position is for starting and normal

trimming. SLOW is for light trimming and

fuel economy. STOP is for stopping the

engine. @

/\'--L /'_'\

/P--I I

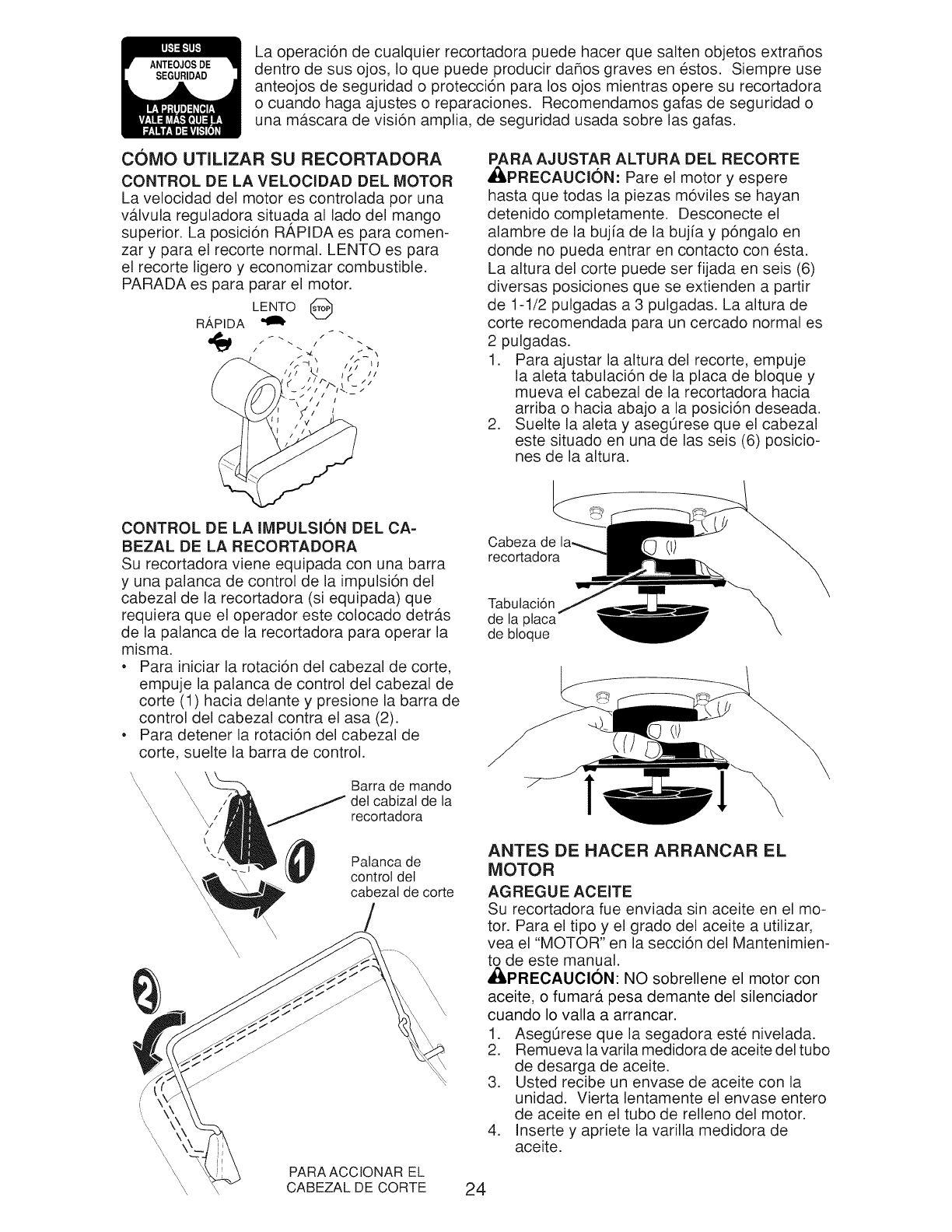

TRIMMER HEAD DRIVE CONTROL

Your trimmer is equipped with a trimmer

head drive control bar which will require

the operator to be positioned behind the

trimmer handle to operate the trimmer.

• To start trimmer head rotation, push the

trimmer head control lever (1) forward

and hold the trimmer head control bar

down to the handle (2).

• To stop trimmer head rotation, release

the trimmer head control bar.

Trimmer head

control lever

Trimmer head

control bar

'\\\\i

\\ TO ENGAGE

TRIMMER HEAD

TO ADJUST TRIMMING HEIGHT

ACAUTION: Stop the engine and wait

for all moving parts to stop. Disconnect

spark plug wire from spark plug and place

wire where it cannot come in contact with

plug.

The height of cut can be set to six (6) dif-

ferent positions ranging from 1-1/2 inches

to 3 inches. Recommended cutting height

for the average yard is 2inches.

1. To adjust trimming height, push in the

locking plate tab and move trimmer

head up or down to desired position.

2. Release tab and be sure head is

locked into one of the six (6) height

posit_

Adj

Trimmer

Head

Locking

Plate Tab

BEFORE STARTING ENGINE

ADD OiL

Your trimmer is shipped without oil in the

engine. For type and grade of oil to use,

see "ENGINE" in the Maintenance section

of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure trimmer is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

8 changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Addoil

if needed. Fill to full line ondipstick.

• Change the oil after every 25 hours of

operation or each season. You may

needto change the oil more often under

dusty, dirty conditions.

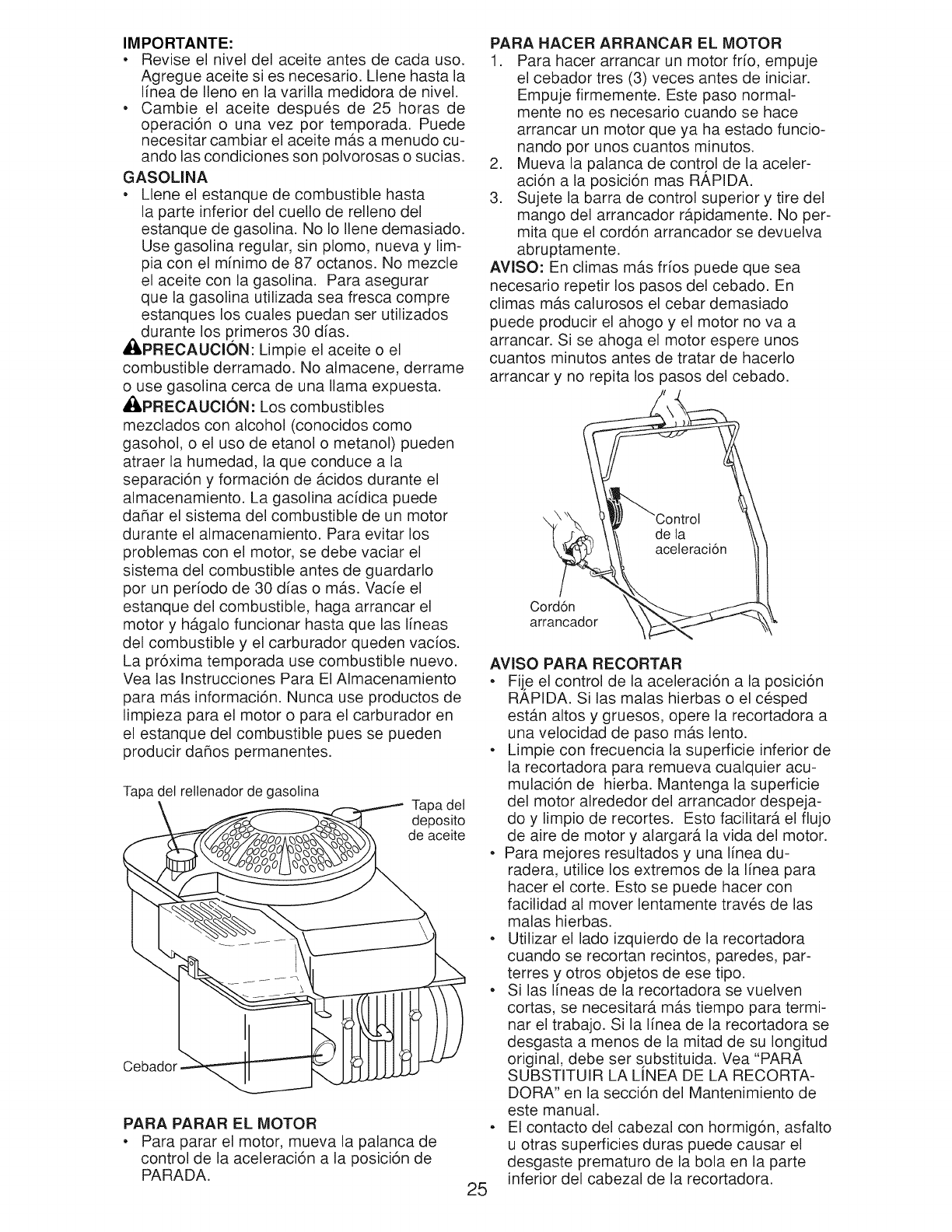

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

& CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of acids

during storage. Acidic gas can damage

the fuel system of an engine while in

storage. To avoid engine problems, the

fuel system should be emptied before

storage of 30 days or longer. Drain

the gas tank, start the engine and let it

run until the fuel lines and carburetor

are empty. Use fresh fuel next season.

See Storage Instructions for additional

information. Never use engine or

carburetor cleaner products in the fuel

tank or permanent damage may occur.

• ILCAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

Engine

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

• To stop engine, move throttle control

lever to STOP position.

TO START ENGINE

1. To start a cold engine, push primer three

(3) times before trying to start. Use a firm

push. This step is not usually neces-

sary when starting an engine which has

already run for a few minutes. 9

2. Move throttle control lever to FAST

position.

3. Hold upper handle firmly and pull

starter handle quickly. Do not allow

starter rope to snap back.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather overpriming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes before

attempting to start and DO NOT repeat

priming steps.

Throttle

control_!\ _

TRIMMING TIPS

• Set the throttle control in the FAST pos=-

tion. If the weeds or grass are tall and

thick, operate the trimmer at a slower

walking speed.

• Frequently clean the underside of the

trimmer to remove any grass build up.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

• For best results and longer lasting

line, use the ends of the line to do the

cutting. This is easily done by moving

slowly through very thick and heavy

weeds.

• Use the left side of trimmer when trim-

ming along fences, walls, flowerbeds

and other such objects.

• If trimmer lines become too short, it will

take longer to complete the job. If trim-

mer lines are worn to less than half their

original length, they should be replaced.

See "TO REPLACE TRIMMER LINE" in

the Maintenance section of this manual.

• Trimmer head contact with concrete, as-

phalt or other hard surfaces may cause

premature wear of the ball on bottom of

trimmer head.

MAINTENANCE SCHEDULE/____

OO ETE

REGULAR SERVICE /_ £,.'4_)_'¢.._£,.'4r/_'/_ f" DATES

TCheck for Loose Fasteners I1/ I_

Clean Trimmer If If

MClean Under Engine Cover 1_2 tf

Check Drive Belt /Pulleys v'

RCheck /Replace Trimmer Lines V'3

Check Engine Oil Level

Change Engine Oil _1,2

Clean Air Filter V' 2

Inspect Muffler I_

Clean or Replace Spark Plug If

Replace Air Filter Paper Cartridge V'2

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3 - Replace trimmer lines when they have worn to half their original length.

GENERAL RECOMMENDATIONS

The warranty on this trimmer does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain trimmer as instructed in this

manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug and replace air filter element. A

new spark plug and clean/new air filter

element assure proper air-fuel mixture

and help your engine run better and

last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

3. Clean under engine cover.

LUBRICATION

To prolong the useful life of your trimmer,

change engine oil as recommended in this

section of Owner's Manual.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the

life of the self- lubricating bearings. If you

feel they must be lubricated, use only a dry,

powdered graphite type lubricant sparingly.

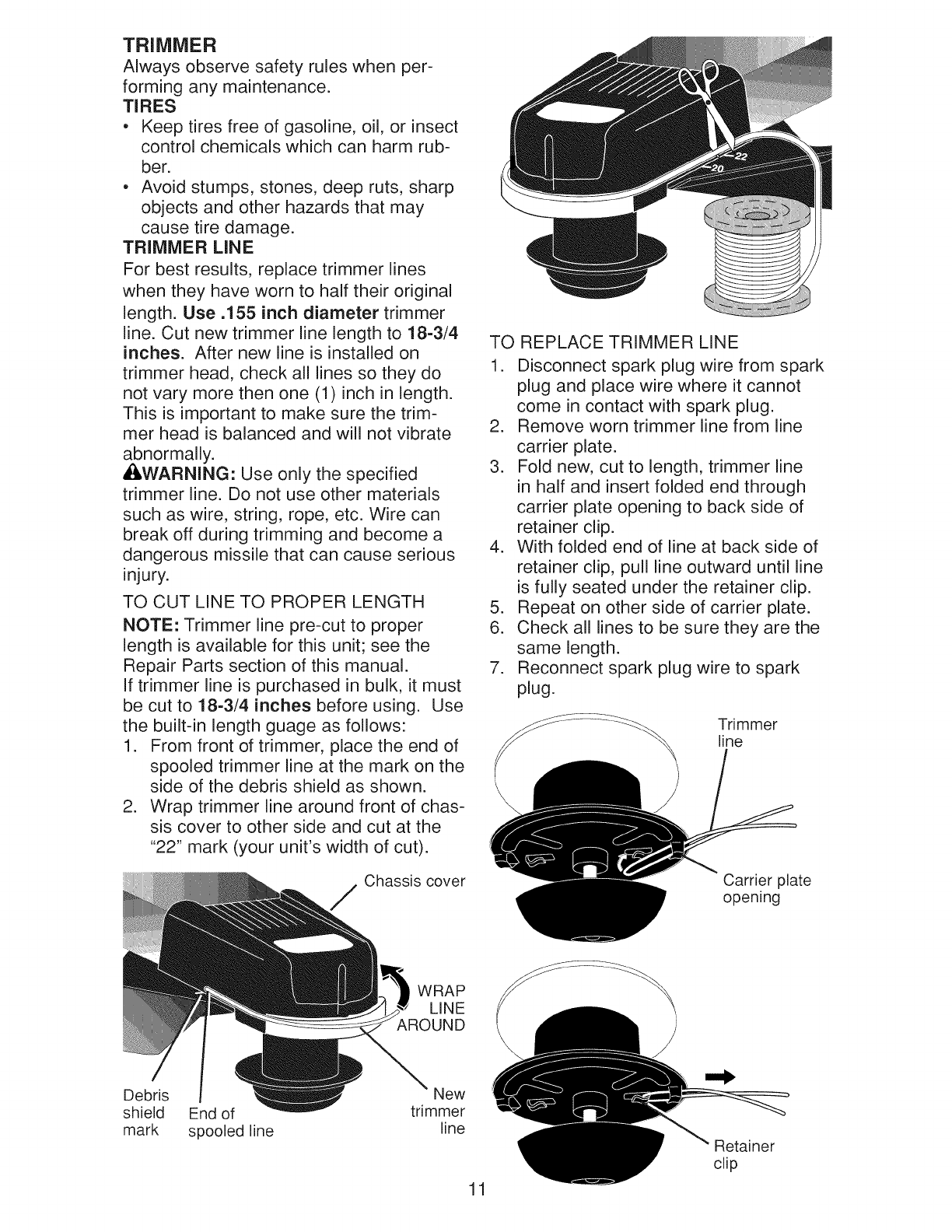

TRIMMER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

TRIMMER LINE

For best results, replace trimmer lines

when they have worn to half their original

length. Use .155 inch diameter trimmer

line. Cut new trimmer line length to 18-3/4

inches. After new line is installed on

trimmer head, check all lines so they do

not vary more then one (1) inch in length.

This is important to make sure the trim-

mer head is balanced and will not vibrate

,_l_normally •

WARNING: Use only the specified

trimmer line. Do not use other materials

such as wire, string, rope, etc. Wire can

break off during trimming and become a

dangerous missile that can cause serious

injury.

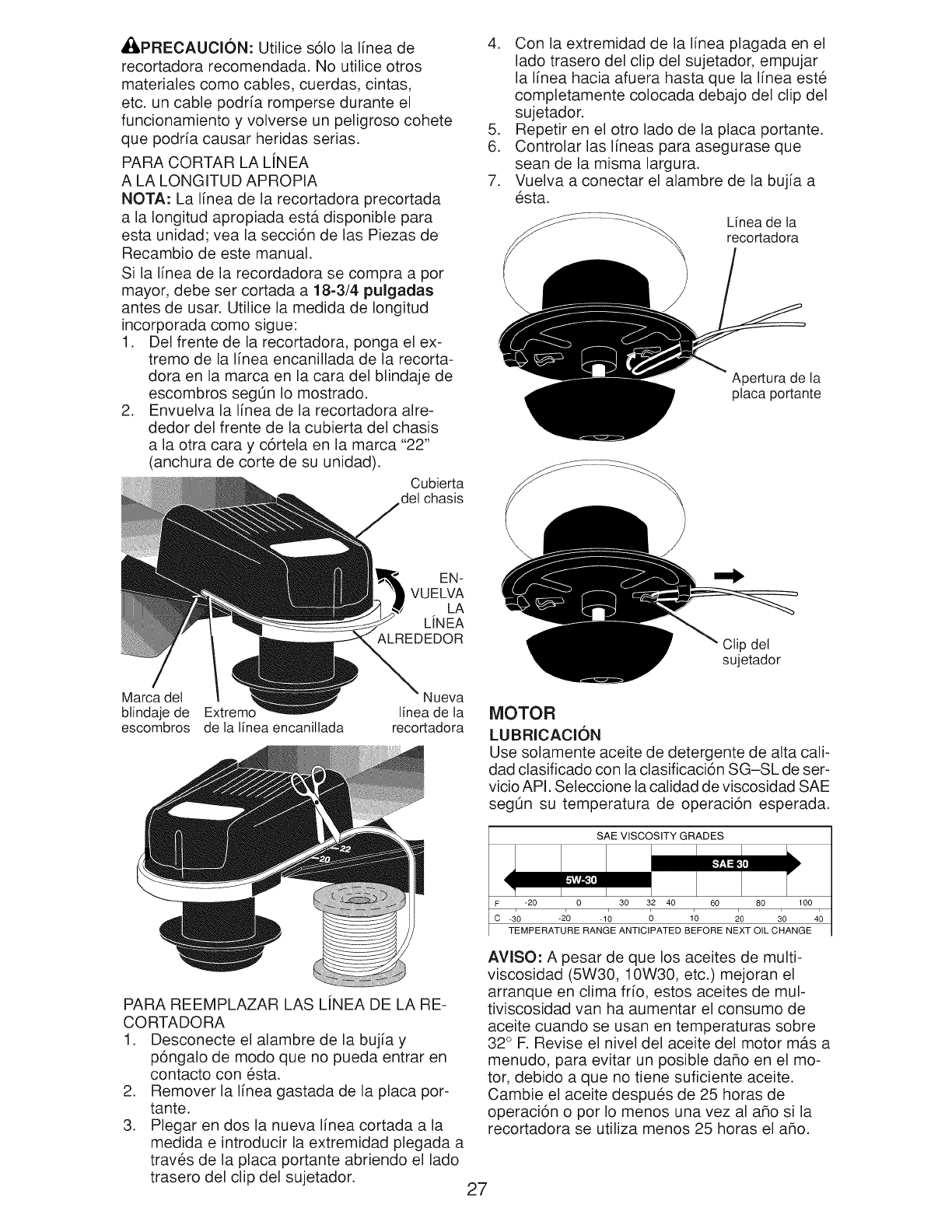

TO CUT LINE TO PROPER LENGTH

NOTE: Trimmer line pre-cut to proper

length is available for this unit; see the

Repair Parts section of this manual.

If trimmer line is purchased in bulk, it must

be cut to 18-3/4 inches before using. Use

the built-in length guage as follows:

1. From front of trimmer, place the end of

spooled trimmer line at the mark on the

side of the debris shield as shown.

2. Wrap trimmer line around front of chas-

sis cover to other side and cut at the

"22" mark (your unit's width of cut).

Chassis cover

TO REPLACE TRIMMER LINE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove worn trimmer line from line

carrier plate.

3. Fold new, cut to length, trimmer line

in half and insert folded end through

carrier plate opening to back side of

retainer clip.

4. With folded end of line at back side of

retainer clip, pull line outward until line

is fully seated under the retainer clip.

5. Repeat on other side of carrier plate.

6. Check all lines to be sure they are the

same length.

7. Reconnect spark plug wire to spark

plug.

Trimmer

line

Carrier plate

opening

WRAP

LINE

AROUND

Debris New

shield End of trimmer

mark spooled line line

Retainer

clip

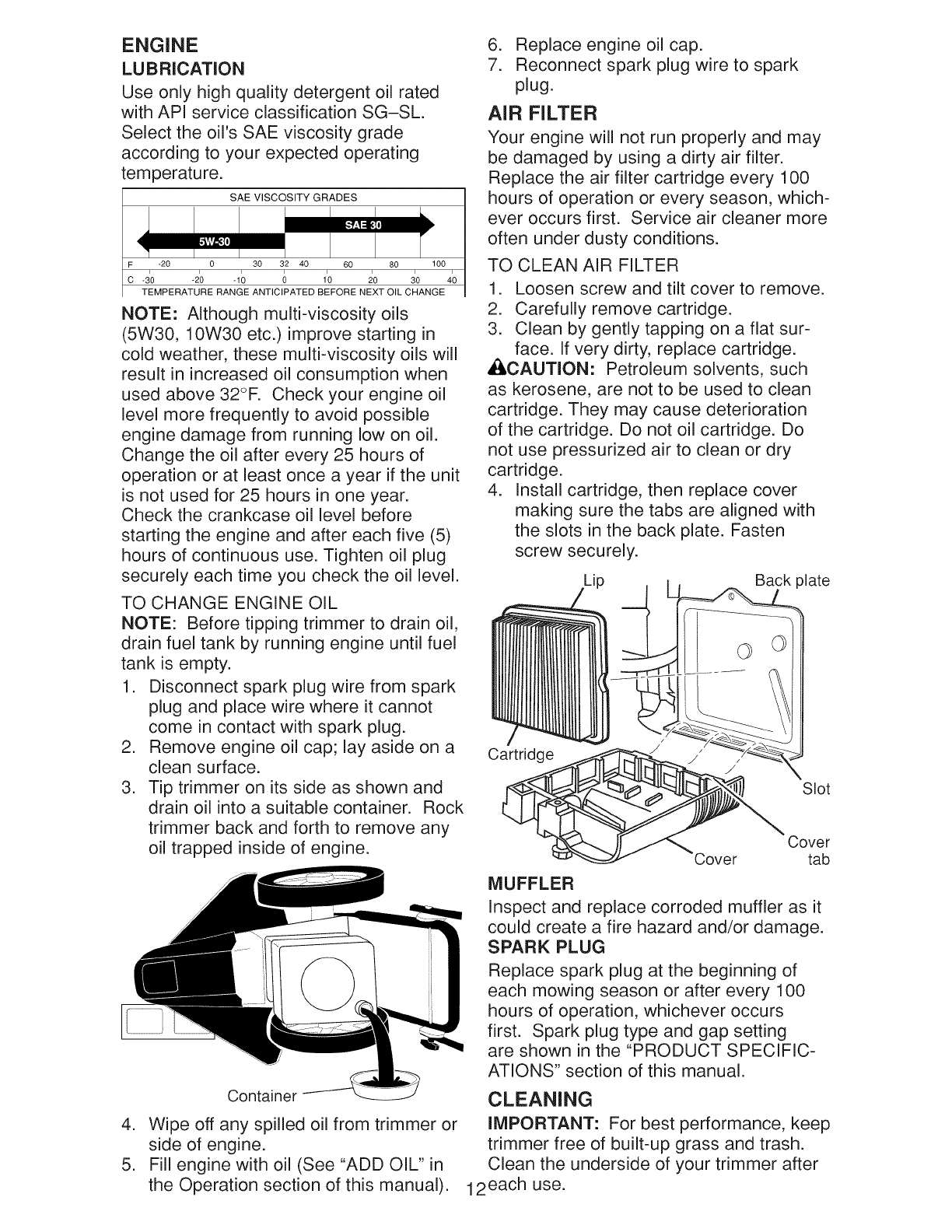

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

m--.Im

F -20 0 30 32 40 60 80 100

C -30 -20 -10 0 1'0 20 10 4(3

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the unit

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

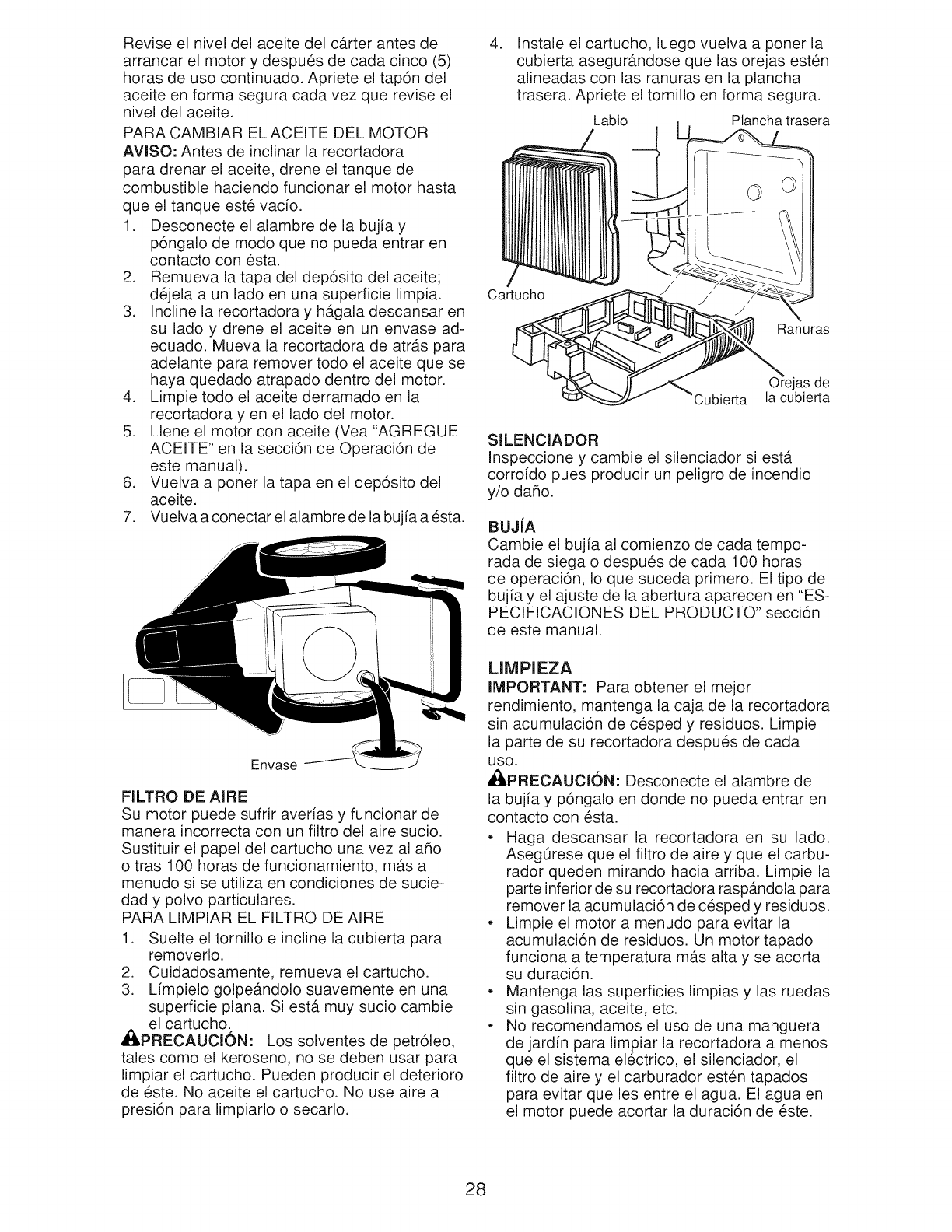

TO CHANGE ENGINE OIL

NOTE: Before tipping trimmer to drain oil,

drain fuel tank by running engine until fuel

tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip trimmer on its side as shown and

drain oil into a suitable container. Rock

trimmer back and forth to remove any

oil trapped inside of engine.

Container

4. Wipe off any spilled oil from trimmer or

side of engine.

5. Fill engine with oil (See "ADD OIL" in

the Operation section of this manual).

6. Replace engine oil cap.

7. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

,_CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Lip Back plate

Cartridge

Slot

Cover

Cover tab

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

iMPORTANT: For best performance, keep

trimmer free of built-up grass and trash.

Clean the underside of your trimmer after

12 each use.

,_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Turn trimmer on its side. Make sure air

filter and carburetor are up. Clean the

underside of your trimmer by scraping to

remove build-up of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

Keep finished surfaces and wheels free

of all gasoline, oil, etc.

We do not recommend using a garden

hose to clean trimmer unless the elec-

trical system, muffler, air filter and car-

buretor are covered to keep water out.

Water in engine can result in shortened

engine life.

A WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Stop engine.

2. Make sure the rotating lines and all

moving parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

TRIMMER

TO ADJUST TRIMMING HEIGHT

See "TO ADJUST TRIMMING HEIGHT" in

the Operation section of this manual.

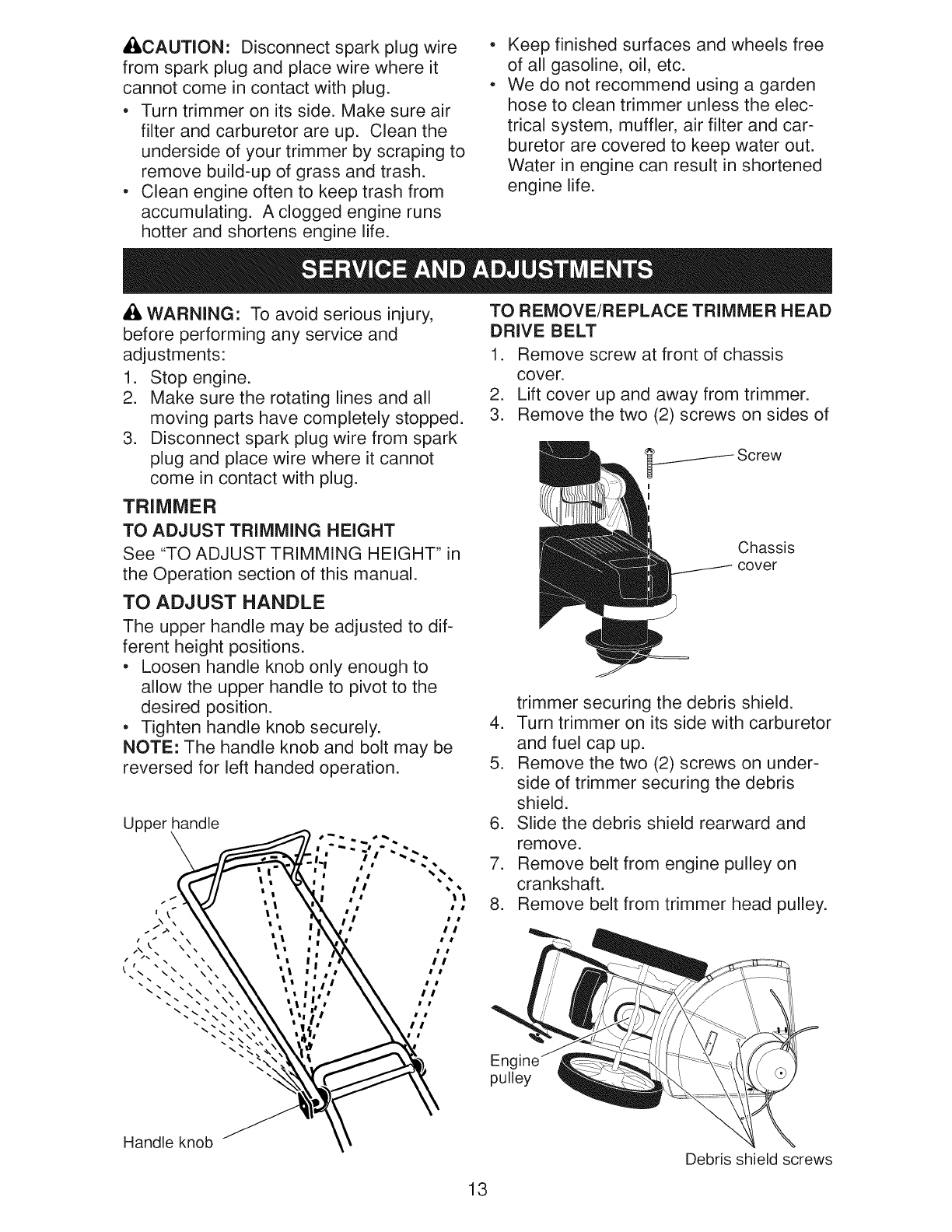

TO ADJUST HANDLE

The upper handle may be adjusted to dif-

ferent height positions.

• Loosen handle knob only enough to

allow the upper handle to pivot to the

desired position.

• Tighten handle knob securely.

NOTE: The handle knob and bolt may be

reversed for left handed operation.

Upper handle

TO REMOVE/REPLACE TRIMMER HEAD

DRIVE BELT

1. Remove screw at front of chassis

cover.

2. Lift cover up and away from trimmer.

3. Remove the two (2) screws on sides of

Chassis

cover

trimmer securing the debris shield.

4. Turn trimmer on its side with carburetor

and fuel cap up.

5. Remove the two (2) screws on under-

side of trimmer securing the debris

shield.

6. Slide the debris shield rearward and

remove.

7. Remove belt from engine pulley on

crankshaft.

8. Remove belt from trimmer head pulley.

Engine

pulley

Handle knob

Debris shield screws

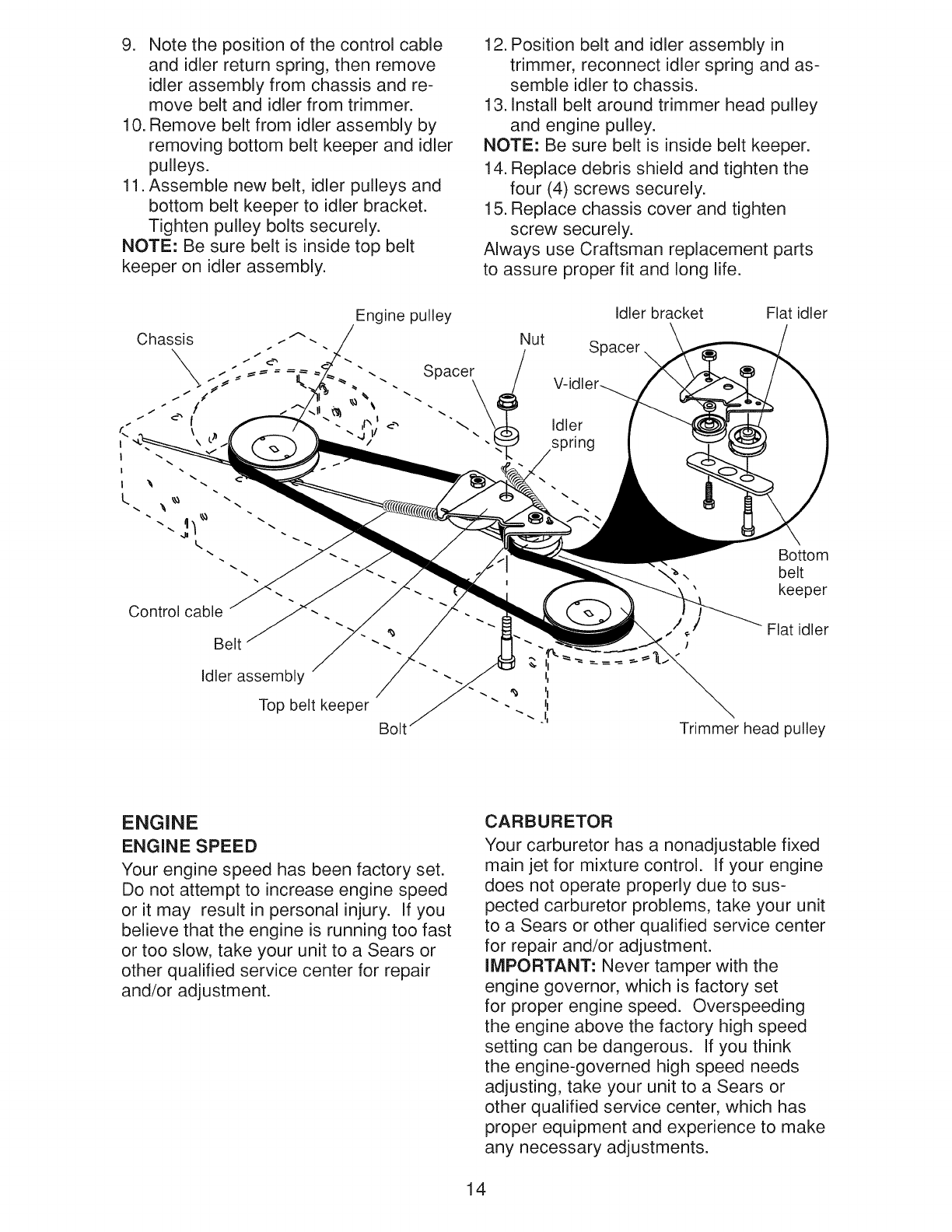

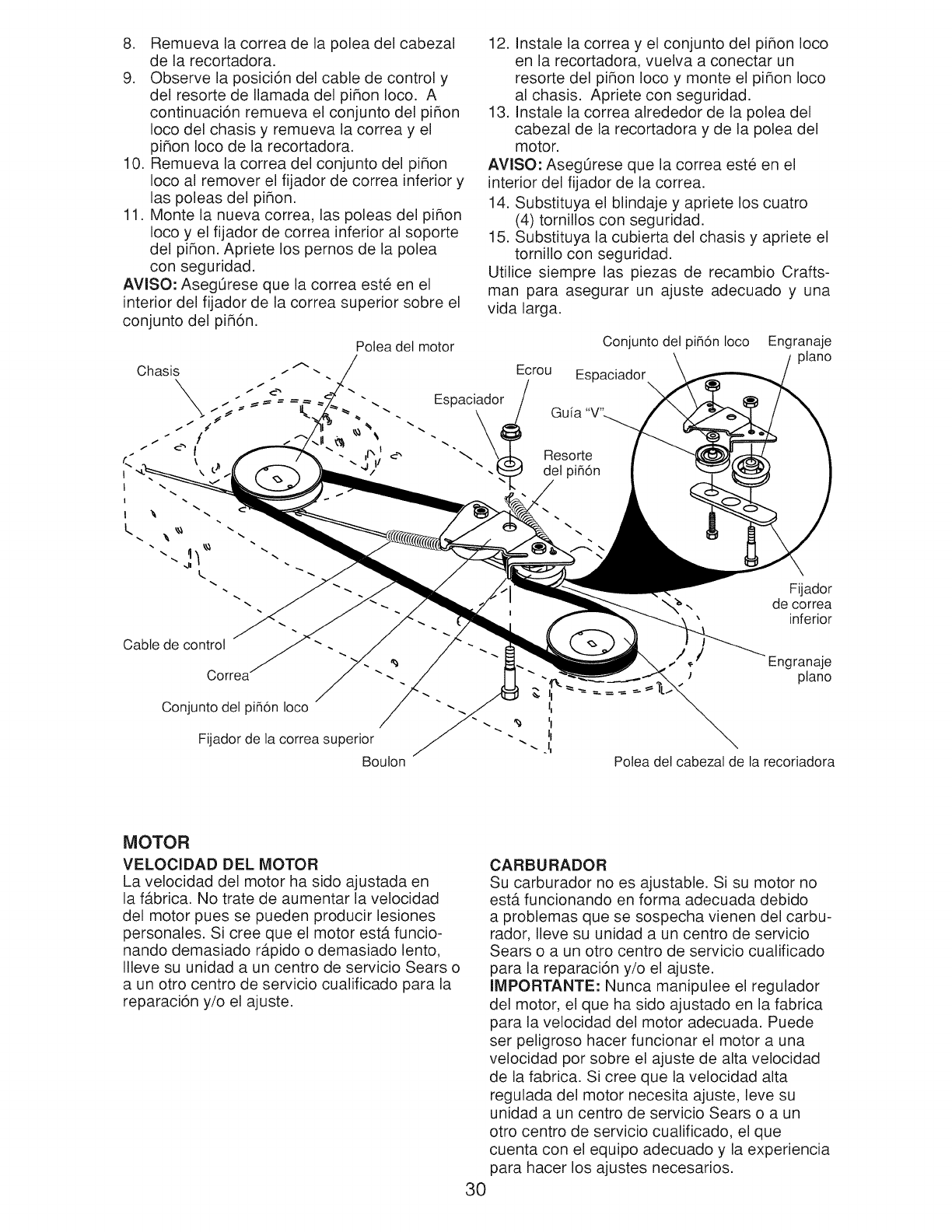

9. Note the position of the control cable

and idler return spring, then remove

idler assembly from chassis and re-

move belt and idler from trimmer.

10. Remove belt from idler assembly by

removing bottom belt keeper and idler

pulleys.

11. Assemble new belt, idler pulleys and

bottom belt keeper to idler bracket.

Tighten pulley bolts securely.

NOTE: Be sure belt is inside top belt

keeper on idler assembly.

12. Position belt and idler assembly in

trimmer, reconnect idler spring and as-

semble idler to chassis.

13. Install belt around trimmer head pulley

and engine pulley.

NOTE: Be sure belt is inside belt keeper.

14. Replace debris shield and tighten the

four (4) screws securely.

15. Replace chassis cover and tighten

screw securely.

Always use Craftsman replacement parts

to assure proper fit and long life.

Engine pulley

Chassis .-_-.

\ <2"

Control cable "

Belt

Nut

Idler assembly

Top belt keeper

Spacer

Idler bracket

Spacer

Flat idler

Idler

spring

Bottom

belt

keeper

,,/_/ Flat idler

Trimmer head pulley

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your unit to a Sears or

other qualified service center for repair

and/or adjustment.

CARBURETOR

Your carburetor has a nonadjustable fixed

main jet for mixture control. If your engine

does not operate properly due to sus-

pected carburetor problems, take your unit

to a Sears or other qualified service center

for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, take your unit to a Sears or

other qualified service center, which has

proper equipment and experience to make

any necessary adjustments.

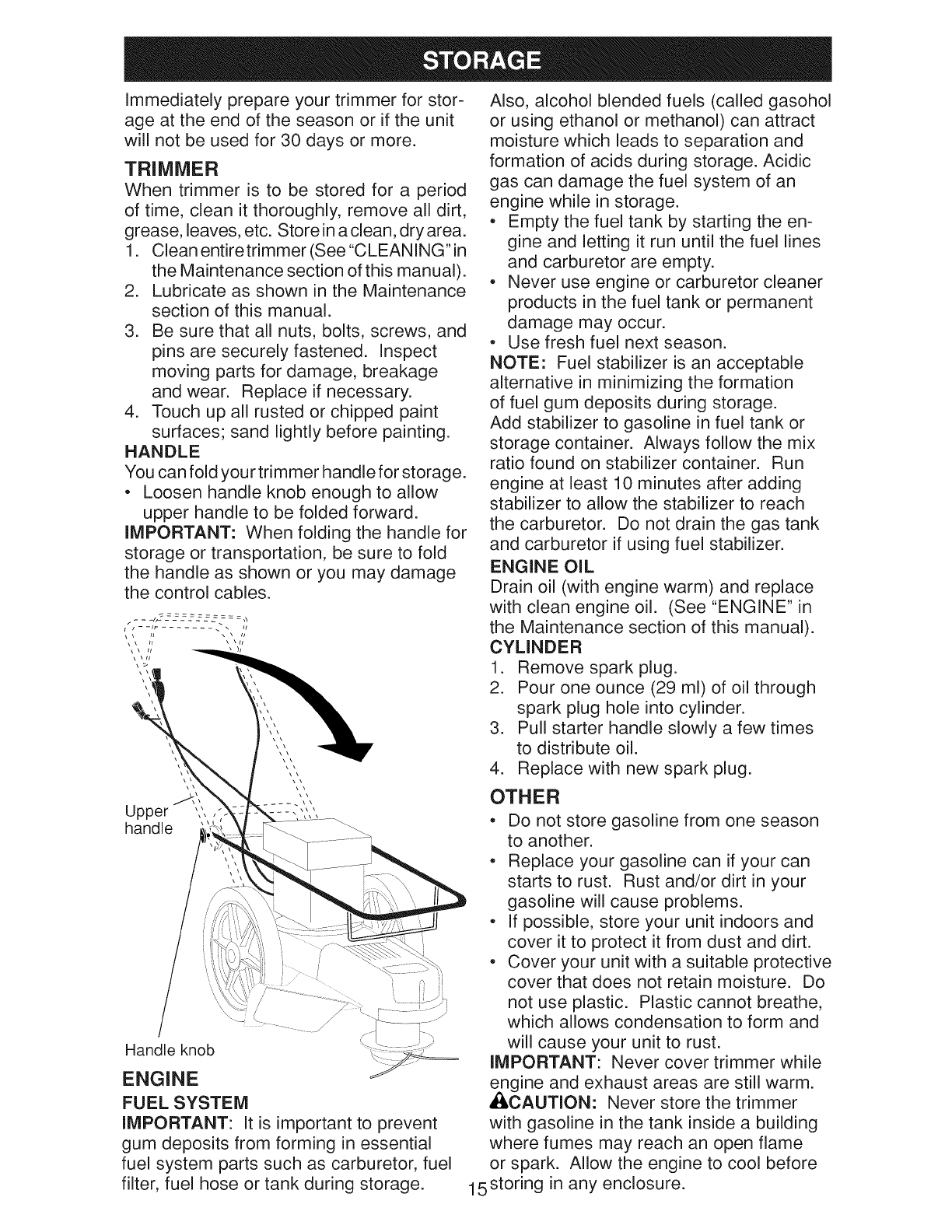

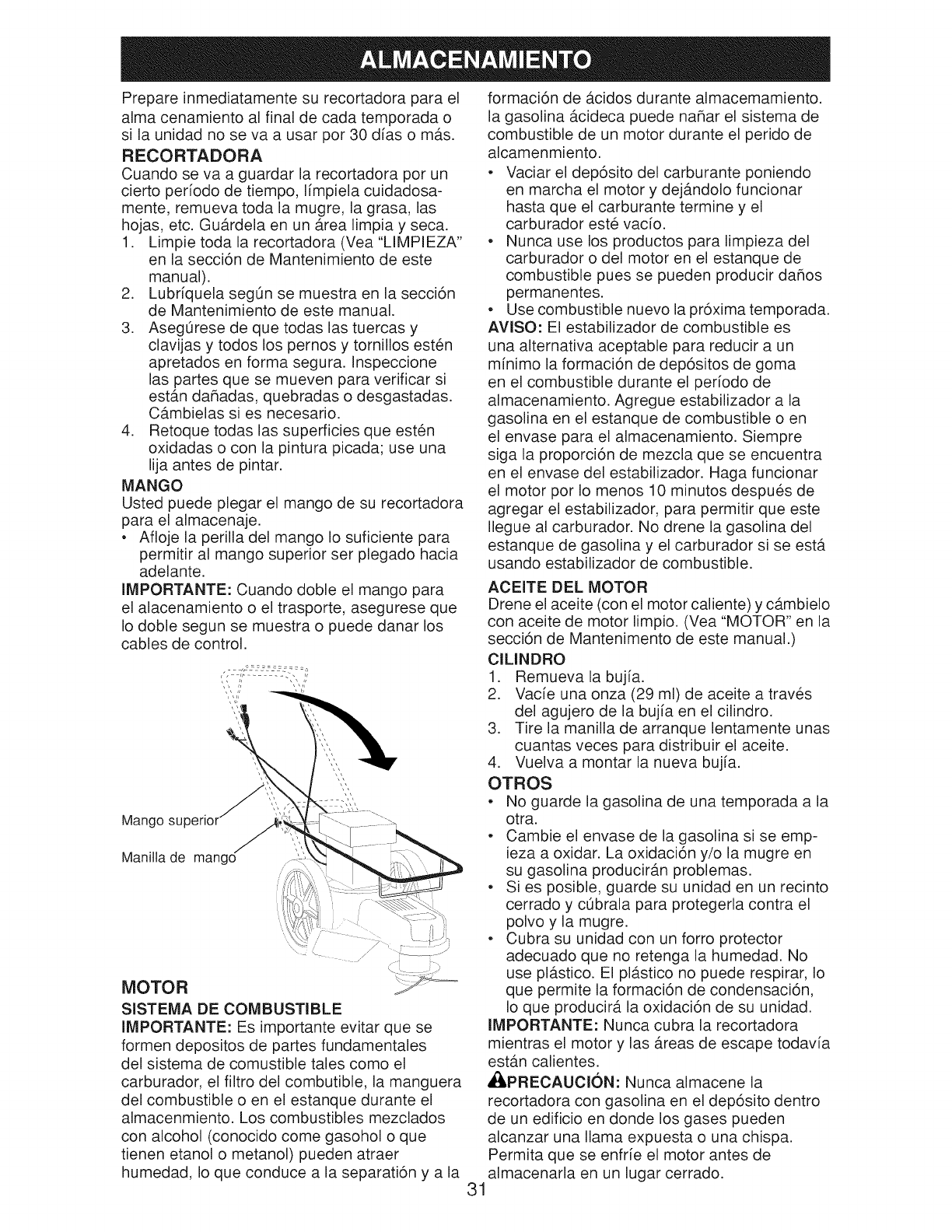

Immediatelyprepareyour trimmer for stor-

age at the end of the season or if the unit

will not be usedfor 30 days or more.

TRIMMER

When trimmer is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in a clean, dry area.

1. Clean entiretrimmer (See"CLEANING"in

the Maintenance section of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your trimmer handle for storage.

• Loosen handle knob enough to allow

upper handle to be folded forward.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

\\\\ \_\\

Upper ",, -

handle

Handle knob

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover trimmer while

engine and exhaust areas are still warm.

ACAUTION: Never store the trimmer

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

15st°ring in any enclosure.

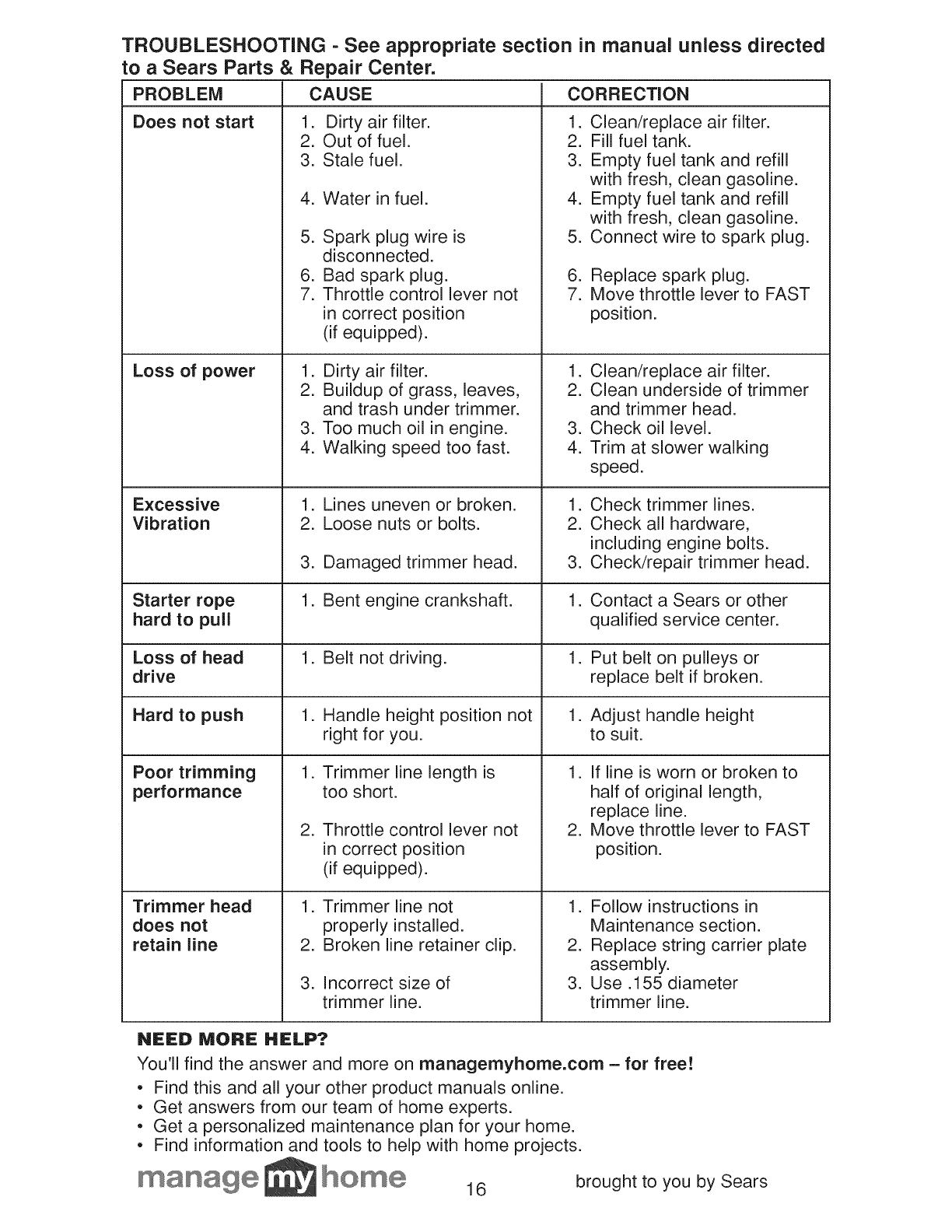

TROUBLESHOOTING - See appropriate section in manual unless directed

PROBLEM

Does not start

to a Sears Parts &Repair Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

Loss of power

Excessive

Vibration

Starter rope

hard to pull

Loss of head

drive

Hard to push

Poor trimming

performance

Trimmer head

does not

retain line

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Throttle control lever not

in correct position

(if equipped).

1. Dirty air filter.

2. Buildup of grass, leaves,

and trash under trimmer.

3. Too much oil in engine.

4. Walking speed too fast.

1. Lines uneven or broken.

2. Loose nuts or bolts.

3. Damaged trimmer head.

1. Bent engine crankshaft.

1. Belt not driving.

1. Handle height position not

right for you.

1. Trimmer line length is

too short.

2. Throttle control lever not

in correct position

(if equipped).

1. Trimmer line not

properly installed.

2. Broken line retainer clip.

3. Incorrect size of

trimmer line.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill

with fresh, clean gasoline.

4. Empty fuel tank and refill

with fresh, clean gasoline.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Move throttle lever to FAST

position.

1. Clean/replace air filter.

2. Clean underside of trimmer

and trimmer head.

3. Check oil level.

4. Trim at slower walking

speed.

1. Check trimmer lines.

2. Check all hardware,

including engine bolts.

3. Check/repair trimmer head.

1. Contact a Sears or other

qualified service center.

1. Put belt on pulleys or

replace belt if broken.

1. Adjust handle height

to suit.

1. If line is worn or broken to

half of original length,

replace line.

2. Move throttle lever to FAST

position.

1. Follow instructions in

Maintenance section.

2. Replace string carrier plate

assembly.

3. Use .155 diameter

trimmer line.

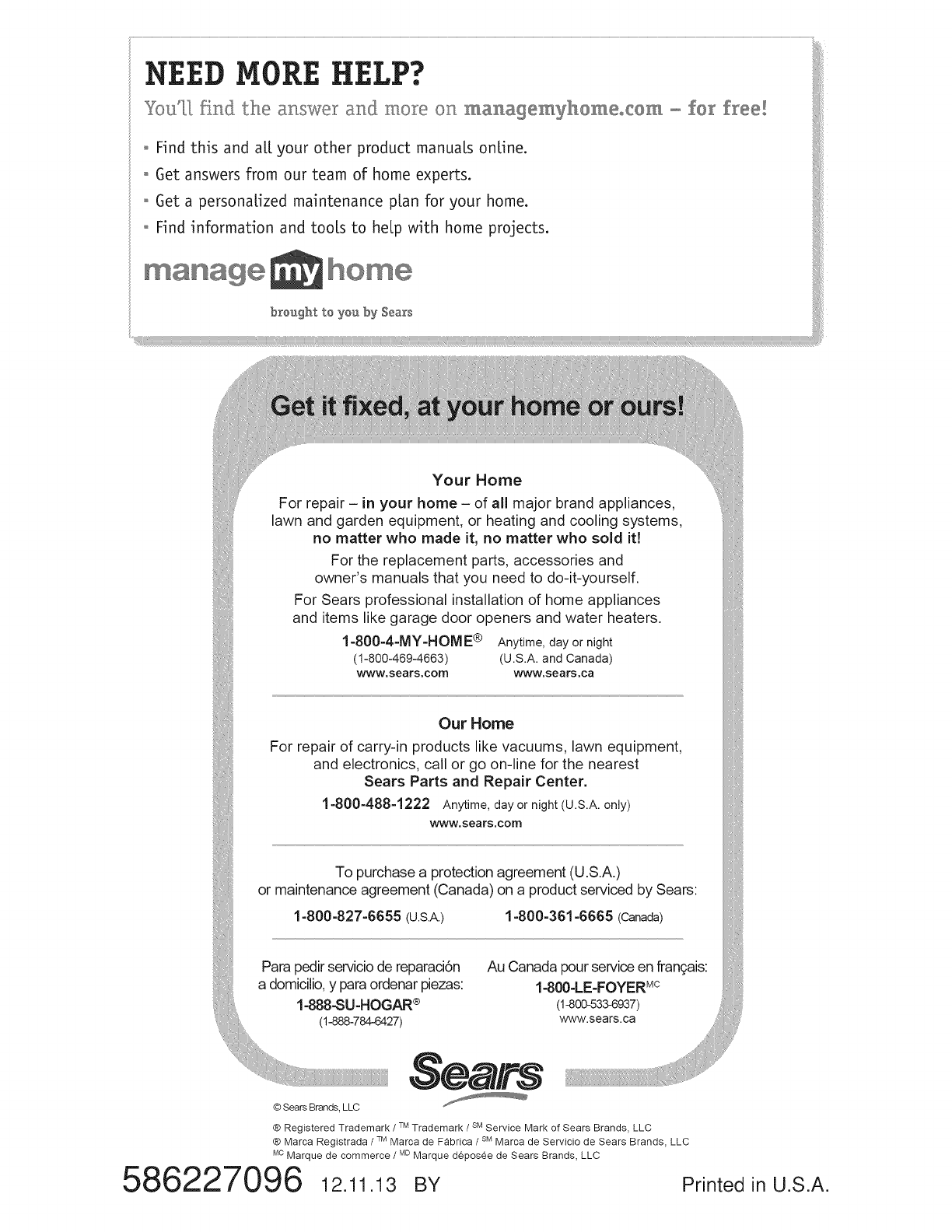

HEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

16 brought to you by Sears

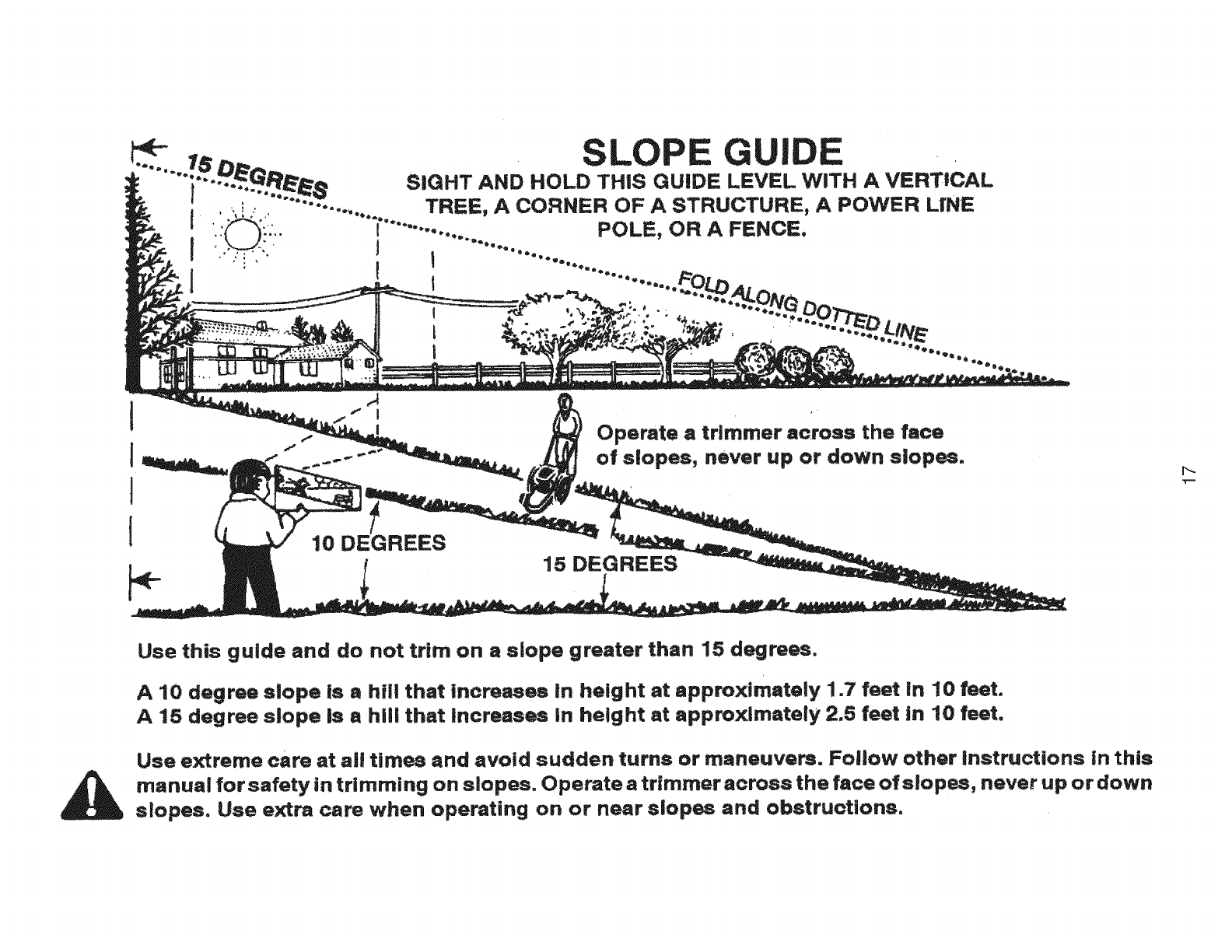

Operate a trimmer across the face

of slopes, never up or down slopes. p..

T==

10 DI ',ES 15 DEGREES

Use this guide and do not trim on a slope greater than 15 degrees.

A 10 degree slope is ahill that increases in height at approximately 1 o7feet in 10 feet.

A15 degree slope is a hill that increases in height at approximately 2.5 feet in 10 feet.

Use extreme care at all times and avoid sudden turns or maneuvers. Follow other instructions in this

manual for safety in trimming on slopes. Operate a trimmer across the face of s|opes, never up or down

slopes. Use extra care when operating on or near slopes and obstructions.

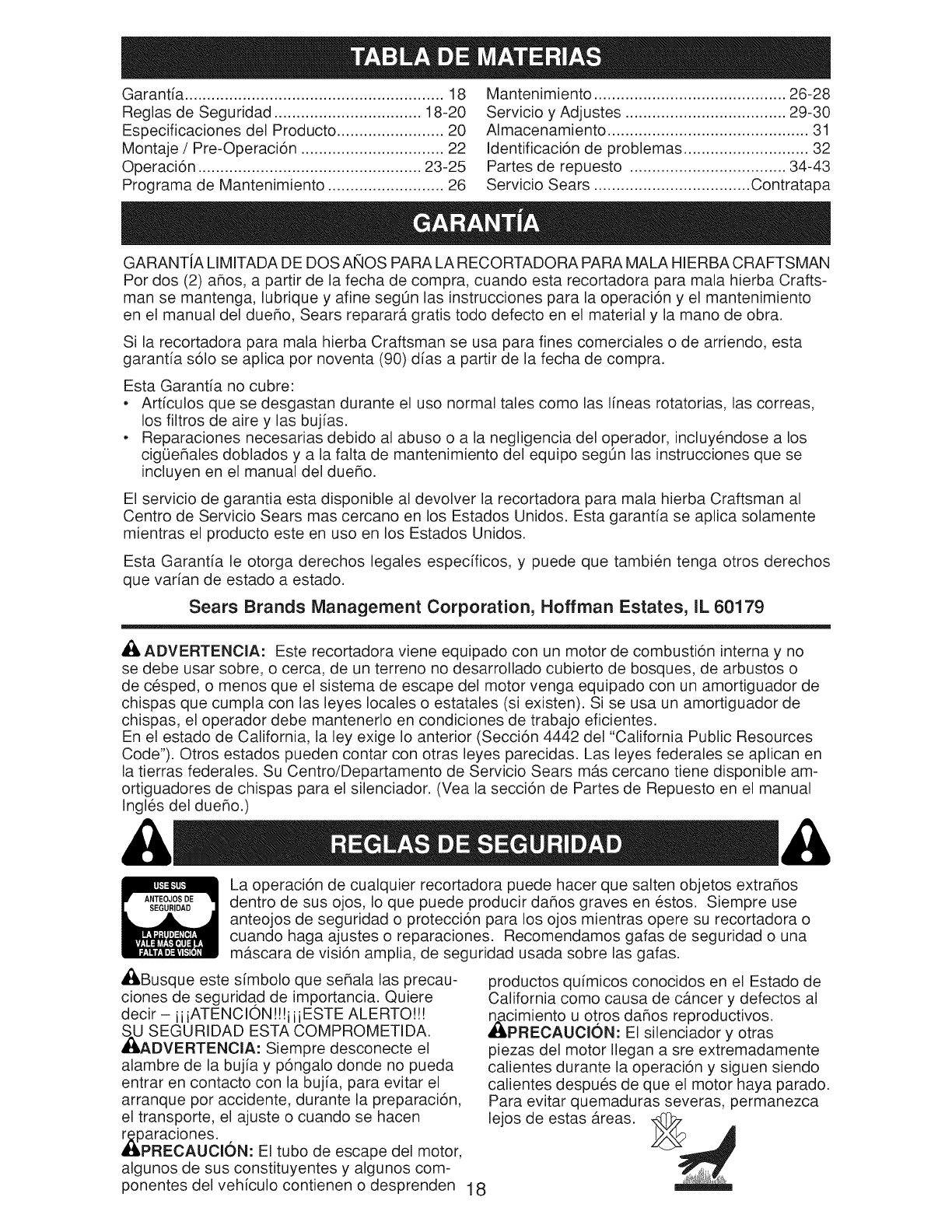

Garanfia .......................................................... 18

Reglas de Seguridad ................................. 18-20

Especificaciones del Producto ........................ 20

Montaje /Pre-Operaci6n ................................ 22

Operaci6n .................................................. 23-25

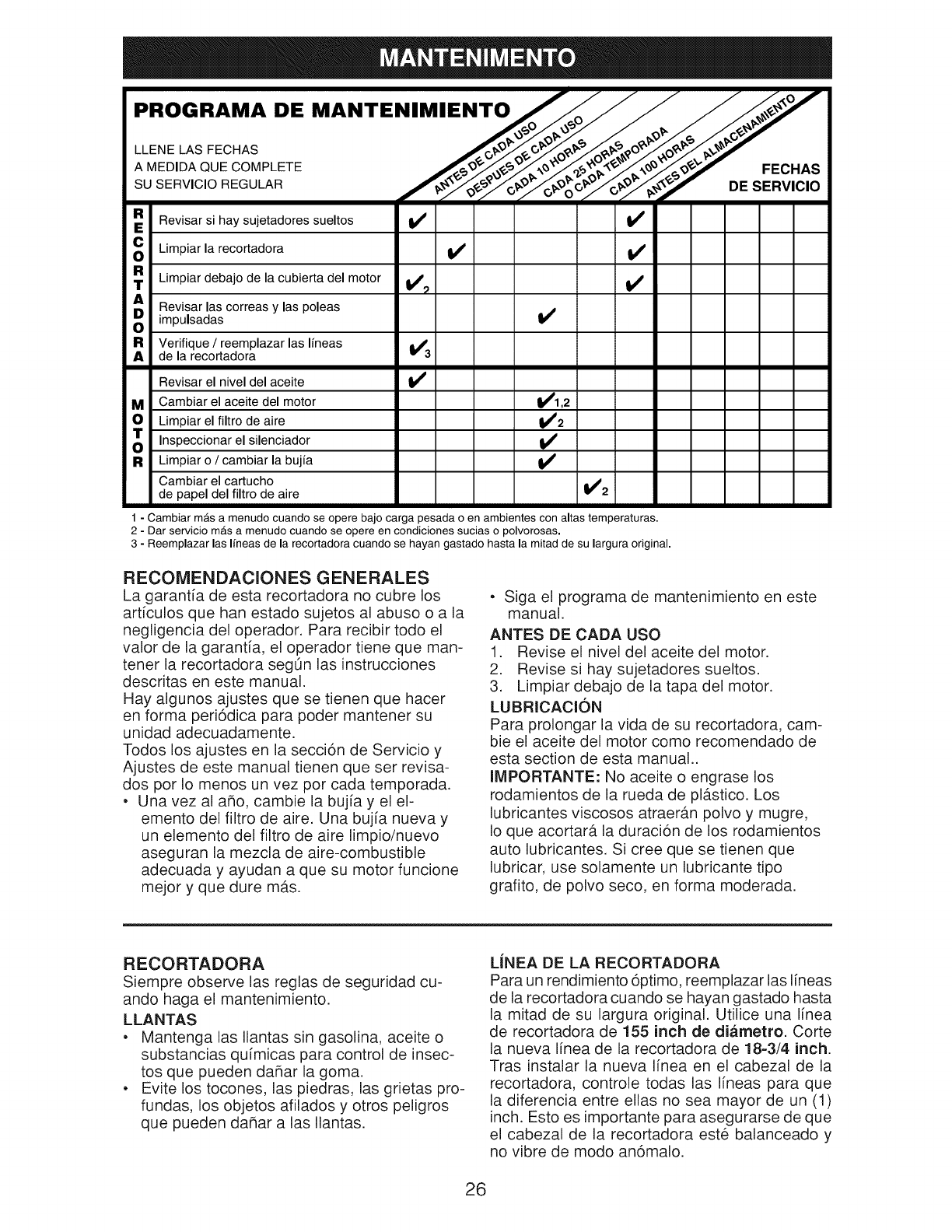

Programa de Mantenimiento .......................... 26

Mantenimiento ........................................... 26-28

Servicio y Adjustes .................................... 29-30

AImacenamiento ............................................. 31

Identificaci6n de problemas ............................ 32

Partes de repuesto ................................... 34-43

Servicio Sears ................................... Contratapa

GARANTiA LIMITADA DE DOS ANOS PARA LA RECORTADORA PARA MALA HIERBA CRAFTSMAN

Pot dos (2) aflos, a partir de la fecha de compra, cuando esta recortadora para mala hierba Crafts-

man se mantenga, lubrique y afine seg0n las instrucciones para la operaci6n y el mantenimiento

en el manual del dueflo, Sears reparar_, gratis todo defecto en el material y la mano de obra.

Si la recortadora para mala hierba Craftsman se usa para fines comerciales o de arriendo, esta

garanfia s61o se aplica pot noventa (90) d[as a partir de la fecha de compra.

Esta Garantfa no cubre:

• Arficulos que se desgastan durante el uso normal tales como las Ifneas rotatorias, las correas,

los filtros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cig0eflales doblados y a la falta de mantenimiento del equipo seg0n las instrucciones que se

incluyen en el manual del dueflo.

El servicio de garantia esta disponible al devolver la recortadora para mala hierba Craftsman al

Centro de Servicio Sears mas cercano en los Estados Unidos. Esta garanfia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garanfia le otorga derechos legales especificos, y puede que tambi6n tenga otros derechos

que varfan de estado a estado.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

,A ADVERTENClA: Este recortadora viene equipado con un motor de combusti6n interna y no

se debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o

de c_sped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Resources

Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplican en

la tierras federales. Su Centro/Departamento de Servicio Sears m_.s cercano tiene disponible am-

ortiguadores de chispas para el silenciador. (Vea la secci6n de Partes de Repuesto en el manual

Ingl6s del dueflo.)

A &

SEGURIDAD

La operaci6n de cualquier recortadora puede hacer que salten objetos extraflos

dentro de sus ojos, Io que puede producir daflos graves en _stos. Siempre use

anteojos de seguridad o protecci6n para los ojos mientras opere su recortadora o

cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad ouna

mascara de visi6n amplia, de seguridad usada sobre las gafas.

_k,Busque este s[mbolo que seflala las precau-

clones de seguridad de importancia. Quiere

decir - ii iATENCION!!!i iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_DVERTENOIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

,_paraciones.

RECAUCi0N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California como causa de cancer y defectos al

,_imiento u otros daflos reproductivos.

RECAUCION: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _.reas.

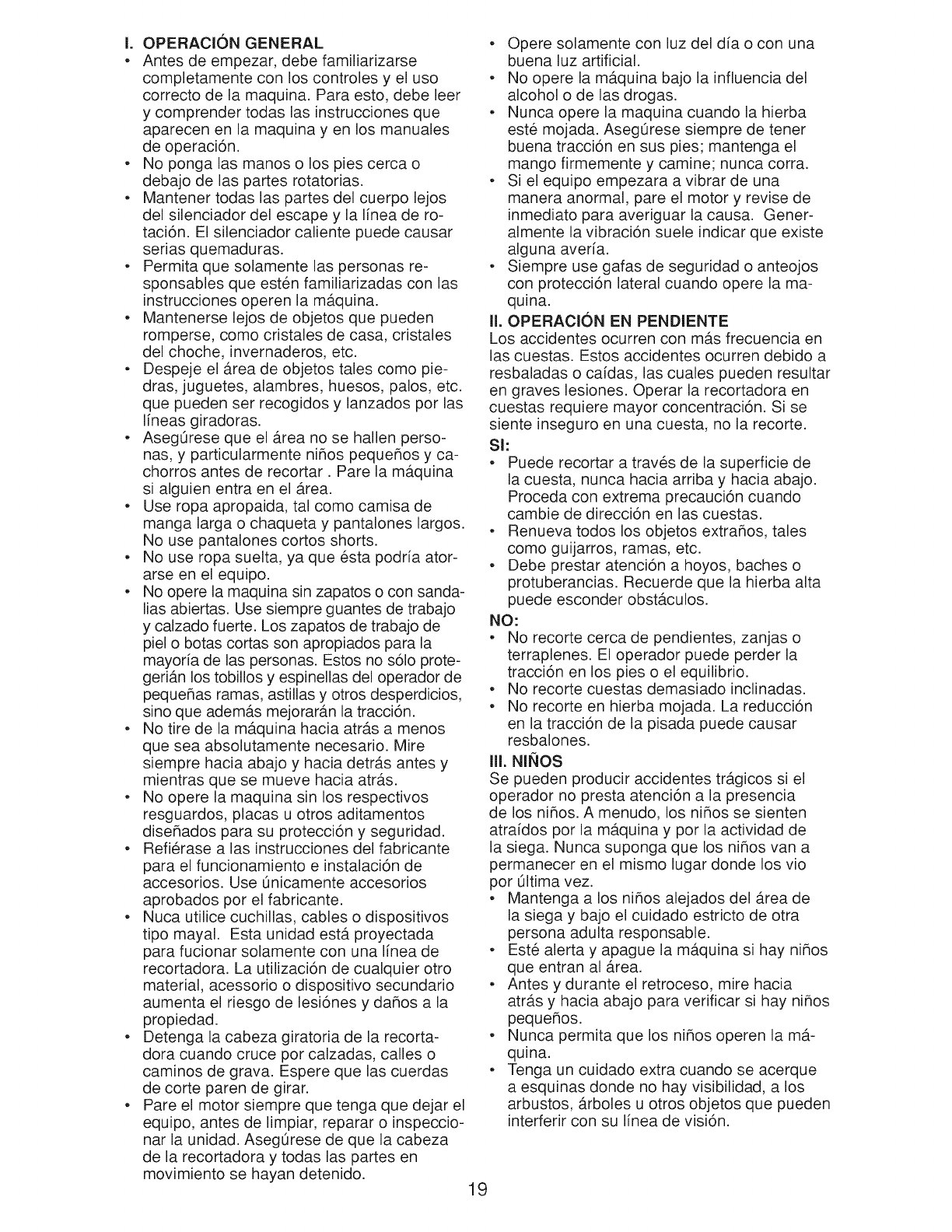

I. OPERAClON GENERAL

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina y en los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias.

• Mantener todas las partes del cuerpo lejos

del silenciador del escape y la I[nea de ro-

taci6n. El silenciador caliente puede causar

serias quemaduras.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la mb.quina.

• Mantenerse lejos de objetos que pueden

romperse, como cristales de casa, cristales

del choche, invernaderos, etc.

• Despeje el b.rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

I[neas giradoras.

• AsegOrese que el Area no se hallen perso-

nas, y particularmente nihos pequehos y ca-

chorros antes de recortar. Pare la m_.quina

si alguien entra en el _.rea.

• Use ropa apropaida, tal como camisa de

manga larga o chaqueta y pantalones largos.

No use pantalones cortos shorts.

• No use ropa suelta, ya que 6sta podr[a ator-

arse en el equipo.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. Use siempre guantes de trabajo

y calzado fuerte. Los zapatos de trabajo de

piel o botas cortas son apropiados para la

mayor[a de las personas. Estos no s61o prote-

geri_n los tobillos y espinellas del operador de

pequehas ramas, astillas y otros desperdicios,

sino que adem_.s mejorar_.n la tracci6n.

• No tire de la m_.quina hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrb.s antes y

mientras que se mueve hacia atrb.s.

• No opere la maquina sin los respectivos

resguardos, placas u otros aditamentos

disehados para su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Onicamente accesorios

aprobados por el fabricante.

• Nuca utilice cuchillas, cables o dispositivos

tipo mayal. Esta unidad estb. proyectada

para fucionar solamente con una I[nea de

recortadora. La utilizaci6n de cualquier otto

material, acessorio o dispositivo secundario

aumenta el riesgo de lesi6nes y dahos a la

propiedad.

• Detenga la cabeza giratoria de la recorta-

dora cuando cruce pot calzadas, calles o

caminos de grava. Espere que las cuerdas

de corte paten de girar.

• Pare el motor siempre que tenga que dejar el

equipo, antes de limpiar, reparar o inspeccio-

nat la unidad. AsegOrese de que la cabeza

de la recortadora y todas las partes en

movimiento se hayan detenido. 19

• Opere solamente con luz del d[a o con una

buena luz artificial.

• No opere la mb.quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est_ mojada. AsegOrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. Gener-

almente la vibraci6n suele indicar que existe

alguna aver[a.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la ma-

quina.

II. OPERACION EN PENDIENTE

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

Si:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrahos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_.culos.

NO:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los nihos. A menudo, los nihos se sienten

atra[dos pot la m_.quina y pot la actividad de

la siega. Nunca suponga que los nihos van a

permanecer en el mismo lugar donde los vio

pot Oltima vez.

• Mantenga a los nihos alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la m_.quina si hay nihos

que entran al _.rea.

• Antes y durante el retroceso, mire hacia

atrb.s y hacia abajo para verificar si hay nihos

pequehos.

• Nunca permita que los nihos operen la m_.-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que pueden

interferir con su I[nea de visi6n.

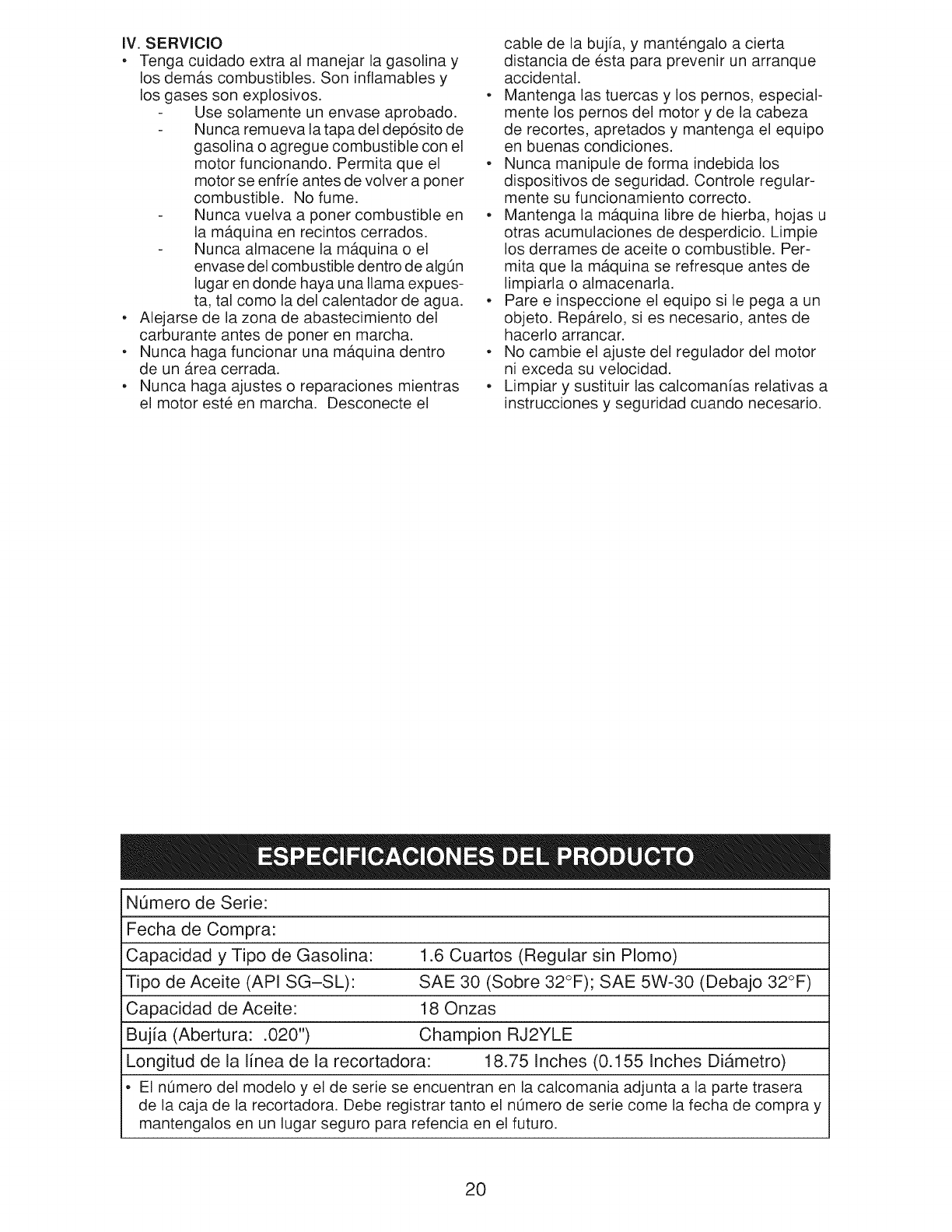

IV.SERVlCiO

• Tengacuidadoextraalmanejarlagasolinay

losdemb.scombustibles.Soninfiamablesy

losgasessonexplosivos.

Usesolamenteunenvaseaprobado.

Nuncaremuevalatapadeldep6sitode

gasolinaoagreguecombustibleconel

motorfuncionando.Permitaqueel

motorseenfrieantesdevolveraponer

combustible.Nofume.

Nuncavuelvaa ponercombustibleen

lam_.quinaenrecintoscerrados.

Nuncaalmacenelamb.quinao el

envasedelcombustibledentrodealgOn

lugarendondehayaunallamaexpues-

ta,talcomoladelcalentadordeagua.

• Alejarsedelazonadeabastecimientodel

carburanteantesdeponerenmarcha.

• Nuncahagafuncionarunam_.quinadentro

deunAreacerrada.

• Nuncahagaajusteso reparacionesmientras

elmotorest6enmarcha.Desconecteel

cabledelabujia,y mant6ngaloacierta

distanciade6staparaprevenirunarranque

accidental.

• Mantengalastuercasy lospernos,especial-

mentelospernosdelmotory delacabeza

derecortes,apretadosy mantengaelequipo

enbuenascondiciones.

• Nuncamanipuledeformaindebidalos

dispositivosdeseguridad.Controleregular-

mentesufuncionamientocorrecto.

• Mantengalam_.quinalibredehierba,hojasu

otrasacumulacionesdedesperdicio.Limpie

losderramesdeaceiteo combustible.Per-

mitaquelamb.quinaserefresqueantesde

limpiarlao almacenarla.

• Paree inspeccioneel equiposile pegaa un

objeto.Rep_.relo,siesnecesario,antesde

hacerloarrancar.

• Nocambieelajustedelreguladordelmotor

niexcedasuvelocidad.

• Limpiary sustituirlascalcomaniasrelativasa

instruccionesy seguridadcuandonecesario.

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina:

Tipo de Aceite (API SG-SL):

Capacidad de Aceite:

Bujia (Abertura: .020")

Longitud de la linea de la recortadora: 18.75 Inches (0.155 Inches Diametro)

• El nOmero del modelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la recortadora. Debe registrar tanto el n0mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

1.6 Cuartos (Regular sin PIomo)

SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

18 Onzas

Champion RJ2YLE

Acuerdos de Protecci6n para ia Fleparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estb. disehado

y fabricado para funcionar de modo fiable pot

muchos ahos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

•Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

•Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

•Sustituci6n del producto si su producto

garantizado no puede set arreglado.

•Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

Ayuda rapida por telefono - soporte tele-

f6nico pot parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y adem_.s una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, d[a y noche o

fijar en Ifnea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos ahos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

mas informaci6n, Ilame al 1-800-827-6655.

Servicio de Instalaci6n Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

arficulos para la casa, en U.S.A. Ilamar a

1-800-4-MY=HOME®.

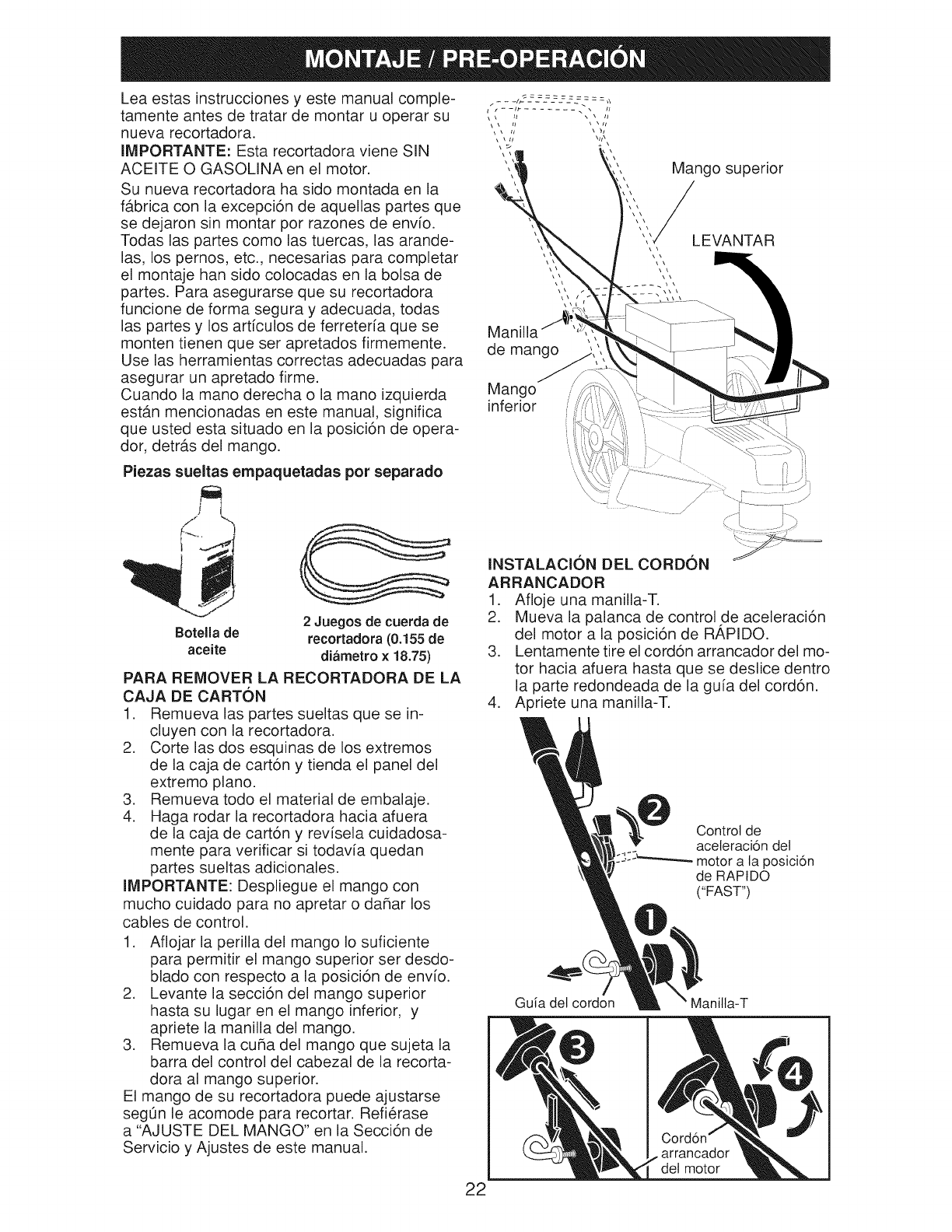

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

nueva recortadora.

IMPORTANTE: Esta recortadora viene SIN

ACEITE O GASOLINA en el motor.

Su nueva recortadora ha sido montada en la

fb.brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de env[o.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., necesarias para completar

el montaje han sido colocadas en la bolsa de

partes. Para asegurarse que su recortadora

funcione de forma segura y adecuada, todas

las partes y los arficulos de ferreter[a que se

monten tienen que ser apretados firmemente.

Use las herramientas correctas adecuadas para

asegurar un apretado firme.

Cuando la mano derecha o la mano izquierda

estb.n mencionadas en este manual, significa

que usted esta situado en la posici6n de opera-

dor, detr_.s del mango.

Manilla

de mango

Mango

inferior /

Mango superior

LEVANTAR

Piezas sueltas ernpaquetadas pot separado

2Juegosde cuerda de

Botella de recortadora(0.155 de

aceite diametro x 18.75)

PARA REMOVER LA RECORTADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se in-

cluyen con la recortadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de embalaje.

4. Haga rodar la recortadora hacia afuera

de la caja de cart6n y rev[sela cuidadosa-

mente para verificar si todav[a quedan

partes sueltas adicionales.

IMPORTANTE: Despliegue el mango con

mucho cuidado para no apretar o dahar los

cables de control.

1. Afiojar la perilla del mango Io suficiente

para permitir el mango superior ser desdo-

blado con respecto a la posici6n de env[o.

2. Levante la secci6n del mango superior

hasta su lugar en el mango inferior, y

apriete la manilla del mango.

3. Remueva la cuba del mango que sujeta la

barra del control del cabezal de la recorta-

dora al mango superior.

El mango de su recortadora puede ajustarse

seg0n le acomode para recortar. Refi_rase

a "AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

INSTALACION DEL CORDON

ARRANCADOR

1. Afioje una manilla-T.

2. Mueva la palanca de control de aceleraci6n

del motor a la posici6n de R,&PIDO.

3. Lentamente tire el cord6n arrancador del mo-

tor hacia afuera hasta que se deslice dentro

la parte redondeada de la gu[a del cord6n.

4. Apriete una manilla-T.

i_-__ Control de

aceleraci6n det

:;:_ motor a la posici6n

de RAPIDO

("FAST")

Guia det cordon Manilta-T

arrancador

det motor

FAMILIARJCESE CON SU RECORTADORA

LEA ESTE MANUAL DE USUARIO Y LAS REGLAS DE SEGURIDADANTES DE OPERAR SU

RECORTADORA. Compare las ilustraciones con su recortadora para familiarizarse con la ubi-

caci6n de los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden aparecer sobre su recortadora o en las pa_ginas proporcionadas con

el producto. Aprenda ycomprenda sus significados.

MARCHA RAPIDA IVlARCHA LENTA PRECAUCION ADVERTENCIA MOTOR APAGADO COMBUSTIBLE ACEITE

i_ • GUARDESE

LEA EL LEJOS DE

MANUAL DE GENTE

INSTRUCCIONES (15 METRES)

ES NECESARIO LLEVAR

u o,s os,T,VOSOE

CUIDADO PROTECC|ON PARA LOS OJOS

|CON OBJETOS

_LANZADOS

NO OPERE SOBRE PENDIENTES DE MAS DE 15 °

IS NECESARIO

LLEVAR UN

DISPOSITIVOS.

DE PROTECCION

PARA LOS OIDOS

NO UTILIZAR EL APARATO CON CUCHILLAS DE METAL

Planca de control

det cabezal de la

recortadora Barra de mando del

cabezal de la recortadora

Control de la

aceteraci6n Tapa del deposito de aceite del motor

con varilta indicadora de nivet

Cord6n arrancador

Manilla de mango

Fittro de aire

Cebador

Tapa det deposito de la gasotina

Cubierta det

chasis

NOTA: Esta mAquina puede utilizar

gasolina con un contenido de hasta el

10% de etanol (El0). El uso de una Cabeza de la

gasolina que supere el 10% de etanol recortadora

(El 0) anularb, la garanfia del producto. _ Linea de ta

IIVIPORTANTE: Esta recortadora viene recortadora

SIN ACEITE O GASOLINA en el motor.

rancar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor fr[o.

Control de la aceleracion = se usa para hacer

arrancar el motor y le permite seleccionar la

velocidad del motor ya sea RAPIDA o LENTA.

Barra de mando del cabizal de la recortadora

= debe ser presionada hacia el mango para

enganchar el cabezal de la recortadora.

Palanca de control del cabizal de la recorta-

dora - se usa para hacer arrancar el cabezal

de la recortadora.

Cordon arrancador - se usa para hacer at-

SEGURIDAD

La operaci6n de cualquier recortadora puede hacer que salten objetos extrahos

dentro de sus ojos, Io que puede producir dahos graves en _stos. Siempre use

anteojos de seguridad o protecci6n para los ojos mientras opere su recortadora

o cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o

una mascara de visi6n amplia, de seguridad usada sobre las gafas.

cOMO UTILIZAR SU RECORTADORA

CONTROL DE LA VELOCIDAD DEL MOTOR

La velocidad del motor es controlada pot una

v_.lvula reguladora situada al lado del mango

superior. La posici6n R,&PIDA es para comen-

zar y para el recorte normal. LENTO es para

el recorte ligero y economizar combustible.

PARADA es para parar el motor.

LENTO

R_.PIDA ql,

,,it.v

LZ_ _

PARA AJUSTAR ALTURA DEL RECORTE

,di_,PRECAUCION: Pare el motor y espere

hasta que todas la piezas m6viles se hayan

detenido completamente. Desconecte el

alambre de la buj[a de la buj[a y p6ngalo en

donde no pueda entrar en contacto con _sta.

La altura del corte puede ser fijada en seis (6)

diversas posiciones que se extienden a partir

de 1-1/2 pulgadas a 3 pulgadas. La altura de

corte recomendada para un cercado normal es

2 pulgadas.

1. Para ajustar la altura del recorte, empuje

la aleta tabulaci6n de la placa de bloque y

mueva el cabezal de la recortadora hacia

arriba o hacia abajo a la posici6n deseada.

2. Suelte la aleta y aseg0rese que el cabezal

este situado en una de las seis (6) posicio-

nes de la altura.

CONTROL DE LA IMPULSION DEL CA=

BEZAL DE LA RECORTADORA

Su recortadora viene equipada con una barra

y una palanca de control de la impulsi6n del

cabezal de la recortadora (si equipada) que

requiera que el operador este colocado detr_.s

de la palanca de la recortadora para operar la

misma.

•Para iniciar la rotaci6n del cabezal de corte,

empuje la palanca de control del cabezal de

corte (1) hacia delante y presione la barra de

control del cabezal contra el asa (2).

•Para detener la rotaci6n del cabezal de

corte suelte la barra de control.

Cabeza de

recortadora

Tabutaci6n

de la placa

de btoque

Barra de mando

"_' det cabizal de la

'_ \\ recortadora

\'\\\\\

\\\\

Palanca de

control del

cabezal de corte

PARA ACCIONAR EL

CABEZAL DE CORTE

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su recortadora fue enviada sin aceite en el mo-

tor. Para el tipo y el grado del aceite a utilizar,

vea el "MOTOR" en la secci6n del Mantenimien-

to de este manual.

_:_,PRECAUCION: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. Aseg0rese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

I[nea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mb.s a menudo cu-

ando las condiciones son polvorosas o sucias.

GASOLINA

•Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el m[nimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 d[as.

_PREOAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

Ai_PREOAUOION: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de _.cidos durante el

almacenamiento. La gasolina ac[dica puede

dahar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

pot un per[odo de 30 d[as o m_.s. Vac[e el

estanque del combustible, haga arrancar el

motor y h_.galo funcionar hasta que las I[neas

del combustible y el carburador queden vac[os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El AImacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dahos permanentes.

Tapa del rellenador de gasotina Tapa del

deposito

de aceite

PARA PARAR EL MOTOR

• Para parar el motor, mueva la palanca de

control de la aceleraci6n a la posici6n de

PARADA. 25

PARA HACER ARRANCAR EL MOTOR

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de iniciar.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Mueva la palanca de control de la aceler-

aci6n a la posici6n mas R,&PIDA.

3. Sujete la barra de control superior y tire del

mango del arrancador r_.pidamente. No per-

mita que el cord6n arrancador se devuelva

abruptamente.

AVlSO: En climas mb.s fr[os puede que sea

necesario repetir los pasos del cebado. En

climas m_.s calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

Cord6n

arrancador

AVISO PARA RECORTAR

• Fije el control de la aceleraci6n a la posici6n

RAPIDA. Si las malas hierbas o el c_sped

estb.n altos y gruesos, opere la recortadora a

una velocidad de paso mb.s lento.

• Limpie con frecuencia la superficie inferior de

la recortadora para remueva cualquier acu-

mulaci6n de hierba. Mantenga la superficie

del motor alrededor del arrancador despeja-

do y limpio de recortes. Esto facilitarb, el fiujo

de aire de motor y alargar_, la vida del motor.

• Para mejores resultados y una Ifnea du-

radera, utilice los extremos de la I[nea para

hacer el corte. Esto se puede hacer con

facilidad al mover lentamente trav6s de las

malas hierbas.

• Utilizar el lado izquierdo de la recortadora

cuando se recortan recintos, paredes, par-

terres y otros objetos de ese tipo.

• Si las I[neas de la recortadora se vuelven

cortas, se necesitarb, mb.s tiempo para termi-

nar el trabajo. Si la I[nea de la recortadora se

desgasta a menos de la mitad de su Iongitud

original, debe ser substituida. Vea "PARA

SUBSTITUIR LA LiNEA DE LA RECORTA-

DORA" en la secci6n del Mantenimiento de

este manual.

• El contacto del cabezal con hormig6n, asfalto

u otras superficies duras puede causar el

desgaste prematuro de la bola en la parte

inferior del cabezal de la recortadora.

PROGRAMA DE MANTENIMIENTO

LLENE LAS FECHAS _ 0_¢, Okx ,_£._;?O ,_O_ ,_,.tx_

A MEDIDA QUE COMPLETE __j_FEOHAS

SU SERVICIO REGULAR f__¢_-_ I DE SERVIClO

Revisar si hay sujetadores sueltos 1_

Limpiar la recortadora If If

Limpiar debajo de la cubierta del motor if 2 If

Revisar las correas y las poleas

Oimpulsadas If

RVerifique /reemplazar las lineas 1_43

Ade la recortadora

Revisar el nivel del aceite I_

MCambiar el aceite del motor Ifl,2

? Limpiarelfiltrodeaire _.42

OInspeccionar el silenciador

RLimpiar o /cambiar la bujia If

Cambiar el cartucho If2

de papel del filtro de aire

1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2 - Dar servicio mdts a menudo cuando se opere en condiciones sucias o polvorosas.

3 - Reemplazar las Ifneas de la recortadora cuando se hayan gastado hasta la mitad de su largura original.

RECOMENDAClONES GENERALES

La garanfia de esta recortadora no cubre los

arficulos que han estado sujetos al abuso o a la

negligencia del operador. Para recibir todo el

valor de la garanfia, el operador tiene que man-

tener la recortadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisa-

dos por Io menos un vez por cada temporada.

• Una vez al aho, cambie la bujia y el el-

emento del filtro de aire. Una bujia nueva y

un elemento del filtro de aire limpio/nuevo

aseguran la mezcla de aire-combustible

adecuada y ayudan a que su motor funcione

mejor y que dure mAs.

•Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

3. Limpiar debajo de la tapa del motor.

LUBRICACION

Para prolongar la vida de su recortadora, cam-

bie el aceite del motor como recomendado de

esta section de esta manual..

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de pl_.stico. Los

lubricantes viscosos atraer_.n polvo y mugre,

Io que acortar_, la duraci6n de los rodamientos

auto lubricantes. Si cree que se tienen que

lubricar, use solamente un lubricante tipo

grafito, de polvo seco, en forma moderada.

RECORTADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dahar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dahar alas Ilantas.

LiNEA DE LA RECORTADORA

Para un rendimiento 6ptimo, reemplazar las I[neas

de la recortadora cuando se hayan gastado hasta

la mitad de su largura original. Utilice una I[nea

de recortadora de 155 inch de diametro. Corte

la nueva I[nea de la recortadora de 18-3/4 inch.

Tras instalar la nueva I[nea en el cabezal de la

recortadora, controle todas las I[neas para que

la diferencia entre elias no sea mayor de un (1)

inch. Esto es importante para asegurarse de que

el cabezal de la recortadora est6 balanceado y

no vibre de modo an6malo.

AI_PRECAUCl0N: Utilice s61o la Ifnea de

recortadora recomendada. No utilice otros

materiales como cables, cuerdas, cintas,

etc. un cable podr[a romperse durante el

funcionamiento y volverse un peligroso cohete

que podr[a causar heridas serias.

PARA CORTAR LA LiNEA

A LA LONGITUD APROPIA

NOTA: La Ifnea de la recortadora precortada

a la Iongitud apropiada est,. disponible para

esta unidad; vea la secci6n de las Piezas de

Recambio de este manual.

Si la Ifnea de la recordadora se compra a pot

mayor, debe set cortada a 18-3/4 pulgadas

antes de usar. Utilice la medida de Iongitud

incorporada como sigue:

1. Del frente de la recortadora, ponga el ex-

tremo de la Ifnea encanillada de la recorta-

dora en la marca en la cara del blindaje de

escombros segOn Io mostrado.

2. Envuelva la Ifnea de la recortadora alre-

dedor del frente de la cubierta del chasis

a la otra cara y c6rtela en la marca "22"

(anchura de corte de su unidad).

Cubierta

det chasis

4. Con la extremidad de la I[nea plagada en el

lado trasero del clip del sujetador, empujar

la I[nea hacia afuera hasta que la I[nea est6

completamente colocada debajo del clip del

sujetador.

5. Repetir en el otto lado de la placa portante.

6. Controlar las I[neas para asegurase que

sean de la misma largura.

7. Vuelva a conectar el alambre de la buj[a a

6sta.

Linea de la

recortadora

Apertura de la

ptaca portante

EN-

VUELVA

LiNEA

ALREDEDOR

Marca det Nueva

btindaje de Extremc linea de ta

escombros de la linea encanillada recortadora

PARA REEMPLAZAR LAS LiNEA DE LA RE-

CORTADORA

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remover la Ifnea gastada de la placa por-

tante.

3. Plegar en dos la nueva Ifnea cortada a la

medida e introducir la extremidad plegada a

trav_s de la placa portante abriendo el lado

trasero del clip del sujetador.

p del

sujetador

MOTOR

LUBRiCACION

Use solamente aceite de detergente de alta calf

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

seg0n su temperatura de operaci6n esperada.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

C -30 -2; -1; ; 1'0 20 10 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima if[o, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° F. Revise el nivel del aceite del motor m_.s a

menudo, para evitar un posible daflo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al aflo si la

recortadora se utiliza menos 25 horas el aflo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la recortadora

para drenar el aceite, drene el tanque de

combustible haciendo funcionar el motor hasta

que el tanque est_ vac[o.

1. Desconecte el alambre de la buj[a y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la recortadora y hb.gala descansar en

su lado y drene el aceite en un envase ad-

ecuado. Mueva la recortadora de atrb.s para

adelante para remover todo el aceite que se

haya quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

recortadora yen el lado del motor.

5. Llene el motor con aceite (Vea "AGREGUE

ACEITE" en la secci6n de Operaci6n de

este manual).

6. Vuelva a poner la tapa en el dep6sito del

aceite.

7. Vuelvaaconectarelalambredelabuj[aa6sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir aver[as y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aho

o tras 100 horas de funcionamiento, mb.s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulates.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. L[mpielo golpe_.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

AI:I,PRECAUCI0N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

IJmpiar el cartucho. Pueden producir el deterioro

de _ste. No aceite el cartucho. No use aire a

presi6n para IJmpiarlo o secarlo.

.Instale el cartucho, luego vuelva a poner la

cubierta asegurb.ndose que las orejas est6n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio Plancha trasera

Ca_ucho

Ranuras

_as de

Cubie_a la cubie_a

SlLENClADOR

Inspeccione y cambie el silenciador si est,.

corro[do pues producir un pelJgro de incendio

y/o daho.

BUJJA

Cambie el buj[a al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

buj[a y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANT: Para obtener el mejor

rendimiento, mantenga la caja de la recortadora

sin acumulaci6n de c_sped y residuos. Limpie

la parte de su recortadora despu6s de cada

USO.

,li_PRECAUCl0N: Desconecte el alambre de

la buj[a y p6ngalo en donde no pueda entrar en

contacto con _sta.

•Haga descansar la recortadora en su lado.

AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferiorde su recortadora raspb.ndola para

remover la acumulaci6n de c_sped y residuos.

•Limpie el motor a menudo para evitar la

acumulaci6n de residuos. Un motor tapado

funciona a temperatura m_ts alta y se acorta

su duraci6n.

•Mantenga las superficies limpias y las ruedas

sin gasolina, aceite, etc.

•No recomendamos el uso de una manguera

de jard[n para limpiar la recortadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

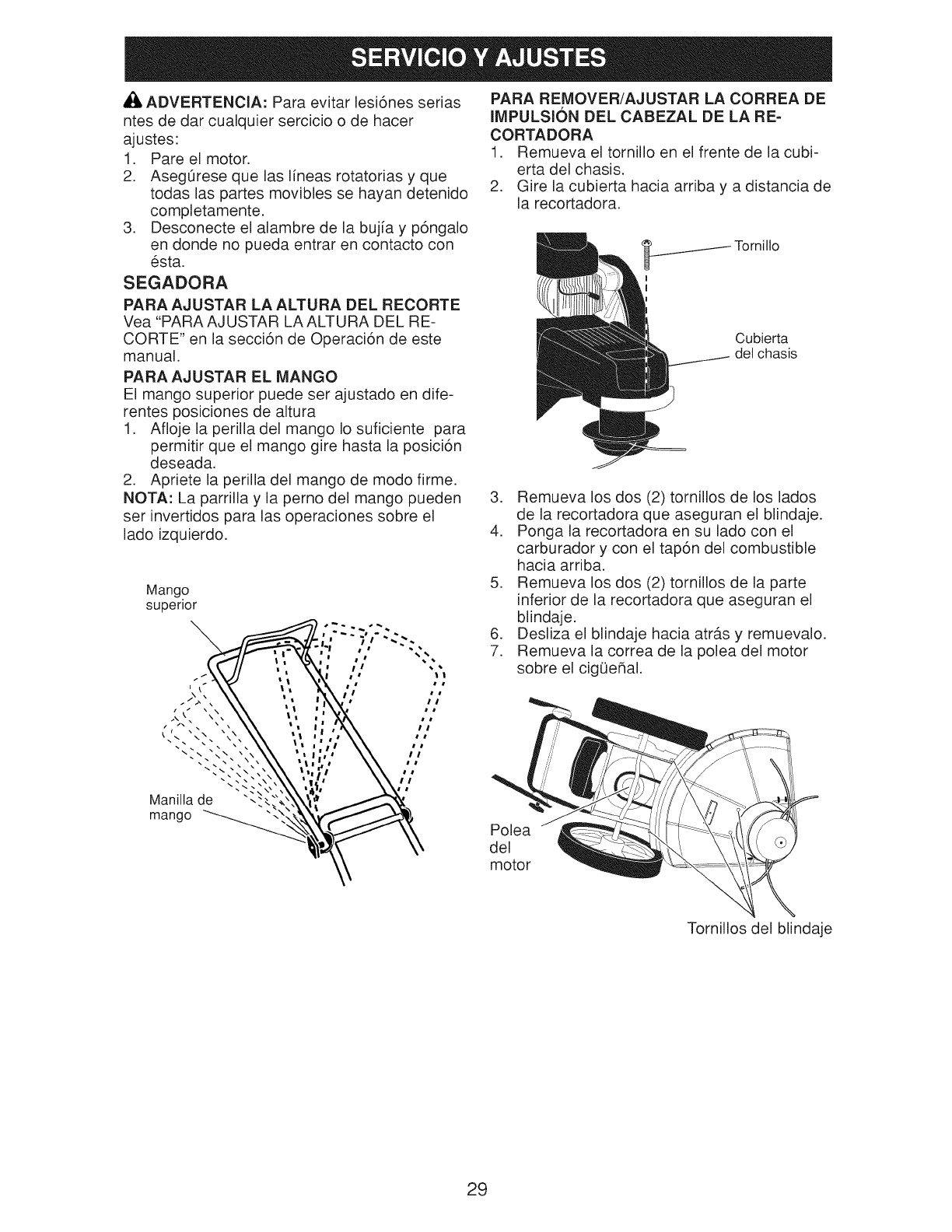

ADVERTENClA: Para evitar lesi6nes serias

ntes de dar cualquier sercicio o de hacer

ajustes:

1. Pare el motor.

2. AsegOrese que las Ifneas rotatorias y que

todas las partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y p6ngalo

en donde no pueda entrar en contacto con

6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DEL RECORTE

Yea "PARA AJUSTAR LAALTURA DEL RE-

CORTE" en la secci6n de Operaci6n de este

manual.

PARA AJUSTAR EL MANGO

El mango superior puede ser ajustado en dife-

rentes posiciones de altura

1. Afioje la perilladel mango Io suficiente para

permitir que el mango gire hasta la posici6n

deseada.

2. Apriete la perilla del mango de modo firme.

NOTA: La parrilla y la perno del mango pueden

ser invertidos para las operaciones sobre el

lado izquierdo.

Mango

superior

PARA REMOVER/AJUSTAR LA CORREA DE

IMPULSION DEL CABEZAL DE LA RE=

CORTADORA

1. Remueva el tornillo en el frente de la cubi-

erta del chasis.

2. Gire la cubierta hacia arriba y a distancia de

la recortadora.

Cubierta

det chasis

3. Remueva los dos (2) tornillos de los lados

de la recortadora que aseguran el blindaje.

4. Ponga la recortadora en su lado con el

carburador y con el tap6n del combustible

hacia arriba.

5. Remueva los dos (2) tornillos de la parte

inferior de la recortadora que aseguran el

blindaje.

6. Desliza el blindaje hacia atr_.s y remuevalo.

7. Remueva la correa de la polea del motor

sobre el cig0ehal.

Polea

del

motor

Tornillos del blindaje

8. Remueva la correa de la polea del cabezal

de la recortadora.

9. Observe la posici6n del cable de control y

del resorte de Ilamada del piflon Ioco. A

continuaci6n remueva el conjunto del piflon

Ioco del chasis y remueva la correa y el

piflon Ioco de la recortadora.

10. Remueva la correa del conjunto del piflon

Ioco al remover el fijador de correa inferior y

las poleas del piflon.

11. Monte la nueva correa, las poleas del piflon

Ioco y el fijador de correa inferior al soporte

del piflon. Apriete los pernos de la polea

con seguridad.

AVlSO: AsegOrese que la correa est_ en el

interior del fijador de la correa superior sobre el

conjunto del pifl6n.

Cable de control

Potea det motor

Conjunto det pifi6n Ioco

Fijador de la correa superior

Bouton

12. Instale la correa y el conjunto del piflon Ioco

en la recortadora, vuelva a conectar un

resorte del piflon Ioco y monte el piflon Ioco

al chasis. Apriete con seguridad.

13. Instale la correa alrededor de la polea del

cabezal de la recortadora y de la polea del

motor.

AViSO: AsegOrese que la correa est_ en el

interior del fijador de la correa.

14. Substituya el blindaje y apriete los cuatro

(4) tornillos con seguridad.

15. Substituya la cubierta del chasis y apriete el

tornillo con seguridad.

Utilice siempre las piezas de recambio Crafts-

man para asegurar un ajuste adecuado y una

vida larga.

Ecrou

Espaciador /

Conjunto del pifi6n Ioco Engranaje

ptano

Espaciador

Guia

Resorte

del pifi6n

Fijador

., de correa

inferior

,,/_ /Eng ranaje

J ptano

Potea det cabezal de la recoriadora

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fb.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funcio-

nando demasiado rb.pido o demasiado lento,

Illeve su unidad a un centro de servicio Sears o

a un otto centro de servicio cualificado para la

reparaci6n y/o el ajuste.

CARBURADOR

Su carburador no es ajustable. Si su motor no

est,. funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su unidad a un centro de servicio

Sears o a un otro centro de servicio cualificado

para la reparaci6n y/o el ajuste.

IMPORTANTE: Nunca manipulee el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, leve su

unidad a un centro de servicio Sears o a un

otro centro de servicio cualificado, el que

cuenta con el equipo adecuado y la experiencia

para hacer los ajustes necesarios.

Prepare inmediatamente su recortadora para el

alma cenamiento al final de cada temporada o

si la unidad no se va a usar pot 30 dfas o m_.s.

RECORTADORA

Cuando se va a guardar la recortadora pot un

cierto perfodo de tiempo, Ifmpiela cuidadosa-

mente, remueva toda la mugre, la grasa, las

hojas, etc. GuArdela en un _.rea limpia y seca.

1. Limpie toda la recortadora (Vea "LIMPIEZA"

en la secci6n de Mantenimiento de este

manual).

2. Lubrfquela segOn se muestra en la secci6n

de Mantenimiento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

est_.n dahadas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Usted puede plegar el mango de su recortadora

para el almacenaje.

• Afioje la perilla del mango Io suficiente para

permitir al mango superior set plegado hacia

adelante.

IMPORTANTE: Cuando doble el mango para

el alacenamiento o el trasporte, asegurese que

Io doble segun se muestra o puede danar los

cables de control.

Mango

Manilla de mango

, , _/ j

MOTOR

SiSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de partes fundamentales

del sistema de comustible tales como el

carburador, el filtro del combutible, la manguera

del combustible o en el estanque durante el

almacenmiento. Los combustibles mezclados

con alcohol (conocido come gasohol o que

tienen etanol o metanol) pueden atraer

humedad, Io que conduce a la separati6n y a la 31

formaci6n de b.cidos durante almacemamiento.

la gasolina b.cideca puede nahar el sistema de

combustible de un motor durante el perido de

alcamenmiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el

carburador est_ vac[o.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dahos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es

una alternativa aceptable para reducir a un

m[nimo la formaci6n de dep6sitos de goma

en el combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en

el envase para el almacenamiento. Siempre

siga la proporci6n de mezcla que se encuentra

en el envase del estabilizador. Haga funcionar

el motor pot Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se est,.

usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cb.mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remuevala bujfa.

2. Vacfe una onza (29 ml) de aceite a tray,s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

•No guarde la gasolina de una temporada a la

otra.

•Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producirb.n problemas.

•Si es posible, guarde su unidad en un recinto

cerrado y cLibrala para protegerla contra el

polvo y la mugre.

•Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plb.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la recortadora

mientras el motor y las _.reas de escape todav[a

estb.n calientes.

_iLPREOAUOION: Nunca almacene la

recortadora con gasolina en el dep6sito dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en un lugar cerrado.

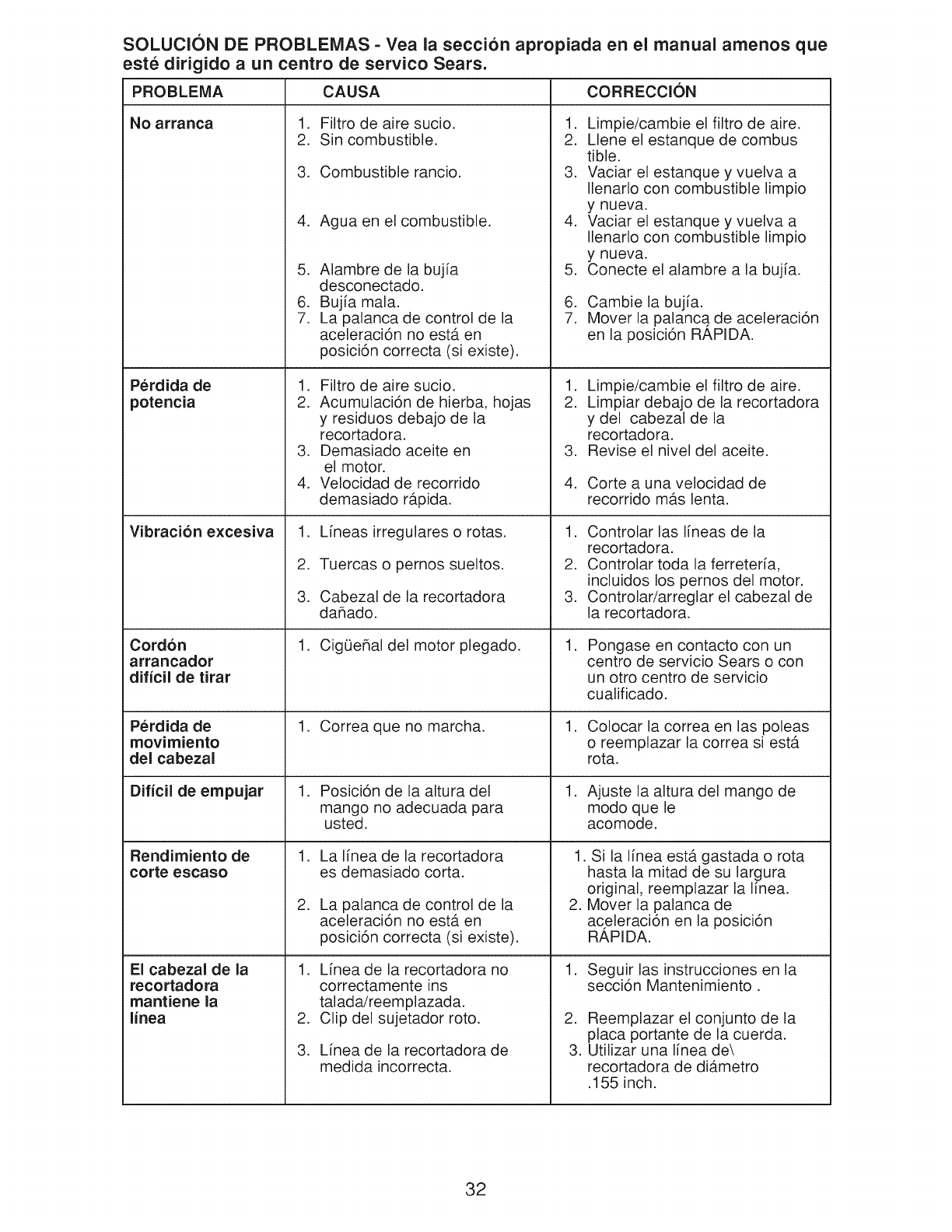

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

PROBLEMA

No arranca

este dirigido aun centro de servico Sears.

CAUSA

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

Perdida de

potencia

Vibraci6n excesiva

Cordon

arrancador

dificil de tirar

Perdida de

movimiento

del cabezal

Dificil de empujar

Rendimiento de

corte escaso

El cabezal de la

recortadora

mantiene la

linea

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujfa mala.

7. La palanca de control de la

aceleraci6n no estb. en

posici6n correcta (si existe).

1. Filtro de aire sucio.

2. Acumulaci6n de hierba, hojas

y residuos debajo de la

recortadora.

3. Demasiado aceite en

el motor.

4. Velocidad de recorrido

demasiado r_.pida.

1. Lineas irregulares o rotas.

2. Tuercas o pernos sueltos.

3. Cabezal de la recortadora

dahado.

1. Cig0ehal del motor plegado.

1. Correa que no marcha.

1. Posici6n de la altura del

mango no adecuada para

usted.

1. La Ifnea de la recortadora

es demasiado corta.

2. La palanca de control de la

aceleraci6n no estb. en

posici6n correcta (si existe).

1. Unea de la recortadora no

correctamente ins

talada/reemplazada.

2. Clip del sujetador roto.

3. Lfnea de la recortadora de

medida incorrecta.

CORRECClON

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combus

tible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nueva.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nueva.

5. Conecte el alambre a la buj[a.

Cambie la bujfa.

Mover la palanca de aceleraci6n

en la posici6n RAPIDA.

Limpie/cambie el filtro de aire.

Limpiar debajo de la recortadora

y del cabezal de la

recortadora.

Revise el nivel del aceite.

Corte a una velocidad de

recorrido m_.s lenta.

1. Controlar las Ifneas de la

recortadora.

2. Controlar toda la ferreter[a,

incluidos los pernos del motor.

3. Controlar/arreglar el cabezal de

la recortadora.

.Pongase en contacto con un

centro de servicio Sears o con

un otto centro de servicio

cualificado.

1. Colocar la correa en las poleas

o reemplazar la correa si est,.

rota.

1. Ajuste la altura del mango de

modo que le

acomode.

1. Si la Ifnea est,. gastada o rota

hasta la mitad de su largura

original, reemplazar la Ifnea.

2. Mover la palanca de

ac,eleraci6n en la posici6n

RAPIDA.

1. Seguir las instrucciones en la

secci6n Mantenimiento.

2. Reemplazar el conjunto de la

placa portante de la cuerda.

3. Utilizar una I[nea de\

recortadora de di_.metro

.155 inch.

.- GUIA INCLINACIO

..... ._..._DOs VEA Y DETENGA ESTA GUIA DE NIVEL CON UN ARBOL EN POSICION

,i •_,-,:, .;'" .................. _VERTICAL' LA ESQUtNA DE UNA ESTRUCTURA, UN POSTE DE LUZ O UNA CERCA.

10 GRADOS

Opere una recottadora de maleza en sentido diagonal a tra-

v_s de les cuestas, nunca cuesta arriba o cuesta abajo.

__ 1.5 GRADOS

Utilice este guia, y no recorte en una cuesta mayor de 15 grados.

Una inclinaci6n de 10 grados es una cuesta que aumenta apro×imadamente 1.7 pies de altura, pot cada 10 pies.

Una inclinaci6n de 15 grados es una cuesta que aumenta apro×imadamente 2.5 pies de altura, pot carla 10 pies.

Use extrema precauci6n y evite cambios de direcci6n o movimientos bruscos y repentinos cuando recorte

en cuestas. Siga las instrucciones adicionales en este manual para recortar con seguridad en lascuestas.

Opere la recortadora de maleza en diagona! a trav6s de la cuesta, nunca cuesta arriba o cuesta abajo. Use

e_rema precauci6n cuando opere la recortadora en o cerca de ias cuestas y cualquier obst_culo que pu-

dicta obstruir la operaci6n.

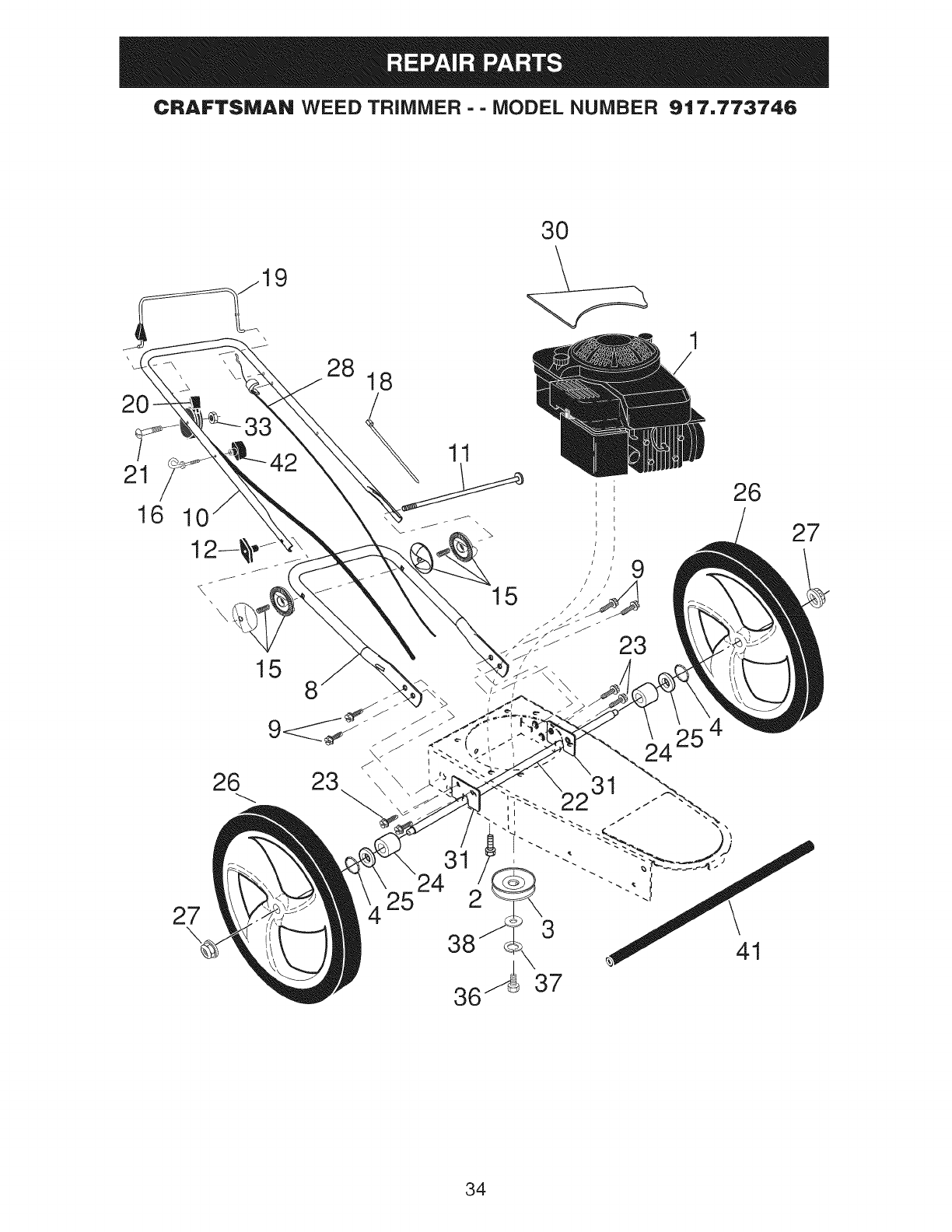

CRAFTSMAN WEED TRIMMER ==MODEL NUMBER 917,773746

', 28

\18

20 /

16 10

21 11

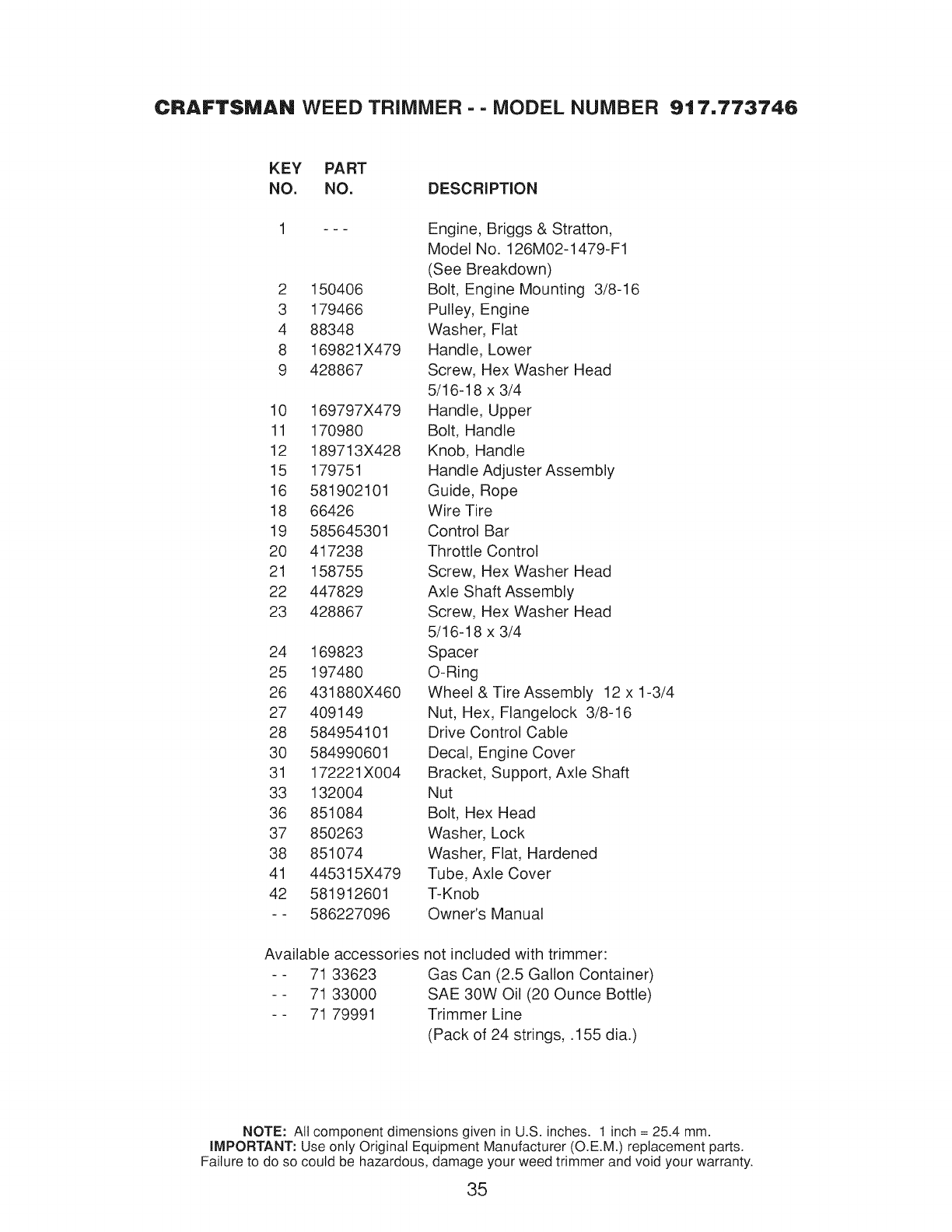

CRAFTSMAN WEED TRIMMER == MODEL NUMBER 917,773746

KEY PART

NO. NO. DESCRiPTiON

___

2 15O4O6

3 179466

4 88348

8 169821X479

9 428867

10 169797X479

11 170980

12 189713X428

15 179751

16 5819021O1

18 66426

19 585645301

20 417238

21 158755

22 447829

23 428867

24 169823

25 197480

26 431880X460

27 409149

28 5849541O1

30 584990601

31 172221X004

33 132004

36 851084

37 850263

38 851 O74

41 445315X479

42 581912601

-- 586227096

Available accessories

-- 71 33623

-- 71 33000

-- 71 79991

Engine, Briggs & Stratton,

Model No. 126M02-1479-F1

(See Breakdown)

Bolt, Engine Mounting 3/8-16

Pulley, Engine

Washer, Flat

Handle, Lower

Screw, Hex Washer Head

5/16-18 x 3/4

Handle, Upper

Bolt, Handle

Knob, Handle

Handle Adjuster Assembly

Guide, Rope

Wire Tire

Control Bar

Throttle Control

Screw, Hex Washer Head

Axle Shaft Assembly

Screw, Hex Washer Head

5/16-18 x 3/4

Spacer

O-Ring

Wheel & Tire Assembly 12 x 1-3/4

Nut, Hex, Flangelock 3/8-16

Drive Control Cable

Decal, Engine Cover

Bracket, Support, Axle Shaft

Nut

Bolt, Hex Head

Washer, Lock

Washer, Fiat, Hardened

Tube, Axle Cover

T-Knob

Owner's Manual

not included with trimmer:

Gas Can (2.5 Gallon Container)

SAE 30W Oil (20 Ounce Bottle)

Trimmer Line

(Pack of 24 strings, .155 dia.)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

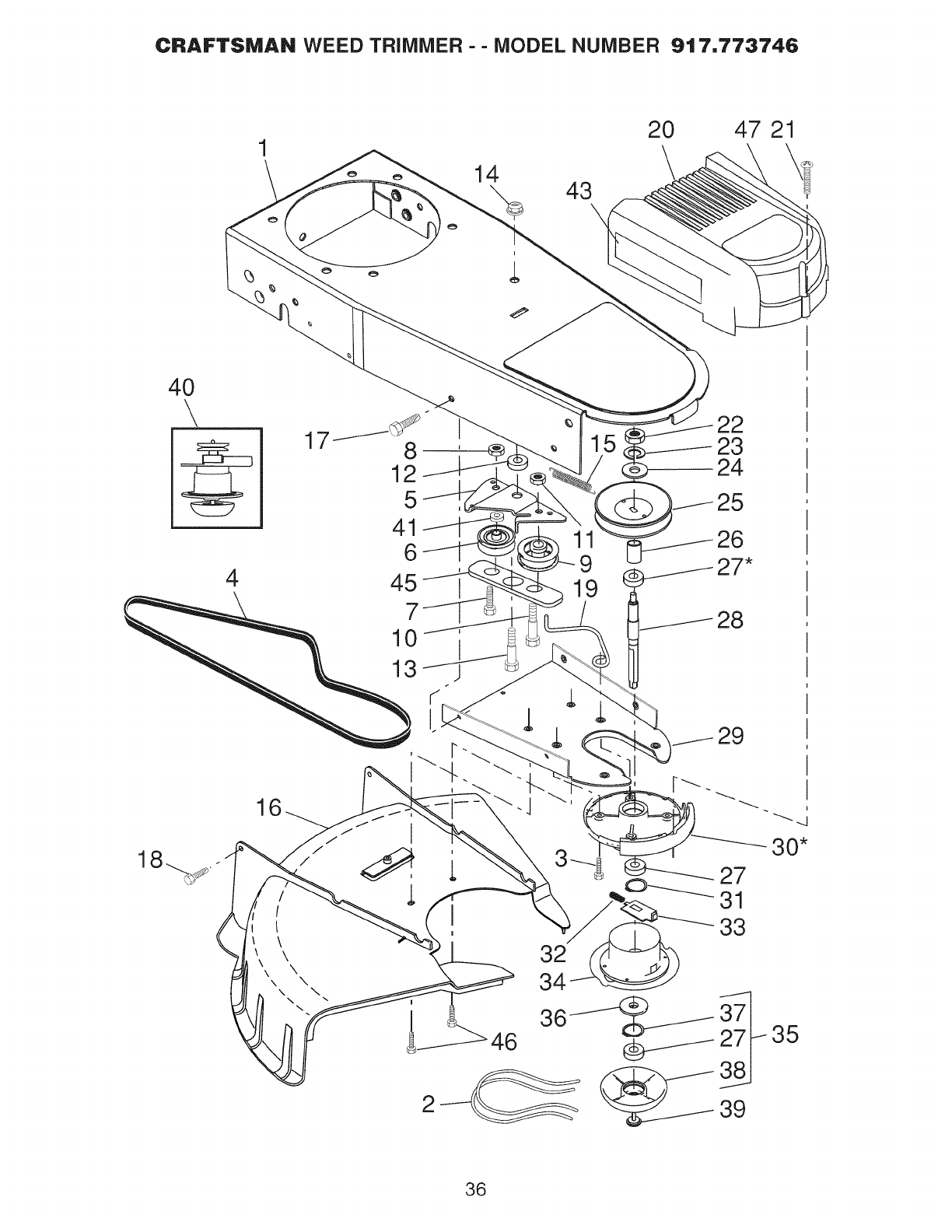

CRAFTSMAN WEED TRIMMER --MODEL NUMBER 917,773746

14 43

\47 21

1711 8

4 19

\\xx

\ \

27*

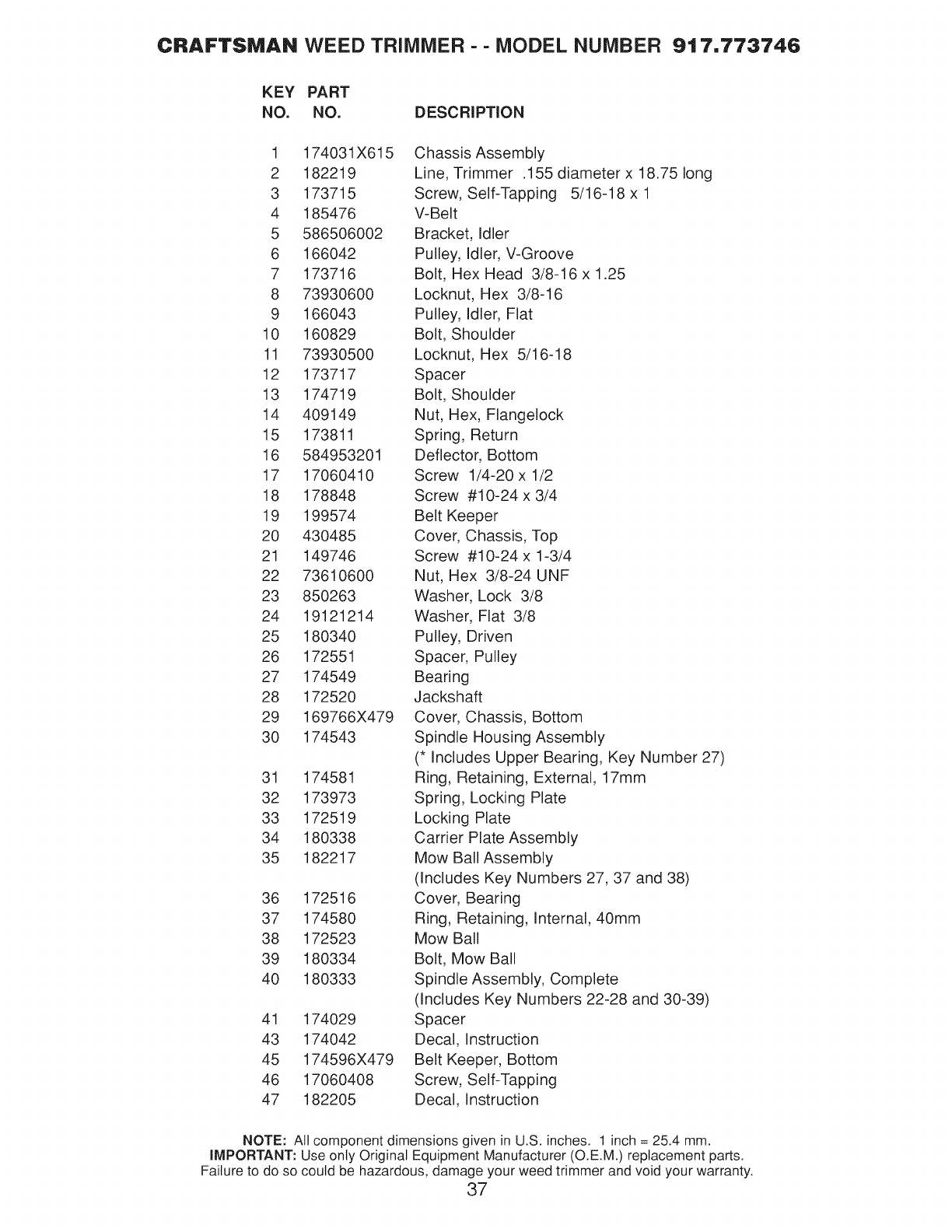

CRAFTSMAN WEED TRIMMER ==MODEL NUMBER 917,773746

KEY PART

NO. NO. DESCRiPTiON

1 174031X615

2 182219

3 173715

4 185476

5 5865O6OO2

6 166042

7 173716

8 73930600

9 166043

10 160829

11 73930500

12 173717

13 174719

14 409149

15 173811

16 584953201

17 17060410

18 178848

19 199574

20 430485

21 149746

22 73610600

23 850263

24 19121214

25 180340

26 172551

27 174549

28 172520

29 169766X479

30 174543

31 174581

32 173973

33 172519

34 180338

35 182217

36 172516

37 174580

38 172523

39 180334

40 180333

41 174029

43 174042

45 174596X479

46 17060408

47 182205

Chassis Assembly

Line, Trimmer .155 diameter x 18.75 long

Screw, Self-Tapping 5/16-18 x 1

V-Belt

Bracket, Idler

Pulley, Idler, V-Groove

Bolt, Hex Head 3/8-16 x 1.25

Locknut, Hex 3/8-16

Pulley, Idler, Fiat

Bolt, Shoulder

Locknut, Hex 5/16-18

Spacer

Bolt, Shoulder

Nut, Hex, Fiangelock

Spring, Return

Deflector, Bottom

Screw 1/4-20 x 1/2

Screw #10-24 x 3/4

Belt Keeper

Cover, Chassis, Top

Screw #10-24 x 1-3/4

Nut, Hex 3/8-24 UNF

Washer, Lock 3/8

Washer, Flat 3/8

Pulley, Driven

Spacer, Pulley

Bearing

Jackshaft

Cover, Chassis, Bottom

Spindle Housing Assembly

(* Includes Upper Bearing, Key Number 27)

Ring, Retaining, External, 17mm

Spring, Locking Plate

Locking Plate

Carrier Plate Assembly

Mow Bail Assembly

(Includes Key Numbers 27, 37 and 38)

Cover, Bearing

Ring, Retaining, Internal, 40mm

Mow Ball

Bolt, Mow Bail

Spindle Assembly, Complete

(Includes Key Numbers 22-28 and 30-39)

Spacer

Decal, Instruction

Belt Keeper, Bottom

Screw, Self-Tapping

Decal, Instruction

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

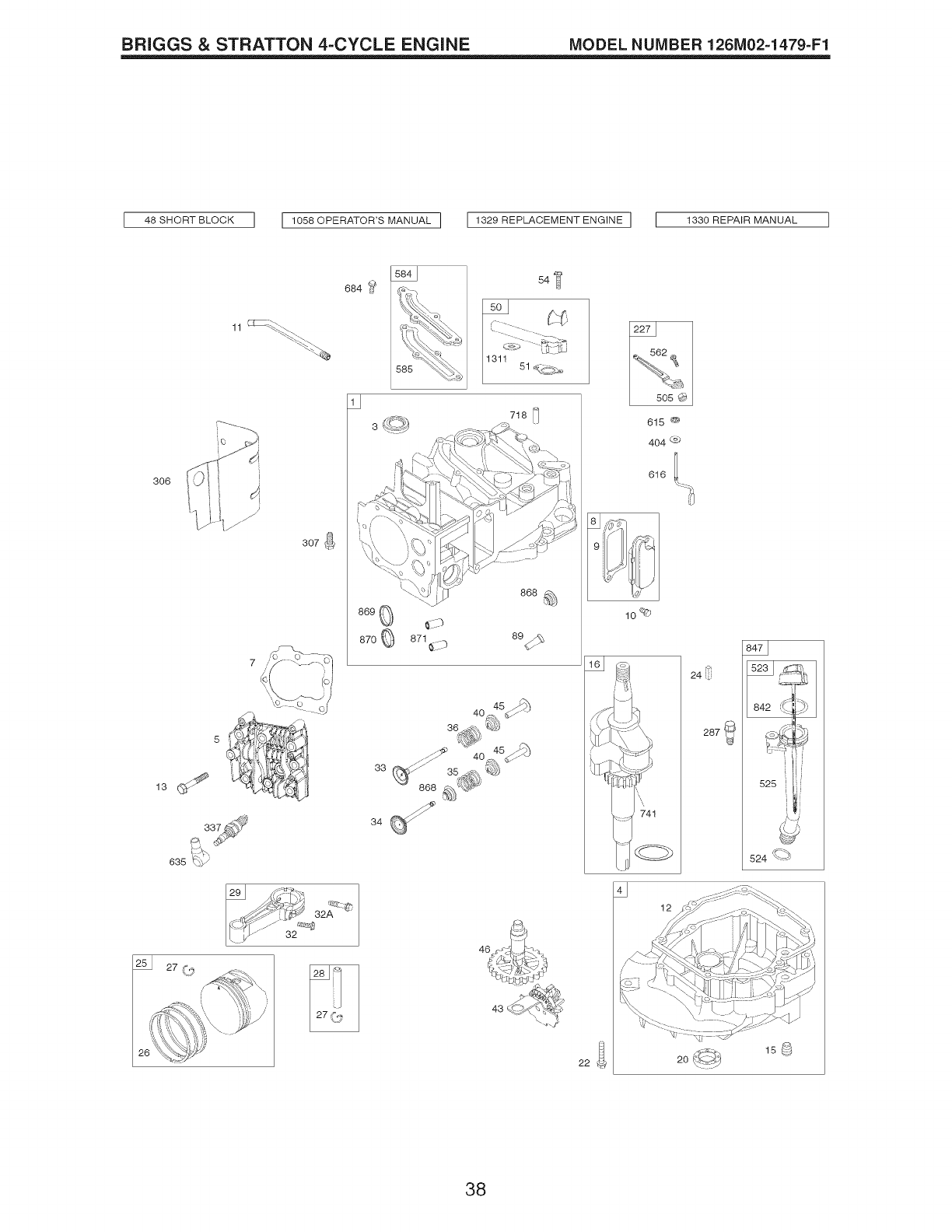

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479=F1

I 48SHOR_BLOOKI [1058OPERA_OR'SMANUAL]11329REP_OEMENTENGINEI 1330 REPAIR MANUAL I

306

307

7 ,/" - _._\0

%,\ _i

,% .o -_>/

13U

33_

63s _

684 %_ 54

71s@

40 456S_)

36_ _%_

33 9_ 3s_'e_

868 ._) '_\_%YY

2% i

/sos el

615 t_9

404 @

616

10 <'_©

24 @

287

524 @'_P

158

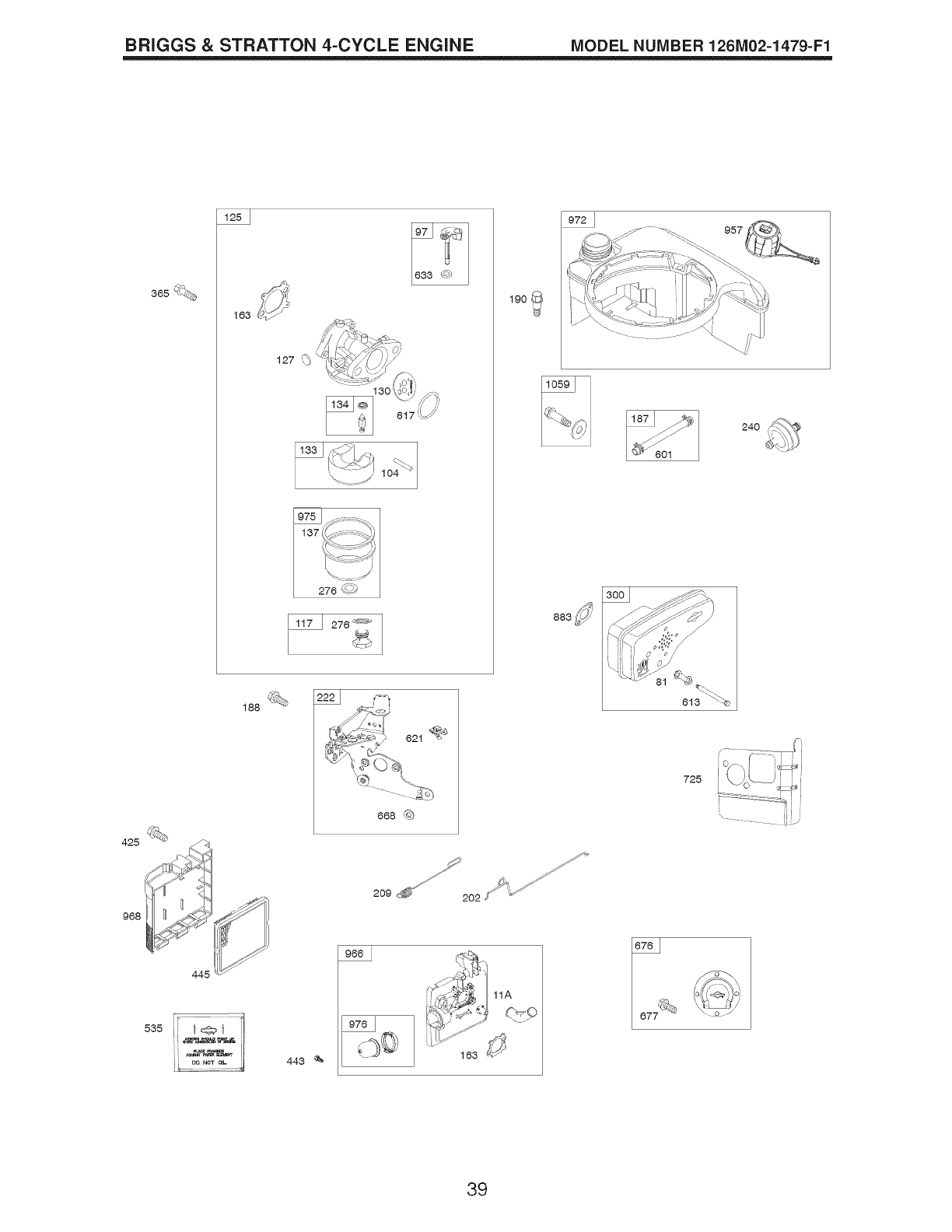

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 126M02=1479=F1

,_.--

365 _,_

163

127 _'}

137_

17 276

188_&_

19o_

883

725

968

535

445

443 ¢_

668 dS)

209 _'J 202 J< _'_

_b 163

11A

676

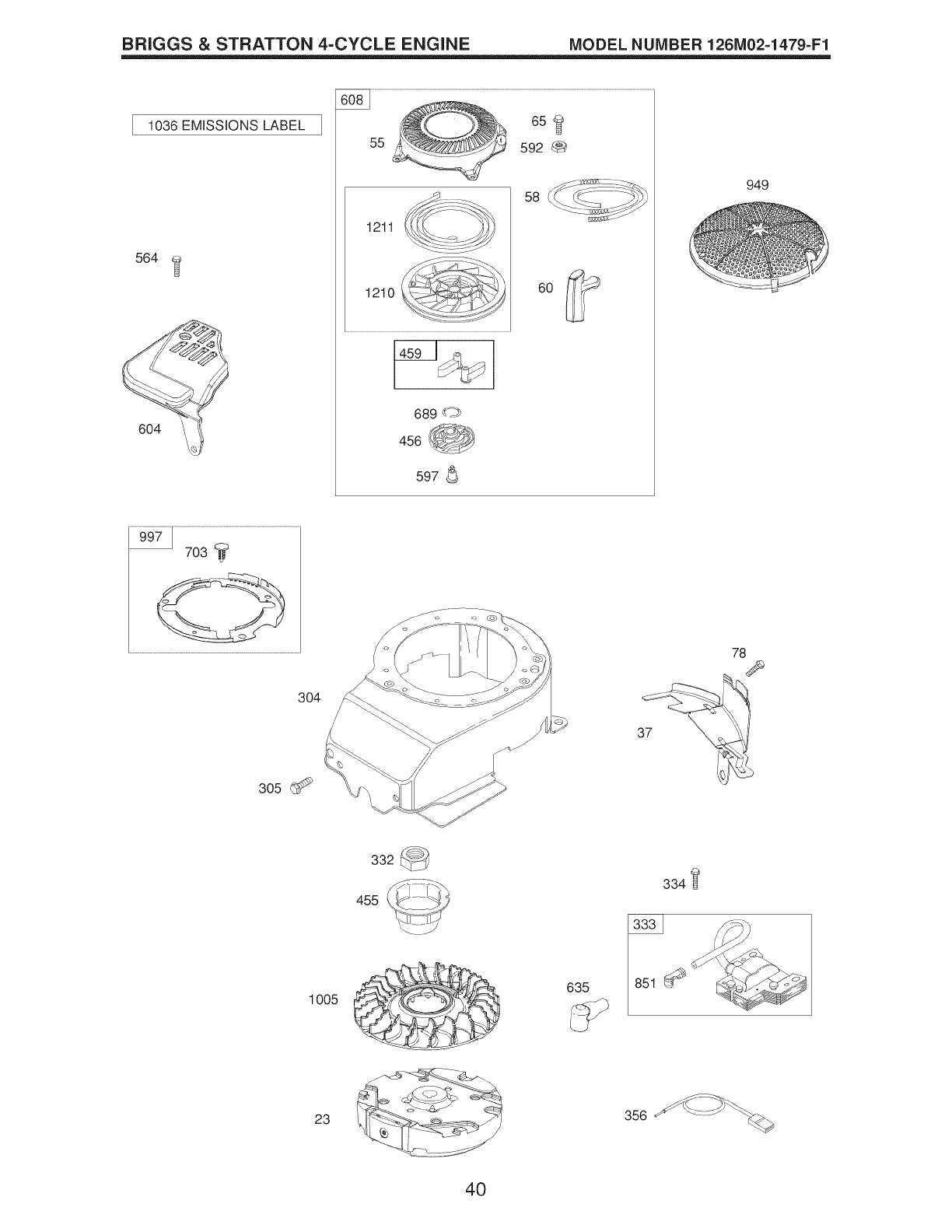

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479=F1

1036 EMISSIONS LABEL

564

604

55 __ 592

1211

1210 60

689 _*-_

456 _

597 _

949

304

305 C__S¢_

332 _

455 _-_

1005

635

334

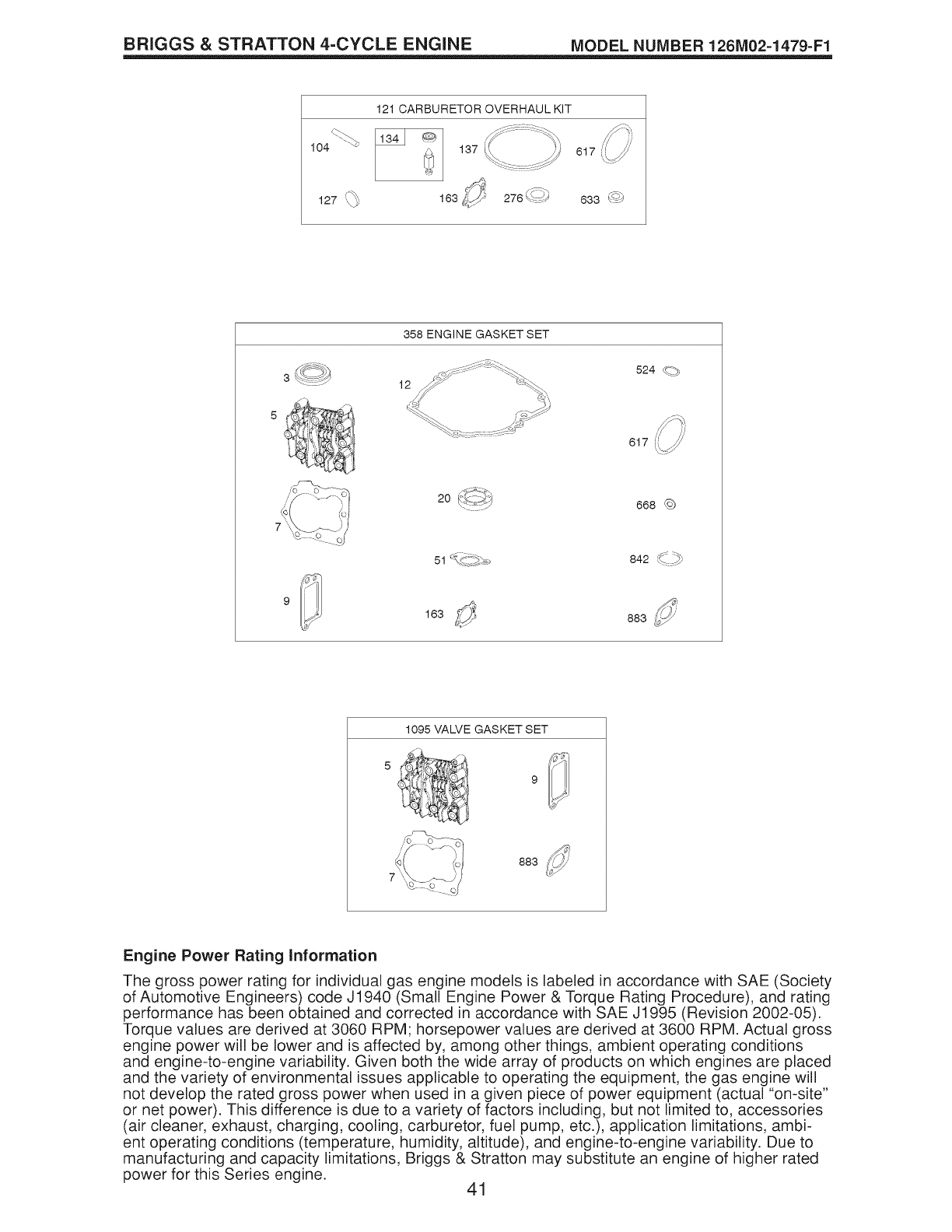

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 126M02=1479=F1

121 CARBURETOR OVERHAUL KIT

J 04 ".o 137 617

127 ",.9 163 276 _m;:9 633 (_G)

358 ENGINE GASKET SET

_;_ 524 <._

51 _. ";_ 842 '_: _'

163 883

1095 VALVE GASKET SET

883

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (Society

of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating

performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-05).

Torque values are derived at 3060 RPM; horsepower values are derived at 3600 RPM. Actual gross

engine power will be lower and is affected by, among other things, ambient operating conditions

and engine-to-engine variability. Given both the wide array of products on which engines are placed

and the variety of environmental issues applicable to operating the equipment, the gas engine will

not develop the rated gross power when used in a given piece of power equipment (actual "on-site"

or net power). This difference is due to a variety of factors including, but not limited to, accessories

(air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambi-

ent operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to

manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated

power for this Series engine. 41

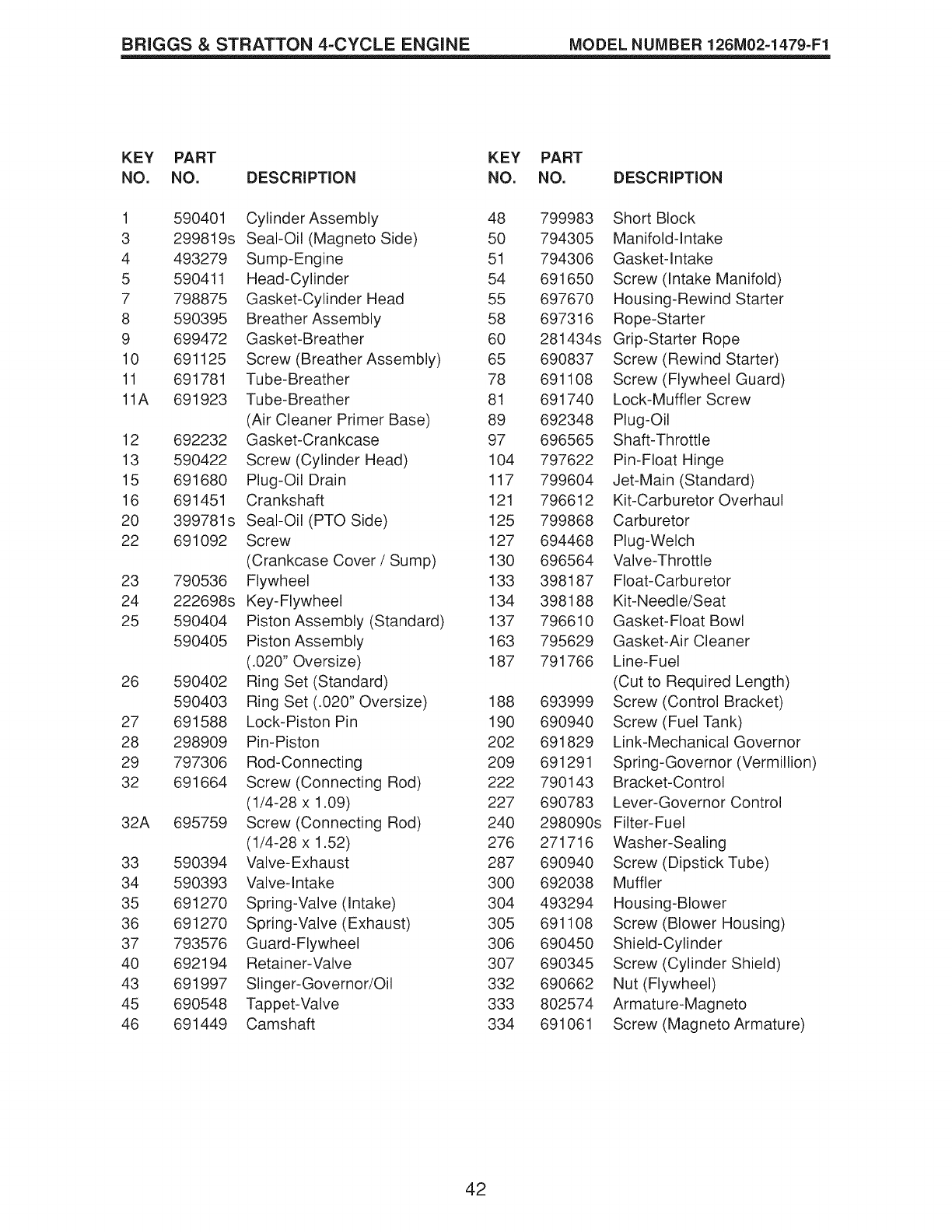

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479=F1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 590401 Cylinder Assembly 48 799983 Short Block

3 299819s Seal-Oil (Magneto Side) 50 794305 Manifold-Intake

4 493279 Sump-Engine 51 794306 Gasket-Intake

5 590411 Head-Cylinder 54 691650 Screw (Intake Manifold)

7 798875 Gasket-Cylinder Head 55 697670 Housing-Rewind Starter

8 590395 Breather Assembly 58 697316 Rope-Starter

9 699472 Gasket-Breather 60 281434s Grip-Starter Rope

10 691125 Screw (Breather Assembly) 65 690837 Screw (Rewind Starter)

11 691781 Tube-Breather 78 691108 Screw (Flywheel Guard)

11A 691923 Tube-Breather 81 691740 Lock-Muffler Screw

(Air Cleaner Primer Base) 89 692348 Plug-Oil

12 692232 Gasket-Crankcase 97 696565 Shaft-Throttle

13 590422 Screw (Cylinder Head) 104 797622 Pin-Float Hinge

15 691680 Plug-Oil Drain 117 799604 Jet-Main (Standard)

16 691451 Crankshaft 121 796612 Kit-Carburetor Overhaul

20 399781s Seal-Oil (PTO Side) 125 799868 Carburetor

22 691092 Screw 127 694468 Plug-Welch

(Crankcase Cover /Sump) 130 696564 Valve-Throttle

23 790536 Flywheel 133 398187 Float-Carburetor

24 222698s Key-Flywheel 134 398188 Kit-Needle/Seat

25 590404 Piston Assembly (Standard) 137 796610 Gasket-Float Bowl

590405 Piston Assembly 163 795629 Gasket-Air Cleaner

(.020" Oversize) 187 791766 Line-Fuel

26 590402 Ring Set (Standard) (Cut to Required Length)

590403 Ring Set (.020" Oversize) 188 693999 Screw (Control Bracket)

27 691588 Lock-Piston Pin 190 690940 Screw (Fuel Tank)

28 298909 Pin-Piston 202 691829 Link-Mechanical Governor

29 797306 Rod-Connecting 209 691291 Spring-Governor (Vermillion)

32 691664 Screw (Connecting Rod) 222 790143 Bracket-Control

(1/4-28 x 1.09) 227 690783 Lever-Governor Control

32A 695759 Screw (Connecting Rod) 240 298090s Filter-Fuel

(1/4-28 x 1.52) 276 271716 Washer-Sealing

33 590394 Valve-Exhaust 287 690940 Screw (Dipstick Tube)

34 590393 Valve-Intake 300 692038 Muffler

35 691270 Spring-Valve (Intake) 304 493294 Housing-Blower

36 691270 Spring-Valve (Exhaust) 305 691108 Screw (Blower Housing)

37 793576 Guard-Flywheel 306 690450 Shield-Cylinder

40 692194 Retainer-Valve 307 690345 Screw (Cylinder Shield)

43 691997 Slinger-Governor/Oil 332 690662 Nut (Flywheel)

45 690548 Tappet-Valve 333 802574 Armature-Magneto

46 691449 Camshaft 334 691061 Screw (Magneto Armature)

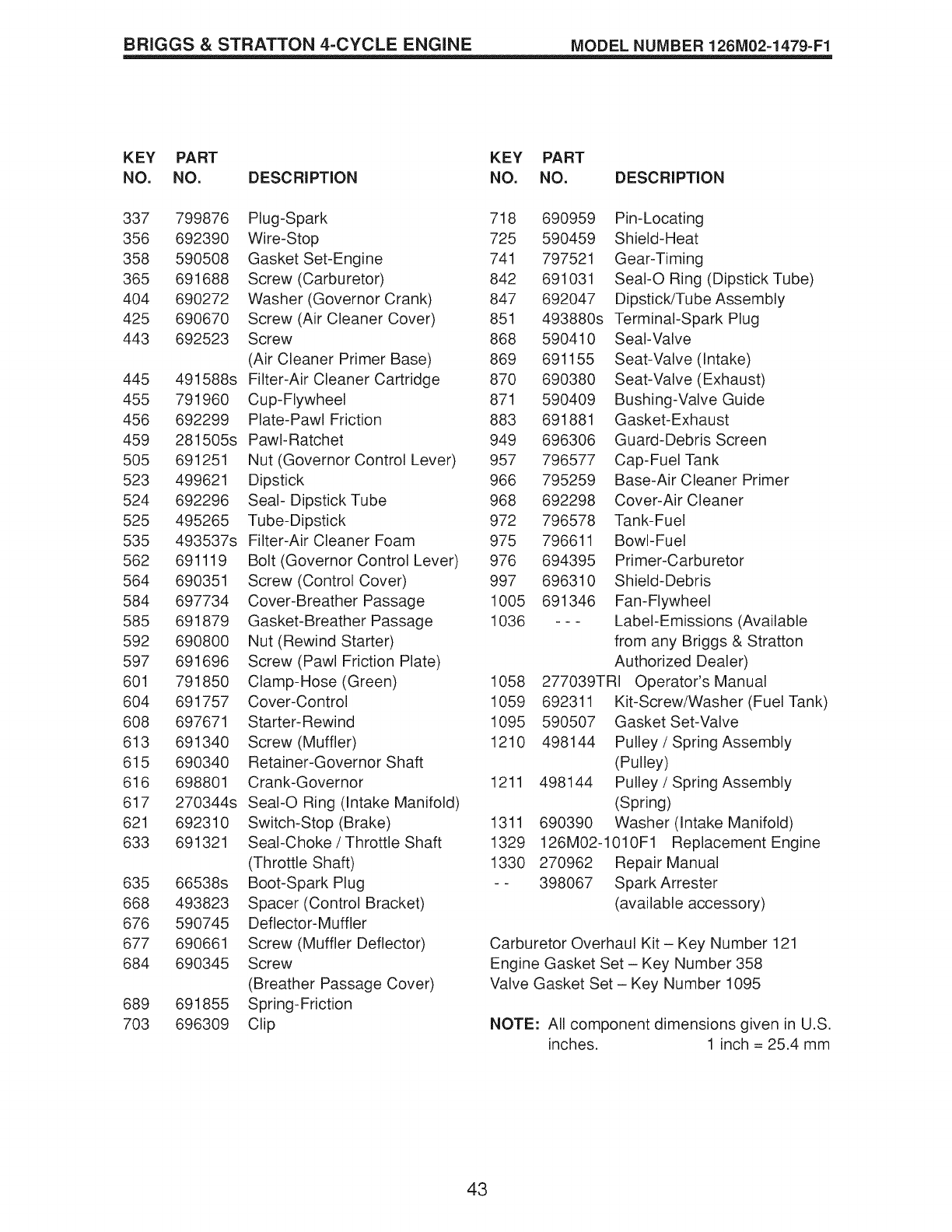

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479=F1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRiPTiON

337 799876

356 69239O

358 590508

365 691688

404 690272

425 690670

443 692523

445 491588s

455 791960

456 692299

459 281505s

5O5 691251

523 499621

524 692296

525 495265

535 493537s

562 691119

564 690351

584 697734

585 691879

592 690800

597 691696

601 791850

6O4 691757

608 697671

613 691340

615 690340

616 698801

617 270344s

621 692310

633 691321

635 66538s

668 493823

676 590745

677 690661

684 690345

689 691855

703 696309

Plug-Spark 718

Wire-Stop 725

Gasket Set-Engine 741

Screw (Carburetor) 842

Washer (Governor Crank) 847

Screw (Air Cleaner Cover) 851

Screw 868

(Air Cleaner Primer Base) 869

Filter-Air Cleaner Cartridge 870

Cup-Flywheel 871

Plate-Pawl Friction 883

Pawl- Ratchet 949

Nut (Governor Control Lever) 957

Dipstick 966

Seal- Dipstick Tube 968

Tube-Dipstick 972

Filter-Air Cleaner Foam 975

Bolt (Governor Control Lever) 976

Screw (Control Cover) 997

Cover-Breather Passage 1005

Gasket-Breather Passage 1036

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose (Green) 1058

Cover-Control 1059

Starter-Rewind 1095

Screw (Muffler) 1210

Retainer-Governor Shaft

Crank-Governor 1211

SeaI-O Ring (Intake Manifold)

Switch-Stop (Brake) 1311

Seal-Choke /Throttle Shaft 1329

(Throttle Shaft) 1330

Boot-Spark Plug - -

Spacer (Control Bracket)

Deflector-Muffler

Screw (Muffler Deflector)

Screw

(Breather Passage Cover)

Spring-Friction

Clip

690959

590459

797521

691031

692047

493880s

590410

691155

690380

590409

691881

696306

796577

795259

692298

796578

796611

694395

696310

691346

Pin-Locating

Shield-Heat

Gear-Timing

SeaI-O Ring (Dipstick Tube)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Valve Guide

Gasket-Exhaust

Guard-Debris Screen

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Tank-Fuel

Bowl-Fuel

Primer-Carburetor

Shield-Debris

Fan-Flywheel

Label-Emissions (Available

from any Briggs & Stratton

Authorized Dealer)

277039TRI Operator's Manual

692311 Kit-Screw/Washer (Fuel Tank)

590507 Gasket Set-Valve

498144 Pulley /Spring Assembly

(Pulley)

498144 Pulley /Spring Assembly

(Spring)

690390 Washer (Intake Manifold)

126M02-1010F1 Replacement Engine

270962 Repair Manual

398067 Spark Arrester

(available accessory)

Carburetor Overhaul Kit - Key Number 121

Engine Gasket Set - Key Number 358

Valve Gasket Set - Key Number 1095

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

NEED MORE HELF?

Zou 11.find the answer arid more on manage_yhOmeoCO_ - for free!

oFindthisandaLtyourotherproduotmanualsonline.

o Get answersfrom our team of home experts.

o Get a personalizedmaintenance planforyour home.

Findinformationand toolsto help with home projects.

anage_he_e i}

broughttoyo_byso_r_

Your Home

For repair - in your home -of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800=827-6655 (U.S.A.) 1-800=361-6665 (Canada)

Para pedirservicio de reparaci6n Au Canada pour serviceen frangais:

a domicilio,y paraordenar piezas: 1-800-LE-FOYERMc

1-888-,SU-HOGAR® (1-800-533-6937)

(1-888-784-6427) www. sea rs. ca

Sears

@Sears Brands, LLC

@Registered Trademark /TMTrademark /SMService Mark of Sears Brands, LLC

@Marca Registrada /TMMarca de F_brica /sM Marca de Servicio de Sears Brands, LLC

Mc Marque de commerce /MDMarque d6posee de Sears Brands, LLC

586227096 121113BY PrintedinU.S.A.

Craftsman 917773746 User Manual WHEELED WEEDTRIMMER Manuals And Guides 1312489L

Navigation menu

Versions of this User Manual:

Views

Navigation
