88002

Instruction manual

Please readtheseinstructionscam-

fullyand make sure you understand

them before usingthis machine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorg-

f;_ltigdurch und vergewissem Sie sich,

daR Sie diese verstehen, bevor Sie die

Maschine in Betrieb nehmen.

Manuel d'instructione

Merci de lire tr_s attentEvement le

manuel d'instructions. Assurez-vous

d'avoir tout compds avant d'utiliser ce

tracteur.

Manual de las Instruccionee

Pot favor lea cuidadosamente y com-

prenda estas intrucciones antes

de usar esta maquina.

Instructieboek|e

Lees deze instructiesaandachtigen

zorgdat u ze begdjptvoordatudeze

machinegebruikt.

Manuale di istruzioni

Pdma di utilizzare la macchina leggete

queste istruzioni con attenzione ed

accerlatevi di avede comprese bene.

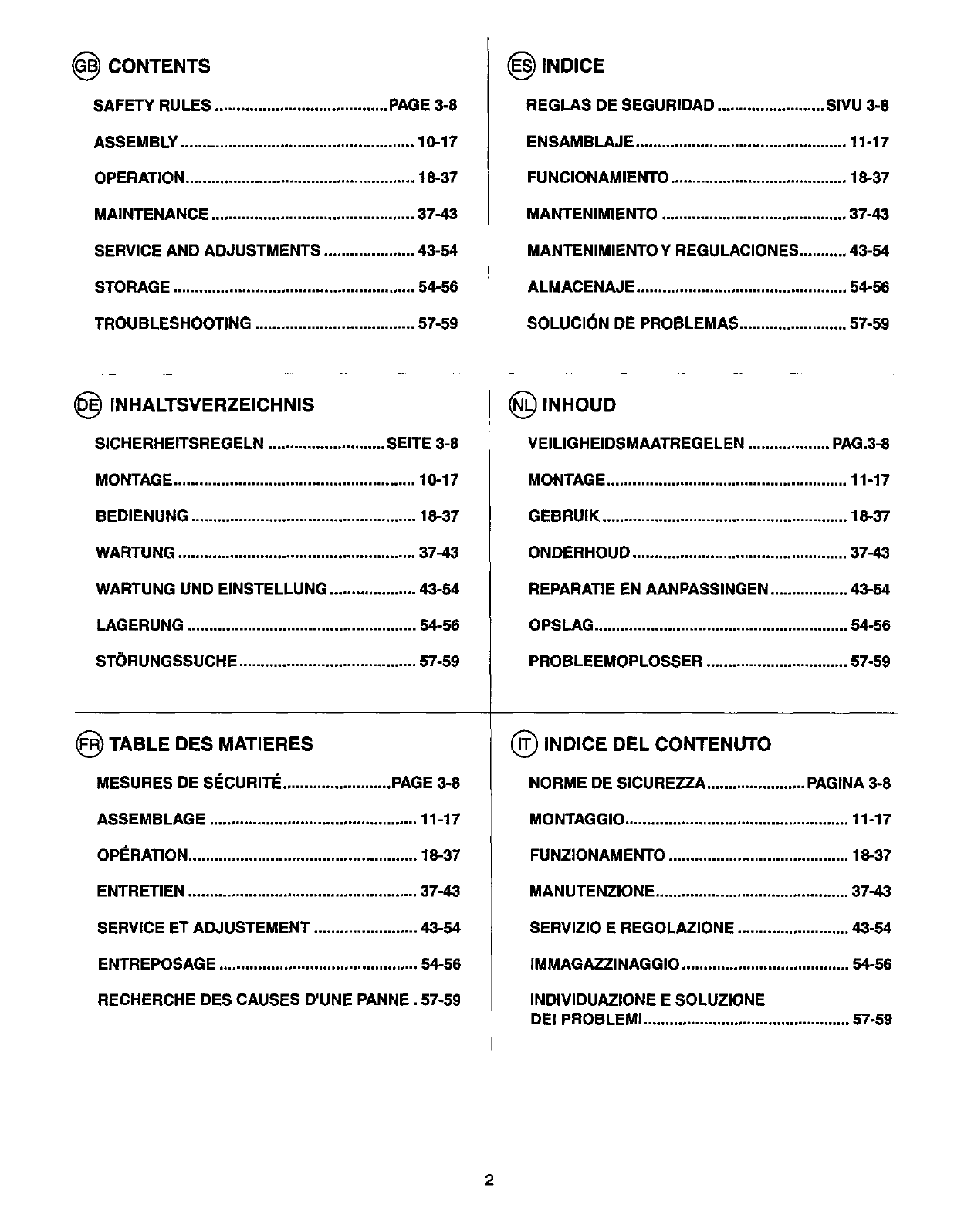

_CONTENTS

SAFETY RULES ........................................ PAGE 3-8

ASSEMBLY ...................................................... 10-17

OPERATION ..................................................... 18-37

MAINTENANCE ............................................... 37-43

SERVICE AND ADJUSTMENTS ..................... 43-54

STORAGE ........................................................ 54-56

TROUBLESHOOTING ..................................... 57-59

(_ INHALTSVERZEICHNIS

SICHERHEITSREGELN ........................... SEITE 3-5

MONTAGE ........................................................ 10-17

BEDIENUNG .................................................... 18-37

WARTUNG ....................................................... 37-43

WARTUNG UND EINSTELLUNG .................... 43-54

LAGERUNG ..................................................... 54-56

STORUNGSSUCHE ......................................... 57-59

TABLE DES MATIERES

(_ INDICE

REGLAS DE SEGURIDAD ......................... SIVU 3-8

ENSAMBLAJE ................................................. 11-17

FUNClONAMIENTO ......................................... 18-37

MANTENIMIENTO ........................................... 37-43

MANTENIMIENTO Y REGULAClONES ........... 43-54

ALMACENAJE ................................................. 54-56

SOLUCI(SN DE PROBLEMAS ......................... 57-59

(_ INHOUD

VEILIGHEIDSMAATREGELEN ................... PAG.3-8

MONTAGE ........................................................ 11-17

GEBRUIK ......................................................... 18-37

ONDERHOUD .................................................. 37-43

REPARATIE EN AANPASSlNGEN .................. 43-54

OPSLAG ........................................................... 54-56

PROBLEEMOPLOSSER ................................. 57-59

(_ INDICE DEL CONTENUTO

MESURES DE SI=CURITE ......................... PAGE 3-8

ASSEMBLAGE ................................................ 11-17

OPI=RATION ..................................................... 18-37

ENTRETIEN ..................................................... 37-43

SERVICE ET ADJUSTEMENT ........................ 43-54

ENTREPOSAGE .............................................. 54-56

RECHERCHE DES CAUSES D'UNE PANNE . 57-59

NORME DE SlCUREZZA ....................... PAGINA 3-8

MONTAGGIO .................................................... 11-17

FUNZlONAMENTO .......................................... 18-37

MANUTENZlONE ............................................. 37-43

SERVIZIO E REGOLAZIONE .......................... 43-54

IMMAGAZZINAGGIO ....................................... 54-56

INDIVIDUAZIONE E SOLUZIONE

DEI PROBLEMI ................................................ 57-59

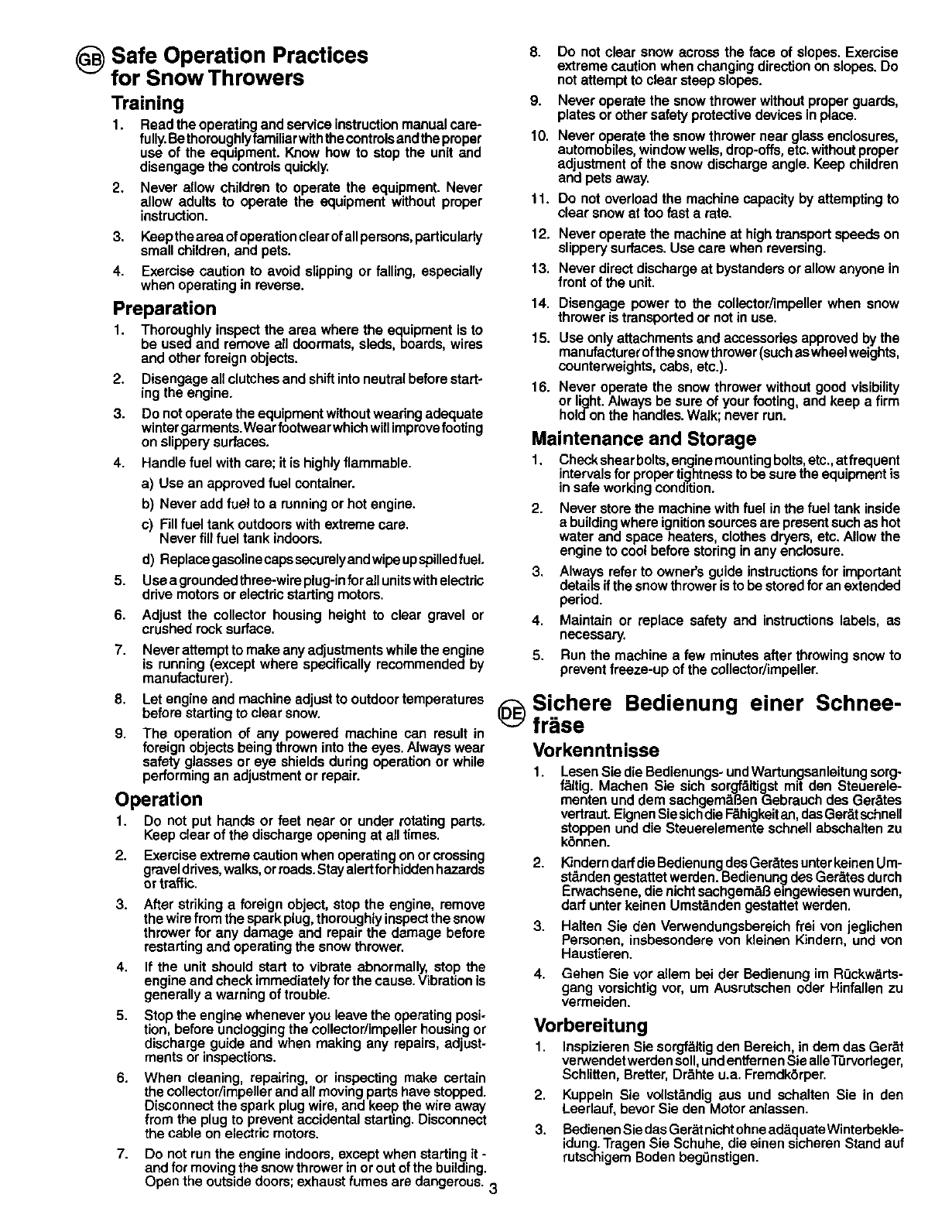

Safe Operation Practices

for Snow Throwers

Training

1. Readtheoperatingandserviceinstructionmanualcare-

fully.Bethoroughlyfamiliarwiththecontrolsandtheproper

use of the equipment.Know how to stop the unit and

disengagethe controlsquickly.

2. Never allow childrento operate the equipment.Never

allow adults to operate the equipmentwithoutproper

instruction.

3. Keepthearea ofoperationclearofallpersons,particularly

smallchildren,and pets.

4. Exercisecautionto avoid slippingor falling, especially

whenoperatingin reverse.

Preparation

1. Thoroughlyinspectthe area wherethe equipmentis to

be usedand removeall doormats,sleds,boards,wires

and otherforeign objects.

2. Disengageallclutchesandshiftintoneutralbeforestart-

ingthe engine.

3. Do notoperatetheequipmentwithoutwearingadequate

wintergarments.Wearfootwearwhichwillimprovefooting

on slipperysurfaces.

4. Handlefuelwithcare;it is highlyflammable.

a) Use an approvedfuelcontainer.

b) Neveraddfuel to a runningorhotengine.

c) Fillfuel tank outdoorswithextremecare.

Neverfill fuel tank indoors.

d) Replacegasolinecapssecurelyandwipeupspilledfuel.

5. Useagroundedthree-wireplug-infor allunitswithelectric

drive motorsorelectricstartingmotors.

6. Adjust the collectorhousingheightto clear gravel or

crushedrocksurface.

7. Neverattemptto makeany adjustments whilethe engine

is running(except wherespecificallyrecommendedby

manufacturer).

8. Do not clear snowacrossthe face of slopes.Exercise

extremecautionwhenchangingdirectiononslopes.Do

notattemptto clear steepslopes.

9. Neveroperatethe snowthrowerwithoutproperguards,

platesorothersafetyprotectivedevicesinplace.

10. Neveroperatethe snowthrowernearglassenclosures,

automobiles,windowwells,drop-offs,etc.withoutproper

adjustmentof the snowdischargeangle. Keepchildren

andpets away.

t 1. Do notoverloadthe machinecapacityby attemptingto

clear snowat toofast a rate.

12. Neveroperatethe machineat hightransportspeedson

slipperysurfaces.Use care whenreversing.

13. Neverdirectdischargeat bystandersorallowanyonein

front of the unit.

14. Disengage powerto the collector/impellerwhen snow

throweris transportedor notinuse.

15. Use onlyattachmentsand accessoriesapprovedby the

manufacturerofthesnowthrower(suchaswheelweights,

counterweights,cabs,etc.).

16. Never operatethe snowthrowerwithoutgoodvisibility

or light.Alwaysbe sureof yourfooting, andkeep a firm

holdon the handles.Walk;neverrun.

Maintenance and Storage

1. Check shear bolts, engine mounting bolts,etc., atfrequent

intervals forproper tightness to be sure the equipment is

in safe working condition.

2. Never store the machine with fuel in the fuel tank inside

a building where ignition sources are present such as hot

water and space heaters, clothes dryers, etc. Allow the

engine to cool before storing in any enclosure.

3. Always refer to owner's guide instructions for important

details if the snow thrower is to be stored for an extended

period.

4. Maintain or replace safety and instructions labels, as

necessary.

5. Run the machine a few minutes after throwing snow to

prevent freeze-up of the collector/impeller.

8. Let engineand machineadjustto outdoortemperatures _Sichere Bedienung einer Schnee-

beforestartingto clearsnow. fr se

9. The operationof any powered machine can result in

foreign obectsbeingthrownintothe eyes.Alwayswear Vorkenntnisse

safetyglassesor eye shieldsduringoperationor while

performingan adjustmentor repair. 1.

Operation

1, Do not put hands or feet near or under rotatingparts.

Keepclearof the dischargeopeningat alltimes.

2. Exerciseextremecautionwhenoperatingonorcrossing

graveldrives,walks,orroads.Stayalertfor hiddenhazards

ortraffic.

3. After striking a foreign ob ect, stop the engine, remove

the wire from the spark plug, thoroughly inspect the snow

thrower for any damage and repair the damage before

restarting and operating the snow thrower.

4. If the unit should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is

generally a warning of trouble.

5. Stop the engine whenever you leave the operating posi-

tion, before unclogging the collector/impeller housing or

discharge guide and when making any repairs, ad ust-

ments or inspections.

6. When cleaning, repairing, or inspecting make certain

the collector/impeller and all moving parts have stopped.

Disconnect the spark plug wire, and keep the wire away

from the plug to prevent accidental starting. Disconnect

the cable on electric motors.

7. Do not run the engine indoors, except when starting it -

and for moving the snow thrower in or out of the building.

Open the outside doors; exhaust fumes are dangerous. 3

LesenSie dieBedienungs-undWartungsanleitungsorg-

f&itig. Machen Sie sich sorgf&ltigstmit den Steuerele-

menten unddem sachgem_.SenGebrauchdes Ger_tes

vertraut.EignenSiesichdieF&higkeitan,dasGer&tschnell

stoppenund die Steuerelementeschnellabschaltenzu

kSnnen.

2. Kindern darfdieBedienungdesGer&tesunterkeinenUm-

st_.ndengestattetwerden.Bedienun9 desGer&tesdurch

Erwachsene,dienichtsachgem&8emgewiesenwurden,

darf unterkeinen Umst_.ndengestattetwerden.

3. Halten Sie den Verwendungsbereichfrei vonjeglichen

Personen,insbesondereyon kleinenKindern,und yon

Haustieren.

4. Gehen Sie vor allem bei der Bedienung im ROckw&rts-

gang vorsichtig vor, um Ausrutschen oder Hinfallen zu

vermeiden.

Vorbereitung

1. InspizierenSie sorgf_ltigden Beraich,indem dasGer_t

venNendetwerdensoil,undentfernenSie alleT0rvorleger,

Schlitten, Bretter,Dr_hteu.a. Fremdk6rper.

2. KuppelnSie voilst_.ndigaus und schalten Sie in den

Leerlauf,bevorSie den Motoranlassen.

3. 8edienenSiedasGer_tnichtohnead_.quateWinterbekle-

idung.TragenSie Schuhe,die einensicherenStandauf

rutschigem Bodenbegt3nstigen.

4. 13.LenkenSiedenAuswurfnieaufnebenstehendePersonen

undlassenSieniemandenvordasGer&ttreten.

VorsichtbeimUmgangmitBenzin;esistleichtentzQndlich.

a) VerwendenSieeinenordnungsgem_.BenBenzinkanister.

b) BetankenSiedenMotorhie inlaufendemoderheiSem

Zustand.

c) FOllenSiedenBenzintankstetsimFrefenmit&urJerster

Vorsicht. F011enSie den Benzintanknie in geschlos-

senen R_.umen.

d) VerschlieBen Sie den Tankdeckel fest und enffernen

Sie verschCJttetesBenzin.

5. F6r alle Ger_te mit elektrischem Antrfeb oder elektrischer

Z5ndun_ ist eine geerdete Schutzkontaktsteckdose zu

verwenaen.

6. StellenSiedieH_hedesSammfergeh_.usesentsprechend

ein, wennSie Kies-oder Ger611fl&chenr_.umen.

7. VersuchenSie nie, Einstellungs._,nderungenbei laufen-

dem Motorvorzunehmen(auBerin F_lfen,in denen es

ausdr0cklichvom Herstellerempfohlenwird).

8. LessenSie den Motorund dieMaschineauf AuBentem-

_eraturen abk0hlen,bevor Sie mitdem SchneerSumen

eginnen.

9. Die Bedienung jeglicher motorgetriebener Maschine

kannzur Folgehaben,dass FremdkSrperin die Augen

geschleudertwerden.Tragen Sie daher w&hrend der

Bedienung, Einstellungoder Reparatur stets eine Si-

cherheitsbrilleodereinen Augenschutz.

Bedienung

1. H&nde oder F08e nicht in N&he der oder unter die be-

wegliohen Teile bringen. Halten Sie sich stets vonder

AuswurfSffnung fern.

2. Gehen Sie mit &uSerster Vorsicht vor, wenn Sie das

Ger_.t auf Kieseinfahrten, -wegen oder -straBen benutzen

oder solche _berqueren. Achten Sie stets auf versteokte

Hindernisse oder etwaigen Verkehr.

3. Sollten Sie auf einen FremdkSrper stoSen, stelfen Sie

den Motor ab, entfernen Sie das Z0ndkabel, untersuchen

Sie die Schneefr_se sorgfSItig auf etwaige Sch_,den und

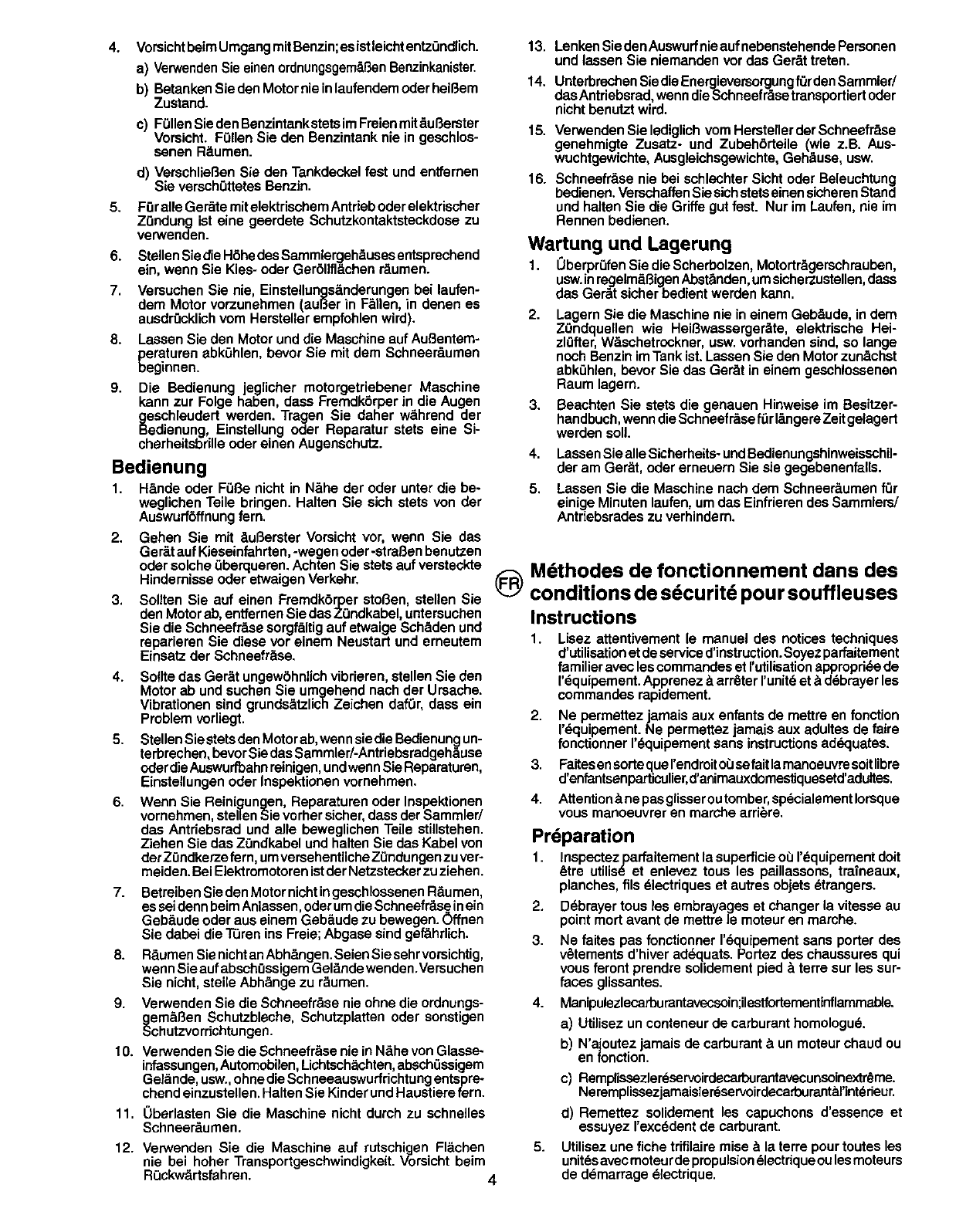

reparieren Sie diese vor einem Neustart und emeutem

Einsatz der Schneefr&se.

4. SoIIte das Ger&t ungewShnlich vibrieren, stellen Sie den

Motor ab und suchen Sie umgehend nach der Ursache.

Vibrationen sind grunds&tzlich Zeiohen daf0r, dass ein

Problem vorliegt.

5. Stellen Sie stets den Motor ab, wenn sie dfe Bedienung un-

terbrechen, bevor Sie das Sammler/-Antriebsradgeh&use

oder die Auswurlbahn reinigen, und wenn Sie Reparaturen,

Einstellungen oder Inspektionen vornehmen.

6. Wenn Sie Reinigungen, Reparaturen oder Inspektionen

vornehmen, stellen Sie vorher sicher, dass der Sammler/

das Antriebsrad und alle beweglichen Teile stillstehen.

Ziehen Sis das Z0ndkabel und halten Sie das Kabel yon

der Z0ndkerze fern, um versehentnche Z0ndungen zu ver-

meiden. Bei Elektromotoren istder Netzstecker zu ziehen.

7. Betreiben Sie den Motor nicht ingeschlossenen R&umen,

es seidenn beim Anlassen, oder umdie Schneefr&se inein

Geb&ude oder aus einem Geb&ude zu bewegen. (_)ffnen

Sie dabei die T't_renins Freie; Abgase sind gef&hrlich.

8. R&umen Sie nichtan Abh&ngen.Seien Sie sehr vorsichtig,

wen nSie auf absch0ssigem Gel&nde wenden.Versuchen

Sie nicht, steile Abh&nge zu r&umen.

9. Verwenden Sie die Schneefr&se nie ohne die ordnungs-

_em&Sen Schutzbleche, Schutzplatten oder sonstigen

chutzvorrichtungen.

10. Verwenden Sie die Schneefr&se nie in N&he von Glasse-

infassungen,Automobilen, Lichtsch_ichten,absch0ssigem

Gel_nde, usw.,ohne die Schneeauswurfrichtung entspre-

chend einzustellen. Halten Sie Kinder und Haustiere fern.

11. Uberlasten Sie die Maschine nicht dutch zu schnelles

Schneer&umen.

12. Verwenden Sie die Maschine auf rutschigen Fl_.chen

nie bei hoher Transportgeschwindigkstt. Vorsicht beim

R,",ckw&rtsfahren. 4

14. UnterbrechenSiedieEnergieversorgungfQrdenSammler/

des Antriebsred, wenn dieSchneefr._setransportiert oder

nicht benutzt wird.

15. VerwendenSielediglich vomHerstellerderSchneefr&se

genehmigte Zusatz- und ZubehSrteile (wie z.B. Aus-

wuchtgewiohte, Ausgleichsgewichte, Geh&use, usw.

16. Schneefr&se nie bei sohlechter Sicht oder Beleuchtung

bedienen. Verschaffen Sfe sich stetseinen sicherenStand

und halten Sie die Griffe gut fest. Nur im Laufen, nie im

Rennen bedienen.

Wartung und Lagerung

1. I]berprOfenSiedie Scherbolzen,Motortr&gerschrauben,

usw.inregelm_.13igenAbst&nden,umsiche_ustellen,dass

das Ger&tsicherbedientwerdenkann.

2. Lagern Sie die Maschine nie in einem Geb&ude, in dem

Z0ndquellen wie HeiBwasserger&te, elektrisohe Hei-

zl0fter, WSschetrockner, usw. vorhanden sind, so lange

noch Benzin im Tank ist. Lessen Sie den Motor zun&chst

abk0hfen, bevor Sie das Ger&t in einem geschlossenen

Raum lagern.

3. Beachten Sie stets die genauen Hinweise im Besitzer-

handbuoh, wenn die Schneefr&se f0r I_.ngere Zeit gelagert

werden soil

4. LassenSiealleSicherheits-undBedienungshinweisschil-

der am Ger&t,oder erneuem Sie sie gegebenenfalls.

5. LassenSie die Maschinenachdem Schneer&umenfor

einigeMinutenlaufen,umdas EinfrierendesSammlers/

Antriebsradeszuverhindem.

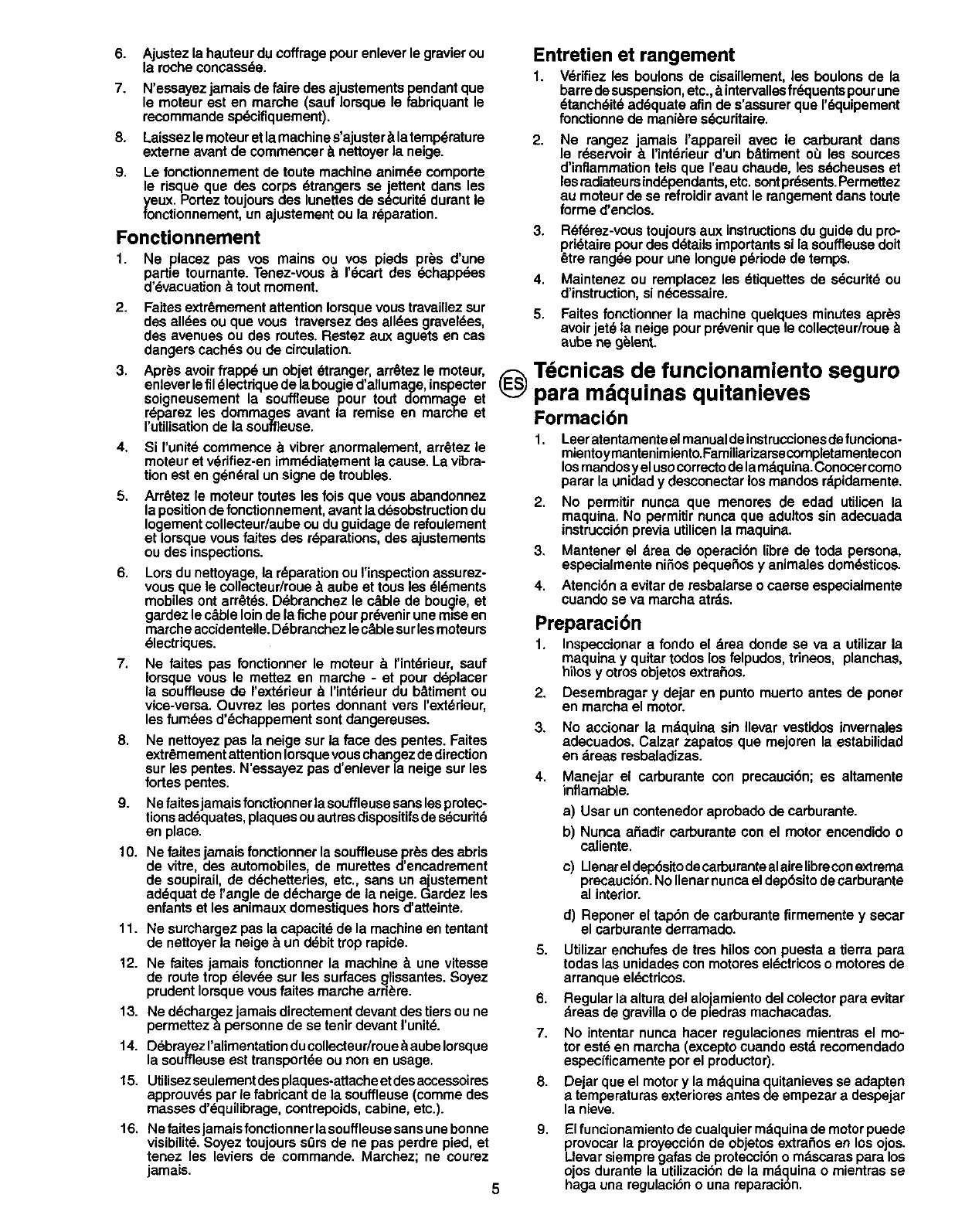

M6thodes de fonctionnement dans des

conditions de securite pour souffleuses

Instructions

1. Lisez attentivement fe manuel des notices techniques

d'utilisationet de service d'instruction.Soyez parfaitement

familier avec lescommandes et I'utilisationappropri_e de

I'_quipement. Apprenez b.arr_ter I'unitd et _ d_brayer les

commandes rapidement.

2. Ne permettez jamais aux enfents de mettre en fonction

1'6quipement. Ne permettez jamais aux adultes de faire

fonctionner I'_quipement sans instructions adL_quates.

3. Faites en sorte que I'endroit o,',se fairla manoeuvre soitlibre

d'enfantsenparticulier, d'animauxdomestiquesetd'adultes.

4. Attention _ ne pas glisser ou tomber, spdcialement Iorsque

vous manoeuvrer en marche arribre.

Prdparation

1. Inspectezparfaitement la superficie O0 I'_quipement dolt

&tre utilis_et enlevez tous lee peillassons, traTneaux,

planches, ills dlectriques et autres objets _trangers.

2. Ddbrayer tous lee embrayages et changer la vitesse au

point mort avant de mettre le moteur en marche.

3. Ne faites pas fonctionner I'_quipement sans porter des

v_.tements d'hiver addquats.Portez des chaussures qui

vous feront prendre solidement pied b terre sur lee sur-

faces glissantes.

4. Manipulezlecarburantavecsoin;ilestfortementlnflammable.

a) Utilisez un conteneur de carburant homologud.

b) N'ajoutez amais de carburant bun moteur chaud ou

en fonct on.

c) Remplissezler_servoirdecarburantavecunsoinextr_me.

Ne remplissezjamais fer_servoirdecarburantarint_rieur.

d) Remettez solidement lee capuchons d'essence et

essuyez I'exc(_dent de carburant.

5. Utilisez une fiche trifilaire mise b la terre pour toutes les

unitds aveo moteurde propulsion dleotrique ou les moteurs

de ddmarrage dfectrique.

6. Ajustezla hauteurducoffragepourenleverle gravierou

la rocheconcassde.

7. N'essayezjamaisde fairedesajustementspendantque

le moteur est en marche (sauf Iorsque le fabriquantle

recommandespdcifiquement).

8. Laissezle moteuretla machines'ajusteralatemperature

externeavantde commenceranettoyerla neige.

9. Le fonctionnement de toutemachineanimde comporte

le risqueque des corps dtrangers sejettent dens les

yeux. Porteztoujoursdes lunettesde sdcuritddurantle

tonctionnement, unajustementou la rdparation.

Fonctionnement

1. Ne pfacez pas vos mains ou vos pieds pros d'une

partie tournante.Tenez-vousa1'6cartdes _chappdes

d'6vacuationatoutmoment.

2. Faitesextr6mementattentionIorsquevoustravaillezsur

des alldesou quevous traversezdes all_esgraveldes,

des avenuesou des routes.Restez aux aguetsen cas

dangerscachesou de circulation.

3. AprOsavoirfrapp6 un objet 6tranger,arr_tez le moteur,

enleverlefi161ectriquede labougied'allumage,inspecter

soigneusementla souffieusepour tout dommage et

r6parez les dommages avant la remise en marcheet

rutilisation de la souffleuse.

4. Si I'unitd commence avibrer anormalement, arrOtez le

moteur et v_rifiez-en immddiatement la cause. La vibra-

tion est en gdn6ral un signe de troubles.

5. Arr_tez le moteur routes les lois que vous abandennez

la position de fonctionnement, avant la desobstruction du

Iogement collecteur/aube ou du guidage de refoulement

et Iorsque vous faites des rdparations, des ajustements

ou des inspections.

6. Lors du nettoyage, la r_paration ou I'inspection assurez-

vous que le collecteur/roue aaube et tous les dldments

mobiles ont arr_.tds. D_branchez le c_e de bougie, et

gardez le cable loin de la fiche pour pr_venir une rniseen

marche accidentelle. D_branchezle cSble sur lesmoteurs

61ectriques.

7. Ne faites pas fonctionner le moteur aI'int_rieur, sauf

Iorsque vous le mettez en marche - et pour deplacer

la souffleuse de I'ext6rieur aI'int_rieur du batiment ou

vice-versa. Ouvrez les portes donnant vers I'ext_rieur,

les fum6es d'L_chappementsont dangereuses.

8. Ne nettoyez pas la neige sur la face des pontes. Faites

extr_mement attention Iorsque vous changez de direction

sur les pentes. N'essayez pas d'enlever la neige sur les

fortes pentes.

9. Ne faitesjamais fonctionner la souffleuse sans les protec-

tions adequates, plaques ou autres dispositifsde sdcurit6

en place.

10. Ne faites jamais fonctionner la souffleuse pr6s des abris

de vitre, des automobiles, de murettes d'encadrement

de soupirail, de d_chetteries, etc., sans un ajustement

ad_quat de I'angle de ddcharge de la neige. Gardez les

enfants et les animaux domestiques hors d'atteinte.

11. Ne sumhargez pas la capacitd de la machine en tentant

de nettoyer la neige aun ddbit trop rapide.

12. Ne faites jamais fonctionner la machine aune vitesse

de route trop dlev_e sur les surfaces gtissantes. Soyez

prudent Iorsque vous faites marche arri_re.

13. Nedechargezjamaisdirectementdevantdestiersoune

permetteza personne de se tenir devant I'unitd.

14. D_,brayezl'alimentationducollecteur/roueaaubelorsque

la souffleuse est transportde ou non en usage.

15. Utilisezseulement des plaques-attache et des accessoires

approuvds par le fabricant de la souffleuse (comme des

masses d'6quilibrage, contrepoids, cabine, etc.).

16. Ne faites jamais fonctionner la souffleuse sans une bonne

visibilite. Soyez tou ours s0rs de ne pas perdra pied, et

tenez es leviers de commande. Marchez; Re courez

jamais. 5

EntreUen et rangement

1. Vdrifiezles boulonsde cisaillement,les boulonsde la

barredesuspension,etc.,aintervallesfrL_:luentspourune

dtanchdit6 ad6quateafinde s'assurerqueI'dquipement

fonctionne de mani_resdcuritaire.

2, Ne rangez amais I'appareil avec le cerburant dans

e rdservor _. I'intdreur d'un batimentoh les sources

d'inflammationtels que I'eauchaude,les sdcheuseset

lesradiateursinddpendants,etc.sontprdsents.Permettez

au moteurde se refroidiravantle rangementdansroute

forme d'enclos.

3. R_fdrez-voustoujoursaux instructionsdu guidedu pro-

prk_tairepourdes d_tailsimportantssi la souffleusedoit

_tre rang_epour uneIonguep_riodede temps.

4. Maintenez ou remplacezles dtiquettes de s_=curitdou

d'instruction,si n_'cessaire,

5. Faitesfonctionnerla machine quelquesminutesapr*_s

avoirjet_ la neigepourpr_venirque le collecteur/rouea

aobe ne g_ent.

Tdcnicas de funciona .miento seguro

para maqu,nas qultan,eves

Formaci6n

1. Leer atentamente el manual de instruocionesdefunciona-

mientoy mantenimiento.Familiarizarse completamentecon

los mandes y el usocorrecto de la maquina.Conocer como

parar la unided y desconectar los mandos rdpidamente.

2. No permitir nunca que menores de edad utilicen la

maquina, No permitir nunce que adultos sin adecuada

instrucci6n previa utilicen la maquina.

3. Mantener el area de operaci6n libre de toda persona,

especialmente ni5os pequeSos y animales dom6sticos.

4. Atenci6n a evitar de resbalarse o ceerse especialmente

cuando se va marcha atrds.

Preparaci6n

1. Inspeccionara fonde el drea dende se va a utilizarla

maquinay quitartodoslosfelpudos, trineos, planchas,

hilosy otrosobjetosextraRos.

2. Desembragary dejar en puntomuerto antesde poner

en marchael motor.

3. No accionar la maquina sin Ilevar vestJdos invernales

adecuados. Calzar zapatos que mejoren la estabilidad

en dreas resbaladizas.

4. Manejar el cerburante con precauci6n;es altamente

inflamabte.

a) Usar uncontenedoraprobadode carburante.

b) Nunca a_adir carburante con el motorencendidoo

caliente.

c) Llenareldep_sitodecarburantealairenbreconextrema

precaucibn.NoIlenarnuncael dep6sitodecarburante

al interior.

d) Reponerel tap6nde carburantefirmemente y secar

el carburantederramado.

5. Utilizarenchufesde ires hiloscon puestaa tierra para

todaslas unidadesconmotores el_ctricoso motores de

arranqueel_ctricos.

6. Regularla alturadel alojamientodelcolectorparaevitar

areas de gravillao de piedrasmachacades.

7. No intentarnunca hacer regulacionesmientrasel mo-

tor estden marcha (exceptocuandoesta recomendado

especfficamenteporel produc_or).

8. Dejar queel motory la maquinaquitanievesseadapten

a temperaturasexterioresantesde empezara despejar

la nieve.

9. El funcionamiento de cualquier mdquina de motor puede

provocer la proyeocibn de objetos extraSos en los ojos.

Llevar siempra gafas de protecci6n o mascaras para los

ojos durante la utilizaci6n de la maquina o mientras se

haga una regulaoi6n o una reparaci6n.

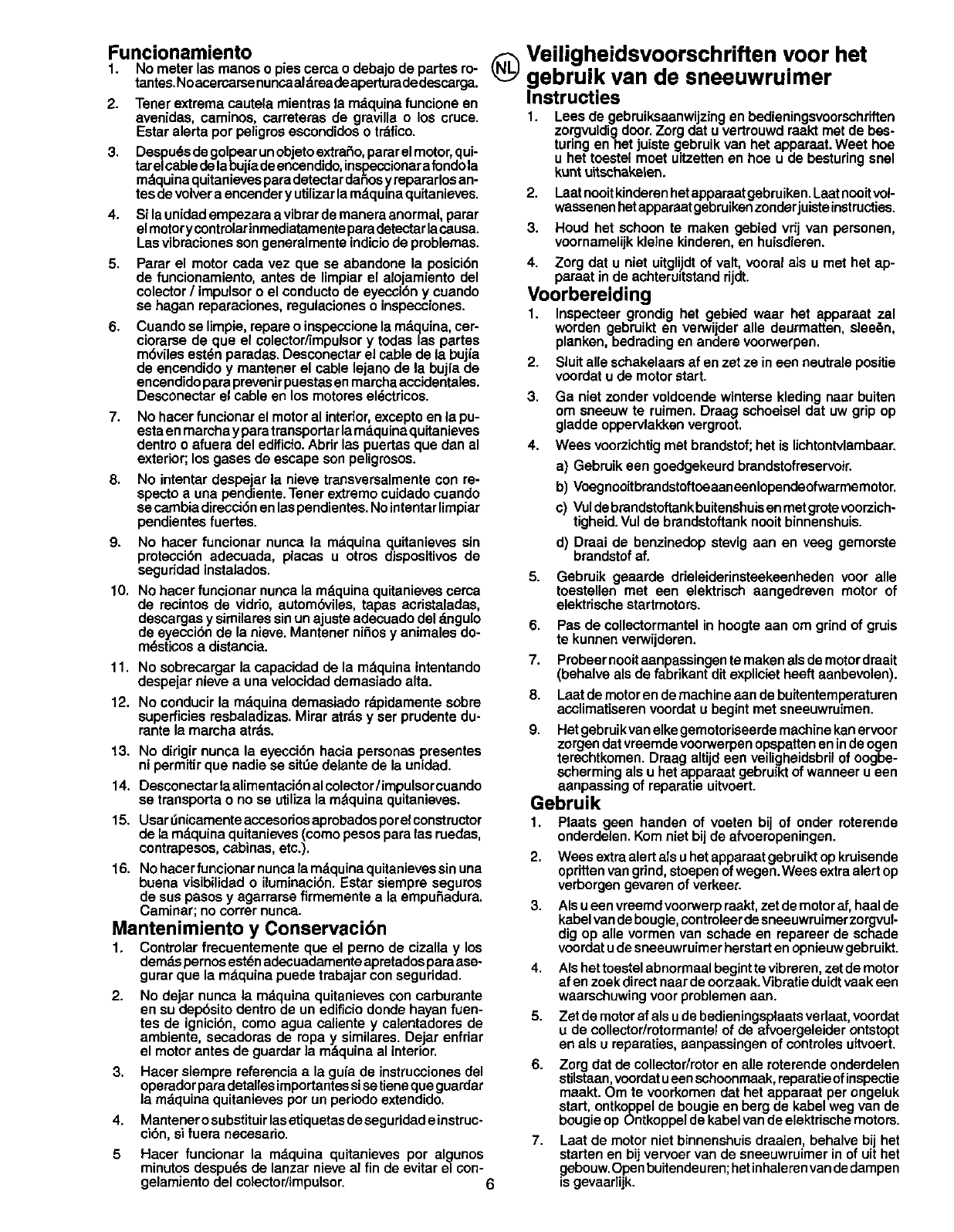

Funcionamiento Veiligheidsvoorschriften voor het

1. Nometer las manoso piesoerca o debajode partesro- _) gebrulk van de sneeuwrulmer

tantes,Noacercarsenuncaaldreadeaperturadedescarga.

2. Tanerextremacautelamientras la mdquinafuncionean Instructies

avenidas,caminos, carreterasde graville o los cruoe.

Estaralerta por peligrosescondidoeo tr&fico.

3. Despudsde golpearunobjetoextrai_o,parerel motor,qui-

tarelcabledelabujiadeencendido,inspeccionarafondola

mdquinaquitanievesparedetectardanosyrepararlosan-

tesde volvera encenderyutilizarlamdqumaquitanieves.

4. Si launidadempezaraavibrardemaneraanormal, parar

elmotorycontrolarinmediatamenteparadetectarlacausa.

Lasvibracionessongeoeralmenteindiciode problemas.

5. Parar el motorcarla vez que se abandons la posici6n

de funcionamianto, antes de limpiarel alojamientodel

colector/impulsoro el conductode eyecci6ny cuando

se hagen reparaniones,regulacioneso inspecciones.

6. Cuandoselimpie,repareo inspeccionela mdquina, cer-

ciorarsede que el colector/impulsory todas las partes

m6vilesest_n paradas.Desconectarel cablede la bujfa

de encendidoymantener el cablelejanode la bujfade

encendidopareprevenirpuestasenmarchaaccidentales.

Desconectarel cableen losmotores el_ctricos.

7. Nohacerfuncionar el motoral interior,exceptoen la pu-

estaenmarchayparatransportarlamdquinaquitanieves

dentroo afuera deledificio.Abrirlas puertasquedan al

exterior;losgasesde escape sonpeligrosos.

8. No intentardespejarla nievetransversalmentecon re.

spectoa unapendiente.Tener extremocuidadecuando

secambiadirecci6nenlaspendientes.Nointentarlimpiar

pendientesfuertes.

9. No haoer funcionar nunca la mdquinaquitanievessin

pmtecci6n adecuada, placas u otros dispositivosde

seguridadinstalados.

10. No hacerfuncionar nuncala mdquinaquitanievescerca

de recintosde viddo, autom6viles,tapes acristaladas,

descargasysimilaressinunajusteadecuadodeldngulo

de eyecci6nde la nieve.Mantanerni_osy animalesdo-

m_sticosa distancia.

11. No sobrecargarla capacidadde la mdquinaintentando

despeiarnievea unavelocidaddemasiadoalta.

12. No conducirla mdquinademasiadordpidementesobre

superficiesresbaladizas.Miraratr_.sy ser prudentedu-

rantela marchaatrds.

13. No dirigir nunca la eyecci6nhacia personaspresentes

ni permitir que nadiese sitdedelante de la unidad.

14. Desconectarlaalimentaci6nalcolector/impulsorcuando

se transporta o no se utiliza la mdquina quitanieves.

15. Usar_nicamente acoesoriosaprobadosporelconstructor

de la mdquina quitanieves (como pesospara las ruedas,

contrapesos, cabinas, etc.).

16. No haoerfuncionar nunca la mdquina quitanievessinuna

buena visibilidad o iluminani6n, Estar siempreseguros

de suspasos y agarrarse firmemente a la empuSadura.

Caminar; no correr nunca.

Mantenimiento y Conservaci6n

1. Controlarfrecuentementeque el pernode cizalfa y los

demdspernosest_nadecuadamanteapretadesparaase-

gurarque la m_tquinapuede trabajarconseguridad,

2. No dejar nunca la mdquinaquitanievesconcarburante

an su depbsitodentrode un edificiodondehayanfuan-

tes de ignici6n,comoagua caliantey calentaderesde

ambiante,secadorasde ropa y similares.De ar enfriar

el motorantesde guarderla mdquina al interior,

3, Haoersiempre referanciaala gufade instruccionesdel

operadorparadetallesimportantessisetienequeguardar

la mdquinaquitanievesporun periodoextendido.

4. Mantenerosubstituirlasetiquetasdeseguridade instruc-

cibn,situera neoesario.

5 Hacer funcionar la m&quinaquitanieves por algunos

minutos despu_sde lanzar nievea] fin de evitarel con-

gelamJentodel colector/impulsor. 6

1. Lees de gebruiksaanwijzing an bedieningsvoorschriffen

zorgvuldigdoor. Zorg dat u vertrouwd raakt met de bes-

turing enhet juiste gebruik van bet apparaat. Weet hoe

u het toestel moet uitzetten an hoe u de besturing soel

kunt uitschakelen.

2. Laatnooitkinderenhetapparaatgebruiken.Laatnooitvol-

wassenenhetapparaatgebruikanzonderjuisteinstructies.

3. Houd het schoonte makan gebied vnj van pemonan,

voornameUjkIdeinekinderan,en huisdieren.

4. Zorgdat u niet uitglijdtof valt, vooralais u met het ap-

paraatinde achteruitstandrijdt.

Voorbereiding

1. Inspecteergrondig het gebied waar het apparaat zal

wordengebruikten verwideralle deurmattan,slee_n,

planken,bedradingen andersvoorwerpen.

2. Sluitalleschakelaamaf en zet ze ineen neutralspositie

voordatu de motorstart.

Ga niet zondervoldoendewintersekledingnaar buiten

om sneeuwte ruimen.Draag schoeiseldat uw gripop

gladdeoppervlakkenvergroot.

Wees voorziohtigmet brandstof;bet is lichtontvlambaar.

a) Gebruiksen goedgekeurdbrandstofreservoir.

b) Voegnooitbrandstoftoeaaneenlopendeofwarmemotor.

c) Vuldebrandstoffankbuitenshuisenmetgrotevoorzich-

tigheid.Vulde brandstoftanknooitbinnenshuis.

d) Draai de benzinedopstevigaan an veeg gemorste

brandstofaf.

5. Gebruik geaarde drieleiderinsteekeanhedanvoor alle

toestellen met een elektrischaangedreven motor of

elektrischestartmotors.

6. Pasde collectormantelin hoogte aan om grindof gruis

te kunoen verwijderen.

7. Probeernooit aanpassingante makanals de motordraait

(behalve als de fabrikant dit explicietheeft aanbevolen).

8. Laat demotor en demachine aande buitentemperaturen

acclimatiseran voordat u begint met sneeuwruimen.

9. Hetgebruikvan elke gemotoriseerde machine kanervoor

zorgan dat vreemde voorwerpenopspattan en inde ogen

terechtkomen. Draag altijd een veiligheidsbril of oogbe-

schermingals u het apparaat gebruikt of wanneer u een

aanpassingof reparatie uitvoert.

Gebruik

1. Plaats geen handen of voetan bij of onder roterende

onderdelen. Kom niet bij de afvoeropeningen.

2. Wees extra alert als u het apparaat gebruikt opkruisende

opritten van grind, stoepen of wegen.Wees extra alert op

verborgan gevaren of verkeer.

3. AIs u een vmemd voorwerp raakt, zet de motor af, haal de

kabel vande bougie, controleerde sneeuwruimerzorgvut-

dig op alle vormen van schade en repareer de schade

voordat ude sneeuwruimer herstart en opnieuw gsbruikt.

4. AIs her toestel abnormaal begint te vibreren, zet de motor

af en zoek direct naar de oorzaak.Vibratie duidt vaak een

waarschuwing voor problemen aan.

5. Zet de motor af als u de bedieningsplaats verlaat, voordet

u de collector/rotormantel of de afvoergeleider ontstopt

en als u reparaties, aanpassingen of controles uitvoert.

6. Zorg dat de collector/rotor en alle roterende onderdelan

stilstaan,voordat ueen schoonmaak, reparatieofinspectie

maakt. Om te voorkomen det her apparaat per ongeluk

start, ontkoppel de bougie en berg de kabel weg van de

bougie op OntkoppeF de kabel van de elektrische motors.

7. Laat de motor niet binnenshuis draaien, behalve bi bet

startan en bij vervoer van de sneeuwru mer in of ut her

igebouw.Openbuitendeuren; her inhaleren van de dampen

s gevaarlijk.

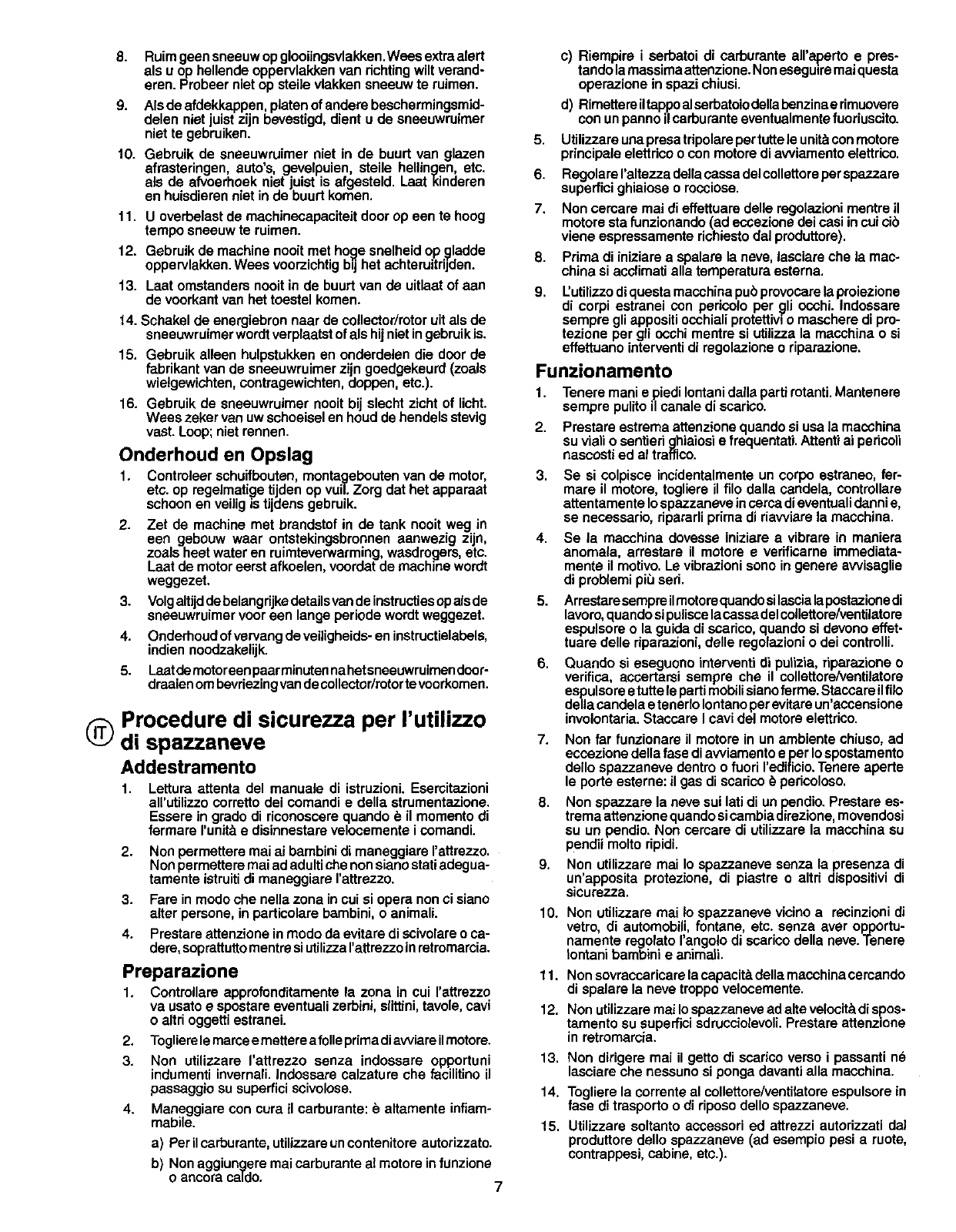

8. Ruimgeensneeuwopgloollngsvlakken.Weesextraalert

als u ophellendeoppervlakkenvan richtingwiltverand-

eren. Probeernietopsteilevlakkensneeuwte ruimen.

9. AIsdeafdekkappen,platenof anderebeschermingsmid-

delen nietjuistzijn bevestigd,dient u de sneeuwruimer

niette gebruiken.

10. Gebruik de sneeuwruimerniet in de buurtvan glazeR

afrasteringen,auto's, gevelpuien,steile hellingen,etc.

als de afvoerhoekniet uist is afgesteld.Laatkinderen

en huisderenn et inde buurtkorean.

11. U overbelastde machinecapacitelt dooropeen te hoog

temposneeuwte ruimen.

12. Gebruikde machinenooitmethoge snelheidopgladde

oppervlakken.Wees voorzichtigbijhat achteruitrijden.

13. Laat omstandersnooitin de buurtvan de uitlaatof aan

de voorkantvan het toestelkomen.

14. Schakel de energiebron naar de collector/rotor uitals de

sneeuwruimer wordtverplaatst of als hij niet in gebruik is.

15. Gebruik alleen hulpstukken en onderdelen die door de

fabrikant van de sneeuwruimer zijn goedgekaurd (zoals

wielgewichten, contragewichten, doppen, etc.).

16. Gebruik de sneeuwruimer nooit bij slecht zicht of licht.

Wees zeker van uw schoeisel en houd de hendels stevig

vast. Loop; niet rennen.

Onderhoud en Opslag

1. Controleerschuifbouten,montageboutenvan de motor,

etc. op regelmatigetijdenop vuil.Zorgdat hat apparaat

schoonen veillgis tijdensgebruik.

2. Zet de machinemet brandstofin de tank nooitweg..in

een gebouwwaar ontstekingsbronnenaanwezig z_jn,

zoals heetwateren ruimteverwarming,wasdrogers,etc.

Lastde motoreerstafkoelen,voordatde machinewordt

weggezet.

3. Volgaltijddebelangrijkedetailsvandeinstructiesopalsde

sneeuwruimarvooreen laRgeperiodewordtweggezet.

4. Onderhoudofvervangdeveiligheids-en instructielabels,

indien noodzakelljk.

5. Lastdemotoreenpearminutennahatsneeuwruimendoor-

draaianombevriezingvan decollector/rotortevoorkomen.

dIPr°cedurespazzanevedisicurezza per I'utilizzo

Addestramento

1. Lettura attenta del manuale di istruzioni. Esercitazioni

all'utllizzo corretto dei comandi e della strumentazione.

Essere in grado di riconoscere quando b il momento di

fermare I'unita e disinnestare velooemente i comandi.

2. Non permettera mai ai bambini di maneggiare I'attrezzo.

Non permettere mai ad adulti che non siano stati adegua-

tamente istruiti di maneggiare rattrezzo.

3. Fare in modo che nella zona in cui si opera non ci siano

alter persone, in particolare bambini, o animall.

4. Prestare attenzione in modo da evitare di scivolare o ca-

dere, soprattutto mentre si utilizza I'attrezzo inretromarcia.

Preparazione

1, Controllare approfonditamente la zona in cui I'attrezzo

va usato espostare eventuali zerbini, sllttini, tavole, cavi

o altri oggetti astranei.

2, Toglierele marce e mattere a folleprima diawiare ilmotore.

3. Non utilizzare I'attrezzo senza indoasare opportuni

indumenti invernali. Indossare calzature che facilltino il

passaggio su superfici scivolose.

4. Maneggiare con cura II carburante: ealtamente infiam-

mabile.

a) Perilcarburante,utilizzareuncontenitoreautorizzato.

b) Nonaggiungeremaicarburanteal motore infunzione

o ancora caldo. 7

c) Riempire i serbatoidi carburanteall'apertoe pres-

tandolamassirnaattenzione.Nonesegu_remaiquesta

operazioneinspazi chiusi.

d) Rimettereiltappoalserbatoiodellabenzineerimuovere

conunpannoilcarburanteeventualmentefuoriuscito.

5. Utilizzareunapresatripolarepertutteleunltbconmotore

principaleelettricoo conmotoredi awiamento elettrico.

6. RegolaraI'altezzadellacassadelcollettoreperspazzare

superficighiaioseo rocoiose.

7. Non cercaremaidi effettuaredelle regolazionimentreII

motorestafunzionando (ad eccezionedeicasiincuicib

viene espressamenterichiestodalproduttore).

8. Primadi iniziarea spalare la neve,lasciarechela mac-

chinasi aoolimatialia temperatureesterna.

9. Uutilizzodiquestamacohinapubprovocarelaproiezione

di corpi estranei con pericoloper _li oochi. Indossare

sempregliappositiocchialiprotettiwo mascheredipro-

tezioneper gli oochi mentresi utillzzala macohinao si

effettuanointerventidiregolazioneo riparazione.

Funzionamento

1. Teneremanie piediIontani dellapartirotanti. Mantenere

semprepulitoilcanaledi scarico.

2. Prestareestremaattenzionequandosi usala macchina

suviall o sentierighiaiosie frequentati.Attentiai pericoll

nascostied al traffico.

3. Se si colpisceincidentalmenteun corpoastraneo, far-

mare il motore,togliereil filodallacandela,controllare

attentamenteIospazzaneveincercadieventualidannie,

se necessario,ripararliprimadi riavviarsla maoohina.

4. Se la macchinadovesseiniziarea vibrare in maniera

anomala, arrestare il motore everificarneimmediata-

mente il motivo. Le vibrazionisono ingenera awisaglie

di problemipit3seri.

5. Arrestaresempreilmotorequandosilascialapostazionedi

lavoro,quandosipuliscelacassedelcollettorehtentilatore

espulsoreo la guidadi scarico,quandosi devono effet-

tuare delle riparazioni,delle regolazionio deicontrolli.

6. Quando si eseguonointerventi di putizia,riparazioneo

verifica,acsertarsi sempre che il collattoreh/entilatore

espulsoreetuttelepartimobllisianoferme.Stacoareilfllo

dellacandelaetenerfoIontanoperevltareun'accensione

involontaria.Staccare I cavi delmotoreelettrioo.

7. Non far funzionareil motorein un ambiente chiuso,ad

eccezione dellafase di awiamento eper Iospostamento

dello spazzaneve dentro o fuori I'edificio.Tenereaperte

le porte esterne:II gas di scarico b periooloso.

8. Non spazzare la neve sui lati di un pendio. Prastare es-

trema attenzionequandosi cambiadirezione,movendosi

su un pendio.Non cercare di utilizzare la macohina su

pendii molto ripidi.

9. Non utilizzare mai Iospazzanevesenza lapresenza di

un'appositaprotezione,di piastre o altri disposltividi

sicurezza.

10. Non utilizzaremai Io spazzanevevicino a recinzionidi

vetro, di automobili,fontane, etc. senza aver opportu-

namenteregolatoI'angolo di scarioo della nave.Teners

tontanibambini e animati.

11. Non sovracoaricare la capaclt& della macchina cercando

di spalare la neve troppo velocemente.

12. Non utilizzare maJIospazzaneve ad alte veloclt&di spos-

tamento su superfici sdrucciolevoli. Prestare attenzione

in retromarcia.

13. Non dirigere mai il getto di scarico verso i passanti nd

lasciare che nessuno si ponga davanti alia maoohina.

14. Togliere la corrente al collettore/ventilatore aspulsore in

fasa di trasporto o di riposo dello spazzaneve.

15. Utilizzare soltanto accessori ed attrezzi autorizzati dal

produttore dello spazzaneve (ad esampio pesi a ruota,

contrappesi, cabine, etc.).

16. Non utilizzareme!Io spazzanevese non c'#.una buona

visibilitY,o in mancanzadiluce.Sentirsisempresaid!sui

propripass!e impugnaracon_rza ilmanico.Camminare,

noRcorrere.

Manutenzione e conservazione

1. ControUareconfrequenzacheipernidisicurezza,ibulloni

dimontaggiodelmotore,etc.sianosufficientementestretti,

cDsida assicurarsi chela macchina possa funzionare in

completasicurezza.

2. Nonriporrelamacchinacolserbatoiopianodicarburante

alrintemodiunedificioincuisianopresent!possibilifont!

diincendioquailacquacalda,element!di riscaldamento,

macchinaasciuga-biancheria,etc.Lasciarecheilmotore

si raffraddipdmadi dporrela macchina in unambienta

chiusu.

3. Pertuttii particolari,faresempreriferimentoal manuale

diistruzionidelproduttoreseIospazzanevedeveessere

ripostoa magazzinoper unlungoperiodo.

4. Conservare con cura o, se necessario,sostituire le

etichetterecant!istruzionieindicazionidisicurezza.

5. Farfunzionarala macchinaancora perqualcheminute

dopoaver fin!to di spazzare la neve,per evitareche il

collettore/ventilatoreespulsoresi gel!.

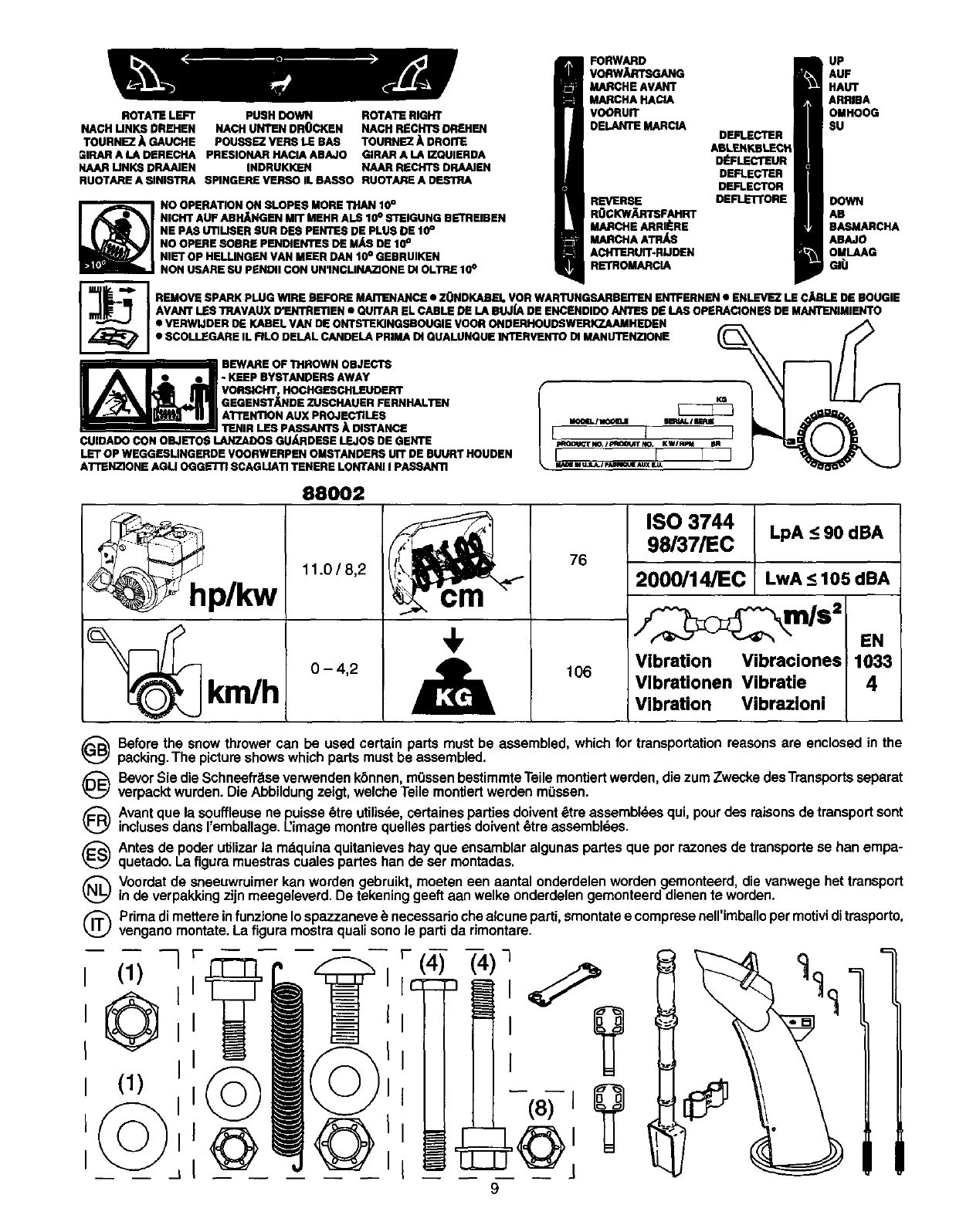

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgeh&ndigt wurdan. Bitte machen Sie

(_) sich mit deren Bedeutung vertraut.

(_Ces symboles peuvent se montrer sur votra machine ou dens les publications fournies avec le produit. Apprenez _ comprendrela signification de ces symboles.

(_) Estos s{mbolDs pueden aparecer sobre su unidad o en la literatura proporcionada con el preducto. Aprenda y comprenda sus

significados.

(_ Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betek-

enls.

QSimboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E'importante conDscerne bene il

significato.

ENGINE ON ENGINE OFF

MOTOR L_UFT MOTOR AUS

MOTEUR EN MARCHE MOTEUR ARRLL_rI_

MOTOR ENCSNDIDO MOTOR APAGADO

MOTOR AAN MOTOR un"

MOTORE ACCESO

FAST SLOW CHOKE PRIMER OiL FUEL

$CHNELLFAHRT LANGSAMFAHRT STARTKLJUPPE EINSPRn-ZVORRICHTUHG 6L _FF

VITESSE FlAP!DE V1TESSIE LENTE STARTER POMPE D'AMOR_AGE D'HUILE CARBURANT

MARCHA FU_PIDA MARCHA LENTA ESTRANGULACI_N CEBADOR ACSITE COMBUSTIBUE

VELOCE LANGZAAM RIJOEN CHOKE OflTSTEKINGSPATROON OUE BRANDSTOF

MOTORE SPENTO AVANZAMENTO VELOCE AVANZAMENTO LENTO ARRICCHITORE INRIATORE OUO CARBURANTE

CAUTION WARNING

VORSICHT WARNUNG

DANGER ATTENTION

PRECAUGI6N ADVERTENOIA

OPGELET WAARSCRUWlNG

AI"rENZIONE PEFUCOLO

HOT SURFACES

NEmSE OBERFLACHEN

SURFACES CHAUDES

SUPERRCIES MUY CALIENTES

HETE OPPERVLAKKEN

SUPERFICIE ROVENI_

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

URE LE MANUEL D'INSTRUCTIORS

LEA EL MANUAL DE IRSTRUCCIORES

GEBRUIKERSHANDLEIDING LEZEN

LEGGERE IL MANDALE DELL'OPERATORE

FUEL SHUT-OFF VALVE

BENZIN-ABSPERRVENTIL

ROB!NET WARR_T DU CARBURANT

V/tLVDLA DE INTERRUPCli_R

DEL CARBURANT1E

AFSLUITKJ.EP VAN DE BRANDSTOFTARK

STERZO ASINISTRA

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HANDE UND FOSSE FERNHALTEN

DANGER, GARDEZ LIES MAINS ET LES PIEDS AU LOIN

PELIGRO, MANTERGA LAS MANOS Y LOS PIES LEJOS

GEVAAR, HANDEN EN VOETEN urr DE BUURT HOUDEN

PERICOLO, TENERE LONTAN! MARl PIEDI

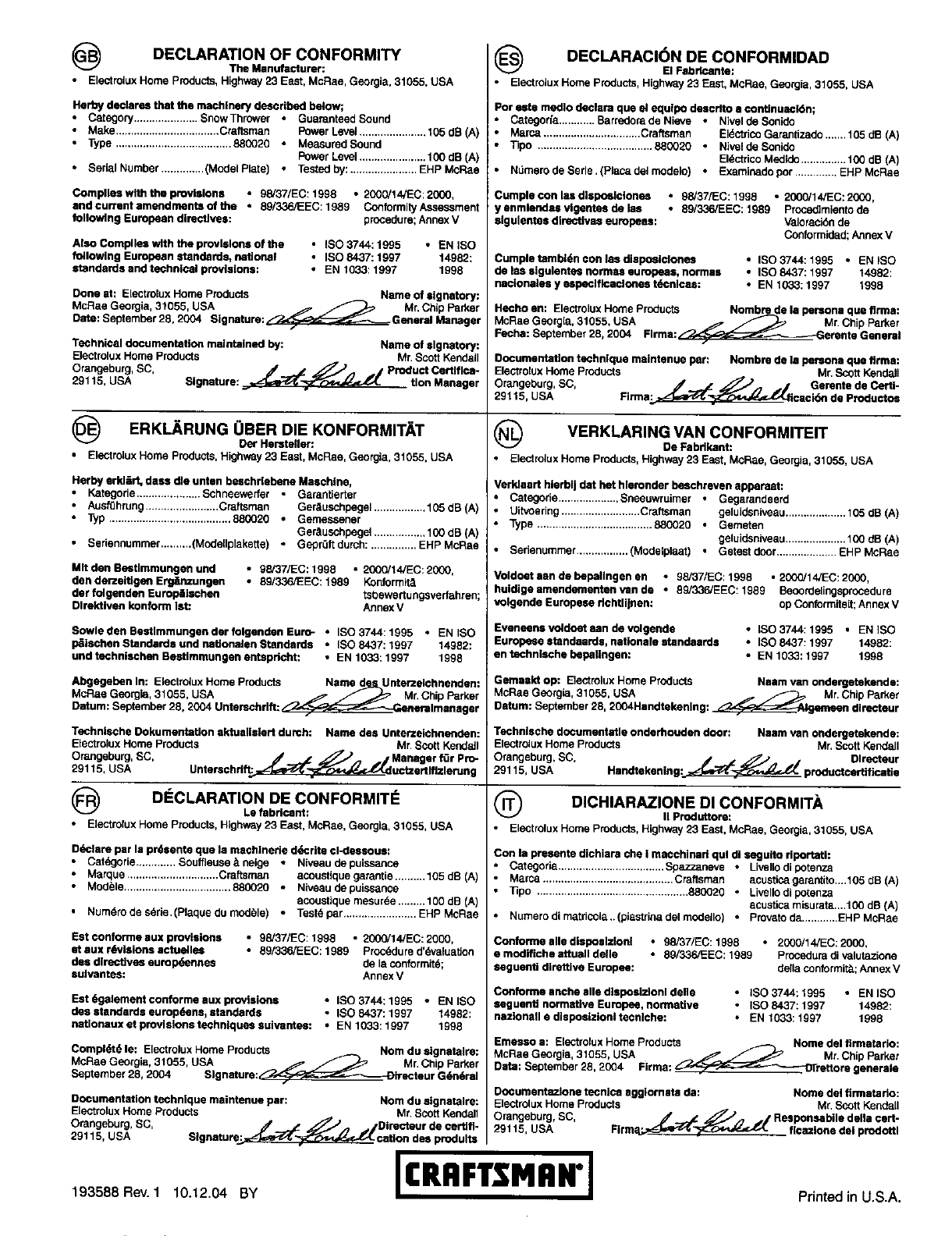

EUROPEAN MACHINERY DIRECTIVE FOR SAFETY

EUROP_ISCHE VERORDNUNG FOR MASCHINEN-SICHERHEIT

CONFORME AUX NORMES DE S_CURrTI_ EUROPI_ENRES

DIREC13VO DE MAOUINARIA EUROPEO PAEA LA SEGURIDAD

VEIUGHEIDSRICHTLIJN VOOR EUROPESE MACHINES

NORMATIVE ANTINFORTURISTICHE EUROPEE PER MACCHINARI

AUGER HEIGHT ADJUSTMENT

EINSTELLUNG DER EINZUGSSCHN ECKENH_)HE

VIS SANS RN DE REHAU6SEMENT

AJUSTE ALTUEA BARRENA

AANPASSING VAN DE BOOPJtOOGTE

REGOLA_ONE DELL'ALTE_.A DELLA COCLEA

STEER LEFT Sll_ER RIGHT

NACN LINKS LENKEN NACH RECHTS LERKEN

ROBE DIRECTRICE DE GAUCHE ROME DINECTRICE DE DROITE

VIRAR A LA IZGUIERDA VIRAR A LA DERECNA

NAAR UNKS STUREN NAAFI RECNTS STUREN

STERZO A SIRISTRA STERZO A DESTRA

SOUND POWER LEVEL

GER_USCHPEGEL

NIVEAU DE PUISSANCE ACCOUSllOUE

R]VEL DE LA POTSNCIA ACUSI1CA

GELUIOSRWEAU

LIVELLO DELLA POTENZA SONORA

BLOWER -OFF BLOWER - ON

GEBL]t_E-AUS GEBL_SE-AN

SOUFFLEUSE - ARRLIT SOUFFLEUSE -MARCHE

SOPLANTE - OFF SOPLAN11_ -ON

VENTILATOR - UIT VENTILATOR -AAN

COMPRESSURE - OFF COMPRESSORE - ON

TRACTION DRIVE - OFF

FAHRANTRIEB'AUS

TRACTION OI_CHARGEMENT

GU{A DE TRACCI_N - OESCONECTADA

AANDRIJVING MET TREKKABEL - UtT

TRAZIONE -OFF

TRACTION DRIVE - ON

FANRANIRIEB-AN

TRACTION CHARGEMENT

GU[A DE TRACOI_N - CONEOTADA

AANDRIJVING MET TREKKABEL - AAN

TRA2]ONE - ON 8

DO NOT RL_iOVE SHIELDS WHILE ENGINE IS RUNNING

ENTFERNEN SIE DIE SCHUT ABDECKURGEN NICRr, WENN DER MOTOR L_UFT

N'ENLEVEZ PAS LE BLINDAGE PENDANT LIEFONCTIORNEMENT DE LA MACHINE

NO REMOVER [.AS COBERTSRAS CUANDO EL MOTOR EST/_ EN MARCHA

VERWIJDER ROOIT SESCHSRMKAPPER TERWIJL DE MACHINE DRAJUT

RON TOGUERE LE PROTEZIONI OUANDO IL MOTORE _IN FUNZIONE

ROTATELEFT PUSHDOWN ROTATERIGHT

NACHUNKSDREHENNACHUNTENDROCKENNACHHECHTSDREHI_I

TOURNEZ_GAUCHE POUSSEZ VIERS LE BAS TOURNEZ _DROITE

_-IRAR A LA DERECHA PRESIONAR HACIA ABAJO GIRAR A LA IZQUIERDA

NAAR LINKS DRAAIEN INDRUKKEN NAAR RECHTS DRAAIEN

RUOTARE A SINISTRA SPINGERE VERSO IL BASSO RUOTARE A DESTRA

NO OPEGATION ON SLOPES MORE THAN 10°

NICHT AUF AB It_d_IGEN MIT MEHR ALS 10 °STEIGUNG BETREIBEN

NE PAS UT1LISER BUR DES pENTES DE PLUS DE 10°

NO OPERE SOBRE PENDIENTES DE MAS DE 10O

NIET OP HELLINGEN VAN MEER DAN 10° GEBRUIKEN

NON USARE SU PENDII CON UN'INCLINAZIONE OI OLTRE 10°

FORWARD

VORWJ_ITSGANG

MARCHE AVANT

MARCHA HACIA

VOORUIT

DELANTE MARCIA

REVERSE

R£1CICN_UTTSFANRT

MARCHE ARRII_RE

MARCHA A_

ACHTERUIT-RIJDEN

RETROMANCIA

DEFLECTER

ABLERKBLECH

D_FLECTEUR

DEFLECTER

DEFLECTOR

DEFI.ETTORE

AUF

HAUT

ARRIBA

OMHOOG

DOWN

BASMARCHA

ABAJO

OMLAAG

Gab

_EWANE OF THROWN OBJECTS

- KEEP BYSTANDERS AWAY

VOR"_ICHT, HOCHGESCHU;UDERT

GEGENSTJf_IDE ZUSCHAUER FERNHALTEN

ATTENTION AUX PROJECTILES

TENIR LES PASSANTS _DISTANCE

CUIDADO CON OBJETO$ LANZADOS GU_RDESE LEJOS DE GENRE

LET OP WEGGESLINGERDE VDORWERPEN OMSTANDERS UIT DE BUURT HOUDEN

ATTEN_ONE AGU OGG E'Jl'rl SCAGLIATI TENERE LONTANI I PASSANTI

REMOVE SPARK PLUG WIRE BEFORE MAITENANCE • ZONDKABEL VORWARTUNGSARBEITEN ENTFERNEN•ENLEVEZLE CJ_BLEDE BOUGIE

AYANT LES TRAVAUX D'ENTRETIEN •QUITAR EL CABLEDE LA BUJIA DE ENCENOIDOANTES DE LAB OPERACIONES DE MANTENIMIENTO

•VERWIJDER DE KABELVAN DE ONTSTEKINGSBOUGIEVCOR ONDERHOUDSWERI(ZAAMHEDEN

•SCOLLEGARE IL FILO DELAL CANDELA PRIMA D_QUALUNQUEINTERVENI_ DI MANU'rEHZIONE

88002

11.0/8,2

0-4,2

ISO 3744

98/37/EC LpA <_90 dBA

2000/14/EC LwA< 105 dBA

Nm/s =

Vibration Vibra.c.iones

Vlbrationen Vibratm

Vibration Vibrazioni

1033

Before the snow thrower can be used certain parts muSt be assembled, which for transportation reasons are enclosed in the

packing. The picture shows which parts must be assembled.

BevorSie dieSchneefr_severwendenk(_nnen,mOssenbestimmteTeilemontiertwarden,diezumZweckedesTransportsseparat

verpacktwurden.DieAbbildungzeigt,welcheTeilemontiertwerdenm0ssen.

Avantque la souffleusene puisse_tre utilisde,certainespartiesdoivent_tre assembldesqui, pourdes raisonsde transportsont

inclusesdansI'emballage.Uimagemontrequellespartiesdoivent_tre assemblees.

Antes de poderutilizarla mdquinaquitanieveshayque ensamblaralgunaspartesque por razonesde transportese banempa-

quetado. La flgura muestras cuales partss han de Ssr montadas.

Voordat de sneeuwruimer kan worden gebruikt, moeten een aantal onderdelen worden gemonteerd, die vanwege bet transport

inde verpakkingzijnmeegeleverd.De tekeninggeeffaan welkeonderdelengemonteerddienente worden.

Primadimettereinfunzione Iospazzaneveb necessariochealcunepatti,smontatee compresenell'imballopermotividitrasporto,

venganomontate.La figura mostraqualisonole partida rimontare.

r _ F(4 ) (4) 1 _ = =

I_ll 1111I II'_-r" i_iI:---:1_

I(1) II @ I I

',+ u

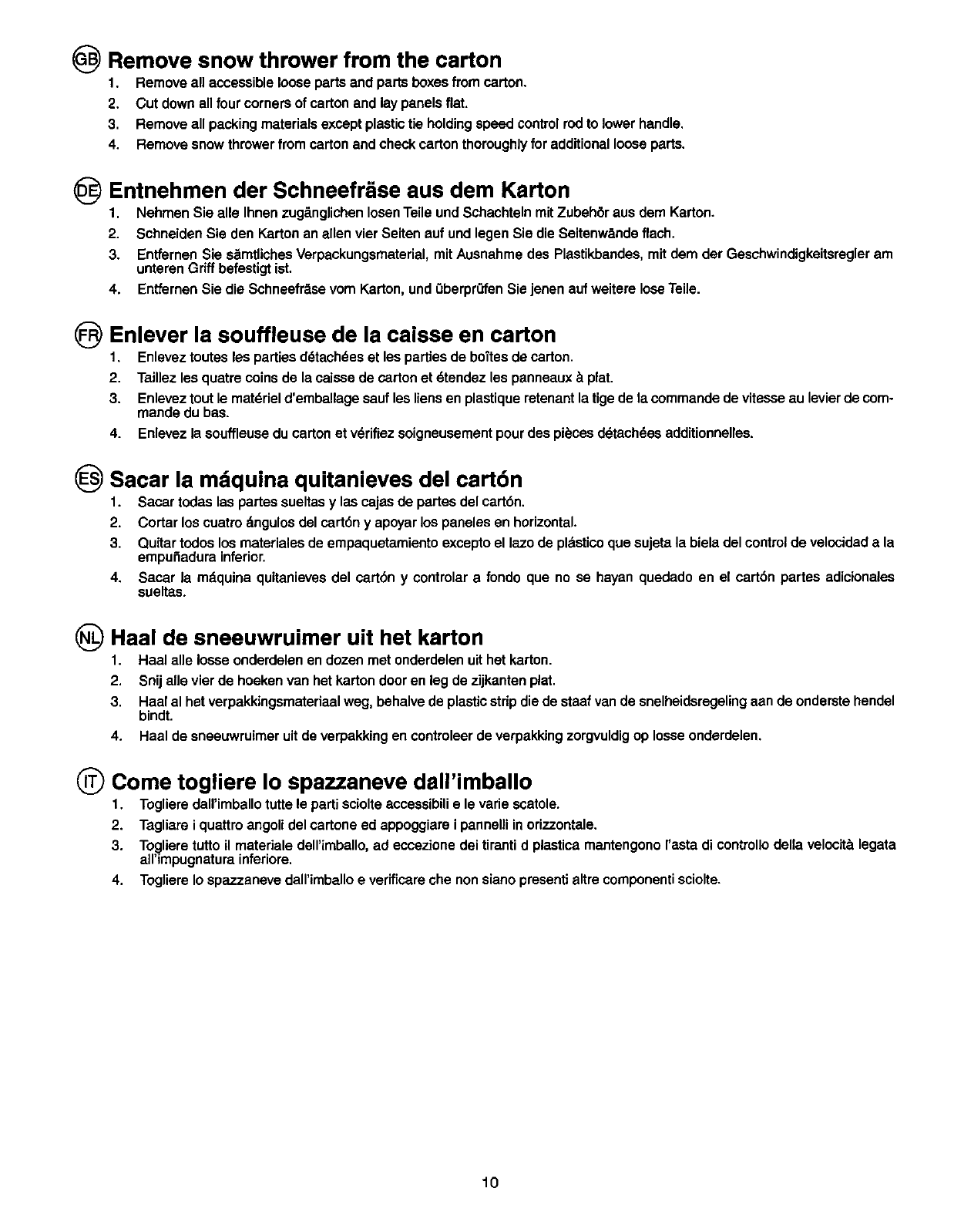

Remove snow thrower from the carton

1. Removeall accessibleloosepartsandpartsboxesfromcarton.

2. Gut downallfour cornersof cartonandlay panelsflat.

3. Removeallpackingmaterialsexceptplastictie holdingspeed controlrodto lower handle,

4. Removesnowthrowerfrom carton and checkcartonthoroughlyfor additionalloosepads.

Entnehmen der Schneefrt_se aus dem Karton

1. Nehmen Sie alle Ihnenzug_.nglichenIosenTeileund SchachtelnmitZubehGraus dem Karton.

2. SchneidenSie den Kartonan allenvierSeitenauf und legen Sie dieSeitenw_ndeflach.

3. EntfernenSie s_mtlichesVerpackungsmaterial,mit Ausnahmedes Plastikbandes,mit dem der Geschwindigkeitsregleram

unterenGriffbefestigtist.

4. EntfernenSie die SchneefrSsevom Karton,und0berprQfen Sie jenen aufweitereloseTeile.

(_ Enlever la souffleuse de la caisse en carton

1. Enleveztoutesles partiesd_tachdeset lespartiesde boTtesde carton.

2. Taillez lee quatrecoinsde la caissede cartonet 6tendez les panneaux_,plat.

3. Enleveztoutle matdriel d'emballagesaul lesliensen plastiqueretenantla tigede la commandede vitesseau levierde com-

mande du bas.

4. Enlevezla souffleuseducartonet vdrifiezsoigneusementpourdes pi_cesd_tachdesadditionnefles.

(_) Sacar la mdquina quitanieves del cart6n

1. Sacar todaslas partessueltasy lascajas de partesdel cart6n.

2. Cortar loscuatrodngulosdelcartdny apoyarlospaneles en horizontal.

3. Quitartodoslosmateriales de empaquetamientoexceptoel lazo de pldsticoquesujetala biela delcontrolde velocidadala

empufiadurainferior.

4. Sacar la mdquinaquitanievssdel cart6n y controlara fondo qua no se hayan quedado en el cart6n partes adicionales

sueltas.

Haal de sneeuwruimer uit het karton

1. Haalalle Iosseonderdelenen dozenmat onderdelenuit het karton.

2. Snij allevierde hoekenvan het kartondooren legde zijkantenplat.

3. Haalal het verpakkingsmateriaalwag,behalvede plasticstripdiede staafvan de snelheidsregelingaan de onderstehendel

bindt.

4. Haal de sneeuwruimer uit de verpakking en controleer de verpakkJng zorgvuldig op Iosse onderdelen.

(_ Come togliere Io spazzaneve dall'imballo

1. Togliere dall'imballo tutte le parti sciolte accessibili ele varie scatole.

2. Tegliare i quattro angoli del cartone ed appeggiare i pannelli in orizzontale.

3. Togliere tutto il materiale dell'imballo, ad eccezione dei tiranti d plastica mantengono I'asta di controllo delia velocit& legata

alrimpugnatura inferiore.

4. Togliere Io spazzaneve dall'imballo e verificare che non siano presenti altre componenti sciolte.

How to set up your snow thrower

Tool box

A toolboxis providedonyoursnowthrower.The toolboxis locatedon topof the boltcover. Storethe extrashear bolts,nutsand

multi-wrenchprovidedinpartsbag inthe toolbox.

NOTE: The multi-wrench may be usedfor assemblyof the chute rotatorhead to snowthrower and makingadjustmentsto the

slddplates.

_) Zusammensetzen der Schneefr_se

Werkzeugkasten

Ihrer Schneefr&seist einWerkzeugkastenbeigefl3gt.Der Werkzeugkastenbefindetsichauf der Riemenabdeckun_.HebenSie

allebeigef0gtenErsatzscherbolzen,MutternunddenKombischraubonschl,",sselindendafOrvorgesehenenTaschentmWerkzeug-

kastenauf.

HINWEIS: Der Kombischraubenschl0sseldientder Montageder Drehvorrichtungfordie Auswurfrinnean der Schneefr_se,und

der Einstellungder Gleitkufen.

(_ Comment installer votre souffleuse

Boite &outils

Une bo_'te_outilestfourniesurvotresouffleuse.La botte8outilestsitudeen hautdu protecteurde courroie.Rangezles vie de

cisaillement,dcrous, les multiplescldsfournies dansdes sacs_pike de la boi'te&outil.

REMARQUE: Les multiplescldspeuvent_tre utUis_espourI'assemblagede la trite rotativede la goulotted'dvacuationvers la

souffleuseat pourfaire des ajustementssur la plaquede protectionducarter infdrieur.

(_ Como preparar su mdquina quitanieves

Portaherramienta

Consu mdquinaquitanievesse le proporcionaunportaherramientas.El portaherramientasestdsituadosobrela cubiertade lacor-

rea.Guardelospernosde cizallade recambio,tuercasy Ilavem01tiplede tuercasen la bolsade partesdelportaherramientas.

NOTA: La Ilavede aprietem01tiplese puede usarpara montar la caboza rotantedel conductoa ia mdquinaquitanievesy para

hacerregulacionesde las placasde deslizamiento.

(_) Hoe uw sneeuwruimer te monteren

Gereedschapskist

Uw sneeuwruimeris voorzienvan een gereedschapskiet.Degereedschapskistis bevestigdaan de bovenkantvande riemhuls.

Bergde reserveschuifbouten,moerenen moersleutels opinde daarvoorbestemdezakjes inde gereedschapskist.

N.B.: De moersleutelkanwordengebruiktvoorde montagevan de rotorkopvan de afvoertrechteraan de sneeuwruimeren voor

de aanpassingvan de remplaten.

_) Come preparare Io spazzaneve

Cassetta degli attrezzi

Insieme con Io spazzaneve viene fornita una cassetta degli attrezzi, che si trova sopra la copertura della cinghia. Nei vari scom-

partimenti della cassetta sono racchiusi perni di sicurezza supplementari, dadi e una chiave multipla.

NOTA: La chiave multipla pub essere utilizzata per montare sullo spazzaneve la testa del dispositivo di rotazione del canale di

scarico ed effettuare le regolazione sulle piastre di slittamento.

@Unfold upper handle

1. Raise upper handle (A) to the operating position and tighten handle

knobs (B) securely.

Install speed control rod

1. Remove plastic tie (C) securing rod (D) to lower handle (E).

2. Insert rod into speed control bracket (G) and bar (H) and secure with

retainer springs (F).

(_ Oberen griff aufklappen

1. Bringen Sie den oberen Griff (A) in Bedienungsstellung und ziehen

Sie die Feststellkn5pfe am Griff (B) fest an.

Installation des geschwindigkeitsreglerhebels

1. Enffernen Sie des Plastikband (C), mit dem der Hebel (D) am unteren

Griff (E) befestigt ist.

2. Setzen Sie den Hebel in die Halterung des Gaschwindigkeitsraglers

(G) und Stab (H) ein und sichern sie ihn mit der Halterungsfeders

(F).

@D6pliez le levier de commande supdrieur

1. Lever le levier supdrieur (A) en position de fonctionnement et serrez

les poigndes du levier de commande (B) solidement.

Installez la tige de la commande de vitesse

1. Enlever I'attache en plastique (C) mettant en s0rat6 la tige (D) au

levier de commande infdrieur (E).

2. Insdrez la tige dans la console de commande de vitesse (G) et barre

(H) et mettez-la en st]retd avec les ressorts de retenue. (F).

Abrir la empu_adura superior

1. Alzar la empui_adura superior (A) hasta la posici6n de operaci6n y

apretar fuerte los pomos (B) de la empufiadura.

Montar la biela del control de velocidad

1. Quitar el lazo de pldstico (C) que sujeta la biela (D) a la empufiadura

inferior (E).

2. Montar la biela en el soporte del control de velocidad (G) y barra (H)

y apretar con el resortas de sujecibn (F),

Het uitpakken van de bovenste hendel

1. Bevestig de bovenste hendel (A) aan de bedieningspost en maak de

hendelknop (B) stevig vast.

Het installeren van de staafvan de snelheidsregeling

1. Verwijder de plastic strip (C) dat de staaf (D) aan de onderste hendel

bindt.

2. Plaats de staaf in de console van de snelheidsregeling (G) en staaf

(H) en zet vast met sluitveers (F).

(_ Impugnatura superiore aperta

1. Portare I'impugnatura supedore (A) nella posizione operativa e strin-

gere bene le manopole dell'impugnatura (pt).

Montaggio della barra di regolazione della velocit&

1. Togliereitirantidiplastica(C) che assicuranola barra (D) all'impugnatura

inferiore (E).

2. Inserire la barra nella staffa di regolazione della velocit& (G) ed lama

(H) ed assicurarla con una mollas di fermo (F).

_) Install traction drive control rod

The traction drive control rod (A) has the longloop on the end of the spring.

1. Slide rubber sleeve (B) uprodand hookend of spring into eye of cable

2. With top end of rod positioned under left side of control panel, push

rod down and insert top end of rod into hole in drive control bracket

(E). Secure with retainer spring (F).

(_ Installation des fahrantriebssteuerhebels

Die Feder am Fahrantdabssteuerhebel (A) istmit einem langen Haken am

Ende versehen wie abgebildet.

1. Schiaben Sie die Gummimanschette (B) auf den Habel und haken

Sie das Federende in den auge des Kables (C) ein, mit der (_fnung

der Schlaufe nach unten wie abgebildet (D).

2. Mit dem oberen Ende des Habels links unter der Bedienungskon-

sole, drOckan Sie den Habel nach unten und schieben Sis das obere

Ende des Habels in das Loch in der Halterungder Fahrantriebss-

teuerung (E). Sichern Sie den Hebel mit derHalterungsfeder (F),

_-_ Installez la tige de transmission du dispositif de

ddplacement

La tige de transmission du dispesitifde d6placement (A) a laboucle Iongue

I'extrdmitd du ressort tel qu'illustrd,

1. Glissez le manchon de caoutchouc (B) le long de la tige et accrochez

I'extrdmitd de la boucle dans le ceil de c&ble (C) avec laboucle ouverte

vers le bas tel qu'illustrd (D).

2. Avec I'extrdmite sup6rieure de la tige positionnde sous le c0td

gauche du panneau de contr_le, poussez la ti_e vers le has et in-

s_rez I'extr_mit_ supdrieure de la tige _t I'int6neur du trou dans le

support d'entra;nement (E). Fixer avec le ressort de retenue (F).

(_)Montar biela del detracci6n

la mando

La biela del mando de tracci6n (A) tiene un gancho largo a la extremidad

del resorte, como mostrado.

1. Deslizar el manguito de caucho (B) sabre la biela y enganchar la ter-

minaci6n del resorte al ojo del cable (C) con el gancho abierto hacia

arriba como mostrado (D).

2. Con el extremo superior dabaio del lado izquierdo del panel de control,

empujar la biela hacia abajo e insertar el extremo superior de la biela

en el agujero del soporte del control de valocidad (E). Apretar con el

resorte de sujeci6n (F).

@Het installeren van de regelstang van de aandrijv-

ing met trekkabel

De regelstang van de aandrijving met trekkabel (A) is de lange beugel met

aan het eind een veer, zoals getocod,

1. Schuif de rubberen beschermhoes (B) om de regelstang en haak

bet eind van de veer in de oog van kabel (C) met de lusopening naar

beneden, zoals getoond (D).

2. AIs her boveneind van de regelstang gepositioneerd is onder de link-

erzijde van her bedieningspaneel, druk de re_elstang naar beneden

en bevestig het boveneind van de regelstang In bet gat in de console

van aandrijfregeling (E). Maak vast met sfuitveer (F).

_'_ Montaggio della barra di regolazione della trazione

La barra di regolazione della trazione (A) presenta all'estremit_ della molla

un lungo anel3o, come da illustrazione.

1. Fare scorrere ifmanicotto di gomma (B) lungo la barra ed agganciare

I'estremit_ della molla alia cochio di cavo (C) con I'anello che si apre

verso il basso, come da iUustrazione (D).

2, Con I'estremit_ superiore della barra posta sotto illato sinistrodel pan-

hello di controno,spin,ere verso il basso la molla e insedre restremita

delta barra nell'appesato allo_giamento della staffa di regolazione dei

comandi (E). Assicurarla pol con la molla di fermo (F).

_Install control rodauger

The auger control rod (A) has the short loop on the end of the spring.

1. Slide rubber sleeve (B) up rod and hook end of spring into control arm

2. With top end of rod positioned under right side of control panel, push

down on rod and insert end of rod into hole in auger control bracket

(E). Secure with retainer spring (F).

Installation des Steuerhebels for die einzugssch-

necken

Die Federan demSteuerhebelfor dieEinzugsschnecken(A) istmit einem

kurzenHakenam Endeversehenwie abgebildet.

1. SchiebenSiedie Gummimanschette(B) auf denHebel undverhaken

Sie das Federendemit dem Zwischenhebel(C), mitder (_ffnungder

Schlaufenachoben wie abgebildet(D).

2. MitdemoberenEndedes HebelsrechtsunterderBedienungskonsole,

dr_ckenSie den Hebelnachuntenundechieben Sie das obereEnde

des Hebels indes Loohinder Halterungf0r die Einzugsschnecken-

steuerung(E). SichernSie den Hebel mittier Halterungsfeder(F).

Installez la tige de contr61e de la vis sans fin

La tige de contr61e de lavis sans fin (A) ala boucle _la fin du ressort.

1. Glissez le manchon de caoutchouc (B) le long de la tige vers le haut

et accrochez I'extrdmit_ du ressort dans le bras de rdglage (C) avec

la boucle ouvrant vers le haut tel qu'illustr_ (D).

2. Avec I'extr_mitd supdrieure de la tige positionnde sous le cStd dreit du

panneau de contrSle, poussez vers le basle long de la tige et ins_rez

I'extr_mitd de la tige 8I'intdrieur du trou dens le support de contr_le

de lavis sans fin (E). Fixez avac le ressort de retenue (F).

(_ Montar la biela de mando de la barrena

La bielade mando de la barrena(A) tieneunganchocortoal extremodel

resorte,comomostrado.

1. Deslizar el manguitode caucho (B) sobre la biela y enganchar la

terminaci6ndel resorteal brazode control(C) conel ganchoabierto

haciaarriba,comomostrado(D).

2. Con la extremidadsuperiordebajo del lado derechodel panel de

control,empujarla bielahaciaaba o einsertarel extremode la biela

en el agu erodelsoportedelcontrolde la barrena (E). Apretarconel

resortede suleci6n(F).

(_Het installeren van de regelstang van de boorre-

geling

De regelstang van de boorregeling (A) heeft een korte lus aan het eind

van de veer, zoals getoond.

1. Schuif de rubberen beschermhoes (B) om de regelstang en haak het

eind van de veer in de bedieningsarm (C) met de lusopening near

boven, zoals getoond (D).

2. AIs het boveneind van de regelstang gepositioneerd is onder de rech-

terzijde van het bedieningspaneel, druk de re_elstang naar beneden

en bevestig het boveneind van de regelstanQ in het get in de console

van boorregeling (E). Maak vast met de sludveer (F).

_'_ Montaggio della barra di regolazione della coclea

VLa barra di regolazione della coclea (A) presenta un piccolo anello

all'estremit_, della molla come da illustrazione,

1. Fare scorrere il manicotto di gomma (B) lungo la barra ed agganciare

I'estremit_. della mona al braccio di controllo (C) con ranello che si

apre verso I'alto come indicato (D).

2. Con restremit_, superiore della barra posta sotto il lato destro del pan-

nello dicontrollo, spin,ere verso il basso la molla einserire restremit&

della barra nell'apposlto alloggiamento della staffa di controllo della

coclea (E). Assicurarla poi con una molla di fermo (F).

_) Install chute /chute rotater head

discharge

NOTE: The multi-wrench provided in your parts bag may be used to install

the chute rotater head.

1. Place discharge chute assembly on top of chute base with discharge

opening toward front of snow thrower.

2. Position chute rotater head (A) over chute bracket (13). If necessary,

rotate chute assembly to align square and pin on underside of chute

rotater head with holes in chute bracket.

3. With chute rotater head and chute bracket aligned, position chute

rotater head on pin (C) and threaded stud (D) of mounting bracket

(E),

4. Install 3/8" washer (F) and lock nut (G) on threaded stud and tighten

securely.

(_ Installation der auswurfrinne /der drehvorrichtung

fQr die auswurfrinne

HINWEIS: Der KombischraubenschiQssel in der Zubeh(3rtasche kann zur

installation der Drehvorrichtung fQrdie Auswurfrinne Varwendet werdsn,

1. Setzen sie dieAuswurfrinnenvordchtung auf den dafQrvorgasehenen

Sockel auf, rnltder Auswurf6ffnung nach der Vorderseite der Schnee-

fr_se gerichtet.

2. Setzen Sie die Drehvorrichtung for die Auswurfrinne (A) auf die Rinnenhalterung auf (B). Drehen Sie die Rinnenvorrichtung

gegebenenfalls so lange, bis der viereckige und der runde Metallstift auf der Unterseite der Drehvorrichtung mlt den entspre-

chenden L_chern in der RJnnenhalterung in eine Linie gebracht sind.

3. Mit der Drehvorrichtungund der Rinnenhalterung in einer Unie, setzen Sie die Drehvorrichtung auf den Metallstift (C) und auf

die Gewindastiftschraube an der Aufh&ngung (E) auf.

4. Setzen Sie die 3/8" Unterlegscheibe (F) und die Kontermutter (G) auf die Gewindastiftschraube auf und ziehen Sie sie fast an.

(_ Installez la goulotte d'6vacuation /t6te

rotative de la goulotte d'dvacuation

REMARQUE: Les multiples clds fournies avec vos sacs &

pi_ces peuvent _tre utilisdas pour installer la t_te rotative de

la goulotte d'dvacuation.

1. Placez rassemblage de la goulotte d'6vacuation sur

la partie sup6rieure de la base d'dvacuation avec la

ddcharge ouverte vers le devant de la souffieuse.

2. Positionnez la t_te rotative de la goulotte d'_vacuation

(A) par-dassus le support d'dvacuation (B). Si ndcas-

saire, pivotez rassemblage de la goulotte d'dvacuation

afin d'aligner le carrd et I"axesurle dessous de la t_ts

rotativa de la goulotte d'evacuation avac les trous dans

le support dela goulotte d'dvacuation.

3. Avec la t_te rotative de la goulotte d'_vacuation et le sup-

port d'dvacuation alignds, positionner la t_.terotative sur

raxe (C) et la goujon filete (D) du support de montage

(E).

4. Installez de la rondelle 3/8" (F) et de I'L=croufreind (G)

sur le goujon filetd et serrez solidernent.

(_) Montar el conducto de eyecci6n /cabeza

rotante del conducto

NOTA: La Ilave de apdete mt_ltipla proporcionada en su

bolsa de partas se puede utilizar para instalar la cabeza

rotante del conducto

1. Colocar el grupo del conducto de eyecblbn sobre la base

del conducto con la abertura de eyecci6n hacia el frente

de la mdquina quitanieves.

2. Posicionar la cabeza rotante del conducto (A) sobre el

soporte deloonducto (B). Si fuera necesario, girar el grupo

del conducto para alinear la escuadra y la clavija deba o

de la cabeza rotante del conducto con los agujeros en

el soporte del conducto.

3. Con la cabeza rotante del conducto y el soporte del

conducto alineados, posicionar la cebeza rotante del

conducto sobre la clavija (C) y el perno con filete del

soporte (D) de montaje (E).

4. Colocar una arandela (F) de 3/8" y una contratuerca (G)

sobre el perno con fnete y apretar firrnemente.

(_Het installeren van de afvoertrechter /

rotorkop

N.B.: De mcersleutel inde onderdelenzakjas kan worden gebrui-

kt voor de montage van de rotorkop van de afvcertrechter.

1. Plaats de assemblage van de afvoertrechter op het bove-

neind van de trechterbasis met de afvoeropening naar de

voorkant van de sneeuwruimsr.

2. Plaatsde rotorkopvan deafvoertrechter(A)opdeconsole

van de afvoertrechter(B). Indiennoodzakelijk,draai de

afvoertrechterzo, dat hij in een rechtelijn ligten pin de

onderzide vande rotorkopvande afvoertrechtervastmet

behup van de gaten n de consoevan de afvoertrech-

ter.

3. AIs de rotorkop en de console op een rechte lijn liggen,

plaats dan de rotorkop op spie (C) en tapbout (D) van de

montageconsole (E).

4. Plaat een 3/8"-borgschijfje (F) en borgmoer (G) om de

tapbout en rnaak stevig vast.

QMontaggio della bocca di scarico/testa

dispositivo di rotazione della bocca di

scarico

NORA: La chiave multipla fornita nella cessetta degli attrezzi

pub essere utilizzata per il montaggio della testa del dispositivo

di rotasione della bocca di scarico.

1. Collocare il gruppo della bocca di scarico sopra la base

delia bocca con Io scadco aperto verso la parte anteriore

dello spazzaneve.

2. Posizionara la testa del disposltivodirotazione (A) sopra la

staffa dello scarico (B). Se necessario, ruotara il gruppo di

scarico per allineare il quadro eI perni della parte interiore

della testa con I fori della staffa di scarico.

3. Avendo allineato la testa del dispositivo di rotazione della

bocca di scerico e la staffa, posizionare la testa sul perno

gio (E).

4. Infilare una rondella da 3/8" (F) ed un dado di fissaggio

(G) sulla vite prigioniera filettata e stringere bene.

_Install chute deflector remote control

1. Install remote cable bracket (A) to discharge chute with carriage bolt

(B), 5/16" flat washer (C) and 5/16-18 locknut (D) as shown. _ghtan

securely.

2. Install remote cable eyelet (E) to chute deflector (F) with shoulder bolt

(G), 1/4" flat washer (H), and 1/4-20 lock nut (K) as shown. Tighten

securely.

3. Install spring hooks (L) between hex nuts (M) on chute rotater head

and into hole in chute deflector as shown.

_) Installation der fernbedienung fQr das auswurfrin-

nen-ablenkblech

1. BefestigenSiedie Halterung des Fernbedienungskabeis (A)mit Hilfedes

Tr&gerbolzens (B), der 5/16" Unterlegscheibe ((3) und der 5/16-18 Kon-

termutter (D) an der Auswurfdnnewie abgebildet. Ziehen Siesie fast an.

2. Befestigen Sie die Osen des Fernbedienungskabe,,Is (E) mit

Hilfe der Schlitzkopf-Gewindeschraube (G), der 1/4 Unterleg-

scheibe (H), und der 1/4-20 Kontermutter (K) am Auswurfrin-

nen-Ablenkblech (F) wie abgebilet. Ziehen Sie sie fast an.

3. Befestigen Sie die Federhaken (L) zwischen den Sechskantmuttern

(M) und in dem Loch am Auswurfrinnen-Ablenkblech wie abgbildet.

(_) Installez le contr61e bdistance dd-

flecteur de la goulotte d'dvacuatlon

1. Installez le support de cable ;t distance (A) pour d_ager

la goulotte d'dvacuation avec le boulon de carrossene (B),

la rondeile plate 5/16" (C) et I'_crou de sOretd 5/16-18

(D) tel qu'illustr_, Serrez solidement.

2. Installez ie plot du c_01e _distance (E) au d_flecteur de

la goulotta d'dvacuation (F) avec lavis _ dpaulement (G)

la rondelle plate 1/4" (H), et I'_crou de sOrete 1/4-20 (K)

tel qu'illustr_. Serrez solidement.

3. Installez les mousquetons (L) entre lee dcrous hexa_]o-

naux (M) sur la t_te rotative de la goulott,ed'dvacuatmn

dans le trou du ddflecteur de la goulotte d dvacuation tel

qu'indiqud.

(_ Montar el mando a distancia del deflector

del conducto

1. Acoplar el soporte del cable remoto (A) al conducto

de eyecci6ncon un perno de carro (B) una arandela

plana 5/16"(C) y unacontratuemade 5/16-18 (D) corno

mostrado.Apretarfirmemente.

2. Montarel ojal metalicodelcableremoto(E) al deflector

delconducto(F) con unparnode collarfn(G) de 1/4-20,

una arandelaplana 1/4"(H), y una contratuerca(K) de

1/4-20 comomostrado.Apretarfirmemente.

3. Colocar rasortasde gancho(L) entre las tuercashex-

agonales(M) en la cabeza rotantedelconductoy en el

agujerodeldeflectordelconducto,comomostrado.

(_Het installeren van de afstandsbesturing

van de deflector van de afvoertrechter

1. Zet de kabelbevestigingsbeugel (A) aan de afvoertrechter

met slotschroef (B), 5/16" p|at borgschijfje (C) en een

5/16-18 sluitmoer (D), zoals getoond. Maak stevig vast.

2. Maak de kabellus (E) vast aan de deflector van de afvoer-

trechter (F) met de borstbout (G), de 1/4" plat afdichtring

(H), en 1/4-20-sluitmoer (K), zoals getoond. Maak stevig

vast.

3. Maak de veerhaken (L) vast tussen zeskantmoeren (M)

aan de rotorkop van de afvoertrechter en in het gat in de

deflector van de afvoertrechter zoals getoond.

QMontaggio del telcomando del deflettore

del canale dz scarico

1. inserirenellaboccadiscaricola staffaperilcavoditele-

comando(A) conun bullone(B), una rondellapiatta da

5/16" (C) e undadodifissaggio da 5/16-18 (D). Stringere

bene.

2. Montare un occhielloper ilcavo (E)sul deflettore discarico

(F) con un perno a spallamento (G), una rondella piatta

da 1/4" (H), e un dado difissaggio da 1/4-20 (K). Serrare

in modo accurato.

3. Montarei ganciper le molle(L) tra i dadi esagonali(M)

sullatestadeldispositivodirotazionedellaboccediscarico

e nelforo deldeflettoredi scarico.

Check tire pressure

The tires on your snow thrower were overinflated at the factory for ship-

ping purposes. Correct and equal tire pressure is important for best snow

throwing performance.

• Reduce tire pressure to 14-17 PSI (19-24,5 N-m).

(_ 0berprfifen des reifendrucks

Zum Zwecke desTransports wurden die Reifen lhrer SchneefrSse ab Fabdk

mit mehr Luft als n6tig gefOllt. Ein ordnungsgem_13ar und gleichmSi3iger

Reifendruck ist wichtig, um die optimale Leistung der Schneefr_se zu

gew_hrleisten.

•Reduzieren Sie den Reifendruck auf 14-17 PSI (19-24,5 N-m).

_) V6rifiez la pression des pneus

Les pneus sur votre souffieuse ont 6t_ surgonflds &I'usine _. des fins

d'exp6dition. Corriger et 6galiser la pression des pneus est important pour

souffier la neige plus efficacement.

•R_luisez la pression des pneus _. 14-17 PSi (19-24,5 N-m),

_) Controlar la de los neumdticos

presibn

Los neumdticos de su m_.quinaquitanieves se hen inflado rods de Io normal

por motivos de envfo. Una correcta e igual presi6n de los neumdticos es

importante para la mejor prestaci6n en el despeje de nieve,

• Reducir la presi6n de los neumdticos a 14-17 PSI (19-24,5 N-m).

(_ Controleer de bandendruk

De banden opuwsneeuwruimer zijnvanwege hatvervoer inde fabriek extra

hard opgepompt. Correcte en uitgebalanceerde bandendruk is belangrijk

voor het verkrijgen van de beste prestaties tijdens bet sneeuwruimen.

•Verrninder de bandendruk tot 14-17 PSI (19-24,5 N-m).

QControllo della pressione dei pneumatici

La casa produttrice sovrare_ole_ la pressione dei pneumatici dello spaz-

zaneve, per motivi di spodiz_one. Per ottenere buone prestazioni, occorre

chela pressione dei pneumatici sia corretta sd uguale.

•Ridurre la pressione dei pneumatici a 14-17 PSI (19-24,5 N-m).

_A. B.

TRACTION DRIVE CONTROL LEVER

AUGER CONTROL LEVER

THRO1-FLE CONTROL

SAFETY IGNITION KEY

CHOKE CONTROL

FUEL SHUT-OFF VALVE

DISCHARGE CHUTE CONTROL LEVER

DISCHARGE CHUTE

CLEAN-OUT TOOL

J. CHUTE DEFLECTOR

K. DEFLECTOR REMOTE CONTROL LEVER

LDRIVE SPEED CONTROL LEVER

M. STEERING TRIGGERS

N. SKID PLATE

O. LIGHT

P. SCRAPER BAR

Q. ENGINE OIL CAP WITH DIPSTICK

R. GASOLINE FILLER CAP

S. POWER CORD PLUG

T. PRIMER

U. ELECTRIC START BUTTON

V, RECOIL STARTER HANDLE

W, SPARK PLUG

X. OIL DRAIN PLUG

Y. MUFFLER

Z. TOOLBOX

AA. FREEWHEEL CONTROL

@;: FAHRANTRIEBS-BE DIENUNGSHEBEL

BEDIENUNGSHEBEL FOR DIE

EINZUGSSCHNECKEN

C. GASHEBEL

D. SICHERHEITSZONDSCHLOSSEL

E. CHOKE

F, BENZIN-ABSPERRVENTIL

G. AUSWURFRINNEN-BEDIENUNGSHEBEL

H. AUSWURFRINNE

1[. RE[NIGUNGSGER/_TS

J. AUSWURFRINNEN-ABLENKBLECH S, NETZSTECKER

K. FERNSEDIENUNGSHEBEL 1". EINSPRITZVORRICHTUNG

FOR ABLENKBLECH U, ELEKTRISOHER STARTKNOPF

L. FAHRGESCHWlNDIGKEITSREGLER V, ANREIBSTARTERGRIFF

M. LENKHEBEL W. Z0NDKERZE

N. GLEITKUFE X. VERS(_HLUSS

O. SlCHT FOR OLABFLUSS

P, SCHASER Y. SCHALLDAMPFER

Q. _)LVERSCHLUBKAPPE MIT MESSSTAB Z. WERKZEUGKASTEN

R. BENZINTANKDECKEL AA. AUSSCHALTEN DES FREILAUFES

(_A. B.

LEVlER DE COMMANDE DE TRACTION

LEVIER DE COMMANDE

DE VlS SANS FIN

C. LEVlER D'ACCI_L_:RATION

D. CL¢: DE CONTACT DE S_CURIT#

E. COMMANDE D'E'-TRANGLEUR

F. VALVE D'ARRET DE CARBURANT

G. LEVIER DE COMMANDE DE

GOULOTTE D'_/ACUATION

H. GOULOTTE D'E_ACUATION

]. OUTIL DE NETi'OYAGE

J. D#FLECTEUR DE LA GOULOTTE

D'EVACUATION

K. LEVIER DE COMMANDE

DISTANCE DU DI_FLECTEUR

L. LEVIER DE COMMANDE

D'AVANCEMENT

M. DI_CLENCHEURS DE DIRECTION

N. PLAQUE DE PROTECTION

DU CARTER INFE_RIEUR

O. PHARE

P. BARRE DE RACLAGE

Q, BOUCHON POUR UHUILE DU MOTEUR

AVEC JAUGE D'HUILE

R. BOUCHON DE REMPLISSAGE D'ESSENCE

S. FICHE DU CORDON D'ALIMENTATION

T. POMPE D'AMOR(_AGE

U. BOUTON D'AMOR(_AGE I_LECTRIQUE

V. POIGNI_E DE DI-_MARRAGE DE RECUL

W. BOUGIE D'ALLUMAGE

X, BOUCHON DEVlDANGE D'HUILE

Y. SILENCIEUX Z. BOTFE AOUTIL

AA. COMMANDE DE LA ROUE LIBRE

(_)A. B.

PALANCA DE CONTROL DE LA GUiA CON TRACCI(_N

PALANCA DE CONTROL DE LA BARRENA

MANDO DEL ACELERADOR

LLAVE DE IGNICI(_N DE SEGURIDAD

MANDO DEL OBTURADOR

V/_LVULA DE INTERRUPCI(_N DEL CARBURANTE

PALANCA MANDO CONDUCTO DE DESCARGA

CONDUCTO DE DESCARGA

HERRAMIENTA DE LIMPIEZA

DEFLECTOR DEL CONDUCTO

PALANCA MANDO REMOTO DEFLECTOR

L. PALANCA DE CONTROL

DE LA VELOOIDAD DE GUiA

M. GATILLOS DE DIRECCI(_N

N. PLACAS DE DESLIZAM[ENTO

O. ILUMiNACI(_N

P. BARRA DE ARRASTRE

Q. TAP(_N ACEITE MOTOR

CON VARILLA DE NIVEL

R. TAP(_N RELLENO CARBURANTE

S. ENCHUFE PARA CABLE

DE POTENCIA

T. CEBADOR

U. BOT_)N DE ARRANQUE

EL_CTRICO

V, MANGO DE RETROCESO

DE ARRANQUE

W. BUJiA DE ENCENDIDO

X. TAP(_N DE VAClADO

ACEITE

Y. TUBO DE ESCAPE

Z. PORTAHERRAMIENTA

AA. BARRA DE LA RUEDA LIBRE

(_A,

STUURKNUPPEL VAN DE

AANDRIJVING METTREKKASEL

STUURKNUPPEL VAN DE

BOORREGELING

C. SMOORREGELING

D, VEILIG HEI DSCONTACTSLEUTEL

E. CHOKEREGELING

F. AFSLUITKLEP VAN BRANDSTOFTANK

G. STUURKNUPPELVAN DEAFVOERTRECHTER

H. AFVOERTRECHTER

]. ONTSTOPPER

J. DEFLECTOR VAN

AFVOERTRECHTER

K. STUURKNUPPEL

VAN DE DEFLECTOR

L. SNELHEIDSSTUURKNUPPEL

M. BESTURJNGSSCHAKELAARS

N. REMPLAAT

O. LICHT

P. SCHRAPERSTANG

Q, OLIEDEKSEL MET PEILSTOK

R, BENZINEVULDOP

S. STROOMKABELSTEKKER

T. ONTSTEKINGSPATROON

U, ELEKTRISCHE STARTKNOP

V. HANDGREEPVAN DE

TERUGLOOPSTARTER

W, ONTSTEKINGSBOUGIE

X. SIFONDOP

Y. KNALDEMPER

Z. GEREEDSCHAPSKIST

AA. UITSCHAKELIONG

VAN VRIJWlEL

QA.

LEVA DI REGOLAZIONE

DELLA TRAZIONE PER ADERENZA

LEVA DI REGOLAZIONE DELLA COCLEA

COMANDO DEL GAS

CHIAVE DI ACCENSIONE D; SICUREZZA

COMADO DELUARRICCHITORE

DI AVVIAMENTO

VALVOLA DI ARRESTO DEL COMBUST]BILE

LEVA DI CONTROLLO

DELLA BOCCA DI SCARICO

BOCCA Ol SCARIDO

GANClO DI FISSAGGIO

DEFLETTORE DI SCARICO

K. LEVA CHE TELECOMANDA

IL DEFLETTORE

L. LEVA DI CONTROLLO DELLA VELOCITY,

M. LEVA DI COMANDO DELLO STERZO

N. PIASTRA DI SLI'I-FAMENTO

O. LUCE

P. LAMA RASCHIANTE

Q. TAPPO DELUOLIO DEL MOTORE

CON ASTA PER MISURARE

IL LIVELLO DELUOUO

R. TAPPO DI RIEMPIMENTO

DELLA BENZINA

S. CORDONE SPINA

DI ALIMENTAZIONE

3". INIZIATOR E

U. PULSANTE DI AVVlAMENTO

ELETTRONICO

V. IMPUGNATURA DEL MOTORINO

DI AWIAMENTO A STRAPPO

W. CANDELA

X. TAPPO DI SCOLD DELl'CLIO

Y. SILENZIATORE

Z. CASSETTA DEGLI ATFREZZI

AA. MANOPOLA DI RUOTA LIBERA

_) How to use your snow thrower E(E(E(E(E(E(E(E(E(_Como utilizar su mdquina quita-

Know how to operate all controls before adding fuel or at- _Nleves

tempting to start the engine. Conozca como hacer funcionar todos los mandos antes de

Stopping

TRACTION DRIVE

Releasetractiondrivecontrollever(A)tostopthe forward

or reverse movement of the snowthrower.

AUGER

•Release the auger control lever (B) to stop throwing

snow.

ENGINE

1. Move throttle control (C) to "STOP" position.

2. Remove (do not turn) safety ignition key (D) to prevent

unauthorized use.

NOTE: Never use choke (E) to stop engine.

@Bedienung der schneefriise

Machen Sie sich mit der Bedienung aller Schalthebel ver-

traut, bevor Sie den Tank f011enoder versuchen, den Motor (NL_

anzulassen.

Ger_t anhalten

FAHRANTRIEB

Lassen Sie den Fahrantdebs-Bedienungshebel (A)los, um

dieVorw&rts- oder R0ckw&rtsbewegung der Schneefr_Lse

zu stoppen.

EINZUGSSCHNECKEN

•Lassen Sie den Bedienungshebel for die Einzugssch-

necken (B) los, um den Schneeauswurf zu stoppen.

MOTOR

1, Bringen Sie den Gashebel (C) auf Position =STOP".

2. Ziehen Sie den SicherheitszOndschl_ssel (D) ab, urn

unerlaubtem Gebrauch vor'zubeugen.

HINWEIS: Verwenden Sie niemals den Choke (E), um den

Motor abzustellen.

afiadir carburante o intentar poner en marcha el motor.

Pararse

GUIA CON TRACCI(_N

•Soltar la palanca de control de gufa a traoci6n para parar

el movimiento hacia delante o marcha atrds de lamdquina

quitanieves.

BARREN A

Soltar la palanca de control de la barrena (B) para parar

de lanzar nieve.

MOTOR

1. Poner el mando del acelerador (C) en la posici6n"STOP".

2. Quitar (sin girar) la Ilave de encendido de seguridad para

prevenir un use no autorizado.

NOTA: No user nunca el cebador (E) para parar el motor.

Hoe uw sneeuwruimer te gebruiken

Weet hoe ude besturing moet gebruiken, voordat u brandstof

toevoegt of de motor probeert te starten.

Stoppen

AANDRIJVING METTREKKABEL

• Ontkoppelde stuurknuppelvande aandrijvingmettrekka-

be! (A) om de voorwaartseof achterwaartsebeweging

van de sneeuwruimerte stoppen.

BOOR

•Ontkoppelde stuurknuppelvan de boorregeling(B) om

het sneeuwruimente stoppen.

MOTOR

1. Zet de smoorregeling(C) op =STOP'.

2. Haaldeveiligheidscontactsleutel(D)uithetcontact(maar

draaihemnietom)omanbevoegdgebruiktevoorkomen.

N,B.: Gebruiknooitde choke(E) om de motoraf te zetten.

(_ Comment utiliser votre souffleuse @ Come usare il vostro spazzaneve

Sachez comment utilisertoutse lescommandes avantdajouter

de I'essence ou tenter de mettre le moteur en marche. Eesere in grado di fare funzionare i controUi prima di ag-

giungere benzina o cercare di awiare il rnotore.

Arr6t de I'appareil

TRANSMISSION DE TRACTION

Rel_chez le levier de commande de transmission de

traction (A) pour arr_ter le rnouvernent avant ou arri_re

de la souffleuse.

VIS SANS FIN

•Rel&chez le levier de commande de la vis sans fin (B)

pour arr_ter le lancement de la neige.

MOTEUR

1. Mettez la commande des gaz (C) &la position =STOP'.

2. Enlevez (ne tournez pas) la cl_ de contact de s_curit_

(D) pour pr_venir I'uUlisation non autorisde.

REMARQUE: N'utilisez jamals le volet de d_part (E) pour

arrOter le moteur.

Arresto

TRAZIONE PER ADERENZA

Rilasciarelaleva diregolazione dellatrazione peraderenza

(A) per arrestare fa marcia, inavanti o indietro,dello spaz-

zaneve.

COCLEA

•Rilasciarela leva di regolazionedella coclea(B) perar-

restareIospazzaneve.

MOTORE

1. Spostareil commandodelgas (C) in posizione"STOP".

2. Togliere(nonruotare)lachiavediaccensionedisicurezza

(D) perevitareun usononautorizzato.

NOTA:NonusersmaiI'arricchitore (E)perarrestareilmotore.

t ......

To use fuel shut-off valve (F)

The fuel shut-off valve is located beneath the fuel tank on the engine.Always operate snow thrower

with fuel shut-off valve in =OPEN" position.

(_ Benutzung des benzin-absperrventils (F)

Das Benzin-Absperrventil befindet sich unter dern Benzintank am Motor. Verwenden Sie die

Schneefr&se nur dann, wenn das Benzin-Absperrventil auf Position =OPEN eingestefft ist.

(_ Pour utiliser le ¢arburant fermez le robinet (F)

Le robinet d'arr_t du carburant est situd au-dessous le rdservoir de carburant sur le rnoteur. Faites

toujours fonctionner la souffleuse avec le robinet d'arr_t du carburant dans la position "OPEN".

_)Uso de la vdlvula de interrupci6n del carburante (F)

la vdlvula de interrupci6n del carburante esta poaicionade deba o del dep6sito de carburante

en el motor, hacer s=ernprefuncionar la mdquina quitanieves con la vdlvula de interrupci6n del

carburante en posici6n "OPEN".

_) Hoe de afsluitklep van de brandstoftank (F) te gebruiken

De afsluitklep van de brandstoftank zit aan de onderkant van de tank op de motor, Houd tijdens gebruik de afsluitklep van de

brandstoftank altijd op "OPEN".

(_ Uso della valvola di arresto del combustibile (F)

La valvola di arresto del combuStibile _situate al di sotto del serbatoio dal motore. Durante rutilizzo dello spazzaneve, la valvola

di arresto del combustibile deve trovarsi sempre sulla posizione =OPEN".

_-_ To use throttle control (c)

VThe throttle control is located on the engine. Always operate the snow

thrower with the engine at full throttle. Full throttle offers the best snow

thrower performance,

Bedienung des gashebels (C)

Der Gashebel befindet sich auf dern Motor. Verwenden Sie die Schnee-

fr_se immer bei Vollgas, Vollgas gew_hdeistet optimale Leistung der

Schneefr_se.

_) Para usar el mando del acelerador (C)

Pour utiliser la commande des gaz (C)

La commande des gaz est situ_e sur le moteur. Faites toujours fonction-

ner la souffleuse avec le moteur bplein rdgime. Le plein rdgime offre le

meilleur rendement de la souffieuse,

El mando del acelerador estd en el motor. Hacer funcionar siempre la mdquina quitanieves con el motor acelerado a todo gas. La

mdxima aceleraci6n ofrece la mejor prestaci6n de la mdquina quitanieves.

Hoe de smoorregeling (C) te gebruiken

De smoorregeling is bevestigd Ban de motor. Gebruik de motor van de sneeuwruimer altijd met een volledig geopende gasklep.

Een voUedig geopende gasklep zorgt voor de beste resultaten van uw sneeuwruimer.

QUso del comando del gas (C)

II comando del gas si trova sul motore. Usare sempre Io spazzaneve con il motors a tutto gas. In questo modo si ottengono le

migliori prestazioni.

To use choke control (E)

The choke control is locatedon the engine. Use the choke controlwhenever

you are starting a cold engine. Do not use to start a warm engine.

To engage choke, turn knob clockwise to =FULL", Slowly turn knob

counterclockwise to disengage.

(_ Bedienung des choke (E)

Der Choke befindet sich auf dem Motor. Verwenden Sie den Choke nur

dann, wenn der Motor kalt ist. Verwenden Sie ihn hie zum Anlassen des

schon warmen Motors.

Um den Choke einzuschalten, drehen Sie den Bedienungsknopf im

Uhrzeigersinn auf Position _FULL_. Drehen Sie den Knopf langsarn

entgegen dem Uhrzeigersinn, um den Choke auszuschalten,

(_ Pour utiliser la commande d'dtrangleur (E)

La commande d'_trangleur est situde sur le moteur, UtUisez la commande d'dtrangleur toutes les fois que vous mettez en marche

un moteur froid. Ne rutilisez pas pour mettre en marche un moteur chaud.

•Pour embrayer la commande d'_trangleur, tournez le bouton darts la sens des aiguilles de rhodoge _"FULL".Tournez lente-

merit le bouton dans le sens contraire des aiguilles de I'horloge pour ddsembrayer.

Usar el mando del cebador (E)

El mando del cebador esta en el motor. UtilJzarel mando del cebador siempre que se arranqua con motor frl'o.No utilizar para

poner en marcha un motor caliente.

Para conectar el cebador, _irar el mando en el sentido de las agujas del reloj sobre =FULL". Pare desconectar, girar el mando

poco apoco en el sentido inverso al de las agujas del reloj.

(_ Hoe de chokeregeling (E) te gebruiken

De chokeregeling is bevestigd aan de motor. Gebruik de chokeregeling als u sen koude motor wilt starten. Gebruik de chokere-

geling niet om een warme motor te starten.

• Om de choke in te schakelen, dient u de knop met de klok mee naar "FULL" te draaien. Draai de knop langzaam tegen de

klok in om uit te schakelen.

(_ Uso del comando dell'arricchitore di avviamento (E)

II comando dell'arricohitore di awiamento si trova sul motore. Va utilizzato ogniqualvolta si accende un motore afreddo. Non utiliz-

zarlo mai per far partite il motore a caldo.

Per inserire I'arricchitore di awiamento, girare la manopola in senso orario su "FULL". Per disinserire il comando, girare lenta-

mente la manopola in senso contrario. 21

control snow discharge

WARNING: Snow throwers have exposed rotating parts, which

can cause severe injury from contact, or from material thrown

from the discharge chute. Keep the area of operation clear of all

persons, small children and pets at all times including startup.

WARNING: If the discharge chute or auger become clogged, shut-

on engine and wait for all moving parts to stop. Use a stick, NOT

YOUR HANDS, to unclog the chute and/or auger.

The DIRECTION in which snow is to be thrown is controlled by the dis-

charge chute control lever (G).

• To change the discharge chute position (H), press downward on dis-

charge chute control lever and move lever leftor rightuntil chute is in de-

siredposition. Be sure leverspringsback and locksinto desired position.

The DISTANCE that snow is thrown is controlled by the

position of the chute deflector (J). Set the deflector low to

throw snow a short distance; set the deflector higher to throw

snow farther.

Pressdownwardondeflectorremotecontrollever(K)and

moveleverforward to lowerthe deflectoranddecrease

the distance.Moveleverbackto raisethe deflectorand

increasethe distance.Be sure leverspringsbackand

locksintodesiredposition.

(_ Regelung des schneeauswurfs

WARNUNG: Schneefr&sen sind mit offenlieQenden

beweglichen Teilen ausgestattat, die bat Beruhrung

Aoder dutch aus der Auswurfrinne geschleuderte

_H_ Fremdk6rper ernsthafte Verlatzungen verursachen

-- kSnnen. Halten Sis den Verwendungsbereichjed-

erzeit frei von jeglichen Personen, klelnen Klndern

und Haustieren, such w_ihrend des Startens.

WARNUNG: Sollten die Auswurfrinne oder

die Einzugsschnecken blockiert sein stel-

tan Sie den Motor ab und warten Sis, bis alle

='_ beweglichen Teile stillstehen. Verwenden Sie

einen Stock, NICHT IHRE HA.NDE, um die Rlnne

und/oder die Einzugsschnecken zu reinigen.

Die RICHTUNG, in welche der Schnes ausgeworfen wird

wird mt H fe des Auswurfrinnen-Bedienungshebels (G)

bestimmt.

• Um die Ausrichtung der Auswurfrinne (H) zu ver&ndern,

drt3cken Sie den Auswurfrinnen-Bedienungshebel nach

unten, und bewegen Sie ihn nach links oder rechts, bis

die Rinne in der gewQnsshten Stellung ist. Stellen Sie

sicher, dass der Hebel zurt3cksshnellt und in der gew0n-

schten Position einrastet.

Die AUSWU RFWEITE wird durch die Positiondes Auswu rfrin-

nen-Ablenkblechs (J) bestimmt. Stellen Sie des Ablenkblech

niedrig ein, um den Schnee bei geringer Wurfweite auszuw-

erfen; stellen Sie das Ablenkblech hSher ein, um den Schnee

welter auszuwerfen.

DrOcken Sie den Fernbedienungshebel for das Ablenk-

blech (K) nach unten und nech vorne, um das Ablenkblech

zu senken und die Auswuffweite zu Verringern. Ziehen

Sie den Hebel an, um das Ablenkblech anzuheben und

die Auswu rfweite zu erhShen. Stellen Sie sicher, dass der

Hebel zurecksshnellt und in der gew(Jnsshten Position

einrastet.

(_ Pour contr61er la ddcharge de la neige

ATTENTION: Les souffleuess ont des parties rote.

tives t, ddcouvert, ce qui peut causer de graves

bleesurespar contact ou encore &cause du ma-

_tdriel lanc6 par goulotte Gardez la

la d'6vscuation.

zone d'opdration libre de toute personne, de jeunes

enfants at d'animaux domestiques _tout moment

incluant la mise en marche.

ATTENTION: SI la goulotte d'6vacuatlon ou la tarl6re

se bouchent, dtelgnez le moteur et attendez que

toutas les parties mobiles s'arr6tent. Utiliesz un

b&ton, NON VOS MAINS, pour ddboucher la goulotta

d'6vscuation ou la taribre.

La DIRECTION bans laquelle la neige dolt _tre jetde est con-

trSIde par le levier de commande de la goulotte d'_vacuation

(G).

•Pour changer la position de la goulotte d'dvacuation

(H), pressez vers le has sur le ]evier de commande

de la goulotte d'dvecuation et ddplacez le levier vers

la gauche ou la droite jusque la goulotte soit dans la

positionddsirde. Assurez-vous que le levier se redrasse

Vers rarri_re et s'enclenche dans la position ddsirde.

La DISTANCE _laquelle la neige est lanc_e est contr61de

par la position du ddflecteur de |a goulotte d'_vacuation (J).

Placez le ddflecteur en bas pourjeter de la neige &unecourte

distance, et en haut pour la lancer plus loin.

•Pressezverslebassurlelevierdecommande'_distance

du ddflecteur (K) et ddplacez le levier vers I'avant pour

abaisser le d_flecteur etdiminuer la distance. Ddplacez le

levierve rsrarri_re pour hisser le ddflecteur et augmenter

la distance. Soyez certain que le levier se redresse Vers

I'arri_ra et s'enclenche dans la position ddsirde.

Controlar la eyecci6n de la nieve

ADVERTENClA: Las m=tqulnes quitanieves tienen

partes rotantes expuestas, que pueden causar he-

_rides graves por contacto, o por material lanzado

desde el conducto de eysccl6n. Mantener siempre

el =tres de operaci6n Iibre de toda persona, ninos

_aeqUehos y animates domdaticos, incluso durante

puesta en marcha,

ADVERTENCIA: Si el conducto de descarga o la

barrena est_n obstruidos, spagar el motor y es-

perar que es pares todes les partes. Utilizar una

varilla, NO LAS MANOS, para liberar el conducto

y/o la barrens.

La DIRECCI(_N en la que se lanza la nieve se controla me-

diante la palanca del mando del conducto de eyecci6n (G).

Para cambiar la posici6n del conducto de eyecci6n (H)

empujar hacia ahajo la palanca del mando del conducto

de eyeccibn y mover la balanca hacia la izquierda o

la derecha hasta que el conducto estd en la posici6n

deseada. Cerciorarse de que la palanca se suelte y se

quede bloqueada en la posici6n deseada.

La DISTANCIA a la que se lanza la nieve se controls me-

diante la posici6n del deflector del cenducto (J), Colocar el

deflector bejo para lanzar nieve a breve distancia; colocarlo

mas alto para lanzar la nieve mds lejos.

•Prssionar hacia abajo la palanca (K) del mando remoto

deldeflector y mover la palanca hacia adelante para bajar

el deflector y reducir la distancia. Mover la palanca hacia

atrds para levantar el deflector y aumentar la distancia.

Asegurarse de que la palanca vuelva en su lugar y se

fije en la posici6n deseada.

( Het van sneeuwuitstoot

bedienen de

WAARSCHUWlNG: Sneeuwrulmers hebben open

roterende onderdelen, die ernstige verwondingen

,,, kunnen veroo=-zaken blJ contact of bij contact met

Xmateriaal dat in de afvoertrechter terecht Is geko-

men on is uitgestoten. Houd het schoon te maken

gebied altijd vrij van pemonen, klelne kinderen en

huisdleren, ook tiidens her opstarten.

WAARSCHUWING: AIs de afvoertrechter of boor

,_ verstopt raken, dient u de motor af te zetten en te

wachten tot alle roterende onderdelen stilstaan. Ge-

brulk een stok, NIET UW HANDEN, om de trechter

en/of de boor te ontatoppen.

De RICHTING waarin de sneeuwwordtuitgestoten,kuntu

regelenmetde stuurknuppelvoorde afvoertrechter.

•Om de positievande afvoertrechter (H) te veranderen,

dient u de stuurknuppelnaar benedente drukkenen

naar linksof rechtste bewegentotdatde schachtinde

gewenstepositiestaat.Zorgdatde veerterugspringten

in de gewenstepositievergrendelt.

De AFSTANDwaaroverde sneeuwwordtuitgestoten,kunt

u regelenmet de deflectorvande afvoertrechter (J). Zet de

deflectorlaag om de sneeuwovereen kleineafstand uitte

stoten;zet de deflectorhogerorn de sneeuwverder uitte

stoten.

•Drukdestuurknuppelvande deflector(K)naarbeneden

en beweegde knuppelvoorwaartsomde deflectornear

benedenterichtenen deafstandteverkleinen.Beweeg

de knuppelachterwaartsomde deflectoromhoogte rich-

ten en de afstandte vergroten.Zorgervoordat de veer

terugspringten in de gewenstepositievergrendelt.

QRegolare la bocca di scarico della neve

PERICOLO: gli spazzaneve presentano delle patti

rotanti esposto, che possono provocare gravi le-

Asioni qualora vengano in contatto con pemone o

d con materiale proveniente dalla bocce di searico.

"=_ Tenere Iontane le persone, i bamblnl • gli anlmali,

dalla zone In cui si sta operando, anche in fase di

awlo della macchina.

PERICOLO:nel caso incui si verifichl un'ostru_ione

della bocca dl scarico o della coclea, apegnere II

motore • attendere I'arresto di tutte le patti mobili.

='_ Utilizzare un bastonclno, NON LE MANI, per rlmuo-

veto II materiale che ostruisce la bocca dl scarico

o la coclea.

La DIREZIONE in cuiviene spazzata la neve_contmllata

della levadicontrollodellaboccadiscarico(G).

•Per modificarela posizionedellaboccadiscarico(H),

premereversoil bassosulla leva di regolazionedella

boccadi scarico versosinistrao versodestra, fino a

quandola boccanonabbia raggiuntola posizionede-

siderata.Assicurarsiche la leva tornie si blocchinella

posizionedesiderata.

La DISTANZAecuilanevavienespazzata_controllatadalla

posizionedel deflettorediscadco(J). RegolareiIdeflettore

mbassoperungettoa brevedistanza,piOinaltopergettare

la nevepi_JIontano.

•Premereverso il bassosulla leva di telecomandodel

deflettore (K)e spostarela levainavantiperabbassare

il deflettoree diminuirela distanzaacutviene gettata

la neve.Assicurarsiche la leva tornie si blocchine!la

posizionedesiderata.

throw snow

The auger rotation is controlled by the auger control lever (B) located on

the right side handle.

•Squeeze the auger control lever to the handle to engage the auger

and throw snow.

•Release the auger control lever to stop throwing snow.

Das schneefrfisen

DieRotationderEinzugsschneckenwirdmitHitiedesBedienungshebelsfor

dieEinzugsschnecken(B)gesteuert,welchersichamrechtenGriff befindet.

Pour lancer de la neige

•DrGckenSie denBedienungshebel fordie Einzugsschneckenan, um

die Einzugsschneckenzu aktivierenundSchneezu fr&sen.

•LassenSie den BedienungshebelfGrdie Einzugsschneckenlos,um

das Schneefr_.senzustoppen.

La rotation de lavis sans fin est contrSl_e par le levier de commande de lavis sans fin (B) situd sur le cStd droit du bouton.

•Exercer une pression sur le levier de commande de lavis sans fin vers la poign_e pour embrayer lavis sans fin et lancer de

la neige.

•Rel&chez Is levier de commande de lavis sans fin pour casser de jeter de la neige.

Lanzar la nleve

La rotaci(_n de la barrena se controla con la palanca de mando de la barrena (B) posicionada en la empuSadura derecha.

•Apretar la palanca de mando de la barrena hacia la empuSadura para conectar la barrena y lanzar nieve.

•Soltar la palanca de mando de la barrena para parar de lanzar nieva.

(_) Net sneeuwruimen

De boorrotatie wordt geregeld door de stuurknuppel van de boorregeling (B), die aan de rechterksnt van de handel is bevestigd.

•Knijp de knuppel in om de boor in te schakelen en te besturen en ruim de sneeuw.

•Laat de knuppel los om bet sneeuwruimen te stoppen.

QPer spazzare neve

La rotazione della coclea _controllata dalla leva di controllo della coclea (B), che _situata sul late destro delrimpugnatura.

•Premere la leva di controllo della coclea verso I'impugnatura per inserire la coclea e spazzare la neve.

•Rilasciare la leva di controllo della coclea per arrestare razione defio spazzaneve.

_Using the clean-out tool

In certain snow conditions, the discharge chute may become clogged with

ice and snow. Use the clean-out tool to dislodge this blockage.

When cleaning, repairing, or inspecting, make certain all controls

•l_ are disengaged and the auger/impeller and all moving parts have

stopped. Disconnect the spark plug wire and keep the wire away

from the spark plug to prevent accidental starting.

• Release the auger control lever and shut off the engine.

Remove the clean-out tool from it'smounting c[ip. Grasp the tool firmly

by the handle and push and twist the tool intothe discharge chute to

dislodge the blockage.

After the packed snow has been dislodged, return the clean-out tool to it's

mounting clip by pushing it into the clip,

•Make surethe discharge chute ispointed ina safedirection (no vehicles,

buildings, people, or other objects are in the direction of discharge)

before restarting the engine.

•Restart the engine, then squeeze the auger control lever to the handle

to clear snow from the auger housing and the discharge chute.

Vent endung des reinigungsger ts

Bei bestimmten Schneebedingungen kann die EnUaderutsche mitEis und Schnee verstopft werden.Verwenden Sie zur Beseitigung

dieser Blockade das Reinigungsger_.t.

,_ Vergewisearn Sie sich vor dem Reinlgen, einer Reparetur, oder einer Inspektion, daea age Stauerungen ausgeachaltet

slnd und die Einzugeachnecke und dee Antrlebsred still stehen. Trennen Sie dee ZQndkabel und halten Sie des

Z0ndkabel yon der ZQndker'ze entfernt, um eln zuf_lligea Starten zu verhindern.

L_sen Sie den Steuerhebel der Einzugsschnecke und schaiten Sie die Maschine ab.

•Nehmen Sie das Reinigungswerkzeug aus seiner Halterung. Ergreifen Sie des Werkzeug fest an seinem Griff und stoBen

sie es in die Entladerutsche und drehen Sie es dort, um die Blockade von ihrem Sitz.zu 16sen.

Sobald der zusammengepackte Schnee entfernt ist, geben Sie des Reinigungswerkzeug wieder in seine Halterung zurOck, indem

Sie es in die Klemme drQcken.

•Vergewissern Sie sich, dass die Entladerutsche in eine sichere Richtung zeigt (dass keine Fahrzeuge, GebSude, Menschen,

oder anderen Gegenst_nde in Entladerichtung sind), bevor Sis die Maschine wieder starten.

•Starten Sie die Maschine wieder und drQcken Sis den Steuerhebe! for die Einzugschnecke zum Griff hin, um den Schnee

aus dem Schneckengeh_use und der EnUaderutsche zu r'&umen.

(_ Utilisation de I'outil de nettoyage

Dens certaines conditions d'enneigement, la neige et la glace peuvent colmater la glissi_re d'_vacuation. Utilisez I'outil de nettoyage

pour la libdrer.

_,1= Lorsque vous effectuez lea operations de nettoyage, lea r6paretions ou I'inspection de la machine, v6rifiez si toutes

lea commandes sont libres et si la lame rotative/]e rotor at toutea lea pibces an mouvement sont _,I'arr_t. D6branchez

le fil de la bougie et e_cartaz-le de la bougie pour e_vitertout risque de ddmarrage eccidentel.

Lib(_rez le levier de commande du rotor et arr_tez le moteur.

•D_montez routil de nettoyage de son support d'atteche. Saisissez-le fermement par la poignde et pouasez-le en imprimant

un mouvement rotatoire dans la gliasi_re d'dvacuation pour la libe_rer.

Apr_s avoir chasse la neige, remettez en place I'outilde nettoyage sur son support en le pouasant dane son attache.

•V_rifiez sila glissi_re d'dvacuation est orient_e de fa_:onsQre (il ne dolt y avoir ni vdhicule, ni personne nitout autre objet dans

la trajectoire de I'dvacuation) avant de reddmarrer le moteur.

•Red_marrez Is moteur, appuyez sur le levier de commande du rotor placd sur la poignL=epour chasser la neige du carter du

rotor et de la gliasi_re d'dvacuation.

Usar la herramienta lapara limpieza

En algunas condiciones de nieve, e! pasillo de eyecci(_n puede obstruirse con hielo y nieve. Usar la herramienta de limpieza para

desalojar este atasco.

Cuando se limpia, repara o inspecciona, eaegurarse de que todos los mandos este_ndesconectados y que la barrenad

,_ impulsor todas lea mbviles se Deaconectar el hilo de la buJfa de encendido de la bujfa mismaY partes hayan parado.

pars prevenir un arranque accidental.

•Soitar el mando de la barrena y parer el motor.

Quitar herramienta de limpieza de su horquilla de montaje. Asir la herramienta de modo firme por la empu_adura y empujar

y torcer la herramienta en el pasillo de eyecck_n para desalojar este atasco.

Despu_s de quitar la nieve, volver a colocar la herramienta de limpieza en su clip de montaje empujdndola en la horquilla.

Asegurarse de que el pasillo de eyecci6n estd dirigido en una direccibn segura (que no hayan vehfculos, edificios, personas,

uctros objetos en la direcci6n de descarga) antes de poner en marcha el motor.

•Volver a poner en marcha e! motor, luego oprimir la palanca de mando de la barrena hecia la manila pare limpiar la nieve del

alojamiento de la barrena y del pasillo de eyecci6n.

De ontstopper gebruiken

AIs er sneeuw ligt, kan de afvoergoot verstopt raken met ijs en sneeuw. Gebruik de ontstopper om die verstopping te verwijderen.

Zorg er blj het achoonmaken, repareren of inepecteren voor dat alle bedieningsorganen vr j staan en dat de avegaad

echroefblad en alle bewegende delen stlletaan. Koppel de ontstekingsdraad los en houd de draad verwijderd van de

ontsteklng zodat de machine niet onverwachts ken starten.

• Laat de bedieningshendel van de avegaar los en zet de motor uit.

•Haal de ontstopper uit zijn ophan_lbeugel. Houd het gereedschap stevig vast aan het handvat en duw en wrik het in de afvo-

ergoot om de verstopping te verwljderen.

Duw de ontstopper weer in de beugel terug als de opeengepakte sneeuw is verwijderd.

•Contreleer of de afvoergoot in een veilige richting staat (geen voertuigen, gebouwen, mensen of andere voorwerpen in de

afvoerrichting) voordat u de motor weer start.

• Start de motor en knijp de bedieningshendel van de avegaar naar het handvat om de sneeuw uitde behuizing van de avegaar

en de afvcergoot te verwijderen.

QUtilizzo dello strumento di pulitura

In determinate condizioni d'innevamento, il ghiaccio e la neve potrebbero intasare la bocca di scarico. Utilizzare Io strumento di

pulitura per eliminare tale ostruzione.

Prima di eseguire le operazioni dl pulitura rlparazione o Ispezione, verlf care che tutt comand slano disattivati •

_che la coclea/la girante • tutte le partl in movimento slano ferme Scollegare la Ucavo della candela • deposltarlo

Iontano dalla candela stessa, onde evitare il rischio di accensioni accldentali.

•Rilasciarela levadi comandodellacocleae spegnereil motore.

•RimuovereIostrumentodi pulituradal relativoganciodifissaggio. AfferraresaldamenteIostrumentoespingerlonellabocca

di scaricoper rimuovererostruzione.

Dopoaver rimossoraccumulo di neve,riposizionare,premendo,Iostrumentosul relativoganciodifissaggio.

•Primadi riawiare il motore,verificarechela boccadi scadcosia rivoltainuna direzionesicura (evitarache veicoli,edifici,

personeo aitrioggettisiano rivoltinelladirezionedi scarico).

•Riawiare il motore,quindipremere la levadi comandodellacocleaversoI'impugnaturaper rimuoverela nevedalrinvolucro

dellacocleae daIlaboccediscarico.

_To move and backward

forward

SELF-PROPELLING, forward and reverse movement of the snow thrower,

is controlled by the traction drive control lever (A) located on the left side

handle.

•Squeeze tractiondrive controlleverto handleto engage the drive

system.

Release tractiondrive controllever to stop the forward or reverse

movementof the snowthrower.

SPEED andDIRECTIONare controlledbythedrivespeedcontrollever(L).

•Squeeze tractiondrive controlleverto handleto engage the drive

system;thenslowlymovedrivespeedcontrolleverto desired"FOR-

WARD or REVERSE"setting.

Forwardgroundspeedwillincreaseasthe leverismovedforward,allowing

the operatorto varythe speedofthe unitwhileit is moving.

• To reverse direction, slowly pull lever back until snow thrower stops, then pull lever further back.

Reverse ground speed will increase as the lever is pulled backward, allowing the operator to vary the speed of the unit while it is

moving.

•Slower speeds are for heavier snow and faster speeds are for lightsnow and transporting the snow thrower. Itis recommended

that you use a slower speed until you are familiar with the operation of the snow thrower.

NOTE: When both traction drive and auger control levers are engaged, the tract on drive control lever will lock the auger control

lever in the engaged position. This will allow you to release your nght hand from the handle and adjust the discharge chute direc-

tion without interrupting the snow throwing process.

Vorw rts und rOckw rts fahren

Der EIGENANTRIEB sowie die Vorw&rts- und R,",ckw&rtsbewegung der SchneefrSse werden mt H fe des Fahrantdebs-Bedien-

ungshebels (A) gesteuert, welcher sich am Unken Griff befindet.

DrOcken Sie den Fahrantriebs-Bedienungshebel an, um den Fahrantrieb zu aktivieren.

Lassen Sie den Fahrantriebs-Bedienungshebel los, um die Vorw&rts- oder R0ckw&rtsbewegung der SchneefrSse zu stop-

pen.

Die GESCHWINDIGKEIT und die FAHRTRICHTUNG werden mit Hills des Fahrgeschwindigkeitsreglers (L) gesteuert.

Dr0cken Sie den Steuerhebel an den Griff zum Einschalten des Antr ebssystems, dann sch eben S e den Hebel for die Ge-

echw nd gkeitssteuerung langsam auf die gew0nschte Stelfung for VORW'A,RTS oder ROCKWA.RTSGANG.

Die Grundgeschwindigkeit irn VorwSrtsgang wird erh(_ht,wenn der Hebel nach voroe geschoben wird, wodurch der Bediener die

Geschwindigkeit des Ger&ts beim M&hen variieren kann. 25

Pour se d6placer vers I'avant et vers I'arri re

AUTO-PROPULSIF, le mouvement d'avancement et de recul

de la souffieuse est contr61_ par le levier de commando de

la transmission du dispositif de ddplacement (A) situd sur le

cOtd gaucho du manche.

•Exorcez une pression sur le levier de commande de la

transmission du dispositifde d_placement vers la poign_e

pour embrayer i'entrai'nement.

•Rol_chez le levier de commande de la transmission du

dispositif de d_placement pour arr_ter le mouvement

avant ou arri_re de la souffleuse.

VITESSE et DIRECTION sont contr61dspar le levier de com-

mande de rdgulateur de vitesse (L).

• Presser Is levier de commande pour pouvoir engager Io

ddmarreur, puis doucement bouger le levier control do

vitesse selon marche =AVANT"ou =ARRI_:RE".

La vitesse au sol augmentera si le levier est tire en avant,

permettant _. I'opdrateur de varier la vitesse de la machine

en mouvement.

•PourI'inveme, tirerdoucementlelevieren arri_rajusqu'a

ce que la machines'arr_te.

Ensuitetirer le levier plus loinque la positionARRE"T.En

reculant,la vitesseau solaugmenteraIorsquele leviersera

tireen arri_re,perrnettant&roperateur de contr61erla vitesse

de la machineen mouvement.

•Les vitesses plus lentes sont pour la neige plus Iourde

et les vitesses plus rapides sont pour la neige Idg_ra et

transportant la souffleuse. II est recommand_ d'utiliser

une vitesse plus lente jusqu'_,ce que vous soyez familiers

avec I'opdration de la souffleuse.

REMARQUE: Lorsque le levier de commande de la trans-

mission du dispositif de ddplacement etle levierde commande

de la vis sans fin sont embrayds, le levier de commands de la

transmissiondu dispositifde d_placement enclencherale levier

de commando de la vis sans fin dans la position d'embrayage.

Cela vous permettra de libdrer votre main droite de la poignde

et d'a uster la direction de la goulotte d'dvacuation sans inter-

rompre e processus de souff age de a ne ge.

Moverse adelante y atrds

El movimiento AUTO-PROPULSADO, hacia adelante y mar-

cha atrds de la mdquina quitanieves, se controla modiante la

palanca de mando de la guia de tracci6n (A) posicionada en

la ompuSadura izquierda.

•Apratar la palanca de mando de la gufa de tracci6n hacia

la empufiadura para conectar el sistema de guia.

•Soltar la palanca de mando de la guia de tracci6n para

parar el movimiento hacia delante o marcha atrds de la

mdquina quitanieves.

VELOCIDAD y DIRECCION so controlan con la palanca det

mando de velocidad de gufa (L).

Oprimir la palanca de mando del traccibn hasta la manija

paraaccionarelsistemadetransmisi6n,luego mover despa-

cio la palanca de mando de la velocidad hasta la posici6n

deseada "FORWARD" (adelante) o "REVERSE" (atrds).

•ZumUmkehrenderRichtungschiebenSiedenHebellangsamzureck,

bisdas Ger_t stoppt,dannschiebenSis den Hebel 0berdie"STOP"

Stellunghinauszureck.

DieGrundgeschwindigkeitim R0ckw_.rtsgangerhShtsich,wennderHebel

nachr5ckw_rtsgeschobenwird,wodurchderBetreiberdieGoschwindigkeit

des Ger&tsbeimM&henvariierenkann.

•Bei schwerem Schnee ist eine langsamere Fahrgeschwindigkeit zu

w&hlen, bei leichtem Schnee und zum Transport der Schneefr&se

eine schnellere. Es wird empfohlen, die Schneefr&se bei geringer

Geschwindigkeit zuverwenden, bis Sie mit der Bedienung desGer&tos

vertraut sind.

HINWEIS: Wenn der Fahrantriebs-Bedienungshebel und der Bedienung-

shebel f_3rdie Einzu_sschnecken gleichzeitig in Betriebsste!lung sind, so

istder Hebel ft_rdie Emzugsschnecken durchden Fahrantriebs-Bedienu n_-

shebel in tier gegebenen Position justiert. Dies gibt Ihnen die MSglichke=t,

den Hebel Ioszulassen und die Ausrichtung der Auswurfrinno einzustellen,

ohne hierzu das Schnoofr&sen untorbrechen zu mOssen.

La velocidad hacia adelante aumentard cuando la palanca se

mueve hacia adelante, permitiendo al operador cambiar la ve-

Iocidad de la unidad mientras estd en marcha movidndose.

•Para invertirla direcci6n, empujar despacio la palanca

haciaatrdshastaque la unidadss pare,luegoempujar

la palancahaciaatrds,mds alldde la posici6n =STOP'.

Lavelocidadhaciaatrdsaumentar_cuantorodsseempujela

palancahaciaatrds,permitiendoaloperadorvariarlavoloQdad

de la unidadmientras estd en marcha movidndose.

•Velocidadesmds lentas son para nieverods pesada y

velocidadesmds altas para nieve ligeray para trans-

portarla mdquina quitanieves. Se recomiendausaruna

velocidadmds bajahasta quo se est_ acostumbradoa

las operacionesde la mdquinaquitanieves.

NOTA: Cuando ambas palancasde mando de la guia de

tracci6ny de la barrena estdnconectadas,la palanca del

mando de guia de tracci6nbloquear_,lapalanca de mando

de la barrenaen la posici6nde conexi6n.Estopermitirdsoltar

la manoderechade la empufiaduray regularla direccidndel

conductode eyecci6nsin interrumpirel procesode lanza-

mientode la nieve.

Voorwaarts en bewegen

achterwaarts

De AUTOMATISCHE VOORTSTUWING, de voorwaartse en

achterwaartse bewegingvan de sneeuwruimer, wordt geregeld

door de stuurknuppel van de aandrijving met trekkabel (A) die

aan de linkerkant van de hendel is bevestigd.

•Knip de knuppel van de aandrijving met trakkabel in om

het systeem n te schake en en to besturen.

•Laat de knuppel los om de voorwaartse of achterwoartse

boweging van de sneeuwruimer to stoppon.

SNELHEID en RICHTING worden gerogeld door de snel-

heidsstuurknuppel.

•Knijpde stuurhendel voor de tractieaandrijvinq helemaal

in om hot aandrijfsysteem in to schakeIen. Beweeg de

stuurhondel voor de rijsnelheid dan langzaam naar de

gewensteinstelling:"FORWARD (vooruit)of REVERSE

(achteruit).

Alsde hendelvooruitwordt bewogen, neemt derijsnelheid vooruit

toe. De bestuurder kan de snelheid aanpassentijdens het rijden.

• Om achtoruit te rijden de hondel langzaam achteruit trek-

ken totdat de machine stopt on vervolgens de hendel

verder achteruit trekken tot achter de "STOP"-positie.

AIs de hendel achteruit wordt bewogen, neemt de rijsnelheid

aehteruit toe. De bestuurder kan de snelheid aanpassen

tijdens het rijden.

• Lage snelheden zijn gesehikt voor zware sneeuw en ho-

gere snelheden zijn geschikt voor lichte sneeuw en het

verplaatsen van de sneeuwruimer. Het wordt aanbevolen

lager snelheden te gebruiken totdat u vertrouwd bent met

het gebruik van de sneeuwruimer.

N.B.: AIs zowel de stuurknuppel van de aandrijving als de

knuppel van de boor zi n ingeschakeld, dan vergrendelt de

knuppel van de aandrijving de boorstuurknuppel in de inge-

schakelde positie. Dit geeft u de mogelijkheid uw rechterhand

van de hendel te halen en de richting van de afvoertrechter af

26 to stellen zonder hot sneeuwruimen te onderbrekon.

Per spostarsi in avanti o alrindietro

II movimento AUTOPROPELLENTE, a marcia avanti o indi-

etro, dello spazzaneve *_controllato dalla leva di regolazione

della trazione per aderenza (A), che si trova sul lato sinistro

delrimpugnatura.

•Premere la leva diregolazione dellatrazione per aderenza

verso rimpugnatura per inserire il sistema di trazione.

•Rilasciare la leva per arrestare il movimento in avanti o

alrindietro deUo spazzaneve.

La VELOCIT,_ ela DIREZIONE sono controllate dalla leva di

contmllo della velocitY,(L}.

•Premere la leva di comando della trazione per aderenza

fino alia manopola in modo tale da azionare il sistema di

trasmissione, quindi spostare lentamente la leva di co-

mando della velocit_ di trasmissione fino all'impostazione

desiderata, =FORWARD" (marcia avanti) o =REVERSE"

(retromarcia).

Spostandola levainavanU,lavelocit_dimarciaavantirispetto

al suoloaumenter_,consentendoalroperatoredi variare la

velocit;_dell'uni_ quando_in movimento.

•Per la retromarcia,tirareindietrolentamentela levafino

all'arrestodelrunit&,quindiriportarlainposizionedi=STOP".

La velocitY,di retmmarciarispettoalsuoloaumenter_,tirando

indietrolaleva,consentendoalroperatoredivadarelavelocitY.

dell'unit_quando_inmovimento.

•Velocit_ridottesonoadatteaduntipodinevepi_Jpesante,

mentrevelocit8superiorisonoind=ceteper nevepiOleg-

gera e per il semplicespostamentodellospazzaneve.

Si raccomandadi utilizzaresoltantovelocit_ridottefino

aquando nonsi sia fatta sufficientepraticaconil funzi-

onamentodellospazzaneve.

NOTA: Quando sono insedteentrambe le leve di controllo

della trazioneedi controllodella coclea,la leva di controllo

dellatrazionebloccher_,quelladellacocleanellaposizionedi

inserimento.Cibviconsentir_diaverelamanodestra libera,in

mododa peter regolareI'orientamentodellaboccadi scarico

senzadoverinterrompereroperazionedipuliziadalla neve.

Power steering operation

Steering triggers (M) are used toassist insteering your snow thrower.The

triggers are located on the underside of each handle. When a trigger is

squeezed, itdisengages the drive wheel on that side of snow thrower and

allows it to turn in that direction.

•To turn left - squeeze left side trigger.

•To turn right - squeeze right side trigger.

Betrieb m,t servolenkung

Die Lenkhebel (M) dienen dazu, das Lenken Ihrer Schneefr&se zu er-

leichtem. Die Lenkhebel befinden sich auf der Unterseite beider Gdffe.

Wird einer der Lenkhebel angedn3ckt, so setzt des Antriebsrad auf der

entsprechenden Seite tier Schneefr&se aus und erm_)glichtein Abdrehen

in jene Richtung.

•Um nach links abzudrehen - drOcken Sie den linken Lenkhebel an.

•Um nach rechts abzudrehen- dr_cken Sie den rechten Lenkhebef an.

Op6ration de servodirection

Les ddclencheurs de direction (M) sont utilisds pour assister

dans la directionde votre souffleuse, Les ddclencheurs sont si-

tuds surle dessous de chaque poignde. Lorsqu'und_clencheur

est pressd, celui-ci debraie la roue motdce sur ce c6td de la

souffleuse et lui permet de tourner dens cette direction.

•Pour tourner _gauche - pressez le ddclencheur du c6td

gauche.

Pour tourner _droite - pressez le d_6clencheurdu c6t6

droit.

(_ Funcionamiento de la direccion

Los gatillos de direcci(_n(M) se utilizan para ayudar adidgir

la mdquina quitanieves. Los gatillos estdn posicionados en la

parte inferiorde carla empu_adu ra.Cuando seapdeta ungatillo,

se desconecta la rueda motriz de aquel lado de la mdquina

quitanieves y esto permite girar en esa direcci6n.

Para girar hacia la izquierda, apretar el gatillo del lado

izquierdo.

Para girar hacia la derecha, apretar el gatillo del lado

derecho.

Gebruik van stuurbekrachtiging

De besturingsschakelaars (M) worden gebruikt om u te hel-

pen in de besturing van uw sneeuwruimer. De schakelaars

zijn aan de onderzijde van iedere hendel bevestigd. AIs de

schakelaar wordt aangeknepen, zal de wielaanddjving aan

die zijde worden onderbroken en kan de sneeuwruimer indie

richting worden gestuurd,

•Om naar links te sturen -knijp de linker schakelaar

can.

Om naar rechts te sturen - knijp de rechter schakeling

eaR.

QFunzionamento del se osterzo

Le leve di commando dello sterzo (M) vanno usate per le

operazioni di guida de{Io spazzaneve. Le leve sono situate

sulla parte inferiore di ciascuna impugnatura, Quando si

schiaccia una di queste leve, si disinnesta la ruota motrice

de quel lato della macchina, permettendo cost di girare in

quella direzione.

•Per girare asinistra - schiacciare la leva sul lato sinistro.

•Per girere a destra - schiacciare la leva sul late destro.

@TO adjust skid plates (N)

NOTE: The wrench provided in your parts bag may be used to adjust the

skid plates.

Skid plates (N) are located on each side of the auger housing and adjust

the clearance between the scraper bar (P) and the ground surface. Adjust

skid plates evenly to proper he=ghtfor current surface conditions. For re-

moval of snow in normal conditions, such as a paved driveway or sidewalk,

place skidplates in the highest position (lowest scraper clearance) to give

a 3 mm (1/8") clearance between the scraper bar and the ground. Use a

middle position ifthe surface to be cleared is uneven.

I I

NOTE: It is notrecommendedto operatethe snowthrowerovergravelor

rockysurfaces.Objectssuchas gravel,rocksorotherdebriscan easilybe

pickedup andthrownby the impeller,whichcan cause seriouspersonal

injury, propertydamageordamageto the snowthrower.

•Ifsnowthrowermustbe operatedovergravelsurface,useextracau-

tion andbe sureskidplatesare adjustedto lowest(highestscraper

clearance)position.

1. Shutoffengineand wait for allmovingpartsto stop.

2. Ad ustskidplatesby looseningthe rear 13 mm (1/2") hexnut only,

then movingskidplate to desiredpositon. Be sureboth platesare

adjustedevenly.Tightensecurely.

@ Einstellen der gleitkufen (N)

HINWEIS: Der KombischraubenschIDssel in der Zubeh0rtas-

che kann zur Einstsllung der Gleitkufen verwendet werden.

Die Gleitkufen (N) befinden sich auf beiden Seiten des

Einzugsachneckengeh_.uses und disnen dem Ausgleich des

Spielraums zwischen dem Schaber (P) und dem Erdb_:len.

Justieren Sie die Gleitkufen auf gleicher H6he, je nach

Bodenbeschaffenheit. F0r die Schneer_umung bei normaler _(_

Bodenbeschaffenheit, wie z,B. auf geteerten Einfahrten oder

auf dem B0rgersteig, sind die Gleitkufen auf hSchste Posi-

tion zu bringen (niedrigste SchaberhShe) um einen Spielraum

von 3 mm (1/8") zwischen dem Schaber und dem Boden zu

gew_hrleisten. Auf unebenem Boden isteine mittlere Einstel-

lung zu verwenden,

HINWEIS:Von derVerwendung der Schneefr_se auf gekiestem

oder steinigem Boden wird abgeraten. Etwaige Fremdk6rper

wie Kiesel, Steine oder anderes Ger6U k0nnen leicht vom

Antriebsrad aufgenommen und herausgeschleudert werden,

was ernsthaffe Verletzungen, Besch&digung von Eigentum

oder Sch&den an der Schneefr_.se zur Folge haben kann.

•Sollten Sie die Schneefr&se auf gekiesten Fl_chen einset-

zen m_3ssen,ist dabei erh6hte Vorsichtgeboten, und Sie

sollten sicher stellen, dass die Gleitkufen auf niedrigster

Position (h_chster Schaberh6he) stehen.

1. Stsllen Sie den Motor ab und warten Sie, bis alle bewe-

glichen Teile stillstehen.

2. Verstellen S!e die Gleitkufen, indem Sielediglich die hintere

13 mm (1/2) Sechskantmutter Iockern, um die Gleitkufen

dann in die gewOnschte Position zu bringen. Stellen Sie

sicher, dass beide Gleitkufen auf gleicher H0he justiert

sind, Ziehen Sie die Muttern fest an.

_'_ Pour ajuster les plaques de protection du

carter inf6rieur (N)

REMARQUE: La cld fournie dans votre sac &pi_ces peut

_tre utilis_e pour ajuster les plaques de protection du carter

infdrieur.

2. Ajustezles plaquesde protectiondu carterinfdrieur en

dessarrantI'dcrouhexagonalarri@rede 13 mm (1/2")

seulementet en ddplagantla plaque de protectiondu

carter inf6rieur&la positiondesir6e.Assurez-vousque

les deux plaquesde protectionsontajust6esde fagon

_gale. Serrersolidement.

Regular las placas de deslizamiento (N)

NOTA: La Ilave de apdete proporcioneda en su bolsade partes

puede utilizarse para regular las places de deslizamiento.

Les places de deslizamiento (N) estdn posicionadas a cada

lado del alojamiento de la ban'ena y regulan la distancia

entre la berra de arrastre (P) y el suelo. Regule las placas

de deslizamiento uniformemente a la altura apropiada alas

condiciones de la superficie. Para despejar nieve en condi-

ciones normales, como en vies de acceso adoquinadas o

aceras, meter los places de deslizamiento en la posici6n m4s

alta (menor distancia de barrido) para dar una distancia de

3 mm (1/8") entre la barra de arrastre y el suelo. Utilizar una

posicibn intermedia si la superficie que se debe despejar no

es uniforme.

NOTA:Nohacerfuncionarlamdquinaquitanievessobregravilla

o superficiesrocosas.Objetoscomo gravilla,piedresu otros

escombros,puedenserfdcilmente recogidosy lanzadospor

el impulsor,Ioque puedecausarheridaspersonalesgraves,

da_osa propiedadeso a la mdquinaquitanieves.

•Si setienequeutilizarla m_quinaquitanievessobrauna

superficiede gravilla,cerciorarsede que las placesde

deslizamientoestdnreguledosen la posici6nmds baja

(mayordistanciade barrido.

1. Apagarel motory esperarquetodaslaspartesen mov-

imientose hayanparado.

2. Regularlosplacasde deslizamientodestornillando tan

solola tuerca posteriorde 13 mm (1/2"), seguidamente

moverlaplacade deslizamientoen laposici6ndeseeda.

Asagurarsede que las dosplacesest_n reguladasuni-

formemente. Apratarfirmemente.

Les plaques de protection du carter infdrieur (N) sont situdes

sur chaque c0tddu Iogement de la tarit_re et ajustent le jeu

entre labarra de raclage (P) et la surface du sol. Ajustez les

plaques de protection du carter inf_rieur _.la hauteur ndces-

saire pour les conditions de surface courantes. Pourenlever la

neige dans des conditions normales, comme lesvoles d'acct_s

asphalt_es ou lestrottoirs, placez les plaques de protection du

carter inf_rieur darts la position la plus haute (jeu de raclage le

plus bes) pour donner un jeu de 3 mm (1/8") entre la barre de

raclage et le sol. Utilisez une position mddiane si la superficie

nettoyer est in,gale.

REMARQUE: I1n'est pas recommande de faire fonctionner la

souffleuse sur le gravier ou sur des surfaces rocheuses. Les

objets tels que le gravier, les petites roches et autras debris,

peuvent _tre facilement ramass(_s et rejetds par la roue _.

aube, qui peut causer des blessures personnelles graves, des

dommages 8la propri_td ou dans la souffleuse.

•Si lasouffleuse dolt_tra miseen fonction sur une superficie

de gravier, faites extr_mement attention et assurez-vous

que les plaques de protection du carter infdrieur sont

ajustdes &la position la plus bessa (jeu de raclage le

plus haut).

1. I_teignez le moteur et attendez I'arr@tde tousles dldments

mobiles. 28

®Het afstellen van de remplaten (N)

N.B.: De moersleutel in de onderdelenzakjes kan worden

gebruikt voor het afstsllen van de remplaten,

De remplsten (N) zijn aan elke zijde van de boormantel be-

vestigd en stellen de vrijslag tussen de schraperstang (P) en

het grondoppervlak af. Stel de remplaten gelijkmatig af tot de

juiste hoogte voor de heersende oppervlakcondities is bereikt.

Voor het ruimen van sneeuw in normate omstandigheden, zo-

als een geplaveide oprit of stoep, dient u de remplaten in de

hoogste positie af te stellen (de laagste schrapervrijslag) om

een speling van 3 mm (1/8") vdjslag tussen de schraperstang

en de grond te krijgen. Gebruik de middenpositie als het te

ruimen oppervlak oneffen is.

N.B.: Het is niet aan te raden de sneeuwruimer op grind of

opoppervlakken met Iosse stenen te gebruiken.Voorwerpen,

zoals grind, keien of ander afval, kunnen gemakkelijk opgepikt

en uitgestoten worden, wat ernstige persoonlijke verwond-

ingen, schade aan bezittingen of aan de sneeuwruimer kan

veroorzaken.

AIs de sneeuwruimer gebruikt dient te worden op op-

pervlakken met grind, wees extra alert and zorg dat de

remplaten in de laagste positie (de hoogste schrapervri-

jslag) zijn afgesteld.

1, Zet de motoruit en wachttot alle roterendeonderdelenstilstaan.

2. Stel de remplatenaf dooralleende achterste13 mm(1/2")zeskantmoerloste draaienen de remplaatinde gewenstepositie

te schuiven.Zorgdat de platen opgelijkehoogtezijnafgesteld. Maak stevigvast.

QPer regoalre la piastra di slittamento (N)

NOTA: con le chiavi contenute nella cassetta per gli attrezzi _possibile regolare le piastre di slittamento.

Le piastre di slittamento (N) si trovano da entrambi I lati della cassa della coclee e regofano Io spazio tra la lama raschiante (P) e

la supefficie dal terreno. Regolare le piastre uniformemente ad un'altezza adeguata alle condizioni dal terreno in questione. Per

rimuovere la neve in condizioni normali, come su vie carrozzabili pavimentate o su mamiapiedi, regolare le piastre sulla posizione

pi_ alta (spazio minimo di raschiamento) in modo da lasciare uno spazio di 3 mm (1/8") tra la lama di raschiamento eil terreno.

Se la superficie da pulire _irregolare, utilizzare la posizione intermedia.

NOTA: Si consiglia di non utilizzare Io spazzaneve su supeffici ghialose o rc_ciose. Materiale come la ghiala, frammenti di roccia

oaltri detriti pub con facilitY,venire raccolto e proiettato dal ventilatore espulsore, con pericolo di gravi lesioni personali o di danni

acose nonchd allo stesso spazzaneve.

Qualora si renda necesaario utilizzare la macchina su una supefficie ghiaiosa, prestare estrema attenzione e assiourarsi ohe

le piastre di slittamento siano regolate nena posizione piO basca (maggior spazio di raschiamento).

1. Spegnere il motore ed attendere I'arresto completo di tutte le parti in movimento.

2. Regolare le piastre di scorrimento allentando soltanto il dado esagonale posteriore da 18 mm (1/2'% poi spostare le piastre

nalla posizione desiderata.Assicurarsi che entrambe le piastre siano state regolate uniformemente. Infine, stdngere bene.

_) Scraper bar (P)

The scraper bar is not adjustable, but is reversible. After considerable use it may become worn. When it has worn almost to the

edge of the housing, it can be reversed, providing additional service before requiring replacement. Replace a damaged or worn

scraper bar.

_Schaber (P)

Der Schaber ist nicht h6henverstellbar, kann jedoch gewendet werden. Nach alniger Verwendung kann er Abnutzungserscheinun-

gen aufweisen. Sollte er fast bis zum Rand des Geh&uses abgenutzt saln, kann er gewendet werden, was eine Weiterverwendung

gew&hrleistet, bevor er ausgetauscht werden muss. Ein besch_.digter oder vollst_ndig abgenutzter Schaber muss ausgetauscht

weden.

(_ Barre de raclage (P)

La barre de raclage n'est pes a ustable, mais elle est r_versible.Apr_s un usage prolongd, alle peut devenir usagde. Lorsqu'alle a

presque us_ I'ar_te du Iogement, elle peut _tre renversde, fournissant des services additionnels avant d'etre remplacde. Remplacez

une barre de raclage endommagde ou usagde.

Barra de arrastre (P)

La barra de arrastre no se puede regular, pero es reversible. Despuds de un usa muy prolongado, puede desgastarse. Cuando

se haya consumido casi hasta el borde del alojamiento, se puede usar por el otro lado, pudidndola utilizar per mds tiempo antes

de que sea necesario un recambio. Substituir una barra de arrastre dai_ada o desgastada.

(_) Schraperstang (P)

De schraperstang is niet afstalbaar, maar wel omkeerbaar. Hij kanna langdurig gebruik versleten raken. AIs hij bijna tot de rand

van de mantel is afgesleten, kan hij omgekeerd worden voor aanvullend gebruikersgemak, voerdat hij vervangen dient te worden.

Vervang een beschadigde of versleten schraperstang.

QLama di raschiamento (P)

La lama di raschiamento non _ regolabile, ma _ invertibile. Dopo un utilizzo intenso, pub cominciare ad usurarsi. Quando presenta

segni di usura sul lato della cassa, la si pub girare cosi da poterla utilizzare ancora prima di doverla sostituire. Si consiglia di

sostituire le lame danneggiate o usurate.

Free-wheel Control (AA)

To move thesnowthrower withouttheaidofthe engine,thefree-wheelcontrolmust be pulledout.

Ausschalten des Freilaufes (AA)

Um den SchneefrAseohne Motorkraftabzuschleppenoderanzuschieben,mu8 der Freilauf-Steuerungsknopfherauegezogen.

(_) Commande de la Roue Libre (AA)

Pour ddplacer le souffleuse _neige sans I'aide du moteur, la oommande de roue libre dolt _tre tir_e vers I'ext_deur.

_E_ Barra de la Rueda Libre (AA)

vPara arrastrar su mdquina quitanieve sin la ayuda dal motor, el barra de la rueda libre debe ser tirade hacia afuera.

Uitschakeliong van Vrijwiel (AA)

Om de sneeuwrimer te te verplaatsen zonder de hulp van de motor, moet de vrijwielbedieningsknop worden uitgetrokken.

QManopola di Ruota Libera (AA)

Per spingere il spazzaneve senza servirsi del motore: estrarre la manopola di ruota libera.

Before starting the engine

Check engine oil level (Q)

The engine on your snow thrower has been shipped, from the factory,

already filled with oil.

1. Check engine oil with snow thrower on level ground.

2. Remove oil fill cap/dipstick and wipe clean, reineart the dipstick and

screw tight, wait for a few seconds, remove and read oil level. If neces-

sary, add oil until =FULL" mark on dipstick is reached. Do not overfill.

•To change engine oil, sea "TO CHANGE ENGINE OIL"in the Mainte-

nance section of this manual.

Add gasoline (R)

•Fill fuel tank to bottom of tank filler neck. Do not overfill. Use fresh,

clean, re_.ularunleaded gasoline with a minimum of 87 octane, Do

not mix oil with gasoline. Purchase fuel in quantities that can be used

within 30 days to assure fuel freshness.

/1 WARNING: Wipe off any spilled oil or fuel. Do not store, spill or

Vor dem motorstart =" use gasoline near an open flame.

Uberprfifendes 61standes (Q) Antes de poner en marcha el motor

Der Motor Ihrer Schneefr_sa wurde bereits ab Fabrik mit 61 Controlar el nivel de aceite del motor (Q)

gefOlRgeliefert. El motor de su mdquina quitanieves viene de la fdbrica ya

1. 0berprt3fen Sie den 61stand mit der SchneefrSse auf

ebenerdigem Untergrund.

2. Nehmen Sie die 61verschlusskappe mit Messstab ab

und wischen Sie den Messstab sauber. Stecken Sie

den Messstab wieder in den Oltank und schrauben sie

die Verschlusskappe feet zu. Warten Sie ain paar Sekun-

den, nehmen Sie die Kappe erneut ab, und lesen Sie den

61stand ab.Wenn n6fig, f011enSie OI nach, bisMarkierung

=FULl' am Messstab erreicht ist. Nichtzu vie161 einfOllen.

61wechsel siehe =MOTOROLWECHSEL" im Abschnitt

Wartung dieses Handbuchs.

Benzin nachtanken (R)

•FQIlen Sie den Benzintank bis zum unteren Rand des

Betankungsstutzens. Nicht zu viel Benzin einh311en.

Verwenden Sie frisches, sauberes, unverbleites Normal-

benzin mit einer Mindestoktanzahl yon 87. Benzin nie

mit 61 vermischen. Um die Fdsohe des Kraftstoffes zu

gew_hdeisten, kaufen Sie nur soviel, wie innerhalb von

30 Tagen aufgebraucht werden kann.

WARNUNG: VerschOttetea 01 oder Benzin entfernen.

Benzin nie yon offenem lagern, vet-

in Niihe Feuer

schOtten oder verwenden.

(_ Avant de mettre le moteur en marche

V6rifiez le niveau d'huile du moteur (Q)

Le moteur de votre souffleuea a _t_ expddid, de rusine, ddjti

rempli d'huile.

1. Vdrifiaz rhuile du moteur en pla_ant la souffleuse au

nivaau du sol.

2. Enlevezlebouchon/iauged'huiledugraisseuretessuyez-

te, reinsdrez lajauge d'huile et viseaz fortement, attendez

quelques secondes, enlevez et lieaz le niveau d'huile. Si

necessaire, ajoutez de rhuile jusqu'_, ce que la marque

=PLEIN_ sur la jauge d'huile soit atteinte. Ne faites pas

un remplissage axcessif.

• Pour changer I'huile de moteur, voir =CHANGER I'HUILE

DE MOTEUR" dans la section Entretien de ce manuel.

Ajoutez de I'essence (R)

•Remplissez le rdservoir _essence jusqu'au bas du col de

remplissage du r_servoir. Ne faites pas un remplissage

excessif. Utilisez de I'essence naturelle fraTcha, propre,

rd_)uli_resans plomb avec unminimum de 87 octanes. Ne

melangez pas d'huileavec I'essance.Achetez le carburant

en quantitds pouvant _tre utilis_es dans les trente jours

suivant I'achat pour s'assurer de sa fr_cheur.

_ATTENTION: Essuyez soigneusement toute disper-

sion d'huile ou de carburant. Ne rangez, diapereaz ni

n'utilisez d'easence pri_s d'une flamme nua. 30

Ileno de aceite.

1. Controlarel aceitedelmotorcon la md.quinaquitanieves

sobre terrenollano.

2. Sacar el tap6n/varillade niveldel rellenode aceite y

limpiada,volver a ponerla varillay enroscarel tap6n

firmemente, esperar algunossegundos,sacar la varilla

y leerel nivelde aceite.Si foera necesario,a_adiraceite

hasta Ile,gara la marca "FULL"(lleno)en la varilla. No

Ilenarmasde Io debido.

•Para cambiar el aceite del motor, ver =COMO CAMBIAR

ELACEITE DEL MOTOR" en la secci6n de Mantenimiento

de este manual.

Afiadir gasolina (R)

Llenar e! dap6sito de carburante hasta la parte inferior

del cuallo de abastecimiento de! dep6sito. No Ilenar da-

masiado. Usar gasolina nueva, limpiay normal sin plomo

con un mfnimo de 87 octanos. No mezclar aceita con

gasolina. Comprar el carburante en cantidades que ea

puadan utilizar en un mdximo de 30 dias para asegurar

que la gasolina sea nuava.

ADVERTENCIA: Limpiar todo aceite o carburante

derramado. No almacenar, derramar o usar gasolina

cerca de urla llama Iibre.

Voordat u de motor start

Controleer het oliepeil (Q) van de motor

De motor van uw sneauwruimer is gevuld door de fabrikant

bij u afgeleverd.

1. Controleer de motorolia van de sneauwruimer op effen

terrein.

2. Draai hetoliedeksel met peilstok losen veag hem schoon,

plaats de peilstokterug en draai vast, wacht ean paarsec-

onden, draai los en lees het oliepeil af. Indien noodzakelijk

kunt u de olie aanvullen tot =FULL'-ijk op de peilstok is

bereikt. Niet meer vullen dan tot bet aangegeven niveau.

•Om de motomlie te Vervangen, zie "MOTOROLIE VER-

VANGEN" in het Onderhoud van deze handleiding.

Benzine (R) toevoegen

•Vul de tank tot de onderkant van de tankvernauwing. Niet

mearvullen dan totbetaangegeven niveau. Gebruikverse,

schone, gewoon ongelode benzine met ean minimum van

87 octaan. Mix de benzine niet met olie. Koop brandstof

in hoeveelheden die binnen 30 dagen gebruikt kunnen

worden om de Versheid van de brandstof te garanderen.

_WAARSCHUWING: Veeg alle gemorste oUe of brand-

stof af. benzine niet opslaan, morsen of gebruiken

bij een open vlam.

Prima di riavviare il motore

Controllo del livello dell'clio (Q)

II motore del vostro spazzaneve vi _stato fornito dalla casa produttrice gi_ pieno di clio.

1. Controllare il livello delrolio del motore con Io spazzaneve posto a livello del terreno,

2. Togliere il tappo dotato di asta per misurere il livello dell'clio, pulire quest'ultima con un panno, reinserida e avvitare Utappo.

Attendere qualche secondo, estrarre nuovamente I'asta e leggere il livello dell'clio. Se fosse necessado, aggiungere dell'a tre

clio fino a raggiungere la tacca =FULL" sull'asta. Non riempire in eocesso.

•Per cambiare I'olio al motore, si segueno ie istruzioni riportate nel paragrafo =PER CAMBIARE UOLIO AL MOTORE" contenute

nel capitolo riguardante la Manutenzione di questo manuale.

Aggiungere benzina (R)

•Riempire ilserbatoio del carburante dal fondo del colic di riempimento. Non riempire eccessivamente. Utilizzare benzina fresca,

pura e regolarmente sense piombo con un minimo di 87 ottani. Non mescolare clio e benzina. Ordinare benzina in quantitt=

che possano essere smaltite nelrarco di trenta giorni, in modo da garantire eempre la freschezza del cerburante.

PERICOLO: Rimuovere con un panno eventuali reeldui di clio o benzlna. Non conservare vereare o util zzare benz na

vicino ad una fiamma o ad una fonte d ca ore,

_To start engine

• Be sure fuel shut-off valve (F) is in the OPEN position.

Your snow thrower engine is equipped with both a 220 Volt

A.C. electric starter and arecoil starter. The electric starter is

equipped withathree-wire power cordand plugand is designed

to operate on 220 Volt A.C. household current.

•Be sure your house is a 220 VoltA.C.three-wire grounded

system. If you are uncertain, consult a licensed elec-

trician.

WARNING: Do not use the electric starter if your

house Is not a 220 Volt A.C. three-wire grounded

system. Serious personal injury or damage to your

snow thrower could result.

COLD START -ELECTRIC STARTER

1. Insert safety ignition key (D) into the ignition slot until it

clicks. DONOT turn the key. Keep the extra safety igni-

tion key in a safe place.

2. Place throttle control (C) in =FAST' position.

3. Rotate choke control (E) to "FULL" position.

4. Connect the power cord to the engine (S).

5. Plug the other end of the power cord into athree-hole

grounded 220 Volt A.C. receptacle.

NOTE: Do not use primer (T) when starting engine with the

electric starter.

6. Push starter button (U) until engine starts.

IMPORTANT: Do not crank engine more than five continu-

ous seconds between each time you try to start. Wait 5 to 10

seconds between each attempt.

7. When the engine starts, release thestarter button and

slowly move the choke control to the OFF" position.

8. Disconnect the power cord from the receptacle first, then

from the engine.

AHow the engine to warm up for afew minutes. Engine will

not develop full power until it has reached normal operating

temperature.

WARM START - ELECTRIC STARTER

Follow the steps above, keeping the choke control (E) in the

=OFF" position.

COLD START - RECOIL STARTER

1. insert safety ignition key (D) into the ignition slot until it

clicks. DONOT turn the key. Keep the extra safety igni-

tion key in a safe place.

2. Place throttle control (C) in =FAST" position.

3. Rotate choke control (E) to =FULL"position.

4. Push the primer (3") four (4) times if the temperature is

below -10°C (15°F), or two (2) times if temperature is

between -10°C & 10°C (15°F &50OF). if temperature is

above 10°C (50°F), priming is not necessary. 31

NOTE: Overprimingmaycausefloeding,preventingtheengine

from starting.If you doflood the engine,wait a few minutes

beforeattemptingto startand DO NOT pushthe primer.

5. Pull recoilstarter(V) handlequickly.Do notallowstarter

ropeto snapback.

6. Whenthe enginestarts,releasethe recoilstarterhandle

and slowlymovethe chokecontrolto the =OFF"posi-

tion.

Allowthe engineto warm upfor afew minutes. Enginewill

notdevelopfull power untilIt has reachednormaloperating

temperature.

WARM START- RECOILSTARTER

Followthe stepsabove, keepingthe choke(E) inthe =OFF"

position.DO NOT pushthe primer(3").

Before stopping

Run the engine for afew minutes to help dry off any moisture

on the engine.

To avoid possible freeze-up of the starter, proceed as follows:

ELECTRIC STARTER

1. Connect the power cord to the engine.

2. Plug the other end of the power cord into a three-hole

grounded 220 Volt A.C. receptacle.

3. While the engine is running, push starter button and spin

the starter for several seconds.

NOTE: The unusual sound made while starter is spinning wig

not harm the engine or starter.

4. Disconnect the power cord from the receptacle first, then

from the engine.

RECOIL STARTER

1. While the engine is running, pullthe recoil starter handle

with rapid, full arm strokes three or four times.

NOTE: The unusual soundmade while pullingthe recoilstarter

handle will not harm the engine or starter.

If recoil starter has frozen

If the recoil starter has frozen and will not turn the engine,

proceed as follows:

1. Grasp the recoil starter handle and slowly pull as much

rope out of the starter as possible.

2. Release the recoil starter handle and let it snap back

against the starter.

If the engine stillfails to start, repeat the above steps or use

the electric starter.

Motor anlassen

•Stellen Sie sicher, dass das Benzin-Absperrventil (F) auf

Position "OPEN" steht.

Der Motor Ihrer Schneefr'&seistsowohl mit einem 220Volt A.C.

Elektrostarter, ale auch mit einem Anrei8starter ausgestaltet.

Der Etektrostarter let mit einem dreidrahtigen Netzkabel und

Netzstecker ausgestattet, und let for den Betrieb bei einern

Haushaltsstrom von 220 Volt A.C. geeignet.

Stellen Sie sicher, dass Ihr Haus ein geerdetes 220 Volt

A.C. Sicherheitssystem besltzt. Fails Sie sich dessen

nicht sicher sind, befragen Sie einen Elektriker.

WARNUNG: Verwenden Sie den Elektrostarter nicht,

falls Ihr Haus kein geerdetes 220 Volt A.C. Slcherhelts-

system besitzt. Dies kOnnte ernsthafteVerletzungen

oder Sch&denan IhrerSchneefr_se zur Folge haben.

KALTSTART- ELEKI"ROSTARTER

1. Stecken Sie den Sicherheltsz0ndschl0ssel (D) in das

Z0ndschloss, bis es klickt. Schl0ssel NICHT umdrehen.

Bewahren Sie den Ersstzsicherheitsz0ndschl0ssel an

einem sicheren Ort auf.

2. Stellen Sie den Gashebel (C) auf Position "FAST".

3. Drehen Sie den Choke-Bedienungsknopf (E) auf Position

=FULL".

4. SchlieBen Sie das Netzkabel am Motor an (S).

5. SchlieE_enSie das andere Ende des Netzkabels an eine

geerdete 220 Volt A.C. Schutzkontaktsteckdose an.

HINWEIS: Bei elektrischem Motorstart nie die Einspritzvor-

richtung (T) verwenden.

6. Dr0cken Sie den Startknopf (U), bis der Motor

anspringt.

WICHTIG: Kurbeln Sie den Motor nie I&nger alsf0nf Sekunden

lang zwischen jedem Startversuch an. Warten Sie zwischen

den Startversuchen 5 bis 10 Sekunden.

7. Sobald der Motor anspringt, lessen Sie den Startknopf los

und bewegen Sie den Choke-Bedienungsknopf langsam

in Richtung der =OFF" Position.

8. Stecken Sie des Netzkabel erst aus der Steckdose, dann

aus dem Motor aus.

Lessen Sie den Motor ein paar Minuten lang warrnlaufen. Der

Motor wird seine voile Leistung erst bei normaler Betriebstem-

peratur erreichen.

WARMSTART - ELEK'rROSTARTER

Folgen Sie den obigen Anweisungen und lassen Sie dabei

den Choke-Bedienungsknopf auf Position =OFF".

KALTSTART - ANREISSTARTER

1. Stecken Sie den Sicherheltsz0ndschl0ssel (D) in das

Z0ndschloss, bis es klickt. Schl0ssel NICHT umdrehen.

Bewahren Sie den Ersatzsicherheltsz0ndschl0ssel an

einern sicheren Ort auf.

2. Stellen Sie den Gashebel (C) auf Position =FAST".

3, Drehen Sieden Choke-Bedienungsknopf (E) auf Position

"FULL'.

4, Bei Temperaturen unter -10°C (15°F) bet&tigen Sie die

Einspritzvorrichtung (r) vier (4) mal, beiTemperaturen 0her

-10°C & 10°C (15°F & 50°F) zwei (2) mal. Bei Tempera-

turen L_ber10°C (50°F) ist kein Einsprltzen notwendig.

HINWEIS: Durch 0berm&13iges Einspritzen kann der Motor

geflutet werden, woraufhin er nicht anspringt. Sollten Sie den

Motor geflutet haben, warten Sie einige Minuten, bevor Sie

ihn erneut zu starten versuchen, und bet&tigen Sie NICHT

die Einspritzvorrichtung.

5. Ziehen Sie den AnreiE_startergriff (V) schnell heraus.

Lessen Sie des Starterkabet nicht zurOckschnellen.

6. Sobald der Motor anspringt, lessen Sie den Anreil3starter-

griff los und bewegen Sie den Choke-Bedienungsknopf

langsam in Richtung der "OFF" Position.

Lessen Sie den Motor ein paar Minuten lang warmlaufen. Der

Motor wird seine voile Leistung erst bei normaler Bedienung-

stemperatur erreichen. 32

WARMSTART -ANREIBSTARTER

Folqen Sie den obigen Anweisungen, mit dem Choke (E) auf

Position"OFF". Bet_tJgen Sie NICHT die Einspritzvorrichtung.

Vor dem ausschalten

Lassen Sie den Motor ein paar Minuten laufen, damit jegliche

auf dem Motor entstandene Feuchtigkeit trocknen kann.

Um ein rnSgliches Einfrieren des Starters zu verhindern, ist

Folgendes zu beachten:

ELEK'I'ROSTARTER

1. SchlieSen Sie das Netzkabel am Motor an.

2. SchlieSen Sie das andere Ende des Netzkabels an eine

geerdete 220 Volt A.C. Schutzkontaktsteckdose an,

3, Dr0cken Sie bei laufendern Motor den Startknopf, und

lassen Sie den Starter einige Sekunden lang rotieren,

HINWEIS: Das hierbei entstehende ungewShnliche Ger&usch

wird weder dern Motor ncch dern Starter schaden.

4. Stecken Sie das Netzkabel erst aus der Steckdose, dann

aus _em Motor aus.

ANREIRSTARTER

1. Ziehen Sie den Anrei(_starter bei laufendem Motor drei

oder vier rnal mit schnellen, vollen Z0gen an.

HINWEIS: Das hierbei entstehende ungewShnliche Ger&usch

wird weder dern Motor noch dem Starter schaden.

Wenn der anreiBstarter eingefroren ist

Sollte der AnreiRstarter eingefroren sein, ist Folgendes zu

beachten:

1. Urnfassen Sie den AnreiSstartergriff und ziehen Sie

langsarn so vial Kabel ale mSglich aus dem Starter.

2. Lessen Sie den AnrsiRstartergriff los und gegen den

Starter zur0ckschnellen.

Sollte der Motor nach wie vor nicht anspringen, wiederholen Sie

die obigen Schritte oder verwenden Sie den Elektrostarter.

@Pour mettre le moteur en marche

Assurez-vous que le robinet d'arr_t (F) eet dans la posi-

tion OUVERT.

Le moteur de votre souffleuse est dquip_ aveo un d_marreur

dlectrique 220 Volt A.C. et un d_marreur manuel. Le d_mar-

reur dlectrique est _=quipd avec un cordon de puissance

trois conducteurs et fiche et est pro et_ pour fonctionner sur

un courant domest que de 220 Volt A.C.

•Soyez certain que votre rnaison fonctionne avec un sys-

t*_mede cordon d'alirnentationtrifilaire avecmise tile terre

de 220 Volt A.C. Si vous n'en etes pas sOL consultez un

_lectricien agree.

ATTENTION: N'utllisez pas le ddrnarreur 61ectrlque si

votre maison ne fonctionne avec un svst_me de cor-

Adon d'alimentation trifilaire avec mise _la terre de 220

Volt A.C. De graves blessures personnelles ou dom-

mages hvotre souffleuse pourraient en r6sulter.

DE_MARRAGE AFROID- DE_MARREUR I_LECTRIQUE

1. Ins_rez la cld de contact de sdcurit_ (D) dans I'encoche de

laclddecontactjusqu'_ce(_u'ellecliqut_=te, NETOURNEZ

PAS la cld. Gardez une cle de contact de s_curlt_ dans

un endroit en sot,

2. Placez la commande des gaz (C) en position "FAST".

3. Faites pivoter la commande d'dtrangleur (E) en position

"FULL".

4. Connectez le cordon d'alimentation sur le moteur (S).

5. Branchez rautre extrdrnitd du cordon d'alimentation sur le

moteur dans une prise de cordon d'alirnentation trifilaire

avec rnise & la terre de 220 Volt A,C.

REMARQUE: N'utilisez pasle disposltif d'amorr;age (T) Iorsque

vous mettez le moteuren merche avec le ddmarreur _lectrique.

6. Poussez le bouton de ddrnarreur (U) jusqu'& ce que le

rnoteur soit rnis en rnarche.

IMPORTANT: Ne laissezpaspassermoinsde cinqsecondes

continuellesentrechaquefois quevousessayezde mettrean

mamhe.Attendez5 _10 secondesentrechaqueessai.

7. Lorsquelemoteurddmarre,rel_cherle boutondeddmar-

rageet d_placezlentementla commanded'_trangleur_,

la position"OFP.

8. D_branchezlecordond'alimentationde la prised'abord,

puisdu moteur.

Permettezau moteurdeserdchaufferpourquelquesminutes.

Lemoteurn'arriverapas&pleinepuissancejusqu'8cequ'ilait

atteintunetemperaturede fonctionnement normale.

DI_MARRAGE,_ CHAUD - DI_MARRAGEI_LECTRIOUE

Observsz les dtapes suivantesan gardant la commande

d'_trangleur(E) dansla position"OFP.

DC:MARRAGE_, FROID - D_MARREUR MANUEL

1. Ins*_rezla cldde contactInsert(D) dansI'encochede la

cl_ de contactjusqu'&cequ'ellecliqu_te.NETOURNEZ

PAS la cir. Gardez unecl_ de contactde securit_dans

unendroiten s0r.

2. Placez la manette de pouss_e (C) dans la position

"FAST".

3. Faites pivoter la commanded'dtrangleur (E) en position

=FULL".

4. Poussez le dispositif d'amor_:age (T) quatre (4) fois si la

tempdrature est sous -10°C (15°F) ou deux (2) lois si la

tempdrature est entre -10°C & 10°C (15°F & 50_F). Si la

tempdra!ure est au-dessus de 10°C (50°F), il nest pas

necessa_re d'utiliser le dispositif d'amor_age.

REMARQUE: Utiliser excessivement le dispositif d'amor_;age

peut causer le noyage du moteur, I'eml:_chant de se mettre en

marche. Si vous noyez le moteur, attendez quelques minutes

avant de tenter de le remettre en marche et NE POUSSEZ

PAS la pompe d'amor_:age.

5. Tirsz rapidement la poignde du ddmarreur manuel (V)

Ne permettez pas _la corde du ddmarreur manuel de

revenir brusquement.

6. Lorsque le moteur est mis an marche, rel&chez la poignde

du ddmarreur manuel et ddplacez lentement lacommande

d'_trangleur _.la position "OFP.

Permettez au moteur de se rL=chaufferpour quelques minutes.

Le moteur ne donnera pas sa pleine puissance jusqu'a ce qu'il

ait atteint la temp(arature de fonctionnement normale.

DEMARRAGE ._ CHAUD - DI_MARREUR MANUEL

Suivez les dtapes ci-dessus, en maintanant les commandes

d'_trangleur (E) dans la position "OFP. NE POUSSEZ PAS

la pompe d'amorc._age(T).

Avant I'arr t

Faitesfonctionnerle moteurpourquelquesminutesafin de

s_chertoutshumidit_surcelui-ci.

Afin d'dviter que led_marreur negale,proc_der decettefagon:

DI_MARREUR€:LECTRIQUE

1. Connectezle cordond'alimentationau moteur.

2. Branchez I'autre extr_mit_ du cordon d'alimentation sur le

moteur dans une prise de cordon d'aUmantation trifilaire

avec mise & la terre de 220 Volt A.C.

3. Pendant que le moteur est en marche, poussez le bouton

de ddmarrage et tournez-le pour plusieurs secondes.

REMARQUE: Le son inhabituel _mis !orsque le bouton de dd-

marragetourne n'andommagera pas le moteur ou le d_marreur.

4. D_branchez le cordon d'alimentation de la prise d'abord,

ensuite du moteur.

D_:MARREUR MANUEL

1. Pendant quele moteur est en mamhe,tirezla poign_edu dd-

marreur manuel &coups rapide des bras trois ouquatre lois.

REMARQUE: Le son inhabituel _mis Iorsque le bouton de dd-

marrage tourne n'endommagera pas le moteur ou le d_marreur.

Si le d_marreur manuel agel_

Si le ddmarreur manuela geldet ne peutmettre le moteur an

marche, proc_dezcommececi: 33

1. Saisissezla poign_edu ddmarreur manuelet tirez-en le

plusde cordepossible.

2. Rel&chezla poign_edu ddmarreurmanuelst laissez-la

revenir brusquementcontrele d_marreur.

Si le moteurne part pas, rdp_tez les _tapes ci-dessusou

utilisezle ddmarreurdlectrique.

Puesta en motor

marcha del

•Asegurarse de que la vdlvula de interrupci6n del carbu-

rante (F) est_ en posici(_nabierta OPEN,

El motor desu mdquina quitanieves estd equipadotanto con un

arrancador sl_=ctricode 220 VoltiosC.A.comocon unarrancador

de retroceso, El arrancader eldctdco estd equipado con un

cable de potencia de trss hilosy un enchufe y estd proyectado

para que funcione con corriente domdstica de 220 VoltiosC.A.

•Aseg_rese que la instalacibn eldctrica de su case sea un

sistema de tres hilos puesta a tierra de 220 Voltios C,A.

Si no estd seguro, consults un electricista autorizado.

ADVERTENCIA: No use el arrancador eldctrlco si la

Instalaci6n el_ctrica de su cesa no es un sistema de

,_ tres puesta • tierra de 220 Voltios C.A. Podrian

hilos

resultar herldes personal graves o da_os • eu m=S-

quina quitanieves.

PUESTA EN MARCHA CON EL MOTOR FRiO -

ARRANCADOR ELECTRICO

1. Insertar la Ilave de ensendido de seguridad (D) an la

posici6n de encendido hasta que haga un ruidoseco. NO

girar la Ilave,Guardar la Ilave de encendido de seguridad

de recambio en un lugar seguro,

2. Meter el mando dsl acelerador (C) an la posici6n =FAST",

3. Girar el mando del obturador (E) en le posici6n "FULL",

4. Conectar el cable de potancia al motor (S),

5. Enchufar la ctra extremidad del cable de potencia en un

enchufe detres hilosconpuesta a tierra de 120Voltios C.A.

NOTA: No user el cebador (1-)cuando se pone an marcha el

motor con el arranque el_ctrico.

6. Pulserelbot6ndearranque(U)hastaqueelmctorsesndende.

IMPORTANTE: No hacer girar el motor por mds de 5 segundos

continuativamente cada vez que intente poner en mamha el

motor. Esperar de 5 a 10 minutos entre ceda tentativa.

7. Cuando motor se pone en marcha, soltar bot6n de ar-

ranque y mover lentamante el mando del obturador hasta

posici6n =OFP.

8. Desconectar el cable de potancia primero del enchufe y

despuds del motor.

Dejar que el motor se caliante por algunos minutos. El motor no

_arOporcionard la plana potencia hasta que no haya aloanzado

temperatura normal de funcionamiento.

PUESTA EN MARCHA CON EL MOTOR CALIENTE -

ARRANCADOR ELC:CTRICO

Seguir los pasos descritos arriba, manteniendo el mando del

obturador (E) en la posici6n "OFP.

PUESTA EN MARCHA CON EL MOTOR FRiO -

ARRANCADOR OE RETROCESO

1. Insertar la Ilave de encendide de seguridad (D) an la

posici_n de encendido hasta que haga un ruidoseco. NO

girar la Ilave.Guardar la Ilave de encendido de seguridad

de recambio en un lugar seguro.

2. Meter el mande del acelerador (C) en la posici6n =FAST".

3. Girar el mando del obturador (E) en la posici6n "FULL'.

4. Pulsar el cebador (T) cuatro (4) veces si la temperatura

estd por debajo delos -10°C (15°F), o dos (2) veces

si la temperatura estd entre los -10°C & 10°C (15°F &

50°F). Si la temperatura estd por encima de 10°C (50°F),

el cebador no es necssario.

NOTA: Utilizar demasiado el cebador puede ahogar el motor

mp diendo el arranque. En caso de que se ahogue el motor,

esperar algunos minutos antes de intentar poner en marcha

y NO pulsar el cebador.

5. Tirarla empui_aduradelarrancador(V)de retrocesordpi-

damente.No seltar de golpela cuerdadel arrancador.

6. Cuandoel motorarranca,soltarla empu5aduradel ar-

rancadorde retrocesoy moverlentamenteel mandodel

obturadorhasta la posici6n"OFF".

De arqueel motorsecalienteporalgunosminutos.Elmotorno

proporcionardla plenapotenca hastaquenohayaalcanzado

la temperaturanormalde funcionarniento

PUESTAEN MARCHACON EL MOTOR CALIENTE-

ARRANCADOR DE RETROCESO

Seguirlospases descritosarriba,manteniendo el mando del

obturador(E) en la posicibn=OFF'. NO pulsarel cebador(T).

Antes de parar

Hacer funcionar el motor por algunos minutos para ayudar a

secar toda humedad del motor.

Para evitar el posible congelamiento del arrancador, hacer

Io siguiente:

ARRANCADOR EL_CTRICO

1. Conectar el cable de potencia al motor.

2. Enchufar la otra extremidad del cable de potencia en un

enchufe de tree hUoscon puesta a tierra de 220 Voltioe

C.A.

3. Mientrasel motorestd en marcha, pulsarel bot6n de

arranquey hacergirar el arrancadorpor unoscuantos

segundos.

NOTA: El ruidoinusualquehace el arrancadormientras gira

nocrea da_osal motoro al arrancador.

4. Desconectarel cable de potencia antes del enchufey

despu_s del motor.

ARRANCADOR DE RETROCESO

1. Mientras el motor estd en marcha, tirar la empui_adura

del arrancadorde retroceso con golpes r_.pidosy a pleno

brazo tree o cuatro veces.

NOTA: El ruido inusual que se produce tirando la empuSa-

dura del arrancador de retroceso no crea daSos al motor o

al arrancador.

Si el arrancador de retroceso se ha con-

gelado

Si el arrancador de retroceso ee ha congelado y no pone en

marcha el motor, hacer Io siguiente:

1. Coger la empu_adura del arrancador de retroceso y tirar

lentamente cuanta rods cuerda sea posible fuera del ar-

rancador.

2. Soltar la empu5adura del arrancador de retroseso y

dejarla ir contra el arrancador.

Si aun as{ el motor no arranca, repetir los pasos descritos

arriba o utilizar el arrancador eldctrioo.

(_) De motor starten

• Zorg dat de afsluitPJepvan de bmndstoffank op =OPEN"

staat.

Uw sneeuwruimer is uitgerust met zowel een 220÷Volt-wissel-

stroomstarter als een terugloopstarter. De elektrische starter

is uitgerust met een drieleiderstroomkabel en -stekksr en is

ontworpen voor 220-Volt-wieselstroom voor huishoudens.

• Controleer of uw huis op 220-Volt-wisselstroom werkt

en een geaard drieleidersysteem heeft. Raadpleeg bij

onzekerheid een gekwalificeerde elektricien.

WAARSCHUWING: Maak geen gebruik van de elek-

,,_ trische startmotor als uw huls niet op 220-Volt-wis-

selstroom werkt en geen geaard drieleiderssysteem

heeft. Ernstige persoonlijke verwondingen of schade

aan uw sneeuwruimer kan bet resultaat zJjn.

KOUDE START -ELEKTRISCHE STARTMOTOR

1. Steek de veiligheidscontactsleutel (D) in het contactslot

tot u een klik hoort. Draai de sleutel NIET ore. Berg de

reservesleutel op een veilige plaats op. 34

2. Zet de smoorregeling (C) op =FAST.

3. Draai de chokeregeling (E) naar"FULL'.

4. Verbind de stroomkabels met de motor (S).

5. Steek het andere einde van de stroomkabel in sen gea-

arde drieleiderstekker, die op 220-Volt wisselstroom

werkt.

N.B.: Gebruik niet het ontstekingspatroon (r) als u de motor

met elektrische startmotor start.

6. Druk de startknop (U) in totdat de motor start.

BELANGRIJK: Zwengel de motor niet meer dan vijf achter-

eenvolgende seconden aan tussen elke startpoging. Wacht

5 tot 10 seconden tussen elke poging.

7. AIs de motor start, laat dan de startknop los en draai de

choke langzaam naar =OFF'.

8. Trek de stroomkabel eerst uit het stopcontact, dan pas

uit de motor.

Laat de motor eerst een paar minuten warmdraaien. De

motor zal pas op voile kracht komen nadat hij een normale

werkingstemperatuur heeft bereikt.

WARME START- ELEK'rRISCHE STARTMOTOR

Volg de stappen, zoals hierboven beschreven, maar houd de

chokeregeling (E) op "OFF".

KOUDE START - TERUGLOOPSTARTER

1. Steek de veiligheidscontactsleutel (D) in het contact tot-

dat u sen klikhoort. Draai de sleutel NIET om. Berg de

reservesleutel op een veiUge plaats op.

2. Zet de smoorregeling (C) op "FAST".

3. Draai de chokeregeling (E) naar"FULL".

4. Druk bet ontstekingspatroon (1) vier (4) keer in als de

temperatuur onder -10°C (15°F) is of twee (2) keer als

de temperatuur tussen de-10°C & 10°C (15°F & 50 °F) is.

AIs de temperatuur boven de 10°C (50°F) is, isontsteking

niet nodig.

N.B.: Door te veel injectie, kan de motor "verzuipen". De motor

wil dan niet starten. Ale de motor "verzuipt", wacht een paar

minuten voordat u de motor opnieuw probeert te starten sn

druk NIET op bet ontstekingspatroon.

5. Trek snel aan de handgreep van de terugloopstarter (V).

Laat de kabel van de starter niet terugschieten.

6. Ale de motor start, laat dan de handgreep van de terug-

Ioopstarter los en draai de chokeregeling langzaam naar

"OFF-.

Laat de motor eerst een paar minuten warmdraaien. De

motor zal pas op voile kracht korean nadat hij een normale

werkingstemperatuur heeff bereikt.

WARME START - TERUGLOOPSTARTER

Volg de stappen, zoals hierboven beschreven, maar houd de

choke (E) op OFF', Druk het ontstekingspatroon NIET in.

Voordat u stopt

Laat de motor nog een paar minuten draaien om het vocht in

de motor ts laten drogen.

Om bevriezing van de motor te voorkomen, gaat u dan ale

volgt te werk:

ELEK'I'RISDHE STARTKNOP

1. Verbind de stroomkabels met de motor.

2. Steek het andere einde van de stroomkabsl in een gea-

arde drieleiderstekker, die op 220-Volt wisselstroomwerkt.

3. Als de motor Ioopt, druk dan op de startknop en laat de

starter enkele seconden tollen.

N.B.: Het ongebruikelijke geluid dat tijdens het tollen van de

starter te horen is, zal geen schade aan de motor of starter

veroorzaken.

4. Trek de stroomkabel eerst uit het stopcontact, dan pae

uit de motor.

TERUGLOOPSTARTER

1. AIs de motor Ioopt, trek dan drie of vier keer met snelle ste-

vige rukken aan de handgreep van de terugloopstarter.

N,B.: Het ongebruikelijkegeluid dat tijdenshet uittrekken

van de terugloopstarterte horenis,zal geenschadeaan de

motorof starterveroorzaken.

AIs de terugloopstarter is bevroren

AIs de terugloopstarteris bevrorenen de motornietwildoen

starten, ga dan als volgtte werk:

1. Pakde handgreepvan de terugstarteren treklangzaam

zo veel mogelijk touwuit.

2. Laat de handgreeplos en laat he| touw in de starter

terugschieten.

AIsde motornogsteedsnietwi]starten,herhaalde bovenbe-

schrevenstappenofgebruikde elektrischestartmotor.

Awiare il motore

Assicurarsichela valvoladiarrestodel combustibile(F)

si troviin posizioneOPEN.

II motore del vostrospazzaneve_equipaggiatosia con un

motor|noelettricodi awiamento a 220 VoltC.A., sia con un

motodnodi awiamento astrappo.IImotodno di awiamento

elettdco_dotatodi cavo di ahmentazionetribolaree di una

presaed _progettato per lavorarecon corrente domestica

a 220 VoltC.A.

•Assicurateviche il vostroimpiantoelettdco domestico

siatribolare,a 220 VoltC.A.e dotatodi messaaterra.In

caso didubbio,rivotgeteviad un elettdcistaesperto.

PERICOLO: Non utilizzare il motor|no elettrtco di av-

vlamento se non e|ete slcuri che il voatro Implanto

_, elettrico eia 220Volt C.A. dotato di

tribolare, e e messa

a terra. Ne potrebbero oonseguire gravl lesion| per-

sonall • danni per la maochina.

AWIAMENTO A FREDDO-

MOTORINO ELE'I3"RICO DI AWIAMENTO

1. Inserire la chiave per I'accensione di sicurezza (D) nello

slot di accensione fino a quando non scatter&. NON

RUOTARE la chiave. Conservare una copia della chiave

di acoensione di siourezza in un posto siouro.

2. Posizionare il commando del gas (C) su "FAST".

3. Ruotare il commando dell'arricchitore di awiamento (E)

su "FULL".

4. Collegare il cavo di alimentazione al motore (S).

5. Infilare raltro cape del cavo di alimentazione in una presa

tripolare a 220 Volt C.A.

NOTA: Non usare I'iniziatore (1") quando si awia il motore

con il motorino elettdco.

6. Premeresulpulsantediaccensione(U) finoequandoil

too|oresi awia.

IMPORTANTE: Non cercare di far part|re il motore per pi,',

di cinque second| di fila. Poi, attendere da 5 a 10 second| e

riprovare nuovamente.

7. Una volta che ilmotore b partito,dlasciare il pulsante diac-

censione espostare lentamente ilcomando dell'arricchitore

in posizione "OFF".

8. II cavo di alimentazione va staccato in primo luogo dalla

presa e poi dal motore.

Lasciare che il motore si scaldi per alcuni minuti. II motore

non potrb sviluppare la massima potenza fino ache non avr&

raggiunto la normale temperatura di funzionamento.

AWlAMENTO A CALDO -

MOTORINO ELE'I-I'RICO DI AWIAMENTO

Seguire le seguenti indicazioni, mantenendo !1 commando

dell arricchitore di awiamento (E) in posizione OFF".

AWIAMENTO A FREDDO-MOTORINO A STRAPPO

1. Insedre la chiaveperI'acoensione di sicurezza(D) nello

slotdi acoensionefinoa quando non scatter&.NON GI-

RARE la chiave. Conservare una copia della chiavedi

accensionedi sicurezza in un postosicuro.

2. Posizionareil commando del gas (C) su"FAST'.

3. Ruotare il commando delrardcohitore di awiamento (E)

su"FULL".

4. Premere sulriniziatore(T) quattro (4) voltese la tem-

peraturab infer|oreai -10°C (15°F), oppuredue (2) se

la temperaturab attornoai -10°C & 10°C(15°F & 50°F).

In caso di temperaturesuper|oreai 10°C (50°F), non *_

necessarioricorrereall'iniziatore.

NOTA: Un uso eccessivodelriniziatorepub ingolfareil too-

tore, non permettendo I'acoensione. Seil motore si ingolfa,

attenderealcuniminuti prima di riprovare ad acoenderlo e

NON USARE I'iniziatore,

5. Tirare velscemente la maniglia del motorino di ewiamento

a strappo (V). Non lasciare chela cordadel motorino di av-

viamento scatti indietro.

6. Una voYtache it motore b partito,rilasciaretentamente

la manigliadel motor|noa strappoe portare lentamente

rardcchitore diawiamento inposizione"OFF".

Lasciareche il motoresi scaldi per alcuniminuti.II too|ore

nonpotrbsvilupparela massima potenzafinoache nonavrb

raggiuntola normaletemperaturadifunzionamento.

AVVIAMENTOA CALDO-

MOTORINODI AVVIAMENTOA STRAPPO

Seguirele seguentiindicazioni,mantenendoil commando

dell'arricchitoredi awiamento (E) in posizione"OFF". NON

PREMERE riniziatore (T).

Prima delrarresto

Fareandareiltoo|ore peralcuniminuti,inmododacontdbuire

a far asciugareil motore.

Per evitarechen motodnodiawiamento si pessacongelare,

procederenel seguentemodo:

MOTORINO ELETFRICO DIAVVIAMENTO

1. Collegareilcavodialimentazioneal motore.

2. Infilareraltra estremit&delcavo inunapresatripolarea

22OVoltC.A.

3. Mentreilmotore b infunzione, premereilpulsantediac-

censionee far girareilmotodnodiawiamentoperalcuni

second|,

NOTA: II rumoreinsolitoemesso quando il motor|nodi av-

viamentob infunzione non danneggiail motoreo Io stesso

motor|no di ewiamento.

4. Scollegare innanzitutto il cavo di alimentazione dalla

presa, quindi sconegar|o dal motore.

MOTORZNO DI AVVIAMENTO A STRAPPO

1. Mentre il motore _ in funzione, tirare la maniglia del

motodno di awiamento a strappo con tre o quattro colpi

rapidi per tutta la lunghezza del braccio.

NOTA: Lo strano rumore prodotto tirando la maniglia del mo-

todno diawiamento a strappe non staad indicare la presenza

di danni al motore oallo starter.

Se il motor|no di avviamento a strappo si

gela

Seil motorino di awiamento a strappo si gela e non fa girare

il motore, procedere nel seguente modo:

1. Impugnare la maniglia del motorino di awiamento a

strappo etirare lentamente, in modo da estrarre quanta

pil3 corda possibile.

2. Rilasciare la maniglia del motorino a strappo e facendo{a

scattare indietro verso il motodno.

Seilmotorenonriescea partire, ripeterelaproceduraindicata

oppure utilizzare il motorino elettrico di awiamento.

Snow throwing tips

•Always operatathe snowthrowerwith the engineatfullthrot-

tie. Fullthrottle offers the best snow thrower performance.

•Goslowerin deep, freezing orheavywet snow, Usethe drive

speed control, NOT the throttle, to adjust ground speed.

•It is easier and more efficient to ramove soow immediately

after it falls.

• The best time to remove snow is the early morning.At this

time the snow is usually dr,/and has not been exposed

to the direct sun and warming temperatures.

Slightly overlap each successive path to ensure all snow

will be removed.

Throwsnowdownwindwheneverpossible.

•Adjustthe skidplatesto properheightfor currentsnow

conditions.See =TOADJUSTSKID PLATES"inthissec-

tionof thismanual.

•For extremely heavy snow, reduce the width of snow re-

moval by overlapping previous path and moving slowly.

•Keep engine clean and clear of snow during use.This will

help airflow and extend engine life.

After snow-throwing job is completed, allow engine to run

for a few minutes to melt snow and ice off the engine.

•Clean the entire snow thrower thoroughly after each use

and wipe dry so it is ready for next usa,

WARNING: Do not operate snow thrower if weather

conditions impair visibility. Throwing snow during a

heavy,windy snowstormcan blindyouand be hazard-

ous to the safe operation of the snow thrower.

Hinweise for das schneefr isen

•Verwenden Sie dieSchneefr_se immer beiVollgas.Vollgas

gewShrleistet optimale Laistung der SchneefrSse.

Arbeiten Sie intiefem, gefrorenem oderschwerem nassem

Schnee bei langsamer Geschwindigkeit. Verwenden SIS

den Fahrgeschwindigkeitsregler, NICHT den Gashebel,

um die Fahrgeschwindigkeit zu _lndern.

•Schnee I&sst sich leichter und effizienter sofort nach dem

Schneefafl enffernen.

• Die beste Zeit f,",rdas Schneer_.umen ist frGh am Mor-

gen. Zu jenem Zeitpunkt ist der Schnee normalerweise

trocken und war ncch nicht der Sonne oder w_rmeren

Temperaturan ausgesetzt.

• Sorgen Sie dafGr,dass sich die R#tumungsbahnen leicht

0berschneiden, um vollst&ndigeEnffernung desSchnees

zu gew_thrleisten.

Werfen Sie den Schnee wenn m_glich mit dem Wind aus.

•Stellen Sie die H_he der Gleitkufen je nach Beschaffen-

heit des Schnees ein. Siehe EINSTELLEN DEn GLEI-

TKUFEN" in diesem Abschnitt dieses Handbuchs.

BeiextremschweremSchneeistdieWeitederR_.umungs-

bahnendurchUberschneidungmit vorherigenBahnen

einzuschr_nkenund mit langsamerGeschwindigkeitzu

arbeiten.

•Halten Sie den Motor wShrend der Benutzung von Sch-

nee sauber und frei. Dies beg,_nstigt die Luttzufuhr und

verl_ingert die Lebensdauer des Motors.

•NachdemSchneefr'_,sensolitederMotorelnigeMinutenlang

laufen, damit Schnee und Eis vom Motor wegschmelzen.

•Reinigen Sie die gesamte SchneefrSse sorgf_ltig nach

jedem Gebrauch und trocknen Sie sie, damit sie fi3rden

n_chsten Einsatz bereit ist.

WARNUNG: Varwenden Sie die Schneefr_ise nie bei

,_sichtbehindernden Wetterbedingungen. Schnee-

friisen w&hrend ainea schweran, b6igen Schnees-

turma kann zu Erblindung fiJhren und die sichere

Bedienung der Schneefrise gef=_hrden.

Conseils pour le soufflage de la neige

•Faitestoujoursfonctionner la souffleuse_.neigeavecle

moteur_pleinr_gime.Le pleinrdgimeoffrele meilleur

rendementde la souffleuse&neige.

•Aliszlentementdansla neigeprofonde,gel_eouIourde

ethumide.UtilisezlecontrGlede lavitessed'avancement,

NON le papillondes gaz, pourajusterla vitesseau sol.

•IIestplusfacile etefficaced'enleverla neigeimm_diate-

mentapn_squ'elleeattombde.

•Lemeilleurmomentd'enleverlaneigeesttStlemat3n.J\cette

heure,laneigeestg(_ndralements_he etn'apasdtdexpo-

s(_eausoleildirectetau rdchauffementdelatempdrature.

•Recouvrez16g_rementchaque cheminsuccessifpour

vousassurerque toutela neige a _td enlevde.

•Jetez la neigedansla directionduventsi possible.

•Ajustez lee plaquesde protectiondu carter infdrieurt_

la hauteurn_cessairepourles conditionsde neigecou-

rantes.Voir=COMMENTAJUSTER LES PLAQUES DE

PROTECTIONDUCARTERINF#RIEUR"danelasection

de ce manuel.

•Pourla neige extr_mementIourde,r_duisezla largeur

duddneigementen recouvrantlee cheminspr_cddents

et en vousd_pla_:antlentement.

•Gardez le moteurpropreet nettoyezla neige pendant

rutilisation. Celaaidera au passagede rair etprolongera

la durdede vie du moteur.

•Lorsquele travailde la souffleuse a _td cornpl_td,faites

tournerle moteurpour quelquesminutesafin de faire

fonder la neigeet la glecedu moteur.

•Nettoyezcompl_tementla souffleuseapr_schaqueutili-

sationet essuyez-lade fa;on &cequ'ellesoitpratepour

I'usagesuivant.

ATTENTION:Ne faites pasfonctionneris souffieusesi

lee conditions de la tempdrature portent atteinte t_la

visibllitd,Souffisrdelanelgependantunefortetempt.de

de neige et de grand vent peut vous aveugler af etre

dangereuxpourlas_curit6de marchedela souffleuse,

Consejos para lanzar la nieve

•Hacerfuncionar siemprela mdquinaquitanievescon el

motoraceleradoatodogas.Lamdximaaceleracibnofrece

ta mejorprestacibnde is mdquina quitanieves.

•Irmdslentamenteennieveprofunda,heladaofuertemente

mojada.Para regularla velocidadconrespectoal suelo,

utilizarel mandodevelocidadde gufa,yNOel acelerador.

•Mdsf_cily eficisntedespejarla nieveinmediatamente

despu_sde quehayacafdo.

•El mejor momentopara despejaris nieve es temprano

potla manana.En este momentola nieveest,.normal-

mente secay noha sidoexpuestadirectamenteat soly

a temperaturascalientes.

•Hacer coincidircada caminosuoesivopara asegurarel

despejede toda tanieve.

•Lanzarla nievesotaventosiemprequesea posible.

•Regular las placasde deslizamientoa la altura adec-

uada a Jasac_ualescondiciones de la nieve.Ver =PARA

REGULARLASPLACASDE DESLIZAMIENTO"en esta

secoi_ndel manual.

•Paranieveconsiderablementepesada, reducirla anchura del

despejede nievesobreponiendoloscaminospreviosyandando

tentamente.

Mantenerel motorlimpio_/libredenieveduranteel uso.Esto

ayudard ahacer pasar a=rey prolongard la vida del motor.

Despuds de completar el trabajo de despejar nieve, dejar

que el motor gire por algunos minutos para derretir nieve

y hielo que puedan estar en el motor.

Limpiar a fondo toda la mdquina quitanieves despu_s de

cada usoy secarla para que est_ lista parael pr6xtmo uso.

ADVERTENCIA:NOhacerfuncionarlamdqulnaqui- _Consigli per spazzare la neve

tanleves $1 las condiciones del tiempo deterloran • Adoperare sempre Io spazzaneve a tutto gas. In questo

modo sarb possibile ottenere le prestazioni migliori.

_ila vislbilidad. Despejar nieve durante una fuerte y

ventosa tormenta de nieve puede ofuscarles y ser

peligroso para un funcionamlento seguro de Is md-

qulna quitanleves.

Tips voor het sneeuwruimen

Gebruik de motor van de sneeuwruimer alti d met een

volled g geopende gask ep. Op daze man er kr gt u de

bests resultaten uit uw sneeuwruimer.

•Ga langzamer in diepe, bevroren of erg natte sneeuw.

Gebruik de snelhaidsbediening, NIET het gaspedaal, om

de snelhaid aan te passen.

•Het is makkelijker en effici_nter om sneeuw te ruirnen

vlak nadat hat is gevallen.

•De beste tijdornsneecw te ruimen is vroeg in de morgen.

Op dit tijdstip is de sneeuw meestal droog en is nog niet

blootgesteld aan direct zonJichtof warms tempereturen.

•Om er zeker van te zi n dat alle sneeuw verwijderd wordt,

kuntuhatbestedenaasta kaar ggendebanenover appen.

Ruim sneeuw zo vael mogelijk met de wind mee.

Stel de remplaten gelijkmatigaf totde juistehoogte voor de

heersenda eneeuwcondities isbereikt. Zie "HET AFSTEL-

LENVANDE REMPLATEN"inditgedeeltevandehandleiding.

Ale erextreem vaelsneeuwis, gaat udan langzamer tewerk

en houd mindsr brede banen aan door de voriga banen te

ovarlappen. Hierdoor kaner meer sneeuw worden geruimd.

Houd de motor schoon en vri van sneeuw tijdens her ga-

bruik. Dit helptde luchtcirculateen verlengt de levensduur

van de motor.

Ale bet sneeuwruiman voltooid is,laat de motor nog enkele

minutenlopenomsneeuwenijsaandemotortelatecsmelten.

Maakde helesneeuwruimer na elk gebruik grondigschoon

en droog hem afzodat hijklaar is vooreen volgend gebruik.

WAARSCHUWlNG: Gebruik de sneeuwruimer nlet in

_weerconditles waarbij het zicht minimaal is. Sneeu-

wruimen tijdens zware storm, wind of sneeuwval kan

u verblinden en kan gevaarlijk zijn voor hat veilige

gebruik van de sneeuwruimer.

•Addentrarsilentamentenella neve ghiacciatao molto

bagnata. Per regolarela velocitb,usare il comandodi

controllodellavelocitb,NON ilcomandodelgas.

• F:moltopil_sempliceepraticospezzarela naveappena

caduta.

•IImementomiglioreincui spazzarela neva_nelleprime

oredellamattina.A quelroradisolitola nevab asciuttae

nonhasubitoancoral'esposizionealsolesheneaumenta

la temperatura.

•SovrapporreleggermenteipercorsieffettuaticonIospaz.

zaneve, per essere sicuridi rimuoverecompletamente

tuttala neva.

Se possibile, spazzare la neve sottovento.

•Regolare le piastre discorrimento ad un'altezza adeguata

alia effettive =c_ndizioni della nave. Si veda in proposito

il paragrafo PER REGOALRE LE PIASTRE DI SLIT-

TAMENTO" nella seconda parte di questo manuale.

•In case di neva particolarmente pesante, ridurre la lar-

ghezza del percorso dello spazzaneva, sovrapponendo

i percorsi successivi e movandosi lentamente.

•Durante I'uso, mantenere U motors pulito e libere dalla

nave. Quasto accorgimento faciliterb il flusso dell'aria e

contribuir_ a prolungare la vita del motore.

•Una volta terminate le operazioni con Io spazzaneve,

far girare ancora il motore par qualche minuto, per far

sciogliere eventuali residui di nave oghiaccio.

•Pulire accuratamente Io spazzaneve dopo ogni uso e

asciugarlo con un panno, in modo che sia pronto per la

volta successiva.

PERICOLO: Non adoperare Io spazzaneve se le

condizionl atmosferiche sono tall da impedire la

vlsibilitb. Spalare la neve durante una forte tormenta

pub plovocare lesioni agll occhl • gravi rischi per il

funzionamento In sicurezza dello spazzaneve.

Fill in datesas you Before Every Every

Service Record completeregularservice. Use 25 hours 50 hours

Checkengineoil........................................................................................................ •

Checkfor loosefasteners ........................................................................................... •

Checktirepressure..................................................................................................... •

Lubricatepivotpoints........................................................................................................................ •

Changeengineoil................................................................................................................................................. •

CheckV-belts......................................................................................................................................................... •

Checkmuffler......................................................................................................................................................... •

Replacesparkplug...................................................................................................................................................................... •

Every

100 hours

Wartungsnachweis Datum nach AbschluB Vor dem AIle 25 Alle 50

derWartung einfOflen. Gebreuch Stunden Stunden

0berprOfen Sie den _)lstand ....................................................................................... •

Uberpr0fen Sie das Ger_t auf lockers Schrauben ...................................................... •

Reifendruck kontrollieran ............................................................................................ •

Zapfenstellen schmieren ................................................................................................................... •

Motor(_lwechseln ................................................................................................................................................... •

0berpr_fen Sie die Keilriemen ............................................................................................................................... •

Schalld_mpfer kontrellieren ................................................................................................................................. •

ZOndkerze wechseln .................................................................................................................................................................... •

Alle 100

Stunden

Schema Consigner les dates d'intervention Avant Toutes Toutes

d'entretien aprbs chaque opdration d'entretien. I'utilisation fes 25 H les 50 H

V6rifiez le niveau d'huile du moteur ............................................................................ •

Vdrifiez les attaches I:_ches....................................................................................... •

Verification du gonflage des pneus ............................................................................. •

Graissage des articulations ............................................................................................................. •

Vidange de rhui/e moteur ..................................................................................................................................... •

Vdrifiez les courroies en V ..................................................................................................................................... •

Vdrification du pot d%=chappement......................................................................................................................... •

Remplacement de la bougie ..............................................................................................................................................

Toutes

les 100H

Informe Anote las fechas cuando ha Antes Cada

de servicio heche el servicio normal, del uso 25 horas

Centrolar el nivel del aceite del motor ....................................................................... •

Controlar eventuales afianzadores afiojados ............................................................. •

Compruebe la presi6n del neumdtico ........................................................................ •

Lubricar los puntos de pivotaci6n ..................................................................................................... •

Cambiar el aceite de/motor ................................................................................................................................... •

Controlar las correas en V ..................................................................................................................................... •

Controlar el silenciador ........................................................................................................................................... •

!Cambiar la bujfe.........................................................................................................................................

Cada Cada

50 horas 100 horas

Vul telkene u service Voor Om de Om de

Service uitvoert, de datum in. gebruik 25 uur 50 uur

Controleer het oliepeil van de motor ........................................................................... •

Controleer op Iosse bevestigingsmidderen ................................................................. •

Bandendruk controferen ............................................................................................. •

Draaipunten smeren ......................................................................................................................... •

Motorolie vervangen .............................................................................................................................................. •

Controleer de V-demen .......................................................................................................................................... •

Controfeer de knaldemper ...................................................................................................................................... •

Bougie vervangen ........................................................................................................................................................................ •

Om de

100 uur

Dati di servizio Compilare ogni qualvolta si Prima Ogni Ogni

esegue un ragolare servizio, dell'uso 25 ore 50 ore

Controllare il livello dell'olio........................................................................................ •

Controllare il livellodi tenuta dei dispositivi di fissaggio ............................................. •

Controllo pneumatici ................................................................................................... •

LubrificazJone punti di articolazione .................................................................................................. •

Cambio delrolio ..................................................................................................................................................... •

Controllare la oinghia a V........................................................................................................................................ •

Controllo marmitta ................................................................................................................................................. •

Sostituzione candela ................................................................................................................................................................... •

Ogni

100 ore

_V-belts

Check V-belts for deterioration and wear after every 50 hours

of operation and replace if necessary. The belts are not ad-

justable. Replace belts it they begin to slip from wear, (See

"TO REMOVE BELT COVER"in the Service and Adjustments

section of this manual),

The V-belts on your snow thrower are of special construction

and should be replaced by original equipment manufacturer

(OEM) belts available from your nearest dealer. Using other

than OEM belts can cause personal injury or damage to the

snow thrower,

Auger gear case

•The gear case was filled with lubricant to the proper level

at the factory. The only time the lubricant needs attention

is if service has been performed on the gear case.

•If lubricant is required, use only Ronex ED #1 grease. 38

Traction drive system

DO NOT lubricate the drive components inside the snow

thrower, The sprockets, hex shafts, drive disc and friction

wheel require no lubrication, The bearings and bushings are

lifetime lubricated and require no maintenance.

CAUTION: Any lubricating of the above components can

cause contamination of the friction wheel and damage to

the drive system of your snow thrower,

Keilriemen

Uberpr0fen Sie die Keilriemen aufVerfall und Abnutzung nach

eweils 50 Stunden Betrieb, und ersetzen Sie sic gegebenen÷

falls, Die Keilriemen sind nicht verstellbar, Fa s die Ke Ir emen

durch Abnutzung losewerdan sollten,ersatzen Sie sie, (Siahe

"ENTFERNEN DER RIEMENABDECKUNG" im Abschnitt

Wartung und Einsteltung dieses Handbuchs).

Die Keilriemenan Ihrer SchneefdLsesindspeziellangefartigt

undsolltenlediglichdurchOriginaldemendes gleichenHer-

stellersersetztwerden,welchebei Ihrem Handlererhaltlich

sind.DieVerwendungandererKeilriemenkannVerletzungen

oderSchadenan der Schneefr_severursachen.

Getriebegeh iuse der einzugsschnecken

•Das Getriebegeh_,usewurdeabFabdkmitderangemes-

senenMenge Schmieregef011t.Nachge61twerdenmuss

nurdann,wennWartungsarbeitenam Getdebegehause

vorgenommenwurden.

•SollteeinNach61envonNbtensein,solltenurRonexED

#1 Schmierblverwendetwerden.

Fahrantriebssystem

Glen Sie NIE dieTdebwerkteile innerhalb der Schneefrase. Die

Zahnk_nze, Achtkantschafte, Antriebsscheibeunddas Roibrad

mQssen nicht geblt werden. Die Radlagor und Lagerschalen

sind auf Lebensdauer geblt und bednrfen keinedei Wartung.

VORSlCHT: Jegliches Ofan der oben genannten Kompo-

nenten kann zur Verschmutzung des Reibrades und zu

Trlebwerksch_iden an Ihrer Schneefr_es fQhren.

Courroies en V

Verifiez lescourroies en V pour la ddtarioration et I'usure apr_s

50 heures de fonctionnement et remplacaz-les si ndcessaire.

Les courroies no sont pas ajustabtes. Remptaceztes courroies

si elles commencent &glisser _,cause de la ddtdrioration,;(Volt

POUR ENLEVER LE COUVERCLE DES COURROIES dans

la section Service et Ajustement de ce manuel).

Les courroies en V de votre souffieuse sont de fabrication

spaciale et doivent _tre remplac(_es par les courroies (OEM)

du fabdcant de raquipemont original chez le concessionnaire

le plus pros de chez vous. I'utihsation de courroies diverses

pourrait causer des blessuros personnelles ou du dommage

bla souffleuse.

Carter d'engrenage de la tari re

•Le carter d'engrenago a dt(_ rempli de lubrifiant au juste

niveau bI'usine, Le seul moment o,',le lubrifiantndcessite

de rattention est Iorsque le service a dt_ mis en rnarche

sur Is carter d'engrenage.

•Si le lubdfiant est requis, utilisez exclusivement la graisse

Ronex ED #1.

Sistema de tracci6n

Transmission du dispositif de ddplacement

NE lubrifiez pas les organes de transmission bI'intarieur

de la souffleuse. Les pignons, I'arbre hexagonal, le disque

de transmission et la roue de friction ne requibrent pas de

lubdfication. Les paliers et bagues sont lubrifies bvie et ne

requibrent pas d'entretien.

DANGER:Toute lubrification de ces composantes cl-des-

sus peut causer Is contamination de la roue de friction et

I'endommagement du systbme do transmission de votre

souffleuse.

Correas en V

Controlareldeterioro y eldesgaste de lascorreas enVdespu6s

de 50 horas de funcionamiento y sustituir sifuera necasado.

Las correas no se pueden regutar. Sustituir las correas si

empiezan a resbalar debido al desgaste. (Ver _QUITAR EL

CUBRE CORREAS en la seccibn Mantenimiento y Regula-

clones de este manual).

Las correas en V de la mdquina quitanieves estan fabricadas

de modo especial y tienen que set sustituidas s(Ho por otras

correas originales (OEM) disponibles en el negociante rods

cerca. El usode otras correas que no scan OEM puede causar

da_os alas personas o a la mdquina quitanieves.

Caja de engranajes de la barrena

•La caja de engranajes fue llenada en la f_brica con lu-

bricants hasta el nivel. Se tiene que prestar atenci6n al

lubricante s61osi se ha efectuado un mantenimiento a

la caja de engranajes.

•Si se requiere lubricante, usar s61ograsa Ronex ED #1.

NO lubricar las partes de gufa dentro de la mdquina quita-

nieves. Las coronas dentadas, los drboles hexagonales, el

disco de guia y la rueda de friccibn no necesitan lubricaci6n.

Los rodamientos y cojinetes estdn lubricados a por vida y no

necesitan mantenimiento.

PRECAUCI(_N: Toda lubricaci6n de les partes descrltas

ardba puede cauesr contaminack_n de la rueda de fdcci6n

y da_ar el sistema do gul'a de su m;tqulna quitanieves.

@ V-riemen

Controleer de V-demen op aantasting en slijtage na elks 50

gebruiksuren en vervang ze indien nodig. De demen zijn niet

afstelbaar.Vervang de riemen als ze be_innen te slippen door

slijtage.(Zie "HETVERWIJDEREN VANDE RIEMHULS"in hat

gedeelte Reparatie en Aanpassingen van deze handleiding).

De V-demen op uw sneeuwruimer zijnspeciaal geconstrueerd

en moeten vervan_en worden door riemen van de oorspron-

kelijke fabrikant (onginal equipment manufacturer -OEM), die

bij uw dealer verkrijgbaar zi n. Het gebruik van andere dan

OEM-riemen kan persoonlijke verwond ngen of schade aan

de sneeuwruimer veroorzaken.

Tandwielcarter van de boor

•Het tandwielcarter isin de fabriokmet smeermiddol gevuld

tot hot juiste niveau. Hot smesrmiddel dient alleen te wor-

den nagekeken als er reparaties aan het tandwielcarter

hebben plaatsgevonden.

•AIs or smesrmiddel nodig is, gebruik dan arleen Ronex

Ed #1-vet.

Aandrijfsysteem met trekkabel

Smeer de aandri vingcomponenten inde sneeuwruimer NIET

met vet in. Het kettingwiel, de zeskantige dri fassen, aandrijf-

schijven en wrijv ngswie behoeven geen smer ng. De agers

on ringen zijn voor de levensduur gesmeerd, on behoeven

geen onderhoud.

OPGELET: Ledere smering van de bovengenoemde

componenten kan vervuiling van her wrljvingswiel vero-

orzaken en schade toebrengen aan het esndrijfsystesm

van uw snesuwrulmer.

Cinghia a V

Dopo circa 50 ore di attivit_,,controllare Io stato di detedora-

mento e usura dells cinghia a V e, se necessario, sostituirla.

Le cinghie non sono riparabili. Se cominciano ad allentarsi

troppo per I'usura, le cinghie noo vanno sostituite. (fare riferi-

mento al pamgrafo =PERTOGLIERE IL COPERCHIO DELLA

CINGHIA" nalia sezione di Messa in Servizio eRegolazione

di questo manuale).

Le cinghie a V montate sul vostro spazzaneve sono di spe-

cials fattura e vanno sostituite con ricambi originali (OEM),

disponibili presso il rivenditore piOvicino. I'utilizzo di ricambi

non odginali pub dare luogo a lesioni personali odanneggiare

la macchina.

Cassa dells coclea

La cassa della coclea bstata riempita con un'opportuna

quantitt] di lubrificante dalla casa di produzione, Sara

necessado aggiungere nuovolubrificantesoltantoqualora

si eseguano interventi di assistenza sugli ingranaggi in

quastione.

•Se bnecessario usare del lubdficante, applicate esclu-

sivamente del grasso Ronex ED #1.

Sistema di trazione per aderenza

NON lubrificate i componenti di trasmissione all'interno dello

spazzaneve. Denti, alberi esagonali, dischi di trasmissione e

ruotedifrizione non vanno lubrificati.Boccolee cuscinettihanno

subito un trattamento lubdficante che vale per tutta la Iorovita

tecnica e non riehiedono interventi di manutenzione.

A'I'rENZIONE: La lubrificazione del componenti sopra

ricordati pub provocare una contaminazione dells ruote

di frizlona a dannaggiare il sistema di traemiesione del

vostro spazzaneve.

Engine Motor

Siehe Motorhandbuch.

See engine manual.

Lubrication 61en

Checkthe crankcaseoillevelbeforestartingthe engineand

aftereach five (5) hoursof continuoususe.Tightenoilfillcap

/dipsticksecurelyeachtime youcheckthe oillevel.

0berprgfan Sie den (51standdes Kurbelgeh_.uses,bevorSie

den Motor starten, und nach eweils.fQnf(5) Stundendes

Dauergebrauchs.Sch.raubenS e die O verschusskappemit

Measstabnachjeder Olstandpr0fungfast zu.

mmI,

"F -20 0 303240 60 80 100 < []

"C "30 -20 -10 0 1'0 20 30 "F "20 0 30 32 40 60 80 100

•c -30 -io o Io =o

Change the oil after every 50 hours of operation or at least

once a year if the snow thrower is not used for 50 hours in Das (_1istnach jeweils 50 Stunden Betrieb oder mind. einmal

one year. pro Jahr zu wechseln, falls die Schneefr_tse weniger als 50

TO CHANGE ENGINE OIL Stunden innerhalb eines Jahras im Einsatz war.

Determine temperature range anticipated before next oil MOTOR_)LWECHSEL

change. 0berpr0fan Sie vor dem n&chsten Olwechsel die zu erwart-

Be sure snow thrower is on level surface, enden AuSentempereturen.

• Stellen Sie sicher, daas sich die Schneefr&se auf aben-

•Oil will drain more freely when warm. erdigem Boden befindet.

• Catch oil in a suitable container. _11&uft in warrnem Zustand besser ab.

NOTE:The leftside wheel may be removed from snow thrower •BenutzenSieeinenangemessenenBeh&lter, umdasOI

for easier access to the oil drain plug and placement of a suit-

able container. (See "TO REMOVE WHEELS" in the Service aufzufangen.

and Adjustments section of this manual).

1. Disconnect spark plug wire from spark plug and place

wire where it cannot come in contact with plug.

2. Clean area around drain plug.

3. Remove drain plug and drain oil in a suitable container.

4. Install drain plug and tighten securely.

5. Wipe off any spilled oil from snow thrower and engine.

6. Install left wheel (if removed for draining oil). Be sure to

install klick pin into proper hole in wheel axle (See "TO

REMOVE WHEELS in the Service and Adjustments

section of this manual).

7. Remove oil fill cap/dipstick. Be careful not to allow dirt to

enter the engine.

8. Refill engine with oilthrough oildipstick tube. Pour slowly.

Do not overfill.

9. Use gauge on oil fill cap/dipstick for checking level. Be

sure dipstickcap is tightened securely for accurate read-

ing. Keep oil at "FULL" line on dipstick.

10. Wipe off any spilled oil.

Muffler

Inspect and replace corroded muffler as it could create a fire

hazard and/or damage.

Spark plug

Replacesparkplugat the beginningof each seasonorafter

every 100 hoursof operation,whicheveroccursfirst. Spark

plugtype andgap settingare showninthe enginemanual.

HINWEIS: Das linke Seitenred kann yon der Schneefr&se

entferntwerden, um einen leichteren Zugang zum _)labfluasver-

schluss und leichtere Anbringung eines angemessen..enBeh_.l-

terszugewShrleisten.(Siehe ENTFERNEN DER RADER im

Abechnitt Wartung und Einstellung dieses Handbuchs).

1. Enffernen Sie des ZQndkabel yon dar Z0ndkerze und

halten Sie es yon der Z0ndkerze fern.

2. Reinigan Sie den Beraich um den Abfluseverschluss.

3. Entfernen Sie den Abflussverschluss und lassen Sie des

Ot in einen angemeasenen Bah&lter abflieSen.

4. Schrauben Sie danach den Abflussverschluas wieder lest

ZU.

5. Reinigen Sie Schneefr&se und Motor von jeglichen OI-

sprifzern.

6. Reinstallieran Sie das linke Rad (falls Sie es zum _l-

wechsel entfernt haben sollten). Stellen Sie sicher, dass

Sie den Metallstift in des richtige Loc.hin der Radachse

stecken (Siehe=ENTFERNEN DER RADER"imAbschnitt

Wartung und Einsteilung dieses Handbuchs).

7. Enffernen Sie die Olverschlusskappe mit Mesastab.

Achten Sie darauf, keinen Schmutz ins Innere des Mo-

tors gelangen zu lassen.

8. FQIlenSie den Motor durch die Mesastal_ffnun_ wieder

mit OI auf. Langsam einf(Jllen.N cht zu vie _)l eTnfn en.

9. Verwenden Sie die A..nzeigeander C)lverschlusskappe mit

Mesastab, um den Olstand zu 0berprQfen. Stellen Sie f,',r

ein genaues Ablesen sicher, dass die Verschluaskappe

fast zugeschraubt ist. Halten Sie den _)lstand auf HShe

der "FULL" Linie am Messstab.

10. VerschOttetes (51enffernen.

Schalld_impfer

Inspizieren Sie den Schalld&mpfer und ersetzen sie ihn,soilte

er rostig sein, de er sonst feuergef_hrlich werden und/oder

Sch&den verursachen k(3nnte,

ZQndkerze

Ersetzen Sie die ZQndkerze zu Beginn jeder Saison oder

nach jeweils 100 Stunden Einsatz, was _mmer zuerst eintritt,

Z0ndkerzentyp und -spalteinstailung sind im Motorhandbuch

aufgefi3hrt,

Moteur

Voirle manuel du moteur.

Lubrification

V_rifiezle niveaud'huileducarteravantde mettre en mamhe

le moteuretapr_schaque(5) heuresd'utilisationcontinue,e.

Serrezfermemantle niveaud'huileducarterchaquafoisque

vousv_rifiezle niveaude rhuile.

Motor

Ver el manualdel motor.

Lubricaci6n

Controlarelniveldeacaitedelcdrterantesde ponerenmarcha

el motorydespudsde cada cinco(5) horasde usocontinuo.

Apretarfirmemente el tap_n/varillade niveldeldep6sitode

aceitecada vez quasa controleel nivelde aceite.

<I= I '

"F -20 0 30 32 40 60 80 l(X) "F -20 0 30 3_ 40 60 80 100

•c -= -=.O -lo o ;o 2o 3o "c-so -lo 0 1'0 20 =

Changez rhuile apr_s chaque50 heures d'op_rationou au

moins unefoisran sila souffleusan'estgas utilis_e50 heures

dartsun an.

POUR CHANGER I'HUILE DU MOTEUR

Ddterminez la port_e de temperature anticipdeavantle pro-

chain changement d'huile.

•Assurez-vous que la souffleuseest surune surface de

niveau.

•I'huile s'dcoulera plus facilement Iorsqu'elle est tilde.

•Recueillez I'huile dans un contenant qui convient.

REMARQUE: La roue du cSt_ gauche pout _tre enlev_e de

la souffieuse pour acodder plus facilement au bouchon de

vidanga ducarter et raise en place d'un conteneur conven-

able. (Voir POUR ENLEVER LES ROUES dans la section

Service et Ajustements de ce manuel).

1. Ddbranchez le c&ble de bougie de la bougie d'allumage

et placez le c&ble o_Jil ne peut _tre en contact la bougie

d'allumage.

2. Nettoyez la zone autour du bouchon de vidange du

carter.

3. Enlevezle bouchonde vidangedu carter et rhuile de

vidangedartsunconteneur&cet usage.

4. Installezlebouchondevidangeducarteretserrezsolide-

ment.

5. Essuyez I'huile dispersde de la souffleuse et du mo-

teur.

6. Installez la rouegauche (si enlevdepourI'dgouttage de

I'huile).Soyezcertaind'installerla tigeclic_I'int(_rieurdu

trouappropriddansraxa de roue(Volt=POURENLEVER

LES ROUES danslasectionServiceetAjustementsde

ce manuel).

7. Entevez le bouchon/jauge gradude du graisseur. Paites

attention _ nepas permettre &lapoussi_re d'entrer dans

le moteur.

8. Remplissezle moteurd'huile&traversletubede la jauga

gradude.Versezlentement.Ne faitespas le trop-plein.

9. Utilisez la jauge sur le bouchon/jaugegradude pour

surveillerle niveau.Assurez-vousque le bouchonde

la jauga gradudeas! serr_solidementpourune lecture

prdcise.Maintenez I huileau niveaude la ligne"PLEIN

surla jauge gradude.

10. Essuyezroutehuilerenversde.

Silencieux

Inspectezet remplacezle silencieuxcorroddcarcelapourrait

_tre un risquede feu et/oude dommaga.

Bougie d'allumage

Replacez la bougie d'allumage au ddbut de chaque saison ou

apr6s 100 heures de fonctionnement, selon le cas. Les types

de bougies d'allumage et de r_glaga d'_=cart sont montrds

dans le manuel du moteur.

Cambiarelaceitedespudsdecada50horasdefuncionamiento

o al menos unavez al aSo si la mdquinaquitanievesno se

usa50 horasen un aSo.

CAMBIAR ELACEITE DELMOTOR

Determinarla banda de temperaturasprevistasantes del

prSximocambiode aceite.

•Asegurarseque la mdquinaquitanievesestd sobre un

terrenollano.

•El acaite se vaciard mds facilmente cuandoestd call-

ante.

•Meterel aceite en uncontenedorapropiado.

NOTA:Esposibledesmontarlaruedadelladoizquierdode la

mdquinaquitanieves paratenerunaccesomdsfacil al tap_n

de vaciodelacaitay paracolcoarunapropiadocontenedor.

(Ver PARA DESMONTARLAS RUEDAS enal secci6nde

Mantenimientoy Regulacionesde este manual).

1. Desconectarel cablede la bujiade encendido_ponerlo

dondenopueda entrar en contactoconla buj_ade en-

cendido.

2. Limpiar el drea alrededordeltapSnde vaciado.

3. Sacar el tapbnde vaciadoy vaciarel aceiteen un con-

tenedorapropiado.

4. Colocarel tapbn de vaciadoy apretarfirmemente.

5. Limpiartodorastrode aceite derramadoen la mdquina

quitanievesy el motor.

6. Montarla ruedaizquierda(si se ha desmontadoparava-

ciarel aceite).Asegurarsede quase coloqueel pasador

de lengr,eta en el agujero apropiadodeleje de la rueda

(Ver "PAPA DESMONTARLAS RUEDAS"enal secci_n

de Mantenimiento y Regulaciones de este manual).

7. Sacar el tap6n /varilla de nivel del dep(_sitode aceite.

AtenciSn a no dejar entrar suciedad en el motor.

8. Llenar de aceite el motor a trav_s del tubo de la varJlla

de nivel del aceite. Verter lentamente.No Ilenar demasi-

ado.

9. Usar el indicadordel tapbn /varllla de nivel del dep(_sito

de aceite para controlar el nivel. Asagurarse de que el

tapSn de la varilla de nivel esta bien cerradopara una

lecturaprecisadel nivel.Mantenerelnivel deaceitesobre

la Ifnea "FULL"(lleno) de la varilla de nivel.

10. Limpiar todo aceite derramado.

Tubo de escape

Inspeccionary sustituirel tubode escapesiesta corroido,

puespuede causarunincendioy /o da_os.

Buj_a de encendido

Sustituir la bujia de encendido al comienzo de cada tempo°

rada o despues de cada 100 horas de funcionamiento, Io que

ocurra primero. El tipo de bu ia de encendido y la regulacibn

de la saparacibn de las puntas sa describen en el manual

del motor.

Motor

Zie handleiding voor de motor.

Smering

Controleer het oliepeil van het carter voordat u de motor start

en elke keer na vi f(5) uur continu gebruik. Maak iedere keer

het o edekse met pe stok stevig vast a s u het o epe heef_

gecontroleerd.

Motore

Si faccia riferimento al manuale refativo al motore.

Lubricazione

Prima di awiare il motore e dopo cima 5 ore di uso ininter-

rotto, controllare il livello dell'olio. Una volta effettuata questa

operazione, riawitare bene il tappo dotato di asta per il con-

trollo del livello delrolio.

4[]

_Ilvf_Ik[o

"F -20 0 30 32 40 60

"c -=o -I0 olo 2o8O

l(X) °F -20 0 30 32 40 60 80 100

30 "C "30 °20 "I0 01'0 '20 30

Vervang de olie elks keer na 50 uren van gebruik of in ieder

geval _n keer per jaar als de sneeuwruimer niet 50 uur per

jaar is gebruikt,

HE'I"VERVANGEN VAN MOTOROLIE

Stel het temperatuurbereik vast vooruitlopend op de volgende

olievervang_ng.

Zorg dat de sneeuwruimer op effen terrein staat.

•Olie kan gemakkelijker vervangen worden als hij warm

is.

Vang de olie in een daarvoor geschikt reservoir op,

N.B.: Het linkerwiel kan ti delijk verwijderd worden om ge-

makkelijker toegang tot de sifondop te krijgen en makkelijker

het geschikte reservoir te kunnen plaatsen. (Zie =HEr VER-

WIJDEREN VAN DE WIELEN" in her gedeelte Reparatie en

Aanpassingen van deze handleiding).

1, Ontkoppel de ontstekingskabel van de ontstekingsbougie

en leg de kabel op een plaats zodat hi niet per ongeluk

in contact kan komen met de bougie.

2. Maak de sifondop en de directe omgeving schoon,

3. Verwijder de sifondop en tap de olie af in een daarvoor

geschikt reservoir.

4. Zet de sifondop terug en maak stevig vast,

5. Veeg gemorste olie van de sneeuwruimer en de motor

af.

6, Zet het linkerwiel terug (indien verwijderd voor bet aftap-

pen van de olie). Zorg dat de klinkpin in het juistegat van

de wielasgeTnstalfaerd is (Zie "HErVERWlJDEREN VAN

DE WIELEN inhetgedeelteReparatieenAanpassingen

van deze handleiding).

7, Verwijder het oliedeksel met peilstok. Zorg dater geen

vuil in de motor komt.

8. Hervul de motor met olie door de peilstokbuis. Schenk

langzaam. Niet meer vullen dan tot het aangegeven

niveau.

9. Gebruik de ijkmaat op het oliedeksel met peilstok om

het niveau te controleren. Zorg dat de peilstok stevig is

vastgedraaid voor een nauwkeurige afgelezen waarde.

Houd de olieop het peil "FULL",zoals aangegeven op de

peilstok,

10. Veeg aUe gemorste olie af.

Knaldemper

Controleer en vervang een gecorrodeerde knaldemper. Hij

kan brand en/of schade veroorzaken.

Ontstekingsbougie

Vervangde ontstekingsbougie aan het begin van elk seizoen

of na elke 100 gebruiksuren, welke zich als eerste voordoet.

Het type ontstekingsbougie en de afatelling van de vonkbrug-

gen kunt u vinden in de handleiding van de motor.

Cambiarerolio dopo50oredifunzionamento,oppurealmeno

unavoltaranno, se Io spazzaneveviene usatoper meno di

50 oreannue.

PER CAMBIARE UOLIO DEL MOTORE

Stabilire il livello della temperatura prima del successivo

cambio dell'olio.

• Assicurarsi che Io spazzaneve si trovi al livello del

suolo.

•I'olio fluir& meglio se calde.

•Raccogliere I'olio in un apposito contenitore.

NOTA: Per accedere pie agevolmente al tappo discolo dell'olio

ed insedrvi contenitore adatto, si pub togliere la ruota sinistra

dello spazzaneve.(S!faccia riferimento al paragrafo"PER TO-

GLIERE LE RUOTE nella sezione delia Messa in Servizio e

Regolazione di questo manuale).

1. Staccare ilfilo della candela dalfa candela metterlo dove

on possa venire in contatto con la candela.

2. Pulire la zona circostante il tappo di scolo.

3. Rimuovere Utappo di scolo e fare scolare I'olio in un ap-

posito contenitore.

4. Rimettere il tappo estringere bene.

5. Rimuovere con un panno eventuali residui di olioverseto

sulla macchina o sul motore.

6. Rimontarela ruotasinistra(qualorafosse statarimossa

perfar scolarerolio). Assicurarsi diaver inseritoi perni

neglialloggiamenti correttisulrassedellaruota(Si faccia

riferimentoal paragrafo=PERTOGLIERE LE RUOTE"

nella sezionedella Messa in Servizioe Regolazionedi

questo manuale).

7. Togliereiltappodell'oliodotatodiastaperilcontrollodel

livellodell'oh'o.Assicurarsidi nonsporcareI'ingressodel

motore.

RiversereI'olionelmotore, servendosidell'appositotubo.

Versarelentamente.Non riempireeccessivamente.

Usare un calibro per leggere il livellodelrolio indicato

dall'asta. Assicurarsiche il tappovenga strettobene in

modeda dare luogoal rilevamentodi unvaloreattendi-

bile. Mantenere il livellodell'olioalraltezza della tacca

"FULL".

10. Rimuoverecon un pannoeventualiresiduidi olio ver-

sato.

Silenziatore

Controllare ed eventualmente sostituire ilsilenziatore, qualora

presentasse dei punti dicorrosione, perch_ pub rappresentare

una fonte di possibili incendi e/o altro tipo di denni.

Candela

Sostituire la candela all'inizio di una nuova stagione di uso

oppure dopo circa cento ore di funzionamento. Nel manuale

relativo elmotore, sono reperibilitutte le informazionia riguardo

del tipo di candela.

Cleaning

IMPORTANT: For best performance, keep snow thrower

housing free of any dirt or trash. Clean the outside of your

snow thrower after each use.

_WARNING: Disconnect spark plug wire from spark

plug and place wire where It cannot come incontact

with plug.

•Keep finished surfaces/wheels free of gasoline, oil, etc.

We do not recommend using a garden hose to clean

your snow thrower unless the electrical system, muffler

and carburetor are covered to keep water out. Water in

engine can result in shortened engine life.

@Reinigung

WlCHTIG: Um optimale Leistung zu gew_hrleisten, sorgen

Sie dafQr, dass das Geh&use der Schneefr_se frei von Sch-

mutz oder Abf_llen bleibt. Reinigen Sie die AuRenseite Ihrer

Schneefr&se nach jedem Gebrauch.

_WARNUNG: Entfemen Sie das ZQndkabel yon der

ZQndkerze und halten Sie es von der ZQndkerze

fern.

Halten Sie lackierte Oberfl_.chen/Radkappen frei von

Benzin, 01, usw.

•Die Verwendung eines Gartenschlauches zur Reinigung

der Schneefr&se ist nicht empfehlenswert, essei denn

die Elektronik, der Schalld&mpfer und der Vergaser sind

so abgedeckt, dass kein Wasser hineingelangen kann.

Wasser im Motor kann die Lebensdauer des Motors

verkQrzen.

@ Netloyage

IMPORTANT: Pour un meifleur fonctionnement, gardez le

Iogement de la scuffleuse libra de poussi_ras ou ddchets.

Nettoyez la partie externe de vctre souffleuse apr_s chaque

utilisation.

AVERTISSEMENT: D6branchez le c_ble de bougie et

placaz le c_ble oO il 6trs la

ne peut en contact avec

bougie d'allumage.

Gardez les surfacesde finitionlibra de routeessence,

huile,etc.

Nous ne recommandonspas rutilisationd'un tuyau

d'arrosegepour nettoyervotresouffleuse_ moins que

le syst*bme_lectrique, silencieuxou carburateursoient

couverts pour prevenirI'eau d'y entrer. Ueau dans le

moteurpeutraccourcirla durde de vie de I'appareil.

@Limpieza

IMPORTANTE: Para las majores prestaciones, mantaner el

alojamiento de la mdquina quitanleves libra de toda sucie-

dad o basura, Limpiar el exterior de la mdquina quitanieves

daspu_s de cada uso,

_ATENCI(_N: Desconectar el cable de la bujla de en-

candido y ponerlo donde no pueda entrar en contacto

con la bujia de encendldo.

Mantenerlassuperficiesiruedaspulidaslibrasdegasolina,

aceite,etc.

No recomendamosusaruna manguerapara Iimpiarsu

mdquina quitanievasa no ser quese cubranel sistema

el_ctrico,el tubo de escape yel carburadorparaque el

agua noentre.La presenciade aguaen el motorpuede

ecortar la vidadelmotor.

Schoonmaak

BELANGRIJK: Voor her baste resultaat, houd de sneeu-

wruimer vrij van vuil of aNaL Maak de buitenkant van uw

sneauwruimer na elk gebruik schoon,

WAARSCHUWING: Ontkoppel de ontsteldngskabel

A_, van de ontstakingsbougle en leg de kabel op een

nplaata zodat hij nlet per ongeluk in contact kan ko-

men met de bougie,

•Hou voltooide oppervlakken /wielen vrij van benzine,

olie, etc.

•We raden u afde sneeuwruimer met een tuinslang schoon

te maken, tenzi her elektrische systeem, de knaldemper

en carburatorwaterd chtworden verpakt.Water nde motor

kan de levensduur van de motor aanzienlijk verkorten.

@Pulizia

IMPORTANTE: Affinchd la macchina abbia il miglior rendi-

mento, conservarla priva di qualsiasi tipo di sporco o di rifiuti.

Dopo ogni impiego, pulira I'asterno dello spazzaneve.

_IL A'I-I'ENZIONE: staccare il fllo della candela • riporlo

Iontano dalla candela stesea in modo da evitarne il

contatto.

Lesuperficirifinitevannotenurepulitedaeventualitracce

di benzina,olio,etc.

Consigliamodi non utilizzarele normalimanichetteper

I irrigazionedeigiardinipereffettuarelapuliziadellospaz-

zaneve, a meno che il sistema elettrico,il silenziatore

ed ilcarburatorenonsianocopertiperevitareil contatto

con I'ecqua.Eventualiinfiltrazionidi acqua nel motore

possonoridurnela vitatecnica.

@[A WARNING:To avoid serious injury, before performing

='_ any service or adjustments:

1. Be sure throttle is in STOP position.

2. Remove safety Ignition key.

3, Make sure the augers and all moving parts have

completely stopped.

4. Disconnect spark plug wire from plug and place

wire where it cannot come in contact with plug,

Snow thrower

To adjust snow thrower height

See "TO ADJUST SKID PLATES" and "SCRAPER BAR" in

the Operation section of this manual.

Chute deflector

The chute deflector, attached to the top ofthe discharge ohuta,

is provided to direct discharging snow away from the operator.

If the deflector becomes damaged, it should be replaced.

_WARNING: To avoid serious Injury, never operate

your snow thrower with the deflector removed or

damaged. 43

•To change direction and/or distance snow is discharged,

see"TOCONTROL SNOW DISCHARGE"in theOperation

section of this manual.

@_ WARNUNG: Um ernsthaften Verlctzungen vorzubeu-

gen, sollte Folgendes vor jeder Wartung oder EinsteF

lung beachtat warden:

1. Stellen Sle sicher, daas der Gashebel auf Position

"STOP" steht.

2, Ziehen ale den SicherheitazQndschlQseel ab.

3. Stallen Sie slcher, dses die Einzugsschnscken

und s_mtliche beweglicheTeile zu v6lligem Still-

stand gekommen sind,

4. Enffernen Sie das Z0ndkabel yon der ZQndkerze

und halten Sie es yon der ZQndke_e fern.

Schneefr se

Einstellung der schneefr_isenh6he

Siehe "EINSTELLEN DER GLEITKUFEN =und "SCHABER"

in der Bedienung in diasem Handbuch.

Auswurfrinnen-ablenkblech

DasAuswuffdnnen-Ablenkblech,welchesobenaufderAuswur-

frinneangebrachtist,dientderAblenkungdesSchneeauswurfs

vom Bedienerweg. Im Falle einer BeschSdigungsolite das

Ablenkblechersetztwerden.

WARNUNG: Um ernsthaften Verlmzungen vor'zubeu-

gen, verwenden Sle Ihre Schneefr_se hie ohne oder

mlt beschidigtam Ablenkblech.

Zur ._.nderung der Richtung und/oder Weite des Sch-

neeauswurfs, siehe =REGELUNG DES SCHNEEAUS-

WURFS" in der Bedienung in diesem Handbuch.

(_'i AVERTISSEMENT: Pour dvitar de graves, avant de

arA fairs touts rdvision ou ajustement:

1, Assurez-vous qua I'obturataur est en position

d'ARRI_T.

2. Enlevez la cl6 de contact de sdcuritd.

3, Soyez certain qua les vis sans fin et tousles did-

menta mobiles sont compl_ement arr6tqSs.

4. D_branchez le c;ible de bougie de la bougie

d'allumage st plecez le c_ble or, II ne peut _tre en

contact avec la bougle d'allumage.

Souffleuse

Pour ajuster la hauteur de la souffleuse

Voir =POUR AJUSTER LES PLAQUES DE PROTECTION

DU CARTER INFERIEUR at BARRE DE RACLOIR dans

la section Operation de ce manuel.

Ddflecteur de goulotte d'dvacuation

Le ddflecteur de goulotte d'6vacuation, attech_ _tla pattie su-

p_rieure de la goulotte de d_charge est con_:upour ddcharger

la neige directement loin de I'opdrateur. Si le ddflecteur

s'endommage, il dolt _tre remplacd.

AVERTISSEMENT: Afin d'dviter des blsasures graves,

he faites jamals fonctionner votre souffleues en

I'absence de deflecteuts ou avec des deflecteurs

endommag_s.

•PourchangerJadirectionet/ouladistancededdchargede

la neiga,voir POUR CONTROLERLA DE'CHARGEDE

LA NEIGE danela sectionOpdrationde ce manuel.

(_)_ ATENCI(_N: Para evitar heddas graves, antes de efec-

tuar opereciones de mantanimlento o regulaciones:

1. Asegurarse de qua el acelerador est_ en la

poslci6n STOP (parado).

2. Quitar la Ilave de encendido de segurldad.

3. Asegurares de que las barrenas y todas las partes

en movimleflto se hayan parado completamente.

4. Desconectar el cable de la bul(a de encendido y

_aOnerlo donde no pueda entrar en contecto con

bujfa de encendido.

Mdquina quitanieves

Regular la altura de la mdquina quita-

nieves

Ver "PARA REGULAR LAS PLACAS DE DESLIZAMIENTO" y

la BARRA DE ARRASTRE en la secciSn de Funcionamiento

de este manual.

Conducto deflector

El conducto deflector, fijado a la parte superior del conducto

de eyecci6n, tiene la funci6n de dirigir la nieve de descarga

lejos del operador. En caso de averfa desdeflector, se tendrd

que sustituir.

_& ATENCI(_N:Pars evitar herldas graves, no hagafun-

clonar nunca su mdquina quitanievsa sin deflector

o con el deflector averiado.

•Para cambiarla direccidny /o la distanciaa la qua se

de_cargala nieve,v.er=PARACONTROLAR LA EYEC-

CION DE LA NIEVE en la secci6nde Funcionamiento

de estemanual.

(_, WAARSCHUWING: Om ernstige verwondingen te

avoorkomen, dient u voor hat uitvoeren van repsra-

ties of efstellingen ta letten op het volgende:

1. Zorg dat hat gaspedaal op STOP staat.

2. Varwljder de veiligheidscontactsleutel.

3. Zorg ervoor dat de boren en alia roterende on-

derdelen stilstaan.

4. Ontkoppel de ontsteklngskabel van de ontstsk-

Ingsbougie en leg de kabel op san plaata zodat

hij niet in contact kan komen met de bougie.

Sneeuwruimer

Het afstellen van de hoogte van de

sneeuwruimer

Zie "HET AFSTELLEN VAN DE REM PLATEN" en "SCH RAP-

ERSTANG" in het gedeelte Gabruik van deze handleiding.

Afvoertrechter

De deflector, die aan de kop van de afvoertrechter is beves-

tigd, is zo ontworpen (fat de sneeuw van de bestuurder wordt

weg_eworpen. Ale de deflector beschadigd raakt, dient hij te

woroen vervangen.

_WAARSCHUWlNG: Om ernstige verwondingen te

voorkomen, dient u uw sneeuwruimer nooit te bed-

ienen als de deflector verwijderd of beschadigd is.

•Om de richting =,an/ofde afstand de sneeuwuitstoot te

veranderen, zie HET REGELEN VAN DE SNEEUWUIT-

STOO'F in hat gedeelte Gebruik van deze handleiding.

Q,,, ATTENZIONE: AI fine di evitare posslbili lesioni di

grave entit;_, prima dl qualunque intervento di as-

slstenza o riparazione:

1. Assicurarsi che il gas si trovl in posizione di

STOR

2. Togliere la chiava di eccansione di sicurezza.

3. Assicurarsi chela coclea • tutte Is patti moblli si

siano arrsstate completamenta.

4. Staccare il filo della candelae riporlo Iontano dalla

candela steasa in modo da evltarne II contatto.

Spazzaneve

Regolare raltezza dello spazzaneve

Si faccia riferimento ai paragrafi =REGOLARE LE PIASTRE

DI SLITTAMENTO" e=LAMA RASCHIANTE _contenutJnella

parte di questo manuale relativa al Funzionamento della

macchina.

Deflettore di scarico

II deflettore discarico, fissato alia parts superiore della bocca di

scarico, _dotato di un dispositivo di scarico diretto delia neve.

Seil deflettore subisce dei danni, sara possibile sostituirlo.

_A'I-FENZIONE: AI fine di evitare posaiblli e gravi le-

sioni personali, Io spAT"_mnevenon va mal adoperato

seil deflettore manca o presenta dei danni.

Per variare la direzione e/o la distanza cuila neve viene

_ttata, si faccia dferimento al paragmfo =CONTROLLO

LLO SCARICO DELLA NEVE contenuto nella sezi-

one di questo manuale relativa al Funzionamento della

macchina.

Scherbolzen

Shear bolts

Auger shear bolts

Both right and left-hand augers are secured to the auger shaft with a

shoulder/shear bolt and hex nut. Should a foreign object or ice become

lodged in the augers, the shear bolts are designed to break, preventing

damage to any other components. If one or both augers do not turn when

auger control lever is engaged, check to see if one or both of the bolts

have sheared. To replace the shear bolts:

1. Disengage all controls and move throttle control to STOP position.

Wait for all moving parts to stop.

2. Disconnect spark plug wire from spark plugand place itwear itcannot

come in contact with spark plug.

3. Align hole in auger hub (A) with hole in auger shaft (B) and install a

new 1/4-20 x 2" shoulder/shear bolt (C). Install 1/4-20 lock nut (D) and

tighten securely.

CAUTION: Do not substitute. Use only original equipment shear bolts

as supplied with your snow thrower.

4. Connect spark plug wire to spark plug.

Impeller shear bolts

The impelleris securedto the impellershaftwithtwo(2) capscrew/shear

boltsand hex nuts.Shoulda foreign obect or ice becomelodged inthe

impeller,the capscrewsare designedto break, preventingdamage to

anyothercomponents.If impellerdoesnotturnwhenaugercontrol/ever

is engaged,checkto see if the capscrewshave sheared.To replacethe

capscrew/shearbolts:

1. Disengageall controlsand movethrottlecontrolto STOP position.

Waitfor all movingpartsto stop.

2. Disconnectsparkplugwirefrom sparkplugandplaceitwear itcannot

comein contactwithsparkplug.

3. Alignholes in impellerhub (E) with holesin impellershaft (F) and

installtwo (2} new 1/4-20 x 1-5/8"capscrew/shearbolts(G). Install

1/4-20 lecknuts(D) andtightensecurely.

CAUTION:Do not substitute. Use only original equipment capscrow/

shear bolts as supplied with your snow thrower.

4. Connectsparkplugwireto sparkplug.

Scherbolzen an einzugsschnecken

Beide Einzugsschnecken, zur Linken undzur Rechten, sind mitAnsatz-/Scherbolzen und Sechskantmutter am Einzugsschnecken-

Schaft befestigt. Sollte sich sin FremdkSrper oder Eisbrocken in den Einzugsschneckan verfangen, so sind die Scherbolzen

so konstruiert, dass sie brechen, um etwaige Sch&den an anderen Teilen der Maechine zu vermeiden. Sollten eine oder beide

Einzugsschnecken sich nicht drehen, wenn der Bedienungshebel for die Einzugsschnecken bet&tigt wird, sehen Sis nach, ob ein

oder beide Bolzan gebrochen sind. Ersetzan der Scherbolzen:

1. Schaltan Sie alle Bedienungshebel aus und stelien Sie den Gashebel auf Position =STOP". Warten Sis, bis alle beweglichen

Tells stillstehen.

2. Entfernen Sie des Z0ndkabel vonder Z0ndkerze und halten Sie es yon der Z0ndkerze fern.

3. BringenSis das Lochinder Einzugsschnecken-Nabe(A) auf sine Liniemit dem Einzugsschneckan-Schaft(B), undbringen

Sis einen neuan1/4-20 x 2 Ansatz-/Scherbolzen(C) an.BringenSie sine1/4-20 Kontermutter(D) an undziehenSie siefest.

VORSICHT: Keine Fremdersatzteile verwenden. Verwenden Sie nur die Orlginalscherbolzen, die mit Ihrer Schneefr_se

geliefert wurden.

4. Verbinden Sie das Z,",ndkabelwieder mit der Z0ndkerze.

Scherbolzen am antriebsrad

Das Antriebsrad ist mit zwei (2) Sechskantschrauben/Scherbolzen und Sechskantmuttern am Antriebsrad-Schaft angebrscht.

Sollte sich ein Frsmdk_)rper oder Eisbrocken im Antriebsrad verfangen, so sind die Sechskantechrauben so konstruiert, dass sis

brechen, um etwaige Sch&den an anderen Teiten der Maechine zu vermeiden. Sollte des Antriebsrad sich nicht drshen, wenn der

Bedienungshebel for die Einzugsechnecken bet&tigtwird, sehen Sis nach, ob die Sechskantechrauben gebrochen sind. Ersetzen

der Sechskantsehrauben/Scherbolzen:

1. Schalten Sie alle Bedienungshebel aus und stellen Sie den Gashebel auf Position =STOP". Warten Sie, bie alle beweglichen

Teile stillstehen.

2. Entfernen Sie das Z0ndkabel yon der Z0ndkerze und halten Sie es yon der Z0ndkerze fern.

3. Bringen Sie die L6cher in der Antriebsradnabe (E) auf gleiche Unie mit den LSshern im Antriebsrad-Schaft (F) und bringen

Sie zwei (2) neue 1/4 -20 x 1-5/8" Sechskantschrauben/Scherbolzen (G) an. Bringen Sis die 1/4-20 Kontermuttern (D) an

und ziehen Sie sie fest.

VORSICHT: Keine Fremdersatztelle verwenden.Verwenden Sie nur die Orlginalsechskantschrauben/-echerbolzen, die mit

Ihrer Schneefrttse geliefert wurden.

4. VerbindenSie des Z0ndkabel wiedermit der Z0ndkerze.

Vis de cisaillement

Vis de cisaillement de la vis sans fin

Les deuxvis sansfin de gaucheet de droitesontfix_es_,I'arbredes vie

sansfinavecunevist_dpaulement/de cisaillementetundcrou hexagonal.

Si unobet dtranger oude la glaceen venaitbse Iogerdansleetar]_.res,

lesvis de cisaillementsontplanifidespourbriser,an pr_venantlee dom-

magesaux autrescomposantesde I'appareil.Si la rouebaubene tourne

pas Iorsquele levierde comrnandeest embray_,vdrifiezpourvoirsi une

oules deuxvisontcisaill_.Pourremplacerles vis de cisaillement:

1. Ddsembrayeztou_lescontrSleset ddplacezla manette de poussde

bla positionARRET.Attendezquetousles dldments mobilessoient

arr_t_s.

2. Ddbranchezle c_lblede bougiede la bougied'allumageet placezle

c_bleo,',il ne peut_tre en contactla bougied'allumage.

3. Alignezle troudanele rnoyeude la vissansfin(A)aveclestrousdane

rarbre devissansfin (B)etinstallezunenouvellevisbdpaulement]de

cisaillement1/4-20 x 2" (C). Installezun contre-_=Jcrou1/4-20 (D) et

serrezsolidement.

DANGER:Ne subsUtuez paa.Utiliaezseulement leavie de clsanlament

de I'dquipement original tel que foumi avec votre souffleuse.

4. Branchezle c_blede la bougied'allumagebla bougied'allumage.

Vis de cisaillement de la roue baube

La rouebaube estfixdebI'arbred'entra_'nementavecdeux (2_vis bt_te/visde cisaillement et _=croushexagonaux.Si un corps

_tranger oude la glacese Iogedansla roue_aube, les vis btetesontplanifidespourbriser,pr6venantainsiles dommagesaux

autrescomposantes.Si la rouebaubene tournepas Iorsquele levierde commandede la vis sansfinestembrayd,v_rifiezsi les

visbt_te ontcisailld.Pourremplacerlesvis bt_te/visde cisaillement:

1. Ddsembrayertoutes les commandeset ddplacezla manettede poussdedansla positiond'ARR_T.Attendezque tousles

dlements mobiless'arr_tent.

2. D_branchezle c_blede bougiede la bougied'allumageet placez-lede fa(;onb cequ'iln'entrepas en contactavecla bougie

d'allumage.

3. Alignezles trous dansle moyeude la roue baubes(E) avec les trousdansrarbre d'entraTnement(F) et installezdeux(2)

nouve!lesvisde t_.te/visde clsaillement1/4-20 x 1-5/8" (G). Installezun contre-dcrou1/4-20 (D) etserrez solidement.

DANGER: Ne rernplacezpas. Utilisezaeulement I'dqulpement des via de t6te/vis de cisaillement avec votre souffleuse.

4, Branchezle c_ble de la bougied'allumagebla bougied'allumage.

Pernos de seguridad

Pernos de seguridad de la barrena

Ambasbarrenas,derecha•izquierda,estdnsuetadasal eje de la barrenaporunpernode tope/seguridady unatuercahexago-

nal.Si un objetoextrafioo hielose metieranen lasbarrenas lospernosde saguddad estanproyectadospara romperse,evitando

dafiosacualquierotraporte. Si unao ambasbarrenasnogirancuandosa conectala palancadelmandode la barrena,controar

si uno o ambos pernosse bancortado.Parasustituirlospernosde seguridad:

1. Desconectartodos losmandos y moverel mandodel aceleradoren la posici6nde STOP (parado).Atenderqua todaslas

partesen movimiento sa paren.

2. Desconectarel cablede la bujlade encendidoy ponerlodondenopueda entraren contacto con la bujiade encendido.

3. Alinear el agujero del cubo de la barrena(A) con el agujerodel eje (B) einstalarun nuevoperno de tope/seguridadde

1/4-20 x 2".Colocaruna contratuercade 1/4-20 (D) y apretarfirmemente.

PRECAUCI(_N:No sustituir. Usar solamente los pernos de seguridad origlnales entregadoscon la m_iqulnaquitanleves.

4, Conectarel cablede la bujiade encendidoa la bujiade ancendido,

Pernos de seguridad del impulsor

El impuleor estd su etado ale edel impulsor por dos (2) tornillos de caperuza]pernos de seguridad y tuercas hexagonales. Si un

objeto extrafio o hielo sa metieran en el impulsor, los tornillos de caperuza estdn proyectados para romperse, evitando dafios

a cualquier otra parte. Si el impulsor no gira cuando se conecta la palanca del mando de la barrena, controlar si los tornillos de

caperuza se han cortado. Para sustituir los tornUlosde caperuza /pernos de seguridad:

1. Desconectar todos los mandos y mover el mando del acelerador en la posici(_nde STOP (parado). Esperar que todas las

partes en movimiento se paren.

2. Desconectar el cable de ta bujia de encendido y ponerlo clonde no pueda entrar en contacto con la bujia de encendido.

3. Alinear et agu ero del impuleor (E) con los agujeros del eje del impulsor (F) einstalar dos (2) nuevos tornillos de caperuza /

pernos de seguridad (G) de 1/4-20 x 1-5/8. Colocar contratuercas de 1/4-20 (D) y apretar frmemente.

PRECAUCI(_N: No sustituir. Usar solamente los tornillos de caperuza /pernos de segurldad originales entregados con

la mdquina qultanieves.

4. Conectar el cable de la bujfa de encendido a la bujia de encendido.

Schuifbouten

Boorschuifbouten

Zowel de rechter- els de linkerboren zijn bevestigd aan de booras met een

borstbout]schuifbout en een zeskantmoer. De schuifbouten zijn zo ontwor-

pen, dat ze breken als er voorwerpen of ijsin de boren vast te korean zitten

en behoeden zo voor schade aan andere componenten. AIs d6n of beide

boren niet draaien, terwijl de boorstuurknuppel is ingedrukt, controleer dan

of er bouten zijn gebroken. Het vervangen van de schuifbouten:

1. Ontkoppel alia regelaars en verplaats de smoorregeling naer STOR

Wacht tot alle roterende onderdelen stilstaan.

2. Ontkoppel de ontstekingskabel van de ontstekingsbougie en leg hem

op een plaats waar hij niet in contact kan komen met de bougie.

3. Leg het get in bcornaaf (A) samen met bet gat in de booras (B) en

plaats een nieuwe 1/4-20 x 2" borstbout/schuifbout in de gaten. Zet

er een 1/4-20 borgmoer (D) open draai stevig vast.

OPGELET: Gebrulk geen andere moeren en bouten dan eangegeven.

Gebrulk alleen de OEM-schuifbouten die bij uw sneeuwruimer zljn

rneegeleverd,

4. Verbind de ontstekingskabel met de ontstekingsbougie.

Rotorschuifbouten

De rotor isbevestigd aan de rotoras met twee (2) tapschmeven/schuifbouten

an zeskantmoeren. De schuifbouten zijn zo ontworpen, dat ze breken als er

voorwerpen of ijs in de rotor vast komen te zitten en behoeden zo schade

aan andere componenten.AIs de rotor nietdraait, terwijl de boorstuurknup-

pel is ingedrukt, kijk dan of er tapschroeven zijn gebroken. Het vervangen

van de tapschroeven/schuifbouten:

1. Ontkoppel alle regelaars en verplaats de smoorregeling naar STOR

Wacht tot alle roterende onderdelen stilstaan.

2. Ontkoppelde ontstekingskabelvan de ontstekingsbougieenleg hem

opeen plaatswear hij nietincontactkankomenmetde bougie.

3. Legde gatenvande rotornaaf(E)samenmetdegateninde rotoras(F)

en plaatstwee(2) nieuwe1/4-20x 1-5/8"tapschroeven/schuifbouten

(G). Draaier een 1/4-20 borgmoer(D) open draaistevigvast.

OPGELET:Gebrulk geen andere moeren en bouten dan aangegeven.

Gebrulk alleen de OEM-tapschroeven/schuifboutendie bij uw sneeu-

wruimer zljn meegeleverd,

4. Verbind de ontstekingskabel met de ontstekingsbougie.

QPerni di sicurezza

Perni di sicurezza della coclea

Sia la coclea di destra che quella di sinistra sono fissate al relativo albero tramite perni di sicurezza/a sballamento ed un dado

esagonale. I perni di sicurezza sono progettati per rompersi, qualora un corpo estraneo o del ghiaccio vengano a trovarsi nelle

coclee evitando cosi danni piO gravi agli altri componenti. Seuna delle due ooclee non gira quando _ inserita la leva di controllo,

verificare che uno dei due o entrambi i perni di sicurezza non si siano rotti. Per sostitu rli:

1. Disinserire tutti I comandi, e portare il commando del gas in posizione di STOP. Attendere che tutte le patti mobili si siano

fermate.

2. Staccare il file della candela e riporlo Iontano in mode che non vi sia possibilit& di contatto.

3. Allineare il fore del mezzo della ceclea (A) con il foro sull'albero (B) ed inserire un nuovo perno di sicurezza/a sballamento da

1/4-20 x 2" (C). Mettere un controdado da 1/4-20 (D) e stringere bene.

ATTENZIONE: Usare soltanto I perni di slcurezza originell che sono stati fornlU insieme con Io spazzaneve.

4. Ricollegare il filo della candela alia candela stessa.

Perni di sicurezza del ventilatore espulsore

II ventilatore espulsore _ fissato el proprio albem con due (2) bulloni di sicurezza/senza dadoed un dado esagonale. I perni di

sicurezza senza dado sono pro_ettati per rompersi, qualora un corpo estraneo odel ghiaccio vengano a trovarsi nel ventilatore

espulsore, evitando cosi danni p==3gravi a_li altri componenti. Seil ventilatore espulsore non gira quando _inserita la leva di con-

trollo della coclea, verificare se i perni di slcurezza si sono rotti. Per sostituirli:

1. Disinserire tutti I comandi, eportare il commando del gas in posizione di STOR Attendere che tutte le patti mobili si siano

fermate.

2. Staccare il filo della candela eriporlo Iontano in mode che non vi sia possibilitY, di contatto.

3. Allineare i fori del mozzo del ventilatore espulsore (E) con quelli dell'albero (F) ed inserire due (2) nuovi perni di sicurezza/

senza dado 1/4-20 x 1-5/8" (G). Mettere un controdado da 1/4-20 (D) estringere bane.

ATTENZIONE: Usare soltanto I perni di sicurezza orlginali che sono stati forniti Insieme con Io spazzaneve.

4. Ricollegare il filo della candela alia candela stessa.

remove cover

belt

1. Remove the two (2) screws (A) securing belt cover (B) to frame (C).

2. Remove belt cover.

•Replace belt cover by installing cover and screws and tighten se-

curely.

(_ Enffernen der riemenabdeckung

1. Enffernen Sie die zwei (2) Schrauben (A), mit denen die Riemena-

beckung (B) am Rahmen (C) befestigt ist.

2. Enffernen Sie die Riemenabdeckung.

•Befestigen Sie die Riemenabdeckung erneut, indem Sie die Abdeck-

ung und die Schrauben wieder anbringen und die Schrauben fast

anziehen.

(_Pour enlever le de courroie

couvercle la

1. Enlevez les deux (2) vis (A) en fixant le couvercle de la

courroie (B) au ch#=ssis(C).

2. Enlevez le couvercle de la courroie.

•Remplaosz le couvemle de la courroie en installant le

couvercle et serrez solidement.

Desmontar el cubre correas

t. Desmontar los dos (2) tornillos (A) qua sujetan el cubre

correas (B) a la carcasa (C).

2. Desmontar el cubre correas.

• Sustituir el cobra correas colocandola cubiertay los

tornillosy apretandofirmemente.

_N_ Her verwijderen van de riemhuls

1. Verwijder de twee (2) echroeven (A) die de riemhuls (B)

aan bet frame (C) bevestigen.

2. Verwijder de riemhuls.

• Zet de riemhuls wear terug door de huls en de schroeven

terug te plaatsen en draai stevig aan.

Rimuovere il coperchio della cinghia

1. Togliere Is due (2) viti (A) che fissano il coperchio della

cinghia (B) all'intelaiatura (C).

2. Togliem il coperchio della cinghia.

•Rimettem coperchio evilt, stringendo bene.

replace belts

The auger and traction drive belts are not adjustable. If the belts are dam-

aged or begin to slip from wear, they should be replaced. Itis recommended

that the belt(s) be replaced by a qualified service center.

NOTE: It is recommended that both the auger and traction drive belt be

replaced at the same time.

The V-belts on your snow thrower are of special construction and should

be replaced by original equipment manufacturer (OEM) belts available

from your nearest dealer. Usingother than OEM belts can cause pemonal

injury or damage to the snow thrower.

WARNING: Belt replacement requires separation of the snow

_thrower. While separating the auger housing (1) from the frame

assembly (2), It is important that an assistant stand In the oper-

ating position and hold the snow thrower handles (3). Serious

personal injury and/or damage to the unit could occur if the snow

thrower should fall during the belt changing process.

1. REMOVE GASOLINE FROM FUEL TANK -Drain gasoline from fuel

tank into a suitable container, outdoors, away from fire or flame. Wipe

up any spilled gasoline.

2. REMOVE DISCHARGE CHUTE- Loosen locknut securing chute rota-

tor head to mounting bracket only enough to allow chute rotator head

to be raised and discharge chute to be removed from snow thrower.

3. REMOVE BELT COVER -See "TO REMOVE BELT COVER" in this

section of this manual.

4. REMOVE ENGINE PULLEY (A) -Remove bolt (B), lock washer (C)

and flat washer (D) securing pulley to engine crankshaft. Remove

outside (auger) pulley (A) only from crankshaft.

5. SEPARATE SNOW THROWER -With your assistant standing in the

operating position holding the handles, remove the two bolts(F) and

lock washers (G) holding auger housing (1) and frame (2) together.

WARNING: As the last bolt is removed, have your assistant care-

fully lower the handles down to the ground.

6. REMOVE AUGER BELT (H) from around pulley (E).

7. RELIEVE TENSION ON TRACTION DRIVE BELT IDLER (J) and

remove traction drive belt (K) from around pulleys.

HINT: Insert a 3/8" drive ratchet (in the =ON" position) into the square hole

in idler arm (J) and rotate ratchet clockwise to relieve tension.

8. Withtensionrelievedonidler,installnewtractiondrive

beltaroundpulleysandinsideboltkeepers(L).

9. Placeaugerbelt(H)aroundandinsidegrooveofauger

pulley(E)only.

10.Whileyourassistantslowlyraiseshandlestorejointhe

augerhousingandframe assembly,pulluponthe auger

belt and squeezesidestogetherabovepulleyso bolt is

fully seated ingrooveof pulley(E).

11. Bringsnowthrowercompletelytogetherandcheckcare-

fully forproperroutingof belts. If augerbelthasbecome

dislodgedfromthepulley(bycatchingthe idlerarmbracket

(M) whilebringingsnowthrowertogether),separatethe

snowthrowerandrepeatstep10. Beltmustbefully seated

inpulleygroovewhenbringingthesnowthrowertogether.

12. Installthe two hsx bolts(F) and lockwashers(G) and

tightensecurely.

13. INSTALLENGINEPULLEY(A)- Placebolt inpulleygroove

and slide pulleyon crankshaft. Installflat washer,lock

washerand bolt andtightensecurely(30-35ft. Ibs./41-47

N-mtorque). Make surebeltis insidebeltkeeper(L).

14. INSTALLBELTCOVERandtwo(2)screws.'[]ghtensecurely.

15. INSTALLDISCHARGE CHUTE - See flNSTALLDIS-

CHARGE CHUTE /CHUTE ROTATERHEAD" in the

Assemblysectionof thismanual.

Erneuern der riemen

DsrEinzugsschnecken-undderFahrantriebsriemensindnicht

verstetlbar.Wann die Rieman besch_digtsind oder wegen

Abnutzunglose sitzen, ecllten Sie ereetztwerden. Es wird

empfohlen,den/die RiemenvoneinerqualifiziertenKundan-

dienststelleaustauschenzu lessen.

HINWEIS: Es wirdempfohlen,den Einzugsschnecken-und

den Fahrantriebsriemenzur gleichenZeitauszutauschen.

Dis Keildemanan IhrerSchneefr._eesindspeziellangefertigt

undsolltenlediglichdurchOdginalriemandes gleichenHer-

stellersersetztwerdan,welche bei IhremHandler erh_ltlich

sind.DieVerwendungandererKeilriemankannVerletzungen

oderSch_denan der Schneefr&severursaohen.

WARNUNG: Das Ersetzen der Rlemen erfordert

Zerlegen der Schneefriise. Wenn Sie das Einzugss-

chneckengeh_iuse (1) yon der Rahmenvorrichtung

A(2) ebmontieren, Ist es wichtig, daee ein Assistant

In Betrlebestellung steht und die Griffe der Schnee-

fr_se (3) festh._lt. Sollte die Schneefriiee w_hrend

des Riemenaustausches zu Boden fallen, k6nnten

dadurch emsthafte Verletzungen und/oder SchSden

am Geritt entstehen.

1. ENTFERNENSIE DASBENZINAUS DEMBENZINTANK

-Lassen Sie das Benzin im Fraian, fernab jeglichen

FeuersoderjeglicheroftenerFlamme,aus demTankin

einenangemessenenBeh_lterablaufen. EntfernanSis

versch0ttetasBanzin.

2. ENTFERNEN SIE DIEAUSWURFRINNE-L6sen Siedie

Kontermutter, mit der die Auswurfrinnen-Drehvorrichtung

an der Halterung befestigt ist, nursoweit, dass die Auswur-

frinnen-Drehvorrichtung angehoban und die Auswurfrinne

vonder Schneefr&se entfernt werden kann.

3. ENTFERNEN SIE DiE RIEMENABDECKUNG o Siehe

=ENTFERNEN DER RIEMENABDECKUNG" in diesem

Absshnitt dieses Handbuchs.

4. ENTFERNEN SIE DIE RIEMENSCHEIBE (A) -En-

fernen Sie den Bolzen(B), die Konterscheibo(C) und

die Unterlegscheibe(D), mit denendie Riemenscheibe

an derKurbelwellebefsstigtist. EntfernanSiedie&uBere

Riemanecheibe(derEinzugsschnecken)lediglich(A)von

der Kurbelwelle.

5. ZERLEGEN SIEDIE SCHNEEFRASE-W&hrandIhrAs-

sistantinBedienungsstellungstehtunddieGriflefesth_dt,

entfernenSie die zwei Bolzen (F) und Konterscheibon

(G), welchedas Einzugsechneckangeh&use(1) undden

Rahmenzusammenhaitan(2).

_WARNUNG: Wtthrend der letzte Bolzen enffernt wird,

eollte Ihr Assistent die Griffe vorsichtlg zu Boden

glelten laseen.

6. ENTFERNEN SIEDEN EINZUGSSCHNECKEN-RIEMEN

(H) vonder Riemenecheibe (E).

7. VERRINGERN SIE DIE AUF DER UMLENKROLLE (J)

DES FAHRANTRIEBSRIEMENS LASTENDE SPAN-

NUNG, indem Sie den Pahrantriebsriemen (K) von den

Riemenscheiben abnehmen.

TIP: F0hranSie eine3/8"Antriebsratsche(boi Position"ON")in

dasvierecki_eLoohimLankzwischenhebel(J)unddrehanSie

die Ratscheim Uhrzeigersinn,umdieSpannungzuverringern.

8. NachdemdieaufderUmlankrollelastendeSpannungverdn-

gertist,setzenSieeinenneuenFahrantriebsriemenaufdie

RiemenscheibonaufundindieRiemenhalterungan(L)ein.

9. DerEinzugsschnecken-Riemendaft lediglich (H) aufdie

Riemenscheibeder Einzugssshnecken(E) in die dafi3r

vorgeseheneRillemontiert werden.

10. W_.hrandIhrAssistantdieGriffelangsamanhebt,umdes

Einzugsschneckengeh&useunddieRahmenvorrichtung

wiederzusammanzusetzen,ziehenSiedenEinzugsech-

necken-Riemenanunddr0ckenSis ihn0borderRiemen-

scheiboan denSeitenzusammen,um ihnvollst&ndigin

die Rilleder Riemenecheibeeinzulassen(E).

11. Setzen Sie die Schneefr3sevollst_.ndigzusammenund

stellen Sie sicher,dassdieRiemenindenrichtigenBah-

nanlaufen.SolltesichderEinzugsschneckenriemenvon

der Riemenscheibegeli_sthebon (indemer sichbeim

Zueemmeneetzander Schneefr_sean der Lankzwisch-

enhebelhalterung(M) verfangenhat), nehmen Sie die

Schneef_se erneut auseinander und wiederholanSie

Schritt10. Der Riemenmuss vollst&ndigindie Riemen-

scheibenrilleeingelassansein,bovorSiedieSchneefr&ee

wiederzusammeneetzen.

12. Bringen Sie die zwei Sechskantbolzen (F) und Konters-

cheiben (G) wieder an und ziehen Sie sie fest.

13. BRINGEN SIE DIE RIEMENSCHEIBE WIEDER AN (A)

- Setzen Sie den Riemen in die Riemenscheibonrille sin

und schieban Sie die Riemenscheibo auf die Kurbolwelle

auf. Bringen Sis die Unterlegscheibe, Konterscheibe und

den Bolzen wieder an und ziehen Sie sie fast (30-35 ft.

Ibs./41-47 N-m Drehmoment). Stellan Sie sicher, dass

sich der Rieman in der Riemenhalterung befindet (L).

14. BRINGEN SIE DIERIEMENASDECKUNGWIEDERAN, sowie

die zwei (2) Schrauben. Ziehen Sie die Schrauben festan.

15. BRINGEN SIE DIE AUSWURFRINNE WIEDER AN

- Siehe "INSTALLATION DER AUSWURFRINNE/DER

DREHVORRICHTUNG FOR DIE AUSWURFRINNE" im

Abschnitt Montage dieses Handbuchs.

@Pour remplacer lee courroies

La vis sans fin et lee courroies de transmission de traction ne sont pas

ajustables. Si les courroies sont endommagdes ou commencant _, glisser

_,cause de I'usure, elles devraient _tre remplac6es. II est recommandable

que (la) (les) courroie(s) soient remplac_=Jespar un centre des services

la clientele qua,rid.

REMARQUE: II est recommandd que la vis sans fin et la courroie de

transmission de traction doivent _tre remplacdes en mSme temps.

Les courroies en V sur votre souffleuse ont _td rdalisdes d'une manidre

spdciale et devrait _tre remplacde par des courroies (OEM) d'(_quipement

original du fabricant disponible chez le concessionnaire le plus pros de

chez vous. I'utilisation de courroies diffdrentes des courroies OEM pour-

rait causer des blessures personnelles ou I'endommagement de votre

souffleuse.

ATTENTION: Le remplacement de la courrole requlert le ddmon-

tage de la souffleuse, Pendant le ddmontage du Iogement de la

vis sans fin (1) de I'ssssmblage du chassis (2), II sst important

qu'un assistant solt debout dans la position de fonctionnement

et tlenne Iss poigndss de la souffleuss (3). De graves blsssures

personnellss et/ou dommagss _ runit6 pourraient ss produire

si la souffleuss devalt tomber pendant le processus de change-

ment de la courroie.

1. ENLEVEZ UESSENCE DU RC:SERVOIRACARBURANT- FaRes

dcoulerI'essence du rdservoir&carburantdens un conteneurcon-

venable,_,I'ext_rieur,horsde portdedufeuet de la flamme.Essuyez

bien I'essencerdpandue.

2. ENLEVEZ LA GOULO'I-FED'I_VACUATIONDE D#CHARGE-ReI._-

chezlecontre-dcmuenfixantlat_te rotatricedelagoulotted'dvacuation

au supportde montageseulementpourpermettra_la t_te rotatrice

de la _oulotted'dvacuationhissdeet _la goulotted'dvacuationd'etre

enleveede la souffieuse.

3. ENLEVEZ LE COUVERCLE DE LA COURROIE -Voir'POUR EN-

LEVER LE COUVERCLE DE LA COURROIE" dens cette section de

ce manuel.

4. ENLEVEZ LAPOULIE DU MOTEUR (A) - Enlevezle boulon(B), la

rondellede blocage(C) et la rondelleplate (D) en flxantla poulieau

vilebrequindumoteur.Enlevezla poulie (vis sansfin) (A) seulement

duvilebrequin.

5. DI_MONTEZLA SOUFFLEUSE - Avec votre assistantdebout dans

la positionde miseen fonction tenantles poigndes, enlevezlesdeux

boulons (F) et lesrondellesde s_curit_((3)en tenantle Iogementde

la vis sansfin (1) et le ch_.ssisensemble(2).

A'I'FENTION: Quand le dernler boulon sst enlav6, faltes en sorte que votre assistant abaisse soigneusement Iss poigndss au sol.

6. ENLEVEZ LA COURROIE DE LA VIS SANS FIN (H) autour de la poulie (E).

7. RELJ, CHEZ LATENSION SUR LA POULIETENDEUR DE LATRANSMISSlON DU DISPOSITIF DE DISPLACEMENT (J) et enlevez

la courroie de la transmission du dispositif de ddplacement (K) autour des poulies.

SUGGESTION: Ins_rez un rochet de transmission de 3/8" (dens la position =MARCHE") & I'intdrieur du trou carrd du brae de renvoi (J)

et tournez la roue & rochet dans le sens des aiguilles d'una horloge pour rel&cher la tension.

8. Avec la tension rel&ch_e sur le gatet-tendeur, installez la nouvelle courroie de la transmission du dispositif de deplacement autour

des poulies at _ rintdrieur des clavettes de la courroie (L).

9. Placez la courroie de la vie sans fin (H) autour et _.I'intdrieur de la cannelure de la poulie de la vie sans fin (E) seulement.

10. Pendant qua votre assistant soul_ve lentement lee poign_es afin de rejoindre le Iogement de la vis sans fin et I'assemblage du

ch&ssis, haussez la courroie de la vie sans fin et pressez lee cOtds ensemble au-dessus de la poulie de fa_:on _ ce que la courroie

soit pleinement calde dans la rainure de la poulie (E).

11. Remonter completement la souffleuse et vdrifiez soigneusement I'acheminement des courroies. Si la courroie de la vis sans fin

s'est d_logde de la poulie (en engrenant le support du levier intermddiaire de direction (M) durant le ramontaga de la souffleuse),

ddmontez de nouveau la souffleuse et r_p_tez I'dtape 10. La courroie dolt _tre pleinement calde dane la rainure de la poulie pendant

le montage de la souffleuse.

12. Installez lee deux boulons hexagonaux (F) et les rondelles de blocage (G) et serraz solidement.

13. INSTALLEZ LA POULIE DU MOTEUR (A) - Placez la courroie darts la rainure de la poulie et faites glisser la poulie sur le vilebre-

quin. Installez la rondelle plate, la rondelle de blocage et le boulon et vissez solidement (couple 30-35 pieds livres /41-47 N-m).

Assurez-vous que la courroie est & I'intdrieur de rarmature de la courroia (L).

14. INSTALLEZ LE COUVERCLE DE LA COURROIE et deux (2) vie. Serraz solidement.

15. INSTALLEZ LA GOULO'I-I'E D'EVACUATION DE DE,CHARGE -Vo!r =INSTALLATION DE LA GOULO'H'E D'¢VACUATION DE

DISCHARGE/TC:TE ROTATIVE DE LA GOULO'H'E D I_VACUATION dens la section Assemblage de ce manuel.

Sustituir las correas

Las COlTeasdela barrena y de la tracci6n no se pueden regular.

Si las correas est&n da_adas o empiezan a resbalar por el

desgaste, se tendrfan que sustituir. Se recomienda que la(s)

correa(s) sean sustituidas porun centro de servicio calificado.

NOTA: Se recomienda que se sustituyan al mismo tiempo las

correas de la barrena y de la tracci6n.

Las correas en V de su mdquina quitanieves estdn fabricadas

de modo especial y tienen queser sustituidas s61o por otras

correas originales (OEM) disponibles en el negociante mds

cerca. El uso de otras correas que no sean OEM puede causar

da_os alas personas o a la mdquina quitanieves.

ATENCl6N: Para sustituir lae correas, es necesarlo

desmontar la mdquina qultanieves. Mientras se des-

monta el aloJamiento de la barrena (1) de la carcasa

•1=(2), es importante que un ayudante se sltde en la

=r_ posici6n de operaci6n y agarre (3). Heridas per-so-

hales graves y/o avedas a la unidad poddan oca-

sionarse si la m_qulna qultanievas cayera durante

el cambio de las correas.

1. VACIAR LA GASOLINA DEL DEP(_SITO DE CARBU-

RANTE -Vaciar la gasolina del dep6sito del carburante

en un contenedor apropiado, al exterior, legos de fuego

o llamas. Limpiar toda gasolina derramada.

2. DESMONTAR EL CONDUCTO DE EYECClC_N-Aflojarla

contratuerca que asegura la cabeza rotante del conducto

al soporte de montaje Io suficiente para poder levantar la

cabeza rotante del conducto y desmontar el conducto

de eyecci6n de la mdquina quitanieves.

3, DESMONTAR ELCUBRE CORREAS-Ver=DESMON -

TAR EL CUBRE CORREAS'en esta seccibn del manual.

4. DESMONTAR LA POLEA DE TRANSMISION (A) DEL

MOTOR - Desmontar el perno (B), la arandela de freno

transmisibn al drbol del motor. Desmontar la polea de

transmisi6n (A) externa (de la barrena) s61odel drbol.

5. DESMONTAR LA M,_QUINA QUITANIEVES - Con su

ayudante en la posici6n de opereci6n y agarrando las

empu£1aduras, desmontar los dos pernos (F) y arandelas

de freno (G) que sujetan el alo amiento de la barrena (1)

a la carcasa(2).

ATENCI_)N: Apenas se ha desmontado el ultimo

A_L perno, el ayudante tiene que bajar con atenci6n las

empufiaduras a tierra.

6. DESMONTAR LA CORREA DE LA BARRENA (H) de

alrededor de la polea de transmisi6n (E).

7. AFLOJAR ELTENSOR DE LA CORREA DETRACCIC)N

dJ) y desmontar la correa de tracci6n (K) de alrededor

elas poleas de transmisi6n.

CONSEJO: Insertar un pedorador de trinquete de 3/8" (en la

posici6n =ON") en el agujero cuadrado del brazo del tensor

(J) y hacer girar el perforador de trinquete en el sentido de

las agujas del reloj para aflojar el tensor.

8. Con el tensor aflojado, colocar una nueva eorrea de trac-

ci6n alrededor de la polea de transmisibn y dentro de la

protecci6n de la correa (L).

9. Colecar la correa de la barrena (H) alrededor y dentro

de la ranura de la polea de transmisi6n de la barrena (E)

exclusivamente.

10. Mientras el ayudante levanta lentamentelas empuSaduras

hasta acoplar nuevamente el alojamiento de la barrena

_/oslacarcasa, levante la correa de la barrena y apretar

lados juntos sobre la polea de transmisi6n asi qu_

la correa se asiente completamente en la ranura de la

polea de transmisi6n (E),

11. Acabar de montar la m&quinaquitanieves completamente

y controlar atentamente el apropiado recorrido de las

correas. Si la correa de la barrena se ha separado de la

potea de transmisibn (atrapdndose en el alojamiento del

brazo del tensor (M) mientras se montaba la m._quina

quitanieves), desmontar la mdquina quitanieves y repetir

el punto 10. La correa tiene que estar c°mpletamente_lo

asentada en la ranura de la polea de transmisi6n cuando

se monta de nuevo la mdquina quitanieves.

12. Colocar los dos pemos hexagonales (F) y arandelas de

freno (G) y apretar firmemente.

13. MONTAR LA POLEA DE TRANSMISI_N (A) DEL MO-

TOR - Colocar la correa en la ranura de la polea y hecer

deslizar lapolea sobre el drbol. Colecar la arandela plana,

la arandela de freno y el perno y apretar firmemente (30-

35 ft. Ibs./41-47 N-m de par). Asegurarse que la correa

est_ dentro de la protecci6n de la correa (L).

14. COLOCAR EL CUBRE CORREAS y dos (2) tornillos.

Apretar firmemente.

15. MONTAR ELCON DU CTO DE_EYECCI6N -Ver =MONTAR

ELCONDUCTO DE EYECCION/CASEZA ROTANTE DEL

CONDUCTO"en lasecci6n de Ensamblaie deeste manual.

Het vervangen van de riemen

De boorriemen en aandrijfriemen zi n niet afstelbaar. AIs de

r emen z n beschadigd of tekenen van stage beg nnen te

vertonen, dienen ze vervangen te worden. Hat wordt aan-

bevolen de riem(en) door een gekwalifioserde reparateur ts

laten vervangen.

N.B.: Wij radon u aan zowel de boorriemen als de aandrijfrie-

men tegelijkerUjd te vervangen.

DeV-riemen opuw sneeuwruimer zijnspeciaal geconstrueerd

en moeten vervangen worden door riemen van de oorspron-

kelijke fabrikant (original equipment manufacturer -OEM), die

bij uw dealer verkrijgbaar zijn. Het gebruik van andere dan

OEM-riemen kan persoonliike verwondingen of schade aan

de sneeuwruimsr veroorzaken.

WAARSCHUWING: Het vervangen van de rlemen

verelst scheidlng van de aneeuwruimer.Tijdens hat

scheiden van de boormantel (1) en het framestel (2)

is het van belangdat sen assistent u helpt door inde

besturingspositle te gaan staan en de hendels van

de sneeuwruimer(3) vasthoudt.Ernstigepersoonlljke

verwondingen en/of schade aan hat toestel kunnen

voorkomen als de sneeuwruimer zou vallen tijdens

her varwlsselen van de flamen.

1. HAAL DE BENZINE UIT DE BRANDSTOFTANK - Tap

de benzine uit de brandstoffank af en vang hem in een

daarvoor geschikt reservoir open houd uit de buurt van

vuur of vlammen. Veeg gemorste benzine af.

2. HAAL DE AFVOERTRECHTER LOS- Draai de sluitmoer

die de draaikop van de afvoertrechter aan de bevestig-

ingsbeugel bevestigt los, zodat de draaikop opgetild kan

worden en deafvoertrechtervan desneeuwruimer gehaald

kan worden,

3. HET VERWIJDEREN VAN DE RIEMHULS -Zie "HET

VERWIJDEREN VAN RIEMHULS" in dit gedeelte van

doze handleiding.

4. HET VERWlJDEREN VAN DE MOTORRIEMSCHIJF

(A) - Verwijdor riem (B), afsluitborgschiifie (C) en plat

borgschijfje (D) die de riemschijf aan de slingeras van de

motor bevestigen. Verwijder de buitenste (boor)riemschijf

(A) alleen van de slingeras.

5. SCH EIDDESN EEUWRUIM ER-Verwijder, met uwassistent

aan de hendels, de twee riemen (F) en afsluitborgschijfje

((3) die de boormantel (1) en het frame (2) samenhouden.

WAARSCHUWING: AIs de laatste riem Is verwijderd,

dient uw assistent voorzichtlg de hendels naar de

grond te laten zakl(en.

6. VERWlJDER DE BOORRIEM (H) van de riemschijf (E).

7. VERMINDER DE SPANNING OP AANDRIJFLEIROL (J)

en verwijder de aandrijfriem (K) van de riemschijven.

TIP: Voeg een 3/8" aandrijfpal (in =ON") in het vierkante gat in

de leirolarm (J) en draai pal met de klok mee om de spanning

te verminderen.

8. Ale de spanning van de arm afis, installeerdan een nieuwe

aandrijfriem om de riemschijf en in de riemhouders (L).

9. Plaats de boorriem (H) alleen rond en in de gleuf van de

boorriemschijf (E).

10. AIs uw assistant langzaam de hendels optilt om de boormantel en het

framestel weer samen te voegen, trek dan de boorriem open druk de

zijkanten boven de demschijf zodat de riern volledig in de gleuf van

de riemschijf (E) zit.

11. Zet de sneeuwruimer weer helemaal in elkaar en controleer zorgvuldig

of de riemen de juiste loop volgen. AIs de boorriem van de riemschijf

heeft Iosgelaten (en op de console van de leirolarm (M) terecht is geko-

men tijdens het in elkaar zetten van de sneeuwruimer), maak dan de

sneeuwruimer weer open en herhaal stap 10. De riem moet volledig in

de riemschijfgleuf zitten alsde sneeuwruimer weer in elkaar gezet wordt.

12• Zet de twee zeskantmoeren (F) en afsluitborgschijfjes (G) terug en

mask stevig vast.

13. HE'I" INSTALLEREN VAN DE MOTORRIEMSCHIJF (A) - Leg de riem

in de riemschijfgleuf en schuif de riemschijf op de slingeras. Zet het

platte borgschijfje, de afsluitring en bout terug en mask stevig vast

(30-35 ft. Ibs. /41-47 N-m torsiekracht). Zorg ervoor dat de riem in

de riemhouder (L) ligt•

14. Zet de riemhuls en twee (2) schroeven terug. Maak stevig vast.

15. HET INSTALLERE NVAN DE AF'VOERTR ECHTE R-Zie "H ET INSTALL-

EREN VAN DE AFVOERTRECHTER /DRAAIKOP" in het gedeelte

Montage van deze handleiding.

Sostituire le cinghie

Le cinghie della coclea e della trazione non sono riparabili. Se presen-

tano de! danni ocominciano ad allentarsi troppo per via delrusura, vanno

sostituita. Si cons!gila di far cambiare la(e) cinghia(e) da un centro di as-

sistenza qualificato.

NOTA: Si consiglia di sostituire contemporaneamente la cinghia della

coclea equells di trazione.

Le cinghie a V montate sul vostro spazzaneve sono di speciale fattura e

vanno sostituite con ricambi original! (OEM), disponibUipresso il rivandi-

tore pih vicino. Uutilizzo di ricambi non odginali pub dare luogo a lesion!

personal! o danneggiare la macchina.

ATTENZIONE: per sostitulre le ¢inghie iJ necessario smontare

Io spazzaneve. Durante la fase di smontaggio della casea della

... coclea (1) dall'lntelaiatura (2), _Importante che c! sia un aesis-

tente che mantenga Io spazzaneve per rlmpugnatura (3), stando

nella normale posizione di lavoro. Se la macchlne dovesse cadere

durante il camb!o delle cinghie, oib potrebbe comportare gray!

lesion! personal! • danni silo stesso spazzaneve.

1. TOGLIERE LA BENZINA DAL SERBATOIO - travasare la benzine

dal serbatoio in un apposito contenitore. Complete questa operazione

all'aperto, Iontano da fiamme o font! di calore. Rimuovere con un panno

eventual! traooe di benzine versata.

2. TOGLIERE LA BOCCA DI SCARICO- allentare i dad! di si-

curezzache ten_ono latesta rotante della bocce di scarico fis-

sata alia staffa damontaggio queltanto ohe baste per sollevare

la testa erimuovare la boocadi scarioo dallo spazzaneve.

3. TOGLIERE IL COPERCHIO DELLA ClNGHIA - Si faccia

riferimento al paragrafo =RIMUOVERE IL COPERCHIO

DELLA CINGHIA', contenuto in quests parte del manuale.

4. TOGLIERE LA PULEGGIA DEL MOTORE (A) - togliere il

perno (B), la rondella di sicurezza (C) e la rondella piatta (D)

che tengono la puleggia fissata all'albero a gomiti.Togliere la

puleggia esterna (coclea) (A) soltanto dalralbero a gomiti.

5• SMONTAGGIO DELLO SPA7_.ZANEVE - con I'aiuto di un

assistente che stara netta normale posizione di tavoro ad

impugnare saldamente la macchina, togliere i due perni (F)

e le due rondelle di sicurezza (G) che tengono insieme la

cassa della coolea (1) e I'intelaiatura (2).

,_ ATTENZIONE: quando viene smontato rultimo perno,

I'aseistente dovr_, abbassare lentamente rimpugnatura

della macchina fino ad appoggiarla a terra•

6. TOGLIERELACINGHIAD ELLACOCLEA(H)dallapuleggia(E).

7• ALLENTARE LATENSIONE SULTENDITORE DELLACIN-

GHIA DI TRAZIONE (J) etogliere la cinghia di trazione (K)

dalle pulegge,

CONSlGLIO: Inserire un dentedi arresto da 3/8" (in posizione

"ON") nel foro quadrato del braccio del tend!tore (J) e ruotarlo in

senso orario per allentare la tens!one.

8. Con la tens!one anentata sul tend!tore, montare la nuova

cinghia di trazione e i dispositivi di fissaggio intern! (L). 52

9. Insedre la cinghiadella cooleaattorno eall'intemo dell'apposite

scanalatura (E).

10. Mentre r assistente lentamente dalza I'impugnatura inmodo da

poter rimontare insieme la cassa della coolea erintelaiatura,

tirare la cinghia epremere insieme le due part! sopra la

puleggia, in mode chela cinghia veda completamente in

posizione (E).

11. Rimontare complstamente Io spazzaneva e verificare ac-

curatamente chela cinghia sia correttamente instradata. Se

invece, la cinghia ha cominciato a spostarsi (afferrando la

staffa del braccio del tend!tore (M) mentre si rimontava Io

spazzaneve), smontare nuovamente la macchina e ripetere

le operazioni indicate al punto 10. Prima di rimontare Io spaz-

zaneve, la cinghia dovr& trovarsi peffettamente alloggiata

nelt'apposita scanalatura.

12. Montare I due perni esagonali (F) ele rondelle di sicurezza

(G) e stringere bene.

13. MONTAGGIO DELLA PULEGGIA DEL MOTORE (A)- siste-

mare la cinghia nell'apposita scanalatura e far scorrere la

puleggia sull'albero a gomiti. Mettere la rondella piatta, la

rondella di sicurezza eil bullone estringere bene (30-35 ft•

Ibs. /41-47 N-m di coppia). Assicurarsi chela cinghia sia

trattenuta dagli appositi dispositivi di fissaggio (L).

14. MONTAGGIO DEL COPERCHIO DELLA CINGHIA e di due

(2) vitL Stringere bene.

15. MONTAGGIO DELLA BOCCA DI SCARICO - Si faccia

riferimento al paragrafo "MONTAGGIO DELLA BOCCA DI

SCARICO/TESTADELLOSCARICO'contenutonellasezione

relative al Montaggio di questo manuale.

To remove wheels

• Remove the Idik pin (A) and remove wheel from axle (B).

IMPORTANT: When installing wheel, be sure to use the axle hole clos-

est to the end of the shaft (C) - DO NOT use the hole in the wheel hub

(D). Inner hole in axle and hole in wheel hub are not used for your model

snow thrower.

Enffernen der r ider

• Enffernen Sie den Metallstift (A) und heben Sie das Rad yonderAchse

(B).

WlCHTIG: Wenn Sie das Bad wieder anbringen, gehen Sie sicher, dass

Sie dazu das Achsenloch verwenden, dase dam Ende der Deichsel (C)

am n&chsten liegt- Verwendan Sie NIE das Lochin der Radnabe (D). Das

innere Loch in der Achse und das Loch in der Radnabe werden bei Ihrem

Schneefr_senmodell nicht verwendet.

(_) Pour enlever les roues

•Enlevez ia goupille _.cliquetis (A) et enlevez lee roues de

I'axe de roue (B).

IMPORTANT: Lorsque vous installez la roue, assurez-vous

d'utilisez le trou de/'axe le plus prbs possible de I'extrdmitd

de I'arbra (C) - N'UTILISEZ PAS le trou dans le moyeu de la

roue (D). Le trou intdrieur dans I'axe de roue et le trou dans

le moyeu de la roue ne sont pes utilis_s pour votre module

de souffleuse.

Desmontar las ruedas

•Desmontar el perno de leng_eta (A) y desmontar la rueda

del eje (B).

IMPORTANTE: Cuando se montan las ruedas, asegurarse de

que se use el agujero del eje rods cercano al extramidad del

brbol (C) - NO UTILIZAR el agu ero en el cubo (D) de la rueda,

si provisto. Los agujeros internos del eje y del cubo de la rueda

no se usan para este modelo de mdquina quitanieves.

(_Het verwijderen van de wielen

• Verwijder de klinkpin (A) en verwijder het wiel van as

(B).

BELANGRIJK: AIs u het wiel er weer aanzet, zorg dan dat

uhet asgat dat het dichtste bij het einde van as (C) zit - GE-

BRUIK NIET het gat in de wielnaaf (D). Het binnenste gat in

de as en het gat in de wielneaf worden niet gebruikt veer uw

type sneeuwruimer.

®Togliere le ruote

•Tog,ere il perno a scatto (A) e rimuovera la ruota dal

proprio asse (B).

IMPORTANTE: Quando siva a montare una ruota, assicurarsi

di stare utilizzando il foro dell'asse pi_Jvicino all'estremitb

dall'albero (C) - NON usare il foro sul mozzo della ruota (D).

Sul vostro modello di spazzaneve, i fori interni dell'asse sul

mozzo della ruota non sono in uso.

Engine

See engine manual.

Carburetor

Your carburetor is not adjustable. Engine performance should

not be affected at altitudes up to 2,134 meters (7,000 feet).

If your engine does not operate properly due to suspected

carburetor problems, take your snow thrower to a qualified

service center.

Engine speed

Never tamper with the engine governor, which is factory set

for proper engine speed. Overspeeding the engine above the

factory high speed setting can be dangerous and will void

the warranty. If you think the engine-governed high speed

needs adjusting, contact a qualified service center, which has

proper equipment and experience to make any necessary

adjustments.

Motor

Siehe Motorhandbuch.

Vergaser

Der Vergaser Ihrar Schneefr_se ist nicht verstellbar. Die

Motorleistung sollte bis zu 2,134 Meter (7,000 Ful3) H6he

nicht beeintr&chtigt sein. Sollte Ihr Motor aufgrund evtl. Ver-

gaserprobleme nicht ordnungsgem_B laufen, bringen Sie Ihre

Schneefr_se zu einer qualifizierten Kundendienststelle.

Motorgeschwindigkeit

MachenSiesichniemalsamMotorreglerzuschaffen,welcher

ab Fabrikauf optimaleMotorgeschwindigkeiteingestelltist.

Motorbetriebbei 13berh6hterGeschwindigkeit,die die vom

Herstellerein_estellteH_chstgeschwindigkeiteberschraitet,

fOhrt autornahschzum Veffalldar Garantie.SolltenSie die

durch den Motorreglerfest_]elegte H<_chstgeschwindigkeit

fSr einstellungsbed_rftigbefmden,so wenden Sie sioh an

eine qualifizierteKundendienststelle.Dortverfr,gt man 0her

angemessenesWerkzeug undangemesseneErfahrung,um

etwaigeEinstellungenvorzunehmen.

@Moteur

Voir le manuel du moteur.

Carbureteur

Votre carburateur n'est pas a ustable. On ne devrait pas utiliser

le moteurbdes altitudesd_passent 2,134 m*btres(7,000 pieds).

Si votre moteur ne fonctionnernent pas adaquatement bcause

de probl_mes du carburateur, portez votre souffleuse bun

centre des services _.la clientble qualifid.

Vitesse du moteur

N'aitdraz jamais lerdgulateur de vitesse du moteur, quiest r_gld

en usine pour la vitesse du motaur. Faire fonctionner le moteur

une trop haute vitesse peut _tre dangereux et _liminera la

garantie. Si vous pensez que la haute vitesse du rdgulateur de

vitesse du rnoteurdolt _tre ajustde, adressez-voua8 un centre

des services _la clientble qualifid, qui possbda r_quipement

et I'expdrience pour lee ajustements n_cessairas.

Motor

Ver el manual del motor.

Carburador

Sucarburadornose pueder..eg.ular.I-asprestacionesdalmo-

tornosonafectadasporla aitltudhasta2,134 metros(7,000

feet). Si vuestromotorno funoionara correctamentedebido

a problemasqua se sospechasean delcarburador,Ilevarla

m_quinaquitanievesaun centrode asistenciacalificado.

Velocidad del motor

No aiterar nunca la regulacidn del motor, que se ha ajustado

en la fdbrica para una apropiada velocidad del motor.Hacer

girar el motor mds rdpidamente con respecto ala mdxima

velocidad prevista per la fdbrica puede set peligroso y anula

la garantfa. Si Ud. piensa que la ragulaci6n de aita velocidad

del motor necesite de una regulacibn, contacte un centro de

asistencia calificado, que dispone de maquinaria apropiada y

de experiencia para hacer las regulaciones necesarias.

Motor

Zie motorhandleiding.

Carburetor

Uw carburetor is niet afstelbaar. De prestaties van de motor

mogen niet beTnvIoedworden op hoogten tot 2,134 meter. AIs

de motor wegens waarschiinlijke carburatorproblemen niet

goed werkt, dient u met de sneeuwruimer naar een gekwali-

ficeerde reparateur te gaan.

Snelheid van de motor

Komnooitaande motorregelaar.Dazeisdoordefabdkantgeijkt

opdejuistasnelheid.Hatopvoeranvandemotorbovendesnel-

heidszettingenvande fabrikant kangevaadijkziinen hierdoor

vervaitdegarantie.AIsuvanmeningbentdatdemotorregelaar

ophogesoelheden afgasteldmoetwordan,neemcontactop

meteen_lekwalificeerdereparateur,diedejuisteinstrumenten

en ervanng heeft om de nodige aanpassingen te maken.

Motore

Si fascia riferimento al manuale relativo al motore.

Carburatore

II carburatore non _riparabile. Le prestazioni del motore non

dovrebbero compertare problemi almeno fino a 2,134 metri

(7,000 piedi) di altitudine. Seil motore non funziona corretta-

mente, lasciando sospettara la presenza di eventuali problemi

al carburatore, portate Io spazzaneve presso un centre di

assistenza qualificato.

Velocit& del motore

Non manomettere il regolatore del motora, she _. stato

impostato dalla case produttrice per far funzionare il motore

alia velocit& pi_ opportune. Far funzionare il motora ad una

velocit_ superiore aquella massima impostata dalla casa

produttrice pub risultare pericoloso ed invalider_ la garanzia

sull'apparecchio.Se ritenetechela regolazione del motore vada

aggiustata, vi invitiamo a contattare un centro di assistenza

quatificato, che abbia la strumentazione eI'esperienza

necassarie per compiere interventi di regolazione.

OStorage

Immediately prepare your snow thrower for storage at the end

of the season or ifthe unit will not be used for 30 days or more,

WARNING: Never store the snow thrower with gaeo-

line In the tank inside abuilding where fumes may

reach an open flame, spark or pilot light as on a fur-

nace, water heater, clothes dryer or gas appliance. Al-

low the engine to cool before storing in any enclosure.

Snow thrower

When snow thrower is to be stored for a period of time, clean

it thoroughly, remove all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire snow thrower (See =CLEANING" in the

Maintenance section of this manual).

2. Inspect and replace belts, ifnecessary (See"l'O REPLACE

BELTS"intheService &Adjustments sectionofthismanual).

3. Lubricate as shown inMaintenance sectionofthis manual.

4. Be sure that all nuts, bolts, screws, and pins are securely

fastened. Inspect moving parts for damage, breakage and

wear. Replace if necessary.

5. Touch up all rusted or chipped paint surfaces; sand lightly

before painting.

Engine

See engine manual.

Fuel system

1. Drainthe fuel tank.

2. Start the engine and let it run untilthe fuel lines and

carburetorare empty.

•Neveruse engineor carburetorcleaner productsin the

fuel tank or permanentdamagemayoccur.

•Use fresh fuelnextseason.

Engine oil

Drain oil (with engine warm) and replace with clean engine oil.

(See "ENGINE" in the Maintenance section of this manual).

Cylinder

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through spark plughole into

cylinder.

3. Pull recoilstarter handle slowlya few timas to distributeoil.

4. Replace with new spark plug. 54

Other

Do not store gasoline from one season to another.

•Replace your gasoline can ifyour can starts to rust. Rust

and/or dirt in your gasoline will cause problems.

•If possible, store your snow thrower indoors and cover it

to protect itfrom dust and dirt.

•Cover your snow thrower with a suitable protective cover

that does not retain moisture. Do not use plastic. Plastic

cannot breathe, which allows condensation to form and

will cause your snow thrower to rust.

IMPORTANT: Never cover snow thrower while engine/exhaust

area is still warm.

Lagerung

Machen Sie Ihra Schneefr_se sofort gen Ende der Saison

lagerfertig, oder wenn Sie des Ger_t 30 Tage oder I_nger

nicht benutzen werden.

WARNUNG: Lagern Sie die Schneefr_se bei geffil-

Item Benzintank nie in einem Gebiiude, In dem die

Benzindiimpfe an eine offene Flamme, eine Zr,ndvor-

_,_ richtung oder Z,indflamme wie an einem Gasherd,

a,_ ein HeiSwasserger_t, elnen W_schetrocknar oder ein

gasbetrlebenes Geriit gelangen k6nntan. Lessen Sie

den Motor zunichst abktthlen, bevor Sle des Gerttt in

einem geachloaaenen Raum lagern.

Schneefr ise

Sell die Schneefr_se Ober einen I&ngeren Zeitraumgelagert

werden, so reinigen Sie sie sorgf_ltigst. Enffernen Sie jegli-

chen Schmutz, SchmierSI, BlOtter,uSw.Lagern Sie das Ger&t

in einem sauberen, trockenen Bereich.

1. Reini_en Sie die gesamte Schneefr_se (Siehe =REINI-

GUNG im Abschnitt Wartung dieses Handbuchs.

2. 0berpr0fen Sie alle Riemen und ersetzen Sie sie

_gepenenfalls (Siehe =ERNEUERN DEn RIEMEN" im

schnitt Wartung und Einstellung dieses Handbuohs).

3. Schmieran Sie die Maschine gem&13der Beschreibungen

im Abschnitt Wartung dieses Handbuchs.

4. Stellen Sie sicher, dass alia Muttern, Bolzen, Schrauben

und Metallstiffe fast sitzen. Untersuchen Sie aUebewegli-

then Teile auf etwaige Sch._den,Bri3chigkeit und Abnut-

zungserscheinungen. Ersotzen Sie sie gagebenenfalls.

5. Bessern sie rostige oder abgebl&tterte Lackstellen aus;

vor dem Lackieren leicht absohmirgeln.

Motor

Siehe Motorhandbuch.

Benzinversorgung

1. Entleeran Sie den Benzintank.

2. Stellen Sie den Motor an und lassen Sie ihn laufen, bis

die Benzinleitungen und der Vergaser leer sind.

Verwenden Sie niemals Motor- oder Vergaserreini-

gungsmlltel im Benzintank, da sonst bleibende Sch&den

entstehen k6nnen.

• Verwenden Sie zu Beginn der neuen Saison frischen

Traibstoff.

Motor6l

Entleeran Sie den _ltank (bei warmem Motor) und ersetzen

Sie das Motod31durch sauberes. (Siebe =MOTOR"im Abschnitt

Wartung dieses Handbuchs).

Zylinder

1. EntfernenSie die Z0ndkerze.

2. GebenSie29ml (1Unze)OI durchdieZ0ndkerzen6ffnung

in denZylinder.

3. Ziehensie denAnreiSstarterGriffmehrmalslangsam an,

damitsichdas _)1verteilt.

4. ErsetzenSie die Z0ndkerzedurcheine neue.

Sonstiges

•Heben Sie Benzin nie ein ganzes Jahr lang auf.

SolltelhrBenzinkanistermsten,soersetzenSieihn.Rostund/

oder Schmutz imTreibstoffwerden Pmbleme verursachen.

Wenn m6glich, lagern Sie Ihre Schneefr_.se in geschlos-

senen R_umen und sch_tzen Sie sie mit einer Abdeckung

vor Staub und Schmutz.

Decken Sie Ihre Schneefr&se mit einer angemessenen

Schutzbedeckung ab, die keine Feuchtigkeit zurOckhblt.

Verwenden Sie keine Plastikabdeckung. Plastik ist nicht

atmungsf_hig, was zu Kondensationsbildung und zu Rost-

bildung an der Schneefr&se fOhran wird.

WlCHTIG: Schneefr&se nie bei noch warmem Motor_,varmem

Auspuffbereich abdecken.

Entreposage

Prdparez immddiatement votre souffleuse pour rentreposage

_, la fin de la saison ou si E'unitd n'est pas en fonction pour

30 jours ou plus.

ATrENTION: N'entreposez jamais la souffleuse avec

de I'essence darts le rdservoir hI'int6rieur d'un b_tl-

ment o2 la fumq_e peut attelndre une flamme nue, al-

lumage par dUncelle ou veilleuse, chauffe-eau, =_,che-

uses ou apparells d'utillsaUon du gaz. Permettez au

moteur de se refroidir avant de ranger I'apparell dans

un endroit farm6.

Souffleuse

Lorsque la souffleuse dolt _tre rangde pour une p_riode de

temps, nettoyez-la soigneusement, enlevez toute poussi_re,

graisse, feuilles etc. Rangezola dans un endroit propre et sec.

1. Nettoyezlasouffleuseenentier(Voir'NETTOYAGE"dans

la section Entretien de ce manuel).

2. Examinez et remplacez les courroies, si n6cessaire (Voir

"POUR REMPLACER LES COURROIES" dans le section

de Service et Ajustement de ce manuel).

3. Lubrifieztelqu'indiqu_danslasectionEntretiendecemanuel.

4. Assurezovousquetous les _=crous,boulons, viset goupilles

sontattaches solidement. Examinez les _ldments mobiles

poudesdommages, brisetusure.Remplacezsi ndcessaire.

5. Retoucheztoutesles surfacesmuill6es oude peinturedcail-

Ide;ddcapezl_g_ramentaupapierdeverreavantdepeindra.

Moteur

Voir le manuel du moteur.

Syst_me d'alimentation t_essence

1. Videz le rdservoir &carburant.

2. Mettez le moteur en marche etlaissez-le fonctionnarjusqu'a

ce que leslignesducarburantetdu carburateursoientvides.

•N'utilisezjamaisdesproduitspourlenettoyagedumoteur

ou ducarburateurdansle r6servoir_carburantcardes

dommagespermanentspourraientse produire.

•Utilisezducarburantfrais la saJsonsuivante.

Huile pour moteur

Videz rhuile (quand le moteur est chaud) et remplacez avec

de rhuile pour moteur propre (Voir =MOTEUR" dans la section

Entratien de ce manuel).

Cylindre

1. Enlevez la bougie d'allumage.

2. Varsez une once (29 ml) d'huile _travers le trou de la

bougie d'allumage dans le cyUndra.

3. Tiraz le manche du lanoeur &rappel quelques fois afin

de distribuer I'huile.

4, Remplacez avec une nouvelle bougie d'allumage.

Divers

Na rangez pas I'essence d'une saison & rautre.

•Remplacez votre bidon d'essence si votra bidon com-

mence _. rouiller. La rouille et/ou la salet6 darns votre

essence vous causera des probl_mes,

Si possible, ranger votre souffleuse &I'interieur at cou-

vrez-la pour la protdger de la poussi_re et de la salet_.

•Couvraz votre souffleuse avec une housse de protection

convenable ne retenant pas I'humidit6. N'utilisez pas de

plastique qui, ne pouvant respirer, permet la formation

de condensation at par consequent la rouilla.

IMPORTANT: Ne couvraz jamais la souffleuse pendant que

le moteur/section de sortie est encore chaud.

Almacenaje

Preparar inmediatamente la mdquina quitanieves para

guardarla al final de la temporada o si la unidad no se utilizar_.

por 30 dias o mds.

ADVERTENClA: No dejar nunca la mdquina quita-

nteves con carburante en au dep6sito dentro de un

edificio donde los vapol_s puedan alcanzar una llama

viva, una chiapa o una luz piloto como en un homo,

calentadoras de agua, secadores de ropa o aparatoa

de gas. Dejar enfriar el motor antes de guarder la

m_lquina al interior.

Mdquina quitanieves

Cuandosetiene queguardarla mdquinaquitanieves por un

periododetiempo,limpiarlacompletamente,quitartodasucie-

dad, grasa,hojas,etc.Guardadaen una &raalimpiay seca.

1. Limpiartodala mdquinaquitanieves(Ver"LIMPIEZA"en

la secci6nde Mantenimientode este manual).

2. Controlary,si fuera necesario,sustituirlascorreas(Ver

"SUSTITUIR LASCORREAS"en la secci6nde Manten-

imientoy Regulacionesde este manual).

3. Lubricarcomomostradoen la secci6nde Mantenimiento

de este manual.

4. Asegurarsede que todaslas tuercas, pernos,tornillos

yclavias estdnapratadosfirmemente. Inspeccionarlas

partes en movimientopara detectardai_os,roturasy

desgaste.Sustituirsi fuera necesario.

5. Retocartodaslassuperficiespintadasqueestdnoxidadas

o confaltas; lijarunpocoantesde pintar.

Motor

Ver el manual del motor.

Sistema de carburante

1. Vaciar el dep6sito de carburante.

2. Poner en marcha el motor y hacerfo funcionar hasta cjue

losconductos del carburante yel carburador est_n vacnos.

No usar nunca productos detergentes del motor o del

carburador en el dep6sito de carburante pues pueden

causar daSos permanentes.

•Utilizar carburante nuevo a la siguiente temporada.

Aceite del motor

Vaciar el aceite (conel motor caliente) y sustituir conaceite de

motor nuevo. (Ver "MOTOR" en la secci6n de Mantenimiento

de este manual).

Cilindro

1. Quitar la bujfa de encendido.

2. Verter una onza (29 ml) de aceite en el cilindro atray,s

del agujero de la bujfa de encendido.

3. Tirar unas cuantas veces lentamente la empui_adura del

arrancador de retroceso pare repartir el aceite.

4. Colocar una bujfa de eneendido nueva.

Varias

• No guarder gasolina de una temporeda a la siguiente.

•Sustituir el bid6n de gasolina si empieza a oxidame. _xido

y/o sueiedad en la gasoline causarbn problemas.

•Si es posible guardar la mdquina quitanieves al interior

y cubdrla pare protegerla de polvo y suciedad.

Cubrir la m_.quina quitanieves con una cubierta protectora

adecuada que no atrape humedad. No usar pldstico, El

pl_stico norespire, Ioque causa la formaci6n de conden-

saci6n queprovocar&laoxJdaci6ndelam_quinaquitanieves.

IMPORTANTE: No cubrir nunca la mdquina quitanieves mien-

tras el motor o el tube de escape aOn estdn calientes.

Opslag

Maak uw sneeuwruimer direct aan bet einde van het seizoen

Idaar voor opslag of als bet toestel niet meer dan 30 dagen

gebruikt gaat worden.

WAARSCHUWlNG: Berg de eneeuruimer nooit met

benzine in de tank op in een gebouw waar dampen

Z_ een open vlam, vonken of een indicatielampje zoals

op een oven, waterkokers, waedrogers of gastoestel,

kunnen bereiken. Laat de motor afkoelen voordat hij

opgeborgen wordt.

De sneeuwruimer

AIs de sneeuwruimer voor een langere tijd wordt opgeborgen,

maak hem grondig schoon, verwijder al het vuil, vet, bladeren

etc. Berg hem op in een schone, droge ruimte.

1. Maakde helesneeuwruimerschoon (Zie"SCHOONMAAK"

in het gedeelte Onderhoud van deze handleiding).

2. Controleer en vervang de riemen indien noodzakeli k (Zie

"HET VERVANGEN VAN DE RIEMEN" in het gedeete

Reparatie en Aanpassingen van deze handleiding).

3. ameer de sneeuwruimerzoals aangegeven inhetgedeelte

Onderhoud van deze handleiding.

4. Zorg dat alle moeren, bouten, schroeven en pinnen stevig

vastzitten.Controleer de roterende onderdelen opschade,

breuk en sliitage. Vervang ze indien nodig.

5. Stip alle geroeste oppervlekken en gesprongen verf aan;

schuur licht voor het verven.

Motor

Zie motorhandleiding.

Brandstofsysteem

1. Last de brandstoftank leeglopen.

2. Start de motor en laat draaien totdat de brandstofleiding

en carburator leeg zijn.

Gebruiknooitschoonmaakproductenvoormotorofcarbura-

torindebrandstoffank.Er ken permanenteschadeoptreden.

Gebruik het volgende seizoen verse brandstof.

Motorolie

Laat de olietank (met een warme motor) leeglopen en vervang

met schone motorolie. (Zie =MOTOR" in het gedeelte Onder-

houd van deze handleiding).

Cilinder

1. Verwijder de ontstekingsbougie.

2. Schenk 29 ml olie via het get in de ontstekingsbougie in

de cilinder.

3. Trek een paar keer langzaam aan de handgreep van de

terugloopstarter om de olie te verspreiden.

4. Vervang de ontstekingsbeugie met een nieuwe.

Overig

•Bewaar de benzine niet van seizoen op seizoen.

•Vervang benzine als het reservoir begintte roesten. Roest

en/of vuil in de benzine veroorzaakt problemen. 56

•Indien mogelijk, berg uw sneeuwruimer binnenshuis op

en dek af om hem te beschermen tegen stof en vuil.

Dek uw sneeuwruimer af met son daarvoor geschikte be-

schermhoes waarin geen vochtkan komen. Gebruik geen

plastic. Plastic kanniet ademen, waardoor er condens kan

ontstaan en dat veroorzaakt roest aan uw sneeuwruimer.

BELANGRIJK: Dek de sneeuwruimer nooit af als de motor/

uitlaatpijp nog warm zijn.

Immagazzinaggio

Alia fine della stagione o se prevedete di non utilizzare la mac-

china per almeno trenta giorni, preparatela immediatamente

per essere messa a magazzino.

PERICOLO: Non rlporre mai Io spazzaneve con II

serbatoio ancora pieno di benzina, soprattutto in pre-

_senza di fiamme, candele, semprevlvi, scaldabagni,

macchine asciuga-biancheria • apparecchl a gas che

possono essere raggiunti dalle eselazioni del carbu-

rante, Prima di riporre la macchina In un luogo chiuso,

lasciare sempre che il motore si raffreddi.

Spazzaneve

SeIospaz.zaneveva dpostoper undeterminatopedododitempo,

puffrioaccuratamente e completamente, rimuovendo tracce di

sporco,grasso, foglie,etc, Conservare inluogo asciuttoepulito.

1. Pulirecornplstamente Iospazzaneve (Sifaccia dfed mento

al paragrafo =PULIZIA" contenuto nella sezione di questo

manuale retativa alia Manutenzione).

2. Controllare e, se necessario, sostituire le cinghie (Si

faccia riferimento al paragrafo =SOSTITUIRE LE CON-

GHIE" contenuto nella parte di questo manuale relativa

alle Servizio e Regolazlone).

3. Lubrificare seguendo le istruzionicontenute nella sezione

di questo manuale relativa alia Manutenzione,

4. Assicurarsi che dadi, perni, viti e bullonisiano ben awitatL

Controllare se le patti mobili presentano tracce di danni,

rottura o usura. Se fosse necessario, sostituirle.

5. Riverniciare le parti arrugginite:carteggiare leggermente

prima di passare una nuova mano di vernice,

Motore

Si faccia riferimento al manuale relativo al motore.

Carburante

1. Svuotare il serbatoio dal carburante.

2. Awiareilmotoreefarlogirarefinoaquandoltubicheportano

la benzina e ilcarburatore non siano completamente vuoti.

•Non utilizzare mai detergenti per ilmotore oil carburatore

nel serbatoio del carburante: si potrebpero verificare gravi

danni permanenti.

Nella stagionesuccessiva, utilizzare delcarburante fresco.

Olio del motore

Fare fuoduscire rolio (colmotorecaldo) eversare dell'oliopulito.

(Si faccia riferimento al paragrafo =MOTORE" contenuto nella

sezione di questo manuale relativa alia Manutenzione).

Cilindro

1. Togliere la candela.

2. Vereare un'oncia (29 ml) di olio attraverso il foro della

candela nel cilindro.

3. Tirare lentamente rimpugnatura dell'awiamento a strappo

alcune volte per distribuire I'olio.

4. Montare una candela nuova.

Altro

• Non conservare il carburante da una stagione all'altra.

* Sostituire la benzine se quella che avete comincia ad ar-

rugginire.La presenza diruggine e/o sporco nella benzina

pub provocare dei problemL

•Se possibile,conservare Iospazzaneve el chiusoe copdrto

con untelo di protezione, in modo da evitare accumuli di

polvere o sporco.

•Coprire Io spazzaneve con una protezione che non trat-

tenga I'umidit&.Non usare plastica.La plastica non respira

e provoca la formazione dicondensa, cosa che rischia di

fare arrugginire la macchina.

IMPORTANTE: Non coprire mai Io spazzaneve quando il

motore _ ancora caldo.

Troubleshooting

PROBLEM

!Does not start 1.

10,

11,

Loss of power 1,

Engine Idles 1.

or run8 2.

r_Jghiy 3.

Excessive 1.

vibration

Recoil starter f.

is hard to pull

Loss of traction 1.

ddve / slowing 2,

of drive speed 3.

Loss of snow f.

discharge or 2.

slowing of 3.

snow discharge 4.

CAUSE CORRECTION

Fuel shut-off valve (if so equipped) in"OFF" position. 1.

Safety ignition key is not inserted. 2.

Out of fuel. 3.

Throttle in "STOP" position. 4,

Chokein "OFF"position.

Primernotdepressed,

Engine is flooded,

Sparkplugwire is disconnected,

Badsparkplug.

Stalefuel.

Turnfuel shut-offvalveto "OPEN"position.

Insertsafetyignitionkey.

Fillfuel tank,

Movethreffleto=FAST"position.

5. Moveto=FULL"position.

6. Primeas instructedinthe Operationsectionof thismanual.

7. Wait a few minutesbeforeresta_ng, DO NOT prime,

8. Connectwire tospark plug.

9. Replacesparkplug.

10. Drain tankend refill withfresh,dean fuel.

Drainfuel tank and carburetorand refilltank with freshgasoline.

Water in fuel. 11.

Spark plug wire loose, 1. Reconnect spark plug wire,

Throwing too much snow. 2. Reduce speed and width of swath.

Fuel tank cap vent hois is clogged, 3. Remove ice and snow from fuel tank cap vent hole,

Dirty or clogged muffler. 4, Clean or replace muffler,

Choke is in FULL position, f. Move choke to OFF position,

Blockage in fuel line. 2. Clean fuel line,

Stale fuel, 3. Drain tank and refill with fresh, clean fuel,

Water in fuel, 4. Drain fuel tank and carburetor and refill tank with fresh gasoline,

Carburetor is in need of adjustment or overhaul 5, Contact a qualified service centaL

LOOSeparts or damaged augers or impeller, 1, Tighten all fasteners, Replace damaged parts.

If vibration remains, contact a qualJited service center,

Frozen recoil starter. 1. See "IF RECOIL STARTER HAS FROZEN"

in the Operation section of this manual.

Drive belt is _rn. 1. Check /replace drive belt.

Drive belt is off of pulley 2. Check /reinstall drive belt,

Friction drive wheel is worn, 3. Contact a qualified service center,

Auger belt is off of pulley. 1, Check /reinstall auger belt,

Auger belt is worn, 2, Check /replace auger belt.

Clogged discharge chute. 3, Clean snow chute.

Augers /impeller jammed, 4, Remove debris or foreign object from augers /impeller.

St6rungssuche

PROBLEM

Schneofr_se

sprlngt nlcht an

Motorausfall

Motor ltluft im

Leedaof oder liuft

unregelmiEig.

0bermiiglges

Vibderen

Anrst Qatarter kZSt

sich nur schwer

anzishan

Fahrantriebsverfust

/verdngerte

Fahrgeschedndlgkeit ,

Kein Schneeauswurf

mehr oder

vedangeemter

Schneeauswurf

URSACHE PROBLEMBESEITIGUNG

1. 1. Stollen Sis des BenzJn-Absperrventil act Position =OPEN'.Des Benzin-Absperrvenitl(falls vorbanden)

Istauf Position "OFF',

2. Der SlcberheitszOndschlOsselstecktnicht.

3. Benzinleer.

4. Gashedelauf Position"STOP".

5, Chokeact Position"OFF',

6. Einsprkzvorrichtungnichtbst&itgt.

7. Motoristgeflutet.

8. ZOndkebelist nichtverbunden.

9, Zt3ndkerzedeiskt.

!10. Benzthist abgestanden,

11, Wasserim Benzin.

1. ZOndkabelistlose.

2. ZUviei Schneegefr_ct.

3. EnitOftungslocham Benzintankdsokel

istVerstopff.

4. Schaildempferistversohmutstoderbloc_isrt,

1, Choke ist auf Position "FULL".

2. Benzinlaitung blockiert.

3. Benzin ist abgestanden.

4. Wasser im Benzin.

5. Vergaser muss neu eingestellt nder

erneuert warden.

1. Lose Teile Drier Schedan an den

EinzugeschneCken oder am Antriebsred.

1. AnreiRstarter eingefrersn.

2, SicherhedszQndschlOssel einstsoken.

3. F011enSIS den Eenzintank.

4. Stellen SIS den Gashebel auf Position "FAST".

5. Stallen SIS ihn act Position "FULL".

6. Spritzen Sie gem&8 der Anlaitung im Abscbnltt Redienung dieses Handbucbs ain.

7. Warren Sis einige Minuten big zum Neustart. NICHT eiospittzen,

8. Verbinden Sie des ZQndkabel mit dar Zt3ndkerze.

9, Erneuern Sis die Z0ndkerze.

10. Entleeren SIO den Benzintank und h311enSIS fdsches, sauberes Benzin nach.

11. Entleeren Sis den Eenzintank und den Vergaser und fOllen Sie frisehes Benzin nach.

1, Schlie8en SIS des Z0ndkabel wieder an,

2. Verringern Sle die Geschwindigkeit und die Smite der RAumungebahnen.

3, Entfemen SIS Eis und Schnee vom EnitQflungsiocb am Benzintankdeckel,

4. Reinigennder emeuernSieden Schaild_mpfer.

1. Stellen Sle den Choke auf Position "OFF'.

2. Rainigen SIS die Benzinleltung.

3, Enifeeren Sie den Benzffltank und _llen Sie fdscbes, sauberes Benzio nach.

4. Entleeren SIS den Benzffltank und den Vergaser and f0llen SIS thsobes Benzin nach.

5. Wenden SIS sich an sine qualifizierte Kundendienststelle,

1. Ziehen Sie aiis Schrauben feet an. Ersetzen Sis besohedigte Teile.

Sollten die Vibrstionen weiterhin auffreten, wenden Sie sich an sine

quallflzierte Kundendienststelle.

1. Siebe "WENN DER ANREIRSTARTIER EINGEFROREN IST"

Im Absohnitt Bedienung dieses Haedbuchs.

1. Antdebsdemen ist abgenutzt.

2. Antriebsriemen ist yon Riemenscheibe gerutscht.

3. Reibred ist abgenutzt.

1. Einzugesohneckeedemen ist yon Rlemenscheibe gerutscbt.

2. Einzugescbneckenriemen ist abgenutzt.

3. Auswurtrlnne verstopff.

4. Einzugsschnecken/Antdeberad blockiert.

1. _0berpr0isn/ersetzen SJeden Antriebedemen.

2. Uberpr+3fen/reiostaltieren SIS den AntriebsrJemen.

3. Wenden Sis sieh an aine qualiitzierte Kundendisnststelle.

1. _0berpr_Jfordreinstallieren Sie den EInzugsschneckenriemen,

2. Uberpr_erYersetzen Sis den Einzugsschneckenriemen,

3. Rainigen Sfe die Auswurfdnne.

4. Endemen Sis Gerdll Drier Fremdkdrper von den

Einzugsschnecken/dem Antdebsrad.

( Recherche des causes d'une panne

PROBLI_ME

Nese met pas

en marche

CORRECTION

Toumezlerobinetar_t_umntd_s_position'OPEN'.

CAUSE

1. Le rob[net arret ce,rburant (si telqu'6cluipd) 1.

danala position"OFF'.

2. La cl_de contactde sdcur[t_Westpas insdr_e. 2.

3. Sans carburant. 3.

4. _tranglez dens la position"STOP', 4.

5. _tranglez clansla poaltion"OFF". 5.

6. Amorceur nonactivd 6.

7. Lemoteur estnoyd. 7.

8. Lec..,._biedebougie est ddbranch_. 8.

9. Bougied'alalmaged6fectueuse. 9.

10. Garburantnon fraJs. 10.

11. Eau dens le carburant. 11.

1. C_ble de I_ugie ddconnectde. 1.

2. Lancetropde nalge. 2.

3. IZ6ventdubouchonde reservoir du carburant 3.

estbloqu_.

4. Silecoieux saleet btixal_. 4.

1, Labuse ducarburateureat_la positionPLEIN. 1.

2. Bloc.agetuyautedede carburant. 2.

3. Carburantnonfrals. 3.

4. Eau dens le r6servoir, 4.

5. Le Carburateurabesalnd'etre ajust6ou r_&visd. 5.

1. Leaal6ments real assujettisou les vis sans 1,

tinendemmag_esou la roue8aube,

1. Lelanceurestgald. 1.

Ins6rezla cl_ de contactde sdcurit6.

Remplissezle raservoirducarburant,

D_placez I'_trangleurdens la position"FAST'.

Ddplacezen position "FULL'.

Amorceztelqu'indiqu6densla sectionfonctlonnement de ce manuel.

Attendezqualquesminuteseventde remettreen marche.N'AMORCEZ PAS.

Branchezle allble de 18bougie d'allumage,

Remplacezla bougied'allumage.

VIdez le reservoiret remplissez-le avee ducarburantfrals stpropre.

Videzle r_servoiret le carburateuret rempllssezle r_ssrvo4rde nouveau

avecde I'essencefraiche.

Baisse de regime Reconnecterle c_blede bougie.

R_luisez la vitesseet la largeurdueouloir.

Enlevezla glace et la neigede rdvent dubouchonde rdservoirdu carburant.

Nedeyez ou remplacezle silencieux.

Le moteur tourne D_placezla busedu carburateur_1la positionARR_T.

au ralentl ou Nettoyezla tuyautedede carburant.

foncEonne plus Videzle r_servoir et remplissezolede nouveauavec ducarburantfralset propre.

ou molns. Videzle carburantdu r6servoiret le carburateutet remplissez-lede nouveau

avec de ressence fraTche,

Mettez-vousen contactavec uncentrede servicesqualifld.

Vibration Serrez lesfixations.Remplacezles _16mentsendommag_s.Si lesvibrations

excessive continuent,mettez-vous encontactavec uncentrede servicesqualifi6.

LO lanceur eat dffflcile il tJrer Voir"SI LE LANCEUR EST OELE"dens la sectionOp6rationde ce manuel.

Pertedetransmisslondudis- 1, Lacourmiedetransmissionestus_e. 1. V_rifiez/remplacezlacourroiedetransrnission.

_osltlf de 6dplacement / ralen- 2. Lacourroiede transmissioneat endehorsde la poulie. 2, Verfiiez/_installez la courroiede transmission.

tlssement de la transmission 3. Lamue de rentratnement par frictioneal usagde. 3. Mettez-vousen contactavecun centrede servicesqualifld.

Perte ou 1. La courroiede la vissans fin esten dehorsde _apoulie. 1. Veriflez/ralnstallezla courroie de la vis sans fin.

ralenUssement 2. La courroiede la vis sanstin estusag6e. 2. Vddfiez/remplacezla courroiede ]avis sans fin.

de la ddcherge 3. Lagoulotted'_vacoationdu ddchargementestbloqu6e. 3. Nettoyezla goulotted'6vaeuation de la neige.

de la nelge 4. Les vis sanstin /roue_aube sontbloqu_es. 4. Enlevezlesddbds OUcorps_trange_sdes vissans tin /mue _ aube.

Soluci6n de problemas

PROBLEMA CAUSA CORRECCION

NOarranca 1. t, Meter la vdlvulade interrupcti_nde catburanteen posici(_n=OPEN'.Vdlvala de interrupck_n de carbumnte

(el _std presents) en posicide "OFF".

2. La Ilave de encendido de segurided

no estd puesta.

3. El carburante se ha acabado.

4, Acalerader en poalciSn de "STOP*,

5, Obturador en posici6n "OFF',

6, El cobador no eal_ presionado.

7, El motor estd ahogade,

8, El cable de la bujla de encendide

estd desconectade.

9. La bujla de encendido estd averiada.

10. Cad_urante viejo.

11. Agua en al carburante.

2. Poner la Ilave de encendide de seguddad.

3. Llenarel dep6sito de carburante,

4. Meter el acalerador en posici6n"FAST'.

5. Porteren pmticiSn=FULL'.

6, Userel cebadorcomodescntoen la sesal0nde Funcionamientodeeste manual,

7. Esperaralgunos minutos antesde volvera arrancar,NO utilizerel cebsder.

8. Conectarel cable de la bujia de encendido.

9. Sustituir Is buj_a de encendide.

!10. Vaciar el dep_ito yIlenar con carbutante nuevo y limpio,

11. Vaciar al delx_sito de carburante y al carbu rador y Ilenar el depbsito con gasoline nueva

P6rdidade 1. Bujiadeeneendidesualta. 1. Volveraconectarlabuj{adeencendide.

potencia 2. I._nzamiento excosivo de nieve. 2. Reducir la valocidad y la anehura de barride,

3. El _gujem de respiracibn dal talon 3. Quitar hialo y nieve del agujero de respiraci_n dal tapde

del depbalto de carburante es_ obstralde, del dep(_alto de ca_urante.

4. Silenciadersuciouobstruide. 4. LJmpiarosusttiuirelsilenciador.

El motor marcha 1. El obturader est_ en la poalcti_n FULL. 1. Meter el obturador en la poalci6n OFF.

lemamente o de 2. Obstruccidn en el conducto de carbumnte. 2. Lirnpiar el eonducto de carburante.

manera irregular 3. Carburante viejo. 3. Vaciar eLdep6sito y Iienar con carburante nuevo y limpio.

4. Aguaenalcarburante. 4. Vaciareldep_sitodecarbumcteyalcarburadoryllenaraldep(_sitocongasolinanueva

5. Se necealta regular o reviser el carburader. 5. Contactar un centro de asistencia calificado.

vlbracl6n 1. Partes sueltas obarrenas o impulsor dai_ades, 1. Apretar todos los cerrojos. Sustituir las partes averiadas.

excesiva Si la vib ¢acide persiste, contactar un centro de aalstencia caliticado.

Dureza tirando el 1. Arrancador de retroceso congalade. 1. Ver'SI EL ARRANCADOR DE RETROCESO SE HA CONGELADO"

arrancador de retroceso en la secck_n de Funcionamiento de este manual.

Pdrdlda de tracci6n I, La correa de guia se ha gastade. 1, Coctm_ar /sustituir la correa de guia.

de gufa /velocldad 2. La correa de guia estd fuera de la poise. 2. Contralar /colocar de nuevo la correa de gufa.

de gufa 3. La ruede de tricoide esta desgastada. 3. Contactar con un centro de asistencia calificade.

Pdrdida de 1. La correa de barrena eat8 fuera de la polea. 1. Controlar/instalar otra vez la correa de barrena.

eyeccl6n de nleve o 2. La correa de barrena estd desgastade. 2. Controlar /sustituir la correa de barrena.

eflojamlento de la 3. Conducto de eyecci(_n obtumde. 3. Limpiar el conducto de la nieve.

eyeccl6n de nleve 4. Barrenas /impulsor atascadc_s. 4. Quitar escombros u objetos ex_ra_os de laS barrenas /impulsor.

Vedtas van 1+

stroom 2.

De motor is Net 1.

wetly.earn of 2.

draait ruw. 3.

Buitensporlge I1.

vibratle

De terugloopstarter

trekt zwaar

Probleemoplosser

NET PROBLEEM DE OORZAAK

Wll ntat Starten 1. De afsiu[tklep van de brandstoftank (ais hij zo

is uitgevoerd) in "OFF" zetten.

2, De veiligheldscontactsleutel zit nlet in her contact.

3. Brandstof is op.

4. Het gaspedaat staat op *STOP',

5. Choke state op "OFF".

6. Het octstakisgspatrcon is nlat ingedrukt.

7. Motor is _,erzopen',

8. De ontatakingsbougie in niet aangestoten.

9. Slechte octstakingsbougie.

10. Oude brandstof.

1I. Water in brandstot.

De ontstekingskabel is lOs.

Stoot teveel sneeuw uti.

Het ventJlatiegat van de brandstoftank is verstopt.

Vuila of verstof_te knaldemper,

Choke staat op =FULL".

VerstoppJng in de brandstotieiding,

Oude btandstof.

Water in brandstof,

Carburator dient aangepast of

gerepareerd ta worden.

Losse onderdelan of beSchadigde 1.

boren of rotor.

DE OPLOSSING

1, Draaldeafeluitkepvan debrandstoftanknear=OPEN'.

2. Steek de veiligheldscontactslautat in het contact.

3. Hervul de brandstoftank.

4. Zet het gaspedaal op =FAST',

5. Zet de choke op "FULL',

6, Maak contact zoals 8angegeven in her gedeelta Gebruik van deze handleiding,

7, Wecht sen pear minutan voor u herstart,

maak GEEN contact het ontstekingspatroon,

8, Koppel de kabel aan de ontstekingsbougie,

9. Vervang de ontstaldngsbougie.

10. Laat de tank leeglopen en hervul met verse, schone brandstof.

11, Laat de brandstaft_nk en de carburator leeglopen

en hervul de tank met verse benzine,

1. I_ppel de ontstekingskabelweeraan.

2. Vermindersnelheidenverkleinbreedtevanbean,

3, Ven_jder ijsen sneeuwvanhetventilatlegat.

4. Maak de knaldemperschoonof vervanghem.

1. Zet dechokeop'OFF'.

2. Maak debrandstofleidingsehoon.

3. Lastdetank leeglopen en hervulmet verse,sehonebrandstof.

4. I_aatde brandstoftankende carburateurleeglopenen hervulde tankmetverse benzine

5, Neemcontact opmet een gekwaltiiceerdereparateur,

Maak alle bevestigingsmiddelenvast. Vervangbeschadlgde onderdelen.AJede

vibratieaanhoudt,neemdan contactop met een gekwalfficeerdemparateur.

1. Bevrorenterugloopstarter. 1. Zie"ALSTERUGLOOPSTARTERISBEVROREN"

van hetgedeelteGebruikindeze handleidtog.

Vedtasvan aandrljvlng /1. De aanddjfdemis versleten, I. Controleer/vervangde aanddjlriem.

verminderlng van enelheid 2. De eanddjlrlamis vande demschijfafgeschotan. 2. Controleer/zet de aanddjfnemweer terug.

3. HetwdjvingswieHsverslaten. 3. NeemcontactopmeteengekwaJIflceerdereparateur

Verltasvan 1. De boordemis van de rlemSchljfafgesdloten. 1, ControleerlzetdebOorrlamweerterug.

sneeuwultstoot of 2. Deboordemis versieten. 2. Controleer /vervangde boordem.

vermlndedngvan 3, Verstopteafvoertrechter. 3. Maakdesneeuwtrechterschoon.

sneeuwuitstoot 4. Boren/rotoris vastgetopen. 4. Verwijderafval ofandere voon_erpenvan deboren /rotor.

Individuazione e soluzione dei problemi

CAUSA SOLUZlONE

1, Lavalveladi arrestodelcombustibile 1. Portarela vaivoladiarresto delcornbustibileinposizione"OPEN".

10.

11.

(se _ presente) _posizionata su "OFF".

La ehiava di acoenslo_le di sicu rezza non _inserita. 2.

Manca il carburante. 3

Gas in posiztone*STOP'. 4.

Ardcchitore di awlamento in pcoizione "OFF". 5.

Inizlatore non premuto. 6.

Motore ingoltato. 7.

Filo della catldela scollegato 8.

Candela consumata. 9.

Benzine stactia. 10.

Presenza di acqua nella benzine. 11.

Filo della candela allentato. 1.

Troppa neve spazzata. 2,

Fore di stiato del tappo del serbatoio intasato, 3.

Silenziatore sporco o Intasato. 4.

1. Arricchitore di awlamento in posizione full.

2. Condutture del carburante bloccata.

3. Benzina stantla.

4 Presenza di acqua nella benzine.

5. II carburatore ha bisogno di essere regolato o revisionato.

PROBLEMA

La macchlna

non parte

Perdita di potenza

II motore gira al

minJmo o funziona

Irregolarmente

Vibrazloni

eccessive 1. Alcune componenti sono allantate o sono presenti

dei danni alia coclaa oaJ ventilators espuisore.

Inserire la chlave di accensione.

Versare del carburante nel serbetoio.

Portare il gas in posizione "FAST'.

Spostarlo inposizlane "FULL".

Utilizzare I'iniziatore come descdtto nella sezione di questo

manuals relative al funzionamento.

Attendere quaishe minuto e rlprovare ad ac_endere, non usare I'inizlatore

Cctlegare il filo delia candela,

Camblare al candela.

Svuotare il serbatoio • versare benzina pulita e fresca.

Svuotare il serbatoio e versare benzine pullta e fresca.

Ricollegare il tilo della candela.

Ridurre la velocit& e rampiezza dI lavOro.

Rimuovere neve eghlaccio eventualmente presenti

nel toro di sflato del tappo del serbatoio.

Pulire o sostituire il silenzlatore,

1, Spostado in posizione off.

2. PulJrele condutture del carburanta.

3. Svuctare ilserbatoio e versare benzine pulita e fresca.

4. Svuotareilserbatoioeversarebenzinapultiaefresca.

5. Contattare un centro di assistenza qualiflcato.

1, Stringere bene tutte le componentJ di fissaggJo. Se la vibrazione

dovesse pemistere, contattare un centro di assistenza qualifisato.

Uavviamento a strappo

sl tire con difficolt& 1. Avviamento a strappo gelato. 1. Si faccia rtiehmento al paragrato "SE L_AWIAMENTO ASTRAPPO SJ GELA"

contenuto nella sezione di questo manuala relativa al Funzionamento.

Mancanza dl 1. Cinghla di trasmlasione usurata. 1. Controllare/sosttiuire la cinghla di trasmisslane,

trazlone /rlduzlone I 2, La cinghla di trasmissione _ usclta da]la proprla sede. 2, Controilare/dmontare la cinghia di tresmissione.

della velociti 3, La ruota di frizione _ usurata. 3, Contattare un centro di assistenza qualificato.

Mancanzao 1, Cinghladellacocleafuodsede. 1. Controllare/fimontarelacinghiadellaC_ea

rlduzJonedello 2. Cinghladellacodeausurata. 2. Controllare/sostituiretacinghladellaCOclea.

scarico della 3. Bocoa di scerico intasata. 3. Pulire is bocca di scadeo.

neve 4, CocleaJventilatore espulsore ostruiti 4. Rimuovere detrtii o corpi estranei da coclea/ventJlatore espulsore.

DECLARATIONOFCONFORMITY

The Manufacturer:

•Electrolux Home Products, Highway 23 East, McRae, Georgia, 31055, USA

Herby declares that the machinery descdbed below;

•Category ..................... SnowThrower • Guaranteed Sound

• Make .................................. Craftsman Power Level ...................... 105 dB (A)

•Type ...................................... 880020 •Measured Sound

Power Level ...................... 100 dS (A)

•Sedal Number .............. (Model Plate) • Tested by: ...................... EHP McRae

Complleswiththeprovlsions • 98/37/EC:1998 • 2000/14/EC:2G00,

and current amendments of the •89/336/EEC: 1989 Conformity Assessment

following European dlrecttve$: procedure; Annex V

AIsoComplleswlththeprovlalonsofthe • IS03744:1995 • ENISO

foaowlng European standards, rmtlonal •ISO 8437:1997 14982:

standards and technical provisions: • EN 1033:1997 1998

Done at: Electrolux Home Products Name of signatory:

McRae Georgia, 31055, USA Mr. Chip Parker

Date: September 28, 2004 Signature: _ General Manager

Technical documentation maintained by: Name of signatory:

Elestrolux Home Products Mr. Scott Kendall

Orangeburg, SC, Product Certlflca-

Signature: _tlon Manager

29115, USA

(_ ERKLARUNG UBER DIE KONFORMITAT

Der Hersteller:

•Electrolux Home Products, Highway 23 East, McRae, Georgia, 31055, USA

Herby erklirt, dass die unten beschrlebene Ma$chlne,

•Kategorie ..................... Schneeweder • Garantieder

•AusfOhrung ........................ Craftsman Ger_uschpegel ................. 105 dB (A)

•Typ ........................................ 880020 • Gemessener

Ger_uschpegel ................. 100 dB (A)

•Seriennummer .......... (Modallplakefte) • GeprQft dutch: ............... EHP McRae

MIt den Beatlmmungen und

den deresitlgen Erginzungen

der folgenden Europtlechen

Dlrektlven konform Ist:

• 98/37/EC: 1998 •2000/14/EC: 20GO,

•89/336/EEC: 1989 Konformit_

tsbewettungsvedahren;

AnnexV

Sowle den Bestlmmungen der fofgenden Euro- • ISO 3744:1995 • EN ISO

I_lschenStandardsundnattonalenStandards • ISG8437:1997 14982:

und thchnlschen Besttmmungen enthpdcht: • EN 1033:1997 1998

Abgegeben In: Electmlux Home Products _a_nte_re_Name d UnteFzalchnenden:

McRae Georgia, 31055, USA Mr. Chip Parker

Datum: September 28, 2004 Untemehrlft: .'_Y__lmanager

Technlsche Dokumentatlon aktuallsiert durch: Name des Unterzeichnenden:

Elestrolux Home Products Mr. Scott Kendall

Manager fOr Pro-

291Orangeburg'15,USA SC, Untersch dft__;_d_=_uatzertlflzlerung

(_ DI=CLARATION DE CONFORMIT#

Le fabdcant:

•Electrolux Home Products, Highway 23 East, MeRae, Georgia, 31055, USA

Ddctareper ia prdsenta que la machinede d6crite €l-dessous:

•Cstdgorie............. Souffieuse_nalge • Niveau de puissance

•Marque..............................Craftsman acoustique garantie ..........105 dB (A)

•Modale................................... 880020 • NIveau depuissance

acousgquemesur_e .........100 dB (A)

•Numdrode s_ria.(Plaquedu module) , Testdper........................ EHP McRae

Eat eonforme aux provisions

at aux r6vlsions actualles

des directives europdennes

sulvantes:

•98/37/EC: 1998 • 2000/14/EC: 2000,

•89/336/EEC: 1989 Proc(_dure d'dvaluatJon

de ia conformit6;

Annex V

Eat 6galemeat conforme aux provisions • ISO 3744:1995 • EN ISO

des standards europ_-ens, standards • ISO 8437:1997 14982:

nationauxetprovlsionstechnlquessuivaates: • EN1033:1997 1998

Compldtd le: Electrolux Home Products Nom du algnatalre:

McRae Georgia, 31055, USA _ _ "'-'" Mr. Chip Parker

September 28, 2004 Sig nat ure: _/_¢_t'_:;_;;_ f_ecteur G6n6ral

Documentation technique maintenue par: Nom du slgnatalre:

Electrolux Home Products Mr. Scott Kendall

Orangeburg, SC, Dre_DirecteUr_ca de certtfl-

29115, USA Signatu tlon des prodult=

(_ DECLARACION DE CONFORMIDAD

El Fabdcante:

Eiactroiax Home Product.s, HighWay 23 East, McRae, Georgia, 31055, USA

Por este medlo declare qua el equlpe ducdto acontlnuack_n;

Categor|a ............ Barmdora de Nieve • Nivel de Sonldo

Mama ................................ Craftsman El_strico Garantizado ....... 105 dB (A)

"Rpo ...................................... 880020 • NivaldeSonido

El_ctdco Medido ............... 100 dB (A)

Nt_mero de Serle. (Place dal modelo) • Examinado pot .............. EHP McRae

Cumple con lu dlsposlclones

renmiandas vlgentas de ias

algulentes dlrecttva=europeas:

•98/37/EC:1998 • 2000/14/EC:2000,

•89/336/EEC:1989 Proced]mientode

Valoraci6nde

Conformidad;AnnexV

Cumple tambidn con las disposiclones • ISO 3744:1995 • EN ISO

de las algulentes normu europeas, normas • ISO 8437:1997 14982:

nacionales y especiflcadones tdcnices: • EN 1033:1997 1998

Hecho an: Elestrolux Home Products Nombre de la persona que flrma:

McRae Georgia, 31055, USA _ _ " Mr. Chip Parker

Fecha: September 28, 2004 Flrma: ,:_a_K=_--_ereate General

Documentation technique maintenue per: Nombre de ]a persona que flrma:

Elestralux Home Products Mr. Scott Kendall

Orangeburg, SC, Gerente de Certl-

Firma_m__---_teaeidn de Productos

29115, USA

(_ VERKLARING VAN CONFORMITEIT

De Fabrikant:

•Eiactrolux Home Products, Highway 23 East, McRae, Georgia, 31055, USA

Verklaart hlerbij dat bet hleronder beschreven apperaat:

•Categorie .................... Sneeuwruimer • Gegarandeerd

•Uitvoedng .......................... Craftsman galuidsniveau .................... 105 dB (A)

•Type ...................................... 880020 . Gemsten

geluidsniveau .................... 100 dB (A)

•Serienummer ................. (Modelplaat) • Gstest door .................... EHP MeRae

Voldoat aan de bepallngen en • 98/37/EC: 1998 • 2000/14/EC: 20(30,

huldige amendementen van de • 89/336/EEC: 1989 Beoordelingsprocedure

volgende Europese dchtli|nen: op Conformitalt; Annex V

Eveneens vo_doet man de volgende

Europese atandaard$, natlonale atandaards

en tachnlsche bepellngen:

•1SO3744:1995 • ENISO

•ISO 8437:1997 14982:

•EN 1033:1997 1998

Gemeskt op: Eiastrolux Home Products Naam van ondergatekende:

McRae Georgia, 31055, USA _ j_ Mr.Mr.Chip Parker

Datum: September 28, 2004Handtekenlng: _n dlrecteur

Technlsche documeatatle onderhouden door: Naam van ondergatekende:

Electrolux Home Products Mr. Scott Kendall

Orangeburg, SC, __ Dlrecteur

29115, USA Handtekening_ ._-._._ productcerUflcatte

QDICHIARAZIONE DI CONFORMITA

II Produttore:

•Electrolux Home Products, Highway 23 East, McRae, Georgia, 31055, USA

Con la presente diohiara ¢he I macchinad qul di seguito riportati:

Categorla ................................... Spazz_neve Livello di potenza

•Marca ........................................... Craftsman acustica garantito....105 dB (A)

]_po .................................................. 880020 Livello di potenza

acustic_ misurata....100 dB (A)

•Numero di matricol8 .. (piastrina del modello) • Provato da ............ EHP McRae

Conforme alle disposlzionl • 98/37/EC: 1998 • 2C_3/14/EC: 2000,

emndifiche attuall della • 89/336_EC: 1989 Procedure di valutazione

seguentt dirattive Europee: della conformitY; Annex V

Conforme anche alia disposlzlonl della • ISO 3744:1995 • EN ISO

sag uenb normative Europee, normative • ISO 8437:1997 14982:

nazlonall • dlspoalzlonl tecnlche: • EN I033:1997 1998

Emesso a: Electrolux Home Products_.Nome dal flrmatado:

McRae Georgia, 31055, USA _Mr. Chip Parker

Data: September 28, 2004 FJrma: _'_=_l_;_r_rettore generate

Documentazlone tecnica aggiornata da: Nome del tt rmatarlo:

Electrolux Home Products Mr, Scott Kendall

Orangeburg, SC, Responsabile delia ¢ert-

Firm_ _-Z>_#_-X_- flcazlone dei prodoftl

29115, USA

193588 Rev. 1 10.12.04 BY Printed in U.S.A.

Craftsman 917880020 User Manual SNOW THROWER Manuals And Guides L0411035

CRAFTSMAN Snowthrower, Gas Manual L0411035 CRAFTSMAN Snowthrower, Gas Owner's Manual, CRAFTSMAN Snowthrower, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
