Owner's Manual

iCRRFT$14RN i

AIR COMPRESSOR

26-gallon

1.5 HP

Oil-Free, Direct Drive

Model No. 921.164710

R#°

CA UTION:

Before using this product, read this

manual and follow all its Safety

Rules and Operating Instructions.

• Safety Instructions

•Installation & Operation

•Maintenance & Storage

•Troubleshooting Guide

•Parts List

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

9/08/2011

Part No. 101-3344

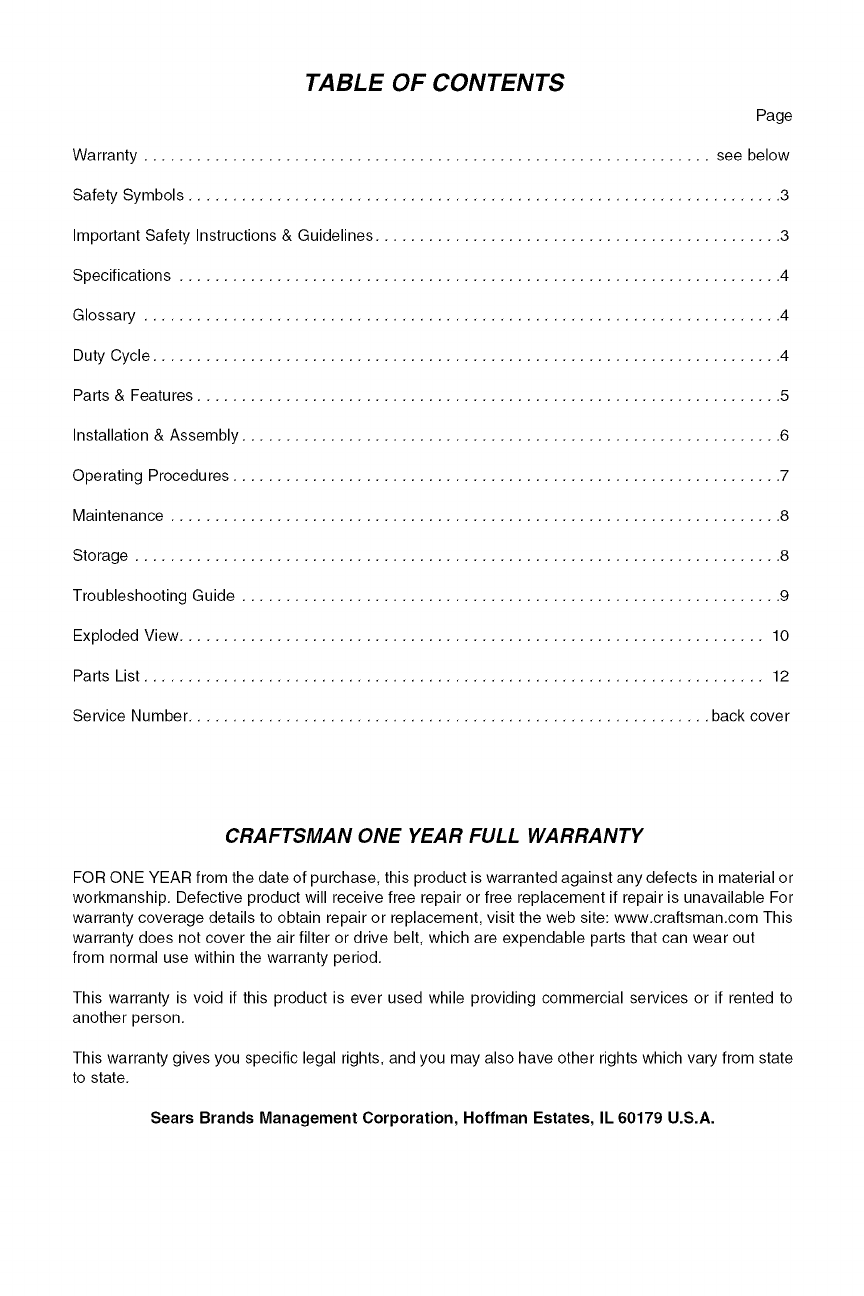

TABLE OF CONTENTS

Page

Warranty ................................................................ see below

Safety Symbols ................................................................... 3

Important Safety Instructions & Guidelines .............................................. 3

Specifications .................................................................... 4

Glossary ........................................................................ 4

Duty Cycle ....................................................................... 4

Parts & Features .................................................................. 5

Installation & Assembly ............................................................. 6

Operating Procedures .............................................................. 7

Maintenance ..................................................................... 8

Storage ......................................................................... 8

Troubleshooting Guide ............................................................. 9

Exploded View .................................................................. 10

Parts List ...................................................................... 12

Service Number ........................................................... back cover

CRAFTSMAN ONE YEAR FULL WARRANTY

FOR ONE YEAR from the date of purchase, this product is warranted against any defects in material or

workmanship. Defective product will receive free repair or free replacement if repair is unavailable For

warranty coverage details to obtain repair or replacement, visit the web site: www.craftsman.com This

warranty does not cover the air filter or drive belt, which are expendable parts that can wear out

from normal use within the warranty period.

This warranty is void if this product is ever used while providing commercial services or if rented to

another person.

This warranty gives you specific legal rights, and you may also have other rights which vary from state

to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

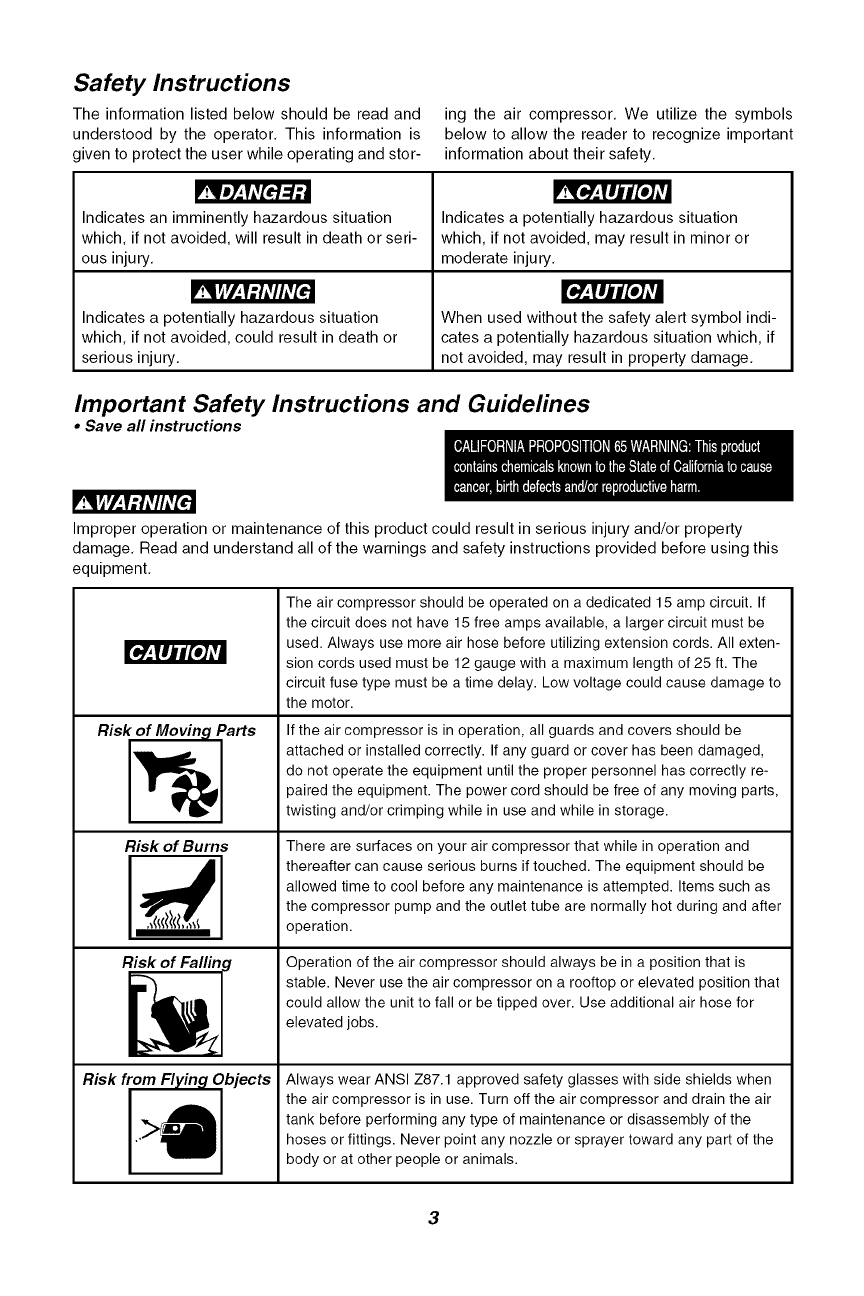

Safety Instructions

The information listed below should be read and

understood by the operator, This information is

given to protect the user while operating and stor-

ing the air compressor. We utilize the symbols

below to allow the reader to recognize important

information about their safety.

W_,.TmJl_e];l

Indicates an imminently hazardous situation

which, if not avoided, will result in death or seri-

ous injury.

P_l_rl,_f;iAVllAV[e [_Y,JIj l[e] =vl

Indicates a potentially hazardous situation

which, if not avoided, could result in death or

serious injury.

Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderate injury.

When used without the safety alert symbol indi-

cates a potentially hazardous situation which, if

not avoided, may result in property damage,

Important Safety Instructions and Guidelines

• Save all instructions

F_l_rl,_f:hVlhV[€

Improper operation or maintenance of this product could result in serious injury and/or property

damage. Read and understand all of the warnings and safety instructions provided before using this

equipment.

_,.Tmji[e];l

Risk of Movin_l Parts

Risk of Burns

Risk of Falling

Risk fr_Objects

The air compressor should be operated on a dedicated 15 amp circuit. If

the circuit does not have 15 free amps available, a larger circuit must be

used. Always use more air hose before utilizing extension cords. All exten-

sion cords used must be 12 gauge with a maximum length of 25 ft. The

circuit fuse type must be a time delay. Low voltage could cause damage to

the motor.

If the air compressor is in operation, all guards and covers should be

attached or installed correctly. If any guard or cover has been damaged,

do not operate the equipment until the proper personnel has correctly re-

paired the equipment. The power cord should be free of any moving parts,

twisting and/or crimping while in use and while in storage.

There are surfaces on your air compressor that while in operation and

thereafter can cause serious burns if touched. The equipment should be

allowed time to cool before any maintenance is attempted. Items such as

the compressor pump and the outlet tube are normally hot during and after

operation.

Operation of the air compressor should always be in a position that is

stable. Never use the air compressor on a rooftop or elevated position that

could allow the unit to fall or be tipped over. Use additional air hose for

elevated jobs.

Always wear ANSI Z87.1 approved safety glasses with side shields when

the air compressor is in use. Turn off the air compressor and drain the air

tank before performing any type of maintenance or disassembly of the

hoses or fittings. Never point any nozzle or sprayer toward any part of the

body or at other people or animals.

3

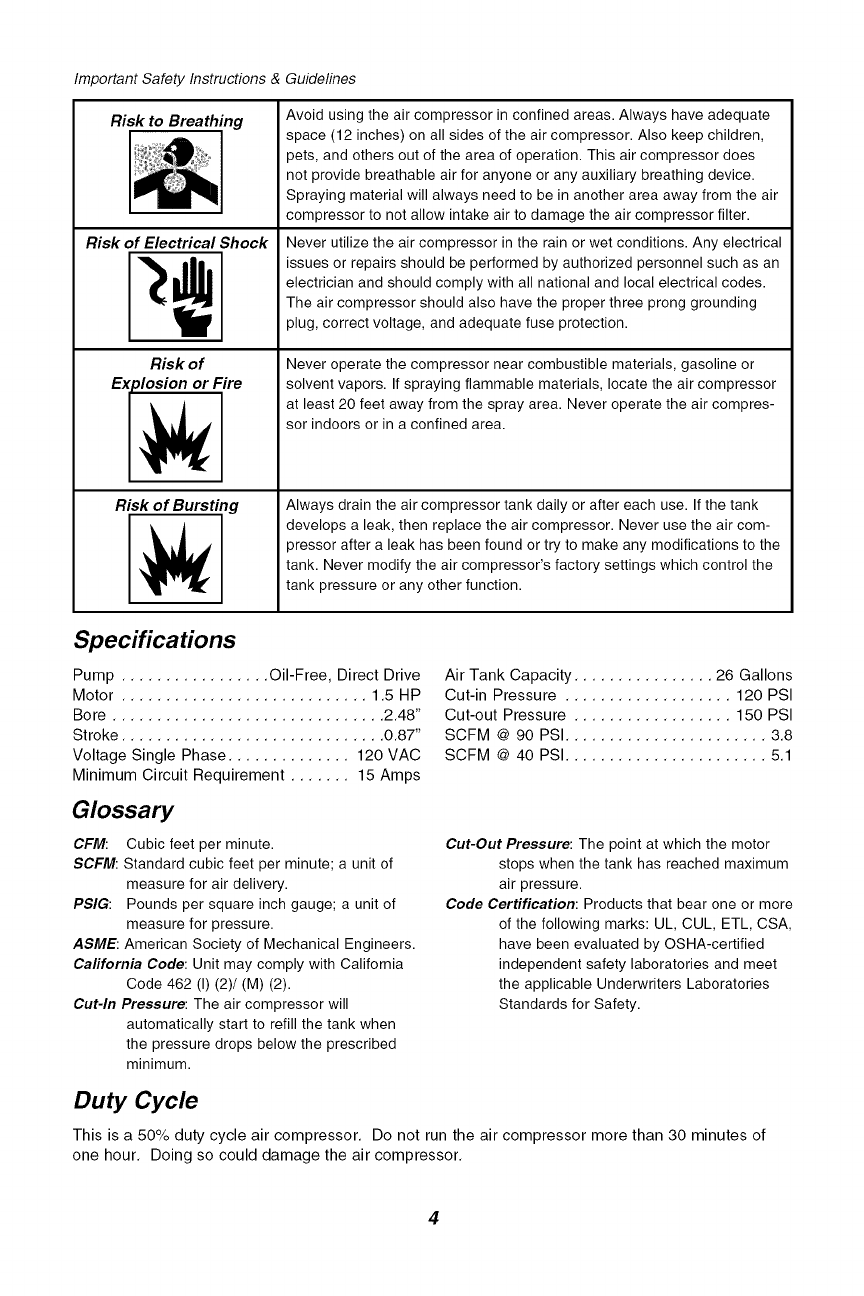

Important Safety Instructions & Guidelines

Risk to Breathing

Risk of Electrical Shock

Risk of

Explosion or Fire

Risk of Bursting

Avoid using the air compressor in confined areas. Always have adequate

space (12 inches) on all sides of the air compressor. Also keep children,

pets, and others out of the area of operation. This air compressor does

not provide breathable air for anyone or any auxiliary breathing device.

Spraying material will always need to be in another area away from the air

compressor to not allow intake air to damage the air compressor filter.

Never utilize the air compressor in the rain or wet conditions. Any electrical

issues or repairs should be performed by authorized personnel such as an

electrician and should comply with all national and local electrical codes.

The air compressor should also have the proper three prong grounding

plug, correct voltage, and adequate fuse protection.

Never operate the compressor near combustible materials, gasoline or

solvent vapors. If spraying flammable materials, locate the air compressor

at least 20 feet away from the spray area. Never operate the air compres-

sor indoors or in a confined area.

Always drain the air compressor tank daily or after each use. If the tank

develops a leak, then replace the air compressor. Never use the air com-

pressor after a leak has been found or try to make any modifications to the

tank. Never modify the air compressor's factory settings which control the

tank pressure or any other function.

Specifications

Pump ................. Oil-Free, Direct Drive

Motor ............................ 1.5 HP

Bore ............................... 2.48"

Stroke .............................. 0.87"

Voltage Single Phase .............. 120 VAC

Minimum Circuit Requirement ....... 15 Amps

Glossary

CFM: Cubic feet per minute.

SCFM: Standard cubic feet per minute; a unit of

measure for air delivery.

PSIG: Pounds per square inch gauge; a unit of

measure for pressure.

ASME: American Society of Mechanical Engineers.

California Code: Unit may comply with California

Code 462 (I) (2)/(M) (2).

Cut-In Pressure: The air compressor will

automatically start to refill the tank when

the pressure drops below the prescribed

minimum.

Air Tank Capacity ................ 26 Gallons

Cut-in Pressure ................... 120 PSI

Cut-out Pressure .................. 150 PSI

SCFM @ 90 PSI ....................... 3.8

SCFM @ 40 PSI ....................... 5.1

Cut-Out Pressure: The point at which the motor

stops when the tank has reached maximum

air pressure.

Code Certification: Products that bear one or more

of the following marks: UL, CUL, ETL, CSA,

have been evaluated by OSHA-certified

independent safety laboratories and meet

the applicable Underwriters Laboratories

Standards for Safety.

Duty Cycle

This is a 50% duty cycle air compressor. Do not run the air compressor more than 30 minutes of

one hour. Doing so could damage the air compressor.

4

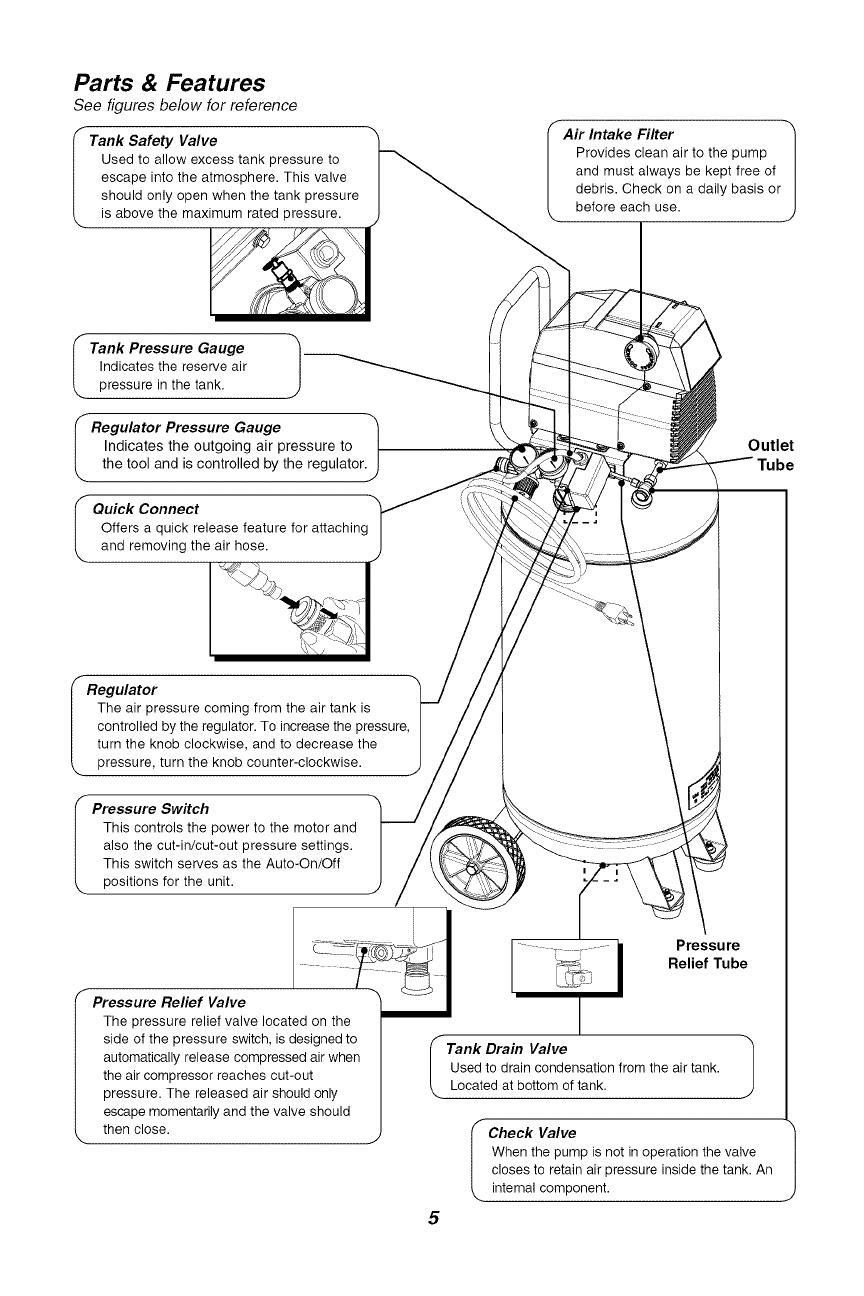

Parts & Features

See figures below for reference

Tank Safety Valve

Used to allow excess tank pressure to

escape into the atmosphere. This valve

should only open when the tank pressure

is above the maximum rated pressure.

IAir Intake Filter

Provides clean air to the pump

and must always be kept free of

debris. Check on a daily basis or

before each use.

I

Tank Pressure Gauge

Indicates the reserve air

pressure in the tank.

IRegulator Pressure Gauge

Indicates the outgoing air pressure to _.

the tool and is controlled by the regulator.J

Quick Connect

Offers a quick release feature for attaching

and removing the air hose.

Outlet

Tube

Regulator

The air pressure coming from the air tank is

controlled by the regulator. To increase the pressure,

turn the knob clockwise, and to decrease the

pressure, turn the knob counter-clockwise.

Pressure Switch

This controls the power to the motor and

also the cut-in/cut-out pressure settings.

This switch serves as the Auto-On/Off

positions for the unit.

F

IPressure Relief Valve !

The pressure relief valve located on the

side of the pressure switch, is designed to

automatically release compressed air when

the air compressor reaches cut-out

pressure. The released air should only

escape momentarily and the valve should

then close.

k.

• .... ...... II Pressure

I

[!_Cs__)/_ Relief Tube

ITank Drain Valve 1

Used to drain condensation from the air tank.

Located at bottom of tank.

Iheck Valve

When the pump is not in operation the valve

closes to retain air pressure inside the tank. An

internal component.

5

Installation & Assembly

The air compressor should be turned off, unplugged from the power source, the air bled from the tank

and the unit allowed time to cool before any maintenance is performed, Personal injuries could occur

from moving parts, electrical sources, compressed air or hot surfaces, The quick connect assembly

must be attached before use, Failure to assemble correctly could result in leaks and possible injury,

If unsure of assembly instructions or you experience difficulty in the assembly please call your local

service department for further information,

Getting Started -

Location of the Air Compressor

The air compressor should always be located

in a clean, dry and well ventilated environment.

The unit should have at minimum, 12 inches of

space on each side. The air filter intake should

be free of any debris or obstructions. Check the

air filter on a daily basis to make sure it is clean

and in working order.

_fdAVlhV[€

Risk Of Fire Or Explosion

This product incorporates snap action switch

contacts and a universal electric motor which

tend to produce arcs and sparking and therefore

should not be exposed to flammable liquids or

vapors. This product is not intended for instal-

lation or use in a commercial garage or shop

environment.

Grounding Instructions

This product must be grounded. In the event of

an electrical short circuit, grounding reduces the

risk of electric shock by providing an escape wire

for the electric current. This product is equipped

with a cord having a grounding wire with an ap-

propriate grounding plug. (See the figure below.)

The plug must be plugged into an outlet that is

properly installed and grounded in accordance

with all local codes and ordinances. Check with

a qualified electrician or service personnel if

these instructions are not completely understood

or if in doubt as to whether the tool is properly

grounded.

Plug

Grounded

Outlet

Grounding Pin

_l_fdAVlhV[e

Improper installation of the grounding plug will result in a risk of electric shock, If repair or replace-

ment of the cord or plug is necessary, do not connect the grounding wire to either flat blade terminal,

The wire with insulation having an outer surface that is green with or without yellow stripes is the

grounding wire, Check with a qualified electrician or serviceman if the grounding instructions are not

completely understood, or if in doubt as to whether the product is properly grounded, Do not modify

the plug provided; if it will not fit the outlet, have the proper outlet installed by a qualified electrician,

This product is for use on a circuit having a nominal rating of 120 volts and is factory-equipped with

a specific electric cord and plug to permit connection to a proper electric circuit. Make sure that the

product is connected to an outlet having the same configuration as the plug. No adapter should be

used with this product. If the product must be reconnected for use on a different type of electric circuit,

qualified service personnel should make the reconnection.

Extension Cords

Use only a 3-wire extension cord that has a 3-blade grounding plug, and a 3-slot receptacle that will

accept the plug on the product. Make sure your extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to carry the current your product will draw. Cords

must not exceed 25 feet and No. 12 AWG size must be used. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

Break In Procedures

No break in procedure is required by the user. This product is factory tested to ensure proper opera-

tion and performance.

6

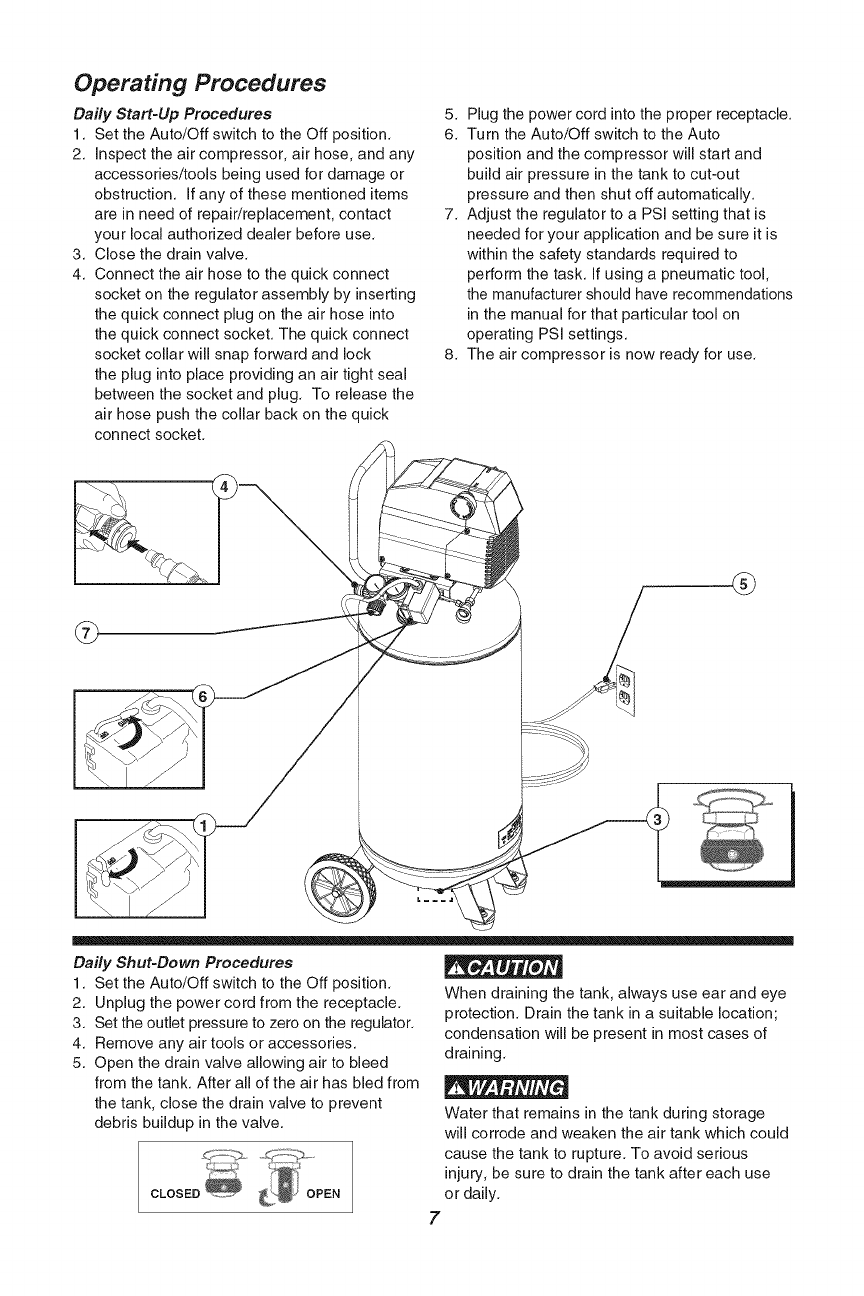

Operating Procedures

Daily Start-Up Procedures

1. Set the Auto/Off switch to the Off position.

2. inspect the air compressor, air hose, and any

accessories/tools being used for damage or

obstruction, if any of these mentioned items

are in need of repair/replacement, contact

your local authorized dealer before use.

3. Close the drain valve.

4. Connect the air hose to the quick connect

socket on the regulator assembly by inserting

the quick connect plug on the air hose into

the quick connect socket. The quick connect

socket collar will snap forward and lock

the plug into place providing an air tight seal

between the socket and plug. To release the

air hose push the collar back on the quick

connect socket.

5. Plug the power cord into the proper receptacle.

6. Turn the Auto/Off switch to the Auto

position and the compressor will start and

build air pressure in the tank to cut-out

pressure and then shut off automatically.

7. Adjust the regulator to a PSi setting that is

needed for your application and be sure it is

within the safety standards required to

perform the task. if using a pneumatic tool,

the manufacturer should have recommendations

in the manual for that particular tool on

operating PSi settings.

8. The air compressor is now ready for use.

®

Daily Shut-Down Procedures

1. Set the Auto/Off switch to the Off position.

2. Unplug the power cord from the receptacle.

3. Set the outlet pressure to zero on the regulator.

4. Remove any air tools or accessories.

5. Open the drain valve allowing air to bleed

from the tank. After all of the air has bled from

the tank, close the drain valve to prevent

debris buildup in the valve.

CLOSED _ _ OPEN

When draining the tank, always use ear and eye

protection. Drain the tank in a suitable location;

condensation will be 3resent in most cases of

draining.

Water that remains _nthe tank during storage

will corrode and weaken the air tank which could

cause the tank to rupture. To avoid serious

injury, be sure to drain the tank after each use

or daily.

7

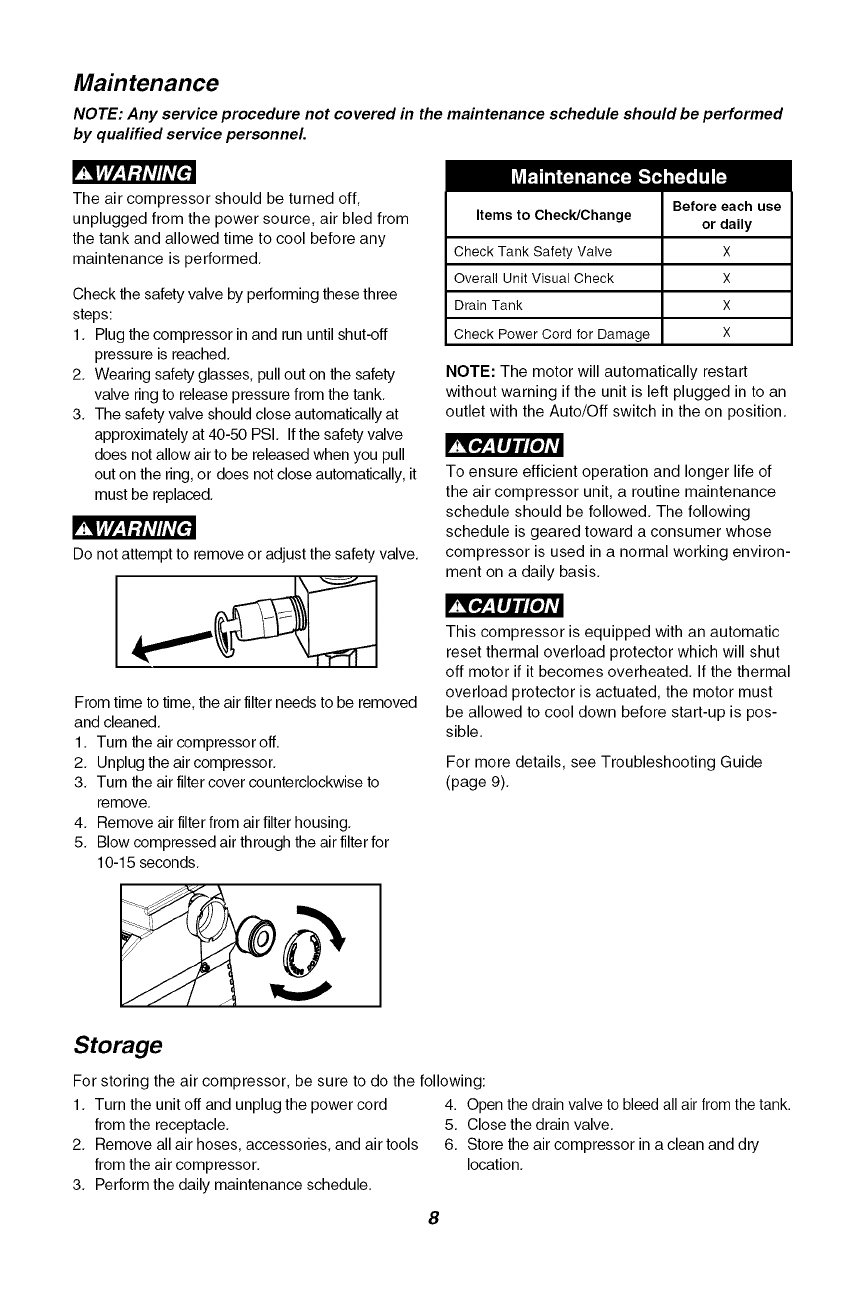

Maintenance

NOTE: Any service procedure not covered in the maintenance schedule should be performed

by qualified service personnel.

The air compressor should be turned off,

unplugged from the power source, air bled from

the tank and allowed time to cool before any

maintenance is performed.

Check the safety valve by performing these three

steps:

1. Plug the compressor in and run until shut-off

pressure is reached.

2. Wearing safety glasses, pull out on the safety

valve ring to release pressure from the tank.

3. The safety valve should close automatically at

approximately at 40-50 PSI. If the safety valve

does not allow air to be released when you pull

out on the ring, or does not close automatically, it

must be replaced.

_e.Y,.llji[e]_Vl

_r/,_f:hVIAV[€

Do not attempt to remove or adjust the safety valve.

Items to Check/Change

Check Tank Safety Valve

Overall Unit Visual Check

Drain Tank

Check Power Cord for Damage

Before each use

or daily

X

X

X

X

NOTE: The motor will automatically restart

without warning if the unit is left plugged in to an

outlet with the Auto/Off switch in the on position.

To ensure efficient operation and longer life of

the air compressor unit, a routine maintenance

schedule should be followed. The following

schedule is geared toward a consumer whose

compressor is used in a normal working environ-

ment on a daily basis.

_e.Y,.llji[e]_Vl

From time to time, the air filter needs to be removed

and cleaned,

1, Turn the air compressor off,

2, Unplug the air compressor,

3, Turn the air filter cover counterclockwise to

remove.

4. Remove air filter from air filter housing.

5. Blow compressed air through the air filter for

10-15 seconds.

This compressor is equipped with an automatic

reset thermal overload protector which will shut

off motor if it becomes overheated. If the thermal

overload protector is actuated, the motor must

be allowed to cool down before start-up is pos-

sible.

For more details, see Troubleshooting Guide

(page 9),

Storage

For storing the air compressor, be sure to do the following:

1, Turn the unit off and unplug the power cord 4. Open the drain valve to bleed all air from the tank.

from the receptacle, 5, Close the drain valve,

2, Remove all air hoses, accessories, and air tools 6, Store the air compressor in a clean and dry

from the air compressor, location,

3, Perform the daily maintenance schedule,

8

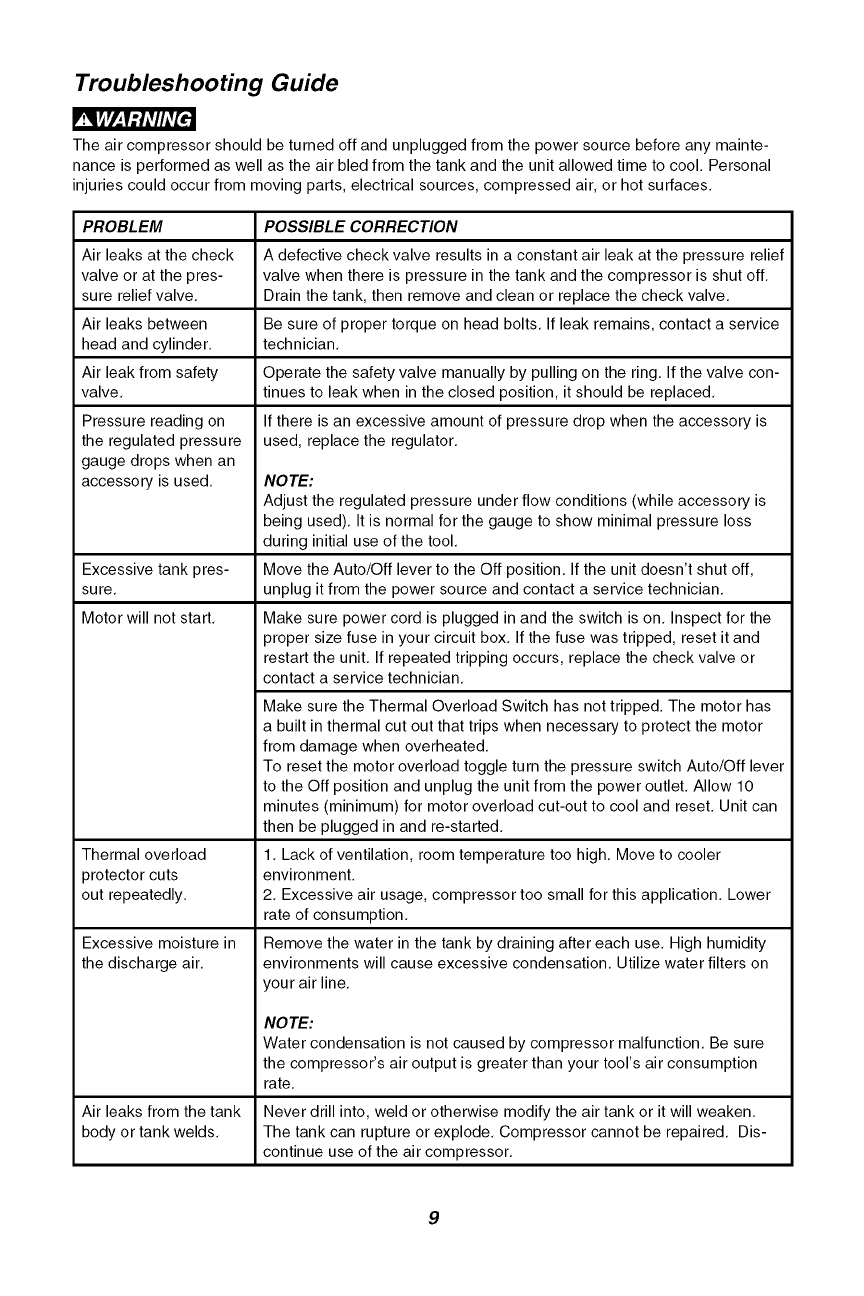

Troubleshooting Guide

F_I_rl,_fdAVlIAV[€

The air compressor should be turned off and unplugged from the power source before any mainte-

nance is performed as well as the air bled from the tank and the unit allowed time to cool. Personal

injuries could occur from moving parts, electrical sources, compressed air, or hot surfaces.

PROBLEM POSSIBLE CORRECTION

Air leaks at the check A defective check valve results in a constant air leak at the pressure relief

valve or at the pres- valve when there is pressure in the tank and the compressor is shut off.

sure relief valve. Drain the tank, then remove and clean or replace the check valve.

Air leaks between Be sure of proper torque on head bolts. If leak remains, contact a service

head and cylinder, technician.

Air leak from safety

valve.

Pressure reading on

the regulated pressure

gauge drops when an

accessory is used.

Excessive tank pres-

sure.

Motor will not start.

Thermal overload

protector cuts

out repeatedly.

Excessive moisture in

the discharge air.

Operate the safety valve manually by pulling on the ring. If the valve con-

tinues to leak when in the closed position, it should be replaced.

If there is an excessive amount of pressure drop when the accessory is

used, replace the regulator.

NOTE:

Adjust the regulated pressure under flow conditions (while accessory is

being used). It is normal for the gauge to show minimal pressure loss

during initial use of the tool.

Move the Auto/Off lever to the Off position. If the unit doesn't shut off,

unplug it from the power source and contact a service technician.

Make sure power cord is plugged in and the switch is on. Inspect for the

proper size fuse in your circuit box. If the fuse was tripped, reset it and

restart the unit. If repeated tripping occurs, replace the check valve or

contact a service technician.

Make sure the Thermal Overload Switch has not tripped. The motor has

a built in thermal cut out that trips when necessary to protect the motor

from damage when overheated.

To reset the motor overload toggle turn the pressure switch Auto/Off lever

to the Off position and unplug the unit from the power outlet. Allow 10

minutes (minimum) for motor overload cut-out to cool and reset. Unit can

then be plugged in and re-started.

1. Lack of ventilation, room temperature too high. Move to cooler

environment.

2. Excessive air usage, compressor too small for this application. Lower

rate of consumption.

Remove the water in the tank by draining after each use. High humidity

environments will cause excessive condensation. Utilize water filters on

your air line.

NOTE:

Water condensation is not caused by compressor malfunction. Be sure

the compressor's air output is greater than your tool's air consumption

rate.

Air leaks from the tank Never drill into, weld or otherwise modify the air tank or it will weaken.

body or tank welds. The tank can rupture or explode. Compressor cannot be repaired. Dis-

continue use of the air compressor.

9

Craftsman Air Compressor Model 921.164710

Exploded View

s_

6_

10

Craftsman Air Compressor Model 921.164710

Exploded View

454\

\

®

11

Craftsman Air Compressor Model 921.164710

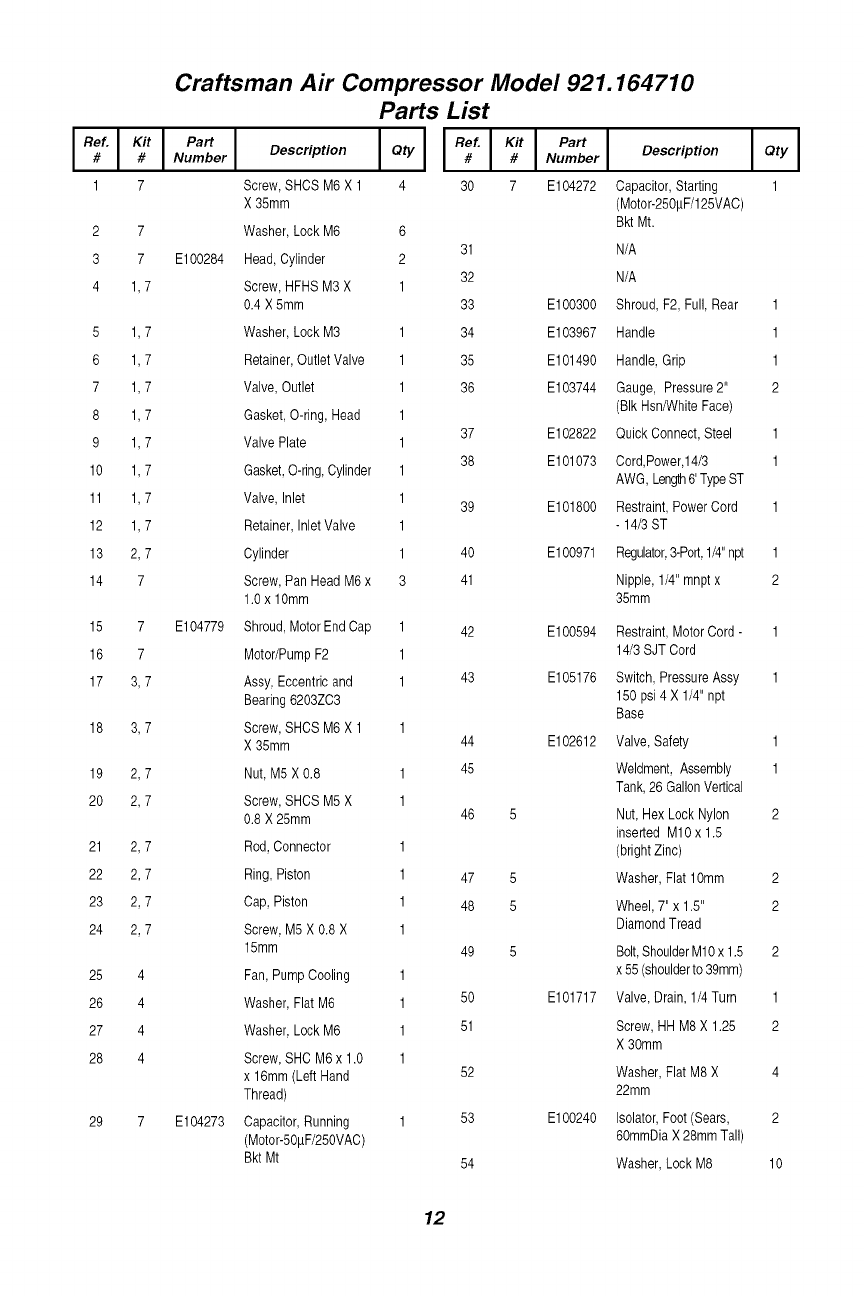

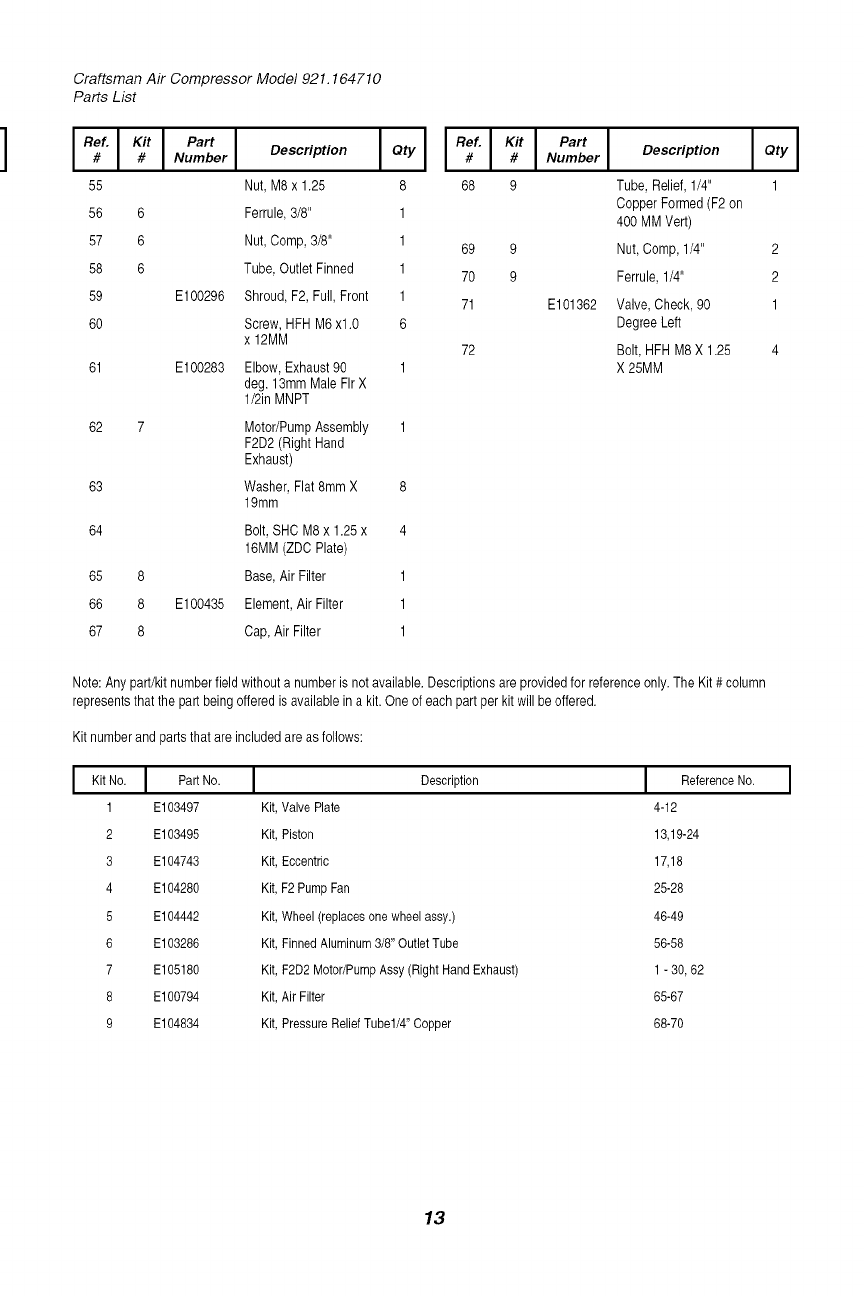

Parts List

1 7 Screw, SHCS M6 X 1 4 30 7 E104272 Capacitor, Starting 1

X 35mm (Motor-250pF/125VAC)

Bkt Mt.

2 7 Washer, Lock M6 6

31 N/A

3 7 E100284 Head, Cylinder 2

32 N/A

4 1,7 Screw, HFHS M3 X 1

0.4 X 5mm 33 E100300 Shroud, F2, Full, Rear 1

5 1,7 Washer, Lock M3 1 34 E103967 Handle 1

1

2

6 1,7 Retainer, Outlet Valve 1 35 E101490

7 1,7 Valve, Outlet 1 36 E103744

8 1,7 Gasket, O-ring, Head 1

37 E102822

9 1,7 Valve Plate 1

38 E101073

10 1,7 Gasket, O-ring,Cylinder 1

11 1,7 Valve, Inlet 1 39 E101800

12 1,7 Retainer, Inlet Valve 1

13 2, 7 Cylinder 1 40 E100971

14 7 Screw, Pan Head M6 x 3 41

1.0 x 10mm

Handle, Grip

Gauge, Pressure 2"

(BIk Hsn/White Face)

Quick Connect, Steel 1

Cord,Power,14/3 1

AWG, Length6' Type ST

Restraint, Power Cord 1

- 14/3 ST

Regulator,3-Port, 1/4"npt 1

Nipple, 1/4" mnpt x 2

35mm

15 7 E104779 Shroud, MotorEnd Cap

16 7 Motor/Pump F2

17 3, 7 Assy, Eccentric and

Bearing 6203ZC3

18 3, 7 Screw, SHCS M6 X 1

X 35mm

19 2,7 Nut, M5 X 0.8

20 2, 7 Screw, SHCS M5 X

0.8 X 25ram

21 2, 7 Rod, Connector

22 2, 7 Ring, Piston

23 2, 7 Cap, Piston

24 2, 7 Screw, M5 X 0.8 X

15ram

25 4 Fan, Pump Cooling

26 4 Washer, Flat M6

27 4 Washer, Lock M6

28 4 Screw, SHC M6 x 1.0

x 16ram (Left Hand

Thread)

29 7 E104273 Capacitor, Running

(Motor-50pF/250VAC)

Bkt Mt

1

1

1

1

1

1

1

1

1

1

1

1

1

42 E100594 Restraint, MotorCord-

14/3 SJT Cord

43 E105176 Switch, Pressure Assy

150 psi 4 X 1/4" npt

Base

44

45

46 5

47 5

48 5

49 5

50

51

52

53

54

E102612

E101717

E100240

Valve, Safety 1

Weldment, Assembly 1

Tank, 26 Gallon Vertical

Nut, Hex Lock Nylon 2

inserted MIO x 1.5

(bright Zinc)

Washer, Flat l Omm 2

2

2

1

2

4

2

10

Wheel, 7" x 1.5"

Diamond Tread

Bolt,Shoulder MIO x 1.5

x 55 (shoulderto 39mm)

Valve, Drain, 1/4 Turn

Screw, HH M8 X 1.25

X 30mm

Washer, Flat M8 X

22mm

Isolator, Foot (Sears,

60mmDia X 28mm Tall)

Washer, Lock M8

12

Craftsman Air Compressor Model 921.164710

Parts List

IRef" IKit IPart I

55

56 6

57 6

58 6

59 E100296

6O

62 7

63

64

65 8

66 8

67 8

E100283

E100435

Description

Nut, M8 x 1.25

Ferrule, 3/8"

Nut, Comp, 3/8"

Tube, Outlet Finned

Shroud, F2, Full, Front

Screw, HFH M6 x1.0

x 12MM

Elbow, Exhaust 90

deg. 13mm Male Fir X

1/2in MNPT

Motor/Pump Assembly

F2D2 (Right Hand

Exhaust)

Washer, Flat 8mm X

19mm

Bolt, SHC M8 x 1.25 x

16MM (ZDC Plate)

Base, Air Filter

Element, Air Filter

Cap, Air Filter

8

1

1

1

1

6

1

1

1

IRe'.I I PartI Desc,,ption

68 9 Tube, Relief, 1/4" 1

Copper Formed (F2 on

400 MM Vert)

69 9 Nut, Comp, 1/4" 2

70 9 Ferrule, 1/4" 2

1

71 E101362 Valve, Check, 90

Degree Left

72 Bolt, HFH M8 X 1.25

X 25MM

Note: Any part/kit number field without a number is not available. Descriptions are provided for reference only. The Kit # column

represents that the part being offered is available in a kit. One of each part per kit will be offered.

Kit number and parts that are included are as follows:

Part No. ,[ Description ,[ ReferenceNo.

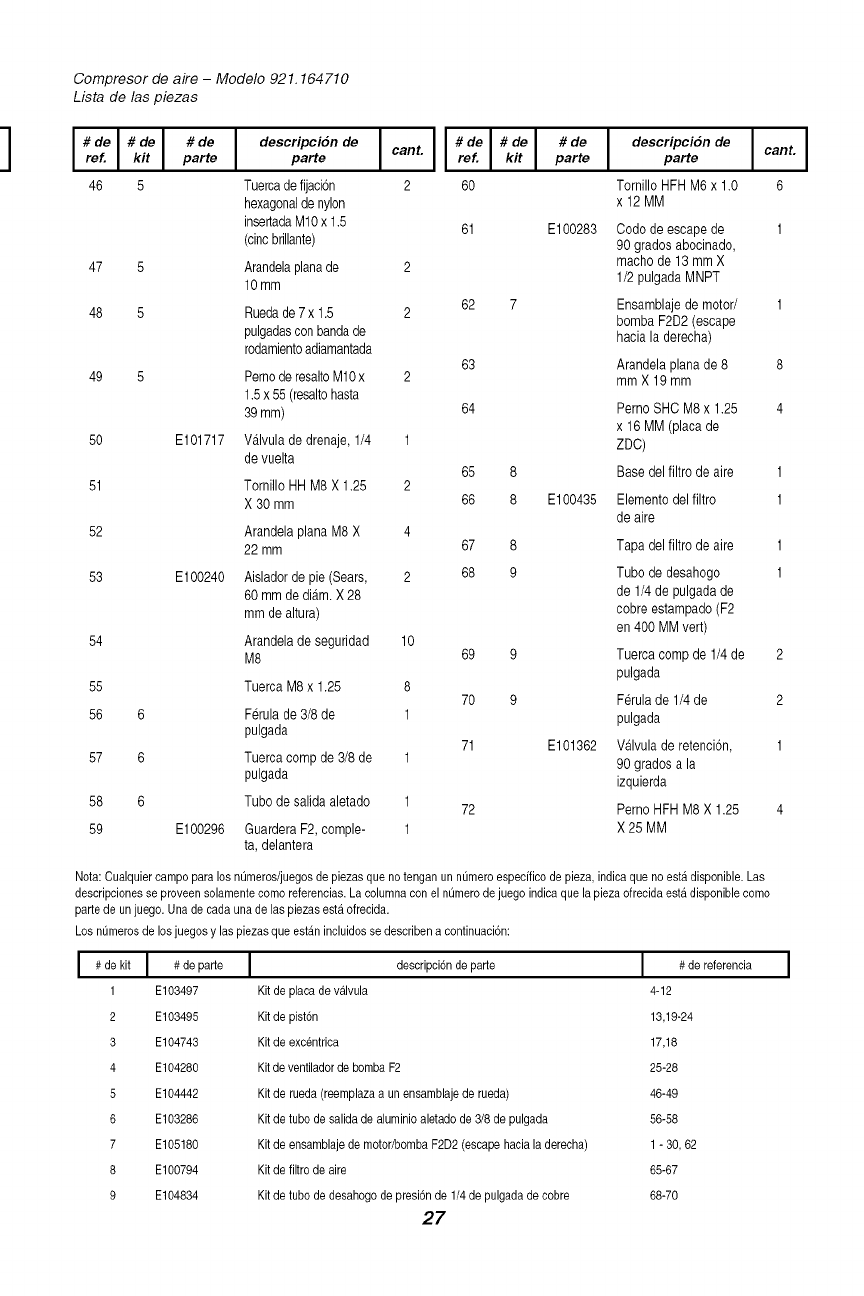

1 E103497 Kit, Valve Plate 4-12

2 E103495 Kit, Piston 13,19-24

3 E104743 Kit, Eccentric 17,18

4 E104280 Kit, F2 Pump Fan 25-28

5 E104442 Kit, Wheel (replaces one wheel assy.) 46-49

6 E103286 Kit, Finned Aluminum3/8"Outlet Tube 56-58

7 E105180 Kit, F2D2 Motor/PumpAssy (RightHandExhaust) 1- 30, 62

8 E100794 Kit, Air Filter 65-67

9 E104834 Kit, Pressure ReliefTube1/4" Copper 68-70

I

13

IVlanual de

ic..-sMR.i

COMPRESOR DE AIRE

98.4 litros

1.5 PiP

De impulsi6n directa,

Sin aceite

# de Modelo 921.164710

PRECA UCION:

Antes de usar el producto, lea este

manual y siga sus reglas e instruc-

clones de seguridad.

°Instrucciones y pautas de

seguridad importantes

°Instalaci6n y ensamblaje

°Procedimientos de operaci6n

° MantenimientoyAImacenamiento

°Diagn6stico y correcci6n de fallas

°Lista de las piezas

Sears Brands Management Corporation, Hoffman Estates, IL 60179 ETA TS-UNIS

www.sears.com/craftsman

CONTENIDO

Pagina

Garantia ................................................................ esta pagina

Simbolos de seguridad ............................................................ 17

Instrucciones y pautas de seguridad importantes ........................................ 17

Especificaciones ................................................................. 18

Glosario ........................................................................ 18

Ciclo de trabajo .................................................................. 18

Partes y caracteristicas ............................................................ 19

Instalaci6n y ensamblaje ........................................................... 20

Procedimientos de operaci6n ....................................................... 21

Mantenimiento ................................................................... 22

Almacenamiento ................................................................. 22

Diagn6stico y correcci6n de fallas .................................................... 23

Vista esquematica ............................................................... 24

Lista de las piezas ............................................................... 26

Numero de servicio ........................................................ Contratapa

GARANTIE COMPL_-TE D'UN AN DE CRAFTSMAN

Ce produit est garanti PENDANT UN AN, & partir de la date d'achat contre tout defaut de pieces ou

de fabrication. Le produit defectueux sera repare gratuitement ou remplace sans aucuns frais s'il est

impossible de le reparer.

Pour obtenir de plus amples details au sujet de la couverture de la garantie, & savoir comment obtenir

une reparation ou un remplacement, visitez le site web : www.craftsman.com

Cette garantie ne couvre pas le filtre & air ou la courroie d'entrainement, qui sont des pieces

consomptibles qui peuvent s'user Iors d'une utilisation normale durant la periode couverte par la

garantie.

Cette garantie devient nulle si ce produit est utilise & des fins commerciales ou Ioue & une autre

personne.

Cette garantie vous accorde des droits legaux precis et vous pouvez beneficier d'autres droits en

fonction de I'Etat ou celle-ci s'applique.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 ETATS-UNIS

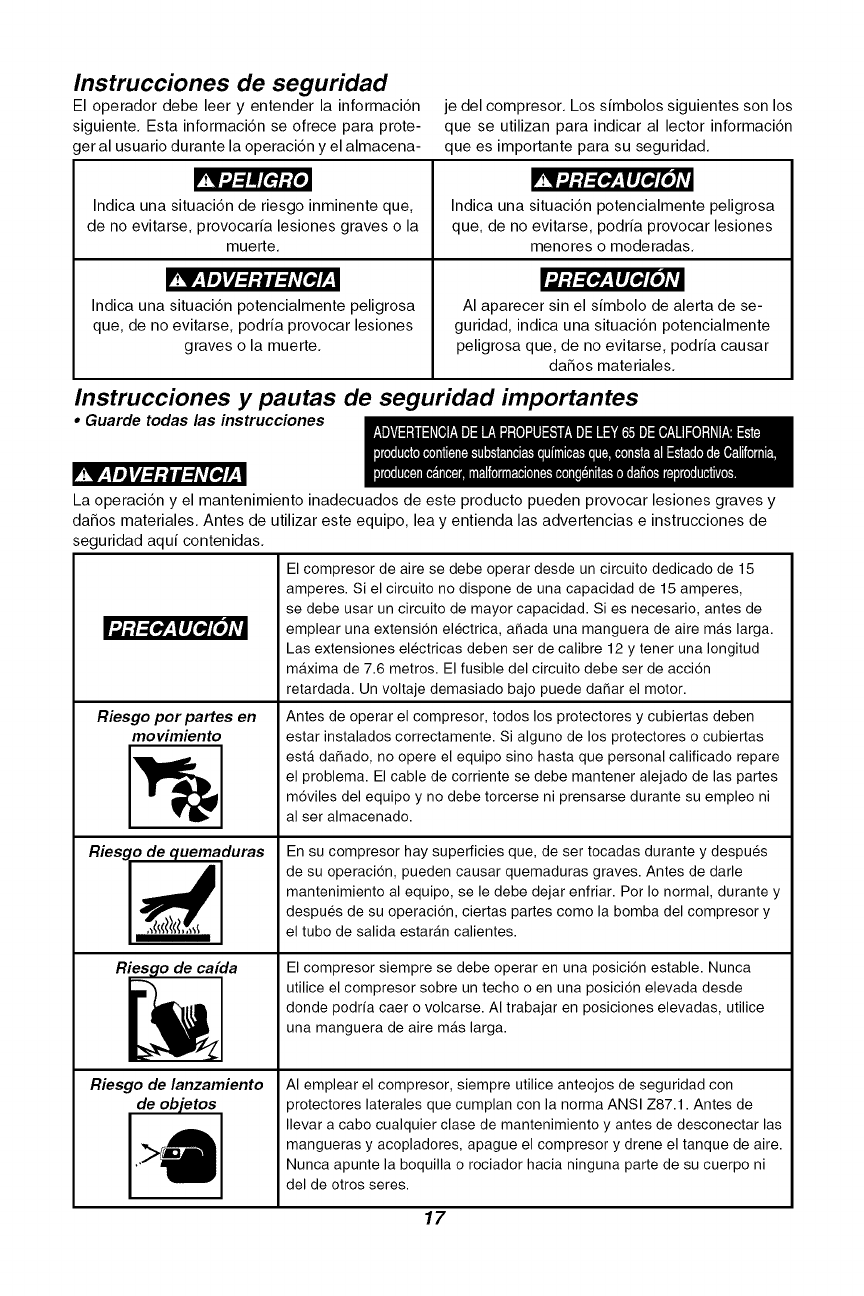

Instrucciones de seguridad

El operador debe leer y entender la informaci6n

siguiente. Esta informaci6n se ofrece para prote-

ger al usuario durante la operaci6n y el almacena-

je del compresor. Los simbolos siguientes son los

que se utilizan para indicar al lector informaci6n

que es importante para su seguridad.

Indica una situaci6n de riesgo inminente que,

de no evitarse, provocafia lesiones graves o la

muerte.

'".2;t:_e.7,.IIL_ [e__,._,_fe]rJ=l:tlll=&V[_!

Indica una situaci6n potencialmente peligrosa

que, de no evitarse, podfia provocar lesiones

graves o la muerte.

Indica una situaci6n potencialmente peligrosa

que, de no evitarse, podfia provocar lesiones

menores o moderadas.

AI aparecer sin el simbolo de alerta de se-

guridad, indica una situaci6n potencialmente

peligrosa que, de no evitarse, podfia causar

da_os materiales.

Instrucciones y pautas de seguridad importantes

•Guarde todas las instrucciones

_ feJl_..fir,trlf..ff,v/_]f_

La operaci6n y el mantenimiento inadecuados de este producto pueden provocar lesiones graves y

da_os materiales. Antes de utilizar este equipo, lea y entienda las advertencias e instrucciones de

seguridad aqui contenidas.

Riesgo por partes en

movimiento

Ries_ 'o de quemaduras

Ries_lo de caida

Riesgo de lanzamiento

deobjetos

El compresor de aire se debe operar desde un circuito dedicado de 15

amperes. Si el circuito no dispone de una capacidad de 15 amperes,

se debe usar un circuito de mayor capacidad. Si es necesario, antes de

emplear una extension electrica, aSada una manguera de aire mas larga.

Las extensiones electricas deben set de calibre 12 y tener una Iongitud

maxima de 7.6 metros. El fusible del circuito debe ser de accion

retardada. Un voltaje demasiado bajo puede daSar el motor.

Antes de operar el compresor, todos los protectores y cubiertas deben

estar instalados correctamente. Si alguno de los protectores o cubiertas

esta da_ado, no opere el equipo sino hasta que personal calificado repare

el problema. El cable de corriente se debe mantener alejado de las partes

m6viles del equipo y no debe torcerse ni prensarse durante su empleo ni

al ser almacenado.

En su compresor hay superficies que, de ser tocadas durante y despues

de su operacion, pueden causar quemaduras graves. Antes de darle

mantenimiento al equipo, se le debe dejar enfriar. Por Io normal, durante y

despues de su operacion, ciertas partes como la bomba del compresor y

el tubo de salida estaran calientes.

El compresor siempre se debe operar en una posicion estable. Nunca

utilice el compresor sobre un techo o en una posicion elevada desde

donde podria caer o volcarse. AI trabajar en posiciones elevadas, utilice

una manguera de aire mas larga.

AI emplear el compresor, siempre utilice anteojos de seguridad con

protectores laterales que cumplan con la norma ANSI Z87.1. Antes de

Ilevar a cabo cualquier clase de mantenimiento y antes de desconectar las

mangueras y acopladores, apague el compresor y drene el tanque de aire.

Nunca apunte la boquilla o rociador hacia ninguna parte de su cuerpo ni

del de otros seres.

17

Instrucciones y pautas de seguridad importantes

Riesgo para la

respiraci6n

Riesgo de descargas

electricas

Riesgo de explosi6n

y fuego

Ries_lo de estallido

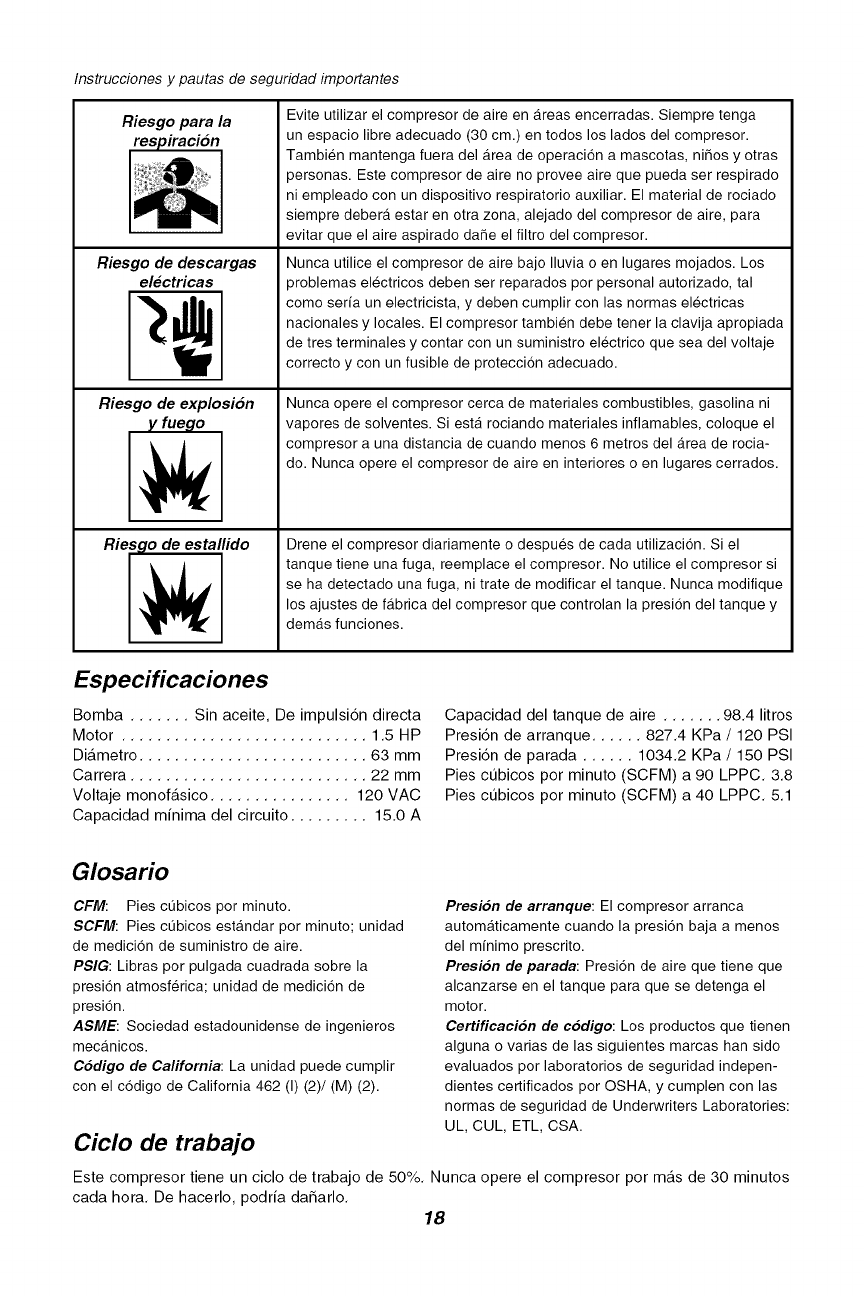

Evite utilizar el compresor de aire en Areas encerradas. Siempre tenga

un espacio libre adecuado (30 cm.) en todos los lades del compresor.

Tambien mantenga fuera del Area de operacion a mascotas, niSos y otras

personas. Este compresor de aire no provee aire que pueda ser respirado

ni empleado con un dispositivo respiratorio auxiliar. El material de rociado

siempre debera estar en otra zona, alejado del compresor de aire, para

evitar que el aire aspirado dahe el filtro del compresor.

Nunca utilice el compresor de aire bajo Iluvia o en lugares mojados. Los

problemas electricos deben set reparados por personal autorizado, tal

como seria un electricista, y deben cumplir con las normas electricas

nacionales y locales. El compresor tambien debe tener la clavija apropiada

de tres terminales y contar con un suministro electrico que sea del voltaje

correcto y con un fusible de proteccion adecuado.

Nunca opere el compresor cerca de materiales combustibles, gasolina ni

vapores de solventes. Siesta rociando materiales inflamables, coloque el

compresor a una distancia de cuando menos 6 metros del Area de rocia-

do. Nunca opere el compresor de aire en interiores o en lugares cerrados.

Drene el compresor diariamente o despues de cada utilizacion. Si el

tanque tiene una fuga, reemplace el compresor. No utilice el compresor si

se ha detectado una fuga, nitrate de modificar el tanque. Nunca modifique

los ajustes de fabrica del compresor que controlan la presi6n del tanque y

demas funciones.

Especificaciones

Bomba ....... Sin aceite, De impulsi6n directa

Motor ............................ 1.5 HP

Di_metro .......................... 63 mm

Carrera ........................... 22 mm

Voltaje monofasico ................ 120 VAC

Capacidad minima del circuito ......... 15.0 A

Capacidad del tanque de aire ....... 98.4 litros

Presi6n de arranque ...... 827.4 KPa /120 PSI

Presi6n de parada ...... 1034.2 KPa /150 PSI

Pies ct_bicos pot minuto (SCFM) a 90 LPPC. 3.8

Pies ct_bicos pot minuto (SCFM) a 40 LPPC. 5.1

Glosario

CFM: Pies cObicos por minuto.

SCFM: Pies cObicos estandar per minuto; unidad

de medicion de suministro de aire.

PSIG: Libras per pulgada cuadrada sobre la

presion atmosferica; unidad de medicion de

presion.

ASME: Sociedad estadounidense de ingenieros

mecanicos.

Codigo de California: La unidad puede cumplir

con el codigo de California 462 (I) (2)/(M) (2).

Ciclo de trabajo

Presi6n de arranque: El compresor arranca

automaticamente cuando la presi6n baja a menos

del minimo prescrito.

Presi6n de parada: Presi6n de aire que tiene que

alcanzarse en el tanque para que se detenga el

motor.

Certifieaei6n de e6digo: Los productos que tienen

alguna o varias de las siguientes marcas han sido

evaluados por laboratorios de seguridad indepen-

dientes certificados por OSHA, y cumplen con las

normas de seguridad de Underwriters Laboratories:

UL, CUL, ETL, CSA.

Este compresor tiene un ciclo de trabajo de 50%. Nunca opere el compresor por mas de 30 minutos

cada hora. De hacerlo, podria daSarlo. 18

Partes y caracteristicas

Como referencia, vea las figuras abajo.

Wlvula de seguridad del tanque

Permite que el exceso de presi6n en el

tanque escape hacia el medio ambiente.

Esta v_.lvula s61o se abrira cuando la

presi6n en el tanque este pot encima de

la presiOn maxima nominal del modelo.

IFiltro del aire

Suministra aire limpio a la

bomba. Siempre debe conser

varlo limpio. Revfselo diariamente

o antes de cada uso.

I

Manometro de presion del tanque

Indica la presiOn de la reserva de aire del

tanque.

fManometro de presion de salida 1

Indica la presi6n de salida del aire que '

entra en la herramienta, la cual que es

_. controlada por el regulador.

Conector de acoplamiento rapido

Permite conectar y desconectar

r_.pidamente la manguera del aire.

Tubo de

Regulador

La presi6n del aire que sale del tanque es

controlada pot el regulador. Para aumentar la

presiOn, gire la perilla en direcciOn de las

manecillas; para disminuirla, gire la perilla en

direcciOn contraria alas manecillas.

Interruptor de presion

Controla el suministro electrico en el

motor y tambien los ajustes de presiOn de

arranque y presi6n de parada. Este inter

ruptor sirve como posiciOn de autoencendido

y apagado (Auto-On/Off) de la unidad.

IValvula de alivio de presion

Esta valvula, que se encuentra en el

costado del interruptor de presi6n, est,.

diseOada para liberar aire comprimido de

manera autom_.tica cuando el compresor

Ilegue a la presiOn de parada. El aire solo

deber_, escapar durante un instante,

cerra.ndose la valvula se cerrara en seguida.

19

• ...... ...... i Tubo de alivio

I

ii;_ __" de presion

I

Ivwae-1

Sirve para drenar la condensaciOn acumu

lada en el fondo del tanque. Se encuentra

en la parte inferior del tanque.

Wlvula de retencion

Cuando la bomba no esta en operaci6o, esta

valvula se cierra para retener la presi6n de

aire dentro del tanque. Es un componente

interno. J

Instalacion y ensamblaje

._,_Ve]rJ:l:Jll:&v[_]f_

Antes de darle cualquier tipo de mantenimiento al compresor de aire, se debe apagar y desconectar

de la fuente de alimentaci6n electrica, ademas de purgar el aire del tanque y darle suficiente tiempo

para enfriarse. Existe el riesgo de que las partes m6viles, las fuentes electricas, el aire comprimido y

las superficies calientes provoquen lesiones. El ensamblaje de conexi6n rapida debe estar instalado

antes de usar el compresor. Un ensamblaje inadecuado puede ser causa de fugas y posiblemente de

lesiones. En caso de dudas sobre las instrucciones de montaje o dificultad en el montaje, por favor

Ilamar al departamento de servicio local para mayor informaci6n.

Primer paso:

Ubicacion del compresor del aire

El compresor del aire siempre debe estar en un

medio ambiente limpio, seco y bien ventilado. La

unidad debe tener por Io menos 30 cm de espa-

cio libre en cada lado. La toma del filtro del aire

debe estar limpia y sin ningun tipo de obstruc-

ci6n. Examinar el filtro de aire diariamente para

verificar que este limpio yen buenas condi-

ciones de funcionamiento.

._,_Ve]rJ:l:Jll:&v[_]f_

Riesgo de incendio o explosion

Este producto incorpora un interruptor con con-

tactos de transici6n brusca y un motor electrico

universal que tienden a producir arcos y chispor-

roteo. Por Io tanto, no se Io debe exponer a

liquidos o vapores inflamables. Este producto

no esta previsto para uso o instalaci6n en un

entorno de garaje o taller comercial.

Instrucciones de conexion a tierra

Este producto se debe poner a tierra. En el

caso de que haya un cortocircuito, la conexi6n

a tierra reduce el riesgo de descargas electricas

al ofrecer una ruta de escape para la corriente

electrica. Este producto cuenta con un cable

que tiene un alambre de tierra y una clavija con

terminal de tierra (ver la figura a continuaci6n).

La clavija debe enchufarse en un tomacorriente

instalado y puesto a tierra segun las normas

locales. Hable con un electricista o agente de

servicio calificado si no entiende completamente

estas instrucciones, o si tiene dudas sobre la

correcta puesta a tierra de la herramienta.

Clavija

/

/

Terminal de

tierra

Tomacorrientes

con conexidn a

tierra

,._,_fe]rJ:l;|l:&V[t]!

Una conexi6n a tierra inadecuada puede provocar una descarga electrica. Si necesita reparar o

cambiar el cable o la clavija, no conecte el alambre de tierra con ninguna de las terminales planas.

El alambre de tierra es de color verde, con o sin franjas amarillas. Si no entiende completamente

las instrucciones de conexi6n a tierra, o si tiene dudas sobre la correcta puesta a tierra de la her-

ramienta, hable con un electricista o agente de servicio calificado. No modifique la clavija que viene

con el equipo; si no puede enchufarla en el tomacorriente, Ilame a un electricista calificado para que

le instale el tomacorriente adecuado.

Este producto esta disefiado para trabajar en un circuito con un voltaje nominal de 120 voltios y esta

equipado en la fabrica con un cable y clavija que permiten su conexi6n a un circuito electrico apro-

piado. Asegurese de que el producto este conectado a un tomacorriente con la misma configuraci6n

que la clavija. No se debe usar un adaptador con este equipo. Si debe conectar el equipo con un

circuito electrico de diferente tipo, consiga la ayuda de personal calificado para realizar la reconexi6n.

Cables de extension

$61o utilice un cable de extensi6n de tres alambres con una clavija con extensi6n a tierra de tres

terminales que pueda enchufarse en un tomacorriente de tres orificios. Asegurese de que su cable

de extensi6n este en buenas condiciones. Si utiliza un cable de extensi6n, compruebe que sea de la

capacidad de la corriente que requiere su equipo. Las extensiones no deben ser de m&s de 25 pies

(7,6 m) de largo y deben tener cable de calibre 12 AWG. Un cable mas delgado provocara una caida

en el voltaje de la linea, Io que provocaria una p@dida de potencia y sobrecalentamiento.

Procedimiento inicial de preparacion

No se requiere un procedimiento inicial de preparaci6n. Este producto ha sido probado en la fabrica

para asegurar su operaci6n y rendimiento adecuados.

2O

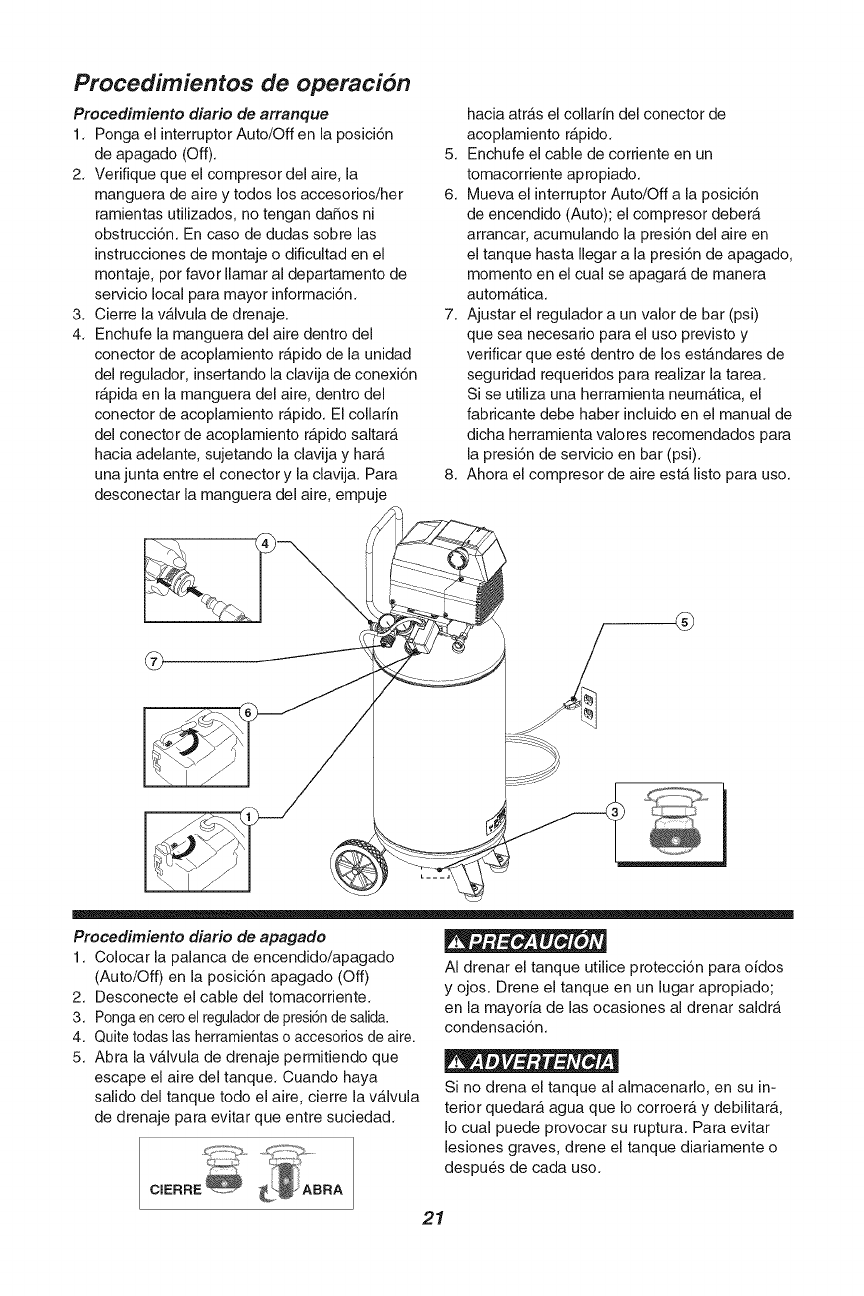

Procedimientos de operaci6n

Procedimiento diario de arranque

1. Ponga el interruptor Auto/Off en la posici6n

de apagado (Off).

2. Verifique que el compresor del aire, la

manguera de aire y todos los accesoriosiher

ramientas utilizados, no tengan daSos ni

obstrucci6n. En caso de dudas sobre las

instrucciones de montaje o dificultad en el

montaje, por favor Ilamar al departamento de

servicio local para mayor informaci6n.

3. Cierre la vAIvula de drenaje.

4. Enchufe la manguera del aire dentro del

conector de acoplamiento rApido de la unidad

del regulador, insertando la clavija de conexi6n

r#.pida en la manguera del aire, dentro del

conector de acoplamiento rApido. El collarin

del conector de acoplamiento rApido saltarA

hacia adelante, sujetando la clavija y harA

una junta entre el conector y la clavija. Para

desconectar la manguera del aire, empuje

hacia atr&s el collarin del conector de

acoplamiento r&pido.

5. Enchufe el cable de corriente en un

tomacorriente apropiado.

6. Mueva el Jnterruptor Auto/Off a la posici6n

de encendido (Auto); el compresor deber&

arrancar, acumulando la presi6n del aire en

el tanque hasta Ilegar a la presi6n de apagado,

momento en el cual se apagar& de manera

autom_tJca.

7. Ajustar el regulador a un valor de bar (psi)

que sea necesario para el uso previsto y

verfficar que est_ dentro de los est&ndares de

segurJdad requeridos para realizar la tarea.

Si se utiliza una herramienta neum&tica, el

fabricante debe haber incluido en el manual de

dicha herramienta valores recomendados para

la presi6n de servicio en bar (psi).

8. Ahora el compresor de aire est& listo para uso.

®

Procedimiento diario de apagado

1. Colocar la palanca de encendido/apagado

(Auto/Off) en la posici6n apagado (Off)

2. Desconecte el cable del tomacorriente.

3. Ponga en cero el reguladorde presi6nde salida.

4. Quite todas Jasherramientas o accesorios de aJre.

5. Abra la v&lvula de drenaje permitiendo que

escape el aire del tanque. Cuando haya

salido del tanque todo el aire, cierre la v&lvula

de drenaje para evitar que entre suciedad.

AI drenar el tanque utilice protecci6n para oidos

y ojos. Drene el tanque en un lugar apropiado;

en la mayoria de las ocasiones al drenar saldr&

condensaci6n.

Si no drena el tanque al almacenarlo, en su in-

terior quedar& agua que Io corroer& y debilitar&,

Io cual puede provocar su ruptura. Para evitar

lesiones graves, drene el tanque diariamente o

despues de cada uso.

21

Mantenimiento

NOTA: Cualquier procedimiento de servicio que no este cubierto en el programa de manten-

imiento que sigue debera ser efectuado el personal de servicio calificado.

Antes de dar mantenimiento al equipo, se debe

apagar y desconectar del tomacorriente, asi

como purgar el aire del tanque y permitir que la

unidad se enfrie.

Revisar la valvula de seguridad mediante la eje-

cuci6n de los tres pasos siguientes:

1. Enchufar el compresor y hacerlo funcionar hasta

que alcance la presi6n de desconexi6n.

2. Con galas de seguridad puestas, tirar del aro de

la valvula de seguridad para aliviar la presi6n del

tanque. Usar la otra mano para desviar el aire o

despojos expelidos a alta velocidad para

protegerse la cara.

3. La valvula de seguridad debe cerrarse automati

camente a una presi6n aproximada de 2.8 a 3.4

bar (40 a 50 psi). Si la valvula de seguridad no

permite la salida del aire al tirarse del aro, o no

cierra automaticamente, es preciso reemplazarla.

No intentar retirar o ajustar la valvula de seguridad.

.'Rf".l:t¢r_,Y,_fl[_ i$]j

Cada cierto tiempo, se debe retirar y limpiar el filtro

de aire.

1. Apague el compresor de aire.

2. Desconecte el compresor de aire.

3. Gire la cubierta del filtro de aire hacia la izquierda

para retirarla.

4. Retire el filtro de aire del alojamiento del filtro de aire.

5. Haga pasar el aire comprimido a traves del filtro

de aire durante 10-15 segundos.

Asuntos para verificar/cambiar

Revisar la valvula de seguridad del

tanque

Revisar visualmente el aspecto general

de la unidad

Drenar el tanque

Verificar el nivel del aceite

Antes de cada

uso o diariamente

X

X

X

X

NOTA: El motor reiniciara automaticamente sin

la advertencia si la unidad es dejada conect6 a

una salida con el interruptor de en/de prendido.

A fin de asegurar una operaci6n eficiente y una

larga vida del compresor, debe seguir un pro-

grama de mantenimiento de rutina. El siguiente

programa de mantenimiento esta enfocado al

consumidor cuyo compresor es usado en un

medio ambiente normal y diariamente.

Este compresor es equipado con un automatico

repone protector termico de sobrecarga que

apagara el motor si Ilega a set recalentado. Si el

protector termico de sobrecarga es accionado,

el motor debe set permitido enfriarse antes de

puesta en marcha es posible.

Para mas detalles, consulte la Diagn6stico y

correcci6n de fallas (pagina 23).

Almacenamiento

Para almacenar el compresor, asegt_rese de hacer Io siguiente:

1. Apague la unidad y desconecte el cable 4. Abra la valvula de drenaje para drenar el aire

electrico del tomacorriente, del tanque.

2. Quite del compresor las mangueras, accesorios 5. Cierre la valvula de drenaje.

y herramientas de aire. 6. Guarde el compresor en un lugar limpio y seco.

3. Lleve a cabo el programa de mantenimiento de

rutina.

22

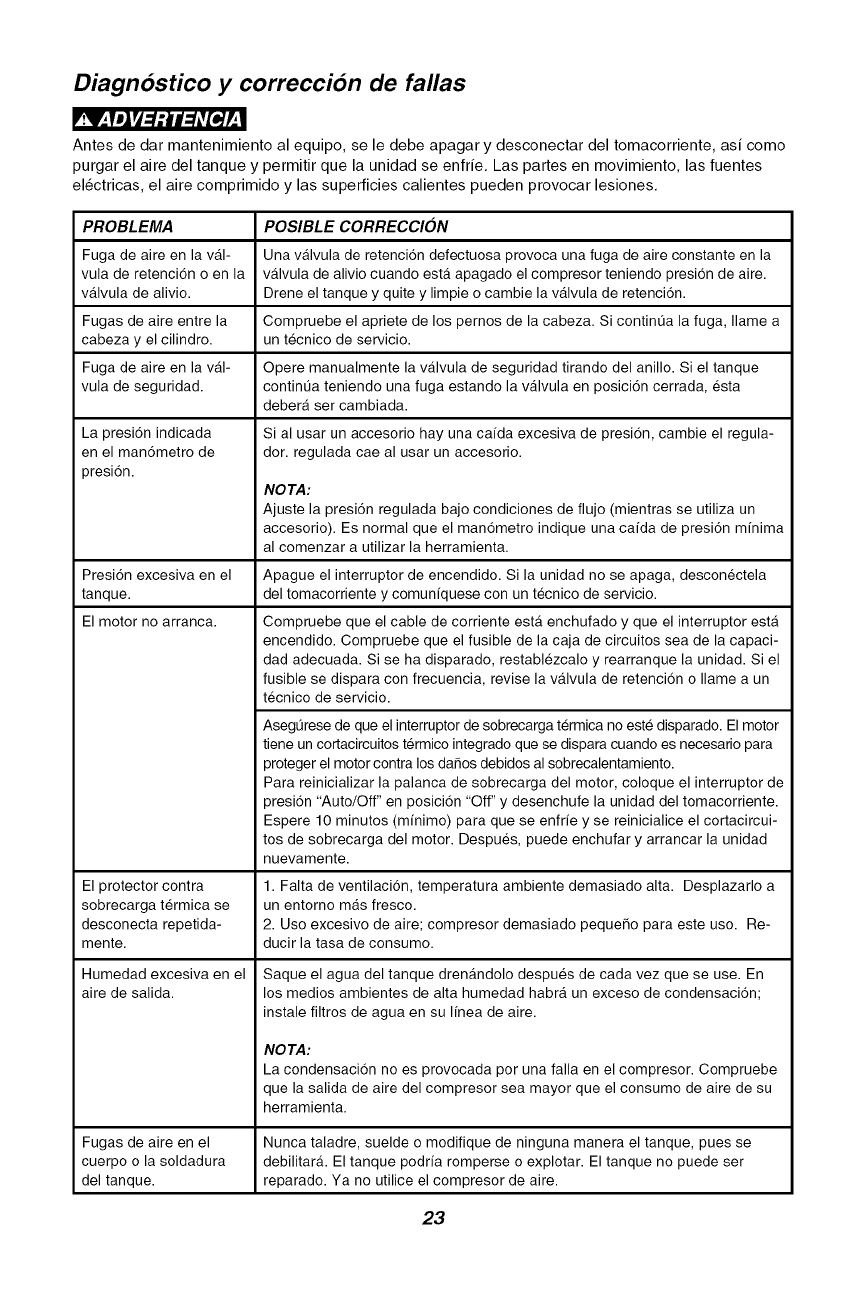

Diagnostico y correccion de fallas

._,_Ve]rJ:l:Jll:&v[_]f_

Antes de dar mantenimiento al equipo, se le debe apagar y desconectar del tomacorriente, asi como

purgar el aire del tanque y permitir que la unidad se enfrie. Las partes en movimiento, las fuentes

electricas, el aire comprimido y las superficies calientes pueden provocar lesiones.

PROBLEMA POSIBLE CORRECCION

Fuga de aire en la val- Una vMvula de retencion defectuosa provoca una fuga de aire constante en la

vula de retenci6n o en la vMvula de alivio cuando esta apagado el compresor teniendo presion de aire.

vMvula de alivio. Drene el tanque y quite y limpie o cambie la valvula de retencion.

Fugas de aire entre la Compruebe el apriete de los pernos de la cabeza. Si contint]a la fuga, Ilame a

cabeza y el cilindro, un tecnico de servicio.

Fuga de aire en la val- Opere manualmente la valvula de seguridad tirando del anillo. Si el tanque

vula de seguridad, contint]a teniendo una fuga estando la valvula en posici6n cerrada, esta

debera ser cambiada.

La presi6n indicada

en el man6metro de

presion.

Presi6n excesiva en el

tanque.

El motor no arranca.

El protector contra

sobrecarga termica se

desconecta repetida-

mente.

Humedad excesiva en el

aire de salida.

Sial usar un accesorio hay una caida excesiva de presi6n, cambie el regula-

dor. regulada cae al usar un accesorio.

NOTA:

Ajuste la presi6n regulada bajo condiciones de flujo (mientras se utiliza un

accesorio). Es normal que el manometro indique una caida de presi6n minima

al comenzar a utilizar la herramienta.

Apague el interruptor de encendido. Si la unidad no se apaga, desconectela

del tomacorriente y comuniquese con un tecnico de servicio.

Compruebe que el cable de corriente esta enchufado y que el interruptor esta

encendido. Compruebe que el fusible de la caja de circuitos sea de la capaci-

dad adecuada. Si se ha disparado, restablezcalo y rearranque la unidad. Si el

fusible se dispara con frecuencia, revise la valvula de retencion o Ilame a un

tecnico de servicio.

AsegOrese de que el interruptor de sobrecarga termica no este disparado. El motor

tiene un cortacircuitos termico integrado que se dispara cuando es necesario para

proteger el motor contra los daSos debidos al sobrecalentamiento.

Para reinicializar la palanca de sobrecarga del motor, coloque el interruptor de

presion "Auto/Off" en posicion "Off" y desenchufe la unidad del tomacorriente.

Espere 10 minutos (minimo) para que se enfrie y se reinicialice el cortacircui-

tos de sobrecarga del motor. Despues, puede enchufar y arrancar la unidad

nuevamente.

1. Falta de ventilaci6n, temperatura ambiente demasiado alta. Desplazarlo a

un entomo mas fresco.

2. Uso excesivo de aire; compresor demasiado pequeho para este uso. Re-

ducir la tasa de consumo.

Saque el agua del tanque drenandolo despues de cada vez que se use. En

los medios ambientes de alta humedad habra un exceso de condensacion;

instale filtros de agua en su Ifnea de aire.

NOTA:

La condensacion no es provocada por una falla en el compresor. Compruebe

que la salida de aire del compresor sea mayor que el consumo de aire de su

herramienta.

Fugas de aire en el Nunca taladre, suelde o modifique de ninguna manera el tanque, pues se

cuerpo o la soldadura debilitara. El tanque podria romperse o explotar. El tanque no puede ser

del tanque, reparado. Ya no utilice el compresor de aire.

23

Compresor de aire -Modelo 921.164710

Vista esquematica

24

Compresor de aire -Modelo 921.164710

Vista esquematica

\

47 4%

55

54

25

Compresor de aire -Modelo 921.164710

Lista de las piezas

1 7 Tornillo SHCS M6 X 1 4 27 4 Arandela de seguridad

X 35 mm M6

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

2O

7

7

1,7

1,7

1,7

1,7

1,7

1,7

1,7

1,7

1,7

2,7

3,7

3,7

2,7

2,7

E100284

E104779

Arandela de seguridad 6 28

M6

Cabeza de cilindro 2

29

Tornilio HFHS M3 X 1

0.4X5 mm

Arandela de seguridad 1

M3 3O

Retenedor de la 1

valvula de salida

Wlvula de salida 1

31

Empaquetadura, anillo 1

torico, cabeza 32

Placa de la valvula 1 33

Empaquetadura, anillo 1

torico, cilindro 34

Wlvula de entrada 1 35

Retenedor de la 1

valvula de entrada 36

Cilindro 1

Tornillo de cabeza 3 37

troncoconica M6 x 1.0

xl0mm

38

Guardera de tapa de 1

extreme del motor

Motor/Bomba F2 1

Ensamblaje de 1 39

excentrica y cojinete

6203ZC3 40

Tornillo SHCS M6 X 1 1

X 35 mm 41

Tuerca M5 X 0.8 1

Tomillo SHCS M5 X 1 42

0.8 X 25 mm

E104273

E104272

E100300

E103967

E101490

E103744

E102822

E101073

E101800

E100971

E100594

Tornillo SHC M6 x

1.0 x 16 mm (rosca a

izquierdas)

Capacitor de

funcionamiento (motor

- 50 pF /250 VCA),

montura de soporte

Capacitor de arranque

(motor- 250 pF/125

VCA), montura de

soporte

N/A

N/A

Guardera trasera

completa

Mango

Empufiadura de la

manija

Manometro de 2

pulgadas (carcasa

negra /esfera blanca)

Conexion rapida de

acero

Cablede

alimentacbn,14/3AWG,

6pies de Iongitud,

tipo ST

Restrictor del cable de

alimentacion - 14/3 ST

Regulador,3 puertos,1/4

depulgadanpt

Niple de 1/4 de

pulgada mnpt x 35 mm

Restrictor del cable del

motor- cable 14/3 SJT

21

22

23

24

25

2,7

2,7

2,7

2,7

Varilla del conexion 1 43

Anillo del piston 1

Tapa del piston 1

Tomillo M5 X 0.8 X 1 44

15 mm 45

Ventilador de 1

enfriamiento de la

bomba

E105176

E102612

Interrupter de presion,

ensamblaje, 50 psi, 4

X 1/4 de pulgada npt,

base

Va.lvula de seguridad

Estructurasoldada del

ensamblaje del tanque,

26 galones, vertical

1

1

1

1

2

1

1

1

1

2

1

1

1

1

26 4 Arandela plana M6 1 26

Compresor de aire -Modelo 921.164710

Lista de las piezas

I#de l#de I#de Idescripcion de

parte

46 5 Tuerca de fijacion

hexagonalde nylon

insertadaMIO x 1.5

(cinc brillante)

47 5 Arandela planade

10 mm

48 Rueda de 7x 1.5

pulgadascon banda de

rodamientoadiamantada

49

50 E101717

Perno de resalto MIO x

1.5x 55 (resalto hasta

39 mm)

Va.lvula de drenaje, 1/4

de vuelta

Tornillo HH M8 X 1.25

X 30 mm

52 Arandela plana M8 X

22 mm

53 E100240

54

Aislador de pie (Sears,

60 mm de dia.m.X 28

mm de altura)

Arandela de seguridad

M8

55 Tuerca M8 x 1.25

56 6 Ferula de 3/8 de

pulgada

57 6 Tuerca comp de 3/8 de

pulgada

58 6 Tubo de salida aletado

59 E100296 Guardera F2, comple-

ta, delantera

2 60

descripciOnpartede Icant. I

Tornillo HFH M6 x 1.0 6

x 12 MM

2

262

E100283 Codo de escape de

90 grados abocinado,

macho de 13 mm X

1/2 pulgada MNPT

Ensamblaje de motor/

bomba F2D2 (escape

hacia la derecha)

63 Arandela plana de 8

mm X 19 mm

Perno SHC M8 x 1.25

x 16 MM (placa de

1 ZUC)

65 8 Base del filtro de aire

266 8 E100435 Elemento del filtro

de aire

4

67 8 Tapa del filtro de aire

2 68 9 Tubo de desahogo

de 1/4 de pulgada de

cobre estampado (F2

en 400 MM vert)

10

69 9 Tuerca comp de 1/4 de

pulgada

870 9 Ferula de 1/4 de

1 pulgada

71 E101362 Wlvula de retencion,

1 90 grades a la

izquierda

172 Perno HFH M8 X 1.25

1 X 25 MM

64

Nota:Cualquiercampopara los nt_meros/juegosde piezasque notenganun ntJmemespecfficode pieza,indicaque no estadisponible.Las

descripcionesse proveensolamentecome referencias.La columnacon el nt_merodejuego indicaque lapiezaofrecidaestadisponiblecome

partede unjuego. Unade cadaunade laspiezasestaofrecida.

Los nLJmerosdelos juegosy las piezasque estanincluidosse describena continuaci6n:

# de 1. de 1 #de referencia

/ /

parte descripci6n parte

1 E103497 Kit de placa devalvula 4-12

2 E103495 Kit de pist6n 13,19-24

3 E104743 Kit de excentrica 17,18

4 E104280 Kit deventiladorde bombaF2 25-28

5 E104442 Kit de rueda(reemplazaa un ensamblajede rueda) 46-49

6 E103286 Kit de tubode salidade aluminioaletadode 3/8de pulgada 56-58

7 E105180 Kit de ensamblajedemotor/bombaF2D2(escapehaciala derecha) 1 - 30, 62

8 E100794 Kit de filtrode aire 65-67

9 E104834 Kit de tubode desahogodepresi6nde 1/4de pulgadadecobre 68-70

27

8

4

1

1

1

1

2

2

1

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Callanytime,dayornight/U.S.A,on,y/

www.sears.com

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

'ii Parapedir serviciode reparaci6n Au Canada pourservice en fran_ais:

a domicilio,y paraordenar piezas: 1.800.LE.FOYEI_C

1-888-SU-HOGA FIsM (1-800-553-6937)

(1-888-784-6427) www.sears.ca

SW/ARS

SM

® Registered Trademark/TM Trademark/ Service Mark of Sears, Roebuck and Co,

SM

® Marca Registrada/ TM Marca de Fabrica/ ' Marca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce/MD Marque deposee de Sears, Roebuck and Co. © Sears, Roebuck and Co.
