CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

Operator’s Manual

6.5 Horse Power

Yard Vacuum

Model No. 247.770120

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

• ESPAÑOL

®

04/16/2007

FORM NO. 769-03167

2

TABLE OF CONTENTS

WARRANTY

PRODUCT SPECIFICATIONS MODEL NUMBER

Warranty Statement ..................................Page 2

Repair Protection Agreement ...................Page 3

Safe Operation Practices .........................Pages 4-5

Safety Labels ............................................Page 7

Assembly ..................................................Pages 8-11

Operation ..................................................Pages 12-15

Service and Maintenance .........................Pages 16-21

Off-Season Storage ..................................Page 22

Trouble Shooting ......................................Page 23

Parts List ...................................................Page 24-33

Español .....................................................Page 36

Service Numbers ......................................Back Cover

One Year Full Warranty on Craftsman Yard Vacuum

This equipment is covered by a one-year warranty, provided that it is maintained, lubricated, and tuned up according to the instructions in the

operator’s manual. During the warranty year, if this equipment experiences any failure due to defects in material or workmanship, RETURN IT TO

YOUR NEAREST SEARS PARTS & REPAIR CENTER, and Sears will repair it, free of charge. In-home warranty service is available, but you will

have to pay a trip charge.

This warranty does not cover:

Expendable items which become worn during normal use, such as spark plugs, air cleaners, belts, and oil filters.

Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

Repairs necessary because of operator abuse, including but not limited to, damage caused by objects, such as stones, metal debris or

oversized pieces of wood, or impacting objects that bend the frame or crankshaft, or over-speeding the engine.

Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical damage caused by improper

storage, failure to use the proper grade and amount of engine oil, or failure to maintain the equipment according to the instructions contained

in the operator’s manual.

Engine (fuel system) cleaning or repairs caused by fuel determined to be contaminated or oxidized (stale). In general, fuel should be used

within 30 days of its purchase date.

Equipment if used for commercial or rental purposes.

This warranty applies for only 90 days if this product is ever used for commercial or rental purposes.

This warranty applies only while this product is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

•

•

•

•

•

•

Horse Power: 6.5

Engine Oil Type: SAE 30

Engine Oil Capacity: 18 ounces

Fuel Capacity: 1 1/2 Quarts

Spark Plug: Champion® RJ19LM

Spark Plug Gap: .020”

Model Number .................................................................

Serial Number .................................................................

Date of Purchase .............................................................

Record the model number, serial number

and date of purchase above

© Sears Brands, LLC

3

REPAIR PROTECTION AGREEMENT

Congratulations on making a smart purchase. Your new Craftsman®

product is designed and manufactured for years of dependable opera-

tion. But like all products, it may require repair from time to time. That’s

when having a Repair Protection Agreement can save you money and

aggravation.

Here’s what’s included in the Agreement:

• Expert service by our 12,000 professional repair specialists

• Unlimited service and no charge for parts and labor on all covered

repairs

• Product replacement if your covered product can’t be fixed

• Discount of 10% from regular price of service and service-related

parts not covered by the agreement; also, 10% off regular price of

preventive maintenance check

• Fast help by phone – phone support from a Sears technician on

products requiring in-home repair, plus convenient repair

scheduling

Purchase a Repair Protection Agreement now and protect yourself

from unexpected hassle and expense.

Once you purchase the Agreement, a simple phone call is all that it

takes for you to schedule service. You can call anytime day or night, or

schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That’s the

kind of professionalism you can count on to help prolong the life of

your new purchase for years to come. Purchase your Repair Protection

Agreement today!

Some limitations and exclusions apply. For prices and additional

information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage door

openers, water heaters, and other major home items, in the U.S.A. call

1-800-4-MY-HOME®

4

SAFETY INSTRUCTIONS

TRAINING

Read, understand, and follow all instructions on the machine and in

the manual(s) before attempting to assemble and operate. Keep this

manual in a safe place for future and regular reference and for ordering

replacement parts.

Be familiar with all controls and their proper operation. Know how to stop

the machine and disengage them quickly.

Never allow children under 16 years old to operate this machine. Chil-

dren 16 years old and over should read and understand the operation

instructions and safety rules in this manual and should be trained and

supervised by a parent.

Never allow adults to operate this machine without proper instruction.

Keep bystanders, helpers, pets, and children at least 75 feet from the

machine while it is in operation. Stop machine if anyone enters the area.

Never run an engine indoors or in a poorly ventilated area. Engine

exhaust contains carbon monoxide, an odorless and deadly gas.

Do not put hands and feet near rotating parts or in the feeding chambers

and discharge opening. Contact with the rotating impeller can amputate

fingers, hands, and feet.

Never attempt to unclog either the feed intake or discharge opening,

remove or empty vacuum bag, or inspect and repair the machine while

the engine is running. Shut the engine off and wait until all moving parts

have come to a complete stop. Disconnect the spark plug wire and

ground it against the engine.

•

•

•

•

•

•

•

•

PREPARATION

Thoroughly inspect the area where the equipment is to be used. Remove

all rocks, bottles, cans, or other foreign objects which could be picked up

or thrown and cause personal injury or damage to the machine.

Always wear safety glasses or safety goggles during operation or while

performing an adjustment or repair, to protect eyes. Thrown objects

which ricochet can cause serious injury to the eyes.

Wear sturdy, rough-soled work shoes and close-fitting slacks and shirts.

Loose fitting clothes or jewelry can be caught in movable parts. Never

operate this machine in bare feet or sandals. Wear leather work gloves

when feeding material in the chipper chute.

Before starting, check all bolts and screws for proper tightness to be

sure the machine is in safe working condition. Also, visually inspect

machine for any damage at frequent intervals.

Maintain or replace safety and instructions labels, as necessary.

To avoid personal injury or property damage use extreme care in

handling gasoline. Gasoline is extremely flammable and the vapors are

explosive. Serious personal injury can occur when gasoline is spilled on

yourself or your clothes which can ignite. Wash your skin and change

clothes immediately.

Use only an approved gasoline container.

Extinguish all cigarettes, cigars, pipes, and other sources of ignition.

Never fuel machine indoors.

Never remove gas cap or add fuel while the engine is hot or running.

Allow engine to cool at least two minutes before refueling.

Never over fill fuel tank. Fill tank to no more than 1/2 inch below bottom

of filler neck to provide space for fuel expansion.

Replace gasoline cap and tighten securely.

If gasoline is spilled, wipe it off the engine and equipment. Move

machine to another area. Wait 5 minutes before starting the engine.

Never store the machine or fuel container inside where there is an open

flame, spark, or pilot light (e.g. furnace, water heater, space heater,

clothes dryer, etc.).

To reduce a fire hazard, keep machine free of grass, leaves, or other

debris build-up. Clean up oil or fuel spillage and remove any fuel soaked

debris.

Allow machine to cool at least 5 minutes before storing.

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

Your Responsibility: Restrict the use of this power machine to

persons who read, understand, and follow the warnings and instruc-

tions in this manual and on the machine.

DANGER

This machine was built to be operated according to the rules for

safe operation in this manual. As with any type of power equipment,

carelessness or error on the part of the operator can result in serious

injury. This machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions

could result in serious injury or death.

WARNING

Engine Exhaust, some of its constituents, and certain vehicle

components contain or emit chemicals known to State of California to

cause cancer and birth defects or other reproductive harm.

WARNING

This symbol points out important safety instructions

which, if not followed, could endanger the personal

safety and/or property of yourself and others. Read

and follow all instructions in this manual before

attempting to operate this machine. Failure to comply with these

instructions may result in personal injury. When you see this symbol,

HEED ITS WARNING!

5

SAFETY INSTRUCTIONS

OPERATION

Do not put hands and feet near rotating parts or in the feeding chambers

and discharge opening. Contact with the rotating impeller can amputate

fingers, hands, and feet.

Before starting the machine, make sure the chipper chute, feed intake,

and cutting chamber are empty and free of all debris.

Thoroughly inspect all material to be shredded and remove any metal,

rocks, bottles, cans, or other foreign objects which could cause personal

injury or damage to the machine.

If the impeller strikes a foreign object or if your machine should start

making an unusual noise or vibration, immediately shut the engine off.

Allow the impeller to come to a complete stop. Disconnect the spark plug

wire, ground it against the engine and perform the following steps:

1. Inspect for damage.

2. Repair or replace any damaged parts.

3. Check for any loose parts and tighten to assure continued safe

operation.

Do not allow an accumulation of processed material to build up in the

discharge area. This can prevent proper discharge and result in kickback

of material through the feed opening.

Do not attempt to shred or chip material larger than specified on the

machine or in this manual. Personal injury or machine damage could

result.

Never attempt to unclog either the feed intake or discharge opening

while the engine is running. Shut the engine off, wait until all moving

parts have stopped, disconnect the spark plug wire and ground it against

the engine before clearing debris.

Never operate without vacuum bag and discharge chute properly

attached to the machine. Never empty or change vacuum bag while the

engine is running. Zippered end of vacuum bag must be kept closed at

all times during operation.

Never operate without either the inlet nozzle or optional hose attachment

properly attached to the machine. Never attempt to attach or change

either attachment while the engine is running.

Keep all guards, deflectors and safety devices in place and operating

properly.

Keep your face and body back and to the side of the chipper chute while

feeding material into the machine to avoid accidental kickback injuries.

Never operate this machine without good visibility or light. Always be

sure of your footing and keep a firm hold on the handles.

Do not operate this machine on a gravel surface.

Do not operate this machine while under the influence of alcohol or

drugs.

Muffler and engine become hot and can cause a burn. Do not touch.

Never pick up or carry machine while the engine is running.

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

MAINTENANCE & STORAGE

Never tamper with safety devices. Check their proper operation

regularly.

Check bolts and screws for proper tightness at frequent intervals to keep

the machine in safe working condition. Also, visually inspect machine for

any damage and repair, if needed.

Before cleaning, repairing, or inspecting, stop the engine and make

certain the impeller and all moving parts have stopped. Disconnect the

spark plug wire and ground it against the engine to prevent unintended

starting.

Do not change the engine governor settings or overspeed the engine.

The governor controls the maximum safe operating speed of the engine.

Maintain or replace safety and instruction labels, as necessary.

Follow this manual for safe loading, unloading, transporting, and storage

of this machine.

Never store the machine or fuel container inside where there is an open

flame, spark or pilot light such as a water heater, furnace, clothes dryer,

etc.

Always refer to the operator’s manual for proper instructions on

off-season storage.

If the fuel tank has to be drained, do this outdoors.

Observe proper disposal laws and regulations for gas, oil, etc. to protect

the environment.

Do not modify engine

To avoid serious injury or death, do not modify engine in any way. Tampering

with the governor setting can lead to a runaway engine and cause it to operate

at unsafe speeds. Never tamper with factory setting of engine governor.

•

•

•

•

•

•

•

•

•

•

This page left intentionally blank.

6

7

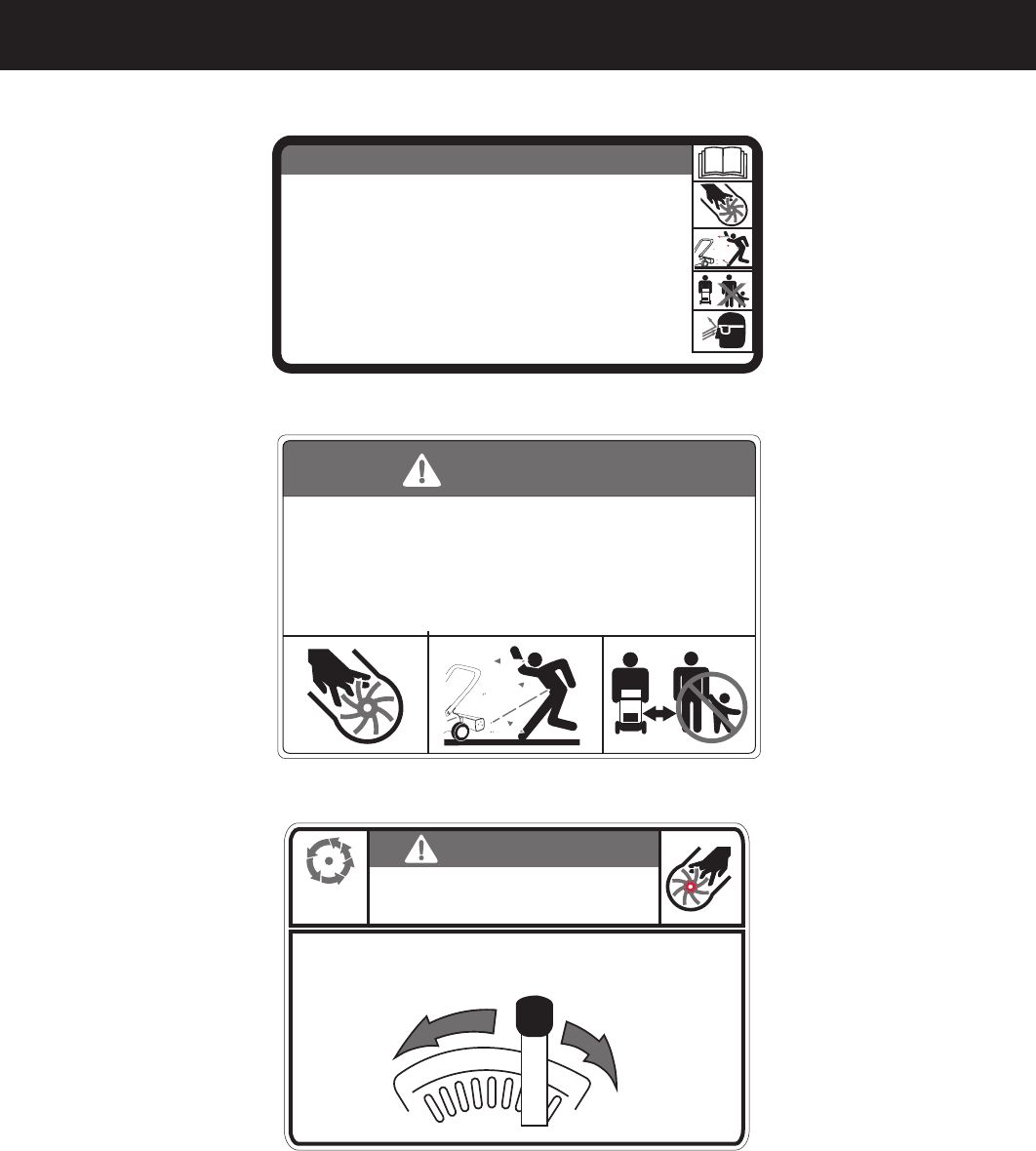

SAFETY LABELS

TO AVOID SERIOUS INJURY

• READ OPERATOR'S MANUAL.

• KEEP HANDS OUT OF INLET AND DISCHARGE OPENINGS WHILE MACHINE

IS RUNNING. ROTATING BLADES ARE INSIDE.

• TURN ENGINE OFF AND ALLOW IMPELLER TO C OME TO C OMPLETE STOP

BEFORE REMOVING BAG.

• DO NOT ATTEMPT TO CLEAR A CLOG OR JAM WITH THE ENGINE RUNNING.

• DO NOT OPERATE UNIT WITHOUT BAG OR OPTIONAL BLOWER CHUTE IN

PLACE.

• DO NOT STAND OR WALK IN FRONT OF BLOWER CHUTE OR AIM IT AT BYSTANDERS.

OBJECTS THROWN OUT OF DISCHARGE CAN CAUSE PERSONAL INJURY.

• DO NOT OPERATE WHEN CHILDREN OR OTHERS ARE AROUND.

• WEAR APPROVED SAFETY GLASSES.

DANGER

STOP

DANGER

Keep hands out of inlets while

engine is r unning. Rotating

blades are inside.

FRONT WHEEL / VACUUM NOZZLE HEIGHT

ADJUSTER

HIGH LOW

For use in

grass to pick

up leaves

and debris

To pick up wet

material, pine

cones, acorns

or material on

pavement.

DANGER

KEEP HANDS OUT OF DISCHARGE OPENING.

DO NOT STAND OR WALK IN FRONT OF

DISCHARGE OPENING OR AIM IT AT

BYSTANDERS. OBJECTS THROWN OUT OF

CHUTE CAN CAUSE PERSONAL INJURY.

KEEP CHILDREN AND OTHERS AWAY.

•

•

•

S 3 0 2 7 0

8

ASSEMBLY

Figure 1

IMPORTANT: This unit is shipped without gasoline or oil in the engine.

Be certain to service engine with gasoline and oil as instructed in the

Operation section of this manual before operating your machine.

NOTE: Reference to right and left hand side of the Yard Vacuum is

observed from the operating position.

OPENING CARTON

Cut each corner of the carton vertically from top to bottom.

Remove all loose parts.

Remove loose packing material.

REMOVING UNIT FROM CARTON

Lift unit from the rear to detach it from underlying carton material

and roll unit out of carton.

Check carton thoroughly for any other loose parts.

NOTE: Make sure not to crimp cables while removing loose parts or

the entire unit from the carton.

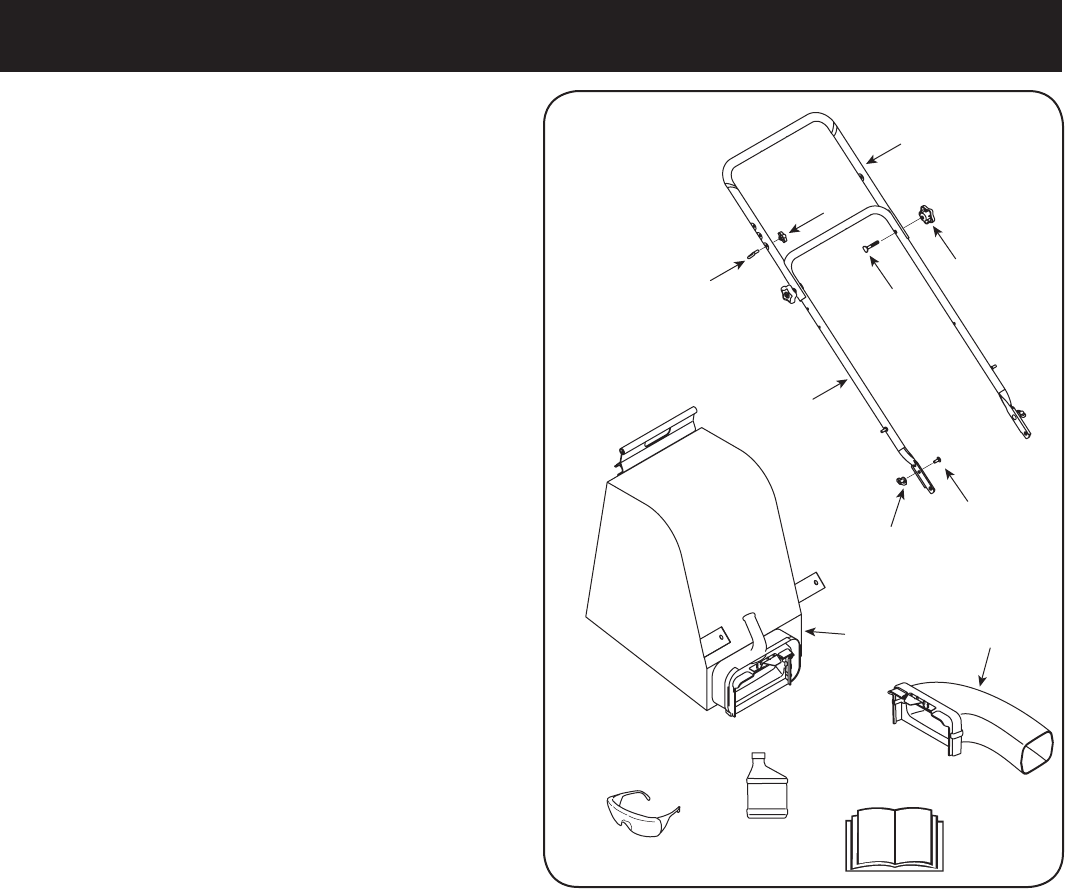

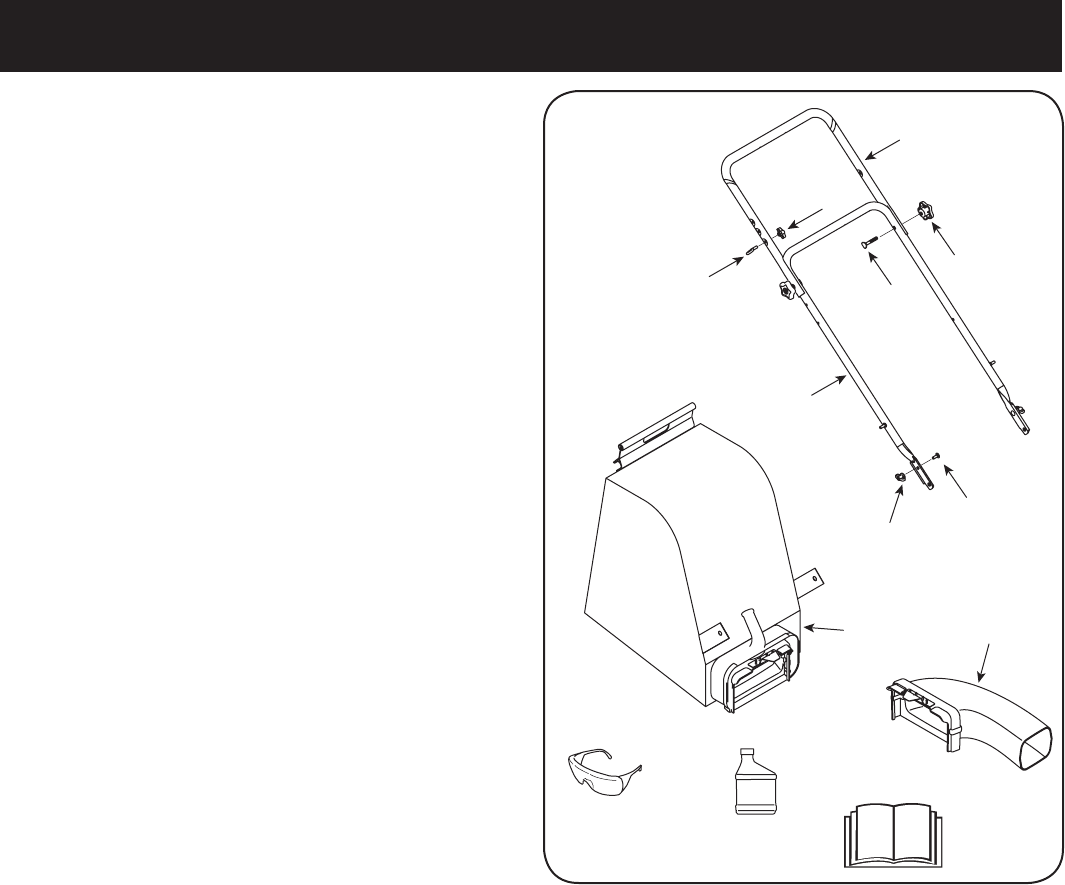

LOOSE PARTS IN CARTON

(See Figure 1)

Upper and Lower Handle

Bag

Blower Chute

Safety Glasses

Engine Oil (May be located in bag)

Operator’s Manual

1.

2.

3.

1.

2.

•

•

•

•

•

•

Bottle of Engine Oil

Operator’s Manual

Safety Glasses

Lower Handle

Wing Nuts

Bag Blower Chute

Carriage

Bolts

Carriage

Screws

Rope Guide

Star Knobs

Wing Nut

Upper Handle

9

ASSEMBLY

Figure 2

Figure 3

Figure 4

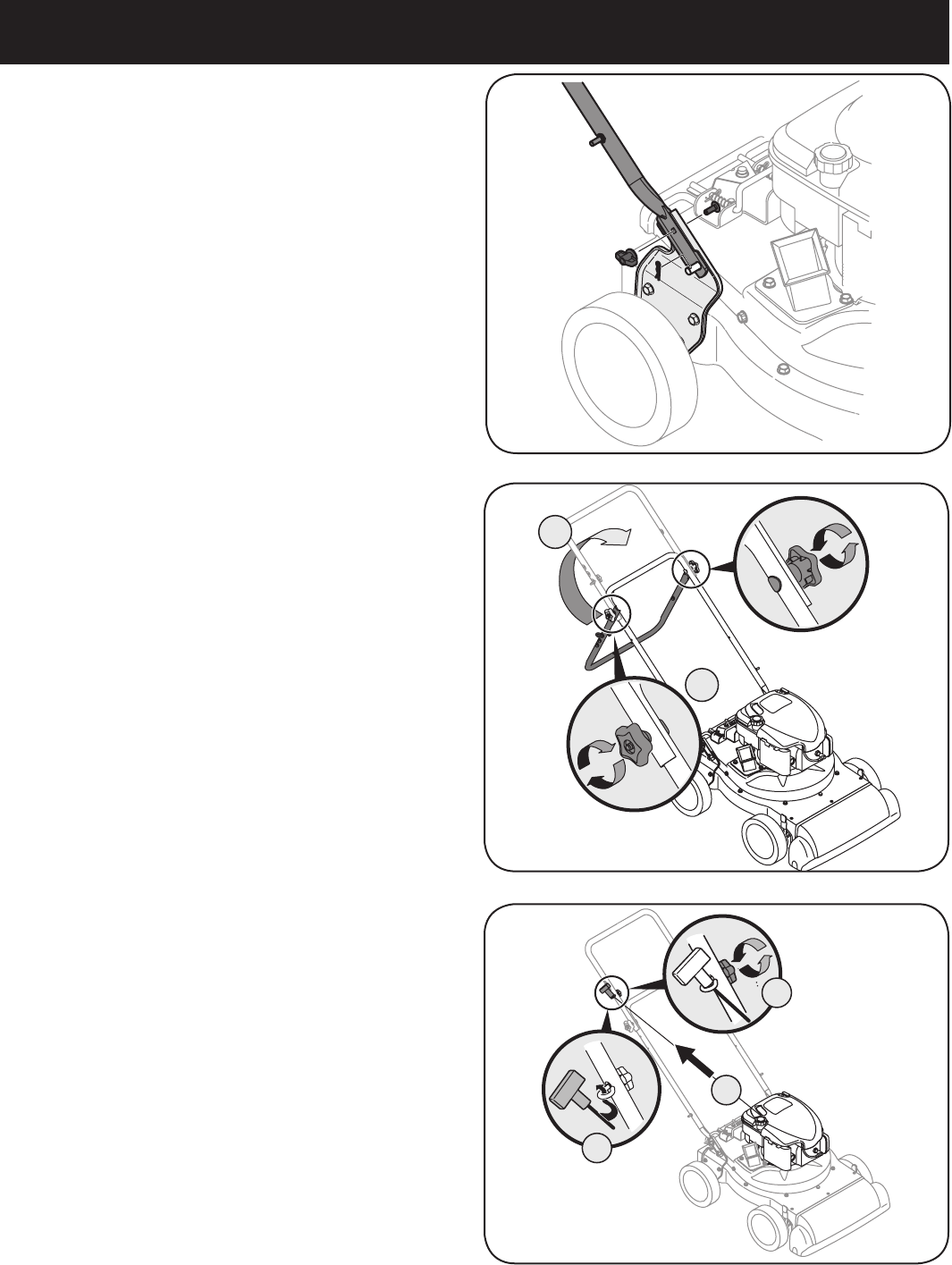

ATTACHING THE HANDLE

Remove the hairpin clips from the handle brackets and remove

the carriage screws and wing nuts from the lower handle.

Place the bottom holes in lower handle over the pins on the

handle brackets and secure with hairpin clips. See Figure 2.

Insert carriage screws through upper hole in lower handle

from the inside and secure with wing nuts. See Figure 2.

2. a. Unfold the upper handle until it aligns with lower handle.

Make sure the rope guide is on the right side of upper handle.

See Figure 3.

IMPORTANT: Make sure the cables are routed outside the lower

handle. Also, do not crimp the cables while lifting up the handles.

b. Secure the two handles by tightening the star knobs

(carriage bolts must be seated properly into the handle). See

Figure 3.

3. Loosen the wing nut that secures the rope guide to the right side

of upper handle.

a. Pull the starter rope out of the engine slowly. See Figure 4.

b. Slip the starter rope into the rope guide.

c. Tighten the wing nut. See Figure 4.

1.

a.

b.

A

B

A

B

C

10

ASSEMBLY

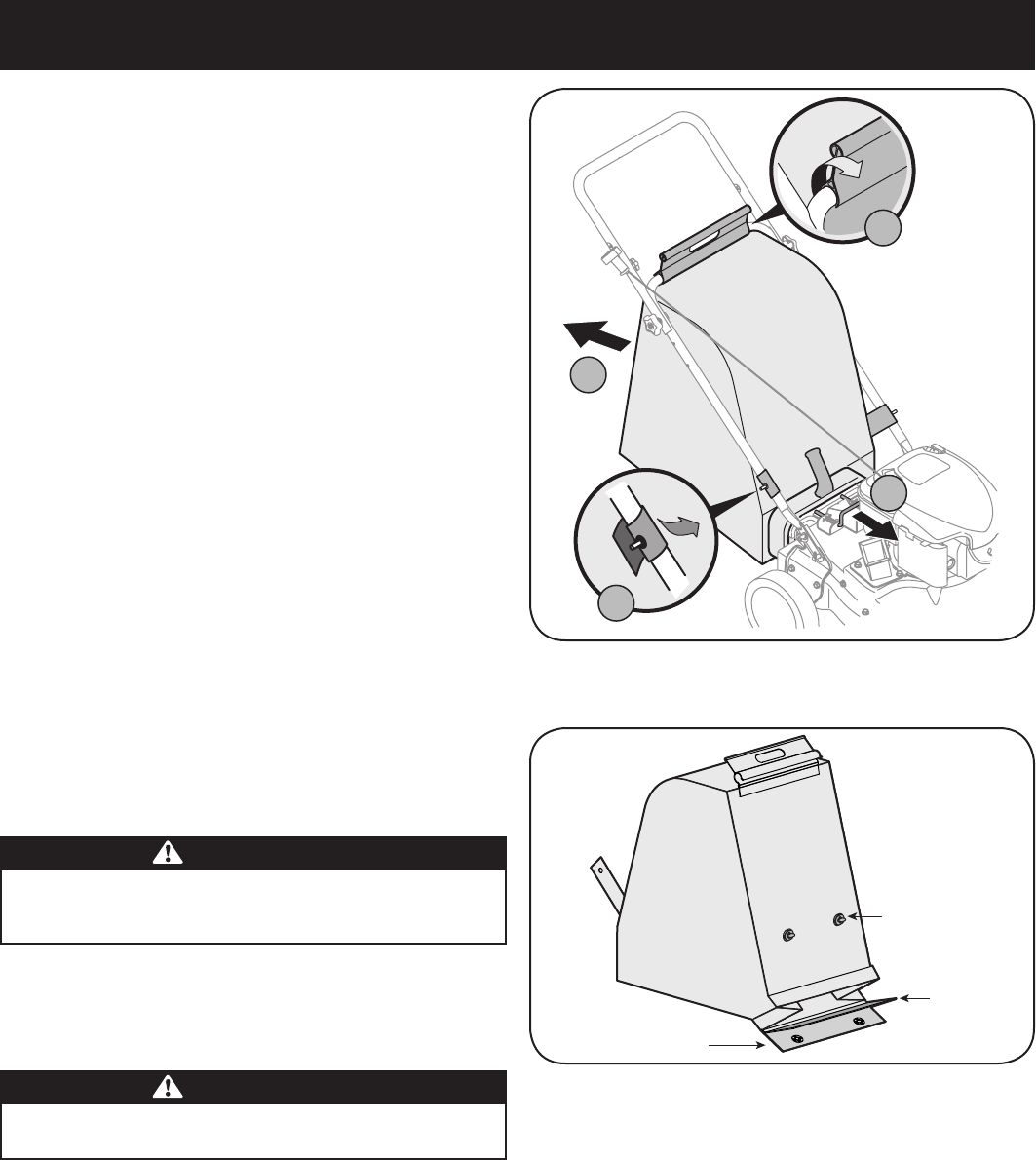

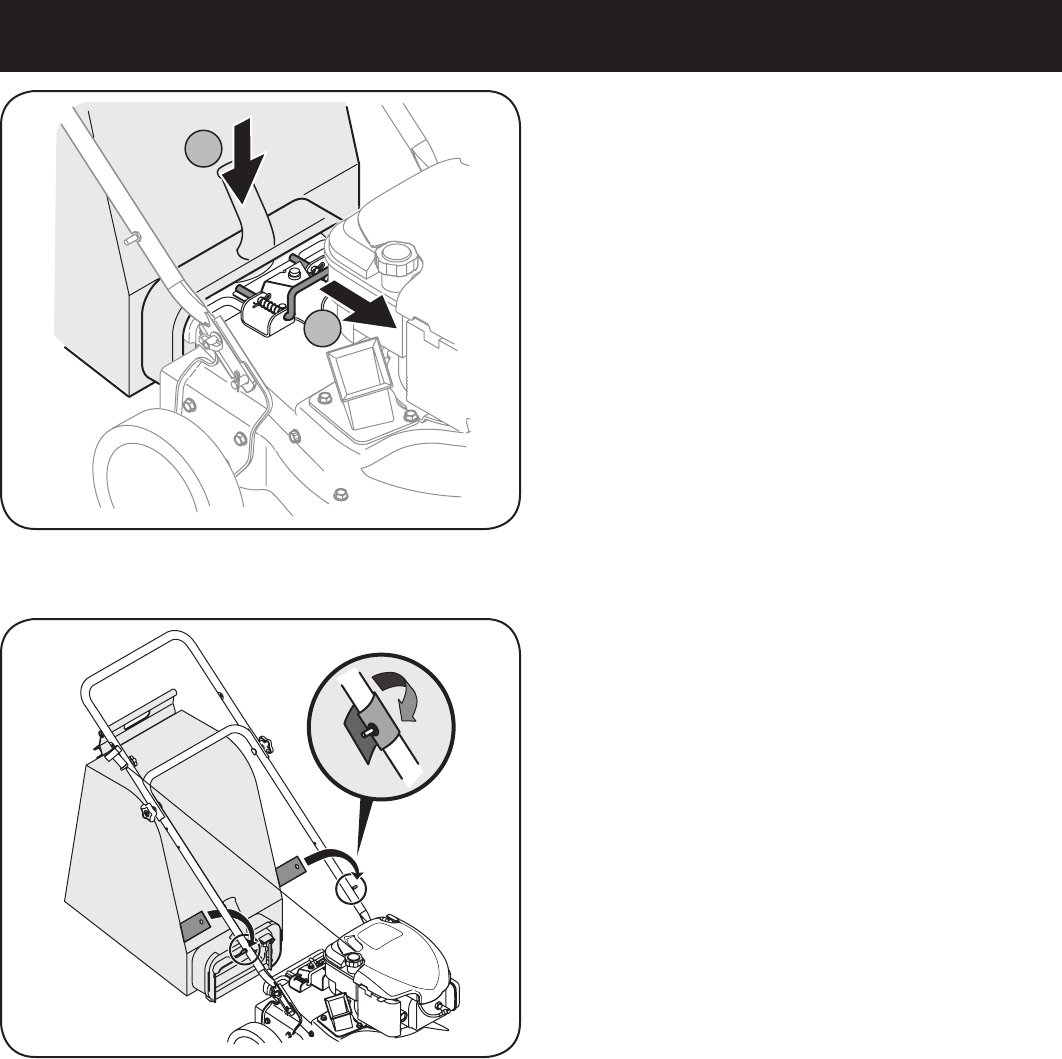

ATTACHING THE BAG

Grasp bag handle with one hand and slide locking rod on

mounting bracket with other hand toward engine. Use the end of

mounting bracket as leverage when sliding the locking rod.

Slip bag over the rim of the discharge opening and release

locking rod to secure bag in place. See Figure 5.

Snap bag clip to the top of the lower handle.

Place the lower straps on the bag over the top of lower handle,

hooking them on the studs. See Figure 6.

NOTE: The bag/chute switch button attached to the mounting bracket

must be fully depressed by the tip of front tab on bag handle when

securing the bag or engine will not start.

1.

2.

3.

4.

Figure 5

A

B

Figure 6

11

ASSEMBLY

Figure 7

ATTACHING THE BLOWER CHUTE

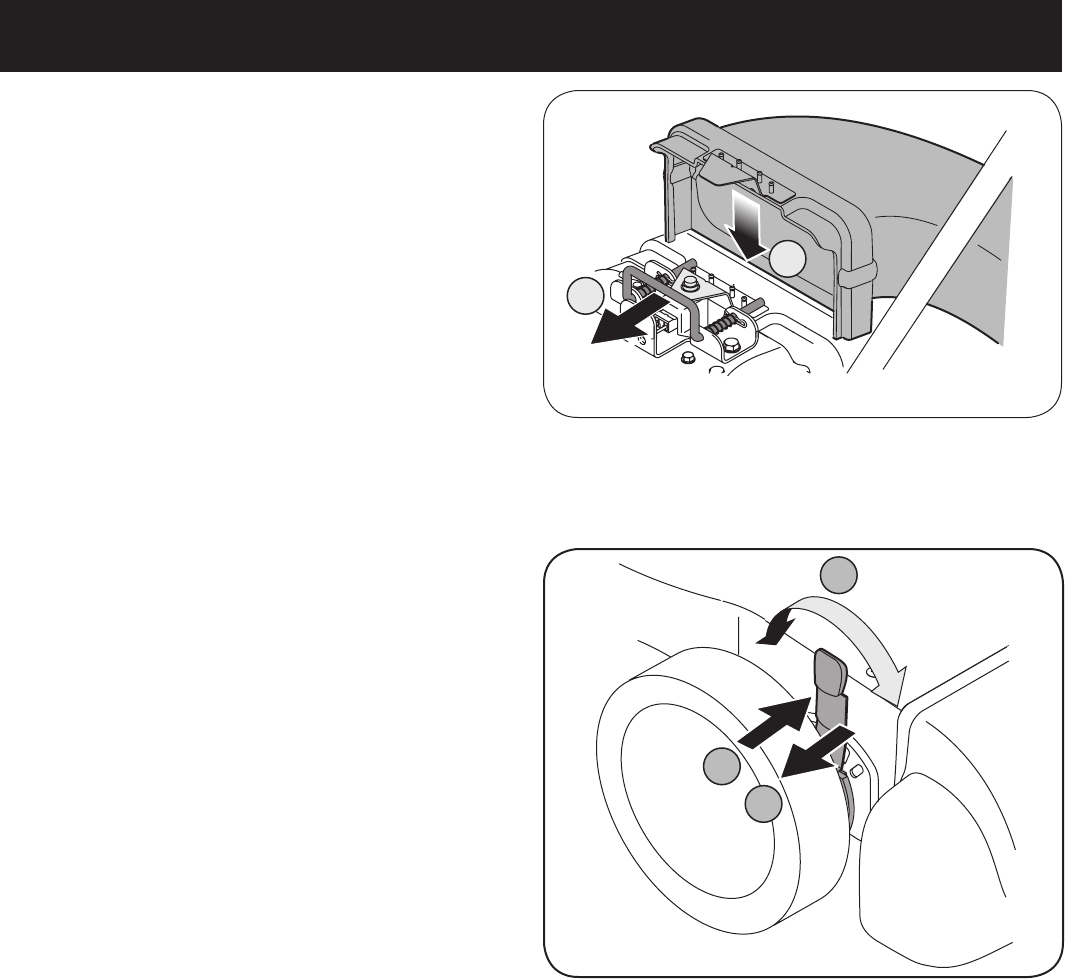

NOTE: The bag must be removed before installing the blower chute.

Grasp blower chute with one hand and slide locking rod on

mounting bracket with other hand toward engine. Use the end of

mounting bracket as leverage when sliding the locking rod. See

Figure 7.

Slip blower chute over rim of discharge opening and release

locking rod to secure chute in place, as in Figure 7.

Raise the nozzle height to the highest setting when using the

blower chute. Refer to nozzle height adjustment in the next

section.

NOTE: The bag/chute switch button attached to the mounting bracket

must be fully depressed by the tip of front tab on the blower chute or

engine will not start.

NOZZLE HEIGHT ADJUSTMENT

The nozzle can be adjusted to any five positions, ranging from 5/8”

to 4 1/8” ground clearance. The nozzle height has to be adjusted

according to yard conditions.

Depress nozzle height adjustment lever towards wheel. See

Figure 8.

Move the height adjustment lever forward or backward to adjust

the nozzle upwards or downwards. Make sure both levers are in

the same position.

Release lever towards deck.

NOTE: In general, raise the nozzle height to vacuum a thick layer of

leaves or to operate with the blower chute. Lower the nozzle height for

smoother surfaces.

1.

2.

3.

1.

2.

3.

Figure 8

1

2

3

B

1

2

12

OPERATION

Figure 9

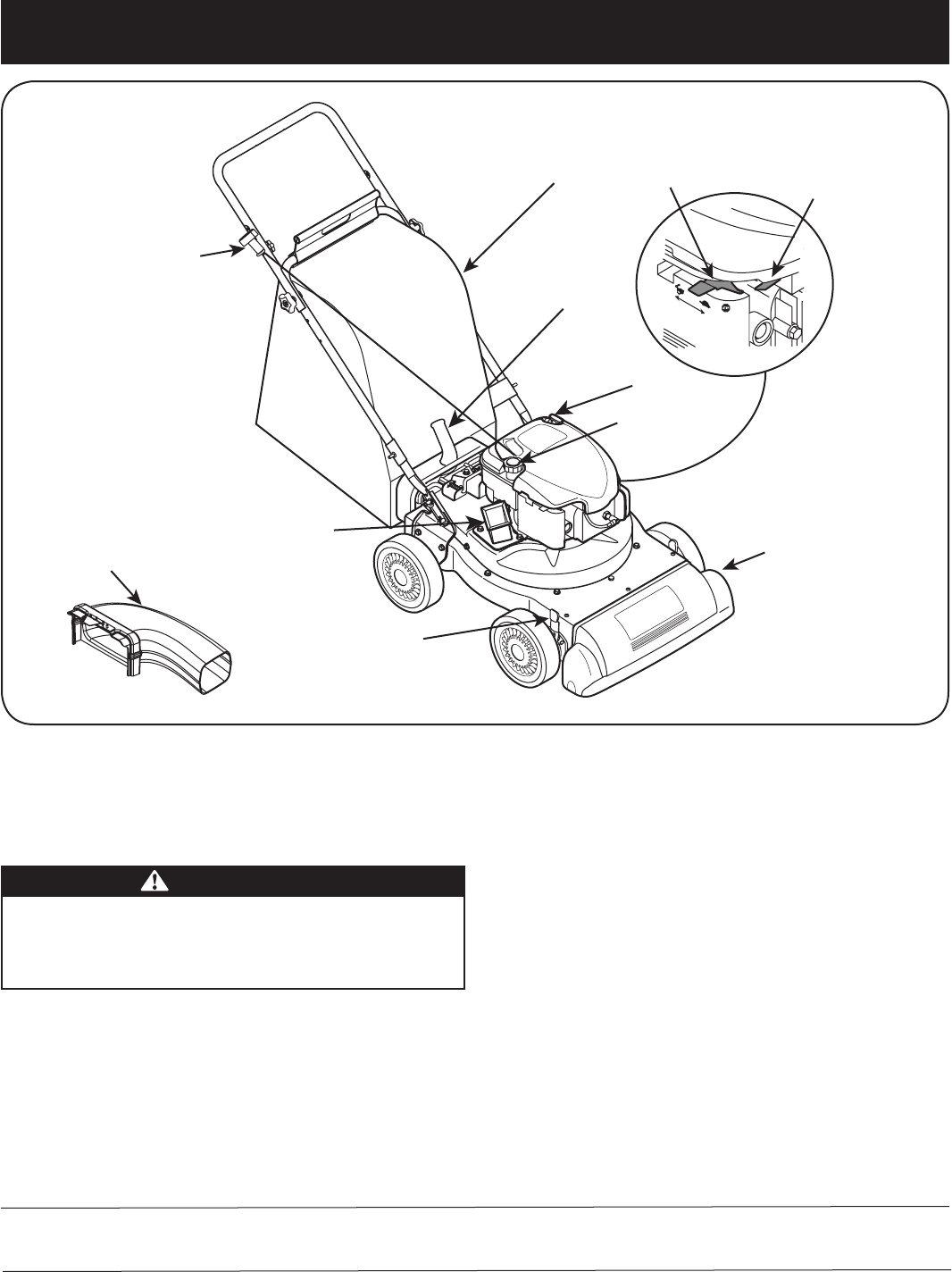

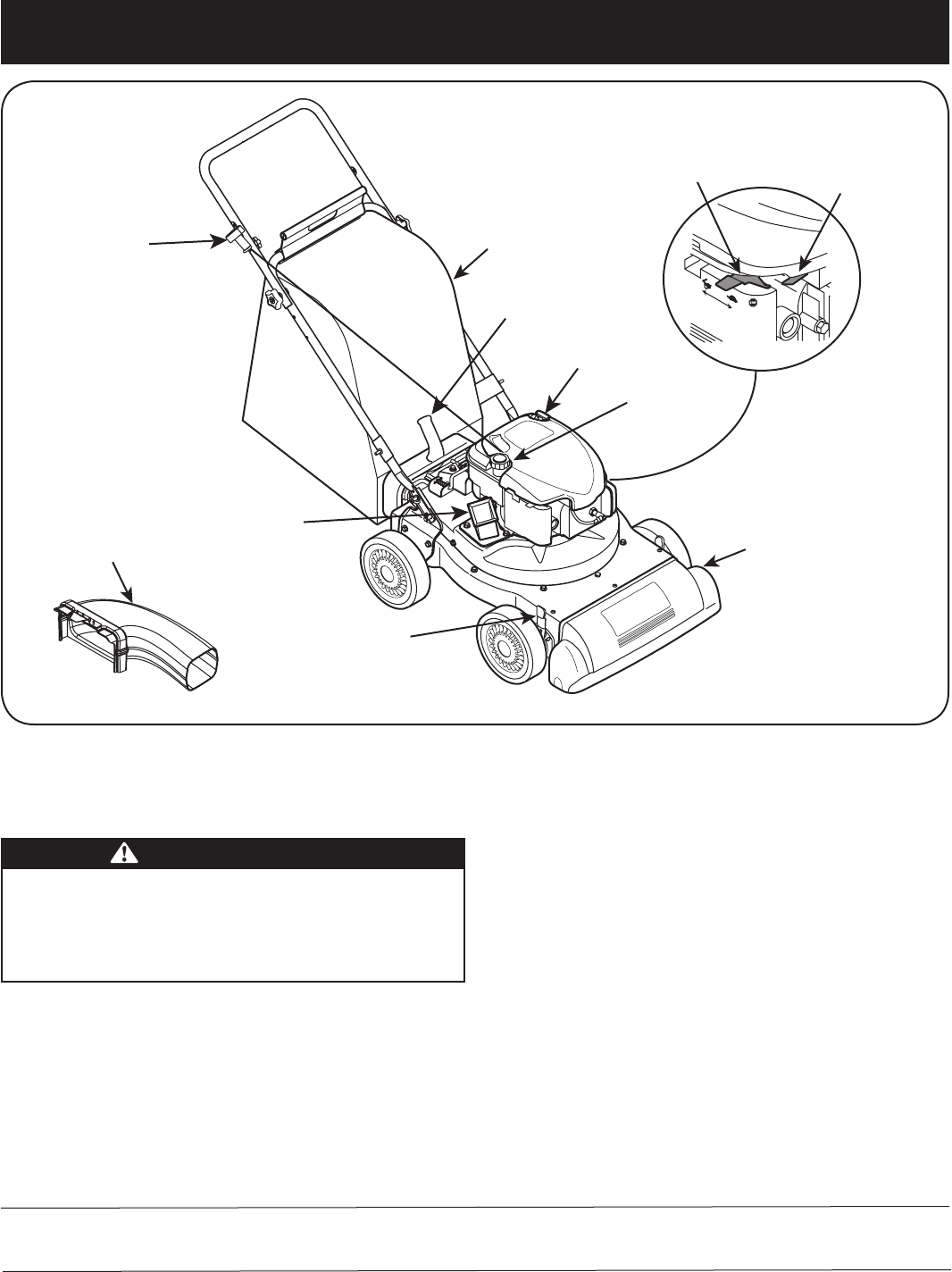

Now that you have set up your yard vacuum for operation, get

acquainted with its controls and features. These are described below

and illustrated on this page. This knowledge will allow you to use your

new equipment to its fullest potential.

CHIPPER CHUTE

Allows twigs and small branches up to 1-1/2” in diameter to be fed into

the impeller for chipping. See Figure 9.

NOZZLE

Yard waste such as leaves or pine needles can be vacuumed up

through the nozzle for shredding.

BAG

Collects shredded material fed through the chipper chute or vacuumed

through the nozzle.

BLOWER CHUTE

When attached to unit, the blower chute is used to discharge yard

waste such as leaves, pine needle, or small twigs across yard.

BAG HANDLE

Used to grasp bag in order to assist in attaching, removing, and

emptying bag. See Figure 9.

NOZZLE HEIGHT ADJUSTMENT LEVER

Used to adjust the nozzle ground clearance ranging approximately

from 5/8” to 4 1/8”.

Meets ANSI Safety Standards

Craftsman Yard Vacuums conform to the safety standard of the American National Standards Institute (ANSI).

WARNING

The operation of any yard vacuum can result in foreign objects being

thrown into the eyes, which can damage your eyes severely. Always

wear the safety glasses provided with this unit or eye shields while

operating or performing any adjustments or repairs on it.

Blower

Chute

Throttle Control Choke Control

Chipper

Chute

Bag Handle

Starter

Handle

Oil Fill

Bag

Nozzle

Gasoline Fill

Nozzle Height

Adjustment Lever

13

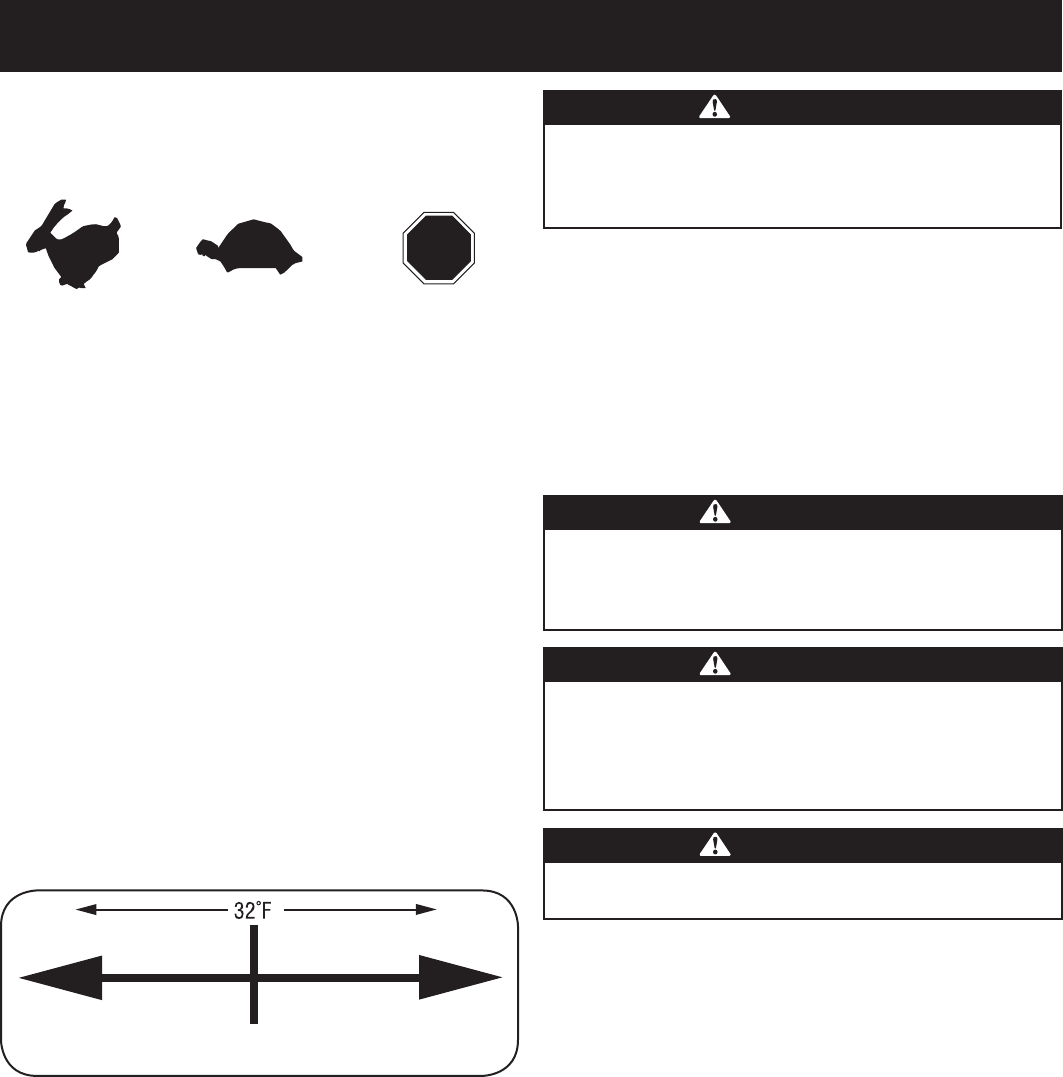

OPERATION

THROTTLE CONTROL

This lever controls the engine speed and stop function. Through three

separate positions on the lever from left to right, the operation is as

follows:

CHOKE CONTROL

The choke control is used to choke the carburetor and assist in starting

the engine.

STARTER HANDLE

Used to start the engine.

GAS AND OIL FILL-UP

Oil (one bottle shipped with unit)

First Time Use

Remove oil fill dipstick.

With the Yard Vacuum on level ground, use a funnel to empty

entire contents of oil bottle provided into the engine.

Replace oil fill dipstick and tighten.

Subsequent Uses

Only use high quality detergent oil rated with API service classification

SF, SG, or SH. Select the oil’s SAE viscosity grade according to the

expected operating temperature. Follow the chart below.

Although multi-viscosity oils (5W30, 10W30, etc.) improve starting

in cold weather, they will result in increased oil consumption when

used above 32°F. Check your engine oil level more frequently to avoid

possible engine damage from running low on oil.

Check the oil level making certain not to rub the dipstick along the

inside walls of the oil fill tube. This would result in a false dipstick

reading. Refill to FULL mark on dipstick, if necessary. Capacity

is approximately 18 oz. Overfilling will cause the engine to smoke

profusely and will result in poor engine performance.

Replace oil fill dipstick and tighten.

Keep oil level at FULL. Running the engine with too little oil can

result in permanent engine damage.

1.

2.

3.

1.

2.

3.

Gasoline

Remove fuel cap from the fuel tank.

Make sure the container from which you will pour the gasoline is

clean and free from rust or foreign particles. Never use gasoline

that may be stale from long periods of storage in its container.

Gasoline that has been sitting for any period longer than four

weeks should be considered stale.

Fill fuel tank with clean, fresh, unleaded regular gasoline only. Do

not use gasoline containing METHANOL. Replace fuel cap.

NOTE: Check the fuel level periodically to avoid running out of gaso-

line while operating the Yard Vacuum. If the unit runs out of gas as it

is chipping, it may be necessary to unclog the discharge area before it

can be restarted. Refer to SERVICE AND ADJUSTMENT section.

1.

2.

3.

STOP

Start/ Run Slow/ Idle Engine Off

Oil Viscosity Chart

5W30

Colder Warmer

SAE30

WARNING

Use extreme care when handling gasoline. Gasoline is extremely

flammable and the vapors are explosive. Never fuel machine indoors

or while the engine is hot or running. Extinguish cigarettes, cigars,

pipes, and other sources of ignition.

CAUTION

Use Alcohol blended fuels (called gasohol or using ethanol or metha-

nol) can attract moisture which leads to separation and formation of

acids during storage. Acidic gas can damage the fuel system of an

engine while in storage.

CAUTION

To avoid engine problems, the fuel system should be emptied before

storage for 30 days or longer. Drain the gas tank, start the engine

and let it run until the fuel lines and carburetor are empty. Use

fresh fuel next season. See STORAGE Instructions for additional

information.

CAUTION

Never use engine or carburetor cleaner products in the fuel tank or

permanent damage may occur.

14

OPERATION

TO START ENGINE

Attach spark plug wire and rubber boot to spark plug.

The bag/chute switch button must be fully depressed by the tip of

front tab on bag handle or blower chute for engine to start.

Make sure bag/chute switch wire is connected to engine and

grounded to mounting bracket.

Gas tank should be filled 3/4 to full before starting.

Move throttle control to START/RUN (Rabbit) position. See

Figure 10.

Move the choke control toward the throttle control to choke

the engine’s carburetor. (A warm engine may not require choking.)

See Figure 10.

Standing behind the unit, grasp starter handle and pull rope out

until you feel a drag. See Figure 11.

Pull the rope with a rapid, continuous, full arm stroke. Keep a firm

grip on the starter handle. Let the rope rewind slowly.

Repeat, if necessary, until engine starts. When engine starts,

move choke control gradually away from the throttle control.

If engine falters, move choke control back toward the throttle

control and repeat steps 7 through 9.

ALWAYS keep the throttle control in the START/RUN posi-

tion when operating the Yard Vacuum.

TO STOP ENGINE

Move throttle control lever to slow (turtle) position.

Whenever possible, gradually reduce engine speed before

stopping engine.

Move throttle control lever to STOP or OFF position.

Disconnect spark plug wire and ground it to the retaining post to

prevent accidental starting while the equipment is unattended.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

1.

2.

3.

Figure 10

Throttle Control

Choke Control

WARNING

When moving throttle control lever, be careful of heated surfaces and

sharp edges on muffler guard.

Figure 11

15

OPERATION

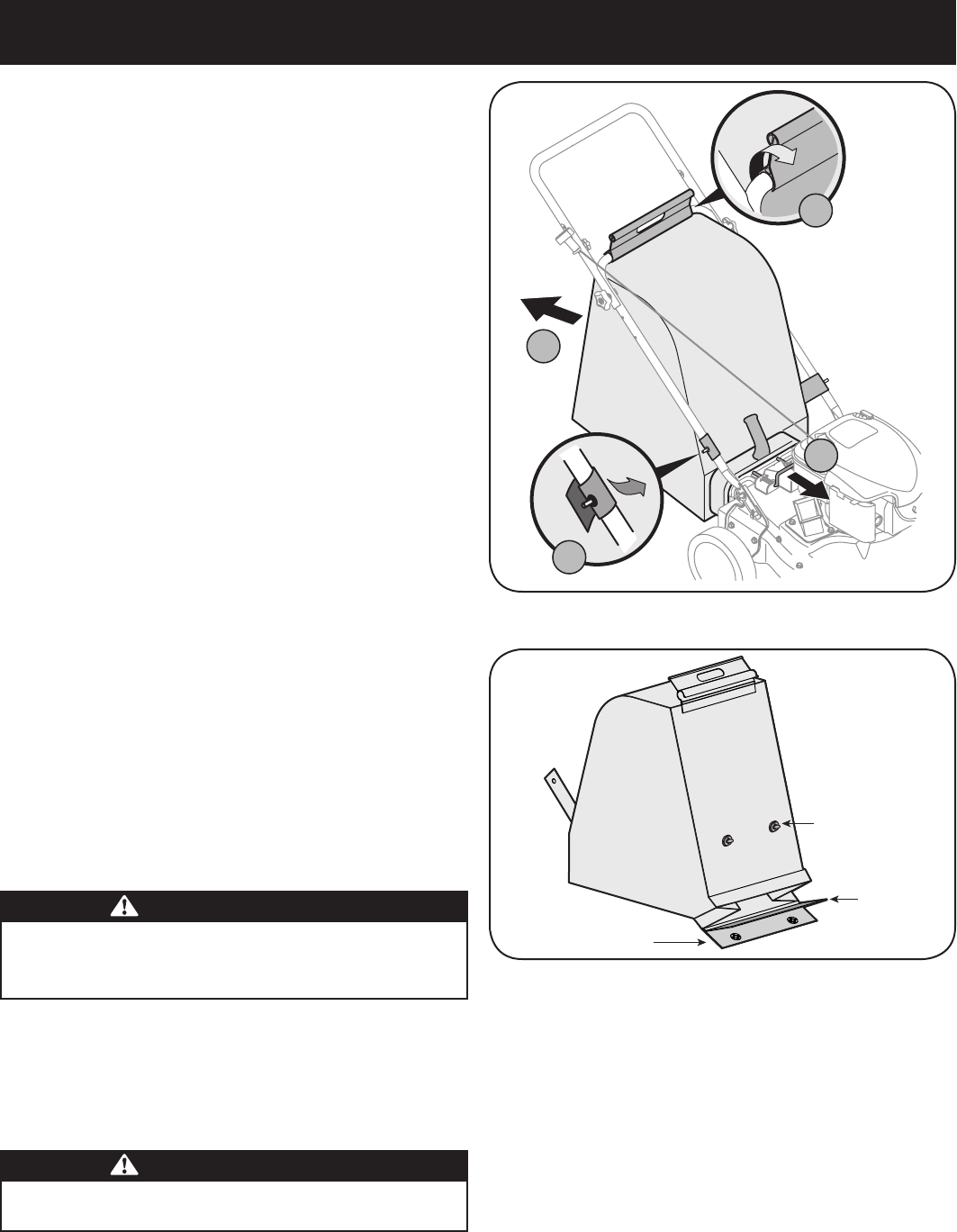

TO EMPTY BAG

Unhook bag straps from the lower handle.

Unsnap bag clip from the top of lower handle. See Figure 12.

Grasp bag handle with one hand and pull lock rod on mounting

bracket with other hand toward engine to release.

Lift bag off back of unit.

Twist the two buttons on the back of the bag to unlock and empty

contents. See Figure 13. Hold bag handle and bag clip while

emptying the contents.

Compress bag opening and fold inner flap over opening.

Fold outer flap over inner flap and insert buttons on the bag

through metal outlets. See Figure 13.

Twist the buttons to lock bag. Place bag back onto unit as

instructed in the Assembly Section.

TO REMOVE BLOWER CHUTE

Grasp blower chute with one hand and pull lock rod on mounting

bracket with other hand toward engine to release. Refer to Figure

7 in the ASSEMBLY section.

Remove blower chute from over the rim of the discharge opening.

Place both hands on top of upper handle to push unit over yard waste.

Yard waste such as leaves and pine needles can be vacuumed up

through the nozzle for shredding. After material has been shredded

by the flail blades on the impeller assembly, it will be discharged

into catcher bag or through blower chute. Do not attempt to shred or

chip any material other than vegetation found in a normal yard (i.e.

branches, leaves, twigs, etc.) Avoid fibrous plants such as tomato

vines until they are thoroughly dried out. Materials such as stalks or

heavy branches up to 1-1/2” in diameter may be fed into the chipper

chute.

IMPORTANT: The flail screen is located inside the housing in the

discharge area. If the flail screen becomes clogged, remove and clean

as instructed in the Maintenance section. For best performance, it is

also important to keep the chipper blade sharp.

1.

2.

3.

4.

5.

6.

7.

8.

1.

2.

Figure 12

Figure 13

WARNING

Do not attempt to shred, chip, or vacuum any material larger than

specified on the machine or in this manual. Personal injury or damage

to the machine could result.

WARNING

Do not at any time make any adjustments without first stopping

engine and disconnecting spark plug wire.

Outer Flap

Inner

Flap

Buttons

1

2

3

4

16

SERVICE AND MAINTENANCE

GENERAL RECOMMENDATIONS

Always observe safety rules when performing

any maintenance.

The warranty on this yard vacuum does not cover items that have

been subjected to operator abuse or negligence. To receive full

value from warranty, operator must maintain the equipment as

instructed here.

Some adjustments will have to be made periodically to maintain

your unit properly.

Periodically check all fasteners and make sure these are tight.

ENGINE MAINTENANCE

Checking the Spark Plug

Clean spark plug and reset the electrode gap to 0.020” at least once a

season; replace every 100 hours of operation.

Clean area around the spark plug base. Do not sandblast spark

plug. Spark plug should be cleaned by scraping or wire brushing

and washing with a commercial solvent.

Remove and inspect the spark plug. Check gap to make sure it is

set at .020”. See Figure 14.

Replace the spark plug if electrodes are pitted, burned, or the

porcelain is cracked.

Servicing the Air Cleaner

The air cleaner prevents damaging dirt, dust, etc., from entering the

carburetor and being forced into the engine and is important to engine

life and performance. The air cleaner consists of a pleated filter. Never

run the engine without an air cleaner completely assembled.

Clean or replace the air cleaner every 25 hours of operation.

Loosen screw and tilt plastic housing cover on side of engine

down. See Figure 15.

Remove air filter from plastic housing cover and replace with

clean or new filter.

Insert cover’s tabs into slots in bottom of base.

Tilt cover up into place and tighten screw.

NOTE: If the filter is torn or damaged in any way, replace it.

•

•

•

•

•

•

•

1.

2.

3.

4.

Figure 15

WARNING

Always stop engine and disconnect spark plug wire before performing

any maintenance or adjustments. Always wear safety glasses during

operation or while performing any adjustments or repairs.

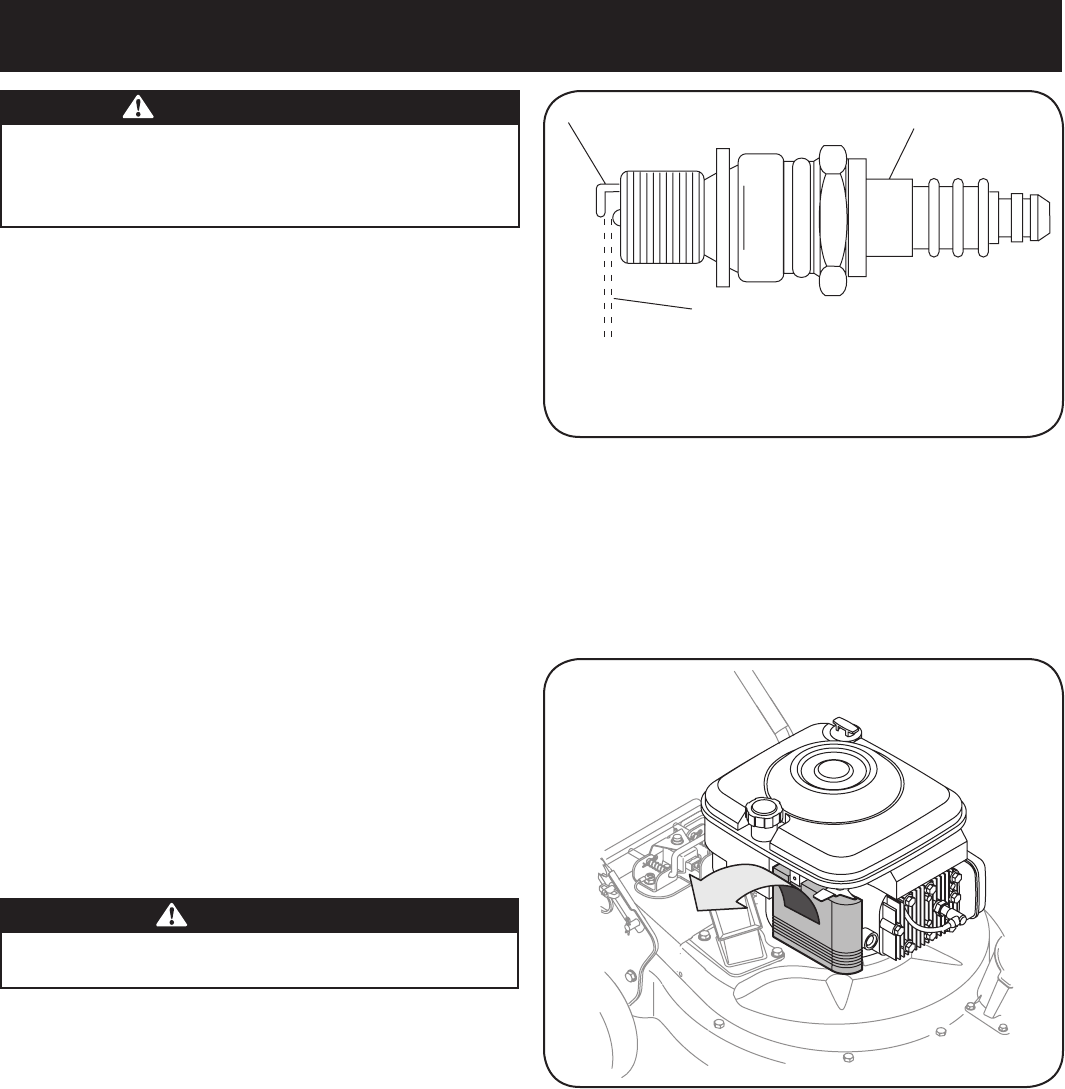

Figure 14

.020 inch (.51 mm) gap

Electrode Porcelain

CAUTION

Do not use pressurized air or solvents to clean the air cleaner

cartridge.

17

SERVICE AND MAINTENANCE

Check Engine Oil

Stop engine and wait several minutes before checking oil level.

With engine on level ground, the oil must be to FULL mark on

dipstick.

Remove oil fill dipstick and wipe clean with cloth.

Replace and tighten dipstick. Remove and check oil level. Level

should be at FULL mark.

If needed, add oil slowly - recheck. Do not overfill.

Wipe dipstick clean, replace and tighten. Remove and check oil

level. Oil level should be at FULL line on dipstick.

Change Engine Oil

Only use high quality detergent oil rated with API service

classification SF, SG, or SH. Select the oil’s SAE viscosity grade

according to the expected operating temperature. Refer to opera-

tion section for viscosity chart.

Change engine oil after the first five to eight hours of operation,

and every fifty hours or every season thereafter. Change oil every

twenty five hours when operating engine under heavy load or in

high temperatures.

To Drain Oil

Drain the fuel from the tank by running the engine until the fuel

tank is empty.

Disconnect spark plug wire and keep it away from spark plug.

With engine OFF but still warm remove oil fill dipstick.

Tip unit on its side (spark plug side up) to drain through the oil fill

tube into appropriate receptacle.

When engine is drained of all oil, place engine level. Refill with

approximately 18 oz. of fresh oil. Fill to FULL line on dipstick. Do

not overfill. Refer to Gas And Oil Fill-Up in OPERATION section.

Replace oil fill dipstick and tighten.

Replace spark plug wire before starting.

Service Muffler

Inspect muffler periodically, and replace if necessary. Replace-

ment parts for the muffler must be the same and installed in the

same position as the original parts, otherwise fire can occur.

1.

2.

3.

4.

5.

•

•

1.

2.

3.

4.

5.

6.

7.

•

Clean Engine

Daily or before every use, clean grass, chaff or accumulated

debris from engine. Keep linkage, spring, and controls clean.

Keep area around and behind muffler free of any combustible

debris.

Keeping engine clean allows air movement around engine.

Engine parts should be kept clean to reduce the risk of over-

heating and ignition of accumulated debris. This is especially

important if cutting tall grass.

Carburetor Adjustment

The carburetor on this engine is not adjustable.

Engine Speed

LUBRICATION

Wheels- Place a few drops of SAE 30 oil on each shoulder screw

once a season.

Nozzle height adjustment levers- Lubricate nozzle height

adjustment levers with light oil.

Locking Rod- Lubricate the lock rod and compression springs

which attach to the mounting bracket.

CLEAN EQUIPMENT

Clean the Yard Vacuum thoroughly after each use.

Wash bag periodically with water. Allow to dry thoroughly in

shade.

If the flail screen becomes clogged, remove and clean as

instructed below.

NOTE: Cleaning with a forceful spray of water is not recommended as

it could contaminate the fuel system.

•

•

•

•

•

•

•

•

•

CAUTION

Do not overfil. Overfilling with oil may cause the engine to not start,

or hard starting. If over the FULL mark on the dipstick, drain oil to

reduce oil level to FULL mark on dipstick.

CAUTION

Used oil is a hazardous waste product. Dispose of used oil properly.

Do not discard with household waste. Check with your local authori-

ties or Sears Service Center for safe disposal/recycling facilities.

WARNING

Temperature of muffler and nearby areas may exceed 150˚ F (65˚C).

Avoid these areas.

CAUTION

Do not use water to clean engine parts. Water could contaminate fuel

system. Use a brush or dry cloth.

WARNING

Do not attempt to alter the engine speed by tampering with the

engine’s governor linkage. Doing so could result in serious personal

injury and damage to the engine. The engine RPM has been set at

the factory.

18

SERVICE AND MAINTENANCE

REMOVING THE FLAIL SCREEN

If the discharge area becomes clogged, remove the flail screen and

clean area as follows:

Stop the engine. Make certain the chipper/shredder vacuum has

come to a complete stop.

Before unclogging the discharge chute, disconnect and ground

the spark plug wire to retaining post.

Remove the vacuum bag or blower chute from the unit as

instructed in the OPERATION section to obtain access to flail

screen.

Remove self tapping screw on right side of unit that attaches to

the flail screen. See Figure 14.

Remove hex screw on top of rear housing near mounting bracket

and the flange lock nut that secures flail screen. See Figure 14.

Remove and clean the screen by scraping or washing with water.

See Figure 15.

Reinstall the screen.

1.

2.

3.

4.

5.

6.

7.

WARNING

Before performing any type of maintenance on the machine, wait for

all parts to stop moving and disconnect the spark plug wire. Failure

to follow this instruction could result in personal injury or property

damage.

Figure 14

Figure 15

19

SERVICE AND MAINTENANCE

Figure 16

Figure 17

Figure 18

Front Support Brace and Lock Nut

Pivot Arm Assembly

Bell Washer

Thrust Washer

Wave

Washer

Wheel

Lock Nut

Hub Cap

Shoulder Screw

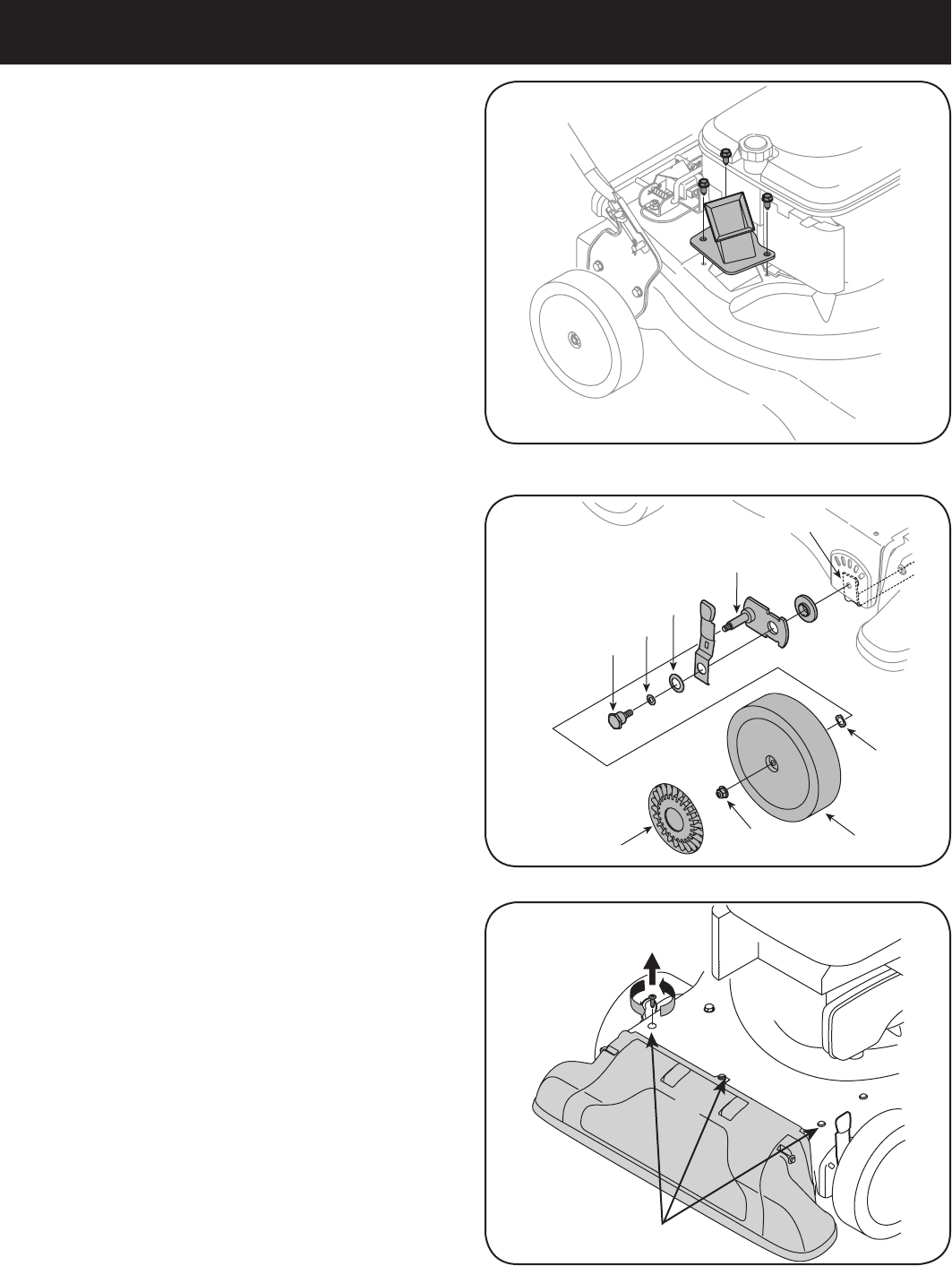

SHARPENING OR REPLACING CHIPPER

BLADE

NOTE: When tipping the unit, empty the oil and fuel tank and keep

engine spark plug side up.

Disconnect and ground the spark plug wire to retaining post.

Remove bag assembly or blower chute.

Remove the three hex cap screws holding the chipper chute to

the upper housing. See Figure 16.

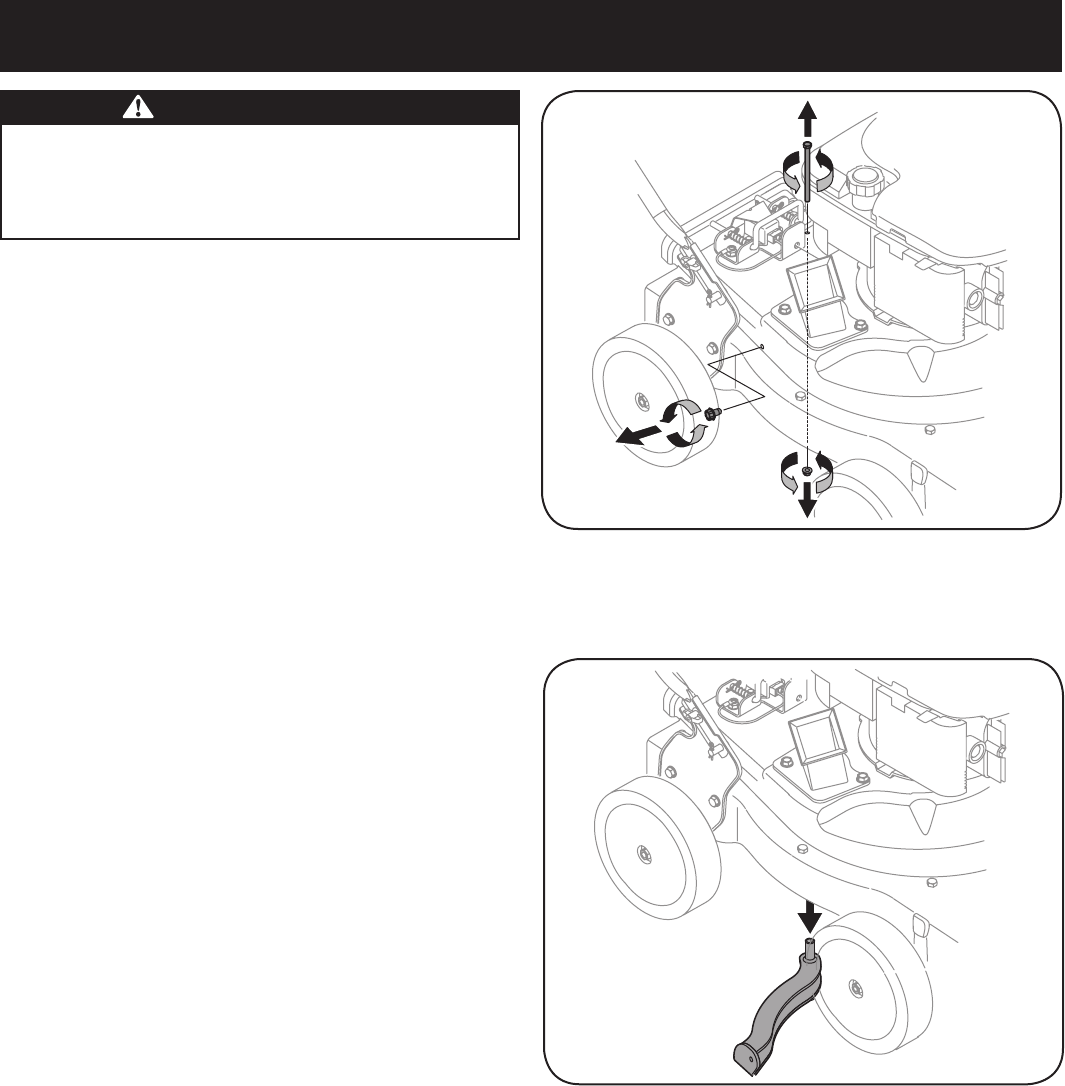

Remove the front hubcaps, flange lock nuts, front wheels, and

wave washers that attach to the pivot arm assemblies. See Figure

17.

Remove the shoulder screws, thrust washers, and bell washers

that go through the pivot arms to the front support brace. The

front support brace and lock nut can be removed at this time as

well.

Remove the three screws on the upper housing that secure the

nozzle cover. See Figure 18.

1.

2.

3.

4.

5.

6.

20

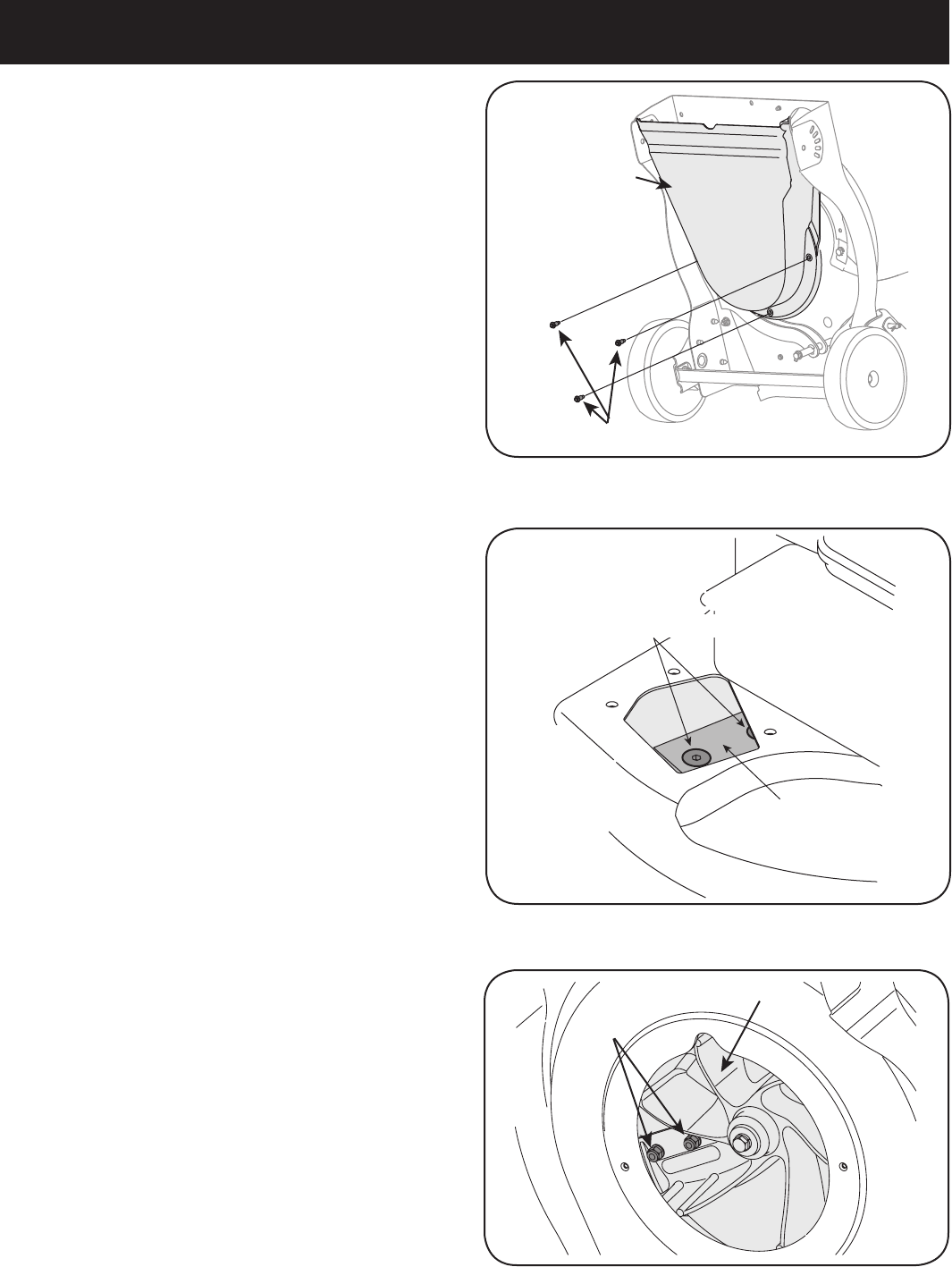

SERVICE AND MAINTENANCE

Carefully tilt and support the unit up to provide access underneath

to the nozzle mounting hardware and impeller. Remove the three

shoulder bolts securing the black plastic lower flail housing to the

lower housing. Refer to Figure 19.

Tilt top of black plastic lower flail housing toward the engine to

remove.

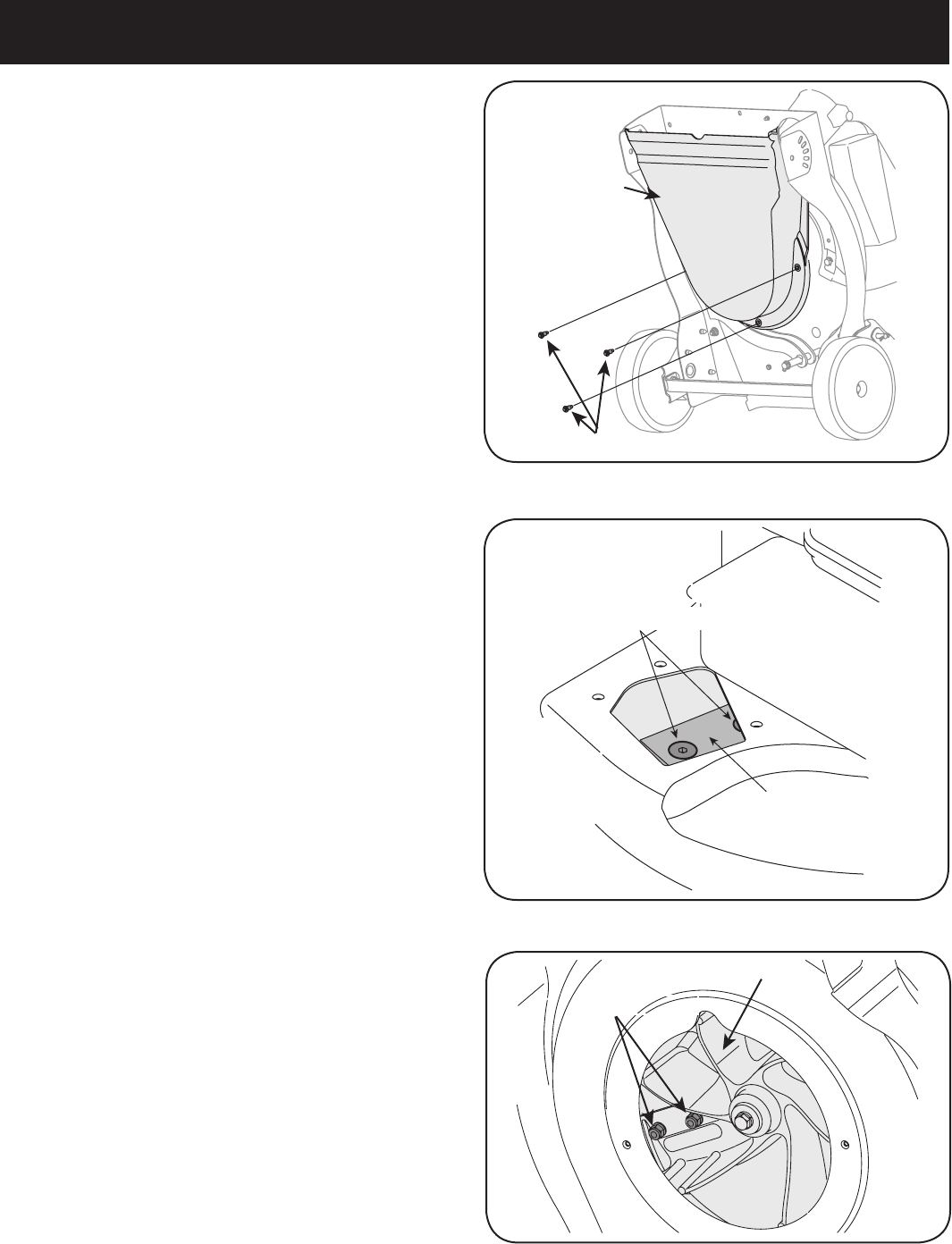

Using a 3/16” allen wrench, remove the flat head cap screws that

hold the chipper blade to the impeller. These screws are acces-

sible through the opening created when the chipper chute was

removed earlier. See Figure 20.

The nuts on the flat head cap screws can be reached from

underneath using a 1/2-inch socket, universal, and extension.

See Figure 21.

Replace or sharpen chipper blade. The blade can be sharpened

with a file or on a grinding wheel.

When sharpening blade, protect hands by using gloves and follow

the original angle of grind.

Reassemble by performing the previous steps in the opposite

order and manner of removal.

NOTE: Tighten blade screws to 210 - 250 in-lbs. Make certain chipper

blade is reassembled with the sharp edge facing upward.

7.

8.

9.

10.

11.

12.

13. Figure 19

Figure 20

Figure 21

Flat Head Cap Screws

Chipper Blade

Nuts

Impeller

Black Plastic

Nozzle

Shoulder Screws

21

SERVICE AND MAINTENANCE

Interval Item Service Service Log

Each Use Engine oil level

Loose or missing hardware

Unit and engine.

1.

2.

3.

Check

Tighten or replace

Clean

1.

2.

3.

1st 5 - 8 hours Engine oil1. Change1.

25 hours Engine oil†

Air cleaner

Control linkages and pivots

1.

2.

3.

Change

Clean or replace

Lube with light oil

1.

2.

3.

50 hours Engine oil1. Change1.

Annually or 100 hours Spark plug1. Clean, replace, re-gap1.

Before Storage Fuel system1. Run engine until it stops from lack of

fuel or add a gasoline additive to the

gas in the tank.

1.

† Under heavy load or in high temperatures

WARNING

Before performing any type of maintenance/service, disengage all

controls and stop the engine. Wait until all moving parts have come to

a complete stop. Disconnect spark plug wire and ground it against the

engine to prevent unintended starting. Always wear safety glasses during

operation or while performing any adjustments or repairs.

Follow the maintenance schedule given below. This chart describes

service guidelines only. Use the Service Log column to keep track of

completed maintenance tasks. To locate the nearest Sears Service

Center or to schedule service, simply contact Sears at

1-800-4-MY-HOME®.

MAINTENANCE SCHEDULE

22

OFF-SEASON STORAGE

PREPARING THE ENGINE

For engines stored over 30 days:

To prevent gum from forming in fuel system or on carburetor

parts, run engine until it stops from lack of fuel or add a gasoline

additive to the gas in the tank. If you use a gas additive, run the

engine for several minutes to circulate the additive through the

carburetor—after which the engine and fuel can be stored up to

six months.

While engine is still warm, change the oil.

Remove spark plug and pour approximately 1 oz. (30 ml) of clean

engine oil into the cylinder. Pull the recoil starter several times to

distribute the oil, and reinstall the spark plug.

Clean engine of surface debris.

1.

2.

3.

4.

PREPARING THE YARD VACUUM

When storing the yard vacuum in an unventilated or metal storage

shed, care should be taken to rustproof the non-painted surfaces.

Using a light oil or silicone, coat the equipment, especially any

springs, bearings, and cables.

Remove all dirt from exterior of engine and equipment.

Follow lubrication recommendations.

Store equipment in a clean, dry area. Do not store in an area

where equipment is present that may use a pilot light or has a

component that can create a spark.

•

•

•

•

WARNING

Never store yard vacuum with fuel in tank indoors or in poorly

ventilated areas where fuel fumes may reach an open flame, spark,

or pilot light as on a furnace, water heater, clothes dryer, or gas

appliance.

23

TROUBLESHOOTING

Problem Cause Remedy

Engine fails to start Throttle lever not in correct starting position

Choke not in ON position

Spark plug wire disconnected

Faulty spark plug

Fuel tank empty or stale fuel

Cannot pull recoil cord

Safety switch not depressed

Safety switch wire is not connected to

engine or not properly grounded

1.

2.

3.

4.

5.

6.

7.

8.

Move throttle lever to START/RUN position.

Move CHOKE to ON position.

Connect wire to spark plug.

Clean, adjust gap, or replace.

Fill tank with clean, fresh gasoline.

Obstruction lodged in impeller. Disconnect spark

plug wire and remove lodged object.

Safety switch must be depressed by the front tab on

the bag handle when securing the bag.

Connect safety switch wire to engine connector and

ground to mounting bracket.

1.

2.

3.

4.

5.

6.

7.

8.

Engine runs erratically Unit running on CHOKE

Spark plug wire loose

Stale fuel

Water or dirt in fuel system

Dirty air cleaner

Low engine RPM

Carburetor out of adjustment

1.

2.

3.

4.

5.

6.

7.

Move choke lever to OFF position.

Connect and tighten spark plug wire.

Fill tank with fresh gasoline.

Drain fuel. Refill with fresh fuel.

Clean or replace air cleaner filter.

Always run engine at full throttle.

Contact your Sears Parts & Repair Center.

1.

2.

3.

4.

5.

6.

7.

Engine overheats Engine oil level low

Air flow restricted

1.

2.

Fill engine with proper amount and type of oil.

Clean grass clippings and debris from around the

engine’s cooling fins and blower housing.

1.

2.

Engine hesitates at high RPMs Spark plug gap set too close1. Remove spark plug and adjust gap.1.

Engine idles poorly Fouled spark plug

Dirty air cleaner

1.

2.

Replace spark plug and adjust gap.

Replace air cleaner cartridge.

1.

2.

Excessive vibration Loose parts or damaged impeller1. Stop engine immediately and disconnect spark plug

wire. Contact your Sears Parts & Repair Center.

1.

Unit does not discharge 1. Discharge area clogged

2. Foreign object lodged in impeller

3. Low engine RPM

4. Vacuum bag is full

1. Stop engine immediately and disconnect spark plug

wire. Clean flail screen and inside of discharge open-

ing.

2. Stop engine and disconnect spark plug wire. Remove

lodged object.

3. Always run engine at full throttle.

4. Empty bag.

Rate of discharge slows

considerably or composition of

discharged material changes

1. Low engine RPM

2. Chipper blade dull

1. Always run engine at full throttle.

2. Replace chipper blade or contact your Sears Parts &

Repair Center.

This section addresses minor service issues. To locate the nearest Sears Service Center or to schedule service, simply contact Sears

at 1-800-4-MY-HOME®.

WARNING

Before performing any type of maintenance/service, disengage all

controls and stop the engine. Wait until all moving parts have come to

a complete stop. Disconnect spark plug wire and ground it against the

engine to prevent unintended starting. Always wear safety glasses during

operation or while performing any adjustments or repairs.

24

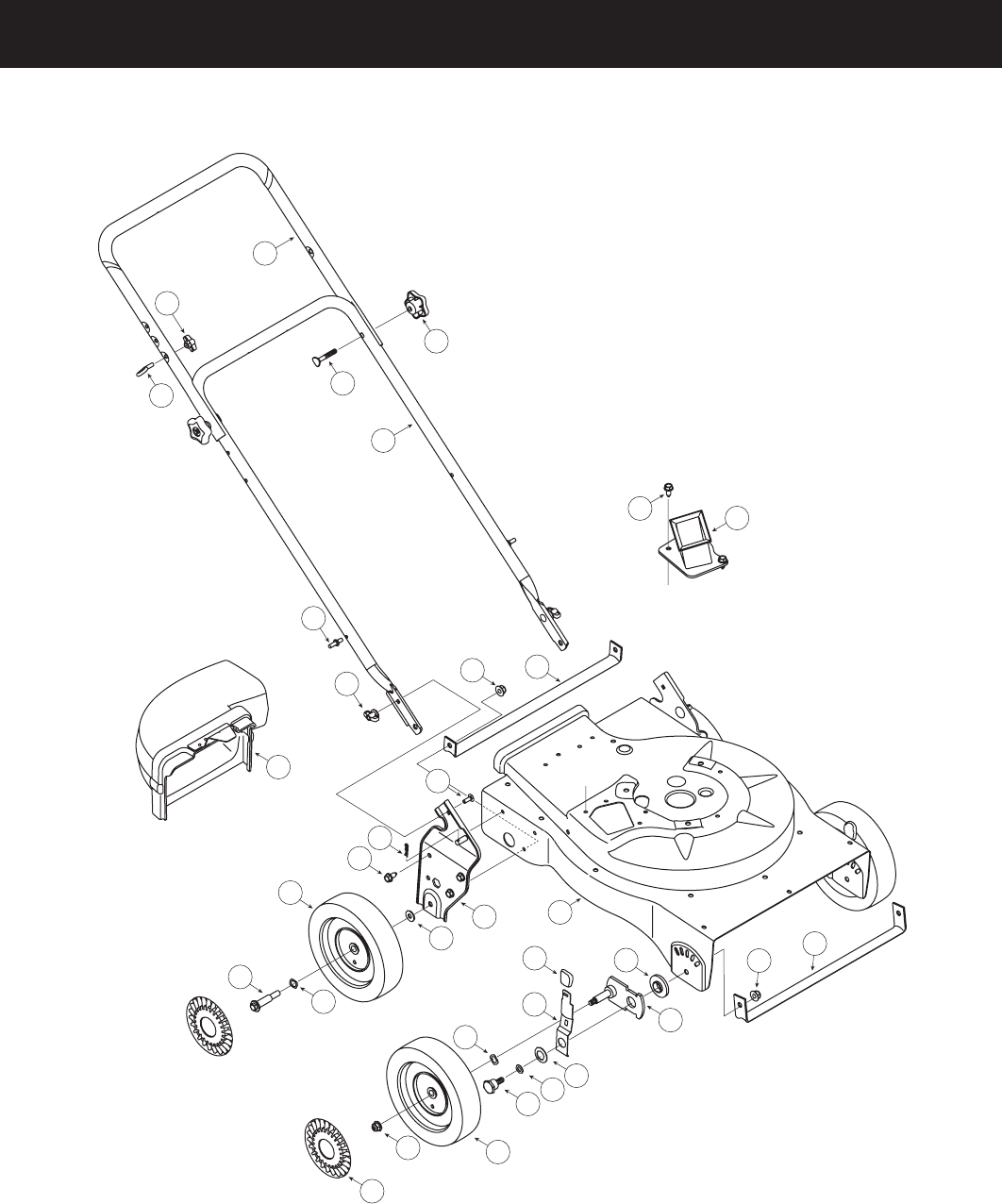

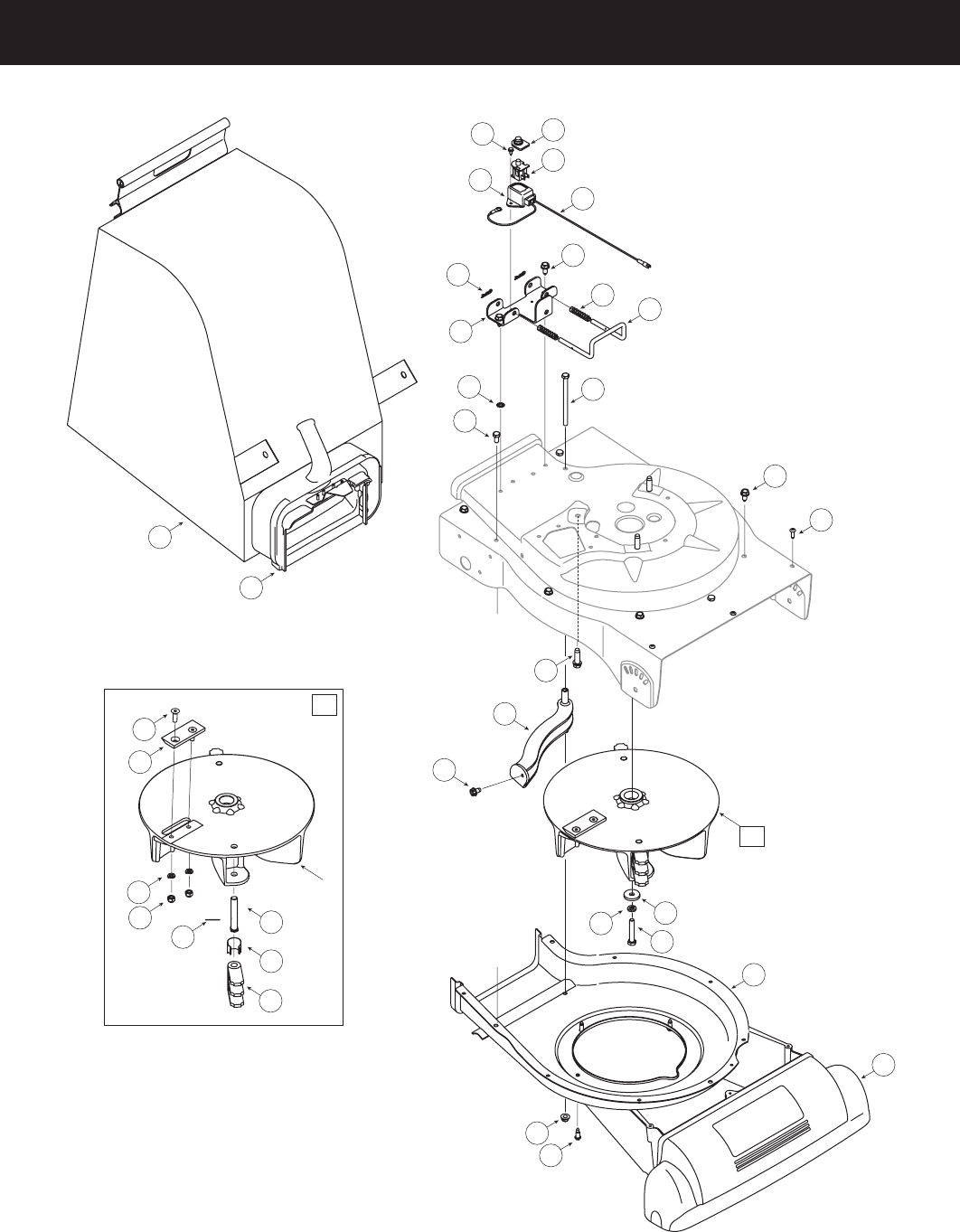

PARTS LIST

Yard Vacuum — Model No. 247.770120

B

B

6

12

16

31

17

5

3

18

2

4

1

810

15

18

29

11

32

14

33

7

30

28

24

22

27

19

34

35

20

21

25

*

26

23

23

9

* Impeller (719-0530A) cannot be

ordered separately. To order the

impeller, entire assembly (681-0152)

must be purchased.

13

25

PARTS LIST

Yard Vacuum — Model No. 247.770120

Ref. No. Part No. Description

1 725-1700 Switch Cover

2 725-3166 Safety Switch

3 710-0224 Hex Washer Screw, #10-16 x.50

4 629-0920A Wire Harness

5 731-1613 Safety Switch Cover

6 714-0104 Cotter Pin

7 731-1905A Nozzle Cover

8732-0962 Compression Spring

9 781-0778A Mounting Bracket

10 747-1153 Lock Rod

11 712-04063 Flange Lock Nut, 5/16-18

12 736-0607 External Lock Washer 5/16

13 710-0502A Hex Washer Screw 3/8-16 x 1.25

14 710-1220 Screw, #12-16 x .750

15 710-3195 Hex Cap Screw 5/16-18 x 4.5

16 710-3025 Hex Cap Screw 5/16-18 x.625

17 710-0607 Screw, 5/16-18 x.500

18 710-0726 Screw, 5/16-12 x.75

Ref. No. Part No. Description

19 710-1054 Hex Screw 5/16-24 x 1.0

20 781-0490 Chipper Blade

21 736-0119 Lock Washer 5/16

22 712-0411 Hex Lock Nut 5/16-24

23 681-0152 Impeller Assembly

24 719-0329 Flail Blade

25 781-0735 Pin Clip

26 711-1401 Clevis Pin

27 715-0166 Spiral Pin

28 736-0247 Flat Washer.375 ID x 1.25 OD

29 736-0217 Lock Washer 3/8

30 710-0818 Hex Cap Screw 3/8-24 x 2.0

31 681-0154 Screen Assembly

32 710-1650 Shoulder Screw, .30 x .46

33 781-0721B Lower Housing

34 664-0094 Bag Assembly

35 631-0083 Chute Assembly

— 723-0400 Safety Glasses (Not Shown)

26

PARTS LIST

Yard Vacuum — Model No. 247.770120

29

27

12

20

19

15

11

13

14

28 25

8

14

22

23

24

19

27

18

17

14

21

30

16

26

9

10

3

2

7

12 1

46

5

A

A

27

PARTS LIST

Yard Vacuum — Model No. 247.770120

Ref. No. Part No. Description

1 681-0122 Chipper Chute Assembly

2 749-04172 Upper Handle

3 720-0279 Knob

4 710-1205 Eye Bolt

5 720-04072 Star Knob, 5/16-18

6 710-1174 Carriage Bolt

7 749-04165 Lower Handle

8 781-04068 Upper Housing

9 711-1293 Studs

10 712-0397 Wing Nut 1/4-20

11 710-0703 Carriage Screw 1/4-20 x.75

12 710-0726 Screw, 5/16-12 x.750

13 781-04081 Rear Wheel Support Brace

14 712-04065 Flange Lock Nut, 3/8-16

15 714-0104 Cotter Pin

16 681-0155A Handle Bracket Assy. LH

Ref. No. Part No. Description

681-0156A Hndle Brkt Assy. RH (Not Shown)

17 631-0090 Blower Chute Assembly

18 736-0105 Bell Washer.401 ID x.870 OD

19 734-2004A Wheel, 8 x 2.125

20 738-1015 Shoulder Screw 3/8-16

21 731-0981A Hubcap

22 781-04082 Front Wheel Support Brace

23 736-0314 Thrust Washer.375 ID x.70 OD

24 738-1172 Shoulder Screw, .750 ID x .500

25 741-0751 Height Adjustment Bearing

26 687-02094 Pivot Arm Assembly

27 736-0232 Wave Washer.531 ID x.781 OD

28 720-0426 Height Adjustment Knob

29 732-1026 Spring Lever

30 736-0741 Bell Washer.760 ID x.25OD

28

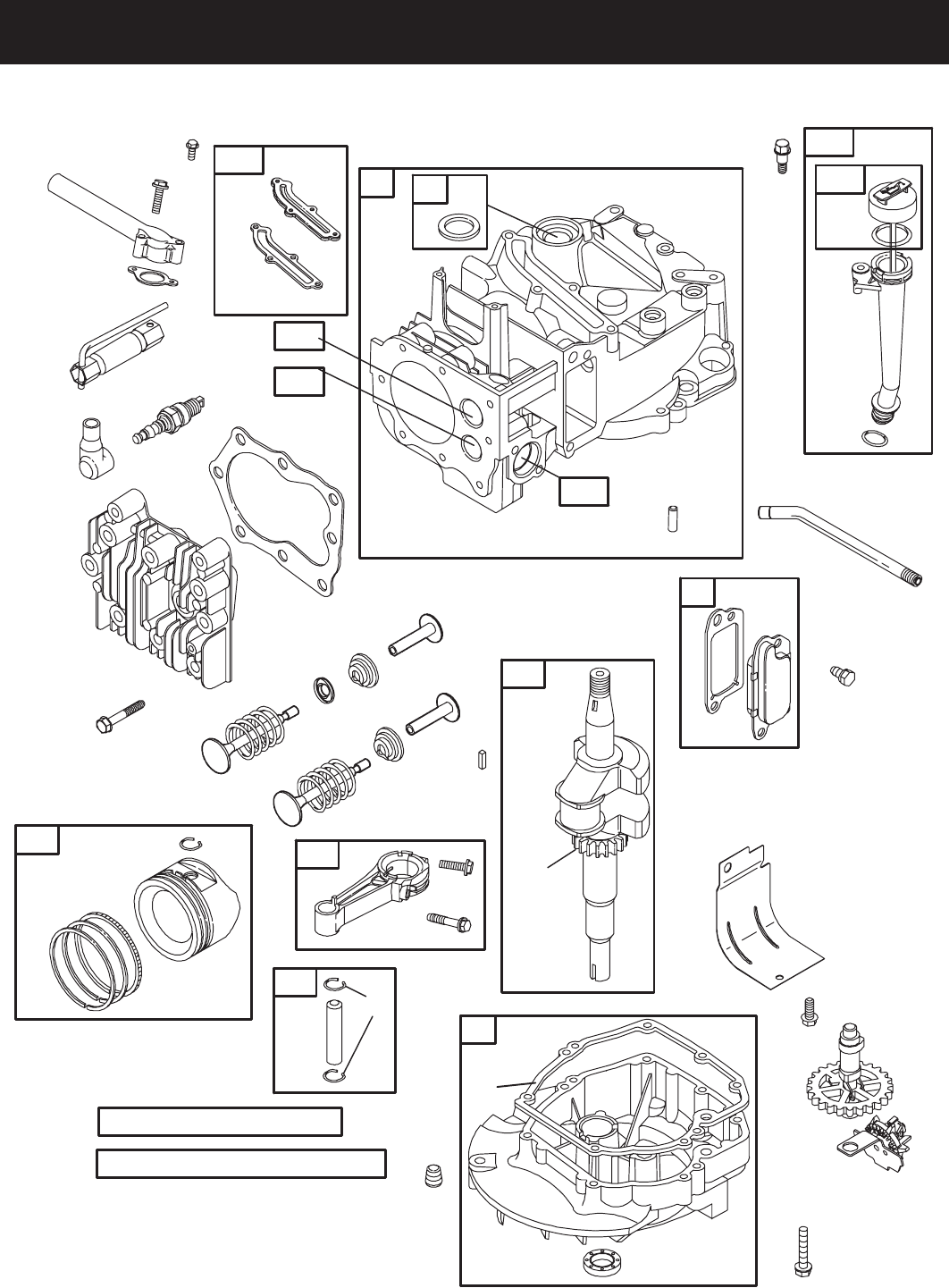

PARTS LIST

Craftsman 6.5 H.P. Engine Model No. 124T02

For Yard Vacuum Model 247.770120

307

13

337

635

383

3

11

910

54

50

51

7

5

585

684 287

525

524

842

1

8

847

523

27

27

32

26 28

25 29

40

40

35

36

33

45

34

45

24

741

16

20

12

22

46

43

15

4

32A

718

868

2

871

870

869

1330 REPAIR MANUAL

1058 OPERATOR’S MANUAL

306

584

29

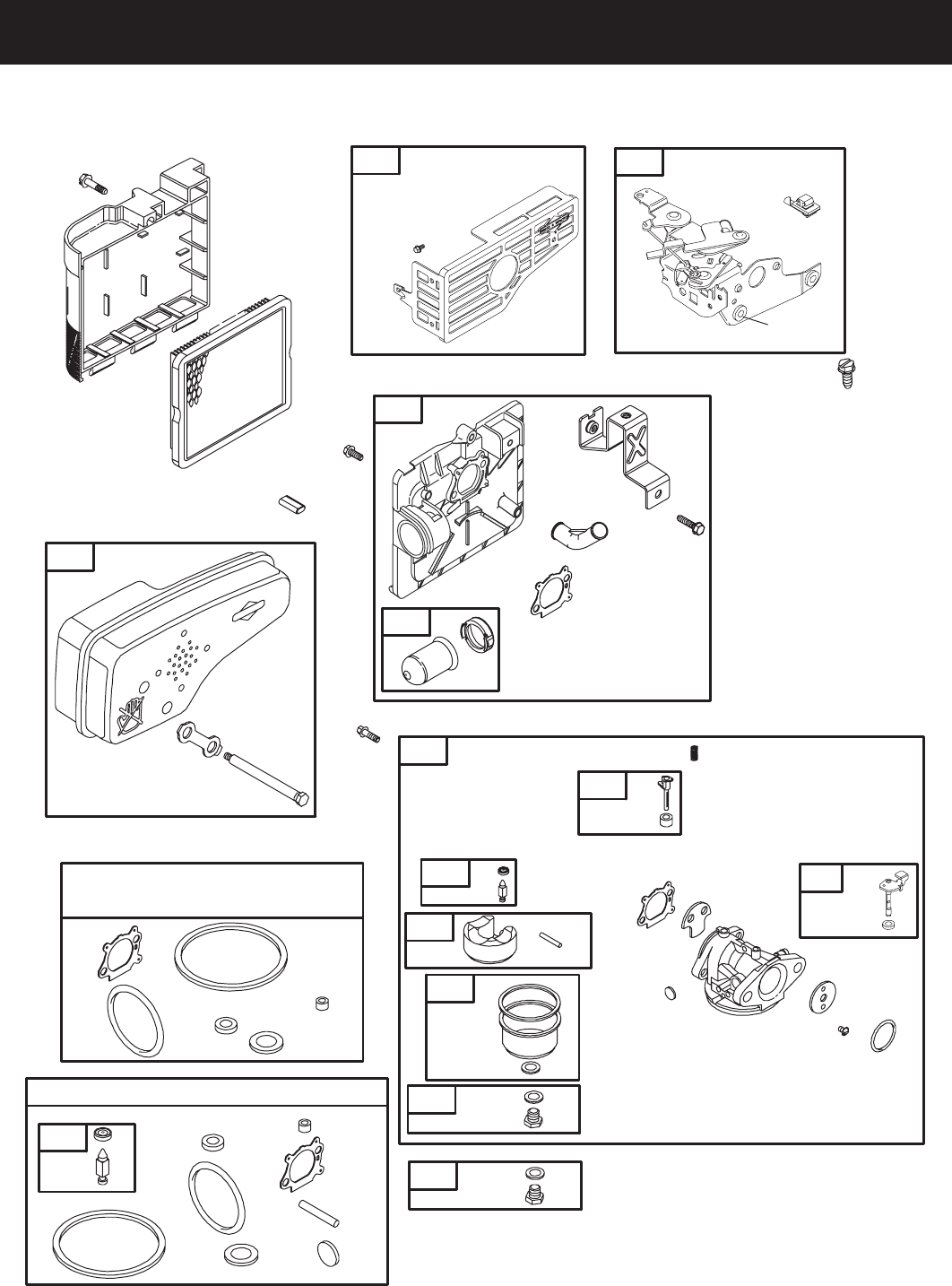

PARTS LIST

Craftsman 6.5 H.P. Engine Model No. 124T02

For Yard Vacuum Model 247.770120

365

968

445

425

443

163

529

159

970

966

976

188

104

137

276 127

633

121 CARBURETOR OVERHAUL KIT

617

137

276

633

617

977 CARBURETOR

GASKET SET

163

163

134

81

613

300

222

125

134

133

109

633A

97

633

104

137

975

276

276

117

163

108

127

130

95 617

692

832

836

843

633A

633A

621

668

276

118

30

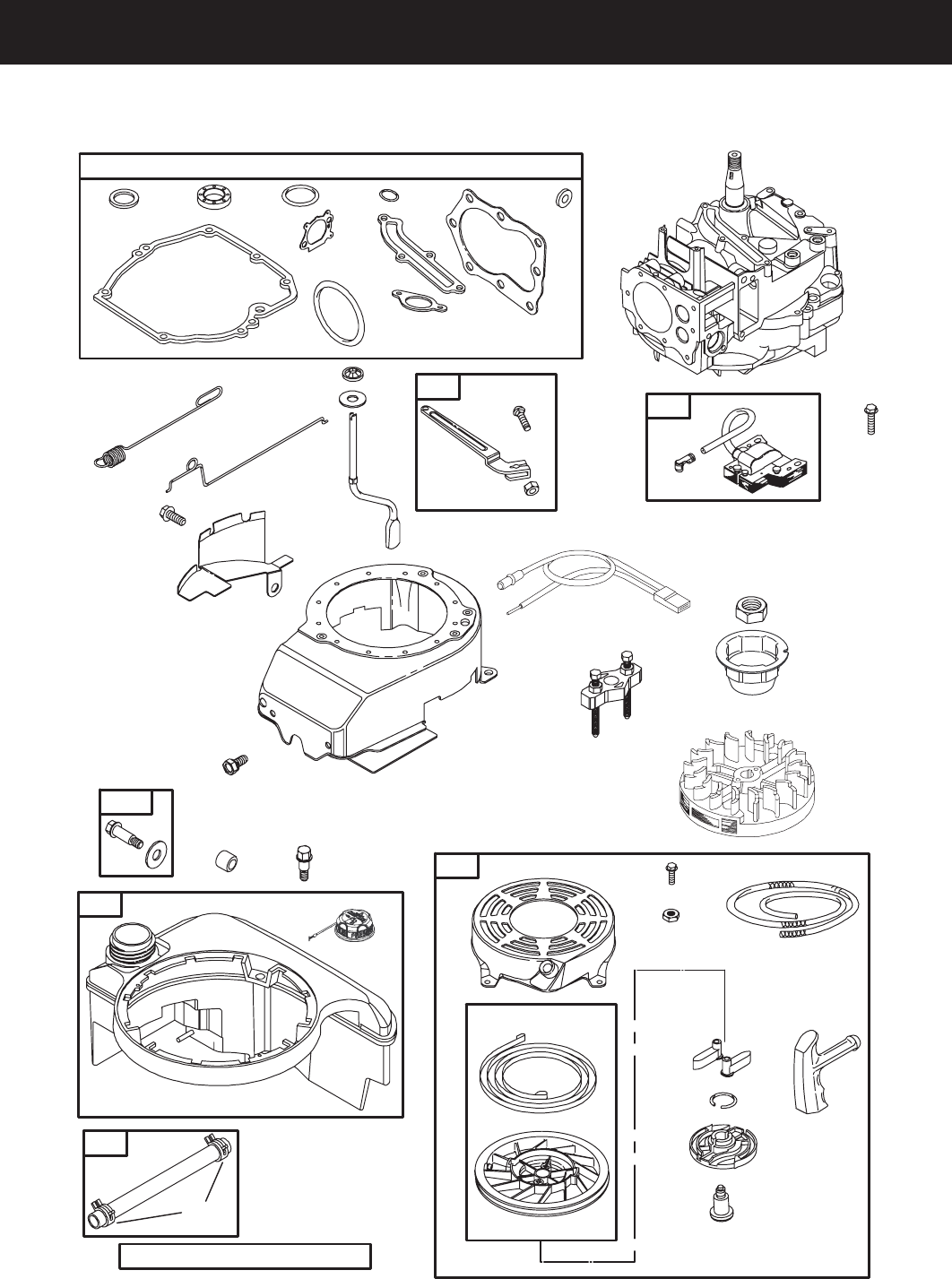

PARTS LIST

Craftsman 6.5 H.P. Engine Model No. 124T02

For Yard Vacuum Model 247.770120

332

304

305

363

455

23

1036 EMISSIONS LABEL

55

456

58

60

459

689

597

608 65

592

190

670

957

972

1059

1211

1210

601

187

78

37

334

851

333

202

209

356

562

505

227

616

404

615

358 ENGINE GASKET SET

12

320

51

585

7

163

524 668

842

48

617

31

PARTS LIST

Craftsman 6.5 H.P. Engine Model No. 124T02

For Yard Vacuum Model 247.770120

Ref. No. Part No. Description

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819S† Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249† Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232† Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 694478 Crankshaft

20 399781S† Seal-Oil (PTO Side)

22 691092 Screw (Engine Sump)

23 691987 Flywheel

24 222698S Key-Flywheel

25 791097 Piston Assembly (Standard)

791326 Piston Assembly (.020” Oversize)

26 791098 Ring Set (Standard)

791324 Ring Set (.020” Oversize)

27 691866 Lock-Piston Pin

28 499423 Pin-Piston

29 499424 Rod-Connecting

32 691664 Screw (Connecting Rod)

32A 695759 Screw (Connecting Rod)

33 262651S Valve-Exhaust

34 262652S Valve-Intake

35 691270 Spring-Valve (Intake)

36 691270 Spring-Valve (Exhaust)

Ref. No. Part No. Description

37 694086 Guard-Flywheel

40 692194 Retainer-Valve

43 691997 Slinger-Governor/Oil

45 690548 Tappet-Valve

46 691449 Camshaft

48 790450 Short Block

50 497465 Manifold-Intake

51 272199S† Gasket-Intake

54 691650 Screw (Intake Manifold)

55 691421 Housing-Rewind Starter

58 697316 Rope-Starter (Cut to Required Length)

60 281434S Grip-Starter Rope

65 690837 Screw (Rewind Starter)

78 691108 Screw (Flywheel Guard)

81 691740 Lock-Muffler Screw

95 691636 Screw (Throttle Valve)

97 696565 Shaft-Throttle

104 691242‡ Pin-Float Hinge

108 691182 Valve-Choke

109 498593 Shaft-Choke

117 498981 Jet-Main (Standard)

118 494870 Jet-Main (High Altitude)

121 498260 Kit-Carburetor Overhaul

125 792253 Carburetor

127 694468‡ Plug-Welch

130 696564 Valve-Throttle

133 398187 Float-Carburetor

134 398188‡ Valve-Needle/Seat

137 693981‡* Gasket-Float Bowl

159 691753 Bracket-Air Cleaner Primer

163 272653S†‡* Gasket-Air Cleaner

32

PARTS LIST

Craftsman 6.5 H.P. Engine Model No. 124T02

For Yard Vacuum Model 247.770120

Ref. No. Part No. Description

187 691050 Line-Fuel (Cut to Required Length)

188 693399 Screw (Control Bracket)

190 690940 Screw (Fuel Tank)

202 691829 Link-Mechanical Governor

209 691291 Spring-Governor

222 692150 Bracket-Control

227 690783 Control Lever-Governor

276 271716‡* Sealing Washer

287 690940 Screw (Dipstick Tube)

300 692038 Muffler

304 493294 Housing-Blower

305 691108 Screw (Blower Housing)

306 690450 Shield-Cylinder

307 690345 Screw (Cylinder Shield)

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 802592S Plug-Spark

356 496381 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Flywheel Puller

365 692524 Screw (Carburetor)

383 89838s Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 692523 Screw (Air Cleaner Primer Base)

445 491588S Filter-Air Cleaner Cartridge

455 791960 Cup-Flywheel

456 692299 Plate-Pawl Friction

459 281505 Pawl-Ratchet

Ref. No. Part No. Description

505 691251 Nut (Governor Control Lever)

523 495264 Dipstick

524 692296† Seal-Dipstick Tube

525 495265 Tube-Dipstick

529 691923 Grommet

562 691119 Bolt (Governor Control Lever)

584 697734 Cover-Breather Passage

585 691879† Gasket-Breather Passage

592 690800 Nut (Rewind Starter)

597 691696 Screw (Pawl Friction Plate)

601 791850 Clamp-Hose

608 497680 Starter-Rewind

613 691340 Screw (Muffler)

615 690340 Retainer-Governor Shaft

616 698801 Crank-Governor

617 270344S†‡* Seal-O Ring (Intake Manifold)

621 692310 Switch-Stop

633 691321‡* Seal-Choke/Throttle Shaft

633A 693867‡* Seal-Choke/Throttle Shaft

635 66538S Boot-Spark Plug

668 493823 Spacer

670 692294 Spacer-Fuel Tank

684 690345 Screw (Breather Passage Cover)

689 691855 Spring-Friction

692 690572 Spring-Detent

718 690959 Pin-Locating

741 790345 Gear-Timing

832 499034 Guard-Muffler

836 690664 Screw (Muffler Guard)

842 691031† Seal-O Ring (Dipstick Tube)

33

PARTS LIST

Craftsman 6.5 H.P. Engine Model No. 124T02

For Yard Vacuum Model 247.770120

Ref. No. Part No. Description

843 691884 Sleeve-Lever

843A 691895 Sleeve-Lever

847 692017 Assembly-Dipstick/Tube

851 493880s Terminal-Spark Plug

868 697338 Seal-Valve

869 691155 Seat-Valve (Intake)

870 690380 Seat-Valve (Exhaust)

871 262001 Bushing-Guide (Exhaust)

63709 Bushing-Guide (Intake)

930 691919 Guard-Rewind

957 699985 Cap-Fuel Tank

966 496116 Base-Air Cleaner Primer

968 692298 Cover-Air Cleaner

970 691669 Screw (Air Cleaner Primer Bracket)

972 699374 Tank-Fuel

975 493640 Bowl-Float

Ref. No. Part No. Description

976 694395 Primer-Carburetor

977 498261 Set-Carburetor Gasket

1036 Label-Emissions (Available from a Briggs &

Stratton authorized service dealer)

1058 MS3260 Operator’s Manual

1059 692311 Kit-Screw/Washer

1210 498144 Assembly-Pulley/Spring (Pulley)

1211 498144 Assembly-Pulley/Spring (Spring)

1329 126T02-

0005

Replacement Engine (Replacement

Engine listed is not available in the State

of California. Repair with individual parts.

Transfer Rewind Assembly from original

engine to replacement engine. Transfer

Flywheel Assembly to replacement engine.

Transfer Ground Wire Terminal and/or stop

switch to replacement engine. Remove

694849 and add 694478.)

1330 272147 Repair Manual

†Included in Engine Gasket Set, Key. No. 358

‡ Included in Carburetor Overhaul Kit, Key. No. 121

* Included in Carburetor Gasket Set, Key. No. 977

34

(This page applicable in the U.S.A. and Canada only.)

Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB)

and the United States Environmental Protection Agency (U.S. EPA)

Emission Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations)

EMISSION CONTROL WARRANTY COVERAGE IS APPLICABLE TO CERTI-

FIED ENGINES PURCHASED IN CALIFORNIA IN 1995 AND THEREAF-

TER, WHICH ARE USED IN CALIFORNIA, AND TO CERTIFIED MODEL

YEAR 1997 AND LATER ENGINES WHICH ARE PURCHASED AND USED

ELSEWHERE IN THE UNITED STATES (AND AFTER JANUARY 1, 2001 IN

CANADA).

California and United States Emission Control Defects Warranty Statement

The California Air Resources Board (CARB), U.S. EPA and Sears are pleased

to explain the Emission Control System Warranty on your model year 2000 and

later small off-road engine (SORE). In California, new small off-road engines

must be designed, built and equipped to meet the State’s stringent anti-smog

standards. Elsewhere in the United States, new non-road, spark-ignition

engines certified for model year 1997 and later must meet similar standards set

forth by the U.S. EPA. Sears must warrant the emission control system on your

engine for the periods of time listed below, provided there has been no abuse,

neglect or improper maintenance of your small off-road engine. Your emis-

sion control system includes parts such as the carburetor, air cleaner, ignition

system, muffler and catalytic converter. Also included may be connectors and

other emission related assemblies. Where a warrantable condition exists, Sears

will repair your small off-road engine at no cost to you including diagnosis, parts

and labor.

Sears Emission Control Defects Warranty Coverage

Small off-road engines are warranted relative to emission control parts defects

for a period of one year, subject to provisions set forth below. If any covered

part on your engine is defective, the part will be repaired or replaced by Sears.

Owner’s Warranty Responsibilities

As the small off-road engine owner, you are responsible for the performance of

the required maintenance listed in your Operating and Maintenance Instruc-

tions. Sears recommends that you retain all your receipts covering maintenance

on your small off-road engine, but Sears cannot deny warranty solely for the

lack of receipts or for your failure to ensure the performance of all scheduled

maintenance. As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your small off-road engine

or a part has failed due to abuse, neglect, improper maintenance or unap-

proved modifications. You are responsible for presenting your small off-road

engine to an Authorized Sears Service Dealer as soon as a problem exists. The

undisputed warranty repairs should be completed in a reasonable amount of

time, not to exceed 30 days.If you have any questions regarding your warranty

rights and responsibilities, you should contact a Sears Service Representative

at 1--800--469--4663. The emission warranty is a defects warranty. Defects are

judged on normal engine performance. The warranty is not related to an in-use

emission test.

Sears Emission Control Defects Warranty Provisions

The following are specific provisions relative to your Emission Control Defects Warranty Coverage. It is in addition to the Sears engine warranty for non-regulated

engines found in the Operating and Maintenance Instructions.

1. Warranted Parts

Coverage under this warranty extends only to the parts listed below (the

emission control systems parts) to the extent these parts were present on

the engine purchased.

a. Fuel Metering System

• Cold start enrichment system

• Carburetor and internal parts

• Fuel Pump

b. Air Induction System

• Air cleaner

• Intake manifold

c. Ignition System

• Spark plug(s)

• Magneto ignition system

d. Catalyst System

• Catalytic converter

• Exhaust manifold

• Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

• Vacuum, temperature, position, time sensitive valves

and switches

• Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent purchaser that

the Warranted Parts shall be free from defects in materials and workman-

ship which caused the failure of the Warranted Parts for a period of one

year from the date the engine is delivered to a retail purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be performed at no

charge to the owner, including diagnostic labor which leads to the

determination that a Warranted Part is defective, if the diagnostic work is

performed at an Authorized Sears Service Dealer. For emissions warranty

service contact your nearest Authorized Sears Service Dealer as listed in

the “Yellow Pages” under “Engines, Gasoline,” “Gasoline Engines,” “Lawn

Mowers,” or similar category.

4. Claims and Coverage Exclusions

Warranty claims shall be filed in accordance with the provisions of the

Sears Engine Warranty Policy. Warranty coverage shall be excluded for

failures of Warranted Parts which are not original Sears parts or because

of abuse, neglect or improper maintenance as set forth in the Sears

Engine Warranty Policy. Sears is not liable to cover failures of Warranted

Parts caused by the use of add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for replacement as required

maintenance or which is scheduled only for regular inspection to the effect

of “repair or replace as necessary” shall be warranted as to defects for the

warranty period. Any Warranted Part which is scheduled for replacement

as required maintenance shall be warranted as to defects only for the

period of time up to the first scheduled replacement for that part. Any

replacement part that is equivalent in performance and durability may

be used in the performance of any maintenance or repairs. The owner is

responsible for the performance of all required maintenance, as defined in

the Sears Operating and Maintenance Instructions.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any engine components

caused by the failure of any Warranted Part still under warranty.

In the USA and Canada, a 24 hour hot line, 1-800-469-4663, has a menu of pre-recorded messages offering you engine maintenance information.

35

Look For Relevant Emissions Durability Period and

Air Index Information On Your Engine Emissions Label

Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period and the Air Index. Sears, Roebuck and Co., U.S.A.

makes this information available to the consumer on our emission labels.

The Emissions Durability Period describes the number of hours of actual running time for which the engine is

certified to be emissions compliant, assuming proper maintenance in accordance with the Operating & Mainte-

nance Instructions. The following categories are used:

Moderate: Engine is certified to be emission compliant for 125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating would equate to 10 to 12 years.

The Air Index is a calculated number describing the relative level of emissions for a specific engine family. The

lower the Air Index, the cleaner the engine. This information is displayed in graphical form on the emissions label.

After July 1, 2000, Look For Emissions Compliance Period

On Engine Emissions Compliance Label

After July 1, 2000 certain Sears, Roebuck and Co., U.S.A. engines will be certified to meet the United States

Environmental Protection Agency (USEPA) Phase 2 emission standards. For Phase 2 certified engines, the Emis-

sions Compliance Period referred to on the Emissions Compliance label indicates the number of operating hours

for which the engine has been shown to meet Federal emission requirements.

For engines less than 225 cc displacement, Category C = 125 hours, B = 250 hours and A = 500 hours.

For engines of 225 cc or more, Category C = 250 hours, B = 500 hours and A = 1000 hours.

This is a generic representation of the emission label typically found on a certified engine.

36

ÍNDICE

GARANTÍA

ESPECIFICACIONES DEL

PRODUCTO NÚMERO DE MODELO

Declaración de garantía ......................Página 36

Acuerdo de Protección Para

Reparaciones .......................................Página 37

Prácticas operación seguras ...............Páginas 38-39

Montaje ................................................Páginas 40-43

Operación ............................................Páginas 44-47

Servicio y Mantenimiento ....................Páginas 48-53

Almacenamiento fuera de temporada .... Página 54

Solución de problemas ...................... Página 55-56

Etiquetas de seguridad ....................... Página 7

Lista de piezas ..........................................Página 24

Número de servicio .....................Cubierta posterior

Garantía completa de un año para la aspiradora para patios Craftsman

Este equipo está cubierto por una garantía de un año, siempre que se mantenga, lubrique y ajuste de acuerdo con las instrucciones del presente

manual del operador. Durante el año de garantía, si este equipo sufre cualquier falla producida por defectos en materiales o mano de obra,

DEVUÉLVALO A SU CENTRO DE PARTES & REPARACIÓN SEARS MÁS CERCANO, y Sears lo reparará sin ningún cargo. El servicio de

garantía a domicilio está disponible pero se aplicará un cargo de traslado.

Esta garantía no cubre:

Artículos de duración limitada que sufren desgaste bajo condiciones normales de uso, tales como bujías de encendido, purificadores de

aire, correas y filtros de aceite.

Reemplazo o reparaciones de llantas causadas por pinchaduras con objetos exteriores como, por ejemplo, clavos, espinas, palos o vidrios, etc.

Reparaciones necesarias debido a abuso del operador, incluyendo, pero sin limitarse a ellos, los daños causados por objetos, tales como

piedras, desechos de metal o trozos de madera de un tamaño demasiado grande, objetos que hacen impacto que pueden doblar la

estructura o el cárter, o sobreacelerar el motor.

Reparaciones necesarias debido a negligencia del operador, incluyendo entre otros, daños mecánico y eléctrico ocasionado por un

almacenamiento no apropiado, falla por el uso de aceite de grado y/o cantidad no apropiada o falla por no dar mantenimiento al equipo de

acuerdo con las instrucciones contenidas en el manual del operador.

Limpieza o reparaciones al motor (sistema de combustible) provocadas por un combustible contaminado u oxidado (viejo). En general, el

combustible debe utilizarse en un período no mayor de 30 días a partir de su adquisición.

Equipos utilizados para fines comerciales o de alquiler.

Esta garantía sólo tendrá validez durante 90 días si este producto se utiliza en cualquier momento para fines comerciales o de alquiler.

Esta garantía sólo tendrá validez mientras el producto se utilice en los Estados Unidos.

Esta garantía le otorga derechos legales específicos, pero usted podría gozar de otros derechos en razón de su lugar de residencia.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

•

•

•

•

•

•

Caballos de fuerza : 6.5

Tipo de aceite del motor: SAE 30

Capacidad de aceite del motor: 18 onzas

Capacidad de combustible: 1 1/2 2 cuartos

Bujías: Champion® RJ19LM

Separación de las bujías: .020”

Número de modelo ..........................................................

Número de serie ..............................................................

Fecha de compra .............................................................

Registre arriba el número del modelo, el número de serie y la fecha

de compra

© Sears Brands, LLC

37

ACUERDO DE PROTECCIÓN PARA REPARACIONES

Felicitaciones por haber realizado una adquisición inteligente. El

producto Craftsman® que ha adquirido está diseñado y fabricado

para brindar muchos años de funcionamiento confiable. Pero como

todos los productos a veces puede requerir de reparaciones. Es en

ese momento cuando el disponer de un Acuerdo de protección para

reparaciones le puede ahorrar dinero y problemas.

A continuación se detallan los puntos incluidos en el Acuerdo:

• Servicio experto prestado por nuestros 12,000 especialistas en

reparaciones profesionales

• Servicio ilimitado sin cargo para las piezas y la mano de obra en

todas las reparaciones cubiertas

• Reemplazo del producto si no es posible reparar el producto

cubierto

• Descuento de 10% del precio normal del servicio y de las piezas

relacionadas con el mismo que no estén cubiertas por el acuerdo;

además, 10% del precio normal de la verificación de manten-

imiento preventivo

• Ayuda rápida por teléfono - asistencia telefónica a cargo de un

técnico de Sears para los productos que requieren reparación

a domicilio, además de una programación conveniente para la

reparación

Una vez adquirido el Acuerdo, puede programar el servicio con

tan sólo realizar una llamada telefónica. Puede llamar en cualquier

momento del día o de la noche o programar un servicio en línea.

Sears dispone de más de 12.000 especialistas en reparaciones

profesionales que tienen acceso a más de 4.5 millones de piezas y

accesorios de buena calidad. Este es el tipo de profesionalismo en

el que puede confiar para que le ayude a prolongar la vida útil del

producto recientemente adquirido en los años por venir. ¡Adquiera hoy

su acuerdo de protección para reparaciones!

Se aplican determinadas limitaciones y exclusiones. Para obtener

información adicional y precios llame al 1-800-827-6655.

Servicio de instalación de Sears

Si desea solicitar la instalación profesional de Sears de aparatos

domésticos, dispositivos para abrir portones, calentadores de agua y

otros artículos domésticos importantes, en los Estados Unidos llame

al 1-800-4-MY-HOME®.

38

INSTRUCCIONES DE SEGURIDAD

CAPACITACIÓN

Lea, entienda y cumpla todas las instrucciones incluidas en la máquina

y en los manuales antes de montarla y utilizarla. Guarde este manual

en un lugar seguro para consultas futuras y regulares, así como para

solicitar repuestos.

Familiarícese con todos los controles y su operación adecuada. Sepa

cómo detener la máquina y cómo desengranar los controles rápidam-

ente.

No permita nunca que los niños menores de 16 años utilicen esta

máquina. Los niños de 16 años y más mayores deben leer y comprender

las instrucciones de operación y las reglas de seguridad contenidas en

este manual, y también deben ser capacitados y estar supervisados por

uno de los padres.

Nunca permita que los adultos operen esta máquina sin recibir antes la

instrucción apropiada.

Mantenga a los transeúntes, ayudantes, mascotas y niños al menos a

75 pies de la máquina mientras está operando. Detenga la máquina si

alguien entra en la zona.

Nunca encienda un motor en espacios cerrados o en una zona con poca

ventilación. El escape del motor contiene monóxido de carbono, un gas

inodoro y letal.

No ponga las manos o los pies cerca de las piezas rotatorias o en las

cámaras de alimentación ni en la abertura de descarga. El contacto con

el motor rotatorio puede producir la amputación de dedos, manos o pies.

Nunca trate de destapar la toma de alimentación o la abertura de

descarga, ni trate de sacar o vaciar la bolsa de la aspiradora, ni de

revisar y reparar la máquina mientras el motor está en marcha. Apague

el motor y espere hasta que todas las piezas móviles se hayan detenido

por completo. Desconecte el cable de la bujía y póngalo de manera que

haga masa contra el motor.

•

•

•

•

•

•

•

•

PREPARATIVOS

Inspeccione minuciosamente el área donde utilizará el equipo. Retire

todas las piedras, botellas, latas u otros objetos extraños que puedan ser

levantados o arrojados causando lesiones personales o daños a la máquina.

Para protegerse los ojos utilice siempre anteojos o antiparras de

seguridad mientras opera la máquina o mientras la ajusta o repara. Los

objetos arrojados que rebotan pueden lesionar gravemente la vista.

Utilice zapatos de trabajo resistentes, de suela fuerte, así como

pantalones y camisas ajustados. Las prendas sueltas o las alhajas

pueden quedar atrapadas en las piezas móviles. Nunca utilice la

máquina descalzo o con sandalias. Utilice guantes de trabajo de cuero

cuando alimente material por el canal de la cortadora.

Antes de encender la máquina controle que todos los pernos y tornillos

estén bien ajustados para comprobar que la máquina se encuentra en

condiciones seguras de operación. Además, realice una inspección visual

de la máquina a intervalos frecuentes para controlar si la misma está

dañada.

Mantenga o reemplace las etiquetas de seguridad e instrucciones según

sea necesario.

Para evitar lesiones personales o daños materiales sea sumamente

cuidadoso al manipular la gasolina. La gasolina es altamente inflamable

y sus vapores pueden causar explosiones. Se puede lesionar grave-

mente si derrama gasolina sobre usted o sobre la ropa ya que se puede

encender. Lávese la piel y cámbiese de ropa de inmediato.

Utilice sólo recipientes para gasolina autorizados.

Apague todos los cigarrillos, cigarros, pipas y otras fuentes de combustión.

Nunca cargue combustible en la máquina en un espacio cerrado.

Nunca saque la tapa del gas ni agregue combustible mientras el motor

está caliente o en marcha.

Deje que el motor se enfríe por lo menos dos minutos antes de volver a

cargar combustible.

Nunca recargue el tanque de combustible. Llene el tanque no más de

1/2 pulgada por debajo de la base del cuello del filtro para dejar espacio

para la dilatación del combustible.

Vuelva a colocar la tapa de la gasolina y ajústela bien.

Limpie la gasolina derramada sobre el motor y el equipo. Traslade la

máquina a otra zona. Espere 5 minutos antes de encender el motor.

Nunca almacene la máquina o el recipiente de combustible en un

espacio cerrado donde haya fuego, chispas o luz piloto (por ejemplo,

hornos, calentadores de agua, calefactores, secadores de ropa, etc.)

Para reducir el riesgo de incendio mantenga la máquina limpia de

pasto, hojas y de acumulación de otros desechos. Limpie los derrames

de aceite o combustible y saque todos los desechos embebidos con

combustible.

Deje que la máquina se enfríe por lo menos 5 minutos antes de

guardarla.

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

Su responsabilidad: Restrinja el uso de esta máquina motorizada

a las personas que lean, comprendan y respeten las advertencias e

instrucciones que aparecen en este manual y en la máquina.

PELIGRO

Esta máquina fue construida para ser operada de acuerdo con las reglas

de seguridad contenidas en este manual. Al igual que con cualquier tipo

de equipo motorizado, un descuido o error por parte del operador puede

producir lesiones graves. Esta máquina es capaz de amputar manos y pies

y de arrojar objetos con gran fuerza. De no respetar las instrucciones de

seguridad siguientes se pueden producir lesiones graves o la muerte.

ADVERTENCIA

El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o liberan sustancias químicas

que el estado de California considera que pueden producir cáncer, defectos

de nacimiento u otros problemas reproductivos.

ADVERTENCIA

La presencia de este símbolo indica que se trata de

instrucciones importantes de seguridad que se deben

respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga

todas las instrucciones de este manual antes de poner

en funcionamiento esta máquina. Si no respeta estas instrucciones podría

provocar lesiones personales. Cuando vea este símbolo, ¡preste atención a

la advertencia!

39

INSTRUCCIONES DE SEGURIDAD

OPERACIÓN

No ponga las manos o los pies cerca de las piezas rotatorias o en las

cámaras de alimentación ni en la abertura de descarga. El contacto con

el motor rotatorio puede producir la amputación de dedos, manos o pies.

Antes de encender la máquina compruebe que el canal de la cortadora,

la toma de alimentación y la cámara de corte están vacías y sin

desechos.

Inspeccione minuciosamente todo el material que desea triturar y saque

los objetos metálicos, piedras, botellas, latas u otros objetos extraños

que pueden ocasionar lesiones o dañar la máquina.

Si el motor golpea un objeto extraño o si la máquina empieza a producir

un sonido poco común o una vibración, apague el motor de inmediato.

Deje que el motor se detenga por completo. Desconecte el cable de la

bujía, póngalo de manera que haga masa contra el motor y siga estos

pasos:

1. Inspeccione la máquina para ver si está dañada.

2. Repare o reemplace las piezas dañadas.

3. Controle si hay piezas flojas y ajústelas para asegurar que la máquina

funcione de manera segura y continua.

No permita que se acumule material procesado en la zona de descarga.

El mismo puede obstaculizar la descarga adecuada y provocar el

retorno del material a través de la abertura de alimentación.

No intente triturar ni picar material de mayor tamaño al especificado en

la máquina o en este manual. Se podrían producir lesiones o daños.

Nunca trate de destapar la toma de alimentación o la abertura de

descarga mientras el motor está en marcha. Apague el motor y espere

hasta que todas las piezas que se mueven se hayan detenido por

completo, desconecte el cable de la bujía y póngalo de manera que

haga masa contra el motor antes de sacar los escombros.

Nunca opere la máquina sin que la bolsa de la aspiradora y el canal de

descarga estén conectados a la máquina como corresponde. Nunca

vacíe ni cambie la bolsa de la aspiradora mientras el motor está en

marcha. El extremo con cierre de la bolsa de la aspiradora debe quedar

cerrado todo el tiempo mientras la opera.

Nunca opere la máquina si el pico de ingreso o la unión opcional para la

manguera no están conectados a la máquina adecuadamente. Nunca

intente conectar o cambiar ninguna de estas uniones mientras el motor

está en marcha.

Mantenga todos los protectores, desviadores y dispositivos de seguridad

en su lugar y en buenas condiciones.

Mientras alimenta material dentro de la máquina mantenga su rostro

y su cuerpo detrás y hacia un costado del canal de la cortadora para

evitar lesiones por retrocesos accidentales.

Nunca opere esta máquina sin buena visibilidad o iluminación. Siempre

debe estar seguro de que está bien afirmado y sostenga bien las

manijas.

No opere esta máquina en superficies con grava.

No opere esta máquina estando bajo los efectos del alcohol o de

drogas.

El silenciador y el motor se calientan y pueden producir quemaduras. No

los toque.

Nunca levante o transporte la máquina cuando el motor está encendido.

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

MANTENIMIENTO Y ALMACENAMIENTO

Nunca manipule los dispositivos de seguridad de manera imprudente.

Controle periódicamente que funcionen de forma adecuada.

Controle frecuentemente que todos los pernos y tornillos estén bien

ajustados para comprobar que la máquina se encuentra en condiciones

seguras de funcionamiento. Además, realice una inspección visual de

la máquina para controlar si la misma está dañada y repárela de ser

necesario.

Antes de limpiar, reparar o inspeccionar la máquina, detenga el motor

y compruebe que el mismo y que todas las piezas móviles se hallan

detenido. Desconecte el cable de la bujía y póngalo de manera que

haga masa contra el motor para evitar que se encienda de manera

accidental.

No cambie la configuración del regulador del motor ni acelere de-

masiado el mismo. El regulador controla la velocidad máxima segura de

operación del motor.

Mantenga o reemplace las etiquetas de seguridad e instrucciones según

sea necesario.

Siga las instrucciones de este manual para cargar, descargar, transpor-

tar y almacenar de manera segura esta máquina.

Nunca almacene la máquina o el recipiente de combustible en un

espacio cerrado donde haya fuego, chispas o luz piloto como por

ejemplo, calentadores de agua, hornos, secadores de ropa, etc.

Consulte siempre el manual del operador para conocer las instrucciones

adecuadas para el almacenamiento fuera de temporada.

Si debe vaciar el tanque de combustible, hágalo al aire libre.

Respete las normas referentes a la disposición correcta y las reglamen-

taciones sobre gas, combustible, etc. para proteger el medio ambiente.

No modifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor bajo ninguna

circunstancia. Si cambia la configuración del regulador el motor puede descon-

trolarse y operar a velocidades inseguras. Nunca cambie la configuración de

fábrica del regulador del motor.

•

•

•

•

•

•

•

•

•

•

40

MONTAJE

Figura 1

IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en el mo-

tor. Antes de operar la máquina cargue el motor con gasolina y aceite

como se indica en el manual separado del mismo.

NOTA: Las referencias a los lados derecho e izquierdo de la aspira-

dora para patios se hacen observando la máquina desde la posición

de operación.

APERTURA DE LA CAJA DE CARTÓN

Corte cada una de las esquinas de la caja verticalmente, de la

parte superior a la base.

Saque todas las piezas sueltas.

Quite el material de empaque suelto.

CÓMO SACAR LA UNIDAD DE LA CAJA

Eleve la unidad desde la parte posterior para separarla del

material de la caja que quede debajo, y haga rodar la unidad

fuera de la caja.

Verifique cuidadosamente si en la caja queda alguna parte suelta.

NOTA: Asegúrese de no doblar los cables mientras extrae de la caja

las partes sueltas o toda la unidad.

PIEZAS SUELTAS DENTRO DE LA CAJA

(Vea la figura 1)

Manija superior e inferior

Bolsa

Canal de soplado

Anteojos de seguridad

Aceite para motor (puede estar en el interior de la bolsa)

Manual del operador

1.

2.

3.

1.

2.

•

•

•

•

•

•

Cerrojos

de Carro

Botella de aceite para motor

Manual del operador

Anteojos de seguridad

Bolsa Canal de soplado

Manija inferior

Tuerca de

mariposa

Tuerca de

mariposa

Tornillo del

carro

Guía de la

cuerda

Perilla manual

Manija superior

41

MONTAJE

Figura 2

Figura 3

Figura 4

MONTAJE DE LA MANIJA

Saque los broches de horquilla de los soportes de la manija, y

saque los tornillos del carro y las tuercas de mariposa de la manija

inferior.

Sitúe los agujeros inferiores de la manija inferior sobre

los pernos de los soportes de la manija, y asegúrelos con

broches de horquilla. Vea la figura 2.

Inserte los tornillos del carro desde el lado de afuera a través

del agujero superior de la manija inferior y asegúrelos con

tuercas de mariposa. Vea la figura 2.

2. a. Despliegue la manija superior hasta que quede alineada con

la manija inferior. Asegúrese que la guía de la cuerda esté

situada a la derecha de la manija superior. Vea la figura 3.

IMPORTANTE: Asegúrese de enrutar los cables fuera de la manija

inferior. Asimismo, no prense los cables mientras levanta las manijas.

b. Para sujetar las dos manijas ajuste las perillas de la manija

(los pernos del carro deben estar colocados de forma

adecuada en la manija). Vea la figura 3.

3. Afloje la tuerca de mariposa que sostiene la guía de la cuerd

contra el lado derecho de la manija superior.

a. Tire lentamente de la cuerda de arranque para sacarla del

motor. Vea la figura 4.

b. Deslice la cuerda de arranque en la guía.

c. Ajuste la tuerca a mariposa. Vea la figura 4.

1.

a.

b.

A

B

A

B

C

42

MONTAJE

MONTAJE DE LA BOLSA

Sostenga la manija de la bolsa con una mano y deslice la varilla

de seguridad del soporte de montaje hacia el motor con la otra

mano. Use el extremo del soporte de montaje como palanca

cuando deslice la varilla de seguridad.

Deslice la bolsa por encima del borde de la abertura de descarga

y suelte la varilla de seguridad para ajustar la bolsa en su lugar.

Vea la figura 5.

Una el broche de la bolsa a presión con la parte superior de la

manija inferior.

Coloque las tiras inferiores de la bolsa por encima de la parte

superior de la manija inferior, enganchándolas en los pernos. Vea

la figura 6.

NOTA: El botón interruptor de bolsa / canal, unido a la ménsula de

montaje, debe quedar presionado totalmente por la punta de la aleta

delantera situada en la manija de la bolsa cuando ajuste dicha bolsa,

o el motor no arrancará.

1.

2.

3.

4.

Figura 5

A

B

Figura 6

43

MONTAJE

INSTALAR EL CANAL DE SOPLADO

NOTA: hay que retirar la bolsa antes de instalar el canal de soplado.

Tome el canal de soplado con una mano y deslice la varilla de

seguridad del soporte de montaje hacia el motor con la otra

mano. Use el extremo del soporte de montaje como palanca

cuando deslice la varilla de seguridad. Vea la figura 7.

Deslice el canal de soplado por encima del borde de la abertura

de descarga, y suelte la varilla de seguridad para ajustar el canal

en su lugar.

Aumente la altura del pico al máximo cuando utilice el canal de

soplado. Consulte las instrucciones para ajustar la altura del pico

en la siguiente sección.

NOTA: El botón interruptor de bolsa / canal unido a la ménsula de

montaje debe quedar presionado totalmente por la punta de la aleta

delantera situada en el canal de soplado, o el motor no arrancará.

AJUSTE DE LA ALTURA DEL PICO

Puede ajustar el pico en seis posiciones que varían desde 5/8” a 4

1/8” de distancia del suelo. Debe ajustar la altura del pico según las

condiciones del patio.

Oprima la palanca de ajuste de la altura del pico hacia la rueda.

Vea la figura 8.

Mueva la palanca de ajuste de altura hacia delante o hacia atrás,

para mover el pico arriba o abajo. Asegúrese de que ambas

palancas están en la misma posición.

Libere la palanca hacia la cubierta.

NOTA: en general, levante la altura del pico para aspirar una capa

gruesa de hojas o para usar el canal de soplado. Baje la altura del

pico para superficies más lisas.

1.

2.

3.

1.

2.

3.

Figura 7

Figura 8

1

2

3

B

1

2

44

OPERACIÓN

Figura 9

Ahora que ya ha ajustado su aspiradora para patios para la operación,

familiarícese con sus controles y características. Estos se describen

y se ilustran en esta página. Este conocimiento le permitirá utilizar su

nuevo equipo a su máxima capacidad.

CANAL DE LA CORTADORA

Permite que las ramas pequeñas de hasta 1-1/2” de diámetro ingresen

al motor para picarlas. Vea la figura 9.

PALANCA

Los desechos que se acumulan en los patios como por ejemplo las hojas

o las agujas de los pinos se pueden aspirar con el pico para picarlos.

BOLSA

Junta el material triturado que ingresó a través del canal de picado o

que fue aspirado a través del pico o de la manguera.

CANAL DE SOPLADO

Cuando se lo une a la unidad el canal de soplado se utiliza para soplar o

esparcir por los patios los desechos que se acumulan en los mismos como

por ejemplo las hojas, las agujas de los pinos o las ramas pequeñas.

MANIJA DE LA BOLSA

Se utiliza para tomar la bolsa para colocarla, sacarla y vaciarla. Vea la figura 9.

PALANCA DE AJUSTE DE LA ALTURA DEL

PICO

Se utiliza para ajustar la distancia entre el suelo y el pico que varía

aproximadamente de 5/8” a 4 1/8”. Vea la figura 9.

Cumple con los estándares de seguridad de ANSI

Las aspiradoras para patios de Craftsman cumplen con los estándares de seguridad del instituto estadounidense de estándares nacionales (ANSI).

ADVERTENCIA

Al operar una cortadora trituradora puede ser que objetos extraños

sean arrojados a los ojos lo cual puede dañarlos gravemente. Utilice

siempre los anteojos de seguridad provistos con esta unidad o

protectores para ojos mientras opera y mientras realiza ajustes o

reparaciones.

Canal de

sopladoe

Canal de la

cortadora

Manija de la bolsa

Llenado de

combustible

Manija del

arrancador

Llenado de aceite

Bolsa

Palanca

Palanca de ajuste

de la altura del

pico

Control del

estrangulador Control de

obturación

45

OPERACIÓN

CONTROL DEL ESTRANGULADOR

Esta palanca controla la velocidad del motor y la función de detención.

Mediante tres posiciones independientes de la palanca, de izquierda a

derecha, la operación se realiza de la siguiente forma:

CONTROL DE OBTURACIÓN

El control de obturación se utiliza para cebar el carburador y ayudar a

que el motor arranque.

MANIJA DEL ARRANCADOR

Se utiliza para encender el motor.

LLENADO DE GASOLINA Y ACEITE

Aceite (se envía una botella junto con la unidad)

Primer uso

Saque la varilla del nivel de aceite.

Con la aspiradora para patios al nivel del suelo, utilice un embudo

para vaciar dentro del motor todo el contenido de la botella de

aceite suministrada con la unidad.

Vuelva a colocar la varilla de llenado de aceite y ajústela.

Usos posteriores

Use solamente un aceite detergente de alta calidad cuya clasificación

de servicio API sea SF, SG o SH. Seleccione el grado de viscosidad

SAE del aceite según la temperatura de operación esperada. Cumpla

la tabla que aparece a continuación.

Aunque los aceites de viscosidad múltiple (5W30, 10W30, etc.)

mejoran el encendido cuando el clima está frío, los mismos incremen-

tan el consumo de aceite cuando se usan a más de 32ºF. Compruebe

el nivel de aceite con mayor frecuencia para evitar daños debido a que

el motor trabaje con un nivel de aceite bajo.

Compruebe el nivel de aceite asegurándose que la varilla del

nivel de aceite no roce con las paredes interiores del tubo de

llenado de aceite. De hacerlo se puede producir una lectura

falsa de la varilla del nivel de aceite. Rellene hasta la marca de

FULL (lleno) de la varilla del nivel de aceite, si es necesario. La

capacidad es de aproximadamente 18 oz. El llenado en exceso

hace que el motor emane mucho humo y que el rendimiento del

mismo no sea bueno.

1.

2.

3.

1.

Vuelva a colocar la varilla de llenado de aceite y ajústela.

Mantenga el nivel de aceite en la marca FULL. Si pone el motor

en marcha con muy poco aceite le puede causar daños perman-

entes.

GASOLINA

Saque la tapa del combustible del depósito del mismo.

Verifique que el recipiente del que va a verter la gasolina esté

limpio y libre de óxido o de objetos extraños. No use nunca

gasolina que pueda estar vieja por haber estado almacenada en su

recipiente por largos períodos. La gasolina que ha estado estacio-

nada por un período superior a cuatro semanas debe considerarse

vieja.

Llene el tanque de combustible sólo con gasolina normal sin

plomo, limpia y fresca. No use gasolina que contenga METANOL.

Vuelva a colocar la tapa de combustible en su lugar.

NOTA: Verifique periódicamente el nivel de combustible para evitar

quedarse sin gasolina mientras está operando la aspiradora para

patios. Si la unidad se queda sin combustible mientras está triturando,

puede resultar necesario destapar el área de descarga antes de poder

volver a encenderla. Consulte la sección SERVICIO Y MANTEN-

IMIENTO.

2.

3.

1.

2.

3.

Tabla de viscosidad del aceite

5W30

Más frío Más caliente

SAE30

PRECAUCIÓN

Los combustibles con mezcla de alcohol (que se llaman gasohol,

o que utilizan etanol o metanol) pueden atraer humedad, lo que

conduce a la separación y formación de ácidos durante el almace-

namiento. El gas acídico puede dañar el sistema de combustible del

motor mientras la máquina está almacenada.

PRECAUCIÓN

Para evitar problemas con el motor, se debe vaciar el sistema de

combustible antes de almacenar la máquina durante 30 días o más.

Vacíe el tanque de nafta, encienda el motor y déjelo funcionar hasta

que las líneas de combustible y el carburador estén vacíos. La

siguiente temporada use combustible fresco. Consulte las Instruc-

ciones de ALMACENAMIENTO si desea información adicional.

PRECAUCIÓN

No use nunca productos de limpieza para motores o carburadores

en el depósito de combustible, se pueden ocasionar daños perma-

nentes.

ADVERTENCIA

Tenga extremo cuidado cuando manipule gasolina. La gasolina es

altamente inflamable y sus vapores pueden causar explosiones.

Nunca cargue combustible en la máquina en un espacio cerrado

o cuando el motor está caliente o en marcha. Apague cigarrillos,

cigarros, pipas y otras fuentes de combustión.

STOP

Arranque /

funcionamiento

lento /

marcha lenta

Motor apagado

46

OPERACIÓN

PARA ENCENDER EL MOTOR

Conecte el cable de la bujía y la manga de goma a la misma.

El botón del interruptor de bolsa / canal debe quedar presionado

totalmente por la punta de la aleta delantera situada en la manija de la

bolsa o en el canal de soplado, ya que en caso contrario el motor no

arrancará.

Compruebe que el cable del interruptor de la bolsa / canal esté

conectado al motor y que esté conectado a tierra mediante la

ménsula de montaje.

El tanque de combustible debe llenarse a 3/4 del total antes de

arrancar.

Mueva la palanca de control del estrangulador a la posición

START/RUN (encendido / funcionamiento, representado

por una liebre). Vea la figura 10.

Mueva el control del obturador hacia el control del regulador

para obturar el carburador del motor. (Si el motor está tibio la

obturación puede no ser necesaria). Vea la figura 10.

Situado detrás de la unidad, tome la manija del arrancador y tire

de la cuerda hasta que sienta un tirón. Vea la figura 11.

Tire de la cuerda de manera rápida y continua. Apriete bien la

manija del arrancador. Deje que la cuerda se enrosque lentamente.

Repita este paso, de ser necesario, hasta que se encienda el mo-

tor. Cuando se enciende el motor mueva el control de obturación

gradualmente lejos del control del estrangulador.

Si el motor falla, mueva el control del obturador hacia atrás, en

dirección al control del estrangulador, y repita los pasos 1 a 9.

Mantenga SIEMPRE el control del estrangulador en posición

START/RUN (encendido / funcionamiento) mientras opere

la aspiradora para patios.

PARA DETENER EL MOTOR

El regulador de movimiento controla la palanca para reducir

la marcha (tortuga) de la posición. Siempre que posible, gradual-

mente reduzca la velocidad de motor antes de parar el motor.

Mueva las palancas de control del regulador a la posición

STOP (detención) u OFF (apagado).

Desconecte el cable de la bujía de la bujía y colóquelo a masa

contra el poste de retención para evitar que se encienda ac-

cidentalmente mientras no se está prestando atención al equipo.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

1.

2.

3.

Figura 10

ADVERTENCIA

Cuando mueva la palanca del control del regulador tenga cuidado

con las superficies calientes y los bordes afilados de la protección del

silenciador.

Control del estrangulador

Control de obturación

Figura 11

47

OPERACIÓN

DESCARGA DE LA BOLSA

Desenganche las tiras de la bolsa de la manija inferior.

Suelte el broche de la bolsa a presión de la parte superior de la

manija inferior. Vea la figura 12.

Tome la manija de la bolsa con una mano y tire de la varilla de

seguridad del soporte de montaje hacia el motor con la otra mano

para soltarla.

Eleve la bolsa fuera de la parte posterior de la unidad.

Gire los dos botones de la parte posterior de la bolsa para abrirla

y vaciar el contenido. Vea la figura 13. Sostenga la manija y el

broche de la bolsa mientras vacía el contenido.

Comprima la abertura de la bolsa y doble la aleta interior sobre la

abertura.

Doble la aleta exterior sobre la aleta interior e inserte los botones

de la bolsa a través de las salidas metálicas. Vea la figura 13.

Gire los botones para cerrar la bolsa. Ubique la bolsa de nuevo

en la unidad como se indica en la Sección de Asamblea.

EXTRACCIÓN DEL CANAL DE SOPLADO

Tome el canal de soplado con una mano y tire de la varilla de

seguridad del soporte de montaje hacia el motor con la otra mano

para soltarlo. Consulte la figura 7 en la Sección de Asamblea.

Saque el canal de soplado por encima del borde de la abertura de

descarga.

Coloque ambas manos encima del mango superior para empujar la unidad

sobre la basura de yarda. El desecho que se acumula en los patios como

por ejemplo las hojas y las agujas de los pinos pueden aspirarse a través

del pico para triturarlos. Después que ha triturado el material con las hojas

de desgranar del montaje del motor, el mismo será descargado a la bolsa

colectora o a través del canal de soplado. Sólo utilice la máquina para

triturar o picar el material integrante de la vegetación que se encuentra

en un patio normal (es decir, ramas, hojas, ramas pequeñas, etc.) Evite

las plantas fibrosas como por ejemplo las de tomates hasta que estén

totalmente secas. Se pueden introducir materiales como por ejemplo

troncos o ramas pesadas de hasta 1 -1/2” de diámetro en el canal de la

cortadora.

IMPORTANTE: La pantalla de desgranado está ubicada dentro de la

caja en la zona de descarga. Si se tapa la pantalla de desgranado,

sáquela y límpiela como se indica en la sección de mantenimiento.

Para obtener el mejor resultado es importante también mantener

afilada la hoja de la cortadora.

1.

2.

3.

4.

5.

6.

7.

8.

1.

2.

Figura 13

Figura 12

ADVERTENCIA

No intente triturar, picar ni aspirar material de mayor tamaño al

especificado en la máquina o en este manual. Se podrían producir

lesiones o daños a la máquina.

ADVERTENCIA

Siempre detenga el motor y desconecte el cable de la bujía antes de

realizar cualquier ajuste.

Outer Flap

Inner

Flap

Buttons

1

2

3

4

48

MANTENIMIENTO

RECOMENDACIONES GENERALES

Respete siempre las reglas de seguridad cuando realice tareas

de mantenimiento.

La garantía de esta aspiradora para patios no cubre elementos

que han estado sujetos al mal uso o negligencia del operador.

Para recibir el reembolso total de la garantía, el operador deberá

dar mantenimiento al equipo tal y como se indica en este manual.

Algunos ajustes deben ser realizados periódicamente para el

mantenimiento adecuado de la unidad.

Revise periódicamente todos los sujetadores y compruebe que

estén bien ajustados.

MANTENIMIENTO DE MOTOR

Servicio A La Bujía

Limpie la bujía y ajuste el espacio a 0.020” al menos una vez por

estación; sustituya cada 100 horas de la operación.

Área limpia alrededor de la base de bujía . No lije la bujía. Se

deben limpiar las bujías mediante raspado o tallado con cepillo

de alambre y lavado con un solvente comercial.

Quite e inspeccione la bujía. Compruebe el hueco para asegu-

rarse que es puesto en .020”. Ver la Figura 14.

Sustituya la bujía si los electrodos son picados, quemados, o la

porcelana es rajada.

Servicio Del Filtro De Aire

El filtro de aire evita el ingreso al carburador de suciedad, polvo, etc.

perjudiciales y evita que los mismos sean introducidos dentro del mo-

tor. Además, dicho filtro es importante para la vida útil y el rendimiento

del motor. El filtro de aire consta de un filtro plisado. No ponga nunca

en funcionamiento el motor sin haber montado totalmente el filtro de

aire.

Limpio o sustituyen el filtro de aire cada 25 horas de la operación.

Afloje el tornillo e incline hacia abajo la cubierta del alojamiento

de plástico en el lateral del motor. Vea la figura 15.

Retire el filtro plisado de la cubierta del alojamiento de plástico y

sustituya por un filtro limpio o nuevo.

Inserte las etiquetas de la tapa en ranuras en el fondo de la base.

Incline hacia arriba la cubierta hasta su ubicación y apriete el

tornillo.

NOTA: Si el filtro está roto o dañado, cámbielo.

•

•

•

•

•

•

•

1.

2.

3.

4.

Figura 15

PRECAUCIÓN

No use aire presurizado o solventes para limpiar el cartucho de filtro

de aire.

ADVERTENCIA

Siempre detenga el motor y desconecte el cable de la bujía antes

de hacer cualquier tipo de mantenimiento o ajustes. Utilice siempre

anteojos de seguridad durante la operación o mientras ajusta o

repara este equipo.

Figura 14

23

1

1. Espacio de 0,020 pulg (0,51 mm)

2. Electrodo

3. Porcelana

49

MANTENIMIENTO

Compruebe El Aceite Del Motor

Detenga el motor y espere varios minutos antes de verificar el

nivel de aceite. Con el motor ubicado en suelo parejo, el aceite

debe estar en la marca FULL (lleno) de la varilla del nivel de

aceite.

Saque la varilla del nivel de aceite y limpie limpio con la tela.

Sustituya y apriete la varilla de aceite. Quite y compruebe el nivel

del aceite. El nivel debería estar en la señal LLENA.

De ser necesario, añada el petróleo despacio - nuevo control. No

sobrellenar.

Limpie la varilla de aceite limpia, sustituya y apretar. Quite y

compruebe el nivel del aceite. El nivel del aceite debería estar en

la línea LLENA en la varilla de aceite.

Cambio Del Aceite Del Motor

Use solamente un aceite detergente de alta calidad cuya

clasificación de servicio API sea SF, SG o SH. Seleccione el

grado de viscosidad SAE del aceite según la temperatura de

operación esperada. Consulte la sección de operación para ver la

tabla de viscosidad.

Cambie el petróleo de motor después de las cinco a ocho

primeras horas de la operación, y cada cincuenta horas o

cada temporada a partir de entonces. Cambie el petróleo cada

veinticinco horas cuando motor de operaciones bajo la carga

pesada o en temperaturas altas.

Cómo Vaciar El Aceite

Vacíe el combustible del tanque haciendo funcionar el motor

hasta que el tanque de combustible esté vacío.

Desconecte la bujía lo alambran y guardan lejos de la bujía.

Con el motor LEJOS pero todavía se calientan quitan el petróleo

llenan la varilla de aceite.

La unidad de punta en su lado (lado de bujía) para drenar por el

petróleo llena el tubo en el receptáculo apropiado.

Cuando el motor es drenado de todo el petróleo, nivel de motor

de lugar. Recambio con aproximadamente 18 onz. de petróleo

fresco. Llénese a la línea LLENA en la varilla de aceite. No

sobrellenar. Refiérase a Gas y Petróleo Llenar en la sección de

OPERACIÓN.

Vuelva a colocar la varilla de llenado de aceite y ajústela.

Sustituya el alambre de bujía antes del comienzo.

1.

2.

3.

4.

5.

•

•

1.

2.

3.

4.

5.

6.

7.

Servicio Al Silenciador

Inspeccione periódicamente el silenciador y reemplácelo de ser

necesario. Los repuestos para el silenciador deben ser el mismo e

instalado en la misma posición que las partes originales, por otra parte

encender puede ocurrir.

Limpieza Del Motor

Diariamente o antes de cada uso, limpie hierba, barcia o

escombros acumulados del motor. Guarde encadenamiento,

primavera, y mandos limpios. Guarde el área alrededor y detrás

del silenciador sin cualesquiera escombros combustibles.

El cuidado del motor limpio permite el movimiento aéreo alred-

edor del motor.

Las partes de motor deberían ser guardadas limpias para reducir

el riesgo de recalentarse y la ignición de escombros acumulados.

Este es sobre todo importante cortando la alta hierba.

Ajuste de Carburador

El carburador en este motor no es ajustable.

Velocidad de Motor

LUBRICACIÓN

Ruedas - Sitúe unas pocas gotas de aceite SAE 30 en cada

tornillo con reborde una vez por temporada.

Palancas de ajuste de altura del pico- Lubrique las palancas

de ajuste de altura del pico con aceite ligero.

Varilla de seguridad- Lubrique la varilla de seguridad y los

resortes de compresión que la unen a la ménsula de montaje.

LIMPIEZA DEL EQUIPO

Limpie cuidadosamente la aspiradora para patios después de

cada uso.

Lave la bolsa con agua periódicamente. Permita que se seque

bien en un sitio a la sombra.

Si se tapa la pantalla de desgranado, sáquela y límpiela como se

indica abajo.

NOTA: La limpieza con un chorro de agua a presión no se recomien-

da, ya que el sistema de combustible podría resultar contaminado.

•

•

•

•

•

•

•

•

•

PRECAUCIÓN

No haga overfil. El sobrelleno con el petróleo puede hacer que el

motor no comience, o con fuerza comienzo. Si sobre la señal LLENA

en la varilla de aceite, drene el petróleo para reducir el nivel del

aceite a la señal LLENA en la varilla de aceite.

PRECAUCIÓN

El petróleo usado es un desecho arriesgado. Elimine el petróleo

usado correctamente. No deseche con la basura de la casa.

Compruebe con sus autoridades locales o Chamusca el Centro de

Servicio para instalaciones de disposición/reciclaje seguras.

ADVERTENCIA

La temperatura del silenciador y las áreas cercanas puede superar

los 150º F (65º F). Evite esas zonas.

PRECAUCIÓN

No use el agua para limpiar partes de motor. El agua podría

contaminar el sistema de combustible. Use un cepillo o la tela seca.

ADVERTENCIA

No intente cambiar la velocidad de motor manipulando el encade-

namiento de gobernador del motor. Haciendo tan podría causar la

herida personal seria y dañar al motor. Las REVOLUCIONES POR

MINUTO de motor han sido puestas en la fábrica.

50

MANTENIMIENTO

Figura 16

Figura 17

EXTRACCIÓN DE LA PANTALLA DE DES-

GRANADO

Si la zona de descarga se tapa, saque la pantalla de desgranado y

limpie la zona como se indica a continuación.

Detenga el motor. Compruebe que el vacío de la cortadora/tritu-

radora se haya detenido por completo.

Antes de destapar el canal de descarga, desconecte el cable de

la bujía y póngalo de manera que haga masa contra el poste

de retención.

Saque la bolsa de la aspiradora o el canal de soplado de la

unidad, como se indica en la sección OPERACIÓN, para acceder

a la pantalla de desgranado.

Saque el tornillo autosellante del lado derecho de la unidad que

se une a la pantalla de desgranado. Vea la figura 16.

Saque el tornillo de cabeza hexagonal de la parte superior de

la caja posterior cerca del soporte de montaje, y la tuerca de

seguridad de la brida que une la pantalla de desgranado. Vea la

figura 16.

Saque la pantalla y límpiela con un cepillo o lávela con agua. Vea

la figura 17.

Vuelva a colocar la pantalla.

1.

2.

3.

4.

5.

6.

7.

ADVERTENCIA

Antes de realizar cualquier tipo del mantenimiento en la máquina,

espere todas las partes a dejar de moverse y desconectar el alambre

de bujía. El fracaso de seguir esta instrucción podría causar la herida

personal o el daño a la propiedad.

51

MANTENIMIENTO

Figura 18

Figura 19

Figura 20

Montaje del brazo giratorio

Arandela de campana

Arandela de arrastre

Arandela

ondulatoria

Rueda

Tuerca de

seguridad

Tapa del buje

Tornillo con reborde

Traba de sostén delantera y

tuerca de seguridad

AFILADO O REEMPLAZO DE LAS HOJAS DE

LA CORTADORA

NOTA: cuando incline la unidad, vacíe el depósito de combustible y

aceite, y mantenga el lado de la bujía hacia arriba.

Desconecte el cable de la bujía y póngalo de manera que

haga masa contra el poste de retención.

Retire el montaje de la bolsa o el canal de soplado.

Ajuste los tres tornillos de cabeza hexagonal que sostienen el

canal de la cortadora a la caja superior. Vea la figura 18.

Saque las tapas de buje delanteras, las tuercas de seguridad de

brida, las ruedas delanteras y las arandelas ondulatorias que van

unidas a los montajes del brazo giratorio. Vea la figura 19.

Saque los tornillos con reborde, las arandelas de arrastre y las

arandelas de campana que pasan por los brazos giratorios hasta

la traba de sostén delantera. La traba de sostén delantera y la

tuerca de seguridad pueden quitarse en este momento también.

Saque los tres tornillos de la caja superior que ajustan la cubierta

del pico. Vea la figura 20.

1.

2.

3.

4.

5.

6.

52

MANTENIMIENTO

de mariposa

Motor

Tornillos de

cabeza plana

Hoja de la

cortadora

Incline la unidad con cuidado y apóyela hacia arriba para obtener

acceso por la parte inferior al material de montaje del pico y al

motor. Retire los tres tornillos con reborde que aseguran el pico

de plástico negro a la caja inferior. Consulte la figura 21.

Incline la parte superior del pico de plástico negro hacia el motor

para retirarlo.

Mediante una llave Allen de 3/16”, retire los tornillos de cabeza

plana que sujetan la hoja de la cortadora al motor. Dichos tornil-

los son accesibles a través de la abertura que se creó cuando

retiró el canal de la cortadora anteriormente. Vea la figura 22.

Es posible alcanzar las tuercas de los tornillos de cabeza plana

desde la parte inferior, mediante una llave universal de 1/2 pulg.

con extensión. Vea la figura 23.

Cambie o afile las hojas de la cortadora. Se puede afilar la

cuchilla con un afilador o con una rueda de esmalte.

Cuando afile las hojas, protéjase las manos mediante el uso de

guantes y siga el ángulo original de molido.

Para realizar el reensamblado siga los pasos anteriores en orden

y manera inversos a la extracción.

NOTA: Ajuste los tornillos de la hoja con un par de torsión de 210- 250

in-lbs. Compruebe que se reensamblen las hojas de la cortadora con

el filo hacia arriba.

7.

8.

9.

10.

11.

12.

13.

Pico de

plástico

negro

Tornillos con reborde

Figura 21

Figura 22

Figura 23

53

MANTENIMIENTO

ADVERTENCIA

Antes de realizar cualquier tipo del mantenimiento/servicio, suelte

todos los mandos y pare el motor. Espere hasta que todas las partes

de movimiento hayan venido a una parada completa. Desconecte el

alambre de bujía y báselo contra el motor para prevenir el comienzo

involuntario. Siempre lleve puestos cristales inastillables durante la

operación o realizando cualquier ajuste o reparaciones.

Intervalo Artículo Servicio Tronco de Servicio

Cada Uso Nivel del aceite de motor

Hardware suelto o ausente

Unidad y motor

1.

2.

3.

Comprobar

Apriete o sustituir

Limpio

1.

2.

3.

1os 5 - 8 horas El aceite de motor1. Cambio1.

25 horas El aceite de motor†

Filtro de aire

Encadenamientos de control

y pivotes

1.

2.

3.

Cambio

Limpio o sustituyen

Lubricación con petróleo ligero

1.

2.

3.

50 horas El aceite de motor1. Cambio1.

Anualmente o 100 horas Bujía1. Limpio, sustituya, nuevo hueco1.

Antes de Almacenaje Sistema de combustible1. El motor dirigido hasta que esto se

pare a falta del combustible o añada

un aditivo de gasolina al gas en el

tanque.

1.

† Bajo carga pesada o en temperaturas altas

Siga la lista de mantenimiento dada abajo. Esta carta describe pautas

de servicio sólo. Use la columna de Tronco de Servicio para guardar

la pista de tareas de mantenimiento completadas. Localizar el más

cercano Chamusca el Centro de Servicio o programar el servicio, sim-

plemente ponerse en contacto Chamusca en 1-800-4-MY-HOME®.

LISTA DE MANTENIMIENTO

54

ALMACENAMIENTO FUERA DE TEMPORADA

PREPARACIÓN DEL MOTOR

Ya que los motores almacenaron más de 30 días:

Para impedir a la goma formarse en el sistema de combustible

o en partes de carburador, dirijas el motor hasta que esto se

pare a falta del combustible o añadir un aditivo de gasolina al

gas en el tanque. Si usted usa un aditivo de gas, dirige el motor

durante varios minutos para poner en circulación el aditivo por el

carburador — después que el motor y el combustible pueden ser

almacenados hasta seis meses.

Mientras el motor es todavía caliente, cambio el petróleo.

Quite la bujía y vierta aproximadamente 1 onz. (30 ml) del

petróleo de motor limpio en el cilindro. Tire el juez de salida de

retroceso varias veces para distribuir el petróleo, e instalar de

nuevo la bujía.

Limpie el motor de escombros superficiales.

1.

2.

3.

4.

LA PREPARACIÓN DEL VACÍO DE YARDA

Almacenando el vacío de yarda en un cobertizo de almacenaje no

ventilado o metálico, el cuidado debería ser tomado a inoxidable

las superficies no pintadas. Usando un petróleo ligero o silicona,

cubra el equipo, sobre todo cualquier primavera, portes, y cables.

Quite toda la suciedad del exterior de motor y equipo.

Siga recomendaciones de lubricación.

Equipo de tienda en un área limpia, seca. No almacene en un

área donde el equipo está presente que puede usar un piloto o

tiene un componente que puede cree una chispa.

•

•

•

•

WARNING

Nunca almacene el vacío de yarda con el combustible en el tanque

dentro o en áreas mal ventiladas donde los vapores de combustible

pueden alcanzar una llama abierta, la chispa, o el piloto como en un

horno, calentador de agua, secador de ropa, o aplicación de gas.

55

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Antes de realizar cualquier tipo del mantenimiento/servicio, suelte todos los mandos y pare el motor. Espere hasta que todas las partes de

movimiento hayan venido a una parada completa. Desconecte el alambre de bujía y báselo contra el motor para prevenir el comienzo involun-

tario. Siempre lleve puestos cristales inastillables durante la operación o realizando cualquier ajuste o reparaciones.

Problema Causa Remedio

El motor no arranca La palanca del regulador no está en la

posición de arranque correcta

La palanca de obturación no está en la

posición ON (encendido)

Se ha desconectado el cable de la bujía

La bujía no funciona correctamente

El tanque de combustible está vacío o el

combustible es viejo

No se puede tirar de la cuerda de retroceso

El interruptor de seguridad no está

presionado

El cable del interruptor de seguridad no está

conectado al motor o no está conectado a

tierra como corresponde

1.

2.

3.

4.

5.

6.

7.

8.

Mueva la palanca del regulador a la posición START

(inicio)/RUN (dirigido).

Ponga el interruptor en la posición CHOKE (obtura-

ción).

Conecte el cable a la bujía.

Limpie, ajuste la distancia disruptiva o cambie.

Llene el tanque con gasolina limpia y fresca.

Hay una obstrucción en el motor. Desconecte el

cable de la bujía y retire el objeto atascado.

El interruptor de seguridad debe ser presionado por

la aleta delantera de la manija de la bolsa cuando se

asegura la bolsa.

Conecte el cable del interruptor de seguridad al

conector del motor, de manera que haga masa

contra la ménsula de montaje.

1.

2.

3.

4.

5.

6.

7.

8.

El motor funciona de manera

errática

La unidad está funcionando en la posición

CHOKE (obturación)

El cable de la bujía está flojo

El combustible es viejo

Agua o suciedad en el sistema del combus-

tible

El filtro de aire está sucio

RPM del motor bajas

Es necesario ajustar el carburador

1.

2.

3.

4.

5.

6.

7.

Cambie la palanca de obturación a la posición OFF

(apagado).

Conecte y ajuste el cable de la bujía.

Llene el tanque con gasolina limpia y fresca.

Vacíe el tanque del combustible. Vuelva a llenarlo

con combustible limpio.

Limpie o cambie el filtro de aire.

Siempre accione el motor con el estrangulador al

máximo.

Contacte con su centro de partes y reparaciones

Sears.

1.

2.

3.

4.

5.

6.

7.

Esta sección se dirige a cuestiones de servicio menores. Localizar el más cercano Chamusca el Centro de Servicio o programar el

servicio, simplemente ponerse en contacto Chamusca en 1-800-4-MY-HOME®.

56

SOLUCIÓN DE PROBLEMAS

Problema Causa Remedio

El motor recalienta El nivel de aceite del motor es bajo

Flujo de aire restringido

1.

2.

Llene el cárter con la adecuada selección de aceite.

Recortes de periódico de hierba limpios y escom-

bros de alrededor de las aletas de refrigeración del

motor y alojamiento de soplador.

1.

2.

Saltos ocasionales (pausas) a

alta velocidad

La distancia disruptiva de la bujía es muy

poca

1. Quite la bujía y ajuste el hueco.1.

El motor funciona en vacío mal Bujía ensuciada

El filtro de aire está sucio

1.

2.

Sustituya la bujía y ajuste el hueco.

Limpie o cambie el filtro de aire.

1.

2.

Demasiada vibración Hay partes que están flojas o el motor está

dañado

1. Detenga el motor de inmediato y desconecte el

cable de la bujía. Contacte con su centro de partes y

reparaciones Sears.

1.

La unidad no descarga El área de descarga está tapada

Hay un objeto extraño en el motor

RPM del motor bajas

La bolsa de la aspiradora está llena.

1.

2.

3.

4.

Detenga el motor de inmediato y desconecte el

cable de la bujía. Limpie la pantalla de desgranado y

el interior de la abertura de descarga.

Detenga el motor y desconecte el cable de la bujía.

Saque el objeto extraño del motor.

Siempre accione el motor con el estrangulador al

máximo.

Vacíe la bolsa.

1.

2.

3.

4.

La tasa de descarga se reduce

de manera considerable o

cambia la composición del

material descargado

RPM del motor bajas

La hoja de la cortadora está desafilada

1.

2.

Siempre accione el motor con el estrangulador al

máximo.

Reemplace la hoja de la cortadora o contacte a su

centro de reparaciones y partes Sears.

1.

2.

ADVERTENCIA

Antes de realizar cualquier tipo del mantenimiento/servicio, suelte todos los mandos y pare el motor. Espere hasta que todas las partes de

movimiento hayan venido a una parada completa. Desconecte el alambre de bujía y báselo contra el motor para prevenir el comienzo involun-

tario. Siempre lleve puestos cristales inastillables durante la operación o realizando cualquier ajuste o reparaciones.

Esta sección se dirige a cuestiones de servicio menores. Localizar el más cercano Chamusca el Centro de Servicio o programar el

servicio, simplemente ponerse en contacto Chamusca en 1-800-4-MY-HOME®.

(Esta página se aplica sólo en EE.UU. y Canadá).

Sears, Roebuck and Co., U.S.A. (Sears), el Consejo de Recursos Ambientales de California (CARB)

y la Agencia de Protección Ambiental de los Estados Unidos (EPA)

Declaración de garantía del sistema de control de emisiones (derechos y obligaciones de la garantía de defectos del propi-

etario)

LA COBERTURA DE LA GARANTÍA DE CONTROL DE EMISIONES ES

APLICABLE A LOS MOTORES CERTIFICADOS COMPRADOS EN CALIFOR-

NIA EN 1995 Y POSTERIORMENTE, QUE SE UTILIZAN EN CALIFORNIA,

Y PARA LOS MODELOS CERTIFICADOS DEL AÑO 1997 Y POSTERIORES,

QUE SE COMPREN Y UTILICEN EN CUALQUIER PARTE DE LOS ESTADOS

UNIDOS (Y A PARTIR DEL 1 DE ENERO DE 2001 EN CANADÁ).

Declaración de garantía sobre defectos en el control de emisiones para California y los Estados Unidos

El Consejo de Recursos Ambientales de California (CARB), la EPA (Agencia

de Protección Ambiental de los EE.UU.) y Sears tienen el gusto de explicar la

garantía del sistema de control de emisiones para motores del año 2000 y para

el futuro con relación a motores pequeños todo terreno (SORE). En California,

los nuevos motores pequeños todo terreno deben estar diseñados, construidos

y equipados para cumplir con las rigurosas normas anti-smog del estado. En

el resto de los Estados Unidos, los motores nuevos todo terreno de encendido

por chispa certificados para el año 1997 deben cumplir estándares similares

establecidos por la EPA. Sears debe garantizar el sistema de control de emis-

iones de su motor para los períodos de tiempo enumerados a continuación,

siempre que no haya abuso, negligencia o mantenimiento indebido de su

motor todo terreno pequeño. Su sistema de control de emisiones puede incluir

piezas tales como el carburador, el filtro de aire, el sistema de encendido, el

silenciador y el conversor catalítico. También puede incluir conectores y otras

unidades relacionadas con las emisiones. Donde exista una condición cubierta

por la garantía, Sears reparará su pequeño motor todo terreno sin costo alguno

incluyendo diagnóstico, piezas y mano de obra

Cobertura de la garantía Sears para defectos en el control de emisiones

Los motores todo terreno pequeños están garantizados en lo relativo al control

de emisiones para defectos en piezas durante un período de dos años, sujeto

a las disposiciones que se indiquen a continuación. Si una parte de su motor

cubierta por la garantía es defectuosa, Sears reparará o sustituirá dicha parte.

Responsabilidades del propietario en relación con la garantía

Como propietario del motor todo terreno pequeño, Ud. es responsable de la

realización del mantenimiento requerido que se incluye en las instrucciones

de operación y mantenimiento. Sears recomienda que se conserven todos los

recibos relativos al mantenimiento de su motor todo terreno pequeño, pero

no pude denegar la garantía simplemente por la falta de los mismos, o por su

incumplimiento del mantenimiento programado. Como propietario del motor

pequeño todoterreno debe saber que, sin embargo, Sears le puede negar

la cobertura de la garantía si su motor todoterreno pequeño o una pieza del

mismo han fallado debido a abuso, negligencia, mantenimiento indebido o

a modificaciones no aprobadas. Ud. es responsable de presentar su motor

todoterreno pequeño a un distribuidor de servicios Sears autorizado tan pronto

como aparezca un problema. Las reparaciones de la garantía sin conflicto

deben completarse en un plazo de tiempo razonable, no superior a 30 días. Si

tiene alguna pregunta respecto a sus derechos y responsabilidades referen-

tes a la garantía, debe contactar con un representante de servicios Sears al

1--800--469--4663. La garantía de emisiones es una garantía por defectos. Los

defectos se juzgan de acuerdo con el funcionamiento normal de un motor. La

garantía no está relacionada con una prueba de emisiones en uso.

Disposiciones de la garantía Sears para defectos en el control de emisiones

Las siguientes son disposiciones específicas relacionadas con la cobertura de la garantía para defectos en el control de emisiones. Es un añadido a la garantía de

motor Sears para motores no regulados que se encuentra en las instrucciones de funcionamiento y mantenimiento.

1. Piezas con garantía

La cobertura de esta garantía se extiende únicamente a las piezas

que aparecen a continuación (las partes de los sistemas de control de

emisiones), siempre que dichas piezas estuvieran ya en el motor en el

momento de su compra.

a. Sistema de medición de combustible

• Sistema de enriquecimiento para arranque en frío

• Carburador y partes internas

• Bomba de combustible

b. Sistema de inducción de aire

• Filtro de aire

• Colector de admisión

c. Sistema de encendido

• Bujía(s) de encendido

• Sistema de encendido magneto

d. Sistema del catalizador

• Convertidor catalítico

• Colector de escape

• Sistema de inyección de aire o válvula de impulsos

e. Elementos variados usados en los sistemas anteriores

• Válvulas de vacío, sensibles a temperatura, posición y tiempo

e interruptores

• Conectores y montajes

2. Alcance de la cobertura

Sears garantiza al poseedor inicial y a los compradores subsiguientes

que las piezas con garantía no tendrán defectos en materiales ni mano

de obra que provoquen la falla de las mismas durante un período de

dos años a partir de la fecha en que el motor se entrega a un comprador

particular.

3. Sin cargo

La reparación o reemplazo de cualquier parte con garantía se realizará

sin cargo alguno para el poseedor, incluyendo tareas de diagnóstico que

permitan determinar si una parte con garantía es defectuosa, siempre que

dicho diagnóstico se realice en un distribuidor de servicios Sears autoriza-

do. Para el servicio de la garantía de emisiones, contacte al distribuidor de

servicios Sears autorizado más cercano incluido en las “Páginas amarillas”

en las categorías “Motores, gasolina”, “Motores de gasolina”, “Podadoras

de césped”, o similares.

4. Reclamaciones y exclusiones a la cobertura

Las reclamaciones de la garantía deben enviarse de acuerdo con las

disposiciones de la política de garantía para motores Sears. La cobertura

de la garantía excluirá defectos en piezas con garantía que no sean partes

originales Sears, o abuso, negligencia o mantenimiento incorrecto, tal y

como se establece en la política de garantía para motores Sears. Sears no

es responsable de las fallas en piezas con garantía provocadas por el uso

de partes añadidas, que no sean originales o que se hayan modificado.

5. Mantenimiento

Cualquier parte con garantía que no esté programada para ser reem-

plazada como mantenimiento requerido, o que sólo deba inspeccionarse

regularmente al efecto de “inspeccione o reemplace según sea necesario”,

estará garantizada contra defectos durante el período de la garantía. Todas

las piezas garantizadas que estén programadas para su reemplazo para

cumplir con los requisitos de mantenimiento estarán garantizadas sólo

por el período anterior al primer reemplazo programado para dicha pieza.

Cualquier pieza de recambio que sea equivalente en funcionamiento y

durabilidad puede usarse para realizar mantenimiento o reparaciones. El

propietario es responsable de realizar todo el mantenimiento requerido, tal

y como se define en las instrucciones de funcionamiento y mantenimiento

Sears

6. Cobertura indirecta

Por la presente, la cobertura se extiende a la falla de cualquier componente

de motor provocada por la falla de una pieza con garantía que esté todavía

en período de garantía.

En los Estados Unidos y Canadá hay una línea de atención de 24 horas, 1-800-469--4663, que cuenta con un menú con mensajes pre-grabados que contienen

información para el mantenimiento de motores.

58

Busque el período de duración de emisiones importantes yla información de clasificación de aire en

la etiqueta de emisiones de su motor

Los motores cuyo cumplimiento con los estándares de emisión Tier 2 de la Comisión de Recursos Ambientales de California (CARB)

esté certificado deben exhibir la información relacionada con el período de duración de las emisiones y la clasificación de aire. Sears,

Roebuck and Co., de los Estados Unidos ponen esta información a disposición del consumidor en nuestras etiquetas de emisiones.

El Período de Duración de las Emisiones describe el número de horas de tiempo real de funcionamiento para el cual se certifica que

el motor cumple con las reglas de emisión, descontando el mantenimiento adecuado del mismo según las instrucciones de oper-

ación y mantenimiento. Se utilizan las siguientes categorías:

Moderado:Se certifica que el motor cumple con las reglas de emisión durante 125 horas de tiempo real de funcionamiento del motor .

Inmediato:Se certifica que el motor cumple con las reglas de emisión durante 250 horas de tiempo real de funcionamiento del motor .

Extendido:Se certifica que el motor cumple con las reglas de emisión durante 500 horas de tiempo real de funcionamiento del motor .

Por ejemplo, una cortadora de césped típica que se empuja desde atrás se usa entre 20 y 25 horas por año. Por lo tanto, el Período

de Duración de Emisiones de un motor con una clasificación intermedia sería equivalente a entre 10 y 12 años.

Laclasificación de aire es un número calculado para describir el nivel relativo de emisiones para un grupo de motores en particular.

Cuanto menor sea la clasificación de aire, mayor es la limpieza del motor. La información se presenta de forma gráfica en la etiqueta

de emisiones.

Después del 1 de julio de 2000, busque el período de cumplimiento de las reglas de

emisiones en la etiqueta de cumplimiento de las reglas de emisiones del motor

Después del 1 de julio de 2000 se certificará que determinados motores Sears, Roebuck and Co., de los Estados Unidos

cumplen con los estándares de emisiones de la fase 2 de la Agencia de Protección Ambiental de los Estados Unidos (USE-

PA). Para los motores certificados para la etapa 2, el período de cumplimiento con las reglas de emisiones al cual se hace

referencia en la etiqueta de cumplimiento con las reglas de emisiones indica el número de horas de funcionamiento para el

cual se ha demostrado que el motor cumple con los requerimientos federales de emisión.

Para los motores con desplazamiento inferior a 225 cc, Categoría C = 125 horas, B = 250 horas y A = 500 horas.

Para los motores con desplazamiento de 225 cc o más, Categoría C = 250 horas, B = 500 horas y A = 1000 horas.

El desplazamiento de los motores de la serie modelo 150112 es 249 cc.

La presente es una representación genérica de la etiqueta de emisión que se encuentra generalmente en un

motor certificado.

59

NOTAS

® Registered Trademark / TM Trademark / SM Service Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de Fábrica / SM Marca de Servicio de Sears Brands, LLC

MC Marque de commerce / MD Marque déposée de Sears Brands, LLC © Sears Brands, LLC

Get it fixed, at your home or ours!

Your Home

For repair – in your home – of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home solutions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

Au Canada pour service en français:

1-800-LE-FOYERMC

(1-800-533-6937)

www.sears.ca
