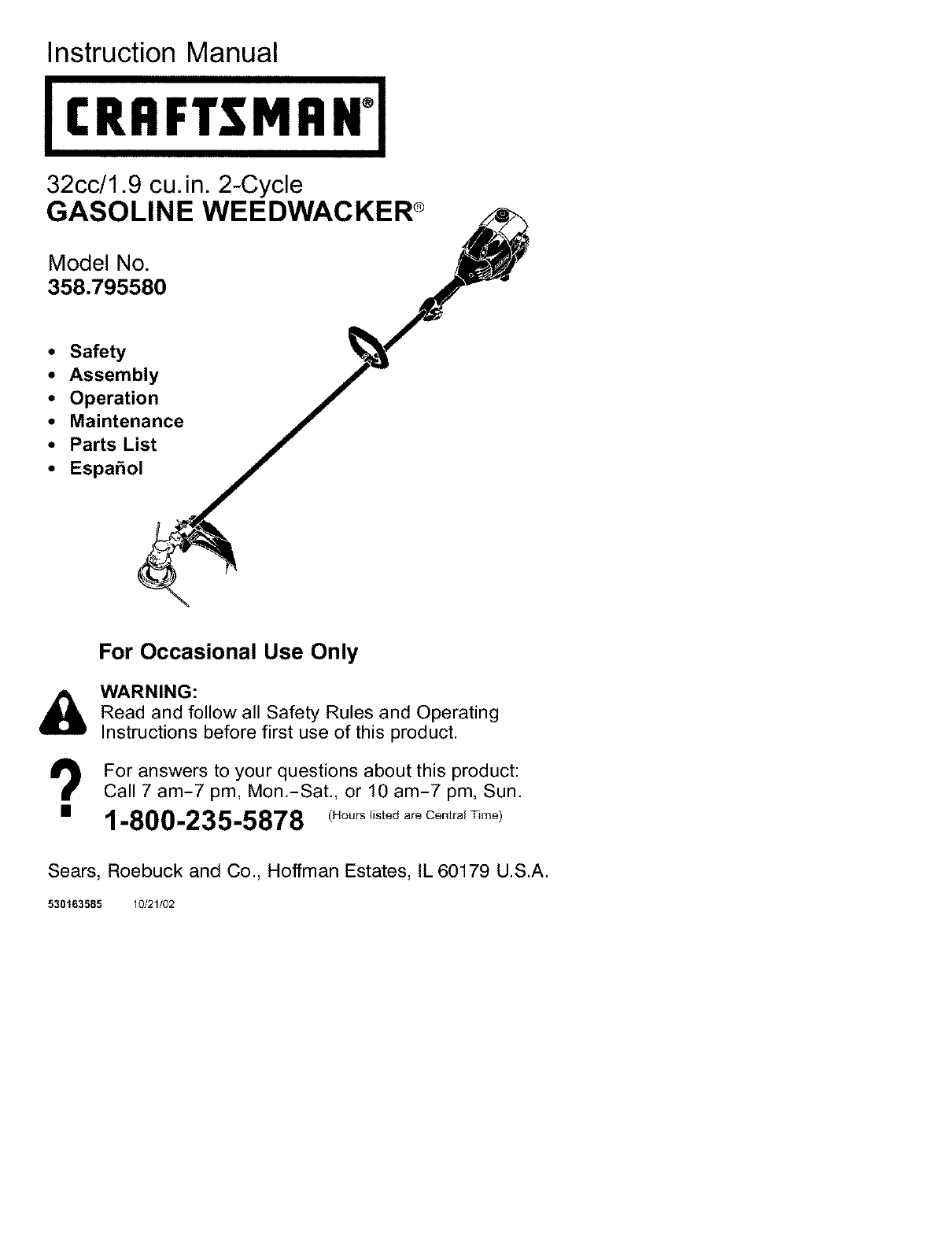

Instruction Manual

32cc/1.9 cu.in. 2-Cycle

GASOLINE WEEDWACKER ®

Model No.

358.795580

•Safety

•Assembly

• Operation

•Maintenance

•Parts List

•Espahol

For Occasional Use Only

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 l,ours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163585 10/21/02

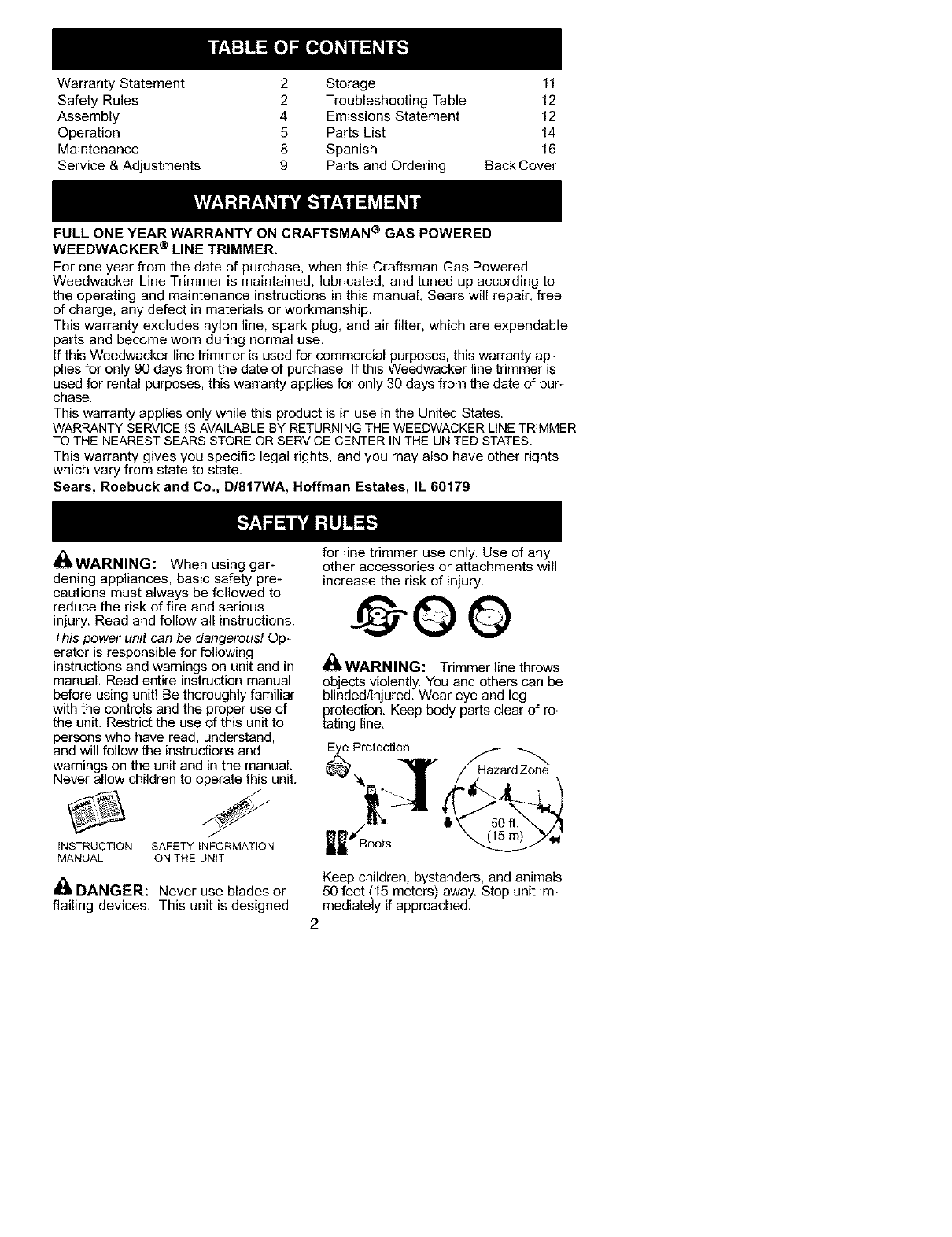

Warranty Statement 2 Storage 11

Safety Rules 2 Troubleshooting Table 12

Assembly 4 Emissions Statement 12

Operation 5 Parts List 14

Maintenance 8 Spanish 16

Service & Adjustments 9 Parts and Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GAS POWERED

WEEDWACKER ®LINE TRIMMER.

For one year from the date of purchase, when this Craftsman Gas Powered

Weedwacker Line Trimmer is maintained, lubricated, and tuned up according to

the operating and maintenance instructions in this manual, Sears will repair, free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Weedwacker line trimmer is used for commercial purposes, this warranty ap-

plies for only 90 days from the date of purchase. If this Weedwacker line trimmer is

used for rental purposes, this warranty applies for only 30 days from the date of pur-

chase.

This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE IS AVAILABLE BY RETURNINGTHE WEEDWACKER LINE TRIMMER

TO THE NEAREST SEARS STORE OR SERVICECENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state,

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

lllWARNING: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

INSTRUCTION SAFETY INFORMATION

MANUAL ON THE UNIT

_i_ DANGER: Never use blades or

flailing devices. This unit is designed

for line trimmer use only. Use of any

other accessories or attachments will

increase the risk of injury.

@@O

_]!I_WARNING: Trimmer line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line,

Eye Protection

Keep children, bystanders, and animals

50 feet (15 meters) away. Stop unit im-

mediately if approached.

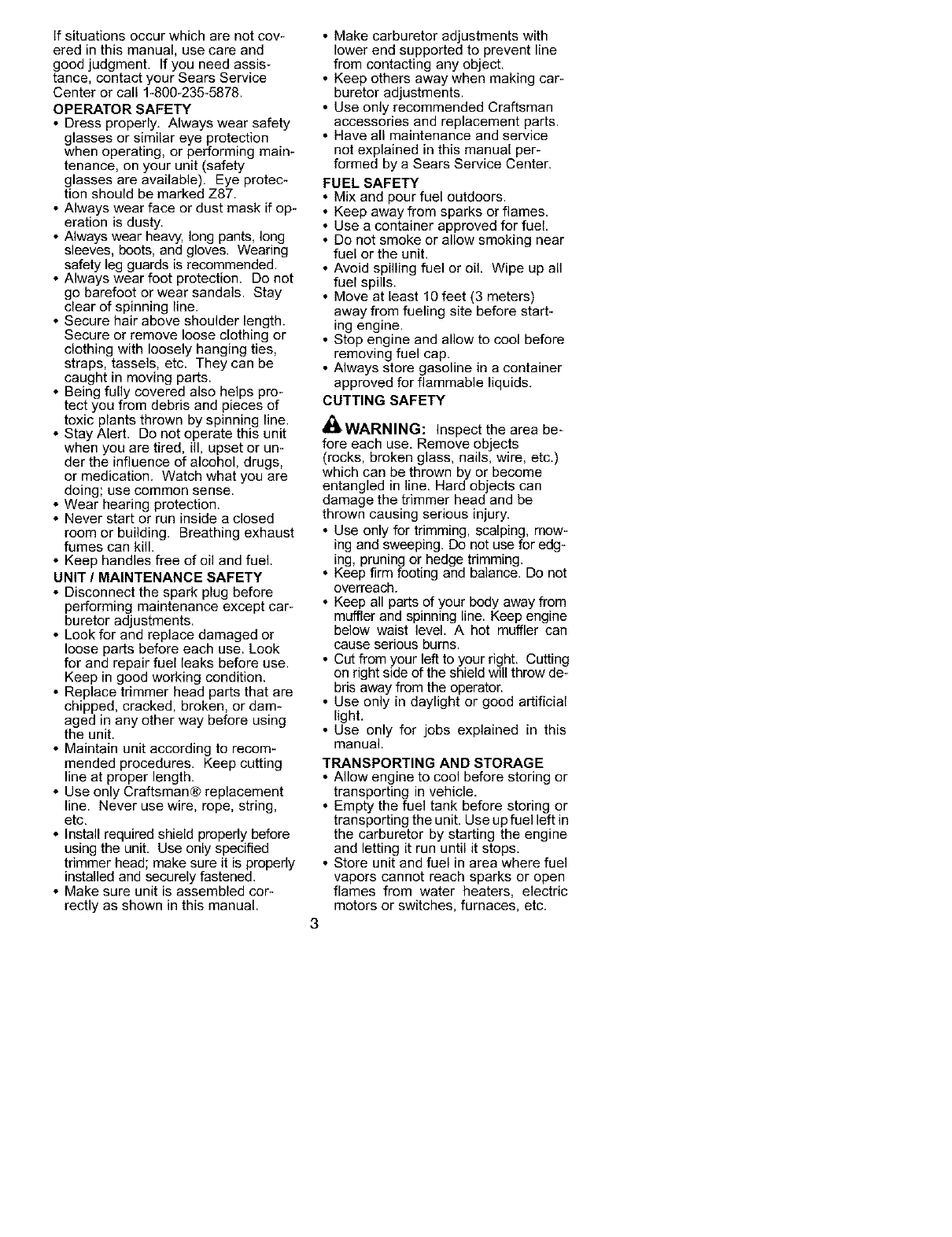

Ifsituationsoccurwhicharenotcov-

eredinthismanual,usecareand

goodjudgment.Ifyouneedassis-

tance,contactyourSearsService

Centerorcall1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wearing

safety leg guards is recommended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

UNIT /MAINTENANCE SAFETY

• Disconnect the spark plug before

performing maintenance except car-

buretor adjustments.

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only Craftsman® replacement

line. Never usewire, rope, string,

etc.

• Install required shield properly before

using the unit. Use only specified

trimmer head; make sure it is properly

installed and securely fastened.

• Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Use a container approved for fuel.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in acontainer

approved for flammable liquids.

CUTTING SAFETY

41_WARNING: Inspect the area be-

fore each use. Remove objects

(rocks, broken glass, nails, wire, etc.)

which can be thrown by or become

entangled in line. Hard objects can

damage the trimmer head and be

thrown causing serious injury.

• Use only for trimming, scalping, mow-

ing and sweeping. Do not use for edg-

ing, pruning or hedge trimming.

• Keep firm footing and balance. Do not

overreach.

• Keep all parts of your body away from

muffler and spinning line. Keep engine

below waist level. A hot muffler can

cause serious burns.

• Cut from your left to your right. Cutting

on right side of the shield will throw de-

bris away from the operator.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual.

TRANSPORTING AND STORAGE

• Allow engine to cool before storing or

transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left in

the carburetor by starting the engine

and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Store unit so line limiter blade cannot

accidentally cause injury. The unit can

be hung by the tube.

• Store unit out of reach of children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings. Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people, If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention, An anti-

vibration system does not guarantee

the avoidance of these problems, Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the

law. For normal homeowner use, the

muffler and spark arresting screen will

not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by a

Sears Service Center.

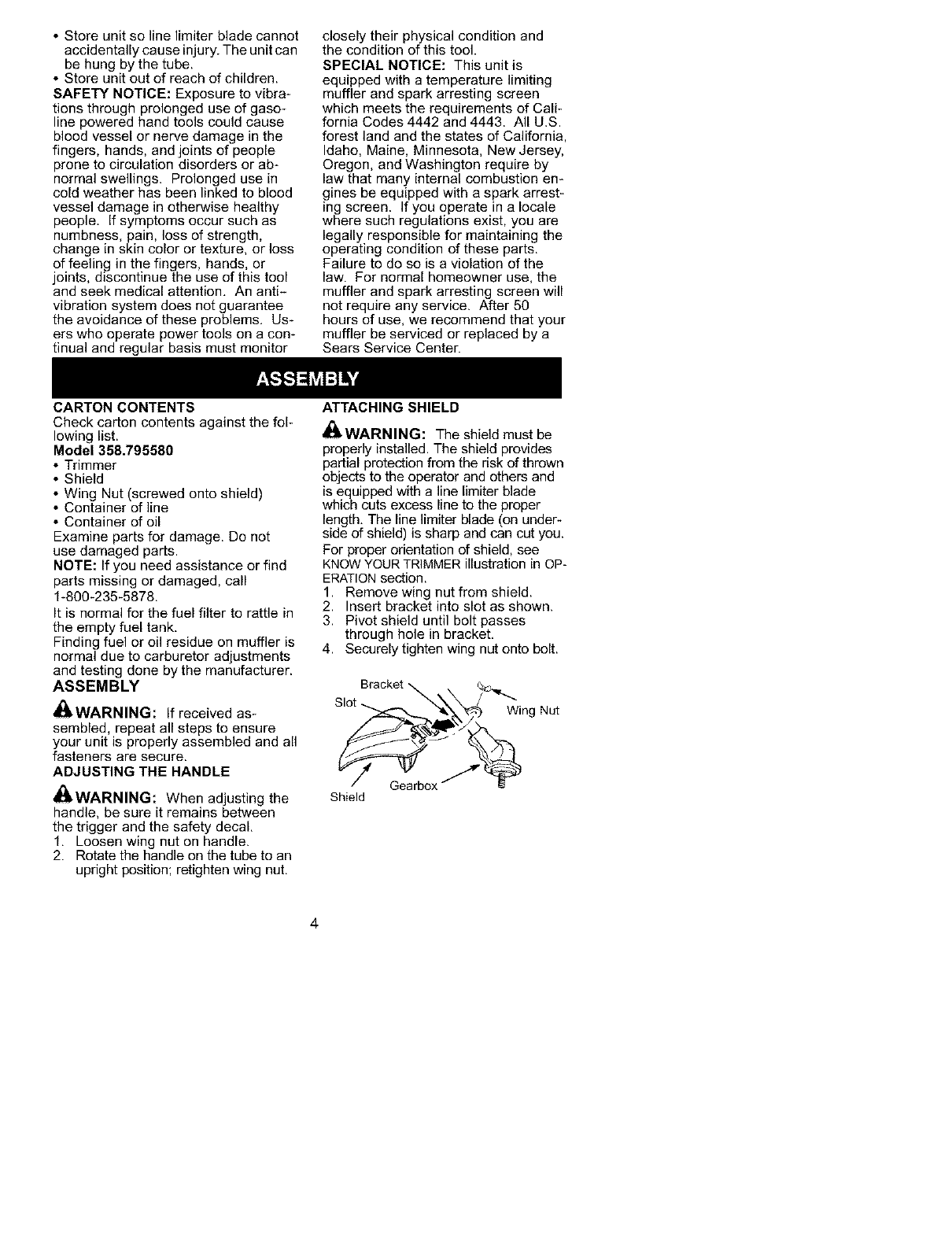

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.795580

• Trimmer

• Shield

• Wing Nut (screwed onto shield)

• Container of line

• Container of oil

Examine parts for damage. De not

use damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is

normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

_WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

ADJUSTING THE HANDLE

_kWARNING: When adjusting the

handle, be sure it remains between

the trigger and the safety decal.

1. Loosen wing nut on handle.

2. Rotate the handle on the tube to an

upright position; retighten wing nut.

ATTACHING SHIELD

_I_WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and ethers and

is equipped with a line limiter blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOWYOURTRIMMER illustration in OP-

ERATIONsection.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket,

4. Securely tighten wing nut onto bolt.

Sl°t __ing Nut

Shield

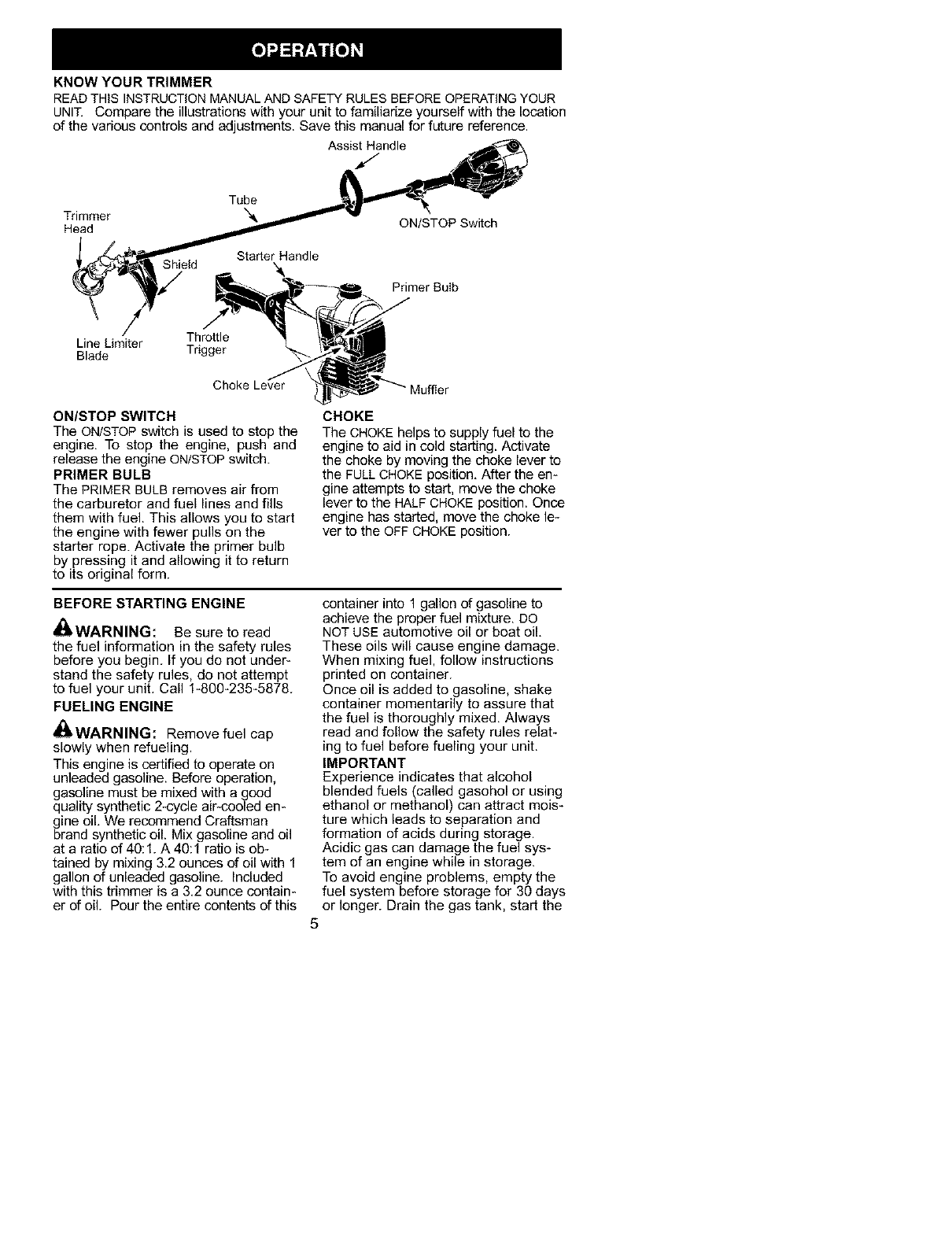

KNOW YOUR TRIMMER

READTHiS INSTRUCTIONMANUALAND SAFETY RULES BEFORE OPERATINGYOUR

UNIT. Compare the illustrationswith your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Assist Handle

Tube

Trimmer ON/STOP Switch

Head

Starter Handle

Shield

Primer Bulb

Line Limiter Throttle

Blade Trigger

Choke

ON/STOP SWITCH

The ON/STOP switch is used to stop the

engine. To stop the engine, push and

release the engine ON/STOPswitch.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

CHOKE

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After the en-

gine attempts to start, move the choke

lever to the HALF CHOKE position. Once

engine has started, move the choke le-

ver to the OFF CHOKE position.

BEFORE STARTING ENGINE

_IbWARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-ceoled en-

gine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is ob-

tained by mixing 3.2 ounces of oil with 1

gallon of unleaded gasoline. Included

with this trimmer is a 3.2 ounce contain-

er of oil. Pour the entire contents of this

container into 1 gallon of gasoline to

achieve the proper fuel mixture, DO

NOT USE automotive oil or boat oil,

These oils will cause engine damage.

When mixing fuel, follow instructions

printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that

the fuel is thoroughly mixed, Always

read and follow the safety rules relat-

ing to fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engineandletitrununtilthefuellines

andcarburetorareempty.Usefresh

fuelnextseason.

Neveruseengineorcarburetorclean-

erproductsinthefueltankorperma*

nentdamagemayoccur.

SeetheSTORAGEsectionforaddition-

alinformation.

HOWTOSTOPYOURUNIT

• Tostoptheengine,pushandre-

leasetheengineON/STOPswitch.

Theswitchwillautomaticallyreturn

totheONposition.Wait5seconds

beforeattemptingtorestartunitto

allowswitchtoreset,

• Ifenginedoesnotstop,movechoke

levertoFULLCHOKEposition.

_'_ _" ON/STOP

ThrottleTrigger_

HOW TO START YOUR UNIT

_lk WARNING: The trimmer head

will turn while starting the engine.

Avoid any contact with the muffler. A

hot muffler can cause serious burns.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

g Position

Primer Bulb

.,_--Stader Handle

Choke

.Lever

Muffler

1, Set unit on a flat surface,

2. Slowly press the primer bulb 6

times,

3. Move choke lever to FULL CHOKE

by aligning lever with position

shown on decal (see illustration

below).

Choke

position

decal

4. Squeeze the throttle trigger fully and

hold through all remaining steps.

5. Pull starter rope handle sharply

until engine sounds as if it is trying

to start, but do not pull rope more

than 6 times.

6. As soon as engine sounds as if it

is trying to start, move choke lever

to HALF CHOKE by aligning lever

with position shown on decal (see

following illustration).

Choke

position

7. Pull starter rope sharply until engine

runs, but no more than 6 pulls. If the

engine doesn't start after 6 pulls (at

the HALF CHOKE position), move the

choke lever to the FULL CHOKE

position and press the primer bulb 6

times. Squeeze and hold the throttle

trigger and pull the starter rope 2

more times. Move the choke lever

to the HALF CHOKE position and pull

the starter rope until the engine

runs, but no more than 6 pulls. If the

engine doesn't start, repeat proce-

dure 2 additional times.

NOTE: If engine still doesn't start, it

is probably flooded. Proceed to

STARTINGA FLOODED ENGINE.

8. Once the engine starts, allow it to

run 10 seconds, then move the

choke lever to OFF CHOKE by

aligning lever with position shown

on decal (see illustration below).

Allow the unit to run for 30 more

seconds at OFF CHOKE before re-

leasing the throttle trigger. NOTE:

If engine dies with the choke lever

in the OFF CHOKE position, move

the choke lever to the HALF

CHOKE position and pull the rope

until engine runs, but no more than

6 pulls.

Choke

position

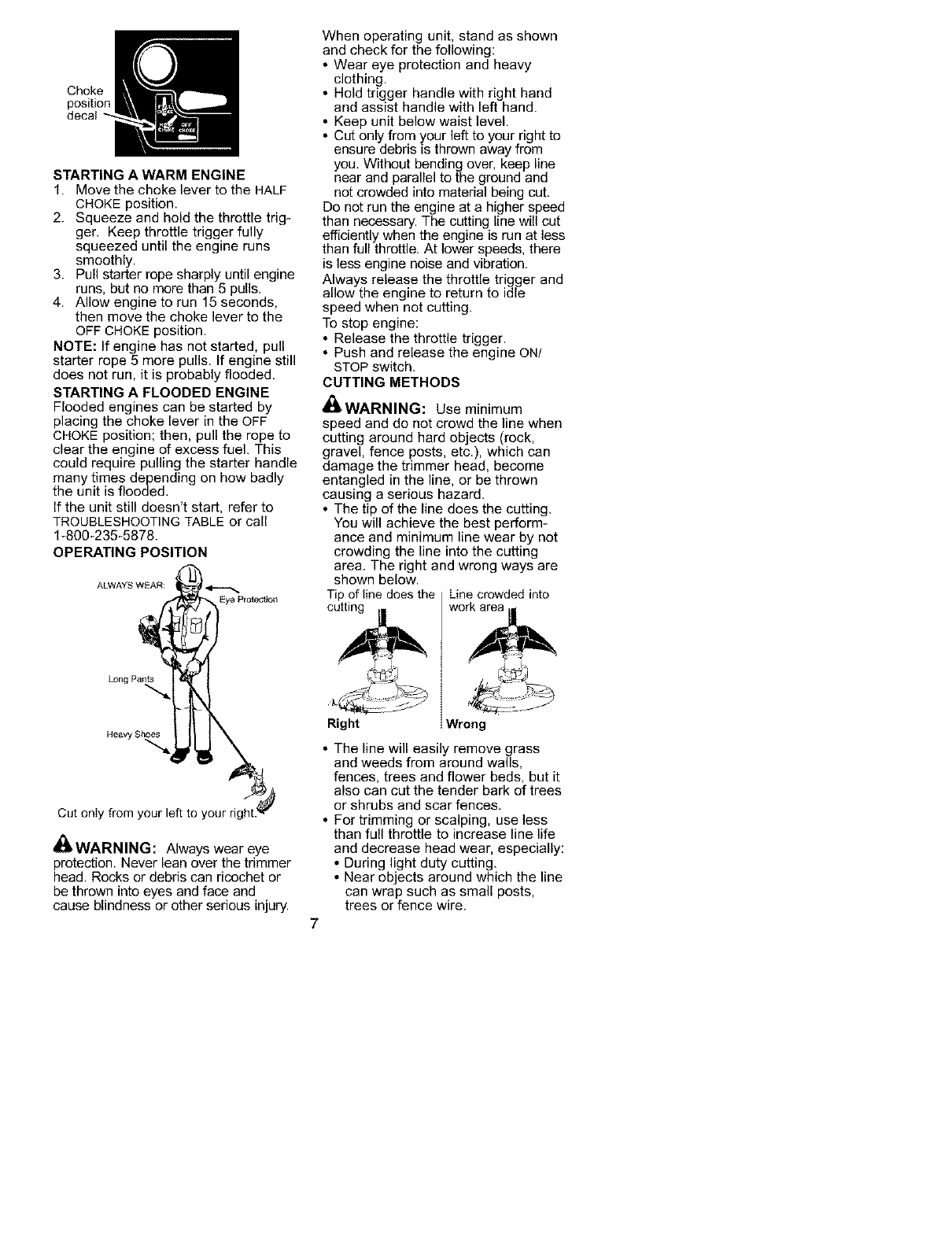

STARTING A WARM ENGINE

1. Move the choke lever to the HALF

CHOKE position.

2. Squeeze and held the throttle trig-

ger. Keep throttle trigger fully

squeezed until the engine runs

smoothly.

3. Pull starter rope sharply until engine

runs, but no more than 5 pulls.

4. Allow engine to run 15 seconds,

then move the choke lever to the

OFF CHOKE position.

NOTE: If engine has not started, pull

starter rope 5 more pulls. If engine still

does net run, it is probably flooded,

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the choke lever in the OFF

CHOKE position; then, pull the rope to

clear the engine of excess fuel. This

could require pulling the starter handle

many times depending on hew badly

the unit is flooded,

If the unit still doesn't start, refer to

TROUBLESHOOTING TABLE or call

1-800-235-5878.

OPERATING POSITION

Long Pat_

Cut onI_

QWARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level,

• Cut only from your left to your right to

ensure debris is thrown away from

you, Without bending over, keep line

near and parallel to the ground and

not crowded into material being cut.

Do not run the engine at a higher speed

than necessary. The cutting line will cut

efficiently when the engine is run at less

than full throttle. At lower speeds, there

is less engine noise and vibration.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

To stop engine:

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch.

CUTTING METHODS

_Jh_WARNING: Use minimum

speed and de not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing aserious hazard.

• The tip of the line does the cutting.

You will achieve the best perform*

ance and minimum line wear by net

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of line does the Line crowded into

cutting work area

Right Wrong

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting,

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

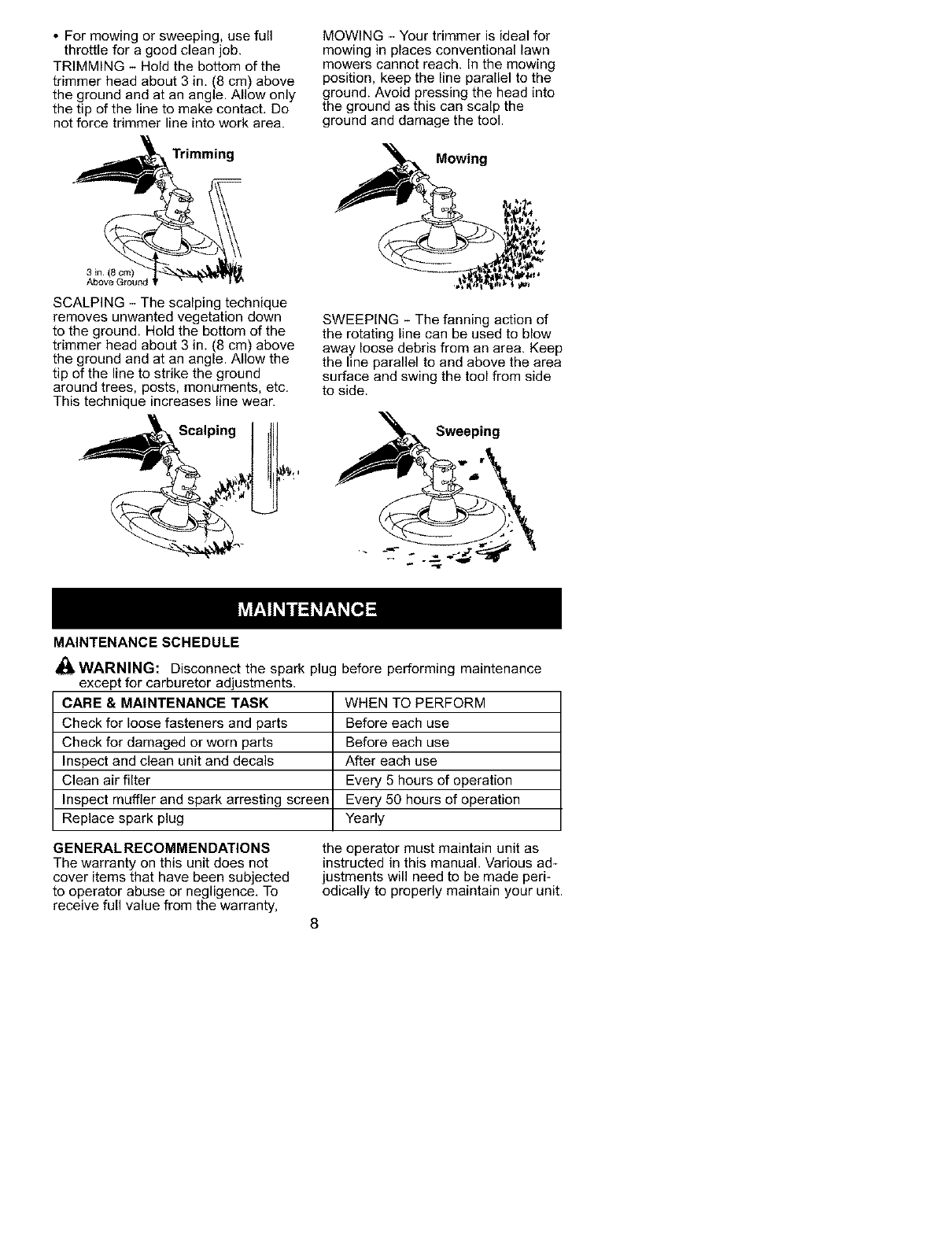

• Formowingorsweeping,usefull

throttleforagoodcleanjob.

TRIMMING- Holdthebottomofthe

trimmerheadabout3in,(8cm)above

thegroundandatanangle.Allowonly

thetipofthelinetomakecontact,Do

notforcetrimmerlineintoworkarea.

Trimming

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing

SCALPING - The scalping technique

removes unwanted vegetation down

to the ground. Hold the bottom of the

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow the

tip of the line to strike the ground

around trees, posts, monuments, etc.

This technique increases line wear.

Scalping

SWEEPING - The fanning action of

the rotating line can be used to blow

away loose debris from an area. Keep

the line parallel to and above the area

surface and swing the tool from side

to side.

Sweeping

MAINTENANCE SCHEDULE

WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and decals

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

GEN ERAL RECOMMEN DATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence, To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

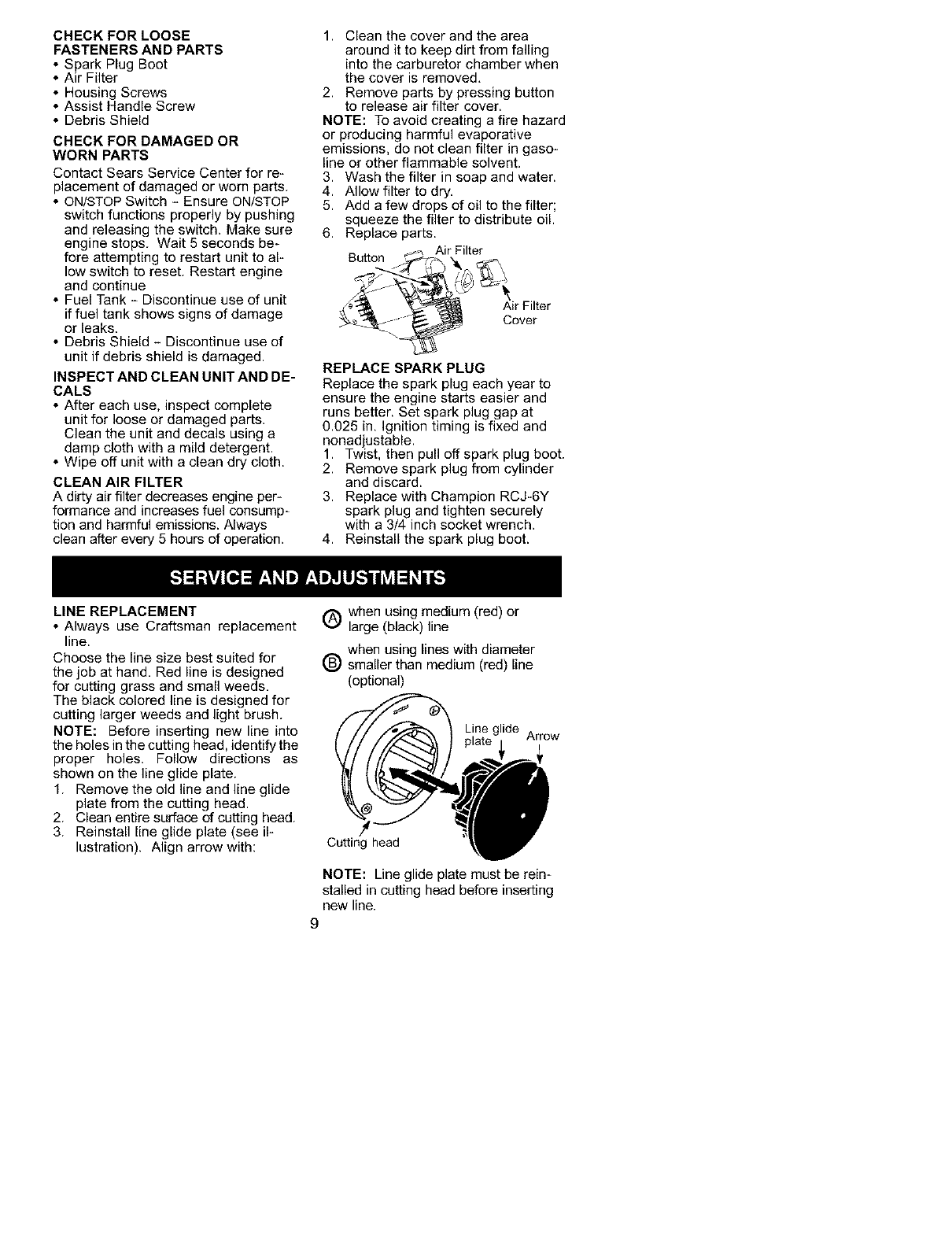

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/STOP Switch - Ensure ON/STOP

switch functions properly by pushing

and releasing the switch. Make sure

engine stops. Wait 5 seconds be-

fore attempting to restart unit to al-

low switch to reset. Restart engine

and continue

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND DE-

CALS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and decals using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions. Always

clean after every 5 hours of operation.

1. Clean the cover and the area

around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts by pressing button

to release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.Air Filter

Button

Air Filter

Cover

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 in. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ*6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

LINE REPLACEMENT

• Always use Craftsman replacement

line.

Choose the line size best suited for

the job at hand. Red line is designed

for cutting grass and small weeds.

The black colored line is designed for

cutting larger weeds and light brush.

NOTE: Before inserting new line into

the holes in the cutting head, identify the

proper holes. Follow directions as

shown on the line glide plate.

1. Remove the old line and line glide

plate from the cutting head.

2. Clean entire surface of cutting head.

3. Reinstall line glide plate (see il-

lustration). Align arrow with:

(_ when using medium (red) or

large (black) line

when using lines with diameter

(_) smaller than medium (red) line

(optional)

Line glide Arrow

Cutting head

NOTE: Line glide plate must be rein-

stalled in cutting head before inserting

new line.

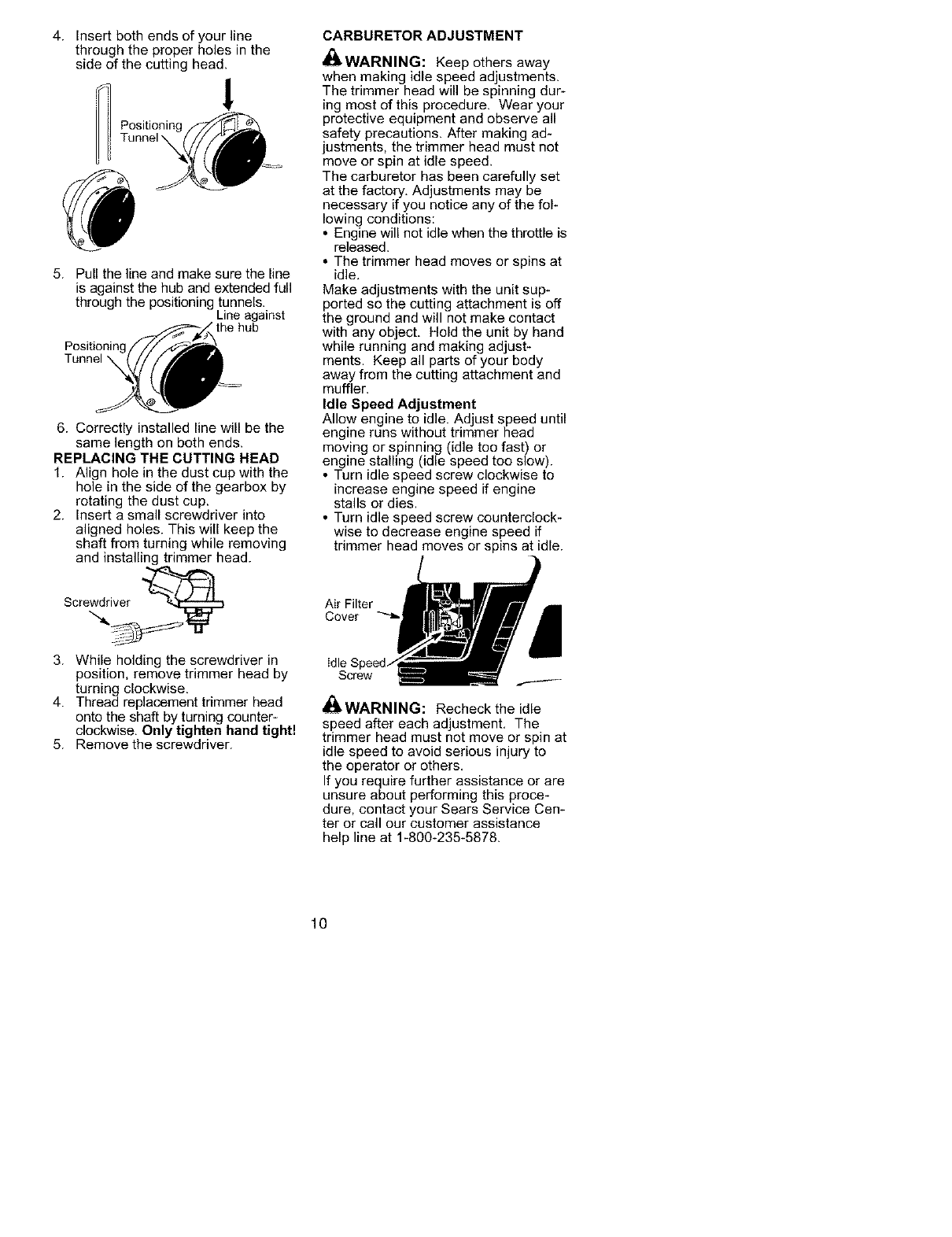

4. Insertbothendsofyourline

through the proper holes in the

side of the cutting head.!

Positioning

5. Pull the line and make sure the line

is against the hub and extended full

through the positioning tunnels.

Line against

Tunnel '

6. Correctly installed line will be the

same length on both ends.

REPLACING THE CUTTING HEAD

1. Align hole in the dust cup with the

hole in the side of the gearbox by

rotating the dust cup.

2. Insert a small screwdriver into

aligned holes. This will keep the

shaft from turning while removing

and installing trimmer head.

Screwdriver

3. While holding the screwdriver in

position, remove trimmer head by

turning clockwise,

4. Thread replacement trimmer head

onto the shaft by turning counter*

clockwise, Only tighten hand tight!

5. Remove the screwdriver.

CARBURETOR ADJUSTMENT

_WARNING: Keep others away

when making idle speed adjustments.

The trimmer head will be spinning dur-

ing most of this procedure. Wear your

protective equipment and observe all

safety precautions. After making ad*

justments, the trimmer head must not

move or spin at idle speed.

The carburetor has been carefully set

at the factory, Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

• The trimmer head moves or spins at

idle,

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object, Hold the unit by hand

while running and making adjust-

ments. Keep all parts of your body

away from the cutting attachment and

muffler.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runs without trimmer head

moving or spinning (idle too fast) or

engine stalling (idle speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head moves or spins at idle.

Air Filter

Cover _

Idle S

Screw

_k WARNING: Recheck the idle

speed after each adjustment, The

trimmer head must not move or spin at

idle speed to avoid serious injury to

the operator or others,

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

d_WARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing

or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea*

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter*

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam*

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

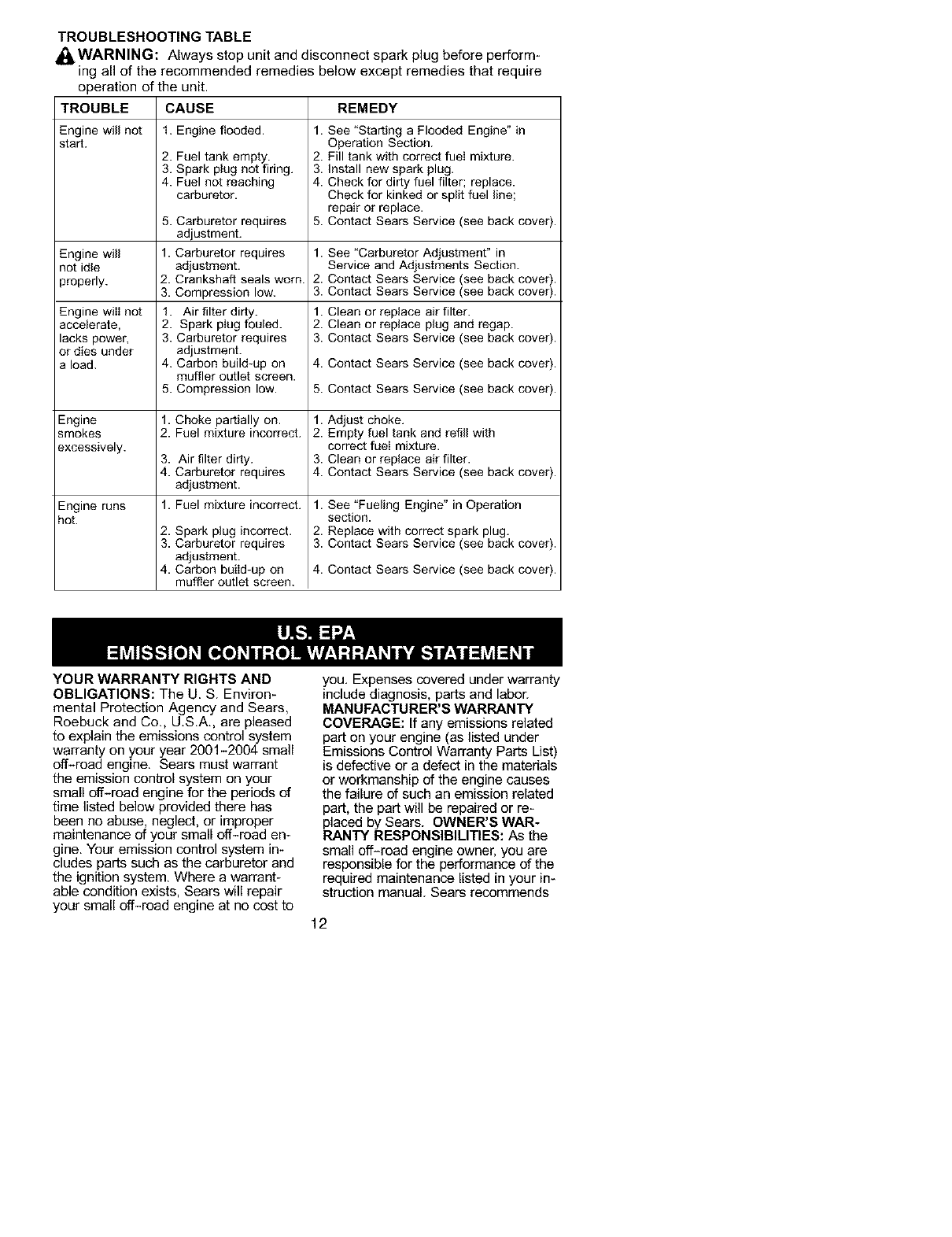

TROUBLESHOOTING TABLE

_kWARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

operation of the unit.

TROUBLE CAUSE REMEDY

Engine will not 1. Engine flooded. 1. See "Starting a Flooded Engine" in

start. Operation Section.

2. Fuel tank empty. 2. Fill tank with correct fueI mixture.

3. Spark plug not firing. 3. Install new spark plug.

4. Fuel not reaching 4. Check for dirty fuel filter; replace.

carburetor. Check for kinked or split fuel line;

repair or replace.

5. Carburetor requires 5. Contact Sears Service (see back cover).

adjustment.

Engine will 1. Carburetor requires 1. See "Carburetor Adjustment" in

not idle adjustment. Service and Adjustments Section.

properly. 2. Crankshaft seals worn. 2. Contact Sears Service (see back cover).

3. Compression low. 3. Contact Sears Service (see back cover).

Engine wilI not f. Air filter dirty. 1. Clean or replace air filter.

accelerate, 2. Spark plug fouled. 2. Clean or replace plug and regap.

lacks power', 3. Carburetor requires 3. Contact Sears Service (see back cover}.

or dies under adjustment.

a load. 4. Carbon build-up on 4. Contact Sears Service (see back cover}.

muffler outlet screen.

5. Compression low. 5. Contact Sears Service (see back cover).

Engine 1. Choke partially on. 1. Adjust choke.

smokes 2. Fuel mixture incorrect. 2. Empty fuel tank and refill with

_=xcessively. correct fueI mixture.

3. Air filter dirty. 3. Clean or replace air filter.

4. Carburetor requires 4. Contact Sears Service (see back cover).

adjustment.

Engine runs 1. Fuel mixture incorrect. 1. See "Fueling Engine" in Operation

not. section.

2. Spark plug incorrect. 2. Replace with correct spark plug.

3. Carburetor requires 3. Contact Sears Service (see back cover}.

adjustment.

4. Carbon build-up on 4. Contact Sears Service (see back cover).

muffler outlet screen.

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U,S,A., are pleased

to explain the emissions control system

warranty on your year 2001-2004 small

off-road engine. Sears must warrant

the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine. Your emission control system in-

cludes parts such as the carburetor and

the ignition system, Where a warrant-

able condition exists, Sears will repair

your small off-road engine at no cost to

you, Expenses severed under warranty

include diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts List)

is defective or a defect in the materials

or workmanship of the engine causes

the failure of such an emission related

part, the part will be repaired or re-

placed by Sears. OWNER'S WAR-

PANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your in-

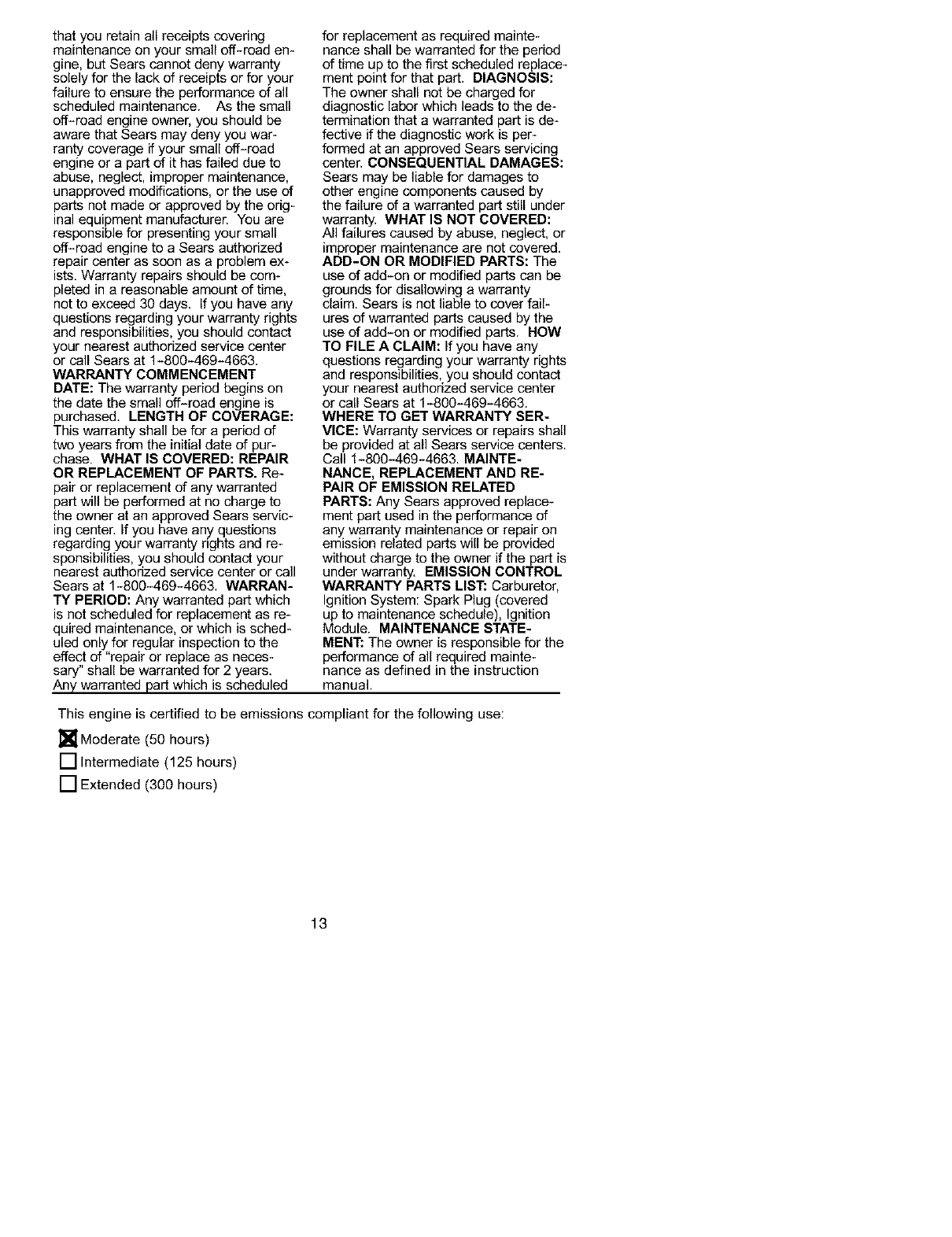

struction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road em

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-road engine owner, you should be

aware that Sears may deny you war-

ranty coverage if your small off-road

engine or a part of it has failed due to

abuse, neglect, improper maintenance,

unapproved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturer, You are

responsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem ex-

ists, Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is

purchased, LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS. Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears servic-

ing center, If you have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663, WARRAN-

TY PERIOD: Any warranted part which

is not scheduled for replacement as re-

quired maintenance, or which is sched*

uled only for regular inspection to the

effect of "repair or replace as neces-

sary" shall be warranted for 2 years,

Any warranted part which is scheduled

for replacement as required mainte-

nance shall be warranted for the period

of time up to the first scheduled replace-

ment point for that part. DIAGNOSIS:

The owner shall not be charged for

diagnostic labor which leads to the de-

termination that a warranted part is de-

fective if the diagnostic work is per-

formed at an approved Sears servicing

center. CONSEQUENTIAL DAMAGES:

Sears may be liable for damages to

other engine components caused by

the failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect, or

improper maintenance are not covered,

ADD-ON OR MODIFIED PARTS: The

use of add-on or modified parts can be

grounds for disallowing a warranty

claim. Sears is not liable to cover fail-

ures of warranted parts caused by the

use of add-on or modified parts. HOW

TO FILE A CLAIM: If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

MICE: Warranty services or repairs shall

be provided at all Sears service centers.

Call 1-800-469-4663. MAINTE-

NANCE, REPLACEMENT AND RE-

PAIR OF EMISSION RELATED

PARTS: Any Sears approved replace*

ment part used in the performance of

any warranty maintenance or repair on

emission related parts will be provided

without charge to the owner if the part is

under warranty, EMISSION CONTROL

WARRANTY PARTS LIST: Carburetor,

Ignition System: Spark Plug (covered

up to maintenance schedule), Ignition

Module. MAINTENANCE STATE-

MENT: The owner is responsible for the

performance of all required mainte-

nance as defined in the instruction

manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

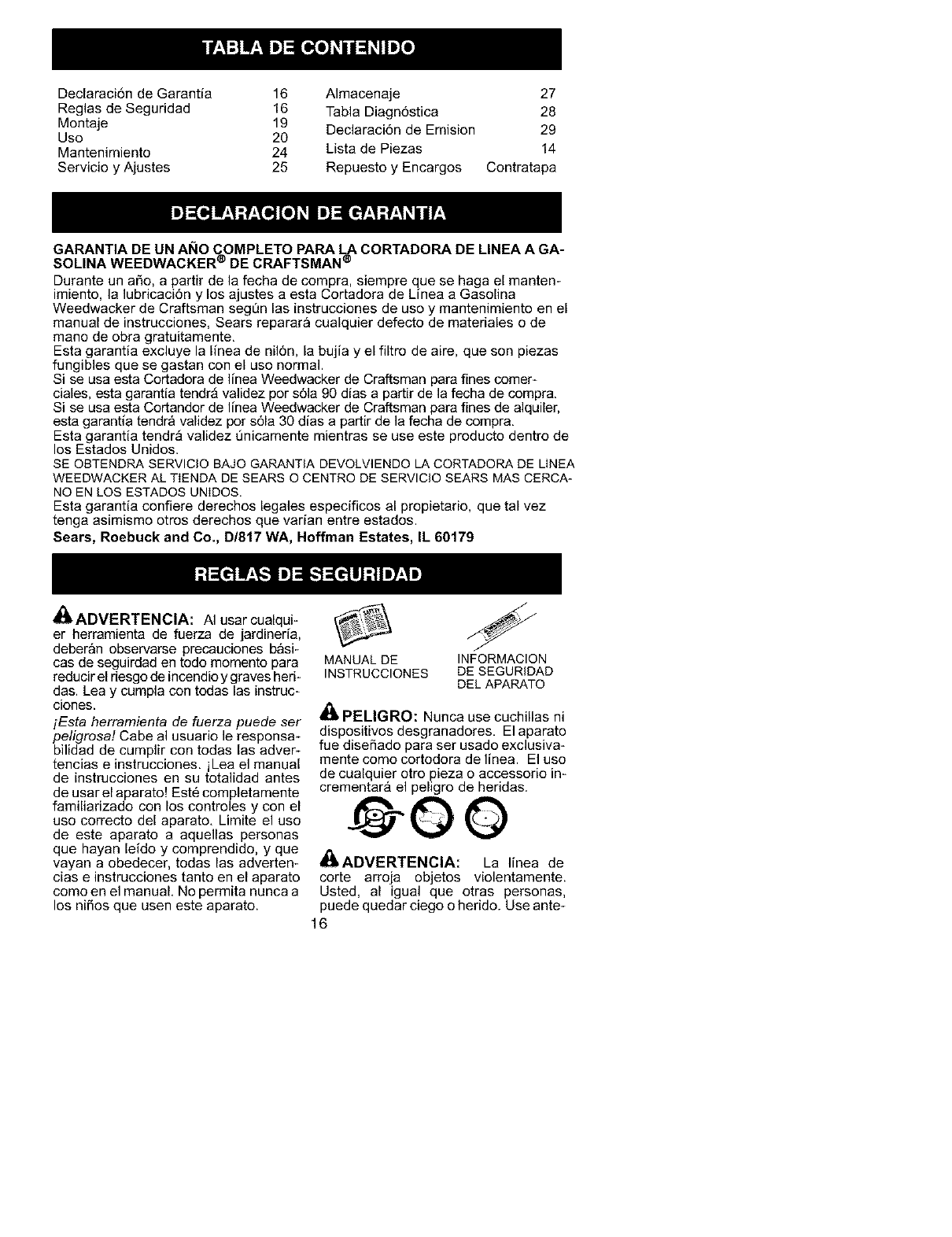

Declaraci6n de Garantia 16 Almacenaje 27

Reglas de Seguridad 16 Tabla Diagn6stica 28

Montaje 19 Declaraci6n de Emision 29

Uso 20

Mantenimiento 24 Lista de Piezas 14

Servicio y Ajustes 25 Repuesto y Encargos Contratapa

GARANTIA DE UN AI_IOCOMPLETO PAPA LA CORTADOPA DE LINEA A GA-

SOLINA WEEDWACKER ®DE CRAFTSMAN ®

Durante un aSo, a partir de la fecha de compra, siempre que se haga el mantem

imiento, la lubricaci6n y los ajustes a esta Cortadora de Linea a Gasolina

Weedwacker de Craftsman segL_nlas instrucciones de uso y mantenimiento en el

manual de instrucciones, Sears reparara cualquier defecto de materiales o de

mano de obra gratuitamente,

Esta garantia excluye la linea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de linea Weedwacker de Craftsman para fines comeF

ciales, esta garantia tendr_ validez por s61a 90 dias a partir de la fecha de compra,

Si se usa esta Cortandor de linea Weedwacker de Craftsman para fines de alquiler,

esta garantia tendra validez por s61a 30 dias a partir de la fecha de compra,

Esta garantia tendr_ validez t]nicamente mientras se use este producto dentro de

los Estados Unidos.

SE OBTENDRA SERVlClO BAJO GARANTIA DEVOLVIENDO LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVICIO SEARS MAS CERCA-

NO EN LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_J_ADVERTENCIA: AI usar cualqui-

er herramienta de fuerza de jardineria,

deber_n observarse precauciones b_si_

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heri-

das. Lea y cumpla con todas las instruc_

ciones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le responsa_

bilidad de cumplir con todas las adver_

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usar el aparato! Est6 completamente

familiarizado con los controles y con el

uso correcto del aparato, Limite el uso

de este aparato a aquellas personas

que hayan leido y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tanto en el aparato

como en el manual, No permita nunca a

los ni_os que usen este aparato.

MANUAL DE INFORMACION

INSTRUCClONES DE SEGURIDAD

DEL APARATO

_li PELIGRO: Nunca use cuchillas ni

dispositivos desgranadores, El aparato

fue disefiado para ser usado exclusiva-

mente como cortodora de line& El uso

de cualquier otro pieza o accessorio im

crementar9 el peligro de heridas.

@OO

_IIADVERTENClA: La linea de

corte arroja objetos violentamente.

Usted, al igual que otras personas,

puede quedar ciego o herido. Use ante_

ojos de seguridad y protecci6n en las

piernas. Mantenga todas las partes del

cuerpo alejadas de la linea girante.

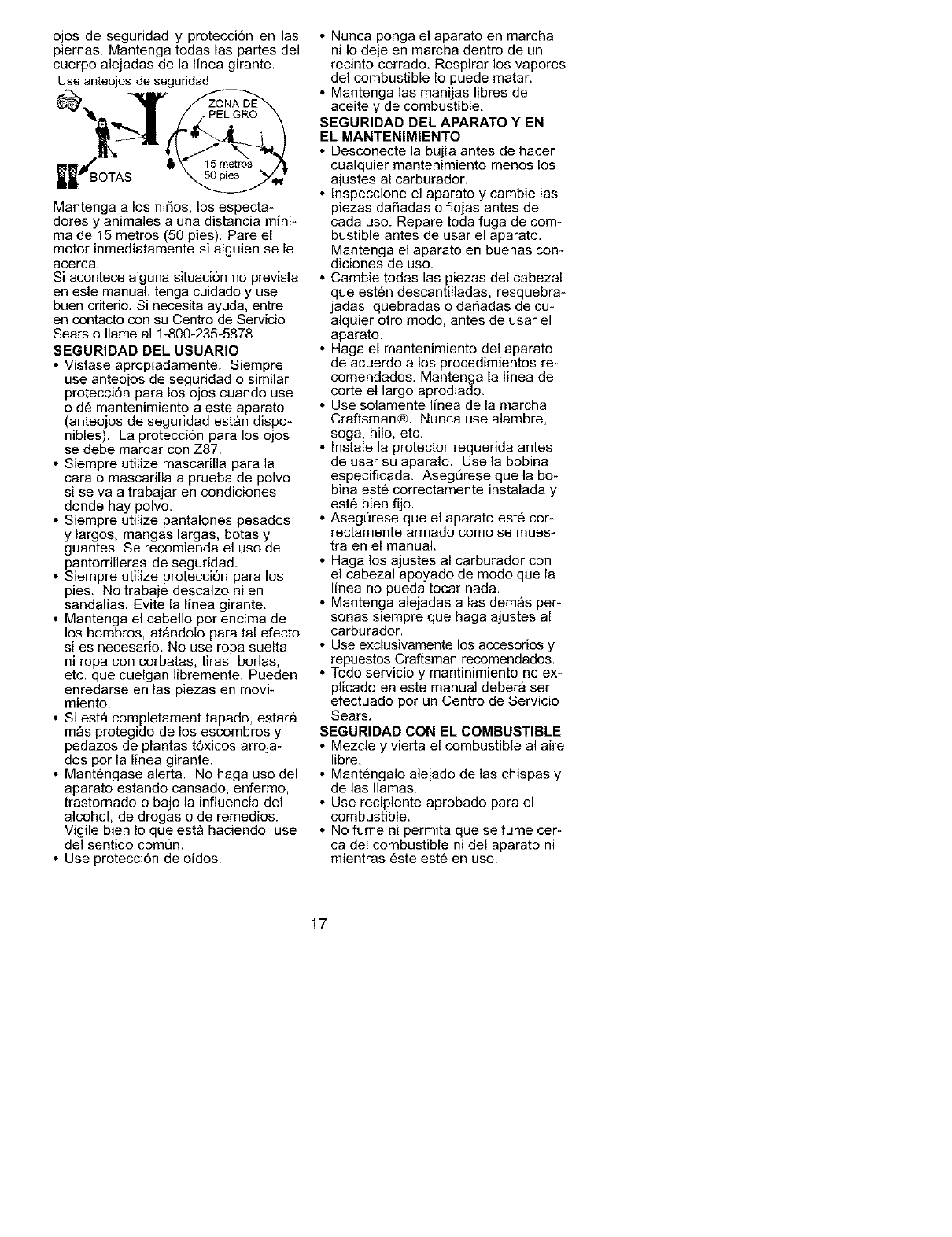

Use anteojos de seguridad

Mantenga a los nifios, los especta-

dotes y animales a una distancia mini-

ma de 15 metros (50 pies). Pare el

motor inmediatamente si alguien se le

acerca.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

•Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o d_ mantenimiento a este aparato

(anteojos de seguridad est_n dispo-

nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello pot encima de

los hombros, at&ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

• Si est9 completament tapado, estara

m_s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mant6ngase alert& No haga uso del

aparato estando cansado, enfermo,

trastornado o bajo la influencia del

alcohol, de drogas o de remedios.

Vigile bien Io que est& haciendo; use

del sentido comt_n.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado, Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible,

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas dafiadas o flojas antes de

cada uso. Repare toda fuga de com*

bustible antes de user el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que est6n descantilladas, resquebra_

jadas, quebradas o da_adas de cu*

alquier otro modo, antes de usar el

aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de la marcha

Craftsman@. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. Aseg_rese que la bo-

bina est6 correctamente instalada y

este bien fijo.

• AsegQrese que el aparato est6 cor_

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

linea no pueda tocar nada.

• Mantenga alejadas alas demas per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber& ser

efectuado por un Centro de Servicio

Sears,

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en uso.

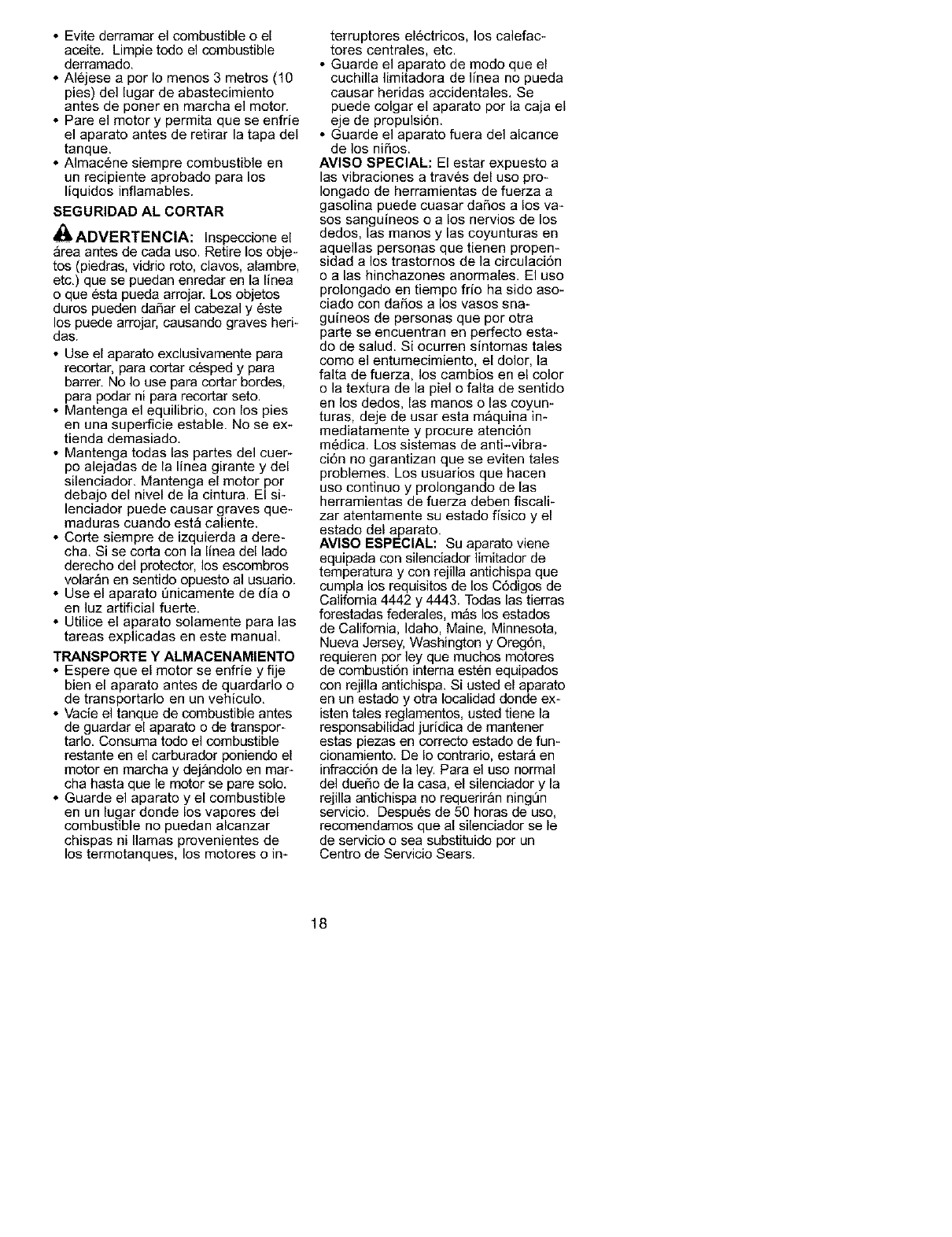

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• AI6jese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

• Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque.

• Almac6ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

SEGURIDAD AL CORTAR

,i_ ADVERTENCIA: Inspeccione el

_rea antes de cada usa. Retire los obje-

tos (piedras, vidrio roto, clavos, alambre,

etc.) que se puedan enredar en la linea

o que 6sta pueda arrojar. Los objetos

duros pueden dafiar el cabezal y 6ste

los puede arrojar, causando graves heri-

das.

• Use el aparato exclusivamente para

recortar, para cortar c6sped y para

barter. No Io use para cortar bordes,

para podar ni para recortar seto.

• Mantenga el equilibrio, con los pies

en una superficie estable. No se ex-

tienda demasiado.

• Mantenga todas las partes del cuer-

po alejadas de la linea girante y del

silenciador. Mantenga el motor por

debajo del nivel de la cintura. El si-

lenciador puede causar graves que-

maduras cuando est_ caliente.

• Corte siempre de izquierda a dere-

cha. Si se corta con la linea del lado

derecho del protector, los escombros

volar_n en sentido opuesto al usuario.

• Use el aparato t_nicamente de dia o

en luz artifcial fuerte.

• Utilice el aparato solamente para las

tareas explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrie y fije

bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tarlo. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores el6ctricos, los calefac-

totes centrales, etc.

• Guarde el aparato de modo que el

cuchilla limitadora de linea no pueda

causar heridas accidentales. Se

puede colgar el aparato pot la caja el

eje de propulsi6n.

• Guarde el aparato fuera del alcance

de los nifios.

AVISO SPECIAL: El estar expuesto a

las vibraciones a trav6s del uso pro-

Iongado de herramientas de fuerza a

gasolina puede cuasar daSos a los va-

sos sanguineos o a los nervios de los

dedos, las manos y las coyunturas en

aquellas personas que tienen propem

sidad a los trastornos de la circulaci6n

o alas hinchazones anormales. El uso

prolongado en tiempo frio ha sido aso-

ciado con daSos a los vasos sna-

guineos de personas que por otra

parte se encuentran en perfecto esta-

do de salud. Si ocurren sintomas tales

como el entumecimiento, el dolor, la

falta de fuerza, los cambios en el color

o la textura de la piel o falta de sentido

en los dedos, las manos o las coyun-

turas, deje de usar esta maquina in-

mediatamente y procure atenci6n

m6dica. Los sistemas de anti-vibra-

ci6n no garantizan que se eviten tales

problemes. Los usuarios que hacen

uso continuo y prolongando de las

herramientas de fuerza deben fiscali-

zar atentamente su estado fisico y el

estado del aparato.

AMISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m_s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren per ley que muchos motores

de combusti6n interna esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar9 en

infracci6n de la ley. Para el uso normal

del duefio de la casa, el silenciador y la

rejilla antichispa no requeriran ningL_n

servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido pot un

Centro de Servicio Sears.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.795580

• Cortadora

• Protector

• Tuerca Mariposa (atornillada en la

protector)

• Recipiente de linea

• Recipiente de aceite

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das,

AVlSO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al nt]mero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas pot el fabricante.

MONTAJE

_kADVERTENClA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

AJUSTE DEL MANGO

_I_ADVERTENCIA: AI ajustar la

manija, sea seguro que permanece

entre el disparador y las flechas en la

etiqueta de seguridad,

1. Afloje la tuerca mariposa en el

mango.

2. Gire el mango en posici6n vertical.

Vuelva a apretar la tuerca mariposa

firmemente.

INSTALACION DE LA PROTECTOR

_ADVERTENCIA: El protector

deber_ ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja*

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

line& El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar.

Para conseguir la orientaci6n apropiada

para el protector, vea la ilustraci6n CON-

OZCA SU APARATOque se encuentra en

la secci6n de USO.

1. Remueva la tuerca mariposa de la

protector.

2. Introduzca el soporte dentro de la

ranura como se muestra,

3. Haga girar la protector hasta que el

tornillo pase a trav6s del hueco en

el soporte,

4. Apriete firmemente la tuerca mad-

posa en el tornillo.

Soporte

Ranura \

Tuerca

Mariposa

Protector Cajetin de

engranajes

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para uso futuro.

Auxiliar

Tubo

Cabezal X&

de Corte Interruptor ON/STOP

Mango de Ia

Protector Cuerda de Arranque

Bombeador

Cuchilla

Limitadora

de Linea

Gatillo /_

Acelerador

Palanca del

INTERRUPTOR ON/STOP

Se usa el interruptor ON/STOP para de-

tener el motor. Para detener el motor,

empuje y suelte el interruptor ON/STOR

BOMBEADOR

El BOMBEADOR retira el aire de el car_

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permiti6ndole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

mi6ndolo y luego dejando que este re_

cobre su forma original.

CEBADOR

El CEBADOR ayuda a suministrar com*

bustible al motor para facilitar el arram

que cuando el motor est& frio. Acione

el cebador colocando la palanca en la

posici6n FULL CHOKE. Despu6s que el

motor intente arrancar, mueva la pa-

lanca del cebador a la posici6n HALF

CHOKE. Despues que el motor se

haya puesto en marcha, ponga la pa*

lanca del cebador en la posici6n OFF

CHOKE.

ANTES DE PONER EN MARCHA EL

MOTOR

_I_ADVERTENCIA: Lea atenta-

mente la {nformaci6n sobre el

combustible en laas reglas de

seguridad antes de comenzar, Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al nQmero

1-800_235_5878.

ABASTEClMIENTO DEL MOTOR

_ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta_

mente al reabastecer combustible.

Este motor est& habilitado para funcio-

nar con gasolina sin plomo, Antes de

comenzar con el uso, se deber& mez*

clar la gasolina con un aceite de sint6_

rico de buena calidad para motores de

2 tiempos enfriados a aire. Recomem

damos el aceite de sint6tico de la mar-

ca Craftsman. Mezcle la gasolina con

el aceite en la proporci6n 40:1. Se ob_

tiene una proporci6n de 40:1 mezclam

do 3,2 onzas de aceite con cada gal6n

de gasolina sin plomo. Se incluye con

esta aparato un recipiente de 3,2 om

zas de aceite. Adiera el contenido em

tero de este recipiente en 1 gal6n de

gasolina para alcanzar la mezcla apro-

piada del combustible. NO USE aceite

para autom6viles ni para barcas. Es_

tos aceites dafiar&n el motor. AI mez*

clar el combustible, siga las instruc-

ciones impresas en el recipiente. Una

vez haya a_adido el aceite a la gasoli_

na, agite al recipiente brevemente

para asegurar que el combustible est6

completamentemezclado.Siempre

leaysigalasinstruccionesdeseguri-

dadquetienenquevetconelcom-

bustibleantesdeabastecerelaparato.

IMPORTANTE

La experiencia indica que los combus_

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen eta-

nolo metanol) pueden atraer la

humedad, Io que puede causar la se_

paraci6n y la formaci6n de _cidos du-

rante el almacenaje. La gasolina &cida

puede dafiar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber& vaciarse el sistema de com-

bustible antes de almacenar el aparato

pot 30 dias o rags. Vacie el tanque de

combustible, ponga el motor en mar-

cha y dejelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la proxima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar daSos permanentes.

Vea la secci6n de ALMACENAJE para

informaci6n adicional.

PARA DETENER EL MOTOR

• Para detener el motor, empuje y

suelte el interruptor ON/STOP. El im

terruptor volverA automAticamente a

la posici6n ON. Espere 5 segundos

antes de porter en marcha el motor

otra vez para permitir que el interrup_

tot se reajuste.

• Si el motor no se detiene, mueva la

palanca del cebador a la posici6n

FULL CHOKE.

_'_ _ Interruptor

GatilIo Acelerador _

PARA PONER EN MARCHA

EL MOTOR

_ADVERTENCIA: El cabezal de

corte girar_ mientras se est6 intentan-

do porter en marcha el motor. Evite el

hacer ningQn tipo de contacto con el

silenciador. Un silenciador caliente

podria provocar quemaduras de gra_

vedad si se toca.

PAPA ARPANCAR CON MOTOR

FRIO (o motor caliente despu_s de

quedar sin combustible)

de Arranque

.4_;N

Mango de la Cuerda

de Arranque

Palanca

del

Cebador

Bombeador

Silenciador

1. Ponga el aparato en una superficie

plana.

2. Optima lentamente el bombeador 6

veces.

3. Mueva la palanca del cebador a

FULL CHOKE alineando la palanca en

la posici6n mostrada en la etiqueta

(vea la ilustraci6n abajo).

Etiqueta

muestra

posici6n

del

cebador

4. Apriete y sujete el gatillo durante

tedes los pasos siguientes.

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor suene como si est6 intentando

arrancar, pero no tire de la cuerda

m_s de 6 veces.

6. Tan pronto como el motor suene

como si fuera a arrancar, mueva la

palanca del cebador a HALF CHOKE

alineando la palanca en la posici6n

mostrada en la etiqueta (vea la ilus-

traci6n siguiente).

Etiqueta

muestra

posici6n

del

cebador

7. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque, pero no mas de 6

tirones. Si el motor no arranca des-

pu_s del sexto tir6n de la cuerda

de arranque (con la palanca del ce-

bador en la posici6n HALF CHOKE),

mueva la palanca del cebador a la

posici6n FULL CHOKE y oprima el

bombeador 6 veces. Apriete y sos-

tenga el gatillo acelerador y tire de

la cuerda de arranque otras 2

veces. Mueva la palanca del ceba-

dora la posici6n HALF CHOKE y tire

de la cuerda de arranque hasta

que el motor se ponga en march&

pero no m_s de 6 veces. Si el mo-

tor no arranca, repita el procedi-

miento de arranque otras 2 veces

adicionales.

AVlSO: Si el motor no arranca,

probablemente se encuentre aho-

gado. Proceda con la secci6n AR-

RANQUE DE MOTOR AHOGADO.

8. Una vez que el motor arranca, per-

mita que el motor marche por 10 se-

gundos, luego mueva la palanca del

cebador a OFF CHOKE alineando la

palanca en la posici6n mostrada en

la etiqueta (vea la ilustraci6n abajo).

Permita que el motor marcha por 30

segundos con la palanca del ceba-

dor en la posici6n OFF CHOKE antes

de soltar el gatillo acelerador.

AVISO: Si el motor se apaga con la

palanca del cebador en la posici6n

OFF CHOKE, mueva la palanca a la

posici6n HALF CHOKE y tire de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_s de 6 tirones.

Etiqueta

muestra

posici6n

del

cebador

PAPA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva la paianca del cebador a ia

posici6n HALF CHOKE.

2. Oprima y sostenga el gatillo aceler-

ador. Mantenga el gatillo totalmente

oprimido hasta que el motor

marche sin problemas.

3. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_s de 5 tirones.

4. Permita que el motor marche por 15

segundos, entonces mueva la paian-

ca del cebador a la posici6n OFF

CHOKE.

AVlSO: Si el motor no arranca, tire de

la cuerda otras 5 veces. Si el motor no

arranca, probabiemente est6 ahogado.

ARRANQUE DE MOTOR AHOGADO

Lors motores ahogados pueden pore

erse en marcha moviendo la palanca

del cebador a la posici6n OFF CHOKE;

luego, tire de la cuerda para aclarar el

exceso de combustible. Esto podr& re-

querir que se tire del mango de la

cuerda muchas veces dependiendo

cuan ahogado se encuentre el motor.

Si el aparato sigue sin ponerse en

march& vea la TABLA DIAGNOSTICA o

Ilame al nt]mero 1-800-235-5878.

POSICION DE USO

SIEMPRE USE:

Protecci6n

para los Ojos

Pantolone_

Zapatos

Corte de izquierda a derec_

_!_ADVERTENCIA: Use siempre

protecci6n para los ojos, Nunca se in-

cline por encima del cabezaL La linea

puede arrojar o hacer rebotar piedras

o desechos hacia los ojos y la cara,

pudiendo causar la p6rdida de la vista

u otras graves heridas.

Cuando aparato de funcionamiento,

p_rese como se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecci6n.

• Sostenga la manija del gatillo acelera-

dor con la mano derecha y manija

auxiliar con la mano izquierda,

• Mantenga el aparato debajo del nivel

de la cintura,

• Corte siempre desde la izquierda ha-

cia la derecha para que los escom-

bros sean arrojados en direcci6n

contraria a donde est9 parado. Sin

tener que inclinarse, mantenga la

lineacercadelsueloyparalelaal

mismo,sinmeterladentrodelmateri-

alqueseest&cortando.

Nohagamarcharelmotorarevolu*

clones mas altas que las necesarias.

La linea de corte cortara de una forma

mAs eficiente sin que el motor este acel-

erado a fondo. A revoluciones m&s ba-

jas, habr_ menos ruido y menor vibra-

ci6n del motor.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

Para detener el motor:

• Suelte el gatillo acelerador.

• Empuje y suelte el interruptor ON/

STOP.

METODOS DE CORTE

I_I!IADVERTENCIA: Use la veloci-

dad mfnima y no acerque el aparato

demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc,):

estos pueden dafiar el cabezal, pue*

den enredarse en la linea o la linea los

puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta.

Se conseguira mejor rendimiento y

el minimo desgaste si no se mete la

linea dentro del material que se est&

cortando, La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

La punta de la linea

es Ia que corta

Correcta

La linea esta metida

dentro del material

de trabajo

Incorrecta

• La linea retira fgcilmente el c6sped y

las malas hierbas de alrededor de pa-

redes, cercados, &rboles y macizos de

flores; pero tambi6n es capaz de cor-

tar la corteza tiema de &rboles y ar-

bustos y de marcar las cercas,

• Para recortar o escalpar, use el apa*

rato sin acelerar a fondo, para incre-

mentar la vida t_til de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son

los postes o &rboles de poco di&me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca*

bezal unos 8 cm (3 pulgadas) del suelo

yen &ngulo. Unicamente la punta de la

linea deber9 hacerel contacto con el

material a cortar. No meta la linea den*

tro del _rea que se est9 cortando.

Para Recortar

8 cm (3 pulga-

das) del suelo

PARA ESCALPAR - La t6cnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra, Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en 9ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los &rboles, los postes, los monumen-

tos, etc, Esta t6cnica incrementa el

desgaste de la linea.

Para Escalpar

PARA CORTAR CESPED - Este para-

to es ideal para cortar c6sped en lu-

gares donde las cortadoras convem

cionales no Ilegan, En posici6n de

cortar c6sped, mantenga la linea para*

lela al suelo. Evite presionar el cabeza]

contra el suelo, ya que de hacerlo

podrfa escalpar la vegetaci6n y daSar

el aparato.

Para Cortar C_sped

PARABARRER- Sepuedeusarla

acci6nventiladoradelalineagirante

parabarrerrapidayf_cilmenteun_rea

determinada,Mantengalalineapara-

lelaalsueledirectamenteencima de

las superficies que se quiera barter y

meuva el aparato de un lade al otre

rapidamente.

CRONOGRAMA DE MANTENIMIENTO

_ADVERTENCIA: Desconecte la bujia antes de hacer cualquier mantem

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Verificar que no haya piezas ni fijadores sueltos Antes de cada uso

Verificar que no haya piezas daSadas o gastadas Antes de cada uso

Inspeccione y limpie el aparato y sus placas Despu6s de cada uso

Limpiar el filtro de aire Cada 5 horas de uso

Inspeccione el silenciador y la rejilla antichispa Cada 50 horas de uso

Cambiar la bujia Anualmente

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que ban side semetidos al

abuso e a la negligencia per parte del

usuario, Para recibir el valor complete

de la garantia, el usuario deber_ man-

tener el aparato seg_n las instruc-

clones en este manual. Hara falta hac-

er varios ajustes peri6dicamente para

mantener el aparate de ferma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DAI_IADAS O GASTADAS

Entre en contacte con el Centro de

Servicie Sears para el reemplaze de

piezas da5adas o desgastadas,

• Interrupter ON/STOP - Aseg_rese de

que el interrupter ON/STOPest6 funcie-

nando correctamente empujando y

aflejamiento el interruptor, Aseg_rese

de que el motor se haya detenide por

completo. Espere 5 segundos antes

de poner en marcha el motor etra vez

para permitir que el interruptor se rea-

juste. Ponga el motor en marcha nue-

vamente y continQe.

• Tanque de Combustible -Deje de

usar el aparato si hay seSales de

da5os o p6rididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est9 daSado,

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec-

cione la aparato completa para saber

si hay piezas flojas o dafiadas. Limpie

el aparato y las placas usando un tra-

po hQmedo con un detergente suave.

• Seque el aparato usando un trapo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida Otil y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despu6s de

cada 5 horas de uso.

1. Limpie la tapa y el _rea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Retire las piezas presionando el

boton para aflojar la tapa del filtro

de aire.

AVlSO: Para evitar peligro de incen-

dio y de emiciones evaporativas noci-

vas, no limpie el filtro de aire con gaso-

lina ni cualquier otro solvente inflam-

able,

3, Limpie el flltro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al ill-

tro; exprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

Fiitro de aire

Bot6n

Tapa del

Filtro de Aire

CAMBIE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

fgcilmente y tenga un mejor rendimeim

to, Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la bujia.

2. Retire la bujia del cilindro y deseche-

la.

3. Cgmbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo

de 3/4 de pulgada.

4. Instale nuevamente la cubierta de

la bujia.

REEMPLAZO DE LA LINEA EN EL

CABEZAL DE CORTE DE LiNEA

FIJA

• Use siempre linea de recambio

Craftsman.

Elija el tamafio de la linea que mejor se

adapte al trabajo que va a realizar. Los

linea de color rojo estAn disefiados para

cortar hierba y pequefias malas hierbas.

Los linea negros estAn disefiados para

cortar malas hierbas de mayor tamafio y

pequefios arbustos.

AVlSO: Antes de colocar el linea en

los agujeros del cabezal de corte,

identifique y asegQrese de curies son

los apropiados. Siga las direcciones

que est&n en la placa de deslizamien-

to de la line&

1. Remueva la linea vieja y la placa

de deslizamiento de el cabezal de

corte.

2. Limpie completamente la superficie

del cabezal de corte.

3. Reinstale la placa del deslizamien-

to de la linea (vea la ilustraci6n).

Alinee la flecha con:

Cuando use de linea (rojo) medio

y de linea (negro) grande

Cuando use lineas con un

(_ digmetro que sea m_s chico que

la mediana (roja) linea (opcional)

Placa del

deslizamiento

de la linea Flecha

Cabezal de corte

AVlSO: La placa del deslizamiento de

la linea se debe reinstalar en el cabe-

zal de corte antes de insertar la linea

nueva.

4. Introduzca ambos extremos de la

linea por los huecos apropiados en

el lateral del cabezal de corte.

T0nel de !

colocaci6n

5. Tire de la linea asegurandose que

esta est6 contra el cilindro y que

est6 bien estirada en los tQneles de

colocaci6n.

T0nel de

colocaci6n

Linen por

del

cilindro

6. Si se instala correctamente, la linen

tendr9 la misma Iongitud a ambos

lados.

REEMPLAZO DE LA CABEZAL DE

CORTE

1. Haga girar el taza para el polvo

para hacer coincidir el orificio con

el otro orificio situado aun lado del

cajetin de engranajes.

2. Introduzca un destornillador peque-

fio por los orificios confrontados.

Esto previene que el eje gire

mientras usted remueva y instale el

cabezal de corte.

Desto_ador

3. Sujete el destornillador en su posi-

ci6n y remueva el cabezal de corte

dando vuelta a la derecha.

4. Enrosque el cabezal de remplazo en

el eje dando vuelta a la izquierda.

iAjuste el cabezal manualmente!

5. Remueva el destornillador.

AJUSTE AL CARBURADOR

_ADVERTENCIA: Mantenga a

otras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lent& El cabeza] de corte

se encontrargn girando durante la

mayor parte de este procedimiento.

Use su equipo protector y observe to-

das Ins precauciones de seguridad.

Despu6s de finalizar con el procedi-

miento de ajuste, el cabezal de corte

deberan parar de moverse o de girar

mientras el motor se encuentra a la

velocidad de marcha lent&

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de Ins siguientes

condiciones:

•El motor no funciona en marcha len-

ta cuando se suelta el acelerador.

• El cabezal de corte continuan en

movimiento o girando en marcha

lent&

Haga los ajustes sosteniendo el equipo

de manera que el accesorio de corte se

encuentre alejado del suelo y no haga

contacto con ningOn objeto. Sostenga

el aparato manualmente mientras el mo-

tor se encuentre encendido y mientras

usted se encuentre haciendo los

ajustes. Mantenga todas Ins partes de

su cuerpo alejadas de los accesorios de

corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

Ins revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte se muevan o continuen

girando (In marcha lenta es demasia-

do) o que el motor se ahogue (In mar-

cha lenta es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

la derecha para aumentar Ins revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir Ins revolu-

ciones si el cabezal de corte permam

ecieran movi6ndose o girando mien-

tras el motor se encuentra en marcha

lenta.

Tapa deI

Filtro de

Aire

Tornillo de

la Marcha

Lenta

_lk ADVERTENCIA: Vuelva a verifi-

car la marcha lenta despu6s de cada

ajuste. El cabezal de corte no deb-

er&n moverse o girar cuando el motor

se encuentra en marcha lenta para asi

evitar graves heridas al usuario o a

otras personas.

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame al

nOmero de ayuda al consumidor

1-800-235-5878.

_kADVERTENClA: Realice los

siguientes pasos despu6s de cada use:

• Permita que el motor se enfrie antes

de guardarlo o transpertarlo,

• Guarde el aparato y el combustible

en un lugar bien ventilade donde los

vapores del combustible no puedan

entrar en contacte con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, meteres e interrpu-

tores el6ctricos, calefacteres

centra]es, etc,

• Guarde el aparato con tedes los pro-

tectores en su lugar y colequelo de

mode que las piezas cortantes no

puedan causar heridas per acci-

dente,

• Guarde el aparato y el combustible

en un lugar cempletamente fuera del

alcance de los niSes.

ESTAClONAL ALMACENAJE

Prepare el aparato para almacenarle

a] final de la temperada e si no Io va a

usar per m_s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempe:

• Limpie el aparate per complete antes

del almacenaje.

• Almacene en un _rea limpia y seca.

• Aplique una pequefia cantidad de

aceite alas superficies externas

met_licas.

SlSTEMA DE COMBUSTIBLE

Vea el mensaje marcade come

IMPORTANTE, que se refiere al use de

combustibles con mezcla de alcohol en

su aparato, en la secci6n de USO, baje

ABASTECIMIENTO DEL MOTOR, Los esta-

bilizadores de combustible sen una al-

ternativa aceptable para minimizar la for-

maciSn de depSsitos de goma durante

el almacenaje.

ASada estabilizador a la gasolina en el

tanque de combustible o en el recipiente

para almacenar el mismo. Siga las

instrucciones de mezcla que se encuem

tran impresas en el envase. Ponga el

motor en marcha y d6jelo en marcha

por unos 5 minutos despu6s de haberle

puesto estabilizador,

El aceite Craftsman 40:1 para motores a

2 tiempos (enfriados a aire) viene mez-

clado con estabilizador de combustible.

Si no usa este aceite de Sears, usted

podr_ aSadir estabilizador al tanque de

combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia, Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados,

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no haya tornillos, tuercas ni

pernos sueltos. Cambie todas la pie-

zas daSadas, quebradas o gasta-

das.

• AI principio de la proxima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la proxlma,

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujfa antes

de hacer cualquiera de las reparaciones recomendadas acontinuacbn que

SINTOMA

EI motor no

arranca.

EI motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en c

CAUSA

1. El motor esta ahogado.

2. El tanque de combustible

esta vacio.

3. La bujia no esta haciendo

chispa.

4. El combustible no esta

Ilegando al carburador.

5. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas deI ciguefial

estan gastadas.

3. La compresi6n esta baja.

1. El filtro de aire est_ sucio.

2. La bujia esta carbonizada.

3. El carburador requiere

ajuste.

4. Acumulacbn de Carb6n.

5. La compresi6n esta baja.

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se ha hecho incorrecta-

mente.

3. El filtro de aire esta sucio.

4. El carburador requiere

ajuste.

1. La mezda de combustible

esta se he hecho

incorrectamente.

2. Se ha instalado la bujia

incorrecta.

3. El carburador requiere

ajuste.

4. Acumulacbn de Carb6n.

3eraci6n.

SOLUCION

1. Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

2. Llene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Venfique si el filtro de combustible no

est6 sucio; cambielo. Verifique si hay

dobleces en la Iinea de combustible

o siesta partida; reparela o cambiela.

5. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujia y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Ajuste el cebador.

2. Vaci_ el tanque de combustible y

116nelo de combustible con la mezcla

correcta.

3. Limpie o cambie el fiItro de aire.

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Vea "Abastecimiento del Motor" en ia

secci6n Uso.

2. Cambie por la bujia correcta.

3. Entre en contacto con el Servicio

Sears (yea parte trasera deI manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Sears, Roebuck and Co.,

U.S.A., se complacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

quefio, modelo 2001-2004, para uso

fuera de carretera. Sears deber_ ga-

rantizar el sistema de control de emi-

si6n en su m_quina de motor pequefio

para uso fuera de carretera por los

periodos de tiempo que explicamos a

continuaci6n y con la condici6n de que

su m_quina de motor pequeSo para

uso fuera de carretera no haya sufrido

ning_n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y el sis-

tema de ignici6n. Donde exista una

condici6n que requiera reparaci6n

bajo garantia, Sears reparara gratis su

motor pequefio para uso fuera de car-

retera. Los gatos cubiertos bajo la ga-

rantia incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

pieza relacionada con el sistema de

emisi6n de su motor (como hemos en-

umerado en la lista de piezas de con-

trol de emisi6n bajo garantia) se en-

contrara defectuosa o defectos en el

material o en la labor del motor causa-

ran que tal pieza comenzara a fallar, la

pieza ser_ reparada o reemplazada

por Sears. GARANTIA DE RE-

SPONSABILIDAD DE DEL DUENO:

Como duefio de una m_quina de mo-

tor pequeSo para uso fuera de carret-

era, usted sera responsable por el

mantenimiento adecuado en los perio-

dos previamente programados y en-

umerados en su manual de instruc-

clones. Sears recomienda que guarde

todos los recibos que indiquen que se

ha desempefiado mantenimiento en

su m_quina de motor pequefio para

uso fuera de carretera, pero Sears no

podr& negar el servicio bajo garantia

t]nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi_

ento programado haya sido de-

sempe_ado. Como due_o de una

m_quina de motor peque_o para uso

fuera de carretera, usted deber& con*

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m&quina de motor pequefio para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_quina de motor pequeSo para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema, Las

reparaciones bajo garantia deberan

ser completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

debera comunicarse con su distribui-

dor autorizado del servicio mas cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEL

COMIENZA DE LA GARANTIA: El

periodo de garantia comienza en la

fecha de compra de la m_quina de

motor pequeSo para uso fuera de car-

retera. DURACION DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos aSos

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser_n desempefiados y ofrecidos al

duefio sin costo alguno en un distribui-

dor autorizado del servicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabi-

lidades de garantia, usted deber_

comunicarse con su distribuidor autori-

zado del servicio mgs cercano o Ila-

mar a Sears al 1-800-469-4663, P-

ERIODO DE GARANTIA: Cualquier

pieza garantizada que no est6 progra-

mada para ser reemplazada como

parte del mantenimiento requerido, o

que est6 programada t]nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse por un perio-

do de dos afios. Cualquier pieza

garantizada que est6 programada

para ser reemplazada como parte del

mantenimiento requerido deber9 estar

garantizada por el periodo de tiempo

que comienza en la fecha de compra

inicial hasta la fecha del primer reem-

plazoprogramadoparadichapieza,

DIAGNOSTICO:Nosedeber&cobrar

alduefioningt]ntipodecargosporla

labordediagn6sticolacualdetermine

queunapiezagarantizadaseencuem

tradefectuosasieltrabajode

diagn6sticohasidodesempefiadopor

undistribuidorautorizadodelservicio

Sears,DANOSPORCONSECUEClA:

Searspodraserresponsablede

dafiosocurridosaotraspiezasdelmo-

torcausadospotlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia,QUENO

CUBRELAGARANTIA:Todaslasfal-

lascausadasporelabuso,negligem

ciaomantenimientoinaprop]adono

estgn cubiertas, PIEZAS ANADIDAS

O MODIFICADAS: El uso de piezas

afiadidas o la modificaci6n de piezas

podr&n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za pot el mal funcionamiento debido al

uso de piezas afiadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de ,garantia, usted debera en-

trar en contacto con su distribuidor

autorizado del servicio Sears mgs cer-

cano o Ilamar a Sears al

1-800-469-4663. DONDE OBTEN-

ER SERVIClO DE GARANTIA: Servi-

cio o reparaciones bajo garantia deb-

er&n ser provistas en todos los

distribuidors autorizado del servicio

Sears. Por favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARACION DE

PIEZAS RELACIONADAS CON LA

EMISION: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempeSo de cualquier servicio de

mantenimiento o servicio de repara-

ci6n bajo garantia de piezas relaciona-

das con la emisi6n ser_ provisto sin

costo alguno al duefio si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE EMISION

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n. DECLARAClON

DE MANTENIMIENTO: El duefio es

responsable de adquirir todo el man-

tenimiento requerido como Io define en

el manual de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisi6n para los use

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358 79558 Users Manual

358795580 358795580 CRAFTSMAN 26.2CC GAS BRUSHWACKER - Manuals and Guides L0212093 View the owners manual for your CRAFTSMAN 26.2CC GAS BRUSHWACKER #358795580. Home:Lawn & Garden Parts:Craftsman Parts:358795580 Craftsman Grass trimmer (weed wacker) Manual

CRAFTSMAN Line Trimmers/Weedwackers, Gas Manual L0212093 CRAFTSMAN Line Trimmers/Weedwackers, Gas Owner's Manual, CRAFTSMAN Line Trimmers/Weedwackers, Gas installation guides

35879558 8c779349-86c2-4cc7-a9bc-465cff5322e1 Craftsman Trimmer 358.79558 User Guide |

Navigation menu

Versions of this User Manual:

Views

Navigation
