Owner's Manual

IC..FTSMnWl

ROTARY LAWN MOWER

4.5 Horsepower

22" Side Discharge

Model No.

917.387360

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

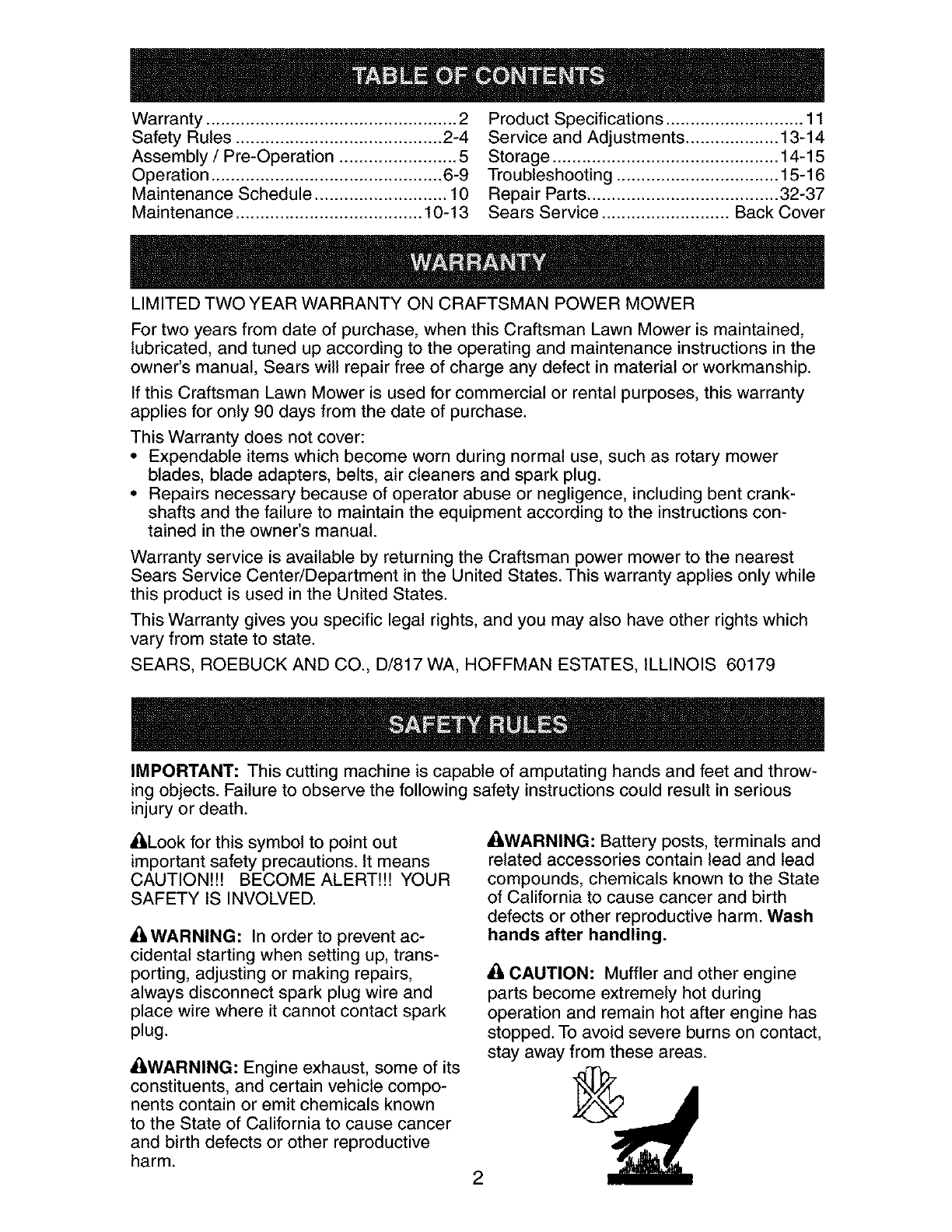

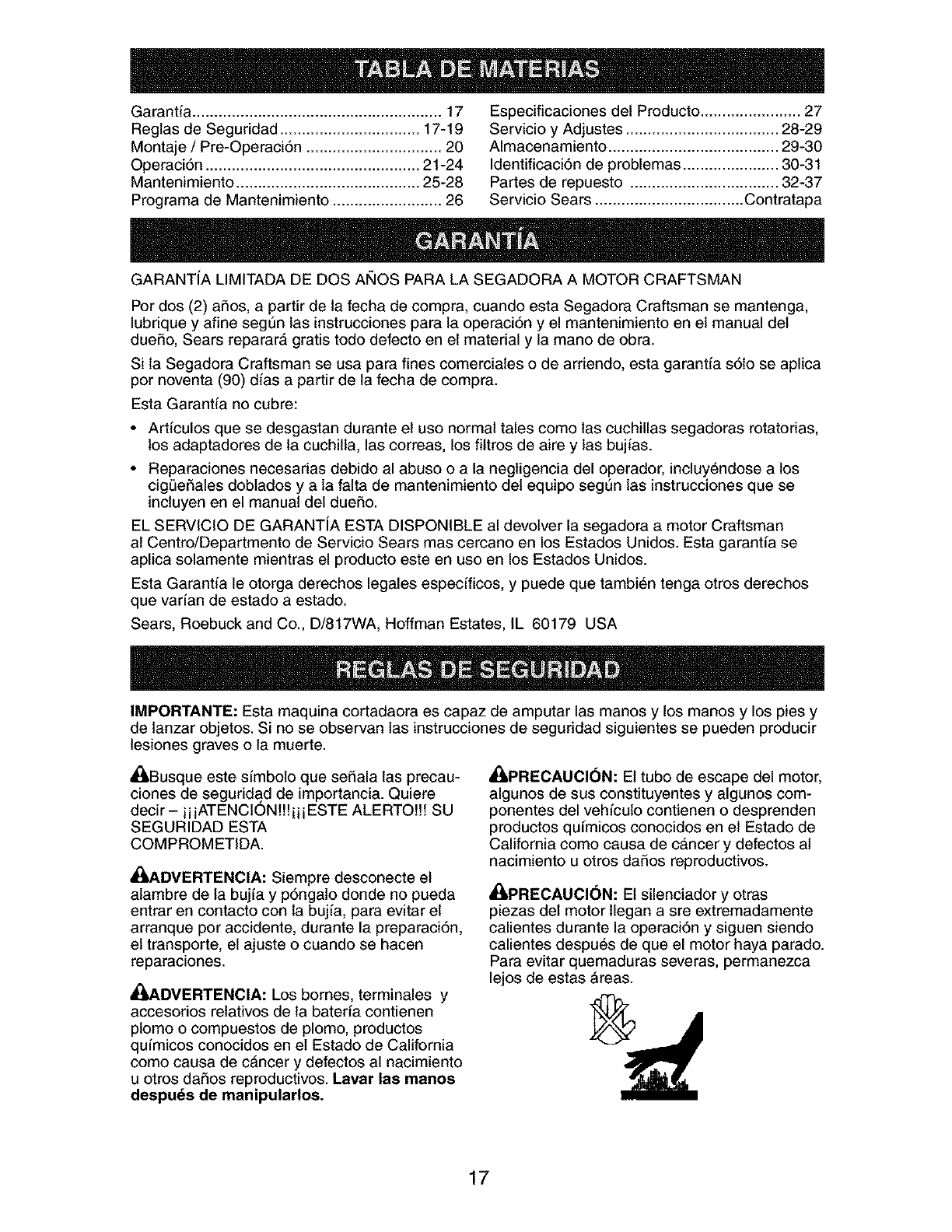

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Assembly /Pre-Operation ........................ 5

Operation ............................................... 6-9

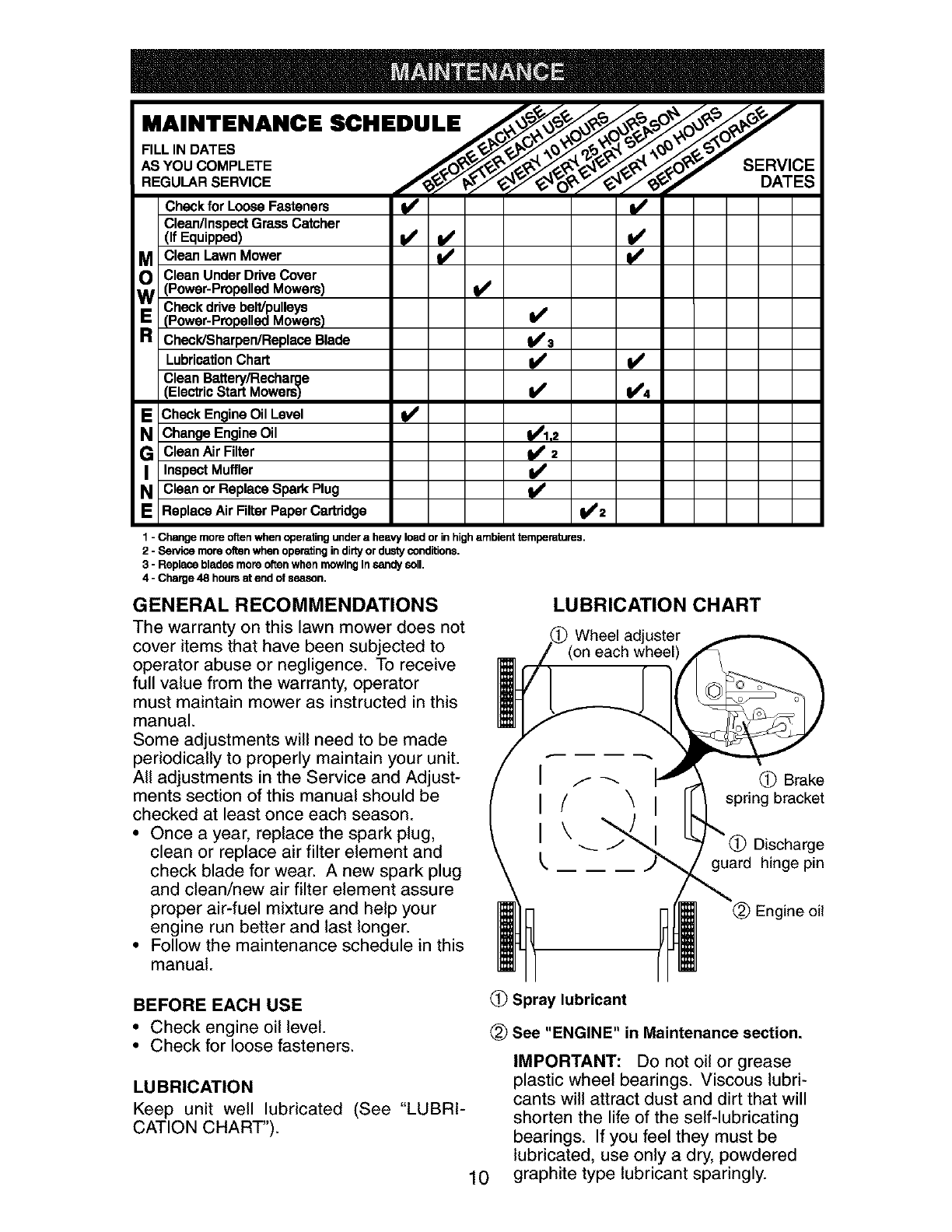

Maintenance Schedule ........................... 10

Maintenance ...................................... 10-13

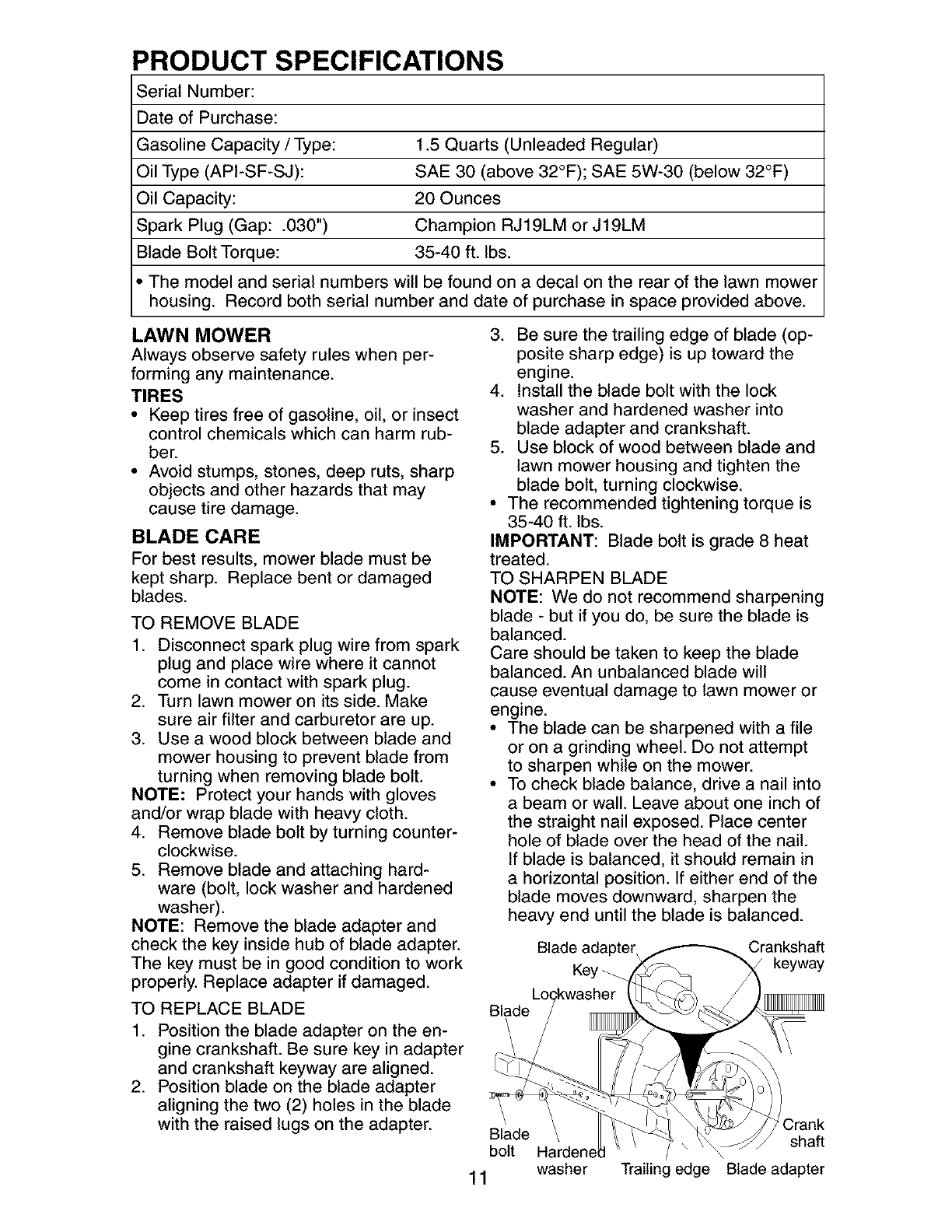

Product Specifications ............................ 11

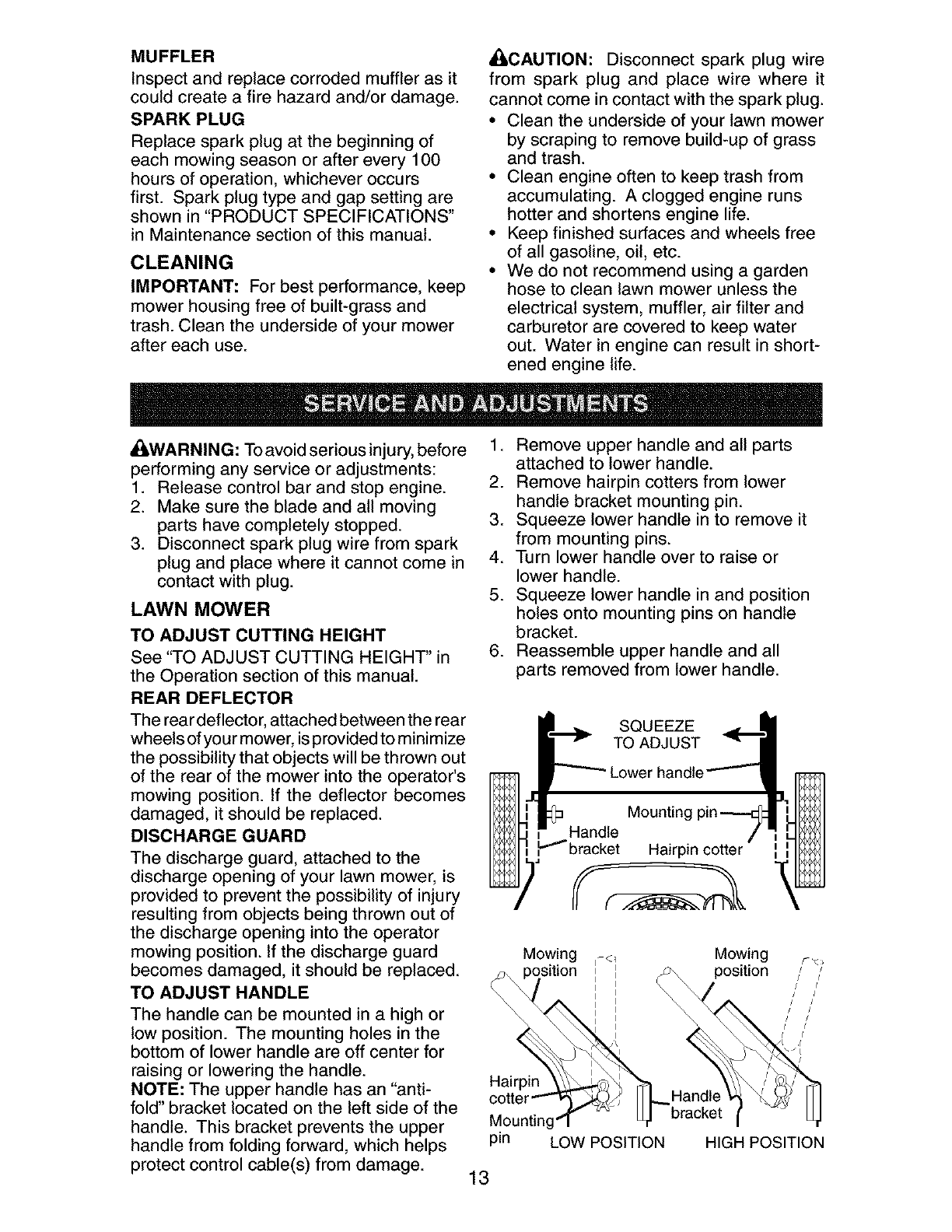

Service and Adjustments ................... 13-14

Storage .............................................. 14-15

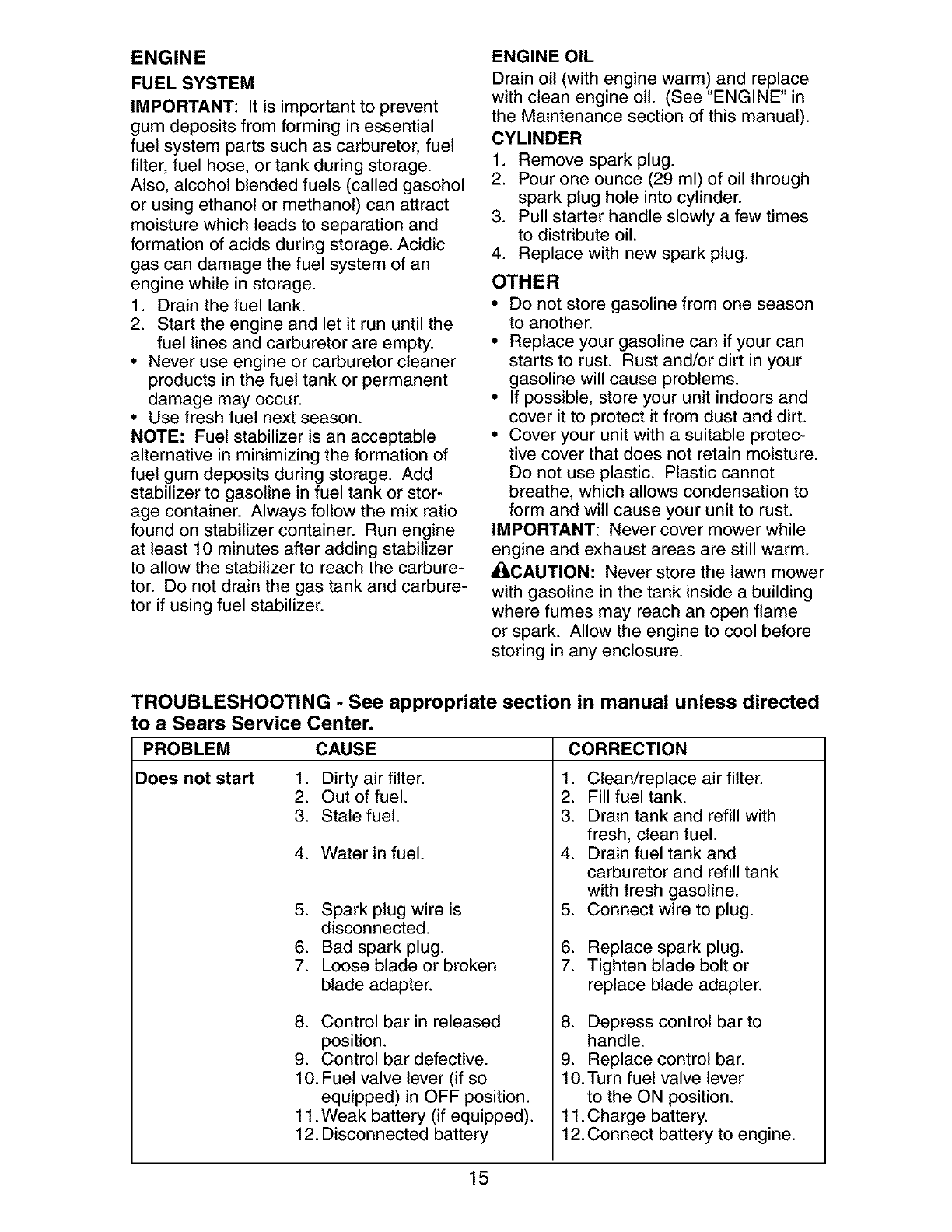

Troubleshooting ................................. 15-16

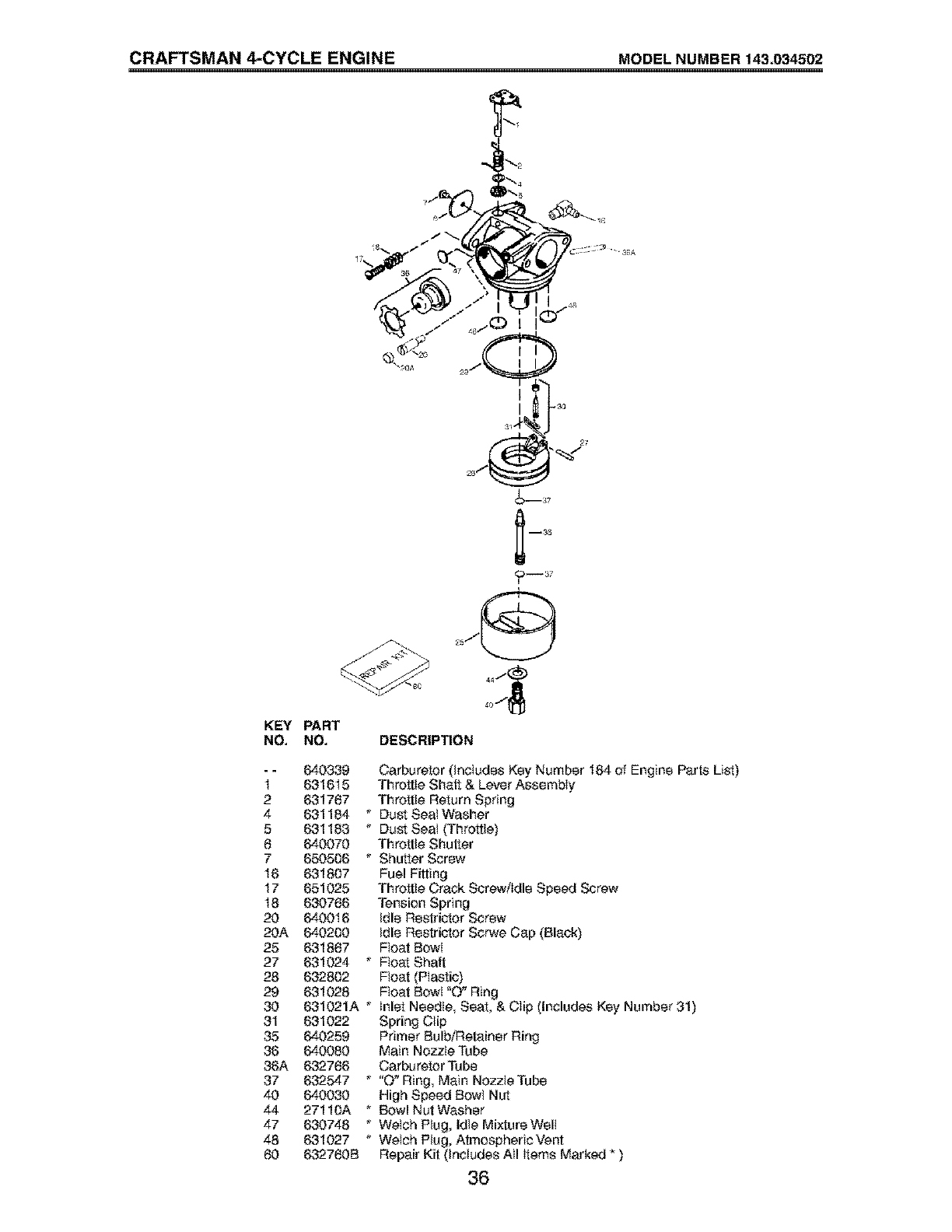

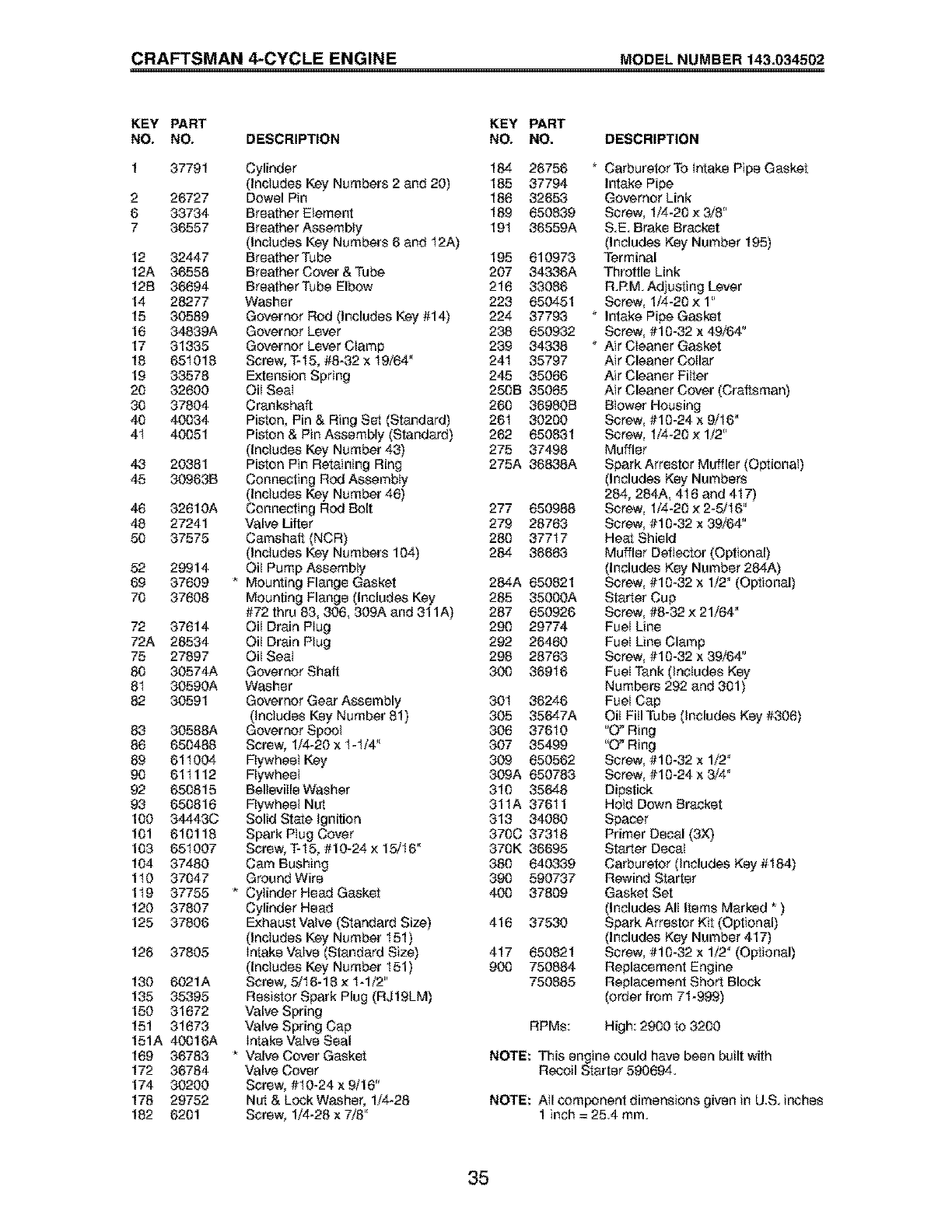

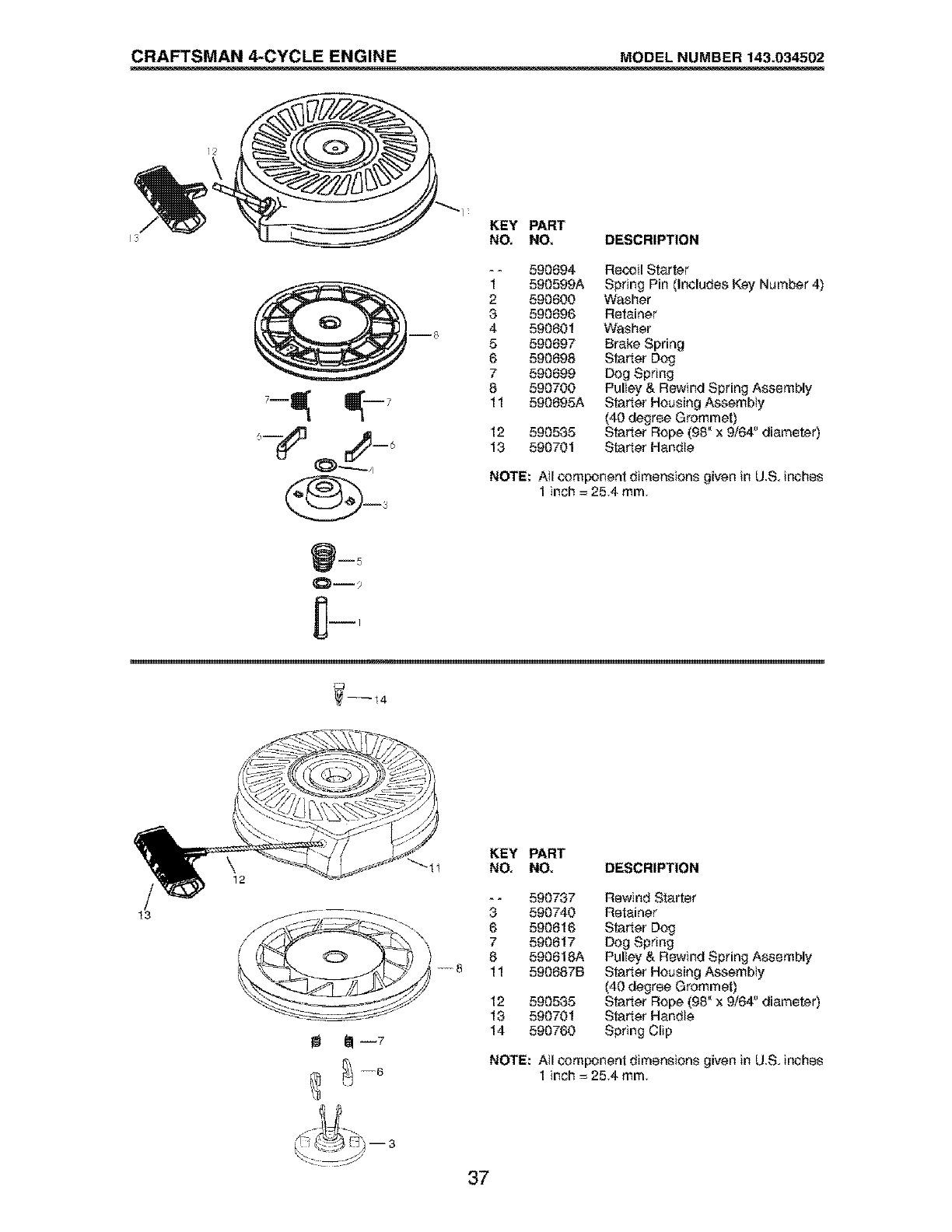

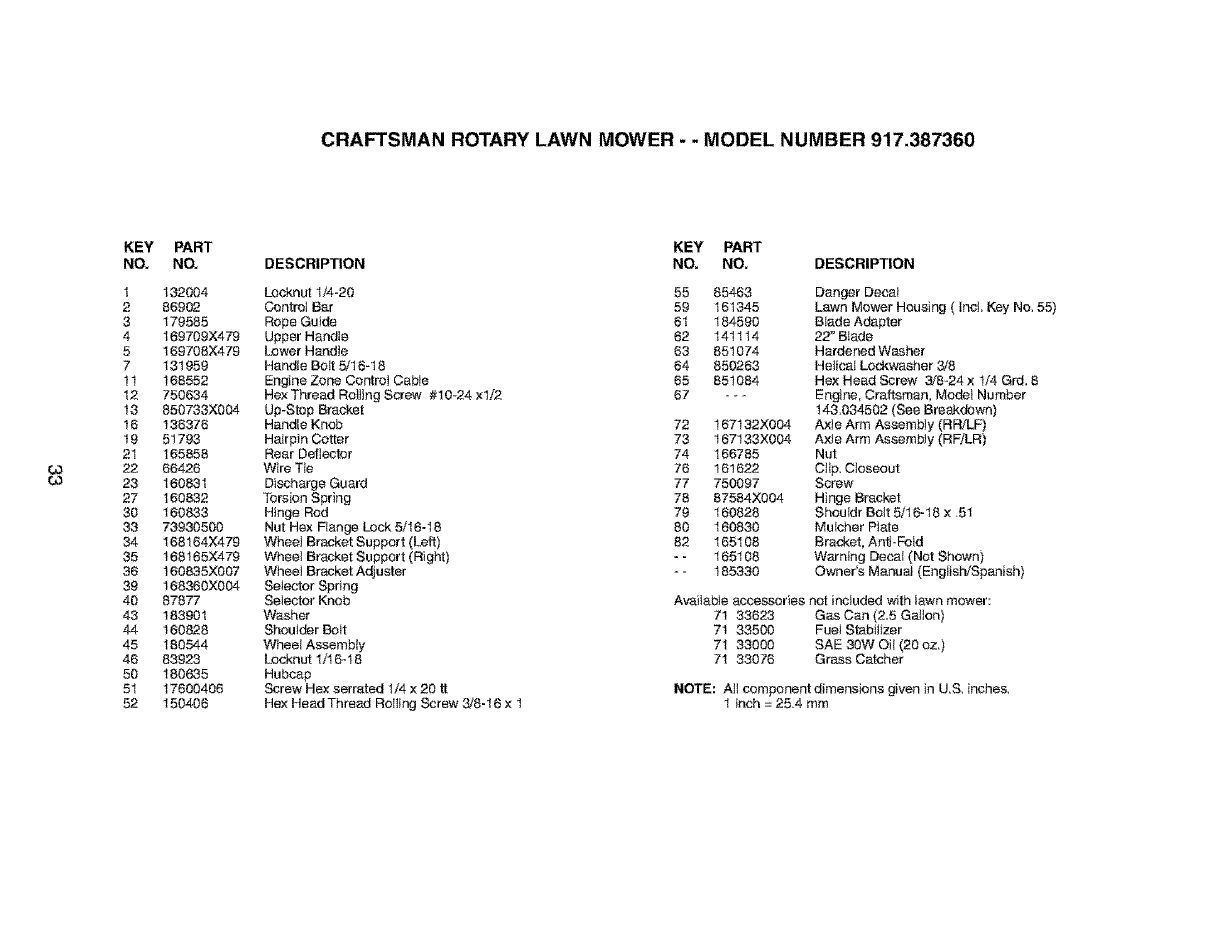

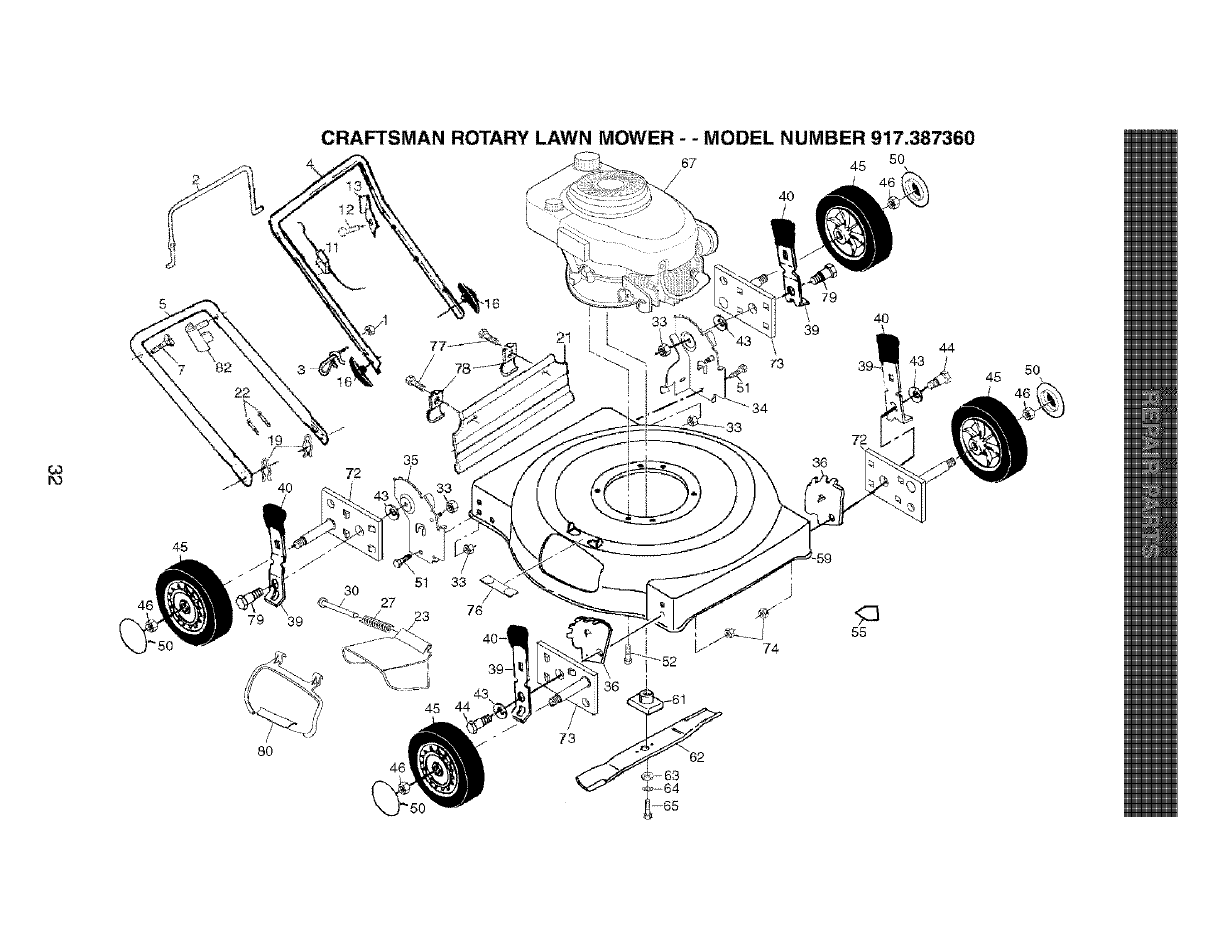

Repair Parts ....................................... 32-37

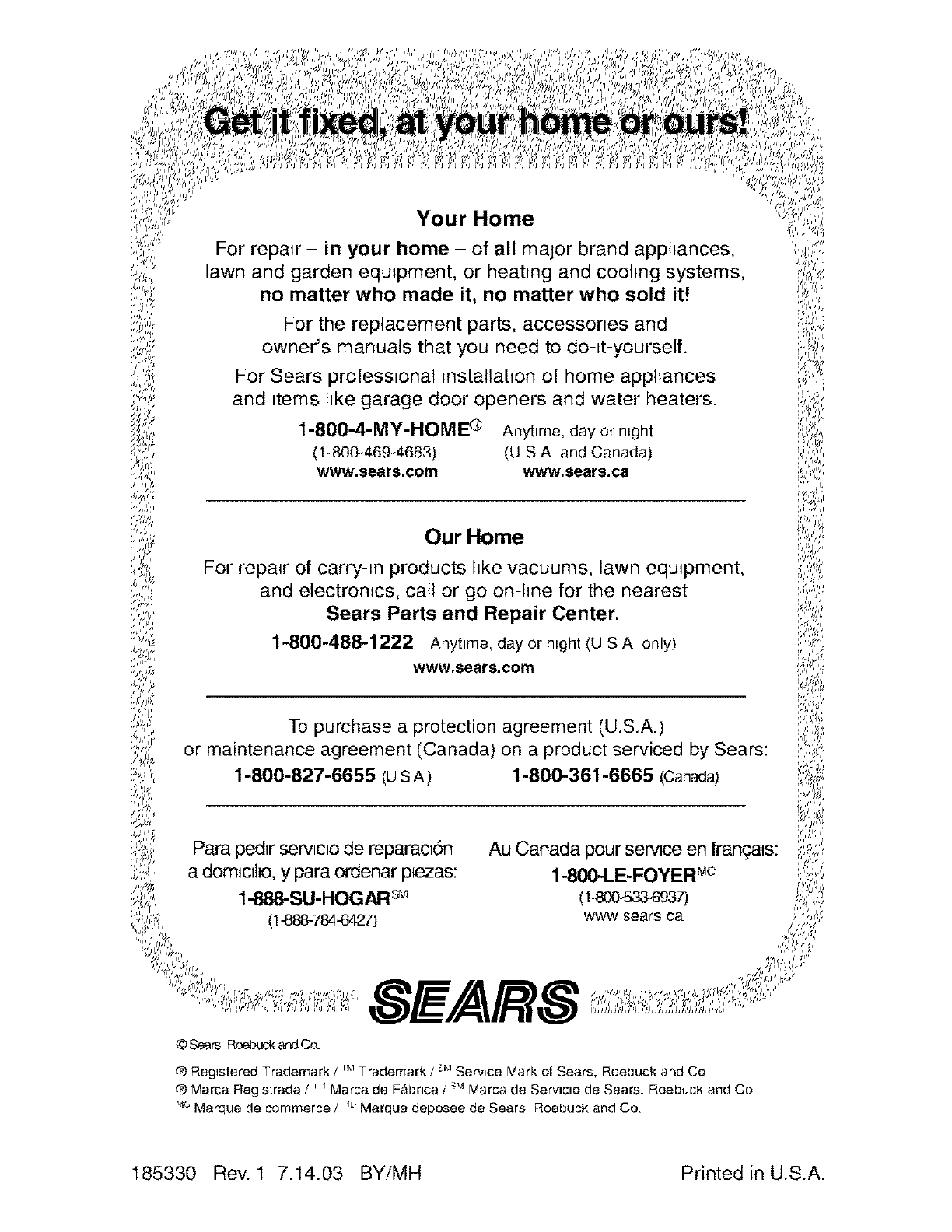

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only while

this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCK AND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H YOUR

SAFETY IS INVOLVED.

&WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

_,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm. 2

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

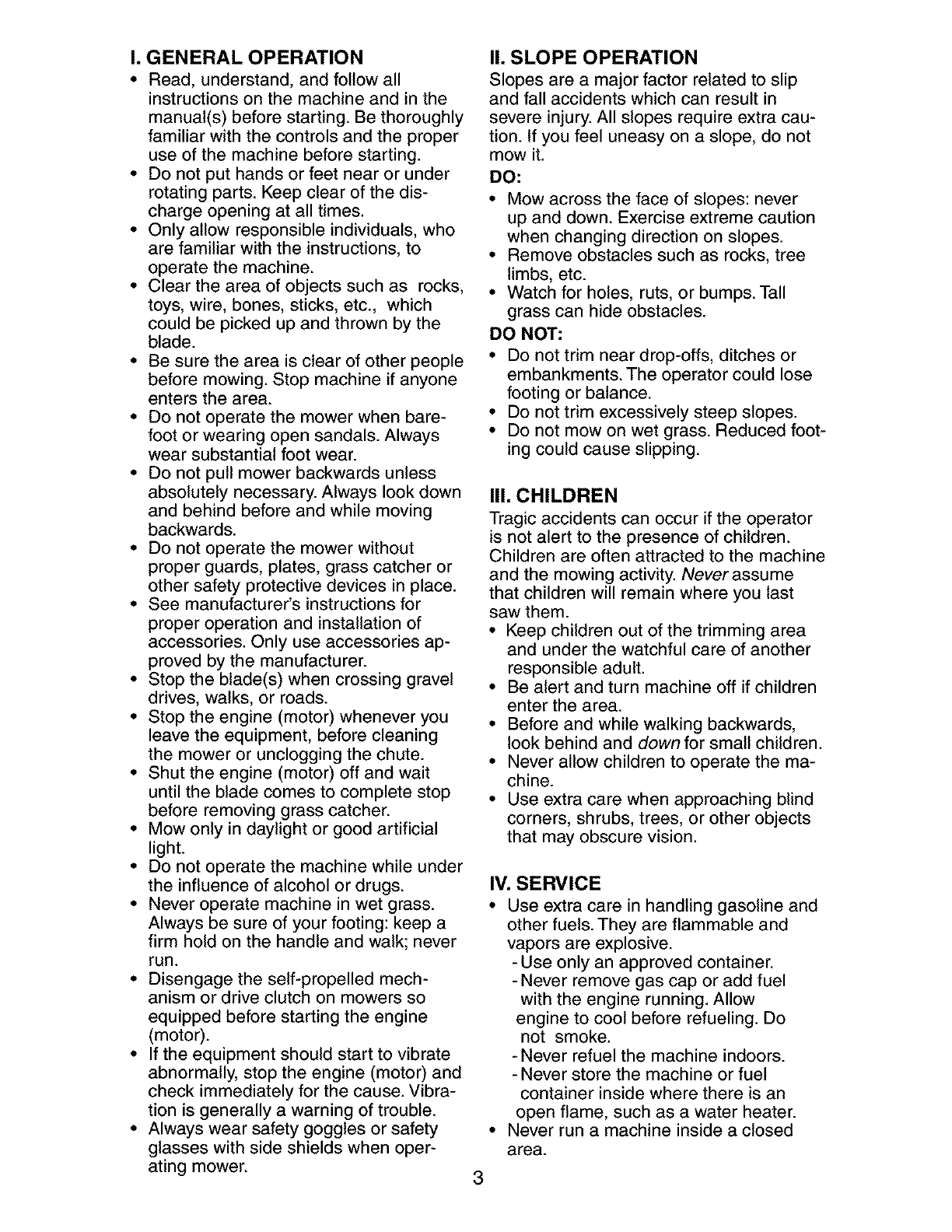

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

•Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

-Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

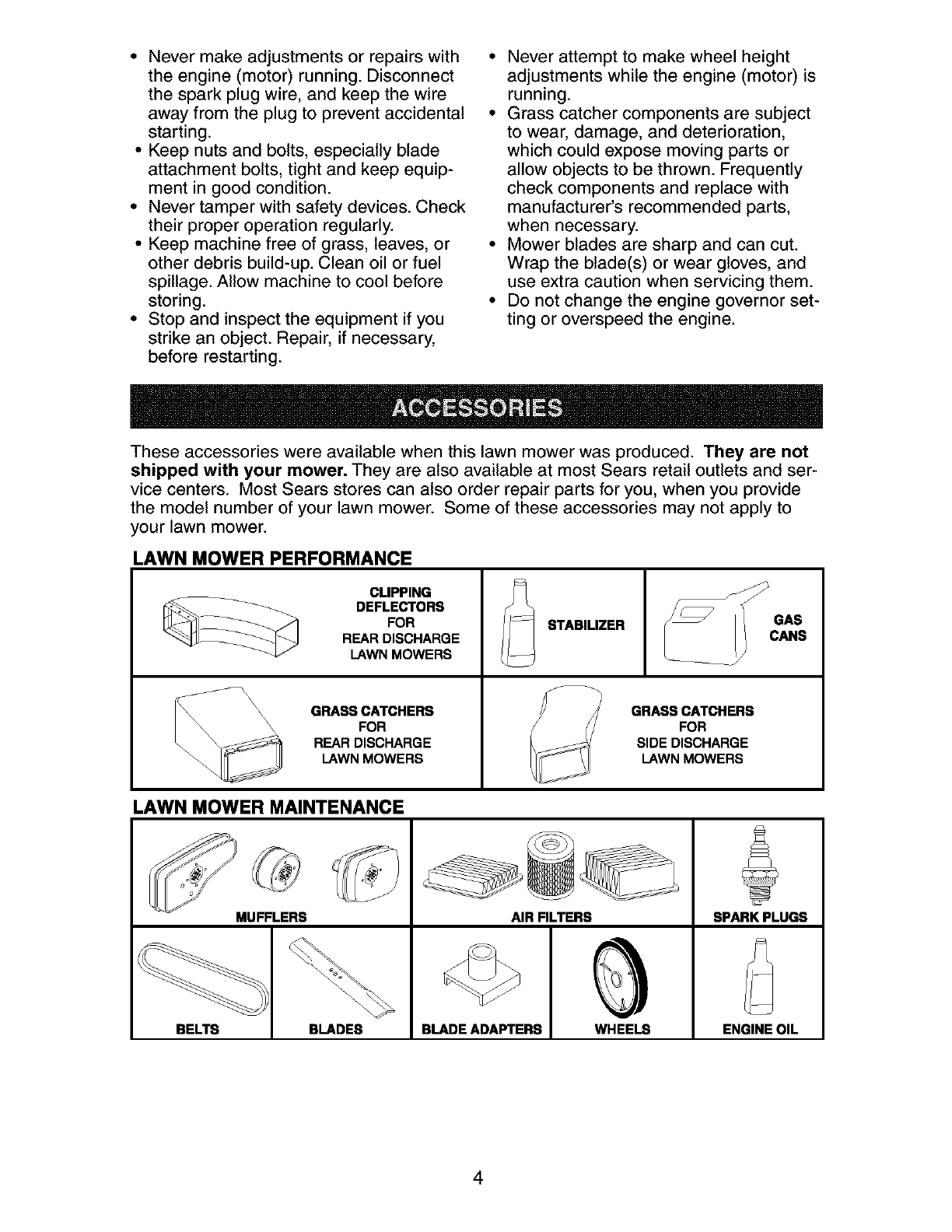

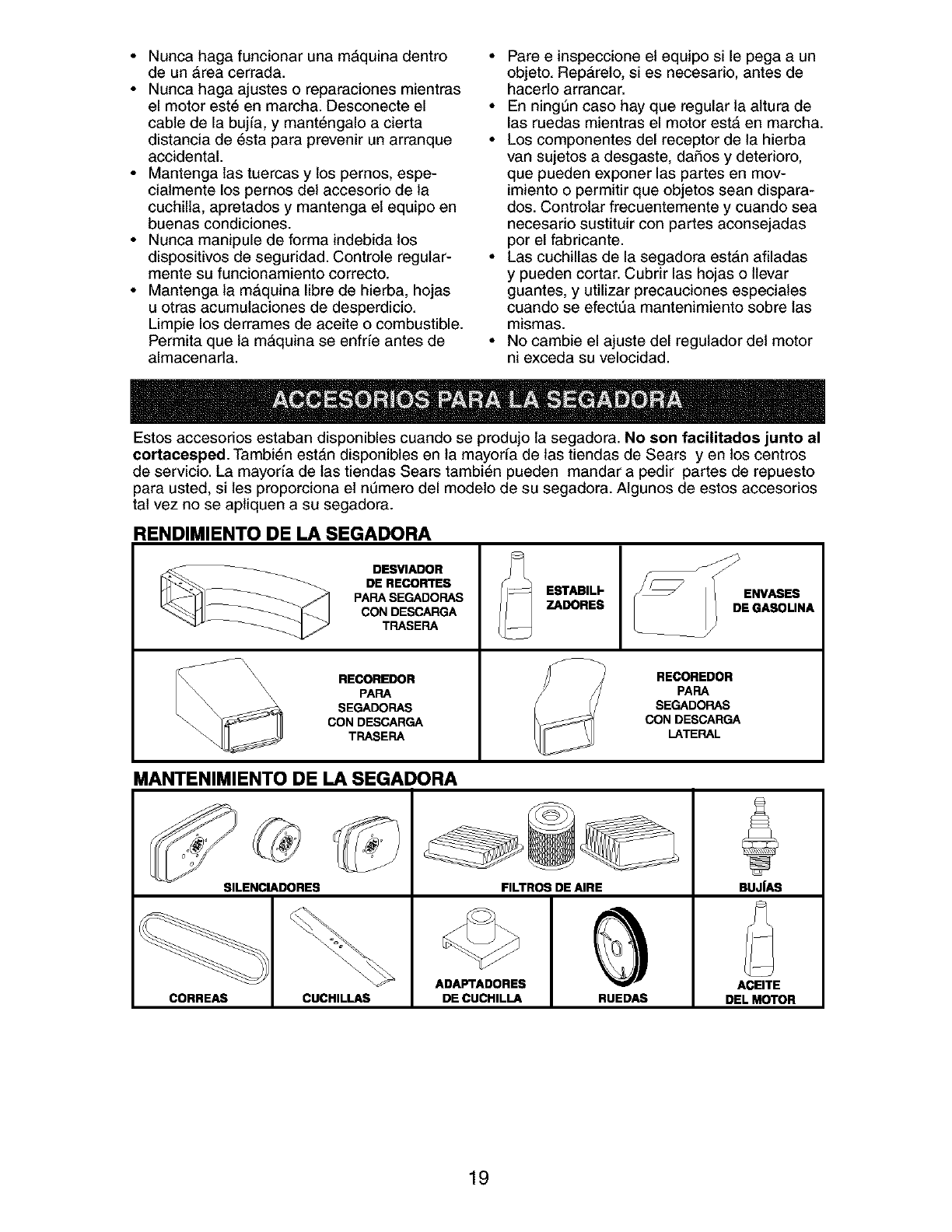

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and ser-

vice centers. Most Sears stores can also order repair parts for you, when you provide

the model number of your lawn mower. Some of these accessories may not apply to

your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

\\ GRASS CATCHERS

_\\ \\\ FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

GAS

CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

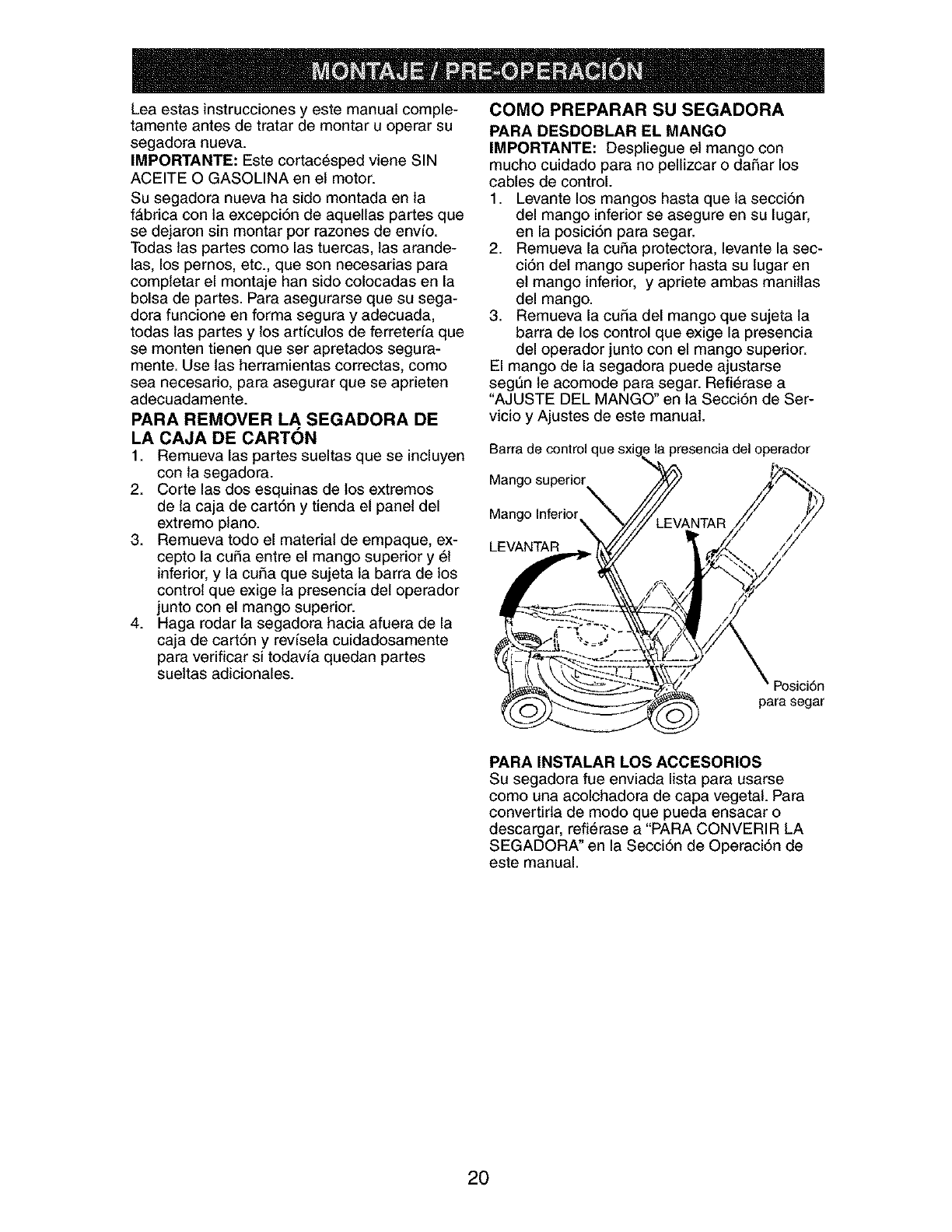

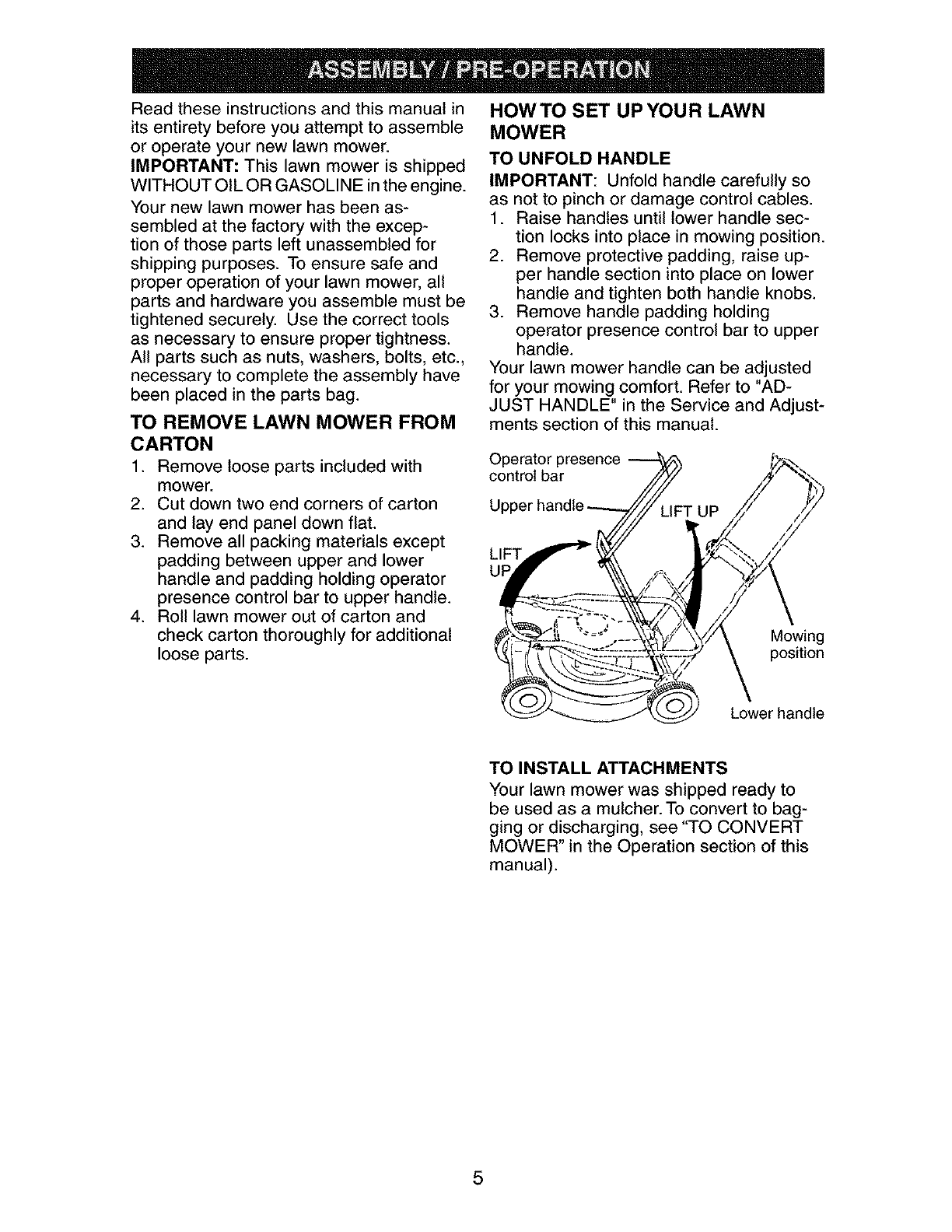

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE inthe engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

f. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

LIFT

Mowing

position

Lower handle

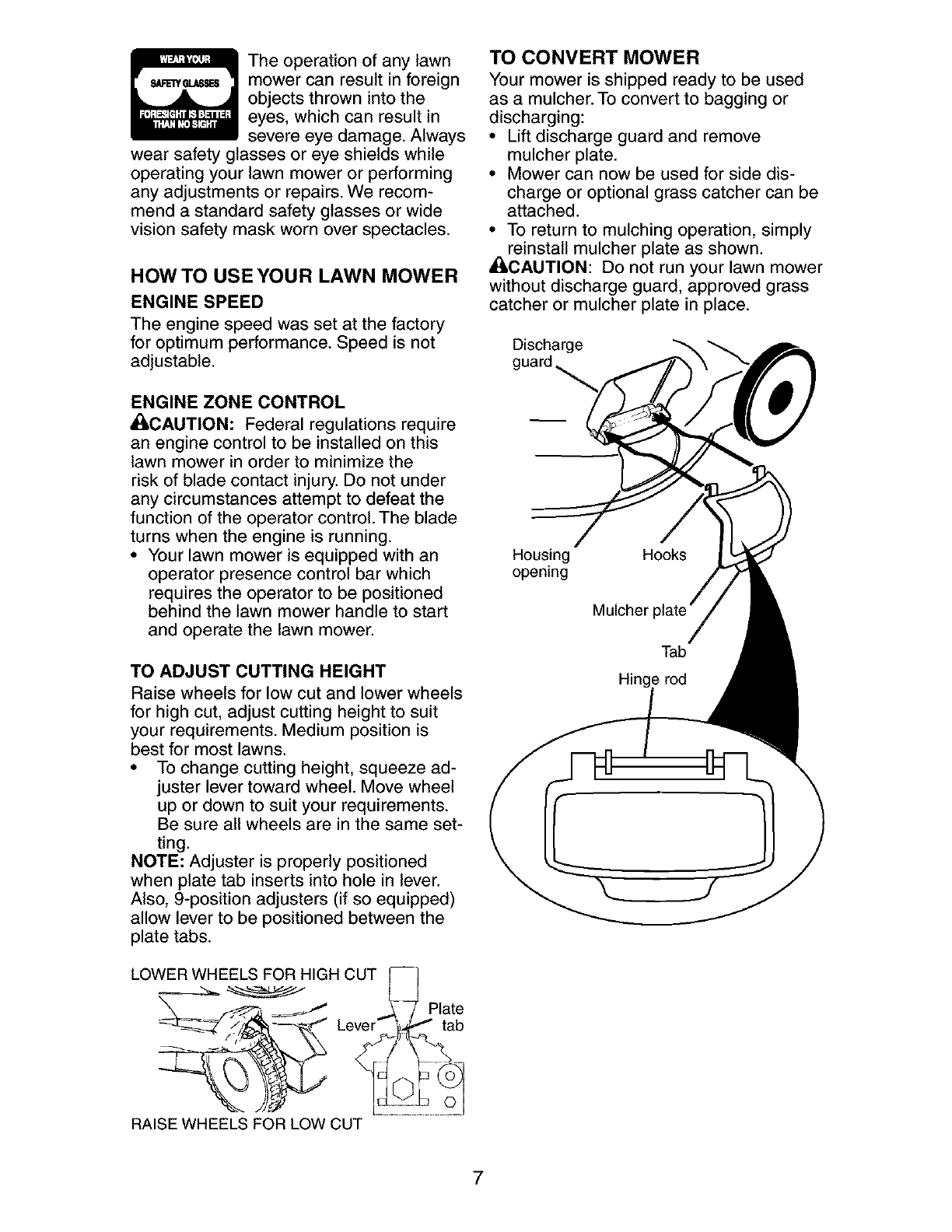

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual).

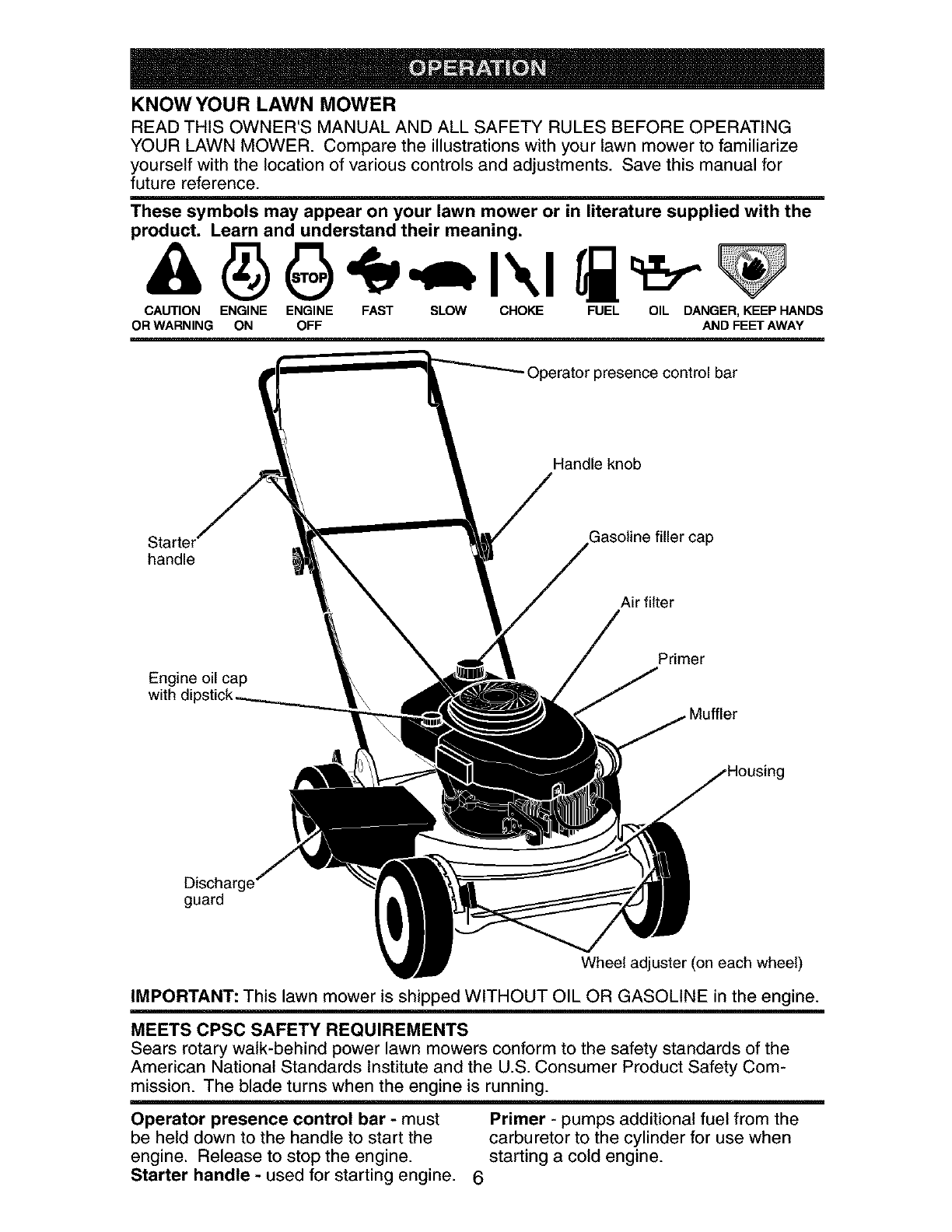

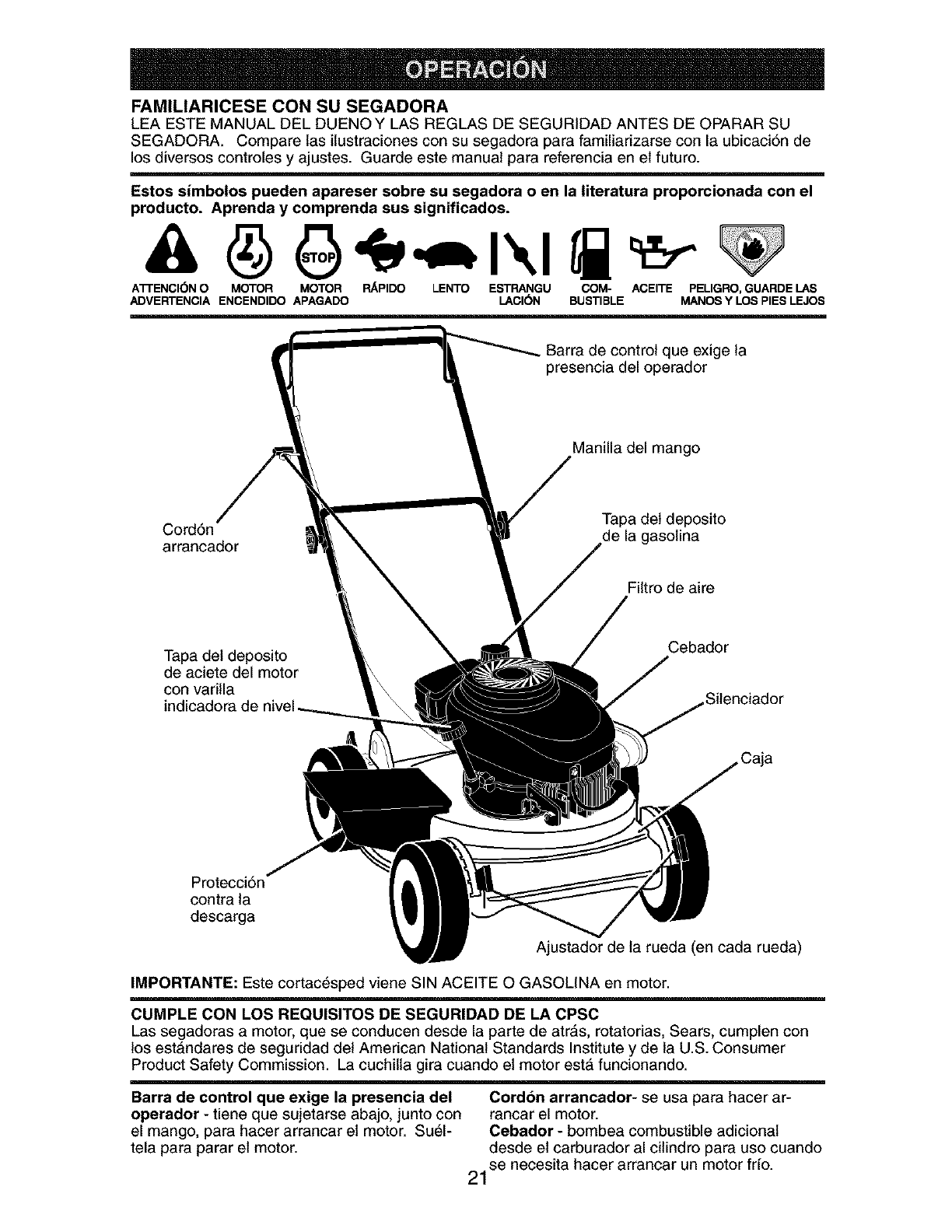

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Handle knob

Starter'

handle

3asoline filler cap

Air filter

Engine oil cap

with (

Primer

guard

Wheel adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine. 6

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operationof any lawn

mowercan resultin foreign

objectsthrown intothe

eyes,whichcan result in

severeeye damage.Always

wear safety glassesor eyeshieldswhile

operatingyour lawn moweror performing

any adjustmentsor repairs.We recom-

menda standardsafetyglassesor wide

vision safetymask worn overspectacles.

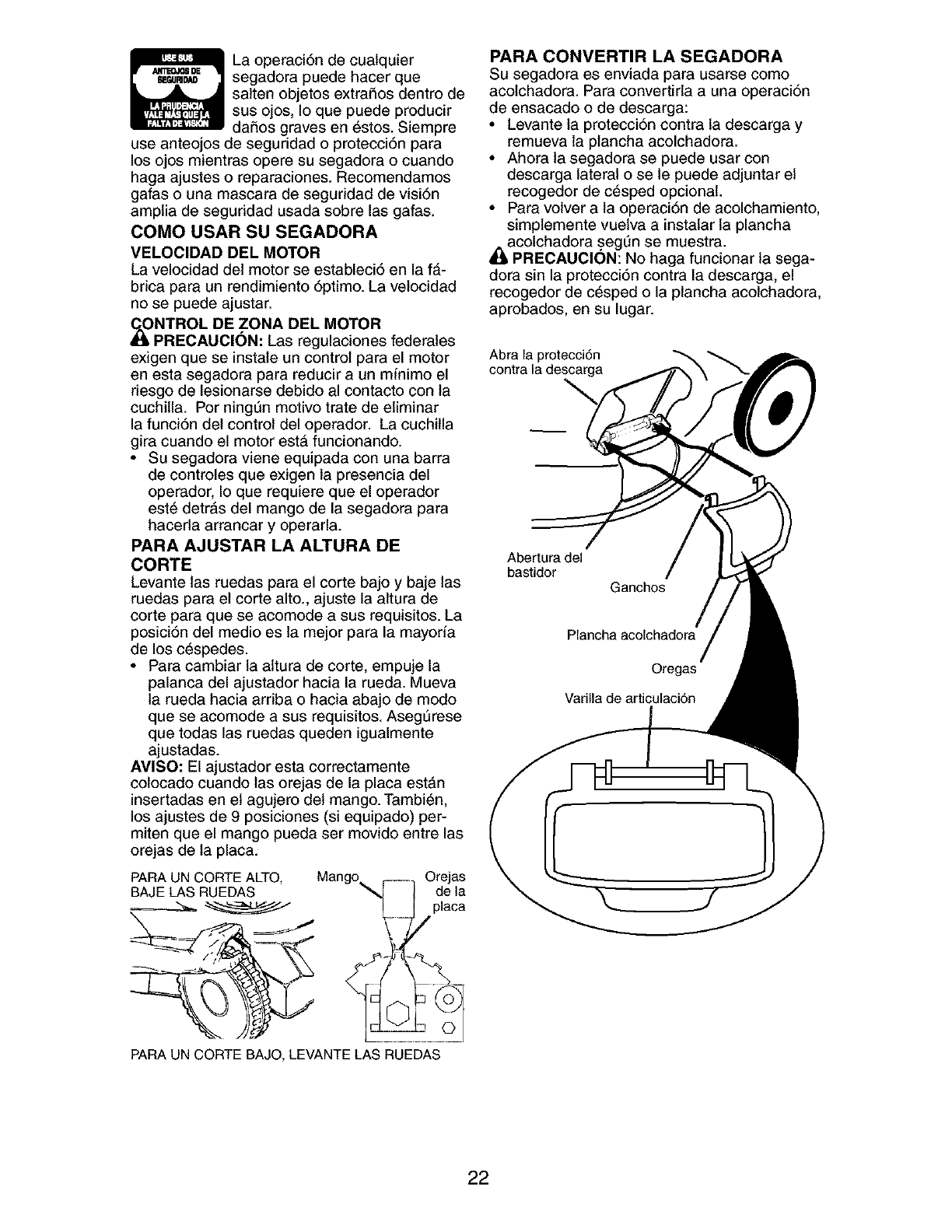

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT

Plate

tab

TO CONVERT MOWER

Your mower is shipped ready to be used

as a mulcher. To convert to bagging or

discharging:

• Lift discharge guard and remove

mulcher plate.

• Mower can now be used for side dis-

charge or optional grass catcher can be

attached.

• To return to mulching operation, simply

reinstall mulcher plate as shown.

ACAUTION: Do not run your lawn mower

without discharge guard, approved grass

catcher or mulcher plate in place.

Discharge

Housing Hooks

opening

Mulcher

Tab

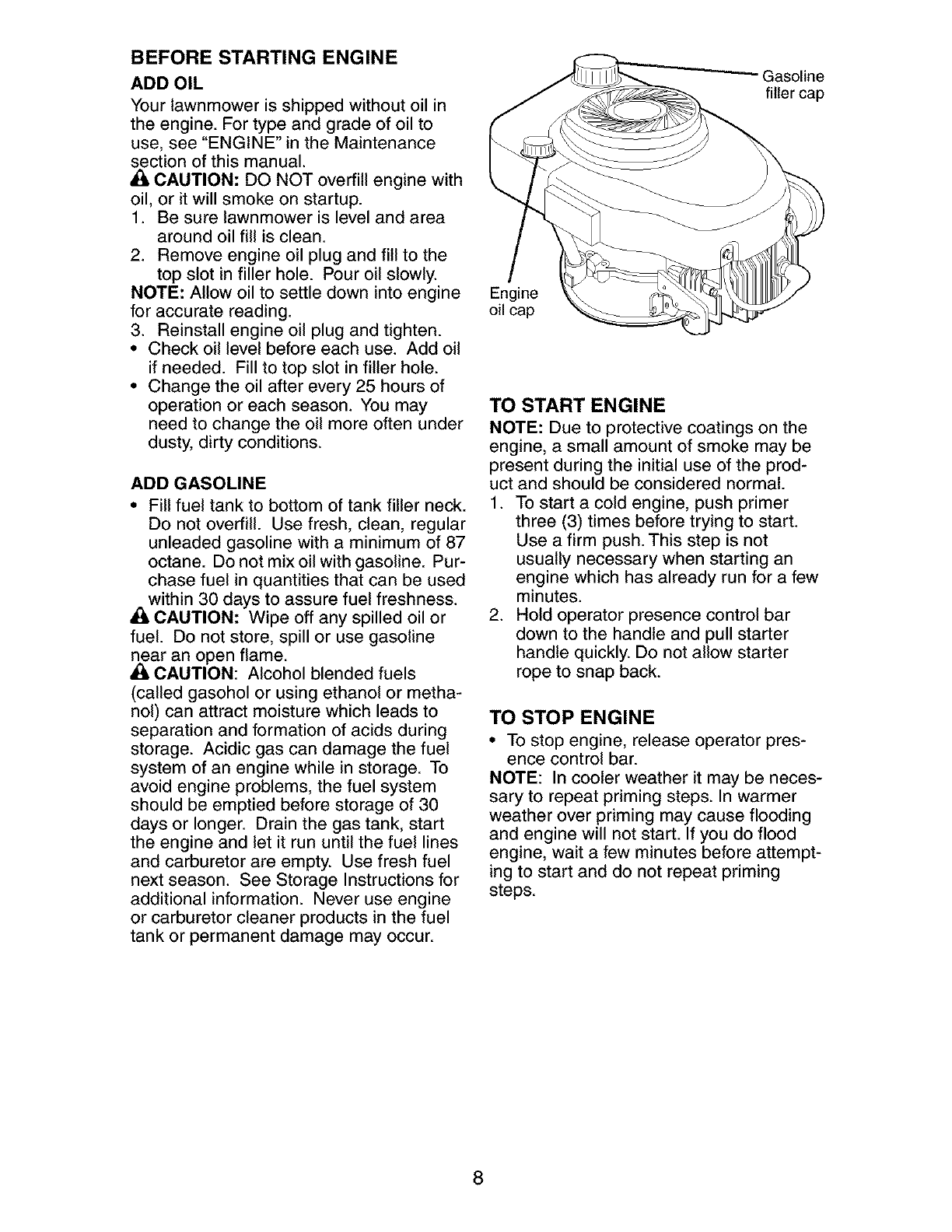

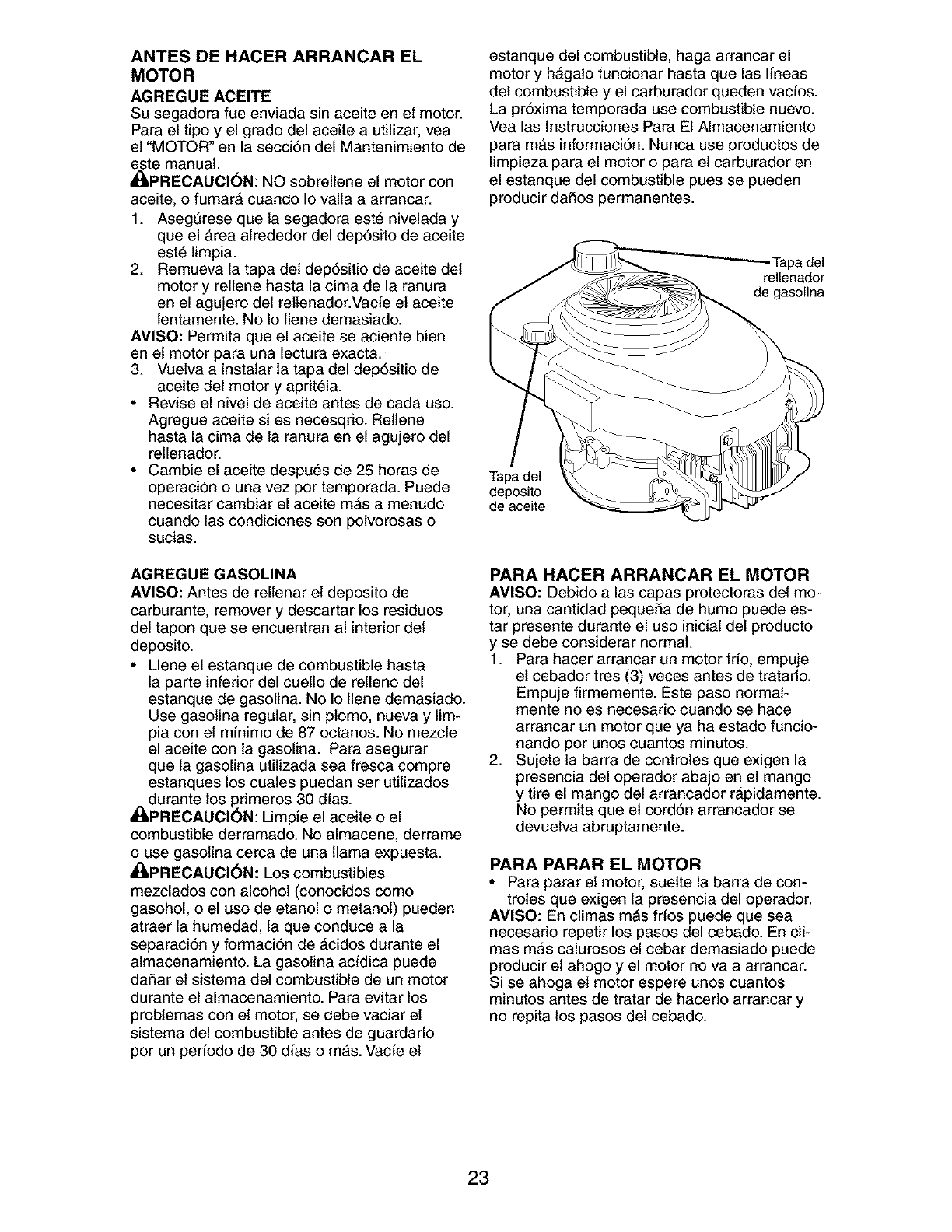

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove engine oil plug and fill to the

top slot in filler hole. Pour oil slowly.

NOTE: Allow oil to settle down into engine

for accurate reading.

3. Reinstall engine oil plug and tighten.

• Check oil level before each use. Add oil

if needed. Fill to top slot in filler hole.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often under

dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

A¢within 30 days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near

.an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Drain the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Gasoline

filler cap

Engine

oil cap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for afew

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

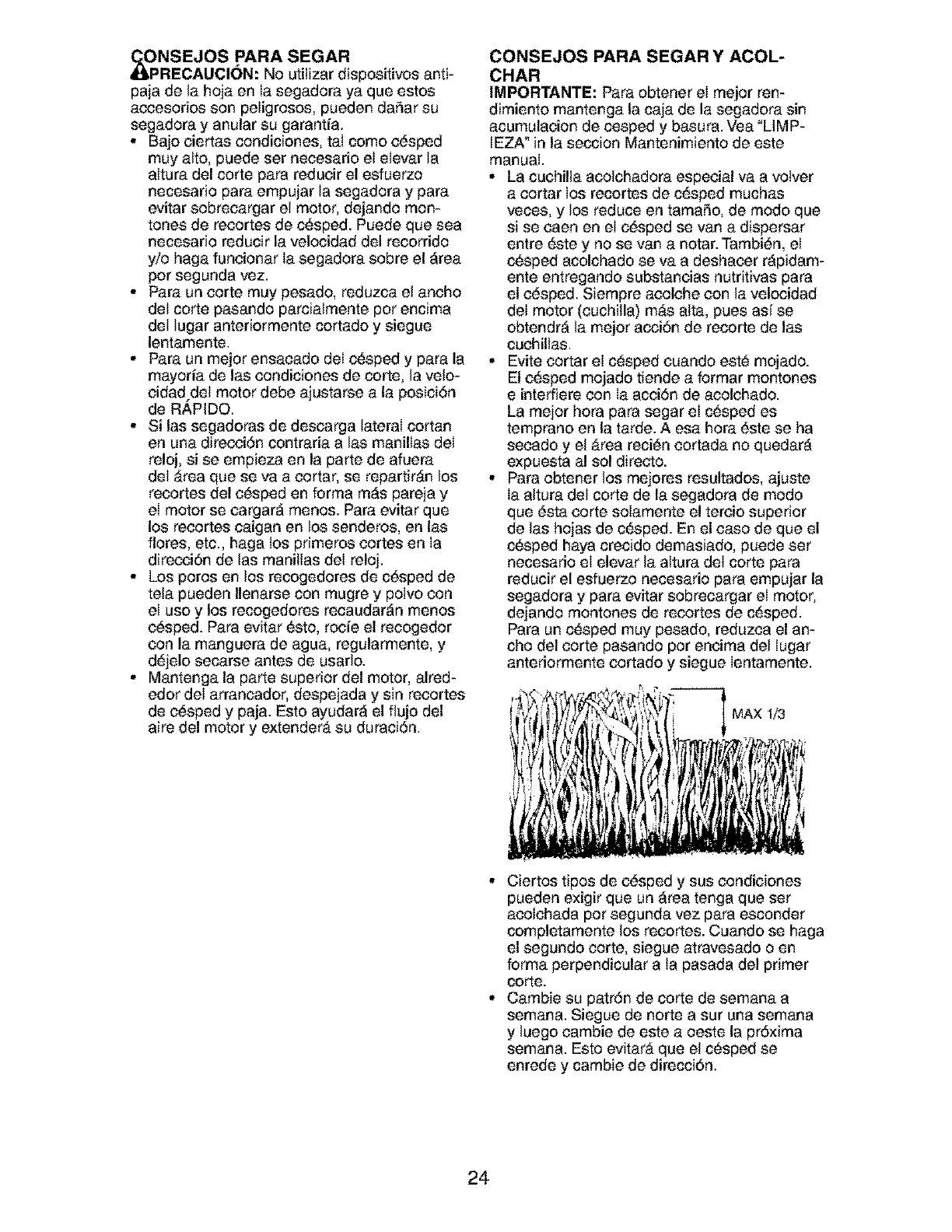

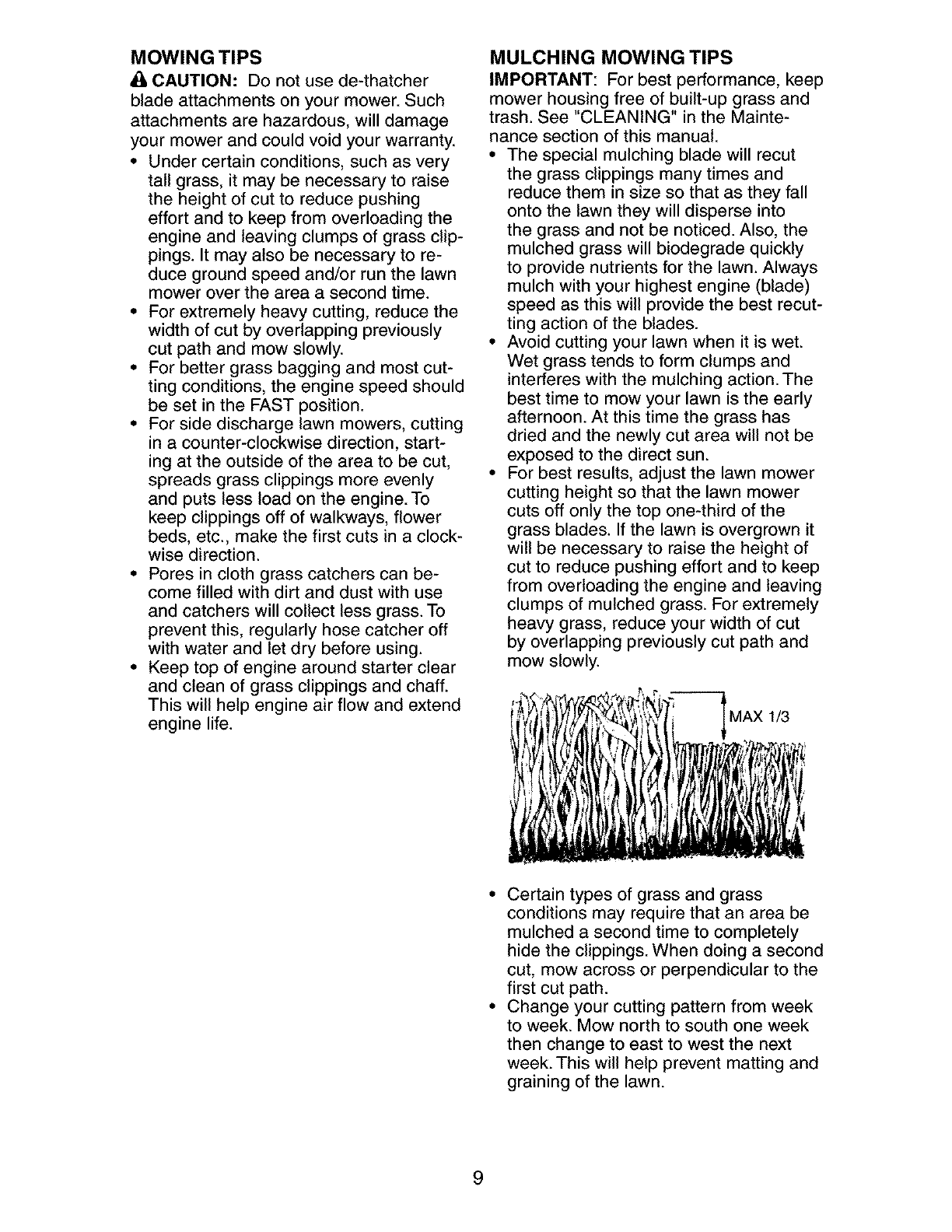

MOWING TIPS

_i, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• For side discharge lawn mowers, cutting

in a counter-clockwise direction, start-

ing at the outside of the area to be cut,

spreads grass clippings more evenly

and puts less load on the engine. To

keep clippings off of walkways, flower

beds, etc., make the first cuts in a clock-

wise direction.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. See "CLEANING" in the Mainte-

nance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a second

cut, mow across or perpendicular to the

first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

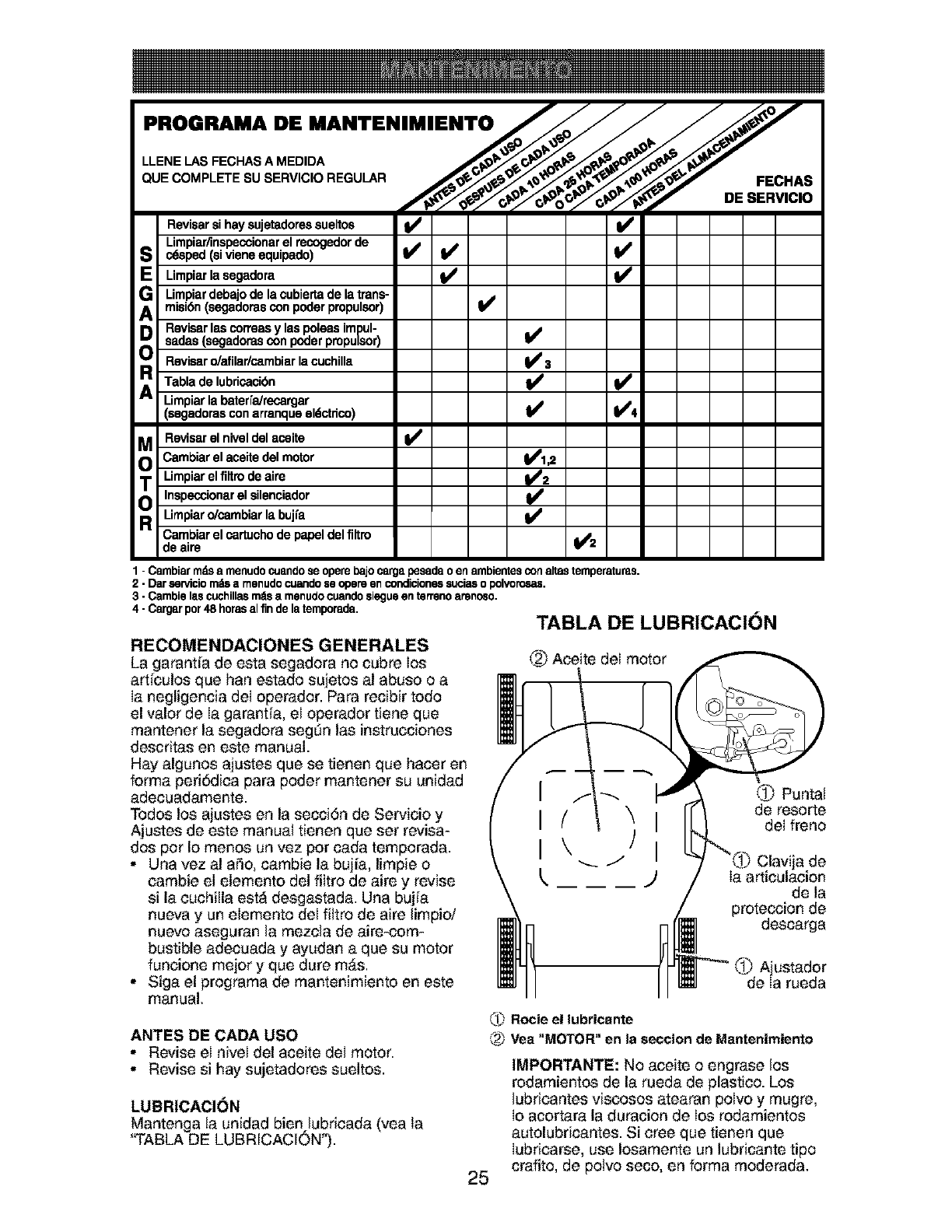

MAINTENANCE

FILL IN DATES

AS YOU COMPLETE

REGULAR SERVICE

Check for Loose Fasteners I1_ I/'

Clean/InspectGrassCatcher

(If Equipped) I_ I/'

aClean LawnMower l/

O Clean Under Drive Cover

(Power-Propelled Mowers)

Check drive belt/pulleys

_Power-Propelled Mowers)

Check/Sharpen/Replace Blade

LubricationChart

CleanBattery/Recharge

(Electric Start Mowers)

E Check Engine Oil Level t/'

aChangeEngineOil

G clean Air Filter

IInspect Muffler

aClean or Replace Spark Plug

E Replace Air Filter Paper Cartridge

v'3

v' t/

=/ v'4

_1,2

IV'=

1-Change moreoftenwhen operatingundera heavyload or inhighambienttemperatures.

2 - Sewice moreoRenwhenoperatingindirtyor dustyconditions.

3- Replace bladesmoreoftenwhen mowingInsandysoil

4- Charge48 hoursat end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator

must maintain mower as instructed in this

manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark plug

and clean/new air filter element assure

proper air-fuel mixture and help your

engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

Wheel adjusterI)

(_ Spray lubricant

_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous lubri-

cants will attract dust and dirt that will

shorten the life of the self-lubricating

bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

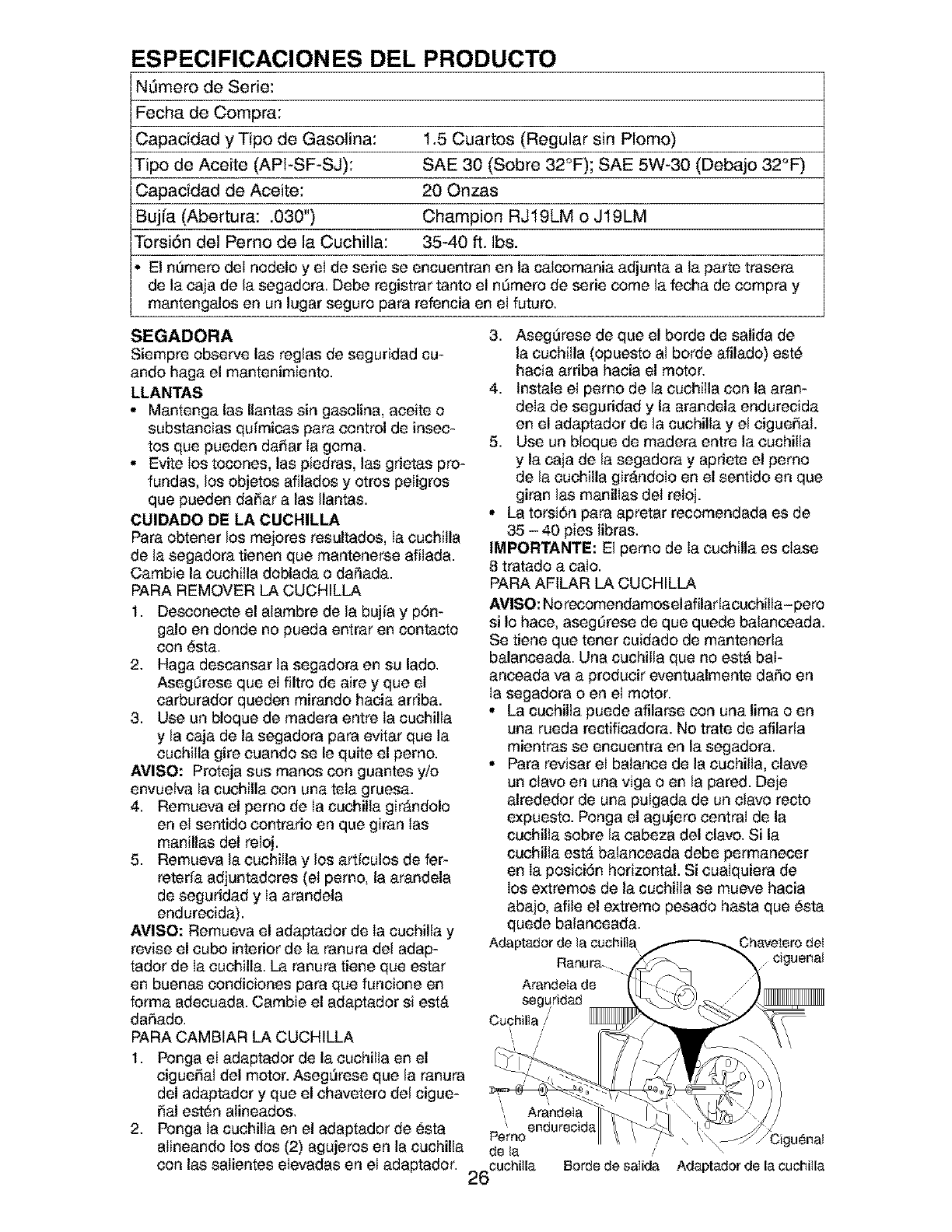

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.5 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Blade adapter Crankshaft

Key _ keyway

Blade

Blade shaft

bolt \

11 washer Trailing edge Blade adapter

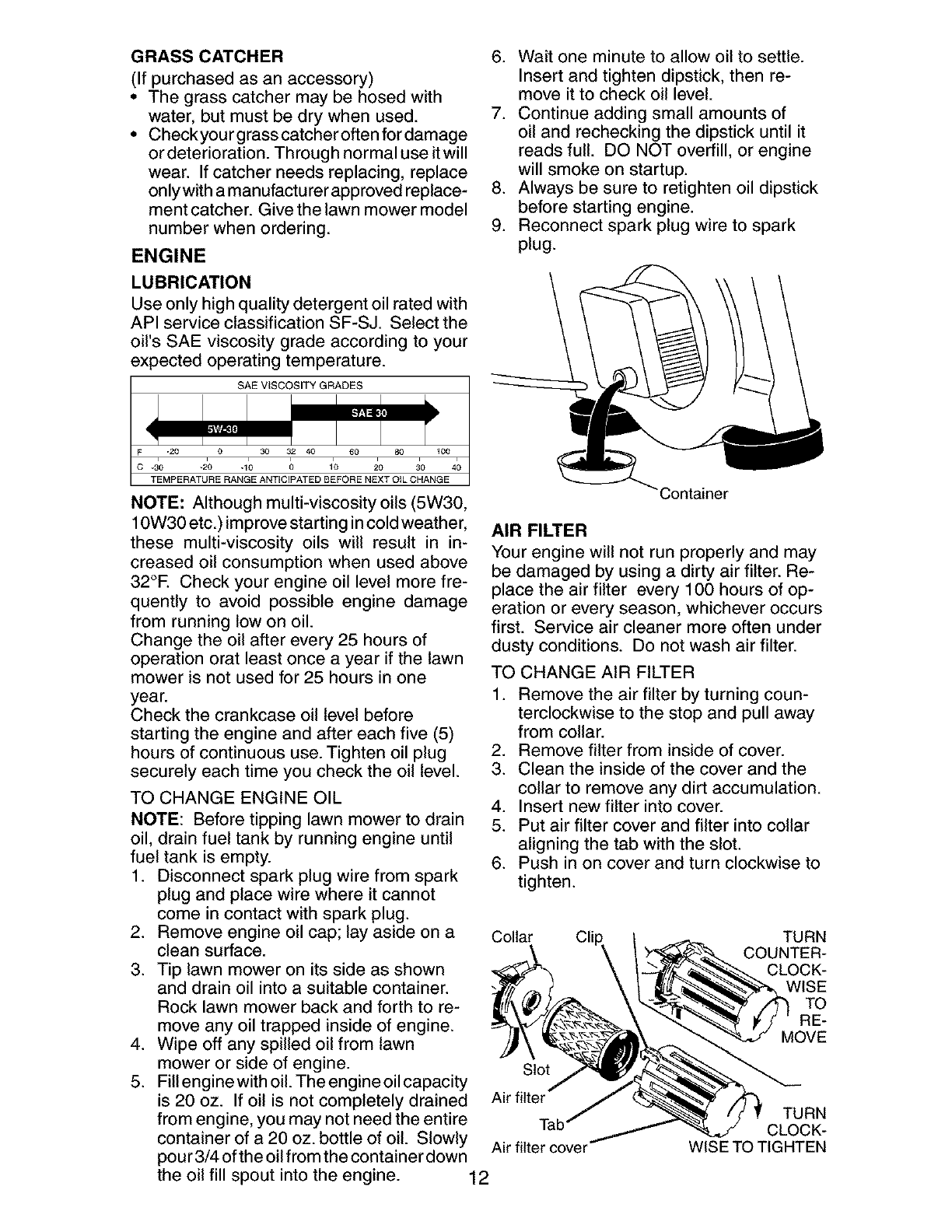

GRASS CATCHER

(If purchased as an accessory)

•The grass catcher may be hosed with

water, but must be dry when used.

• Checkyour grass catcher often for damage

or deterioration. Through normal use it will

wear. If catcher needs replacing, replace

only with a manufacturer approved replace-

ment catcher. Give the lawn mower model

number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE V_SCOSITY GRADES

.20 0 30 32 40 60 80 t00

.30 -20 .10 0 10 20 30 40

TEMPERATURE RANGE ANTICEPATED BEFORE NEXT OIL CHANGE

6. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then re-

move it to check oil level.

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark

plug.

NOTE: Although multi-viscosity oils (5W30,

10W30 etc.) improve starting in cold weather,

these multi-viscosity oils will result in in-

creased oil consumption when used above

32°E Check your engine oil level more fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation orat least once a year if the lawn

mower is not used for 25 hours in one

year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter. Re-

place the air filter every 100 hours of op-

eration or every season, whichever occurs

first. Service air cleaner more often under

dusty conditions. Do not wash air filter.

TO CHANGE AIR FILTER

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, drain fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark tighten.

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a Collar

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

4. Wipe off any spilled oil from lawn

mower or side of engine. Slot

5. Fill engine with oil. The engine oil capacity

is 20 oz. If oil is not completely drained Air filter

from engine, you may not need the entire Tab

container of a 20 oz. bottle of oil. Slowly Air filter cover

pour 3/4 of the oil from the container down

the oil fill spout into the engine. 12

1. Remove the air filter by turning coun-

terclockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumulation.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn clockwise to

TURN

COUNTER-

CLOCK-

WISE

RE-

MOVE

TURN

CLOCK-

WISE TO TIGHTEN

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

_iCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

ACIWARNING: To avoid serious injury,before

performing any service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come in

contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels of your mower, is provided to minimize

the possibility that objects will be thrown out

of the rear of the mower into the operator's

mowing position. If the deflector becomes

damaged, it should be replaced.

DISCHARGE GUARD

The discharge guard, attached to the

discharge opening of your lawn mower, is

provided to prevent the possibility of injury

resulting from objects being thrown out of

the discharge opening into the operator

mowing position. If the discharge guard

becomes damaged, it should be replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

NOTE: The upper handle has an "anti-

fold" bracket located on the left side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST "_

Lower handle -'-"'_-

__ :_PHandl_

Mounting pin _

I bracket Hairpin cotter

Mowing

Mounting'_

pin LOW POSITION

/ /

HIGH POSITION

Lower

handle

Anti-fold

bracket

ROTATE

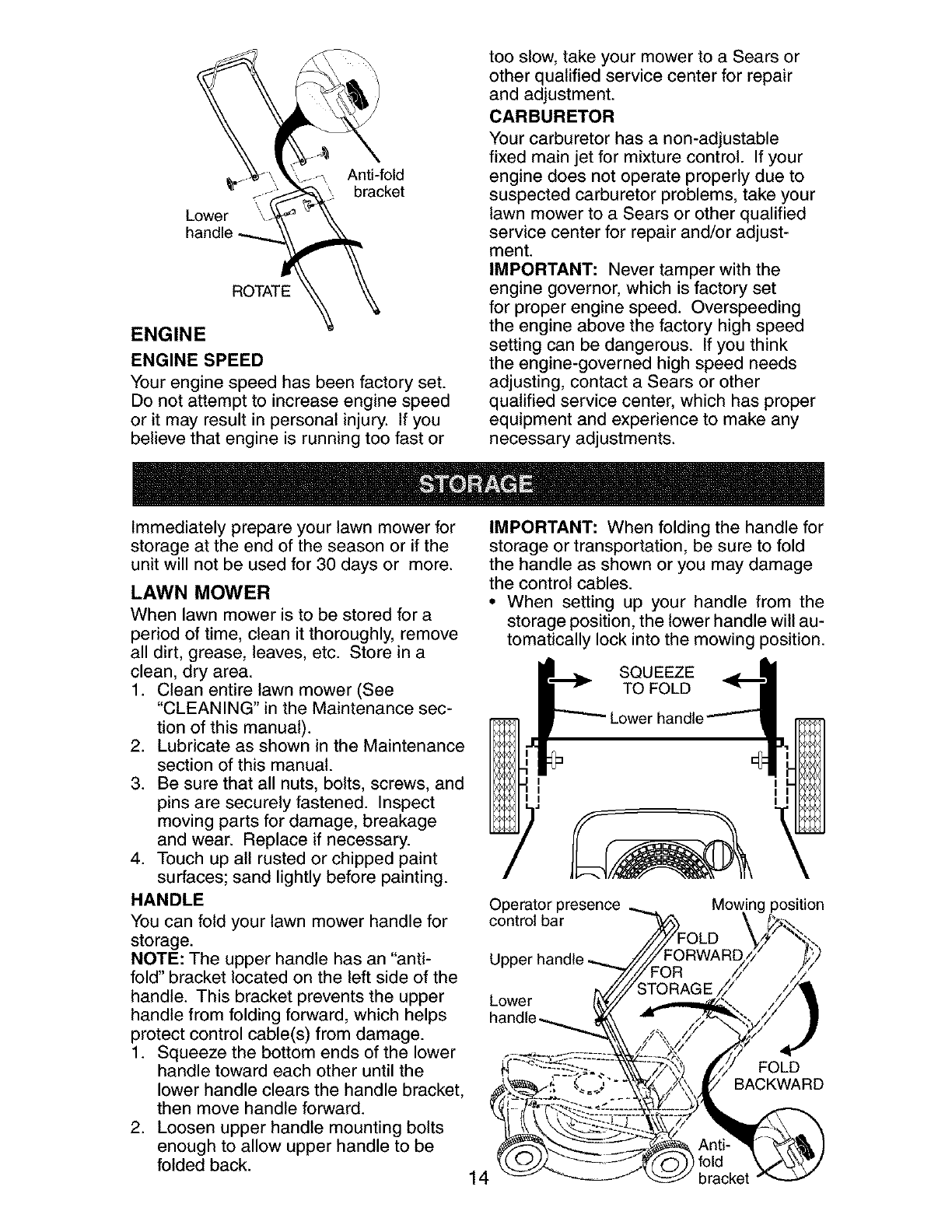

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor has a non-adjustable

fixed main jet for mixture control. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

NOTE: The upper handle has an "anti-

fold" bracket located on the left side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back. 14

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Operator presence

control bar Mowing position

Lower

FOLD

BACKWARD

bracket

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the carbure-

tor. Do not drain the gas tank and carbure-

tor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

•Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

• I,CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

7. Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Set to "Higher Cut"

position.housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. 1. Raise cutting height.

not filling 2. 2. Replace blade.

(If so equipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantia ......................................................... 17

Reglas de Seguridad ................................ 17-19

Montaje /Pre-Operaci6n ............................... 20

Operaci6n ................................................. 21-24

Mantenimiento .......................................... 25-28

Programa de Mantenimiento ......................... 26

Especificaciones del Producto ....................... 27

Servicio y Adjustes ................................... 28-29

Almacenamiento ....................................... 29-30

Identificaci6n de problemas ...................... 30-31

Partes de repuesto .................................. 32-37

Servicio Sears .................................. Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento en el manual del

dueSo, Sears repararA gratis todo defecto en el material y la mane de obra.

Si la Segadora Craftsman se usa para fines comerciates o de arriendo, esta garantia s61o se aplica

per noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Arficulos que se desgastan durante el use normal tales come las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuse o a la negligencia del operador, incluy_ndose a los

cig_eSales doblados y a la falta de mantenimiento del equipo segSn las instrucciones que se

inctuyen en el manual del dueSo.

EL SERVICIO DE GARANTiA ESTA DISPONIBLE al devolver la segadora a motor Craftsman

at Centro/Departmento de Servicio Sears mas cercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este en use en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambi6n tenga otros derechos

que varfan de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este sfmbolo que sefala las precau-

ciones de seguridad de importancia. Quiere

decir- i iiATENCION!!!iiiESTE ALERTO!!! SU

SEGURIDAD ESTA

COMPROMETIDA.

_ADVERTENClA: Siempre desconecte el

alambre de la bujfa y p6ngato donde no pueda

entrar en contacto con la bujfa, para evitar et

arranque per accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_DVERTENClA: Los bornes, terminales y

accesorios relatives de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

come causa de cancer y defectos al nacimiento

u otros daSos reproductivos. Lavar lae manes

despu_e de manipularloe.

_[ILPRECAUCI(_N: El tube de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehfculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California come causa de cancer y defectos at

nacimiento u otros daSos reproductivos.

_PRECAUCl0N: El silenciador y otras

piezas del motor llegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya parade.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

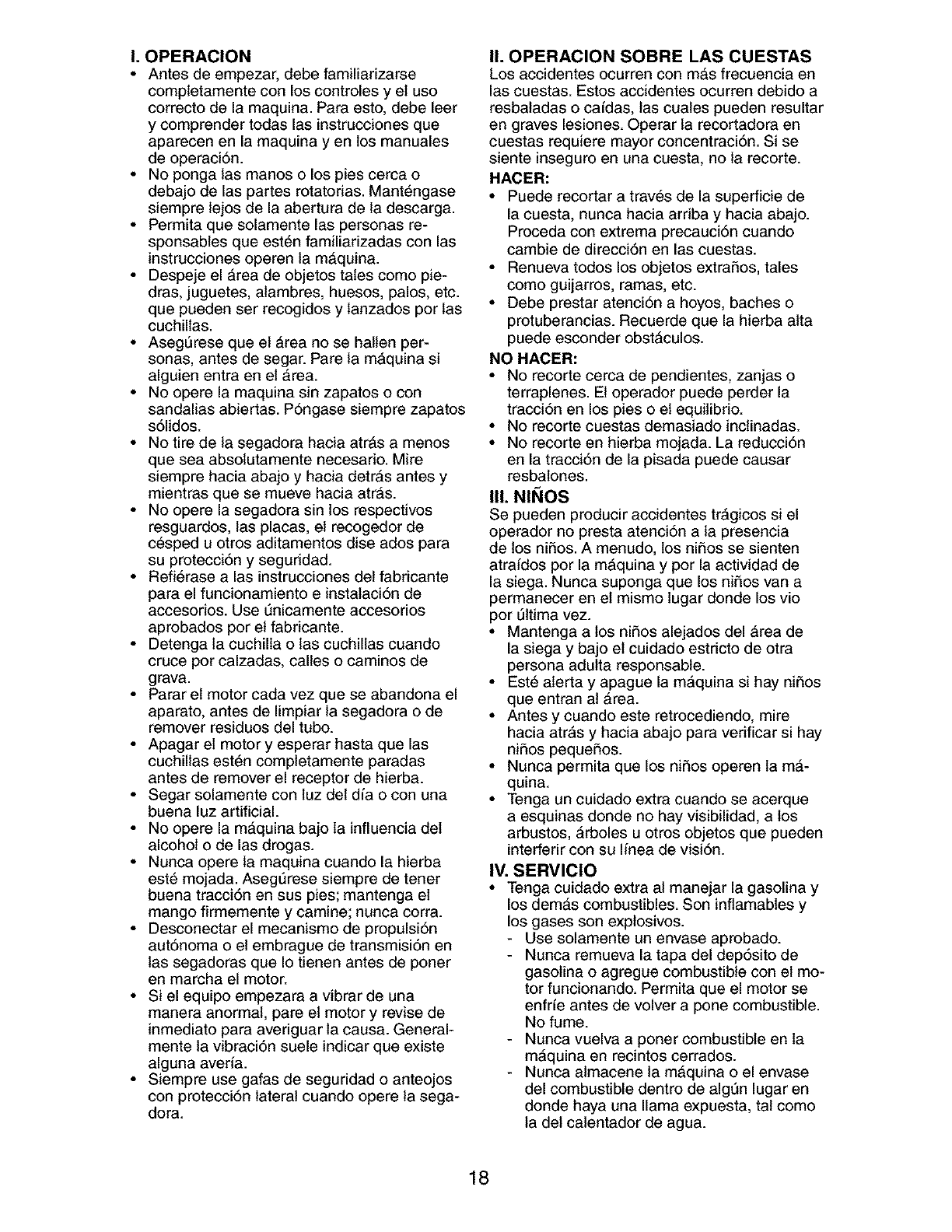

L OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la mAquina.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que el Area no se hallen per-

sonas, antes de segar. Pare la mAquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atrAs a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrAs antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi6rase a las instrucciones de_fabricante

para el funcionamiento e instataci6n de

accesorios. Use Qnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la mAquina bajo la influencia del

alcohol ode las drogas.

• Nunca opere la maquina cuando la hierba

est_ mojada. Asegt_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n taterat cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mAs frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbatadas o cafdas, tas cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstAeulos.

NO HACER:

• No recorte cerea de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la mAquina y por la actividad de

la siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los rio

por 51tima vez.

• Mantenga a los niSos alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la maquina si hay niSos

que entran at Area.

• Antes y cuando este retrocediendo, mire

hacia atrAs y hacia abajo para verificar si hay

niP,os pequeP,os.

• Nunca permita que los niSos operen la mA-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, Arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. SERVICIO

• Tenga cuidado extra al manejar la gasolina y

los demAs combustibles. Son inflamables y

los gases son explosivos.

- Use selamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

- Nunca vuelva a porter combustible en la

mAquina en recintos cerrados.

- Nunca almacene la mAquina o el envase

del combustible dentro de algt]n lugar en

donde haya una llama expuesta, tat come

la del calentador de agua.

• Nunca haga funcionar una m&quina dentro

de un _rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la bujfa, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pemos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m&quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m&quina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_,relo, si es necesario, antes de

hacerlo arrancar.

• En ningQn caso hay que regular la altura de

las ruedas mientras el motor estA en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

per el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o llevar

guantes, y utilizar precauciones especiales

cuando se efectQa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n est&n disponibles en la mayor[a de las tiendas de Sears yen los centros

de servicio. La mayoria de las tiendas Sears tambi_n pueden mandar a pedir partes de repuesto

para usted, si les proporciona el m]mero del modelo de su segadora. AIgunos de estos accesorios

tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PAPA SEGADORAS

CON DESCARGA

TRASERA

\\\ RECOREDOR

_\\\ \\ PARA

_SEGADORAS

CON DESCARGA

TRASERA

ESTABILF

ZADORES

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ[AS

ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha side montada en la

f&brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas tas partes como las tuercas, tas arande-

las, los pernos, etc., que son necesadas para

completar el montaje han side colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los arficulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y _1

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Barra de control c la presencia del operador

Mango superior

Mango Inferior

LEVANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada Iista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A'n'ENCI(_N OMOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(SN BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Manilla del mango

Tapa det deposito

Cord6n de la gasolina

arrancador

Filtro de aire

Tapa del deposito

de aciete del motor

con varilla

Cebador

Silenciador

Protecci6n

contra la

descarga

Ajustador de la rueda (en cada rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen con

los est&ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor estA funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto con

el mango, para hacer arrancar el motor. Su_l-

tela para parar el motor.

Cordon arrancador- se usa para hacer ar-

rancar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor fr[o.

La operaci6n de cualquier

segadora puede hacer que

satten objetos extraSos dentro de

sus ojos, Io que puede producir

daSos graves en _stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

JI_NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt]n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est& funcionando.

•Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est6 detrAs del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayorfa

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Aseg=3rese

que todas las ruedas queden igualmente

ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est#,n

insertadas en et agujero det mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa;

PARAUN CORTE ALTO, Mango r_--_ Orejas

BAJE LAS RUEDAS _',_ t de la

_ IF placa

PARAUN CORTE BAJO,LEVANTELAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora es enviada para usarse como

acolchadora. Para convertirla a una operaci6n

de ensacado o de descarga:

• Levante la protecci6n contra la descarga y

remueva la plancha acolchadora.

• Ahora la segadora se puede usar con

descarga lateral o se le puede adjuntar el

recogedor de c_sped opcional.

• Para volver a la operaci6n de acolchamiento,

simplemente vuelva a instalar la plancha

_lapCOlchadora segt_n se muestra.

RECAUClON: No haga funcionar la sega-

dora sin la protecci6n contra la descarga, el

recogedor de c_sped o la plancha acolchadora,

aprobados, en su lugar.

Abra la protecci6n _,

contra la descarga

Abertura del

bastidor

Ganchos

Oregas

Varilla de articulaci6n

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUOI(_N: NO sobrellene el motor con

aceite, o fumar& cuando Io valla a arrancar.

1. AsegSrese que la segadora est6 nivelada y

que el Area atrededor del dep6sito de aceite

est_ limpia.

2. Remueva la tapa del dep6sitio de aceite del

motor y rellene hasta la cima de la ranura

en el agujero del rellenador.Vacfe el aceite

lentamente. No Io llene demasiado.

AMISO: Permita que el aceite se aciente bien

en et motor para una lectura exacta.

3. Vuelva a instalar la tapa del dep6sitio de

aceite del motor y aprit61a:

• Revise el nivel de aceite antes de cada uso.

Agregue aceite si es necesqrio. Rellene

hasta la cima de la ranura en el agujero del

rellenador.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

AVISO: Antes de rellenar el deposito de

carburante, remover y descartar los residuos

del tapon que se encuentran al interior del

deposito.

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io llene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el mfnimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que ta gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dfas.

_,PREOAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

L_;LPRECAUOI(_N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acfdica puede

dafiar el sistema del combustible de un motor

durante et almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardado

por un perfodo de 30 d/as o mAs. Vacfe el

estanque del combustible, haga arrancar el

motor y h&galo funcionar hasta que las Ifneas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m&s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

rapa del

rellenador

de gasolina

Tapa del

deposito

de aceite

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor fifo, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario ouando se haoe

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r&pidamente.

No permita que et cord6n arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suette la barra de con-

troles que exigen la presencia del operador.

AMISO: En climas mAs frfos puede que sea

necesario repetir los pasos del cebado. En cli-

mas m&s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

dI_ONSEJOS PARA SEGAR

RECAUCI()N: No utilizar dispositivos anti-

paja de la hoja en Ia segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantia.

• Bajo ciertas condiciones, taI como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mort-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar Ia segadora sobre el area

pot segunda vez.

• Para un corte muy pesado, reduzca et ancho

del corte pasando parcialmente pot encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado deI c_sped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,&,PIDO.

• Si las segadoras de descarga lateral cortan

en una direcci6n contraria alas manillas del

reloj, si se empieza en la parte de afuera

del &tea que se va a cortar, se repartir&n los

recortes del c_sped en forma m_s pareja y

el motor se cargar_ menos. Para evitar que

los recortes caigan en los senderos, en las

flores, etc., haga los primeros cortes en Ia

direcci6n de las manillas del reloj.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y poivo COn

el uso y los recogedores recaudar_n menos

c_sped. Para evitar _sto, rocie el recogedor

con la manguera de agua, regularmente, y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_ el flujo del

aire del motor y extender& su duraci6n.

CONSEJOS PARA SEGAR ¥ ACOL-

CHAR

IMPOFITANTE: Para obtener el mejor ren-

dimiento mantenga la caja de la segadora sin

acumulacion de cesped y basura. Vea "LIMP-

IEZA_ in la seccion Mantenimiento de este

manual.

• La cuchilla acolchadora especial va a votver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el c_sped se van a dispersar

entre _ste y no se van a notar. Tambi_n, el

c_sped acolchado se va a deshacer r_pidam-

ente entregando substancias nutritivas para

el c_sped. Siempre acolche con la velocidad

del motor (cuchilla) m&s alta, pues asf se

obtendr_ la mejor acciOn de recorte de las

cuchillas.

• Evite cortar el c_sped cuando este mojado.

El c_sped mojado tiende a format montones

e interfiere con Ia acci6n de acolchado.

La mejor hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el &tea reci_n cortada no quedar_

expuesta al sol direct&

• Para obtener los mejores resultados, ajuste

Ia altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que el

c_sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Para un c_sped muy pesado, reduzca el an-

cho del corte pasando pot encima del tugar

anteriormente cortado y siegue Ientamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un area tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado o en

forma perpendicular a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar& que e! c_sped se

enrede y cambie de direcci6n.

Revisarsi hay sujetadoressueltos I1_ I_

Lirnpiar/inspeccionarel recogedorde

S c_sped(sivieneequipado) I1_ _ Ik_

Limpiarla segadora I_ V'

G Limpiardebajode la cubiertade la trans-

misi6n(segadorasconpoderpropulsor) V'

Revisarlascorreasy laspoleasimpul- .j

sadas(segadorasconpoderpropulsor)

Revisaro/afilar/cambiarla cuchilla 3

R Tablade lubricacibn

Limpiarla bater[a/recargar

(segadorasconarranqueeldctdco) V' V'4

aRevisarel niveldel aceite V'

O Cambiar el aceite del motor 1_1£2

Limpiarel filtrodeaire

O Inspeccionarel silenciador

Limpiaro/cambiarla buj{a

Cambiarel cartuchode papeldelfiltro

de airo 11_'2

1 - Cambiarrodsa menudocuandose operebajoca_gapesadao en ambientescon altastemperaturas.

2-Dar serviciomdsa menudo cuando se opereen condicionessuciaso polvorosas,

3-Cambielas cuchillasmdsamenudocuando siegueen terrenoareno6o.

4-Caviar por48 horas al fin de la tempomda,

RECOMENDACIONES GENERALES

La garant{a de esta segadora no cubre Ios

articulos que hart estado sujetos al abuse o a

Ia negligencia del operador. Para recibir todo

el valor de Ia garantia, el operador tiene que

mantener la segadora segLin las instrucciones

descdtas en este manual.

Hay algunos ajustes que se tienen que hacer en

forma periSdica para poder mantener su unidad

adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que set revisa-

dos per Io menos un vez per cada temporada.

• Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la euchilla est_ desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure m_s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada (yea la

'ff'ABLA DE LUBRICACION").

TABLA DE LUBRICACI(SN

Aceite del motor

Puntal

de rosette

del freno

a de

.,) Ia articulation

de la

proteccion de

t descarga

Ajustador

de Ia rueda

_Rocie el lubricante

_.../ ,,== ,,,_,,_,n en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastieo. Los

lubricantes viscosos atearan polvo y mugre,

Io acortara la duracion de los rodamientos

autolubricantes. Si cree que tienen que

Iubricarse, use Iosamente un lubricante tipo

crafito, de polvo seco, en forma moderada.

ESPECIFICACIONES DEL PRODUCTO

Nt3mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.5 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

TorsiSn del Perno de la Cuchilla: 35-40 ft. Ibs.

El n_mero deI nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nSmero de serie come la fecha de compra y

mantenga!os en un lugar seguro para refencia en el futuro,

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden daSar Ia goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, Ia cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y pSn-

galo en donde no pueda entrar en contacto

con _sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre Ia cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuetva la cuchilla con una tela gruesa.

4. Remueva el pemo de Ia cuchilla gir&ndolo

en el sentido contrario en que giran Ias

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el pemo, la arandela

de seguridad y Ia arandela

endurecida).

AVISO: Remueva el adaptador de Ia cuchilla y

revise el cubo interior de la ranura del adap-

tador de Ia cuchilla. La ranura tiene que estar

en buenas condiciones para que funcione en

forma adecuada. Cambie el adaptador siestA

daSado.

PARA CAMBIAR LA CUCHILLA

3. Aseg_rese de que el borde de salida de

la cuchitla (opuesto al borde afilado) est6

hacia arriba hacia el motor,

4. Instale el pemo de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el pemo

de la cuchilla girAndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras,

IMPORTANTE: El perno de Ia cuchilla es clase

8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamoselafiladacuchitla-pero

si Io hace, aseg_rese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no estA baI-

anceada va a producir eventualmente daSo en

Ia segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilada

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est& balanceada debe permanecer

en Ia posicidn horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que #sta

quede balanceada.

Adaptador de la cuchilta Chavetero det

Ranura, ciguenat

Arandeta de

segqridad

Cuchilta /

1. Ponga el adaptador de la cuchitta en el

cigueSal del motor. Aseg_rese que la ranura

del adaptador y que el chavetero del cigue- ,

_al est_n alineados. _,

2. Ponga la cuchilla en el adaptador de _sta Pemo

alineando los dos (2) agujeros en la cuchilla de la

con las salientes elevadas en el adaptador. 26cuchitla

Borde de satida

Cigu_nat

Adaptador de la cuchitla

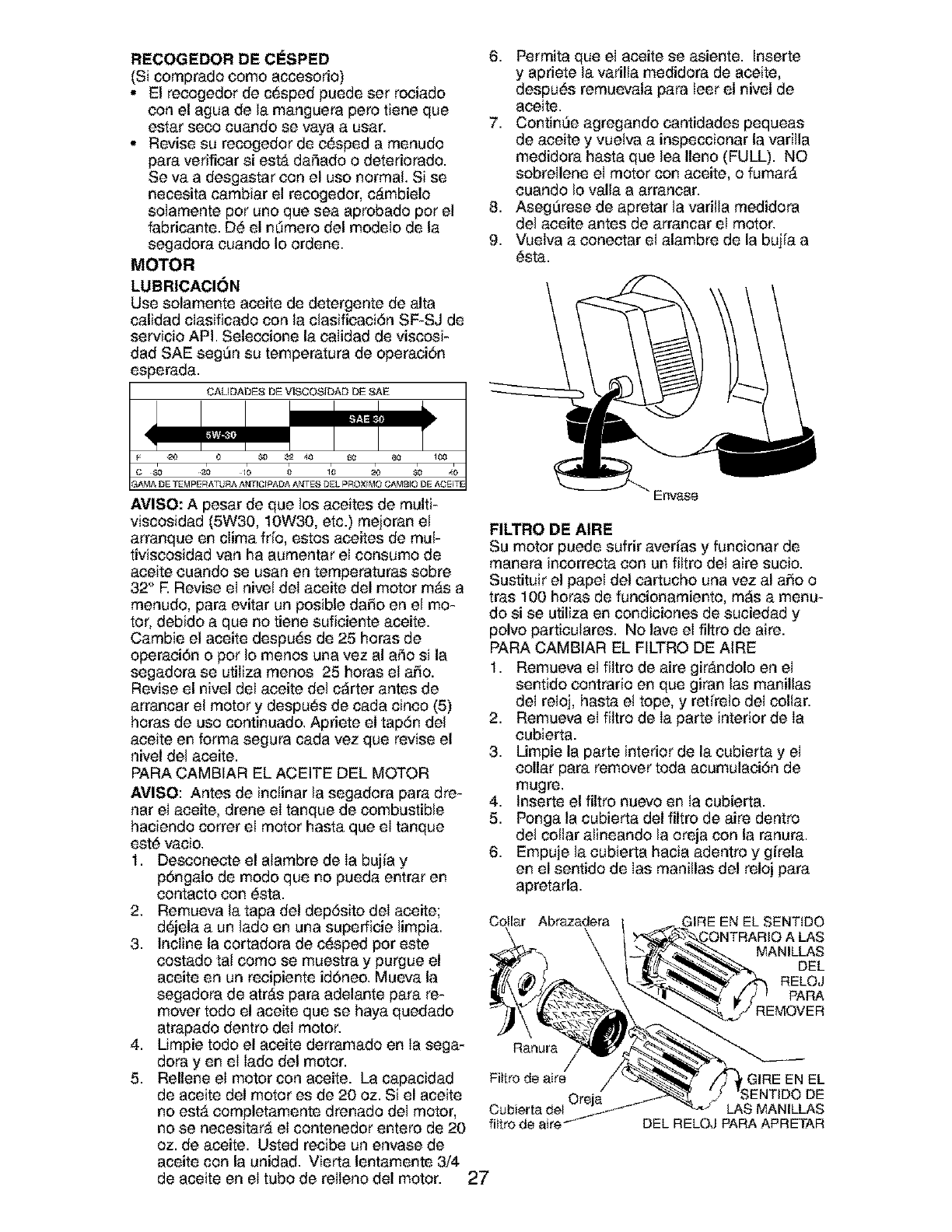

RECOGEDOR DE CESPED

(Si comprado como accesorio)

• El recogedor de c_sped puede set rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si est_ daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cAmbielo

solamente pot uric que sea aprobado pot el

fabricante. D_ el n_mero del modeIo de la

segadora cuando Io ordene.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

calidad cIasificado con la clasificaci6n SF-SJ de

servicio API. Seleccione la calidad de viscosi-

dad SAE seg_n su temperatura de operaciSn

esperada.

CALIDADES DE VISCOSIDAD DE SAE

6. Permita que el aceite se asiente. Inserte

y apriete la varilla medidora de aceite,

despu_s remuevala para leer el nivel de

aceite.

7. ContinUe agregando cantidades pequeas

de aceite y vuetva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_

cuando Io valla a arranear.

8. Aseg_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a coneetar el alambre de la bujia a

_sta.

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviseosidad van ha aumentar el consumo de

aceite euando se usan en temperaturas sobre

32" R Revise el nivel del aceite del motor m&s a

menudo, para evitar un posible daSo en el mo-

tor, debido a que no tiene sufieiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o pot Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inctinar la segadora para dre-

nar el aceite, drene el tanque de combustible

haciendo cotter el motor hasta que el tanque

est_ vacio.

1. Desconeete el alambre de Ia bujia y

p6ngalo de modo que no pueda entrar en

eontacto con _sta.

2. Remueva la tapa del dep6sito del aeeite;

d_jela a un lado en una superficie limpia.

3. incline la cortadora de c_sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en Ia sega-

dora yen el Iado del motor.

5. Rellene el motor con aceite. La capacidad

de aceite del motor es de 20 oz. Si el aceite

no estA completamente drenado del motor,

no se necesitar& el contenedor entero de 20

oz. de aceite. Usted recibe un envase de

aceite con la unidad. Vierta lentamente 3/4

de aceite en el tubo de relleno del motor.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, m_s a menu-

do si se utiliza en condiciones de suciedad y

polvo particutares. No lave el filtro de aire.

PARA CAMBIAR EL FILTRO DE AiRE

1. Remueva el filtro de aire gir&ndolo en el

sentido contrario en que giran las manillas

del reloj, hasta e! tope, y refirelo del collar.

2. Remueva el filtro de Ia parte interior de Ia

cubierta.

3. Limpie la parte interior de la cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte el filtro nuevo en ta cubierta.

5. Ponga la cubierta del filtro de aire dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubierta hacia adentro y girela

en el sentido de Ias manillas del reloj para

apretarla.

Coilar Abrazadera

R;_nur;_

Fittro de aire

fittro de aire"

ilRE EN EL SENTtDO

MANILLAS

DEL

RELOJ

PARA

REMOVER

GIRE EN EL

}DE

LAS MANILLAS

DEL RELOJ PARA APRETAR

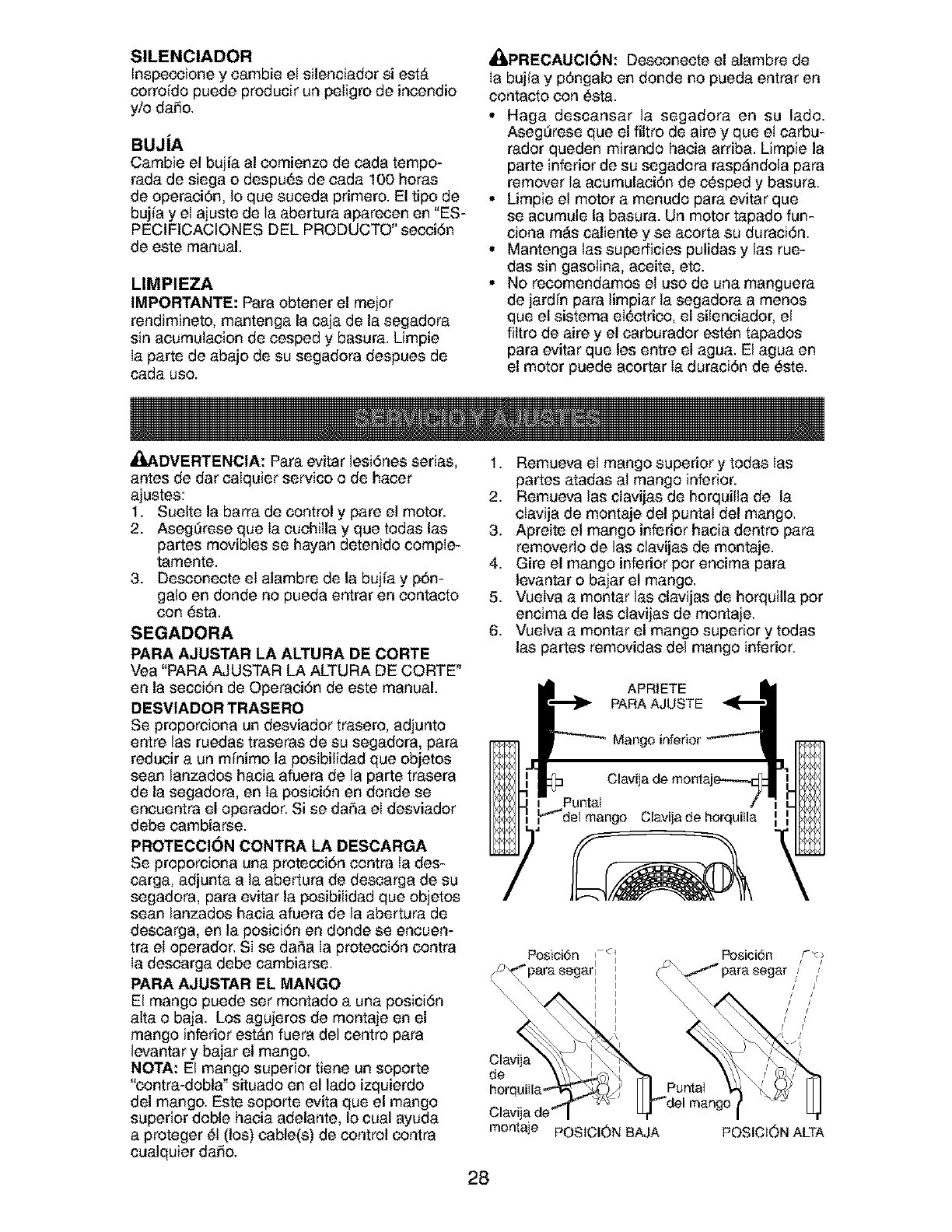

SlLENCIADOR

Inspeccione y cambie e! silenciador si estA

corroido puede producir un peligro de incendio

yio daSo.

BUJIA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operaci6n, Io que suceda primers, El tips de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTS" secciSn

de este manual.

_i, PRECAUCI6N: Desconecte el alambre de

Ia bujia y p6ngalo en donde no pueda entrar en

contacts con #sta.

• Haga descansar la segadora en su lads.

Aseg_rese que el filtro de aire y que e! carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp_ndola para

remover la acumulaciSn de c_sped y basura.

• Limpie e! motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_s caliente y se acorta su duraciSn.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema eI_ctrieo, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar Ia duraci6n de #ste.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

Ia parte de abajo de su segadora despues de

cada uso.

_#_,DVERTENCIA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg_rese que Ia cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacts

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE _

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

redueir a un mi_nimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en Ia posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe eambiarse.

PROTECCI()N CONTRA LA DESCARGA

Se proporciona una protecci6n contra la des-

carga, adjunta a la abertura de descarga de su

segadora, para evitar la posibilidad que objetos

sean lanzados hacia afuera de la abertura de

descarga, en la posici6n en donde se encuen-

tra el operador. Si se daSa Ia protecci6n contra

Ia descarga debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede set montado a una posici6n

altao baja. Los agujeros de montaje en el

mango inferior estAn fuera del centro para

levantar y bajar el mango.

NOTA: El mango superior tiene un soporte

"eontra-dobla ° situado en el lads izquierdo

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 6! (los) cable(s) de control contra

cualquier daSo.

Remueva el mango superior y todas Ias

partes atadas al mango inferior.

Remueva las clavijas de horquilla de la

clavija de montaje del puntaI del mango,

Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

Gire el man o inferior por encima para

levantar o ba ar el mango.

Vuelva a montar las elavijas de horquilla pot

encima de las clavijas de montaje.

Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango inferior

:lUPuntai Clavija de montaje-_-_

_bf_det mango Clavija de horquitla

Posioi6n

Clavija

horquitla*

Clavi

montaje POSICION BAJA

Puntat

/ /

I I

POSICION ALTA

Soporte

_'f '\ contra-

dobla

Mango

GIRAR

MOTOR

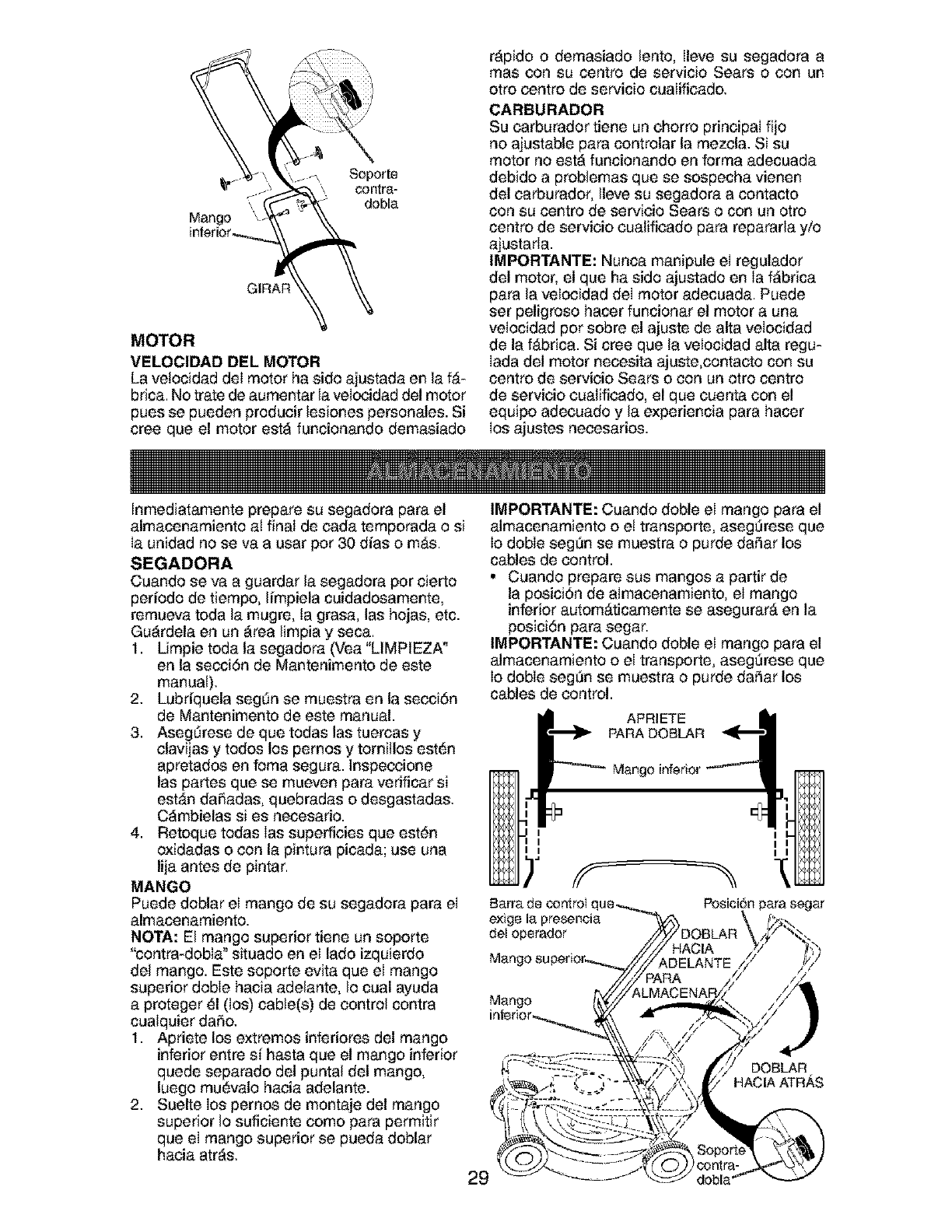

VELOCIDAD DEL MOTOR

La ve!ocidad del motor ha sido ajustada en la f_-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor est_ funcionando demasiado

r_pido o demasiado lento, lleve su segadora a

mas con su centro de servicio Sears o con un

otto centro de servicio cualificado,

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no est_ funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otto

centro de servicio cualificado para repararla yio

ajustarla.

IMPORTANTE: Nunca man!pule el regulador

del motor, el que ha sido ajustado en Ia fAbrica

para la velocidad deI motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta velocidad

de la fabric& Si cree que la veIocidad alta regu-

Iada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento aI final de cada temporada o si

Ia unidad no se va a usar pot 30 dias o m&s.

SEGADORA

Cuando se va a guardar la segadora pot cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, ta grasa, las hojas, etc.

Gu_rdela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA*

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segdn se muestra en la secci6n

de Mantenimento de este manual.

3. Asegdrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est_n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_n daSadas, quebradas o desgastadas.

C_mbielas si es necesario.

4. Retoque todas Ias superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla _situado en el lado izquierdo

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 61(los) cable(s) de control contra

cualquier da_o.

1. Apriete los extremos infer!ores del mango

inferior entre st hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia arras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o e! transporte, aseg_rese que

Io doble seg_n se muestra o purde daSar los

cables de control.

• Cuando prepare sus mangos a partir de

la posiciSn de almacenamiento, el mango

inferior autom&ticamente se asegurar& en la

posici6n para segar.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg_rese que

Io doble seg_n se muestra o purde daSar los

cables de control.

APRIETE II

PARA DOBLAR "_

Mango inferior _ I

Barra de control c

exige la presencia

det operador

Mang

Mango

inferior_

Posici6n para segar

DOBLAR

HACIA ATR,&,S

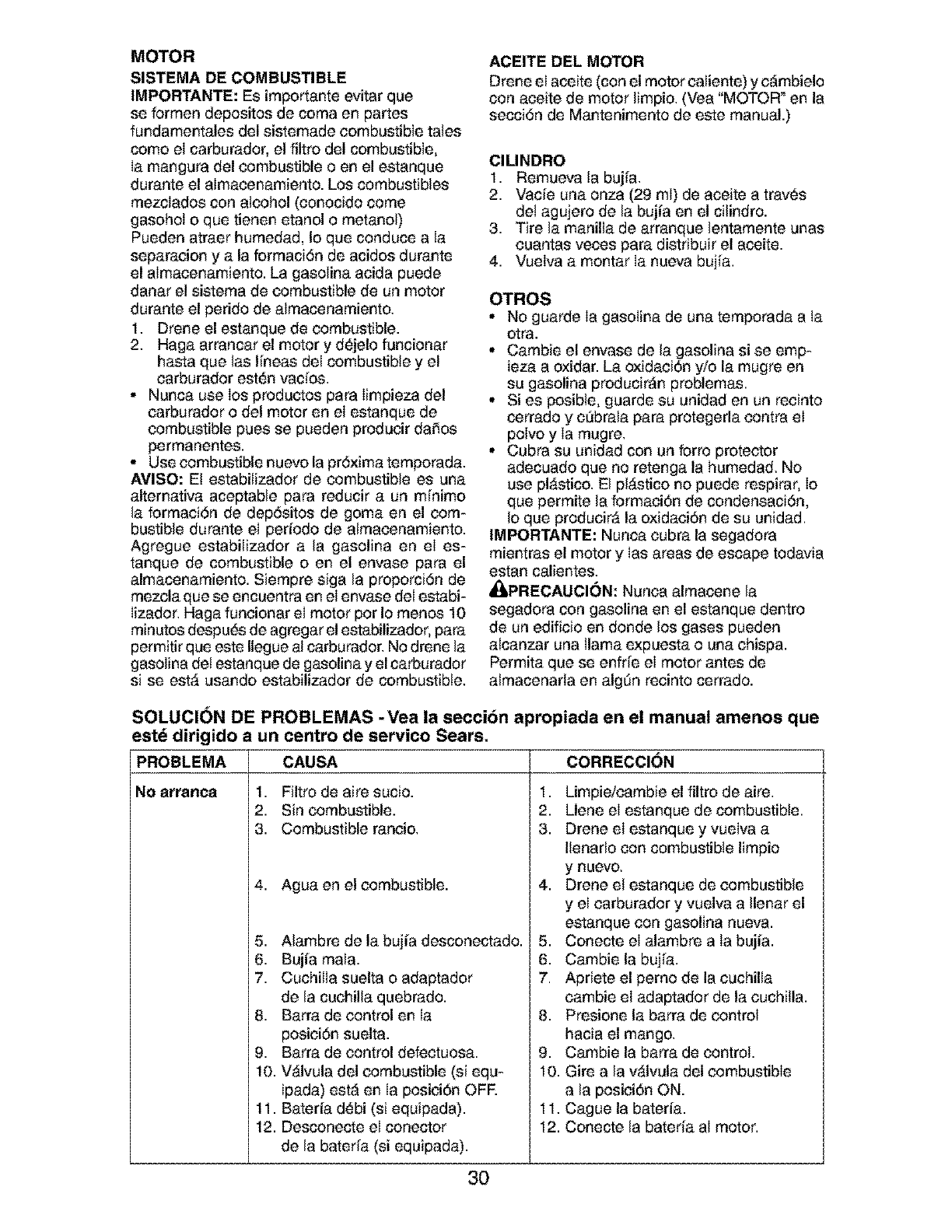

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

Ia mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohoI o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaciSn de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las lineas del combustible y el

carburador est_n vados.

• Nunca use los productos para Iimpieza del

carburador odel motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la prSxima temporada.

AVISO: E! estabilizador de combustible es una

alternativa aceptable para reducir a un m[nimo

la formaciSn de depSsitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el es-

tanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporciSn de

mezcla que se encuentra en el envase deI estabi-

Iizador. Haga funcionar el motor pot Io menos 10

minutos despu_s de agregar el estabilizador, para

permitir que este Ilegue al carburador. No drene la

gasolina det estanque de gasolina y el carburador

si se est,_ usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secciSn de Mantenimento de este manual.)

CILINDRO

1. Remuevala bujla.

2. Vacie una onza (29 ml) de aceite a tray, s

de! agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar Ia nueva bujia.

OTROS

• No guarde Ia gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n yio la mugre en

su gasolina producir_n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c0brala para protegerla contra el

polvo y Ia mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl,_stico. El pl,_stico no puede respirar, io

que permite la formaci6n de condensacidn,

Io que producir,_ la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y Ias areas de escape todavia

estan calientes.

Ai_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfde el motor antes de

almacenarla en algSn recinto cerrado.

SOLUCI(SN DE PROBLEMAS -Yea la secci6n apropiada en el manual amenos que

este dirigido a un

PROBLEMA

centro de servico Sears.

CAUSA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio,

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en Ia

posici6n suelta.

9. Barra de control defectuosa.

10. V,_lvula del combustible (si equ-

ipada) estA en Ia posici6n OFR

11. Bateria d_bi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCI()N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo,

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el pemo de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango,

9. Cambie la barra de control.

10. Gire a la v&lvula del combustible

a la posici6n ON.

11, Cague la bateria.

12. Conecte la bateria aI motor.

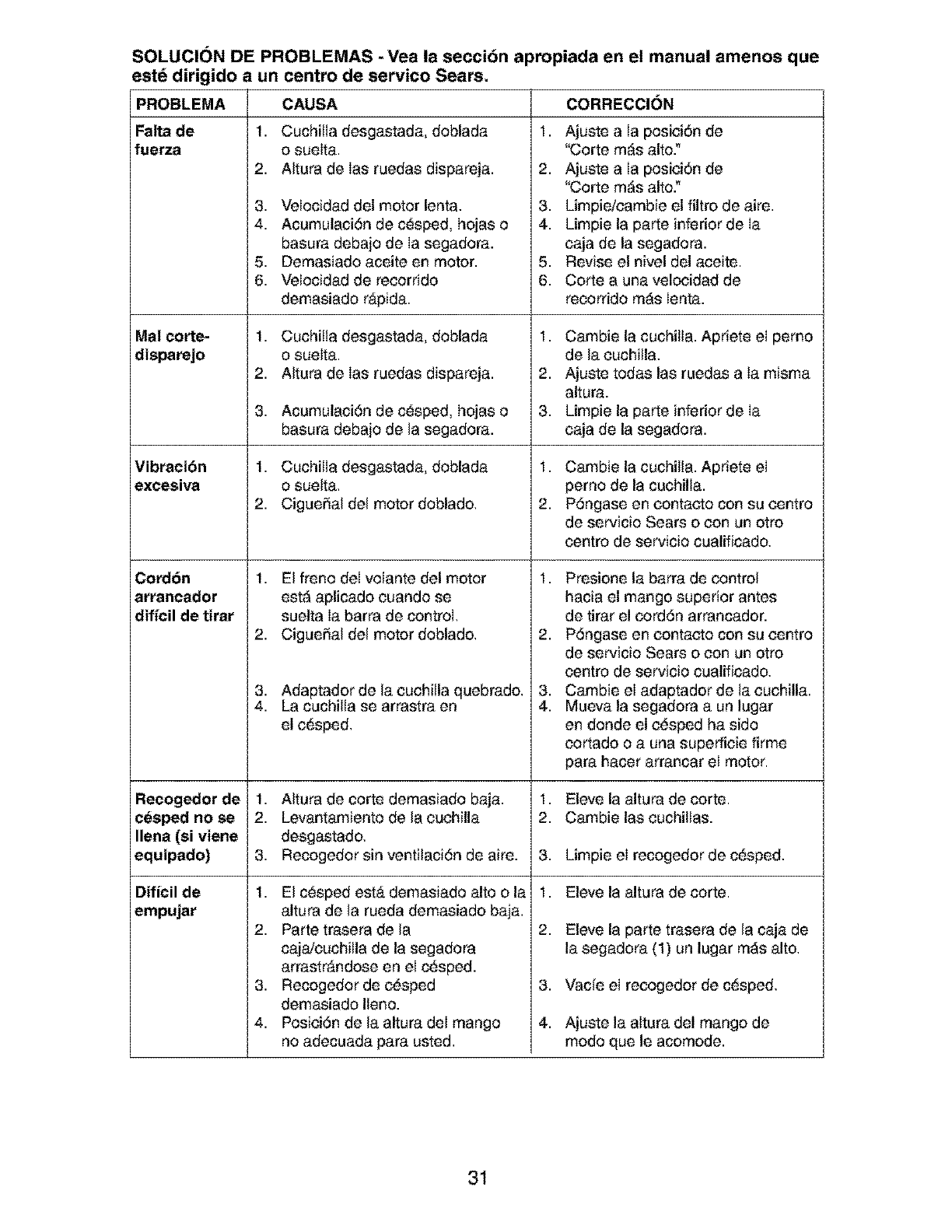

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

PROBLEMA

Falta de

fuerza

est6 dirigido a un centro de servico Sears.

CAUSA

1. Cuchitla desgastada, doblada

osuelta.

2. Altura de Ias ruedas dispareja.

Mal corte-

disparejo

Vibtaci6n

excesiva

Cord6n

arrancador

dificil de tirar

iRecogedorde

cesped no se

illena(siviene

iequipado)

Dificil de

empujar

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de Ia segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r&pida.

1. Cuchitla desgastada, doblada

osuelta.

2. Altura de Ias ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

osuelta.

2. CigueSal del motor doblado.

1. El freno deI volante del motor

est_ aplicado cuando se

suelta Ia barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchitla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedorsin ventitaci6n de aire.

1. El c_sped est_ demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja./cuchilla de la segadora

arrastr&ndose en el c_sped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Ajuste a la posici6n de

"Corte mAs alto?

2. Ajuste a Ia posici6n de

"Corte m_s alto?

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de Ia

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_s Ienta.

1. Cambie la cuchitta. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de Ia

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchittas.

3. Limpie el recogedor de c_sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_s alto.

3. Vacie el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,387360

67 45 50,t

33 \ 40

L. \ \ 44

t...,O

1'-,3

40 72

30 27 23

33 /

39-

80 62

CRAFTSMAN ROTARY LAWN MOWER - -MODEL NUMBER 917,387360

KEY

NO.

PART

NO,

132004

86902

t 79585

169709X479

t 69708){479

t31959

168552

750634

850733X004

t36376

51793

165858

66426

160831

160832

t 60833

73930500

t 68164){479

I68165X479

160835X007

t 68360X004

87877

t 83901

160828

180544

83923

180635

17600406

t 50406

DESCRIPTION

Locknut I/4-20

Contral Bar

Rope Guide

Upper Handle

Lower Handle

Handte BoIt 5/16-18

Engine Zone Controt CabIe

Hex Thread Rolling Screw #10-24 xt/2

Up-Stop Bracket

Handte Knob

Hairpin Cotter

Rear Deftactor

Wire Tie

Discharge Guard

Torsion Spring

Hinge Rod

Nut Hex Flange Lock 5/I6-I 8

Wheel Bracket Support (Left)

WheeI Bracket Support (Right)

Wheel Bracket Adjuster

SeIector Spring

Selector Knob

Washer

ShouIder Bott

WheeI AssembIy

Locknut 1/I 6-18

Hubcap

Screw Hex serrated 1/4 x 20 tt

Hex Head Thread Roiling Screw 3/8-16 x t

KEY PART

NO. NO. DESCRIPTION

55 85463

59 161345

61 184590

62 141114

63 851074

64 850263

65 851084

67 ---

72 167132X004

73 t67133X004

74 166785

76 161622

77 750097

78 87584X004

79 160828

80 160830

82 165108

-- 165108

-- 185330

Danger Decal

Lawn Mower Housing (Incl. Key No. 55)

Btade Adapter

22_ Blade

Hardened Washer

HeIieal Lockwasher 3/8

Hex Head Screw 3./8-24 x 1/4 Grd, 8

Engine, Craftsman, Model Number

I43=034502 (See Breakdown)

AxIe Arm AssembIy (RR/LF)

Axle Arm Assembly (RF/LR)

Nut

Clip, Closeout

Screw

Hinge Bracket

Shouldr BoIt 5/16-18 x .51

Muncher Plate

Bracket, Anti-Fold

Warning Decal (Not Shown)

Owner's Manual (English/Spanish)

Available accessories not included with lawn mower:

7t 33623 Gas Can (2,5 Gallon)

71 33500 FueI Stabilizer

71 33000 SAE 3OW Oil (20 oz.)

71 33076 Grass Catcher

NOTE: Aii component dimensions given in U.S. inches,

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.034502

9OO

40O

135

182 216 lg

101

182 /

18B

239

241 238

245

25O

O--370K

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.034502

KEY PART

NO, NO, DESCRIPTION

1 37791

2 26727

6 33734

7 36557

12 32447

12A 36558

12B 36694

14 28277

15 30589

16 34839A

17 31335

18 651018

19 33578

20 32600

30 37804

40 40034

41 40051

43 20381

45 30963B

46 32610A

48 27241

50 37575

52 29914

69 37609

70 37608

72 37614

72A 28534

75 27897

80 30574A

8I 30590A

82 30591

83 30588A

86 650488

89 611004

90 611112

92 650815

93 650816

100 34443C

101 610118

103 651007

104 37480

110 37047

119 37755

120 37807

125 37806

126 37805

130 6021A

135 35395

150 31672

151 31673

151A 40016A

169 36783

172 36784

174 30200

178 29752

182 6201

KEY PART

NO, NO. DESCRIPTION

Cylinder 184 26756

(Includes Key Numbers 2 and 20) 185 37794

Dowel Pin 186 32653

Breather Element 189 850839

Breather Assembly 191 36559A

(Includes Key Numbers 6 and 12A)

Breather Tube 195 610973

Breather Cover & Tube 207 34&36A

BreatherTube Elbow 216 33086

Washer 223 650451

Governor Rod (Includes Key #14) 224 37793

Governor Lever 238 650932

Governor Lever CIamp 239 34338

Screw, %I5, #8-32 x 19/64" 24I 35797

Extension Spring 245 35066

Oil Sea_ 250B 35065

Crankshaft 260 36980B

Piston, Pin & Ring Set (Standard) 26I 30200

Piston & Pin Assembly (Standard) 262 650831

(Includes Key Number 43) 275 37498

Piston Pin Retaining Ring 275A 36838A

Connecting Rod Assembly

(Inciudes Key Number 46)

Connecting Rod Bolt 277 650988

Valve Litter 279 28783

Camshaft (NCR) 280 37717

(Includes Key Numbers 104) 284 36663

Oit Pump Assembly

Mounting Flange Gasket 284A 650821

Mounting Flange (Includes Key 285 35000A

#72 thru 83, 306, 309A and 311A) 287 650926

Oit Drain P_ug 290 29774

Oit Drain P_ug 292 26460

Oil SeaI 298 28763

Governor Shaft 300 36916

Washer

Governor Gear Assembly 301 36246

(includes Key Number 81) 305 35647A

Governor Spool 306 37610

Screw, 1/4-20 x 1-1/4" 307 35499

Flywheel Key 309 650562

Flywheel 309A 650783

Belteville Washer 310 35648

Flywheel Nut 311A 376I 1

Solid State Ignition 313 34080

Spark Plug Cover 370C 37318

Screw, T-I5, #10-24 x 15/16" 370K 36695

Cam Bushing 380 640339

Ground Wire 390 590737

Cytioder Head Gasket 400 37809

Cylinder Head

Exhaust Valve (Standard Size) 418 37530

(Ineludes Key Number 151)

Intake Valve (Standard Size) 417 650821

(Includes Key Number I51) 900 750884

Screw, 5/I6-18 x I-1/2" 750885

Resistor Spark Plug (RJ 19LM)

Valve Spring

Valve Spring Cap

Intake Valve Seal

Valve Cover Gasket

Valve Cover

Screw, #I0-24 x 9/16"

Nut & LookWasher, 1/4-28

Screw, 1/4-28 x 7/8"

Carburetor TOIntake Pipe Gasket

Intake Pipe

Governor Link

Screw, 1/4-20 x 3/8"

S.E. Brake Bracket

(Includes Key Number 195)

Terminal

Throttle Link

R.PM. Adjusting Lever

Screw, 1/4-20 x 1"

Intake Pipe Gasket

Screw, #10-32 x 49/64"

Air CIeaner Gasket

Air Cleaner Collar

Air Cleaner Filter

Air Cleaner Cover (Craftsman)

Blower Housing

Screw, #10-24 x 9/I6"

Screw, 1/4-20 x 1/2"

Muffler

Spark Arrestor Muffler (Optional)

(Includes Key Numbers

284, 284A, 4I 6 and 4I 7)

Screw, 1/4-20 x 2-5/I6"

Screw, #10-32 x 39/64"

Heat Shield

Muffler Deflector (Optional)

(Includes Key Number 284A)

Screw, #10-32 x 1/2" (Optional)

Starter Cup

Screw, #8-32 x 21/64"

Fuel Line

Fuel Line Clamp

Screw, #10-32 x 39/64"

Fuel Tank (includes Key

Numbers 292 and 301)

Fuel Cap

Oit Fitl Tube (includes Key #306)

"O_ Ring

Screw, #10-32 x 1/2"

Screw, #10-24 x 3/4"

Dipstick

Hold Down Bracket

Spacer

Primer Decal (3X)

Starter Deca_

Carburetor (Includes Key #184)

Rewind Starter

Gasket Set

(Includes AII Items Marked *)

Spark Arrestor Kit (Optional)

(Includes Key Number 417)

Screw, #10-32 x 1/2" (Optional)

Replacement Engine

Replacement Short Block

(order from 71-999)

RPMs: High: 2900 to 3200

NOTE: This engine could have been built with

Recoil Starter 590694.

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 ram.

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.034502

KEY

NO.

--g6

PART

NO. DESCRIPTION

20A

36A

640339

631615

631767

631184

631183

640070

650506

631807

651025

630766

640016

640200

631867

631024

632802

631028

631021A *

631022

640259

640080

632766

632547 *

640030

27110A *

630748

631027 _

632760B

Carburetor (Includes Key Number 184 of Engine Parts List)

Throttle Shaft & Lever Assembly

Throttle Return Spring

Dust Seat Washer

Dust Seal (Throttle)

Throttle Shutter

Shutter Screw

Fuel Fitting

Throttle Crack Screw/Idle Speed Screw

Tension Spring

Idle Restrictor Screw

Idle Restrictor Scrwe Cap (Black)

Float BOWi

Fioat Shaft

Float (Plastic)

Float Bowt "O_ Ring

Inlet Needle, Seat, &CIip (Includes Key Number 31)

Spring Clip

Primer Bulb/Retainer Ring

Main Nozzte Tube

Carburetor Tube

"O_Ring, Main NozzleTube

High Speed Bowl Nut

Bowl Nut Washer

Weich Plug, Idle Mixture WelI

Welch Plug, Atmospheric Vent

Repair Kit (includes AII Items Marked * )

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.034502

KEY PART

NO, NO. DESCRIPTION

7_=;

5_ _m 6

590694 Recoil Starter

590599A Spring Pin (Includes Key Number 4)

590600 Washer

590696 Retainer

590601 Washer

590697 Brake Spring

590698 Starter Dog

590699 Dog Spring

590700 Pulley & Rewind Spring Assembly

590695A Starter Housing Assembly

(40 degree Grommet)

590535 Starter Rope (98" x 9,/64" diameter)

590701 Starter Handle

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 ram.

KEY PART

NO, NO. DESCRIPTION

- - 590737

--_._. 3 590740

6 590616

-- 8 11 590687B

12 590535

13 590701

14 590760

Rewind Starter

Retainer

Starter Dog

Dog Spring

Pulley & Rewind Spring Assembly

Starter Housing Assembly

(40 degree Grommet)

Starter Rope (98" x 9/64" diameter)

Starter Handle

Spring Clip

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 ram.

SERVICE NOTES

Your Home

For repatr- in your home - of all major brand apphances,

lawn and garden equipment, or heahng and coohng systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional _nstallahon of home apphances

and _tems hke garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U S A and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-_n products hke vacuums, lawn equipment,

and electronics, call or go on-hne for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U S A only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u SA) 1-800-361-6665 (Canada)

Para ped_rse_c_o de reparac_6n

a dom_c_ho,y para ordenar p{ezas:

1-888-SU-HOGAFI s_

Au Canada pour service en franca_s:

1-800-LE-FOYEW '_c

(1-800-5&3-6937)

www sears ca

, E/ARS

(c.hSears Roebuckand Co.

® Registered Trademark /r_._Trademark /s_._Service Mark of Sears, Roebuck and Co

® Marca Reglstrada /' _Marca de FAbrlca /.--_4Marca de Servicio de Sears, Roebuck and Go

_4_.Marque de commerce /_c,Marque deposee de Sears Roebuck and Go.

185330 Rev. I 7.I4.03 BY/MH Printed in U.S.A.

Craftsman 917 370430 Owners Manual ManualsLib Makes It Easy To Find Manuals Online!

Navigation menu

Versions of this User Manual:

Views

Navigation
