User Manual: Crosley CED7006GW0 CED7006GW0 CROSLEY DRYER - Manuals and Guides View the owners manual for your CROSLEY DRYER #CED7006GW0. Home:Laundry & Garment Care Parts:Crosley Parts:Crosley DRYER Manual

Open the PDF directly: View PDF .
Page Count: 44

1

W10848818A

W10848821A-SP

Table of Contents

DRYER SAFETY ..........................................................................2

INSTALLATION REQUIREMENTS ..............................................4

Tools and Parts .................................................................... 4

Location Requirements ......................................................5

ELECTRICAL REQUIREMENTS – U.S.A. ONLY

(SPÉCIFICATIONS ÉLECTRIQUES – ÉTATS-UNIS

SEULEMENT) ..............................................................................7

Electrical Requirements .....................................................7

ELECTRIC DRYER POWER HOOKUP – CANADA ONLY ......... 8

Electrical Requirements .....................................................8

GAS DRYER POWER HOOKUP – U.S.A. AND CANADA ..........8

Electrical Requirements .....................................................8

Gas Supply Requirements ..................................................9

Install Leveling Legs .........................................................10

MAKE ELECTRICAL CONNECTION – U.S.A. ONLY

(EFFECTUER LE RACCORDEMENT ÉLECTRIQUE –

ÉTATS-UNIS SEULEMENT) ......................................................11

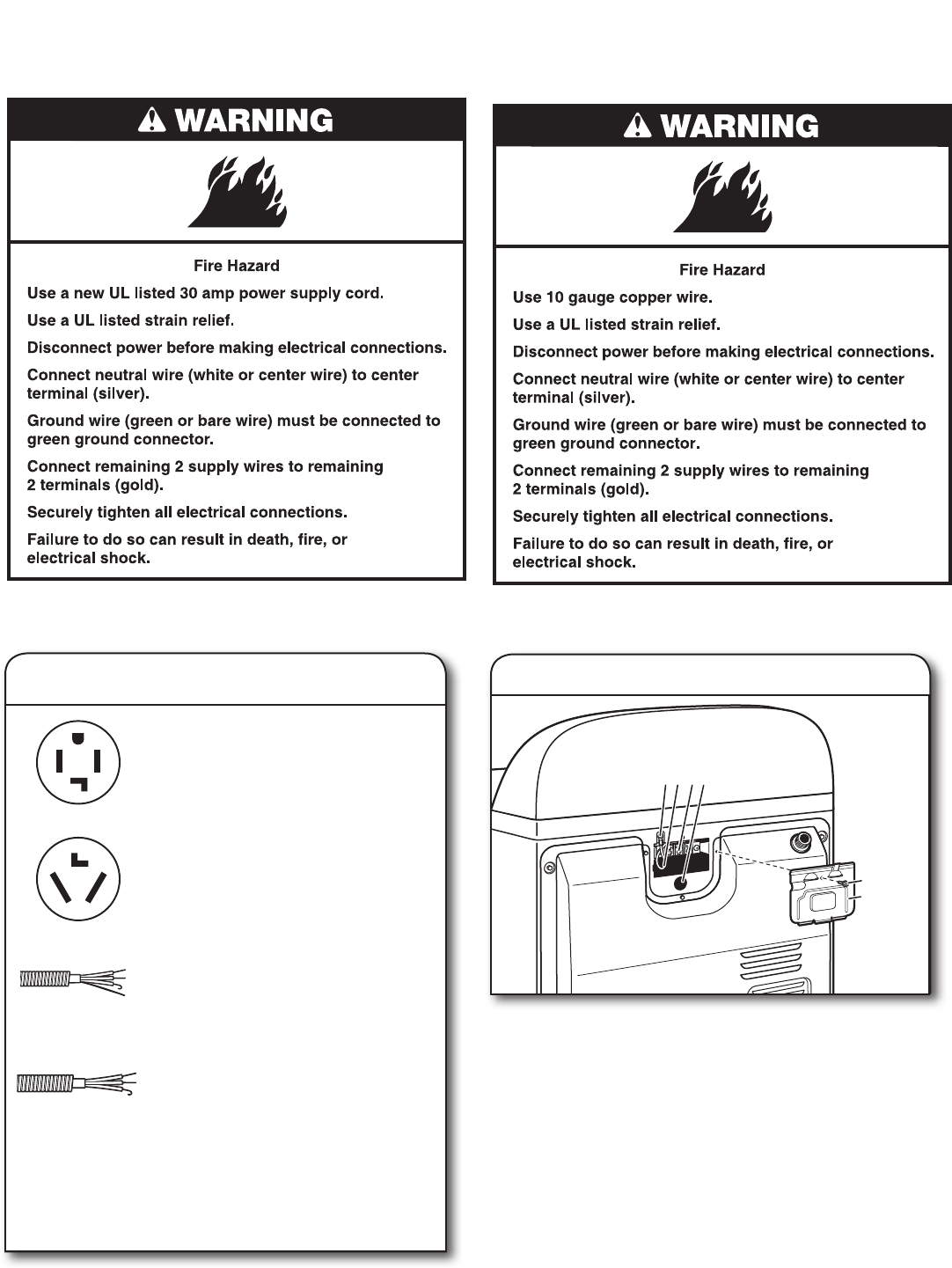

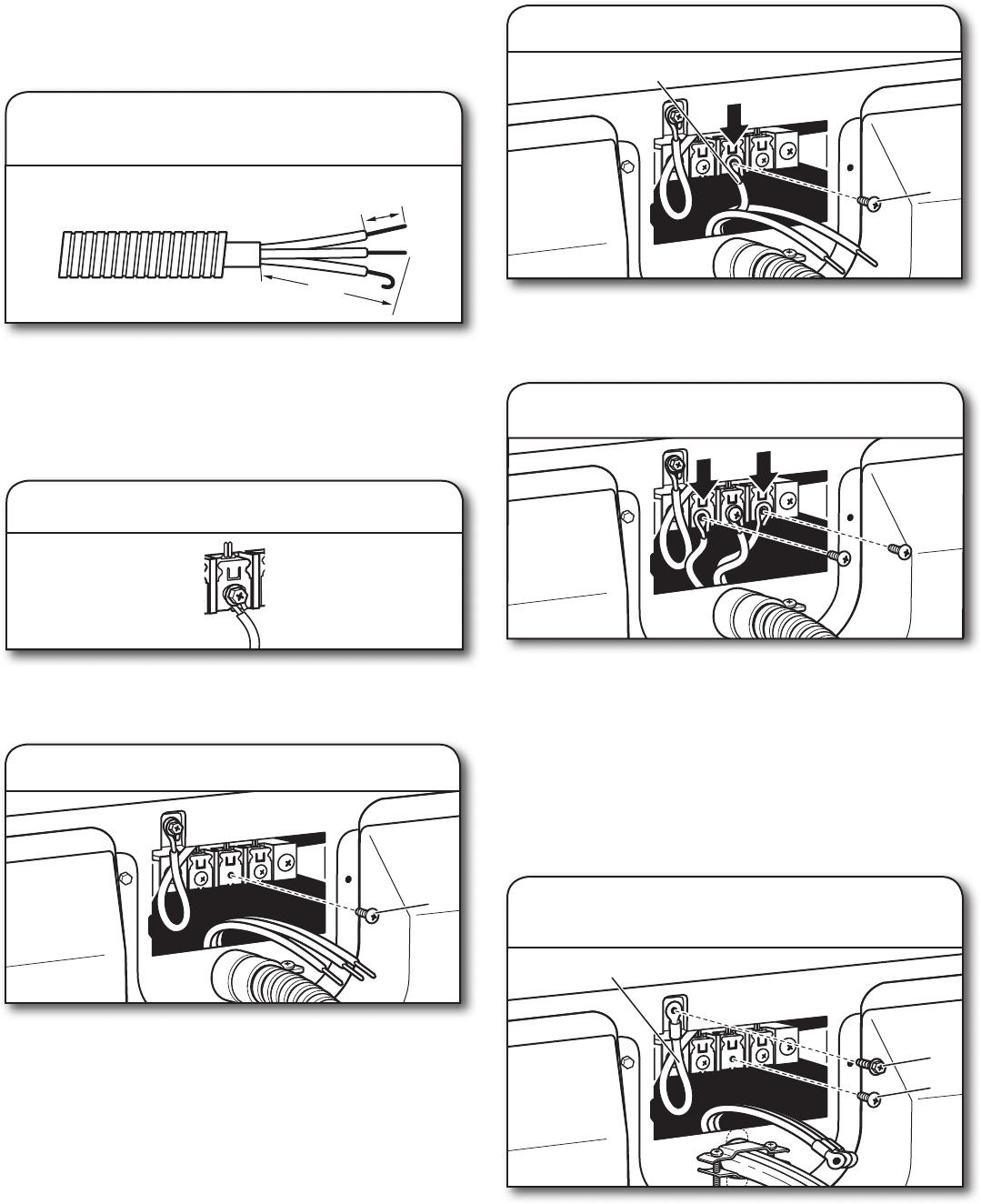

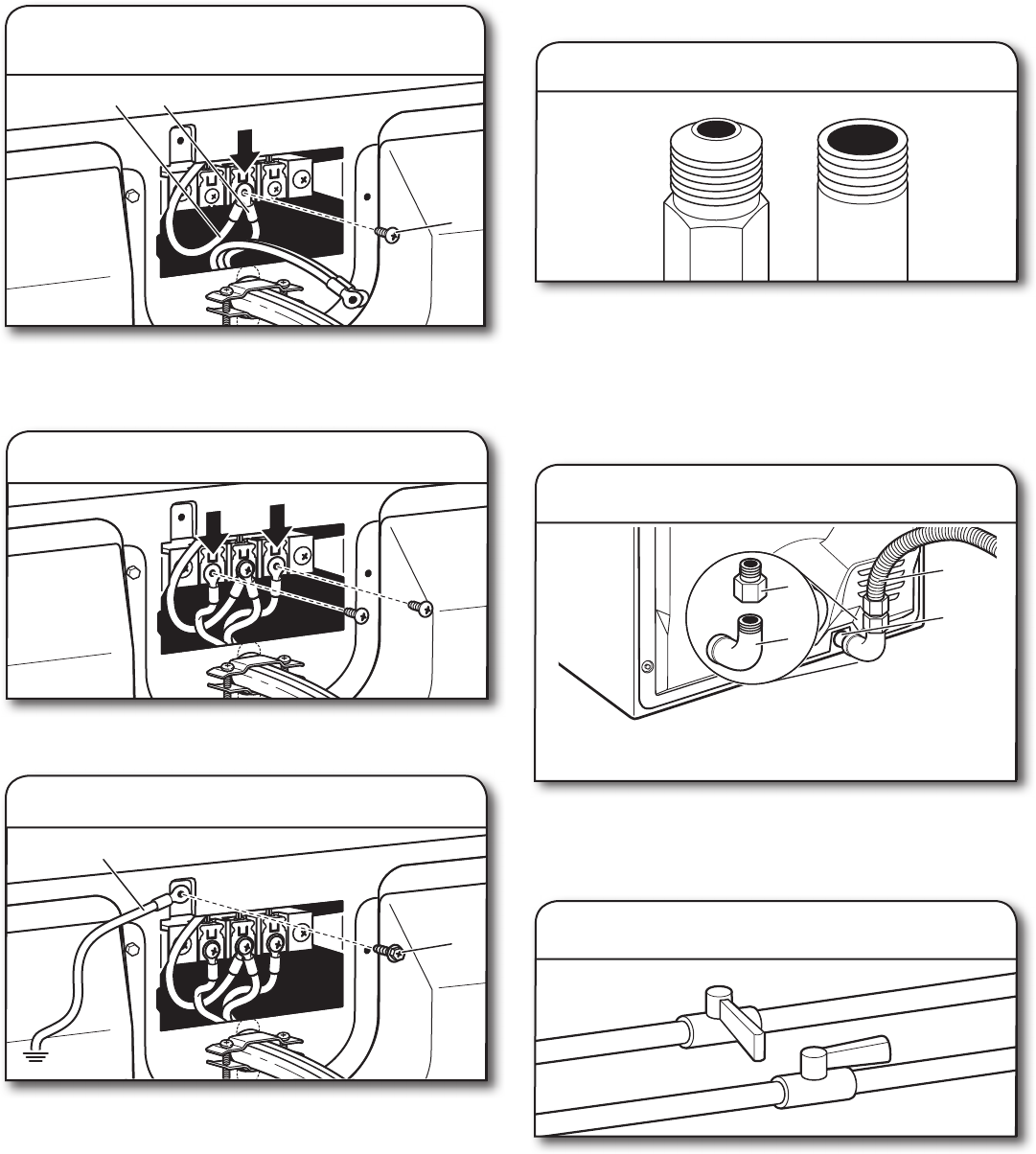

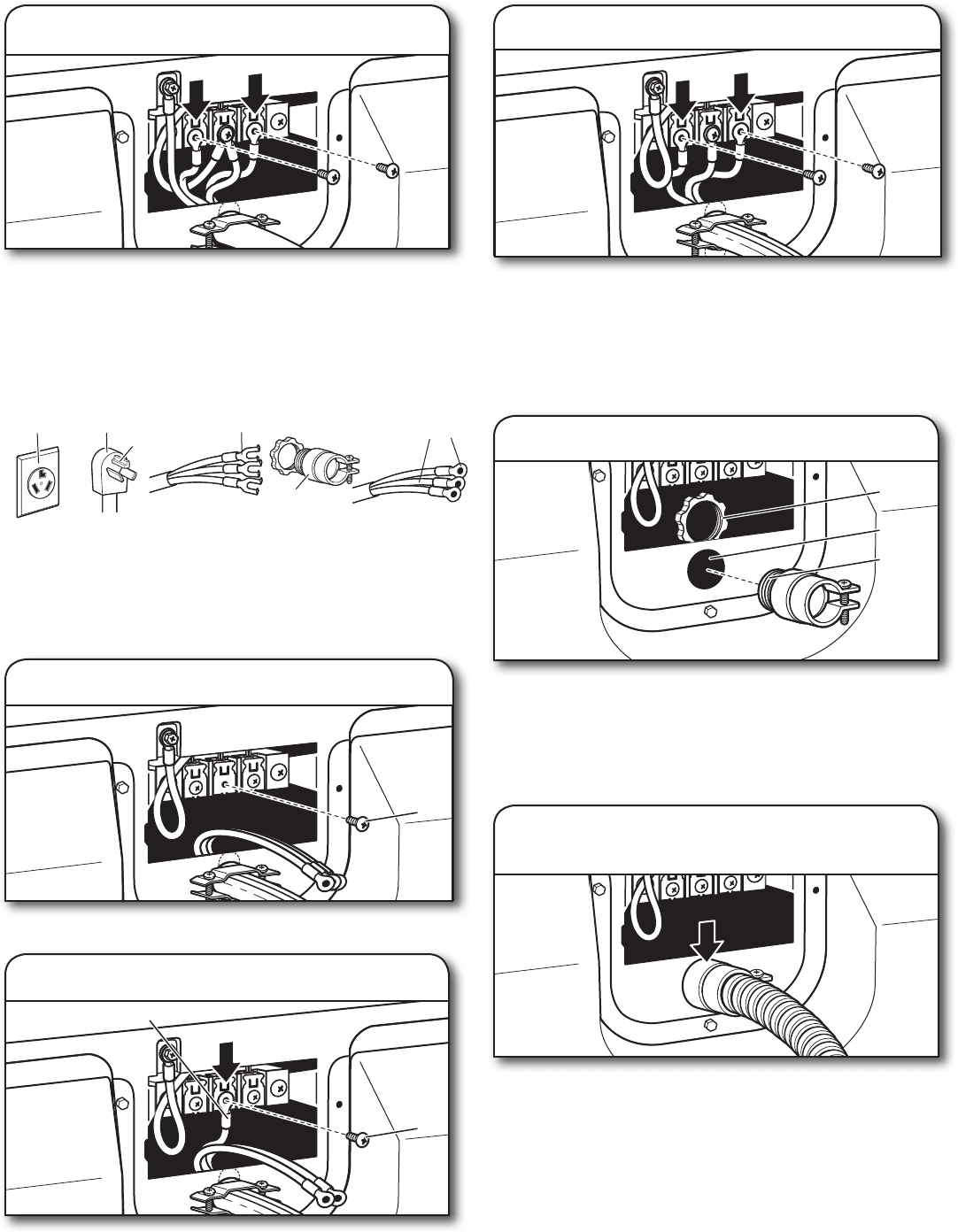

Electrical Connection Options .........................................11

Power Supply Cord Connection.......................................12

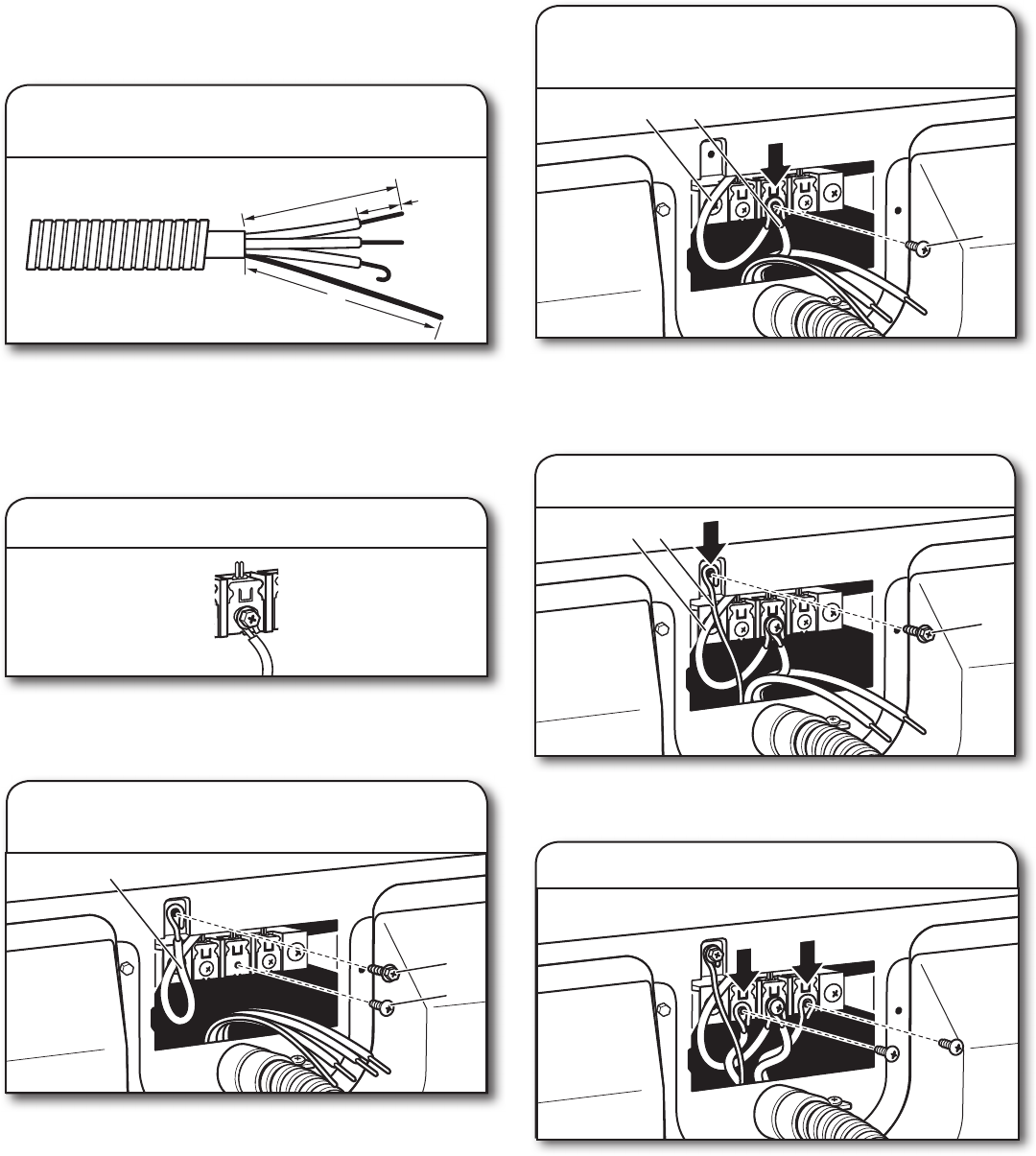

Direct Wire Connection.....................................................13

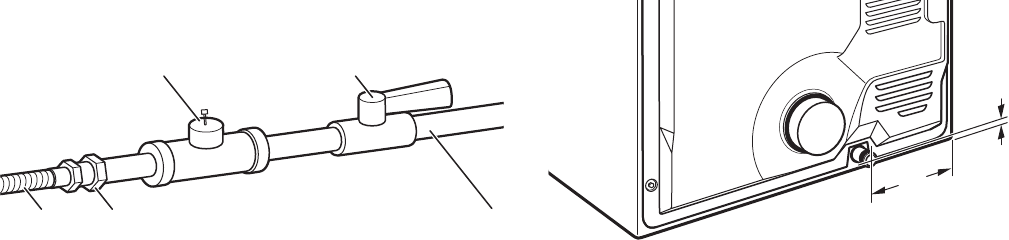

MAKE GAS CONNECTION ....................................................... 16

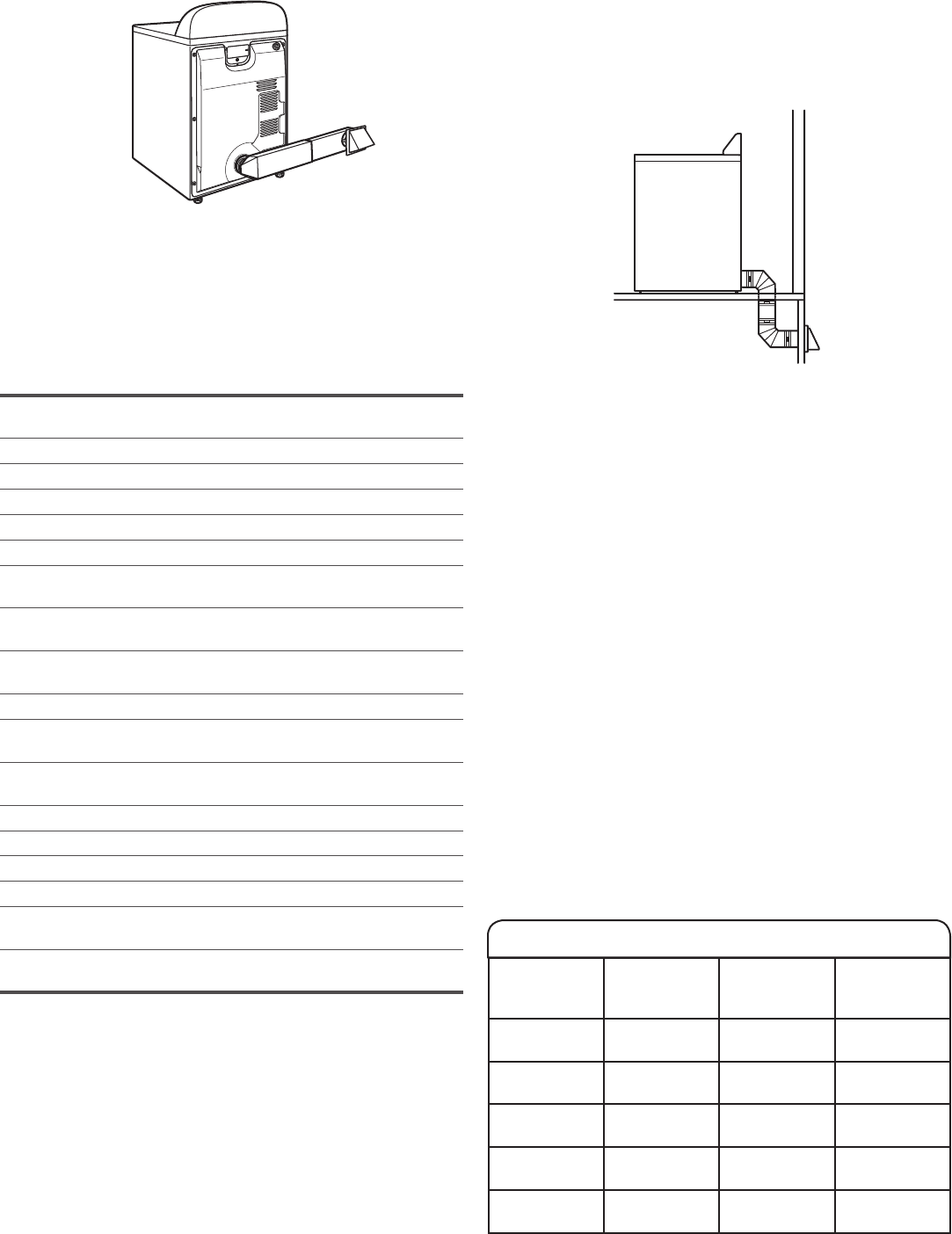

VENTING ....................................................................................17

Venting Requirements .......................................................17

Plan Vent System ...............................................................18

Venting Kits ........................................................................ 18

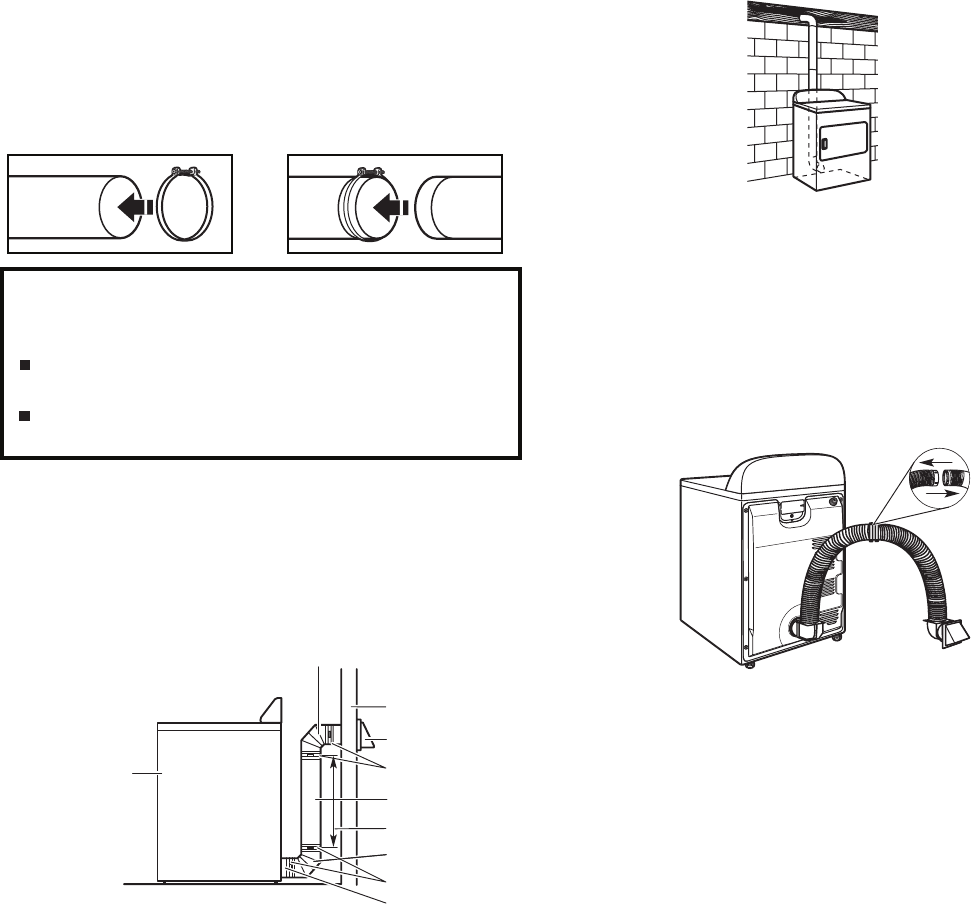

INSTALL VENT SYSTEM ..........................................................19

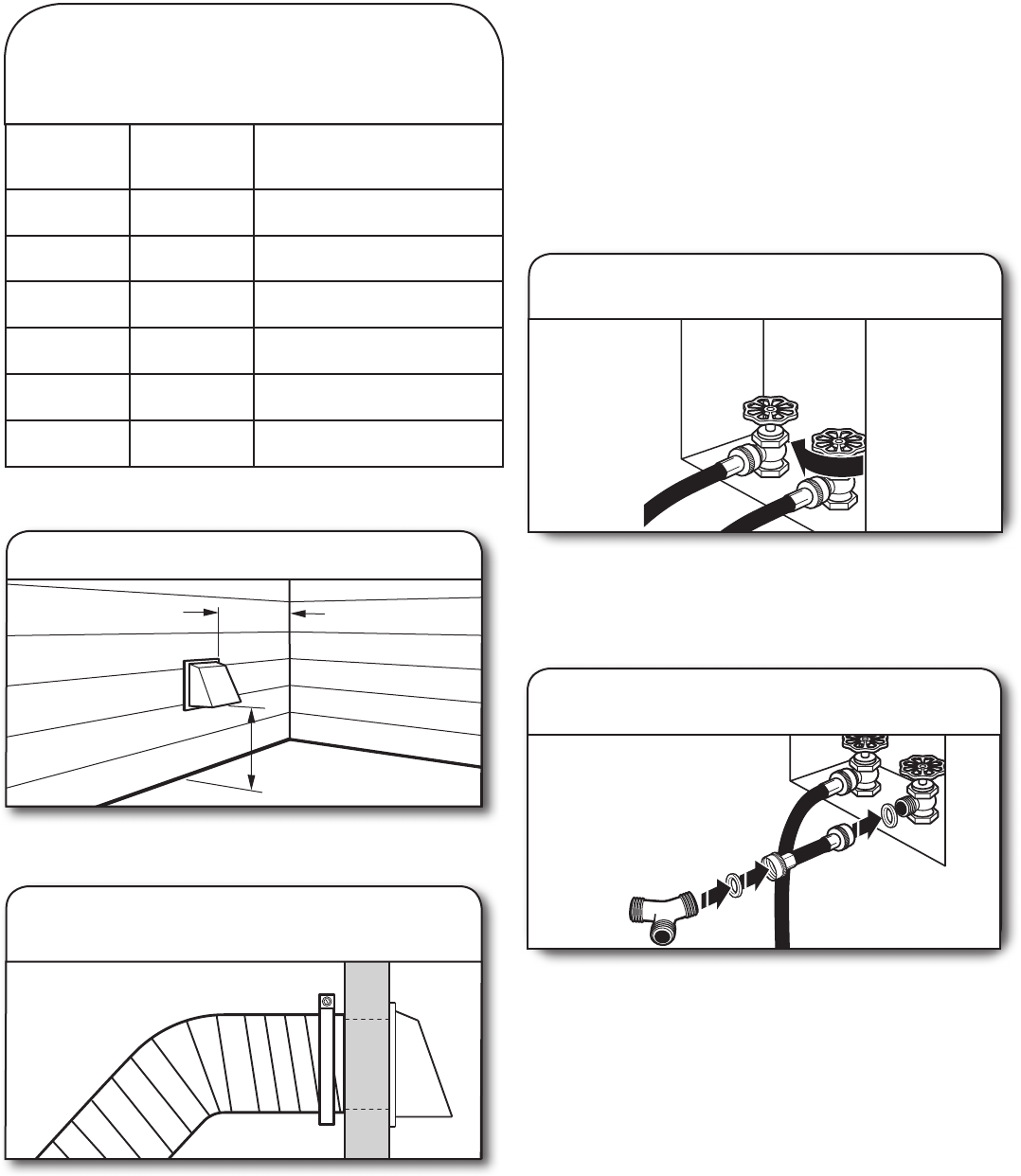

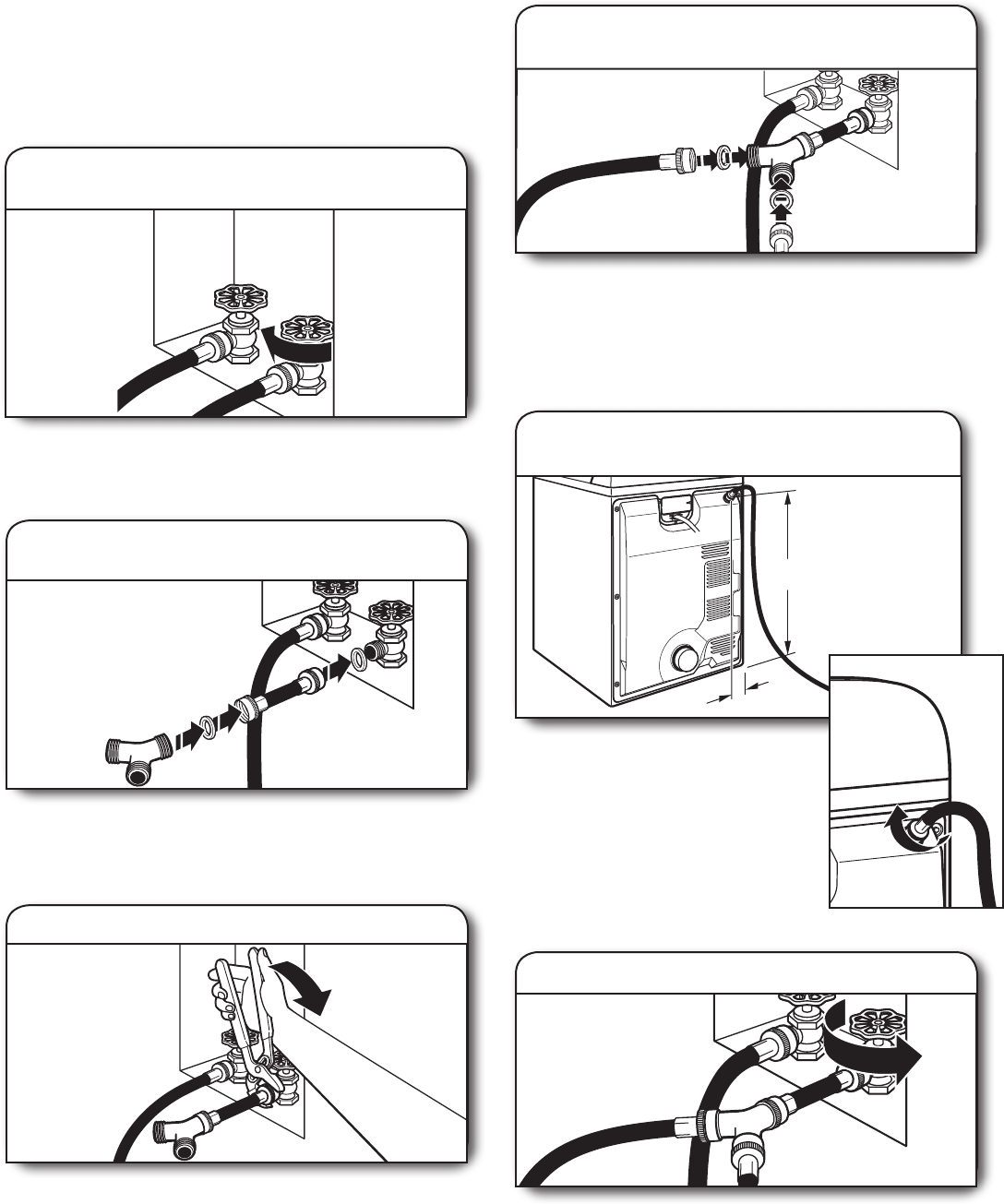

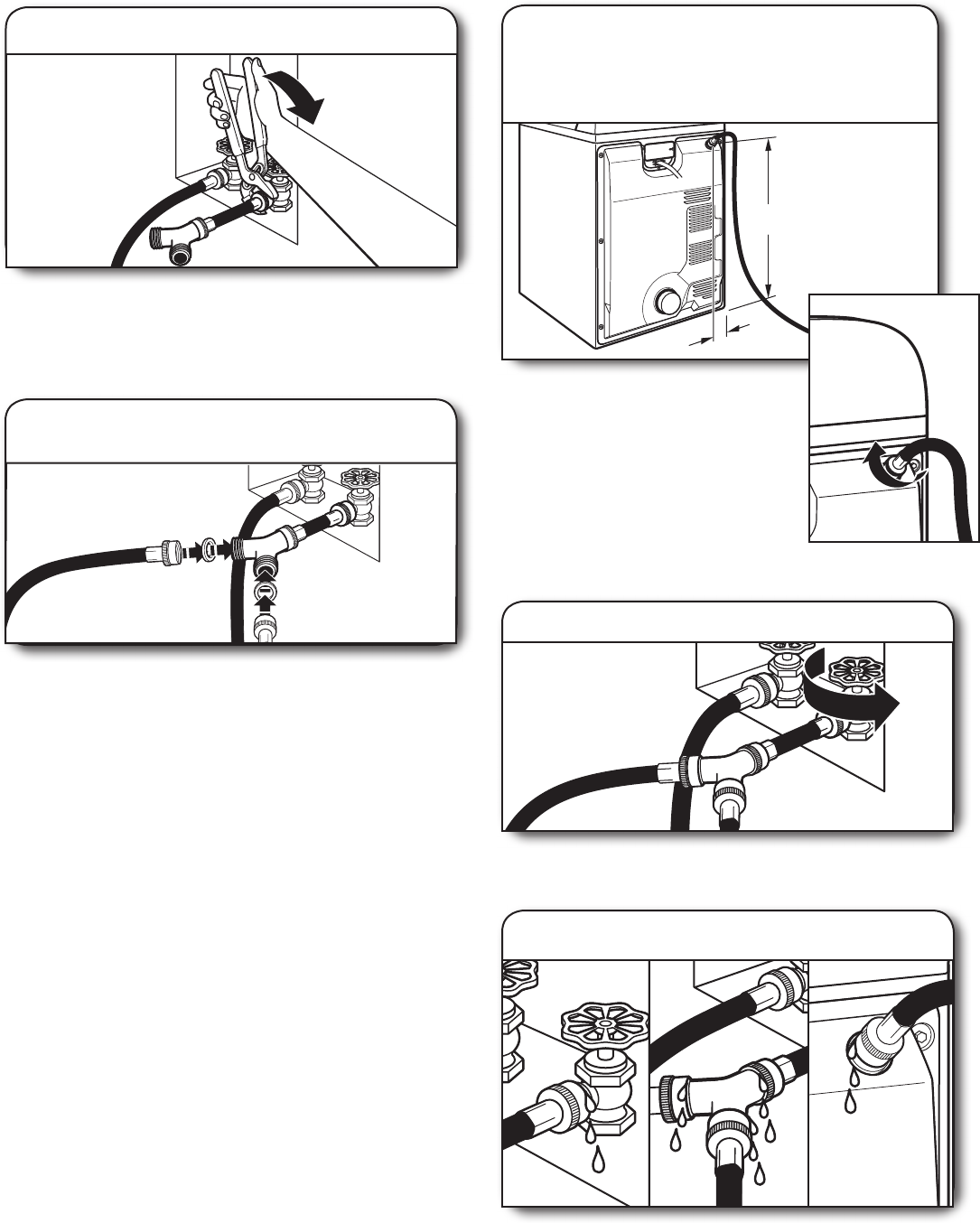

CONNECT INLET HOSES .........................................................20

CONNECT VENT .......................................................................21

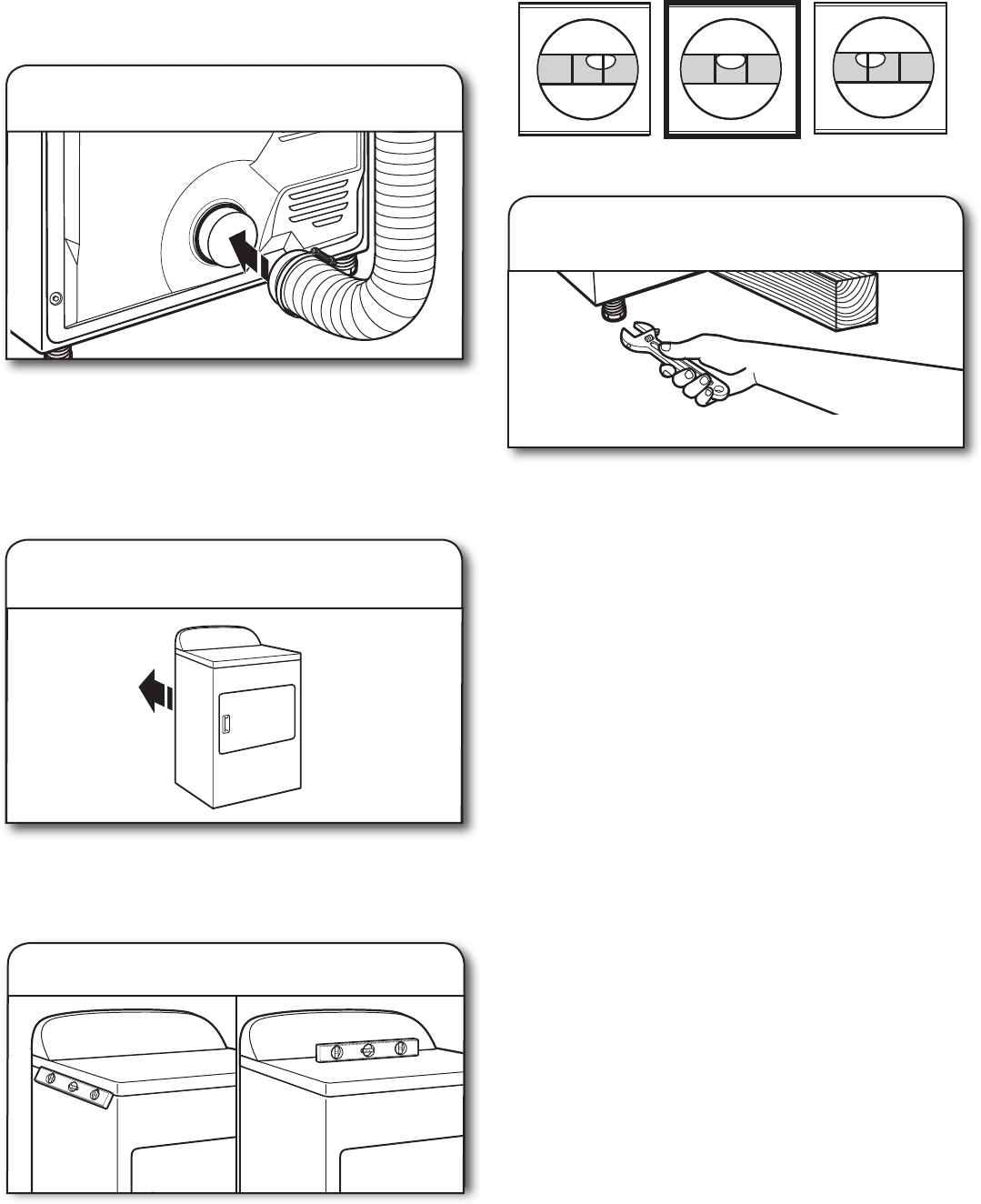

LEVEL DRYER ........................................................................... 21

COMPLETE INSTALLATION CHECKLIST ...............................22

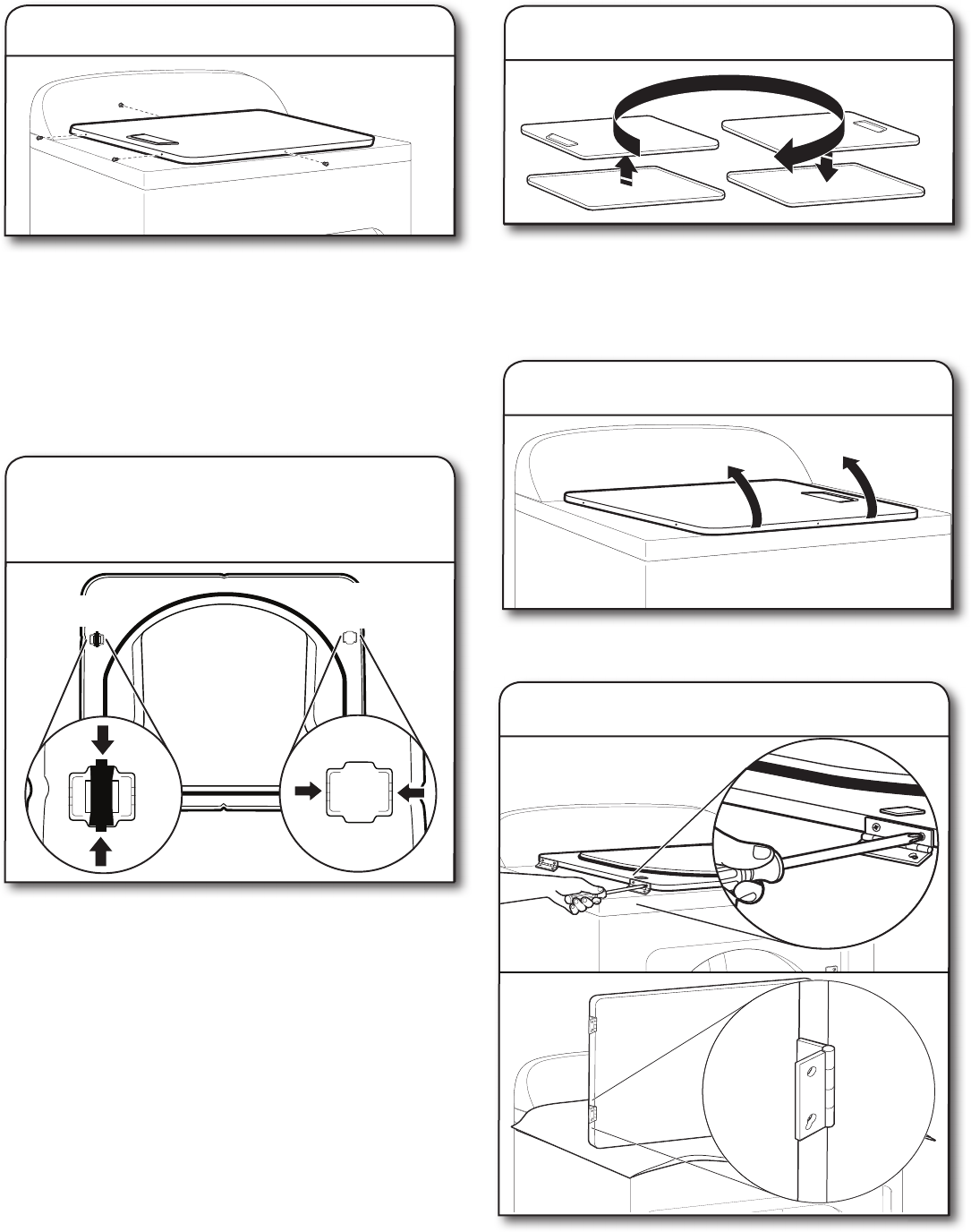

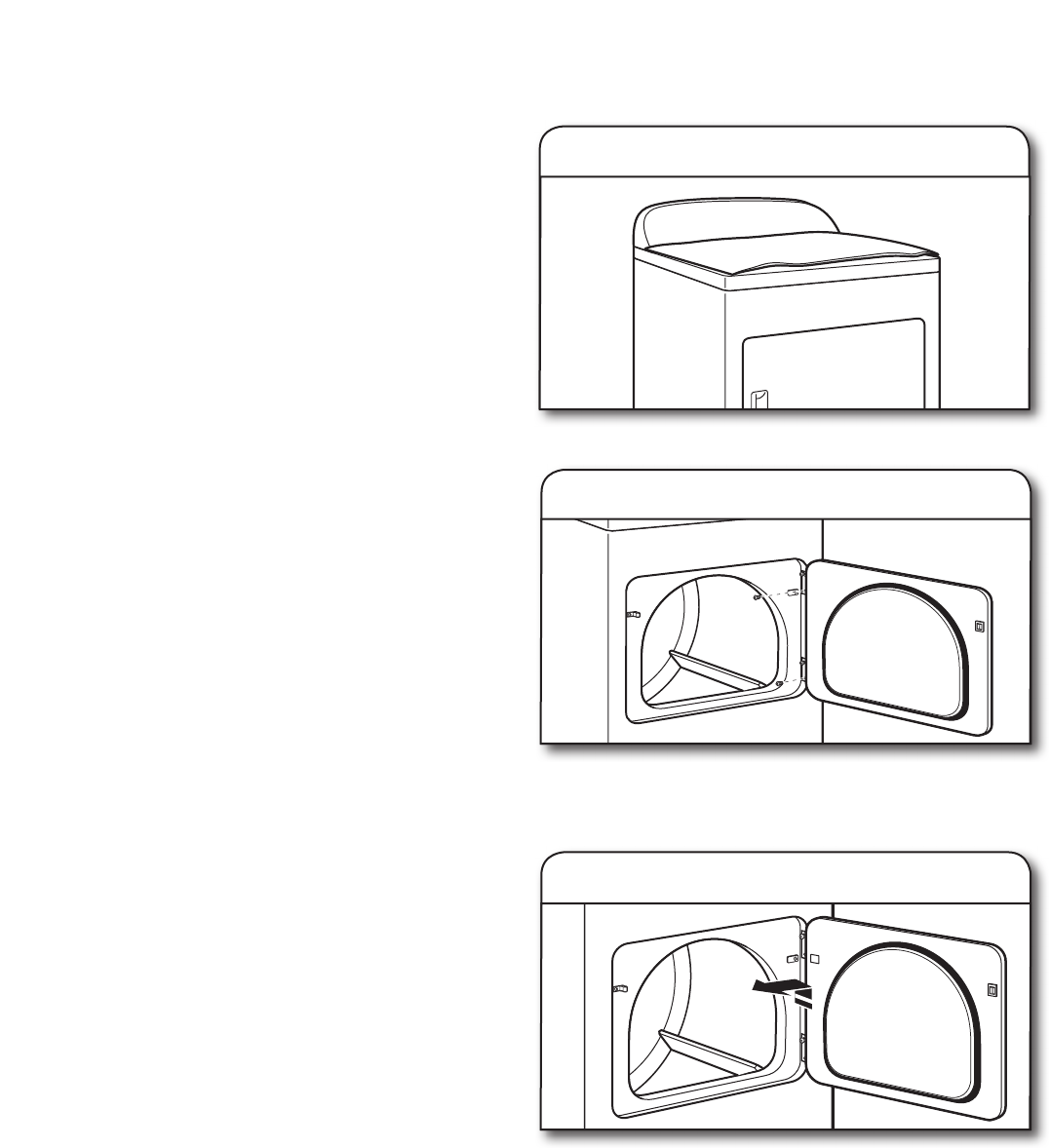

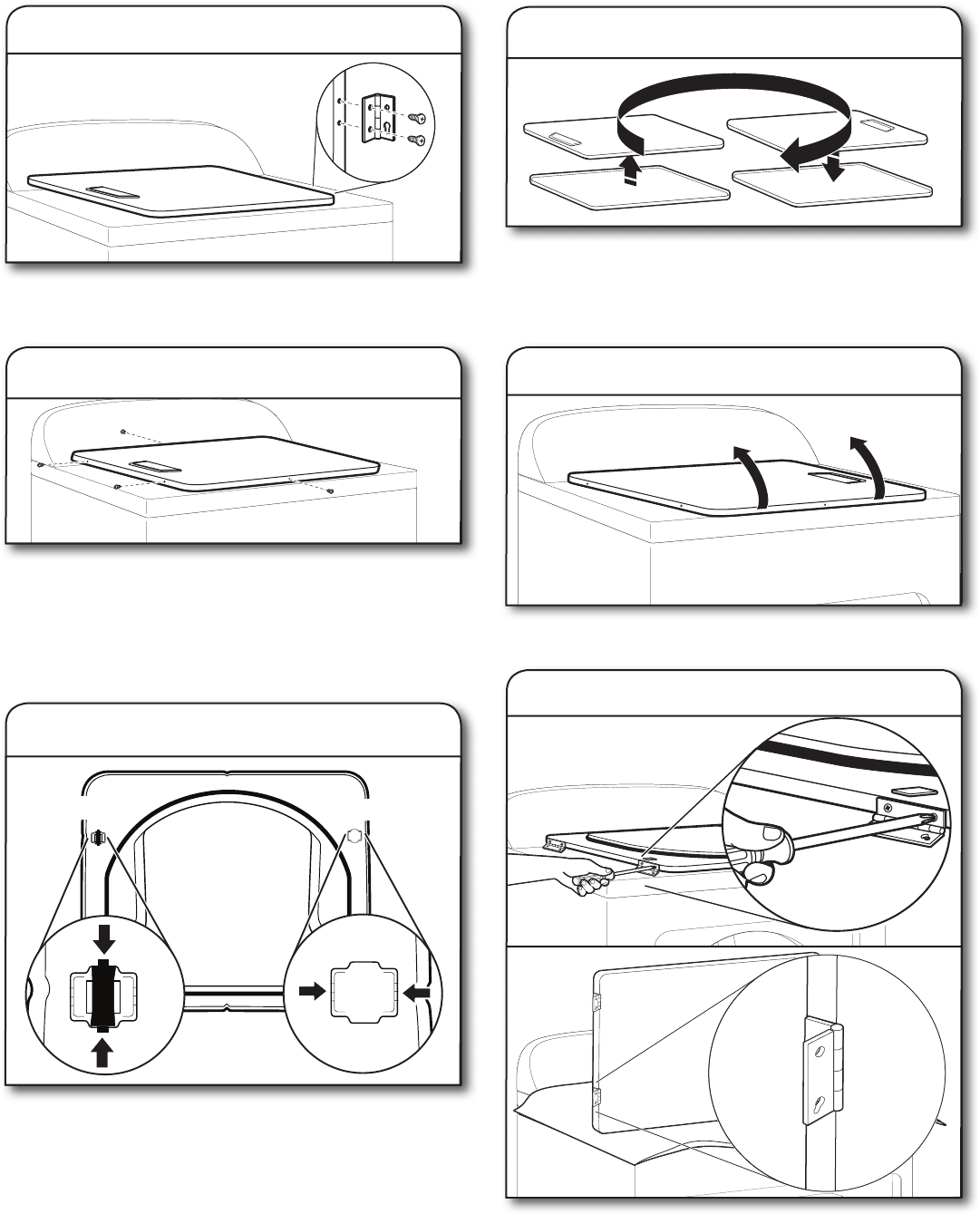

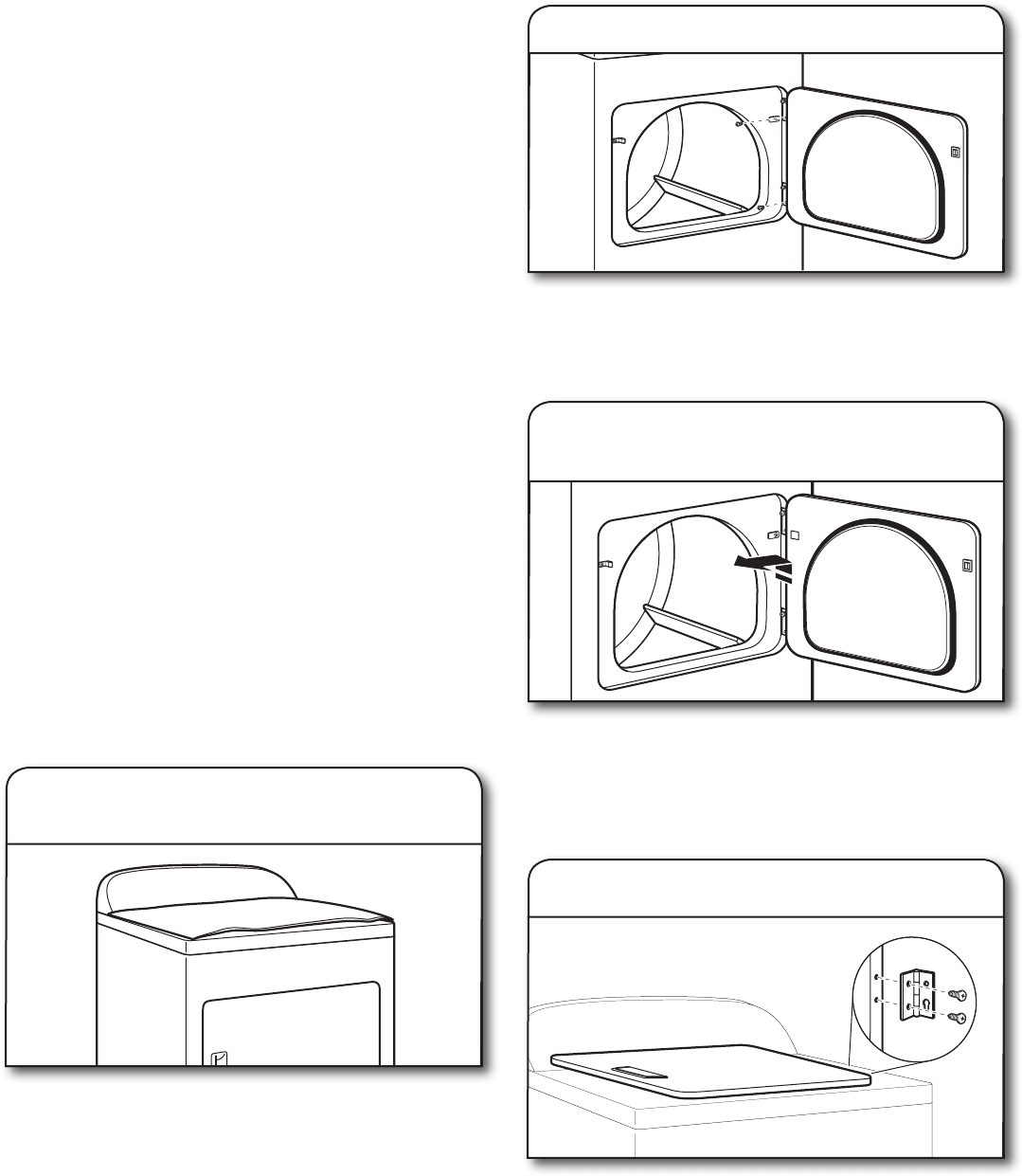

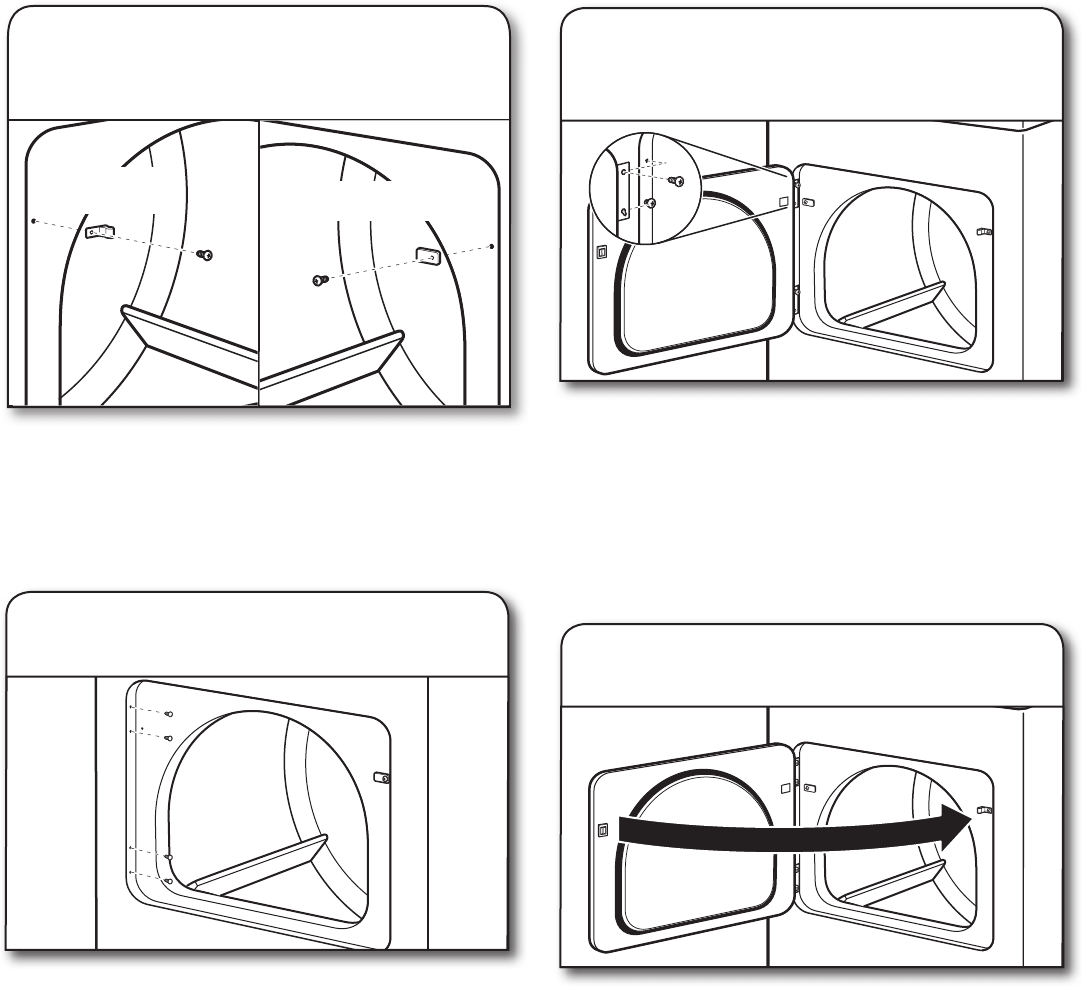

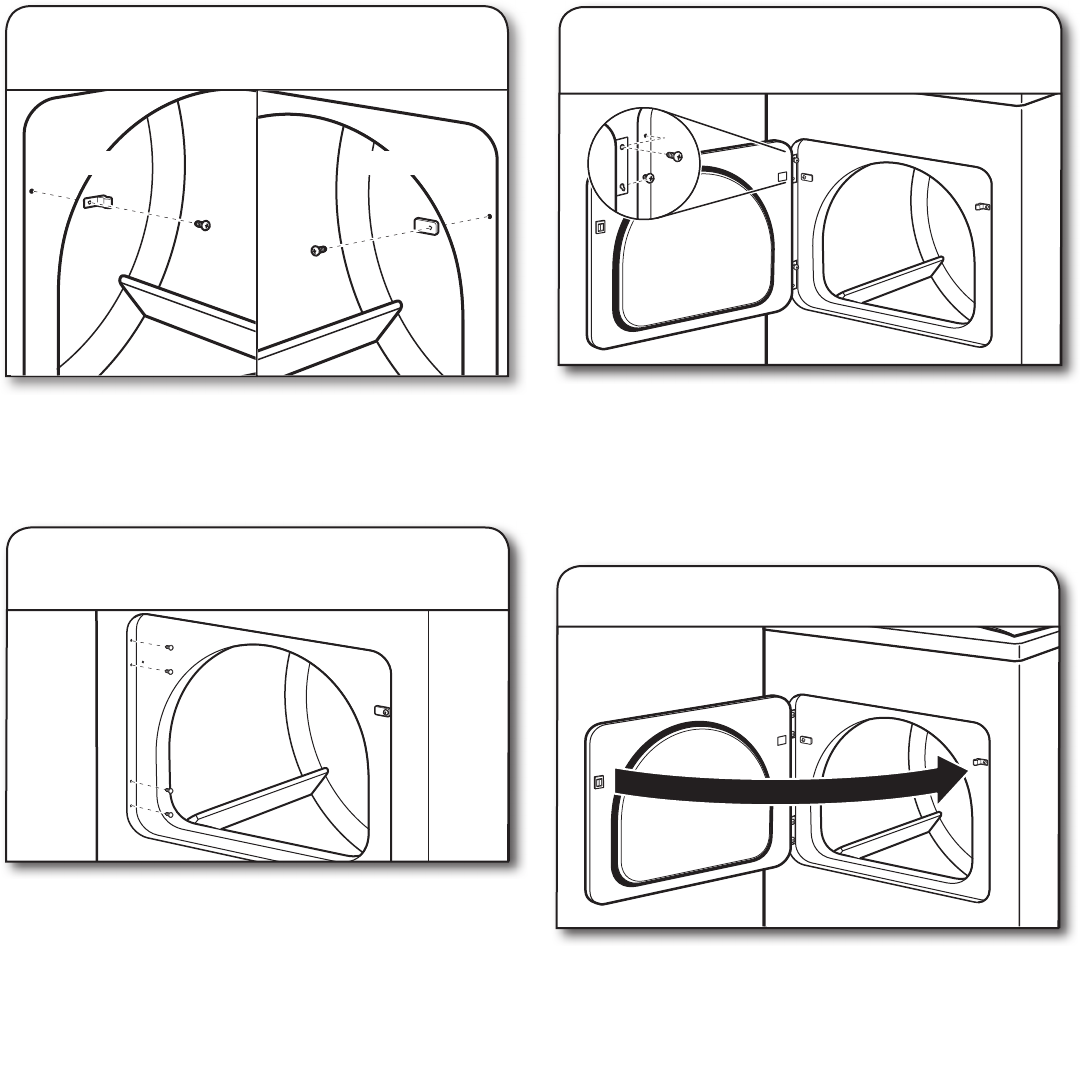

REVERSE DOOR SWING (OPTIONAL) ....................................22

TROUBLESHOOTING ...............................................................24

INSTALLATION NOTES

Date of purchase: _________________________________

Date of installation: _______________________________

Installer: ________________________________________

Model number: ___________________________________

Serial number: ___________________________________

Date d’achat : _____________________________________

Date d’installation : ________________________________

Installateur : ______________________________________

Numéro de modèle : ________________________________

Numéro de série : __________________________________

NOTES CONCERNANT L’INSTALLATION

Table des matières

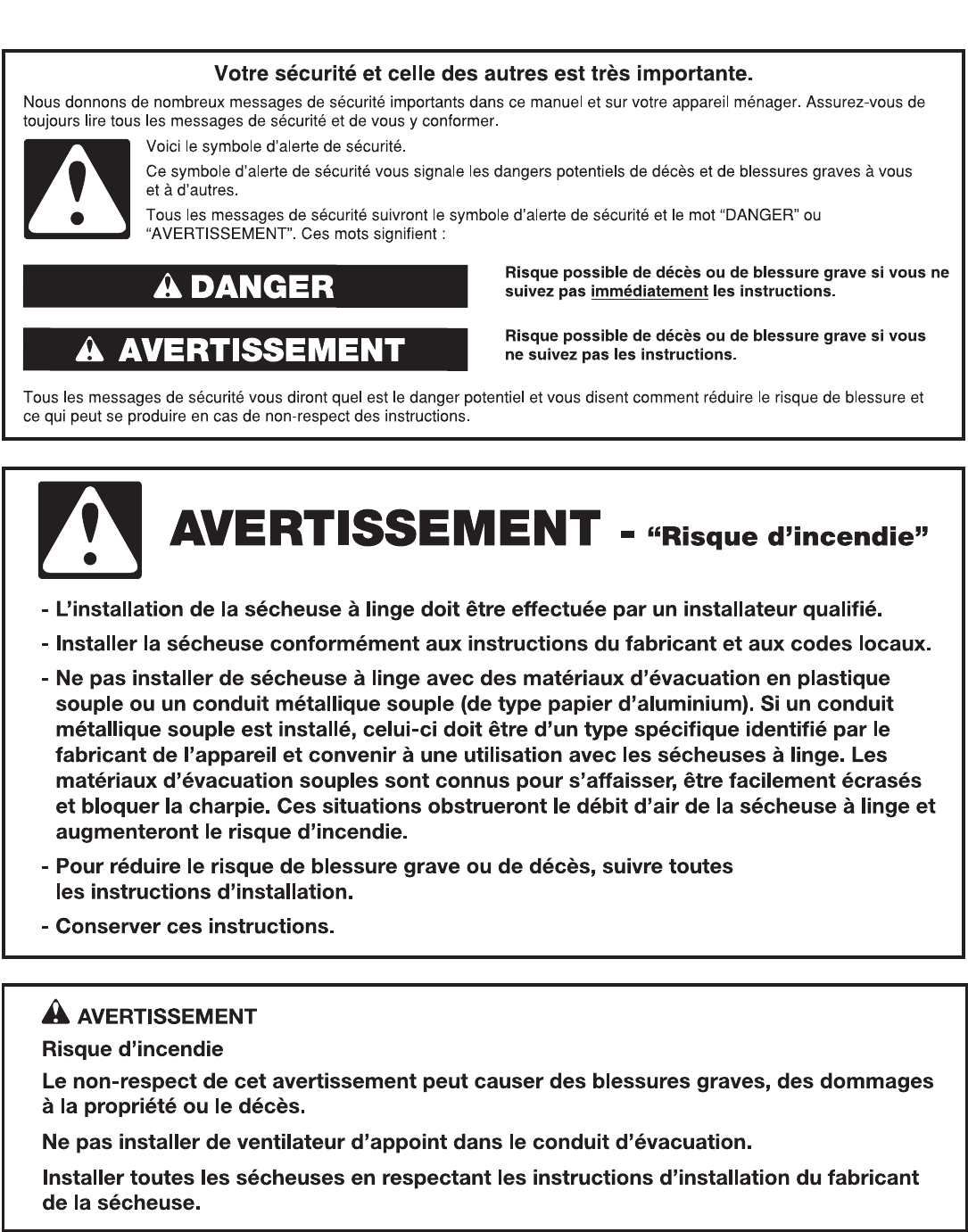

SÉCURITÉ DE LA SÉCHEUSE ................................................. 25

EXIGENCES D’INSTALLATION ................................................ 27

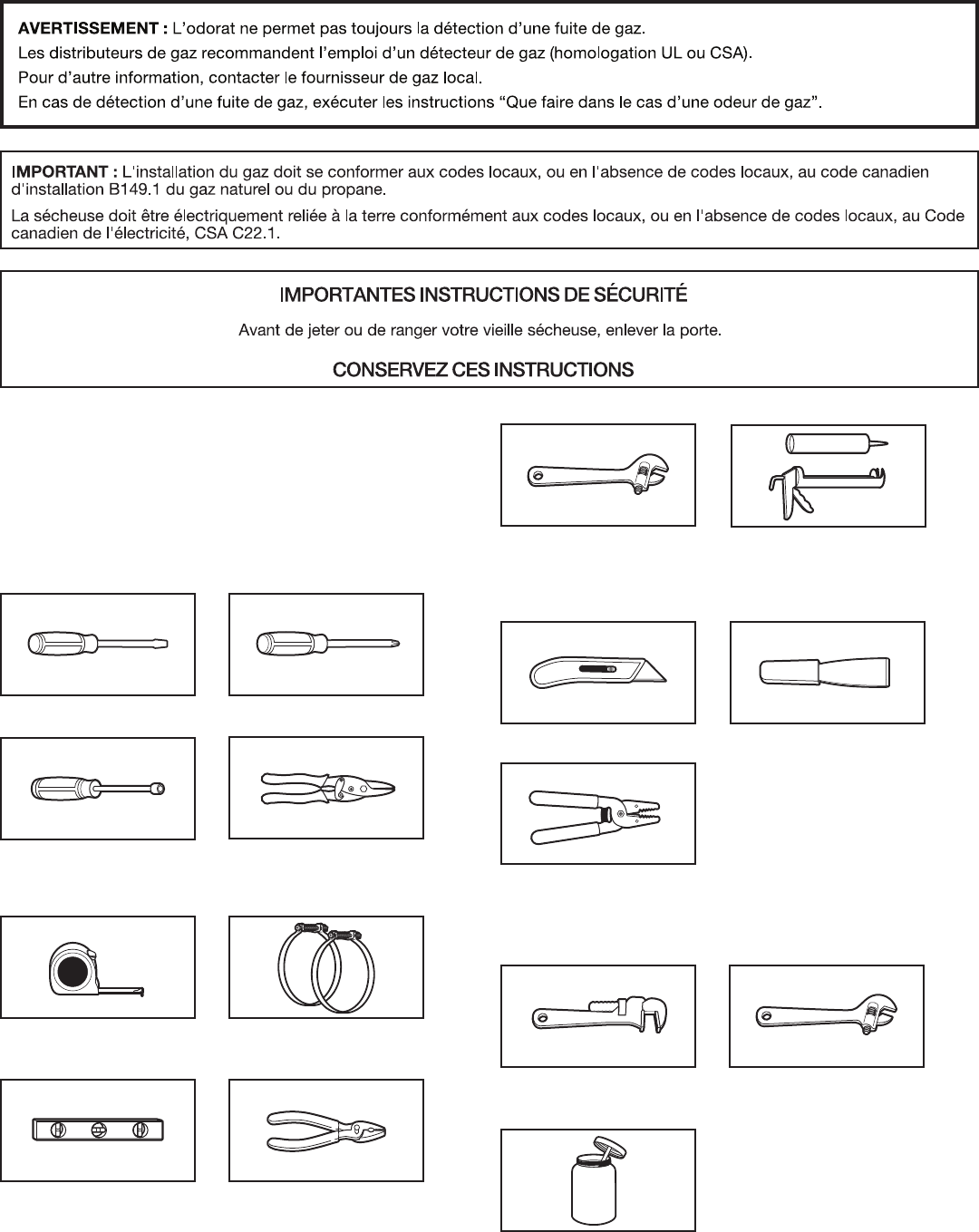

Outillage et pièces ............................................................ 27

Exigences d’emplacement ............................................... 28

RACCORDEMENT DE LA SÉCHEUSE ÉLECTRIQUE –

CANADA SEULEMENT ............................................................. 30

Spécications électriques ................................................ 30

RACCORDEMENT D’UNE SÉCHEUSE À GAZ ....................... 31

Spécications électriques ................................................ 31

Spécications de l’alimentation en gaz .......................... 31

Installation des pieds de nivellement .............................. 33

Raccordement au gaz ....................................................... 33

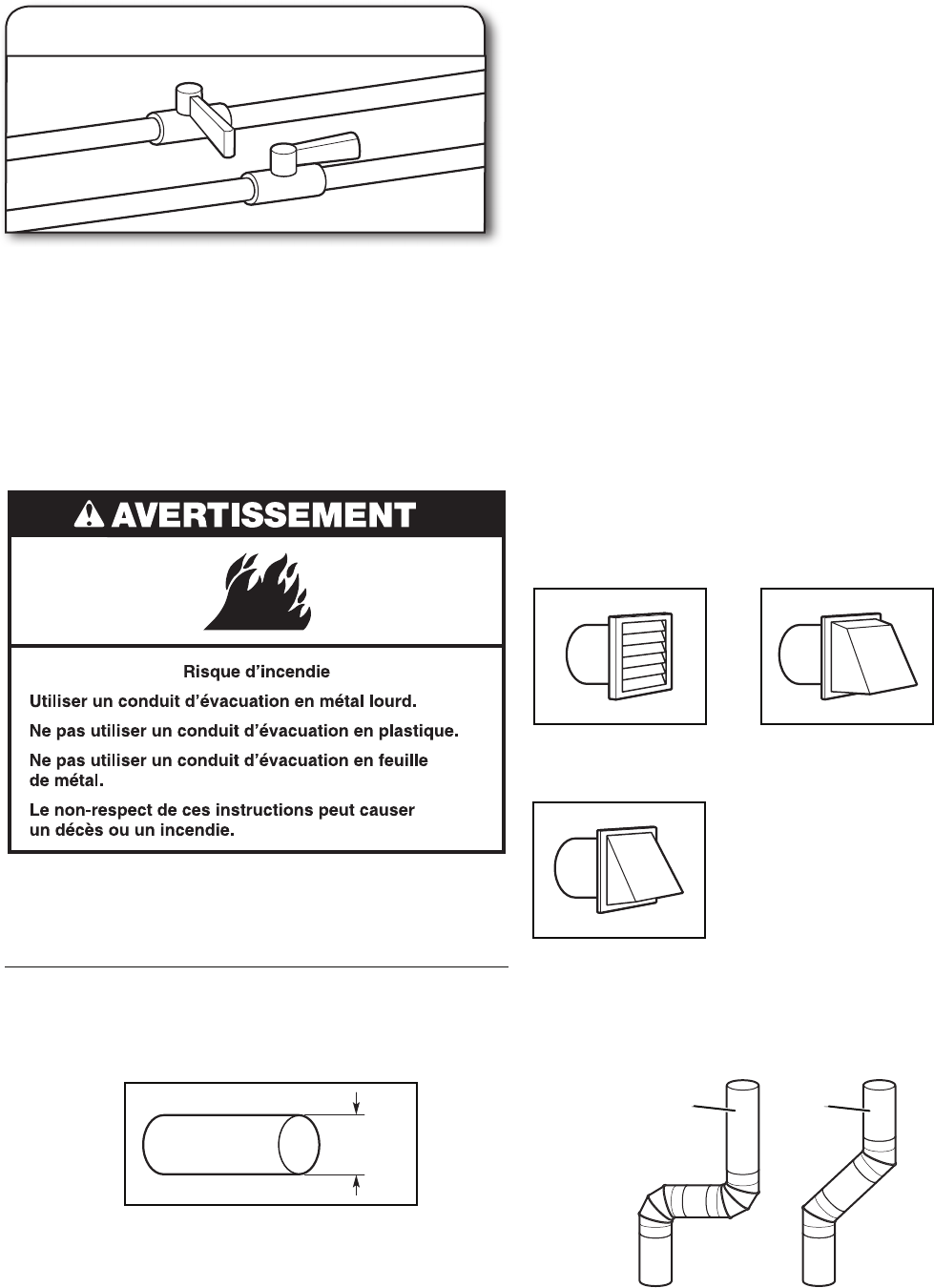

ÉVACUATION ............................................................................ 34

Exigences concernant l’évacuation ................................ 34

Planication du système d’évacuation ........................... 35

Trousses d’évacuation ...................................................... 36

INSTALLATION DU CIRCUIT D’ÉVACUATION ........................ 37

RACCORDEMENT DES TUYAUX D’ALIMENTATION ............. 37

RACCORDEMENT DU CONDUIT D’ÉVACUATION ................ 39

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE......................... 39

ACHEVER L’INSTALLATION – LISTE DE VÉRIFICATION ....... 39

INVERSION DU SENS DE L’OUVERTURE DE LA PORTE

(FACULTATIF)

............................................................................. 40

DÉPANNAGE ............................................................................. 42

Gas and Electric Dryer Installation Instructions

29" Wide Models

Instructions d’installation de la sécheuse à gaz et électrique

Modèles de largeur 29"

Para obtener acceso al manual de uso y cuidado en español, o para obtener información adicional acerca de su producto, visite:

www.whirlpool.com o www.maytag.com

Tenga listo su número de modelo completo. Puede encontrar el número de modelo y de serie dentro de la cavidad superior de la puerta.

2

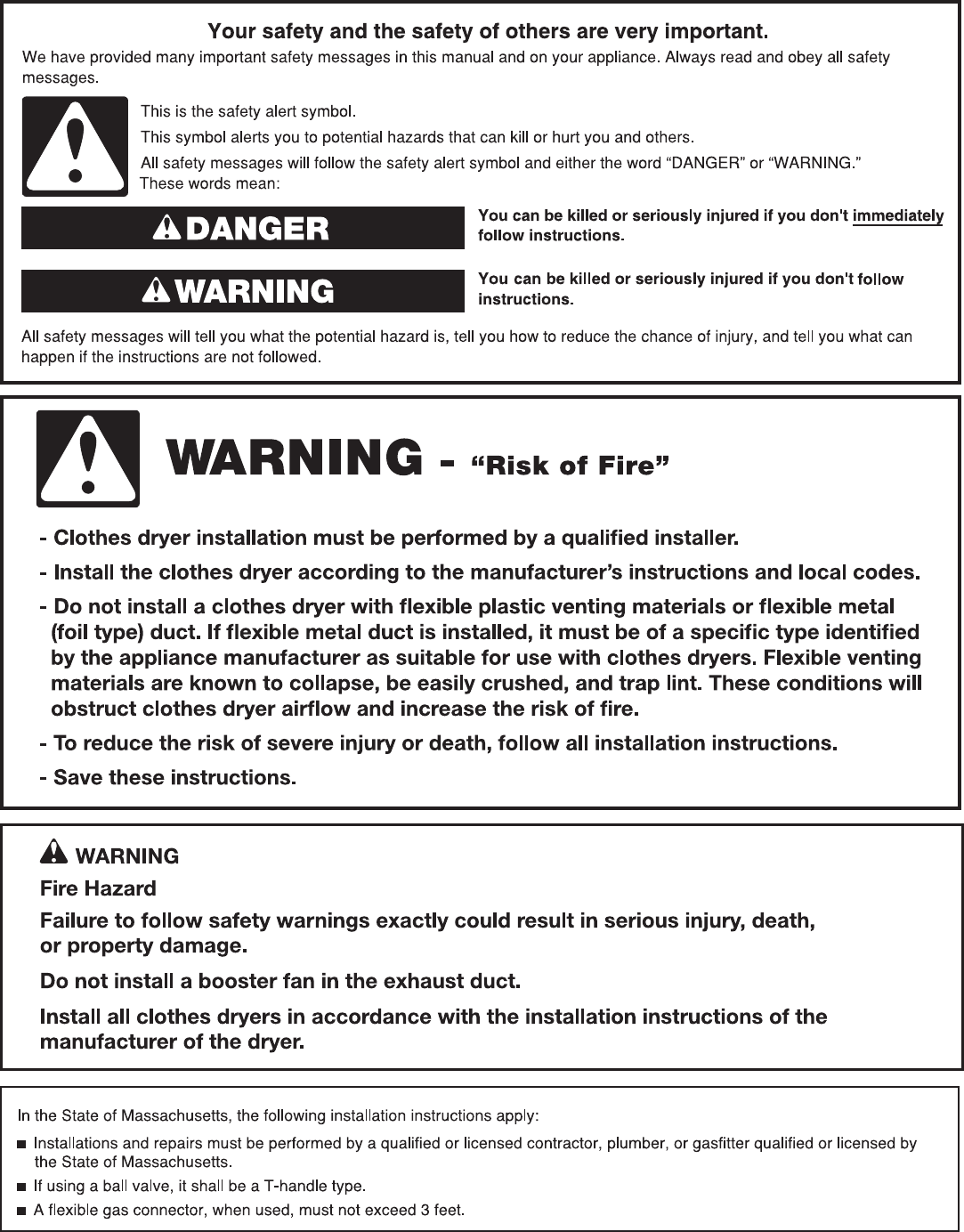

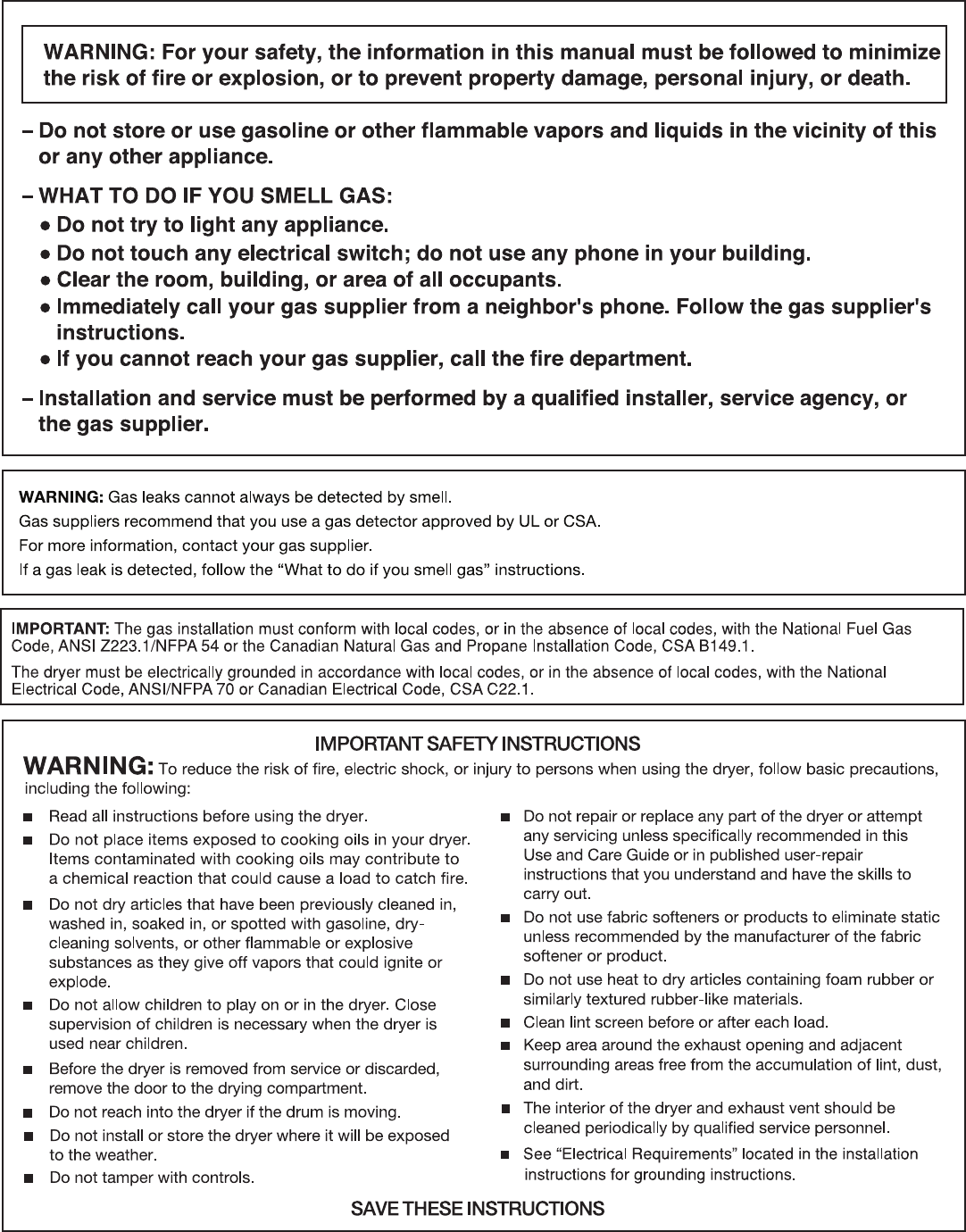

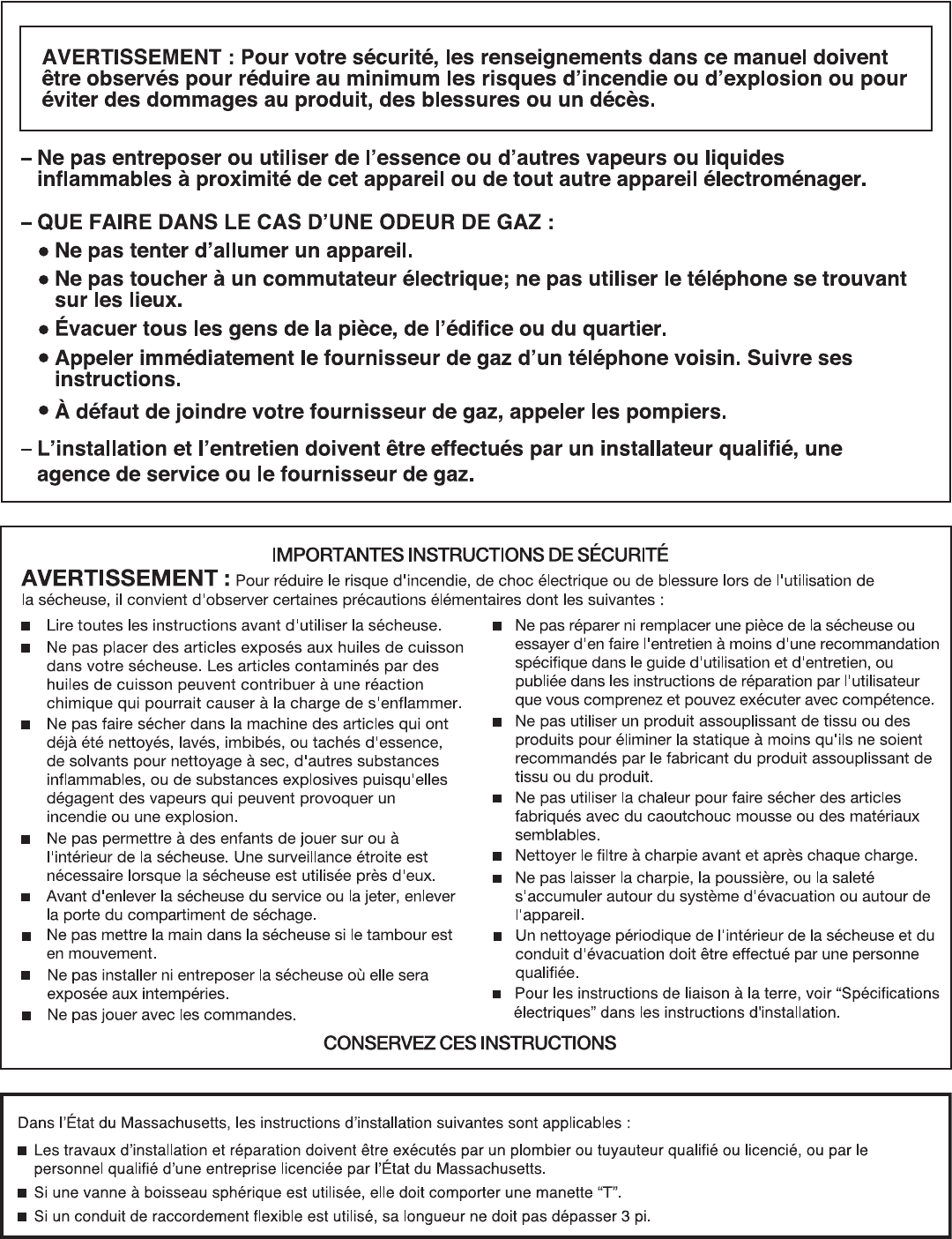

DRYER SAFETY

3

4

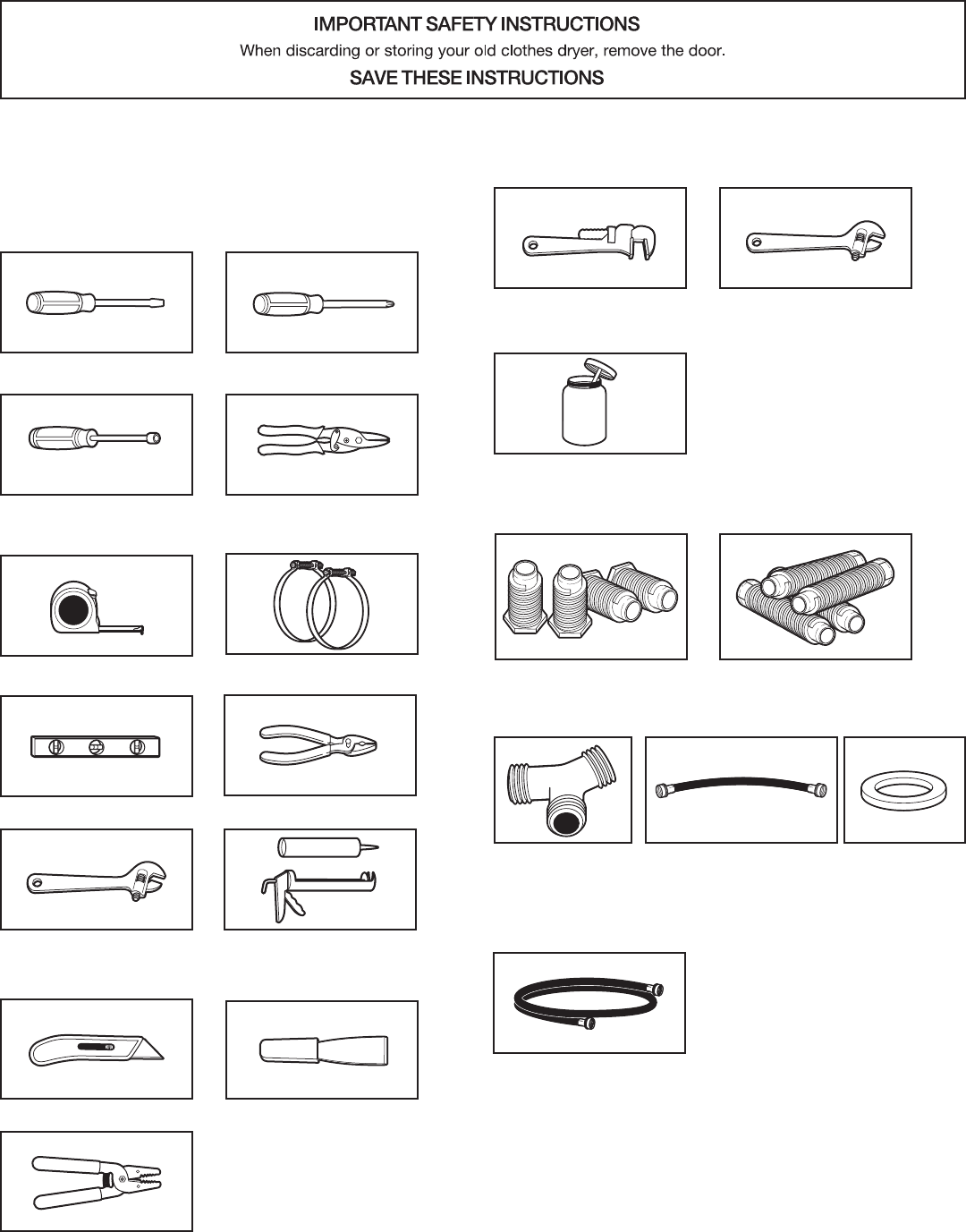

Tools and Parts

Gather the required tools and parts before starting installation.

Tools needed for all installations:

Level

Tape measure

Pliers

Flat-blade screwdriver #2 Phillips screwdriver

Adjustable wrench that

opens to 1" (25 mm) or

hex-head socket wrench

Tin snips (new vent

installations)

Caulking gun and

compound (for installing

new exhaust vent)

Vent clamps

1/4" nut driver or socket

wrench (recommended)

Utility knife

INSTALLATION REQUIREMENTS

Putty knife

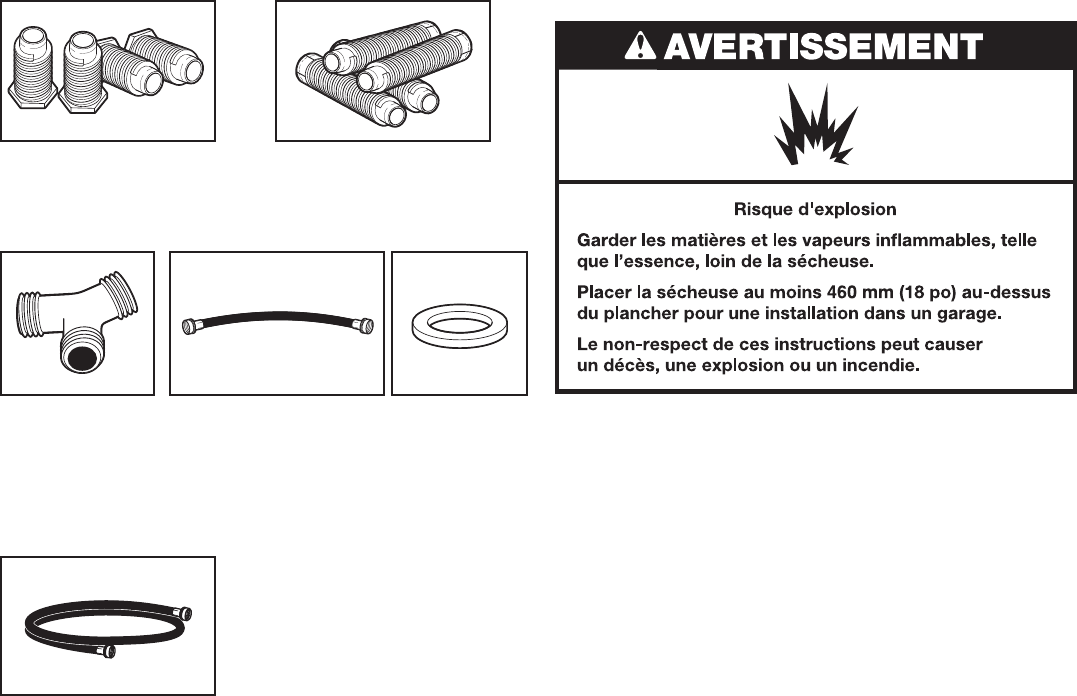

Parts supplied (steam models):

“Y” connector Short inlet hose

5' (1.52 m) inlet hose

Rubber washer

Parts needed (steam models):

Parts package is located in dryer drum. Check that all parts

are included.

Parts supplied (all models):

Tools needed for gas installations:

8" (203 mm) or 10"

(254 mm) pipe wrench 8" (203 mm) or 10"

(254 mm) adjustable wrench

(for gas connections)

Pipe-joint compound

resistant to LP gas

Leveling legs (4)

(Length and appearance of legs may vary according to model)

Wire Stripper (direct wire

installations)

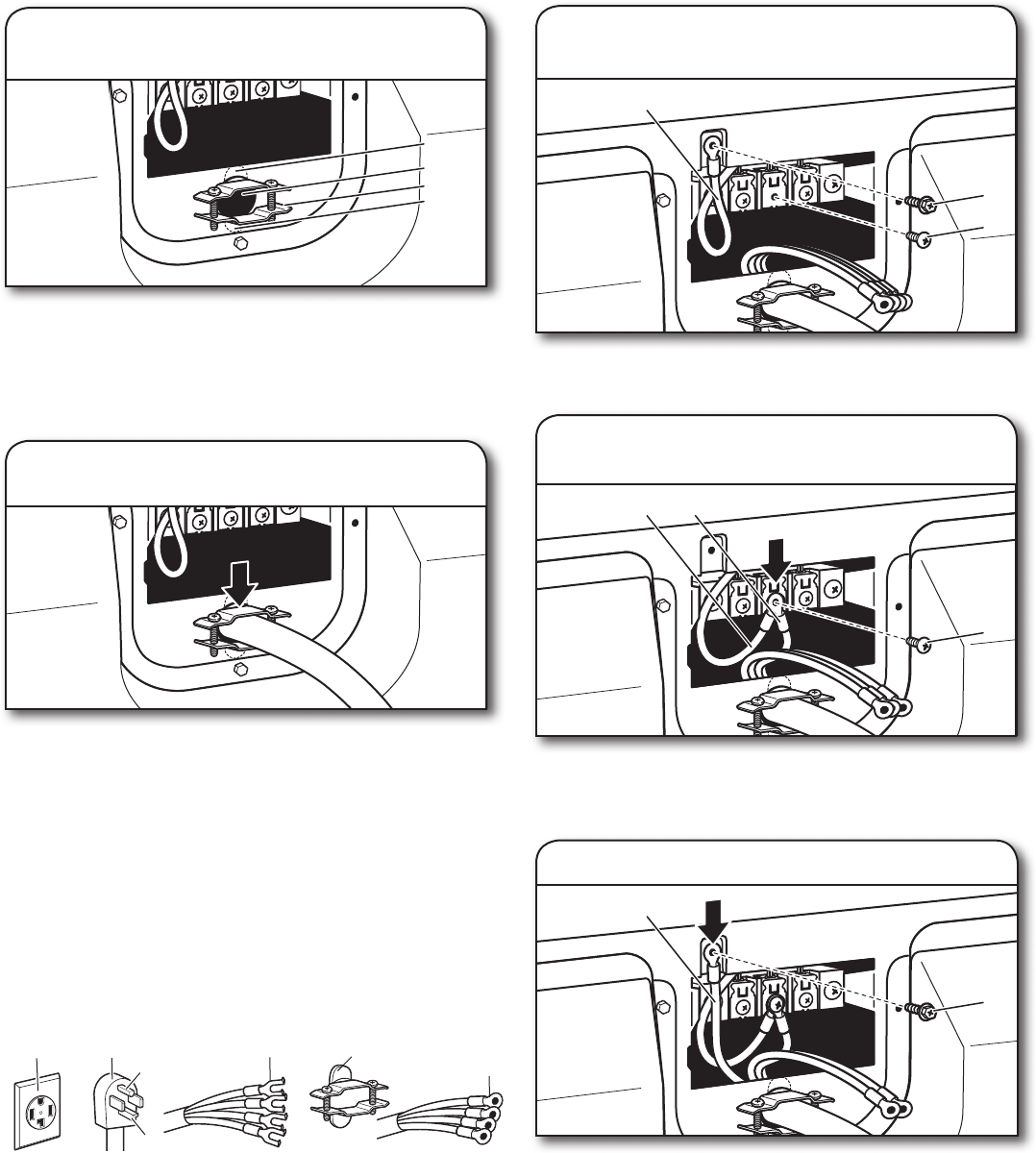

If using a power supply cord:

Use a UL listed power supply cord kit marked for use with

clothes dryers. The kit should contain:

■A UL listed 30-amp power supply cord, rated 120/240 volt

minimum. The cord should be type SRD or SRDT and be

at least 4 ft. (1.22 m) long. The wires that connect to

the dryer must end in ring terminals or spade terminals

with upturned ends.

■A UL listed strain relief.

or

5

Parts needed: (Not supplied with dryer)

Check local codes. Check existing electrical supply and venting.

See “Electrical Requirements” and “Venting Requirements”

before purchasing parts.

Mobile home installations require metal exhaust system hardware

available for purchase from the dealer from whom you purchased

your dryer. For further information, please refer to the “Assistance

or Service” section in your “Use and Care Guide.”

Optional Equipment: (Not supplied with dryer)

Refer to your “Use and Care Guide” for information about

accessories available for your dryer.

Location Requirements

You will need:

■A location allowing for proper exhaust installation. See

“Venting Requirements.”

■A separate 15 or 20-amp circuit needed for gas dryers and

30-amp circuit needed for electric dryers.

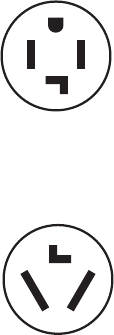

■If you are using power supply cord, a grounded electrical

outlet located within 2 ft. (610 mm) of either side of dryer.

See “Electrical Requirements.”

■A sturdy oor to support dryer and a total weight (dryer

and load) of 200 lbs. (90.7 kg). The combined weight of a

companion appliance should also be considered.

■Level oor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), install Extended

Dryer Feet Kit, Part Number 279810. If not level, clothes

may not tumble properly and automatic sensor cycles may

not operate correctly.

■For garage installation, place dryer at least 18" (460 mm)

above oor.

■Steam models only: Cold water faucet located within 4 ft.

(1.2 m) of the water ll valves, and water pressure of 20-100

psi (137.9-689.6 kPa). You may use the water supply for your

washer using the “Y” connector and short hose which are

provided.

IMPORTANT: Do not operate, install, or store dryer where it

will be exposed to water, weather, or at temperatures below

45°F (7°C). Lower temperatures may cause dryer not to shut

off at end of automatic sensor cycles, resulting in longer drying

times.

NOTE: No other fuel-burning appliance can be installed in the

same closet as a dryer.

Installation clearances:

For each arrangement, consider allowing more space for ease of

installation and servicing, spacing for companion appliances, and

clearances for walls, doors, and oor moldings. Space must be

large enough to allow door to fully open. Add spacing on all sides

of dryer to reduce noise transfer. If a closet door or louvered door

is installed, top and bottom air openings in door are required.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes, or

sleeping quarters. Contact your local building inspector.

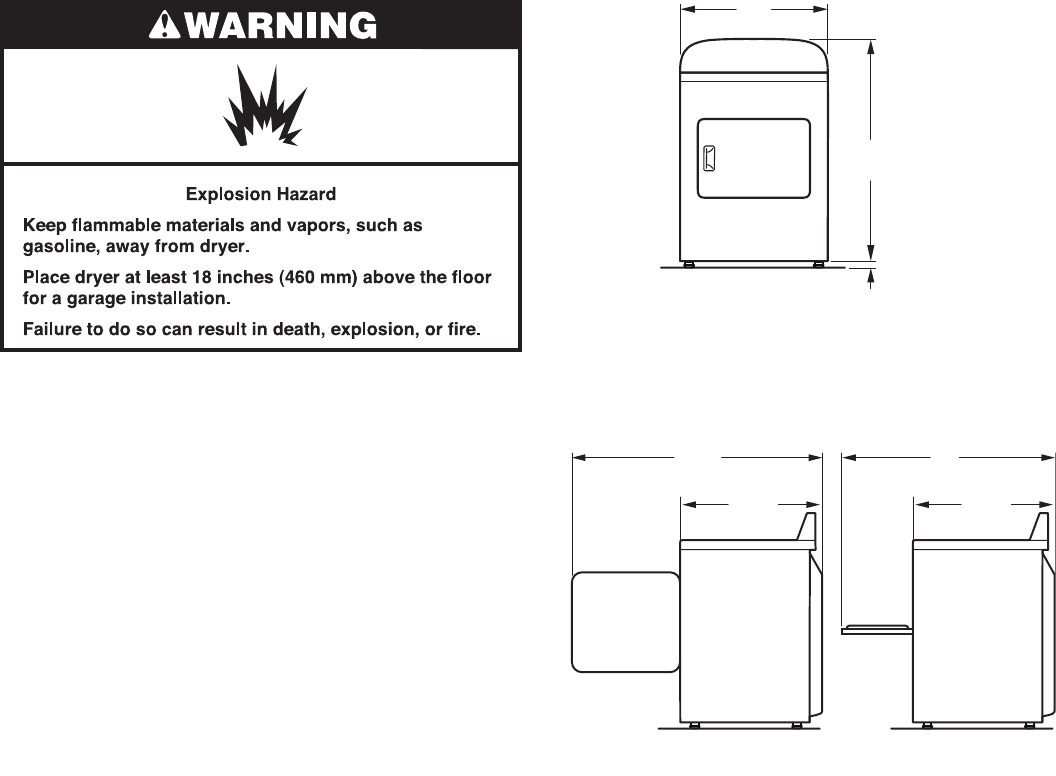

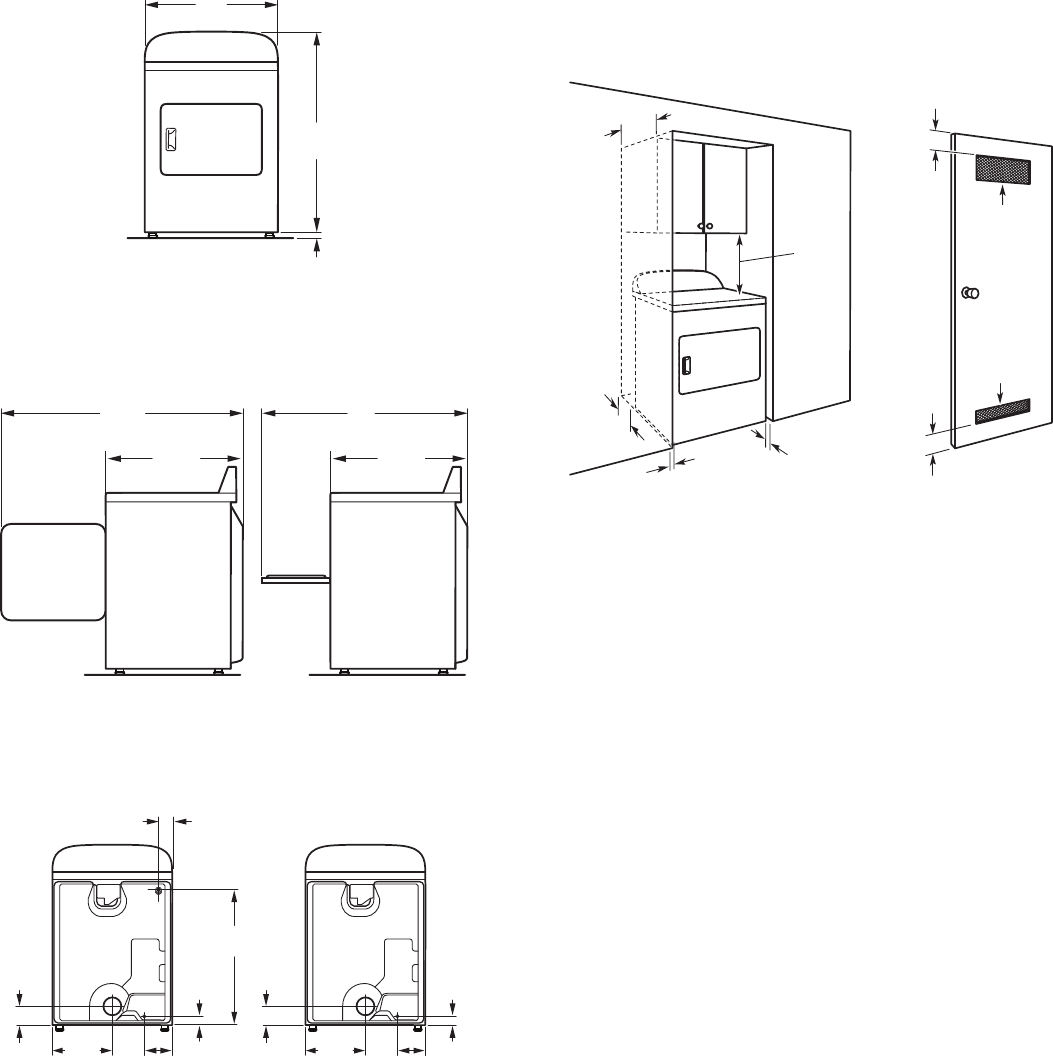

Dryer Dimensions

Front View

503/4"

(1289 mm) 42"

(1067 mm)

281/4"

(717 mm) 281/4"

(717 mm)

NOTE: Minimum height of leveling legs should be 1/2" (13 mm),

or to match the height of the accompanying washer.

Side View

29"

(737 mm)

407/8"

(1038 mm)

1/2"

(13 mm)

A B

A. Wide opening side-swing door

B. Wide opening hamper door

6

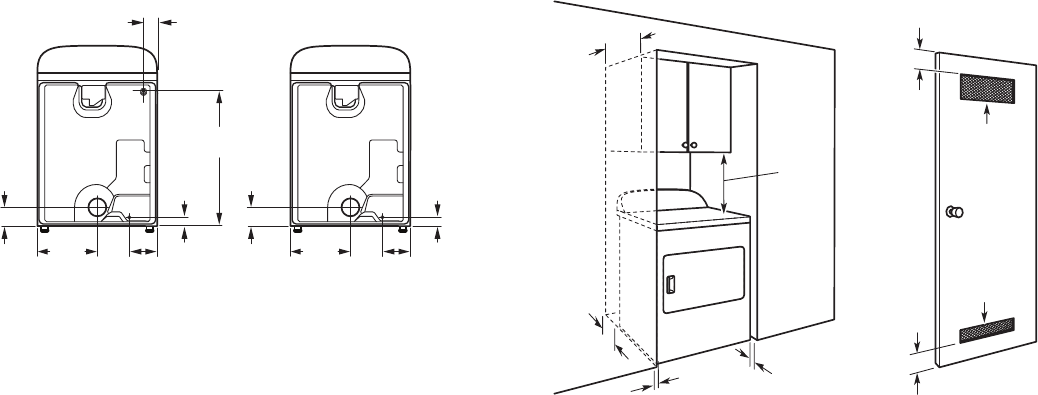

Installation Spacing

6"/0"

(152 mm/

0 mm)

14" max

(356 mm)

1"/0"

(25 mm/0 mm)

1"/1"

(25 mm/25 mm)

18"/18"

(457 mm/

457 mm)

3"/3"

(76 mm/

76mm)

3"/3"

(76 mm/

76mm)

48"2/48"2

(310 cm2/

310 cm2)

24"2/24"2

(155 cm2/

155 cm2)

Recommended/Minimum spacing

Back View

14

1

/

2

"

(368 mm)

43/4"

(121 mm)91/4"

(235 mm)

11/4"

(32 mm)

14

1

/

2

"

(368 mm)

43/4"

(121 mm)91/4"

(235 mm)

11/4"

(32 mm)

301/4"

(768 mm)

4"

(101 mm)

Steam Non-Steam

Mobile home – Additional installation

requirements

This dryer is suitable for mobile home installations. The

installation must conform to the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280) or the Canadian

Manufactured Home Standard CAN/CSA-Z240 MH.

■Metal exhaust system hardware, available for purchase.

For further information, please reference the “Assistance

or Service” section of the “Use and Care Guide.”

■Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such

as a nearby window) should be at least twice as large

as the dryer exhaust opening.

For gas dryers mobile home installations:

■Mobile Home Installation Hold-down Kit Part Number

W10432680 is available to order. For further information,

see “Assistance or Service” section in your “Use and

Care Guide.”

Installation spacing for recessed area

or closet

The dimensions shown are for the minimum spacing allowed.

■Additional spacing should be considered for ease of

installation and servicing.

■Additional clearances might be required for wall, door,

and oor moldings.

■Additional spacing of 1" (25 mm) on all sides of the dryer

is recommended to reduce noise transfer.

■For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

■Companion appliance spacing should also be considered.

7

ELECTRICAL REQUIREMENTS –

U.S.A. ONLY (SPÉCIFICATIONS

ÉLECTRIQUES – ÉTATS-UNIS

SEULEMENT)

Electrical Requirements

It is your responsibility:

■To contact a qualied electrical installer.

■To be sure that the electrical connection is adequate and in

conformance with the National Electrical Code, ANSI/NFPA

70 - latest edition and all local codes and ordinances.

The National Electrical Code requires a 4-wire power

supply connection for homes built after 1996, dryer circuits

involved in remodeling after 1996, and all mobile home

installations.

A copy of the above code standards can be obtained from:

National Fire Protection Association, One Batterymarch

Park, Quincy, MA 02269.

■To supply the required 3 or 4 wire, single phase, 120/240

volt, 60 Hz, AC only electrical supply (or 3 or 4 wire, 120/208

volt electrical supply, if specied on the serial/rating plate)

on a separate 30-amp circuit, fused on both sides of the

line. Connect to an individual branch circuit. Do not have

a fuse in the neutral or grounding circuit.

■Do not use an extension cord.

■If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that

the ground path is adequate.

Electrical Connection

To properly install your dryer, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

■This dryer is manufactured ready to install with a 3-wire

electrical supply connection. The neutral ground conductor

is permanently connected to the neutral conductor (white

wire) within the dryer. If the dryer is installed with a 4-wire

electrical supply connection, the neutral ground conductor

must be removed from the external ground connector (green

screw), and secured under the neutral terminal (center or

white wire) of the terminal block. When the neutral ground

conductor is secured under the neutral terminal (center

or white wire) of the terminal block, the dryer cabinet is

isolated from the neutral conductor.

■If local codes do not permit the connection of a neutral

ground wire to the neutral wire, see “Optional 3-wire

connection” section.

■A 4-wire power supply connection must be used when the

appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the

neutral is prohibited for (1) new branch-circuit installations,

(2) mobile homes, (3) recreational vehicles, and (4) areas

where local codes prohibit grounding through the neutral

conductors.

4-wire

receptacle

(14-30R)

If your outlet looks like this:

Then choose a 4-wire power supply cord with

ring or spade terminals and UL listed strain

relief. The 4-wire power supply cord, at least

4 ft. (1.22 m) long, must have 4 10-gauge solid

copper wires and match a 4-wire receptacle of

NEMA Type 14-30 R. The ground wire (ground

conductor) may be either green or bare. The

neutral conductor must be identied by a

white cover.

3-wire

receptacle

(10-30R)

If your outlet looks like this:

Then choose a 3-wire power supply cord with

ring or spade terminals and UL listed strain

relief. The 3-wire power supply cord, at least

4 ft. (1.22 m) long, must have 3 10-gauge solid

copper wires and match a 3-wire receptacle

of NEMA Type 10-30R.

If connecting by direct wire:

Power supply cable must match power supply (4-wire or 3-wire)

and be:

■Flexible armored cable or nonmetallic sheathed copper

cable (with ground wire), covered with exible metallic

conduit. All current-carrying wires must be insulated.

■10-gauge solid copper wire (do not use aluminum) at least

5 ft. (1.52 m) long.

If using a power supply cord:

Use a UL listed power supply cord kit marked for use with

clothes dryers. The kit should contain:

■A UL listed 30-amp power supply cord, rated 120/240 volt

minimum. The cord should be type SRD or SRDT and be

at least 4 ft. (1.22 m) long. The wires that connect to

the dryer must end in ring terminals or spade terminals

with upturned ends.

■A UL listed strain relief.

8

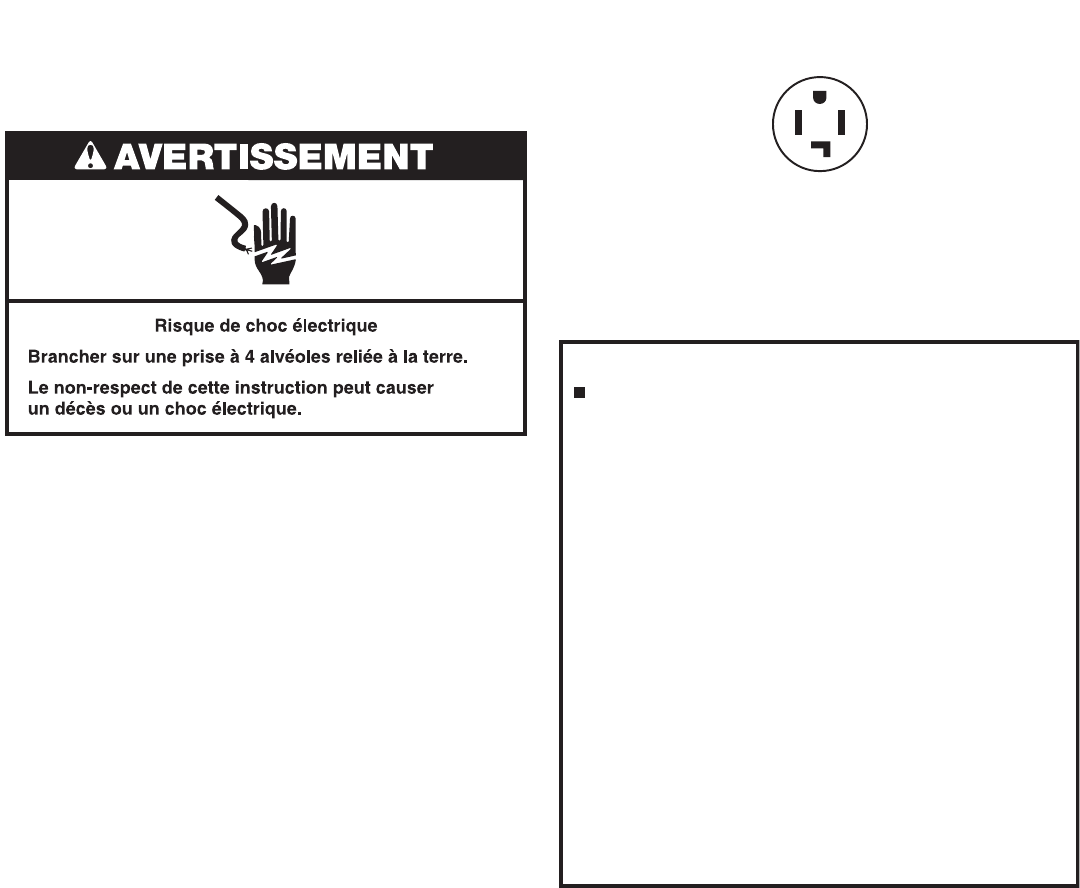

4-wire receptacle

(14-30R)

ELECTRIC DRYER POWER HOOKUP –

CANADA ONLY

ELECTRICAL REQUIREMENTS

It is your responsibility:

■To contact a qualied electrical installer.

■To be sure that the electrical connection is adequate and in

conformance with Canadian Electrical Code, C22.1-latest

edition and all local codes. A copy of above codes standard

may be obtained from: Canadian Standards Association,

178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■To supply the required 4 wire, single phase, 120/240 volt,

60 Hz, AC only electrical supply on a separate 30-amp

circuit, fused on both sides of the line. A time-delay fuse

or circuit breaker is recommended. Connect to an individual

branch circuit.

■This dryer is equipped with a CSA

International Certied Power Cord

intended to be plugged into a standard

14-30R wall receptacle. The cord is

5 ft. (1.52 m) long. Be sure wall receptacle

is within reach of dryer’s nal location.

If using a replacement power supply cord, it is recommended

that you use Power Supply Cord Replacement Part Number

9831317.

For further information, please reference service numbers located

in “Assistance or Service” section of your Use and Care Guide.

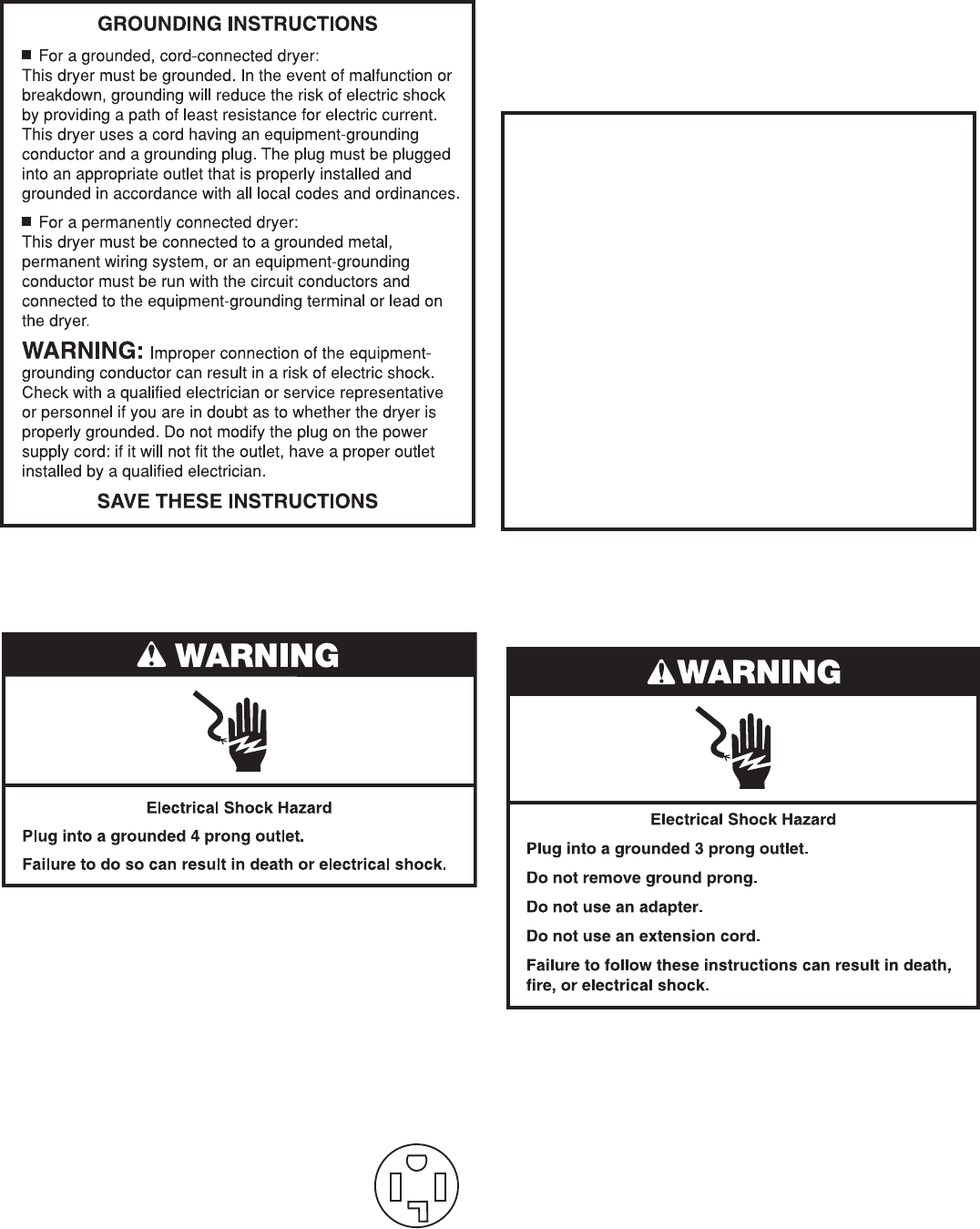

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■ For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes

and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualied electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with

the dryer: if it will not t the outlet, have a proper outlet

installed by a qualied electrician.

GAS DRYER POWER HOOKUP –

U.S.A. AND CANADA

ELECTRICAL REQUIREMENTS

■120 Volt, 60 Hz, AC only, 15- or 20-amp fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is also recommended that a separate

circuit serving only this dryer be provided.

9

Gas Supply Requirements

Gas type

Natural gas:

This dryer is equipped for use with Natural Gas. It is design-

certied by CSA International for LP (propane or butane) gases

with appropriate conversion.

■Your dryer must have the correct burner for the type of gas

in your home. Burner information is located on the rating

plate in the door well of your dryer. If this information does

not agree with the type of gas available, please reference the

“Assistance or Service” section of the Use and Care Guide.

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■ For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes

and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualied electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with

the dryer: if it will not t the outlet, have a proper outlet

installed by a qualied electrician.

LP Gas Conversion:

IMPORTANT: Conversion must be made by a qualied

technician.

No attempt shall be made to convert the dryer from the gas

specied on the model/serial rating plate for use with a different

gas without consulting your gas company.

GAS SUPPLY LINE

Option 1 (Recommended Method)

Flexible stainless steel gas connector:

■If local codes permit, use a new exible stainless steel gas

connector (Design Certied by the American Gas Association

or CSA International) to connect your dryer to the rigid

gas supply line. Use an elbow and a 3/8" are x 3/8" NPT

adapter tting between the stainless steel gas connector and

the dryer gas pipe, as needed, to prevent kinking.

Option 2 (Alternate Method)

Approved aluminum or copper tubing

■Must include 1/8" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas

connection to the dryer.

■1/2" IPS pipe is recommended.

■3/8" approved aluminum or copper tubing is acceptable

for lengths under 20 ft. (6.1 m) if local codes and gas

supplier permit.

■If you are using Natural gas, do not use copper tubing.

■Lengths over 20 ft. (6.1 m) should use larger tubing and

a different size adapter tting.

■If your dryer has been converted to use LP gas, 3/8" LP

compatible copper tubing can be used. If the total length

of the supply line is more than 20 ft. (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP

gas must be used. Do not use TEFLON®† tape.

■Must include shut-off valve

In the U.S.A.:

An individual manual shut-off valve must be installed within

six (6) ft. (1.8 m) of the dryer in accordance with the National

Fuel Gas Code, ANSI Z223.1. The location should be easy

to reach for opening and closing.

In Canada:

An individual manual shut-off valve must be installed in

accordance with the B149.1, Natural Gas and Propane

Installation Code. It is recommended that an individual

manual shutoff valve be installed within six (6) ft. (1.8 m)

of the dryer. The location should be easy to reach for

opening and closing.

†®TEFLON is a registered trademark of Chemours.

10

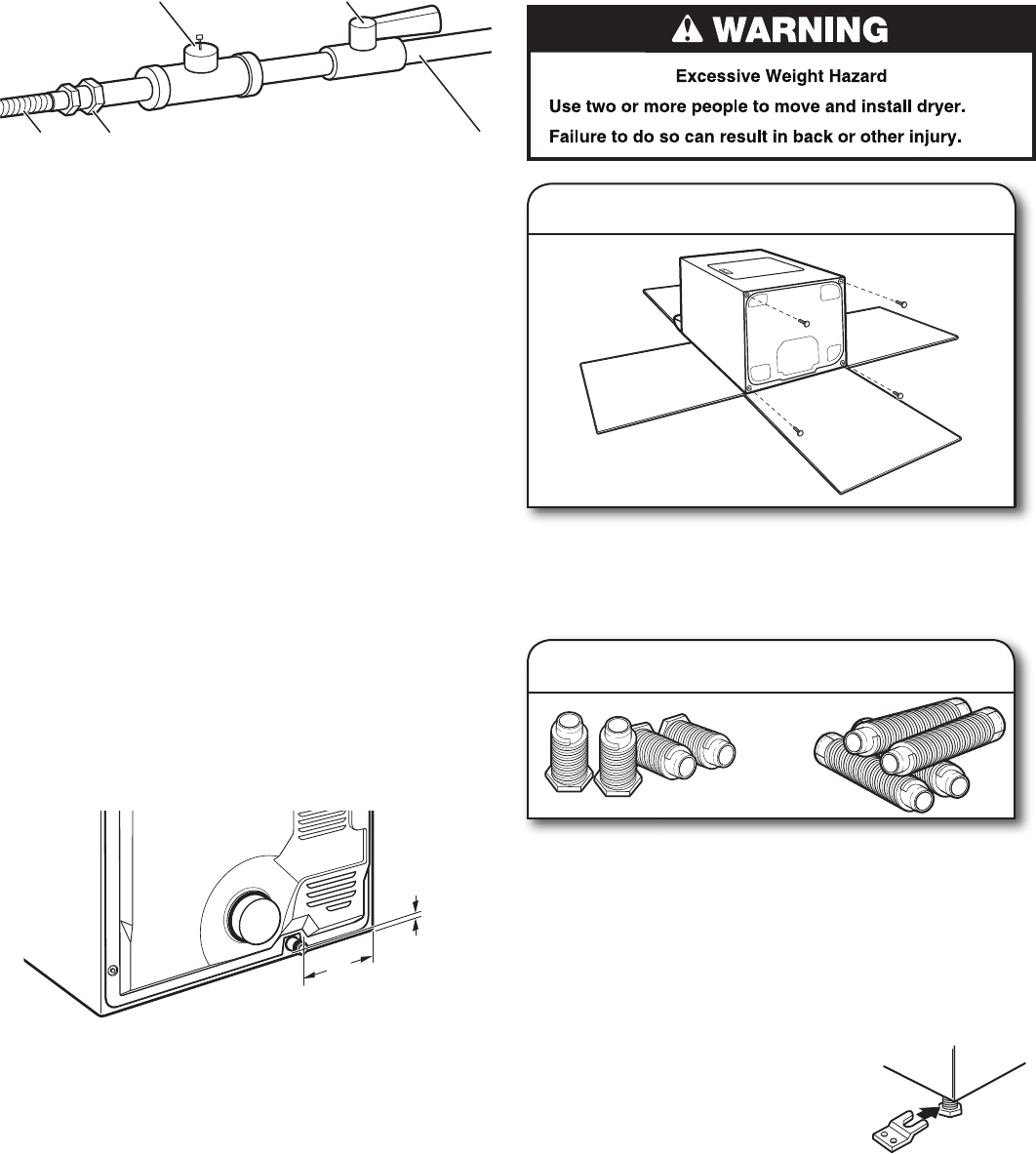

Dryer gas pipe

■The gas pipe that comes out through the rear of your dryer

has a 3/8" male pipe thread.

91/4"

(235 mm)

11/4"

(32 mm)

3/8" NPT dryer gas pipe

GAS SUPPLY CONNECTION REQUIREMENTS

■Use an elbow and a 3/8"  are x 3/8" NPT adapter  tting

between the  exible gas connector and the dryer gas pipe,

as needed, to avoid kinking.

■Use only pipe-joint compound. Do not use TEFLON® tape.

■This dryer must be connected to the gas supply line with a

listed  exible gas connector that complies with the standard

for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

BURNER INPUT REQUIREMENTS

Elevations above 2,000 ft. (610 m):

■When installed above 2,000 ft. (610 m), a 4% reduction of the

burner Btu rating shown on the model/serial number plate is

required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing

■The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than

1/2 psi.

A. 3/8"  exible gas connector

B. 3/8" pipe to  are adapter  tting

C. 1/8" NPT minimum plugged tapping

D. 1/2" NPT gas supply line

E. Gas shutoff valve

E

BA D

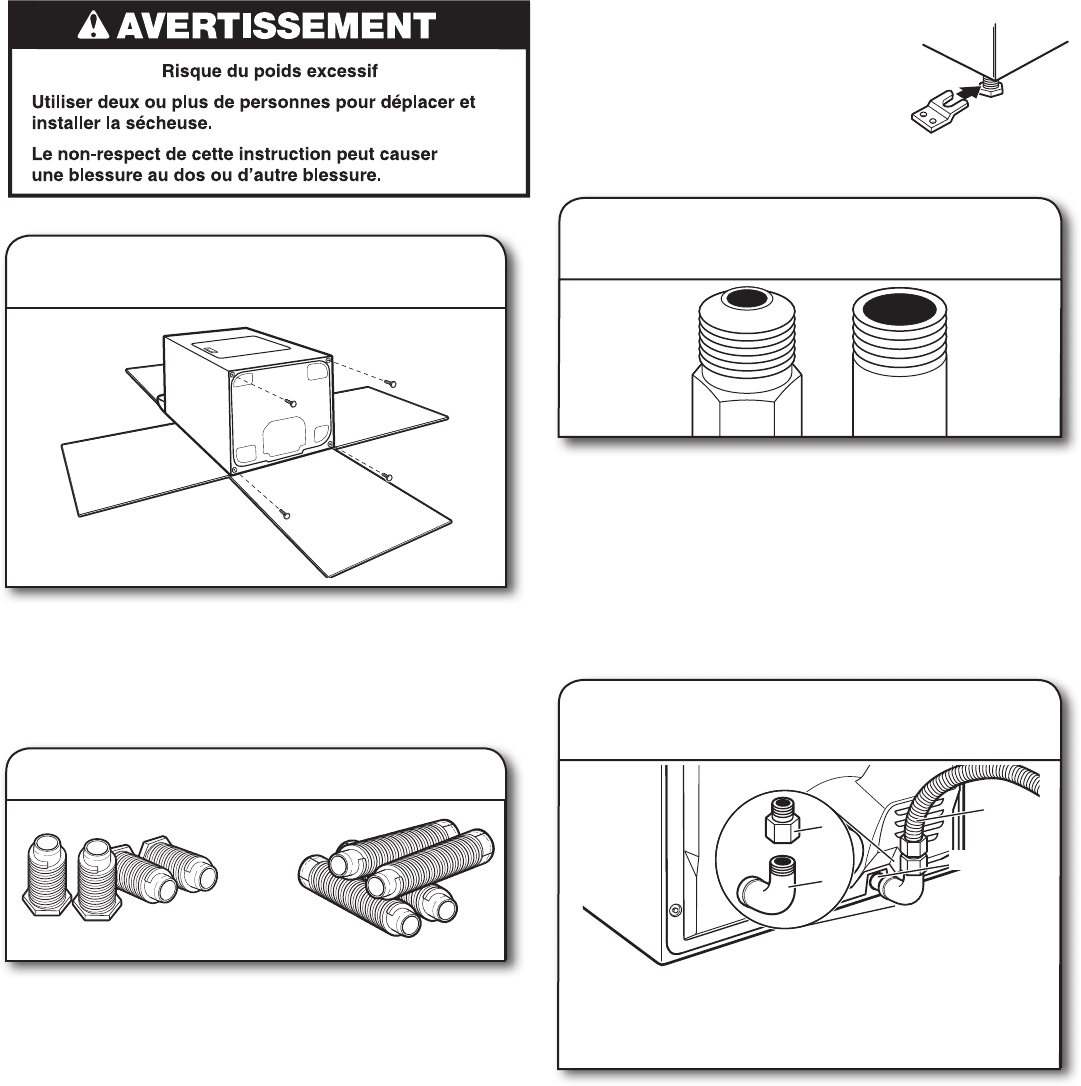

CINSTALL LEVELING LEGS

Screw in leveling legs

2.

Using a wrench and tape measure, screw leveling legs into

leg holes until bottom of foot is approximately 1/2" (13 mm)

from bottom of dryer (so that the dryer height matches that

of the accompanying washer).

Now stand the dryer on its feet. Slide the dryer until it is

close to its  nal location. Leave enough room to connect

the exhaust vent.

For mobile home use

Gas dryers must be securely fastened to the  oor.

Mobile home installations require a Mobile

Home Installation Hold-down Kit. For

ordering information, please reference

the “Use and Care Guide.”

Prepare dryer for leveling legs

1.

To avoid damaging  oor, use a large,  at piece of cardboard

from dryer carton; place under entire back edge of dryer.

Firmly grasp dryer body (not console panel) and gently lay

dryer down on cardboard.

or

11

MAKE ELECTRICAL CONNECTION – U.S.A. ONLY (EFFECTUER LE

RACCORDEMENT ÉLECTRIQUE – ÉTATS-UNIS SEULEMENT)

Power Supply Cord

ELECTRICAL CONNECTION OPTIONS

1. Choose electrical connection type

Power supply cord 4-wire receptacle

(NEMA Type 14-30R): Go to steps 1-2

on page 12 for power supply cord strain

relief; then steps 3-6 for 4-wire Power

Supply Cord Connection section. Then,

go to Venting Requirements.

3-wire direct connection: Go to steps

1-2 on page 13 for direct wire strain relief;

then steps 3-7 for 3-wire Direct Wire

Connection section. Then go to Venting

Requirements.

4-wire direct connection: Go to steps

1-2 on page 13 for direct wire strain relief;

then steps 3-8 for 4-wire Direct Wire

Connection section. Then go to Venting

Requirements.

Power supply cord 3-wire receptacle

(NEMA Type 10-30R): Go to steps 1-2

on page 12 for power supply cord strain

relief; then steps 3-5 for 3-wire Power

Supply Cord Connection section. Then

go to Venting Requirements.

NOTE: If local codes do not permit connection of a

cabinet-ground conductor to neutral wire, go to “Optional

3-wire Connection” section. This connection may be

used with either a power supply cord or a direct wire

connection.

Direct Wire

A

BCCE F

D

2. Remove terminal block cover

Before you start, disconnect power. Remove hold-down

screw (D) and terminal block cover (A).

A. Terminal block cover

B. External ground conductor screw

C. Center terminal block screw

D. Hold-down screw

E. Neutral ground wire

F. Hole below terminal block cover

12

Put power supply cord through the strain relief. Be sure that

the wire insulation on the power supply cord is inside the

strain relief. The strain relief should have a tight  t with the

dryer cabinet and be in a horizontal position. Do not further

tighten strain relief screws at this point.

For 3-wire Power Supply Cord Connection,

continue to step 3 on page 13.

For 4-wire Power Supply Cord Connection,

continue to step 3 on this page.

Attach power supply cord

to strain relief

2.

D

C

B

A

Attach power supply cord

strain relief

Remove the screws from a 3/4" (19 mm) UL listed strain relief

(UL marking on strain relief). Put the tabs of the two clamp

sections (C) into the hole (B) below the terminal block opening

so that one tab is pointing up (A) and the other is pointing

down (D), and hold in place. Tighten strain relief screws just

enough to hold the two clamp sections (C) together.

1.

Power supply cord strain relief

POWER SUPPLY CORD CONNECTION

4-wire Power Supply Cord Connection

Remove center terminal block screw (B). Remove neutral

ground wire (E) from external ground conductor screw (A).

B

A

E

Prepare to connect neutral

ground wire and neutral wire

3.

IMPORTANT: A 4-wire connection is required for mobile

homes and where local codes do not permit the use of 3-wire

connections.

A. 4-wire receptacle (NEMA type 14-30R)

B. 4-prong plug

C. Ground prong

D. Neutral prong

E. Spade terminals with upturned ends

F. 3/4" (19 mm) UL listed strain relief

G. Ring terminals

B

CE

Connect neutral ground wire

and neutral wire

4.

Connect neutral ground wire (E) and neutral wire (white or

center) (C) of power supply cord under center terminal block

screw (B). Tighten screw.

A

F

Connect ground wire (F) (green or bare) of power supply cord

to external ground conductor screw (A). Tighten screw.

5. Connect ground wire

A. B.

D.

C.

E. F.

G.

13

3-wire Power Supply Cord Connection

Use where local codes permit connecting cabinet-ground

conductor to neutral wire.

A. 3-wire receptacle (NEMA type 10-30R)

B. 3-wire plug

C. Neutral prong

D. Spade terminals with upturned ends

E. 3/4" (19 mm) UL listed strain relief

F. Ring terminals

G. Neutral (white or center wire)

Connect remaining wires

6.

Connect remaining wires to outer terminal block screws.

Tighten screws. Finally, reinstall terminal block cover.

Secure cover with hold-down screw. Now, go to Venting

Requirements.

Remove center terminal block screw (B).

B

3. Remove center screw Unscrew the removable conduit connector (A) and any

screws from a 3/4" (19 mm) UL listed strain relief (UL marking

on strain relief). Put the threaded section of the strain relief

through the hole (B) below the terminal block opening.

Reaching inside the terminal block opening, screw the

removable conduit connector onto the strain relief threads (C).

C

B

A

1. Attach direct wire strain relief

Put direct wire cable through the strain relief. The strain relief

should have a tight  t with the dryer cabinet and be in a

horizontal position. Tighten strain relief screws.

For 3-wire Direct Wire Connection, continue to step 3

on page 15.

For 4-wire Direct Wire Connection, continue to step 3

on the next page.

2. Attach direct wire cable

to strain relief

Direct wire strain relief

4. Connect neutral wire

Connect neutral wire (white or center) (C) of power supply cord

to center terminal block screw (B). Tighten screw.

B

C

B

5. Connect remaining wires

Connect remaining wires to outer terminal block screws.

Tighten screws. Finally, reinstall terminal block cover.

Secure cover with hold-down screw. Now, go to Venting

Requirements.

DIRECT WIRE CONNECTION

A. B.

E.

C.

D. F.

G.

14

4-wire Direct Wire Connection

IMPORTANT: A 4-wire connection is required for mobile homes

and where local codes do not permit 3-wire connections.

Direct wire cable must have 5 ft. (1.52 m) of extra length so

dryer may be moved if needed.

Strip 5" (127 mm) of outer covering from end of cable, leaving

bare ground wire at 5" (127 mm). Cut 11/2" (38 mm) from

remaining 3 wires. Strip insulation back 1" (25 mm). Shape

ends of wires into hooks.

1"

(25 mm)

3

1

⁄

2

"

(89 mm)

5"

(127 mm)

3. Prepare your 4-wire cable

for direct connection

To connect wires to terminal block, place hooked end of

wire under terminal block screw, facing to the right, squeeze

hooked end together, and tighten screw.

4. Connect wires to terminal block

5. Prepare to connect neutral

ground wire and neutral wire

B

A

E

Remove center terminal block screw (B). Remove neutral

ground wire (E) from external ground conductor screw (A).

7. Connect ground wire

FE

A

Connect ground wire (green or bare) (F) of direct wire cable

to external ground conductor screw (A). Tighten screw.

B

E C

6. Connect neutral ground wire

and neutral wire

Connect neutral ground wire (E) and place hooked end (hook

facing right) of neutral wire (white/center wire) (C) of direct

wire cable under center screw of terminal block (B). Squeeze

hooked ends together and tighten screw.

Place hooked ends of remaining direct wire cable wires under

outer terminal block screws (hooks facing right). Squeeze

hooked ends together and tighten screws. Finally, reinstall

terminal block cover. Now, go to Venting Requirements.

8. Connect remaining wires

15

3-wire Direct Wire Connection

Use where local codes permit connecting cabinet-ground

conductor to neutral wire.

B

5. Remove center screw

Remove center terminal block screw (B).

Direct wire cable must have 5 ft. (1.52 m) of extra length so

dryer may be moved if needed.

Strip 31/2" (89 mm) of outer covering from end of cable. Strip

insulation back 1" (25 mm). If using 3-wire cable with ground

wire, cut bare wire even with outer covering. Shape wire ends

into hooks.

1"

(25 mm)

3½"

(89 mm)

3. Prepare your 3-wire cable

for direct connection

To connect wires to terminal block, place hooked end of wire

under terminal block screw, facing to the right, squeeze

hooked end together, and tighten screw.

4. Connect wires to terminal block

1. Prepare to connect neutral

ground wire and neutral wire

B

A

E

Remove center terminal block screw (B). Remove neutral

ground wire (E) from external ground conductor screw (A).

Optional 3-wire Connection

You must verify with a quali ed electrician that this grounding

method is acceptable before connecting.

Connect remaining wires

7.

Place hooked ends of remaining direct wire cable wires

under outer terminal block screws (hooks facing right).

Squeeze hooked ends together and tighten screws. Finally,

reinsert tab of terminal block cover into slot of dryer rear

panel. Secure cover with hold-down screw. Now, go to

Venting Requirements.

B

C

Place hooked end of neutral wire (white or center) (C) of direct

wire cable under center terminal block screw (B). Squeeze

hooked end together. Tighten screw.

6. Connect neutral wire

16

B

CE

Connect neutral ground wire

and neutral wire

2.

Connect neutral ground wire (E) and neutral wire (white or

center wire) (C) of power supply cord or cable under center

terminal block screw (B). Tighten screw.

Connect remaining wires

3.

Place hooked ends of remaining wires under outer terminal

block screws (hooks facing right). Tighten screws.

A

E

Connect external ground wire

4.

Connect a separate copper ground wire (G) from the external

ground conductor screw (A) to an adequate ground. Finally,

reinsert tab of terminal block cover into slot of dryer rear

panel. Secure cover with hold-down screw. Now, go to

Venting Requirements.

A

B

D

C

2. Plan pipe  tting connection

A combination of pipe  ttings must be used to connect dryer

to existing gas line. A recommended connection is shown.

Your connection may be different, according to supply line

type, size, and location.

A. 3/8"  exible gas connector

B. 3/8" dryer pipe

C. 3/8" to 3/8" pipe elbow

D. 3/8" pipe-to- are adapter  tting

Open shut-off valve in supply line; valve is open when handle

is parallel to gas pipe. Then, test all connections by brushing

on an approved noncorrosive leak-detection solution.

Bubbles will show a leak. Correct any leaks found.

A

B

1. Connect gas supply to dryer

Remove red cap from gas pipe. Using a wrench to tighten,

connect gas supply to dryer. Use pipe-joint compound

on threads of all non- ared male  ttings. If  exible metal

tubing is used, be sure there are no kinks.

NOTE: For LP gas connections, you must use pipe-joint

compound resistant to action of LP gas. Do not use

TEFLON® tape.

MAKE GAS CONNECTION

Closed valve

Open valve

3. Open shut-off valve

Non- ared

male  tting

Flared

male  tting

G

17

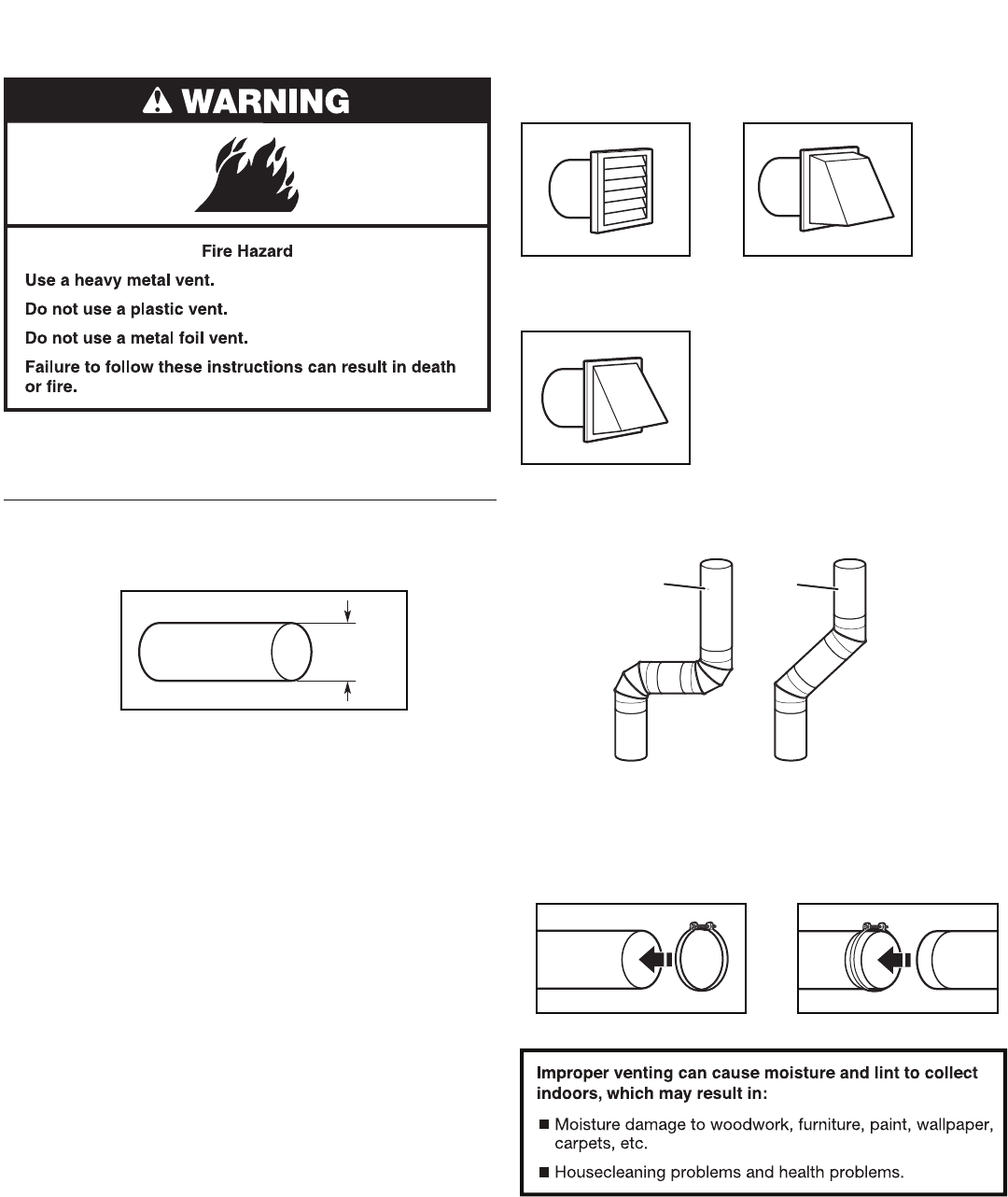

VENTING

Venting Requirements

4"

(102 mm)

4" (102 mm) heavy metal exhaust vent

WARNING: To reduce the risk of re, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling, attic, crawlspace, or a concealed space

of a building. Only rigid or exible metal vent shall be used for

exhausting.

■Only a 4" (102 mm) heavy metal exhaust vent and clamps

may be used.

■Do not use plastic or metal foil vent.

Rigid metal vent:

■Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

■Must be fully extended and supported in nal dryer location.

■Remove excess to avoid sagging and kinking that may result

in reduced airow and poor performance.

■Do not install in enclosed walls, ceilings, or oors.

■The total length should not exceed 73/4 ft. (2.4 m).

NOTE: If using an existing vent system, clean lint from entire

length of the system and make sure exhaust hood is not plugged

with lint. Replace plastic or metal foil vents with rigid metal

or exible metal vents. Review “Vent System Chart” and, if

necessary, modify existing vent system to achieve best drying

performance.

Exhaust hoods:

■Must be at least 12" (305 mm) from ground or any object

that may obstruct exhaust (such as owers, rocks, bushes,

or snow).

Elbows:

■45° elbows provide better airow than 90° elbows.

Clamps:

■Use clamps to seal all joints.

■Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct

and catch lint. Do not use duct tape.

See “Venting Kits” for more information.

Recommended Styles:

Acceptable Style:

Louvered hood Box hood

Angled hood

Good Better

18

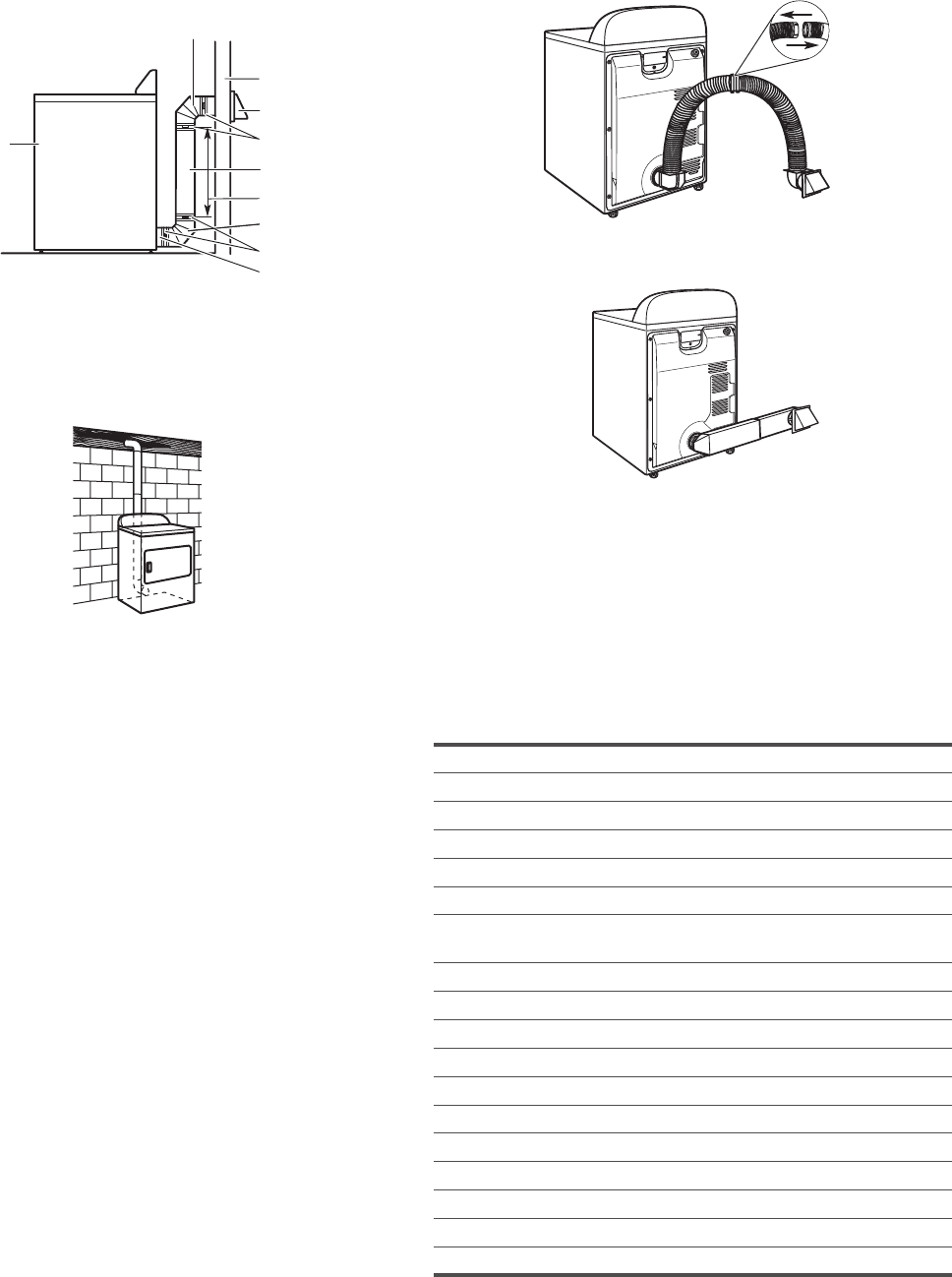

Plan Vent System

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are possible.

B

B

C

D

E

E

F

G

H

A

A. Dryer

B. Elbow

C. Wall

D. Exhaust hood

E. Clamps

F. Rigid metal or flexible metal vent

G. Vent length necessary to connect elbows

H. Exhaust outlet

Standard rear offset exhaust installation

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best

for your installation. Two close-clearance installations are shown.

Refer to the manufacturer’s instructions.

Over-The-Top installation

(also available with one offset elbow)

Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase.

Venting Kits

For more information, call 1-866-698-2538 (Whirlpool)

or 1-800-344-1274 (Maytag), or visit us at

www.applianceaccessories.com (Whirlpool)

or www.maytag.com (Maytag).

In Canada, call 1-800-688-2002 (Whirlpool and Maytag) or visit

us at www.whirlpoolparts.ca (Whirlpool) or www.maytag.ca

(Maytag).

Part Number Descriptions

8171587RP 0"-5" Metal vent periscope

4396037RP 0"-18" Metal vent periscope

4396011RP 18"-29" Metal vent periscope

4396014 29"-50" Metal vent periscope

4392892 In-Wall metal DuraVent™ Periscope

4396028 Sure Connect™ venting kit

(over-the-top installation)

4396009RP 5' Universal connect vent, exible dryer venting

4396010RP 6' SecureConnect™ vent, exible dryer venting

4396013RB Dryer vent installer’s kit

4396033RP 5' exible dryer venting with clamps

4396727RP 8' exible dryer venting with clamps

4396004 Dryer offset elbow

4396005 Wall offset elbow

4396006RW DuraSafe™ close elbow

4396007RW Through-the-wall vent cap

4396008RP 4" steel dryer venting clamps - 2 pack

8212662 Flush mounting louvered vent hood 4"

19

Special provisions for mobile home

installations:

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home. Terminate the exhaust vent outside.

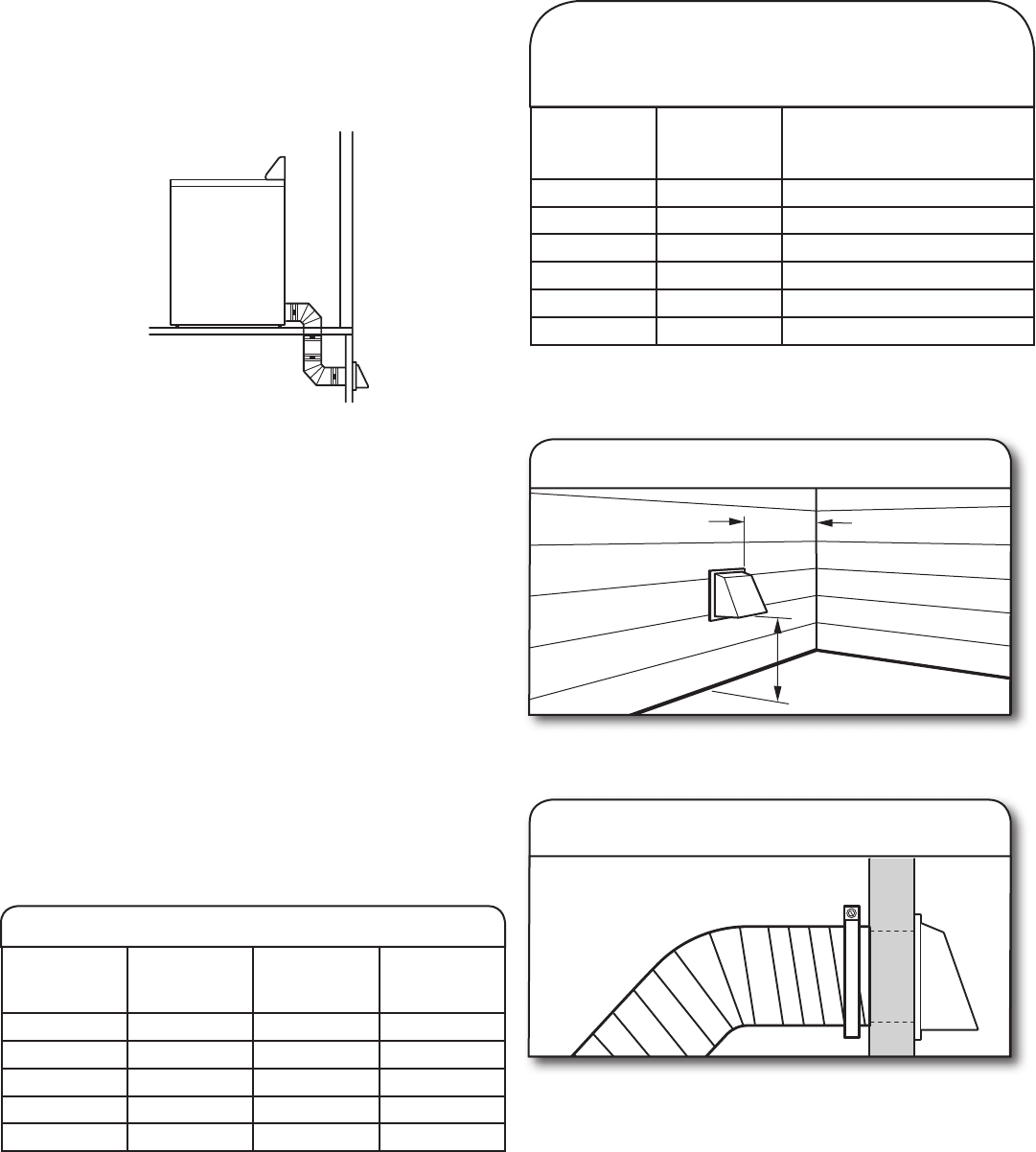

Determine vent path:

■Select route that will provide straightest and most direct path

outdoors.

■Plan installation to use fewest number of elbows and turns.

■When using elbows or making turns, allow as much room

as possible.

■Bend vent gradually to avoid kinking.

■Use as few 90° turns as possible.

Determine vent length and elbows needed

for best drying performance:

■Use following “Vent System Chart” to determine type of vent

material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those speci ed

in “Vent System Chart.” Exhaust systems longer than those

speci ed will:

■Shorten life of dryer.

■Reduce performance, resulting in longer drying times and

increased energy usage.

The “Vent System Chart” provides venting requirements that

will help achieve best drying performance.

Number of

90° turns

or elbows

Type

of vent Box/louvered

hoods Angled

hoods

0 Rigid metal 64 ft. (20 m) 58 ft. (17.7 m)

1 Rigid metal 54 ft. (16.5 m) 48 ft. (14.6 m)

2 Rigid metal 44 ft. (13.4 m) 38 ft. (11.6 m)

3 Rigid metal 35 ft. (10.7 m) 29 ft. (8.8 m)

4 Rigid metal 27 ft. (8.2 m) 21 ft. (6.4 m)

Vent System Chart

INSTALL VENT SYSTEM

12" min.

(305 mm)

12" min.

(305 mm)

Install exhaust hood

1.

Install exhaust hood and use caulking compound to seal

exterior wall opening around exhaust hood.

Connect vent to exhaust hood

2.

Vent must  t over the exhaust hood. Secure vent to exhaust

hood with 4" (102 mm) clamp. Run vent to dryer location

using straightest path possible. Avoid 90° turns. Use clamps

to seal all joints. Do not use duct tape, screws, or other

fastening devices that extend into interior of vent to secure

vent, because they can catch lint.

Number of

90° turns

or elbows

Type

of vent Box/louvered

or angled hoods

0 Rigid metal 160 ft. (48.8 m)

1 Rigid metal 150 ft. (45.7 m)

2 Rigid metal 140 ft. (42.7 m)

3 Rigid metal 130 ft. (39.6 m)

4 Rigid metal 120 ft. (36.6 m)

5 Rigid metal 110 ft. (33.5 m)

Vent System Chart

(29" Wide Long Vent WED/WGD4870

and WED/WGD4975 Models Only)

20

Turn cold water off, remove

and replace rubber washer

1.

Turn cold water faucet off and remove washer inlet hose.

Remove old rubber washer from inlet hose and replace

with new rubber washer.

For non-steam models, skip to “Connect Vent.”

The dryer must be connected to the cold water faucet using

the new inlet hoses. Do not use old hoses.

CONNECT INLET HOSES

(Steam Models Only)

Tighten couplings

3.

Using pliers, tighten the couplings with additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Attach short hose and

“Y” connector

2.

Attach 2 ft (0.6 m) inlet hose to cold water faucet. Screw

on coupling by hand until it is seated on faucet. Then attach

“Y” connector to end of the 2 ft (0.6 m) inlet hose. Screw

on coupling by hand until it is seated on “Y” connector.

Attach long hose to “Y”

connector and tighten couplings

4.

Attach dryer 5 ft (1.5 m) inlet hose ends to the “Y” connector.

Attach washer cold inlet hose to other side of “Y” connector.

Screw on coupling by hand until it is seated on connector.

Using pliers, tighten the couplings an additional two-thirds

turn.

NOTE: Do not overtighten. Damage to the coupling can result.

4"

(101 mm)

301/4"

(768 mm)

Attach long hose to dryer  ll

valve and tighten coupling

5.

Attach other end of long hose to

 ll valve at top of dryer back panel.

Screw on coupling by hand until

it is seated on  ll valve connector.

Using pliers, tighten the coupling

an additional two-thirds turn.

NOTE: Do not overtighten. Damage

to the coupling can result.

Turn on cold water faucet

Check that the water faucet is turned on.

6.

21

CONNECT VENT

1. Connect vent to exhaust outlet

2. Move dryer to  nal location

Using a 4" (102 mm) clamp, connect vent to exhaust outlet

in dryer. If connecting to existing vent, make sure vent is

clean. Dryer vent must  t over dryer exhaust outlet and inside

exhaust hood. Check that vent is secured to exhaust hood

with a 4" (102 mm) clamp.

Move dryer to  nal location. Avoid crushing or kinking vent.

Check for leaks

Check for leaks around “Y” connector, faucet, and hoses.

7. LEVEL DRYER

1. Level dryer

Not Level LEVEL Not Level

Check levelness of dryer from side to side. Repeat from

front to back.

NOTE: The dryer must be level for the moisture sensing system

to operate correctly.

2. Tighten and adjust leveling legs

If dryer is not level or the same height as the washer, prop up

using a wood block. Use wrench to adjust legs up or down,

and check again for levelness. Once legs are level, make sure

all four legs are snug against the  oor before tightening them.

22

COMPLETE INSTALLATION

CHECKLIST

❑ Check that all parts are now installed. If there is an extra

part, go back through steps to see what was skipped.

❑ Check that you have all of your tools.

❑ Dispose of/recycle all packaging materials.

❑ Check dryer’s  nal location. Be sure vent is not crushed

or kinked.

❑ Check that dryer is level. See “Level Dryer.”

❑ Remove  lm on console and any tape remaining on dryer.

❑ Wipe dryer drum interior thoroughly with a damp cloth

to remove any dust.

❑ Read “Dryer Use” in your “Use and Care Guide.”

❑ Set the dryer on a full heat cycle (not an air cycle)

for 20 minutes and start the dryer.

❑ Be sure the water faucets are on.

❑ Check for leaks around “Y” connector, faucet, and hoses.

❑ If you live in a hard water area, use of a water softener is

recommended to control the buildup of scale through the

water system in the dryer. Over time, the buildup of lime

scale may clog different parts of the water system, which will

reduce product performance. Excessive scale buildup may

lead to the need for certain part replacement or repair.

If the dryer will not start, check the following:

■Dryer is plugged into a grounded 3-prong outlet.

■Electrical supply is connected.

■Household fuse is intact and tight, or circuit breaker

has not tripped.

■Dryer door is closed.

❑ When the dryer has been running for 5 minutes, open the

dryer door and feel for heat. If you feel heat, cancel cycle

and close the door.

If you do not feel heat, turn the dryer off and check to see

whether gas supply line shut-off valve is open.

■If the gas supply line shut-off valve is closed, open it,

then repeat the 5-minute test as outlined above.

■If the gas supply line shut-off valve is open, contact a

quali ed technician.

NOTE: You may notice an odor when the dryer is  rst heated.

This odor is common when the heating element is  rst used.

The odor will go away.

REVERSE DOOR SWING

(OPTIONAL)

NOTE: Magnetized screwdriver is helpful.

Place towel on top of dryer to avoid damaging the surface.

1. Place towel on dryer

2. Remove bottom screws

Open dryer door. Remove bottom screws from dryer cabinet

side of hinges. Loosen (do not remove) top screws from dryer

cabinet side of hinges.

Lift door until top screws in dryer cabinet are in large part of

hinge slot. Pull door forward off screws. Set door (handle side

up) on top of dryer. Remove top screws from dryer cabinet.

3. Lift door off top screws

23

Remove screws at top, bottom, and side of door (4 screws)

that hold the inner and outer door together. Holding door over

towel on dryer, grasp sides of outer door and lift to separate it

from inner door. Set outer door aside.

NOTE: Do not pry apart with putty knife or screwdriver.

Do not pull on door seal or plastic door catches.

5. Remove screws from door

Remove the door catch, bezel, and plug from the inside of

the inner door by squeezing and pulling/pushing them. Place

the door catch, bezel, and plug on the sides opposite from

where they were.

Plug

Catch and bezel

6. Switch door catch, bezel, and plug

7. Rotate outer door

Rotate outer door 180º and set it back down on inner door.

Reattach outer door panel to inner door panel so handle is

on the side where hinges were just removed. Insert 4 door

screws.

8. Flip door over

Flip door over so handle side is down.

9. Attach door hinges

Reattach door hinges to dryer door so that the larger hole is

at the bottom of the hinge.

4. Remove screws from hinges

Remove screws attaching hinges to door.

24

12. Insert screws in hinge holes

on dryer cabinet

NOTE: Two people may be needed to reinstall door.

Insert screws into the bottom holes on left side of dryer

cabinet. Tighten screws halfway. Position door so large

end of door hinge slot is over screws. Slide door up so

screws are in bottom of slots. Tighten screws. Insert

and tighten top screws in hinges.

Use a small,  at-blade screwdriver to gently remove 4 hinge

hole plugs on left side of dryer cabinet. Transfer plugs into

hinge holes on opposite side of dryer cabinet.

11. Remove and transfer

hinge hole plugs

Remove door strike and door strike plug from dryer cabinet.

Insert the door strike into door strike plug hole and secure

with screw. Insert door strike plug into original door strike

hole and secure with screw.

10. Remove door strike and

door strike plug

Door strike plugDoor strike

Close door and check that door strike aligns with door

catch. If it is needed, slide door catch left or right within

slot to adjust alignment.

13. Check door strike alignment

TROUBLESHOOTING

See the Use and Care Guide or visit our website and

reference Frequently Asked Questions to possibly avoid

the cost of a service call.

25

Sécurité de la sécheuse

26

27

Exigences d’installation

Niveau

Mètre-ruban

Pince

Tournevis à lame plate Tournevis Phillips n° 2

Clé à molette avec

ouverture jusqu’à

1" (25 mm) ou clé à

douille à tête hexagonale

Cisaille de ferblantier

(pour l’installation d’un

nouveau conduit)

Pistolet à calfeutrage et

composé de calfeutrage

(pour l’installation d’un

nouveau conduit d’évacuation)

Brides de serrage pour

conduit d’évacuation

Tourne-écrou ou

clé à douille de 1/4"

(recommandé)

Couteau utilitaire

Outillage et pièces

Rassembler les outils et composants nécessaires avant

d’entreprendre l’installation.

Outils nécessaires pour toutes les installations :

Couteau à mastic

Outils nécessaires pour les installations au gaz :

Clé à tuyau de 8" ou 10" Clé à molette de

8" ou 10" (pour le

raccordement au gaz)

Composé d’étanchéité

des raccords letés –

résistant au gaz propane

Cisaille de ferblantier (pour

l’installation d’un nouveau

conduit)

28

Pièces fournies

Pieds de nivellement (4)

(Longueur et l’apparence des pieds peuvent varier selon le modèle)

Exigences d’emplacement

Il vous faudra :

■Un emplacement permettant une évacuation appropriée.

Voir “Exigences concernant l’évacuation”.

■Un circuit distinct de 15 ou 20 A est requis pour les sécheuses

à gaz et un circuit distinct de 30 A est requis pour les

sécheuses électriques.

■Si on utilise un cordon d’alimentation, une prise électrique

avec liaison à la terre située à moins de 2 pi (610 mm) de

l’un des côtés de la sécheuse. Voir “Spécications

électriques”.

■Le plancher doit pouvoir soutenir le poids de la sécheuse

de 200 lb (90,7 kg). Tenir également compte du poids des

appareils voisins.

■Un plancher de niveau avec une pente maximale de

1" (25 mm) sous l’ensemble de la sécheuse. Si l’inclinaison

est supérieure à 1" (25 mm), installer l’ensemble de

pieds d’extension de la sécheuse, pièce no 279810. Si la

sécheuse n’est pas de niveau, les vêtements peuvent ne pas

culbuter convenablement et les programmes de détection

automatiques peuvent ne pas fonctionner correctement.

■Pour une installation dans un garage, placer la sécheuse

au moins 18" (460 mm) au-dessus du plancher.

■Modèles avec génération de vapeur uniquement : Un robinet

d’eau froide situé à 4 pi (1,2 m) maximum des valves de

remplissage, et une pression d'eau de 20 à 100 lb/po2 (137,9

à 689,6 kPa). L’alimentation en eau de la laveuse peut être

utilisée avec le connecteur en “Y” et le tuyau court fournis.

IMPORTANT : Ne pas installer, remiser ou faire fonctionner la

sécheuse à un emplacement où elle sera exposée à de l’eau, des

intempéries ou à des températures inférieures à 45°F (7°C). À des

températures inférieures, la sécheuse pourrait ne pas s’arrêter

à la n des programmes de détection automatique, ce qui

entraînerait le prolongement du temps de séchage.

REMARQUE : Aucun autre appareil consommant un combustible

ne doit être installé dans le même placard que la sécheuse.

Le sachet de pièces se trouve dans le tambour de la sécheuse.

Vérier que toutes les pièces sont présentes.

Pièces fournies (modèles à vapeur) :

Raccord en “Y” Tuyau d’alimentation

court

Tuyau d’alimentation

de 5' (1,52 m)

Rondelle en

caoutchouc

Pièces nécessaires (modèles à vapeur) :

Pièces nécessaires :

Consulter les codes locaux. Vérier l’alimentation électrique

et le circuit d’évacuation existants. Voir “Spécications

électriques” et “Exigences concernant l’évacuation” avant

d’acheter les pièces.

Les installations pour maison mobile nécessitent un système

d’évacuation en métal qui peut être acheté chez le marchand

chez qui vous avez acheté votre sécheuse. Pour plus

d’information, veuillez consulter la section “Assistance ou

service” de Guide d’utilisation et d’entretien de la sécheuse.

Équipement facultatif : (Non fourni avec la sécheuse)

Se référer au Guide d’utilisation et d’entretien pour des

renseignements sur les accessoires disponibles pour

la sécheuse.

En cas d’utilisation d’un câble d’alimentation

électrique :

Utiliser un ensemble de câble d’alimentation électrique

homologué UL marqué pour utilisation avec les sécheuses

à vêtements. L’ensemble doit contenir :

■Un câble d’alimentation électrique homologué UL de 30

ampères, 120/240 volts minimum. Le cordon doit être de

type SRD ou SRDT et mesurer au moins 4 pi (1,22 m) de

long. Les ls raccordés à la sécheuse doivent se terminer

par des cosses rondes ou à fourche à pointes relevées.

■Un serre-câble (homologation UL).

ou

29

Distances de dégagement à respecter :

Pour chaque type de conguration, prévoir davantage de

dégagement pour faciliter l’installation et l’entretien, laisser

sufsamment de dégagement pour les appareils ménagers

voisins et pour les murs, les portes et les plinthes. L’espacement

doit être assez grand pour permettre d’ouvrir complètement

la porte. Ajouter un espace supplémentaire tout autour de la

sécheuse pour réduire le transfert de bruit. Si l’on installe une

porte de placard ou une porte à persiennes, des ouvertures

d’aération au sommet et au bas de la porte sont nécessaires.

Vérier les exigences des codes. Certains codes limitent ou

n’autorisent pas l’installation des sécheuses dans un garage,

un placard, une maison mobile ou une chambre à coucher.

Contacter l’inspecteur en bâtiment local.

Dimensions de la sécheuse

Vue avant

A B

A. Porte à large ouverture latérale

B. Porte rabattable à large ouverture

REMARQUE : La hauteur minimale des pieds de nivellement

doivent être de 1/2" (13 mm), ou pour correspondre à la hauteur

de la laveuse qui l’accompagne.

Distances d’espacement à respecter

6"/0"

(152 mm/

0 mm)

14" max

(356 mm)

1"/0"

(25 mm/0 mm)

1"/1"

(25 mm/25 mm)

18"/18"

(457 mm/

457 mm)

3"/3"

(76 mm/

76mm)

3"/3"

(76 mm/

76mm)

48"2/48"2

(310 cm2/

310 cm2)

24"2/24"2

(155 cm2/

155 cm2)

Dégagement minimum/recommandé

A B

503/4"

(1289 mm) 42"

(1067 mm)

281/4"

(717 mm) 281/4"

(717 mm)

Vue latérale

Vue arrière

29"

(737 mm)

407/8"

(1038 mm)

1/2"

(13 mm)

14

1

/

2

"

(368 mm)

43/4"

(121 mm)91/4"

(235 mm)

11/4"

(32 mm)

14

1

/

2

"

(368 mm)

43/4"

(121 mm)91/4"

(235 mm)

11/4"

(32 mm)

301/4"

(768 mm)

4"

(101 mm)

Modèle avec vapeur Modèle sans vapeur

Espacement pour une installation

dans un encastrement ou dans un placard

Les dimensions correspondent à l’espacement minimum permis.

■Prévoir davantage d’espace pour faciliter l’installation

et l’entretien.

■Un espace supplémentaire peut être requis pour les moulures

de porte et de plancher et pour les plinthes.

■Un espace supplémentaire de 1" (25 mm) doit être envisagé

de tous les côtés de la sécheuse an de réduire le transfert

de bruit.

■Pour une installation dans un placard avec porte, on doit

prévoir des ouvertures minimums d’entrée d’air en haut

et en bas de la porte. Les portes à claire-voie offrant des

ouvertures équivalentes de passage de l’air sont acceptables.

■Il faut aussi prendre en compte l’espace requis entre

les appareils voisins.

Installation dans une maison mobile –

exigences supplémentaires

Cette sécheuse peut être installée dans une maison mobile.

L’installation doit satisfaire aux critères du Manufactured Home

Construction and Safety Standard, Titre 24 CFR, Partie 3280

(anciennement Federal Standard for Mobile Home Construction

and Safety, Titre 24, HUD Partie 280) ou du Canadian

Manufactured Home Standard CAN/CSA-Z240 MH.

■Un matériel d’évacuation métallique, disponible à l’achat.

Pour plus d’informations, consulter la section “Assistance

ou service” dans “Guide d’utilisation et d’entretien”.

■Il faut prendre des dispositions spéciales dans les maisons

mobiles pour l’apport d’air de l’extérieur dans la sécheuse.

L’ouverture (telle qu’une fenêtre à proximité) devrait être au

moins deux fois plus grande que l’ouverture de décharge

de la sécheuse.

30

Raccordement de la sécheuse

électrique – Canada seulement

Spécications électriques

C’est à l’utilisateur qu’incombe

la responsabilité de :

■Contacter un électricien qualié.

■S’assurer que le raccordement électrique est adéquat

et conforme au Code canadien de l’électricité, C22.1 –

dernière édition, et à tous les codes locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter : Association canadienne de normalisation,

178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■L’appareil doit être alimenté uniquement par un circuit

monophasé de 120/240 V, CA seulement, 60 Hz à 4

conducteurs, sur un circuit séparé de 30 ampères, fusionné

aux deux extrémités de la ligne. On recommande d’utiliser

un fusible ou un disjoncteur temporisé. On recommande

également que cet appareil soit alimenté par un circuit

indépendant.

■Cette sécheuse est équipée d’un cordon d’alimentation

homologué par la CSA International à introduire dans

une prise murale standard 14-30R. Le cordon mesure

5 pi (1,52 m). Veiller à ce que la prise murale se trouve

à proximité de l’emplacement dénitif de la sécheuse.

Prise murale à 4 conducteurs (14-30R)

En cas d’utilisation d’un cordon d’alimentation de rechange,

il est conseillé d’utiliser le cordon d’alimentation de rechange –

pièce numéro 9831317.

Pour plus d’information, consulter la section “Assistance

ou service” dans le “Guide d’utilisation et d’entretien”.

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais

fonctionnement ou de panne, la liaison à la terre réduira le

risque de choc électrique en offrant au courant électrique un

acheminement d'évacuation de moindre résistance. Cette

sécheuse est alimentée par un cordon électrique comportant

un conducteur relié à la terre et une che de branchement

munie d'une broche de liaison à la terre. La che doit être

branchée sur une prise appropriée qui est bien installée et

reliée à la terre conformément à tous les codes et règlements

locaux.

INSTRUCTIONS DE LIAISON À LA TERRE

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter

un risque de choc électrique. En cas de doute quant à la

qualité de liaison à la terre de la sécheuse, consulter un

électricien ou un technicien ou un personnel qualié. Ne pas

modier la che de branchement fournie avec la sécheuse;

si la che ne correspond pas à la conguration de la prise de

courant, demander à un électricien qualié d'installer une

prise de courant appropriée.

Pour les installations en résidence mobile

avec sécheuse à gaz :

■Il est possible de commander un ensemble d’ancrage au

sol pour installation en résidence mobile, pièce numéro

W10432680. Pour plus d’informations, voir la section

“Assistance ou service” dans le “Guide d’utilisation et

d’entretien”.

31

Raccordement d’une sécheuse

à gaz

Spécications électriques

■L’appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 ou 20 ampères, protégé par un fusible.

On recommande l’emploi d’un fusible ou d’un disjoncteur

temporisé. Il est recommandé de raccorder l’appareil sur

un circuit distinct exclusif à cet appareil.

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais

fonctionnement ou de panne, la liaison à la terre réduira le

risque de choc électrique en offrant au courant électrique un

acheminement d'évacuation de moindre résistance. Cette

sécheuse est alimentée par un cordon électrique comportant

un conducteur relié à la terre et une che de branchement

munie d'une broche de liaison à la terre. La che doit être

branchée sur une prise appropriée qui est bien installée et

reliée à la terre conformément à tous les codes et règlements

locaux.

INSTRUCTIONS DE LIAISON À LA TERRE

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter

un risque de choc électrique. En cas de doute quant à la

qualité de liaison à la terre de la sécheuse, consulter un

électricien ou un technicien ou un personnel qualié. Ne pas

modier la che de branchement fournie avec la sécheuse;

si la che ne correspond pas à la conguration de la prise de

courant, demander à un électricien qualié d'installer une

prise de courant appropriée.

Spécications de l’alimentation en gaz

Type de gaz

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz

naturel. Sa conception est homologuée par CSA International

pour l’alimentation au gaz de pétrole liquéé (propane ou butane),

avec conversion appropriée.

■Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spécique qui alimente l’habitation.

L’information sur le brûleur se trouve sur la plaque

signalétique dans le logement de la porte de la sécheuse.

Si ces renseignements ne correspondent pas au type de

gaz disponible, consulter la section “Assistance ou service”

du “Guide d’utilisation et d’entretien”.

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualié doit effectuer la conversion.

Ne pas entreprendre de convertir la sécheuse dans le cas d’une

utilisation avec un gaz différent de celui indiqué sur la plaque

signalétique sans d’abord consulter la compagnie de gaz.

Canalisation de gaz

Option 1 (méthode recommandée)

Raccord à gaz en acier inoxydable souple :

■Si les codes locaux le permettent, utiliser un raccord neuf

en acier inoxydable souple (conception homologuée par

l’American Gas Association ou par CSA International) pour

raccorder la sécheuse à la canalisation rigide d’alimentation

en gaz. Selon le besoin, utiliser un coude et un adaptateur

de 3/8" x tuyau NPT de 3/8" entre le raccord de gaz exible

et la canalisation de gaz de la sécheuse, pour éviter toute

déformation.

32

E

BA D

C

†®TEFLON est une marque déposée de Chemours.

Option 2 (méthode alternative)

Conduit d’aluminium ou de cuivre approuvé :

■La canalisation doit comprendre un connecteur obturé

(letage NPT de 1/8" ou plus) accessible pour le

raccordement de l'instrument de mesure immédiatement en

amont de la connexion d'alimentation en gaz de la sécheuse.

■On recommande un tuyau IPS de 1/2".

■Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux approuvés en aluminium ou en cuivre de 3/8"

dans la mesure où les codes locaux et le fournisseur de gaz

l’autorisent.

■Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

■Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de calibre différent.

■Si la sécheuse a été convertie pour une utilisation au propane,

on peut utiliser un tuyau en cuivre pour propane compatible

de 3/8". Si la longueur totale de la canalisation d’alimentation

en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de

taille supérieure.

REMARQUE : On doit utiliser un composé d’étanchéité

des tuyauteries résistant à l’action du gaz de pétrole liquéé.

Ne pas utiliser de ruban adhésif TEFLON®†.

■Robinet d’arrêt nécessaire

Au Canada :

Un robinet d’arrêt individuel manuel doit être installé

conformément à la norme B149.1 du Code des installations au

gaz naturel ou propane. On recommande que le robinet d’arrét

manuel individuel soit installé à 6 pi (1,8 m) maximum de la

sécheuse. L’emplacement doit être facilement accessible pour

l’ouverture et la fermeture.

A. Connecteur de gaz flexible de 3/8"

B. Adaptateur de tuyau au joint conique de 3/8"

C. Connecteur obturé (filetage NPT de 1/8" ou plus)

D. Canalisation de gaz (NPT de 1/2")

E. Robinet d’arrêt du gaz

Exigences concernant le raccordement au gaz

■Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre

le connecteur de gaz exible et la conduite de gaz de la

sécheuse, tel que nécessaire pour éviter le pincement.

■Utiliser uniquement un composé d'étanchéité des tuyauteries.

Ne pas utiliser de ruban TEFLON®†

■Cette sécheuse doit être raccordée à la canalisation

d’alimentation en gaz à l’aide d’un connecteur de gaz

exible homologué qui respecte les normes applicables

aux connecteurs utilisés avec des appareils ménagers

à gaz, ANSI Z21.24 ou CSA 6.10.

Caractéristiques d’alimentation du brûleur

Altitudes supérieures à 2 000 pieds (610 m) :

■Si la sécheuse doit être utilisée à une altitude supérieure

à 2 000 pieds (610 m), on doit réduire de 4 % le débit

thermique du brûleur indiqué sur la plaque signalétique

pour chaque tranche de 1 000 pieds (305 m)

d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de

pression à des pressions plus élevées que 1/2 lb/po².

Canalisation d’arrivée de gaz de la sécheuse

■La canalisation d’arrivée de gaz sortant à l’arrière de

la sécheuse est dotée d’un letage mâle de 3/8".

91/4"

(235 mm)

11/4"

(32 mm)

Conduit NPT gaz de la sécheuse de 3/8"

33

Installation des pieds de nivellement

À l’aide d’une clé et d’un mètre-ruban, visser les pieds dans

les trous pour pieds de nivellement jusqu’à ce que le bas de

chaque pied se trouve à environ 1/2" (13 mm) depuis le bas

de la sécheuse (pour correspondre à la hauteur de la laveuse

qui l’accompagne).

À présent, redresser la sécheuse et la placer sur ses pieds.

Faire glisser la sécheuse jusqu’à ce qu’elle se trouve à

proximité de son emplacement  nal. Laisser suf samment

d’espace pour connecter le conduit d’évacuation.

Visser les pieds de nivellement

2.

Préparer la sécheuse pour

les pieds de nivellement

1.

Pour ne pas endommager le plancher, utiliser un grand

morceau de carton découpé dans l’emballage de la

sécheuse; le placer sous tout le bord arrière de la sécheuse.

Saisir fermement la sécheuse par la caisse (non par le

panneau de commande) et incliner soigneusement la

sécheuse sur le carton.

Pour utilisation en maison mobile

Les sécheuses à gaz doivent être solidement  xées au plancher.

Les installations en maison mobile

nécessitent un ensemble d’ancrage au sol

pour installation en maison mobile. Pour

le processus de commande, consulter le

“Guide d’utilisation et d’entretien”.

Retirer le capuchon rouge de la canalisation de gaz. À l’aide

d’une clé pour serrer, raccorder l’alimentation en gaz à la

sécheuse. Utiliser un composé d’étanchéité des tuyauteries

sur tous les  letages des raccords mâles non coniques. Si on

utilise un conduit métallique souple, veiller à ce qu’il ne soit

pas pincé.

REMARQUE : Pour les raccordements au propane, on doit

utiliser un composé d’étanchéité résistant à l’action du

propane. Ne pas utiliser de ruban adhésif TEFLON®.

A

B

D

C

Préparer la connexion

des raccords de tuyauterie

2.

On doit utiliser une combinaison de raccords de tuyauterie

pour raccorder la sécheuse à l’alimentation en gaz existante.

L’illustration présente un raccordement recommandé.

Le raccordement peut varier selon le type, la taille et

l’emplacement de la canalisation d’alimentation.

A. Raccord  exible de gaz

de 3/8"

B. Conduit de la sécheuse

de 3/8"

C. Coude de 3/8" par 3/8"

D. Adaptateur entre le conduit

et le joint conique de 3/8"

Raccordement au gaz

A

B

Raccorder l’alimentation

en gaz à la sécheuse

1.

Raccord mâle

conique

Raccord mâle

non conique

ou

34

Closed valve

Open valve

Évacuation

4"

(102 mm)

Conduit d’évacuation en métal lourd de 4" (102 mm)

Exigences concernant l’évacuation

AVERTISSEMENT : Pour réduire le risque d’incendie,

cette sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.

IMPORTANT : Respecter les dispositions de tous les codes

et règlements en vigueur.

Le conduit d’évacuation de la sécheuse ne doit pas être

connecté à une évacuation de gaz, une cheminée, un mur, un

plafond, un grenier, un vide sanitaire ou un vide de construction.

Seul un conduit en métal  exible ou rigide doit être utilisé pour

l’évacuation.

■Utiliser uniquement un conduit d’évacuation en métal lourd

de 4" (102 mm) et des brides de serrage.

■Ne pas utiliser de conduit de plastique ou en aluminium.

Ouvrir le robinet d’arrêt du gaz

3.

Ouvrir le robinet d’arrêt de la canalisation d’alimentation;

le robinet est ouvert lorsque la manette est parallèle à la

canalisation de gaz. Véri er ensuite tous les raccordements

en les badigeonnant d’une solution de détection des fuites

non corrosive approuvée. L’apparition de bulles indique

la présence d’une fuite. Réparer toute fuite éventuelle.

Robinet

fermé

Robinet

ouvert

Meilleur

Bon

Styles recommandés :

Style acceptable :

Clapet à persiennes Clapet de type boîte

Clapet incliné

Clapets de décharge :

■Doit se situer à au moins 12" (305 mm) au-dessus du sol

ou de tout objet susceptible d’obstruer l’évacuation

(par exemple  eurs, roches, arbustes ou neige).

Coudes :

■Les coudes à 45° permettent une meilleure circulation

de l’air que les coudes à 90°.

Conduit métallique rigide :

■Recommandé pour une meilleure performance de séchage

et pour réduire les risques d’écrasement et de déformation.

Conduit métallique  exible : (Acceptable uniquement si

accessible pour le nettoyage)

■Doit être complètement déployé et soutenu à l’emplacement

 nal de la sécheuse.

■Enlever tout excès de conduit pour éviter tout affaissement

et déformation susceptible de réduire la capacité d’évacuation

et le rendement.

■Ne pas installer le conduit dans les cavités fermées des murs,

plafonds ou planchers.

■La longueur totale ne doit pas excéder 73/4 pi (2,4 m).

REMARQUE : Lors de l’utilisation d’un système de décharge

existant, nettoyer et éliminer la charpie sur toute la longueur

du système et veiller à ce que le clapet d’évacuation ne soit

pas obstrué par une accumulation de charpie. Remplacer tout

conduit de plastique ou d’aluminium par un conduit métallique

rigide ou  exible. Examiner le tableau des systèmes d’évacuation

et au besoin, apporter les modi cations nécessaires au système

d’évacuation pour atteindre le meilleur rendement de séchage.

35

Brides de serrage :

■Utiliser des brides de serrages pour sceller toutes

les jointures.

■Le conduit d’évacuation ne doit pas être connecté ou xé

avec des vis ou avec tout autre dispositif de serrage qui se

prolonge à l’intérieur du conduit et où la charpie risque de

s’accrocher. Ne pas utiliser de ruban adhésif pour conduit.

Une mauvaise évacuation de l'air peut causer de

l'humidité et une accumulation de charpie à l'intérieur de

la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture,

papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes

de santé.

Pour plus de renseignements voir “Trousses d’évacuation”.

Planication du système d’évacuation

Installations d’évacuation recommandées

Les installations typiques consistent à acheminer le conduit

d’évacuation à l’arrière de la sécheuse. D’autres installations

sont possibles. B

B

C

D

E

E

F

G

H

A

A. Sécheuse

B. Coude

C. Mur

D. Clapet de décharge

E. Brides

F. Conduit métallique rigide ou souple

G. Longueur de conduit nécessaire pour

raccorder les coudes

H. Bouche de décharge

Installations alternées

pour dégagements étroits

Il existe de nombreux systèmes d’évacuation. Choisir le type

le mieux adapté à votre installation. Sur l’illustration : deux

installations pour dégagement étroits sont illustrées. Se rapporter

aux instructions du fabricant.

Installation au-dessus de la sécheuse

(également disponible avec un coude décalé)

Installation avec acheminement standard du conduit

d’évacuation par l’arrière

36

Installation de périscope

REMARQUE : Les trousses suivantes pour les installations

alternées à dégagements étroits sont disponible à l’achat.

Trousses d’évacuation

Pour plus de renseignements, contacter le

1-800-688-2002 ou visiter notre site Web

www.whirlpoolparts.ca ou www.maytag.ca.

Numéro

de pièces Descriptions

8171587RP Périscope d’évacuation métallique de 0" à 5"

4396037RP Périscope d’évacuation métallique de 0" à 18"

4396011RP Périscope d’évacuation métallique de 18" à 29"

4396014 Périscope d’évacuation métallique de 29" à 50"

4392892 Périscope DuraVent™ métallique mural

4396028 Trousse d’évacuation Sure Connect™

(installation par le dessus)

4396009RP Conduit raccordement universel de 5', conduit

d’évacuation souple pour sécheuse

4396010RP Conduit SecureConnect™ de 6', conduit

d’évacuation souple pour sécheuse

4396013RB Trousse d’installation du conduit de sécheuse

4396033RP Conduit d’évacuation souple pour sécheuse

de 5' avec brides

4396727RP Conduit d’évacuation souple pour sécheuse

de 8' avec brides

4396004 Coude décalé pour sécheuse

4396005 Coude décalé pour mur

4396006RW Coude serré DuraSafe™

4396007RW Clapet de conduit d’évacuation à travers le mur

4396008RP Brides d’évacuation en acier de 4" pour

sécheuse – Lot de 2

8212662 Clapet d’évacuation à persiennes de 4"

pour montage en afeurement

Dispositions spéciales pour les maisons

mobiles :

Le système d’évacuation doit être solidement xé à une section

non combustible de la structure de la maison mobile et ne doit

pas se terminer en dessous de celle-ci. Acheminer le conduit

d’évacuation vers l’extérieur.

Déterminer l’itinéraire d’acheminement du conduit :

■Choisir l’itinéraire d’acheminement vers l’extérieur qui sera

le plus direct et le plus rectiligne.

■Planier l’installation pour introduire le nombre minimal

de coudes et de changements de direction.

■Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

■Plier le conduit graduellement pour éviter de le déformer.

■Utiliser le moins possible de changements de direction

à 90°.

Déterminer la longueur du conduit et les

coudes nécessaires pour un séchage optimal :

■Utiliser le “Tableau des systèmes d’évacuation” ci-dessous

pour déterminer le type de composants et les combinaisons

acceptables.

REMARQUE : Ne pas utiliser un conduit de longueur

supérieure à la valeur spéciée dans le “Tableau des

systèmes d’évacuation”. Si la longueur du circuit est

supérieure à la valeur spéciée dans le tableau,

on observera :

■Une réduction de la longévité de la sécheuse.

■Une réduction du rendement, avec temps de séchage

plus longs et une plus grande consommation d’énergie.

Le “Tableau des systèmes d’évacuation” fournit les

spécications d’évacuation qui vous aideront à atteindre

la meilleure performance de séchage.

Nombre de

coudes à 90° Type de

conduit

d’évacuation

Clapets de

type boîte/à

persiennes

Clapets

inclinés

0 Métallique

rigide 64 pi (20 m) 58 pi (17,7 m)

1 Métallique

rigide 54 pi (16,5 m) 48 pi (14,6 m)

2 Métallique

rigide 44 pi (13,4 m) 38 pi (11,6 m)

3 Métallique

rigide 35 pi (10,7 m) 29 pi (8,8 m)

4 Métallique

rigide 27 pi (8,2 m) 21 pi (6,4 m)

Tableau des systèmes d’évacuation

37

Installation du circuit d’évacuation

12" min.

(305 mm)

12" min.

(305 mm)

Installer le clapet d’évacuation

1.

Installer un clapet d’évacuation et calfeutrer l’ouverture

murale à l’extérieur autour du clapet d’évacuation.

Nombre de

coudes à 90° Type de

conduit

d’évacuation

Clapets de type boîte/

à persiennes ou incliné

0 Métallique

rigide 160 pi (48,8 m)

1 Métallique

rigide 150 pi (45,7 m)

2 Métallique

rigide 140 pi (42,7 m)

3 Métallique

rigide 130 pi (39,6 m)

4 Métallique

rigide 120 pi (36,6 m)

5 Métallique

rigide 110 pi (33,5 m)

Tableau des systèmes d’évacuation

(Modèles de 29" avec les systèmes

d’évacuation longues WED/WGD4870

et WED/WGD4975 seulement)

Fermer le robinet d’eau froide et ôter le tuyau d’alimentation

de la laveuse. Retirer l’ancien joint de caoutchouc du tuyau

d’arrivée d’eau et le remplacer par le nouveau joint de

caoutchouc fourni.

Pour les modèles à fonctionnement sans vapeur, passer

directement à la section “Raccordement du système

d’évacuation”.

La sécheuse doit être connectée au robinet d’eau froide à l’aide

des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux

usagés.

Raccordement des

tuyaux d’alimentation

(Modèles à vapeur seulement)

Fermer l’eau froide; retirer et

remplacer le joint de caoutchouc

1.

Raccorder le conduit

d’évacuation au clapet

2.

Le conduit doit se trouver par dessus le clapet d’évacuation.

Fixer ensemble le conduit et le clapet avec une bride de

4" (102 mm). Acheminer le conduit d’évacuation jusqu’à

l’emplacement de la sécheuse, utiliser l’itinéraire le plus

rectiligne possible. Éviter les changements de direction à 90º.

Utiliser des brides de serrage pour sceller toutes les jointures.

Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres

dispositifs de  xation qui se prolongeraient à l’intérieur du

conduit pour sécuriser l’évacuation, car la charpie pourrait

s’y accrocher.

Fixer le tuyau court

et le raccord en “Y”

2.

Fixer le tuyau d’alimentation de 2 pi (0,6 m) au robinet

d’eau froide. Visser le raccord à la main pour qu’il repose

sur le robinet. Fixer le raccord en “Y” à l’extrémité du tuyau

d’alimentation de 2 pi (0,6 m). Visser le raccord à la main

jusqu’à ce qu’il repose sur le raccord en “Y”.

38

Serrer les raccords

3.

Terminer le serrage des raccords de deux tiers de tour

supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

Fixer le long tuyau au raccord

en “Y” et serrer les raccords

4.

Fixer l’une des extrémités du tuyau d’alimentation de 5 pi

(1,5 m) au connecteur en “Y”. Fixer le tuyau d’alimentation en

eau froide de la laveuse à l’autre extrémité du raccord en “Y”.

Visser le raccord à la main pour qu’il repose sur le raccord.

Terminer le serrage des raccords de deux tiers de tour

supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque

d’être endommagé.

Fixer le long tuyau à

l’électrovanne de remplissage

de la sécheuse et serrer les

raccords

5.

Fixer l’autre extrémité du long tuyau

à l’électrovanne située au sommet

du panneau arrière de la sécheuse.

Visser le raccord à la main jusqu’à

ce qu’il repose sur le connecteur de

l’électrovanne. Terminer le serrage

des raccord de deux tiers de tour

supplémentaire avec une pince.

REMARQUE : Ne pas serrer

excessivement. Le raccord risque d’être

endommagé.

Ouvrir le robinet d’eau froide

Véri er que le robinet d’eau est ouvert.

6.

Recherche de fuites

Véri er qu’il n’y a pas de fuites autour du raccord en “Y”,

du robinet et des tuyaux.

7.

4"

(101 mm)

301/4"

(768 mm)

39

Raccordement du conduit

d’évacuation

Raccorder le conduit d’évacuation

à la bouche d’évacuation

1.

Déplacer la sécheuse à son

emplacement  nal

2.

À l’aide d’une bride de serrage de 4" (102 mm), relier

le conduit d’évacuation à la bouche d’évacuation de la

sécheuse. Si on utilise le conduit d’évacuation existant,

s’assurer qu’il est propre. Le conduit d’évacuation de la

sécheuse doit être  xé par-dessus la bouche d’évacuation

de la sécheuse, et à l’intérieur du clapet d’évacuation. Véri er

que le conduit d’évacuation est  xé au clapet d’évacuation

à l’aide d’une bride de serrage de 4" (102 mm).

Placer la sécheuse à son emplacement  nal. Éviter d’écraser

ou de déformer le conduit d’évacuation.

Réglage de l’aplomb de la sécheuse

Pas d’aplomb D’APLOMB Pas d’aplomb

Véri er l’aplomb de la sécheuse d’un côté à l’autre. Répéter

l’opération de l’avant vers l’arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que

le système de détection d’humidité fonctionne correctement.

Serrer et ajuster les pieds

de nivellement

2.

Si la sécheuse n'est pas d’aplomb ou à la même hauteur que

la laveuse, la soulever à l’aide d’une cale en bois. Utiliser une

clé pour ajuster les pieds vers le haut ou vers le bas, et véri er

à nouveau si elle est d’aplomb. Une fois que les pieds sont

d’aplomb, s’assurer que les quatre pieds sont solidement

appuyés contre le plancher avant de les serrer.

Achever l’installation –

liste de véri cation

❑ Véri er que toutes les pièces sont maintenant installées.

S’il reste une pièce, passer en revue les différentes étapes

pour découvrir laquelle aurait été oubliée.

❑ Véri er la présence de tous les outils.

❑ Éliminer/recycler les matériaux d’emballage.

❑ Véri er l’emplacement dé nitif de la sécheuse. S’assurer

que le conduit d’évacuation n’est pas écrasé ou déformé.

❑ Véri er que la sécheuse est d’aplomb. Voir “Réglage de

l’aplomb de la sécheuse”.

❑ Retirer la pellicule sur le panneau de commande et tout

ruban adhésif resté sur la sécheuse.

❑ Essuyer soigneusement l’intérieur du tambour de la

sécheuse avec un chiffon humide pour éliminer toute trace

de poussière.

❑ Lire la section “Utilisation de la sécheuse” dans le Guide

d’utilisation et d’entretien.

❑ Régler la sécheuse pour un programme de séchage

complet (pas le programme de séchage à l’air) de 20

minutes et mettre la sécheuse en marche.

❑ Véri er que les robinets d’eau sont ouverts.

❑ Véri er qu’il n’y a pas de fuites autour du raccord en “Y”,

du robinet et des tuyaux.

Régler l’aplomb de la sécheuse

1.

40

❑ Si l’on réside dans une région où l’eau est dure, l’emploi

d’un adoucisseur d’eau est recommandé pour contrôler

l’accumulation de tartre dans le circuit d’eau de la

sécheuse. Avec le temps, l’accumulation de tartre peut

obstruer différentes parties du circuit d’eau, ce qui réduira

la performance du produit. Une accumulation excessive de

tartre peut entraîner la nécessité de remplacer ou de réparer

certains composants.

Si la sécheuse ne démarre pas, vérifier ce qui suit :

■La sécheuse est branchée sur une prise à trois alvéoles

reliée à la terre.

■La prise de courant est correctement alimentée.

■Les fusibles du domicile sont intacts et serrés;

le disjoncteur n’est pas déclenché.

■La porte de la sécheuse est fermée.

❑ Après 5 minutes de fonctionnement, ouvrir la porte de la

sécheuse et déterminer si l’on détecte de la chaleur. Si de la

chaleur est détectée, annuler le programme et fermer la porte.

Si vous ne sentez aucune chaleur, éteindre la sécheuse

et véri er si le robinet d’arrêt de la canalisation de gaz est

ouvert.

■Si le robinet d’arrêt de la canalisation de gaz est fermé,

l’ouvrir, puis répéter le test de 5 minutes décrit ci-dessus.

■Si le robinet d’arrêt de la canalisation de gaz est ouvert,

contacter un technicien quali é.

REMARQUE : Il est possible que la sécheuse dégage une

odeur lors du chauffage initial. Cette odeur est normale lorsque

l’élément chauffant est utilisé pour la première fois. L’odeur

disparaîtra.

Placer une serviette sur le dessus de la sécheuse pour éviter

d’endommager la surface.

Placer une serviette

sur la sécheuse

1.

Ôter les vis inférieures

2.

Ouvrir la porte de la sécheuse. Ôter les vis inférieures de la

portion des charnières attachée à la caisse de la sécheuse.

Desserrer (ne pas retirer) les vis supérieures de la portion des

charnières attachée à la caisse de la sécheuse.

Soulever la porte jusqu’à ce que les vis supérieures situées

dans la caisse de la sécheuse se trouvent dans la partie

évasée de l’encoche de charnière. Tirer la porte vers l’avant

pour la dégager des vis. Placer la porte (côté poignée vers

le haut) sur la sécheuse. Retirer les vis supérieures de la

caisse de la sécheuse.

Soulever la porte pour la dégager

des vis supérieures

3.

Inversion du sens de l’ouverture

de la porte (facultatif)

REMARQUE : Un tournevis aimanté serait utile.

Ôter les vis des charnières

4.

Retirer les vis  xant les charnières à la porte.

41

Retirer les vis du sommet, du bas et du côté de la porte

(4 vis) qui tiennent ensemble la porte interne et la porte

externe. Tout en maintenant la porte sur la serviette et sur

la sécheuse, saisir les côtés de la porte externe et la soulever

pour la séparer de la porte interne. Mettre de côté la porte

externe.

REMARQUE : Ne pas utiliser de couteau à mastic ou de

tournevis pour séparer les portes. Ne pas tirer sur le joint

ou les pitons de retenue en plastique de la porte.

Ôter les vis du panneau de porte

5.

Bouchon

d’obturation

de la porte

Gâche et

boîtier

Retirer la gâche de porte, le boîtier et le bouchon d’obturation

du côté intérieur de la porte interne en serrant les côtés puis

en tirant/repoussant ces éléments. Placer la gâche de porte,

le boîtier et le bouchon d’obturation de la porte sur le côté

opposé à leur position précédente.

Inversion du côté d’installation de

la gâche, du boîtier et du bouchon

d’obturation de la porte

6.

Faire pivoter la porte externe

7.

Faire pivoter la porte externe de 180° puis la replacer sur la

porte interne. Fixer à nouveau le panneau de porte externe

sur le panneau de porte interne de façon à ce que la poignée

se trouve du côté où les charnières viennent d’être retirées.

Insérer les 4 vis de porte.

Retourner la porte

8.

Retourner la porte de façon à ce que la poignée soit orientée

vers le bas.

Fixer les charnières de porte

9.

Réinstaller les charnières de porte sur la porte de la sécheuse

de façon à ce que le trou le plus gros se trouve dans la partie

inférieure de la charnière.

42

Insérer les vis dans les trous

de charnière de la caisse de

la sécheuse

12.

REMARQUE : Il faudra peut-être deux personnes pour

réinstaller la porte.

Insérer les vis dans les trous inférieurs du côté gauche de

la caisse de la sécheuse. Serrer les vis à moitié. Positionner

la porte de façon à ce que le côté large de l’encoche de la

charnière de porte se trouve au-dessus des vis. Faire glisser

la porte vers le haut de façon à ce que les vis se trouvent

au fond des encoches. Resserrer les vis. Insérer les vis

supérieures dans les charnières et les serrer.

Utiliser un petit tournevis à lame plate pour retirer avec

précaution les 4 bouchons d’obturation du côté gauche

de la caisse de la sécheuse. Transférer les bouchons

d’obturation dans les trous de charnière du côté opposé

de la caisse de la sécheuse.

Retirer les bouchons d’obturation

de charnière et les transférer

11.

Fermer la porte et véri er que le piton de la porte est aligné

avec le piton de retenue de la porte. Au besoin, faire glisser

la gâche de la porte vers la gauche ou vers la droite à

l’intérieur de l’encoche pour régler l’alignement.

Contrôler l’alignement

du piton de la porte

13.

Retirer le piton de retenue de la porte et le bouchon

d’obturation de piton de la porte de la caisse de la sécheuse.

Insérer le piton de retenue de la porte dans le trou du

bouchon d’obturation de piton de la porte et  xer avec une

vis. Insérer le bouchon d’obturation de piton de la porte dans

le trou d’origine de piton de la porte et  xer avec une vis.

10. Retirer le piton de retenue

de la porte et le bouchon

d’obturation de piton de la porte

Bouchon d’obturation

de piton de la porte

Piton de retenue

de la porte

Dépannage

Voir le Guide d’utilisation et d’entretien ou consulter notre

site Web et la “Foire aux questions” pour tenter d’éviter le

coût d’une intervention de réparation.

43

NOTES

W10848818A

W10848821A-SP 01/16

®/™ © 2016 Whirlpool. All rights reserved.

Used under license in Canada.

®/™ © 2016 Whirlpool. Tous droits réservés.

Emploi sous licence au Canada.
