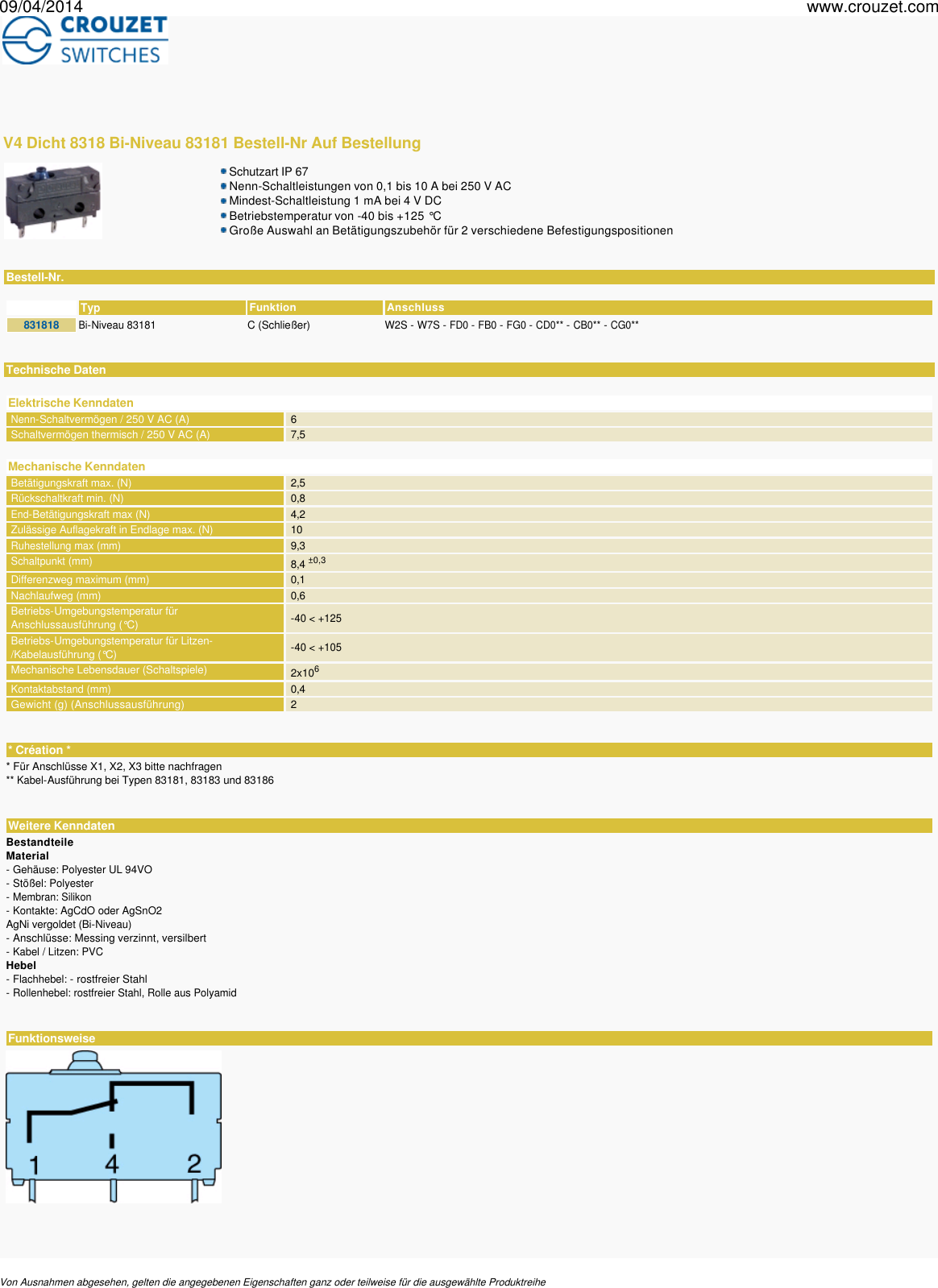

V4 Dicht 8318 Bi
-
Niveau 83181 Bestell
-
Nr Auf Bestellung
Schutzart IP 67
Nenn-Schaltleistungen von 0,1 bis 10 A bei 250 V AC
Mindest-Schaltleistung 1 mA bei 4 V DC
Betriebstemperatur von -40 bis +125 °C
Große Auswahl an Betätigungszubehör für 2 verschiedene Befestigungspositionen
Bestell-
Nr.
Technische Daten
Typ
Funktion
Anschluss
831818
Bi
-
Niveau 83181
C (Schließer)
W2S
-
W7S
-
FD0
-
FB0
-
FG0
-
CD0**
-
CB0**
-
CG0**
Elektrische Kenndaten
Nenn
-Schaltvermögen / 250 V AC (A)
6
Schaltvermögen thermisch / 250 V AC (A)
7,5
Mechanische Kenndaten
Betätigungskraft max. (N)
2,5
Rückschaltkraft min. (N)
0,8
End
-Betätigungskraft max (N)
4,2
Zulässige Auflagekraft in Endlage max. (N)
10
Ruhestellung max (mm)
9,3
Schaltpunkt (mm)
8,4
±
0,3
Differenzweg maximum (mm)
0,1
Nachlaufweg (mm)
0,6
Betriebs-Umgebungstemperatur für
Anschlussausführung (°C)
-
40 < +125
Betriebs-Umgebungstemperatur für Litzen-
/Kabelausführung (°C)
-
40 < +105
Mechanische Lebensdauer (Schaltspiele)
2x106
Kontaktabstand (mm)
0,4
Gewicht (g) (Anschlussausführung)
2
* Création *
* Für Anschlüsse X1, X2, X3 bitte nachfragen
** Kabel
-Ausführung bei Typen 83181, 83183 und 83186
Weitere Kenndaten
Bestandteile
Material
-
Gehäuse: Polyester UL 94VO
-
Stößel: Polyester
-
Membran: Silikon
-
Kontakte: AgCdO oder AgSnO2
AgNi vergoldet (Bi-
Niveau)
- Anschlüsse: Messing verzinnt, versilbert
-
Kabel / Litzen: PVC
Hebel
-
Flachhebel:
- rostfreier Stahl
-
Rollenhebel: rostfreier Stahl, Rolle aus Polyamid
Funktionsweise
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm

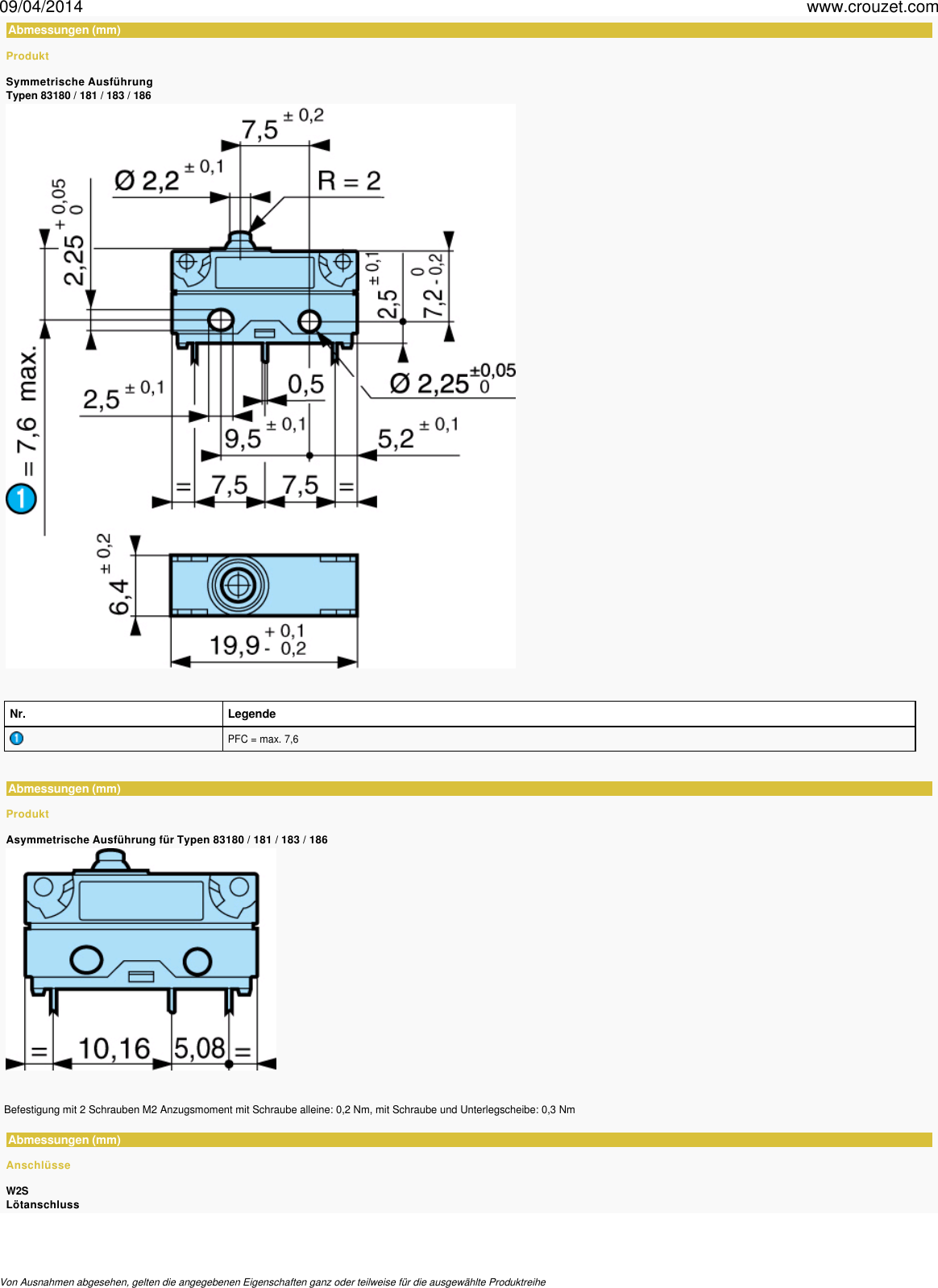

Abmessungen (mm)
Produkt
Symmetrische Ausführung
Typen 83180 / 181 / 183 / 186
Nr.
Legende
PFC = max. 7,6
Abmessungen (mm)
Produkt
Asymmetrische Ausführung für Typen 83180 / 181 / 183 / 186
Abmessungen (mm)
Anschlüsse
W2S
Lötanschluss
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

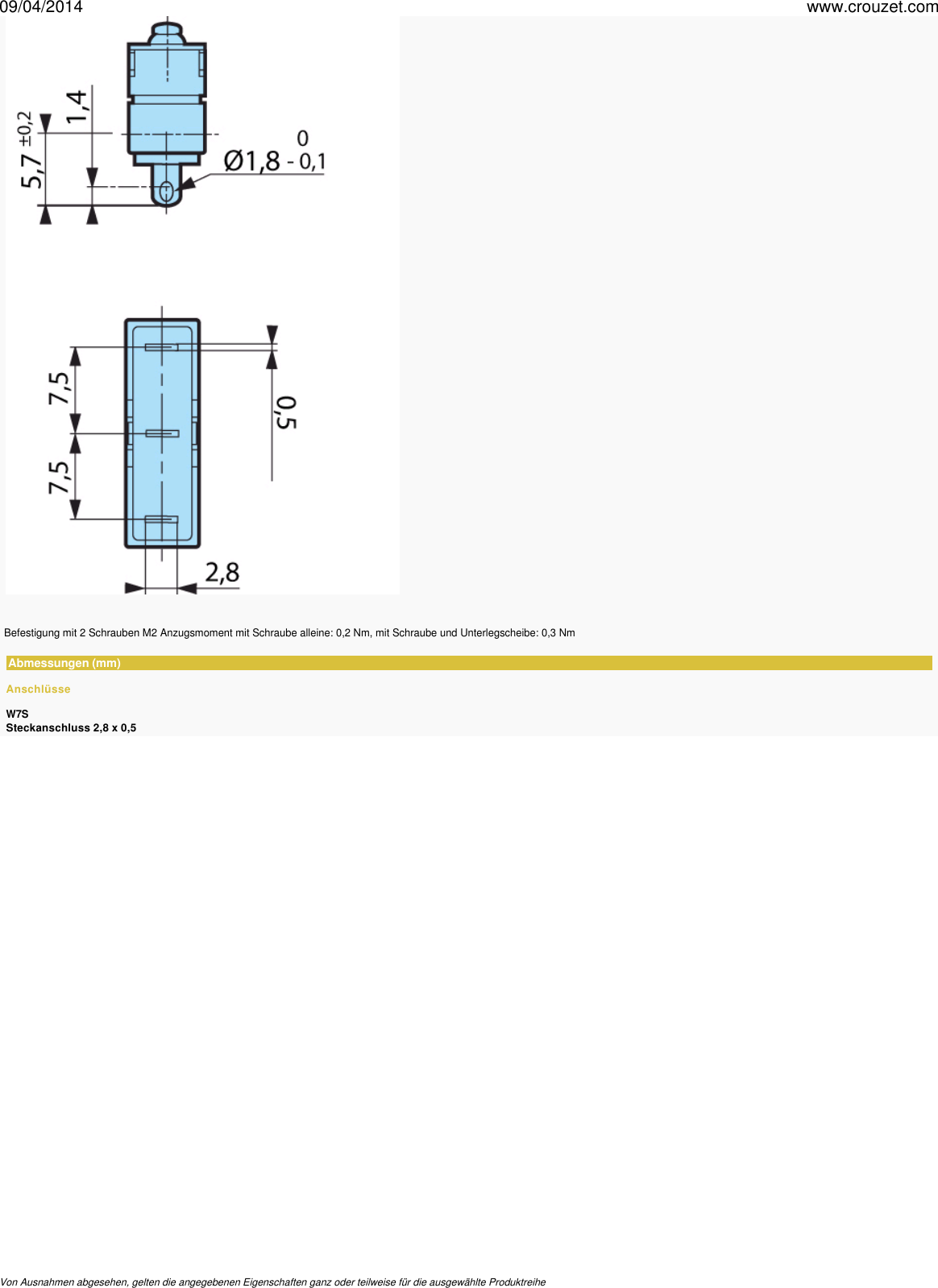

Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Abmessungen (mm)
Anschlüsse
W7S
Steckanschluss 2,8 x 0,5
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm

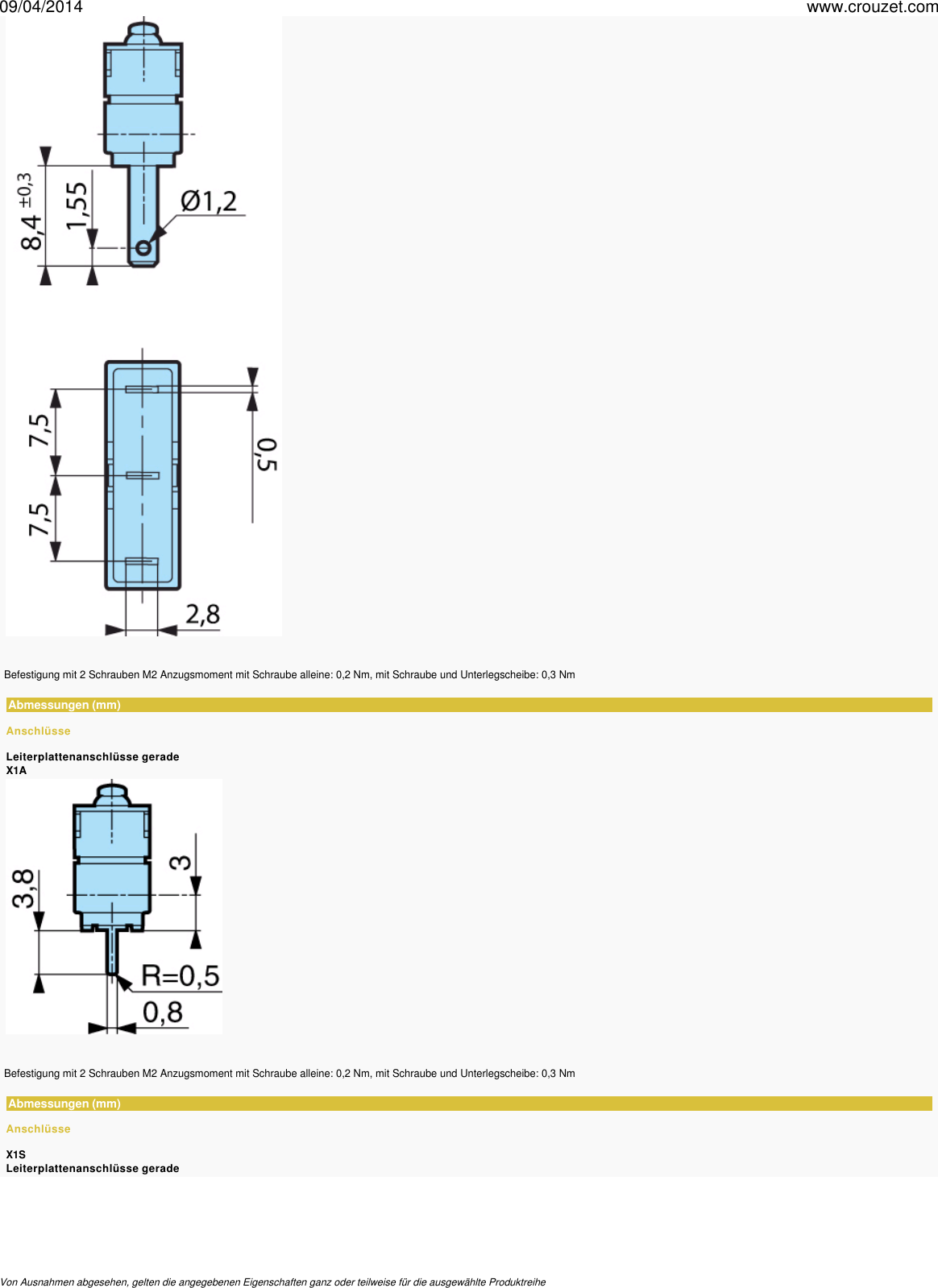

Abmessungen (mm)
Anschlüsse
Leiterplattenanschlüsse gerade
X1A
Abmessungen (mm)
Anschlüsse
X1S
Leiterplattenanschlüsse gerade
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm

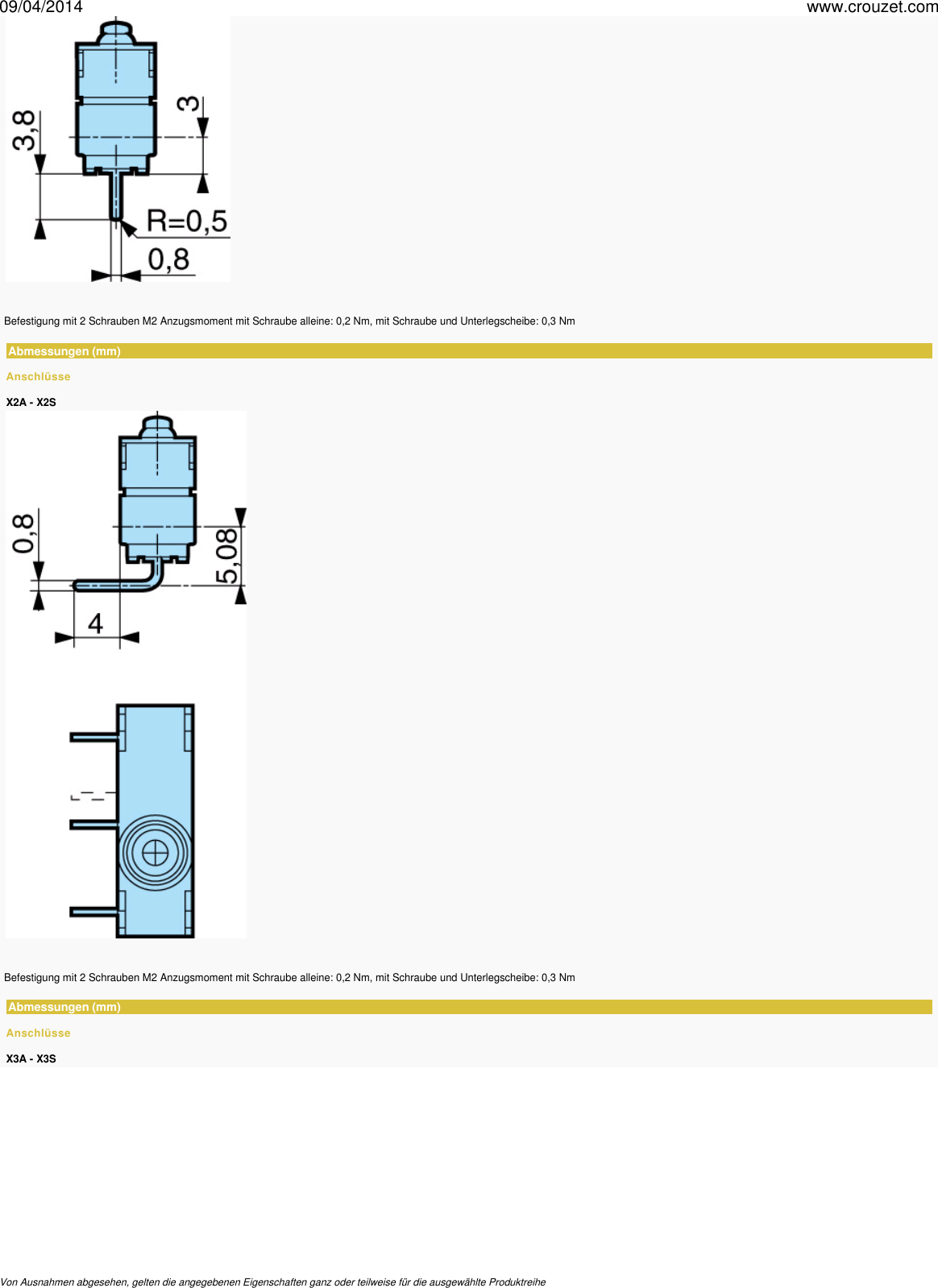

Abmessungen (mm)
Anschlüsse
X2A -
X2S
Abmessungen (mm)
Anschlüsse
X3A -
X3S
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Schwarz = Gemeinsamer
Grau = NC
Blau = NO
Litzenquerschnitt:
83181 / 83183 / 83186 = 3 x 0,5 mm2
83
180 = 3 x 0,75 mm
Kabelquerschnitt:
83181 / 83183 / 83186 = 3 x 0,5 mm2

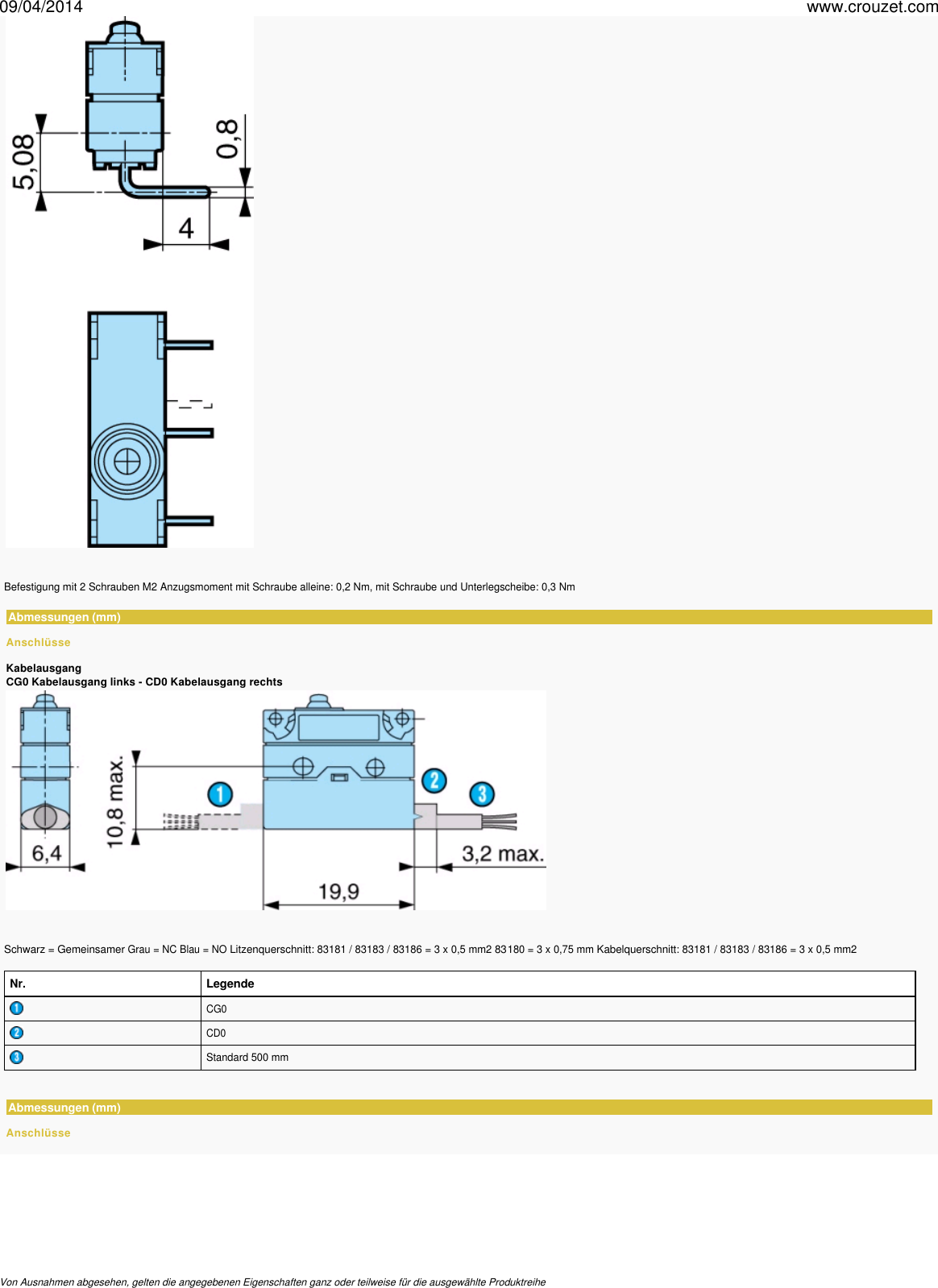

Abmessungen (mm)
Anschlüsse
Kabelausgang
CG0 Kabelausgang links - CD0 Kabelausgang rechts
Nr.
Legende
CG0
CD0
Standard 500 mm
Abmessungen (mm)
Anschlüsse
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

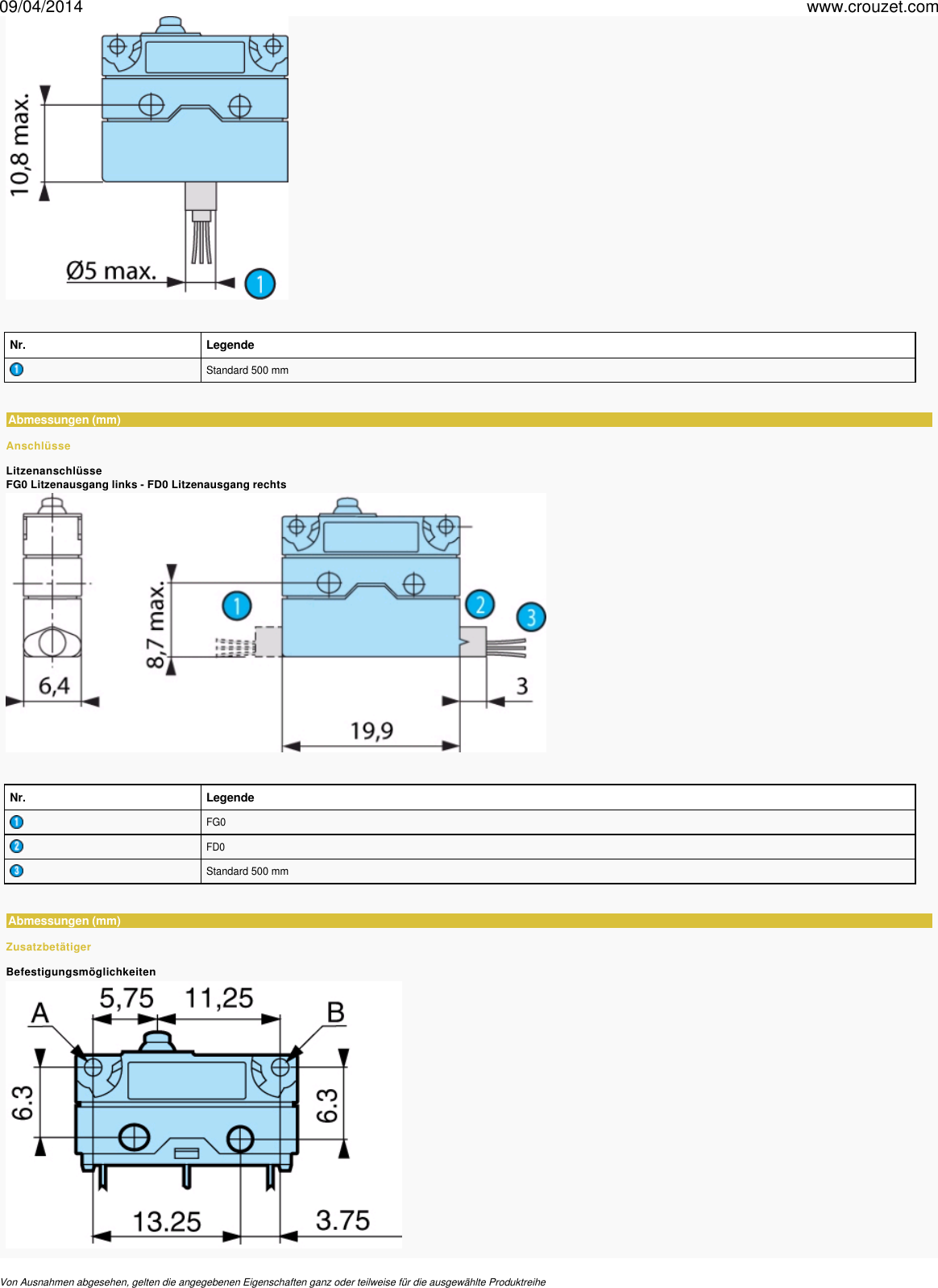

Nr.
Legende
Standard 500 mm
Abmessungen (mm)
Anschlüsse
Litzenanschlüsse
FG0 Litzenausgang links - FD0 Litzenausgang rechts
Nr.
Legende
FG0
FD0
Standard 500 mm
Abmessungen (mm)
Zusatzbetätiger
Befestigungsmöglichkeiten
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

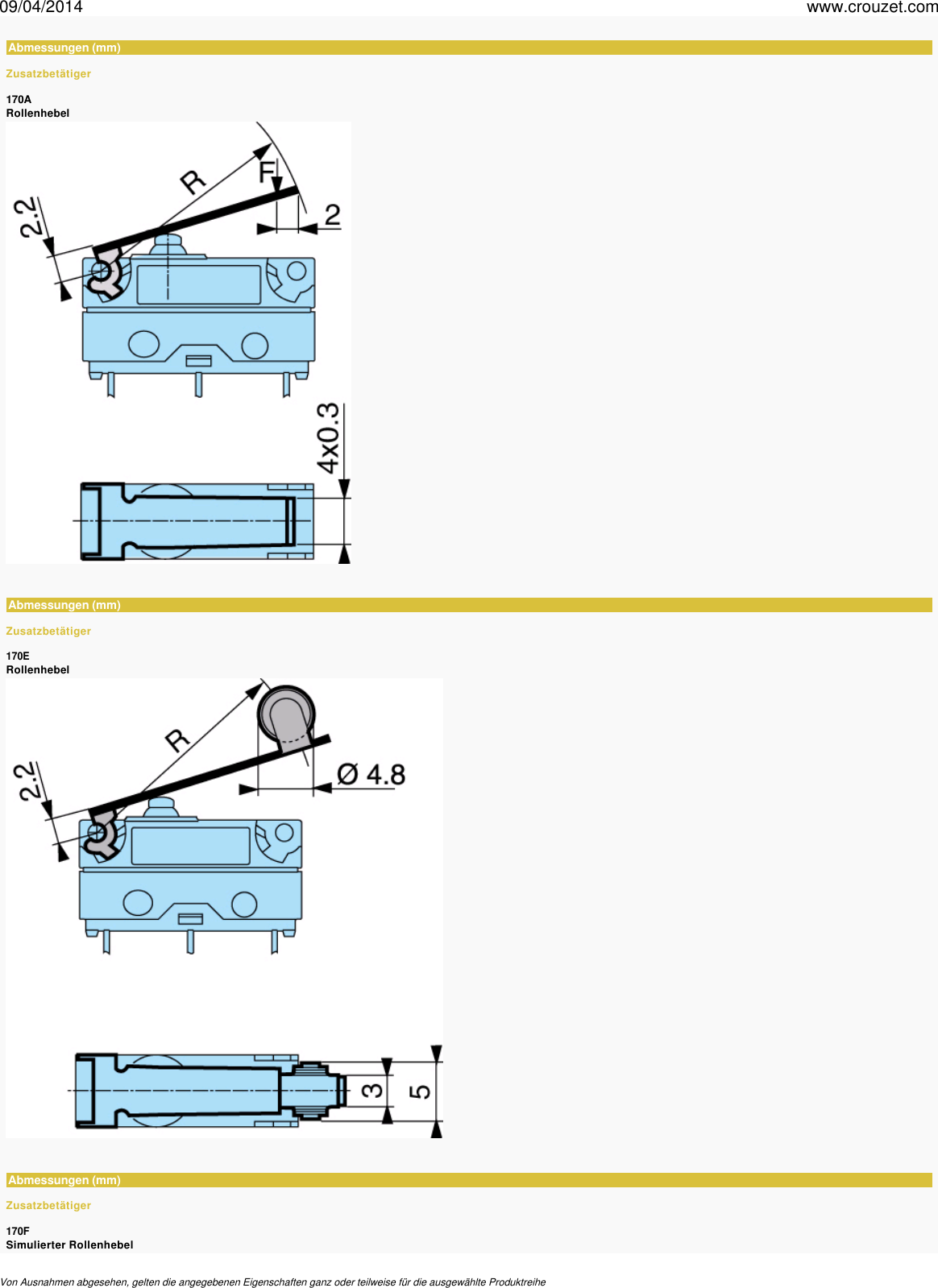

Abmessungen (mm)
Zusatzbetätiger
170A
Rollenhebel
Abmessungen (mm)
Zusatzbetätiger
170E
Rollenhebel
Abmessungen (mm)
Zusatzbetätiger
170F
Simulierter Rollenhebel
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

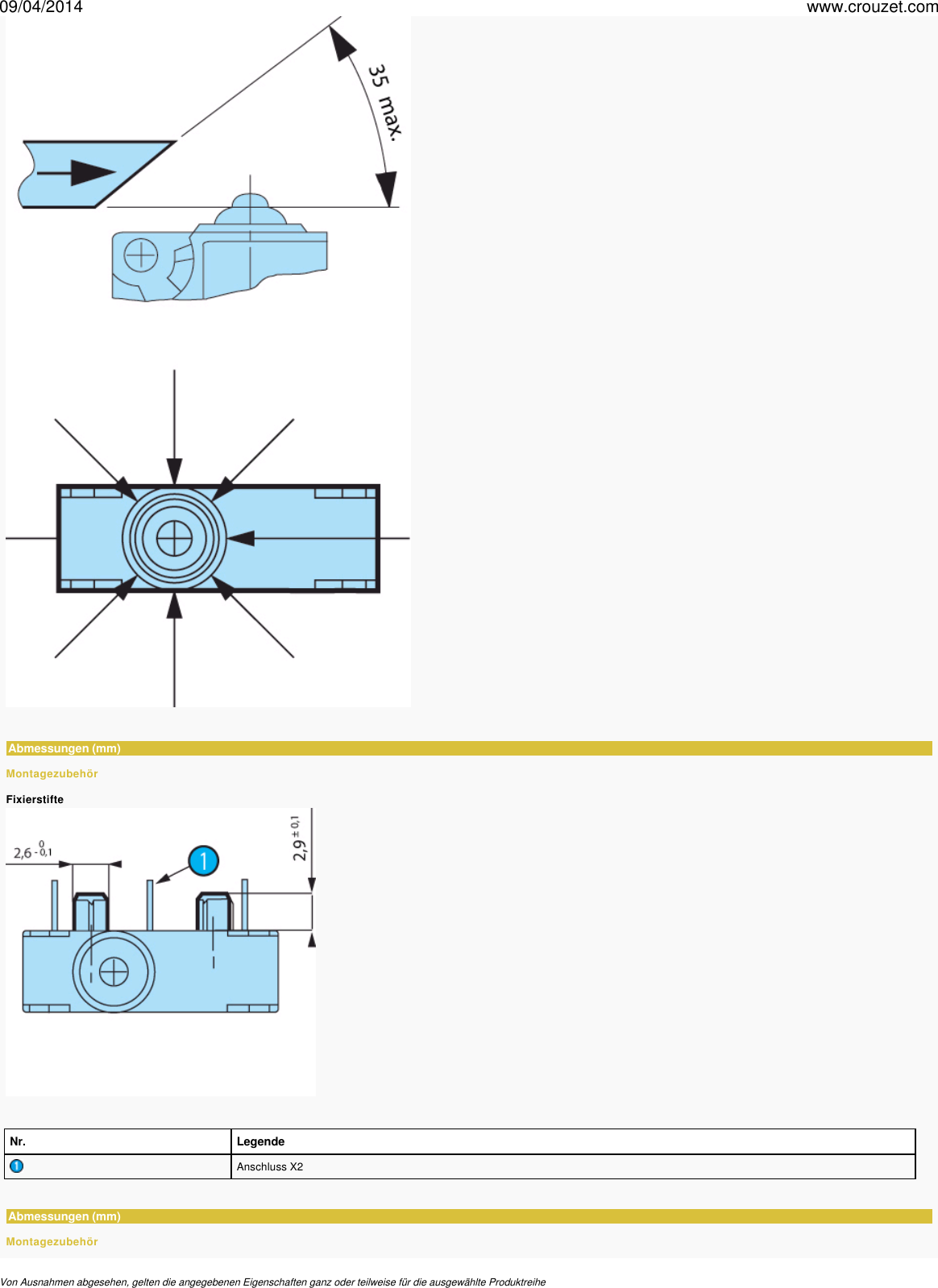

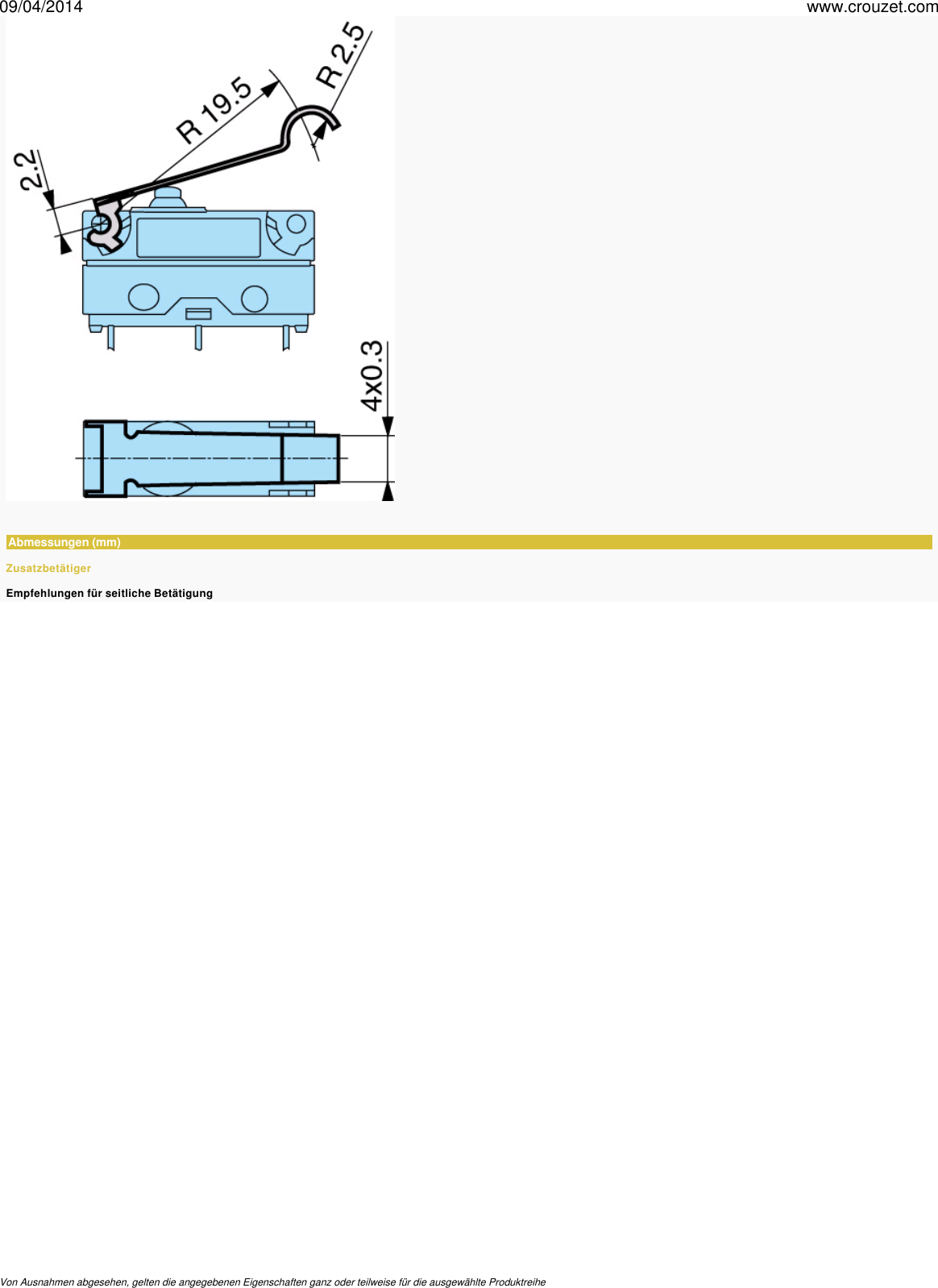

Abmessungen (mm)
Zusatzbetätiger
Empfehlungen für seitliche Betätigung
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Abmessungen (mm)
Montagezubehör
Fixierstifte
Nr.
Legende
Anschluss X2
Abmessungen (mm)
Montagezubehör
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Das Modell 83181 wurde so konzipiert, dass es sowohl in Schaltkreisen mit niedriger Schaltleistung (min. 1 mA/4 V) als auch mit mittlerer Schaltleistung (max. 6 A) eingesetzt werden kann.
Allerdings darf das jeweilige Produkt während seiner gesamten Verwendungsdauer nur in ein und demselben Schaltkreistyp eingesetzt werden.

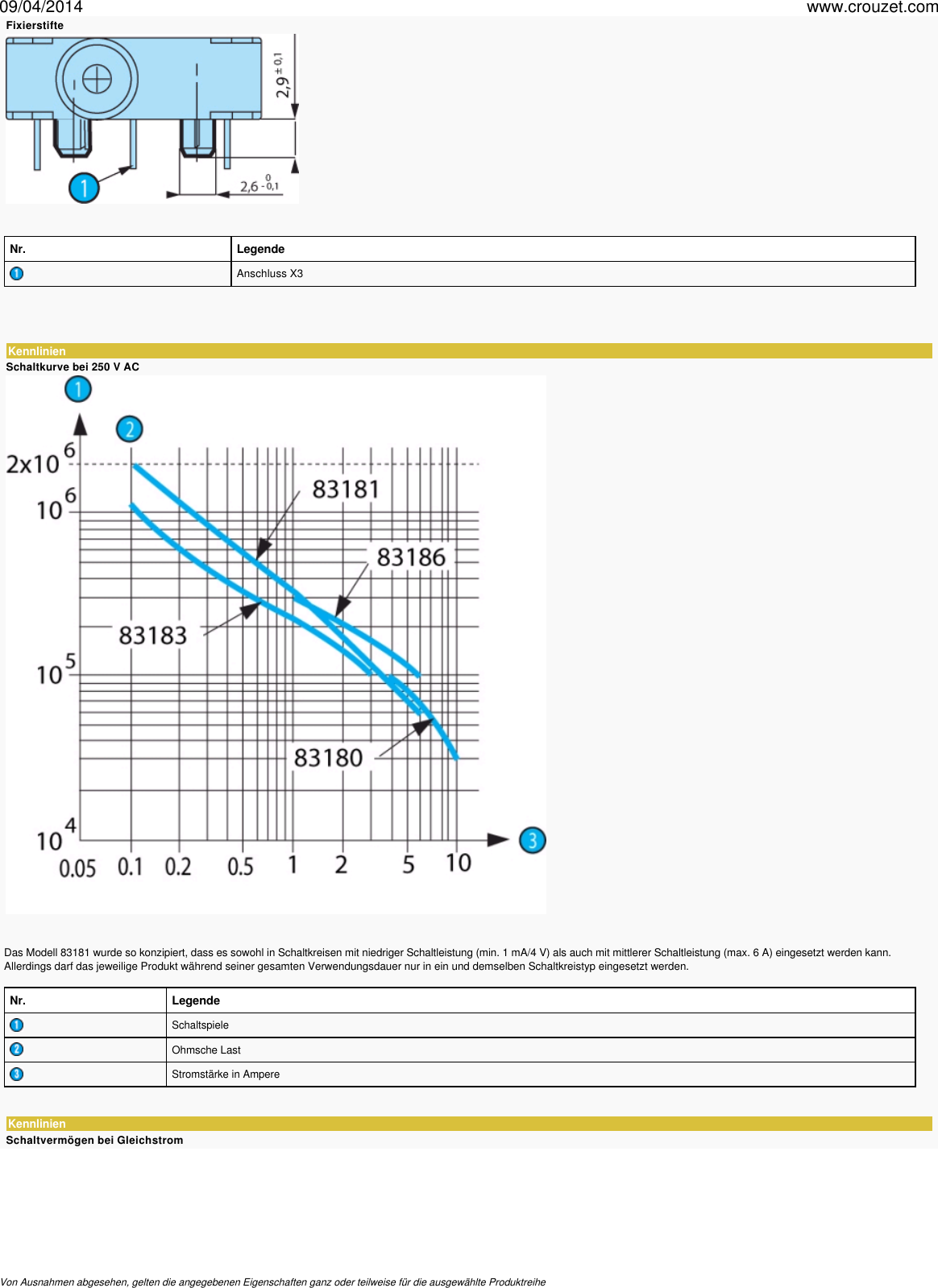

Fixierstifte
Nr.
Legende
Anschluss X3
Kennlinien
Schaltkurve bei 250 V AC
Nr.
Legende
Schaltspiele
Ohmsche Last
Stromstärke in Ampere
Kennlinien
Schaltvermögen bei Gleichstrom
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Das Modell 83181 wurde so konzipiert, dass es sowohl in Schaltkreisen mit niedriger Schaltleistung (min. 1 mA/4 V) als auch mit mittlerer Schaltleistung (max. 6 A) eingesetzt werden kann.
Allerdings darf das jeweilige Produkt während seiner gesamten Verwendungsdauer nur in ein und demselben Schaltkreistyp eingesetzt werden.

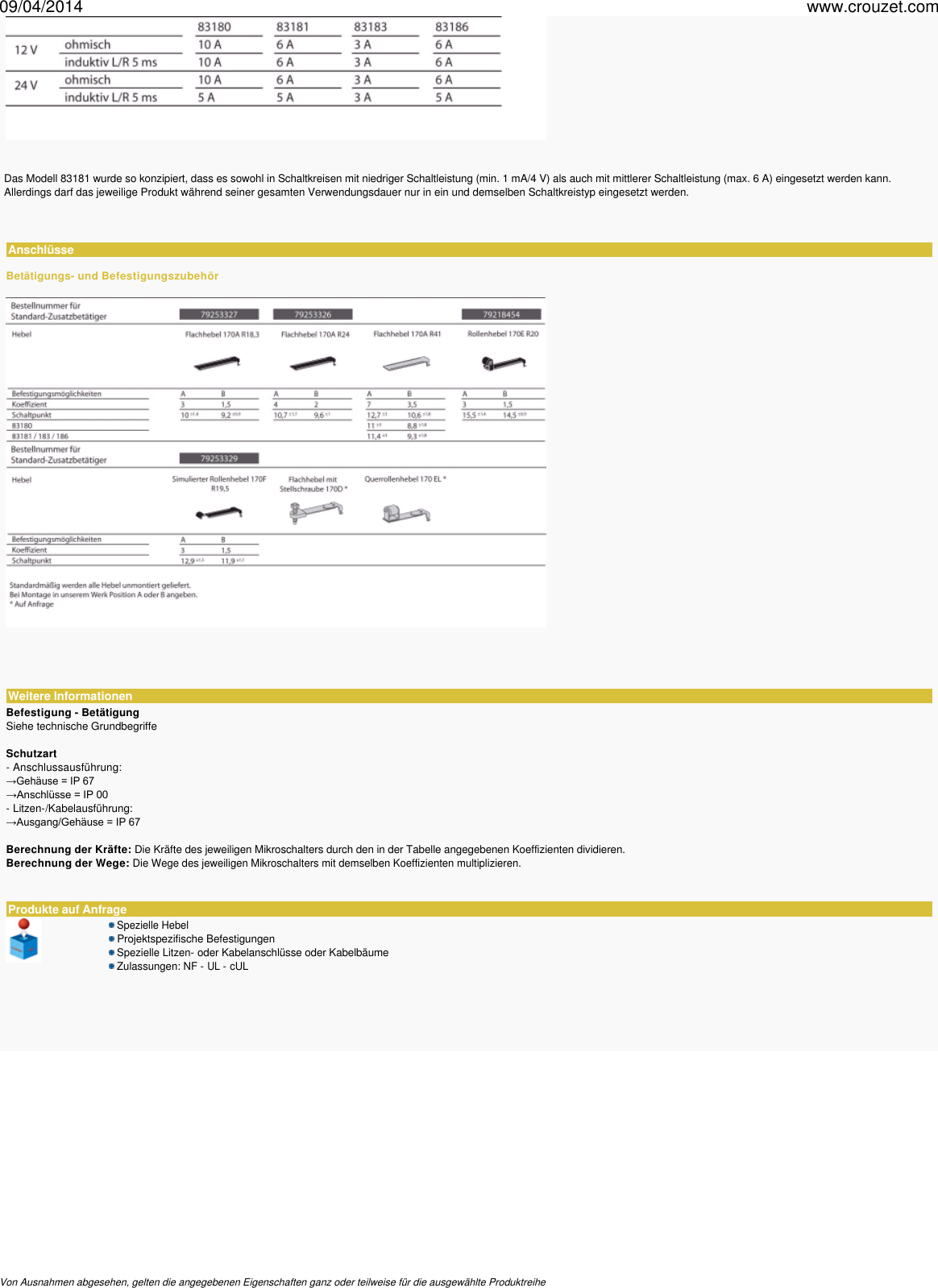

Anschlüsse
Betätigungs- und Befestigungszubehör
Weitere Informationen
Befestigung - Betätigung
Siehe technische Grundbegriffe
Schutzart
- Anschlussausführung:
→Gehäuse=IP67
→Anschlüsse=IP00
- Litzen-/Kabelausführung:
→Ausgang/Gehäuse=IP67
Berechnung der Kräfte: Die Kräfte des jeweiligen Mikroschalters durch den in der Tabelle angegebenen Koeffizienten dividieren.
Berechnung der Wege:
Die Wege des jeweiligen Mikroschalters mit demselben Koeffizienten multiplizieren.
Produkte auf Anfrage
Spezielle Hebel
Projektspezifische Befestigungen
Spezielle Litzen
- oder Kabelanschlüsse oder Kabelbäume
Zulassungen: NF
-
UL
-
cUL
